东发 Tohatsu MD115A2 2016 - 爆炸图零件明细

两冲程 TLDI · 2016 年 · 手册号 002-21053-0AF · 共 30 个部位 · 1035 条零件

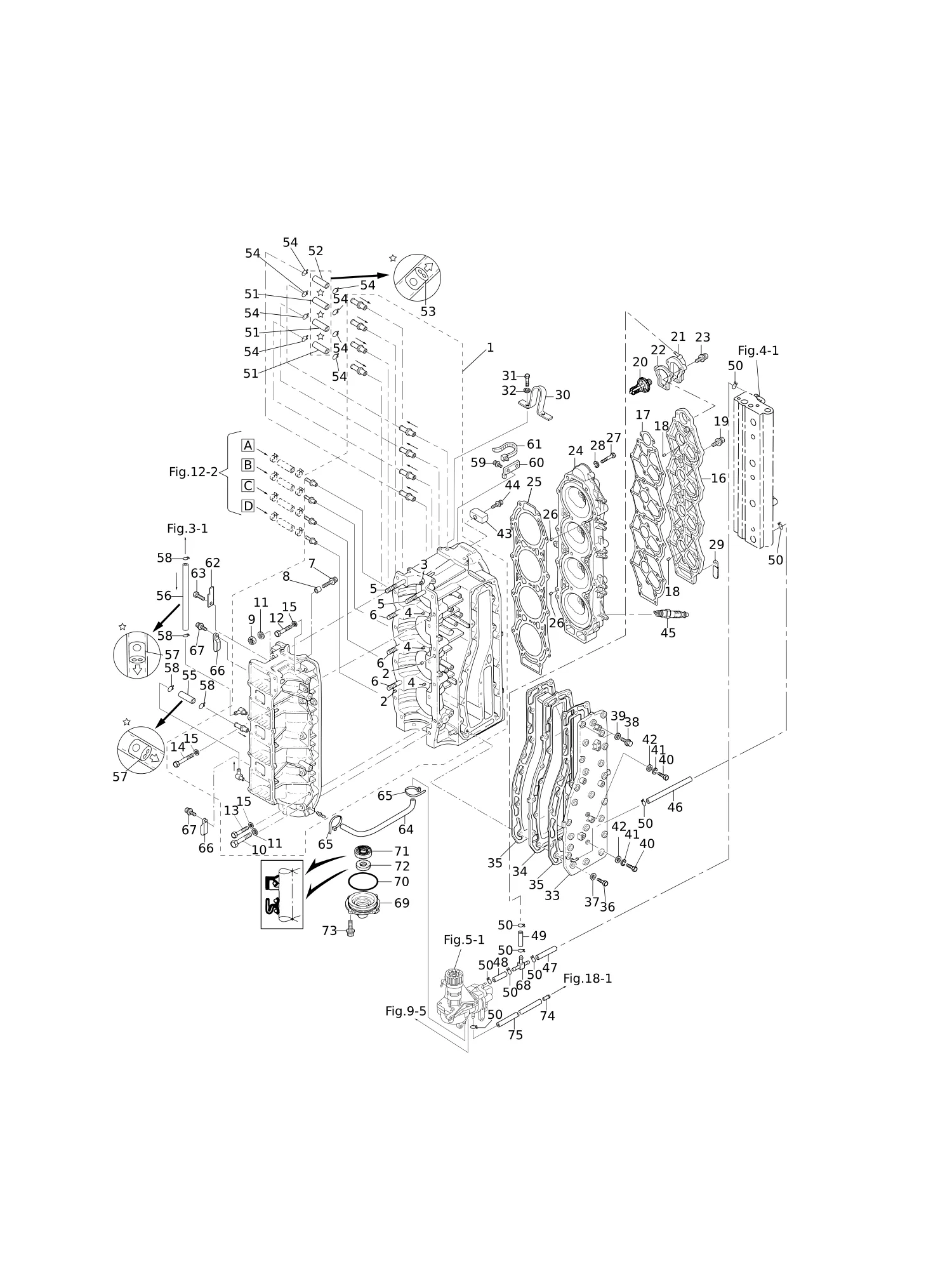

图 01气缸·曲轴箱 CYLINDER · CRANK CASE

REF	零件编号	中文名称	英文名称	数量
1	3T1B01100-1	气缸体与曲轴箱总成	CYL BLOCK & CRANKCASE ASSY	1
2	345-01111-0	* 定位销 6-12	* DOWEL PIN 6-12	2
3	3T9-00117-0	* 定位销	* DOWEL PIN	1
4	345-00117-0	* 定位销	* DOWEL PIN	3
5	915324-1065	* 双头螺柱	* STUD	2
6	915324-1055	* 双头螺柱	* STUD	3
7	910103-0612	螺栓	* BOLT	1
8	3T1-76079-0	* 轴环 6.2-9-3	* COLLAR 6.2-9-3	1
9	931121-1000	螺母 10-P1.25	* NUT 10-P1.25	5
10	916129-1065	螺栓	* BOLT	5
11	3B7-01116-0	* 垫圈 10.5-20-3.2	* WASHER 10.5-20-3.2	10
12	916124-0840	螺栓	* BOLT	2
13	916124-0850	螺栓	* BOLT	9
14	916124-0865	螺栓	* BOLT	1
16	3T1B01021-0	气缸盖罩	CYLINDER HEAD COVER	1
17	3T1-01024-0	气缸盖罩垫片	CYLINDER HEAD COVER GASKET	1
19	910121-7625	螺栓	BOLT	10
20	3C7-01030-0	节温器	THERMOSTAT	1
21	3T9B01060-0	节温器盖总成	THERMOSTAT CAP ASSY	1
22	3T9-01032-1	节温器盖垫片	THERMOSTAT CAP GASKET	1
23	9101E3-5640	螺栓	BOLT	3
24	3HKB01091-0	气缸盖	CYLINDER HEAD	1
25	3T1-01005-0	气缸盖衬垫	CYLINDER HEAD GASKET	1
26	334-65012-0	定位销4-10	DOWEL PIN 4-10	2
27	916129-0875	螺栓	BOLT	21
28	345-01015-0	垫圈 8.5-19.5-3.2	WASHER 8.5-19.5-3.2	21
29	3T5-06971-1	卡箍 8.5-85P	CLAMP 8.5-85P	1
30	3C7-01513-2	吊架	HANGER	1
31	9101F4-0820	螺栓	BOLT	2
32	941322-0800	弹簧垫圈	SPRING WASHER	2
33	3T1B02300-1	排气盖总成	EXHAUST COVER ASSY	1
34	3C7B02302-0	排气内盖	EXHAUST COVER (INNER)	1
35	3C7-02305-1	排气盖垫片	EXHAUST COVER GASKET	2
36	9101F4-0835	螺栓	BOLT	21
37	940121-0800	垫圈	WASHER	21
38	9161F9-0840	螺栓	BOLT	2
39	9401E3-0800	垫圈	WASHER	2
40	9101F4-0630	螺栓	BOLT	2
41	941322-0600	弹簧垫圈	SPRING WASHER	2
42	940121-0600	垫圈	WASHER	2
43	3B7-60218-1	阳极块	ANODE	1
44	910103-5630	螺栓	BOLT	1
45	9701-1-1109	火花塞 (IZFR5J)	SPARK PLUG (IZFR5J)	4
46	98AB-50-360	软管	HOSE	1
48	98AB-50-065	软管	HOSE	1
49	98AB-50-115	软管	HOSE	1
50	338-02215-0	卡扣φ10	CLIP φ10	9
51	98AL-40-080	软管	HOSE	3
52	98AL-40-480	软管	HOSE	1
55	98AL-40-300	软管	HOSE	1
56	98AL-40-280	软管	HOSE	1
57	393-01160-0	止回阀	CHECK VALVE	2
58	338-01133-0	卡环 φ7	CLIP φ7	4
59	910103-6612	螺栓	BOLT	1
60	3T1-76174-0	撑杆	STAY	1
61	3T1-84398-0	箍带 170	BAND 170	1
62	3T1-06972-0	板	PLATE	1
63	910103-6610	螺栓	BOLT	1
64	3KD-09115-0	油管 2×5	OIL HOSE 2×5	1
65	3T5-84398-0	箍带 104	BAND 104	2
66	345-06915-0	卡箍 6.5-14L	CLAMP 6.5-14L	2
67	9101E3-5612	螺栓	BOLT	2
68	3T7-01175-0	管接头总成(止回阀)	NIPPLE ASSY (CHECK VALVE)	1
69	3B7-01291-2	曲轴箱盖	CRANKCASE HEAD	1
70	171-00053-0	O型圈 2-74.5	O-RING 2-74.5	1
71	3T9-00121-0	油封 35-58-9	OIL SEAL 35-58-9	1
72	3C7-01215-0	油封 19.6-35-10	OIL SEAL 19.6-35-10	1
73	910103-5620	螺栓	BOLT	2
74	3T1-01138-0	管接头 6-8-11	NIPPLE 6-8-11	1
75	98AB-50-500	软管	HOSE	1

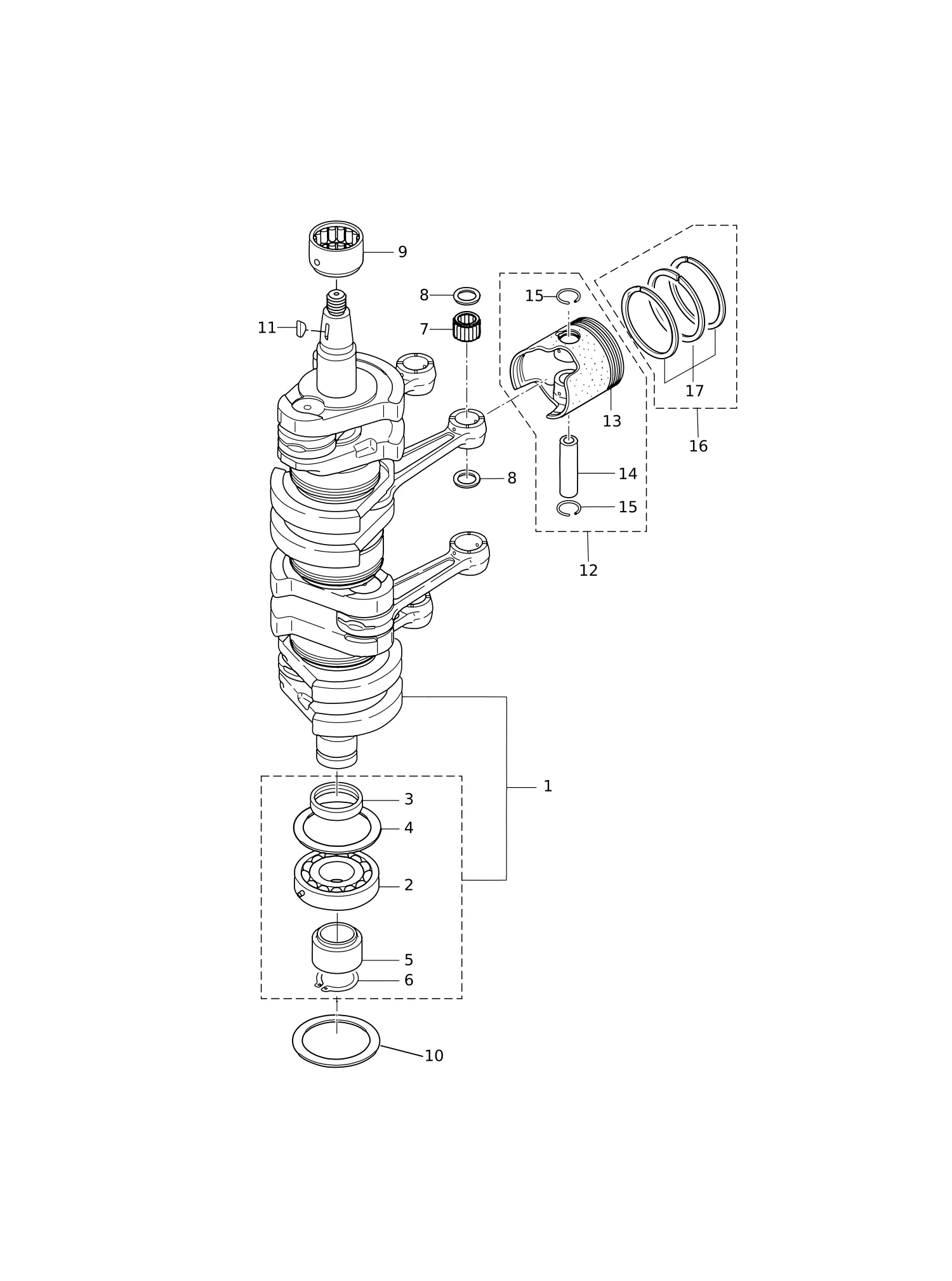

图 02活塞·曲轴 PISTON · CRANK SHAFT

REF	零件编号	中文名称	英文名称	数量
1	3T1-00030-0	曲轴总成	CRANKSHAFT ASSY	1
2	3C7-00118-0	* 主轴承 6208	* MAIN BEARING 6208	1
3	3B7-00116-0	* 衬套 40-52-7	* SPACER 40-52-7	1
5	3T7-00119-0	* 衬套 35-48.6-16	* SPACER 35-48.6-16	1
6	945107-3500	* C形环 d=35	* C-RING d=35	1
7	3T1-00042-0	滚柱轴承 23-28-28	ROLLER BEARING 23-28-28	4
8	3T1-00046-0	小端轴承垫圈	SMALL END BEARING WASHER	8
9	3C7-00113-0	主轴承40-60-38	MAIN BEARING 40-60-38	1
10	3B7-00115-0	止推板66-85-2	THRUST PLATE 66-85-2	1
11	334-00131-0	键	KEY	1
12	3T1-87130-0	活塞修理包	PISTON REPAIR KIT	4
12	3T1-87131-0	活塞修理包（0.5加大）	PISTON REPAIR KIT (0.5 O/S)	4
13	3T1-00001-0	* 活塞	* PISTON	1
13	3T1-00004-0	* 活塞 (0.5 加大)	* PISTON (0.5 O/S)	1
14	3T1-00021-1	* 活塞销 φ23	* PISTON PIN φ23	1
15	3T1-00024-0	* 活塞销卡簧	* PISTON PIN CLIP	2
16	3HK-87123-0	活塞环组	PISTON RING SET	4
16	3HK-87124-0	活塞环组（0.5加大）	PISTON RING SET (0.5 O/S)	4
17	3C7-00011-0	* 活塞环	* PISTON RING	3
17	3C7-00014-0	* 活塞环 (0.5 加大)	* PISTON RING (0.5 O/S)	3

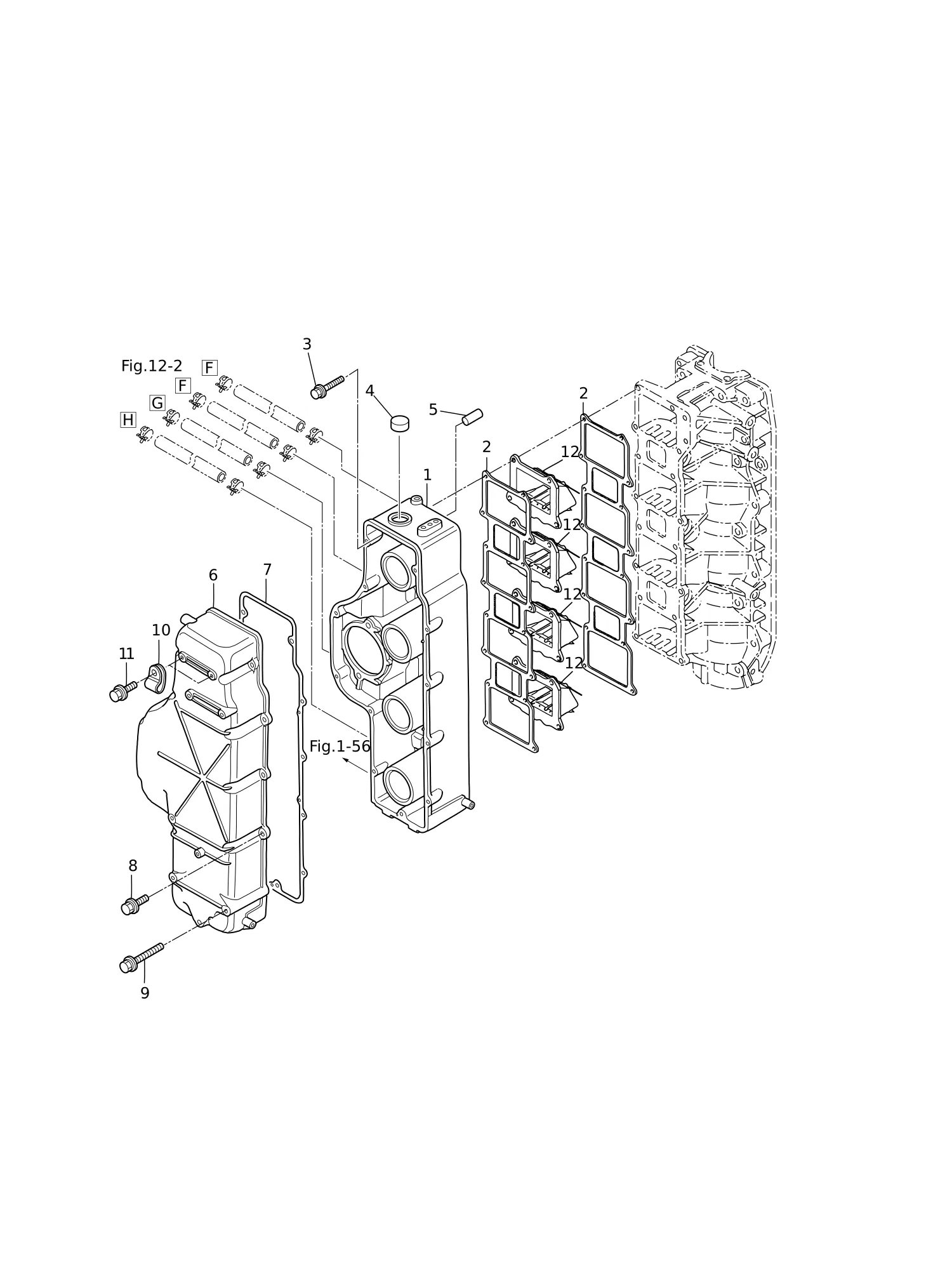

图 03气室 AIR CHAMBER

REF	零件编号	中文名称	英文名称	数量
1	3T1B02240-0	气室总成	AIR CHAMBER ASSY	1
2	3C7-02104-2	进气歧管垫片	INTAKE MANIFOLD GASKET	2
3	3V1-60001-1	螺栓6-35	BOLT 6-35	16
4	345-76092-0	索环 20-3	GROMMET 20-3	1
5	3GF-01139-0	密封盖	SEALING CAP	1
6	3T1B02244-0	气室盖	AIR CHAMBER COVER	1
7	3T1-02245-0	气室盖衬垫	AIR CHAMBER COVER GASKET	1
8	910103-5625	螺栓	BOLT	8
9	910103-5665	螺栓	BOLT	4
10	345-06915-0	卡箍 6.5-14L	CLAMP 6.5-14L	2
11	9101E3-5612	螺栓	BOLT	2
12	3A3-02100-0	簧片阀总成	REED VALVE ASSY	4

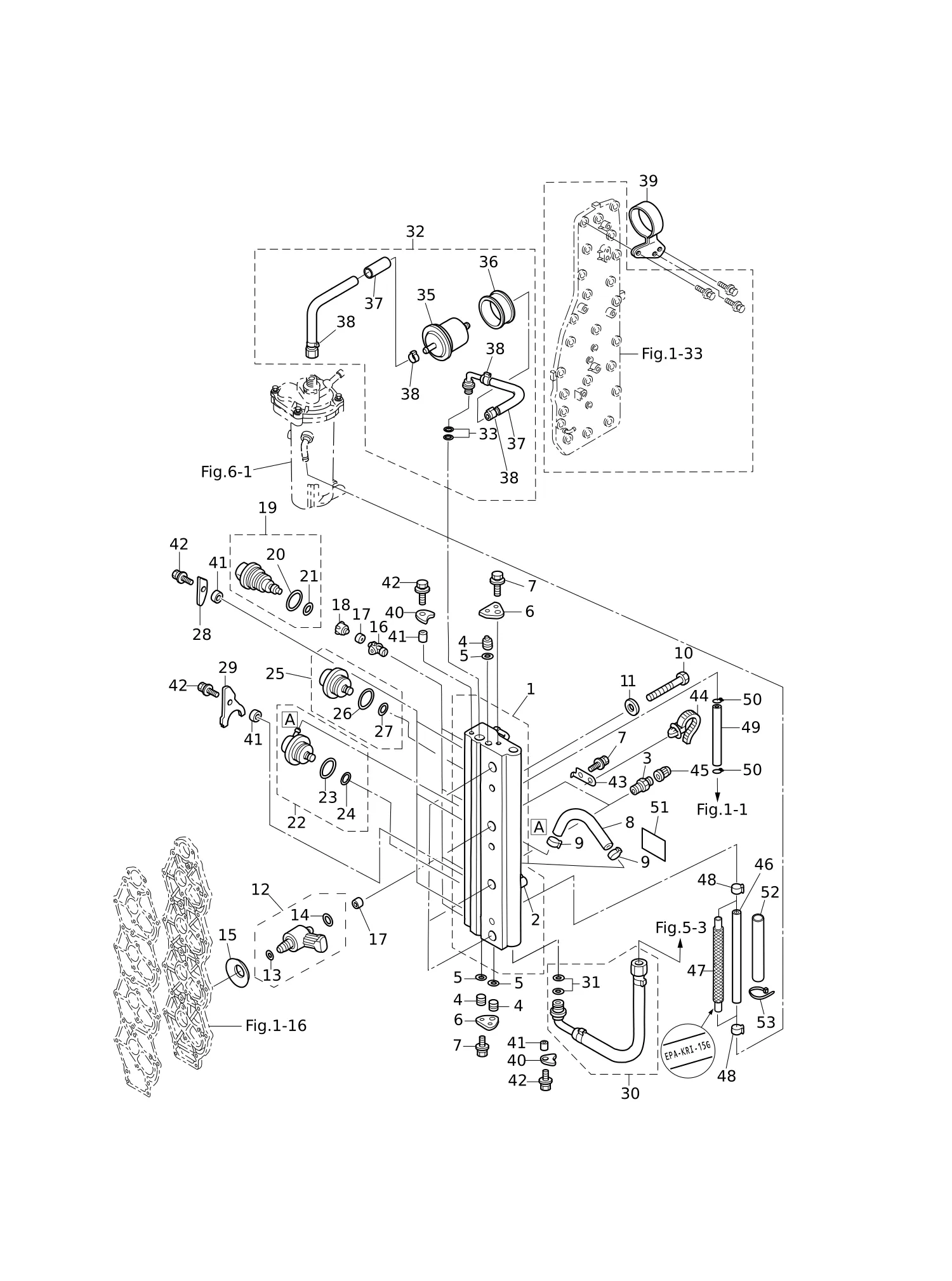

图 04空气导轨 AIR RAIL

REF	零件编号	中文名称	英文名称	数量
1	3T1-10080-0	空气导轨总成	AIR RAIL ASSY	1
2	3T5-10166-0	接头 4-2-6L型	* NIPPLE 4-2-6L型	1
3	3T5-10098-0	阀门总成（压力检测）	VALVE ASSY (PRESSURE CHECK)	2
4	3T5-10167-0	塞 10.5	PLUG 10.5	3
5	3T5-10164-1	O型圈1.9-6.8	O-RING 1.9-6.8	3
6	3T5-10165-0	堵头塞	PLUG STOPPER	2
7	910103-6612	螺栓	BOLT	4
8	98AY-45-115	软管	HOSE	1
9	3T5-10091-0	卡箍 29/64	CLAMP 29/64	2
10	910103-0865	螺栓	BOLT	3
11	940103-0800	垫圈	WASHER	3
12	3GF-10310-0	空气喷射器总成	AIR INJECTOR COMPLETE	4
13	3T5-10317-0	* O型圈 5-52	* O-RING 5-52	1
14	3Y9-10311-1	* O型圈 2.4-9.6	* O-RING 2.4-9.6	1
15	3Y9-10312-0	碟形弹簧	DISC SPRING	4
16	3T5-10314-0	喷油器嵌件	FUEL INJECTOR INSERT	4
17	3T5-10316-0	密封件	SEAL	8
18	3T5-10315-0	喷油器转接座	FUEL INJECTOR ADAPTER	4
19	3T1-10300-0	喷油器总成	FUEL INJECTOR ASSY	4
20	3T5-10304-0	* O型圈 2.8-20.2	* O-RING 2.8-20.2	1
21	3T5-10303-0	* O型圈 3.5-7.5	* O-RING 3.5-7.5	1
22	3T5-10148-0	燃油调节器总成	FUEL REGULATOR ASSY	1
25	3GF-10090-0	空气调节器总成	AIR REGULATOR ASSY	1
26	3T5-10095-0	* O型圈 2.5-20	* O-RING 2.5-20	1
27	3T5-10094-0	* O型圈 2.5-5	* O-RING 2.5-5	1
28	3T5-10302-0	固定板	HOLDING PLATE	3
29	3Y9-10302-0	固定板	HOLDING PLATE	1
30	3T1-10088-0	空气软管总成	AIR HOSE ASSY	1
32	3HK-10089-1	燃油软管总成	FUEL HOSE ASSY	1
33	3T5-10162-0	* O型圈1.9-9.8	* O-RING 1.9-9.8	2
35	3T5B10143-0	* 高压燃油滤清器	* HIGH PRESSURE FUEL FILTER	1
36	3T5-10145-0	* 燃油滤清器橡胶座	* FUEL FILTER RUBBER MOUNT	1
37	3T1-06157-1	* 防护罩 φ18-170	* PROTECTOR φ18-170	2
38	3T5-10086-0	* 卡箍 21/32	* CLAMP 21/32	4
39	3T1-10144-0	燃油滤清器卡箍	FUEL FILTER BAND	1
40	3T5-10169-0	固定板	HOLDING PLATE	2
41	3T5-10153-0	轴环 6.7-12.7-3	COLLAR 6.7-12.7-3	6
42	910103-6616	螺栓	BOLT	6
43	3T1-76174-0	撑杆	STAY	2
44	3T1-84398-0	箍带 170	BAND 170	2
45	3T5-10099-0	盖帽	CAP	2
46	98AB-50-720	软管	HOSE	1
47	3HK-02165-0	带保护套燃油软管	FUEL HOSE W/PROTECTOR	1
48	3GT-35143-0	卡环 φ9.4	CLIP φ9.4	2
49	98AB-50-460	软管	HOSE	1
50	338-02215-0	卡扣φ10	CLIP φ10	2
51	3T5-72196-0	空气导轨标牌	AIR RAIL DECAL	1
52	3JK-06157-0	保护套	PROTECTOR	1
53	3T5-84398-0	箍带 104	BAND 104	1

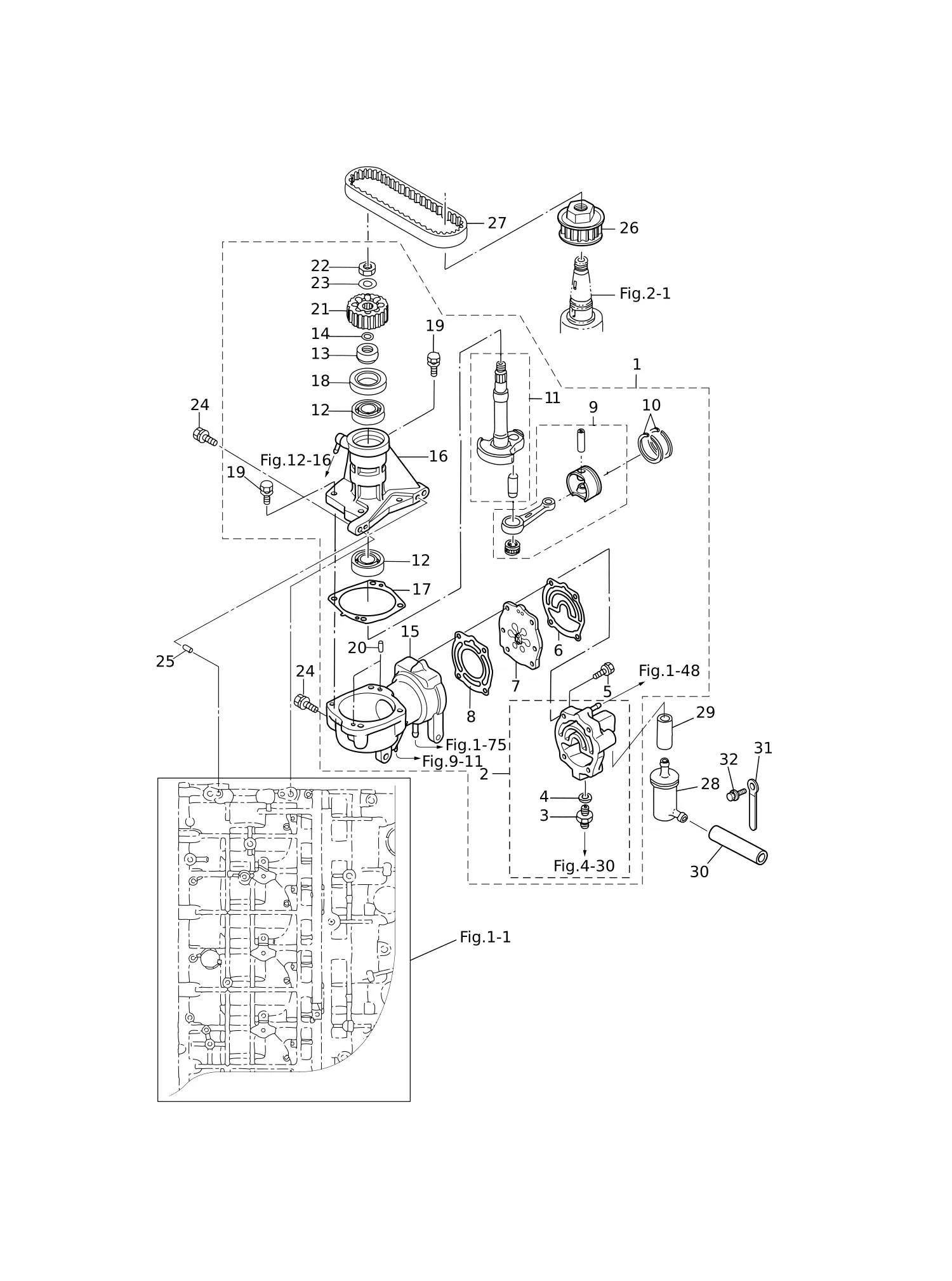

图 05空气压缩机 AIR COMPRESSOR

REF	零件编号	中文名称	英文名称	数量
1	3HKB10000-2	空气压缩机总成	AIR COMPRESSOR ASSY	1
2	3HKB10009-0	* 压缩机缸头总成	* COMPRESSOR HEAD ASSY	1
3	3T5-04308-0	适配器	** ADAPTER	1
4	3T5-04309-0	垫圈 10.2-17-2	** WASHER 10.2-17-2	1
5	9101F4-5635	螺栓	* BOLT	4
6	3T1-10012-0	* 衬垫	* GASKET	1
7	3HK-10010-1	* 簧片阀总成	* REED VALVE ASSY	1
8	3T1-10019-0	* 衬垫	* GASKET	1
9	3T1-87330-0	* 活塞连杆总成	* PISTON & CONNECTING ROD ASSY	1
10	3T1-10025-0	* 空气压缩机活塞环	* AIR COMPRESSOR PISTON RING	2
11	3T1-87331-1	* 压缩机曲轴总成	* COMPRESSOR CRANKSHAFT ASSY	1
12	9601-0-6203	* 球轴承 6203	* BALL BEARING 6203	2
13	3T1-10042-0	* 轴环 13.5-25-13	* COLLAR 13.5-25-13	1
14	3T5-10046-0	* O型圈1.9-13	* O-RING 1.9-13	1
15	3T1B10048-0	* 空气压缩机气缸总成	* AIR COMPRESSOR CYLINDER ASSY	1
16	3T1B10049-0	* 空气压缩机壳体总成	* AIR COMPRESSOR HOUSING ASSY	1
17	3T1-10054-0	* 衬垫	* GASKET	1
18	3T5-10041-0	* 油封 25-45-8	* OIL SEAL 25-45-8	1
19	910103-5625	螺栓	* BOLT	4
20	334-65012-0	* 定位销 4-10	* DOWEL PIN 4-10	2
21	3T1-10062-0	* 从动皮带轮	* DRIVEN PULLEY	1
22	309-00132-0	螺母 10-P1.25	* NUT 10-P1.25	1
23	3B7-01116-0	* 垫圈 10.5-20-3.2	* WASHER 10.5-20-3.2	1
24	910103-7835	螺栓	BOLT	4
25	345-01111-0	定位销6-12	DOWEL PIN 6-12	2
26	3T1-10060-0	驱动皮带轮	DRIVE PULLEY	1
27	3T1-10061-0	传动皮带	DRIVE BELT	1
28	3GF-10130-0	空气滤清器总成	AIR FILTER ASSY	1
29	98AT130-060	软管	HOSE	1
30	98AT130-140	软管	HOSE	1
31	398-06972-0	卡箍 6.5-67P	CLAMP 6.5-67P	1
32	910103-6612	螺栓	BOLT	1

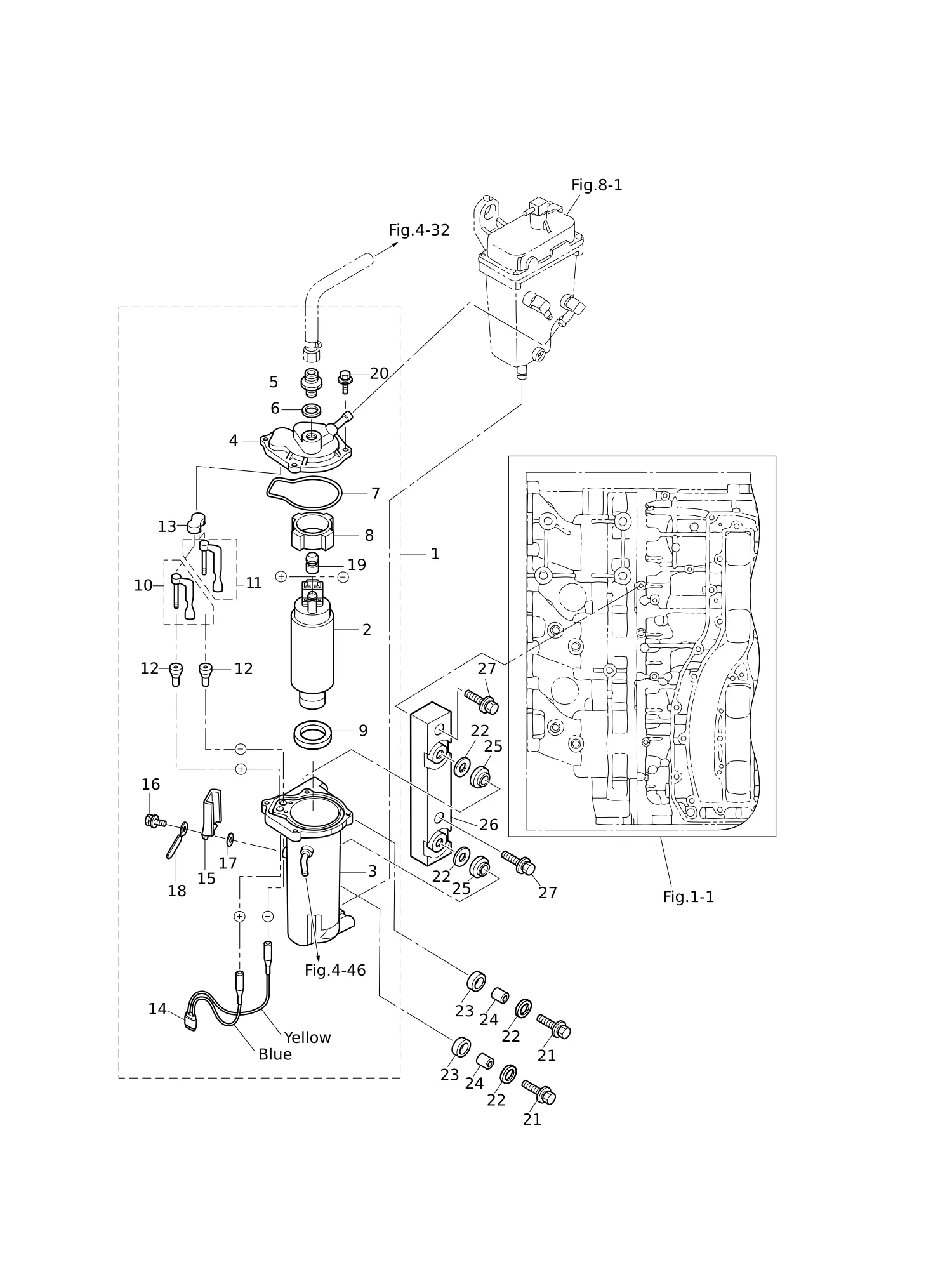

图 06燃油供给泵 FUEL FEED PUMP

REF	零件编号	中文名称	英文名称	数量
1	3T1-04310-1	燃油供给泵总成	FUEL FEED PUMP ASSY	1
2	3T1-04302-0	* 燃油供给泵	* FUEL FEED PUMP	1
3	3T1-04234-1	* 壳体总成	* CASE ASSY	1
4	3T5-04312-0	* 上壳体总成	* UPPER CASE ASSY	1
5	3T5-04308-0	* 转接器	* ADAPTER	1
6	3T5-04309-0	* 垫圈 10.2-17-2	* WASHER 10.2-17-2	1
7	3T5-04116-0	* 衬垫	* GASKET	1
8	3T5-04313-0	* 衬套 37.3-18	* GROMMET 37.3-18	1
9	3T5-04314-0	* 衬套 24.3-35-5	* GROMMET 24.3-35-5	1
10	3T5-04236-0	* 线缆端子总成(正极)	* CABLE TERMINAL ASSY (POSITIVE)	1
11	3T5-04237-0	* 线缆端子总成(负极)	* CABLE TERMINAL ASSY (NEGATIVE)	1
12	3T5-04317-0	* 护孔环	* GROMMET	2
13	3T5-04318-0	* 护孔环	* GROMMET	1
14	3T5-04238-0	* 绳索	* CORD	1
15	3T5-04239-0	* 绳索护套	* CORD COVER	1
16	910103-5512	螺栓	* BOLT	1
17	940103-0500	* 垫圈	* WASHER	1
18	309-06972-0	* 卡箍 6.5-47.5P	* CLAMP 6.5-47.5P	1
19	3T5-04319-0	* 衬套 7.5-16.8	* GROMMET 7.5-16.8	1
20	910103-6518	螺栓	* BOLT	4
21	910103-6630	螺栓	BOLT	2
22	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	4
23	3F3-06920-0	橡胶支座 8.5-12-2	RUBBER MOUNT 8.5-12-2	2
24	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	2
25	3T5-06920-0	橡胶支座 8.5-18-7	RUBBER MOUNT 8.5-18-7	2
26	3HKB04303-0	燃油供给泵支架	FUEL FEED PUMP BRACKET	1
27	910103-5620	螺栓	BOLT	2

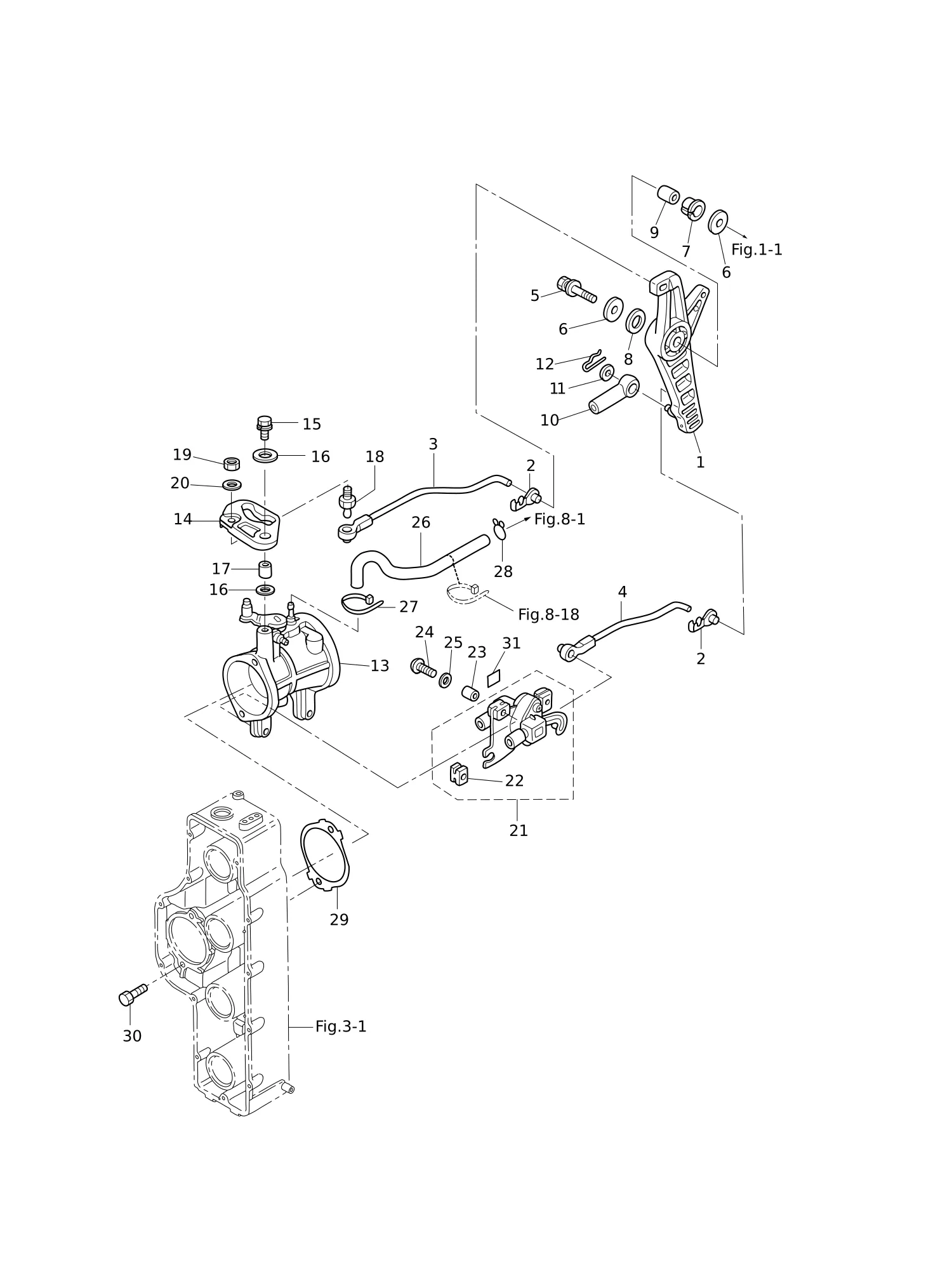

图 07节气门 THROTTLE

REF	零件编号	中文名称	英文名称	数量
1	3B7B63711-3	提前臂	ADVANCER ARM	1
2	3B7-63733-0	5-2.5连杆卡扣	ROD SNAP 5-2.5	2
3	3T9-63702-3	油门连杆总成	LINK ROD ASSY (THROTTLE)	1
4	3T9-10109-1	节气门位置传感器连杆总成	LINK ROD ASSY (TPS)	1
5	910103-6835	螺栓	BOLT	1
6	3B7-63730-0	垫圈 8.5-24-1.5	WASHER 8.5-24-1.5	2
7	3B7-63713-0	衬套 12-14-15.5	BUSHING 12-14-15.5	1
8	3B7-63731-0	垫片 12.5-24-1	WASHER 12.5-24-1	1
9	3B7-63732-1	轴环 8.4-12-17	COLLAR 8.4-12-17	1
10	3B7-83715-2	线缆接头	CABLE JOINT	1
11	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
12	951603-0800	弹性销 d=8	SNAP PIN d=8	1
13	3HK-10100-0	节气门体总成	THROTTLE BODY ASSY	1
14	3T1-63718-1	节气门凸轮	THROTTLE CAM	1
15	910103-6625	螺栓	BOLT	1
16	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	2
17	3H6-63619-1	轴套 6.5-10.5-10	COLLAR 6.5-10.5-10	1
18	346-05228-1	球头关节	BALL JOINT	1
19	930203-0600	螺母	NUT	1
20	940103-0600	垫圈	WASHER	1
21	3T5-10110-0	节气门位置传感器总成	TPS ASSY	1
22	3T5-10107-0	* 橡胶支座	* RUBBER MOUNT	3
23	3T5-10128-0	轴套 4.2-6-10.5	COLLAR 4.2-6-10.5	3
24	921503-6420	螺钉	SCREW	3
25	3T5-10129-0	垫片 4.2-12.5-0.8	WASHER 4.2-12.5-0.8	3
26	98AB-30-420	软管	HOSE	1
27	3T5-84398-0	箍带 104	BAND 104	1
28	338-01133-0	卡环 φ7	CLIP φ7	1
29	3T1-10104-0	衬垫	GASKET	1
30	3T1-60108-0	预涂层螺栓8-25	PRE-COATED BOLT 8-25	2
31	3T5-72195-0	节气门位置传感器标贴	TPS DECAL	1

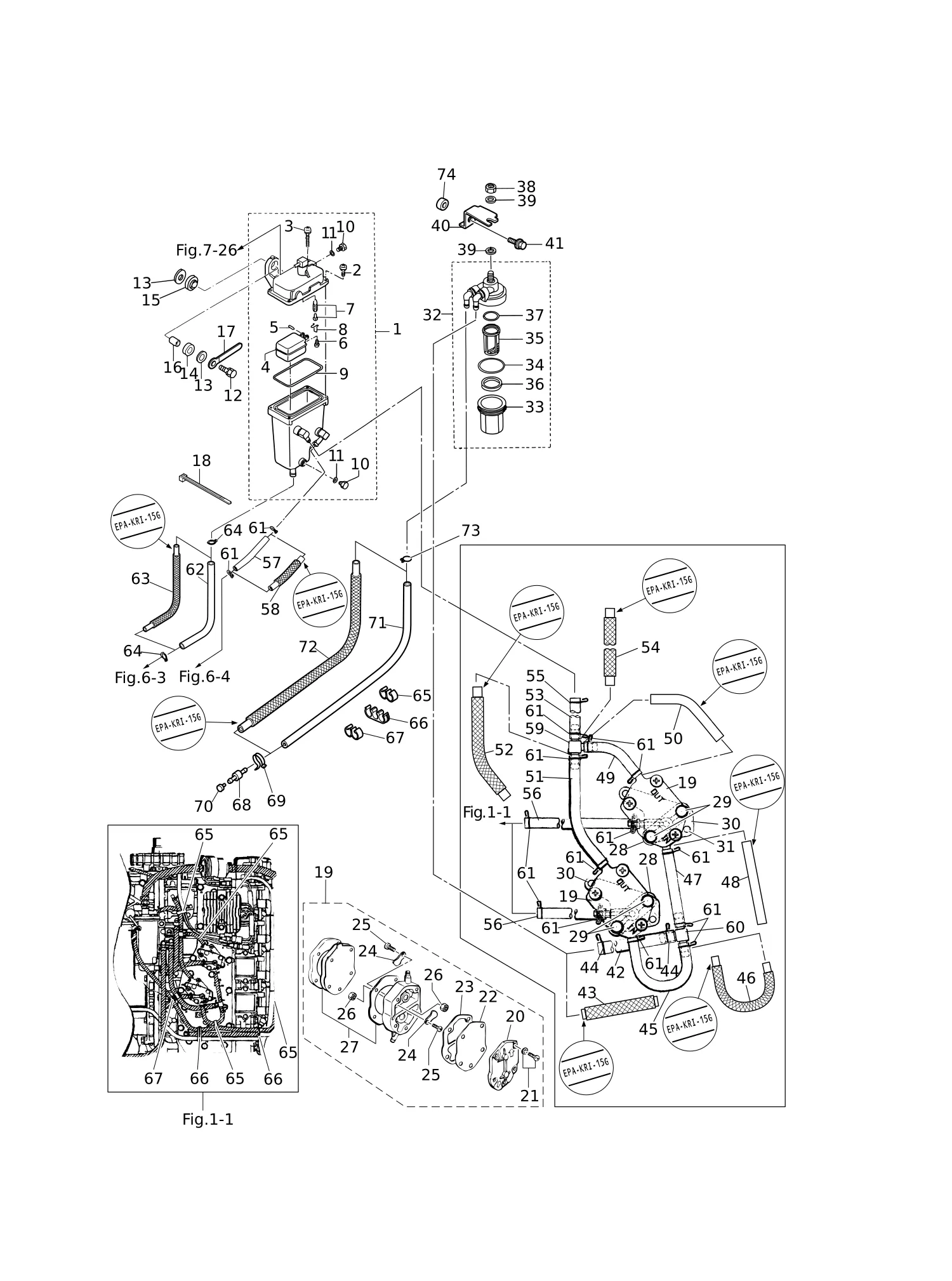

图 08蒸汽分离器·燃油管路 VAPOR SEPARATOR · FUEL LINE

REF	零件编号	中文名称	英文名称	数量
1	3T5-10150-1	蒸汽分离器总成	VAPOR SEPARATOR ASSY	1
2	922531-6414	* 螺钉	* SCREW	3
3	921503-6430	* 螺钉	* SCREW	1
4	3T5-03230-0	* 浮子	* FLOAT	1
5	3F3-03232-0	* 浮子臂销	* FLOAT ARM PIN	1
6	921503-0408	* 螺钉	* SCREW	1
7	3R3-03239-0	* 浮子阀总成	* FLOAT VALVE ASSY	1
8	344-03244-0	* 卡扣	* CLIP	1
9	3T5-03235-0	* O型圈	* O-RING	1
10	345-03292-0	* 放油螺钉	* DRAIN SCREW	2
11	336-03293-0	* O型圈	* O-RING	2
12	910103-6630	螺栓	BOLT	2
13	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	4
14	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	2
15	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	2
16	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	2
17	309-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
19	356-04000-1	燃油泵总成	FUEL PUMP ASSY	2
20	334-04004-0	* 泵盖	* PUMP COVER	1
21	9225F2-6528	* 螺钉	* SCREW	3
22	334-04005-0	* 泵膜片	* PUMP DIAPHRAGM	1
23	334-04007-0	* 隔膜垫片	* DIAPHRAGM GASKET	1
24	356-04044-0	* 止回阀	* CHECK VALVE	2
25	921722-0306	* 螺钉	* SCREW	2
26	930222-0300	螺母	* NUT	2
27	356-04030-0	* 隔膜垫片套装	* DIAPHRAGM GASKET SET	1
28	346-04901-2	衬垫	GASKET	2
29	910103-6640	螺栓	BOLT	4
30	3T1-04100-0	燃油泵支架	FUEL PUMP BRACKET	2
32	3T1-02230-0	燃油滤清器总成	FUEL FILTER ASSY	1
33	3B7-02237-0	* 杯状件	* CUP	1
34	3B7-02235-0	* O型圈	* O-RING	1
35	3B7-02234-0	* 滤清器	* FILTER	1
36	3T5-02229-0	* 浮子	* FLOAT	1
37	3B7-02236-0	* O型圈	* O-RING	1
38	930103-0800	螺母	NUT	1
39	940103-0800	垫圈	WASHER	2
40	3T1-02239-0	板	PLATE	1
41	910103-5620	螺栓	BOLT	1
42	98AB-70-300	软管	HOSE	1
43	3HL-02170-0	带保护套燃油软管 L=300	FUEL HOSE W/PROTECTOR L=300	1
47	98AB-50-110	软管	HOSE	1
48	3KD-02135-0	低渗透软管 L=110	LOW PERMEATION HOSE L=110	1
49	98AB-50-040	软管	HOSE	1
50	3HK-02135-0	低渗透软管 L=40	LOW PERMEATION HOSE L=40	1
52	3HL-02165-0	带保护套燃油软管 L=140	FUEL HOSE W/PROTECTOR L=140	1
55	3GT-35143-0	卡环 φ9.4	CLIP φ9.4	1
56	98AB-50-140	软管	HOSE	2
57	98AB-50-100	软管	HOSE	1
58	3HK-02166-0	带保护套燃油软管 长100	FUEL HOSE W/PROTECTOR L=100	1
59	394-70013-0	管接头 4-4	PIPE JOINT 4-4	1
60	3C7-02092-0	管接头 7-5	PIPE JOINT 7-5	1
61	338-02215-0	卡扣φ10	CLIP φ10	15
62	98AB-70-180	软管	HOSE	1
63	3GF-02170-1	带保护套燃油软管 L=180	FUEL HOSE W/PROTECTOR L=180	1
65	3T1-06915-0	夹箍φ10	CLAMP φ10	4
66	3U1-06915-0	夹箍φ10	CLAMP φ10	2
67	3T1-06917-0	夹箍φ10	CLAMP φ10	1
68	3T1-60018-0	管接头 8-6-8	NIPPLE 8-6-8	1
69	3T5-84398-0	箍带 104	BAND 104	1
70	3T1-03813-0	塞	PLUG	1
71	98AB-701200	软管	HOSE	1
72	3KD-02170-1	带保护套燃油软管 长1200	FUEL HOSE W/PROTECTOR L=1200	1
73	3C7-02215-0	卡扣φ12	CLIP φ12	1
74	3AC-63619-0	轴套 6.5-10.7-6.5	COLLAR 6.5-10.7-6.5	1

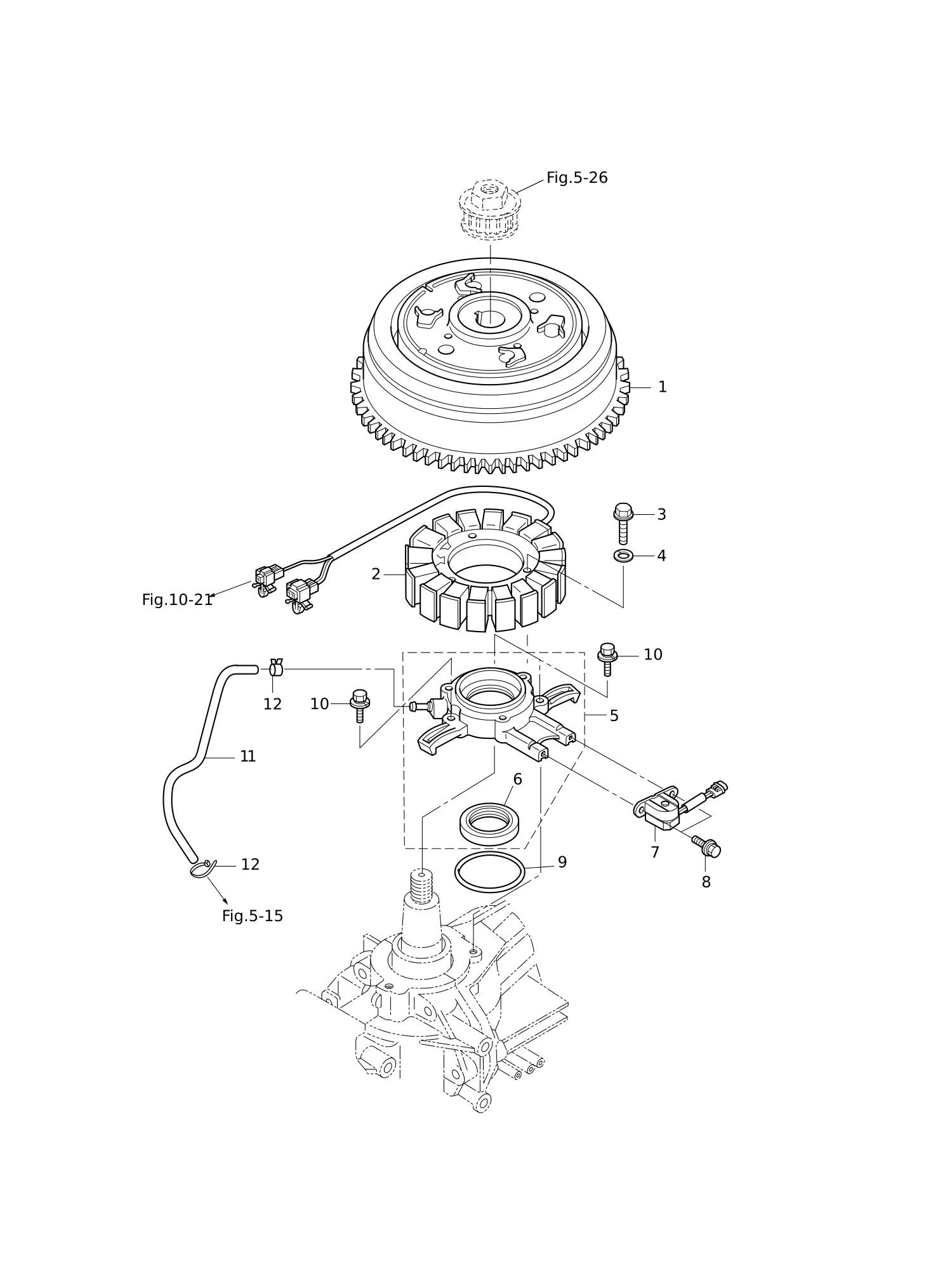

图 09磁电机 MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	3T1-06191-0	带齿圈飞轮	FLYWHEEL W/RING GEAR	1
2	3T1-06123-0	交流发电机总成	ALTERNATOR ASSY	1
3	910103-5635	螺栓	BOLT	3
4	941303-0600	弹簧垫圈	SPRING WASHER	3
5	3T1-06007-0	线圈支架总成	COIL BRACKET ASSY	1
6	3T1-00121-0	* 油封 40-52-6	* OIL SEAL 40-52-6	1
7	3T1-06145-0	拾波线圈	PICK-UP COIL	1
8	910103-6512	螺栓	BOLT	2
9	3C7-01403-0	O型圈 2.4-59.6	O-RING 2.4-59.6	1
10	910103-5620	螺栓	BOLT	3
11	3HK-09115-0	油管 2×5	OIL HOSE 2×5	1
12	3T5-84398-0	箍带 104	BAND 104	2

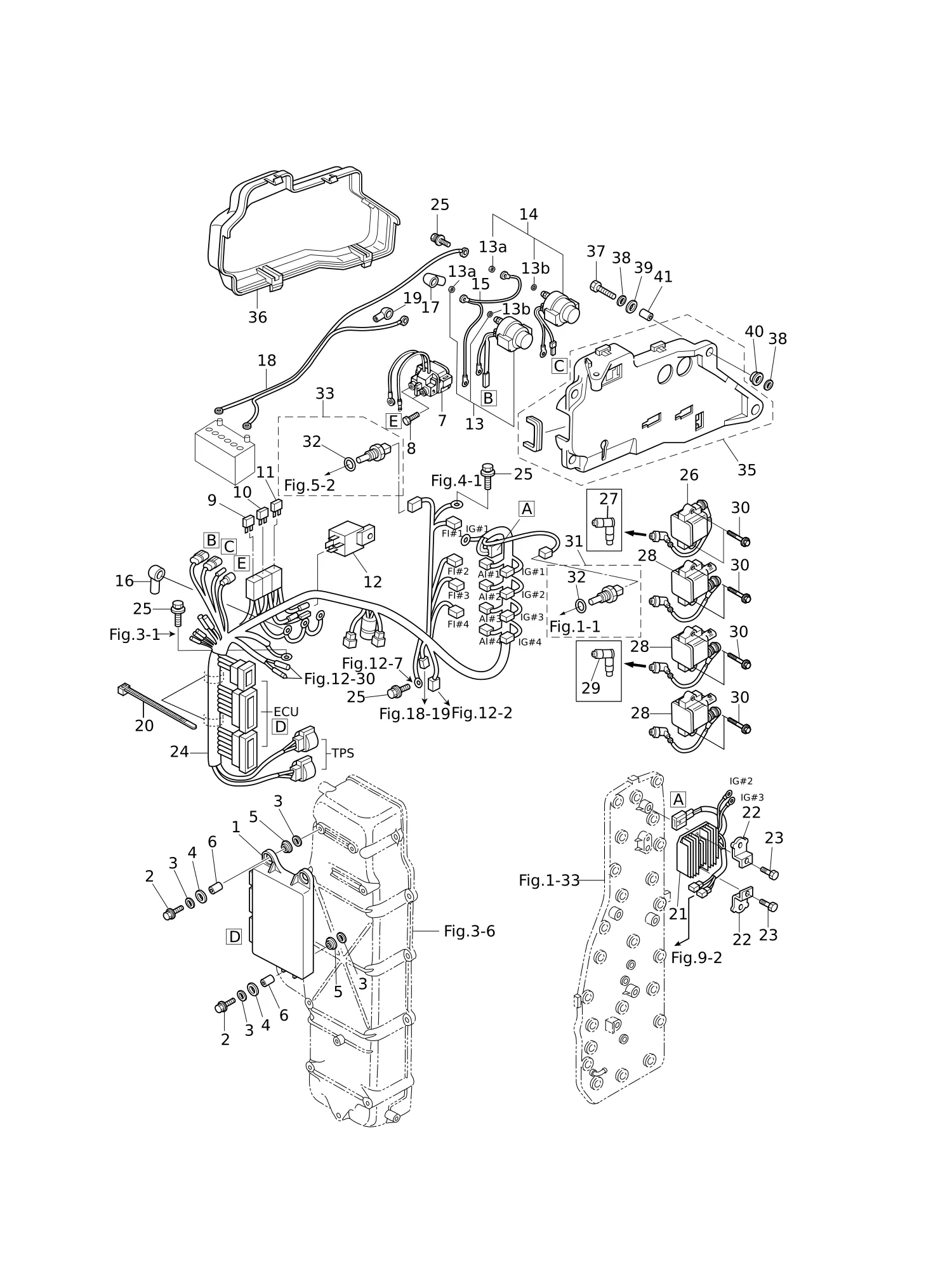

图 10电气部件(ECU·示意图) ELECTRIC PARTS (ECU · DIAGRAM)

REF	零件编号	中文名称	英文名称	数量
1	3HK-06401-1	电控单元总成	ECU ASSY	1
3	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	6
6	3T5-67114-0	垫圈 6.2-9-16.6	SPACER 6.2-9-16.6	3
7	3H8-76040-0	启动器电磁阀	STARTER SOLENOID	1
8	910103-5610	螺栓	BOLT	1
9	3T5-76249-0	30安保险丝	FUSE 30A	2
10	3Y9-76248-0	25安保险丝	FUSE 25A	2
11	3T5-76246-0	15安保险丝	FUSE 15A	2
12	3T1-06330-0	继电器	RELAY	1
13	3AC-72580-0	动力升降倾斜装置电磁阀开关(A)	PTT SOLENOID SWITCH (A)	1
13a	930103-0600	螺母	* NUT	3
13b	941303-0600	* 弹簧垫圈	* SPRING WASHER	3
14	3AC-72581-0	动力升降倾斜装置电磁阀开关(B)	PTT SOLENOID SWITCH (B)	1
15	3T5-76142-1	接地电缆 L=140&285	GROUND CABLE L=140&285	1
17	3A3-76145-0	端子盖 8-13-28	TERMINAL CAP 8-13-28	2
18	3B7-76120-2	蓄电池电缆 L=3000	BATTERY CABLE L=3000	1
19	3B7-76145-0	端子盖 8-13-30	TERMINAL CAP 8-13-30	1
20	369-84398-0	箍带 158	BAND 158	2
21	3T1-76060-2	整流器总成	RECTIFIER COMPLETE	1
22	3T1-07233-1	板	PLATE	2
23	3AB-60001-1	螺栓6-14-6-4	BOLT 6-14-6-4	2
24	3HK-76110-1	线束总成	CORD ASSY	1
25	910103-5612	螺栓	BOLT	5
26	3T1-06470-0	带帽点火线圈	IGNITION COIL W/R-CAP	1
28	3T1-06469-0	带帽点火线圈	IGNITION COIL W/R-CAP	3
29	3T1-06999-0	* 带电阻火花塞帽	* PLUG CAP W/RESISTANCE	1
30	910103-7635	螺栓	BOLT	8
32	3G9-66136-0	* O型圈2-10	* O-RING 2-10	1
33	3Y9-72514-0	水温传感器	WATER TEMPERATURE SENSOR	1
35	3T1-72593-0	支架总成	BRACKET ASSY	1
36	3T1-06902-0	盖板	COVER	1
37	910103-6630	螺栓	BOLT	4
38	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	8
39	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	4
40	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	4
41	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	4

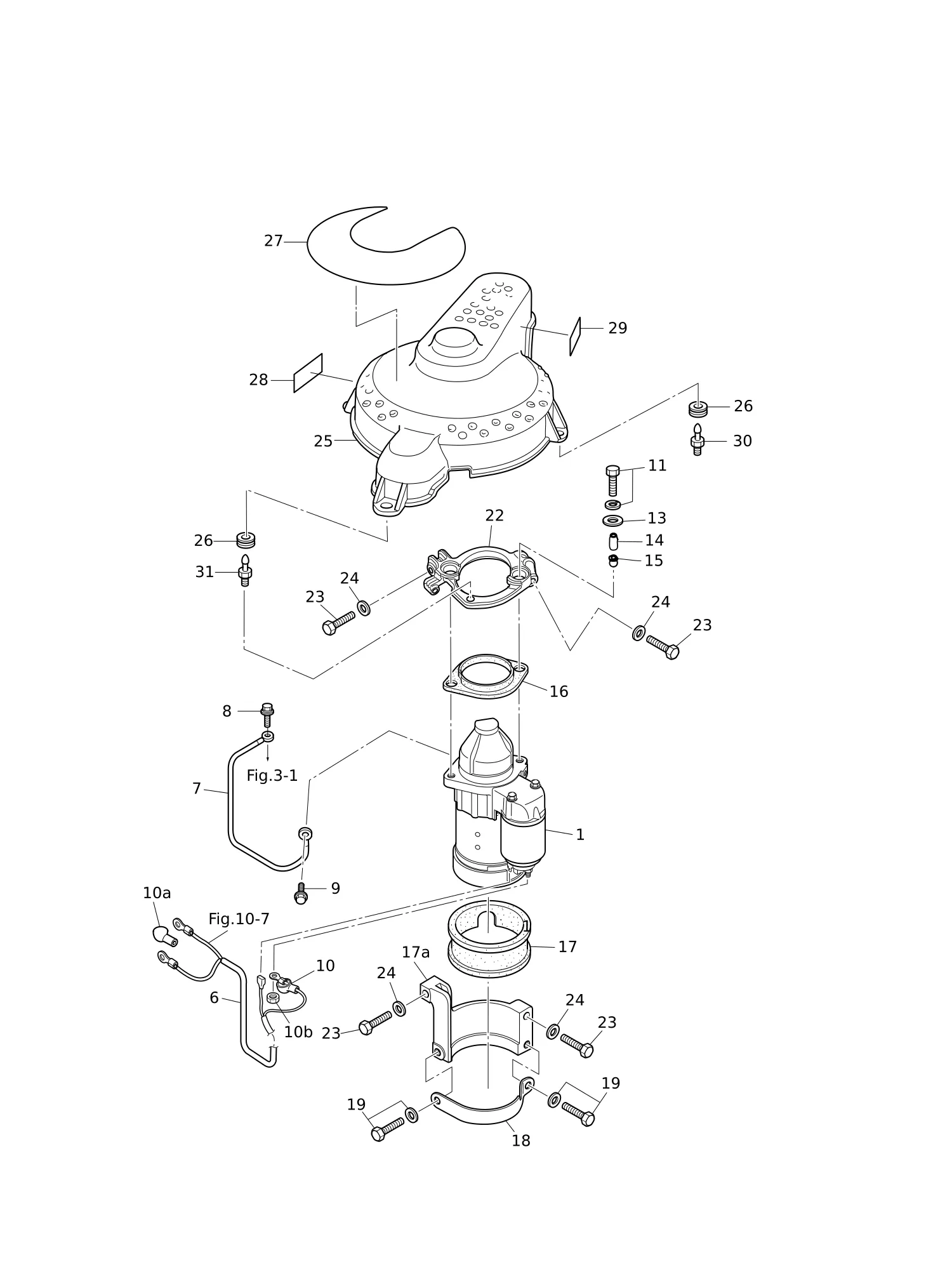

图 11电气部件(启动电机) ELECTRIC PARTS (STARTER MOTOR)

REF	零件编号	中文名称	英文名称	数量
1	3FW-76010-0	启动马达总成	STARTER MOTOR ASSY	1
6	3HK-76140-0	启动电缆总成	STARTER CABLE ASSY	1
7	3T1-76141-1	启动电缆 L=300	STARTER CABLE L=300	1
9	910103-5612	螺栓	BOLT	1
10	3AA-76145-0	端子盖 13-13-28	TERMINAL CAP 13-13-28	1
10a	3FW-76145-0	端子盖 15.5-18.28	TERMINAL CAP 15.5-18.28	1
10b	930103-0800	螺母	NUT	1
11	910103-5840	螺栓	BOLT	2
13	3B7-63730-0	垫圈 8.5-24-1.5	WASHER 8.5-24-1.5	2
14	3C7-76003-1	垫圈 8.4-12-21.5	SPACER 8.4-12-21.5	2
15	3C7-76004-0	启动马达安装座	STARTER MOTOR MOUNT	2
16	3FW-76005-0	启动马达安装座	STARTER MOTOR MOUNT	1
17	3FW-76007-0	减震器	DAMPER	1
17a	3FWB76006-0	启动马达支架	STARTER MOTOR BRACKET	1
18	3FW-76009-0	启动马达固定带	STARTER MOTOR BAND	1
19	910103-5820	螺栓	BOLT	2
22	3HKB76011-0	启动马达支架	STARTER MOTOR BRSCKET	1
23	9161F4-0845	螺栓	BOLT	4
24	940103-0800	垫圈	WASHER	4
25	3T1-06301-1	齿圈盖	RING GEAR COVER	1
26	3T1-67005-0	索环 16-2.5	GROMMET 16-2.5	4
27	3KY-72181-1	警示标贴(B型)	CAUTION DECAL (B)	1
27	3KZ-72181-1	警示标贴(B型)	CAUTION DECAL (B)	1
28	3Y9-72194-0	保险丝贴纸	FUSE DECAL	1
29	3Y7-72026-0	火花塞贴花	SPARK PLUG DECAL	1
30	1E0-36056-0	挂钩	HOOK	3
31	3HK-36056-0	挂钩	HOOK	1

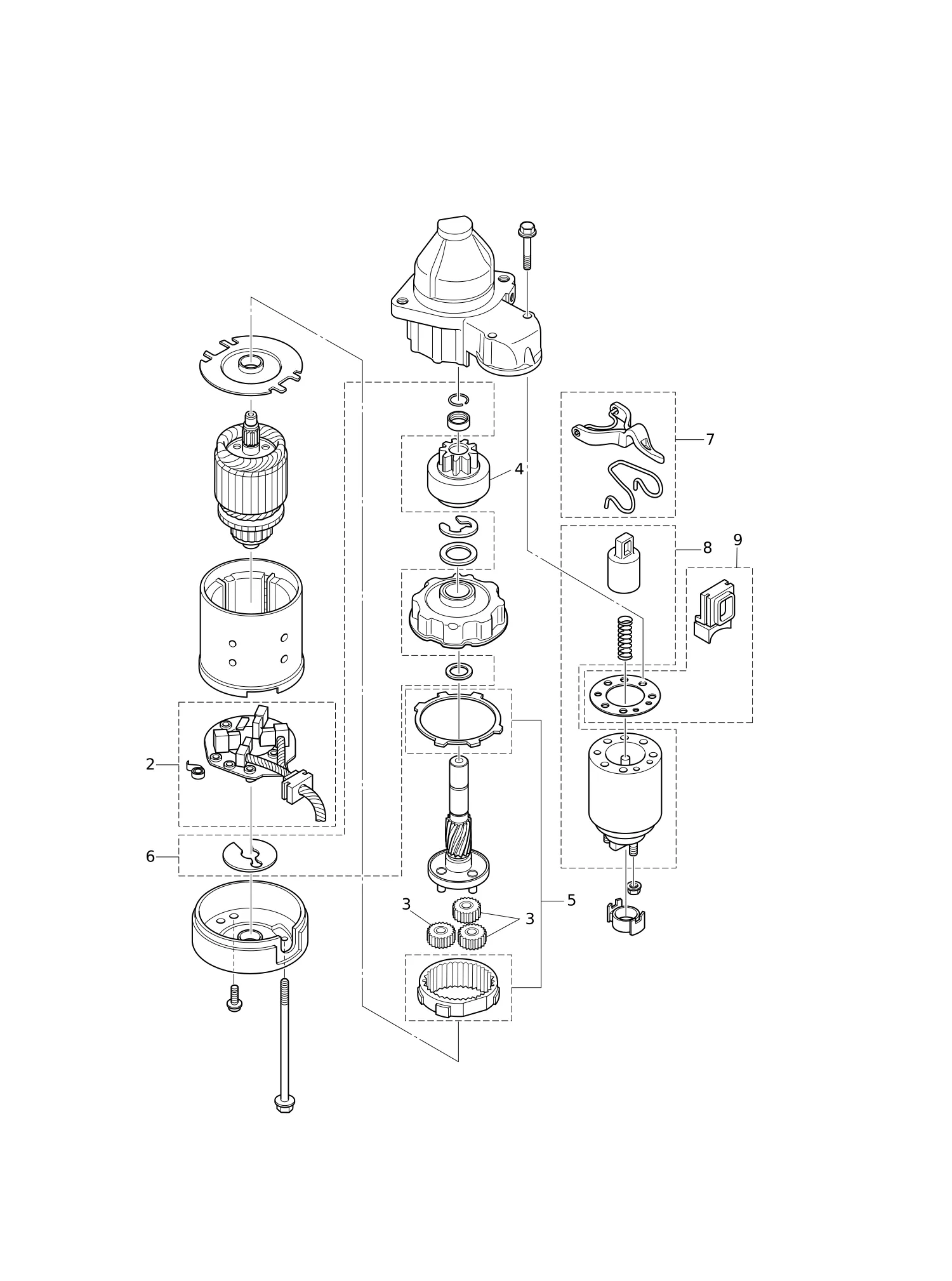

图 12启动马达 STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
2	3FW-76014-0	电刷架	BRUSH HOLDER	1
3	3FW-76314-0	内齿轮	INTERNAL GEAR	3
4	3FW-76015-0	小齿轮总成	PINION ASSY	1
5	3FW-76317-0	行星齿轮	PLANET GEAR	1
6	3FW-76318-0	垫圈套装	WASHER SET	1
7	3FW-76320-0	换挡杆套装	SHIFT LEVER SET	1
8	3FW-76321-0	电磁开关	MAGNETIC SWITCH	1
9	3FW-76322-0	防尘罩套装	DUST COVER SET	1

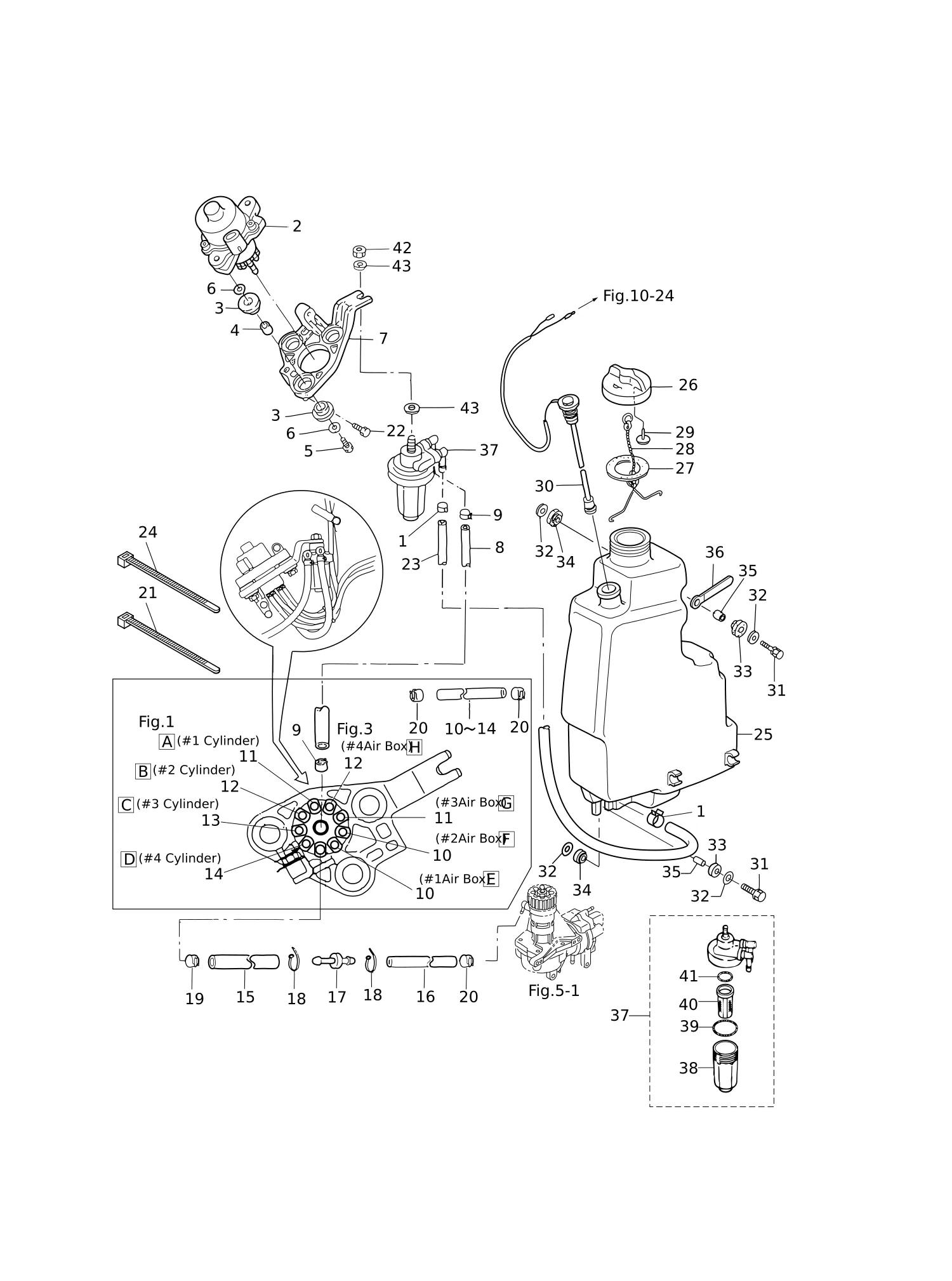

图 13油泵 OIL PUMP

REF	零件编号	中文名称	英文名称	数量
2	3T1-09010-0	电动油泵	ELECTRIC OIL PUMP	1
3	345-67113-0	12-18-2.5支架	MOUNT 12-18-2.5	6
4	3C7-67114-1	垫圈 8.4-12-17	SPACER 8.4-12-17	3
5	910103-0835	螺栓	BOLT	3
6	3B7-63730-0	垫圈 8.5-24-1.5	WASHER 8.5-24-1.5	6
7	3T7-09072-0	支架	BRACKET	1
8	99AA-6-0200	管	PIPE	1
9	3GT-35143-0	卡环 φ9.4	CLIP φ9.4	2
10	99AA-2-0680	管	PIPE	2
11	99AA-2-0450	管	PIPE	2
12	99AA-2-0360	管	PIPE	2
13	99AA-2-0270	管	PIPE	1
14	99AA-2-0180	管	PIPE	1
15	3FW-09110-0	油管	OIL PIPE	1
16	99AA-2-0510	管	PIPE	1
17	3T7-09076-0	接头	JOINT	1
19	3BJ-02215-0	卡环 φ7.8	CLIP φ7.8	1
20	3B7-09052-0	卡环 φ6.9	CLIP φ6.9	17
21	3T5-84398-0	箍带 104	BAND 104	2
22	910103-7630	螺栓	BOLT	2
23	99AA-6-1150	管	PIPE	1
24	369-84398-0	箍带 158	BAND 158	3
25	3T1-71010-0	油箱	OIL TANK	1
26	3C8-71015-0	机油加注口盖	OIL FILLER CAP	1
27	3C8-71016-0	衬垫36-52-2	GASKET 36-52-2	1
28	3C8-71017-0	盖钩	CAP HOOK	1
29	3C8-71018-0	油箱盖止回阀	OIL TANK CAP CHECK VALVE	1
30	3T9-71020-0	油位传感器	OIL LEVEL SENSOR	1
31	910103-6630	螺栓	BOLT	3
32	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	6
33	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	3
34	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	3
35	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	3
36	3T4-06972-1	卡箍 6.5-87P	CLAMP 6.5-87P	1
37	3C7-71030-0	机油滤清器总成	OIL FILTER ASSY	1
38	3B7-02237-0	* 杯状件	* CUP	1
39	3B7-02235-0	* O型圈	* O-RING	1
40	3C7-71033-0	* 滤清器	* FILTER	1
41	3B7-02236-0	* O型圈	* O-RING	1
42	930103-0800	螺母	NUT	1
43	940103-0800	垫圈	WASHER	2

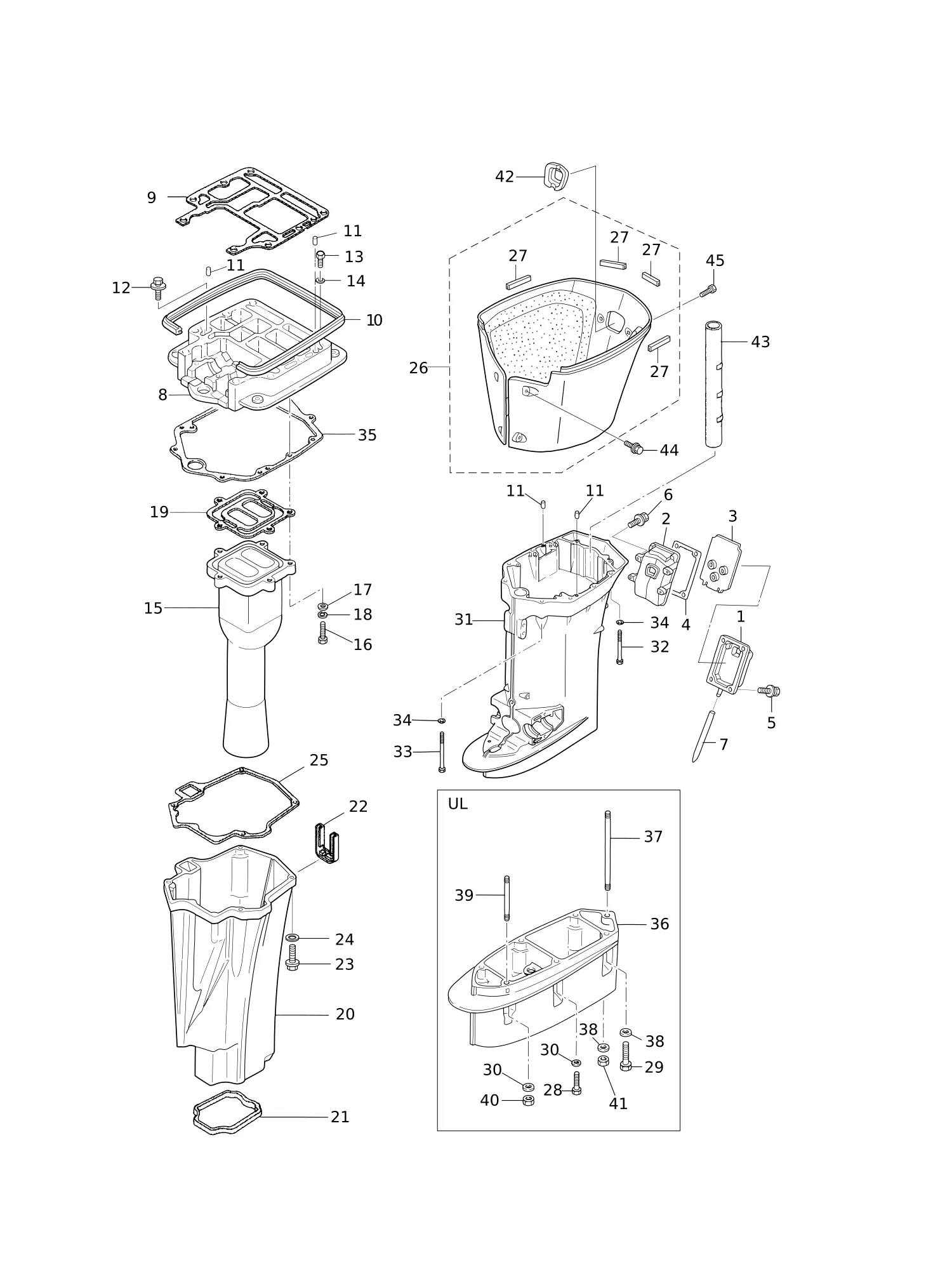

图 14驱动轴壳体 DRIVE SHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	3T1Q61245-0	怠速排气通道盖总成	IDLE EXH PASSAGE COVER ASSY	1
2	3T1Q61241-0	怠速排气通道	IDLE EXHAUST PASSAGE	1
3	3T1-61242-0	怠速排气通道隔板	IDLE EXH PASSAGE SEPARATION	1
4	3T1-61244-0	衬垫	GASKET	1
5	9101E3-5620	螺栓	BOLT	4
6	9101E3-5635	螺栓	BOLT	4
7	3T1-61097-0	出水软管	WATER OUTLET HOSE	1
8	3C7Q01301-1	发动机基座	ENGINE BASEMENT	1
9	3C7-01303-5	发动机基座垫片	ENGINE BASEMENT GASKET	1
10	3B7-67116-0	发动机底座密封件 L=690	ENGINE BASEMENT SEAL L=690	1
11	345-01111-0	定位销6-12	DOWEL PIN 6-12	4
12	910103-5635	螺栓	BOLT	1
13	3C7-01312-0	螺栓8-50	BOLT 8-50	2
15	3T1-02311-0	排气管	EXHAUST PIPE	1
16	9101F4-0835	螺栓	BOLT	5
17	940103-0800	垫圈	WASHER	5
18	941303-0800	弹簧垫圈	SPRING WASHER	5
19	3C7-02312-2	排气管垫片	EXHAUST PIPE GASKET	1
20	3D8-61180-0	排气壳体	EXHAUST HOUSING	1
21	3B7-61182-1	索环/护孔圈	GROMMET	1
22	3B7-61207-0	怠速排气口衬套	IDLE EXHAUST PORT GROMMET	1
23	910103-0830	螺栓	BOLT	4
24	940203-0800	垫圈 8.4-15.5-1.6	WASHER 8.4-15.5-1.6	4
25	3B7-61181-2	排气壳体垫片	EXHAUST HOUSING GASKET	1
26	3T1Q61225-1	挡板总成	APRON ASSY	1
27	3T1-61213-0	* 密封件	* SEAL	4
28	3T1-60001-1	螺栓8-35	BOLT 8-35	3
29	3B7-60001-5	螺栓 10-40	BOLT 10-40	2
30	9401E3-0800	垫圈	WASHER	4
31	3T1Q61192-0	驱动轴壳体(L)	DRIVE SHAFT HOUSING (L)	1
32	3C7-61017-2	螺栓 10-107	BOLT 10-107	6
33	3C7-61018-2	螺栓 10-120	BOLT 10-120	2
34	9401E3-1000	垫圈	WASHER	8
35	3C7-61012-2	驱动轴壳体衬垫	DRIVE SHAFT HOUSING GASKET	1
36	3B7Q61110-0	延伸壳体	EXTENSION HOUSING	1
37	3B7-61112-1	螺柱10-165	STUD 10-165	1
38	9402E3-1000	垫圈	WASHER	3
39	9153E3-0825	螺柱	STUD	1
40	930103-0800	螺母	NUT	1
41	3B7-61114-0	螺母 10-P1.25	NUT 10-P1.25	1
42	3T1-61212-0	索环/护孔圈	GROMMET	1
43	3B7-61186-0	倒车燃气通道管	REVERSE GAS PASSAGE PIPE	1
44	9101E3-5612	螺栓	BOLT	4
45	9101E3-5616	螺栓	BOLT	2

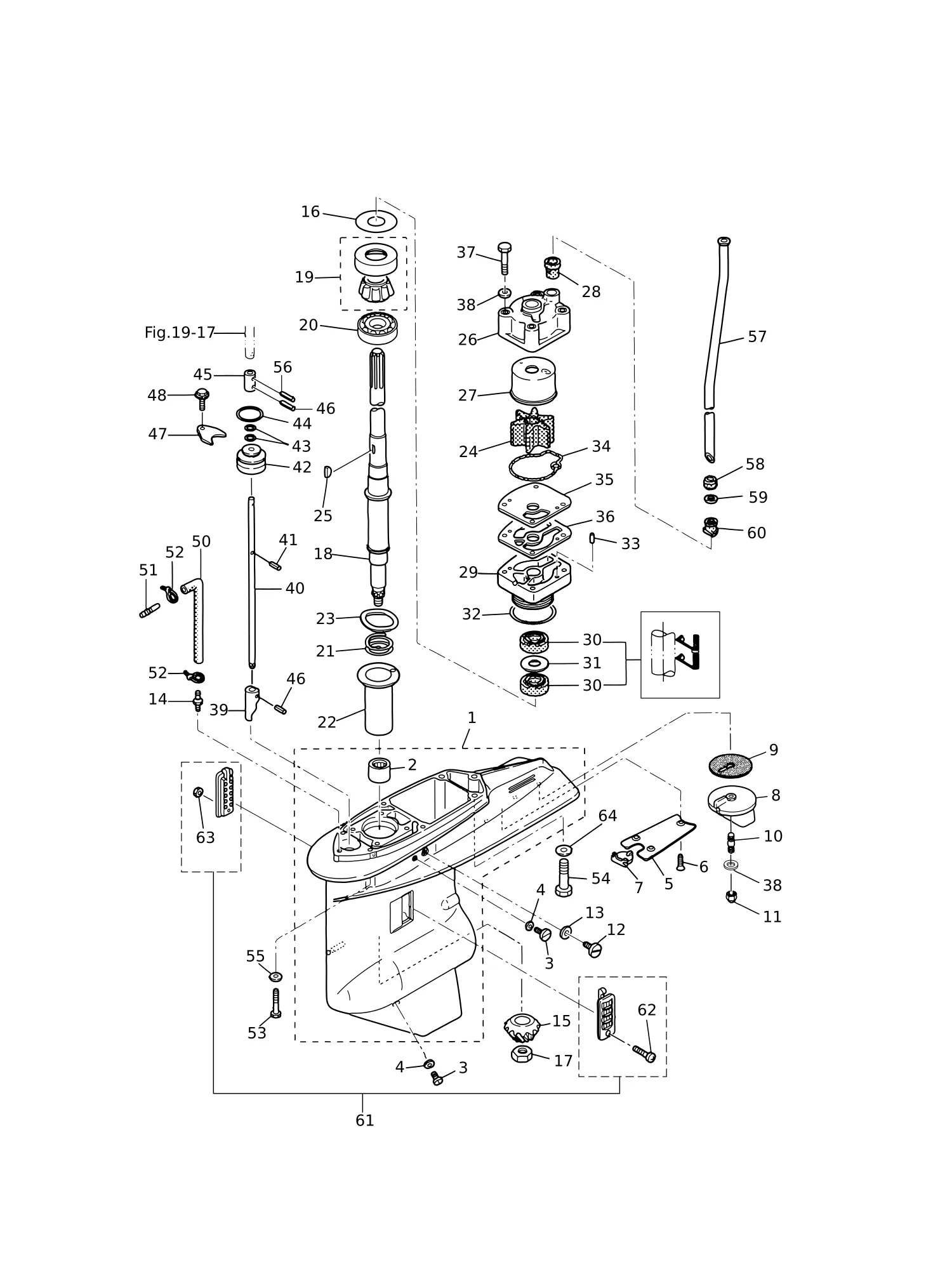

图 15驱动轴齿轮箱 GEAR CASE (DRIVE SHAFT)

REF	零件编号	中文名称	英文名称	数量
1	3C7Q60000-6	齿轮箱总成	GEAR CASE ASSY	1
2	3C7-60211-1	* 滚柱轴承 28.6-38.1-3	* ROLLER BEARING 28.6-38.1-3	1
3	332-60005-2	塞 8-8	PLUG 8-8	2
4	332-60006-0	衬垫8.1-15-1	GASKET 8.1-15-1	2
5	3B7-60012-1	齿轮箱盖板	GEAR CASE PLATE	1
6	9216E3-0614	螺钉	SCREW	3
7	3B7-60013-0	齿轮箱盖板塞	GEAR CASE PLATE PLUG	1
8	3B7-60217-1	配平片	TRIM TAB	1
9	3B7-60219-0	配平片垫片	TRIM TAB GASKET	1
10	915303-0825	螺柱	STUD	1
11	930403-0800	尼龙螺母 8-P1.25	NYLON NUT 8-P1.25	1
12	3B7-60015-1	塞 M10×1.25	PLUG M10P1.25	1
13	3B7-60016-1	衬垫10.1-15-1	GASKET 10.1-15-1	1
14	3C7-60017-0	管接头 6-1/8	NIPPLE 6-1/8	1
15	3C7-64020-0	锥齿轮B	BEVEL GEAR B	1
16	353-64014-0	垫片52-60.5-0.3	SHIM 52-60.5-0.3	A
16	353-64015-0	垫片52-60.5-0.15	SHIM 52-60.5-0.15	A
16	353-64016-0	垫片 52-60.5-0.1	SHIM 52-60.5-0.1	A
17	3B7-64027-0	螺母 M16-P1.5	NUT M16-P1.5	1
18	3C7-64302-3	驱动轴(L)	DRIVE SHAFT (L)	1
18	3C7-64303-3	驱动轴(UL)	DRIVE SHAFT (UL)	1
19	3C7-60213-0	圆锥滚子轴承 0506	TAPERED ROLLER BEARING 0506	1
20	3C7-60214-0	滚珠轴承 16007	BALL BEARING 16007	1
21	3C7-64327-1	驱动轴弹簧	DRIVE SHAFT SPRING	1
22	3C7-64328-0	驱动轴弹簧导套	DRIVE SHAFT SPRING GUIDE	1
23	3C7-60210-0	波形垫圈 d=47.2	WAVE WASHER d=47.2	1
24	3C7-65021-1	水泵叶轮	WATER PUMP IMPELLER	1
25	3B7-65022-1	键 28-5.7-4	KEY 28-5.7-4	1
26	3C7-65016-0	泵壳分总成(上)	PUMP CASE SUB-ASSY (UPPER)	1
27	3C7-65011-0	泵壳衬套	PUMP CASE LINER	1
28	3C7-65014-0	水管密封件(下)	WATER PIPE SEAL (LOWER)	1
29	3C7-65017-2	泵壳(下)	PUMP CASE (LOWER)	1
30	3C7-60223-1	油封 22-42-7	OIL SEAL 22-42-7	2
31	346-64084-0	垫片 35-41.9-0.5	SHIM 35-41.9-0.5	1
32	3B7-65015-0	O型圈 3.1-54.4	O-RING 3.1-54.4	1
33	334-65012-0	定位销4-10	DOWEL PIN 4-10	2
34	3C7-65018-0	泵壳垫片	PUMP CASE GASKET	1
35	3C7-65025-0	水泵导板	WATER PUMP GUIDE PLATE	1
36	3C7-65029-0	导板垫片	GUIDE PLATE GASKET	1
37	9161E3-0885	螺栓	BOLT	4
38	940103-0800	垫圈	WASHER	5
39	3B7-66011-1	离合器凸轮	CLUTCH CAM	1
40	3B7-66013-1	凸轮杆(长)	CAM ROD (L)	1
40	3B7-66014-1	凸轮杆(超长)	CAM ROD (UL)	1
41	951403-3510	弹簧销 3.5-10	SPRING PIN 3.5-10	1
42	3B7-66031-1	凸轮杆衬套	CAM ROD BUSHING	1
43	345-66021-0	O型圈1.9-6.8	O-RING 1.9-6.8	2
44	3B7-66023-0	O型圈 3.5-27.7	O-RING 3.5-27.7	1
45	353-66241-1	换挡杆接头	SHIFT ROD JOINT	1
47	353-66024-0	止动块	STOPPER	1
48	9101E3-5612	螺栓	BOLT	1
50	98AL-40-800	软管	HOSE	1
50	98AL-40-920	软管	HOSE	1
51	3C7-60018-0	管接头 6-6	NIPPLE 6-6	1
52	3T5-84398-0	箍带 104	BAND 104	2
53	3T1-60001-1	螺栓8-35	BOLT 8-35	4
54	3B7-60001-5	螺栓 10-40	BOLT 10-40	3
55	9401E3-0800	垫圈	WASHER	4
56	951403-3516	弹簧销 3.5-16	SPRING PIN 3.5-16	1
57	3C7-65110-0	水管(左)	WATER PIPE (L)	1
57	3C7-65120-0	水管(左上)	WATER PIPE (UL)	1
58	3C7-65206-0	水管密封件(上)	WATER PIPE SEAL (UPPER)	1
59	345-65205-0	轴环 18-20-4.5	COLLAR 18-20-4.5	1
60	3C7-65204-0	水管辅助支架	WATER PIPE AUXILIARY MOUNT	1
61	3C7-60205-1	滤水器组件	WATER STRAINER SET	1
62	921503-0445	* 螺钉	* SCREW	1
63	930403-0400	尼龙螺母 4-P0.7	* NYLON NUT 4-P0.7	1
64	9402E3-1000	垫圈	WASHER	3

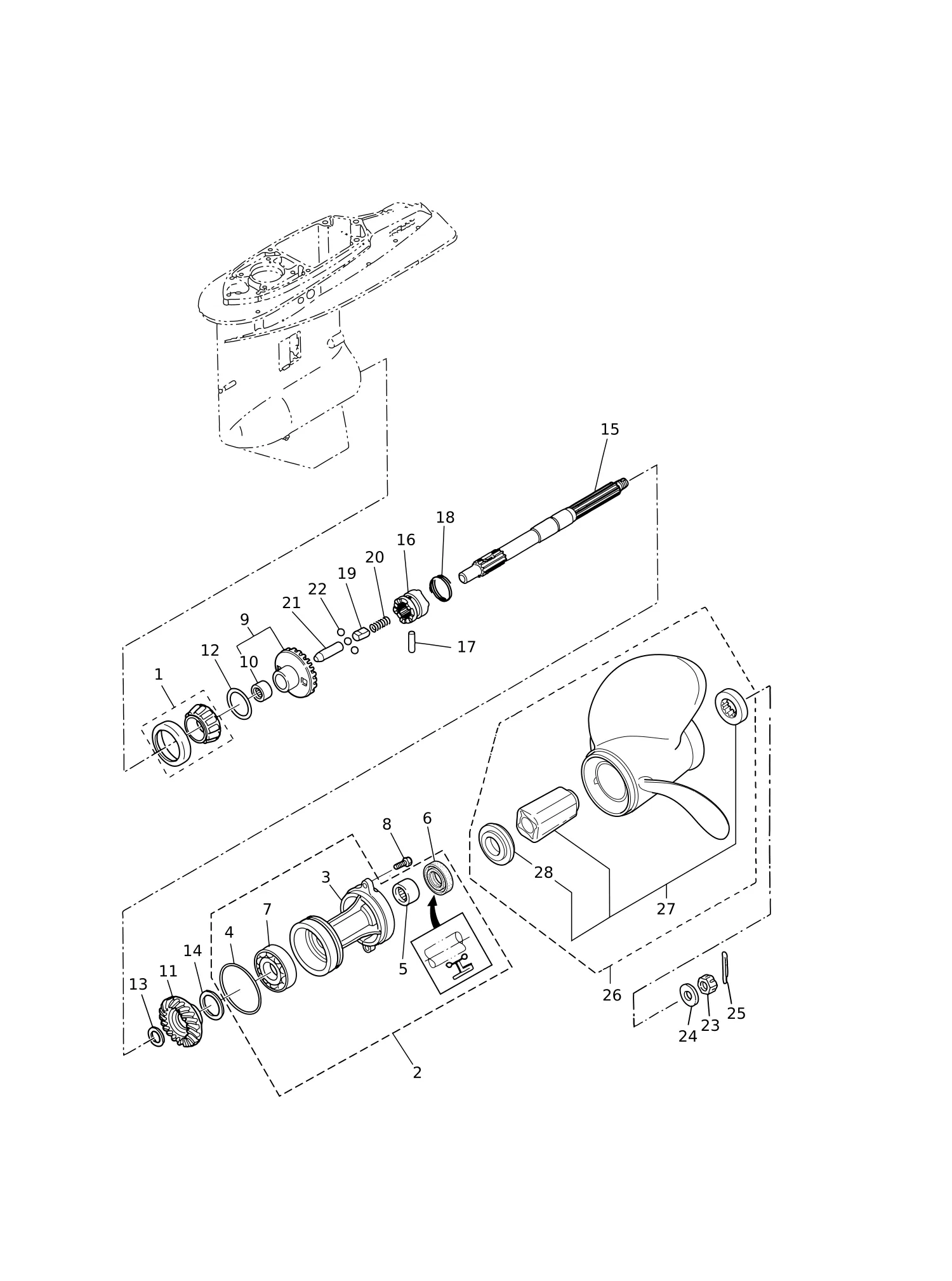

图 16螺旋桨轴齿轮箱 GEAR CASE (PROPELLER SHAFT)

REF	零件编号	中文名称	英文名称	数量
1	3C7-60215-0	圆锥滚子轴承 30209	TAPERED ROLLER BEARING 30209	1
2	3B7Q87323-1	螺旋桨轴套总成	PROPELLER SHAFT HOUSING ASSY	1
3	3B7Q60101-1	* 螺旋桨轴套	* PROPELLER SHAFT HOUSING	1
4	3B7-60103-0	* O型圈 3.1-94.4	* O-RING 3.1-94.4	1
5	3B7-60211-0	* 滚柱轴承 30-40-30	* ROLLER BEARING 30-40-30	1
6	3B7-60111-0	* 油封 30-50-12	* OIL SEAL 30-50-12	1
7	9601-0-6208	* 球轴承 6208	* BALL BEARING 6208	1
8	3C7-60108-2	预涂层螺栓8-30	PRE-COATED BOLT 8-30	2
9	3C7-64010-0	锥齿轮总成(A)	BEVEL GEAR ASSY (A)	1
10	3B7-64011-0	* 滚柱轴承 25-32-26	* ROLLER BEARING 25-32-26	1
11	3T1-64093-0	锥齿轮C	BEVEL GEAR C	1
12	3B7-64015-0	垫片 47-57-0.15	SHIM 47-57-0.15	1
12	3B7-64016-0	垫片 47-57-0.1	SHIM 47-57-0.1	1
13	3B7-64032-0	垫圈 t=3.2	WASHER t=3.2	1
13	3B7-64034-0	垫圈 t=3.0	WASHER t=3.0	1
13	3B7-64035-0	垫圈 t=2.8	WASHER t=2.8	1
14	3B7-64036-0	垫片 42-50-0.15	SHIM 42-50-0.15	1
14	3B7-64037-0	垫片 42-50-0.1	SHIM 42-50-0.1	1
15	3B7-64211-0	螺旋桨轴	PROPELLER SHAFT	1
16	3T1-64215-2	离合器	CLUTCH	1
17	3B7-64218-0	销钉	PIN	1
18	3B7-64219-1	卡扣	SNAP	1
19	3T1-64222-0	弹簧挡圈 L=30.5	SPRING RETAINER L=30.5	1
20	346-64221-0	弹簧	SPRING	1
21	3T1-64223-0	推杆	PUSH ROD	1
22	3T1-64224-0	钢球	BALL	3
23	353-64121-0	螺旋桨螺母M16P1.5	PROPELLER NUT M16P1.5	1
24	345-64124-0	垫片 17-32-3	WASHER 17-32-3	1
25	951503-0325	开口销3-25	SPLIT PIN 3-25	1
26	3HKB64518-0	螺旋桨总成(9英寸)	PROPELLER ASSY (9")	1
26	3HKB64523-0	螺旋桨总成(11英寸)	PROPELLER ASSY (11")	1
26	3HKB64527-0	螺旋桨总成(13英寸)	PROPELLER ASSY (13")	1
26	3HKB64532-0	螺旋桨总成(15英寸)	PROPELLER ASSY (15")	1
26	3HKB64536-0	螺旋桨总成(17英寸)	PROPELLER ASSY (17")	1
26	3HKB64541-0	螺旋桨总成(19英寸)	PROPELLER ASSY (19")	1
26	3HKB64545-0	螺旋桨总成(21英寸)	PROPELLER ASSY (21")	1
27	3HK-64238-0	* 螺旋桨轮毂套件	* PROPELLER HUB KIT	1
28	3HK-64235-0	** 前进推力垫圈	** FORWARD THRUST WASHER	1

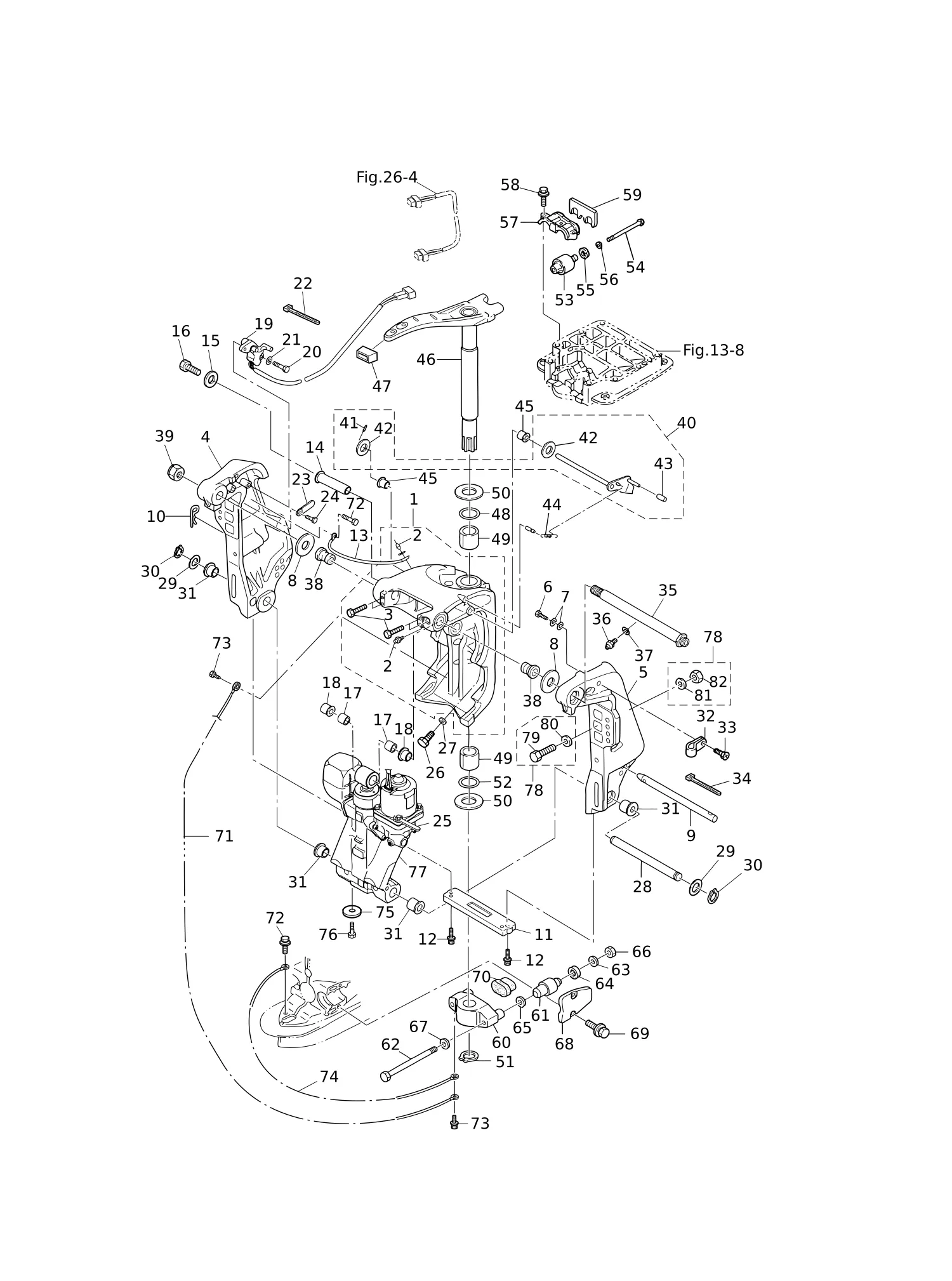

图 17支架 BRACKET

REF	零件编号	中文名称	英文名称	数量
1	3E0Q62313-3	旋转支架总成	SWIVEL BRACKET ASSY	1
4	3E0Q62112-0	夹紧支架(右)	CLAMP BRACKET (R)	1
5	3E0Q62113-1	卡箍支架 (左)	CLAMP BRACKET (L)	1
6	9102E3-1020	螺栓	BOLT	1
7	9402E3-1000	垫圈	WASHER	2
8	3E0-62116-1	垫片 25.7-50-1	WASHER 25.7-50-1	2
9	3E0-62121-1	推力杆	THRUST ROD	1
10	3B7-62129-1	销钉	PIN	1
11	3C7-60218-2	阳极块	ANODE	1
12	910103-5630	螺栓	BOLT	2
13	398-62396-1	接地线 L=130	GROUND L=130	1
14	3C8-77071-1	气缸销(上)	CYLINDER PIN (UPPER)	1
15	345-05122-1	垫片 6.5-23-1.5	WASHER 6.5-23-1.5	1
16	9101E3-0612	螺栓	BOLT	1
17	3C8-77075-0	衬套 18-24-19	BUSHING 18-24-19	2
18	3E0-77076-0	衬套 18-20-20.5	BUSHING 18-20-20.5	2
19	3T1-72574-0	配平传感器 L=1700	TRIM SENSOR L=1700	1
20	9101E3-0620	螺栓	BOLT	2
21	3R0-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	2
24	9101E3-5612	螺栓	BOLT	1
25	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
26	3B7-77085-1	螺栓 12-20 P1.75	BOLT 12-20 P1.75	2
28	3E0-77101-2	气缸销(下)	CYLINDER PIN (LOWER)	1
29	346-62412-1	垫片 22.6-30-2	WASHER 22.6-30-2	2
30	945103-2200	C形环 d=22	C-RING d=22	2
31	3E0-77103-0	衬套 22-25.4-23.5	BUSHING 22-25.4-23.5	4
32	345-06915-0	卡箍 6.5-14L	CLAMP 6.5-14L	1
33	921503-5612	螺钉	SCREW	1
34	3T5-84398-0	箍带 104	BAND 104	2
35	3E0-62191-1	旋转支架轴总成	SWIVEL BRACKET SHAFT ASSY	1
36	344-67177-1	黄油嘴	GREASE FITTING	1
37	940103-0600	垫圈	WASHER	1
38	3E0-62126-0	衬套 25.6-28.6-40	BUSHING 25.6-28.6-40	2
39	346-62124-1	尼龙螺母 7/8-14	NYLON NUT 7/8-14	1
40	3Y9-62431-1	倾斜止动器总成	TILT STOPPER ASSY	1
41	951403-3516	* 弹簧销 3.5-16	* SPRING PIN 3.5-16	1
42	3T1-61315-0	* 垫圈 10.5-18-2	* WASHER 10.5-18-2	2
43	3Y9-62433-0	* 倾斜止动握把	* TILT STOPPER GRIP	1
44	3E0-62473-1	倾斜止动弹簧	TILT STOPPER SPRING	1
45	353-63207-0	轴环 10.2-12-12	COLLAR 10.2-12-12	2
46	3C7Q62010-1	转向轴总成	STEERING SHAFT ASSY	1
47	3B7-62096-0	转向臂减震器 L=40	STEERING ARM DAMPER L=40	1
48	3B7-62414-0	密封环	SEAL RING	1
49	3B7-62417-0	衬套 32-40-45	BUSHING 32-40-45	2
50	3B7-62423-1	上止推板	THRUST PLATE (UPPER)	2
51	945103-3200	C形环 d=32	C-RING d=32	1
52	3B7-62415-0	O型圈 4.5-32	O-RING 4.5-32	1
53	3C7-61301-0	橡胶支座(上)	RUBBER MOUNT (UPPER)	2
54	3C7-61307-2	螺栓 12-103	BOLT 12-103	2
56	3C7-61335-0	垫片 12.2-36-3	WASHER 12.2-36-3	2
57	3C7-61341-1	支架固定板(上)	MOUNT HOLDING PLATE (UPPER)	1
58	9101E3-5835	螺栓	BOLT	3
59	3C7-61339-0	上减震器	DAMPER (UPPER)	1
60	3C7Q61411-2	支架托架	MOUNT BRACKET	1
61	353-61302-2	橡胶支座(下)	RUBBER MOUNT (LOWER)	2
62	353-61321-3	螺栓 M12-151	BOLT M12-151	2
64	3C7-61338-0	减震器 21-36-5	DAMPER 21-36-5	2
65	353-61315-1	垫片 12.2-25-2	WASHER 12.2-25-2	2
66	3B7-61324-0	螺母 12-P1.5	NUT 12-P1.5	2
67	9402E3-1200	垫圈	WASHER	2
68	3B7Q61342-0	支架固定板(下)	MOUNT HOLDING PLATE (LOWER)	2
69	3N4-61343-0	螺栓8-25	BOLT 8-25	4
70	3C7-61336-0	下减震器	DAMPER (LOWER)	1
71	3C8-62396-1	接地线 L=210	GROUND L=210	1
73	910103-5612	螺栓	BOLT	2
74	3A3-62396-1	接地线 L=110	GROUND L=110	1
75	369-60218-1	阳极块	ANODE	1
76	910103-5616	螺栓	BOLT	1
77	3T1-77150-1	动力升降倾斜总成	PTT ASSY	1
78	3C8-72120-0	索具螺栓套装	RIGGING BOLT SET	1
79	3C7-62133-2	螺栓 12-105 P1.25	* BOLT 12-105 P1.25	4
80	353-61334-0	* 垫圈 13-34-3	* WASHER 13-34-3	4
81	940103-1200	* 垫圈	* WASHER	4
82	3C7-62139-1	螺母 12-P1.25	* NUT 12-P1.25	4

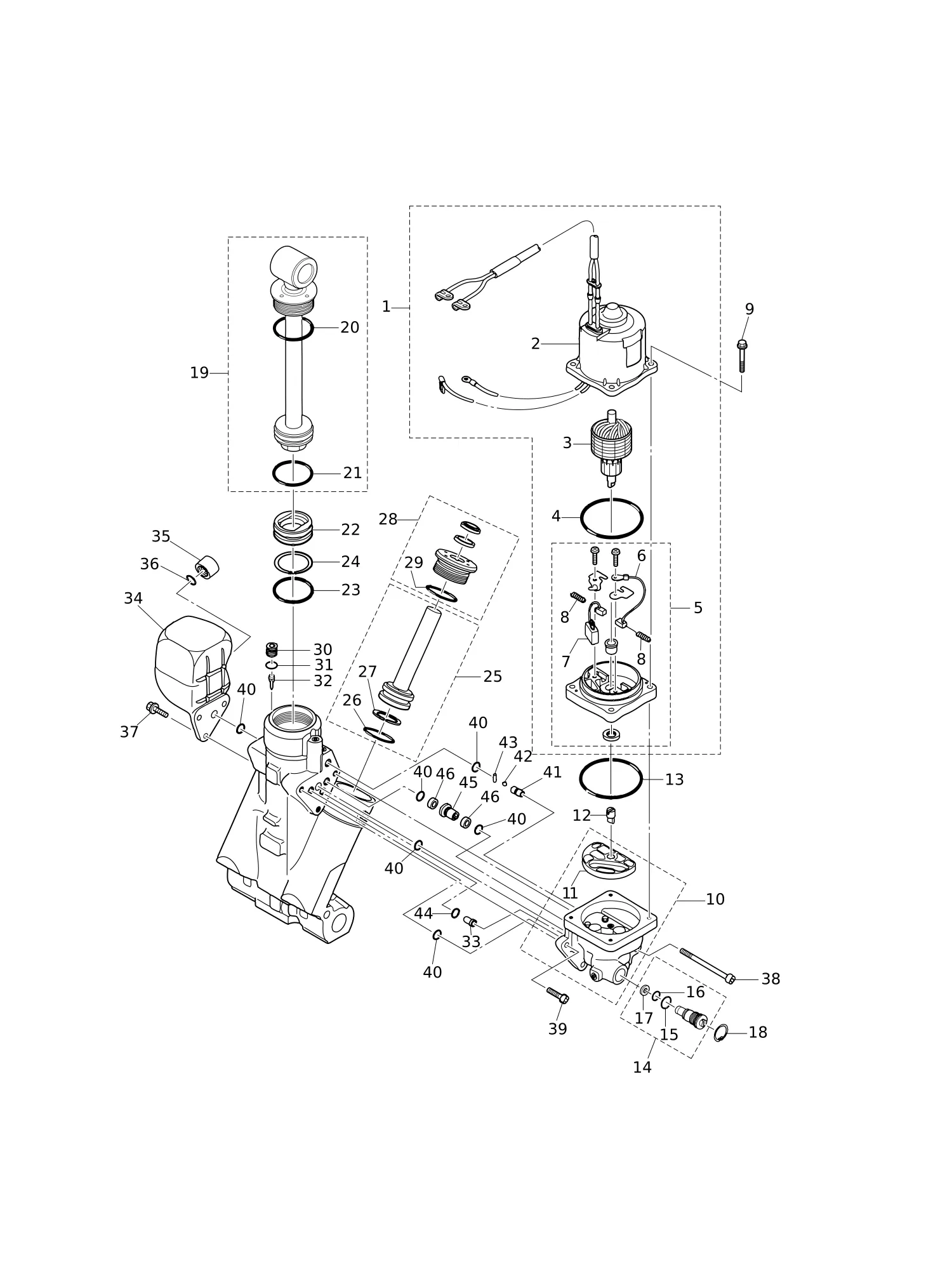

图 18动力升降倾斜装置 POWER TRIM & TILT

REF	零件编号	中文名称	英文名称	数量
1	3T1-77180-0	马达总成	MOTOR ASSY	1
2	3T1-77195-0	* 轭架总成	* YOKE ASSY	1
3	3E0-77190-0	* 电枢总成	* ARMATURE ASSY	1
4	353-77182-1	* O型圈	* O-RING	1
5	3E0-77192-0	* 电机支架总成	* MOTOR BRACKET ASSY	1
6	3E0-77183-0	电刷	** BRUSH	1
7	353-77191-0	断路器	** BREAKER	1
8	3E0-77184-0	电刷弹簧	** BRUSH SPRING	2
9	3E0-77199-1	螺栓	BOLT	4
10	3E0-77430-1	泵	PUMP	1
11	3E0-77434-0	* 滤清器	* FILTER	1
12	3E0-77163-0	联轴器	COUPLING	1
13	3B7-77167-0	O型圈1.8-69.6	O-RING 1.8-69.6	1
14	3E0-77176-1	手动阀	MANUAL VALVE	1
15	3B7-77411-0	* O型圈	* O-RING	1
16	3E0-77407-0	* O型圈	* O-RING	1
17	3E0-77408-0	* 挡圈	* BACK-UP RING	1
18	9450E3-1800	C形环 d=18	C-RING d=18	1
19	3E0-77365-1	活塞连杆总成	PISTON ROD ASSY	1
20	3E0-77383-0	* O型圈	* O-RING	1
22	3B7-77377-1	自由活塞	FREE PISTON	1
23	3B7-77375-0	O型圈	O-RING	1
24	3B7-77376-0	挡圈/支撑环	BACK-UP RING	1
25	3E0-77388-0	配平活塞总成	TRIM PISTON ASSY	2
26	3B7-77392-0	* O型圈	* O-RING	1
27	3B7-77393-0	* 挡圈	* BACK-UP RING	1
28	3E0-77395-0	导杆分总成	ROD GUIDE SUB-ASSY	2
29	3E0-77398-0	* O型圈	* O-RING	1
30	3E0-77472-1	塞	PLUG	1
31	3B7-77179-0	O型圈	O-RING	1
32	3E0-77475-0	过滤器	FILTER	1
33	3E0-77479-0	节流孔	ORIFICE	1
34	3E0-77165-0	储备油箱	RESERVE TANK	1
35	3E0-77168-0	盖帽	CAP	1
36	3E0-77169-0	O型圈	O-RING	1
37	3E0-77159-1	螺栓	BOLT	3
38	3E0-77431-1	螺栓	BOLT	1
39	3E0-77432-1	螺栓	BOLT	2
40	3E0-77167-0	O型圈	O-RING	6
41	3E0-77557-0	节流孔	ORIFICE	1
42	3E0-77558-0	钢球	BALL	1
43	3E0-77559-0	销钉	PIN	1
44	3B7-77169-0	O型圈	O-RING	1
45	3E0-77453-0	阀座	VALVE SEAT	1
46	3E0-77456-0	过滤器	FILTER	2

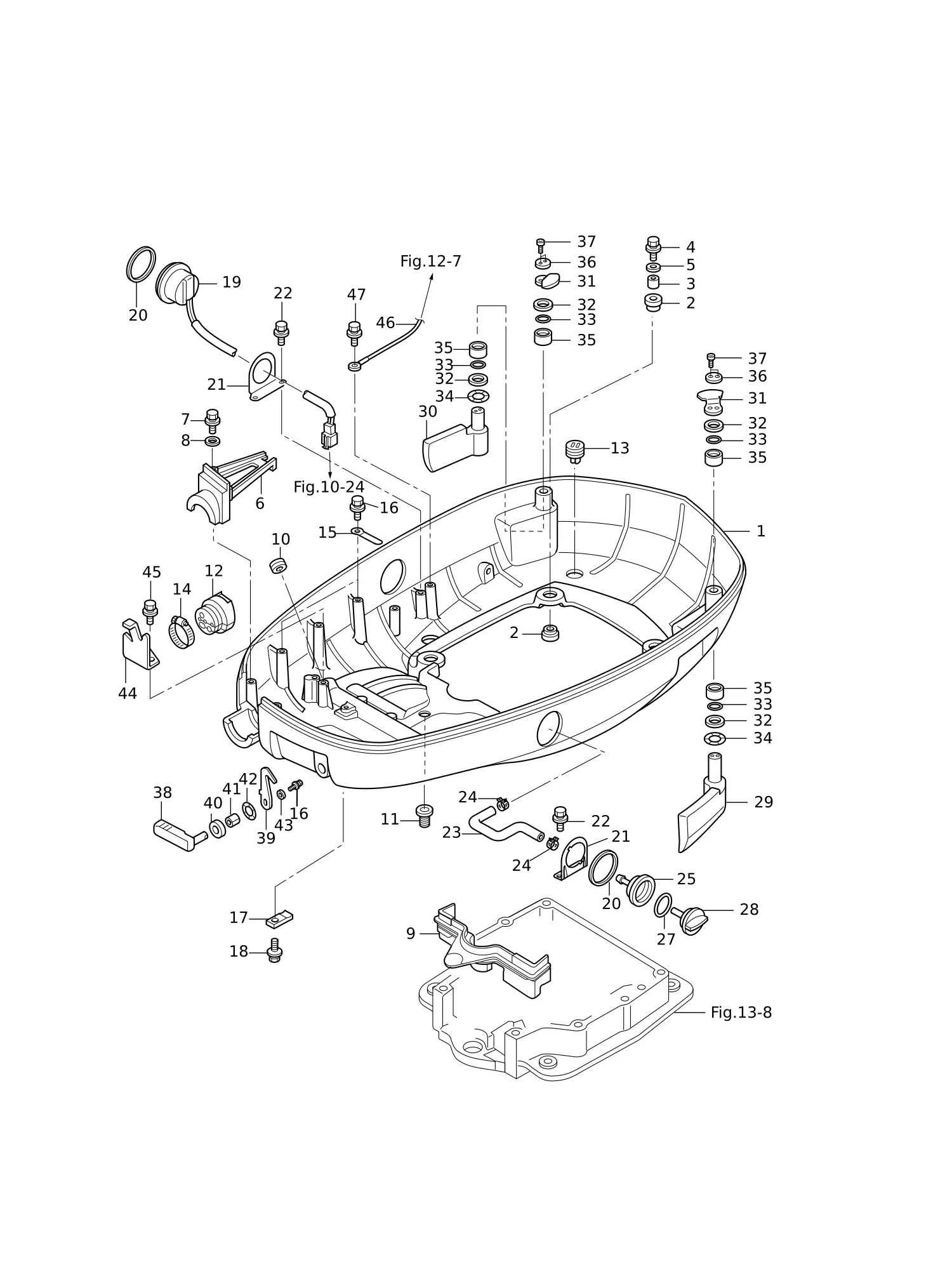

图 19下罩壳 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	3T1Q67100-2	下罩壳	BOTTOM COWL	1
2	345-67113-0	12-18-2.5支架	MOUNT 12-18-2.5	8
3	3C7-67114-1	垫圈 8.4-12-17	SPACER 8.4-12-17	4
4	9101E3-0835	螺栓	BOLT	4
5	3B7-63730-0	垫圈 8.5-24-1.5	WASHER 8.5-24-1.5	4
6	3T1Q76118-0	卡箍	CLAMP	1
7	910103-6625	螺栓	BOLT	2
8	940103-0600	垫圈	WASHER	2
9	3C7-67164-0	索环/护孔圈	GROMMET	1
10	3C7-77156-0	索环 20-6	GROMMET 20-6	1
11	345-66226-0	索环 17-3	GROMMET 17-3	1
12	3T1-76116-1	索环/护孔圈	GROMMET	1
13	3T1-67161-0	索环/护孔圈	GROMMET	4
14	3R0-02426-0	卡箍 60	CLAMP 60	1
15	398-06972-0	卡箍 6.5-67P	CLAMP 6.5-67P	2
17	3C7-72577-0	卡箍	CLAMP	1
18	910103-5616	螺栓	BOLT	1
19	3AC-72615-0	动力升降倾斜装置开关总成	PTT SWITCH ASSY	1
20	3F3-72616-1	衬垫	GASKET	2
21	3T1-72617-0	动力升降倾斜装置开关总成支架	PTT SWITCH ASSY BRACKET	2
22	9101E3-5616	螺栓	BOLT	4
23	3T1-72410-0	冲洗软管	FLUSHING HOSE	1
24	3T1-07737-1	卡环 φ17.8	CLIP φ17.8	2
25	3T1-72403-0	冲洗连接器	FLUSHING CONNECTOR	1
27	3R0-07422-0	O型圈 3.1-24.4	O-RING 3.1-24.4	1
28	3T1-72404-0	冲洗连接器盖	FLUSHING CONNECTOR CAP	1
29	3T1-67680-0	挂钩杆总成(左)	HOOK LEVER ASSY (LEFT)	1
30	3T1-67681-0	挂钩杆总成(右)	HOOK LEVER ASSY (RIGHT)	1
31	3T1-67142-0	盖板挂钩	COVER HOOK	2
32	3T1-63731-0	垫片 18.5-30-1	WASHER 18.5-30-1	4
33	3T1-62435-0	O型圈 φ3.5-18	O-RING φ3.5-18	4
34	3T1-63109-0	波形垫圈 18.7-26-0.3	WAVE WASHER 18.7-26-0.3	2
35	3C8-77075-0	衬套 18-24-19	BUSHING 18-24-19	4
36	3T1-67146-0	垫片 5.3-20-2	WASHER 5.3-20-2	2
37	910203-0520	螺栓	BOLT	4
38	3R3Q67141-0	挂钩杆	HOOK LEVER	1
39	3R3-67142-0	盖板挂钩	COVER HOOK	1
40	338-67147-0	密封环 13.8-22-3.7	SEAL RING 13.8-22-3.7	1
41	332-67105-1	挂钩杆衬套 14-16-1.8	HOOK LEVER BUSHING 14-16-1.8	1
42	941403-1400	波形垫圈 d=14	WAVE WASHER d=14	1
43	3R0-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	1
44	3B7-83720-0	卡扣	CLIP	1
45	910103-6616	螺栓	BOLT	2
46	3N4-76142-1	接地电缆 L=270	GROUND CABLE L=270	1
47	910103-6612	螺栓	BOLT	1

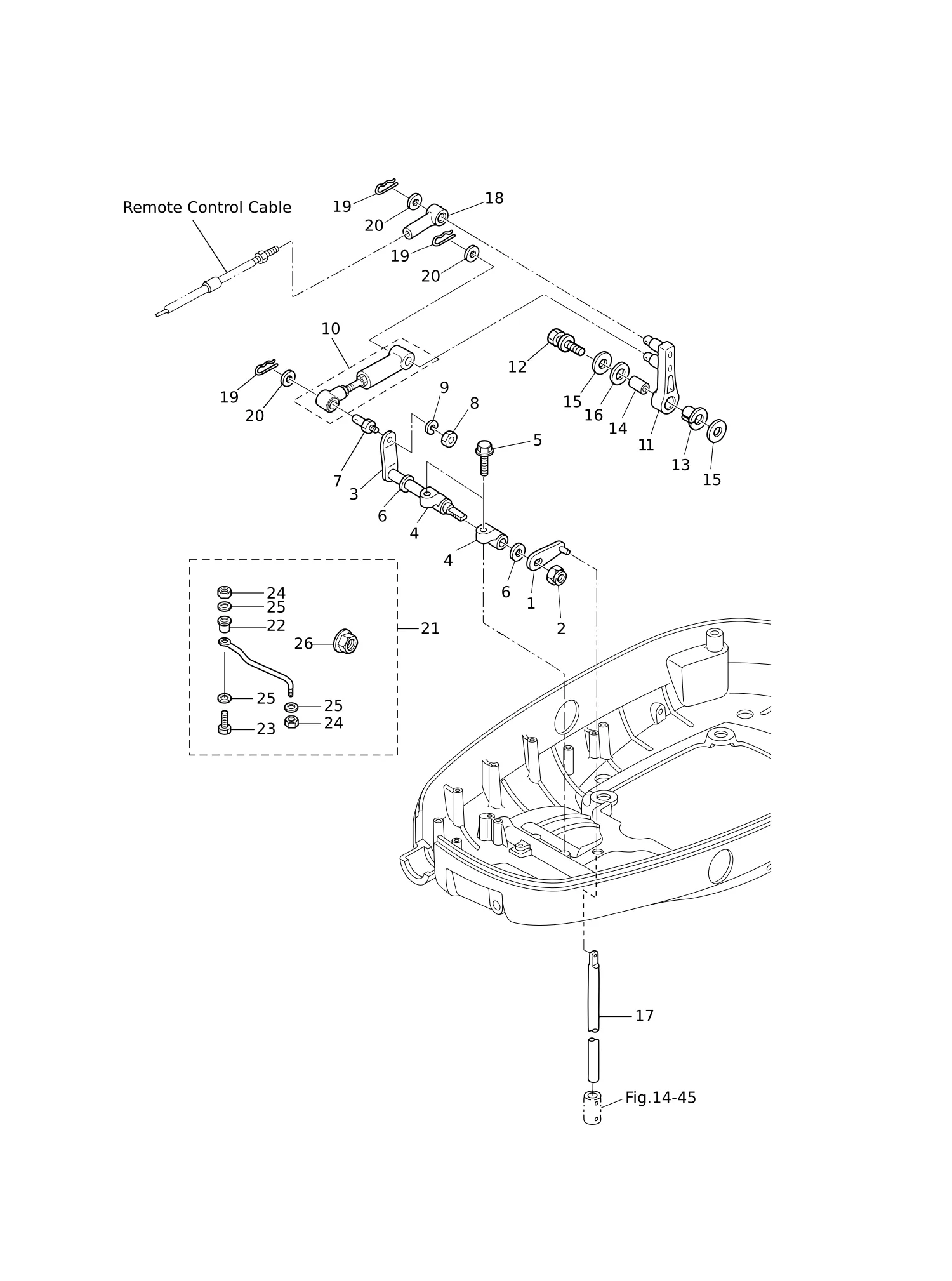

图 20换挡机构 SHIFT

REF	零件编号	中文名称	英文名称	数量
1	3C7-66110-0	换挡杆手柄	SHIFT ROD LEVER	1
2	930403-1000	尼龙螺母 10-P1.5	NYLON NUT 10-P1.5	1
3	3C7-66225-0	换挡杆轴	SHIFT LEVER SHAFT	1
4	353-66145-1	支架	HOLDER	2
5	3T1-60108-0	预涂层螺栓8-25	PRE-COATED BOLT 8-25	2
6	332-61315-0	垫圈10.5-18-1.5	WASHER 10.5-18-1.5	2
7	353-83728-1	销钉	PIN	1
8	930103-0600	螺母	NUT	1
9	941303-0600	弹簧垫圈	SPRING WASHER	1
10	3FW-66148-0	换挡连杆总成	LINK ROD ASSY (SHIFT)	1
11	3B7-66122-2	换挡臂	SHIFT ARM	1
12	910103-6835	螺栓	BOLT	1
13	3B7-63713-0	衬套 12-14-15.5	BUSHING 12-14-15.5	1
14	3B7-63732-1	轴环 8.4-12-17	COLLAR 8.4-12-17	1
15	3B7-63730-0	垫圈 8.5-24-1.5	WASHER 8.5-24-1.5	2
16	3B7-63731-0	垫片 12.5-24-1	WASHER 12.5-24-1	1
17	353-66215-1	换挡连杆(长)	SHIFT ROD (L)	1
18	3B7-83715-2	线缆接头	CABLE JOINT	1
19	951603-0800	弹性销 d=8	SNAP PIN d=8	3
20	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	3
21	3E0-84905-0	转向拉杆总成	DRAG LINK ASSY	1
22	3E0-84914-0	* 衬套 9.6-19-13	* SPACER 9.6-19-13	1
23	3E0-84917-0	螺栓 3/8-50	* BOLT 3/8-50	1
24	353-84918-0	尼龙螺母 3/8-24UNF	* NYLON NUT 3/8-24UNF	2
25	353-84916-0	* 垫圈 9.6-18-2	* WASHER 9.6-18-2	3
26	3F3-84908-0	* 密封环	* SEAL RING	1

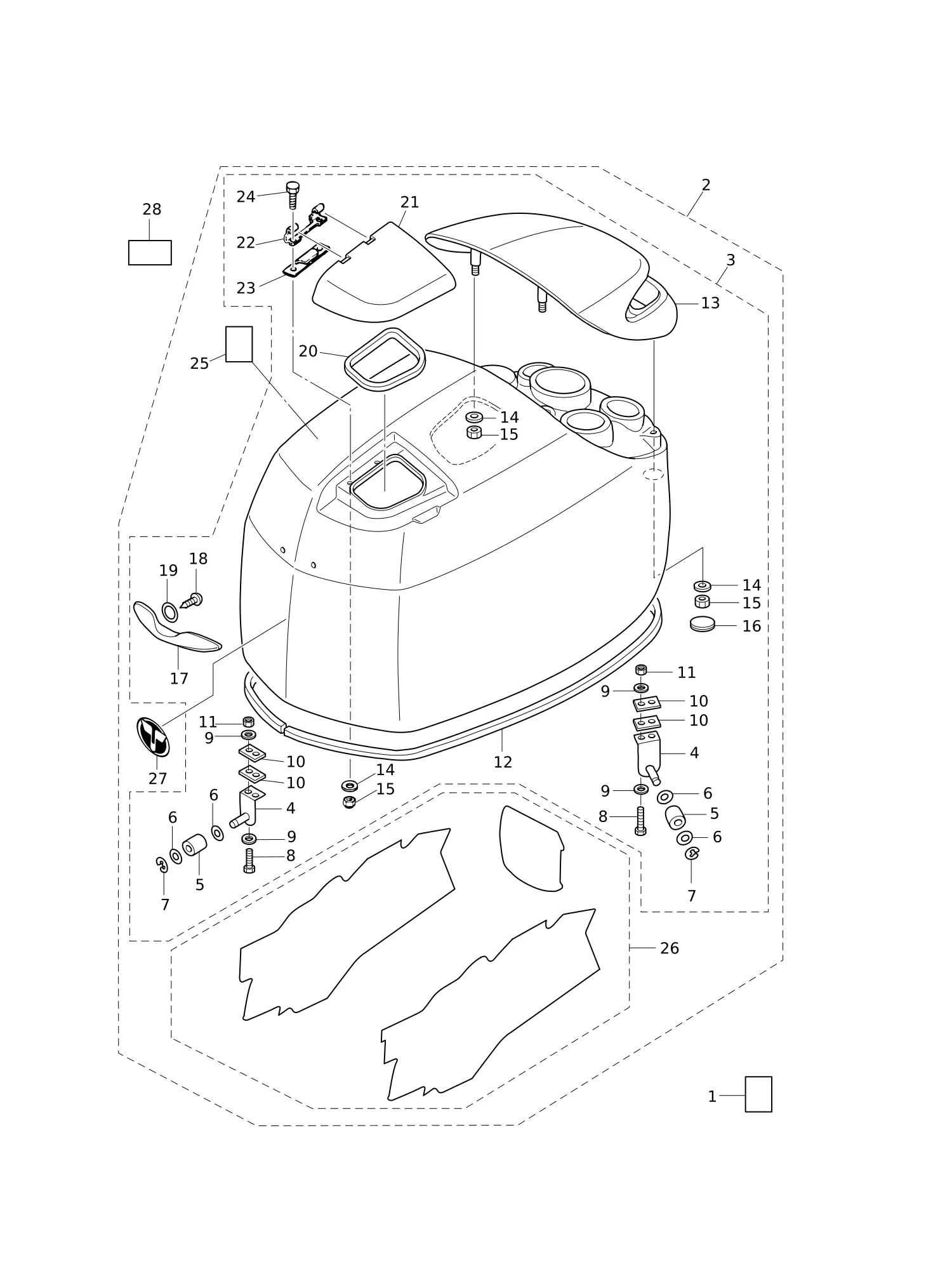

图 21顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	3T1-72043-0	机油警示贴纸	OIL CAUTION DECAL	1
2	3HKQ67645-5	顶罩总成(维修)	TOP COWL ASSY (SERVICE)	1
3	3T1Q67640-0	* 顶罩分总成	* TOP COWL SUB-ASSY	1
4	3T1-67511-0	盖板撑杆总成	** COVER STAY ASSY	3
5	3R0-67517-0	滚轮 6.1-14.7-14	** ROLLER 6.1-14.7-14	3
6	940103-0600	垫圈	** WASHER	6
7	945303-0500	** E型卡环 d=5	** E-RING d=5	3
8	910103-0525	螺栓	** BOLT	6
9	940103-0500	垫圈	** WASHER	12
10	3T1-67516-0	板	** PLATE	6
11	930403-0500	尼龙螺母 5-P0.8	** NYLON NUT 5-P0.8	6
12	3HK-67501-0	顶罩密封条	** TOP COWL SEAL	1
13	3T1Q67521-0	倾斜把手	** TILT HANDLE	1
14	3C8-66308-0	垫圈 6-16-1.5	** WASHER 6-16-1.5	6
15	930403-0600	尼龙螺母 6-P1.0	** NYLON NUT 6-P1.0	6
16	3F3-72618-0	47-2.5护孔圈	** GROMMET 47-2.5	2
17	3T1-67660-0	外罩手柄	** COWL HANDLE	1
18	3T5-06437-0	自攻螺钉6-16	** TAPPING SCREW 6-16	2
19	345-05122-1	垫圈 6.5-23-1.5	** WASHER 6.5-23-1.5	2
20	3T1-67213-0	密封件	** SEAL	1
21	3T1Q67209-1	** 加注口盖总成	** FILLER LID ASSY	1
22	3B7-67211-0	** 加注口盖铰链	** FILLER LID HINGE	1
23	3T1-67212-0	** 弹簧	** SPRING	1
24	910103-0616	螺栓	** BOLT	2
25	3C7-72180-3	* 警示标贴(A)	* CAUTION DECAL (A)	1
26	3HK-87802-3	* 标牌套装(MD115A2)	* DECAL SET (MD115A2)	1
27	3KY-67531-0	* 前贴花	* FRONT DECAL	1
28	3AC-72185-0	警示标贴	CAUTION DECAL	1

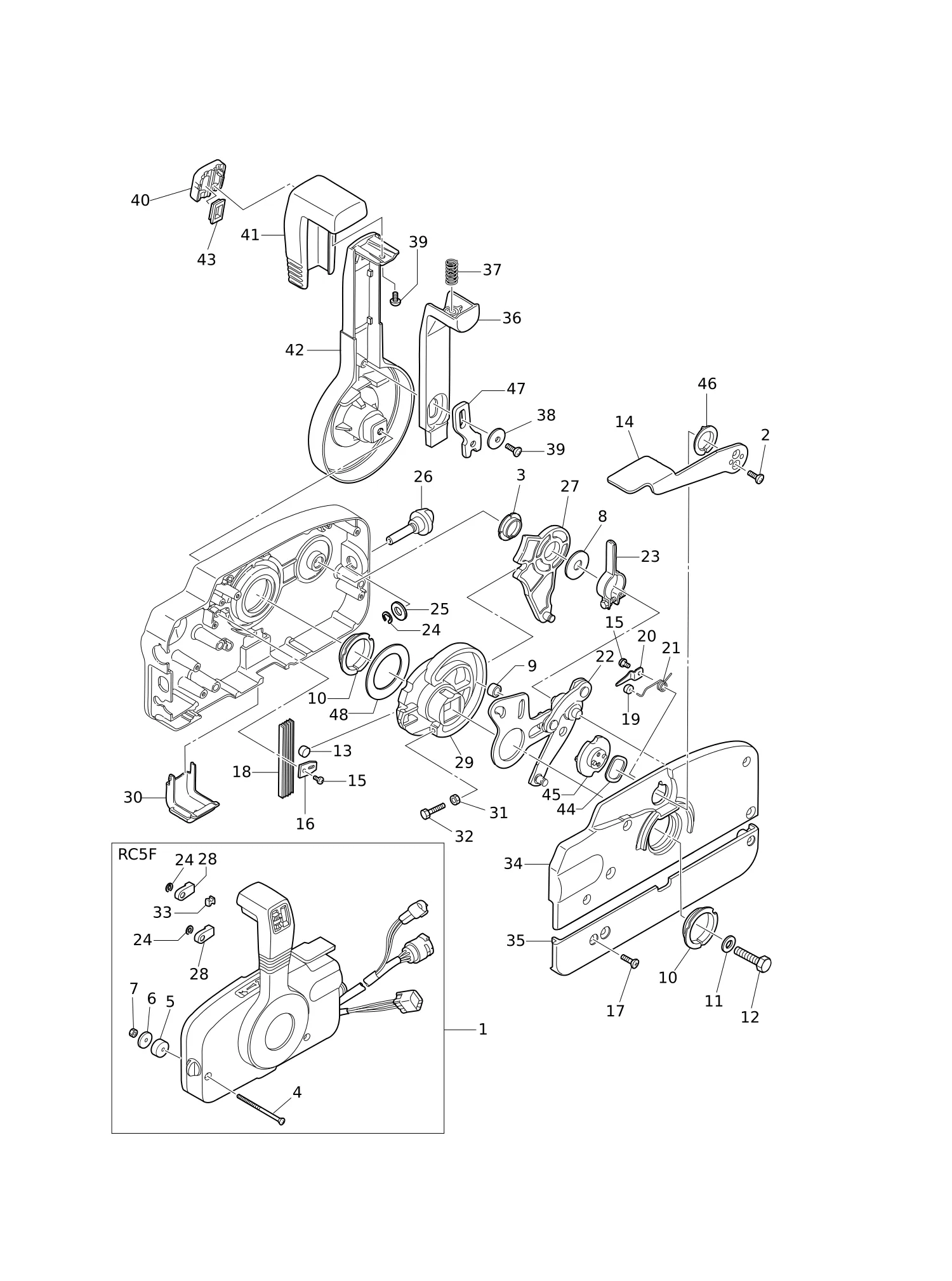

图 22遥控器零部件 COMPONENT PARTS OF REMOTE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	3GFQ84500-0	遥控头总成(RC5F)	REMOTE CONTROL HEAD ASSY (RC5F)	1
2	921603-0512	* 螺钉	* SCREW	2
3	3A3-84432-0	* 衬套	* BUSHING	1
4	3A3-84375-0	* 螺钉	* SCREW	3
5	3A3-84374-0	* 隔套	* SPACER	3
6	353-84371-0	* 垫圈	* WASHER	3
7	930103-0600	螺母	* NUT	3
8	3A3-84383-0	* 垫圈	* WASHER	1
9	3A3-84421-0	* 滚轮	* ROLLER	1
10	3A3-84431-0	* 衬套	* BUSHING	2
11	940103-0800	* 垫圈	* WASHER	1
12	3A3-84442-0	螺栓	* BOLT	1
13	353-84388-0	* 定位滚轮	* DETENT ROLLER	1
14	3B7Q84312-0	* 自由节流杆	* FREE THROTTLE LEVER	1
15	921503-0406	* 螺钉	* SCREW	2
16	3A3-84423-0	* 定位器挡圈	* DETENT RETAINER	1
17	921603-0518	* 螺钉	* SCREW	5
18	3A3-84307-0	* 定位弹簧	* DETENT SPRING	5
19	3A3-84424-0	* 自由节流滚轮	* FREE THROTTLE ROLLER	1
20	3A3-84426-0	* 滚柱保持架	* ROLLER RETAINER	1
21	3A3-84425-0	* 自由节流弹簧	* FREE THROTTLE SPRING	1
22	3A3-84365-1	* 节气门摇臂	* THROTTLE ARM	1
23	3A3-84428-0	* 油门摩擦摇臂	* THROTTLE FRICTION ARM	1
24	945303-0600	* E型卡环 d=6	* E-RING d=6	3
25	353-84394-0	* 垫圈	* WASHER	1
26	3A3-84427-0	* 调节螺钉	* ADJUST SCREW	1
27	3A3-84381-0	* 换挡齿轮总成	* SHIFT GEAR ASSY	1
28	3A3-83314-2	* 线缆端子	* CABLE TERMINAL	2
29	3A3-84364-2	* 驱动齿轮	* DRIVE GEAR	1
30	3A3-84429-0	* 线束盖	* WIRE COVER	1
31	930103-0500	螺母	* NUT	1
32	910103-0525	螺栓	* BOLT	1
33	3A3-84376-0	* 护孔环	* GROMMET	1
34	3B7Q84441-0	* 后壳体	* REAR HOUSING	1
35	3B7Q84366-0	* 后盖板	* REAR PANEL	1
36	3A3-84401-0	* 空档锁止臂	* NEUTRAL LOCK ARM	1
37	3A3-84403-0	* 空档锁止弹簧	* NEUTRAL LOCK SPRING	1
38	3A3-84407-0	* 垫圈	* WASHER	1
39	921503-0510	* 螺钉	* SCREW	2
40	3A3-84451-0	* 倾斜开关盖	* TILT SWITCH COVER	1
41	3A3-84404-0	* 手柄	* GRIP	1
42	3B7Q84343-0	* 控制杆	* CONTROL LEVER	1
43	3A3-84452-0	* 倾斜开关塞	* TILT SWITCH PLUG	1
44	3A3-84368-0	* 波形垫圈	* WAVE WASHER	1
45	3A3-84391-0	* 自由节流鼓	* FREE THROTTLE DRUM	1
46	3A3-84435-0	* 衬套	* BUSHING	1
47	3A3-84406-0	* 板	* PLATE	1
48	3A3-84422-0	* 推力板	* THRUST PLATE	1

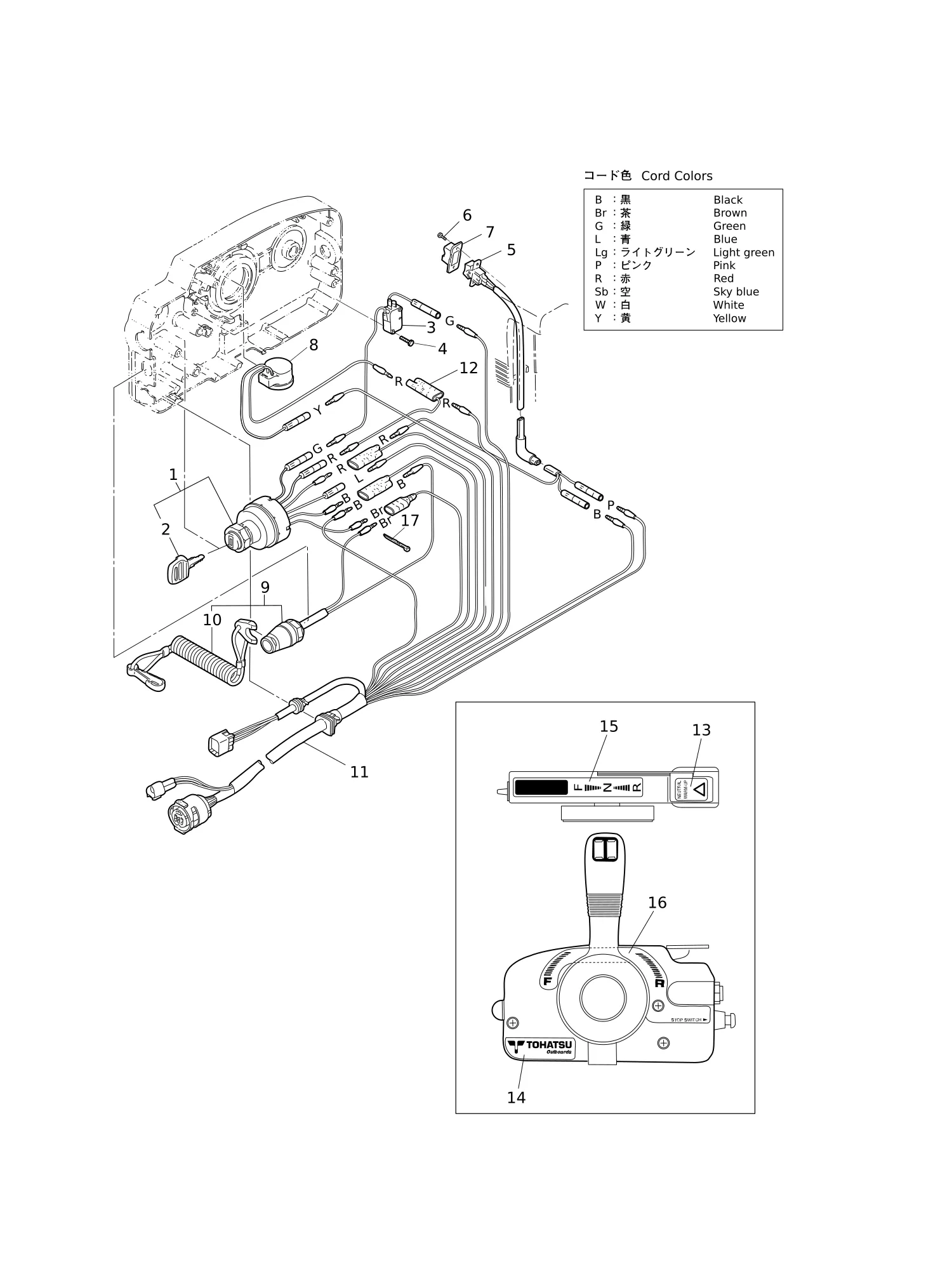

图 23遥控器零部件(电气部件) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	零件编号	中文名称	英文名称	数量
1	353-76020-3	主开关总成	MAIN SWITCH ASSY	1
2	3F3-76217-0	* 主开关钥匙 No.301	* MAIN SWITCH KEY No.301	2
2	3F3-76218-0	* 主开关钥匙 No.302	* MAIN SWITCH KEY No.302	2
2	3F3-76219-0	* 主开关钥匙 No.303	* MAIN SWITCH KEY No.303	2
3	3T5-76086-0	空档开关(遥控型)	NEUTRAL SWITCH (REMOTE CONT)	1
4	921503-5316	螺钉	SCREW	2
5	3A3-72560-0	动力升降倾斜装置开关总成	PTT SWITCH ASSY	1
6	921503-0206	螺钉	SCREW	2
7	3A3-72591-0	动力升降倾斜装置开关盖	PTT SWITCH COVER	1
8	3C8-76171-0	过热报警器	OVERHEAT BUZZER	1
9	3A3-06830-0	停止开关总成	STOP SWITCH ASSY	1
10	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1
11	3T5-76115-1	线束总成 L=6200	CORD ASSY L=6200	1
12	353-72546-0	辅助拉绳(红) 长200	ASSIST CORD (RED) L=200	1
13	3N5-84331-0	操纵杆贴花	DECAL (LEVER)	1
14	3N5-84333-0	东发贴花	DECAL (TOHATSU)	1
15	3N5-84336-0	挡位标识贴	SHIFT POSITION DECAL	1
16	3N5-84465-0	挡位侧标识贴	SHIFT POSITION SIDE DECAL	1
17	3A3-84398-0	箍带	BAND	2

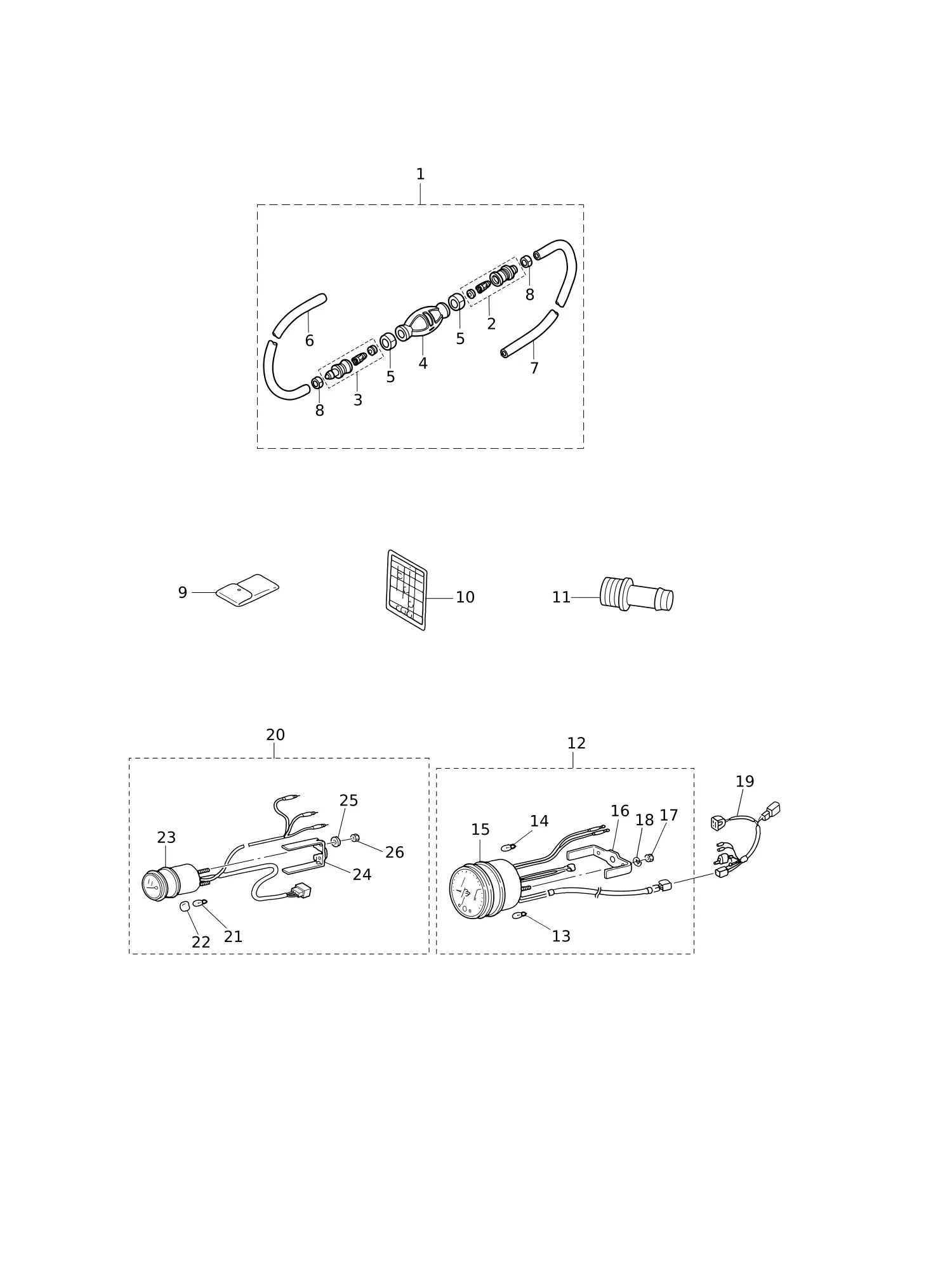

图 24附件 ACCESSORIES

REF	零件编号	中文名称	英文名称	数量
1	3FF-70200-4	手动泵球总成	PRIMER BULB ASSY	1
1	3T1-70200-1	手动泵球总成	PRIMER BULB ASSY	1
2	3C7-70220-1	* 接头组件(进口)	* JOINT ASSY (INLET)	1
3	3C7-70224-1	* 接头组件(出口)	* JOINT ASSY (OUTLET)	1
4	3C7-70211-1	* 注油球	* PRIMER BULB	1
4	3GF-70211-1	* 注油球	* PRIMER BULB	1
5	3C7-70217-0	* 卡箍	* CLAMP	2
6	3GF-70241-1	* 低渗透软管 L=700	* LOW PERMEATION HOSE L=700	1
6	98AB-70-700	* 软管	* HOSE	1
7	3GF-70240-1	* 低渗透软管 L=1600	* LOW PERMEATION HOSE L=1600	1
7	98AB-701600	* 软管	* HOSE	1
8	332-70201-0	* 卡箍	* CLAMP	2
9	3H6-72100-0	工具包	TOOL KIT	1
10	3T5-72050-0	蜂鸣器警示贴纸	BUZZER CAUTION DECAL	1
11	3T1-72405-0	软管接头(水工)	HOSE JOINT (WATER-WORKS)	1
12	3Z5-72640-1	带油压灯的转速表	TACHOMETER W/OIL LAMP	1
13	3B7-72658-0	* 油量灯泡 12V-1.7W	* OIL BULB 12V-1.7W	3
14	3B7-72659-0	* 仪表灯泡 12V-1.8W	* METER BULB 12V-1.8W	1
15	3B7-72656-0	* 仪表缓冲器	* METER DAMPER	1
16	3B7-72661-0	* 安装板	* FITTING PLATE	1
17	930203-0500	螺母	* NUT	2
18	941303-0500	* 弹簧垫圈	* SPRING WASHER	2
19	3T5-72537-1	仪表引线 长8000mm	METER LEAD WIRE L=8000	1
20	3T1-72571-0	配平表总成	TRIM METER ASSY	1
21	3T1-72659-0	* 仪表灯泡 12V-1.7W	* METER BULB 12V-1.7W	1
22	3T1-72653-0	* 仪表灯罩	* METER BULB CAP	1
23	3B7-72655-0	* 仪表缓冲器	* METER DAMPER	1
24	3T1-72665-0	* 安装板	* FITTING PLATE	1
25	941303-0400	* 弹簧垫圈	* SPRING WASHER	2
26	930203-0400	螺母	* NUT	2

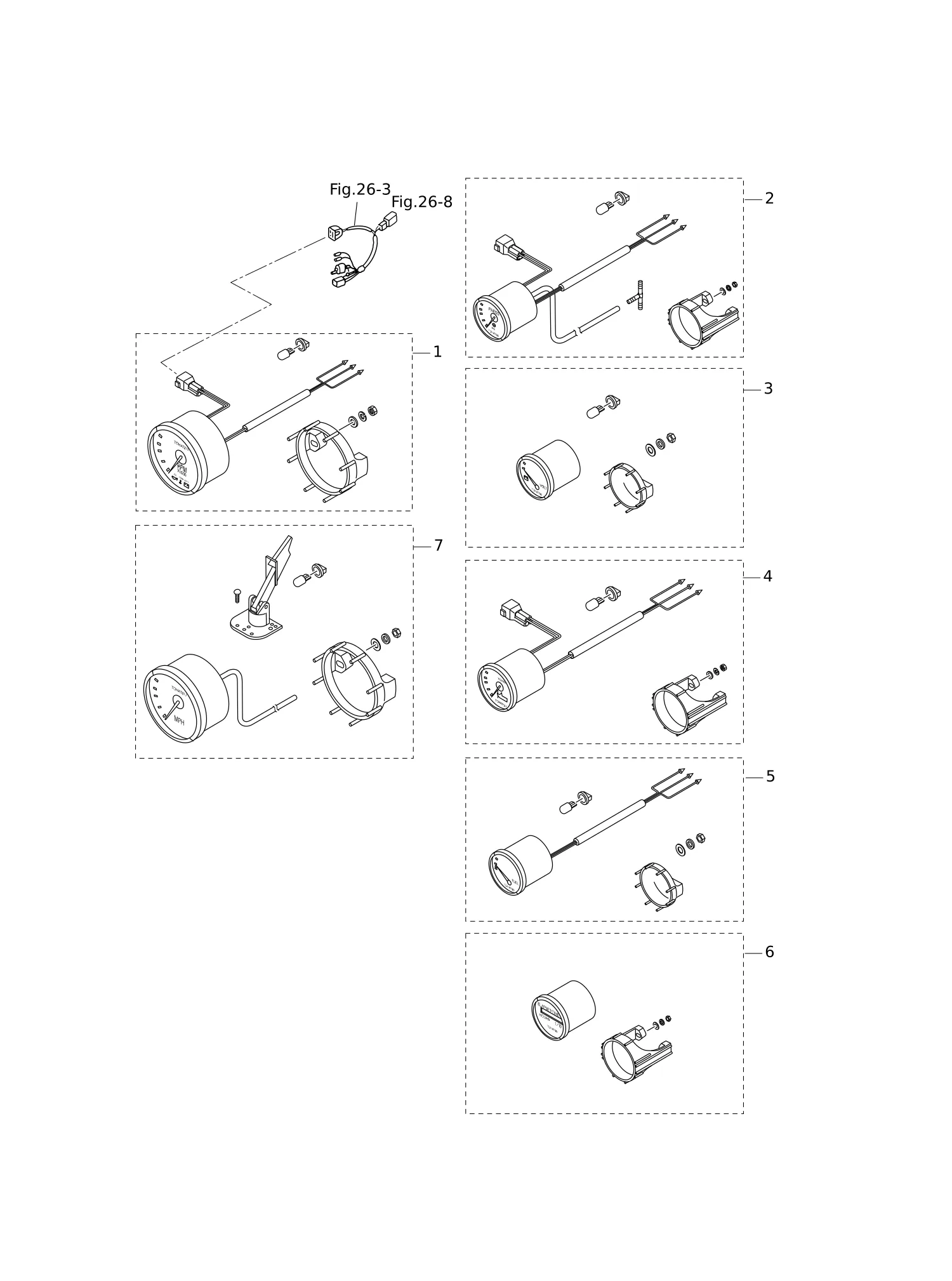

图 25选装件(1) OPTIONAL PARTS (1)

REF	零件编号	中文名称	英文名称	数量
1	3GF-72647-1	转速表（黑色）	TACHOMETER Black	1
1	3GL-72647-1	转速表（白色）	TACHOMETER White	1
2	3GF-72598-0	水压表套件	WATER PRESSURE METER KIT	1
2	3GL-72598-0	水压表套件	WATER PRESSURE METER KIT	1
3	3GF-72529-0	电压表总成	VOLTMETER ASSY	1
3	3GL-72529-0	电压表总成	VOLTMETER ASSY	1
4	3GF-72571-0	配平表套件	TRIM METER KIT	1
4	3GL-72571-0	配平表套件	TRIM METER KIT	1
5	3GF-72596-0	燃油表总成	FUEL METER ASSY	1
5	3GL-72596-0	燃油表总成	FUEL METER ASSY	1
6	3GF-72524-0	计时器总成	HOUR METER ASSY	1
6	3GL-72524-0	计时器总成	HOUR METER ASSY	1
7	3GF-72672-0	速度表套件(60英里/时)	SPEEDOMETER KIT (60MPH)	1
7	3GL-72672-0	速度表套件(60英里/时)	SPEEDOMETER KIT (60MPH)	1

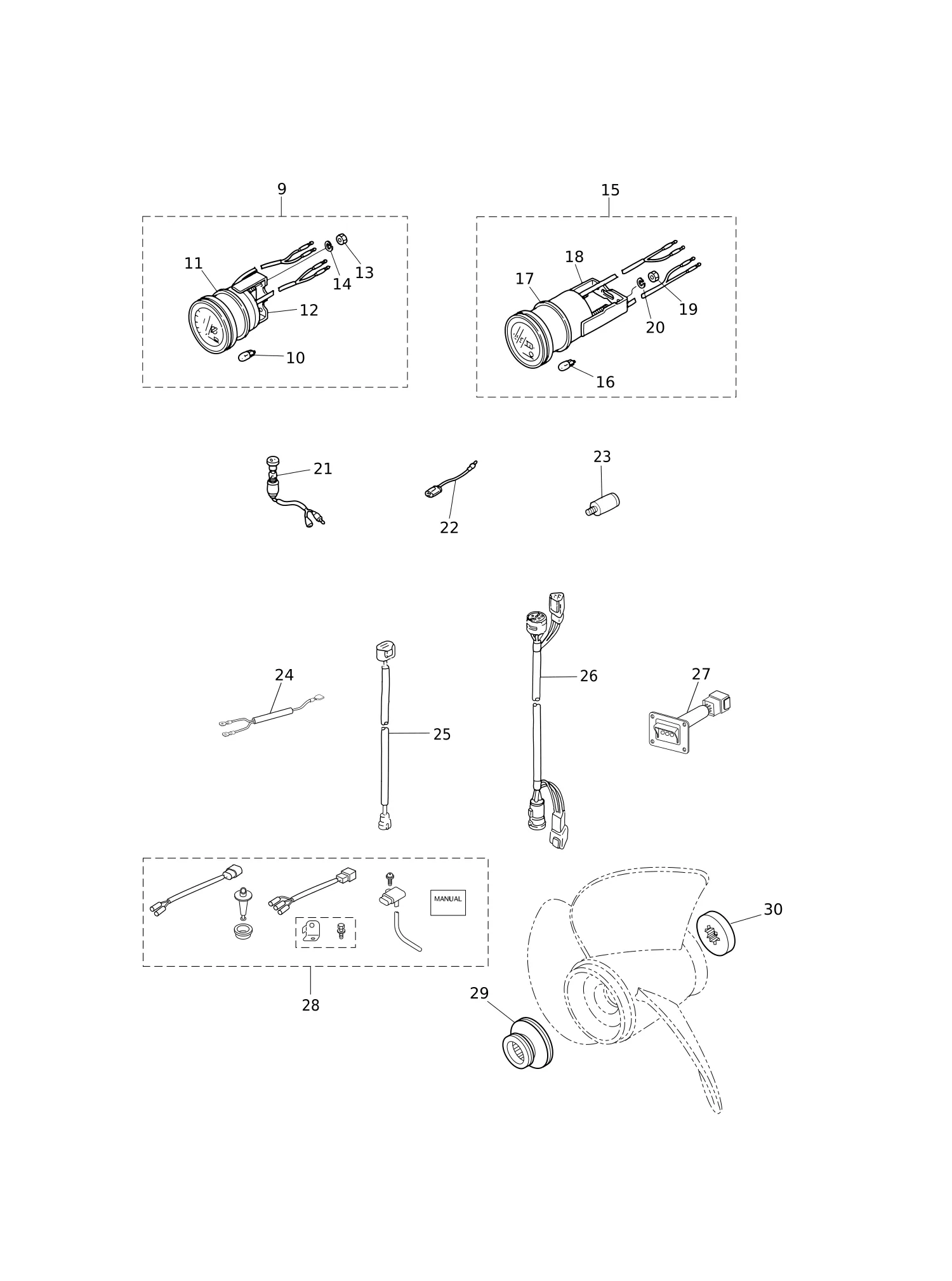

图 26选装件(2) OPTIONAL PARTS (2)

REF	零件编号	中文名称	英文名称	数量
9	3E0-72529-0	电压表总成	VOLTMETER ASSY	1
12	3B7-72662-0	* 安装板	* FITTING PLATE	1
15	3E0-72524-0	计时器总成	HOUR METER ASSY	1
16	3B7-72657-0	* 仪表灯泡 12V-1.7W	* METER BULB 12V-1.7W	1
17	3B7-72655-0	* 仪表缓冲器	* METER DAMPER	1
18	3B7-72664-0	* 安装板	* FITTING PLATE	1
19	930203-0400	螺母	* NUT	2
20	941303-0400	* 弹簧垫圈	* SPRING WASHER	2
21	353-72521-1	仪表灯开关	METER LAMP SWITCH	1
22	353-72546-0	辅助拉绳(红) 长200	ASSIST CORD (RED) L=200	1
22	353-72547-0	辅助拉绳(蓝) 长200	ASSIST CORD (BLU) L=200	1
22	353-72548-0	辅助拉绳(黑) 长200	ASSIST CORD (BLK) L=200	1
23	3B7-60007-0	冲洗塞	FLUSHING PLUG	1
24	3Y9-76049-0	导线L=200	LEAD WIRE L=200	1
25	3Z4-72573-0	延长线(配平传感器) L=2000	EXTENSION CORD (TRIM SENSOR) L=2000	1
26	3T5-76114-0	延长线 L=2000 (11针)	EXTENSION CORD L=2000 (11P)	1
27	3Y9-76251-0	灯板总成	LAMP PANEL ASSY	1
28	3GF-10230-0	海拔调节套件	ALTITUDE ADJUSTMENT KIT	1
29	3B7-64231-2	止推座	THRUST HOLDER	1
30	3B7-64233-1	止动块	STOPPER	1

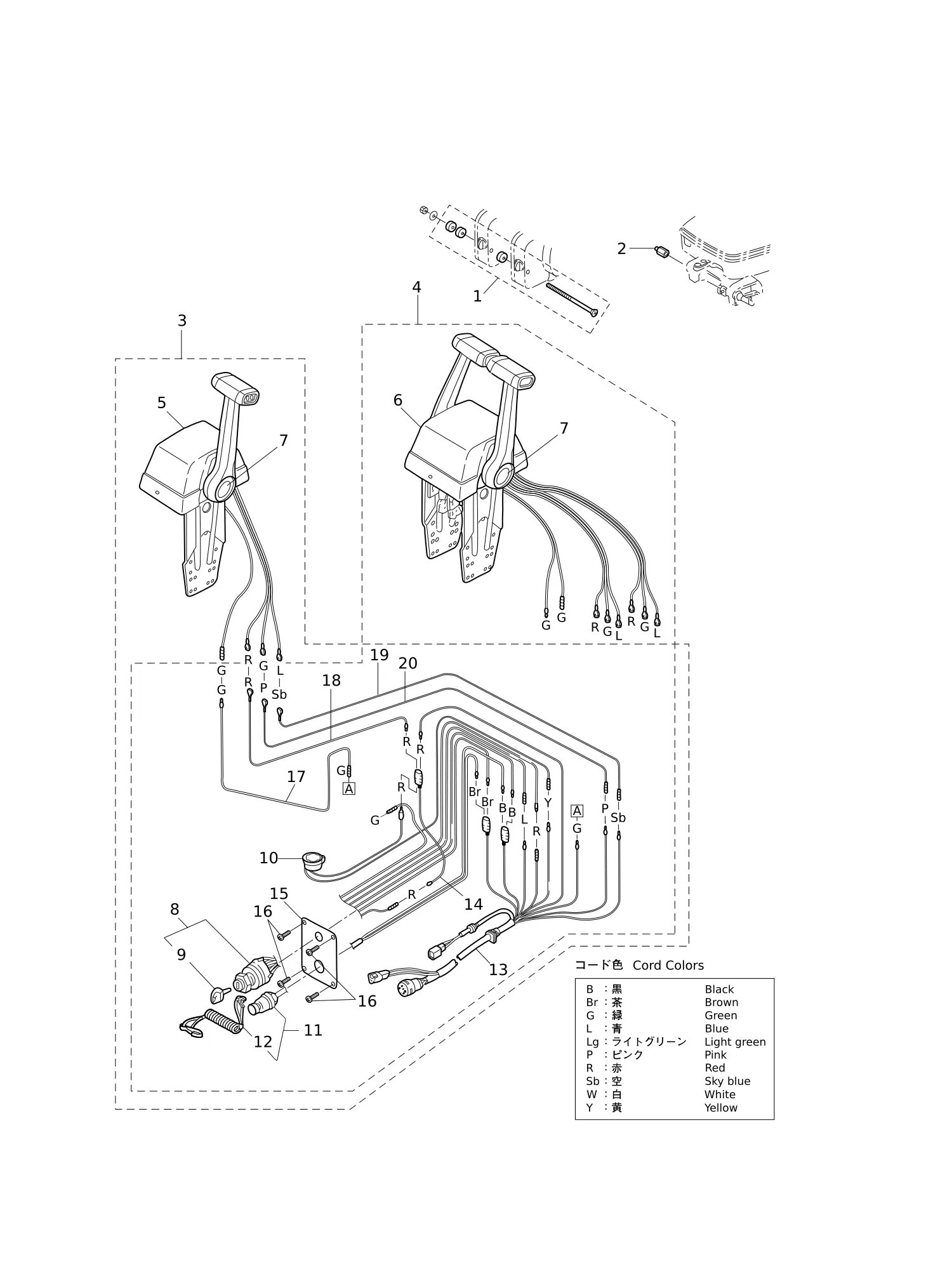

图 27选装件(3) OPTIONAL PARTS (3)

REF	零件编号	中文名称	英文名称	数量
1	3A3-81301-0	双联遥控套件	TWIN REMOTE CONTROL KIT	1
2	353-84904-0	转向拉杆垫片	DRAG LINK SPACER	1
3	3T5-84490-2	控制头总成(顶部单控)	CONTROL HEAD ASSY (TOP-SINGLE)	1
4	3T5-84540-2	控制头总成(顶部双控)	CONTROL HEAD ASSY (TOP-TWIN)	1
5	3T5-84480-1	* 遥控头(顶部单联)	* REMOTE CONT HEAD (TOP-SINGLE)	1
6	3T5-84520-1	* 遥控头(顶部双联)	* REMOTE CONT HEAD (TOP-TWIN)	1
7	3Z5-84462-0	** 贴花（东发）	** DECAL (TOHATSU)	2
8	353-76020-3	* 主开关总成	* MAIN SWITCH ASSY	1
9	3F3-76217-0	301号主开关钥匙	** MAIN SWITCH KEY No.301	1
9	3F3-76218-0	302号主开关钥匙	** MAIN SWITCH KEY No.302	1
9	3F3-76219-0	303号主开关钥匙	** MAIN SWITCH KEY No.303	1
10	3C8-76171-0	* 过热报警器	* OVERHEAT BUZZER	1
11	3A3-06830-0	* 停机开关总成	* STOP SWITCH ASSY	1
12	353-06821-0	停机开关拉绳总成	** STOP SWITCH LANYARD ASSY	1
13	3T5-76115-1	* 绳索总成 L=6200	* CORD ASSY L=6200	1
14	353-72546-0	* 辅助绳(红) L=200	* ASSIST CORD (RED) L=200	1
15	3T5-76201-0	* 主开关面板	* MAIN SWITCH PANEL	1
16	921146-4516	* 螺钉	* SCREW	4
17	3C7-84471-1	* 空档开关线缆	* NEUTRAL SWITCH CORD	1
18	3C7-84475-0	* 动力升降倾斜开关线缆	* PTT SWITCH CORD	1
19	3C7-84476-0	* 动力升降倾斜开关线缆	* PTT SWITCH CORD	1
20	3C7-84477-0	* 动力升降倾斜开关线缆	* PTT SWITCH CORD	1

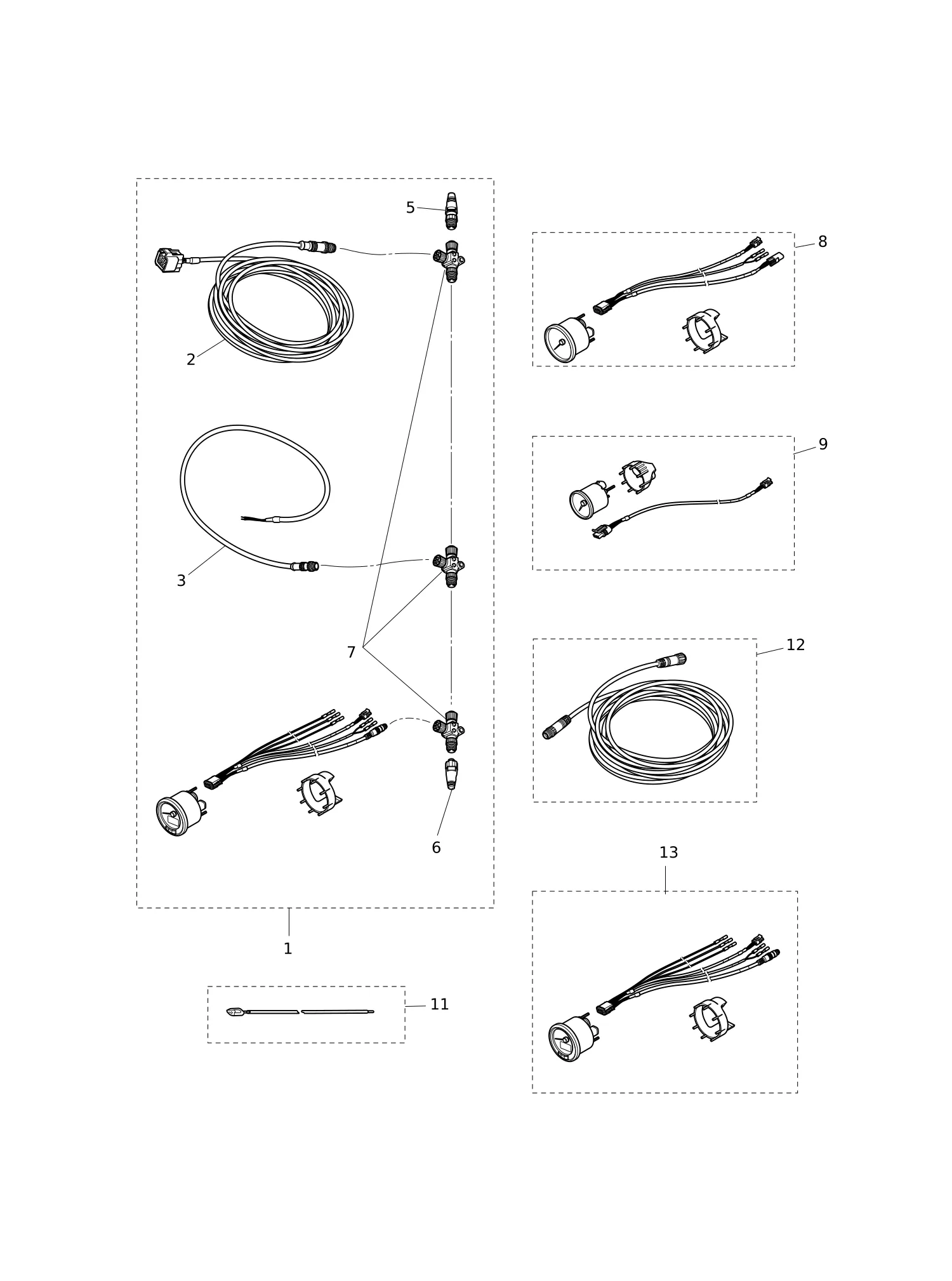

图 28选装件(4) OPTIONAL PARTS (4)

REF	零件编号	中文名称	英文名称	数量
1	3KY-72637-0	转速表组件（加拿大版）	TACHOMETER KIT (CAN)	1
2	3KY-76131-0	* 发动机CAN总线电缆 L=6米	* CAN-BUS CABLE FOR ENGINE L=6m	1
3	3KY-76120-0	蓄电池电缆	* BATTERY CABLE	1
5	3KY-76153-0	* 终端接头(公)	* TERMINATOR (MALE)	1
6	3KY-76152-0	* 终端接头(母)	* TERMMINATOR (FEMALE)	1
7	3KY-76151-0	* 三通接头	* TEE CONNECTOR	3
8	3KY-72672-0	速度表套件(60英里/时)	SPEEDOMETER KIT (60MPH)	1
9	3KY-72523-0	配平表套件	TRIM METER KIT	1
9	3KY-72531-0	电压表套件	VOLTMETER KIT	1
9	3KY-72600-0	燃油表套件	FUEL METER KIT	1
11	3KY-72573-0	延长线(配平传感器) L=6000	EXTENSION CORD (TRIM SENSOR) L=6000	1
12	3KY-76132-0	主干电缆 L=5米	TRUNK CABLE L=5m	1
13	3KY-72638-0	转速表组件	TACHOMETER KIT	1

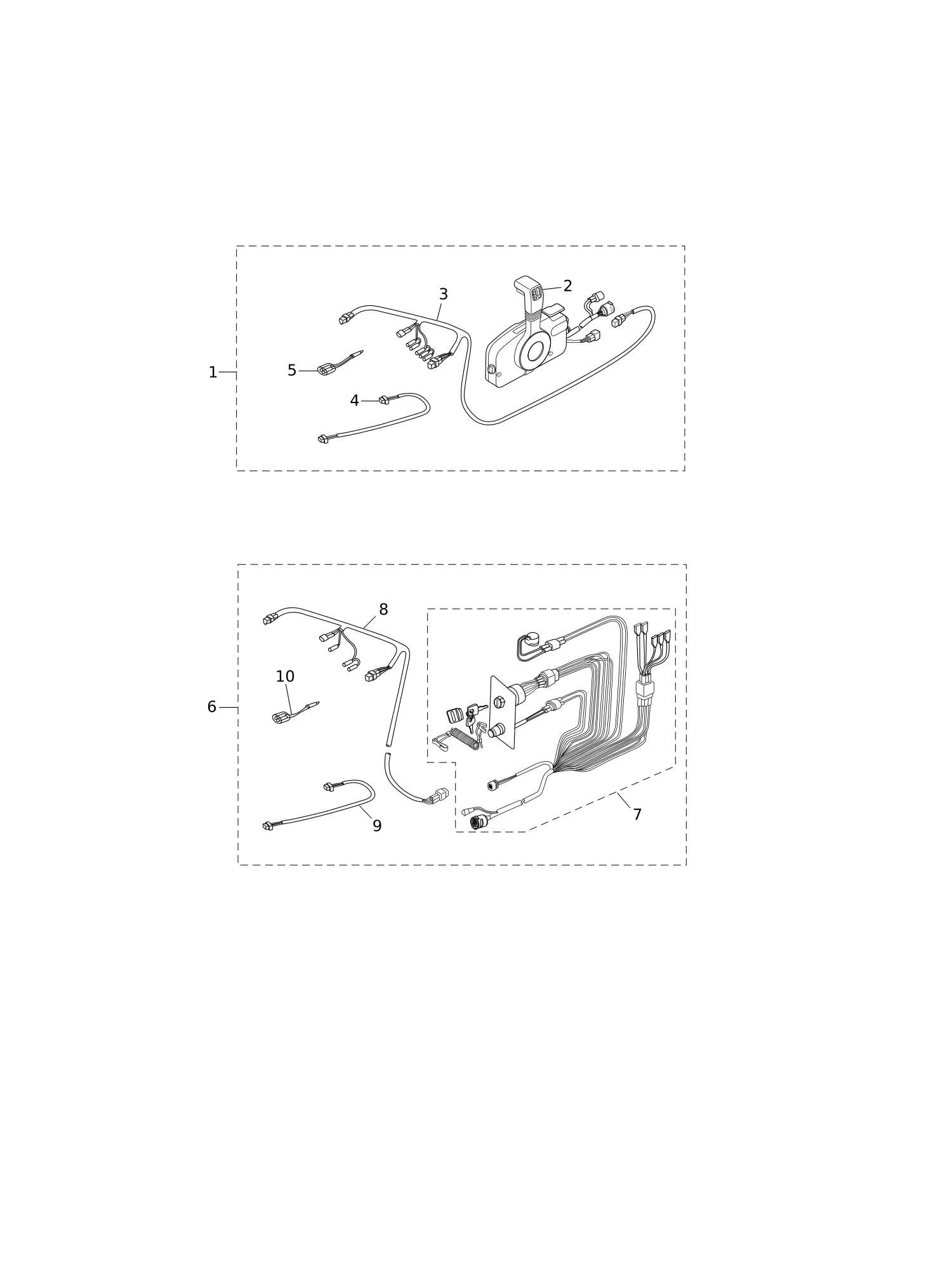

图 29索具套件 RIGGING KIT

REF	零件编号	中文名称	英文名称	数量
1	3GLQ84550-1	预装配套件	PRE-RIGGING KIT	1
2	3GFQ84500-0	* 遥控头总成(RC5F型)	* REMOTE CONTROL HEAD ASSY (RC5F)	1
6	3GM-84550-1	预装配套件	PRE-RIGGING KIT	1
7	3GF-84560-0	* 操舵索具套件	* RIGGING CORD KIT	1
8	3T5-72537-1	* 仪表引线 L=8000	* METER LEAD WIRE L=8000	1
9	3T1-72573-0	* 延长线(配平传感器) L=6000	* EXTENSION CORD (TRIM SENSOR) L=6000	1
10	353-72548-0	* 辅助绳(黑) L=200	* ASSIST CORD (BLK) L=200	1

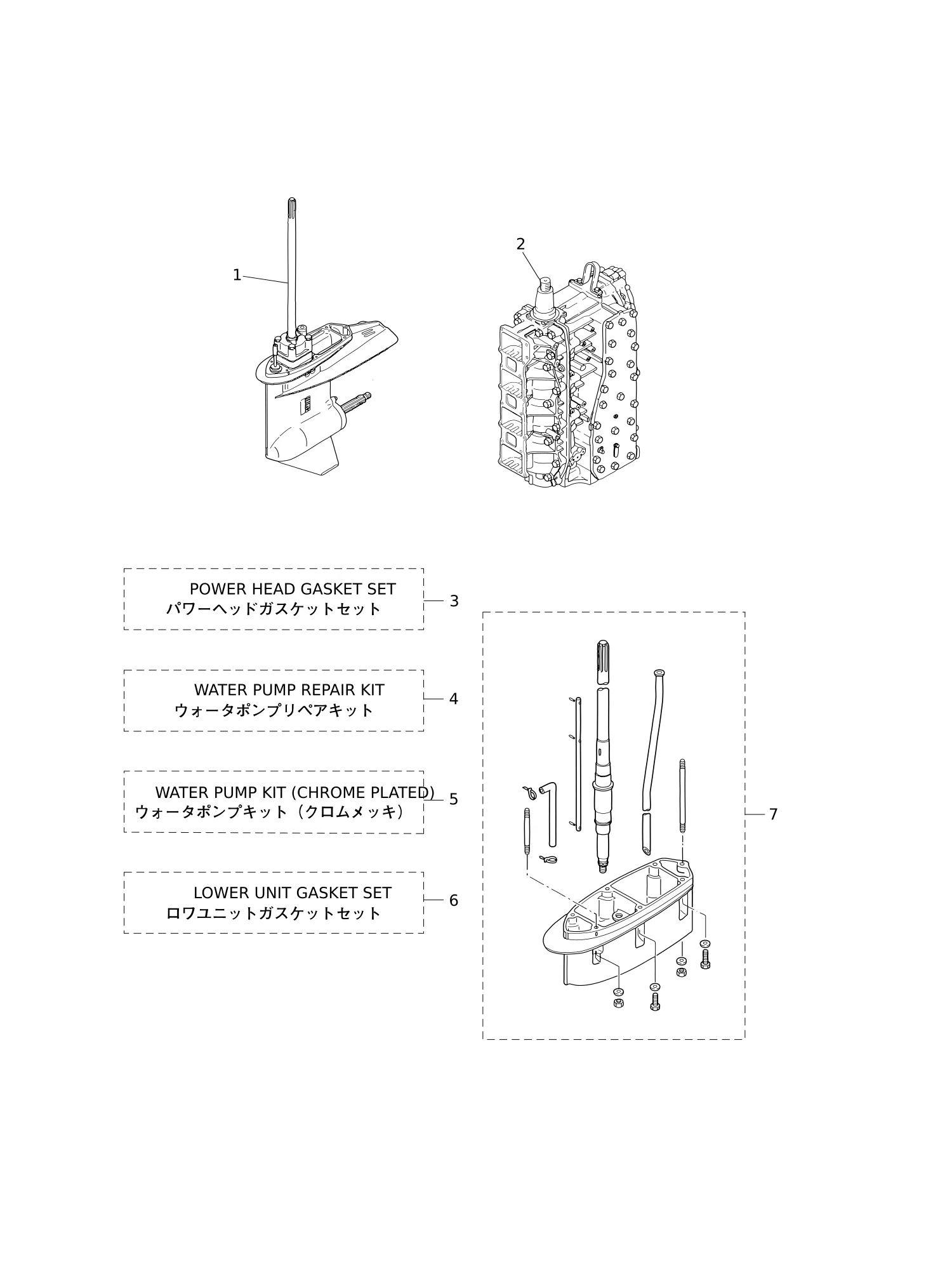

图 30套件零件总成 ASSEMBLY · KIT PARTS

REF	零件编号	中文名称	英文名称	数量
1	3C7Q87302-A	下部单元总成 (L)	LOWER UNIT ASSY (L)	1
1	3C7Q87304-A	下部单元总成 (UL)	LOWER UNIT ASSY (UL)	1
2	3HKB87090-1	发动机短缸体套件	ENGINE SHORT BLOCK KIT	1
3	171-00053-0	* O型圈2-74.5	* O-RING 2-74.5	1
3	346-04901-2	* 衬垫	* GASKET	2
3	3B7-02235-0	* O型圈	* O-RING	2
3	3B7-02236-0	* O型圈	* O-RING	2
3	3C7-01215-0	* 油封 19.6-35-10	* OIL SEAL 19.6-35-10	1
3	3C7-01303-5	* 发动机底座衬垫	* ENGINE BASEMENT GASKET	1
3	3C7-01403-0	* O型圈 2.4-59.6	* O-RING 2.4-59.6	1
3	3C7-02104-2	* 进气歧管垫片	* INTAKE MANIFOLD GASKET	2
3	3C7-02305-1	* 排气盖衬垫	* EXHAUST COVER GASKET	2
3	3C8-71016-0	* 衬垫 36-52-2	* GASKET 36-52-2	1
3	3T1-00121-0	* 油封 40-52-6	* OIL SEAL 40-52-6	1
3	3T1-01005-0	* 气缸盖垫片	* CYLINDER HEAD GASKET	1
3	3T1-01024-0	* 气缸盖罩衬垫	* CYLINDER HEAD COVER GASKET	1
3	3T1-02245-0	* 气室盖垫片	* AIR CHAMBER COVER GASKET	1
3	3T1-10104-0	* 衬垫	* GASKET	1
3	3T1-87121-9	动力头衬垫套装	POWER HEAD GASKET SET	1
3	3T9-00121-0	* 油封 35-58-9	* OIL SEAL 35-58-9	1
3	3T9-01032-1	* 节温器盖衬垫	* THERMOSTAT CAP GASKET	1
4	3B7-65022-1	* 键 28-5.7-4	* KEY 28-5.7-4	1
4	3C7-65011-0	* 泵壳衬套	* PUMP CASE LINER	1
4	3C7-65025-0	* 水泵导板	* WATER PUMP GUIDE PLATE	1
4	3C7-87322-2	水泵维修套件	WATER PUMP REPAIR KIT	1
4	9161E3-0885	螺栓	* BOLT	4
4	940103-0800	* 垫圈	* WASHER	4
5	3C7-65021-1	* 水泵叶轮	* WATER PUMP IMPELLER	1
5	3C7-65231-1	水泵套件(镀铬)	WATER PUMP KIT (CHROME PLATED)	1
5	3C7-65238-0	* 泵壳衬套	* PUMP CASE LINER	1
5	3C7-65239-1	* 水泵导板	* WATER PUMP GUIDE PLATE	1
6	332-60006-0	* 衬垫 8.1-15-1	* GASKET 8.1-15-1	2
6	345-66021-0	* O型圈1.9-6.8	* O-RING 1.9-6.8	2
6	346-64084-0	* 垫片 35-41.9-0.5	* SHIM 35-41.9-0.5	1
6	3B7-60016-1	* 衬垫 10.1-15-1	* GASKET 10.1-15-1	1
6	3B7-60103-0	* O型圈 3.1-94.4	* O-RING 3.1-94.4	1
6	3B7-60111-0	* 油封 30-50-12	* OIL SEAL 30-50-12	1
6	3B7-60219-0	* 配平片垫片	* TRIM TAB GASKET	1
6	3B7-61181-2	* 排气壳体衬垫	* EXHAUST HOUSING GASKET	1
6	3B7-65015-0	* O型圈 3.1-54.4	* O-RING 3.1-54.4	1
6	3B7-66023-0	* O型圈 3.5-27.7	* O-RING 3.5-27.7	1
6	3C7-02312-2	* 排气管衬垫	* EXHAUST PIPE GASKET	1
6	3C7-60223-1	* 油封 22-42-7	* OIL SEAL 22-42-7	2
6	3C7-61012-2	* 驱动轴壳体衬垫	* DRIVE SHAFT HOUSING GASKET	1
6	3C7-65018-0	* 泵壳衬垫	* PUMP CASE GASKET	1
6	3C7-65029-0	* 导板垫片	* GUIDE PLATE GASKET	1
6	3C7-87321-2	下部单元衬垫套件	LOWER UNIT GASKET SET	1
7	3B7-60001-5	螺栓 10-40	* BOLT 10-40	2
7	3B7-61112-1	* 双头螺柱 10-165	* STUD 10-165	1
7	3B7-61114-0	螺母 10-P1.25	* NUT 10-P1.25	1
7	3B7-66014-1	* 凸轮杆(上左)	* CAM ROD (UL)	1
7	3B7Q61110-0	* 延伸壳体	* EXTENSION HOUSING	1
7	3C7-64303-3	* 驱动轴（上长）	* DRIVE SHAFT (UL)	1
7	3C7-65120-0	* 水管 (上左)	* WATER PIPE (UL)	1
7	3C7Q87314-2	延伸壳体套件(超长)	EXTENSION HOUSING KIT (UL)	1
7	3T1-60001-1	* 螺栓 8-35	* BOLT 8-35	3
7	3T5-84398-0	箍带 104	* BAND 104	2
7	9153E3-0825	* 双头螺柱	* STUD	1
7	930103-0800	螺母	* NUT	1
7	9401E3-0800	* 垫圈	* WASHER	4
7	9402E3-1000	* 垫圈	* WASHER	3
7	951403-3510	* 弹簧销 3.5-10	* SPRING PIN 3.5-10	1
7	951403-3516	* 弹簧销 3.5-16	* SPRING PIN 3.5-16	2
7	98AL-40-920	* 软管	* HOSE	1
