东发 Tohatsu M60/70C 2014 - 爆炸图零件明细

两冲程 2-Stroke · 2014 年 · 手册号 002-21041-9 · 共 32 个部位 · 1186 条零件

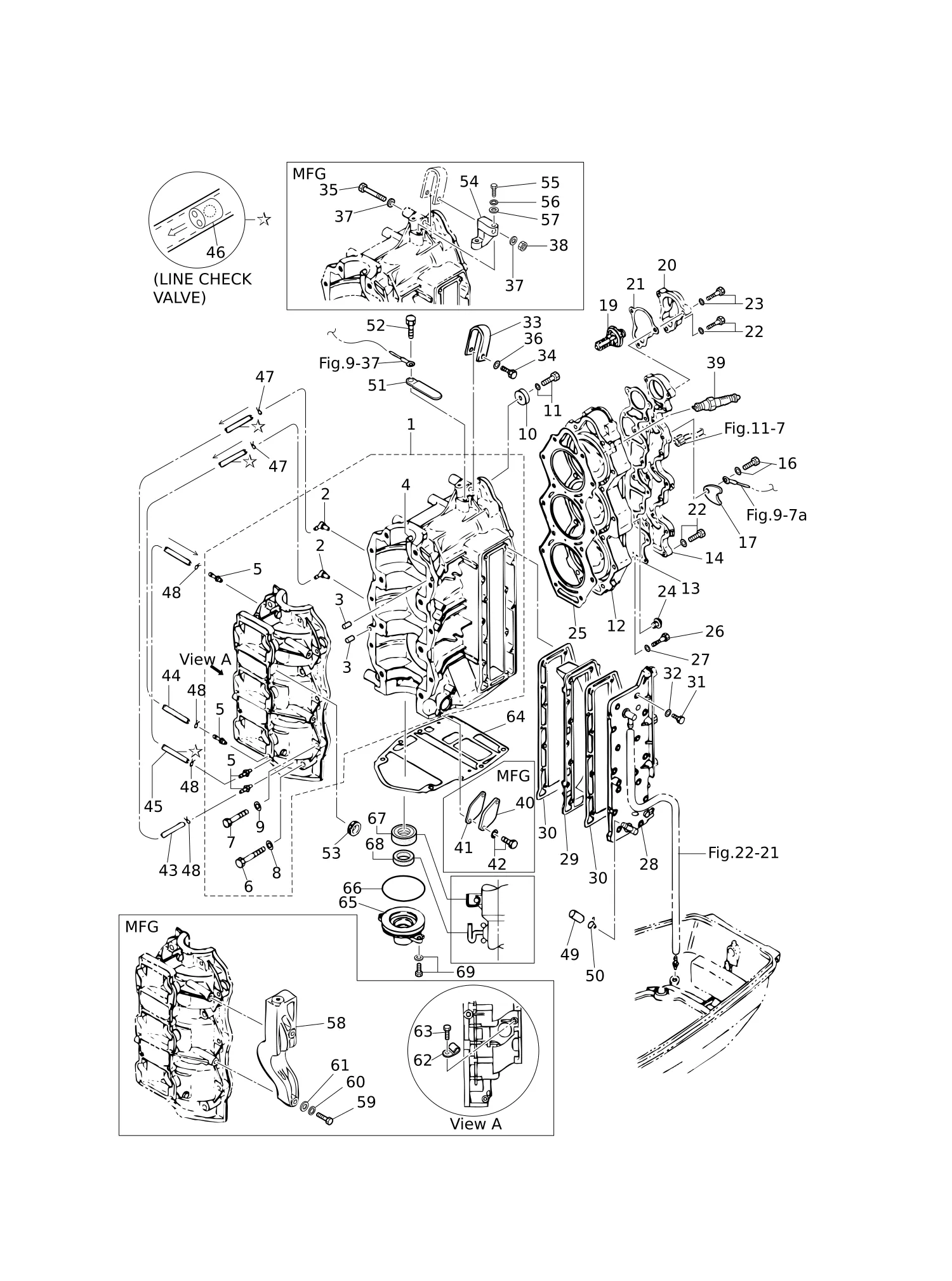

图 01气缸·曲轴箱 CYLINDER · CRANK CASE

REF	零件编号	中文名称	英文名称	数量
1	3F3B01100-1	气缸体与曲轴箱总成	CYL BLOCK & CRANKCASE ASSY	1
2	393-01137-0	接头	* NIPPLE	2
3	345-01111-0	* 定位销 6-12	* DOWEL PIN 6-12	2
4	345-00117-0	* 定位销	* DOWEL PIN	1
5	393-01131-0	接头 5.5-5	* NIPPLE 5.5-5	4
6	3F3-01114-0	螺栓 10-60	* BOLT 10-60	8
7	916129-0845	螺栓	* BOLT	6
8	3B7-01116-0	* 垫圈 10.5-20-3.2	* WASHER 10.5-20-3.2	8
9	345-01015-0	* 垫圈 8.5-19.5-3.2	* WASHER 8.5-19.5-3.2	6
10	338-60218-2	阳极块	ANODE	1
12	3F3B01091-2	气缸盖	CYLINDER HEAD	1
13	3F3-01024-2	气缸盖罩垫片	CYLINDER HEAD COVER GASKET	1
14	3F3B01021-1	气缸盖罩	CYLINDER HEAD COVER	1
16	910103-7630	螺栓	BOLT	1
17	353-66024-0	止动块	STOPPER	1
19	3C7-01030-0	节温器	THERMOSTAT	1
20	3B7B01031-0	节温器盖	THERMOSTAT CAP	1
21	353-01032-0	节温器盖垫片	THERMOSTAT CAP GASKET	1
22	9101E3-5625	螺栓	BOLT	14
23	9101E3-5640	螺栓	BOLT	2
24	3B7-01046-0	塞	PLUG	1
25	3F3-01005-1	气缸盖衬垫	CYLINDER HEAD GASKET	1
26	3N4-01012-0	气缸盖螺栓	CYLINDER HEAD BOLT	14
28	3F3B02300-2	排气盖总成	EXHAUST COVER ASSY	1
29	3F3B02302-0	排气内盖	EXHAUST COVER (INNER)	1
30	3F3-02305-2	排气盖垫片	EXHAUST COVER GASKET	2
31	3MC-02319-0	螺栓	BOLT	14
32	3PR-66308-0	垫圈	WASHER	14
33	3C8-01513-1	吊架	HANGER	1
34	9101F4-0835	螺栓	BOLT	1
35	9161F9-0860	螺栓	BOLT	1
36	940121-0800	垫圈	WASHER	1
37	3C8-01015-0	垫圈	WASHER	2
38	930103-0800	螺母	NUT	1
39	9701-1-1016	火花塞 (BR8HS10)	SPARK PLUG (BR8HS10)	3
40	3C8-09081-1	盖板	COVER	1
41	3C8-09082-2	衬垫	GASKET	1
42	910103-6616	螺栓	BOLT	2
43	98AL-40-350	软管	HOSE	1
44	98AL-40-290	软管	HOSE	1
45	98AL-40-410	软管	HOSE	1
46	393-01160-0	止回阀	CHECK VALVE	3
47	3T5-01133-0	卡环 φ8	CLIP φ8	2
48	338-01133-0	卡环 φ7	CLIP φ7	4
49	3N4-01139-0	软管	HOSE	1
50	3C7-02215-0	软管 φ12	HOSE φ12	1
51	309-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
52	910103-0612	螺栓	BOLT	1
53	3B7-76093-0	索环 25-5	GROMMET 25-5	1
54	3F5-05100-2	支架	BRACKET	1
55	9101F4-0630	螺栓	BOLT	1
58	3F5-05102-1	支架	BRACKET	1
59	9101F4-0645	螺栓	BOLT	2
60	941303-0600	弹簧垫圈	SPRING WASHER	2
61	940103-0600	垫圈	WASHER	2
62	3P0-06915-0	卡箍 6.5-11L	CLAMP 6.5-11L	1
63	910103-5612	螺栓	BOLT	1
64	3F3-01303-4	发动机基座垫片	ENGINE BASEMENT GASKET	1
65	3F3B01291-0	曲轴箱盖	CRANKCASE HEAD	1
66	151-00053-0	O型圈2-66.5	O-RING 2-66.5	1
67	126-00121-0	油封 30-45-8	OIL SEAL 30-45-8	1
68	3F3-01215-0	油封 16.8-28-8	OIL SEAL 16.8-28-8	1
69	910103-5620	螺栓	BOLT	2

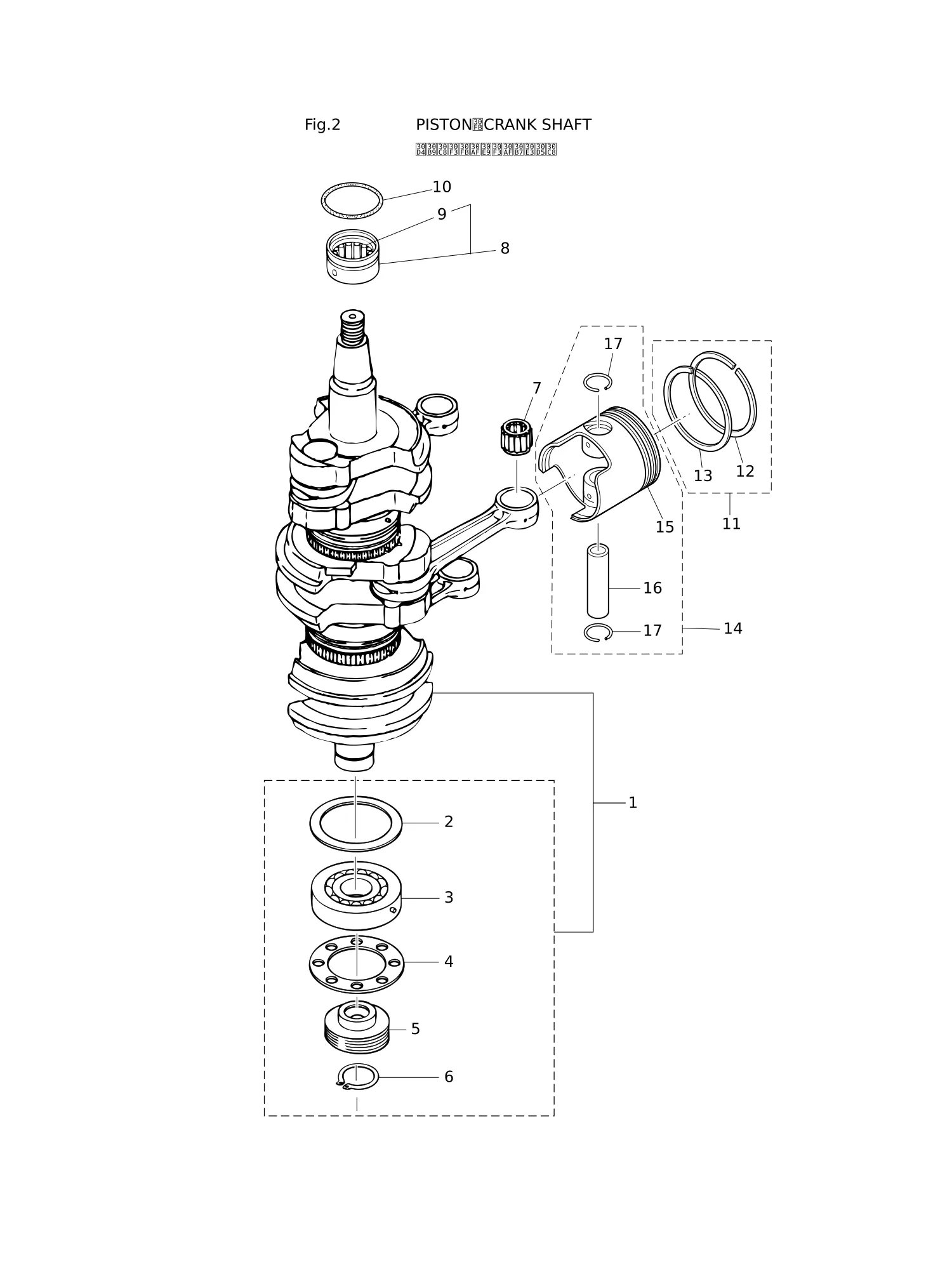

图 02活塞·曲轴 PISTON · CRANK SHAFT

REF	零件编号	中文名称	英文名称	数量
1	3N4-00069-1	曲轴分总成	CRANKSHAFT SUB-ASSY	1
2	353-00115-0	* 推力板59-78-2	* THRUST PLATE 59-78-2	1
3	353-00118-0	* 主轴承 6306	* MAIN BEARING 6306	1
4	3F3-00115-0	* 推力板49-78-2	* THRUST PLATE 49-78-2	1
5	3F3-09060-0	* 机油泵驱动齿轮	* OIL PUMP DRIVE GEAR	1
6	945107-3000	* C形环 d=30	* C-RING d=30	1
7	3F3-00042-1	滚柱轴承 20-25-24	ROLLER BEARING 20-25-24	3
8	353-00113-0	主轴承	MAIN BEARING	1
9	353-00121-0	* 油封 36.5-46-8	* OIL SEAL 36.5-46-8	1
10	353-00108-0	O型圈 2.4-44.7	O-RING 2.4-44.7	1
11	3N5-87123-0	活塞环组	PISTON RING SET	3
11	3N5-87124-0	活塞环组（0.5加大）	PISTON RING SET (0.5 O/S)	3
12	3F3-00011-2	* 活塞环	* PISTON RING	1
12	3F3-00014-2	* 活塞环 (0.5 加大)	* PISTON RING (0.5 O/S)	1
13	3F3-00012-1	* 活塞环	* PISTON RING	1
13	3F3-00015-1	* 活塞环 (0.5 加大)	* PISTON RING (0.5 O/S)	1
14	3N5-87130-0	活塞修理包	PISTON REPAIR KIT	3
14	3N5-87131-0	活塞修理包（0.5加大）	PISTON REPAIR KIT (0.5 O/S)	3
15	3F3-00001-0	* 活塞	* PISTON	1
15	3F3-00004-0	* 活塞 (0.5 加大)	* PISTON (0.5 O/S)	1
16	3F3-00021-1	* 活塞销	* PISTON PIN	1
17	353-00024-1	* 活塞销卡簧	* PISTON PIN CLIP	2

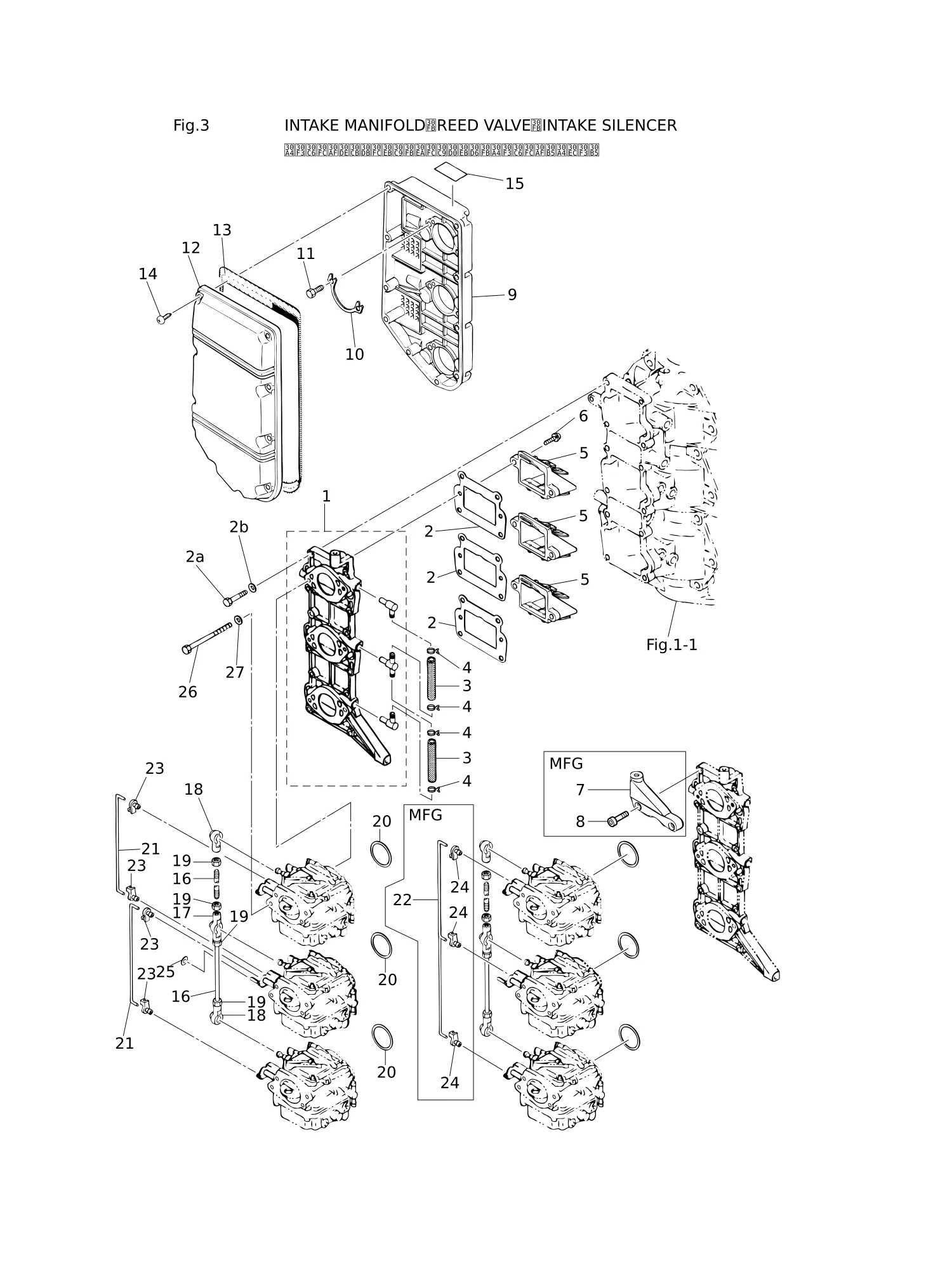

图 03进气歧管·簧片阀·进气消声器 INTAKE MANIFOLD · REED VALVE · INTAKE SILENCER

REF	零件编号	中文名称	英文名称	数量
1	3F3B02020-1	进气歧管总成	INTAKE MANIFOLD ASSY	1
2	3F3-02104-2	进气歧管垫片	INTAKE MANIFOLD GASKET	3
2a	916114-0625	螺栓	BOLT	12
2b	9401E3-0600	垫圈	WASHER	12
3	98AB-50-087	软管	HOSE	2
4	338-02215-0	卡扣φ10	CLIP φ10	4
5	3F3-02100-0	簧片阀总成	REED VALVE ASSY	3
6	921521-6516	螺钉	SCREW	6
7	3F5-05101-1	支架	BRACKET	1
8	910299-0630	螺栓	BOLT	2
9	3F3-02411-1	进气消声器	INTAKE SILENCER	1
10	3C8-02417-0	进气消声器锁板	INTAKE SILENCER LOCK PLATE	3
11	3C8-02420-0	螺栓5-16	BOLT 5-16	6
12	3F3-02415-0	进气消声器盖	INTAKE SILENCER COVER	1
13	3F3-02418-0	衬垫	GASKET	1
14	3F3-02423-0	自攻螺钉 5-30	TAPPING SCREW 5-30	10
15	3F3-72015-0	阻风门标贴	CHOKE DECAL	1
16	3F3-63709-1	节气门拉杆 5-77	THROTTLE ROD 5-77	2
17	3B7-05229-0	球头连接器	BALL JOINT CONNECTOR	1
18	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	2
19	930103-0500	螺母	NUT	4
20	3F3-02012-0	O型圈1.9-38.8	O-RING 1.9-38.8	3
21	3F3-67191-1	阻风门拉杆3-97	CHOKE ROD 3-97	2
22	3F5-67191-1	阻风门拉杆	CHOKE ROD	1
24	346-67196-1	3-B连杆卡扣	ROD SNAP 3-B	3
25	3C7-03271-2	O型圈1.5-2.5	O-RING 1.5-2.5	1
26	9161F1-0695	螺栓	BOLT	6
27	940121-0600	垫圈	WASHER	6

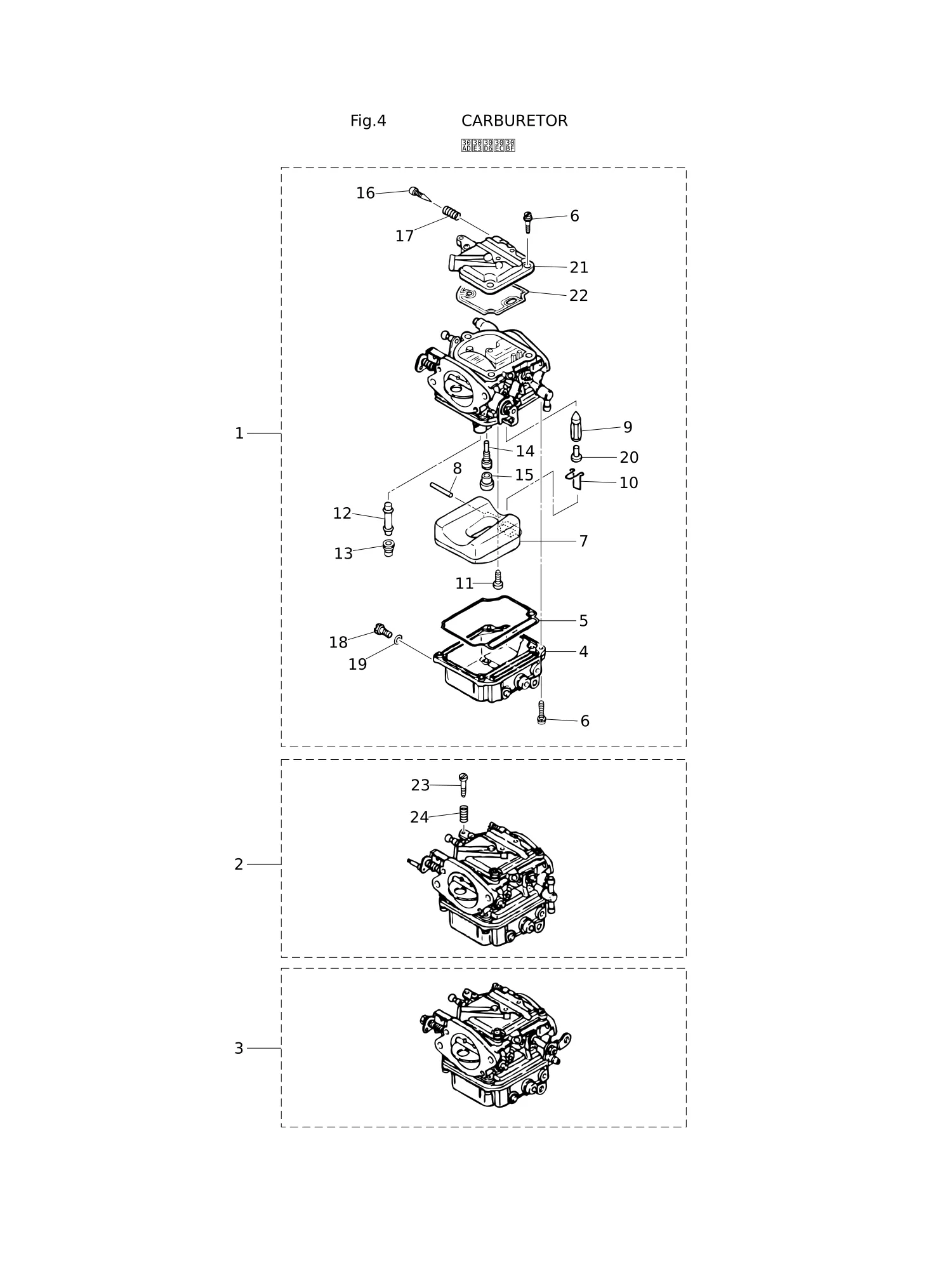

图 04化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	3F3-03200-1	化油器总成	CARBURETOR ASSY	1
1	3F5-03200-1	化油器总成	CARBURETOR ASSY	1
2	3F3-03207-1	化油器总成(第二代)	CARBURETOR ASSY (SECOND)	1
3	3F3-03210-1	化油器总成(第三代)	CARBURETOR ASSY (THIRD)	1
4	3F3-03221-0	* 浮子室	* FLOAT CHAMBER	1
5	3F3-03222-0	* 浮子室O型圈	* FLOAT CHAMBER O-RING	1
6	922503-6414	* 螺钉	* SCREW	7
7	3F3-03231-0	* 浮子	* FLOAT	1
8	3F3-03232-0	* 浮子臂销	* FLOAT ARM PIN	1
9	3B7-03240-0	* 浮子阀	* FLOAT VALVE	1
10	344-03244-0	* 卡扣	* CLIP	1
11	3F3-03234-0	* 螺钉	* SCREW	1
12	3J5-03252-0	* 主喷管	* MAIN NOZZLE	1
13	3J5-03251-0	* 主量孔 (#140)	* MAIN JET (#140)	1
13	3K7-03251-0	* 主量孔 (#138)	* MAIN JET (#138)	1
14	3J5-03255-0	* 低速喷嘴(#72)	* SLOW JET (#72)	1
15	346-03256-0	* 橡胶帽	* RUBBER CAP	1
16	346-03266-0	* 调节螺钉	* PILOT SCREW	1
17	353-03268-0	* 弹簧	* SPRING	1
18	345-03292-0	* 放油螺钉	* DRAIN SCREW	1
19	336-03293-0	* O型圈	* O-RING	1
20	334-03242-0	* 阀销	* VALVE PIN	1
21	3F3-03181-0	* 化油器盖	* CARBURETOR COVER	1
22	3F3-03182-0	* 化油器盖垫片	* CARBURETOR COVER GASKET	1
23	346-03265-0	* 止动螺钉	* STOP SCREW	1
24	346-03267-0	* 弹簧	* SPRING	1

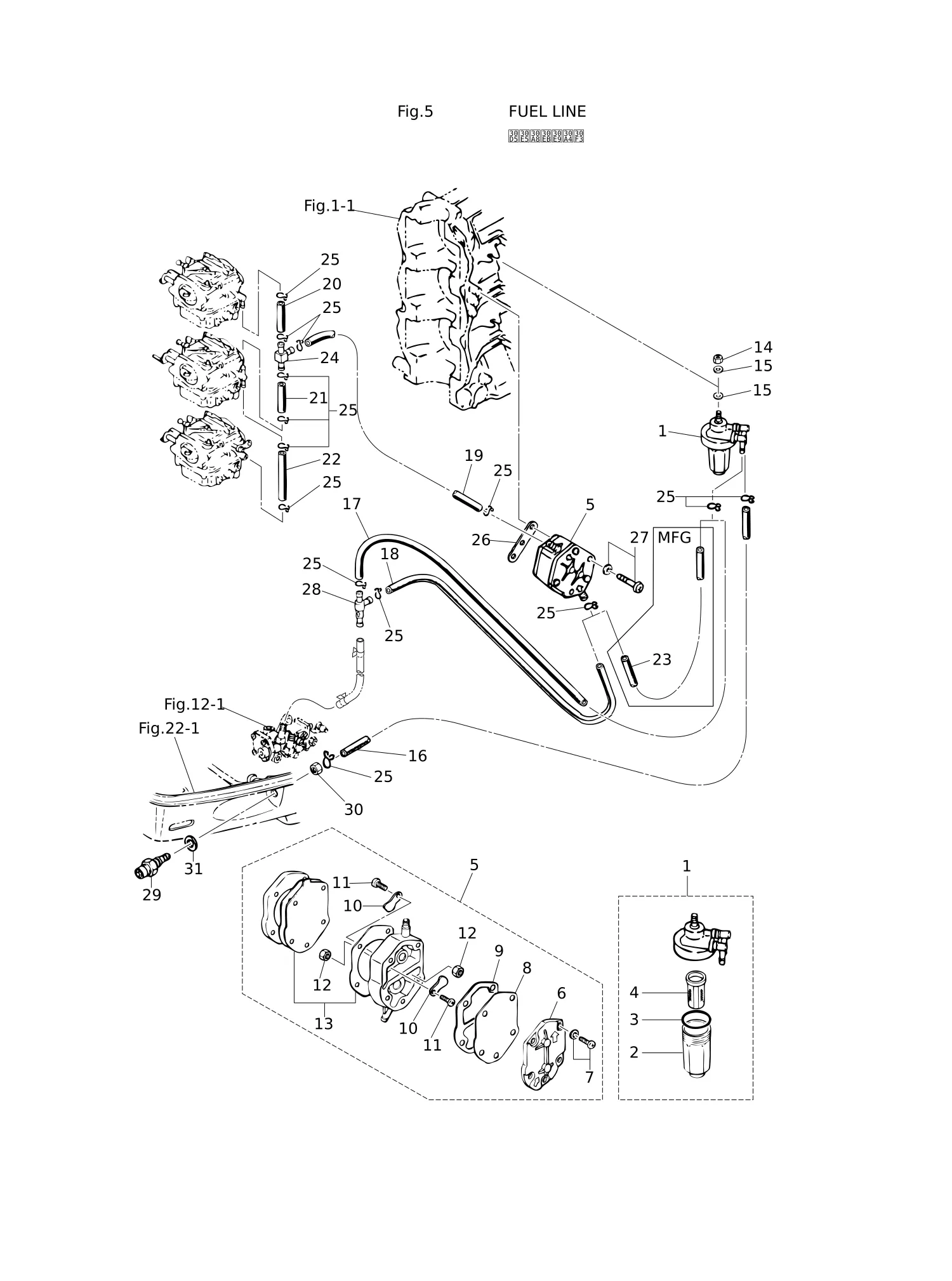

图 05燃油管 FUEL LINE

REF	零件编号	中文名称	英文名称	数量
1	3AD-02230-0	燃油滤清器总成	FUEL FILTER ASSY	1
2	3AD-02237-0	* 杯状件	* CUP	1
3	3AD-02235-0	* O型圈	* O-RING	1
4	3AD-02234-0	* 滤清器	* FILTER	1
5	356-04000-1	燃油泵总成	FUEL PUMP ASSY	1
6	334-04004-0	* 泵盖	* PUMP COVER	1
7	9225F2-6528	* 螺钉	* SCREW	3
8	334-04005-0	* 泵膜片	* PUMP DIAPHRAGM	1
9	334-04007-0	* 隔膜垫片	* DIAPHRAGM GASKET	1
10	356-04044-0	* 止回阀	* CHECK VALVE	2
11	921722-0306	* 螺钉	* SCREW	2
12	930222-0300	螺母	* NUT	2
13	356-04030-0	* 隔膜垫片套装	* DIAPHRAGM GASKET SET	1
14	930103-0800	螺母	NUT	1
15	940103-0800	垫圈	WASHER	2
16	98AB-50-280	软管	HOSE	1
17	98AB-50-080	软管	HOSE	1
18	98AB-50-050	软管	HOSE	1
20	98AB-50-035	软管	HOSE	1
21	98AB-50-040	软管	HOSE	1
22	98AB-50-095	软管	HOSE	1
23	98AB-50-120	软管	HOSE	1
24	394-70013-0	管接头 4-4	PIPE JOINT 4-4	1
25	338-02215-0	卡扣φ10	CLIP φ10	14
26	346-04901-2	衬垫	GASKET	1
27	921503-6640	螺钉	SCREW	2
28	3C8-09075-0	止回阀总成	CHECK VALVE COMPLETE	1
29	3B2-70260-1	燃油接头（公头）	FUEL CONNECTOR (MALE)	1
30	931103-1000	螺母	NUT	1
31	336-70112-0	衬垫10.2-16-0.5	GASKET 10.2-16-0.5	1

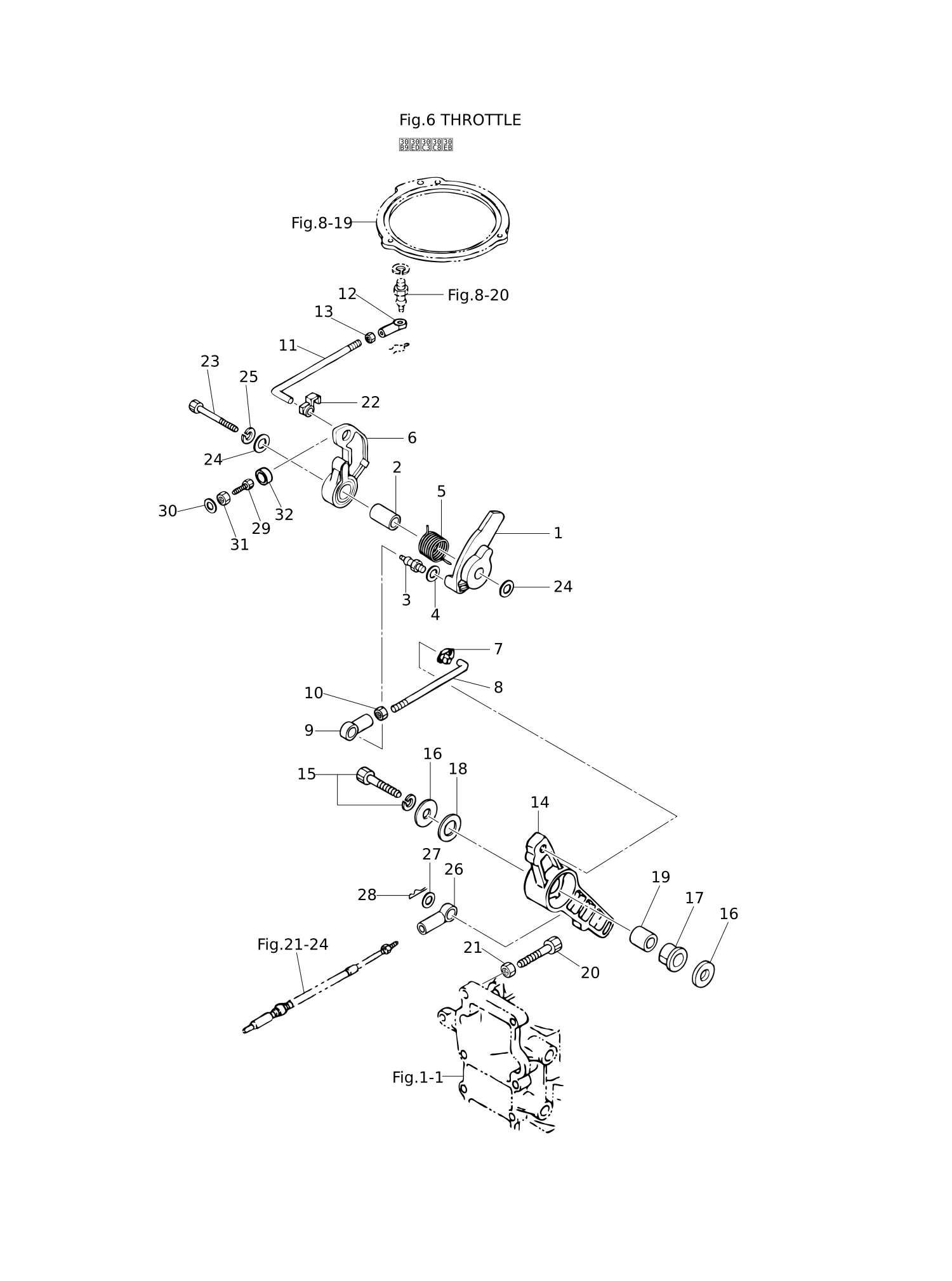

图 06节气门 THROTTLE

REF	零件编号	中文名称	英文名称	数量
1	3F3-63718-0	节气门凸轮	THROTTLE CAM	1
2	3B7-63721-0	轴环 8.4-12-26.3	COLLAR 8.4-12-26.3	1
3	346-05228-1	球头关节	BALL JOINT	1
4	941303-0600	弹簧垫圈	SPRING WASHER	1
5	3N4-63727-0	弹簧	SPRING	1
6	3B7-63712-0	提前杆	ADVANCER LEVER	1
8	3C8-63715-1	连杆5-118	ROD 5-118	1
11	3F3-63715-2	连杆5-136	ROD 5-136	1
12	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	1
13	930103-0500	螺母	NUT	1
14	3F3B63711-0	提前臂	ADVANCER ARM	1
15	910103-6835	螺栓	BOLT	1
16	3B7-63730-0	垫圈 8.5-24-1.5	WASHER 8.5-24-1.5	2
17	3B7-63713-0	衬套 12-14-15.5	BUSHING 12-14-15.5	1
18	3B7-63731-0	垫片 12.5-24-1	WASHER 12.5-24-1	1
19	3B7-63732-1	轴环 8.4-12-17	COLLAR 8.4-12-17	1
20	910103-0635	螺栓	BOLT	1
22	3C8-63733-0	5-3连杆卡扣	ROD SNAP 5-3	1
23	910103-0845	螺栓	BOLT	1
24	940103-0800	垫圈	WASHER	2
25	941303-0800	弹簧垫圈	SPRING WASHER	1
26	3B7-83715-2	线缆接头	CABLE JOINT	1
27	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
28	951603-0800	弹性销 d=8	SNAP PIN d=8	1
29	910103-0630	螺栓	BOLT	1
30	940103-0600	垫圈	WASHER	1
31	930103-0600	螺母	NUT	1
32	3B7-63734-0	缓冲止动块	STOPPER DAMPER	1

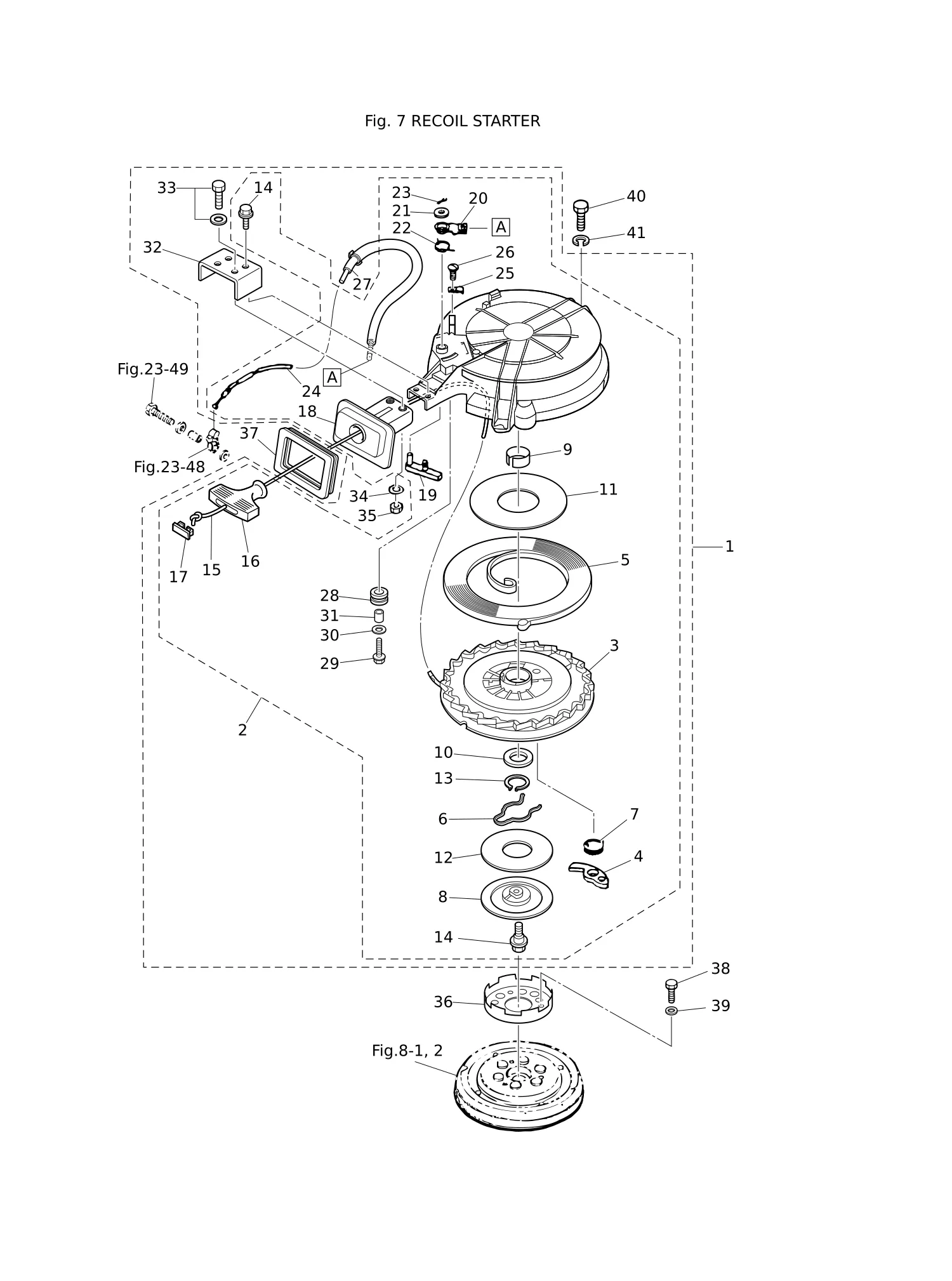

图 07反冲启动器(制造) RECOIL STARTER (MFG)

REF	零件编号	中文名称	英文名称	数量
1	3F5-05090-1	反冲启动器总成	RECOIL STARTER ASSY	1
2	3C8-05090-2	* 反冲启动器总成	* RECOIL STARTER ASSY	1
3	3C8-05106-0	卷盘总成	** REEL ASSY	1
4	3C8-05003-0	棘轮	** RATCHET	1
5	3C8-05004-0	** 启动器弹簧	** STARTER SPRING	1
6	3C8-05007-0	** 摩擦弹簧	** FRICTION SPRING	1
7	3C8-05012-0	回位弹簧	** RETURN SPRING	1
8	3C8-05006-0	** 摩擦盘	** FRICTION PLATE	1
9	3C8-05107-0	衬套	** BUSHING	1
10	3C8-05108-0	垫圈	** WASHER	1
11	3C8-05023-0	滑板	** SLIDING PLATE	1
12	3C8-05029-0	滑板	** SLIDING PLATE	1
13	945127-2800	C形环	** C-RING	1
14	3C8-05138-0	螺栓	** BOLT	3
15	3C8-05013-0	** 启动拉绳 φ6-2250	** STARTER ROPE φ6-2250	1
16	3C8-05019-0	** 启动手柄	** STARTER HANDLE	1
17	3R3-05131-0	绳索锚	** ROPE ANCHOR	1
18	3C8-05014-1	导绳器	** ROPE GUIDE	1
19	3C8-05252-0	** 启动器锁扣	** STARTER LOCK	1
20	3C8-05253-0	** 启动器锁凸轮	** STARTER LOCK CAM	1
21	3C8-05237-0	垫圈	** WASHER	1
22	3C8-05216-0	** 启动器锁弹簧	** STARTER LOCK SPRING	1
23	951503-1520	** 开口销	** SPLIT PIN	1
24	3C8-05217-0	** 启动器锁线	** STARTER LOCK WIRE	1
25	3C8-05257-0	电缆固定座	** CABLE HOLDER	1
26	922432-0510	螺钉	** SCREW	1
27	3C8-05238-0	管路	** PIPE	1
28	3C8-05030-0	** 启动器滚轮	** STARTER ROLLER	1
29	3C8-05031-0	螺栓	** BOLT	1
30	3C8-05032-0	垫圈	** WASHER	1
31	3C8-05033-0	轴环	** COLLAR	1
32	3F5-05119-0	* 支架	* BRACKET	1
33	910103-6616	螺栓	* BOLT	2
35	930103-0600	螺母	* NUT	2
36	3C8-05901-1	启动器皮带轮	STARTER PULLEY	1
37	3C8-67503-0	启动器密封件	STARTER SEAL	1
38	9101F4-0818	螺栓	BOLT	3
39	940103-0800	垫圈	WASHER	3
40	9101F4-0625	螺栓	BOLT	3
41	940103-0600	垫圈	WASHER	3

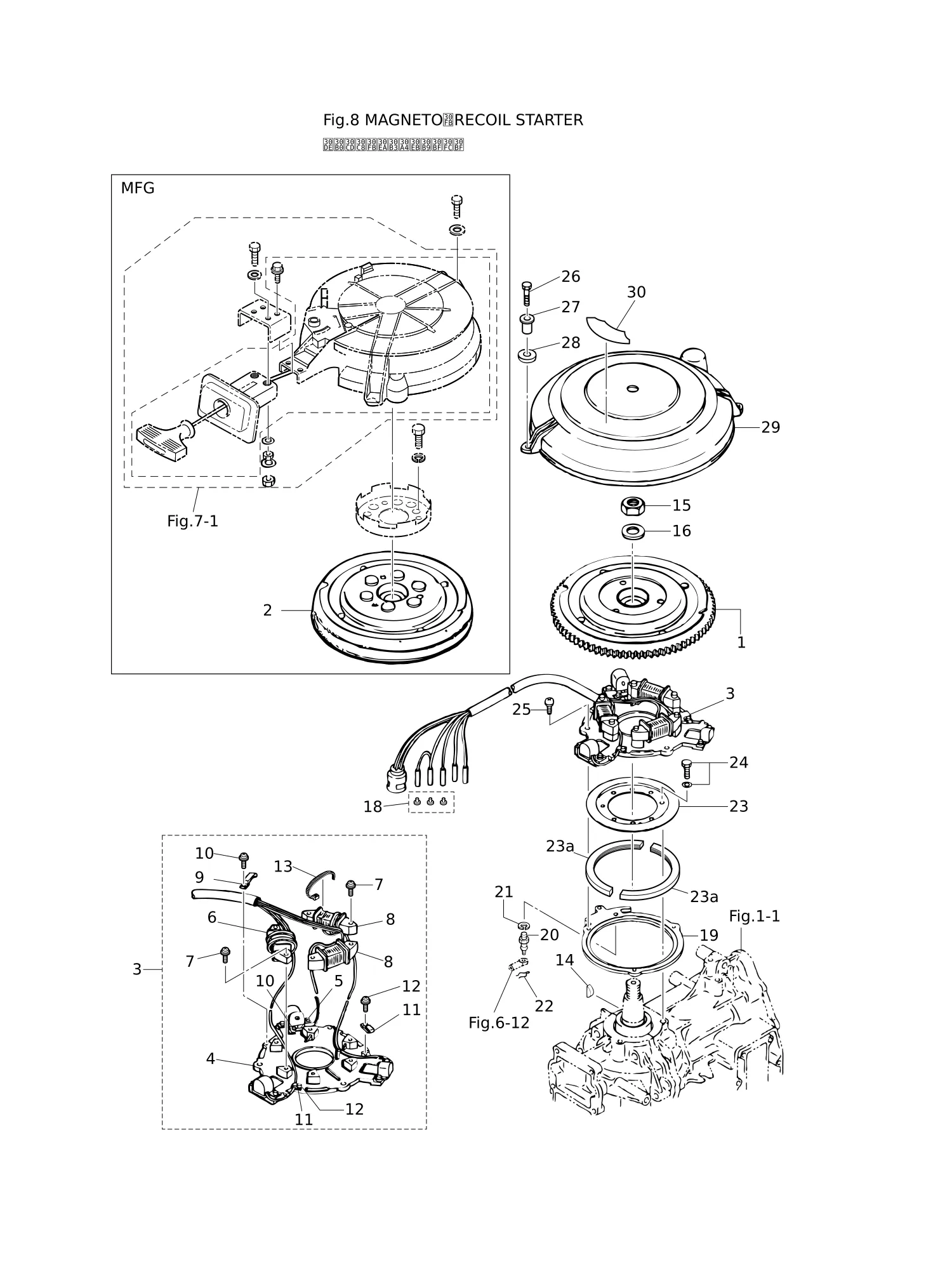

图 08磁电机 MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	3N4-06101-0	带齿圈飞轮	FLYWHEEL W/RING GEAR	1
2	3N5-06189-0	带环飞轮	FLYWHEEL W/RING	1
3	3N4-06103-1	带交流发电机线圈板总成	COIL PLATE ASSY W/ALTERNATOR	1
4	3N4-06130-0	* 脉冲线圈与板总成	* PULSAR COIL & PLATE ASSY	1
5	3B7-06131-0	* 脉冲线圈支架	* PULSAR HOLDER	1
6	3N4-06120-0	* 励磁线圈	* EXCITER COIL	1
7	921521-6630	* 螺钉	* SCREW	6
8	3N4-06123-0	* 交流发电机总成	* ALTERNATOR ASSY	2
9	3B7-06135-0	* 支架	* HOLDER	1
10	921521-0406	* 螺钉	* SCREW	2
11	3B7-06132-0	* 卡箍	* CLAMP	2
12	921521-6406	* 螺钉	* SCREW	2
13	3B7-06133-0	* 箍带	* BAND	3
14	334-00131-0	键	KEY	1
15	353-00132-0	螺母 18-P1.5	NUT 18-P1.5	1
16	353-00133-0	垫片 19-34-3	WASHER 19-34-3	1
18	3A3-76037-0	电缆端子插头	CABLE TERMINAL PLUG	3
19	3F3-63723-1	定位环	SETTING RING	1
20	3B7-05244-0	球头关节	BALL JOINT	1
21	941303-0600	弹簧垫圈	SPRING WASHER	1
22	951703-0500	弹性挡圈 d=5	SNAP RETAINER ｄ=5	1
23	3C8-63722-0	导板	GUIDE PLATE	1
23a	3C8-63725-0	导板	GUIDE PLATE	2
24	910121-6616	螺栓	BOLT	3
25	921503-6510	螺钉	SCREW	3
26	910103-0620	螺栓	BOLT	3
27	3GF-06304-0	轴环 9.1-16-10.8	COLLAR 9.1-16-10.8	3
28	3B7-06305-0	橡胶支座 9-16-4.3	RUBBER MOUNT 9-16-4.3	3
29	3F3-06301-0	齿圈盖	RING GEAR COVER	1
30	3C7-72182-2	警示标贴(C型)	CAUTION DECAL (C)	1

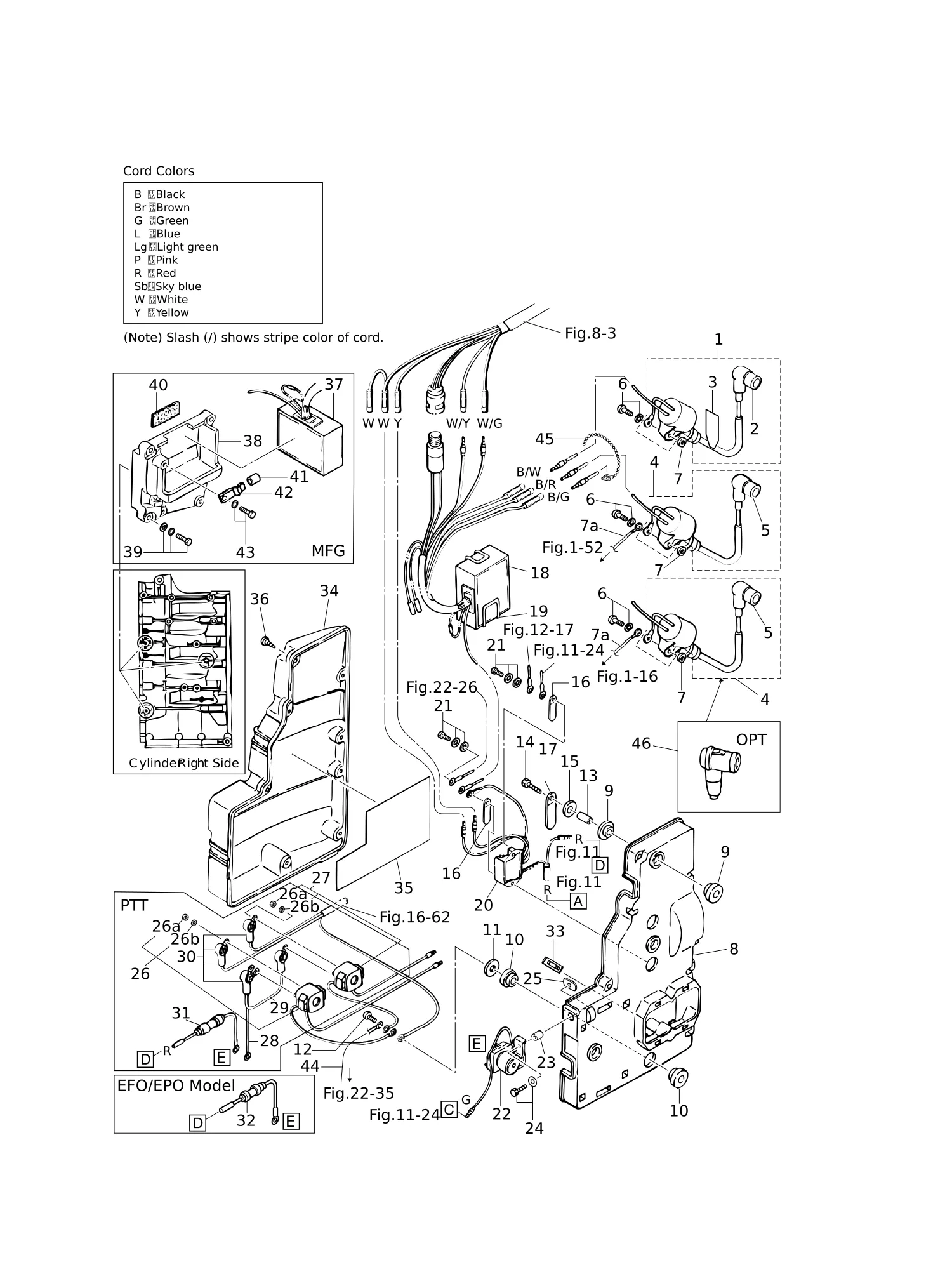

图 09电气部件(电容放电单元) ELECTRIC PARTS (C.D. UNIT)

REF	零件编号	中文名称	英文名称	数量
1	3C8-06048-0	带标签点火线圈总成	IGNITION COIL ASSY W/LABEL	1
3	3C8-72181-0	* 警示标贴(B)	* CAUTION DECAL (B)	1
4	3C7-06040-0	带帽点火线圈	IGNITION COIL W/R-CAP	2
5	346-06999-0	* 带电阻火花塞帽	* PLUG CAP W/RESISTANCE	1
6	910103-5620	螺栓	BOLT	3
7	151-33159-0	衬垫6.2-11-1	GASKET 6.2-11-1	3
7a	3C8-62396-1	接地线 L=210	GROUND L=210	2
8	3F3-06901-1	支架	BRACKET	1
9	3F3-06920-0	橡胶支座 8.5-12-2	RUBBER MOUNT 8.5-12-2	6
10	345-67113-0	12-18-2.5支架	MOUNT 12-18-2.5	2
11	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	1
12	910103-0616	螺栓	BOLT	1
13	353-76079-0	轴套 6.2-9-9.3	COLLAR 6.2-9-9.3	3
14	910103-0625	螺栓	BOLT	3
15	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	3
16	309-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	2
17	353-06972-0	卡箍 7-80P	CLAMP 7-80P	1
19	3B7-06165-0	CD单元固定带	CD UNIT BAND	1
20	3B7-76065-5	整流器总成	RECTIFIER COMPLETE	1
21	921503-7625	螺钉	SCREW	2
22	346-76040-0	启动器电磁阀	STARTER SOLENOID	1
23	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	1
24	910103-6630	螺栓	BOLT	1
25	3F3-76042-2	螺母	NUT	1
26	3C8-72580-0	动力升降倾斜装置电磁阀开关(A)	PTT SOLENOID SWITCH (A)	1
26a	930103-0600	螺母	*NUT	3
26b	941303-0600	弹簧垫圈	*SPRING WASHER	3
27	3C8-72581-0	动力升降倾斜装置电磁阀开关(B)	PTT SOLENOID SWITCH (B)	1
28	3C8-72583-1	电磁开关线束(B) L=150	SOLENOID SWITCH CORD (B) L=150	2
29	3C7-72582-0	电磁开关线束(A) L=220	SOLENOID SWITCH CORD (A) L=220	2
30	3A3-76145-0	端子盖	TERMINAL CAP	4
31	3C7-76062-1	保险丝总成 L=450	FUSE WIRE ASSY L=450	1
32	353-76062-1	保险丝总成 L=900 20A	FUSE WIRE ASSY L=900 20A	1
33	353-76213-0	备用保险丝 20A	SPARE FUSE 20A	1
34	3F3-06902-1	盖板	COVER	1
35	3F3-72028-1	接线图标签	WIRING DIAGRAM DECAL	1
36	3F3-02423-0	自攻螺钉 5-30	TAPPING SCREW 5-30	8
37	3N4-06160-1	CD单元	CD UNIT	1
38	3F5-05205-1	支架	BRACKET	1
39	910103-7630	螺栓	BOLT	3
40	3F5-67216-0	减震器	DAMPER	5
41	353-72544-1	燃油阀杆软管	FUEL COCK ROD HOSE	1
42	3C8-66116-0	换挡杆止动块	SHIFT LEVER STOPPER	1
43	910103-5612	螺栓	BOLT	1
44	3N4-76142-1	接地电缆 L=270	GROUND CABLE L=270	1
45	336-76091-0	导线束100	LEAD WIRE BAND 100	1
46	3C7-06921-0	带电阻火花塞帽	PLUG CAP W/RESISTANCE	3

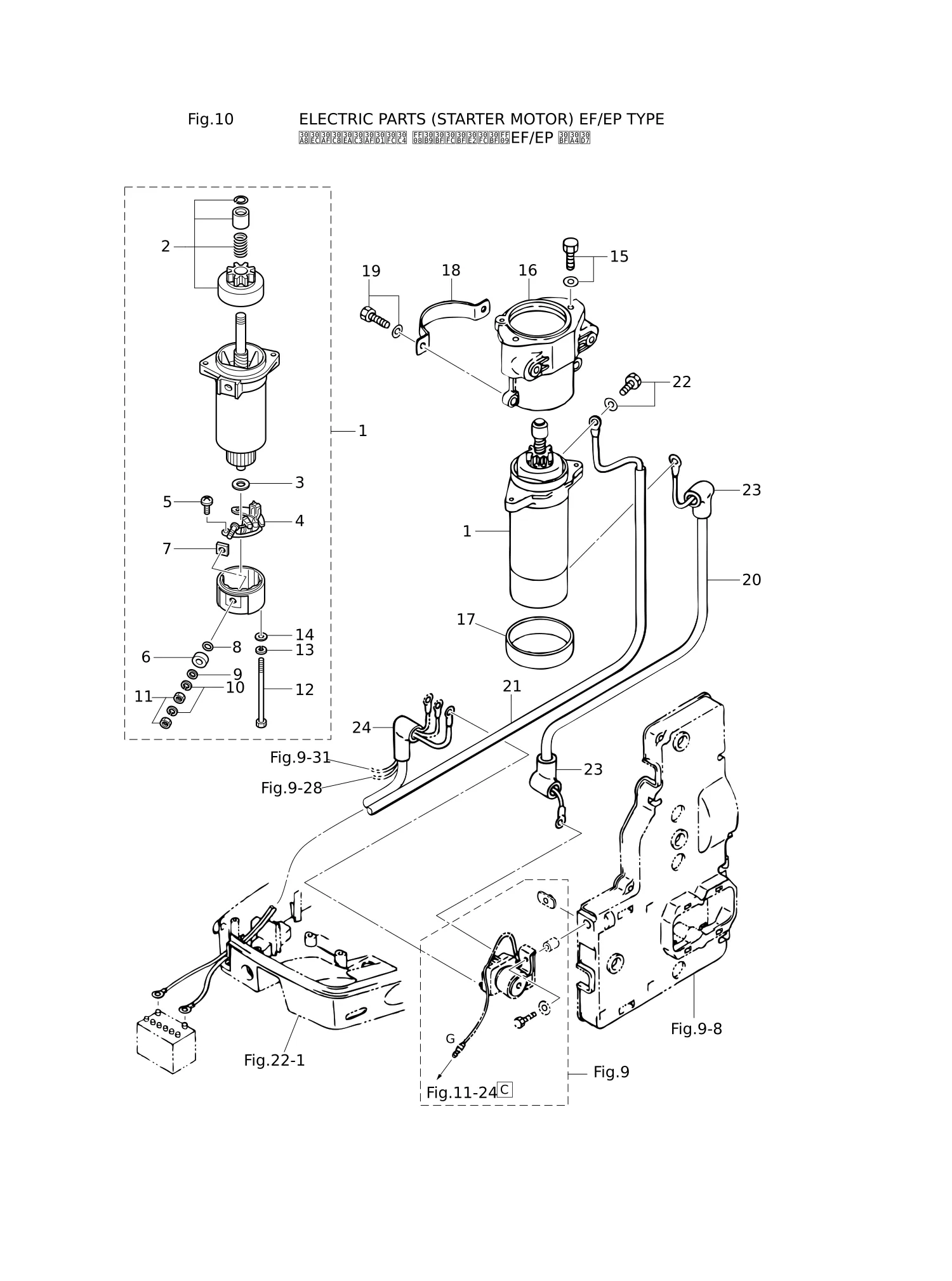

图 10电气部件(EF/EP型启动电机) ELECTRIC PARTS (STARTER MOTOR) EF/EP TYPE

REF	零件编号	中文名称	英文名称	数量
1	3C8-76010-1	启动马达总成	STARTER MOTOR ASSY	1
2	3C8-76015-0	* 小齿轮总成	* PINION ASSY	1
3	3C8-75015-0	* 垫圈	* WASHER	1
4	3C8-75014-0	* 碳刷架总成	* BRUSH HOLDER ASSY	1
5	921521-6408	* 螺钉	* SCREW	2
6	3C8-75016-0	* 衬套	* BUSHING	1
7	3C8-75017-0	* 衬套	* BUSHING	1
8	3C8-75018-0	* O型圈	* O-RING	1
9	940103-0600	* 垫圈	* WASHER	1
10	941303-0600	* 弹簧垫圈	* SPRING WASHER	2
11	930203-0600	螺母	* NUT	2
12	3C8-75019-0	螺栓	* BOLT	2
13	941321-0500	* 弹簧垫圈	* SPRING WASHER	2
14	940221-0500	* 垫圈	* WASHER	2
15	910103-6825	螺栓	BOLT	2
16	3F3B05101-1	支架	BRACKET	1
17	3C8-76007-0	减震器	DAMPER	1
18	3F3-76009-0	启动马达固定带	STARTER MOTOR BAND	1
19	910103-6830	螺栓	BOLT	4
20	334-76141-1	启动电缆 L=150	STARTER CABLE L=150	1
21	3B7-76120-2	蓄电池电缆 L=3000	BATTERY CABLE L=3000	1
22	910103-6612	螺栓	BOLT	1
23	3A3-76145-0	端子盖	TERMINAL CAP	2
24	3B7-76145-0	端子盖	TERMINAL CAP	1

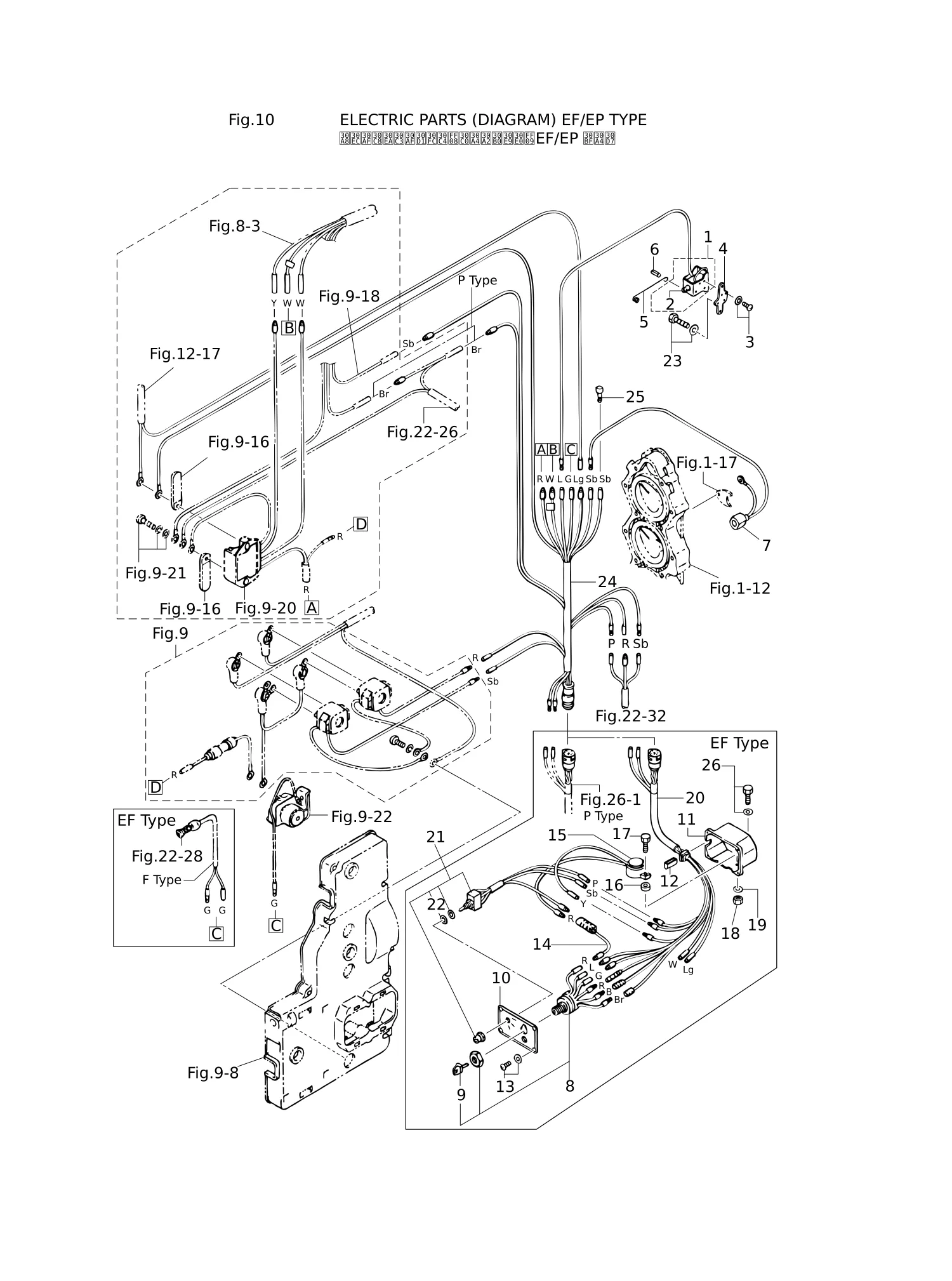

图 11电气部件(EF/EP型示意图) ELECTRIC PARTS (DIAGRAM) EF/EP TYPE

REF	零件编号	中文名称	英文名称	数量
1	361-76050-0	阻风门电磁阀	CHOKE SOLENOID	1
2	361-76073-0	* 柱塞	* PLUNGER	1
3	921503-6406	螺钉	SCREW	3
4	3C8-76055-1	阻风门电磁阀支架	CHOKE SOLENOID BRACKET	1
5	3F3-76057-0	阻风门电磁阀挂钩	CHOKE SOLENOID HOOK	1
6	951403-0312	弹簧销 3-12	SPRING PIN 3-12	1
7	3N4-76172-1	过热传感器总成	OVERHEAT SENSOR ASSY	1
8	353-76020-3	主开关总成	MAIN SWITCH ASSY	1
9	3F3-76217-0	* 主开关钥匙 No.301	* MAIN SWITCH KEY No.301	1
9	3F3-76218-0	* 主开关钥匙 No.302	* MAIN SWITCH KEY No.302	1
9	3F3-76219-0	* 主开关钥匙 No.303	* MAIN SWITCH KEY No.303	1
10	3B7-76200-0	主开关面板	MAIN SWITCH PANEL	1
10	3B7-76201-0	主开关面板	MAIN SWITCH PANEL	1
11	3B7Q76032-2	开关盒	SWITCH BOX	1
12	3B7-76035-0	盖板	COVER	1
13	921503-5510	螺钉	SCREW	4
14	353-72546-0	辅助拉绳(红) 长200	ASSIST CORD (RED) L=200	1
15	3B7-76171-0	过热报警器	OVERHEAT BUZZER	1
16	3B7-06305-0	橡胶支座 9-16-4.3	RUBBER MOUNT 9-16-4.3	1
17	910103-0525	螺栓	BOLT	1
18	930103-0500	螺母	NUT	1
19	941303-0500	弹簧垫圈	SPRING WASHER	1
20	3B7-76119-0	线束总成 L=2500	CORD ASSY L=2500	1
21	353-72570-1	动力升降倾斜装置开关总成	PTT SWITCH ASSY	1
22	152-01612-0	* 衬垫 12.1-17-0.5	* GASKET 12.1-17-0.5	1
23	910103-6616	螺栓	BOLT	2
24	3F3-76110-1	线束总成	CORD ASSY	1
25	3A3-76037-0	电缆端子插头	CABLE TERMINAL PLUG	1
26	910103-6625	螺栓	BOLT	2

图 12油泵（自动混合 EF/EP型） OIL PUMP (AUTO MIXING) EF/EP TYPE

REF	零件编号	中文名称	英文名称	数量
1	3F3-09000-1	油泵总成	OIL PUMP ASSY	1
2	3B7-09002-0	* O型圈1.6-19.2	* O-RING 1.6-19.2	1
3	3B7-09004-0	* 通气螺栓	* AIR VENT BOLT	1
4	3B7-09006-0	* 垫圈	* WASHER	1
5	3F3-09065-0	油泵从动齿轮	OIL PUMP DRIVEN GEAR	1
6	3F3-09069-0	衬套 8-20-20.8	BUSHING 8-20-20.8	1
7	3C8-09050-1	油泵螺栓	OIL PUMP BOLT	2
9	3F3-09053-2	油泵连杆	OIL PUMP ROD	1
10	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	1
11	930103-0500	螺母	NUT	1
12	3F3-71010-1	油箱	OIL TANK	1
13	3C8-71015-0	机油加注口盖	OIL FILLER CAP	1
14	3C8-71016-0	衬垫36-52-2	GASKET 36-52-2	1
15	3C8-71017-0	盖钩	CAP HOOK	1
16	3C8-71018-0	油箱盖止回阀	OIL TANK CAP CHECK VALVE	1
17	3F3-71020-1	油位传感器	OIL LEVEL SENSOR	1
18	3C7-71030-0	机油滤清器总成	OIL FILTER ASSY	1
19	3B7-02237-0	* 杯状件	* CUP	1
20	3B7-02235-0	* O型圈	* O-RING	1
21	3C7-71033-0	* 滤清器	* FILTER	1
22	3B7-02236-0	* O型圈	* O-RING	1
23	3B7-05245-0	垫片 5.3-12-0.8	WASHER 5.3-12-0.8	1
24	951603-0500	弹性销d=5	SNAP PIN d=5	1
25	3B7-63733-0	5-2.5连杆卡扣	ROD SNAP 5-2.5	1
26	99AA-6-0450	管	PIPE	1
27	99AA-6-0150	管	PIPE	1
28	99AA-4-1000	管	PIPE	1
29	3AB-35143-0	卡环 φ9.4	CLIP φ9.4	4
30	3C7-09056-1	卡环 φ8.5	CLIP φ8.5	2
31	910103-0630	螺栓	BOLT	3
32	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	6
33	941303-0600	弹簧垫圈	SPRING WASHER	3
34	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	3
35	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	3
36	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	3
37	930103-0800	螺母	NUT	1
38	940103-0800	垫圈	WASHER	2

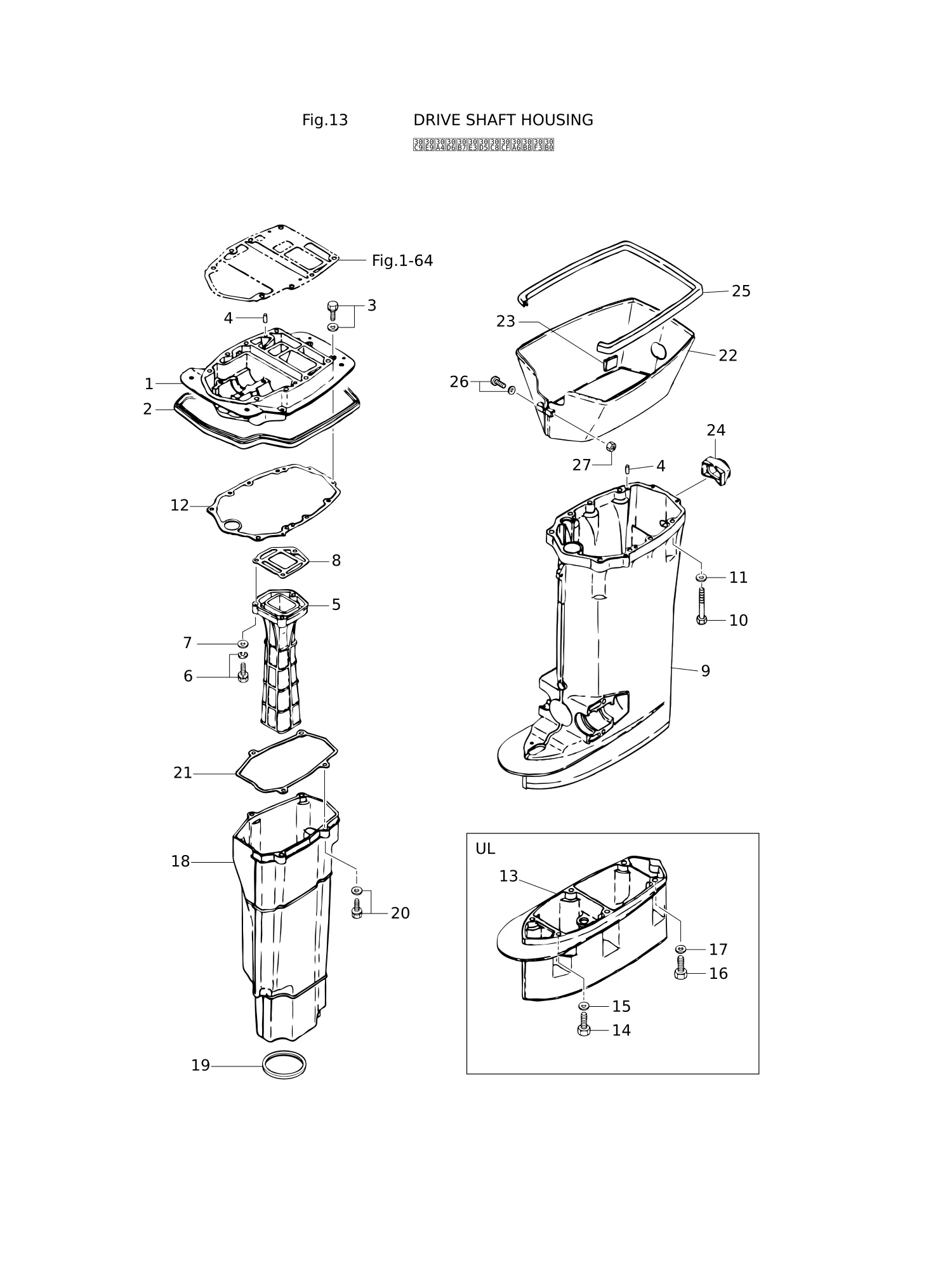

图 13驱动轴壳体 DRIVE SHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	3F3Q01301-0	发动机基座	ENGINE BASEMENT	1
2	3F3-67116-0	发动机底座密封件 L=870	ENGINE BASEMENT SEAL L=870	1
3	910103-5630	螺栓	BOLT	3
4	345-01111-0	定位销6-12	DOWEL PIN 6-12	4
5	3F3-02311-0	排气管	EXHAUST PIPE	1
6	910103-6835	螺栓	BOLT	3
7	940103-0800	垫圈	WASHER	3
8	3F3-02312-2	排气管垫片	EXHAUST PIPE GASKET	1
9	3F3Q61192-0	驱动轴壳体(L)	DRIVE SHAFT HOUSING (L)	1
10	3A3-61017-3	螺栓8-100	BOLT 8-100	8
12	3F3-61012-2	驱动轴壳体衬垫	DRIVE SHAFT HOUSING GASKET	1
13	3B7Q61110-0	延伸壳体	EXTENSION HOUSING	1
14	3T1-60001-1	螺栓8-35	BOLT 8-35	4
15	9402E3-0800	垫圈	WASHER	4
16	3B7-60001-5	螺栓 10-40	BOLT 10-40	2
17	9401E3-1000	垫圈	WASHER	2
18	3F3-61180-0	排气壳体	EXHAUST HOUSING	1
19	3F3-61182-0	索环/护孔圈	GROMMET	1
20	910103-5835	螺栓	BOLT	4
21	3F3-61181-2	排气壳体垫片	EXHAUST HOUSING GASKET	1
22	3F3Q61210-0	挡板	APRON	1
23	3C7-61216-0	垫块	PAD	2
24	3F3-61212-0	索环/护孔圈	GROMMET	1
25	3F3-61213-0	密封件	SEAL	1
26	9215E3-5545	螺钉	SCREW	1
27	930403-0500	尼龙螺母 5-P0.8	NYLON NUT 5-P0.8	1

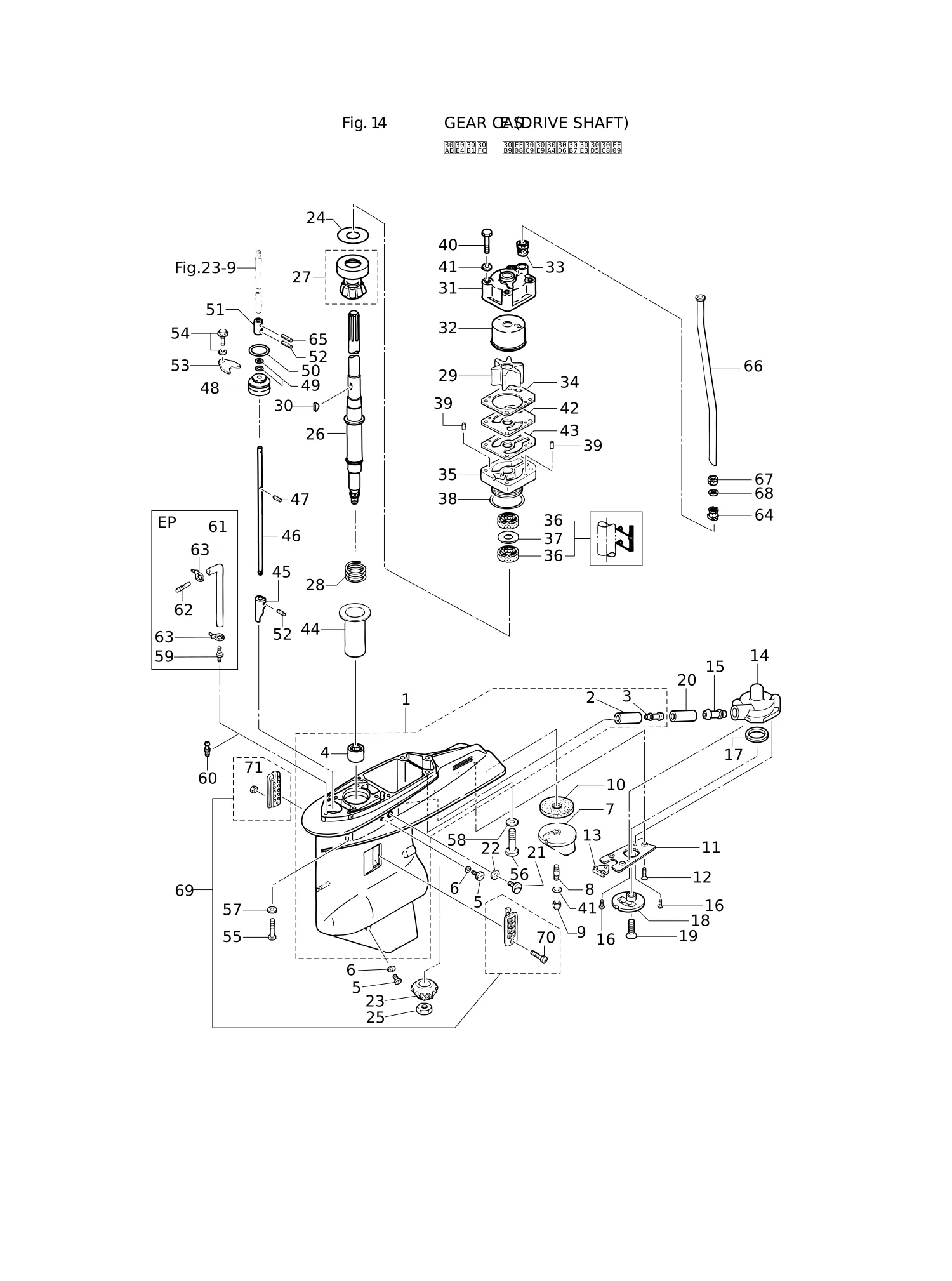

图 14驱动轴齿轮箱 GEAR CASE (DRIVE SHAFT)

REF	零件编号	中文名称	英文名称	数量
1	3N4Q60000-0	齿轮箱总成	GEAR CASE ASSY	1
2	3N4-60092-0	* 水下进水管	* SUB-WATER INLET PIPE	1
4	3B7-60102-0	* 滚柱轴承 25.4-33.3-31.8	* ROLLER BEARING 25.4-33.3-31.8	1
5	332-60005-2	塞 8-8	PLUG 8-8	2
6	332-60006-0	衬垫8.1-15-1	GASKET 8.1-15-1	2
7	3B7-60217-1	配平片	TRIM TAB	1
8	915303-0825	螺柱	STUD	1
9	930403-0800	尼龙螺母 8-P1.25	NYLON NUT 8-P1.25	1
10	3B7-60219-0	配平片垫片	TRIM TAB GASKET	1
11	3N4-60012-0	齿轮箱盖板	GEAR CASE PLATE	1
12	9216E3-0614	螺钉	SCREW	3
13	3B7-60013-0	齿轮箱盖板塞	GEAR CASE PLATE PLUG	1
14	3N4-60241-0	副进水口壳体	SUB-WATER INLET CASE	1
15	3N4-60017-0	管接头	NIPPLE	1
16	9215E3-0510	螺钉	SCREW	2
17	3N4-60243-0	滤水器衬垫 26-36-0.5	WATER STRAINER GASKET 26-36-0.5	1
18	369-60206-0	滤水器	WATER STRAINER	1
19	9218E3-0620	螺钉	SCREW	1
20	98AB-90-040	软管	HOSE	1
21	3B7-60015-1	塞	PLUG	1
22	3B7-60016-1	衬垫10.1-15-1	GASKET 10.1-15-1	1
23	3J5-64020-0	锥齿轮B	BEVEL GEAR B	1
24	353-64014-0	垫片52-60.5-0.3	SHIM 52-60.5-0.3	1
24	353-64015-0	垫片52-60.5-0.15	SHIM 52-60.5-0.15	1
24	353-64016-0	垫片 52-60.5-0.1	SHIM 52-60.5-0.1	1
25	3B7-64027-0	螺母M16-P1.5	NUTM 16-P1.5	1
26	3J5-64302-1	驱动轴(L)	DRIVE SHAFT (L)	1
26	3J5-64303-1	驱动轴(UL)	DRIVE SHAFT (UL)	1
27	3B7-60213-0	圆锥滚子轴承	TAPERED ROLLER BEARING	1
28	353-64327-0	驱动轴弹簧	DRIVE SHAFT SPRING	1
29	3B7-65021-2	水泵叶轮	WATER PUMP IMPELLER	1
30	3B7-65022-1	键	KEY	1
31	3B7-65016-0	泵壳分总成(上)	PUMP CASE SUB-ASSY (UPPER)	1
32	3B7-65238-0	泵壳衬套	PUMP CASE LINER	1
33	3B7-65014-0	水管密封件(下)	WATER PIPE SEAL (LOWER)	1
34	3B7-65018-0	泵壳垫片	PUMP CASE GASKET	1
35	3J5-65017-1	泵壳(下)	PUMP CASE (LOWER)	1
36	3C7-60223-1	油封 22-42-7	OIL SEAL 22-42-7	2
37	346-64084-0	垫片 35-41.9-0.5	SHIM 35-41.9-0.5	1
38	3B7-65015-0	O型圈 3.1-54.4	O-RING 3.1-54.4	1
39	334-65012-0	定位销4-10	DOWEL PIN 4-10	2
40	9161E3-0880	螺栓	BOLT	4
41	940103-0800	垫圈	WASHER	5
42	3F3-65239-2	水泵导板	WATER PUMP GUIDE PLATE	1
43	3B7-65029-0	导板垫片	GUIDE PLATE GASKET	1
44	3B7-64328-0	驱动轴弹簧导套	DRIVE SHAFT SPRING GUIDE	1
45	3B7-66011-1	离合器凸轮	CLUTCH CAM	1
46	3B7-66013-1	凸轮杆(长)	CAM ROD (L)	1
46	3B7-66014-1	凸轮杆(超长)	CAM ROD (UL)	1
47	951403-3510	弹簧销	SPRING PIN	1
48	3B7-66031-1	凸轮杆衬套	CAM ROD BUSHING	1
49	345-66021-0	O型圈1.9-6.8	O-RING 1.9-6.8	2
50	3B7-66023-0	O型圈 3.5-27.7	O-RING 3.5-27.7	1
51	353-66241-1	换挡杆接头	SHIFT ROD JOINT	1
53	353-66024-0	止动块	STOPPER	1
54	910103-6612	螺栓	BOLT	1
55	3T1-60001-1	螺栓8-35	BOLT 8-35	4
56	3B7-60001-5	螺栓 10-40	BOLT 10-40	2
57	9402E3-0800	垫圈	WASHER	4
58	9402E3-1000	垫圈	WASHER	2
59	3C7-60017-0	管接头 6-1/8	NIPPLE 6-1/8	1
60	3B7-60027-0	塞 6-1/8	PLUG 6-1/8	1
61	98AL-40-800	软管	HOSE	1
61	98AL-40-920	软管	HOSE	1
62	3C7-60018-0	管接头 6-6	NIPPLE 6-6	1
63	353-84398-0	箍带 100	BAND 100	2
64	346-65204-0	水管辅助支架	WATER PIPE AUXILIARY MOUNT	1
65	951403-3516	弹簧销 3.5-16	SPRING PIN 3.5-16	1
66	3F3-65110-0	水管(左)	WATER PIPE (L)	1
66	3F3-65120-0	水管(左上)	WATER PIPE (UL)	1
67	345-65206-0	水管密封件(上)	WATER PIPE SEAL (UPPER)	1
68	345-65205-0	轴环 18-20-4.5	COLLAR 18-20-4.5	1
69	3C7-60205-1	滤水器组件	WATER STRAINER SET	1
70	921503-0445	* 螺钉	* SCREW	1
71	930403-0400	尼龙螺母 4-P0.7	* NYLON NUT 4-P0.7	1

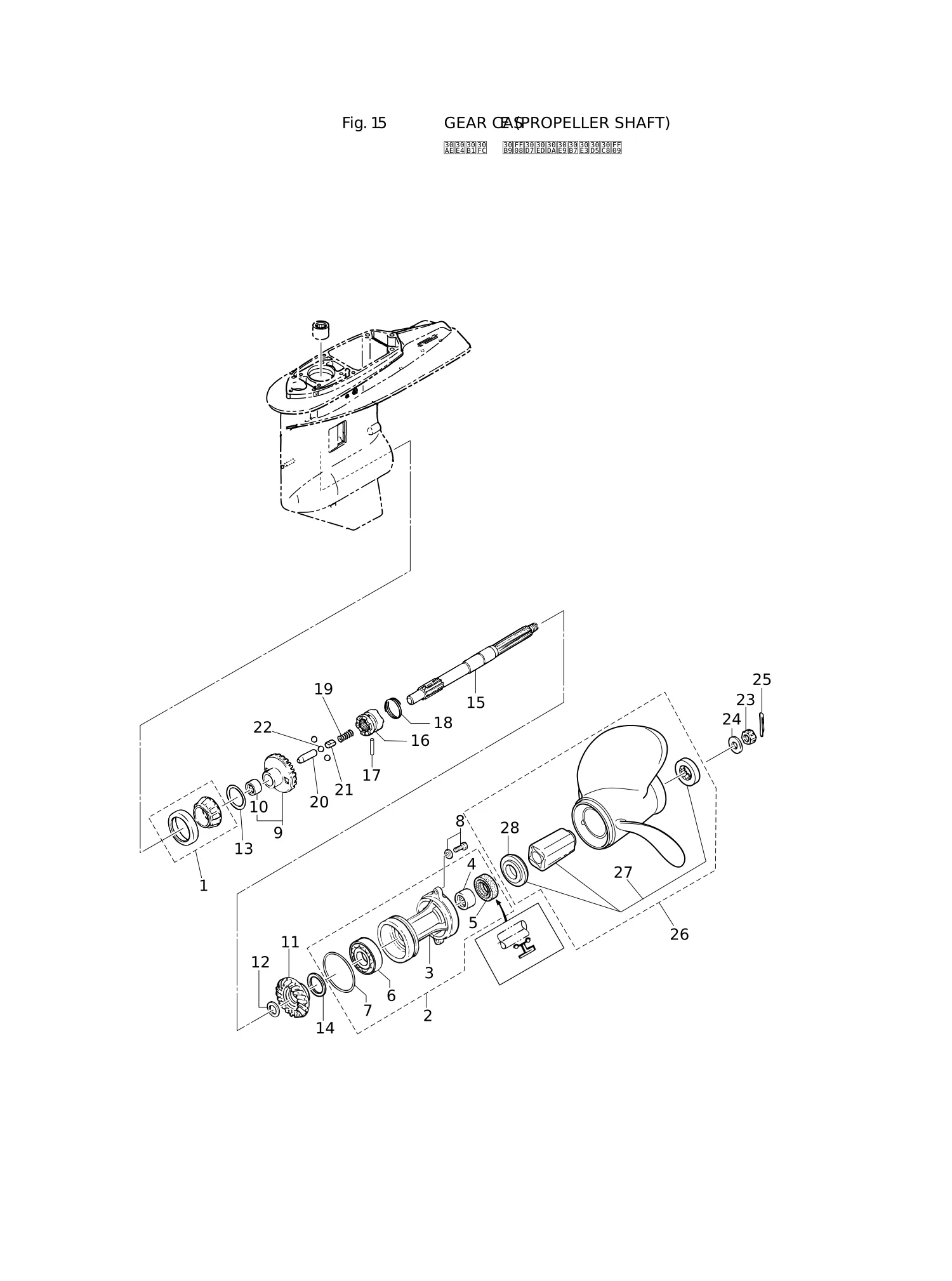

图 15螺旋桨轴齿轮箱 GEAR CASE (PROPELLER SHAFT)

REF	零件编号	中文名称	英文名称	数量
1	3C7-60215-0	圆锥滚子轴承 30209	TAPERED ROLLER BEARING 30209	1
2	3B7Q87323-1	螺旋桨轴套总成	PROPELLER SHAFT HOUSING ASSY	1
3	3B7Q60101-1	* 螺旋桨轴套	* PROPELLER SHAFT HOUSING	1
4	3B7-60211-0	* 滚柱轴承 30-40-30	* ROLLER BEARING 30-40-30	1
5	3B7-60111-0	* 油封 30-50-12	* OIL SEAL 30-50-12	1
6	9601-0-6208	* 球轴承 6208	* BALL BEARING 6208	1
7	3B7-60103-0	* O型圈 3.1-94.4	* O-RING 3.1-94.4	1
8	3C7-60108-2	预涂层螺栓8-30	PRE-COATED BOLT 8-30	2
9	3J5-64010-0	锥齿轮总成(A)	BEVEL GEAR ASSY (A)	1
10	3B7-64011-0	* 滚柱轴承 25-32-26	* ROLLER BEARING 25-32-26	1
11	3Y7-64093-0	锥齿轮C	BEVEL GEAR C	1
12	3B7-64032-0	垫圈 t=3.2	WASHER t=3.2	1
12	3B7-64034-0	垫圈 t=3.0	WASHER t=3.0	1
12	3B7-64035-0	垫圈 t=2.8	WASHER t=2.8	1
13	3B7-64015-0	垫片 47-57-0.15	SHIM 47-57-0.15	1
13	3B7-64016-0	垫片 47-57-0.1	SHIM 47-57-0.1	1
14	3B7-64036-0	垫片 42-50-0.15	SHIM 42-50-0.15	1
14	3B7-64037-0	垫片 42-50-0.1	SHIM 42-50-0.1	1
15	3B7-64211-0	螺旋桨轴	PROPELLER SHAFT	1
16	3T1-64215-2	离合器	CLUTCH	1
17	3B7-64218-0	销钉	PIN	1
18	3B7-64219-1	卡扣	SNAP	1
19	346-64221-0	弹簧	SPRING	1
20	3T1-64223-0	推杆	PUSH ROD	1
21	3T1-64222-0	弹簧挡圈 L=30.5	SPRING RETAINER L=30.5	1
22	3T1-64224-0	钢球	BALL	3
23	353-64121-0	螺旋桨螺母	PROPELLER NUT	1
24	345-64124-0	垫片 17-32-3	WASHER 17-32-3	1
25	951503-0325	开口销3-25	SPLIT PIN 3-25	1
26	3HKB64518-0	螺旋桨总成(9英寸)	PROPELLER ASSY (9")	1
26	3HKB64523-0	螺旋桨总成(11英寸)	PROPELLER ASSY (11")	1
26	3HKB64527-0	螺旋桨总成(13英寸)	PROPELLER ASSY (13")	1
26	3HKB64532-0	螺旋桨总成(15英寸)	PROPELLER ASSY (15")	1
26	3HKB64536-0	螺旋桨总成(17英寸)	PROPELLER ASSY (17")	1
26	3HKB64541-0	螺旋桨总成(19英寸)	PROPELLER ASSY (19")	1
26	3HKB64545-0	螺旋桨总成(21英寸)	PROPELLER ASSY (21")	1
27	3HK-64238-0	* 螺旋桨轮毂套件	* PROPELLER HUB KIT	1
28	3HK-64235-0	** 前进推力垫圈	** FORWARD THRUST WASHER	1

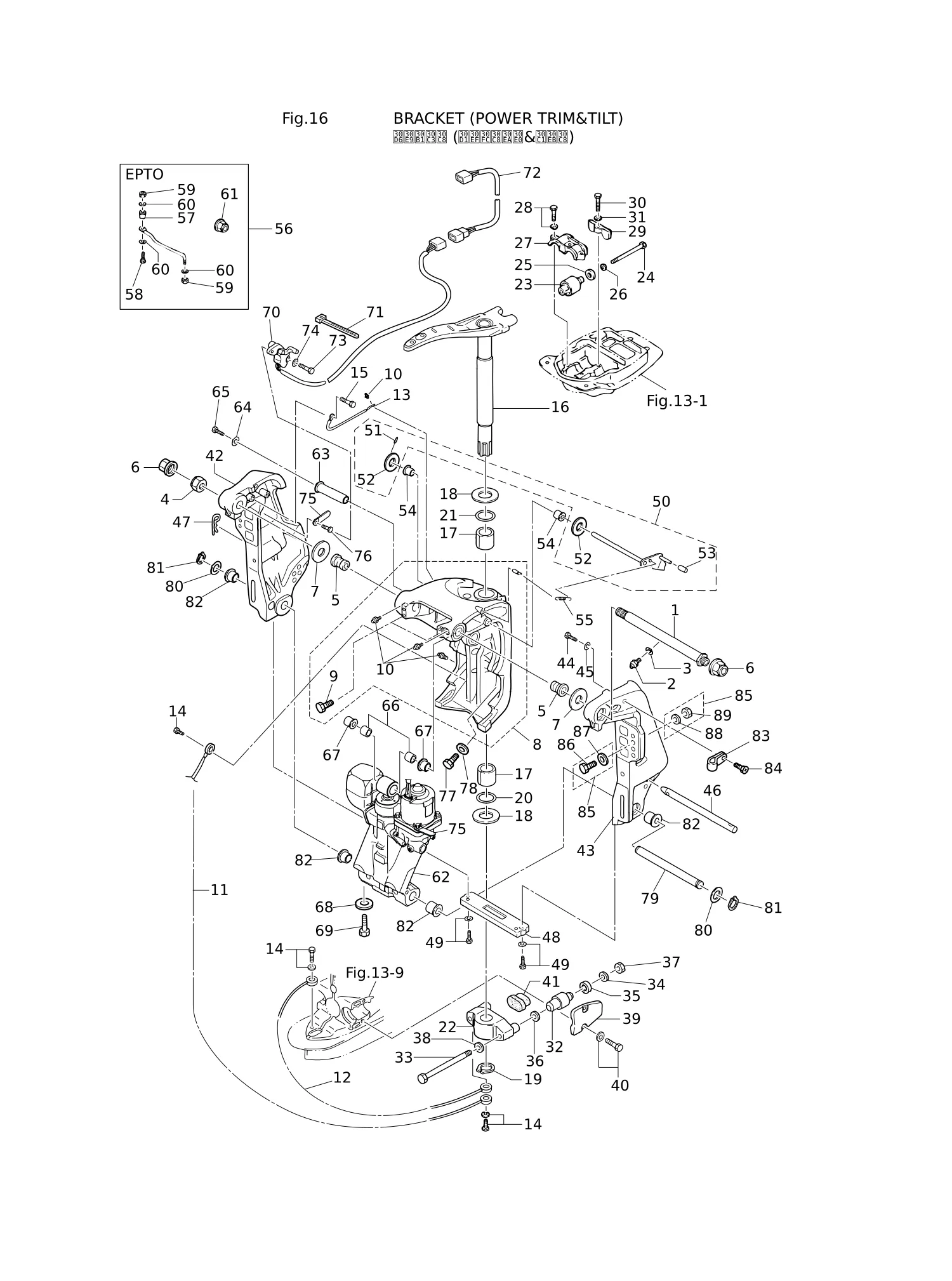

图 16支架(动力升降倾斜装置) BRACKET (POWER TRIM & TILT)

REF	零件编号	中文名称	英文名称	数量
1	3E0-62191-1	旋转支架轴总成	SWIVEL BRACKET SHAFT ASSY	1
3	940103-0600	垫圈	WASHER	1
4	346-62124-1	尼龙螺母 7/8-14	NYLON NUT 7/8-14	1
5	3E0-62126-0	衬套 25.6-28.6-40	BUSHING 25.6-28.6-40	2
6	346-62127-0	盖形螺母	CAP NUT	2
7	3E0-62116-1	垫片 25.7-50-1	WASHER 25.7-50-1	2
8	3E0Q62313-3	旋转支架总成	SWIVEL BRACKET ASSY	1
9	9101E3-5612	螺栓	* BOLT	4
10	344-67177-1	* 黄油嘴	* GREASE FITTING	4
11	3C8-62396-1	接地线 L=210	GROUND L=210	1
12	3A3-62396-1	接地线 L=110	GROUND L=110	1
13	398-62396-1	接地线 L=130	GROUND L=130	1
15	910103-5612	螺栓	BOLT	1
16	3B7Q62010-2	转向轴总成	STEERING SHAFT ASSY	1
16	3F3Q62010-1	转向轴总成	STEERING SHAFT ASSY	1
17	3B7-62417-0	衬套 32-40-45	BUSHING 32-40-45	2
18	3B7-62423-1	上止推板	THRUST PLATE (UPPER)	2
19	945103-3200	C形环 d=32	C-RING d=32	1
20	3B7-62415-0	O型圈 4.5-32	O-RING 4.5-32	1
21	3B7-62414-0	密封环	SEAL RING	1
22	3F3Q61411-2	支架托架	MOUNT BRACKET	1
23	3B7-61301-0	橡胶支座(上)	RUBBER MOUNT (UPPER)	2
24	3B7-61307-2	螺栓7/16-115	BOLT 7/16-115	2
26	3B7-61335-0	垫片 11.5-32-3	WASHER 11.5-32-3	2
27	3B7-61341-1	支架固定板(上)	MOUNT HOLDING PLATE (UPPER)	1
28	9101E3-5835	螺栓	BOLT	3
29	3B7-61339-0	上减震器	DAMPER (UPPER)	1
30	910103-0625	螺栓	BOLT	1
32	353-61302-2	橡胶支座(下)	RUBBER MOUNT (LOWER)	2
33	353-61321-3	螺栓	BOLT	2
35	3C7-61338-0	减震器 21-36-5	DAMPER 21-36-5	2
36	353-61315-1	垫片 12.2-25-2	WASHER 12.2-25-2	2
37	3B7-61324-0	螺母 12-P1.5	NUT 12-P1.5	2
38	9402E3-1200	垫圈	WASHER	2
39	3B7Q61342-0	支架固定板(下)	MOUNT HOLDING PLATE (LOWER)	2
40	3N4-61343-0	螺栓8-25	BOLT 8-25	4
41	353-61336-0	下减震器	DAMPER (LOWER)	1
42	3E0Q62112-0	夹紧支架(右)	CLAMP BRACKET （R)	1
43	3E0Q62113-1	卡箍支架 (左)	CLAMP BRACKET (L)	1
44	9102E3-1020	螺栓	BOLT	1
45	9402E3-1000	垫圈	WASHER	1
46	3E0-62121-1	推力杆	THRUST ROD	1
47	3B7-62129-1	销钉	PIN	1
48	3C7-60218-2	阳极块	ANODE	1
49	910103-6630	螺栓	BOLT	2
50	3Y9-62431-1	倾斜止动器总成	TILT STOPPER ASSY	1
51	951403-3516	* 弹簧销 3.5-16	* SPRING PIN 3.5-16	1
52	3T1-61315-0	* 垫圈 10.5-18-2	* WASHER 10.5-18-2	2
53	3Y9-62433-0	* 倾斜止动握把	* TILT STOPPER GRIP	1
54	353-63207-0	轴环 10.2-12-12	COLLAR 10.2-12-12	2
55	3E0-62473-1	倾斜止动弹簧	TILT STOPPER SPRING	1
56	3E0-84905-0	转向拉杆总成	DRAG LINK ASSY	1
57	3E0-84914-0	* 隔套	* SPACER	1
58	3E0-84917-0	螺栓 3/8-50	* BOLT 3/8-50	1
59	353-84918-0	尼龙螺母 3/8-24UNF	* NYLON NUT 3/8-24UNF	2
60	353-84916-0	* 垫圈 9.6-18-2	* WASHER 9.6-18-2	3
61	3F3-84908-0	* 密封环	* SEAL RING	1
62	3E0-77150-1	动力升降倾斜总成	PTT ASSY	1
63	3C8-77071-1	气缸销(上)	CYLINDER PIN (UPPER)	1
64	345-05122-1	垫片 6.5-23-1.5	WASHER 6.5-23-1.5	1
65	9101E3-0612	螺栓	BOLT	1
66	3C8-77075-0	衬套 18-24-19	BUSHING 18-24-19	2
67	3E0-77076-0	衬套 18-20-20.5	BUSHING 18-20-20.5	2
68	369-60218-1	阳极块	ANODE	1
69	910103-5616	螺栓	BOLT	1
70	3T1-72574-0	配平传感器 L=1700	TRIM SENSOR L=1700	1
71	353-84398-0	箍带 100	BAND 100	2
72	3T1-72573-0	延长线(配平传感器) L=6000	EXTENSION CORD (TRIM SENSOR) L=6000	1
73	910103-0620	螺栓	BOLT	2
74	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	2
75	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
76	910103-0612	螺栓	BOLT	1
77	3B7-77085-1	螺栓 12-20 P1.75	BOLT 12-20 P1.75	2
79	3E0-77101-1	气缸销(下)	CYLINDER PIN (LOWER)	1
80	346-62412-1	垫片 22.6-30-2	WASHER 22.6-30-2	2
81	945103-2200	C形环 d=22	C-RING d=22	2
82	3E0-77103-0	衬套 22-25.4-23.5	BUSHING 22-25.4-23.5	4
83	345-06915-0	卡箍 6.5-14L	CLAMP 6.5-14L	1
84	921503-5612	螺钉	SCREW	1
85	3C8-72120-0	索具螺栓套装	RIGGING BOLT SET	1
86	3C7-62133-2	螺栓 12-105 P1.25	* BOLT 12-105 P1.25	4
87	353-61334-0	* 垫圈 13-34-3	* WASHER 13-34-3	4
88	940103-1200	* 垫圈	* WASHER	4
89	3C7-62139-1	螺母 12-P1.25	* NUT 12-P1.25	4

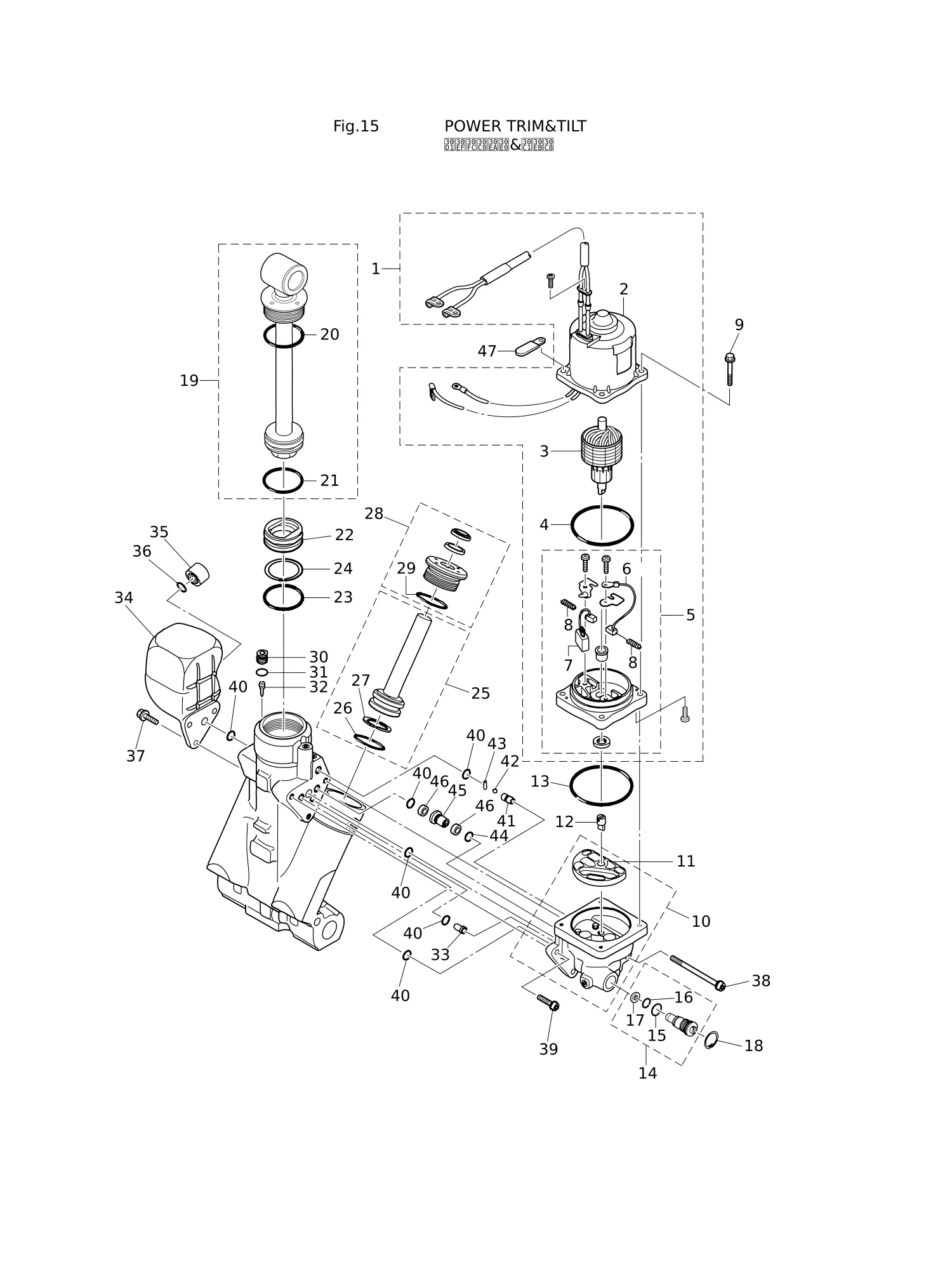

图 17动力升降倾斜装置 POWER TRIM & TILT

REF	零件编号	中文名称	英文名称	数量
1	3E0-77180-2	马达总成	MOTOR ASSY	1
2	3E0-77195-0	* 轭架总成	* YOKE ASSY	1
3	3E0-77190-0	* 电枢总成	* ARMATURE ASSY	1
4	353-77182-1	* O型圈	* O-RING	1
5	3E0-77192-0	* 电机支架总成	* MOTOR BRACKET ASSY	1
6	3E0-77183-0	电刷	** BRUSH	1
7	353-77191-0	断路器	** BREAKER	1
8	3E0-77184-0	电刷弹簧	** BRUSH SPRING	2
9	3E0-77199-1	螺栓	BOLT	4
10	3E0-77430-1	泵	PUMP	1
11	3E0-77434-0	* 滤清器	* FILTER	1
12	3E0-77163-0	联轴器	COUPLING	1
13	3B7-77167-0	O型圈1.8-69.6	O-RING 1.8-69.6	1
14	3E0-77176-1	手动阀	MANUAL VALVE	1
15	3B7-77411-0	* O型圈	* O-RING	1
16	3E0-77407-0	* O型圈	* O-RING	1
17	3E0-77408-0	* 挡圈	* BACK-UP RING	1
18	9450E3-1800	C形环	C-RING	1
19	3E0-77365-1	活塞连杆总成	PISTON ROD ASSY	1
20	3E0-77383-0	* O型圈	* O-RING	1
22	3B7-77377-1	自由活塞	FREE PISTON	1
23	3B7-77375-0	O型圈	O-RING	1
24	3B7-77376-0	挡圈/支撑环	BACK-UP RING	1
25	3E0-77388-0	配平活塞总成	TRIM PISTON ASSY	2
26	3B7-77392-0	* O型圈	* O-RING	1
27	3B7-77393-0	* 挡圈	* BACK-UP RING	1
28	3E0-77395-0	导杆分总成	ROD GUIDE SUB-ASSY	2
29	3E0-77398-0	* O型圈	* O-RING	1
30	3E0-77472-1	塞	PLUG	1
31	3B7-77179-0	O型圈	O-RING	1
32	3E0-77475-0	过滤器	FILTER	1
33	3E0-77479-0	节流孔	ORIFICE	1
34	3E0-77165-0	储备油箱	RESERVE TANK	1
35	3E0-77168-0	盖帽	CAP	1
36	3E0-77169-0	O型圈	O-RING	1
37	3E0-77159-1	螺栓	BOLT	3
38	3E0-77431-1	螺栓	BOLT	1
39	3E0-77432-1	螺栓	BOLT	2
40	3E0-77167-0	O型圈	O-RING	6
41	3E0-77557-0	节流孔	ORIFICE	1
42	3E0-77558-0	钢球	BALL	1
43	3E0-77559-0	销钉	PIN	1
44	3B7-77169-0	O型圈	O-RING	1
45	3E0-77453-0	阀座	VALVE SEAT	1
46	3E0-77456-0	过滤器	FILTER	2
47	3PR-06972-0	卡箍	CLAMP	1

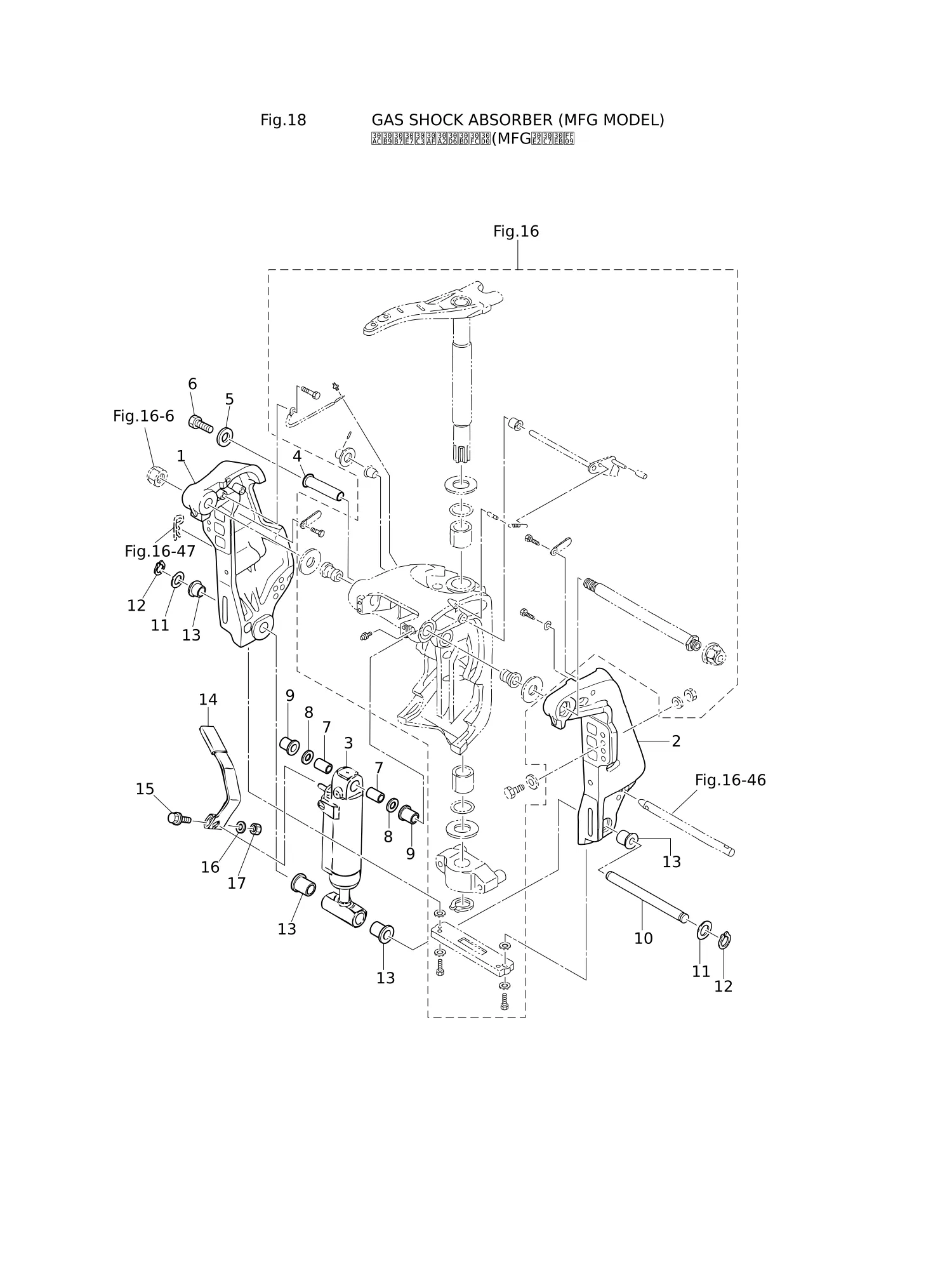

图 18气体减震器(制造商件) GAS SHOCK ABSORBER (MFG)

REF	零件编号	中文名称	英文名称	数量
1	3N4Q62112-0	夹紧支架(右)	CLAMP BRACKET （R)	1
2	3N4Q62113-0	卡箍支架 (左)	CLAMP BRACKET (L)	1
3	3N4Q77601-0	气体减震器	GAS SHOCK ABSORBER	1
4	3C8-77071-1	气缸销(上)	CYLINDER PIN (UPPER)	1
5	345-05122-1	垫片 6.5-23-1.5	WASHER 6.5-23-1.5	1
6	9101E3-0612	螺栓	BOLT	1
7	3N4-77075-0	衬套 18-24-17	BUSHING 18-24-17	2
8	3C8-77111-1	垫片 19-34-3	WASHER 19-34-3	2
9	3E0-77076-0	衬套 18-20-20.5	BUSHING 18-20-20.5	2
10	3E0-77101-1	气缸销(下)	CYLINDER PIN (LOWER)	1
11	346-62412-1	垫片 22.6-30-2	WASHER 22.6-30-2	2
12	945103-2200	C形环 d=22	C-RING d=22	2
13	3E0-77103-0	衬套 22-25.4-23.5	BUSHING 22-25.4-23.5	4
14	3N4-66311-0	倒车锁杆	REVERSE LOCK LEVER	1
15	3V2-60001-0	螺栓6-35	BOLT 6-35	1
16	9401E3-0600	垫圈	WASHER	1
17	930103-0600	螺母	NUT	1

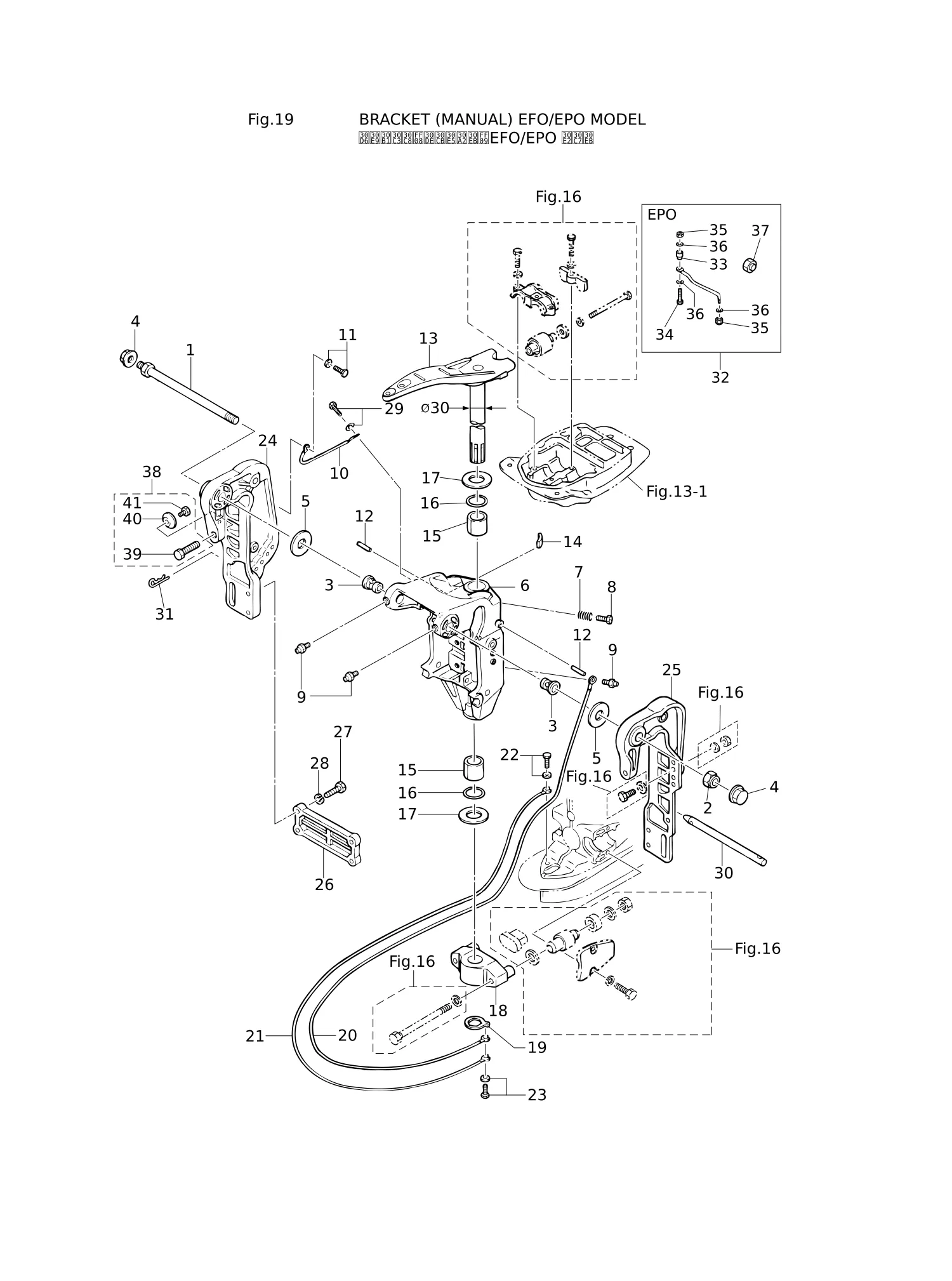

图 19支架(手动)EFO/EPO型号 BRACKET (MANUAL) EFO/EPO MODEL

REF	零件编号	中文名称	英文名称	数量
1	3N4-62191-0	旋转支架轴总成	SWIVEL BRACKET SHAFT ASSY	1
2	346-62124-1	尼龙螺母 7/8-14	NYLON NUT 7/8-14	1
3	3A3-62126-0	衬套 22.5-25.4-27	BUSHING 22.5-25.4-27	2
4	346-62127-0	盖形螺母	CAP NUT	2
5	353-62116-1	垫片 22.5-54-1	WASHER 22.5-54-1	2
6	353Q62312-3	旋转支架	SWIVEL BRACKET	1
7	346-62421-1	摩擦弹簧	FRICTION SPRING	1
8	9101E3-0830	螺栓	BOLT	1
9	344-67177-1	黄油嘴	GREASE FITTING	3
12	951103-0536	平行销	PARALLEL PIN	2
13	353Q62010-1	转向轴总成 φ30	STEERING SHAFT ASSY φ30	1
14	345-62441-0	摩擦片	FRICTION PIECE	1
15	353-62417-0	衬套 30-36-41	BUSHING 30-36-41	2
16	353-62415-0	O型圈 3.5-29.7	O-RING 3.5-29.7	2
17	353-62423-1	上止推板31-50-2	THRUST PLATE (UPPER) 31-50-2	2
18	3F3Q61410-1	支架托架	MOUNT BRACKET	1
19	353-61412-0	锁紧板	LOCK PLATE	1
21	3A3-62396-1	接地线 L=110	GROUND L=110	1
23	910103-5612	螺栓	BOLT	1
24	353Q62112-5	夹紧支架(右)	CLAMP BRACKET （R)	1
25	353Q62113-3	卡箍支架 (左)	CLAMP BRACKET (L)	1
26	353Q62114-1	板	PLATE	1
27	911103-1035	螺栓 10-P1.25	BOLT 10-P1.25	4
28	941303-1000	弹簧垫圈	SPRING WASHER	4
29	9101E3-5612	螺栓	BOLT	1
30	3A3-62121-1	推力杆	THRUST ROD	1
31	3B7-62129-1	销钉	PIN	1
32	3B7-84905-1	转向拉杆总成	DRAG LINK ASSY	1
33	3B7-84914-0	* 隔套	* SPACER	1
34	3B7-84917-0	螺栓 3/8-55	* BOLT 3/8-55	1
35	353-84918-0	尼龙螺母 3/8-24UNF	* NYLON NUT 3/8-24UNF	2
36	353-84916-0	* 垫圈 9.6-18-2	* WASHER 9.6-18-2	3
37	3F3-84908-0	* 密封环	* SEAL RING	1
38	3N4-77217-0	夹紧螺丝套件	CLAMP SCREW KIT	2
39	3N4-62106-0	* 卡箍螺丝	* CLAMP SCREW	1
40	332-62101-1	* 卡箍螺丝垫片	* CLAMP SCREW PAD	1
41	3C8-62107-0	* 肩螺栓	* SHOULDER BOLT	1

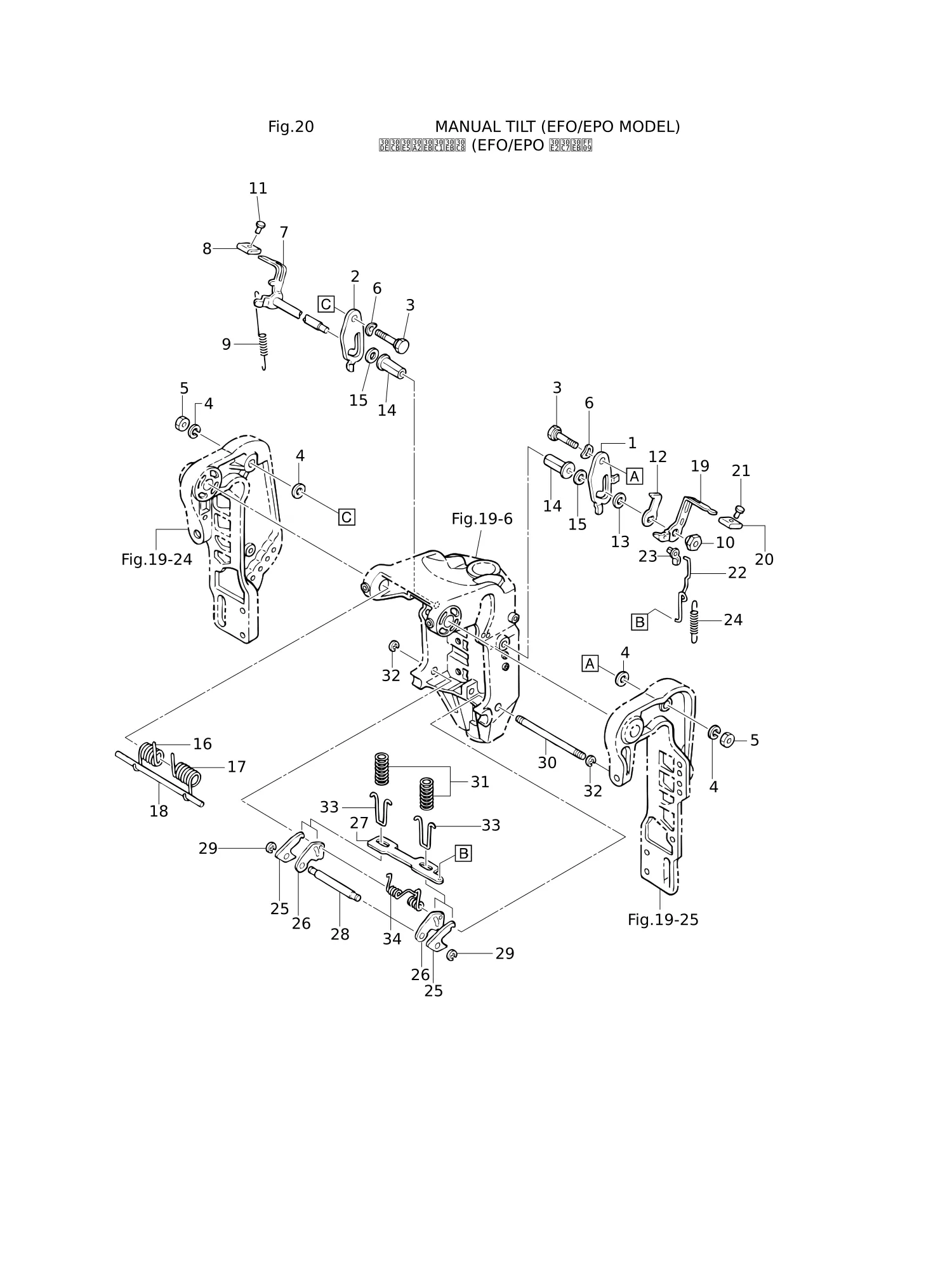

图 20手动倾斜装置(EFO/EPO型号) MANUAL TILT (EFO/EPO MODEL)

REF	零件编号	中文名称	英文名称	数量
1	353-62454-1	倾斜止动器(左)	TILT STOPPER (L)	1
2	353-62451-1	倾斜止动器(右)	TILT STOPPER (R)	1
3	353-62452-1	螺栓	BOLT	2
4	9401E3-1200	垫圈	WASHER	4
5	931103-1200	螺母	NUT	2
6	941403-1800	波形垫圈 d=18	WAVE WASHER d=18	2
7	3F3-62431-0	倒车锁杆(右)	REVERSE LOCK LEVER （R)	1
8	353-66333-0	倒车锁杆握把	REVERSE LOCK LEVER GRIP	1
9	353-62434-0	弹簧	SPRING	1
10	353-62456-0	螺母	NUT	1
12	353-62436-0	倾斜止动杆	TILT STOPPER LEVER	1
13	334-61315-0	垫圈10.5-22.3	WASHER 10.5-22.3	1
14	353-62135-0	衬套 12.2-16-46	BUSHING 12.2-16-46	2
15	353-62136-0	垫片 12.5-30-0.5	WASHER 12.5-30-0.5	2
16	353-62141-1	倾斜辅助弹簧(右)	TILT ASSISTANT SPRING （R)	1
17	353-62142-1	倾斜辅助弹簧(左)	TILT ASSISTANT SPRING (L)	1
18	353-62143-0	倾斜辅助轴	TILT ASSISTANT SHAFT	1
19	3F3-66311-0	倒车锁杆	REVERSE LOCK LEVER	1
20	346-66333-0	倒车锁杆握把	REVERSE LOCK LEVER GRIP	1
21	346-66334-0	止动块	STOPPER	1
22	353-66312-0	倒车锁连杆	REVERSE LOCK LINK	1
23	345-05223-1	3.5-2连杆卡扣	ROD SNAP 3.5-2	1
24	353-66323-0	倒车锁杆弹簧	REVERSE LOCK LEVER SPRING	1
25	353-66322-1	倒车锁	REVERSE LOCK	2
26	353-66313-1	倒车锁臂	REVERSE LOCK ARM	2
27	353-66327-0	倒挡锁板	REVERSE LOCK PLATE	1
28	353-66314-0	销钉	PIN	1
29	945303-0400	E型卡环 d=4	E-RING d=4	2
30	353-66321-1	倒挡锁杆	REVERSE LOCK ROD	1
31	353-66315-0	倒挡锁弹簧	REVERSE LOCK SPRING	2
32	945303-0500	E型卡环 d=5	E-RING d=5	2
33	353-66335-0	挂钩	HOOK	2
34	353-66332-0	倒挡锁弹簧(臂)	REVERSE LOCK SPRING (ARM)	1

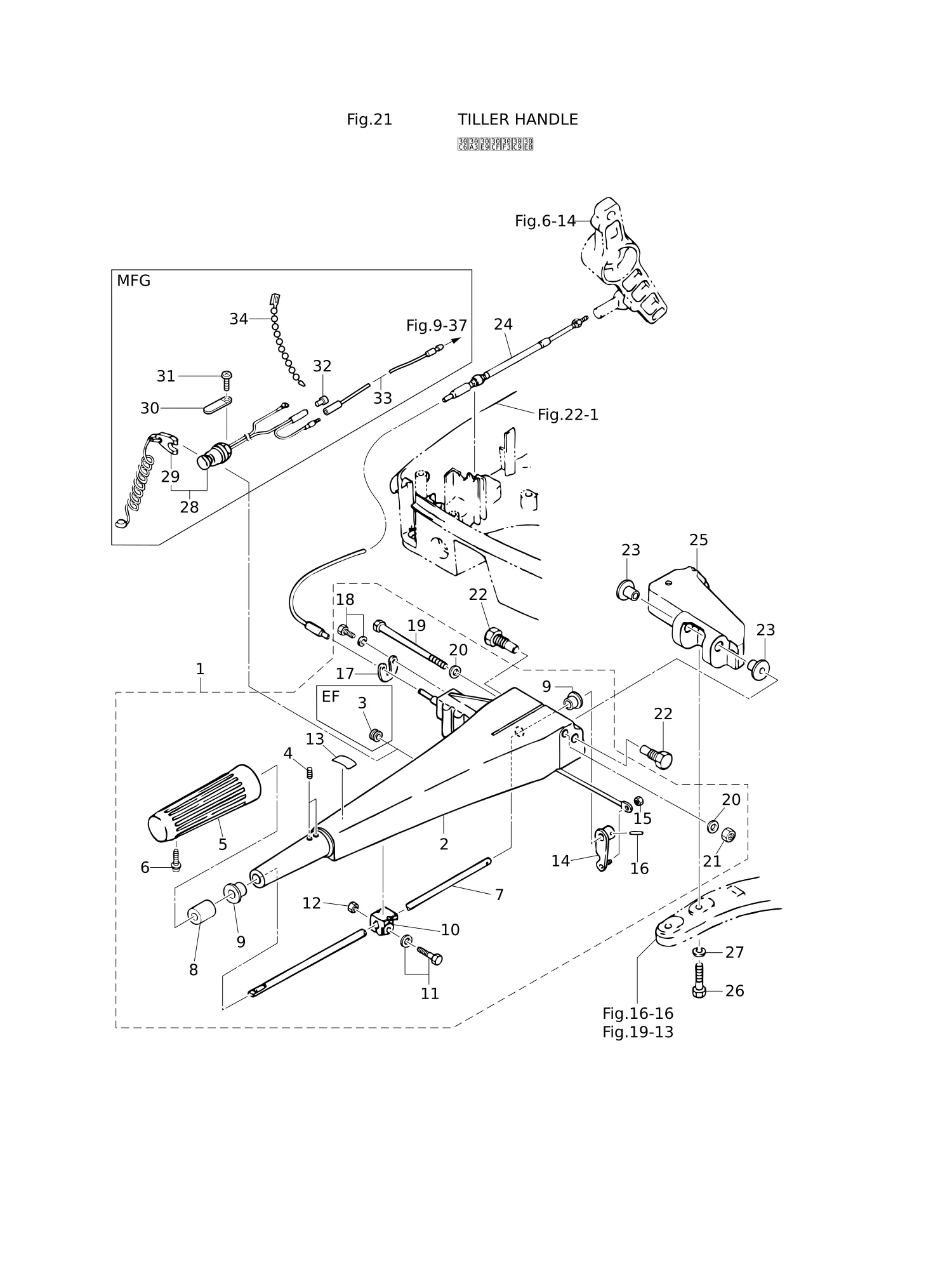

图 21舵柄 TILLER HANDLE

REF	零件编号	中文名称	英文名称	数量
1	3N4Q63005-2	舵柄分总成	TILLER HANDLE SUB-ASSY	1
1	3N5Q63005-2	舵柄分总成	TILLER HANDLE SUB-ASSY	1
2	3F5Q63011-1	* 舵柄手柄	* TILLER HANDLE	1
3	345-67117-0	* 护孔环 17-2.7	* GROMMET 17-2.7	1
4	353-63029-0	* 螺钉	* SCREW	2
5	350-63012-2	* 手柄	* GRIP	1
6	920803-0520	* 螺钉	* SCREW	1
7	3B7-63041-0	* 节气门轴	* THROTTLE SHAFT	1
8	345-63048-0	* 节气门轴缓冲器	* THROTTLE SHAFT DAMPER	1
9	350-63046-0	* 衬套 8.4-10-11	* BUSHING 8.4-10-11	2
10	3B2-63035-1	* 摩擦片	* FRICTION PIECE	1
11	910103-5620	螺栓	* BOLT	1
12	930103-0600	螺母	* NUT	1
13	369-72019-1	* 油门标识贴	* THROTTLE DECAL	1
14	3B7-63068-0	* 杠杆	* LEVER	1
15	930403-0400	尼龙螺母 4-P0.7	* NYLON NUT 4-P0.7	1
16	951403-0316	* 弹簧销 3-16	* SPRING PIN 3-16	1
17	3B7-63604-0	* 油门线支架	* THROTTLE CABLE HOLDER	1
18	9101E3-5512	螺栓	* BOLT	2
19	3B7-63203-1	* 螺栓 8-105	* BOLT 8-105	1
20	9401E3-0800	* 垫圈	* WASHER	2
21	930403-0800	尼龙螺母 8-P1.25	* NYLON NUT 8-P1.25	1
22	353-63201-2	螺栓	BOLT	2
23	353-63207-0	轴环 10.2-12-12	COLLAR 10.2-12-12	2
24	3F3-63600-1	节气门拉线	THROTTLE WIRE	1
25	3B7Q63051-1	转向支架	STEERING BRACKET	1
26	9161F4-0845	螺栓	BOLT	2
27	941303-0800	弹簧垫圈	SPRING WASHER	2
28	3C8-06820-0	停止开关总成	STOP SWITCH ASSY	1
29	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1
30	336-06973-0	卡箍 6-9.5L	CLAMP 6-9.5L	1
31	9215E3-0612	螺钉	SCREW	1
32	3A3-76037-0	电缆端子插头	CABLE TERMINAL PLUG	1
33	3F5-06982-0	停止开关辅助绳	STOP SWITCH ASSIST CORD	1
34	336-76091-0	导线束100	LEAD WIRE BAND 100	1

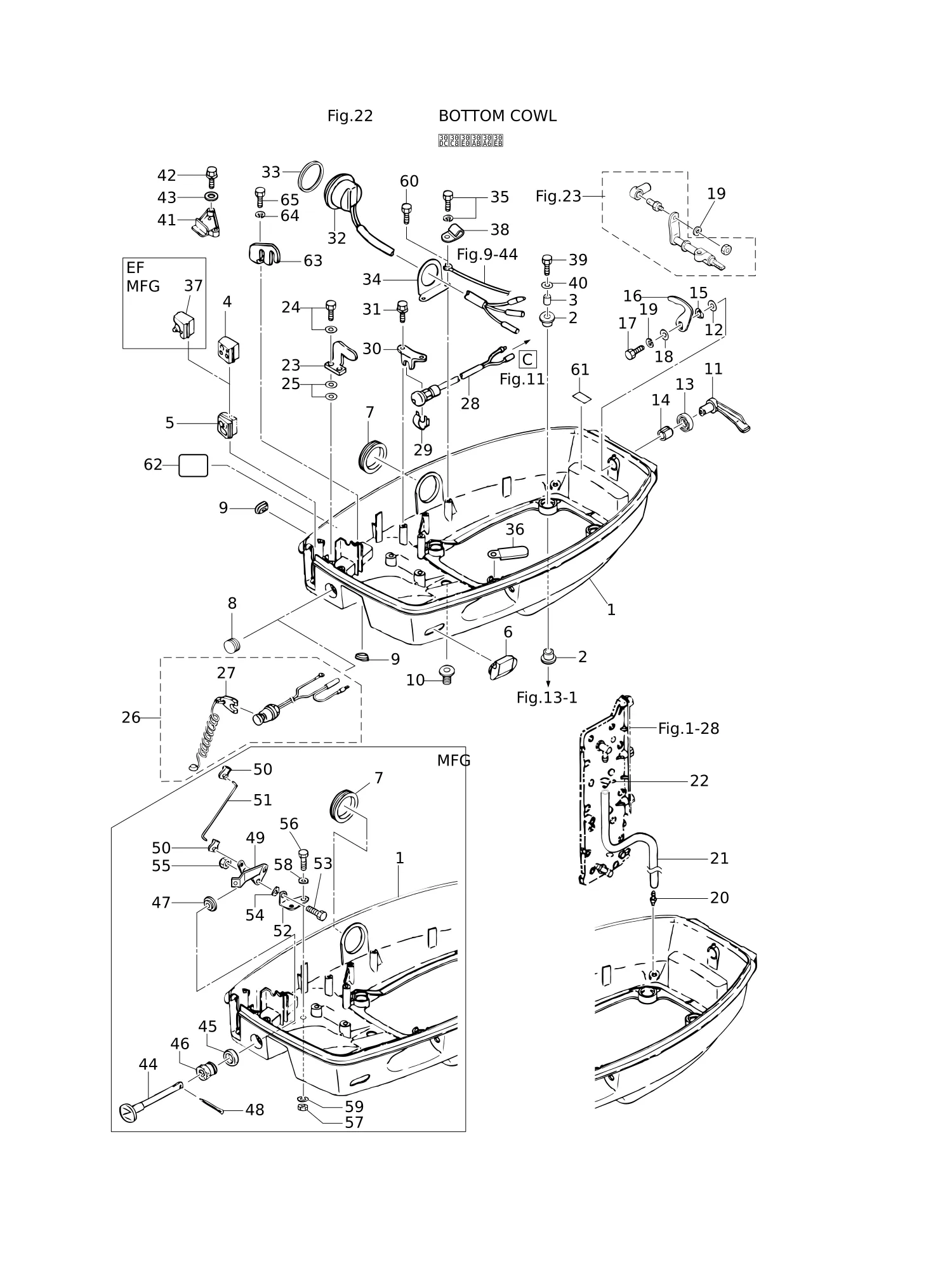

图 22下罩壳 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	3F3Q67100-1	下罩壳	BOTTOM COWL	1
2	345-67113-0	12-18-2.5支架	MOUNT 12-18-2.5	8
3	3C7-67114-1	垫圈 8.4-12-17	SPACER 8.4-12-17	4
4	3F3-83732-0	索环/护孔圈	GROMMET	1
5	3F3-76116-0	索环/护孔圈	GROMMET	1
6	3B7-77156-0	索环/护孔圈	GROMMET	1
7	3F3-72618-0	索环/护孔圈	GROMMET	1
8	345-67117-0	索环 17-2.7	GROMMET 17-2.7	1
9	3B2-63624-0	索环/护孔圈	GROMMET	2
10	345-66226-0	索环 17-3	GROMMET 17-3	1
11	3C8Q67141-0	挂钩杆	HOOK LEVER	1
12	3C8-67146-0	垫片 14-22-1	WASHER 14-22-1	1
13	338-67147-0	密封环 13.8-22-3.7	SEAL RING 13.8-22-3.7	1
14	369-67105-0	挂钩杆衬套	HOOK LEVER BUSHING	1
15	941403-1400	波形垫圈 d=14	WAVE WASHER d=14	1
16	3C8-67142-1	盖板挂钩	COVER HOOK	1
18	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	1
20	3BA-01138-0	管接头	NIPPLE	1
21	98AB-50-480	软管	HOSE	1
22	338-02215-0	卡扣φ10	CLIP φ10	1
23	353-67512-0	前盖撑杆	COVER STAY (FRONT)	1
24	910103-6618	螺栓	BOLT	2
26	3C8-06820-0	停止开关总成	STOP SWITCH ASSY	1
27	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1
28	3C8-76080-1	空档开关	NEUTRAL SWITCH	1
29	398-76083-0	空档开关执行器	NEUTRAL SWITCH ACTUATOR	1
30	3A3-76081-1	空档开关支架	NEUTRAL SWITCH BRACKET	1
31	910103-6616	螺栓	BOLT	1
32	3F3-72615-0	动力升降倾斜装置开关总成	PTT SWITCH ASSY	1
33	3F3-72616-1	衬垫	GASKET	1
34	3F3-72617-1	动力升降倾斜装置开关总成支架	PTT SWITCH ASSY BRACKET	1
35	910103-6614	螺栓	BOLT	2
36	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
37	3F3-66226-0	索环/护孔圈	GROMMET	1
38	345-06971-0	卡箍 9-12U	CLAMP 9-12U	1
39	9101E3-0835	螺栓	BOLT	4
40	3B7-63730-0	垫圈 8.5-24-1.5	WASHER 8.5-24-1.5	4
41	3F3Q76118-0	卡箍	CLAMP	1
42	910103-6625	螺栓	BOLT	2
44	346-67151-1	阻风门拉杆	CHOKE ROD	1
45	3F5-67104-0	垫片	SPACER	1
46	346-67104-0	阻风门拉杆衬套	CHOKE ROD BUSHING	1
47	346-63721-0	衬套 6.2-16-5	BUSHING 6.2-16-5	1
48	951503-0212	开口销2-12	SPLIT PIN 2-12	1
49	3F5-67152-0	阻风门操纵杆	CHOKE LEVER	1
50	346-67196-1	3-B连杆卡扣	ROD SNAP 3-B	2
51	3F5-67192-1	阻风门拉杆3-67.5	CHOKE ROD 3-67.5	1
52	346-67153-0	阻风门操纵杆支架	CHOKE LEVER BRACKET	1
54	941403-0600	波形垫圈 d=6	WAVE WASHER d=6	1
55	930403-0600	尼龙螺母 6-P1.0	NYLON NUT 6-P1.0	1
56	910103-0614	螺栓	BOLT	2
57	930103-0600	螺母	NUT	2
59	940103-0600	垫圈	WASHER	2
60	910103-0612	螺栓	BOLT	1
61	3A3-72026-0	火花塞贴花 (BR8HS10)	SPARK PLUG DECAL (BR8HS10)	1
62	353-72013-0	离合器贴花	CLUTCH DECAL	1
63	353-83820-0	卡扣	CLIP	1
64	941303-0600	弹簧垫圈	SPRING WASHER	1
65	910103-0616	螺栓	BOLT	1

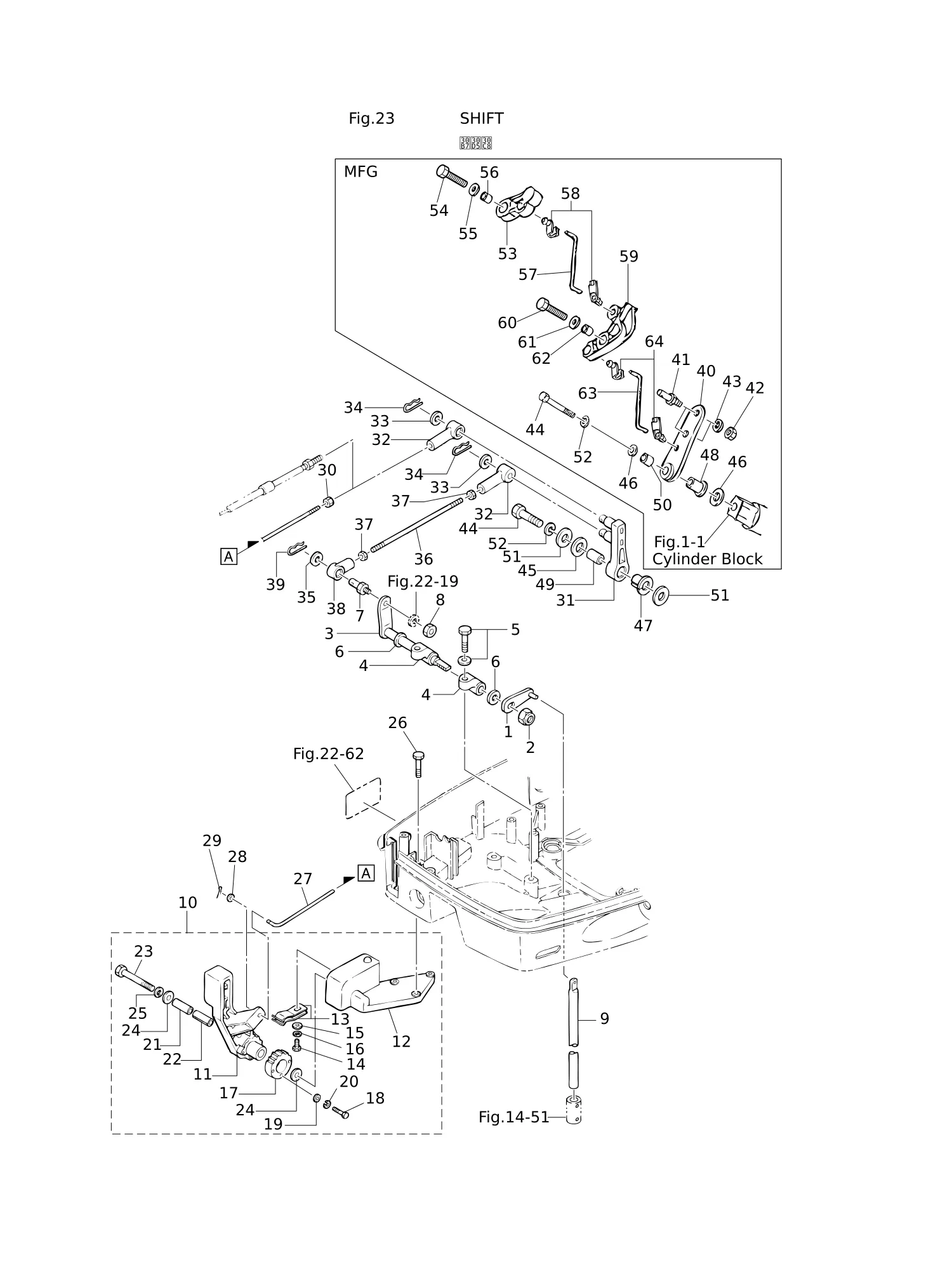

图 23换挡机构 SHIFT

REF	零件编号	中文名称	英文名称	数量
1	3T9-66110-0	换挡杆手柄	SHIFT ROD LEVER	1
2	930403-1000	尼龙螺母 10-P1.5	NYLON NUT 10-P1.5	1
3	3B7-66225-0	换挡杆轴	SHIFT LEVER SHAFT	1
4	353-66145-1	支架	HOLDER	2
5	3T1-60108-0	预涂层螺栓8-25	PRE-COATED BOLT 8-25	2
6	332-61315-0	垫圈10.5-18-1.5	WASHER 10.5-18-1.5	2
7	353-83728-1	销钉	PIN	1
9	353-66215-1	换挡连杆(长)	SHIFT ROD (L)	1
10	3B7Q80403-0	换挡杆总成	SHIFT LEVER COMPLETE	1
11	3B7Q66110-0	* 换挡杆	* SHIFT LEVER	1
12	3B7Q66115-0	* 换挡杆止动支架	* SHIFT LEVER STOP BRACKET	1
13	3B2-66113-0	* 换挡杆限位器	* SHIFT LEVER STOPPER	2
14	910103-0616	螺栓	* BOLT	1
17	3B7-66121-0	* 换挡杆限位器	* SHIFT LEVER STOPPER	1
18	910103-0420	螺栓	* BOLT	3
19	940103-0400	* 垫圈	* WASHER	3
20	941303-0400	* 弹簧垫圈	* SPRING WASHER	3
21	3B7-66124-0	* 轴环 8.1-10.5-31.7	* COLLAR 8.1-10.5-31.7	1
22	346-62437-0	* 衬套 10.2-12-29.5	* BUSHING 10.2-12-29.5	1
23	910103-0855	螺栓	* BOLT	1
26	910103-5620	螺栓	BOLT	3
27	3F3-66134-0	换挡杆连杆	SHIFT LEVER ROD	1
28	940103-0500	垫圈	WASHER	1
29	951503-0212	开口销2-12	SPLIT PIN 2-12	1
31	3B7-66122-2	换挡臂	SHIFT ARM	1
32	3B7-83715-2	线缆接头	CABLE JOINT	2
35	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
36	3F3-05222-0	启动锁杆 5-70	STARTER LOCK ROD 5-70	1
37	3B2-83865-0	螺母 10-32UNF	NUT 10-32UNF	2
38	3A3-83715-0	线缆接头	CABLE JOINT	1
39	951603-0800	弹性销 d=8	SNAP PIN d=8	1
40	3F5-66122-0	换挡臂	SHIFT ARM	1
41	3F5-83728-0	销钉	PIN	2
42	930103-0600	螺母	NUT	2
43	941303-0600	弹簧垫圈	SPRING WASHER	2
44	910103-0835	螺栓	BOLT	1
45	3B7-63731-0	垫片 12.5-24-1	WASHER 12.5-24-1	1
46	940103-0800	* 垫圈	* WASHER	2
47	3B7-63713-0	衬套 12-14-15.5	BUSHING 12-14-15.5	1
48	345-05212-0	衬套 10-10.9-11	BUSHING 10-10.9-11	1
49	3B7-63732-1	轴环 8.4-12-17	COLLAR 8.4-12-17	1
50	348-05232-0	轴环 8-10-13	COLLAR 8-10-13	1
51	3B7-63730-0	垫圈 8.5-24-1.5	WASHER 8.5-24-1.5	2
52	941303-0800	* 弹簧垫圈	* SPRING WASHER	1
53	3C8-05211-0	启动锁臂	STARTER LOCK ARM	1
57	3F5-05222-0	启动锁杆 3.5-51	STARTER LOCK ROD 3.5-51	1
59	3C8-05213-0	节气门限位臂	THROTTLE LIMITER ARM	1
60	9101F4-0625	螺栓	BOLT	1
61	940103-0600	垫圈	WASHER	1
62	353-76079-0	轴套 6.2-9-9.3	COLLAR 6.2-9-9.3	1
63	3F5-05221-0	节气门限位杆 3.5-63.5	THROTTLE LIMITER ROD 3.5-63.5	1
64	3C8-05223-0	3.5-4连杆卡扣	ROD SNAP 3.5-4	2

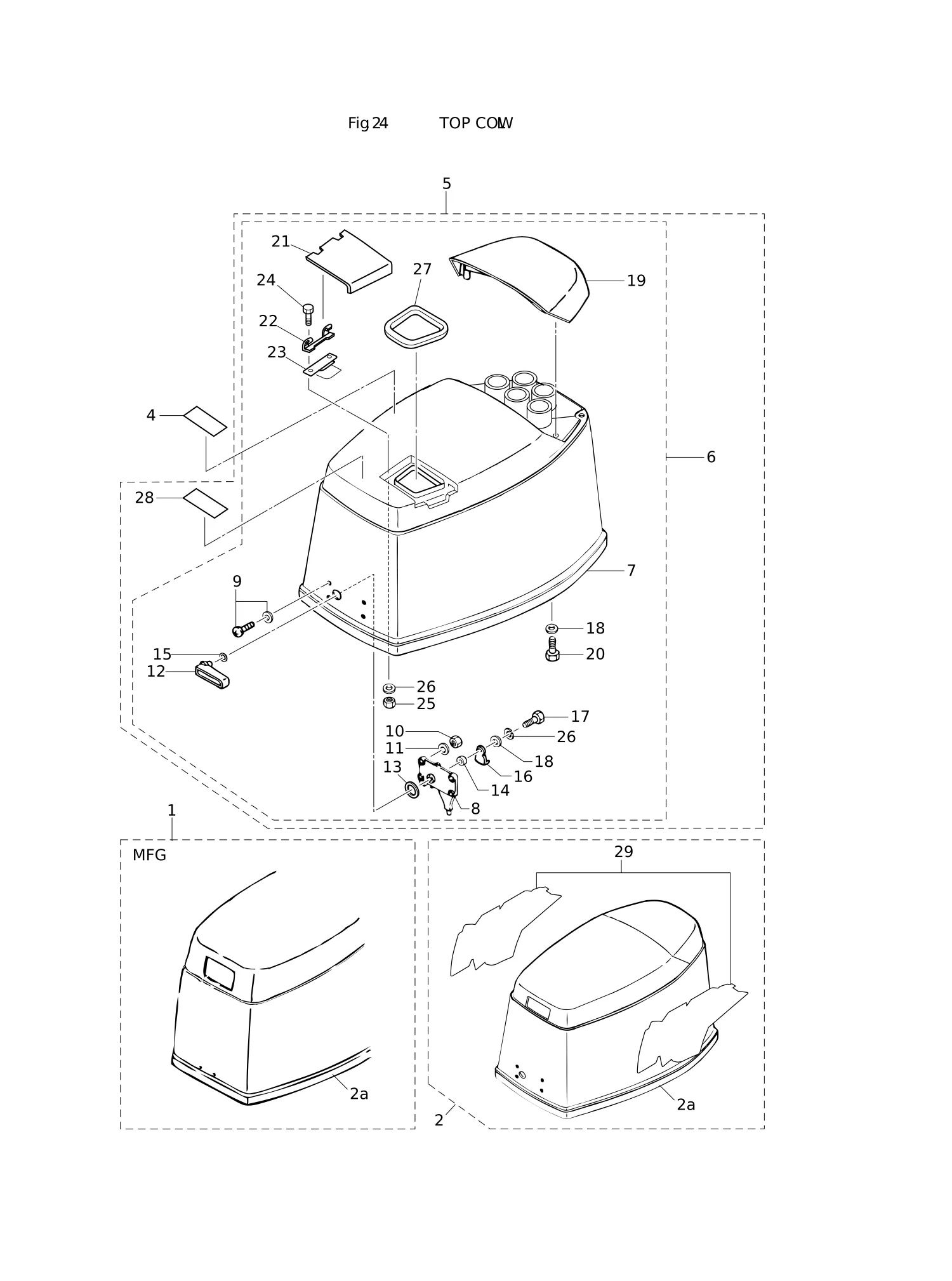

图 24顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	3F5Q67510-5	顶罩总成	TOP COWL ASSY	1
2	3N4Q67640-3	*顶盖分总成	*　TOP COWL SUB-ASSY	1
2a	3PN-67501-0	* 顶罩密封条	* TOP COWL SEAL	1
4	3T1-72043-0	机油警示贴纸	OIL CAUTION DECAL	1
5	3N4Q67645-2	顶罩总成	TOP COWL ASSY	1
6	3N5Q67640-0	* 顶罩分总成	* TOP COWL SUB-ASSY	1
7	3F3-67501-0	顶罩密封条L=1700	** TOP COWL SEAL L=1700	1
8	353-67517-1	定位支架	** LOCATING BRACKET	1
9	921703-5520	螺钉	** SCREW	4
10	930103-0500	螺母	** NUT	4
11	941303-0500	** 弹簧垫圈	** SPRING WASHER	4
12	353Q67141-0	钩形杆	** HOOK LEVER	1
13	353-67147-1	密封环	** SEAL RING	1
14	353-67105-0	钩形杆衬套12-14-12	** HOOK LEVER BUSHING 12-14-12	1
15	338-62435-0	O型圈 1.5-9.5	** O-RING 1.5-9.5	1
16	353-67142-1	盖板挂钩	** COVER HOOK	1
17	910103-0616	螺栓	** BOLT	1
18	3C8-66308-0	垫圈 6-16-1.5	** WASHER 6-16-1.5	5
19	3F3Q67521-2	倾斜把手(M70C/60C)	** TILT HANDLE (M70C/60C)	1
20	910103-0630	螺栓	** BOLT	4
21	3E3Q67210-1	** 加注口盖	** FILLER LID	1
22	3B7-67211-0	** 加注口盖铰链	** FILLER LID HINGE	1
23	3C8-67212-1	** 弹簧	** SPRING	1
24	910103-0614	螺栓	** BOLT	2
25	930103-0600	螺母	** NUT	2
26	941303-0600	** 弹簧垫圈	** SPRING WASHER	3
27	3F3-67213-1	密封件 L=263	** SEAL L=263	1
28	3C7-72180-3	* 警示标贴(A)	* CAUTION DECAL (A)	1
29	3N4-87802-1	* 标牌套装(M70C)	* DECAL SET (M70C)	1
29	3N5-87802-1	* 标牌套装(M60C)	* DECAL SET (M60C)	1

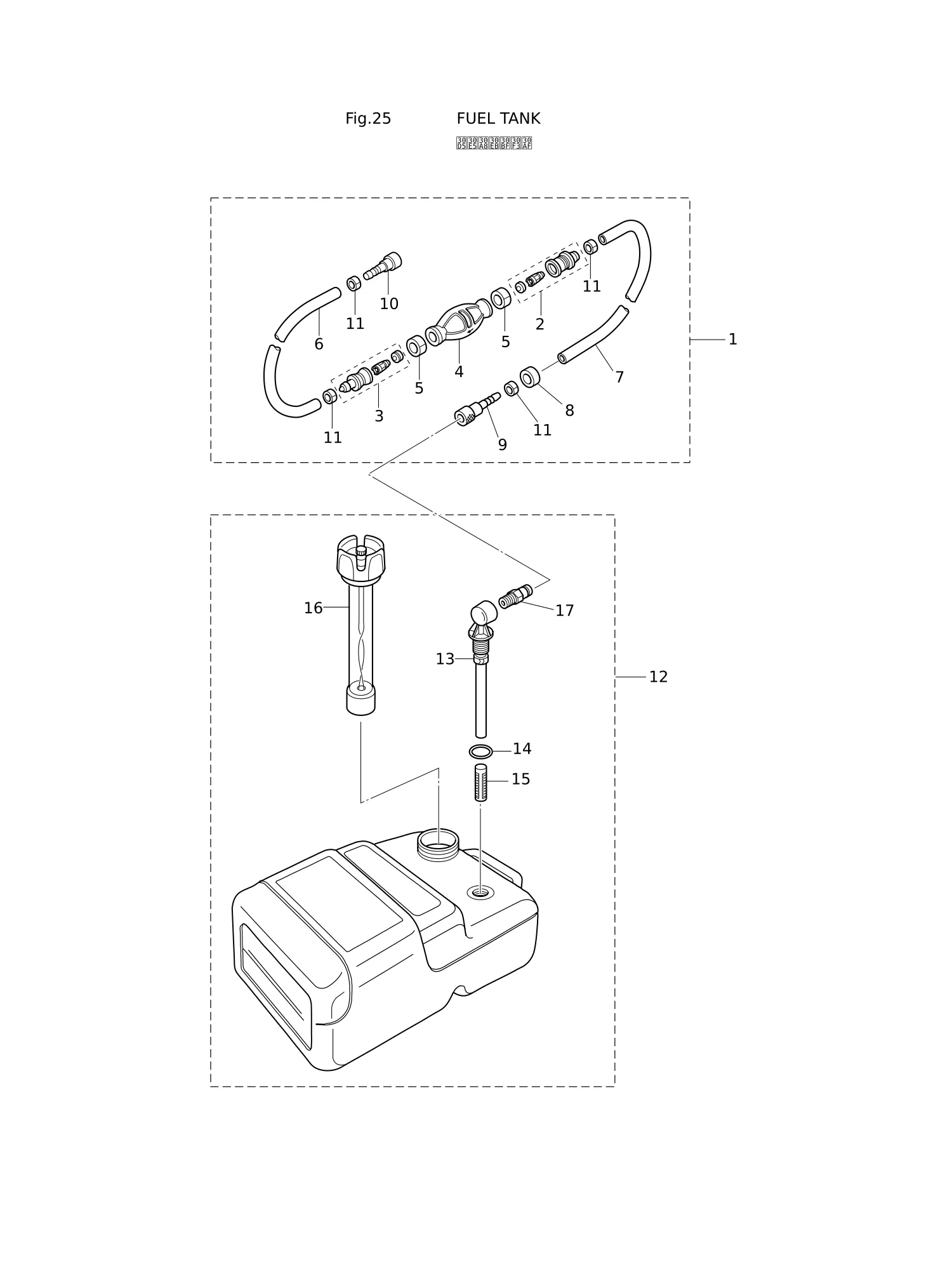

图 25燃油箱 FUEL TANK

REF	零件编号	中文名称	英文名称	数量
1	3B7-70200-4	手动泵球总成	PRIMER BULB ASSY	1
2	3C7-70220-1	* 接头组件(进口)	* JOINT ASSY (INLET)	1
3	3C7-70224-1	* 接头组件(出口)	* JOINT ASSY (OUTLET)	1
4	3C7-70211-1	* 注油球	* PRIMER BULB	1
5	3C7-70217-0	* 卡箍	* CLAMP	2
6	98AB-70-700	* 软管	* HOSE	1
7	98AB-701600	* 软管	* HOSE	1
8	3B7-70280-1	* 燃油接头标记	* FUEL CONNECTOR MARK	1
9	3GF-70281-0	* 燃油接头	* FUEL CONNECTOR	1
10	3GF-70250-0	* 燃油接头	* FUEL CONNECTOR	1
11	332-70201-0	* 卡箍	* CLAMP	4
12	3C7-70177-1	25升燃油箱总成	FUEL TANK ASSY 25L	1
13	3C7-70155-0	* 吸油弯管总成(25升)	* PICK-UP ELBOW ASSY (25L)	1
14	3C7-70199-0	* O型圈	* O-RING	1
15	3C7-70113-0	* 滤清器	* FILTER	1
16	3C7-70050-1	* 燃油表通气盖总成（25升）	* FUEL GAUGE VENT CAP ASSY (25L)	1
17	3E0-70270-0	* 快速接头(公)	* QUICK-CONNECTOR (MALE)	1

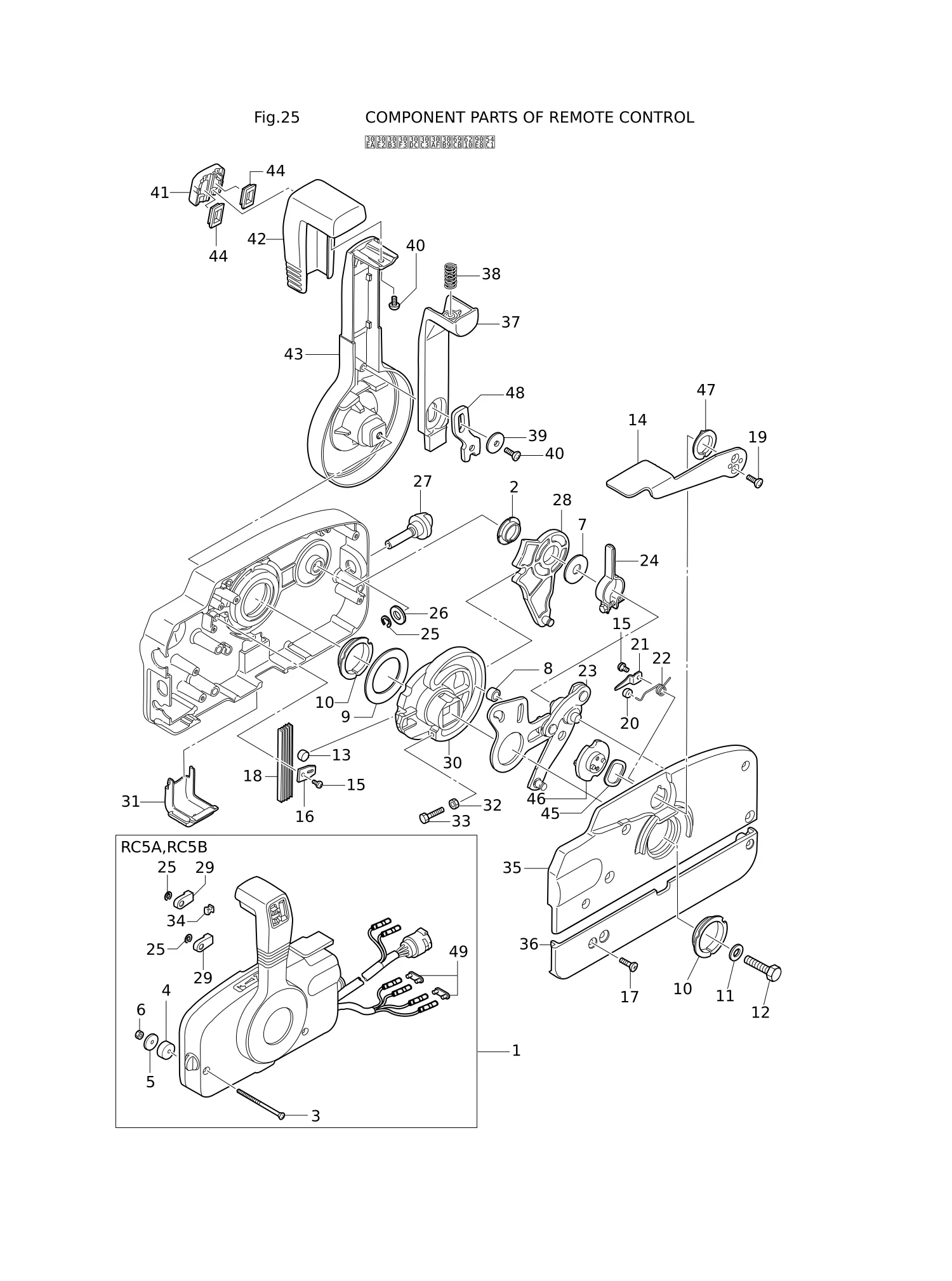

图 26遥控器零部件 COMPONENT PARTS OF REMOTE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	3ACQ84330-0	遥控头总成(RC5A)	REMOTE CONTROL HEAD ASSY (RC5A)	1
1	3B7Q84340-3	遥控头总成(RC5B)	REMOTE CONTROL HEAD ASSY (RC5B)	1
2	3A3-84432-0	* 衬套	* BUSHING	1
3	3A3-84375-0	* 螺钉	* SCREW	3
4	3A3-84374-0	* 隔套	* SPACER	3
5	353-84371-0	* 垫圈	* WASHER	3
6	930103-0600	螺母	* NUT	3
7	3A3-84383-0	* 垫圈	* WASHER	1
8	3A3-84421-0	* 滚轮	* ROLLER	1
9	3A3-84422-0	* 推力板	* THRUST PLATE	1
10	3A3-84431-0	* 衬套	* BUSHING	2
11	940103-0800	* 垫圈	* WASHER	1
12	3A3-84442-0	螺栓	* BOLT	1
13	353-84388-0	* 定位滚轮	* DETENT ROLLER	1
14	3B7Q84312-0	* 自由节流杆	* FREE THROTTLE LEVER	1
15	921503-0406	* 螺钉	* SCREW	2
16	3A3-84423-0	* 定位器挡圈	* DETENT RETAINER	1
17	921603-0518	* 螺钉	* SCREW	5
18	3A3-84307-0	* 定位弹簧	* DETENT SPRING	5
19	921603-0512	* 螺钉	* SCREW	2
20	3A3-84424-0	* 自由节流滚轮	* FREE THROTTLE ROLLER	1
21	3A3-84426-0	* 滚柱保持架	* ROLLER RETAINER	1
22	3A3-84425-0	* 自由节流弹簧	* FREE THROTTLE SPRING	1
23	3A3-84365-1	* 节气门摇臂	* THROTTLE ARM	1
24	3A3-84428-0	* 油门摩擦摇臂	* THROTTLE FRICTION ARM	1
25	945303-0600	* E型卡环 d=6	* E-RING d=6	3
26	353-84394-0	* 垫圈	* WASHER	1
27	3A3-84427-0	* 调节螺钉	* ADJUST SCREW	1
28	3A3-84381-0	* 换挡齿轮总成	* SHIFT GEAR ASSY	1
29	3A3-83314-2	* 线缆端子	* CABLE TERMINAL	2
30	3A3-84364-2	* 驱动齿轮	* DRIVE GEAR	1
31	3A3-84429-0	* 线束盖	* WIRE COVER	1
32	930103-0500	螺母	* NUT	1
33	910103-0525	螺栓	* BOLT	1
34	3A3-84376-0	* 护孔环	* GROMMET	1
35	3B7Q84441-0	* 后壳体	* REAR HOUSING	1
36	3B7Q84366-0	* 后盖板	* REAR PANEL	1
37	3A3-84401-0	* 空档锁止臂	* NEUTRAL LOCK ARM	1
38	3A3-84403-0	* 空档锁止弹簧	* NEUTRAL LOCK SPRING	1
39	3A3-84407-0	* 垫圈	* WASHER	1
40	921503-0510	* 螺钉	* SCREW	2
41	3A3-84451-0	* 倾斜开关盖	* TILT SWITCH COVER	1
42	3A3-84404-0	* 手柄	* GRIP	1
43	3B7Q84343-0	* 控制杆	* CONTROL LEVER	1
44	3A3-84452-0	* 倾斜开关塞	* TILT SWITCH PLUG	1
45	3A3-84368-0	* 波形垫圈	* WAVE WASHER	1
46	3A3-84391-0	* 自由节流鼓	* FREE THROTTLE DRUM	1
47	3A3-84435-0	* 衬套	* BUSHING	1
48	3A3-84406-0	* 板	* PLATE	1
49	353-76037-0	* 线缆端子塞	* CABLE TERMINAL PLUG	2

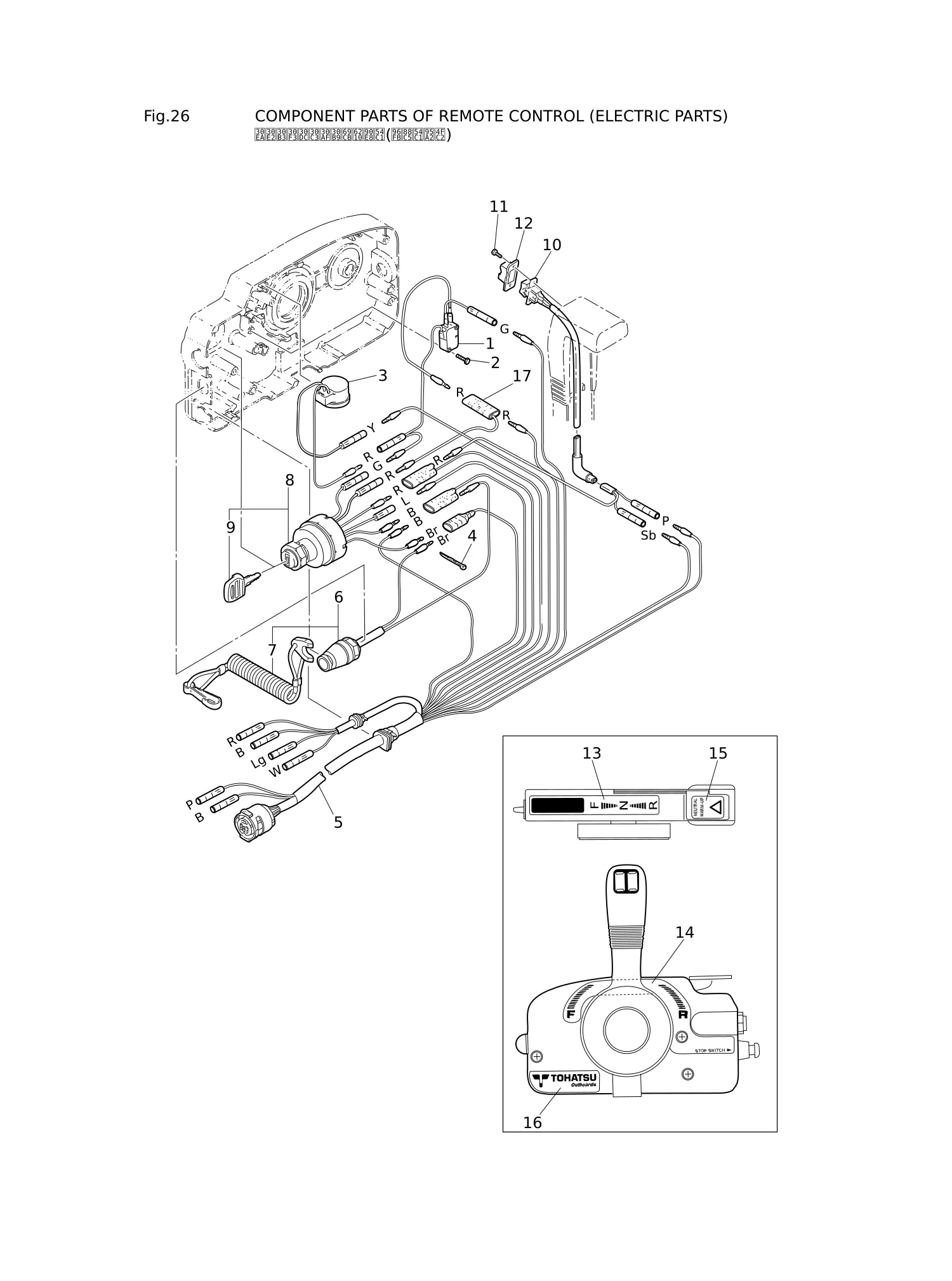

图 27遥控器零部件(电气部件) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	零件编号	中文名称	英文名称	数量
1	3A3-76086-1	空档开关(遥控型)	NEUTRAL SWITCH (REMOTE CONT)	1
2	921503-5316	螺钉	SCREW	2
3	3C8-76171-0	过热报警器	OVERHEAT BUZZER	1
4	3A3-84398-0	箍带	BAND	2
5	3A3-76115-1	线束总成 L=6200	CORD ASSY L=6200	1
6	3A3-06830-0	停止开关总成	STOP SWITCH ASSY	1
7	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1
8	353-76020-3	主开关总成	MAIN SWITCH ASSY	1
9	3F3-76217-0	* 主开关钥匙 No.301	* MAIN SWITCH KEY No.301	1
9	3F3-76218-0	* 主开关钥匙 No.302	* MAIN SWITCH KEY No.302	1
9	3F3-76219-0	* 主开关钥匙 No.303	* MAIN SWITCH KEY No.303	1
10	3A3-72560-0	动力升降倾斜装置开关总成	PTT SWITCH ASSY	1
11	921503-0206	螺钉	SCREW	2
12	3A3-72591-0	动力升降倾斜装置开关盖	PTT SWITCH COVER	1
13	3N5-84336-0	挡位标识贴	SHIFT POSITION DECAL	1
14	3N5-84465-0	挡位侧标识贴	SHIFT POSITION SIDE DECAL	1
15	3N5-84331-0	操纵杆贴花	DECAL (LEVER)	1
16	3N5-84333-0	东发贴花	DECAL (TOHATSU)	1
17	353-72546-0	辅助拉绳(红) 长200	ASSIST CORD (RED) L=200	1

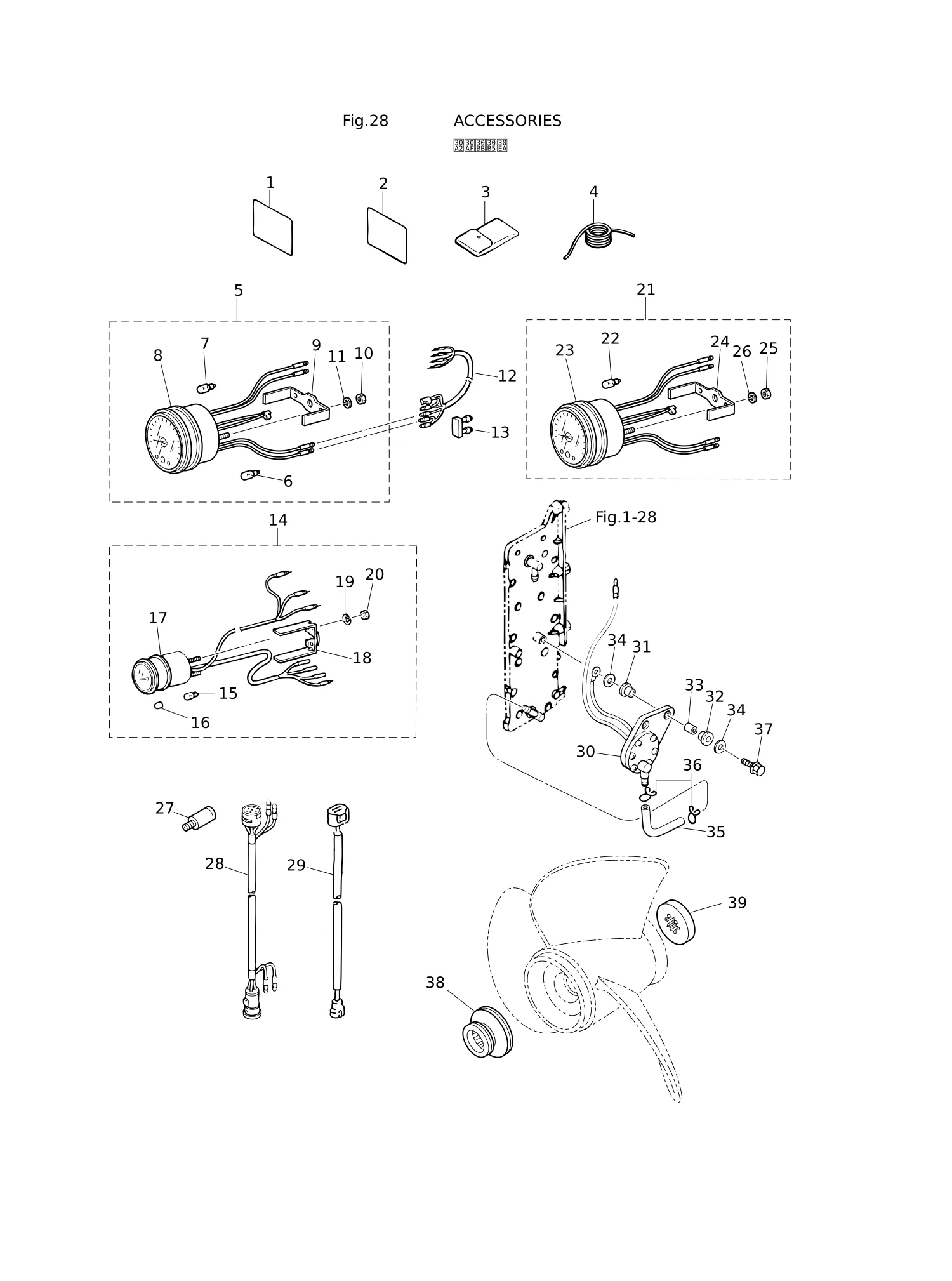

图 28附件(1) ACCESSORIES (1)

REF	零件编号	中文名称	英文名称	数量
1	3F5-72050-0	蜂鸣器警示贴纸	BUZZER CAUTION DECAL	1
2	3B7-72043-0	机油警示贴纸	OIL CAUTION DECAL	1
3	3C8-72100-1	工具包	TOOL KIT	1
4	3B7-72201-0	安全绳 φ6-1600	SAFETY ROPE φ6-1600	1
5	3N8-72640-1	带油压灯的转速表	TACHOMETER W/OIL LAMP	1
6	3B7-72658-0	* 油量灯泡 12V-1.7W	* OIL BULB 12V-1.7W	1
12	3A3-72537-1	仪表引线长2000mm	METER LEAD WIRE L=2000	1
13	353-76037-0	电缆端子插头	CABLE TERMINAL PLUG	1
14	3T1-72571-0	配平表总成	TRIM METER ASSY	1
15	3T1-72659-0	* 仪表灯泡 12V-1.7W	* METER BULB 12V-1.7W	1
16	3T1-72653-0	* 仪表灯罩	* METER BULB CAP	1
17	3B7-72655-0	* 仪表缓冲器	* METER DAMPER	1
18	3T1-72665-0	* 安装板	* FITTING PLATE	1
19	941303-0400	* 弹簧垫圈	* SPRING WASHER	2
20	930203-0400	螺母	* NUT	2
21	3B7-72530-2	转速表总成	TACHOMETER ASSY	1
22	3B7-72659-0	* 仪表灯泡 12V-1.8W	* METER BULB 12V-1.8W	1
23	3B7-72656-0	* 仪表缓冲器	* METER DAMPER	1
24	3B7-72661-0	* 安装板	* FITTING PLATE	1
25	930103-0500	螺母	* NUT	2
26	941303-0500	* 弹簧垫圈	* SPRING WASHER	2
27	3B7-60007-0	冲洗塞	FLUSHING PLUG	1
28	3A3-76114-0	延长线 L=2000	EXTENSION CORD L=2000	1
29	3Z4-72573-0	延长线(配平传感器) L=2000	EXTENSION CORD (TRIM SENSOR) L=2000	1
30	3F3-76180-0	压力开关总成	PRESSURE SWITCH ASSY	1
31	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	2
32	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	2
33	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	2
34	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	4
35	98AB-70-090	软管	HOSE	1
36	338-02215-0	卡扣φ10	CLIP φ10	2
37	910103-6630	螺栓	BOLT	2
38	3B7-64231-2	止推座	THRUST HOLDER	1
39	3B7-64233-1	止动块	STOPPER	1

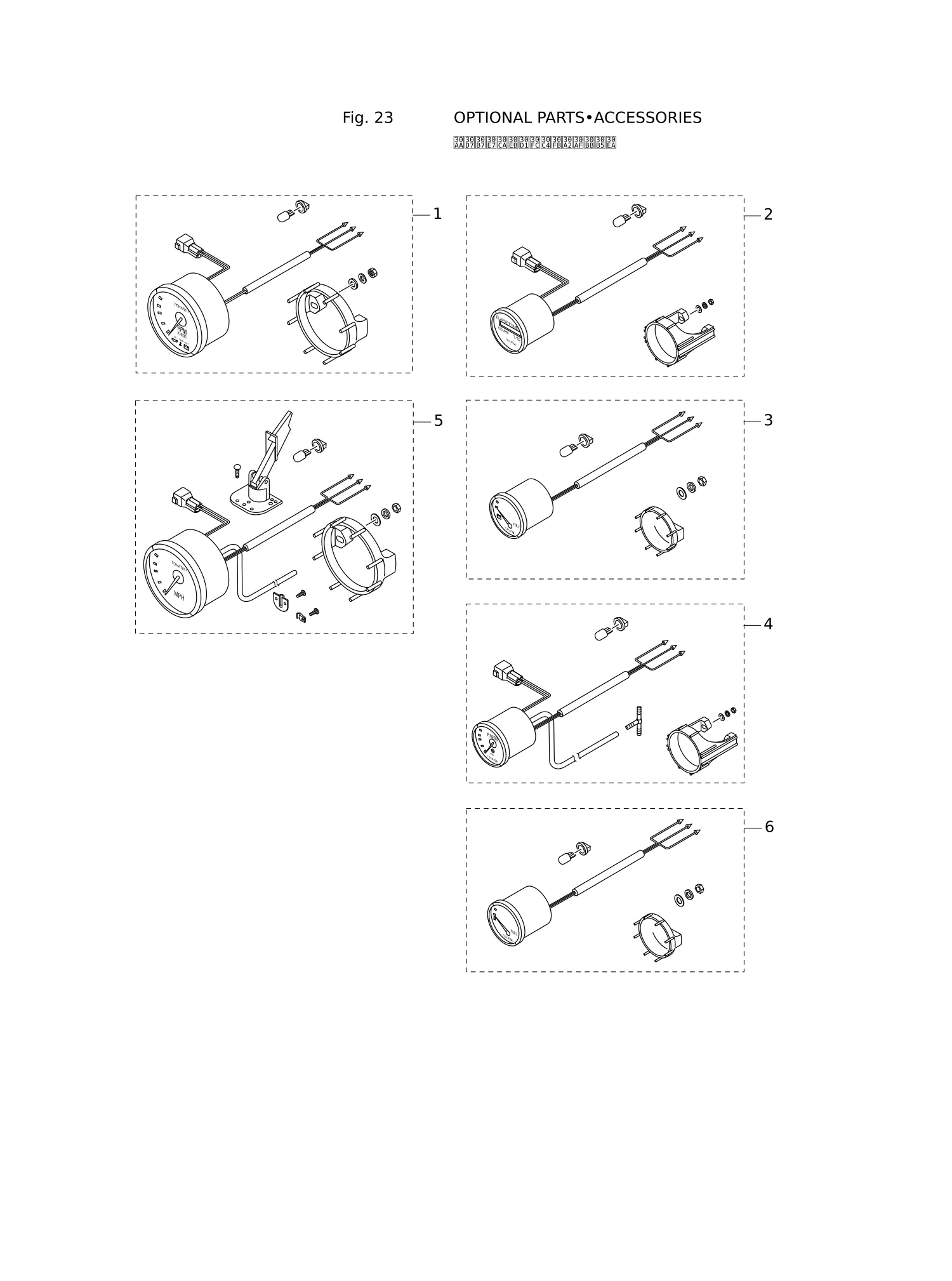

图 29附件(2) ACCESSORIES (2)

REF	零件编号	中文名称	英文名称	数量
1	3GF-72571-0	配平表套件	TRIM METER KIT	1
1	3GL-72571-0	配平表套件	TRIM METER KIT	1
2	3GF-72524-0	计时器总成	HOUR METER ASSY	1
2	3GL-72524-0	计时器总成	HOUR METER ASSY	1
3	3GF-72529-0	电压表总成	VOLTMETER ASSY	1
3	3GL-72529-0	电压表总成	VOLTMETER ASSY	1
4	3GF-72598-0	水压表套件	WATER PRESSURE METER KIT	1
4	3GL-72598-0	水压表套件	WATER PRESSURE METER KIT	1
5	3GF-72672-0	速度表套件(60英里/时)	SPEEDOMETER KIT (60MPH)	1
5	3GL-72672-0	速度表套件(60英里/时)	SPEEDOMETER KIT (60MPH)	1
6	3GF-72596-0	燃油表总成	FUEL METER ASSY	1
6	3GL-72596-0	燃油表总成	FUEL METER ASSY	1

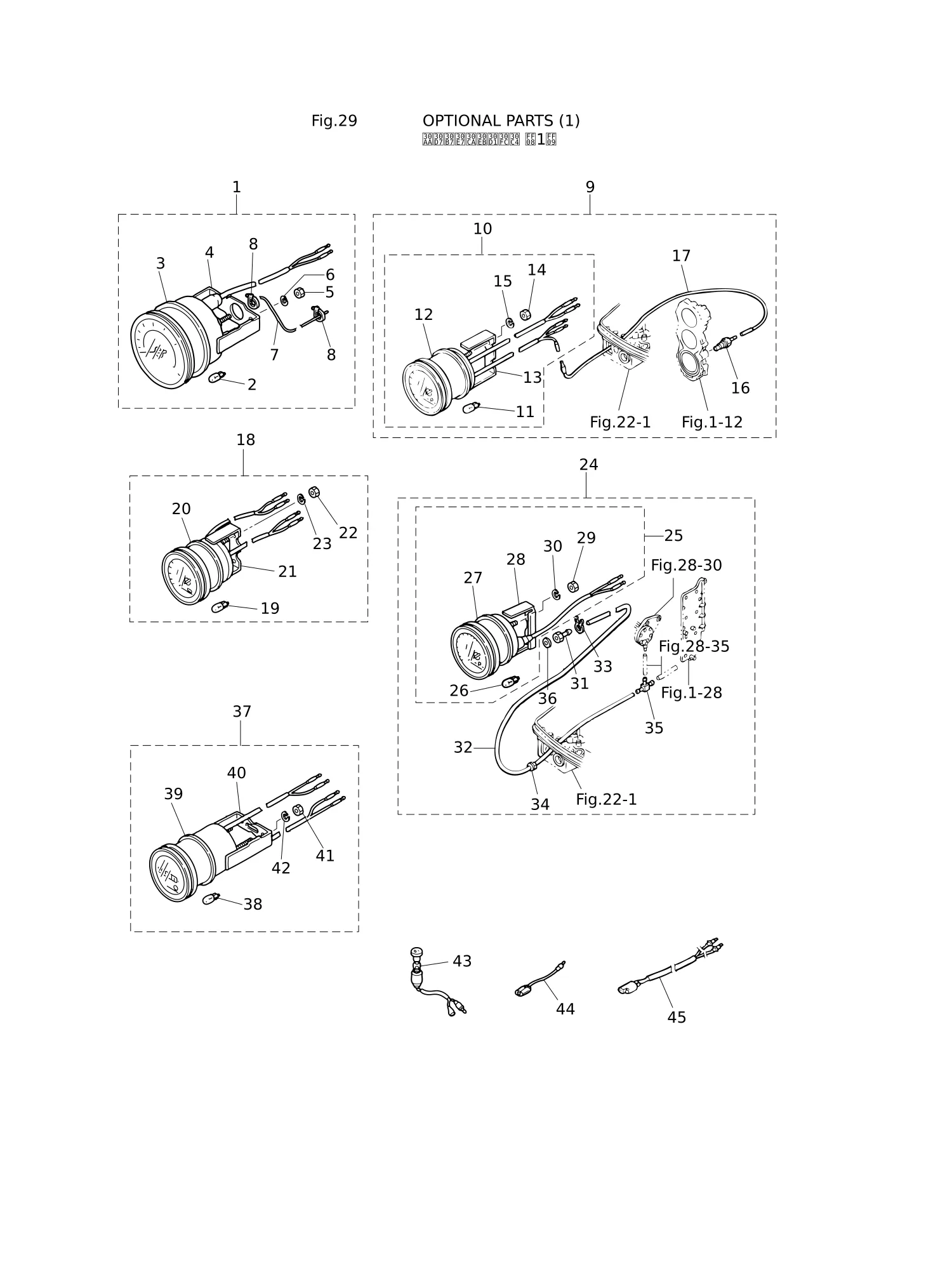

图 30选装件(1) OPTIONAL PARTS (1)

REF	零件编号	中文名称	英文名称	数量
1	3E0-72648-0	速度表总成(50英里/时)	SPEEDOMETER ASSY (50MPH)	1
1	3E0-72649-0	速度表总成(75英里/时)	SPEEDOMETER ASSY (75MPH)	1
2	3B7-72659-0	* 仪表灯泡 12V-1.8W	* METER BULB 12V-1.8W	1
3	3B7-72656-0	* 仪表缓冲器	* METER DAMPER	1
4	3B7-72661-0	* 安装板	* FITTING PLATE	1
7	3B7-72650-0	* 速度表软管 L=6000	* SPEEDOMETER TUBE L=6000	1
8	3B7-72651-0	* 速度表表带	* SPEEDOMETER BAND	2
9	3E0-72526-0	水温表套件	WATER TEMPERATURE METER KIT	1
10	3E0-72597-0	* 水温表总成	* WATER TEMPERATURE METER ASSY	1
16	3B7-72514-0	* 水温传感器	* WATER TEMPERATURE SENSOR	1
17	3B7-72518-0	* 引线 L=7700	* LEAD WIRE L=7700	1
18	3E0-72529-0	电压表总成	VOLTMETER ASSY	1
21	3B7-72662-0	* 安装板	* FITTING PLATE	1
24	3E0-72527-0	水压表套件	WATER PRESSURE METER KIT	1
25	3E0-72598-0	* 水压表总成	* WATER PRESSURE METER ASSY	1
28	3B7-72663-0	** 安装板	** FITTING PLATE	1
29	930203-0500	螺母	** NUT	2
30	941303-0500	** 弹簧垫圈	** SPRING WASHER	2
31	3B7-72641-0	* 水压表接头	* WATER PRESSURE METER NIPPLE	1
32	98AB-506000	* 软管	* HOSE	1
33	338-02215-0	* 卡扣 φ10	* CLIP φ10	1
34	345-67193-0	* 护孔环 16-2.5	* GROMMET 16-2.5	1
35	394-70013-0	* 管接头 4-4	* PIPE JOINT 4-4	1
36	121-33159-0	* 衬垫 2-8-1	* GASKET 2-8-1	1
37	3E0-72524-0	计时器总成	HOUR METER ASSY	1
38	3B7-72657-0	* 仪表灯泡 12V-1.7W	* METER BULB 12V-1.7W	1
39	3B7-72655-0	* 仪表缓冲器	* METER DAMPER	1
40	3B7-72664-0	* 安装板	* FITTING PLATE	1
41	930203-0400	螺母	* NUT	2
42	941303-0400	* 弹簧垫圈	* SPRING WASHER	2
43	353-72521-1	仪表灯开关	METER LAMP SWITCH	1
44	353-72546-0	辅助拉绳(红) 长200	ASSIST CORD (RED) L=200	1
44	353-72547-0	辅助拉绳(蓝) 长200	ASSIST CORD (BLU) L=200	1
44	353-72548-0	辅助拉绳(黑) 长200	ASSIST CORD (BLK) L=200	1
45	361-72539-0	转速表导线 L=6000	TACHOMETER LEAD WIRE L=6000	1

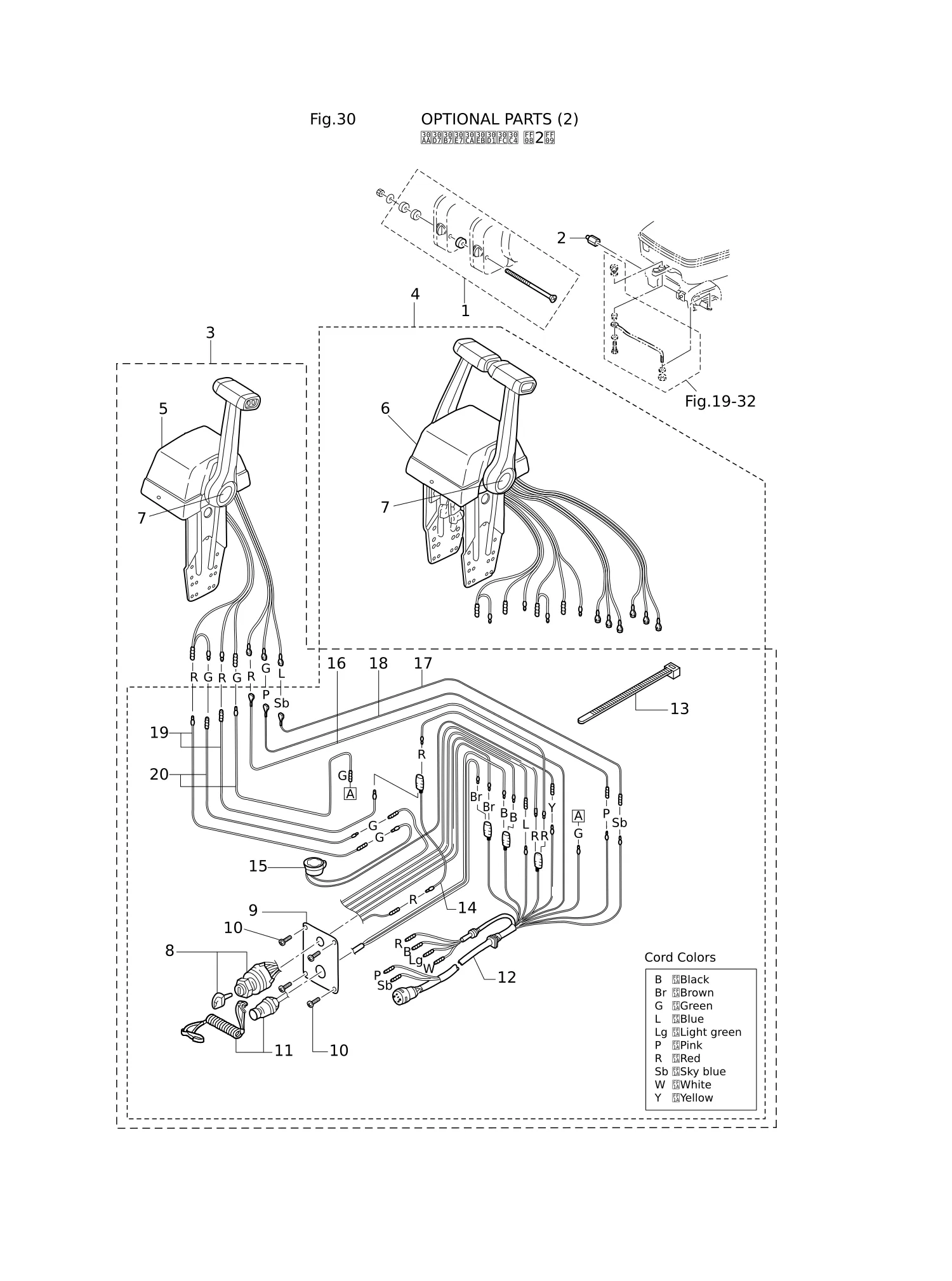

图 31选装件(2) OPTIONAL PARTS (2)

REF	零件编号	中文名称	英文名称	数量
1	3A3-81301-0	双联遥控套件	TWIN REMOTE CONTROL KIT	1
2	353-84904-0	转向拉杆垫片	DRAG LINK SPACER	1
3	3B7-84490-3	控制头总成(顶部单控)	CONTROL HEAD ASSY (TOP-SINGLE)	1
4	3B7-84540-3	控制头总成(顶部双控)	CONTROL HEAD ASSY (TOP-TWIN)	1
5	3C7-84480-1	* 遥控头(顶部单联)	* REMOTE CONT HEAD (TOP-SINGLE)	1
6	3C7-84520-1	* 遥控头(顶部双联)	* REMOTE CONT HEAD (TOP-TWIN)	1
7	3Z5-84462-0	** 贴花（东发）	** DECAL (TOHATSU)	2
8	353-76020-3	* 主开关总成	* MAIN SWITCH ASSY	1
9	805-76201-1	* 主开关面板	* MAIN SWITCH PANEL	1
10	921146-4516	* 螺钉	* SCREW	4
11	3A3-06830-0	* 停机开关总成	* STOP SWITCH ASSY	1
12	3A3-76115-1	* 绳索总成 L=6200	* CORD ASSY L=6200	1
13	178-34147-0	箍带 200	* BAND 200	1
14	353-72546-0	* 辅助绳(红) L=200	* ASSIST CORD (RED) L=200	1
15	3C8-76171-0	* 过热报警器	* OVERHEAT BUZZER	1
16	3C7-84475-0	* 动力升降倾斜开关线缆	* PTT SWITCH CORD	1
17	3C7-84476-0	* 动力升降倾斜开关线缆	* PTT SWITCH CORD	1
18	3C7-84477-0	* 动力升降倾斜开关线缆	* PTT SWITCH CORD	1
19	3C7-84470-1	* 空档开关线缆	* NEUTRAL SWITCH CORD	2
20	3C7-84471-1	* 空档开关线缆	* NEUTRAL SWITCH CORD	2

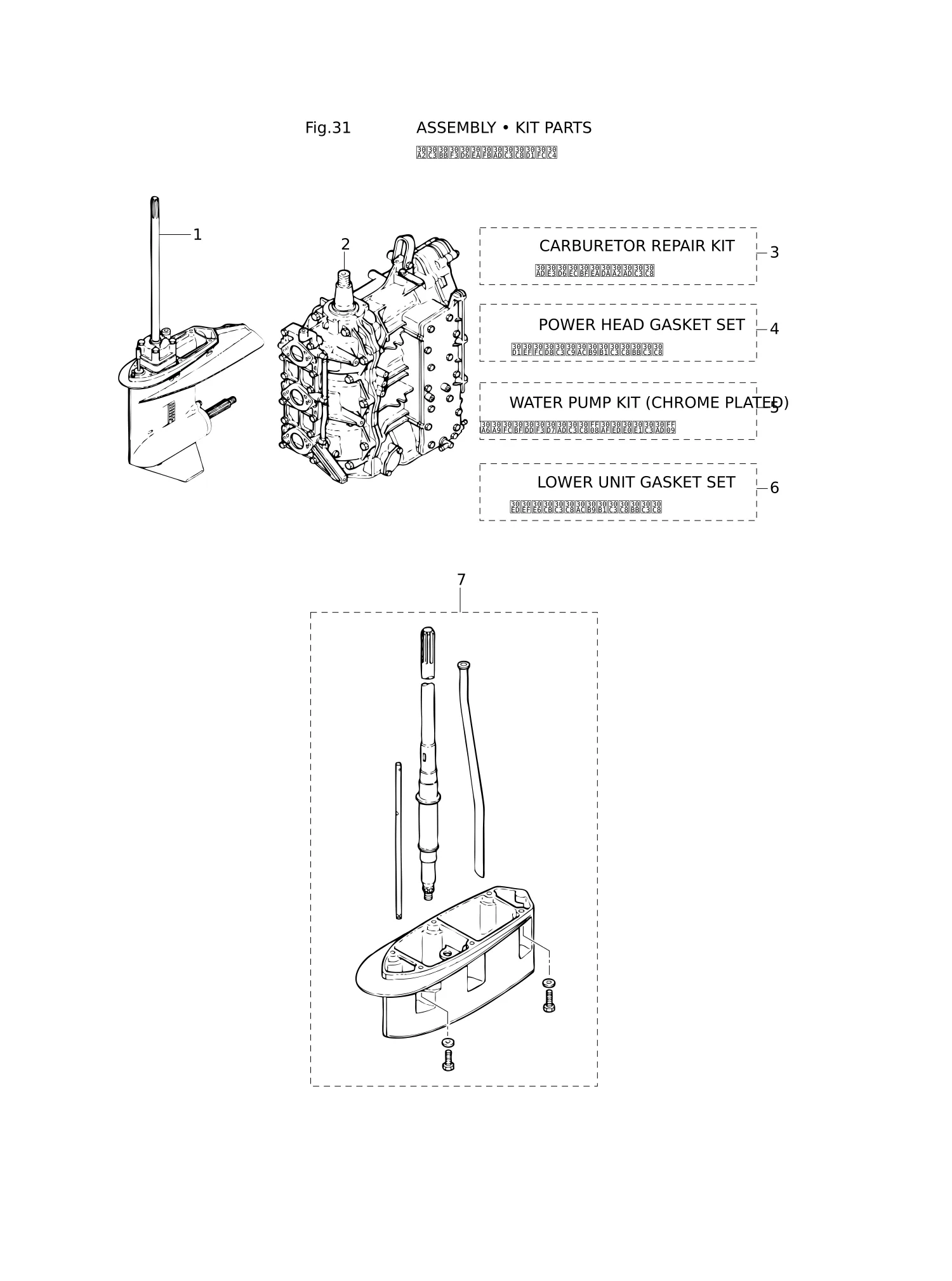

图 32套件零件总成 ASSEMBLY · KIT PARTS

REF	零件编号	中文名称	英文名称	数量
1	3N4Q87302-E	下部单元总成 (L)	LOWER UNIT ASSY (L)	1
1	3N4Q87304-E	下部单元总成 (UL)	LOWER UNIT ASSY (UL)	1
2	3F3B87090-A	发动机短缸体套件	ENGINE SHORT BLOCK KIT	1
3	334-03242-0	* 阀销	* VALVE PIN	3
3	336-03293-0	* O型圈	* O-RING	3
3	344-03244-0	* 卡扣	* CLIP	3
3	346-03256-0	* 橡胶帽	* RUBBER CAP	3
3	3B7-03240-0	* 浮子阀	* FLOAT VALVE	3
3	3F3-03182-0	* 化油器盖垫片	* CARBURETOR COVER GASKET	1
3	3F3-03222-0	* 浮子室O型圈	* FLOAT CHAMBER O-RING	3
3	3F3-03231-0	* 浮子	* FLOAT	3
3	3F3-03232-0	* 浮子臂销	* FLOAT ARM PIN	3
3	3F3-03234-0	* 螺钉	* SCREW	3
3	3F3-87122-1	化油器修理包	CARBURETOR REPAIR KIT	1
3	922503-6414	* 螺钉	* SCREW	12
4	151-00053-0	* O型圈2-66.5	* O-RING 2-66.5	1
4	151-33159-0	* 衬垫 6.2-11-1	* GASKET 6.2-11-1	3
4	346-04901-2	* 衬垫	* GASKET	1
4	353-00108-0	* O型圈 2.4-44.7	* O-RING 2.4-44.7	1
4	353-01032-0	* 节温器盖衬垫	* THERMOSTAT CAP GASKET	1
4	3AD-02235-0	* O型圈	* O-RING	1
4	3B7-02235-0	* O型圈	* O-RING	1
4	3B7-02236-0	* O型圈	* O-RING	1
4	3B7-09002-0	* O型圈1.6-19.2	* O-RING 1.6-19.2	1
4	3C8-09082-2	* 衬垫	* GASKET	1
4	3C8-71016-0	* 衬垫 36-52-2	* GASKET 36-52-2	1
4	3F3-01005-1	* 气缸盖垫片	* CYLINDER HEAD GASKET	1
4	3F3-01024-2	* 气缸盖罩衬垫	* CYLINDER HEAD COVER GASKET	1
4	3F3-01215-0	* 油封 16.8-28-8	* OIL SEAL 16.8-28-8	1
4	3F3-01303-4	* 发动机底座衬垫	* ENGINE BASEMENT GASKET	1
4	3F3-02012-0	* O型圈1.9-38.8	* O-RING 1.9-38.8	3
4	3F3-02104-2	* 进气歧管垫片	* INTAKE MANIFOLD GASKET	3
4	3F3-02305-2	* 排气盖衬垫	* EXHAUST COVER GASKET	2
4	3F3-02418-0	* 衬垫	* GASKET	1
4	3F3-87121-9	动力头衬垫套装	POWER HEAD GASKET SET	1
5	3B7-65021-2	* 水泵叶轮	* WATER PUMP IMPELLER	1
5	3B7-65238-0	* 泵壳衬套	* PUMP CASE LINER	1
5	3F3-65231-2	水泵套件(镀铬)	WATER PUMP KIT (CHROME PLATED)	1
5	3F3-65239-2	* 水泵导板	* WATER PUMP GUIDE PLATE	1
6	332-60006-0	* 衬垫 8.1-15-1	* GASKET 8.1-15-1	2
6	345-66021-0	* O型圈1.9-6.8	* O-RING 1.9-6.8	2
6	3B7-60016-1	* 衬垫 10.1-15-1	* GASKET 10.1-15-1	1
6	3B7-60103-0	* O型圈 3.1-94.4	* O-RING 3.1-94.4	1
6	3B7-60111-0	* 油封 30-50-12	* OIL SEAL 30-50-12	1
6	3B7-60219-0	* 配平片垫片	* TRIM TAB GASKET	1
6	3B7-65015-0	* O型圈 3.1-54.4	* O-RING 3.1-54.4	1
6	3B7-65018-0	* 泵壳衬垫	* PUMP CASE GASKET	1
6	3B7-65029-0	* 导板垫片	* GUIDE PLATE GASKET	1
6	3B7-66023-0	* O型圈 3.5-27.7	* O-RING 3.5-27.7	1
6	3C7-60223-1	* 油封 22-42-7	* OIL SEAL 22-42-7	2
6	3F3-02312-2	* 排气管衬垫	* EXHAUST PIPE GASKET	1
6	3F3-61012-2	* 驱动轴壳体衬垫	* DRIVE SHAFT HOUSING GASKET	1
6	3F3-61181-2	* 排气壳体衬垫	* EXHAUST HOUSING GASKET	1
6	3N4-87321-2	下部单元衬垫套件	LOWER UNIT GASKET SET	1
7	3B7-60001-5	螺栓 10-40	* BOLT 10-40	2
7	3B7-66014-1	* 凸轮杆(上左)	* CAM ROD (UL)	1
7	3B7Q61110-0	* 延伸壳体	* EXTENSION HOUSING	1
7	3F3-65120-0	* 水管 (上左)	* WATER PIPE (UL)	1
7	3J5-64303-1	* 驱动轴（上长）	* DRIVE SHAFT (UL)	1
7	3N4Q87314-2	延伸壳体套件(超长)	EXTENSION HOUSING KIT (UL)	1
7	3T1-60001-1	* 螺栓 8-35	* BOLT 8-35	4
7	9401E3-1000	* 垫圈	* WASHER	2
7	9402E3-0800	* 垫圈	* WASHER	4
