东发 Tohatsu M6/8/9.8B 2017 - 爆炸图零件明细

两冲程 2-Stroke · 2017 年 · 手册号 002-21030-0AG · 共 19 个部位 · 673 条零件

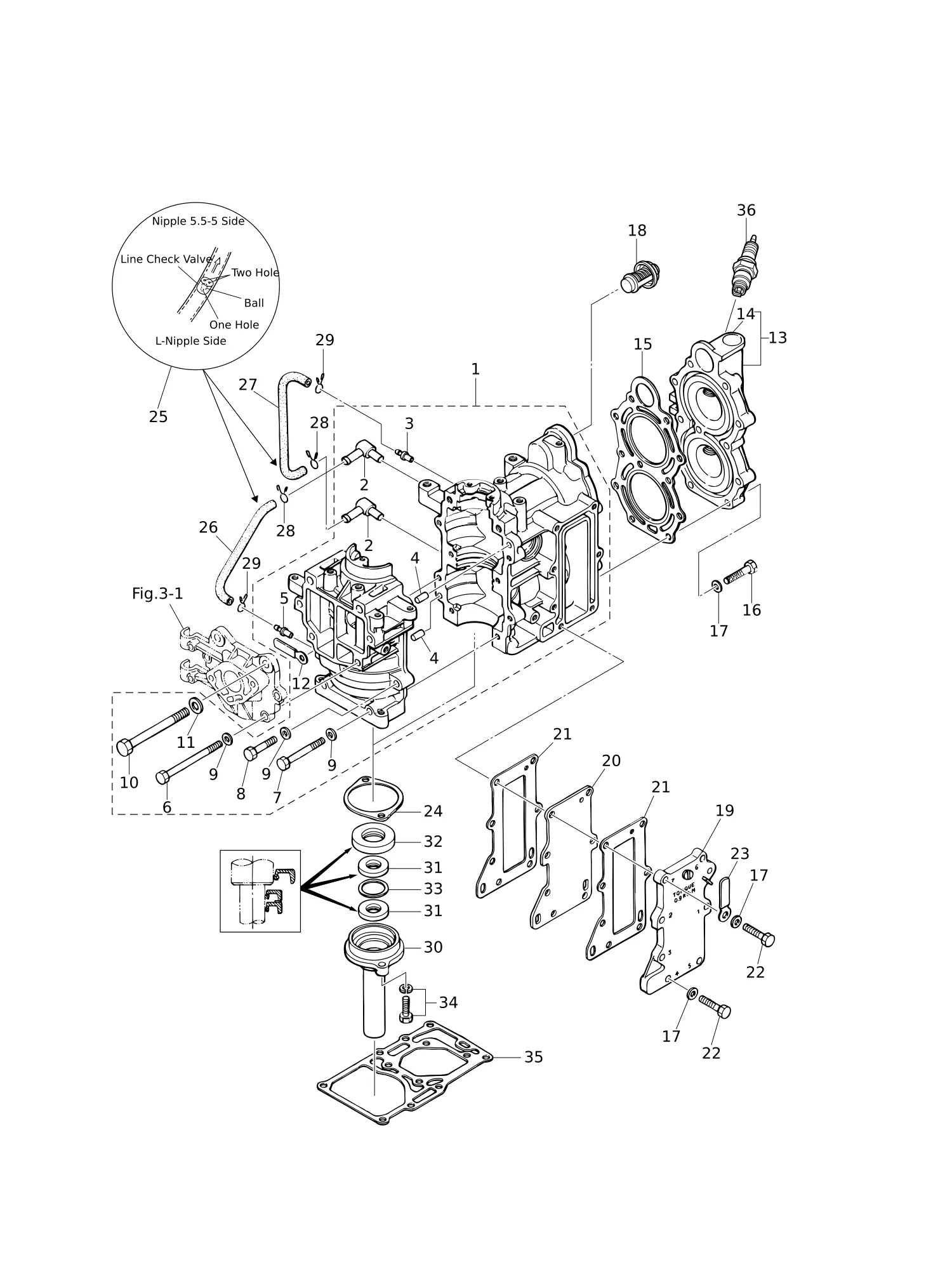

图 01气缸·曲轴箱 CYLINDER · CRANK CASE

REF	零件编号	中文名称	英文名称	数量
1	3B2B01100-2	气缸体与曲轴箱总成	CYL BLOCK & CRANKCASE ASSY	1
1	3K9B01100-1	气缸体与曲轴箱总成	CYL BLOCK & CRANKCASE ASSY	1
2	393-01137-0	接头 5-4-5	* NIPPLE 5-4-5	2
4	345-01111-0	* 定位销 6-12	* DOWEL PIN 6-12	2
5	393-01131-0	接头 5.5-5	* NIPPLE 5.5-5	1
6	916129-0675	螺栓	* BOLT	4
7	916129-0650	螺栓	* BOLT	2
8	916129-0630	螺栓	* BOLT	2
10	910124-0880	螺栓	* BOLT	2
11	940121-0800	* 垫圈	* WASHER	2
13	3B2B01001-1	气缸盖总成	CYLINDER HEAD ASSY	1
13	3K9B01001-0	气缸盖总成	CYLINDER HEAD ASSY	1
14	350-01093-0	* 韦尔奇塞	* WELCH PLUG	2
15	3B2-01005-1	气缸盖衬垫	CYLINDER HEAD GASKET	1
16	9161F9-0630	螺栓	BOLT	11
17	940121-0600	垫圈	WASHER	18
18	350-01030-1	节温器	THERMOSTAT	1
19	3B2B02300-0	排气盖总成	EXHAUST COVER ASSY	1
20	3B2B02302-0	排气内盖	EXHAUST COVER (INNER)	1
20	3K9B02302-0	排气内盖	EXHAUST COVER (INNER)	1
21	3B2-02305-2	排气盖垫片	EXHAUST COVER GASKET	2
21	3K9-02305-2	排气盖垫片	EXHAUST COVER GASKET	2
22	9101F4-0625	螺栓	BOLT	7
23	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
24	3B2-01214-1	曲轴箱盖垫片	CRANKCASE HEAD GASKET	1
25	393-01160-0	止回阀	CHECK VALVE	2
26	98AL-40-120	软管	HOSE	1
27	98AL-40-230	软管	HOSE	1
28	3T5-01133-0	卡环 φ8	CLIP φ8	2
29	338-01133-0	卡环 φ7	CLIP φ7	2
30	3B2-01210-0	曲轴箱盖	CRANKCASE HEAD	1
31	3B2-01215-0	油封 12-28-5	OIL SEAL 12-28-5	2
32	3B2-00122-1	油封 20-40-7	OIL SEAL 20-40-7	1
33	3B2-01217-0	垫片 22-27.5-1	SPACER 22-27.5-1	1
34	910103-5620	螺栓	BOLT	2
35	3B2-01303-2	发动机基座垫片	ENGINE BASEMENT GASKET	1
36	9701-1-1014	火花塞 (BPR7HS-10)	SPARK PLUG(BPR7HS-10)	2

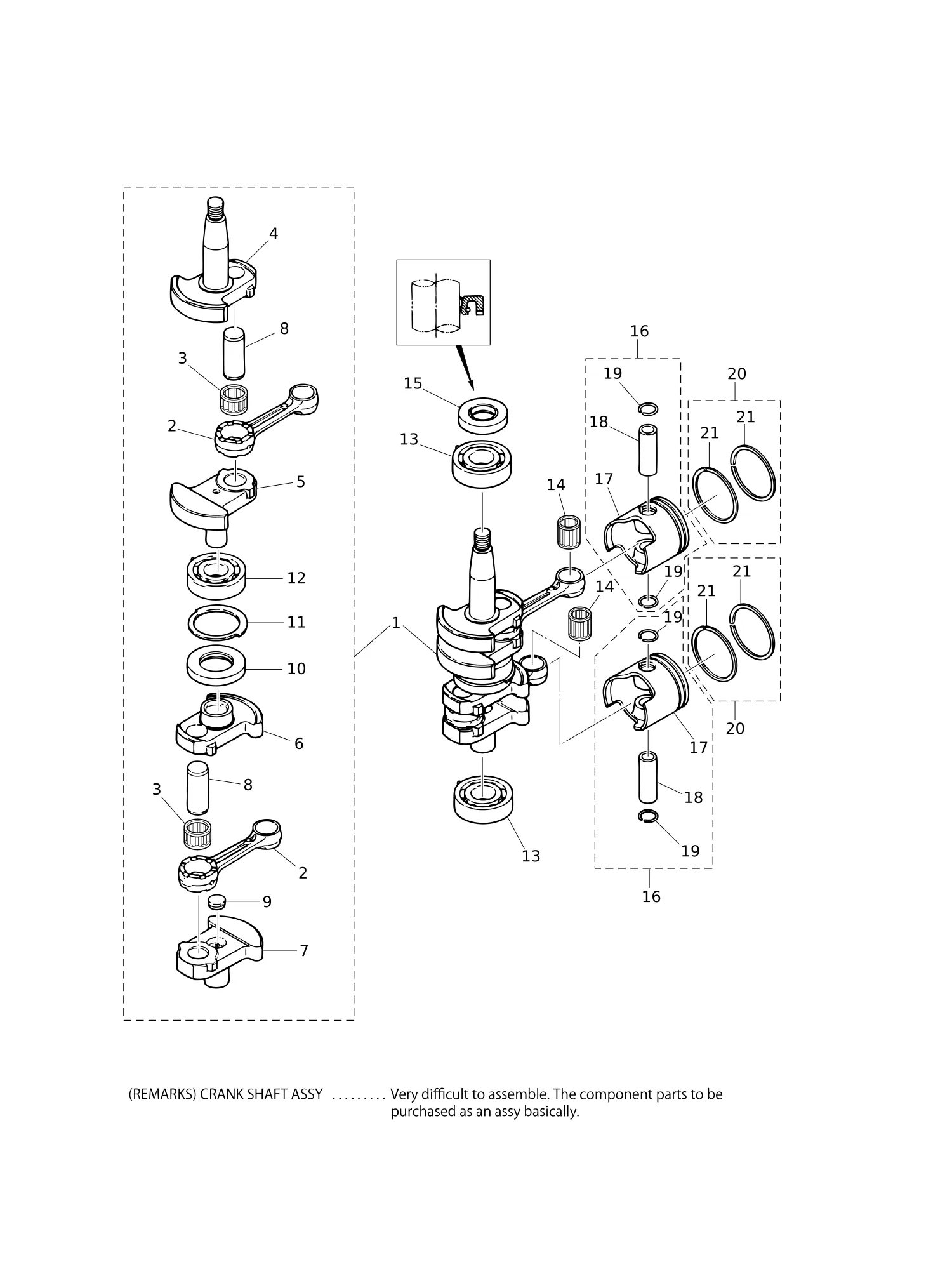

图 02活塞·曲轴 PISTON · CRANK SHAFT

REF	零件编号	中文名称	英文名称	数量
1	3B2-00069-0	曲轴分总成	CRANKSHAFT SUB-ASSY	1
2	3B2-00040-0	* 连杆	* CONNECTING ROD	2
3	3B2-00043-0	* 滚柱轴承 17-23-14	* ROLLER BEARING 17-23-14	2
4	3B2-00031-0	* 曲轴A型	* CRANKSHAFT A	1
5	3B2-00032-0	* 曲轴B型	* CRANKSHAFT B	1
6	3B2-00033-0	* 曲轴C型	* CRANKSHAFT C	1
7	3B2-00034-0	* 曲轴D型	* CRANKSHAFT D	1
8	3B2-00061-2	* 曲柄销	* CRANK PIN	2
9	350-00062-0	* 密封塞	* SEALING PLUG	1
10	3B2-00051-0	* 油封 25-47-7	* OIL SEAL 25-47-7	1
11	369-00115-0	* 推力板	* THRUST PLATE	1
13	9603-3-6204	滚珠轴承 6204	BALL BEARING 6204	2
14	338-00042-0	滚柱轴承 14-18-19	ROLLER BEARING 14-18-19	2
15	101-00121-0	油封 20-35-7	OIL SEAL 20-35-7 20-35-7	1
16	3B2-87130-0	活塞修理包	PISTON REPAIR KIT	2
16	3B2-87131-0	活塞修理包（0.5加大）	PISTON REPAIR KIT (0.5 O/S)	2
17	3B2-00001-1	* 活塞	* PISTON	1
17	3B2-00004-1	* 活塞 (0.5 加大)	* PISTON (0.5 O/S)	1
18	3B2-00021-1	活塞销	PISTON PIN	1
19	350-00024-1	活塞销卡簧	PISTON PIN CLIP	2
20	3G0-87123-0	活塞环组	PISTON RING SET	2
20	3G0-87124-0	活塞环组（0.5加大）	PISTON RING SET (0.5 O/S)	2
21	3B2-00011-0	* 活塞环	* PISTON RING	2
21	3B2-00014-0	* 活塞环 (0.5 加大)	* PISTON RING (0.5 O/S)	2

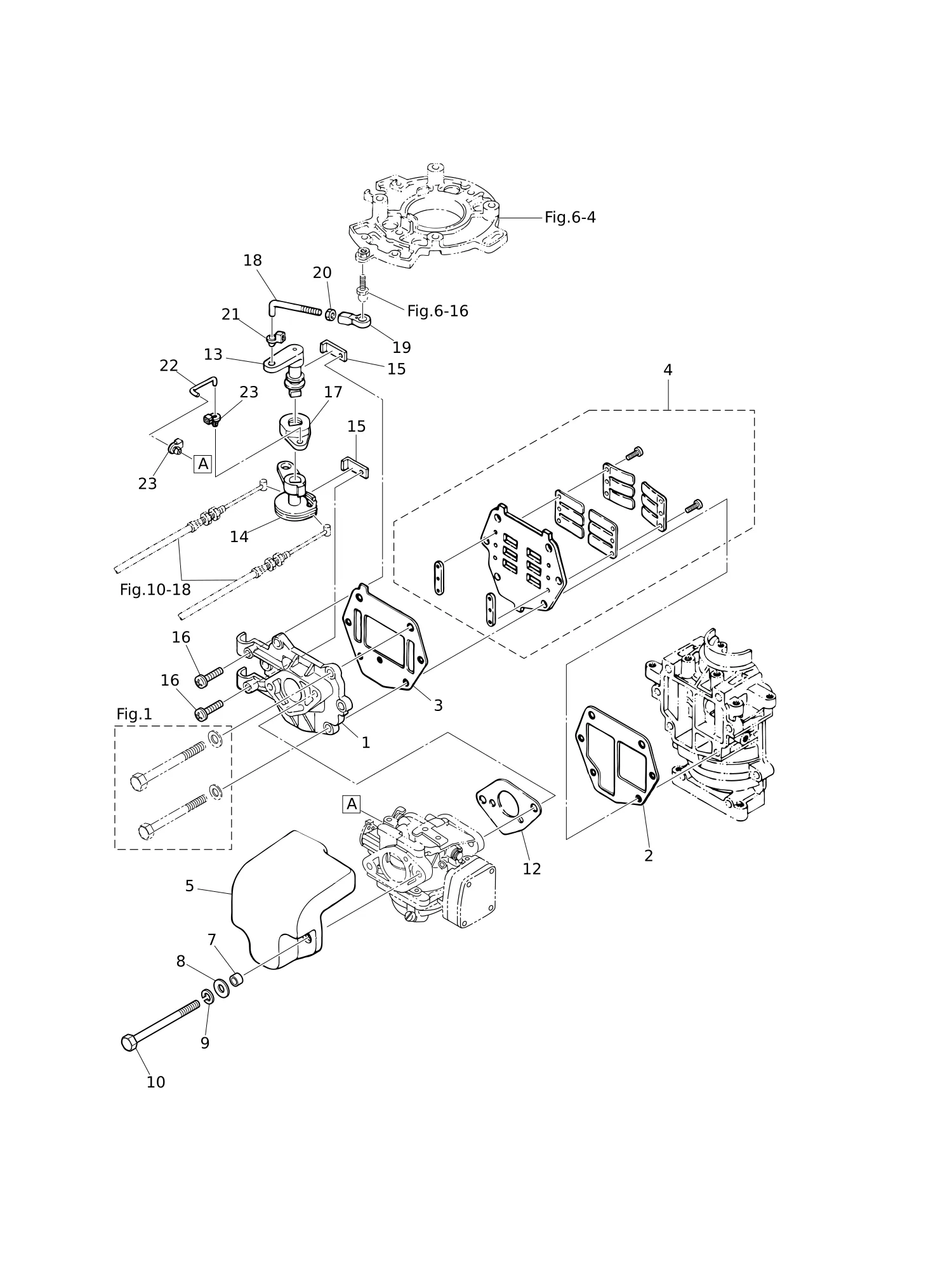

图 03进气歧管·簧片阀·节气门 INTAKE MANIFOLD · REED VALVE · THROTTLE

REF	零件编号	中文名称	英文名称	数量
1	3B2B02010-0	进气歧管总成	INTAKE MANIFOLD ASSY	1
2	3B2-02104-1	进气歧管垫片	INTAKE MANIFOLD GASKET	1
3	3B2-02105-1	进气歧管垫片	INTAKE MANIFOLD GASKET	1
4	3B2-02100-0	簧片阀总成	REED VALVE ASSY	1
5	3B2-02411-0	进气消声器	INTAKE SILENCER	1
7	3B2-02416-0	垫片	SPACER	2
8	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	2
9	941303-0600	弹簧垫圈	SPRING WASHER	2
10	9161F1-0685	螺栓	BOLT	2
12	369-02011-0	化油器垫片	CARBURETOR GASKET	1
13	3B2-63711-0	提前臂	ADVANCER ARM	1
14	3B2-63611-0	节气门鼓轮	THROTTLE DRUM	1
15	3B2-63506-1	支架	HOLDER	2
16	921521-6520	螺钉	SCREW	2
17	3B2-63751-0	节气门臂	THROTTLE ARM	1
18	3B2-63715-2	连杆5-45	ROD 5-45	1
19	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	1
20	930103-0500	螺母	NUT	1
21	345-05224-0	5-2.5连杆卡扣	ROD SNAP 5-2.5	1
22	3B2-63716-1	节气门拉杆	THROTTLE ROD	1
23	346-67196-1	3-B连杆卡扣	ROD SNAP 3-B	2

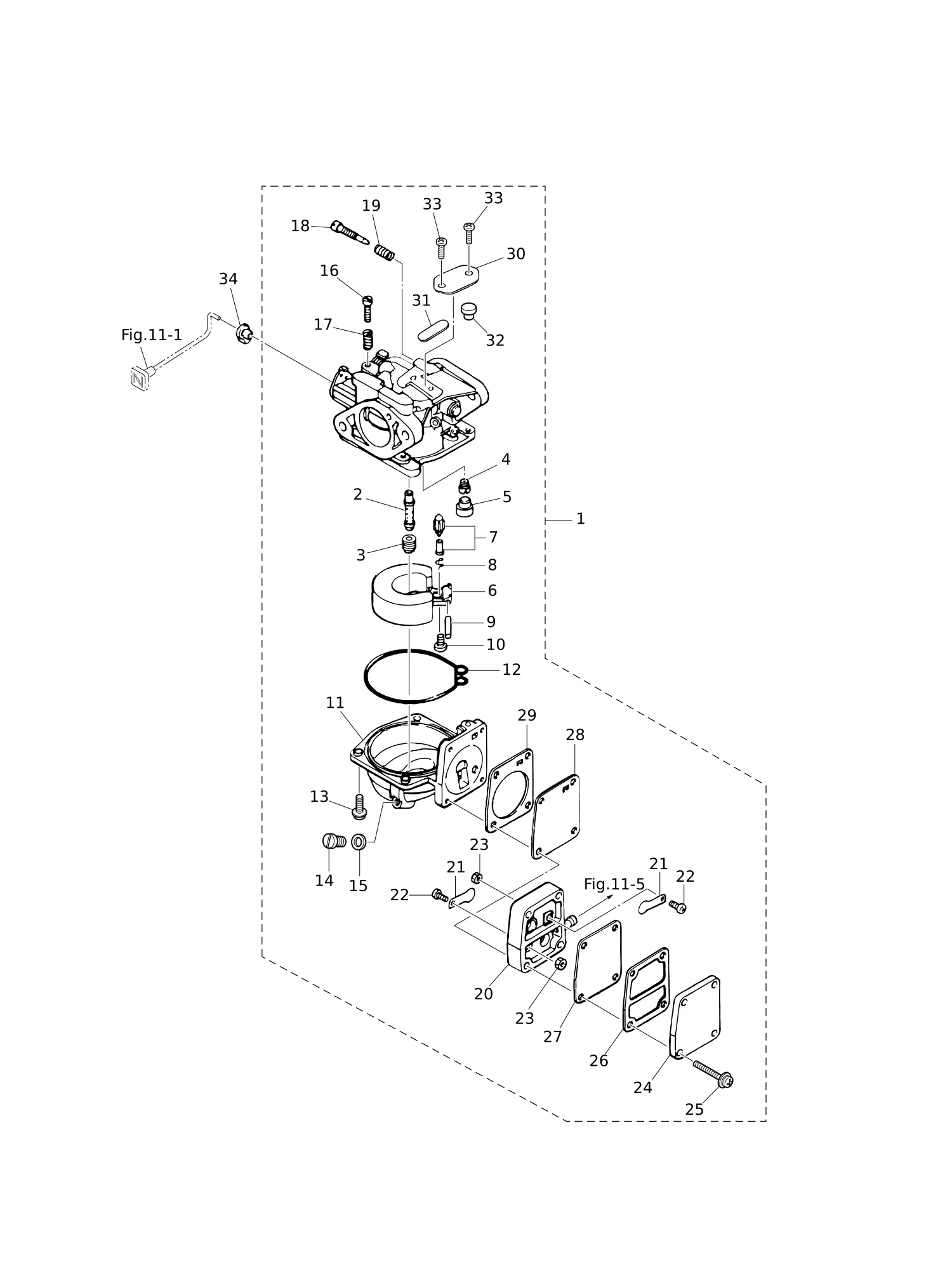

图 04化油器·燃油泵 CARBURETOR · FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	3B2-03200-1	化油器总成	CARBURETOR ASSY	1
1	3G0-03200-0	化油器总成	CARBURETOR ASSY	1
1	3K9-03200-0	化油器总成	CARBURETOR ASSY	1
2	3B2-03252-0	* 主喷管	* MAIN NOZZLE	1
2	3G0-03252-0	* 主喷管	* MAIN NOZZLE	1
2	3K9-03252-0	* 主喷管	* MAIN NOZZLE	1
3	3B2-03251-0	* 主量孔 (#98)	* MAIN JET (#98)	1
3	3G0-03251-0	* 主量孔 (#80)	* MAIN JET (#80)	1
3	3K9-03251-0	* 主量孔 (#95)	* MAIN JET (#95)	1
4	3B2-03254-0	* 低速喷嘴(#48)	* SLOW JET (#48)	1
4	3K9-03254-0	* 低速喷嘴(#50)	* SLOW JET (#50)	1
5	346-03256-0	* 橡胶帽	* RUBBER CAP	1
6	369-03231-0	* 浮子	* FLOAT	1
7	3R3-03239-0	* 浮子阀总成	* FLOAT VALVE ASSY	1
8	344-03244-0	* 卡扣	* CLIP	1
9	346-03232-0	* 浮子臂销	* FLOAT ARM PIN	1
10	3F3-03234-0	* 螺钉	* SCREW	1
11	3B2-03221-0	* 浮子室	* FLOAT CHAMBER	1
12	369-03222-0	* 浮子室O型圈	* FLOAT CHAMBER O-RING	1
13	922503-6414	* 螺钉	* SCREW	4
14	369-03292-0	* 放油螺钉	* DRAIN SCREW	1
15	369-03293-1	* 衬垫	* GASKET	1
16	346-03265-0	* 止动螺钉	* STOP SCREW	1
17	346-03267-0	* 弹簧	* SPRING	1
18	346-03266-0	* 调节螺钉	* PILOT SCREW	1
19	356-03268-0	* 弹簧	* SPRING	1
20	369-03304-0	* 泵体	* PUMP BODY	1
21	369-03305-0	* 止回阀	* CHECK VALVE	2
22	921522-0306	* 螺钉	* SCREW	2
23	930121-0300	螺母	* NUT	2
24	369-03301-0	* 泵盖	* PUMP COVER	1
25	922553-6423	* 螺钉	* SCREW	4
26	369-03302-0	* 泵盖衬垫	* PUMP COVER GASKET	1
27	369-03303-0	* 隔膜A	* DIAPHRAGM A	1
28	369-03306-0	* 隔膜B	* DIAPHRAGM B	1
29	369-03307-0	* 泵体衬垫	* PUMP BODY GASKET	1
30	369-03181-0	* 化油器盖	* CARBURETOR COVER	1
31	369-03182-0	* 化油器盖垫片	* CARBURETOR COVER GASKET	1
32	369-03183-0	* 化油器盖垫片	* CARBURETOR COVER GASKET	1
33	369-03186-0	* 螺钉	* SCREW	2
34	346-67196-1	3-B连杆卡扣	ROD SNAP 3-B	1

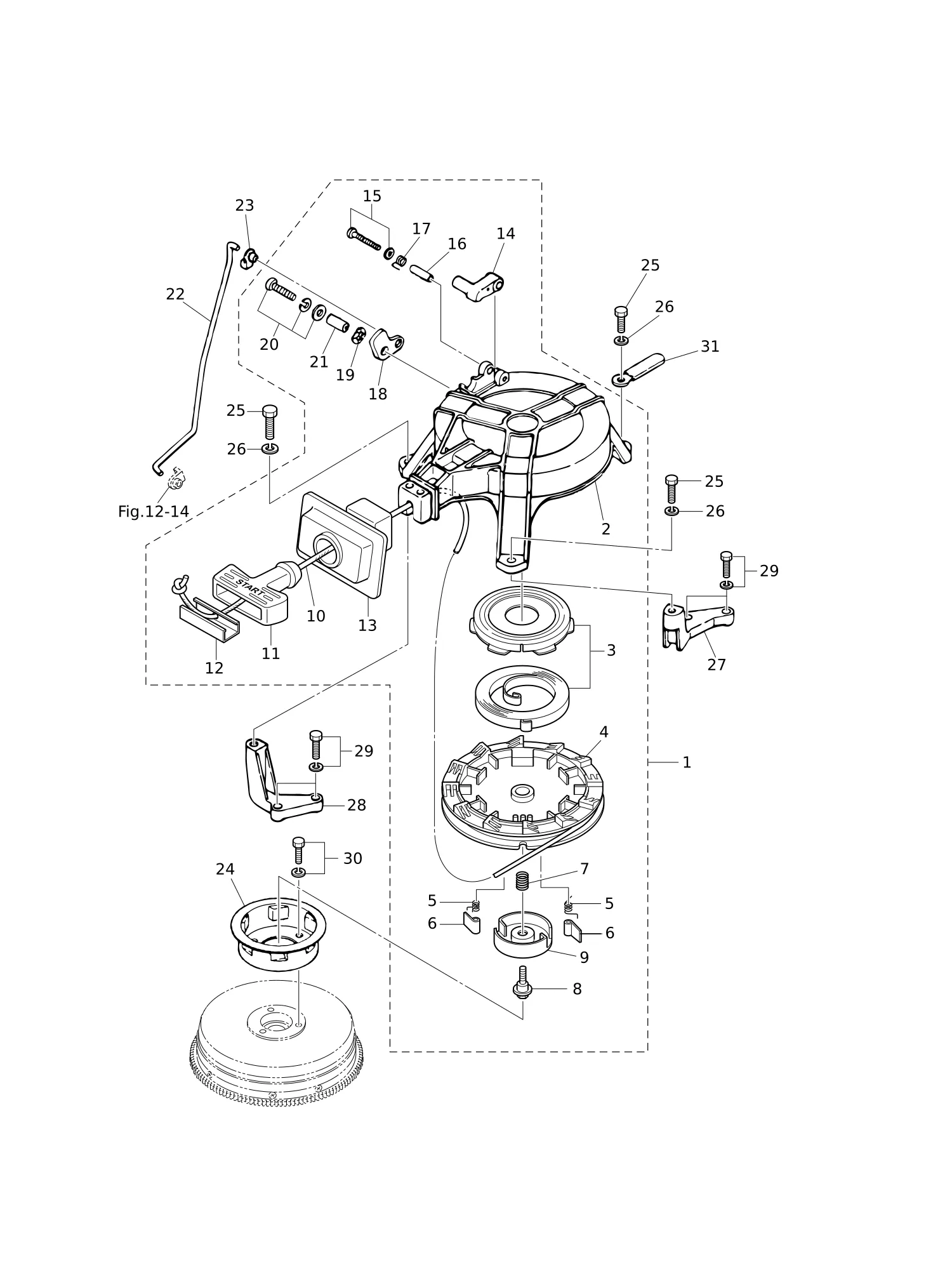

图 05反冲启动器·启动锁 RECOIL STARTER · STARTER LOCK

REF	零件编号	中文名称	英文名称	数量
1	3B2-05000-1	反冲启动器总成	RECOIL STARTER ASSY	1
2	3B2-05105-0	* 启动器外壳	* STARTER CASE	1
3	3B2-05010-1	* 启动弹簧组	* STARTER SPRING SET	1
4	3B2-05104-0	* 卷轴	* REEL	1
5	369-05012-0	* 回位弹簧	* RETURN SPRING	2
6	3B2-05003-1	* 棘轮	* RATCHET	2
7	369-05007-0	* 摩擦弹簧	* FRICTION SPRING	1
8	3B2-05138-1	螺栓	* BOLT	1
9	3B2-05006-1	* 摩擦板	* FRICTION PLATE	1
10	3B2-05013-0	* 启动绳 φ4.5-1620	* STARTER ROPE φ4.5-1620	1
11	3B2-05019-0	* 启动手柄	* STARTER HANDLE	1
12	3B2-05131-1	* 绳索锚定器	* ROPE ANCHOR	1
13	3B2-05116-0	* 密封板	* SEALING PLATE	1
14	338-05252-0	* 启动器锁	* STARTER LOCK	1
15	921503-5430	* 螺钉	* SCREW	1
16	338-05255-0	* 轴环 4-6-21	* COLLAR 4-6-21	1
17	338-05216-0	* 启动器锁弹簧	* STARTER LOCK SPRING	1
18	3B2-05253-0	* 启动器锁凸轮	* STARTER LOCK CAM	1
19	941403-0800	* 波形垫圈 d=8	* WAVE WASHER d=8	1
20	921503-7616	* 螺钉	* SCREW	1
21	3M2-05215-0	* 轴环 6.1-8-4	* COLLAR 6.1-8-4	1
22	3B2-05217-1	启动锁杆	STARTER LOCK ROD	1
23	3K9-05223-0	4-2连杆卡扣	ROD SNAP 4-2	1
24	3B2-05901-1	启动器皮带轮	STARTER PULLEY	1
25	9101F4-0620	螺栓	BOLT	3
26	940103-0600	垫圈	WASHER	3
27	3B2B05101-0	支架	BRACKET	1
28	3B2B05102-0	支架	BRACKET	1
29	910121-6623	螺栓	BOLT	4
30	910121-6612	螺栓	BOLT	3
31	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1

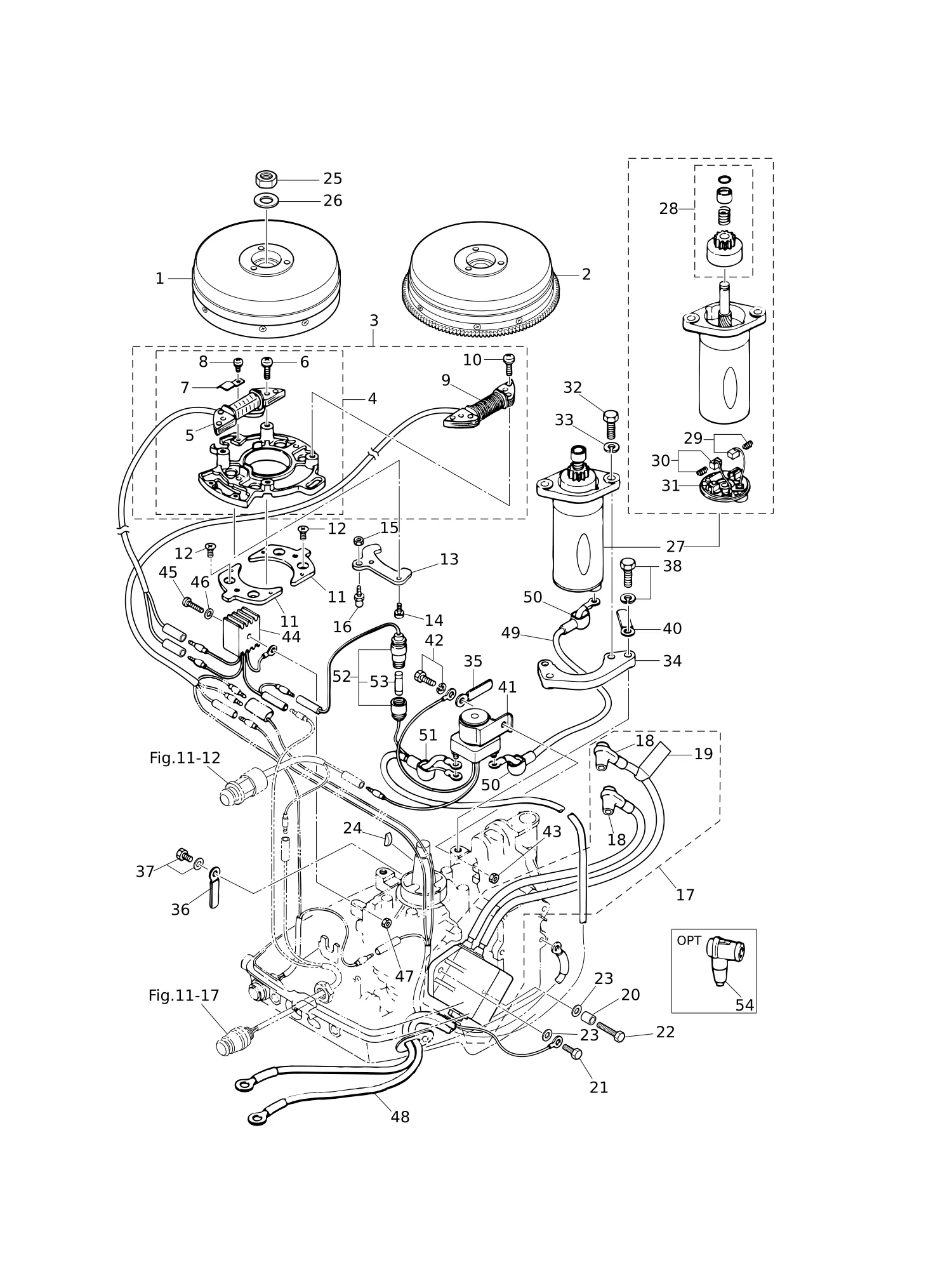

图 06磁电机·电气部件 MAGNETO · ELECTRIC PARTS

REF	零件编号	中文名称	英文名称	数量
1	3B2-06101-0	飞轮总成	FLYWHEEL ASSY	1
2	3B2-06194-1	带齿轮飞轮总成	FLYWHEEL ASSY W/GEAR	1
3	3B2-06103-3	* 带交流发电机线圈板总成	* COIL PLATE ASSY W/ALTERNATOR	1
4	3B2-06102-2	* 线圈板总成	* COIL PLATE ASSY	1
5	3B2-06120-0	** 励磁线圈	** EXCITER COIL	1
7	3B2-06135-0	支架/固定座	** HOLDER	1
8	921521-6406	螺钉	** SCREW	1
9	3B2-06123-1	交流发电机总成 (80W)	** ALTERNATOR ASSY (80W)	1
10	921521-6625	螺钉	** SCREW	4
11	3B2-63724-0	定位板	SETTING PLATE	2
12	921621-0612	螺钉	SCREW	4
13	3B2-05233-1	线圈板止动器	COIL PLATE STOPPER	1
13	3K9-05233-0	线圈板止动器	COIL PLATE STOPPER	1
14	921503-6510	螺钉	SCREW	2
16	346-05228-1	球头关节	BALL JOINT	1
17	3B2-06170-0	CD单元总成	CD UNIT ASSY	1
18	346-06999-0	* 带电阻火花塞帽	* PLUG CAP W/RESISTANCE	2
19	3C8-72181-0	* 警示标贴(B)	* CAUTION DECAL (B)	1
20	3B2-06162-0	垫圈 6.2-9-27	SPACER 6.2-9-27	1
21	9101F4-0620	螺栓	BOLT	1
22	9101F4-0645	螺栓	BOLT	1
23	940103-0600	垫圈	WASHER	2
24	338-00131-0	键 16-5.7-4	KEY 16-5.7-4	1
25	369-00132-0	螺母 12-P1.25	NUT 12-P1.25	1
26	940121-1200	垫圈	WASHER	1
27	350-76010-0	启动马达总成	STARTER MOTOR ASSY	1
28	350-76015-0	* 小齿轮总成	* PINION ASSY	1
29	350-76012-0	* 正极电刷	* POSITIVE BRUSH	1
30	350-76013-0	* 负极电刷	* NEGATIVE BRUSH	1
31	350-76014-0	* 碳刷架	* BRUSH HOLDER	1
32	916103-0830	螺栓	BOLT	2
33	941303-0800	弹簧垫圈	SPRING WASHER	2
34	350-76011-0	启动马达支架	STARTER MOTOR BRACKET	1
35	398-06972-0	卡箍 6.5-67P	CLAMP 6.5-67P	1
36	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
37	910103-5610	螺栓	BOLT	1
38	910103-5825	螺栓	BOLT	2
40	345-06917-1	卡箍 9-20U	CLAMP 9-20U	1
41	346-76040-0	启动器电磁阀	STARTER SOLENOID	1
42	910103-6620	螺栓	BOLT	1
43	930103-0600	螺母	NUT	1
44	3B2-76060-0	整流器总成	RECTIFIER COMPLETE	1
45	921503-0525	螺钉	SCREW	1
46	941303-0500	弹簧垫圈	SPRING WASHER	1
47	930103-0500	螺母	NUT	1
48	3B2-76120-1	蓄电池电缆 L=2000	BATTERY CABLE L=2000	1
49	3B2-76147-2	启动电缆 L=200	STARTER CABLE L=200	1
50	3A3-76145-0	端子盖 8-13-28	TERMINAL CAP 8-13-28	2
51	3B7-76145-0	端子盖 8-13-30	TERMINAL CAP 8-13-30	1
52	3B2-76062-0	保险丝总成 L=355	FUSE WIRE ASSY L=355	1
53	346-76212-0	* 保险丝 15A	* FUSE 15A	1
54	3C7-06921-0	带电阻火花塞帽	PLUG CAP W/RESISTANCE	2

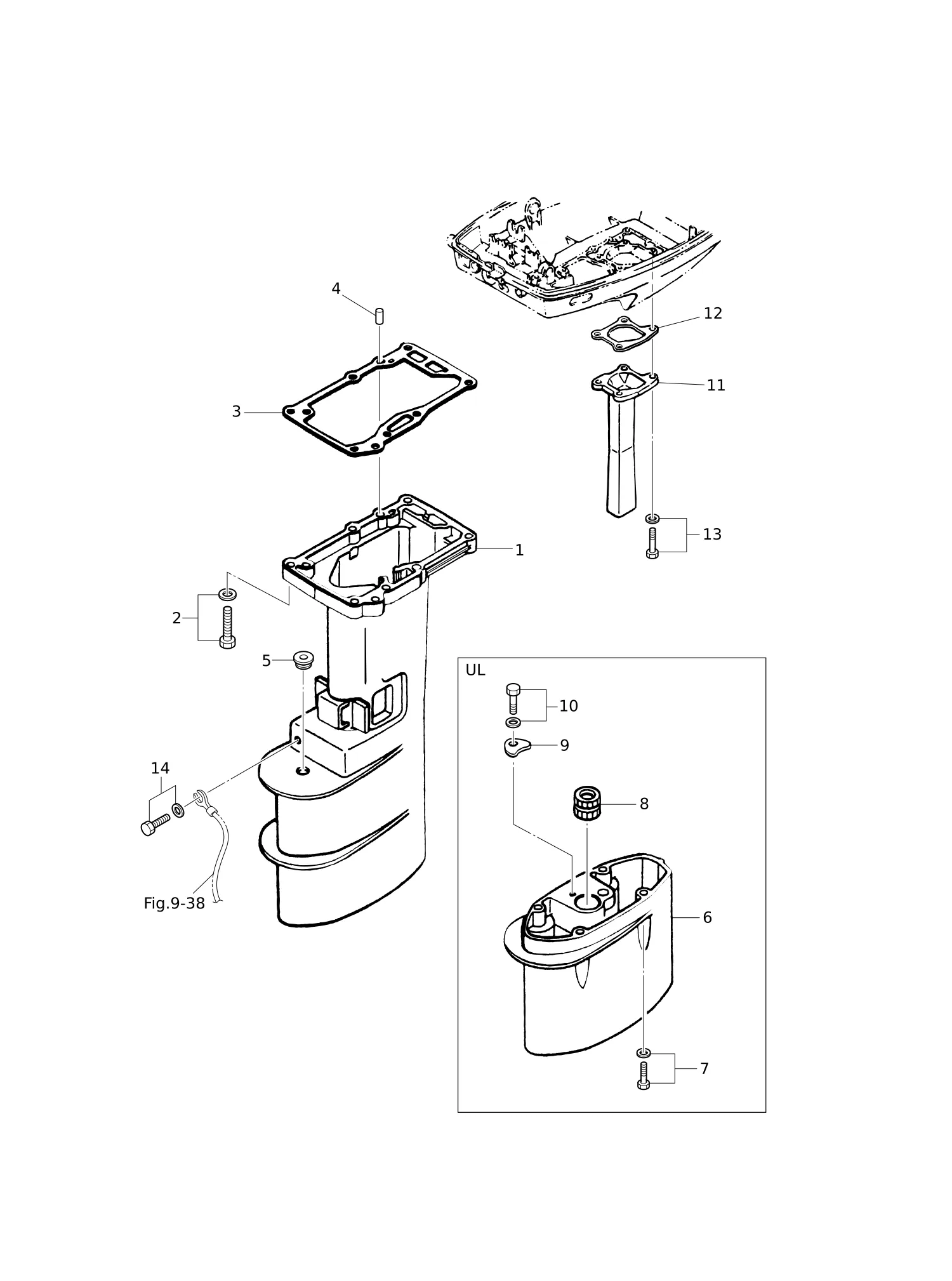

图 07驱动轴壳体 DRIVE SHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	3B2Q61191-1	驱动轴壳体(S)	DRIVE SHAFT HOUSING (S)	1
1	3B2Q61192-1	驱动轴壳体(L)	DRIVE SHAFT HOUSING (L)	1
3	3B2-61012-2	驱动轴壳体衬垫	DRIVE SHAFT HOUSING GASKET	1
4	3B2-01111-0	定位销6-16	DOWEL PIN 6-16	2
5	369-66043-1	索环 10.7-3.5	GROMMET 10.7-3.5	1
6	3B2Q61110-2	延伸壳体	EXTENSION HOUSING	1
7	9101E3-5635	螺栓	BOLT	4
8	3B2-60003-1	驱动轴衬套(UL)	DRIVE SHAFT BUSHING (UL)	1
9	3V1-64332-0	止动块	STOPPER	1
10	9101E3-5612	螺栓	BOLT	1
11	3B2-02311-0	排气管	EXHAUST PIPE	1
12	3B2-02312-2	排气管垫片	EXHAUST PIPE GASKET	1
13	910103-5618	螺栓	BOLT	4
14	910103-5612	螺栓	BOLT	1

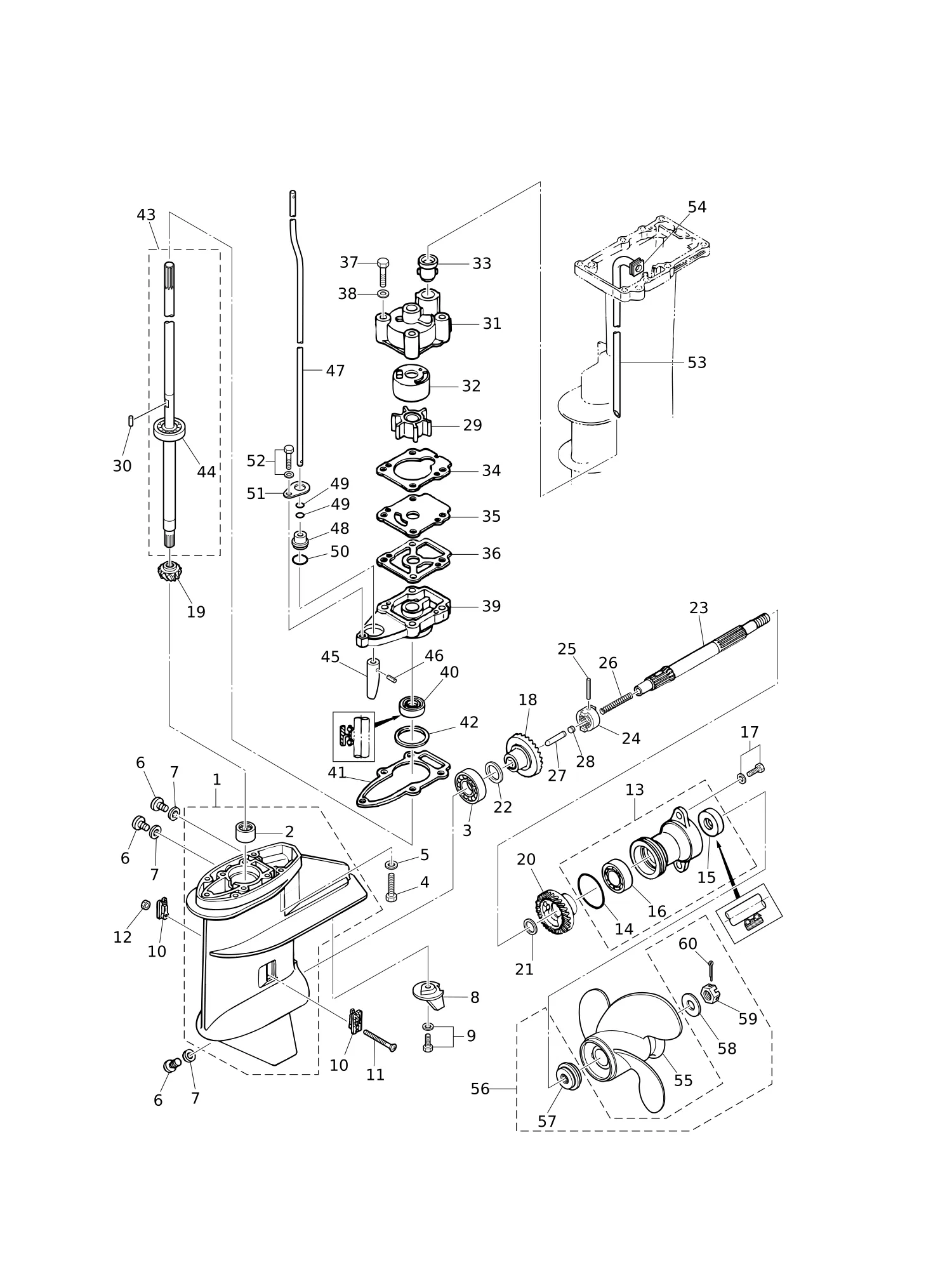

图 08齿轮箱 GEAR CASE

REF	零件编号	中文名称	英文名称	数量
1	3B2Q60000-2	齿轮箱总成	GEAR CASE ASSY	1
2	3B2-60211-0	* 滚柱轴承 15-21-16	* ROLLER BEARING 15-21-16	1
3	9601-0-6204	滚珠轴承 6204	BALL BEARING 6204	1
4	9161E3-0635	螺栓	BOLT	4
5	9401E3-0600	垫圈	WASHER	4
6	332-60005-2	塞 8-8	PLUG 8-8	3
7	332-60006-0	衬垫8.1-15-1	GASKET 8.1-15-1	3
8	3V1-60217-0	配平片	TRIM TAB	1
9	910103-5620	螺栓	BOLT	1
10	3AA-60206-0	滤水器 W=17	WATER STRAINER W=17	2
11	921503-0430	螺钉	SCREW	1
12	930403-0400	尼龙螺母 4-P0.7	NYLON NUT 4-P0.7	1
13	3B2Q60100-1	螺旋桨轴套总成	PROPELLER SHAFT HOUSING ASSY	1
14	345-65015-0	* O型圈 3.2-47	* O-RING 3.2-47	1
15	369-60111-0	* 油封 15-28-10	* OIL SEAL 15-28-10	1
16	9601-0-6004	* 球轴承 6004	* BALL BEARING 6004	1
17	9101E3-5620	螺栓	BOLT	2
18	3B2-64010-0	锥齿轮总成(A)	BEVEL GEAR ASSY (A)	1
19	3B2-64020-0	锥齿轮B	BEVEL GEAR B	1
20	3B2-64030-0	锥齿轮C	BEVEL GEAR C	1
21	369-64032-0	垫片 15.2-19-1.9	WASHER 15.2-19-1.9	1
22	369-64014-0	垫片 21-28-0.1	SHIM 21-28-0.1	1
22	369-64015-0	垫片 21-28-0.15	SHIM 21-28-0.15	1
23	3V1-64211-1	螺旋桨轴	PROPELLER SHAFT	1
24	3B2-64215-0	离合器	CLUTCH	1
25	301-64217-0	销 3.5-28	PIN 3.5-28	1
26	3V1-64221-0	弹簧	SPRING	1
27	369-64223-0	推杆	PUSH ROD	1
28	3B2-64222-0	弹簧挡圈	SPRING RETAINER	1
29	3B2-65021-1	水泵叶轮	WATER PUMP IMPELLER	1
30	3B2-65022-0	键 φ3-11	KEY φ3-11	1
31	3B2-65016-0	泵壳(上)	PUMP CASE (UPPER)	1
32	3B2-65011-0	泵壳衬套	PUMP CASE LINER	1
33	331-65014-0	水管密封件(下)	WATER PIPE SEAL (LOWER)	1
34	3B2-65018-2	泵壳垫片	PUMP CASE GASKET	1
35	3B2-65025-0	水泵导板	WATER PUMP GUIDE PLATE	1
36	3B2-65029-2	导板垫片	GUIDE PLATE GASKET	1
37	9161E3-0650	螺栓	BOLT	4
38	940103-0600	垫圈	WASHER	4
39	3V1-65017-0	泵壳(下)	PUMP CASE (LOWER)	1
40	309-60111-0	油封 12-24-8	OIL SEAL 12-24-8	1
41	3B2-65020-1	泵壳垫片(下)	PUMP CASE GASKET (LOWER)	1
42	3B2-64081-0	垫片 28-36.8-0.1	SHIM 28-36.8-0.1	1
42	3B2-64082-0	垫片 28-36.8-0.15	SHIM 28-36.8-0.15	1
42	3B2-64083-0	垫片 28-36.8-0.3	SHIM 28-36.8-0.3	1
43	3B2-64306-1	驱动轴总成(S)	DRIVE SHAFT ASSY (S)	1
43	3B2-64307-1	驱动轴总成(L)	DRIVE SHAFT ASSY (L)	1
43	3B2-64309-1	驱动轴总成(UL)	DRIVE SHAFT ASSY (UL)	1
44	9601-0-6301	球轴承 6301	*BALL BEARING 6301	1
45	369-66011-0	离合器凸轮	CLUTCH CAM	1
46	951403-0310	弹簧销 3-10	SPRING PIN 3-10	1
47	3B2-66012-0	凸轮杆(短)	CAM ROD (S)	1
47	3B2-66013-0	凸轮杆(长)	CAM ROD (L)	1
47	3B2-66014-0	凸轮杆(超长)	CAM ROD (UL)	1
48	3UA-66031-0	凸轮杆衬套	CAM ROD BUSHING	1
49	369-66021-1	O型圈 2.5-4.9	O-RING 2.5-4.9	2
50	332-66032-0	O型圈 2.4-15.4	O-RING 2.4-15.4	1
51	369-66033-0	止动块	STOPPER	1
52	910103-5625	螺栓	BOLT	1
53	3B2-65100-0	水管(短)	WATER PIPE (S)	1
53	3B2-65110-0	水管(左)	WATER PIPE (L)	1
53	3B2-65120-0	水管(左上)	WATER PIPE (UL)	1
54	3B2-65195-0	索环 14-2	GROMMET 14-2	1
55	3B2B64513-1	螺旋桨总成(6.5英寸)	PROPELLER ASSY (6.5")	1
55	3B2B64514-1	螺旋桨总成(7英寸)	PROPELLER ASSY (7")	1
55	3B2B64515-1	螺旋桨总成(7.5英寸)	PROPELLER ASSY (7.5")	1
55	3B2B64517-1	螺旋桨总成(8.5英寸)	PROPELLER ASSY (8.5")	1
55	3B2B64519-1	螺旋桨总成(9.5英寸)	PROPELLER ASSY (9.5")	1
56	3UA-87326-0	螺旋桨五金件套件	PROPELLER HARDWARE KIT	1
57	3UA-64231-0	* 推力支架4D	* THRUST HOLDER 4D	1
58	369-64124-0	* 垫圈 10.5-28-2	* WASHER 10.5-28-2	1
59	369-64121-0	* 螺旋桨螺母	* PROPELLER NUT	1
60	951503-0318	* 开口销 3-18	* SPLIT PIN 3-18	1

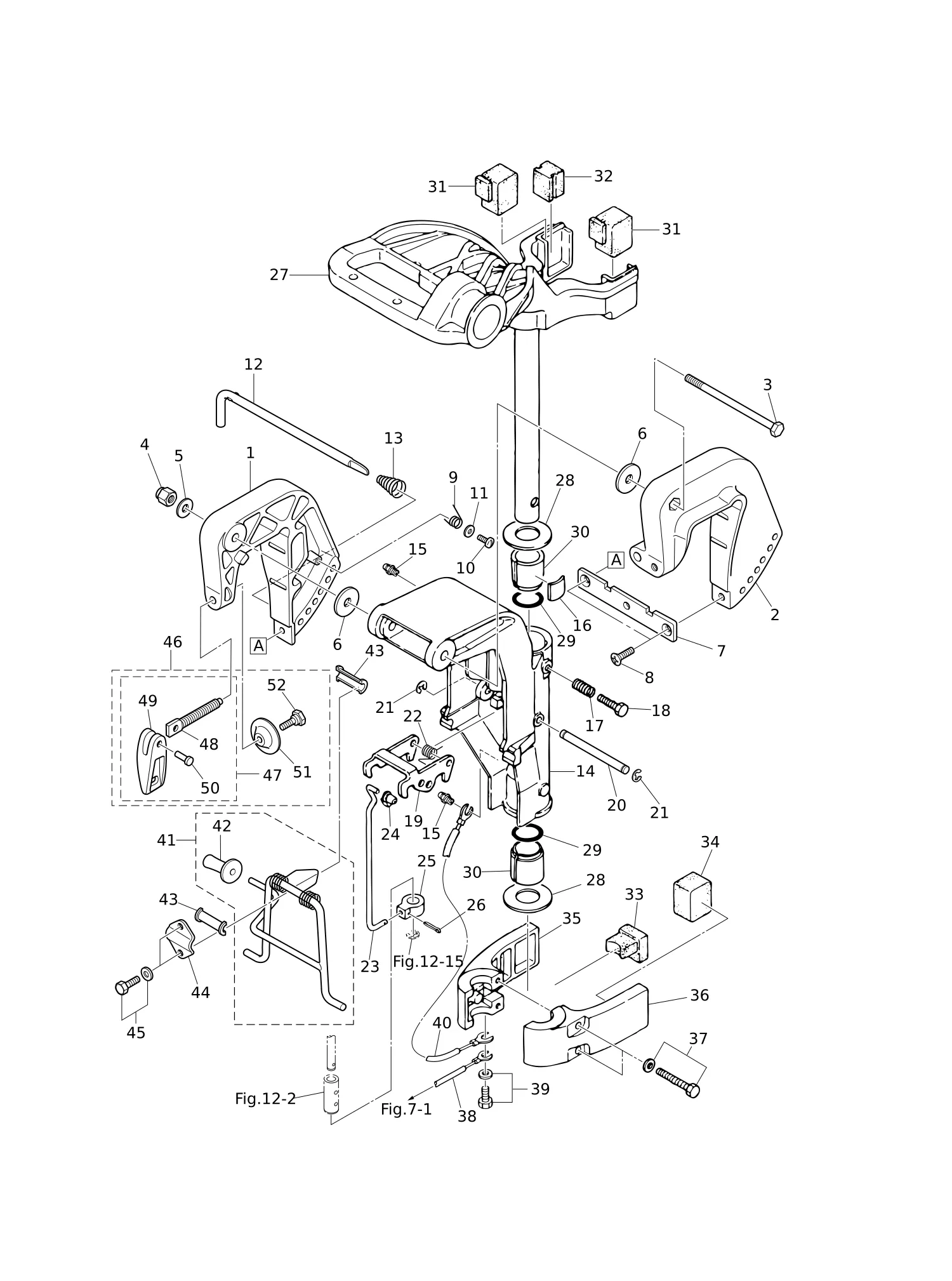

图 09支架·倒挡锁 BRACKET · REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	3V1Q62112-1	夹紧支架(右)	CLAMP BRACKET (R)	1
2	3V1Q62113-1	卡箍支架 (左)	CLAMP BRACKET (L)	1
3	309-62115-2	螺栓8-122	BOLT 8-122	1
4	930403-0800	尼龙螺母 8-P1.25	NYLON NUT 8-P1.25	1
5	9401E3-0800	垫圈	WASHER	1
6	307-62116-1	垫圈 8.5-28-1	WASHER 8.5-28-1	2
7	3B2-62118-0	隔板	DISTANCE PLATE	1
8	9216E3-0612	螺钉	SCREW	2
9	369-62146-1	船尾支架弹簧	STERN BRACKET SPRING	1
10	921703-0406	螺钉	SCREW	1
11	369-62147-0	垫片 4.3-16-1.5	WASHER 4.3-16-1.5	1
12	350-62121-2	推力杆	THRUST ROD	1
13	369-62122-2	推力杆弹簧	THRUST ROD SPRING	1
14	3B2Q62310-0	旋转支架	SWIVEL BRACKET	1
15	344-67177-1	黄油嘴	GREASE FITTING	2
16	345-62441-0	摩擦片	FRICTION PIECE	1
17	346-62421-1	摩擦弹簧	FRICTION SPRING	1
18	9101E3-0830	螺栓	BOLT	1
19	3B2-66322-1	倒车锁	REVERSE LOCK	1
20	3B2-66321-1	倒挡锁杆	REVERSE LOCK ROD	1
21	945303-0500	E型卡环 d=5	E-RING d=5	2
22	3B2-66315-0	倒挡锁弹簧	REVERSE LOCK SPRING	1
23	3B2-66305-0	倒车锁连杆	REVERSE LOCK LINK	1
24	345-05224-0	5-2.5连杆卡扣	ROD SNAP 5-2.5	1
25	3B2-66302-0	倒车锁连杆接头	REVERSE LOCK LINK JOINT	1
26	951503-0214	开口销	SPLIT PIN	1
27	3B2Q62010-0	转向轴总成	STEERING SHAFT ASSY	1
28	3B2-62422-0	上止推板22-44-2	THRUST PLATE (UPPER) 22-44-2	2
29	3B2-62415-0	O型圈 4.25-19.5	O-RING 4.25-19.5	2
30	3B2-62417-0	衬套	BUSHING	2
31	3B2-61301-0	橡胶支座(上)	RUBBER MOUNT (UPPER)	2
32	3B2-61337-0	上减震器	DAMPER (UPPER)	1
33	3B2-61336-0	下减震器	DAMPER (LOWER)	1
34	3B2-61302-0	橡胶支座(下)	RUBBER MOUNT (LOWER)	2
35	3K9Q61401-0	支架托架(右)	MOUNT BRACKET (R)	1
36	3K9Q61402-0	支架托架(左)	MOUNT BRACKET (L)	1
37	9101E3-5640	螺栓	BOLT	2
39	910103-5612	螺栓	BOLT	1
40	3A3-62396-1	接地线 L=110	GROUND L=110	1
41	3V1-62431-1	倾斜止动器总成	TILT STOPPER ASSY	1
42	3AS-62433-0	* 倾斜止动握把	* TILT STOPPER GRIP	1
43	393-62437-1	衬套	BUSHING	2
44	369-62439-1	定位板	SETTING PLATE	1
45	9101E3-5612	螺栓	BOLT	2
46	3V1Q62105-0	夹紧螺丝套件	CLAMP SCREW KIT	2
47	3V1Q62108-0	* 卡箍螺丝总成	* CLAMP SCREW ASSY	1
48	3V1-62106-0	夹紧螺钉	** CLAMP SCREW	1
49	332Q62102-1	夹紧螺钉手柄	** CLAMP SCREW HANDLE	1
50	3C8-62104-2	铆钉 3-22	** RIVET 3-22	1
51	332-62101-1	* 卡箍螺丝垫片	* CLAMP SCREW PAD	1
52	3C8-62107-0	* 肩螺栓	* SHOULDER BOLT	1

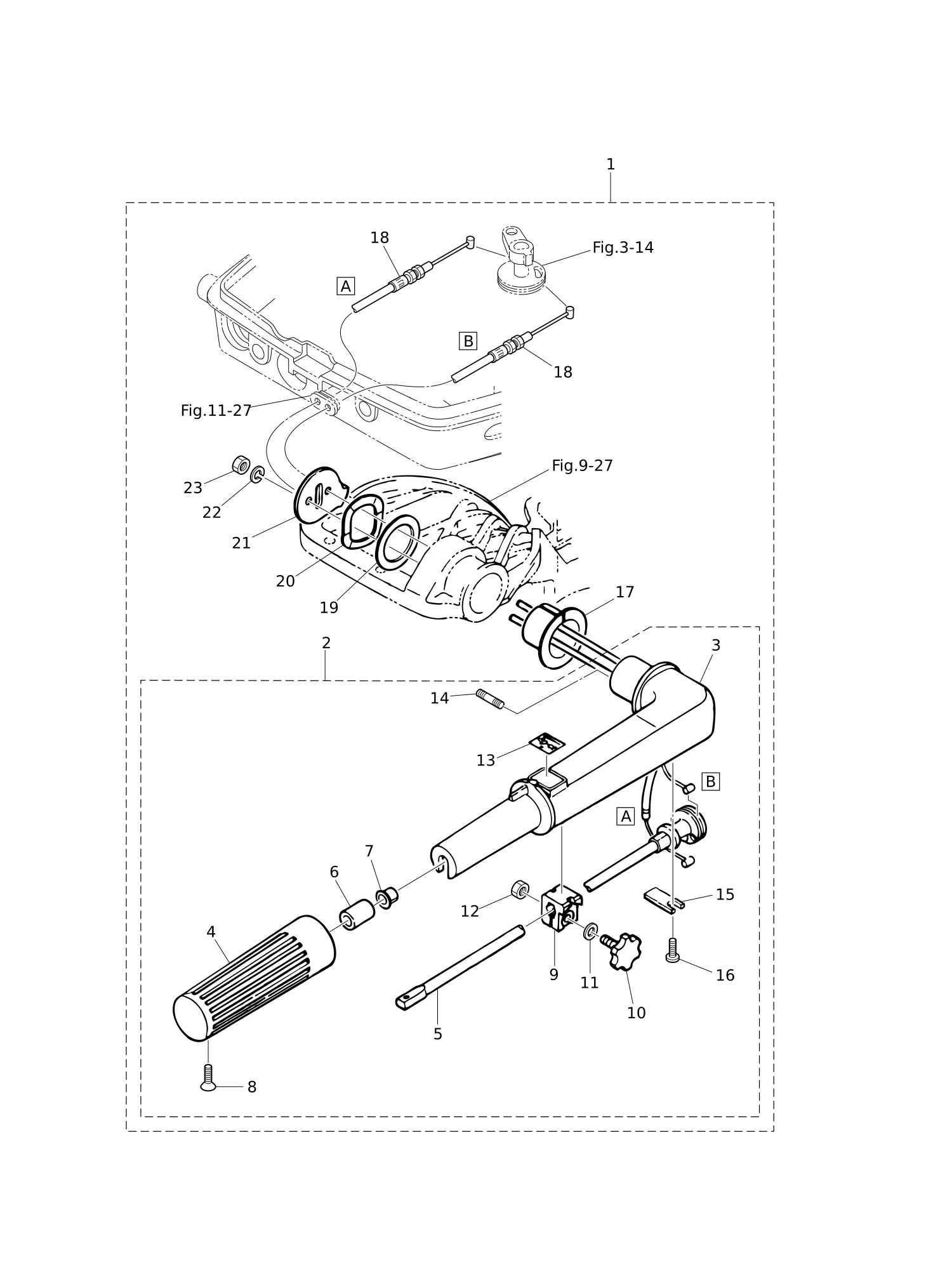

图 10舵柄(MF·EF型) TILLER HANDLE (MF · EF MODEL)

REF	零件编号	中文名称	英文名称	数量
1	3B2Q63003-2	舵柄总成	TILLER HANDLE ASSY	1
2	3B2Q63005-2	* 舵柄手柄分总成	* TILLER HANDLE SUB-ASSY	1
3	3B2Q63011-1	舵柄把手	** TILLER HANDLE	1
4	350-63012-2	手柄	** GRIP	1
5	3B2-63041-0	油门轴	** THROTTLE SHAFT	1
6	345-63048-0	油门轴缓冲器	** THROTTLE SHAFT DAMPER	1
7	350-63046-0	衬套 8.4-10-11	** BUSHING 8.4-10-11	1
8	920803-0518	螺钉	** SCREW	1
9	3B2-63035-1	** 摩擦片	** FRICTION PIECE	1
10	3B2-63034-0	调节螺钉 M6-16	** ADJUSTING SCREW M6-16	1
11	940103-0600	垫圈	** WASHER	1
13	369-72019-1	油门标贴	** THROTTLE DECAL	1
14	3B2-63104-1	螺柱	** STUD	2
15	3B2-63063-0	油门轴支架	** THROTTLE SHAFT SUPPORT	1
16	9215E3-0612	螺钉	** SCREW	1
17	3B2-63102-0	* 衬套	* BUSHING	1
18	3B2-63600-1	* 节气门拉线	* THROTTLE WIRE	2
19	3B2-63108-0	* 垫圈 30-45-1	* WASHER 30-45-1	1
20	3B2-63109-0	* 波形垫圈 30-45-1.2	* WAVE WASHER 30-45-1.2	1
21	3B2-63103-0	* 转向手柄限位器	* STEERING HANDLE STOPPER	1
22	941303-0600	* 弹簧垫圈	* SPRING WASHER	2
23	930103-0600	螺母	* NUT	2

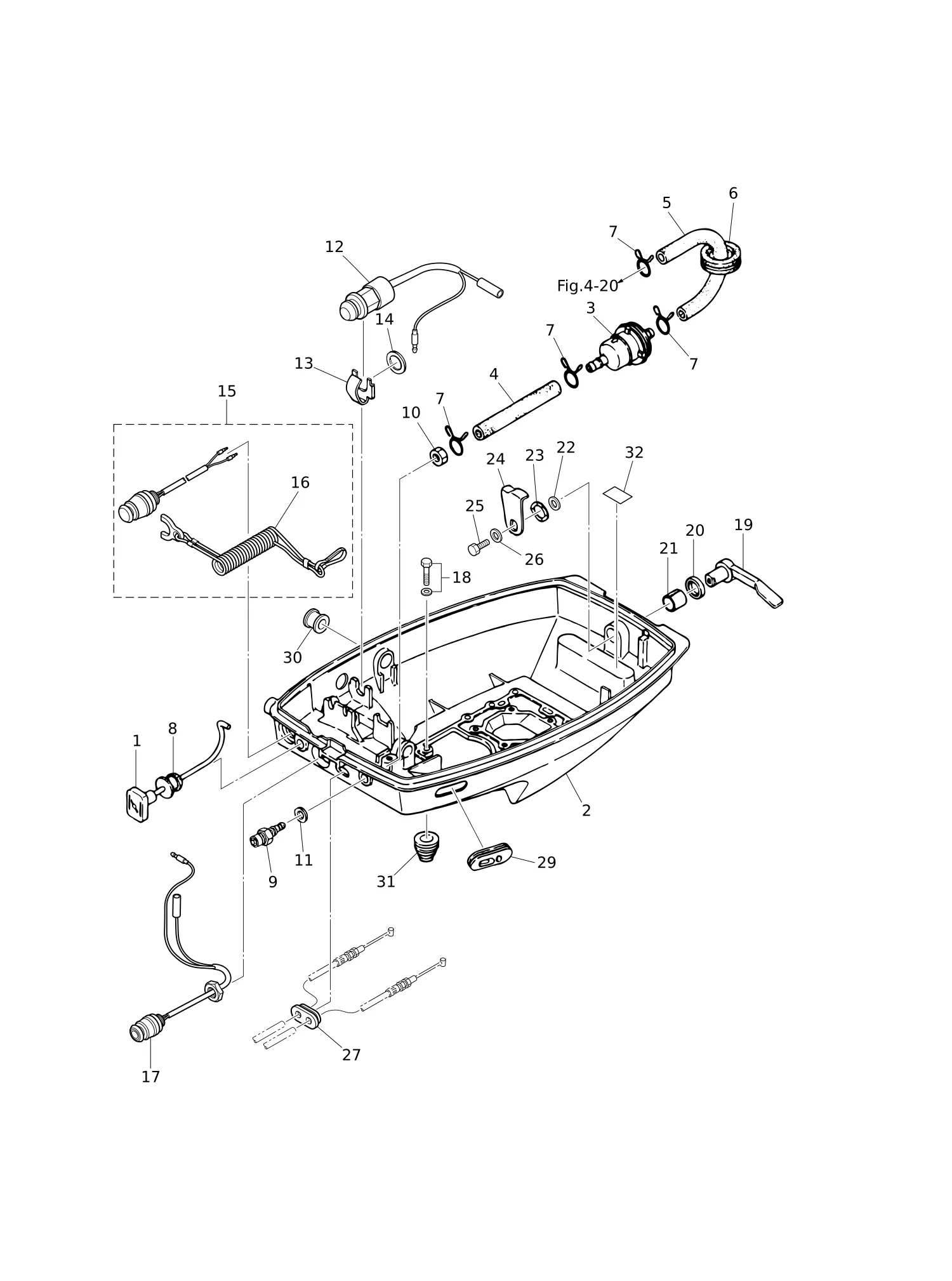

图 11下罩壳 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	3B2-67151-0	阻风门拉杆	CHOKE ROD	1
2	3B2Q67100-1	下罩壳	BOTTOM COWL	1
3	369-02230-0	燃油滤清器总成	FUEL FILTER ASSY	1
4	98AB-50-075	软管	HOSE	1
5	3B2-02212-0	燃油软管	FUEL HOSE	1
6	345-76023-0	索环 22-2.5	GROMMET 22-2.5	1
7	338-02215-0	卡扣φ10	CLIP φ10	4
8	369-67104-0	阻风门拉杆衬套	CHOKE ROD BUSHING	1
9	3B2-70260-1	燃油接头（公头）	FUEL CONNECTOR (MALE)	1
10	332-70261-0	螺母 10-P1.25	NUT 10-P1.25	1
11	336-70112-0	衬垫10.2-16-0.5	GASKET 10.2-16-0.5	1
12	398-76080-1	空档开关	NEUTRAL SWITCH	1
13	398-76083-0	空档开关执行器	NEUTRAL SWITCH ACTUATOR	1
14	3B7-63731-0	垫片 12.5-24-1	WASHER 12.5-24-1	1
15	398-06830-0	停止开关总成	STOP SWITCH ASSY	1
16	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1
17	3B2-76026-1	主开关总成	MAIN SWITCH ASSY	1
18	9101E3-5620	螺栓	BOLT	4
19	369Q67141-1	挂钩杆	HOOK LEVER	1
20	338-67147-0	密封环 13.8-22-3.7	SEAL RING 13.8-22-3.7	1
21	369-67105-0	挂钩杆衬套	HOOK LEVER BUSHING	1
22	3C8-67146-0	垫片 14-22-1	WASHER 14-22-1	1
23	941403-1400	波形垫圈 d=14	WAVE WASHER d=14	1
24	369-67142-0	盖板挂钩	COVER HOOK	1
25	910103-6612	螺栓	BOLT	1
26	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	1
27	3B2-63621-0	索环 19.8-2	GROMMET 19.8-2	1
29	353-67162-0	衬套 41-14-3	GROMMET 41-14-3	1
30	3B2-67187-0	索环 16-17.5	GROMMET 16-17.5	1
31	345-66226-0	索环 17-3	GROMMET 17-3	1
32	369-72026-0	火花塞贴花 (BPR7HS10)	SPARK PLUG DECAL (BPR7HS10)	1

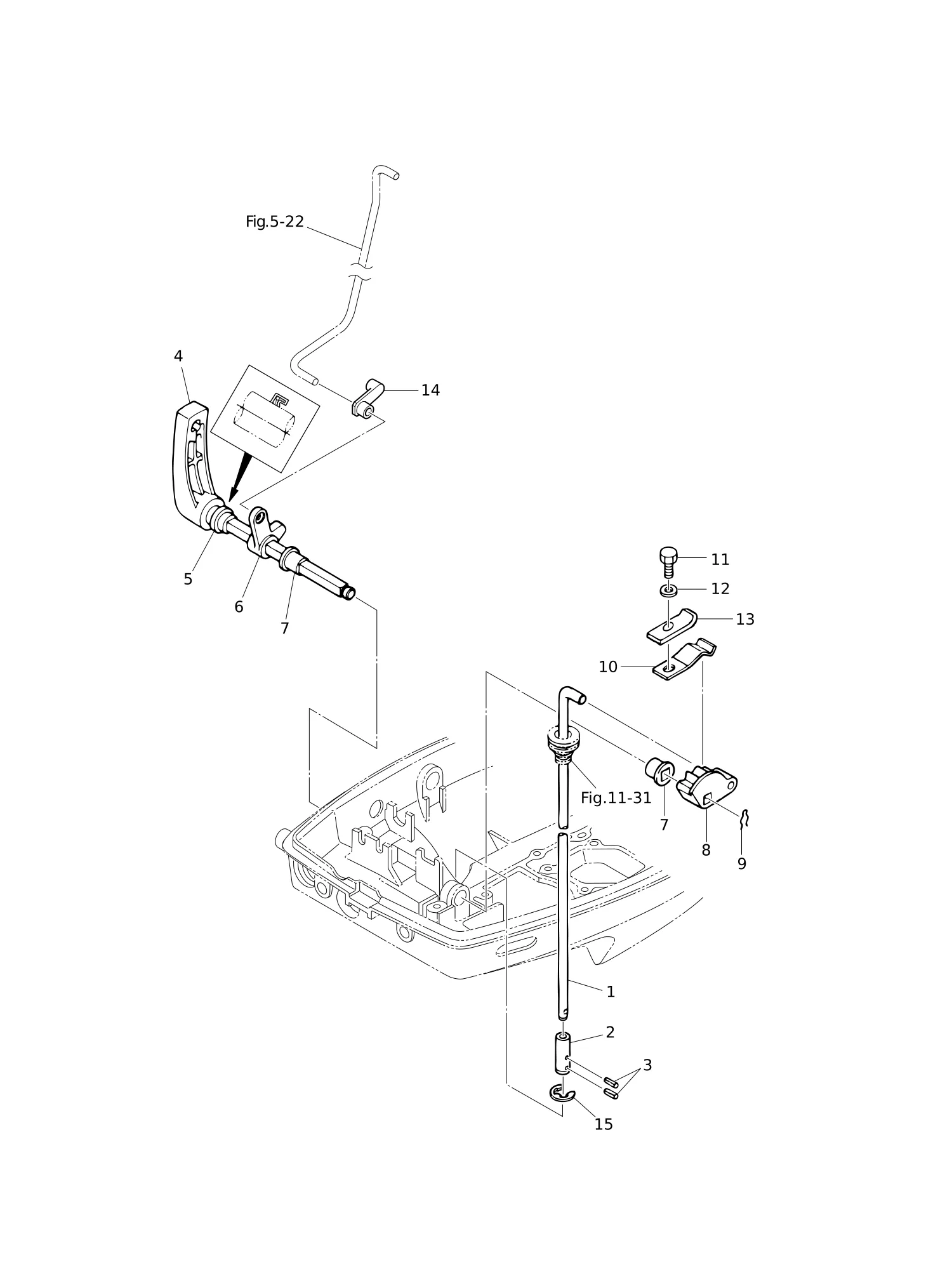

图 12换挡机构 SHIFT

REF	零件编号	中文名称	英文名称	数量
1	3B2-66211-0	换挡连杆	SHIFT ROD	1
2	3B2-66241-0	换挡杆接头	SHIFT ROD JOINT	1
3	951403-0310	弹簧销 3-10	SPRING PIN 3-10	2
4	3B2-66110-0	换挡杆	SHIFT LEVER	1
5	3K9-66137-0	油封 14-20-4.5	OIL SEAL 14-20-4.5	1
6	3B2-05211-1	启动锁臂	STARTER LOCK ARM	1
7	350-67101-0	衬套	BUSHING	2
8	3B2-66225-0	换挡杆手柄	SHIFT ROD LEVER	1
9	951703-0800	弹性挡圈 d=8	SNAP RETAINER ｄ=8	1
10	3C8-66112-0	换挡杆止动块	SHIFT LEVER STOPPER	1
11	9101F4-0610	螺栓	BOLT	1
12	940103-0600	垫圈	WASHER	1
13	3C8-66116-0	换挡杆止动块	SHIFT LEVER STOPPER	1
14	3K9-05223-0	4-2连杆卡扣	ROD SNAP 4-2	1
15	945303-1000	E型卡环 d=10	E-RING d=10	1

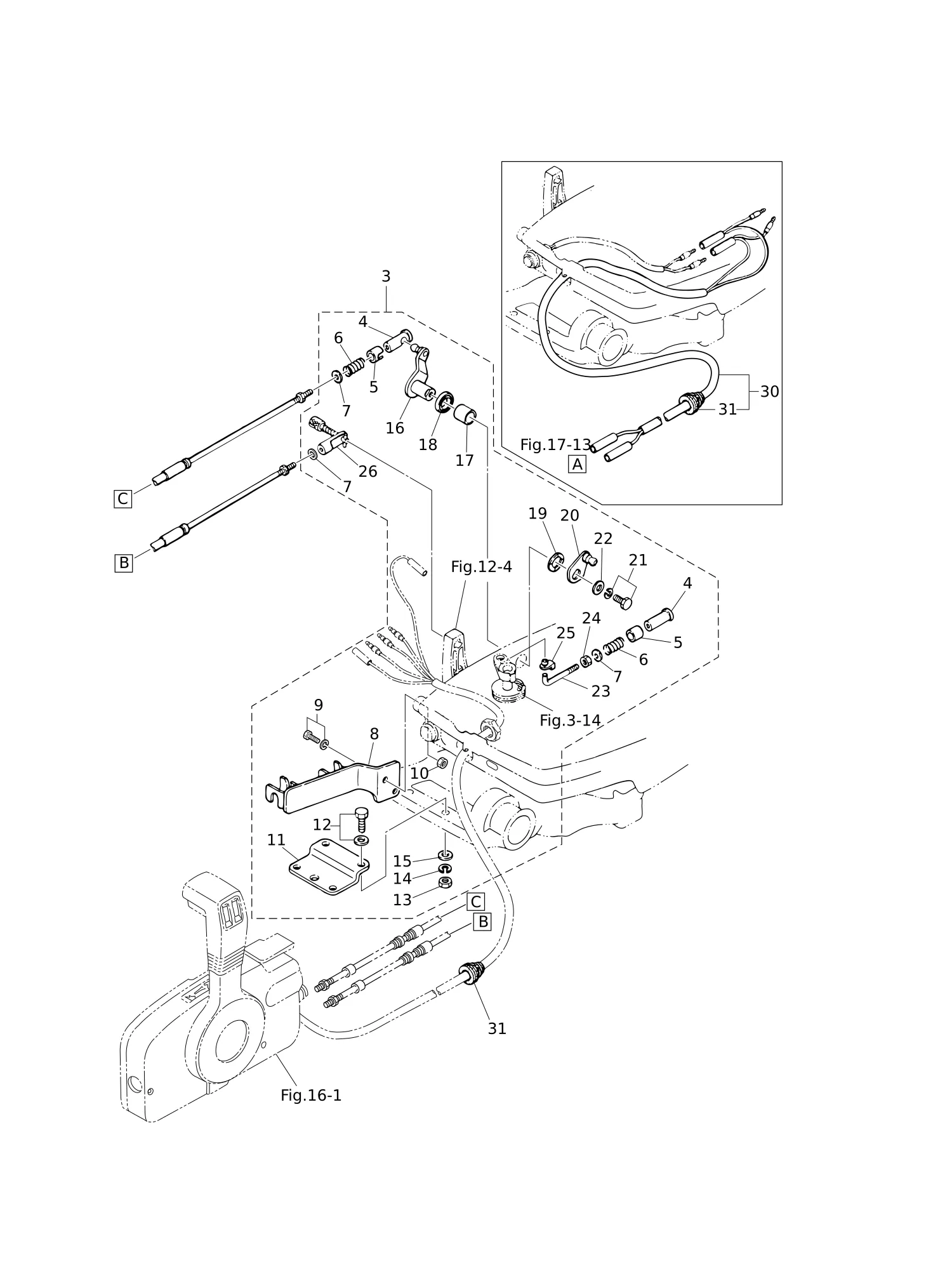

图 13遥控装置 REMOTE CONTROL

REF	零件编号	中文名称	英文名称	数量
3	3B2-83880-3	遥控装置总成	REMOTE CONTROL FITTING ASSY	1
4	3A1-83722-0	* 球头关节座	* BALL JOINT HOLDER	2
5	332-83723-0	* 支架盖	* HOLDER CAP	2
6	332-83724-0	* 弹簧	* SPRING	2
7	332-83725-0	* 垫圈 5.5-14-1.2	* WASHER 5.5-14-1.2	3
8	3B2-83820-0	* 线缆夹总成	* CABLE CLIP ASSY	1
9	910103-6616	螺栓	* BOLT	2
10	930103-0600	螺母	* NUT	2
11	369-83830-2	* 转向钩板	* STEERING HOOK PLATE	1
12	910103-5830	螺栓	* BOLT	2
13	930103-0800	螺母	* NUT	2
14	941303-0800	* 弹簧垫圈	* SPRING WASHER	2
15	940103-0800	* 垫圈	* WASHER	2
16	369-83726-0	* 油门杆	* THROTTLE LEVER	1
17	369-67105-0	* 钩杆衬套	* HOOK LEVER BUSHING	1
18	338-67147-0	* 密封环 13.8-22-3.7	* SEAL RING 13.8-22-3.7	1
19	941403-1400	* 波形垫圈 d=14	* WAVE WASHER d=14	1
20	3B2-83887-1	* 油门杆	* THROTTLE LEVER	1
21	910103-6612	螺栓	* BOLT	1
22	3C8-66308-0	* 垫圈 6-16-1.5	* WASHER 6-16-1.5	1
23	3B2-83863-1	* 节气门杆	* THROTTLE LEVER ROD	1
24	3B2-83865-0	螺母 10-32UNF	* NUT 10-32UNF	1
25	345-05224-0	* 连杆卡扣 5-2.5	* ROD SNAP 5-2.5	1
26	3A1-83710-1	* 线缆接头总成	* CABLE JOINT ASSY	1
30	3B2-83857-0	遥控停机拉绳总成 L=3900	REMOTE CONTROL STOP CORD ASSY L=3900	1
30	3K9-83857-0	遥控停机拉绳总成 L=5900	REMOTE CONTROL STOP CORD ASSY L=5900	1
31	345-66226-0	* 护孔环 17-3	* GROMMET 17-3	1

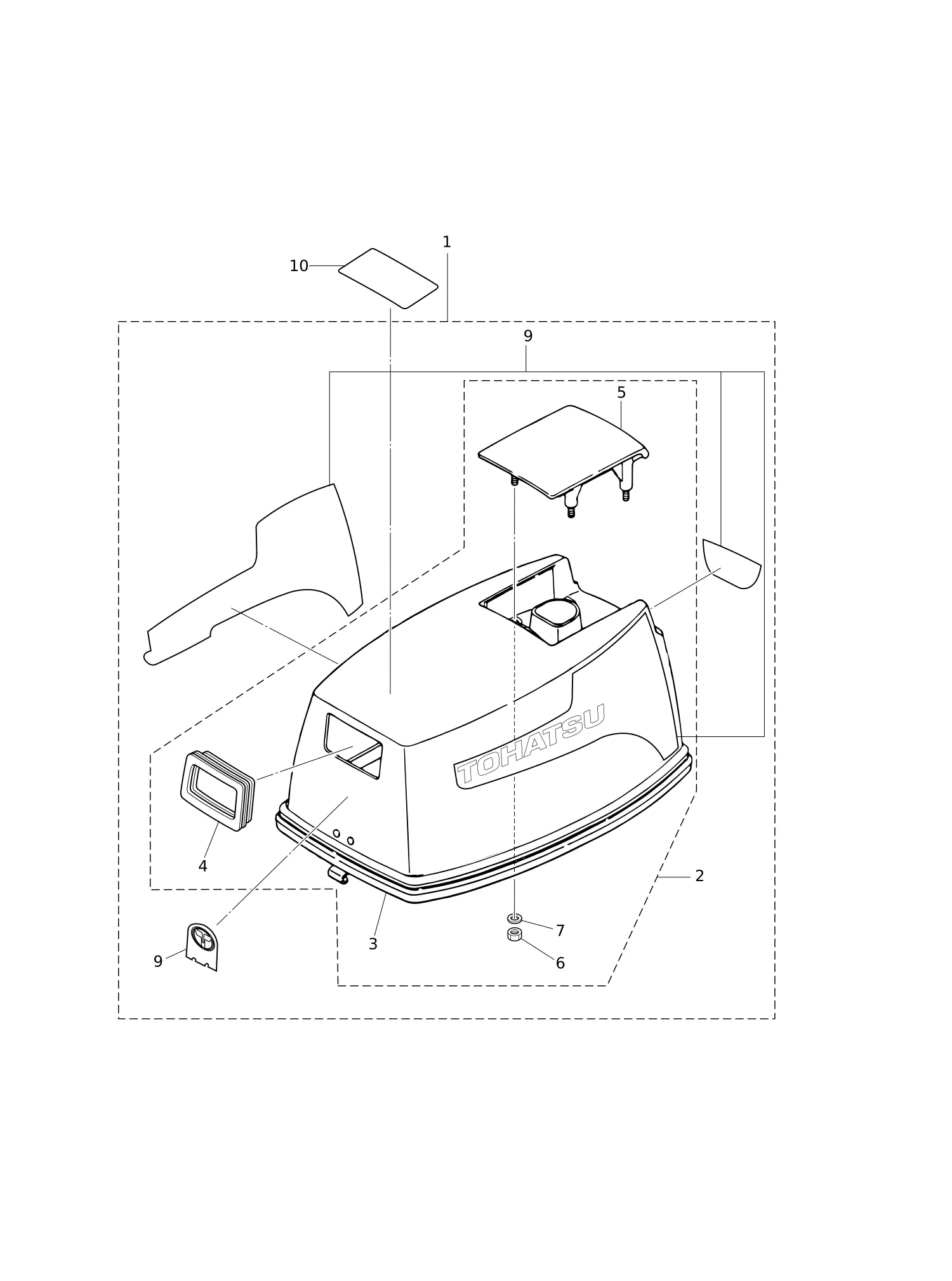

图 14顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	3B2Q67645-8	顶罩总成	TOP COWL ASSY	1
2	3B2Q67640-1	* 顶罩分总成	* TOP COWL SUB-ASSY	1
3	3B2-67501-1	顶罩密封条L=1700	** TOP COWL SEAL L=1700	1
4	3B2-67503-0	** 启动器油封	** STARTER SEAL	1
5	3B2Q67521-1	倾斜把手	** TILT HANDLE	1
6	930403-0600	尼龙螺母 6-P1.0	** NYLON NUT 6-P1.0	4
7	940103-0600	垫圈	** WASHER	4
9	3B2-87801-3	* 标牌套装(M8B)	* DECAL SET (M8B)	1
9	3G0-87801-3	* 标牌套装(M6B)	* DECAL SET (M6B)	1
9	3K9-87801-2	* 标牌套装(M9.8B)	* DECAL SET (M9.8B)	1
10	3C7-72180-3	警示标贴(A型)	CAUTION DECAL (A)	1

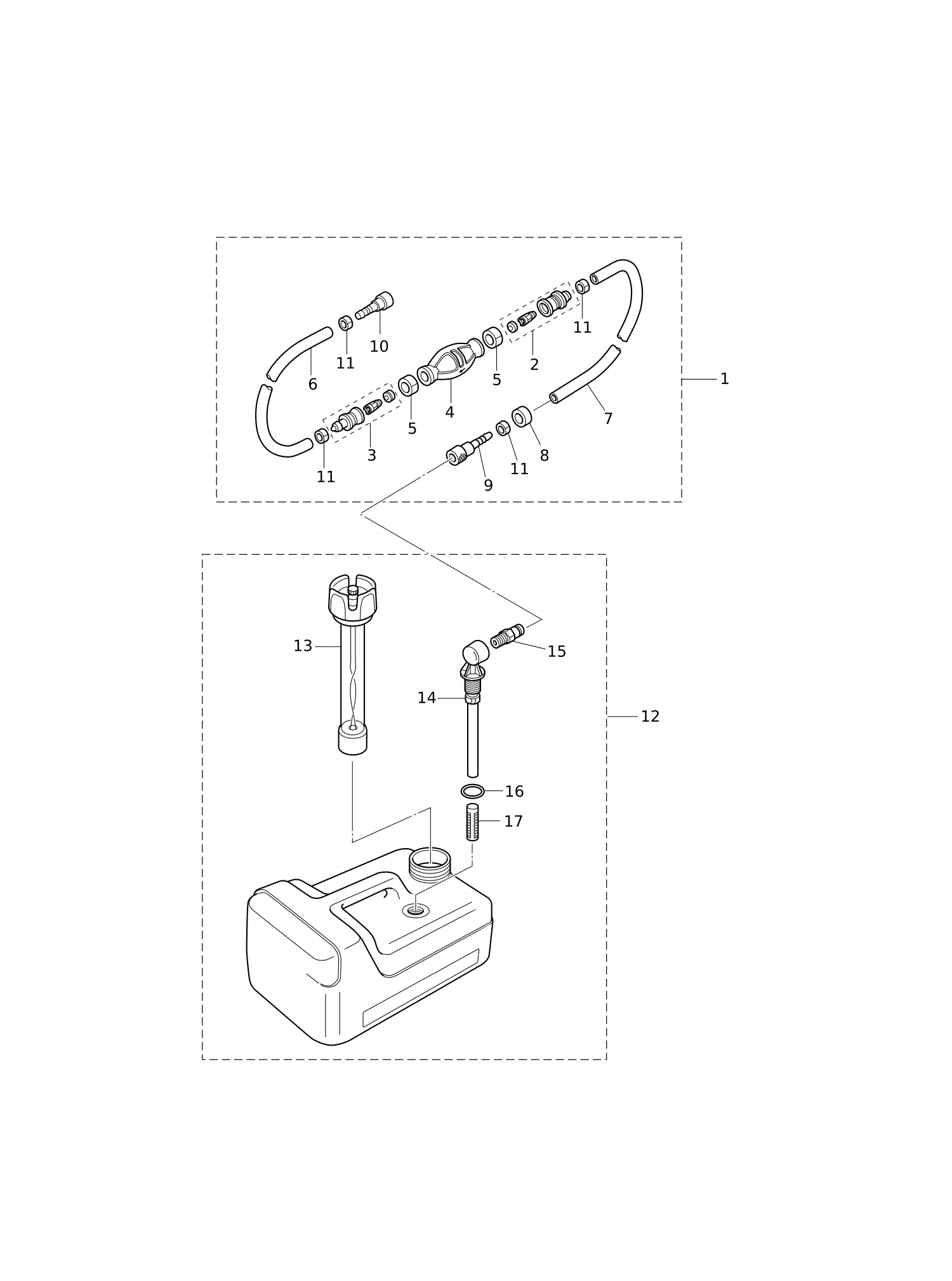

图 15燃油箱 FUEL TANK

REF	零件编号	中文名称	英文名称	数量
1	3B7-70200-5	手动泵球总成	PRIMER BULB ASSY	1
2	3C7-70220-1	* 接头组件(进口)	* JOINT ASSY (INLET)	1
3	3C7-70224-1	* 接头组件(出口)	* JOINT ASSY (OUTLET)	1
4	3C7-70211-1	* 注油球	* PRIMER BULB	1
5	3C7-70217-0	* 卡箍	* CLAMP	2
6	98AB-70-700	* 软管	* HOSE	1
7	98AB-701600	* 软管	* HOSE	1
8	3B7-70280-1	* 燃油接头标记	* FUEL CONNECTOR MARK	1
9	3GF-70281-0	* 燃油接头	* FUEL CONNECTOR	1
10	3GF-70250-1	* 燃油接头	* FUEL CONNECTOR	1
11	332-70201-0	* 卡箍	* CLAMP	4
12	3B2-70167-1	12升燃油箱总成	FUEL TANK ASSY 12L	1
13	3B2-70050-2	* 燃油表通气盖总成（12升）	* FUEL GAUGE VENT CAP ASSY (12L)	1
14	3B2-70155-0	* 吸油弯管总成(12升)	* PICK-UP ELBOW ASSY (12L)	1
15	3E0-70270-0	* 快速接头(公)	* QUICK-CONNECTOR (MALE)	1
16	3C7-70199-0	* O型圈	* O-RING	1
17	3C7-70113-0	* 滤清器	* FILTER	1

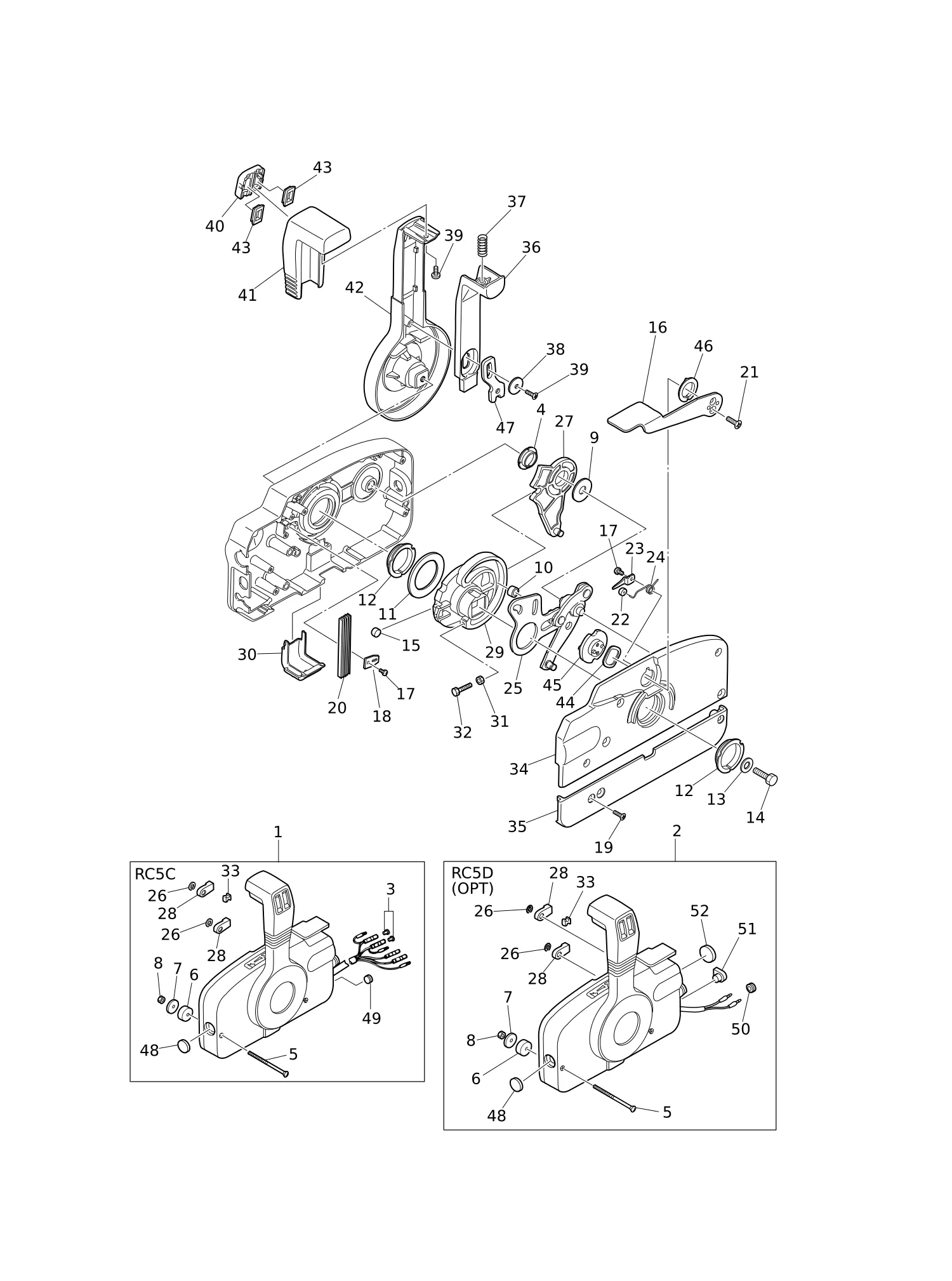

图 16遥控器零部件 COMPONENT PARTS OF REMOTE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	3B7Q84350-4	遥控头总成(RC5C)	REMOTE CONTROL HEAD ASSY (RC5C)	1
2	3B7Q84360-2	遥控头总成(RC5D)	REMOTE CONTROL HEAD ASSY (RC5D)	1
3	3A3-76037-0	* 线缆端子塞	* CABLE TERMINAL PLUG	2
4	3A3-84432-0	* 衬套	* BUSHING	1
5	3A3-84375-0	* 螺钉	* SCREW	3
6	3A3-84374-0	* 隔套	* SPACER	3
7	353-84371-0	* 垫圈	* WASHER	3
8	930103-0600	螺母	* NUT	3
9	3A3-84383-0	* 垫圈	* WASHER	1
10	3A3-84421-0	* 滚轮	* ROLLER	1
11	3A3-84422-0	* 推力板	* THRUST PLATE	1
12	3A3-84431-0	* 衬套	* BUSHING	2
13	940103-0800	* 垫圈	* WASHER	1
14	3A3-84442-0	螺栓	* BOLT	1
15	353-84388-0	* 定位滚轮	* DETENT ROLLER	1
16	3B7Q84312-0	* 自由节流杆	* FREE THROTTLE LEVER	1
17	921503-0406	* 螺钉	* SCREW	2
18	3A3-84423-0	* 定位器挡圈	* DETENT RETAINER	1
19	921603-0518	* 螺钉	* SCREW	5
20	3A3-84307-0	* 定位弹簧	* DETENT SPRING	5
21	921603-0512	* 螺钉	* SCREW	2
22	3A3-84424-0	* 自由节流滚轮	* FREE THROTTLE ROLLER	1
23	3A3-84426-0	* 滚柱保持架	* ROLLER RETAINER	1
24	3A3-84425-0	* 自由节流弹簧	* FREE THROTTLE SPRING	1
25	3A3-84365-1	* 节气门摇臂	* THROTTLE ARM	1
26	945303-0600	* E型卡环 d=6	* E-RING d=6	2
27	3A3-84381-0	* 换挡齿轮总成	* SHIFT GEAR ASSY	1
28	3A3-83314-2	* 线缆端子	* CABLE TERMINAL	2
29	3A3-84364-2	* 驱动齿轮	* DRIVE GEAR	1
30	3A3-84429-0	* 线束盖	* WIRE COVER	1
31	930103-0500	螺母	* NUT	1
32	910103-0525	螺栓	* BOLT	1
33	3A3-84376-0	* 护孔环	* GROMMET	1
34	3B7Q84441-0	* 后壳体	* REAR HOUSING	1
35	3B7Q84366-0	* 后盖板	* REAR PANEL	1
36	3A3-84401-0	* 空档锁止臂	* NEUTRAL LOCK ARM	1
37	3A3-84403-0	* 空档锁止弹簧	* NEUTRAL LOCK SPRING	1
38	3A3-84407-0	* 垫圈	* WASHER	1
39	921503-0510	* 螺钉	* SCREW	2
40	3A3-84451-0	* 倾斜开关盖	* TILT SWITCH COVER	1
41	3A3-84404-0	* 手柄	* GRIP	1
42	3B7Q84343-0	* 控制杆	* CONTROL LEVER	1
43	3A3-84452-0	* 倾斜开关塞	* TILT SWITCH PLUG	2
44	3A3-84368-0	* 波形垫圈	* WAVE WASHER	1
45	3A3-84391-0	* 自由节流鼓	* FREE THROTTLE DRUM	1
46	3A3-84435-0	* 衬套	* BUSHING	1
47	3A3-84406-0	* 板	* PLATE	1
48	361-84414-0	* 护孔环	* GROMMET	1
49	361-84415-0	* 护孔环	* GROMMET
50	369-84418-0	* 护孔环	* GROMMET	1
51	353-84321-0	* 护孔环	* GROMMET	1
52	369-84416-0	* 护孔环	* GROMMET	1

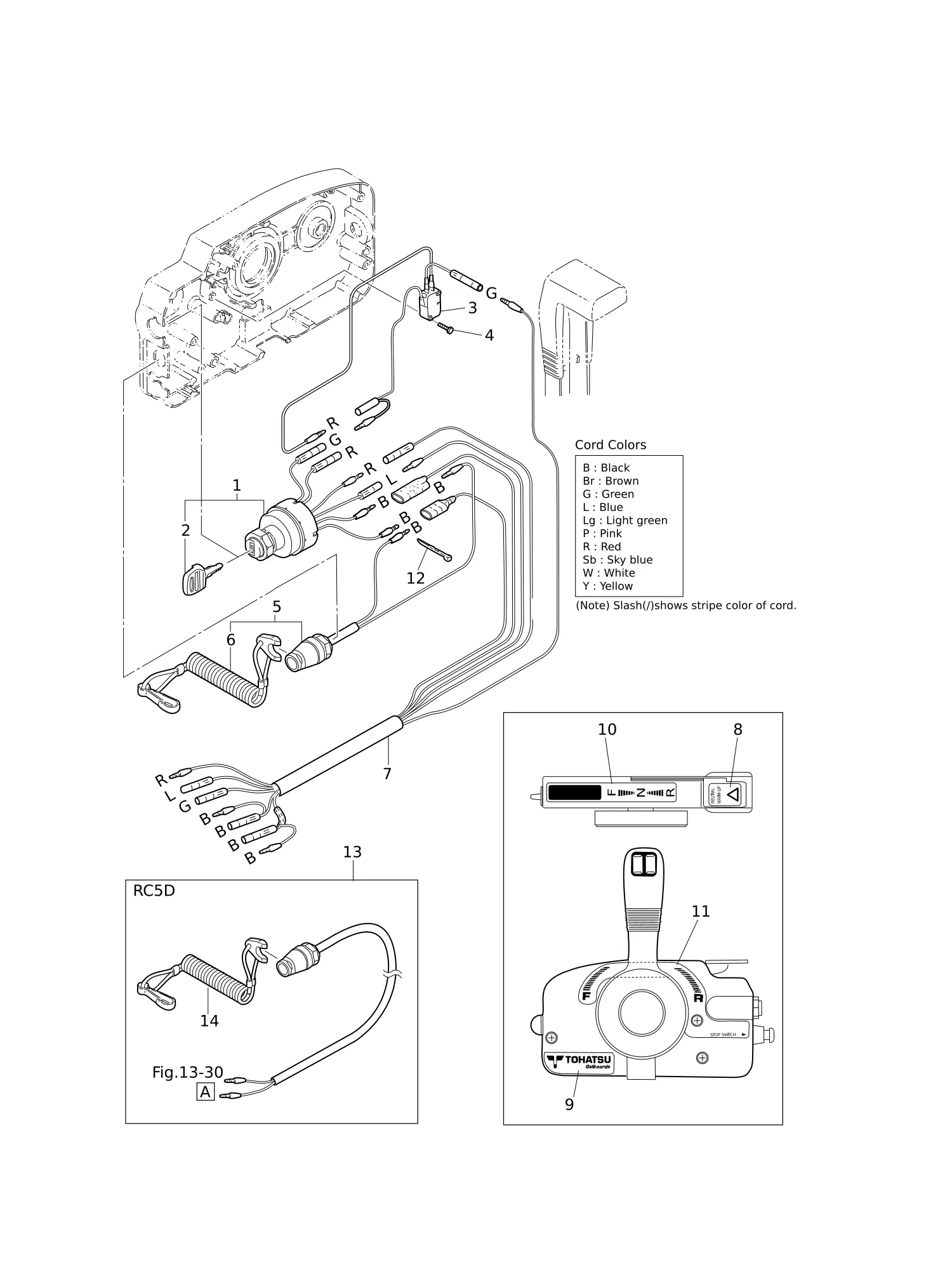

图 17遥控器零部件(电气部件) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	零件编号	中文名称	英文名称	数量
1	353-76020-3	主开关总成	MAIN SWITCH ASSY	1
2	3F3-76217-0	主开关钥匙301号	*MAIN SWITCH KEY No.301	1
2	3F3-76218-0	主开关钥匙302号	*MAIN SWITCH KEY No.302	1
2	3F3-76219-0	主开关钥匙303号	*MAIN SWITCH KEY No.303	1
3	3A3-76086-1	空档开关(遥控型)	NEUTRAL SWITCH (REMOTE CONT)	1
4	921503-5316	螺钉	SCREW	2
5	3A3-06830-0	停止开关总成	STOP SWITCH ASSY	1
7	361-76110-1	线束总成	CORD ASSY	1
8	3N5-84331-0	操纵杆贴花	DECAL (LEVER)	1
9	3N5-84333-0	东发贴花	DECAL (TOHATSU)	1
10	3N5-84336-0	挡位标识贴	SHIFT POSITION DECAL	1
11	3N5-84465-0	挡位侧标识贴	SHIFT POSITION SIDE DECAL	1
12	3A3-84398-0	箍带	BAND	2
13	398-06830-0	停止开关总成	STOP SWITCH ASSY	1
14	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1

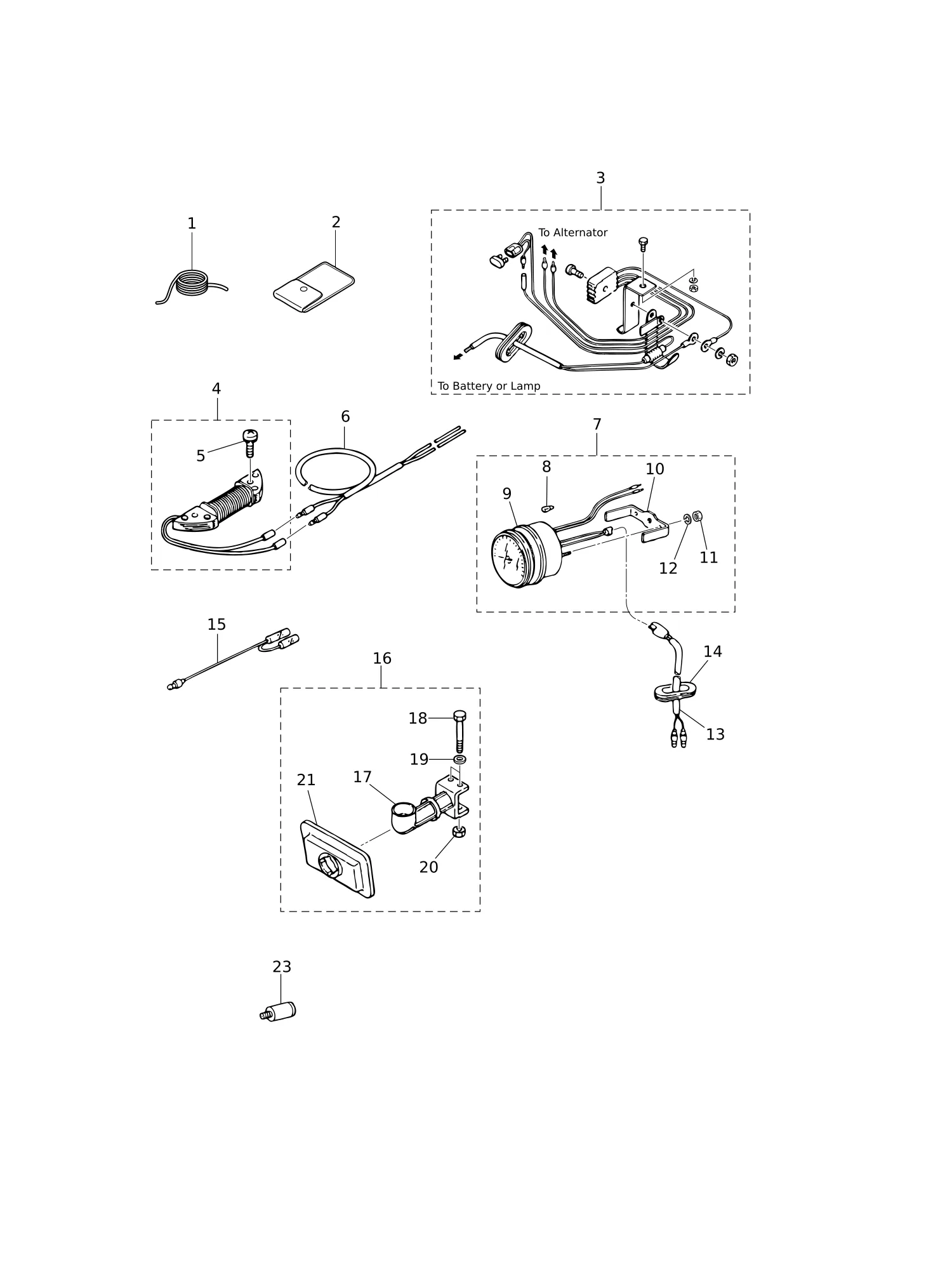

图 18选装件(附件) OPTIONAL PARTS (ACCESSORIES)

REF	零件编号	中文名称	英文名称	数量
1	312-72201-0	安全绳φ4-1000	SAFETY ROPE φ4-1000	1
2	369-72100-0	工具包	TOOL KIT	1
3	346-76160-2	整流器套件	RECTIFIER KIT	1
4	3B2-06128-0	交流发电机套件	ALTERNATOR KIT	1
5	921521-6625	* 螺钉	* SCREW	2
6	369-76167-0	延长线(照明) L=2000	EXTENSION CORD (LIGHT) L=2000	1
7	3B7-72530-2	转速表总成	TACHOMETER ASSY	1
8	3B7-72659-0	* 仪表灯泡 12V-1.7W	* METER BULB 12V-1.7W	1
9	3B7-72656-0	* 仪表缓冲器	* METER DAMPER	1
10	3B7-72661-0	* 安装板	* FITTING PLATE	1
11	930103-0500	螺母	* NUT	2
12	941303-0500	* 弹簧垫圈	* SPRING WASHER	2
13	361-72539-0	转速表导线 L=6000	TACHOMETER LEAD WIRE L=6000	1
14	345-67169-0	衬套 40-13-3	GROMMET 40-13-3	1
15	361-72542-0	分离线	SEPARATE CORD	1
15	361-72543-0	分离线	SEPARATE CORD	1
16	3B2B05180-0	垂直启动器套件	VERTICAL STARTER KIT	1
17	3B2B05911-0	* 垂直启动器导杆	* VERTICAL STARTER GUIDE	1
18	9101F4-0654	螺栓	* BOLT	2
19	940103-0600	* 垫圈	* WASHER	2
20	930103-0600	螺母	* NUT	2
21	3B2-05912-0	* 密封件	* SEAL	1
23	336-60007-0	冲洗塞	FLUSHING PLUG	1

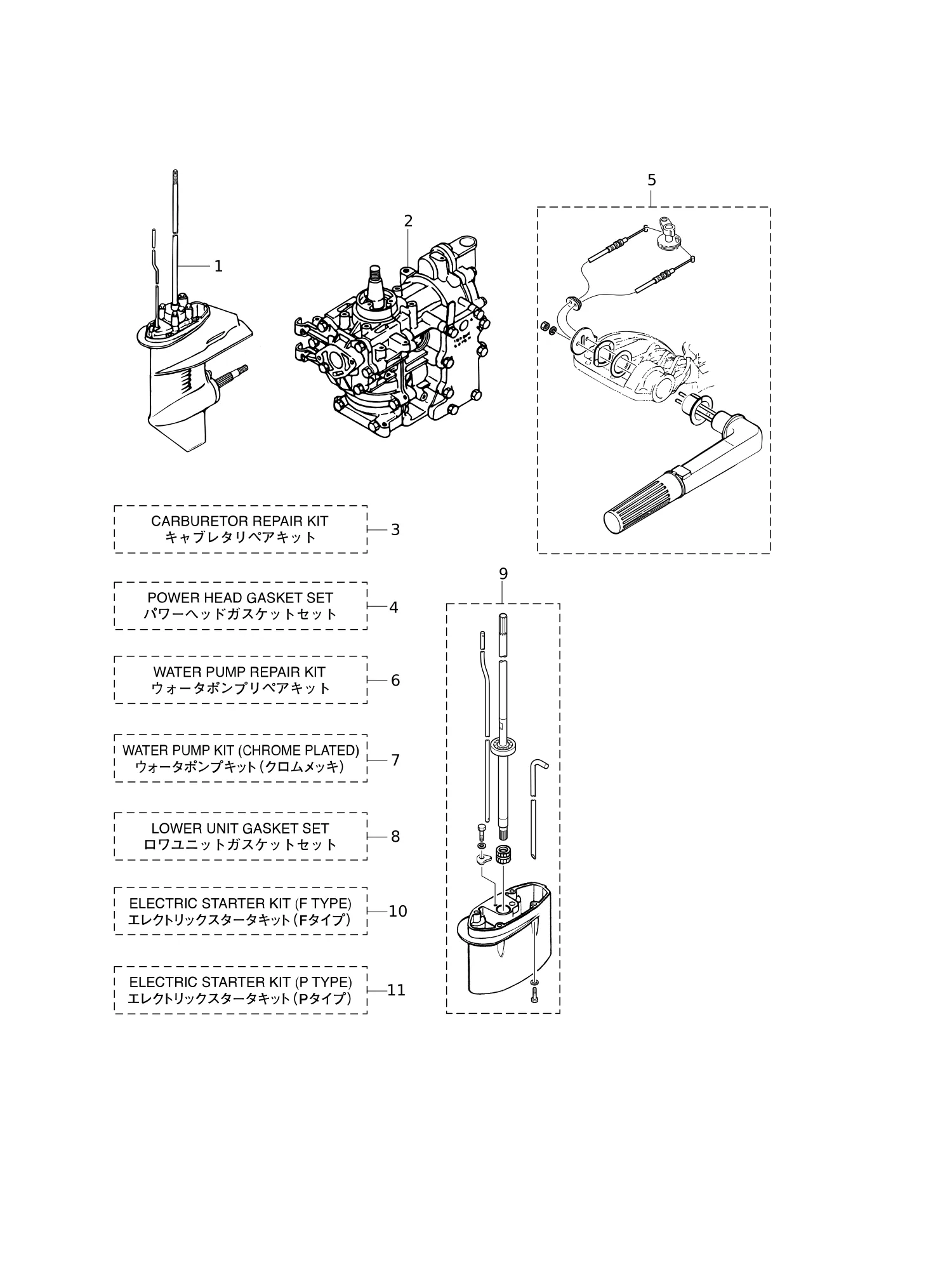

图 19套件零件总成 ASSEMBLY · KIT PARTS

REF	零件编号	中文名称	英文名称	数量
1	3B2Q87301-8	下部单元总成 (S)	LOWER UNIT ASSY (S)	1
1	3B2Q87302-8	下部单元总成 (L)	LOWER UNIT ASSY (L)	1
1	3B2Q87304-8	下部单元总成 (UL)	LOWER UNIT ASSY (UL)	1
2	3B2B87090-7	发动机短缸体套件	ENGINE SHORT BLOCK KIT	1
2	3K9B87090-6	发动机短缸体套件	ENGINE SHORT BLOCK KIT	1
3	344-03244-0	* 卡扣	* CLIP	1
3	346-03232-0	* 浮子臂销	* FLOAT ARM PIN	1
3	346-03256-0	* 橡胶帽	* RUBBER CAP	1
3	369-03182-0	* 化油器盖垫片	* CARBURETOR COVER GASKET	1
3	369-03183-0	* 化油器盖垫片	* CARBURETOR COVER GASKET	1
3	369-03186-0	* 螺钉	* SCREW	2
3	369-03222-0	* 浮子室O型圈	* FLOAT CHAMBER O-RING	1
3	369-03231-0	* 浮子	* FLOAT	1
3	369-03293-1	* 衬垫	* GASKET	1
3	369-03302-0	* 泵盖衬垫	* PUMP COVER GASKET	1
3	369-03303-0	* 隔膜A	* DIAPHRAGM A	1
3	369-03306-0	* 隔膜B	* DIAPHRAGM B	1
3	369-03307-0	* 泵体衬垫	* PUMP BODY GASKET	1
3	3B2-87122-0	化油器修理包	CARBURETOR REPAIR KIT	1
3	3F3-03234-0	* 螺钉	* SCREW	1
3	3R3-03239-0	* 浮子阀总成	* FLOAT VALVE ASSY	1
3	922503-6414	* 螺钉	* SCREW	4
3	922553-6423	* 螺钉	* SCREW	4
4	101-00121-0	* 油封 20-35-7 20-35-7	* OIL SEAL 20-35-7 20-35-7	1
4	369-02011-0	* 化油器衬垫	* CARBURETOR GASKET	1
4	3B2-00122-1	* 油封 20-40-7	* OIL SEAL 20-40-7	1
4	3B2-01005-1	* 气缸盖垫片	* CYLINDER HEAD GASKET	1
4	3B2-01214-1	* 曲轴箱缸头垫片	* CRANKCASE HEAD GASKET	1
4	3B2-01215-0	* 油封 12-28-5	* OIL SEAL 12-28-5	2
4	3B2-01303-2	* 发动机底座衬垫	* ENGINE BASEMENT GASKET	1
4	3B2-02104-1	* 进气歧管垫片	* INTAKE MANIFOLD GASKET	1
4	3B2-02105-1	* 进气歧管垫片	* INTAKE MANIFOLD GASKET	1
4	3B2-02305-2	* 排气盖衬垫	* EXHAUST COVER GASKET	2
4	3B2-87121-4	动力头衬垫套装	POWER HEAD GASKET SET	1
4	3K9-02305-2	* 排气盖衬垫	* EXHAUST COVER GASKET	2
4	3K9-87121-4	动力头衬垫套装	POWER HEAD GASKET SET	1
5	353-67162-0	* 衬套 41-14-3	* GROMMET 41-14-3	1
5	3B2-63621-0	* 衬套 19.8-2	* GROMMET 19.8-2	1
5	3B2-67187-0	* 护孔环 16-17.5	* GROMMET 16-17.5	1
5	3B2Q63000-2	舵柄套件	TILLER HANDLE KIT	1
5	3B2Q63003-2	* 舵柄手柄总成	* TILLER HANDLE ASSY	1
6	3B2-65011-0	* 泵壳衬套	* PUMP CASE LINER	1
6	3B2-65022-0	* 键 φ3-11	* KEY φ3-11	1
6	3B2-65025-0	* 水泵导板	* WATER PUMP GUIDE PLATE	1
6	3B2-87322-2	水泵维修套件	WATER PUMP REPAIR KIT	1
6	9161E3-0650	螺栓	* BOLT	4
6	940103-0600	* 垫圈	* WASHER	4
7	3B2-65021-1	* 水泵叶轮	* WATER PUMP IMPELLER	1
7	3B2-65231-2	水泵套件(镀铬)	WATER PUMP KIT (CHROME PLATED)	1
7	3B2-65238-0	* 泵壳衬套	* PUMP CASE LINER	1
7	3B2-65239-0	* 水泵导板	* WATER PUMP GUIDE PLATE	1
8	309-60111-0	* 油封 12-24-8	* OIL SEAL 12-24-8	1
8	332-60006-0	* 衬垫 8.1-15-1	* GASKET 8.1-15-1	3
8	332-66032-0	* O型圈2.4-15.4	* O-RING 2.4-15.4	1
8	345-65015-0	* O型圈 3.2-47	* O-RING 3.2-47	1
8	369-60111-0	* 油封 15-28-10	* OIL SEAL 15-28-10	1
8	369-66021-1	* O型圈 2.5-4.9	* O-RING 2.5-4.9	2
8	3B2-02312-2	* 排气管衬垫	* EXHAUST PIPE GASKET	1
8	3B2-61012-2	* 驱动轴壳体衬垫	* DRIVE SHAFT HOUSING GASKET	1
8	3B2-65018-2	* 泵壳衬垫	* PUMP CASE GASKET	1
8	3B2-65020-1	* 泵壳衬垫(下)	* PUMP CASE GASKET (LOWER)	1
8	3B2-65029-2	* 导板垫片	* GUIDE PLATE GASKET	1
8	3B2-87321-5	下部单元衬垫套件	LOWER UNIT GASKET SET	1
9	3B2-60003-1	* 驱动轴衬套（上长）	* DRIVE SHAFT BUSHING (UL)	1
9	3B2-64309-1	* 驱动轴总成（上长）	* DRIVE SHAFT ASSY (UL)	1
9	3B2-65120-0	* 水管 (上左)	* WATER PIPE (UL)	1
9	3B2-66014-0	* 凸轮杆(上左)	* CAM ROD (UL)	1
9	3B2Q61110-2	* 延伸壳体	* EXTENSION HOUSING	1
9	3B2Q87314-3	延伸壳体套件(超长)	EXTENSION HOUSING KIT (UL)	1
9	3V1-64332-0	* 止动块	* STOPPER	1
9	9101E3-5612	螺栓	* BOLT	2
9	9101E3-5635	螺栓	* BOLT	4
10	398-76080-1	* 空档开关	* NEUTRAL SWITCH	1
10	398-76083-0	* 空档开关执行器	* NEUTRAL SWITCH ACTUATOR	1
10	3B2-76026-1	* 主开关总成	* MAIN SWITCH ASSY	1
10	3B2-76300-4	电动启动器套件(F)	ELECTRIC STARTER KIT (F)	1
10	3B7-63731-0	* 垫圈 12.5-24-1	* WASHER 12.5-24-1	1
11	345-06917-1	* 卡箍 9-20U	* CLAMP 9-20U	1
11	345-67117-0	* 护孔环 17-2.7	* GROMMET 17-2.7	1
11	345-67193-0	* 护孔环 16-2.5	* GROMMET 16-2.5	1
11	346-76040-0	* 启动电磁阀	* STARTER SOLENOID	1
11	346-76057-0	* 阻风门电磁阀挂钩	* CHOKE SOLENOID HOOK	1
11	350-76010-0	* 启动电机总成	* STARTER MOTOR ASSY	1
11	350-76011-0	* 启动电机支架	* STARTER MOTOR BRACKET	1
11	361-76050-0	* 阻风门电磁阀	* CHOKE SOLENOID	1
11	398-06972-0	* 卡箍 6.5-67P	* CLAMP 6.5-67P	1
11	3A3-76145-0	* 端子盖 8-13-28	* TERMINAL CAP 8-13-28	2
11	3B2-02412-0	* 进气消声器	* INTAKE SILENCER	1
11	3B2-03202-1	* 化油器总成(EP)	* CARBURETOR ASSY (EP)	1
11	3B2-06123-1	* 交流发电机总成(80W)	* ALTERNATOR ASSY (80W)	1
11	3B2-06194-1	* 飞轮总成(带齿轮)	* FLYWHEEL ASSY W/GEAR	1
11	3B2-63624-0	* 衬套 19.8-2	* GROMMET 19.8-2	1
11	3B2-76055-1	* 阻风门电磁阀支架	* CHOKE SOLENOID BRACKET	1
11	3B2-76060-0	* 整流器总成	* RECTIFIER COMPLETE	1
11	3B2-76062-0	* 保险丝线束总成 L=355	* FUSE WIRE ASSY L=355	1
11	3B2-76100-2	电动启动器套件(P)	ELECTRIC STARTER KIT (P)	1
11	3B2-76120-1	蓄电池电缆 L=2000	* BATTERY CABLE L=2000	1
11	3B2-76147-2	* 启动电缆 L=200	* STARTER CABLE L=200	1
11	3B2-76166-0	* 辅助绳总成	* ASSIST CORD COMPLETE	1
11	3B7-76145-0	* 端子盖 8-13-30	* TERMINAL CAP 8-13-30	1
11	3K9-03202-0	* 化油器总成(EP)	* CARBURETOR ASSY (EP)	1
11	3K9-76100-0	电动启动器套件(P)	ELECTRIC STARTER KIT (P)	1
11	3PR-06972-0	* 卡箍 6.5-47.5P	* CLAMP 6.5-47.5P	2
11	3T5-84398-0	箍带 104	* BAND 104	2
11	910103-5610	螺栓	* BOLT	1
11	910103-5825	螺栓	* BOLT	2
11	910103-6620	螺栓	* BOLT	1
11	916103-0830	螺栓	* BOLT	2
11	921503-0525	* 螺钉	* SCREW	1
11	921503-6408	* 螺钉	* SCREW	3
11	9215E3-0510	* 螺钉	* SCREW	2
11	930103-0500	螺母	* NUT	1
11	930103-0600	螺母	* NUT	1
11	941303-0500	* 弹簧垫圈	* SPRING WASHER	1
11	941303-0800	* 弹簧垫圈	* SPRING WASHER	4
11	951403-0312	* 弹簧销 3-12	* SPRING PIN 3-12	1
