东发 Tohatsu M40C 2013 - 爆炸图零件明细

两冲程 2-Stroke · 2013 年 · 手册号 002-21035-7 · 共 22 个部位 · 850 条零件

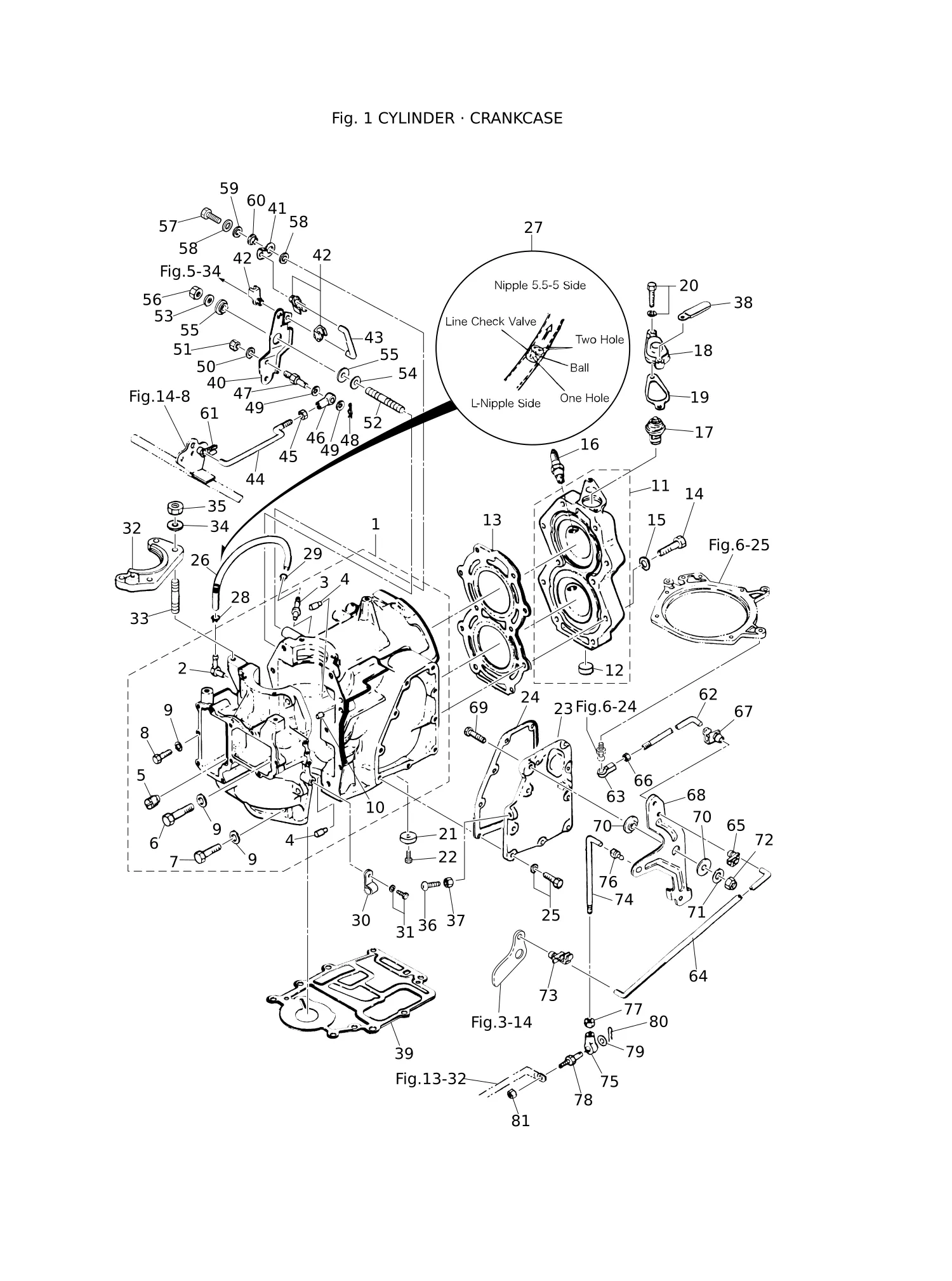

图 01气缸·曲轴箱 CYLINDER · CRANK CASE

REF	零件编号	中文名称	英文名称	数量
1	361B01100-2	气缸体与曲轴箱总成	CYL BLOCK & CRANKCASE ASSY	1
2	393-01137-0	接头	* NIPPLE	1
3	393-01131-0	接头 5.5-5	* NIPPLE 5.5-5	1
4	345-00117-0	* 定位销	* DOWEL PIN	2
5	345-01150-1	* 止回阀总成	* CHECK VALVE ASSY	1
6	916129-0850	螺栓	* BOLT	1
7	916124-0840	螺栓	* BOLT	8
8	9161F4-0835	螺栓	* BOLT	1
10	345-01111-0	* 定位销 6-12	* DOWEL PIN 6-12	2
11	361B01001-1	气缸盖总成	CYLINDER HEAD ASSY	1
12	350-01093-0	* 韦尔奇塞	* WELCH PLUG	1
13	345-01005-1	气缸盖衬垫	CYLINDER HEAD GASKET	1
14	9161F9-0845	螺栓	BOLT	10
16	9701-1-1015	火花塞 (BR7HS10)	SPARK PLUG (BR7HS10)	2
17	345-01030-0	节温器	THERMOSTAT	1
18	3H6B01031-0	节温器盖	THERMOSTAT CAP	1
19	346-01032-0	节温器盖垫片	THERMOSTAT CAP GASKET	1
20	9101F4-5630	螺栓	BOLT	2
21	338-60218-2	阳极块	ANODE	1
22	910103-0616	螺栓	BOLT	1
23	345B02301-2	排气外盖	EXHAUST COVER (OUTER)	1
24	345-02305-1	排气盖垫片	EXHAUST COVER GASKET	1
25	9101F4-5620	螺栓	BOLT	9
26	98AL-40-230	软管	HOSE	1
27	393-01160-0	止回阀	CHECK VALVE	1
28	3T5-01133-0	卡环φ8	CLIPφ8	1
29	338-01133-0	卡环φ7	CLIPφ7	1
30	336-06973-0	卡箍 6-9.5L	CLAMP 6-9.5L	1
31	910103-6612	螺栓	BOLT	1
32	345B05101-0	支架	BRACKET	1
34	940121-0800	垫圈	WASHER	2
35	930121-0800	螺母	NUT	2
36	921503-0520	螺钉	SCREW	1
38	309-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
39	345-01303-1	发动机基座垫片	ENGINE BASEMENT GASKET	1
40	361-05211-0	启动锁臂	STARTER LOCK ARM	1
41	345-05213-0	节气门限位臂	THROTTLE LIMITER ARM	1
43	345-05221-1	节气门限位杆	THROTTLE LIMITER ROD	1
44	345-05222-1	启动锁杆	STARTER LOCK ROD	1
47	353-83728-1	销钉	PIN	1
50	941303-0600	弹簧垫圈	SPRING WASHER	1
52	915324-0825	螺柱	STUD	1
53	940103-0800	垫圈	WASHER	1
54	345-01015-0	垫圈 8.5-19.5-3.2	WASHER 8.5-19.5-3.2	1
57	9101F4-0620	螺栓	BOLT	1
58	940103-0600	垫圈	WASHER	2
59	941403-1000	波形垫圈 d=10	WAVE WASHER d=10	1
60	346-63721-0	衬套 6.2-16-5	BUSHING 6.2-16-5	1
61	345-05224-0	5-2.5连杆卡扣	ROD SNAP 5-2.5	1
63	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	1
64	348-63716-1	节气门拉杆	THROTTLE ROD	1
68	348-63711-1	提前臂	ADVANCER ARM	1
69	910121-0840	螺栓	BOLT	1
70	345-63713-0	衬套 8-14-4	BUSHING 8-14-4	2
71	334-66233-0	垫片 8.1-16-1.5	WASHER 8.1-16-1.5	1
72	930403-0800	尼龙螺母 8-P1.25	NYLON NUT 8-P1.25	1
73	345-05223-1	3.5-2连杆卡扣	ROD SNAP 3.5-2	1
74	348-63715-1	连杆5-75L	ROD 5-75L	1
75	346-05234-0	φ5连杆接头	ROD JOINTφ5	1
76	3B7-63733-0	5-2.5连杆卡扣	ROD SNAP 5-2.5	1
77	930103-0500	螺母	NUT	1
78	361-83728-0	销钉	PIN	1
79	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
80	951603-0800	弹性销 d=8	SNAP PIN d=8	1
81	930103-0600	螺母	NUT	1

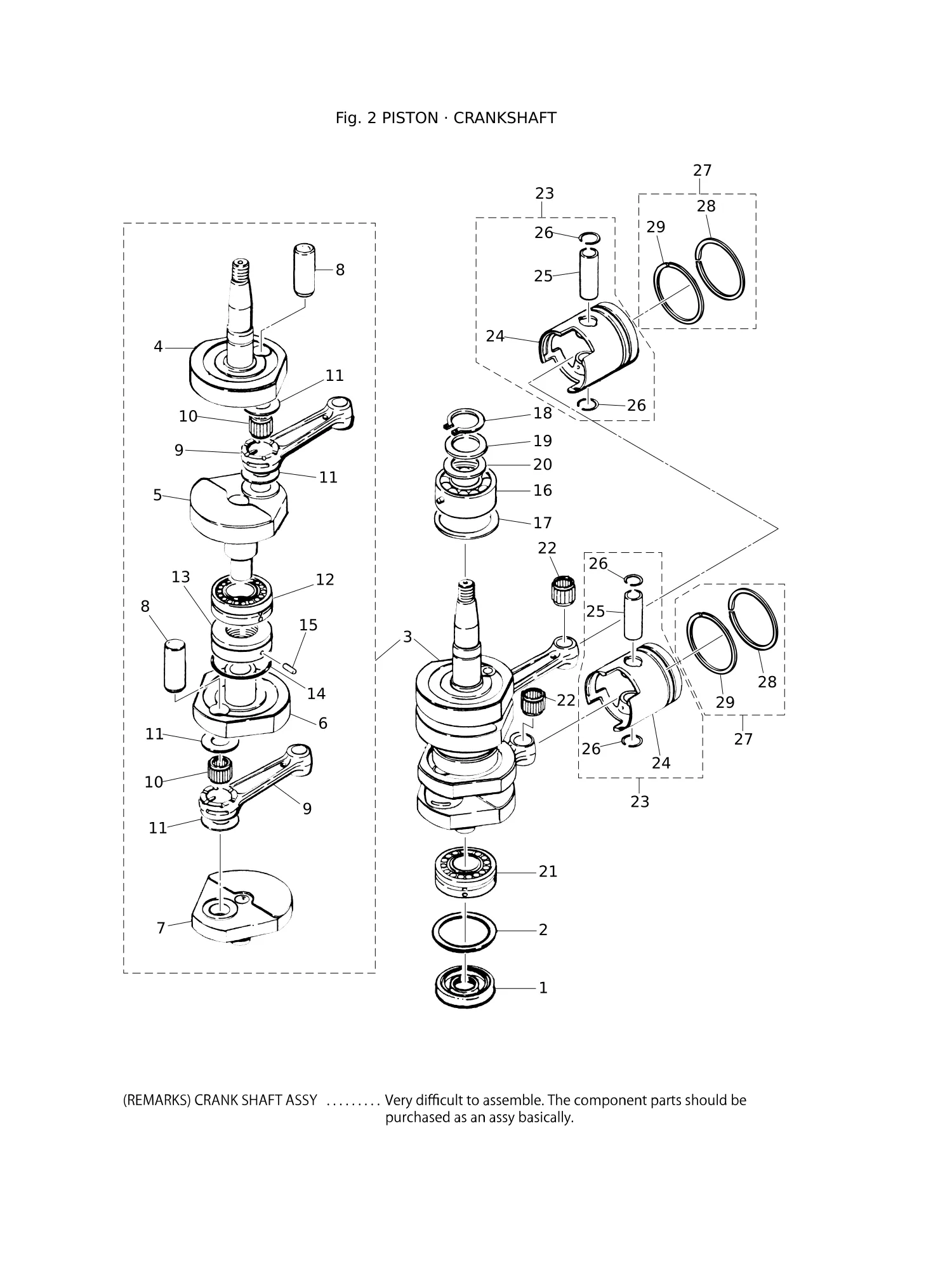

图 02活塞·曲轴 PISTON · CRANK SHAFT

REF	零件编号	中文名称	英文名称	数量
1	345-00122-0	油封 25-55-10	OIL SEAL 25-55-10	1
2	345-00125-0	固定座 50-60-1.6	RETAINER 50-60-1.6	1
3	361-00069-1	曲轴分总成	CRANKSHAFT SUB-ASSY	1
4	361-00031-0	* 曲轴A型	* CRANKSHAFT A	1
5	348-00032-0	* 曲轴B型	* CRANKSHAFT B	1
6	348-00033-0	* 曲轴C型	* CRANKSHAFT C	1
7	348-00034-0	* 曲轴D型	* CRANKSHAFT D	1
8	348-00061-1	* 曲柄销	* CRANK PIN	2
9	345-00040-1	* 连杆	* CONNECTING ROD	2
10	345-00043-0	* 滚柱轴承 25-32-20	* ROLLER BEARING 25-32-20	2
11	345-00045-0	大端轴承垫片	* BIG END BEARING WASHER	4
13	345-00051-0	* 迷宫密封	* LABYRINTH PACKING	1
14	345-00053-0	* O型圈2-49.5	* O-RING 2-49.5	1
15	951407-0306	* 弹簧销 3-6	* SPRING PIN 3-6	1
16	345-00113-0	主轴承5206	MAIN BEARING 5206	1
17	345-00115-0	固定座 56-66-1.6	RETAINER 56-66-1.6	1
18	945107-3000	C形环 d=30	C-RING d=30	1
19	345-00116-0	垫片 30.2-40-2.3	SPACER 30.2-40-2.3	1
20	345-00141-0	垫片 31-42	SHIM 31-42	1
21	345-00114-0	主轴承355520	MAIN BEARING 355520	1
22	345-00042-0	滚柱轴承 17-21-27	ROLLER BEARING 17-21-27	2
23	3C1-87130-0	活塞修理包	PISTON REPAIR KIT	2
23	3C1-87131-0	活塞修理包（0.5加大）	PISTON REPAIR KIT (0.5 O/S)	2
24	361-00001-1	* 活塞	* PISTON	1
24	361-00004-1	* 活塞 (0.5 加大)	* PISTON (0.5 O/S)	1
25	345-00021-1	* 活塞销	* PISTON PIN	1
26	334-00024-1	* 活塞销卡簧	* PISTON PIN CLIP	2
27	3C1-87123-0	活塞环组	PISTON RING SET	2
27	3C1-87124-0	活塞环组（0.5加大）	PISTON RING SET (0.5 O/S)	2
28	361-00011-0	* 活塞环	* PISTON RING	1
28	361-00014-0	* 活塞环 (0.5 加大)	* PISTON RING (0.5 O/S)	1
29	345-00011-0	* 活塞环	* PISTON RING	1
29	345-00014-0	* 活塞环 (0.5 加大)	* PISTON RING (0.5 O/S)	1

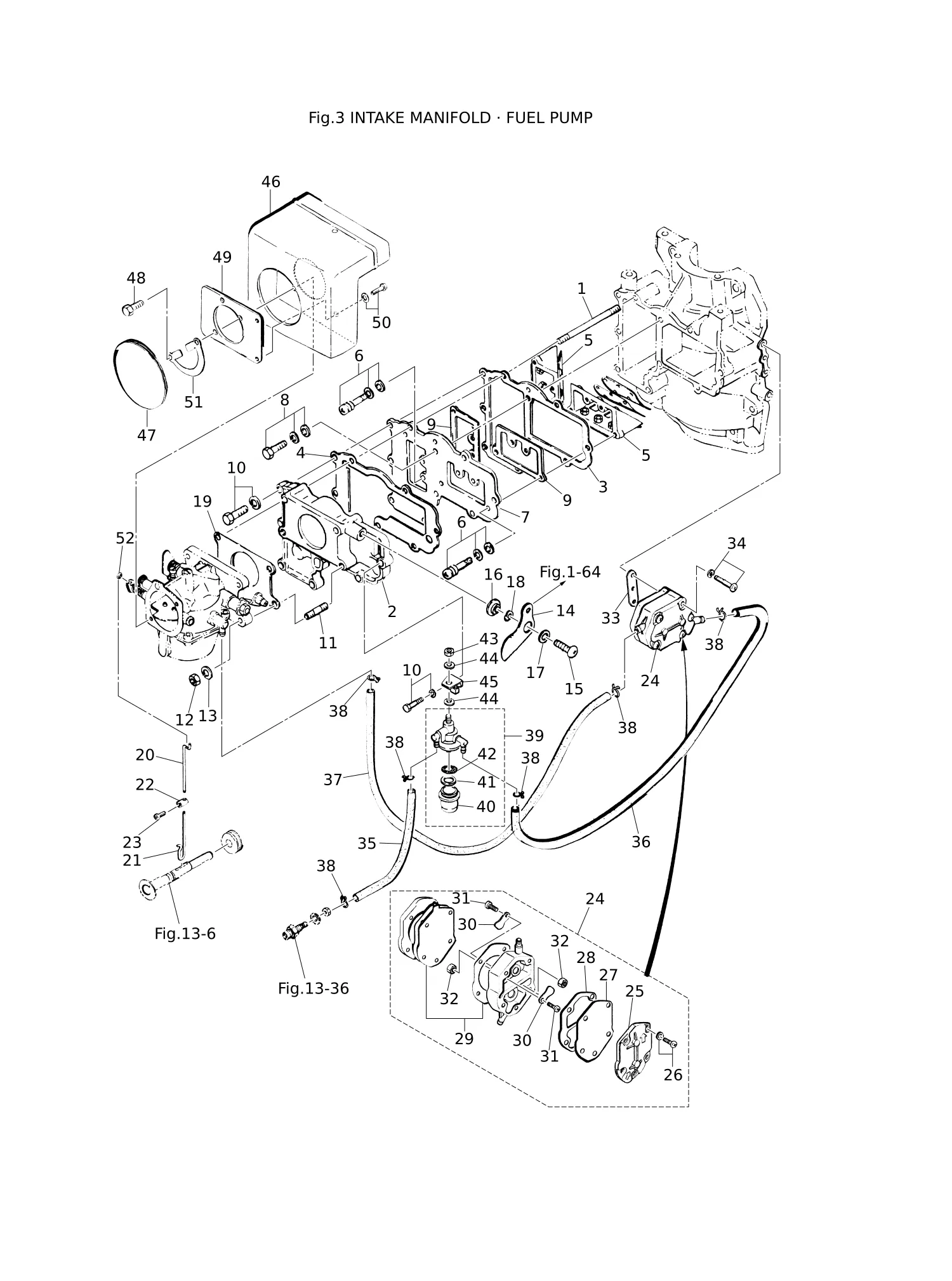

图 03进气歧管·燃油泵 INTAKE MANIFOLD · FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	915321-0655	螺柱	STUD	2
2	345B02010-0	进气歧管	INTAKE MANIFOLD	1
3	345-02104-0	进气歧管垫片	INTAKE MANIFOLD GASKET	1
4	345-02105-0	进气歧管垫片	INTAKE MANIFOLD GASKET	1
5	345-02100-1	簧片阀总成	REED VALVE ASSY	1
6	921521-7412	螺钉	SCREW	8
7	345-02106-0	板	PLATE	1
8	910121-7620	螺栓	BOLT	1
9	345-02103-0	簧片阀座垫片	REED VALVE SEAT GASKET	2
10	9101F4-5630	螺栓	BOLT	7
11	915321-0620	螺柱	STUD	2
12	930103-0600	螺母	NUT	4
13	941303-0600	弹簧垫圈	SPRING WASHER	4
14	348-63718-0	节气门凸轮	THROTTLE CAM	1
15	921503-0616	螺钉	SCREW	1
16	346-63721-0	衬套 6.2-16-5	BUSHING 6.2-16-5	1
17	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	1
18	941403-1000	波形垫圈 d=10	WAVE WASHER d=10	1
19	345-02011-3	化油器垫片	CARBURETOR GASKET	1
20	345-67191-1	阻风门拉杆	CHOKE ROD	1
21	345-67192-0	阻风门拉杆	CHOKE ROD	1
22	345-67194-0	阻风门拉杆连接器	CHOKE ROD CONNECTER	1
23	921503-0408	螺钉	SCREW	1
24	356-04000-1	燃油泵总成	FUEL PUMP ASSY	1
25	334-04004-0	* 泵盖	* PUMP COVER	1
26	9225F2-6528	* 螺钉	* SCREW	3
27	334-04005-0	* 泵膜片	* PUMP DIAPHRAGM	1
28	334-04007-0	* 隔膜垫片	* DIAPHRAGM GASKET	1
29	356-04030-0	* 隔膜垫片套装	* DIAPHRAGM GASKET SET	1
30	356-04044-0	* 止回阀	* CHECK VALVE	2
31	921722-0306	* 螺钉	* SCREW	2
32	930222-0300	螺母	* NUT	2
33	346-04901-2	衬垫	GASKET	1
34	921503-6640	螺钉	SCREW	2
35	98AB-50-160	软管	HOSE	1
36	98AB-50-270	软管	HOSE	1
37	98AB-50-210	软管	HOSE	1
38	338-02215-0	卡环φ10	CLIPφ10	6
39	346-02230-0	燃油滤清器总成	FUEL FILTER ASSY	1
40	346-02237-0	* 杯状件	* CUP	1
41	346-02235-0	* 衬垫	* GASKET	1
42	346-02234-0	* 滤清器	* FILTER	1
43	930103-0800	螺母	NUT	1
44	940103-0800	垫圈	WASHER	2
45	348-02231-0	板	PLATE	1
46	345-02411-0	进气消声器	INTAKE SILENCER	1
47	345-02415-0	进气消声器盖	INTAKE SILENCER COVER	1
48	9101F4-0616	螺栓	BOLT	2
49	345-02416-0	进气消声器板	INTAKE SILENCER PLATE	1
50	921503-5508	螺钉	SCREW	2
51	345-02417-1	进气消声器锁板	INTAKE SILENCER LOCK PLATE	1
52	345-67195-1	衬套	BUSHING	1

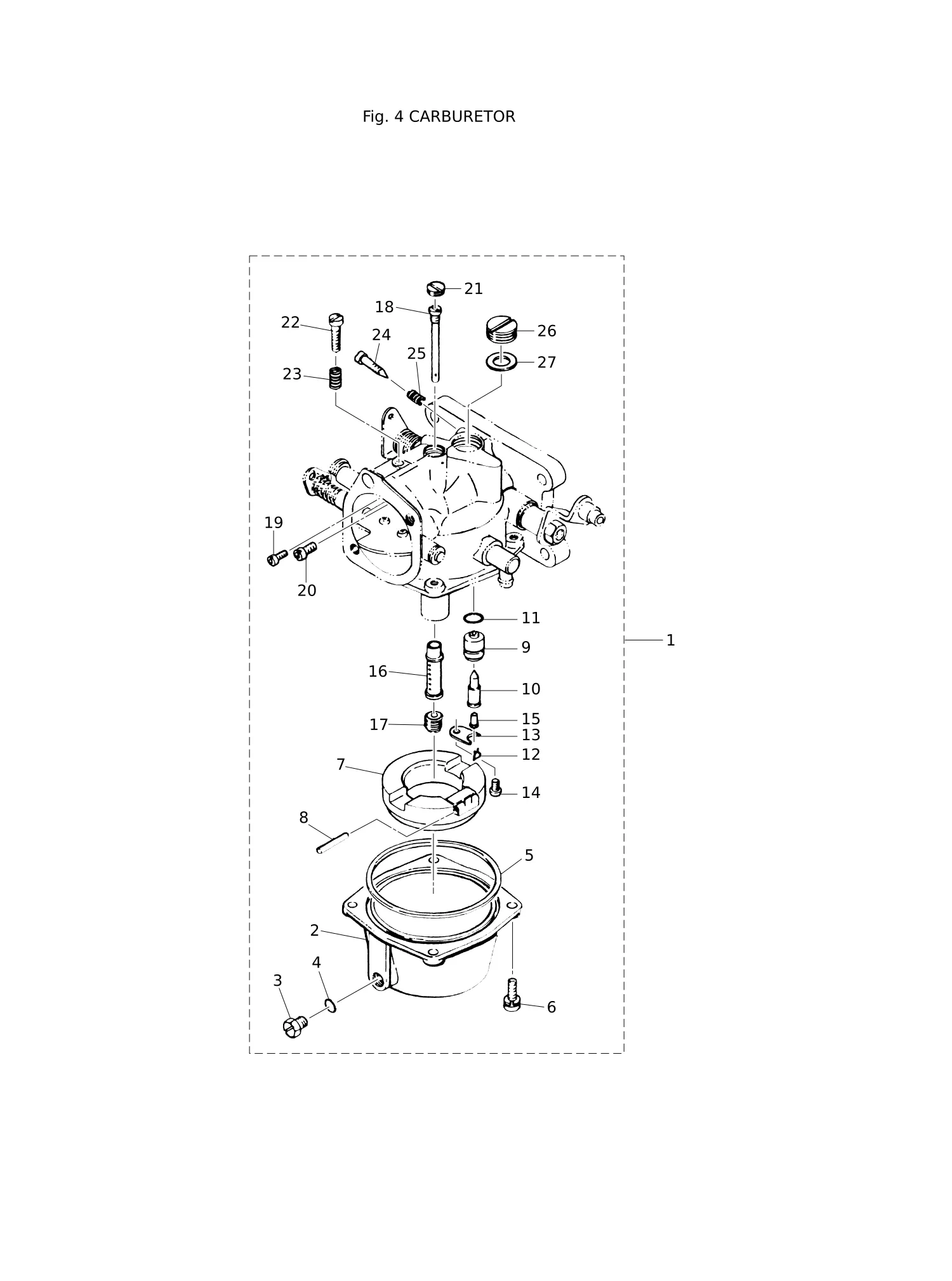

图 04化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	345-03200-0	化油器总成	CARBURETOR ASSY	1
2	336-03221-0	* 浮子室	* FLOAT CHAMBER	1
3	345-03292-0	* 放油螺钉	* DRAIN SCREW	1
4	336-03293-0	* O型圈	* O-RING	1
5	336-03222-0	* 浮子室O型圈 1.9-64	* FLOAT CHAMBER O-RING 1.9-64	1
6	922503-6412	* 螺钉	* SCREW	4
7	334-03231-1	* 浮子	* FLOAT	1
8	334-03232-0	* 浮子臂销	* FLOAT ARM PIN	1
9	345-03240-0	* 浮子阀	* FLOAT VALVE	1
10	3B7-03240-0	* 浮子阀	* FLOAT VALVE	1
11	345-03243-0	* O型圈1.3-5.7	* O-RING 1.3-5.7	1
12	344-03244-0	* 卡扣	* CLIP	1
13	334-03241-0	* 卡扣板	* CLIP PLATE	1
14	921521-0406	* 螺钉	* SCREW	1
15	334-03242-0	* 阀销	* VALVE PIN	1
16	345-03252-0	* 主喷管	* MAIN NOZZLE	1
17	345-03251-1	* 主量孔 (#220)	* MAIN JET (#220)	1
18	345-03254-0	* 低速喷嘴(#110)	* SLOW JET (#110)	1
19	345-03253-0	* 主空气量孔 (#120)	* MAIN AIR JET (#120)	1
20	345-03255-0	* 引导空气喷嘴(#120)	* PILOT AIR JET (#120)	1
21	345-03261-0	* 螺塞	* PLUG SCREW	1
22	346-03265-0	* 止动螺钉	* STOP SCREW	1
23	346-03267-0	* 弹簧	* SPRING	1
24	345-03266-0	* 调节螺钉	* PILOT SCREW	1
25	346-03268-0	* 弹簧	* SPRING	1
26	345-03263-0	* 螺塞	* PLUG SCREW	1
27	345-03262-0	* 螺塞垫圈	* PLUG SCREW WASHER	1

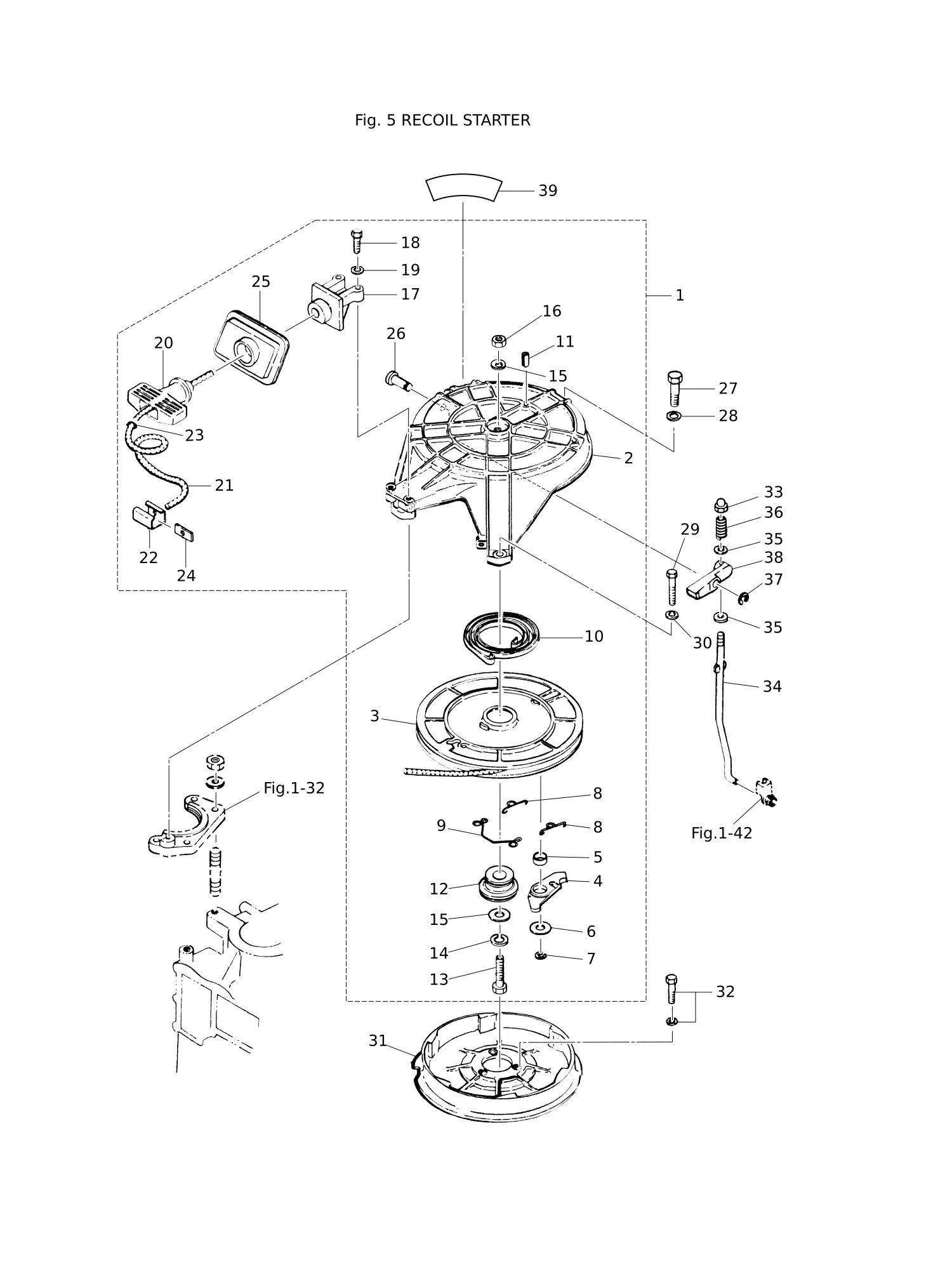

图 05反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	361-05000-1	反冲启动器总成	RECOIL STARTER ASSY	1
2	345-05105-1	* 启动器外壳	* STARTER CASE	1
3	345-05104-1	* 卷轴总成	* REEL ASSY	1
4	345-05003-1	* 棘轮	* RATCHET	1
5	345-05135-1	* 衬套 14.7-15.9-6	* BUSHING 14.7-15.9-6	1
6	345-05122-1	* 垫圈 6.5-23-1.5	* WASHER 6.5-23-1.5	1
7	945303-0500	* E型卡环 d=5	* E-RING d=5	1
8	345-05123-1	* 回位弹簧	* RETURN SPRING	2
9	345-05124-0	* 回位弹簧	* RETURN SPRING	1
10	345-05004-1	* 启动弹簧	* STARTER SPRING	1
11	951403-0316	* 弹簧销 3-16	* SPRING PIN 3-16	1
12	345-05132-0	* 启动轴	* STARTER SHAFT	1
14	941322-0800	* 弹簧垫圈	* SPRING WASHER	2
15	940121-0800	* 垫圈	* WASHER	2
16	930103-0800	螺母	* NUT	1
17	336-05014-0	* 导绳器	* ROPE GUIDE	1
20	338-05019-0	* 启动手柄	* STARTER HANDLE	1
21	345-05013-1	* 启动绳φ5-2000	* STARTER ROPEφ5-2000	1
22	338-05131-0	* 绳索锚定器	* ROPE ANCHOR	1
23	350-05136-0	* O型圈 2.5-4.5	* O-RING 2.5-4.5	1
24	345-05134-0	* 绳索锚定板	* ROPE ANCHOR PLATE	1
25	344-05116-0	* 密封板	* SEALING PLATE	1
26	345-05225-1	* 启动器锁杆轴	* STARTER LOCK LEVER SHAFT	1
27	9101F4-0830	螺栓	BOLT	1
28	941303-0800	弹簧垫圈	SPRING WASHER	1
29	9101F4-0625	螺栓	BOLT	2
30	941303-0600	弹簧垫圈	SPRING WASHER	2
31	345-05901-1	启动器皮带轮	STARTER PULLEY	1
32	910121-6625	螺栓	BOLT	3
33	346-05209-0	盖形螺母	CAP NUT	1
34	345-05217-1	启动锁杆	STARTER LOCK ROD	1
35	940103-0400	垫圈	WASHER	2
36	345-05216-0	启动锁弹簧	STARTER LOCK SPRING	1
37	945303-0600	E型卡环 d=6	E-RING d=6	1
38	345-05226-0	启动锁杆	STARTER LOCK LEVER	1
39	3C7-72182-2	警示标贴(C型)	CAUTION DECAL (C)	1

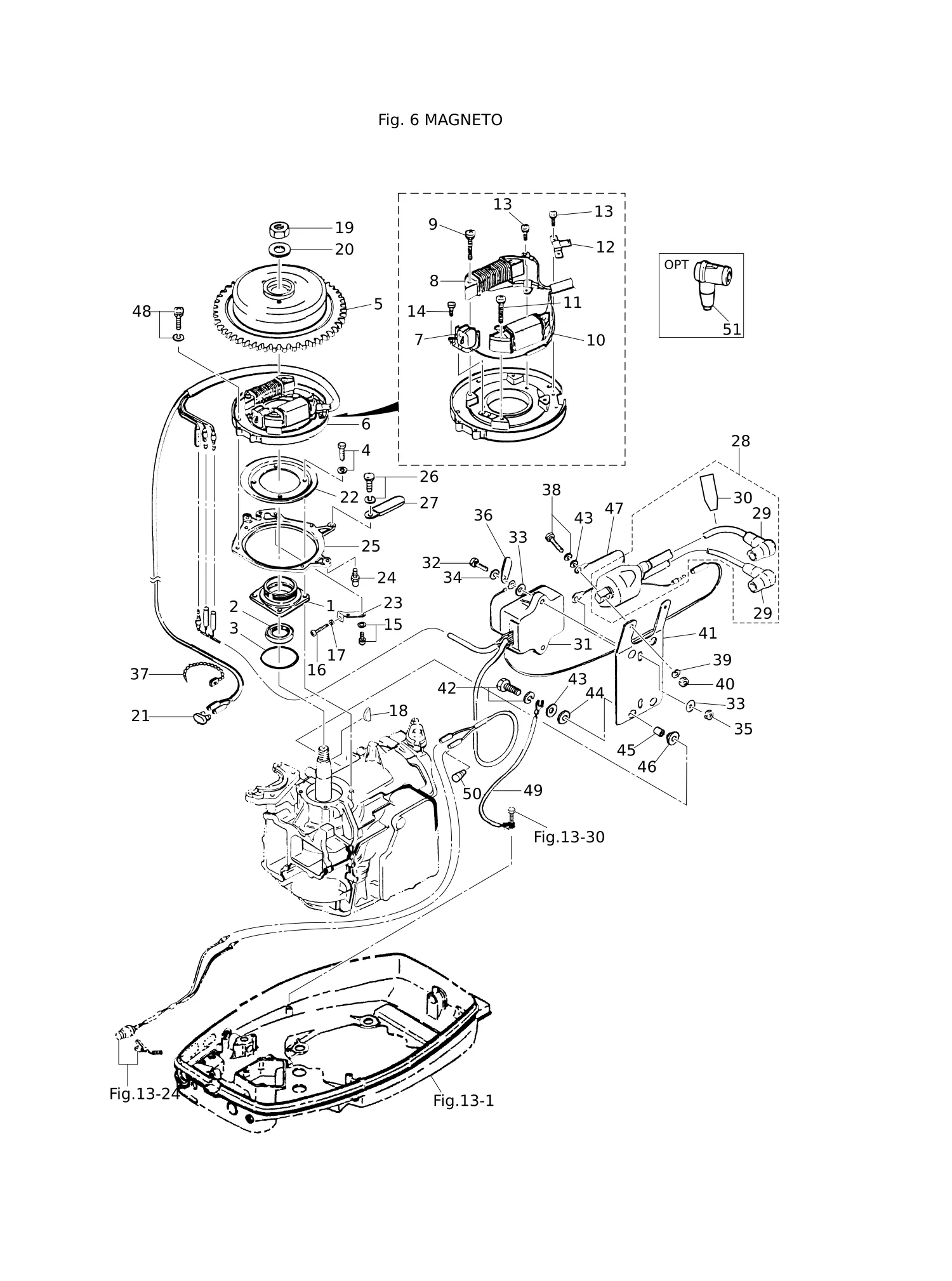

图 06磁电机 MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	345-01401-0	磁电机底座	MAGNETO BASEMENT	1
2	126-00121-0	油封 30-45-8	OIL SEAL 30-45-8	1
3	338-01403-0	O型圈2-55.5	O-RING 2-55.5	1
4	910121-6620	螺栓	BOLT	4
5	361-06091-0	带齿轮飞轮	FLYWHEEL W/GEAR	1
6	3A0-06002-0	带交流发电机线圈板总成	COIL PLATE ASSY W/ALTERNATOR	1
7	3G2-06022-0	* 脉冲线圈	* PULSAR COIL	1
8	3A0-06023-0	* 交流发电机总成	* ALTERNATOR ASSY	1
9	921521-6528	* 螺钉	* SCREW	2
10	3G2-06021-1	* 励磁线圈	* EXCITER COIL	1
11	921521-6522	* 螺钉	* SCREW	2
12	350-06025-0	* 支架	* HOLDER	1
13	921521-6406	* 螺钉	* SCREW	3
14	921521-6408	* 螺钉	* SCREW	2
15	921521-6510	螺钉	SCREW	2
16	921503-0530	螺钉	SCREW	1
17	930103-0500	螺母	NUT	1
18	334-00131-0	键	KEY	1
19	931121-1600	螺母	NUT	1
20	345-00133-0	垫片 16-28-3.2	WASHER 16-28-3.2	1
21	353-76037-0	电缆端子插头	CABLE TERMINAL PLUG	1
22	346-63722-2	导板	GUIDE PLATE	1
23	348-05233-0	线圈板止动器	COIL PLATE STOPPER	1
24	346-05228-1	球头关节	BALL JOINT	1
25	353-63723-1	定位环	SETTING RING	1
28	3C1-06048-0	带标签点火线圈总成	IGNITION COIL ASSY W/LABEL	1
29	346-06999-0	* 带电阻火花塞帽	* PLUG CAP W/RESISTANCE	2
30	3C8-72181-0	* 警示标贴(B)	* CAUTION DECAL (B)	1
31	361-06060-1	CD单元	CD UNIT	1
32	910103-0625	螺栓	BOLT	2
36	309-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
37	336-76091-0	导线束100	LEAD WIRE BAND 100	1
38	910103-5620	螺栓	BOLT	2
39	941303-0600	弹簧垫圈	SPRING WASHER	2
40	930103-0600	螺母	NUT	2
41	3A0-06322-1	板	PLATE	1
42	910103-6625	螺栓	BOLT	3
43	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	3
44	3B7-06305-0	橡胶支座 9-16-4.3	RUBBER MOUNT 9-16-4.3	3
45	3A0-76079-0	轴套 6.2-9-7.4	COLLAR 6.2-9-7.4	3
46	3F3-06920-0	橡胶支座 8.5-12-2	RUBBER MOUNT 8.5-12-2	3
47	3B7-76142-1	接地电缆 L=120	GROUND CABLE L=120	1
48	922521-6510	螺钉	SCREW	4
49	3C7-76142-1	接地电缆 L=170	GROUND CABLE L=170	1
50	3A3-76037-0	电缆端子插头	CABLE TERMINAL PLUG	2
51	3C7-06921-0	带电阻火花塞帽	PLUG CAP W/RESISTANCE	2

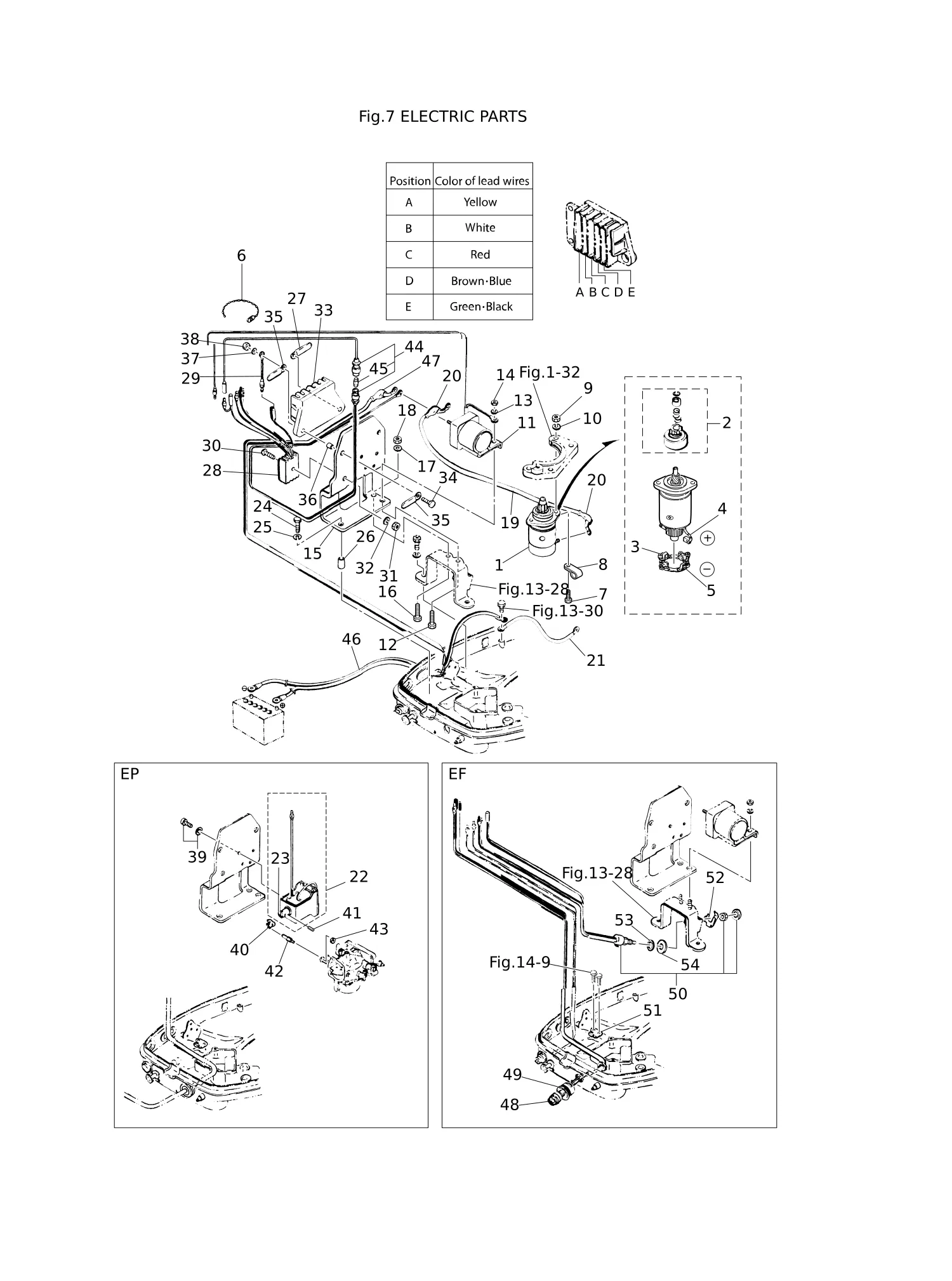

图 07电气部件 ELECTRIC PARTS

REF	零件编号	中文名称	英文名称	数量
1	346-76010-0	启动马达总成	STARTER MOTOR ASSY	1
2	346-76015-0	* 小齿轮总成	* PINION ASSY	1
3	346-76014-0	* 碳刷架	* BRUSH HOLDER	1
4	346-76012-0	* 正极电刷	* POSITIVE BRUSH	1
5	346-76013-0	* 负极电刷	* NEGATIVE BRUSH	1
6	336-76091-0	导线束100	LEAD WIRE BAND 100	1
7	910103-0830	螺栓	BOLT	2
8	345-06971-0	卡箍 9-12U	CLAMP 9-12U	2
9	930103-0800	螺母	NUT	2
10	941303-0800	弹簧垫圈	SPRING WASHER	2
11	346-76040-0	启动器电磁阀	STARTER SOLENOID	1
15	361-76055-1	阻风门电磁阀支架	CHOKE SOLENOID BRACKET	1
16	910103-0618	螺栓	BOLT	1
19	3B2-76147-2	启动电缆 L=200	STARTER CABLE L=200	1
20	3A3-76145-0	端子盖	TERMINAL CAP	2
21	334-76141-1	启动电缆 L=150	STARTER CABLE L=150	1
22	361-76050-0	阻风门电磁阀	CHOKE SOLENOID	1
23	361-76073-0	* 柱塞	* PLUNGER	1
24	910103-0645	螺栓	BOLT	1
26	128-02605-1	垫圈 6-8-28.5	SPACER 6-8-28.5	1
28	3G2-76060-0	整流器总成	RECTIFIER COMPLETE	1
29	3G2-76142-0	接地电缆	GROUND CABLE	1
30	921503-0525	螺钉	SCREW	1
31	930103-0500	螺母	NUT	1
32	941303-0500	弹簧垫圈	SPRING WASHER	1
33	353-06281-0	电缆端子座	CABLE TERMINAL HOLDER	1
34	910103-0620	螺栓	BOLT	2
35	309-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	2
36	353-06283-0	轴套 6.4-10-4.7	COLLAR 6.4-10-4.7	2
37	941303-0600	弹簧垫圈	SPRING WASHER	2
38	930103-0600	螺母	NUT	2
39	921503-6408	螺钉	SCREW	3
40	346-76057-0	阻风门电磁阀挂钩	CHOKE SOLENOID HOOK	3
41	951403-0312	弹簧销 3-12	SPRING PIN 3-12	1
42	345-76072-1	连杆	ROD	1
43	930403-0400	尼龙螺母 4-P0.7	NYLON NUT 4-P0.7	1
44	3B2-76062-0	保险丝总成 L=355	FUSE WIRE ASSY L=355	1
45	346-76212-0	* 保险丝 15A	* FUSE 15A	1
46	3B2-76120-1	蓄电池电缆 L=2000	BATTERY CABLE L=2000	1
47	3B7-76145-0	端子盖	TERMINAL CAP	1
48	361-76026-0	主开关总成	MAIN SWITCH ASSY	1
49	346-76039-1	开关保护器	SWITCH PROTECTOR	1
50	361-76080-0	空档开关	NEUTRAL SWITCH	1
51	361-76082-0	空档开关操纵杆	NEUTRAL SWITCH OPERATING LEVER	1
52	398-76083-0	空档开关执行器	NEUTRAL SWITCH ACTUATOR	1
53	3M4-76084-0	垫片 12-14-2.2	SPACER 12-14-2.2	1
54	3B7-63731-0	垫片 12.5-24-1	WASHER 12.5-24-1	1

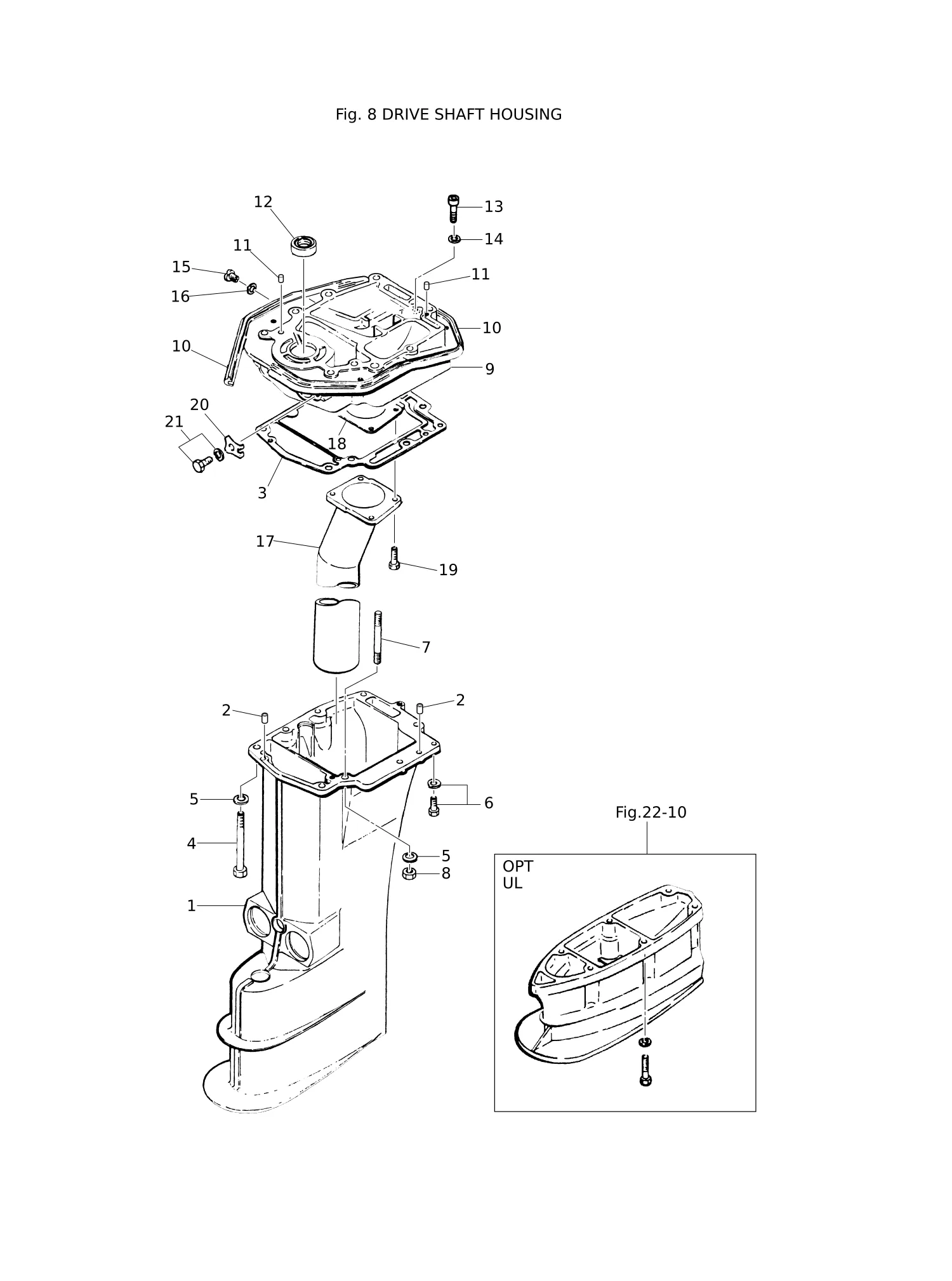

图 08驱动轴壳体 DRIVE SHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	345Q61020-2	驱动轴壳体(S)	DRIVE SHAFT HOUSING (S)	1
1	361Q61030-1	驱动轴壳体(L)	DRIVE SHAFT HOUSING (L)	1
3	345-61012-1	驱动轴壳体衬垫	DRIVE SHAFT HOUSING GASKET	1
4	9161E3-0885	螺栓	BOLT	8
5	3P0-66233-0	垫片 8.1-16-1.5	WASHER 8.1-16-1.5	8
6	9101E3-5620	螺栓	BOLT	1
7	345-61111-1	螺柱	STUD	1
8	930103-0800	螺母	NUT	1
9	345Q01301-0	发动机基座	ENGINE BASEMENT	1
10	345-67116-0	发动机底座密封件 L=400	ENGINE BASEMENT SEAL L=400	2
11	345-01111-0	定位销6-12	DOWEL PIN 6-12	2
12	345-01215-0	油封 17-30-8	OIL SEAL 17-30-8	1
13	910203-0640	螺栓	BOLT	2
14	941303-0600	弹簧垫圈	SPRING WASHER	2
15	9106E3-0808	螺栓	BOLT	1
16	332-60006-0	衬垫8.1-15-1	GASKET 8.1-15-1	1
17	345-02314-2	排气管	EXHAUST PIPE	1
17	361-02311-1	排气管	EXHAUST PIPE	1
18	345-02312-1	排气管垫片	EXHAUST PIPE GASKET	1
19	9101E3-5625	螺栓	BOLT	4
20	345-61312-1	橡胶支座固定器	RUBBER MOUNT RETAINER	2
21	9101E3-5820	螺栓	BOLT	2

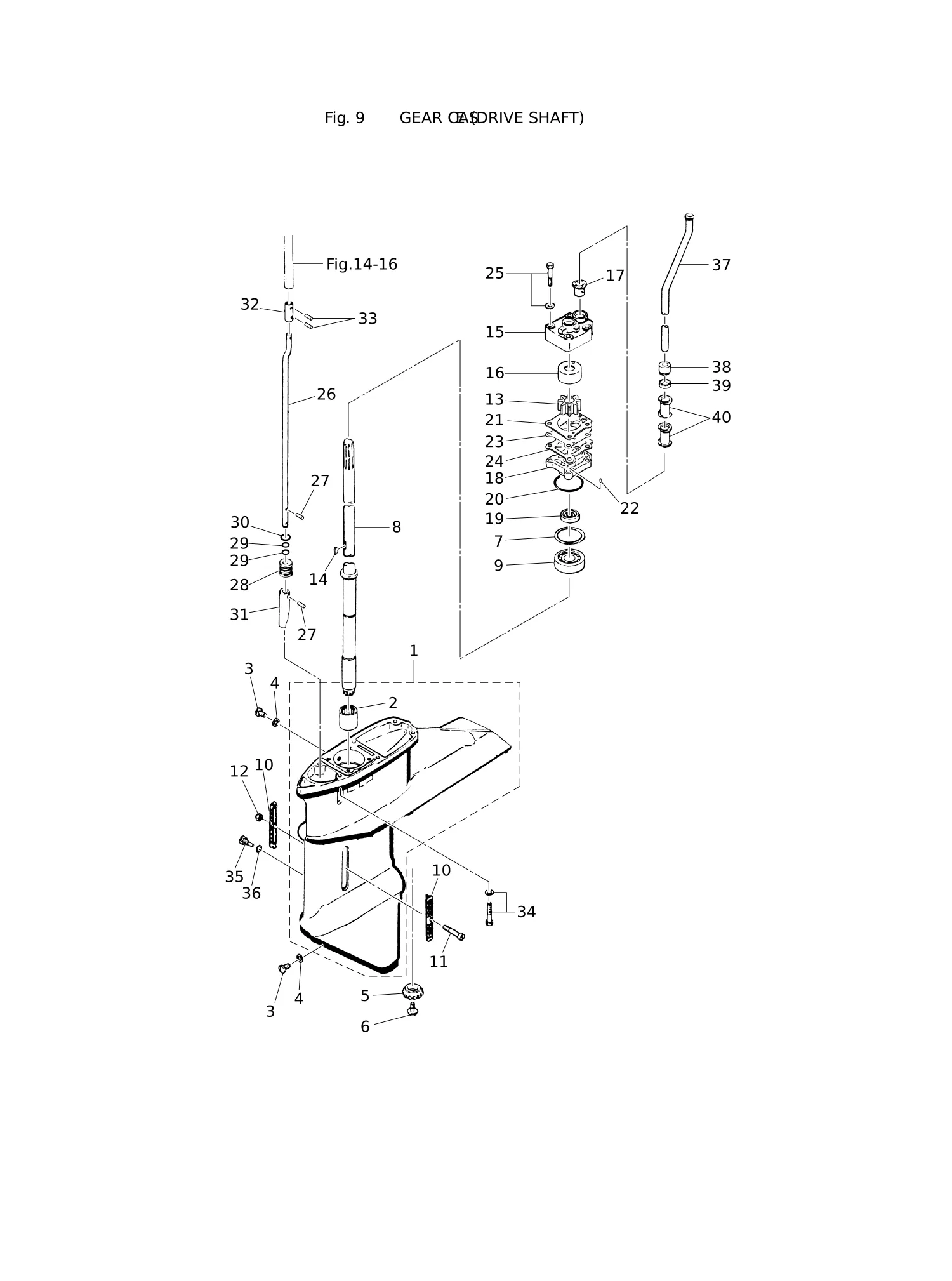

图 09驱动轴齿轮箱 GEAR CASE (DRIVE SHAFT)

REF	零件编号	中文名称	英文名称	数量
1	361Q60000-0	齿轮箱总成	GEAR CASE ASSY	1
2	345-60211-0	* 滚柱轴承 22-30-30	* ROLLER BEARING 22-30-30	1
3	332-60005-2	塞 8-8	PLUG 8-8	2
4	332-60006-0	衬垫8.1-15-1	GASKET 8.1-15-1	2
5	345-64020-1	锥齿轮B	BEVEL GEAR B	1
6	345-64025-0	螺栓	BOLT	1
7	345-64081-0	垫片 41-51.5-0.1	SHIM 41-51.5-0.1	1
7	345-64082-0	垫片 41-51.5-0.15	SHIM 41-51.5-0.15	1
7	345-64083-0	垫片 41-51.5-0.3	SHIM 41-51.5-0.3	1
7	345-64084-0	垫片 41-51.5-0.5	SHIM 41-51.5-0.5	1
8	345-64301-0	驱动轴(S)	DRIVE SHAFT (S)	1
8	345-64302-0	驱动轴(L)	DRIVE SHAFT (L)	1
9	345-60213-0	圆锥滚子轴承 32304	TAPERED ROLLER BEARING 32304	1
10	345-60206-1	滤水器	WATER STRAINER	2
11	921503-0440	螺钉	SCREW	1
12	930403-0400	尼龙螺母 4-P0.7	NYLON NUT 4-P0.7	1
13	345-65021-0	水泵叶轮	WATER PUMP IMPELLER	1
14	332-65022-0	键	KEY	1
15	348-65016-1	泵壳(上)	PUMP CASE (UPPER)	1
16	348-65011-0	泵壳衬套	PUMP CASE LINER	1
17	3B7-65014-0	水管密封件(下)	WATER PIPE SEAL (LOWER)	1
18	348-65017-1	泵壳(下)	PUMP CASE (LOWER)	1
19	332-60111-0	油封 17-33-9.5	OIL SEAL 17-33-9.5	1
20	345-65015-0	O型圈 3.2-47	O-RING 3.2-47	1
21	348-65018-0	泵壳垫片	PUMP CASE GASKET	1
22	334-65012-0	定位销4-10	DOWEL PIN 4-10	2
23	348-65025-0	水泵导板	WATER PUMP GUIDE PLATE	1
24	348-65029-1	导板垫片	GUIDE PLATE GASKET	1
25	9101E3-5652	螺栓	BOLT	4
26	348-66012-0	凸轮杆(短)	CAM ROD (S)	1
26	348-66013-0	凸轮杆(长)	CAM ROD (L)	1
27	951403-0316	弹簧销 3-16	SPRING PIN 3-16	2
28	345-66031-1	凸轮杆衬套	CAM ROD BUSHING	1
29	345-66021-0	O型圈1.9-6.8	O-RING 1.9-6.8	2
30	332-66032-0	O型圈 2.4-15.4	O-RING 2.4-15.4	1
31	348-66011-0	离合器凸轮	CLUTCH CAM	1
32	345-66241-0	换挡杆接头	SHIFT ROD JOINT	1
33	951403-0312	弹簧销 3-12	SPRING PIN 3-12	2
34	9101E3-5840	螺栓	BOLT	6
35	301-66024-1	止动块	STOPPER	1
36	301-66025-0	衬垫6.2-11-1	GASKET 6.2-11-1	1
37	345-65100-1	水管(短)	WATER PIPE (S)	1
37	345-65110-1	水管(左)	WATER PIPE (L)	1
38	345-65206-0	水管密封件(上)	WATER PIPE SEAL (UPPER)	1
39	345-65205-0	轴环 18-20-4.5	COLLAR 18-20-4.5	1
40	345-65204-0	水管辅助支架	WATER PIPE AUXILIARY MOUNT	1
40	346-65204-0	水管辅助支架	WATER PIPE AUXILIARY MOUNT	2

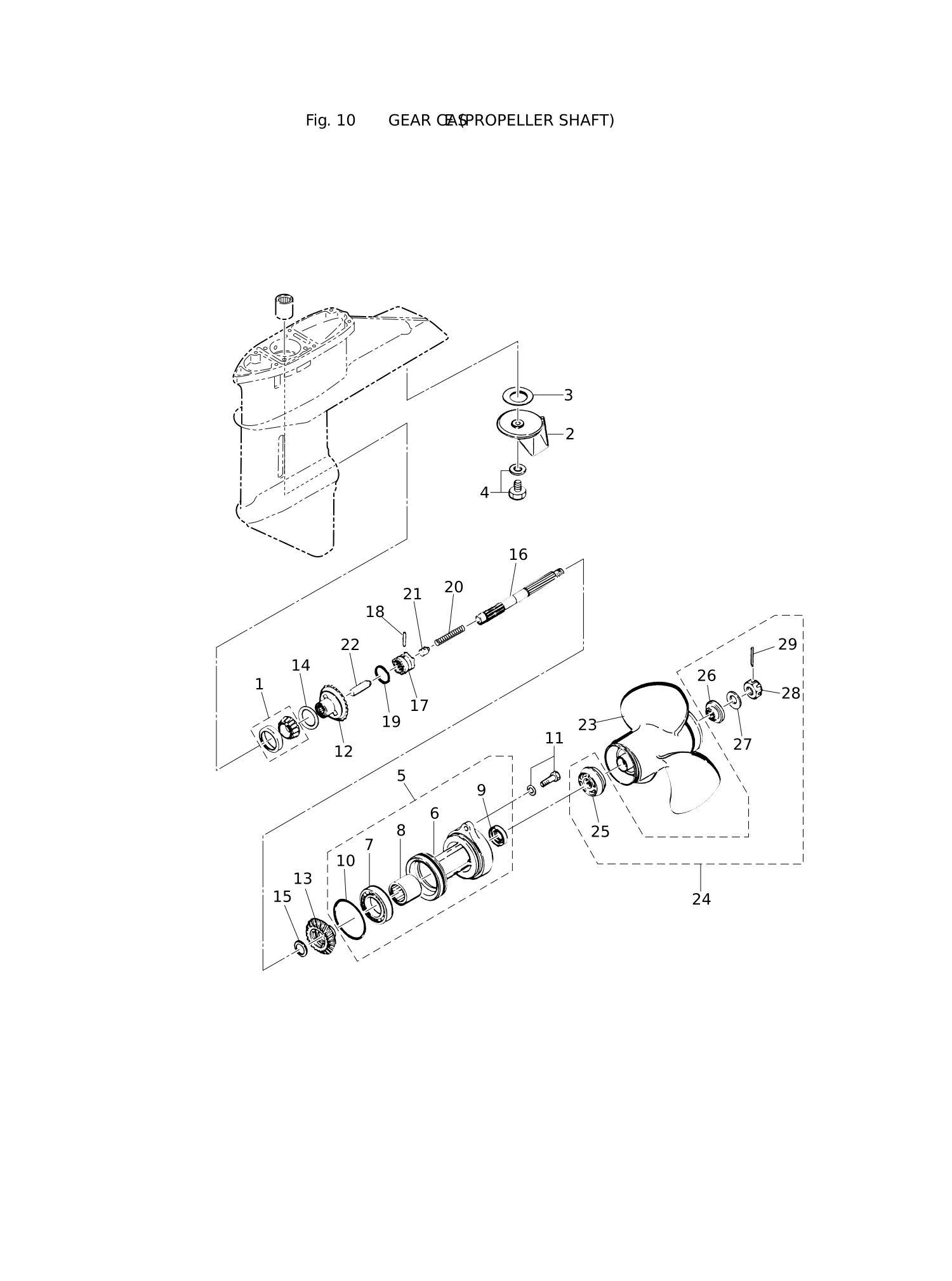

图 10螺旋桨轴齿轮箱 GEAR CASE (PROPELLER SHAFT)

REF	零件编号	中文名称	英文名称	数量
1	345-60215-0	圆锥滚子轴承 32007	TAPERED ROLLER BEARING 32007	1
2	348-60217-0	配平片	TRIM TAB	1
3	353-60219-0	配平片垫片	TRIM TAB GASKET	1
4	910103-5618	螺栓	BOLT	1
5	345Q60100-0	螺旋桨轴套总成	PROPELLER SHAFT HOUSING ASSY	1
6	345Q60101-1	* 螺旋桨轴套	* PROPELLER SHAFT HOUSING	1
7	9601-0-6007	* 球轴承 6007	* BALL BEARING 6007	1
8	345-60211-0	* 滚柱轴承 22-30-30	* ROLLER BEARING 22-30-30	1
9	334-60223-0	* 油封 22-36-10	* OIL SEAL 22-36-10	1
10	345-60103-0	* O型圈 3.5-69.4	* O-RING 3.5-69.4	1
11	9101E3-5830	螺栓	BOLT	2
12	348-64010-1	锥齿轮总成(A)	BEVEL GEAR ASSY (A)	1
13	348-64030-0	锥齿轮C	BEVEL GEAR C	1
14	353-64036-0	垫片 36-44-0.3	SHIM 36-44-0.3	1
14	353-64037-0	垫片 36-44-0.15	SHIM 36-44-0.15	1
14	353-64038-0	垫片 36-44-0.1	SHIM 36-44-0.1	1
15	345-64032-0	垫片 22.1-28-3	WASHER 22.1-28-3	1
16	348-64211-0	螺旋桨轴	PROPELLER SHAFT	1
17	348-64215-0	离合器	CLUTCH	1
18	345-64217-0	销钉	PIN	1
19	345-64219-0	卡扣	SNAP	1
20	345-64221-0	弹簧	SPRING	1
21	345-64222-0	弹簧挡圈	SPRING RETAINER	1
22	345-64223-0	推杆	PUSH ROD	1
23	348B64107-1	螺旋桨总成(8.5英寸)	PROPELLER ASSY (8.5")	1
23	348B64108-1	螺旋桨总成(7英寸)	PROPELLER ASSY (7")	1
23	361B64109-1	螺旋桨总成(10英寸)	PROPELLER ASSY (10")	1
23	361B64113-1	螺旋桨总成(11英寸)	PROPELLER ASSY (11")	1
23	361B64115-1	螺旋桨总成(9英寸)	PROPELLER ASSY (9")	1
23	3T5B64525-0	螺旋桨总成(12英寸)	PROPELLER ASSY (12")	1
23	3T5B64527-0	螺旋桨总成(13英寸)	PROPELLER ASSY (13")	1
23	3T5B64529-0	螺旋桨总成(14英寸)	PROPELLER ASSY (14")	1
24	361-87326-0	螺旋桨五金件套件	PROPELLER HARDWARE KIT	1
25	3C8-64231-0	* 推力支架	* THRUST HOLDER	1
26	348-64232-0	* 止动块	* STOPPER	1
27	345-64124-0	* 垫圈 17-32-3	* WASHER 17-32-3	1
28	345-64121-0	* 螺旋桨螺母	* PROPELLER NUT	1
29	951503-0325	* 开口销 3-25	* SPLIT PIN 3-25	1

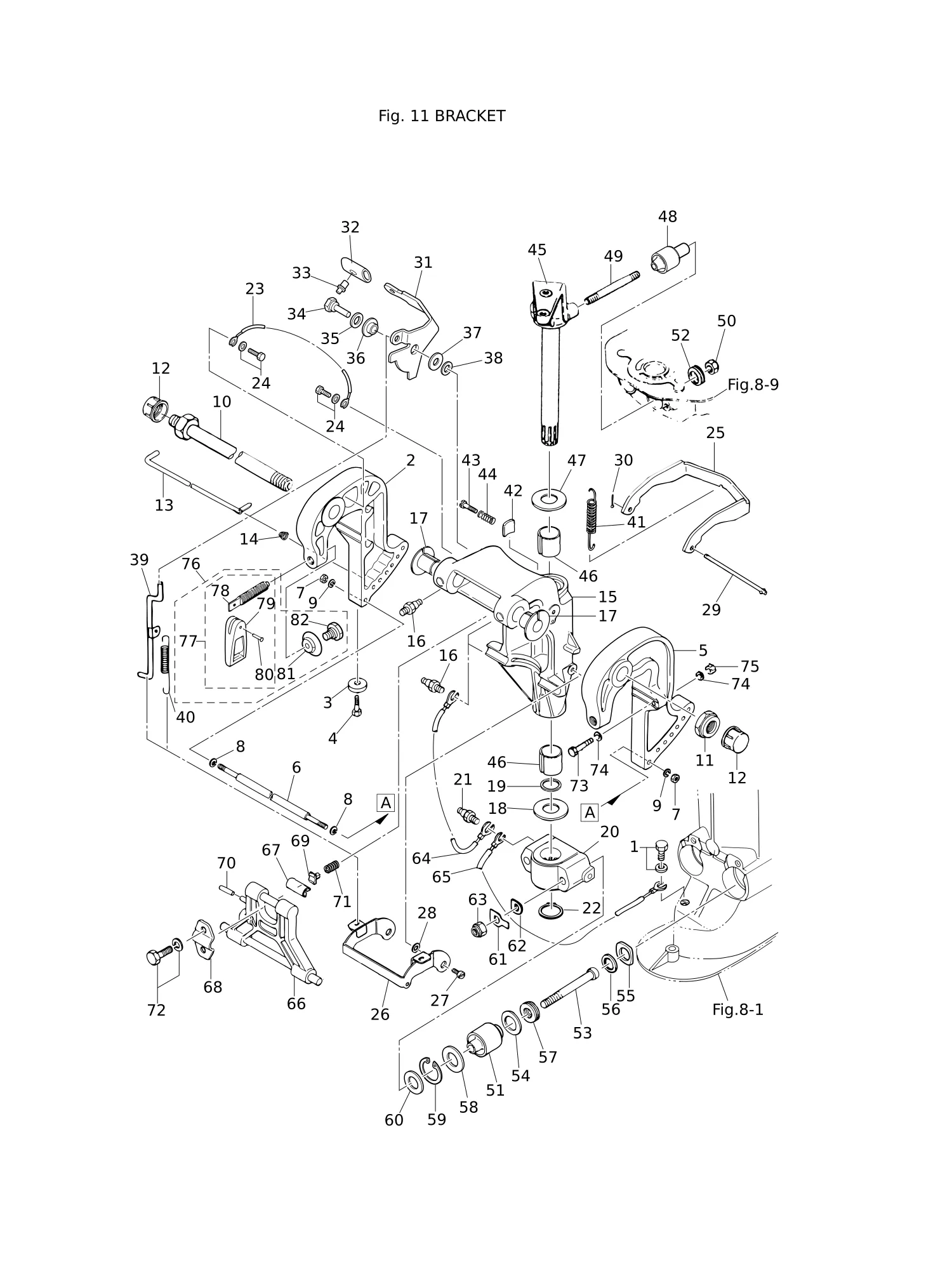

图 11支架 BRACKET

REF	零件编号	中文名称	英文名称	数量
1	9101E3-5610	螺栓	BOLT	1
2	3AEQ62112-2	夹紧支架(右)	CLAMP BRACKET (R)	1
3	338-60218-2	阳极块	ANODE	1
4	910103-5620	螺栓	BOLT	1
5	3AEQ62113-2	卡箍支架 (左)	CLAMP BRACKET (L)	1
6	346-62117-1	间隔块	DISTANCE PIECE	1
7	930103-0600	螺母	NUT	2
9	9401E3-0600	垫圈	WASHER	2
10	3AC-62191-0	旋转支架轴总成	SWIVEL BRACKET SHAFT ASSY	1
11	346-62124-1	尼龙螺母 7/8-14	NYLON NUT 7/8-14	1
12	346-62127-0	盖形螺母	CAP NUT	2
13	345-62121-1	推力杆	THRUST ROD	1
14	345-62122-2	推力杆弹簧	THRUST ROD SPRING	1
15	349Q62310-3	旋转支架	SWIVEL BRACKET	1
17	349-62126-0	衬套	BUSHING	2
18	346-62424-1	下止推板26.5-46-1	THRUST PLATE (LOWER) 26.5-46-1	1
19	3H8-62415-0	O型圈 3.5-25.7	O-RING 3.5-25.7	1
20	348Q61411-2	支架托架	MOUNT BRACKET	1
21	344-67177-1	黄油嘴	GREASE FITTING	2
22	945103-2500	C形环 d=25	C-RING d=25	1
23	398-62396-1	接地线 L=130	GROUND L=130	1
24	9101E3-5612	螺栓	BOLT	2
25	346-66322-0	倒车锁	REVERSE LOCK	1
26	349-66313-0	倒车锁臂	REVERSE LOCK ARM	1
27	336-66319-1	枢轴螺栓	PIVOT BOLT	2
29	346-66321-0	倒挡锁杆	REVERSE LOCK ROD	1
30	951503-0212	开口销2-12	SPLIT PIN 2-12	1
31	3P0-66311-0	倒车锁杆	REVERSE LOCK LEVER	1
32	3AL-66333-0	倒车锁杆握把	REVERSE LOCK LEVER GRIP	1
33	346-66334-0	止动块	STOPPER	1
34	3AL-05254-0	台阶螺栓6-8	SHOULDER BOLT 6-8	1
36	3AL-05212-0	衬套 8.1-20	BUSHING 8.1-20	1
37	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
38	3R0-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	1
39	349-66312-0	倒车锁连杆	REVERSE LOCK LINK	1
40	346-66323-1	倒车锁杆弹簧	REVERSE LOCK LEVER SPRING	1
41	346-66331-0	倒挡锁弹簧(S型)	REVERSE LOCK SPRING (S)	1
41	3R0-66332-0	倒挡锁弹簧(左)	REVERSE LOCK SPRING (L)	1
42	345-62441-0	摩擦片	FRICTION PIECE	1
43	9101E3-0830	螺栓	BOLT	1
44	346-62421-1	摩擦弹簧	FRICTION SPRING	1
45	348Q62010-1	转向轴总成	STEERING SHAFT ASSY	1
46	345-62417-0	衬套 26-32	BUSHING 26-32	2
47	3A0-62423-2	上止推板27-50-1	THRUST PLATE (UPPER) 27-50-1	1
48	345-61301-1	橡胶支座(上)	RUBBER MOUNT (UPPER)	2
49	345-61313-0	螺柱	STUD	2
50	930403-1000	尼龙螺母 10-P1.5	NYLON NUT 10-P1.5	2
51	345-61302-1	橡胶支座(下)	RUBBER MOUNT (LOWER)	2
53	345-61321-2	螺栓	BOLT	2
54	345-61334-0	垫片 21-40.3-4	WASHER 21-40.3-4	2
55	345-61331-0	减震器盖	DAMPER CAP	2
56	345-61332-0	轴套 20-31.7-3	COLLAR 20-31.7-3	2
57	345-61333-0	上减震器	DAMPER (UPPER)	2
58	348-61309-0	垫片 33-40.7-0.5	SHIM 33-40.7-0.5	1
59	945003-4000	C形环 d=40	C-RING d=40	2
60	9401E3-1000	垫圈	WASHER	2
61	346-61323-0	锁紧板	LOCK PLATE	2
62	345-61322-2	垫圈	WASHER	2
63	930103-1000	螺母 10-P1.5	NUT 10-P1.5	2
65	3A3-62396-1	接地线 L=110	GROUND L=110	1
66	349Q62993-2	倾斜止动器	TILT STOPPER	1
67	346-62437-0	衬套 10.2-12-29.5	BUSHING 10.2-12-29.5	1
68	346-62439-1	定位板	SETTING PLATE	1
69	346-62438-0	定位片	SETTING PIECE	1
70	951403-0640	弹簧销	SPRING PIN	1
71	3C8-62421-1	摩擦弹簧	FRICTION SPRING	1
72	9101E3-5820	螺栓	BOLT	2
73	916103-0885	螺栓	BOLT	2
74	940103-0800	垫圈	WASHER	4
75	930103-0800	螺母	NUT	2
76	3AAQ62105-0	夹紧螺丝套件	CLAMP SCREW KIT	2
77	3AAQ62108-0	* 卡箍螺丝总成	* CLAMP SCREW ASSY	1
78	3AA-62106-0	夹紧螺钉	** CLAMP SCREW	1
79	332Q62102-1	夹紧螺钉手柄	** CLAMP SCREW HANDLE	1
80	3C8-62104-2	铆钉 3-22	** RIVET 3-22	1
81	332-62101-1	* 卡箍螺丝垫片	* CLAMP SCREW PAD	1
82	3C8-62107-0	* 肩螺栓	* SHOULDER BOLT	1

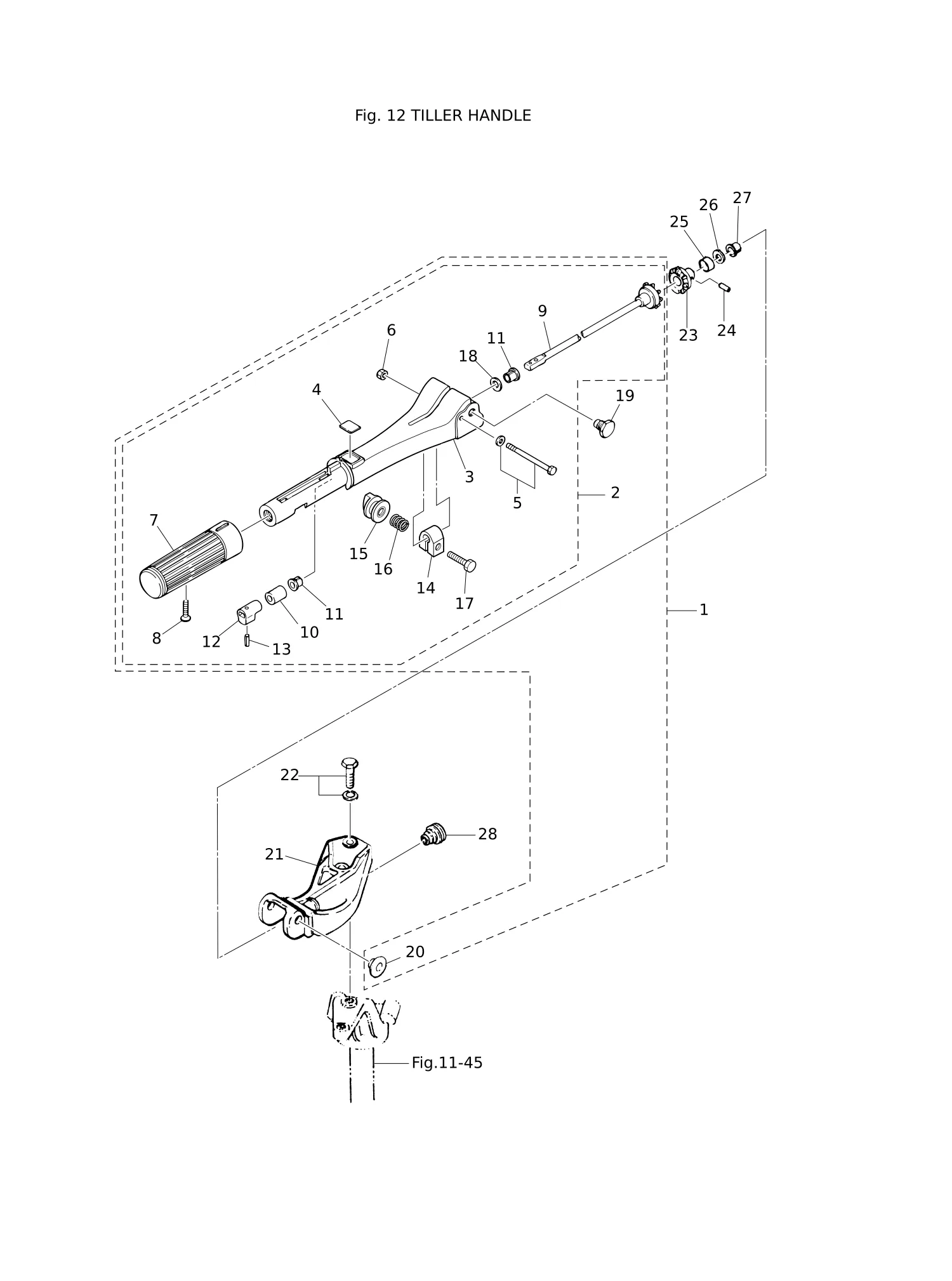

图 12舵柄 TILLER HANDLE

REF	零件编号	中文名称	英文名称	数量
1	398Q63003-1	舵柄总成	TILLER HANDLE ASSY	1
2	3M3Q63005-1	* 舵柄手柄分总成	* TILLER HANDLE SUB-ASSY	1
3	398Q63011-1	舵柄把手	** TILLER HANDLE	1
4	369-72019-1	油门标贴	** THROTTLE DECAL	1
5	9101E3-5675	螺栓	** BOLT	1
6	930403-0600	尼龙螺母 6-P1.0	** NYLON NUT 6-P1.0	1
7	398-63012-0	手柄	** GRIP	1
8	921803-0525	螺钉	** SCREW	1
9	398-63041-0	油门轴	** THROTTLE SHAFT	1
10	345-63048-0	油门轴缓冲器	** THROTTLE SHAFT DAMPER	1
12	398-63053-0	** 隔套	** SPACER	1
13	951403-0310	** 弹簧销 3-10	** SPRING PIN 3-10	1
14	3V1-63035-1	** 摩擦片	** FRICTION PIECE	1
15	3V1-63077-0	调节螺母	** ADJUSTING NUT	1
16	3V1-63036-0	** 弹簧	** SPRING	1
17	9101E3-0625	螺栓	** BOLT	1
18	941403-1000	波形垫圈 d=10	** WAVE WASHER d=10	1
19	346-63201-2	螺栓	* BOLT	2
20	345-63207-0	* 轴环 9.8-12.7-7.5	* COLLAR 9.8-12.7-7.5	2
21	345Q63051-0	转向支架	STEERING BRACKET	1
22	9101E3-5825	螺栓	BOLT	2
23	346-63064-0	万向小齿轮	UNIVERSAL PINION	1
24	951403-0414	弹簧销 4-14	SPRING PIN 4-14	1
25	346-63066-1	轴环 15.9-17-9	COLLAR 15.9-17-9	1
26	940103-0800	垫圈	WASHER	1
27	350-63046-0	衬套 8.4-10-11	BUSHING 8.4-10-11	1
28	345-66226-0	索环 17-3	GROMMET 17-3	1

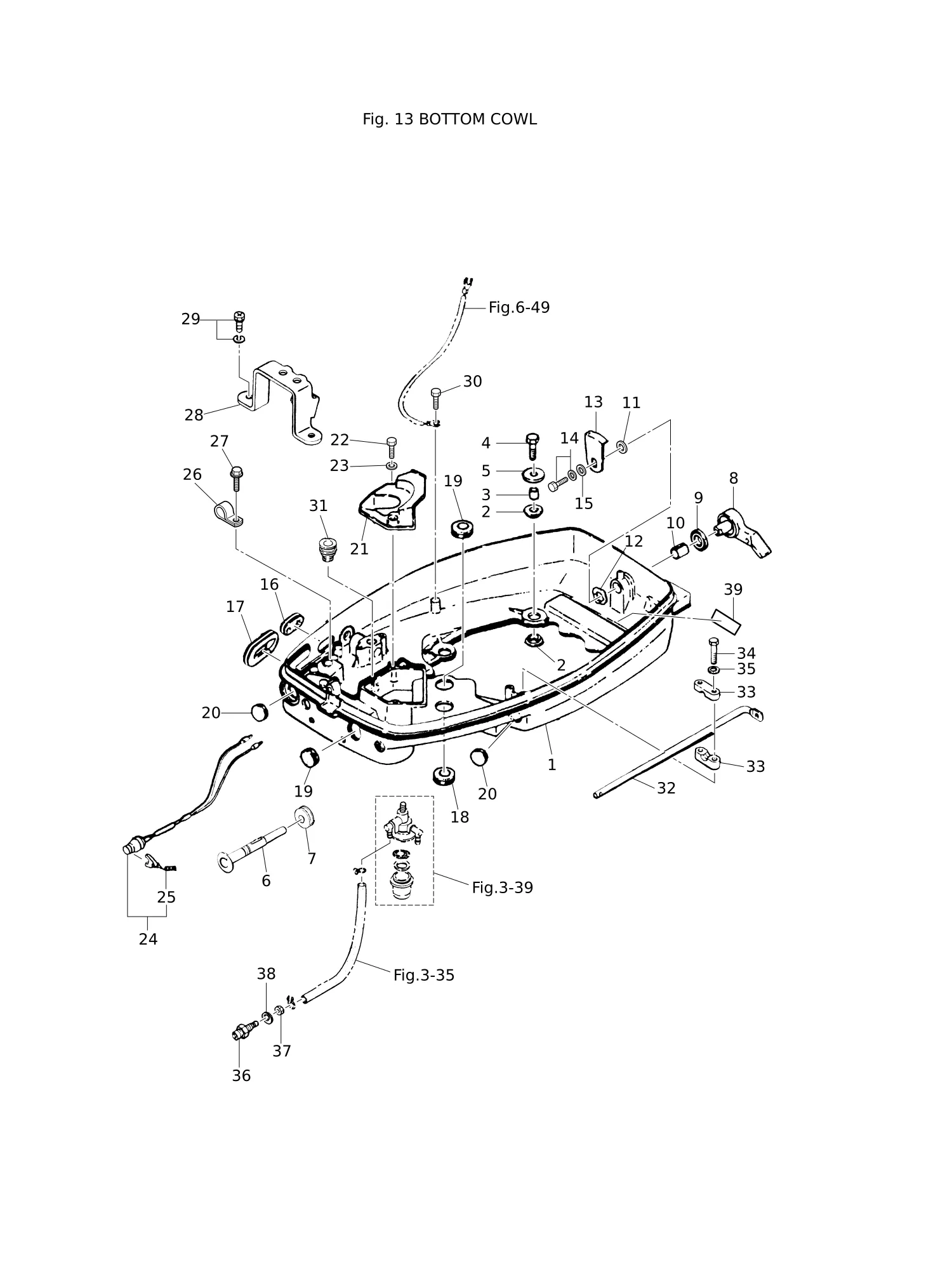

图 13下罩壳 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	345Q67100-2	下罩壳	BOTTOM COWL	1
2	345-67113-0	12-18-2.5支架	MOUNT 12-18-2.5	8
3	345-67114-0	垫圈 8.4-12-17	SPACER 8.4-12-17	4
4	9101E3-6835	螺栓	BOLT	4
5	345-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	4
6	345-67151-0	阻风门拉杆	CHOKE ROD	1
7	345-67193-0	索环 16-2.5	GROMMET 16-2.5	1
8	338Q67141-0	挂钩杆	HOOK LEVER	1
9	338-67147-0	密封环 13.8-22-3.7	SEAL RING 13.8-22-3.7	1
10	350-67105-0	挂钩杆衬套 14-16.5-17.7	HOOK LEVER BUSHING 14-16.5-17.7	1
11	3C8-67146-0	垫片 14-22-1	WASHER 14-22-1	1
12	941403-1400	波形垫圈 d=14	WAVE WASHER d=14	1
13	345-67142-1	盖板挂钩	COVER HOOK	1
14	910103-6612	螺栓	BOLT	1
15	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	1
16	353-67162-0	索环/护孔圈	GROMMET	1
17	345-83732-0	索环/护孔圈	GROMMET	1
18	369-61016-0	索环 29-3	GROMMET 29-3	1
19	345-67161-0	索环 22-3	GROMMET 22-3	2
20	345-67117-0	索环 17-2.7	GROMMET 17-2.7	2
21	345-67183-0	进气导流板	AIR INTAKE BAFFLE	1
22	9101F4-0625	螺栓	BOLT	2
24	398-06830-0	停止开关总成	STOP SWITCH ASSY	1
25	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1
26	336-06973-0	卡箍 6-9.5L	CLAMP 6-9.5L	1
27	921503-5612	螺钉	SCREW	1
28	345-76081-0	空档开关支架	NEUTRAL SWITCH BRACKET	1
29	910903-6616	螺栓	BOLT	2
30	910103-0612	螺栓	BOLT	1
31	345-66226-0	索环 17-3	GROMMET 17-3	1
32	348-63061-0	节气门轴	THROTTLE SHAFT	1
33	345-63063-0	节气门轴支架	THROTTLE SHAFT SUPPORT	2
34	9101F4-0630	螺栓	BOLT	2
35	940103-0600	垫圈	WASHER	2
36	3B2-70260-1	燃油接头（公头）	FUEL CONNECTOR (MALE)	1
37	332-70261-0	螺母 10-P1.25	NUT 10-P1.25	1
38	336-70112-0	衬垫10.2-16-0.5	GASKET 10.2-16-0.5	1
39	361-72026-0	火花塞贴花 (BR7HS10)	SPARK PLUG DECAL (BR7HS10)	1

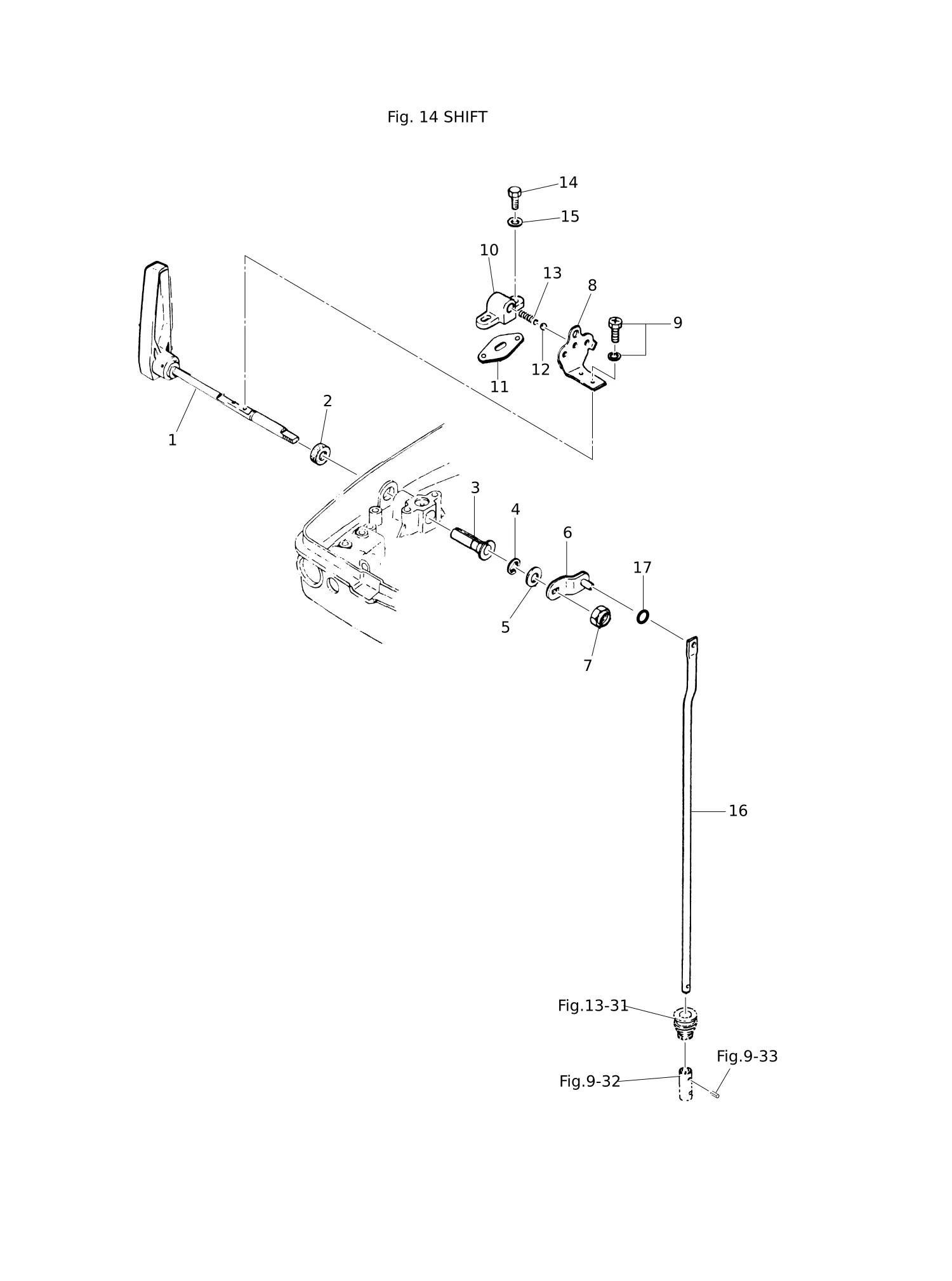

图 14换挡机构 SHIFT

REF	零件编号	中文名称	英文名称	数量
1	345Q66110-3	换挡杆	SHIFT LEVER	1
2	345-66137-0	油封 10-20-4	OIL SEAL 10-20-4	1
3	345-67101-0	衬套 10-12.8-42.5	BUSHING 10-12.8-42.5	1
4	945303-0800	E型卡环 d=8	E-RING d=8	1
5	332-61315-0	垫圈10.5-18-1.5	WASHER 10.5-18-1.5	1
6	345-66225-0	换挡杆手柄	SHIFT ROD LEVER	1
7	930403-1000	尼龙螺母 10-P1.5	NYLON NUT 10-P1.5	1
8	345-66121-0	换挡杆止动块	SHIFT LEVER STOPPER	1
9	910903-6512	螺栓	BOLT	2
10	345-66115-0	换挡杆止动座	SHIFT LEVER STOP HOLDER	1
11	345-66119-0	垫片t=0.2	SHIM t=0.2	1
12	965002-1605	钢球 5/16英寸	BALL 5/16	1
13	332-66112-0	弹簧	SPRING	1
14	9101F4-0618	螺栓	BOLT	2
15	940113-0600	垫圈	WASHER	2
16	348-66211-0	换挡连杆	SHIFT ROD	1
17	332-66021-0	O型圈 2.4-5.8	O-RING 2.4-5.8	1

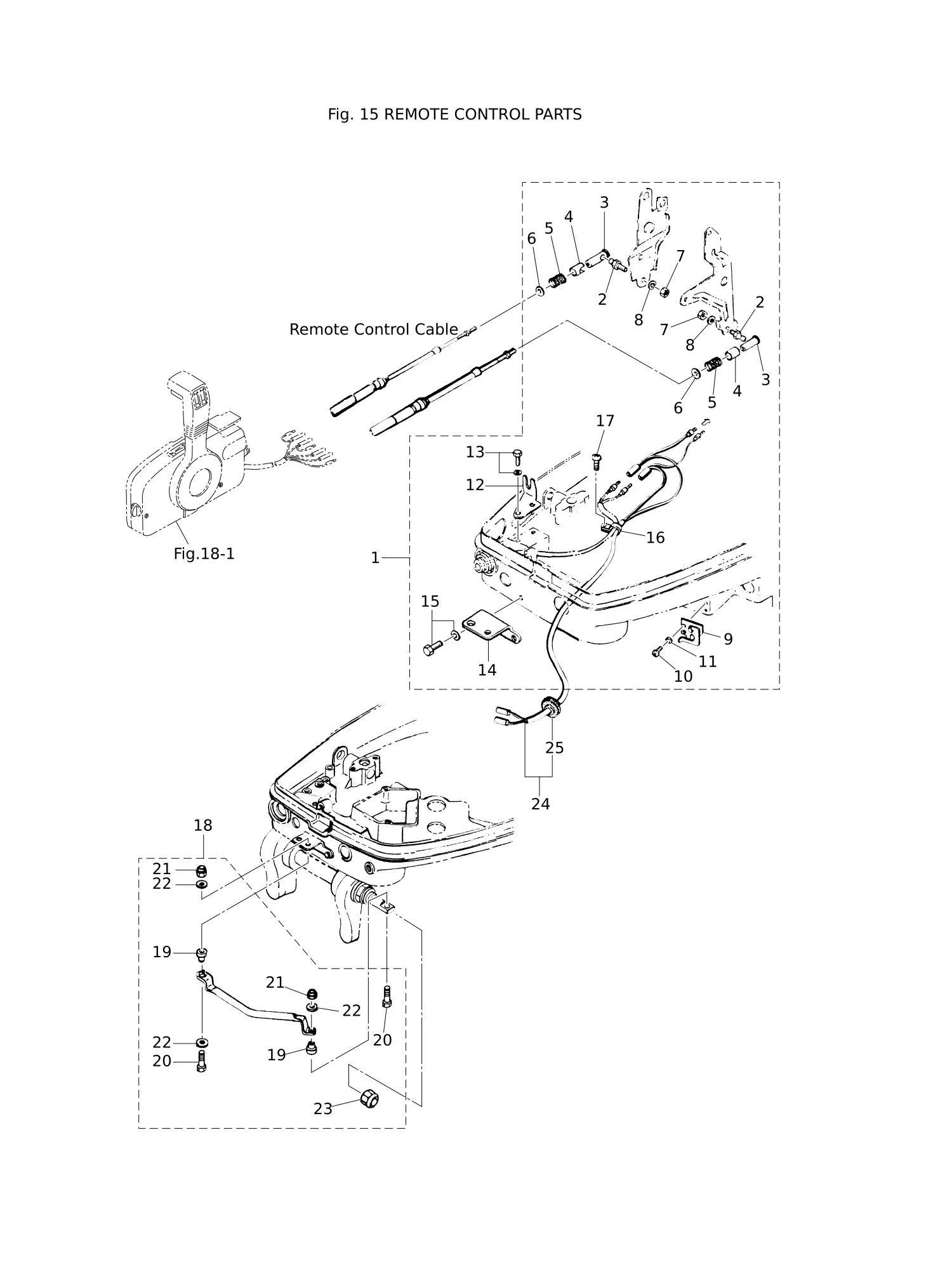

图 15遥控装置零件 REMOTE CONTROL PARTS

REF	零件编号	中文名称	英文名称	数量
1	361-83880-3	遥控装置总成	REMOTE CONTROL FITTING ASSY	1
2	345-83721-0	* 球头关节	* BALL JOINT	2
3	3A1-83722-0	* 球头关节座	* BALL JOINT HOLDER	2
4	332-83723-0	* 支架盖	* HOLDER CAP	2
5	332-83724-0	* 弹簧	* SPRING	2
6	332-83725-0	* 垫圈 5.5-14-1.2	* WASHER 5.5-14-1.2	2
7	930103-0600	螺母	* NUT	2
8	941303-0600	* 弹簧垫圈	* SPRING WASHER	2
9	345-83820-0	* 线缆夹总成	* CABLE CLIP ASSY	1
10	910403-0518	螺栓	* BOLT	2
11	941303-0500	* 弹簧垫圈	* SPRING WASHER	2
12	345-83821-0	* 离合器线卡扣支架	* CLUTCH CABLE CLIP BRACKET	1
13	910103-6616	螺栓	* BOLT	2
14	345-84830-0	* 转向钩	* STEERING HOOK	1
15	910103-6820	螺栓	* BOLT	2
16	336-06973-0	* 卡箍 6-9.5L	* CLAMP 6-9.5L	1
17	9215E3-0612	* 螺钉	* SCREW	1
18	361-84905-1	转向拉杆总成	DRAG LINK ASSY	1
19	361-84914-1	* 隔套	* SPACER	2
20	353-84917-0	螺栓 3/8-45	* BOLT 3/8-45	2
21	353-84918-0	尼龙螺母 3/8-24UNF	* NYLON NUT 3/8-24UNF	2
22	353-84916-0	* 垫圈 9.6-18-2	* WASHER 9.6-18-2	3
23	3F3-84908-0	* 密封环	* SEAL RING	1
24	361-83857-0	遥控停机拉绳总成 L=5900	REMOTE CONTROL STOP CORD ASSY L=5900	1
24	3P0-83857-0	遥控停机拉绳总成 L=3900	REMOTE CONTROL STOP CORD ASSY L=3900	1
25	345-76023-0	* 衬套 22-2.5	* GROMMET 22-2.5	1

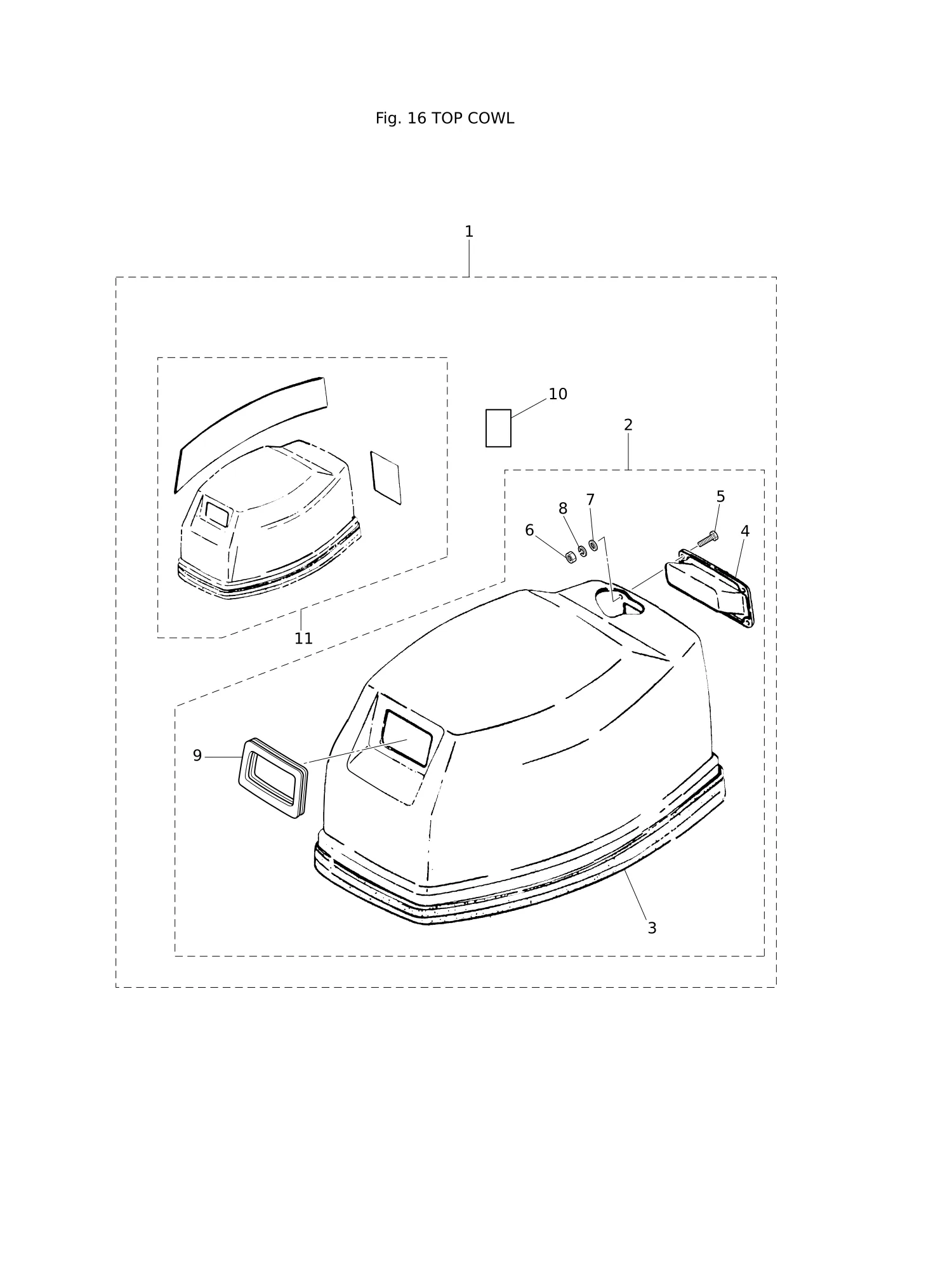

图 16顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	361Q67645-1	顶罩总成	TOP COWL ASSY	1
2	361Q67640-0	* 顶罩分总成	* TOP COWL SUB-ASSY	1
3	361-67501-0	顶罩密封条L=1550	** TOP COWL SEAL L=1550	1
4	345Q67521-0	倾斜把手	** TILT HANDLE	1
5	921603-0516	螺钉	** SCREW	4
6	930103-0500	螺母	** NUT	4
7	940103-0500	垫圈	** WASHER	4
8	941303-0500	** 弹簧垫圈	** SPRING WASHER	4
9	344-67503-0	** 启动器油封	** STARTER SEAL	1
10	3C7-72180-3	* 警示标贴(A)	* CAUTION DECAL (A)	1
11	361-87801-2	* 标牌套装(M40C)	* DECAL SET (M40C)	1

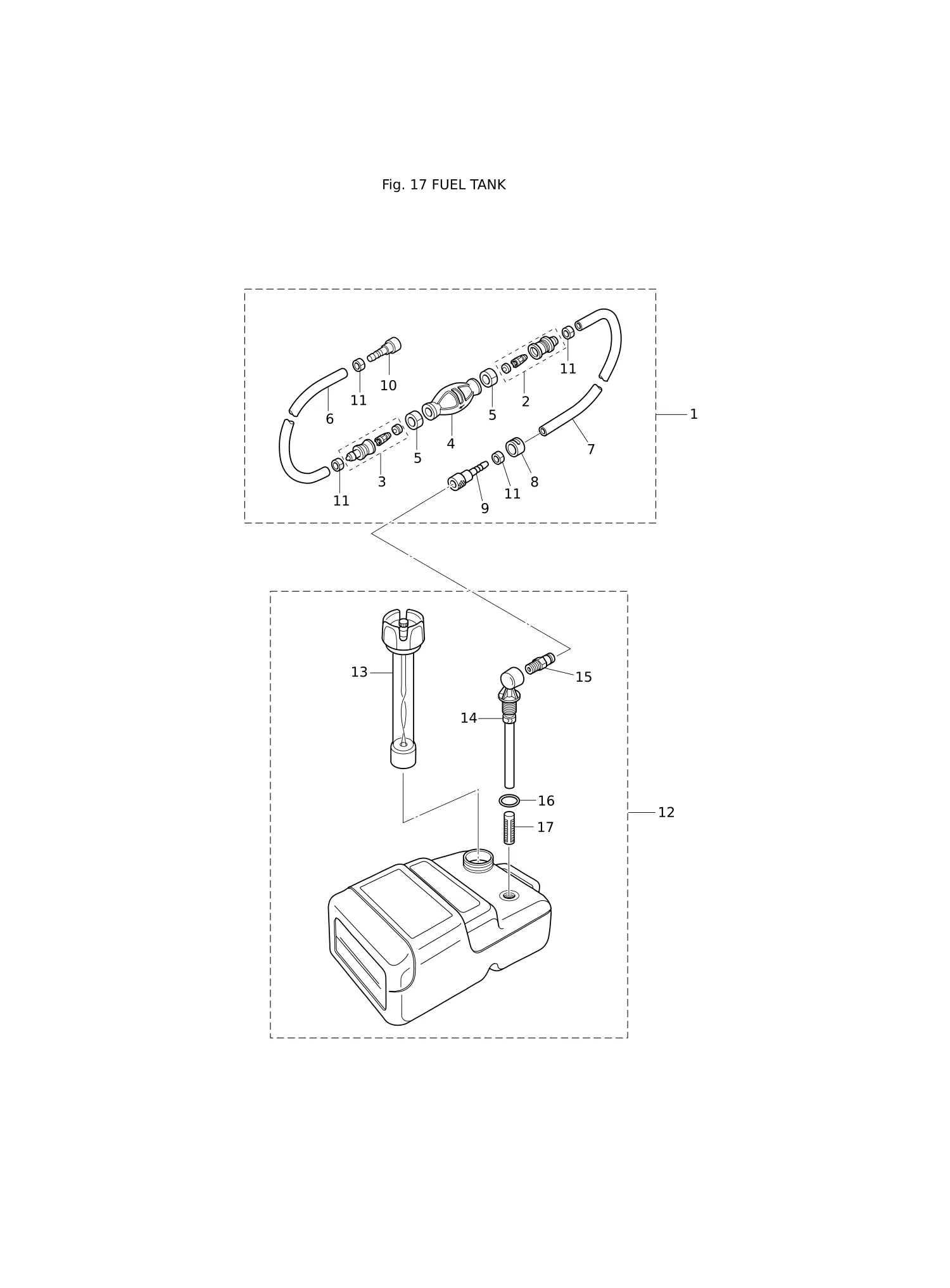

图 17燃油箱 FUEL TANK

REF	零件编号	中文名称	英文名称	数量
1	3B7-70200-4	手动泵球总成	PRIMER BULB ASSY	1
2	3C7-70220-1	* 接头组件(进口)	* JOINT ASSY (INLET)	1
3	3C7-70224-1	* 接头组件(出口)	* JOINT ASSY (OUTLET)	1
4	3C7-70211-1	* 注油球	* PRIMER BULB	1
5	3C7-70217-0	* 卡箍	* CLAMP	2
6	98AB-70-700	* 软管	* HOSE	1
7	98AB-701600	* 软管	* HOSE	1
8	3B7-70280-1	* 燃油接头标记	* FUEL CONNECTOR MARK	1
9	3GF-70281-0	* 燃油接头	* FUEL CONNECTOR	1
10	3GF-70250-0	* 燃油接头	* FUEL CONNECTOR	1
11	332-70201-0	* 卡箍	* CLAMP	4
12	3C7-70177-1	25升燃油箱总成	FUEL TANK ASSY 25L	1
13	3C7-70050-1	* 燃油表通气盖总成（25升）	* FUEL GAUGE VENT CAP ASSY (25L)	1
14	3C7-70155-0	* 吸油弯管总成(25升)	* PICK-UP ELBOW ASSY (25L)	1
15	3E0-70270-0	* 快速接头(公)	* QUICK-CONNECTOR (MALE)	1
16	3C7-70199-0	* O型圈	* O-RING	1
17	3C7-70113-0	* 滤清器	* FILTER	1

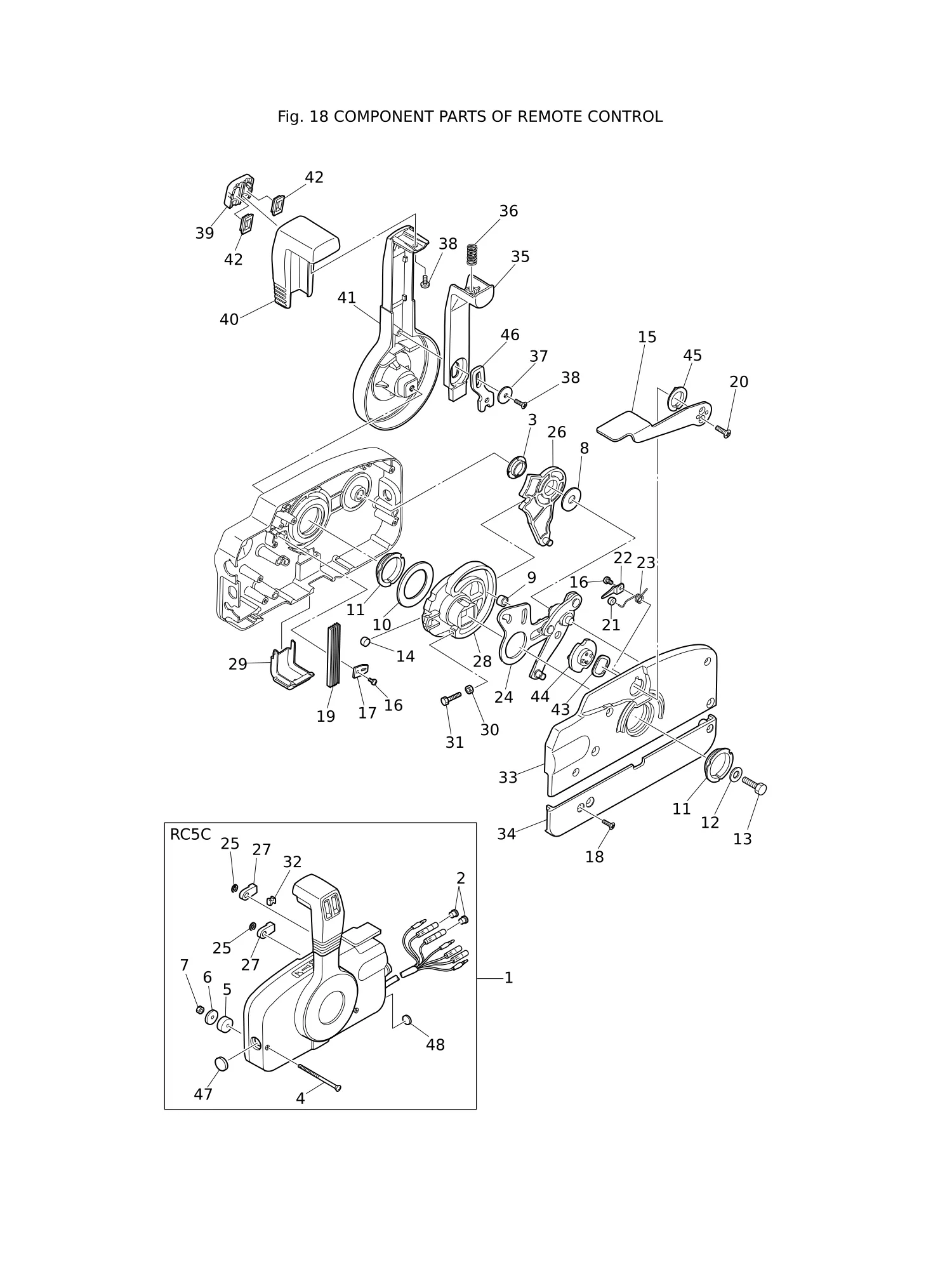

图 18遥控器零部件 COMPONENT PARTS OF REMOTE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	3B7Q84350-3	遥控头总成(RC5C)	REMOTE CONTROL HEAD ASSY (RC5C)	1
2	3A3-76037-0	* 线缆端子塞	* CABLE TERMINAL PLUG	2
3	3A3-84432-0	* 衬套	* BUSHING	1
4	3A3-84375-0	* 螺钉	* SCREW	3
5	3A3-84374-0	* 隔套	* SPACER	3
6	353-84371-0	* 垫圈	* WASHER	3
7	930103-0600	螺母	* NUT	3
8	3A3-84383-0	* 垫圈	* WASHER	1
9	3A3-84421-0	* 滚轮	* ROLLER	1
10	3A3-84422-0	* 推力板	* THRUST PLATE	1
11	3A3-84431-0	* 衬套	* BUSHING	2
12	940103-0800	* 垫圈	* WASHER	1
13	3A3-84442-0	螺栓	* BOLT	1
14	353-84388-0	* 定位滚轮	* DETENT ROLLER	1
15	3B7Q84312-0	* 自由节流杆	* FREE THROTTLE LEVER	1
16	921503-0406	* 螺钉	* SCREW	2
17	3A3-84423-0	* 定位器挡圈	* DETENT RETAINER	1
18	921603-0518	* 螺钉	* SCREW	5
19	3A3-84307-0	* 定位弹簧	* DETENT SPRING	5
20	921603-0512	* 螺钉	* SCREW	2
21	3A3-84424-0	* 自由节流滚轮	* FREE THROTTLE ROLLER	1
22	3A3-84426-0	* 滚柱保持架	* ROLLER RETAINER	1
23	3A3-84425-0	* 自由节流弹簧	* FREE THROTTLE SPRING	1
24	3A3-84365-1	* 节气门摇臂	* THROTTLE ARM	1
25	945303-0600	* E型卡环 d=6	* E-RING d=6	2
26	3A3-84381-0	* 换挡齿轮总成	* SHIFT GEAR ASSY	1
27	3A3-83314-2	* 线缆端子	* CABLE TERMINAL	2
28	3A3-84364-2	* 驱动齿轮	* DRIVE GEAR	1
29	3A3-84429-0	* 线束盖	* WIRE COVER	1
30	930103-0500	螺母	* NUT	1
31	910103-0525	螺栓	* BOLT	1
32	3A3-84376-0	* 护孔环	* GROMMET	1
33	3B7Q84441-0	* 后壳体	* REAR HOUSING	1
34	3B7Q84366-0	* 后盖板	* REAR PANEL	1
35	3A3-84401-0	* 空档锁止臂	* NEUTRAL LOCK ARM	1
36	3A3-84403-0	* 空档锁止弹簧	* NEUTRAL LOCK SPRING	1
37	3A3-84407-0	* 垫圈	* WASHER	1
38	921503-0510	* 螺钉	* SCREW	2
39	3A3-84451-0	* 倾斜开关盖	* TILT SWITCH COVER	1
40	3A3-84404-0	* 手柄	* GRIP	1
41	3B7Q84343-0	* 控制杆	* CONTROL LEVER	1
42	3A3-84452-0	* 倾斜开关塞	* TILT SWITCH PLUG	2
43	3A3-84368-0	* 波形垫圈	* WAVE WASHER	1
44	3A3-84391-0	* 自由节流鼓	* FREE THROTTLE DRUM	1
45	3A3-84435-0	* 衬套	* BUSHING	1
46	3A3-84406-0	* 板	* PLATE	1
47	361-84414-0	* 护孔环	* GROMMET	1
48	361-84415-0	* 护孔环	* GROMMET	1

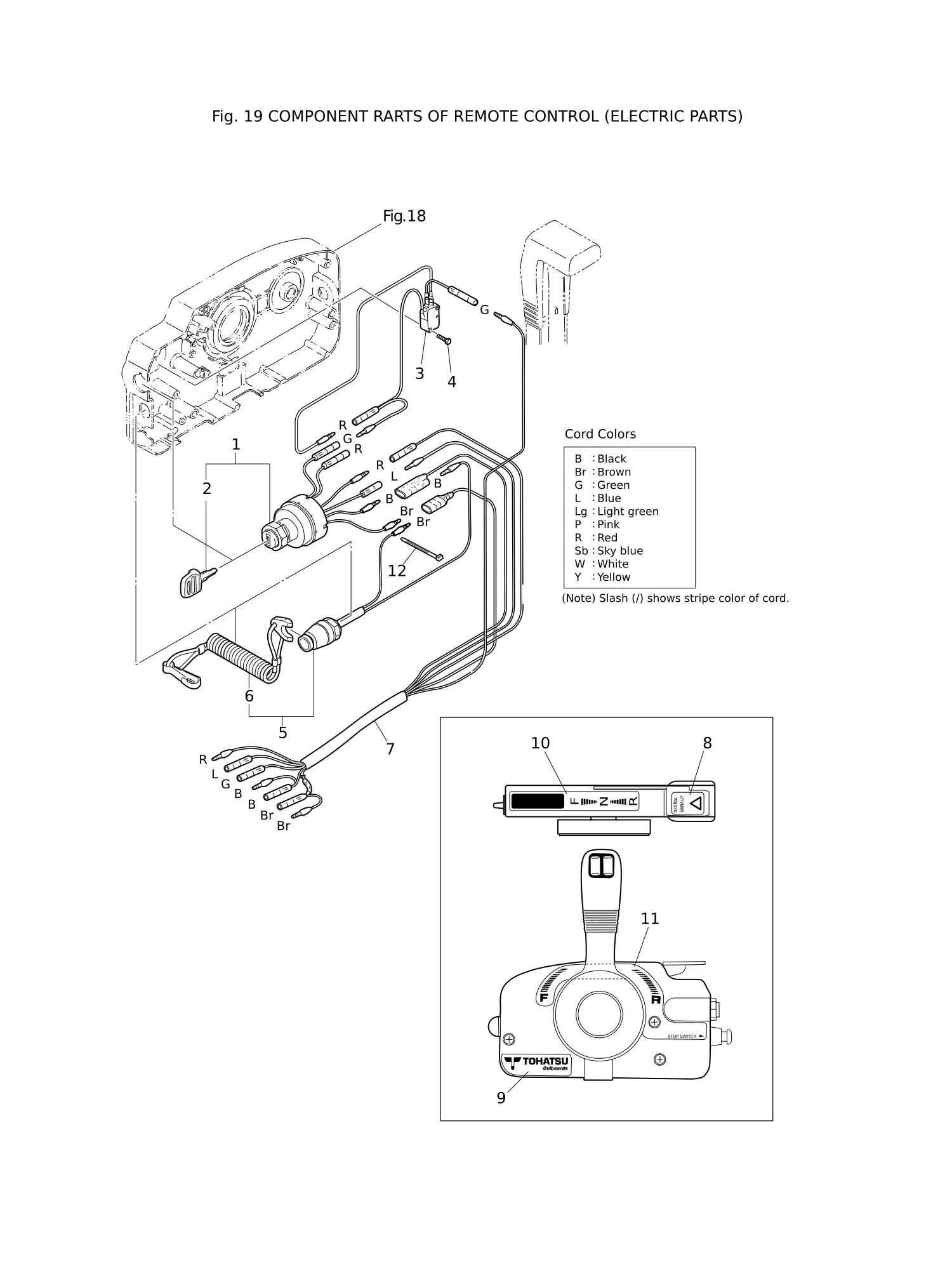

图 19遥控器零部件(电气部件) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	零件编号	中文名称	英文名称	数量
1	353-76020-3	主开关总成	MAIN SWITCH ASSY	1
2	3F3-76217-0	* 主开关钥匙 No.301	* MAIN SWITCH KEY No.301	1
2	3F3-76218-0	* 主开关钥匙 No.302	* MAIN SWITCH KEY No.302	1
2	3F3-76219-0	* 主开关钥匙 No.303	* MAIN SWITCH KEY No.303	1
3	3A3-76086-1	空档开关(遥控型)	NEUTRAL SWITCH (REMOTE CONT)	1
4	921503-0315	螺钉	SCREW	2
5	3A3-06830-0	停止开关总成	STOP SWITCH ASSY	1
6	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1
7	361-76110-1	线束总成	CORD ASSY	1
8	3N5-84331-0	操纵杆贴花	DECAL (LEVER)	1
9	3N5-84333-0	东发贴花	DECAL (TOHATSU)	1
10	3N5-84336-0	挡位标识贴	SHIFT POSITION DECAL	1
11	3N5-84465-0	挡位侧标识贴	SHIFT POSITION SIDE DECAL	1
12	3A3-84398-0	箍带	BAND	2

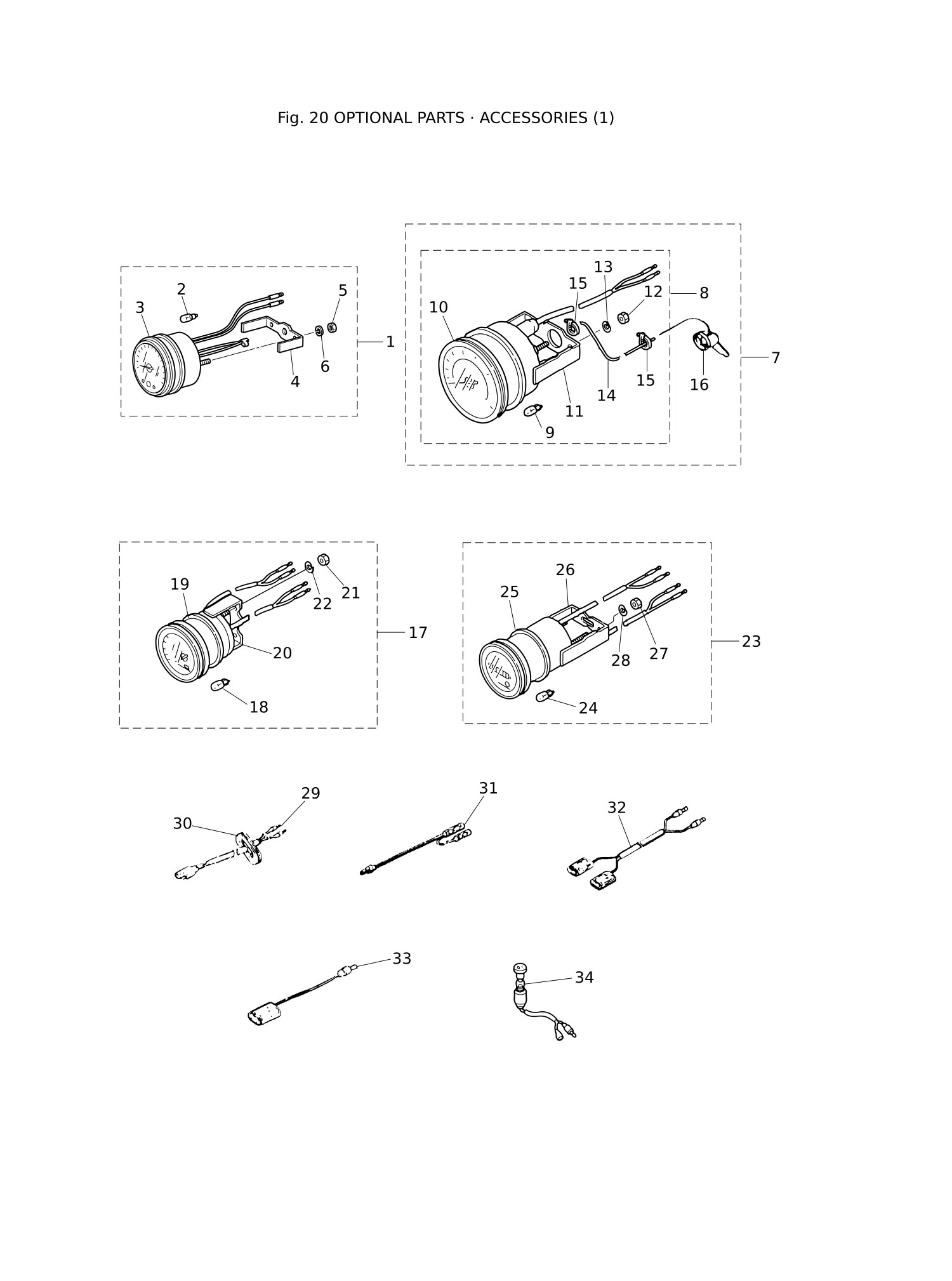

图 20选装配件(1) OPTIONAL PARTS · ACCESSORIES (1)

REF	零件编号	中文名称	英文名称	数量
1	3B7-72530-2	转速表总成	TACHOMETER ASSY	1
5	930103-0500	螺母	* NUT	2
7	3E0-72522-0	速度表套件(50英里/时)	SPEEDOMETER KIT (50MPH)	1
7	3E0-72644-0	速度表套件(75英里/时)	SPEEDOMETER KIT (75MPH)	1
8	3E0-72648-0	* 速度表总成 (50英里/小时)	* SPEEDOMETER ASSY (50MPH)	1
8	3E0-72649-0	* 速度表总成 (75英里/小时)	* SPEEDOMETER ASSY (75MPH)	1
9	3B7-72659-0	仪表灯泡 12V-1.8W	** METER BULB 12V-1.8W	1
10	3B7-72656-0	仪表阻尼器	** METER DAMPER	1
11	3B7-72661-0	** 安装板	** FITTING PLATE	1
12	930203-0500	螺母	** NUT	2
13	941303-0500	** 弹簧垫圈	** SPRING WASHER	2
14	3B7-72650-0	** 速度表软管 L=6000	** SPEEDOMETER TUBE L=6000	1
15	3B7-72651-0	** 速度表传动带	** SPEEDOMETER BAND	2
16	3B7-72643-0	* 速度表传感器	* SPEEDOMETER SENSOR	1
17	3E0-72529-0	电压表总成	VOLTMETER ASSY	1
20	3B7-72662-0	* 安装板	* FITTING PLATE	1
23	3E0-72524-0	计时器总成	HOUR METER ASSY	1
24	3B7-72657-0	* 仪表灯泡 12V-1.7W	* METER BULB 12V-1.7W	1
25	3B7-72655-0	* 仪表缓冲器	* METER DAMPER	1
26	3B7-72664-0	* 安装板	* FITTING PLATE	1
27	930203-0400	螺母	* NUT	2
28	941303-0400	* 弹簧垫圈	* SPRING WASHER	2
29	361-72539-0	转速表导线 L=6000	TACHOMETER LEAD WIRE L=6000	1
30	345-67169-0	索环/护孔圈	GROMMET	1
31	361-72542-0	分离线	SEPARATE CORD	1
31	361-72543-0	分离线	SEPARATE CORD	1
32	353-72537-0	仪表引线 长1500mm	METER LEAD WIRE L=1500	1
33	353-72546-0	辅助拉绳(红) 长200	ASSIST CORD (RED) L=200	1
33	353-72547-0	辅助拉绳(蓝) 长200	ASSIST CORD (BLU) L=200	1
33	353-72548-0	辅助拉绳(黑) 长200	ASSIST CORD (BLK) L=200	1
34	353-72521-1	仪表灯开关	METER LAMP SWITCH	1

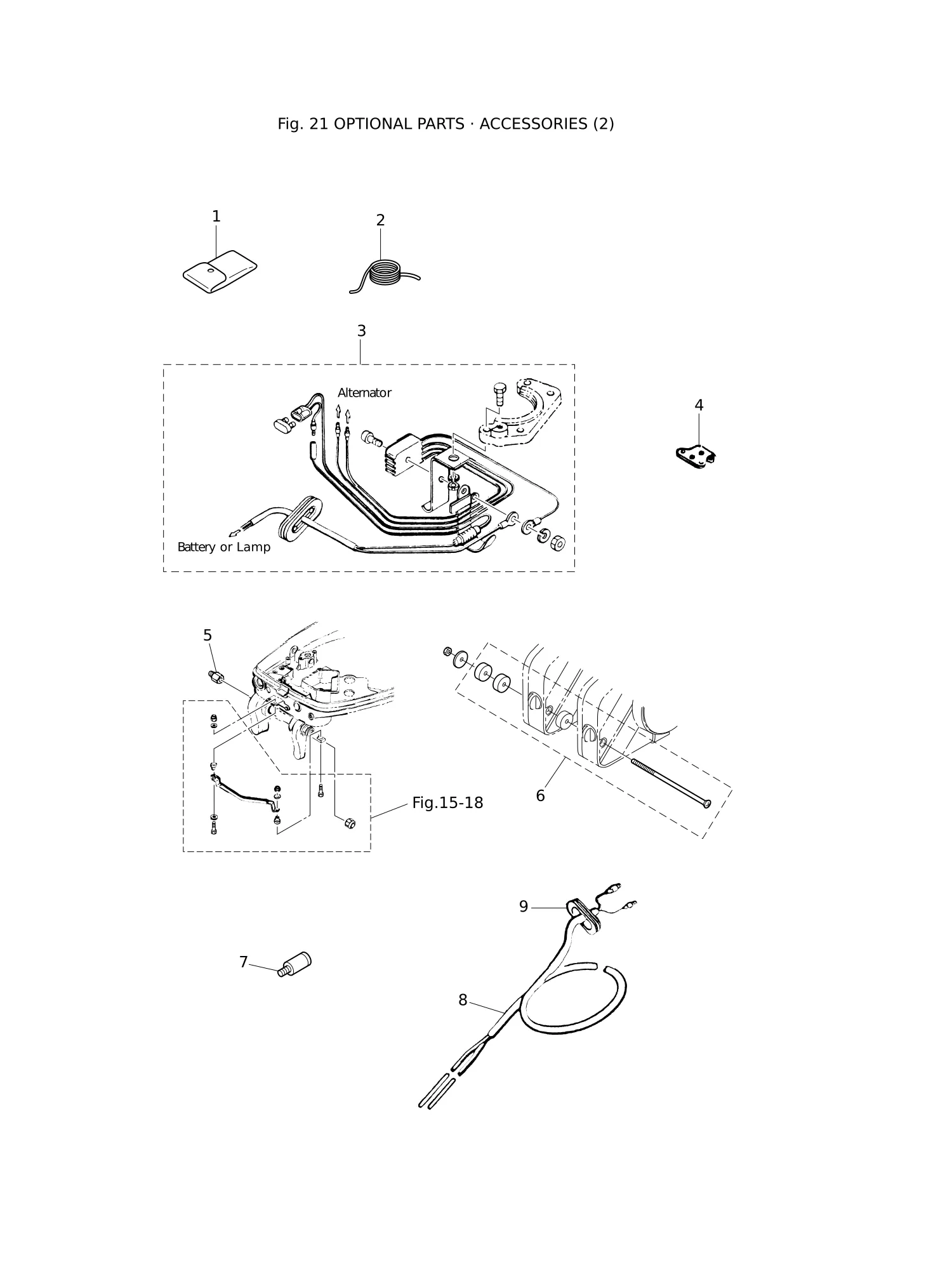

图 21选装配件(2) OPTIONAL PARTS · ACCESSORIES (2)

REF	零件编号	中文名称	英文名称	数量
1	3C8-72100-1	工具包	TOOL KIT	1
2	3B7-72201-0	安全绳 φ6-1600	SAFETY ROPE φ6-1600	1
3	346-76160-2	整流器套件	RECTIFIER KIT	1
4	361-84901-0	旋转扣板	TURNING BUCKLE PLATE	2
5	353-84904-0	转向拉杆垫片	DRAG LINK SPACER	1
6	3A3-81301-0	双联遥控套件	TWIN REMOTE CONTROL KIT	1
7	336-60007-0	冲洗塞	FLUSHING PLUG	1
8	369-76167-0	延长线(照明) L=2000	EXTENSION CORD (LIGHT) L=2000	1
9	345-67169-0	索环/护孔圈	GROMMET	1

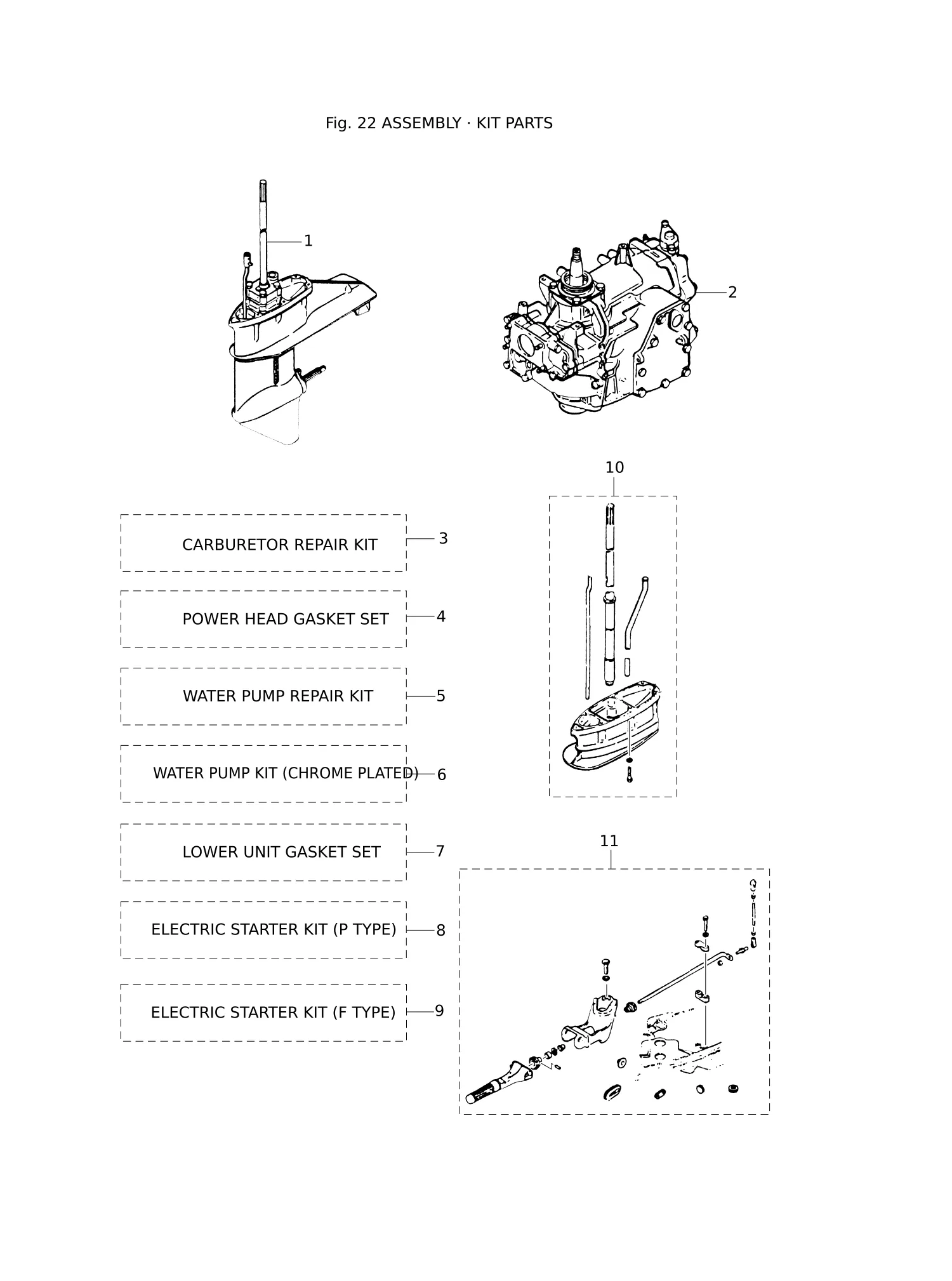

图 22套件零件总成 ASSEMBLY · KIT PARTS

REF	零件编号	中文名称	英文名称	数量
1	361Q87301-1	下部单元总成 (S)	LOWER UNIT ASSY (S)	1
1	361Q87302-1	下部单元总成 (L)	LOWER UNIT ASSY (L)	1
2	3C1B87090-5	发动机短缸体套件	ENGINE SHORT BLOCK KIT	1
3	334-03231-1	* 浮子	* FLOAT	1
3	334-03232-0	* 浮子臂销	* FLOAT ARM PIN	1
3	334-03242-0	* 阀销	* VALVE PIN	1
3	344-03244-0	* 卡扣	* CLIP	1
3	345-03243-0	* O型圈1.3-5.7	* O-RING 1.3-5.7	1
3	345-03266-0	* 调节螺钉	* PILOT SCREW	1
3	345-87122-4	化油器修理包	CARBURETOR REPAIR KIT	1
3	346-03265-0	* 止动螺钉	* STOP SCREW	1
3	3B7-03240-0	* 浮子阀	* FLOAT VALVE	1
3	922503-6412	* 螺钉	* SCREW	4
4	126-00121-0	* 油封 30-45-8	* OIL SEAL 30-45-8	1
4	336-03222-0	* 浮子室O型圈 1.9-64	* FLOAT CHAMBER O-RING 1.9-64	1
4	336-03293-0	* O型圈	* O-RING	1
4	338-01403-0	* O型圈2-55.5	* O-RING 2-55.5	1
4	345-00122-0	* 油封 25-55-10	* OIL SEAL 25-55-10	1
4	345-01005-1	* 气缸盖垫片	* CYLINDER HEAD GASKET	1
4	345-01215-0	* 油封 17-30-8	* OIL SEAL 17-30-8	1
4	345-01303-1	* 发动机底座衬垫	* ENGINE BASEMENT GASKET	1
4	345-02011-3	* 化油器衬垫	* CARBURETOR GASKET	1
4	345-02104-0	* 进气歧管垫片	* INTAKE MANIFOLD GASKET	1
4	345-02105-0	* 进气歧管垫片	* INTAKE MANIFOLD GASKET	1
4	345-02305-1	* 排气盖衬垫	* EXHAUST COVER GASKET	1
4	345-61012-1	* 驱动轴壳体衬垫	* DRIVE SHAFT HOUSING GASKET	1
4	346-01032-0	* 节温器盖衬垫	* THERMOSTAT CAP GASKET	1
4	346-04901-2	* 衬垫	* GASKET	1
4	350-05136-0	* O型圈 2.5-4.5	* O-RING 2.5-4.5	1
4	361-87121-5	动力头衬垫套装	POWER HEAD GASKET SET	1
5	332-65022-0	* 键	* KEY	1
5	348-65011-0	* 泵壳衬套	* PUMP CASE LINER	1
5	348-65025-0	* 水泵导板	* WATER PUMP GUIDE PLATE	1
5	361-87322-0	水泵维修套件	WATER PUMP REPAIR KIT	1
5	9101E3-5652	螺栓	* BOLT	4
6	345-65021-0	* 水泵叶轮	* WATER PUMP IMPELLER	1
6	361-65231-0	水泵套件(镀铬)	WATER PUMP KIT (CHROME PLATED)	1
6	361-65238-0	* 泵壳衬套	* PUMP CASE LINER	1
6	361-65239-0	* 水泵导板	* WATER PUMP GUIDE PLATE	1
7	301-66025-0	* 衬垫 6.2-11-1	* GASKET 6.2-11-1	1
7	332-60006-0	* 衬垫 8.1-15-1	* GASKET 8.1-15-1	3
7	332-60111-0	* 油封 17-33-9.5	* OIL SEAL 17-33-9.5	1
7	332-66032-0	* O型圈2.4-15.4	* O-RING 2.4-15.4	1
7	334-60223-0	* 油封 22-36-10	* OIL SEAL 22-36-10	1
7	345-60103-0	* O型圈 3.5-69.4	* O-RING 3.5-69.4	1
7	345-65015-0	* O型圈 3.2-47	* O-RING3.2-47	1
7	345-66021-0	* O型圈1.9-6.8	* O-RING 1.9-6.8	2
7	348-65018-0	* 泵壳衬垫	* PUMP CASE GASKET	1
7	348-65029-1	* 导板垫片	* GUIDE PLATE GASKET	1
7	361-87321-0	下部单元衬垫套件	LOWER UNIT GASKET SET	1
8	345-76072-1	* 连杆	* ROD	1
8	346-76057-0	* 阻风门电磁阀挂钩	* CHOKE SOLENOID HOOK	1
8	361-76000-1	电动启动器套件(P)	ELECTRIC STARTER KIT (P)	1
8	361-76050-0	* 阻风门电磁阀	* CHOKE SOLENOID	1
8	921503-6408	* 螺钉	* SCREW	3
8	930403-0400	尼龙螺母 4-P0.7	* NYLON NUT 4-P0.7	1
8	951403-0312	* 弹簧销 3-12	* SPRING PIN 3-12	1
9	128-02605-1	* 衬套 6-8-28.5	* SPACER 6-8-28.5	1
9	309-06972-0	* 卡箍 6.5-47.5P	* CLAMP 6.5-47.5P	3
9	334-76141-1	* 启动电缆 L=150	* STARTER CABLE L=150	1
9	336-76091-0	* 引线带 100	* LEAD WIRE BAND 100	2
9	345-06971-0	* 卡箍 9-12U	* CLAMP 9-12U	2
9	345-76081-0	* 空档开关支架	* NEUTRAL SWITCH BRACKET	1
9	346-76010-0	* 启动电机总成	* STARTER MOTOR ASSY	1
9	346-76040-0	* 启动电磁阀	* STARTER SOLENOID	1
9	353-06281-0	* 线缆端子固定座	* CABLE TERMINAL HOLDER	1
9	353-06283-0	* 轴环 6.4-10-4.7	* COLLAR 6.4-10-4.7	2
9	361-76026-0	* 主开关总成	* MAIN SWITCH ASSY	1
9	361-76055-1	* 阻风门电磁阀支架	* CHOKE SOLENOID BRACKET	1
9	361-76080-0	* 空档开关	* NEUTRAL SWITCH	1
9	361-76082-0	* 空档开关操纵杆	* NEUTRAL SWITCH OPERATING LEVER	1
9	361-76300-0	电动启动器套件(F)	ELECTRIC STARTER KIT (F)	1
9	398-76083-0	* 空档开关执行器	* NEUTRAL SWITCH ACTUATOR	1
9	3A3-76145-0	* 端子盖	* TERMINAL CAP	2
9	3B2-76062-0	* 保险丝线束总成 L=355	* FUSE WIRE ASSY L=355	1
9	3B2-76120-1	蓄电池电缆 L=2000	* BATTERY CABLE L=2000	1
9	3B2-76147-2	* 启动电缆 L=200	* STARTER CABLE L=200	1
9	3B7-63731-0	* 垫圈 12.5-24-1	* WASHER 12.5-24-1	1
9	3B7-76145-0	* 端子盖	* TERMINAL CAP	1
9	3G2-76060-0	* 整流器总成	* RECTIFIER COMPLETE	1
9	3M4-76084-0	* 隔套 12-14-2.2	* SPACER 12-14-2.2	1
9	910103-0612	螺栓	* BOLT	1
9	910103-0618	螺栓	* BOLT	2
9	910103-0620	螺栓	* BOLT	2
9	910103-0645	螺栓	* BOLT	1
9	910103-0830	螺栓	* BOLT	2
9	910903-6616	螺栓	* BOLT	2
9	921503-0525	* 螺钉	* SCREW	1
9	930103-0500	螺母	* NUT	1
9	930103-0800	螺母	* NUT	2
9	941303-0500	* 弹簧垫圈	* SPRING WASHER	1
9	941303-0600	* 弹簧垫圈	* SPRING WASHER	5
9	941303-0800	* 弹簧垫圈	* SPRING WASHER	2
10	345-64303-0	* 驱动轴（上长）	* DRIVE SHAFT (UL)	1
10	345-65120-1	* 水管 (上左)	* WATER PIPE (UL)	1
10	345Q61110-0	* 延伸壳体	* EXTENSION HOUSING	1
10	348-66014-0	* 凸轮杆(上左)	* CAM ROD (UL)	1
10	348Q87314-0	延伸壳体套件(超长)	EXTENSION HOUSING KIT (UL)	1
10	9101E3-5840	螺栓	* BOLT	6
11	345-63063-0	* 节气门轴支撑	* THROTTLE SHAFT SUPPORT	2
11	345-66226-0	* 护孔环 17-3	* GROMMET 17-3	1
11	345-67117-0	* 护孔环 17-2.7	* GROMMET 17-2.7	1
11	345-67161-0	* 衬套 22-3	* GROMMET 22-3	1
11	345-83732-0	* 护孔环	* GROMMET	1
11	345Q63051-0	* 转向支架	* STEERING BRACKET	1
11	346-63064-0	* 通用小齿轮	* UNIVERSAL PINION	1
11	346-63066-1	* 轴环 15.9-17-9	* COLLAR 15.9-17-9	1
11	348-63061-0	* 节气门轴	* THROTTLE SHAFT	1
11	348-63715-1	* 连杆 5-75L	* ROD 5-75L	1
11	350-63046-0	* 衬套 8.4-10-11	* BUSHING 8.4-10-11	1
11	361-83728-0	* 销	* PIN	1
11	361Q63000-5	舵柄套件	TILLER HANDLE KIT	1
11	398Q63003-1	* 舵柄手柄总成	* TILLER HANDLE ASSY	1
11	3AA-83719-0	* 垫圈 8.5-18-1.6	* WASHER 8.5-18-1.6	1
11	3B7-63733-0	* 连杆卡扣 5-2.5	* ROD SNAP 5-2.5	1
11	9101E3-5825	螺栓	* BOLT	2
11	9101F4-0630	螺栓	* BOLT	2
11	930103-0600	螺母	* NUT	1
11	940103-0600	* 垫圈	* WASHER	2
11	940103-0800	* 垫圈	* WASHER	1
11	951403-0414	* 弹簧销 4-14	* SPRING PIN 4-14	1
11	951603-0800	* 弹性销 d=8	* SNAP PIN d=8	1
