东发 Tohatsu M40/50D2/MW50D2 2014 - 爆炸图零件明细

两冲程 2-Stroke · 2014 年 · 手册号 002-21038-A · 共 20 个部位 · 677 条零件

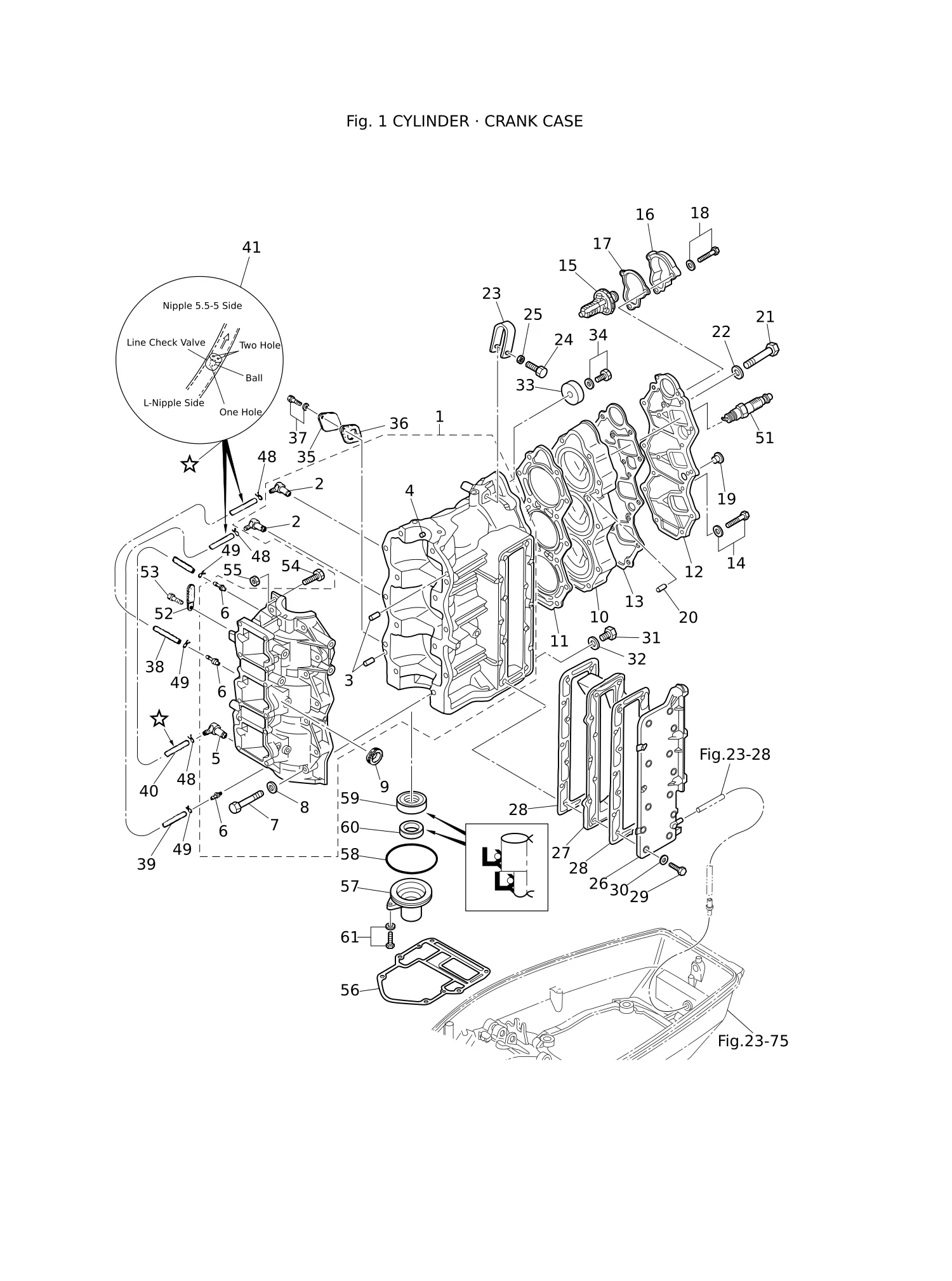

图 01气缸·曲轴箱 CYLINDER · CRANK CASE

REF	零件编号	中文名称	英文名称	数量
1	3C8B01105-1	气缸体与曲轴箱总成	CYL BLOCK & CRANKCASE ASSY	1
1	3E3B01105-1	气缸体与曲轴箱总成	CYL BLOCK & CRANKCASE ASSY	1
4	345-00117-0	* 定位销	* DOWEL PIN	1
5	393-01137-0	接头	* NIPPLE	1
6	393-01131-0	接头 5.5-5	* NIPPLE 5.5-5	3
7	916124-0845	螺栓	* BOLT	14
8	940103-0800	* 垫圈	* WASHER	14
9	3B7-76093-0	索环 25-5	GROMMET 25-5	1
10	3C8B01001-2	气缸盖	CYLINDER HEAD	1
11	3C8-01005-5	气缸盖衬垫	CYLINDER HEAD GASKET	1
12	3C8B01021-0	气缸盖罩	CYLINDER HEAD COVER	1
13	3C8-01024-1	气缸盖罩垫片	CYLINDER HEAD COVER GASKET	1
14	3C8-01113-0	螺栓	BOLT	4
15	353-01030-0	节温器	THERMOSTAT	1
15	3S7-01030-0	节温器	THERMOSTAT	1
16	353B01031-0	节温器盖	THERMOSTAT CAP	1
16	3B7B01031-0	节温器盖	THERMOSTAT CAP	1
17	353-01032-0	节温器盖垫片	THERMOSTAT CAP GASKET	1
18	9101E3-5625	螺栓	BOLT	3
19	3B7-01046-0	塞	PLUG	1
20	345-01111-0	定位销6-12	DOWEL PIN 6-12	2
21	3C8-01012-0	气缸盖螺栓	CYLINDER HEAD BOLT	14
22	3C8-01015-0	垫圈 8.5-19.5-3.2	WASHER 8.5-19.5-3.2	14
23	3C8-01513-1	吊架	HANGER	1
24	9101F4-0835	螺栓	BOLT	1
25	940121-0800	垫圈	WASHER	1
26	3C8B02301-1	排气外盖	EXHAUST COVER (OUTER)	1
27	3C8-02302-0	排气内盖	EXHAUST COVER (INNER)	1
28	3C8-02305-2	排气盖垫片	EXHAUST COVER GASKET	2
29	9161F9-0630	螺栓	BOLT	14
30	9401E3-0600	垫圈	WASHER	14
31	9106E3-0808	螺栓	BOLT	1
32	332-60006-0	衬垫8.1-15-1	GASKET 8.1-15-1	1
33	338-60218-2	阳极块	ANODE	1
35	3C8-09081-1	盖板	COVER	1
36	3C8-09082-2	衬垫	GASKET	1
37	910103-6616	螺栓	BOLT	2
38	98AL-40-160	软管	HOSE	1
39	98AL-40-220	软管	HOSE	1
40	98AL-40-330	软管	HOSE	1
41	393-01160-0	止回阀	CHECK VALVE	3
48	3T5-01133-0	卡环 φ8	CLIP φ8	3
49	338-01133-0	卡环 φ7	CLIP φ7	3
51	9701-1-1015	火花塞 (BR7HS10)	SPARK PLUG (BR7HS10)	3
51	9701-1-1016	火花塞 (BR8HS10)	SPARK PLUG (BR8HS10)	3
52	309-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
53	910103-0610	螺栓	BOLT	1
54	910103-0630	螺栓	BOLT	1
55	930103-0600	螺母	NUT	1
56	3C8-01303-4	发动机基座垫片	ENGINE BASEMENT GASKET	1
57	3C8-01291-0	曲轴箱盖	CRANKCASE HEAD	1
58	346-01216-0	O型圈1.7-59	O-RING 1.7-59	1
59	334-00122-0	油封 25-40-8	OIL SEAL 25-40-8	1
60	3C8-01215-0	油封 16-28-7	OIL SEAL 16-28-7	1
61	910103-5620	螺栓	BOLT	2

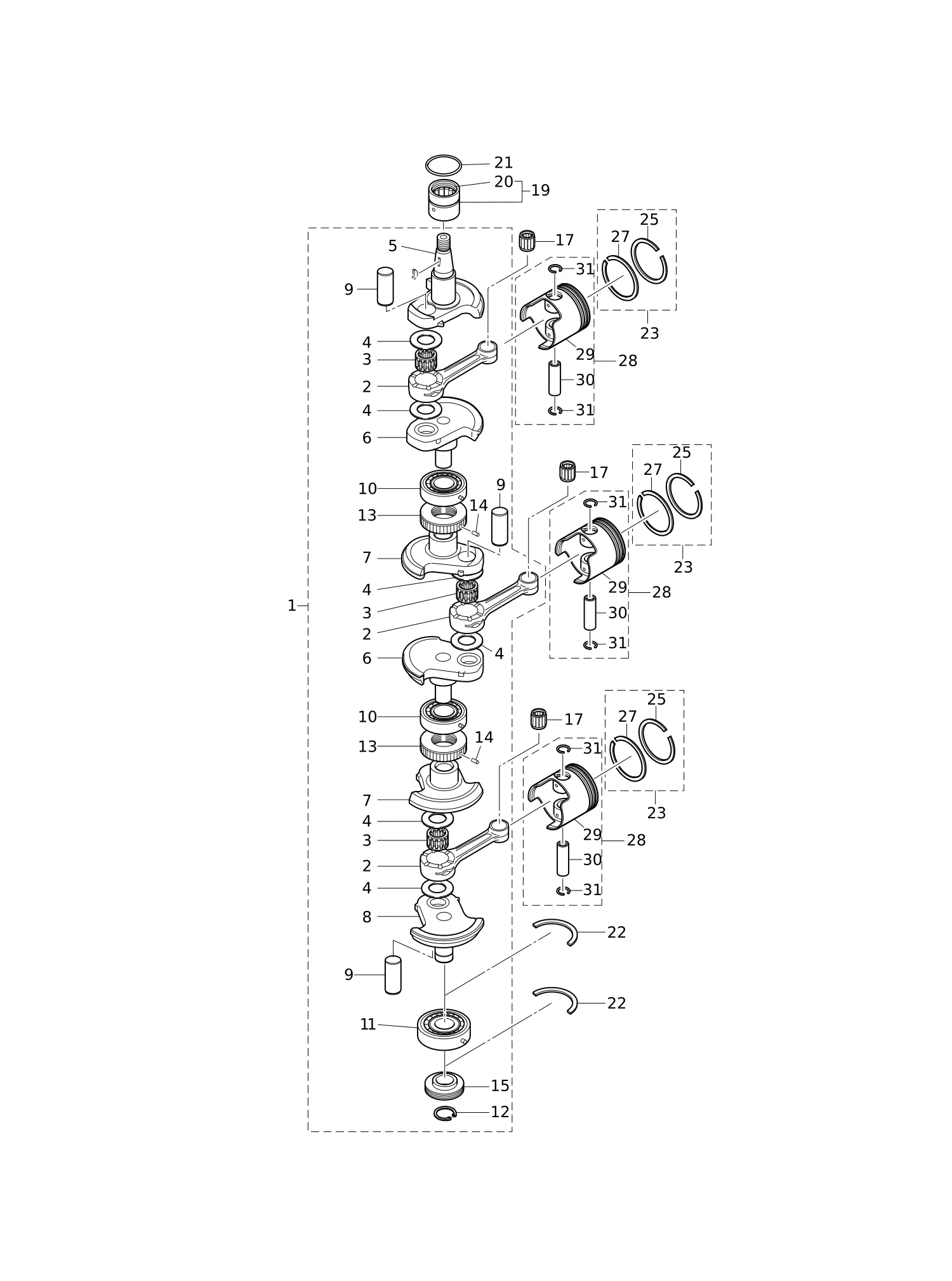

图 02活塞·曲轴 PISTON · CRANK SHAFT

REF	零件编号	中文名称	英文名称	数量
1	3E5-00050-1	带齿轮曲轴总成	CRANKSHAFT ASSY W/GEAR	1
2	345-00040-1	* 连杆	* CONNECTING ROD	3
3	345-00043-0	* 滚柱轴承 25-32-20	* ROLLER BEARING 25-32-20	3
4	345-00045-0	大端轴承垫片	* BIG END BEARING WASHER	6
5	3C8-00031-1	* 曲轴A型	* CRANKSHAFT A	1
6	3C8-00032-0	* 曲轴B型	* CRANKSHAFT B	2
7	3C8-00033-0	* 曲轴C型	* CRANKSHAFT C	2
8	3C8-00034-0	* 曲轴D型	* CRANKSHAFT D	1
9	348-00061-1	* 曲柄销	* CRANK PIN	3
10	3C8-00114-0	* 主轴承 6305R	* MAIN BEARING 6305R	2
11	3J2-00114-0	* 主轴承 6305	* MAIN BEARING 6305	1
12	945107-2500	* C形环 d=25	* C-RING d=25	1
13	3C8-00051-2	* 迷宫密封	* LABYRINTH PACKING	2
14	951407-0308	* 弹簧销 3-8	* SPRING PIN 3-8	2
15	3C8-09060-0	* 机油泵驱动齿轮	* OIL PUMP DRIVE GEAR	1
17	345-00042-0	滚柱轴承 17-21-27	ROLLER BEARING 17-21-27	3
19	3C8-00113-0	主轴承	MAIN BEARING	1
20	3C8-00121-0	* 油封 32-42-6	* OIL SEAL 32-42-6	1
21	3C8-00108-0	O型圈 2.4-39.7	O-RING 2.4-39.7	1
22	346-00115-0	止推板	THRUST PLATE	2
23	3E3-87123-0	活塞环组	PISTON RING SET	3
23	3E3-87124-0	活塞环组（0.5加大）	PISTON RING SET (0.5 O/S)	3
25	356-00011-0	* 活塞环	* PISTON RING	1
25	356-00014-0	* 活塞环 (0.5 加大)	* PISTON RING (0.5 O/S)	1
27	346-00011-0	* 活塞环	* PISTON RING	1
27	346-00014-0	* 活塞环 (0.5 加大)	* PISTON RING (0.5 O/S)	1
28	3E3-87130-0	活塞修理包	PISTON REPAIR KIT	3
28	3E3-87131-0	活塞修理包（0.5加大）	PISTON REPAIR KIT (0.5 O/S)	3
29	3C8-00001-4	* 活塞	* PISTON	1
29	3C8-00004-4	* 活塞 (0.5 加大)	* PISTON (0.5 O/S)	1
30	3C8-00021-1	* 活塞销	* PISTON PIN	1
31	334-00024-1	* 活塞销卡簧	* PISTON PIN CLIP	2

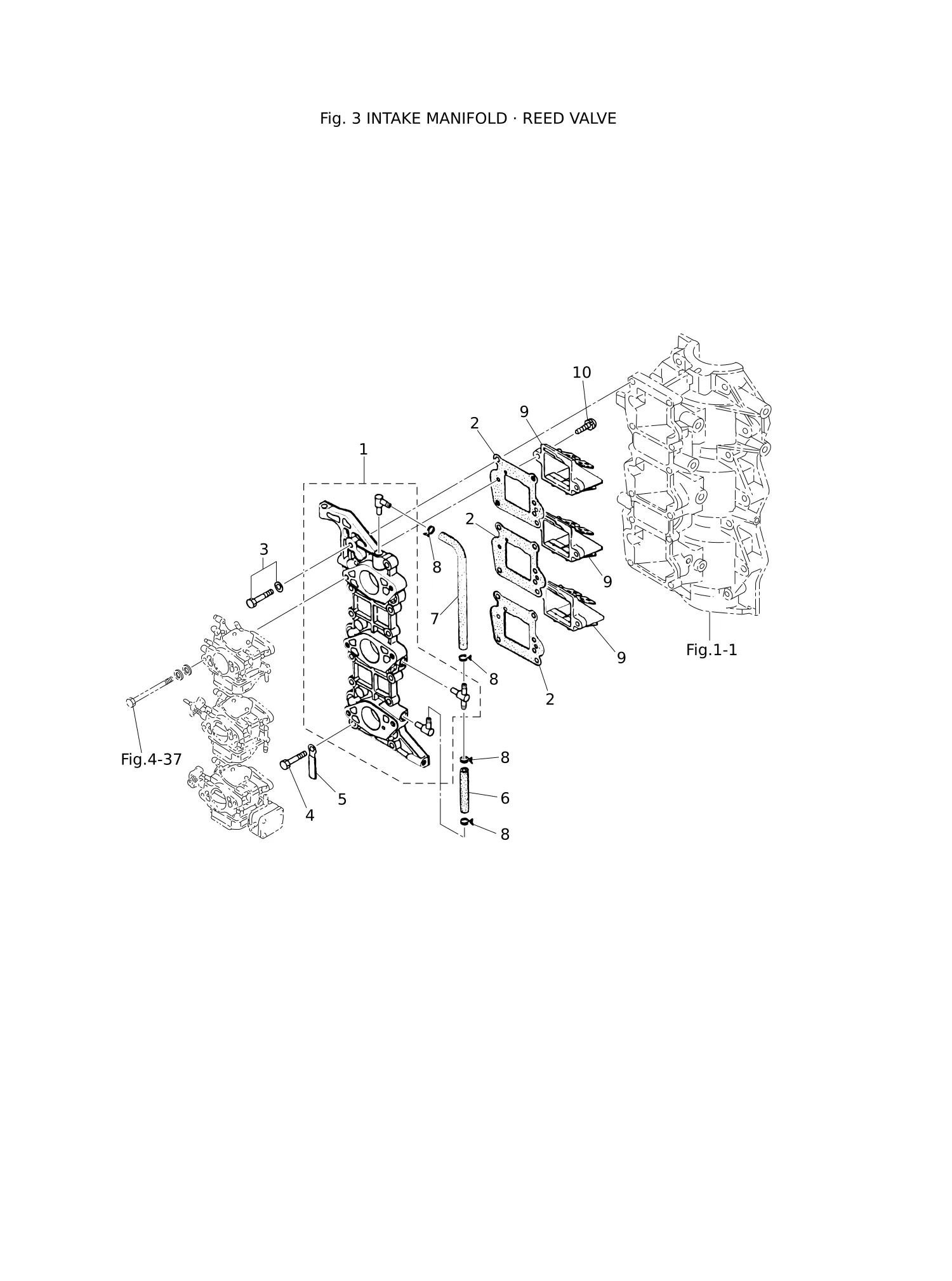

图 03进气歧管·簧片阀 INTAKE MANIFOLD · REED VALVE

REF	零件编号	中文名称	英文名称	数量
1	3C8B02020-0	进气歧管总成	INTAKE MANIFOLD ASSY	1
1	3E3B02020-0	进气歧管总成	INTAKE MANIFOLD ASSY	1
2	3C8-02104-2	进气歧管垫片	INTAKE MANIFOLD GASKET	3
3	910103-5625	螺栓	BOLT	11
4	910103-0625	螺栓	BOLT	1
5	309-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
6	98AB-50-065	软管	HOSE	1
7	98AB-50-155	软管	HOSE	1
8	338-02215-0	卡扣φ10	CLIP φ10	4
9	3C8-02100-1	簧片阀总成	REED VALVE ASSY	3
9	3T5-02100-1	簧片阀总成	REED VALVE ASSY	3
10	921521-6516	螺钉	SCREW	6

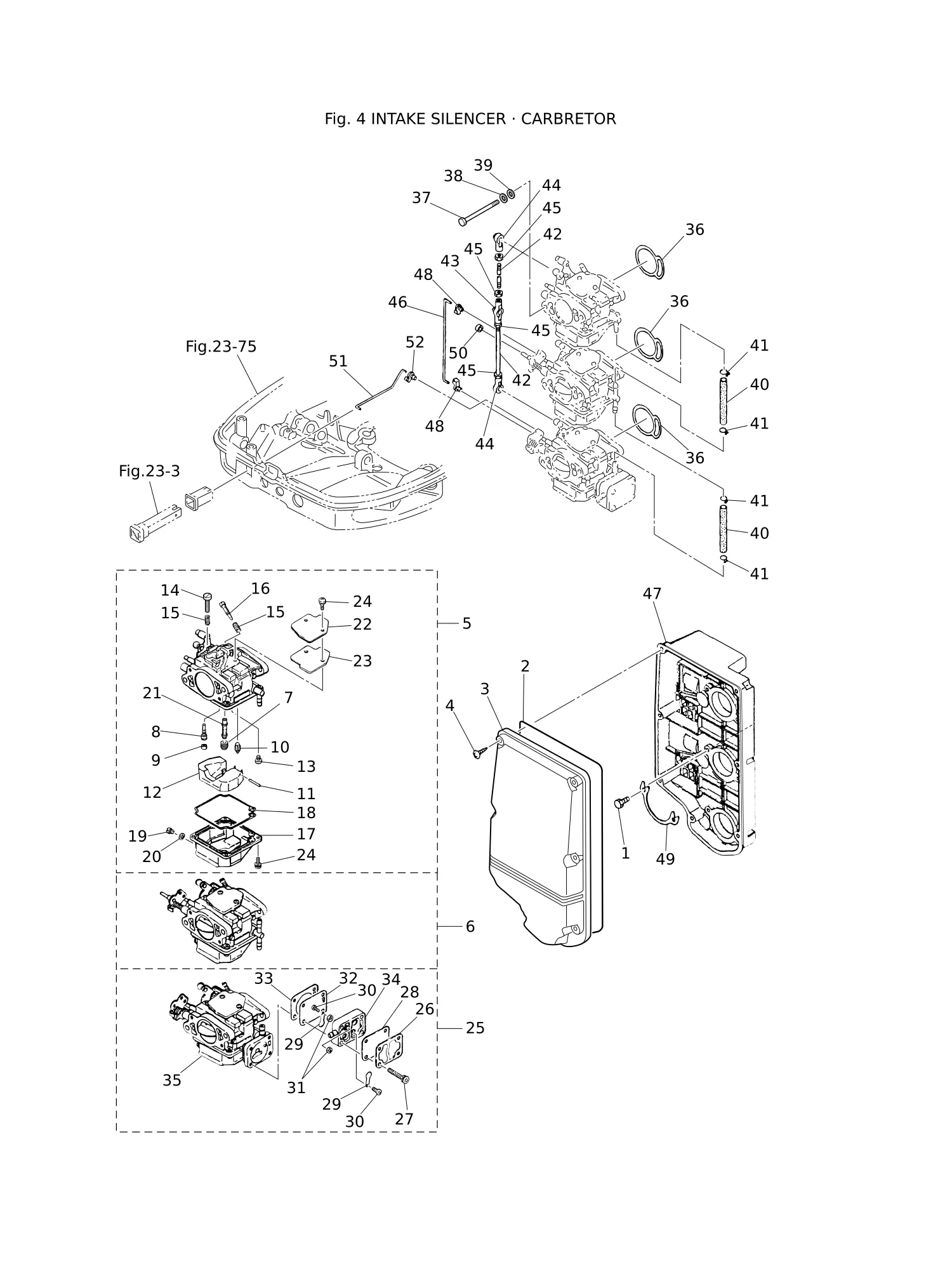

图 04进气消声器·化油器 INTAKE SILENCER · CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	3C8-02420-0	螺栓5-16	BOLT 5-16	6
2	3C8-02418-0	衬垫	GASKET	1
3	3C8-02415-0	进气消声器盖	INTAKE SILENCER COVER	1
4	3F3-02423-0	自攻螺钉 5-30	TAPPING SCREW 5-30	7
5	3C8-03200-5	化油器总成	CARBURETOR ASSY	1
5	3E3-03200-4	化油器总成	CARBURETOR ASSY	1
6	3C8-03207-5	化油器总成(第二代)	CARBURETOR ASSY (SECOND)	1
6	3E3-03207-4	化油器总成(第二代)	CARBURETOR ASSY (SECOND)	1
7	3C8-03441-0	* 主量孔 (#122)	* MAIN JET (#122)	1
7	3E3-03151-1	* 主量孔 (#135)	* MAIN JET (#135)	1
7	3E3-03445-0	* 主量孔 (#132)	* MAIN JET (#132)	1
8	3C8-03152-1	* 低速喷嘴(#66)	* SLOW JET (#66)	1
8	3M2-03152-0	* 低速喷嘴(#80)	* SLOW JET (#80)	1
9	3C8-03169-0	* 塞	* PLUG	1
10	3E3-03147-0	* 浮子阀	* FLOAT VALVE	1
11	3C8-03126-0	* 浮子臂销	* FLOAT ARM PIN	1
12	3C8-03125-0	* 浮子	* FLOAT	1
13	921722-0410	* 螺钉	* SCREW	1
14	3C8-03179-1	* 止动螺钉	* STOP SCREW	1
15	3C8-03157-0	* 弹簧	* SPRING	2
16	3G2-03156-0	* 调节螺钉	* ADJUST SCREW	1
17	3C8-03120-0	* 浮子室	* FLOAT CHAMBER	1
18	3C8-03121-0	* 浮子室垫片	* FLOAT CHAMBER GASKET	1
19	910306-0405	螺栓	* BOLT	1
20	3C8-03193-0	* 衬垫	* GASKET	1
21	3C8-03141-0	* 主喷管	* MAIN NOZZLE	1
21	3E3-03141-0	* 主喷管	* MAIN NOZZLE	1
22	3C8-03181-0	* 化油器盖	* CARBURETOR COVER	1
23	3C8-03182-0	* 化油器盖垫片	* CARBURETOR COVER GASKET	1
24	922503-6410	* 螺钉	* SCREW	6
25	3C8-03210-5	化油器总成(第三代)	CARBURETOR ASSY (THIRD)	1
25	3E3-03210-4	化油器总成(第三代)	CARBURETOR ASSY (THIRD)	1
26	3C8-04004-0	* 泵盖	* PUMP COVER	1
27	3E3-64333-0	预涂螺丝	*PRE-COATED SCREW	4
28	3C8-04018-0	* 泵盖衬垫	* PUMP COVER GASKET	1
29	350-04014-0	* 止回阀	* CHECK VALVE	2
30	921703-0305	* 螺钉	* SCREW	2
31	930203-0300	螺母	* NUT	2
32	350-04005-0	* 泵膜片	* PUMP DIAPHRAGM	1
33	3C8-04028-0	* 泵体衬垫	* PUMP BODY GASKET	1
34	3C8-04002-0	* 泵体	* PUMP BODY	1
35	3C8-03123-0	* 下浮子室	* LOWER FLOAT CHAMBER	1
36	3C8-02011-0	化油器垫片	CARBURETOR GASKET	3
36	3E3-02011-0	化油器垫片	CARBURETOR GASKET	3
37	916103-0685	螺栓	BOLT	6
38	941303-0600	弹簧垫圈	SPRING WASHER	6
39	940103-0600	垫圈	WASHER	6
40	98AB-50-080	软管	HOSE	2
41	338-02215-0	卡扣φ10	CLIP φ10	4
42	348-63717-1	连杆5-68	ROD 5-68	2
43	3B7-05229-0	球头连接器	BALL JOINT CONNECTOR	1
44	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	2
45	930103-0500	螺母	NUT	4
46	3C8-67191-1	阻风门拉杆3-90	CHOKE ROD 3-90	1
47	3C8-02411-0	进气消声器	INTAKE SILENCER	1
47	3E3-02411-0	进气消声器	INTAKE SILENCER	1
49	3C8-02417-0	进气消声器锁板	INTAKE SILENCER LOCK PLATE	3
50	353-03271-0	止动块	STOPPER	1
51	3C8-67192-0	阻风门拉杆	CHOKE ROD	1
52	346-67196-1	3-B连杆卡扣	ROD SNAP 3-B	1

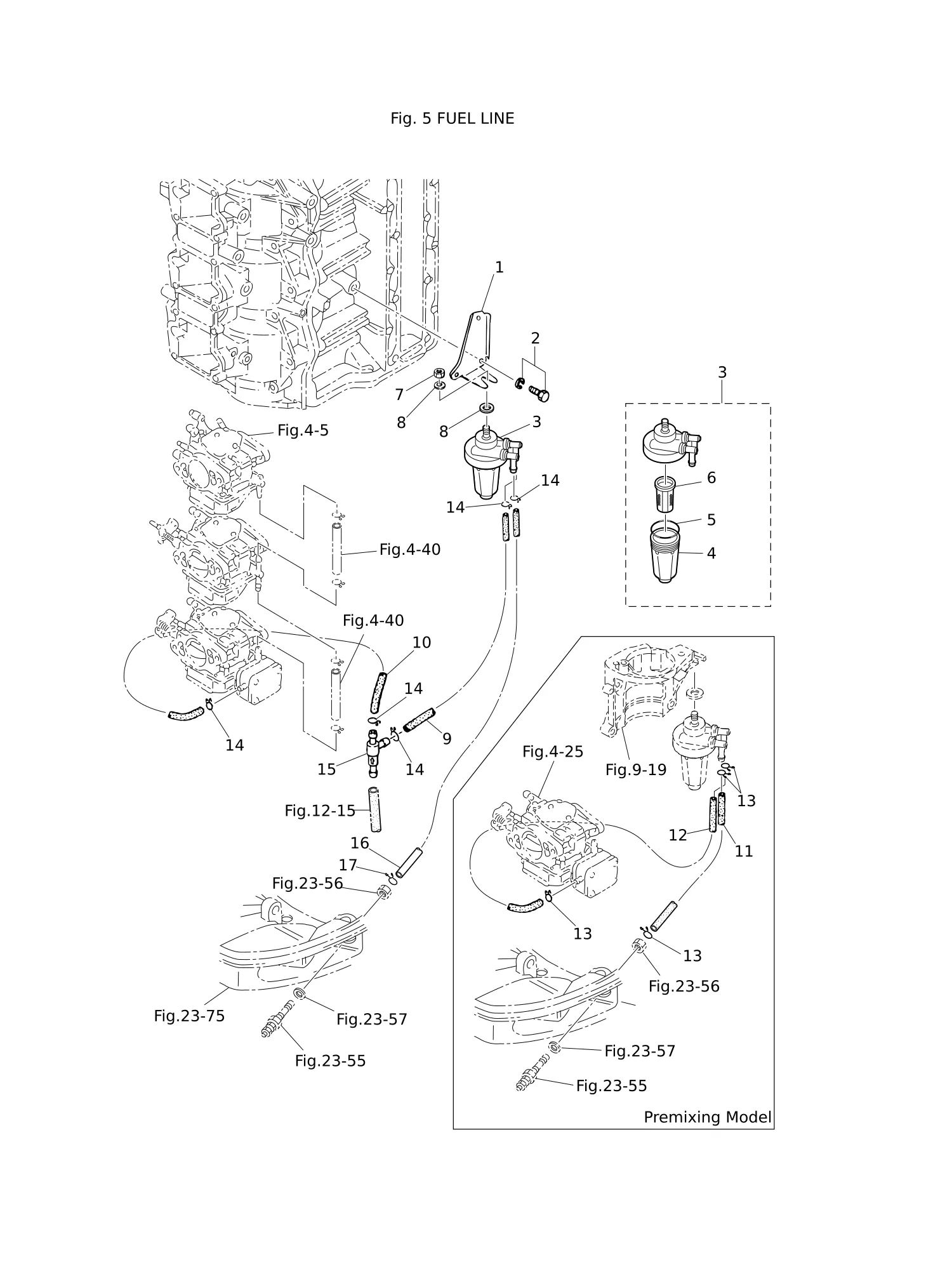

图 05燃油管 FUEL LINE

REF	零件编号	中文名称	英文名称	数量
1	3C8-71035-0	机油滤清器支架	OIL FILTER BRACKET	1
2	910103-5610	螺栓	BOLT	1
2	910103-6614	螺栓	BOLT	2
3	3AD-02230-0	燃油滤清器总成	FUEL FILTER ASSY	1
4	3AD-02237-0	* 杯状件	* CUP	1
5	3AD-02235-0	* O型圈	* O-RING	1
6	3AD-02234-0	* 滤清器	* FILTER	1
7	930103-0800	螺母	NUT	1
8	940103-0800	垫圈	WASHER	2
9	98AB-50-300	软管	HOSE	1
10	98AB-50-200	软管	HOSE	1
11	98AB-50-350	软管	HOSE	1
12	98AB-50-530	软管	HOSE	1
15	3C8-09075-0	止回阀总成	CHECK VALVE COMPLETE	1
16	98AB-50-215	软管	HOSE	1
17	338-02215-0	卡扣φ10	CLIP φ10	1

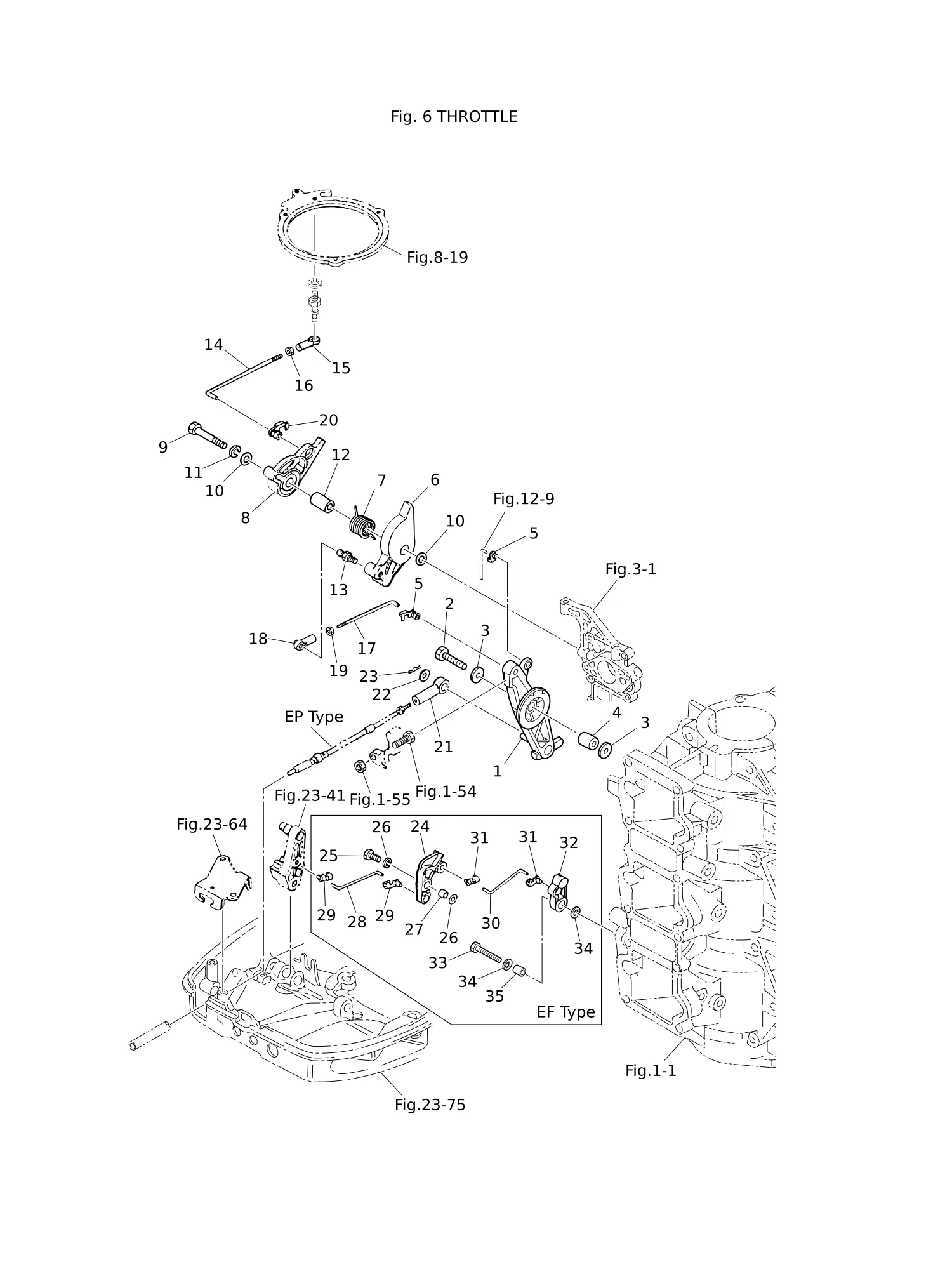

图 06节气门 THROTTLE

REF	零件编号	中文名称	英文名称	数量
1	3C8-63711-1	提前臂	ADVANCER ARM	1
2	910103-0635	螺栓	BOLT	1
3	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	2
4	3C8-63732-0	轴套 6.2-12-17	COLLAR 6.2-12-17	1
6	3C8-63704-0	节气门凸轮	THROTTLE CAM	1
6	3E3-63718-1	节气门凸轮	THROTTLE CAM	1
7	3E3-63727-0	弹簧	SPRING	1
8	3E3-63712-0	提前杆	ADVANCER LEVER	1
9	910103-0640	螺栓	BOLT	1
10	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	2
11	941303-0600	弹簧垫圈	SPRING WASHER	1
12	3E3-63721-0	轴套 6.5-10.5-26.3	COLLAR 6.5-10.5-26.3	1
13	346-05228-1	球头关节	BALL JOINT	1
14	3E5-63715-1	连杆5-90	ROD 5-90	1
17	3E3-63709-1	节气门拉杆 5-105	THROTTLE ROD 5-105	1
18	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	1
19	930103-0500	螺母	NUT	1
20	3C8-63733-0	5-3连杆卡扣	ROD SNAP 5-3	1
21	3B7-83715-2	线缆接头	CABLE JOINT	1
22	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
23	951603-0800	弹性销 d=8	SNAP PIN d=8	1
24	3C8-05213-0	节气门限位臂	THROTTLE LIMITER ARM	1
30	3C8-05221-0	节气门限位杆 3.5-56	THROTTLE LIMITER ROD 3.5-56	1
31	3C8-05223-0	3.5-4连杆卡扣	ROD SNAP 3.5-4	2
32	3C8-05211-0	启动锁臂	STARTER LOCK ARM	1
33	910103-0625	螺栓	BOLT	1
34	940103-0600	垫圈	WASHER	2
35	353-76079-0	轴套 6.2-9-9.3	COLLAR 6.2-9-9.3	1

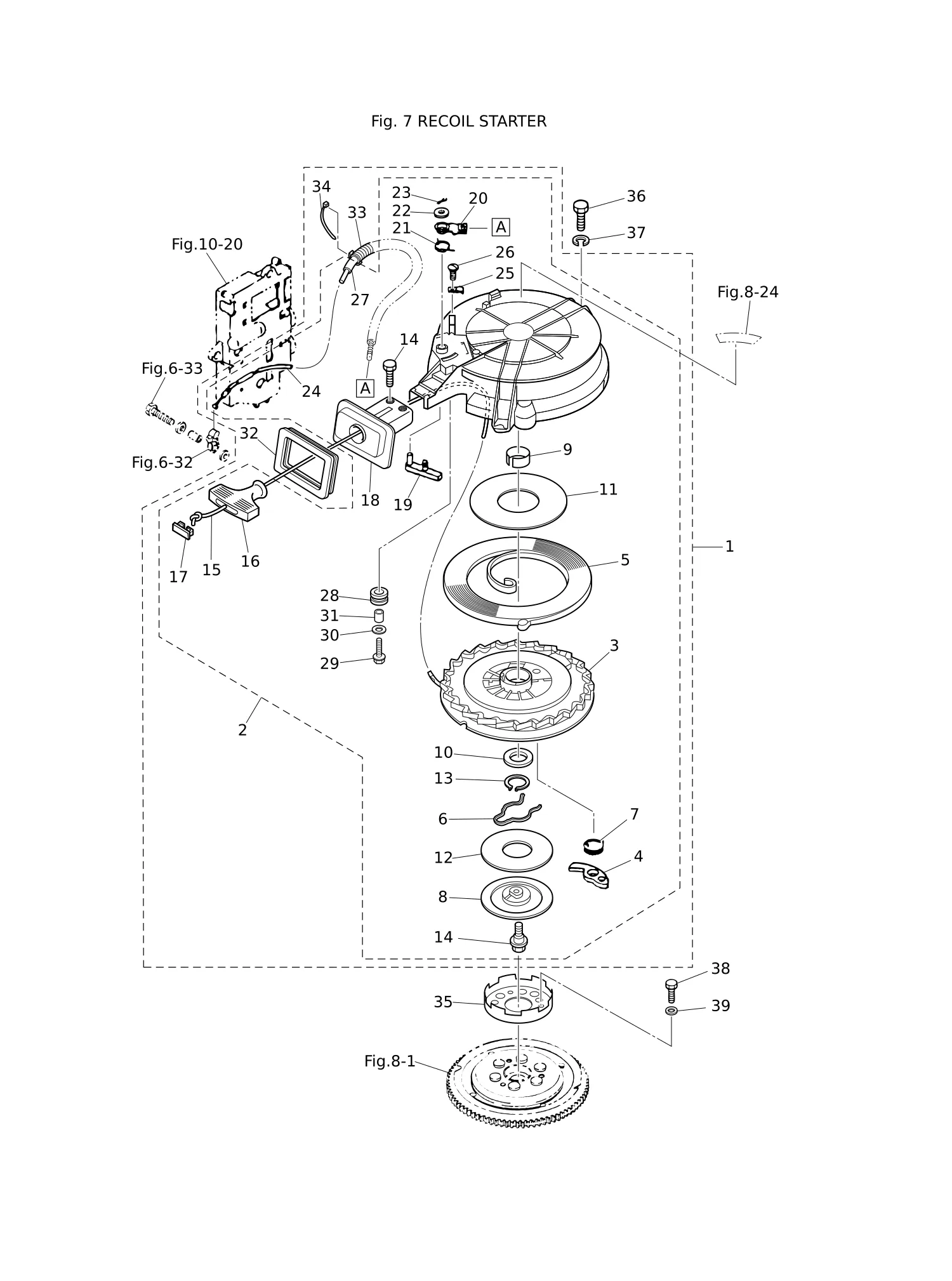

图 07反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	3MC-05090-0	反冲启动器总成	RECOIL STARTER ASSY	1
2	3C8-05090-2	* 反冲启动器总成	* RECOIL STARTER ASSY	1
3	3C8-05106-0	卷盘总成	** REEL ASSY	1
4	3C8-05003-0	棘轮	** RATCHET	1
5	3C8-05004-0	** 启动器弹簧	** STARTER SPRING	1
6	3C8-05007-0	** 摩擦弹簧	** FRICTION SPRING	1
7	3C8-05012-0	回位弹簧	** RETURN SPRING	1
8	3C8-05006-0	** 摩擦盘	** FRICTION PLATE	1
9	3C8-05107-0	衬套	** BUSHING	1
10	3C8-05108-0	垫圈	** WASHER	1
11	3C8-05023-0	滑板	** SLIDING PLATE	1
12	3C8-05029-0	滑板	** SLIDING PLATE	1
13	945127-2800	C形环 d=28	** C-RING d=28	1
14	3C8-05138-0	螺栓	** BOLT	3
15	3C8-05013-0	** 启动拉绳 φ6-2250	** STARTER ROPE φ6-2250	1
16	3C8-05019-0	** 启动手柄	** STARTER HANDLE	1
17	3R3-05131-0	绳索锚	** ROPE ANCHOR	1
18	3C8-05014-1	导绳器	** ROPE GUIDE	1
19	3C8-05252-0	** 启动器锁扣	** STARTER LOCK	1
20	3C8-05253-0	** 启动器锁凸轮	** STARTER LOCK CAM	1
21	3C8-05216-0	** 启动器锁弹簧	** STARTER LOCK SPRING	1
22	3C8-05237-0	垫圈	** WASHER	1
23	951503-1520	** 开口销	** SPLIT PIN	1
24	3C8-05217-0	** 启动器锁线	** STARTER LOCK WIRE	1
25	3C8-05257-0	电缆固定座	** CABLE HOLDER	1
26	922432-0510	螺钉	** SCREW	1
27	3C8-05238-0	管路	** PIPE	1
28	3C8-05030-0	** 启动器滚轮	** STARTER ROLLER	1
29	3C8-05031-0	螺栓	** BOLT	1
30	3C8-05032-0	垫圈	** WASHER	1
31	3C8-05033-0	轴环	** COLLAR	1
32	3C8-67503-0	* 启动器密封件	* STARTER SEAL	1
33	3C8-06133-0	* 保护罩	* PROTECTOR	1
34	369-84398-0	箍带 158	* BAND 158	1
35	3C8-05901-1	启动器皮带轮	STARTER PULLEY	1
36	3LD-02319-0	螺栓	BOLT	3
37	940103-0600	垫圈	WASHER	3
38	9101F4-0818	螺栓	BOLT	3
39	940103-0800	垫圈	WASHER	3

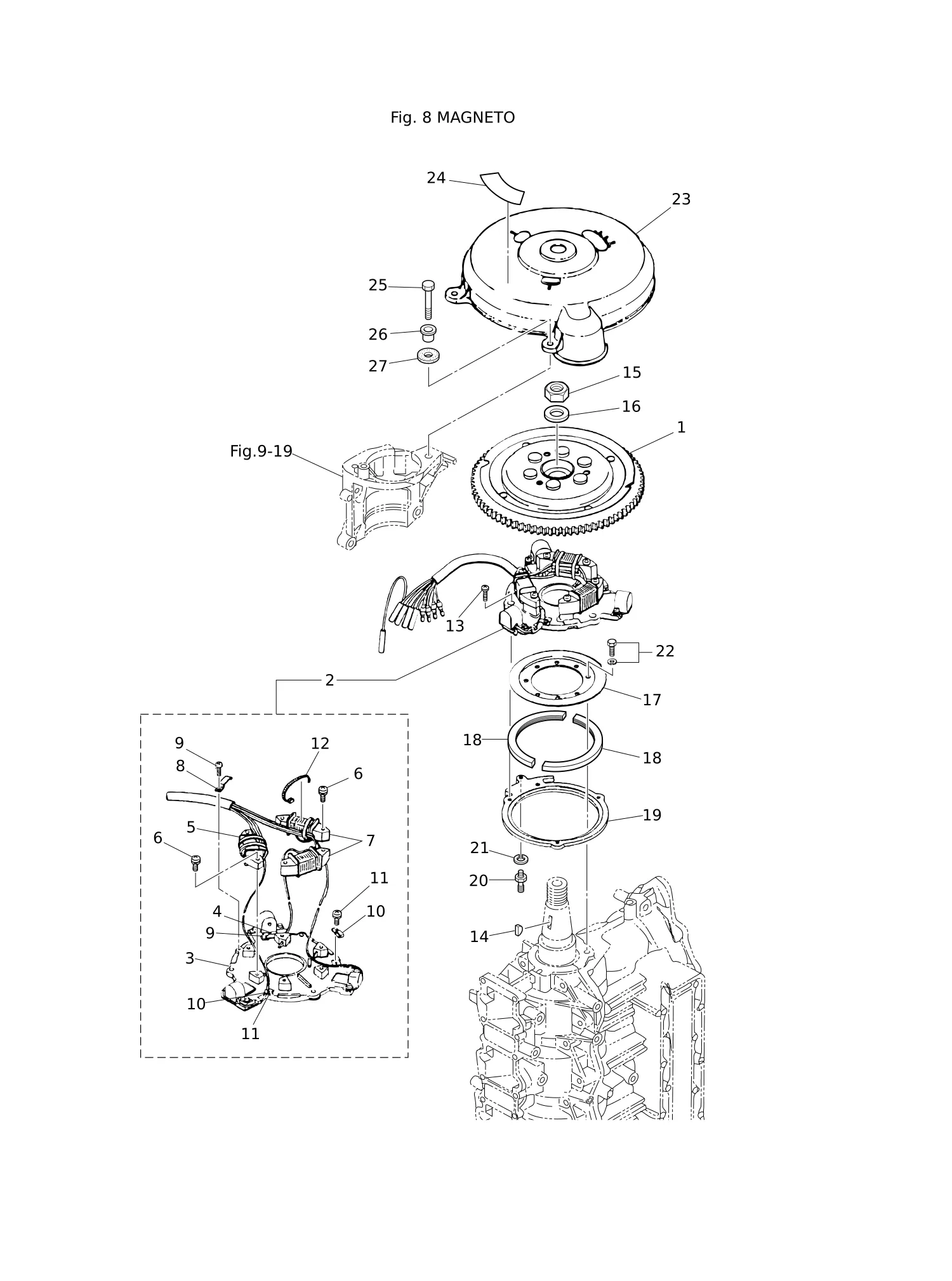

图 08磁电机 MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	3C8-06101-1	带齿圈飞轮	FLYWHEEL W/RING GEAR	1
2	3C8-06103-3	带交流发电机线圈板总成	COIL PLATE ASSY W/ALTERNATOR	1
3	3C8-06130-2	* 脉冲线圈与板总成	* PULSAR COIL & PLATE ASSY	1
4	3B7-06131-0	* 脉冲线圈支架	* PULSAR HOLDER	1
5	3C8-06120-1	* 励磁线圈	* EXCITER COIL	1
6	921521-6630	* 螺钉	* SCREW	6
7	3C8-06123-1	* 交流发电机总成	* ALTERNATOR ASSY	1
8	3B7-06135-0	* 支架	* HOLDER	1
9	921521-0406	* 螺钉	* SCREW	2
10	3B7-06132-0	* 卡箍	* CLAMP	2
11	921521-6406	* 螺钉	* SCREW	2
12	3B7-06133-0	* 箍带	* BAND	3
13	921503-6510	螺钉	SCREW	3
14	334-00131-0	键	KEY	1
15	353-00132-0	螺母 18-P1.5	NUT 18-P1.5	1
16	353-00133-0	垫片 19-34-3	WASHER 19-34-3	1
17	3C8-63722-0	导板	GUIDE PLATE	1
18	3C8-63725-0	导板盖	GUIDE PLATE COVER	2
19	3C8-63723-0	定位环	SETTING RING	1
20	346-05228-1	球头关节	BALL JOINT	1
21	941303-0600	弹簧垫圈	SPRING WASHER	1
22	910121-6616	螺栓	BOLT	3
23	3C8-06301-0	齿圈盖	RING GEAR COVER	1
24	3C7-72182-2	警示标贴(C型)	CAUTION DECAL （C)	1
25	910103-0625	螺栓	BOLT	3
26	3GF-06304-0	轴环 9.1-16-10.8	COLLAR 9.1-16-10.8	3
27	3B7-06305-0	橡胶支座 9-16-4.3	RUBBER MOUNT 9-16-4.3	3

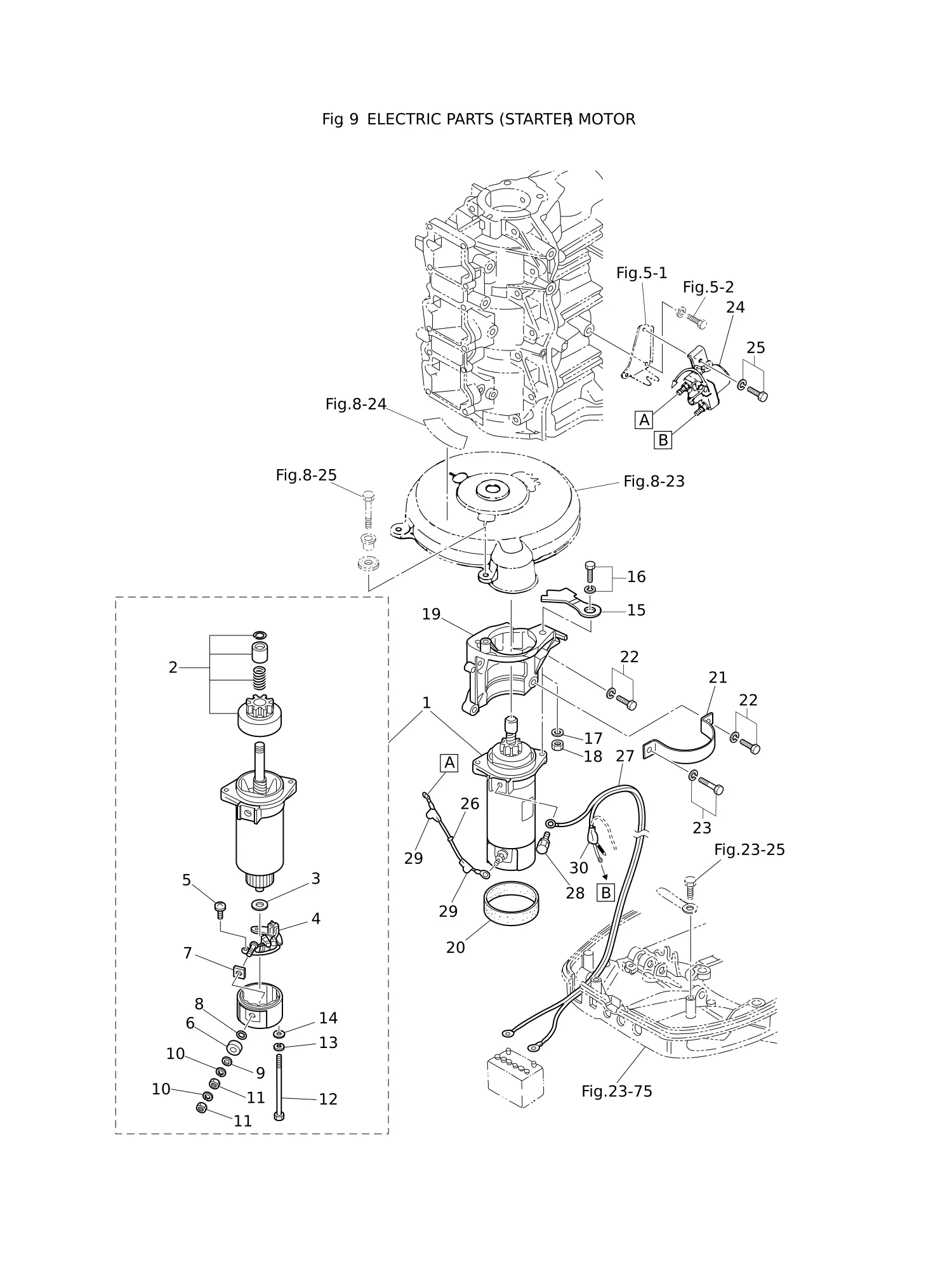

图 09电气部件(启动电机) ELECTRIC PARTS (STARTER MOTOR)

REF	零件编号	中文名称	英文名称	数量
1	3C8-76010-1	启动马达总成	STARTER MOTOR ASSY	1
2	3C8-76015-0	* 小齿轮总成	* PINION ASSY	1
3	3C8-75015-0	* 垫圈	* WASHER	1
4	3C8-75014-0	* 碳刷架总成	* BRUSH HOLDER ASSY	1
5	921521-6408	* 螺钉	* SCREW	2
6	3C8-75016-0	* 衬套	* BUSHING	1
7	3C8-75017-0	* 衬套	* BUSHING	1
8	3C8-75018-0	* O型圈	* O-RING	1
9	940103-0600	* 垫圈	* WASHER	1
10	941303-0600	* 弹簧垫圈	* SPRING WASHER	2
11	930203-0600	螺母	* NUT	2
12	3C8-75019-0	螺栓	* BOLT	2
13	941321-0500	* 弹簧垫圈	* SPRING WASHER	2
14	940221-0500	* 垫圈	* WASHER	2
15	3C8-06105-0	线圈板止动器	COIL PLATE STOPPER	1
17	940103-0800	垫圈	WASHER	1
18	930103-0800	螺母	NUT	1
19	3C8B05101-0	支架	BRACKET	1
20	3C8-76007-0	减震器	DAMPER	1
21	3C8-76009-0	启动马达固定带	STARTER MOTOR BAND	1
22	910103-6825	螺栓	BOLT	4
23	910103-6820	螺栓	BOLT	1
24	346-76040-0	启动器电磁阀	STARTER SOLENOID	1
25	910103-6616	螺栓	BOLT	1
26	3C8-76141-1	启动电缆 L=160	STARTER CABLE L=160	1
27	3B7-76120-2	蓄电池电缆 L=3000	BATTERY CABLE L=3000	1
28	910103-6612	螺栓	BOLT	1
29	3A3-76145-0	端子盖	TERMINAL CAP	2
30	3B7-76145-0	端子盖	TERMINAL CAP	1

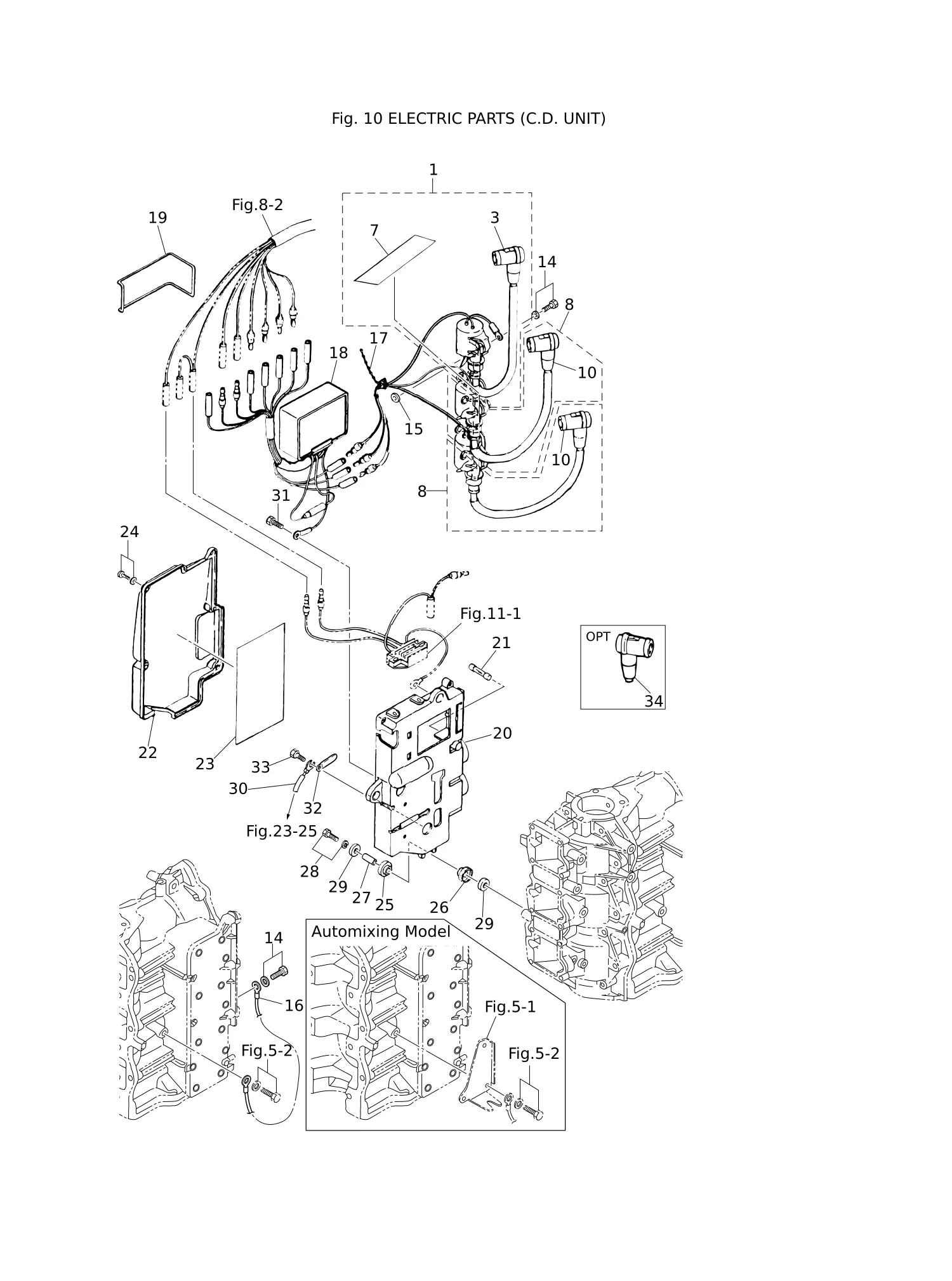

图 10电气部件(电容放电单元) ELECTRIC PARTS (C.D. UNIT)

REF	零件编号	中文名称	英文名称	数量
1	3C8-06048-0	带标签点火线圈总成	IGNITION COIL ASSY W/LABEL	1
7	3C8-72181-0	* 警示标贴(B)	* CAUTION DECAL (B)	1
8	3C7-06040-0	带帽点火线圈	IGNITION COIL W/R-CAP	2
10	346-06999-0	* 带电阻火花塞帽	* PLUG CAP W/RESISTANCE	1
14	910103-5620	螺栓	BOLT	3
15	151-33159-0	衬垫6.2-11-1	GASKET 6.2-11-1	3
16	3C7-76142-1	接地电缆 L=170	GROUND CABLE L=170	1
17	336-76091-0	导线束100	LEAD WIRE BAND 100	1
18	3C8-06160-1	CD单元	CD UNIT	1
19	3B7-60103-0	O型圈 3.1-94.4	O-RING 3.1-94.4	1
20	3C8B06901-1	支架	BRACKET	1
21	353-76213-0	备用保险丝 20A	SPARE FUSE 20A	1
22	3C8-06902-0	盖板	COVER	1
23	3C8-72028-0	接线图标签	WIRING DIAGRAM DECAL	1
24	921503-5514	螺钉	SCREW	5
25	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	3
26	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	3
27	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	3
28	910103-6630	螺栓	BOLT	3
29	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	6
30	3N4-76142-1	接地电缆 L=270	GROUND CABLE L=270	1
31	910103-0612	螺栓	BOLT	1
32	353-06972-0	卡箍 7-80P	CLAMP 7-80P	2
33	910403-0612	螺栓	BOLT	2
34	3C7-06921-0	带电阻火花塞帽	PLUG CAP W/RESISTANCE	3

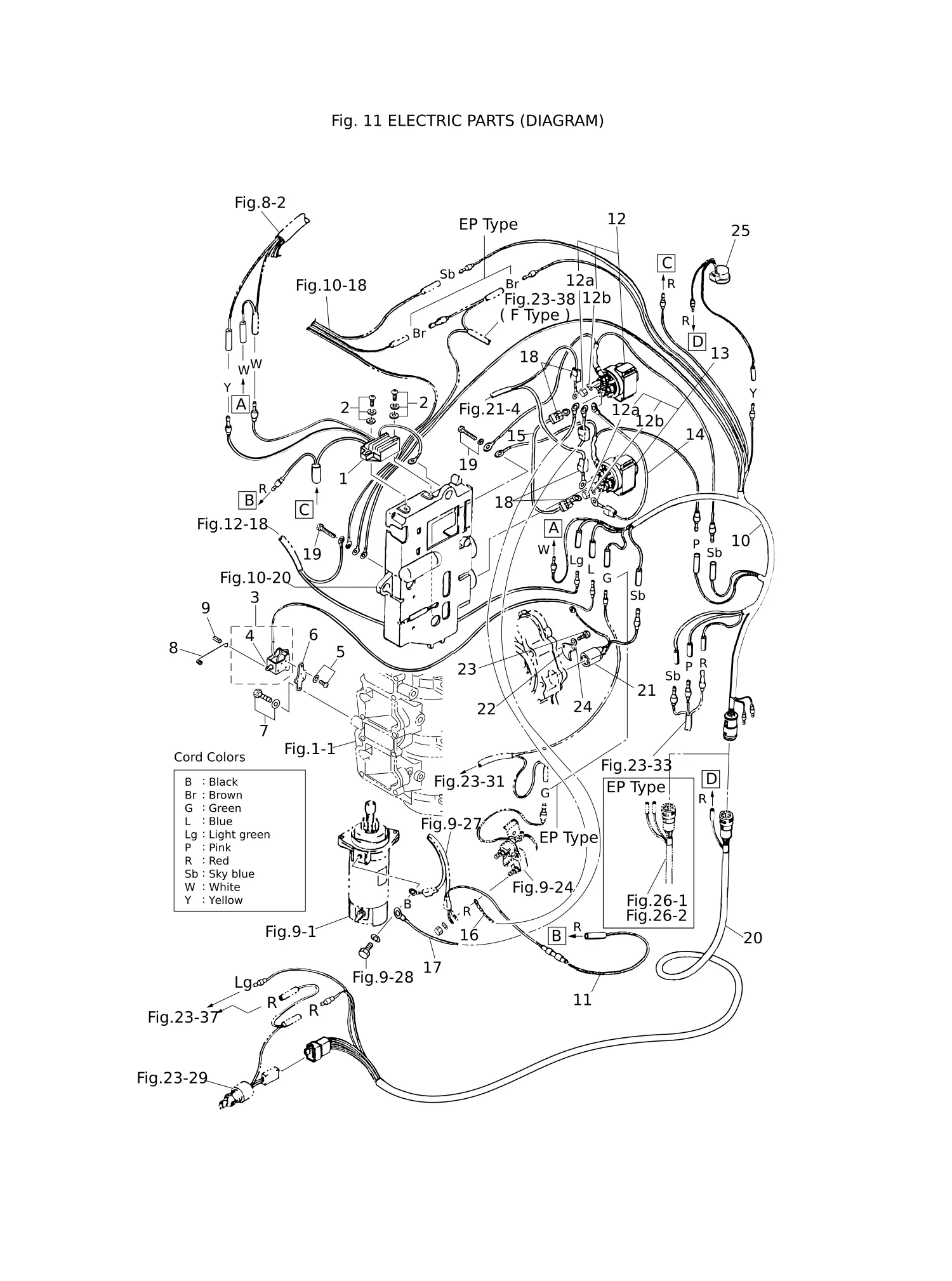

图 11电气部件(示意图) ELECTRIC PARTS (DIAGRAM)

REF	零件编号	中文名称	英文名称	数量
1	3B7-76065-5	整流器总成	RECTIFIER COMPLETE	1
2	921503-7625	螺钉	SCREW	2
3	361-76050-0	阻风门电磁阀	CHOKE SOLENOID	1
4	361-76073-0	* 柱塞	* PLUNGER	1
5	921503-6408	螺钉	SCREW	3
6	3C8-76055-1	阻风门电磁阀支架	CHOKE SOLENOID BRACKET	1
7	910103-6616	螺栓	BOLT	2
8	3C8-76057-0	阻风门电磁阀挂钩	CHOKE SOLENOID HOOK	1
9	951403-0312	弹簧销 3-12	SPRING PIN 3-12	1
10	3C8-76110-0	线束总成	CORD ASSY	1
11	353-76062-1	保险丝总成 L=900 20A	FUSE WIRE ASSY L=900 20A	1
12	3C8-72580-0	动力升降倾斜装置电磁阀开关(A)	PTT SOLENOID SWITCH (A)	1
12a	930103-0600	螺母	* NUT	3
13	3C8-72581-0	动力升降倾斜装置电磁阀开关(B)	PTT SOLENOID SWITCH (B)	1
14	3C8-72582-0	电磁开关线束(A) L=80	SOLENOID SWITCH CORD (A) L=80	1
15	3C8-72583-1	电磁开关线束(B) L=150	SOLENOID SWITCH CORD (B) L=150	1
16	3C8-72588-0	电磁开关线束(C) L=900	SOLENOID SWITCH CORD (C) L=900	1
17	3C8-72589-0	电磁开关线束(C) L=1100	SOLENOID SWITCH CORD (C) L=1100	1
18	3A3-76145-0	端子盖	TERMINAL CAP	4
19	910403-0612	螺栓	BOLT	2
20	3C8-76119-0	线束总成	CORD ASSY	1
21	3C8-76172-1	过热传感器总成	OVERHEAT SENSOR ASSY	1
22	353-66024-0	止动块	STOPPER	1
23	910103-0620	螺栓	BOLT	1
24	941303-0600	弹簧垫圈	SPRING WASHER	1
25	3C8-76171-0	过热报警器	OVERHEAT BUZZER	1

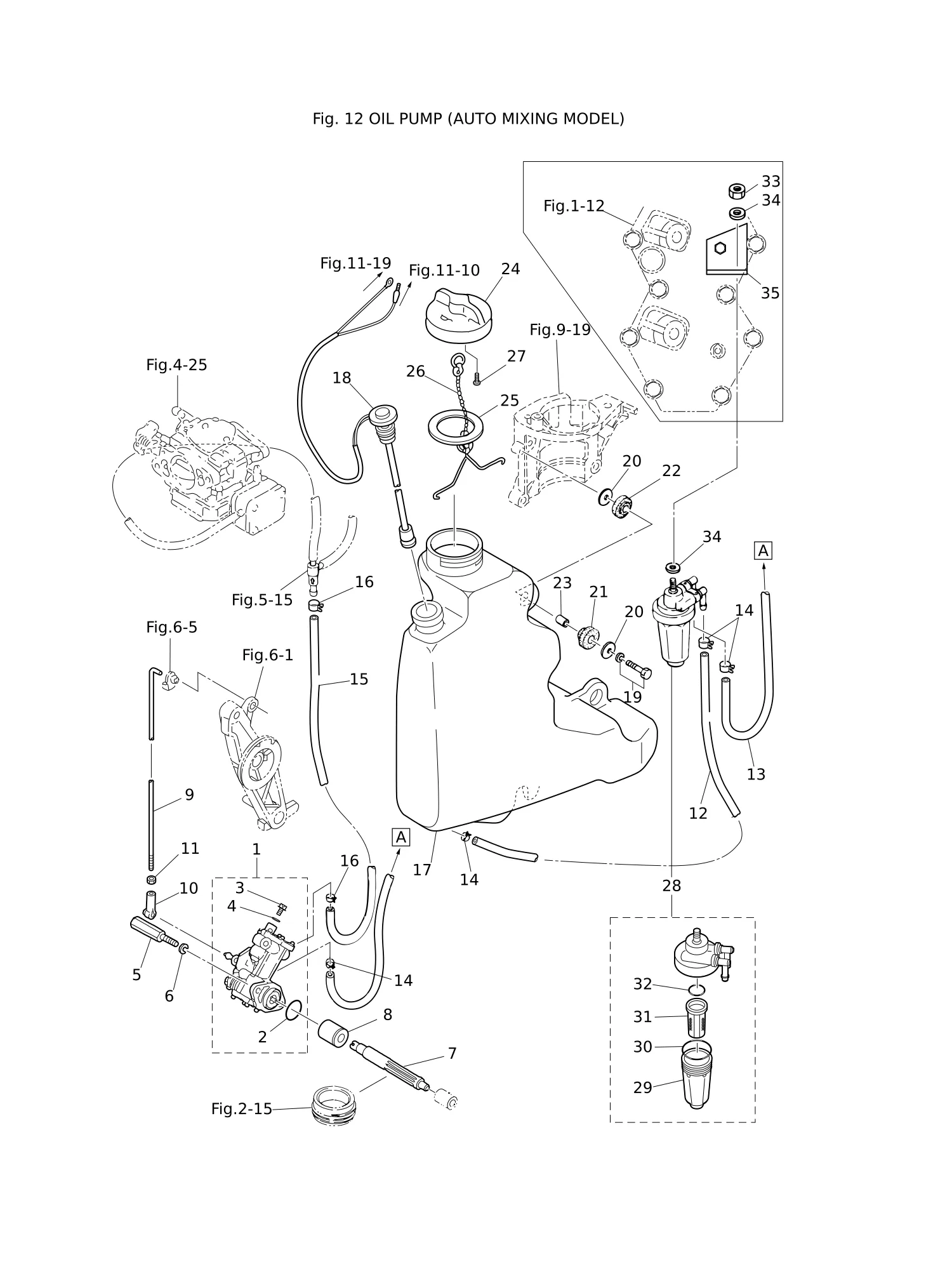

图 12油泵（自动混合型） OIL PUMP (AUTO MIXING MODEL)

REF	零件编号	中文名称	英文名称	数量
1	3C8-09000-1	油泵总成	OIL PUMP ASSY	1
2	3B7-09002-0	* O型圈1.6-19.2	* O-RING 1.6-19.2	1
3	3B7-09004-0	* 通气螺栓	* AIR VENT BOLT	1
4	3B7-09006-0	* 垫圈	* WASHER	1
5	3C8-09050-1	油泵螺栓	OIL PUMP BOLT	2
6	941303-0600	弹簧垫圈	SPRING WASHER	2
7	3C8-09065-0	油泵从动齿轮	OIL PUMP DRIVEN GEAR	1
8	3C8-09069-0	衬套 9-20-20.8	BUSHING 9-20-20.8	1
9	3C8-09053-1	油泵连杆	OIL PUMP ROD	1
10	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	1
11	930103-0500	螺母	NUT	1
12	99AA-6-0700	管	PIPE	1
13	99AA-6-0400	管	PIPE	1
14	3AB-35143-0	卡环 φ9.4	CLIP φ9.4	4
15	99AA-4-0230	管	PIPE	1
16	3C7-09056-1	卡环 φ8.5	CLIP φ8.5	2
17	3C8-71010-1	油箱	OIL TANK	1
18	3C8-71020-1	油位传感器	OIL LEVEL SENSOR	1
19	910103-6630	螺栓	BOLT	3
20	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	6
21	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	3
22	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	3
23	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	3
24	3C8-71015-0	机油加注口盖	OIL FILLER CAP	1
25	3C8-71016-0	衬垫36-52-2	GASKET 36-52-2	1
26	3C8-71017-0	盖钩	CAP HOOK	1
27	3C8-71018-0	油箱盖止回阀	OIL TANK CAP CHECK VALVE	1
28	3C7-71030-0	机油滤清器总成	OIL FILTER ASSY	1
29	3B7-02237-0	* 杯状件	* CUP	1
30	3B7-02235-0	* O型圈	* O-RING	1
31	3C7-71033-0	* 滤清器	* FILTER	1
32	3B7-02236-0	* O型圈	* O-RING	1
33	930103-0800	螺母	NUT	1
34	940103-0800	垫圈	WASHER	2
35	3E3-71035-0	机油滤清器支架	OIL FILTER BRACKET	1

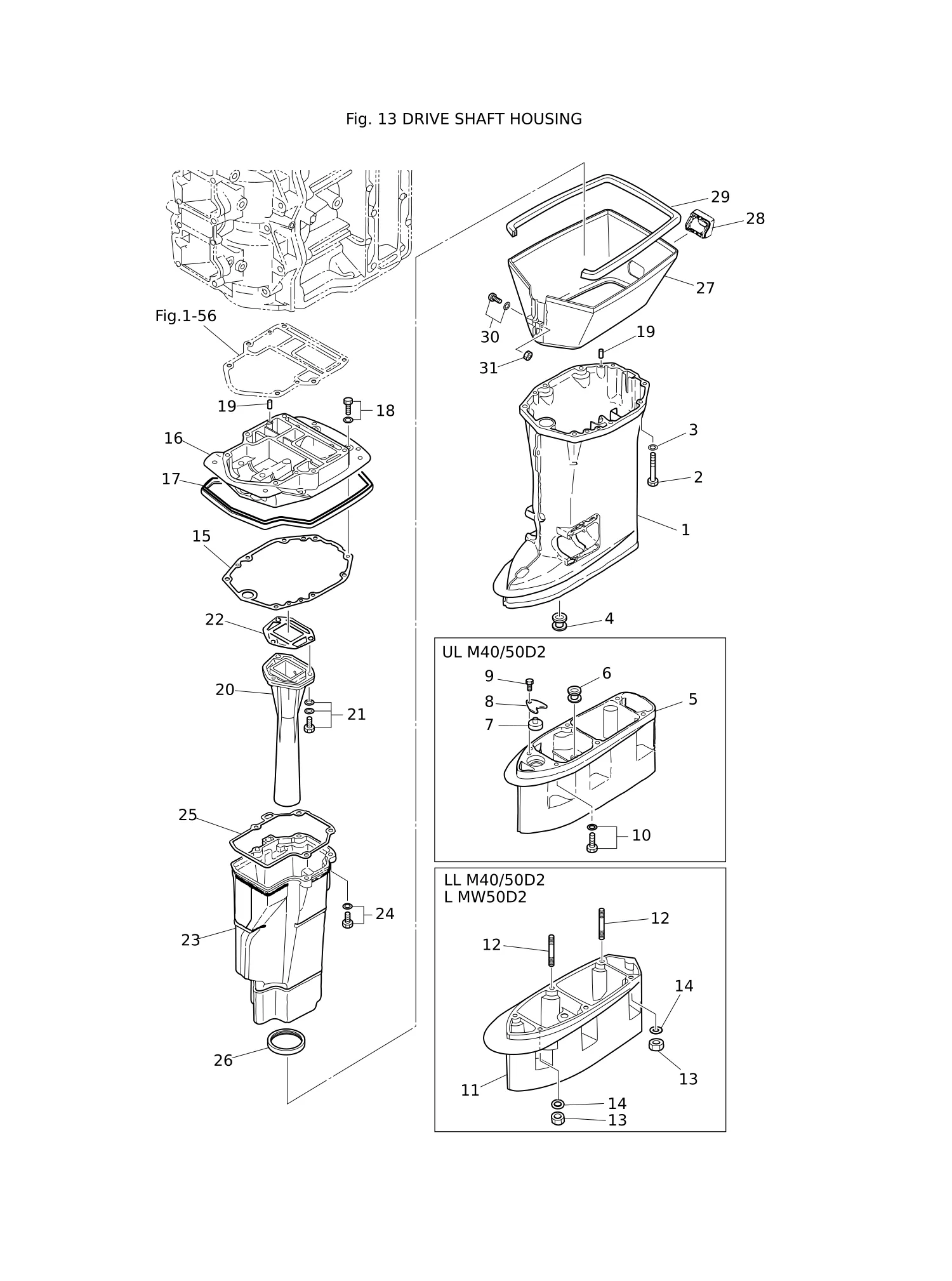

图 13驱动轴壳体 DRIVE SHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	3C8Q61191-3	驱动轴壳体(S)	DRIVE SHAFT HOUSING (S)	1
1	3C8Q61192-4	驱动轴壳体(L)	DRIVE SHAFT HOUSING (L)	1
2	3MC-61017-0	螺栓	BOLT	6
5	3C8Q61110-0	延伸壳体	EXTENSION HOUSING	1
6	346-65204-0	水管辅助支架	WATER PIPE AUXILIARY MOUNT	1
7	346-66037-0	凸轮杆固定座	CAM ROD HOLDER	1
8	353-66024-0	止动块	STOPPER	1
9	910103-6612	螺栓	BOLT	1
10	9101E3-5835	螺栓	BOLT	6
11	3C8Q61120-0	延伸壳体(下)	EXTENSION HOUSING (LL)	1
11	3S7Q61110-0	延伸壳体	EXTENSION HOUSING	1
12	346-61111-1	螺柱	STUD	6
12	9153E3-0825	螺柱	STUD	6
13	930103-0800	螺母	NUT	6
14	9401E3-0800	垫圈	WASHER	6
14	9402E3-0800	垫圈	WASHER	6
15	3C8-61012-2	驱动轴壳体衬垫	DRIVE SHAFT HOUSING GASKET	1
16	3C8Q01301-0	发动机基座	ENGINE BASEMENT	1
17	3C8-67116-0	发动机底座密封件 L=805	ENGINE BASEMENT SEAL L=805	1
18	910103-5625	螺栓	BOLT	4
19	345-01111-0	定位销6-12	DOWEL PIN 6-12	4
20	3C8-02311-1	排气管	EXHAUST PIPE	1
21	3C8-02319-0	螺栓8-30	BOLT 8-30	3
22	3C8-02312-2	排气管垫片	EXHAUST PIPE GASKET	1
23	3C8-61180-0	排气壳体	EXHAUST HOUSING	1
24	3C8-61184-0	螺栓8-30	BOLT 8-30	4
25	3C8-61181-2	排气壳体垫片	EXHAUST HOUSING GASKET	1
26	3C8-61182-0	索环/护孔圈	GROMMET	1
27	3C8Q61210-1	挡板	APRON	1
28	3C8-61212-0	索环/护孔圈	GROMMET	1
29	3C8-61213-0	密封件	SEAL	1
30	9215E3-5540	螺钉	SCREW	1
31	930403-0500	尼龙螺母 5-P0.8	NYLON NUT 5-P0.8	1

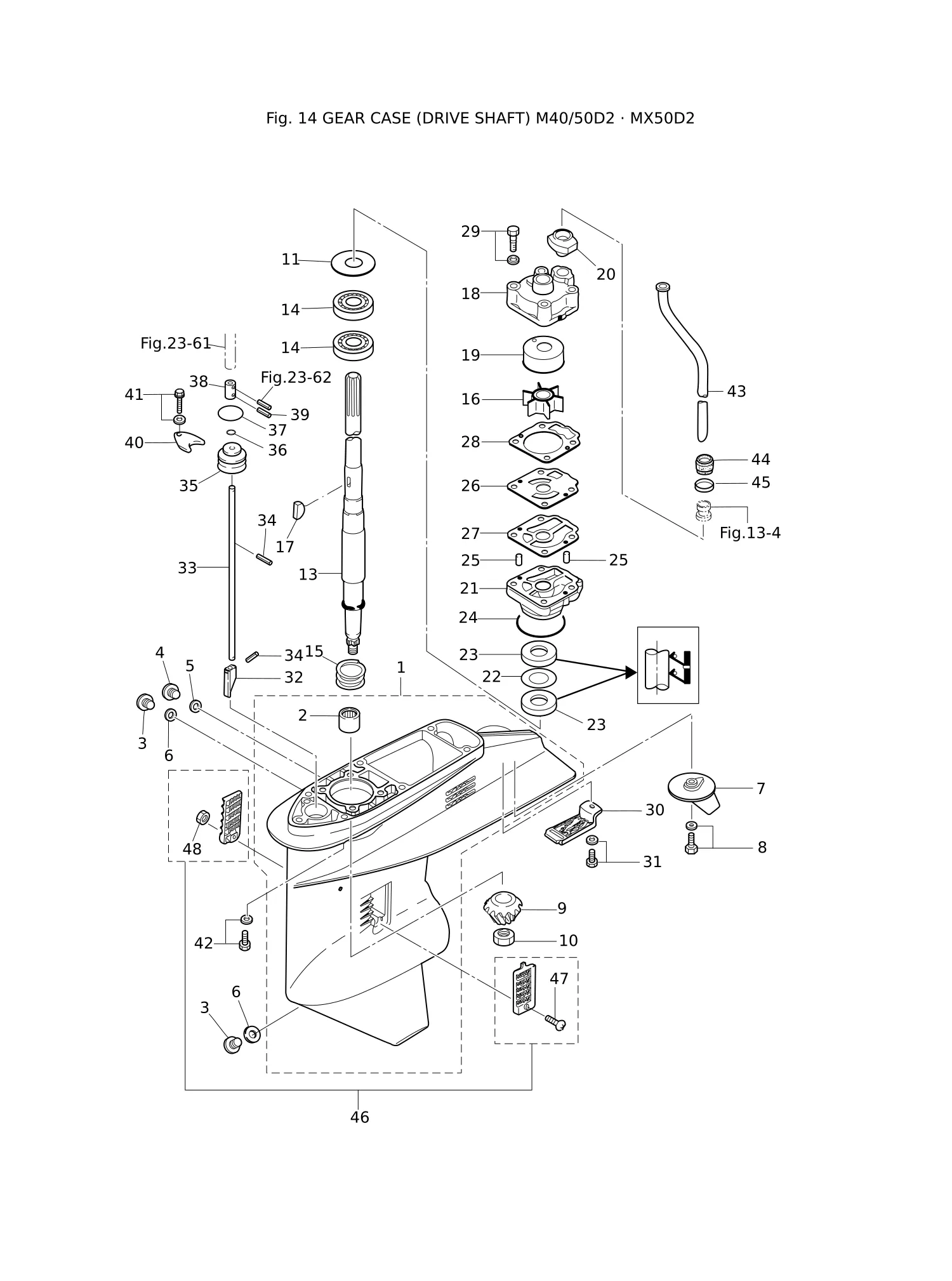

图 14驱动轴齿轮箱 M40/50D2 GEAR CASE (DRIVE SHAFT) M40/50D2

REF	零件编号	中文名称	英文名称	数量
1	3C8Q60000-0	齿轮箱总成	GEAR CASE ASSY	1
1	3C8Q60090-0	齿轮箱总成	GEAR CASE ASSY	1
2	345-60211-0	* 滚柱轴承 22-30-30	* ROLLER BEARING 22-30-30	1
3	332-60005-2	塞 8-8	PLUG 8-8	2
4	3B7-60015-1	塞	PLUG	1
5	3B7-60016-1	衬垫10.1-15-1	GASKET 10.1-15-1	1
6	332-60006-0	衬垫8.1-15-1	GASKET 8.1-15-1	2
7	3C8-60217-1	配平片	TRIM TAB	1
8	910103-5620	螺栓	BOLT	1
9	3C8-64020-2	锥齿轮B	BEVEL GEAR B	1
10	3C8-64027-0	螺母	NUT	1
11	345-64081-0	垫片 41-51.5-0.1	SHIM 41-51.5-0.1	1
11	345-64082-0	垫片 41-51.5-0.15	SHIM 41-51.5-0.15	1
11	345-64083-0	垫片 41-51.5-0.3	SHIM 41-51.5-0.3	1
11	345-64084-0	垫片 41-51.5-0.5	SHIM 41-51.5-0.5	1
13	3C8-64301-0	驱动轴(S)	DRIVE SHAFT (S)	1
13	3C8-64302-0	驱动轴(L)	DRIVE SHAFT (L)	1
13	3C8-64303-0	驱动轴(UL)	DRIVE SHAFT (UL)	1
13	3C8-64304-0	驱动轴(LL)	DRIVE SHAFT (LL)	1
14	3C8-60213-0	滚珠轴承 6304	BALL BEARING 6304	2
15	3C8-64327-0	驱动轴弹簧	DRIVE SHAFT SPRING	1
16	3C8-65021-2	水泵叶轮	WATER PUMP IMPELLER	1
17	332-65022-0	键	KEY	1
18	3T5-65016-0	泵壳(上)	PUMP CASE (UPPER)	1
19	3T5-65011-0	泵壳衬套	PUMP CASE LINER	1
20	3C8-65014-0	水管密封件(下)	WATER PIPE SEAL (LOWER)	1
21	3C8-65017-1	泵壳(下)	PUMP CASE (LOWER)	1
22	3C8-64084-0	垫片 32.9-26-0.5	SHIM 32.9-26-0.5	1
23	3C8-60223-0	油封 17-33-6	OIL SEAL 17-33-6	2
24	345-65015-0	O型圈 3.2-47	O-RING 3.2-47	1
25	334-65012-0	定位销4-10	DOWEL PIN 4-10	2
26	3C8-65025-0	水泵导板	WATER PUMP GUIDE PLATE	1
27	3C8-65029-2	导板垫片	GUIDE PLATE GASKET	1
28	3T5-65018-2	泵壳垫片	PUMP CASE GASKET	1
29	9101E3-5855	螺栓	BOLT	4
30	3C8-60204-0	副进水口滤网	SUB-WATER INLET STRAINER	1
31	910103-5616	螺栓	BOLT	1
32	3C8-66011-0	离合器凸轮	CLUTCH CAM	1
33	3C8-66012-0	凸轮杆(短)	CAM ROD (S)	1
33	3C8-66013-0	凸轮杆(长)	CAM ROD (L)	1
33	3C8-66014-0	凸轮杆(超长)	CAM ROD (UL)	1
33	3C8-66015-0	凸轮杆(加长)	CAM ROD (LL)	1
34	951407-0312	弹簧销 3-12	SPRING PIN 3-12	2
35	3C8-66031-1	凸轮杆衬套	CAM ROD BUSHING	1
36	332-66021-0	O型圈 2.4-5.8	O-RING 2.4-5.8	1
37	3C8-66032-0	O型圈 3.5-21.7	O-RING 3.5-21.7	1
38	3C8-66241-0	换挡杆接头	SHIFT ROD JOINT	1
39	951403-0312	弹簧销 3-12	SPRING PIN 3-12	1
40	353-66024-0	止动块	STOPPER	1
41	910103-6612	螺栓	BOLT	1
42	9101E3-5835	螺栓	BOLT	6
43	3C8-65100-0	水管(短)	WATER PIPE (S)	1
43	3C8-65110-0	水管(左)	WATER PIPE (L)	1
43	3C8-65120-0	水管(左上)	WATER PIPE (UL)	1
43	3C8-65130-0	水管(左下)	WATER PIPE (LL)	1
44	345-65206-0	水管密封件(上)	WATER PIPE SEAL (UPPER)	1
45	345-65205-0	轴环 18-20-4.5	COLLAR 18-20-4.5	1
46	3C8-60205-1	滤水器组件	WATER STRAINER SET	1
47	921503-0438	* 螺钉	* SCREW	1
48	930403-0400	尼龙螺母 4-P0.7	* NYLON NUT 4-P0.7	1

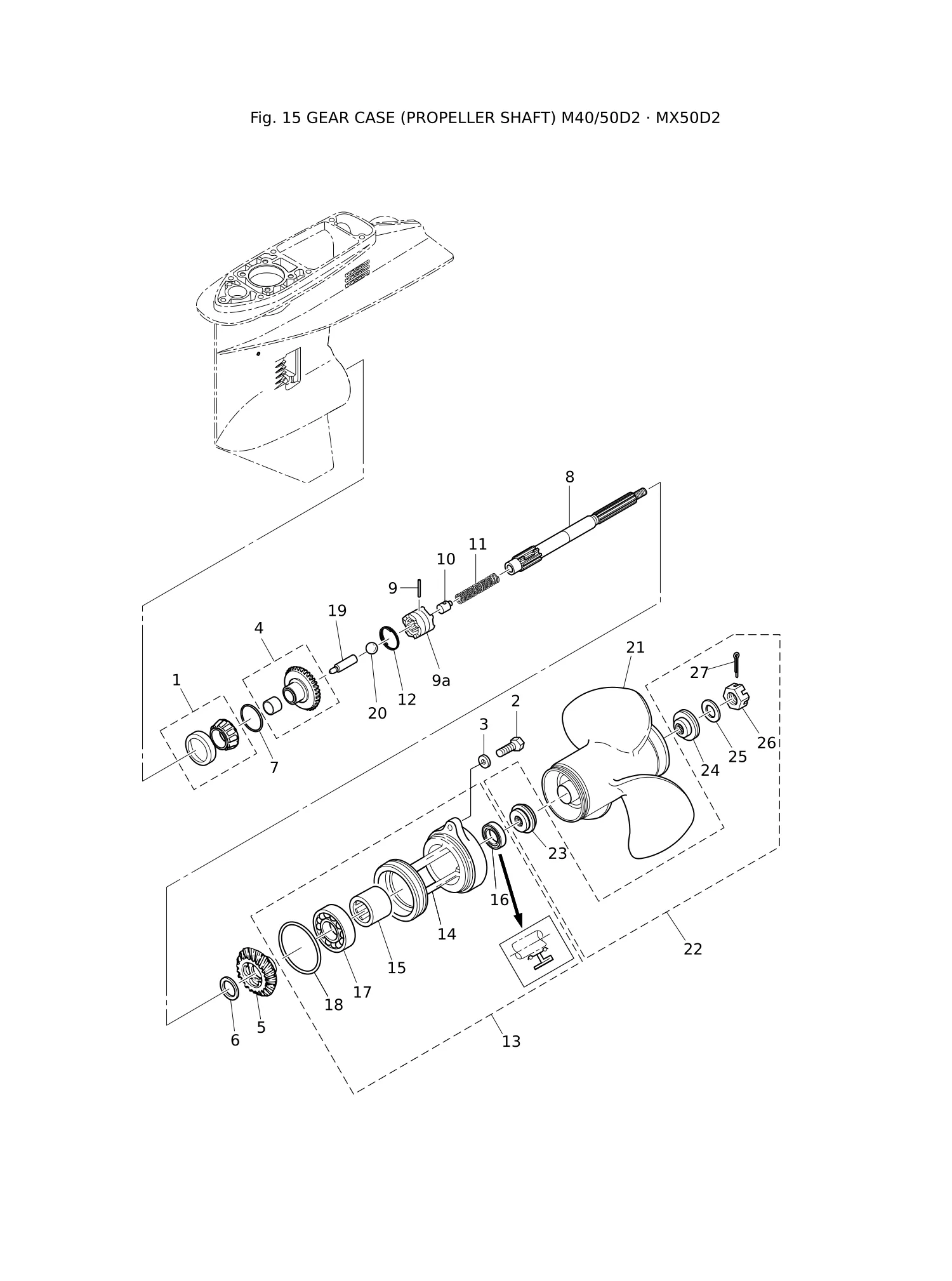

图 15螺旋桨轴齿轮箱 M40/50D2 GEAR CASE (PROPELLER SHAFT) M40/50D2

REF	零件编号	中文名称	英文名称	数量
1	345-60215-0	圆锥滚子轴承 32007	TAPERED ROLLER BEARING 32007	1
2	3C8-60108-2	预涂层螺栓6-256-25	PRE-COATED BOLT 6-256-25	2
3	9401E3-0600	垫圈	WASHER	2
4	3C8-64010-1	锥齿轮总成(A)	BEVEL GEAR ASSY (A)	1
5	3C8-64030-0	锥齿轮C	BEVEL GEAR C	1
6	345-64032-0	垫片 22.1-28-3	WASHER 22.1-28-3	1
7	353-64036-0	垫片 36-44-0.3	SHIM 36-44-0.3	1
7	353-64037-0	垫片 36-44-0.15	SHIM 36-44-0.15	1
7	353-64038-0	垫片 36-44-0.1	SHIM 36-44-0.1	1
8	3C8-64211-0	螺旋桨轴	PROPELLER SHAFT	1
9a	3C8-64215-2	离合器	CLUTCH	1
9	3C8-64217-0	销钉	PIN	1
10	3C8-64222-0	弹簧挡圈	SPRING RETAINER	1
11	3C8-64221-0	弹簧	SPRING	1
12	3C8-64219-1	卡扣	SNAP	1
13	3C8Q60100-0	螺旋桨轴套总成	PROPELLER SHAFT HOUSING ASSY	1
14	3C8Q60101-0	* 螺旋桨轴套	* PROPELLER SHAFT HOUSING	1
15	345-60211-0	* 滚柱轴承 22-30-30	* ROLLER BEARING 22-30-30	1
16	334-60223-0	* 油封 22-36-10	* OIL SEAL 22-36-10	1
17	9601-0-6007	* 球轴承 6007	* BALL BEARING 6007	1
18	345-60103-0	* O型圈 3.5-69.4	* O-RING 3.5-69.4	1
19	3C8-64223-1	推杆	PUSH ROD	1
20	965002-0803	钢球 3/8英寸	BALL 3/8	1
21	348B64108-1	螺旋桨总成(7英寸)	PROPELLER ASSY (7")	1
21	3T5B64518-0	螺旋桨总成(9英寸)	PROPELLER ASSY (9")	1
21	3T5B64523-0	螺旋桨总成(11英寸)	PROPELLER ASSY (11")	1
21	3T5B64525-0	螺旋桨总成(12英寸)	PROPELLER ASSY (12")	1
21	3T5B64527-0	螺旋桨总成(13英寸)	PROPELLER ASSY (13")	1
21	3T5B64529-0	螺旋桨总成(14英寸)	PROPELLER ASSY (14")	1
21	3T5B64532-0	螺旋桨总成(15英寸)	PROPELLER ASSY (15")	1
22	3T5-87326-0	螺旋桨五金件套件	PROPELLER HARDWARE KIT	1
23	3C8-64231-0	* 推力支架	* THRUST HOLDER	1
24	348-64232-0	* 止动块	* STOPPER	1
25	345-64124-0	* 垫圈 17-32-3	* WASHER 17-32-3	1
26	353-64121-0	* 螺旋桨螺母	* PROPELLER NUT	1
27	951503-0325	* 开口销 3-25	* SPLIT PIN 3-25	1

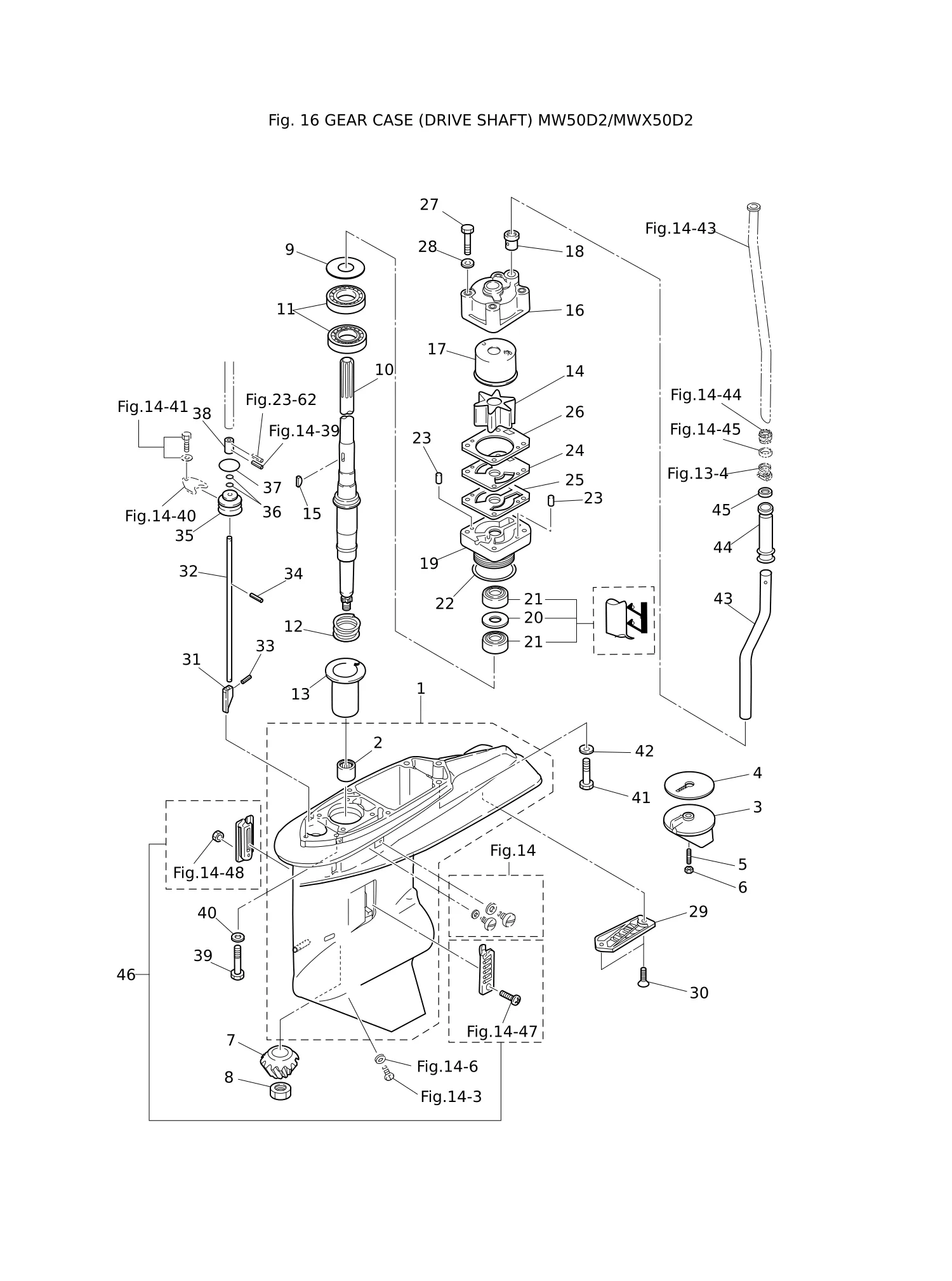

图 16驱动轴齿轮箱 MW50D2 GEAR CASE (DRIVE SHAFT) MW50D2

REF	零件编号	中文名称	英文名称	数量
1	3S7Q60090-1	齿轮箱总成	GEAR CASE ASSY	1
2	353-60211-0	* 滚柱轴承 25-33-30	* ROLLER BEARING 25-33-30	1
3	3B7-60217-1	配平片	TRIM TAB	1
4	3B7-60219-0	配平片垫片	TRIM TAB GASKET	1
5	915303-0825	螺柱	STUD	1
6	930403-0800	尼龙螺母 8-P1.25	NYLON NUT 8-P1.25	1
7	3F3-64020-0	锥齿轮B	BEVEL GEAR B	1
8	353-64027-0	螺母	NUT	1
9	353-64081-0	垫片 44-50.5-0.1	SHIM 44-50.5-0.1	1
9	353-64082-0	垫片 44-50.5-0.15	SHIM 44-50.5-0.15	1
9	353-64083-0	垫片 44-50.5-0.3	SHIM 44-50.5-0.3	1
10	3S7-64302-0	驱动轴(L)	DRIVE SHAFT (L)	1
11	3S7-60213-0	滚珠轴承 6205R	BALL BEARING 6205R	2
12	353-64327-0	驱动轴弹簧	DRIVE SHAFT SPRING	1
13	3A3-64328-0	驱动轴弹簧导套	DRIVE SHAFT SPRING GUIDE	1
14	3B7-65021-2	水泵叶轮	WATER PUMP IMPELLER	1
15	3B7-65022-1	键	KEY	1
16	3B7-65016-0	泵壳分总成(上)	PUMP CASE SUB-ASSY (UPPER)	1
17	3B7-65238-0	泵壳衬套	PUMP CASE LINER	1
18	3B7-65014-0	水管密封件(下)	WATER PIPE SEAL (LOWER)	1
19	3F3-65017-1	泵壳(下)	PUMP CASE (LOWER)	1
20	3F3-64084-0	垫片 36.9-30-0.5	SHIM 36.9-30-0.5	1
21	3F3-60223-0	油封 22-37-8	OIL SEAL 22-37-8	2
22	345-65015-0	O型圈 3.2-47	O-RING 3.2-47	1
23	334-65012-0	定位销4-10	DOWEL PIN 4-10	2
24	3F3-65239-2	水泵导板	WATER PUMP GUIDE PLATE	1
25	3B7-65029-0	导板垫片	GUIDE PLATE GASKET	1
26	3B7-65018-0	泵壳垫片	PUMP CASE GASKET	1
27	9161E3-0880	螺栓	BOLT	4
28	940103-0800	垫圈	WASHER	4
29	3F3-60204-0	副进水口滤网	SUB-WATER INLET STRAINER	1
30	921503-0608	螺钉	SCREW	2
31	3S7-66011-0	离合器凸轮	CLUTCH CAM	1
32	3S7-66013-0	凸轮杆(长)	CAM ROD (L)	1
33	951403-3514	弹簧销 3.5-14	SPRING PIN 3.5-14	1
34	951403-3510	弹簧销 3.5-10	SPRING PIN 3.5-10	1
35	3B7-66031-1	凸轮杆衬套	CAM ROD BUSHING	1
36	345-66021-0	O型圈1.9-6.8	O-RING 1.9-6.8	2
37	3B7-66023-0	O型圈 3.5-27.7	O-RING 3.5-27.7	1
38	3S7-66241-0	换挡杆接头	SHIFT ROD JOINT	1
39	3T1-60001-1	螺栓8-35	BOLT 8-35	4
40	9402E3-0800	垫圈	WASHER	4
41	3B7-60001-5	螺栓 10-40	BOLT 10-40	2
42	9402E3-1000	垫圈	WASHER	2
43	3S7-60252-0	延伸管	EXTENSION PIPE	1
44	3S7-60251-0	软管接头	JOINT HOSE	1
45	345-65205-0	轴环 18-20-4.5	COLLAR 18-20-4.5	1
46	3B7-60205-0	滤水器组件	WATER STRAINER SET	1

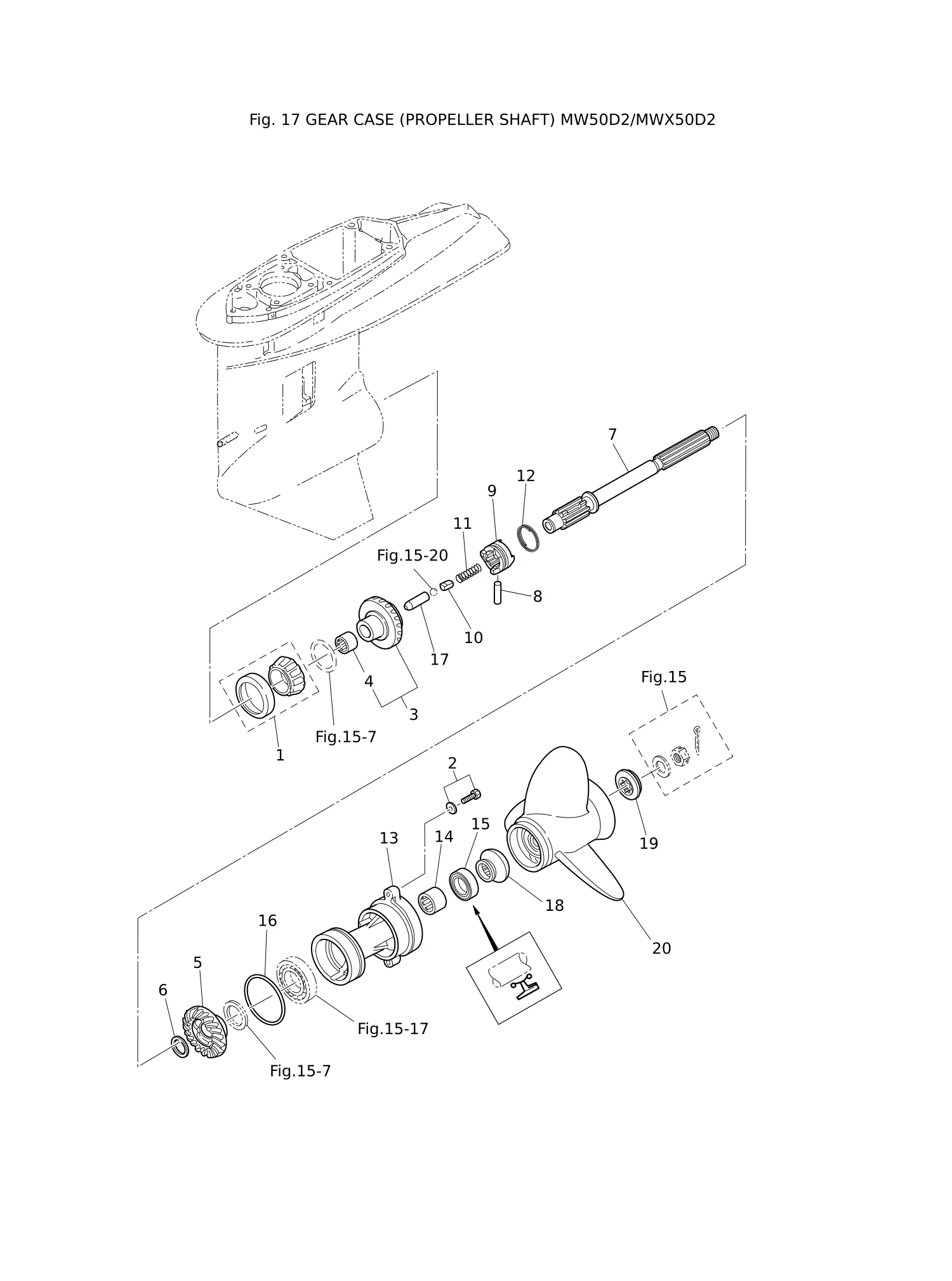

图 17螺旋桨轴齿轮箱 MW50D2 GEAR CASE (PROPELLER SHAFT) MW50D2

REF	零件编号	中文名称	英文名称	数量
1	3F3-60215-0	圆锥滚子轴承 32007JR	TAPERED ROLLER BEARING 32007JR	1
2	3C7-60108-2	预涂层螺栓8-30	PRE-COATED BOLT 8-30	2
3	3F3-64010-3	锥齿轮总成(A)	BEVEL GEAR ASSY (A)	1
4	345-64011-0	* 滚柱轴承 202720	* ROLLER BEARING 202720	1
5	3F3-64030-0	锥齿轮C	BEVEL GEAR C	1
6	353-64032-0	垫圈 t=3.0	WASHER t=3.0	1
6	353-64034-0	垫圈 t=2.75	WASHER t=2.75	1
6	353-64035-0	垫圈 t=2.5	WASHER t=2.5	1
7	3A3-64211-0	螺旋桨轴	PROPELLER SHAFT	1
8	353-64218-1	销钉	PIN	1
9	3F3-64215-0	离合器	CLUTCH	1
10	3A3-64222-0	弹簧挡圈	SPRING RETAINER	1
11	346-64221-0	弹簧	SPRING	1
12	353-64219-2	卡扣	SNAP	1
13	3A3Q60101-0	螺旋桨轴壳体	PROPELLER SHAFT HOUSING	1
14	353-60211-0	滚柱轴承 25-33-30	ROLLER BEARING 25-33-30	1
15	353-60111-0	油封 25-38-10	OIL SEAL 25-38-10	1
16	353-60103-0	O型圈 3.5-74.6	O-RING 3.5-74.6	1
17	353-64223-1	推杆	PUSH ROD	1
18	353-64231-0	止推座	THRUST HOLDER	1
19	353-64233-0	止动块	STOPPER	1
20	353B64101-0	螺旋桨总成(9英寸)	PROPELLER ASSY (9")	1
20	353B64102-0	螺旋桨总成(10英寸)	PROPELLER ASSY (10")	1
20	353B64103-0	螺旋桨总成(11英寸)	PROPELLER ASSY (11")	1
20	353B64104-0	螺旋桨总成(12英寸)	PROPELLER ASSY (12")	1
20	353B64105-0	螺旋桨总成(13英寸)	PROPELLER ASSY (13")	1
20	353B64106-0	螺旋桨总成(14英寸)	PROPELLER ASSY (14")	1
20	353B64107-0	螺旋桨总成(15英寸)	PROPELLER ASSY (15")	1
20	353B64108-0	螺旋桨总成(16.5英寸)	PROPELLER ASSY (16.5")	1
20	353B64109-0	螺旋桨总成(17.5英寸)	PROPELLER ASSY (17.5")	1

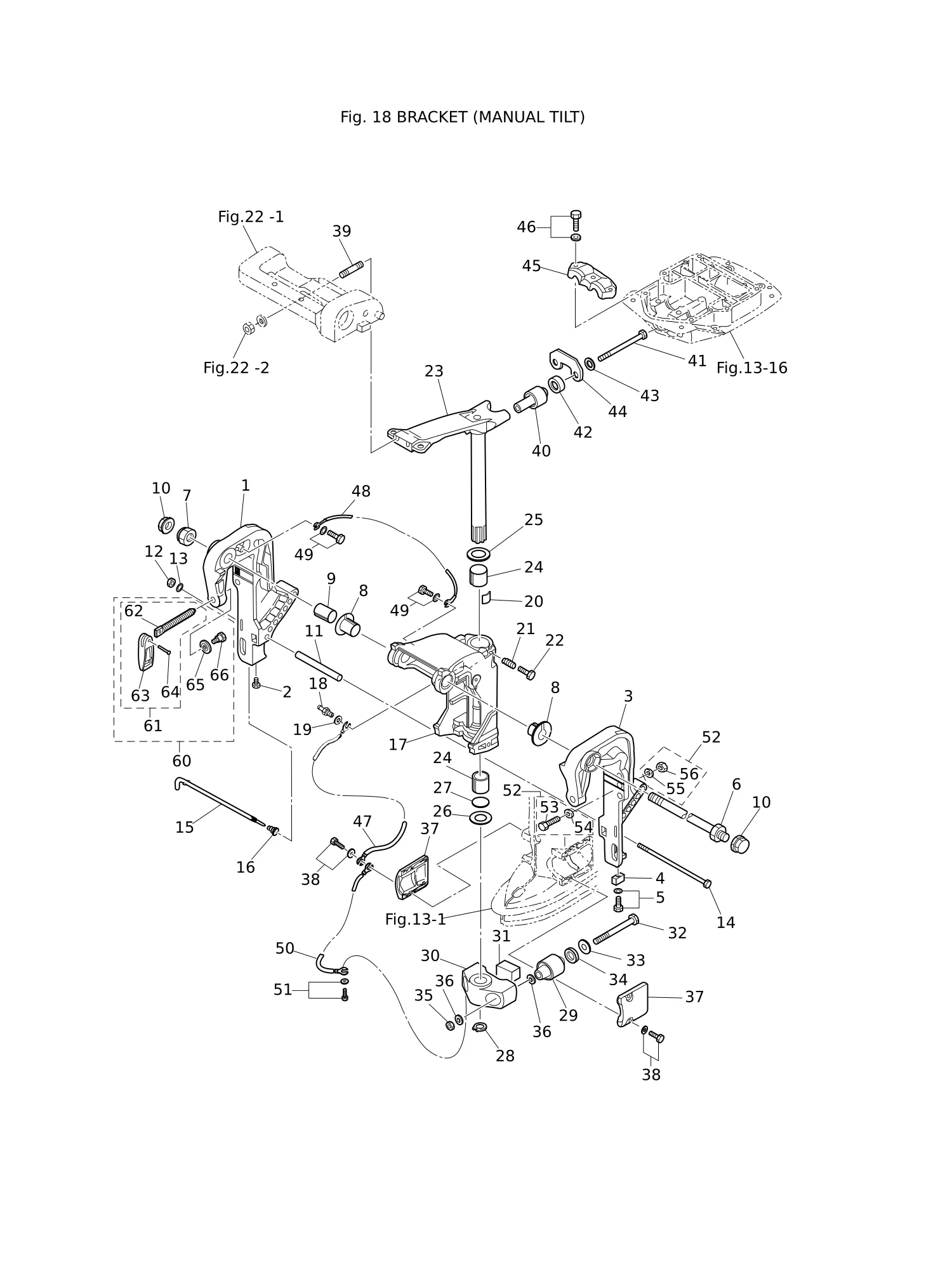

图 18支架(手动倾斜) BRACKET (MANUAL TILT)

REF	零件编号	中文名称	英文名称	数量
1	3C8Q62112-1	夹紧支架(右)	CLAMP BRACKET （R)	1
2	9101E3-0612	螺栓	BOLT	1
3	3C8Q62113-1	卡箍支架 (左)	CLAMP BRACKET (L)	1
4	3B7-60218-1	阳极块	ANODE	1
5	910103-5630	螺栓	BOLT	1
6	3AC-62191-0	旋转支架轴总成	SWIVEL BRACKET SHAFT ASSY	1
7	346-62124-1	尼龙螺母 7/8-14	NYLON NUT 7/8-14	1
8	349-62126-0	衬套	BUSHING	2
9	3C8-62132-0	衬套 22-25-35.5	BUSHING 22-25-35.5	1
10	346-62127-0	盖形螺母	CAP NUT	2
11	3C8-62117-1	间隔块	DISTANCE PIECE	1
12	930103-0800	螺母	NUT	1
13	9401E3-0800	垫圈	WASHER	1
14	3C8-62120-1	螺栓8-170	BOLT 8-170	1
15	3C8-62121-1	推力杆	THRUST ROD	1
16	345-62122-2	推力杆弹簧	THRUST ROD SPRING	1
17	3C8Q62310-3	旋转支架	SWIVEL BRACKET	1
18	344-67177-1	黄油嘴	GREASE FITTING	1
19	940103-0600	垫圈	WASHER	1
20	345-62441-0	摩擦片	FRICTION PIECE	1
21	346-62421-1	摩擦弹簧	FRICTION SPRING	1
22	9101E3-0830	螺栓	BOLT	1
23	3E3Q62010-0	转向轴总成	STEERING SHAFT ASSY	1
24	345-62417-0	衬套 26-32	BUSHING 26-32	2
25	3A0-62423-2	上止推板27-50-1	THRUST PLATE (UPPER) 27-50-1	1
26	346-62424-1	下止推板26.5-46-1	THRUST PLATE (LOWER) 26.5-46-1	1
27	3H8-62415-0	O型圈 3.5-25.7	O-RING 3.5-25.7	1
28	945103-2500	C形环 d=25	C-RING d=25	1
29	3C8-61302-1	橡胶支座(下)	RUBBER MOUNT (LOWER)	2
30	3C8Q61411-3	支架托架	MOUNT BRACKET	1
31	3C8-61336-0	下减震器	DAMPER (LOWER)	1
32	3C8-61321-1	螺栓	BOLT	2
34	3C7-61338-0	减震器 21-36-5	DAMPER 21-36-5	2
35	930403-1200	尼龙螺母 12-P1.75	NYLON NUT 12-P1.75	2
36	9402E3-1200	垫圈	WASHER	4
37	3C8Q61342-0	支架固定板(下)	MOUNT HOLDING PLATE (LOWER)	2
38	9101E3-5620	螺栓	BOLT	4
39	3C8-62097-0	螺柱10-50 P1.25	STUD 10-50 P1.25	2
40	3E3-61301-2	橡胶支座(上)	RUBBER MOUNT (UPPER)	2
41	353-61307-1	螺栓	BOLT	2
42	3E3-61333-0	上减震器	DAMPER (UPPER)	2
43	353-61335-0	垫圈10-29-3	WASHER 10-29-3	2
44	3E3-61335-0	锁紧板	LOCK PLATE	1
45	3C8-61341-0	支架固定板(上)	MOUNT HOLDING PLATE (UPPER)	1
46	9101E3-5835	螺栓	BOLT	3
47	3C8-62396-1	接地线 L=210	GROUND L=210	1
48	398-62396-1	接地线 L=130	GROUND L=130	1
50	3A3-62396-1	接地线 L=110	GROUND L=110	1
51	910103-5612	螺栓	BOLT	1
52	3C8-72120-0	索具螺栓套装	RIGGING BOLT SET	1
53	3C7-62133-2	螺栓 12-105 P1.25	* BOLT 12-105 P1.25	4
54	353-61334-0	* 垫圈 13-34-3	* WASHER 13-34-3	4
55	940103-1200	* 垫圈	* WASHER	4
56	3C7-62139-1	螺母 12-P1.25	* NUT 12-P1.25	4
60	3E3Q62105-0	夹紧螺丝套件	CLAMP SCREW KIT	2
61	3E3Q62108-0	* 卡箍螺丝总成	* CLAMP SCREW ASSY	1
62	3E3-62106-0	夹紧螺钉	** CLAMP SCREW	1
63	332Q62102-1	夹紧螺钉手柄	** CLAMP SCREW HANDLE	1
64	3C8-62104-2	铆钉 3-22	** RIVET 3-22	1
65	332-62101-1	* 卡箍螺丝垫片	* CLAMP SCREW PAD	1
66	3C8-62107-0	* 肩螺栓	* SHOULDER BOLT	1

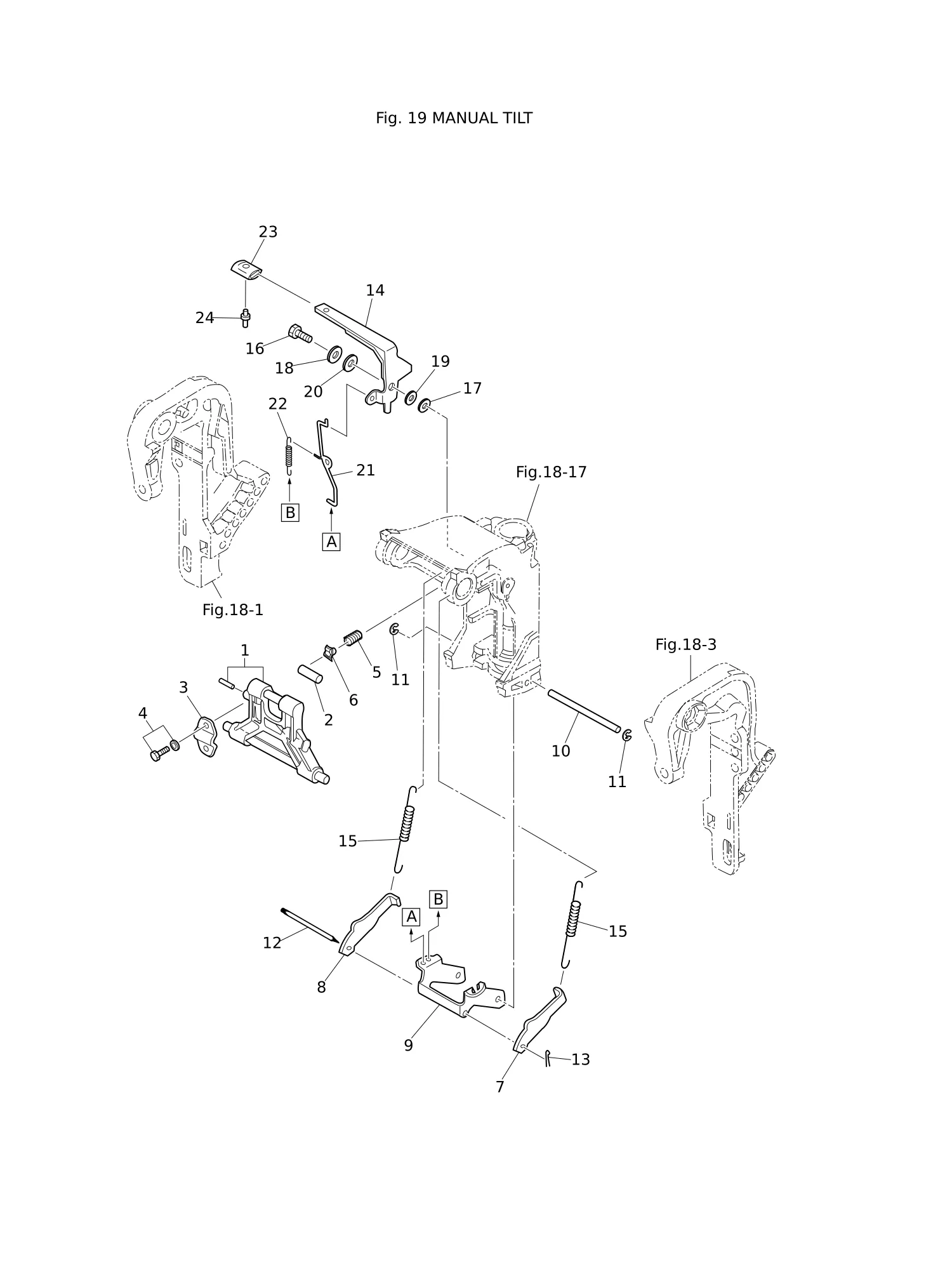

图 19手动倾斜装置 MANUAL TILT

REF	零件编号	中文名称	英文名称	数量
1	3C8Q62431-0	倾斜止动器总成	TILT STOPPER ASSY	1
2	346-62437-0	衬套 10.2-12-29.5	BUSHING 10.2-12-29.5	1
3	346-62439-1	定位板	SETTING PLATE	1
4	9101E3-5820	螺栓	BOLT	2
5	3C8-62421-1	摩擦弹簧	FRICTION SPRING	1
6	346-62438-0	定位片	SETTING PIECE	1
7	3C8-66352-2	倒车锁(左)	REVERSE LOCK (L)	1
8	3C8-66351-2	倒挡锁(右)	REVERSE LOCK （R)	1
9	3C8-66313-4	倒车锁臂	REVERSE LOCK ARM	1
10	3C8-66319-1	倒挡锁轴	REVERSE LOCK SHAFT	1
11	945303-0600	E型卡环 d=6	E-RING d=6	2
12	3C8-66321-0	倒挡锁杆	REVERSE LOCK ROD	1
13	951503-0212	开口销2-12	SPLIT PIN 2-12	1
14	3E3-62436-1	倾斜止动杆	TILT STOPPER LEVER	1
15	3C8-66331-2	倒挡锁弹簧(S型)	REVERSE LOCK SPRING (S)	2
15	3C8-66332-2	倒挡锁弹簧(左)	REVERSE LOCK SPRING (L)	2
16	3AL-05254-0	台阶螺栓6-8	SHOULDER BOLT 6-8	1
17	3R0-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	1
18	940103-0800	垫圈	WASHER	1
19	3AL-05212-0	衬套 8.1-20	BUSHING 8.1-20	1
20	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
21	3C8-66318-1	连杆	LINK	1
22	3C8-66336-0	弹簧	SPRING	1
23	346-66333-0	倒车锁杆握把	REVERSE LOCK LEVER GRIP	1
24	346-66334-0	止动块	STOPPER	1

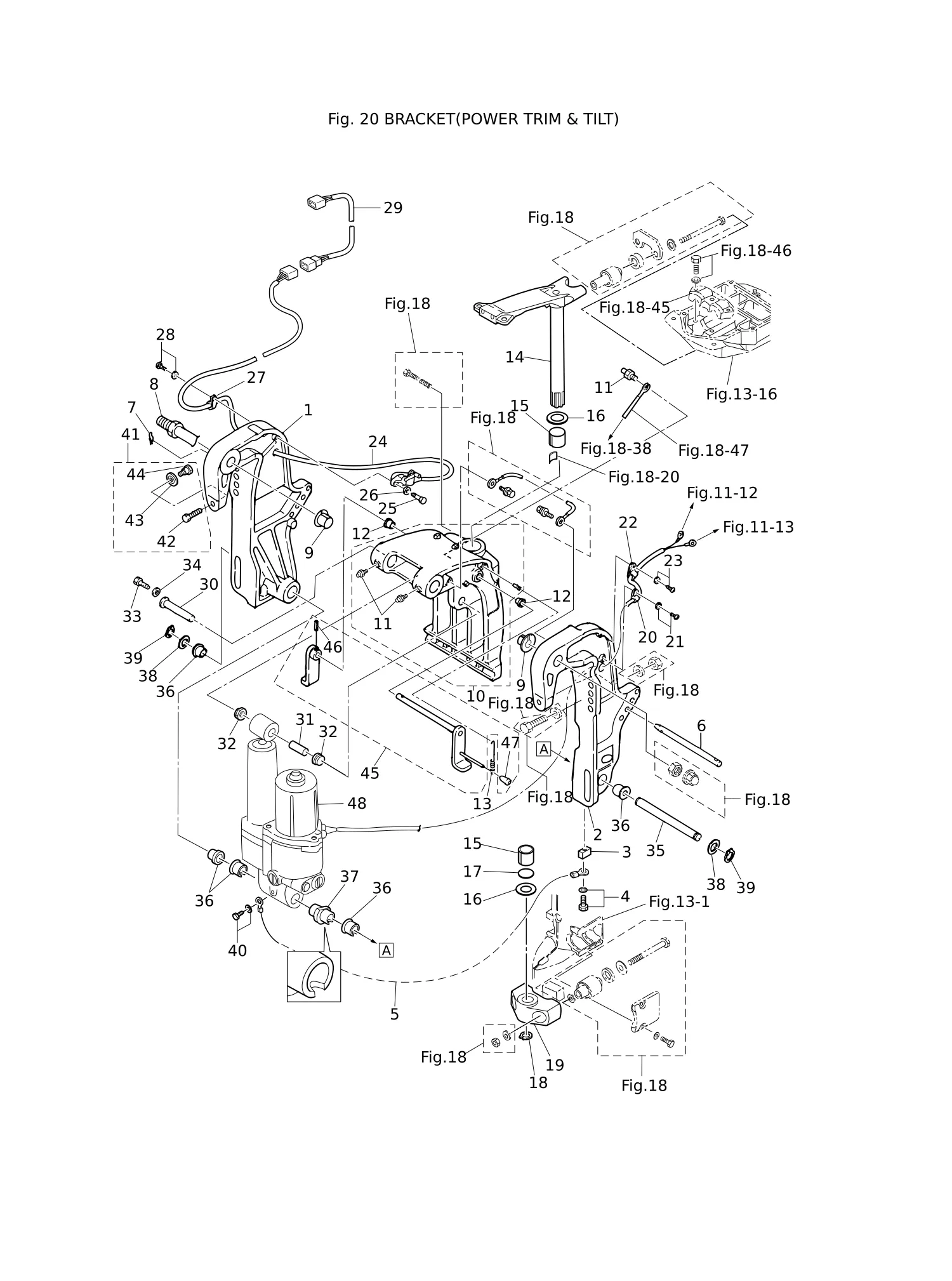

图 20支架(动力升降倾斜装置) BRACKET (POWER TRIM & TILT)

REF	零件编号	中文名称	英文名称	数量
