东发 Tohatsu M25/30H/JET 2015 - 爆炸图零件明细

两冲程 2-Stroke · 2015 年 · 手册号 002-21025-0AE · 共 24 个部位 · 878 条零件

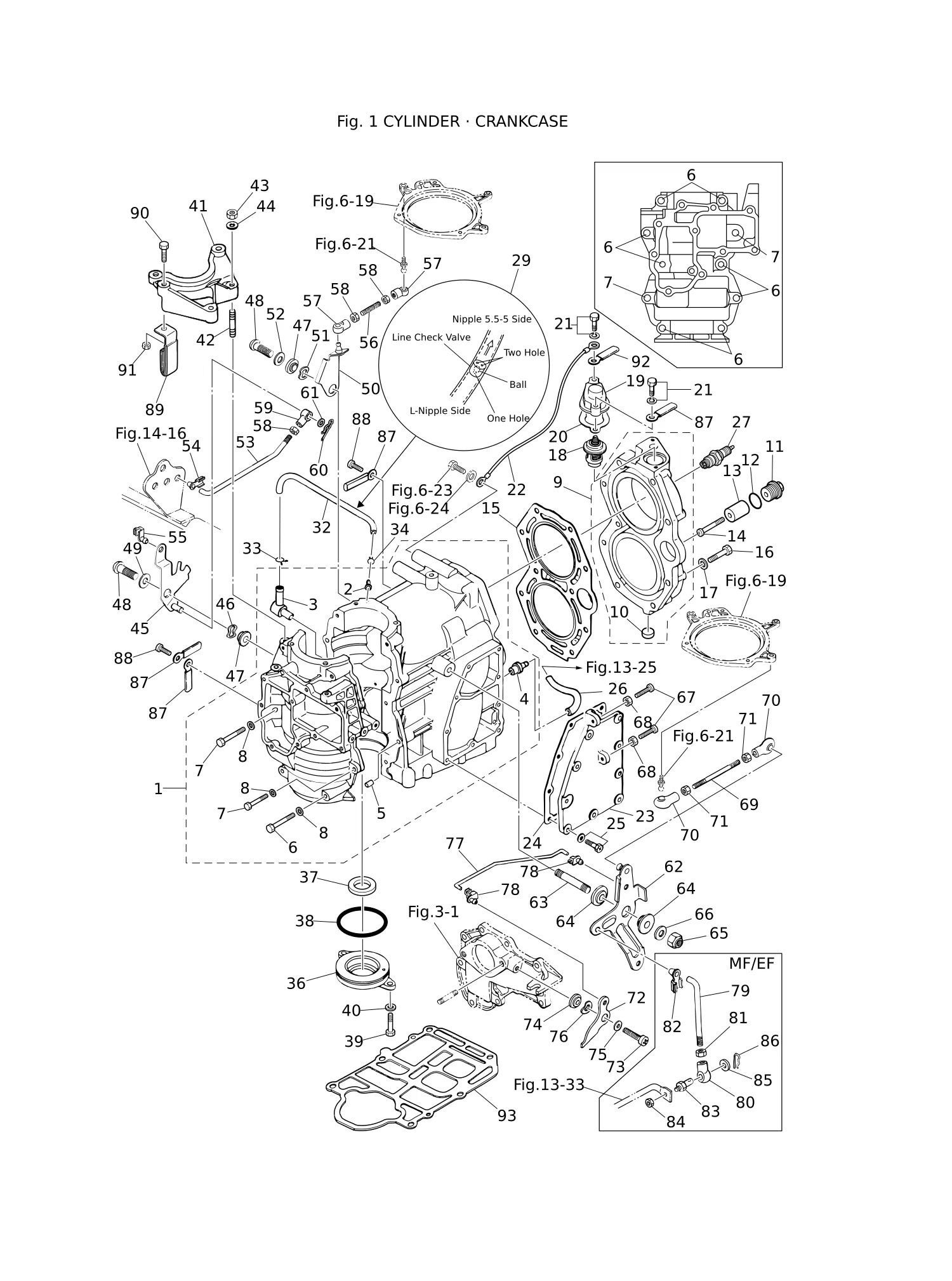

图 01气缸·曲轴箱 CYLINDER · CRANK CASE

REF	零件编号	中文名称	英文名称	数量
1	346B01100-6	气缸体与曲轴箱总成	CYL BLOCK & CRANKCASE ASSY	1
2	393-01131-0	接头 5.5-5	* NIPPLE 5.5-5	1
3	393-01137-0	接头 5-4-5	* NIPPLE 5-4-5	1
4	346-01137-0	接头 7-7	* NIPPLE 7-7	1
5	336-01111-0	* 定位销 8.7-11.5-12.7	* DOWEL PIN 8.7-11.5-12.7	2
6	916124-0850	螺栓	* BOLT	8
7	916124-0840	螺栓	* BOLT	2
9	3A1B01001-2	气缸盖总成	CYLINDER HEAD ASSY	1
10	350-01093-0	* 韦尔奇塞	* WELCH PLUG	1
11	3P0-01143-0	阳极螺塞	ANODE PLUG	1
12	3T5-10046-0	O型圈1.9-13	O-RING 1.9-13	1
13	3P0-60218-0	阳极块	ANODE	1
14	921503-0530	螺钉	SCREW	1
15	346-01005-2	气缸盖衬垫	CYLINDER HEAD GASKET	1
16	3KM-01012-0	气缸盖螺栓	CYLINDER HEAD BOLT	10
17	3C8-01015-0	垫圈 8.5-19.5-3.2	WASHER 8.5-19.5-3.2	10
18	345-01030-0	节温器	THERMOSTAT	1
19	3H6B01031-0	节温器盖	THERMOSTAT CAP	1
20	346-01032-0	节温器盖垫片	THERMOSTAT CAP GASKET	1
21	910103-5630	螺栓	BOLT	2
22	3B7-76142-1	接地电缆 L=120	GROUND CABLE L=120	1
23	346B02301-0	排气外盖	EXHAUST COVER (OUTER)	1
24	346-02305-2	排气盖垫片	EXHAUST COVER GASKET	1
25	9104F1-5518	螺栓	BOLT	9
26	98AB-50-250	软管 φ5-φ10	HOSE φ5-φ10	1
27	9701-1-1015	火花塞 (BR7HS10)	SPARK PLUG (BR7HS10)	2
29	393-01160-0	止回阀	CHECK VALVE	1
32	98AL-40-230	软管	HOSE	1
33	3T5-01133-0	卡环 φ8	CLIP φ8	1
34	338-01133-0	卡环 φ7	CLIP φ7	1
36	346-01210-0	曲轴箱盖	CRANKCASE HEAD	1
37	346-01215-0	油封 16-28-6	OIL SEAL 16-28-6	1
38	346-01216-0	O型圈1.7-59	O-RING 1.7-59	1
39	9101F4-0616	螺栓	BOLT	2
40	941303-0600	弹簧垫圈	SPRING WASHER	2
41	346B05101-1	支架	BRACKET	1
42	9153F4-0825	螺柱	STUD	2
43	930121-0800	螺母	NUT	2
44	940121-0800	垫圈	WASHER	2
45	346-05211-2	启动锁臂	STARTER LOCK ARM	1
45	3FG-05211-0	启动锁臂	STARTER LOCK ARM	1
47	346-05212-0	衬套 6.2-16-7	BUSHING 6.2-16-7	2
48	921503-0620	螺钉	SCREW	2
50	346-05213-1	节气门限位臂	THROTTLE LIMITER ARM	1
52	940103-0600	垫圈	WASHER	1
53	346-05222-0	启动锁杆	STARTER LOCK ROD	1
54	345-05224-0	5-2.5连杆卡扣	ROD SNAP 5-2.5	1
55	345-05223-1	3.5-2连杆卡扣	ROD SNAP 3.5-2	1
56	346-05221-1	节气门限位杆 5-27L	THROTTLE LIMITER ROD 5-27L	1
62	3P0-63701-1	提前臂总成	ADVANCER ARM ASSY	1
63	3KM-63104-0	螺柱	STUD	1
64	345-63713-0	衬套 8-14-4	BUSHING 8-14-4	2
65	930403-0800	尼龙螺母 8-P1.25	NYLON NUT 8-P1.25	1
66	334-66233-0	垫片 8.1-16-1.5	WASHER 8.1-16-1.5	1
67	921503-0525	螺钉	SCREW	2
69	350-63717-1	L=50连杆	ROD L=50	1
70	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	2
72	3P0-63718-0	节气门凸轮	THROTTLE CAM	1
73	921503-0616	螺钉	SCREW	1
74	346-63721-0	衬套 6.2-16-5	BUSHING 6.2-16-5	1
75	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	1
76	941403-1000	波形垫圈 d=10	WAVE WASHER d=10	1
77	346-63716-1	节气门拉杆	THROTTLE ROD	1
78	3P0-05223-0	3.5-2连杆卡扣	ROD SNAP 3.5-2	2
79	348-63715-1	连杆5-75L	ROD 5-75L	1
80	346-05234-0	φ5连杆接头	ROD JOINT φ5	1
81	930103-0500	螺母	NUT	1
82	3B7-63733-0	5-2.5连杆卡扣	ROD SNAP 5-2.5	1
83	353-83728-1	销钉	PIN	1
84	930103-0600	螺母	NUT	1
85	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
86	951603-0800	弹性销 d=8	SNAP PIN d=8	1
87	309-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	4
88	921521-0610	螺钉	SCREW	2
89	345-06917-1	卡箍 9-20U	CLAMP 9-20U	1
90	9101F4-0825	螺栓	BOLT	1
91	930103-0800	螺母	NUT	1
92	398-06972-0	卡箍 6.5-67P	CLAMP 6.5-67P	1
93	346-01303-1	发动机基座垫片	ENGINE BASEMENT GASKET	1

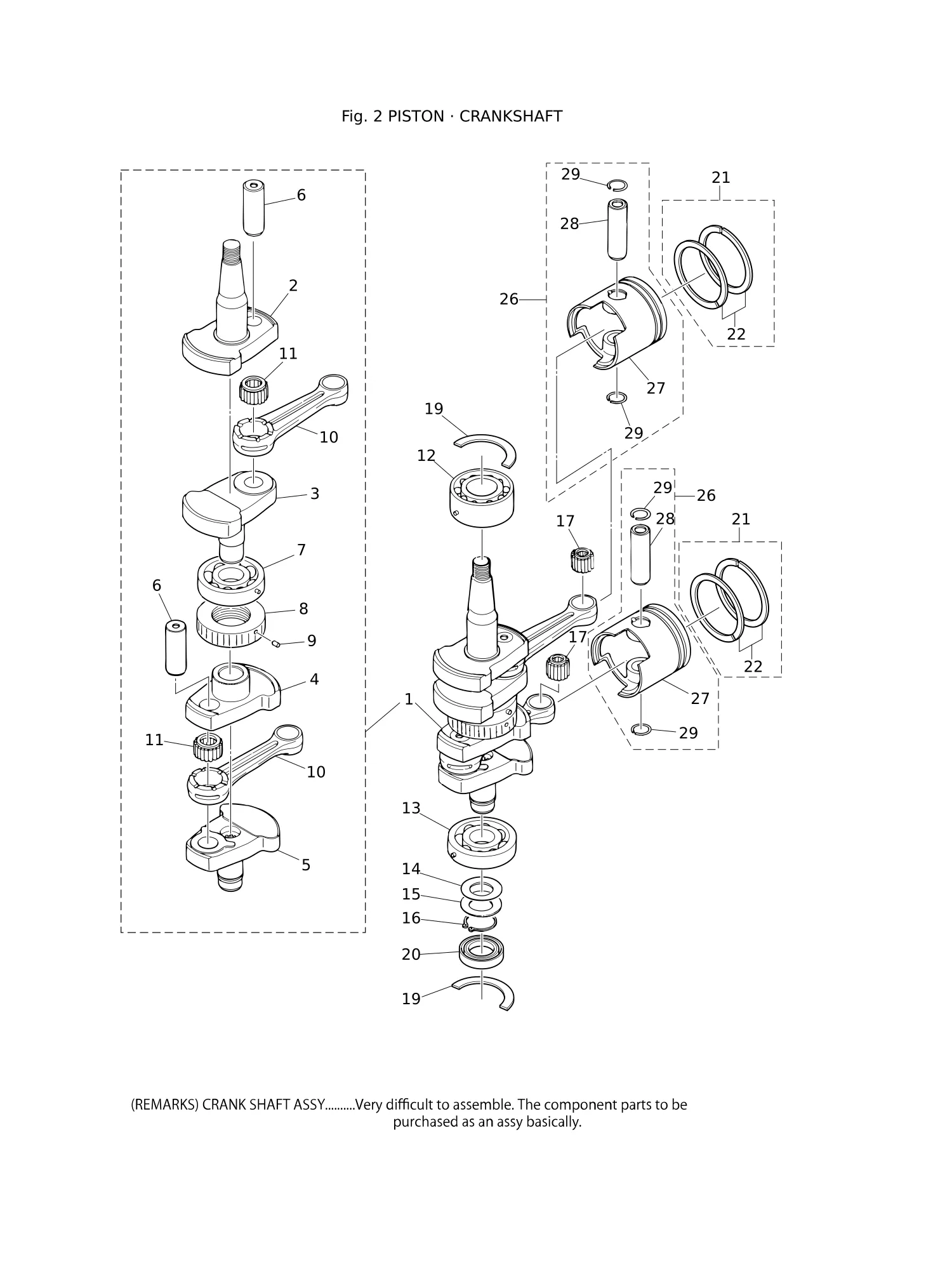

图 02活塞·曲轴 PISTON · CRANK SHAFT

REF	零件编号	中文名称	英文名称	数量
1	3P1-00069-1	曲轴分总成	CRANKSHAFT SUB-ASSY	1
2	3P1-00031-0	* 曲轴A型	* CRANKSHAFT A	1
3	346-00032-0	* 曲轴B型	* CRANKSHAFT B	1
4	346-00033-0	* 曲轴C型	* CRANKSHAFT C	1
5	346-00034-0	* 曲轴D型	* CRANKSHAFT D	1
6	334-00061-1	* 曲柄销	* CRANK PIN	2
8	346-00051-1	* 迷宫密封	* LABYRINTH PACKING	1
9	951407-0308	* 弹簧销 3-8	* SPRING PIN 3-8	1
10	336-00040-1	* 连杆	* CONNECTING ROD	2
11	356-00043-0	* 滚柱轴承 20-28-18	* ROLLER BEARING 20-28-18	2
12	3KM-00113-0	主轴承5206	MAIN BEARING 5206	1
13	3J2-00114-0	主轴承6305	MAIN BEARING 6305	1
14	332-00143-0	垫片	SHIM	1
15	346-00116-0	垫片 25.2-34-1.6	SPACER 25.2-34-1.6	1
16	945107-2500	C形环 d=25	C-RING d=25	1
17	345-00042-0	滚柱轴承 17-21-27	ROLLER BEARING 17-21-27	2
19	346-00115-0	止推板	THRUST PLATE	2
20	346-00122-0	油封 24-40-8	OIL SEAL 24-40-8	1
21	3MV-87123-0	活塞环组	PISTON RING SET	2
21	3MV-87124-0	活塞环组（0.5加大）	PISTON RING SET (0.5 O/S)	2
22	346-00011-0	* 活塞环	* PISTON RING	2
22	346-00014-0	* 活塞环 (0.5 加大)	* PISTON RING (0.5 O/S)	2
26	3P1-87130-0	活塞修理包	PISTON REPAIR KIT	2
26	3P1-87131-0	活塞修理包（0.5加大）	PISTON REPAIR KIT (0.5 O/S)	2
27	346-00001-3	* 活塞	* PISTON	1
27	346-00004-3	* 活塞 (0.5 加大)	* PISTON (0.5 O/S)	1
28	3C8-00021-1	* 活塞销	* PISTON PIN	1
29	334-00024-1	* 活塞销卡簧	* PISTON PIN CLIP	2

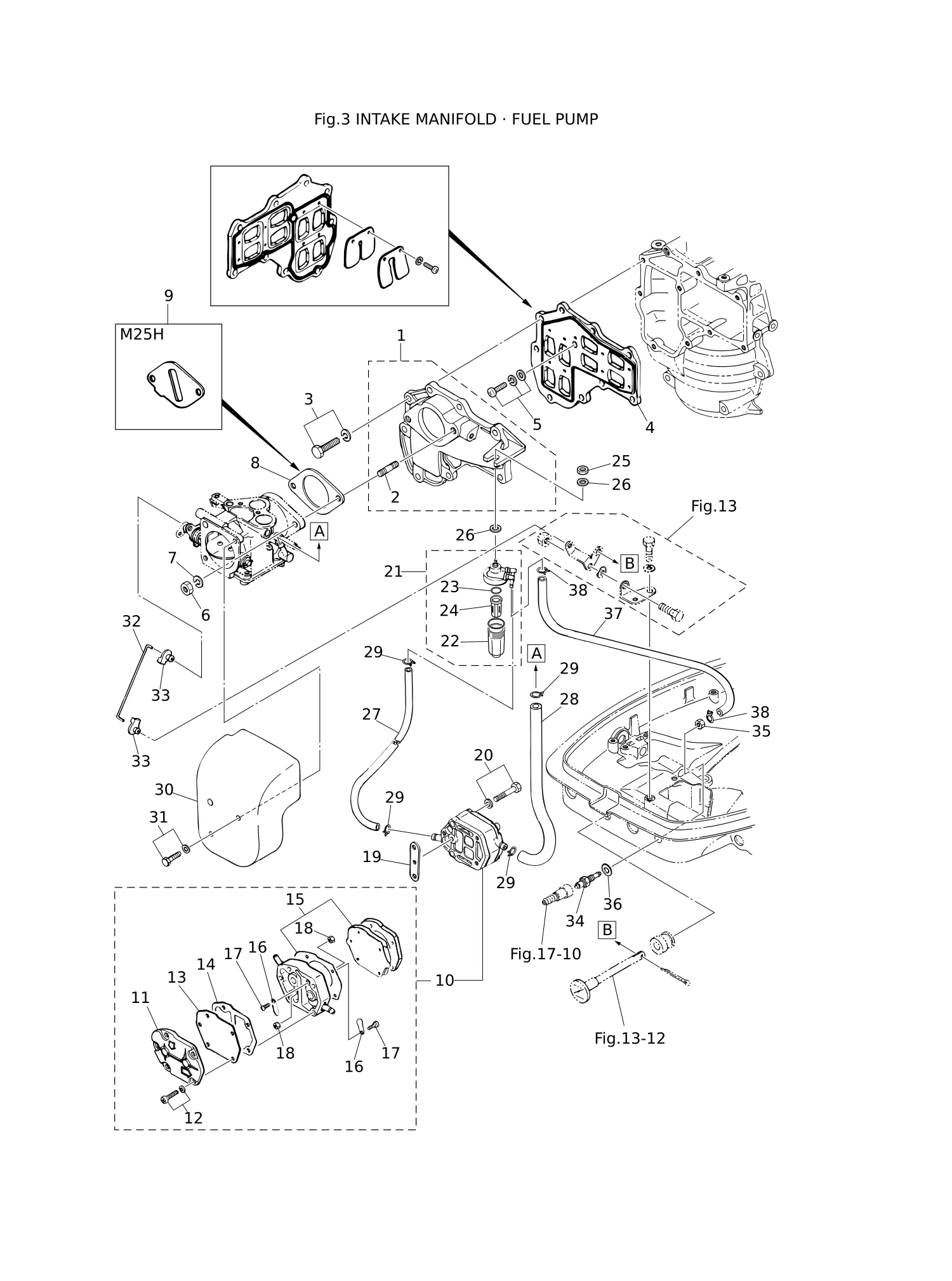

图 03进气歧管·燃油泵 INTAKE MANIFOLD · FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	346B02010-3	进气歧管总成	INTAKE MANIFOLD ASSY	1
2	3KM-02332-0	* 柱头螺栓	* STUD BOLT	2
3	910121-6625	螺栓	BOLT	9
4	346-02100-2	簧片阀总成	REED VALVE ASSY	1
5	921521-7616	螺钉	SCREW	1
6	930103-0600	螺母	NUT	2
7	941303-0600	弹簧垫圈	SPRING WASHER	2
8	346-02011-1	化油器垫片	CARBURETOR GASKET	1
9	3P1-03536-0	节流阀	RESTRICTOR	1
10	356-04000-1	燃油泵总成	FUEL PUMP ASSY	1
11	334-04004-0	* 泵盖	* PUMP COVER	1
12	9225F2-6528	* 螺钉	* SCREW	3
13	334-04005-0	* 泵膜片	* PUMP DIAPHRAGM	1
14	334-04007-0	* 隔膜垫片	* DIAPHRAGM GASKET	1
15	356-04030-0	* 隔膜垫片套装	* DIAPHRAGM GASKET SET	1
16	356-04044-0	* 止回阀	* CHECK VALVE	2
17	921722-0306	* 螺钉	* SCREW	2
18	930222-0300	螺母	* NUT	2
19	346-04901-2	衬垫	GASKET	1
20	921503-6640	螺钉	SCREW	2
21	3AD-02230-0	燃油滤清器总成	FUEL FILTER ASSY	1
22	3AD-02237-0	* 杯状件	* CUP	1
23	3AD-02235-0	* O型圈	* O-RING	1
24	3AD-02234-0	* 滤清器	* FILTER	1
25	930103-0800	螺母	NUT	1
26	334-66233-0	垫片 8.1-16-1.5	WASHER 8.1-16-1.5	2
27	98AB-50-160	软管	HOSE	1
28	98AB-50-230	软管	HOSE	1
30	346-02411-1	进气消声器	INTAKE SILENCER	1
31	910103-5614	螺栓	BOLT	2
32	346-67191-1	阻风门拉杆	CHOKE ROD	1
33	346-67196-1	3-B连杆卡扣	ROD SNAP 3-B	2
34	3B2-70260-1	燃油接头（公头）	FUEL CONNECTOR (MALE)	1
35	332-70261-0	螺母 10-P1.25	NUT 10-P1.25	1
36	336-70112-0	衬垫10.2-16-0.5	GASKET 10.2-16-0.5	1
37	98AB-50-110	软管	HOSE	1
38	338-02215-0	卡扣φ10	CLIP φ10	2

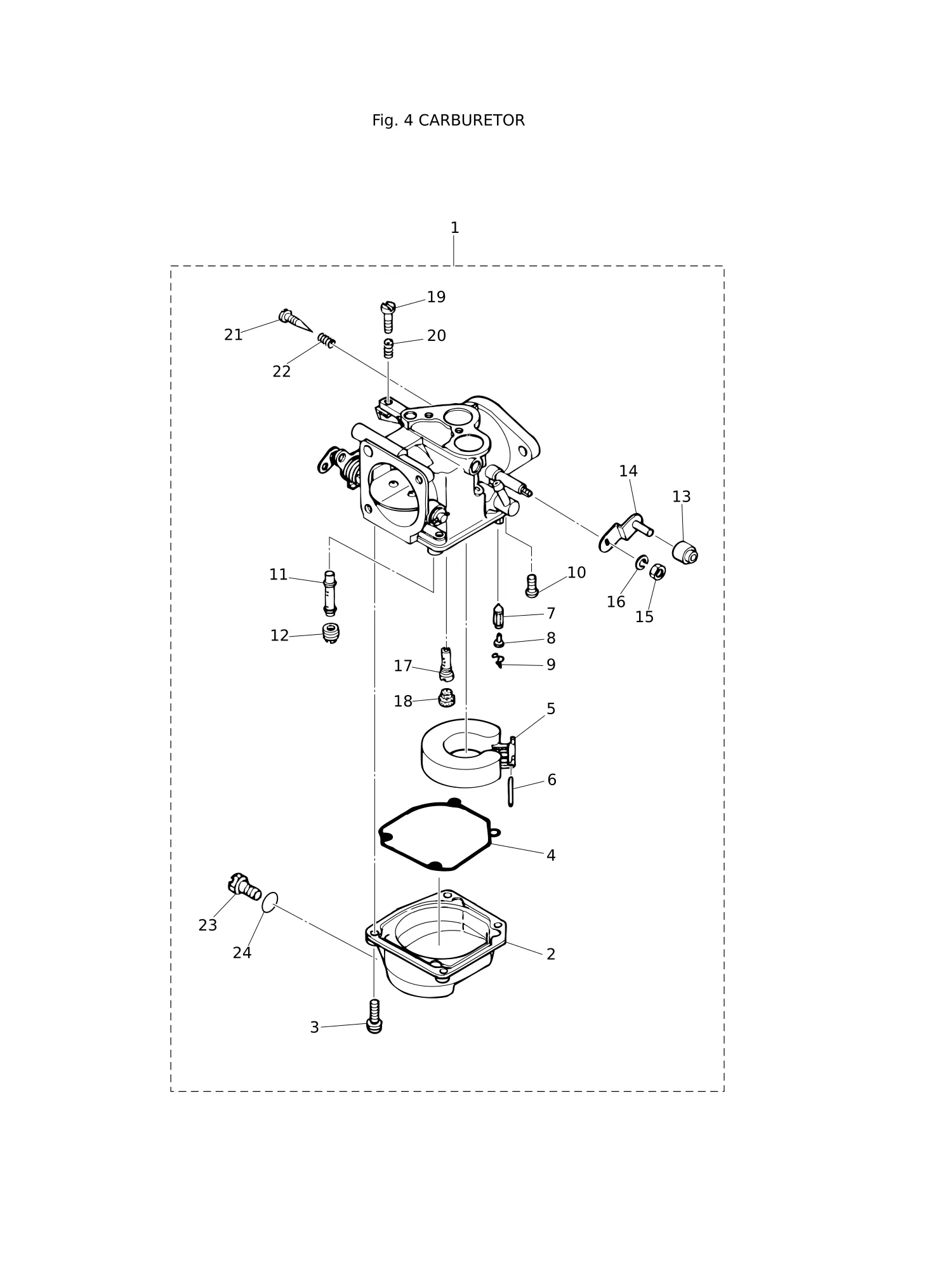

图 04化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	3P0-03200-0	化油器总成	CARBURETOR ASSY	1
2	353-03221-0	* 浮子室	* FLOAT CHAMBER	1
3	922503-6414	* 螺钉	* SCREW	4
4	346-03222-0	* 浮子室O型圈	* FLOAT CHAMBER O-RING	1
5	346-03231-0	* 浮子	* FLOAT	1
6	346-03232-0	* 浮子臂销	* FLOAT ARM PIN	1
7	3B7-03240-0	* 浮子阀	* FLOAT VALVE	1
8	334-03242-0	* 阀销	* VALVE PIN	1
9	344-03244-0	* 卡扣	* CLIP	1
10	3F3-03234-0	* 螺钉	* SCREW	1
11	3A1-03252-0	* 主喷管	* MAIN NOZZLE	1
12	3A1-03251-0	* 主量孔 (#155)	* MAIN JET (#155)	1
13	346-03174-0	* 油门杆套环	* THROTTLE LEVER COLLAR	1
14	346-03272-0	* 油门杆	* THROTTLE LEVER	1
15	930131-0500	螺母	* NUT	1
16	941332-0500	* 弹簧垫圈	* SPRING WASHER	1
17	3A1-03276-0	* 低速喷嘴(#85)	* SLOW JET (#85)	1
18	346-03256-0	* 橡胶帽	* RUBBER CAP	1
19	346-03265-0	* 止动螺钉	* STOP SCREW	1
20	346-03267-0	* 弹簧	* SPRING	1
21	346-03266-0	* 调节螺钉	* PILOT SCREW	1
22	346-03268-0	* 弹簧	* SPRING	1
23	345-03292-0	* 放油螺钉	* DRAIN SCREW	1
24	336-03293-0	* O型圈	* O-RING	1

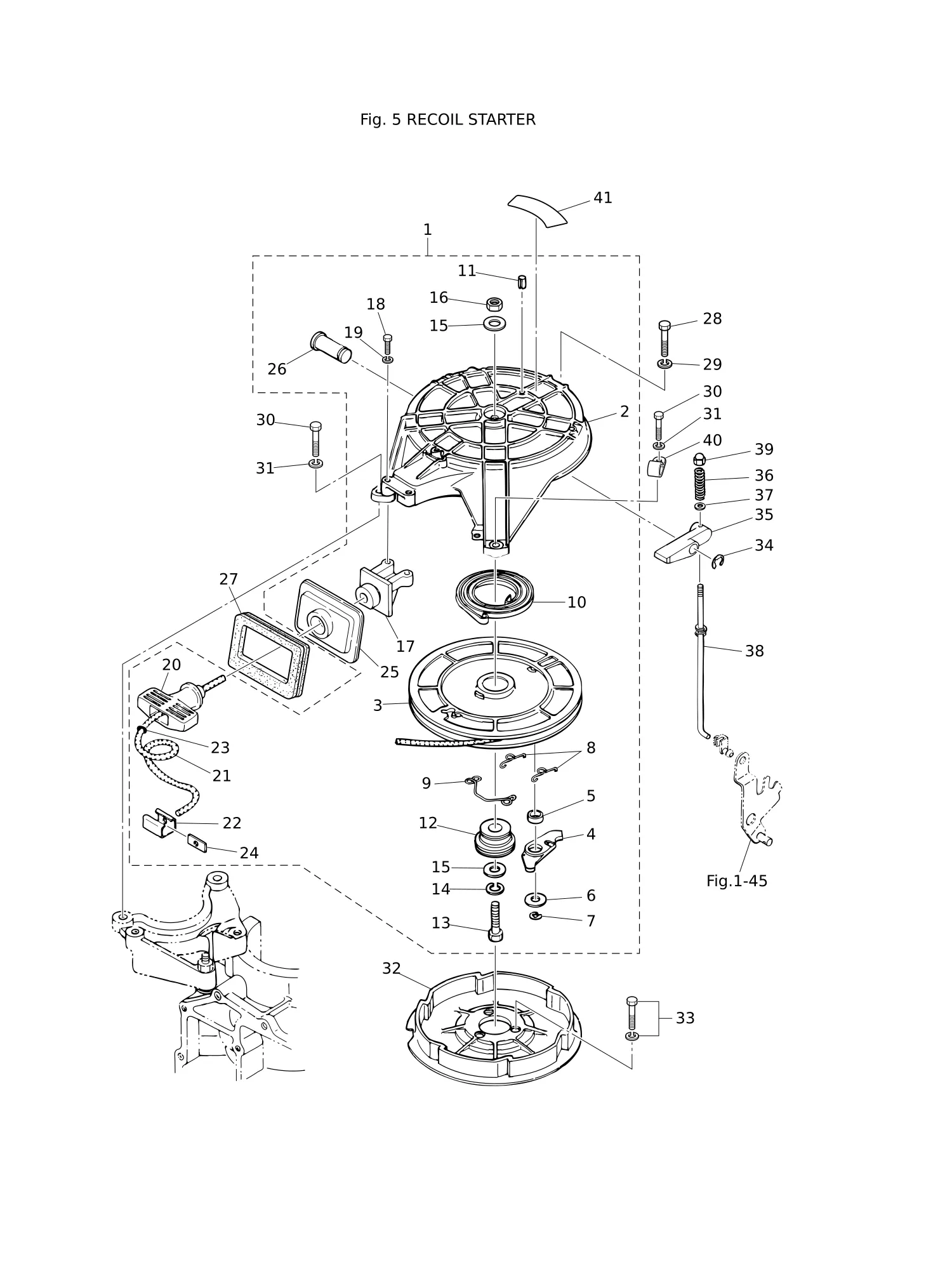

图 05反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	346-05000-4	反冲启动器总成	RECOIL STARTER ASSY	1
2	345-05105-1	* 启动器外壳	* STARTER CASE	1
3	345-05104-1	* 卷轴总成	* REEL ASSY	1
4	345-05003-1	* 棘轮	* RATCHET	1
5	345-05135-1	* 衬套 14.7-15.9-6	* BUSHING 14.7-15.9-6	1
6	345-05122-1	* 垫圈 6.5-23-1.5	* WASHER 6.5-23-1.5	1
7	945303-0500	* E型卡环 d=5	* E-RING d=5	1
8	345-05123-1	* 回位弹簧	* RETURN SPRING	2
9	345-05124-0	* 回位弹簧	* RETURN SPRING	1
10	345-05004-1	* 启动弹簧	* STARTER SPRING	1
11	951403-0316	* 弹簧销 3-16	* SPRING PIN 3-16	1
12	345-05132-0	* 启动轴	* STARTER SHAFT	1
14	941322-0800	* 弹簧垫圈	* SPRING WASHER	1
15	940121-0800	* 垫圈	* WASHER	2
16	930103-0800	螺母	* NUT	1
17	336-05014-0	* 导绳器	* ROPE GUIDE	1
18	3LD-02319-0	螺栓	* BOLT	2
20	338-05019-0	* 启动手柄	* STARTER HANDLE	1
21	345-05013-1	* 启动绳 φ5-2000	* STARTER ROPE φ5-2000	1
22	338-05131-0	* 绳索锚定器	* ROPE ANCHOR	1
23	350-05136-0	* O型圈 2.5-4.5	* O-RING 2.5-4.5	1
24	345-05134-0	* 绳索锚定板	* ROPE ANCHOR PLATE	1
25	346-05116-1	* 密封板	* SEALING PLATE	1
26	345-05225-1	* 启动器锁杆轴	* STARTER LOCK LEVER SHAFT	1
27	3KM-67503-0	启动器密封件	STARTER SEAL	1
28	9101F4-0830	螺栓	BOLT	1
29	941303-0800	弹簧垫圈	SPRING WASHER	1
30	9101F4-0625	螺栓	BOLT	2
31	941303-0600	弹簧垫圈	SPRING WASHER	2
32	345-05901-1	启动器皮带轮	STARTER PULLEY	1
33	910121-6625	螺栓	BOLT	3
34	945303-0600	E型卡环 d=6	E-RING d=6	1
35	345-05226-0	启动锁杆	STARTER LOCK LEVER	1
36	345-05216-0	启动锁弹簧	STARTER LOCK SPRING	1
37	940103-0400	垫圈	WASHER	1
38	3P0-05218-0	启动锁杆组件	STARTER LOCK ROD ASSY	1
39	346-05209-0	盖形螺母	CAP NUT	1
40	345-06915-0	卡箍 6.5-14L	CLAMP 6.5-14L	1
41	3C7-72182-2	警示标贴(C型)	CAUTION DECAL (C)	1

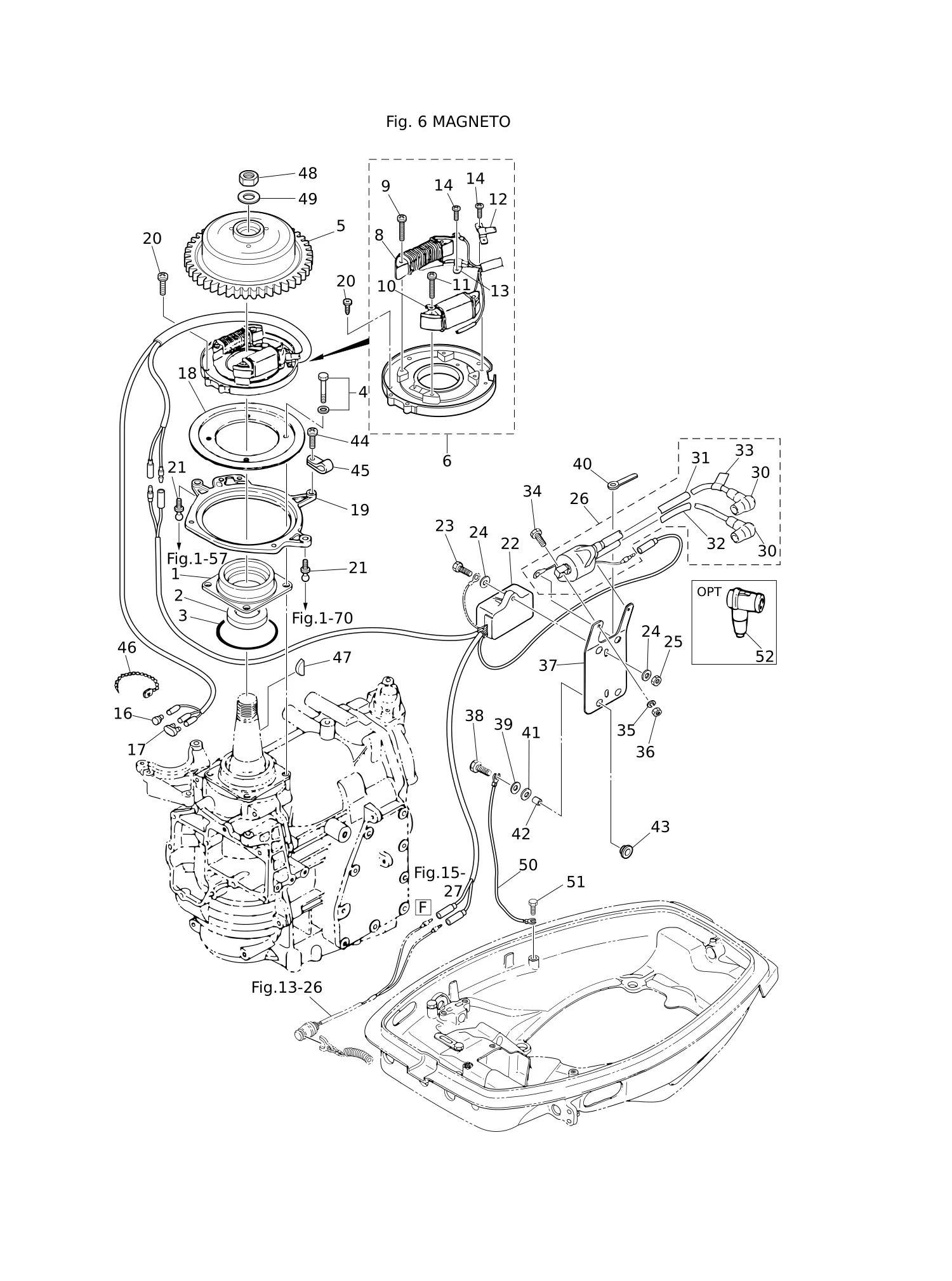

图 06磁电机 MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	345-01401-0	磁电机底座	MAGNETO BASEMENT	1
2	126-00121-0	油封 30-45-8	OIL SEAL 30-45-8	1
3	338-01403-0	O型圈2-55.5	O-RING 2-55.5	1
4	910121-6620	螺栓	BOLT	4
5	3P0-06091-1	带齿轮飞轮	FLYWHEEL W/GEAR	1
6	3P0-06002-1	带交流发电机线圈板总成	COIL PLATE ASSY W/ALTERNATOR	1
8	3P0-06023-0	* 交流发电机总成	* ALTERNATOR ASSY	1
9	921521-6528	* 螺钉	* SCREW	2
10	3G3-06021-1	* 励磁线圈	* EXCITER COIL	1
11	921521-6525	* 螺钉	* SCREW	2
12	350-06025-0	* 支架	* HOLDER	1
13	3G2-06025-1	* 支架	* HOLDER	1
14	921521-6406	* 螺钉	* SCREW	3
16	3A3-76037-0	电缆端子插头	CABLE TERMINAL PLUG	1
17	353-76037-0	电缆端子插头	CABLE TERMINAL PLUG	1
18	346-63722-2	导板	GUIDE PLATE	1
19	353-63723-1	定位环	SETTING RING	1
20	921521-6510	螺钉	SCREW	4
21	346-05228-1	球头关节	BALL JOINT	2
22	3P0-06060-0	CD单元	CD UNIT	1
23	910103-6620	螺栓	BOLT	1
26	3A0-06048-1	带标签点火线圈总成	IGNITION COIL ASSY W/LABEL	1
30	346-06999-0	* 带电阻火花塞帽	* PLUG CAP W/RESISTANCE	2
31	3Y9-06157-0	* 防护罩 L=100	* PROTECTOR L=100	1
32	3P0-06157-0	* 防护罩 L=220	* PROTECTOR L=220	1
33	3C8-72181-0	* 警示标贴(B)	* CAUTION DECAL (B)	1
34	910103-5625	螺栓	BOLT	2
35	941303-0600	弹簧垫圈	SPRING WASHER	2
36	930103-0600	螺母	NUT	2
37	3A0-06322-1	板	PLATE	1
38	910103-6625	螺栓	BOLT	3
39	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	3
40	3T4-06972-1	卡箍 6.5-87P	CLAMP 6.5-87P	1
41	3B7-06305-0	橡胶支座 9-16-4.3	RUBBER MOUNT 9-16-4.3	3
42	3A0-76079-0	轴套 6.2-9-7.4	COLLAR 6.2-9-7.4	3
43	3F3-06920-0	橡胶支座 8.5-12-2	RUBBER MOUNT 8.5-12-2	3
44	921503-5510	螺钉	SCREW	1
45	3P0-06915-0	卡箍 6.5-11L	CLAMP 6.5-11L	1
46	336-76091-0	导线束100	LEAD WIRE BAND 100	1
47	334-00131-0	键 19-7-5	KEY 19-7-5	1
48	931121-1600	螺母	NUT	1
49	334-00133-0	垫片 17-30-1.6	WASHER 17-30-1.6	1
50	3C7-76142-1	接地电缆 L=170	GROUND CABLE L=170	1
51	910103-0612	螺栓	BOLT	1
52	3C7-06921-0	带电阻火花塞帽	PLUG CAP W/RESISTANCE	2

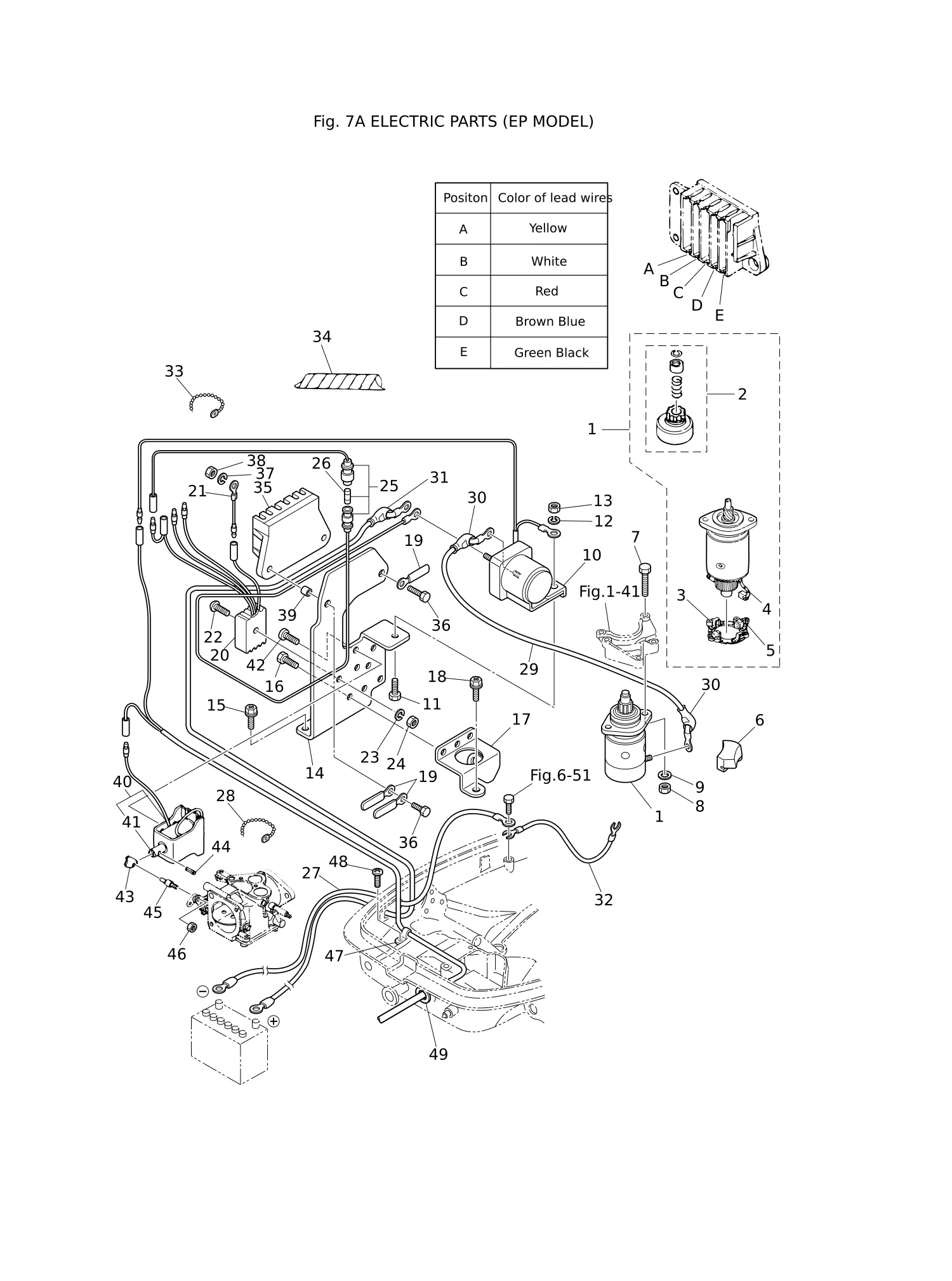

图 07电气部件(EP型号) ELECTRIC PARTS (EP MODEL)

REF	零件编号	中文名称	英文名称	数量
1	346-76010-0	启动马达总成	STARTER MOTOR ASSY	1
2	346-76015-0	* 小齿轮总成	* PINION ASSY	1
3	346-76014-0	* 碳刷架	* BRUSH HOLDER	1
4	346-76012-0	* 正极电刷	* POSITIVE BRUSH	1
5	346-76013-0	* 负极电刷	* NEGATIVE BRUSH	1
6	346-76007-0	减震器	DAMPER	1
7	916103-0835	螺栓	BOLT	2
8	930103-0800	螺母	NUT	2
9	941303-0800	弹簧垫圈	SPRING WASHER	2
10	346-76040-0	启动器电磁阀	STARTER SOLENOID	1
11	910103-0616	螺栓	BOLT	1
14	346-76043-2	启动器电磁阀支架	STARTER SOLENOID BRACKET	1
16	910903-6508	螺栓	BOLT	3
17	346-76081-1	空档开关支架	NEUTRAL SWITCH BRACKET	1
18	910903-6616	螺栓	BOLT	1
19	309-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	3
20	3G2-76060-0	整流器总成	RECTIFIER COMPLETE	1
21	3G2-76142-0	接地电缆	GROUND CABLE	1
22	921503-0525	螺钉	SCREW	1
23	941303-0500	弹簧垫圈	SPRING WASHER	1
24	930103-0500	螺母	NUT	1
25	3B2-76062-0	保险丝总成 L=355	FUSE WIRE ASSY L=355	1
26	346-76212-0	* 保险丝 15A	* FUSE 15A	1
27	3B2-76120-1	蓄电池电缆 L=2000	BATTERY CABLE L=2000	1
29	3B2-76147-2	启动电缆 L=200	STARTER CABLE L=200	1
30	3A3-76145-0	端子盖 8-13-28	TERMINAL CAP 8-13-28	2
31	3B7-76145-0	端子盖 8-13-30	TERMINAL CAP 8-13-30	1
32	334-76141-1	启动电缆 L=150	STARTER CABLE L=150	1
33	336-76091-0	导线束100	LEAD WIRE BAND 100	2
34	361-76149-0	螺旋管保护套L=130-140	SPIRAL TUBE PROTECTOR L=130-140	1
35	353-06281-0	电缆端子座	CABLE TERMINAL HOLDER	1
36	910103-0620	螺栓	BOLT	2
37	941303-0600	弹簧垫圈	SPRING WASHER	2
38	930103-0600	螺母	NUT	2
39	353-06283-0	轴套 6.4-10-4.7	COLLAR 6.4-10-4.7	2
40	361-76050-0	阻风门电磁阀	CHOKE SOLENOID	1
41	361-76073-0	* 柱塞	* PLUNGER	1
42	921503-6408	螺钉	SCREW	3
43	346-76057-0	阻风门电磁阀挂钩	CHOKE SOLENOID HOOK	1
44	951403-0312	弹簧销 3-12	SPRING PIN 3-12	1
45	345-76072-1	连杆	ROD	1
46	930403-0400	尼龙螺母 4-P0.7	NYLON NUT 4-P0.7	1
47	336-06973-0	卡箍 6-9.5L	CLAMP 6-9.5L	1
48	921503-0612	螺钉	SCREW	1
49	345-76023-0	索环 22-2.5	GROMMET 22-2.5	1

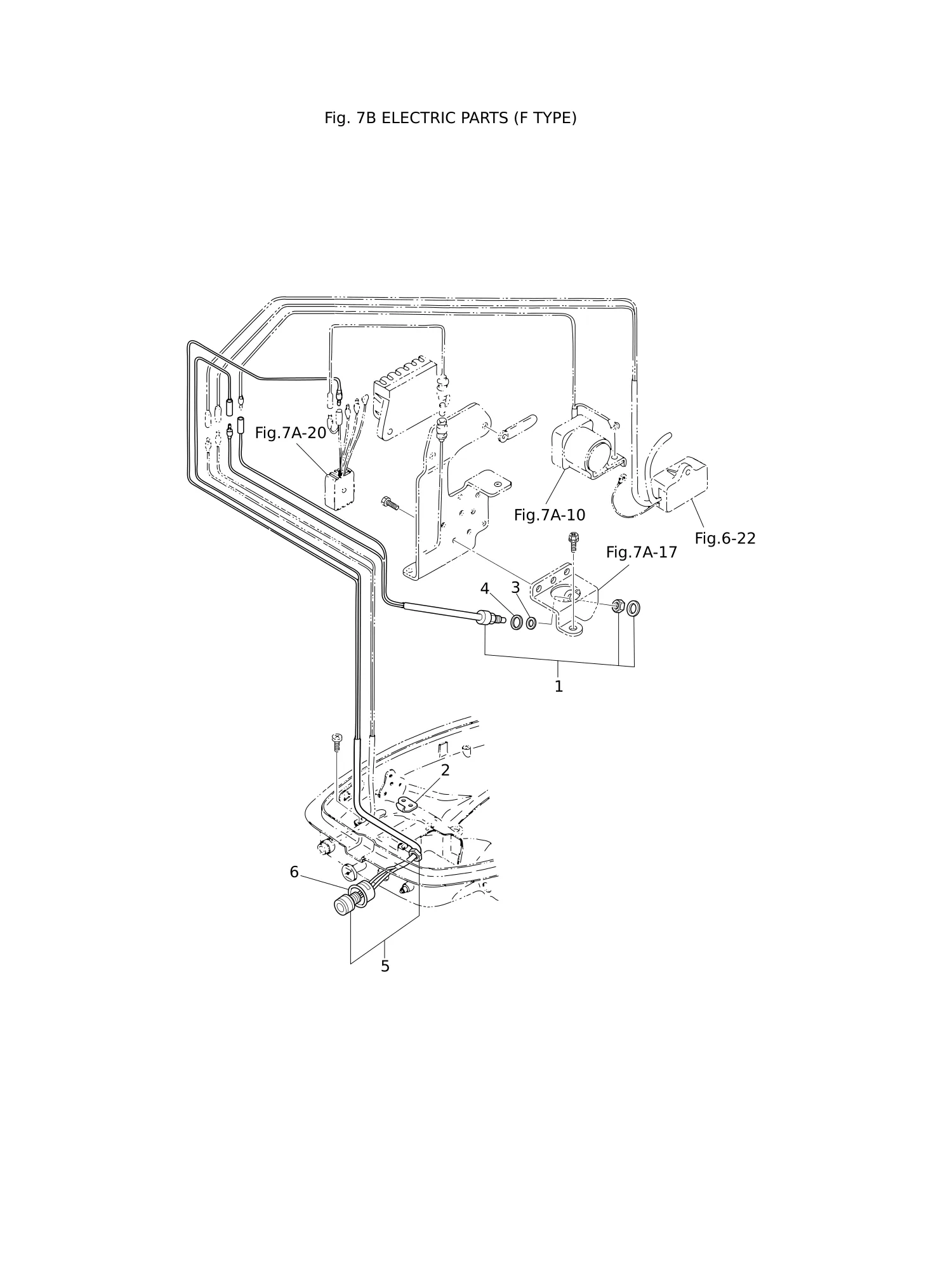

图 08电气部件(F型) ELECTRIC PARTS (F TYPE)

REF	零件编号	中文名称	英文名称	数量
1	361-76080-0	空档开关	NEUTRAL SWITCH	1
2	3A1-76082-0	空档开关操纵杆	NEUTRAL SWITCH OPERATING LEVER	1
3	3M4-76084-0	垫片 12-14-2.2	SPACER 12-14-2.2	1
4	3B7-63731-0	垫片 12.5-24-1	WASHER 12.5-24-1	1
5	361-76026-0	主开关总成	MAIN SWITCH ASSY	1
6	346-76039-1	开关保护器(防误型)	SWITCH PROTECTOR (FOOLPROOF)	1

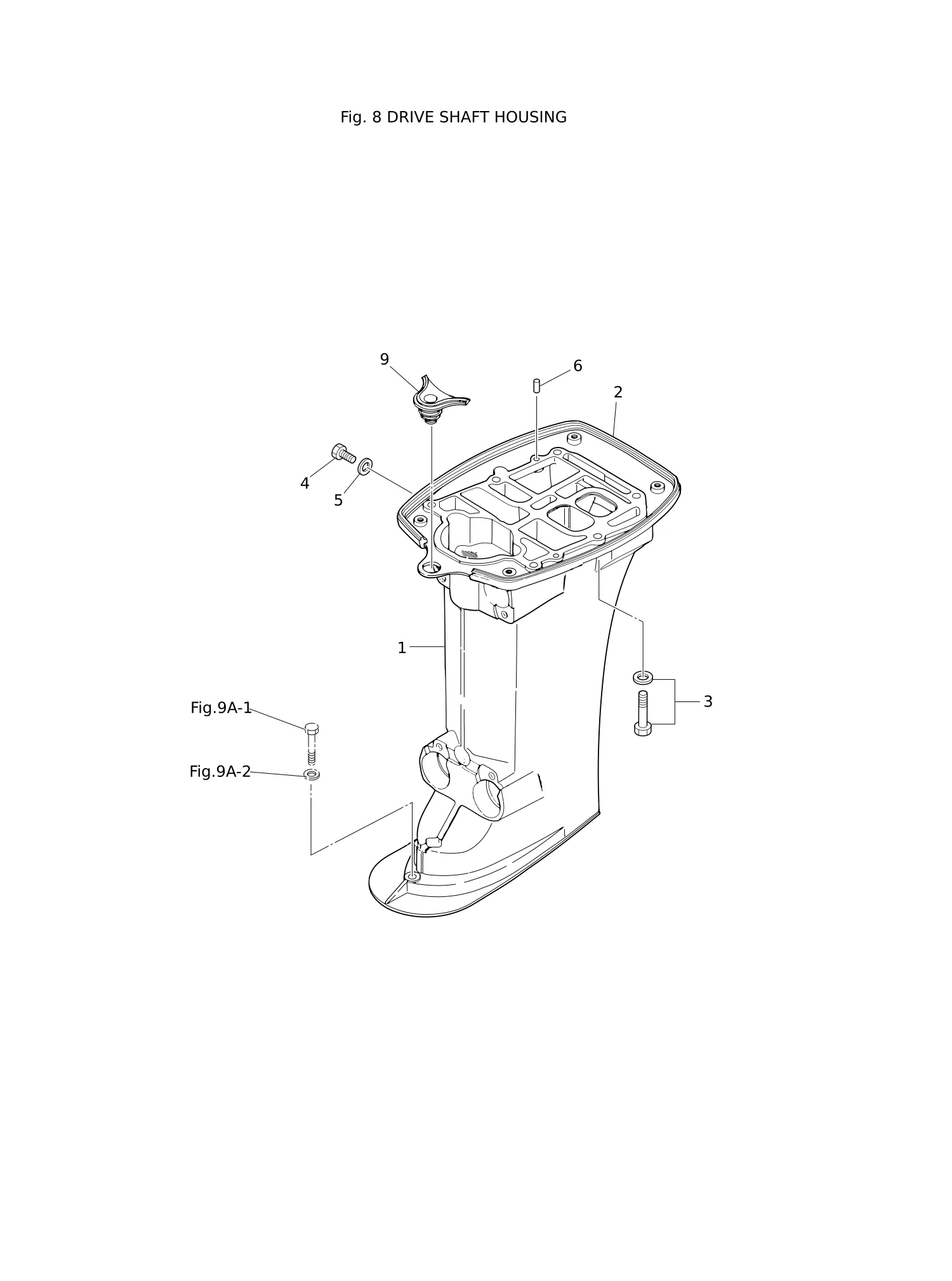

图 09驱动轴壳体 DRIVE SHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	346Q61191-3	驱动轴壳体(S)	DRIVE SHAFT HOUSING (S)	1
1	346Q61192-3	驱动轴壳体(L)	DRIVE SHAFT HOUSING (L)	1
2	346-67116-0	发动机底座密封件 L=630	ENGINE BASEMENT SEAL L=630	1
3	9101E3-5840	螺栓	BOLT	6
4	9106E3-0808	螺栓	BOLT	1
5	332-60006-0	衬垫8.1-15-1	GASKET 8.1-15-1	1
6	345-01111-0	定位销6-12	DOWEL PIN 6-12	2
9	346-66226-0	索环 17-5.5	GROMMET 17-5.5	1

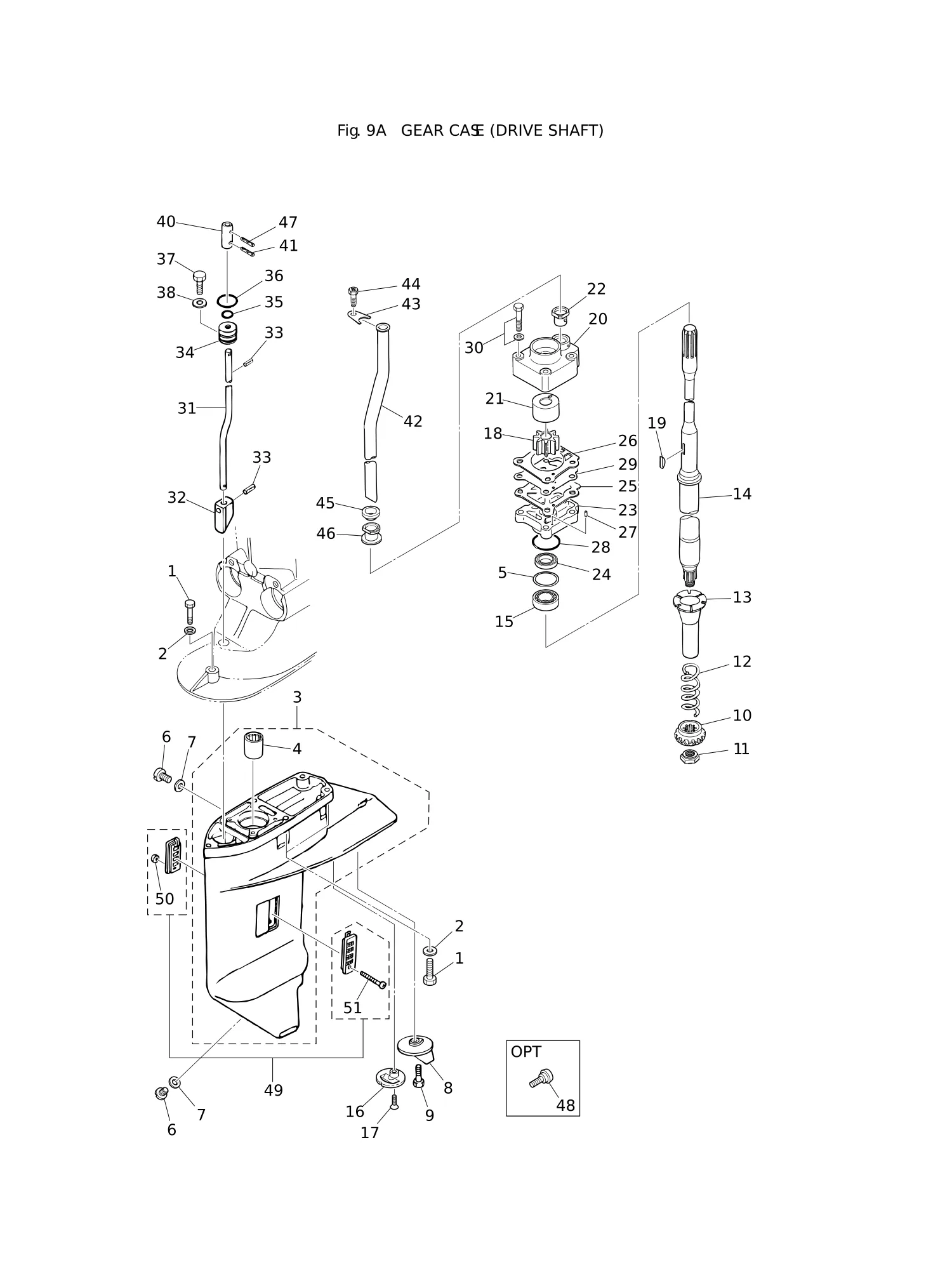

图 10驱动轴齿轮箱 GEAR CASE (DRIVE SHAFT)

REF	零件编号	中文名称	英文名称	数量
1	9161E3-0840	螺栓	BOLT	4
1	9161E3-0845	螺栓	BOLT	1
2	3P0-66233-0	垫片 8.1-16-1.5	WASHER 8.1-16-1.5	5
3	3AEQ60000-2	齿轮箱总成	GEAR CASE ASSY	1
4	3AE-60211-0	* 滚柱轴承 20-27-30	* ROLLER BEARING 20-27-30	1
5	346-64081-0	垫片 35-41.9-0.1	SHIM 35-41.9-0.1	1
5	346-64082-0	垫片 35-41.9-0.15	SHIM 35-41.9-0.15	1
5	346-64083-0	垫片 35-41.9-0.3	SHIM 35-41.9-0.3	1
5	346-64084-0	垫片 35-41.9-0.5	SHIM 35-41.9-0.5	1
6	332-60005-2	塞 8-8	PLUG 8-8	2
7	332-60006-0	衬垫8.1-15-1	GASKET 8.1-15-1	2
8	3C8-60217-1	配平片	TRIM TAB	1
9	910103-5620	螺栓	BOLT	1
10	346-64020-1	锥齿轮B	BEVEL GEAR B	1
11	346-64027-1	螺母	NUT	1
12	346-64327-0	驱动轴弹簧	DRIVE SHAFT SPRING	1
13	346-64328-0	驱动轴弹簧导套	DRIVE SHAFT SPRING GUIDE	1
14	346-64301-5	驱动轴(S)	DRIVE SHAFT (S)	1
14	346-64302-5	驱动轴(L)	DRIVE SHAFT (L)	1
15	346-60213-0	圆锥滚子轴承 32004	TAPERED ROLLER BEARING 32004	1
16	369-60206-0	滤水器	WATER STRAINER	1
17	9218E3-0620	螺钉	SCREW	1
18	345-65021-0	水泵叶轮	WATER PUMP IMPELLER	1
19	332-65022-0	键 20-4.6-2	KEY 20-4.6-2	1
20	348-65016-1	泵壳(上)	PUMP CASE (UPPER)	1
21	348-65011-0	泵壳衬套	PUMP CASE LINER	1
22	3B7-65014-0	水管密封件(下)	WATER PIPE SEAL (LOWER)	1
23	346-65017-2	泵壳(下)	PUMP CASE (LOWER)	1
24	346-65013-0	油封 17-30-9	OIL SEAL 17-30-9	1
25	348-65029-1	导板垫片	GUIDE PLATE GASKET	1
26	348-65018-0	泵壳垫片	PUMP CASE GASKET	1
27	334-65012-0	定位销4-10	DOWEL PIN 4-10	2
28	336-62415-0	O型圈 3.5-36	O-RING 3.5-36	1
29	348-65025-0	水泵导板	WATER PUMP GUIDE PLATE	1
30	9101E3-5652	螺栓	BOLT	4
31	346-66012-1	凸轮杆(短)	CAM ROD (S)	1
31	346-66013-1	凸轮杆(长)	CAM ROD (L)	1
32	3C8-66011-0	离合器凸轮	CLUTCH CAM	1
33	951407-0312	弹簧销 3-12	SPRING PIN 3-12	2
34	3C8-66031-1	凸轮杆衬套	CAM ROD BUSHING	1
35	332-66021-0	O型圈 2.4-5.8	O-RING 2.4-5.8	1
36	3C8-66032-0	O型圈 3.5-21.7	O-RING 3.5-21.7	1
37	910103-6612	螺栓	BOLT	1
38	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	1
40	346-66241-1	换挡杆接头	SHIFT ROD JOINT	1
42	346-65100-0	水管(短)	WATER PIPE (S)	1
42	346-65110-0	水管(左)	WATER PIPE (L)	1
43	346-65203-0	锁紧板	LOCK PLATE	1
44	910103-0610	螺栓	BOLT	1
45	346-65206-0	水管密封件(上)	WATER PIPE SEAL (UPPER)	1
46	346-65204-0	水管辅助支架	WATER PIPE AUXILIARY MOUNT	1
47	951403-0312	弹簧销 3-12	SPRING PIN 3-12	1
48	346-60984-0	副进水口软管塞	SUB-WATER INLET HOSE PLUG	1
49	3A1-60235-0	滤水器组件	WATER STRAINER SET	1
50	930403-0400	尼龙螺母 4-P0.7	* NYLON NUT 4-P0.7	1
51	9215E3-0430	* 螺钉	* SCREW	1

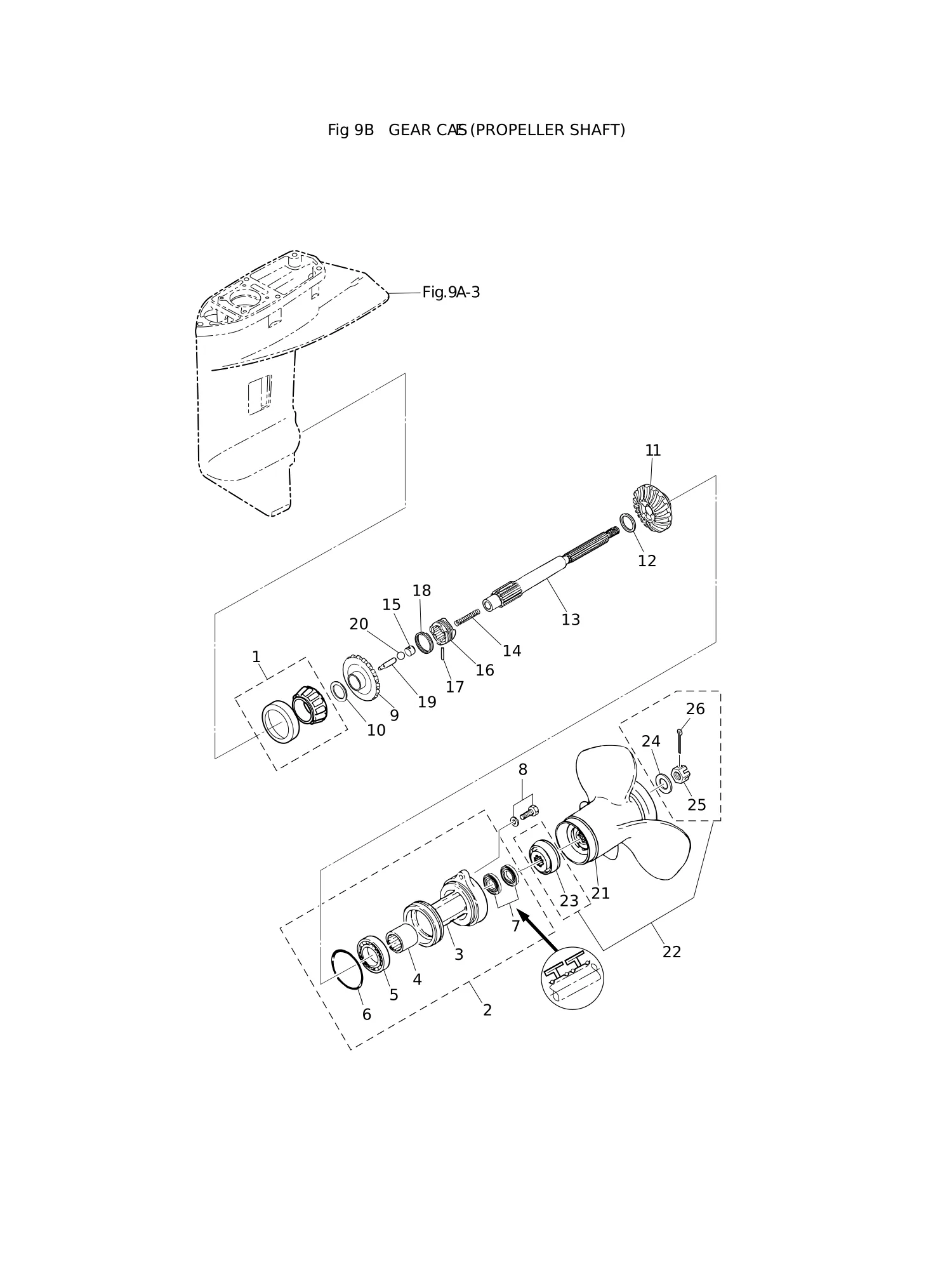

图 11螺旋桨轴齿轮箱 GEAR CASE (PROPELLER SHAFT)

REF	零件编号	中文名称	英文名称	数量
1	346-60215-0	圆锥滚子轴承 30205	TAPERED ROLLER BEARING 30205	1
2	349Q60100-7	螺旋桨轴套总成	PROPELLER SHAFT HOUSING ASSY	1
3	346Q60101-8	* 螺旋桨轴套	* PROPELLER SHAFT HOUSING	1
4	346-60102-0	* 滚柱轴承 18-25-2.5	* ROLLER BEARING 18-25-2.5	1
5	9601-0-6205	* 球轴承 6205	* BALL BEARING 6205	1
6	332-60103-0	* O型圈 3-62.5	* O-RING 3-62.5	1
7	3AC-60111-0	* 油封 18-28-8	* OIL SEAL 18-28-8	2
8	9101E3-5830	螺栓	BOLT	2
9	346-64010-1	锥齿轮总成(A)	BEVEL GEAR ASSY (A)	1
10	369-64081-1	垫片 26.5-34.8-0.1	SHIM 26.5-34.8-0.1	1
10	369-64082-1	垫片 26.5-34.8-0.15	SHIM 26.5-34.8-0.15	1
11	346-64030-0	锥齿轮C	BEVEL GEAR C	1
12	346-64032-0	垫片 18-24-1.5	WASHER 18-24-1.5	1
13	346-64211-6	螺旋桨轴	PROPELLER SHAFT	1
14	332-64221-0	弹簧	SPRING	1
15	350-64222-1	弹簧挡圈	SPRING RETAINER	1
16	346-64215-1	离合器	CLUTCH	1
17	346-64218-0	销钉	PIN	1
18	346-64219-0	卡扣	SNAP	1
19	3C8-64223-1	推杆	PUSH ROD	1
20	965002-0803	钢球 3/8英寸	BALL 3/8	1
21	346B64106-5	螺旋桨总成(8英寸)	PROPELLER ASSY (8")	1
21	349B64529-1	螺旋桨总成(14英寸)	PROPELLER ASSY (14")	1
21	3R0B64518-0	螺旋桨总成(9英寸)	PROPELLER ASSY (9")	1
21	3R0B64521-0	螺旋桨总成(10英寸)	PROPELLER ASSY (10")	1
21	3R0B64523-0	螺旋桨总成(11英寸)	PROPELLER ASSY (11")	1
21	3R0B64525-0	螺旋桨总成(12英寸)	PROPELLER ASSY (12")	1
21	3R0B64527-0	螺旋桨总成(13英寸)	PROPELLER ASSY (13")	1
22	3R0-87326-0	螺旋桨五金件套件	PROPELLER HARDWARE KIT	1
23	346-64231-5	* 推力支架	* THRUST HOLDER	1
24	346-64124-5	* 垫圈 12.5-32-2.5	* WASHER 12.5-32-2.5	1
25	346-64121-5	* 螺旋桨螺母	* PROPELLER NUT	1
26	951503-0322	* 开口销 3-22	* SPLIT PIN 3-22	1

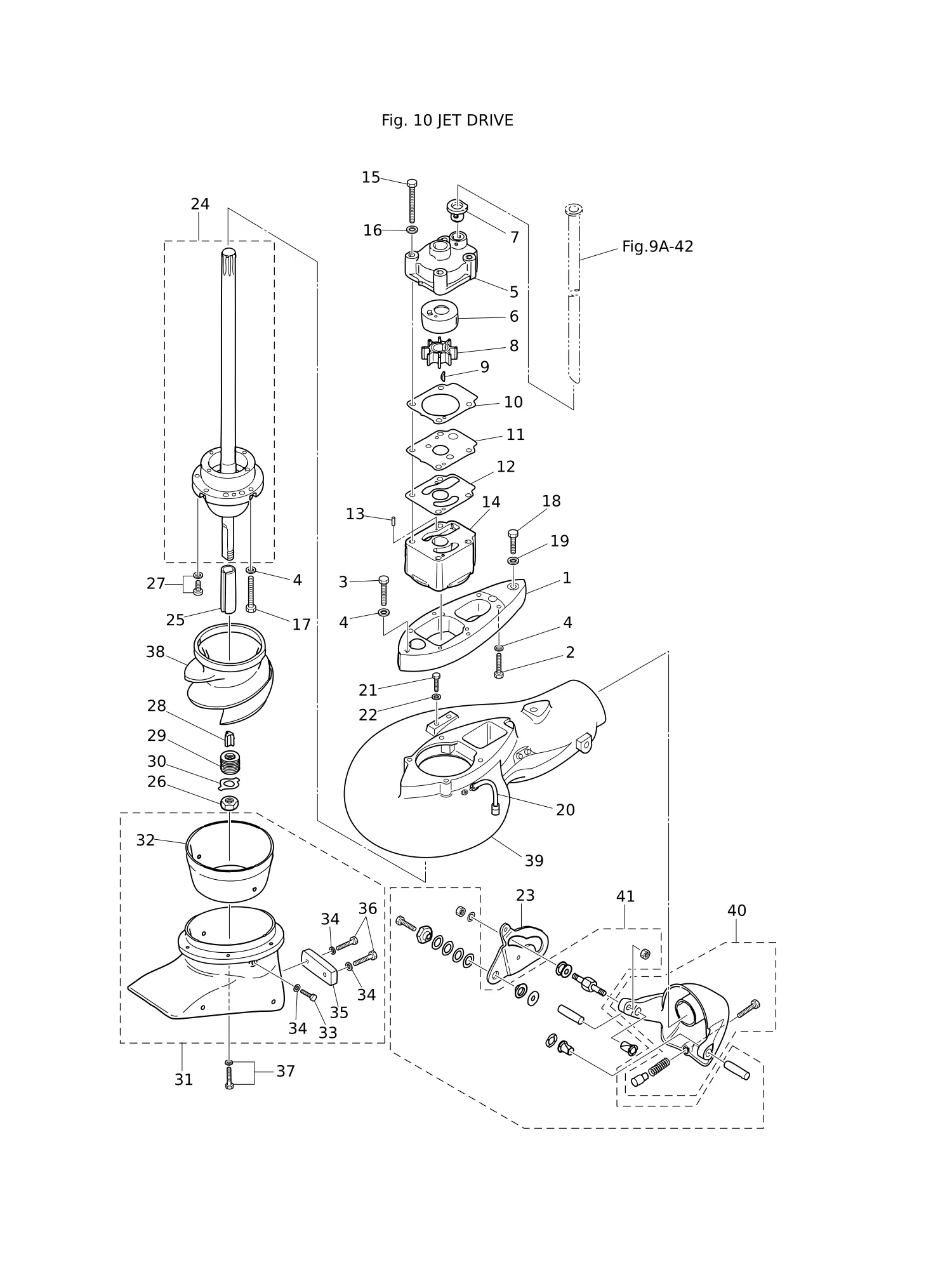

图 12喷水推进器 JET DRIVE

REF	零件编号	中文名称	英文名称	数量
1	3FG-04308-0	涡壳壳体适配器	VOLUTE HOUSING ADAPTER	1
2	9101E3-0830	螺栓	BOLT	4
3	9161E3-0840	螺栓	BOLT	1
4	9402E3-0800	垫圈	WASHER	9
5	348-65016-1	泵壳(上)	PUMP CASE (UPPER)	1
6	348-65011-0	泵壳衬套	PUMP CASE LINER	1
7	3B7-65014-0	水管密封件(下)	WATER PIPE SEAL (LOWER)	1
8	345-65021-0	水泵叶轮	WATER PUMP IMPELLER	1
9	332-65022-0	键 20-4.6-2	KEY 20-4.6-2	1
10	348-65018-0	泵壳垫片	PUMP CASE GASKET	1
11	3FG-65025-0	水泵导板	WATER PUMP GUIDE PLATE	1
12	3EF-65029-0	导板垫片	GUIDE PLATE GASKET	1
13	334-65012-0	定位销4-10	DOWEL PIN 4-10	2
14	3EF-65017-0	泵壳(下)	PUMP CASE (LOWER)	1
15	9101E3-0670	螺栓	BOLT	4
16	9401E3-0600	垫圈	WASHER	4
17	9101E3-0850	螺栓	BOLT	4
18	3EF-60001-0	螺栓	BOLT	1
19	9401E3-1000	垫圈	WASHER	1
20	3EF-65304-0	软管总成	HOSE ASSY	1
22	940103-0600	垫圈	WASHER	2
23	3EF-65306-0	换挡凸轮	SHIFT CAM	1
24	3FG-65310-0	驱动轴带轴承座总成	DRIVE SHAFT W/BEARING HSG ASSY	1
25	3HT-64236-0	驱动套筒	DRIVE SLEEVE	1
26	3EF-62139-1	螺母	NUT	1
27	921503-6516	螺钉	SCREW	2
28	3HT-65022-0	键	KEY	1
29	3EF-61309-0	垫片	SHIM	8
30	3EF-10069-0	锁紧垫圈	LOCK WASHER	1
31	3EF-65315-0	进气壳体总成	INTAKE HOUSING ASSY	1
32	3EF-65317-0	* 叶轮衬套	* IMPELLER LINER	1
33	910103-0616	螺栓	* BOLT	2
34	941303-0600	* 弹簧垫圈	* SPRING WASHER	4
35	3EF-60218-0	* 阳极	* ANODE	1
36	910103-0625	螺栓	* BOLT	2
37	9101E3-5620	螺栓	BOLT	6
38	3HT-65313-0	叶轮	IMPELLER	1
39	3FG-65321-0	涡壳壳体总成	VOLUTE HOUSING ASSY	1
40	3EF-65322-0	倒车挡板总成	REVERSE GATE ASSY	1
41	3EF-65323-0	换挡联动装置套装	SHIFT LINKAGE SET	1

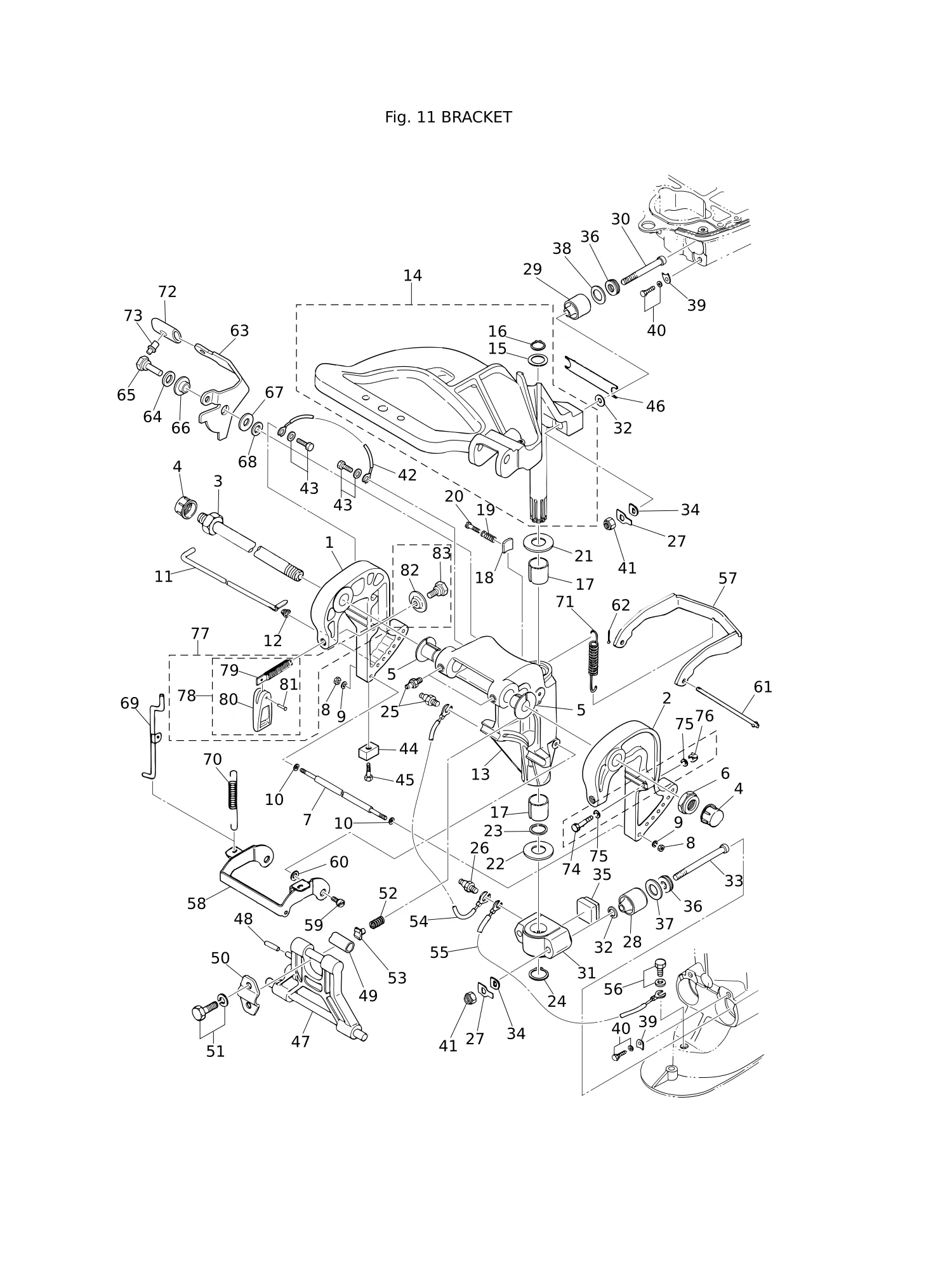

图 13支架 BRACKET

REF	零件编号	中文名称	英文名称	数量
1	3AEQ62112-2	夹紧支架(右)	CLAMP BRACKET (R)	1
2	3AEQ62113-2	卡箍支架 (左)	CLAMP BRACKET (L)	1
3	3AC-62191-0	旋转支架轴总成	SWIVEL BRACKET SHAFT ASSY	1
4	346-62127-0	盖形螺母	CAP NUT	2
5	349-62126-0	衬套	BUSHING	2
6	346-62124-1	尼龙螺母 7/8-14	NYLON NUT 7/8-14	1
7	346-62117-1	间隔块	DISTANCE PIECE	1
8	930103-0600	螺母	NUT	2
10	9401E3-0600	垫圈	WASHER	2
11	345-62121-1	推力杆	THRUST ROD	1
12	345-62122-2	推力杆弹簧	THRUST ROD SPRING	1
13	349Q62310-3	旋转支架	SWIVEL BRACKET	1
14	346Q62010-1	转向轴总成	STEERING SHAFT ASSY	1
15	346-62412-1	* 垫圈 22.6-30-2	* WASHER 22.6-30-2	1
16	945103-2200	* C形环 d=22	* C-RING d=22	1
17	345-62417-0	衬套 26-32	BUSHING 26-32	2
18	345-62441-0	摩擦片	FRICTION PIECE	1
19	346-62421-1	摩擦弹簧	FRICTION SPRING	1
20	9101E3-0830	螺栓	BOLT	1
21	3A0-62423-2	上止推板27-50-1	THRUST PLATE (UPPER) 27-50-1	1
22	346-62424-1	下止推板26.5-46-1	THRUST PLATE (LOWER) 26.5-46-1	1
23	3H8-62415-0	O型圈 3.5-25.7	O-RING 3.5-25.7	1
24	945103-2500	C形环 d=25	C-RING d=25	1
26	344-67177-1	黄油嘴	GREASE FITTING	2
27	346-61323-0	锁紧板	LOCK PLATE	4
28	346-61302-1	橡胶支座(下)	RUBBER MOUNT (LOWER)	2
29	346-61301-1	橡胶支座(上)	RUBBER MOUNT (UPPER)	2
30	346-61307-2	螺栓	BOLT	2
31	346Q61411-2	支架托架	MOUNT BRACKET	1
32	9401E3-1000	垫圈	WASHER	4
33	346-61321-2	螺栓	BOLT	2
34	345-61322-2	垫圈10.1-18-2.5	WASHER 10.1-18-2.5	4
35	346-61336-0	下减震器	DAMPER (LOWER)	1
36	346-61333-0	上减震器	DAMPER (UPPER)	4
37	346-61334-0	垫片 21-35.7-3	WASHER 21-35.7-3	2
38	346-61335-0	锁紧板 20-31.7-3	LOCK PLATE 20-31.7-3	2
39	346-61312-1	橡胶支座固定器	RUBBER MOUNT RETAINER	4
41	930103-1000	螺母 10-P1.5	NUT 10-P1.5	4
42	398-62396-1	接地线 L=130	GROUND L=130	1
44	3B7-60218-1	阳极块	ANODE	1
45	910103-5630	螺栓	BOLT	1
46	346-61337-0	上减震器	DAMPER (UPPER)	1
47	349Q62993-2	倾斜止动器	TILT STOPPER	1
48	951403-0640	弹簧销	SPRING PIN	1
49	346-62437-0	衬套 10.2-12-29.5	BUSHING 10.2-12-29.5	1
50	346-62439-1	定位板	SETTING PLATE	1
51	9101E3-5820	螺栓	BOLT	2
52	3C8-62421-1	摩擦弹簧	FRICTION SPRING	1
53	346-62438-0	定位片	SETTING PIECE	1
55	3A3-62396-1	接地线 L=110	GROUND L=110	1
56	910103-5612	螺栓	BOLT	1
57	346-66322-0	倒车锁	REVERSE LOCK	1
58	349-66313-0	倒车锁臂	REVERSE LOCK ARM	1
59	336-66319-1	枢轴螺栓	PIVOT BOLT	2
61	346-66321-0	倒挡锁杆	REVERSE LOCK ROD	1
62	951503-0212	开口销2-12	SPLIT PIN 2-12	1
63	3P0-66311-0	倒车锁杆	REVERSE LOCK LEVER	1
65	3AL-05254-0	台阶螺栓6-8	SHOULDER BOLT 6-8	1
66	3AL-05212-0	衬套 8.1-20	BUSHING 8.1-20	1
67	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
68	3R0-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	1
69	349-66312-0	倒车锁连杆	REVERSE LOCK LINK	1
70	346-66323-1	倒车锁杆弹簧	REVERSE LOCK LEVER SPRING	1
71	346-66331-0	倒挡锁弹簧(S型)	REVERSE LOCK SPRING (S)	1
71	3R0-66332-0	倒挡锁弹簧(左)	REVERSE LOCK SPRING (L)	1
72	3AL-66333-0	倒车锁杆握把	REVERSE LOCK LEVER GRIP	1
73	346-66334-0	止动块	STOPPER	1
74	916103-0885	螺栓	BOLT	2
75	940103-0800	垫圈	WASHER	4
76	930103-0800	螺母	NUT	2
77	3AAQ62105-0	夹紧螺丝套件	CLAMP SCREW KIT	2
78	3AAQ62108-0	* 卡箍螺丝总成	* CLAMP SCREW ASSY	1
79	3AA-62106-0	夹紧螺钉	** CLAMP SCREW	1
80	332Q62102-1	夹紧螺钉手柄	** CLAMP SCREW HANDLE	1
81	3C8-62104-2	铆钉 3-22	** RIVET 3-22	1
82	332-62101-1	* 卡箍螺丝垫片	* CLAMP SCREW PAD	1
83	3C8-62107-0	* 肩螺栓	* SHOULDER BOLT	1

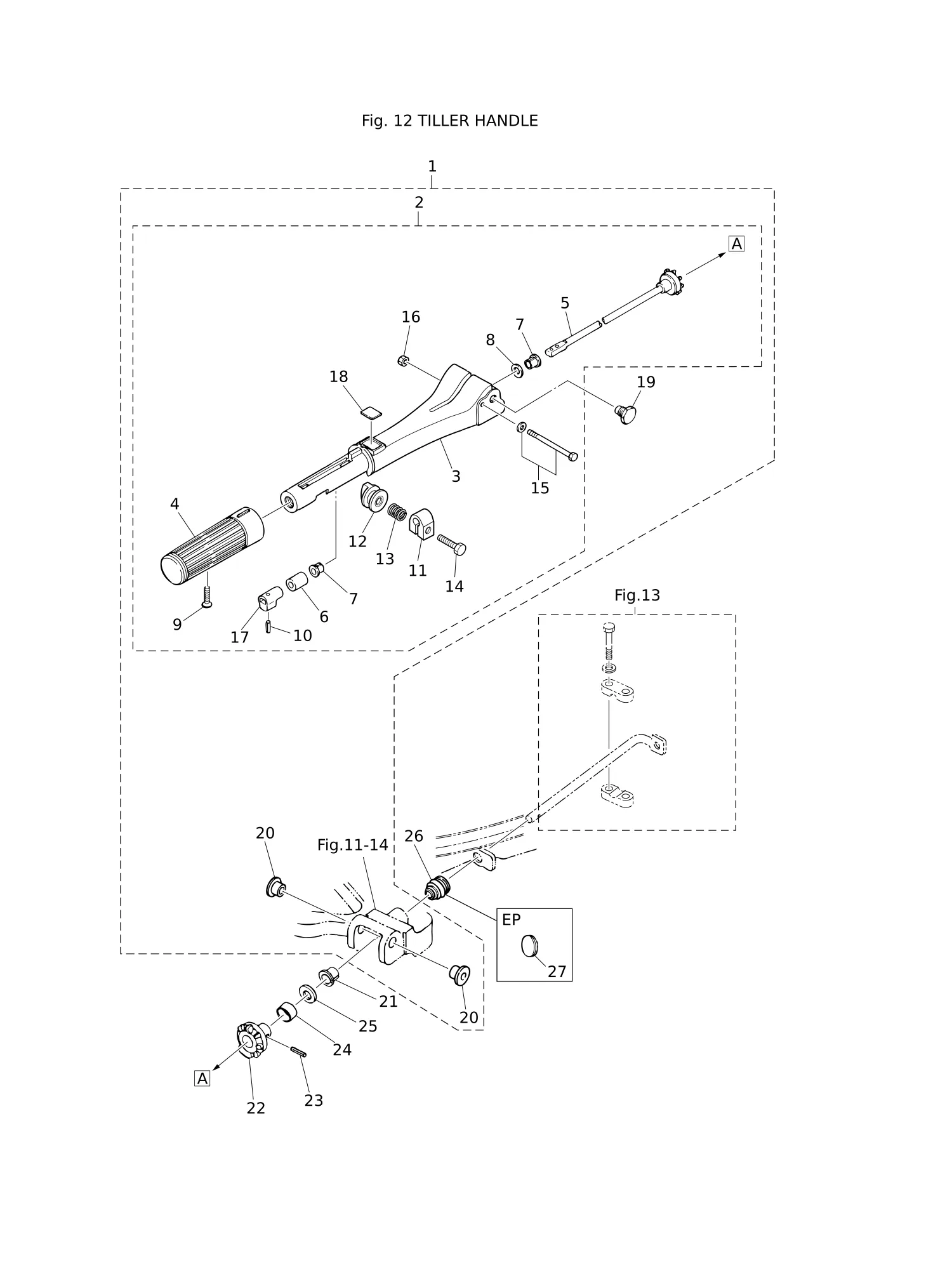

图 14舵柄 TILLER HANDLE

REF	零件编号	中文名称	英文名称	数量
1	398Q63003-2	舵柄总成	TILLER HANDLE ASSY	1
2	3M3Q63005-1	* 舵柄手柄分总成	* TILLER HANDLE SUB-ASSY	1
3	398Q63011-1	舵柄把手	** TILLER HANDLE	1
4	398-63012-0	手柄	** GRIP	1
5	398-63041-0	油门轴	** THROTTLE SHAFT	1
6	345-63048-0	油门轴缓冲器	** THROTTLE SHAFT DAMPER	1
8	941403-1000	波形垫圈 d=10	** WAVE WASHER d=10	1
9	921803-0525	螺钉	** SCREW	1
10	951403-0310	** 弹簧销 3-10	** SPRING PIN 3-10	1
11	3V1-63035-1	** 摩擦片	** FRICTION PIECE	1
12	3V1-63077-0	调节螺母	** ADJUSTING NUT	1
13	3V1-63036-0	** 弹簧	** SPRING	1
14	910103-0625	螺栓	** BOLT	1
15	9101E3-5675	螺栓	** BOLT	1
16	930403-0600	尼龙螺母 6-P1.0	** NYLON NUT 6-P1.0	1
17	398-63053-0	** 隔套	** SPACER	1
18	369-72019-1	油门标贴	** THROTTLE DECAL	1
19	346-63201-3	* 螺栓 9.7-11-12-8.5	* BOLT 9.7-11-12-8.5	2
20	345-63207-0	* 轴环 9.8-12.7-7.5	* COLLAR 9.8-12.7-7.5	2
21	350-63046-0	衬套 8.4-10-11	BUSHING 8.4-10-11	1
22	346-63064-0	万向小齿轮	UNIVERSAL PINION	1
23	951403-0414	弹簧销 4-14	SPRING PIN 4-14	1
24	346-63066-1	轴环 15.9-17-9	COLLAR 15.9-17-9	1
25	940103-0800	垫圈	WASHER	1
26	345-66226-0	索环 17-3	GROMMET 17-3	1
27	345-67117-0	索环 17-2.7	GROMMET 17-2.7	1

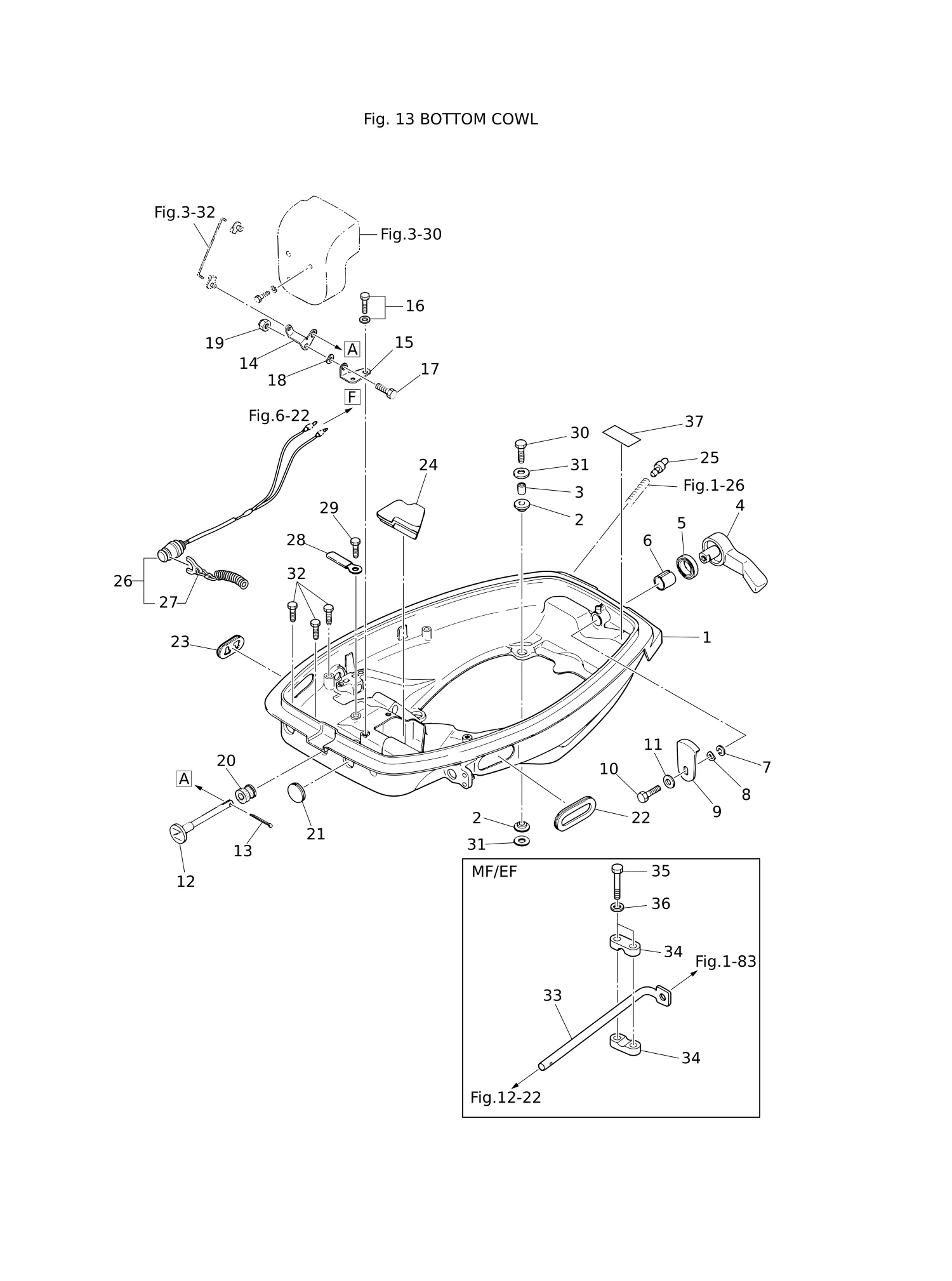

图 15下罩壳 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	346Q67100-3	下罩壳	BOTTOM COWL	1
2	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	8
3	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	4
4	338Q67141-0	挂钩杆	HOOK LEVER	1
5	338-67147-0	密封环 13.8-22-3.7	SEAL RING 13.8-22-3.7	1
6	350-67105-0	挂钩杆衬套 14-16.5-17.7	HOOK LEVER BUSHING 14-16.5-17.7	1
7	3C8-67146-0	垫片 14-22-1	WASHER 14-22-1	1
8	941403-1400	波形垫圈 d=14	WAVE WASHER d=14	1
9	345-67142-1	盖板挂钩	COVER HOOK	1
10	910103-0612	螺栓	BOLT	1
11	3C8-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	1
12	346-67151-1	阻风门拉杆	CHOKE ROD	1
13	951503-0212	开口销2-12	SPLIT PIN 2-12	1
14	346-67152-0	阻风门操纵杆	CHOKE LEVER	1
15	346-67153-0	阻风门操纵杆支架	CHOKE LEVER BRACKET	1
16	910103-6612	螺栓	BOLT	2
17	910103-0614	螺栓	BOLT	1
18	941403-0600	波形垫圈 d=6	WAVE WASHER d=6	1
19	930403-0600	尼龙螺母 6-P1.0	NYLON NUT 6-P1.0	1
20	346-67104-0	阻风门拉杆衬套	CHOKE ROD BUSHING	1
21	345-67161-0	索环 22-3	GROMMET 22-3	1
22	346-67165-0	衬套 68-20-2.8	GROMMET 68-20-2.8	1
22	346-83732-0	衬套 68-20-3	GROMMET 68-20-3	1
23	353-67162-0	衬套 41-14-3	GROMMET 41-14-3	1
24	346-67161-0	索环/护孔圈	GROMMET	1
25	3BA-01138-0	管接头 6.8-3-10	NIPPLE 6.8-3-10	1
26	398-06830-0	停止开关总成	STOP SWITCH ASSY	1
27	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1
28	336-06973-0	卡箍 6-9.5L	CLAMP 6-9.5L	1
29	921503-5612	螺钉	SCREW	1
30	9101E3-0630	螺栓	BOLT	4
31	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	8
32	910121-0612	螺栓	BOLT	3
33	346-63061-2	节气门轴	THROTTLE SHAFT	1
34	345-63063-0	节气门轴支架	THROTTLE SHAFT SUPPORT	2
35	9101F4-0630	螺栓	BOLT	2
36	940103-0600	垫圈	WASHER	2
37	361-72026-0	火花塞贴花 (BR7HS10)	SPARK PLUG DECAL (BR7HS10)	1

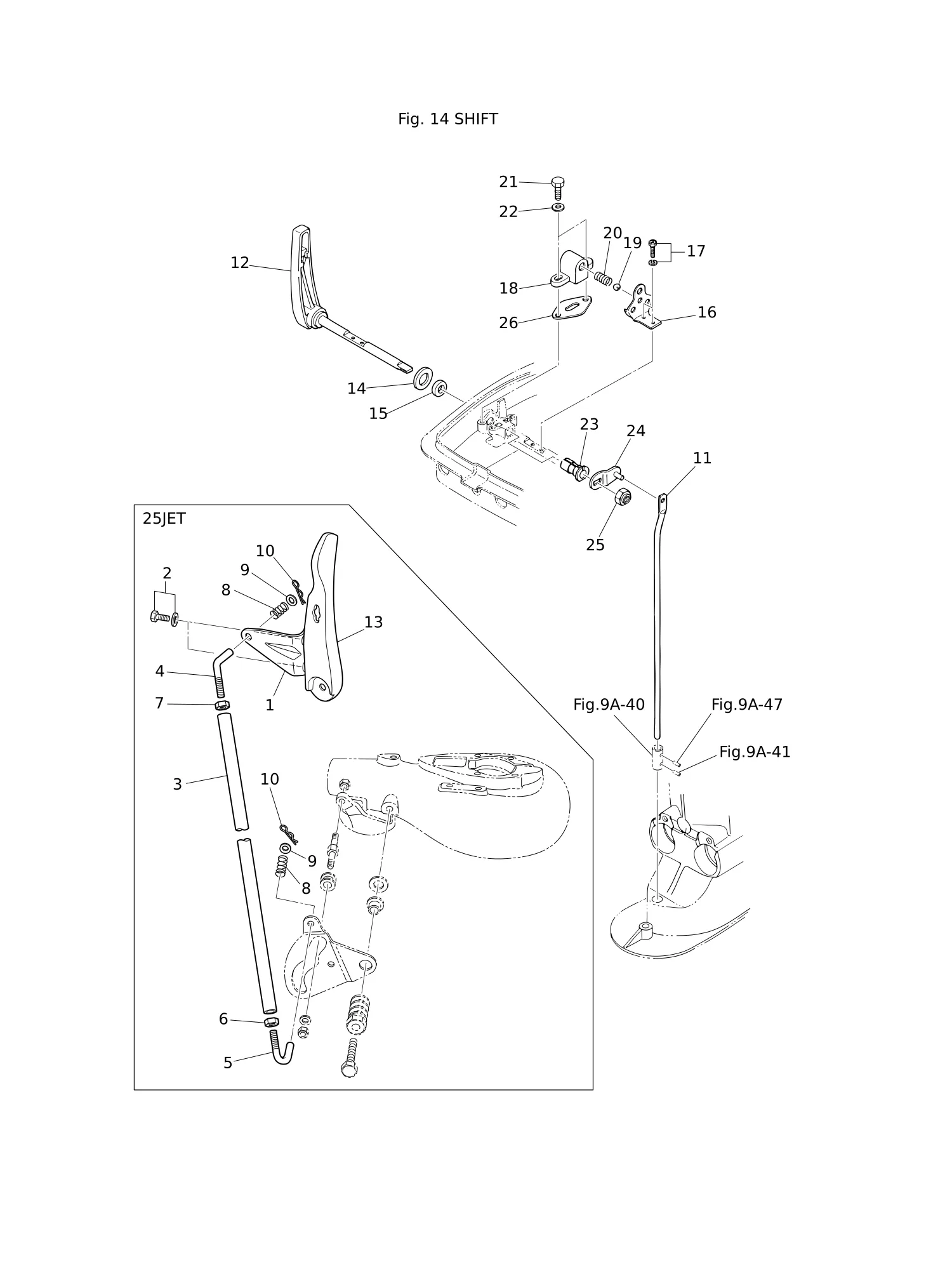

图 16换挡机构 SHIFT

REF	零件编号	中文名称	英文名称	数量
1	3FG-64293-0	板	PLATE	1
2	9101E3-5616	螺栓	BOLT	2
3	3EF-66211-0	换挡连杆	SHIFT ROD	1
4	3EF-76076-0	连接杆	LINK ROD	1
5	3EG-76076-0	连接杆	LINK ROD	1
6	3EF-61114-0	螺母	NUT	1
7	930103-0600	螺母	NUT	1
8	3EF-66336-0	弹簧	SPRING	2
10	3EF-65307-0	弹性销	SNAP PIN	2
11	346-66211-1	换挡连杆	SHIFT ROD	1
12	346Q66110-2	换挡杆	SHIFT LEVER	1
13	3FGQ66110-2	换挡杆	SHIFT LEVER	1
14	346-66138-0	垫片 18.2-26-3	SPACER 18.2-26-3	1
15	345-66137-0	油封 10-20-4	OIL SEAL 10-20-4	1
16	346-66121-0	换挡杆止动块	SHIFT LEVER STOPPER	1
17	910903-6512	螺栓	BOLT	2
18	345-66115-0	换挡杆止动座	SHIFT LEVER STOP HOLDER	1
19	965002-1605	钢球 5/16英寸	BALL 5/16	1
20	332-66112-0	弹簧	SPRING	1
21	9101F4-0616	螺栓	BOLT	2
22	940103-0600	垫圈	WASHER	2
23	346-67101-0	衬套 10-12.8-28.5	BUSHING 10-12.8-28.5	1
24	346-66225-1	换挡杆手柄	SHIFT ROD LEVER	1
25	930403-1000	尼龙螺母 10-P1.5	NYLON NUT 10-P1.5	1
26	345-66119-0	垫片t=0.2	SHIM t=0.2	1

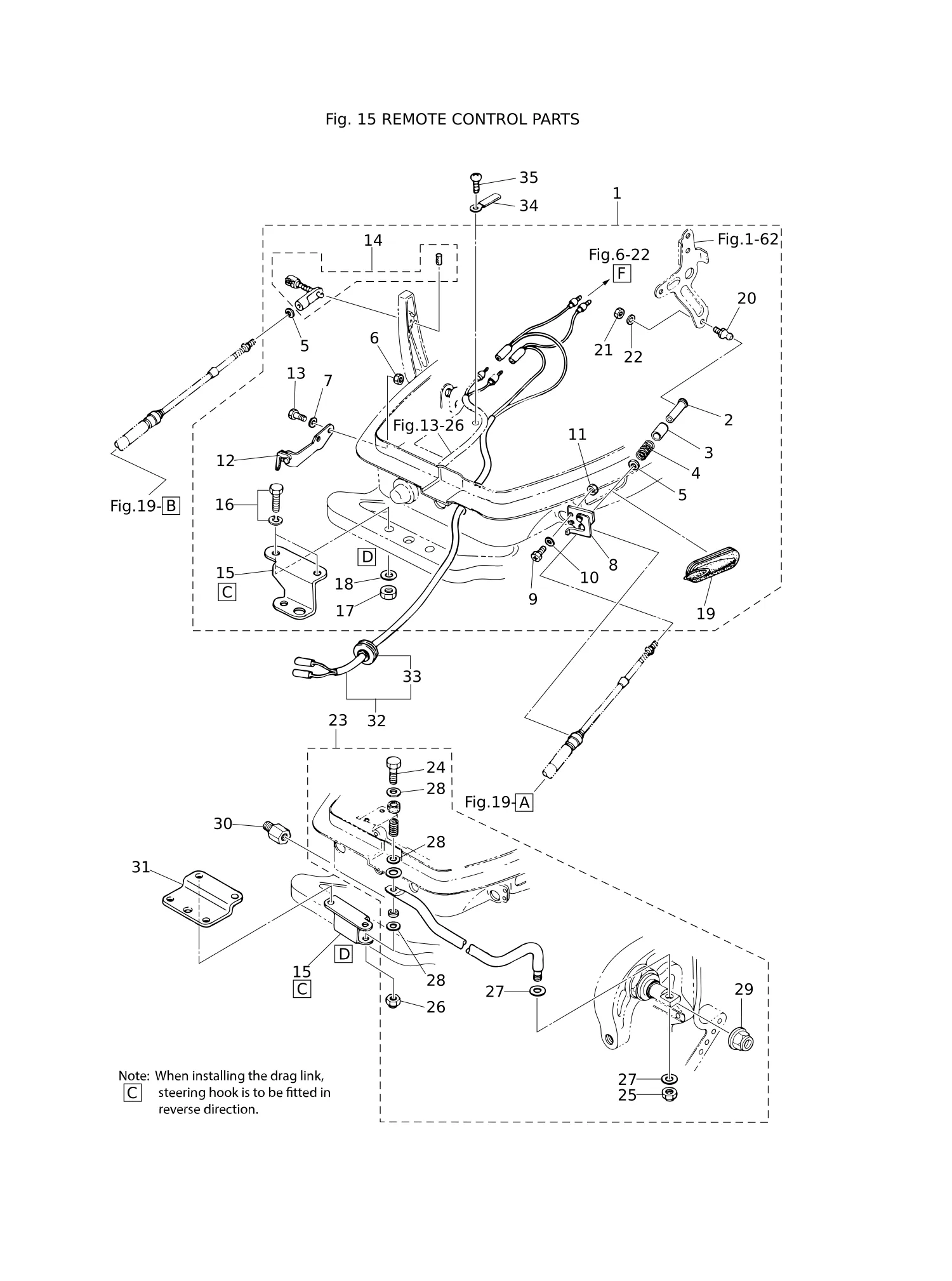

图 17遥控装置零件 REMOTE CONTROL PARTS

REF	零件编号	中文名称	英文名称	数量
1	3A1-83880-1	遥控装置总成	REMOTE CONTROL FITTING ASSY	1
2	3A1-83722-0	* 球头关节座	* BALL JOINT HOLDER	1
3	332-83723-0	* 支架盖	* HOLDER CAP	1
4	332-83724-0	* 弹簧	* SPRING	1
5	332-83725-0	* 垫圈 5.5-14-1.2	* WASHER 5.5-14-1.2	2
8	345-83820-0	* 线缆夹总成	* CABLE CLIP ASSY	1
9	910403-0518	螺栓	* BOLT	2
10	941303-0500	* 弹簧垫圈	* SPRING WASHER	2
11	930103-0500	螺母	* NUT	2
12	346-83870-0	* 离合器线固定总成	* CLUTCH CABLE STAY ASSY	1
13	910103-0620	螺栓	* BOLT	2
14	3A1-83710-1	* 线缆接头总成	* CABLE JOINT ASSY	1
15	346-84830-1	* 转向钩	* STEERING HOOK	1
16	910103-6830	螺栓	* BOLT	2
17	930103-0800	螺母	* NUT	2
19	346-83732-0	* 衬套 68-20-3	* GROMMET 68-20-3	1
20	345-83721-0	* 球头关节	* BALL JOINT	1
21	930103-0600	螺母	* NUT	1
22	941303-0600	* 弹簧垫圈	* SPRING WASHER	1
23	346-84905-1	转向拉杆总成	DRAG LINK ASSY	1
24	910103-0835	螺栓	* BOLT	1
25	353-84918-0	尼龙螺母 3/8-24UNF	* NYLON NUT 3/8-24UNF	1
26	930403-0800	尼龙螺母 8-P1.25	* NYLON NUT 8-P1.25	1
27	353-84916-0	* 垫圈 9.6-18-2	* WASHER 9.6-18-2	2
28	940103-0800	* 垫圈	* WASHER	3
29	3F3-84908-0	* 密封环	* SEAL RING	1
30	353-84904-0	转向拉杆垫片	DRAG LINK SPACER	1
31	346-84901-0	旋转扣板	TURNING BUCKLE PLATE	2
32	361-83857-0	遥控停机拉绳总成 L=5900	REMOTE CONTROL STOP CORD ASSY L=5900	1
32	3P0-83857-0	遥控停机拉绳总成 L=3900	REMOTE CONTROL STOP CORD ASSY L=3900	1
33	345-76023-0	* 衬套 22-2.5	* GROMMET 22-2.5	1
34	336-06973-0	卡箍 6-9.5L	CLAMP 6-9.5L	1
35	921503-0612	螺钉	SCREW	1

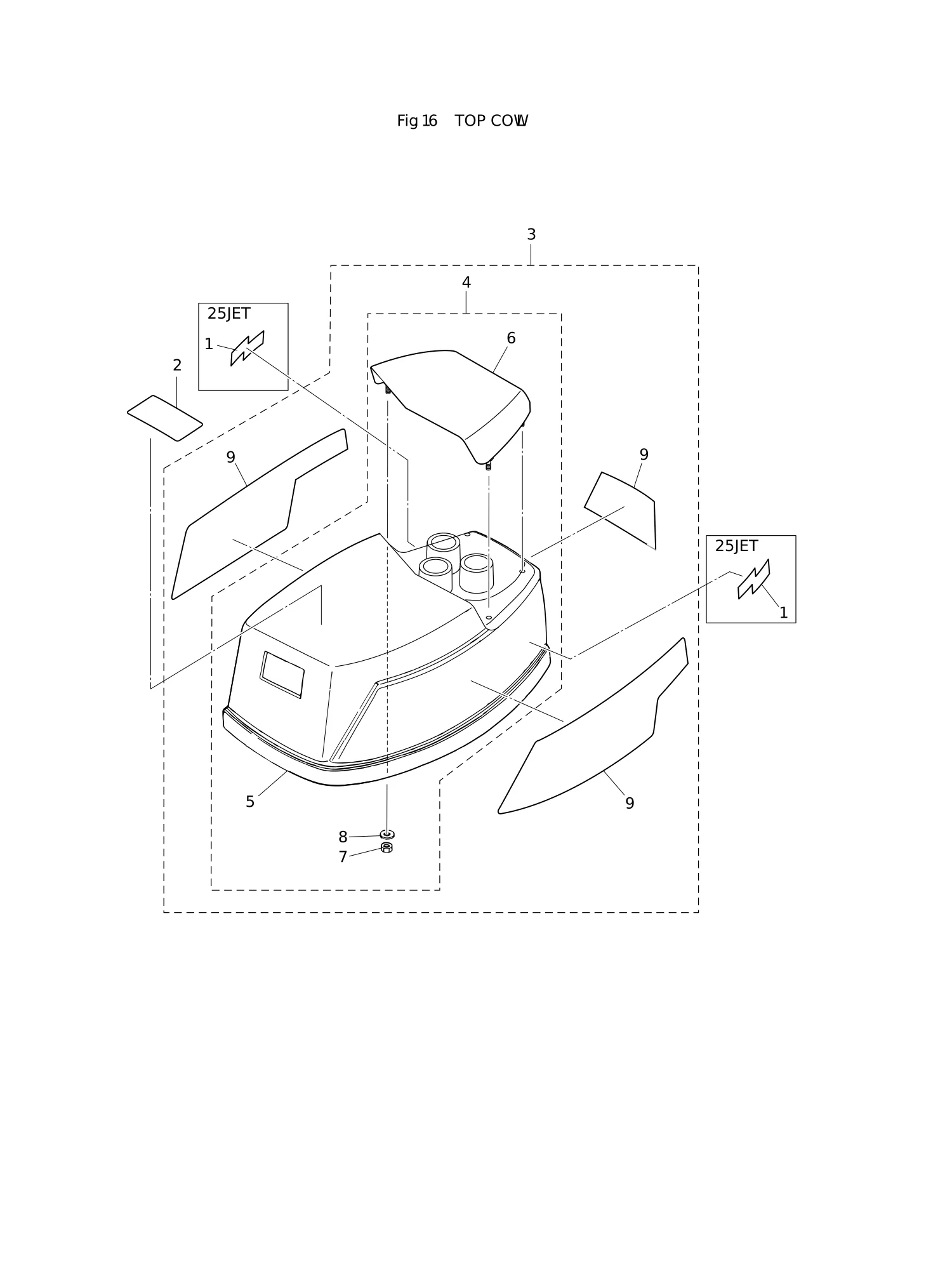

图 18顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	3HT-67564-0	喷水推进器标贴	JET DRIVE DECAL	2
2	3C7-72180-3	警示标贴(A型)	CAUTION DECAL (A)	1
3	3KMQ67645-0	顶罩总成(维修)	TOP COWL ASSY (SERVICE)	1
4	3KMQ67640-0	* 顶罩分总成	* TOP COWL SUB-ASSY	1
5	3KM-67501-0	顶罩密封条	** TOP COWL SEAL	1
6	3KMQ67521-0	倾斜把手	** TILT HANDLE	1
7	930403-0600	尼龙螺母 6-P1.0	** NYLON NUT 6-P1.0	4
8	3C8-66308-0	垫圈 6-16-1.5	** WASHER 6-16-1.5	4
9	3KM-87801-0	* 标牌套装(M30H)	* DECAL SET (M30H)	1
9	3MV-87801-0	* 标牌套装(M25H)	* DECAL SET (M25H)	1

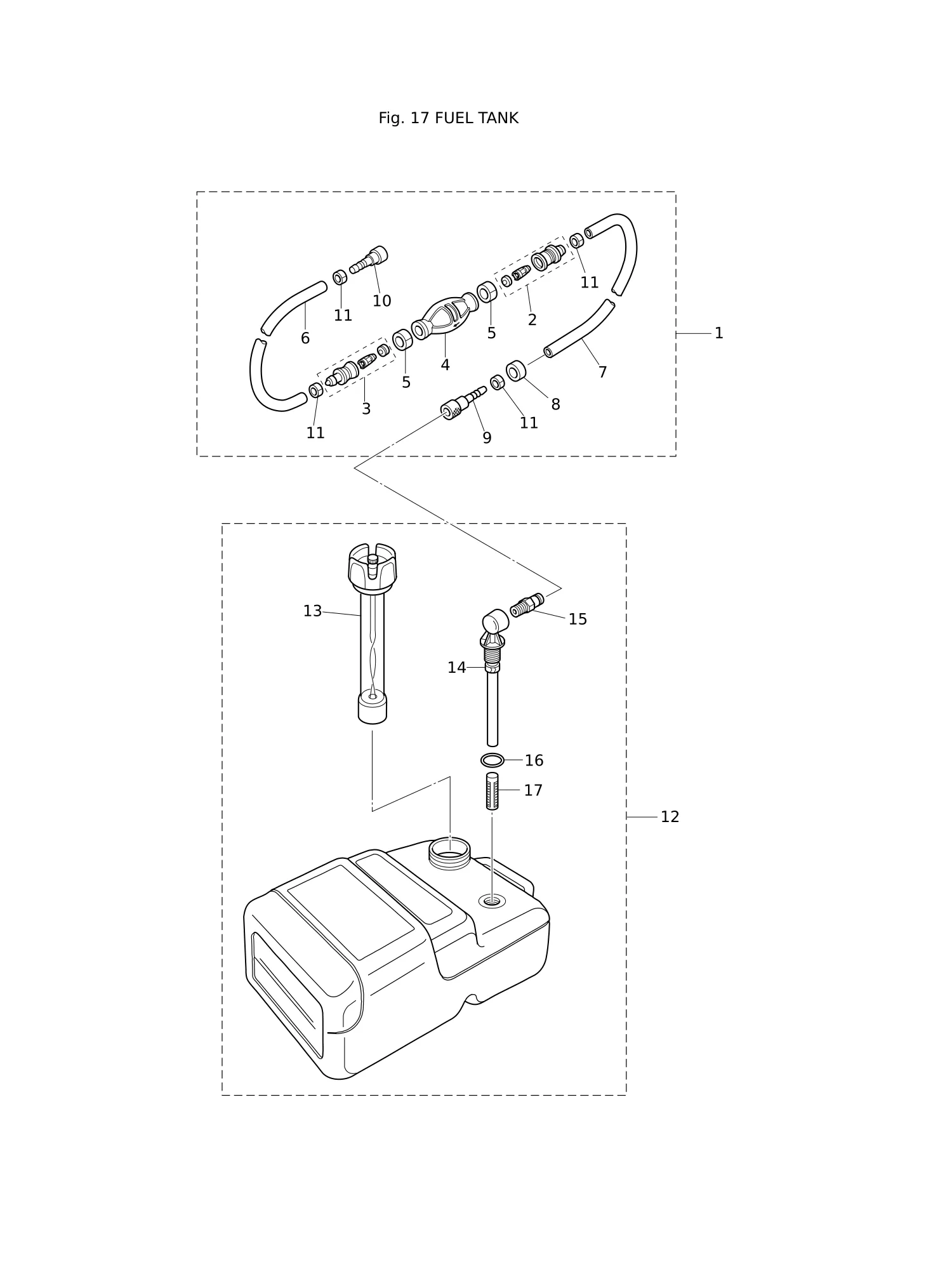

图 19燃油箱 FUEL TANK

REF	零件编号	中文名称	英文名称	数量
1	3B7-70200-4	手动泵球总成	PRIMER BULB ASSY	1
2	3C7-70220-1	* 接头组件(进口)	* JOINT ASSY (INLET)	1
3	3C7-70224-1	* 接头组件(出口)	* JOINT ASSY (OUTLET)	1
4	3C7-70211-1	* 注油球	* PRIMER BULB	1
5	3C7-70217-0	* 卡箍	* CLAMP	2
6	98AB-70-700	* 软管	* HOSE	1
7	98AB-701600	* 软管	* HOSE	1
8	3B7-70280-1	* 燃油接头标记	* FUEL CONNECTOR MARK	1
9	3GF-70281-0	* 燃油接头	* FUEL CONNECTOR	1
10	3GF-70250-0	* 燃油接头	* FUEL CONNECTOR	1
11	332-70201-0	* 卡箍	* CLAMP	4
12	3C7-70177-1	25升燃油箱总成	FUEL TANK ASSY 25L	1
13	3C7-70050-1	* 燃油表通气盖总成（25升）	* FUEL GAUGE VENT CAP ASSY (25L)	1
14	3C7-70155-0	* 吸油弯管总成(25升)	* PICK-UP ELBOW ASSY (25L)	1
15	3E0-70270-0	* 快速接头(公)	* QUICK-CONNECTOR (MALE)	1
16	3C7-70199-0	* O型圈	* O-RING	1
17	3C7-70113-0	* 滤清器	* FILTER	1

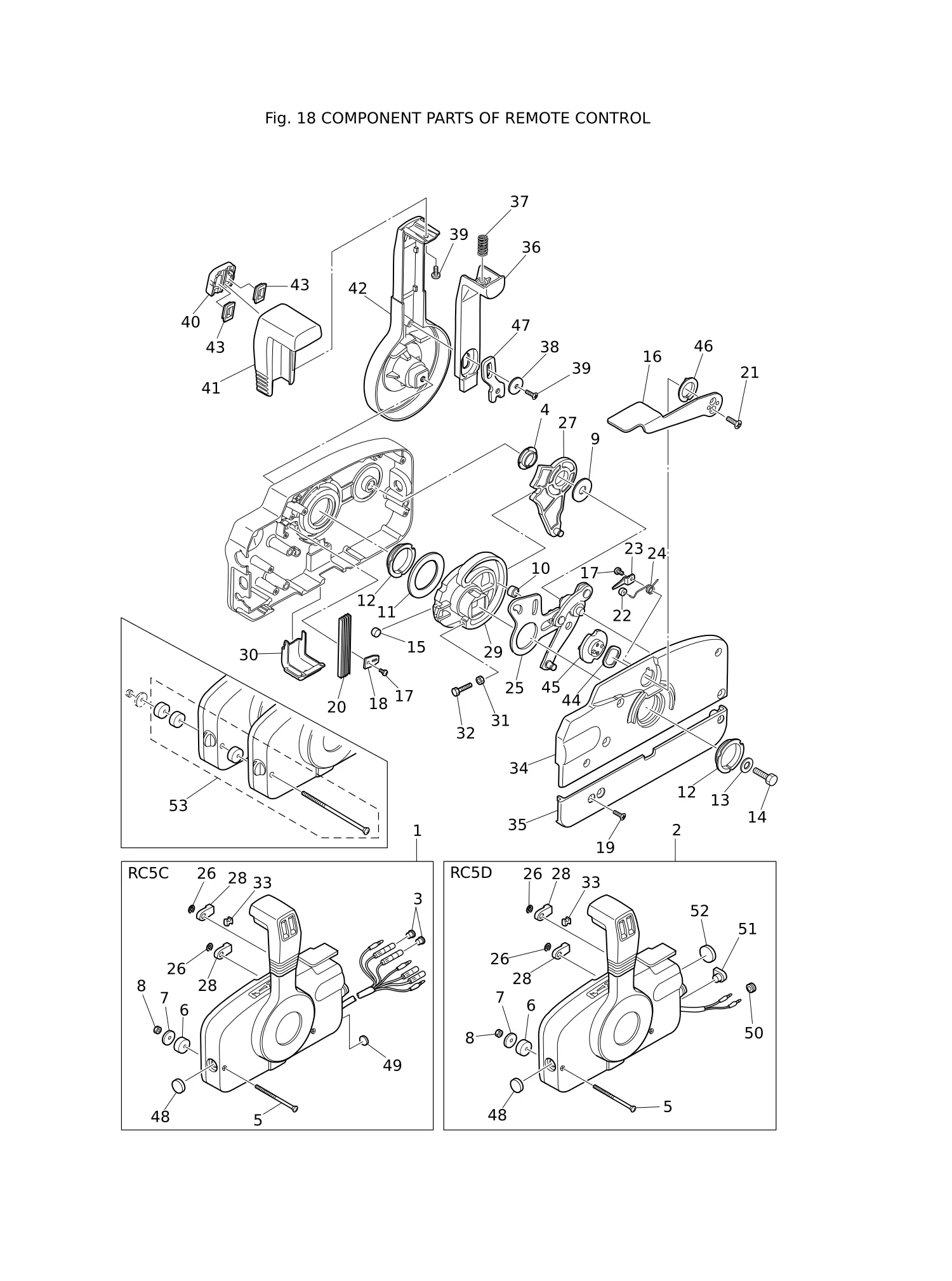

图 20遥控器零部件 COMPONENT PARTS OF REMOTE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	3B7Q84350-3	遥控头总成(RC5C)	REMOTE CONTROL HEAD ASSY (RC5C)	1
2	3B7Q84360-1	遥控头总成(RC5D)	REMOTE CONTROL HEAD ASSY (RC5D)	1
3	3A3-76037-0	* 线缆端子塞	* CABLE TERMINAL PLUG	2
4	3A3-84432-0	* 衬套	* BUSHING	1
5	3A3-84375-0	* 螺钉	* SCREW	3
6	3A3-84374-0	* 隔套	* SPACER	3
7	353-84371-0	* 垫圈	* WASHER	3
8	930103-0600	螺母	* NUT	3
9	3A3-84383-0	* 垫圈	* WASHER	1
10	3A3-84421-0	* 滚轮	* ROLLER	1
11	3A3-84422-0	* 推力板	* THRUST PLATE	1
12	3A3-84431-0	* 衬套	* BUSHING	2
13	940103-0800	* 垫圈	* WASHER	1
14	3A3-84442-0	螺栓	* BOLT	1
15	353-84388-0	* 定位滚轮	* DETENT ROLLER	1
16	3B7Q84312-0	* 自由节流杆	* FREE THROTTLE LEVER	1
17	921503-0406	* 螺钉	* SCREW	2
18	3A3-84423-0	* 定位器挡圈	* DETENT RETAINER	1
19	921603-0518	* 螺钉	* SCREW	5
20	3A3-84307-0	* 定位弹簧	* DETENT SPRING	5
21	921603-0512	* 螺钉	* SCREW	2
22	3A3-84424-0	* 自由节流滚轮	* FREE THROTTLE ROLLER	1
23	3A3-84426-0	* 滚柱保持架	* ROLLER RETAINER	1
24	3A3-84425-0	* 自由节流弹簧	* FREE THROTTLE SPRING	1
25	3A3-84365-1	* 节气门摇臂	* THROTTLE ARM	1
26	945303-0600	* E型卡环 d=6	* E-RING d=6	2
27	3A3-84381-0	* 换挡齿轮总成	* SHIFT GEAR ASSY	1
28	3A3-83314-2	* 线缆端子	* CABLE TERMINAL	2
29	3A3-84364-2	* 驱动齿轮	* DRIVE GEAR	1
30	3A3-84429-0	* 线束盖	* WIRE COVER	1
31	930103-0500	螺母	* NUT	1
32	910103-0525	螺栓	* BOLT	1
33	3A3-84376-0	* 护孔环	* GROMMET	1
34	3B7Q84441-0	* 后壳体	* REAR HOUSING	1
35	3B7Q84366-0	* 后盖板	* REAR PANEL	1
36	3A3-84401-0	* 空档锁止臂	* NEUTRAL LOCK ARM	1
37	3A3-84403-0	* 空档锁止弹簧	* NEUTRAL LOCK SPRING	1
38	3A3-84407-0	* 垫圈	* WASHER	1
39	921503-0510	* 螺钉	* SCREW	2
40	3A3-84451-0	* 倾斜开关盖	* TILT SWITCH COVER	1
41	3A3-84404-0	* 手柄	* GRIP	1
42	3B7Q84343-0	* 控制杆	* CONTROL LEVER	1
43	3A3-84452-0	* 倾斜开关塞	* TILT SWITCH PLUG	2
44	3A3-84368-0	* 波形垫圈	* WAVE WASHER	1
45	3A3-84391-0	* 自由节流鼓	* FREE THROTTLE DRUM	1
46	3A3-84435-0	* 衬套	* BUSHING	1
47	3A3-84406-0	* 板	* PLATE	1
48	361-84414-0	* 护孔环	* GROMMET	1
49	361-84415-0	* 护孔环	* GROMMET	1
50	369-84416-0	* 护孔环	* GROMMET	1
51	353-84321-0	* 护孔环	* GROMMET	1
52	369-84418-0	* 护孔环	* GROMMET	1
53	3A3-81301-0	双联遥控套件	TWIN REMOTE CONTROL KIT	1

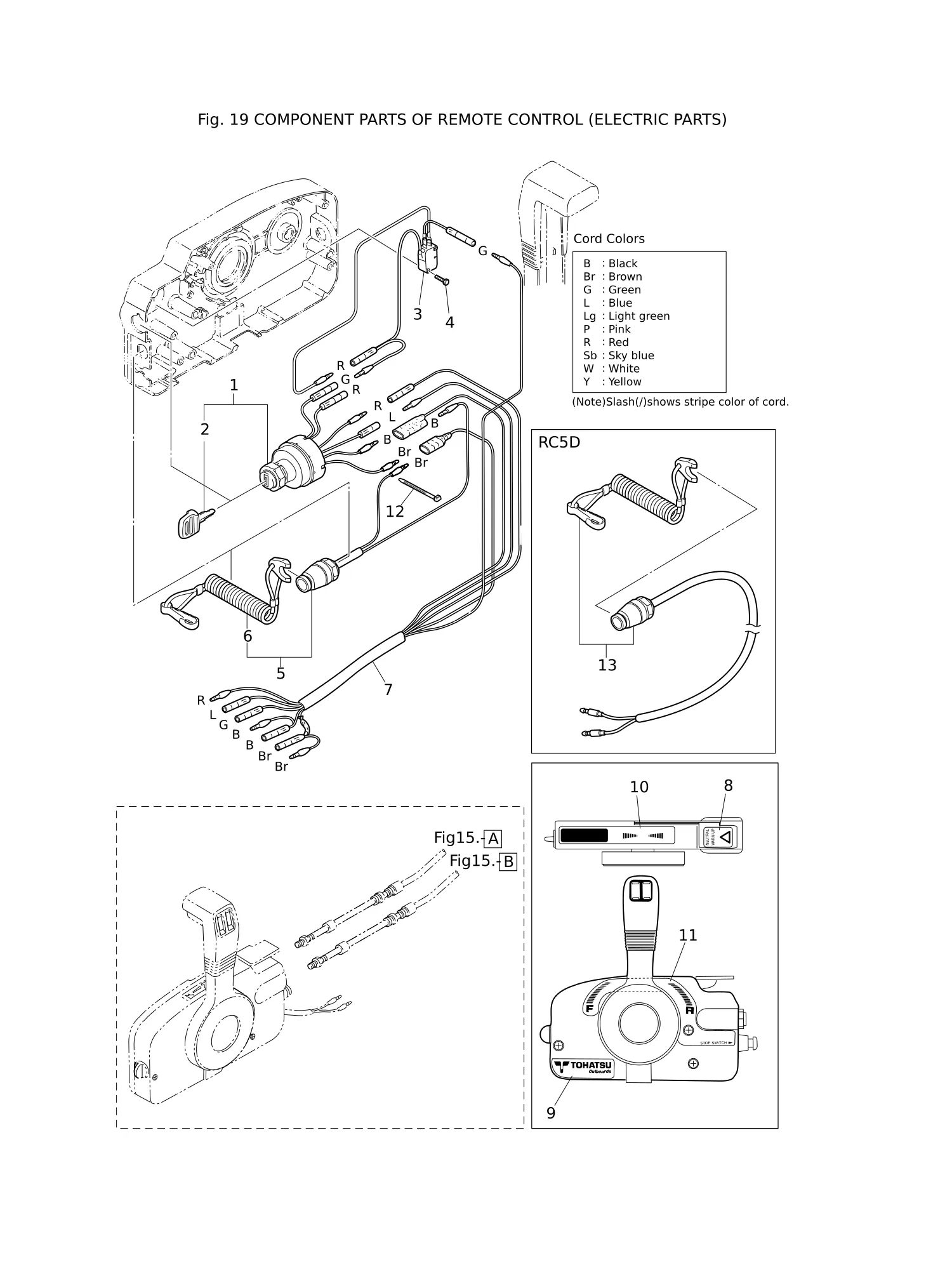

图 21遥控器零部件(电气部件) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	零件编号	中文名称	英文名称	数量
1	353-76020-3	主开关总成	MAIN SWITCH ASSY	1
2	3F3-76217-0	* 主开关钥匙 No.301	* MAIN SWITCH KEY No.301	1
2	3F3-76218-0	* 主开关钥匙 No.302	* MAIN SWITCH KEY No.302	1
2	3F3-76219-0	* 主开关钥匙 No.303	* MAIN SWITCH KEY No.303	1
3	3A3-76086-1	空档开关(遥控型)	NEUTRAL SWITCH (REMOTE CONT)	1
4	921503-5316	螺钉	SCREW	2
5	3A3-06830-0	停止开关总成	STOP SWITCH ASSY	1
6	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1
7	361-76110-1	线束总成	CORD ASSY	1
8	3N5-84331-0	操纵杆贴花	DECAL (LEVER)	1
9	3N5-84333-0	东发贴花	DECAL (TOHATSU)	1
10	3N5-84336-0	挡位标识贴	SHIFT POSITION DECAL	1
11	3N5-84465-0	挡位侧标识贴	SHIFT POSITION SIDE DECAL	1
12	3A3-84398-0	箍带	BAND	2
13	398-06830-0	停止开关总成	STOP SWITCH ASSY	1

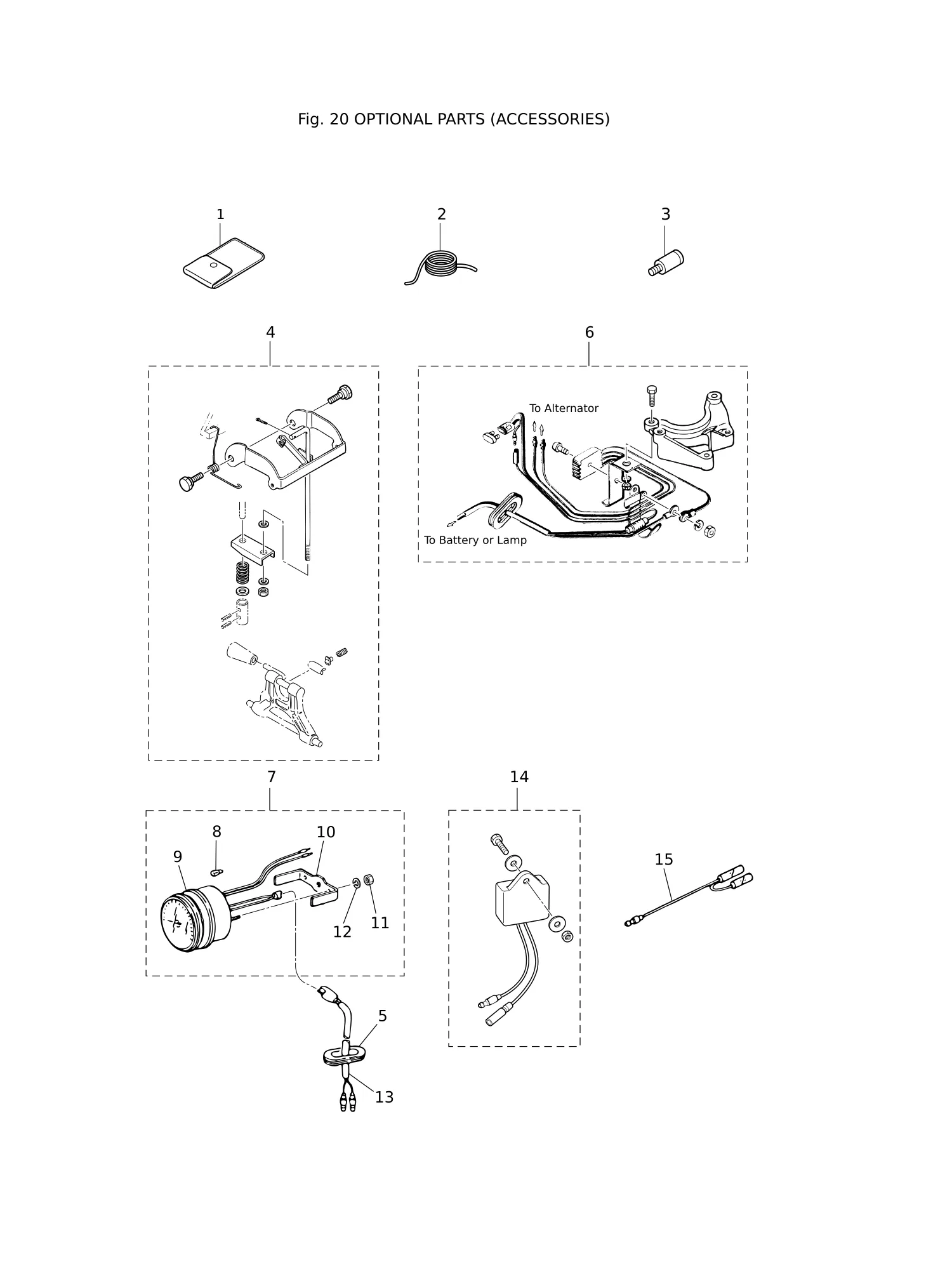

图 22选装配件(1) OPTIONAL PARTS (ACCESSORIES) (1)

REF	零件编号	中文名称	英文名称	数量
1	3C8-72100-1	工具包	TOOL KIT	1
2	3B7-72201-0	安全绳φ5-1600	SAFETY ROPE φ5-1600	1
3	336-60007-0	冲洗塞	FLUSHING PLUG	1
4	3P0-66901-0	倒挡锁换挡杆套件	REVERSE LOCK SHIFT LEVER KIT	1
5	345-67169-0	衬套 40-13-3	GROMMET 40-13-3	1
6	346-76160-2	整流器套件	RECTIFIER KIT	1
7	3B7-72530-2	转速表总成	TACHOMETER ASSY	1
8	3B7-72659-0	* 仪表灯泡 12V-1.8W	* METER BULB 12V-1.8W	1
9	3B7-72656-0	* 仪表缓冲器	* METER DAMPER	1
10	3B7-72661-0	* 安装板	* FITTING PLATE	1
11	930103-0500	螺母	* NUT	2
12	941303-0500	* 弹簧垫圈	* SPRING WASHER	2
13	361-72539-0	转速表导线 L=6000	TACHOMETER LEAD WIRE L=6000	1
14	3P0-72679-0	转速表单元组件	TACHOMETER UNIT KIT	1
15	361-72542-0	分离线	SEPARATE CORD	1
15	361-72543-0	分离线	SEPARATE CORD	1

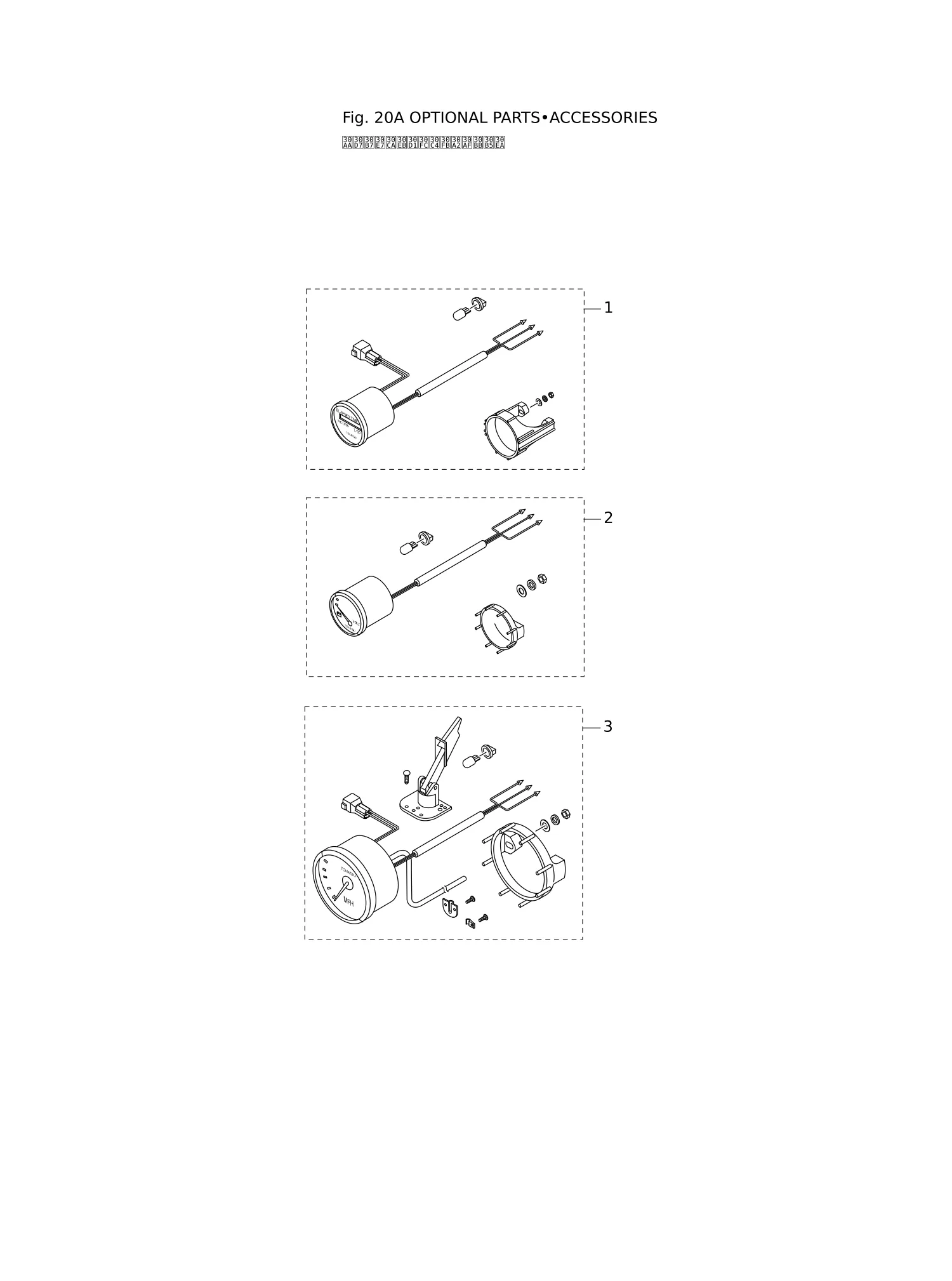

图 23选装件(2) OPTIONAL PARTS (2)

REF	零件编号	中文名称	英文名称	数量
1	3GF-72524-0	计时器总成	HOUR METER ASSY	1
1	3GL-72524-0	计时器总成	HOUR METER ASSY	1
2	3GF-72529-0	电压表总成	VOLTMETER ASSY	1
2	3GL-72529-0	电压表总成	VOLTMETER ASSY	1
3	3GF-72672-0	速度表套件(60英里/时)	SPEEDOMETER KIT (60MPH)	1
3	3GL-72672-0	速度表套件(60英里/时)	SPEEDOMETER KIT (60MPH)	1

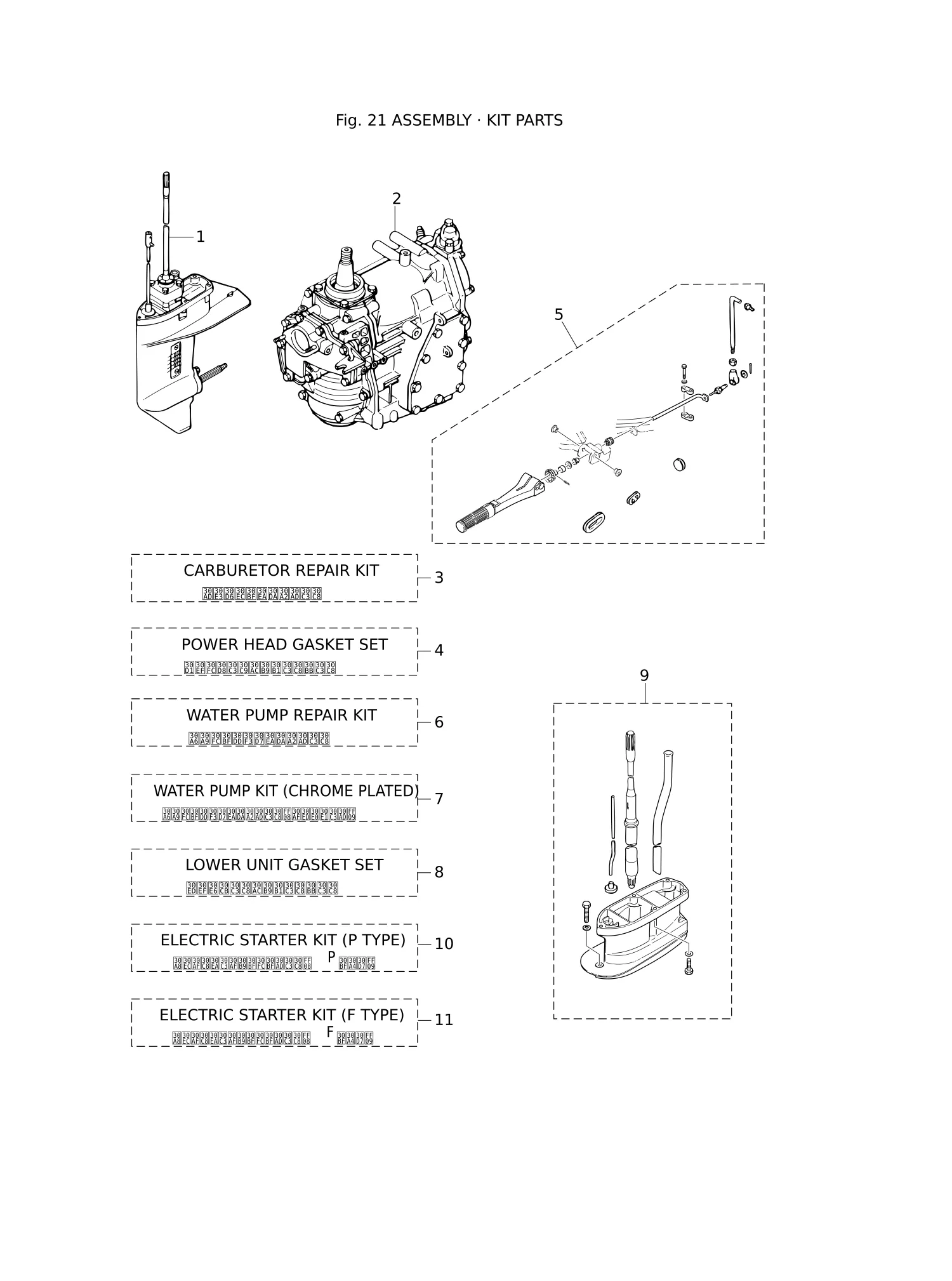

图 24套件零件总成 ASSEMBLY · KIT PARTS

REF	零件编号	中文名称	英文名称	数量
1	346Q87301-C	下部单元总成 (S)	LOWER UNIT ASSY (S)	1
1	346Q87302-C	下部单元总成 (L)	LOWER UNIT ASSY (L)	1
2	3P1B87090-A	发动机短缸体套件	ENGINE SHORT BLOCK KIT	1
3	334-03242-0	* 阀销	* VALVE PIN	1
3	336-03293-0	* O型圈	* O-RING	1
3	344-03244-0	* 卡扣	* CLIP	1
3	346-03222-0	* 浮子室O型圈	* FLOAT CHAMBER O-RING	1
3	346-03231-0	* 浮子	* FLOAT	1
3	346-03232-0	* 浮子臂销	* FLOAT ARM PIN	1
3	346-03256-0	* 橡胶帽	* RUBBER CAP	1
3	346-03265-0	* 止动螺钉	* STOP SCREW	1
3	346-03266-0	* 调节螺钉	* PILOT SCREW	1
3	346-87122-0	化油器修理包	CARBURETOR REPAIR KIT	1
3	3B7-03240-0	* 浮子阀	* FLOAT VALVE	1
3	922503-6414	* 螺钉	* SCREW	4
4	126-00121-0	* 油封 30-45-8	* OIL SEAL 30-45-8	1
4	338-01403-0	* O型圈2-55.5	* O-RING 2-55.5	1
4	346-00122-0	* 油封 24-40-8	* OIL SEAL 24-40-8	1
4	346-01005-2	* 气缸盖垫片	* CYLINDER HEAD GASKET	1
4	346-01032-0	* 节温器盖衬垫	* THERMOSTAT CAP GASKET	1
4	346-01215-0	* 油封 16-28-6	* OIL SEAL 16-28-6	1
4	346-01216-0	* O型圈1.7-59	* O-RING 1.7-59	1
4	346-01303-1	* 发动机底座衬垫	* ENGINE BASEMENT GASKET	1
4	346-02011-1	* 化油器衬垫	* CARBURETOR GASKET	1
4	346-02305-2	* 排气盖衬垫	* EXHAUST COVER GASKET	1
4	346-04901-2	衬垫	GASKET	1
4	3A1-87121-5	动力头衬垫套装	POWER HEAD GASKET SET	1
5	345-63063-0	* 节气门轴支撑	* THROTTLE SHAFT SUPPORT	1
5	345-66226-0	* 护孔环 17-3	* GROMMET 17-3	1
5	346-05234-0	* 连杆接头 φ5	* ROD JOINT φ5	1
5	346-63061-2	* 节气门轴	* THROTTLE SHAFT	1
5	346-63064-0	* 通用小齿轮	* UNIVERSAL PINION	1
5	346-63066-1	* 轴环 15.9-17-9	* COLLAR 15.9-17-9	1
5	346-67165-0	* 衬套 68-20-2.8	* GROMMET 68-20-2.8	1
5	348-63715-1	* 连杆 5-75L	* ROD 5-75L	1
5	350-63046-0	* 衬套 8.4-10-11	* BUSHING 8.4-10-11	1
5	353-67162-0	* 衬套 41-14-3	* GROMMET 41-14-3	1
5	353-83728-1	* 销	* PIN	1
5	398Q63003-2	* 舵柄手柄总成	* TILLER HANDLE ASSY	1
5	3AA-83719-0	* 垫圈 8.5-18-1.6	* WASHER 8.5-18-1.6	1
5	3B7-63733-0	* 连杆卡扣 5-2.5	* ROD SNAP 5-2.5	1
5	3KKQ63000-1	舵柄套件	TILLER HANDLE KIT	1
5	9101E3-0630	螺栓	* BOLT	2
5	940103-0600	* 垫圈	* WASHER	1
5	940103-0800	* 垫圈	* WASHER	1
5	951403-0414	* 弹簧销 4-14	* SPRING PIN 4-14	1
5	951603-0800	* 弹性销 d=8	* SNAP PIN d=8	1
6	332-65022-0	* 键 20-4.6-2	* KEY 20-4.6-2	1
6	348-65011-0	* 泵壳衬套	* PUMP CASE LINER	1
6	348-65025-0	* 水泵导板	* WATER PUMP GUIDE PLATE	1
6	361-87322-0	水泵维修套件	WATER PUMP REPAIR KIT	1
6	9101E3-5652	螺栓	* BOLT	4
7	345-65021-0	* 水泵叶轮	* WATER PUMP IMPELLER	1
7	361-65231-0	水泵套件(镀铬)	WATER PUMP KIT (CHROME PLATED)	1
7	361-65238-0	* 泵壳衬套	* PUMP CASE LINER	1
7	361-65239-0	* 水泵导板	* WATER PUMP GUIDE PLATE	1
8	332-60006-0	* 衬垫 8.1-15-1	* GASKET 8.1-15-1	3
8	332-60103-0	* O型圈 3-62.5	* O-RING 3-62.5	1
8	332-66021-0	* O型圈 2.4-5.8	* O-RING 2.4-5.8	1
8	336-62415-0	* O型圈 3.5-36	* O-RING 3.5-36	1
8	346-65013-0	* 油封 17-30-9	* OIL SEAL 17-30-9	1
8	346-87321-7	下部单元衬垫套件	LOWER UNIT GASKET SET	1
8	348-65018-0	* 泵壳衬垫	* PUMP CASE GASKET	1
8	348-65029-1	* 导板垫片	* GUIDE PLATE GASKET	1
8	3AC-60111-0	* 油封 18-28-8	* OIL SEAL 18-28-8	2
8	3C8-66032-0	* O型圈 3.5-21.7	* O-RING 3.5-21.7	1
9	346-64303-5	* 驱动轴（上长）	* DRIVE SHAFT (UL)	1
9	346-65120-0	* 水管 (上左)	* WATER PIPE (UL)	1
9	346-66014-1	* 凸轮杆(上左)	* CAM ROD (UL)	1
9	346-66037-0	* 凸轮杆支架	* CAM ROD HOLDER	1
9	346Q61110-5	* 延伸壳体	* EXTENSION HOUSING	1
9	346Q87314-6	延伸壳体套件(超长)	EXTENSION HOUSING KIT (UL)	1
9	3P0-66233-0	* 垫圈 8.1-16-1.5	* WASHER 8.1-16-1.5	5
9	9161E3-0835	螺栓	* BOLT	4
9	9161E3-0845	螺栓	* BOLT	1
10	336-06973-0	* 卡箍 6-9.5L	* CLAMP 6-9.5L	1
10	345-76023-0	* 衬套 22-2.5	* GROMMET 22-2.5	1
10	345-76072-1	* 连杆	* ROD	1
10	346-76057-0	* 阻风门电磁阀挂钩	* CHOKE SOLENOID HOOK	1
10	361-76050-0	* 阻风门电磁阀	* CHOKE SOLENOID	1
10	361-76149-0	* 螺旋软管护套 L=130-140	* SPIRAL TUBE PROTECTOR L=130-140	1
10	3P0-76000-0	电动启动器套件(P)	ELECTRIC STARTER KIT (P)	1
10	921503-0612	* 螺钉	* SCREW	1
10	921503-6408	* 螺钉	* SCREW	3
10	930403-0400	尼龙螺母 4-P0.7	* NYLON NUT 4-P0.7	1
10	951403-0312	* 弹簧销 3-12	* SPRING PIN 3-12	1
11	309-06972-0	* 卡箍 6.5-47.5P	* CLAMP 6.5-47.5P	3
11	334-76141-1	* 启动电缆 L=150	* STARTER CABLE L=150	1
11	336-76091-0	* 引线带 100	* LEAD WIRE BAND 100	2
11	346-76007-0	* 减震器	* DAMPER	1
11	346-76010-0	* 启动电机总成	* STARTER MOTOR ASSY	1
11	346-76040-0	* 启动电磁阀	* STARTER SOLENOID	1
11	346-76043-2	* 启动电磁阀支架	* STARTER SOLENOID BRACKET	1
11	346-76081-1	* 空档开关支架	* NEUTRAL SWITCH BRACKET	1
11	353-06281-0	* 线缆端子固定座	* CABLE TERMINAL HOLDER	1
11	353-06283-0	* 轴环 6.4-10-4.7	* COLLAR 6.4-10-4.7	2
11	361-76026-0	* 主开关总成	* MAIN SWITCH ASSY	1
11	361-76080-0	* 空档开关	* NEUTRAL SWITCH	1
11	3A1-76082-0	* 空档开关操纵杆	* NEUTRAL SWITCH OPERATING LEVER	1
11	3A3-76145-0	* 端子盖 8-13-28	* TERMINAL CAP 8-13-28	2
11	3B2-76062-0	* 保险丝线束总成 L=355	* FUSE WIRE ASSY L=355	1
11	3B2-76120-1	蓄电池电缆 L=2000	* BATTERY CABLE L=2000	1
11	3B2-76147-2	* 启动电缆 L=200	* STARTER CABLE L=200	1
11	3B7-63731-0	* 垫圈 12.5-24-1	* WASHER 12.5-24-1	1
11	3B7-76145-0	* 端子盖 8-13-30	* TERMINAL CAP 8-13-30	1
11	3G2-76060-0	* 整流器总成	* RECTIFIER COMPLETE	1
11	3G2-76142-0	* 接地电缆	* GROUND CABLE	1
11	3M4-76084-0	* 隔套 12-14-2.2	* SPACER 12-14-2.2	1
11	3P0-76300-0	电动启动器套件(F)	ELECTRIC STARTER KIT (F)	1
11	910103-0612	螺栓	* BOLT	1
11	910103-0616	螺栓	* BOLT	1
11	910103-0620	螺栓	* BOLT	2
11	910903-6508	螺栓	* BOLT	3
11	910903-6616	螺栓	* BOLT	3
11	916103-0835	螺栓	* BOLT	2
11	921503-0525	* 螺钉	* SCREW	1
11	930103-0500	螺母	* NUT	1
11	930103-0600	螺母	* NUT	3
11	930103-0800	螺母	* NUT	2
11	941303-0500	* 弹簧垫圈	* SPRING WASHER	1
11	941303-0600	* 弹簧垫圈	* SPRING WASHER	3
11	941303-0800	* 弹簧垫圈	* SPRING WASHER	2
