东发 Tohatsu M115/120/M140A2 2014 - 爆炸图零件明细

两冲程 2-Stroke · 2014 年 · 手册号 002-21037-8 · 共 26 个部位 · 936 条零件

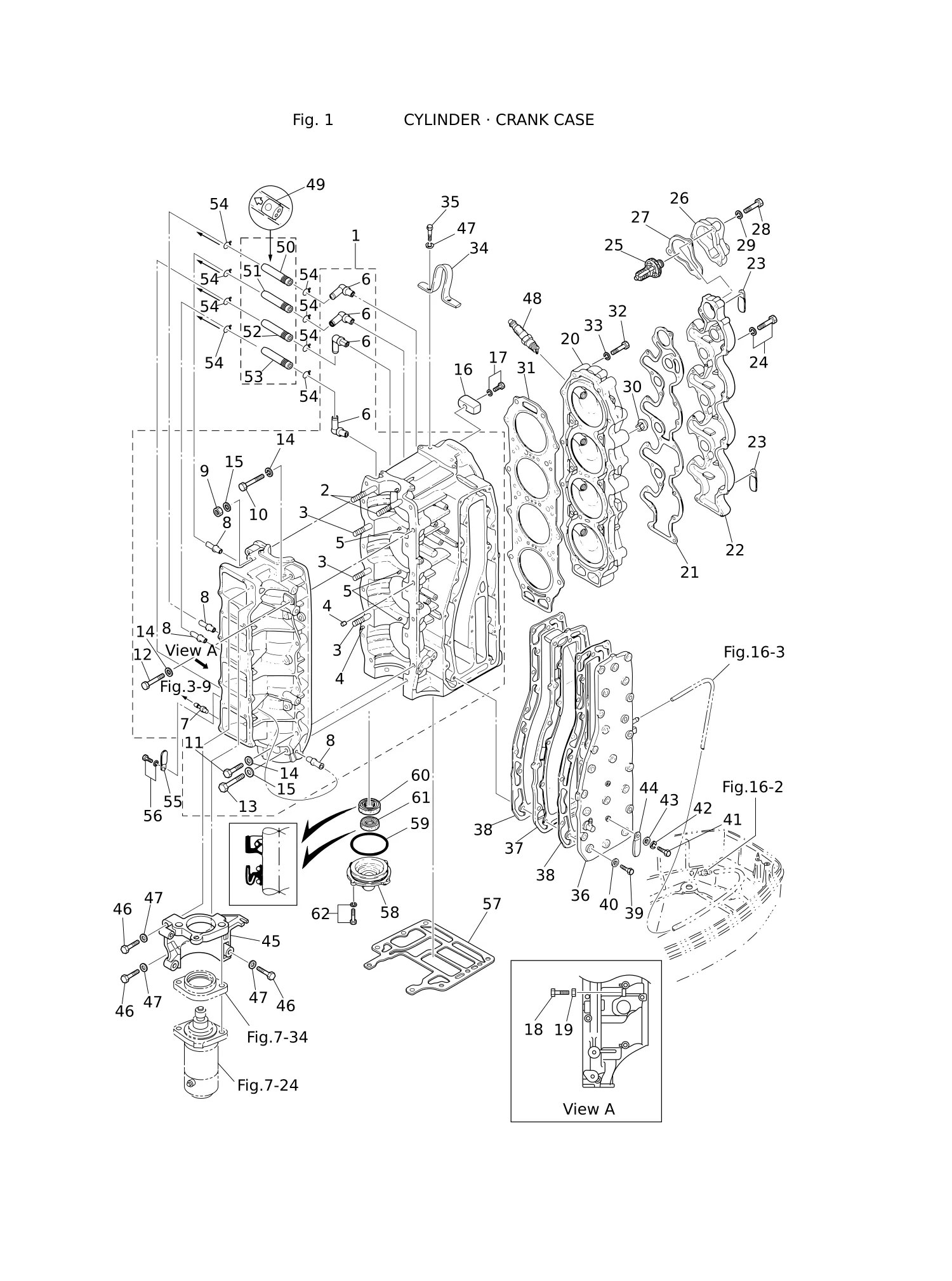

图 01气缸·曲轴箱 CYLINDER · CRANK CASE

REF	零件编号	中文名称	英文名称	数量
1	3C7B01100-3	气缸体与曲轴箱总成	CYL BLOCK & CRANKCASE ASSY	1
2	915324-1065	* 双头螺柱	* STUD	2
3	915324-1055	* 双头螺柱	* STUD	3
4	345-01111-0	* 定位销 6-12	* DOWEL PIN 6-12	2
5	345-00117-0	* 定位销	* DOWEL PIN	4
6	3T5-10166-0	接头	* NIPPLE	4
7	338-01131-1	接头 4.8-5	* NIPPLE 4.8-5	1
8	393-01131-0	接头 5.5-5	* NIPPLE 5.5-5	4
9	931121-1000	螺母	* NUT	5
10	916124-0840	螺栓	* BOLT	2
11	916124-0850	螺栓	* BOLT	9
12	916124-0865	螺栓	* BOLT	1
13	916129-1065	螺栓	* BOLT	5
15	3B7-01116-0	* 垫圈 10.5-20-3.2	* WASHER 10.5-20-3.2	10
16	3B7-60218-1	阳极块	ANODE	1
17	910103-5630	螺栓	BOLT	1
18	910103-0625	螺栓	BOLT	1
19	930103-0600	螺母	NUT	1
20	3C7B01002-1	气缸盖总成	CYLINDER HEAD ASSY	1
21	3C7-01024-3	气缸盖罩垫片	CYLINDER HEAD COVER GASKET	1
22	3C7B01021-2	气缸盖罩	CYLINDER HEAD COVER	1
24	910124-6635	螺栓	BOLT	20
25	3C7-01030-0	节温器	THERMOSTAT	1
26	3B7B01031-0	节温器盖	THERMOSTAT CAP	1
27	353-01032-0	节温器盖垫片	THERMOSTAT CAP GASKET	1
28	9101F4-0645	螺栓	BOLT	3
29	941303-0600	弹簧垫圈	SPRING WASHER	3
30	3B7-01046-0	塞	PLUG	1
31	3C7-01005-1	气缸盖衬垫	CYLINDER HEAD GASKET	1
32	9161F9-0860	螺栓	BOLT	21
33	345-01015-0	垫圈 8.5-19.5-3.2	WASHER 8.5-19.5-3.2	21
34	3C7-01513-2	吊架	HANGER	1
35	9101F4-0820	螺栓	BOLT	2
36	3C7B02300-2	排气盖总成	EXHAUST COVER ASSY	1
37	3C7B02302-0	排气内盖	EXHAUST COVER (INNER)	1
38	3C7-02305-1	排气盖垫片	EXHAUST COVER GASKET	2
39	9101F4-0835	螺栓	BOLT	23
40	940121-0800	垫圈	WASHER	23
41	9101F4-0630	螺栓	BOLT	2
42	941322-0600	弹簧垫圈	SPRING WASHER	2
43	940121-0600	垫圈	WASHER	2
45	3C7B05101-1	支架	BRACKET	1
46	9161F4-0845	螺栓	BOLT	3
47	941322-0800	弹簧垫圈	SPRING WASHER	5
48	9701-1-1016	火花塞 (BR8HS10)	SPARK PLUG (BR8HS10)	4
49	393-01160-0	止回阀	CHECK VALVE	4
50	98AL-40-220	软管	HOSE	1
51	98AL-40-350	软管	HOSE	1
52	98AL-40-480	软管	HOSE	1
53	98AL-40-270	软管	HOSE	1
54	338-01133-0	卡环 φ7	CLIP φ7	8
55	309-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
56	910103-6612	螺栓	BOLT	1
57	3C7-01303-5	发动机基座垫片	ENGINE BASEMENT GASKET	1
58	3B7-01291-2	曲轴箱盖	CRANKCASE HEAD	1
59	171-00053-0	O型圈 2-74.5	O-RING 2-74.5	1
60	3B7-00121-0	油封 35-58-9	OIL SEAL 35-58-9	1
61	3C7-01215-0	油封 19.6-35-10	OIL SEAL 19.6-35-10	1
62	910103-5620	螺栓	BOLT	2

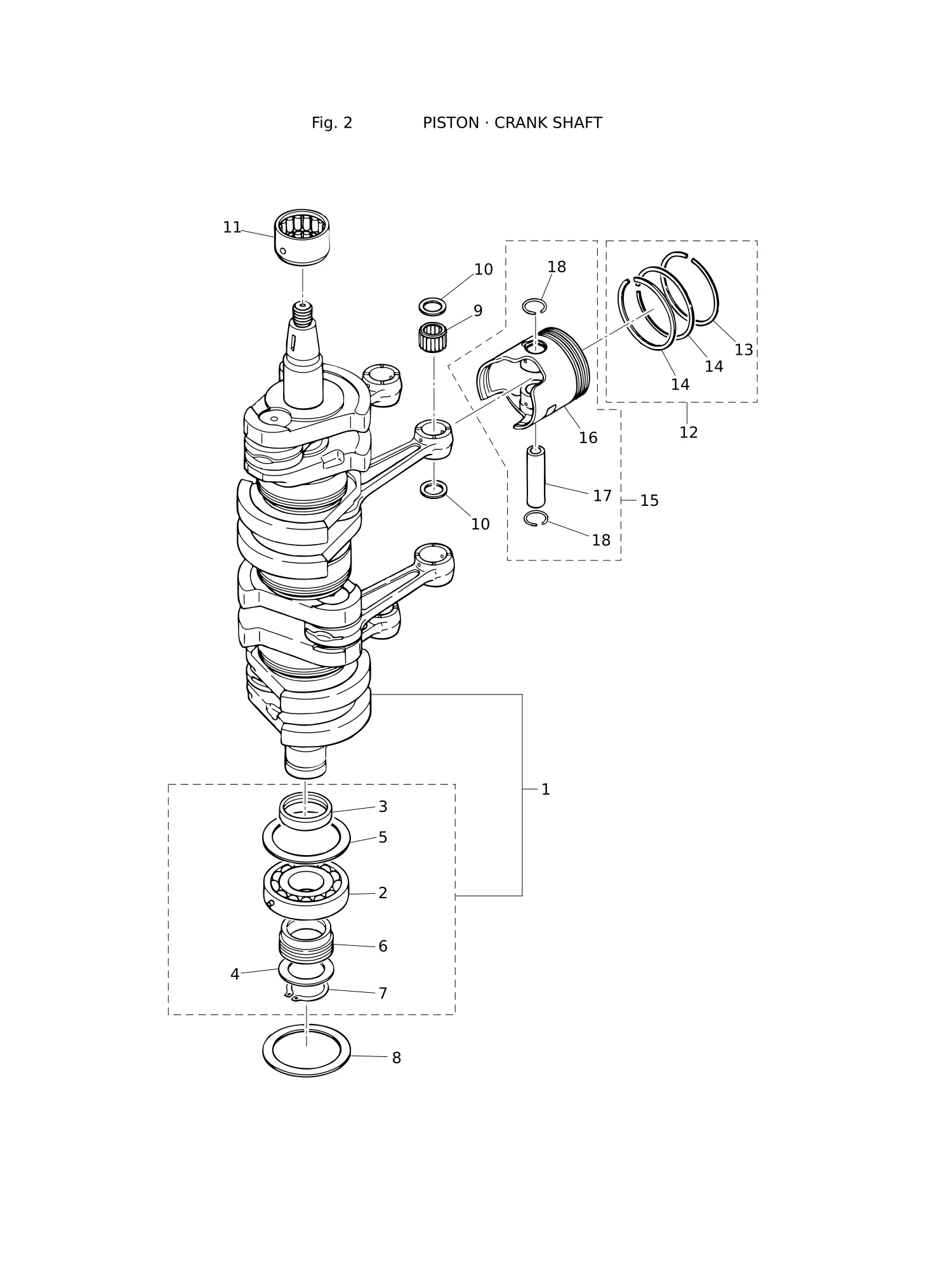

图 02活塞·曲轴 PISTON · CRANK SHAFT

REF	零件编号	中文名称	英文名称	数量
1	3C7-00050-2	带齿轮曲轴总成	CRANKSHAFT ASSY W/GEAR	1
2	3C7-00118-0	* 主轴承 6208	* MAIN BEARING 6208	1
3	3B7-00116-0	* 衬套 40-52-7	* SPACER 40-52-7	1
4	353-64036-0	* 垫片 36-44-0.3	* SHIM 36-44-0.3	1
4	353-64037-0	* 垫片 36-44-0.15	* SHIM 36-44-0.15	1
4	353-64038-0	* 垫片 36-44-0.1	* SHIM 36-44-0.1	1
6	3B7-09060-0	* 机油泵驱动齿轮	* OIL PUMP DRIVE GEAR	1
7	945107-3500	* C形环 d=35	* C-RING d=35	1
8	3B7-00115-0	止推板66-85-2	THRUST PLATE 66-85-2	1
9	3C7-00042-0	滚柱轴承 20-25-28	ROLLER BEARING 20-25-28	4
10	353-00046-0	小端轴承垫圈	SMALL END BEARING WASHER	8
11	3C7-00113-0	主轴承	MAIN BEARING	1
12	3E0-87123-0	活塞环组	PISTON RING SET	4
12	3E0-87124-0	活塞环组（0.5加大）	PISTON RING SET (0.5 O/S)	4
13	3C7-00011-0	* 活塞环	* PISTON RING	1
13	3C7-00014-0	* 活塞环 (0.5 加大)	* PISTON RING (0.5 O/S)	1
14	3C7-00012-0	* 活塞环	* PISTON RING	2
14	3C7-00015-0	* 活塞环 (0.5 加大)	* PISTON RING (0.5 O/S)	2
15	3E0-87130-0	活塞修理包	PISTON REPAIR KIT	4
15	3E0-87131-0	活塞修理包（0.5加大）	PISTON REPAIR KIT (0.5 O/S)	4
16	3C7-00001-1	* 活塞	* PISTON	1
16	3C7-00004-1	* 活塞 (0.5 加大)	* PISTON (0.5 O/S)	1
17	360-00021-1	* 活塞销	* PISTON PIN	1
18	353-00024-1	* 活塞销卡簧	* PISTON PIN CLIP	2

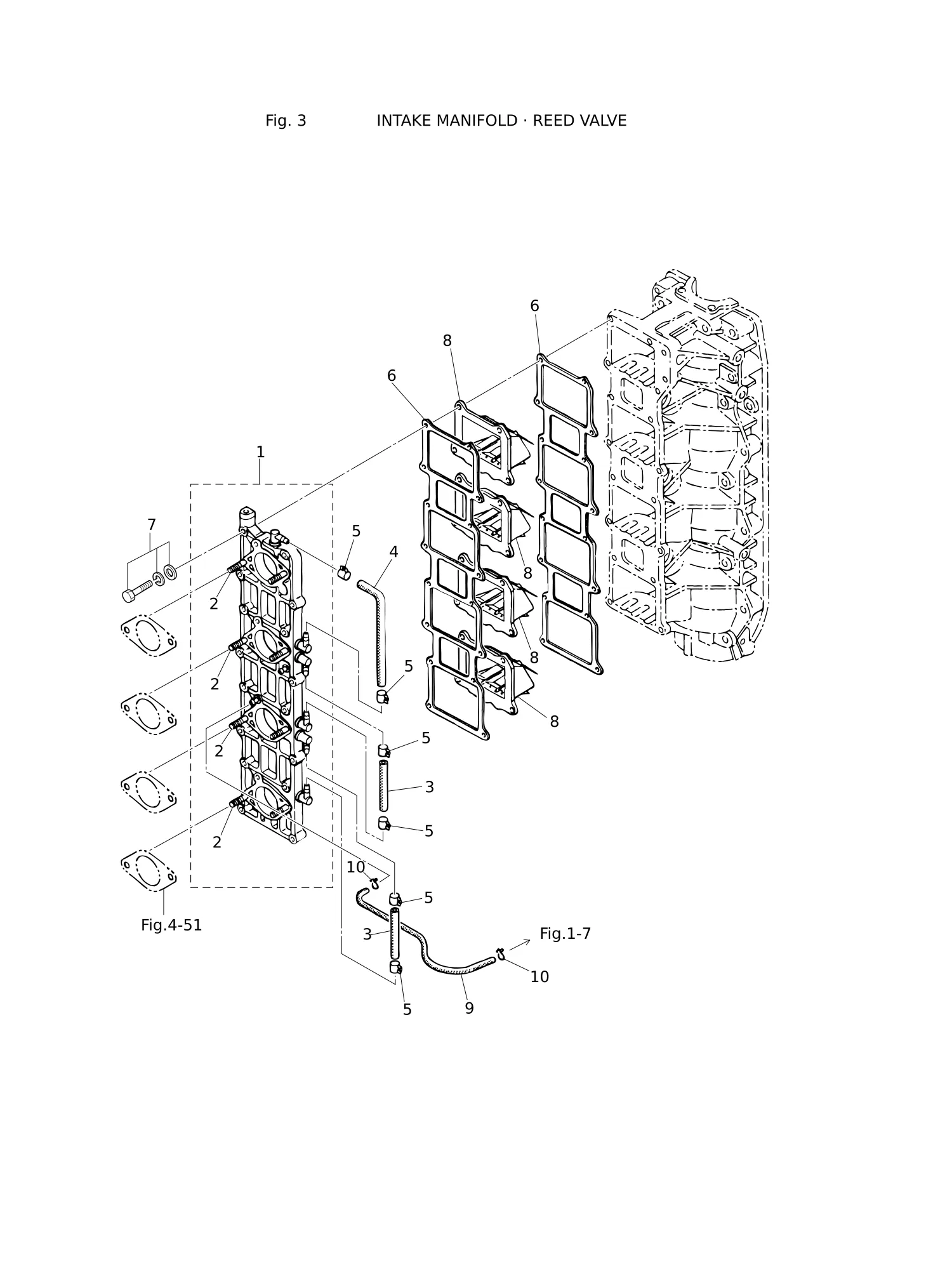

图 03进气歧管·簧片阀 INTAKE MANIFOLD · REED VALVE

REF	零件编号	中文名称	英文名称	数量
1	3C7B02010-1	进气歧管总成	INTAKE MANIFOLD ASSY	1
2	915321-0618	* 双头螺柱	* STUD	8
3	98AB-70-080	软管	HOSE	2
4	98AB-70-180	软管	HOSE	1
5	345-70114-1	卡扣φ11.3	CLIP φ11.3	6
6	3C7-02104-2	进气歧管垫片	INTAKE MANIFOLD GASKET	2
7	910121-7635	螺栓	BOLT	16
8	3A3-02100-0	簧片阀总成	REED VALVE ASSY	4
9	98AB-30-470	软管	HOSE	1
10	338-01133-0	卡环 φ7	CLIP φ7	2

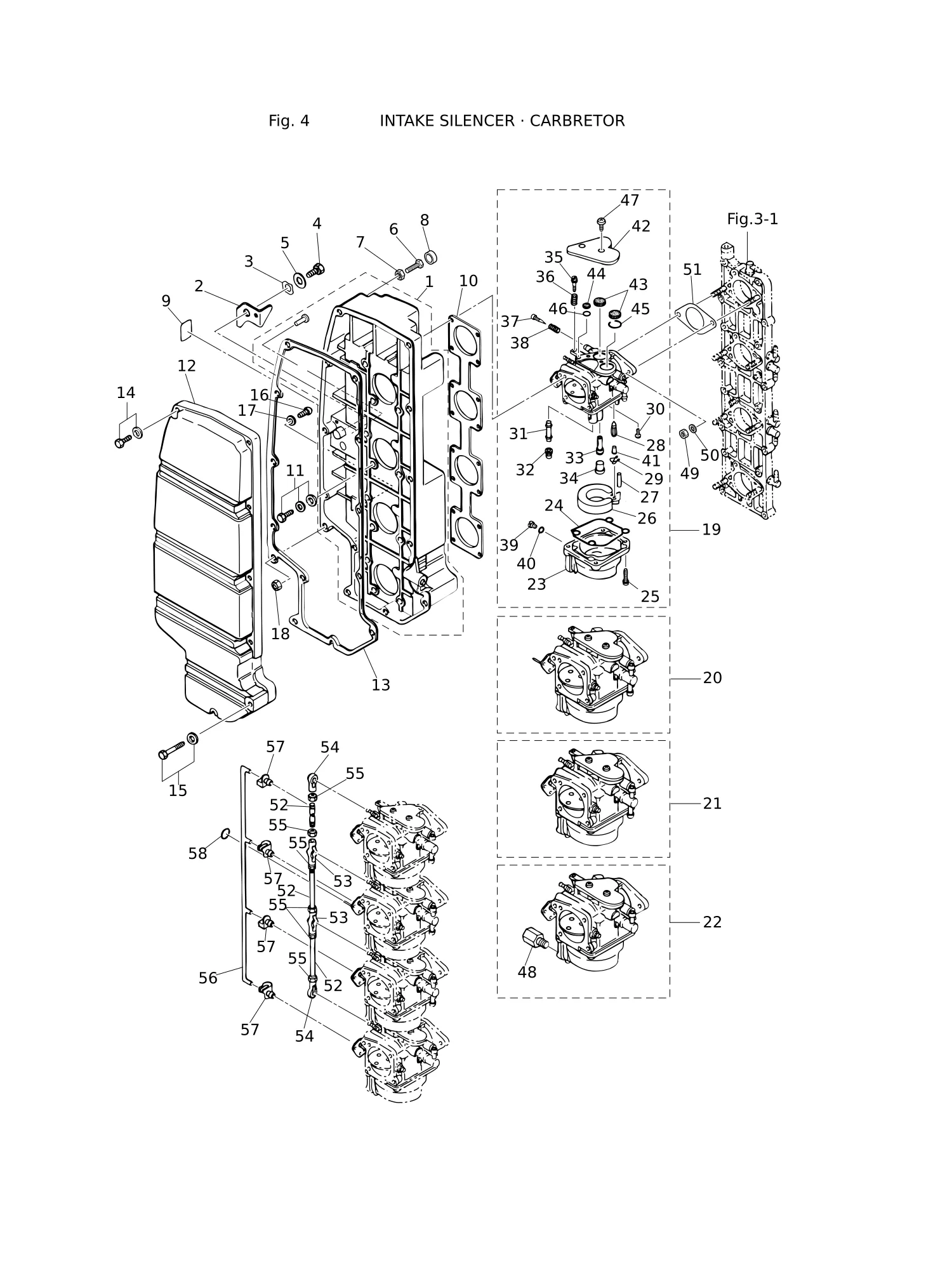

图 04进气消声器·化油器 INTAKE SILENCER · CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	3C7-02410-0	进气消声器分总成	INTAKE SILENCER SUB-ASSY	1
2	3B7-67152-0	阻风门操纵杆	CHOKE LEVER	1
3	941403-1000	波形垫圈 d=10	WAVE WASHER d=10	1
4	910103-0610	螺栓	BOLT	1
5	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	1
6	910103-0625	螺栓	BOLT	1
8	3B7-63734-0	缓冲止动块	STOPPER DAMPER	1
9	3B7-72015-0	阻风门标贴	CHOKE DECAL	1
10	3C7-02414-2	进气消声器垫片	INTAKE SILENCER GASKET	1
11	3C7-02420-1	螺栓6-20	BOLT 6-20	12
12	3C7-02415-2	进气消声器盖	INTAKE SILENCER COVER	1
13	3C7-02418-3	衬垫	GASKET	1
14	910103-5620	螺栓	BOLT	10
15	910103-5635	螺栓	BOLT	2
16	921503-0625	螺钉	SCREW	1
17	940103-0600	垫圈	WASHER	1
19	3C7-03200-1	化油器总成	CARBURETOR ASSY	1
19	3E0-03200-1	化油器总成	CARBURETOR ASSY	1
20	3C7-03204-1	化油器总成(第二代)	CARBURETOR ASSY (SECOND)	1
21	3C7-03205-1	化油器总成(第三代)	CARBURETOR ASSY (THIRD)	1
22	3C7-03210-1	化油器总成(第四代)	CARBURETOR ASSY (FOURTH)	1
23	353-03221-0	* 浮子室	* FLOAT CHAMBER	1
24	346-03222-0	* 浮子室O型圈	* FLOAT CHAMBER O-RING	1
25	922503-6414	* 螺钉	* SCREW	4
26	346-03231-0	* 浮子	* FLOAT	1
27	346-03232-0	* 浮子臂销	* FLOAT ARM PIN	1
28	3B7-03240-0	* 浮子阀	* FLOAT VALVE	1
29	344-03244-0	* 卡扣	* CLIP	1
30	3F3-03234-0	* 螺钉	* SCREW	1
31	3C7-03252-0	* 主喷管	* MAIN NOZZLE	1
32	3C7-03251-0	* 主量孔 (#162)	* MAIN JET (#162)	1
33	3C7-03255-0	* 低速喷嘴(#75)	* SLOW JET (#75)	1
34	346-03256-0	* 橡胶帽	* RUBBER CAP	1
35	346-03265-0	* 止动螺钉	* STOP SCREW	1
36	346-03267-0	* 弹簧	* SPRING	1
37	346-03266-0	* 调节螺钉	* PILOT SCREW	1
38	353-03268-0	* 弹簧	* SPRING	1
39	345-03292-0	* 放油螺钉	* DRAIN SCREW	1
40	336-03293-0	* O型圈	* O-RING	1
41	334-03242-0	* 阀销	* VALVE PIN	1
42	3C7-03181-0	* 化油器盖	* CARBURETOR COVER	1
43	3C7-03182-0	* 化油器盖垫片	* CARBURETOR COVER GASKET	2
44	3C7-03183-0	* 化油器盖垫片	* CARBURETOR COVER GASKET	1
45	3C7-03184-0	* 盖板衬垫	* COVER GASKET PLATE	1
46	3C7-03185-0	* 盖板衬垫	* COVER GASKET PLATE	1
47	3C7-03186-0	* 螺钉	* SCREW	2
48	3C7-03292-0	* 放油螺钉	* DRAIN SCREW	1
49	930103-0600	螺母	NUT	8
50	941303-0600	弹簧垫圈	SPRING WASHER	8
51	3C7-02011-2	化油器垫片	CARBURETOR GASKET	4
52	353-63709-1	节气门拉杆	THROTTLE ROD	3
53	3B7-05229-0	球头连接器	BALL JOINT CONNECTOR	2
54	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	2
55	930103-0500	螺母	NUT	6
56	3C7-67191-2	阻风门拉杆	CHOKE ROD	1
57	345-05223-1	3.5-2连杆卡扣	ROD SNAP 3.5-2	4
58	3C7-03271-2	O型圈	O-RING	1

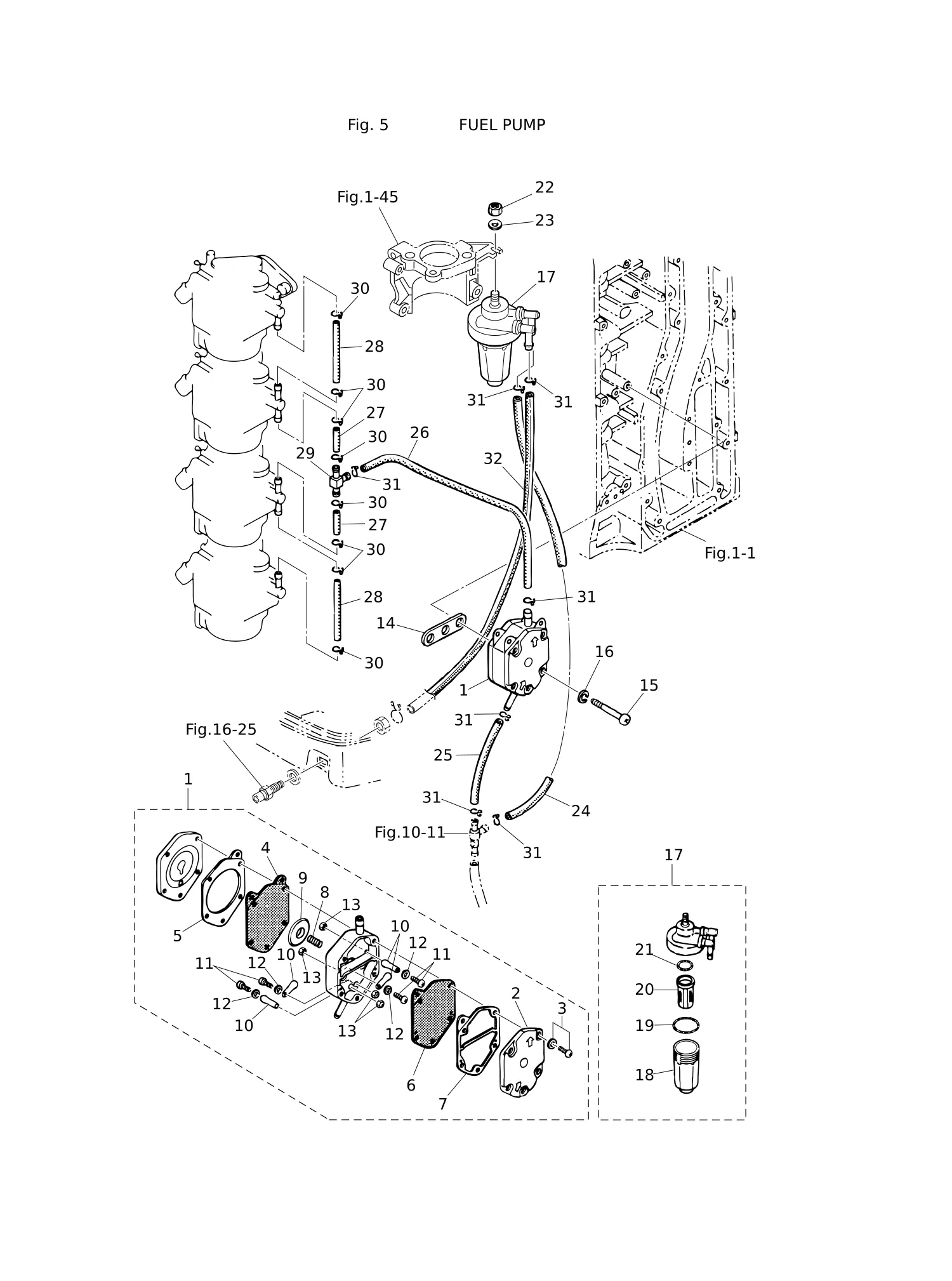

图 05燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	3C7-04000-1	燃油泵总成	FUEL PUMP ASSY	1
2	3C7-04004-1	* 泵盖	* PUMP COVER	1
3	922532-6533	* 螺钉	* SCREW	3
4	3C7-04005-0	* 泵膜片	* PUMP DIAPHRAGM	1
5	3C7-04006-0	* 隔膜垫片	* DIAPHRAGM GASKET	1
6	3C7-04029-0	* 泵膜片	* PUMP DIAPHRAGM	1
7	3C7-04007-1	* 隔膜垫片	* DIAPHRAGM GASKET	1
8	3C7-04009-0	* 弹簧	* SPRING	1
9	3C7-04022-0	* 隔膜盖	* DIAPHRAGM COVER	1
10	3C7-04044-0	* 止回阀	* CHECK VALVE	4
11	921532-0306	* 螺钉	* SCREW	4
12	940103-0300	* 垫圈	* WASHER	4
13	930103-0300	螺母	* NUT	4
14	346-04901-2	衬垫	GASKET	1
15	921503-0645	螺钉	SCREW	2
16	941303-0600	弹簧垫圈	SPRING WASHER	2
17	3C7-02230-0	燃油滤清器总成	FUEL FILTER ASSY	1
18	3B7-02237-0	* 杯状件	* CUP	1
19	3B7-02235-0	* O型圈	* O-RING	1
20	3B7-02234-0	* 滤清器	* FILTER	1
21	3B7-02236-0	* O型圈	* O-RING	1
22	930103-0800	螺母	NUT	1
23	940103-0800	垫圈	WASHER	1
24	98AB-70-320	软管	HOSE	1
25	98AB-70-045	软管	HOSE	1
26	98AB-70-310	软管	HOSE	1
27	98AB-50-045	软管	HOSE	2
28	98AB-50-100	软管	HOSE	2
29	3C7-02092-0	管接头 7-5	PIPE JOINT 7-5	1
30	338-02215-0	卡扣φ10	CLIP φ10	8
31	3C7-02215-0	卡扣φ12	CLIP φ12	7
32	98AB-70-730	软管	HOSE	1

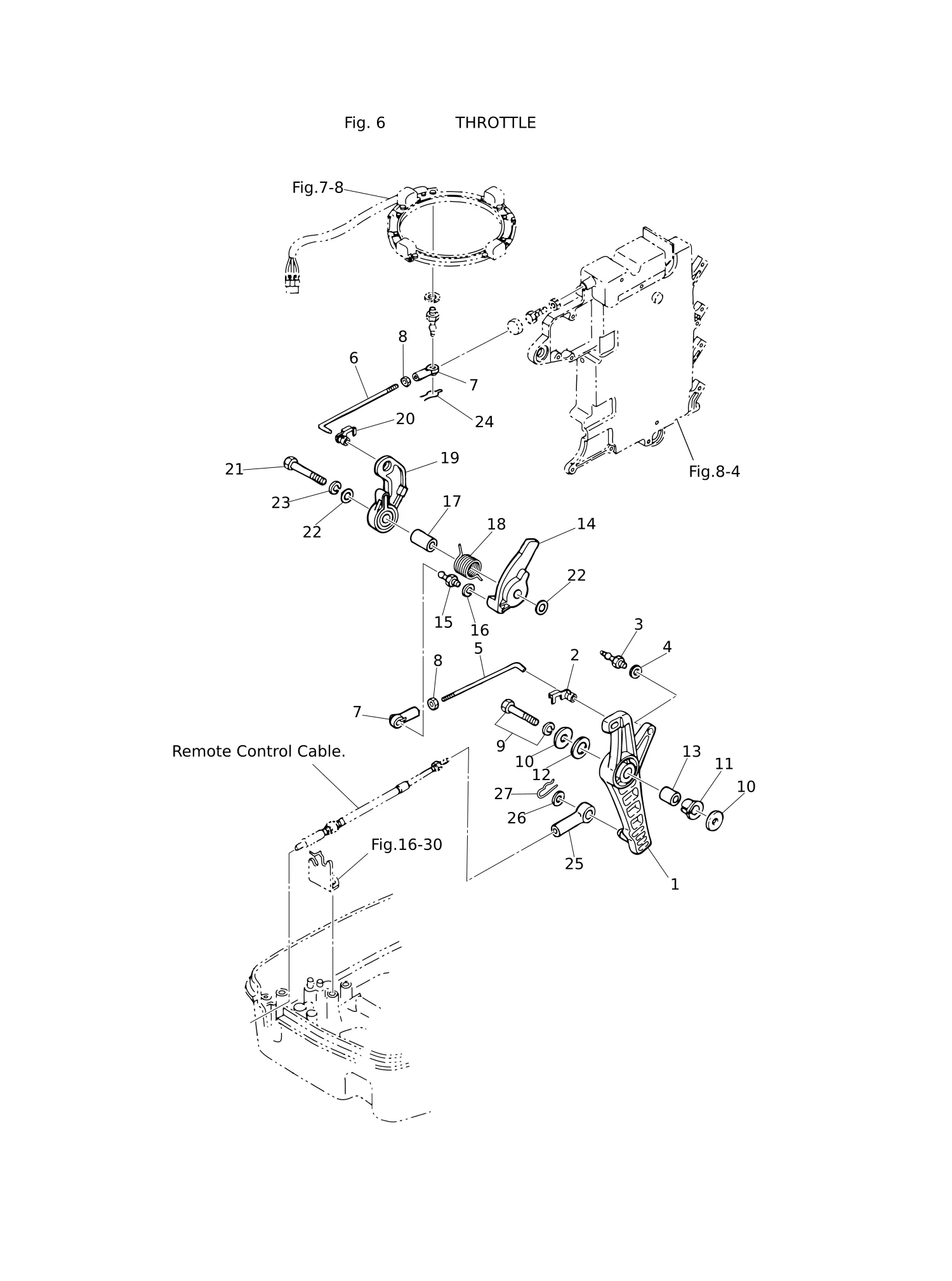

图 06节气门 THROTTLE

REF	零件编号	中文名称	英文名称	数量
1	3B7B63711-3	提前臂	ADVANCER ARM	1
3	3B7-05244-0	球头关节	BALL JOINT	1
5	3C7-63716-1	节气门拉杆 5-149	THROTTLE ROD 5-149	1
6	3C7-63715-1	连杆5-118	ROD 5-118	1
7	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	2
8	930103-0500	螺母	NUT	2
9	910103-6835	螺栓	BOLT	1
10	3B7-63730-0	垫圈 8.5-24-1.5	WASHER 8.5-24-1.5	2
11	3B7-63713-0	衬套 12-14-15.5	BUSHING 12-14-15.5	1
12	3B7-63731-0	垫片 12.5-24-1	WASHER 12.5-24-1	1
13	3B7-63732-1	轴环 8.4-12-17	COLLAR 8.4-12-17	1
14	3B7-63718-0	节气门凸轮	THROTTLE CAM	1
15	346-05228-1	球头关节	BALL JOINT	1
16	941303-0600	弹簧垫圈	SPRING WASHER	1
17	3B7-63721-0	轴环 8.4-12-26.3	COLLAR 8.4-12-26.3	1
18	3B7-63727-0	弹簧	SPRING	1
19	3B7-63712-0	提前杆	ADVANCER LEVER	1
20	3B7-63733-0	5-2.5连杆卡扣	ROD SNAP 5-2.5	1
21	910103-0845	螺栓	BOLT	1
22	940103-0800	垫圈	WASHER	2
23	941303-0800	弹簧垫圈	SPRING WASHER	1
24	951703-0500	弹性挡圈 d=5	SNAP RETAINER ｄ=5	1
25	3B7-83715-2	线缆接头	CABLE JOINT	2
26	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	1
27	951603-0800	弹性销 d=8	SNAP PIN d=8	1

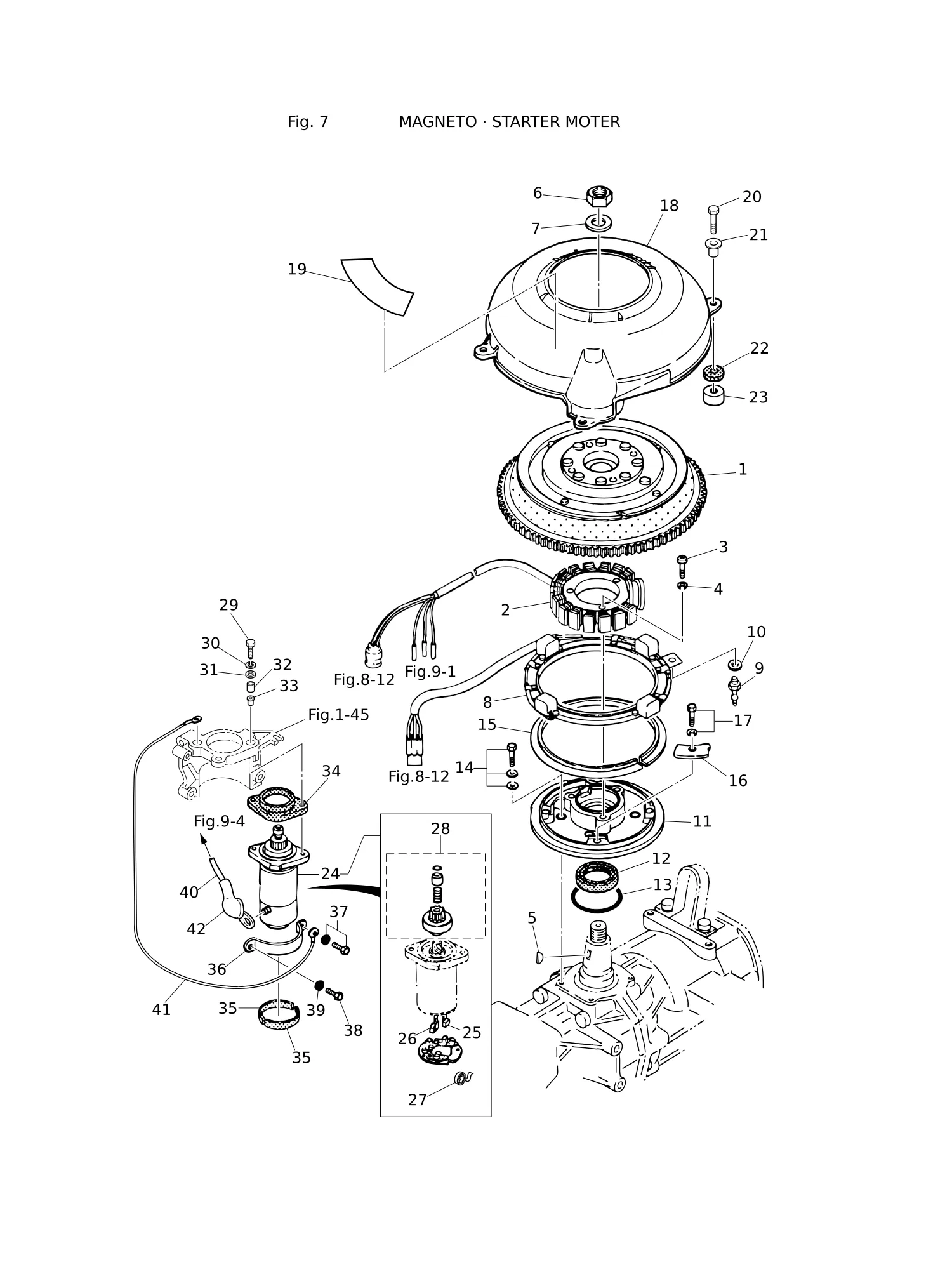

图 07磁电机·启动马达 MAGNETO · STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
1	3C7-06101-1	带齿圈飞轮	FLYWHEEL W/RING GEAR	1
2	3C7-06123-0	交流发电机总成	ALTERNATOR ASSY	1
3	921503-0628	螺钉	SCREW	3
5	334-00131-0	键	KEY	1
6	3C7-00132-0	螺母 20-P1.25	NUT 20-P1.25	1
7	3C7-00133-0	垫片 20.5-37-5	WASHER 20.5-37-5	1
8	3C7-06130-2	脉冲线圈与板组件	PULSAR COIL & PLATE ASSY	1
9	3B7-05244-0	球头关节	BALL JOINT	1
10	941303-0600	弹簧垫圈	SPRING WASHER	1
11	3C7-63722-1	导板	GUIDE PLATE	1
12	3C7-00122-0	油封 40-52-6	OIL SEAL 40-52-6	1
13	3C7-01403-0	O型圈 2.4-59.6	O-RING 2.4-59.6	1
14	910121-7620	螺栓	BOLT	4
15	3C7-63728-0	衬套	BUSHING	1
16	3C7-63723-0	定位板	SETTING PLATE	4
17	910103-6612	螺栓	BOLT	4
18	3C7-06301-0	齿圈盖	RING GEAR COVER	1
19	3C7-72182-2	警示标贴(C型)	CAUTION DECAL （C)	1
20	910103-0630	螺栓	BOLT	4
21	3GF-06304-0	轴环 9.1-16-10.8	COLLAR 9.1-16-10.8	4
22	3B7-06305-0	橡胶支座 9-16-4.3	RUBBER MOUNT 9-16-4.3	4
23	3C7-06306-0	垫片 6.2-16-4	WASHER 6.2-16-4	4
24	353-76010-4	启动马达总成	STARTER MOTOR ASSY	1
25	353-76012-3	* 正极电刷	* POSITIVE BRUSH	1
26	353-76013-3	* 负极电刷	* NEGATIVE BRUSH	2
27	353-76017-1	* 碳刷弹簧	* BRUSH SPRING	4
28	353-76015-1	* 小齿轮总成	* PINION ASSY	1
29	910103-0840	螺栓	BOLT	2
30	941303-0800	弹簧垫圈	SPRING WASHER	2
31	3B7-63730-0	垫圈 8.5-24-1.5	WASHER 8.5-24-1.5	2
32	3C7-76003-1	垫圈 8.4-12-21.5	SPACER 8.4-12-21.5	2
33	3C7-76004-0	启动马达安装座	STARTER MOTOR MOUNT	2
34	3C7-76005-0	启动马达安装座	STARTER MOTOR MOUNT	1
35	3C7-76007-1	减震器	DAMPER	2
36	353B76009-2	启动马达固定带	STARTER MOTOR BAND	1
37	910103-5840	螺栓	BOLT	1
38	910103-0820	螺栓	BOLT	1
39	940103-0800	垫圈	WASHER	1
40	3B7-76141-1	启动电缆 L=400	STARTER CABLE L=400	1
41	3C7-76141-1	启动电缆 L=300	STARTER CABLE L=300	1
42	3A3-76145-0	端子盖	TERMINAL CAP	2

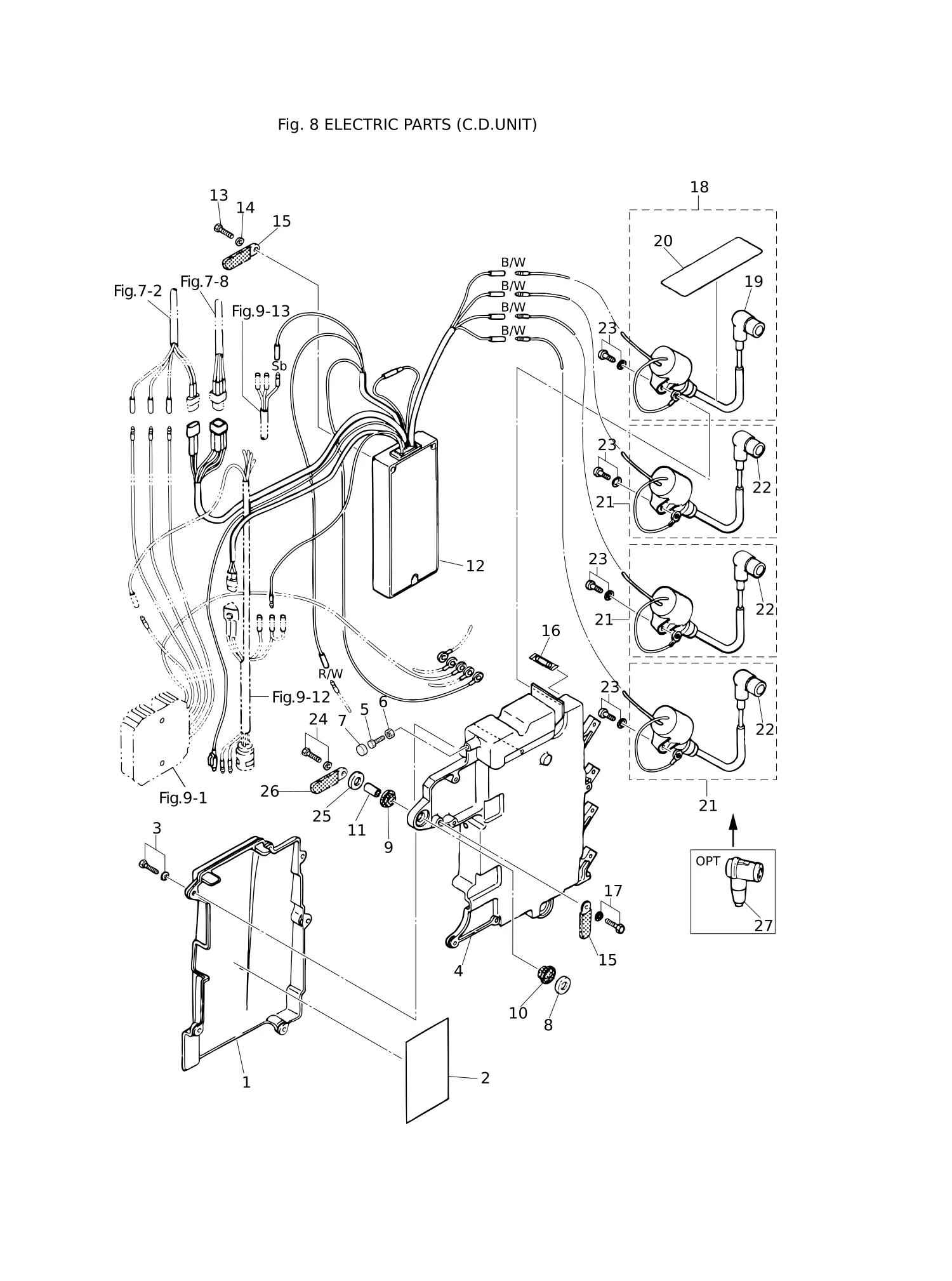

图 08电气部件(电容放电单元) ELECTRIC PARTS (C.D. UNIT)

REF	零件编号	中文名称	英文名称	数量
1	3C7-06902-2	盖板	COVER	1
2	3C7-72028-1	接线图标签	WIRING DIAGRAM DECAL	1
4	3C7-06901-2	支架	BRACKET	1
5	910103-0620	螺栓	BOLT	1
6	930103-0600	螺母	NUT	1
7	3B7-63734-0	缓冲止动块	STOPPER DAMPER	1
9	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	3
10	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	3
11	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	3
12	3C7-06160-1	CD单元	CD UNIT	1
13	910403-0540	螺栓	BOLT	3
14	940103-0500	垫圈	WASHER	2
16	353-76213-0	备用保险丝 20A	SPARE FUSE 20A	1
17	910103-6612	螺栓	BOLT	3
18	3C8-06048-0	带标签点火线圈总成	IGNITION COIL ASSY W/LABEL	1
20	3C8-72181-0	* 警示标贴(B)	* CAUTION DECAL (B)	1
21	3C7-06040-0	带帽点火线圈	IGNITION COIL W/R-CAP	3
22	346-06999-0	* 带电阻火花塞帽	* PLUG CAP W/RESISTANCE	1
23	910103-5620	螺栓	BOLT	4
24	910103-6630	螺栓	BOLT	3
25	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	3
26	309-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
27	3C7-06921-0	带电阻火花塞帽	PLUG CAP W/RESISTANCE	4

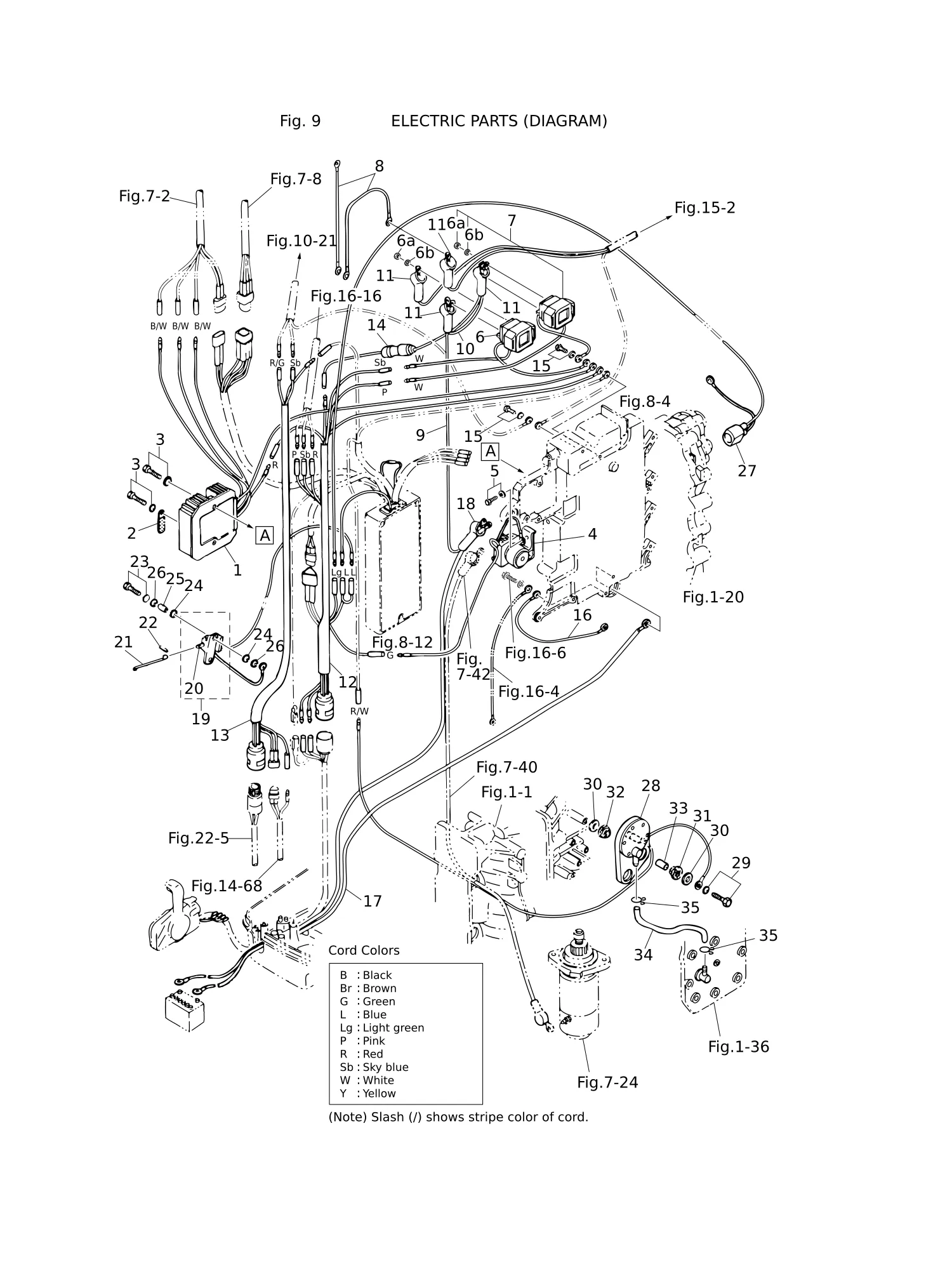

图 09电气部件(示意图) ELECTRIC PARTS (DIAGRAM)

REF	零件编号	中文名称	英文名称	数量
1	3C7-76065-2	整流器总成	RECTIFIER COMPLETE	1
2	398-06972-0	卡箍 6.5-67P	CLAMP 6.5-67P	1
3	910103-5625	螺栓	BOLT	2
4	346-76040-0	启动器电磁阀	STARTER SOLENOID	1
5	910103-6616	螺栓	BOLT	1
6a	930103-0600	螺母	* NUT	3
6b	941303-0600	* 弹簧垫圈	* SPRING WASHER	3
7	3C8-72581-0	动力升降倾斜装置电磁阀开关(B)	PTT SOLENOID SWITCH (B)	1
8	3C8-72583-1	电磁开关线束(B) L=150	SOLENOID SWITCH CORD (B) L=150	2
9	3C7-72582-0	电磁开关线束(A) L=220	SOLENOID SWITCH CORD (A) L=220	1
10	3C7-72583-0	电磁开关线束(B) L=150	SOLENOID SWITCH CORD (B) L=150	1
11	3A3-76145-0	端子盖	TERMINAL CAP	4
12	3C7-76110-1	线束总成	CORD ASSY	1
13	3C7-76119-0	线束总成	CORD ASSY	1
14	3C7-76062-1	保险丝总成 L=450	FUSE WIRE ASSY L=450	1
15	921503-6612	螺钉	SCREW	2
16	3B7-76142-1	接地电缆 L=120	GROUND CABLE L=120	1
17	3B7-76120-2	蓄电池电缆 L=3000	BATTERY CABLE L=3000	1
18	3B7-76145-0	端子盖	TERMINAL CAP	1
19	3C7-76050-0	阻风门电磁阀	CHOKE SOLENOID	1
20	353-76073-0	* 柱塞	* PLUNGER	1
21	353-76057-2	阻风门电磁阀挂钩	CHOKE SOLENOID HOOK	1
22	951403-0312	弹簧销 3-12	SPRING PIN 3-12	1
23	910103-6625	螺栓	BOLT	2
24	122-35083-0	橡胶支座 9-23-4	RUBBER MOUNT 9-23-4	4
25	353-76079-0	轴套 6.2-9-9.3	COLLAR 6.2-9-9.3	2
27	3C7-76172-0	过热传感器总成	OVERHEAT SENSOR ASSY	1
28	3C7-76180-0	压力开关总成	PRESSURE SWITCH ASSY	1
29	910103-6630	螺栓	BOLT	2
30	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	4
31	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	2
32	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	2
33	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	2
34	98AB-70-350	软管	HOSE	1
35	3C7-02215-0	卡环φ12	CLIPφ12	2

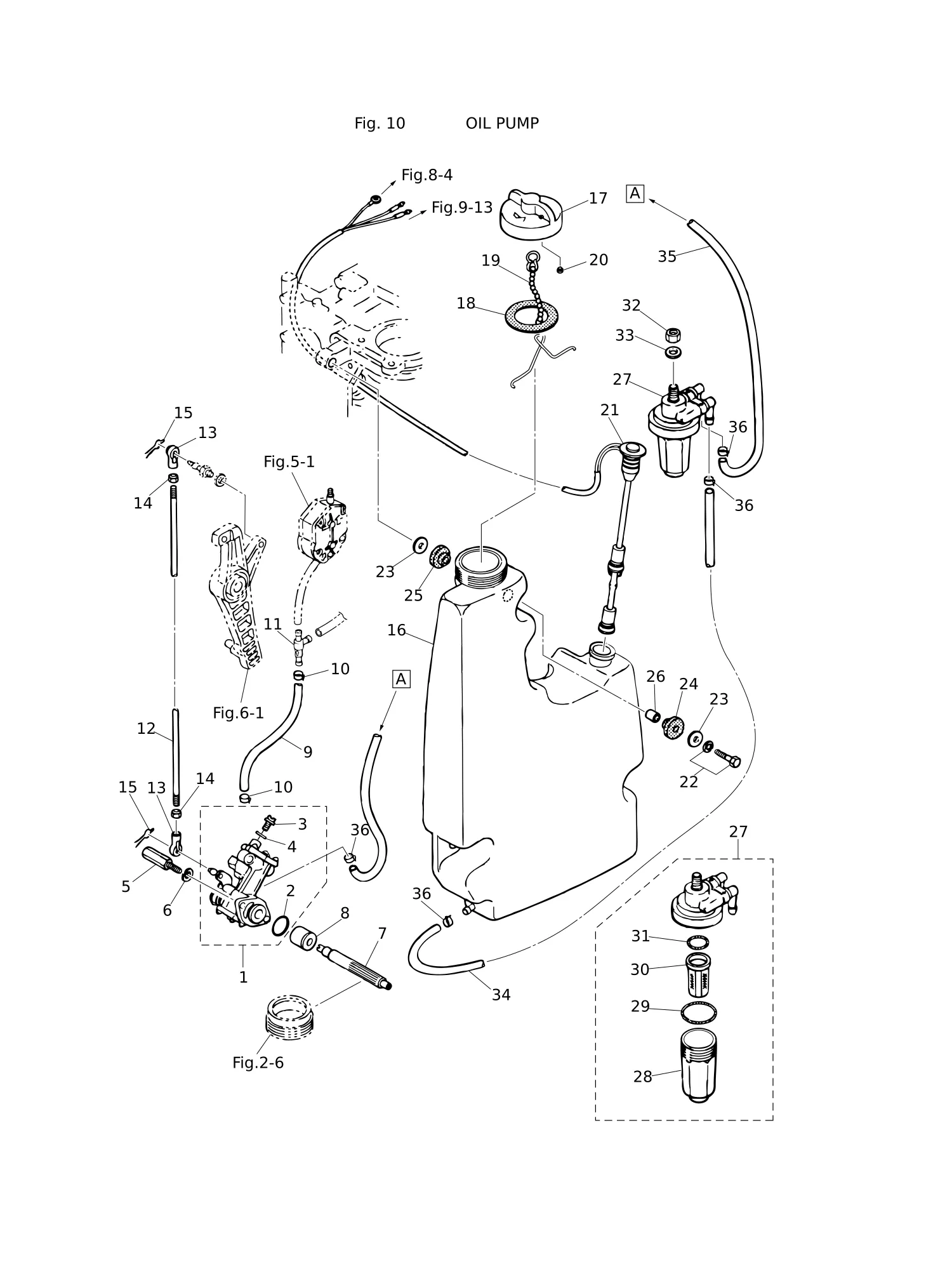

图 10油泵 OIL PUMP

REF	零件编号	中文名称	英文名称	数量
1	3C7-09000-0	油泵总成	OIL PUMP ASSY	1
2	3B7-09002-0	* O型圈1.6-19.2	* O-RING 1.6-19.2	1
3	3B7-09004-0	* 通气螺栓	* AIR VENT BOLT	1
4	3B7-09006-0	* 垫圈	* WASHER	1
5	3B7-09050-1	油泵螺栓	OIL PUMP BOLT	2
6	941303-0600	弹簧垫圈	SPRING WASHER	2
7	3B7-09065-0	油泵从动齿轮	OIL PUMP DRIVEN GEAR	1
8	3B7-09069-0	衬套 9-20-20.8	BUSHING 9-20-20.8	1
9	99AA-4-0490	管	PIPE	1
10	3C7-09056-1	卡环 φ8.5	CLIP φ8.5	2
11	3C7-09075-1	止回阀总成	CHECK VALVE COMPLETE	1
12	3C7-09053-1	油泵连杆	OIL PUMP ROD	1
13	3B7-05243-0	球头连接器	BALL JOINT CONNECTOR	2
14	930103-0500	螺母	NUT	2
15	951703-0500	弹性挡圈 d=5	SNAP RETAINER ｄ=5	2
16	3C7-71070-2	油箱	OIL TANK	1
17	3C8-71015-0	机油加注口盖	OIL FILLER CAP	1
18	3C8-71016-0	衬垫36-52-2	GASKET 36-52-2	1
19	3C8-71017-0	盖钩	CAP HOOK	1
20	3C8-71018-0	油箱盖止回阀	OIL TANK CAP CHECK VALVE	1
21	3C7-71020-1	油位传感器	OIL LEVEL SENSOR	1
22	910103-6630	螺栓	BOLT	3
23	346-67115-0	垫片 6.5-21-1	WASHER 6.5-21-1	6
24	346-67113-0	8.5-14-2.5支架	MOUNT 8.5-14-2.5	3
25	3B7-06920-0	橡胶支座 8.5-14-2.5	RUBBER MOUNT 8.5-14-2.5	3
26	346-67114-1	垫圈 6.2-9-15.7	SPACER 6.2-9-15.7	3
27	3C7-71030-0	机油滤清器总成	OIL FILTER ASSY	1
28	3B7-02237-0	* 杯状件	* CUP	1
29	3B7-02235-0	* O型圈	* O-RING	1
30	3C7-71033-0	* 滤清器	* FILTER	1
31	3B7-02236-0	* O型圈	* O-RING	1
32	930103-0800	螺母	NUT	1
33	940103-0800	垫圈	WASHER	1
34	99AA-6-1000	管	PIPE	1
35	99AA-6-0340	管	PIPE	1
36	3AB-35143-0	卡环 φ9.4	CLIP φ9.4	4

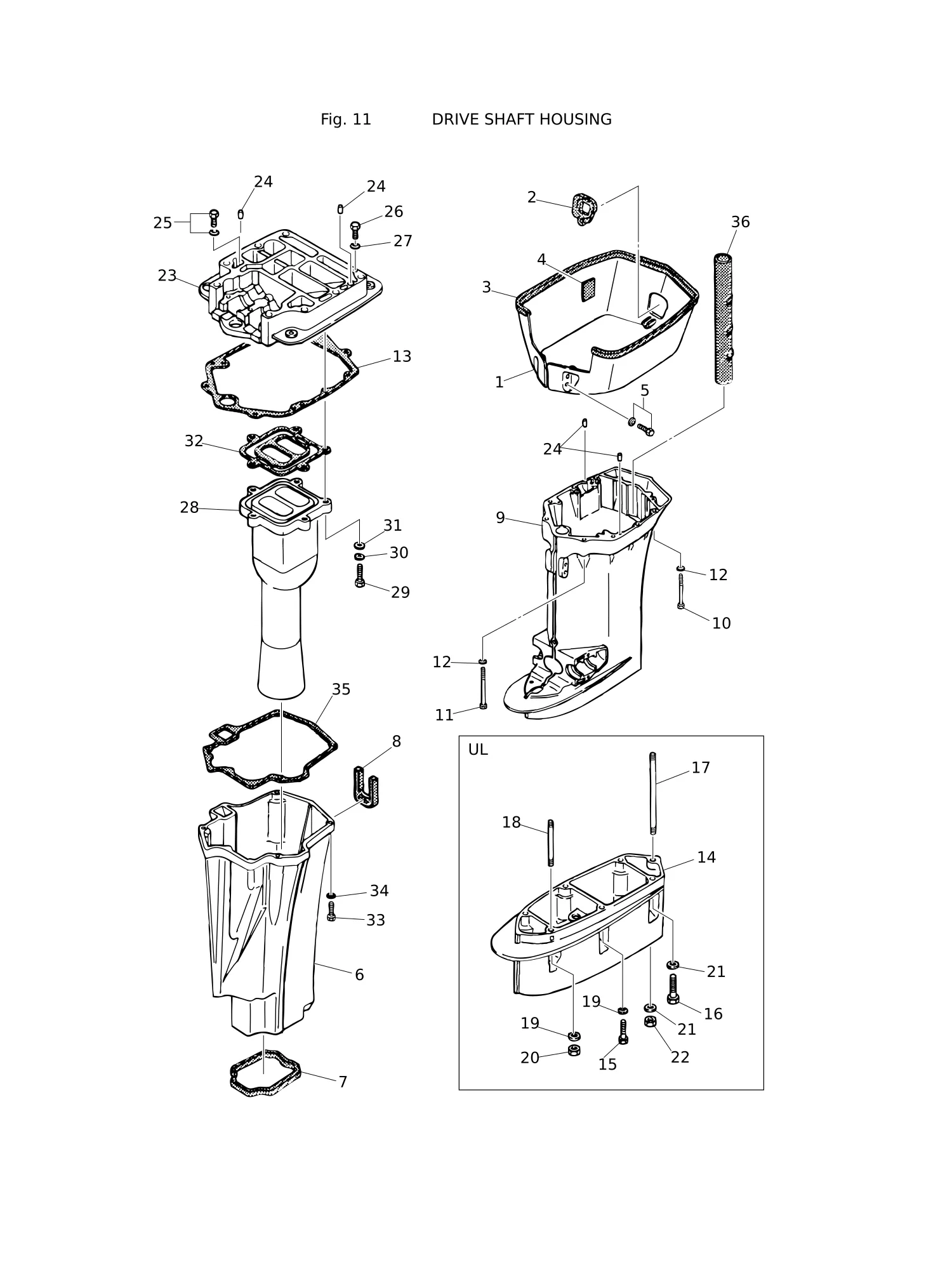

图 11驱动轴壳体 DRIVE SHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	3C7Q61210-1	挡板	APRON	1
2	3C7-61212-0	索环/护孔圈	GROMMET	1
3	3E0-61213-0	密封件	SEAL	1
4	3C7-61216-0	垫块	PAD	2
5	9101E3-5612	螺栓	BOLT	4
6	3B7-61180-0	排气壳体	EXHAUST HOUSING	1
7	3B7-61182-1	索环/护孔圈	GROMMET	1
8	3B7-61207-0	怠速排气口衬套	IDLE EXHAUST PORT GROMMET	1
9	3C7Q61192-1	驱动轴壳体(L)	DRIVE SHAFT HOUSING (L)	1
10	3C7-61017-2	螺栓 10-107	BOLT 10-107	6
11	3C7-61018-2	螺栓 10-120	BOLT 10-120	2
13	3C7-61012-2	驱动轴壳体衬垫	DRIVE SHAFT HOUSING GASKET	1
14	3B7Q61110-0	延伸壳体	EXTENSION HOUSING	1
15	3T1-60001-1	螺栓8-35	BOLT 8-35	3
16	3B7-60001-5	螺栓 10-40	BOLT 10-40	2
17	3B7-61112-1	螺柱10-165	STUD 10-165	1
18	9153E3-0825	螺柱	STUD	1
19	9401E3-0800	垫圈	WASHER	4
20	930103-0800	螺母	NUT	1
21	9402E3-1000	垫圈	WASHER	3
22	3B7-61114-0	螺母 10-P1.25	NUT 10-P1.25	1
23	3C7Q01301-1	发动机基座	ENGINE BASEMENT	1
24	345-01111-0	定位销6-12	DOWEL PIN 6-12	4
25	910103-5635	螺栓	BOLT	1
26	3C7-01312-0	螺栓8-50	BOLT 8-50	2
28	3C7-02311-0	排气管	EXHAUST PIPE	1
29	9101F4-0835	螺栓	BOLT	5
31	941303-0800	弹簧垫圈	SPRING WASHER	5
32	3C7-02312-2	排气管垫片	EXHAUST PIPE GASKET	1
33	910103-0830	螺栓	BOLT	4
34	940203-0800	垫圈 8.4-15.5-1.6	WASHER 8.4-15.5-1.6	4
35	3B7-61181-2	排气壳体垫片	EXHAUST HOUSING GASKET	1
36	3B7-61186-0	倒车燃气通道管	REVERSE GAS PASSAGE PIPE	1

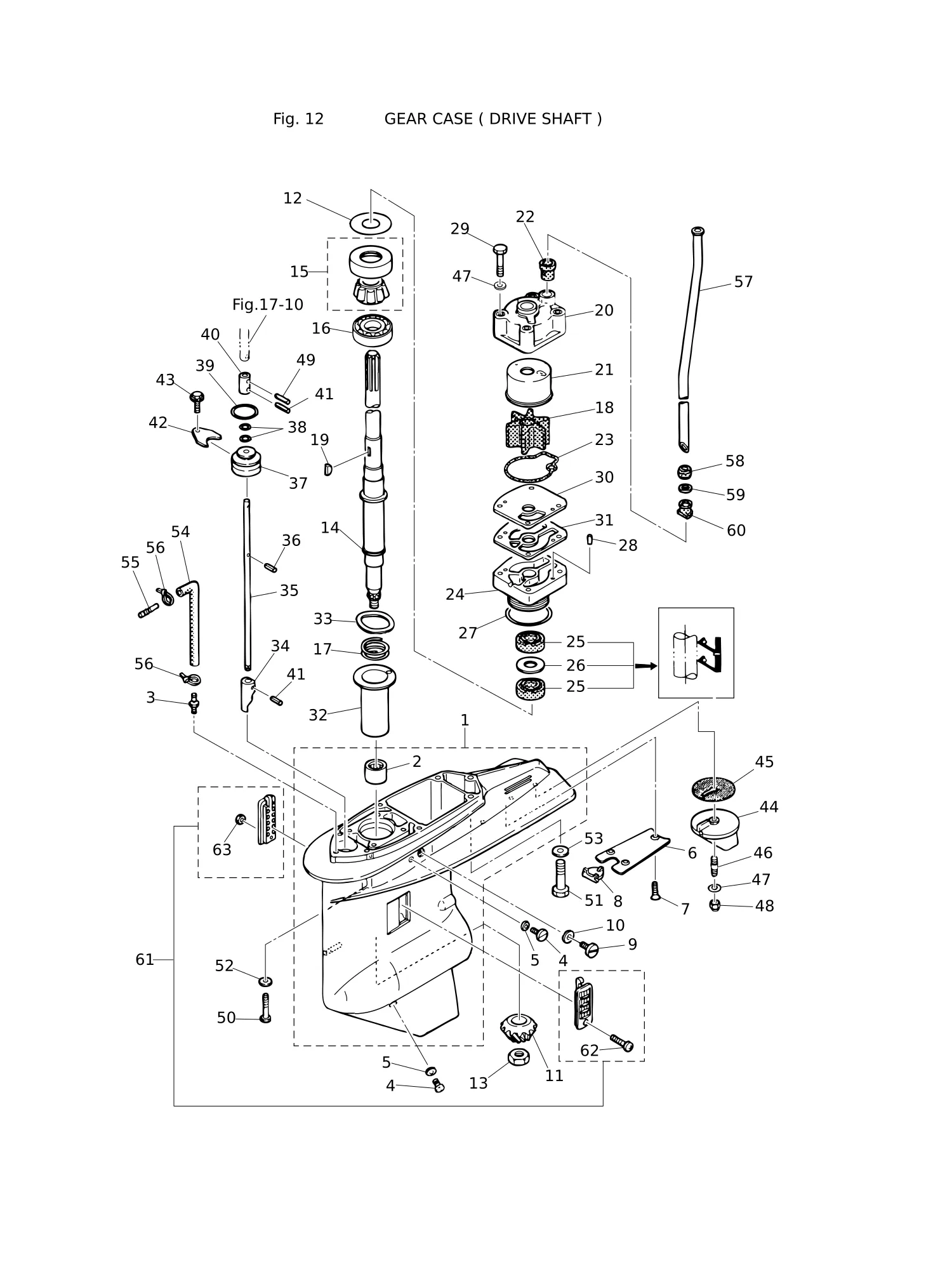

图 12驱动轴齿轮箱 GEAR CASE (DRIVE SHAFT)

REF	零件编号	中文名称	英文名称	数量
1	3C7Q60000-6	齿轮箱总成	GEAR CASE ASSY	1
2	3C7-60211-1	* 滚柱轴承 28.6-38.1-3	* ROLLER BEARING 28.6-38.1-3	1
3	3C7-60017-0	管接头 6-1/8	NIPPLE 6-1/8	1
4	332-60005-2	塞 8-8	PLUG 8-8	2
5	332-60006-0	衬垫8.1-15-1	GASKET 8.1-15-1	2
6	3B7-60012-1	齿轮箱盖板	GEAR CASE PLATE	1
7	9216E3-0614	螺钉	SCREW	3
8	3B7-60013-0	齿轮箱盖板塞	GEAR CASE PLATE PLUG	1
9	3B7-60015-1	塞	PLUG	1
10	3B7-60016-1	衬垫10.1-15-1	GASKET 10.1-15-1	1
11	3C7-64020-0	锥齿轮B	BEVEL GEAR B	1
12	353-64014-0	垫片52-60.5-0.3	SHIM 52-60.5-0.3	1
12	353-64015-0	垫片52-60.5-0.15	SHIM 52-60.5-0.15	1
12	353-64016-0	垫片 52-60.5-0.1	SHIM 52-60.5-0.1	1
13	3B7-64027-0	螺母	NUT	1
14	3C7-64302-3	驱动轴(L)	DRIVE SHAFT (L)	1
14	3C7-64303-3	驱动轴(UL)	DRIVE SHAFT (UL)	1
15	3C7-60213-0	圆锥滚子轴承 0506	TAPERED ROLLER BEARING 0506	1
16	3C7-60214-0	滚珠轴承 16007	BALL BEARING 16007	1
17	3C7-64327-1	驱动轴弹簧	DRIVE SHAFT SPRING	1
18	3C7-65021-1	水泵叶轮	WATER PUMP IMPELLER	1
19	3B7-65022-1	键	KEY	1
20	3C7-65016-0	泵壳分总成(上)	PUMP CASE SUB-ASSY (UPPER)	1
21	3C7-65011-0	泵壳衬套	PUMP CASE LINER	1
22	3C7-65014-0	水管密封件(下)	WATER PIPE SEAL (LOWER)	1
23	3C7-65018-0	泵壳垫片	PUMP CASE GASKET	1
24	3C7-65017-2	泵壳(下)	PUMP CASE (LOWER)	1
25	3C7-60223-1	油封 22-42-7	OIL SEAL 22-42-7	2
26	346-64084-0	垫片 35-41.9-0.5	SHIM 35-41.9-0.5	1
27	3B7-65015-0	O型圈 3.1-54.4	O-RING 3.1-54.4	1
28	334-65012-0	定位销4-10	DOWEL PIN 4-10	2
29	9161E3-0885	螺栓	BOLT	4
30	3C7-65025-0	水泵导板	WATER PUMP GUIDE PLATE	1
31	3C7-65029-0	导板垫片	GUIDE PLATE GASKET	1
32	3C7-64328-0	驱动轴弹簧导套	DRIVE SHAFT SPRING GUIDE	1
33	3C7-60210-0	波形垫圈 d=47.2	WAVE WASHER d=47.2	1
34	3B7-66011-1	离合器凸轮	CLUTCH CAM	1
35	3B7-66013-1	凸轮杆(长)	CAM ROD (L)	1
35	3B7-66014-1	凸轮杆(超长)	CAM ROD (UL)	1
36	951403-3510	弹簧销 3.5-10	SPRING PIN 3.5-10	1
37	3B7-66031-1	凸轮杆衬套	CAM ROD BUSHING	1
38	345-66021-0	O型圈1.9-6.8	O-RING 1.9-6.8	2
39	3B7-66023-0	O型圈 3.5-27.7	O-RING 3.5-27.7	1
40	353-66241-1	换挡杆接头	SHIFT ROD JOINT	1
42	353-66024-0	止动块	STOPPER	1
43	910103-6612	螺栓	BOLT	1
44	3B7-60217-1	配平片	TRIM TAB	1
45	3B7-60219-0	配平片垫片	TRIM TAB GASKET	1
46	915303-0825	螺柱	STUD	1
47	940103-0800	垫圈	WASHER	5
48	930403-0800	尼龙螺母 8-P1.25	NYLON NUT 8-P1.25	1
49	951403-3516	弹簧销 3.5-16	SPRING PIN 3.5-16	1
50	3T1-60001-1	螺栓8-35	BOLT 8-35	4
51	3B7-60001-5	螺栓 10-40	BOLT 10-40	3
52	9401E3-0800	垫圈	WASHER	4
53	9402E3-1000	垫圈	WASHER	3
54	98AL-40-800	软管	HOSE	1
54	98AL-40-920	软管	HOSE	1
55	3C7-60018-0	管接头 6-6	NIPPLE 6-6	1
56	353-84398-0	箍带 100	BAND 100	2
57	3C7-65110-0	水管(左)	WATER PIPE (L)	1
57	3C7-65120-0	水管(左上)	WATER PIPE (UL)	1
58	3C7-65206-0	水管密封件(上)	WATER PIPE SEAL (UPPER)	1
59	345-65205-0	轴环 18-20-4.5	COLLAR 18-20-4.5	1
60	3C7-65204-0	水管辅助支架	WATER PIPE AUXILIARY MOUNT	1
61	3C7-60205-1	滤水器组件	WATER STRAINER SET	1
62	921503-0445	* 螺钉	* SCREW	1
63	930403-0400	尼龙螺母 4-P0.7	* NYLON NUT 4-P0.7	1

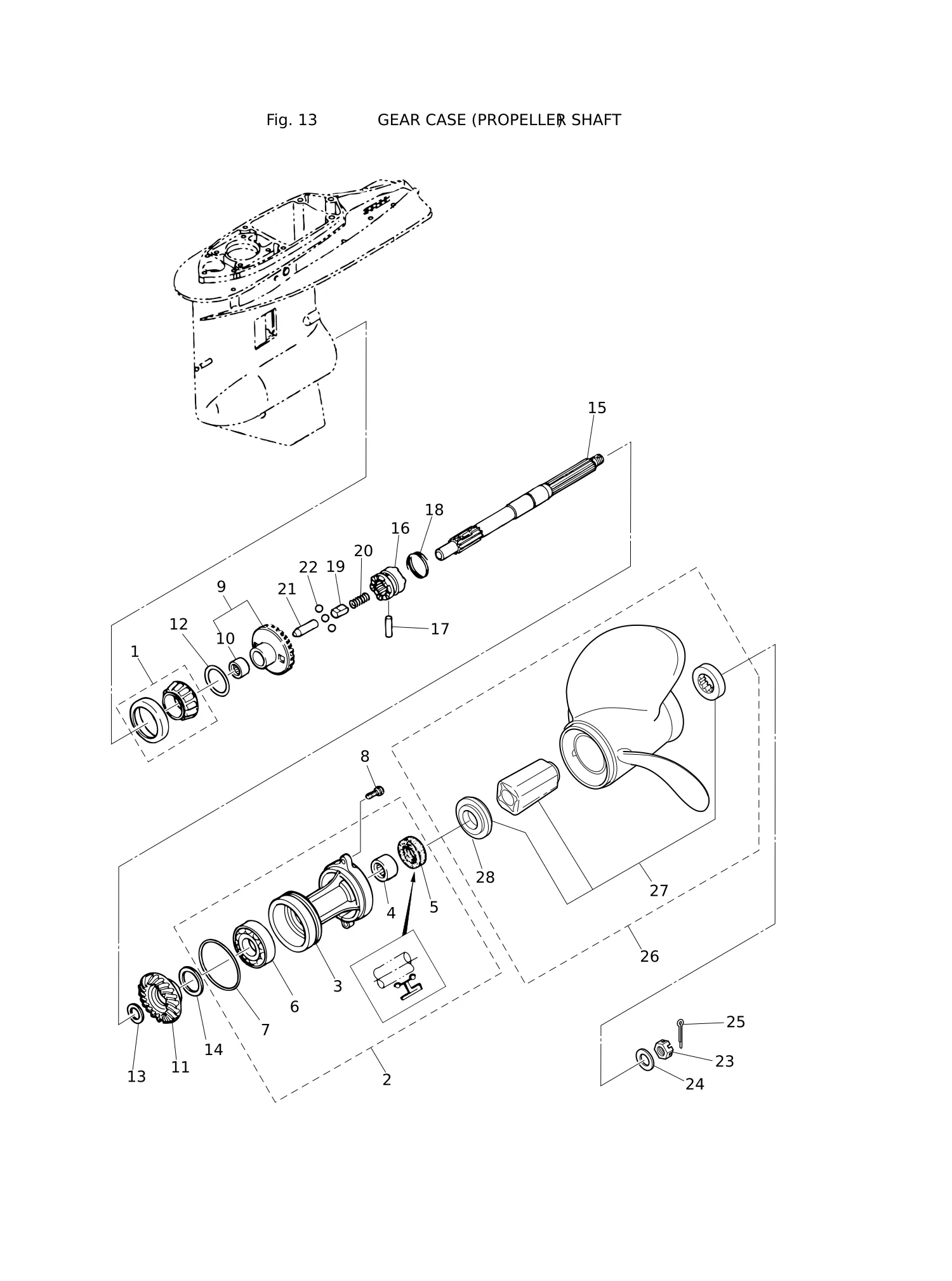

图 13螺旋桨轴齿轮箱 GEAR CASE (PROPELLER SHAFT)

REF	零件编号	中文名称	英文名称	数量
1	3C7-60215-0	圆锥滚子轴承 30209	TAPERED ROLLER BEARING 30209	1
2	3B7Q87323-1	螺旋桨轴套总成	PROPELLER SHAFT HOUSING ASSY	1
3	3B7Q60101-1	* 螺旋桨轴套	* PROPELLER SHAFT HOUSING	1
4	3B7-60211-0	* 滚柱轴承 30-40-30	* ROLLER BEARING 30-40-30	1
5	3B7-60111-0	* 油封 30-50-12	* OIL SEAL 30-50-12	1
6	9601-0-6208	* 球轴承 6208	* BALL BEARING 6208	1
7	3B7-60103-0	* O型圈 3.1-94.4	* O-RING 3.1-94.4	1
8	3C7-60108-2	预涂层螺栓8-30	PRE-COATED BOLT 8-30	2
9	3C7-64010-0	锥齿轮总成(A)	BEVEL GEAR ASSY (A)	1
10	3B7-64011-0	* 滚柱轴承 25-32-26	* ROLLER BEARING 25-32-26	1
11	3T1-64093-0	锥齿轮C	BEVEL GEAR C	1
12	3B7-64015-0	垫片 47-57-0.15	SHIM 47-57-0.15	1
12	3B7-64016-0	垫片 47-57-0.1	SHIM 47-57-0.1	1
13	3B7-64032-0	垫圈 t=3.2	WASHER t=3.2	1
13	3B7-64034-0	垫圈 t=3.0	WASHER t=3.0	1
13	3B7-64035-0	垫圈 t=2.8	WASHER t=2.8	1
14	3B7-64036-0	垫片 42-50-0.15	SHIM 42-50-0.15	1
14	3B7-64037-0	垫片 42-50-0.1	SHIM 42-50-0.1	1
15	3B7-64211-0	螺旋桨轴	PROPELLER SHAFT	1
16	3T1-64215-2	离合器	CLUTCH	1
17	3B7-64218-0	销钉	PIN	1
18	3B7-64219-1	卡扣	SNAP	1
19	3T1-64222-0	弹簧挡圈	SPRING RETAINER	1
20	346-64221-0	弹簧	SPRING	1
21	3T1-64223-0	推杆	PUSH ROD	1
22	3T1-64224-0	钢球	BALL	3
23	353-64121-0	螺旋桨螺母	PROPELLER NUT	1
24	345-64124-0	垫片 17-32-3	WASHER 17-32-3	1
25	951503-0325	开口销3-25	SPLIT PIN 3-25	1
26	3HKB64518-0	螺旋桨总成(9英寸)	PROPELLER ASSY (9")	1
26	3HKB64523-0	螺旋桨总成(11英寸)	PROPELLER ASSY (11")	1
26	3HKB64527-0	螺旋桨总成(13英寸)	PROPELLER ASSY (13")	1
26	3HKB64532-0	螺旋桨总成(15英寸)	PROPELLER ASSY (15")	1
26	3HKB64536-0	螺旋桨总成(17英寸)	PROPELLER ASSY (17")	1
26	3HKB64541-0	螺旋桨总成(19英寸)	PROPELLER ASSY (19")	1
26	3HKB64545-0	螺旋桨总成(21英寸)	PROPELLER ASSY (21")	1
27	3HK-64238-0	* 螺旋桨轮毂套件	* PROPELLER HUB KIT	1
28	3HK-64235-0	** 前进推力垫圈	** FORWARD THRUST WASHER	1

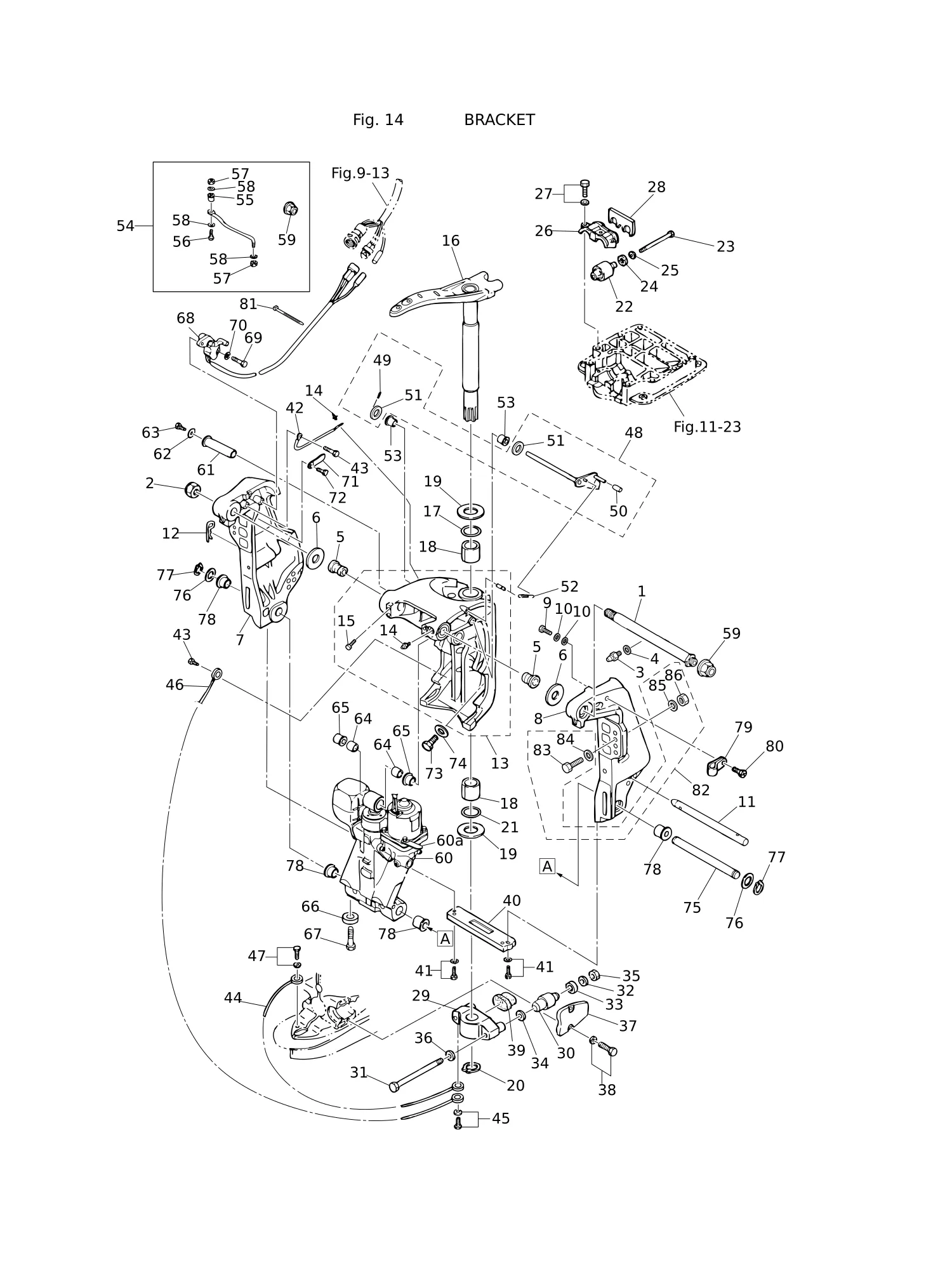

图 14支架 BRACKET

REF	零件编号	中文名称	英文名称	数量
1	3E0-62191-1	旋转支架轴总成	SWIVEL BRACKET SHAFT ASSY	1
2	346-62124-1	尼龙螺母 7/8-14	NYLON NUT 7/8-14	1
4	940103-0600	垫圈	WASHER	1
5	3E0-62126-0	衬套 25.6-28.6-40	BUSHING 25.6-28.6-40	2
6	3E0-62116-1	垫片 25.7-50-1	WASHER 25.7-50-1	2
7	3E0Q62112-0	夹紧支架(右)	CLAMP BRACKET （R)	1
8	3E0Q62113-1	卡箍支架 (左)	CLAMP BRACKET (L)	1
9	9102E3-1020	螺栓	BOLT	1
10	9402E3-1000	垫圈	WASHER	2
11	3E0-62121-1	推力杆	THRUST ROD	1
12	3B7-62129-1	销钉	PIN	1
13	3E0Q62313-3	旋转支架总成	SWIVEL BRACKET ASSY	1
14	344-67177-1	* 黄油嘴	* GREASE FITTING	4
15	9101E3-5612	螺栓	* BOLT	4
16	3C7Q62010-1	转向轴总成	STEERING SHAFT ASSY	1
17	3B7-62414-0	密封环	SEAL RING	1
18	3B7-62417-0	衬套 32-40-45	BUSHING 32-40-45	2
19	3B7-62423-1	上止推板	THRUST PLATE (UPPER)	2
20	945103-3200	C形环 d=32	C-RING d=32	1
21	3B7-62415-0	O型圈 4.5-32	O-RING 4.5-32	1
22	3C7-61301-0	橡胶支座(上)	RUBBER MOUNT (UPPER)	2
23	3C7-61307-2	螺栓	BOLT	2
25	3C7-61335-0	垫片 12.2-36-3	WASHER 12.2-36-3	2
26	3C7-61341-1	支架固定板(上)	MOUNT HOLDING PLATE (UPPER)	1
27	9101E3-5835	螺栓	BOLT	3
28	3C7-61339-0	上减震器	DAMPER (UPPER)	1
29	3C7Q61411-2	支架托架	MOUNT BRACKET	1
30	353-61302-2	橡胶支座(下)	RUBBER MOUNT (LOWER)	2
31	353-61321-3	螺栓	BOLT	2
33	3C7-61338-0	减震器 21-36-5	DAMPER 21-36-5	2
34	353-61315-1	垫圈	WASHER	2
35	3B7-61324-0	螺母 12-P1.5	NUT 12-P1.5	2
36	9402E3-1200	垫圈	WASHER	2
37	3B7Q61342-0	支架固定板(下)	MOUNT HOLDING PLATE (LOWER)	2
38	3N4-61343-0	螺栓8-25	BOLT 8-25	4
39	3C7-61336-0	下减震器	DAMPER (LOWER)	1
40	3C7-60218-2	阳极块	ANODE	1
41	910103-6630	螺栓	BOLT	2
42	398-62396-1	接地线 L=130	GROUND L=130	1
44	3A3-62396-1	接地线 L=110	GROUND L=110	1
46	3C8-62396-1	接地线 L=210	GROUND L=210	1
47	910103-5612	螺栓	BOLT	1
48	3Y9-62431-1	倾斜止动器总成	TILT STOPPER ASSY	1
49	951403-3516	* 弹簧销 3.5-16	* SPRING PIN 3.5-16	1
50	3Y9-62433-0	* 倾斜止动握把	* TILT STOPPER GRIP	1
51	3T1-61315-0	* 垫圈 10.5-18-2	* WASHER 10.5-18-2	2
52	3E0-62473-1	倾斜止动弹簧	TILT STOPPER SPRING	1
53	353-63207-0	轴环 10.2-12-12	COLLAR 10.2-12-12	2
54	3E0-84905-0	转向拉杆总成	DRAG LINK ASSY	1
55	3E0-84914-0	* 隔套	* SPACER	1
56	3E0-84917-0	螺栓 3/8-50	* BOLT 3/8-50	1
57	353-84918-0	尼龙螺母 3/8-24UNF	* NYLON NUT 3/8-24UNF	2
58	353-84916-0	* 垫圈 9.6-18-2	* WASHER 9.6-18-2	3
59	3F3-84908-0	* 密封环	* SEAL RING	1

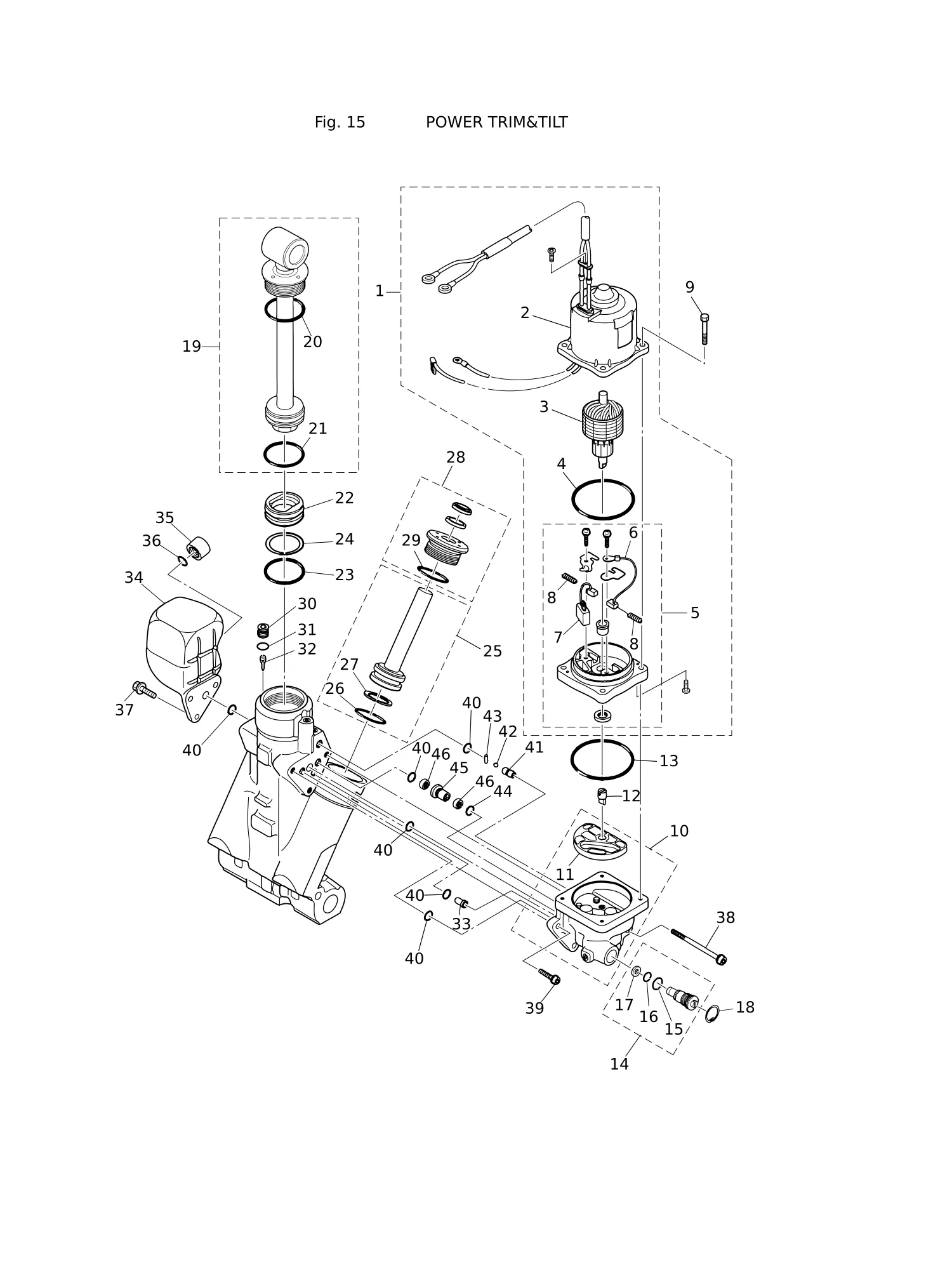

60	3E0-77150-1	动力升降倾斜总成	PTT ASSY	1
61	3C8-77071-1	气缸销(上)	CYLINDER PIN (UPPER)	1
62	345-05122-1	垫片 6.5-23-1.5	WASHER 6.5-23-1.5	1
63	9101E3-0612	螺栓	BOLT	1
64	3C8-77075-0	衬套 18-24-19	BUSHING 18-24-19	2
65	3E0-77076-0	衬套 18-20-20.5	BUSHING 18-20-20.5	2
66	369-60218-1	阳极块	ANODE	1
67	910103-5616	螺栓	BOLT	1
68	3E0-72574-0	配平传感器 L=1500	TRIM SENSOR L=1500	1
69	9101E3-0620	螺栓	BOLT	2
70	3R0-66308-0	垫片 6-16-1.5	WASHER 6-16-1.5	2
71	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	1
72	910103-0612	螺栓	BOLT	1
73	3B7-77085-1	螺栓 12-20 P1.75	BOLT 12-20 P1.75	2
75	3E0-77101-1	气缸销(下)	CYLINDER PIN (LOWER)	1
76	346-62412-1	垫片 22.6-30-2	WASHER 22.6-30-2	2
77	945103-2200	C形环 d=22	C-RING d=22	2
78	3E0-77103-0	衬套 22-25.4-23.5	BUSHING 22-25.4-23.5	4
79	345-06915-0	卡箍 6.5-14L	CLAMP 6.5-14L	1
80	921503-5612	螺钉	SCREW	1
81	3T5-84398-0	箍带 104	BAND 104	2
82	3C8-72120-0	索具螺栓套装	RIGGING BOLT SET	1
83	3C7-62133-2	螺栓 12-105 P1.25	* BOLT 12-105 P1.25	4
84	353-61334-0	* 垫圈 13-34-3	* WASHER 13-34-3	4
85	940103-1200	* 垫圈	* WASHER	4
86	3C7-62139-1	螺母 12-P1.25	* NUT 12-P1.25	4

图 15动力升降倾斜装置 POWER TRIM & TILT

REF	零件编号	中文名称	英文名称	数量
1	3E0-77180-2	马达总成	MOTOR ASSY	1
2	3E0-77195-0	* 轭架总成	* YOKE ASSY	1
3	3E0-77190-0	* 电枢总成	* ARMATURE ASSY	1
4	353-77182-1	* O型圈	* O-RING	1
5	3E0-77192-0	* 电机支架总成	* MOTOR BRACKET ASSY	1
6	3E0-77183-0	电刷	** BRUSH	1
7	353-77191-0	断路器	** BREAKER	1
8	3E0-77184-0	电刷弹簧	** BRUSH SPRING	2
9	3E0-77199-1	螺栓	BOLT	4
10	3E0-77430-1	泵	PUMP	1
11	3E0-77434-0	* 滤清器	* FILTER	1
12	3E0-77163-0	联轴器	COUPLING	1
13	3B7-77167-0	O型圈1.8-69.6	O-RING 1.8-69.6	1
14	3E0-77176-1	手动阀	MANUAL VALVE	1
15	3B7-77411-0	* O型圈	* O-RING	1
16	3E0-77407-0	* O型圈	* O-RING	1
17	3E0-77408-0	* 挡圈	* BACK-UP RING	1
18	9450E3-1800	C形环 d=18	C-RING d=18	1
19	3E0-77365-1	活塞连杆总成	PISTON ROD ASSY	1
20	3E0-77383-0	* O型圈	* O-RING	1
22	3B7-77377-1	自由活塞	FREE PISTON	1
23	3B7-77375-0	O型圈	O-RING	1
24	3B7-77376-0	挡圈/支撑环	BACK-UP RING	1
25	3E0-77388-0	配平活塞总成	TRIM PISTON ASSY	2
26	3B7-77392-0	* O型圈	* O-RING	1
27	3B7-77393-0	* 挡圈	* BACK-UP RING	1
28	3E0-77395-0	导杆分总成	ROD GUIDE SUB-ASSY	2
29	3E0-77398-0	* O型圈	* O-RING	1
30	3E0-77472-1	塞	PLUG	1
31	3B7-77179-0	O型圈	O-RING	1
32	3E0-77475-0	过滤器	FILTER	1
33	3E0-77479-0	节流孔	ORIFICE	1
34	3E0-77165-0	储备油箱	RESERVE TANK	1
35	3E0-77168-0	盖帽	CAP	1
36	3E0-77169-0	O型圈	O-RING	1
37	3E0-77159-1	螺栓	BOLT	3
38	3E0-77431-1	螺栓	BOLT	1
39	3E0-77432-1	螺栓	BOLT	2
40	3E0-77167-0	O型圈	O-RING	6
41	3E0-77557-0	节流孔	ORIFICE	1
42	3E0-77558-0	钢球	BALL	1
43	3E0-77559-0	销钉	PIN	1
44	3B7-77169-0	O型圈	O-RING	1
45	3E0-77453-0	阀座	VALVE SEAT	1
46	3E0-77456-0	过滤器	FILTER	2

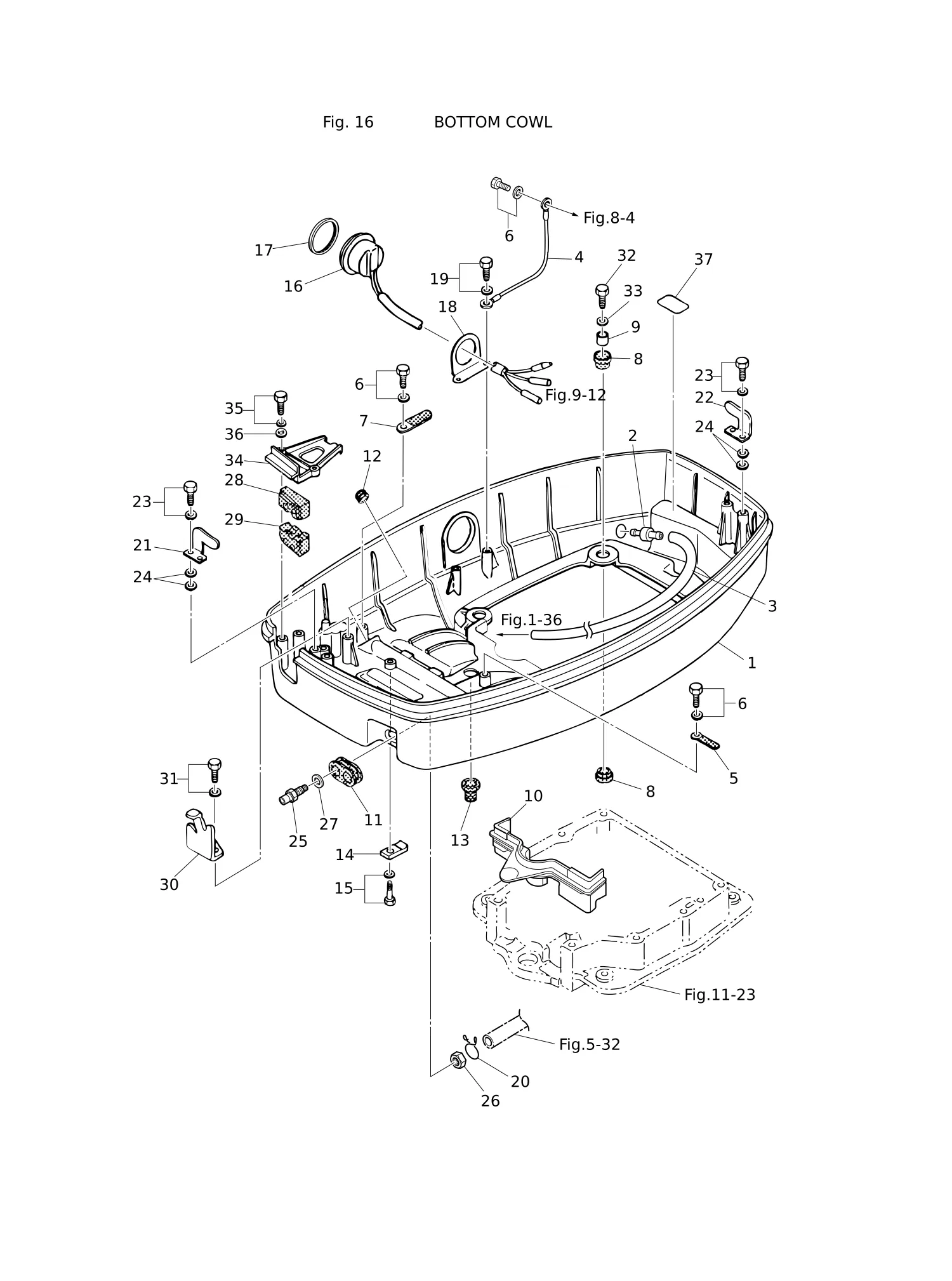

图 16下罩壳 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	3C7Q67100-1	下罩壳	BOTTOM COWL	1
2	3BA-01138-0	管接头	NIPPLE	1
3	98AB-50-480	软管	HOSE	1
4	3C7-76142-1	接地电缆 L=170	GROUND CABLE L=170	1
5	3PR-06972-0	卡箍 6.5-47.5P	CLAMP 6.5-47.5P	2
6	910103-6612	螺栓	BOLT	3
7	353-06972-0	卡箍 7-80P	CLAMP 7-80P	1
8	345-67113-0	12-18-2.5支架	MOUNT 12-18-2.5	8
9	3C7-67114-1	垫圈 8.4-12-17	SPACER 8.4-12-17	4
10	3C7-67164-0	索环/护孔圈	GROMMET	1
11	3C7-67160-0	索环 34-16-9.5	GROMMET 34-16-9.5	1
12	3C7-77156-0	索环/护孔圈	GROMMET	1
13	345-66226-0	索环 17-3	GROMMET 17-3	1
14	3C7-72577-0	卡箍	CLAMP	1
15	910103-5616	螺栓	BOLTﾎﾞﾙﾄ	1
16	3E0-72615-0	动力升降倾斜装置开关总成	PTT SWITCH ASSY	1
17	3F3-72616-1	衬垫	GASKET	1
18	3F3-72617-1	动力升降倾斜装置开关总成支架	PTT SWITCH ASSY BRACKET	1
19	910103-6614	螺栓	BOLT	2
20	3C7-02215-0	卡扣φ12	CLIP φ12	1
21	353-67512-0	前盖撑杆	COVER STAY (FRONT)	1
22	353-67513-0	后盖撑杆	COVER STAY (REAR)	1
23	910103-6618	螺栓	BOLT	4
25	3C7-70260-0	燃油接头（公头）	FUEL CONNECTOR (MALE)	1
26	3C7-70253-0	螺母 12-P1.25	NUT 12-P1.25	1
27	152-01612-0	衬垫12.1-17-0.5	GASKET 12.1-17-0.5	1
28	3C7-83732-0	索环/护孔圈	GROMMET	1
29	3C7-76116-0	索环/护孔圈	GROMMET	1
30	3B7-83720-0	卡扣	CLIP	1
31	910103-6616	螺栓	BOLT	2
32	9101E3-0835	螺栓	BOLT	4
33	3B7-63730-0	垫圈 8.5-24-1.5	WASHER 8.5-24-1.5	4
34	3C7Q76118-0	卡箍	CLAMP	1
35	910103-6625	螺栓	BOLT	2
36	940103-0600	垫圈	WASHER	2
37	3A3-72026-0	火花塞贴花 (BR8HS10)	SPARK PLUG DECAL (BR8HS10)	1

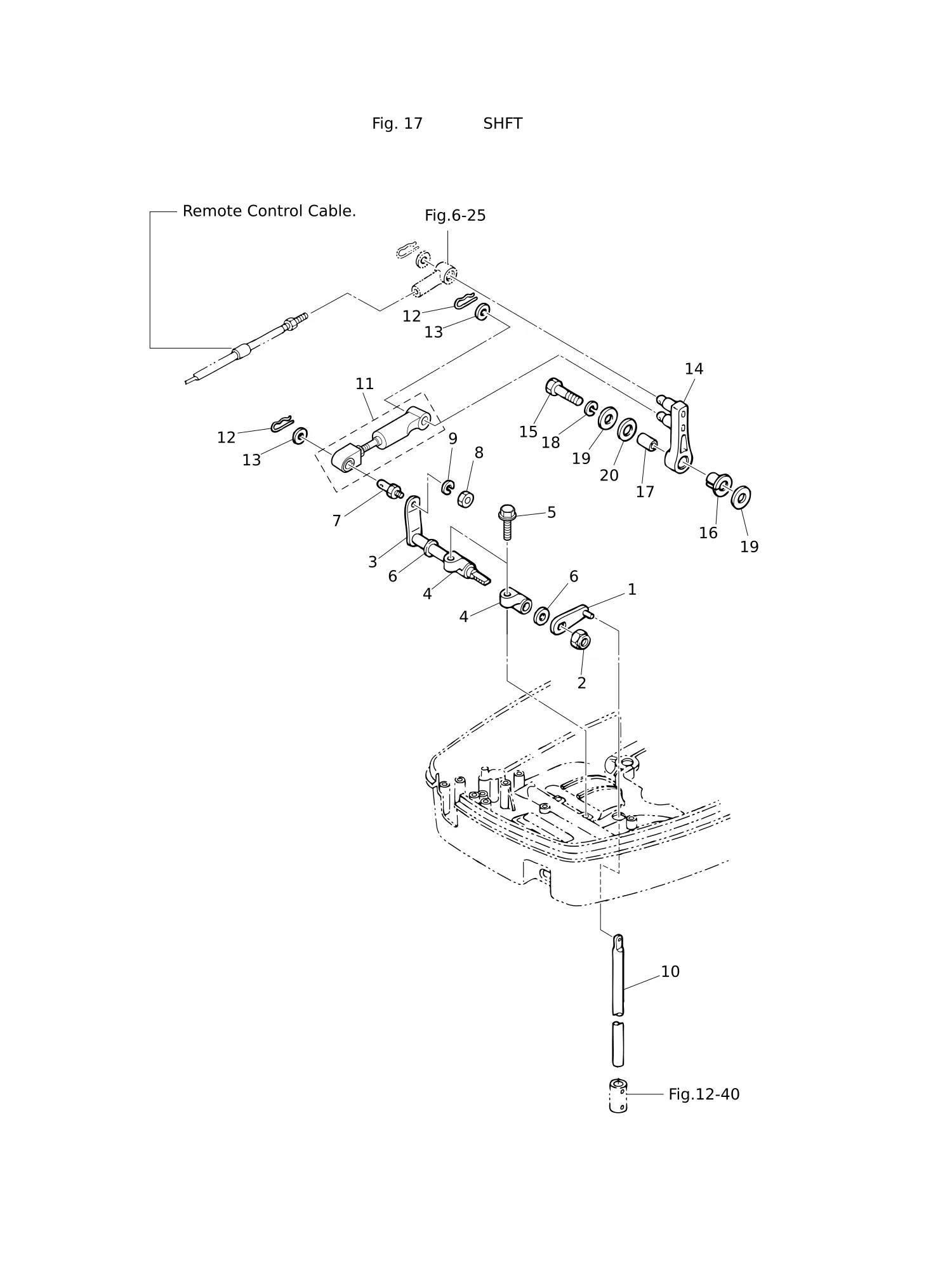

图 17换挡机构 SHIFT

REF	零件编号	中文名称	英文名称	数量
1	3C7-66110-0	换挡杆手柄	SHIFT ROD LEVER	1
2	930403-1000	尼龙螺母 10-P1.5	NYLON NUT 10-P1.5	1
3	3C7-66225-0	换挡杆轴	SHIFT LEVER SHAFT	1
4	353-66145-1	支架	HOLDER	2
5	3T1-60108-0	预涂层螺栓8-25	PRE-COATED BOLT 8-25	2
6	332-61315-0	垫圈10.5-18-1.5	WASHER 10.5-18-1.5	2
7	353-83728-1	销钉	PIN	1
8	930103-0600	螺母	NUT	1
9	941303-0600	弹簧垫圈	SPRING WASHER	1
10	353-66215-1	换挡连杆(长)	SHIFT ROD (L)	1
11	3C7-66148-0	换挡连杆总成	LINK ROD ASSY (SHIFT)	1
12	951603-0800	弹性销 d=8	SNAP PIN d=8	2
13	3AA-83719-0	垫圈 8.5-18-1.6	WASHER 8.5-18-1.6	2
14	3B7-66122-2	换挡臂	SHIFT ARM	1
15	910103-0835	螺栓	BOLT	1
16	3B7-63713-0	衬套 12-14-15.5	BUSHING 12-14-15.5	1
17	3B7-63732-1	轴环 8.4-12-17	COLLAR 8.4-12-17	1
18	941303-0800	弹簧垫圈	SPRING WASHER	1
19	3B7-63730-0	垫圈 8.5-24-1.5	WASHER 8.5-24-1.5	2
20	3B7-63731-0	垫片 12.5-24-1	WASHER 12.5-24-1	1

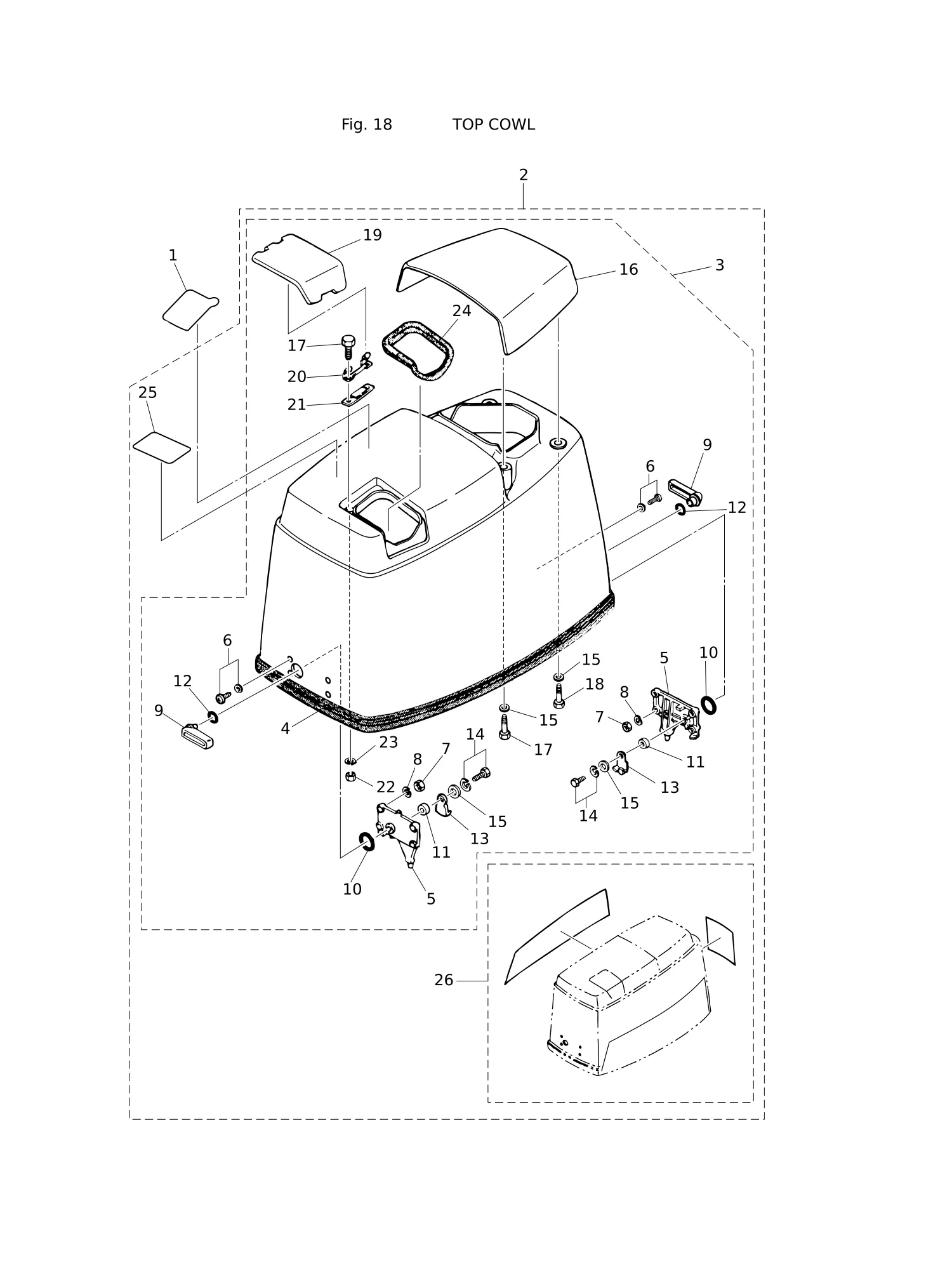

图 18顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	3T1-72043-0	机油警示贴纸	OIL CAUTION DECAL	1
2	3C7Q67645-2	顶罩总成(维修)	TOP COWL ASSY (SERVICE)	1
3	3J6Q67640-0	* 顶罩分总成	* TOP COWL SUB-ASSY	1
4	3C7-67501-0	顶罩密封条 L=1920	** TOP COWL SEAL L=1920	1
5	353-67517-1	定位支架	** LOCATING BRACKET	2
6	921703-5520	螺钉	** SCREW	8
7	9301F1-0500	螺母	** NUT	8
8	941303-0500	** 弹簧垫圈	** SPRING WASHER	8
9	353Q67141-0	钩形杆	** HOOK LEVER	2
10	353-67147-1	密封环	** SEAL RING	2
11	353-67105-0	钩形杆衬套12-14-12	** HOOK LEVER BUSHING 12-14-12	2
12	338-62435-0	O型圈 1.5-9.5	** O-RING 1.5-9.5	2
13	353-67142-1	盖板挂钩	** COVER HOOK	2
14	910103-6616	螺栓	** BOLT	2
15	3C8-66308-0	垫圈 6-16-1.5	** WASHER 6-16-1.5	6
16	3C7Q67521-0	倾斜把手	** TILT HANDLE	1
17	910103-0616	螺栓	** BOLT	4
18	910103-0630	螺栓	** BOLT	2
19	3B7Q67210-0	** 加注口盖	** FILLER LID	1
20	3B7-67211-0	** 加注口盖铰链	** FILLER LID HINGE	1
21	3B7-67212-0	** 弹簧	** SPRING	1
22	930103-0600	螺母	** NUT	2
23	941303-0600	** 弹簧垫圈	** SPRING WASHER	2
24	3B7-67213-0	密封件	** SEAL	1
25	3C7-72180-3	* 警示标贴(A)	* CAUTION DECAL (A)	1
26	3C7-87802-2	* 标牌套装(M140A2)	* DECAL SET (M140A2)	1
26	3E0-87802-2	* 标牌套装(M120A2)	* DECAL SET (M120A2)	1
26	3J6-87802-2	* 标牌套装(M115A2)	* DECAL SET (M115A2)	1

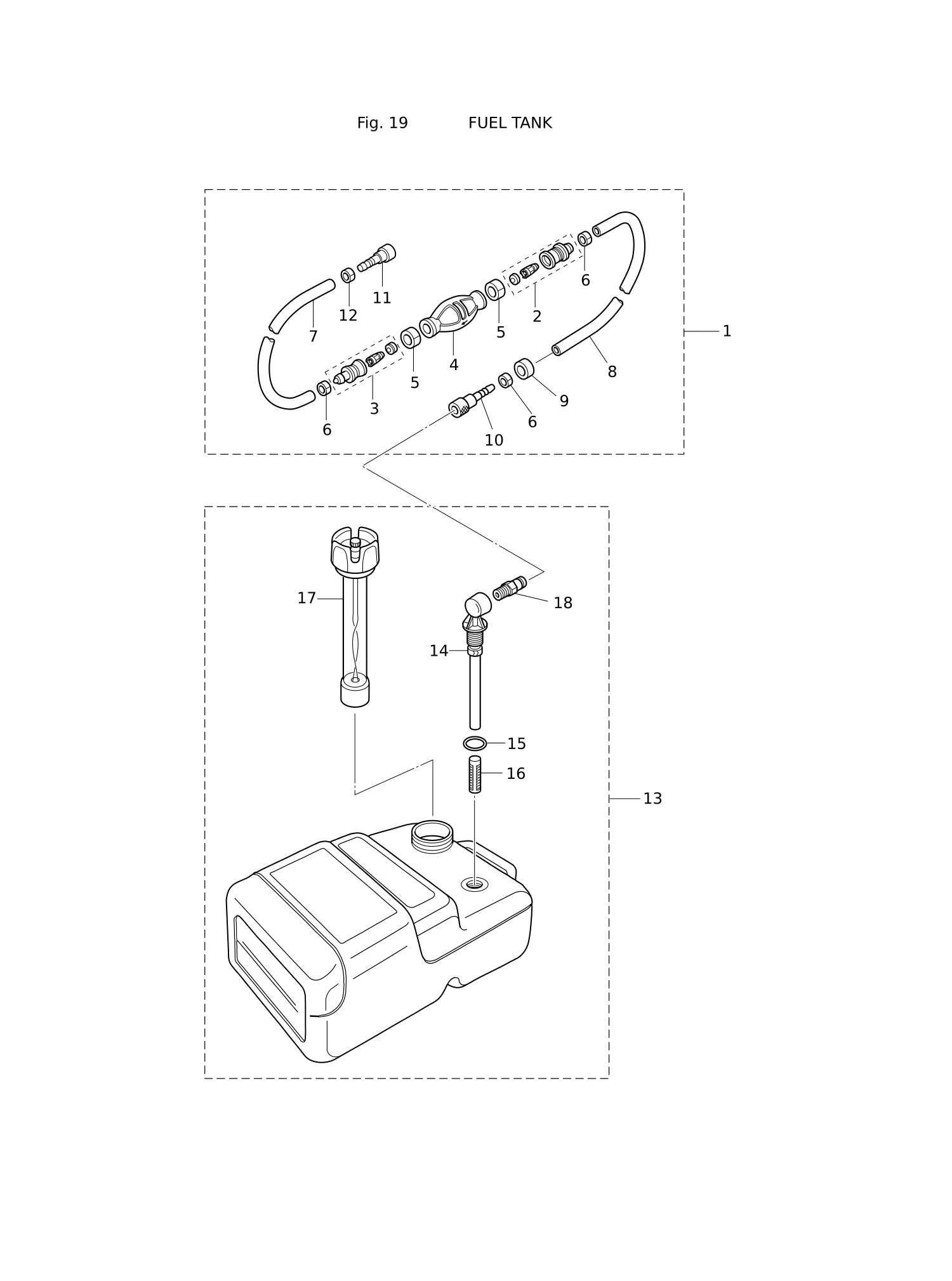

图 19燃油箱 FUEL TANK

REF	零件编号	中文名称	英文名称	数量
1	3E0-70200-1	手动泵球总成	PRIMER BULB ASSY	1
2	3C7-70220-1	* 接头组件(进口)	* JOINT ASSY (INLET)	1
3	3C7-70224-1	* 接头组件(出口)	* JOINT ASSY (OUTLET)	1
4	3C7-70211-1	* 注油球	* PRIMER BULB	1
5	3C7-70217-0	* 卡箍	* CLAMP	2
7	98AB-70-700	* 软管	* HOSE	1
8	98AB-701600	* 软管	* HOSE	1
9	3B7-70280-1	* 燃油接头标记	* FUEL CONNECTOR MARK	1
10	3GF-70281-0	* 燃油接头	* FUEL CONNECTOR	1
11	3C7-70250-0	* 燃油接头	* FUEL CONNECTOR	1
12	3C7-70201-0	* 卡箍	* CLAMP	1
13	3C7-70177-1	25升燃油箱总成	FUEL TANK ASSY 25L	1
14	3C7-70155-0	* 吸油弯管总成(25升)	* PICK-UP ELBOW ASSY (25L)	1
15	3C7-70199-0	* O型圈	* O-RING	1
16	3C7-70113-0	* 滤清器	* FILTER	1
17	3C7-70050-1	* 燃油表通气盖总成（25升）	* FUEL GAUGE VENT CAP ASSY (25L)	1
18	3E0-70270-0	* 快速接头(公)	* QUICK-CONNECTOR (MALE)	1

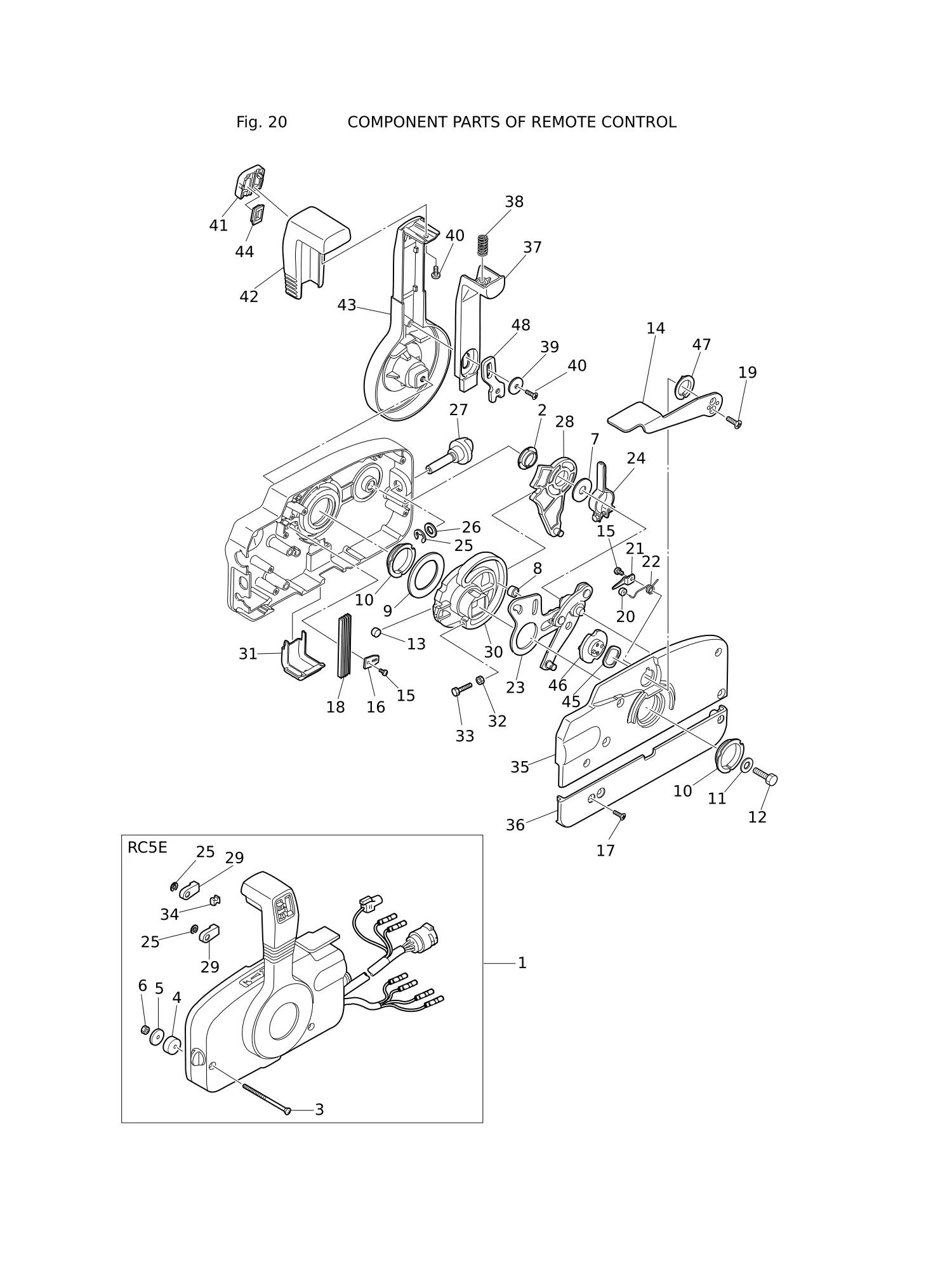

图 20遥控器零部件 COMPONENT PARTS OF REMOTE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	3E0Q84370-0	遥控头总成(RC5E)	REMOTE CONTROL HEAD ASSY (RC5E)	1
2	3A3-84432-0	* 衬套	* BUSHING	1
3	3A3-84375-0	* 螺钉	* SCREW	3
4	3A3-84374-0	* 隔套	* SPACER	3
5	353-84371-0	* 垫圈	* WASHER	3
6	930103-0600	螺母	* NUT	3
7	3A3-84383-0	* 垫圈	* WASHER	1
8	3A3-84421-0	* 滚轮	* ROLLER	1
9	3A3-84422-0	* 推力板	* THRUST PLATE	1
10	3A3-84431-0	* 衬套	* BUSHING	2
11	940103-0800	* 垫圈	* WASHER	1
12	3A3-84442-0	螺栓	* BOLT	1
13	353-84388-0	* 定位滚轮	* DETENT ROLLER	1
14	3B7Q84312-0	* 自由节流杆	* FREE THROTTLE LEVER	1
15	921503-0406	* 螺钉	* SCREW	2
16	3A3-84423-0	* 定位器挡圈	* DETENT RETAINER	1
17	921603-0518	* 螺钉	* SCREW	5
18	3A3-84307-0	* 定位弹簧	* DETENT SPRING	5
19	921603-0512	* 螺钉	* SCREW	2
20	3A3-84424-0	* 自由节流滚轮	* FREE THROTTLE ROLLER	1
21	3A3-84426-0	* 滚柱保持架	* ROLLER RETAINER	1
22	3A3-84425-0	* 自由节流弹簧	* FREE THROTTLE SPRING	1
23	3A3-84365-1	* 节气门摇臂	* THROTTLE ARM	1
24	3A3-84428-0	* 油门摩擦摇臂	* THROTTLE FRICTION ARM	1
25	945303-0600	* E型卡环 d=6	* E-RING d=6	3
26	353-84394-0	* 垫圈	* WASHER	1
27	3A3-84427-0	* 调节螺钉	* ADJUST SCREW	1
28	3A3-84381-0	* 换挡齿轮总成	* SHIFT GEAR ASSY	1
29	3A3-83314-2	* 线缆端子	* CABLE TERMINAL	2
30	3A3-84364-2	* 驱动齿轮	* DRIVE GEAR	1
31	3A3-84429-0	* 线束盖	* WIRE COVER	1
32	930103-0500	螺母	* NUT	1
33	910103-0525	螺栓	* BOLT	1
34	3A3-84376-0	* 护孔环	* GROMMET	1
35	3B7Q84441-0	* 后壳体	* REAR HOUSING	1
36	3B7Q84366-0	* 后盖板	* REAR PANEL	1
37	3A3-84401-0	* 空档锁止臂	* NEUTRAL LOCK ARM	1
38	3A3-84403-0	* 空档锁止弹簧	* NEUTRAL LOCK SPRING	1
39	3A3-84407-0	* 垫圈	* WASHER	1
40	921503-0510	* 螺钉	* SCREW	2
41	3A3-84451-0	* 倾斜开关盖	* TILT SWITCH COVER	1
42	3A3-84404-0	* 手柄	* GRIP	1
43	3B7Q84343-0	* 控制杆	* CONTROL LEVER	1
44	3A3-84452-0	* 倾斜开关塞	* TILT SWITCH PLUG	1
45	3A3-84368-0	* 波形垫圈	* WAVE WASHER	1
46	3A3-84391-0	* 自由节流鼓	* FREE THROTTLE DRUM	1
47	3A3-84435-0	* 衬套	* BUSHING	1
48	3A3-84406-0	* 板	* PLATE	1

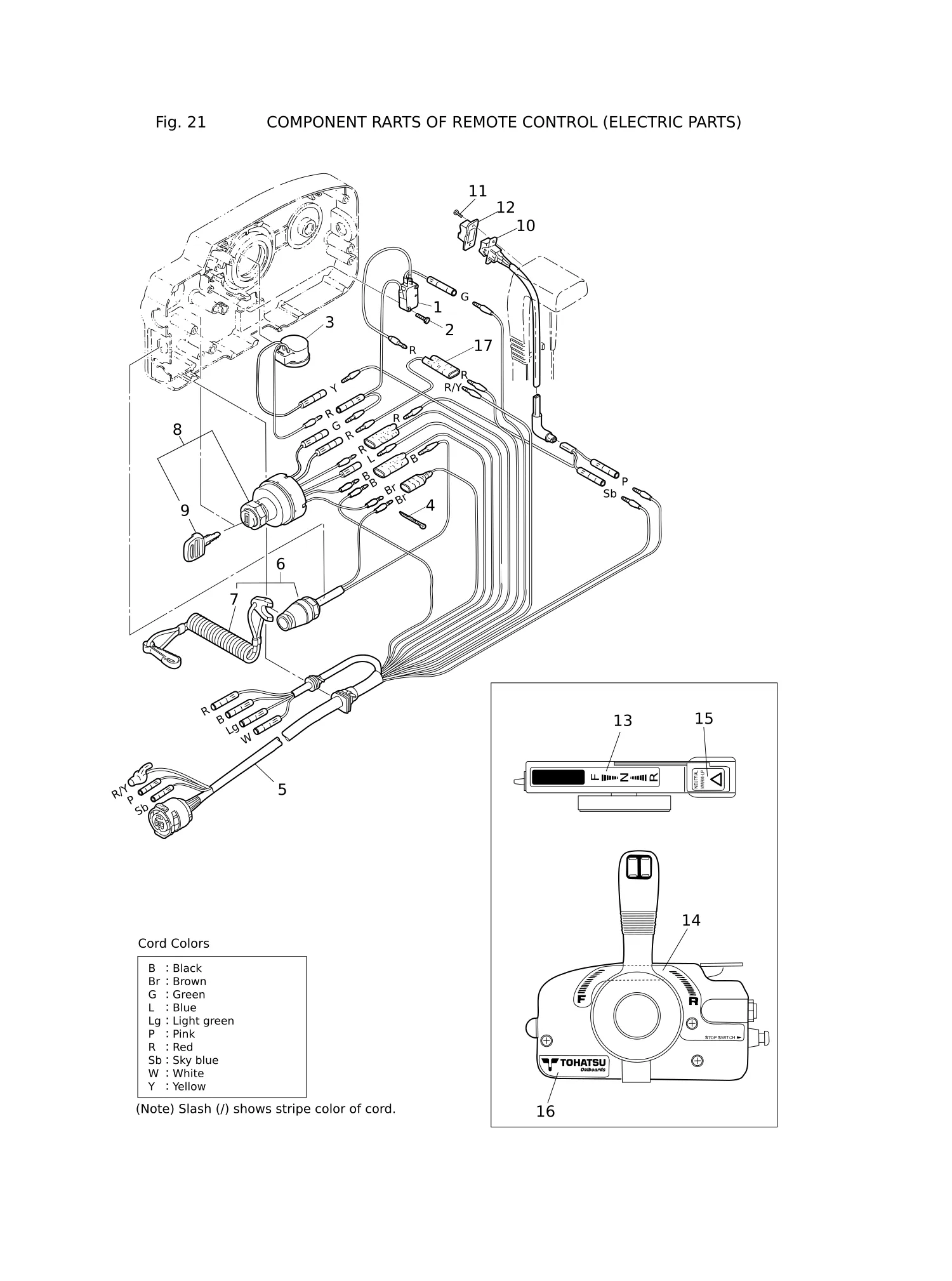

图 21遥控器零部件(电气部件) COMPONENT PARTS OF REMOTE CONTROL (ELECTRIC PARTS)

REF	零件编号	中文名称	英文名称	数量
1	3A3-76086-1	空档开关(遥控型)	NEUTRAL SWITCH (REMOTE CONT)	1
2	921503-5316	螺钉	SCREW	2
3	3C8-76171-0	过热报警器	OVERHEAT BUZZER	1
4	3A3-84398-0	箍带	BAND	2
5	3C7-76115-1	线束总成 L=6200	CORD ASSY L=6200	1
6	3A3-06830-0	停止开关总成	STOP SWITCH ASSY	1
7	353-06821-0	* 停机开关拉绳总成	* STOP SWITCH LANYARD ASSY	1
8	353-76020-3	主开关总成	MAIN SWITCH ASSY	1
9	3F3-76217-0	* 主开关钥匙 No.301	* MAIN SWITCH KEY No.301	1
9	3F3-76218-0	* 主开关钥匙 No.302	* MAIN SWITCH KEY No.302	1
9	3F3-76219-0	* 主开关钥匙 No.303	* MAIN SWITCH KEY No.303	1
10	3A3-72560-0	动力升降倾斜装置开关总成	PTT SWITCH ASSY	1
11	921503-0206	螺钉	SCREW	2
12	3A3-72591-0	动力升降倾斜装置开关盖	PTT SWITCH COVER	1
13	3N5-84336-0	挡位标识贴	SHIFT POSITION DECAL	1
14	3N5-84465-0	挡位侧标识贴	SHIFT POSITION SIDE DECAL	1
15	3N5-84331-0	操纵杆贴花	DECAL (LEVER)	1
16	3N5-84333-0	东发贴花	DECAL (TOHATSU)	1
17	353-72546-0	辅助拉绳(红) 长200	ASSIST CORD (RED) L=200	1

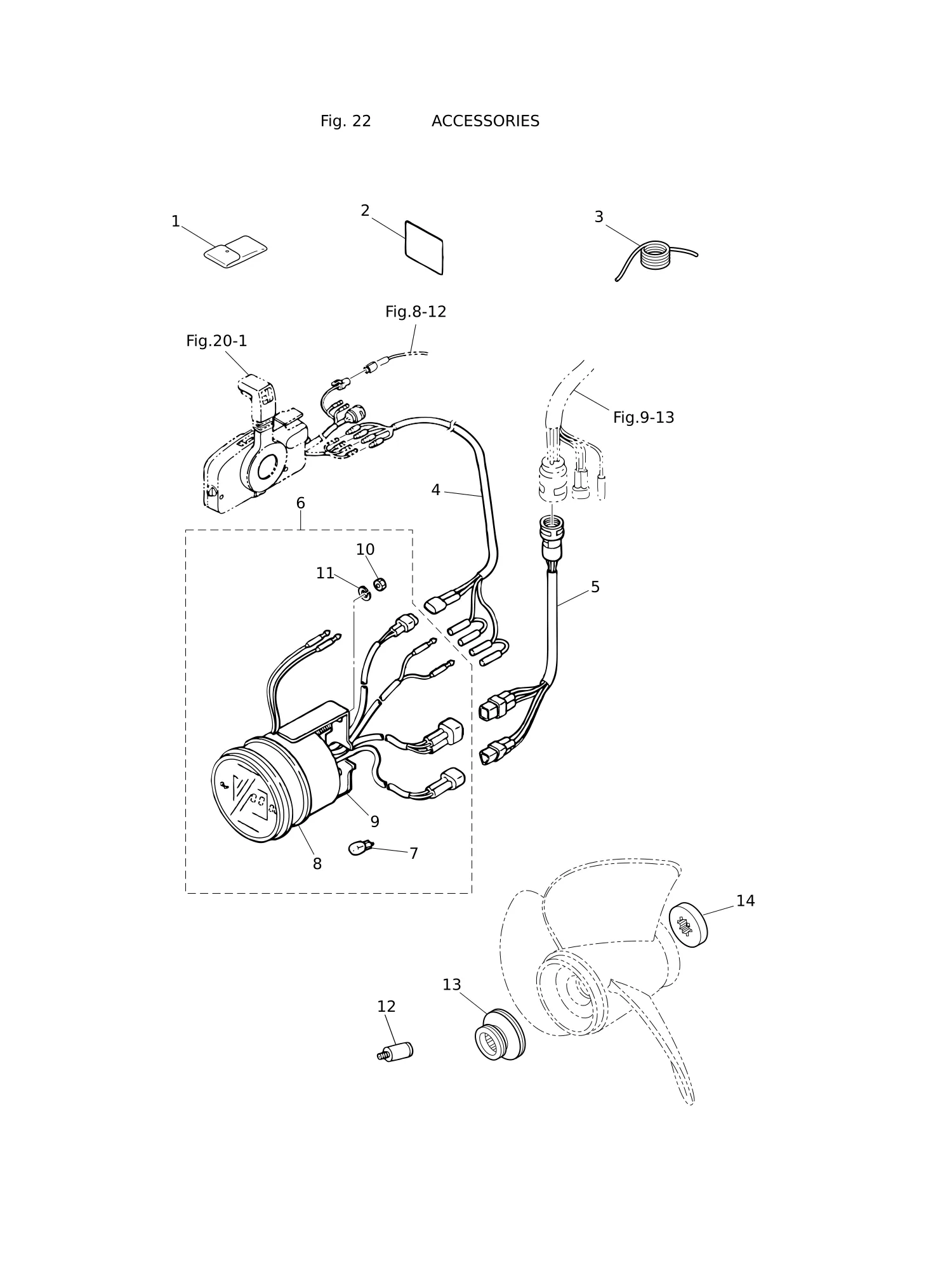

图 22附件 ACCESSORIES

REF	零件编号	中文名称	英文名称	数量
1	3C8-72100-1	工具包	TOOL KIT	1
2	3B7-72043-0	机油警示贴纸	OIL CAUTION DECAL	1
3	3B7-72201-0	安全绳 φ6-1600	SAFETY ROPE φ6-1600	1
4	3C7-72537-0	仪表引线	METER LEAD WIRE	1
5	3C7-72603-0	仪表延长线总成	METER EXTENSION CORD ASSY	1
6	3C7-72646-1	多功能仪表总成	MULTI-FUNCTION METER ASSY	1
7	3B7-72658-0	* 油量灯泡 12V-1.7W	* OIL BULB 12V-1.7W	1
8	3B7-72656-0	* 仪表缓冲器	* METER DAMPER	1
9	3C7-72660-0	* 安装板	* FITTING PLATE	1
10	930203-0500	螺母	* NUT	2
11	941303-0500	* 弹簧垫圈	* SPRING WASHER	2
12	3B7-60007-0	冲洗塞	FLUSHING PLUG	1
13	3B7-64231-2	止推座	THRUST HOLDER	1
14	3B7-64233-1	止动块	STOPPER	1

图 23选装件(1) OPTIONAL PARTS (1)

REF	零件编号	中文名称	英文名称	数量
1	3GF-72571-0	配平表套件	TRIM METER KIT	1
1	3GL-72571-0	配平表套件	TRIM METER KIT	1
2	3GF-72524-0	计时器总成	HOUR METER ASSY	1
2	3GL-72524-0	计时器总成	HOUR METER ASSY	1
3	3GF-72529-0	电压表总成	VOLTMETER ASSY	1
3	3GL-72529-0	电压表总成	VOLTMETER ASSY	1
4	3GF-72598-0	水压表套件	WATER PRESSURE METER KIT	1
4	3GL-72598-0	水压表套件	WATER PRESSURE METER KIT	1
5	3GF-72672-0	速度表套件(60英里/时)	SPEEDOMETER KIT (60MPH)	1
5	3GL-72672-0	速度表套件(60英里/时)	SPEEDOMETER KIT (60MPH)	1
6	3GF-72596-0	燃油表总成	FUEL METER ASSY	1
6	3GL-72596-0	燃油表总成	FUEL METER ASSY	1

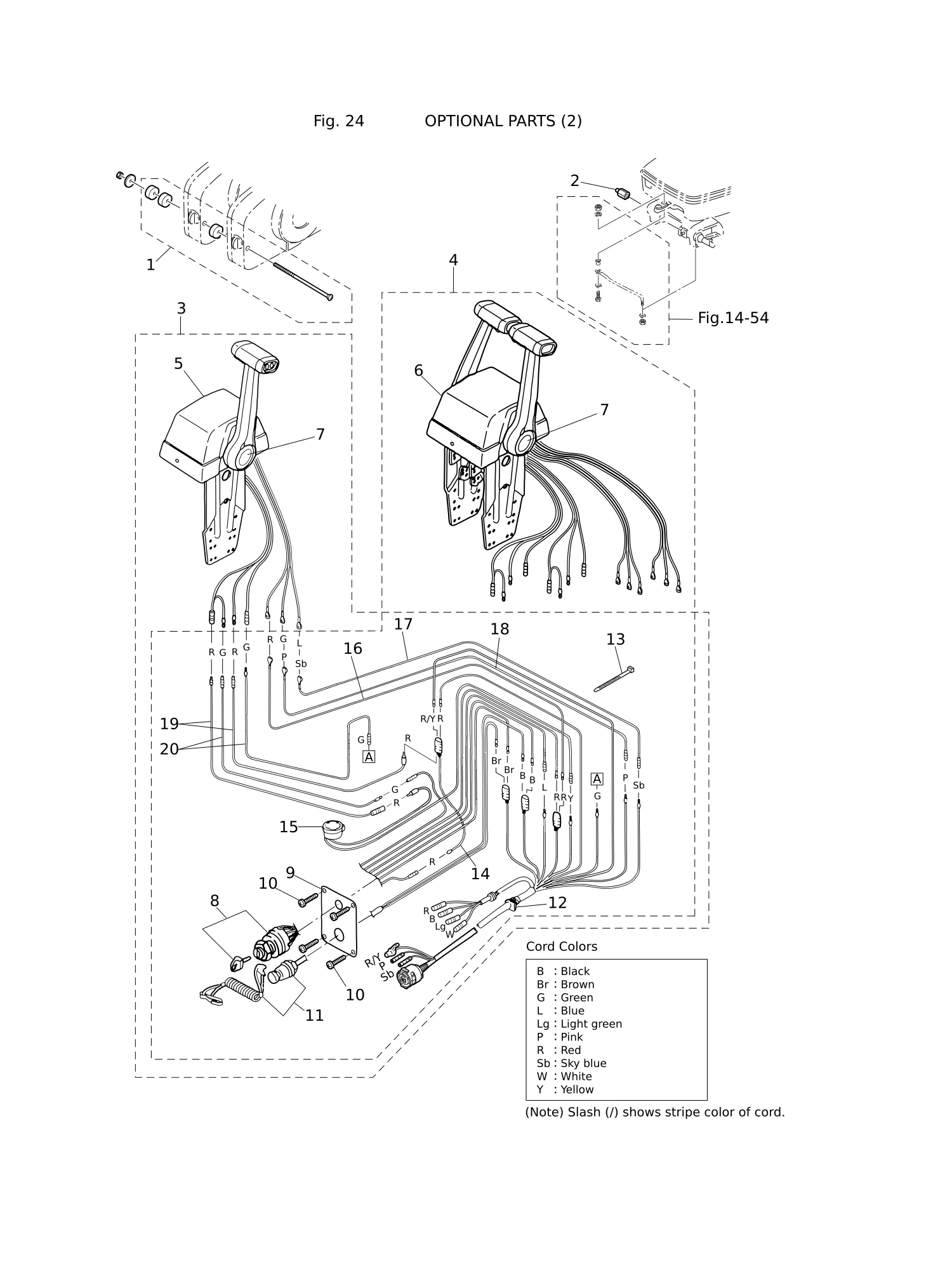

图 24选装件(2) OPTIONAL PARTS (2)

REF	零件编号	中文名称	英文名称	数量
1	3E0-72648-0	速度表总成(50英里/时)	SPEEDOMETER ASSY (50MPH)	1
1	3E0-72649-0	速度表总成(75英里/时)	SPEEDOMETER ASSY (75MPH)	1
2	3B7-72659-0	* 仪表灯泡 12V-1.8W	* METER BULB 12V-1.8W	1
3	3B7-72656-0	* 仪表缓冲器	* METER DAMPER	1
4	3B7-72661-0	* 安装板	* FITTING PLATE	1
7	3B7-72650-0	* 速度表软管 L=6000	* SPEEDOMETER TUBE L=6000	1
8	3B7-72651-0	* 速度表表带	* SPEEDOMETER BAND	2
9	3E0-72526-0	水温表套件	WATER TEMPERATURE METER KIT	1
10	3E0-72597-0	* 水温表总成	* WATER TEMPERATURE METER ASSY	1
16	3B7-72514-0	* 水温传感器	* WATER TEMPERATURE SENSOR	1
17	3B7-72518-0	* 引线 L=7700	* LEAD WIRE L=7700	1
18	3E0-72529-0	电压表总成	VOLTMETER ASSY	1
21	3B7-72662-0	* 安装板	* FITTING PLATE	1
24	3E0-72527-0	水压表套件	WATER PRESSURE METER KIT	1
25	3E0-72598-0	* 水压表总成	* WATER PRESSURE METER ASSY	1
28	3B7-72663-0	** 安装板	** FITTING PLATE	1
29	930203-0500	螺母	** NUT	2
30	941303-0500	** 弹簧垫圈	** SPRING WASHER	2
31	3B7-72641-0	* 水压表接头	* WATER PRESSURE METER NIPPLE	1
32	98AB-506000	* 软管	* HOSE	1
33	338-02215-0	* 卡扣 φ10	* CLIP φ10	1
34	345-67193-0	* 护孔环 16-2.5	* GROMMET 16-2.5	1
35	394-70013-0	* 管接头 4-4	* PIPE JOINT 4-4	1
36	121-33159-0	* 衬垫 2-8-1	* GASKET 2-8-1	1
37	3E0-72524-0	计时器总成	HOUR METER ASSY	1
38	3B7-72657-0	* 仪表灯泡 12V-1.7W	* METER BULB 12V-1.7W	1
39	3B7-72655-0	* 仪表缓冲器	* METER DAMPER	1
40	3B7-72664-0	* 安装板	* FITTING PLATE	1
41	930203-0400	螺母	* NUT	2
42	941303-0400	* 弹簧垫圈	* SPRING WASHER	2
43	353-72521-1	仪表灯开关	METER LAMP SWITCH	1
44	353-72546-0	辅助拉绳(红) 长200	ASSIST CORD (RED) L=200	1
44	353-72547-0	辅助拉绳(蓝) 长200	ASSIST CORD (BLU) L=200	1
44	353-72548-0	辅助拉绳(黑) 长200	ASSIST CORD (BLK) L=200	1

图 25选装件(3) OPTIONAL PARTS (3)

REF	零件编号	中文名称	英文名称	数量
1	3A3-81301-0	双联遥控套件	TWIN REMOTE CONTROL KIT	1
2	353-84904-0	转向拉杆垫片	DRAG LINK SPACER	1
3	3C7-84490-3	控制头总成(顶部单控)	CONTROL HEAD ASSY (TOP-SINGLE)	1
4	3C7-84540-3	控制头总成(顶部双控)	CONTROL HEAD ASSY (TOP-TWIN)	1
5	3C7-84480-1	* 遥控头(顶部单联)	* REMOTE CONT HEAD (TOP-SINGLE)	1
6	3C7-84520-1	* 遥控头(顶部双联)	* REMOTE CONT HEAD (TOP-TWIN)	1
7	3Z5-84462-0	** 贴花（东发）	** DECAL (TOHATSU)	2
8	353-76020-3	* 主开关总成	* MAIN SWITCH ASSY	1
9	805-76201-1	* 主开关面板	* MAIN SWITCH PANEL	1
10	921146-4516	* 螺钉	* SCREW	4
11	3A3-06830-0	* 停机开关总成	* STOP SWITCH ASSY	1
12	3C7-76115-1	* 绳索总成 L=6200	* CORD ASSY L=6200	1
13	178-34147-0	箍带 200	* BAND 200	1
14	353-72546-0	* 辅助绳(红) L=200	* ASSIST CORD (RED) L=200	2
15	3C8-76171-0	* 过热报警器	* OVERHEAT BUZZER	1
16	3C7-84475-0	* 动力升降倾斜开关线缆	* PTT SWITCH CORD	1
17	3C7-84476-0	* 动力升降倾斜开关线缆	* PTT SWITCH CORD	1
18	3C7-84477-0	* 动力升降倾斜开关线缆	* PTT SWITCH CORD	1
19	3C7-84470-1	* 空档开关线缆	* NEUTRAL SWITCH CORD	2
20	3C7-84471-1	* 空档开关线缆	* NEUTRAL SWITCH CORD	2

图 26套件零件总成 ASSEMBLY · KIT PARTS

REF	零件编号	中文名称	英文名称	数量
1	3C7Q87302-A	下部单元总成 (L)	LOWER UNIT ASSY (L)	1
1	3C7Q87304-A	下部单元总成 (UL)	LOWER UNIT ASSY (UL)	1
2	3C7-76114-0	延长线 L=2000	EXTENSION CORD L=2000	1
3	3C7-72604-0	仪表延长线 长2000mm	METER EXTENSION CORD L=2000	1
4	3C7B87090-D	发动机短缸体套件	ENGINE SHORT BLOCK KIT	1
5	334-03242-0	* 阀销	* VALVE PIN	4
5	336-03293-0	* O型圈	* O-RING	4
5	344-03244-0	* 卡扣	* CLIP	4
5	346-03222-0	* 浮子室O型圈	* FLOAT CHAMBER O-RING	4
5	346-03231-0	* 浮子	* FLOAT	4
5	346-03232-0	* 浮子臂销	* FLOAT ARM PIN	4
5	346-03256-0	* 橡胶帽	* RUBBER CAP	4
5	3B7-03240-0	* 浮子阀	* FLOAT VALVE	4
5	3C7-03182-0	* 化油器盖垫片	* CARBURETOR COVER GASKET	8
5	3C7-03183-0	* 化油器盖垫片	* CARBURETOR COVER GASKET	4
5	3C7-03184-0	* 盖板衬垫	* COVER GASKET PLATE	4
5	3C7-03185-0	* 盖板衬垫	* COVER GASKET PLATE	4
5	3C7-03186-0	* 螺钉	* SCREW	8
5	3C7-87122-2	化油器修理包	CARBURETOR REPAIR KIT	1
5	3F3-03234-0	* 螺钉	* SCREW	4
5	922503-6414	* 螺钉	* SCREW	16
6	171-00053-0	* O型圈2-74.5	* O-RING 2-74.5	1
6	346-04901-2	* 衬垫	* GASKET	1
6	353-01032-0	* 节温器盖衬垫	* THERMOSTAT CAP GASKET	1
6	3B7-00121-0	* 油封 35-58-9	* OIL SEAL 35-58-9	1
6	3B7-02235-0	* O型圈	* O-RING	1
6	3B7-02236-0	* O型圈	* O-RING	1
6	3B7-09002-0	* O型圈1.6-19.2	* O-RING 1.6-19.2	1
6	3C7-01005-1	* 气缸盖垫片	* CYLINDER HEAD GASKET	1
6	3C7-01024-3	* 气缸盖罩衬垫	* CYLINDER HEAD COVER GASKET	1
6	3C7-01215-0	* 油封 19.6-35-10	* OIL SEAL 19.6-35-10	1
6	3C7-01303-5	* 发动机底座衬垫	* ENGINE BASEMENT GASKET	1
6	3C7-02011-2	* 化油器衬垫	* CARBURETOR GASKET	4
6	3C7-02104-2	* 进气歧管垫片	* INTAKE MANIFOLD GASKET	2
6	3C7-02305-1	* 排气盖衬垫	* EXHAUST COVER GASKET	2
6	3C7-02414-2	* 进气消声器垫片	* INTAKE SILENCER GASKET	1
6	3C7-02418-3	* 衬垫	* GASKET	1
6	3C7-87121-B	动力头衬垫套装	POWER HEAD GASKET SET	1
6	3C8-71016-0	* 衬垫 36-52-2	* GASKET 36-52-2	1
7	3B7-65022-1	* 键	* KEY	1
7	3C7-65011-0	* 泵壳衬套	* PUMP CASE LINER	1
7	3C7-65025-0	* 水泵导板	* WATER PUMP GUIDE PLATE	1
7	3C7-87322-2	水泵维修套件	WATER PUMP REPAIR KIT	1
7	9161E3-0885	螺栓	* BOLT	4
7	940103-0800	* 垫圈	* WASHER	4
8	3C7-65021-1	* 水泵叶轮	* WATER PUMP IMPELLER	1
8	3C7-65231-1	水泵套件(镀铬)	WATER PUMP KIT (CHROME PLATED)	1
8	3C7-65238-0	* 泵壳衬套	* PUMP CASE LINER	1
8	3C7-65239-1	* 水泵导板	* WATER PUMP GUIDE PLATE	1
9	332-60006-0	* 衬垫 8.1-15-1	* GASKET 8.1-15-1	2
9	345-66021-0	* O型圈1.9-6.8	* O-RING 1.9-6.8	2
9	346-64084-0	* 垫片 35-41.9-0.5	* SHIM 35-41.9-0.5	1
9	3B7-60016-1	* 衬垫 10.1-15-1	* GASKET 10.1-15-1	1
9	3B7-60103-0	* O型圈 3.1-94.4	* O-RING 3.1-94.4	1
9	3B7-60111-0	* 油封 30-50-12	* OIL SEAL 30-50-12	1
9	3B7-60219-0	* 配平片垫片	* TRIM TAB GASKET	1
9	3B7-61181-2	* 排气壳体衬垫	* EXHAUST HOUSING GASKET	1
9	3B7-65015-0	* O型圈 3.1-54.4	* O-RING 3.1-54.4	1
9	3B7-66023-0	* O型圈 3.5-27.7	* O-RING 3.5-27.7	1
9	3C7-02312-2	* 排气管衬垫	* EXHAUST PIPE GASKET	1
9	3C7-60223-1	* 油封 22-42-7	* OIL SEAL 22-42-7	2
9	3C7-61012-2	* 驱动轴壳体衬垫	* DRIVE SHAFT HOUSING GASKET	1
9	3C7-65018-0	* 泵壳衬垫	* PUMP CASE GASKET	1
9	3C7-65029-0	* 导板垫片	* GUIDE PLATE GASKET	1
9	3C7-87321-2	下部单元衬垫套件	LOWER UNIT GASKET SET	1
10	353-84398-0	箍带 100	* BAND 100	2
10	3B7-60001-5	螺栓 10-40	* BOLT 10-40	2
10	3B7-61112-1	* 双头螺柱 10-165	* STUD 10-165	1
10	3B7-61114-0	螺母 10-P1.25	* NUT 10-P1.25	1
10	3B7-66014-1	* 凸轮杆(上左)	* CAM ROD (UL)	1
10	3B7Q61110-0	* 延伸壳体	* EXTENSION HOUSING	1
10	3C7-64303-3	* 驱动轴（上长）	* DRIVE SHAFT (UL)	1
10	3C7-65120-0	* 水管 (上左)	* WATER PIPE (UL)	1
10	3C7Q87314-2	延伸壳体套件(超长)	EXTENSION HOUSING KIT (UL)	1
10	3T1-60001-1	* 螺栓 8-35	* BOLT 8-35	3
10	9153E3-0825	* 双头螺柱	* STUD	1
10	930103-0800	螺母	* NUT	1
10	9401E3-0800	* 垫圈	* WASHER	4
10	9402E3-1000	* 垫圈	* WASHER	3
10	951403-3510	* 弹簧销 3.5-10	* SPRING PIN 3.5-10	1
10	951403-3516	* 弹簧销 3.5-16	* SPRING PIN 3.5-16	2
10	98AL-40-920	* 软管	* HOSE	1
