铃木 Suzuki DT 9.9 1997 - 爆炸图零件明细

1997 年 · 共 37 个部位 · 681 条零件

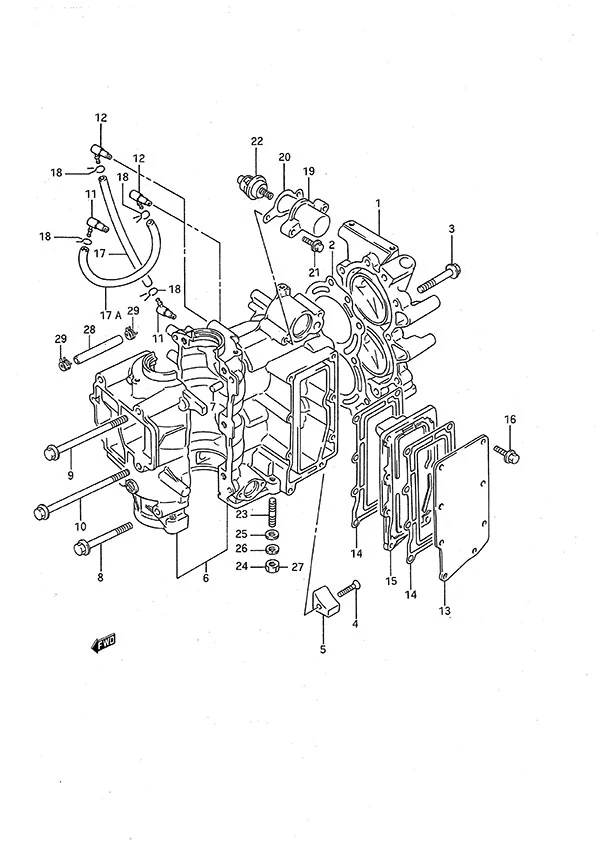

图 1气缸 Cylinder

REF	零件编号	中文名称	英文名称	数量
1	11110-92D00-0ED	气缸盖	Cylinder Head	1
2	11141-92D20	气缸盖垫片(停产)	Cylinder Head Gasket (NLA)	1
3	01560-08357	螺栓	BOLT	8
4	09126-06005	螺钉(6x30)	Screw (6x30)	1
5	11281-94400	锌阳极	Zinc Anode	1
7	04221-06129	销 6×12	PIN 6X12	2
8	01550-08507	螺栓	BOLT	2
9	01550-08857	螺栓	BOLT	2
10	09103-08258	螺栓(8x95)(停产)	Bolt (8x95) (NLA)	2
11	16710-95D10	机油止回阀	Oil Check Valve	2
13	14141-92D01-0ED	排气盖(停产)	Exhaust Cover (NLA)	1
14	14151-92D10	排气盖衬垫(停产)	Exhaust Cover Gasket (NLA)	2
15	14131-92D00	排气板	Exhaust Plate	1
16	02162-06257	螺钉	SCREW	8
17	09355-25705-600	软管(2.5×7×600)	Hose (2.5x7x600)	1
18	09401-06101	卡箍	Clamp	4
19	17681-92D00-0ED	节温器盖(停产)	Thermostat Cover (NLA)	1
20	17685-92D10	节温器垫片(停产)	Thermostat Gasket (NLA)	1
21	02162-06257	螺钉	SCREW	2
22	17670-92D11	节温器(50度)	Thermostat (50c)	1
23	09108-08219	双头螺栓(8x25)	Stud Bolt (8x25)	2
24	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
25	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	2
26	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
27	09159-08104	螺母	Nut	2
28	09354-53103-600	软管(5.3×10×600)	Hose (5.3x10x600)	1
29	09401-10411	卡扣	Clip	2

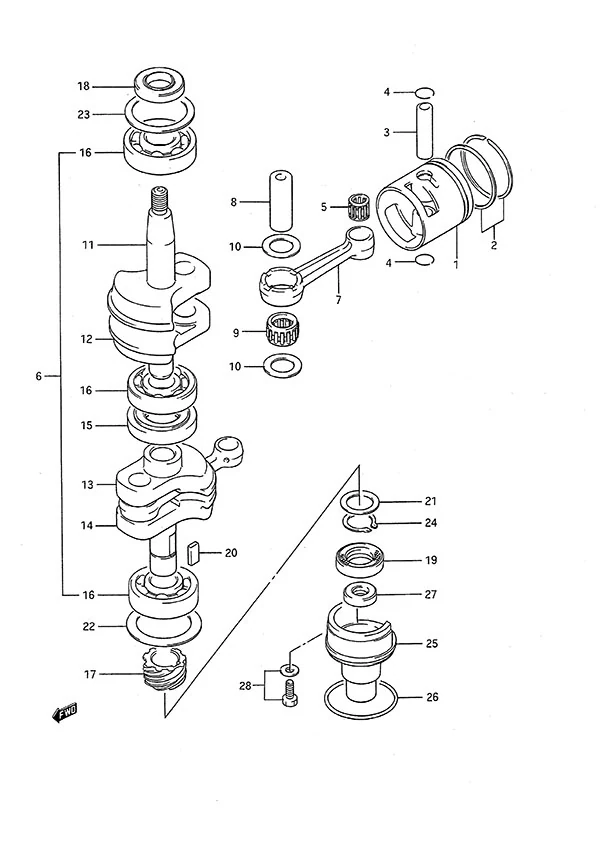

图 2曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
3	12151-90600	活塞销	Piston Pin	2
4	09381-12001	活塞销卡簧	Piston Pin Circlip	4
5	09263-12023	轴承(12x16x16)	Bearing (12x16x16)	2
7	12161-92D00	连杆	Connecting Rod	2
8	12211-92D00	曲轴销	Crankshaft Pin	2
9	09263-17035	轴承(17x24x14)	Bearing (17x24x14 )	2
10	09181-17223	推力垫圈(1.00)	Thrust Washer (1.00)	4
11	12221-92D02	上曲轴(停产)	Upper Crankshaft (NLA)	1
17	12231-92D02	中间上轮(停产)	Middle Upper Wheel (NLA)	1
13	12232-92D01	中间下轮(停产)	Middle Under Wheel (NLA)	1
14	12240-92D11	曲轴下部(停产)	Under Crankshaft (NLA)	1
17	16321-92D00	机油泵驱动齿轮	Oil Pump Drive Gear	1
18	09283-20006	曲轴油封	Crankshaft Oil Seal	1
19	09283-20018	油封(20x37x9)	Oil Seal (20x37x9)	1
20	09421-08001	钥匙	Key	1
22	08211-40552	推力垫圈	Thrust Washer	1
23	09181-40186	垫片 (0.50mm)	Shim (0.50)	1
24	08331-3120A	卡簧	Circlip	1
25	11431-92D00	油封下部壳体(停产)	Under Oil Seal Housing (NLA)	1
26	09280-48006	O型圈	O-Ring	1
27	09282-12008	油封(12x24x4.5)	Oil Seal (12x24x4.5)	1
28	09116-06094	螺栓(6x15)	Bolt (6x15)	1

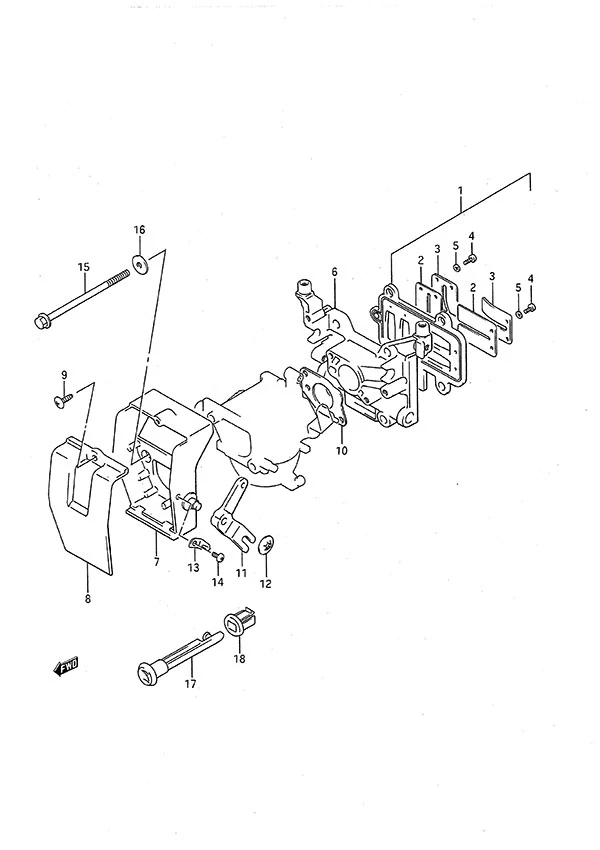

图 3进气壳体 Inlet Case

REF	零件编号	中文名称	英文名称	数量
1	13150-92D00	簧片阀总成(停产)	Reed Valve Assembly (NLA)	1
2	13153-92D00	簧片阀(停产)	Reed Valve (NLA)	2
3	13152-92D00	簧片阀限位器(停产)	Reed Valve Stopper (NLA)	2
4	02112-0306B	螺钉	SCREW	4
5	08321-01067	锁紧垫圈	Lock Washer	4
6	12481-92D02-0ED	进气壳体(停产)	Inlet Case (NLA)	1
7	13811-92D00	消声器壳体(停产)	Silencer Case (NLA)	1
8	13812-92D00	消声器盖(停产)	Silencer Cover (NLA)	1
9	03241-0512A	螺钉	SCREW	1
10	13125-91D00	化油器衬垫	Carburetor Gasket	1
11	13633-92D01	阻风门杆(停产)	Choke Lever (NLA)	1
12	09148-06008	螺母	Nut	1
13	13694-92D00	阻风门弹簧板	Choke Spring Plate	1
14	02112-04087	螺钉 4×8	SCREW 4X8	1
15	01550-06907	螺栓	BOLT	2
16	09160-06066	垫圈 (6.5x20x1.6)	Washer (6.5x20x1.6)	2
17	13631-93910	阻风门杆旋钮	Choke Lever Knob	1
18	13632-93900	索环	Grommet	1

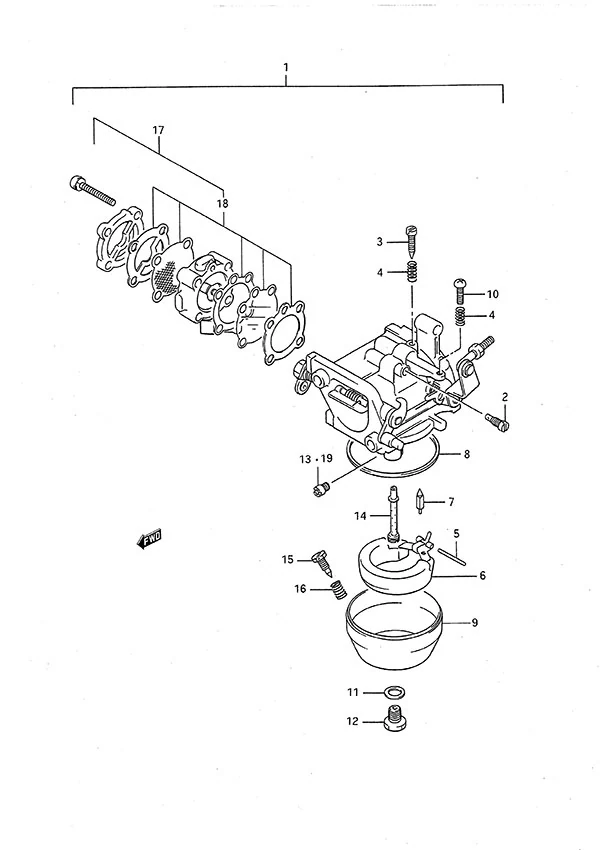

图 5化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
4	13268-96111	弹簧	Spring	1
5	13254-98100	浮子销	Float Pin	1
6	13250-98110	化油器浮子	Carburetor Float	1
7	13371-98100	针阀	Needle Valve	1
8	13251-98100	浮子室衬垫	Float Chamber Gasket	1
9	13245-98110	浮子室	Float Chamber	1
10	13267-93900	螺钉	Screw	1
11	13343-98100	浮子室螺栓垫片	Float Chamber Bolt Gasket	1
12	13613-98100	浮子室螺栓	Float Chamber Bolt	1
14	13235-91D00	主喷管	Main Nozzle	1
15	13616-93900	调节器	Adjuster	1
16	13268-96111	弹簧	Spring	1
18	15170-93911	燃油泵膜片组	Fuel Pump Diaphragm Set	1

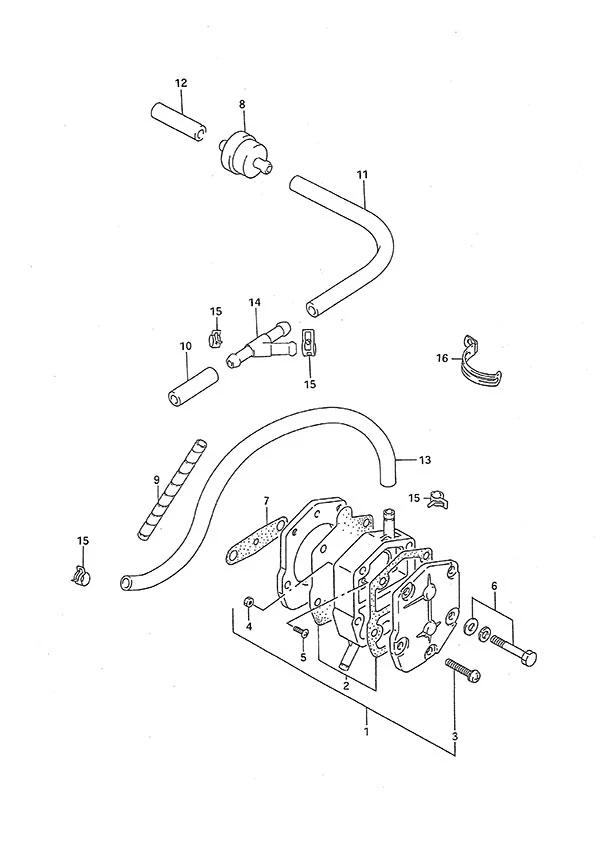

图 5A燃油泵(帆船款) Fuel Pump(Sail)

REF	零件编号	中文名称	英文名称	数量
1	15100-94312	燃油泵总成	Fuel Pump Assembly	1
2	15170-94312	燃油泵膜片组	Fuel Pump Diaphragm Set	1
3	15183-94301	燃油泵螺丝	Fuel Pump Screw	2
4	15186-94300	螺母	Nut	2
5	15851-94300	燃油泵滤网	Fuel Pump Screen	3
6	01570-06457	螺栓(停产)	Bolt (NLA)	2
7	15321-99710	燃油泵垫片	Fuel Pump Gasket	1
8	15410-98500	燃油滤清器	Fuel Filter	1
10	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
11	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
13	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
14	09367-06005	三通（停产）	3 Way (NLA)	1
15	09401-08411	卡扣	Clip	8
16	09404-08206	夹具(L:82)	Clamp (L:82)	1

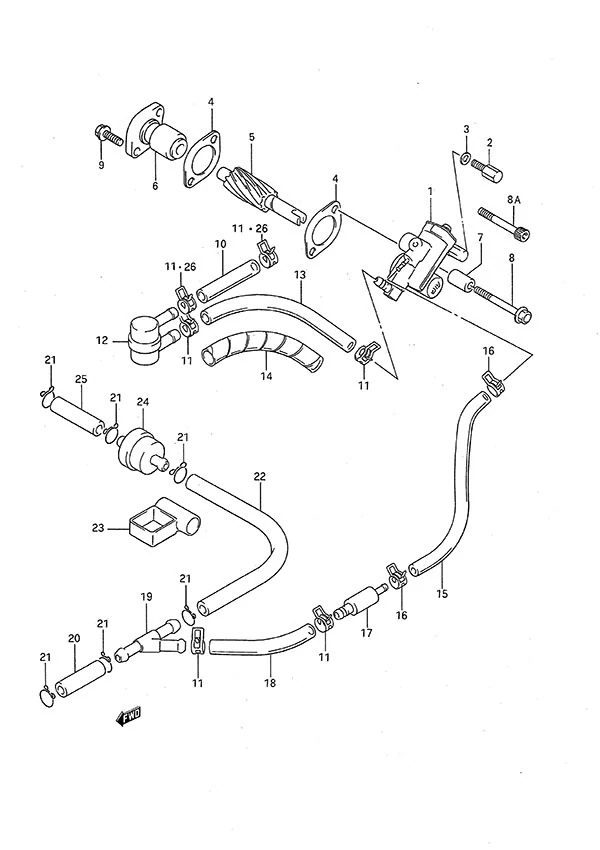

图 6机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	16100-92D11	机油泵总成	Oil Pump Assembly	1
2	16191-94400	排气螺钉	Bleed Screw	1
3	16192-94400	排气衬垫 (停产)	Bleed Gasket (NLA)	1
4	16731-92D10	机油泵衬垫	Oil Pump Gasket	2
5	16331-92D00	机油泵从动齿轮（停产）	Oil Pump Driven Gear (NLA)	1
6	16340-92D00	机油泵固定座（停产）	Oil Pump Retainer (NLA)	1
7	09180-05056	机油泵隔套（停产）	Oil Pump Spacer (NLA)	2
8	01580-05357	螺栓(停产)	Bolt (NLA)	2
9	02162-05167	螺栓	BOLT	2
12	16810-92D00	机油滤清器	Oil Filter	1
13	16921-92D00	机油软管(停产)	Oil Hose (NLA)	1
16	09401-06405	卡箍	Clamp	2
17	16710-92E01	机油止回阀(单)	Oil Check Valve (Single)	1
19	09367-06005	三通（停产）	3 Way (NLA)	1
20	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
21	09401-08410	卡扣	Clip	6
22	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
23	15811-92D00	防护罩(停产)	Protector (NLA)	1
24	15410-98500	燃油滤清器	Fuel Filter	1
25	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
26	09401-08411	卡扣	Clip	2

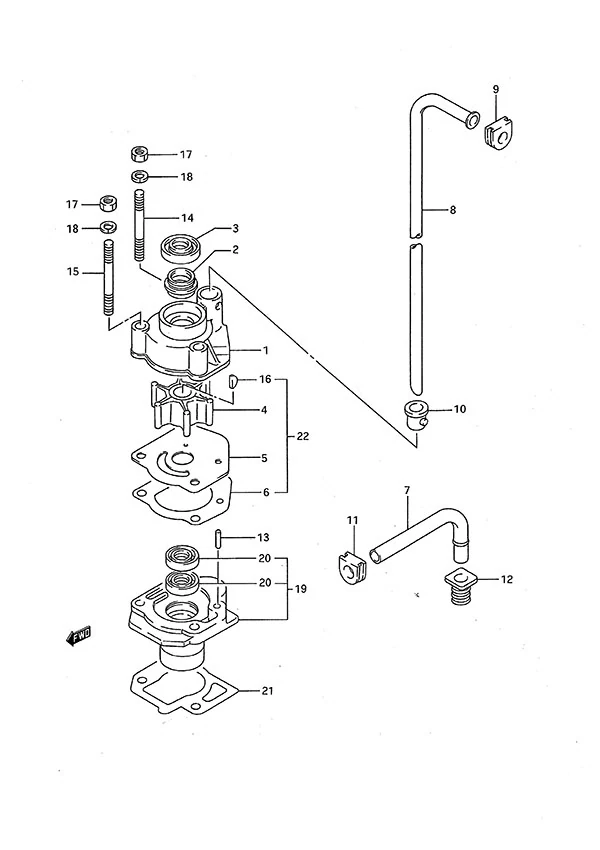

图 7水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17410-92D00	水泵壳体(停产)	Water Pump Case (NLA)	1
2	17417-92D00	水封(停产)	Water Seal (NLA)	1
3	09282-12008	油封(12x24x4.5)	Oil Seal (12x24x4.5)	1
4	17461-92D02	水泵叶轮	Water Pump Impeller	1
5	17471-92D10	水泵板	Water Pump Plate	1
6	17472-92D10	水泵板衬垫	Water Pump Plate Gasket	1
7	17521-92D02	进水管	Water Inlet Tube	1
9	17563-92D01	水管护圈	Water Tube Grommet	1
10	17564-93901	水泵衬套	Water Pump Bushing	1
11	17566-92D01	进水口衬套	Water Inlet Grommet	1
12	17568-92D00	水泵护圈	Water Pump Grommet	1
13	09202-04008	定位销(4x9)	Dowel Pin (4x9)	1
14	09108-06146	双头螺栓(6x52)	Stud Bolt (6x52)	1
15	09108-06101	双头螺栓(6x57)	Stud Bolt (6x57)	2
16	09420-03009	钥匙	Key	1
17	09140-06020	螺母(6mm)	Nut (6mm)	3
18	09162-06006	锁紧垫圈	Lock Washer	3
19	56130-92D02	驱动轴轴承座	Drive Shaft Bearing Housing	1
20	09282-12005	油封	Oil Seal	2
21	56132-92D10	驱动轴轴承座衬垫	Drive Shaft Bearing Housing Gasket	1
22	17400-92D01	DT8c/DT9.9c水泵维修套件	Water Pump Repair Kit DT8c / DT9.9c	1

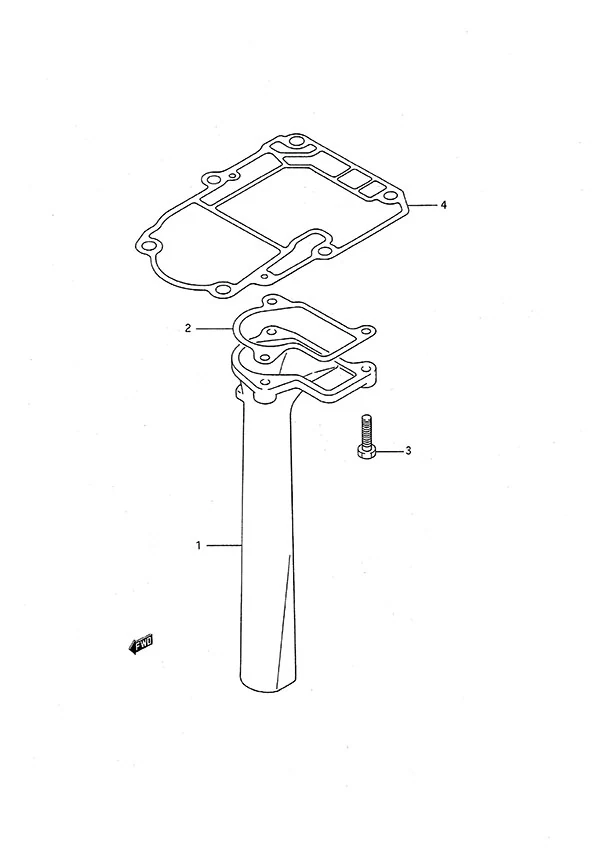

图 8排气管 Exhaust Tube

REF	零件编号	中文名称	英文名称	数量
1	14211-92D01	排气管	Exhaust Tube	1
2	14213-92D10	排气管垫片	Exhaust Tube Gasket	1
3	09117-06049	螺栓(6x25)	Bolt (6x25)	3
4	52113-92D20	驱动轴壳体衬垫(停产)	Drive Shaft Housing Gasket (NLA)	1

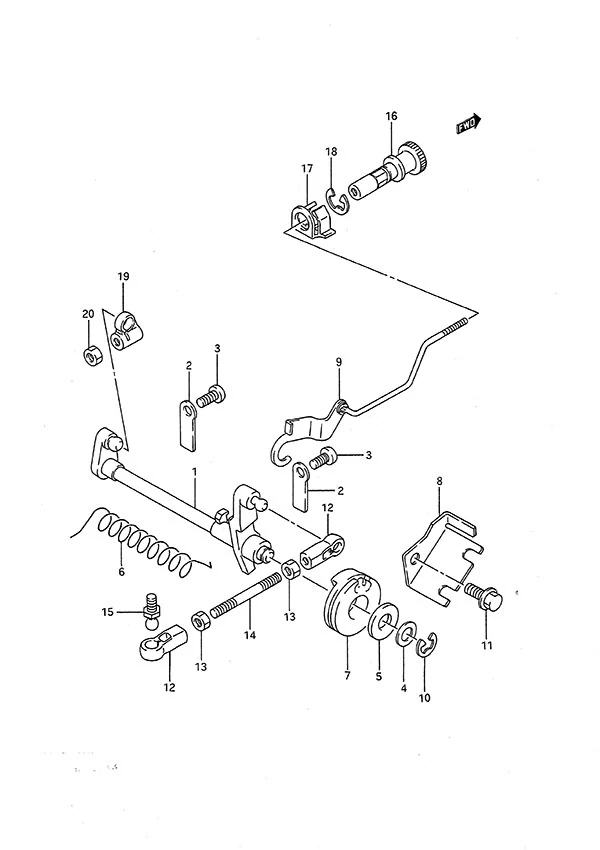

图 9油门轴 Throttle Shaft

REF	零件编号	中文名称	英文名称	数量
2	19115-92D00	油门轴固定座(停产)	Throttle Shaft Holder (NLA)	2
3	02112-06107	螺钉	SCREW	2
4	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
5	09161-08009	垫片	Washer	1
6	19117-92D00	油门轴弹簧(停产)	Throttle Shaft Spring (NLA)	1
7	19148-92D00	节气门鼓轮(停产)	Throttle Drum (NLA)	1
8	19184-92D01	节气门拉线支架(停产)	Throttle Cable Bracket (NLA)	1
9	19830-92D00	低速调节杆(停产)	Slow Adjust Rod (NLA)	1
10	09383-07001	E型卡环(停产)	E Ring (NLA)	1
11	02162-06127	螺栓	BOLT	1
12	19131-95502	连接器	Connector	2
13	09140-05005	螺母	Nut	2
14	19171-92D10	机油泵控制杆（停产）	Oil Pump Control Rod (NLA)	1
15	09119-05010	枢轴球头	Pivot Ball	1
16	19841-92D00	低速调节旋钮(停产)	Slow Adjust Knob (NLA)	1
17	19845-92D01	低速调节槽(停产)	Slow Adjust Notch (NLA)	1
18	09383-08005	E型卡环	E Ring	1
19	67467-92D00	化油器连杆接头(停产)	Carb Rod Connector (NLA)	1
20	09140-05005	螺母	Nut	1

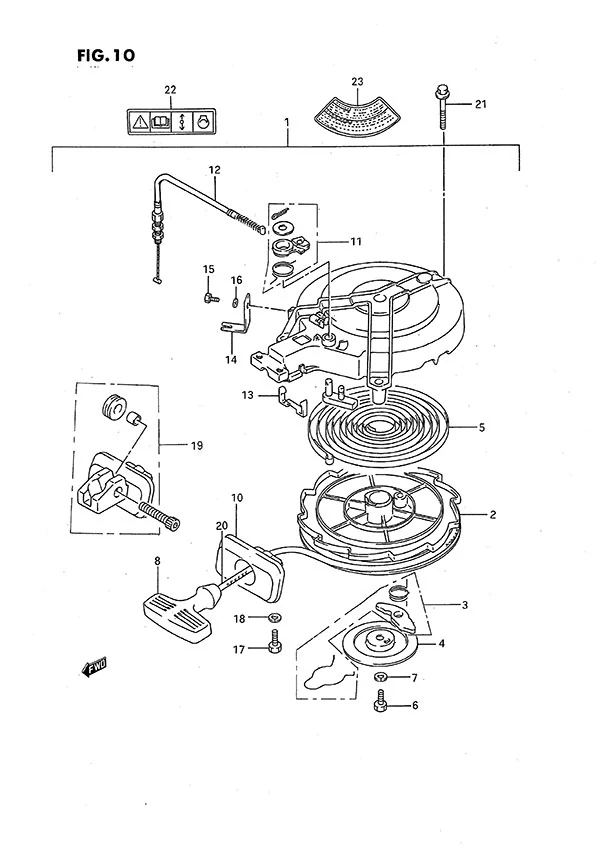

图 10启动器 Starter

REF	零件编号	中文名称	英文名称	数量
2	18120-93900	滑轮鼓	Sheave Drum	1
3	18130-93900	棘轮套件	Ratchet Set	1
4	18151-93900	挡板/板	Plate	1
5	18142-93900	反冲弹簧	Recoil Spring	1
6	01500-06167	螺栓	BOLT	1
7	08321-01067	锁紧垫圈	Lock Washer	1
8	18210-93002	握把总成	Grip Assembly	1
10	18181-93900	导绳器(停产)	Rope Guide (NLA)	1
11	18280-93900	NSI套件	NSI Set	1
12	18292-92D00	电缆(停产)	Cable (NLA)	1
13	18186-92D00	支架导槽(停产)	Holder Guide (NLA)	1
14	18295-92D00	支架线缆(停产)	Holder Cable (NLA)	1
15	01500-06127	螺栓	BOLT	1
16	08321-01067	锁紧垫圈	Lock Washer	1
17	01500-06167	螺栓	BOLT	1
18	08321-01067	锁紧垫圈	Lock Washer	1
19	18190-92D00	导向套装(停产)	Guide Set (NLA)	1
20	99000-81159-50M	6mm直径启动绳(停产)	Starter Rope 6mm Diameter (NLA)	1
21	29103-94400	螺栓(6x35)	Bolt (6x35)	3
22	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
23	61582-98110	警告标记(停产)	Warning Mark (NLA)	1

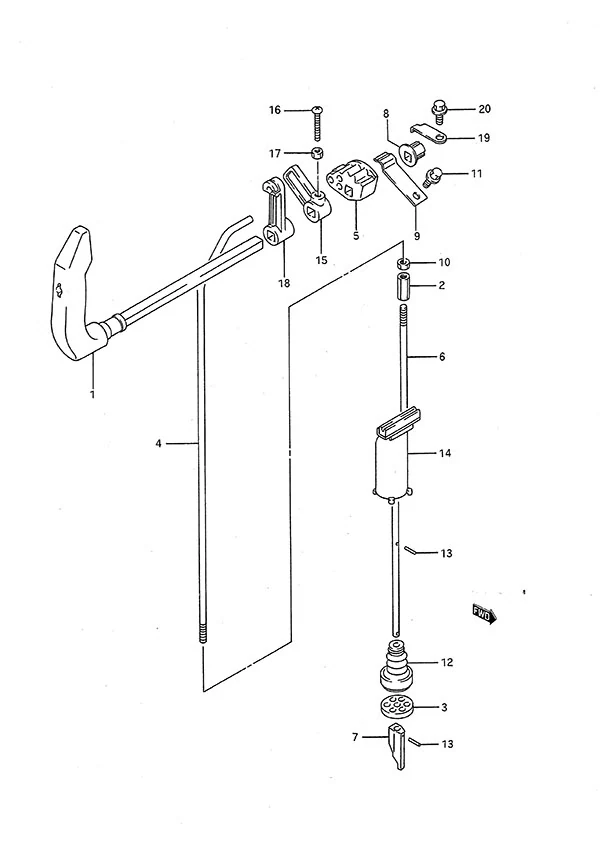

图 11离合器 Clutch

REF	零件编号	中文名称	英文名称	数量
1	21110-90L00	离合器操纵杆	Clutch Lever	1
2	23311-95DL0	离合器推杆连接器	Clutch Rod Connector	1
3	25211-92D00	换挡杆导套 (停产)	Shift Rod Guide (NLA)	1
4	23111-92D00	离合器推杆(停产)	Clutch Rod (NLA)	1
5	23211-93900	离合器推杆臂	Clutch Rod Arm	1
7	25311-93910	换挡凸轮	Shift Cam	1
8	21221-95L00	离合器轴衬套	Clutch Shaft Bushing	1
9	23213-93900	弹簧	Spring	1
10	09140-06020	螺母(6mm)	Nut (6mm)	1
11	09103-06120	螺栓(6x12)(停产)	Bolt (6x12) (NLA)	1
12	25222-92D00	换挡拉杆防尘套(停产)	Shift Rod Boot (NLA)	1
13	09205-02006	弹簧销 (2x12)	Spring Pin (2x12)	2
14	25205-92D00	换挡杆止动器 (停产)	Shift Rod Stopper (NLA)	1
15	21313-93900	NSI摇臂	NSI Arm	1
16	02112-05167	螺钉	SCREW	1
17	08310-00057	螺母	Nut	1
18	19851-92D00	NSI操纵杆(停产)	NSI Lever (NLA)	1
19	21126-92D00	离合器轴固定座	Clutch Shaft Holder	1
20	09103-06120	螺栓(6x12)(停产)	Bolt (6x12) (NLA)	1

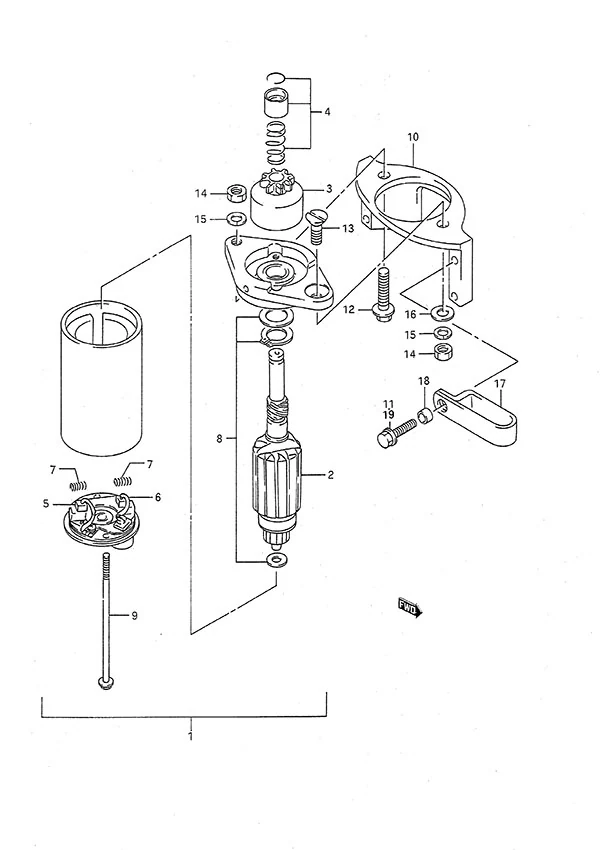

图 12启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-92D11	启动马达总成（停产）	Starter Motor Assembly (NLA)	1
2	31310-92D10	电枢(停产)	Armature (NLA)	1
3	31320-92D10	小齿轮总成(停产)	Pinion Assembly (NLA)	1
4	31312-92D10	小齿轮止动器套件(停产)	Pinion Stopper Set (NLA)	1
5	31131-89E00	正极电刷(停产)	Brush (+) (NLA)	1
6	31132-89E00	负极电刷(停产)	Brush (-) (NLA)	1
7	31135-92D10	弹簧(停产)	Spring (NLA)	2
8	31360-92D10	垫圈套件 (停产)	Washer Kit (NLA)	1
9	31281-92D10	贯穿螺栓(停产)	Through Bolt (NLA)	2
10	31911-92D01-0ED	启动马达支架(停产)	Starting Motor Bracket (NLA)	1
11	02162-06257	螺钉	SCREW	4
12	01550-08307	螺栓	BOLT	1
13	09126-08008	螺钉(停产)	Screw (NLA)	1
14	08310-00087	螺母(8mm)	Nut (8mm)	2
15	08321-01087	锁紧垫圈	Lock Washer	2
16	08322-01087	垫片	Washer	2
17	33816-92D00	磁电机导线导向器(停产)	Magneto Leads Guide (NLA)	1
18	09180-06309	垫片	Spacer	1
19	01550-06167	螺栓	BOLT	1

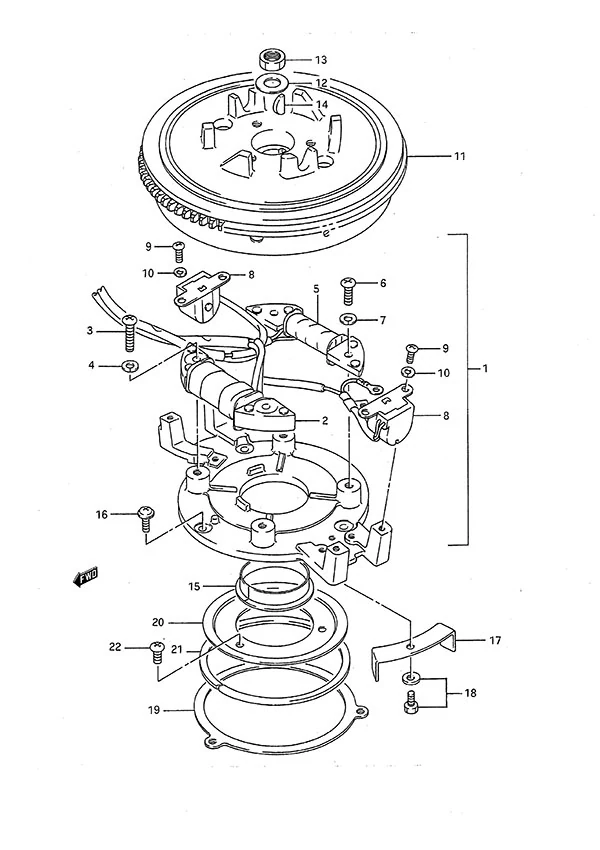

图 13磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
2	32200-92D20	照明线圈(停产)	Lighting Coil (NLA)	1
3	02112-06257	6X25十字螺丝	6X25CROSS SCREW	2
4	08321-01067	锁紧垫圈	Lock Washer	2
5	32140-92D20	点火线圈组件(停产)	Ignition Coil Assembly (NLA)	1
6	02112-06207	十字螺钉6X2	CROSS SCREW,6X2	2
7	08321-01067	锁紧垫圈	Lock Washer	2
8	32160-92D10	定时传感器(停产)	Timer Sensor (NLA)	2
9	02112-0510A	螺钉	SCREW	4
10	08322-01057	垫片	Washer	4
11	32102-92D02	飞轮(停产)	Flywheel (NLA)	1
12	09160-12080	垫片	Washer	1
13	09140-12038	螺母	Nut	1
14	08341-31039	半圆键	Woodruff Key	1
15	32390-92D00	磁电机底座固定件(停产)	Magneto Base Retainer (NLA)	1
16	02142-0512A	螺钉	SCREW	3
19	19181-92D00	定子摩擦片(停产)	Stator Friction (NLA)	1
20	19151-92D00	定子固定件(停产)	Stator Retainer (NLA)	1
21	19161-92D00	定子垫片(停产)	Stator Spacer (NLA)	1

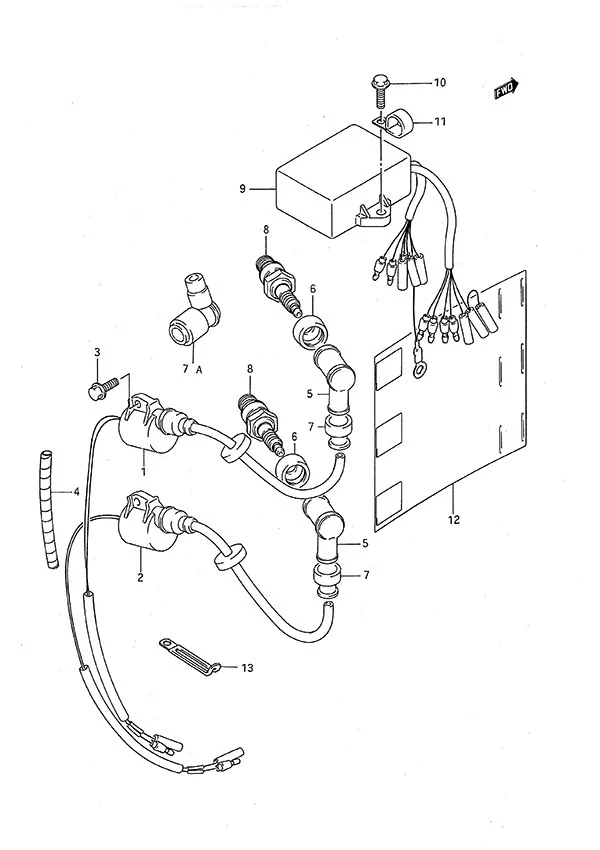

图 14点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
3	01550-06167	螺栓	BOLT	2
4	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
6	33541-93950	火花塞密封圈	Spark Plug Seal	2
7	33542-38B00	火花塞帽密封件	Spark Plug Cap Seal	2
9	32900-92D20	CDI单元总成	CDI Unit Assembly	1
10	01550-06207	螺栓	BOLT	2
11	09403-14204	夹具(停产)	Clamp (NLA)	1
12	32916-92D00	导线包扎带(停产)	Leads Wrapper (NLA)	1
13	09404-08206	夹具(L:82)	Clamp (L:82)	1

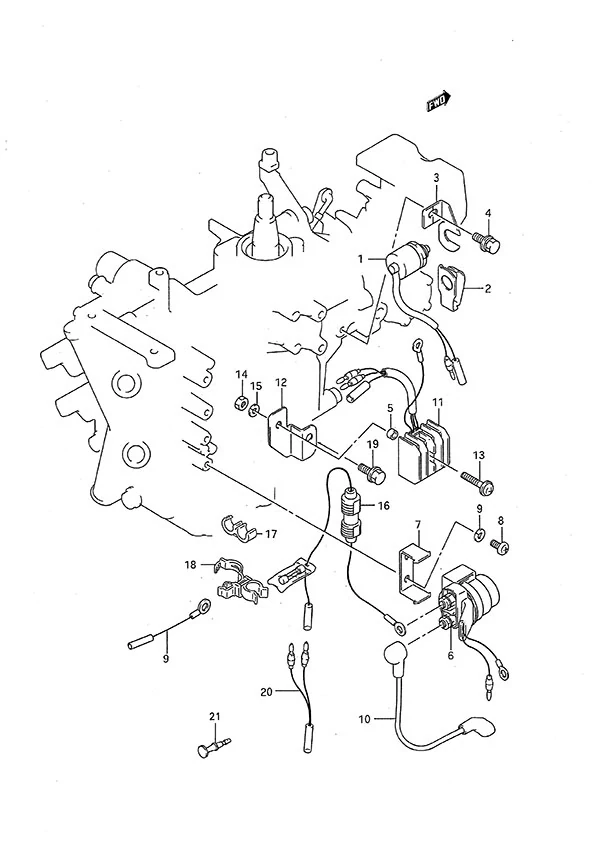

图 15电气部件(电动启动器) Electrical(Electric Starter)

REF	零件编号	中文名称	英文名称	数量
1	37721-94406	空挡开关总成	Neutral Switch Assembly	1
2	37725-94302	空挡开关执行器	Neutral Switch Actuator	1
3	37726-94402	开关支架	Switch Bracket	1
4	09118-06038	螺栓(6x12)(停产)	Bolt (6x12) (NLA)	1
5	09180-06309	垫片	Spacer	1
6	31800-94401	启动继电器	Starter Relay	1
7	31805-95501	继电器支架	Relay Bracket	1
8	02112-35087	螺钉(停产)	Screw (NLA)	2
9	37801-98300	导线(停产)	Lead (NLA)	1
10	33820-89E01	启动副电缆总成(停产)	Starter Sub Cable Assy (NLA)	1
11	32800-95D02	整流调节器总成	Rectifier & Regulator Assembly	1
12	32815-92D00	整流器支架(停产)	Rectifier Bracket (NLA)	1
13	02142-05257	螺钉 5×20	SCREW 5 X 20	1
14	08310-00057	螺母	Nut	1
15	08321-0105A	锁紧垫圈	Lock Washer	1
17	09408-00043	卡箍	Clamp	1
18	09408-00168	夹具(停产)	Clamp (NLA)	1
19	01550-06167	螺栓	BOLT	2
20	36610-92D00	线束总成(停产)	Wiring Harness Assembly (NLA)	1
21	36615-96300	树脂端子	Resin Terminal	1

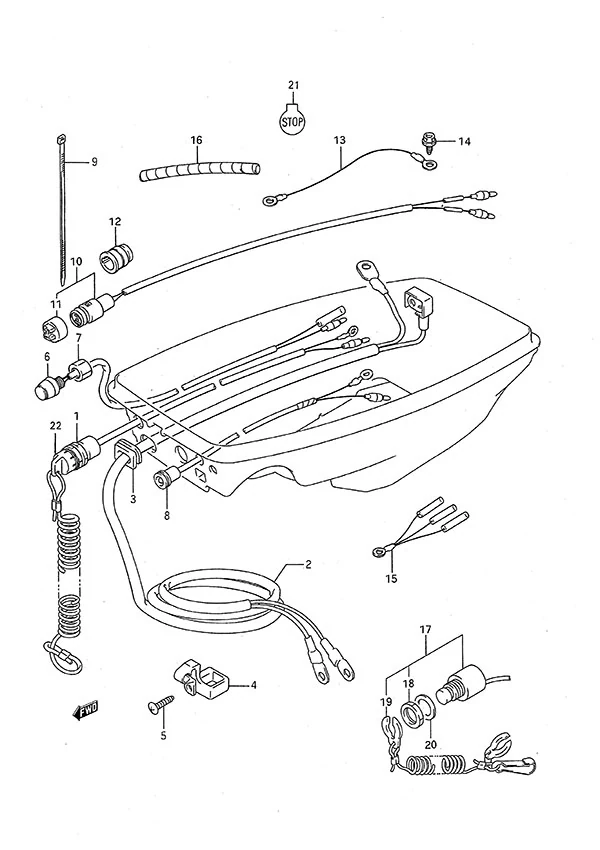

图 16电气部件 Electrical

REF	零件编号	中文名称	英文名称	数量
2	33810-92D00	启动器电缆（停产）	Starter Cable (NLA)	1
3	33811-96300	索环(停产)	Grommet (NLA)	1
4	33816-96300	电缆夹	Cable Clamp	1
5	03241-0625A	螺钉	SCREW	1
6	37161-89E13	启动开关总成	Start Switch Assembly	1
7	09159-14014	螺母(10mm)	Nut (10mm)	1
9	09407-25402	卡箍(长:248)	Clamp (L:248)	1
10	39601-95D00	照明插座总成	Lighting Receptacle Assembly	1
11	36634-93910	连接器帽	Connector Cap	1
12	39603-92D00	插座护套(停产)	Receptacle Grommet (NLA)	1
13	36895-92D10	导线(停产)	Lead (NLA)	1
14	09103-06049	螺栓(6x12)(停产)	Bolt (6x12) (NLA)	1
17	37830-89E04	停机开关总成	Stop Switch Assembly	1
18	37826-92E00	螺母	Nut	1
19	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
20	09160-12067	垫圈 (12.5x23x1.0)	Washer (12.5x23x1.0)	1
21	37835-91J00-YAY	止动标签	Stop Label	1
22	37823-94401	紧急停机开关帽	Emergency Stop Switch Cap	1

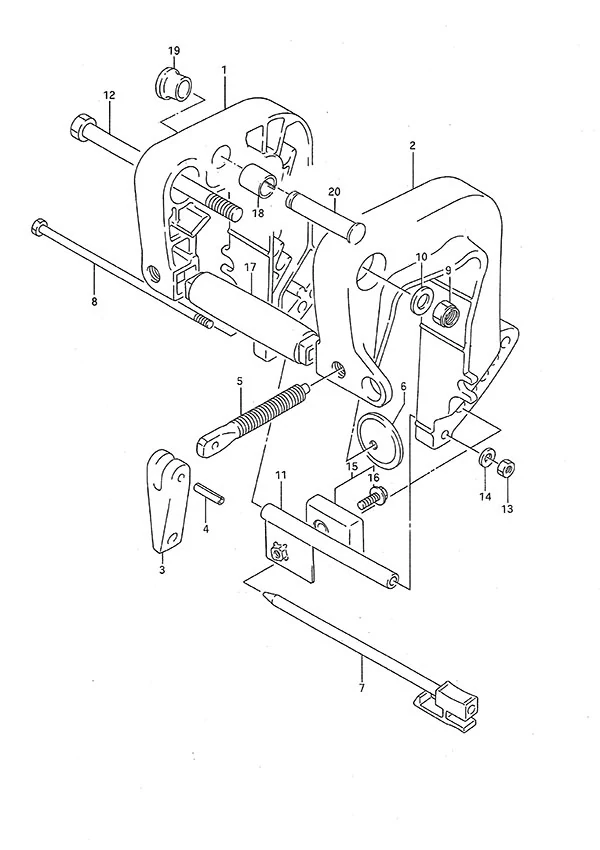

图 17夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
2	41121-92D11-0ED	左舷夹箍支架(停产)	Port Clamp Bracket (NLA)	1
3	41210-986L1	夹紧螺丝总成	Clamp Screw Assembly	2
4	09205-05013	夹紧手柄销	Clamp Handle Pin	2
5	41210-986L1	夹紧螺丝总成	Clamp Screw Assembly	2
6	41213-94J01	夹紧板	Clamp Plate	2
7	45420-92DL0	倾斜锁定销	Tilt Lock Pin	1
8	09100-06177	螺栓(6x140)	Bolt (6x140)	1
9	09140-06020	螺母(6mm)	Nut (6mm)	1
10	09162-06006	锁紧垫圈	Lock Washer	1
11	41310-93901	夹具支架连杆	Clamp Bracket Rod	1
12	09100-10188	螺栓 (10x155)	Bolt (10x155)	1
13	09159-10050	螺母	Nut	1
14	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	1
15	55320-95311	锌阳极	Zinc Anode	1
16	09116-06094	螺栓(6x15)	Bolt (6x15)	1
18	09303-14003	衬套	Bushing	1
19	41221-96301	倾斜止动旋钮	Tilt Stopper Knob	1
20	41222-93910	倾斜止动销	Tilt Stopper Pin	1

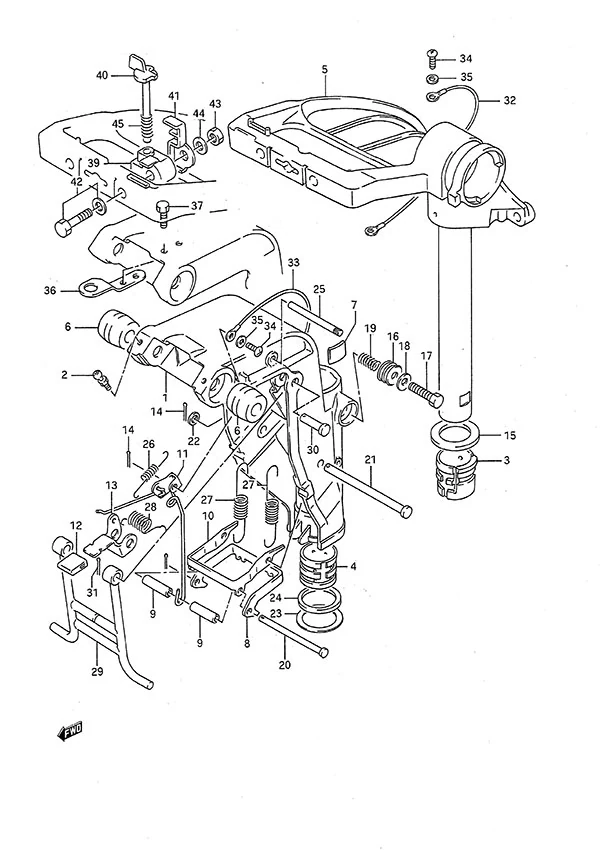

图 18旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	43111-92D30-0ED	旋转支架(停产)	Swivel Bracket (NLA)	1
2	22511-99011	黄油嘴	Grease Nipple	3
3	43710-92D00	转向衬套套装(停产)	Steering Bushing Set (NLA)	1
4	43712-92D00	下转向衬套(停产)	Lower Steering Bushing (NLA)	1
5	43750-92D03-0ED	转向支架(停产)	Steering Bracket (NLA)	1
6	09306-10016	衬套(停产)	Bushing (NLA)	2
7	43411-92D00	转向调节器板(停产)	Steering Adjuster Plate (NLA)	1
8	45231-92D00	倒挡锁止臂(停产)	Reverse Lock Arm (NLA)	1
9	09180-05060	垫片	Spacer	2
10	45241-92D00	倒挡锁止臂连杆(停产)	Reverse Lock Arm Link (NLA)	1
11	45250-92D00	释放连杆(停产)	Release Link (NLA)	1
12	45255-92D10	释放杆橡胶件(停产)	Release Lever Rubber (NLA)	1
14	09204-01002	开口销	Cotter Pin	3
15	43721-92D00	上衬套板(停产)	Upper Bushing Plate (NLA)	1
16	43412-93901	转向罩	COVER,STEERING	1
17	09100-08232	螺栓(8x30)	Bolt (8x30)	1
18	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
19	09440-11022	弹簧	Spring	1
20	09200-05014	销	Pin	1
21	09200-06061	销	Pin	1
22	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
23	09160-30046	垫圈 (停产)	Washer (NLA)	1
24	09284-30001	油封（停产件）	Oil Seal (NLA)	1
25	45254-92D00	释放臂销(停产)	Release Arm Pin (NLA)	1
26	09443-08048	弹簧(停产)	Spring (NLA)	1
27	09443-13027	弹簧(停产)	Spring (NLA)	2
28	09448-13011	弹簧(停产)	Spring (NLA)	1
30	09200-08065	销 (停产)	Pin (NLA)	2
31	09204-01002	开口销	Cotter Pin	2
32	36894-95201	导线(长165)	Wire Lead (L:165)	2
33	36894-95201	导线(长165)	Wire Lead (L:165)	1
34	09125-05050	螺钉(5x8)	Screw (5x8)	5
35	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	5
36	43514-92D02	转向锁止板(停产)	Steering Lock Plate (NLA)	1
37	09117-05001	螺栓(停产)	Bolt (NLA)	2
39	43511-92D02-0ED	转向支架(停产)	Steering Bracket (NLA)	1
40	43512-92D01	转向锁止轴	Steering Lock Shaft	1
41	43515-92D01	转向锁止轴限位器(停产)	Steering Lock Shaft Stopper (NLA)	1
42	09116-08159	螺栓(8x55)	Bolt (8x55)	1
43	09140-08019	螺母(8mm)	Nut (8mm)	1
44	09160-08081	垫圈 (8.5x23x1.5)	Washer (8.5x23x1.5)	1
45	09440-11008	弹簧(停产)	Spring (NLA)	1

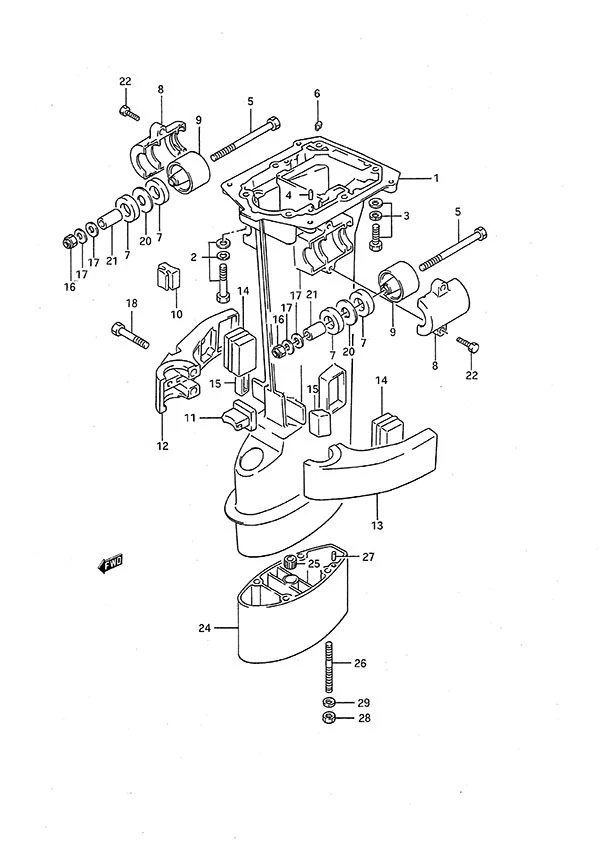

图 19驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
2	09118-08090	螺栓(8x52)	Bolt (8x52)	2
3	09117-08047	螺栓(8x30)	Bolt (8x30)	2
4	09205-04019	销	Pin	2
5	09100-08213	螺栓(8x100)	Bolt (8x100)	2
6	52117-92D00	检视管	Water Inspection Tube	1
7	54121-92D00	上推力垫圈（停产）	Upper Thrust Washer (NLA)	4
8	54137-92D00-0ED	上部安装罩盖(停产)	Upper Mounting Cover (NLA)	2
10	54145-92D01	上部安装缓冲垫(停产)	Upper Mount Cushion (NLA)	1
11	54151-92D01	下推力支架(停产)	Lower Thrust Mount (NLA)	1
12	54211-92D01-0ED	下安装右舷盖	Lower Mounting Starboard Cover	1
13	54221-92D01-0ED	下安装左舷盖(停产)	Lower Mounting Port Cover (NLA)	1
15	54171-92D00	下侧缓冲垫(停产)	Lower Side Cushion (NLA)	2
17	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	4
18	09117-08063-XC0	螺栓(8x50)	Bolt (8x50)	2
20	09160-08084	垫片	Washer	2
21	09180-08148	隔套(停产)	Spacer (NLA)	2
22	09117-06049	螺栓(6x25)	Bolt (6x25)	4
24	52131-92D01-0ED	延长壳体(停产)	Extension Case (NLA)	1
25	52211-92D00	延长衬套(停产)	Extension Bushing (NLA)	1
26	09108-08104	双头螺栓(停产)	Stud Bolt (NLA)	4
27	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
28	09140-08023-XC0	螺母(8mm)	Nut (8mm)	4
29	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	4

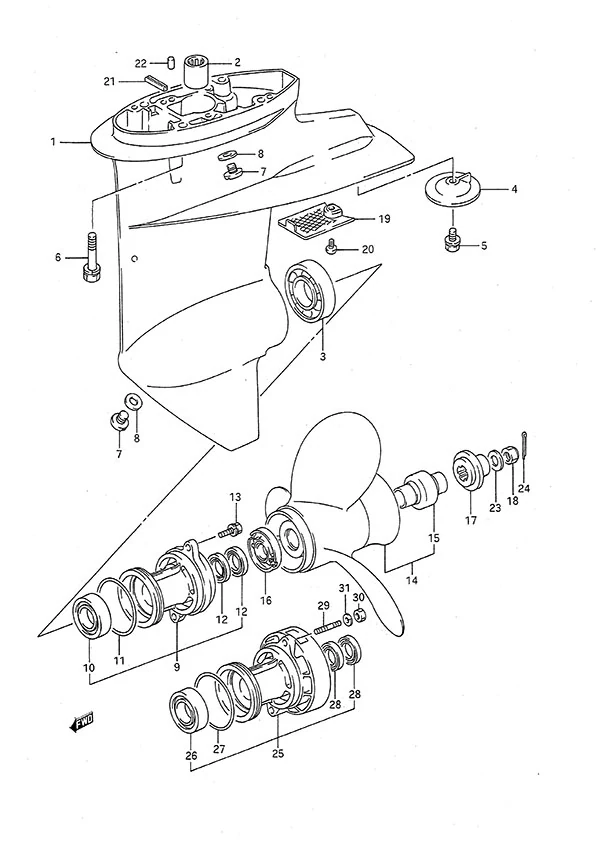

图 20齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
1	55100-92D01-0ED	齿轮箱壳体(停产)	Gear Case Housing (NLA)	1
2	09263-12025	轴承(12x19x20)(停产)	Bearing (12x19x20) (NLA)	1
3	09262-20069	轴承(20x47x44)	Bearing (20x47x44)	1
4	55321-939L0	锌阳极	Zinc Anode	1
5	09116-06094	螺栓(6x15)	Bolt (6x15)	1
6	09117-08071	螺栓(8x35)	Bolt (8x35)	4
7	09248-10008	放油塞	Drain Plug	3
8	09168-10022	放油塞垫片	Drain Plug Gasket	3
9	56120-92D00-0ED	螺旋桨轴壳体(停产)	Propeller Shaft Housing (NLA)	1
10	09262-22021	轴承(22x44x12)(停产)	Bearing (22x44x12) (NLA)	1
11	09280-52004	O型圈(停产)	O-Ring (NLA)	1
12	09282-16003	油封（停产件）	Oil Seal (NLA)	2
13	09117-06031	螺栓(6x20)	Bolt (6x20)	2
15	58120-92D01	E型螺旋桨衬套(停产)	Type E Propeller Bushing (NLA)	1
16	57632-92D00	螺旋桨止动件	Propeller Stopper	1
17	57633-92D00	螺旋桨螺母隔套(停产)	Propeller Nut Spacer (NLA)	1
19	17631-92D01	水滤器	Water Filter	1
20	09125-06063	螺钉(6x10)	Screw (6x10)	1
21	55332-92D01	排气密封橡胶	Exhaust Seal Rubber	1
22	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
23	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	1
24	09204-02004	开口销	Cotter Pin	1
25	56120-92D20-0ED	螺旋桨轴壳体(停产)	Propeller Shaft Housing (NLA)	1
26	09262-22021	轴承(22x44x12)(停产)	Bearing (22x44x12) (NLA)	1
27	09280-52004	O型圈(停产)	O-Ring (NLA)	1
28	09282-16003	油封（停产件）	Oil Seal (NLA)	2
29	09108-06106	双头螺栓(停产)	Stud Bolt (NLA)	2
30	09140-06020	螺母(6mm)	Nut (6mm)	2
31	09162-06006	锁紧垫圈	Lock Washer	2

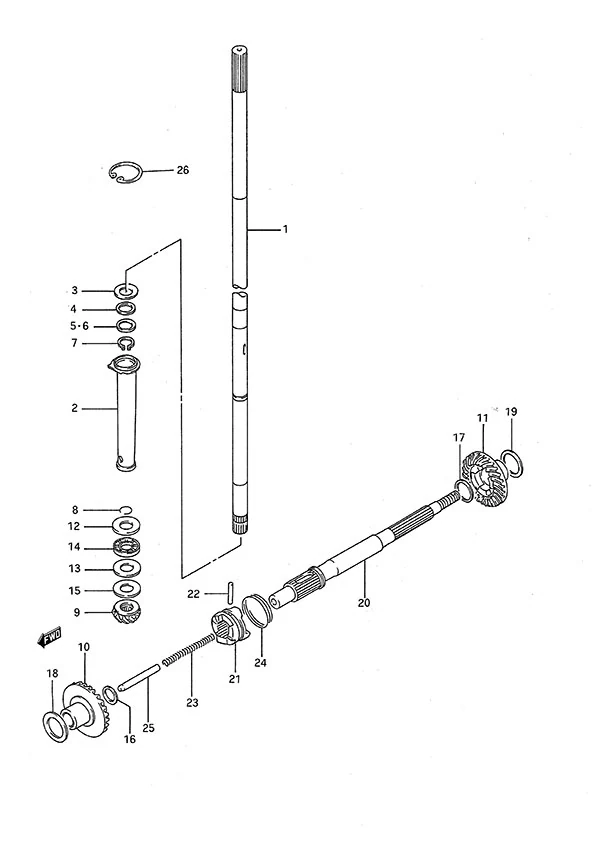

图 21变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	57133-92D02	驱动轴弹簧挡圈(停产)	Drive Shaft Spring Collar (NLA)	1
3	09181-14167	垫片(1.00)	Washer (1.00)	1
5	09181-12139	垫片(1.00)(停产)	Washer (1.00) (NLA)	1
6	09181-14162	垫片(0.80)(停产)	Washer (0.80) (NLA)	2
7	08331-3112A	卡簧	Circlip	1
8	09380-12006	卡环(停产)	Snap Ring (NLA)	1
9	57311-92D03	小齿轮(停产)	Pinion Gear (NLA)	1
10	57510-92D00	前进齿轮(停产)	Forward Gear (NLA)	1
11	57521-92D00	倒挡齿轮(停产)	Reverse Gear (NLA)	1
12	09160-18024	垫圈 (停产)	Washer (NLA)	1
13	09160-17044	垫圈 (停产)	Washer (NLA)	1
14	09263-17040	小齿轮轴承(停产)	Pinion Bearing (NLA)	1
16	09160-13012	垫圈 (停产)	Washer (NLA)	1
20	57610-92D01	螺旋桨轴总成(停产)	Propeller Shaft Assembly (NLA)	1
21	57621-92D01	离合器换挡拨叉(停产)	Clutch Dog Shifter (NLA)	1
22	09202-04018	销 (停产)	Pin (NLA)	1
23	09440-05027	回位弹簧	Return Spring	1
24	09440-27011	离合器弹簧(停产)	Clutch Dog Spring (NLA)	1
25	57631-92D00	推杆(停产)	Push Rod (NLA)	1
26	08331-41229	卡簧	Circlip	1

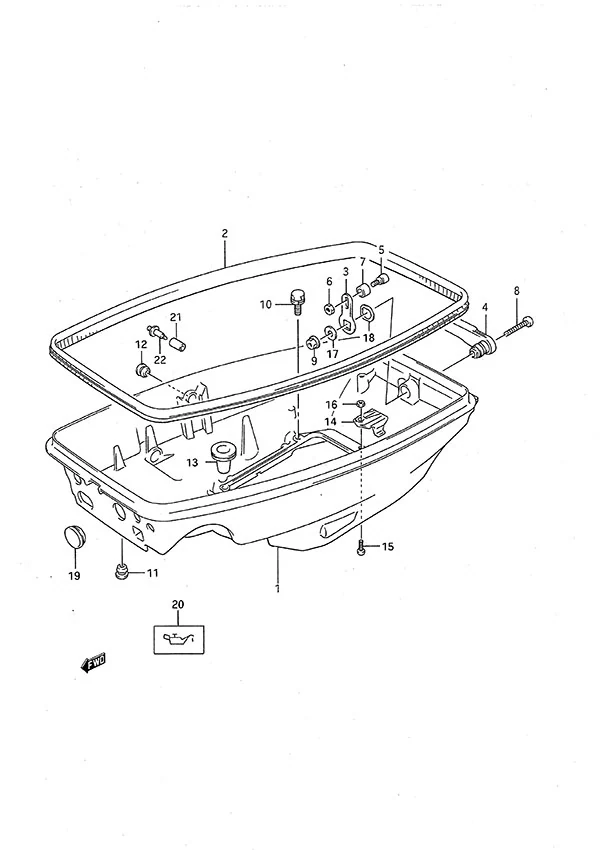

图 22下盖 Lower Cover

REF	零件编号	中文名称	英文名称	数量
1	61111-92D10-0ED	发动机下盖(停产)	Lower Engine Cover (NLA)	1
2	61112-92D00	下盖密封件(停产)	Under Cover Seal (NLA)	1
3	61631-92D00	发动机下盖挂钩(停产)	Lower Engine Cover Hook (NLA)	1
4	61633-92D01	挂钩杆(停产)	Hook Lever (NLA)	1
5	61635-98602	下挂钩销	Lower Hook Pin	1
6	08310-00067	螺母	Nut	1
7	61636-98600	下钩滚轮	Lower Hook Roller	1
8	09125-06094	螺钉(停产)	Screw (NLA)	1
9	09140-06020	螺母(6mm)	Nut (6mm)	1
11	09250-08007	盖帽	Cap	1
12	09250-10012	盖帽(停产)	Cap (NLA)	1
13	23131-94300	离合器推杆防尘套(停产)	Clutch Rod Boot (NLA)	1
14	61138-92D00	水盖 (停产)	Water Cover (NLA)	1
15	02112-04107	螺钉	SCREW	1
16	08310-00047	螺母	Nut	1
17	09160-06085	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	1
18	09164-14008	波形垫圈	Wave Washer	1
19	09250-18003	塞子	Plug	1
21	09354-53103-600	软管(5.3×10×600)	Hose (5.3x10x600)	1

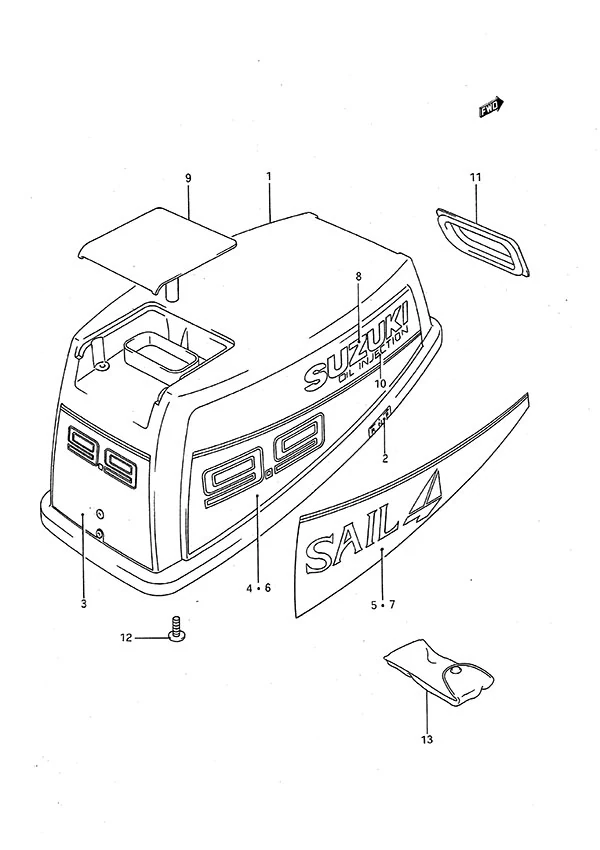

图 26发动机罩(1988年款) Engine Cover(1988)

REF	零件编号	中文名称	英文名称	数量
1	61410-92D00-0ED	发动机罩总成(停产)	Engine Cover Assembly (NLA)	1
2	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
4	61443-92D50-70G	右舷盖贴花 (停产)	Starboard Cover Decal (NLA)	1
8	68111-47C10-019	铃木徽标	Suzuki Emblem	2
9	61431-92D00-0ED	倾斜手柄(停产)	Tilt Up Handle (NLA)	1
10	61442-92D00-019	注油标记(停产)	Oil Injection Mark (NLA)	2
11	61622-93901	反冲启动器密封件(停产)	Recoil Starter Seal (NLA)	1
12	03241-0616C	螺钉	SCREW	3
13	09800-01016	工具套装	Tool Set	1

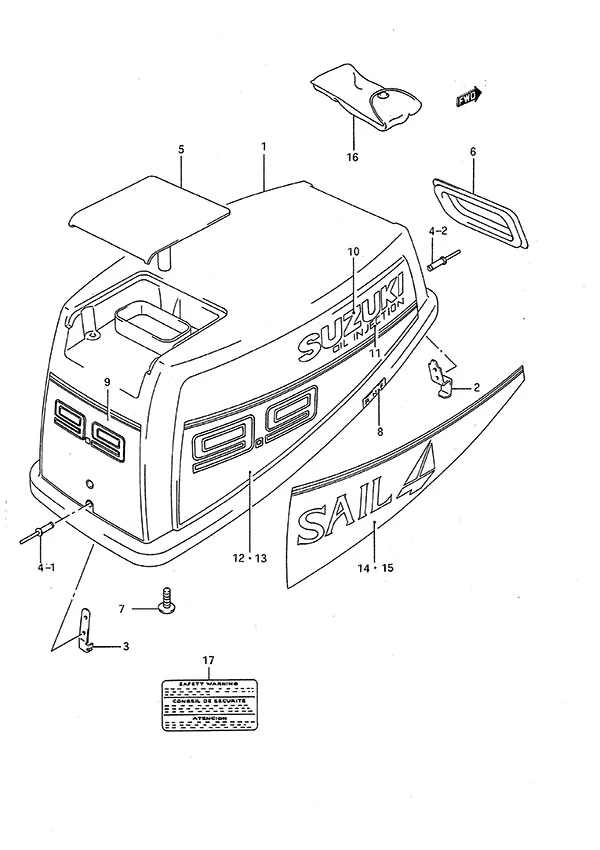

图 27发动机罩(1989至1993年款) Engine Cover(1989 to 1993)

REF	零件编号	中文名称	英文名称	数量
2	61412-92D00	发动机罩上钩(停产)	Engine Cover Upper Hook (NLA)	1
3	61611-92D00	紧固件(停产)	Fastener (NLA)	1
5	61431-92D00-0ED	倾斜手柄(停产)	Tilt Up Handle (NLA)	1
6	61622-93901	反冲启动器密封件(停产)	Recoil Starter Seal (NLA)	1
7	03241-0616C	螺钉	SCREW	3
8	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
12	61443-92D50-70G	右舷盖贴花 (停产)	Starboard Cover Decal (NLA)	1
16	09800-01016	工具套装	Tool Set	1
17	61581-98620	发动机盖标签	Engine Cover Label	1

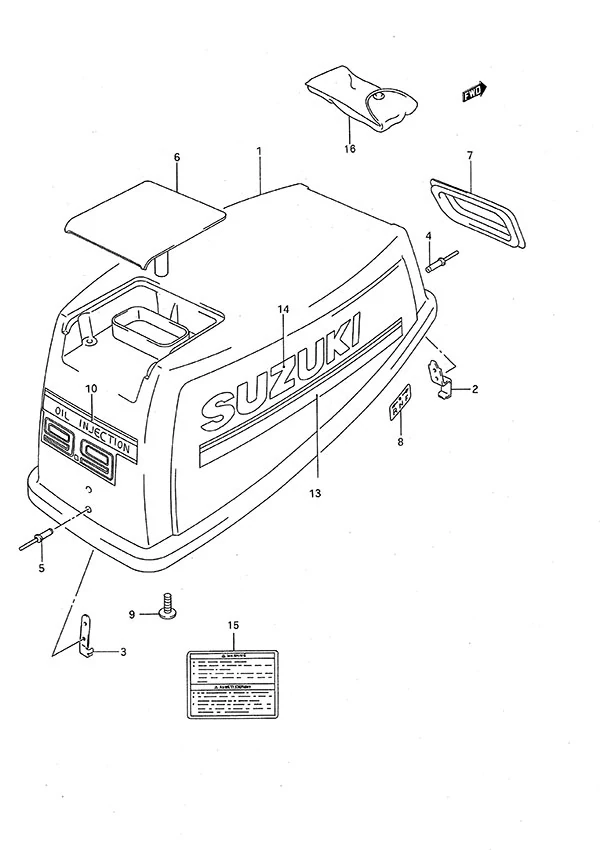

图 28发动机罩(1994至1997年款) Engine Cover(1994 to 1997)

REF	零件编号	中文名称	英文名称	数量
1	61410-92830-0ED	发动机盖总成(停产)	Engine Cover Set (NLA)	1
2	61412-92D00	发动机罩上钩(停产)	Engine Cover Upper Hook (NLA)	1
3	61611-92D00	紧固件(停产)	Fastener (NLA)	1
4	09229-04007	铆钉(停产)	Rivet (NLA)	2
5	09229-04020	铆钉	Rivet	2
6	61431-92D00-0ED	倾斜手柄(停产)	Tilt Up Handle (NLA)	1
7	61622-93901	反冲启动器密封件(停产)	Recoil Starter Seal (NLA)	1
8	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
9	03241-0616C	螺钉	SCREW	3
10	61435-92D81	后徽标（停产）	Rear Emblem Mark (NLA)	1
13	61440-98100	发动机盖条纹套装(停产)	Engine Cover Stripe Set (NLA)	1
14	68111-43400-1RR	铃木徽标(停产)	Suzuki Emblem (NLA)	2
15	61581-98620	发动机盖标签	Engine Cover Label	1
16	09800-01016	工具套装	Tool Set	1

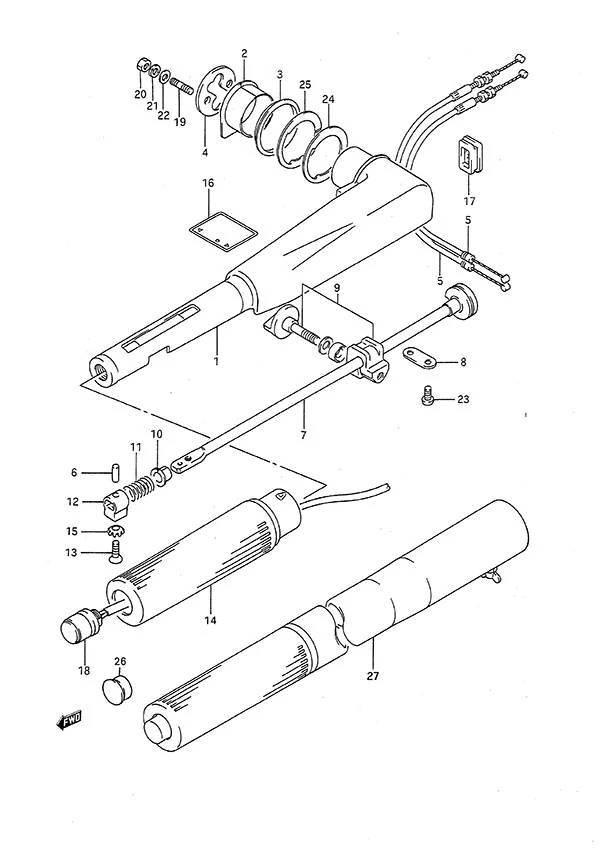

图 29手柄 Handle

REF	零件编号	中文名称	英文名称	数量
1	63111-92D10-0ED	舵柄手柄（停产）	Tiller Handle (NLA)	1
2	63115-92D01	舵柄手柄衬套	Tiller Handle Bushing	1
3	63116-92D01	舵柄手柄衬套	Tiller Handle Bushing	1
4	63125-92D01	舵柄手柄板（停产）	Tiller Handle Plate (NLA)	1
5	63610-92D01	节气门拉线总成	Throttle Cable Assembly	2
6	63227-93200	手柄杆销	Handle Rod Pin	1
7	63220-92D03	手柄杆(停产)	Handle Rod (NLA)	1
8	63241-92D00	手柄杆支撑(停产)	Handle Rod Support (NLA)	1
9	63240-96300	手柄握把调节器	Handle Grip Adjuster	1
10	63225-93200	手柄杆衬套	Handle Rod Bushing	1
11	09440-12027	弹簧	Spring	1
12	63223-92D00	手柄杆止动器	Handle Rod Stopper	1
13	09126-06015	螺钉(6x23)	Screw (6x23)	1
14	63210-93E30	手柄握把	Handle Grip	1
15	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
16	63215-93400	手柄握把标记	Handle Grip Mark	1
17	63625-96300	节气门拉线护套	Throttle Cable Grommet	1
21	09162-06006	锁紧垫圈	Lock Washer	2
22	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
23	09125-05046	螺钉(5x12)	Screw (5x12)	2
24	63117-92D00	舵柄手柄垫片	Tiller Handle Shim	1
25	63118-92D00	舵柄垫片(停产)	Tiller Handle Shim (NLA)	1
26	63213-94400	停机开关帽	Stop Switch Cap	1
27	63300-93900	延伸杆组件(停产)	Extension Bar Assembly (NLA)	1

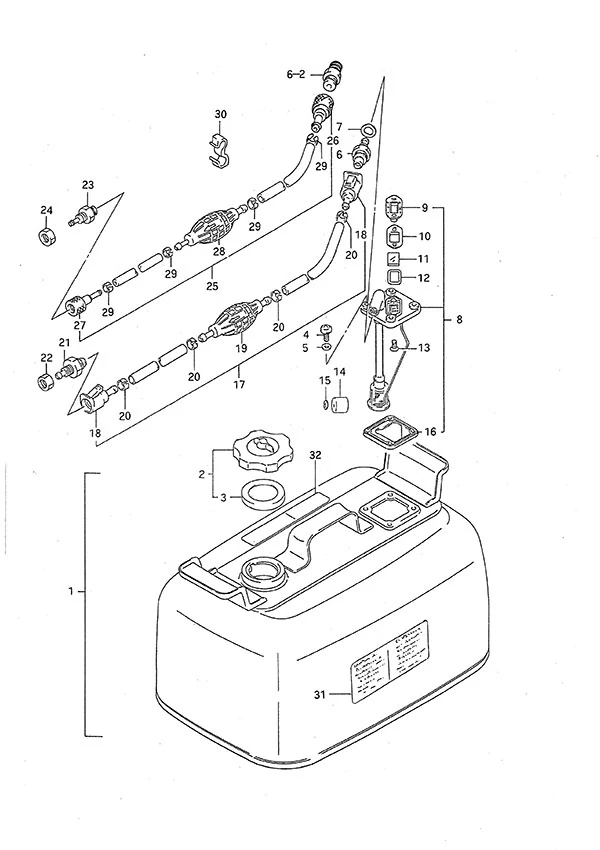

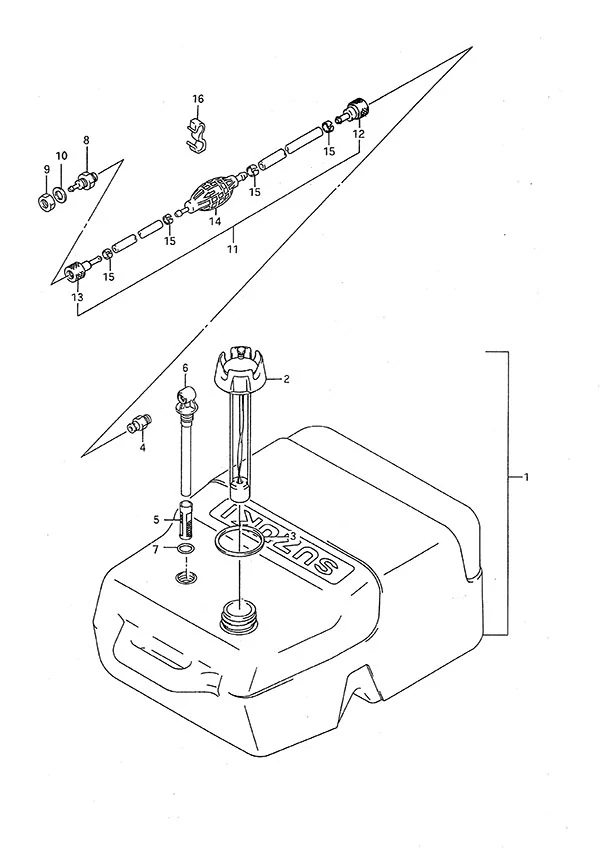

图 32燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65800-92823	油箱套装(停产)	Fuel Tank Set (NLA)	1
2	65510-92D00	燃油箱盖总成	Fuel Tank Cap Assembly	1
3	65561-92D00	油箱盖垫片	Tank Cap Gasket	1
4	02142-06167	6X16十字槽螺钉	6 X 16 CROSS SC	4
5	09168-06026	垫片	Gasket	4
7	09168-12015-XC0	垫片 (12.2x21x0.8)	Gasket (12.2x21x0.8)	1
8	65850-92D01	燃油表总成(停产)	Fuel Gauge Assembly (NLA)	1
9	65855-92D10	仪表盖 (停产)	Gauge Cover (NLA)	1
10	65854-92D00	灯罩衬垫(停产)	Lens Gasket (NLA)	1
11	65853-92D00	灯罩(停产)	Lens (NLA)	1
12	65854-92D30	灯罩衬垫(停产)	Lens Gasket (NLA)	1
13	03221-04083	螺钉(停产)	Screw (NLA)	2
14	65864-92D00	浮子(停产)	Float (NLA)	1
15	65866-92D00	压紧螺母(停产)	Push Nut (NLA)	1
16	65871-92D00	垫片 (停产)	Gasket (NLA)	1
17	65700-87D16	燃油软管（停产）	Fuel Hose (NLA)	1
18	65750-94404	燃油软管接头	Fuel Hose Connector	2
20	65781-98500	软管卡箍	Hose Clip	4
21	65720-94403	燃油连接器	Fuel Connector	1
22	08310-00107	螺母	Nut	1
23	65720-985L1	燃油连接器(11mm)	Fuel Connector (11mm)	1
24	09140-10032	螺母	Nut	1
25	65700-87D85	燃油软管	Fuel Hose	1
26	65750-95501	燃油软管接头（13mm）	Fuel Hose Connector (13mm)	1
27	65750-98506	燃油软管接头（11mm）	Fuel Hose Connector (11mm)	1
28	65770-95540	挤压泵 (停产)	Squeeze Pump (NLA)	1
29	65781-98500	软管卡箍	Hose Clip	4
30	09408-00056	卡扣	Clip	1
31	65316-93331	燃油警示标记(停产)	Fuel Caution Mark (NLA)	1
32	65317-95260	燃油容量标记(停产)	Fuel Capacity Mark (NLA)	1

图 33燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65000-95D01	6加仑铃木燃油箱（停产）	6 Gallon Suzuki Fuel Tank (NLA)	1
2	65520-95D00	燃油箱盖总成(停产)	Fuel Tank Cap Assembly (NLA)	1
3	65561-95D00	燃油箱盖垫片	Fuel Tank Cap Gasket	1
4	99105-00193	油箱接头(13mm)	Fuel Tank Connector (13mm)	1
5	65831-95D00	燃油出口滤清器	Fuel Outlet Filter	1
6	65890-95D00	出口总成	Outlet Assembly	1
7	65892-95D00	燃油出口O型圈	Fuel Outlet O-Ring	1
8	65720-985L1	燃油连接器(11mm)	Fuel Connector (11mm)	1
10	08321-01107	锁紧垫圈	Lock Washer	1
11	65700-87D85	燃油软管	Fuel Hose	1
12	65750-95501	燃油软管接头（13mm）	Fuel Hose Connector (13mm)	1
13	65750-98506	燃油软管接头（11mm）	Fuel Hose Connector (11mm)	1
14	65770-95540	挤压泵 (停产)	Squeeze Pump (NLA)	1
15	65781-98500	软管卡箍	Hose Clip	4
16	09408-00056	卡扣	Clip	1

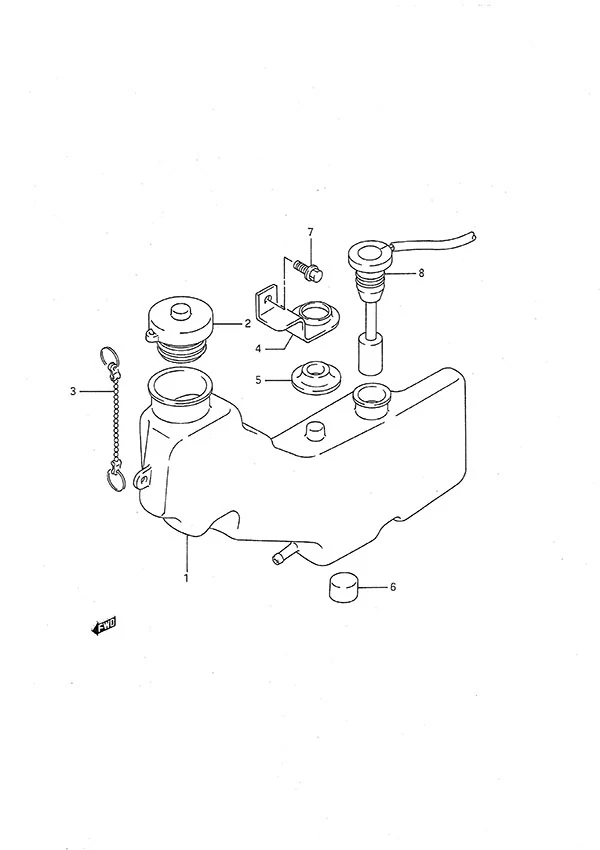

图 34机油箱 Oil Tank

REF	零件编号	中文名称	英文名称	数量
1	69111-92D00	机油箱（停产件）	Oil Tank (NLA)	1
2	69200-92D02	铃木油箱盖(停产)	Suzuki Oil Tank Cap (NLA)	1
3	69250-92D00	机油箱链条总成（停产件）	Oil Tank Chain Assembly (NLA)	1
4	69311-92D00	机油箱支架（停产件）	Oil Tank Support (NLA)	1
5	09320-12044	缓冲垫(停产)	Cushion (NLA)	1
6	09329-12006	缓冲垫	CUSHION	3
7	02162-06127	螺栓	BOLT	1
8	34860-92D11	油位开关(停产)	Oil Level Switch (NLA)	1

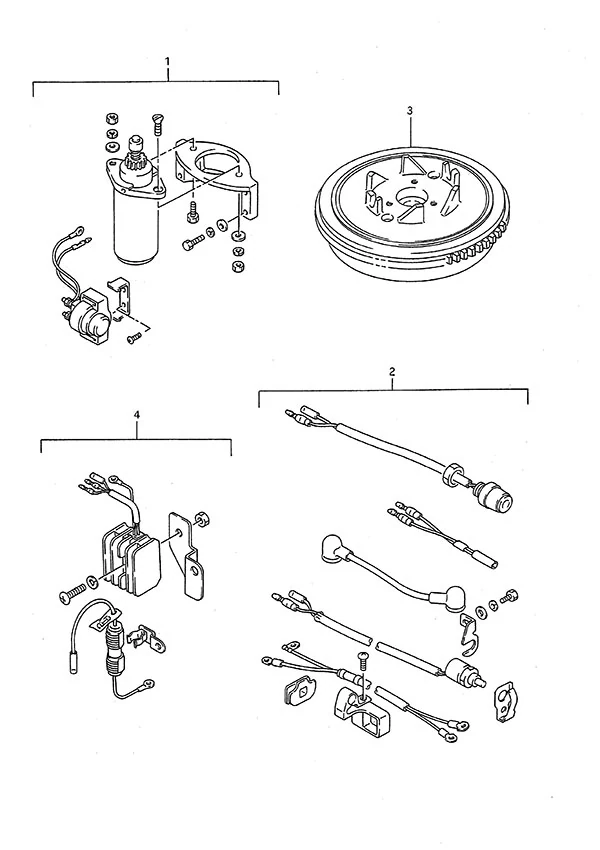

图 35选配:电动系统(1型) Opt: Electrical (1)

REF	零件编号	中文名称	英文名称	数量
1	31101-92D01	启动马达套装(停产)	Starter Motor Set (NLA)	1
2	33800-92D03	启动器电缆开关套装（停产）	Starter Cable Switch Set (NLA)	1
3	32102-92D02	飞轮(停产)	Flywheel (NLA)	1
4	32801-92D12	整流器套装(停产)	Rectifier Set (NLA)	1

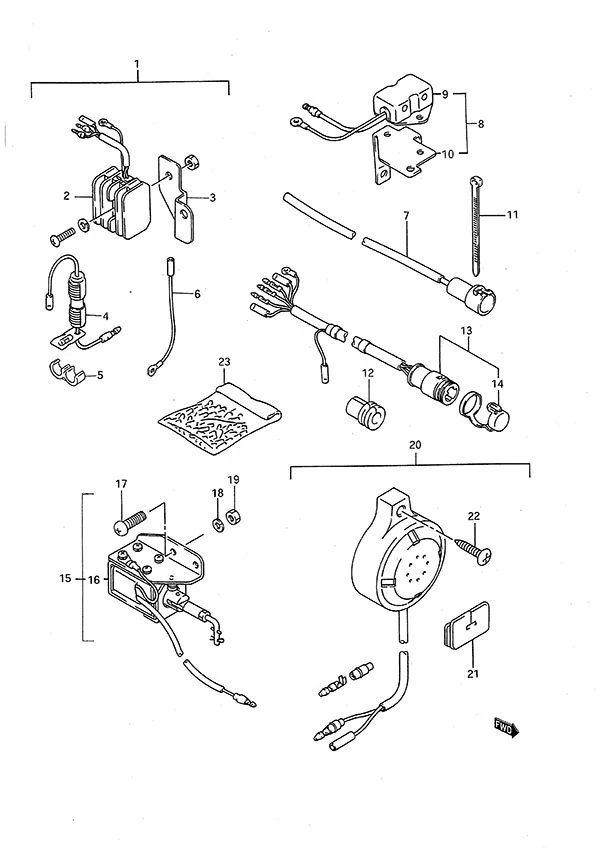

图 36选配:电动系统(2型) Opt: Electrical (2)

REF	零件编号	中文名称	英文名称	数量
1	32801-92D01	整流器套装(停产)	Rectifier Set (NLA)	1
2	32800-95D02	整流调节器总成	Rectifier & Regulator Assembly	1
3	32815-92D00	整流器支架(停产)	Rectifier Bracket (NLA)	1
4	36740-92D52	保险丝盒总成(停产)	Fuse Case Assembly (NLA)	1
5	09408-00043	卡箍	Clamp	1
6	37801-98300	导线(停产)	Lead (NLA)	1
7	39602-93900	灯线插头总成	Lamp Cord Plug Assembly	1
8	32501-92D00	稳压器总成(停产)	Regulator Set (NLA)	1
9	32500-95722	电压调节器总成(停产)	Voltage Regulator Assembly (NLA)	1
10	32590-92D00	稳压器支架(停产)	Regulator Bracket (NLA)	1
12	36612-92D00	遥控线束护套(停产)	Remote Wire Harness Grommet (NLA)	1
13	36630-89E02	遥控装置线束	Remote Control Wire Harness	1
14	36631-94300	盖帽	Cap	1
15	38600-92D02	阻风门电磁阀总成(停产)	Choke Solenoid Assembly (NLA)	1
16	38610-92D01	阻风门电磁阀(停产)	Choke Solenoid (NLA)	1
17	02112-05127	螺钉	SCREW	2
18	08321-0105A	锁紧垫圈	Lock Washer	2
19	08310-00057	螺母	Nut	2
21	37824-92D00	索环(停产)	Grommet (NLA)	1
22	03142-05253	螺钉(停产)	Screw (NLA)	1
23	36990-87D00	端子套管套装	Terminal & Sleeve Set	1

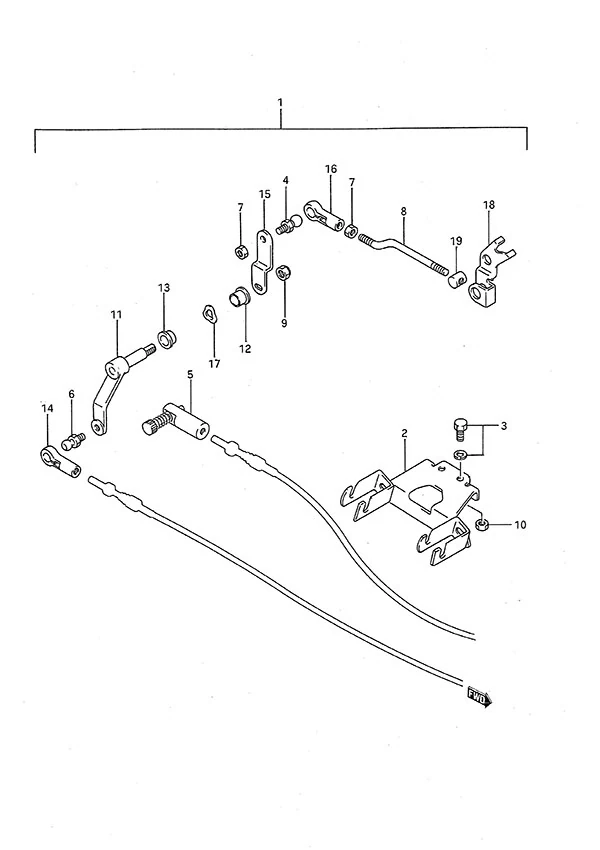

图 37选配: 遥控部件 Opt: Remote Control Parts

REF	零件编号	中文名称	英文名称	数量
1	67130-92810	遥控装置部件套装(停产)	Remote Control Parts Set (NLA)	1
2	67340-92D00	遥控线缆固定座(停产)	Remocon Cable Holder (NLA)	1
3	09116-06094	螺栓(6x15)	Bolt (6x15)	2
4	09119-05010	枢轴球头	Pivot Ball	1
5	67440-93701	离合器拉线导槽	Clutch Cable Guide	1
6	09119-06047	枢轴球头	Pivot Ball	1
7	09140-05005	螺母	Nut	2
8	67413-92D00	遥控节流连杆(停产)	Remocon Throttle Rod (NLA)	1
9	09159-08059	螺母	Nut	1
10	09140-06020	螺母(6mm)	Nut (6mm)	2
11	67410-92D01	遥控节流杆(停产)	Remocon Throttle Lever (NLA)	1
12	09306-08016	衬套	Bushing	1
13	09306-08014	衬套	Bushing	1
14	67466-95200	电缆接头	Cable Connector	1
15	67417-92D00	遥控节流臂(停产)	Remocon Throttle Arm (NLA)	1
16	19131-95502	连接器	Connector	1
17	09164-10009	垫片	Washer	1
18	67418-92D00	遥控节流臂(停产)	Remocon Throttle Arm (NLA)	1
19	67419-92D00	节气门摇臂螺母(停产)	Throttle Arm Nut (NLA)	1

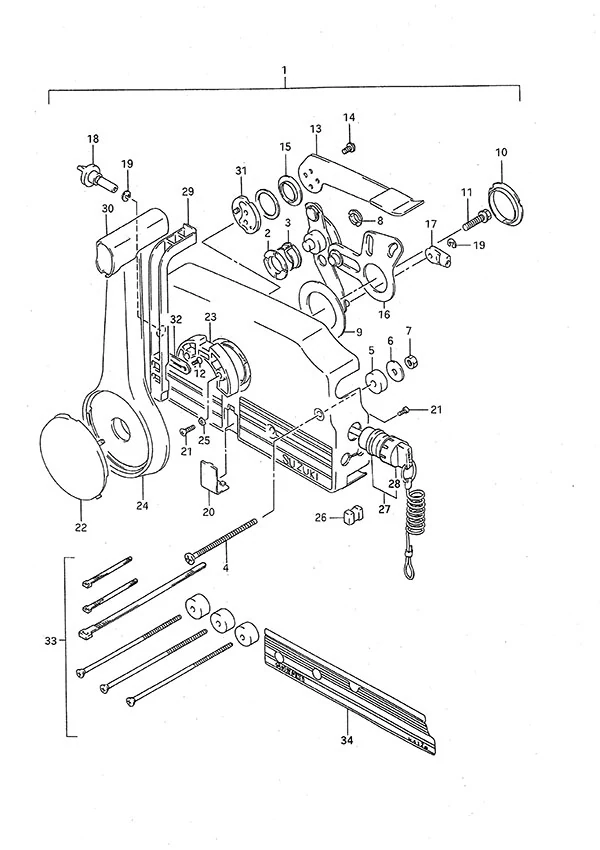

图 38选配: 遥控装置(1988至1992款) Opt: Remote Control(1988 to 1992)

REF	零件编号	中文名称	英文名称	数量
2	67232-95600	衬套	Bushing	1
3	67232-95620	衬套(停产)	Bushing (NLA)	1
4	67296-95600	螺钉	Screw	3
5	67294-95600	垫片	Spacer	3
6	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
7	09140-06020	螺母(6mm)	Nut (6mm)	3
8	67232-95610	衬套(停产)	Bushing (NLA)	2
9	67253-95600	垫圈 (停产)	Washer (NLA)	1
10	67252-95600	衬套	Bushing	2
11	09100-08232	螺栓(8x30)	Bolt (8x30)	1
12	67296-94300	螺钉(4x10)	Screw (4x10)	2
14	09126-05003	螺钉(5x12)	Screw (5x12)	2
15	67243-95600	衬套(停产)	Bushing (NLA)	1
16	67220-95620	挡板总成	Plate Assembly	1
17	67275-95600	电缆端头	Cable End	2
18	67223-95600	制动调节旋钮	Brake Adjustment Knob	1
19	67292-94300	E型卡环	E Ring	3
21	67296-95610	螺钉	Screw	7
23	67256-95600	空挡锁支架	Neutral Lock Holder	1
25	67297-95600	垫片	Washer	2
26	67273-95600	垫片	Spacer	1
27	37820-92E05	紧急停机开关总成	Emergency Stop Switch Assembly	1
28	37823-94401	紧急停机开关帽	Emergency Stop Switch Cap	1
29	67255-95600	空挡锁臂	Neutral Lock Arm	1
30	67261-95610	非动力升降倾斜装置手柄握把	Handle Grip no PTT	1
31	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
32	67258-87D00	空挡臂支架	Neutral Arm Bracket	1
33	67140-95600	替代件67140-95601	Replaced by 67140-95601	1
34	67282-95610	左舷标识贴(黑色)(停产)	Port Decal (Black) (NLA)	1

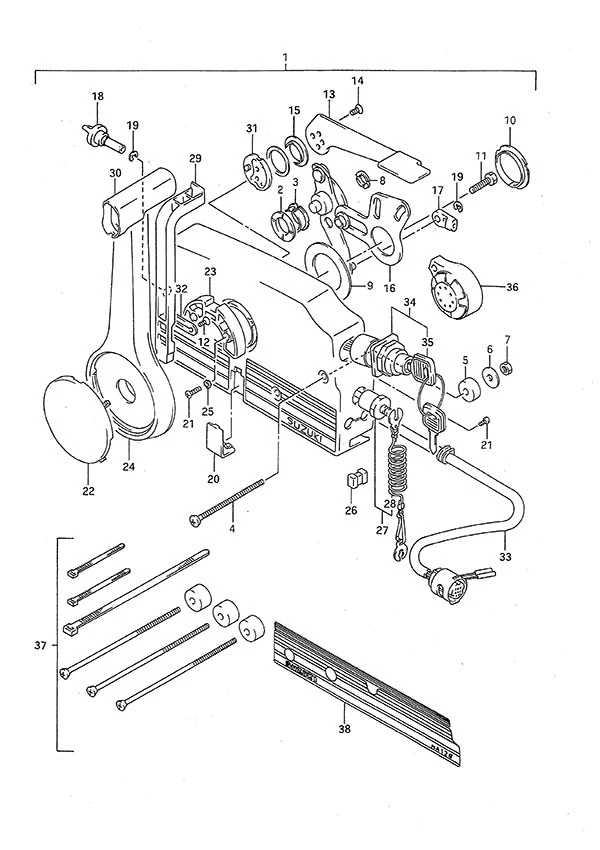

图 39选配: 遥控装置(1993至1997款) Opt: Remote Control(1993 to 1997)

REF	零件编号	中文名称	英文名称	数量
2	67232-95600	衬套	Bushing	1
3	67232-95620	衬套(停产)	Bushing (NLA)	1
4	67296-95600	螺钉	Screw	3
5	67294-95600	垫片	Spacer	3
6	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
7	09140-06020	螺母(6mm)	Nut (6mm)	3
8	67232-95610	衬套(停产)	Bushing (NLA)	2
9	67253-95600	垫圈 (停产)	Washer (NLA)	1
10	67252-95600	衬套	Bushing	2
11	09100-08232	螺栓(8x30)	Bolt (8x30)	1
12	67296-94300	螺钉(4x10)	Screw (4x10)	2
13	67241-95680	自由节流杆(灰色)(停产)	Free Throttle Lever (Gray) (NLA)	1
14	09126-05003	螺钉(5x12)	Screw (5x12)	2
15	67243-95600	衬套(停产)	Bushing (NLA)	1
16	67220-95620	挡板总成	Plate Assembly	1
17	67275-95600	电缆端头	Cable End	2
18	67223-95600	制动调节旋钮	Brake Adjustment Knob	1
19	67292-94300	E型卡环	E Ring	3
20	67267-95610	电线护套(黑色)	Wire Cover (Black)	1
21	67296-95610	螺钉	Screw	7
22	67257-95610	操纵杆帽(黑色)	Lever Cap (Black)	1
23	67256-95600	空挡锁支架	Neutral Lock Holder	1
24	67251-95680	灰色手柄操纵杆(停产)	Handle Lever (Gray) (NLA)	1
25	67297-95600	垫片	Washer	2
26	67273-95600	垫片	Spacer	1
28	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
29	67255-95600	空挡锁臂	Neutral Lock Arm	1
30	67261-95610	非动力升降倾斜装置手柄握把	Handle Grip no PTT	1
31	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
32	67258-87D00	空挡臂支架	Neutral Arm Bracket	1
33	36620-95D00	线束总成(停产)	Wiring Harness (NLA)	1
34	37110-99E02	点火开关总成	Ignition Switch Assembly	1
36	38500-92X50	警报蜂鸣器	Warning Buzzer	1
37	67140-95600	替代件67140-95601	Replaced by 67140-95601	1
38	67282-95610	左舷标识贴(黑色)(停产)	Port Decal (Black) (NLA)	1

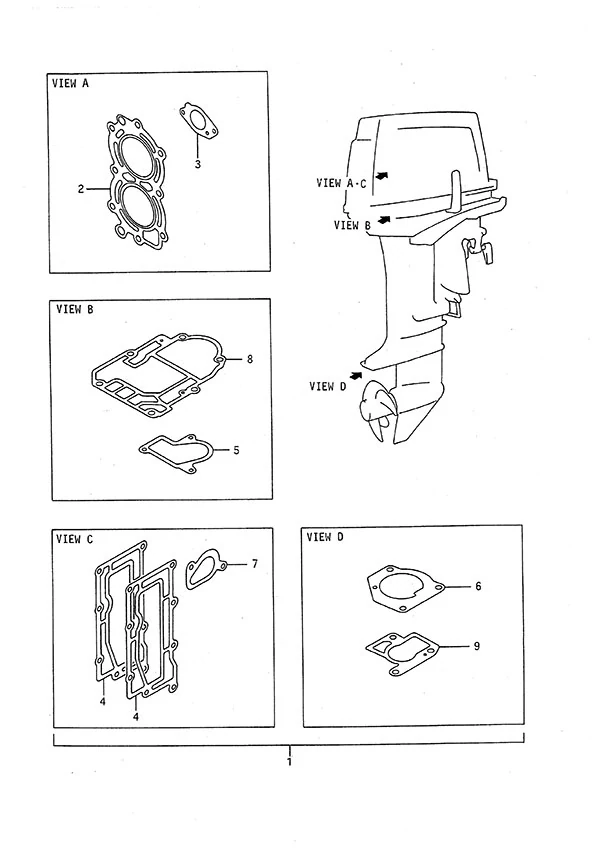

图 40选配: 衬垫套装 Opt: Gasket Set

REF	零件编号	中文名称	英文名称	数量
1	11400-92840	发动机衬垫套装	Engine Gasket Set	1
2	11141-92D20	气缸盖垫片(停产)	Cylinder Head Gasket (NLA)	1
3	13125-91D00	化油器衬垫	Carburetor Gasket	1
4	14151-92D10	排气盖衬垫(停产)	Exhaust Cover Gasket (NLA)	2
5	14213-92D10	排气管垫片	Exhaust Tube Gasket	1
6	17472-92D10	水泵板衬垫	Water Pump Plate Gasket	1
7	17685-92D10	节温器垫片(停产)	Thermostat Gasket (NLA)	1
8	52113-92D20	驱动轴壳体衬垫(停产)	Drive Shaft Housing Gasket (NLA)	1
9	56132-92D10	驱动轴轴承座衬垫	Drive Shaft Bearing Housing Gasket	1

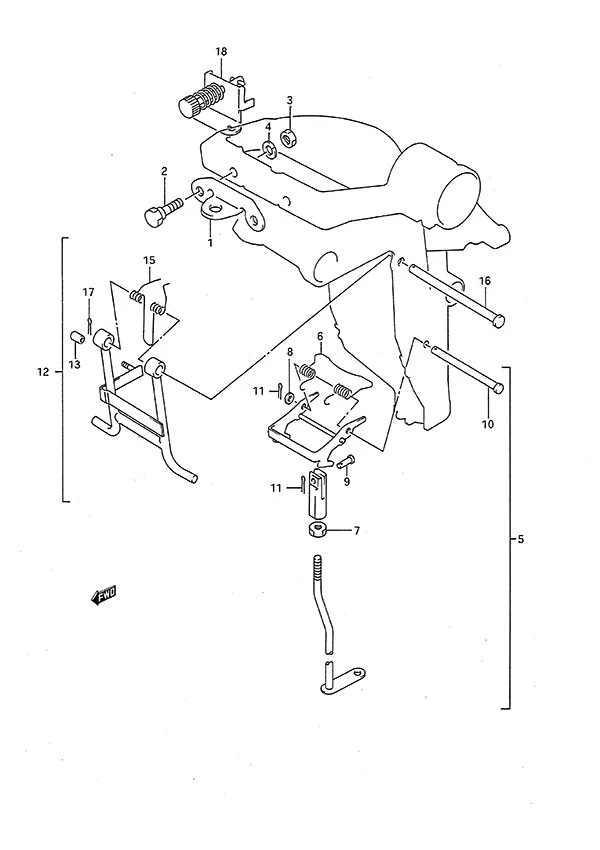

图 41选配: 倒车锁止套件 Opt: Reverse Lock Set

REF	零件编号	中文名称	英文名称	数量
1	43755-93900	安装支架(停产)	Attachment Bracket (NLA)	1
2	09100-08224-XC0	螺栓(8x35)	Bolt (8x35)	2
3	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
4	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
5	45200-92D01	倒车锁组件(停产)	Reverse Lock Set (NLA)	1
6	45211-92D00	倒车锁弹簧(停产)	Reverse Lock Spring (NLA)	1
7	09140-06020	螺母(6mm)	Nut (6mm)	1
8	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
9	09200-05007	销 (停产)	Pin (NLA)	1
10	09200-06061	销	Pin	1
11	09204-01002	开口销	Cotter Pin	2
12	45700-92D01	浅水驱动总成	Shallow Water Drive Assy	1
13	45255-95500	旋钮(停产)	Knob (NLA)	1
15	45722-92D00	弹簧(停产)	Spring (NLA)	1
16	09200-08066	销 (停产)	Pin (NLA)	1
17	09204-01002	开口销	Cotter Pin	1
18	67100-99700	遥控装置附件(停产)	Remote Control Attachment (NLA)	1

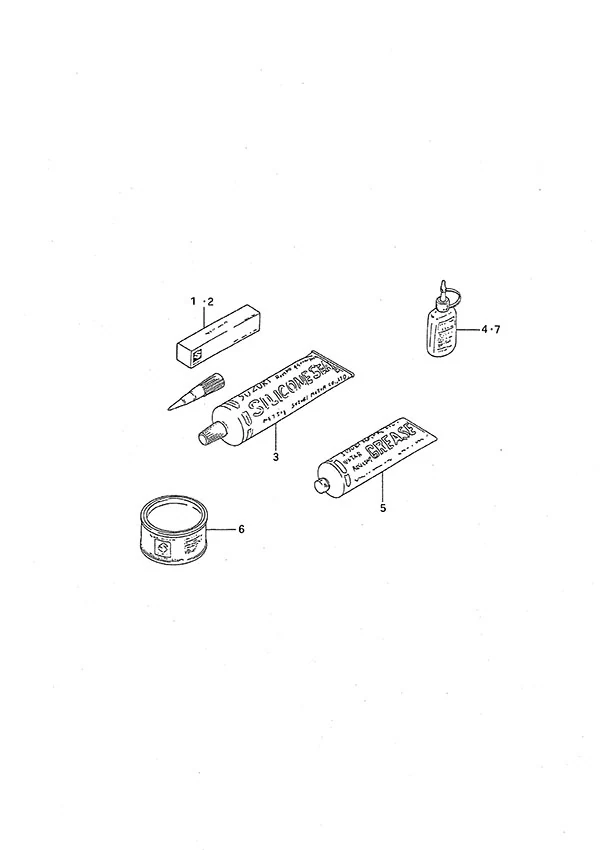

图 42选配件 Optional

REF	零件编号	中文名称	英文名称	数量
1	990A0-06E70-03Z	铃木Ecstar硅胶粘合剂1207B	Suzuki Ecstar Silicone Bond 1207B	1
3	93691-80030	铃木硅胶密封剂	Suzuki Silicone Seal	1
5	99000-25520	防水润滑脂	Water Resistant Grease	1
6	99000-25490	铃木Ecstar超级润滑脂C	Suzuki Ecstar Super Grease C	1
