铃木 Suzuki DT 5 2001 - 爆炸图零件明细

2001 年 · 共 26 个部位 · 405 条零件

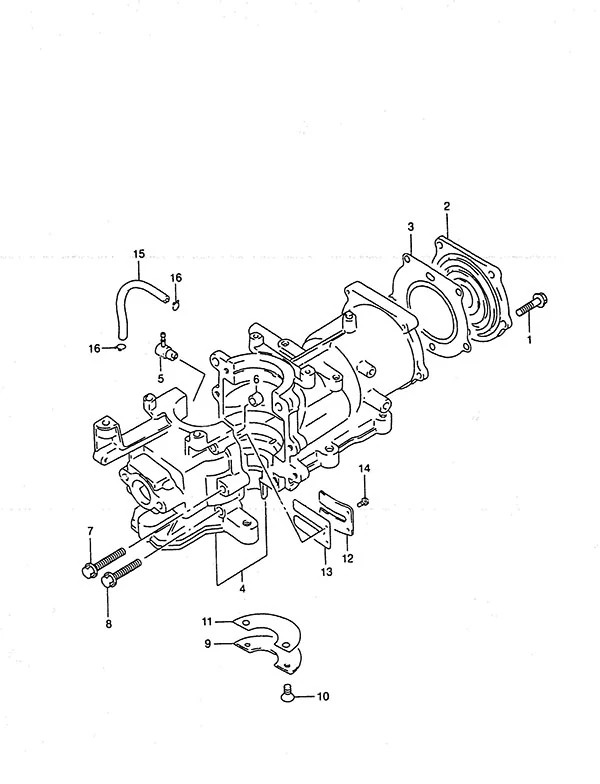

图 2气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	01560-08357	螺栓	BOLT	5
2	11111-986A1-0ED	气缸盖(停产)	Cylinder Head (NLA)	1
3	11141-986A0	气缸盖垫片	Cylinder Head Gasket	1
4	11300-986B0-0ED	曲轴箱总成	Crankcase Assembly	1
5	16710-95D10	机油止回阀	Oil Check Valve	1
6	04211-09109	定位销	DOWEL PIN	2
7	01550-06357	螺栓	BOLT	4
8	01550-06307	螺栓	BOLT	2
9	11218-98601	水套盖(停产)	Water Jacket Cover (NLA)	1
10	09126-05003	螺钉(5x12)	Screw (5x12)	2
11	11219-98610	水套垫片	Water Jacket Gasket	1
12	13152-98300	簧片阀限位器(停产)	Reed Valve Stopper (NLA)	1
13	13153-98600	簧片阀	Reed Valve	1
14	02112-3308A	螺钉	SCREW	2
15	09355-25705-600	软管(2.5×7×600)	Hose (2.5x7x600)	1
16	09401-06101	卡箍	Clamp	2

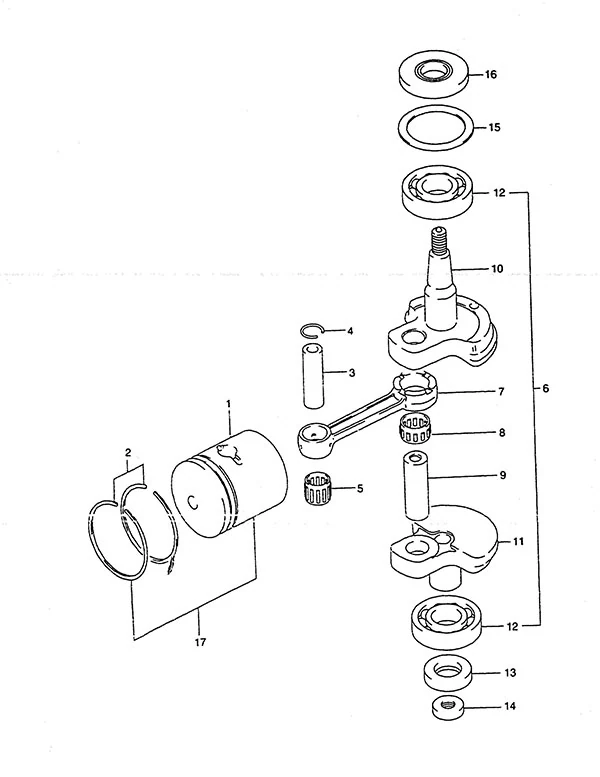

图 4曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12110-986B0	活塞(停产)	Piston (NLA)	1
2	12140-986A0	活塞环组	Piston Ring Set	1
3	12151-90600	活塞销	Piston Pin	1
4	09381-12001	活塞销卡簧	Piston Pin Circlip	2
5	09263-12023	轴承(12x16x16)	Bearing (12x16x16)	1
6	12200-986A0	曲轴总成	Crankshaft Assembly	1
7	12161-98602	连杆	Connecting Rod	1
8	09263-17022	轴承(17x23x13.8)	Bearing (17x23x13.8)	1
9	12211-96001	曲轴销(停产)	Crankshaft Pin (NLA)	1
10	12221-986A0	上曲轴(停产)	Upper Crankshaft (NLA)	1
11	12240-986A0	曲轴下部(停产)	Under Crankshaft (NLA)	1
12	09262-20069	轴承(20x47x44)	Bearing (20x47x44)	2
13	09283-20018	油封(20x37x9)	Oil Seal (20x37x9)	1
14	09283-10003	油封	Oil Seal	1
15	09160-38001	垫片	Washer	1
16	09283-20045	曲轴油封	Crankshaft Oil Seal	1

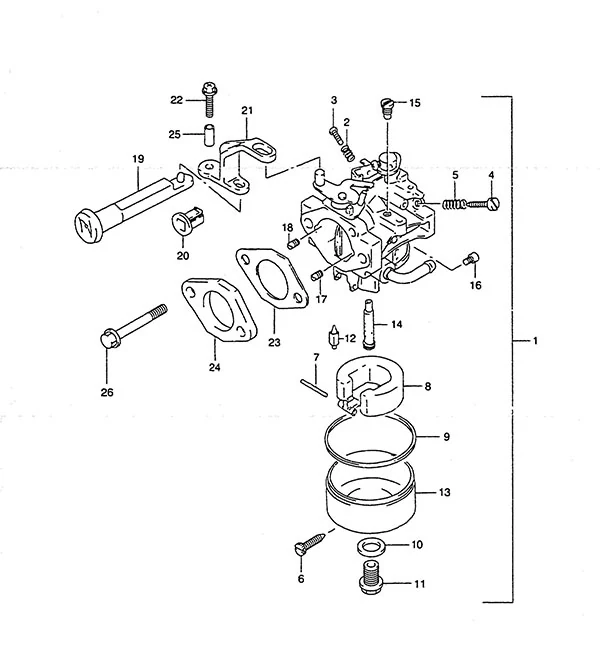

图 6化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	13200-986A1	化油器总成	Carburetor Assembly	1
2	13268-92910	弹簧	Spring	1
3	13534-98900	螺钉	Screw	1
4	13279-90C00	调节器	Adjuster	1
5	13268-96111	弹簧	Spring	1
6	13279-90000	调节器	Adjuster	1
7	13254-98300	浮子销	Float Pin	1
8	13250-87420	化油器浮子	Carburetor Float	1
9	13251-87400	浮子室衬垫	Float Chamber Gasket	1
10	13249-90100	放油塞垫片	Drain Plug Gasket	1
11	13247-986A0	放油塞	Drain Plug	1
12	13371-986A0	针阀	Needle Valve	1
13	13245-986A0	浮子室	Float Chamber	1
14	13236-986A0	主喷管(停产)	Main Nozzle (NLA)	1
15	09492-55009	引导喷嘴#55	Pilot Jet #55	1
16	09491-21029	主量孔#107.5(停产)	Main Jet #107.5 (NLA)	1
17	09493-18001	#0.9空气喷嘴(停产)	Air Jet #0.9 (NLA)	1
18	09493-24007	#1.2空气喷嘴	Air Jet #1.2	1
19	13631-98610	阻风门杆旋钮(停产)	Choke Lever Knob (NLA)	1
20	13632-93900	索环	Grommet	1
21	13633-98610	阻风门杆(停产)	Choke Lever (NLA)	1
22	02162-06257	螺钉	SCREW	1
23	13125-90C10	化油器衬垫	Carburetor Gasket	2
24	13129-986A0	化油器绝缘体(停产)	Carburetor Insulator (NLA)	1
25	09180-06097	垫片	Spacer	1
26	01550-06707	螺栓	BOLT	2

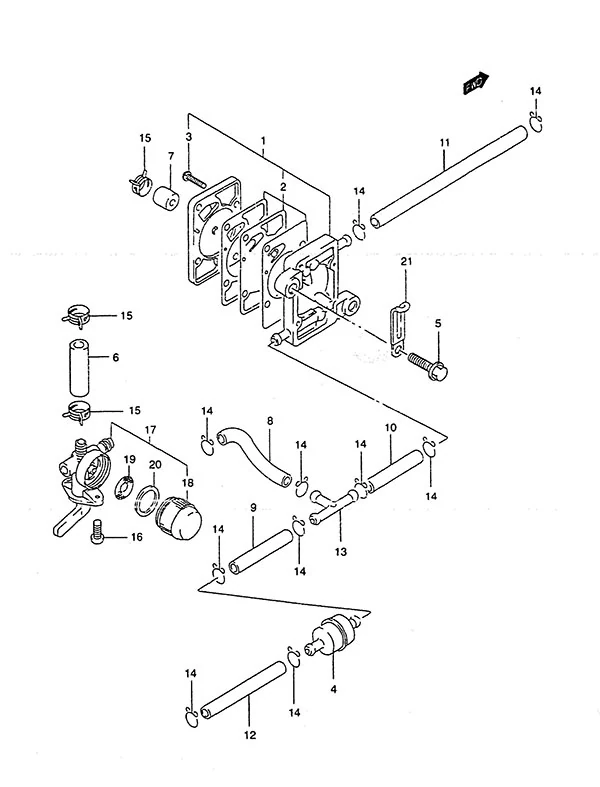

图 8燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	15100-98610	燃油泵总成	Fuel Pump Assembly	1
2	15170-98110	燃油泵膜片组	Fuel Pump Diaphragm Set	1
3	15251-98101	螺钉(停产)	Screw (NLA)	4
4	15410-98500	燃油滤清器	Fuel Filter	1
5	09103-06048	螺栓(6x20)(停产)	Bolt (6x20) (NLA)	2
6	09354-53103-600	软管(5.3×10×600)	Hose (5.3x10x600)	1
7	09355-54115-600	软管(5.4×11.4×600)	Hose (5.4x11.4x600)	1
8	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
9	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
10	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
11	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
12	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
13	09367-06002	三通	3 Way	1
14	09401-08410	卡扣	Clip	8
15	09401-10411	卡扣	Clip	3
16	09136-04010	螺钉(4x12)	Screw (4x12)	2
17	66100-98601	燃油旋塞总成	Fuel Cock Assembly	1
18	66171-98301	燃油滤清器杯	Fuel Filter Cup	1
19	66152-98300	燃油旋塞滤清器	Fuel Cock Filter	1
20	66273-98301	燃油旋塞垫片	Fuel Cock Gasket	1

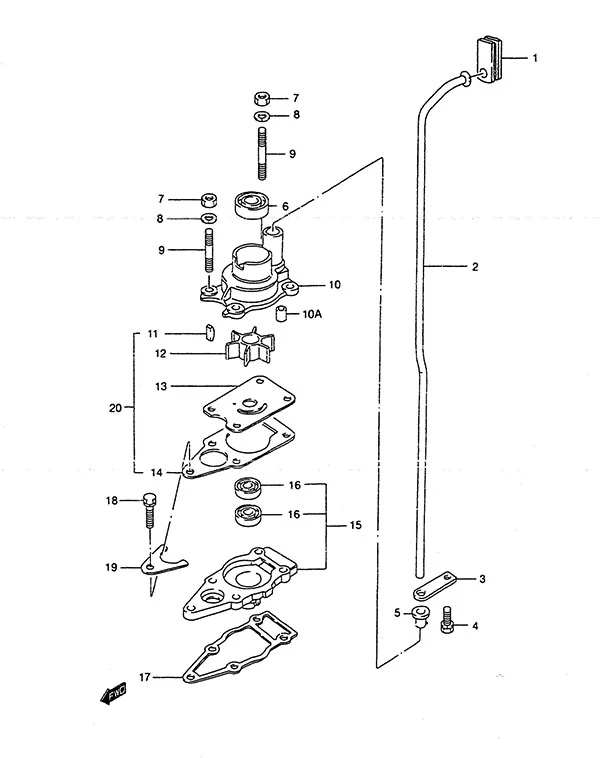

图 10水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17563-98500	水管护圈	Water Tube Grommet	1
3	17564-98600	水管导套	Water Tube Guide	1
4	09117-06038	螺栓(6x16)(停产)	Bolt (6x16) (NLA)	1
5	17415-98501	水泵壳体护圈	Water Pump Case Grommet	1
6	09289-10002	油封	Oil Seal	1
7	09140-06020	螺母(6mm)	Nut (6mm)	4
8	09162-06006	锁紧垫圈	Lock Washer	4
9	09108-06069	双头螺栓(6x30)	Stud Bolt (6x30)	4
10	17411-98611	水泵壳体	Water Pump Case	1
11	09420-03002	钥匙	Key	1
12	17461-985M0	水泵叶轮	Water Pump Impeller	1
13	17471-98601	水泵板	Water Pump Plate	1
14	17472-98611	水泵板衬垫	Water Pump Plate Gasket	1
15	56130-98602	驱动轴壳体	Drive Shaft Housing	1
16	09282-10008	油封(10x21x4.5)	Oil Seal (10x21x4.5)	2
17	56132-98610	驱动轴壳体衬垫	Drive Shaft Housing Gasket	1
18	09117-06049	螺栓(6x25)	Bolt (6x25)	1
19	25215-98601	换挡杆导套止动器	Shift Rod Guide Stopper	1
20	17400-98652	DT4/DT5水泵维修套件	Water Pump Repair Kit DT4 / DT5	1

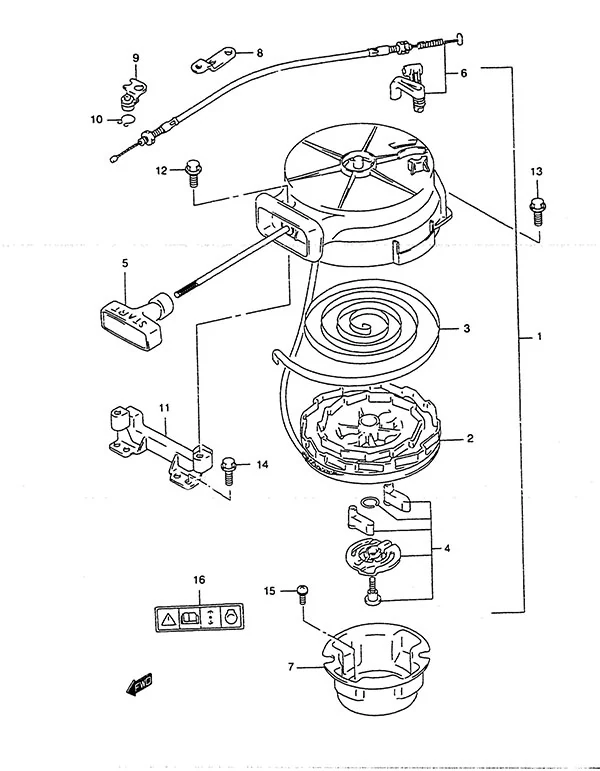

图 12反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
2	18120-98130	卷线轮	Reel	1
3	18142-92920	螺旋弹簧	Spiral Spring	1
4	18130-98130	棘轮套件	Ratchet Set	1
5	18210-98130	启动器手柄	Starter Grip	1
6	18280-986A0	NSI组件套件(停产)	NSI Set (NLA)	1
7	18411-986A0	启动器杯（停产）	Starter Cup (NLA)	1
8	18642-98101	互锁电缆支架(停产)	Interlock Cable Holder (NLA)	1
9	18650-98101	互锁臂(停产)	Interlock Arm (NLA)	1
10	18653-98110	卡环(停产)	Snap Ring (NLA)	1
11	18711-986A0-0ED	反冲启动器支撑架(停产)	Recoil Starter Brace (NLA)	1
12	01550-06207	螺栓	BOLT	1
13	01550-06307	螺栓	BOLT	2
14	01570-06207	螺栓	BOLT	2
15	02112-06127	螺钉	SCREW	3
16	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1

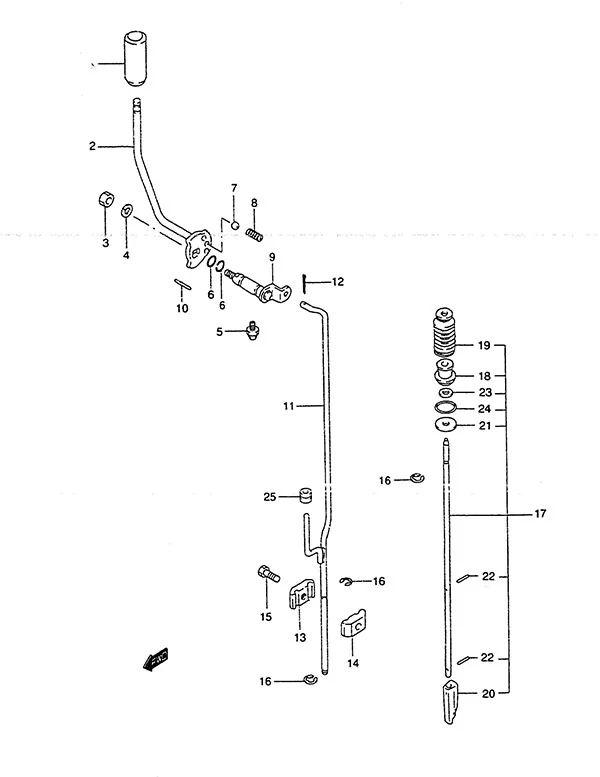

图 13离合器 Clutch

REF	零件编号	中文名称	英文名称	数量
1	21141-98500	离合器操纵杆旋钮	Clutch Lever Knob	1
2	21110-98503	离合器操纵杆	Clutch Lever	1
3	09140-08023-XC0	螺母(8mm)	Nut (8mm)	1
4	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	1
5	22511-99011	黄油嘴	Grease Nipple	1
6	09280-09005	O型圈	O-Ring	2
7	09260-10005	钢球	Ball	1
8	09440-07021	弹簧	Spring	1
9	21210-98601	离合器操纵杆轴(停产)	Clutch Lever Shaft (NLA)	1
10	09205-05014	销	Pin	1
12	09204-01002	开口销	Cotter Pin	1
13	23311-99001	离合器推杆连接器	Clutch Rod Connector	1
14	23321-99001	离合器推杆连接器	Clutch Rod Connector	1
15	09138-06037	螺栓(6x20)	Bolt (6x20)	1
16	09383-04002	E型卡环	E Ring	3
17	25100-98606	换挡拉杆总成(停产)	Shift Rod Assembly (NLA)	1
18	25211-98601	换挡杆导套	Shift Rod Guide	1
19	25222-93902	换挡拉杆防尘套	Shift Rod Boot	1
20	25311-91J00	换挡杆凸轮 (停产)	Shift Rod Cam (NLA)	1
21	09160-05501	垫圈 (5.5x20x1.2)	Washer (5.5x20x1.2)	1
22	09205-02006	弹簧销 (2x12)	Spring Pin (2x12)	2
23	09280-05008	O型圈	O-Ring	1
24	09280-15007	O型圈	O-Ring	1
25	09320-04010	衬套	Bushing	1

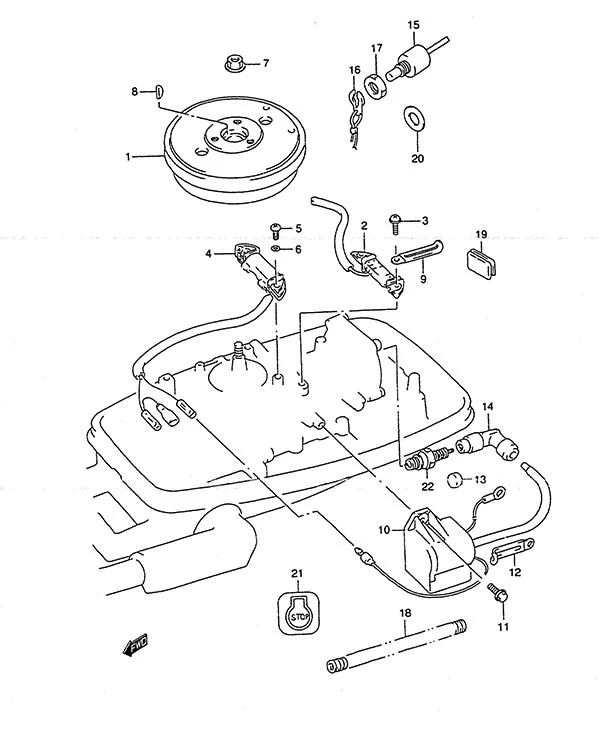

图 16磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
1	32102-98630	飞轮(停产)	Flywheel (NLA)	1
2	32140-98611	点火线圈	Ignition Coil	1
3	02112-3520B	螺钉	SCREW	2
4	32200-98600	照明线圈	Lighting Coil	1
5	02112-0520B	螺钉	SCREW	2
6	08321-0105A	锁紧垫圈	Lock Washer	2
7	08316-1010B	螺母	Nut	1
8	08341-31039	半圆键	Woodruff Key	1
10	33410-98630	点火线圈组件	Ignition Coil Assembly	1
11	09103-06050	螺栓(6x16)(停产)	Bolt (6x16) (NLA)	1
12	09404-06036	卡箍(长:80)	Clamp (L:80)	1
13	09329-06002	缓冲垫(停产)	Cushion (NLA)	1
14	33510-98601	火花塞帽	Spark Plug Cap	1
15	37830-89E04	停机开关总成	Stop Switch Assembly	1
16	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
17	37826-92E00	螺母	Nut	1
18	33446-98E20	高压保护管(停产)	High Tension Protect Tube (NLA)	1
19	39669-94400	下盖塞	Lower Cover Plug	1
20	09160-12067	垫圈 (12.5x23x1.0)	Washer (12.5x23x1.0)	1
21	37835-91J00-YAY	止动标签	Stop Label	1
22	09482-00522	NGK BPR7HS火花塞	NGK BPR7HS Spark Plug	1

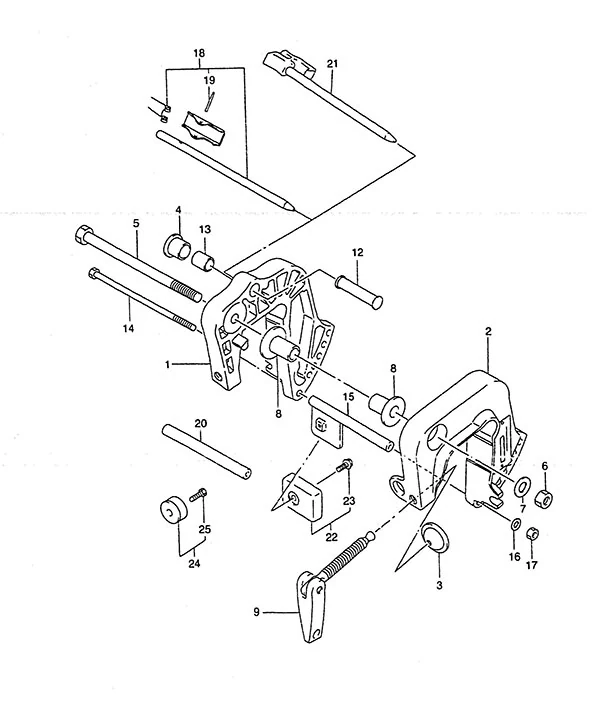

图 17夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	41111-98620-0ED	右舷夹紧支架	Starboard Clamp Bracket	1
2	41121-98610-0ED	左舷夹箍支架(停产)	Port Clamp Bracket (NLA)	1
3	41213-94J01	夹紧板	Clamp Plate	2
4	41221-96301	倾斜止动旋钮	Tilt Stopper Knob	1
5	09100-10217	螺栓 (10x150)	Bolt (10x150)	1
6	09159-10050	螺母	Nut	1
7	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	1
8	09306-10011	旋转支架衬套	Swivel Bracket Bushing	2
9	41210-986L1	夹紧螺丝总成	Clamp Screw Assembly	2
12	41222-93910	倾斜止动销	Tilt Stopper Pin	1
13	09303-14003	衬套	Bushing	1
14	09100-06177	螺栓(6x140)	Bolt (6x140)	1
16	09162-06006	锁紧垫圈	Lock Washer	1
17	09140-06020	螺母(6mm)	Nut (6mm)	1
20	09180-06163	垫片	Spacer	1
21	45420-92DL0	倾斜锁定销	Tilt Lock Pin	1
24	11130-94600	锌阳极	Zinc Anode	1
25	09128-06021	螺栓(6x14)	Bolt (6x14)	1

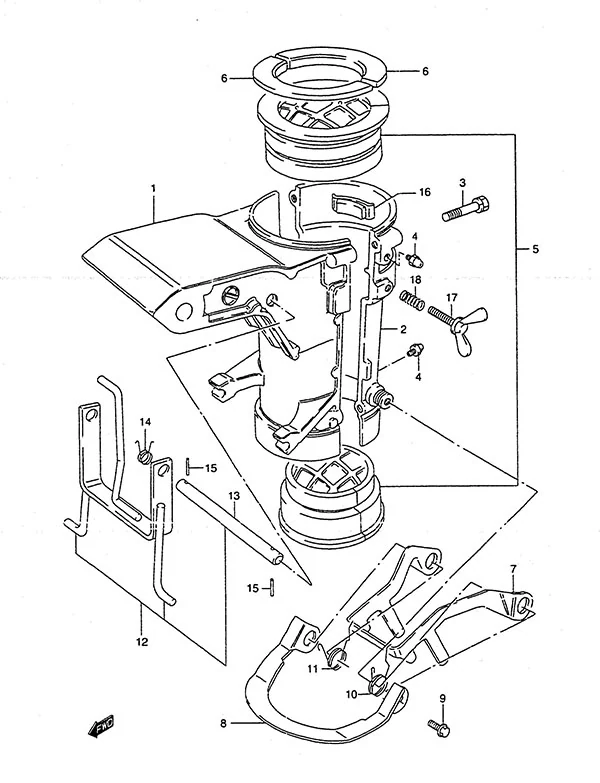

图 18旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	43111-98620-0ED	旋转支架(停产)	Swivel Bracket (NLA)	1
2	43121-98620-0ED	旋转支架盖(停产)	Swivel Bracket Cover (NLA)	1
3	09117-06043	螺栓(6x40)	Bolt (6x40)	4
4	22511-99011	黄油嘴	Grease Nipple	4
5	43710-98601	转向轴套套装	BUSH SET,STEERI	1
6	43712-98601	上衬套板	Upper Bushing Plate	2
7	45231-98601	倒挡锁止臂(停产)	Reverse Lock Arm (NLA)	1
8	45232-98600	倒车锁板(停产)	Reverse Lock Plate (NLA)	1
9	09116-06094	螺栓(6x15)	Bolt (6x15)	2
10	45211-98601	右舷弹簧（停产）	Starboard Spring (NLA)	1
11	45212-98601	左舷弹簧(停产)	Port Spring (NLA)	1
12	45700-98600-0ED	浅水驱动总成	Shallow Water Drive Assembly	1
13	09200-08045	浅水驱动轴（停产）	Shallow Water Drive Shaft (NLA)	1
14	45722-98600	弹簧(停产)	Spring (NLA)	1
15	09204-01002	开口销	Cotter Pin	2
16	43410-98600	转向调节器(停产)	Steering Adjuster (NLA)	1
17	09119-06060	螺栓(6x23)	Bolt (6x23)	1
18	09440-09042	弹簧	Spring	1

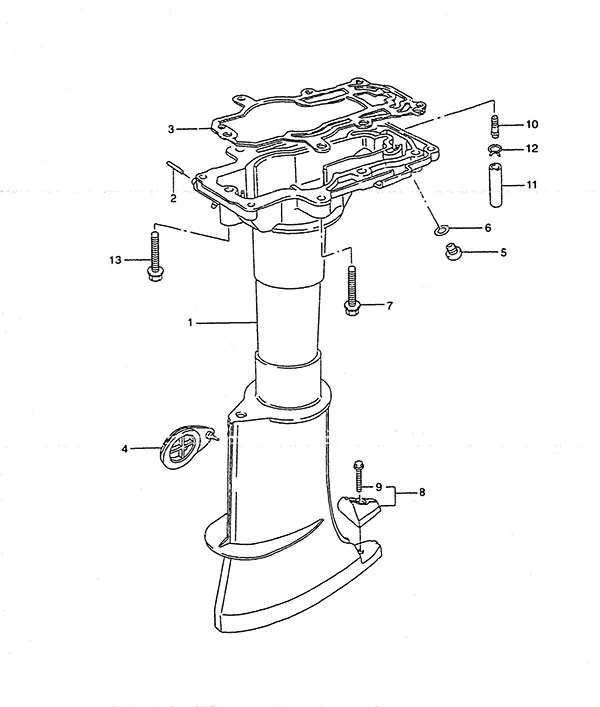

图 19驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
2	09205-10006	销 (10.2x10)	Pin (10.2x10)	1
3	52113-98610	驱动轴壳体衬垫	Drive Shaft Housing Gasket	1
4	52115-98600	离合器调节孔盖	Clutch Adjust Hole Cover	1
5	09248-10008	放油塞	Drain Plug	1
6	09168-10022	放油塞垫片	Drain Plug Gasket	1
7	09118-08116	螺栓(8x40)	Bolt (8x40)	6
8	55320-98600	锌阳极	Zinc Anode	1
9	09116-06204	螺栓(6x20)	Bolt (6x20)	1
10	61155-94500	检视管	Water Inspection Tube	1
11	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
12	09401-08410	卡扣	Clip	1
13	09118-08125	螺栓(8x55)(停产)	Bolt (8x55) (NLA)	1

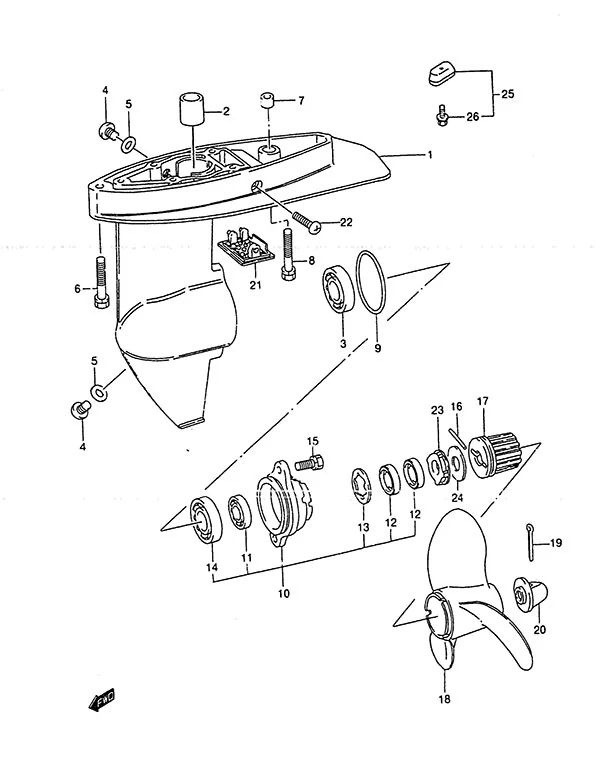

图 20齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
1	55110-98630-0ED	齿轮箱壳体(停产)	Gear Case Housing (NLA)	1
2	59311-91J00	小齿轮衬套	Pinion Bushing	1
3	09262-20106	轴承(20x42x12)	Bearing (20x42x12)	1
4	09248-10008	放油塞	Drain Plug	2
5	09168-10022	放油塞垫片	Drain Plug Gasket	2
6	09117-08038	螺栓(8x45)	Bolt (8x45)	1
7	09206-11006	销 (8.4x11x8) (停产)	Pin (8.4x11x8) (NLA)	1
8	09117-08056-XC0	螺栓(8x40)	Bolt (8x40)	1
9	09280-49002	O型圈	O-Ring	1
10	56120-91J10-0ED	螺旋桨轴轴承座(停产)	Propeller Shaft Bearing Housing (NLA)	1
11	09262-12001	轴承(12x28x8)	Bearing (12x28x8)	1
12	09282-12008	油封(12x24x4.5)	Oil Seal (12x24x4.5)	2
13	09167-23001	垫片	Washer	1
14	09262-20106	轴承(20x42x12)	Bearing (20x42x12)	1
15	09117-06030	螺栓(6x16)	Bolt (6x16)	2
16	09202-04002	剪切销	Shear Pin	1
17	58120-98600	C型螺旋桨衬套	Type C Propeller Bushing	1
19	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
20	58130-91JL0	螺旋桨螺母	Propeller Nut	1
21	17631-98600	水滤器	Water Filter	1
22	03212-0516B	螺钉	SCREW	1
23	56122-98602	油封保护罩	Oil Seal Protector	1
24	56123-986L0	垫圈	WASHER	1
25	55320-98400	锌阳极	Zinc Anode	1
26	09116-06094	螺栓(6x15)	Bolt (6x15)	1

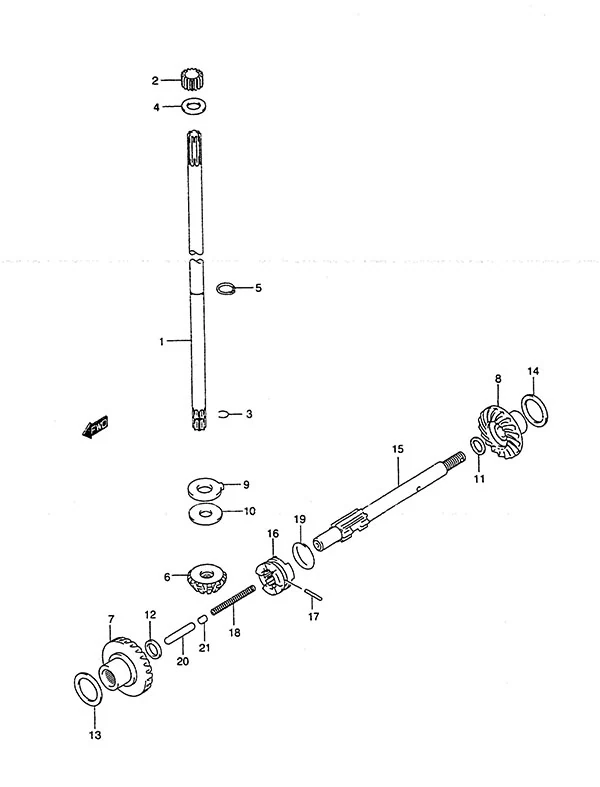

图 21变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	09320-11018	衬套	Bushing	1
3	09380-10002	卡环(停产)	Snap Ring (NLA)	1
4	09181-10167	推力垫圈	Thrust Washer	1
5	08331-31109	卡簧	Circlip	1
6	57311-98600	小齿轮(停产)	Pinion Gear (NLA)	1
7	57510-98611	前进齿轮(停产)	Forward Gear (NLA)	1
8	57521-98601	倒挡齿轮(停产)	Reverse Gear (NLA)	1
9	09169-12002	垫圈 (停产)	Washer (NLA)	1
12	09181-12111	推力垫圈(1.00)	Thrust Washer (1.00)	1
15	57611-98602	螺旋桨轴总成(停产)	Propeller Shaft Assembly (NLA)	1
16	57621-98600	离合器换挡拨叉(停产)	Clutch Dog Shifter (NLA)	1
17	09202-04016	销	Pin	1
18	09440-05039	弹簧	Spring	1
19	09440-24007	离合器弹簧(停产)	Clutch Dog Spring (NLA)	1
21	57632-97L00	推销	Push Pin	1

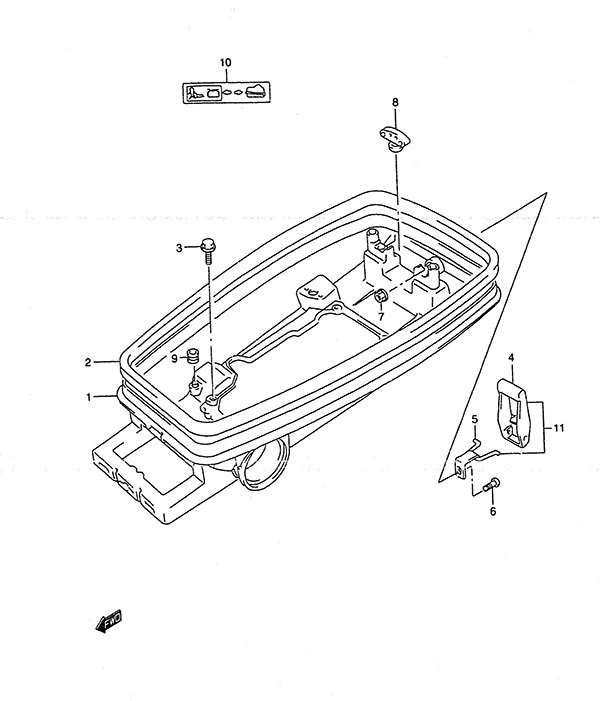

图 24下盖 Lower Cover

REF	零件编号	中文名称	英文名称	数量
1	61111-986V0-0ED	发动机下盖(停产)	Lower Engine Cover (NLA)	1
2	61112-98612	发动机下盖橡胶垫	Lower Engine Cover Rubber	1
6	09125-05046	螺钉(5x12)	Screw (5x12)	1
7	09140-05005	螺母	Nut	1
8	61521-98400	剪切销座（停产）	Shear Pin Holder (NLA)	1
9	09250-08008	盖帽	Cap	1
10	61211-98302-064	燃油旋塞标记(停产)	Fuel Cock Mark (NLA)	1
11	61600-98800	紧固件套装(停产)	Fastener Set (NLA)	1

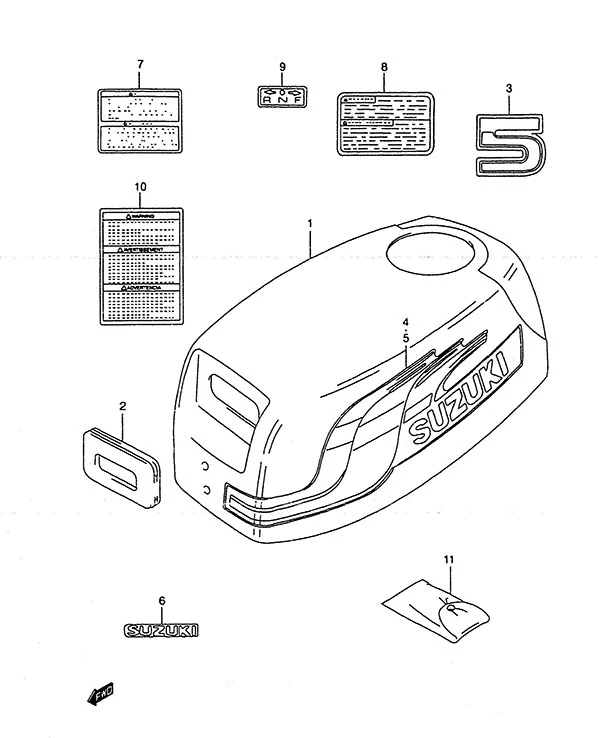

图 28发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
1	61410-986A0-0EM	发动机罩总成	Engine Cover Assembly	1
2	61622-98600	反冲启动器密封件(停产)	Recoil Starter Seal (NLA)	1
3	61435-981A2	发动机后盖标志（停产）	Rear Engine Cover Mark (NLA)	1
4	61443-986A0	右舷发动机罩条纹	Starboard Engine Cover Stripe	1
5	61453-986A0	左舷发动机罩条纹	Port Engine Cover Stripe	1
6	68166-98600-0JW	铃木徽标(停产)	Suzuki Emblem (NLA)	1
7	61581-98620	发动机盖标签	Engine Cover Label	1
8	61582-98100	警告标记(停产)	Warning Mark (NLA)	1
9	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
10	61581-98620	发动机盖标签	Engine Cover Label	1
11	09800-01016	工具套装	Tool Set	1

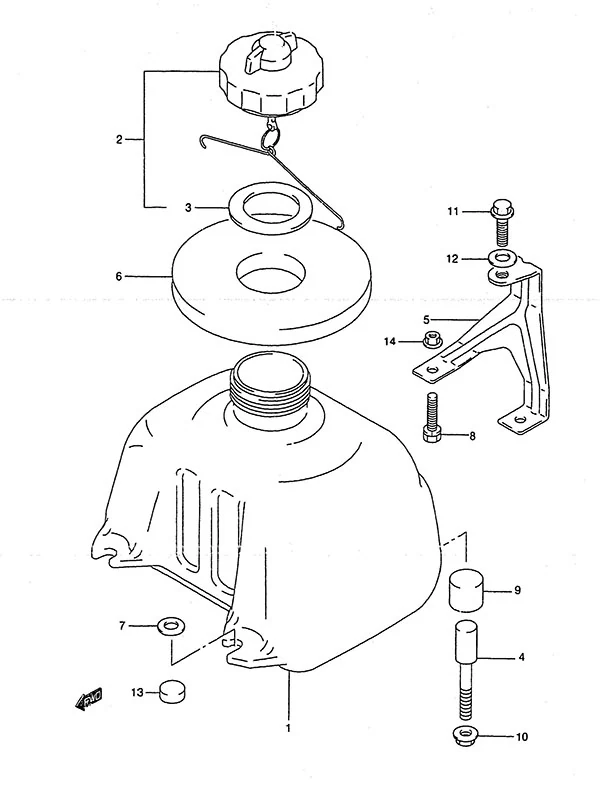

图 31燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65111-98624	燃油箱	Fuel Tank	1
2	65510-91J02	燃油箱盖总成	Fuel Tank Cap Assembly	1
3	09168-32003	油箱盖垫片	Tank Cap Gasket	1
4	09119-06097	螺栓	Bolt	2
6	65281-98610	油箱密封圈(停产)	Fuel Tank Grommet (NLA)	1
7	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	2
9	09329-12006	缓冲垫	CUSHION	2
12	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	1
13	09329-06002	缓冲垫(停产)	Cushion (NLA)	1
14	09159-06084	螺母(停产)	Nut (NLA)	2

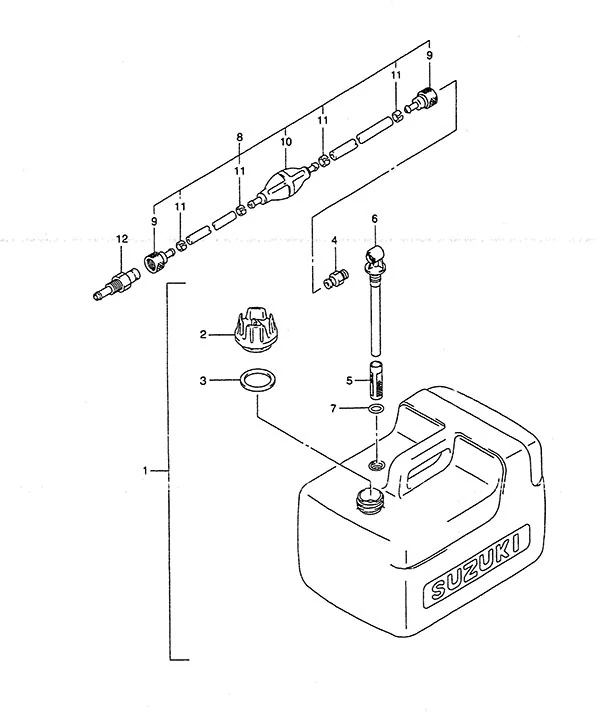

图 32燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65000-99J01	3加仑燃油箱	3 Gallon Fuel Tank	1
2	65520-99100	燃油箱盖(停产)	Fuel Tank Cap (NLA)	1
3	65561-95D00	燃油箱盖垫片	Fuel Tank Cap Gasket	1
4	99105-00192	油箱接头(11mm)	Fuel Tank Connector (11mm)	1
5	65831-95D00	燃油出口滤清器	Fuel Outlet Filter	1
6	65890-99100	出口总成	Outlet Assembly	1
7	65892-95D00	燃油出口O型圈	Fuel Outlet O-Ring	1
8	65700-95D18	燃油软管	Fuel Hose	1
9	65750-98506	燃油软管接头（11mm）	Fuel Hose Connector (11mm)	2
10	65770-99703	挤压泵 (停产)	Squeeze Pump (NLA)	1
11	65781-98500	软管卡箍	Hose Clip	4
12	65720-985L1	燃油连接器(11mm)	Fuel Connector (11mm)	1

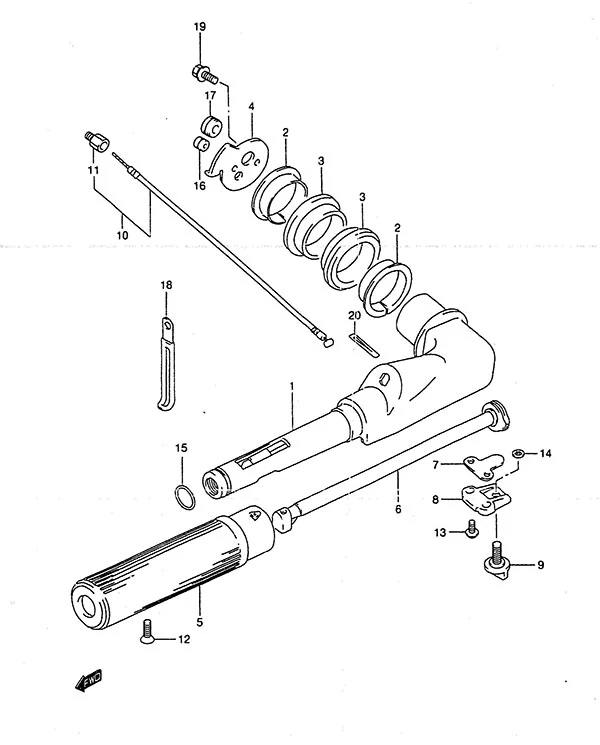

图 35舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	63111-98620-0ED	舵柄手柄	Tiller Handle	1
2	63115-98600	舵柄手柄衬套	Tiller Handle Bushing	2
3	63116-98603	舵柄手柄安装座	Tiller Handle Mount	2
4	63125-98612	舵柄止动器(停产)	Tiller Handle Stopper (NLA)	1
5	63210-93E30	手柄握把	Handle Grip	1
6	63221-98600	手柄杆(停产)	Handle Rod (NLA)	1
7	63225-98601	节气门调节板	Throttle Adjust Plate	1
8	63241-986B0	手柄杆支撑	Handle Rod Support	1
9	63244-986A0	节气门调节旋钮	Throttle Adjust Knob	1
10	63610-986A0	节气门拉线总成	Throttle Cable Assembly	1
11	63621-98600	节气门拉线导槽	Throttle Cable Guide	1
12	09126-06015	螺钉(6x23)	Screw (6x23)	1
13	09136-05041	螺钉(5x20)	Screw (5x20)	2
14	09148-06008	螺母	Nut	1
15	09280-20004	O型圈	O-Ring	1
16	09308-05015	索环	Grommet	1
17	09308-05018	索环(停产)	Grommet (NLA)	1
19	01550-06167	螺栓	BOLT	2
20	63215-93110	手柄握把标记	Handle Grip Mark	1

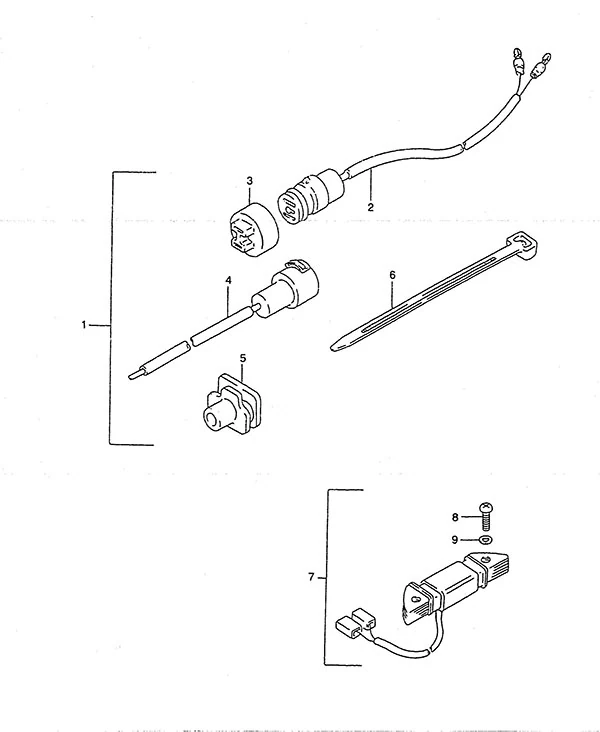

图 37选配:电动系统 Opt: Electrical

REF	零件编号	中文名称	英文名称	数量
1	39600-93910	插座总成(停产)	Receptacle Set (NLA)	1
2	39601-95D00	照明插座总成	Lighting Receptacle Assembly	1
3	36634-93910	连接器帽	Connector Cap	1
4	39602-93900	灯线插头总成	Lamp Cord Plug Assembly	1
5	39603-94400	插座护套(停产)	Receptacle Grommet (NLA)	1
7	32200-98600	照明线圈	Lighting Coil	1
8	02112-0520B	螺钉	SCREW	2
9	08321-0105A	锁紧垫圈	Lock Washer	2

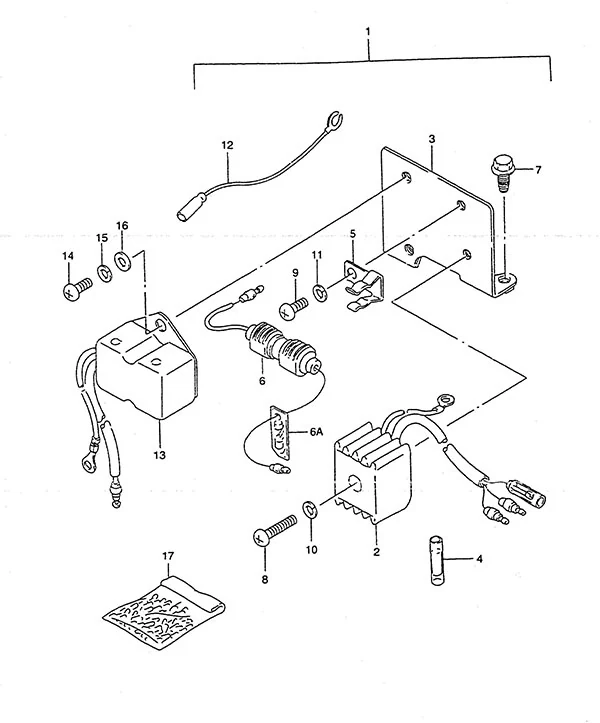

图 38选配:电动系统 Opt: Electrical

REF	零件编号	中文名称	英文名称	数量
1	32801-98602	整流器套装(停产)	Rectifier Set (NLA)	1
3	32890-98600	整流器支架(停产)	Rectifier Bracket (NLA)	1
4	37132-93700	电线连接器	Wire Connector	1
5	36791-95200	保险丝盒支架(停产)	Fuse Case Holder (NLA)	1
6	36740-95253	保险丝盒总成	Fuse Case Assembly	1
7	09103-06049	螺栓(6x12)(停产)	Bolt (6x12) (NLA)	2
8	02142-05257	螺钉 5×20	SCREW 5 X 20	1
9	02112-06087	6X8十字螺丝	6X8 CROSS SCREW	1
10	08321-0105A	锁紧垫圈	Lock Washer	1
11	08321-01067	锁紧垫圈	Lock Washer	1
12	37801-98300	导线(停产)	Lead (NLA)	1
13	32500-95722	电压调节器总成(停产)	Voltage Regulator Assembly (NLA)	1
14	02112-06107	螺钉	SCREW	2
15	08321-01067	锁紧垫圈	Lock Washer	2
16	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	2
17	36990-87D00	端子套管套装	Terminal & Sleeve Set	1

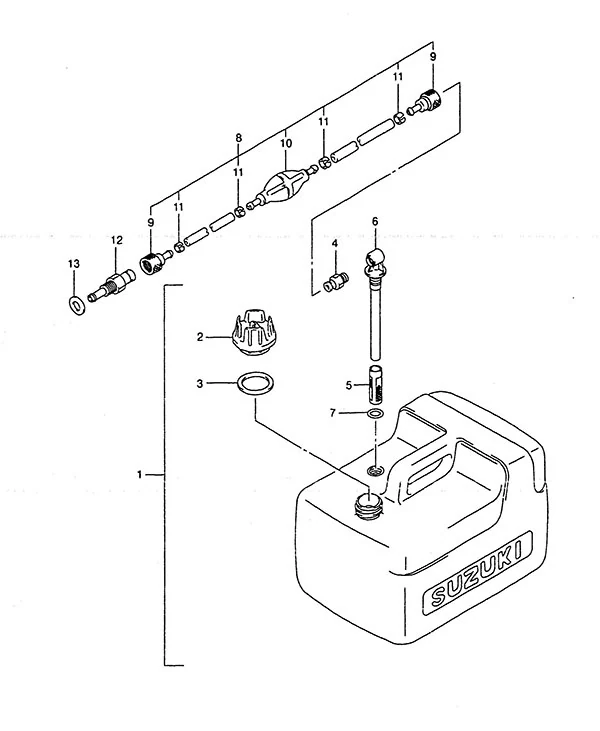

图 41选配: 燃油箱 Opt: Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65000-99J01	3加仑燃油箱	3 Gallon Fuel Tank	1
2	65520-99100	燃油箱盖(停产)	Fuel Tank Cap (NLA)	1
3	65561-95D00	燃油箱盖垫片	Fuel Tank Cap Gasket	1
4	99105-00192	油箱接头(11mm)	Fuel Tank Connector (11mm)	1
5	65831-95D00	燃油出口滤清器	Fuel Outlet Filter	1
6	65890-99100	出口总成	Outlet Assembly	1
7	65892-95D00	燃油出口O型圈	Fuel Outlet O-Ring	1
8	65700-95D18	燃油软管	Fuel Hose	1
9	65750-98506	燃油软管接头（11mm）	Fuel Hose Connector (11mm)	2
10	65770-99703	挤压泵 (停产)	Squeeze Pump (NLA)	1
11	65781-98500	软管卡箍	Hose Clip	4
12	65720-985L1	燃油连接器(11mm)	Fuel Connector (11mm)	1
13	09168-12015-XC0	垫片 (12.2x21x0.8)	Gasket (12.2x21x0.8)	1

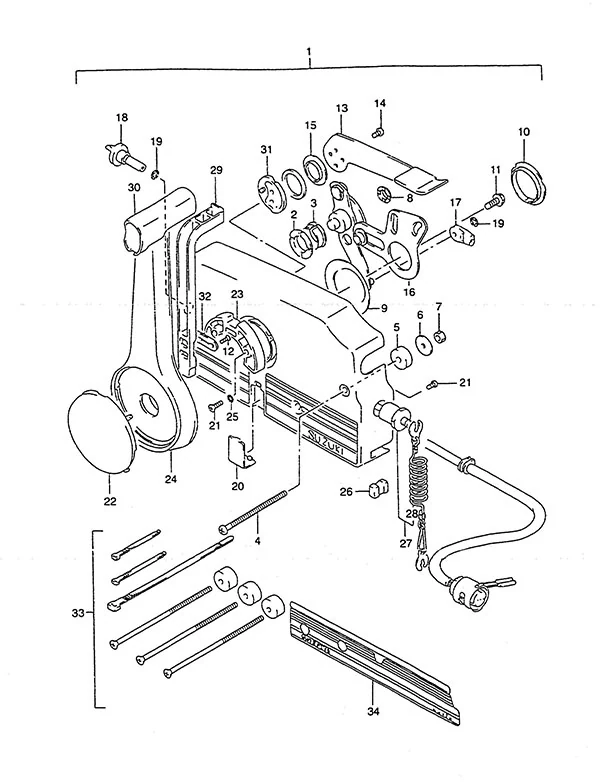

图 43选配: 遥控装置 Opt: Remote Control

REF	零件编号	中文名称	英文名称	数量
2	67232-95600	衬套	Bushing	1
3	67232-95620	衬套(停产)	Bushing (NLA)	1
4	67296-95600	螺钉	Screw	3
5	67294-95600	垫片	Spacer	3
6	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
7	09140-06020	螺母(6mm)	Nut (6mm)	3
8	67232-95610	衬套(停产)	Bushing (NLA)	2
9	67253-95600	垫圈 (停产)	Washer (NLA)	1
10	67252-95600	衬套	Bushing	2
11	09100-08232	螺栓(8x30)	Bolt (8x30)	1
12	67296-94300	螺钉(4x10)	Screw (4x10)	2
13	67241-95680	自由节流杆(灰色)(停产)	Free Throttle Lever (Gray) (NLA)	1
14	09126-05003	螺钉(5x12)	Screw (5x12)	2
15	67243-95600	衬套(停产)	Bushing (NLA)	1
16	67220-95620	挡板总成	Plate Assembly	1
17	67275-95600	电缆端头	Cable End	2
18	67223-95600	制动调节旋钮	Brake Adjustment Knob	1
19	67292-94300	E型卡环	E Ring	3
20	67267-95610	电线护套(黑色)	Wire Cover (Black)	1
21	67296-95610	螺钉	Screw	7
22	67257-95610	操纵杆帽(黑色)	Lever Cap (Black)	1
23	67256-95600	空挡锁支架	Neutral Lock Holder	1
24	67251-95680	灰色手柄操纵杆(停产)	Handle Lever (Gray) (NLA)	1
25	67297-95600	垫片	Washer	2
26	67273-95600	垫片	Spacer	1
28	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
29	67255-95600	空挡锁臂	Neutral Lock Arm	1
30	67261-95610	非动力升降倾斜装置手柄握把	Handle Grip no PTT	1
31	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
32	67258-87D00	空挡臂支架	Neutral Arm Bracket	1
33	67140-95600	替代件67140-95601	Replaced by 67140-95601	1
34	67282-95610	左舷标识贴(黑色)(停产)	Port Decal (Black) (NLA)	1

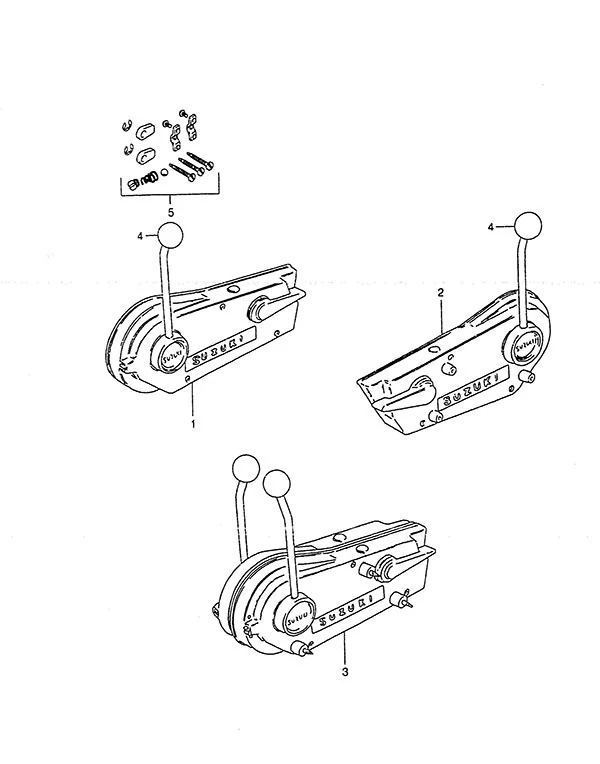

图 44选配: 遥控装置 Opt: Remote Control

REF	零件编号	中文名称	英文名称	数量
1	67200-95203	侧装控制箱(停产)	Side Mount Control Box (NLA)	1
2	67200-95213	侧装控制箱(停产)	Side Mount Control Box (NLA)	1
3	67200-95871	侧装控制箱(停产)	Side Mount Control Box (NLA)	1
4	67214-95200	控制箱旋钮(停产)	Control Box Knob (NLA)	1
5	67300-95810	电缆支架套装	Cable Holder Set	1

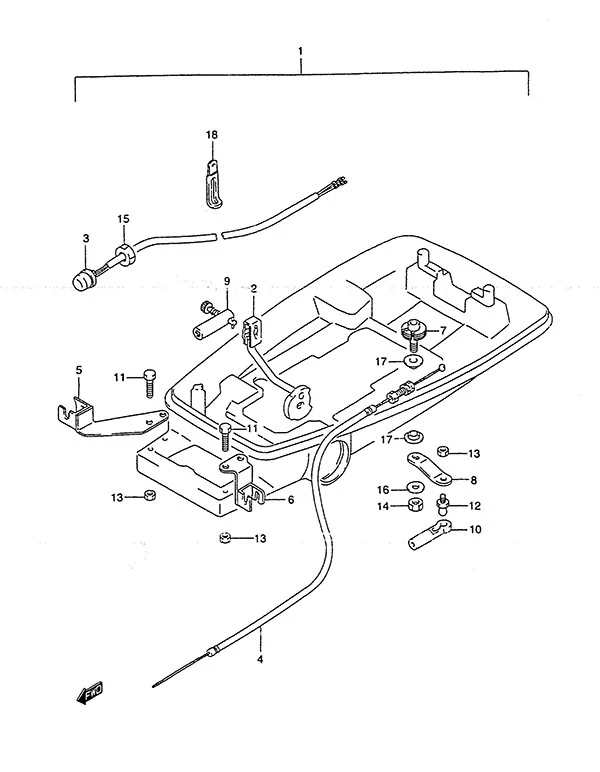

图 45选配: 遥控部件 Opt: Remote Control Parts

REF	零件编号	中文名称	英文名称	数量
1	67130-98820	遥控装置部件套装(停产)	Remote Control Parts Set (NLA)	1
2	21110-98650	离合器操纵杆(停产)	Clutch Lever (NLA)	1
3	37800-93714	发动机停机开关总成(停产)	Engine Stop Switch Assembly (NLA)	1
4	63610-98610	节气门拉线总成(停产)	Throttle Cable Assembly (NLA)	1
5	67340-98600	遥控线缆固定座(停产)	Remocon Cable Holder (NLA)	1
6	67340-98610	遥控线缆固定座(停产)	Remocon Cable Holder (NLA)	1
7	67410-98600	遥控节流轴(停产)	Remocon Throttle Shaft (NLA)	1
8	67412-98600	遥控节流杆(停产)	Remocon Throttle Lever (NLA)	1
9	67440-93701	离合器拉线导槽	Clutch Cable Guide	1
10	67466-95200	电缆接头	Cable Connector	1
11	09100-06131	螺栓(6x12)	Bolt (6x12)	4
12	09119-06047	枢轴球头	Pivot Ball	1
13	09140-06020	螺母(6mm)	Nut (6mm)	5
14	09140-08023-XC0	螺母(8mm)	Nut (8mm)	1
15	09140-14030	螺母(停产)	Nut (NLA)	1
16	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
17	09306-08002	衬套(停产)	Bushing (NLA)	2

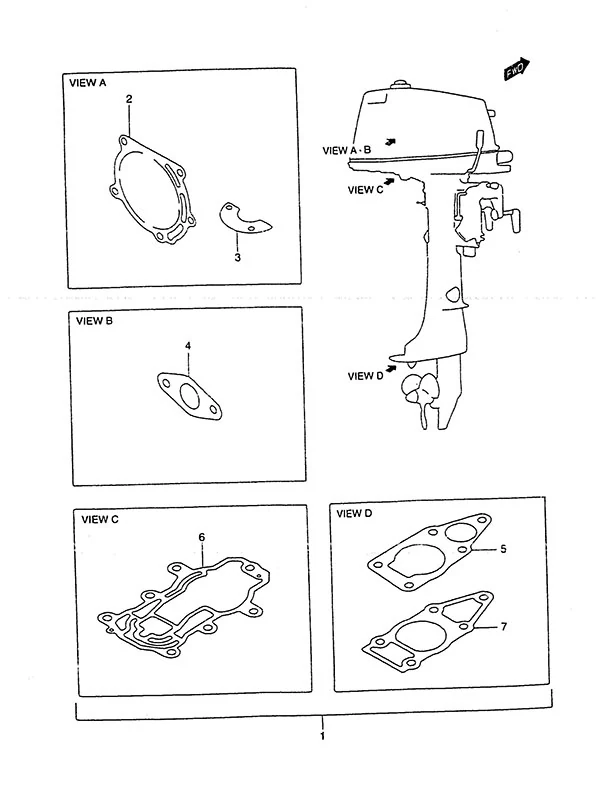

图 47选配: 衬垫套装 Opt: Gasket Set

REF	零件编号	中文名称	英文名称	数量
1	11400-98802	发动机衬垫套装	Engine Gasket Set	1
2	11141-986A0	气缸盖垫片	Cylinder Head Gasket	1
3	11219-98610	水套垫片	Water Jacket Gasket	1
4	13125-90C10	化油器衬垫	Carburetor Gasket	2
5	17472-98611	水泵板衬垫	Water Pump Plate Gasket	1
6	52113-98610	驱动轴壳体衬垫	Drive Shaft Housing Gasket	1
7	56132-98610	驱动轴壳体衬垫	Drive Shaft Housing Gasket	1

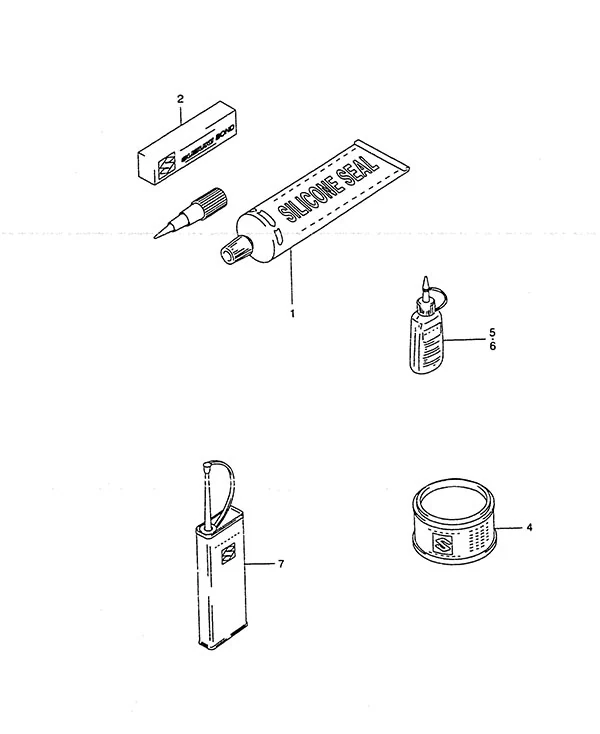

图 48选配件 Optional

REF	零件编号	中文名称	英文名称	数量
1	93691-80030	铃木硅胶密封剂	Suzuki Silicone Seal	1
4	99000-25490	铃木Ecstar超级润滑脂C	Suzuki Ecstar Super Grease C	1
