铃木 Suzuki DT 30 1997 - 爆炸图零件明细

1997 年 · 共 64 个部位 · 1512 条零件

1气缸 2曲轴 3进气壳体 4进气壳体(1988至1994)4A进气壳体(1995至1997)5化油器 6燃油泵(1986至1994款)6A燃油泵(1995至1998)7机油泵(1986至1994)7A机油泵(1995至1998)8水泵 8A机油泵(1995至1997)9反冲启动器(1986至1991款)10反冲启动器 11节气门控制装置 12离合器 13启动马达 14磁电机 15点火系统(1986至1995款)15A点火系统(1996至1998)16电气部件(1)17电气部件(2)18电气部件 18A夹紧支架(1994-1997款)19旋转支架 20夹具支架 20A夹紧支架(DT40C型)21旋转支架(1986-1992款)22旋转支架(1993-1998款)22A旋转支架(DT40TC 1994-1995款)22B旋转支架(DT40TC 1996-1998款)23倾斜油缸及支架(DT40TC)24动力单元(DT40TC型 1986至1989年款)25动力单元(DT40TC型 1990至1993年款)25A动力升降倾斜装置(DT40TC 1994至1998)25B动力升降倾斜电机(DT40TC 1994至1998)26排气管 27驱动轴壳体 28齿轮箱 29变速箱 30下盖(1986至1996款)30A下盖(1997至1998款)31发动机罩(1986至1988年款)32发动机罩(1989至1993年款)32A发动机罩(1994至1996年款)32B发动机罩(1997至1998年款)33舵柄(1986至1992款)34舵柄(1993至1998款)35油箱(1986至1987款)36油箱(1988至1992款)37油箱(1993至1998款)38机油箱 39遥控装置(1986至1992款)40遥控装置(1993至1998款)41电气部件 42仪表 43电气部件(电动启动器)44电气部件(手动启动器)45电气部件 46舵柄(1986至1992款)47舵柄(1993至1998款)48遥控部件 49垫片套装 50选配件

图 1气缸 Cylinder

REF	零件编号	中文名称	英文名称	数量
1	11161-94400-0ED	气缸盖罩	Cylinder Head Cover	1
2	11162-92L00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
3	11111-94401-0ED	气缸盖(停产)	Cylinder Head (NLA)	1
4	11141-94450	气缸盖垫片	Cylinder Head Gasket	1
5	01560-08757	螺栓	BOLT	13
6	09103-06182	螺栓(6x28)	Bolt (6x28)	3
7	11291-94402	发动机吊钩(停产)	Engine Hook (NLA)	1
8	01550-08357	螺栓	BOLT	1
10	16710-94420	机油止回阀(停产)	Oil Check Valve (NLA)	2
11	04211-09109	定位销	DOWEL PIN	2
12	01550-10557	螺栓	BOLT	8
13	01560-10657	螺栓	BOLT	2
15	09103-06183	螺栓(6x38)	Bolt (6x38)	3
14	01550-06407	螺栓	BOLT	2
16	17685-94410	节温器垫片	Thermostat Gasket	1
17	17681-94401-0ED	节温器盖	Thermostat Cover	1
18	09205-06011	销 (停产)	Pin (NLA)	1
19	17670-94404	节温器(60度)	Thermostat (60c)	1
20	11281-94400	锌阳极	Zinc Anode	2
21	09126-06005	螺钉(6x30)	Screw (6x30)	2
22	09351-25703-600	软管(2.5×7×600)	Hose (2.5x7x600)	1
23	09351-25703-600	软管(2.5×7×600)	Hose (2.5x7x600)	1
24	09401-06405	卡箍	Clamp	4

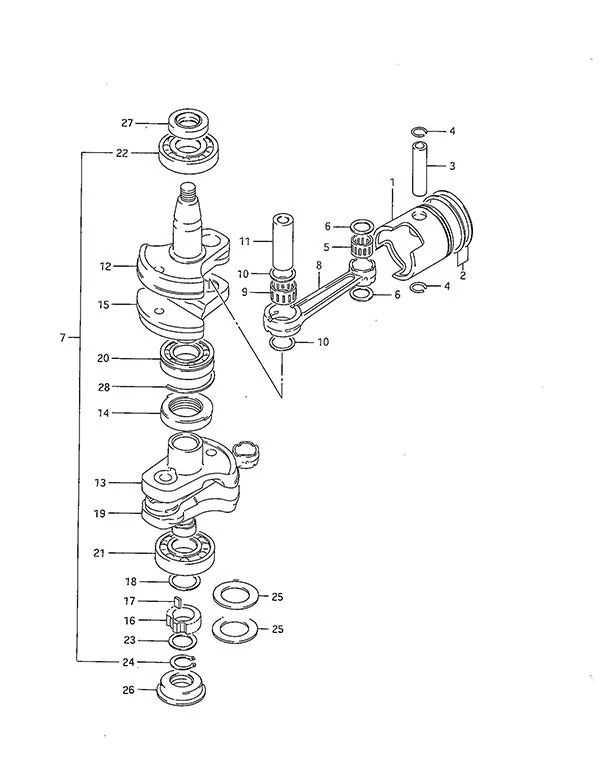

图 2曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
2	12140-95D01	活塞环组(停产)	Piston Ring Set (NLA)	3
3	12151-88410	活塞销	Piston Pin	3
4	09381-16001	活塞销卡簧	Piston Pin Circlip	6
5	09263-16030	轴承(16x20x20)	Bearing (16x20x20)	3
6	12200-95D01	曲轴总成(停产)	Crankshaft Assembly (NLA)	1
7	12161-95D00	连杆	Connecting Rod	3
8	09262-25098	轴承(25x62x17)	Bearing (25x62x17)	3
9	09262-25105	轴承(25x62x17)	Bearing (25x62x17)	1
10	12211-95D00	曲轴销	Crankshaft Pin	3
11	12221-95D01	上曲轴(停产)	Upper Crankshaft (NLA)	1
14	09160-21014	垫圈 (停产)	Washer (NLA)	6
15	12240-95D02	曲轴下部(停产)	Under Crankshaft (NLA)	1
16	16321-95D00	机油泵驱动齿轮	Oil Pump Drive Gear	1
17	09263-21009	轴承(21x28x17)(停产)	Bearing (21x28x17) (NLA)	3
18	09289-39001	油封（停产件）	Oil Seal (NLA)	2
19	09283-25107	油封(25x44x7)	Oil Seal (25x44x7)	1
20	09283-25092	曲轴油封	Crankshaft Oil Seal	1
21	09390-62009	C形环	C Ring	1

图 3进气壳体 Inlet Case

REF	零件编号	中文名称	英文名称	数量
1	01550-06307	螺栓	BOLT	10
2	13111-94400-0ED	进气壳体(停产)	Inlet Case (NLA)	1
3	13125-95210	化油器衬垫	Carburetor Gasket	1
4	01411-08207	双头螺栓(停产)	Stud Bolt (NLA)	2
5	13150-94402	簧片阀总成	Reed Valve Assembly	1
6	13153-94400	簧片阀	Reed Valve	4
7	13152-94401	簧片阀限位器(停产)	Reed Valve Stopper (NLA)	4
8	02112-3306A	螺钉	SCREW	12
10	08316-10087	螺母	Nut	2
11	14151-94412	排气盖衬垫	Exhaust Cover Gasket	2
12	14131-92L10	排气板	Exhaust Plate	1
13	14141-92L01	排气盖	Exhaust Cover	1
14	01550-06307	螺栓	BOLT	16
15	13811-92L10	消声器壳体	Silencer Case	1
16	13812-92L00	消声器盖	Silencer Cover	1
17	13855-95210	消声器垫片	Silencer Gasket	1
18	09160-06066	垫圈 (6.5x20x1.6)	Washer (6.5x20x1.6)	2
19	09180-06254	垫片	Spacer	2
20	09125-06089	螺钉	Screw	2
21	03222-0520B	螺钉	SCREW	5
22	09280-63005	O型圈	O-Ring	1
23	09246-04005	塞子	Plug	1

图 4进气壳体(1988至1994) Inlet Case(1988 to 1994)

REF	零件编号	中文名称	英文名称	数量
1	01550-06257	螺栓	BOLT	10
3	13121-95D01	进气壳体垫片(停产)	Inlet Case Gasket (NLA)	1
4	09280-00001	O型圈	O-Ring	1
6	13150-95D00	簧片阀总成(停产)	Reed Valve Assembly (NLA)	3
7	13152-95D00	簧片阀限位器(停产)	Reed Valve Stopper (NLA)	6
8	13153-95D00	簧片阀(停产)	Reed Valve (NLA)	6
9	02112-3306A	螺钉	SCREW	12
10	02112-3520B	螺钉	SCREW	6
12	14151-95D10	排气盖衬垫	Exhaust Cover Gasket	2
13	14131-95D00	排气板(停产)	Exhaust Plate (NLA)	1
14	14141-95D00-0ED	排气盖(停产)	Exhaust Cover (NLA)	1
15	01550-06307	螺栓	BOLT	13
16	13811-95D01	消声器壳体(停产)	Silencer Case (NLA)	1
17	13812-95D00	停产件	NLA	1
18	03541-0616A	螺钉	SCREW	4
19	01500-06907	螺栓	BOLT	6
20	09160-06066	垫圈 (6.5x20x1.6)	Washer (6.5x20x1.6)	6
21	09351-25703-600	软管(2.5×7×600)	Hose (2.5x7x600)	3
22	09401-06405	卡箍	Clamp	6

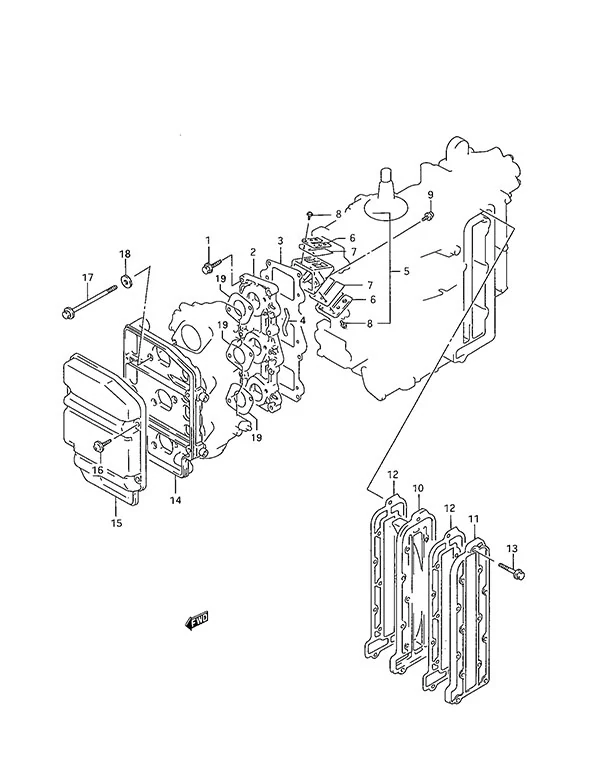

图 4A进气壳体(1995至1997) Inlet Case(1995 to 1997)

REF	零件编号	中文名称	英文名称	数量
1	02162-06257	螺钉	SCREW	10
2	13111-95D80-0ED	进气壳体(停产)	Inlet Case (NLA)	1
3	13121-95D01	进气壳体垫片(停产)	Inlet Case Gasket (NLA)	1
5	13150-95D00	簧片阀总成(停产)	Reed Valve Assembly (NLA)	3
6	13152-95D00	簧片阀限位器(停产)	Reed Valve Stopper (NLA)	6
7	13153-95D00	簧片阀(停产)	Reed Valve (NLA)	6
8	02112-3306A	螺钉	SCREW	12
9	02112-3520B	螺钉	SCREW	6
10	14131-95D00	排气板(停产)	Exhaust Plate (NLA)	1
11	14141-95D00-0ED	排气盖(停产)	Exhaust Cover (NLA)	1
12	14151-95D10	排气盖衬垫	Exhaust Cover Gasket	2
13	01550-06307	螺栓	BOLT	1
14	13811-95D01	消声器壳体(停产)	Silencer Case (NLA)	1
15	13812-95D00	停产件	NLA	1
16	03541-0616A	螺钉	SCREW	4
17	01550-06907	螺栓	BOLT	6
18	09160-06066	垫圈 (6.5x20x1.6)	Washer (6.5x20x1.6)	6
19	13125-95D30	化油器衬垫	Carburetor Gasket	1

图 5化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
5	13235-95D20	主喷管	Main Nozzle	3
6	13239-95D00	主喷管盖	Main Nozzle Cap	3
7	13250-95D01	化油器浮子	Carburetor Float	3
8	13251-95D00	浮子室衬垫	Float Chamber Gasket	3
9	13254-98300	浮子销	Float Pin	3
10	13616-93900	调节器	Adjuster	3
11	13268-96111	弹簧	Spring	3
14	13268-96111	弹簧	Spring	3
15	02112-05127	螺钉	SCREW	4
16	08321-0105A	锁紧垫圈	Lock Washer	4
17	37810-95D05	节气门阀传感器总成(停产)	Throttle Valve Sensor Assembly (NLA)	1
18	02112-04107	螺钉	SCREW	3
19	08321-0104A	锁紧垫圈	Lock Washer	3
21	13245-95D00	浮子室	Float Chamber	3
23	13534-95D00	螺钉	Screw	1
24	13589-95210	垫片	Washer	1
25	13268-96111	弹簧	Spring	1
26	13432-33110	垫片	Washer	1
27	13464-96350	弹簧销	Spring Pin	1
29	13510-95D00	油门拉杆总成(停产)	Throttle Rod Assembly (NLA)	2
30	13631-93501	启动器旋钮	Starter Knob	1
31	09320-04013	衬套	Bushing	1
32	09367-06002	三通	3 Way	1
33	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	2
34	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
35	09401-08411	卡扣	Clip	6
36	09140-04007	螺母	Nut	1
37	13910-95D00	化油器修理包	Carburetor Repair Kit	3

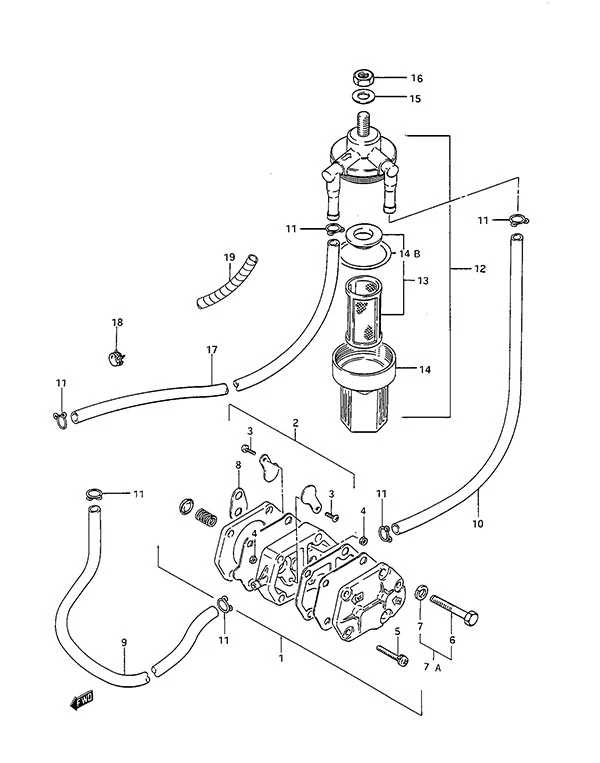

图 6燃油泵(1986至1994款) Fuel Pump(1986 to 1994)

REF	零件编号	中文名称	英文名称	数量
1	15100-94312	燃油泵总成	Fuel Pump Assembly	1
2	15170-94312	燃油泵膜片组	Fuel Pump Diaphragm Set	1
3	15183-94301	燃油泵螺丝	Fuel Pump Screw	2
4	15186-94300	螺母	Nut	2
5	15851-94300	燃油泵滤网	Fuel Pump Screen	3
6	01500-0640B	螺栓	BOLT	2
7	08321-01067	锁紧垫圈	Lock Washer	2
8	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	2
9	15321-99710	燃油泵垫片	Fuel Pump Gasket	1
10	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
11	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
12	15410-94401	燃油滤清器	Fuel Filter	1
14	15413-93400	燃油滤清器杯(停产)	Fuel Strainer Cup (NLA)	1
17	08322-01087	垫片	Washer	1
18	08310-00087	螺母(8mm)	Nut (8mm)	1
19	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
21	15331-94300	卡扣	Clip	2
22	09401-08410	卡扣	Clip	4
23	09401-08411	卡扣	Clip	6

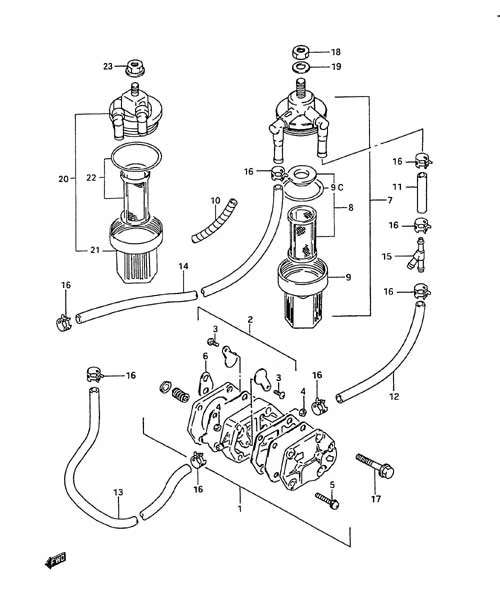

图 6A燃油泵(1995至1998) Fuel Pump(1995 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	15100-94312	燃油泵总成	Fuel Pump Assembly	1
2	15170-94320	燃油泵膜片组*	Fuel Pump Diaphragm Set*	1
3	15321-99710	燃油泵垫片	Fuel Pump Gasket	1
4	15410-94401	燃油滤清器	Fuel Filter	1
5	15413-93400	燃油滤清器杯(停产)	Fuel Strainer Cup (NLA)	1
6	15430-93411	燃油滤清器粗滤组件	Fuel Filter Strainer Set	1
7	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
8	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
9	09367-06005	三通（停产）	3 Way (NLA)	1
10	09401-08411	卡扣	Clip	4
11	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
12	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
13	09401-08411	卡扣	Clip	4
15	01570-06407	螺栓(停产)	Bolt (NLA)	2
16	08310-00087	螺母(8mm)	Nut (8mm)	1
17	08322-01087	垫片	Washer	1
18	15410-94401	燃油滤清器	Fuel Filter	1
19	15430-87D10	燃油滤清器粗滤组件	Fuel Filter Strainer Set	1
20	15413-87D10	燃油滤清器杯	Fuel Strainer Cup	1
21	08316-10087	螺母	Nut	1

图 7机油泵(1986至1994) Oil Pump(1986 to 1994)

REF	零件编号	中文名称	英文名称	数量
1	16100-94410	机油泵总成(停产)	Oil Pump Assembly (NLA)	1
3	16191-94400	排气螺钉	Bleed Screw	1
4	16192-94400	排气衬垫 (停产)	Bleed Gasket (NLA)	1
7	09401-06405	卡箍	Clamp	4
8	16911-92E20	防护罩	Protector	2
9	16731-95310	机油泵衬垫（停产）	Oil Pump Gasket (NLA)	1
10	16340-94420	机油泵固定座（停产）	Oil Pump Retainer (NLA)	1
11	16331-94411	机油泵从动齿轮（停产）	Oil Pump Driven Gear (NLA)	1
12	09119-05013	螺栓(停产)	Bolt (NLA)	1
13	01500-05307	螺栓(停产)	Bolt (NLA)	1
14	08322-01057	垫片	Washer	2
15	16710-92E01	机油止回阀(单)	Oil Check Valve (Single)	2
18	16411-94400	连杆(停产)	Rod (NLA)	1
19	19131-95502	连接器	Connector	2
20	09140-05005	螺母	Nut	2

图 7A机油泵(1995至1998) Oil Pump(1995 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	16100-94420	机油泵总成(停产)	Oil Pump Assembly (NLA)	1
2	16331-94411	机油泵从动齿轮（停产）	Oil Pump Driven Gear (NLA)	1
3	16340-94420	机油泵固定座（停产）	Oil Pump Retainer (NLA)	1
4	16411-94400	连杆(停产)	Rod (NLA)	1
5	16731-95310	机油泵衬垫（停产）	Oil Pump Gasket (NLA)	1
6	19131-95502	连接器	Connector	2
7	09119-05013	螺栓(停产)	Bolt (NLA)	1
8	09140-05005	螺母	Nut	2
9	01550-05307	螺栓(停产)	Bolt (NLA)	1
10	08322-01057	垫片	Washer	1
11	16710-92E01	机油止回阀(单)	Oil Check Valve (Single)	1
12	09351-50803-00B	软管(5x8x2000)	Hose (5x8x2000)	1
13	09355-25705-600	软管(2.5×7×600)	Hose (2.5x7x600)	1
14	09401-06405	卡箍	Clamp	2
15	09401-08409	卡箍	Clamp	2

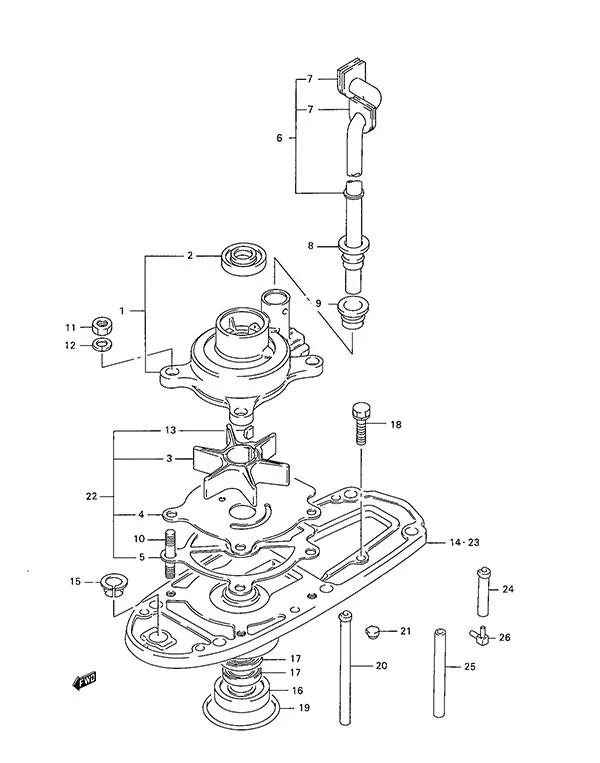

图 8水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
3	17410-92L00	水泵壳体	Water Pump Case	1
4	09140-06020	螺母(6mm)	Nut (6mm)	4
5	09162-06006	锁紧垫圈	Lock Washer	4
6	09108-06060	双头螺栓(6x18)	Stud Bolt (6x18)	2
8	09420-04006	叶轮键	Impeller Key	1
9	17461-96312	水泵叶轮	Water Pump Impeller	1
10	17471-94401	水泵板	Water Pump Plate	1
11	17472-96304	水泵板衬垫	Water Pump Plate Gasket	1
12	56130-94430-0ED	驱动轴轴承座(停产)	Drive Shaft Bearing Housing (NLA)	1
13	09282-17005	油封(16x32x6)	Oil Seal (16x32x6)	2
14	09263-25025	轴承(25x33x15)	Bearing (25x33x15)	1
15	17432-96301	水管护圈	Water Tube Grommet	2
16	17563-94400	水管护圈	Water Tube Grommet	1
17	17565-94400	水管护圈	Water Tube Grommet	1
18	17566-94401	水管护圈	Water Tube Grommet	1
19	17400-96354	DF25-50 DT20-40c水泵维修套件	Water Pump Repair Kit DF25-50 DT20-40c	1

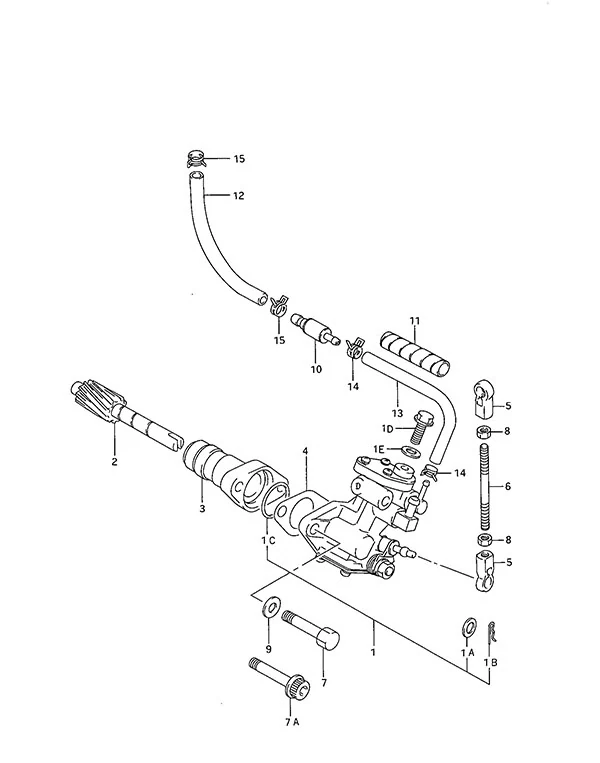

图 8A机油泵(1995至1997) Oil Pump(1995 to 1997)

REF	零件编号	中文名称	英文名称	数量
1	16100-95D20	机油泵总成(停产)	Oil Pump Assembly (NLA)	1
2	16331-95D00	机油泵从动齿轮（停产）	Oil Pump Driven Gear (NLA)	1
3	16340-95D00	机油泵固定座（停产）	Oil Pump Retainer (NLA)	1
4	16731-95520	机油泵固定座衬垫（停产）	Oil Pump Retainer Gasket (NLA)	1
5	19131-95502	连接器	Connector	2
6	19136-94301	油门拉杆	Throttle Rod	1
7	09119-06067	螺栓(停产)	Bolt (NLA)	2
8	09140-05005	螺母	Nut	2
9	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	2
10	16710-92E01	机油止回阀(单)	Oil Check Valve (Single)	1
12	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
13	09355-25705-600	软管(2.5×7×600)	Hose (2.5x7x600)	1
14	09401-06405	卡箍	Clamp	2
15	09401-08409	卡箍	Clamp	2

图 9反冲启动器(1986至1991款) Recoil Starter(1986 to 1991)

REF	零件编号	中文名称	英文名称	数量
2	18121-95200	卷线轮(停产)	Reel (NLA)	1
3	18130-95200	棘轮（停产）	Ratchet (NLA)	1
4	18153-95200	摩擦弹簧(停产)	Friction Spring (NLA)	1
6	18142-95210	反冲弹簧(停产)	Recoil Spring (NLA)	1
8	18335-93000	推力垫圈(停产)	Thrust Washer (NLA)	1
9	18155-95203	回位弹簧(停产)	Return Spring (NLA)	1
10	18124-95210	衬套(停产)	Bushing (NLA)	1
12	18210-93002	握把总成	Grip Assembly	1
13	18281-96300	止动器卷轴	Stopper Reel	1
14	18282-96300	臂挡块(停产)	Arm Stopper (NLA)	1
15	18284-96300	弹簧挡块 (停产)	Spring Stopper (NLA)	1
16	18335-96300	垫圈 (停产)	Washer (NLA)	1
17	09204-01006	开口销	Cotter Pin	1
18	18291-96300	电缆支架(停产)	Cable Holder (NLA)	1
16	18290-94400	NSI拉索	NSI Cable	1
20	18157-95200	垫圈 (停产)	Washer (NLA)	1
21	18127-95200	卡簧(停产)	Circlip (NLA)	1
23	01500-06207	螺栓	BOLT	1
24	08321-01067	锁紧垫圈	Lock Washer	3
25	02112-05107	5X10十字槽螺钉	5 X 10 CROSS SC	1
26	01580-06207	螺栓(停产)	Bolt (NLA)	2
27	18158-94400	弹簧挡圈 (停产)	Spring Stopper Collar (NLA)	1
28	18133-95210	衬套(停产)	Bushing (NLA)	1
29	18711-94402-0ED	反冲启动器右舷支架(停产)	Recoil Starter Starboard Brace (NLA)	1
30	18721-94402-0ED	反冲启动器左舷支架	Recoil Starter Port Brace	1
31	09180-08203	隔套(停产)	Spacer (NLA)	3
32	09180-08169	隔套(停产)	Spacer (NLA)	3
33	09320-12059	缓冲垫	Cushion	6
34	09320-12059	缓冲垫	Cushion	6
36	09160-08054	垫片	Washer	3
37	01550-06257	螺栓	BOLT	4
38	61622-95500	反冲启动器密封件	Recoil Starter Seal	1

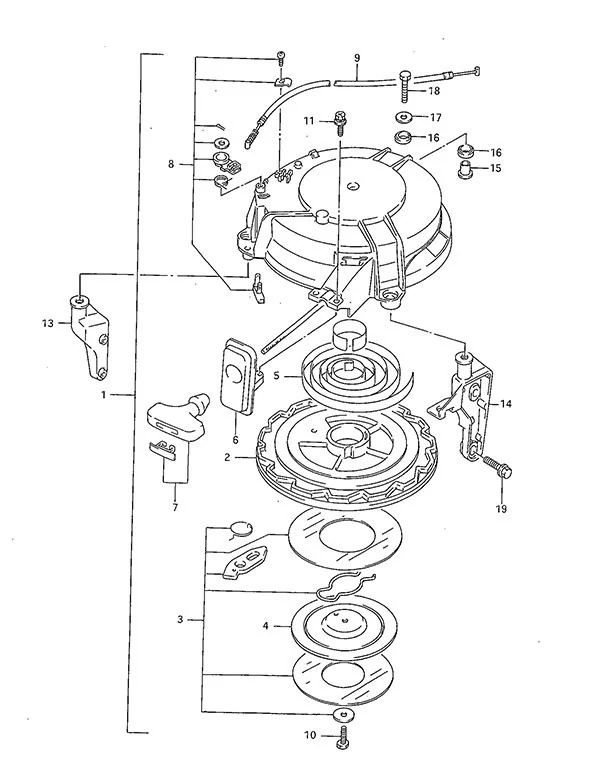

图 10反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
2	18121-95D00	卷线轮(停产)	Reel (NLA)	1
3	18130-93900	棘轮套件	Ratchet Set	1
4	18151-93900	挡板/板	Plate	1
5	18142-93900	反冲弹簧	Recoil Spring	1
6	01550-06167	螺栓	BOLT	1
7	08321-01067	锁紧垫圈	Lock Washer	1
8	18210-93002	握把总成	Grip Assembly	1
9	18280-95D00	NSI套件	NSI Set	1
11	18190-95D00	导向套装(停产)	Guide Set (NLA)	1
12	18290-95D01	NSI拉索(停产)	NSI Cable (NLA)	1
13	01570-06167	螺栓	BOLT	2
14	18111-95D01	启动器外壳（停产）	Starter Case (NLA)	1
15	18711-95D00-0ED	反冲启动器支撑架(停产)	Recoil Starter Brace (NLA)	2
16	02162-06207	螺钉	SCREW	4
17	01550-06167	螺栓	BOLT	2
18	09160-06066	垫圈 (6.5x20x1.6)	Washer (6.5x20x1.6)	2
19	01550-08357	螺栓	BOLT	1
21	09180-08203	隔套(停产)	Spacer (NLA)	1
22	09320-12059	缓冲垫	Cushion	6
23	18411-95D00	启动器杯（停产）	Starter Cup (NLA)	1
24	01550-08127	螺栓8X12	BOLT 8 X 12	3
25	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
26	69712-93E10	标签 S.I.G.P	Label S.I.G.P	1
27	61622-95500	反冲启动器密封件	Recoil Starter Seal	1

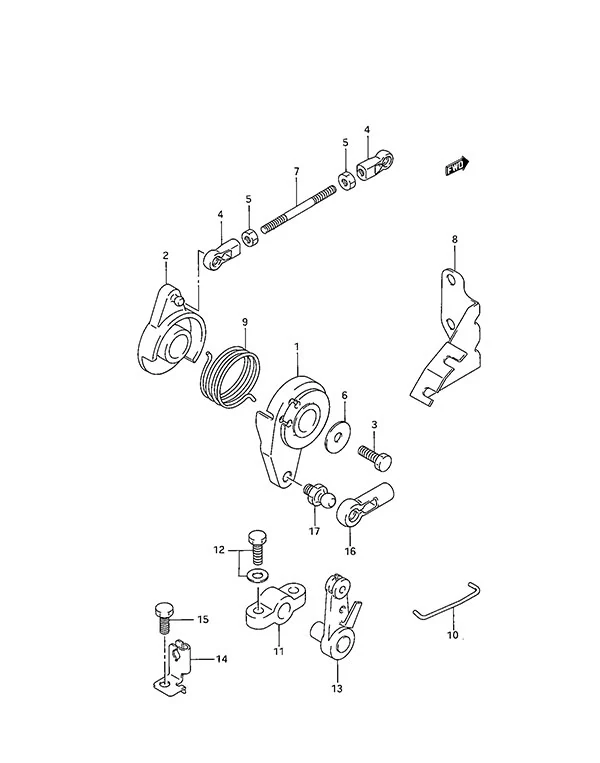

图 11节气门控制装置 Throttle Control

REF	零件编号	中文名称	英文名称	数量
1	19121-94400	节气门杆	Throttle Lever	1
2	19131-95502	连接器	Connector	2
3	19132-94501	连接器	Connector	1
5	09119-05010	枢轴球头	Pivot Ball	1
6	19151-94400	定子固定件(停产)	Stator Retainer (NLA)	1
7	19161-94301	定子垫片(停产)	Stator Spacer (NLA)	1
8	09139-06015	螺钉(停产)	Screw (NLA)	1
9	09140-06020	螺母(6mm)	Nut (6mm)	1
10	09329-06002	缓冲垫(停产)	Cushion (NLA)	1
11	19654-94421	互锁杆	Interlock Rod	1
12	19851-94401	NSI操纵杆	NSI Lever	1
13	19861-96301	NSI拉索撑杆(停产)	NSI Cable Stay (NLA)	1
14	19141-94401	节气门凸轮	Throttle Cam	1
15	19521-94400	节气门杆(停产)	Throttle Lever (NLA)	1
16	19811-94400	油门限位器(停产)	Throttle Limiter (NLA)	1
17	19815-94400	支架(停产)	Holder (NLA)	2
18	09103-06048	螺栓(6x20)(停产)	Bolt (6x20) (NLA)	4
19	09140-05005	螺母	Nut	2
21	02162-06127	螺栓	BOLT	1
23	08322-01057	垫片	Washer	1
24	02162-06127	螺栓	BOLT	1
25	02142-05207	螺钉	SCREW	2
26	61610-94400	紧固件滚轮(停产)	Fastener Roller (NLA)	1

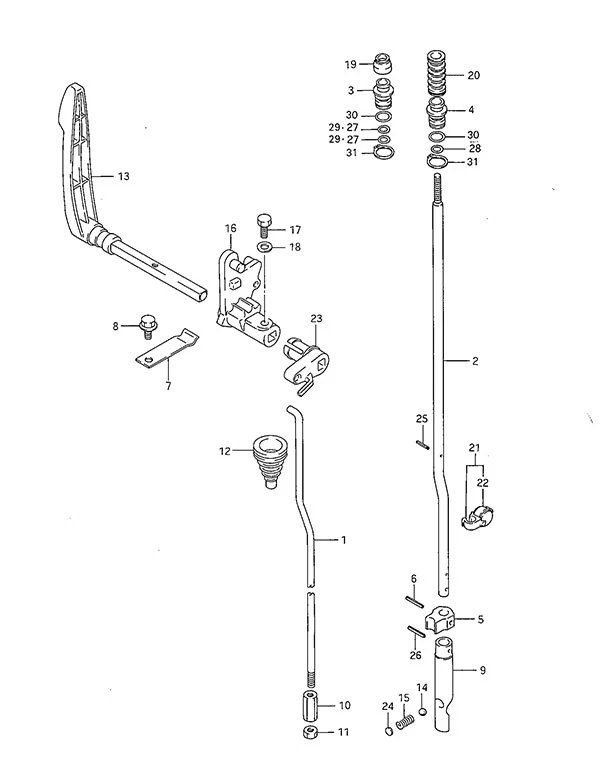

图 12离合器 Clutch

REF	零件编号	中文名称	英文名称	数量
1	21110-95D01	离合器操纵杆(停产)	Clutch Lever (NLA)	1
2	21121-95D01	离合器片(停产)	Clutch Plate (NLA)	1
3	02162-05167	螺栓	BOLT	1
4	21313-95D00	倒车开关臂(停产)	Reverse Switch Arm (NLA)	1
5	21126-95D00	离合器轴固定座	Clutch Shaft Holder	1
6	02162-06127	螺栓	BOLT	1
7	23111-95D02	离合器推杆(停产)	Clutch Rod (NLA)	1
8	09140-06020	螺母(6mm)	Nut (6mm)	1
10	25223-96J00	换挡杆防尘密封	Seal, Shift Rod Dust	1
11	09280-08005	O型圈	O-Ring	1
12	25211-91L00	换挡杆导套	Shift Rod Guide	1
13	09280-13005	O型圈	O-Ring	1
14	09205-03021	弹簧销 (3.5x12)	Spring Pin (3.5x12)	1
15	25215-96301	换挡杆导套止动器	Shift Rod Guide Stopper	1
16	09139-04004	螺钉(4x12)	Screw (4x12)	2
17	09205-02004	弹簧销(2.5x12)	Spring Pin (2.5x12)	1
18	25311-96303	换挡凸轮	Shift Cam	1
19	23311-95DL0	离合器推杆连接器	Clutch Rod Connector	1
20	23131-92L00	离合器推杆防尘套	Clutch Rod Boot	1
21	23211-94401	离合器推杆臂	Clutch Rod Arm	1
22	23213-94400	离合器弹簧	Clutch Spring	1
23	02162-06127	螺栓	BOLT	1
24	25231-96301	磁铁隔片(停产)	Magnet Spacer (NLA)	2
25	25232-96302	齿轮箱磁铁	Gear Case Magnet	1
26	67467-94404	电缆接头	Cable Connector	1

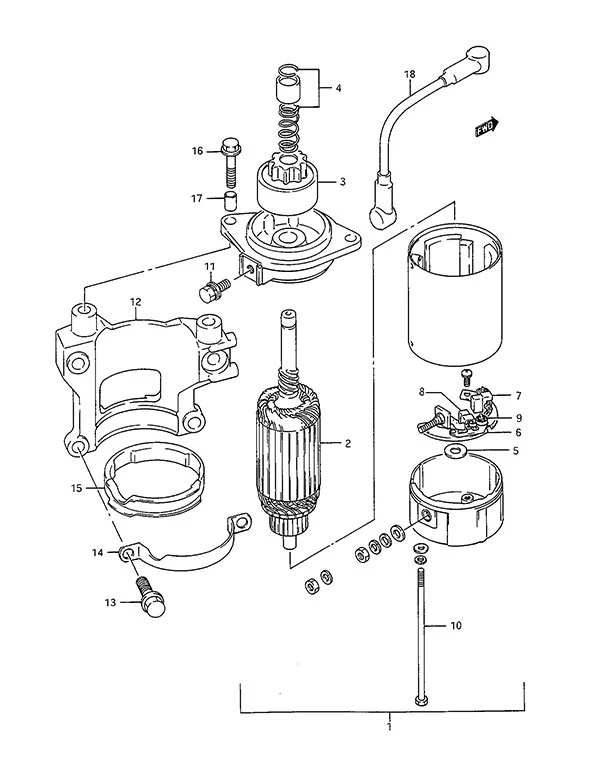

图 13启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-94401	启动马达总成	Starter Motor Assembly	1
2	31310-96300	电枢(停产)	Armature (NLA)	1
3	31320-94400	小齿轮总成	Pinion Assembly	1
4	31312-96300	小齿轮止动器套件	Pinion Stopper Set	1
5	31360-96300	垫圈套件 (停产)	Washer Kit (NLA)	1
6	31173-89J00	电刷架总成	Brush Holder Assembly	1
7	31131-96300	正极电刷	Brush (+)	1
8	31132-96300	负极电刷	Brush (-)	1
9	31135-89J00	弹簧(停产)	Spring (NLA)	2
10	31281-93340	贯穿螺栓(停产)	Through Bolt (NLA)	2
11	01580-08257	螺栓	BOLT	2
12	31912-94401	启动马达带	Starting Motor Band	1
13	31918-94402	下减震器	Lower Damper	1
14	01550-08257	螺栓	BOLT	2

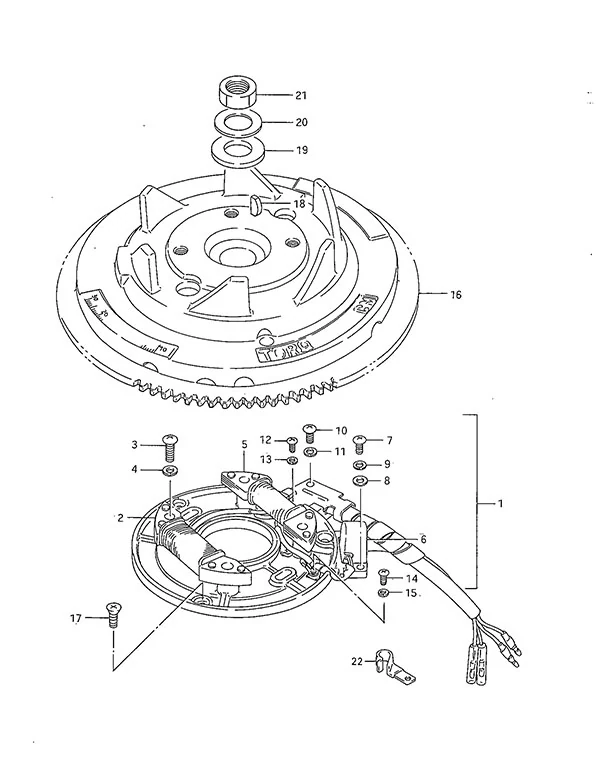

图 14磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
3	02112-36257	螺钉	SCREW	2
5	02112-36257	螺钉	SCREW	2
6	32160-87D11	点火正时线圈	Ignition Timing Coil	3
7	02112-3510B	螺钉	SCREW	6
9	02112-35127	螺钉 5×12	SCREW 5X12	2
12	09420-04008	钥匙	Key	1
13	09160-16026	垫圈 (16x30x3)	Washer (16x30x3)	1
14	09140-16031	螺母(停产)	Nut (NLA)	1
16	11413-95D10	上油封壳衬垫	Upper Oil Seal Hsg Gasket	1

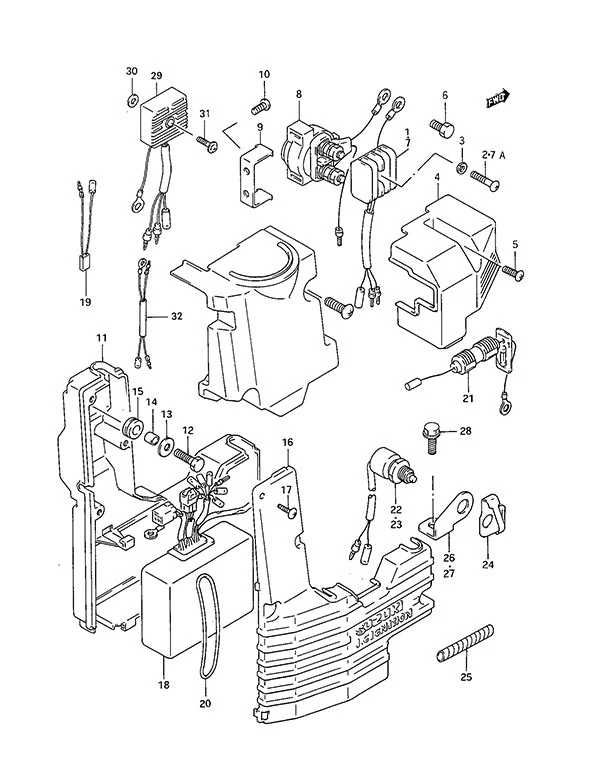

图 15点火系统(1986至1995款) Ignition(1986 to 1995)

REF	零件编号	中文名称	英文名称	数量
1	32900-94422	CDI单元总成(停产)	CDI Unit Assembly (NLA)	1
2	09280-52001	O型圈(停产)	O-Ring (NLA)	1
3	36650-94402	接线盒盖(停产)	Junction Box Cover (NLA)	1
4	33510-95520	火花塞帽	Spark Plug Cap	2
5	09482-00370	NGK BR8HS火花塞	NGK BR8HS Spark Plug	2
6	32950-94410	CDI与线圈支架	CDI & Coil Holder	1
7	01500-06127	螺栓	BOLT	2
8	09160-06054	垫圈 (6.5x22x1.6)	Washer (6.5x22.1.6)	2
9	09160-12089	垫片	Washer	2
10	09320-12090	缓冲垫	Cushion	2
12	32890-94401	电器部件支架	Electric Parts Holder	1
13	32892-94400	电器部件支架盖(停产)	Electric Parts Holder Cap (NLA)	1
14	09103-06049	螺栓(6x12)(停产)	Bolt (6x12) (NLA)	2
15	09160-06054	垫圈 (6.5x22x1.6)	Washer (6.5x22.1.6)	2
16	09160-12089	垫片	Washer	2
17	09320-12090	缓冲垫	Cushion	2
18	32891-94401	电器部件支架罩	Electric Parts Holder Cover	1
19	03212-0512B	螺钉	SCREW	3
20	31800-94401	启动继电器	Starter Relay	1
21	32919-92L00	卡箍	Clamp	1

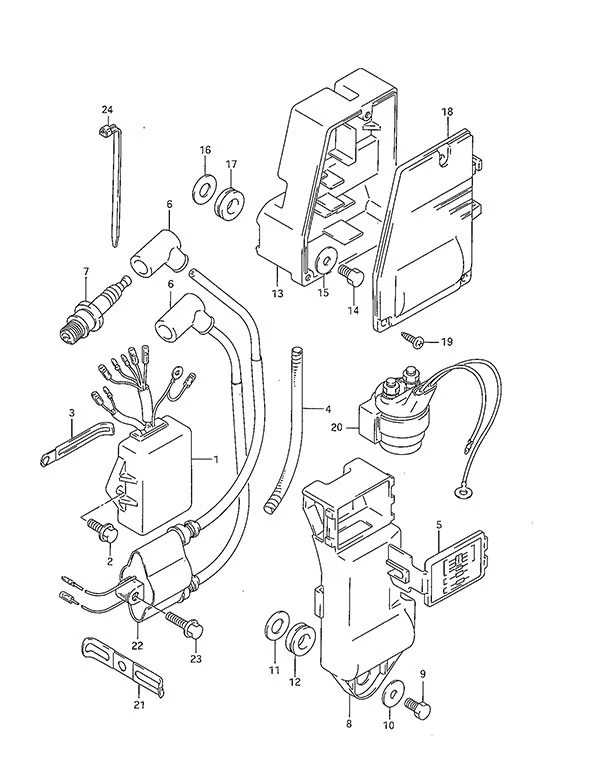

图 15A点火系统(1996至1998) Ignition(1996 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	32900-94460	CDI单元总成	CDI Unit Assembly	1
2	01550-06127	螺栓	BOLT	2
4	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
5	36650-94402	接线盒盖(停产)	Junction Box Cover (NLA)	1
6	33510-95520	火花塞帽	Spark Plug Cap	2
7	09482-00370	NGK BR8HS火花塞	NGK BR8HS Spark Plug	2
8	32950-94420	CDI/控制单元支架(停产)	CDI/Control Unit Holder (NLA)	1
9	01550-06127	螺栓	BOLT	2
10	09160-08084	垫片	Washer	2
11	09160-12089	垫片	Washer	2
12	09320-12090	缓冲垫	Cushion	2
13	32890-94401	电器部件支架	Electric Parts Holder	1
14	09103-06049	螺栓(6x12)(停产)	Bolt (6x12) (NLA)	2
15	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	2
16	09160-12089	垫片	Washer	2
17	09320-12090	缓冲垫	Cushion	2
18	32891-94401	电器部件支架罩	Electric Parts Holder Cover	1
19	03212-0512B	螺钉	SCREW	3
20	31800-94401	启动继电器	Starter Relay	1
21	32919-92L00	卡箍	Clamp	1
22	33410-92L11	点火线圈组件	Ignition Coil Assembly	1
23	01550-06207	螺栓	BOLT	2
24	09407-14407	卡箍(长:140)	Clamp (L:140)	2

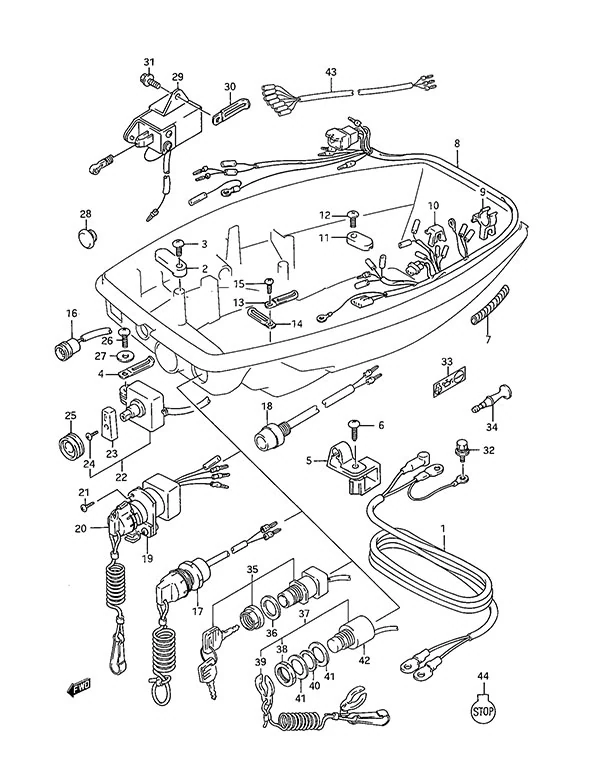

图 16电气部件(1) Electrical (1)

REF	零件编号	中文名称	英文名称	数量
1	36740-95253	保险丝盒总成	Fuse Case Assembly	1
2	32800-95D02	整流调节器总成	Rectifier & Regulator Assembly	1
3	02142-0525B	螺钉	SCREW	1
4	08310-0005A	螺母	Nut	1
5	08321-0105A	锁紧垫圈	Lock Washer	1
6	36740-93901	保险丝盒总成	Fuse Case Assembly	1
7	09481-20001	20安培保险丝	20 Amp Fuse	1
8	37132-93700	电线连接器	Wire Connector	1
9	33810-94411	启动马达电缆(停产)	Starter Motor Cable (NLA)	1
10	09407-25402	卡箍(长:248)	Clamp (L:248)	1
11	09403-14204	夹具(停产)	Clamp (NLA)	1
12	02142-06127	螺钉 6×12	SCREW 6X12	1
14	03241-0625A	螺钉	SCREW	1
16	02142-06127	螺钉 6×12	SCREW 6X12	1
20	01550-06167	螺栓	BOLT	1
21	34850-94700	带油脂的热控开关	Heat Switch w\Grease	1
22	34853-94400	热控开关支架(停产)	Heat Switch Supporter (NLA)	1
23	36791-94504	线束固定架(停产)	Harness Holder (NLA)	1
24	08322-01087	垫片	Washer	1
25	32815-94400	热控开关二极管(停产)	Heat Switch Diode (NLA)	1
26	34853-94700	温度传感器支架	Heat Sensor Supporter	1
27	34850-94610	温度传感器总成	Heat Sensor Assy	1
28	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
29	37801-98300	导线(停产)	Lead (NLA)	1
30	09125-06069	螺钉(6x12)	Screw (6x12)	1

图 17电气部件(2) Electrical (2)

REF	零件编号	中文名称	英文名称	数量
1	37721-94406	空挡开关总成	Neutral Switch Assembly	1
2	37725-94302	空挡开关执行器	Neutral Switch Actuator	1
3	37726-94402	开关支架	Switch Bracket	1
4	01580-06167	螺栓	BOLT	1
5	36895-94400	导线(停产)	Wire Lead (NLA)	1
6	37110-94X50	点火开关总成(停产)	Ignition Switch Assembly (NLA)	1
7	38600-94400	阻风门电磁阀总成	Choke Solenoid Assembly	1
9	09162-05002	锁紧垫圈	Lock Washer	2
10	39600-93910	插座总成(停产)	Receptacle Set (NLA)	1
11	09407-25402	卡箍(长:248)	Clamp (L:248)	1
12	39601-95D00	照明插座总成	Lighting Receptacle Assembly	1
13	39603-94400	插座护套(停产)	Receptacle Grommet (NLA)	1
14	39602-93900	灯线插头总成	Lamp Cord Plug Assembly	1
15	37800-93955	发动机停机开关总成	Engine Stop Switch Assembly	1
16	36365-94401	指示器(停产)	Indicator (NLA)	1
17	36360-94400	机油报警灯总成(停产)	Oil Warning Lamp Assembly (NLA)	1
18	37820-94461	紧急停机开关总成	Emergency Stop Switch Assembly	1
19	36367-95D10-064	机油/水温灯标签(停产)	Oil/Water Lamp Label (NLA)	1
20	09320-11004	油灯衬垫(停产)	Oil Lamp Gasket (NLA)	1
21	36850-95500	机油流量及蜂鸣器导线（停产）	Oil Flow & Buzzer Lead (NLA)	1

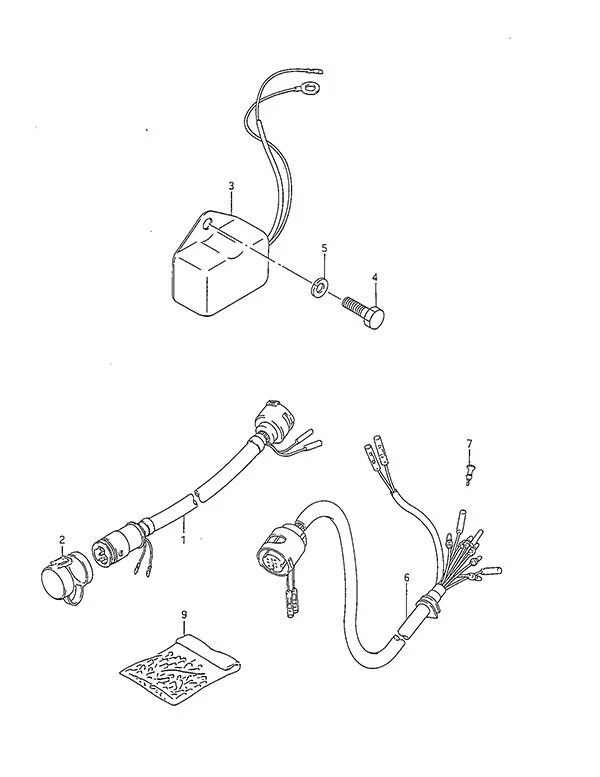

图 18电气部件 Electrical

REF	零件编号	中文名称	英文名称	数量
1	37110-94471	点火开关总成	Ignition Switch Assembly	1
2	36615-96300	树脂端子	Resin Terminal	2
4	02142-06127	螺钉 6×12	SCREW 6X12	1
5	37820-92E05	紧急停机开关总成	Emergency Stop Switch Assembly	1
6	09160-12067	垫圈 (12.5x23x1.0)	Washer (12.5x23x1.0)	1
7	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
8	37830-95D03	紧急停机开关总成	Emergency Stop Switch Assembly	1
9	09160-12067	垫圈 (12.5x23x1.0)	Washer (12.5x23x1.0)	1
10	39601-95D00	照明插座总成	Lighting Receptacle Assembly	1
11	36634-93910	连接器帽	Connector Cap	1
12	39603-94400	插座护套(停产)	Receptacle Grommet (NLA)	1
13	09407-25402	卡箍(长:248)	Clamp (L:248)	1
14	36610-94400	线束总成(停产)	Wiring Harness Assembly (NLA)	1
15	36612-94421	遥控装置护套	Remocon Grommet	1
16	36891-94400	限速导线(停产)	Rev Limit Lead (NLA)	1
17	36630-92E00	仪表线束总成	Instrument Wire Assembly	1
18	09407-12402	卡箍	Clamp	1
19	33834-87E00	防护罩(停产)	Protector (NLA)	1
20	09407-18402	卡箍(长:165)	Clamp (L:165)	1
21	36893-94410	点火开关延长线(停产)	Ignition Switch Extension Wire (NLA)	1
22	37835-91J00-YAY	止动标签	Stop Label	1

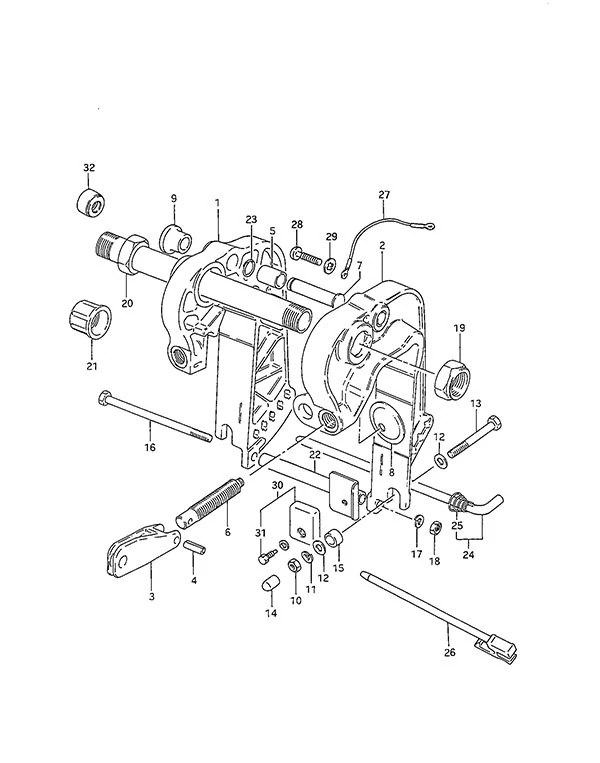

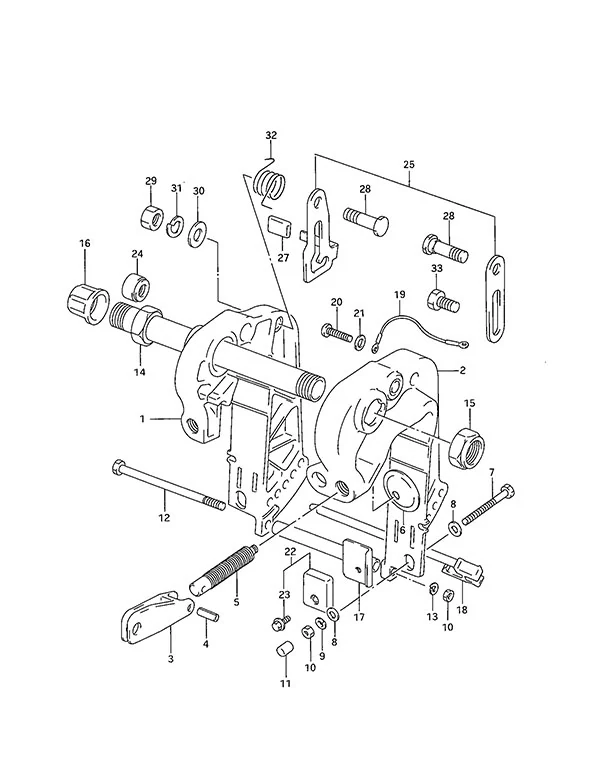

图 18A夹紧支架(1994-1997款) Clamp Bracket(1994 to 1997)

REF	零件编号	中文名称	英文名称	数量
1	41111-95D90-0ED	右舷夹紧支架 (停产)	Starboard Clamp Bracket (NLA)	1
2	41121-95D12-0ED	左舷夹箍支架(停产)	Port Clamp Bracket (NLA)	1
3	41212-93001-0ED	夹紧手柄(停产)	Clamp Handle (NLA)	2
4	09205-06007	弹簧销 (6x25)	Spring Pin (6x25)	2
6	41213-94J01	夹紧板	Clamp Plate	2
7	09100-08239	螺栓(8x90)	Bolt (8x90)	2
8	09160-08081	垫圈 (8.5x23x1.5)	Washer (8.5x23x1.5)	4
9	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
10	09140-08023-XC0	螺母(8mm)	Nut (8mm)	3
11	41153-96300	艉板螺栓帽(停产)	Transom Bolt Cap (NLA)	2
12	09100-08295	螺栓(8x165)(停产)	Bolt (8x165) (NLA)	1
13	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	1
14	41130-91L01	夹具支架轴	Clamp Bracket Shaft	1
15	09159-22006	螺母	Nut	1
16	41151-94500	夹具支架轴帽	Clamp Bracket Shaft Cap	2
17	41310-96310	夹具支架下连杆	Clamp Bracket Lower Rod	1
18	45420-95D04	倾斜锁定销	Tilt Lock Pin	1
19	36894-95201	导线(长165)	Wire Lead (L:165)	1
20	09125-05050	螺钉(5x8)	Screw (5x8)	2
21	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	2
22	55320-95311	锌阳极	Zinc Anode	1
23	09116-06094	螺栓(6x15)	Bolt (6x15)	1
24	41161-94400	转向拉索密封件	Steering Cable Seal	1
25	41200-91L00	倾斜臂总成	Tilt Arm Assembly	1
27	41225-94401	倾斜定位橡胶块	RUBBER,TILT LOC	1
28	09111-10068	螺栓(10x48.5)	Bolt (10x48.5)	2
29	09140-10031	螺母(10mm)	Nut (10mm)	2
30	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
31	09162-10005	锁紧垫圈	Lock Washer	2
32	09448-29015	弹簧	Spring	1
33	09111-10067	螺栓 (10x20.4)	Bolt (10x20.4)	2

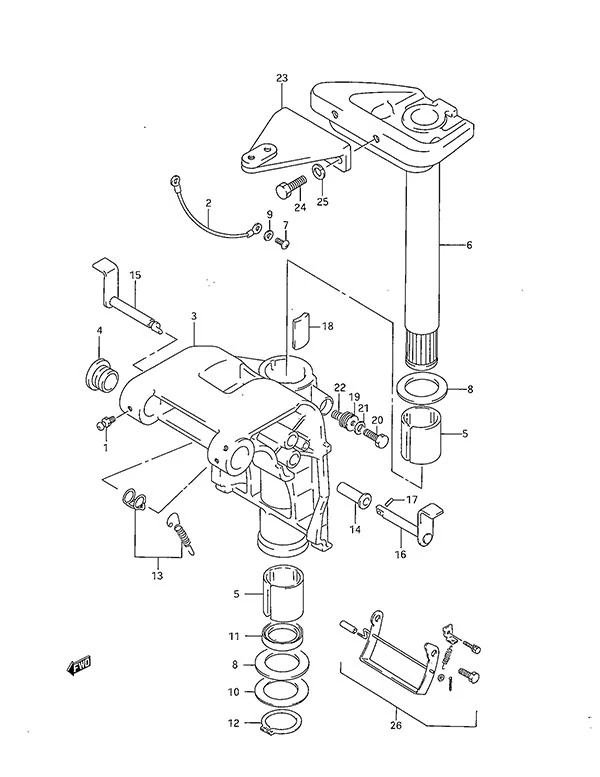

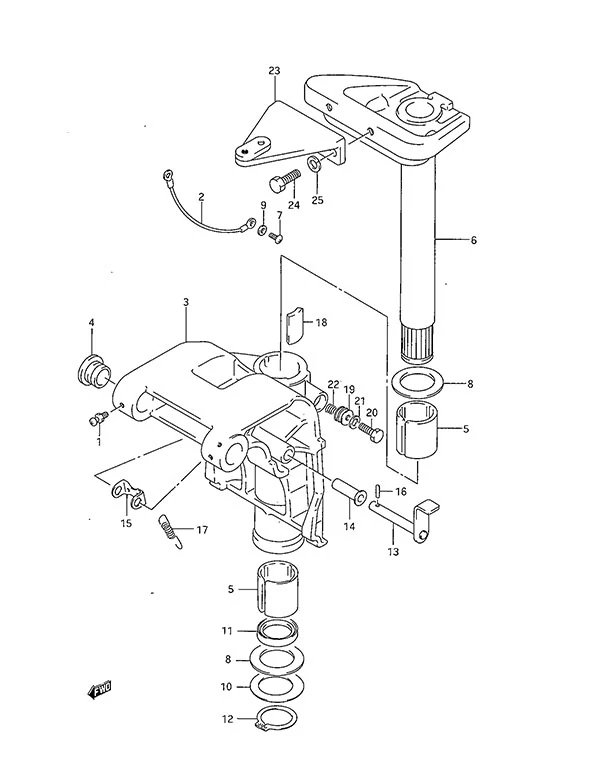

图 19旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
2	22511-99011	黄油嘴	Grease Nipple	4
3	43710-91L00	转向衬套套装	Steering Bushing Set	1
4	43710-91L00	转向衬套套装	Steering Bushing Set	1
5	43721-96302	上衬套板(停产)	Upper Bushing Plate (NLA)	1
8	09160-40005	垫圈 (40x58x2)	Washer (40x58x2)	1
9	09284-40001	油封	Oil Seal	1
10	09306-22004	旋转支架衬套	Swivel Bracket Bushing	2
12	09117-08074	螺栓(8x22)(停产)	Bolt (8x22) (NLA)	4
13	43411-96300	转向调节器(停产)	Steering Adjuster (NLA)	1
14	43421-96302	调节器衬套	Adjuster Bushing	1
15	09119-08044	螺栓(8x23)(停产)	Bolt (8x23) (NLA)	1
17	45231-96302	倒挡锁止臂(停产)	Reverse Lock Arm (NLA)	1
18	45246-96302	隔套(停产)	Spacer (NLA)	1
19	45241-96303	倒挡锁止臂连杆(停产)	Reverse Lock Arm Link (NLA)	1
20	45252-96303	释放杆连杆	Release Lever Link	1
21	45255-96302	释放杆旋钮	Release Lever Knob	1
22	45257-96300	释放杆衬套	Release Lever Bushing	1
23	45260-96300	释放杆	Release Lever	1
24	45311-96303-0ED	释放杆支架	Release Lever Bracket	1
25	09116-05010	螺栓(5x12)	Bolt (5x12)	2
26	09111-10034	螺栓 (10x16.5) (停产)	Bolt (10x16.5) (NLA)	2
27	09140-10032	螺母	Nut	2
28	43753-94400	转向支架护孔环(停产)	Steering Bracket Grommet (NLA)	1
29	09160-04012	垫圈 (4.2x10x1)	Washer (4.2x10x1)	1
30	09200-05011	销 (停产)	Pin (NLA)	1
31	09204-01002	开口销	Cotter Pin	1
32	09319-04001	衬套	Bushing	1
33	09440-04021	释放弹簧(停产)	Release Spring (NLA)	1
34	09443-05013	弹簧	Spring	1
35	09443-09036	弹簧(停产)	Spring (NLA)	1
36	67100-96300	转向支架附件套装(停产)	Steering Bracket Attachment Set (NLA)	1
37	43755-96320	转向支架附件(停产)	Steering Bracket Attachment (NLA)	1
38	09100-08224-XC0	螺栓(8x35)	Bolt (8x35)	2
39	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
40	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
41	43754-94301-0ED	转向盖(停产)	Steering Cover (NLA)	1
42	03142-05103	螺钉(停产)	Screw (NLA)	2
43	67100-99700	遥控装置附件(停产)	Remote Control Attachment (NLA)	1
44	45700-96313	浅水驱动总成	Shallow Water Drive Assy	1
45	45255-95500	旋钮(停产)	Knob (NLA)	1
46	45731-96312	弹簧支架	Spring Bracket	1
47	09117-06038	螺栓(6x16)(停产)	Bolt (6x16) (NLA)	1
48	09443-08031	弹簧	Spring	1
49	09111-10045	螺栓 (10x20.8) (停产)	Bolt (10x20.8) (NLA)	2
50	09205-06013	销	Pin	1
51	41130-91L01	夹具支架轴	Clamp Bracket Shaft	1
52	41310-96310	夹具支架下连杆	Clamp Bracket Lower Rod	1
53	45420-95D04	倾斜锁定销	Tilt Lock Pin	1
54	09100-08295	螺栓(8x165)(停产)	Bolt (8x165) (NLA)	1

图 20夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	41110-94421-0ED	右舷夹紧支架 (停产)	Starboard Clamp Bracket (NLA)	1
2	41120-94442-0ED	左舷夹箍支架(停产)	Port Clamp Bracket (NLA)	1
3	41212-93001-0ED	夹紧手柄(停产)	Clamp Handle (NLA)	2
4	09205-06007	弹簧销 (6x25)	Spring Pin (6x25)	2
5	41211-95250	夹紧螺丝(停产)	Clamp Screw (NLA)	2
6	41213-94J01	夹紧板	Clamp Plate	2
7	41151-94500	夹具支架轴帽	Clamp Bracket Shaft Cap	2
8	09117-08071	螺栓(8x35)	Bolt (8x35)	2
9	41130-94341	夹具支架轴	Clamp Bracket Shaft	1
10	41153-96300	艉板螺栓帽(停产)	Transom Bolt Cap (NLA)	2
11	45420-92L00	倾斜锁定销	Tilt Lock Pin	1
12	09441-17002	弹簧(停产)	Spring (NLA)	1
13	45420-94401	倾斜锁定销(停产)	Tilt Lock Pin (NLA)	1
14	09441-17003	弹簧(停产)	Spring (NLA)	1
15	41310-94400	夹具支架下连杆	Clamp Bracket Lower Rod	1
16	55320-95311	锌阳极	Zinc Anode	1
17	09116-06094	螺栓(6x15)	Bolt (6x15)	1
18	09100-08239	螺栓(8x90)	Bolt (8x90)	2
19	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
20	09160-08081	垫圈 (8.5x23x1.5)	Washer (8.5x23x1.5)	4
21	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
22	09159-22006	螺母	Nut	1
23	41200-92L00	倾斜臂总成	Tilt Arm Assembly	1
24	41223-94400	倾斜止动臂(停产)	Tilt Stop Arm (NLA)	1
25	09111-10067	螺栓 (10x20.4)	Bolt (10x20.4)	2
26	09111-10069	螺栓(10X54.5)	BOLT (10X54.5)	2
27	09140-10031	螺母(10mm)	Nut (10mm)	2
28	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
29	09162-10005	锁紧垫圈	Lock Washer	2
30	09448-29009	弹簧	Spring	1
31	41141-94300	转向拉索固定件(停产)	Steering Cable Attachment (NLA)	1
32	41225-94401	倾斜定位橡胶块	RUBBER,TILT LOC	1
33	36894-95201	导线(长165)	Wire Lead (L:165)	1
34	09125-05050	螺钉(5x8)	Screw (5x8)	2
35	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	2
36	09160-22033	垫圈 (22.5x38x1.0)	Washer (22.5x38x1.0)	1
38	48211-94400	下部倾斜锁定销(停产)	Tilt Lower Lock Pin (NLA)	2
39	09160-10098	垫片(10x18x1.0)	Washer (10x18x1.0)	4
40	09162-10005	锁紧垫圈	Lock Washer	2
41	09140-10032	螺母	Nut	2

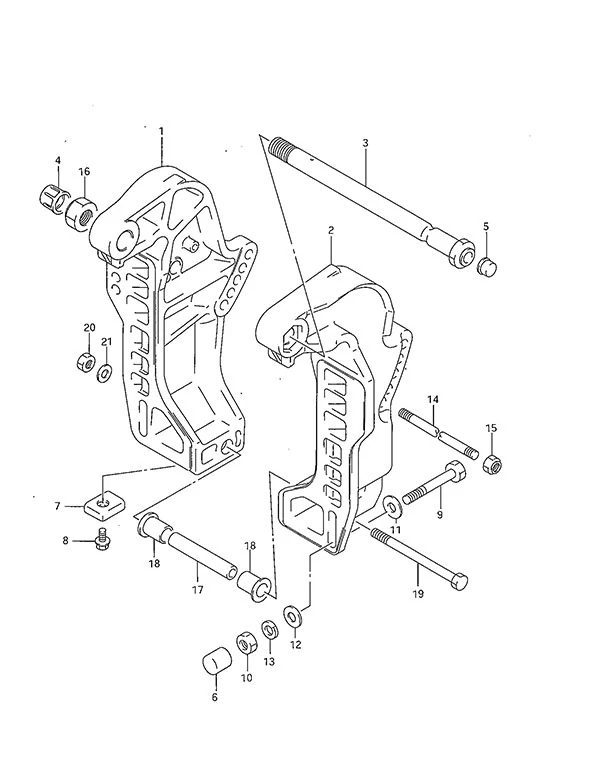

图 20A夹紧支架(DT40C型) Clamp Bracket(DT40C)

REF	零件编号	中文名称	英文名称	数量
1	41111-97E01-0ED	右舷夹紧支架 (停产)	Starboard Clamp Bracket (NLA)	1
2	41121-97E01-0ED	左舷夹箍支架(停产)	Port Clamp Bracket (NLA)	1
3	41130-95292	夹具支架轴	Clamp Bracket Shaft	1
4	41151-94500	夹具支架轴帽	Clamp Bracket Shaft Cap	1
5	41152-94500	夹具支架轴塞	Clamp Bracket Shaft Plug	1
6	41153-94500	艉板螺栓帽	Transom Bolt Cap	4
7	55320-95311	锌阳极	Zinc Anode	1
8	09116-06094	螺栓(6x15)	Bolt (6x15)	1
9	09100-12093	艉板螺栓(12x100)	Transom Bolt (12x100)	4
10	09140-12028	螺母	Nut	4
11	09160-12044	垫圈 (12.5x35x3.2)	Washer (12.5x35x3.2)	4
12	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	4
13	09162-12005	锁紧垫圈	Lock Washer	4
14	45421-97E00	倾斜锁定销(停产)	Tilt Lock Pin (NLA)	1
15	09159-10050	螺母	Nut	2
16	09159-22006	螺母	Nut	1
17	48121-97E00	倾斜缸轴(停产)	Tilt Cylinder Shaft (NLA)	1
18	09307-18002	衬套	Bushing	2
19	09100-10190-XC0	螺栓 (10x145)	Bolt (10x145)	1
20	09159-10050	螺母	Nut	1
21	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	1
22	09159-12014	螺母(12x17)	Nut (12x17)	4

图 21旋转支架(1986-1992款) Swivel Bracket(1986 to 1992)

REF	零件编号	中文名称	英文名称	数量
1	43751-94450-0ED	转向支架(停产)	Steering Bracket (NLA)	1
2	09117-08073	螺栓(8x35)(停产)	Bolt (8x35) (NLA)	2
3	09117-08047	螺栓(8x30)	Bolt (8x30)	2
4	09443-15031	弹簧(停产)	Spring (NLA)	2
5	09448-29018	弹簧	Spring	1
6	45231-94401	倒挡锁止臂	Reverse Lock Arm	1
7	43411-94400	转向调节器(停产)	Steering Adjuster (NLA)	1
8	43421-96302	调节器衬套	Adjuster Bushing	1
9	09119-08044	螺栓(8x23)(停产)	Bolt (8x23) (NLA)	1
10	09306-22006	衬套	Bushing	2
11	09440-13045	弹簧(停产)	Spring (NLA)	1
12	43111-94490-0ED	旋转支架(停产)	Swivel Bracket (NLA)	1
13	22511-99011	黄油嘴	Grease Nipple	3
14	43211-87JL0	旋转支架衬套	Swivel Bracket Bushing	2
15	45255-93001	释放杆橡胶件	Release Lever Rubber	1
16	45261-92L00	释放杆	Release Lever	1
17	41225-94502	释放臂销	Release Arm Pin	1
18	45250-94400	释放连杆(停产)	Release Link (NLA)	1
19	09200-05015	销 (停产)	Pin (NLA)	1
20	09200-08043	销 (停产)	Pin (NLA)	1
21	45241-94400	倒挡锁止臂连杆	Reverse Lock Arm Link	1
22	45700-94401	浅水驱动总成(停产)	Shallow Water Drive Assembly (NLA)	1
23	45720-94401	浅水驱动轴（停产）	Shallow Water Drive Shaft (NLA)	1
24	45730-94401	浅水驱动盘（停产）	Shallow Water Drive Plate (NLA)	1
26	09441-17002	弹簧(停产)	Spring (NLA)	1
27	09443-08045	弹簧(停产)	Spring (NLA)	1
28	45725-94400	旋钮(停产)	Knob (NLA)	1
29	09204-01002	开口销	Cotter Pin	2
30	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
31	43711-94400	上转向衬套（停产）	Upper Steering Bushing (NLA)	1
32	43712-94410	转向轴套下衬套(停产)	Under Steering Bushing (NLA)	1
33	43713-94400	转向衬套垫片(停产)	Steering Bushing Spacer (NLA)	1
34	43741-94400-0ED	引导轴 (停产)	Pilot Shaft (NLA)	1
35	43753-94400	转向支架护孔环(停产)	Steering Bracket Grommet (NLA)	1
36	09161-47001	垫圈 (停产)	Washer (NLA)	1
37	09206-09001	销	Pin	2
38	09285-47001	油封（停产件）	Oil Seal (NLA)	1
39	43755-96320	转向支架附件(停产)	Steering Bracket Attachment (NLA)	1
40	09100-08224-XC0	螺栓(8x35)	Bolt (8x35)	2
41	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
42	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
43	43754-94301-0ED	转向盖(停产)	Steering Cover (NLA)	1
44	03142-05103	螺钉(停产)	Screw (NLA)	2
45	45700-94412	浅水驱动总成	Shallow Water Drive Assy	1
47	45713-94420	止动器(停产)	Stopper (NLA)	1
48	09111-10045	螺栓 (10x20.8) (停产)	Bolt (10x20.8) (NLA)	2
49	09117-06038	螺栓(6x16)(停产)	Bolt (6x16) (NLA)	1
50	09443-12039	弹簧(停产)	Spring (NLA)	1
51	45255-95500	旋钮(停产)	Knob (NLA)	1
52	09160-05032	垫圈 (停产)	Washer (NLA)	1
53	09204-01002	开口销	Cotter Pin	1
54	45331-94610	浅水驱动销（停产）	Shallow Water Drive Pin (NLA)	1

图 22旋转支架(1993-1998款) Swivel Bracket(1993 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	3
2	36894-94401	导线(长195)	Wire Lead (L:195)	1
3	43111-97E00-0ED	旋转支架(停产)	Swivel Bracket (NLA)	1
4	43211-87JL0	旋转支架衬套	Swivel Bracket Bushing	2
5	43711-97E11	转向衬套	Steering Bushing	2
6	43750-97E03-0ED	转向支架(停产)	Steering Bracket (NLA)	1
8	09125-05050	螺钉(5x8)	Screw (5x8)	2
9	09160-39001	垫圈 (39.5x64x1.0)	Washer (39.5x64x1.0)	3
10	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	2
11	09181-39001	垫片 (39.5x64x0.3)	Shim (39.5x64x0.3)	2
12	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
13	09380-38003	卡簧	Circlip	1
14	41225-94502	释放臂销	Release Arm Pin	1
15	45231-94401	倒挡锁止臂	Reverse Lock Arm	1
16	45241-94400	倒挡锁止臂连杆	Reverse Lock Arm Link	1
17	45250-94400	释放连杆(停产)	Release Link (NLA)	1
18	45255-93001	释放杆橡胶件	Release Lever Rubber	1
19	45261-92L00	释放杆	Release Lever	1
20	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
21	09200-05015	销 (停产)	Pin (NLA)	1
22	09200-08043	销 (停产)	Pin (NLA)	1
23	09204-01002	开口销	Cotter Pin	2
24	09306-22006	衬套	Bushing	2
25	09443-15031	弹簧(停产)	Spring (NLA)	2
26	09448-29018	弹簧	Spring	1
27	43755-97E01	转向附件(停产)	Steering Attachment (NLA)	1
28	09100-10270	螺栓 (10x25)	Bolt (10x25)	2
29	09162-10005	锁紧垫圈	Lock Washer	2
30	43411-97E00	转向调节器(停产)	Steering Adjuster (NLA)	1
31	43412-93901	转向罩	COVER,STEERING	1
32	09100-08224-XC0	螺栓(8x35)	Bolt (8x35)	1
33	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
34	09440-11022	弹簧	Spring	1
35	45700-94412	浅水驱动总成	Shallow Water Drive Assy	1
37	45713-94420	止动器(停产)	Stopper (NLA)	1
38	09111-10045	螺栓 (10x20.8) (停产)	Bolt (10x20.8) (NLA)	2
39	09117-06038	螺栓(6x16)(停产)	Bolt (6x16) (NLA)	1
40	09443-12039	弹簧(停产)	Spring (NLA)	1
41	45255-95500	旋钮(停产)	Knob (NLA)	1
43	09204-01002	开口销	Cotter Pin	1
44	09205-08002	销 (停产)	Pin (NLA)	1

图 22A旋转支架(DT40TC 1994-1995款) Swivel Bracket(DT40TC 1994 to 1995)

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	4
2	36894-95201	导线(长165)	Wire Lead (L:165)	1
3	43111-87J20-0ED	旋转支架(左)	Swivel Bracket (L)	1
4	43211-95250	衬套(停产)	Bushing (NLA)	2
5	43711-97E11	转向衬套	Steering Bushing	2
6	43750-97E03-0ED	转向支架(停产)	Steering Bracket (NLA)	1
7	09125-05050	螺钉(5x8)	Screw (5x8)	2
8	09160-39001	垫圈 (39.5x64x1.0)	Washer (39.5x64x1.0)	3
9	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	2
10	09181-39001	垫片 (39.5x64x0.3)	Shim (39.5x64x0.3)	2
11	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
12	09380-38003	卡簧	Circlip	1
13	41220-97E00-0ED	倾斜锁杆(停产)	Tilt Lock Lever (NLA)	2
14	41226-97E00	衬套	Bushing	2
15	41231-97E00	连杆板(停产)	Link Plate (NLA)	1
16	09205-03012	弹簧销 (3x16)	Spring Pin (3x16)	2
17	09443-09047	倾斜连杆板弹簧(停产)	Tilt Link Plate Spring (NLA)	1
18	43411-97E00	转向调节器(停产)	Steering Adjuster (NLA)	1
19	43412-93901	转向罩	COVER,STEERING	1
20	09100-08224-XC0	螺栓(8x35)	Bolt (8x35)	1
21	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
22	09440-11022	弹簧	Spring	1
23	43755-97E50	转向附件(停产)	Steering Attachment (NLA)	1
24	09100-10270	螺栓 (10x25)	Bolt (10x25)	2
25	09162-10005	锁紧垫圈	Lock Washer	2

图 22B旋转支架(DT40TC 1996-1998款) Swivel Bracket(DT40TC 1996 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	4
2	36894-95201	导线(长165)	Wire Lead (L:165)	1
3	43111-87J20-0ED	旋转支架(左)	Swivel Bracket (L)	1
4	43211-95250	衬套(停产)	Bushing (NLA)	2
5	43711-97E11	转向衬套	Steering Bushing	2
6	43750-97E03-0ED	转向支架(停产)	Steering Bracket (NLA)	1
7	09125-05050	螺钉(5x8)	Screw (5x8)	2
8	09160-39001	垫圈 (39.5x64x1.0)	Washer (39.5x64x1.0)	3
9	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	2
10	09181-39001	垫片 (39.5x64x0.3)	Shim (39.5x64x0.3)	2
11	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
12	09380-38003	卡簧	Circlip	1
13	41230-97E10	倾斜锁定弹簧	Tilt Lock Spring	1
14	41226-97E00	衬套	Bushing	2
15	41270-97E00	右舷倾斜锁定杆（停产）	Starboard Tilt Lock Lever (NLA)	1
16	41280-97E00	左舷倾斜锁定杆(停产)	Port Tilt Lock Lever (NLA)	1
17	09205-03012	弹簧销 (3x16)	Spring Pin (3x16)	1
18	43411-97E00	转向调节器(停产)	Steering Adjuster (NLA)	1
19	43412-93901	转向罩	COVER,STEERING	1
20	09100-08224-XC0	螺栓(8x35)	Bolt (8x35)	1
21	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
22	09440-11022	弹簧	Spring	1
23	43755-97E50	转向附件(停产)	Steering Attachment (NLA)	1
24	09100-10270	螺栓 (10x25)	Bolt (10x25)	2
25	09162-10005	锁紧垫圈	Lock Washer	2
26	45700-94412	浅水驱动总成	Shallow Water Drive Assy	1

图 23倾斜油缸及支架(DT40TC) Tilt Cylinder & Support(DT40TC)

REF	零件编号	中文名称	英文名称	数量
2	48112-94402-0ED	左舷倾斜油缸支架(停产)	Port Tilt Cylinder Bracket (NLA)	1
3	48135-94400	倾斜油缸支架杆(停产)	Tilt Cylinder Bracket Rod (NLA)	1
4	09117-08047	螺栓(8x30)	Bolt (8x30)	2
5	09117-08110	螺栓(8x25)	Bolt (8x25)	4
6	55320-95311	锌阳极	Zinc Anode	1
7	48600-94401-0ED	动力升降倾斜装置油缸总成(停产)	PTT Cylinder Assembly (NLA)	1
8	48601-94400	活塞与活塞杆总成(停产)	Piston & Piston Rod Assembly (NLA)	1
9	48627-95510	O型圈(停产)	O-Ring (NLA)	1
11	48641-94400	气缸套筒(停产)	Cylinder Tube (NLA)	1
12	48710-94400	1号进水管(停产)	No. 1 Inlet Tube (NLA)	1
13	48720-94401	2号进水管(停产)	No. 2 Inlet Tube (NLA)	1
14	09407-25402	卡箍(长:248)	Clamp (L:248)	2
15	09380-12002	卡环	Snap Ring	2
16	48321-94400	倾斜缸上轴(停产)	Tilt Cylinder Upper Shaft (NLA)	1
17	09319-12041	衬套	Bushing	2
18	48121-94401	倾斜油缸下轴(停产)	Tilt Cylinder Lower Shaft (NLA)	1
19	48163-94400	倾斜油缸下隔套(停产)	Tilt Cylinder Lower Spacer (NLA)	2
20	09117-08110	螺栓(8x25)	Bolt (8x25)	2

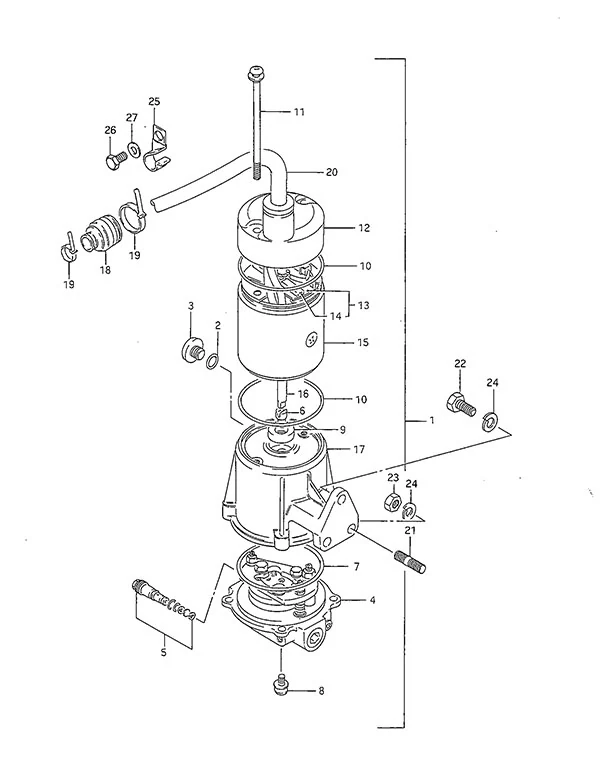

图 24动力单元(DT40TC型 1986至1989年款) Power Unit(DT40TC 1986 to 1989)

REF	零件编号	中文名称	英文名称	数量
1	48500-94420-0ED	动力单元总成	Power Unit Assembly	1
2	09168-10022	放油塞垫片	Drain Plug Gasket	1
3	09248-10008	放油塞	Drain Plug	1
4	48502-94410	泵阀总成	Pump & Valve Body	1
5	48550-94600	手动阀释放装置	Manual Valve Release	1
6	48583-94520	驱动联轴节	Drive Joint	1
7	48585-94520	阀体O型圈	Valve Body O-Ring	1
8	09136-05041	螺钉(5x20)	Screw (5x20)	4
9	09282-08003	油封（停产件）	Oil Seal (NLA)	1
10	09280-70005	O型圈	O-Ring	1
11	31281-94510	贯穿螺栓	Through Bolt	2
12	31170-94520-0ED	上盖(停产)	Upper Cover (NLA)	1
13	31173-94521	电刷架总成(停产)	Brush Holder Assembly (NLA)	1
14	31133-94521	电刷(停产)	Brush (NLA)	2
15	31110-94520-0ED	拨叉总成(停产)	Yoke Assembly (NLA)	1
18	33899-95500	动力升降倾斜装置电缆密封件(停产)	PTT Cable Seal (NLA)	1
19	09407-25402	卡箍(长:248)	Clamp (L:248)	2
20	33861-95600	动力升降倾斜线缆(停产)	PTT Cable (NLA)	1
21	09108-08130	双头螺栓(8x20)	Stud Bolt (8x20)	2
22	09100-08219	螺栓(8x20)(停产)	Bolt (8x20) (NLA)	1
23	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
24	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	3
25	09403-12308	夹具(停产)	Clamp (NLA)	1
26	09100-06106	螺栓(6x9)	Bolt (6x9)	1
27	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
28	38410-94552	动力升降倾斜装置继电器总成	PTT Relay Assembly	2
29	33832-94400	动力升降倾斜装置继电器线束总成(停产)	PTT Relay Cable Assembly (NLA)	1

图 25动力单元(DT40TC型 1990至1993年款) Power Unit(DT40TC 1990 to 1993)

REF	零件编号	中文名称	英文名称	数量
1	48500-94420-0ED	动力单元总成	Power Unit Assembly	1
2	48511-95500	加油口塞（停产）	Oil Filler Plug (NLA)	1
3	09280-09005	O型圈	O-Ring	1
4	48502-94410	泵阀总成	Pump & Valve Body	1
5	48550-94600	手动阀释放装置	Manual Valve Release	1
6	48581-94500	动力升降倾斜装置泵滤清器(停产)	PTT Pump Filter (NLA)	1
7	48583-94520	驱动联轴节	Drive Joint	1
8	48585-94520	阀体O型圈	Valve Body O-Ring	1
9	48586-94500	塞子	Plug	2
10	09136-05041	螺钉(5x20)	Screw (5x20)	4
11	31123-87D60	O型圈	O-Ring	2
12	31281-94610	贯穿螺栓(停产)	Through Bolt (NLA)	2
13	31170-94610-0ED	动力升降倾斜装置马达盖(停产)	PTT Motor Cover (NLA)	1
14	31173-94620	电刷架	Brush Holder	1
15	31133-94610	电刷	Brush	2
16	31110-94610-0ED	拨叉总成(停产)	Yoke Assembly (NLA)	1
17	31311-94610	电枢(停产)	Armature (NLA)	1
18	48570-94610-0ED	储液罐总成(停产)	Reservoir Assembly (NLA)	1
19	33799-94610	油封	Oil Seal	1
20	09108-08130	双头螺栓(8x20)	Stud Bolt (8x20)	2
21	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
22	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
23	09117-08046	螺栓(停产)	Bolt (NLA)	1

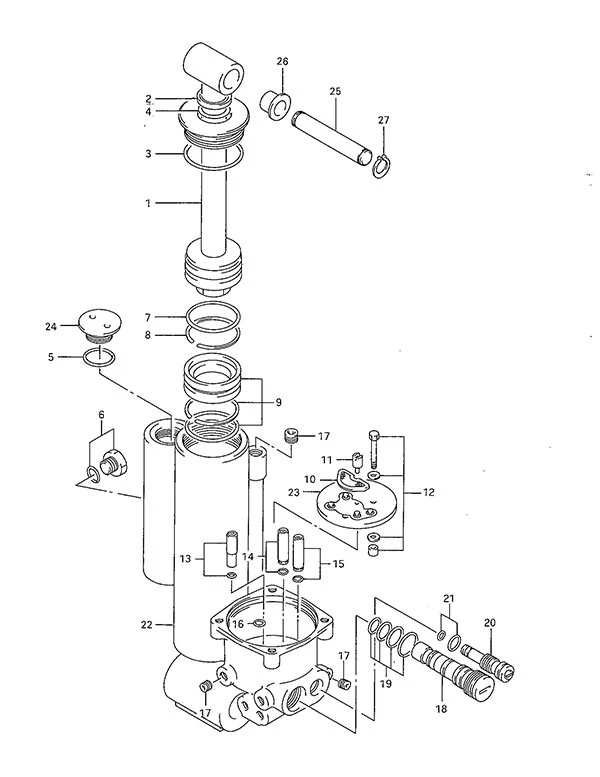

图 25A动力升降倾斜装置(DT40TC 1994至1998) Power Trim & Tilt(DT40TC 1994 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	48601-97E00	活塞杆(停产)	Piston Rod (NLA)	1
2	48632-97E00	气缸盖油封(停产)	Cylinder Head Oil Seal (NLA)	1
3	48633-97E00	气缸盖O型圈	Cylinder Head O-Ring	1
4	48634-97E00	气缸盖O型圈(停产)	Cylinder Head O-Ring (NLA)	1
5	09280-22020	O型圈	O-Ring	1
6	48572-97E00	储液罐塞套装	Reservoir Plug Set	1
7	48405-87D00	倾斜装置O型圈套装	Tilt O-Ring Set	1
8	48615-97E00	活塞环组	Piston Ring Set	1
9	48650-97E00	自由活塞(停产)	Free Piston (NLA)	1
10	48582-97E00	泵滤清器(停产)	Pump Filter (NLA)	1
11	48583-97E00	驱动联轴节	Drive Joint	1
12	48541-97E00	水泵螺栓组(停产)	Pump Bolt Set (NLA)	1
13	48870-97E00	热力阀(停产)	Thermal Valve (NLA)	1
14	48820-97E00	上压力阀(停产)	Up Pressure Valve (NLA)	1
15	48830-97E00	下压阀	Down Pressure Valve	1
16	48518-87D00	O型圈	O-Ring	2
17	48690-97E00	歧管塞组(停产)	Manifold Plug Set (NLA)	1
18	48530-97E00	主阀组(停产)	Main Valve Set (NLA)	1
19	48536-97E01	O型圈套件	O-Ring Set	1
20	48550-97E00	手动阀组(停产)	Manual Valve Set (NLA)	1
21	48557-97E00	O型圈套件	O-Ring Set	1
22	48641-97E00-0ED	动力升降倾斜装置歧管(停产)	PTT Manifold (NLA)	1
23	48519-97E00	泵固定架(停产)	Pump Holder (NLA)	1
24	48575-97E00	储液罐塞(停产)	Reservoir Plug (NLA)	1
25	48321-97E01	上倾斜缸轴	Upper Tilt Cylinder Shaft	1
26	48325-97E00	倾斜缸上衬套	Tilt Cylinder Upper Bushing	2
27	09380-12002	卡环	Snap Ring	2

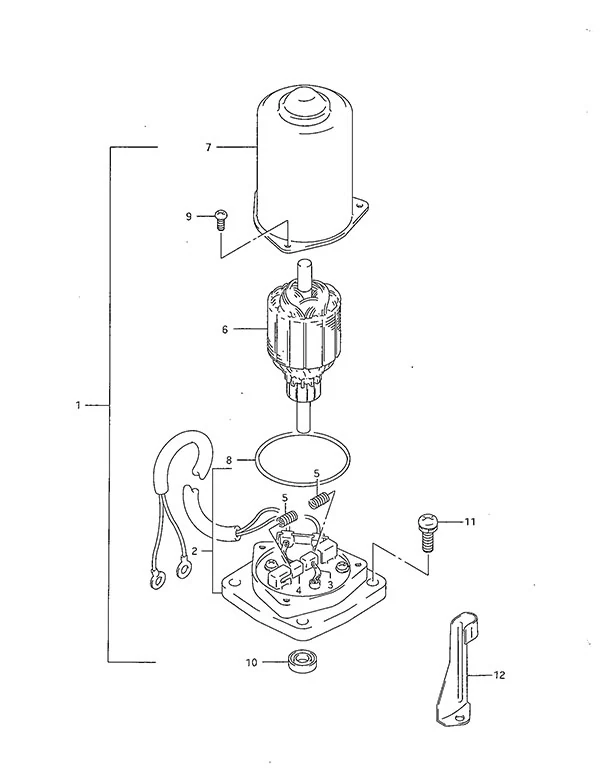

图 25B动力升降倾斜电机(DT40TC 1994至1998) Power Trim & Tilt Motor(DT40TC 1994 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	38100-97E00-0ED	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31173-97E00	电刷架(停产)	Brush Holder (NLA)	1
3	31133-97E00	电刷	Brush	1
4	31136-97E00	断路器(停产)	Breaker (NLA)	1
5	31135-97E00	弹簧	Spring	2
6	31311-97E00	电枢(停产)	Armature (NLA)	1
7	31110-97E00-0ED	拨叉总成(停产)	Yoke Assembly (NLA)	1
8	31123-97E10	O型圈	O-Ring	1
9	09136-05041	螺钉(5x20)	Screw (5x20)	3
10	33799-97E00	油封	Oil Seal	1
11	48862-97E00	电机螺钉	Motor Screw	4
12	38111-97E00	动力升降倾斜装置电缆支架(停产)	PTT Cable Holder (NLA)	1

图 26排气管 Exhaust Tube

REF	零件编号	中文名称	英文名称	数量
1	11433-94412	油封下部壳体衬垫	Under Oil Seal Housing Gasket	1
2	11431-94406	油封下部壳体	Under Oil Seal Housing	1
3	11434-94411	油封壳衬垫	Oil Seal Housing Gasket	1
4	14211-94451	排气管	Exhaust Tube	1
5	14212-94413	排气管垫片	Exhaust Tube Gasket	1
6	29103-94400	螺栓(6x35)	Bolt (6x35)	6
7	54121-94400	上推力止动器	Upper Thrust Stopper	2
8	09160-10080	垫圈 (停产)	Washer (NLA)	2
9	09117-08038	螺栓(8x45)	Bolt (8x45)	4
11	09202-07006	销 (7×10)	PIN (7X10)	2
12	54100-94800	上部安装套装(停产)	Upper Mount Set (NLA)	2
13	09100-10217	螺栓 (10x150)	Bolt (10x150)	2
14	09160-10081	垫片(10x20x3.0)	Washer (10x20x3.0)	2
15	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
16	09159-10050	螺母	Nut	2
17	09280-50008	O型圈	O-Ring	1
18	09282-17009	油封(17x28x6)	Oil Seal (17x28x6)	2
19	09116-06204	螺栓(6x20)	Bolt (6x20)	2
20	54146-94400	上部安装壳体导板	Upper Mount Case Guide	1

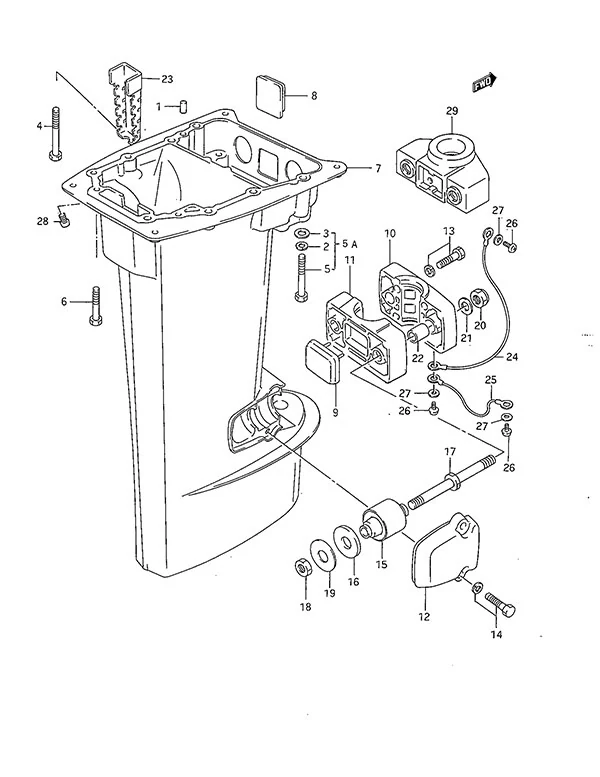

图 27驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
1	09202-06031	定位销(6x12)	Knock Pin (6x12)	2
2	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
3	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	2
4	09118-08172	螺栓(8x85)	Bolt (8x85)	1
5	09118-08171	螺栓(8x75)	Bolt (8x75)	2
6	09118-08106	螺栓(8x50)	Bolt (8x50)	6
8	54125-94400	上反向推力座（停产）	Upper Thrust Reverse Mount (NLA)	1
9	54151-94400	下推力支架(停产)	Lower Thrust Mount (NLA)	1
10	54211-94410-0ED	前侧支架(停产)	Front Side Bracket (NLA)	1
11	54212-94400-0ED	后侧支架(停产)	Rear Side Bracket (NLA)	1
12	54221-94400-0ED	下支架盖(停产)	Lower Mount Cover (NLA)	2
13	09117-08038	螺栓(8x45)	Bolt (8x45)	4
14	09117-08071	螺栓(8x35)	Bolt (8x35)	4
15	54160-94400	下支架(停产)	Lower Mount (NLA)	2
16	54165-94400	下减震器	Lower Damper	2
17	54166-94410	下支架螺栓(停产)	Lower Mount Bolt (NLA)	2
18	09140-12029	螺母	Nut	2
19	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	2
20	09159-12014	螺母(12x17)	Nut (12x17)	2
21	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	2
22	09180-12104	隔套(停产)	Spacer (NLA)	2
23	11435-94400	排气释放板	Exhaust Release Plate	1
24	36894-94401	导线(长195)	Wire Lead (L:195)	1
25	36894-95201	导线(长165)	Wire Lead (L:165)	1
26	09125-05050	螺钉(5x8)	Screw (5x8)	3
27	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	3
28	52117-94400	检视管	Water Inspection Tube	1
29	54200-87852-0ED	下支架托架套装	Lower Mount Bracket Set	1

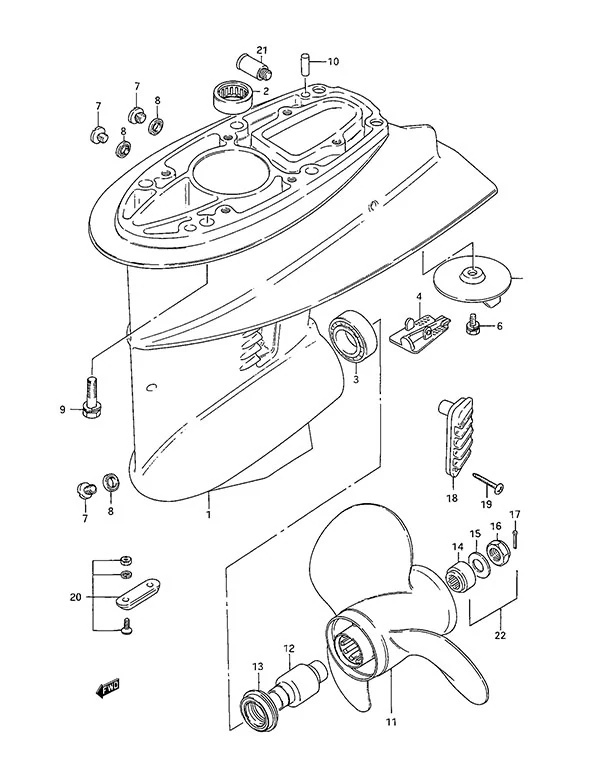

图 28齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
2	09263-22039	轴承(22x30x30)	Bearing (22x30x30)	1
3	09265-30004	轴承(30x62x17.25)	Bearing (30x62x17.25)	1
4	17631-96320	水滤器	Water Filter	2
5	03142-04309	螺钉 4×30	SCREW 4 X 30	2
6	17635-95501	副水滤清器(停产)	Sub Water Filter (NLA)	1
7	17635-95510	副水密封板	Sub Water Seal Plate	1
8	09125-06053	螺钉(6x16)	Screw (6x16)	1
9	55122-88L00	齿轮箱密封环	Gear Case Seal Ring	1
10	55125-95500	平衡调整片锌阳极	Trim Tab Zinc Anode	1
11	09117-08109	螺栓(8x16)	Bolt (8x16)	1
12	55117-94401	右舷齿轮箱盖（停产）	Starboard Gear Case Cover (NLA)	1
13	03141-0420A	螺钉	SCREW	2
14	55112-94401	齿轮箱盖(停产)	Gear Case Cover (NLA)	1
15	09248-10008	放油塞	Drain Plug	3
16	09168-10022	放油塞垫片	Drain Plug Gasket	3
17	09116-08131	螺栓(8x45)	Bolt (8x45)	6
18	09202-06027	销 (6x23)	Pin (6x23)	1
19	09202-06025	销 (6x17)	Pin (6x17)	1
20	57632-95330	螺旋桨止动块	STOPPER,PROPELL	1
22	58120-88L01	螺旋桨衬套	Propeller Bushing	1
23	57633-94301	螺旋桨螺母隔套	Propeller Nut Spacer	1
24	57635-95300	螺旋桨螺母垫片	Propeller Nut Washer	1
25	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
26	09159-18004	螺母	Nut	1
27	09141-18005	螺母(18mm)	Nut (18mm)	1
32	25700-88L03	齿轮箱密封套件 DT40c - DF40/DF50/60A	Gear Case Seal Kit DT40c - DF40 / DF50 / 60A	1
28	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
29	55300-95500	锌阳极	Zinc Anode	1
31	57630-94301	螺旋桨五金套件(DT40/DT55/DT65 DF40/DF50/DF60A机型)	Propeller Hardware Kit DT40/DT55/DT65/ DF40/DF50/DF60A	1

图 29变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	57130-94301	驱动轴衬套	Drive Shaft Bushing	1
3	09205-03019	弹簧销 (3x10)	Spring Pin (3x10)	1
5	09160-26015	垫圈 (26.2x42x4.0)	Washer (26.2x42x4.0)	1
6	09263-25062	BT 25x42x5 轴承	BT 25x42x5 Bearing	1
7	09440-30005	弹簧	Spring	1
8	09160-24020	垫圈 (24x33x2.5)	Washer (24x33x2.5)	1
8	09166-25006	垫片	Washer	1
10	57133-94400	驱动轴弹簧挡圈	Drive Shaft Spring Collar	1
11	57311-94410	小齿轮	Pinion Gear	1
12	09140-12034	小齿轮螺母	Pinion Nut	1
14	57510-94410	前进齿轮	Forward Gear	1
16	57631-95303	推杆	Push Rod	1
17	57634-88L00	推销	Push Pin	1
19	09202-05022	离合器换挡拨叉销	Clutch Dog Shifter Pin	1
21	09440-08034	回位弹簧	Return Spring	1
24	57521-94401	倒挡齿轮	Reverse Gear	1
26	09280-75001	O型圈	O-Ring	1
27	56120-94321-0ED	螺旋桨轴轴承座(停产)	Propeller Shaft Bearing Housing (NLA)	1
28	09262-35021-0A0	轴承(35x62x14)	Bearing (35x62x14)	1
39	09263-22020	轴承(22.225x28.575x19.05)	Bearing (22.225x28.575.19.05)	2
30	09289-22007	油封(21.2x35x5)	Oil Seal (21.2x35x5)	2
31	09117-08047	螺栓(8x30)	Bolt (8x30)	2
32	09141-18005	螺母(18mm)	Nut (18mm)	1

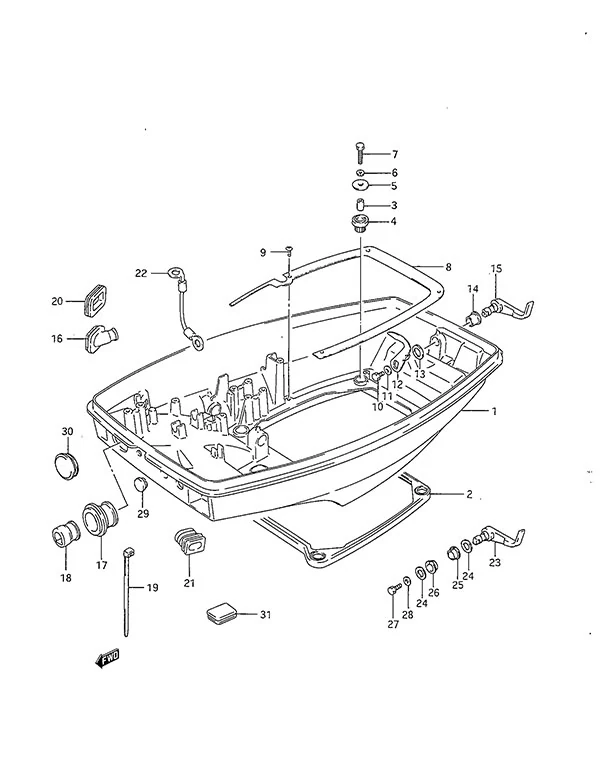

图 30下盖(1986至1996款) Lower Cover(1986 to 1996)

REF	零件编号	中文名称	英文名称	数量
1	61111-94432-0ED	发动机下盖(停产)	Lower Engine Cover (NLA)	1
2	61113-92L00	发动机盖下密封条	Engine Cover Lower Seal	1
3	09180-06295	垫片	Spacer	4
4	09320-10035	缓冲垫(停产)	Cushion (NLA)	4
5	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	4
6	09162-06006	锁紧垫圈	Lock Washer	4
7	09100-06121	螺栓(6x30)(停产)	Bolt (6x30) (NLA)	4
8	61138-94402	水盖 (停产)	Water Cover (NLA)	1
9	03241-0510A	螺钉	SCREW	4
10	01500-06127	螺栓	BOLT	1
11	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	1
12	61631-94410	发动机下盖挂钩(停产)	Lower Engine Cover Hook (NLA)	1
13	09164-13005	波形垫圈	Wave Washer	1
14	09306-13007	衬套	Bushing	1
15	61633-93930-0ED	挂钩杆	Hook Lever	1
16	33811-94400	启动器电缆护圈	Starter Cable Grommet	1
17	36612-94421	遥控装置护套	Remocon Grommet	1
18	36612-94421	遥控装置护套	Remocon Grommet	1
19	09407-25402	卡箍(长:248)	Clamp (L:248)	1
20	63625-94300	节气门拉线帽	Throttle Cable Cap	1
21	63625-96300	节气门拉线护套	Throttle Cable Grommet	1
22	36895-94400	导线(停产)	Wire Lead (NLA)	1
23	61633-93930-0ED	挂钩杆	Hook Lever	1
24	09164-13005	波形垫圈	Wave Washer	2
25	09306-13005	衬套	Bushing	1
26	09306-13006	衬套(停产)	Bushing (NLA)	1
27	01550-06127	螺栓	BOLT	1
28	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	1
29	09250-13005	塞子(停产)	Plug (NLA)	2
30	09250-33001	盖帽	Cap	1
31	39669-94400	下盖塞	Lower Cover Plug	1
32	09250-08001	盖帽	CAP	1

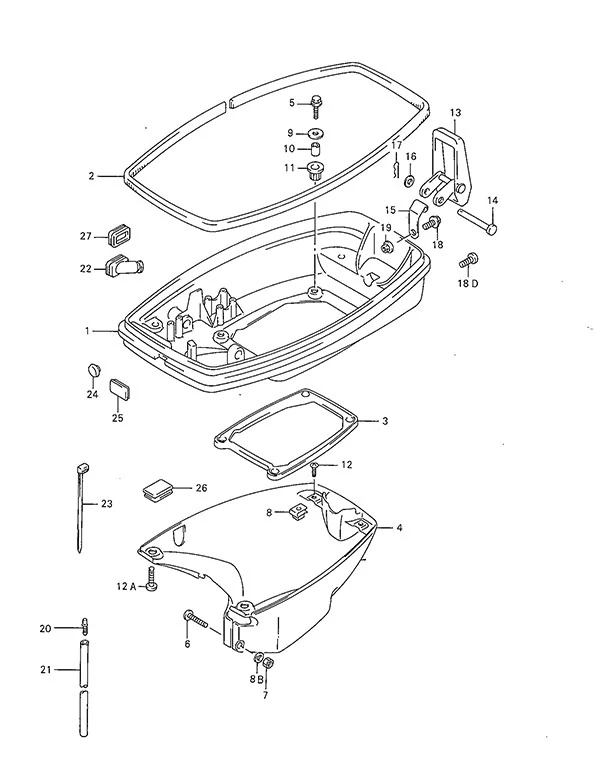

图 30A下盖(1997至1998款) Lower Cover(1997 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	61111-94452-0ED	发动机下盖(停产)	Lower Engine Cover (NLA)	1
2	61112-94420	发动机下盖橡胶垫-停产	Lower Engine Cover Rubber - NLA	1
3	61113-92L00	发动机盖下密封条	Engine Cover Lower Seal	1
4	61131-94402-0ED	发动机支架盖	Engine Holder Cover	1
5	09100-06121	螺栓(6x30)(停产)	Bolt (6x30) (NLA)	4
6	09125-05126	螺钉(5x45)(停产)	Screw (5x45) (NLA)	1
7	09140-05005	螺母	Nut	1
8	09148-06015	螺母	Nut	2
9	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	4
10	09180-06295	垫片	Spacer	4
11	09320-10035	缓冲垫(停产)	Cushion (NLA)	4
12	02142-06207	螺钉 6×20	SCREW 6X20	2
13	61610-90L00	紧固件	Fastener	1
14	61616-93EL0	操纵杆销	Lever Pin	1
15	61642-93902	紧固件杠杆支架(停产)	Fastener Lever Holder (NLA)	1
16	09161-04012	垫圈 (4.2x11x1)	Washer (4.2x11x1)	1
17	09385-04004	弹性销	Snap Pin	1
18	01550-06167	螺栓	BOLT	1
20	61155-94500	检视管	Water Inspection Tube	1
21	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
22	33811-94400	启动器电缆护圈	Starter Cable Grommet	1
23	09407-25402	卡箍(长:248)	Clamp (L:248)	1
26	09250-33001	盖帽	Cap	1
27	63625-94300	节气门拉线帽	Throttle Cable Cap	1

图 31发动机罩(1986至1988年款) Engine Cover(1986 to 1988)

REF	零件编号	中文名称	英文名称	数量
2	61421-94421-019	前徽标	Front Emblem	1
3	61422-95570-8EF	前徽标标记(停产)	Front Emblem Mark (NLA)	1
5	68112-43400-019	铃木徽标	Suzuki Emblem	2
6	61442-94600-019	注油标记(停产)	Oil Injection Mark (NLA)	2
7	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
8	61443-94450-70G	右舷发动机盖贴花 (停产)	Starboard Engine Cover Decal (NLA)	1
9	61453-94450-70G	左舷发动机罩贴花(停产)	Port Engine Cover Decal (NLA)	1
10	61435-94450-70G	后徽标（停产）	Rear Emblem Mark (NLA)	1
11	61481-94410-0ED	机油箱加注口盖（停产件）	Oil Tank Filler Lid (NLA)	1
12	61482-94400	加油口盖铰链	Oil Filler Lid Hinge	1
13	61485-94400	加油口盖弹簧	Oil Filler Lid Spring	1
14	09125-05046	螺钉(5x12)	Screw (5x12)	2
15	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	2
16	09140-05005	螺母	Nut	2
17	09321-05019	缓冲垫	Cushion	2
18	61610-94420	紧固件	Fastener	1
19	01550-06127	螺栓	BOLT	1
20	61622-94400	反冲启动器密封件(停产)	Recoil Starter Seal (NLA)	1
21	61491-94400	机油箱加注口盖密封件（停产件）	Oil Tank Filler Lid Seal (NLA)	1
22	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
23	61112-94303	发动机下盖橡胶垫(停产)	Lower Engine Cover Rubber (NLA)	1
24	09800-01016	工具套装	Tool Set	1
25	61631-94410	发动机下盖挂钩(停产)	Lower Engine Cover Hook (NLA)	1

图 32发动机罩(1989至1993年款) Engine Cover(1989 to 1993)

REF	零件编号	中文名称	英文名称	数量
1	61410-94452-0ED	发动机罩	Engine Cover	1
2	61421-94421-019	前徽标	Front Emblem	1
3	61422-95570-12R	前徽标标记(停产)	Front Emblem Mark (NLA)	1
4	03241-0510A	螺钉	SCREW	4
5	61441-95560-764	铃木标志	Suzuki Mark	2
6	61442-94600-764	注油标记	Oil Injection Mark	2
7	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	4
8	61443-94450-70G	右舷发动机盖贴花 (停产)	Starboard Engine Cover Decal (NLA)	1
9	61453-94450-70G	左舷发动机罩贴花(停产)	Port Engine Cover Decal (NLA)	1
10	61435-94450-70G	后徽标（停产）	Rear Emblem Mark (NLA)	1
11	61481-94410-0ED	机油箱加注口盖（停产件）	Oil Tank Filler Lid (NLA)	1
12	61482-94400	加油口盖铰链	Oil Filler Lid Hinge	1
13	61485-94400	加油口盖弹簧	Oil Filler Lid Spring	1
14	09125-05046	螺钉(5x12)	Screw (5x12)	2
15	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	2
16	09140-05005	螺母	Nut	2
17	09321-05019	缓冲垫	Cushion	2
18	61610-94420	紧固件	Fastener	1
19	01550-06127	螺栓	BOLT	1
20	61621-96303	紧固件支架(停产)	Fastener Bracket (NLA)	1
21	09229-04025	铆钉	Rivet	3
22	61412-96300	盖板挂钩(停产)	Cover Hook (NLA)	1
23	09229-04018	铆钉	Rivet	2
25	61491-94400	机油箱加注口盖密封件（停产件）	Oil Tank Filler Lid Seal (NLA)	1
26	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
27	61433-94422	进气内盖(停产)	Air Intake Inner Cover (NLA)	1
28	03242-0412B	螺钉	SCREW	4
29	61112-94303	发动机下盖橡胶垫(停产)	Lower Engine Cover Rubber (NLA)	1
30	09800-01016	工具套装	Tool Set	1

图 32A发动机罩(1994至1996年款) Engine Cover(1994 to 1996)

REF	零件编号	中文名称	英文名称	数量
1	61410-94452-0ED	发动机罩	Engine Cover	1
2	61412-96300	盖板挂钩(停产)	Cover Hook (NLA)	1
3	61433-94422	进气内盖(停产)	Air Intake Inner Cover (NLA)	1
4	61621-96303	紧固件支架(停产)	Fastener Bracket (NLA)	1
5	09229-04018	铆钉	Rivet	2
6	09229-04025	铆钉	Rivet	3
7	03242-0412B	螺钉	SCREW	4
8	61481-94410-0ED	机油箱加注口盖（停产件）	Oil Tank Filler Lid (NLA)	1
9	61482-94400	加油口盖铰链	Oil Filler Lid Hinge	1
10	61485-94400	加油口盖弹簧	Oil Filler Lid Spring	1
11	61491-94400	机油箱加注口盖密封件（停产件）	Oil Tank Filler Lid Seal (NLA)	1
12	61610-94420	紧固件	Fastener	1
13	61622-95500	反冲启动器密封件	Recoil Starter Seal	1
14	09125-05046	螺钉(5x12)	Screw (5x12)	2
15	09140-05005	螺母	Nut	2
16	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	2
17	09321-05019	缓冲垫	Cushion	2
18	01580-06127	螺栓	BOLT	1
19	61435-97E01	后徽标（停产）	Rear Emblem Mark (NLA)	1
20	61440-91D00	发动机盖条纹套装	Engine Cover Stripe Set	1
22	68181-33C20-1RR	铃木徽标(停产)	Suzuki Emblem (NLA)	2
23	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
24	61112-94303	发动机下盖橡胶垫(停产)	Lower Engine Cover Rubber (NLA)	1
25	61581-98620	发动机盖标签	Engine Cover Label	1
26	61582-98100	警告标记(停产)	Warning Mark (NLA)	1
27	09800-01016	工具套装	Tool Set	1

图 32B发动机罩(1997至1998年款) Engine Cover(1997 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	61420-94853-0ED	发动机盖总成(停产)	Engine Cover Set (NLA)	1
2	61431-94400-019	倾斜手柄(停产)	Tilt Up Handle (NLA)	1
3	61481-94420-0ED	机油箱加注口盖（停产件）	Oil Tank Filler Lid (NLA)	1
4	61482-94411	加油口盖铰链（停产）	Oil Filler Lid Hinge (NLA)	1
5	61485-94411	加油口盖弹簧（停产）	Oil Filler Lid Spring (NLA)	1
6	61488-94400	加油口盖销（停产）	Oil Filler Lid Pin (NLA)	1
7	61491-94400	机油箱加注口盖密封件（停产件）	Oil Tank Filler Lid Seal (NLA)	1
8	61622-95500	反冲启动器密封件	Recoil Starter Seal	1
9	09125-05046	螺钉(5x12)	Screw (5x12)	2
10	09140-05005	螺母	Nut	2
11	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	2
12	03541-0616A	螺钉	SCREW	4
13	61435-97E20	后徽标（停产）	Rear Emblem Mark (NLA)	1
14	61435-97E40	前徽标标记	Front Emblem Mark	1
15	61440-97E00	发动机盖条纹套装(停产)	Engine Cover Stripe Set (NLA)	1
17	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
18	61581-98620	发动机盖标签	Engine Cover Label	1
19	61582-98100	警告标记(停产)	Warning Mark (NLA)	1
20	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
21	69712-93E10	标签 S.I.G.P	Label S.I.G.P	1

图 33舵柄(1986至1992款) Tiller Handle(1986 to 1992)

REF	零件编号	中文名称	英文名称	数量
1	63121-96302-0ED	舵柄手柄盖（停产）	Tiller Handle Cover (NLA)	1
2	63114-95L00	手柄盖垫片	Handle Cover Spacer	1
3	63115-96310	手柄盖内衬垫	Handle Cover Inside Spacer	1
4	63117-96301	停机开关线罩	Stop Switch Wire Cover	1
5	09108-08147	双头螺栓(8x61)	Stud Bolt (8x61)	2
6	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
7	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
8	63215-93400	手柄握把标记	Handle Grip Mark	1
9	63111-96332-0ED	舵柄手柄	Tiller Handle	1
10	63610-92L00	节气门拉线总成	Throttle Cable Assembly	2
11	63627-94400	节气门拉线导槽(停产)	Throttle Cable Guide (NLA)	1
12	63225-93200	手柄杆衬套	Handle Rod Bushing	1
13	63240-96300	手柄握把调节器	Handle Grip Adjuster	1
14	09440-12027	弹簧	Spring	1
15	63227-93200	手柄杆销	Handle Rod Pin	1
16	63223-92D00	手柄杆止动器	Handle Rod Stopper	1
17	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
18	09126-06006	螺钉(6x20)	Screw (6x20)	1
19	63210-93E30	手柄握把	Handle Grip	1
20	09250-25001	盖帽	Cap	1
21	63220-96302	手柄杆	Handle Rod	1
24	63001-94411-02M	舵柄手柄总成（停产）	Tiller Handle Assembly (NLA)	1

图 34舵柄(1993至1998款) Tiller Handle(1993 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	63127-97E00	双头螺栓(停产)	Stud Bolt (NLA)	1
2	63111-97E05-0ED	舵柄手柄	Tiller Handle	1
3	63115-97E00	舵柄手柄衬套（停产）	Tiller Handle Bushing (NLA)	1
4	63116-97E00	舵柄垫圈(停产)	Tiller Handle Washer (NLA)	1
5	63117-96301	停机开关线罩	Stop Switch Wire Cover	1
6	63117-97E01	舵柄垫圈(停产)	Tiller Handle Washer (NLA)	1
7	63125-97E01	舵柄手柄板（停产）	Tiller Handle Plate (NLA)	1
8	63126-97E01	手柄柱塞弹簧	Handle Stud Spring	1
9	63131-97E03-0ED	舵柄手柄支架	Tiller Handle Bracket	1
10	63210-93E30	手柄握把	Handle Grip	1
11	63220-96302	手柄杆	Handle Rod	1
12	63223-92D00	手柄杆止动器	Handle Rod Stopper	1
13	63225-93200	手柄杆衬套	Handle Rod Bushing	1
14	63227-93200	手柄杆销	Handle Rod Pin	1
15	63240-97E20	手柄握把调节器	Handle Grip Adjuster	1
16	63241-92D00	手柄杆支撑(停产)	Handle Rod Support (NLA)	1
17	63610-92L00	节气门拉线总成	Throttle Cable Assembly	2
18	63625-96300	节气门拉线护套	Throttle Cable Grommet	1
19	63627-94400	节气门拉线导槽(停产)	Throttle Cable Guide (NLA)	1
20	09100-10155	螺栓(10x50)	Bolt (10x50)	2
21	09125-05046	螺钉(5x12)	Screw (5x12)	2
22	09126-06015	螺钉(6x23)	Screw (6x23)	1
23	09159-10050	螺母	Nut	1
24	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
25	09162-10005	锁紧垫圈	Lock Washer	2
26	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
27	09440-12027	弹簧	Spring	1
28	09404-06036	卡箍(长:80)	Clamp (L:80)	1
29	63128-97E00	手柄螺母盖	Handle Nut Cover	1
30	09204-01002	开口销	Cotter Pin	1
31	63215-93400	手柄握把标记	Handle Grip Mark	1

图 35油箱(1986至1987款) Fuel Tank(1986 to 1987)

REF	零件编号	中文名称	英文名称	数量
2	65510-92D00	燃油箱盖总成	Fuel Tank Cap Assembly	1
3	65561-92D00	油箱盖垫片	Tank Cap Gasket	1
4	65871-93010	燃油表衬垫	Fuel Gauge Gasket	1
5	02112-06167	螺钉 6×16	SCREW 6X16	3
6	02112-06407	螺钉	SCREW	1
7	09168-06004	垫片	Washer	4
8	65850-95506	燃油表总成(停产)	Fuel Gauge Assembly (NLA)	1
9	65740-95501	油箱接头(13mm)	Fuel Tank Connector (13mm)	1
10	65854-93001	垫片 (停产)	Gasket (NLA)	1
11	65853-93001	燃油滤清器	Fuel Strainer	1
12	02112-04107	螺钉	SCREW	2
13	65864-95200	浮子(停产)	Float (NLA)	1
14	65830-95500	燃油出口滤清器	Fuel Outlet Filter	1
15	09168-12001	垫片	Gasket	1
16	65700-87D85	燃油软管	Fuel Hose	1
17	65750-98506	燃油软管接头（11mm）	Fuel Hose Connector (11mm)	1
18	65750-93000	燃油软管接头（13mm）（停产）	Fuel Hose Connector (13mm)(NLA)	1
19	65781-98500	软管卡箍	Hose Clip	4
20	65770-99703	挤压泵 (停产)	Squeeze Pump (NLA)	1
21	65720-985L1	燃油连接器(11mm)	Fuel Connector (11mm)	1
22	08321-01107	锁紧垫圈	Lock Washer	1
23	08310-00107	螺母	Nut	1
24	65700-95271	燃油管接头(停产)	Fuel Hose Joint (NLA)	1
25	65720-98590	燃油箱连接器	Fuel Tank Connector	1

图 36油箱(1988至1992款) Fuel Tank(1988 to 1992)

REF	零件编号	中文名称	英文名称	数量
1	65800-92823	油箱套装(停产)	Fuel Tank Set (NLA)	1
2	65510-92D00	燃油箱盖总成	Fuel Tank Cap Assembly	1
3	65561-92D00	油箱盖垫片	Tank Cap Gasket	1
4	02112-16167	螺钉	SCREW	4
5	09168-06026	垫片	Gasket	4
7	09168-12015-XC0	垫片 (12.2x21x0.8)	Gasket (12.2x21x0.8)	1
8	65850-92D01	燃油表总成(停产)	Fuel Gauge Assembly (NLA)	1
11	65853-92D00	灯罩(停产)	Lens (NLA)	1
13	03221-04083	螺钉(停产)	Screw (NLA)	2
14	65864-92D00	浮子(停产)	Float (NLA)	1
15	65866-92D00	压紧螺母(停产)	Push Nut (NLA)	1
16	65871-92D00	垫片 (停产)	Gasket (NLA)	1
17	65700-87D16	燃油软管（停产）	Fuel Hose (NLA)	1
18	65750-94404	燃油软管接头	Fuel Hose Connector	2
20	65781-98500	软管卡箍	Hose Clip	4
21	65720-94403	燃油连接器	Fuel Connector	1
22	08310-00107	螺母	Nut	1
23	08321-01107	锁紧垫圈	Lock Washer	1
24	65316-93331	燃油警示标记(停产)	Fuel Caution Mark (NLA)	1
25	65317-95260	燃油容量标记(停产)	Fuel Capacity Mark (NLA)	1
26	65720-985L1	燃油连接器(11mm)	Fuel Connector (11mm)	1
27	09140-10032	螺母	Nut	1
28	08321-01107	锁紧垫圈	Lock Washer	1
29	65700-87D85	燃油软管	Fuel Hose	1
30	65750-95501	燃油软管接头（13mm）	Fuel Hose Connector (13mm)	1
31	65750-98506	燃油软管接头（11mm）	Fuel Hose Connector (11mm)	1
32	65770-95540	挤压泵 (停产)	Squeeze Pump (NLA)	1
33	65781-98500	软管卡箍	Hose Clip	4

图 37油箱(1993至1998款) Fuel Tank(1993 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	65000-95D01	6加仑铃木燃油箱（停产）	6 Gallon Suzuki Fuel Tank (NLA)	1
2	65520-95D00	燃油箱盖总成(停产)	Fuel Tank Cap Assembly (NLA)	1
3	65561-95D00	燃油箱盖垫片	Fuel Tank Cap Gasket	1
4	65831-95D00	燃油出口滤清器	Fuel Outlet Filter	1
5	65890-95D00	出口总成	Outlet Assembly	1
6	65892-95D00	燃油出口O型圈	Fuel Outlet O-Ring	1
7	65740-95D01	油箱接头(13mm)	Fuel Tank Connector (13mm)	1
8	65720-985L1	燃油连接器(11mm)	Fuel Connector (11mm)	1
9	09140-10032	螺母	Nut	1
10	08321-01107	锁紧垫圈	Lock Washer	1
11	65700-87D85	燃油软管	Fuel Hose	1
12	65750-95501	燃油软管接头（13mm）	Fuel Hose Connector (13mm)	1
13	65750-98506	燃油软管接头（11mm）	Fuel Hose Connector (11mm)	1
14	65770-95540	挤压泵 (停产)	Squeeze Pump (NLA)	1
15	65781-98500	软管卡箍	Hose Clip	4

图 38机油箱 Oil Tank

REF	零件编号	中文名称	英文名称	数量
1	69200-94510	铃木油箱盖	Suzuki Oil Tank Cap	1
2	69241-94500	机油箱盖垫片	Oil Tank Cap Gasket	1
3	69251-94401	油尺(停产)	Oil Level Gauge (NLA)	1
4	69351-94400	机油箱进油管（停产件）	Oil Tank Inlet Tube (NLA)	1
5	09280-40008	O型圈(停产)	O-Ring (NLA)	1
6	69355-94400	机油箱导油槽（停产件）	Oil Tank Gutter (NLA)	1
7	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
8	69110-94400	机油箱（停产件）	Oil Tank (NLA)	1
9	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	2
10	09180-06310	垫片(6.5x10x10)	Spacer (6.5x10x10)	2
11	09320-10075	缓冲垫	Cushion	2
12	02162-06257	螺钉	SCREW	2
13	09329-12006	缓冲垫	CUSHION	1
16	09408-00033	卡箍	Clamp	1
17	34860-94402	油位开关总成	Oil Level Switch Assembly	1
19	36615-96300	树脂端子	Resin Terminal	1
20	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
21	09403-12308	夹具(停产)	Clamp (NLA)	1
25	16250-94710	机油滤清器/流量传感器	Oil Filter/Flow Sensor	1
27	09407-12402	卡箍	Clamp	2

图 39遥控装置(1986至1992款) Remote Control(1986 to 1992)

REF	零件编号	中文名称	英文名称	数量
2	67232-95600	衬套	Bushing	1
3	67232-95620	衬套(停产)	Bushing (NLA)	1
4	67296-95600	螺钉	Screw	3
5	67294-95600	垫片	Spacer	3
6	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
7	09140-06020	螺母(6mm)	Nut (6mm)	3
8	67232-95610	衬套(停产)	Bushing (NLA)	1
9	67253-95600	垫圈 (停产)	Washer (NLA)	1
10	67252-95600	衬套	Bushing	1
11	09100-08232	螺栓(8x30)	Bolt (8x30)	1
12	67296-94300	螺钉(4x10)	Screw (4x10)	3
14	09126-05003	螺钉(5x12)	Screw (5x12)	2
15	67243-95600	衬套(停产)	Bushing (NLA)	1
16	67220-95620	挡板总成	Plate Assembly	1
17	67275-95600	电缆端头	Cable End	2
18	67223-95600	制动调节旋钮	Brake Adjustment Knob	1
19	67292-94300	E型卡环	E Ring	3
21	67296-95610	螺钉	Screw	7
23	67256-95600	空挡锁支架	Neutral Lock Holder	1
24	67251-95680	灰色手柄操纵杆(停产)	Handle Lever (Gray) (NLA)	1
25	67297-95600	垫片	Washer	2
26	67273-95600	垫片	Spacer	1
27	37820-92E05	紧急停机开关总成	Emergency Stop Switch Assembly	1
28	37823-94401	紧急停机开关帽	Emergency Stop Switch Cap	1
29	67255-95600	空挡锁臂	Neutral Lock Arm	1
31	67238-87D00	驱动齿轮	Drive Gear	1
32	37721-94601	空挡开关总成	Neutral Switch Assembly	1
33	37110-99E02	点火开关总成	Ignition Switch Assembly	1
35	38500-92X50	警报蜂鸣器	Warning Buzzer	1
36	36620-92E00	21英尺主线束（停产）	21' Main Wire Harness (NLA)	1
37	37860-94610	升降开关总成	Trim Switch Assembly	1
38	09139-02003	螺钉(2x6)	Screw (2x6)	2
39	67263-95600	握把盖	Grip Cap	1
40	37869-95590	升降开关帽	Trim Switch Cap	1
41	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
42	67258-87D00	空挡臂支架	Neutral Arm Bracket	1
43	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
44	67140-95600	替代件67140-95601	Replaced by 67140-95601	1
45	67282-95610	左舷标识贴(黑色)(停产)	Port Decal (Black) (NLA)	1

图 40遥控装置(1993至1998款) Remote Control(1993 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	67200-87D61	侧装控制箱(停产)	Side Mount Control Box (NLA)	1
2	67232-95600	衬套	Bushing	1
3	67232-95620	衬套(停产)	Bushing (NLA)	1
4	67296-95600	螺钉	Screw	3
5	67294-95600	垫片	Spacer	3
6	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
7	09140-06020	螺母(6mm)	Nut (6mm)	3
8	67232-95610	衬套(停产)	Bushing (NLA)	1
9	67253-95600	垫圈 (停产)	Washer (NLA)	1
10	67252-95600	衬套	Bushing	1
11	09100-08232	螺栓(8x30)	Bolt (8x30)	1
12	67296-94300	螺钉(4x10)	Screw (4x10)	3
13	67241-95680	自由节流杆(灰色)(停产)	Free Throttle Lever (Gray) (NLA)	1
14	09126-05003	螺钉(5x12)	Screw (5x12)	2
15	67243-95600	衬套(停产)	Bushing (NLA)	1
16	67220-95620	挡板总成	Plate Assembly	1
17	67275-95600	电缆端头	Cable End	2
18	67223-95600	制动调节旋钮	Brake Adjustment Knob	1
19	67292-94300	E型卡环	E Ring	1
20	67267-95610	电线护套(黑色)	Wire Cover (Black)	1
21	67296-95610	螺钉	Screw	1
22	67257-95610	操纵杆帽(黑色)	Lever Cap (Black)	1
23	67256-95600	空挡锁支架	Neutral Lock Holder	1
24	67251-95680	灰色手柄操纵杆(停产)	Handle Lever (Gray) (NLA)	1
25	67297-95600	垫片	Washer	2
26	67273-95600	垫片	Spacer	1
27	37820-92E05	紧急停机开关总成	Emergency Stop Switch Assembly	1
28	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
29	67255-95600	空挡锁臂	Neutral Lock Arm	1
31	67238-87D00	驱动齿轮	Drive Gear	1
32	37721-94601	空挡开关总成	Neutral Switch Assembly	1
33	37110-99E02	点火开关总成	Ignition Switch Assembly	1
35	38500-92X50	警报蜂鸣器	Warning Buzzer	1
36	36620-92E00	21英尺主线束（停产）	21' Main Wire Harness (NLA)	1
37	37860-94610	升降开关总成	Trim Switch Assembly	1
38	09139-02003	螺钉(2x6)	Screw (2x6)	2
39	67263-95600	握把盖	Grip Cap	1
40	37869-95590	升降开关帽	Trim Switch Cap	1
41	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
42	67258-87D00	空挡臂支架	Neutral Arm Bracket	1
43	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
44	67140-95600	替代件67140-95601	Replaced by 67140-95601	1
45	67282-95610	左舷标识贴(黑色)(停产)	Port Decal (Black) (NLA)	1

图 41电气部件 Electrical

REF	零件编号	中文名称	英文名称	数量
1	31101-94402	启动马达套装(停产)	Starter Motor Set (NLA)	1
2	33800-94431	启动电缆/开关套装(停产)	Starting Cable/Switch Set (NLA)	1
3	32102-94412	飞轮(停产)	Flywheel (NLA)	1
4	37820-94461	紧急停机开关总成	Emergency Stop Switch Assembly	1
5	37823-94401	紧急停机开关帽	Emergency Stop Switch Cap	1
6	36740-93901	保险丝盒总成	Fuse Case Assembly	1
7	09481-20001	20安培保险丝	20 Amp Fuse	1

图 42仪表 Meter

REF	零件编号	中文名称	英文名称	数量
1	34100-92E00	速度表(80英里)(停产)	Speedometer (80mph) (NLA)	1
2	34191-92E00	水压管	Water Pressure Tubing	1
3	09407-14407	卡箍(长:140)	Clamp (L:140)	2
4	09471-12179	红色灯泡	Bulb (Red)	1
5	34190-87D00	速度表传感器	Speedometer Sensor	1
6	03112-06303	螺钉(停产)	Screw (NLA)	2
7	34100-92E10	速度表(50英里)(停产)	Speedometer (50mph) (NLA)	1
8	34200-92E02	转速表(停产)	Tachometer (NLA)	1
9	09471-12179	红色灯泡	Bulb (Red)	1
10	34500-92E00	计时表(停产)	Hour Meter (NLA)	1
11	09471-12180	灯泡(停产)	Bulb (NLA)	1
12	34600-92E00	电压表(停产)	Volt Meter (NLA)	1
13	09471-12180	灯泡(停产)	Bulb (NLA)	1
14	34800-92E00	升降仪表总成(停产)	Trim Meter Assembly (NLA)	1
15	09471-12180	灯泡(停产)	Bulb (NLA)	1
16	34109-94500	延长导线(停产)	Extension Lead (NLA)	1

图 43电气部件(电动启动器) Electrical(Electric Starter)

REF	零件编号	中文名称	英文名称	数量
1	37802-95D20	紧急开关组件(停产)	Emergency Switch Set (NLA)	1
2	37830-95D03	紧急停机开关总成	Emergency Stop Switch Assembly	1
3	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
5	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
6	36660-94400	仪表延长线束(停产)	Meter Extension Harness (NLA)	1
7	36660-94480	升降线束(6英尺)(停产)	Trim Wire Harness (6 ft) (NLA)	1
8	34850-94610	温度传感器总成	Heat Sensor Assy	1
9	34853-94700	温度传感器支架	Heat Sensor Supporter	1
10	09125-06069	螺钉(6x12)	Screw (6x12)	1
12	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
13	32815-94400	热控开关二极管(停产)	Heat Switch Diode (NLA)	1
14	37801-98300	导线(停产)	Lead (NLA)	1
15	34804-94701	升降传感器套装(停产)	Trim Sender Set (NLA)	1
16	34801-94700	升降传感器(停产)	Trim Sender (NLA)	1
17	34802-95301	动力升降倾斜附件(停产)	PTT Attachment (NLA)	1
18	34803-94500	升降感应器护套(停产)	Trim Sensor Grommet (NLA)	1
19	36658-95600	电缆护圈(停产)	Cable Grommet (NLA)	1
20	36680-92E00	升降仪表线束总成(停产)	Trim Meter Wire Assembly (NLA)	1
21	36682-92E00	线束	Wire Harness	1
22	09100-06113	螺栓(6x16)	Bolt (6x16)	2
23	09100-06131	螺栓(6x12)	Bolt (6x12)	2
24	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	2
25	09162-06006	锁紧垫圈	Lock Washer	2
27	09407-14407	卡箍(长:140)	Clamp (L:140)	6
28	09407-14403	卡箍(长:125)	Clamp (L:125)	1

图 44电气部件(手动启动器) Electrical(Manual Starter)

REF	零件编号	中文名称	英文名称	数量
1	39600-93910	插座总成(停产)	Receptacle Set (NLA)	1
2	09407-25402	卡箍(长:248)	Clamp (L:248)	1
3	39601-95D00	照明插座总成	Lighting Receptacle Assembly	1
4	36634-93910	连接器帽	Connector Cap	1
5	39602-93900	灯线插头总成	Lamp Cord Plug Assembly	1
6	39603-94400	插座护套(停产)	Receptacle Grommet (NLA)	1
7	32801-94402	整流器套装(停产)	Rectifier Set (NLA)	1
8	32800-95D02	整流调节器总成	Rectifier & Regulator Assembly	1
9	36740-95253	保险丝盒总成	Fuse Case Assembly	1
10	37132-93700	电线连接器	Wire Connector	1
11	02142-0525B	螺钉	SCREW	1
12	08310-00057	螺母	Nut	1
13	08321-0105A	锁紧垫圈	Lock Washer	1
14	37802-95D20	紧急开关组件(停产)	Emergency Switch Set (NLA)	1
15	37830-95D03	紧急停机开关总成	Emergency Stop Switch Assembly	1
16	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
17	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
18	09160-12067	垫圈 (12.5x23x1.0)	Washer (12.5x23x1.0)	1

图 45电气部件 Electrical

REF	零件编号	中文名称	英文名称	数量
2	36631-94300	盖帽	Cap	1
3	32500-95722	电压调节器总成(停产)	Voltage Regulator Assembly (NLA)	1
4	01550-06167	螺栓	BOLT	2
5	08321-01067	锁紧垫圈	Lock Washer	2
6	36620-92E00	21英尺主线束（停产）	21' Main Wire Harness (NLA)	1
7	36615-96300	树脂端子	Resin Terminal	9
9	36990-87D00	端子套管套装	Terminal & Sleeve Set	1

图 46舵柄(1986至1992款) Tiller Handle(1986 to 1992)

REF	零件编号	中文名称	英文名称	数量
1	63001-94431-0ED	舵柄手柄总成（停产）	Tiller Handle Assembly (NLA)	1
2	19184-94301	节气门拉线支架(停产)	Throttle Cable Bracket (NLA)	1
3	37110-94X50	点火开关总成(停产)	Ignition Switch Assembly (NLA)	1
4	43753-94400	转向支架护孔环(停产)	Steering Bracket Grommet (NLA)	1
5	63111-96332-0ED	舵柄手柄	Tiller Handle	1
6	63114-95L00	手柄盖垫片	Handle Cover Spacer	1
7	63115-96310	手柄盖内衬垫	Handle Cover Inside Spacer	1
8	63117-96301	停机开关线罩	Stop Switch Wire Cover	1
10	63121-96302-0ED	舵柄手柄盖（停产）	Tiller Handle Cover (NLA)	1
11	63210-93E30	手柄握把	Handle Grip	1
12	09404-06036	卡箍(长:80)	Clamp (L:80)	1
13	63220-96302	手柄杆	Handle Rod	1
14	63223-92D00	手柄杆止动器	Handle Rod Stopper	1
15	63225-93200	手柄杆衬套	Handle Rod Bushing	1
16	63227-93200	手柄杆销	Handle Rod Pin	1
17	63240-96300	手柄握把调节器	Handle Grip Adjuster	1
18	63610-92L00	节气门拉线总成	Throttle Cable Assembly	2
19	63625-96300	节气门拉线护套	Throttle Cable Grommet	1
20	09100-08147	螺栓(停产)	Bolt (NLA)	2
21	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
22	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
23	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
24	09126-06006	螺钉(6x20)	Screw (6x20)	1
25	09440-12027	弹簧	Spring	1
26	36360-94400	机油报警灯总成(停产)	Oil Warning Lamp Assembly (NLA)	1
27	36365-94401	指示器(停产)	Indicator (NLA)	1
28	37800-93955	发动机停机开关总成	Engine Stop Switch Assembly	1
30	63215-93401	手柄握把标记(停产)	Handle Grip Mark (NLA)	1

图 47舵柄(1993至1998款) Tiller Handle(1993 to 1998)

REF	零件编号	中文名称	英文名称	数量
1	63001-97E02-0ED	舵柄手柄总成（停产）	Tiller Handle Assembly (NLA)	1
2	63111-97E05-0ED	舵柄手柄	Tiller Handle	1
3	63115-97E00	舵柄手柄衬套（停产）	Tiller Handle Bushing (NLA)	1
4	63116-97E00	舵柄垫圈(停产)	Tiller Handle Washer (NLA)	1
5	63117-97E01	舵柄垫圈(停产)	Tiller Handle Washer (NLA)	1
6	63125-97E01	舵柄手柄板（停产）	Tiller Handle Plate (NLA)	1
7	63126-97E01	手柄柱塞弹簧	Handle Stud Spring	1
8	63127-97E00	双头螺栓(停产)	Stud Bolt (NLA)	1
9	63128-97E00	手柄螺母盖	Handle Nut Cover	1
10	63131-97E03-0ED	舵柄手柄支架	Tiller Handle Bracket	1
11	63210-93E30	手柄握把	Handle Grip	1
12	63220-96302	手柄杆	Handle Rod	1
13	63223-92D00	手柄杆止动器	Handle Rod Stopper	1
14	63225-93200	手柄杆衬套	Handle Rod Bushing	1
15	63227-93200	手柄杆销	Handle Rod Pin	1
16	63240-97E20	手柄握把调节器	Handle Grip Adjuster	1
17	63241-92D00	手柄杆支撑(停产)	Handle Rod Support (NLA)	1
18	63610-92L00	节气门拉线总成	Throttle Cable Assembly	2
19	63625-96300	节气门拉线护套	Throttle Cable Grommet	1
20	63627-94400	节气门拉线导槽(停产)	Throttle Cable Guide (NLA)	1
21	09100-10155	螺栓(10x50)	Bolt (10x50)	2
22	09125-05046	螺钉(5x12)	Screw (5x12)	2
23	09126-06015	螺钉(6x23)	Screw (6x23)	1
24	09159-10050	螺母	Nut	1
25	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
26	09162-10005	锁紧垫圈	Lock Washer	2
27	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
28	09204-01002	开口销	Cotter Pin	1
29	09404-06036	卡箍(长:80)	Clamp (L:80)	1
30	09440-12027	弹簧	Spring	1
32	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
33	34860-94402	油位开关总成	Oil Level Switch Assembly	1
34	36360-94400	机油报警灯总成(停产)	Oil Warning Lamp Assembly (NLA)	1
35	36367-95D10-064	机油/水温灯标签(停产)	Oil/Water Lamp Label (NLA)	1
36	36893-94410	点火开关延长线(停产)	Ignition Switch Extension Wire (NLA)	1
37	37110-94471	点火开关总成	Ignition Switch Assembly	1
38	37820-92E05	紧急停机开关总成	Emergency Stop Switch Assembly	1
39	09160-12067	垫圈 (12.5x23x1.0)	Washer (12.5x23x1.0)	1
40	09160-25069	垫片	Washer	1
41	09320-11004	油灯衬垫(停产)	Oil Lamp Gasket (NLA)	1
43	02142-06127	螺钉 6×12	SCREW 6X12	1
44	03241-0625A	螺钉	SCREW	1

图 48遥控部件 Remocon Parts

REF	零件编号	中文名称	英文名称	数量
1	67130-94810	遥控装置部件套装(停产)	Remote Control Parts Set (NLA)	1
2	67331-94400	电缆护圈	Cable Grommet	1
3	67341-94400	遥控线缆固定座	Remocon Cable Holder	1
4	09116-06094	螺栓(6x15)	Bolt (6x15)	2
5	67466-95200	电缆接头	Cable Connector	1
6	67467-94404	电缆接头	Cable Connector	1
7	09119-06047	枢轴球头	Pivot Ball	1
8	09140-06020	螺母(6mm)	Nut (6mm)	1
9	67701-94420	转向拉杆总成	Drag Link Assembly	1
10	43755-96320	转向支架附件(停产)	Steering Bracket Attachment (NLA)	1
11	67721-94310	转向拉杆隔套	Drag Link Spacer	1
12	67725-99E10	替代件67725-99E20	Replaced by 67725-99E20	1
13	67726-99E00	锁紧螺母	Lock Nut	2
14	09100-08224-XC0	螺栓(8x35)	Bolt (8x35)	2
15	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
16	67728-99E00	垫片	Washer	3
17	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
18	67701-94430	转向拉杆总成(停产)	Drag Link Assembly (NLA)	1
19	67721-94310	转向拉杆隔套	Drag Link Spacer	1
20	67725-99E10	替代件67725-99E20	Replaced by 67725-99E20	1
21	67726-99E00	锁紧螺母	Lock Nut	2
22	67728-99E00	垫片	Washer	3
23	67711-97E50	转向拉杆(左)(停产)	Drag Link (LH) (NLA)	1

图 49垫片套装 Gasket Set

REF	零件编号	中文名称	英文名称	数量
1	11410-94827	衬垫套装	GASKET SET	1
2	11141-94450	气缸盖垫片	Cylinder Head Gasket	1
3	11162-92L00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
4	11413-94411	上部油封壳体垫片	Upper Oil Seal Housing Gasket	1
5	11433-94412	油封下部壳体衬垫	Under Oil Seal Housing Gasket	1
6	11434-94411	油封壳衬垫	Oil Seal Housing Gasket	1
7	14212-94413	排气管垫片	Exhaust Tube Gasket	1
8	13855-95210	消声器垫片	Silencer Gasket	1
9	14151-94412	排气盖衬垫	Exhaust Cover Gasket	2
10	16731-95310	机油泵衬垫（停产）	Oil Pump Gasket (NLA)	1
11	17472-96304	水泵板衬垫	Water Pump Plate Gasket	1

图 50选配件 Optional

REF	零件编号	中文名称	英文名称	数量
1	99000-31030	液态衬垫(停产)	Liguid Gasket (NLA)	1
2	93691-80030	铃木硅胶密封剂	Suzuki Silicone Seal	1
5	99000-25520	防水润滑脂	Water Resistant Grease	1
6	99000-25490	铃木Ecstar超级润滑脂C	Suzuki Ecstar Super Grease C	1
