铃木 Suzuki DT 25 2000 - 爆炸图零件明细

2000 年 · 共 45 个部位 · 932 条零件

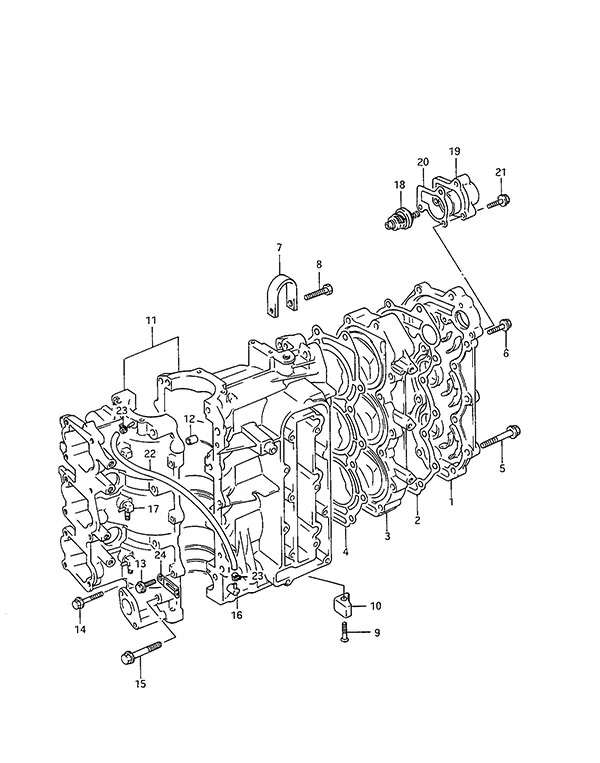

图 1气缸 Cylinder

REF	零件编号	中文名称	英文名称	数量
2	11162-95D20	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
4	11141-95D40	气缸盖垫片	Cylinder Head Gasket	1
5	01560-08607	螺栓	BOLT	14
6	01550-06257	螺栓	BOLT	3
7	11291-94402	发动机吊钩(停产)	Engine Hook (NLA)	1
8	01550-08357	螺栓	BOLT	1
9	09126-06005	螺钉(6x30)	Screw (6x30)	1
10	11281-94400	锌阳极	Zinc Anode	1
12	04211-09109	定位销	DOWEL PIN	2
13	02162-06257	螺钉	SCREW	6
14	01550-06407	螺栓	BOLT	1
15	01550-08457	螺栓	BOLT	8
16	16710-95D10	机油止回阀	Oil Check Valve	1
17	16710-94420	机油止回阀(停产)	Oil Check Valve (NLA)	3
18	17670-92D11	节温器(50度)	Thermostat (50c)	1
19	17681-95D03-0ED	节温器盖(停产)	Thermostat Cover (NLA)	1
20	17685-95D10	节温器盖衬垫	Thermostat Cover Gasket	1
21	01560-06257	螺栓	BOLT	3
22	09355-25705-600	软管(2.5×7×600)	Hose (2.5x7x600)	1
23	09401-06405	卡箍	Clamp	2

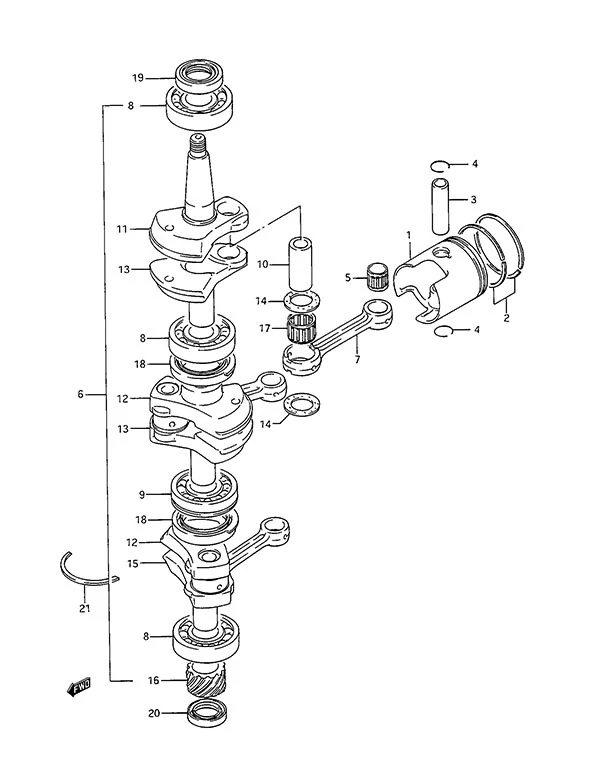

图 2曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
2	12140-95D01	活塞环组(停产)	Piston Ring Set (NLA)	3
3	12151-88410	活塞销	Piston Pin	3
4	09381-16001	活塞销卡簧	Piston Pin Circlip	6
5	09263-16030	轴承(16x20x20)	Bearing (16x20x20)	3
6	12200-95D01	曲轴总成(停产)	Crankshaft Assembly (NLA)	1
7	12161-95D00	连杆	Connecting Rod	3
8	09262-25098	轴承(25x62x17)	Bearing (25x62x17)	3
9	09262-25105	轴承(25x62x17)	Bearing (25x62x17)	1
10	12211-95D00	曲轴销	Crankshaft Pin	3
11	12221-95D01	上曲轴(停产)	Upper Crankshaft (NLA)	1
14	09160-21014	垫圈 (停产)	Washer (NLA)	6
15	12240-95D02	曲轴下部(停产)	Under Crankshaft (NLA)	1
16	16321-95D00	机油泵驱动齿轮	Oil Pump Drive Gear	1
17	09263-21009	轴承(21x28x17)(停产)	Bearing (21x28x17) (NLA)	3
18	09289-39001	油封（停产件）	Oil Seal (NLA)	2
19	09283-25107	油封(25x44x7)	Oil Seal (25x44x7)	1
20	09283-25092	曲轴油封	Crankshaft Oil Seal	1
21	09390-62009	C形环	C Ring	1

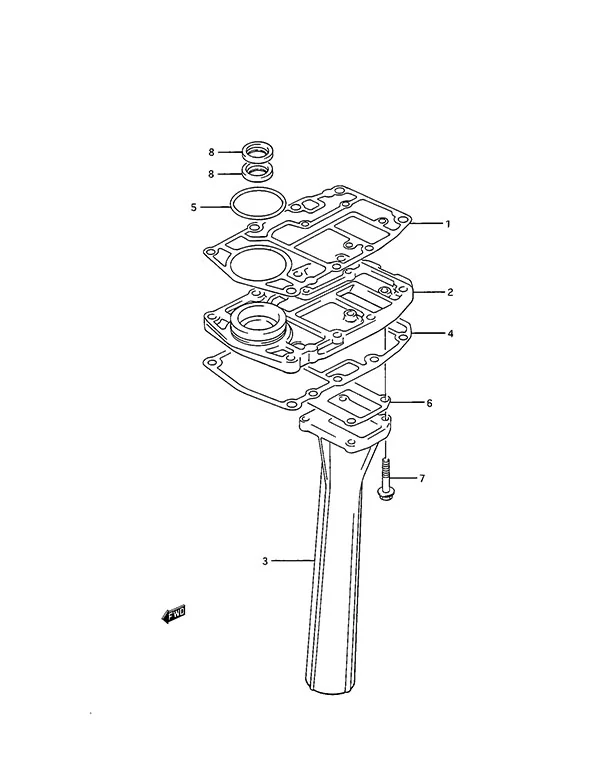

图 3排气管 Exhaust Tube

REF	零件编号	中文名称	英文名称	数量
1	11433-95D11	油封壳体下部衬垫	Under Oil Seal Hsg Gasket	1
2	11431-95D20	油封下部壳体	Under Oil Seal Housing	1
4	11434-95D10	油封壳衬垫	Oil Seal Housing Gasket	1
5	09280-46003	O型圈(停产)	O-Ring (NLA)	1
6	14215-95D10	排气管垫片(停产)	Exhaust Tube Gasket (NLA)	1
7	29103-94400	螺栓(6x35)	Bolt (6x35)	4
8	09282-17009	油封(17x28x6)	Oil Seal (17x28x6)	2

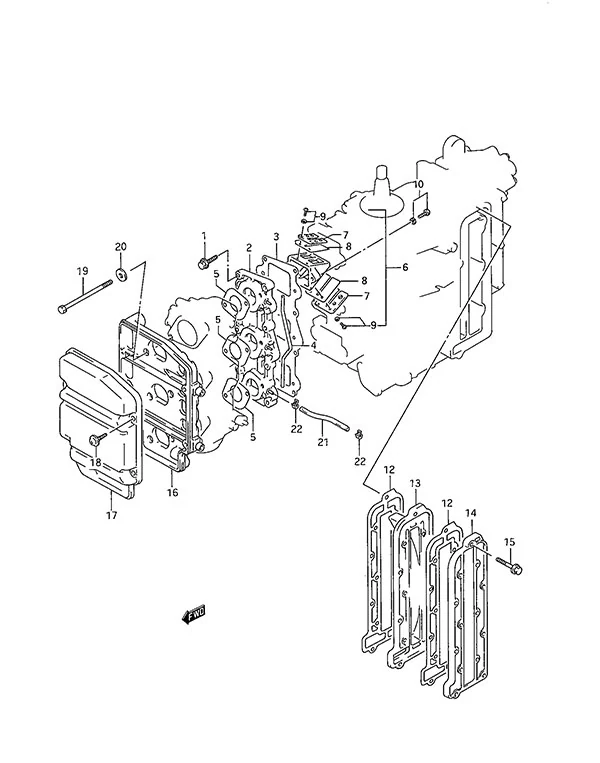

图 4进气壳体(1989至1994) Inlet Case(1989 to 1994)

REF	零件编号	中文名称	英文名称	数量
1	01550-06257	螺栓	BOLT	10
4	09280-00001	O型圈	O-Ring	1
6	13150-95D00	簧片阀总成(停产)	Reed Valve Assembly (NLA)	3
7	13152-95D00	簧片阀限位器(停产)	Reed Valve Stopper (NLA)	6
8	13153-95D00	簧片阀(停产)	Reed Valve (NLA)	6
9	02112-3306A	螺钉	SCREW	12
10	02112-3520B	螺钉	SCREW	6
12	14151-95D10	排气盖衬垫	Exhaust Cover Gasket	2
13	14131-95D00	排气板(停产)	Exhaust Plate (NLA)	1
14	14141-95D00-0ED	排气盖(停产)	Exhaust Cover (NLA)	1
15	01550-06307	螺栓	BOLT	13
16	13811-95D01	消声器壳体(停产)	Silencer Case (NLA)	1
17	13812-95D00	停产件	NLA	1
18	03541-0616A	螺钉	SCREW	4
19	01500-06907	螺栓	BOLT	6
20	09160-06066	垫圈 (6.5x20x1.6)	Washer (6.5x20x1.6)	6
21	09351-25703-600	软管(2.5×7×600)	Hose (2.5x7x600)	3
22	09401-06405	卡箍	Clamp	6

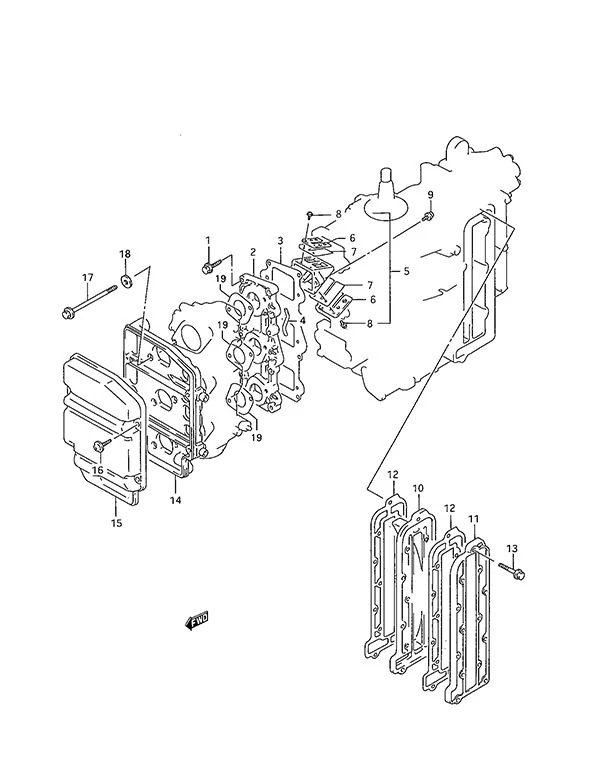

图 4A进气壳体(1995至2000) Inlet Case(1995 to 2000)

REF	零件编号	中文名称	英文名称	数量
1	02162-06257	螺钉	SCREW	10
2	13111-95D80-0ED	进气壳体(停产)	Inlet Case (NLA)	1
4	12485-95D00	进气壳体部件(停产)	Inlet Case Piece (NLA)	1
5	13150-95D00	簧片阀总成(停产)	Reed Valve Assembly (NLA)	3
6	13152-95D00	簧片阀限位器(停产)	Reed Valve Stopper (NLA)	6
7	13153-95D00	簧片阀(停产)	Reed Valve (NLA)	6
8	02112-3306A	螺钉	SCREW	12
9	02112-3520B	螺钉	SCREW	6
10	14131-95D00	排气板(停产)	Exhaust Plate (NLA)	1
11	14141-95D00-0ED	排气盖(停产)	Exhaust Cover (NLA)	1
12	14151-95D10	排气盖衬垫	Exhaust Cover Gasket	2
13	01550-06307	螺栓	BOLT	13
14	13811-95D01	消声器壳体(停产)	Silencer Case (NLA)	1
15	13812-95D00	停产件	NLA	1
16	03541-0616A	螺钉	SCREW	4
17	01550-06907	螺栓	BOLT	6
18	09160-06066	垫圈 (6.5x20x1.6)	Washer (6.5x20x1.6)	6
19	13125-95D30	化油器衬垫	Carburetor Gasket	3

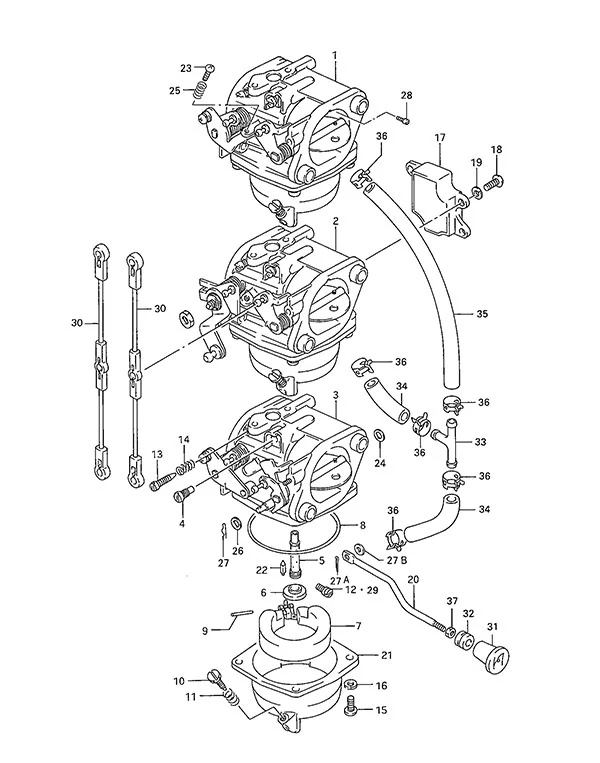

图 6化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
6	13239-95D00	主喷管盖	Main Nozzle Cap	3
7	13250-95D01	化油器浮子	Carburetor Float	3
8	13251-95D00	浮子室衬垫	Float Chamber Gasket	3
9	13254-98300	浮子销	Float Pin	3
10	13616-93900	调节器	Adjuster	3
11	13268-96111	弹簧	Spring	3
14	13268-96111	弹簧	Spring	3
15	02112-05127	螺钉	SCREW	4
16	08321-0105A	锁紧垫圈	Lock Washer	4
17	37810-95D05	节气门阀传感器总成(停产)	Throttle Valve Sensor Assembly (NLA)	1
18	02112-04107	螺钉	SCREW	3
19	08321-0104A	锁紧垫圈	Lock Washer	3
21	13245-95D00	浮子室	Float Chamber	3
23	13534-95D00	螺钉	Screw	1
24	13589-95210	垫片	Washer	1
25	13268-96111	弹簧	Spring	1
26	13432-33110	垫片	Washer	1
27	13464-96350	弹簧销	Spring Pin	1
30	13510-95D00	油门拉杆总成(停产)	Throttle Rod Assembly (NLA)	2
31	13631-93501	启动器旋钮	Starter Knob	1
32	09320-04013	衬套	Bushing	1
33	09367-06002	三通	3 Way	1
34	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	2
35	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
36	09401-08411	卡扣	Clip	6
37	09140-04007	螺母	Nut	1
38	13910-95D00	化油器修理包	Carburetor Repair Kit	3

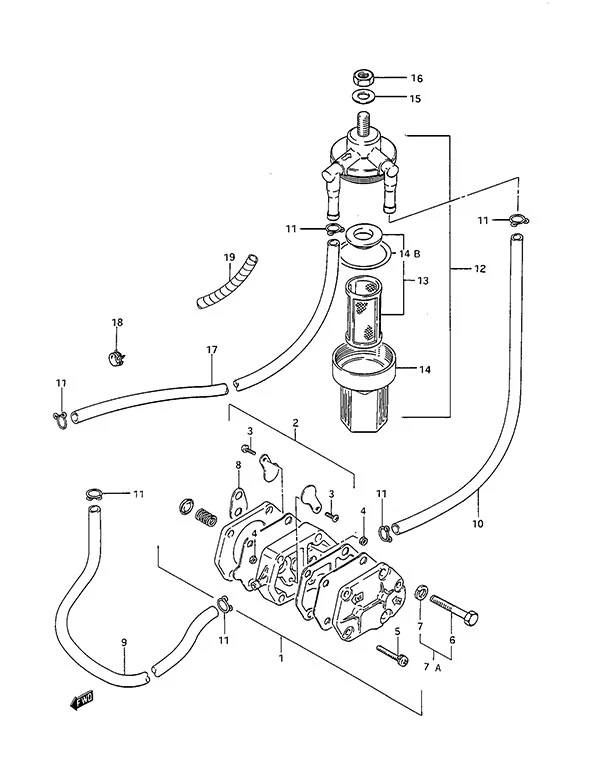

图 7燃油泵(1989至1994款) Fuel Pump(1989 to 1994)

REF	零件编号	中文名称	英文名称	数量
1	15100-94312	燃油泵总成	Fuel Pump Assembly	1
2	15170-94312	燃油泵膜片组	Fuel Pump Diaphragm Set	1
3	15183-94301	燃油泵螺丝	Fuel Pump Screw	2
4	15186-94300	螺母	Nut	2
5	15851-94300	燃油泵滤网	Fuel Pump Screen	3
6	01500-0640B	螺栓	BOLT	2
7	08321-01067	锁紧垫圈	Lock Washer	2
8	15321-99710	燃油泵垫片	Fuel Pump Gasket	1
9	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
10	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
11	09401-08410	卡扣	Clip	6
12	15410-94401	燃油滤清器	Fuel Filter	1
14	15413-93400	燃油滤清器杯(停产)	Fuel Strainer Cup (NLA)	1
15	08322-01087	垫片	Washer	1
16	08310-00087	螺母(8mm)	Nut (8mm)	1
17	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
18	09401-08411	卡扣	Clip	6
19	16911-92E20	防护罩	Protector	1

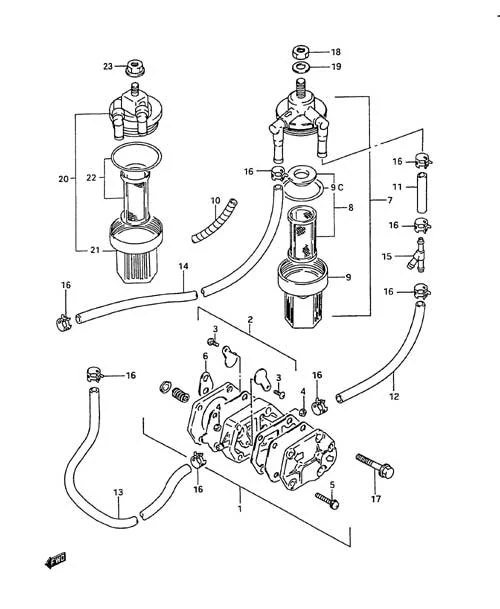

图 7A燃油泵(1995至2000) Fuel Pump(1995 to 2000)

REF	零件编号	中文名称	英文名称	数量
1	15100-94312	燃油泵总成	Fuel Pump Assembly	1
3	15183-94301	燃油泵螺丝	Fuel Pump Screw	2
4	15186-94300	螺母	Nut	2
5	15851-94300	燃油泵滤网	Fuel Pump Screen	3
6	15321-99710	燃油泵垫片	Fuel Pump Gasket	1
7	15410-94401	燃油滤清器	Fuel Filter	1
8	15430-93411	燃油滤清器粗滤组件	Fuel Filter Strainer Set	1
9	15413-93400	燃油滤清器杯(停产)	Fuel Strainer Cup (NLA)	1
11	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
12	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
13	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
14	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
15	09367-06005	三通（停产）	3 Way (NLA)	1
16	09401-08411	卡扣	Clip	8
17	01570-06407	螺栓(停产)	Bolt (NLA)	2
18	08310-00087	螺母(8mm)	Nut (8mm)	1
19	08322-01087	垫片	Washer	1
20	15410-94401	燃油滤清器	Fuel Filter	1
21	15413-87D10	燃油滤清器杯	Fuel Strainer Cup	1
22	15430-87D10	燃油滤清器粗滤组件	Fuel Filter Strainer Set	1
23	08316-10087	螺母	Nut	1

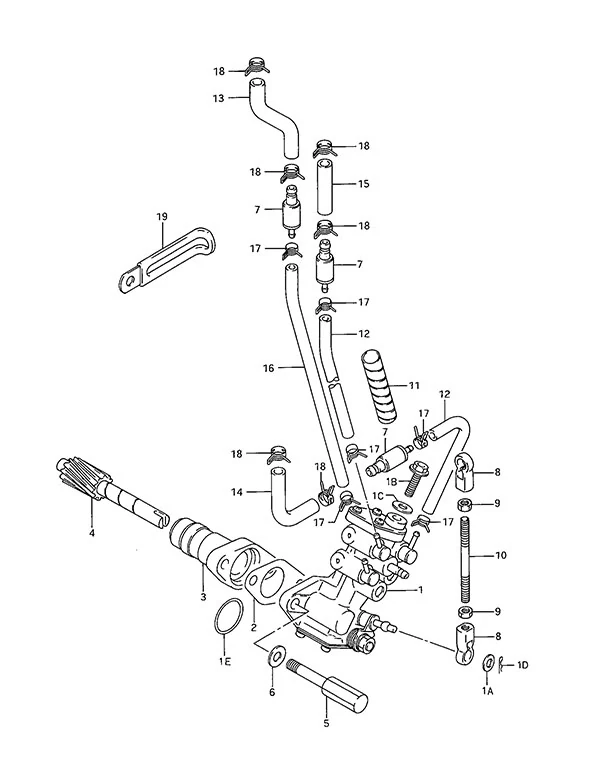

图 8机油泵(1989至1994) Oil Pump(1989 to 1994)

REF	零件编号	中文名称	英文名称	数量
1	16100-95D11	机油泵总成(停产)	Oil Pump Assembly (NLA)	1
2	16731-95520	机油泵固定座衬垫（停产）	Oil Pump Retainer Gasket (NLA)	1
3	16340-95D00	机油泵固定座（停产）	Oil Pump Retainer (NLA)	1
4	16331-95D00	机油泵从动齿轮（停产）	Oil Pump Driven Gear (NLA)	1
5	09119-06067	螺栓(停产)	Bolt (NLA)	2
6	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	2
7	16710-92E01	机油止回阀(单)	Oil Check Valve (Single)	3
8	19131-95502	连接器	Connector	2
9	09140-05005	螺母	Nut	2
10	19136-94301	油门拉杆	Throttle Rod	1
11	16911-92E20	防护罩	Protector	6
13	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
14	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
15	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
17	09401-06405	卡箍	Clamp	6
19	09404-08206	夹具(L:82)	Clamp (L:82)	1

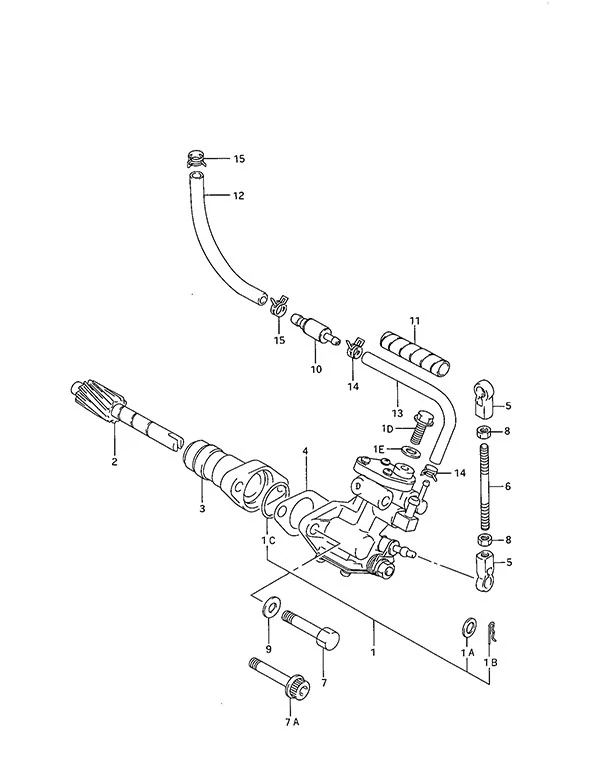

图 8A机油泵(1995至2000) Oil Pump(1995 to 2000)

REF	零件编号	中文名称	英文名称	数量
1	16100-95D20	机油泵总成(停产)	Oil Pump Assembly (NLA)	1
2	16331-95D00	机油泵从动齿轮（停产）	Oil Pump Driven Gear (NLA)	1
3	16340-95D00	机油泵固定座（停产）	Oil Pump Retainer (NLA)	1
4	16731-95520	机油泵固定座衬垫（停产）	Oil Pump Retainer Gasket (NLA)	1
5	19131-95502	连接器	Connector	2
6	19136-94301	油门拉杆	Throttle Rod	1
7	09119-06067	螺栓(停产)	Bolt (NLA)	2
8	09140-05005	螺母	Nut	2
9	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	2
10	16710-92E01	机油止回阀(单)	Oil Check Valve (Single)	1
14	09401-06405	卡箍	Clamp	2
15	09401-08409	卡箍	Clamp	2

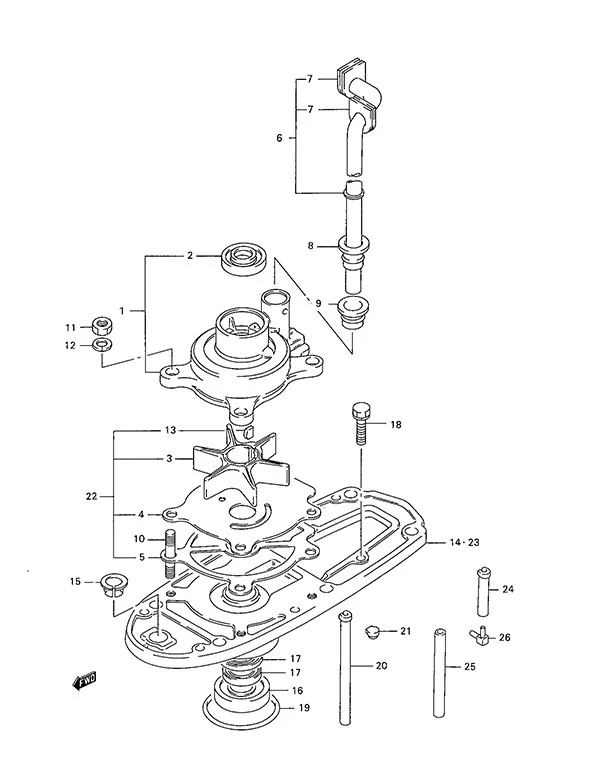

图 9水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17410-95D20	水泵壳体	Water Pump Case	1
2	09282-17007	油封	Oil Seal	1
3	17461-964L0	水泵叶轮	Water Pump Impeller	1
4	17471-94401	水泵板	Water Pump Plate	1
5	17472-96304	水泵板衬垫	Water Pump Plate Gasket	1
7	17563-91L10	水管护圈	Water Tube Grommet	2
8	17565-91L00	水管护圈	Water Tube Grommet	1
9	17566-96303	水管护圈	Water Tube Grommet	1
11	09140-06020	螺母(6mm)	Nut (6mm)	4
12	09162-06006	锁紧垫圈	Lock Washer	4
13	09420-04006	叶轮键	Impeller Key	1
14	56130-95D20-0ED	驱动轴壳体	Drive Shaft Housing	1
15	25214-96302	换挡杆衬套	Shift Rod Bushing	1
16	09265-17002	轴承(17x40x17.25)	Bearing (17x40x17.25)	1
17	09282-17006	油封	Oil Seal	2
18	09117-06031	螺栓(6x20)	Bolt (6x20)	2
19	09280-50005	O型圈	O-Ring	1
20	17453-96300	放油软管(停产)	Drain Hose (NLA)	1
21	56138-96300	进水口盖(停产)	Water Inlet Cap (NLA)	1
22	17400-96404	DT25c/DT30c水泵维修套件	Water Pump Repair Kit DT25c / DT30c	1
23	56130-95D20-0ED	驱动轴壳体	Drive Shaft Housing	1
24	17453-95D00	进水口排水阀(停产)	Water Inlet Drain (NLA)	1
25	09355-40805-600	软管(4×8×600)	Hose (4x8x600)	1
26	09367-04005	联管节(停产)	Union (NLA)	1

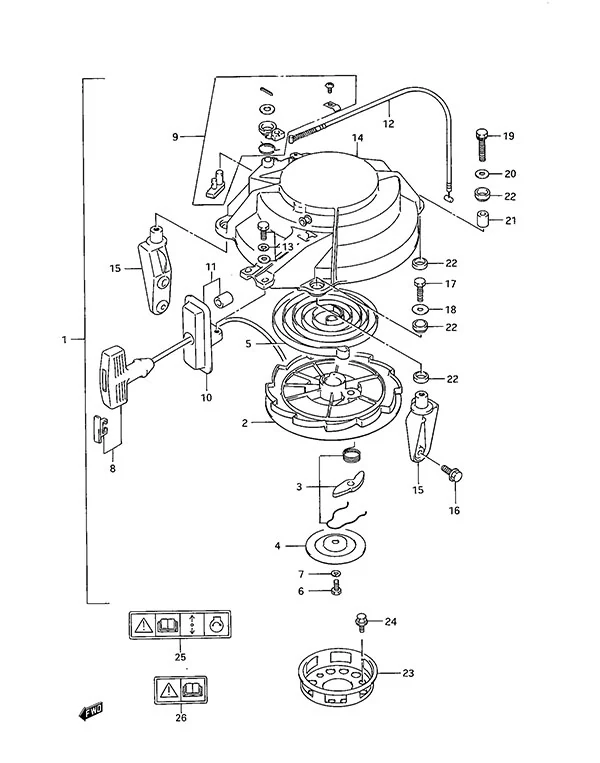

图 10反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
2	18121-95D00	卷线轮(停产)	Reel (NLA)	1
3	18130-93900	棘轮套件	Ratchet Set	1
4	18151-93900	挡板/板	Plate	1
5	18142-93900	反冲弹簧	Recoil Spring	1
6	01500-06167	螺栓	BOLT	1
7	08321-01067	锁紧垫圈	Lock Washer	1
8	18210-93002	握把总成	Grip Assembly	1
9	18280-95D00	NSI套件	NSI Set	1
11	18190-95D00	导向套装(停产)	Guide Set (NLA)	1
12	18290-95D01	NSI拉索(停产)	NSI Cable (NLA)	1
13	01570-06167	螺栓	BOLT	2
14	18111-95D01	启动器外壳（停产）	Starter Case (NLA)	1
15	18711-95D00-0ED	反冲启动器支撑架(停产)	Recoil Starter Brace (NLA)	2
16	02162-06207	螺钉	SCREW	4
17	01550-06167	螺栓	BOLT	2
18	09160-06066	垫圈 (6.5x20x1.6)	Washer (6.5x20x1.6)	2
19	01550-08357	螺栓	BOLT	1
21	09180-08203	隔套(停产)	Spacer (NLA)	1
22	09320-12059	缓冲垫	Cushion	6
23	18411-95D00	启动器杯（停产）	Starter Cup (NLA)	1
24	01550-08127	螺栓8X12	BOLT 8 X 12	3
25	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
26	69712-93E10	标签 S.I.G.P	Label S.I.G.P	1
27	61622-95500	反冲启动器密封件	Recoil Starter Seal	1

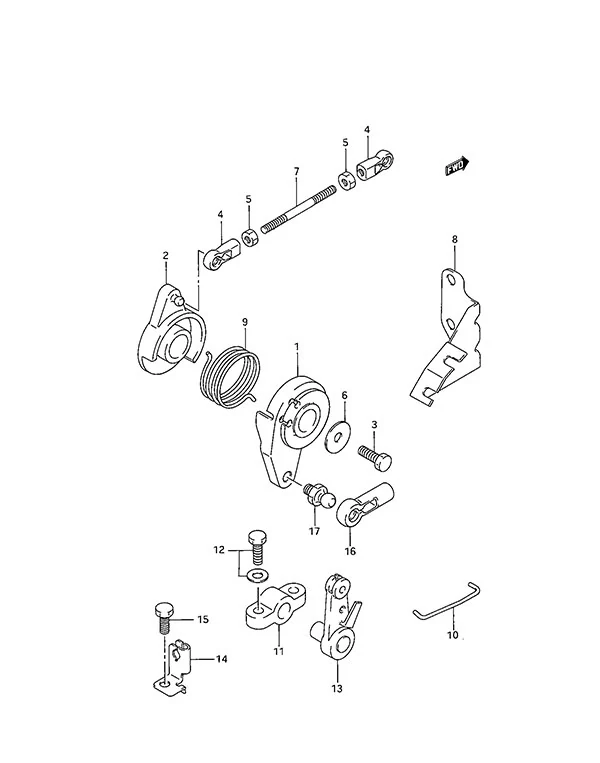

图 11节气门控制装置 Throttle Control

REF	零件编号	中文名称	英文名称	数量
1	19121-95D01	节气门控制杆	Throttle Control Lever	1
2	19122-95D10	联动杆(停产)	Interlink Lever (NLA)	1
3	02162-06127	螺栓	BOLT	1
4	19131-95502	连接器	Connector	2
5	09140-05005	螺母	Nut	2
7	19136-94301	油门拉杆	Throttle Rod	1
8	19184-95D01	节气门拉线支架(停产)	Throttle Cable Bracket (NLA)	1
9	19185-87D00	油门弹簧	Throttle Spring	1
10	19654-94421	互锁杆	Interlock Rod	1
11	19815-94400	支架(停产)	Holder (NLA)	1
12	02162-06207	螺钉	SCREW	2
13	19851-95D00	NSI操纵杆(停产)	NSI Lever (NLA)	1
14	19861-96301	NSI拉索撑杆(停产)	NSI Cable Stay (NLA)	1
15	02162-06127	螺栓	BOLT	1
16	67466-95200	电缆接头	Cable Connector	1
17	09119-06047	枢轴球头	Pivot Ball	1

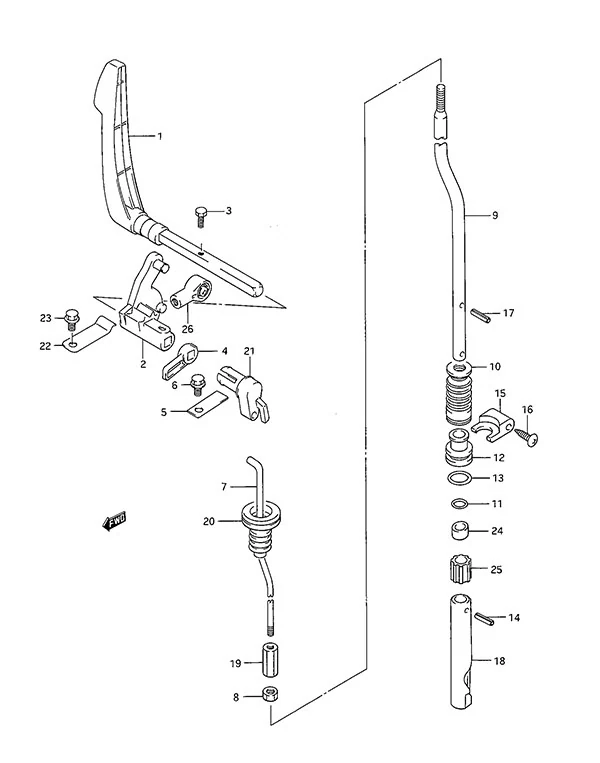

图 12离合器 Clutch

REF	零件编号	中文名称	英文名称	数量
1	21110-95D01	离合器操纵杆(停产)	Clutch Lever (NLA)	1
2	21121-95D01	离合器片(停产)	Clutch Plate (NLA)	1
3	02162-05167	螺栓	BOLT	1
4	21313-95D00	倒车开关臂(停产)	Reverse Switch Arm (NLA)	1
5	21126-95D00	离合器轴固定座	Clutch Shaft Holder	1
6	02162-06127	螺栓	BOLT	1
7	23111-95D02	离合器推杆(停产)	Clutch Rod (NLA)	1
8	09140-06020	螺母(6mm)	Nut (6mm)	1
10	25223-96J00	换挡杆防尘密封	Seal, Shift Rod Dust	1
11	09280-08005	O型圈	O-Ring	1
12	25211-91L00	换挡杆导套	Shift Rod Guide	1
13	09280-13005	O型圈	O-Ring	1
14	09205-03021	弹簧销 (3.5x12)	Spring Pin (3.5x12)	1
15	25215-96301	换挡杆导套止动器	Shift Rod Guide Stopper	1
16	09139-04004	螺钉(4x12)	Screw (4x12)	2
17	09205-02004	弹簧销(2.5x12)	Spring Pin (2.5x12)	1
18	25311-96303	换挡凸轮	Shift Cam	1
19	23311-95DL0	离合器推杆连接器	Clutch Rod Connector	1
20	23131-92L00	离合器推杆防尘套	Clutch Rod Boot	1
21	23211-94401	离合器推杆臂	Clutch Rod Arm	1
22	23213-94400	离合器弹簧	Clutch Spring	1
23	02162-06127	螺栓	BOLT	1
24	25231-96301	磁铁隔片(停产)	Magnet Spacer (NLA)	2
25	25232-96302	齿轮箱磁铁	Gear Case Magnet	1
26	67467-94404	电缆接头	Cable Connector	1

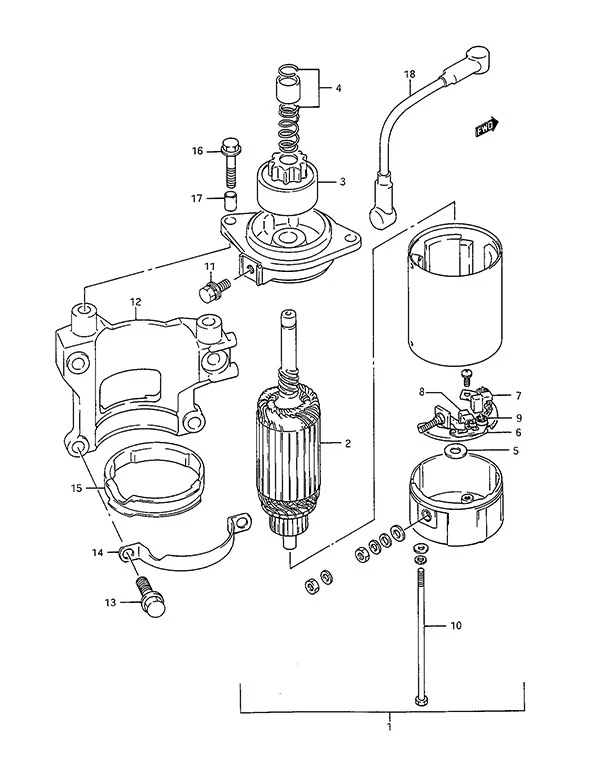

图 13启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-95D00	启动马达总成	Starter Motor Assembly	1
2	31310-96300	电枢(停产)	Armature (NLA)	1
3	31320-94400	小齿轮总成	Pinion Assembly	1
4	31312-96300	小齿轮止动器套件	Pinion Stopper Set	1
5	31360-96300	垫圈套件 (停产)	Washer Kit (NLA)	1
6	31173-89J00	电刷架总成	Brush Holder Assembly	1
7	31131-96300	正极电刷	Brush (+)	1
8	31132-96300	负极电刷	Brush (-)	1
9	31135-89J00	弹簧(停产)	Spring (NLA)	2
10	31281-93340	贯穿螺栓(停产)	Through Bolt (NLA)	2
11	01550-06167	螺栓	BOLT	1
12	31911-95D00-0ED	启动马达支架(停产)	Starting Motor Bracket (NLA)	1
13	01550-08257	螺栓	BOLT	4
14	31912-95D00	启动马达带	Starting Motor Band	1
15	31918-94402	下减震器	Lower Damper	1
16	01550-06357	螺栓	BOLT	2
17	04211-09189	销钉	PIN	2
18	33820-93900	电缆总成	Cable Assembly	1

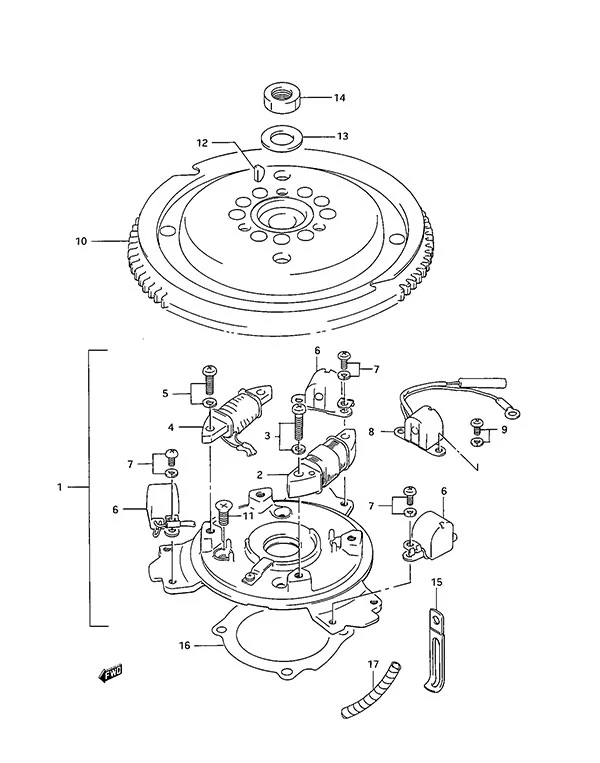

图 14磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
3	02112-36257	螺钉	SCREW	2
5	02112-36257	螺钉	SCREW	2
6	32160-87D11	点火正时线圈	Ignition Timing Coil	3
7	02112-3510B	螺钉	SCREW	6
9	02112-35127	螺钉 5×12	SCREW 5X12	2
12	09420-04008	钥匙	Key	1
13	09160-16026	垫圈 (16x30x3)	Washer (16x30x3)	1
14	09140-16031	螺母(停产)	Nut (NLA)	1
16	11413-95D10	上油封壳衬垫	Upper Oil Seal Hsg Gasket	1

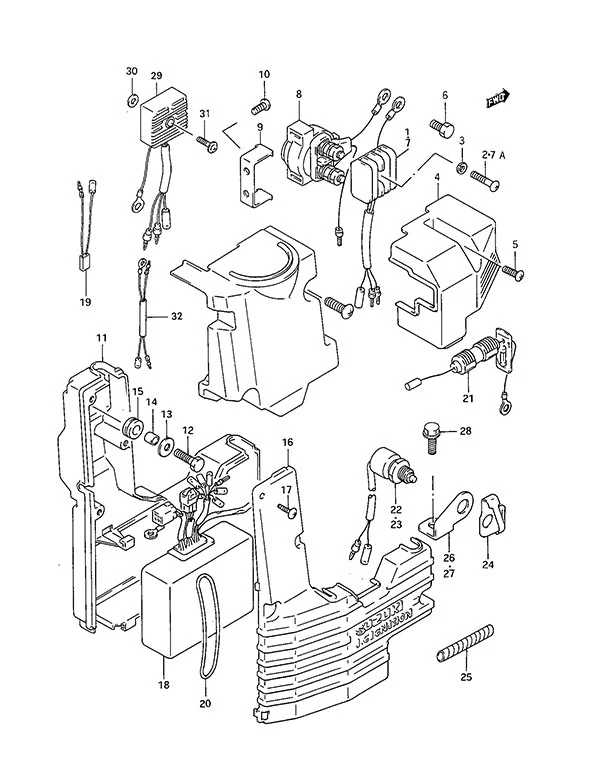

图 15电气部件 Electrical

REF	零件编号	中文名称	英文名称	数量
1	32800-95D02	整流调节器总成	Rectifier & Regulator Assembly	1
2	02112-05257	螺钉 5×25	SCREW 5X25	1
3	08321-0105A	锁紧垫圈	Lock Washer	1
4	32825-95D00	整流器继电器盖(停产)	Rectifier & Relay Cover (NLA)	1
5	09125-05115	螺钉(5x16)	Screw (5x16)	2
6	02162-06127	螺栓	BOLT	1
7	32800-95D02	整流调节器总成	Rectifier & Regulator Assembly	1
8	31800-94401	启动继电器	Starter Relay	1
9	31805-95501	继电器支架	Relay Bracket	1
10	02112-35127	螺钉 5×12	SCREW 5X12	2
11	32950-95D00	电器部件支架(停产)	Electric Parts Holder (NLA)	1
12	01550-06207	螺栓	BOLT	3
13	09160-06052	垫片	Washer	3
14	09180-06248	垫片	Spacer	3
15	09320-08001	缓冲垫	Cushion	3
16	32951-95D01	电器部件盖(停产)	Electric Parts Cover (NLA)	1
17	03212-0516B	螺钉	SCREW	4
19	32940-95D01	CDI单元电阻器(停产)	CDI Unit Resistor (NLA)	1
20	09280-50008	O型圈	O-Ring	1
21	36740-93901	保险丝盒总成	Fuse Case Assembly	1
22	37721-94406	空挡开关总成	Neutral Switch Assembly	1
23	37721-87D03	空挡开关总成	Neutral Switch Assembly	1
24	37725-95300	空挡开关执行器	Neutral Switch Actuator	1
25	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
26	37726-95D02	开关支架	Switch Bracket	1
27	37726-94402	开关支架	Switch Bracket	1
28	01580-06167	螺栓	BOLT	2
29	32800-95D10	整流调节器总成(停产)	Rectifier & Regulator Assembly (NLA)	1
30	09180-06232	隔套(停产)	Spacer (NLA)	1
31	02142-05307	螺钉	SCREW	1
32	36810-95D00	CDI单元至倒车开关导线(停产)	CDI Unit to Reverse Switch Lead (NLA)	1

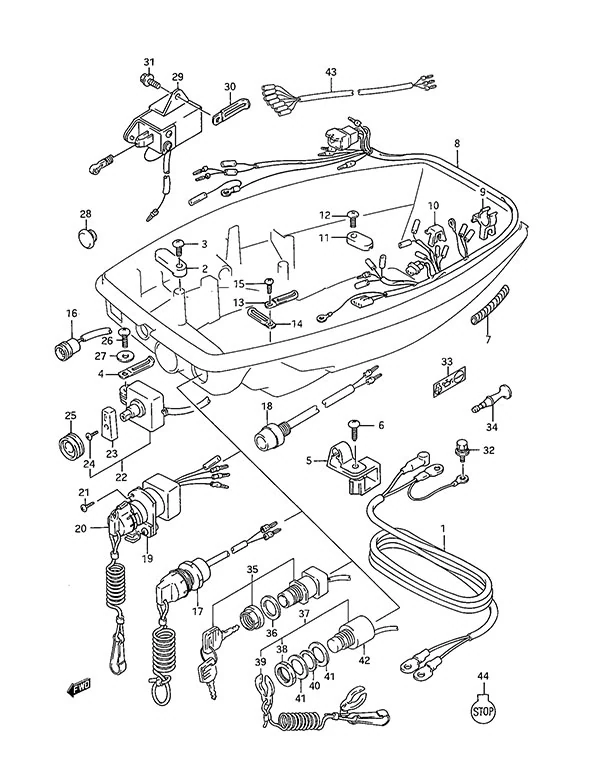

图 16线束 Harness

REF	零件编号	中文名称	英文名称	数量
1	33810-95D02	启动马达电缆(停产)	Starter Motor Cable (NLA)	1
2	33815-87D00	电缆止动器(停产)	Cable Stopper (NLA)	1
3	02142-06257	螺钉	SCREW	1
4	09404-08206	夹具(L:82)	Clamp (L:82)	1
5	33816-96300	电缆夹	Cable Clamp	1
6	03241-0625A	螺钉	SCREW	1
9	36616-95301	连接器支架	Connector Holder	1
10	36641-94710	电缆止动器(停产)	Cable Stopper (NLA)	1
11	36618-87D00	线束固定器	Wiring Harness Stopper	1
12	02142-06207	螺钉 6×20	SCREW 6X20	1
13	09404-06036	卡箍(长:80)	Clamp (L:80)	1
17	37820-94461	紧急停机开关总成	Emergency Stop Switch Assembly	1
18	37800-92D22	停机开关总成(停产)	Stop Switch Assembly (NLA)	1
19	37110-95D03	点火开关总成(停产)	Ignition Switch Assembly (NLA)	1
21	03242-0412B	螺钉	SCREW	3
22	37920-95500	点火正时开关总成(停产)	Ignition Timing Switch Assembly (NLA)	1
23	37921-95D00	旋钮(停产)	Knob (NLA)	1
24	02112-0408A	螺钉	SCREW	1
25	37925-95D00	点火正时开关缓冲垫(停产)	Ignition Timing Switch Cushion (NLA)	1
26	03112-05203	螺钉(停产)	Screw (NLA)	1
27	09160-05043	垫圈 (5.5x16x1.2)	Washer (5.5x16x1.2)	1
28	09250-12016	盖帽(外径20)	CAP(OD:20)	1
29	38600-95D01	阻风门电磁阀总成	Choke Solenoid Assembly	1
31	02162-06127	螺栓	BOLT	2
32	01580-06167	螺栓	BOLT	1
34	36615-96300	树脂端子	Resin Terminal	2
35	37110-95D21	点火开关总成(停产)	Ignition Switch Assembly (NLA)	1
36	09160-25069	垫片	Washer	1
38	37826-92E00	螺母	Nut	1
39	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
40	09160-12087	垫片	Washer	1
41	09160-12067	垫圈 (12.5x23x1.0)	Washer (12.5x23x1.0)	2
43	36630-92E00	仪表线束总成	Instrument Wire Assembly	1
44	37835-91J00-YAY	止动标签	Stop Label	1

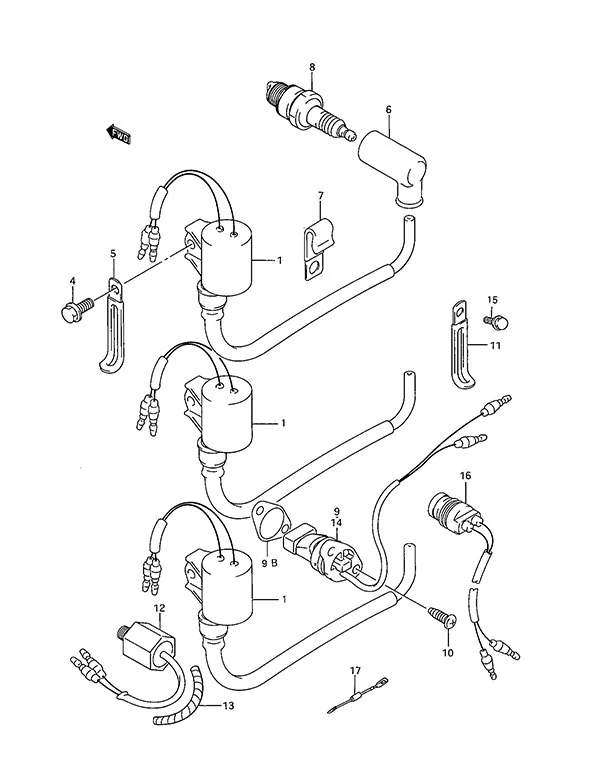

图 17点火线圈 Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	33410-95D11	点火线圈组件	Ignition Coil Assembly	3
4	01550-06167	螺栓	BOLT	3
6	33510-95520	火花塞帽	Spark Plug Cap	3
7	09403-09320	夹具(停产)	Clamp (NLA)	3
8	09482-00277	NGK BR7HS火花塞	NGK BR7HS Spark Plug	3
9	34870-87D10	冷却水传感器(停产)	Cooling Water Sensor (NLA)	1
10	03212-0512B	螺钉	SCREW	2
12	34820-95D10	发动机温度传感器(停产)	Engine Temp Sensor (NLA)	1
13	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
14	34820-95D20	气缸温度传感器	Cylinder Temp Sensor	1
15	02162-06127	螺栓	BOLT	1
16	34850-95D30	温度传感器总成	Heat Sensor Assembly	1
17	36840-95D00	转速表导线	Tachometer Lead	1

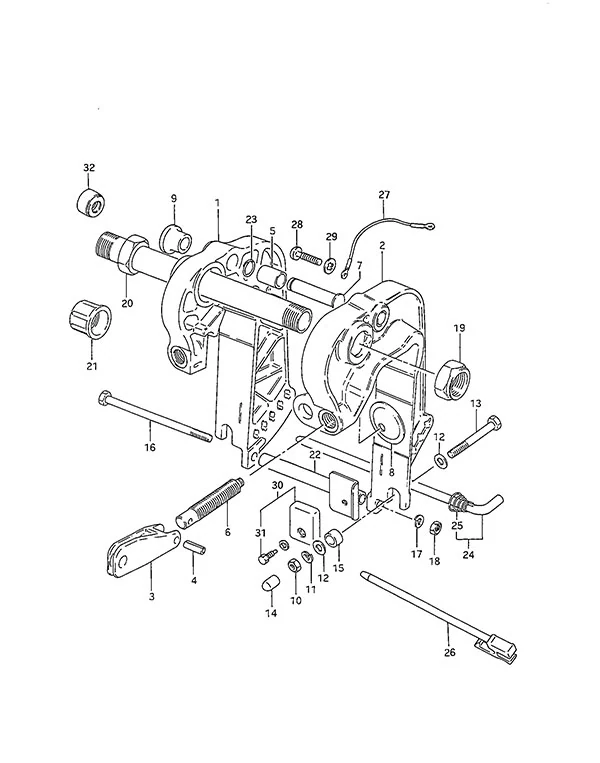

图 18夹紧支架(1989-1993款) Clamp Bracket(1989 to 1993)

REF	零件编号	中文名称	英文名称	数量
3	41212-93001-0ED	夹紧手柄(停产)	Clamp Handle (NLA)	2
4	09205-06007	弹簧销 (6x25)	Spring Pin (6x25)	2
5	09303-14002	衬套	Bushing	1
7	41222-96311	倾斜止动销	Tilt Stopper Pin	1
8	41213-94J01	夹紧板	Clamp Plate	2
9	41221-96301	倾斜止动旋钮	Tilt Stopper Knob	1
10	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
11	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
12	09160-08081	垫圈 (8.5x23x1.5)	Washer (8.5x23x1.5)	4
13	09100-08239	螺栓(8x90)	Bolt (8x90)	2
14	41153-96300	艉板螺栓帽(停产)	Transom Bolt Cap (NLA)	2
15	09180-09016	隔套(停产)	Spacer (NLA)	2
16	09100-08196	螺栓(8x152)(停产)	Bolt (8x152) (NLA)	1
17	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	1
18	09140-08023-XC0	螺母(8mm)	Nut (8mm)	1
19	09159-22006	螺母	Nut	1
20	41130-91L01	夹具支架轴	Clamp Bracket Shaft	1
21	41151-94500	夹具支架轴帽	Clamp Bracket Shaft Cap	2
22	41310-96301	夹具支架下连杆(停产)	Clamp Bracket Lower Rod (NLA)	1
23	09380-12005	卡环	Snap Ring	1
24	45420-9631V	倾斜锁定销	Tilt Lock Pin	1
25	09441-17001	弹簧	Spring	1
26	45420-95D04	倾斜锁定销	Tilt Lock Pin	1
27	36894-95201	导线(长165)	Wire Lead (L:165)	1
28	09125-05050	螺钉(5x8)	Screw (5x8)	2
29	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	2
30	55320-95311	锌阳极	Zinc Anode	1
31	09116-06094	螺栓(6x15)	Bolt (6x15)	1
32	41161-94400	转向拉索密封件	Steering Cable Seal	1

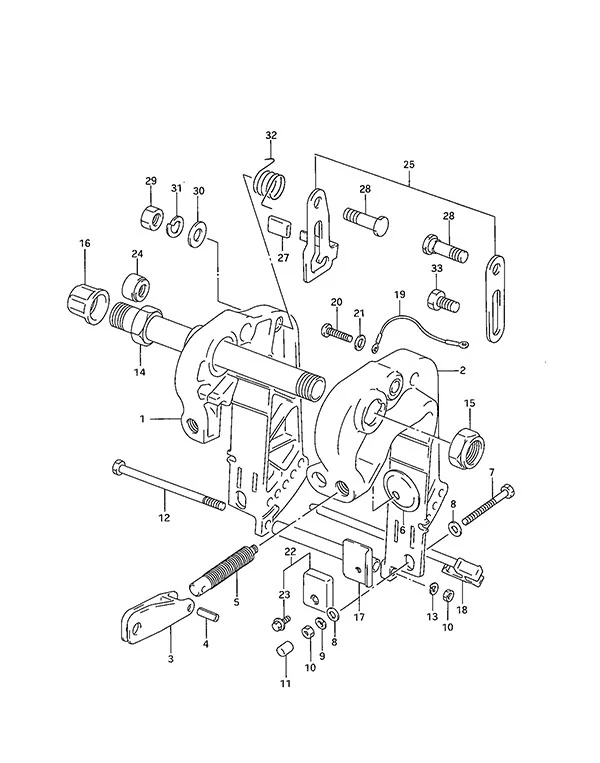

图 18A夹紧支架(1994-2000款) Clamp Bracket(1994 to 2000)

REF	零件编号	中文名称	英文名称	数量
1	41111-95D90-0ED	右舷夹紧支架 (停产)	Starboard Clamp Bracket (NLA)	1
2	41121-95D12-0ED	左舷夹箍支架(停产)	Port Clamp Bracket (NLA)	1
3	41212-93001-0ED	夹紧手柄(停产)	Clamp Handle (NLA)	2
4	09205-06007	弹簧销 (6x25)	Spring Pin (6x25)	2
6	41213-94J01	夹紧板	Clamp Plate	2
7	09100-08239	螺栓(8x90)	Bolt (8x90)	2
8	09160-08081	垫圈 (8.5x23x1.5)	Washer (8.5x23x1.5)	4
9	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
10	09140-08023-XC0	螺母(8mm)	Nut (8mm)	3
11	41153-96300	艉板螺栓帽(停产)	Transom Bolt Cap (NLA)	2
12	09100-08295	螺栓(8x165)(停产)	Bolt (8x165) (NLA)	1
13	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	1
14	41130-91L01	夹具支架轴	Clamp Bracket Shaft	1
15	09159-22006	螺母	Nut	1
16	41151-94500	夹具支架轴帽	Clamp Bracket Shaft Cap	2
17	41310-96310	夹具支架下连杆	Clamp Bracket Lower Rod	1
18	45420-95D04	倾斜锁定销	Tilt Lock Pin	1
19	36894-95201	导线(长165)	Wire Lead (L:165)	1
20	09125-05050	螺钉(5x8)	Screw (5x8)	2
21	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	2
22	55320-95311	锌阳极	Zinc Anode	1
23	09116-06094	螺栓(6x15)	Bolt (6x15)	1
24	41161-94400	转向拉索密封件	Steering Cable Seal	1
25	41200-91L00	倾斜臂总成	Tilt Arm Assembly	1
27	41225-94401	倾斜定位橡胶块	RUBBER,TILT LOC	1
28	09111-10068	螺栓(10x48.5)	Bolt (10x48.5)	2
29	09140-10031	螺母(10mm)	Nut (10mm)	2
30	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
31	09162-10005	锁紧垫圈	Lock Washer	2
32	09448-29015	弹簧	Spring	1
33	09111-10067	螺栓 (10x20.4)	Bolt (10x20.4)	2

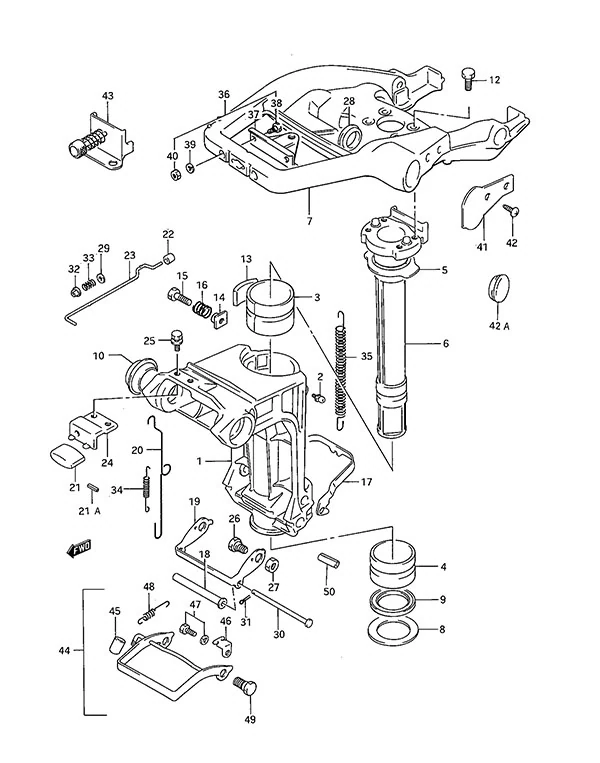

图 19旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
2	22511-99011	黄油嘴	Grease Nipple	4
3	43710-91L00	转向衬套套装	Steering Bushing Set	1
4	43710-91L00	转向衬套套装	Steering Bushing Set	1
5	43721-96302	上衬套板(停产)	Upper Bushing Plate (NLA)	1
8	09160-40005	垫圈 (40x58x2)	Washer (40x58x2)	1
9	09284-40001	油封	Oil Seal	1
10	09306-22004	旋转支架衬套	Swivel Bracket Bushing	2
12	09117-08074	螺栓(8x22)(停产)	Bolt (8x22) (NLA)	4
13	43411-96300	转向调节器(停产)	Steering Adjuster (NLA)	1
14	43421-96302	调节器衬套	Adjuster Bushing	1
15	09119-08044	螺栓(8x23)(停产)	Bolt (8x23) (NLA)	1
17	45231-96302	倒挡锁止臂(停产)	Reverse Lock Arm (NLA)	1
18	45246-96302	隔套(停产)	Spacer (NLA)	1
19	45241-96303	倒挡锁止臂连杆(停产)	Reverse Lock Arm Link (NLA)	1
20	45252-96303	释放杆连杆	Release Lever Link	1
21	45255-96302	释放杆旋钮	Release Lever Knob	1
22	45257-96300	释放杆衬套	Release Lever Bushing	1
23	45260-96300	释放杆	Release Lever	1
24	45311-96303-0ED	释放杆支架	Release Lever Bracket	1
25	09116-05010	螺栓(5x12)	Bolt (5x12)	2
26	09111-10034	螺栓 (10x16.5) (停产)	Bolt (10x16.5) (NLA)	2
27	09140-10032	螺母	Nut	2
28	43753-94400	转向支架护孔环(停产)	Steering Bracket Grommet (NLA)	1
29	09160-04012	垫圈 (4.2x10x1)	Washer (4.2x10x1)	1
30	09200-05011	销 (停产)	Pin (NLA)	1
31	09204-01002	开口销	Cotter Pin	1
32	09319-04001	衬套	Bushing	1
33	09440-04021	释放弹簧(停产)	Release Spring (NLA)	1
34	09443-05013	弹簧	Spring	1
35	09443-09036	弹簧(停产)	Spring (NLA)	1
36	67100-96300	转向支架附件套装(停产)	Steering Bracket Attachment Set (NLA)	1
37	43755-96320	转向支架附件(停产)	Steering Bracket Attachment (NLA)	1
38	09100-08224-XC0	螺栓(8x35)	Bolt (8x35)	2
39	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
40	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
41	43754-94301-0ED	转向盖(停产)	Steering Cover (NLA)	1
42	03142-05103	螺钉(停产)	Screw (NLA)	2
43	67100-99700	遥控装置附件(停产)	Remote Control Attachment (NLA)	1
44	45700-96313	浅水驱动总成	Shallow Water Drive Assy	1
45	45255-95500	旋钮(停产)	Knob (NLA)	1
46	45731-96312	弹簧支架	Spring Bracket	1
47	09117-06038	螺栓(6x16)(停产)	Bolt (6x16) (NLA)	1
48	09443-08031	弹簧	Spring	1
49	09111-10045	螺栓 (10x20.8) (停产)	Bolt (10x20.8) (NLA)	2
50	09205-06013	销	Pin	1
51	41130-91L01	夹具支架轴	Clamp Bracket Shaft	1
52	41310-96310	夹具支架下连杆	Clamp Bracket Lower Rod	1
53	45420-95D04	倾斜锁定销	Tilt Lock Pin	1
54	09100-08295	螺栓(8x165)(停产)	Bolt (8x165) (NLA)	1

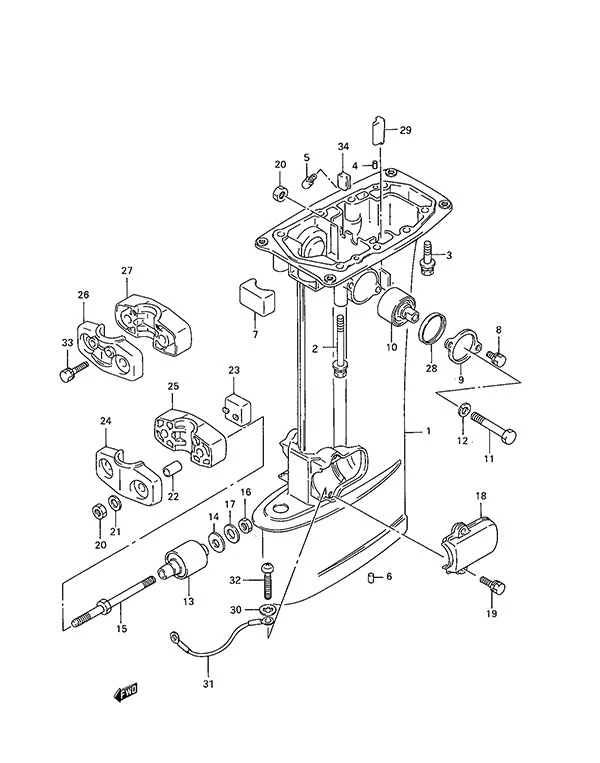

图 20驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
2	09118-08172	螺栓(8x85)	Bolt (8x85)	4
3	09118-08090	螺栓(8x52)	Bolt (8x52)	4
4	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
5	52117-94400	检视管	Water Inspection Tube	1
6	09202-06015	定位销	Knock Pin	2
7	54121-96301	上反向推力座（停产）	Upper Thrust Reverse Mount (NLA)	1
8	09117-06030	螺栓(6x16)	Bolt (6x16)	4
9	54137-96301-0ED	上部安装盖(停产)	Upper Mount Cover (NLA)	2
10	54130-95D01	上支架(停产)	Upper Mount (NLA)	2
11	09100-10220	螺栓 (10x35)	Bolt (10x35)	2
12	09162-10005	锁紧垫圈	Lock Washer	2
13	54160-95D00	下支架	Lower Mount	2
14	54165-96310	倒车止挡缓冲器(停产)	Reverse Stopper Damper (NLA)	2
15	54166-96311	下支架螺栓	Lower Mount Bolt	2
16	09140-10032	螺母	Nut	2
17	09160-10083	垫圈 (停产)	Washer (NLA)	2
18	54221-96301-0ED	下支架盖(停产)	Lower Mount Cover (NLA)	2
19	09117-06032	螺栓(6x30)	Bolt (6x30)	4
20	09159-10050	螺母	Nut	2
21	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
22	09180-10152	隔套(停产)	Spacer (NLA)	2
23	54151-96300	下推力支架(停产)	Lower Thrust Mount (NLA)	1
24	54211-96321-0ED	下支架前托架(停产)	Lower Mount Forward Bracket (NLA)	1
25	54212-96311-0ED	下支架后托架	Lower Mount Aft Bracket	1
26	54211-96321-0ED	下支架前托架(停产)	Lower Mount Forward Bracket (NLA)	1
27	54212-96311-0ED	下支架后托架	Lower Mount Aft Bracket	1
28	54138-96300	上部安装套筒	Upper Mounting Sleeve	2
30	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	2
31	36894-95201	导线(长165)	Wire Lead (L:165)	1
32	09125-05050	螺钉(5x8)	Screw (5x8)	2
33	09117-08056-XC0	螺栓(8x40)	Bolt (8x40)	2
34	52112-95D00	驱动轴外壳护圈(停产)	Driveshaft Housing Grommet (NLA)	1

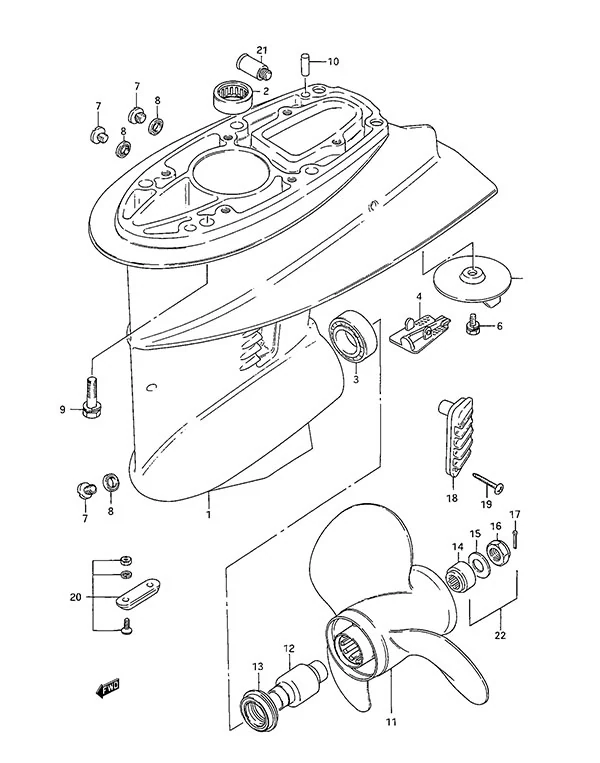

图 21齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
1	55100-91L00-0ED	齿轮箱壳体	Gear Case Housing	1
2	09263-20046	轴承(20.6x27x25.4)	Bearing (20.6x27x25.4)	1
3	09265-25015	轴承(25x52x16.25)	Bearing (25x52x16.25)	1
4	55114-96310	齿轮箱底盖	Gear Case Under Cover	1
5	55125-96310	平衡调整片阳极	Trim Tab Anode	1
6	09117-08109	螺栓(8x16)	Bolt (8x16)	1
7	09248-10008	放油塞	Drain Plug	3
8	09168-10022	放油塞垫片	Drain Plug Gasket	3
9	09117-08056-XC0	螺栓(8x40)	Bolt (8x40)	6
10	09202-06015	定位销	Knock Pin	2
12	58120-96401	P型螺旋桨衬套	Type P Propeller Bushing	1
13	57632-96400	螺旋桨衬套止动件	Propeller Bushing Stopper	1
14	57633-96300	螺旋桨螺母隔套	Propeller Nut Spacer	1
15	09160-14028	螺旋桨螺母垫片	Propeller Nut Washer	1
16	09141-14008	螺母14mm	Nut 14mm	1
17	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
18	17631-96320	水滤器	Water Filter	2
19	03142-04259	螺钉	SCREW	2
20	55300-95500	锌阳极	Zinc Anode	1
21	55181-95200	冲洗软管接头	Flush Hose Attachment	1
22	57630-96300	螺旋桨五金套件(DT20/30/25c/30c DF25/DF30机型)	Propeller Hardware Kit DT20/30/25c/30c DF25/DF30	1
23	25700-95D03	齿轮箱密封套件 DT25c/DT30c - DF25/DF30	Gear Case Seal Kit DT25c / DT30c - DF25 / DF30	1

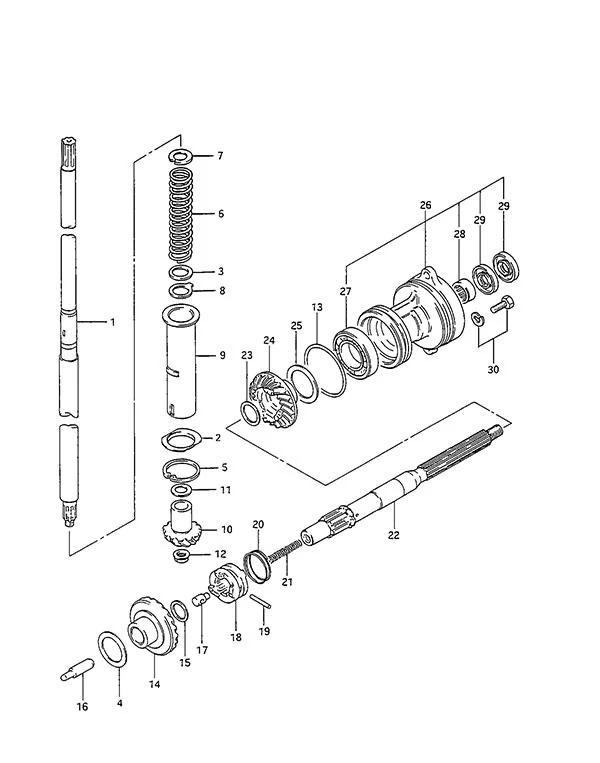

图 22变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	57134-96301	齿轮油挡板	Gear Oil Barrier	1
3	08211-20253	推力垫圈(停产)	Thrust Washer (NLA)	1
5	08331-41406	卡簧	Circlip	1
6	09440-25002	驱动轴弹簧	Drive Shaft Spring	1
7	09166-17005	垫圈 (17.1x26x3.0)	Washer (17.1x26x3.0)	1
8	09167-20021	垫圈 (20.5x25.5x2.0)	Washer (20.5x25.5x2.0)	1
9	57133-96302	驱动轴弹簧挡圈	Drive Shaft Spring Collar	1
10	57311-91L00	小齿轮	Pinion Gear	1
12	09159-08046	螺母	Nut	1
13	09280-75002	O型圈	O-Ring	1
14	57510-94L00	前进齿轮	Forward Gear	1
15	09181-16184	垫片 (1.5mm)	Shim (1.5)	1
16	57631-96301	推杆	Push Rod	1
17	09209-08016	推销	Push Pin	1
18	57621-91L10	离合器换挡拨叉	Clutch Dog Shifter	1
19	09202-05021	离合器换挡拨叉销	Clutch Dog Shifter Pin	1
20	09440-35004	弹簧	Spring	1
21	09440-07041	回位弹簧	Return Spring	1
22	57610-96311	螺旋桨轴总成	Propeller Shaft Assembly	1
24	57521-94L00	倒挡齿轮	Reverse Gear	1
26	56120-96332-0ED	螺旋桨轴轴承座	Propeller Shaft Bearing Housing	1
27	08113-60060	B1 30X55X13轴承	B1 30X55X13 BEA	1
28	09263-20047	轴承(20x26x20)	Bearing (20x26x20)	1
29	09289-20009	油封	Oil Seal	2
30	09117-06049	螺栓(6x25)	Bolt (6x25)	2

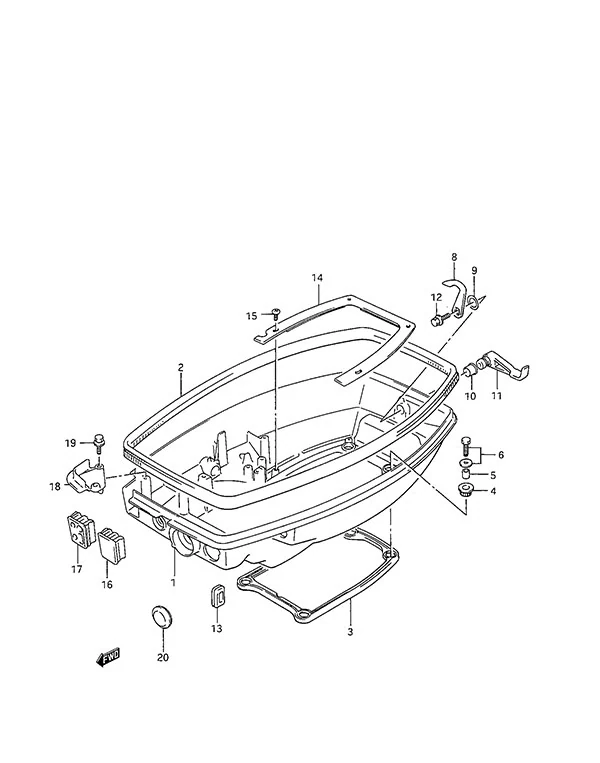

图 23下盖 Under Cover

REF	零件编号	中文名称	英文名称	数量
1	61111-95D12-0ED	发动机下盖	Under Engine Cover	1
2	61112-96302	发动机盖密封条(停产)	Engine Cover Seal (NLA)	1
3	61113-95D00	下盖密封件(停产)	Under Cover Seal (NLA)	1
4	09320-10031	下盖缓冲垫(停产)	Under Cover Cushion (NLA)	4
5	09180-06289	垫片	Spacer	4
6	09116-06133	螺栓(6x25)	Bolt (6x25)	4
8	61631-94410	发动机下盖挂钩(停产)	Lower Engine Cover Hook (NLA)	1
9	09164-14008	波形垫圈	Wave Washer	1
10	09307-13006	衬套	Bushing	1
11	61633-93930-0ED	挂钩杆	Hook Lever	1
13	63625-94300	节气门拉线帽	Throttle Cable Cap	1
14	61138-95D00	水盖 (停产)	Water Cover (NLA)	1
15	03241-0510A	螺钉	SCREW	4
16	61124-95D01	电缆护圈(停产)	Cable Grommet (NLA)	1
17	61124-95D20	电缆护圈	Cable Grommet	1
18	61125-95D00-0ED	电缆护圈板(停产)	Cable Grommet Plate (NLA)	1
19	09116-06204	螺栓(6x20)	Bolt (6x20)	2
20	09250-21003	塞子	Plug	1

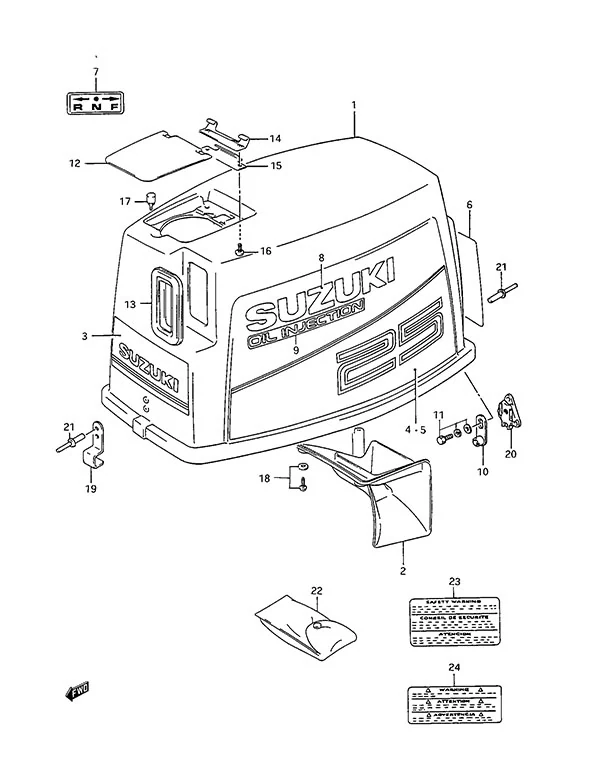

图 24发动机罩(1989至1993年款) Engine Cover(1989 to 1993)

REF	零件编号	中文名称	英文名称	数量
1	61410-95D03-0ED	发动机罩(停产)	Engine Cover (NLA)	1
2	61433-95D00	进气内盖(停产)	Air Intake Inner Cover (NLA)	1
3	61422-95D10-70G	前徽标标记	Front Emblem Mark	1
4	61443-95D30-70G	右舷发动机盖贴花(停产)	Stbd Engine Cover Decal (NLA)	1
5	61453-95D30-70G	左舷发动机罩贴花(停产)	Port Engine Cover Decal (NLA)	1
6	61435-95D30-70G	发动机后盖贴花（停产）	Rear Engine Cover Decal (NLA)	1
7	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
8	61441-95560-764	铃木标志	Suzuki Mark	2
9	61442-94600-764	注油标记	Oil Injection Mark	2
10	61610-94420	紧固件	Fastener	1
11	01550-06127	螺栓	BOLT	1
12	61481-95D01-0ED	机油箱加注口盖（停产件）	Oil Tank Filler Lid (NLA)	1
14	61482-95D00	加油口盖铰链（停产）	Oil Filler Lid Hinge (NLA)	1
15	61485-94400	加油口盖弹簧	Oil Filler Lid Spring	1
16	09125-05046	螺钉(5x12)	Screw (5x12)	2
17	09321-05019	缓冲垫	Cushion	2
18	03242-0412B	螺钉	SCREW	4
19	61412-95D00	发动机盖挂钩(停产)	Engine Cover Hook (NLA)	1
20	61621-96303	紧固件支架(停产)	Fastener Bracket (NLA)	1
21	09229-04029	铆钉(停产)	Rivet (NLA)	5
22	09800-01016	工具套装	Tool Set	1
23	61581-98620	发动机盖标签	Engine Cover Label	1
24	61582-98100	警告标记(停产)	Warning Mark (NLA)	1

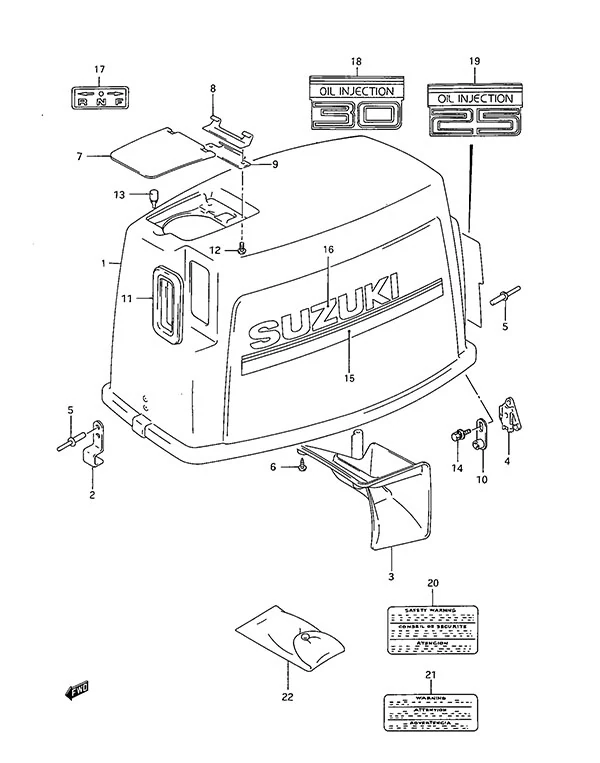

图 26发动机罩(1994至1997年款) Engine Cover(1994 to 1997)

REF	零件编号	中文名称	英文名称	数量
1	61420-95844-0ED	发动机罩(停产)	Engine Cover (NLA)	1
2	61412-95D00	发动机盖挂钩(停产)	Engine Cover Hook (NLA)	1
3	61433-95D00	进气内盖(停产)	Air Intake Inner Cover (NLA)	1
4	61621-96303	紧固件支架(停产)	Fastener Bracket (NLA)	1
5	09229-04029	铆钉(停产)	Rivet (NLA)	5
6	03242-0412B	螺钉	SCREW	4
7	61481-95D01-0ED	机油箱加注口盖（停产件）	Oil Tank Filler Lid (NLA)	1
8	61482-95D00	加油口盖铰链（停产）	Oil Filler Lid Hinge (NLA)	1
9	61485-94400	加油口盖弹簧	Oil Filler Lid Spring	1
10	61610-94420	紧固件	Fastener	1
11	61622-95500	反冲启动器密封件	Recoil Starter Seal	1
12	09125-05046	螺钉(5x12)	Screw (5x12)	2
13	09321-05019	缓冲垫	Cushion	2
14	02162-06127	螺栓	BOLT	1
15	61440-91D00	发动机盖条纹套装	Engine Cover Stripe Set	1
16	68181-33C20-1RR	铃木徽标(停产)	Suzuki Emblem (NLA)	2
17	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
19	61435-95D51	后徽标（停产）	Rear Emblem Mark (NLA)	1
20	61581-98620	发动机盖标签	Engine Cover Label	1
21	61582-98100	警告标记(停产)	Warning Mark (NLA)	1
22	09800-01016	工具套装	Tool Set	1

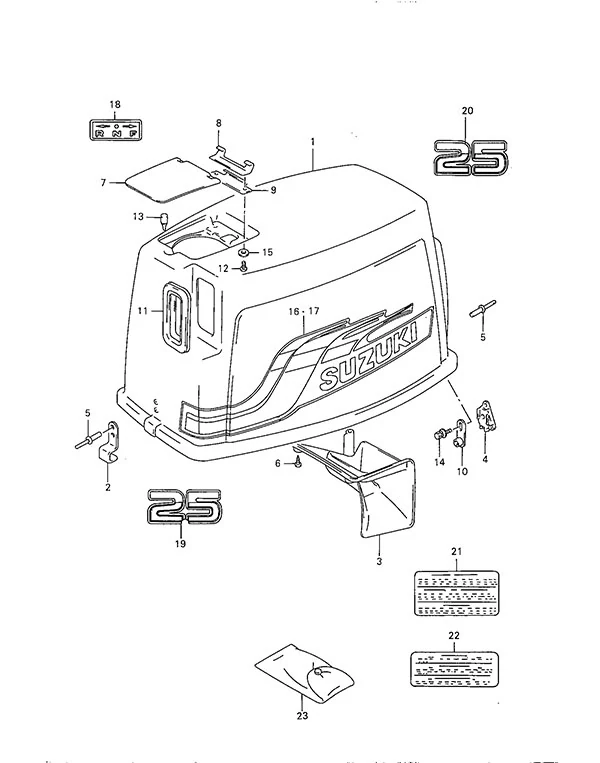

图 27发动机罩(1998至2000年款) Engine Cover(1998 to 2000)

REF	零件编号	中文名称	英文名称	数量
1	61420-95860-0ED	发动机罩(停产)	Engine Cover (NLA)	1
2	61412-95D00	发动机盖挂钩(停产)	Engine Cover Hook (NLA)	1
3	61433-95D00	进气内盖(停产)	Air Intake Inner Cover (NLA)	1
4	61621-96303	紧固件支架(停产)	Fastener Bracket (NLA)	1
5	09229-04029	铆钉(停产)	Rivet (NLA)	5
6	03242-0412B	螺钉	SCREW	4
7	61481-95D01-0ED	机油箱加注口盖（停产件）	Oil Tank Filler Lid (NLA)	1
8	61482-95D00	加油口盖铰链（停产）	Oil Filler Lid Hinge (NLA)	1
9	61485-94400	加油口盖弹簧	Oil Filler Lid Spring	1
10	61610-94420	紧固件	Fastener	1
11	61622-95500	反冲启动器密封件	Recoil Starter Seal	1
12	09125-05046	螺钉(5x12)	Screw (5x12)	2
13	09321-05019	缓冲垫	Cushion	2
14	02162-06127	螺栓	BOLT	1
15	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	2
16	61443-95D50	右舷发动机罩条纹（停产）	Starboard Engine Cover Stripe (NLA)	1
17	61453-95D50	左舷发动机罩条纹(停产)	Port Engine Cover Stripe (NLA)	1
18	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
19	61422-95D30	前徽标标记(停产)	Front Emblem Mark (NLA)	1
20	61435-95D80	后徽标（停产）	Rear Emblem Mark (NLA)	1
21	61581-98620	发动机盖标签	Engine Cover Label	1
22	61582-98100	警告标记(停产)	Warning Mark (NLA)	1
23	09800-01016	工具套装	Tool Set	1

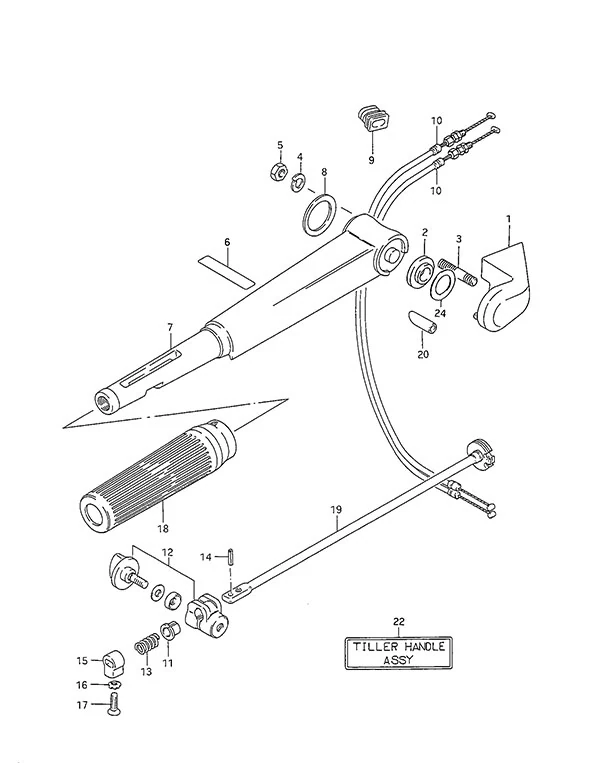

图 28手柄(1989至1992款) Handle(1989 to 1992)

REF	零件编号	中文名称	英文名称	数量
1	63121-96302-0ED	舵柄手柄盖（停产）	Tiller Handle Cover (NLA)	1
2	63114-95L00	手柄盖垫片	Handle Cover Spacer	1
3	09108-08147	双头螺栓(8x61)	Stud Bolt (8x61)	2
4	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
5	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
6	63215-93110	手柄握把标记	Handle Grip Mark	1
7	63111-96332-0ED	舵柄手柄	Tiller Handle	1
8	63115-96310	手柄盖内衬垫	Handle Cover Inside Spacer	1
9	63625-96300	节气门拉线护套	Throttle Cable Grommet	1
10	63610-95D02	节气门拉线总成(停产)	Throttle Cable Assembly (NLA)	2
11	63225-93200	手柄杆衬套	Handle Rod Bushing	1
12	63240-96300	手柄握把调节器	Handle Grip Adjuster	1
13	09440-12027	弹簧	Spring	1
14	63227-93200	手柄杆销	Handle Rod Pin	1
15	63223-92D00	手柄杆止动器	Handle Rod Stopper	1
16	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
17	09126-06006	螺钉(6x20)	Screw (6x20)	1
18	63210-93E30	手柄握把	Handle Grip	1
19	63220-96302	手柄杆	Handle Rod	1
20	63117-96301	停机开关线罩	Stop Switch Wire Cover	1
21	63300-93900	延伸杆组件(停产)	Extension Bar Assembly (NLA)	1

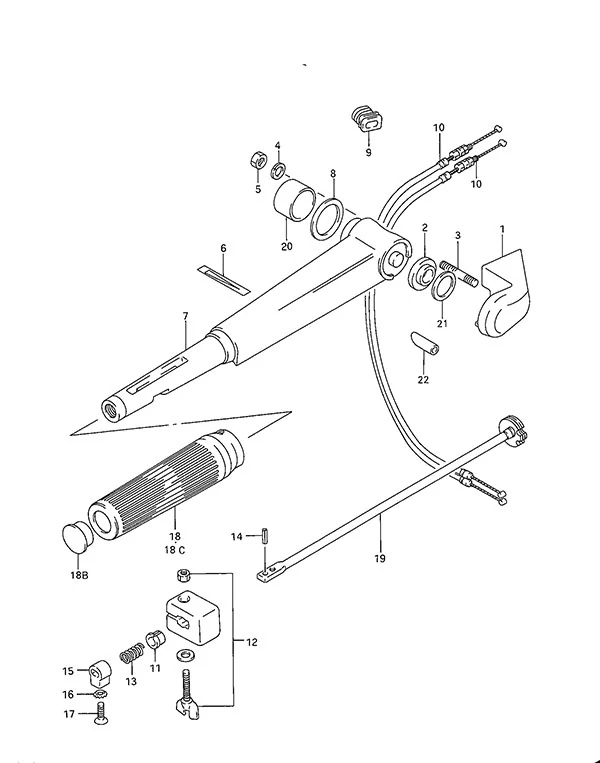

图 29手柄(1993至2000款) Handle(1993 to 2000)

REF	零件编号	中文名称	英文名称	数量
2	63114-95L00	手柄盖垫片	Handle Cover Spacer	1
4	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
5	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
6	63215-93110	手柄握把标记	Handle Grip Mark	1
7	63111-96332-0ED	舵柄手柄	Tiller Handle	1
8	63115-96310	手柄盖内衬垫	Handle Cover Inside Spacer	1
9	63625-96300	节气门拉线护套	Throttle Cable Grommet	1
10	63610-95D02	节气门拉线总成(停产)	Throttle Cable Assembly (NLA)	2
11	63225-93200	手柄杆衬套	Handle Rod Bushing	1
12	63240-97E20	手柄握把调节器	Handle Grip Adjuster	1
13	09440-12027	弹簧	Spring	1
14	63227-93200	手柄杆销	Handle Rod Pin	1
15	63223-92D00	手柄杆止动器	Handle Rod Stopper	1
16	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
17	09126-06015	螺钉(6x23)	Screw (6x23)	1
18	63210-93E30	手柄握把	Handle Grip	1
19	63220-96302	手柄杆	Handle Rod	1
20	63116-96301	舵柄手柄衬套	Tiller Handle Bushing	1
22	63117-96301	停机开关线罩	Stop Switch Wire Cover	1

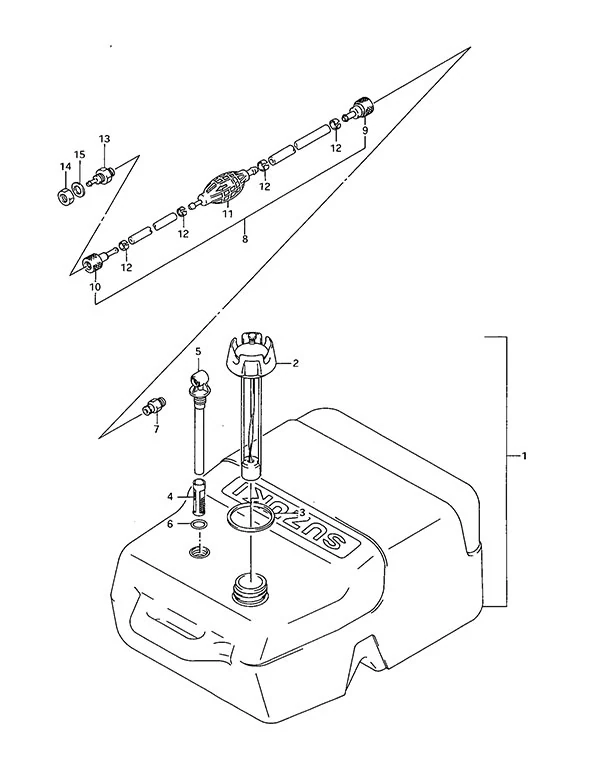

图 31燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65000-95D01	6加仑铃木燃油箱（停产）	6 Gallon Suzuki Fuel Tank (NLA)	1
2	65520-95D00	燃油箱盖总成(停产)	Fuel Tank Cap Assembly (NLA)	1
3	65561-95D00	燃油箱盖垫片	Fuel Tank Cap Gasket	1
4	65831-95D00	燃油出口滤清器	Fuel Outlet Filter	1
5	65890-95D00	出口总成	Outlet Assembly	1
6	65892-95D00	燃油出口O型圈	Fuel Outlet O-Ring	1
7	65740-95D01	油箱接头(13mm)	Fuel Tank Connector (13mm)	1
8	65700-87D85	燃油软管	Fuel Hose	1
9	65750-95501	燃油软管接头（13mm）	Fuel Hose Connector (13mm)	1
10	65750-98506	燃油软管接头（11mm）	Fuel Hose Connector (11mm)	1
11	65770-95541	挤压泵 (停产)	Squeeze Pump (NLA)	1
12	65781-98500	软管卡箍	Hose Clip	4
13	65720-985L1	燃油连接器(11mm)	Fuel Connector (11mm)	1
14	09140-10032	螺母	Nut	1
15	08321-01107	锁紧垫圈	Lock Washer	1

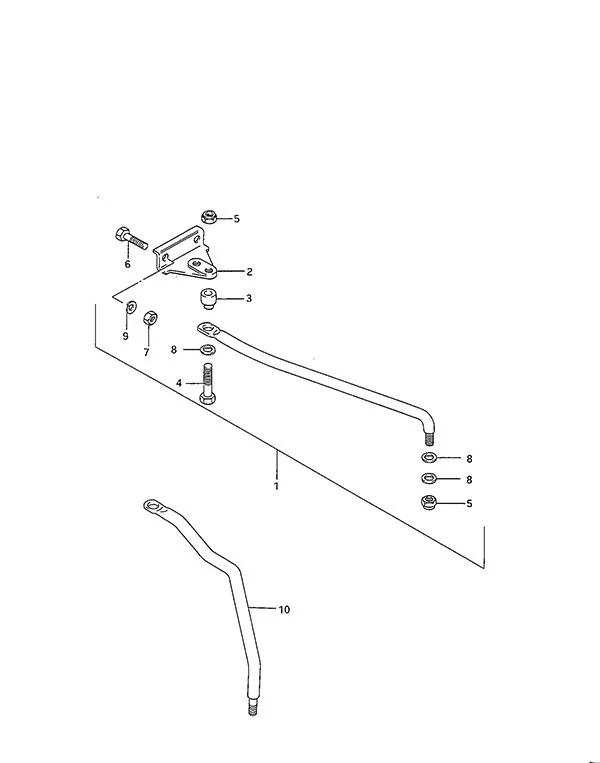

图 32转向拉杆 Drag Link

REF	零件编号	中文名称	英文名称	数量
3	67721-94310	转向拉杆隔套	Drag Link Spacer	1
4	67725-99E10	替代件67725-99E20	Replaced by 67725-99E20	1
5	67726-99E00	锁紧螺母	Lock Nut	2
6	09100-08224-XC0	螺栓(8x35)	Bolt (8x35)	2
7	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
8	67728-99E00	垫片	Washer	3
9	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
10	67711-97E50	转向拉杆(左)(停产)	Drag Link (LH) (NLA)	1

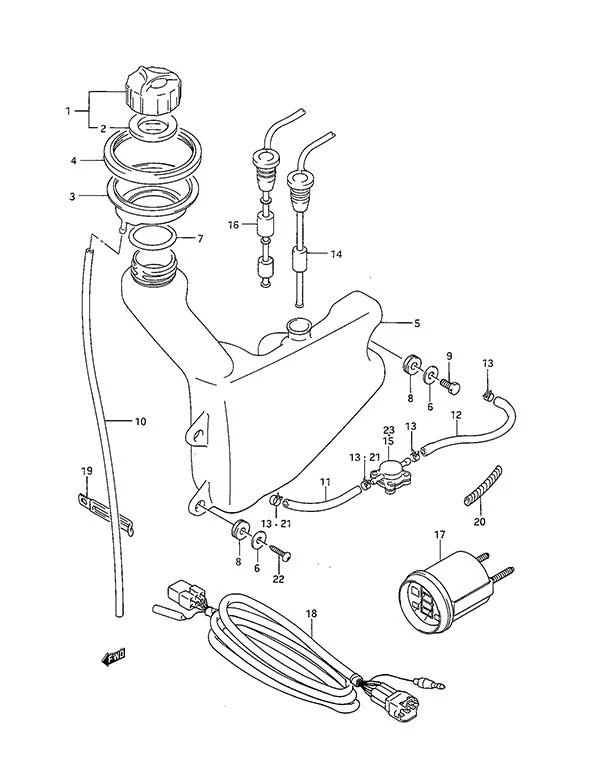

图 33机油箱 Oil Tank

REF	零件编号	中文名称	英文名称	数量
1	69200-94510	铃木油箱盖	Suzuki Oil Tank Cap	1
2	69241-94500	机油箱盖垫片	Oil Tank Cap Gasket	1
3	69355-95D02	机油箱导油槽（停产件）	Oil Tank Gutter (NLA)	1
4	69357-95D11	机油箱导油槽密封件（停产件）	Oil Tank Gutter Seal (NLA)	1
5	69110-95D01	机油箱（停产件）	Oil Tank (NLA)	1
6	09160-06054	垫圈 (6.5x22x1.6)	Washer (6.5x22.1.6)	2
7	09280-40008	O型圈(停产)	O-Ring (NLA)	1
8	09320-12027	缓冲垫	Cushion	3
9	09136-06134	螺栓	Bolt	1
10	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
12	16921-95D00	软管(停产)	Hose (NLA)	1
14	34860-94402	油位开关总成	Oil Level Switch Assembly	1
15	16250-94710	机油滤清器/流量传感器	Oil Filter/Flow Sensor	1
16	34860-94431	油位开关总成(停产)	Oil Level Switch Assembly (NLA)	1
20	16911-92E20	防护罩	Protector	1
21	09401-08411	卡扣	Clip	2
22	03511-0616B	螺钉	SCREW	2
23	16810-95D00	机油滤清器（停产）	Oil Filter (NLA)	1

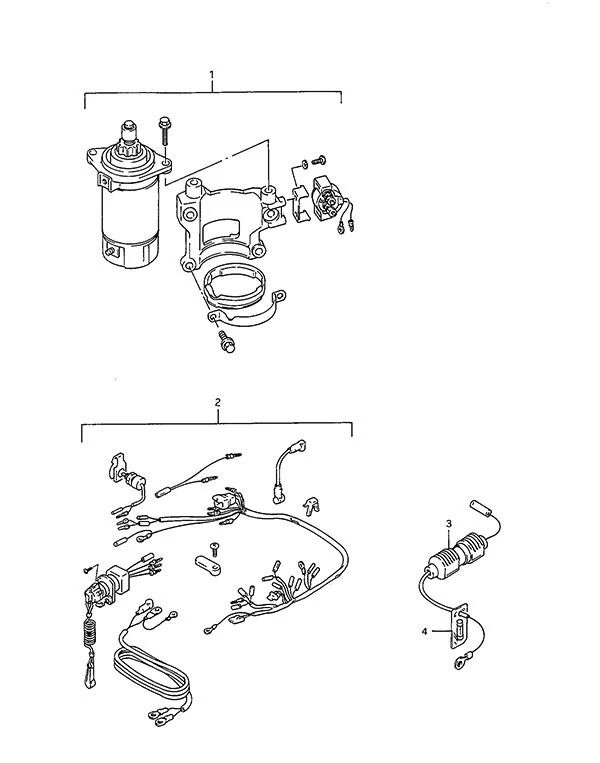

图 34选配:电动系统(手动启动器1型) Opt: Electrical(Manual Starter 1)

REF	零件编号	中文名称	英文名称	数量
1	31101-95D20	启动马达套装(停产)	Starter Motor Set (NLA)	1
2	33800-95D01	启动器电缆/开关套装（停产）	Starter Cable/Switch Set (NLA)	1
3	36740-93901	保险丝盒总成	Fuse Case Assembly	1
4	09481-20001	20安培保险丝	20 Amp Fuse	1

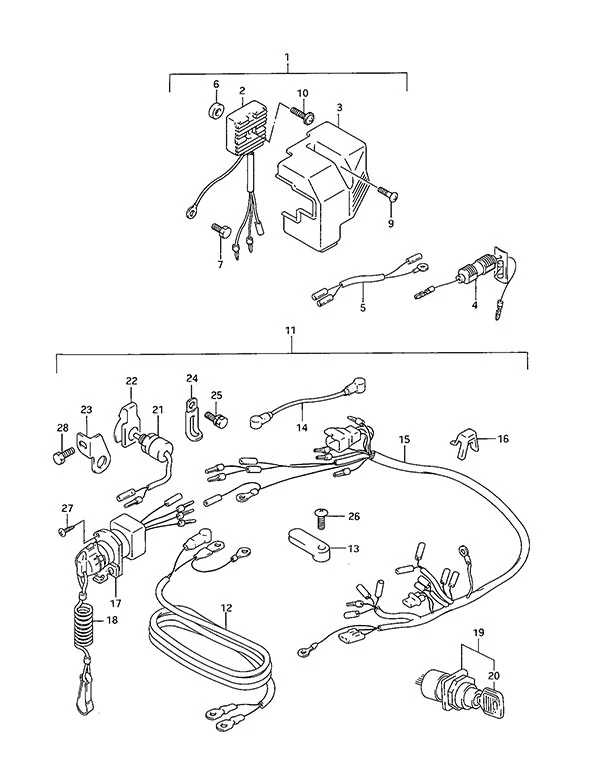

图 35选配:电动系统(手动启动器2型) Opt: Electrical(Manual Starter 2)

REF	零件编号	中文名称	英文名称	数量
3	32825-95D00	整流器继电器盖(停产)	Rectifier & Relay Cover (NLA)	1
4	36740-95253	保险丝盒总成	Fuse Case Assembly	1
5	36895-95D00	导线(停产)	Lead (NLA)	1
6	09180-06232	隔套(停产)	Spacer (NLA)	1
7	02162-06127	螺栓	BOLT	1
9	09125-05115	螺钉(5x16)	Screw (5x16)	2
10	02142-05257	螺钉 5×20	SCREW 5 X 20	1
12	33810-95D02	启动马达电缆(停产)	Starter Motor Cable (NLA)	1
13	33815-87D00	电缆止动器(停产)	Cable Stopper (NLA)	1
14	33820-93900	电缆总成	Cable Assembly	1
16	36641-94710	电缆止动器(停产)	Cable Stopper (NLA)	1
17	37110-95D03	点火开关总成(停产)	Ignition Switch Assembly (NLA)	1
19	37110-95D21	点火开关总成(停产)	Ignition Switch Assembly (NLA)	1
21	37721-94406	空挡开关总成	Neutral Switch Assembly	1
22	37725-95300	空挡开关执行器	Neutral Switch Actuator	1
23	37726-95D02	开关支架	Switch Bracket	1
24	09404-08206	夹具(L:82)	Clamp (L:82)	1
25	01580-06167	螺栓	BOLT	1
26	02142-06257	螺钉	SCREW	1
27	03242-0412B	螺钉	SCREW	3
28	01550-06167	螺栓	BOLT	1

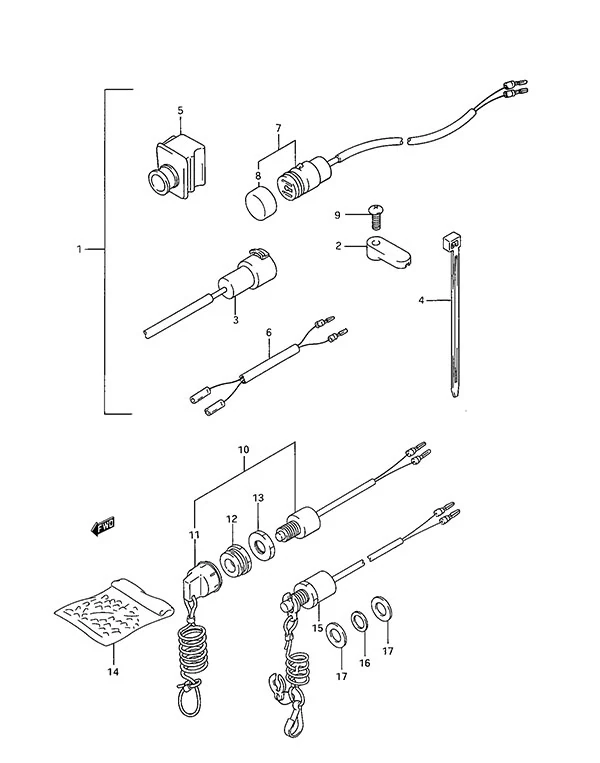

图 36选配:电动系统(手动启动器3型) Opt: Electrical(Manual Starter 3)

REF	零件编号	中文名称	英文名称	数量
1	39600-95D11	插座总成(停产)	Receptacle Set (NLA)	1
2	33815-87D00	电缆止动器(停产)	Cable Stopper (NLA)	1
3	39602-93900	灯线插头总成	Lamp Cord Plug Assembly	1
4	09407-25402	卡箍(长:248)	Clamp (L:248)	1
5	39603-95D01	索环(停产)	Grommet (NLA)	1
7	39601-95D00	照明插座总成	Lighting Receptacle Assembly	1
8	36634-93910	连接器帽	Connector Cap	1
9	02142-06257	螺钉	SCREW	1
10	37820-94461	紧急停机开关总成	Emergency Stop Switch Assembly	1
11	37823-94401	紧急停机开关帽	Emergency Stop Switch Cap	1
12	37825-89E00	上部螺母(停产)	Upper Nut (NLA)	1
13	37826-89E00	下螺母(停产)	Lower Nut (NLA)	1
14	36990-87D00	端子套管套装	Terminal & Sleeve Set	1
15	37830-95D03	紧急停机开关总成	Emergency Stop Switch Assembly	1
16	09160-12087	垫片	Washer	1
17	09160-12067	垫圈 (12.5x23x1.0)	Washer (12.5x23x1.0)	2

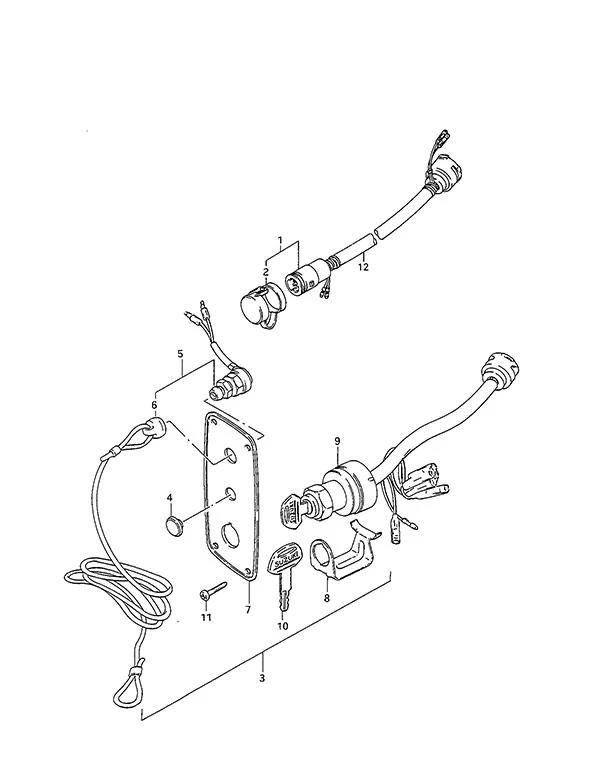

图 37选配:电动系统 Opt: Electrical

REF	零件编号	中文名称	英文名称	数量
2	36631-94300	盖帽	Cap	1
3	37100-95210	点火开关面板总成(停产)	Ignition Switch Panel Assembly (NLA)	1
4	09250-12016	盖帽(外径20)	CAP(OD:20)	1
5	37820-92E05	紧急停机开关总成	Emergency Stop Switch Assembly	1
6	37823-95251	紧急停机开关帽	Emergency Stop Switch Cap	1
7	37139-95251	开关板(停产)	Switch Plate (NLA)	1
8	37150-93350	支架(停产)	Holder (NLA)	1
9	37110-95210	点火开关总成(停产)	Ignition Switch Assembly (NLA)	1
11	03112-05203	螺钉(停产)	Screw (NLA)	4
12	36620-95D00	线束总成(停产)	Wiring Harness (NLA)	1

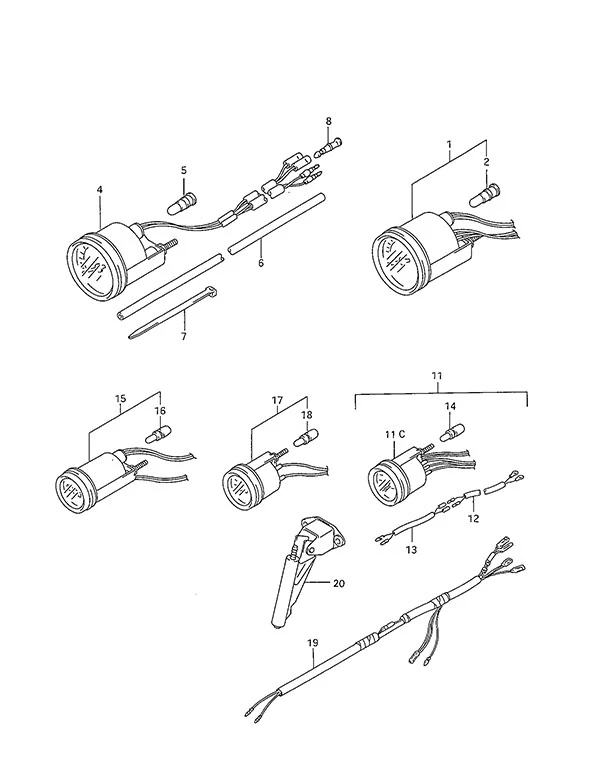

图 38选配: 仪表 Opt: Meter

REF	零件编号	中文名称	英文名称	数量
1	34200-92E02	转速表(停产)	Tachometer (NLA)	1
2	09471-12179	红色灯泡	Bulb (Red)	1
5	09471-12179	红色灯泡	Bulb (Red)	1
6	34191-92E00	水压管	Water Pressure Tubing	1
7	09407-14407	卡箍(长:140)	Clamp (L:140)	2
8	36615-96300	树脂端子	Resin Terminal	2
9	34190-95500	速度表传感器(停产)	Speedometer Sensor (NLA)	1
10	03112-06303	螺钉(停产)	Screw (NLA)	2
11	34300-92E00	燃油表组件(停产)	Fuel Gauge Set (NLA)	1
12	34310-92E00	燃油表导线(停产)	Fuel Gauge Lead (NLA)	1
13	34360-92E00	适配线束(停产)	Adapter Harness (NLA)	1
14	09471-12180	灯泡(停产)	Bulb (NLA)	1
15	34500-92E00	计时表(停产)	Hour Meter (NLA)	1
16	09471-12180	灯泡(停产)	Bulb (NLA)	1
17	34600-92E00	电压表(停产)	Volt Meter (NLA)	1
18	09471-12180	灯泡(停产)	Bulb (NLA)	1
19	34109-94500	延长导线(停产)	Extension Lead (NLA)	1
20	34190-87D00	速度表传感器	Speedometer Sensor	1

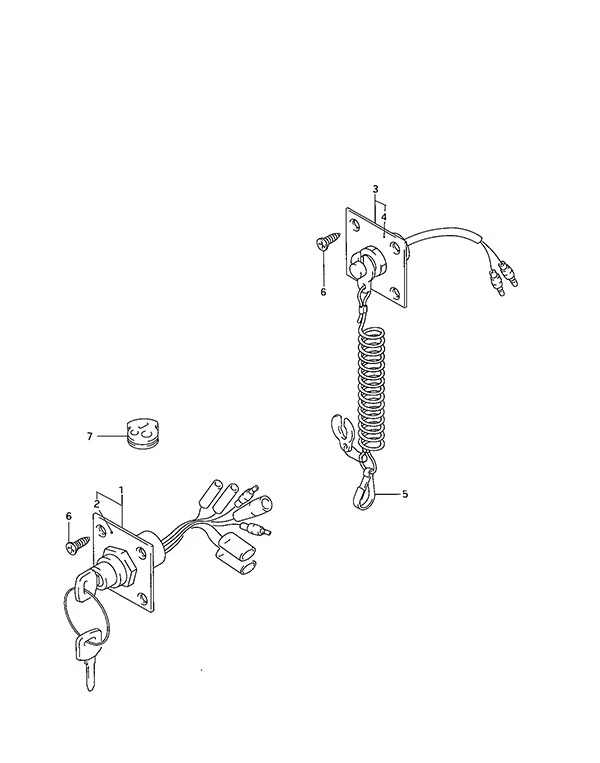

图 39选配: 面板开关 Opt: Panel Switch

REF	零件编号	中文名称	英文名称	数量
1	37100-92E00	点火开关面板总成(停产)	Ignition Switch Panel Assembly (NLA)	1
2	37139-92E01	单机点火开关面板	Single Ingition Switch Panel	1
3	37803-92E00	紧急停机开关总成(停产)	Emergency Stop Switch Assembly (NLA)	1
4	37825-92E00	紧急开关面板	Emergency Switch Panel	1
5	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
6	03112-05203	螺钉(停产)	Screw (NLA)	4
7	36658-95600	电缆护圈(停产)	Cable Grommet (NLA)	1

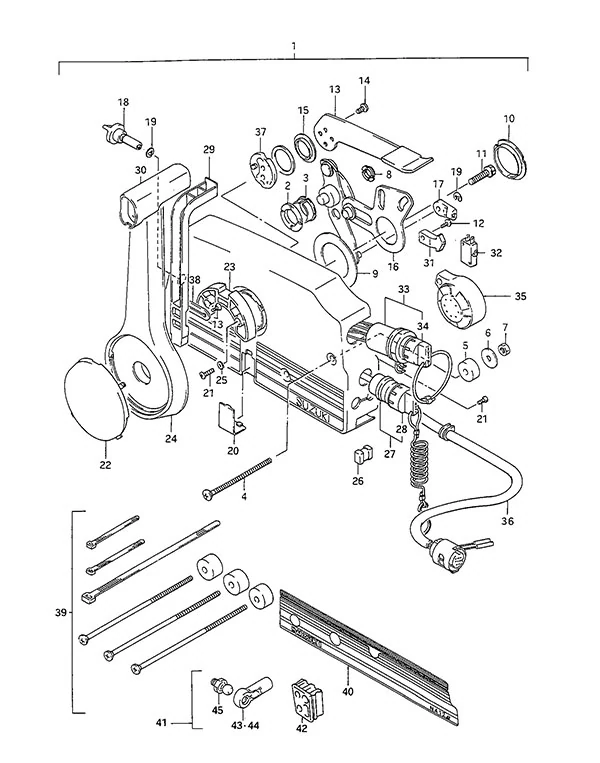

图 40选配: 遥控装置(1989至1992款) Opt: Remote Control(1989 to 1992)

REF	零件编号	中文名称	英文名称	数量
1	67200-94462-0ED	遥控箱(停产)	Remote Control Box (NLA)	1
2	67232-95600	衬套	Bushing	1
3	67232-95620	衬套(停产)	Bushing (NLA)	1
4	67296-95600	螺钉	Screw	3
5	67294-95600	垫片	Spacer	3
6	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
7	09140-06020	螺母(6mm)	Nut (6mm)	3
8	67232-95610	衬套(停产)	Bushing (NLA)	2
9	67253-95600	垫圈 (停产)	Washer (NLA)	1
10	67252-95600	衬套	Bushing	2
11	09100-08232	螺栓(8x30)	Bolt (8x30)	1
12	67296-94300	螺钉(4x10)	Screw (4x10)	3
13	67241-95680	自由节流杆(灰色)(停产)	Free Throttle Lever (Gray) (NLA)	1
14	09126-05003	螺钉(5x12)	Screw (5x12)	2
15	67243-95600	衬套(停产)	Bushing (NLA)	1
16	67220-95620	挡板总成	Plate Assembly	1
17	67275-95600	电缆端头	Cable End	2
18	67223-95600	制动调节旋钮	Brake Adjustment Knob	1
19	67292-94300	E型卡环	E Ring	3
20	67267-95610	电线护套(黑色)	Wire Cover (Black)	1
21	67296-95610	螺钉	Screw	7
22	67257-95610	操纵杆帽(黑色)	Lever Cap (Black)	1
23	67256-95600	空挡锁支架	Neutral Lock Holder	1
24	67251-95680	灰色手柄操纵杆(停产)	Handle Lever (Gray) (NLA)	1
25	67297-95600	垫片	Washer	2
26	67273-95600	垫片	Spacer	1
27	37820-92E05	紧急停机开关总成	Emergency Stop Switch Assembly	1
28	37823-94401	紧急停机开关帽	Emergency Stop Switch Cap	1
29	67255-95600	空挡锁臂	Neutral Lock Arm	1
30	67261-95610	非动力升降倾斜装置手柄握把	Handle Grip no PTT	1
31	67238-87D00	驱动齿轮	Drive Gear	1
32	37721-94601	空挡开关总成	Neutral Switch Assembly	1
33	37110-99E02	点火开关总成	Ignition Switch Assembly	1
35	38500-92X50	警报蜂鸣器	Warning Buzzer	1
36	36620-94330	线束总成(停产)	Wiring Harness (NLA)	1
37	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
38	67258-87D00	空挡臂支架	Neutral Arm Bracket	1
39	67140-95600	替代件67140-95601	Replaced by 67140-95601	1
40	67282-95610	左舷标识贴(黑色)(停产)	Port Decal (Black) (NLA)	1
41	67130-95810	遥控部件总成(停产)	Remocon Parts Assembly (NLA)	1
42	61124-95D20	电缆护圈	Cable Grommet	1
43	67466-95200	电缆接头	Cable Connector	1
44	67467-94404	电缆接头	Cable Connector	1
45	09119-06047	枢轴球头	Pivot Ball	1

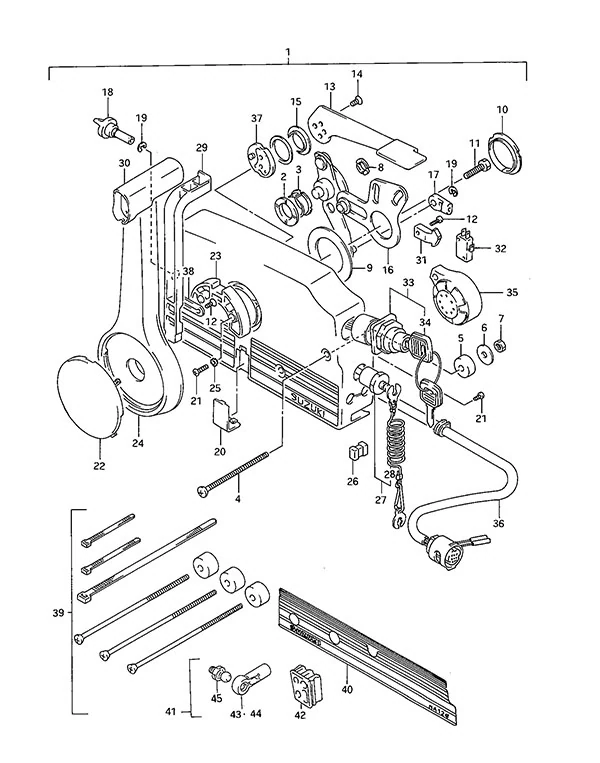

图 41选配: 遥控装置(1993至2000款) Opt: Remote Control(1993 to 2000)

REF	零件编号	中文名称	英文名称	数量
2	67232-95600	衬套	Bushing	1
3	67232-95620	衬套(停产)	Bushing (NLA)	1
4	67296-95600	螺钉	Screw	3
5	67294-95600	垫片	Spacer	3
6	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
7	09140-06020	螺母(6mm)	Nut (6mm)	3
8	67232-95610	衬套(停产)	Bushing (NLA)	2
9	67253-95600	垫圈 (停产)	Washer (NLA)	1
10	67252-95600	衬套	Bushing	2
11	09100-08232	螺栓(8x30)	Bolt (8x30)	1
12	67296-94300	螺钉(4x10)	Screw (4x10)	3
13	67241-95680	自由节流杆(灰色)(停产)	Free Throttle Lever (Gray) (NLA)	1
14	09126-05003	螺钉(5x12)	Screw (5x12)	2
15	67243-95600	衬套(停产)	Bushing (NLA)	1
16	67220-95620	挡板总成	Plate Assembly	1
17	67275-95600	电缆端头	Cable End	2
18	67223-95600	制动调节旋钮	Brake Adjustment Knob	1
19	67292-94300	E型卡环	E Ring	3
20	67267-95610	电线护套(黑色)	Wire Cover (Black)	1
21	67296-95610	螺钉	Screw	7
22	67257-95610	操纵杆帽(黑色)	Lever Cap (Black)	1
23	67256-95600	空挡锁支架	Neutral Lock Holder	1
24	67251-95680	灰色手柄操纵杆(停产)	Handle Lever (Gray) (NLA)	1
25	67297-95600	垫片	Washer	2
26	67273-95600	垫片	Spacer	1
27	37820-92E05	紧急停机开关总成	Emergency Stop Switch Assembly	1
28	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
29	67255-95600	空挡锁臂	Neutral Lock Arm	1
30	67261-95610	非动力升降倾斜装置手柄握把	Handle Grip no PTT	1
31	67238-87D00	驱动齿轮	Drive Gear	1
32	37721-94601	空挡开关总成	Neutral Switch Assembly	1
33	37110-99E02	点火开关总成	Ignition Switch Assembly	1
35	38500-92X50	警报蜂鸣器	Warning Buzzer	1
37	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
38	67258-87D00	空挡臂支架	Neutral Arm Bracket	1
39	67140-95600	替代件67140-95601	Replaced by 67140-95601	1
40	67282-95610	左舷标识贴(黑色)(停产)	Port Decal (Black) (NLA)	1
41	67130-95810	遥控部件总成(停产)	Remocon Parts Assembly (NLA)	1
42	61124-95D20	电缆护圈	Cable Grommet	1
43	67466-95200	电缆接头	Cable Connector	1
44	67467-94404	电缆接头	Cable Connector	1
45	09119-06047	枢轴球头	Pivot Ball	1

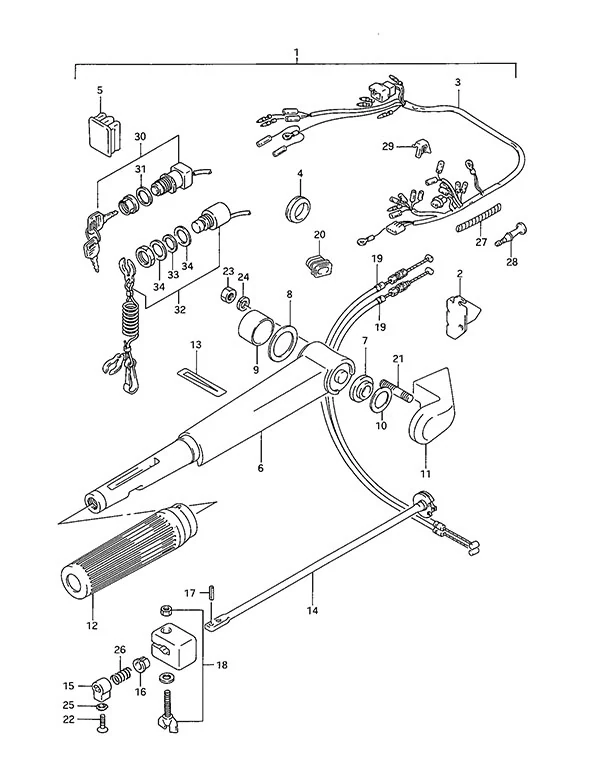

图 42选配: 舵柄 Opt: Tiller Handle

REF	零件编号	中文名称	英文名称	数量
2	19184-95D01	节气门拉线支架(停产)	Throttle Cable Bracket (NLA)	1
3	36610-95DC0	线束总成(停产)	Wiring Harness Assembly (NLA)	1
4	43753-94400	转向支架护孔环(停产)	Steering Bracket Grommet (NLA)	1
5	61124-95D01	电缆护圈(停产)	Cable Grommet (NLA)	1
6	63111-96332-0ED	舵柄手柄	Tiller Handle	1
7	63114-95L00	手柄盖垫片	Handle Cover Spacer	1
8	63115-96310	手柄盖内衬垫	Handle Cover Inside Spacer	1
9	63116-96301	舵柄手柄衬套	Tiller Handle Bushing	1
10	63118-94300	舵柄手柄垫片（0.3）	Tiller Handle Shim (0.3)	1
12	63210-93E30	手柄握把	Handle Grip	1
13	63215-93110	手柄握把标记	Handle Grip Mark	1
14	63220-96302	手柄杆	Handle Rod	1
15	63223-92D00	手柄杆止动器	Handle Rod Stopper	1
16	63225-93200	手柄杆衬套	Handle Rod Bushing	1
17	63227-93200	手柄杆销	Handle Rod Pin	1
18	63240-97E20	手柄握把调节器	Handle Grip Adjuster	1
19	63610-95D02	节气门拉线总成(停产)	Throttle Cable Assembly (NLA)	2
20	63625-96300	节气门拉线护套	Throttle Cable Grommet	1
22	09126-06015	螺钉(6x23)	Screw (6x23)	1
23	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
24	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
25	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
26	09440-12027	弹簧	Spring	1
27	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
28	36615-96300	树脂端子	Resin Terminal	2
29	36641-94710	电缆止动器(停产)	Cable Stopper (NLA)	1
30	37110-95D21	点火开关总成(停产)	Ignition Switch Assembly (NLA)	1
31	09160-25069	垫片	Washer	1
32	37820-92E05	紧急停机开关总成	Emergency Stop Switch Assembly	1
33	09160-12087	垫片	Washer	1
34	09160-12067	垫圈 (12.5x23x1.0)	Washer (12.5x23x1.0)	2

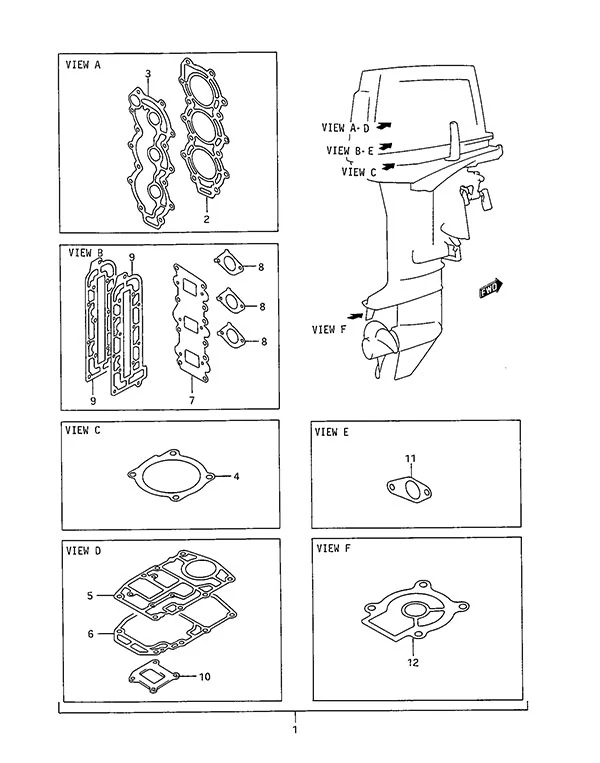

图 43垫片套装 Gasket Set

REF	零件编号	中文名称	英文名称	数量
1	11400-95856	发动机衬垫套装(停产)	Engine Gasket Set (NLA)	1
2	11141-95D40	气缸盖垫片	Cylinder Head Gasket	1
3	11162-95D20	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
4	11413-95D10	上油封壳衬垫	Upper Oil Seal Hsg Gasket	1
5	11433-95D11	油封壳体下部衬垫	Under Oil Seal Hsg Gasket	1
6	11434-95D10	油封壳衬垫	Oil Seal Housing Gasket	1
8	13125-95D20	化油器衬垫	Carburetor Gasket	3
9	14151-95D10	排气盖衬垫	Exhaust Cover Gasket	2
10	14215-95D10	排气管垫片(停产)	Exhaust Tube Gasket (NLA)	1
11	16731-95520	机油泵固定座衬垫（停产）	Oil Pump Retainer Gasket (NLA)	1
12	17472-96304	水泵板衬垫	Water Pump Plate Gasket	1

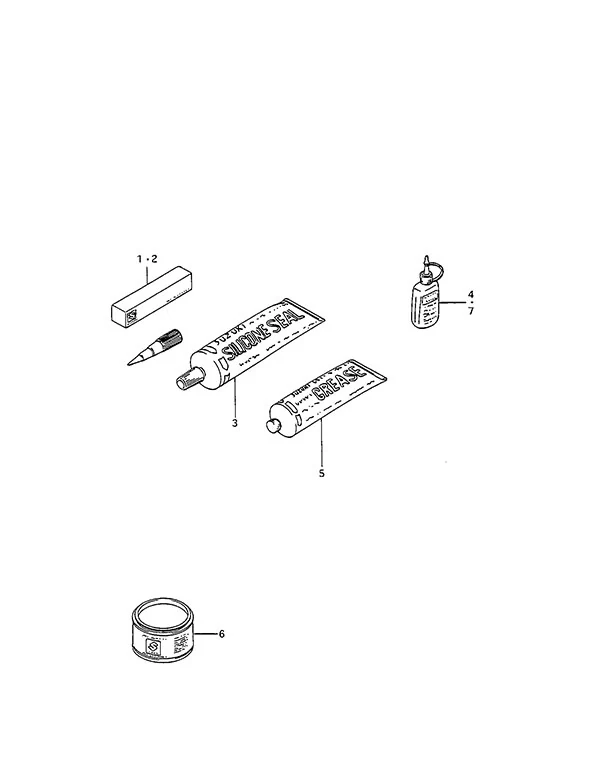

图 44选配件 Optional

REF	零件编号	中文名称	英文名称	数量
1	99000-31030	液态衬垫(停产)	Liguid Gasket (NLA)	1
2	990A0-06E70-03Z	铃木Ecstar硅胶粘合剂1207B	Suzuki Ecstar Silicone Bond 1207B	1
3	93691-80030	铃木硅胶密封剂	Suzuki Silicone Seal	1
5	99000-25520	防水润滑脂	Water Resistant Grease	1
6	99000-25490	铃木Ecstar超级润滑脂C	Suzuki Ecstar Super Grease C	1
