铃木 Suzuki DT 140 2001 - 爆炸图零件明细

2001 年 · 共 64 个部位 · 1505 条零件

1曲轴箱 2曲轴(1986至1995)3曲轴(1996至2001)4进气/排气盖 5进气歧管(DT140EFI - 1997至2001款)6化油器(1986至1996款)8消声器(1986至序列号231403)9消声器壳体(序列号231404至1996)9B润滑软管(DT140EFI - 1997至2001款)10节气门体(DT140EFI - 1997至2001款)11燃油泵(1986至1994款)12燃油泵(1995至1996款)13燃油泵(DT140EFI型-1997至2001)14燃油蒸汽分离器(DT140EFI - 1997至2001款)15喷油器(DT140EFI型 1997-2001)16机油泵(1986至1994)17机油泵(1995至1996)18机油泵(DT140EFI型 1997至2001)19水泵(1986至1996款)20水泵(DT140EFI - 1997至2001款)21油门联动杆 22离合器 23启动马达(1986至1999款)23A启动马达(2000至2001款)24磁电机(1986至1988款)25磁电机(1989至1996款)26磁电机(DT140EFI型-1997至2001年款)27点火系统(1986至1996)28点火系统(DT140EFI型 1997至2001)29电气部件(1986至2000)29A电气部件(2001)30传感器及仪表(DT140EFI - 1997至2001)31发动机控制单元(DT140EFI型 1997-2001)32电磁阀 33夹紧支架(1986-1995款)34夹紧支架(1996-2001款)35旋转支架(1986-1995款)36旋转支架(1996-2001款)37倾斜缸(1986至1995款)38动力单元(1986至1989)39动力单元(1990至1995)40动力单元(1996至2001年款)41升降油缸(1986-1995款)42升降油缸(1996-2001款)43发动机支架 44驱动轴壳体 45齿轮箱 46变速箱 47下盖 48发动机罩(1986至1987年款)49发动机罩(1988年款)50发动机罩(1989至1994年款)51发动机罩(1995至1996年款)52A发动机罩(DT140EFI型 1997至2001年款)53机油箱 54燃油箱 55遥控装置(1986至1992款)56遥控装置(1993至2001款)57选配: 仪表 58选配: 开关面板 59选配：线束 60选配:转向拉杆 61选配: 衬垫套装 62选配件

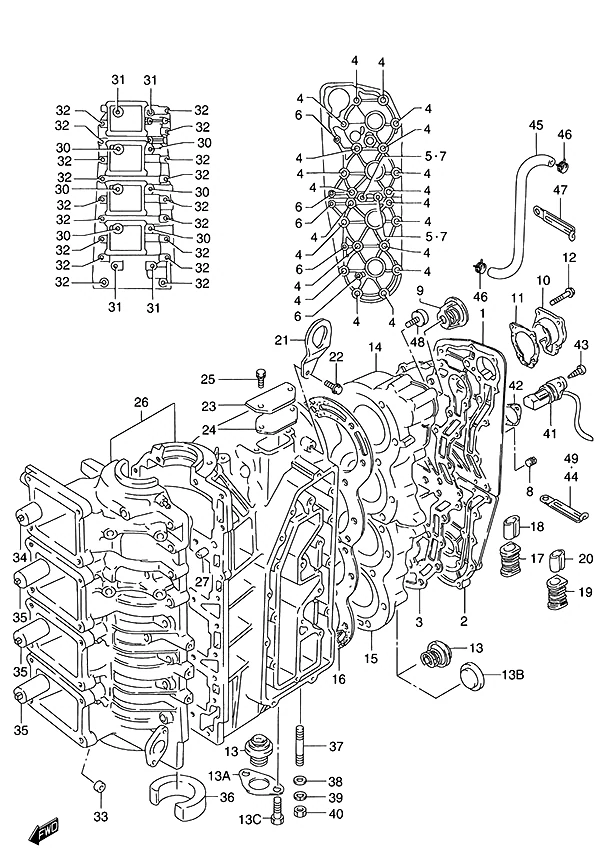

图 1曲轴箱 Crankcase

REF	零件编号	中文名称	英文名称	数量
1	11151-94620-0ED	气缸盖上罩(停产)	Cylinder Head Upper Cover (NLA)	1
2	11161-94620-0ED	气缸盖下罩	Cylinder Head Lower Cover	1
3	11162-94630	气缸盖罩衬垫(停产)	Cylinder Head Cover Gasket (NLA)	1
4	01560-10807	螺栓	BOLT	20
5	09160-08054	垫片	Washer	2
6	01550-06307	螺栓	BOLT	5
7	01550-08807	螺栓	BOLT	2
8	09246-04005	塞子	Plug	1
9	17670-95303	节温器(42度)	Thermostat (42c)	1
10	17681-94612-0ED	节温器盖	Thermostat Cover	1
11	17685-94610	节温器垫片	Thermostat Gasket	1
12	01550-06407	螺栓	BOLT	4
13	17660-94601	水压阀	Water Pressure Valve	1
16	11141-94620	气缸盖垫片	Cylinder Head Gasket	1
17	11181-94501	气缸盖连接器	Cylinder Head Connector	1
18	11182-94500	气缸盖连接器插片	Cylinder Head Connector Insert	1
19	11171-94501	气缸盖连接器	Cylinder Head Connector	1
20	11172-94500	气缸盖连接器插片	Cylinder Head Connector Insert	1
23	11231-94602-0ED	气缸水套盖(停产)	Cylinder Water Jacket Cover (NLA)	1
24	11232-94610	水套盖垫片(停产)	Water Jacket Cover Gasket (NLA)	1
25	01570-06207	螺栓	BOLT	2
27	04211-11129	11×12定位销	11 X 12 DOWEL P	2
30	01560-10557	螺栓	BOLT	6
31	01560-10757	螺栓(停产)	Bolt (NLA)	4
32	01550-08407	螺栓8X40	BOLT 8 X 40	18
33	16351-94610	驱动齿轮止动器(停产)	Drive Gear Stopper (NLA)	1
34	11315-94600	曲轴箱塞(停产)	Crankcase Plug (NLA)	1
35	11316-94600	曲轴箱塞(停产)	Crankcase Plug (NLA)	3
36	16361-94600	齿轮油塞(停产)	Oil Gear Plug (NLA)	1
37	09108-10026	双头螺栓(停产)	Stud Bolt (NLA)	2
38	08322-01107	垫片	Washer	2
39	09162-10005	锁紧垫圈	Lock Washer	2
40	09140-10031	螺母(10mm)	Nut (10mm)	2
42	34875-94660	冷却水传感器垫片(停产)	Cooling Water Sensor Gasket (NLA)	1
44	09404-10206	卡箍	Clamp	1
45	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
46	09401-08411	卡扣	Clip	2
48	11130-94600	锌阳极	Zinc Anode	1

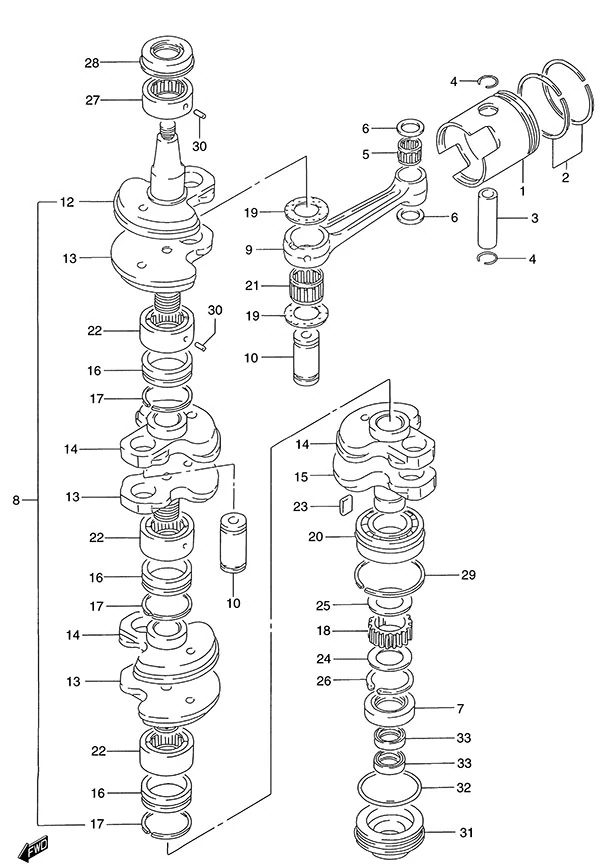

图 2曲轴(1986至1995) Crankshaft(1986 to 1995)

REF	零件编号	中文名称	英文名称	数量
2	12140-87D02	活塞环组	Piston Ring Set	4
3	12151-94601	活塞销	Piston Pin	4
4	09381-22004	卡簧	Circlip	8
5	09263-22063	轴承(22x28x30)	Bearing (22x28x30)	4
6	09181-22251	垫片	Washer	8
7	09283-35030	油封(35x58x8)	Oil Seal (35x58x8)	1
8	12200-94900	曲轴总成(停产)	Crankshaft Assembly (NLA)	1
9	12161-94900	连杆	Connecting Rod	4
10	12211-94610	上曲轴销	Crankshaft Pin Upper	4
12	12221-94603	上曲轴(停产)	Upper Crankshaft (NLA)	1
13	12231-94602	中间上轮(停产)	Middle Upper Wheel (NLA)	3
14	12232-94601	中间下轮(停产)	Middle Under Wheel (NLA)	3
15	12240-94601	曲轴下部(停产)	Under Crankshaft (NLA)	1
16	12322-94600	内密封件	Inner Seal	3
17	12323-94600	环形密封圈(停产)	Ring Seal (NLA)	6
18	16321-94600	机油泵驱动齿轮	Oil Pump Drive Gear	1
19	09160-30034	垫片	Washer	8
20	09262-40003	轴承(40x80x18)(停产)	Bearing (40x80x18) (NLA)	1
21	09263-30019	轴承(32x40x22)	Bearing (32x40x22)	4
22	09269-40003	轴承(40x65x37)(停产)	Bearing (40x65x37) (NLA)	3
23	09421-10002	钥匙(停产)	Key (NLA)	1
24	09181-35167	垫圈 (停产)	Washer (NLA)	1
25	09181-35240	垫圈 (停产)	Washer (NLA)	1
26	08331-3135A	卡簧	Circlip	1
27	09263-40010	RC40x62x27轴承	RC 40x62x27 Bearing	1
28	09283-40024	油封(40x26x8)	Oil Seal (40x26x8)	1
29	09390-80002	C形环	C-Ring	1
30	04221-04089	销 4×8	PIN 4X8	4
31	11431-94600	油封下部壳体(停产)	Under Oil Seal Housing (NLA)	1
32	09280-70005	O型圈	O-Ring	1
33	09282-24003	油封(24x36x6)	Oil Seal (24x36x6)	2

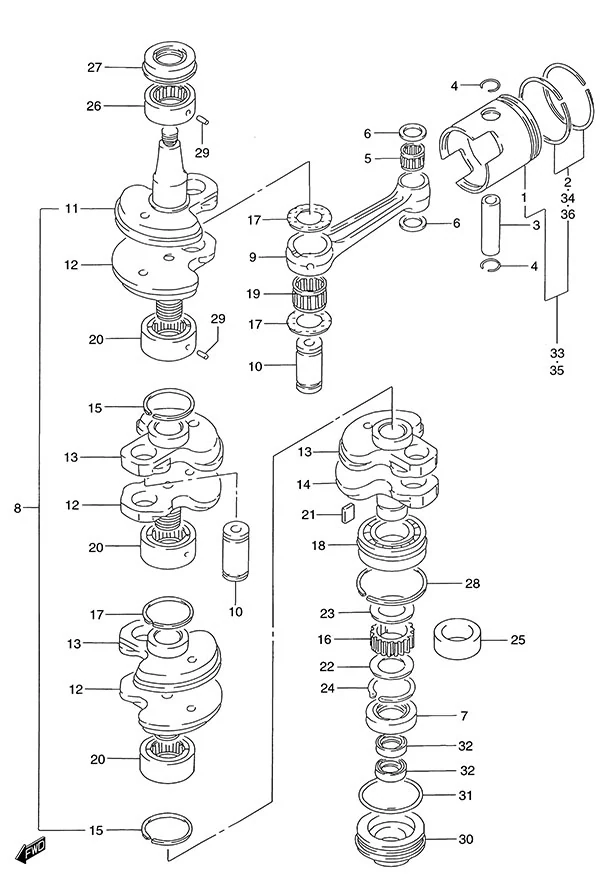

图 3曲轴(1996至2001) Crankshaft(1996 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	12110-94611	活塞	Piston	4
2	12140-87D02	活塞环组	Piston Ring Set	4
3	12151-94601	活塞销	Piston Pin	4
4	09381-22004	卡簧	Circlip	8
5	09263-22063	轴承(22x28x30)	Bearing (22x28x30)	4
6	09181-22251	垫片	Washer	8
7	09283-35030	油封(35x58x8)	Oil Seal (35x58x8)	1
8	12200-94900	曲轴总成(停产)	Crankshaft Assembly (NLA)	1
9	12161-94900	连杆	Connecting Rod	4
10	12211-94610	上曲轴销	Crankshaft Pin Upper	4
11	12221-94900	上曲轴(停产)	Upper Crankshaft (NLA)	1
12	12232-94900	中间下轮(停产)	Middle Under Wheel (NLA)	3
13	12231-94900	中间上轮(停产)	Middle Upper Wheel (NLA)	3
14	12240-94900	曲轴下部(停产)	Under Crankshaft (NLA)	1
15	12323-94600	环形密封圈(停产)	Ring Seal (NLA)	6
16	16321-94600	机油泵驱动齿轮	Oil Pump Drive Gear	1
17	09160-30034	垫片	Washer	8
18	09262-40003	轴承(40x80x18)(停产)	Bearing (40x80x18) (NLA)	1
19	09263-30019	轴承(32x40x22)	Bearing (32x40x22)	4
20	09269-40003	轴承(40x65x37)(停产)	Bearing (40x65x37) (NLA)	3
21	09421-10002	钥匙(停产)	Key (NLA)	1
22	09181-35167	垫圈 (停产)	Washer (NLA)	1
23	09181-35240	垫圈 (停产)	Washer (NLA)	1
24	08331-3135A	卡簧	Circlip	1
26	09263-40010	RC40x62x27轴承	RC 40x62x27 Bearing	1
27	09283-40024	油封(40x26x8)	Oil Seal (40x26x8)	1
28	09390-80002	C形环	C-Ring	1
29	04221-04089	销 4×8	PIN 4X8	4
30	11431-94600	油封下部壳体(停产)	Under Oil Seal Housing (NLA)	1
31	09280-70005	O型圈	O-Ring	1
32	09282-24003	油封(24x36x6)	Oil Seal (24x36x6)	2
33	12100-94611-025	活塞及环组件(加大0.25)(停产)	Piston & Ring Set (OS:0.25) (NLA)	4
34	12140-95320-025	活塞环组(加大0.25)(停产)	Piston Ring Set (OS:0.25)(NLA)	4
35	12100-94611-050	活塞及环组件(加大0.50)(停产)	Piston & Ring Set (OS:0.50) (NLA)	4
36	12140-95320-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	4

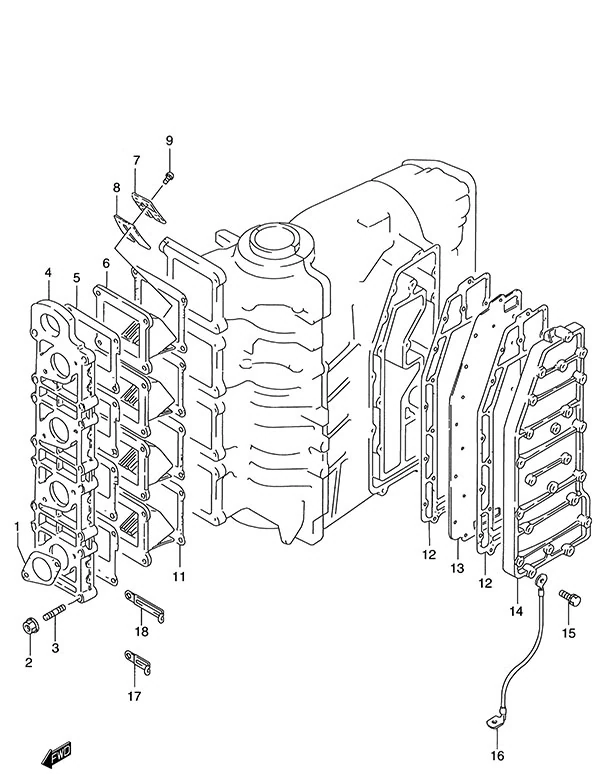

图 4进气/排气盖 Intake/Exhaust Cover

REF	零件编号	中文名称	英文名称	数量
1	13125-95210	化油器衬垫	Carburetor Gasket	4
2	08316-10087	螺母	Nut	16
3	01421-08357	双头螺栓	BOLT,STUD	16
5	13121-94510	进气壳体垫片(停产)	Inlet Case Gasket (NLA)	4
6	13150-94502	簧片阀总成(停产)	Reed Valve Assembly (NLA)	4
7	13152-94501	簧片阀限位器(停产)	Reed Valve Stopper (NLA)	16
8	13153-94500	簧片阀(停产)	Reed Valve (NLA)	16
9	02112-3308A	螺钉	SCREW	32
11	13156-94511	簧片阀垫片(停产)	Reed Valve Gasket (NLA)	4
12	14151-94510	排气盖衬垫	Exhaust Cover Gasket	2
13	14131-94503	排气板	Exhaust Plate	1
14	14141-94500-0ED	排气盖(停产)	Exhaust Cover (NLA)	1
15	01550-06357	螺栓	BOLT	23
16	36895-94400	导线(停产)	Wire Lead (NLA)	1
17	09404-08205	卡箍(长:62)	Clamp (L:62)	1
18	09404-08206	夹具(L:82)	Clamp (L:82)	1

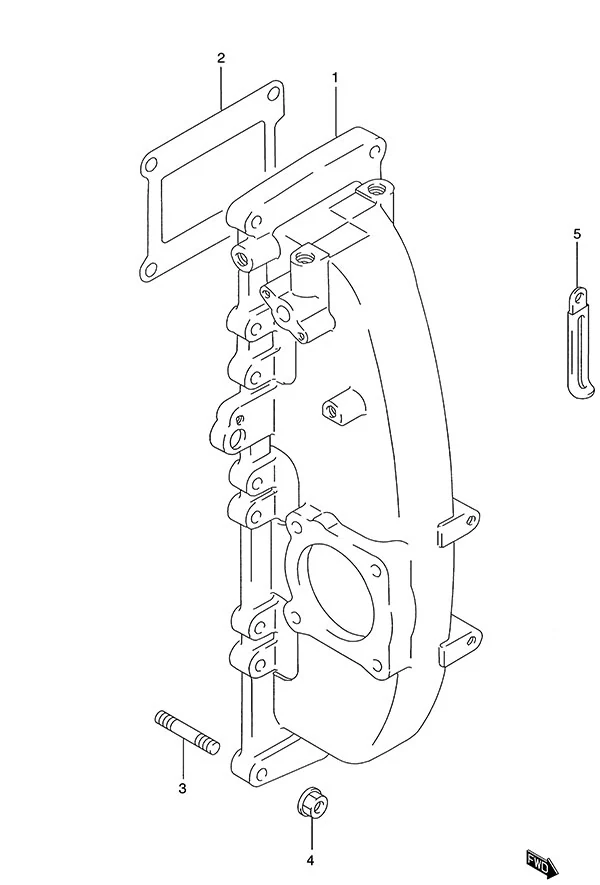

图 5进气歧管(DT140EFI - 1997至2001款) Intake Manifold(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	13111-94900-0ED	进气歧管(停产)	Intake Manifold (NLA)	1
2	13121-94510	进气壳体垫片(停产)	Inlet Case Gasket (NLA)	4
3	01421-08357	双头螺栓	BOLT,STUD	16
4	08316-10087	螺母	Nut	16
5	09404-08206	夹具(L:82)	Clamp (L:82)	2

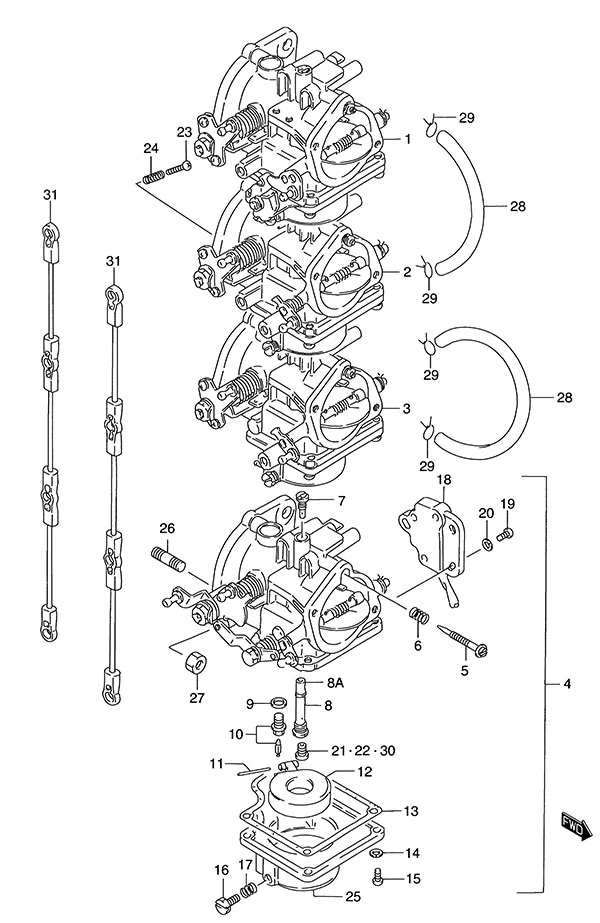

图 6化油器(1986至1996款) Carburetor(1986 to 1996)

REF	零件编号	中文名称	英文名称	数量
5	13269-95210	引导空气调节螺钉	Pilot Air Screw	4
6	13271-93311	空气调节螺钉弹簧	Air Screw Spring	4
9	13392-58600	气门座垫片	Valve Seat Gasket	4
10	13370-28110	针阀总成	Needle Valve Assembly	4
11	13254-98300	浮子销	Float Pin	4
12	13250-93012	化油器浮子	Carburetor Float	4
13	13251-95220	浮子室衬垫	Float Chamber Gasket	4
14	08321-0105A	锁紧垫圈	Lock Washer	16
15	09125-05050	螺钉(5x8)	Screw (5x8)	16
16	13616-94500	放油螺栓	Drain Bolt	4
17	13271-93311	空气调节螺钉弹簧	Air Screw Spring	4
19	02112-0416A	螺钉	SCREW	2
20	08321-0104A	锁紧垫圈	Lock Washer	2
23	13534-95D00	螺钉	Screw	1
24	13268-96111	弹簧	Spring	1
25	13245-95210	浮子室(停产)	Float Chamber (NLA)	4
26	01411-08207	双头螺栓(停产)	Stud Bolt (NLA)	8
27	08316-10087	螺母	Nut	8
28	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	2
29	09401-08411	卡扣	Clip	4
31	13510-94600	油门拉杆总成(停产)	Throttle Rod Assembly (NLA)	2
32	13910-94400	化油器修理包	Carburetor Repair Kit	4

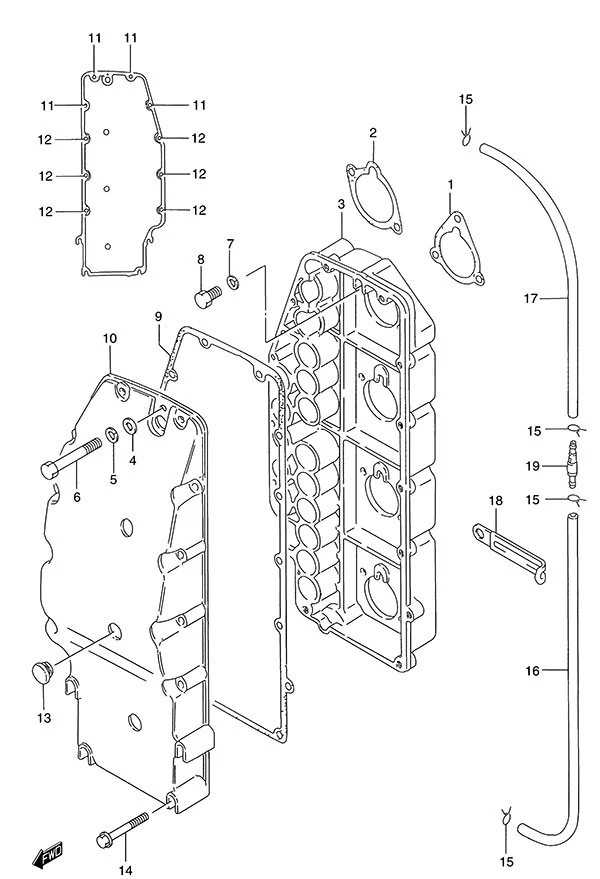

图 8消声器(1986至序列号231403) Silencer(1986 to S/N 231403)

REF	零件编号	中文名称	英文名称	数量
2	13855-95210	消声器垫片	Silencer Gasket	4
3	13811-94601	消声器壳体(停产)	Silencer Case (NLA)	1
4	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
5	08321-01067	锁紧垫圈	Lock Washer	1
6	09100-06038	螺栓(6x50)	Bolt (6x50)	1
7	08321-01067	锁紧垫圈	Lock Washer	8
8	01550-06167	螺栓	BOLT	8
9	13853-94510	消声器垫片(停产)	Silencer Gasket (NLA)	1
10	13812-94504	消声器盖(停产)	Silencer Cover (NLA)	1
11	02142-05207	螺钉	SCREW	4
12	02142-05357	螺钉	SCREW	6
13	09250-15010	塞子	Plug	4
14	01550-05457	螺栓5X45	BOLT 5X45	4
15	09401-06405	卡箍	Clamp	4
16	09355-30001-600	软管(3×7×600)	Hose (3x7x600)	1
17	09355-30001-600	软管(3×7×600)	Hose (3x7x600)	1
18	09404-08420	卡箍	Clamp	1
19	16710-95211	止回阀	Check Valve	1

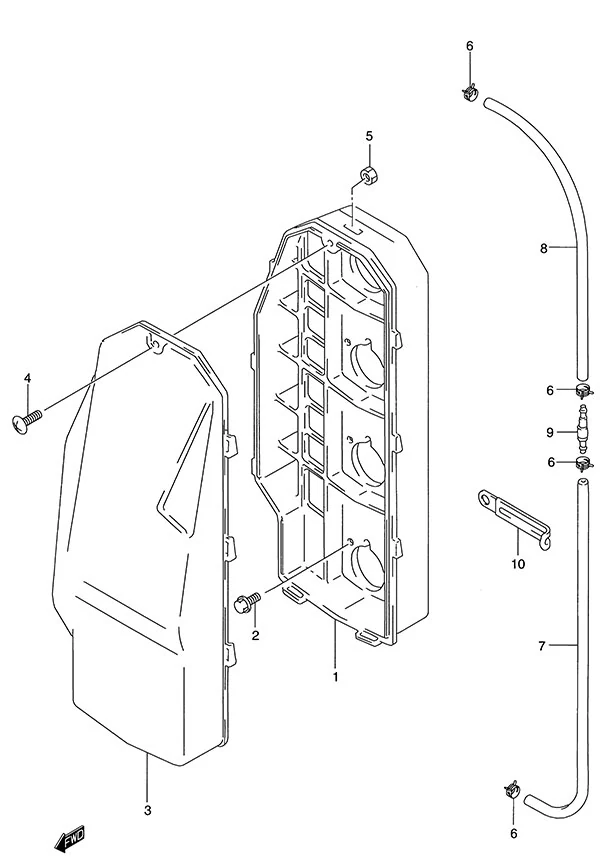

图 9消声器壳体(序列号231404至1996) Silencer Case(S/N 231404 to 1996)

REF	零件编号	中文名称	英文名称	数量
1	13811-94601	消声器壳体(停产)	Silencer Case (NLA)	1
2	09116-06160	螺栓(6x16)	Bolt (6x16)	8
3	13812-94601	消声器盖(停产)	Silencer Cover (NLA)	1
4	09125-06095	螺钉(6x25)	Screw (6x25)	1
5	08310-00067	螺母	Nut	1
6	09401-06405	卡箍	Clamp	4
7	09355-30001-600	软管(3×7×600)	Hose (3x7x600)	1
8	09355-30001-600	软管(3×7×600)	Hose (3x7x600)	1
9	16710-95211	止回阀	Check Valve	1
10	09404-08205	卡箍(长:62)	Clamp (L:62)	1

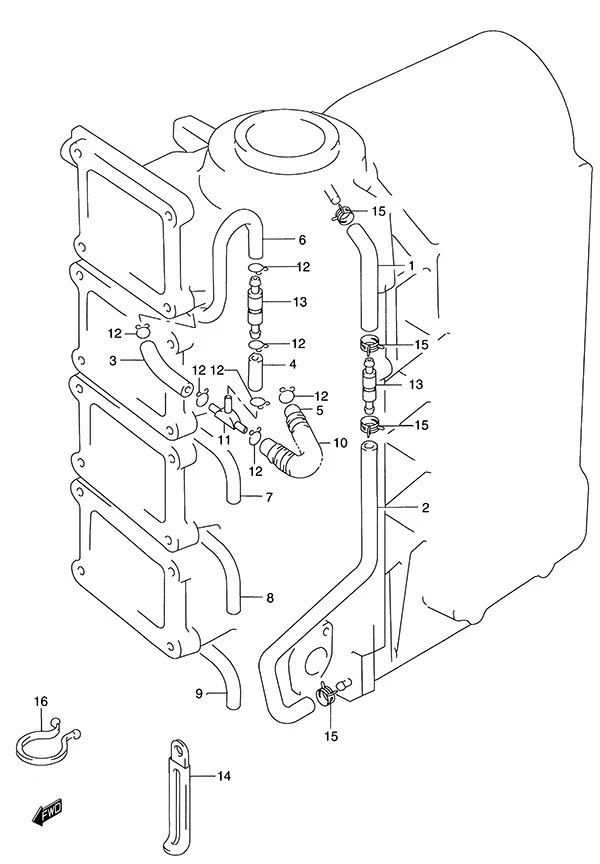

图 9B润滑软管(DT140EFI - 1997至2001款) Lubrication Hose(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	09355-30001-600	软管(3×7×600)	Hose (3x7x600)	1
2	09355-30001-600	软管(3×7×600)	Hose (3x7x600)	1
3	09355-35755-600	软管(长600)	Hose (L:600)	4
4	09355-35755-600	软管(长600)	Hose (L:600)	4
5	09355-35755-600	软管(长600)	Hose (L:600)	4
6	09355-35755-600	软管(长600)	Hose (L:600)	1
7	09355-35755-600	软管(长600)	Hose (L:600)	1
8	09355-35755-600	软管(长600)	Hose (L:600)	1
9	09355-35755-600	软管(长600)	Hose (L:600)	1
10	16911-92E20	防护罩	Protector	1
11	09367-04010	三通（停产）	3 Way (NLA)	4
12	09401-07101	卡扣(停产)	Clip (NLA)	32
13	16710-95211	止回阀	Check Valve	5
15	09401-06405	卡箍	Clamp	4

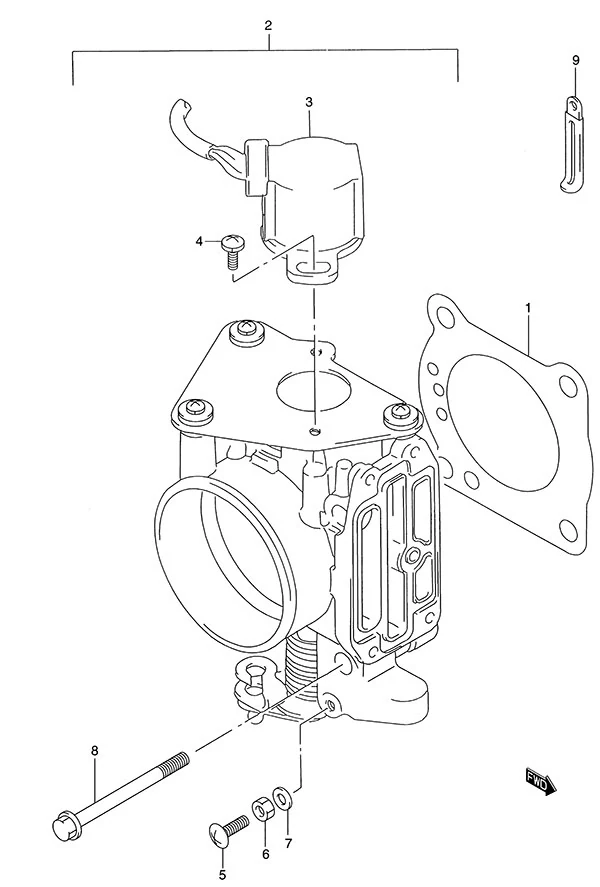

图 10节气门体(DT140EFI - 1997至2001款) Throttle Body(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	13125-94900	节气门体垫片	Throttle Body Gasket	1
2	13300-94910	节气门体总成(停产)	Throttle Body Assembly (NLA)	1
3	37810-94900	节气门阀传感器总成	Throttle Valve Sensor Assembly	1
4	13381-94900	油门传感器螺钉(停产)	Throttle Sensor Screw (NLA)	3
5	13391-94900	调节螺钉(停产)	Adjust Screw (NLA)	1
6	09140-05005	螺母	Nut	1
7	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	3
8	01550-08557	螺栓	BOLT	4
9	09404-08205	卡箍(长:62)	Clamp (L:62)	1

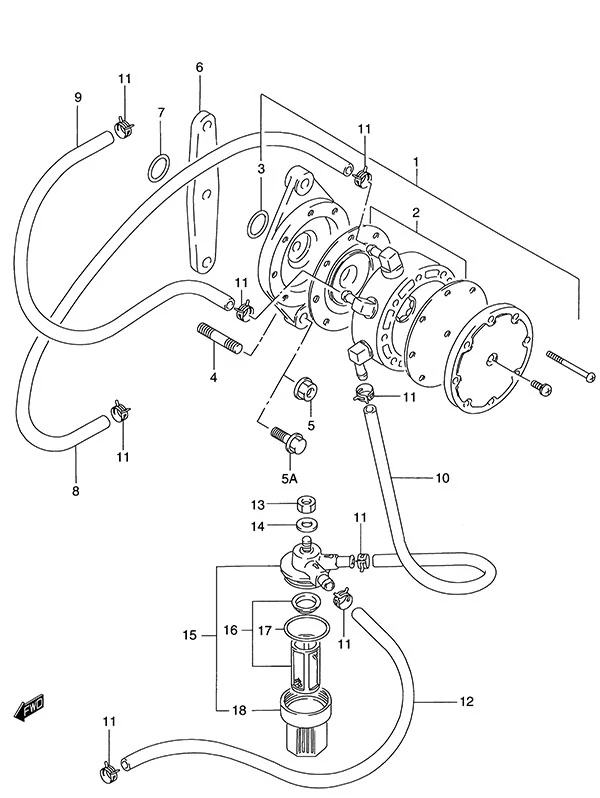

图 11燃油泵(1986至1994款) Fuel Pump(1986 to 1994)

REF	零件编号	中文名称	英文名称	数量
1	15100-94604	燃油泵总成(停产)	Fuel Pump Assembly (NLA)	1
2	15100-7281V	燃油泵膜片组	Fuel Pump Diaphragm Set	1
3	15165-93010	燃油泵O型圈	Fuel Pump O-Ring	1
4	01421-06307	螺柱	BOLTSTUD	2
5	08316-10067	螺母	Nut	2
6	15322-93000	燃油泵绝缘件(停产)	Fuel Pump Insulator(NLA)	1
7	09280-12012	O型圈	O-Ring	1
8	44421-12FR0	软管(6.5x11.5x600)	Hose (6.5x11.5x600)	1
9	44421-12FR0	软管(6.5x11.5x600)	Hose (6.5x11.5x600)	1
10	44421-12FR0	软管(6.5x11.5x600)	Hose (6.5x11.5x600)	1
12	44421-12FR0	软管(6.5x11.5x600)	Hose (6.5x11.5x600)	1
13	08310-00087	螺母(8mm)	Nut (8mm)	1
14	08322-01087	垫片	Washer	1
15	15410-95541	燃油滤清器总成	Fuel Filter Assy	1
17	15415-93400	燃油滤清器O型圈	Fuel Strainer O-Ring	1
18	15413-93400	燃油滤清器杯(停产)	Fuel Strainer Cup (NLA)	1

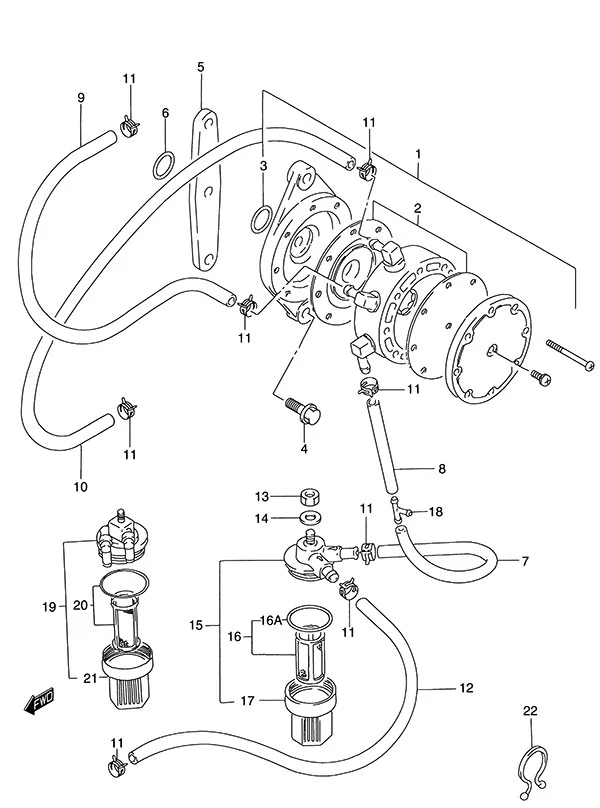

图 12燃油泵(1995至1996款) Fuel Pump(1995 to 1996)

REF	零件编号	中文名称	英文名称	数量
1	15100-94604	燃油泵总成(停产)	Fuel Pump Assembly (NLA)	1
2	15100-7281V	燃油泵膜片组	Fuel Pump Diaphragm Set	1
3	15165-93010	燃油泵O型圈	Fuel Pump O-Ring	1
4	01550-06307	螺栓	BOLT	2
5	15322-93000	燃油泵绝缘件(停产)	Fuel Pump Insulator(NLA)	1
6	09280-12012	O型圈	O-Ring	1
9	44421-12FR0	软管(6.5x11.5x600)	Hose (6.5x11.5x600)	1
10	44421-12FR0	软管(6.5x11.5x600)	Hose (6.5x11.5x600)	1
11	09401-11415	卡扣	Clip	10
12	44421-12FR0	软管(6.5x11.5x600)	Hose (6.5x11.5x600)	1
13	08310-00087	螺母(8mm)	Nut (8mm)	1
14	08322-01087	垫片	Washer	1
15	15410-95541	燃油滤清器总成	Fuel Filter Assy	1
16	15430-93411	燃油滤清器粗滤组件	Fuel Filter Strainer Set	1
17	15413-93400	燃油滤清器杯(停产)	Fuel Strainer Cup (NLA)	1
18	09367-08005	三通	3 Way	1
19	15410-95541	燃油滤清器总成	Fuel Filter Assy	1
20	15430-87D10	燃油滤清器粗滤组件	Fuel Filter Strainer Set	1
21	15413-87D10	燃油滤清器杯	Fuel Strainer Cup	1
22	09408-00024	卡箍	Clamp	1

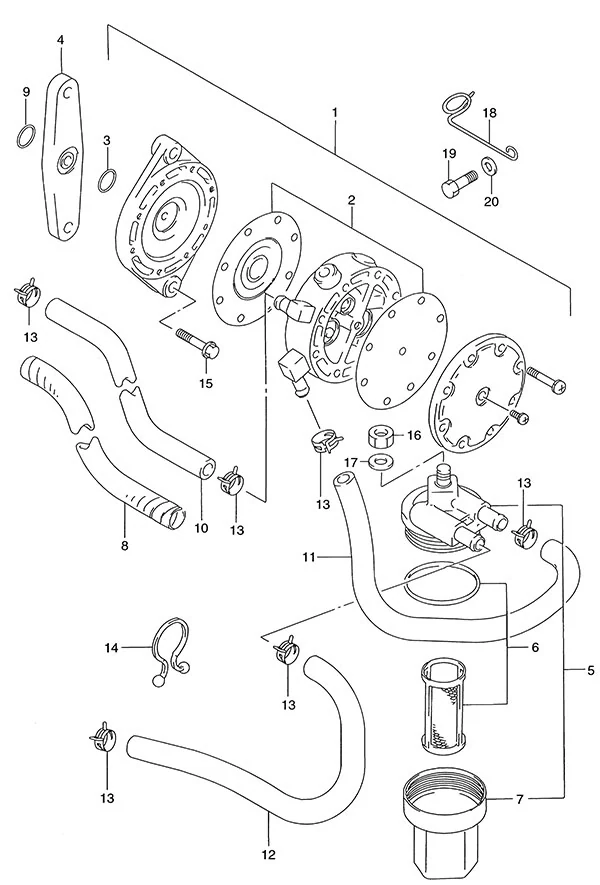

图 13燃油泵(DT140EFI型-1997至2001) Fuel Pump(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	15100-94911	燃油泵总成(停产)	Fuel Pump Assembly (NLA)	1
2	15100-7281V	燃油泵膜片组	Fuel Pump Diaphragm Set	1
3	15165-93010	燃油泵O型圈	Fuel Pump O-Ring	1
4	15322-93000	燃油泵绝缘件(停产)	Fuel Pump Insulator(NLA)	1
5	15410-95541	燃油滤清器总成	Fuel Filter Assy	1
6	15430-87D10	燃油滤清器粗滤组件	Fuel Filter Strainer Set	1
7	15413-87D10	燃油滤清器杯	Fuel Strainer Cup	1
8	16911-92E20	防护罩	Protector	1
9	09280-12012	O型圈	O-Ring	1
10	44421-12FR0	软管(6.5x11.5x600)	Hose (6.5x11.5x600)	1
11	44421-12FR0	软管(6.5x11.5x600)	Hose (6.5x11.5x600)	1
12	44421-12FR0	软管(6.5x11.5x600)	Hose (6.5x11.5x600)	1
13	09401-11415	卡扣	Clip	6
14	09408-00024	卡箍	Clamp	1
15	01550-06307	螺栓	BOLT	2
16	08310-00087	螺母(8mm)	Nut (8mm)	1
17	08322-01087	垫片	Washer	1
18	65793-94600	燃油管固定架(停产)	Fuel Hose Holder (NLA)	1
19	09100-08215	螺栓(8x16)	Bolt (8x16)	1
20	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1

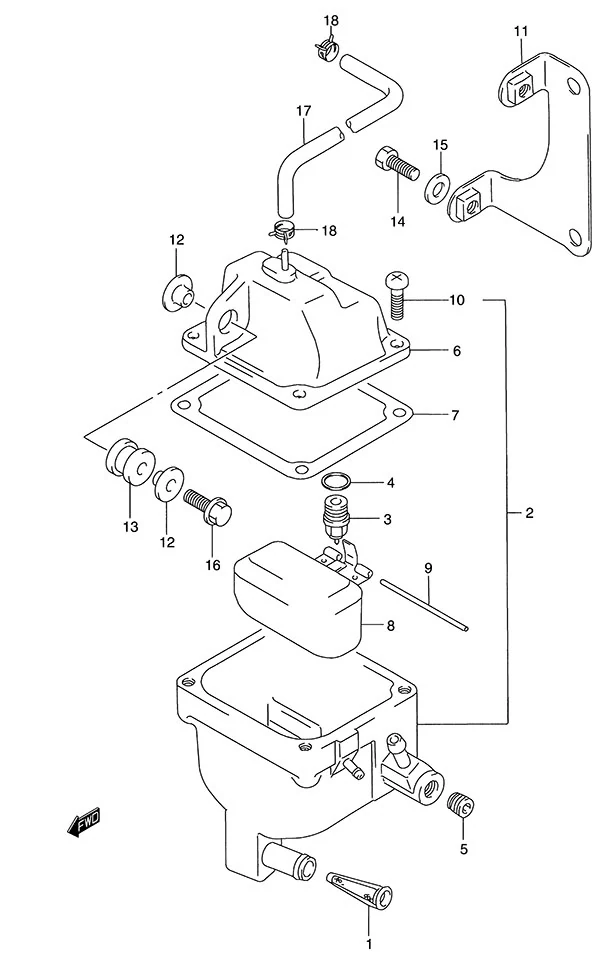

图 14燃油蒸汽分离器(DT140EFI - 1997至2001款) Fuel Vapor Separator(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	15412-92E00	燃油滤清器	Fuel Filter	1
2	15600-94901-0ED	燃油蒸汽分离器总成(停产)	Fuel Vapor Separator Assembly (NLA)	1
3	13370-92E00	针阀总成	Needle Valve Assembly	1
4	13392-16600	针阀垫片	Needle Valve Gasket	1
5	09246-04009	塞子	Plug	1
6	15620-94900-0ED	燃油蒸汽分离器盖(停产)	Fuel Vapor Separator Cover (NLA)	1
7	15626-92E12	燃油分离器盖衬垫	Fuel Sep Cover Gasket	1
8	15650-87D00	浮子	Float	1
9	15654-92E00	浮子销(停产)	Float Pin (NLA)	1
10	02112-06167	螺钉 6×16	SCREW 6X16	4
11	15670-94901	蒸汽分离器支架(停产)	Vapor Separator Bracket (NLA)	1
12	09169-06067	垫圈 (6.8x19x1.6)	Washer (6.8x19x1.6)	4
13	09320-09059	缓冲垫	Cushion	2
14	01500-08207	螺栓	BOLT	2
15	09160-08054	垫片	Washer	2
16	01550-06257	螺栓	BOLT	2
17	09355-35755-600	软管(长600)	Hose (L:600)	1
18	09401-06405	卡箍	Clamp	2

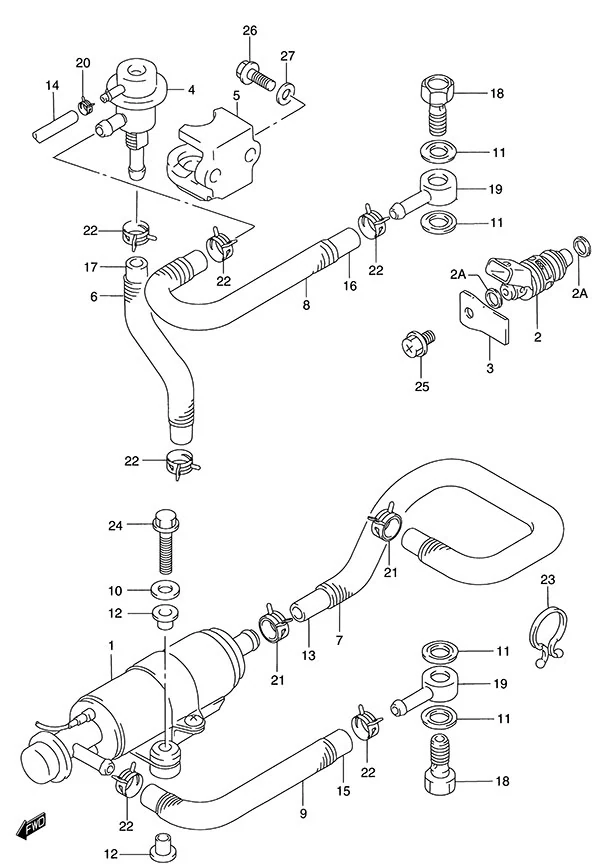

图 15喷油器(DT140EFI型 1997-2001) Fuel Injector(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	15100-94900	燃油泵总成	Fuel Pump Assembly	1
2	15710-94900	喷油器	Fuel Injector	4
3	15741-94900	喷油器止动件(停产)	Fuel Injector Stopper (NLA)	4
4	15760-92E01	燃油压力调节器	Fuel Pressure Regulator	1
5	15765-88D20	燃油压力调节器支架(停产)	Fuel Pressure Regulator Holder (NLA)	1
6	16911-92E20	防护罩	Protector	1
7	16911-94900	防护罩(停产)	Protector (NLA)	1
8	16911-92E20	防护罩	Protector	1
9	16911-92E20	防护罩	Protector	1
10	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	2
11	09168-12013	垫片	Gasket	4
12	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	6
13	09354-10173-600	软管(10×17×600)*	Hose (10x17x600)*	1
14	09355-35755-600	软管(长600)	Hose (L:600)	1
15	09356-75137-600	燃油软管（L型:600）	Fuel Hose (L:600)	1
16	09356-75137-600	燃油软管（L型:600）	Fuel Hose (L:600)	1
17	09356-75137-600	燃油软管（L型:600）	Fuel Hose (L:600)	1
18	09360-12008	联管螺栓	Union Bolt	2
19	09363-08004	联管节	Union	2
20	09401-06405	卡箍	Clamp	2
21	09401-18404	卡扣	Clip	2
22	09401-11414	卡扣	Clip	6
23	09408-00024	卡箍	Clamp	1
24	01550-06357	螺栓	BOLT	2
25	02162-06127	螺栓	BOLT	4
26	02162-06257	螺钉	SCREW	2

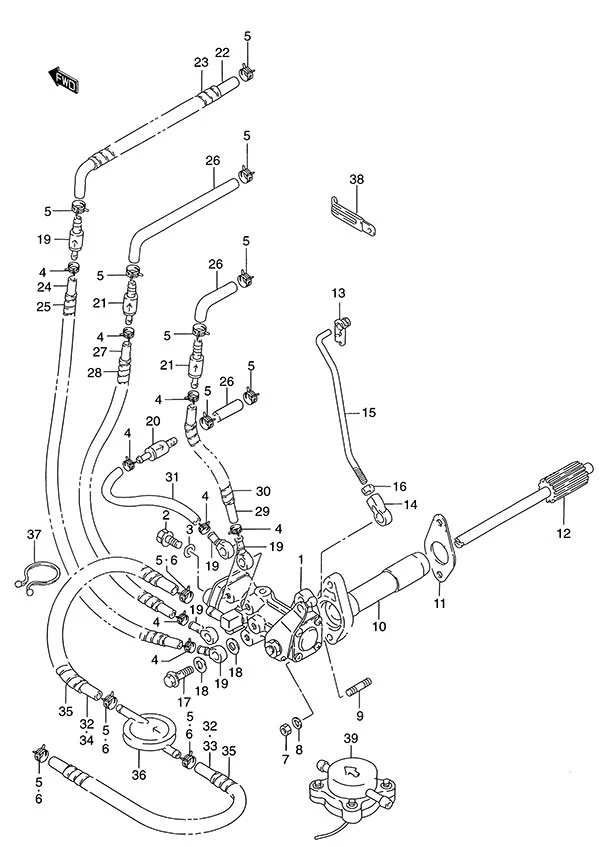

图 16机油泵(1986至1994) Oil Pump(1986 to 1994)

REF	零件编号	中文名称	英文名称	数量
1	16100-94605	机油泵总成(停产)	Oil Pump Assembly (NLA)	1
2	16191-94600	通风螺栓(停产)	Air Vent Bolt (NLA)	1
3	16192-94600	通风垫片(停产)	Air Vent Washer (NLA)	1
4	09401-06405	卡箍	Clamp	8
6	09401-08411	卡扣	Clip	4
7	08310-00067	螺母	Nut	2
8	09162-06006	锁紧垫圈	Lock Washer	2
9	01421-06257	双头螺栓	BOLT, STUD	2
10	16340-94610	从动齿轮固定器(停产)	Driven Gear Retainer (NLA)	1
11	16731-95520	机油泵固定座衬垫（停产）	Oil Pump Retainer Gasket (NLA)	1
12	16331-94601	机油泵从动齿轮（停产）	Oil Pump Driven Gear (NLA)	1
13	09209-05017	连接器	Connector	1
14	19131-95502	连接器	Connector	1
15	16411-94601	机油泵控制杆（停产）	Oil Pump Control Rod (NLA)	1
16	09140-05005	螺母	Nut	1
17	09360-06012	联管螺栓	Union Bolt	4
18	09168-06023	垫片	Gasket	8
19	09363-02002	联管节	Union	4
20	16710-92E01	机油止回阀(单)	Oil Check Valve (Single)	1
21	16710-94641	机油止回阀(双)	Oil Check Valve (Double)	3
22	09351-50803-00B	软管(5x8x2000)	Hose (5x8x2000)	1
23	16911-92E20	防护罩	Protector	1
25	16911-92E20	防护罩	Protector	1
26	09351-50803-00B	软管(5x8x2000)	Hose (5x8x2000)	3
28	16911-92E20	防护罩	Protector	1
30	16911-92E20	防护罩	Protector	1
32	09351-50803-00B	软管(5x8x2000)	Hose (5x8x2000)	2
35	16911-92E20	防护罩	Protector	2
36	16810-95501	机油滤清器	Oil Filter	1
37	09408-00024	卡箍	Clamp	1
38	09404-08205	卡箍(长:62)	Clamp (L:62)	2
39	16250-94710	机油滤清器/流量传感器	Oil Filter/Flow Sensor	1

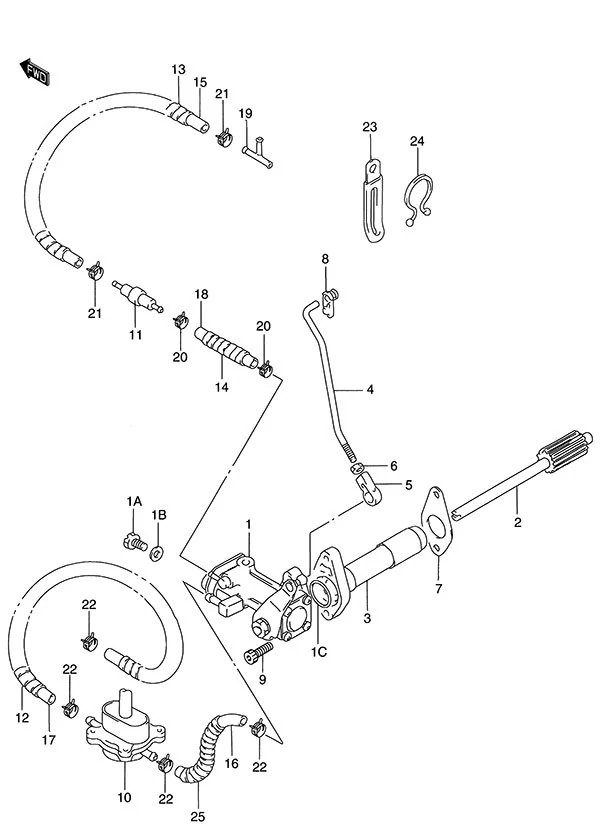

图 17机油泵(1995至1996) Oil Pump(1995 to 1996)

REF	零件编号	中文名称	英文名称	数量
1	16100-94620	机油泵总成	Oil Pump Assembly	1
2	16331-94601	机油泵从动齿轮（停产）	Oil Pump Driven Gear (NLA)	1
3	16340-94610	从动齿轮固定器(停产)	Driven Gear Retainer (NLA)	1
4	16411-94601	机油泵控制杆（停产）	Oil Pump Control Rod (NLA)	1
5	19131-95502	连接器	Connector	1
6	08310-00057	螺母	Nut	1
7	16731-95520	机油泵固定座衬垫（停产）	Oil Pump Retainer Gasket (NLA)	1
8	09209-05017	连接器	Connector	1
9	07130-06307	螺栓	BOLT	2
10	16250-94710	机油滤清器/流量传感器	Oil Filter/Flow Sensor	1
11	16710-94641	机油止回阀(双)	Oil Check Valve (Double)	1
12	16911-92E20	防护罩	Protector	1
13	16911-92E20	防护罩	Protector	1
14	16911-92E20	防护罩	Protector	1
15	09351-50803-00B	软管(5x8x2000)	Hose (5x8x2000)	1
16	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
17	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
18	09355-25705-600	软管(2.5×7×600)	Hose (2.5x7x600)	1
19	09367-08005	三通	3 Way	1
20	09401-06405	卡箍	Clamp	2
21	09401-08409	卡箍	Clamp	2
22	09401-08411	卡扣	Clip	4
23	09404-08205	卡箍(长:62)	Clamp (L:62)	3
24	09408-00024	卡箍	Clamp	2

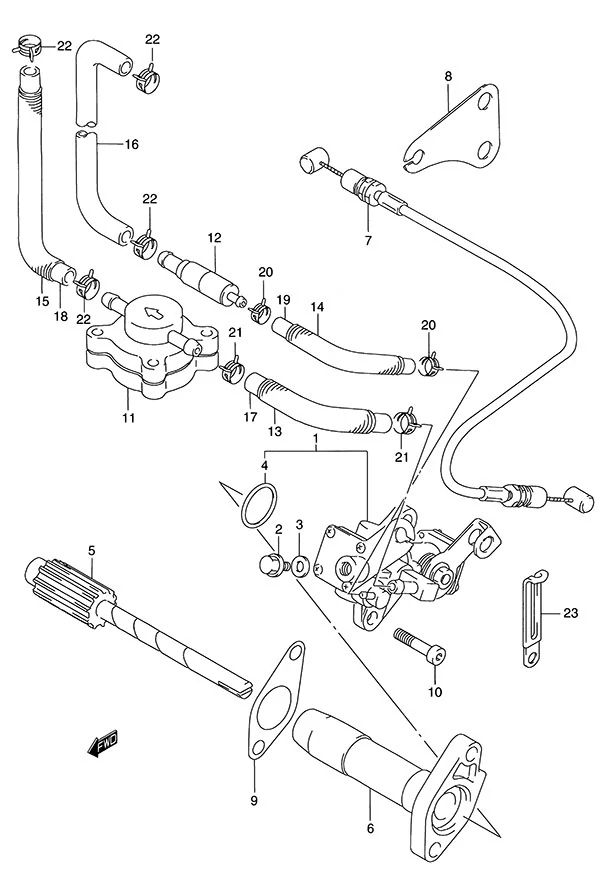

图 18机油泵(DT140EFI型 1997至2001) Oil Pump(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	16100-94900	机油泵总成(停产)	Oil Pump Assembly (NLA)	1
2	16191-94900	螺钉(停产)	Screw (NLA)	1
3	16092-92440	垫片 (停产)	Gasket (NLA)	1
4	16198-87D00	机油泵O型圈	Oil Pump O-Ring	1
5	16331-94601	机油泵从动齿轮（停产）	Oil Pump Driven Gear (NLA)	1
6	16340-94610	从动齿轮固定器(停产)	Driven Gear Retainer (NLA)	1
7	16420-94900	机油泵拉索(停产)	Oil Pump Cable (NLA)	1
8	16431-94900	机油泵拉索支架(停产)	Oil Pump Cable Bracket (NLA)	1
9	16731-95520	机油泵固定座衬垫（停产）	Oil Pump Retainer Gasket (NLA)	1
10	07130-06307	螺栓	BOLT	2
11	16250-94710	机油滤清器/流量传感器	Oil Filter/Flow Sensor	1
13	16911-92E20	防护罩	Protector	1
14	16911-92E20	防护罩	Protector	1
15	16911-92E20	防护罩	Protector	1
16	09351-50803-00B	软管(5x8x2000)	Hose (5x8x2000)	1
17	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
18	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
19	09355-25705-600	软管(2.5×7×600)	Hose (2.5x7x600)	1
20	09401-06405	卡箍	Clamp	2
21	09401-08409	卡箍	Clamp	2
22	09401-08411	卡扣	Clip	4
23	09404-08205	卡箍(长:62)	Clamp (L:62)	2

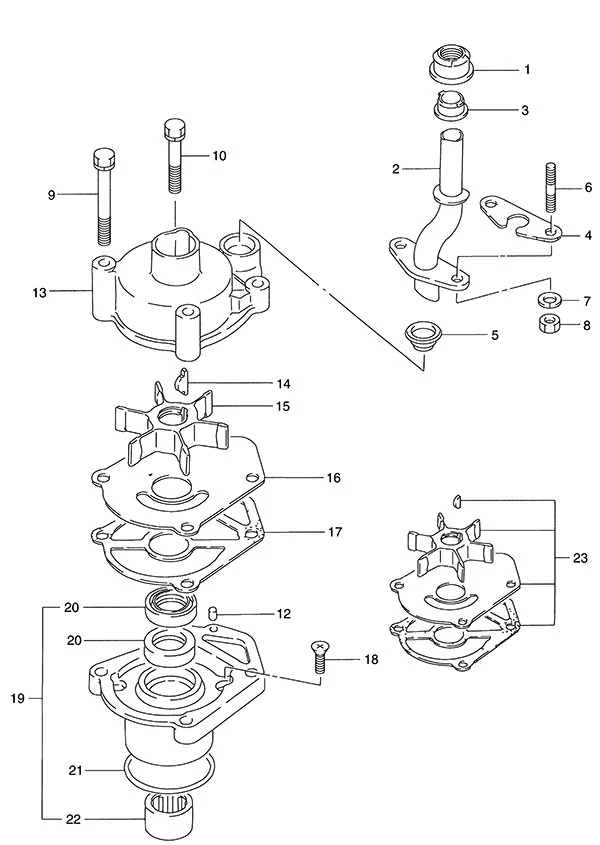

图 19水泵(1986至1996款) Water Pump(1986 to 1996)

REF	零件编号	中文名称	英文名称	数量
1	17563-94502	水管衬套	Water Tube Bushing	1
3	09306-16002	衬套	Bushing	1
4	17567-94510	水管垫片(停产)	Water Tube Gasket (NLA)	1
5	09320-16011	衬套	Bushing	1
7	09162-06006	锁紧垫圈	Lock Washer	2
8	09140-06020	螺母(6mm)	Nut (6mm)	2
9	09117-08062	螺栓(8x70)	Bolt (8x70)	2
10	09117-08063-XC0	螺栓(8x50)	Bolt (8x50)	2
12	09202-04008	定位销(4x9)	Dowel Pin (4x9)	1
13	17411-94601	水泵壳体(停产)	Water Pump Case (NLA)	1
15	17461-90J01	水泵叶轮	Water Pump Impeller	1
16	17471-94600	水泵板	Water Pump Plate	1
17	17472-94510	水泵板衬垫	Water Pump Plate Gasket	1
18	09126-06006	螺钉(6x20)	Screw (6x20)	4
19	56130-94502	驱动轴轴承座(停产)	Drive Shaft Bearing Housing (NLA)	1
20	09282-24003	油封(24x36x6)	Oil Seal (24x36x6)	2
21	09280-55002	O型圈	O-Ring	1
22	09263-26010	轴承(26x34x20)(停产)	Bearing (26x34x20)(NLA)	1
23	17400-94611	DT115/DT140水泵维修套件	Water Pump Repair Kit DT115 / DT140	1

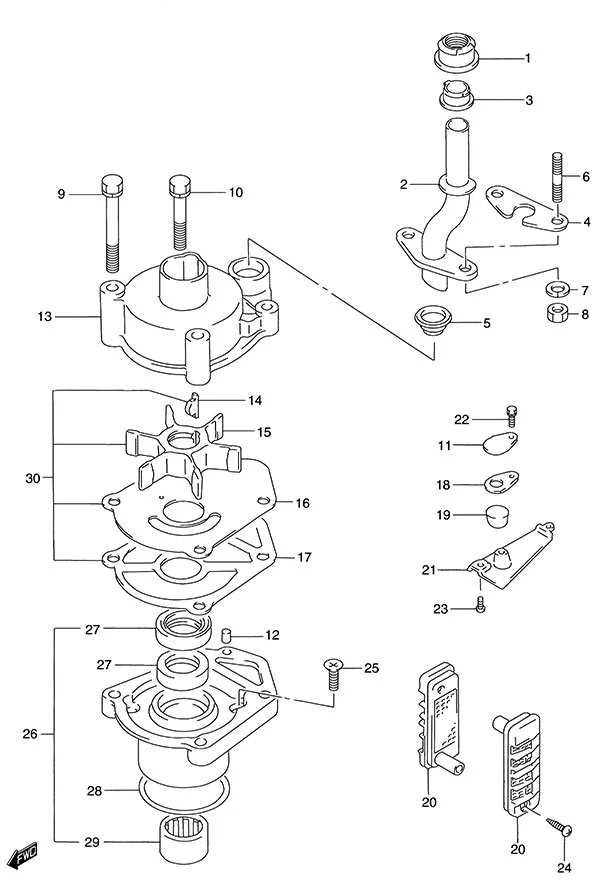

图 20水泵(DT140EFI - 1997至2001款) Water Pump(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	17563-94502	水管衬套	Water Tube Bushing	1
3	09306-16002	衬套	Bushing	1
4	17567-94510	水管垫片(停产)	Water Tube Gasket (NLA)	1
5	09320-16011	衬套	Bushing	1
6	09108-06063	双头螺栓(6x12)	Stud Bolt (6x12)	2
7	09162-06006	锁紧垫圈	Lock Washer	2
8	09140-06020	螺母(6mm)	Nut (6mm)	2
9	09117-08062	螺栓(8x70)	Bolt (8x70)	2
10	09117-08063-XC0	螺栓(8x50)	Bolt (8x50)	2
11	17522-94520	齿轮箱塞板(停产)	Gear Case Plug Plate (NLA)	1
12	09202-04008	定位销(4x9)	Dowel Pin (4x9)	1
13	17411-94601	水泵壳体(停产)	Water Pump Case (NLA)	1
14	09420-05009	水泵键	Water Pump Key	1
15	17461-90J01	水泵叶轮	Water Pump Impeller	1
16	17471-94600	水泵板	Water Pump Plate	1
17	17472-94510	水泵板衬垫	Water Pump Plate Gasket	1
18	17523-94510	副水管垫片	Sub Water Tube Gasket	1
19	17564-94500	副水管衬套	Sub Water Tube Bushing	1
20	17631-94600	水滤器	Water Filter	2
21	17635-94500	副水滤清器	Sub Water Filter	1
22	09117-06040-XC0	螺栓(6x15)	Bolt (6x15)	1
23	09125-05046	螺钉(5x12)	Screw (5x12)	2
24	03112-04309	螺钉 4×30	SCREW 4X30	2
25	09126-06006	螺钉(6x20)	Screw (6x20)	4
26	56130-94502	驱动轴轴承座(停产)	Drive Shaft Bearing Housing (NLA)	1
27	09282-24003	油封(24x36x6)	Oil Seal (24x36x6)	2
28	09280-55002	O型圈	O-Ring	1
29	09263-26010	轴承(26x34x20)(停产)	Bearing (26x34x20)(NLA)	1
30	17400-94611	DT115/DT140水泵维修套件	Water Pump Repair Kit DT115 / DT140	1

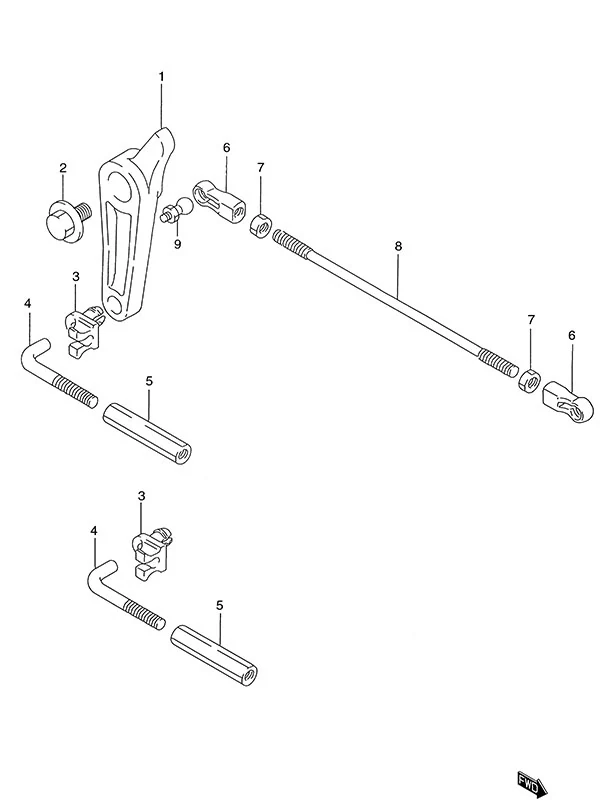

图 21油门联动杆 Throttle Link

REF	零件编号	中文名称	英文名称	数量
1	19111-94602	节气门控制杆	Throttle Control Lever	1
2	09116-06127	螺栓(6x12)	Bolt (6x12)	1
3	19131-94503	电缆杆固定器	Cable Rod Retainer	2
4	19137-94500	电缆连杆	Cable Link Rod	2
5	09159-05011	松紧螺丝扣	Turnbuckle	2
6	19131-95502	连接器	Connector	2
7	09140-05005	螺母	Nut	2
9	09119-05010	枢轴球头	Pivot Ball	1

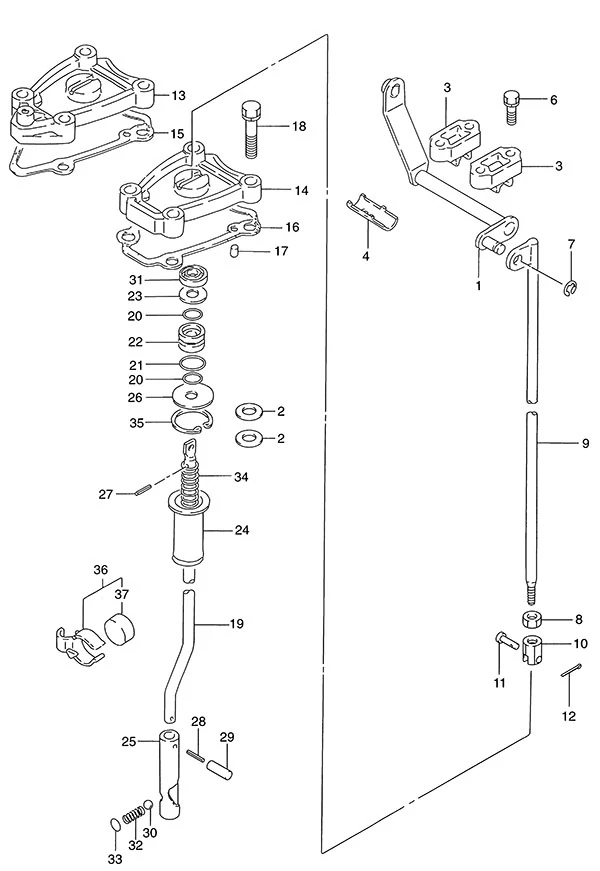

图 22离合器 Clutch

REF	零件编号	中文名称	英文名称	数量
1	21210-94500	离合器换挡轴(停产)	Clutch Shift Shaft (NLA)	1
2	09160-08090	垫片	Washer	2
3	21311-94503	离合器轴固定座	Clutch Shaft Holder	2
4	21312-94500	离合器轴衬套(停产)	Clutch Shaft Bushing (NLA)	2
6	09117-06049	螺栓(6x25)	Bolt (6x25)	4
7	09383-08004	E型卡环	E Ring	1
12	09204-01002	开口销	Cotter Pin	1
13	25141-94503	换挡杆壳体导套 (停产)	Shift Rod Housing Guide (NLA)	1
14	25141-94510	换挡杆壳体导套	Shift Rod Housing Guide	1
15	25142-94560	换挡导套垫片	Shift Guide Gasket	1
16	25142-94520	换挡导套垫片	Shift Guide Gasket	1
17	04221-05109	销钉	PIN	2
18	09117-08071	螺栓(8x35)	Bolt (8x35)	4
20	09280-08008	O型圈	O-Ring	2
21	09280-15003	O型圈	O-Ring	1
22	25211-94501	换挡杆导套	Shift Rod Guide	1
23	09160-09015	垫圈 (9x19x1.0)	Washer (9x19x1.0)	1
24	25205-94501	换挡杆弹簧挡圈	Shift Rod Spring Collar	1
25	25311-94510	换挡凸轮	Shift Cam	1
26	09160-09010	垫圈 (9x30x1.6)	Washer (9x30x1.6)	1
27	09205-02004	弹簧销(2.5x12)	Spring Pin (2.5x12)	1
28	09205-02006	弹簧销 (2x12)	Spring Pin (2x12)	1
29	09205-03021	弹簧销 (3.5x12)	Spring Pin (3.5x12)	1
30	09260-10005	钢球	Ball	1
31	09284-08003	防尘密封	Dust Seal	1
32	09440-07033	凸轮槽口弹簧	Cam Notch Spring	1
33	21121-93300	离合器缺口板	Clutch Notch Plate	1
34	09440-12025	弹簧	Spring	1
35	08331-41309	卡簧	Circlip	1
36	25230-94300	齿轮箱磁铁组	Gear Case Magnet Set	1
37	25232-94300	齿轮箱磁铁	Gear Case Magnet	1

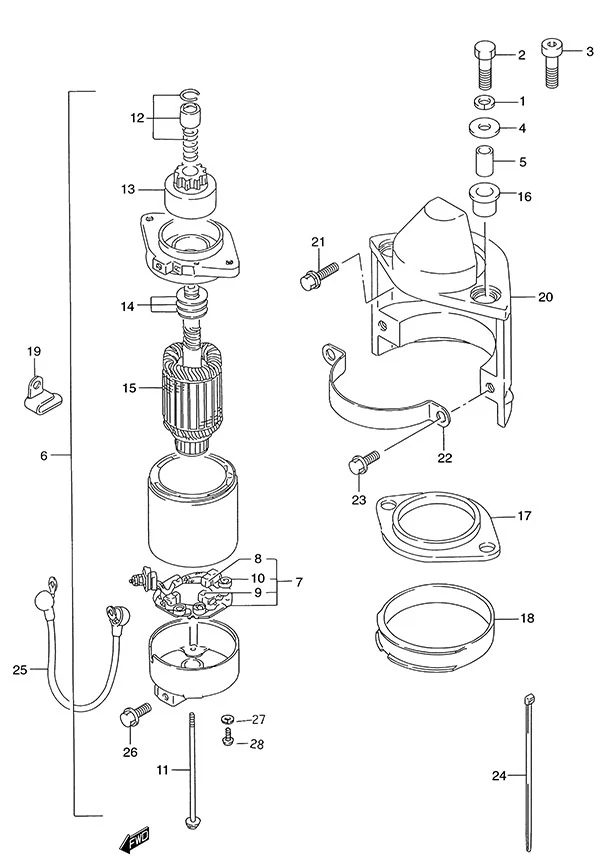

图 23启动马达(1986至1999款) Starting Motor(1986 to 1999)

REF	零件编号	中文名称	英文名称	数量
1	08321-01087	锁紧垫圈	Lock Washer	2
3	07130-08407	螺栓	BOLT	2
5	09180-08097-XC0	垫片	Spacer	2
6	31100-94610	启动马达总成（停产）	Starter Motor Assembly (NLA)	1
7	31173-95310	电刷架	Brush Holder	1
8	31131-95310	正极电刷	Brush (+)	2
9	31131-95241	电刷	Brush	1
10	31135-95310	弹簧(停产)	Spring (NLA)	3
11	31281-94510	贯穿螺栓	Through Bolt	2
12	31312-94601	小齿轮止动器套件	Pinion Stopper Set	1
13	31320-95240	小齿轮总成(停产)	Pinion Assembly (NLA)	1
14	31360-87D00	垫圈套件 (停产)	Washer Kit (NLA)	1
15	31310-94600	电枢(停产)	Armature (NLA)	1
16	31916-94500	启动马达上部减震器	Starter Motor Upper Damper	2
17	31917-94500	启动马达中间减震器(停产)	Starter Motor Middle Damper (NLA)	1
18	31918-94600	下减震器(停产)	Lower Damper (NLA)	1
19	09407-14403	卡箍(长:125)	Clamp (L:125)	1
20	31911-94620-0ED	启动马达支架	Starter Motor Bracket	1
21	01580-08257	螺栓	BOLT	4
22	31912-94600	启动马达带(停产)	Starting Motor Band (NLA)	1
23	01550-08167	螺栓	BOLT	2
24	09407-14403	卡箍(长:125)	Clamp (L:125)	1
25	33820-94600	电缆总成(停产)	Cable Assembly (NLA)	1
26	01550-08167	螺栓	BOLT	1

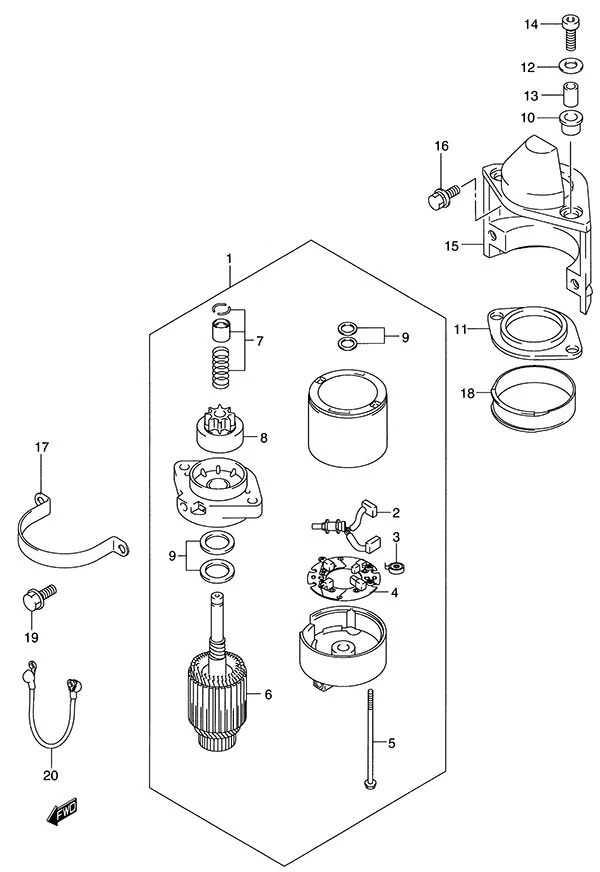

图 23A启动马达(2000至2001款) Starting Motor(2000 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	31100-94610	启动马达总成（停产）	Starter Motor Assembly (NLA)	1
2	31131-99E00	正极电刷	Brush (+)	1
3	31135-99E00	弹簧	Spring	4
4	31173-99E00	电刷架	Brush Holder	1
5	31281-94510	贯穿螺栓	Through Bolt	2
6	31310-99E00	电枢(停产)	Armature (NLA)	1
7	31312-87J00	小齿轮止动器套件(停产)	Pinion Stopper Set (NLA)	1
8	31320-94600	小齿轮总成(停产)	Pinion Assembly (NLA)	1
9	31360-99E10	垫圈套件 (停产)	Washer Kit (NLA)	1
10	31916-94500	启动马达上部减震器	Starter Motor Upper Damper	2
11	31917-94500	启动马达中间减震器(停产)	Starter Motor Middle Damper (NLA)	1
12	09160-08054	垫片	Washer	3
13	09180-08097-XC0	垫片	Spacer	2
14	07130-08407	螺栓	BOLT	2
15	31911-94620-0ED	启动马达支架	Starter Motor Bracket	1
16	01580-08257	螺栓	BOLT	4
17	31912-94600	启动马达带(停产)	Starting Motor Band (NLA)	1
18	31918-94600	下减震器(停产)	Lower Damper (NLA)	1
19	01550-08167	螺栓	BOLT	2
20	33820-94600	电缆总成(停产)	Cable Assembly (NLA)	1

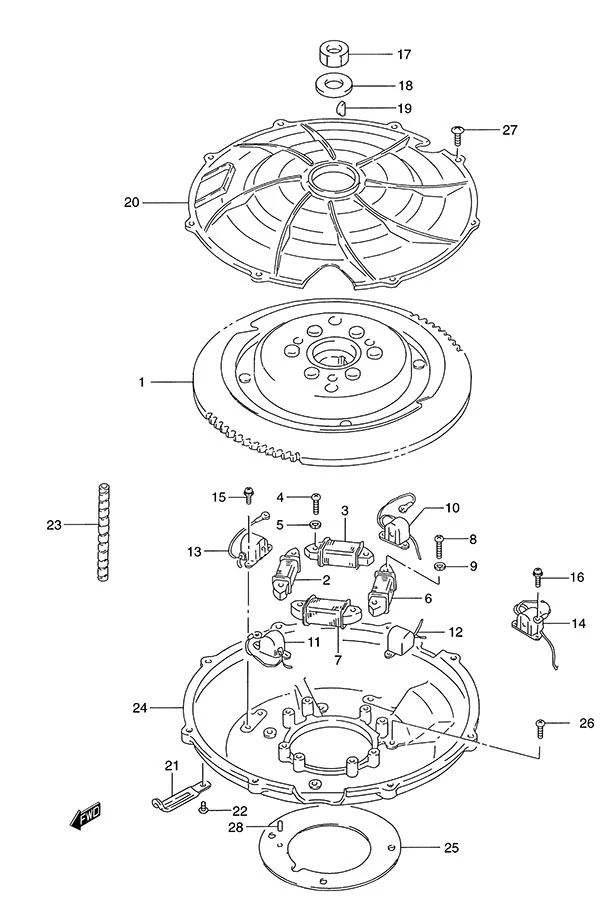

图 24磁电机(1986至1988款) Magneto(1986 to 1988)

REF	零件编号	中文名称	英文名称	数量
1	32102-94600	飞轮(停产)	Flywheel (NLA)	1
2	32140-94600	初级线圈#1(停产)	Primary Coil #1 (NLA)	1
3	32140-94610	初级线圈#2(停产)	Primary Coil #2 (NLA)	1
4	02112-06207	十字螺钉6X2	CROSS SCREW,6X2	4
5	08321-01067	锁紧垫圈	Lock Washer	4
6	32120-94600	蓄电池充电线圈#1(停产)	Battery Charge Coil #1 (NLA)	1
7	32120-94610	蓄电池充电线圈#2(停产)	Battery Charge Coil #2 (NLA)	1
8	02112-06257	6X25十字螺丝	6X25CROSS SCREW	4
9	08321-01067	锁紧垫圈	Lock Washer	4
10	32160-94610	脉冲线圈#1	Pulser Coil #1	1
11	32170-94610	脉冲线圈#2(停产)	Pulser Coil #2 (NLA)	1
12	32180-94610	脉冲线圈#3	Pulser Coil #3	1
13	32190-94610	脉冲线圈#4(停产)	Pulser Coil #4 (NLA)	1
14	32150-94600	齿轮计数器线圈	Gear Counter Coil	1
15	02112-75107	螺钉(停产)	Screw (NLA)	8
16	02112-35127	螺钉 5×12	SCREW 5X12	2
17	09140-18007	螺母(停产)	Nut (NLA)	1
18	09160-18011	垫片	Washer	1
19	08341-31059	5mm半圆键	Woodruff Key 5mm	1
20	11511-94603	环形齿轮盖(停产)	Ring Gear Cover (NLA)	1
22	02142-05087	十字螺钉 5×8	SCREW 5X8 CROSS	4
23	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
24	11521-94602-0ED	环形齿轮箱	Ring Gear Case	1
25	11523-94610	环形齿轮箱垫片(停产)	Ring Gear Case Gasket (NLA)	1
26	02112-06167	螺钉 6×16	SCREW 6X16	4
27	02142-05167	十字螺钉 5×16	SCREW 5X16 CROS	8
28	04221-04089	销 4×8	PIN 4X8	1

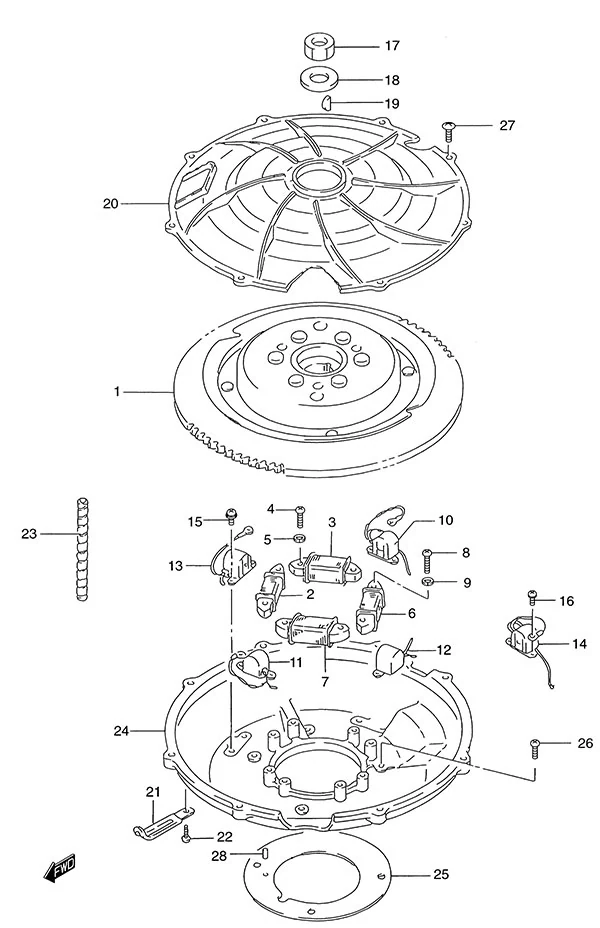

图 25磁电机(1989至1996款) Magneto(1989 to 1996)

REF	零件编号	中文名称	英文名称	数量
1	32102-94613	飞轮(停产)	Flywheel (NLA)	1
2	32140-94620	初级线圈#1	Primary Coil #1	1
3	32140-94630	初级线圈#2(停产)	Primary Coil #2 (NLA)	1
4	02112-06207	十字螺钉6X2	CROSS SCREW,6X2	4
5	08321-01067	锁紧垫圈	Lock Washer	4
6	32120-94621	蓄电池充电线圈#1	Battery Charge Coil #1	1
7	32120-94630	蓄电池充电线圈#2	Battery Charge Coil #2	1
8	02112-06257	6X25十字螺丝	6X25CROSS SCREW	4
9	08321-01067	锁紧垫圈	Lock Washer	4
10	32160-94610	脉冲线圈#1	Pulser Coil #1	1
11	32170-94610	脉冲线圈#2(停产)	Pulser Coil #2 (NLA)	1
12	32180-94610	脉冲线圈#3	Pulser Coil #3	1
13	32190-94610	脉冲线圈#4(停产)	Pulser Coil #4 (NLA)	1
14	32150-87E20	齿轮计数器线圈 (停产)	Gear Counter Coil (NLA)	1
15	02112-75107	螺钉(停产)	Screw (NLA)	8
16	02112-35127	螺钉 5×12	SCREW 5X12	2
17	09140-18007	螺母(停产)	Nut (NLA)	1
18	09160-18011	垫片	Washer	1
19	08341-31059	5mm半圆键	Woodruff Key 5mm	1
20	11511-94603	环形齿轮盖(停产)	Ring Gear Cover (NLA)	1
22	02142-05087	十字螺钉 5×8	SCREW 5X8 CROSS	4
23	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
24	11521-94602-0ED	环形齿轮箱	Ring Gear Case	1
25	11523-94610	环形齿轮箱垫片(停产)	Ring Gear Case Gasket (NLA)	1
26	02112-06167	螺钉 6×16	SCREW 6X16	4
27	02142-05167	十字螺钉 5×16	SCREW 5X16 CROS	8
28	04221-04089	销 4×8	PIN 4X8	1

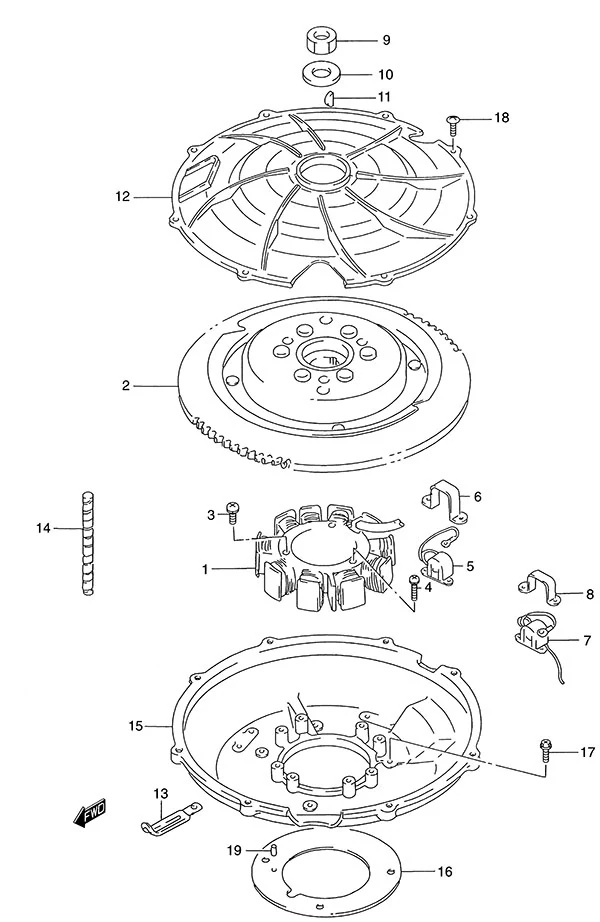

图 26磁电机(DT140EFI型-1997至2001年款) Magneto(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	32101-94620	定子线圈	Stator Coil	1
2	32102-94620	飞轮(停产)	Flywheel (NLA)	1
3	02112-35127	螺钉 5×12	SCREW 5X12	4
4	02112-36257	螺钉	SCREW	3
5	32160-94620	点火正时线圈	Igntion Timing Coil	1
6	32156-94610	点火正时线圈箍带(停产)	Igntion Timing Coil Band (NLA)	1
7	32150-94630	齿轮计数器线圈	Gear Counter Coil	1
8	32156-94600	齿轮计数器线圈带	Gear Counter Coil Band	1
9	09140-18007	螺母(停产)	Nut (NLA)	1
10	09160-18011	垫片	Washer	1
11	08341-31059	5mm半圆键	Woodruff Key 5mm	1
12	11511-94603	环形齿轮盖(停产)	Ring Gear Cover (NLA)	1
14	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
15	11521-94900-0ED	环形齿轮箱	Ring Gear Case	1
16	11523-94610	环形齿轮箱垫片(停产)	Ring Gear Case Gasket (NLA)	1
17	01550-06167	螺栓	BOLT	4
18	02142-05167	十字螺钉 5×16	SCREW 5X16 CROS	8
19	04221-04089	销 4×8	PIN 4X8	1

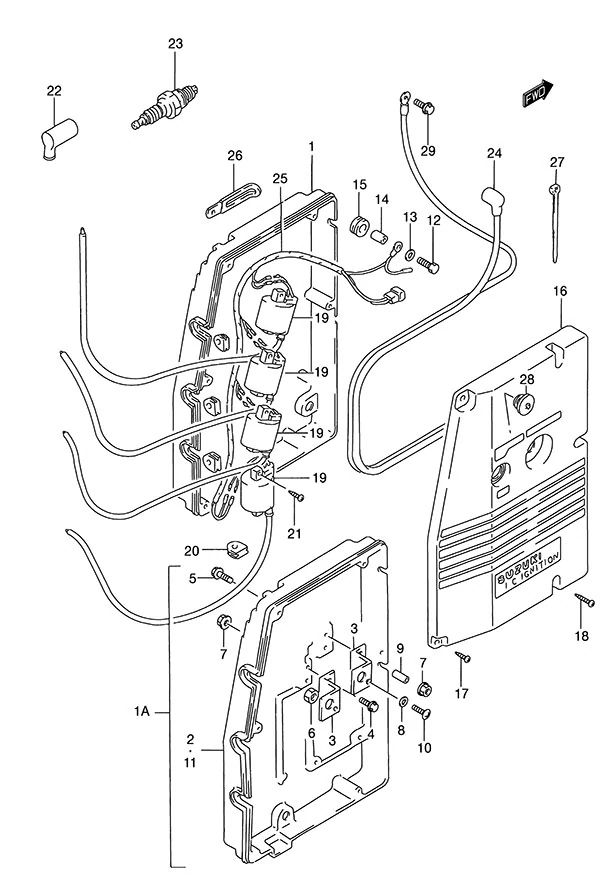

图 27点火系统(1986至1996) Ignition(1986 to 1996)

REF	零件编号	中文名称	英文名称	数量
1	32890-94610	电器部件支架(停产)	Electric Parts Holder (NLA)	1
2	32890-94640	电器部件支架(停产)	Electric Parts Holder (NLA)	1
3	37933-94600	复位支架(停产)	Reset Bracket (NLA)	2
4	01550-0625A	螺栓	BOLT	2
5	01550-0616A	螺栓	BOLT	2
6	09159-14014	螺母(10mm)	Nut (10mm)	1
7	08316-1006B	螺母	Nut	5
8	09160-06052	垫片	Washer	2
10	02142-0625A	螺钉	SCREW	1
11	32890-94640	电器部件支架(停产)	Electric Parts Holder (NLA)	1
12	01500-08307	螺栓	BOLT	4
13	09160-08054	垫片	Washer	4
14	09180-08193	隔套(停产)	Spacer (NLA)	4
15	09320-12028	缓冲垫(停产)	Cushion (NLA)	4
16	32895-94630	零件固定盖(停产)	Parts Holder Cover (NLA)	1
17	03211-0520A	螺钉	SCREW	5
18	03212-0530B	螺钉	SCREW	1
19	33410-94621	点火线圈组件(停产)	Ignition Coil Assembly (NLA)	4
20	09309-06007	索环(停产)	Grommet (NLA)	4
21	03211-0520A	螺钉	SCREW	8
24	33810-94601	启动马达电缆	Starter Motor Cable	1
25	36830-94600	点火线圈线束(停产)	Ignition Coil Wiring (NLA)	1
26	09404-08205	卡箍(长:62)	Clamp (L:62)	1
27	09407-14403	卡箍(长:125)	Clamp (L:125)	4
28	09250-12005	塞子	Plug	1
29	01550-08167	螺栓	BOLT	1

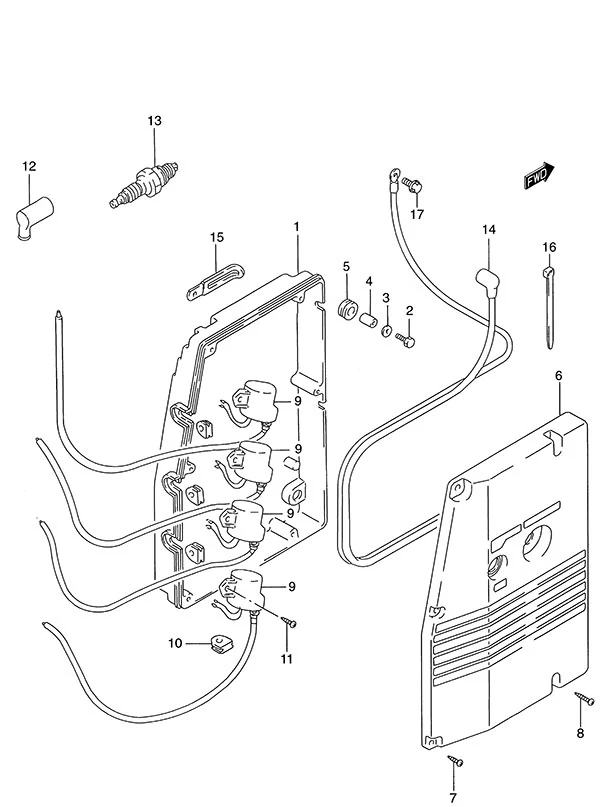

图 28点火系统(DT140EFI型 1997至2001) Ignition(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	32890-94640	电器部件支架(停产)	Electric Parts Holder (NLA)	1
2	01500-08307	螺栓	BOLT	4
3	09160-08054	垫片	Washer	4
4	09180-08193	隔套(停产)	Spacer (NLA)	4
5	09320-12028	缓冲垫(停产)	Cushion (NLA)	4
6	32895-94630	零件固定盖(停产)	Parts Holder Cover (NLA)	1
7	03211-0520A	螺钉	SCREW	4
8	03212-0530B	螺钉	SCREW	1
9	33410-94630	点火线圈组件	Ignition Coil Assembly	4
10	09309-06007	索环(停产)	Grommet (NLA)	4
11	03211-0520A	螺钉	SCREW	4
12	33510-87D20	火花塞帽	Spark Plug Cap	4
13	09482-00370	NGK BR8HS火花塞	NGK BR8HS Spark Plug	4
14	33810-94601	启动马达电缆	Starter Motor Cable	1
15	09404-08205	卡箍(长:62)	Clamp (L:62)	1
16	09407-14403	卡箍(长:125)	Clamp (L:125)	4
17	01550-08167	螺栓	BOLT	1

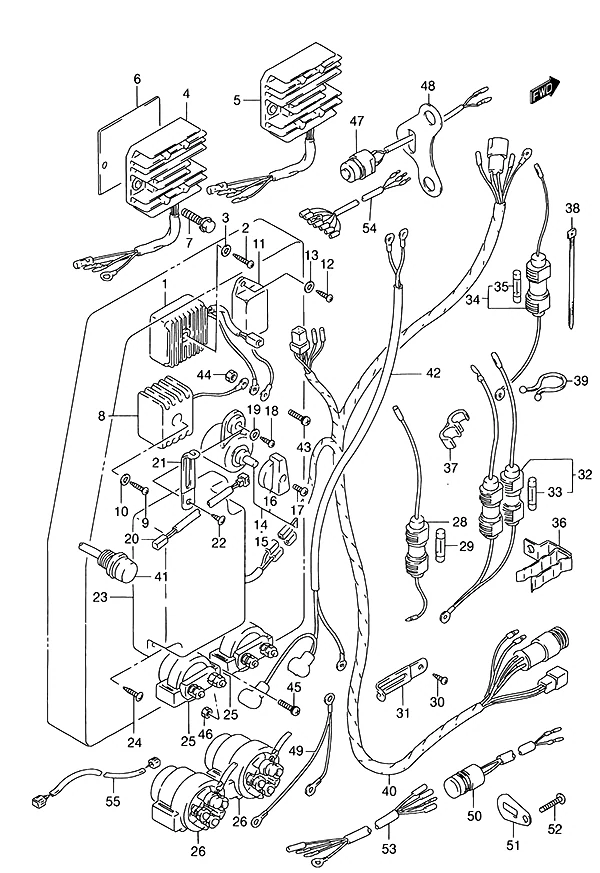

图 29电气部件(1986至2000) Electrical(1986 to 2000)

REF	零件编号	中文名称	英文名称	数量
1	32800-94601	整流调节器(停产)	Rectifier & Regulator (NLA)	1
2	03212-0530B	螺钉	SCREW	1
3	08322-01057	垫片	Washer	1
4	32800-87E00	整流调节器(停产)	Rectifier & Regulator (NLA)	1
5	32800-94620	整流稳压器	Rectifier & Regulator	1
6	32805-94600	整流调节器板(停产)	Rectifier & Regulator Plate (NLA)	1
8	32800-95D02	整流调节器总成	Rectifier & Regulator Assembly	1
9	03212-05253	螺钉(停产)	Screw (NLA)	1
10	08322-01057	垫片	Washer	1
12	03212-0516B	螺钉	SCREW	1
13	08322-01057	垫片	Washer	1
14	37920-87D00	点火正时开关总成	Ignition Timing Switch Assembly	1
15	37920-94621	点火正时开关总成(停产)	Ignition Timing Switch Assembly (NLA)	1
16	37922-94610	旋钮	Knob	1
17	02112-04087	螺钉 4×8	SCREW 4X8	1
18	03212-0512B	螺钉	SCREW	1
19	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	1
20	37940-94701	点火正时电阻(停产)	Ignition Timing Resistor (NLA)	1
22	03241-0510A	螺钉	SCREW	1
24	03242-05253	螺钉(停产)	Screw (NLA)	2
25	38410-94540	动力升降倾斜装置继电器总成(停产)	PTT Relay Assembly (NLA)	2
26	38410-94552	动力升降倾斜装置继电器总成	PTT Relay Assembly	2
28	36740-94720	保险丝盒总成(停产)	Fuse Case Assembly (NLA)	1
29	09481-20001	20安培保险丝	20 Amp Fuse	1
30	03212-0512B	螺钉	SCREW	1
32	36740-94771	保险丝盒总成(停产)	Fuse Case Assembly (NLA)	1
33	09481-25001	25安培保险丝	25 Amp Fuse	1
34	36740-94620	保险丝盒总成(停产)	Fuse Case Assembly (NLA)	1
35	09481-10001	10安培保险丝	10 Amp Fuse	1
36	36791-87E00	保险丝盒支架(停产)	Fuse Case Holder (NLA)	1
37	09408-00043	卡箍	Clamp	1
38	09407-14403	卡箍(长:125)	Clamp (L:125)	1
39	09408-00021	夹具(停产)	Clamp (NLA)	1
41	37930-94706	机油报警复位开关总成(停产)	Oil Warning Reset Switch Assembly (NLA)	1
42	33831-94630	升降继电器线缆总成(停产)	Trim Relay Cable Assembly (NLA)	1
43	02112-36207	螺钉(停产)	Screw (NLA)	1
44	08310-00067	螺母	Nut	1
45	02112-36207	螺钉(停产)	Screw (NLA)	1
46	08310-00067	螺母	Nut	1
47	34820-94600	发动机温度传感器(停产)	Engine Temp Sensor (NLA)	1
48	34853-94600	发动机温度传感器支架(停产)	Engine Temp Support (NLA)	1
49	33832-94601	升降拉索总成(停产)	Trim Cable Assembly (NLA)	1
50	34850-94610	温度传感器总成	Heat Sensor Assy	1
51	34853-94700	温度传感器支架	Heat Sensor Supporter	1
52	09125-06069	螺钉(6x12)	Screw (6x12)	1
54	36630-92E00	仪表线束总成	Instrument Wire Assembly	1
55	36682-92E00	线束	Wire Harness	1

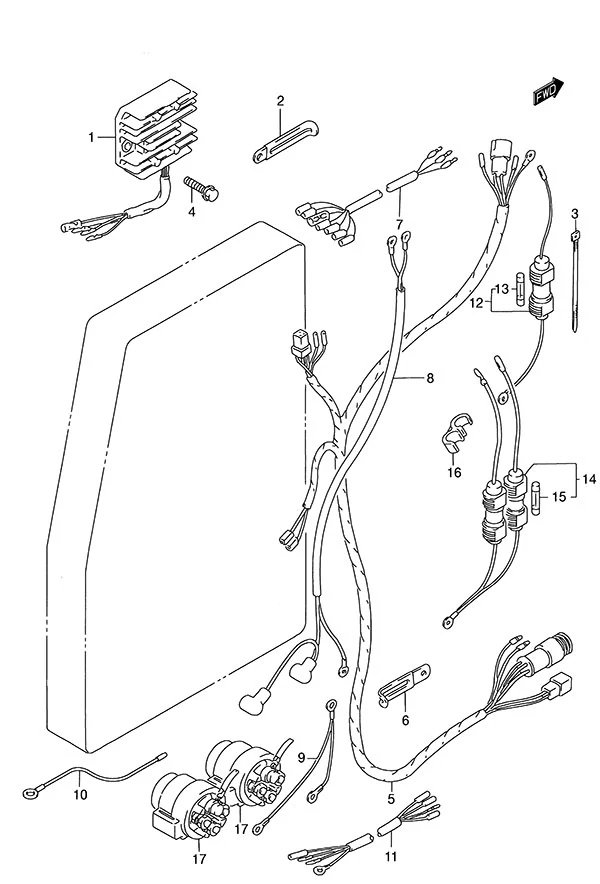

图 29A电气部件(2001) Electrical(2001)

REF	零件编号	中文名称	英文名称	数量
1	32800-94620	整流稳压器	Rectifier & Regulator	1
2	09404-08205	卡箍(长:62)	Clamp (L:62)	1
3	09407-14403	卡箍(长:125)	Clamp (L:125)	1
4	01550-06207	螺栓	BOLT	2
5	36610-94680	线束总成(停产)	Wiring Harness Assembly (NLA)	1
7	36630-92E00	仪表线束总成	Instrument Wire Assembly	1
8	33831-94630	升降继电器线缆总成(停产)	Trim Relay Cable Assembly (NLA)	1
9	33832-94601	升降拉索总成(停产)	Trim Cable Assembly (NLA)	1
10	37801-98300	导线(停产)	Lead (NLA)	1
11	36810-94610	整流器延长导线(停产)	Rectifier Extension Lead (NLA)	1
12	36740-94620	保险丝盒总成(停产)	Fuse Case Assembly (NLA)	1
13	09481-10001	10安培保险丝	10 Amp Fuse	1
14	36740-94771	保险丝盒总成(停产)	Fuse Case Assembly (NLA)	1
15	09481-25001	25安培保险丝	25 Amp Fuse	1
16	09408-00043	卡箍	Clamp	1
17	38410-94552	动力升降倾斜装置继电器总成	PTT Relay Assembly	2

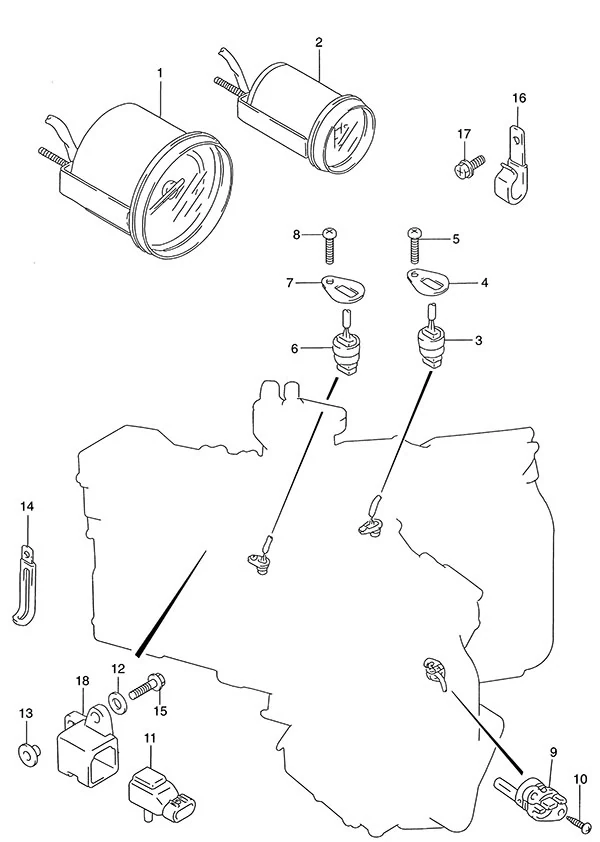

图 30传感器及仪表(DT140EFI - 1997至2001) Sensor & Meter(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	34200-92E02	转速表(停产)	Tachometer (NLA)	1
2	34700-92E11	监控仪表总成(停产)	Monitor Gauge Assembly (NLA)	1
3	34830-92E00	温度传感器	Temp Sensor	1
4	34853-94700	温度传感器支架	Heat Sensor Supporter	1
5	09125-06069	螺钉(6x12)	Screw (6x12)	1
6	34830-94600	空气温度传感器(停产)	Air Temp Sensor (NLA)	1
7	34853-94700	温度传感器支架	Heat Sensor Supporter	1
8	09125-06069	螺钉(6x12)	Screw (6x12)	1
9	34876-92E00	水位传感器孔塞	Water Sensor Hole Plug	1
10	03121-0516A	螺钉	SCREW	2
11	18590-94600	进气压力传感器	MAP Sensor	1
12	09160-06052	垫片	Washer	1
13	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	1
15	02162-06257	螺钉	SCREW	1
16	09403-17304	卡箍	Clamp	1
17	02162-06127	螺栓	BOLT	1

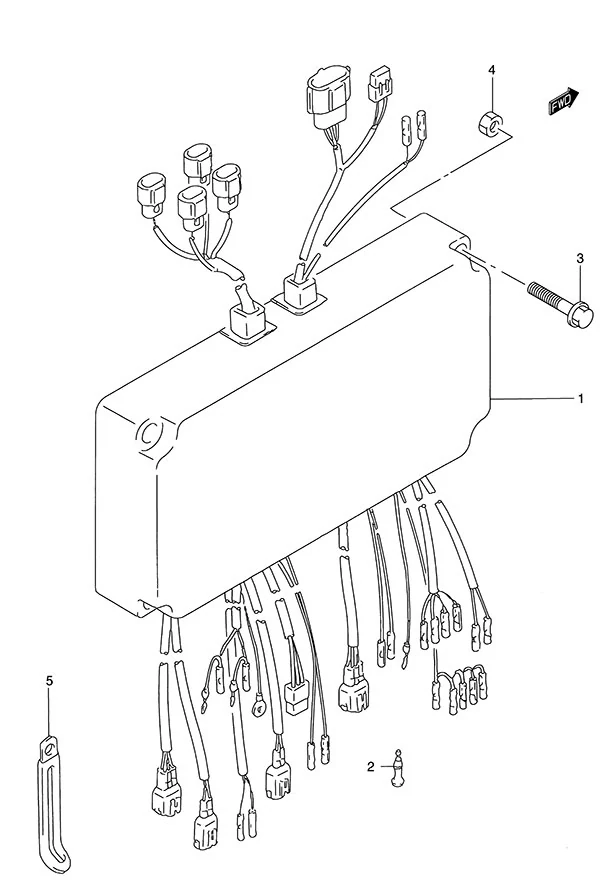

图 31发动机控制单元(DT140EFI型 1997-2001) Engine Control Unit(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
2	36615-96300	树脂端子	Resin Terminal	4
3	01550-0640A	螺栓	BOLT	4
4	08310-0006A	螺母	Nut	4

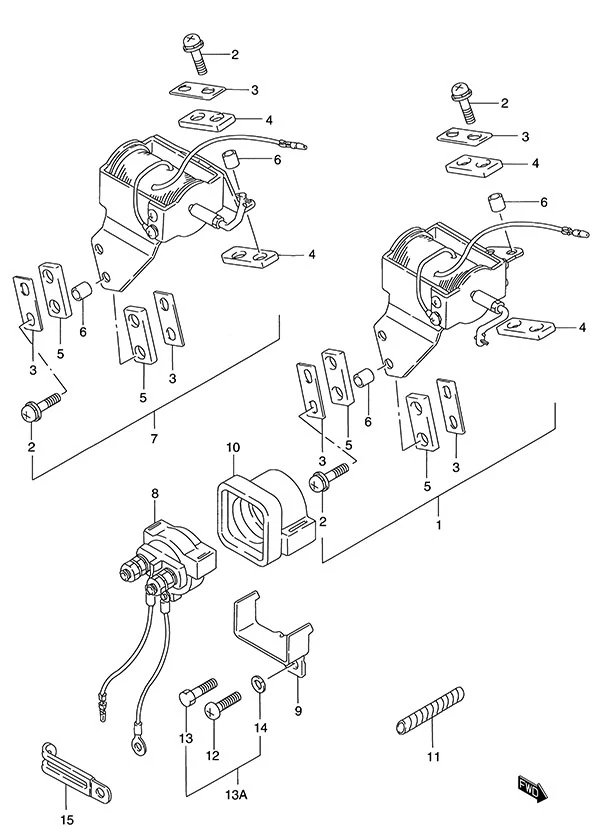

图 32电磁阀 Solenoid

REF	零件编号	中文名称	英文名称	数量
2	02112-75207	螺钉	SCREW	4
3	38617-94600	阻风门电磁阀挡板(停产)	Choke Solenoid Plate (NLA)	3
4	38615-94600	阻风门电磁阀缓冲垫(停产)	Choke Solenoid Cushion (NLA)	2
5	38616-94600	阻风门电磁阀缓冲垫(停产)	Choke Solenoid Cushion (NLA)	2
6	09180-06248	垫片	Spacer	4
7	38600-94810	阻风门电磁阀总成(停产)	Choke Solenoid Assembly (NLA)	1
8	31800-94401	启动继电器	Starter Relay	1
9	38412-94500	动力升降倾斜支架(停产)	PTT Bracket (NLA)	1
10	38422-94520	继电器缓冲垫(停产)	Relay Damper (NLA)	1
11	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
12	02112-06167	螺钉 6×16	SCREW 6X16	1
13	01500-06167	螺栓	BOLT	1
14	08321-01067	锁紧垫圈	Lock Washer	1

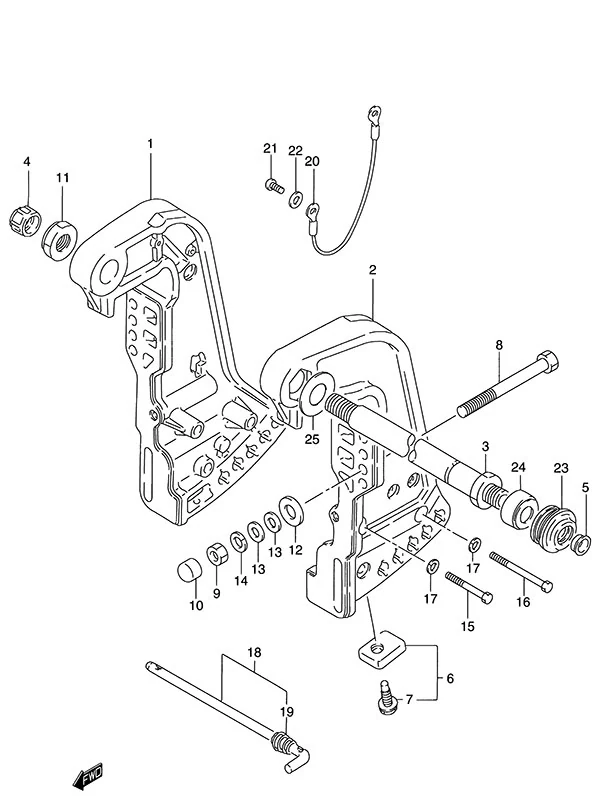

图 33夹紧支架(1986-1995款) Clamp Bracket(1986 to 1995)

REF	零件编号	中文名称	英文名称	数量
3	41130-95541	夹具支架轴	Clamp Bracket Shaft	1
4	41151-94500	夹具支架轴帽	Clamp Bracket Shaft Cap	1
5	41152-94500	夹具支架轴塞	Clamp Bracket Shaft Plug	1
6	55320-95311	锌阳极	Zinc Anode	1
7	09116-06094	螺栓(6x15)	Bolt (6x15)	1
8	09100-12093	艉板螺栓(12x100)	Transom Bolt (12x100)	4
9	09140-12028	螺母	Nut	4
10	41153-94500	艉板螺栓帽	Transom Bolt Cap	4
11	09159-22006	螺母	Nut	1
12	09160-12044	垫圈 (12.5x35x3.2)	Washer (12.5x35x3.2)	4
13	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	6
14	09162-12005	锁紧垫圈	Lock Washer	4
15	09100-10155	螺栓(10x50)	Bolt (10x50)	2
16	09100-10264	螺栓(10x80)	Bolt (10x80)	4
17	09162-10005	锁紧垫圈	Lock Washer	6
18	45420-95500	倾斜锁定销	Tilt Lock Pin	1
19	09441-24002	弹簧(停产)	Spring (NLA)	1
20	36894-95201	导线(长165)	Wire Lead (L:165)	1
21	09125-05050	螺钉(5x8)	Screw (5x8)	2
22	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	2
23	41161-95250	转向拉索密封件(停产)	Steering Cable Seal (NLA)	1
24	41161-94400	转向拉索密封件	Steering Cable Seal	1
25	09160-22046	垫圈 (停产)	Washer (NLA)	1

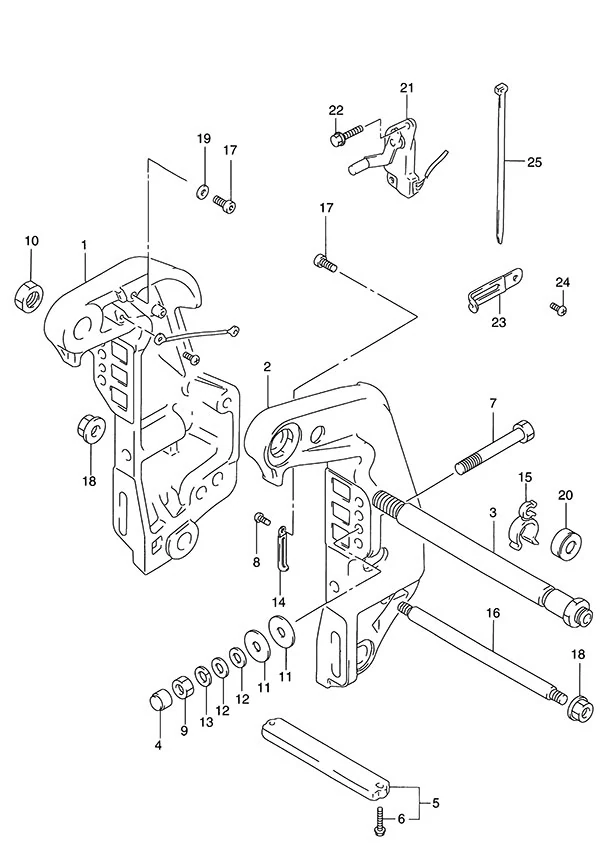

图 34夹紧支架(1996-2001款) Clamp Bracket(1996 to 2001)

REF	零件编号	中文名称	英文名称	数量
3	41130-95541	夹具支架轴	Clamp Bracket Shaft	1
4	41153-94500	艉板螺栓帽	Transom Bolt Cap	4
5	55320-94910	阳极组件	ANODE SET	1
6	09116-06121	螺栓(6x25)	Bolt (6x25)	2
7	09100-12093	艉板螺栓(12x100)	Transom Bolt (12x100)	4
8	09125-06063	螺钉(6x10)	Screw (6x10)	1
9	09140-12028	螺母	Nut	4
10	09159-22006	螺母	Nut	1
11	09160-12044	垫圈 (12.5x35x3.2)	Washer (12.5x35x3.2)	4
12	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	4
13	09162-12005	锁紧垫圈	Lock Washer	4
15	09408-00113	夹具(停产)	Clamp (NLA)	1
16	45421-87D03	倾斜锁定销	Tilt Lock Pin	1
17	09106-10065	螺栓 (10x20)	Bolt (10x20)	2
18	09159-14020	螺母(14mm)	Nut (14mm)	2
19	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
20	41161-94400	转向拉索密封件	Steering Cable Seal	1
21	34801-94720	升降传感器(停产)	Trim Sender (NLA)	1
22	09100-06113	螺栓(6x16)	Bolt (6x16)	2
24	09125-06063	螺钉(6x10)	Screw (6x10)	1
25	09407-14403	卡箍(长:125)	Clamp (L:125)	2
26	09159-12014	螺母(12x17)	Nut (12x17)	4

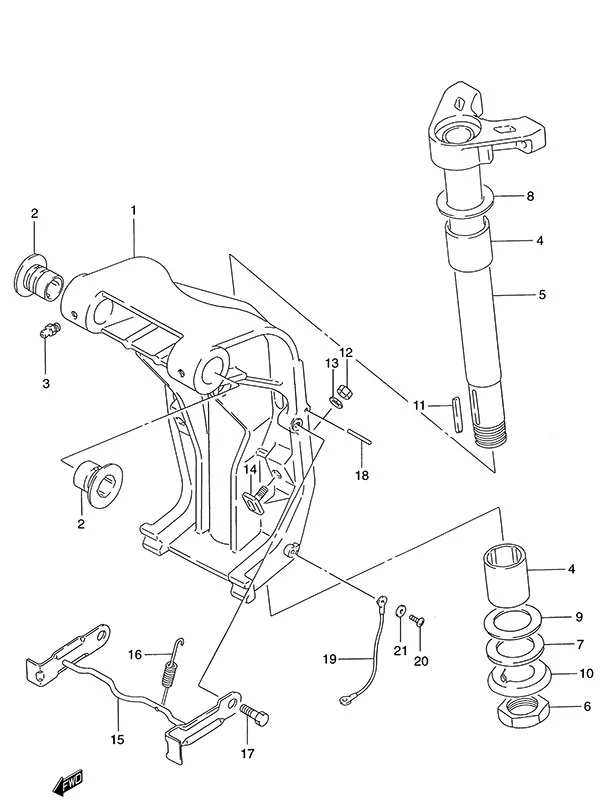

图 35旋转支架(1986-1995款) Swivel Bracket(1986 to 1995)

REF	零件编号	中文名称	英文名称	数量
1	43111-94521-0ED	旋转支架(停产)	Swivel Bracket (NLA)	1
2	43211-95510	衬套(停产)	Bushing (NLA)	2
3	22511-99011	黄油嘴	Grease Nipple	4
4	09306-36002	衬套(停产)	Bushing (NLA)	2
5	43740-94505-0ED	引导轴 (停产)	Pilot Shaft (NLA)	1
6	09140-33002	螺母(停产)	Nut (NLA)	1
7	09160-33002	下垫片(停产)	Lower Washer (NLA)	1
8	09160-36004	上垫圈（停产）	Upper Washer (NLA)	1
9	09181-36005	垫片 (0.3mm) (停产)	Shim (0.3) (NLA)	1
10	09166-33002	垫圈 (停产)	Washer (NLA)	1
11	09421-05006	钥匙(停产)	Key (NLA)	1
12	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
13	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
14	48311-94501	升降油缸柱塞垫	Trim Cylinder Ram Pad	2
15	41220-95501-0ED	倾斜锁杆(停产)	Tilt Lock Lever (NLA)	1
16	09443-10029	倾斜锁定杆弹簧(停产)	Tilt Lock Lever Spring (NLA)	1
17	09111-12008	螺栓(停产)	Bolt (NLA)	2
18	41225-94502	释放臂销	Release Arm Pin	1
19	36894-94401	导线(长195)	Wire Lead (L:195)	1
20	09125-05050	螺钉(5x8)	Screw (5x8)	1
21	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	1

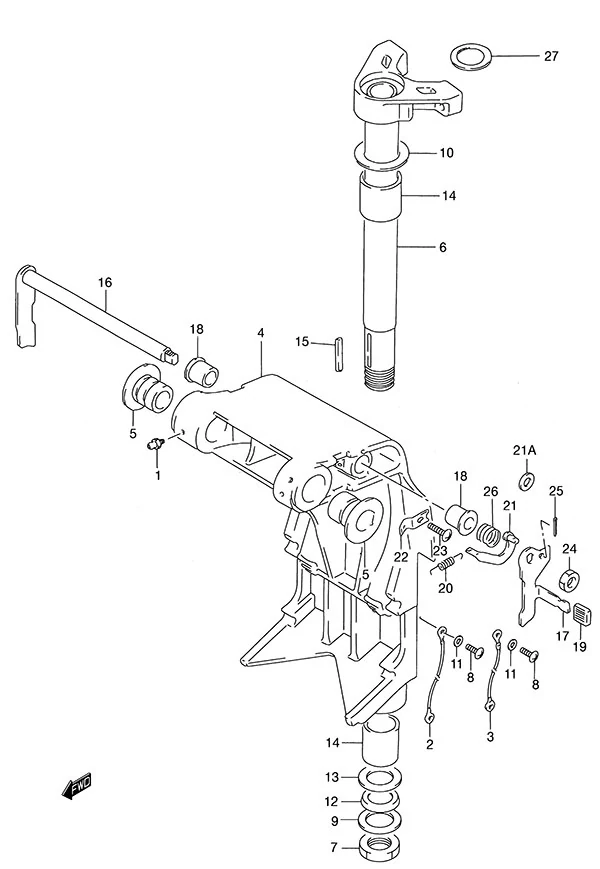

图 36旋转支架(1996-2001款) Swivel Bracket(1996 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	5
2	36894-94401	导线(长195)	Wire Lead (L:195)	1
3	36894-95201	导线(长165)	Wire Lead (L:165)	1
4	43111-94901-0ED	旋转支架(停产)	Swivel Bracket (NLA)	1
5	43211-95510	衬套(停产)	Bushing (NLA)	2
6	43740-94505-0ED	引导轴 (停产)	Pilot Shaft (NLA)	1
7	09140-33002	螺母(停产)	Nut (NLA)	1
8	09125-05050	螺钉(5x8)	Screw (5x8)	3
9	09160-33002	下垫片(停产)	Lower Washer (NLA)	1
10	09160-36004	上垫圈（停产）	Upper Washer (NLA)	1
11	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	3
12	09166-33002	垫圈 (停产)	Washer (NLA)	1
13	09181-36005	垫片 (0.3mm) (停产)	Shim (0.3) (NLA)	4
14	09306-36002	衬套(停产)	Bushing (NLA)	2
15	09421-05006	钥匙(停产)	Key (NLA)	1
16	41220-95E13	右舷倾斜锁定杆	Starboard Tilt Lock Lever	1
17	41221-95E40	左舷倾斜锁定杆	Port Tilt Lock Lever	1
18	41224-95E01	倾斜止动杆衬套	Tilt Stopper Rod Bushing	2
19	41225-94401	倾斜定位橡胶块	RUBBER,TILT LOC	1
20	41228-95E00	倾斜锁定杆弹簧(停产)	Tilt Lock Lever Spring (NLA)	1
21	41230-95E00	倾斜锁杆连杆	Tilt Lock Lever Link	1
22	41233-95E10	倾斜锁定弹簧支架	Tilt Lock Spring Bracket	1
23	09125-06063	螺钉(6x10)	Screw (6x10)	1
24	09140-10032	螺母	Nut	1
25	09204-01006	开口销	Cotter Pin	1
26	09440-19028	弹簧	Spring	1
27	09160-12067	垫圈 (12.5x23x1.0)	Washer (12.5x23x1.0)	1

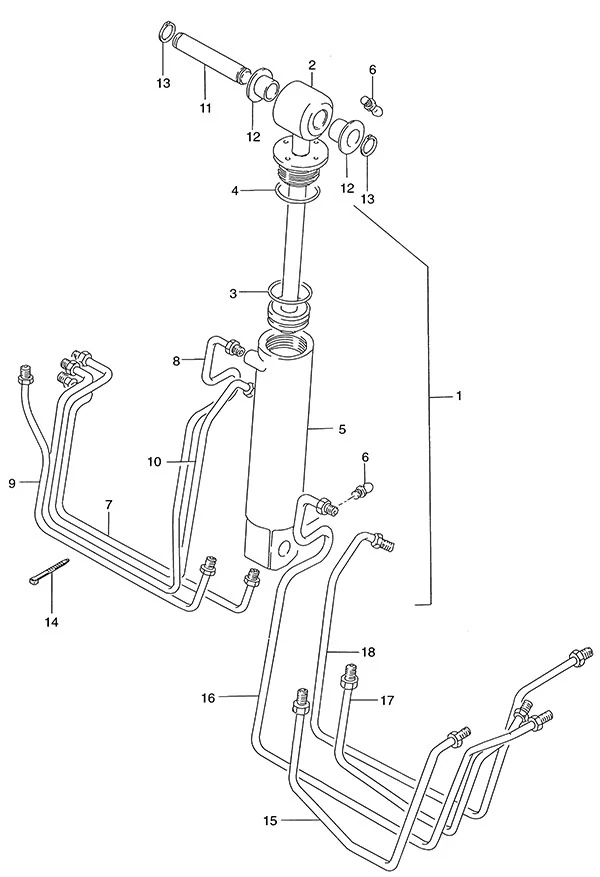

图 37倾斜缸(1986至1995款) Tilt Cylinder(1986 to 1995)

REF	零件编号	中文名称	英文名称	数量
1	48400-94511-0ED	倾斜油缸总成(停产)	Tilt Cylinder Assembly (NLA)	1
2	48401-94501	活塞连杆分总成	Piston & Rod Sub Assembly	1
3	48427-94500	倾斜活塞O型圈(停产)	Tilt Piston O-Ring (NLA)	1
4	48433-94500	O型圈(停产)	O-Ring (NLA)	1
5	48441-94510	气缸套筒(停产)	Cylinder Tube (NLA)	1
6	22511-99011	黄油嘴	Grease Nipple	2
7	48720-94521	倾斜进油管(停产)	Tilt Inlet Tube (NLA)	1
8	48730-94521	倾斜装置出口管(停产)	Tilt Outlet Tube (NLA)	1
9	48740-94521	升降进油管(停产)	Trim Inlet Tube (NLA)	1
10	48750-94521	升降出油管(停产)	Trim Outlet Tube (NLA)	1
11	48321-94510	倾斜油缸轴	Tilt Cylinder Shaft	1
12	09306-16003	衬套	Bushing	2
13	09380-16003	卡簧	Circlip	2
14	09407-14403	卡箍(长:125)	Clamp (L:125)	6
15	48720-94580	倾斜进油管(停产)	Tilt Inlet Tube (NLA)	1
16	48730-94580	倾斜装置出口管(停产)	Tilt Outlet Tube (NLA)	1
17	48740-94580	升降进油管(停产)	Trim Inlet Tube (NLA)	1
18	48750-94580	升降出油管(停产)	Trim Outlet Tube (NLA)	1

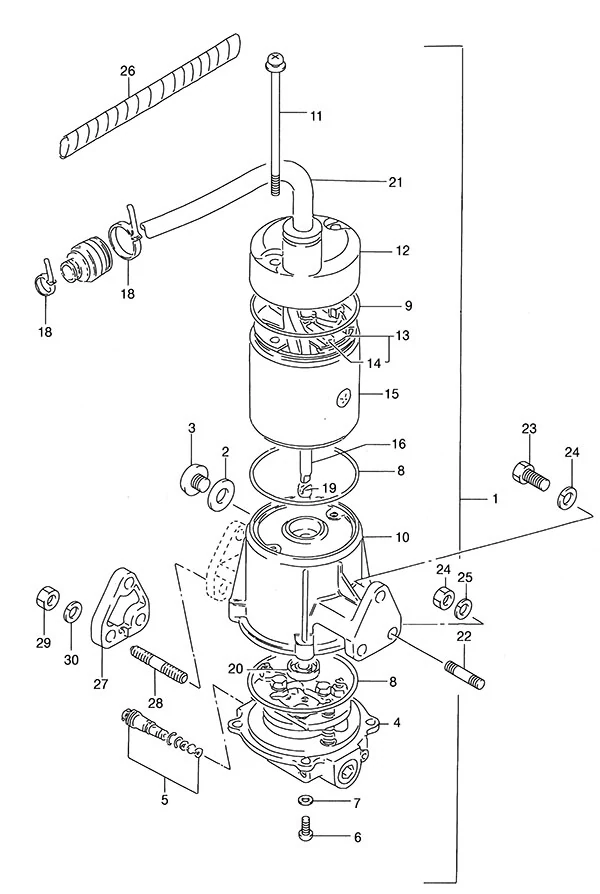

图 38动力单元(1986至1989) Power Unit(1986 to 1989)

REF	零件编号	中文名称	英文名称	数量
2	09168-10022	放油塞垫片	Drain Plug Gasket	1
3	09248-10008	放油塞	Drain Plug	2
4	48502-94530	泵阀总成(停产)	Pump & Valve Body (NLA)	1
5	48550-94600	手动阀释放装置	Manual Valve Release	1
6	09136-05041	螺钉(5x20)	Screw (5x20)	4
7	48592-94500	垫圈 (停产)	Washer (NLA)	4
8	48585-94520	阀体O型圈	Valve Body O-Ring	1
9	09280-70005	O型圈	O-Ring	2
10	48570-94600-0ED	储液罐总成(停产)	Reservoir Assembly (NLA)	1
11	31281-94510	贯穿螺栓	Through Bolt	2
12	31170-94520-0ED	上盖(停产)	Upper Cover (NLA)	1
13	31173-94521	电刷架总成(停产)	Brush Holder Assembly (NLA)	1
14	31133-94521	电刷(停产)	Brush (NLA)	2
15	31110-94520-0ED	拨叉总成(停产)	Yoke Assembly (NLA)	1
16	31311-94600	电枢(停产)	Armature (NLA)	1
18	09407-14403	卡箍(长:125)	Clamp (L:125)	2
19	48583-94520	驱动联轴节	Drive Joint	1
20	09282-08003	油封（停产件）	Oil Seal (NLA)	1
21	33861-95600	动力升降倾斜线缆(停产)	PTT Cable (NLA)	1
22	09108-08130	双头螺栓(8x20)	Stud Bolt (8x20)	2
23	09100-08219	螺栓(8x20)(停产)	Bolt (8x20) (NLA)	1
24	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
25	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	3
26	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
27	48131-95200	动力单元隔套(停产)	Power Unit Spacer (NLA)	1
28	09108-08137	双头螺栓(8x40)	Stud Bolt (8x40)	3
29	09140-08023-XC0	螺母(8mm)	Nut (8mm)	3
30	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	3
31	38410-94552	动力升降倾斜装置继电器总成	PTT Relay Assembly	2
32	33832-94601	升降拉索总成(停产)	Trim Cable Assembly (NLA)	1

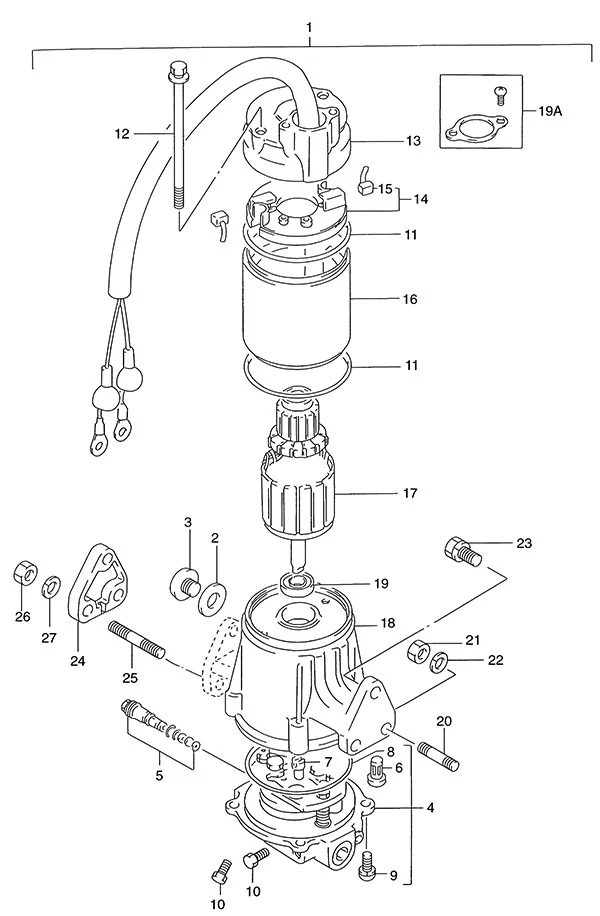

图 39动力单元(1990至1995) Power Unit(1990 to 1995)

REF	零件编号	中文名称	英文名称	数量
2	09280-09005	O型圈	O-Ring	2
3	48511-95500	加油口塞（停产）	Oil Filler Plug (NLA)	2
4	48502-94530	泵阀总成(停产)	Pump & Valve Body (NLA)	1
5	48550-94600	手动阀释放装置	Manual Valve Release	1
6	48581-94500	动力升降倾斜装置泵滤清器(停产)	PTT Pump Filter (NLA)	1
7	48583-94520	驱动联轴节	Drive Joint	1
8	48585-94520	阀体O型圈	Valve Body O-Ring	1
9	09136-05041	螺钉(5x20)	Screw (5x20)	4
10	48586-94500	塞子	Plug	4
11	09280-70005	O型圈	O-Ring	2
12	31281-94610	贯穿螺栓(停产)	Through Bolt (NLA)	1
13	31170-94610-0ED	动力升降倾斜装置马达盖(停产)	PTT Motor Cover (NLA)	1
14	31173-94620	电刷架	Brush Holder	1
15	31133-94610	电刷	Brush	2
16	31110-94610-0ED	拨叉总成(停产)	Yoke Assembly (NLA)	1
17	31311-94610	电枢(停产)	Armature (NLA)	1
18	48570-94610-0ED	储液罐总成(停产)	Reservoir Assembly (NLA)	1
19	33799-94610	油封	Oil Seal	1
20	09108-08130	双头螺栓(8x20)	Stud Bolt (8x20)	2
21	09140-08023-XC0	螺母(8mm)	Nut (8mm)	4
22	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
23	09117-08074	螺栓(8x22)(停产)	Bolt (8x22) (NLA)	1
24	48131-95200	动力单元隔套(停产)	Power Unit Spacer (NLA)	1
25	09108-08137	双头螺栓(8x40)	Stud Bolt (8x40)	3
26	09140-08023-XC0	螺母(8mm)	Nut (8mm)	3
27	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	3

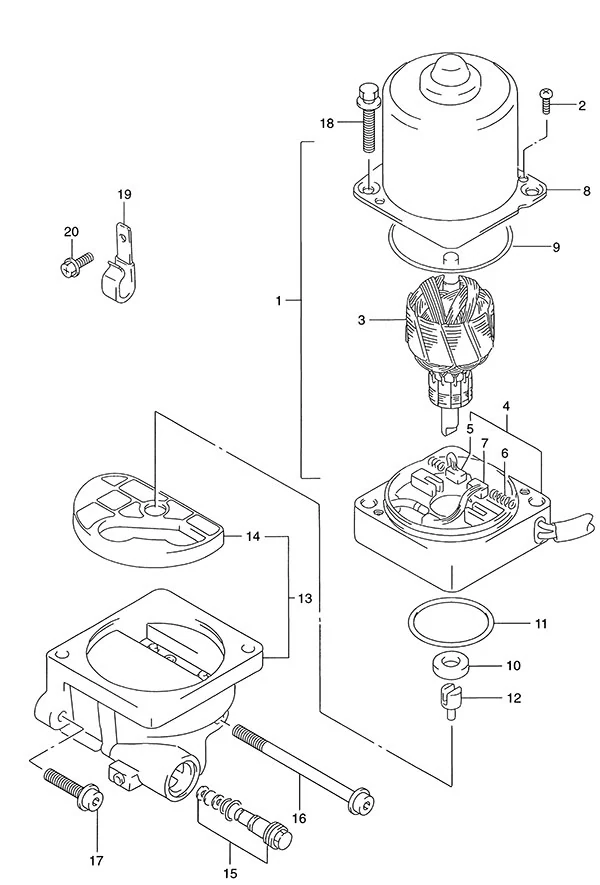

图 40动力单元(1996至2001年款) Power Unit(1996 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	38100-94900-0ED	动力升降倾斜装置马达总成(停产)	PTT Motor Assembly (NLA)	1
2	31111-94900	拨叉螺钉	Yoke Screw	2
3	31311-94900	电枢(停产)	Armature (NLA)	1
4	31173-94920	电刷架总成	Brush Holder Assembly	1
5	31133-94910	电刷	Brush	1
6	31135-94900	弹簧	Spring	2
7	31136-94900	断路器(停产)	Breaker (NLA)	1
8	31110-94900	拨叉总成(停产)	Yoke Assembly (NLA)	1
9	31123-87D60	O型圈	O-Ring	1
10	33799-97E00	油封	Oil Seal	1
11	48585-95E00	O型圈	O-Ring	1
12	48583-95E00	驱动联轴节	Drive Joint	1
13	48502-94901	动力升降倾斜装置泵总成	PTT Pump Assembly	1
14	48582-95E01	滤清器	Filter	1
16	48862-95E00	螺栓	Bolt	1
17	48862-95E10	螺栓	Bolt	2
18	31281-95E00	贯穿螺栓	Through Bolt	4
19	09403-17304	卡箍	Clamp	1
20	02162-06127	螺栓	BOLT	1

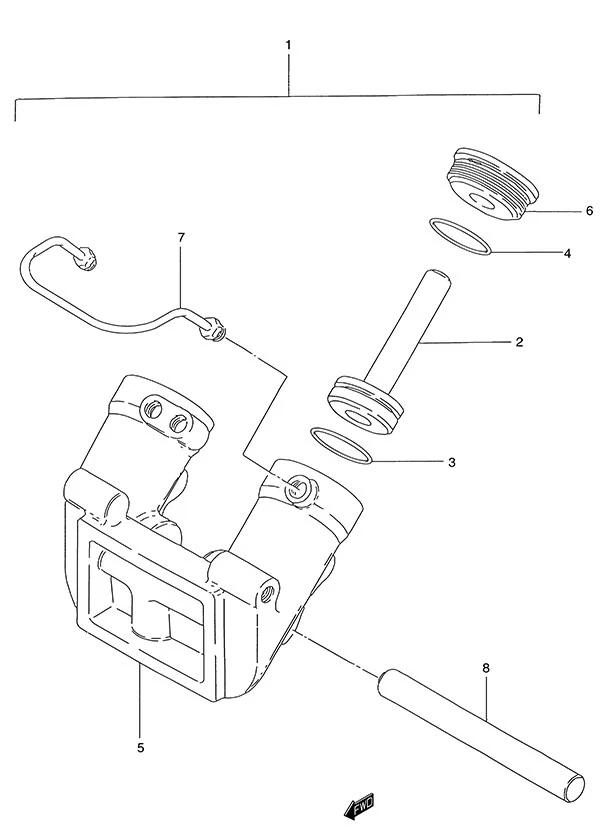

图 41升降油缸(1986-1995款) Trim Cylinder(1986 to 1995)

REF	零件编号	中文名称	英文名称	数量
1	48600-94511-0ED	升降油缸总成(停产)	Trim Cylinder Assembly (NLA)	1
2	48601-94501	活塞与活塞杆总成(停产)	Piston & Piston Rod Assembly (NLA)	2
3	48627-94500	升降活塞O型圈	Trim Piston O-Ring	4
4	48633-94500	升降油缸O型圈	Trim Cylinder O-Ring	4
5	48641-94510	升降油缸(停产)	Trim Cylinder (NLA)	1
6	48630-94500	升降油缸盖	Trim Cylinder Head	2
7	48760-94501	升降油缸出油管(停产)	Trim Cylinder Outlet Tube (NLA)	1
8	48121-94510	倾斜油缸下轴(停产)	Tilt Cylinder Lower Shaft (NLA)	1

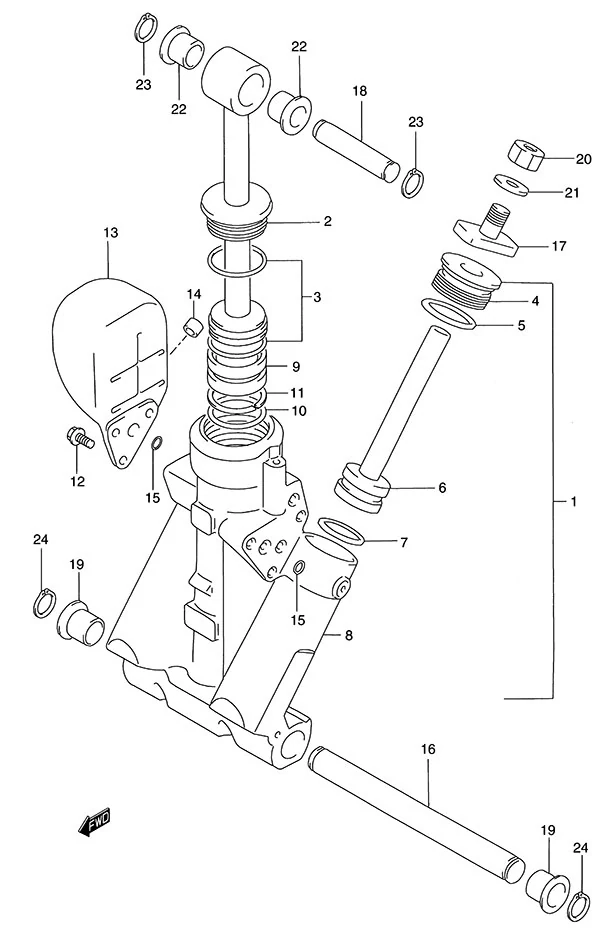

图 42升降油缸(1996-2001款) Trim Cylinder(1996 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	48503-94900-0ED	歧管分总成(停产)	Manifold Sub Assembly (NLA)	1
2	48401-94900	活塞总成(停产)	Piston Assembly (NLA)	1
3	48627-95E00	O型圈套件	O-Ring Set	3
4	48630-94900	升降油缸盖	Trim Cylinder Head	2
5	48633-94900	O型圈套件(2件装)	O-Ring Set (Pack of 2)	2
6	48601-94900	活塞与柱塞总成	Piston & Ram Assembly	2
7	48627-95E00	O型圈套件	O-Ring Set	2
8	48641-94900-0ED	动力升降倾斜装置歧管(停产)	PTT Manifold (NLA)	1
9	48650-94900	自由活塞	Free Piston	1
10	48405-87D00	倾斜装置O型圈套装	Tilt O-Ring Set	1
11	48615-97E00	活塞环组	Piston Ring Set	1
12	48861-95E00	储液罐螺栓(停产)	Reservoir Bolt (NLA)	3
13	48570-95E01	储液罐总成	Reservoir Assembly	1
14	48572-95E00	盖帽	Cap	1
15	48588-94900	O型圈(6件装)	O-Ring (Pack of 6)	5
16	48121-95E00	倾斜缸轴(停产)	Tilt Cylinder Shaft (NLA)	1
17	48311-94501	升降油缸柱塞垫	Trim Cylinder Ram Pad	1
18	48321-87D03	倾斜缸上轴	Tilt Cylinder Upper Shaft	1
19	48326-95E00	倾斜油缸下衬套	Tilt Cylinder Lower Bushing	2
20	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
21	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	2
22	09306-17001	衬套	Bushing	2
23	09380-17009	卡簧	Circlip	2
24	09380-22015	卡簧	Circlip	2

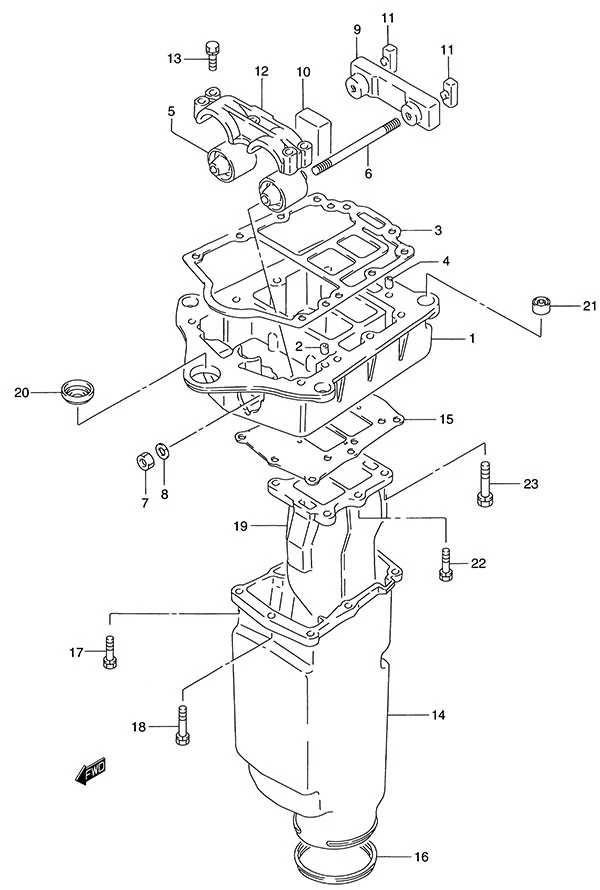

图 43发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
1	51111-94510-0ED	发动机支架	Engine Holder	1
2	09206-11016	销 (11x12) (停产)	Pin (11x12) (NLA)	2
3	51211-94530	发动机支架衬垫(停产)	Engine Holder Gasket (NLA)	1
4	09206-13017	销 (13x20)	Pin (13x20)	2
6	09108-12002	双头螺栓	Stud Bolt	2
7	09140-12029	螺母	Nut	2
8	09162-12005	锁紧垫圈	Lock Washer	2
9	54136-94503	上部安装止动件(停产)	Upper Mount Stopper (NLA)	1
12	51112-94502	上部安装盖(停产)	Upper Mount Cover (NLA)	1
13	09117-08038	螺栓(8x45)	Bolt (8x45)	5
14	52171-94510	排气壳体	Exhaust Housing	1
15	52172-94541	排气壳体衬垫	Exhaust Housing Gasket	1
16	52173-94502	排气壳体密封件	Exhaust Housing Seal	1
17	09117-06049	螺栓(6x25)	Bolt (6x25)	6
18	09117-06032	螺栓(6x30)	Bolt (6x30)	1
19	14211-94622	排气管	Exhaust Tube	1
20	09284-08004	油封(停产)	Seal (NLA)	1
21	09319-08043	衬套(停产)	Bushing (NLA)	4
22	09117-06049	螺栓(6x25)	Bolt (6x25)	2
23	09117-08047	螺栓(8x30)	Bolt (8x30)	4

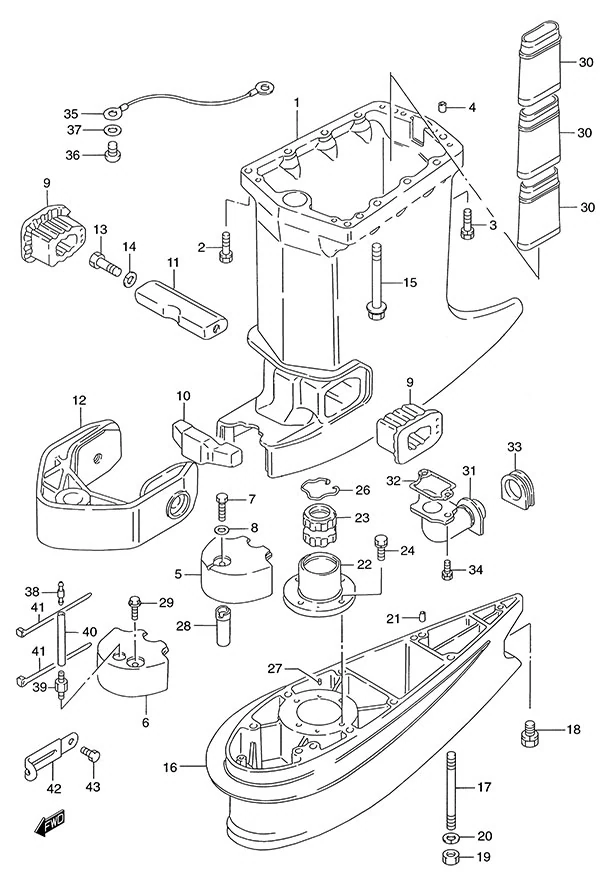

图 44驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
1	52111-94511-0ED	驱动轴外壳(停产)	Driveshaft Housing (NLA)	1
2	09117-08056-XC0	螺栓(8x40)	Bolt (8x40)	2
3	09117-08071	螺栓(8x35)	Bolt (8x35)	4
4	09206-11016	销 (11x12) (停产)	Pin (11x12) (NLA)	2
5	52121-94502-0ED	驱动轴壳体盖(停产)	Drive Shaft Housing Cover (NLA)	1
6	52121-94520-0ED	驱动轴壳体盖(停产)	Drive Shaft Housing Cover (NLA)	1
7	01550-06657	螺栓	BOLT	1
8	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
11	54166-94501	下支架止动器(停产)	Lower Mount Stopper (NLA)	1
12	54211-94510-0ED	下安装托架(停产)	Lower Mounting Bracket (NLA)	1
13	09104-14002	螺栓(14x55)(停产)	Bolt (14x55) (NLA)	2
14	09162-14004	锁紧垫圈(停产)	Lock Washer (NLA)	2
15	09118-10039	螺栓 (10x130)	Bolt (10x130)	8
16	52131-94511-0ED	延长壳体(X型)(停产)	Extension Case (X) (NLA)	1
17	09108-10117	双头螺栓(停产)	Stud Bolt (NLA)	8
18	09116-10176	螺栓(10x44)	Bolt (10x44)	1
19	09140-10031	螺母(10mm)	Nut (10mm)	8
20	09162-10005	锁紧垫圈	Lock Washer	8
21	09206-11016	销 (11x12) (停产)	Pin (11x12) (NLA)	2
22	52161-94500	衬套壳体(停产)	Bushing Housing (NLA)	1
23	57130-94501	驱动轴衬套	Drive Shaft Bushing	1
24	09117-08047	螺栓(8x30)	Bolt (8x30)	4
26	09387-45001	不锈钢定位环	Set Ring (SUS)	1
27	04221-05109	销钉	PIN	2
28	52122-94500	盖板隔套(停产)	Cover Spacer (NLA)	1
29	09103-06118	螺栓(6x60)	Bolt (6x60)	1
30	52181-94500	溢流管（停产）	Over Flow Tube (NLA)	3
31	52190-94500	出水软管(停产)	Water Outlet Tube (NLA)	1
32	52194-94510	出水软管垫片	Water Outlet Tube Gasket	1
33	52195-94500	出水软管衬套	Water Outlet Tube Grommet	1
34	09117-06038	螺栓(6x16)(停产)	Bolt (6x16) (NLA)	2
35	36894-95201	导线(长165)	Wire Lead (L:165)	1
36	09125-05050	螺钉(5x8)	Screw (5x8)	2
37	09161-05114	垫圈 (5.2x11x1.0)	Washer (5.2x11x1.0)	2
38	55127-87D00	软管接头	Hose Union	1
39	09362-09008	管接头	Nipple	1
41	09407-14403	卡箍(长:125)	Clamp (L:125)	2
43	09100-06131	螺栓(6x12)	Bolt (6x12)	1

图 45齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
2	09263-28016	轴承(28.6x38x31.8)	Bearing (28.6x38x31.8)	1
3	17631-94600	水滤器	Water Filter	2
4	03112-04309	螺钉 4×30	SCREW 4X30	2
5	17635-94500	副水滤清器	Sub Water Filter	1
6	09125-05046	螺钉(5x12)	Screw (5x12)	2
7	09116-10142	螺栓 (10x100) 带垫圈	Bolt (10x100) w/Washer	1
8	09116-10176	螺栓(10x44)	Bolt (10x44)	8
9	09162-10005	锁紧垫圈	Lock Washer	1
10	55125-94502	锌阳极	Zinc Anode	1
11	55320-95311	锌阳极	Zinc Anode	1
12	09116-06094	螺栓(6x15)	Bolt (6x15)	1
13	55332-94510	排气密封橡胶(停产)	Exhaust Seal Rubber (NLA)	1
14	55333-94510	排气密封板	Exhaust Seal Plate	1
15	17520-94500	副水管(停产)	Sub Water Tube (NLA)	1
16	17523-94510	副水管垫片	Sub Water Tube Gasket	1
17	17564-94500	副水管衬套	Sub Water Tube Bushing	1
18	09117-06040-XC0	螺栓(6x15)	Bolt (6x15)	1
19	55334-94500	排气密封盖	Exhaust Seal Cover	1
20	09108-06062	双头螺栓(6x12)	Stud Bolt (6x12)	2
21	09140-06020	螺母(6mm)	Nut (6mm)	2
22	09162-06006	锁紧垫圈	Lock Washer	2
23	09168-10022	放油塞垫片	Drain Plug Gasket	3
24	09248-10008	放油塞	Drain Plug	3
25	09206-11016	销 (11x12) (停产)	Pin (11x12) (NLA)	2
27	57633-95501	螺旋桨螺母隔套	Propeller Nut Spacer	1
28	57635-95300	螺旋桨螺母垫片	Propeller Nut Washer	1
30	57633-94500	螺旋桨螺母隔套	Propeller Nut Spacer	1
31	57634-94500	螺旋桨螺母垫片(停产)	Propeller Nut Washer (NLA)	1
32	09159-18004	螺母	Nut	1
33	09141-18005	螺母(18mm)	Nut (18mm)	1
34	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
35	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
37	58120-95500	U型螺旋桨衬套	Type U Propeller Bushing	1
39	58120-94520	螺旋桨衬套(停产)	Propeller Bushing (NLA)	1
40	55181-95200	冲洗软管接头	Flush Hose Attachment	1
41	55300-95500	锌阳极	Zinc Anode	1
42	17500-94520	排气密封组件(停产)	Exhaust Seal Assembly (NLA)	1
43	17636-94500	副水管塞(停产)	Sub Water Tube Plug (NLA)	1
44	55182-95200	冲洗软管接头(停产)	Flush Hose Attachment (NLA)	1
45	17500-94510	冷却管组(停产)	Cooling Tube Set (NLA)	1
46	17600-94500	副水管塞套件(停产)	Sub Water Tube Plug Kit (NLA)	1
47	55116-94511	齿轮箱塞(停产)	Gear Case Plug (NLA)	1
49	25700-94500	齿轮箱密封套件 DT115/DT140 (停产)	Gear Case Seal Kit DT115 / DT140 (NLA)	1
50	25141-94510	换挡杆壳体导套	Shift Rod Housing Guide	1
51	25142-94520	换挡导套垫片	Shift Guide Gasket	1
52	52121-94520-0ED	驱动轴壳体盖(停产)	Drive Shaft Housing Cover (NLA)	1
53	09103-06118	螺栓(6x60)	Bolt (6x60)	1
54	09284-08003	防尘密封	Dust Seal	1

图 46变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
3	09205-04019	销	Pin	1
4	57133-94502	驱动轴弹簧挡圈(停产)	Drive Shaft Spring Collar (NLA)	1
5	09166-30006	推力垫圈(2.50)	Thrust Washer (2.50)	1
6	09160-30031	推力垫圈(2.50)(停产)	Thrust Washer (2.50) (NLA)	1
7	09160-32005	推力垫圈(4.25)	Thrust Washer (4.25)	1
9	09263-30046	轴承(30x52x8)	Bearing (30x52x8)	1
10	57300-94832	小齿轮与齿轮组(停产)	Pinion & Gear Set (NLA)	1
11	09140-16021	小齿轮螺母	Pinion Nut	1
12	09209-12007	推销	Push Pin	1
13	57631-94501	推杆(长度77mm)(停产)	Push Rod (L:77) (NLA)	1
14	56140-94510	前进齿轮轴承座(停产)	Forward Gear Bearing Housing (NLA)	1
15	09205-05011	弹簧销 (5x14)	Spring Pin (5x14)	1
16	09263-50001	轴承(50x62x25)	Bearing (50x62x25)	1
18	09269-70001	轴承 (70x95x4.0)	Bearing (70x95x4.0)	1
19	09160-70002	推力垫圈(5.25)	Thrust Washer (5.25)	1
21	09440-11020	弹簧	Spring	1
22	09202-07002	销 (7x48)	Pin (7x48)	1
23	09440-50002	离合器弹簧	Clutch Dog Spring	1
24	57621-94520	离合器换挡拨叉	Clutch Dog Shifter	1
26	09181-25030	垫片 (3.00)	Shim (3.00)	1
28	56120-94513-0ED	螺旋桨轴轴承座(停产)	Propeller Shaft Bearing Housing (NLA)	1
29	09263-28013	轴承(28x37x20)	Bearing (28x37x20)	2
30	09280-97001	O型圈	O-Ring	1
31	09282-28002	油封	Oil Seal	2
32	09387-52001	不锈钢定位环	Set Ring (SUS)	1
33	08113-60097	B1 45X75X16轴承	B1 45X75X16 BEA	1
34	09117-08047	螺栓(8x30)	Bolt (8x30)	2

图 47下盖 Lower Cover

REF	零件编号	中文名称	英文名称	数量
1	61110-94X53-0ED	发动机下盖(停产)	Lower Engine Cover (NLA)	1
2	61155-94500	检视管	Water Inspection Tube	1
3	61131-94502-0ED	发动机支架右舷盖(停产)	Engine Holder Starboard Cover (NLA)	1
4	61141-94503-0ED	发动机支架左舷盖	Engine Holder Port Cover	1
6	13979-37400	放油管固定座(停产)	Drain Tube Retainer (NLA)	1
7	61112-94502	下盖上部密封条(停产)	Lower Cover Upper Seal (NLA)	1
8	61113-94503	下盖下部密封条	Lower Cover Lower Seal	1
11	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	2
12	09128-06052	螺栓(6x26)(停产)	Bolt (6x26) (NLA)	4
14	61138-94601	水盖	Water Cover	1
15	09122-86003	螺栓(6x16)(停产)	Bolt (6x16) (NLA)	1
17	33816-94600	夹具(停产)	Clamp (NLA)	1
18	01421-06127	双头螺栓	BOLT, STUD	2
20	08316-10067	螺母	Nut	2
21	36616-94600	线束连接器支架(停产)	Harness Connector Holder (NLA)	1
22	09125-06069	螺钉(6x12)	Screw (6x12)	1
23	01550-06127	螺栓	BOLT	1
24	36895-95300	导线(停产)	Lead (NLA)	1
27	09162-08007	8.2x15.4x2.0锁紧垫圈	Lock Washer (8.2x15.4x2.0)	4
28	61142-94502	索环(停产)	Grommet (NLA)	1
29	09250-09008	塞子	Plug	1
30	09250-10012	盖帽(停产)	Cap (NLA)	1
31	09308-08013	索环	Grommet	2
32	36656-94900	动力升降倾斜装置电缆护圈(停产)	PTT Cable Grommet (NLA)	1
33	67271-94500	遥控线缆固定座	Remocon Cable Holder	2
34	67276-94502	遥控线缆固定板(停产)	Remocon Cable Holder Plate (NLA)	2
35	01421-06127	双头螺栓	BOLT, STUD	2
36	01421-06307	螺柱	BOLTSTUD	2
37	08316-10067	螺母	Nut	4
38	36656-94612	电缆护圈(停产)	Cable Grommet (NLA)	1
39	36661-95210	动力升降倾斜装置电缆帽(停产)	PTT Cable Cap (NLA)	1
40	13851-95210	缓冲垫(停产)	Cushion (NLA)	1
41	13851-95210	缓冲垫(停产)	Cushion (NLA)	2
42	61240-94610-70G	下盖贴花套装(停产)	Lower Cover Decal Set (NLA)	1
43	61231-94600-26G	左舷下盖贴花(停产)	Port Lower Cover Decal (NLA)	1
46	61610-95514	紧固件	Fastener	2
47	01500-06127	螺栓	BOLT	1
48	01550-06167	螺栓	BOLT	1
49	08321-01067	锁紧垫圈	Lock Washer	1
50	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
51	37850-95612	动力升降倾斜装置开关总成	PTT Switch Assembly	1
52	09407-25402	卡箍(长:248)	Clamp (L:248)	1
54	09250-20006	盖帽	Cap	1
55	37930-95612	机油报警复位开关总成	Oil Warning Reset Switch Assembly	1
56	37935-95602	低油位警告复位标签(停产)	Low Oil Warning Reset Label (NLA)	1
57	17911-94611	冲洗连接器护套(停产)	Flush Connector Grommet (NLA)	1
58	17912-94610	冲洗软管连接器	Flush Hose Connector	1
59	17913-94610	冲洗连接器堵头	Flush Connector Plug	1
60	59291-94J00	O型圈	O-Ring	1
61	09355-90145-600	软管(9x14x600)	Hose (9x14x600)	1
62	09401-13416	卡扣(停产)	Clip (NLA)	2
64	17917-94600	冲洗水连接器	Flush Water Connector	1

图 48发动机罩(1986至1987年款) Engine Cover(1986 to 1987)

REF	零件编号	中文名称	英文名称	数量
1	61403-94810-02M	发动机盖总成(停产)	Engine Cover Set (NLA)	1
2	61421-94601-2CS	前徽标(停产)	Front Emblem (NLA)	1
3	61422-94600-26N	前徽标标记(停产)	Front Emblem Mark (NLA)	1
4	68181-17D00-019	铃木徽标	Suzuki Emblem	2
5	61442-94600-019	注油标记(停产)	Oil Injection Mark (NLA)	2
11	61443-94630-70G	右舷发动机罩条纹	Starboard Engine Cover Stripe	1
12	61453-94630-70G	左舷发动机罩贴花(停产)	Port Engine Cover Decal (NLA)	1
13	61641-94501	发动机盖挂钩(停产)	Engine Cover Hook (NLA)	1
14	61651-95501	挂钩弹簧座(停产)	Hook Spring Holder (NLA)	1
15	61641-95500	释放钩(停产)	Release Hook (NLA)	1
16	61652-95500	挂钩弹簧座垫片(停产)	Hook Spring Holder Packing (NLA)	1
17	61652-94501	索环(停产)	Grommet (NLA)	1
18	61653-95501	释放钩轴(停产)	Release Hook Shaft (NLA)	1
19	61653-94502	闩锁释放杆(停产)	Latch Release Rod (NLA)	1
20	61660-95500	挂钩旋钮(停产)	Hook Knob (NLA)	1
21	61661-94501	下盖锁闩杆(停产)	Lower Cover Latch Lever (NLA)	1
22	09383-03001	E型卡环	E Ring	1
23	03241-0616C	螺钉	SCREW	4
24	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	2
25	61431-94503-0ED	倾斜手柄(停产)	Tilt Up Handle (NLA)	1
26	61654-95500	螺母(停产)	Nut (NLA)	1
27	19131-95502	连接器	Connector	1
28	09209-05017	连接器	Connector	1
29	09443-06040	弹簧(停产)	Spring (NLA)	1
30	09125-06067	螺钉(6x16)	Screw (6x16)	2
31	09140-06020	螺母(6mm)	Nut (6mm)	2
32	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
33	61642-95500	销 (停产)	Pin (NLA)	2
34	09441-12001	弹簧(不锈钢)	Spring (SUS)	1
35	09385-06003	销 (停产)	Pin (NLA)	4
36	09301-06005	衬套(停产)	Bushing (NLA)	4
37	61481-94504-0ED	机油箱加注口盖（停产件）	Oil Tank Filler Lid (NLA)	1
38	61482-94510	加油口盖铰链	Oil Filler Lid Hinge	1
39	61485-94500	加油口盖弹簧	Oil Filler Lid Spring	1
40	61544-94500	加油口垫	Oil Filler Pad	1
41	61486-94600	发动机罩盖(停产)	Engine Cover Cap (NLA)	1
42	61487-94602	前徽标内盖(停产)	Front Emblem Inner Cover (NLA)	1
43	03241-0516A	螺钉	SCREW	4

图 49发动机罩(1988年款) Engine Cover(1988)

REF	零件编号	中文名称	英文名称	数量
1	61420-94882-0ED	发动机盖总成(停产)	Engine Cover Set (NLA)	1
2	61421-94601-2CS	前徽标(停产)	Front Emblem (NLA)	1
3	61422-94600-26N	前徽标标记(停产)	Front Emblem Mark (NLA)	1
4	68181-17D00-019	铃木徽标	Suzuki Emblem	2
5	61442-94600-019	注油标记(停产)	Oil Injection Mark (NLA)	2
11	61443-94630-70G	右舷发动机罩条纹	Starboard Engine Cover Stripe	1
12	61453-94630-70G	左舷发动机罩贴花(停产)	Port Engine Cover Decal (NLA)	1
13	61641-94501	发动机盖挂钩(停产)	Engine Cover Hook (NLA)	1
14	61641-94600	前挂钩(停产)	Front Hook (NLA)	1
15	61645-94600-0ED	前挂钩操纵杆(停产)	Front Hook Lever (NLA)	1
16	09100-06131	螺栓(6x12)	Bolt (6x12)	1
17	09160-06036	垫圈 (6.5x18x1.5)	Washer (6.5x18x1.5)	1
18	09162-06006	锁紧垫圈	Lock Washer	1
19	09164-13005	波形垫圈	Wave Washer	1
20	61652-94501	索环(停产)	Grommet (NLA)	1
21	61653-94502	闩锁释放杆(停产)	Latch Release Rod (NLA)	1
22	61661-94501	下盖锁闩杆(停产)	Lower Cover Latch Lever (NLA)	1
23	09383-03001	E型卡环	E Ring	1
24	03241-0616C	螺钉	SCREW	4
25	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	2
26	61431-94503-0ED	倾斜手柄(停产)	Tilt Up Handle (NLA)	1
27	19131-95502	连接器	Connector	1
28	09209-05017	连接器	Connector	1
29	09443-06040	弹簧(停产)	Spring (NLA)	1
30	09125-06067	螺钉(6x16)	Screw (6x16)	2
31	09140-06020	螺母(6mm)	Nut (6mm)	2
32	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
33	61642-95500	销 (停产)	Pin (NLA)	1
34	09385-06003	销 (停产)	Pin (NLA)	2
35	09301-06005	衬套(停产)	Bushing (NLA)	2
36	61481-94504-0ED	机油箱加注口盖（停产件）	Oil Tank Filler Lid (NLA)	1
37	61482-94510	加油口盖铰链	Oil Filler Lid Hinge	1
38	61485-94500	加油口盖弹簧	Oil Filler Lid Spring	1
39	61544-94500	加油口垫	Oil Filler Pad	1
40	61486-94600	发动机罩盖(停产)	Engine Cover Cap (NLA)	1
41	61487-94602	前徽标内盖(停产)	Front Emblem Inner Cover (NLA)	1
42	03241-0516A	螺钉	SCREW	4

图 50发动机罩(1989至1994年款) Engine Cover(1989 to 1994)

REF	零件编号	中文名称	英文名称	数量
1	61420-94882-0ED	发动机盖总成(停产)	Engine Cover Set (NLA)	1
6	61435-94630-70G	后徽标（停产）	Rear Emblem Mark (NLA)	1
9	03241-0512A	螺钉	SCREW	4
11	61443-94630-70G	右舷发动机罩条纹	Starboard Engine Cover Stripe	1
13	61453-94630-70G	左舷发动机罩贴花(停产)	Port Engine Cover Decal (NLA)	1
14	61641-94501	发动机盖挂钩(停产)	Engine Cover Hook (NLA)	1
15	61641-94600	前挂钩(停产)	Front Hook (NLA)	1
16	61645-94600-0ED	前挂钩操纵杆(停产)	Front Hook Lever (NLA)	1
17	09100-06131	螺栓(6x12)	Bolt (6x12)	1
18	09162-06006	锁紧垫圈	Lock Washer	1
19	09160-06036	垫圈 (6.5x18x1.5)	Washer (6.5x18x1.5)	1
20	09164-13005	波形垫圈	Wave Washer	1
21	61652-94501	索环(停产)	Grommet (NLA)	1
22	61653-94502	闩锁释放杆(停产)	Latch Release Rod (NLA)	1
23	61661-94501	下盖锁闩杆(停产)	Lower Cover Latch Lever (NLA)	1
24	09383-03001	E型卡环	E Ring	1
25	03541-0616A	螺钉	SCREW	4
26	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	2
27	61431-94503-0ED	倾斜手柄(停产)	Tilt Up Handle (NLA)	1
28	19131-95502	连接器	Connector	1
29	09209-05017	连接器	Connector	1
30	09443-06040	弹簧(停产)	Spring (NLA)	1
31	09125-06067	螺钉(6x16)	Screw (6x16)	2
32	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
33	09140-06020	螺母(6mm)	Nut (6mm)	2
34	61642-95500	销 (停产)	Pin (NLA)	1
35	09385-06003	销 (停产)	Pin (NLA)	2
36	09301-06005	衬套(停产)	Bushing (NLA)	2
37	61481-94504-0ED	机油箱加注口盖（停产件）	Oil Tank Filler Lid (NLA)	1
38	61482-94510	加油口盖铰链	Oil Filler Lid Hinge	1
39	61485-94500	加油口盖弹簧	Oil Filler Lid Spring	1
40	61544-94500	加油口垫	Oil Filler Pad	1
41	61486-94600	发动机罩盖(停产)	Engine Cover Cap (NLA)	1
42	61487-94602	前徽标内盖(停产)	Front Emblem Inner Cover (NLA)	1
43	03241-0512A	螺钉	SCREW	4
44	61651-94602	前罩固定座(停产)	Front Hood Holder (NLA)	1
45	09229-04027	铆钉(停产)	Rivet (NLA)	5
46	08322-01057	垫片	Washer	5
47	61644-94502	盖板定位支架(停产)	Cover Locating Bracket (NLA)	1
48	09229-04014	铆钉(停产)	Rivet (NLA)	5
49	61670-94600	油箱盖锁扣总成(停产)	Oil Lid Striker Assy (NLA)	1
50	09250-12012	盖帽(停产)	Cap (NLA)	1
51	03241-0410A	螺钉	SCREW	2
52	09800-01016	工具套装	Tool Set	1

图 51发动机罩(1995至1996年款) Engine Cover(1995 to 1996)

REF	零件编号	中文名称	英文名称	数量
1	61420-94810-0ED	发动机盖总成(停产)	Engine Cover Set (NLA)	1
2	61651-94602	前罩固定座(停产)	Front Hood Holder (NLA)	2
3	09229-04027	铆钉(停产)	Rivet (NLA)	10
4	08322-01057	垫片	Washer	10
5	61431-94503-0ED	倾斜手柄(停产)	Tilt Up Handle (NLA)	1
6	61481-94504-0ED	机油箱加注口盖（停产件）	Oil Tank Filler Lid (NLA)	1
7	61482-94510	加油口盖铰链	Oil Filler Lid Hinge	1
8	61485-94500	加油口盖弹簧	Oil Filler Lid Spring	1
9	61486-94600	发动机罩盖(停产)	Engine Cover Cap (NLA)	1
10	61544-94500	加油口垫	Oil Filler Pad	1
11	61641-94600	前挂钩(停产)	Front Hook (NLA)	1
12	61645-94600-0ED	前挂钩操纵杆(停产)	Front Hook Lever (NLA)	2
13	61670-94600	油箱盖锁扣总成(停产)	Oil Lid Striker Assy (NLA)	1
14	09118-06095	螺栓(6x12)	Bolt (6x12)	2
15	09125-06067	螺钉(6x16)	Screw (6x16)	2
16	09140-06020	螺母(6mm)	Nut (6mm)	2
17	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	2
18	09164-13005	波形垫圈	Wave Washer	2
19	09250-12012	盖帽(停产)	Cap (NLA)	1
20	03241-0410A	螺钉	SCREW	2
21	03541-0616A	螺钉	SCREW	4
22	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	2
23	61440-94660	发动机盖条纹套装(停产)	Engine Cover Stripe Set (NLA)	1
24	68111-42031-1RR	铃木标志	Suzuki Mark	2
26	61435-94670	后标志"140"（停产）	Rear Mark "140" (NLA)	1
27	61581-98620	发动机盖标签	Engine Cover Label	1
28	09800-01016	工具套装	Tool Set	1

图 52A发动机罩(DT140EFI型 1997至2001年款) Engine Cover(DT140EFI - 1997 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	61420-94882-0ED	发动机盖总成(停产)	Engine Cover Set (NLA)	1
2	61651-94602	前罩固定座(停产)	Front Hood Holder (NLA)	2
3	09229-04032	铆钉(停产)	Rivet (NLA)	10
4	08322-01057	垫片	Washer	10
5	61431-94503-0ED	倾斜手柄(停产)	Tilt Up Handle (NLA)	1
6	61481-94504-0ED	机油箱加注口盖（停产件）	Oil Tank Filler Lid (NLA)	1
7	61482-94510	加油口盖铰链	Oil Filler Lid Hinge	1
8	61485-94500	加油口盖弹簧	Oil Filler Lid Spring	1
9	61486-94600	发动机罩盖(停产)	Engine Cover Cap (NLA)	1
10	61544-94500	加油口垫	Oil Filler Pad	1
11	61641-94600	前挂钩(停产)	Front Hook (NLA)	1
12	61631-94610	后挂钩（停产）	Rear Hook (NLA)	1
13	61645-94600-0ED	前挂钩操纵杆(停产)	Front Hook Lever (NLA)	2
14	61670-94600	油箱盖锁扣总成(停产)	Oil Lid Striker Assy (NLA)	1
15	09118-06095	螺栓(6x12)	Bolt (6x12)	2
16	02142-06167	6X16十字槽螺钉	6 X 16 CROSS SC	2
17	09140-06020	螺母(6mm)	Nut (6mm)	2
18	09164-13005	波形垫圈	Wave Washer	2
19	03241-0410A	螺钉	SCREW	2
20	03541-0616A	螺钉	SCREW	4
21	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	4
22	61443-94910	右舷发动机罩条纹	Starboard Engine Cover Stripe	1
23	61453-94910	左舷发动机罩贴花(停产)	Port Engine Cover Decal (NLA)	1
24	68111-42031-1RR	铃木标志	Suzuki Mark	2
25	61463-94910	发动机盖后贴花	Engine Cover Rear Decal	1
26	61421-94601-2TN	发动机罩徽标	Engine Cover Emblem	1
27	61422-94640-019	前徽标标记(停产)	Front Emblem Mark (NLA)	1
28	61487-94602	前徽标内盖(停产)	Front Emblem Inner Cover (NLA)	1
29	03241-0512A	螺钉	SCREW	4
30	03241-0512A	螺钉	SCREW	4
31	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
32	61581-98620	发动机盖标签	Engine Cover Label	1
33	09800-01016	工具套装	Tool Set	1

图 53机油箱 Oil Tank

REF	零件编号	中文名称	英文名称	数量
1	69110-94602	机油箱	Oil Tank	1
2	69200-94510	铃木油箱盖	Suzuki Oil Tank Cap	1
3	69241-94500	机油箱盖垫片	Oil Tank Cap Gasket	1
4	69311-94610	机油箱支架（停产件）	Oil Tank Support (NLA)	1
5	01550-08167	螺栓	BOLT	1
6	69312-94600	上缓冲垫(停产)	Upper Cushion (NLA)	1
7	09329-12006	缓冲垫	CUSHION	2
8	69361-94602	机油箱缓冲垫	Oil Tank Cushion	1
9	34860-94621	油位传感器(停产)	Oil Level Sensor (NLA)	1

图 54燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65800-92823	油箱套装(停产)	Fuel Tank Set (NLA)	1
2	65510-92D00	燃油箱盖总成	Fuel Tank Cap Assembly	1
3	65561-92D00	油箱盖垫片	Tank Cap Gasket	1
4	02112-16167	螺钉	SCREW	4
8	65850-92D01	燃油表总成(停产)	Fuel Gauge Assembly (NLA)	1
11	65853-92D00	灯罩(停产)	Lens (NLA)	1
13	03222-04083	螺钉(停产)	Screw (NLA)	2
14	65864-92D00	浮子(停产)	Float (NLA)	1
15	65866-92D00	压紧螺母(停产)	Push Nut (NLA)	1
16	65871-92D00	垫片 (停产)	Gasket (NLA)	1
17	65700-87D16	燃油软管（停产）	Fuel Hose (NLA)	1
18	65750-94404	燃油软管接头	Fuel Hose Connector	2
20	65781-98500	软管卡箍	Hose Clip	4
21	65720-94411	燃油连接器(停产)	Fuel Connector (NLA)	1
22	09161-12004	垫片	Washer	1
24	09161-12004	垫片	Washer	1
25	65700-87D85	燃油软管	Fuel Hose	1
26	65750-95501	燃油软管接头（13mm）	Fuel Hose Connector (13mm)	1
27	65750-98506	燃油软管接头（11mm）	Fuel Hose Connector (11mm)	1
28	65770-95540	挤压泵 (停产)	Squeeze Pump (NLA)	1
29	65781-98500	软管卡箍	Hose Clip	4
30	65700-87D32	燃油软管（停产）	Fuel Hose (NLA)	1
31	65750-95501	燃油软管接头（13mm）	Fuel Hose Connector (13mm)	1
32	65770-95540	挤压泵 (停产)	Squeeze Pump (NLA)	1
33	65781-98500	软管卡箍	Hose Clip	3
35	65700-87D23	燃油软管	Fuel Hose	1
37	65781-98500	软管卡箍	Hose Clip	2
38	09401-10409	卡扣	Clip	2

图 55遥控装置(1986至1992款) Remote Control(1986 to 1992)

REF	零件编号	中文名称	英文名称	数量
1	67200-87D61	侧装控制箱(停产)	Side Mount Control Box (NLA)	1
2	67232-95600	衬套	Bushing	1
3	67232-95620	衬套(停产)	Bushing (NLA)	1
4	67296-95600	螺钉	Screw	3
5	67294-95600	垫片	Spacer	3
6	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
7	09140-06020	螺母(6mm)	Nut (6mm)	3
8	67232-95610	衬套(停产)	Bushing (NLA)	1
9	67253-95600	垫圈 (停产)	Washer (NLA)	1
10	67252-95600	衬套	Bushing	1
11	09100-08232	螺栓(8x30)	Bolt (8x30)	1
12	67238-87D00	驱动齿轮	Drive Gear	1
13	67296-94300	螺钉(4x10)	Screw (4x10)	3
14	37721-94601	空挡开关总成	Neutral Switch Assembly	1
16	09126-05003	螺钉(5x12)	Screw (5x12)	2
17	67243-95600	衬套(停产)	Bushing (NLA)	1
18	67220-95620	挡板总成	Plate Assembly	1
19	67275-95600	电缆端头	Cable End	2
20	67223-95600	制动调节旋钮	Brake Adjustment Knob	1
21	67292-94300	E型卡环	E Ring	3
23	67296-95610	螺钉	Screw	7
25	67256-95600	空挡锁支架	Neutral Lock Holder	1
27	37110-99E02	点火开关总成	Ignition Switch Assembly	1
29	67297-95600	垫片	Washer	2
30	67273-95600	垫片	Spacer	1
31	38500-92X50	警报蜂鸣器	Warning Buzzer	1
32	36620-92E00	21英尺主线束（停产）	21' Main Wire Harness (NLA)	1
33	37820-92E05	紧急停机开关总成	Emergency Stop Switch Assembly	1
34	37823-94401	紧急停机开关帽	Emergency Stop Switch Cap	1
35	67255-95600	空挡锁臂	Neutral Lock Arm	1
36	67261-95600	动力升降倾斜装置专用手柄握把	Handle Grip for PTT	1
37	37860-94610	升降开关总成	Trim Switch Assembly	1
38	67263-95600	握把盖	Grip Cap	1
39	09139-02003	螺钉(2x6)	Screw (2x6)	2
40	37869-95590	升降开关帽	Trim Switch Cap	1
41	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
42	67258-87D00	空挡臂支架	Neutral Arm Bracket	1
43	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
44	67140-95600	替代件67140-95601	Replaced by 67140-95601	1
45	67282-95610	左舷标识贴(黑色)(停产)	Port Decal (Black) (NLA)	1

图 56遥控装置(1993至2001款) Remote Control(1993 to 2001)

REF	零件编号	中文名称	英文名称	数量
1	67200-87D61	侧装控制箱(停产)	Side Mount Control Box (NLA)	1
2	67232-95600	衬套	Bushing	1
3	67232-95620	衬套(停产)	Bushing (NLA)	1
4	67296-95600	螺钉	Screw	3
5	67294-95600	垫片	Spacer	3
6	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
7	09140-06020	螺母(6mm)	Nut (6mm)	3
8	67232-95610	衬套(停产)	Bushing (NLA)	1
9	67253-95600	垫圈 (停产)	Washer (NLA)	1
10	67252-95600	衬套	Bushing	1
11	09100-08232	螺栓(8x30)	Bolt (8x30)	1
12	67238-87D00	驱动齿轮	Drive Gear	1
13	67296-94300	螺钉(4x10)	Screw (4x10)	3
14	37721-94601	空挡开关总成	Neutral Switch Assembly	1
15	67241-95680	自由节流杆(灰色)(停产)	Free Throttle Lever (Gray) (NLA)	1
16	09126-05003	螺钉(5x12)	Screw (5x12)	2
17	67243-95600	衬套(停产)	Bushing (NLA)	1
18	67220-95620	挡板总成	Plate Assembly	1
19	67275-95600	电缆端头	Cable End	2
20	67223-95600	制动调节旋钮	Brake Adjustment Knob	1
21	67292-94300	E型卡环	E Ring	3
22	67267-95610	电线护套(黑色)	Wire Cover (Black)	1
23	67296-95610	螺钉	Screw	7
24	67257-95610	操纵杆帽(黑色)	Lever Cap (Black)	1
25	67256-95600	空挡锁支架	Neutral Lock Holder	1
26	67251-95680	灰色手柄操纵杆(停产)	Handle Lever (Gray) (NLA)	1
27	37110-99E02	点火开关总成	Ignition Switch Assembly	1
29	67297-95600	垫片	Washer	2
30	67273-95600	垫片	Spacer	1
31	38500-92X50	警报蜂鸣器	Warning Buzzer	1
32	36620-92E00	21英尺主线束（停产）	21' Main Wire Harness (NLA)	1
33	37820-92E05	紧急停机开关总成	Emergency Stop Switch Assembly	1
34	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
35	67255-95600	空挡锁臂	Neutral Lock Arm	1
36	67261-95600	动力升降倾斜装置专用手柄握把	Handle Grip for PTT	1
37	37860-94610	升降开关总成	Trim Switch Assembly	1
38	67263-95600	握把盖	Grip Cap	1
39	09139-02003	螺钉(2x6)	Screw (2x6)	2
40	37869-95590	升降开关帽	Trim Switch Cap	1
41	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
42	67258-87D00	空挡臂支架	Neutral Arm Bracket	1
43	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
44	67140-95600	替代件67140-95601	Replaced by 67140-95601	1
45	67282-95610	左舷标识贴(黑色)(停产)	Port Decal (Black) (NLA)	1

图 57选配: 仪表 Opt: Meter

REF	零件编号	中文名称	英文名称	数量
1	34200-92E02	转速表(停产)	Tachometer (NLA)	1
2	09471-12179	红色灯泡	Bulb (Red)	1
3	34800-92E00	升降仪表总成(停产)	Trim Meter Assembly (NLA)	1
4	09471-12180	灯泡(停产)	Bulb (NLA)	1
5	36682-92E00	线束	Wire Harness	1
7	09471-12179	红色灯泡	Bulb (Red)	1
8	34191-92E00	水压管	Water Pressure Tubing	1
9	09407-14407	卡箍(长:140)	Clamp (L:140)	2
10	36615-96300	树脂端子	Resin Terminal	2
11	34190-95500	速度表传感器(停产)	Speedometer Sensor (NLA)	1
12	34190-87D00	速度表传感器	Speedometer Sensor	1
13	03112-06303	螺钉(停产)	Screw (NLA)	2
14	34300-92E00	燃油表组件(停产)	Fuel Gauge Set (NLA)	1
15	34310-92E00	燃油表导线(停产)	Fuel Gauge Lead (NLA)	1
16	34360-92E00	适配线束(停产)	Adapter Harness (NLA)	1
17	09471-12180	灯泡(停产)	Bulb (NLA)	1
18	34500-92E00	计时表(停产)	Hour Meter (NLA)	1
19	09471-12108	灯泡(12V 1.7W)	Bulb (12v 1.7w)	1
20	34600-92E00	电压表(停产)	Volt Meter (NLA)	1
21	09471-12108	灯泡(12V 1.7W)	Bulb (12v 1.7w)	1
22	34650-92E00	水压表(停产)	Water Pressure Gauge (NLA)	1
23	34191-92E00	水压管	Water Pressure Tubing	1
24	09407-14407	卡箍(长:140)	Clamp (L:140)	2
25	34652-92E00	联管节(停产)	Union (NLA)	1
26	36658-95600	电缆护圈(停产)	Cable Grommet (NLA)	1
27	09471-12180	灯泡(停产)	Bulb (NLA)	1
28	09320-08028	索环	Grommet	1
29	36990-87D00	端子套管套装	Terminal & Sleeve Set	1

图 58选配: 开关面板 Opt: Switch Panel

REF	零件编号	中文名称	英文名称	数量
1	34804-94720	升降传感器套装(停产)	Trim Sender Set (NLA)	1
2	34801-94720	升降传感器(停产)	Trim Sender (NLA)	1
3	36680-92E00	升降仪表线束总成(停产)	Trim Meter Wire Assembly (NLA)	1
4	36682-92E00	线束	Wire Harness	1
5	09100-06113	螺栓(6x16)	Bolt (6x16)	2
9	37100-92E00	点火开关面板总成(停产)	Ignition Switch Panel Assembly (NLA)	1
10	37139-92E01	单机点火开关面板	Single Ingition Switch Panel	1
11	37803-92E00	紧急停机开关总成(停产)	Emergency Stop Switch Assembly (NLA)	1
12	37825-92E00	紧急开关面板	Emergency Switch Panel	1

图 59选配：线束 Opt: Wire Harness

REF	零件编号	中文名称	英文名称	数量
1	34109-94500	延长导线(停产)	Extension Lead (NLA)	1
2	36640-95500	升降继电器线束(停产)	Trim Relay Harness (NLA)	1
3	36615-96300	树脂端子	Resin Terminal	4
5	36631-94300	盖帽	Cap	1
6	36620-92E00	21英尺主线束（停产）	21' Main Wire Harness (NLA)	1
7	36820-95560	空档开关导线(停产)	Neutral Switch Lead (NLA)	1
8	37862-95201	升降开关引线延长线(停产)	Trim Switch Lead Extension (NLA)	1

图 60选配:转向拉杆 Opt: Drag Link

REF	零件编号	中文名称	英文名称	数量
1	67701-94502	转向拉杆总成(停产)	Drag Link Assembly (NLA)	1
2	67721-94510	隔套(停产)	Spacer (NLA)	1
3	67725-99E00	转向拉杆螺栓	Drag Link Bolt	1
4	67726-99E00	锁紧螺母	Lock Nut	1
5	67728-99E00	垫片	Washer	3
6	43764-95500	螺母(停产)	Nut (NLA)	1
7	67701-94511	转向拉杆总成(停产)	Drag Link Assembly (NLA)	1
8	67721-94510	隔套(停产)	Spacer (NLA)	1
9	67726-99E00	锁紧螺母	Lock Nut	2
10	67728-99E00	垫片	Washer	3
12	43764-95500	螺母(停产)	Nut (NLA)	1
13	09407-14403	卡箍(长:125)	Clamp (L:125)	1
15	67721-94520	隔套(停产)	Spacer (NLA)	1
16	67726-99E00	锁紧螺母	Lock Nut	1
17	67728-99E00	垫片	Washer	4
19	43764-95500	螺母(停产)	Nut (NLA)	1
18	67725-94520	转向拉杆螺栓(停产)	Drag Link Bolt (NLA)	1

图 61选配: 衬垫套装 Opt: Gasket Set

REF	零件编号	中文名称	英文名称	数量
1	11410-94812	发动机衬垫套装	Engine Gasket Set	1
2	11141-94620	气缸盖垫片	Cylinder Head Gasket	1
3	11162-94630	气缸盖罩衬垫(停产)	Cylinder Head Cover Gasket (NLA)	1
4	17685-94610	节温器垫片	Thermostat Gasket	1
5	11232-94610	水套盖垫片(停产)	Water Jacket Cover Gasket (NLA)	1
6	13125-95210	化油器衬垫	Carburetor Gasket	4
7	13121-94510	进气壳体垫片(停产)	Inlet Case Gasket (NLA)	4
8	13156-94511	簧片阀垫片(停产)	Reed Valve Gasket (NLA)	4
9	14151-94510	排气盖衬垫	Exhaust Cover Gasket	2
11	13855-95210	消声器垫片	Silencer Gasket	4
12	13853-94510	消声器垫片(停产)	Silencer Gasket (NLA)	1
13	16731-95520	机油泵固定座衬垫（停产）	Oil Pump Retainer Gasket (NLA)	1
14	11523-94610	环形齿轮箱垫片(停产)	Ring Gear Case Gasket (NLA)	1
15	17567-94510	水管垫片(停产)	Water Tube Gasket (NLA)	1
16	17472-94510	水泵板衬垫	Water Pump Plate Gasket	1
17	25142-94560	换挡导套垫片	Shift Guide Gasket	1
18	25142-94520	换挡导套垫片	Shift Guide Gasket	1
19	51211-94530	发动机支架衬垫(停产)	Engine Holder Gasket (NLA)	1
20	52172-94541	排气壳体衬垫	Exhaust Housing Gasket	1
21	52194-94510	出水软管垫片	Water Outlet Tube Gasket	1

图 62选配件 Optional

REF	零件编号	中文名称	英文名称	数量
1	99000-31010	150液态衬垫(停产)	Liguid Gasket 150 (NLA)	1
2	93691-80030	铃木硅胶密封剂	Suzuki Silicone Seal	1
4	99000-25520	防水润滑脂	Water Resistant Grease	1
5	99000-25490	铃木Ecstar超级润滑脂C	Suzuki Ecstar Super Grease C	1
