铃木 Suzuki DF 8 2010 - 爆炸图零件明细

2010 年 · 共 42 个部位 · 827 条零件

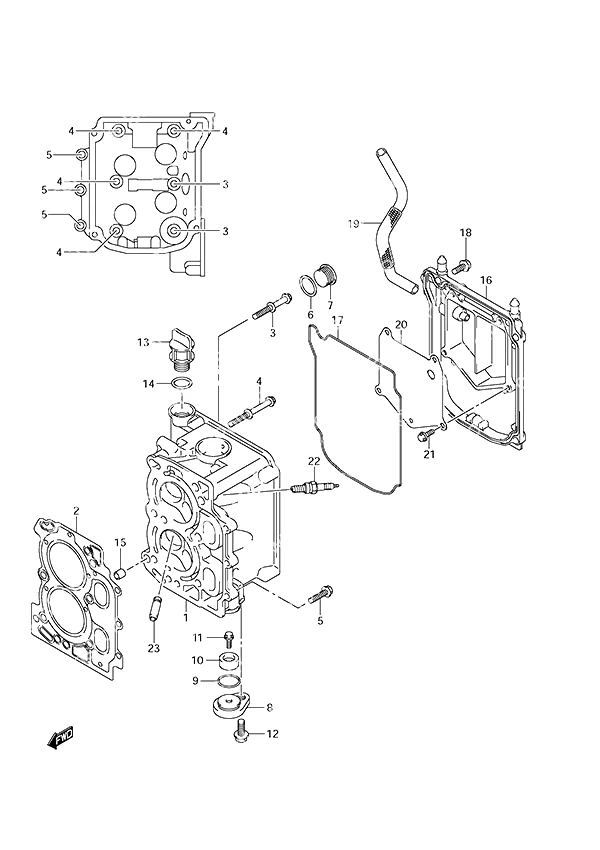

图 1气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11110-99J00	气缸盖	Cylinder Head	1
2	11141-99J00	气缸盖垫片	Cylinder Head Gasket	1
3	11118-99J00	气缸盖螺栓	Cylinder Head Bolt	1
4	11119-99J00	气缸盖螺栓	Cylinder Head Bolt	4
5	01550-06257	螺栓	BOLT	3
6	11216-90J00	油道塞垫片	Oil Gallery Plug Gasket	1
7	09248-22002	塞子(22x11)	Plug (22x11)	1
8	11261-93J00	防护阳极盖	Protection Anode Cover	1
9	09280-22019	O型圈	O-Ring	1
10	55321-87J01	铝阳极	Aluminum Anode	1
11	09103-06281	螺栓(6x14)	Bolt (6x14)	1
12	01550-08207	螺栓	BOLT	1
13	11382-93E00	加油口盖	Oil Filler Cap	1
14	09280-17003	加油口盖O型圈	Oil Filler Cap O-Ring	1
15	04211-09109	定位销	DOWEL PIN	2
16	11170-99J00	气缸盖罩	Cylinder Head Cover	1
11	11178-99J00	气缸盖罩O型圈	Cylinder Head Cover O-Ring	1
18	01550-06207	螺栓	BOLT	4
19	11196-99J00	通气软管	Breather Hose	1
20	11173-99J00	通气板	Breather Plate	1
21	01550-0612A	螺栓	BOLT	4
22	09482-00528	NGK CR6E火花塞	NGK CR6E Spark Plug	2
23	11115-09G00-001	加大气门导管	Valve Guide (OS)	4

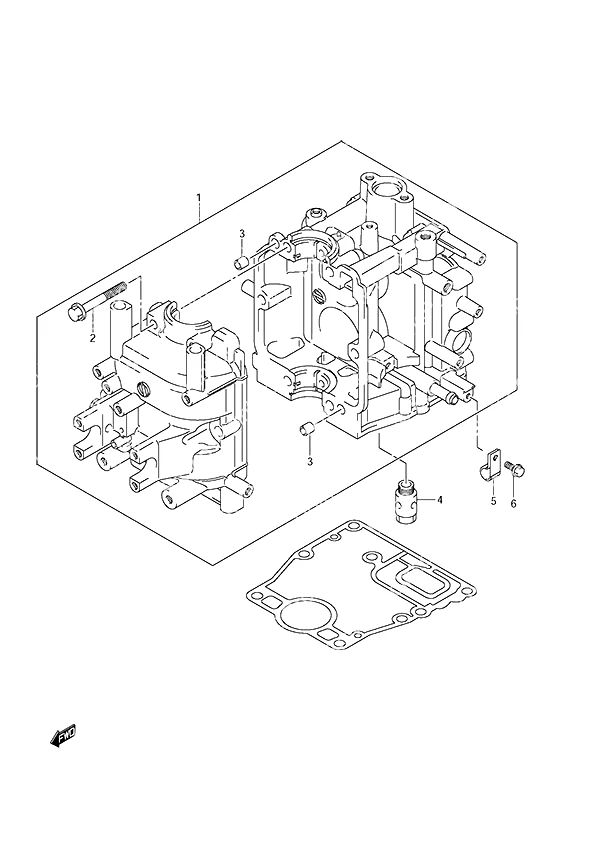

图 2气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11301-99J00	气缸体总成	Cylinder Block Assembly	1
2	01560-08557	螺栓	BOLT	6
3	04211-09109	定位销	DOWEL PIN	2
4	16440-11D00	发动机机油调节器	Engine Oil Regulator	1
5	09403-12417	卡箍	CLAMP	1
6	01550-06127	螺栓	BOLT	1

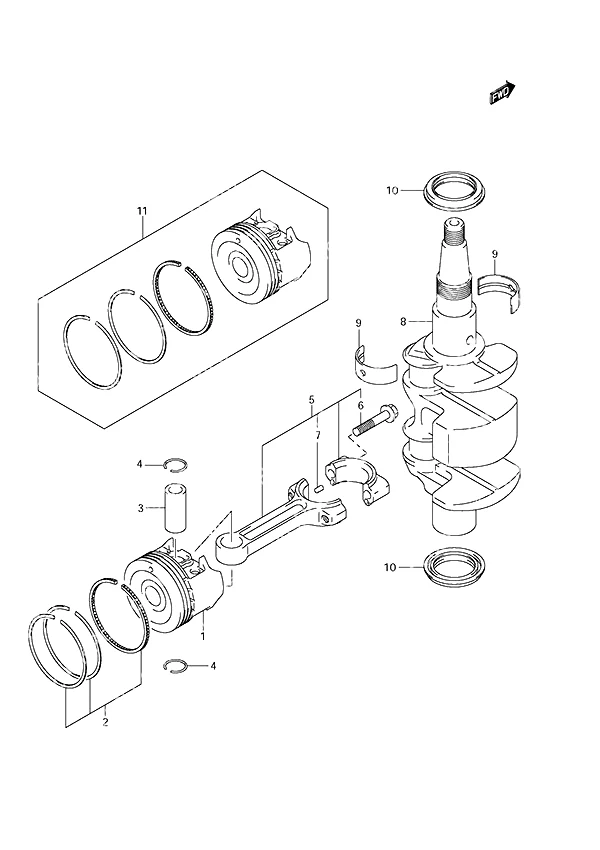

图 3曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-99J00-0B0	活塞	Piston	2
2	12140-99J00	活塞环组	Piston Ring Set	2
3	12151-99J00	活塞销	Piston Pin	2
4	09381-14001	活塞销卡簧	Piston Pin Circlip	4
5	12160-99800	活塞连杆组	Piston & Connrod Set	1
6	12163-99JL0	连杆螺栓	Connecting Rod Bolt	2
7	04221-03059	销钉	PIN	2
8	12220-99J00	曲轴总成	Crankshaft Assembly	1
9	12341-99J00	曲轴轴承	Crankshaft Bearing	4
10	09283-30075	油封(28.8x45.5x6.5)	Oil Seal (28.8x45.5x6.5)	2
11	12100-99J00-050	活塞及环组件(加大0.50)(停产)	Piston & Ring Set (OS:0.50) (NLA)	2

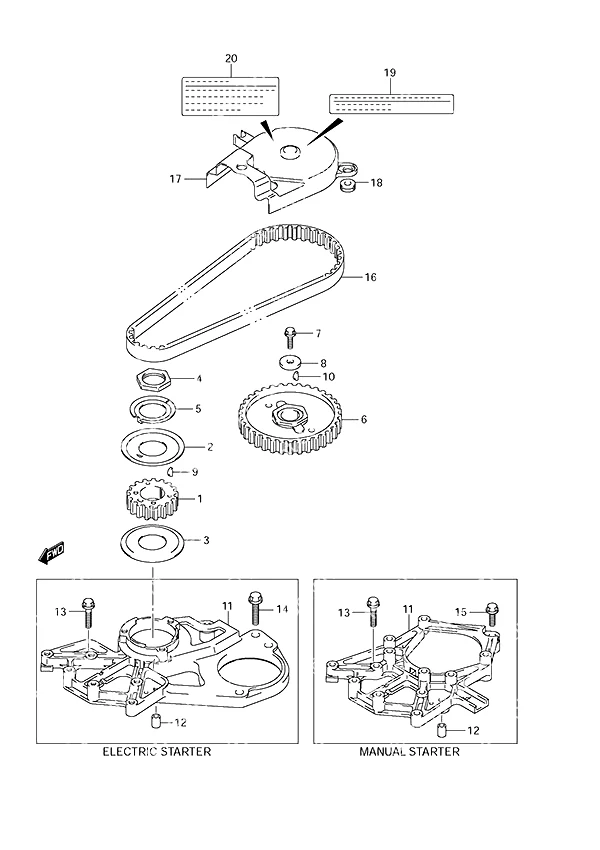

图 4正时皮带 Timing Belt

REF	零件编号	中文名称	英文名称	数量
1	12631-99JL0	曲轴皮带轮	Crankshaft Pulley	1
2	12635-99J00	上正时皮带导板（停产）	Upper Timing Belt Guide (NLA)	1
3	12636-99J00	下正时皮带导板	Lower Timing Belt Guide	1
4	12637-99J00	正时皮带轮螺母	Timing Pulley Nut	1
5	12638-99J00	皮带轮螺母锁紧垫圈	Pulley Nut Lock Washer	1
6	12741-99JL0	凸轮轴皮带轮	Camshaft Pulley	1
7	09103-06267	螺栓(6x18)	Bolt (6x18)	1
8	09160-06150	垫圈 (停产)	Washer (NLA)	1
9	08341-31039	半圆键	Woodruff Key	1
10	08341-31039	半圆键	Woodruff Key	1
12	04211-09149	销 9×14	PIN 9X14	2
13	01550-06307	螺栓	BOLT	3
14	01550-08307	螺栓	BOLT	1
15	01550-06127	螺栓	BOLT	1
16	12761-99J00	正时皮带	Timing Belt	1
17	12764-99J00	正时皮带盖	Timing Belt Cover	1
18	09308-08011	索环	Grommet	2
19	61493-99J00	间隙标签	Clearance Label	1
20	61494-99J00	油标贴	Oil Label	1

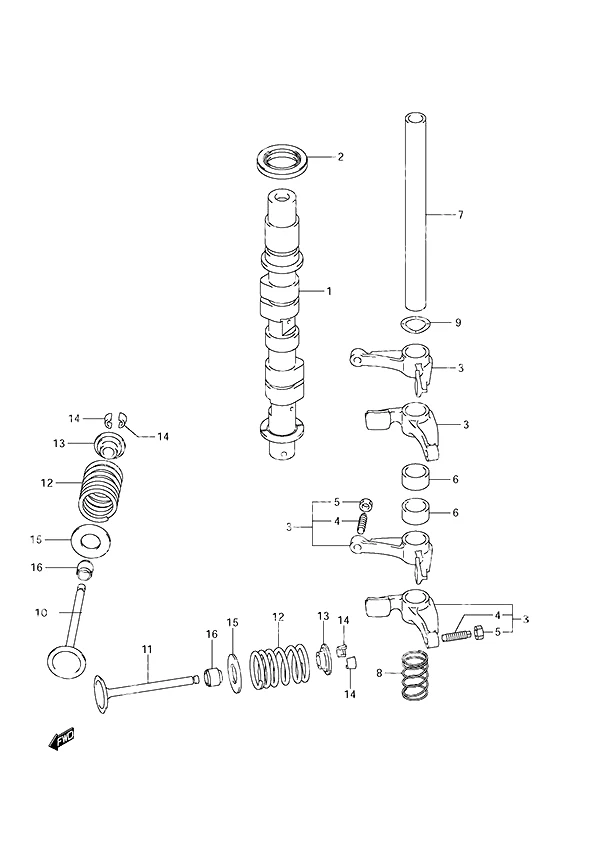

图 5凸轮轴 Camshaft

REF	零件编号	中文名称	英文名称	数量
2	09283-21009	油封(19.7x33x6)	Oil Seal (19.7x33x6)	1
3	12840-99J00	摇臂总成(停产)	Rocker Arm Assembly (NLA)	4
4	12842-49201	挺杆调节螺钉	Tappet Adjust Screw	4
5	12843-27A00	挺杆调节螺母	Tappet Adjust Nut	4
6	12843-99J00	摇臂隔套(停产)	Rocker Arm Spacer (NLA)	2
7	12861-99J00	摇臂轴(停产)	Rocker Arm Shaft (NLA)	1
8	12891-99J00	摇臂弹簧(停产)	Rocker Arm Spring (NLA)	1
9	09164-13008	波形垫圈(停产)	Wave Washer (NLA)	1
10	12911-99J00	进气阀	Intake Valve	2
11	12915-99J00	排气阀	Exhaust Valve	2
12	12921-99J00	气门弹簧	Valve Spring	4
15	12933-71C00	气门弹簧座	Valve Spring Seat	4
16	09289-05008	气门杆密封件	Valve Stem Seal	4

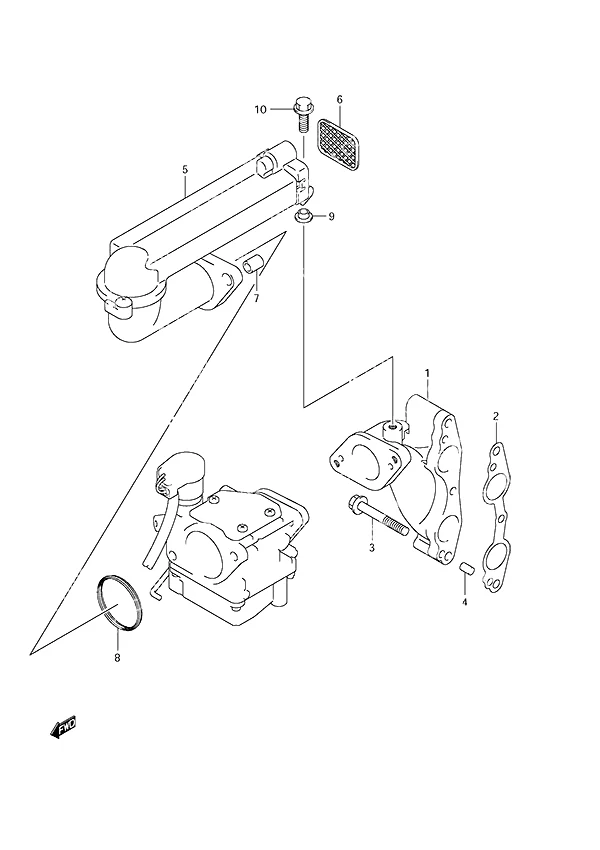

图 6进气歧管 Inlet Manifold

REF	零件编号	中文名称	英文名称	数量
1	13111-99J00	进气歧管	Inlet Manifold	1
2	13119-99J00	进气歧管衬垫	Inlet Manifold Gasket	1
3	01550-06457	螺栓	BOLT	3
4	04221-05109	销钉	PIN	2
5	13810-99J00	消声器	Silencer	1
6	13710-99J00	阻火器	Flame Arrester	1
7	09180-06290	垫片(6.5x10x12)	Spacer (6.5x10x12)	2
8	13832-94J00	消声器密封件	Silencer Seal	1
9	09169-06082	垫片	Washer	1
10	01550-06167	螺栓	BOLT	1

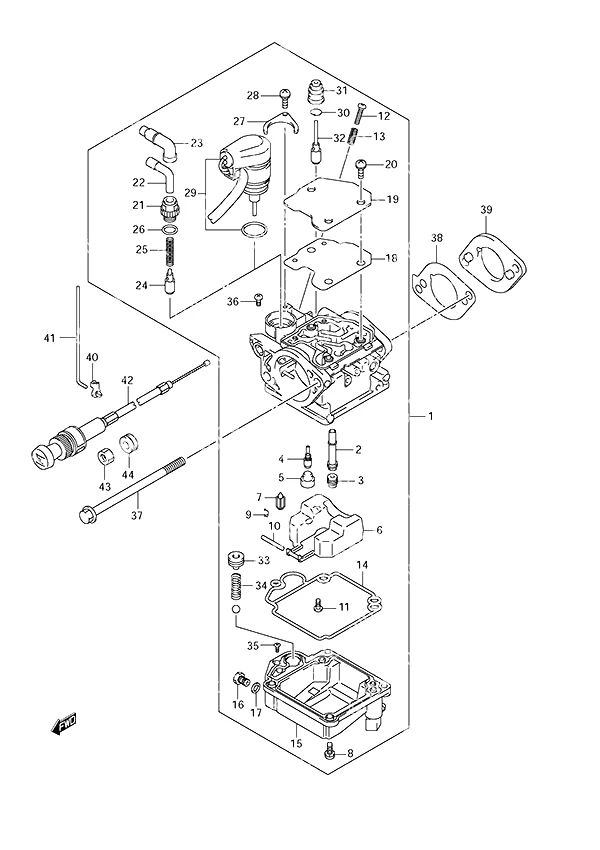

图 7化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
2	13236-99J00	主喷管	Main Nozzle	1
5	13239-94J00	橡胶帽	Rubber Cap	1
6	13250-99J00	浮子	Float	1
7	13370-94J00	针阀	Needle Valve	1
8	13247-94J00	螺钉	Screw	4
8	13375-26E00	气门卡簧	Valve Clip	1
10	13254-94J00	浮子销	Float Pin	1
11	13802-94J00	螺钉	Screw	1
12	13534-94J00	止动螺钉	Stop Screw	1
13	13268-94J00	弹簧	Spring	1
14	13251-99J00	浮子室衬垫	Float Chamber Gasket	1
16	13279-99J00	放油螺丝	Drain Screw	1
17	13275-99J00	平垫圈	Plain Washer	1
18	13283-99J00	密封件	Packing	1
19	13282-99J00	挡板/板	Plate	1
20	13367-94J00	螺钉	Screw	3
21	13361-99J00	电缆支架	Cable Holder	1
22	13362-94J00	电缆导管	Cable Guide	1
23	13363-94J00	电缆密封帽	Cable Sealing Cap	1
24	13364-94J00	启动阀	Starter Valve	1
25	13365-94J00	弹簧	Spring	1
26	13295-14G00	O型圈	O-Ring	1
27	13428-06F30	挡板/板	Plate	1
28	13367-94J00	螺钉	Screw	1
29	13368-99J00	启动器总成	Starter Assembly	1
36	13281-99J00	盘头螺钉	Pan Screw	1
37	09103-06276	螺栓(6x100)	Bolt (6x100)	2
38	13125-99J00	化油器衬垫	Carburetor Gasket	2
39	13124-99J00	绝缘体	Insulator	1
40	13436-91J00	阻风门拉杆接头	Choke Rod Connector	1
41	13513-99J00	油门拉杆(停产)	Throttle Rod (NLA)	1
42	13640-99JL0	启动器旋钮总成	Starter Knob Assembly	1
43	09159-14014	螺母(10mm)	Nut (10mm)	1
44	09320-10501	缓冲垫	Cushion	1

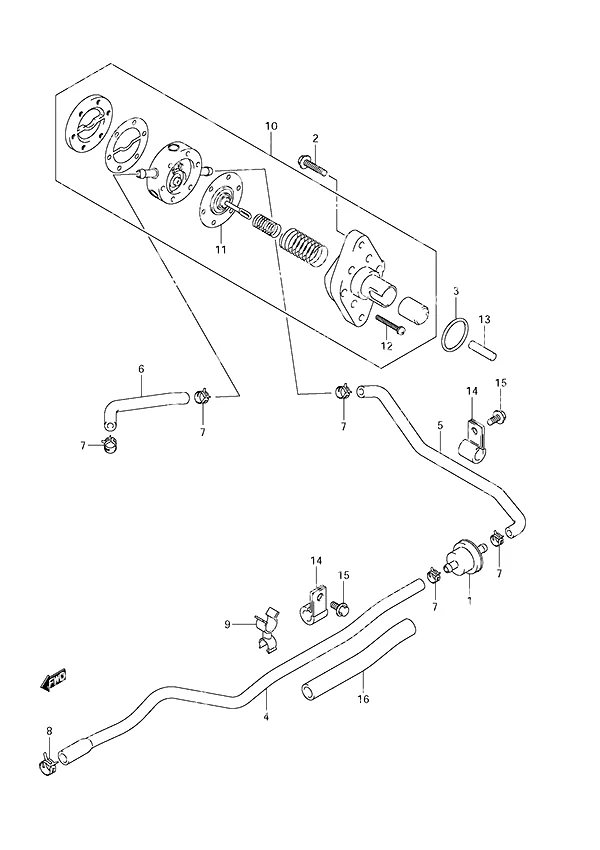

图 8燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	15410-98500	燃油滤清器	Fuel Filter	1
2	01550-06257	螺栓	BOLT	2
3	09280-26005	O型圈	O-Ring	1
4	15192-99J11	燃油软管	Fuel Hose	1
5	15193-99J11	燃油软管	Fuel Hose	1
6	15191-99J11	燃油软管	Fuel Hose	1
7	09401-09404	卡扣	Clip	5
8	09401-11422	卡扣	Clip	1
9	09408-00054	夹具(停产)	Clamp (NLA)	1
10	15100-94J03	燃油泵总成	Fuel Pump Assembly	1
11	15170-94J03	燃油泵膜片组	Fuel Pump Diaphragm Set	1
12	15251-93E01	螺钉	Screw	6
13	15131-99J00	燃油泵推杆	Fuel Pump Rod	1
14	09403-12417	卡箍	CLAMP	1
15	01550-06127	螺栓	BOLT	1

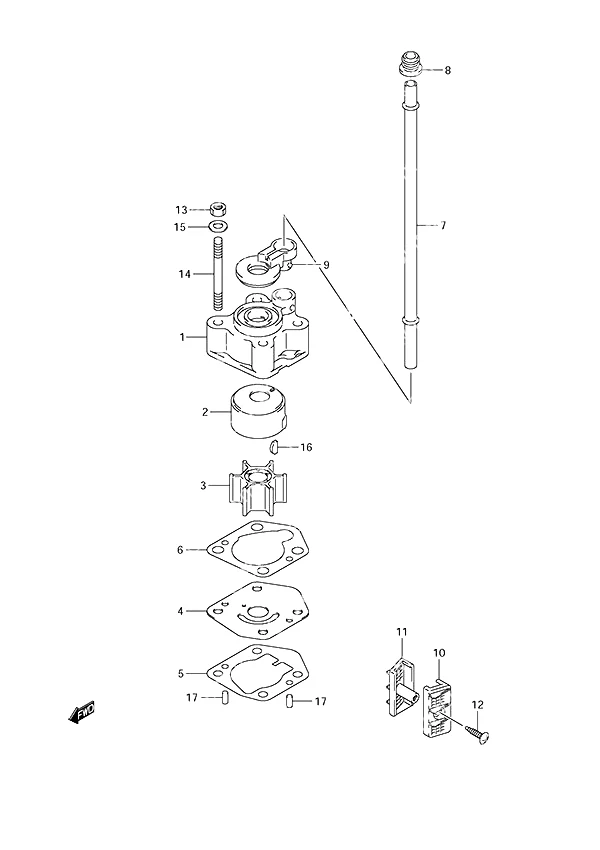

图 9水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17411-94J00	水泵壳体	Water Pump Case	1
2	17413-94J00	水泵壳体套筒	Water Pump Case Sleeve	1
3	17461-939M0	水泵叶轮	Water Pump Impeller	1
4	17471-99J20	泵壳面板	PANEL,PUMP CASE	1
5	17472-99J00	水泵板衬垫	Water Pump Plate Gasket	1
6	17473-94J00	水泵壳体垫片	Water Pump Case Gasket	1
8	17563-94J00	水管护圈	Water Tube Grommet	1
9	17564-99J00	水泵壳体衬套	Water Pump Case Bushing	1
10	17631-99J10	左舷水滤器	Port Water Filter	1
11	17632-99J10	右舷滤水器	Starboard Water Filter	1
12	03141-0416A	螺钉	SCREW	1
13	29141-93J00	螺母(6mm)	Nut (6mm)	4
14	09108-06141	双头螺栓	Stud Bolt	4
15	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	4
16	09420-03009	钥匙	Key	1
17	09202-04008	定位销(4x9)	Dowel Pin (4x9)	2
18	17400-99J20	DF8A/DF9.9A/DF9.9B/DF15A/DF20A水泵维修套件	Water Pump Repair Kit DF8A/DF9.9A/DF9.9B/DF15A/DF20A	1

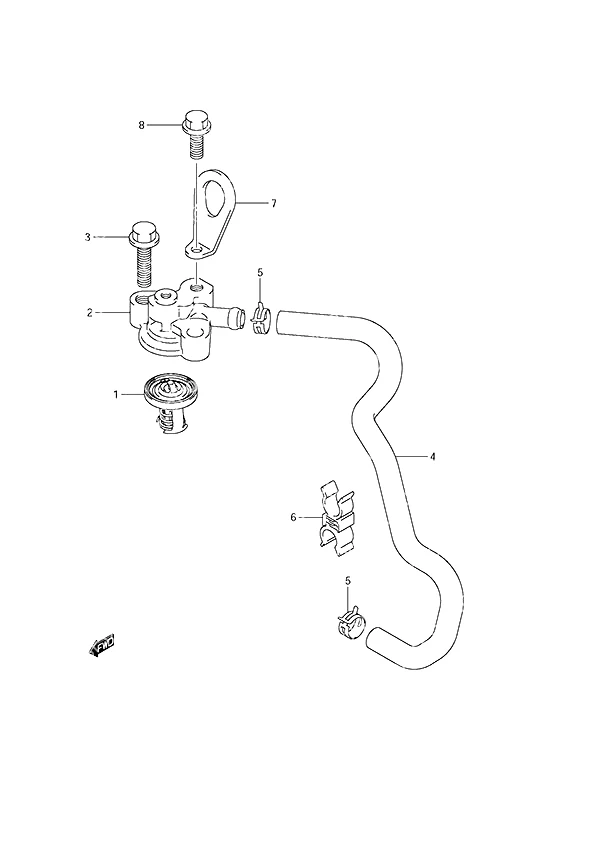

图 10节温器 Thermostat

REF	零件编号	中文名称	英文名称	数量
1	17670-94J02	节温器(60度)	Thermostat (60c)	1
2	17681-99J00	节温器盖	Thermostat Cover	1
3	01550-08307	螺栓	BOLT	2
4	11197-99J01	回水软管	Water Return Hose	1
5	09401-12413	卡扣	Clip	2
6	09408-00173	卡箍	Clamp	1
7	11291-91B50	发动机吊钩	Engine Hook	1
8	01550-08207	螺栓	BOLT	1

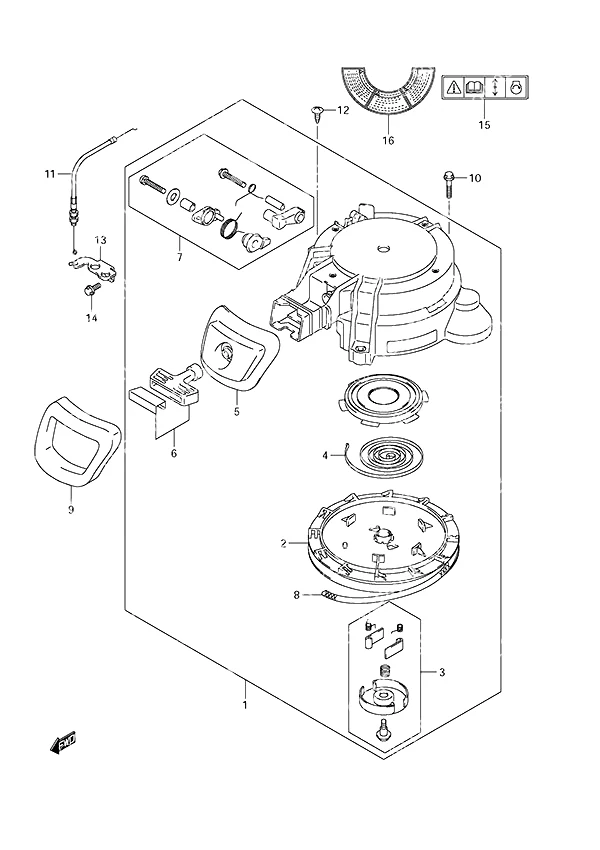

图 11反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	18100-99J00	反冲启动器总成	Recoil Starter Assembly	1
2	18120-99J00	卷线轮	Reel	1
3	18130-99J00	棘轮套件	Ratchet Set	1
4	18142-98600	反冲弹簧	Recoil Spring	1
5	18181-99J00	导绳器(停产)	Rope Guide (NLA)	1
6	18210-99J00	握把总成	Grip Assembly	1
7	18280-99J00	NSI套件	NSI Set	1
8	99000-81158-50M	启动绳	Starter Rope	1
9	18193-99J00	反冲启动器密封件	Recoil Starter Seal	1
10	01550-06307	螺栓	BOLT	3
11	18290-99J00	NSI拉索总成	NSI Cable Assembly	1
12	03542-06129	螺钉	SCREW	2
13	37726-99J00	NSI拉索支架	NSI Cable Bracket	1
14	01550-06167	螺栓	BOLT	2
15	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
16	61472-93E20	反冲启动器标签(停产)	Recoil Starter Label (NLA)	1

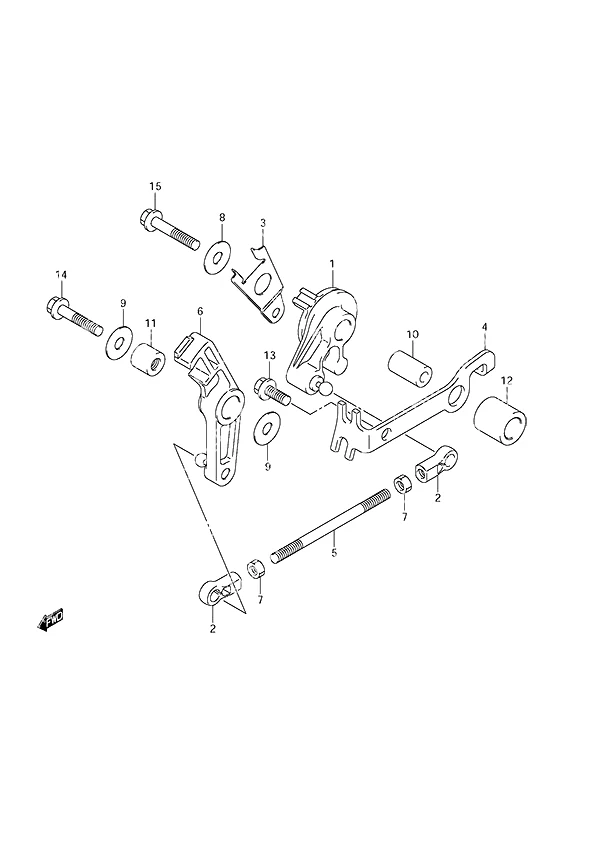

图 12节气门非遥控装置 Throttle Control Non-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	19120-99J00	节气门控制鼓轮	Throttle Control Drum	1
2	19131-95502	连接器	Connector	2
3	19148-99J00	联动节气门杆	Interlink Throttle Lever	1
4	19184-99J00	节气门拉线支架	Throttle Cable Bracket	1
5	19656-99J00	油门拉杆	Throttle Rod	1
6	19810-99J00	节气门挡块	Throttle Stopper	1
7	09140-05005	螺母	Nut	2
8	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	1
9	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	2
10	09180-06186	垫片(6.2x12.6x21)	Spacer (6.2x12.6x21)	1
11	09180-06230	垫片(6.2x12.6x12.5)	Spacer (6.2x12.6x12.5)	1
12	09180-12158	隔套(12.2x20x19.9)	Spacer(12.2x20x19.9)	1
13	01550-06167	螺栓	BOLT	1
14	01550-06307	螺栓	BOLT	1
15	01550-06357	螺栓	BOLT	1

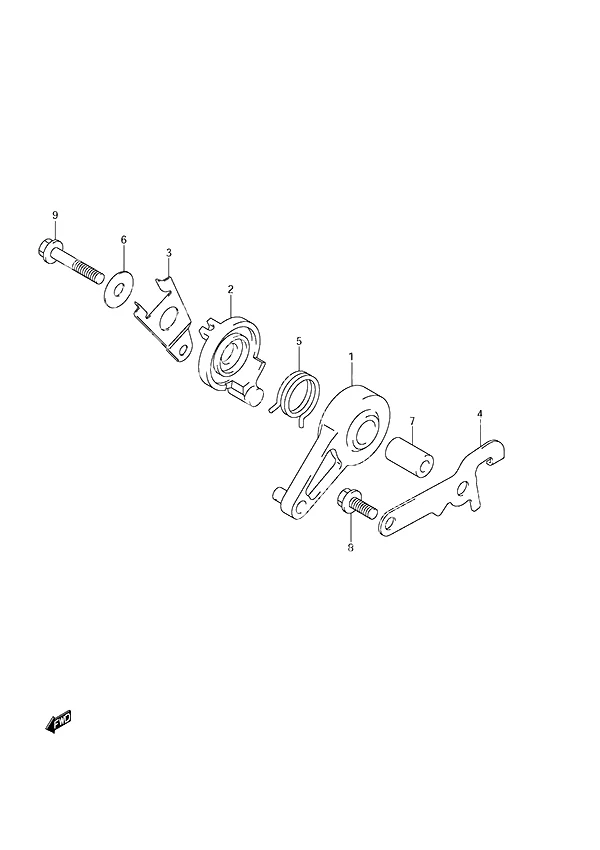

图 13带遥控的节气门控制装置 Throttle Control w/Remote Control

REF	零件编号	中文名称	英文名称	数量
1	19120-99J11	节气门控制杆	Throttle Control Lever	1
2	19122-99J00	联动节气门杆2号	Interlink Throttle Lever No 2	1
3	19148-99J10	联动节气门杆	Interlink Throttle Lever	1
4	19184-99J10	油门联动板	Throttle Link Plate	1
5	19185-99J00	油门杆弹簧	Throttle Lever Spring	1
6	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	1
7	09180-06186	垫片(6.2x12.6x21)	Spacer (6.2x12.6x21)	1
8	01550-06167	螺栓	BOLT	1
9	01550-06357	螺栓	BOLT	1

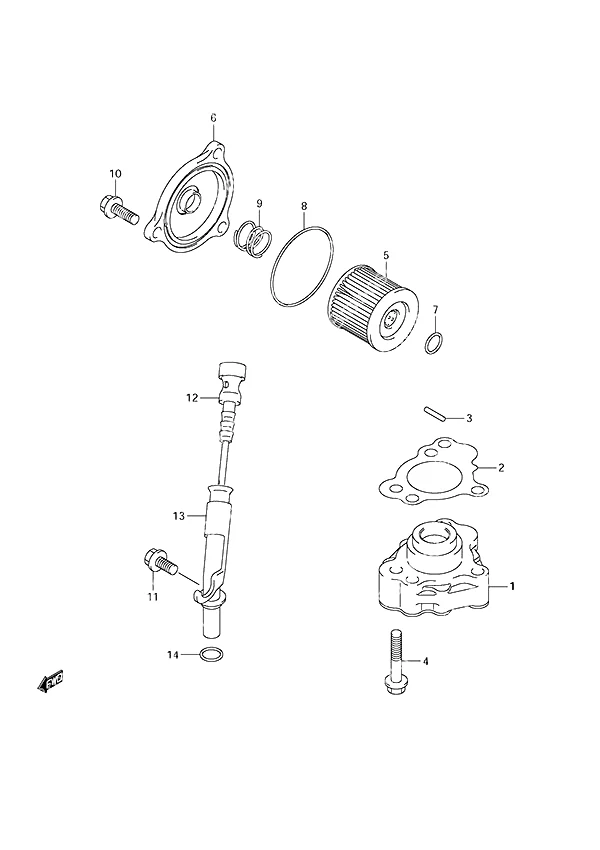

图 14机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	16400-99JL0	机油泵总成	Oil Pump Assembly	1
2	16542-99J00	机油泵衬垫	Oil Pump Gasket	1
3	09261-03009	滚销(3x15.8)(停产)	Roll Pin (3x15.8) (NLA)	1
4	01550-06357	螺栓	BOLT	3
5	16510-05240	发动机机油滤清器	Engine Oil Filter	1
6	16512-99J00	机油滤清器盖	Oil Filter Cap	1
7	09280-13004	机油滤清器小O型圈	Oil Filter O-Ring S	1
8	09280-54001	机油滤清器大O型圈	Oil Filter O-Ring L	1
9	09440-18002	弹簧	Spring	1
10	01550-06207	螺栓	BOLT	3
11	01550-06127	螺栓	BOLT	1
12	16910-99J00	油尺	Oil Level Gauge	1
13	16930-99J00	油尺导杆	Oil Level Gauge Guide	1
14	09280-10016	O型圈	O-Ring	1

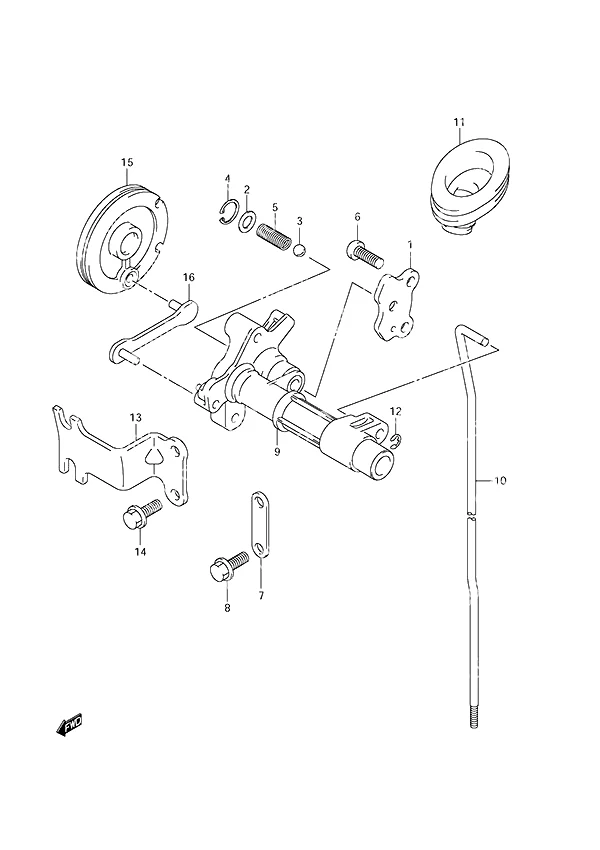

图 15非遥控离合器推杆 Clutch Rod Non-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	21122-99J00	离合器缺口板	Clutch Notch Plate	1
2	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
3	09260-10006	钢球	Ball	1
4	09381-14004	卡簧	Circlip	1
5	09440-07079	弹簧	Spring	1
6	02112-06127	螺钉	SCREW	2
7	21126-99J00	离合器轴固定座	Clutch Shaft Holder	1
8	01550-06167	螺栓	BOLT	2
9	21210-99J00	离合器操纵杆轴	Clutch Lever Shaft	1
11	23131-99J00	离合器推杆防尘套	Clutch Rod Boot	1
12	09383-04002	E型卡环	E Ring	1
13	21127-99J00	换挡拉索支架	Shift Cable Bracket	1
14	01550-06167	螺栓	BOLT	2
15	21212-99J00	换挡鼓	Shift Drum	1
16	23115-99J00	换挡鼓连杆	Shift Drum Link	1

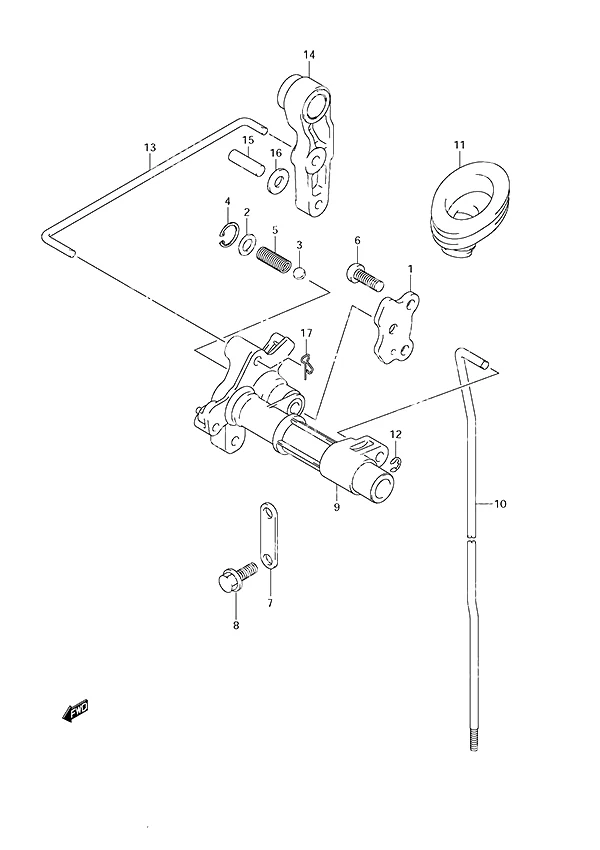

图 16带遥控离合器推杆 Clutch Rod w/Remote Control

REF	零件编号	中文名称	英文名称	数量
1	21122-99J00	离合器缺口板	Clutch Notch Plate	1
2	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
3	09260-10006	钢球	Ball	1
4	09381-14004	卡簧	Circlip	1
5	09440-07079	弹簧	Spring	1
6	02112-06127	螺钉	SCREW	2
7	21126-99J00	离合器轴固定座	Clutch Shaft Holder	1
8	01550-06167	螺栓	BOLT	2
9	21210-99J00	离合器操纵杆轴	Clutch Lever Shaft	1
11	23131-99J00	离合器推杆防尘套	Clutch Rod Boot	1
12	09383-04002	E型卡环	E Ring	1
13	21241-99J00	离合器操纵杆连杆	Clutch Lever Link	1
14	23210-99J00	离合器控制杆	Clutch Control Lever	1
15	09204-01002	开口销	Cotter Pin	1
16	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	2
17	09385-04003	弹性销	Snap Pin	1

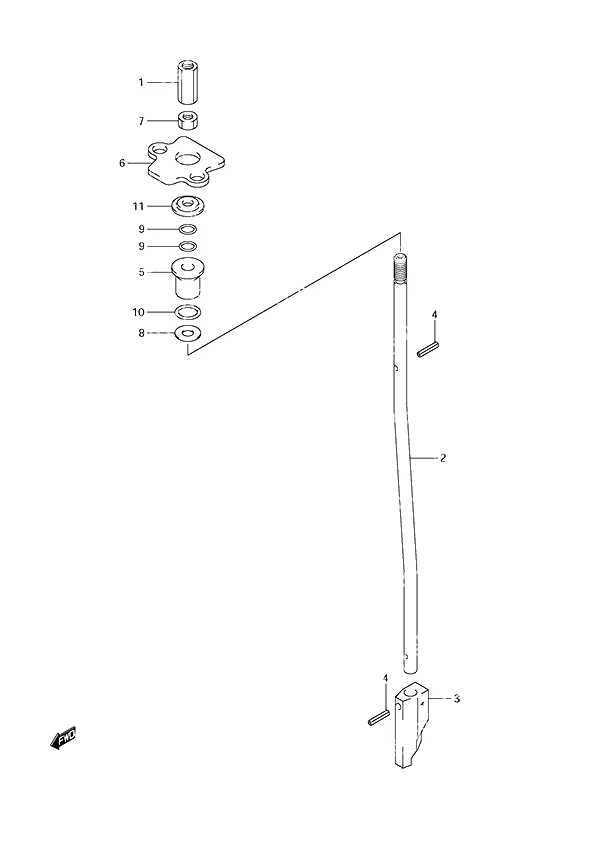

图 17换挡拉杆 Shift Rod

REF	零件编号	中文名称	英文名称	数量
1	23311-95J00	离合器推杆连接器	Clutch Rod Connector	1
2	25111-99J01	换挡拉杆(SL型)	Shift Rod (S & L)	1
3	25311-99J00	换挡凸轮	Shift Cam	1
4	09205-02004	弹簧销(2.5x12)	Spring Pin (2.5x12)	2
5	25211-99JL0	换挡杆导套	Shift Rod Guide	1
6	25215-99J00	换挡杆导套止动器	Shift Rod Guide Stopper	1
7	29141-93J00	螺母(6mm)	Nut (6mm)	1
8	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
9	09280-06012	O型圈	O-Ring	2
10	09280-09012	O型圈	O-Ring	1

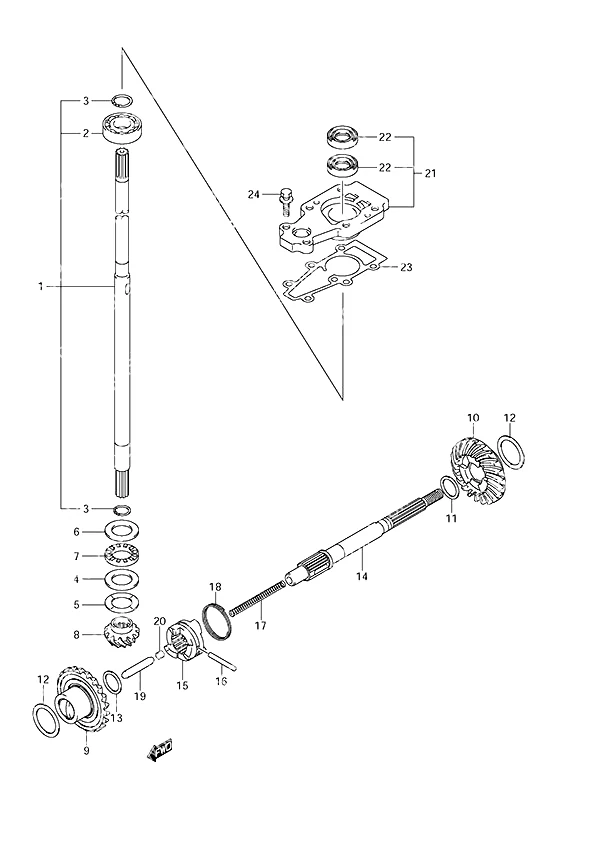

图 18变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	08110-60020	B1 15X32X9轴承	B1 15X32X9 BEAR	1
3	09380-15001	驱动轴卡簧	Drive Shaft Circlip	2
4	09160-20027	垫圈 (20x35x2.75)	Washer (20x35x2.75)	1
6	09160-21009	垫圈 (21x35x2.75)	Washer (21x35x2.75)	1
7	09263-20024	轴承(20x35x4.5)	Bearing (20x35x4.5)	1
8	57311-94JL0	小齿轮	Pinion Gear	1
9	57510-94JL0	前进齿轮	Forward Gear	1
10	57521-94JL0	倒挡齿轮	Reverse Gear	1
13	09181-15156	垫片 (1.50mm)	Shim (1.50)	1
14	57610-99JL0	螺旋桨轴总成	Propeller Shaft Assembly	1
15	57621-90L10	离合器换挡拨叉	Clutch Dog Shifter	1
16	09202-04025	销 (4x31)	Pin (4x31)	1
17	59441-94J00	回位弹簧	Return Spring	1
18	59441-99J00	离合器弹簧	Clutch Dog Spring	1
19	57631-93901	推杆	Push Rod	1
20	57632-97L00	推销	Push Pin	1
21	56130-99J20	驱动轴轴承座(停产)	Drive Shaft Bearing Housing (NLA)	1
22	09282-13L01	油封(12.5x25x7)	Oil Seal (12.5x25x7)	2
23	56132-99J10	驱动轴轴承座衬垫	Drive Shaft Bearing Housing Gasket	1
24	09116-06121	螺栓(6x25)	Bolt (6x25)	2

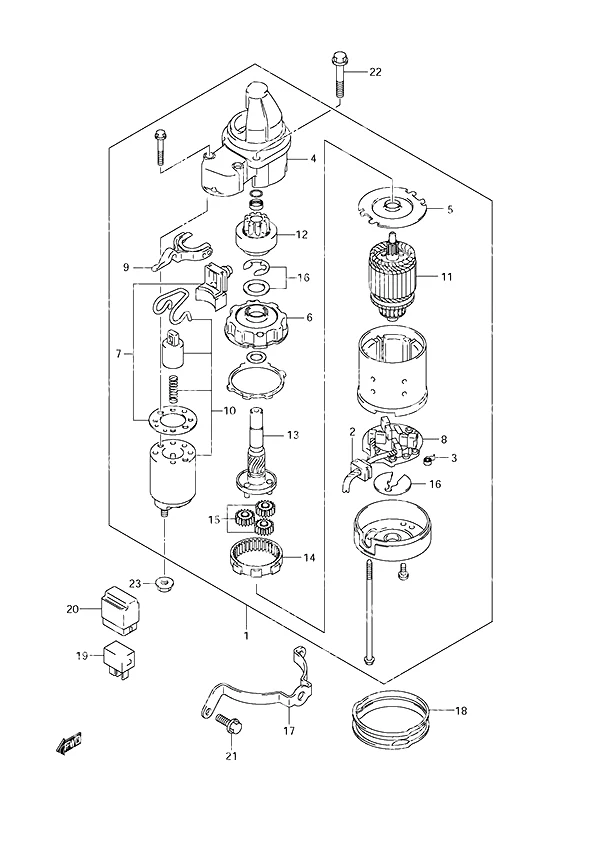

图 19启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-94J22	启动马达总成	Starter Motor Assembly	1
2	31131-94J00	正极电刷组	Plus Brush Set	1
3	31135-90J00	弹簧	Spring	4
4	31151-94J01	齿轮箱	Gear Case	1
5	31152-90J00	中心板(停产)	Center Plate (NLA)	1
6	31153-90J00	行星齿轮支架(停产)	Planet Gear Bracket (NLA)	1
7	31171-96J00	防尘罩套件	Dust Cover Kit	1
8	31173-94J01	电刷架	Brush Holder	1
9	31191-96J00	换挡杆(停产)	Shift Lever (NLA)	1
10	31220-94J00	磁铁开关	Magnet Switch	1
11	31310-90J00	电枢	Armature	1
12	31320-94J00	小齿轮总成(停产)	Pinion Assembly (NLA)	1
13	31341-94J00	小齿轮轴(停产)	Pinion Shaft (NLA)	1
14	31343-90J00	内齿轮(停产)	Internal Gear (NLA)	1
15	31344-90J00	行星齿轮(停产)	Planetary Gear (NLA)	3
16	31360-93J01	垫圈套装	Washer Set	1
18	31918-94J00	下减震器	Lower Damper	1
19	38860-76F01	继电器	Relay	1
20	38915-90J00	继电器固定座	Relay Holder	1
21	01550-06167	螺栓	BOLT	2
22	01550-08257	螺栓	BOLT	2
23	08316-10087	螺母	Nut	1

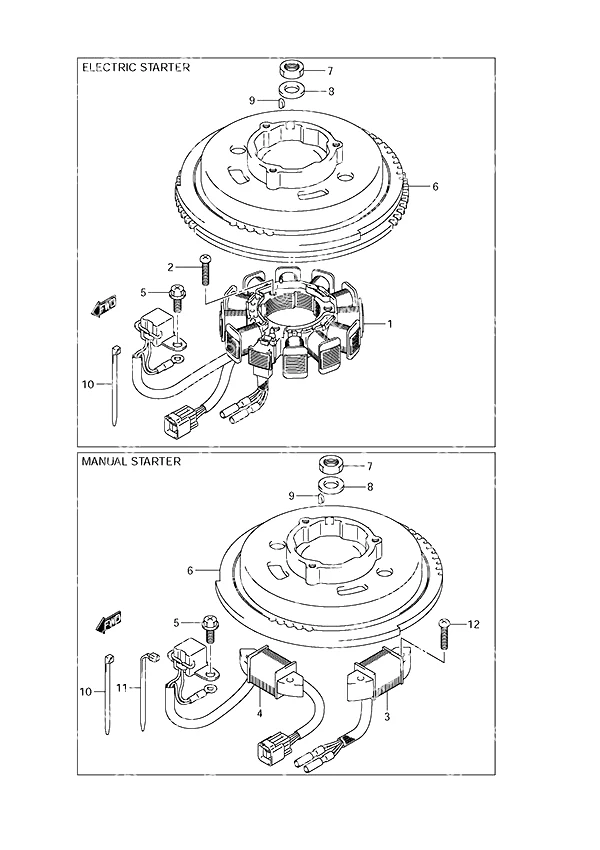

图 20磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
1	32120-99J00	定子与脉冲线圈	Stator & Pulser Coil	1
2	09125-06035	螺钉(6x25)	Screw (6x25)	3
4	32140-99J10	励磁/脉冲线圈(停产)	Exiter/Pulser Coil (NLA)	1
5	02162-05127	螺钉(停产)	Screw (NLA)	2
7	09140-14008	螺母14mm	Nut 14mm	1
8	59171-94J00	飞轮垫片	Flywheel Washer	1
9	08341-31039	半圆键	Woodruff Key	1
10	09407-14407	卡箍(长:140)	Clamp (L:140)	1
11	09407-14403	卡箍(长:125)	Clamp (L:125)	1
12	02112-06307	十字螺钉 6×30	SCREW, 6X30 CRO	4

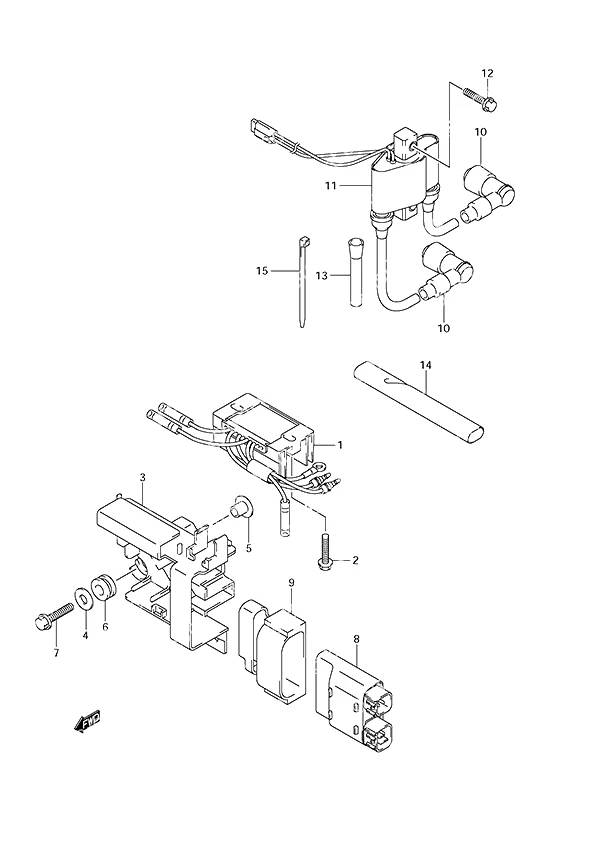

图 21整流器/点火线圈 Rectifier/Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	32800-99J00	整流调节器总成	Rectifier/Regulator Assembly	1
2	01550-06257	螺栓	BOLT	2
3	32890-99J00	电器部件支架	Electric Parts Holder	1
4	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	2
5	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
6	09320-09016	缓冲垫	Cushion	2
7	01550-06257	螺栓	BOLT	2
9	32980-99J00	CDI缓冲垫	CDI Cushion	1
10	33500-07H00	火花塞帽	Spark Plug Cap	2
11	33410-99J00	点火线圈组件	Ignition Coil Assembly	1
12	01550-06257	螺栓	BOLT	2
13	33833-94JL0	开关导线管	Switch Lead Tube	1
14	33833-94J10	防护罩(停产)	Protector (NLA)	1
15	09407-14407	卡箍(长:140)	Clamp (L:140)	1

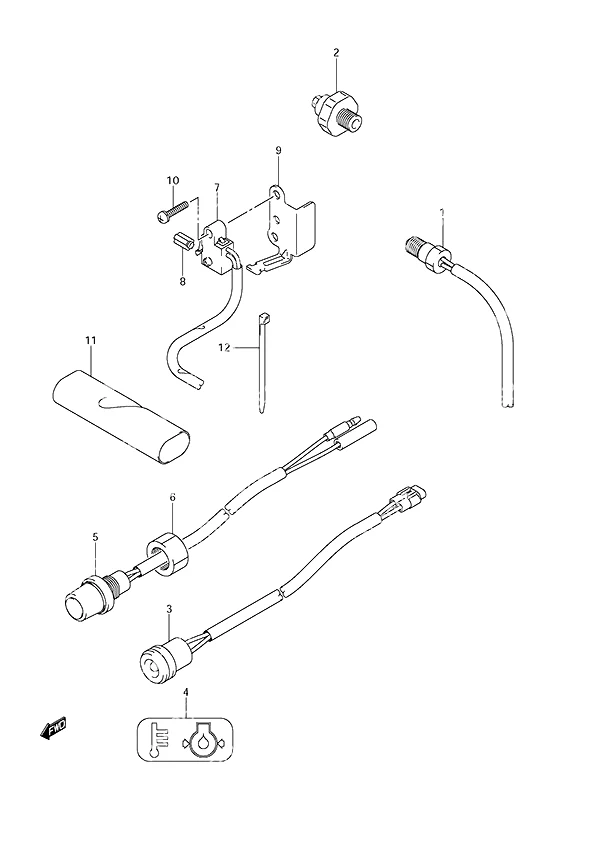

图 22传感器/开关 Sensor/Switch

REF	零件编号	中文名称	英文名称	数量
1	34830-87J20	温度传感器总成	Temp Sensor Assy	1
2	37820-93E11	油压开关	Oil Pressure Switch	1
4	36367-99J00	警告标签	Warning Label	1
5	37161-89E13	启动开关总成	Start Switch Assembly	1
6	09159-14014	螺母(10mm)	Nut (10mm)	1
7	37721-99J10	空挡开关总成	Neutral Switch Assembly	1
8	37724-99J00	开关推杆	Switch Push Rod	1
9	37726-99J10	空挡开关支架	Neutral Switch Bracket	1
10	09137-04004	螺钉(4x16)	Screw (4x16)	1
11	33833-99J00	开关导线管	Switch Lead Tube	1
12	09407-14407	卡箍(长:140)	Clamp (L:140)	1

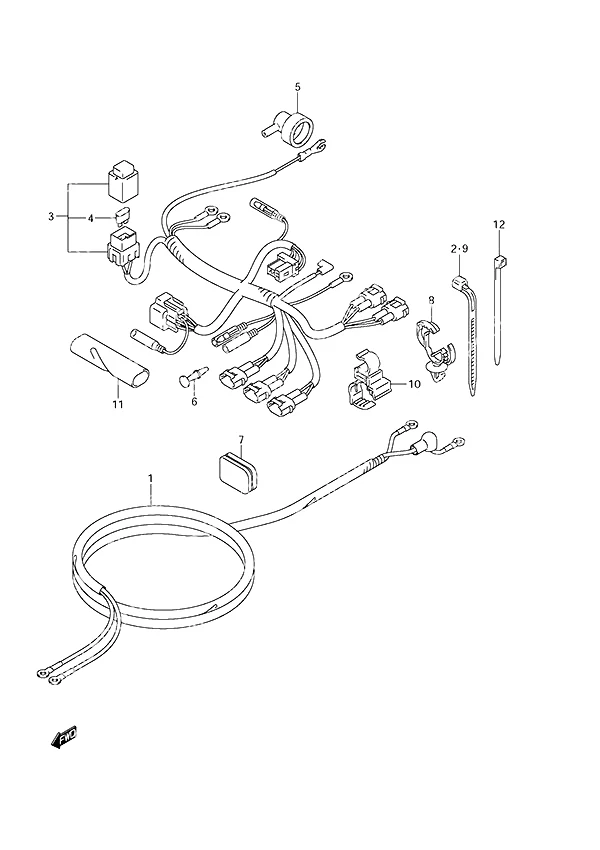

图 23线束 Harness

REF	零件编号	中文名称	英文名称	数量
1	33810-99J00	启动马达电缆	Starter Motor Cable	1
2	09407-14403	卡箍(长:125)	Clamp (L:125)	1
5	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
4	09481-20501	20安培保险丝	20 Amp Fuse	1
6	36615-96300	树脂端子	Resin Terminal	1
8	09403-13311	卡箍	Clamp	1
9	09407-14403	卡箍(长:125)	Clamp (L:125)	1
10	09408-00265	卡箍	Clamp	1
11	33833-99J10	线束导管	Harness Lead Tube	1
12	09407-14407	卡箍(长:140)	Clamp (L:140)	1

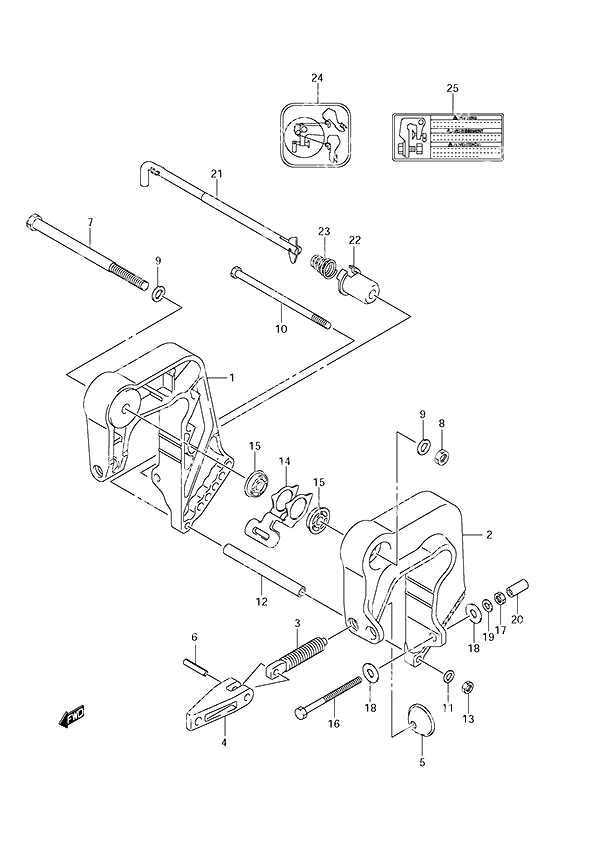

图 24夹具支架(非遥控型) Clamp Bracket Non-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	41111-99J00-0EP	右舷夹紧支架	Starboard Clamp Bracket	1
2	41121-99J00-0EP	左舷夹箍支架	Port Clamp Bracket	1
3	41211-99J00	夹紧螺丝	Clamp Screw	2
4	41212-91J00	夹紧手柄	Clamp Handle	2
5	41213-94J01	夹紧板	Clamp Plate	2
6	09205-06007	弹簧销 (6x25)	Spring Pin (6x25)	2
8	09159-10050	螺母	Nut	1
9	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
10	09100-06177	螺栓(6x140)	Bolt (6x140)	1
11	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
12	09180-06357	垫片(6.5x10.5x104)	Spacer (6.5x10.5x104)	1
13	29141-93J00	螺母(6mm)	Nut (6mm)	1
14	45261-94J00	释放杆	Release Lever	1
15	09306-10023	衬套	Bushing	2
16	09100-08239	螺栓(8x90)	Bolt (8x90)	2
17	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
18	09160-08081	垫圈 (8.5x23x1.5)	Washer (8.5x23x1.5)	4
19	29162-93J10	锁紧垫圈	Lock Washer	2
20	41153-96300	艉板螺栓帽(停产)	Transom Bolt Cap (NLA)	2
21	45420-99JM1	倾斜锁定销	Tilt Lock Pin	1
22	45425-94J01	倾斜锁定销止动器	Tilt Lock Pin Stopper	1
23	09441-17001	弹簧	Spring	1
24	45269-94J20	倒车锁标记	Reverse Lock Mark	1
25	69911-91J20	夹具支架标记(停产)	Clamp Bracket Mark (NLA)	1
26	41210-99JL1	夹紧螺丝组件	Clamp Screw Assy	2

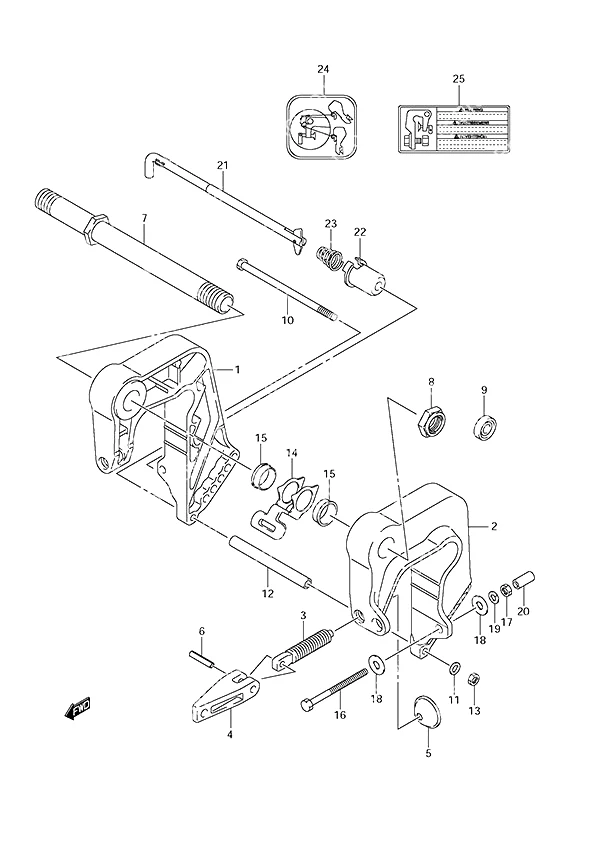

图 25夹具支架(带遥控) Clamp Bracket w/Remote Control

REF	零件编号	中文名称	英文名称	数量
1	41111-94J20-0EP	右舷夹紧支架	Starboard Clamp Bracket	1
2	41121-94J20-0EP	左舷夹箍支架	Port Clamp Bracket	1
3	41211-99J00	夹紧螺丝	Clamp Screw	2
4	41212-91J00	夹紧手柄	Clamp Handle	2
5	41213-94J01	夹紧板	Clamp Plate	2
6	09205-06007	弹簧销 (6x25)	Spring Pin (6x25)	2
7	41130-93E03	夹具支架轴	Clamp Bracket Shaft	1
8	09159-22006	螺母	Nut	1
9	41161-94400	转向拉索密封件	Steering Cable Seal	1
10	09100-06177	螺栓(6x140)	Bolt (6x140)	1
11	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
12	09180-06357	垫片(6.5x10.5x104)	Spacer (6.5x10.5x104)	1
13	29141-93J00	螺母(6mm)	Nut (6mm)	1
14	45261-94J00	释放杆	Release Lever	1
15	09306-22006	衬套	Bushing	2
16	09100-08239	螺栓(8x90)	Bolt (8x90)	2
17	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
18	09160-08081	垫圈 (8.5x23x1.5)	Washer (8.5x23x1.5)	4
19	29162-93J10	锁紧垫圈	Lock Washer	2
20	41153-96300	艉板螺栓帽(停产)	Transom Bolt Cap (NLA)	2
21	45420-99JM1	倾斜锁定销	Tilt Lock Pin	1
22	45425-94J01	倾斜锁定销止动器	Tilt Lock Pin Stopper	1
23	09441-17001	弹簧	Spring	1
24	45269-94J20	倒车锁标记	Reverse Lock Mark	1
25	69911-91J20	夹具支架标记(停产)	Clamp Bracket Mark (NLA)	1
26	41210-99JL1	夹紧螺丝组件	Clamp Screw Assy	2

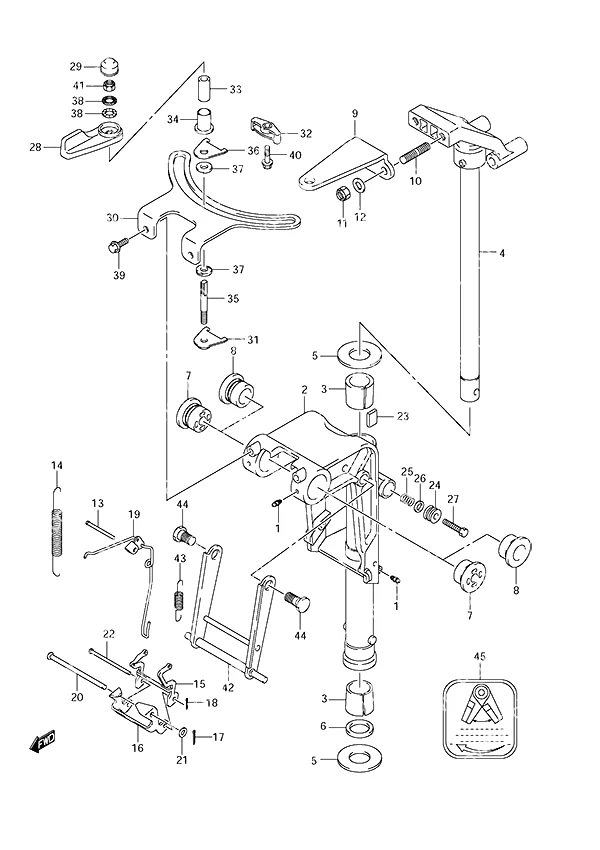

图 26旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	3
3	43711-99J00	转向衬套	Steering Bushing	2
5	09160-27013	垫片	Washer	2
6	09282-27002	油封(26x39x5)	Oil Seal (26x39x5)	1
7	43211-99J00	旋转支架衬套	Swivel Bracket Bushing	2
8	43211-87J00	旋转支架衬套	Swivel Bracket Bushing	2
9	43755-99J01	钢制附件	ATTACHMENT,STEE	1
10	09108-08286	双头螺栓	Stud Bolt	2
11	09159-08059	螺母	Nut	2
12	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	2
13	41225-94502	释放臂销	Release Arm Pin	1
14	45212-99JL0	倒挡锁止臂弹簧	Reverse Lock Arm Spring	2
15	45231-99J10	倒挡锁止臂	Reverse Lock Arm	1
16	45241-99JL1	倒挡锁止臂连杆(停产)	Reverse Lock Arm Link (NLA)	1
17	09204-01002	开口销	Cotter Pin	1
18	45247-99J00	倒挡锁止臂开口销	Reverse Lock Arm Cotter Pin	1
19	45250-94J00	释放连杆	Release Link	1
20	09200-06061	销	Pin	1
21	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
22	09200-05014	销	Pin	1
23	43411-939L0	转向调节器板	Steering Adjuster Plate	1
24	43412-93901	转向罩	COVER,STEERING	1
25	29440-93J00	转向调节器弹簧	Steering Adjuster Spring	1
26	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
27	09100-08232	螺栓(8x30)	Bolt (8x30)	1
28	43410-99J00	转向调节杆(停产)	Steering Adjust Lever (NLA)	1
29	43412-99J00	转向调节盖	Steering Adjust Cover	1
30	43415-99J00	转向调节板	Steering Adjust Plate	1
31	43420-99J10	摩擦调节片(停产)	Adjust Friction Plate (NLA)	1
32	43424-99J00	调节螺母固定座(停产)	Adjust Nut Holder (NLA)	1
33	43427-99J00	调节螺母垫片(停产)	Adjust Nut Spacer (NLA)	1
34	43428-99J00	调节螺母衬套(停产)	Adjust Nut Bushing (NLA)	1
35	43512-99J00	调节螺纹轴(停产)	Adjust Thread Shaft (NLA)	1
36	43514-94J00	转向调节器板	Steering Adjuster Plate	1
37	43514-99J00	摩擦片垫圈	Friction Plate Washer	1
38	43516-89J00	转向调节器垫圈	Steering Adjuster Washer	2
39	09116-06094	螺栓(6x15)	Bolt (6x15)	2
40	09116-06121	螺栓(6x25)	Bolt (6x25)	1
41	09159-08059	螺母	Nut	1
42	45710-99JL1	浅水驱动总成	Shallow Water Drive Assembly	1
43	45722-94J11	浅水驱动弹簧	Shallow Water Drive Spring	1
44	09111-10067	螺栓 (10x20.4)	Bolt (10x20.4)	2
45	45269-99J00	转向调节标记(停产)	Steering Adjust Mark (NLA)	1

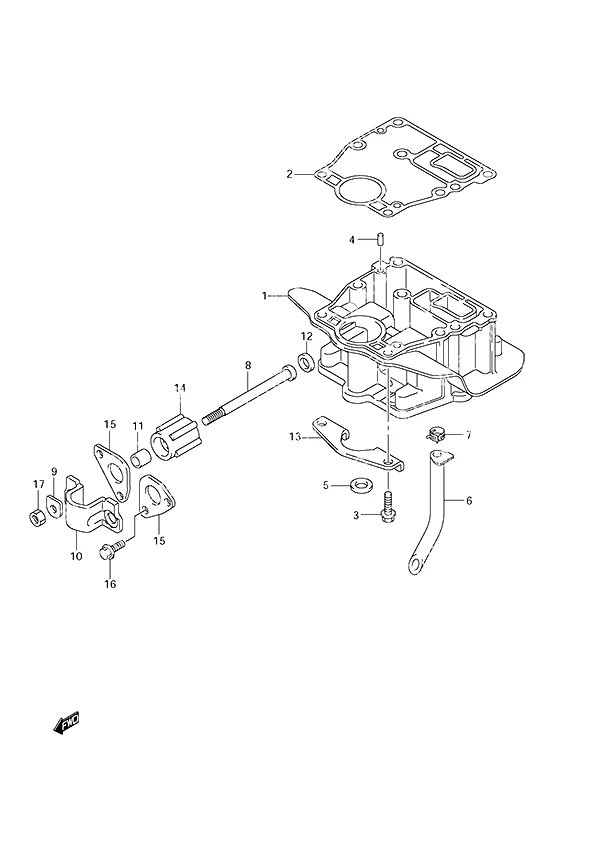

图 27发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
1	51110-99J00	发动机支架	Engine Holder	1
2	51211-99J00	发动机支架衬垫	Engine Holder Gasket	1
3	09116-08122	螺栓(8x30)	Bolt (8x30)	2
4	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
5	09282-12017	油封(11x24x4.5)	Oil Seal (11x24x4.5)	1
6	16515-99J00	机油软管	Oil Hose	1
7	09401-15404	卡扣	Clip	1
8	54112-99J01	上部安装螺栓(L:123)	Upper Mount Bolt (L:123)	2
9	54113-99JL0	上部安装螺栓垫圈	Upper Mount Bolt Washer	2
10	54120-99J00	上推力座	Upper Thrust Mount	1
11	54122-99J00	上部安装隔套	Upper Mount Spacer	2
12	54125-99J00	上反向推力止动器	Upper Reverse Thrust Stopper	2
13	54126-99JL0	上推力止动器	Upper Thrust Stopper	1
14	54130-99J00	上支架	Upper Mount	2
15	54148-99J00	上部安装盖	Upper Mount Cover	2
16	09116-08137	螺栓(8x22)	Bolt (8x22)	4
17	09140-10031	螺母(10mm)	Nut (10mm)	2

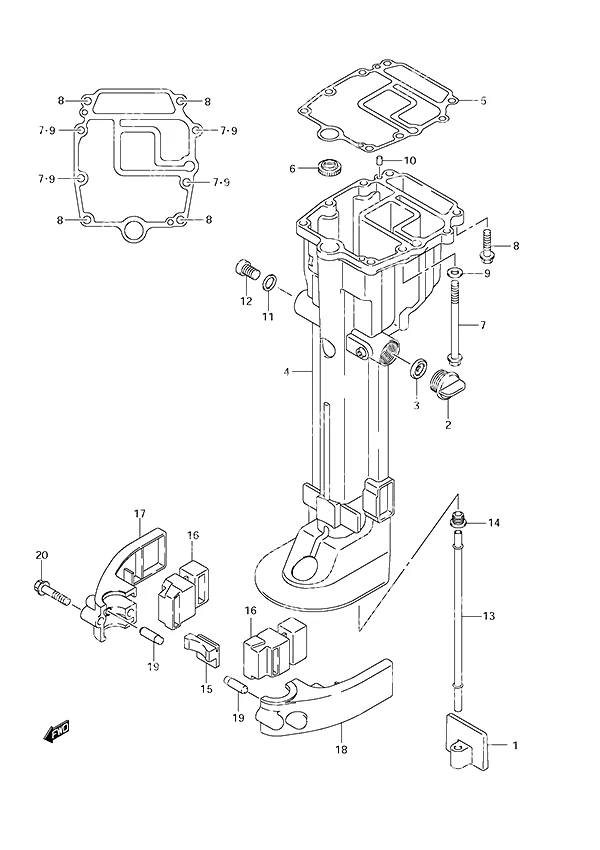

图 28驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
1	17565-99J01	水管导向器	GUIDE,WATER TUB	1
2	17913-93J00	冲水塞	Water Flush Plug	1
3	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
5	52113-99J00	驱动轴壳体衬垫	Drive Shaft Housing Gasket	1
6	57135-99J00	驱动轴导套	Drive Shaft Guide	1
7	09100-08228	螺栓(8x105)	Bolt (8x105)	4
8	09116-08122	螺栓(8x30)	Bolt (8x30)	4
9	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	4
10	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
11	09168-12017	垫片 (12x17x1)	Gasket (12x17x1)	1
12	09248-12009	放油螺塞	Oil Drain Plug	1
14	17563-94J00	水管护圈	Water Tube Grommet	1
15	54151-99J00	下推力支架	Lower Thrust Mount	1
16	54167-99J01	下侧支架	Lower Side Mount	2
17	54211-99J01-0EP	下支架右舷盖	Lower Mount Starboard Cover	1
18	54221-99J01-0EP	下支架左舷盖	Lower Mount Port Cover	1
19	54213-93901	定位销	Knock Pin	2
20	09116-08138	螺栓(8x40)	Bolt (8x40)	2

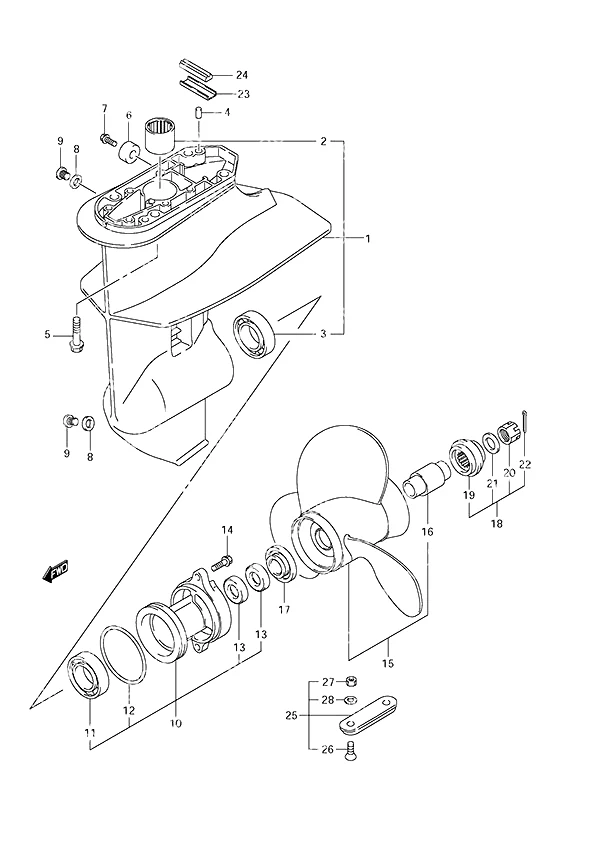

图 29齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
1	55100-99J31-0EP	齿轮箱总成	CASE ASSY,GEAR	1
2	09263-15046	轴承	Bearing	1
3	09262-25003	轴承(25x52x15)	Bearing (25x52x15)	1
4	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
5	09116-08122	螺栓(8x30)	Bolt (8x30)	4
6	55321-87J01	铝阳极	Aluminum Anode	1
7	09103-06281	螺栓(6x14)	Bolt (6x14)	1
8	59178-97J00	放油塞垫片	Drain Plug Gasket	2
9	09248-08001	放油塞	Drain Plug	2
10	56120-99J10-0EP	螺旋桨轴轴承座	Propeller Shaft Bearing Housing	1
11	08110-60050	B1 25X47X12轴承	B1 25X47X12 BEA	1
12	09280-57002	O型圈	O-Ring	1
13	09289-17L02	油封(17x30x6)	Oil Seal (17x30x6)	2
14	29116-93J00	螺栓(6x20)	Bolt (6x20)	2
16	58120-89L00	M型螺旋桨衬套	Type M Propeller Bushing	1
17	57632-94J00	螺旋桨止动件	Propeller Stopper	1

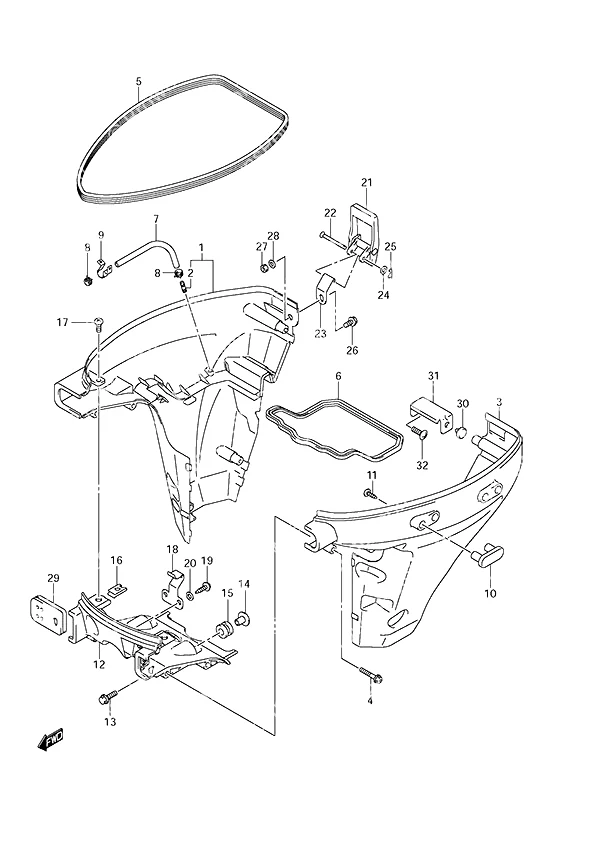

图 30侧盖 Side Cover

REF	零件编号	中文名称	英文名称	数量
1	61810-99J00-0EP	右舷侧盖（停产）	Starboard Side Cover (NLA)	1
2	61155-94500	检视管	Water Inspection Tube	1
3	61820-99J00-0EP	替代件61820-99J01-0EP	Replaced by 61820-99J01-0EP	1
4	61815-99J00	侧盖螺丝	Side Cover Screw	8
5	61112-99J00	侧盖橡胶件	Side Cover Rubber	1
6	61134-99J00	侧盖密封件	Side Cover Seal	1
7	61157-99J00	检视软管	Water Inspection Hose	1
8	09401-08413	卡扣	Clip	2
9	09403-12316	卡箍	Clamp	1
10	61851-93E10	发动机盖护罩	Engine Cover Protector	2
11	03542-05169	螺钉	SCREW	4
12	61831-99J00-0EP	仪表板	Instrument Panel	1
13	09116-06133	螺栓(6x25)	Bolt (6x25)	2
14	09169-06075	垫片	Washer	2
15	09320-09059	缓冲垫	Cushion	2
16	09148-06017	螺母	Nut	2
17	02142-06167	6X16十字槽螺钉	6 X 16 CROSS SC	2
18	61412-99J00	前面板挂钩	Front Panel Hook	1
19	61643-99J00	挂钩螺钉	Hook Screw	2
20	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	2
21	61610-90L00	紧固件	Fastener	1
22	61616-93EL0	操纵杆销	Lever Pin	1
23	61642-99J00	紧固件杠杆支架	Fastner Lever Holder	1
24	09161-04012	垫圈 (4.2x11x1)	Washer (4.2x11x1)	1
25	09385-04003	弹性销	Snap Pin	1
26	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
27	08310-00067	螺母	Nut	1
28	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
30	61151-99J00	侧盖固定架缓冲垫	Side Cover Holder Cushion	1
31	61827-99J00	侧盖固定架	Side Cover Holder	1
32	02142-06167	6X16十字槽螺钉	6 X 16 CROSS SC	1

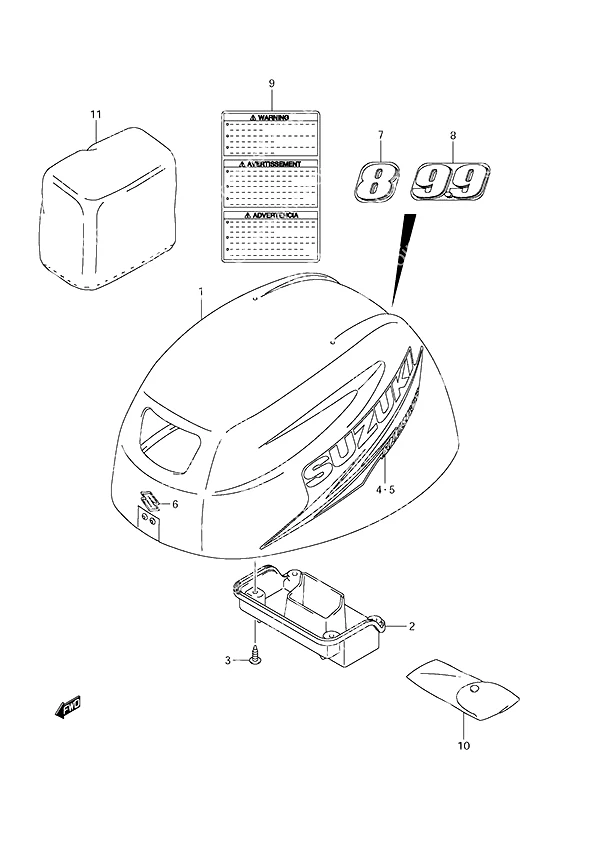

图 31发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
1	61400-99J01-0EP	发动机罩总成	Engine Cover Assembly	1
2	61433-99J00	进气内盖	Air Intake Inner Cover	1
3	03542-05169	螺钉	SCREW	4
4	61443-99J00	发动机盖右舷条纹	Engine Cover Starboard Stripe	1
5	61453-99J00	发动机盖左舷条纹	Engine Cover Port Stripe	1
6	68111-99J00	S标志	S Emblem	1
7	61435-99J00	后徽标(8)	Rear Emblem Mark (8)	1
9	61458-99E31	发动机盖标签	Engine Cover Label	1
10	59800-99J01	工具套装	Tool Set	1
11	68110-96110	防雨罩(停产)	Weather Cover (NLA)	1

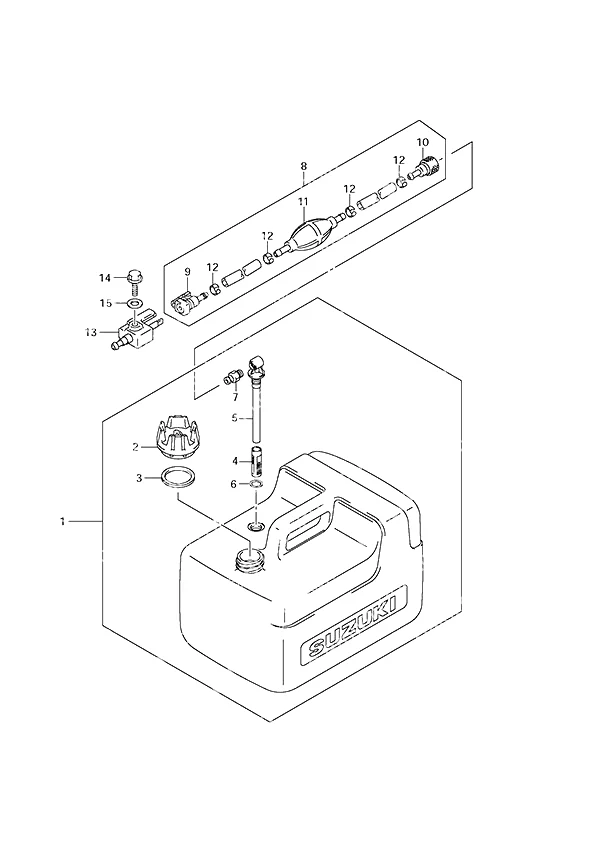

图 32燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65000-99J01	3加仑燃油箱	3 Gallon Fuel Tank	1
2	65520-99100	燃油箱盖(停产)	Fuel Tank Cap (NLA)	1
3	65561-95D00	燃油箱盖垫片	Fuel Tank Cap Gasket	1
4	65831-95D00	燃油出口滤清器	Fuel Outlet Filter	1
5	65890-99100	出口总成	Outlet Assembly	1
6	65892-95D00	燃油出口O型圈	Fuel Outlet O-Ring	1
7	99105-00192	油箱接头(11mm)	Fuel Tank Connector (11mm)	1
8	65700-91J23	燃油软管总成（停产）- 使用65700-91J23-BPMS	Fuel Hose Assembly (NLA) - Use 65700-91J23-BPMS	1
9	65750-87J11	燃油软管接头	Fuel Hose Connector	1
10	65750-98506	燃油软管接头（11mm）	Fuel Hose Connector (11mm)	1
11	65770-94J00	替代件65770-94J04	Replaced by 65770-94J04	1
12	65781-98500	软管卡箍	Hose Clip	4
13	65720-986L0	燃油连接器	Fuel Connector	1
14	09103-06237	螺栓(6x12.5)	Bolt (6x12.5)	1
15	09160-06085	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	1

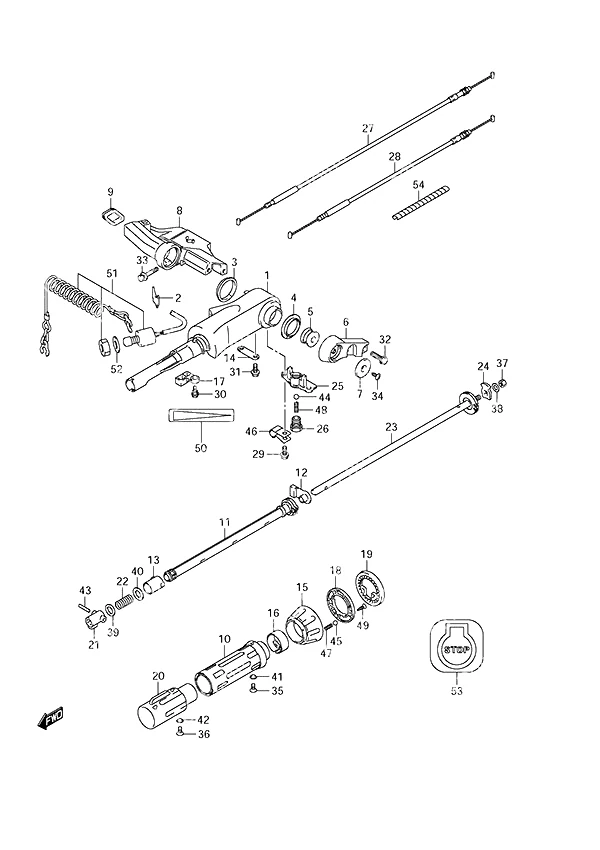

图 33舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	63111-99J11-0EP	舵柄手柄	Tiller Handle	1
2	63114-99J01	警报指示牌	Warning Indicator Plate	1
3	63115-99J00	舵柄手柄衬套2号	Tiller Handle Bushing No 2	1
4	63115-99J10	舵柄手柄衬套1号	Tiller Handle Bushing No 1	1
5	63116-99J00	摩擦橡胶	Friction Rubber	1
6	63121-99J00-0EP	舵柄手柄盖	Tiller Handle Cover	1
7	63122-99J00	手柄盖护罩	Handle Cover Protector	1
8	63131-99J00-0EP	舵柄手柄支架	Tiller Handle Bracket	1
9	63133-99J00	舵柄手柄护圈	Tiller Handle Grommet	1
10	63210-99J00	节气门握把	Throttle Grip	1
11	63221-99J00	油门拉杆	Throttle Rod	1
12	63225-99J00	换挡杆衬套	Shift Rod Bushing	1
13	63226-99J00	节气门/换挡杆衬套	Throttle/Shift Rod Bushing	1
14	63228-99J00	手柄杆支架	Handle Rod Holder	1
15	63244-99J00	节气门调节器旋钮	Throttle Adjuster Knob	1
16	63245-99J00	节气门调节器衬套	Throttle Adjuster Bushing	1
17	63246-99J00	节气门调节器限位块	Throttle Adjuster Stopper	1
18	63247-99J00	节气门调节器旋钮板	Throttle Adjuster Knob Plate	1
19	63248-99J00	节气门调节器缺口板	Throttle Adjuster Notch Plate	1
20	63340-99J00	换挡手柄	Shift Grip	1
21	63344-99J00	换挡杆止动器	Shift Rod Stopper	1
22	63345-99J00	换挡手柄弹簧	Shift Grip Spring	1
23	63350-99J00	换挡拉杆	Shift Rod	1
24	63353-99JL0	换挡槽板	Shift Notch Plate	1
25	63354-99J00-0EP	换挡槽定位器	Shift Notch Holder	1
26	63355-99J00	换挡槽弹簧螺栓	Shift Notch Spring Bolt	1
27	63610-99J00	节气门拉线总成	Throttle Cable Assembly	2
28	63640-99J00	换挡拉索总成	Shift Cable Assembly	2
29	09116-06094	螺栓(6x15)	Bolt (6x15)	2
30	09116-06094	螺栓(6x15)	Bolt (6x15)	1
31	09116-06094	螺栓(6x15)	Bolt (6x15)	2
32	09116-08122	螺栓(8x30)	Bolt (8x30)	2
33	09116-08131	螺栓(8x45)	Bolt (8x45)	2
34	09125-05042	螺钉(5x10)	Screw (5x10)	1
35	09126-06025	螺钉(6x14)	Screw (6x14)	1
36	09126-06025	螺钉(6x14)	Screw (6x14)	1
37	09140-08023-XC0	螺母(8mm)	Nut (8mm)	1
38	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
39	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	1
40	09160-10114	垫片(10.5x22x1.5)	Washer (10.5x22x1.5)	1
41	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
42	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
43	09202-04023	销 (4x22)	Pin (4x22)	1
44	09260-10006	钢球	Ball	1
45	09260-10006	钢球	Ball	1
46	09403-13413	卡箍	CLAMP	1
47	09440-06037	弹簧	Spring	1
48	09440-07079	弹簧	Spring	1
49	03522-05169	螺钉	Screw	3
50	63215-93110	手柄握把标记	Handle Grip Mark	1
51	37830-99J02	紧急开关总成	Emergency Switch Assembly	1
52	09160-12067	垫圈 (12.5x23x1.0)	Washer (12.5x23x1.0)	1
53	37835-91J00-YAY	止动标签	Stop Label	1
54	33833-91J00	管(6x8x250)	Tube (6x8x250)	1

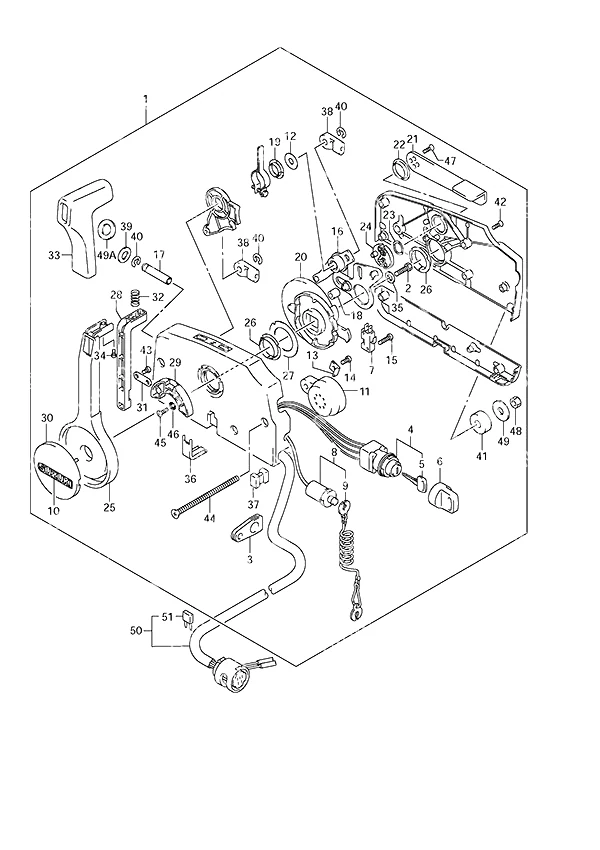

图 34遥控装置 Remote Control

REF	零件编号	中文名称	英文名称	数量
1	67200-94J21	67200-94J30	67200-94J30	1
2	09100-08232	螺栓(8x30)	Bolt (8x30)	1
3	36628-92E00	线束护孔环	Wire Harness Grommet	1
4	37110-94J02	点火开关总成	Igntion Switch Assembly	1
6	37143-99E01	钥匙帽	Key Cap	1
7	37721-93J91	空挡开关总成	Neutral Switch Assembly	1
8	37820-93J05	紧急停机开关总成	Emergency Stop Switch Assembly	1
9	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
10	68165-16B01-13L	铃木徽标	Suzuki Emblem	1
11	38500-93J00	警报蜂鸣器*	Warning Buzzer*	1
12	67212-95600	垫圈 (停产)	Washer (NLA)	1
13	67213-92E00	蜂鸣器支架(停产)	Buzzer Bracket (NLA)	1
14	09125-05042	螺钉(5x10)	Screw (5x10)	1
15	67296-92E11	螺钉(3x15)	Screw (3x15)	2
16	67220-95630	挡板总成	Plate Assembly	1
17	67223-99E10	制动调节旋钮	Brake Adjustment Knob	1
18	67229-95600	滚轮(停产)	Roller (NLA)	1
19	67232-95600	衬套	Bushing	1
20	67238-87D00	驱动齿轮	Drive Gear	1
21	67241-99E10	自由节流杆(停产)	Free Throttle Lever (NLA)	1
22	67243-95600	衬套(停产)	Bushing (NLA)	1
23	67244-95600	波形垫圈(停产)	Wave Washer (NLA)	1
24	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
25	67251-99E10	手柄操纵杆	Handle Lever	1
26	67252-95600	衬套	Bushing	2
27	67253-95600	垫圈 (停产)	Washer (NLA)	1
28	67255-99E00	空挡锁臂	Neutral Lock Arm	1
29	67256-95600	空挡锁支架	Neutral Lock Holder	1
30	67257-99E00	操纵杆帽	Lever Cap	1
31	67258-99E00	空挡臂支架	Neutral Arm Bracket	1
32	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
33	67261-99E00	手柄	Grip	1
34	67296-94310	螺钉	Screw	1
35	67264-95600	垫圈 (停产)	Washer (NLA)	1
36	67267-95610	电线护套(黑色)	Wire Cover (Black)	1
37	67273-95600	垫片	Spacer	1
38	67275-95600	电缆端头	Cable End	2
40	67292-94300	E型卡环	E Ring	3
39	67288-92E00	垫片	Washer	1
41	67294-95600	垫片	Spacer	3
42	67296-90J10	后盖螺钉	Rear Cover Screw	5
43	67296-94300	螺钉(4x10)	Screw (4x10)	2
44	67296-95600	螺钉	Screw	3
45	67296-95610	螺钉	Screw	2
48	67297-95600	垫片	Washer	2
47	09126-05003	螺钉(5x12)	Screw (5x12)	2
48	09140-06020	螺母(6mm)	Nut (6mm)	3
49	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
50	36620-94J01	21英尺主线束（非动力升降倾斜）	21 ft. Main Wiring Harness (NON PT or PTT)	1
51	09481-10501	10安培保险丝	10 Amp Fuse	1

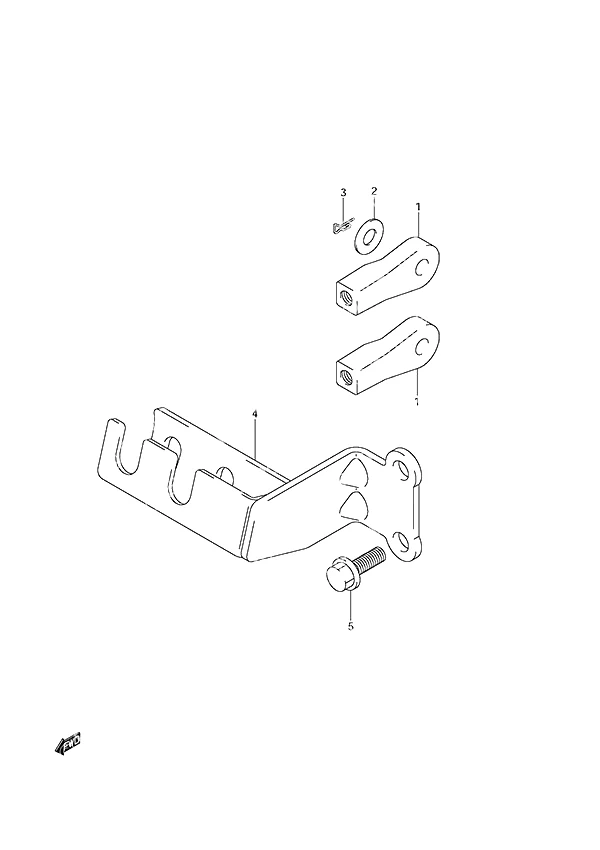

图 35遥控线缆固定座 Remocon Cable Holder

REF	零件编号	中文名称	英文名称	数量
1	67467-89J01	电缆接头	Cable Connector	2
2	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
3	09385-06012	卡扣	Clip	2
4	67340-99J00	遥控线缆固定座	Remocon Cable Holder	1
5	01550-06167	螺栓	BOLT	2

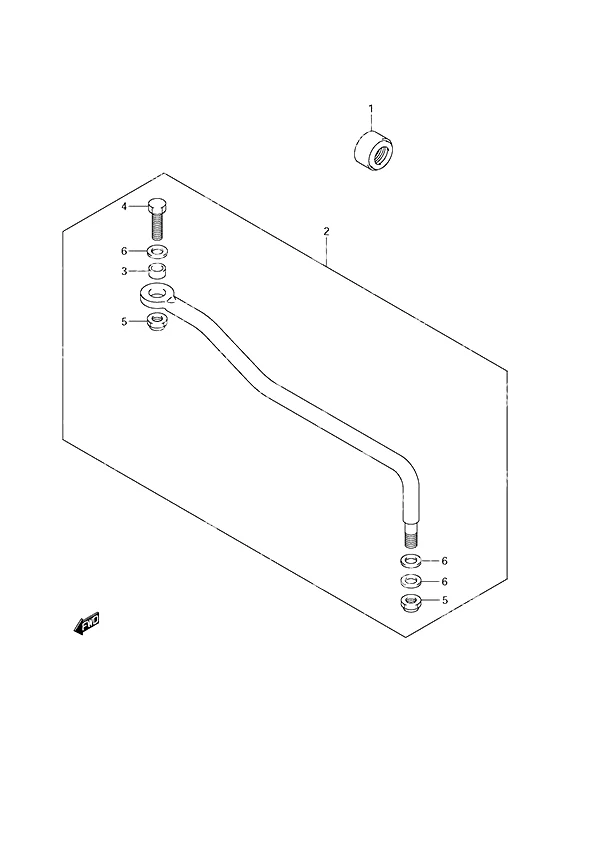

图 36转向拉杆 Drag Link

REF	零件编号	中文名称	英文名称	数量
1	41161-94400	转向拉索密封件	Steering Cable Seal	1
2	67701-99J02	转向拉杆总成	Drag Link Assembly	1
3	67721-89J00	转向拉杆隔套	Drag Link Spacer	1
4	67725-99J00	螺栓	Bolt	1
5	67726-99E00	锁紧螺母	Lock Nut	2
6	67728-99E00	垫片	Washer	3
7	99011-99J00-03B	DF8A/DF9.9A型使用说明书-2010版	Owners Manual DF8A/DF9.9A - 2010	1

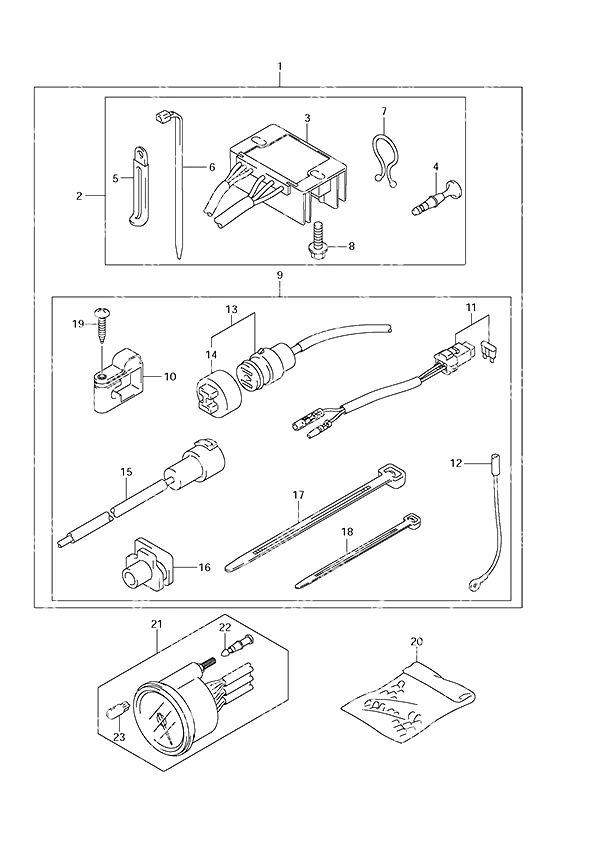

图 37选配:电动手动启动器 Opt: Electrical Manual Starter

REF	零件编号	中文名称	英文名称	数量
1	32000-99J00	蓄电池充电套件	Battery Charging Kit	1
2	32801-95J01	整流稳压器总成(停产)	Rectifier/Regulator Set (NLA)	1
3	32800-95J01	整流调节器总成	Rectifier & Regulator Assembly	1
4	36615-96300	树脂端子	Resin Terminal	2
5	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
6	09407-14407	卡箍(长:140)	Clamp (L:140)	1
7	09408-00024	卡箍	Clamp	1
8	01550-06257	螺栓	BOLT	2
9	39600-94J01	插座总成	Receptacle Set	1
10	33816-94J01	电缆夹	Cable Clamp	1
11	36740-94J00	保险丝盒总成(停产)	Fuse Case Assembly (NLA)	1
12	37801-98300	导线(停产)	Lead (NLA)	1
13	39601-95D00	照明插座总成	Lighting Receptacle Assembly	1
14	36634-93910	连接器帽	Connector Cap	1
15	39602-93900	灯线插头总成	Lamp Cord Plug Assembly	1
16	39603-94400	插座护套(停产)	Receptacle Grommet (NLA)	1
18	09407-14403	卡箍(长:125)	Clamp (L:125)	2
19	03241-0625A	螺钉	SCREW	1
20	36990-87D00	端子套管套装	Terminal & Sleeve Set	1
22	36615-96300	树脂端子	Resin Terminal	4
23	09471-12028	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1

图 38选配:启动电机手动启动器 Opt: Starting Motor Manual Starter

REF	零件编号	中文名称	英文名称	数量
1	31000-99J00	电动启动器套件	Electric Starter Kit	1
2	12625-99J00	定子底座	Stator Base	1
3	31101-99J00	启动马达套装	Starting Motor Set	1
4	31100-94J22	启动马达总成	Starter Motor Assembly	1
6	31918-94J00	下减震器	Lower Damper	1
7	38860-76F01	继电器	Relay	1
8	38915-90J00	继电器固定座	Relay Holder	1
9	01550-06167	螺栓	BOLT	2
10	01550-08257	螺栓	BOLT	2
11	08316-10087	螺母	Nut	1
12	32104-99J00	磁电机组件	Magneto Set	1
14	32120-99J00	定子与脉冲线圈	Stator & Pulser Coil	1
15	09125-06035	螺钉(6x25)	Screw (6x25)	3
16	32801-99J00	整流稳压器总成	Rectifier/Regulator Set	1
17	32800-99J00	整流调节器总成	Rectifier/Regulator Assembly	1
18	01550-06257	螺栓	BOLT	2
19	32900-99J00	CDI单元	CDI Unit	1
20	33800-99J00	启动电缆套装	Starting Cable Set	1
21	33810-99J00	启动马达电缆	Starter Motor Cable	1
22	36655-99J00	电缆护圈板	Cable Grommet Plate	1
23	36656-99J20	电缆护圈	Cable Grommet	1
24	37161-89E13	启动开关总成	Start Switch Assembly	1
25	37721-99J10	空挡开关总成	Neutral Switch Assembly	1
26	37724-99J00	开关推杆	Switch Push Rod	1
27	37726-99J10	空挡开关支架	Neutral Switch Bracket	1
28	09137-04004	螺钉(4x16)	Screw (4x16)	2
29	09159-14014	螺母(10mm)	Nut (10mm)	1
30	36610-99J00	线束总成	Wiring Harness Assembly	1
31	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
32	09481-20501	20安培保险丝	20 Amp Fuse	1
33	09407-14403	卡箍(长:125)	Clamp (L:125)	2
34	09407-14407	卡箍(长:140)	Clamp (L:140)	4

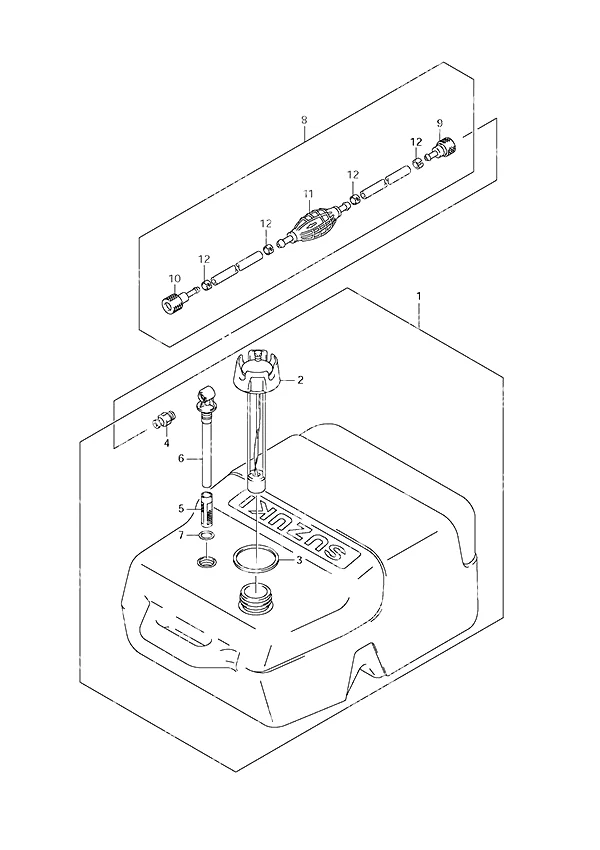

图 39选配: 燃油箱 Opt: Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65000-95D01	6加仑铃木燃油箱（停产）	6 Gallon Suzuki Fuel Tank (NLA)	1
2	65520-95D00	燃油箱盖总成(停产)	Fuel Tank Cap Assembly (NLA)	1
3	65561-95D00	燃油箱盖垫片	Fuel Tank Cap Gasket	1
4	65740-95D01	油箱接头(13mm)	Fuel Tank Connector (13mm)	1
5	65831-95D00	燃油出口滤清器	Fuel Outlet Filter	1
6	65890-95D00	出口总成	Outlet Assembly	1
7	65892-95D00	燃油出口O型圈	Fuel Outlet O-Ring	1
8	65700-87J28	燃油软管	Fuel Hose	1
9	65750-87J11	燃油软管接头	Fuel Hose Connector	1
10	65750-95501	燃油软管接头（13mm）	Fuel Hose Connector (13mm)	1
11	65770-95505	挤压泵 (停产)	Squeeze Pump (NLA)	1
12	65781-98500	软管卡箍	Hose Clip	4

图 40选配: 遥控部件 Opt: Remote Control Parts

REF	零件编号	中文名称	英文名称	数量
1	67130-99J02	遥控部件总成	PARTS ASSY REMO	1
2	19120-99J11	节气门控制杆	Throttle Control Lever	1
3	19122-99J00	联动节气门杆2号	Interlink Throttle Lever No 2	1
4	19184-99J00	节气门拉线支架	Throttle Cable Bracket	1
5	19185-99J00	油门杆弹簧	Throttle Lever Spring	1
6	21241-99J00	离合器操纵杆连杆	Clutch Lever Link	1
7	23210-99J00	离合器控制杆	Clutch Control Lever	1
8	09204-01002	开口销	Cotter Pin	1
9	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	2
10	09385-04003	弹性销	Snap Pin	1
11	43755-99J01	钢制附件	ATTACHMENT,STEE	1
12	09108-08286	双头螺栓	Stud Bolt	2
13	09159-08059	螺母	Nut	2
14	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	2
15	36360-99J10	油压指示器	Oil Pressure Indicator	1
16	36610-99J20	线束总成(停产)	Wiring Harness Assembly (NLA)	1
17	09481-20501	20安培保险丝	20 Amp Fuse	1
18	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
19	36656-99J10	电缆护圈	Cable Grommet	1
20	09407-14403	卡箍(长:125)	Clamp (L:125)	1
21	09407-14407	卡箍(长:140)	Clamp (L:140)	1
22	61124-99J10	遥控线缆护套	Remocon Cable Grommet	1
23	67467-89J01	电缆接头	Cable Connector	2
24	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
25	09385-06012	卡扣	Clip	2
26	67340-99J00	遥控线缆固定座	Remocon Cable Holder	1
27	01550-06167	螺栓	BOLT	2

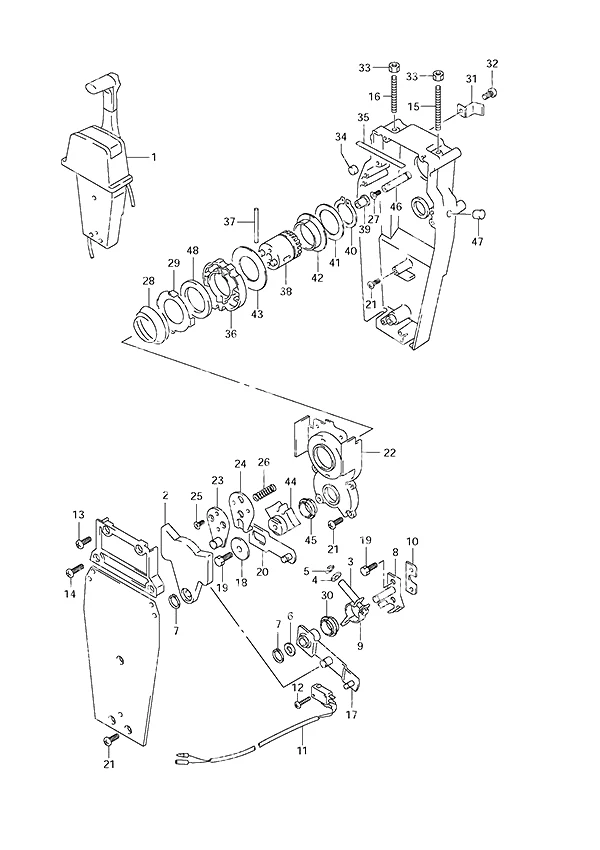

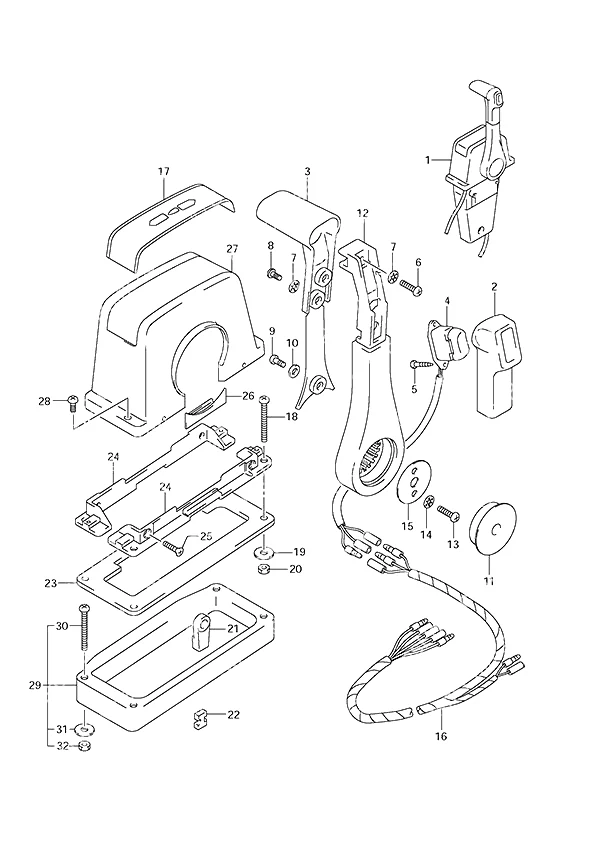

图 41选配: 顶置单联支架(1) Opt: Top Mount Single (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L02	替代件67200-88L20	Replaced by 67200-88L20	1
2	67261-93J00	1号握把	Grip No 1	1
3	67263-93J00	2号握把	Grip No 2	1
4	37850-93J10	动力升降倾斜装置开关总成	PTT Switch Assembly	1
5	67295-92E10	螺钉(3x12)	Screw (3x12)	2
6	67296-88D10	螺钉(5x16)	Screw (5x16)	1
7	67288-92E20	垫片	Washer	3
8	67295-92E00	螺钉	Screw	2
9	67296-92E70	螺钉	Screw	1
10	67288-92E40	垫片	Washer	1
11	67257-92E00	操纵杆帽	Lever Cap	1
12	67251-93J00	手柄操纵杆	Handle Lever	1
13	67296-92E60	螺钉	Screw	2
14	67288-92E30	垫片	Washer	2
15	67253-92E00	垫片	Washer	1
16	36890-93J00	线束	Wire Harness	1
17	67281-93J00	贴花	Decal	1
18	67296-92E30	螺钉	Screw	4
19	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
20	67287-92E00	螺母	Nut	4
21	67275-95600	电缆端头	Cable End	2
22	67273-95600	垫片	Spacer	1
23	67273-92E00	索环	Grommet	1
24	67274-92E00	法兰	Flange	2
25	67296-95610	螺钉	Screw	4
26	67271-92E00	盖板	Cover	1
27	67211-93J00	顶置仪表盘盖	Top Binnacle Cover	1
28	67296-92E70	螺钉	Screw	2
29	67500-93J00	单舵轮箱隔垫	Single Binnacle Box Spacer	1
30	09125-05135	螺钉(5x65)	Screw (5x65)	4
31	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	4
32	09140-05005	螺母	Nut	4

图 42选配: 顶置单联支架(2) Opt: Top Mount Single (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L02	替代件67200-88L20	Replaced by 67200-88L20	1
2	67222-92E00	双联板	Dual Plate	1
3	67223-92E00	制动调节器(停产)	Brake Adjust (NLA)	1
4	67288-92E00	垫片	Washer	1
5	67292-94300	E型卡环	E Ring	4
6	67288-92E10	垫圈 (停产)	Washer (NLA)	1
7	67291-92E00	卡环(停产)	Snap Ring (NLA)	2
8	67221-92E00	换挡总成（停产）	Shift Assembly (NLA)	1
9	67224-92E00	制动臂总成(停产)	Brake Arm Assembly (NLA)	1
10	67294-92E00	隔套(停产)	Spacer (NLA)	1
11	37721-95500	空挡开关总成	Neutral Switch Assembly	1
12	67296-92E11	螺钉(3x15)	Screw (3x15)	2
13	67296-88D10	螺钉(5x16)	Screw (5x16)	2
14	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	2
15	67226-92E00	螺栓(停产)	Bolt (NLA)	1
16	67226-92E10	螺栓(停产)	Bolt (NLA)	1
17	67240-92E00	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
18	67228-92E00	垫圈 (停产)	Washer (NLA)	1
19	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	3
20	67230-92E00	换挡臂总成（停产）	Shift Arm Assembly (NLA)	1
21	09125-05042	螺钉(5x10)	Screw (5x10)	9
22	67234-92E00	齿轮箱(停产)	Gear Case (NLA)	1
23	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67227-92E00	止动器(停产)	Stopper (NLA)	1
25	09126-06006	螺钉(6x20)	Screw (6x20)	2
26	67225-92E00	弹簧(停产)	Spring (NLA)	1
27	09125-04004	螺钉(4x6)	Screw (4x6)	1
28	67233-92E00	弹簧(停产)	Spring (NLA)	1
29	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	1
30	67232-95620	衬套(停产)	Bushing (NLA)	1
31	67269-92E00	支架(停产)	Bracket (NLA)	1
32	67296-88D10	螺钉(5x16)	Screw (5x16)	1
33	09140-06020	螺母(6mm)	Nut (6mm)	2
34	67236-92E00	滚轮(停产)	Roller (NLA)	1
35	67237-92E01	弹簧(停产)	Spring (NLA)	6
36	67238-92E00	驱动齿轮(停产)	Drive Gear (NLA)	1
37	67239-92E00	销	Pin	1
38	67246-92E00	驱动轴	Drive Shaft	1
39	67252-92E00	衬套(停产)	Bushing (NLA)	1
40	67291-92E10	卡环(停产)	Snap Ring (NLA)	1
41	67253-92E10	垫片	Washer	1
42	67252-92E10	衬套(停产)	Bushing (NLA)	1
43	67253-95600	垫圈 (停产)	Washer (NLA)	1
44	67231-92E00	换挡齿轮	Shift Gear	1
45	67232-95600	衬套	Bushing	1
46	67241-92E00	自由加速杆(停产)	Free Accel Rod (NLA)	1
47	67243-92E00	索环(停产)	Grommet (NLA)	1
48	67239-92E10	换挡销板	Shift Pin Plate	1
