铃木 Suzuki DF 70 2018 - 爆炸图零件明细

2018 年 · 共 47 个部位 · 940 条零件

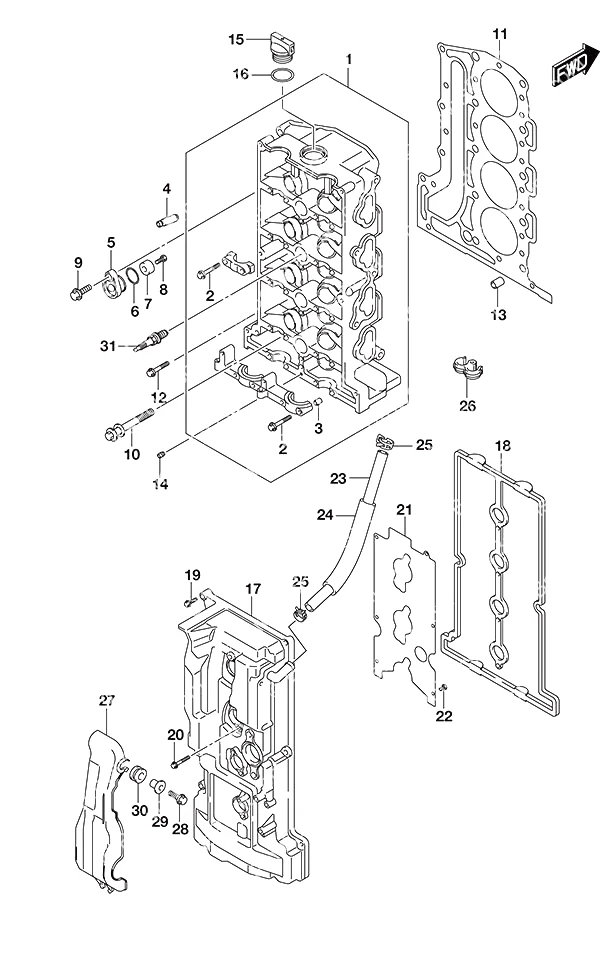

图 111气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11100-87L20	气缸盖总成	HEAD ASSY,CYLIN	1
2	09103-06266	螺栓(6x40)	Bolt (6x40)	22
3	09206-08001	定位销(8x11)	Knock Pin (8x11)	18
4	11115-73G01-001	气门导管	Valve Guide	16
5	11261-93J00	防护阳极盖	Protection Anode Cover	2
6	09280-22019	O型圈	O-Ring	2
7	55321-87J01	铝阳极	Aluminum Anode	2
8	09103-06281	螺栓(6x14)	Bolt (6x14)	2
9	01550-0820C	螺栓	BOLT	2
10	11117-89J00	螺栓	Bolt	10
11	11141-87L00	气缸盖垫片	Cylinder Head Gasket	1
12	01550-08407	螺栓8X40	BOLT 8 X 40	5
13	04211-13189	销钉	PIN	2
14	11112-84400	机油文丘里管塞	Oil Venturi Plug	1
15	11382-93J00	加油口盖	Oil Filler Cap	1
16	09280-26006	O型圈	O-Ring	1
17	11170-87L11	气缸盖罩	Cylinder Head Cover	1
18	11189-87L00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
19	01550-0625C	螺栓	BOLT	8
20	01550-0645C	螺栓	Bolt	4
21	11173-87L00	通气板(停产)	Breather Plate (NLA)	1
22	02112-0612A	螺钉	SCREW	6
23	09355-11165-600	软管(11×16×600)	Hose (11x16x600)	1
24	18498-95J00	通气管护套(停产)	Breather Hose Protector (NLA)	1
25	09401-15414	卡扣	Clip	2
26	09408-00155	夹具(停产)	Clamp (NLA)	1
27	11194-87L10	燃油管护罩	Fuel Hose Guard	1
28	01550-0620C	螺栓	BOLT	2
29	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
30	09320-09016	缓冲垫	Cushion	2
31	09482-00446	NGK DCPR6E火花塞	NGK DCPR6E Spark Plug	4

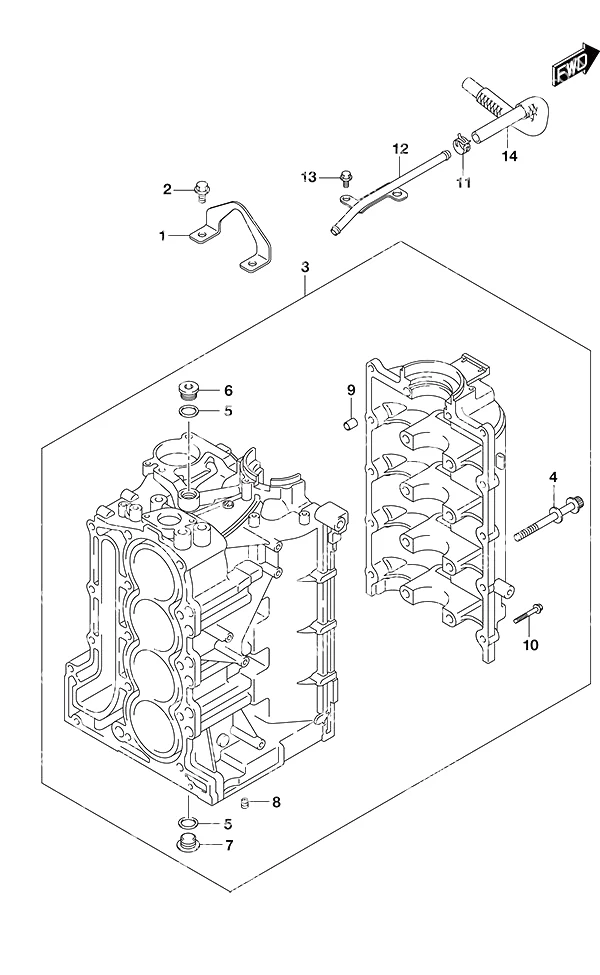

图 113气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11291-87L00	发动机吊钩(停产)	Engine Hook (NLA)	1
2	01550-0820C	螺栓	BOLT	2
3	11300-87L11	气缸体总成	Cylinder Block Assembly	1
4	11117-90J10	曲轴箱螺栓	Crankcase Bolt	10
5	11216-77E00	油道塞垫片	Oil Gallery Plug Gasket	3
6	09248-18011	油道塞	Oil Gallery Plug	1
7	09248-18014	塞子(18x8)	Plug (18x8)	2
8	11118-98J02	塞	PLUG	1
9	09206-13019	定位销	Knock Pin	5
10	01550-08407	螺栓8X40	BOLT 8 X 40	10
11	09401-15414	卡扣	Clip	1
12	11223-87L00	通气管(停产)	Breather Pipe (NLA)	1
13	01550-0612C	螺栓	BOLT	2
14	11224-87L00	2号通气软管(停产)	Breather Hose No. 2 (NLA)	1

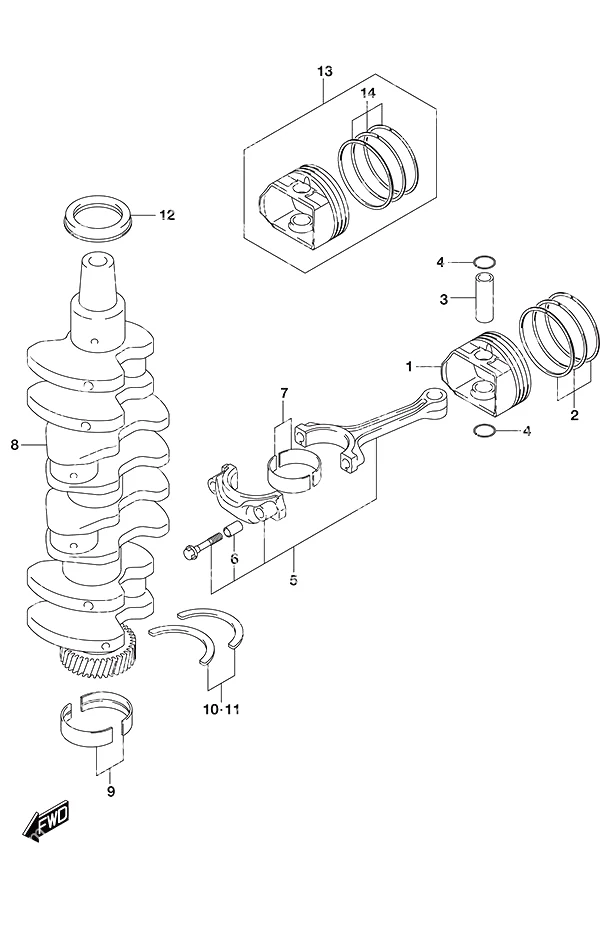

图 116曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-87L01	活塞	Piston	4
2	12140-87L01	活塞环组	Piston Ring Set	4
3	12151-54A50	活塞销	Piston Pin	4
4	09381-18002	活塞销卡簧	Piston Pin Circlip	8
5	12160-87L10	连杆总成	Connecting Rod Assembly	4
6	04221-04089	销 4×8	PIN 4X8	8
8	12220-87L00	曲轴	Crankshaft	1
10	12300-78890	曲轴止推轴承	Crankshaft Thrust Bearing	1
11	12300-78890-012	曲轴止推轴承(OS:0.12)(停产)	Crankshaft Thrust Bearing (OS:0.12) (NLA)	1
12	09283-52006	油封(52x70x10)	Oil Seal (52x70x10)	1
13	12100-87L02-050	活塞及环组件(加大0.50)	Piston & Ring Set (OS:0.50)	4
14	12140-87L01-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	4

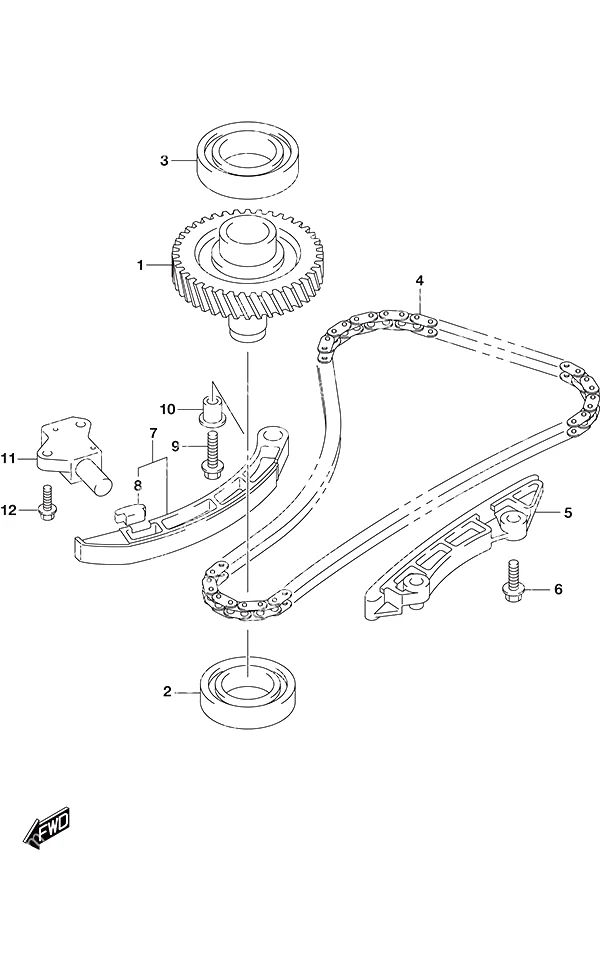

图 119正时链条 Timing Chain

REF	零件编号	中文名称	英文名称	数量
1	12730-87L00	从动齿轮	Driven Gear	1
2	09262-32023	从动轴承	BEARING,DRIVEN	1
3	09262-35070	轴承(35x62x14)	Bearing (35x62x14)	1
4	12761-87L00	正时链条	Timing Chain	1
5	12771-87L00	正时链条导板(停产)	Timing Chain Guide (NLA)	1
6	01550-0825A	螺栓	BOLT	2
7	12810-87L00	正时链条张紧器总成	Timing Chain Tensioner Assembly	1
8	12813-73G00	正时链条张紧器垫块	Timing Chain Tensioner Pad	1
9	01550-0835A	螺栓	BOLT	1
10	12812-90J00	正时链条张紧器隔套	Timing Chain Tensioner Spacer	1
11	12831-93J01	张紧调节器总成	Tensioner Adjuster Assembly	1
12	01550-0620A	螺栓	BOLT	2

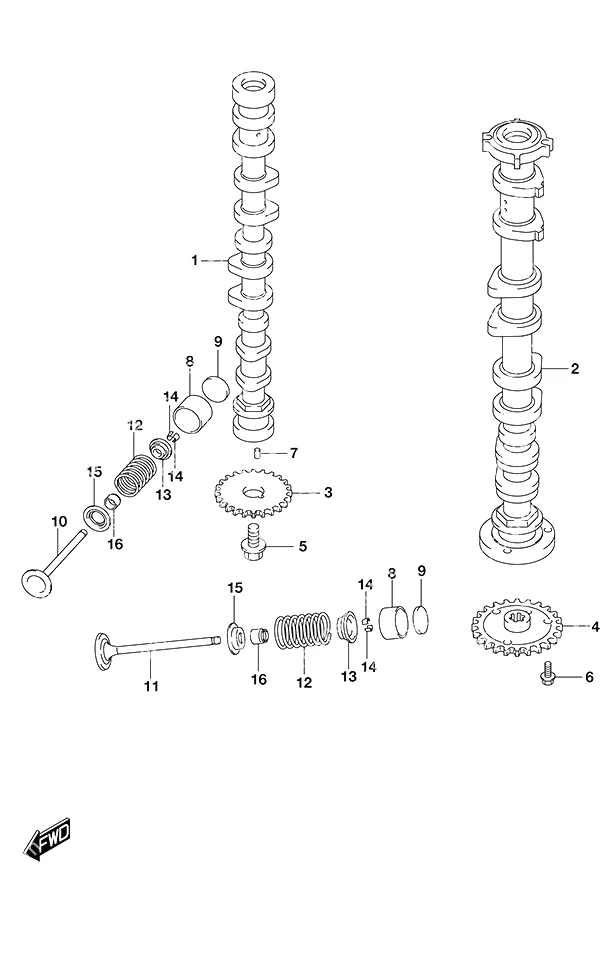

图 121凸轮轴 Camshaft

REF	零件编号	中文名称	英文名称	数量
1	12701-87L20	进气凸轮轴(停产)	Intake Camshaft (NLA)	1
2	12705-87L00	排气凸轮轴	Exhaust Camshaft	1
3	12741-90J01	凸轮轴正时链轮	Camshaft Timing Sprocket	1
4	12748-87L00	排气凸轮轴链轮	Exhaust Camshaft Sprocket	1
5	12749-93J00	排气凸轮轴螺栓	Exhaust Camshaft Bolt	1
6	01550-0612A	螺栓	BOLT	3
7	04221-05109	销钉	PIN	2
8	12891-69J00	挺杆(停产)	Tappet (NLA)	16
10	12911-87L00	进气阀	Intake Valve	8
11	12915-87L50	排气阀	Exhaust Valve	8
12	12921-87J11	气门弹簧	Valve Spring	16
13	12931-78G00	气门弹簧座圈	Valve Spring Retainer	16
14	12932-24400	气门锁片	Valve Cotter	32
15	12933-51E00	气门弹簧座	Valve Spring Seat	16
16	09289-05006	气门杆密封件	Valve Stem Seal	16

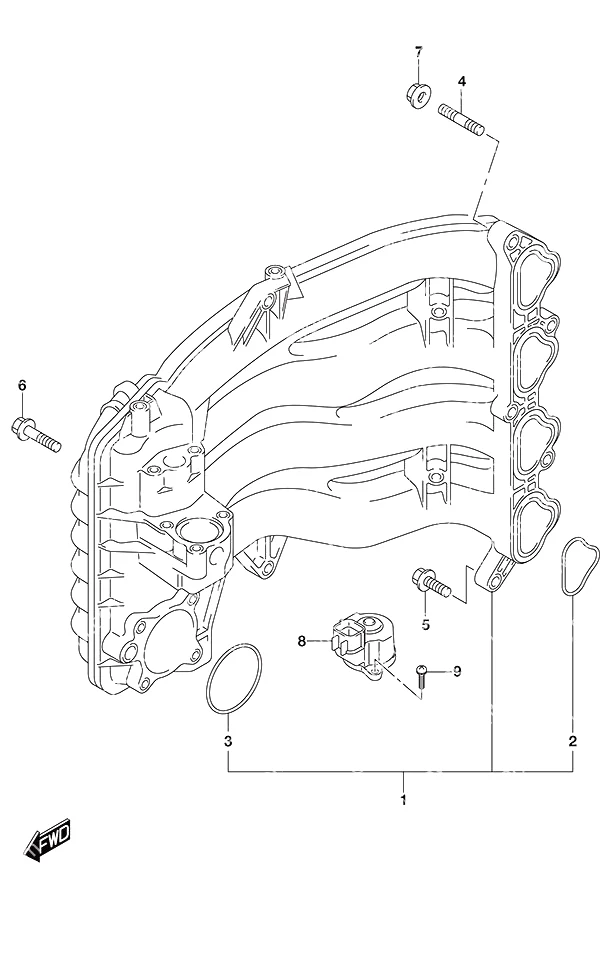

图 122进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	13110-87L00	进气歧管	Intake Manifold	1
2	13119-87L00	进气歧管垫片	Intake Manifold Gasket	4
3	13125-87L00	节气门体垫片	Throttle Body Gasket	1
4	01421-08257	双头螺栓	BOLT, STUD	2
5	01550-0830C	螺栓	Bolt	4
6	01550-0845C	螺栓	Bolt	1
7	08316-1008C	螺母	Nut	2
8	18137-87L02	怠速控制阀	IAC Valve	1
9	02112-34167	螺钉	SCREW	3

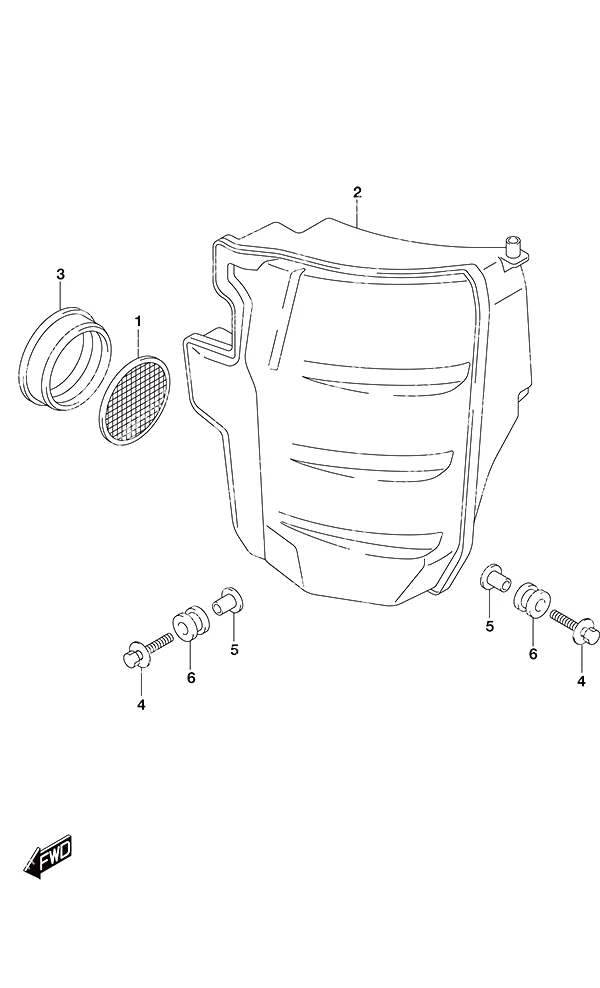

图 134消声器 Silencer

REF	零件编号	中文名称	英文名称	数量
1	13710-99E00	阻火器	Flame Arrester	1
2	13810-87L00	消声器	Silencer	1
3	13813-87L01	火焰消除器支架	HOLDER,FLAME AR	1
4	09116-06215	螺栓(6x30)带垫圈	Bolt (6x30) w/Washer	2
5	09169-06075	垫片	Washer	2
6	09320-09059	缓冲垫	Cushion	2

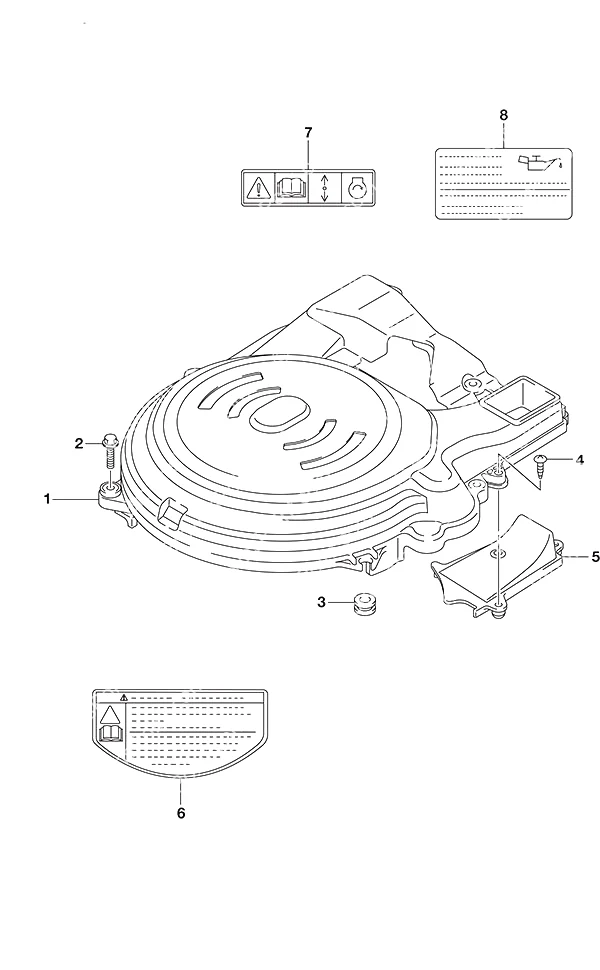

图 136环形齿轮盖 Ring Gear Cover

REF	零件编号	中文名称	英文名称	数量
1	11510-87L10	环盖组件	COVER COMP,RING	1
2	01550-0630C	螺栓	BOLT	4
3	09320-09016	缓冲垫	Cushion	1
4	03542-06209	螺钉	SCREW	2
5	11514-87L00	环形齿轮盖板	Ring Gear Cover Plate	1
6	61472-88L01	磁电机盖标签	LABEL,MAG COVER	1
7	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
8	61494-87L02	机油及清洁标签	LABEL,OIL & CLE	1

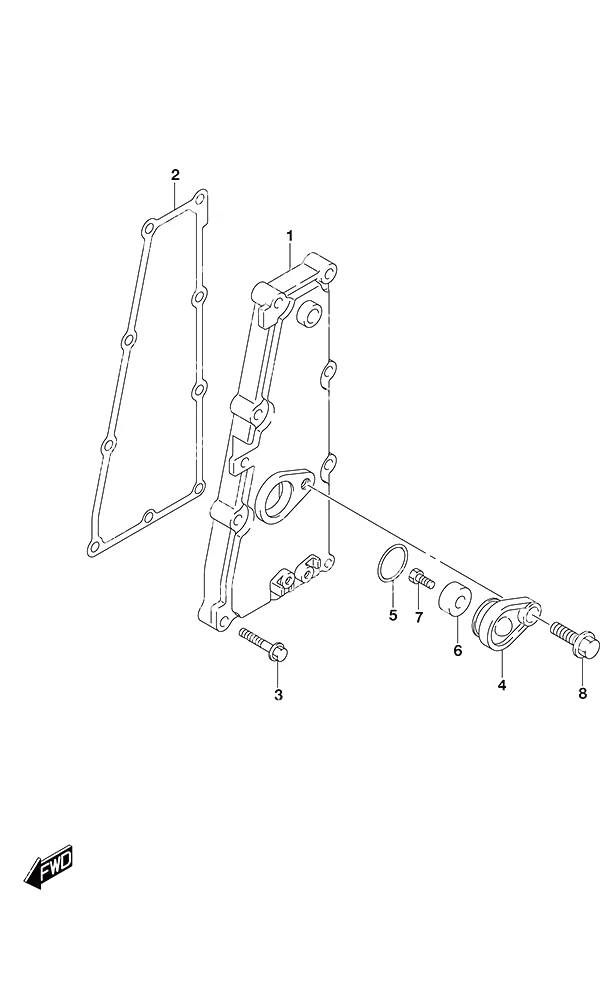

图 140排气盖 Exhaust Cover

REF	零件编号	中文名称	英文名称	数量
1	14141-87L00	排气盖	Exhaust Cover	1
2	14151-87L00	排气盖衬垫	Exhaust Cover Gasket	1
3	01550-06307	螺栓	BOLT	9
4	11261-93J00	防护阳极盖	Protection Anode Cover	1
5	09280-22019	O型圈	O-Ring	1
6	55321-87J01	铝阳极	Aluminum Anode	1
7	09103-06281	螺栓(6x14)	Bolt (6x14)	1
8	01550-0820C	螺栓	BOLT	1

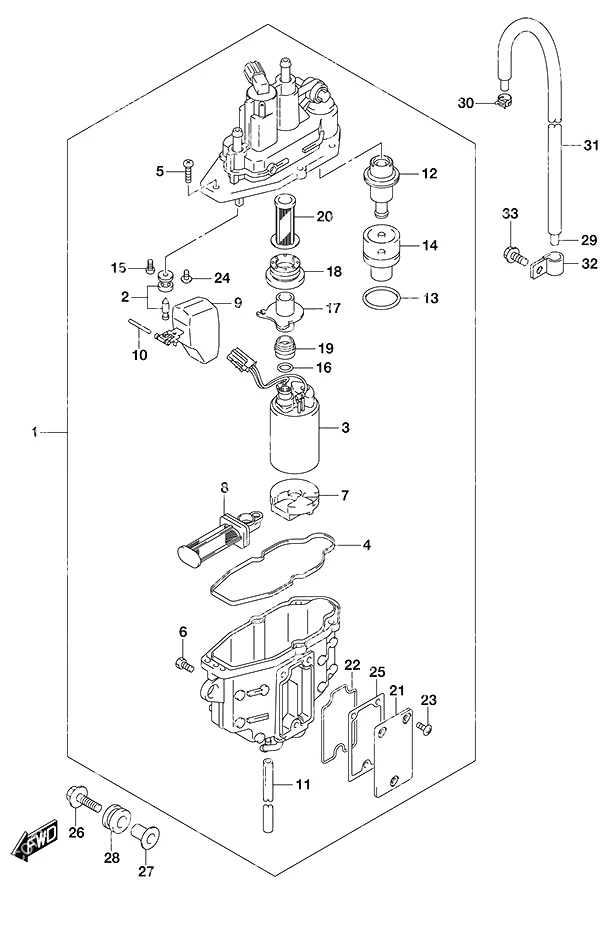

图 143燃油蒸汽分离器 Fuel Vapor Separator

REF	零件编号	中文名称	英文名称	数量
1	15600-92J50	燃油蒸汽分离器总成	Fuel Vapor Separator Assembly	1
2	13370-88L10	针阀总成	Needle Valve Assembly	1
3	15200-92J20	燃油泵总成	Fuel Pump Assembly	1
4	15626-92J01	VST密封件	VST Seal	1
5	15628-99E00	螺钉(长15)	Screw (L:15)	5
6	15629-99E10	放油螺丝	Drain Screw	1
7	15641-88L00	垫片	Spacer	1
8	15642-88L00	燃油滤清器	Fuel Filter	1
9	15650-99E00	浮子	Float	1
10	15654-88L00	销	Pin	1
11	15683-87J00	放油软管(长120)	Drain Hose (L:120)	1
12	15760-88L00	燃油压力调节器	Fuel Pressure Regulator	1
13	15644-88L00	O型圈	O-Ring	1
14	15645-88L00	稳压器固定座	Regulator Holder	1
15	02112-0408A	螺钉	SCREW	1
16	15648-92J00	环	Ring	1
17	15643-88L10	接头	Joint	1
18	15641-88L31	衬套	Bushing	1
19	15641-88L51	衬套	Bushing	1
20	15642-88L10	燃油滤清器	Fuel Filter	1
21	15612-88L00	蒸汽分离器盖	Vapor Separator Cover	1
22	15613-88L00	O型圈	O-Ring	1
23	15614-88L00	螺钉	Screw	3
24	02142-0408B	螺钉	SCREW	1
25	15613-92J00	垫片	Gasket	1
26	09116-06217	带垫圈螺栓(6x30)	Bolt w/Washer (6x30)	3
27	09169-06090	垫片	Washer	3
28	15691-92J00	缓冲垫	Cushion	3
29	44420-44AR0	软管(5x8.2x600)	Hose (5x8.2x600)	1
30	09401-08412	卡扣	Clip	1
31	18498-87JC1	防护罩(长450)	Protector (L:450)	1
32	09403-12324	卡箍	CLAMP	1
33	01550-06127	螺栓	BOLT	1
34	55127-87D00	软管接头	Hose Union	1

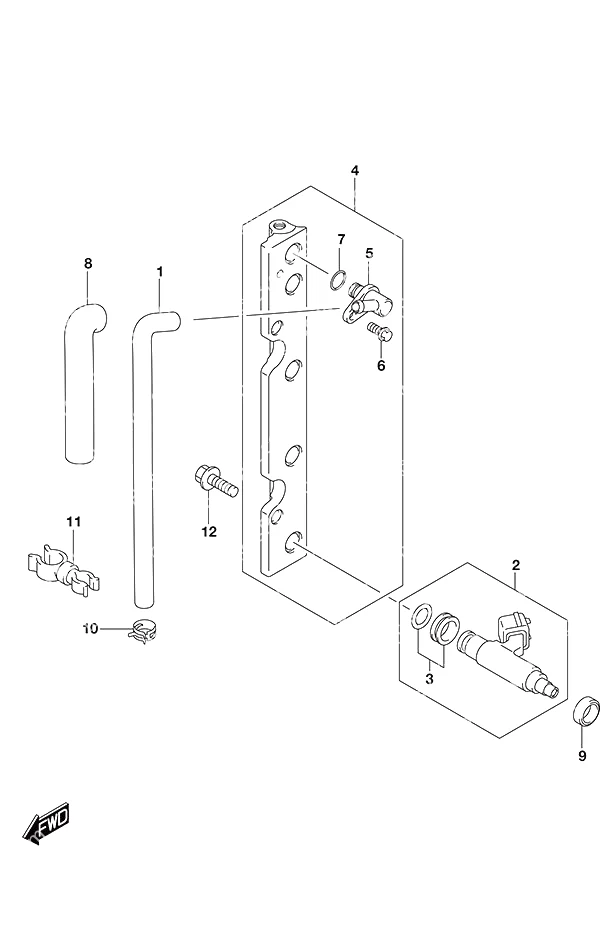

图 144喷油器 Fuel Injector

REF	零件编号	中文名称	英文名称	数量
1	15681-92J01	燃油分离器软管	HOSE,FUEL(SEPAR	1
2	15710-82K50	喷油器	Fuel Injector	4
3	15716-65DT0	索环套装	Grommet Set	4
4	15750-87L30	输送管	Delivery Pipe	1
5	15830-87L30	燃油主接管	Fuel Main Joint	1
6	09103-06281	螺栓(6x14)	Bolt (6x14)	1
7	09280-08012	O型圈	O-Ring	1
8	18498-99E21	软管保护套(L:450)	Hose Protector (L:450)	1
9	09320-08062	缓冲垫	Cushion	4
10	09401-11425	卡扣	Clip	2
11	09408-00233	夹具(停产)	Clamp (NLA)	1
12	01550-0820C	螺栓	BOLT	2

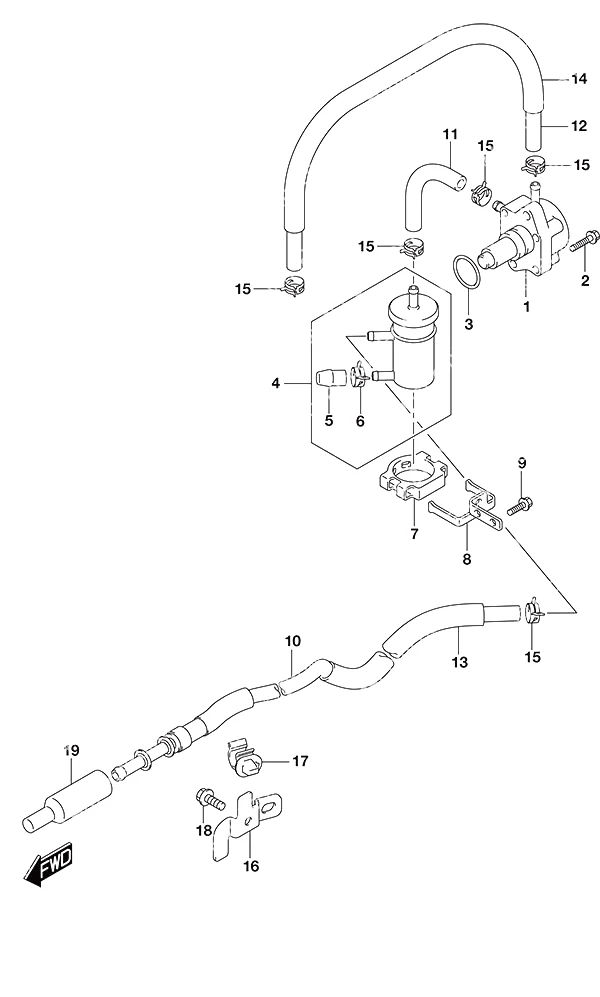

图 146燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	15100-90J11	燃油泵总成	Fuel Pump Assembly	1
2	01550-0625C	螺栓	BOLT	2
3	09280-26005	O型圈	O-Ring	1
4	15410-87L00	燃油滤清器	Fuel Filter	1
5	15419-87J00	燃油滤清器盖	Fuel Filter Cap	1
6	09401-11423	卡扣	Clip	1
7	15422-96J01	燃油滤清器卡箍	Fuel Filter Clamp	1
8	15421-87L00	燃油滤清器支架	Fuel Filter Bracket	1
9	01550-0616C	螺栓	BOLT	2
10	15190-87L00	燃油软管	Fuel Hose	1
11	15192-87L11	燃油软管	Fuel Hose	1
12	09343-70503-600	燃油软管(7x12x600)	Fuel Hose (7x12x600)	1
13	18498-99E11	软管保护套(长610)	Hose Protector (L:610)	1
14	18498-99E11	软管保护套(长610)	Hose Protector (L:610)	1
15	09401-11423	卡扣	Clip	5
16	15198-87L00	燃油软管支架	Fuel Hose Bracket	1
17	09403-11320	卡箍	Clamp	1
18	01550-0612C	螺栓	BOLT	1
19	15419-92J00	接头盖	Joint Cap	1

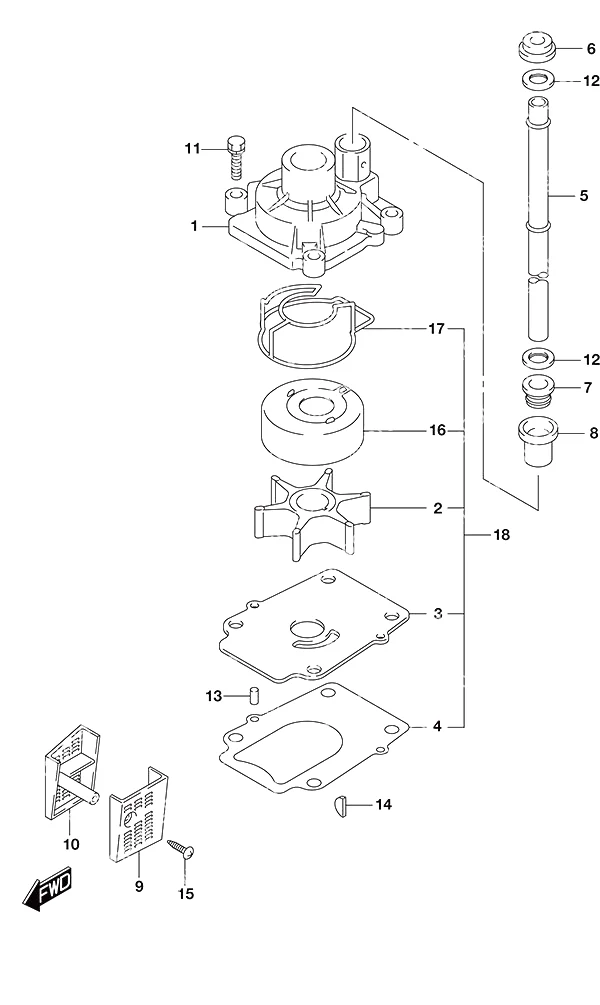

图 160水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17410-99E10	水泵壳体	Water Pump Case	1
2	17461-87E12	水泵叶轮	Water Pump Impeller	1
3	17471-87L00	水泵板*	Water Pump Plate *	1
4	17472-87L00	水泵板衬垫	Water Pump Plate Gasket	1
6	17562-87L01	水管护圈	Water Tube Grommet	1
7	17563-87D01	水管衬套	Water Tube Bushing	1
8	17564-87D00	水泵壳体衬套	Water Pump Case Bushing	1
9	17631-87L00	左舷侧滤水器	Port Side Water Filter	1
10	17632-87L01	右舷侧水滤器	Starboard Side Water Filter	1
11	29116-93J00	螺栓(6x20)	Bolt (6x20)	4
12	09161-16008	垫圈 (15.8x26x1)	Washer (15.8x26x1)	2
13	09202-06031	定位销(6x12)	Knock Pin (6x12)	2
14	09420-04009	水泵键	Water Pump Key	1
15	09132-04034	螺钉(4x18)	Screw (4x18)	1
16	17413-99E11	水泵壳体套筒	Water Pump Case Sleeve	1
17	17416-99E11	水泵壳体1号密封件	Water Pump Case Seal No. 1	1
18	17400-87L04	DF70A/DF80A/DF90A水泵维修套件	Water Pump Repair Kit DF70A/DF80A/DF90A	1

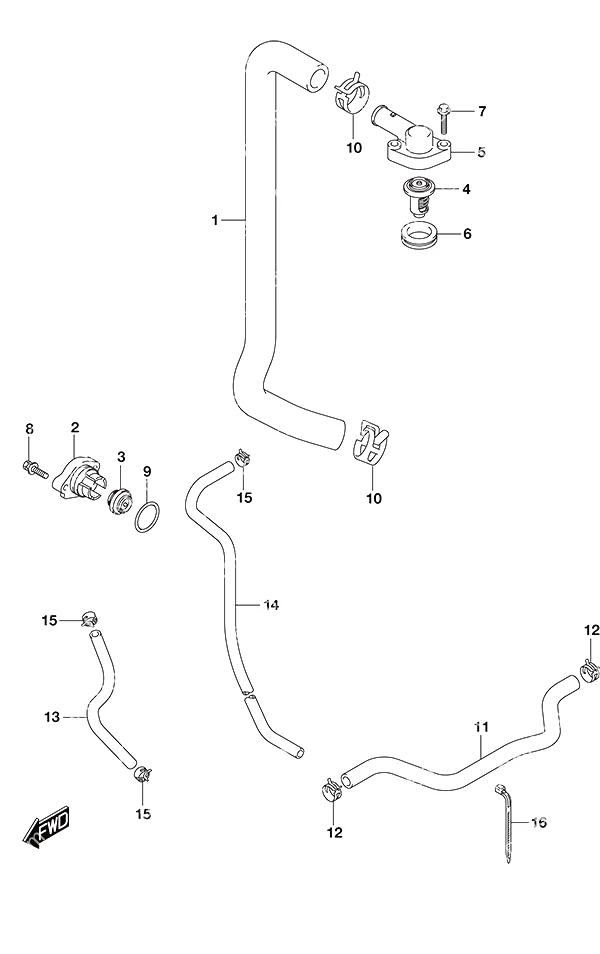

图 162节温器 Thermostat

REF	零件编号	中文名称	英文名称	数量
1	11196-87L00	回水软管	Water Return Hose	1
3	17660-99E01	水压阀	Water Pressure Valve	1
5	17681-87L00	节温器盖	Thermostat Cover	1
6	17685-87L01	节温器盖密封件	Thermostat Cover Seal	1
7	01550-0630C	螺栓	BOLT	2
8	09116-06121	螺栓(6x25)	Bolt (6x25)	2
9	09280-26006	O型圈	O-Ring	1
10	09401-26408	卡扣	Clip	2
11	17915-87L01	冲洗水软管	HOSE,WATER FLUS	1
12	09401-15414	卡扣	Clip	2
13	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
14	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
15	09401-08413	卡扣	Clip	3
16	09407-11401	夹具(L:95)	Clamp (L:95)	1

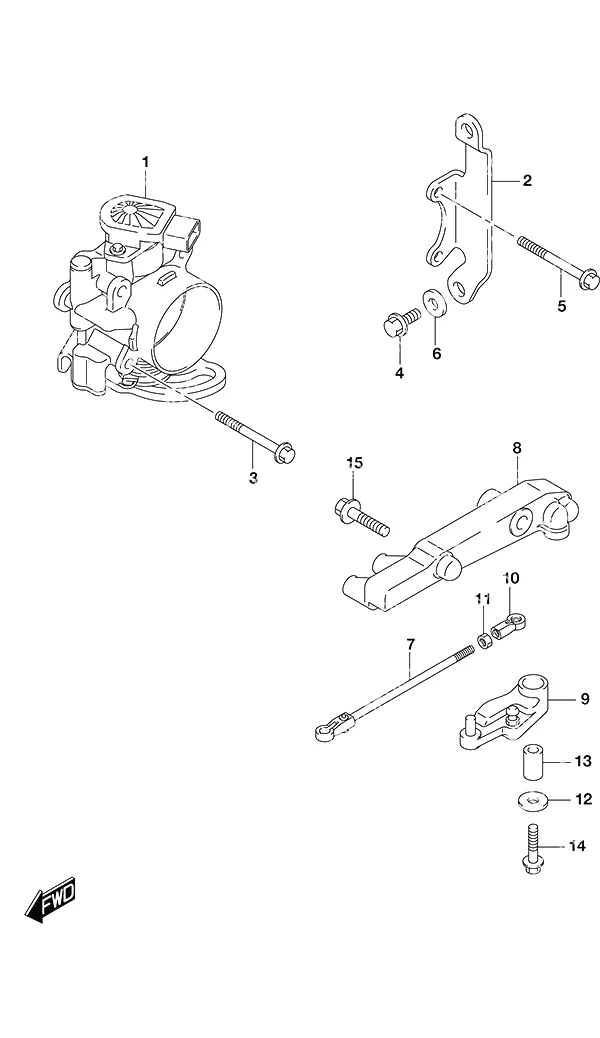

图 163节气门体 Throttle Body

REF	零件编号	中文名称	英文名称	数量
1	13300-87L11	节气门体总成	Throttle Body Assembly	1
2	13315-87L00	节气门体支架	Throttle Body Bracket	1
3	01550-0650C	螺栓	Bolt	2
4	01550-0616C	螺栓	BOLT	3
5	01550-0655C	螺栓	Bolt	2
6	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	1
7	13510-87L00	油门拉杆	Throttle Rod	1
8	19115-87L00	节气门杆固定座	Throttle Lever Holder	1
9	19120-87L00	节气门杆	Throttle Lever	1
10	19131-95502	连接器	Connector	1
11	09140-05005	螺母	Nut	1
12	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	1
13	09180-06186	垫片(6.2x12.6x21)	Spacer (6.2x12.6x21)	1
14	01550-06357	螺栓	BOLT	1
15	01550-0830C	螺栓	Bolt	2

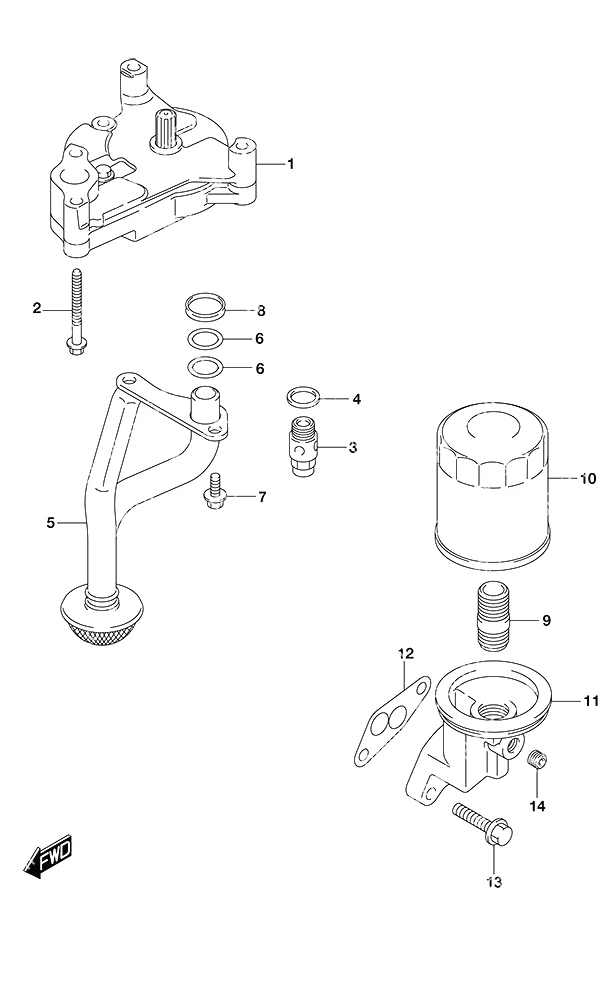

图 175机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	16400-87L00	机油泵总成	Oil Pump Assembly	1
2	09103-06220	螺栓(6x60)	Bolt (6x60)	4
3	16440-99E01	油阀总成	VALVE ASSY,OIL	1
4	09168-16002	垫片 (16x22x2.0)	Gasket (16x22x2.0)	1
5	16520-87L00	机油泵滤网	Oil Pump Strainer	1
6	09280-17002	O型圈	O-Ring	2
7	01550-0616A	螺栓	BOLT	2
8	16519-87L00	发动机支架密封件	Engine Holder Seal	1
9	11241-73003	机油滤清器支架	Oil Filter Stand	1
10	16510-61A33	发动机机油滤清器	Engine Oil Filter	1
11	16531-87L00	机油滤清器转接壳	Oil Filter Adapter Case	1
12	16539-87L00	适配箱衬垫	Adapter Case Gasket	1
13	01550-08307	螺栓	BOLT	2
14	09246-04009	塞子	Plug	1

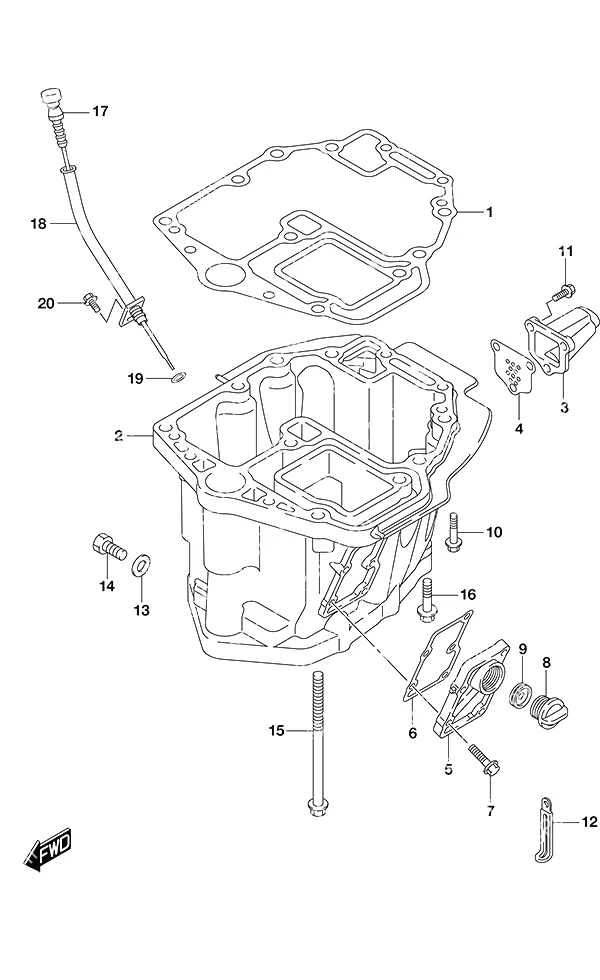

图 180油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
1	11489-87L00	油底壳衬垫	Oil Pan Gasket	1
4	11542-87L00	排气管垫片	Exhaust Tube Gasket	1
6	11552-87L01	油底壳垫片	GASKET,OIL PAN	1
7	09116-06121	螺栓(6x25)	Bolt (6x25)	5
8	17913-93J00	冲水塞	Water Flush Plug	1
9	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
10	09116-08128	螺栓(8x40)	Bolt (8x40)	4
11	29116-93J00	螺栓(6x20)	Bolt (6x20)	3
12	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
13	09168-12012	放油螺塞垫片	Oil Drain Plug Gasket	1
14	09248-12009	放油螺塞	Oil Drain Plug	1
15	09116-10129	螺栓 (10x160)	Bolt (10x160)	6
16	09116-10181	螺栓(10x44)	Bolt (10x44)	2
17	16910-87L00	油尺	Oil Level Gauge	1
18	16930-87L00	油尺导杆(停产)	Oil Level Gauge Guide (NLA)	1
19	09280-09008	O型圈	O-Ring	1
20	01550-0612C	螺栓	BOLT	1

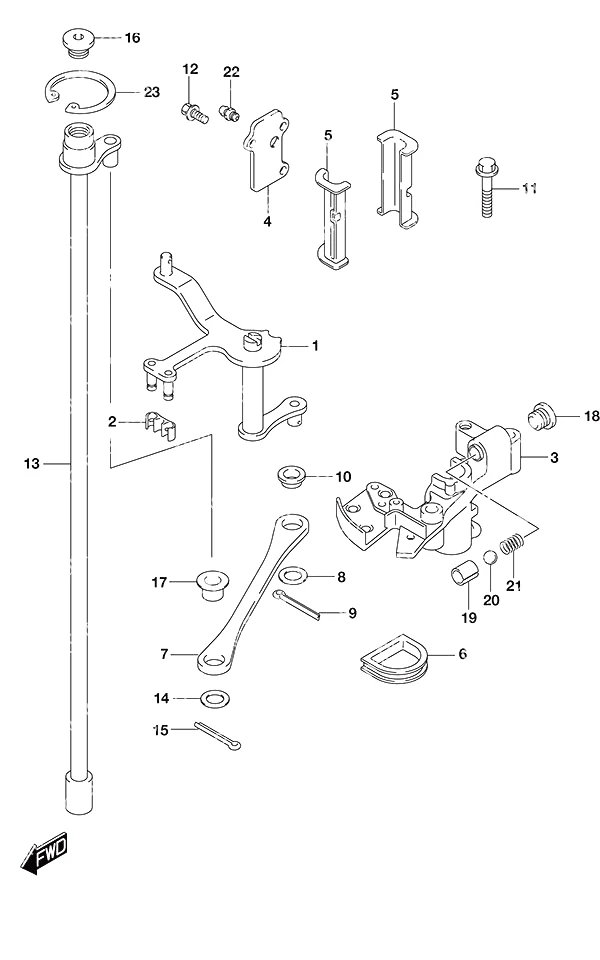

图 204离合器轴 Clutch Shaft

REF	零件编号	中文名称	英文名称	数量
1	21110-87L10	离合器操纵杆	Clutch Lever	1
2	21131-93J00	离合器操纵杆衬套	Clutch Lever Bushing	1
3	21151-87L00	离合器操纵杆固定座	Clutch Lever Holder	1
4	21152-87L00	离合器固定板(停产)	Clutch Holder Plate (NLA)	1
5	21153-87L00	离合器操纵杆衬套	Clutch Lever Bushing	2
6	21157-87L00	离合器固定密封(停产)	Clutch Holder Seal (NLA)	1
7	23115-87L00	离合器操纵杆连杆	Clutch Lever Link	1
8	09160-09019	垫圈 (9.2x16x1)	Washer (9.2x16x1)	1
9	09204-01006	开口销	Cotter Pin	1
10	09307-09002	衬套	Bushing	1
11	01550-0640C	螺栓	Bolt	2
12	09116-05010	螺栓(5x12)	Bolt (5x12)	3
13	21210-87L01	离合器轴	Clutch Shaft	1
14	09160-09019	垫圈 (9.2x16x1)	Washer (9.2x16x1)	1
15	09204-01006	开口销	Cotter Pin	1
16	09248-12011	塞子(12x9)	Plug (12x9)	1
17	09307-09002	衬套	Bushing	1
18	11118-95J00	弹簧卡扣塞	Notch Spring Plug	1
19	09205-10008	弹簧销(10.2x13)	Spring Pin (10.2x13)	1
20	09260-10005	钢球	Ball	1
21	09440-07071	弹簧	Spring	1
22	22511-99011	黄油嘴	Grease Nipple	1
23	08331-41359	卡簧	Circlip	1

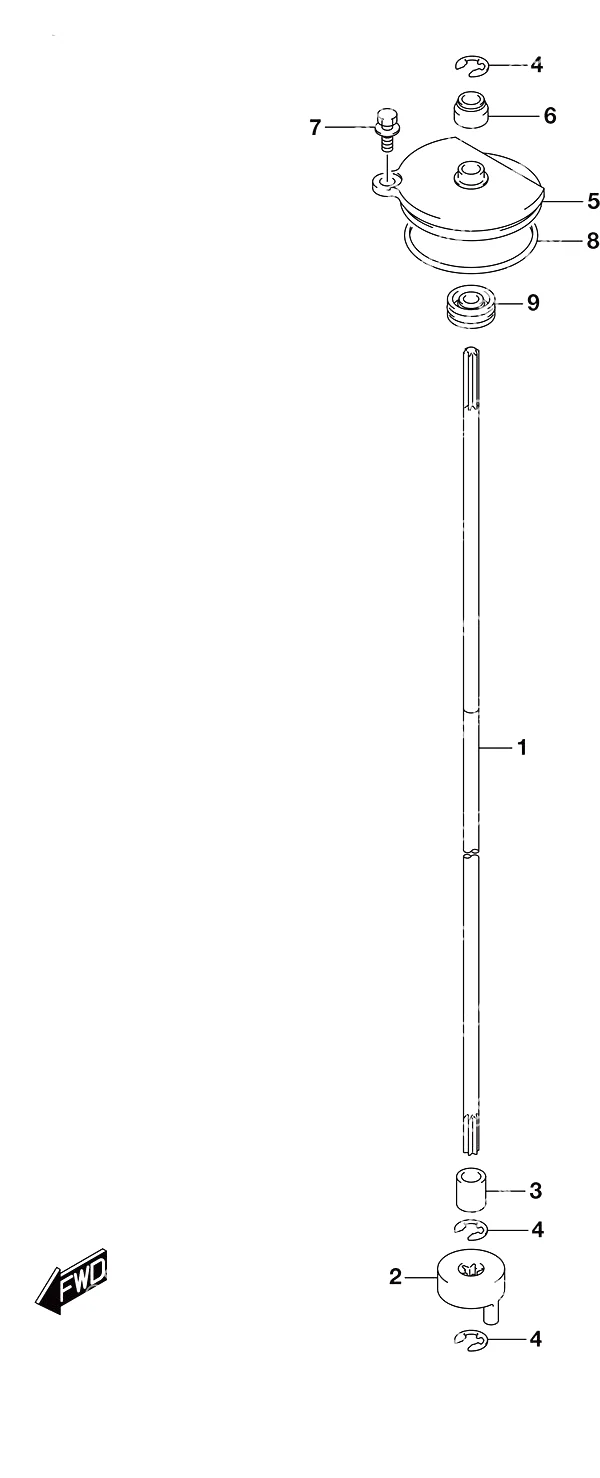

图 206离合器推杆 Clutch Rod

REF	零件编号	中文名称	英文名称	数量
2	25131-87L01	换挡拨叉	Shifter Yoke	1
3	25232-96302	齿轮箱磁铁	Gear Case Magnet	2
4	08332-1107A	E型卡环	E Ring	4
5	25141-87L00	换挡杆导套壳体	Shift Rod Guide Housing	1
6	25223-96J00	换挡杆防尘密封	Seal, Shift Rod Dust	1
7	29116-93J00	螺栓(6x20)	Bolt (6x20)	1
8	09280-55006	O型圈	O-Ring	1
9	09282-08005	换挡杆导套壳体油封	Shift Rod Guide Housing Oil Seal	1

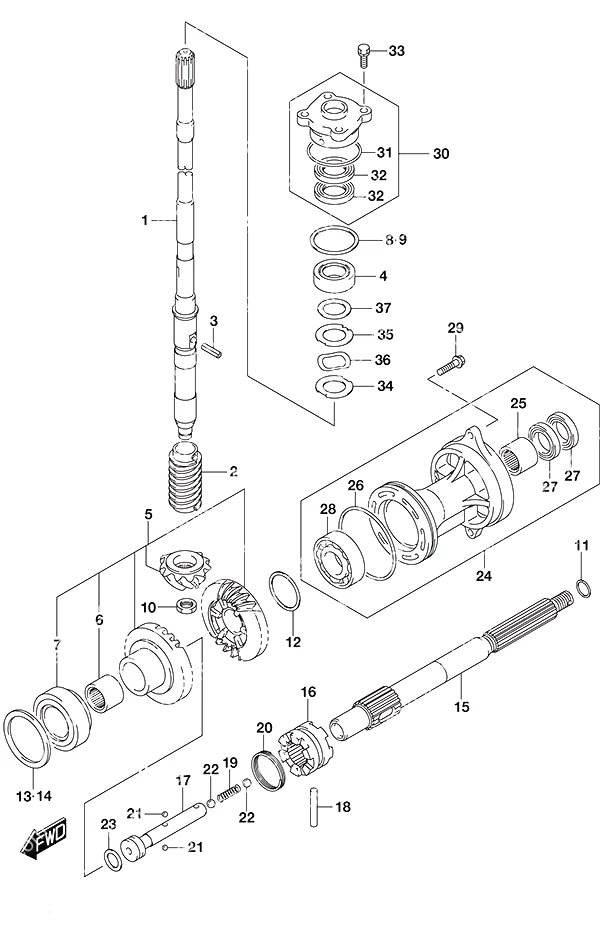

图 220A变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	57133-87L01	驱动轴轴环	Drive Shaft Collar	1
3	09205-05011	弹簧销 (5x14)	Spring Pin (5x14)	1
4	09265-25046	轴承(25x52x19.25)	Bearing (25x52x19.25)	1
5	57300-87890	小齿轮与齿轮组	Pinion & Gear Set	1
6	09263-25067	轴承(25x32x26)	Bearing (25x32x26)	1
7	09265-40003	轴承(40x75x26)	Bearing (40x75x26)	1
8	57500-87873	驱动轴垫片组	Drive Shaft Shim Set	1
10	09140-14024	螺母	Nut	1
13	57500-87882	前进齿轮垫片组	Forward Gear Shim Set	1
15	57610-87L00	螺旋桨轴总成	Propeller Shaft Assembly	1
16	57621-87L10	离合器换挡拨叉	Clutch Dog Shifter	1
17	57631-87L00	连接器插针	Connector Pin	1
18	09202-07003	销 (7x44)	Pin (7x44)	1
19	09440-09043	弹簧	Spring	1
20	09440-42002	弹簧	Spring	1
21	06111-07004	钢球 7/32	STEEL BALL 7/32	2
22	06111-11004	钢球	BALL	2
23	09181-25030	垫片 (3.00)	Shim (3.00)	1
25	09263-25067	轴承(25x32x26)	Bearing (25x32x26)	1
26	09280-92004	O型圈	O-Ring	1
27	09282-25001	油封(25x38x8)	Oil Seal (25x38x8)	2
28	08113-60087	B1 40X80X18轴承	B1 40X80X18 BEA	1
29	09116-08122	螺栓(8x30)	Bolt (8x30)	2
30	56130-87L01	驱动轴油封座	Drive Shaft Oil Seal Housing	1
31	09280-46004	O型圈	O-Ring	1
32	09282-22007	油封(22x36x6)	Oil Seal (22x36x6)	2
33	09117-08110	螺栓(8x25)	Bolt (8x25)	4
34	57134-87L00	驱动轴垫片	Drive Shaft Washer	1
35	57135-87L00	驱动轴隔套	Drive Shaft Spacer	1
36	09164-31001	波形垫圈	Wave Washer	1
37	09181-31001	垫圈 (31x46x2.0)	Washer (31x46x2.0)	1

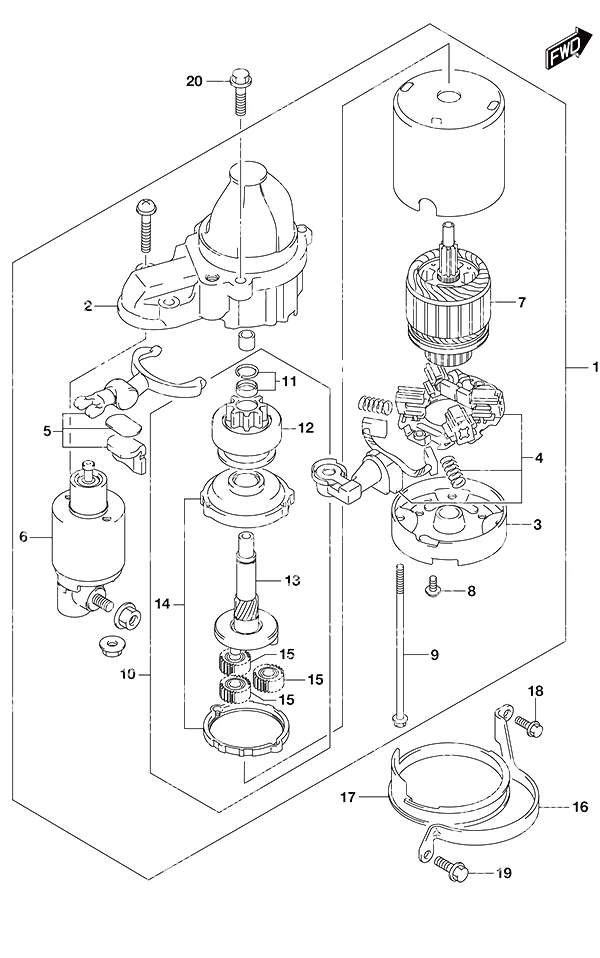

图 301启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-98L10	启动马达总成	Starter Motor Assembly	1
2	31150-98L00	齿轮箱	Gear Case	1
3	31170-92J00	后壳体	Rear Housing	1
4	31173-98L00	电刷架总成	Brush Holder Assembly	1
5	31191-63J00	操纵杆总成	Lever Assembly	1
6	31220-98L10	开关总成	Switch Assembly	1
7	31311-63J00	电枢	Armature	1
8	31192-92J00	螺钉套件	Screw Set	1
9	31261-75F10	贯穿螺栓	Through Bolt	2
10	31340-98L00	启动马达离合器套装	Starting Motor Clutch Set	1
11	31313-86030	止动器套装	Stopper Set	1
12	31320-98L00	小齿轮总成	Pinion Assembly	1
13	31341-98L00	小齿轮轴	Pinion Shaft	1
14	31343-63J00	内齿轮	Internal Gear	1
15	31344-63J00	行星齿轮	Planetary Gear	3
16	31912-87L00	启动马达带(停产)	Starting Motor Band (NLA)	1
17	31918-92J01	下减震器	Lower Damper	1
18	01550-0616C	螺栓	BOLT	1
19	01550-08207	螺栓	BOLT	1
20	01550-08357	螺栓	BOLT	2

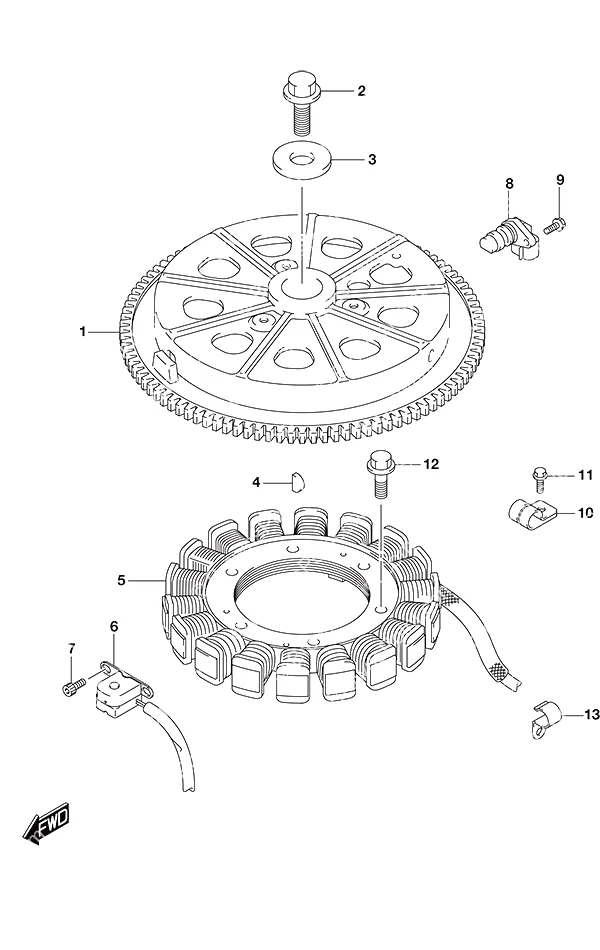

图 303磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
1	32102-87L00	飞轮	Flywheel	1
2	09103-16004	螺栓(16x50)	Bolt (16x50)	1
3	09160-16047	垫圈 (16.5x48.5x4.5)	Washer (16.5x48.5x4.5)	1
4	09420-04008	钥匙	Key	1
5	32120-87L10	蓄电池充电线圈	Battery Charging Coil	1
6	32160-87L01	曲轴位置/点火正时线圈	CKP/Ignition Timimg Coil	1
7	09106-05030	螺栓(5x10)	Bolt (5x10)	2
8	33220-64L10	凸轮位置传感器	Cam Position Sensor	1
9	01550-0616C	螺栓	BOLT	1
10	09403-13413	卡箍	CLAMP	2
11	01550-0612C	螺栓	BOLT	2
12	09103-06211	螺栓(6x25)	Bolt (6x25)	3
13	09403-20310	卡箍	CLAMP	1

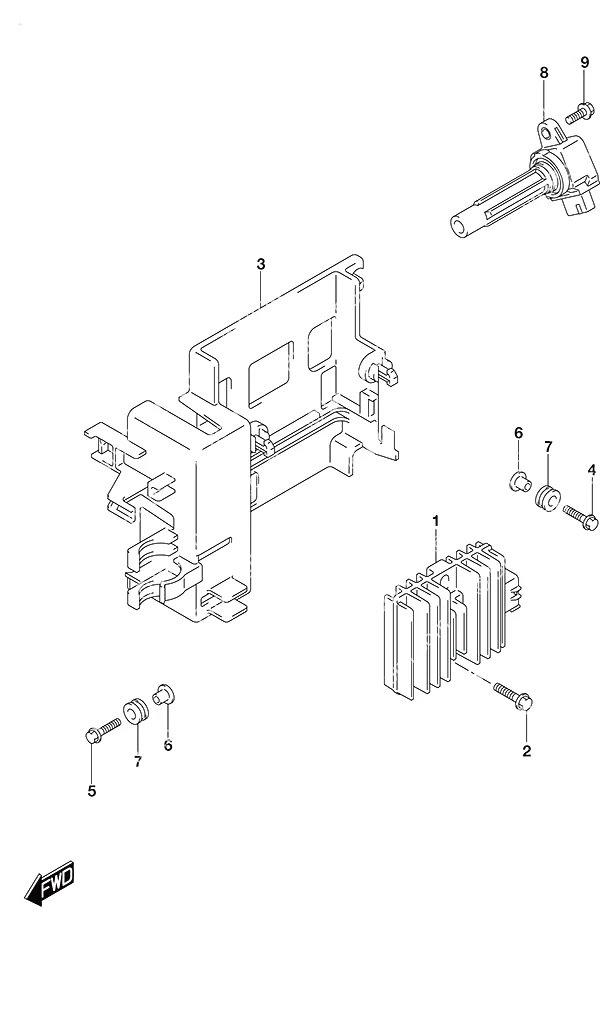

图 310整流器/点火线圈 Rectifier/Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	32800-87L00	整流调节器总成	Rectifier/Regulator Assembly	1
2	01550-0625C	螺栓	BOLT	2
3	32890-87L10	电器部件支架	Electric Parts Holder	1
4	09116-06202	螺栓带垫圈(6x25)	Bolt w/Washer (6x25)	2
5	01550-0625C	螺栓	BOLT	1
6	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	3
7	09320-09016	缓冲垫	Cushion	3
8	33410-87L00	点火线圈组件	Ignition Coil Assembly	4
9	01550-0620C	螺栓	BOLT	4

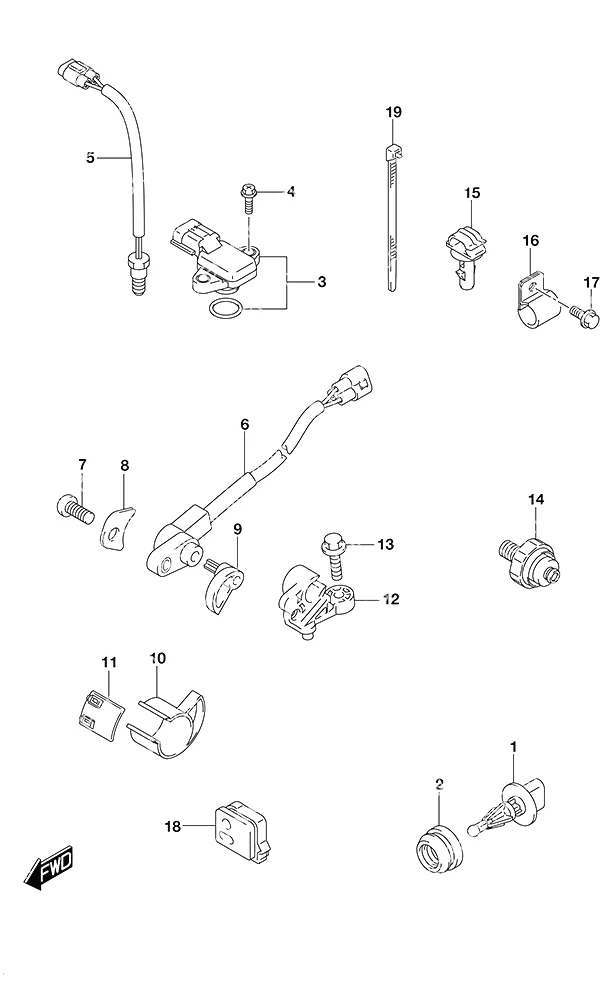

图 315传感器 Sensor

REF	零件编号	中文名称	英文名称	数量
1	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
2	13655-87J01	空气温度传感器护圈	Air Temp Sensor Grommet	1
3	18590-68H00	进气压力传感器	MAP Sensor	1
4	02162-05207	螺钉	SCREW	2
5	34830-87J20	温度传感器总成	Temp Sensor Assy	1
6	34840-98J11	升降感应器总成	Trim Sensor Assembly	1
7	09125-05046	螺钉(5x12)	Screw (5x12)	1
8	34846-87L00	升降传感器垫圈	Trim Sensor Washer	1
9	34841-87L10	升降感应器杠杆	Trim Sensor Lever	1
10	34842-87L01	升降传感器上凸轮	Trim Sensor Upper Cam	1
11	99103-11252	升降传感器下凸轮	Trim Sensor Lower Cam	1
12	34845-87L10	升降感应器支架	Trim Sensor Bracket	1
13	01550-06207	螺栓	BOLT	1
14	37820-99E02	油压开关	Oil Pressure Switch	1
15	09403-07338	夹具(停产)	Clamp (NLA)	1
16	09403-13413	卡箍	CLAMP	1
17	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
18	36656-87L00	动力升降倾斜装置电缆护圈	PTT Cable Grommet	1
19	09407-14407	卡箍(长:140)	Clamp (L:140)	2

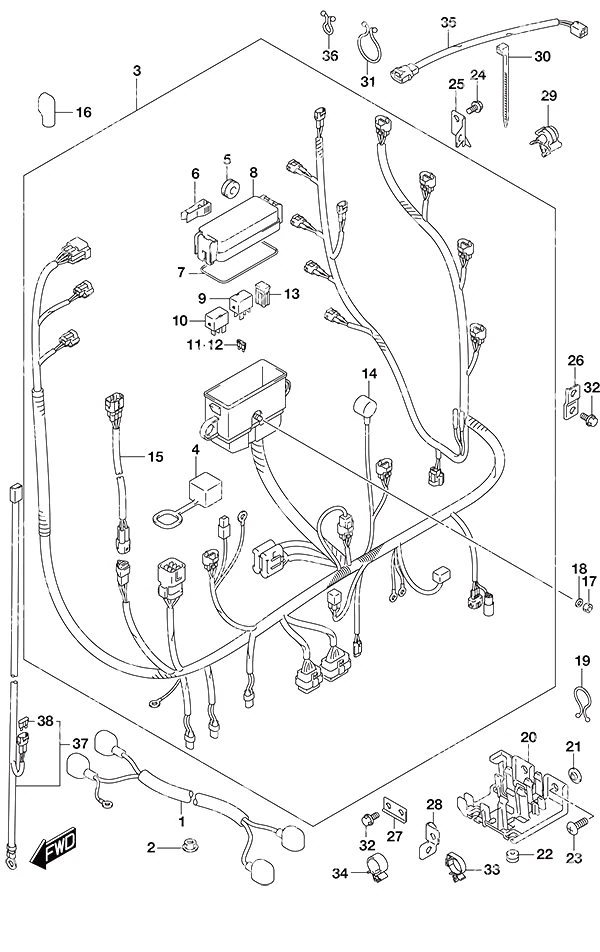

图 322线束 Harness

REF	零件编号	中文名称	英文名称	数量
1	33810-90J30	启动电缆总成	CABLE ASSY,STAR	1
2	08316-10087	螺母	Nut	1
3	36610-87L70	被36610-87L91替代	Replaced by 36610-87L91	1
4	33634-96J00	维修接头盖	Service Connector Cap	1
5	09320-08510	缓冲垫(8.5x20x8)	Cushion (8.5x20x8)	2
6	36737-96J00	保险丝拔取器(停产)	Fuse Puller (NLA)	1
7	36721-96J00	上盖O型圈	Upper Cover O-Ring	1
8	36738-87L00	被36738-98L00替代	Replaced by 36738-98L00	1
9	38860-76F01	继电器	Relay	1
10	38860-76F01	继电器	Relay	1
11	09481-10501	10安培保险丝	10 Amp Fuse	3
12	09481-30501	30安培保险丝	30 Amp Fuse	3
13	09481-40401	40安培保险丝	40 Amp Fuse	2
14	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
15	36611-87L10	副线束总成	Sub Wire Harness Assembly	1
16	36612-96J01	端子盖	CAP,TERMINAL	1
17	08310-00067	螺母	Nut	1
18	08321-01067	锁紧垫圈	Lock Washer	1
19	09408-00021	夹具(停产)	Clamp (NLA)	1
20	36616-87L00	电缆支架	Cable Holder	1
21	09169-06053	垫圈 (6.3x16x1)	Washer (6.3x16x1)	2
22	09320-04013	衬套	Bushing	2
23	02142-06167	6X16十字槽螺钉	6 X 16 CROSS SC	2
24	01550-06127	螺栓	BOLT	1
25	36617-87L00	线束夹(停产)	Harness Clamp (NLA)	1
26	36617-93J00	线束支架	Harness Bracket	1
27	36617-87L10	线束夹(停产)	Harness Clamp (NLA)	1
28	36617-87L20	线束夹(停产)	Harness Clamp (NLA)	1
29	09403-07308	卡箍	Clamp	1
30	09407-14407	卡箍(长:140)	Clamp (L:140)	1
31	09408-00024	卡箍	Clamp	1
32	01550-0612C	螺栓	BOLT	2
33	09403-11321	卡箍	Clamp	1
34	09403-12409	卡箍	Clamp	1
35	36611-87L00	副线束总成	Sub Wire Harness Assembly	1
36	09408-00020	夹具(停产)	Clamp (NLA)	1
37	36625-93J10	ECM电池导线	ECM Battery Lead	1
38	09481-15501	15安培保险丝	15 Amp Fuse	1

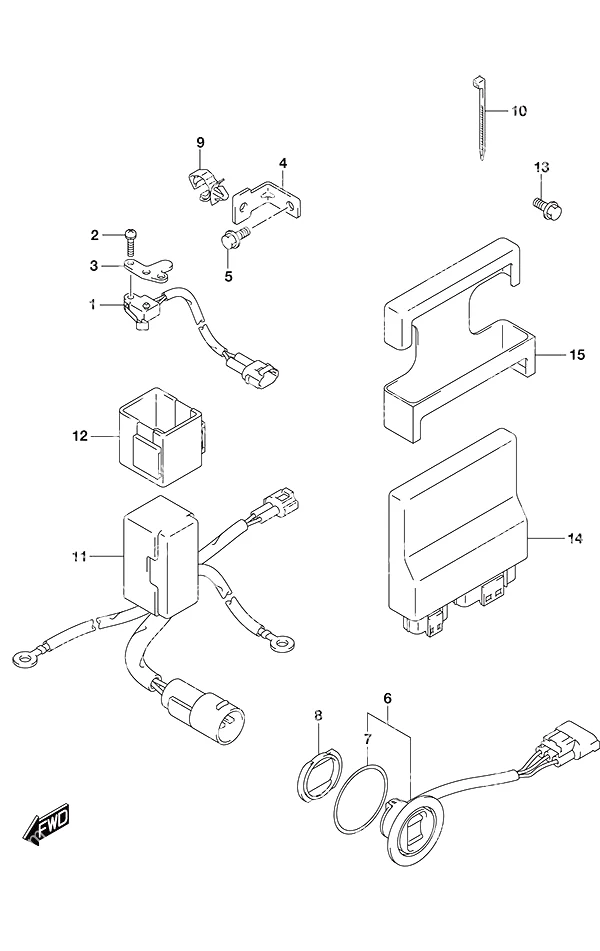

图 326动力升降倾斜开关/发动机控制单元 PTT Switch/Engine Control Unit

REF	零件编号	中文名称	英文名称	数量
1	37721-93J00	空挡开关总成	Neutral Switch Assembly	1
2	09137-04004	螺钉(4x16)	Screw (4x16)	2
3	37726-90J10	开关支架	Switch Bracket	1
4	37726-87L00	开关导线夹支架(停产)	Switch Lead Clamp Bracket (NLA)	1
5	01550-0612C	螺栓	BOLT	1
6	37850-92J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
7	37856-92J00	动力升降倾斜开关胶带	PTT Switch Tape	1
8	37857-92J01	动力升降倾斜装置开关衬套	PTT Switch Bushing	1
9	09403-11321	卡箍	Clamp	1
10	09407-10404	卡箍(长:100)	Clamp (L:100)	1
11	38410-93J22	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
12	38415-93J20	动力升降倾斜装置继电器支架	PTT Relay Holder	1
13	01550-06127	螺栓	BOLT	1
14	33940-87LL0	发动机控制单元	Engine Control Unit	1
15	33925-92J00	电控单元缓冲垫	ECU Cushion	1

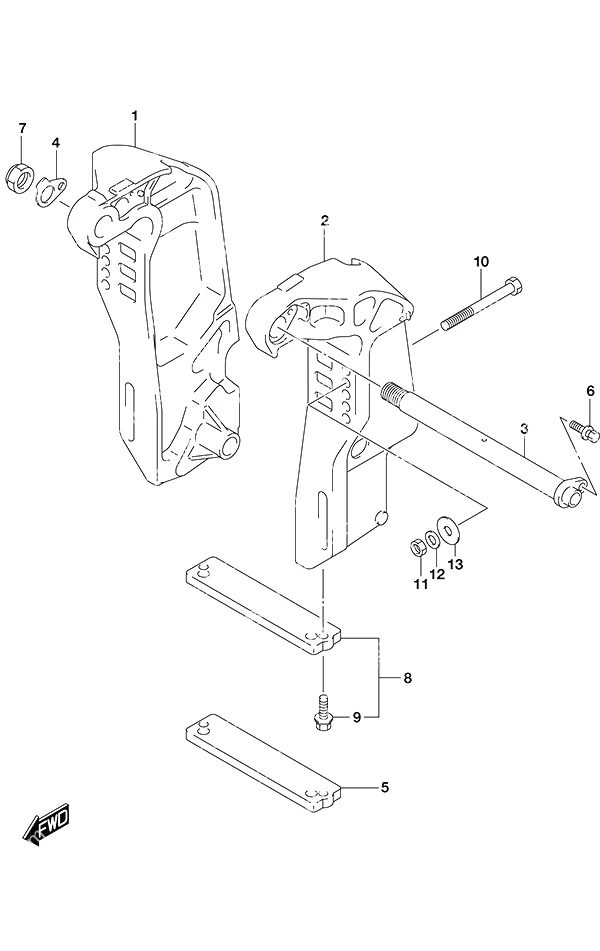

图 335夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
3	41130-87L20	夹紧轴组件	SHAFT COMP,CLAM	1
4	41135-93J11	夹具支架轴垫圈	Clamp Bracket Shaft Washer	1
5	55321-94910	镁阳极	Magnesium Anode	1
6	09116-08137	螺栓(8x22)	Bolt (8x22)	1
7	09159-22006	螺母	Nut	1
8	55320-94910	阳极组件	ANODE SET	1
9	09116-06121	螺栓(6x25)	Bolt (6x25)	2
11	09159-12014	螺母(12x17)	Nut (12x17)	4
12	09160-12110	垫圈 (12.5x22x3.0)	Washer (12.5x22x3.0)	4
13	09160-12128	垫圈 (12.5x35x3)	Washer (12.5x35x3)	4

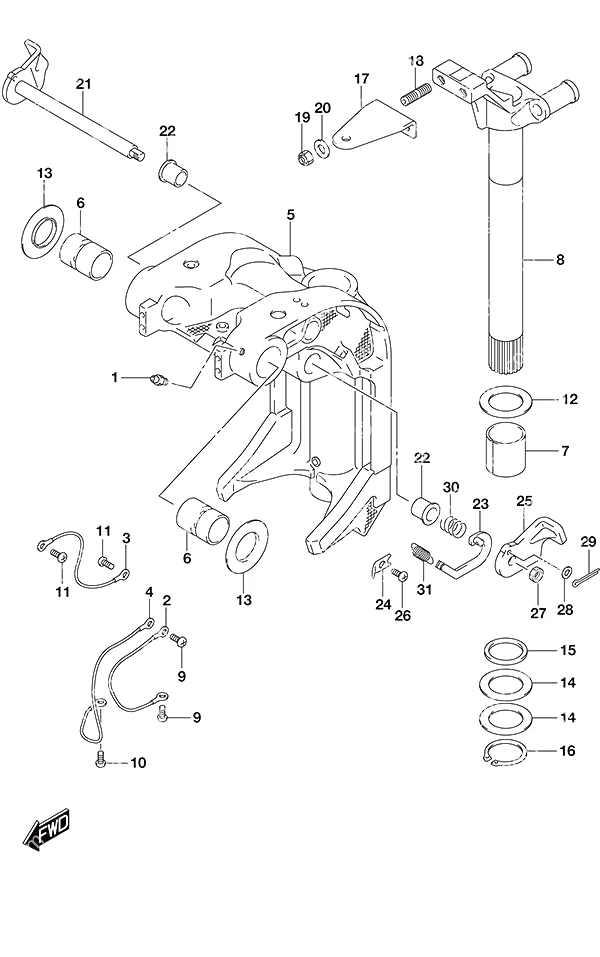

图 336旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	5
2	36894-87D00	导线(长195)	Wire Lead (L:195)	1
3	36894-87D00	导线(长195)	Wire Lead (L:195)	1
4	36895-87D10	导线(长310)	Wire Lead (L:310)	1
6	43211-93J11	夹轴旋转衬套	Clamp Shaft Swivel Bushing	2
7	43711-97E11	转向衬套	Steering Bushing	2
9	09125-06063	螺钉(6x10)	Screw (6x10)	2
10	09125-06063	螺钉(6x10)	Screw (6x10)	1
11	09125-06063	螺钉(6x10)	Screw (6x10)	2
12	09160-39001	垫圈 (39.5x64x1.0)	Washer (39.5x64x1.0)	2
13	09169-28003	垫圈 (26.2x52x1)	Washer (26.2x52x1)	2
14	09181-39001	垫片 (39.5x64x0.3)	Shim (39.5x64x0.3)	4
15	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
16	09380-38003	卡簧	Circlip	1
17	43755-87L00	转向支架附件	Steering Bracket Attachment	1
18	09108-10156	双头螺栓	Stud Bolt	2
19	09159-10050	螺母	Nut	2
20	09160-10141	垫片(10.5x19x2)	Washer (10.5x19x2)	2
21	41220-93J12	倾斜锁定杆	LEVER,TILT LOCK	1
22	41224-95E01	倾斜止动杆衬套	Tilt Stopper Rod Bushing	2
23	41230-87L00	倾斜锁杆连杆	Tilt Lock Lever Link	1
24	41233-95E10	倾斜锁定弹簧支架	Tilt Lock Spring Bracket	1
25	41234-93J12	倾斜锁定杆	LEVER,TILT LOCK	1
26	09125-06063	螺钉(6x10)	Screw (6x10)	1
27	09140-10032	螺母	Nut	1
28	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
29	09204-01006	开口销	Cotter Pin	1
30	09440-19028	弹簧	Spring	1
31	09443-10043	倾斜锁定弹簧	Tilt Lock Spring	1

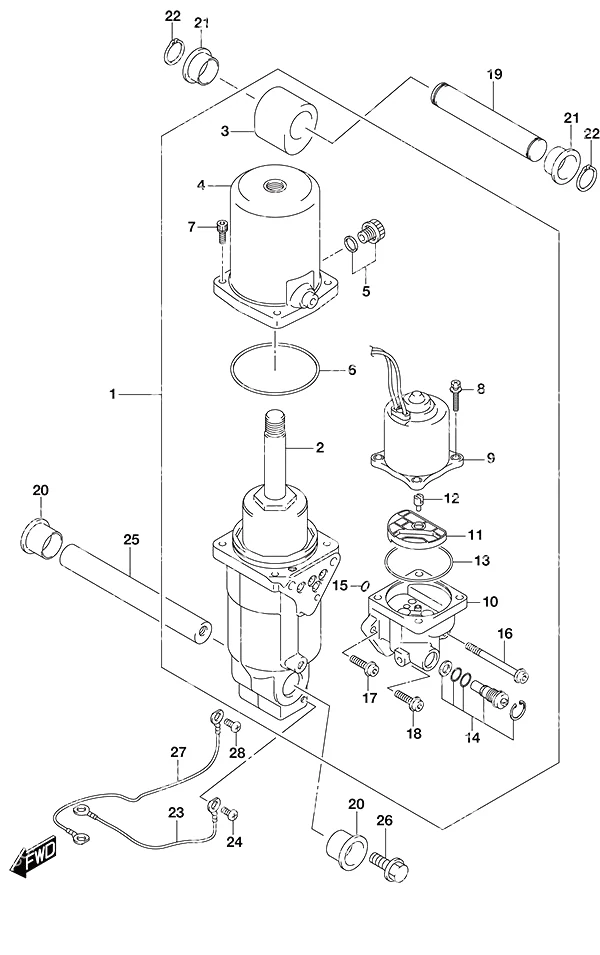

图 337升降油缸 Trim Cylinder

REF	零件编号	中文名称	英文名称	数量
1	48000-87L13	动力升降倾斜总成	Power w/Tilt & Trim Assembly	1
2	48400-87L02	歧管总成	Manifold Assembly	1
3	48611-87L00	金属接头	Metal Joint	1
4	48571-87L01	储液箱	Reservoir Tank	1
5	48572-87L00	塞子	Plug	1
6	48557-90J00	O型圈	O-Ring	1
7	48862-87J20	储液箱螺栓	Reservoir Tank Bolt	4
8	31281-92J10	贯穿螺栓	Through Bolt	4
9	38100-87L12	动力升降倾斜装置马达总成	PTT Motor Assembly	1
10	48502-87L02	水泵总成	Pump Assembly	1
11	48582-95E01	滤清器	Filter	1
12	48583-95E00	驱动联轴节	Drive Joint	1
13	48585-95E00	O型圈	O-Ring	1
14	48864-96J10	手动阀组	Manual Valve Set	1
15	48588-90J00	O型圈套件	O-Ring Set	1
16	48862-92J20	水泵螺栓1号	Pump Bolt No. 1	1
17	48862-92J30	水泵螺栓2号	Pump Bolt No. 2	1
18	48862-90J21	螺栓	Bolt	1
19	48321-90J00	倾斜缸上轴	Tilt Cylinder Upper Shaft	1
20	48326-95E00	倾斜油缸下衬套	Tilt Cylinder Lower Bushing	2
21	48325-87L00	倾斜油缸衬套	Tilt Cylinder Bushing	2
22	09380-22015	卡簧	Circlip	2
23	36894-87D00	导线(长195)	Wire Lead (L:195)	1
24	09125-06063	螺钉(6x10)	Screw (6x10)	1
25	48121-90J00	倾斜油缸下轴	Tilt Cylinder Lower Shaft	1
26	09116-10179	螺栓 (10x35)	Bolt (10x35)	2
27	36895-87D10	导线(长310)	Wire Lead (L:310)	1
28	09125-05050	螺钉(5x8)	Screw (5x8)	1

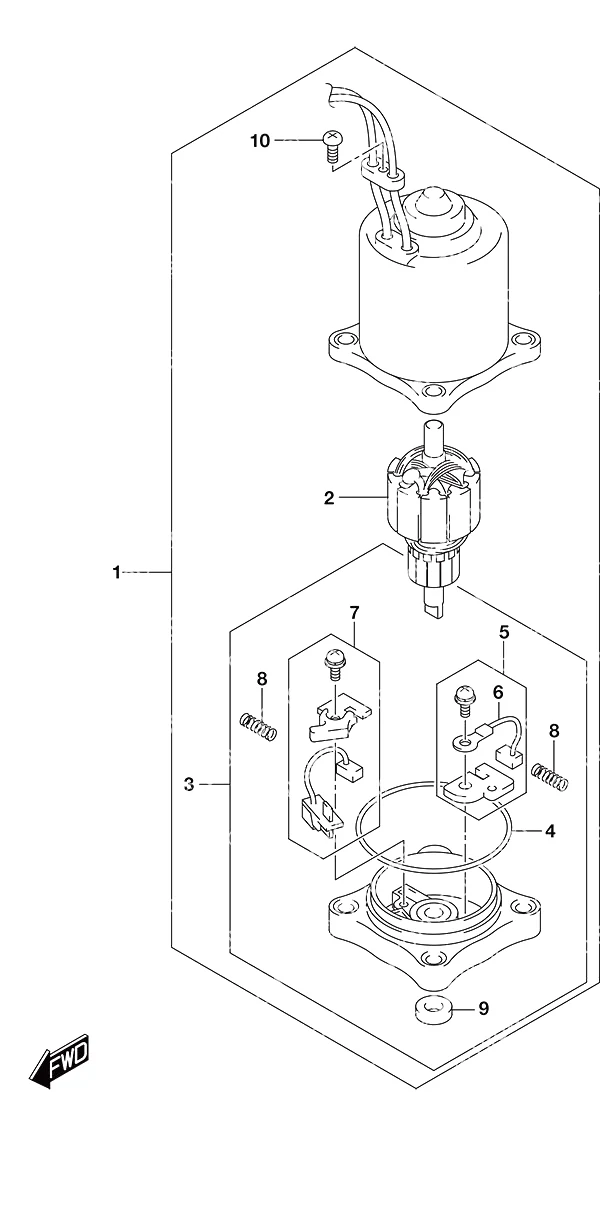

图 340动力升降倾斜装置马达 PTT Motor

REF	零件编号	中文名称	英文名称	数量
1	38100-87L12	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31311-93J00	电枢(停产)	Armature (NLA)	1
3	31173-94920	电刷架总成	Brush Holder Assembly	1
4	31123-94910	O型圈	O-Ring	1
5	31133-90J20	电刷总成	Brush Assembly	1
6	31133-94910	电刷	Brush	1
7	31136-90J30	断路器总成	Breaker Assembly	1
8	31135-94900	弹簧	Spring	2
9	33799-97E00	油封	Oil Seal	1
10	31111-94900	拨叉螺钉	Yoke Screw	1

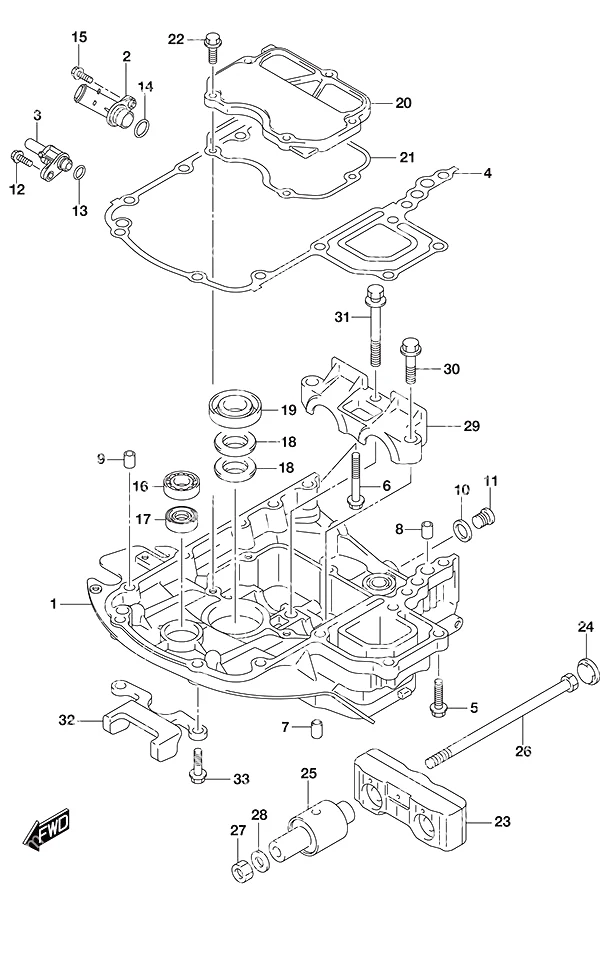

图 401发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
2	51115-87L00	回水联管节	Water Return Union	1
3	51117-87L00	水位指示器接头	Water Indicator Union	1
4	51211-87L10	发动机支架衬垫	Engine Holder Gasket	1
5	09116-08128	螺栓(8x40)	Bolt (8x40)	7
6	09116-08159	螺栓(8x55)	Bolt (8x55)	1
7	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
8	04211-11129	11×12定位销	11 X 12 DOWEL P	2
9	04211-11129	11×12定位销	11 X 12 DOWEL P	1
10	09160-18031	排气塞垫片	Exhaust Plug Gasket	1
11	09248-18010	排气塞	Exhaust Plug	1
12	29116-93J00	螺栓(6x20)	Bolt (6x20)	1
13	09280-11005	换挡杆O型圈	Shift Rod O-Ring	1
14	09280-20002	O型圈	O-Ring	1
15	01550-0620C	螺栓	BOLT	1
16	09262-17019	轴承(17x35x8)	Bearing (17x35x8)	1
17	09289-18001	离合器轴油封	Clutch Shaft Seal	1
18	09282-22007	油封(22x36x6)	Oil Seal (22x36x6)	2
19	12281-87J00	油封(39.3x44x7)	Oil Seal (39.3x44x7)	1
20	51122-87L00	安装箱盖	Mount Case Cover	1
21	51123-87L00	安装箱盖垫片	Mount Case Cover Gasket	1
22	01550-0825A	螺栓	BOLT	5
23	54120-87L11	上推力支架	MOUNT,UPPER THR	1
24	54122-87L01	贯穿上垫圈	SPACER,UPR THRU	2
25	54130-87L00	上支架	Upper Mount	2
26	54166-95J02	安装螺栓	Mount Bolt	2
27	09159-12014	螺母(12x17)	Nut (12x17)	2
28	09160-12110	垫圈 (12.5x22x3.0)	Washer (12.5x22x3.0)	2
30	09116-10181	螺栓(10x44)	Bolt (10x44)	2
31	09116-10147	螺栓(10x85)(停产)	Bolt (10x85) (NLA)	1
32	54140-87L10	上单元止动器（停产）	Upper Unit Stopper (NLA)	1
33	09116-08137	螺栓(8x22)	Bolt (8x22)	2

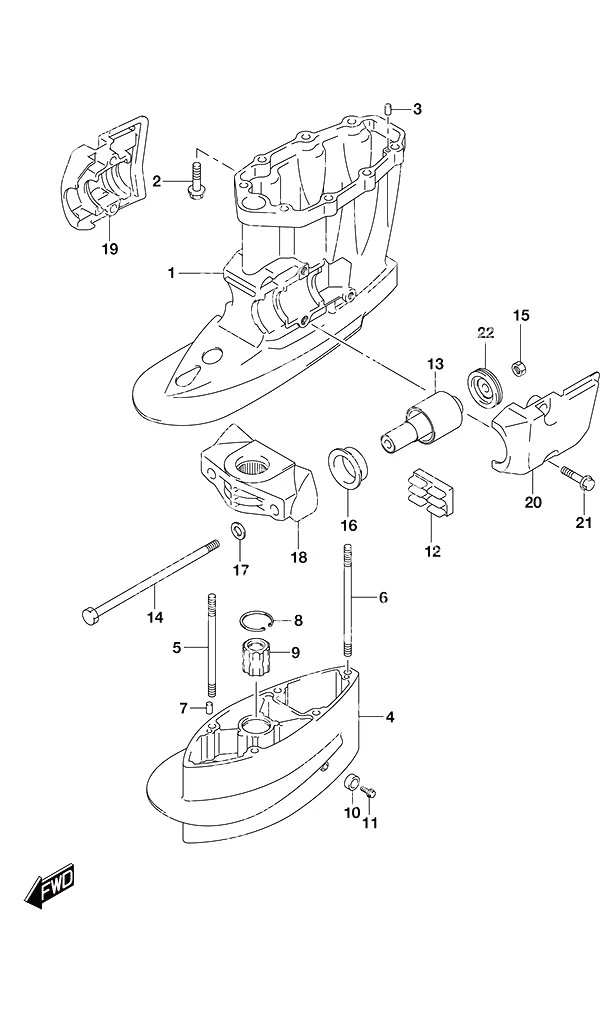

图 405驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
2	09116-10181	螺栓(10x44)	Bolt (10x44)	8
3	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
5	09108-10115	双头螺栓	Stud Bolt	4
6	09108-10157	双头螺栓	Stud Bolt	1
7	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
8	09381-40005	卡簧	Circlip	1
9	57130-87E02	驱动轴衬套	Drive Shaft Bushing	1
11	09116-06236	螺栓(6x16)	Bolt (6x16)	1
12	54151-87L01	下推力支架	MOUNT,LWR THRUS	1
13	54160-87L10	下支架	Lower Mount	2
14	54166-95J02	安装螺栓	Mount Bolt	2
15	09159-12014	螺母(12x17)	Nut (12x17)	2
16	54167-87L10	前进侧下支架	Forward Lower Side Mount	2
17	54114-90J10	垫片	Washer	2
21	09116-10181	螺栓(10x44)	Bolt (10x44)	4
22	54180-88L01	前进减震器	DAMPER,FORWARD	2

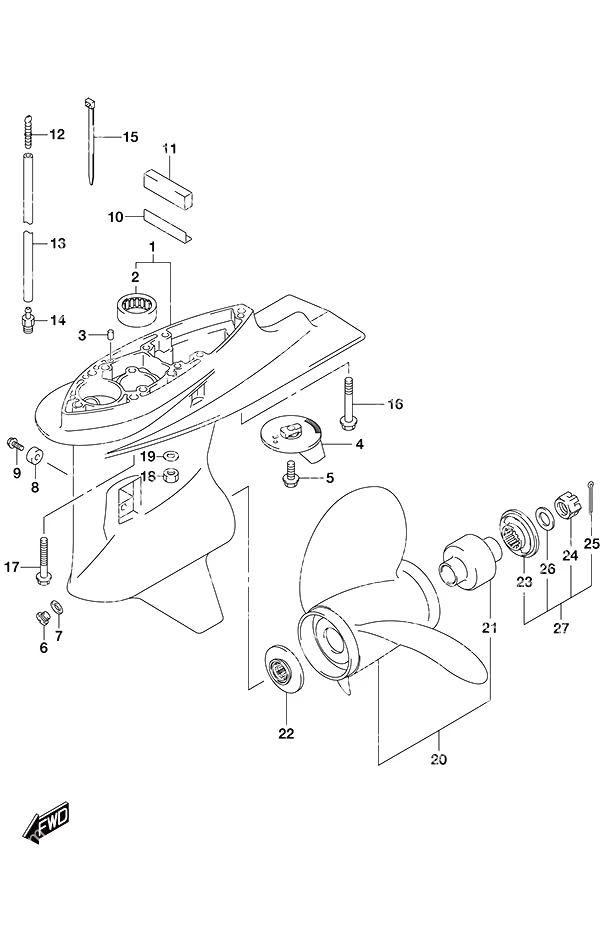

图 407齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
2	09263-26023	轴承(26x34x30)	Bearing (26x34x30)	1
3	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
4	55125-90J01	平衡调整片	Trim Tab	1
5	09116-08137	螺栓(8x22)	Bolt (8x22)	1
6	09248-10008	放油塞	Drain Plug	2
7	09168-10038	放油塞衬垫	GASKET,DRAIN PL	2
9	09103-06281	螺栓(6x14)	Bolt (6x14)	1
10	55333-87L00	排气密封板	Exhaust Seal Plate	1
11	52332-87L11	排气管密封	SEAL,EXHST TUBE	1
12	55127-87D00	软管接头	Hose Union	1
13	09355-40805-00B	软管(4×8×2000)	Hose (4x8x2000)	1
14	09362-09008	管接头	Nipple	1
15	09407-10404	卡箍(长:100)	Clamp (L:100)	2
16	09116-10137	螺栓(10x70)	Bolt (10x70)	1
17	09116-10150	螺栓(10x55)	Bolt (10x55)	4
18	09140-10031	螺母(10mm)	Nut (10mm)	5
19	09160-10141	垫片(10.5x19x2)	Washer (10.5x19x2)	5
21	58105-90J00	螺旋桨衬套	Propeller Bushing	1
22	57632-87L01	螺旋桨止动衬套	Propeller Stopper Bushing	1
23	57633-90J10	螺旋桨垫圈	SPACER,PROPELLE	1
24	09141-18005	螺母(18mm)	Nut (18mm)	1
25	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
26	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
27	57630-90J10	螺旋桨五金套件(DF70A/DF80A/DF90A/DF90至DF140机型)	Propeller Hardware Kit DF70A/DF80A/DF90A/DF90 to DF140	1
28	25700-87L01	齿轮箱密封套件 DF70A/80A/90A	Gear Case Seal Kit DF70A/80A/90A	1

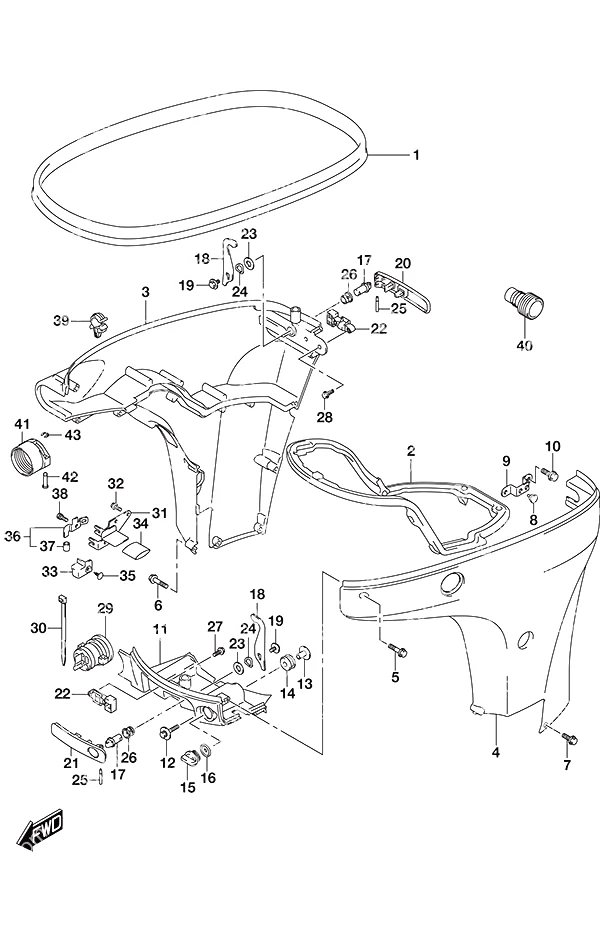

图 410侧盖 Side Cover

REF	零件编号	中文名称	英文名称	数量
1	61112-99E01	侧盖橡胶密封条	Side Cover Rubber Seal	1
2	61134-87L01	侧盖密封	SEAL,SIDE COVER	1
5	09139-06249	螺钉	SCREW	8
6	09136-06149	螺钉(6x55)	Screw (6x55)	2
7	09136-06161	螺钉(6x17)	Screw (6x17)	3
8	09321-08026	缓冲垫	CUSHION	2
9	61827-87L00	侧盖固定架 (停产)	Side Cover Holder (NLA)	1
10	01550-0820C	螺栓	BOLT	2
12	09116-08174	螺栓(8x38)	Bolt (8x38)	2
13	09169-08050	前面板垫圈	Front Panel Washer	2
14	09320-11023	前部缓冲垫	CUSHION,FRONT P	2
15	17913-93J00	冲水塞	Water Flush Plug	1
16	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
17	61632-93J00	发动机盖挂钩轴	Engine Cover Hook Shaft	2
18	61641-87L00	发动机盖挂钩	Engine Cover Hook	2
19	09116-06127	螺栓(6x12)	Bolt (6x12)	2
20	61633-87L00	后挂钩杆	Rear Hook Lever	1
21	61645-87L00	前挂钩操纵杆(停产)	Front Hook Lever (NLA)	1
22	61673-93J12	挂钩锁闩	LATCH,HOOK LEVE	2
23	09160-13014	垫圈 (13.2x25x1.0)	Washer (13.2x25x1.0)	2
24	09164-14008	波形垫圈	Wave Washer	2
25	09202-04022	挂钩杆销	Hook Lever Pin	2
26	09306-13007	衬套	Bushing	2
27	01550-05107	螺栓	BOLT	2
28	01550-05167	螺栓	BOLT	2
29	61124-87L21	遥控连接衬套C型	GROMMET,R/CON C	1
30	09407-25402	卡箍(长:248)	Clamp (L:248)	1
31	67341-87L00	遥控线缆固定座	Remocon Cable Holder	1
32	01550-06167	螺栓	BOLT	2
33	67345-87L00	防护罩	Protector	1
34	67346-87L01	支架保护套	PROTECTOR,HOLDE	1
35	09409-10304-5ES	卡扣	Clip	1
36	67350-87L02	遥控线缆止动器	Remote Control Cable Stopper	1
37	09352-70104-600	软管(7x10.2x600)	Hose (7x10.2x600)	2
38	01570-06127	螺栓	BOLT	1
39	09403-11320	卡箍	Clamp	1
40	17917-87L00	冲水接头	Water Flush Connector	1
41	67361-90J10	操纵软管转接头	Rigging Hose Adapter	1
42	09208-06009	软管转接销	Hose Adapter Pin	2
43	09383-04002	E型卡环	E Ring	2

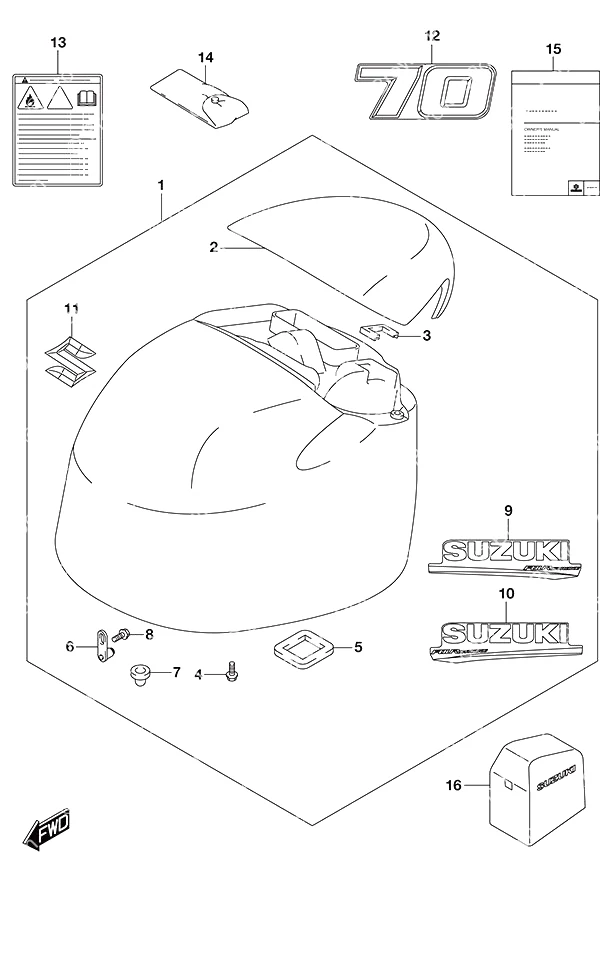

图 420发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
3	61439-87L00	倾斜手柄密封(停产)	Tilt Up Handle Seal (NLA)	1
4	01550-06167	螺栓	BOLT	4
5	61476-87L00	通风密封件(停产)	Air Vent Seal (NLA)	1
6	61610-93J01	紧固件总成	FASTENER COMP	2
7	09329-10024	缓冲垫	Cushion	2
8	01550-06127	螺栓	BOLT	2
11	68111-87L00	徽标'S'	Emblem Mark 'S'	1
13	61458-90J01	发动机盖标签	Engine Cover Label	1
14	09800-81841	工具套装	Tool Set	1
15	99011-87L60-03B	DF70A/80A/90A型使用说明书-2018版	Owners Manual DF70A/80A/90A - 2018	1
16	990C0-65026	DF70A/DF90A原厂发动机罩	DF70A / DF90A Genuine Engine Cover	1

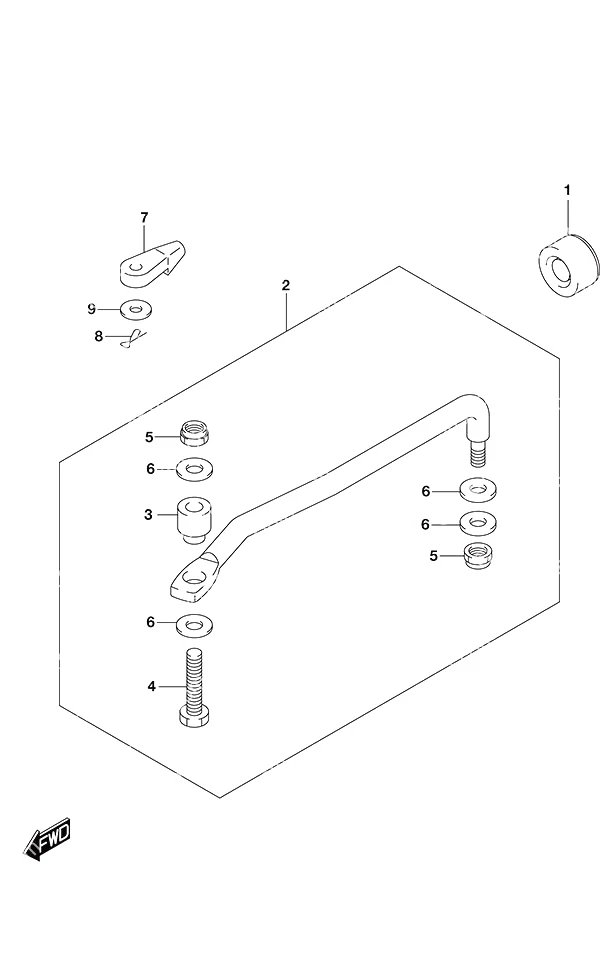

图 442转向拉杆 Drag Link

REF	零件编号	中文名称	英文名称	数量
1	41161-94400	转向拉索密封件	Steering Cable Seal	1
2	67701-87L01	转向拉杆总成	Drag Link Assembly	1
3	67721-87L00	转向拉杆隔套	Drag Link Spacer	1
4	67725-99E20	转向拉杆螺栓	Drag Link Bolt	1
5	67726-99E00	锁紧螺母	Lock Nut	2
6	67728-99E00	垫片	Washer	4
7	67467-89J01	电缆接头	Cable Connector	2
8	09385-06012	卡扣	Clip	2
9	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2

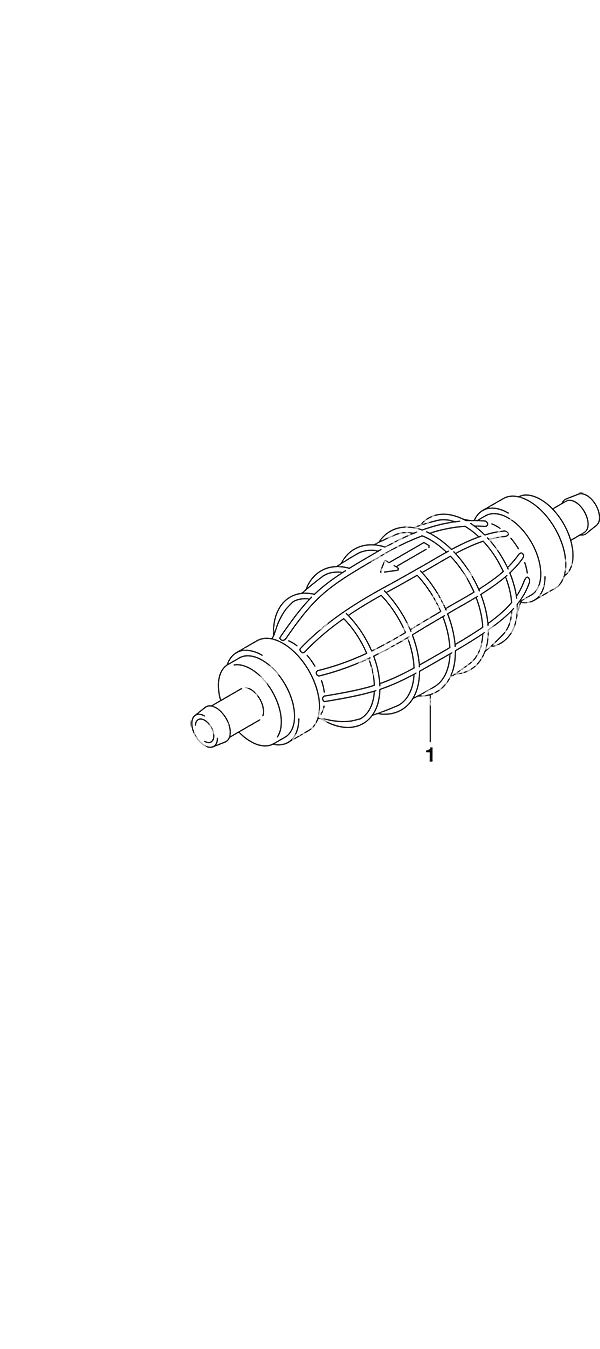

图 475挤压泵 Squeeze Pump

REF	零件编号	中文名称	英文名称	数量
1	65770-90J04	挤压泵	Squeeze Pump	1

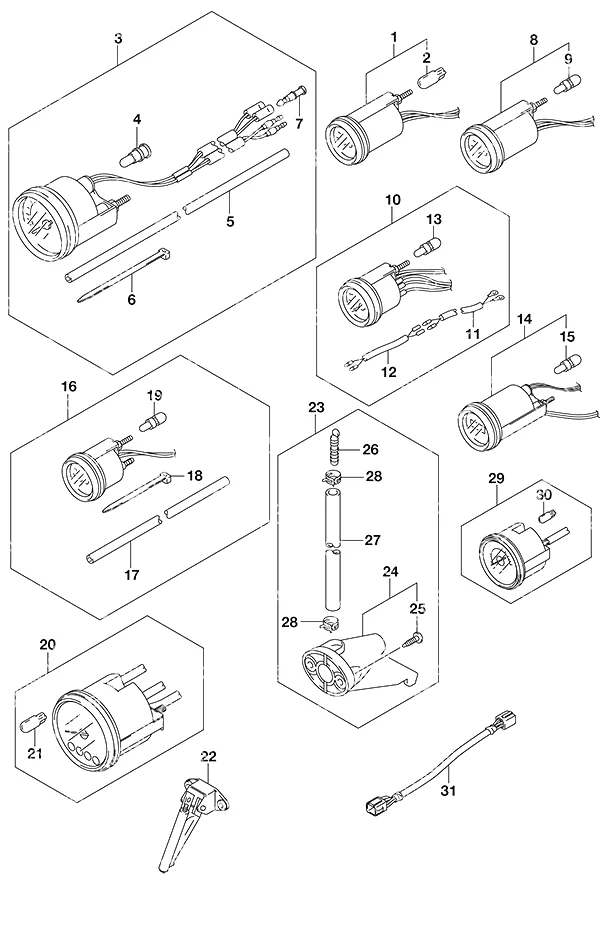

图 501选配: 仪表 Opt: Meter

REF	零件编号	中文名称	英文名称	数量
2	09471-12108	灯泡(12V 1.7W)	Bulb (12v 1.7w)	1
4	09471-12028	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
5	34191-92E00	水压管	Water Pressure Tubing	1
6	09407-14407	卡箍(长:140)	Clamp (L:140)	2
7	36615-96300	树脂端子	Resin Terminal	2
9	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
11	34310-92E00	燃油表导线(停产)	Fuel Gauge Lead (NLA)	1
12	34360-92E00	适配线束(停产)	Adapter Harness (NLA)	1
13	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
15	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
17	34191-92E00	水压管	Water Pressure Tubing	1
18	09407-14407	卡箍(长:140)	Clamp (L:140)	2
19	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
21	09471-12077	灯泡(12V 1.7W)	Bulb (12v, 1.7w)	1
22	34190-87D00	速度表传感器	Speedometer Sensor	1
24	34190-95500	速度表传感器(停产)	Speedometer Sensor (NLA)	1
25	03112-0630B	螺钉	Screw	2
26	55127-87D00	软管接头	Hose Union	1
27	09355-40805-00B	软管(4×8×2000)	Hose (4x8x2000)	1
28	09407-10404	卡箍(长:100)	Clamp (L:100)	2
30	09471-12077	灯泡(12V 1.7W)	Bulb (12v, 1.7w)	1
31	36682-92E00	线束	Wire Harness	1

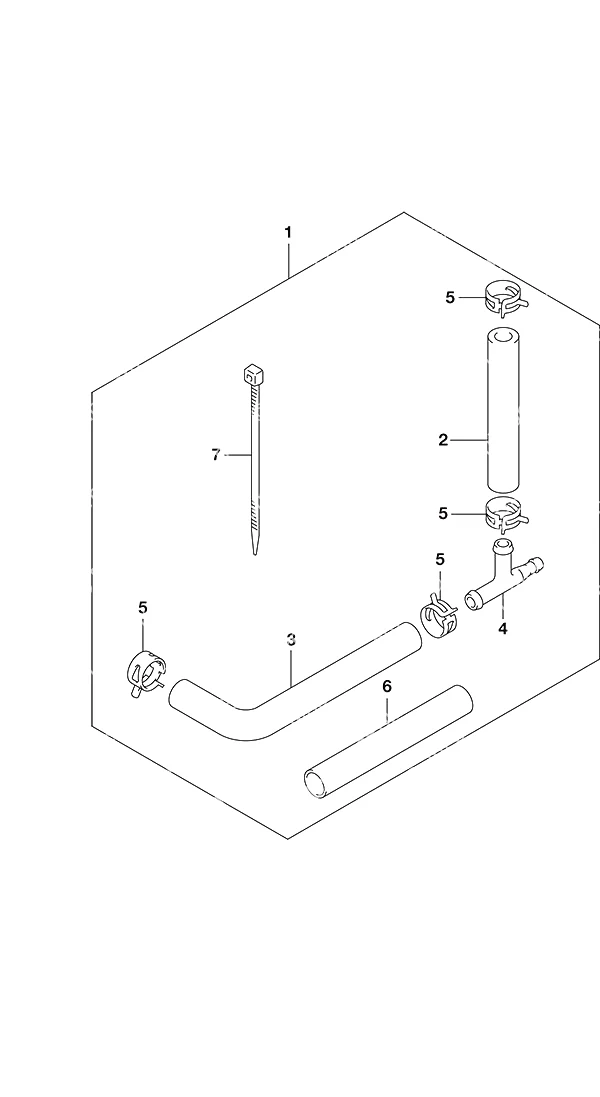

图 507选配：水压表组件套件 Opt: Water Pressure Gauge Sub Kit

REF	零件编号	中文名称	英文名称	数量
1	34660-90J04	水压表安装套件	Water Pressure Gauge Install Kit	1
2	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
3	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
4	09367-06006	三通	3 Way	1
5	09401-08413	卡扣	Clip	4
6	18498-99EA0	防护罩(长80)(停产)	Protector (L:80) (NLA)	1
7	09407-25402	卡箍(长:248)	Clamp (L:248)	1

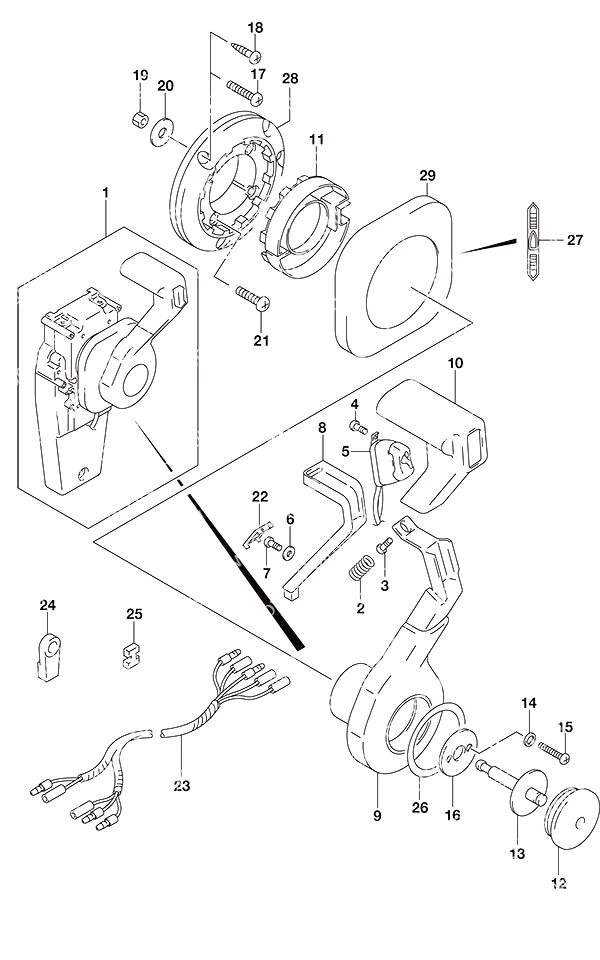

图 517选配:隐藏式遥控器(1型) Opt: Concealed Remocon (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-93J34	嵌入式控制箱	Flush Mount Control Box	1
2	67298-92E50	弹簧	Spring	1
3	67296-94310	螺钉	Screw	1
4	67295-92E10	螺钉(3x12)	Screw (3x12)	2
5	37850-92E27	动力升降倾斜装置开关总成	PTT Switch Assembly	1
6	67288-92E60	垫片	Washer	1
7	67296-92E52	螺钉	Screw	1
8	67255-92E50	空挡锁臂	Neutral Lock Arm	1
9	67251-92E50	手柄操纵杆	Handle Lever	1
10	67261-92E50	手柄	Grip	1
11	67256-92E50	空挡锁支架	Neutral Lock Holder	1
12	67257-92E00	操纵杆帽	Lever Cap	1
13	67242-92E50	自由加速轴	Free Accel Shaft	1
14	67288-92E20	垫片	Washer	6
15	67296-88D10	螺钉(5x16)	Screw (5x16)	4
16	67288-92E70	垫圈 (停产)	Washer (NLA)	1
17	67296-88D20	螺钉(6x35)(停产)	Screw (6x35) (NLA)	3
18	67295-92E50	螺钉(6x30)(停产)	Screw (6x30) (NLA)	3
19	67287-92E50	螺母(停产)	Nut (NLA)	3
20	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
21	67296-88D30	螺钉(5x30)(停产)	Screw (5x30) (NLA)	4
22	67254-92E50	锁臂盖	Lock Arm Cover	1
23	36890-93J00	线束	Wire Harness	1
24	67275-95600	电缆端头	Cable End	2
25	67273-95600	垫片	Spacer	1
26	67283-92E50	操纵杆标识(停产)	Lever Decal (NLA)	1
27	67284-92E50	离合器标识(停产)	Clutch Decal (NLA)	1
28	67274-92E50	底座	Base	1
29	67211-92E50	嵌入式盖板	Flush Mount Cover	1

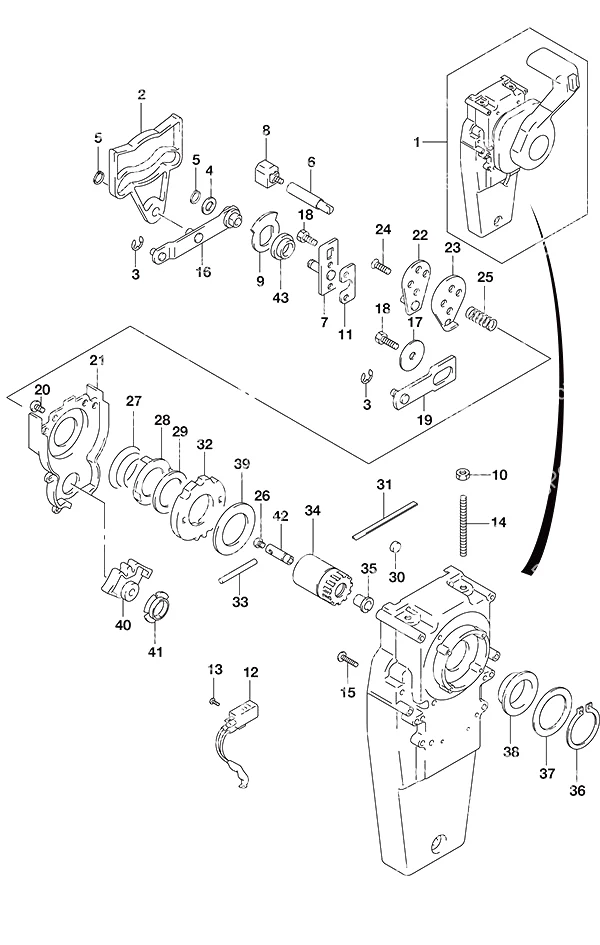

图 518选配:隐藏式遥控器(2型) Opt: Concealed Remocon (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-93J34	嵌入式控制箱	Flush Mount Control Box	1
2	67222-92E50	双联板	Dual Plate	1
3	67292-94300	E型卡环	E Ring	3
4	67288-92E10	垫圈 (停产)	Washer (NLA)	1
5	67291-92E00	卡环(停产)	Snap Ring (NLA)	2
6	67223-92E50	制动调节器(停产)	Brake Adjust (NLA)	1
7	67221-92E50	支架总成(停产)	Holder Assembly (NLA)	1
8	67224-92E50	制动蹄总成(停产)	Brake Shoe Assembly (NLA)	1
9	67225-92E50	制动盘(停产)	Brake Disk (NLA)	1
10	09140-06020	螺母(6mm)	Nut (6mm)	2
11	67294-92E00	隔套(停产)	Spacer (NLA)	1
12	37721-95500	空挡开关总成	Neutral Switch Assembly	1
13	67296-92E11	螺钉(3x15)	Screw (3x15)	2
14	67226-92E10	螺栓(停产)	Bolt (NLA)	2
15	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	2
16	67240-92E50	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
17	67228-92E00	垫圈 (停产)	Washer (NLA)	1
18	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	3
19	67230-92E00	换挡臂总成（停产）	Shift Arm Assembly (NLA)	1
20	09125-05042	螺钉(5x10)	Screw (5x10)	11
21	67234-92E00	齿轮箱(停产)	Gear Case (NLA)	1
22	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
23	67227-92E00	止动器(停产)	Stopper (NLA)	1
24	67296-88D10	螺钉(5x16)	Screw (5x16)	2
25	67225-92E00	弹簧(停产)	Spring (NLA)	1
26	09125-04004	螺钉(4x6)	Screw (4x6)	1
27	67233-92E00	弹簧(停产)	Spring (NLA)	1
28	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	1
29	67239-92E10	换挡销板	Shift Pin Plate	1
30	67236-92E00	滚轮(停产)	Roller (NLA)	1
31	67237-92E01	弹簧(停产)	Spring (NLA)	5
32	67238-92E50	驱动齿轮(停产)	Drive Gear (NLA)	1
33	67239-92E00	销	Pin	1
34	67246-92E50	驱动轴(停产)	Drive Shaft (NLA)	1
35	67252-92E00	衬套(停产)	Bushing (NLA)	1
36	67291-92E10	卡环(停产)	Snap Ring (NLA)	1
37	67253-92E10	垫片	Washer	1
38	67252-92E10	衬套(停产)	Bushing (NLA)	1
39	67253-95600	垫圈 (停产)	Washer (NLA)	1
40	67231-92E00	换挡齿轮	Shift Gear	1
41	67232-95600	衬套	Bushing	1
42	67241-92E50	自由加速杆(停产)	Free Accel Rod (NLA)	1
43	67232-92E50	衬套(停产)	Bushing (NLA)	1

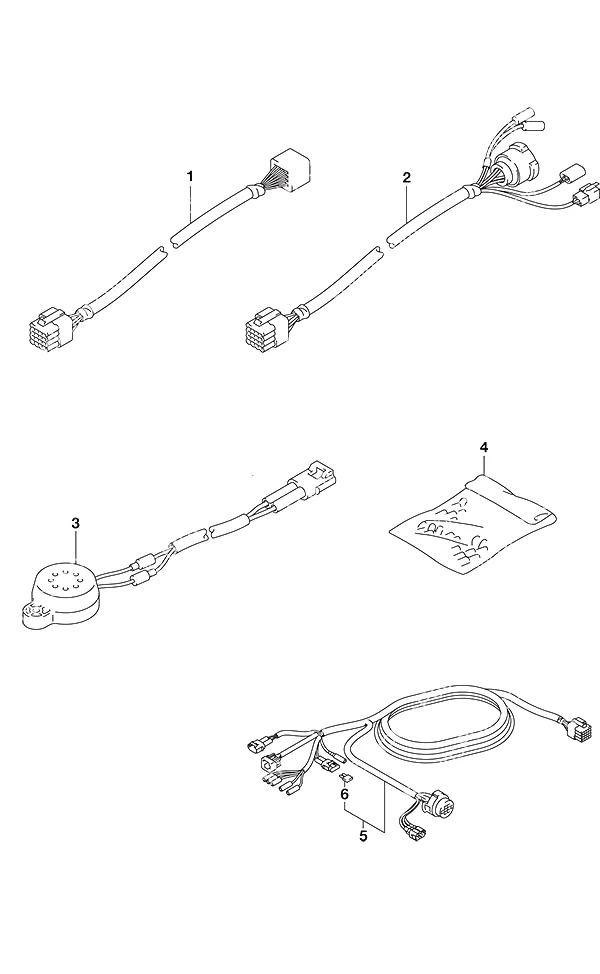

图 521选配: 线束 Opt: Harness

REF	零件编号	中文名称	英文名称	数量
2	36620-93J31	替代件36620-93J32	Replaced by 36620-93J32	1
3	38500-93J00	警报蜂鸣器*	Warning Buzzer*	1
4	36990-87D00	端子套管套装	Terminal & Sleeve Set	1
6	09481-10501	10安培保险丝	10 Amp Fuse	1
7	36667-96L20	仪表延长线	Gauge Extension Wire	1

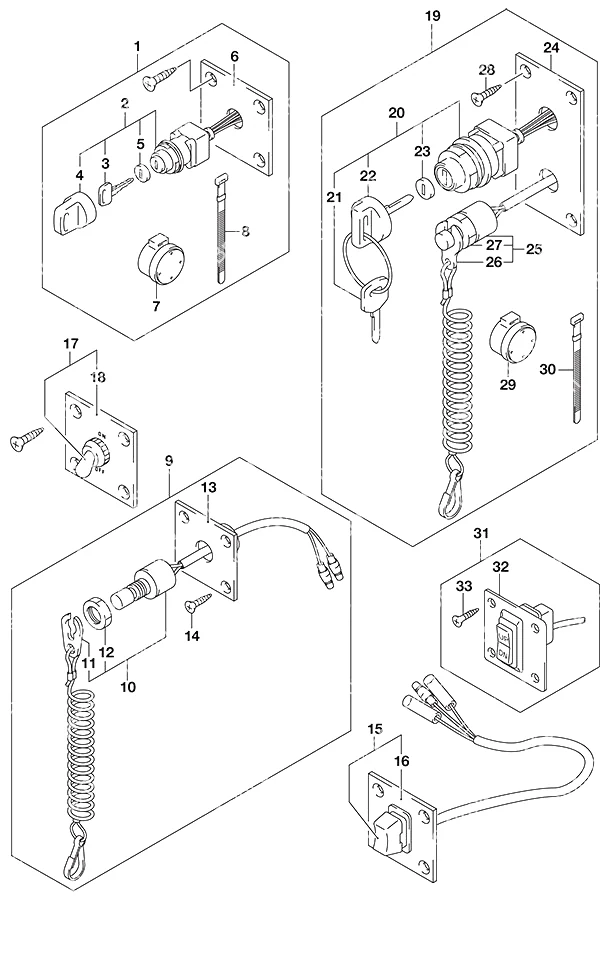

图 530选配: 开关 Opt: Switch

REF	零件编号	中文名称	英文名称	数量
1	37100-96J01	点火开关面板总成	Ignition Switch Panel Assembly	1
2	37110-93J02	点火开关总成	Ignition Switch Assembly	1
4	37143-99E01	钥匙帽	Key Cap	1
5	37149-93J00	气缸体盖	Cylinder Body Cap	1
6	37139-99E00	点火开关面板	Ignition Switch Panel	1
7	38500-93J90	警报蜂鸣器	Warning Buzzer	1
8	09407-14403	卡箍(长:125)	Clamp (L:125)	1
9	37803-93J06	紧急停机开关面板总成	Emergency Stop Switch Panel Assembly	1
10	37820-93J05	紧急停机开关总成	Emergency Stop Switch Assembly	1
11	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
12	37826-92J00	螺母	Nut	1
13	37825-99E00	紧急开关面板	Emergency Switch Panel	1
14	03122-05165	螺钉	SCREW	4
15	37805-93J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
16	37855-99E00	动力升降倾斜开关面板	PTT Switch Panel	1
17	37210-93J00	照明开关组(停产)	Lighting Switch Set (NLA)	1
18	37212-93J00	照明开关面板(停产)	Lighting Switch Panel (NLA)	1
20	37110-93J02	点火开关总成	Ignition Switch Assembly	1
22	37143-99E01	钥匙帽	Key Cap	1
23	37149-93J00	气缸体盖	Cylinder Body Cap	1
24	37139-99E20	点火开关面板	Ignition Switch Panel	1
25	37820-93J05	紧急停机开关总成	Emergency Stop Switch Assembly	1
26	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
27	37826-92J00	螺母	Nut	1
28	03121-0516A	螺钉	SCREW	4
29	38500-93J90	警报蜂鸣器	Warning Buzzer	1
30	09407-14403	卡箍(长:125)	Clamp (L:125)	1
31	37860-87L00	缓速模式控制开关总成	Trolling Mode Control Switch Assembly	1
32	37862-87L00	缓速开关面板	Trolling Switch Panel	1
33	09131-05004	螺钉(5x16)	Screw (5x16)	4

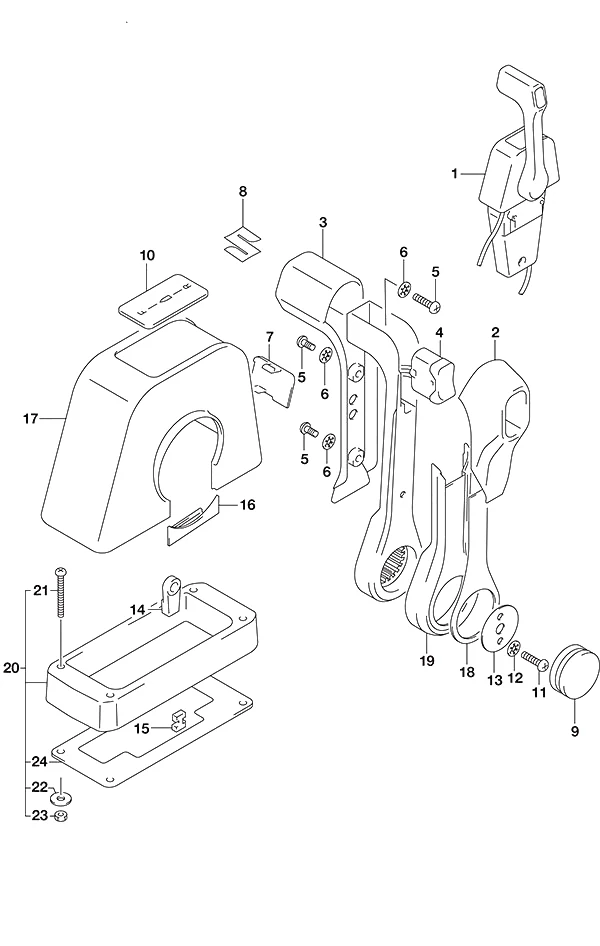

图 544选配: 顶置单联支架(1) Opt: Top Mount Single (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L02	替代件67200-88L20	Replaced by 67200-88L20	1
2	67261-88L10	2号握把	Grip No.2	1
3	67261-88L00	1号握把	Grip No. 1	1
4	37850-88L00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
5	67296-88L00	螺钉	Screw	3
6	67288-92E20	垫片	Washer	3
7	67212-88L00	盖板塞(单联)	Cover Plug (Single)	1
8	68111-88L00	徽标(S)	Emblem Mark (S)	1
9	67257-88L00	操纵杆帽	Lever Cap	1
10	67281-88L00	贴花(单)	Decal (Single)	1
11	67296-92E60	螺钉	Screw	2
12	67288-92E60	垫片	Washer	2
13	67253-92E00	垫片	Washer	1
14	67275-95600	电缆端头	Cable End	2
15	67273-95600	垫片	Spacer	1
16	67271-88L10	遥控杆下盖	Remocon Lever Lower Cover	1
17	67211-88L00	顶置仪表盘盖(单联)	Top Binnacle Cover (Single)	1
18	67264-88L00	操纵杆设计盖	Lever Design Cover	1
19	67264-88L10	杆镀层盖	Lever Plating Cover	1
20	67500-88L00	单舵轮箱隔垫	Single Binnacle Box Spacer	1
21	09125-05135	螺钉(5x65)	Screw (5x65)	4
22	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	4
23	09140-05005	螺母	Nut	4
24	67273-88L00	单索环	Grommet (Single)	1

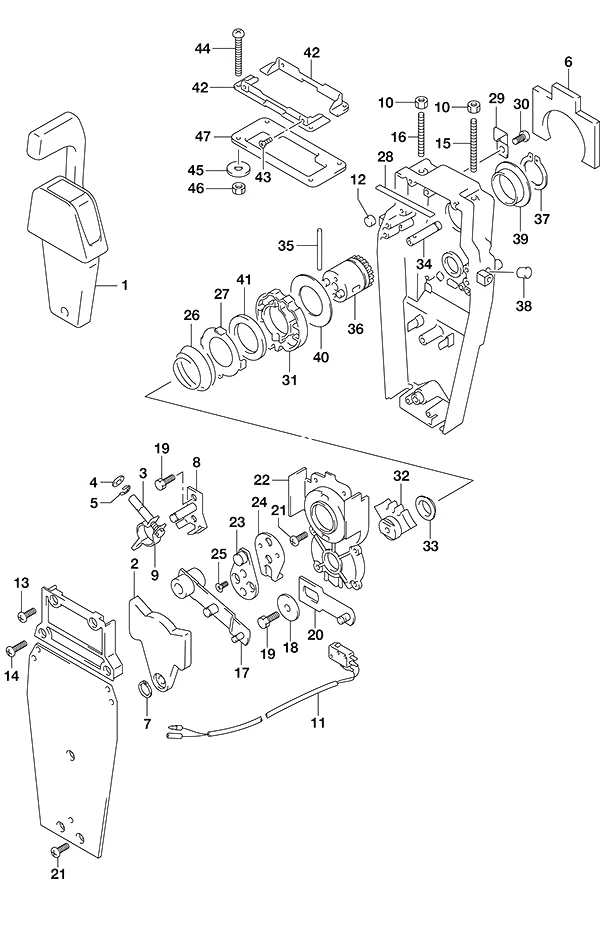

图 545选配: 顶置单联支架(2) Opt: Top Mount Single (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L02	替代件67200-88L20	Replaced by 67200-88L20	1
2	67222-92E00	双联板	Dual Plate	1
3	67223-92E00	制动调节器(停产)	Brake Adjust (NLA)	1
4	67288-92E00	垫片	Washer	1
5	67292-94300	E型卡环	E Ring	4
6	67272-88L00	防水密封件	Waterproof Seal	1
7	67291-92E00	卡环(停产)	Snap Ring (NLA)	2
8	67221-92E00	换挡总成（停产）	Shift Assembly (NLA)	1
9	67224-92E00	制动臂总成(停产)	Brake Arm Assembly (NLA)	1
10	09140-06020	螺母(6mm)	Nut (6mm)	2
11	37721-88L01	空挡开关总成	Neutral Switch Assembly	1
12	67236-92E00	滚轮(停产)	Roller (NLA)	1
13	67296-88D10	螺钉(5x16)	Screw (5x16)	2
14	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	2
15	67226-92E00	螺栓(停产)	Bolt (NLA)	1
16	67226-92E10	螺栓(停产)	Bolt (NLA)	1
17	67240-92E00	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
18	67228-92E00	垫圈 (停产)	Washer (NLA)	1
19	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	3
20	67230-88L00	换挡臂总成	Shift Arm Assembly	1
21	09125-05042	螺钉(5x10)	Screw (5x10)	9
22	67234-88L00	齿轮箱	Gear Case	1
23	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67227-92E00	止动器(停产)	Stopper (NLA)	1
25	09126-06006	螺钉(6x20)	Screw (6x20)	2
26	67233-92E00	弹簧(停产)	Spring (NLA)	1
27	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	1
28	67237-92E01	弹簧(停产)	Spring (NLA)	5
29	67269-92E00	支架(停产)	Bracket (NLA)	1
30	67296-88D10	螺钉(5x16)	Screw (5x16)	1
31	67238-88L00	驱动齿轮	Drive Gear	1
32	67231-88L00	换挡齿轮	Shift Gear	1
33	67232-88L00	换挡齿轮衬套	Shift Gear Bushing	6
34	67241-88L00	自由加速杆	Free Accel Rod	1
35	67239-92E00	销	Pin	1
36	67246-88L00	遥控驱动轴	Remocon Drive Shaft	1
37	67291-92E10	卡环(停产)	Snap Ring (NLA)	1
38	67243-92E00	索环(停产)	Grommet (NLA)	1
39	67252-88L00	遥控驱动轴衬套	Remocon Drive Shaft Bushing	1
40	67253-88L00	垫片	Washer	1
41	67239-92E10	换挡销板	Shift Pin Plate	1
42	67274-88L00	盖板底座法兰(单联)	Cover Base Flange (Single)	2
43	67296-95610	螺钉	Screw	4
44	67296-92E30	螺钉	Screw	4
45	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
46	67287-92E00	螺母	Nut	4
47	67273-88L00	单索环	Grommet (Single)	1

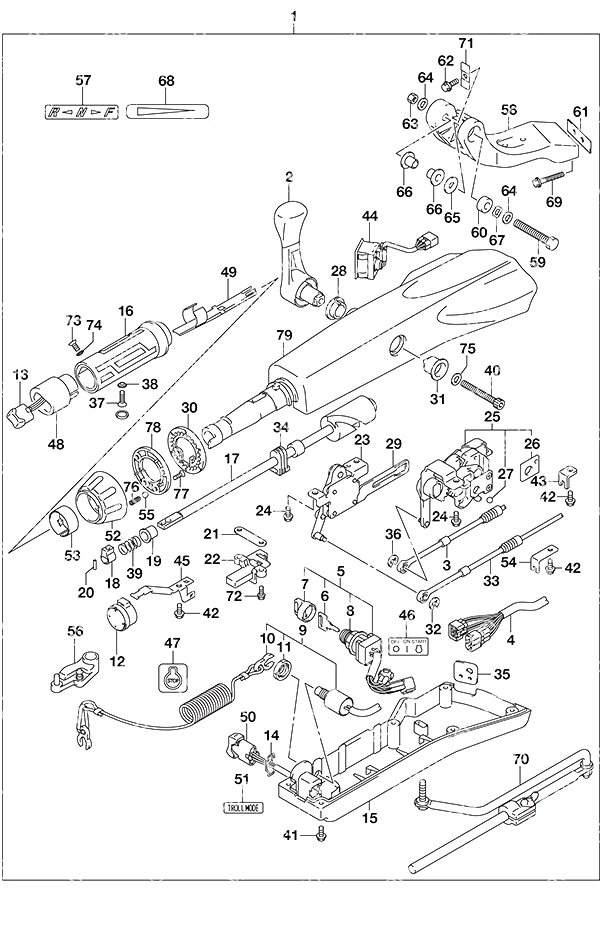

图 570选配: 舵柄 Opt: Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	63002-87L15-YAY	DF70A/80A/90A舵柄套件	DF70A/80A/90A Tiller Handle Kit	1
2	21110-88L00	换挡杆(停产)	Shift Lever (NLA)	1
3	23230-90J10	换挡拉索	Shift Cable	1
4	36620-87L00	线束总成(停产)	Wire Harness Assembly (NLA)	1
5	37110-87L01	点火开关总成	Ignition Switch Assembly	1
7	37143-99E01	钥匙帽	Key Cap	1
8	37149-93J00	气缸体盖	Cylinder Body Cap	1
9	37820-87L02	紧急开关总成	Emergency Switch Assembly	1
10	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
11	37826-92J00	螺母	Nut	1
12	38500-93J90	警报蜂鸣器	Warning Buzzer	1
13	37850-87L01	动力升降倾斜装置开关总成	PTT Switch Assembly	1
14	37852-87J00	升降开关帽	Trim Switch Cap	1
15	63121-88L00	下盖	Under Cover	1
16	63210-88L00	手柄握把	Handle Grip	1
17	63221-88L00	油门轴(停产)	Throttle Shaft (NLA)	1
18	63223-92D00	手柄杆止动器	Handle Rod Stopper	1
19	63225-88L00	手柄杆衬套(停产)	Handle Rod Bushing (NLA)	1
20	63227-93200	手柄杆销	Handle Rod Pin	1
21	63235-88L00	油门轴挡板	Throttle Shaft Plate	1
22	63246-88L00	节气门调节限位器(停产)	Throttle Adjust Stopper (NLA)	1
23	63250-88L00	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
24	63251-87J00	螺钉(6x12)	Screw (6x12)	4
25	63260-88L00	换挡齿轮总成	Shift Gear Assembly	1
26	63272-87J00	钢球导板	Ball Guide Plate	1
27	63273-87J00	钢球(停产)	Ball (NLA)	1
28	63262-87J00	换挡杆衬套	Shift Lever Bushing	1
29	63271-87J00	锁紧板	Lock Plate	1
30	63248-99J00	节气门调节器缺口板	Throttle Adjuster Notch Plate	1
31	63261-87J00	换挡齿轮衬套	Shift Gear Bushing	1
32	63274-87J00	E型卡环(停产)	E Ring (NLA)	1
33	63610-87J00	节气门拉线总成	Throttle Cable Assembly	1
34	37853-88L90	动力升降倾斜开关引线护圈	PTT Switch Lead Grommet	1
35	63626-88L00	电缆护圈(停产)	Cable Grommet (NLA)	1
36	67292-87J00	E型卡环	E Ring	2
37	09126-06015	螺钉(6x23)	Screw (6x23)	1
38	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
39	09440-12027	弹簧	Spring	1
40	21112-88L00	换挡杆螺栓	Shift Lever Bolt	1
41	09125-05047	螺钉(5x14)	Screw (5x14)	6
42	63611-88L00	夹具支架螺栓(停产)	Clamp Bracket Bolt (NLA)	3
43	63612-87J00	夹具支架	Clamp Bracket	1
44	34200-87L00	带监测的转速表	Tachometer w/Monitor	1
45	36617-88L90	主线束固定支架	Main Harness Clamp Bracket	1
46	37112-88L90	点火开关标签(停产)	Ignition Switch Label (NLA)	1
47	37835-91J00-YAY	止动标签	Stop Label	1
48	37851-88L90	动力升降倾斜装置开关底座	PTT Switch Base	1
49	37852-88L90	导向线束	Guide Harness	1
50	37861-87L10	缓速模式控制开关	Troll Mode Control Switch	1
51	37864-88L90	缓速模式标签(停产)	Troll Mode Label (NLA)	1
52	63244-99J00	节气门调节器旋钮	Throttle Adjuster Knob	1
53	63245-99J00	节气门调节器衬套	Throttle Adjuster Bushing	1
54	63612-88L10	夹紧换挡支架(停产)	Clamp Shift Bracket (NLA)	1
55	09260-10006	钢球	Ball	1
56	19120-87L10	节气门杆(停产)	Throttle Lever (NLA)	1
57	21131-88L00	离合器换挡标记	Clutch Shift Mark	1
58	43761-88L01-YAY	舵柄手柄支架	Tiller Handle Bracket	1
59	43762-88L00	舵柄手柄枢轴螺栓	Tiller Handle Pivot Bolt	1
60	43768-88L00	舵柄隔套	Tiller Handle Spacer	1
61	43776-87L00	转向支架垫片	Steering Bracket Spacer	1
62	09116-08137	螺栓(8x22)	Bolt (8x22)	1
63	09159-12014	螺母(12x17)	Nut (12x17)	1
64	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	2
65	09160-12124	垫圈 (12.5x32x1.5)	Washer (12.5x32x1.5)	1
66	63115-88L01	舵柄手柄衬套	Tiller Handle Bushing	2
67	09164-13010	垫片	Washer	1
68	63215-93110	手柄握把标记	Handle Grip Mark	1
69	09116-10150	螺栓(10x55)	Bolt (10x55)	2
70	43770-99E03	转向张紧器总成	Steering Tensioner Assembly	1
71	63132-88L00	舵柄止动器	Tiller Handle Stopper	1
72	63251-88L90	螺栓	Bolt	2
73	37855-88L90	节气门握把螺丝	Throttle Grip Screw	1
74	37854-88L90	节气门握把垫圈	Throttle Grip Washer	1
75	63258-88L00	垫片	Washer	1
76	09440-06037	弹簧	Spring	1
77	03522-05169	螺钉	Screw	3
78	63247-99J00	节气门调节器旋钮板	Throttle Adjuster Knob Plate	1
79	63111-88L00-YAY	舵柄手柄壳体	Tiller Handle Housing	1

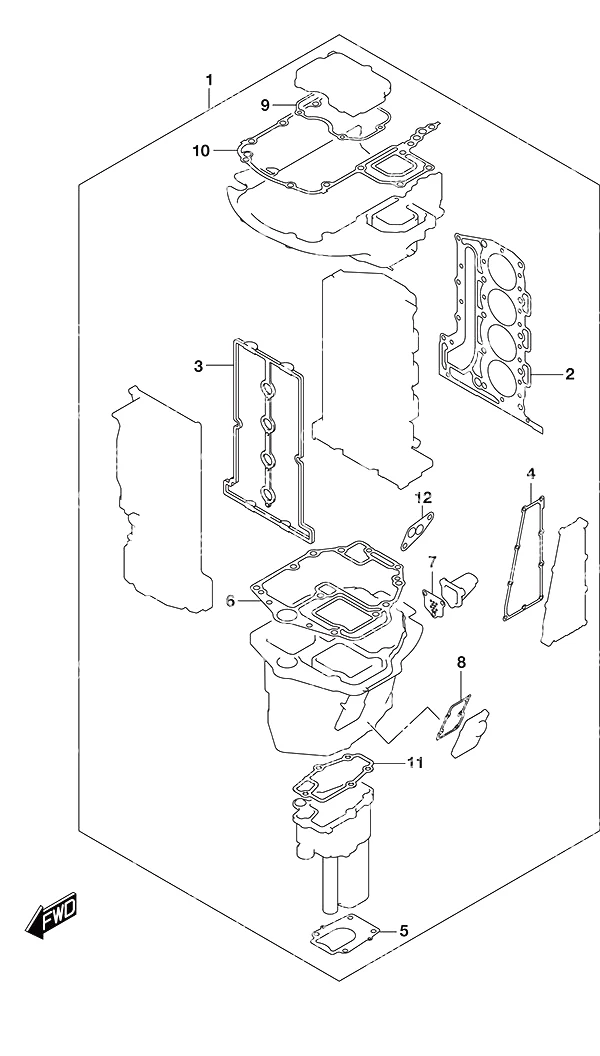

图 585选配: 衬垫套装 Opt: Gasket Set

REF	零件编号	中文名称	英文名称	数量
1	11410-87852	垫片套装	Gasket Set	1
2	11141-87L00	气缸盖垫片	Cylinder Head Gasket	1
3	11189-87L00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
4	14151-87L00	排气盖衬垫	Exhaust Cover Gasket	1
5	17472-87L00	水泵板衬垫	Water Pump Plate Gasket	1
6	11489-87L00	油底壳衬垫	Oil Pan Gasket	1
7	11542-87L00	排气管垫片	Exhaust Tube Gasket	1
8	11552-87L01	油底壳垫片	GASKET,OIL PAN	1
9	51123-87L00	安装箱盖垫片	Mount Case Cover Gasket	1
10	51211-87L10	发动机支架衬垫	Engine Holder Gasket	1
11	52331-87L00	排气管壳体垫片	Exhaust Tube Housing Gasket	1
12	16539-87L00	适配箱衬垫	Adapter Case Gasket	1
