铃木 Suzuki DF 40 2021 - 爆炸图零件明细

2021 年 · 共 44 个部位 · 827 条零件

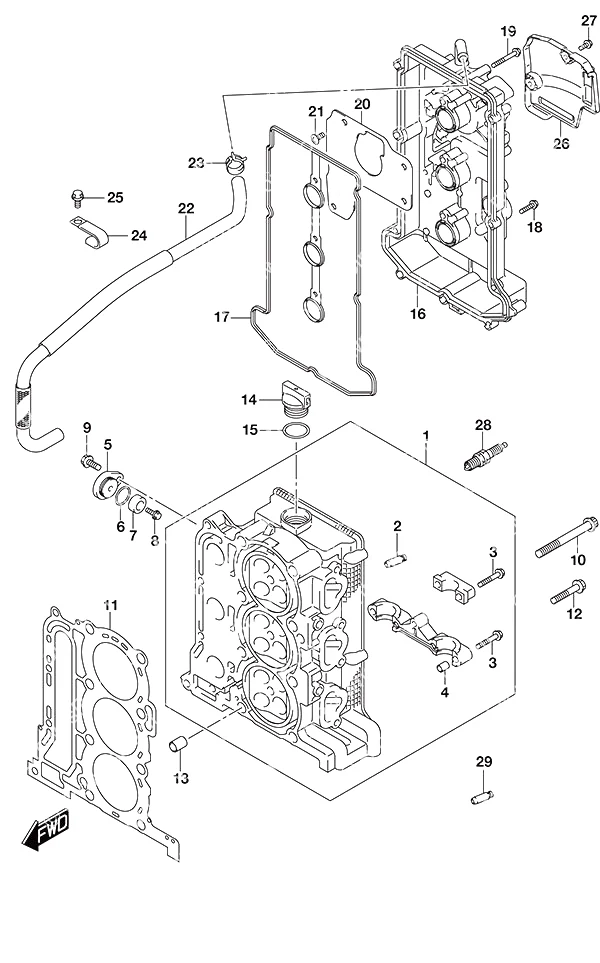

图 111气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11100-88L20	气缸盖总成	HEAD ASSY,CYLIN	1
2	11115-73G01-001	气门导管	Valve Guide	12
3	09103-06266	螺栓(6x40)	Bolt (6x40)	17
4	09206-08001	定位销(8x11)	Knock Pin (8x11)	14
5	11261-93J00	防护阳极盖	Protection Anode Cover	2
6	09280-22019	O型圈	O-Ring	2
8	09103-06281	螺栓(6x14)	Bolt (6x14)	2
9	01550-0820C	螺栓	BOLT	2
10	11119-87J00	气缸盖螺栓	Cylinder Head Bolt	8
11	11141-88L00	气缸盖垫片	Cylinder Head Gasket	1
12	01550-08457	螺栓	BOLT	4
13	04211-13189	销钉	PIN	2
14	11382-93J00	加油口盖	Oil Filler Cap	1
15	09280-26006	O型圈	O-Ring	1
16	11170-88L10	气缸盖罩	Cylinder Head Cover	1
17	11189-88L00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
18	01547-0625C	螺栓	Bolt	9
19	01547-0645C	螺栓	Bolt	3
20	11173-88L00	通气板(停产)	Breather Plate (NLA)	1
21	02142-0612A	螺钉	SCREW	4
22	11174-88L00	通气软管	Breather Hose	1
23	09401-15414	卡扣	Clip	2
24	09403-17312	通气软管夹箍	CLAMP,BREATHER	2
25	01550-0612C	螺栓	BOLT	2
26	11194-88L10	燃油管护罩	Fuel Hose Guard	1
27	01550-0616C	螺栓	BOLT	2
28	09482-00446	NGK DCPR6E火花塞	NGK DCPR6E Spark Plug	3
29	11115-73G01-001	气门导管	Valve Guide	4

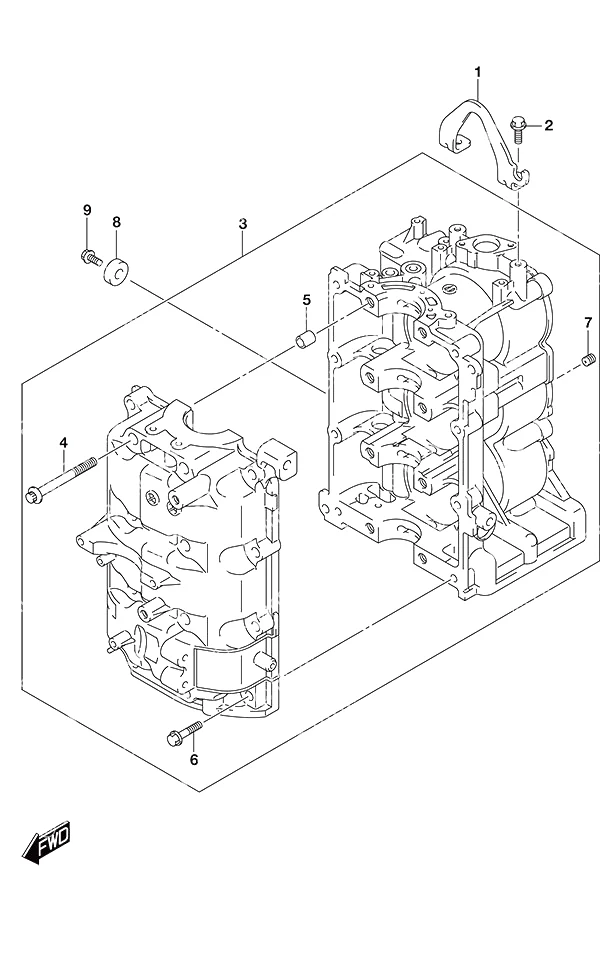

图 113气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11291-88L00	发动机吊钩	Engine Hook	1
2	01550-0820C	螺栓	BOLT	2
3	11301-88L20	气缸体套件	Cylinder Block Set	1
4	11117-89J20	曲轴箱螺栓	Crankcase Bolt	8
5	09206-13019	定位销	Knock Pin	4
6	01550-08407	螺栓8X40	BOLT 8 X 40	8
7	11112-88L00	机油文丘里管塞(停产)	Oil Venturi Plug (NLA)	1
8	55321-87J01	铝阳极	Aluminum Anode	1
9	09103-06281	螺栓(6x14)	Bolt (6x14)	1

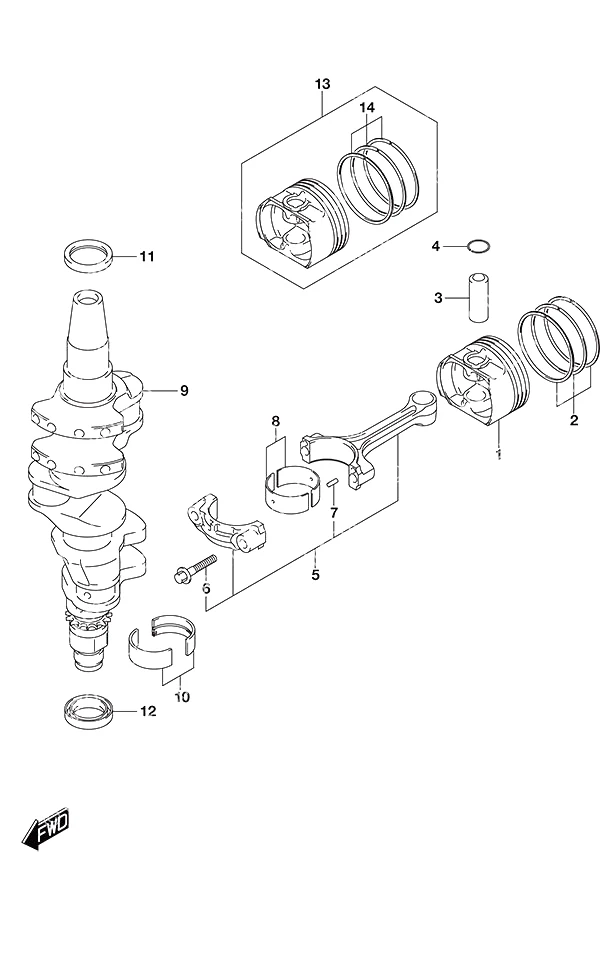

图 116曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-88L00	活塞	Piston	3
2	12140-88L01	活塞环组	Piston Ring Set	3
3	12151-54A50	活塞销	Piston Pin	3
4	09381-18002	活塞销卡簧	Piston Pin Circlip	6
5	12160-88L01	连杆总成	Connecting Rod Assembly	3
6	12163-69J00	连杆螺栓	Connecting Rod Bolt	6
7	04221-04089	销 4×8	PIN 4X8	6
9	12220-88L00	曲轴	Crankshaft	1
11	09283-37005	油封(36.5x49x6)	Oil Seal (36.5x49x6)	1
12	12281-87J00	油封(39.3x44x7)	Oil Seal (39.3x44x7)	1
13	12100-88L01-050	活塞及环组件(加大0.50)	Piston & Ring Set (OS:0.50)	3
14	12140-88L01-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	3

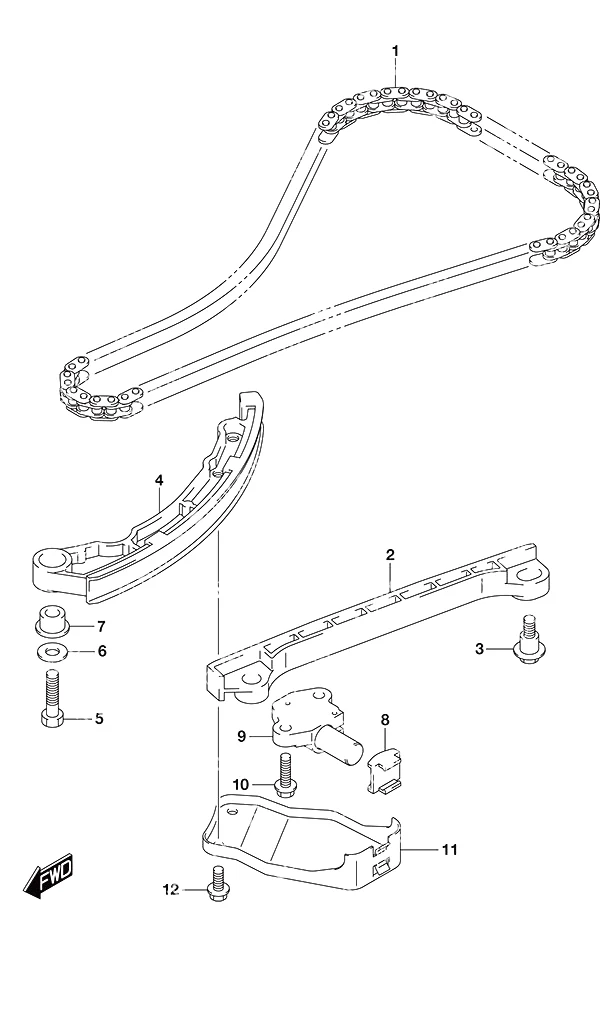

图 119正时链条 Timing Chain

REF	零件编号	中文名称	英文名称	数量
1	12761-88L00	正时链条	Timing Chain	1
2	12771-87J00	正时链条导板	Timing Chain Guide	1
3	12776-85FA0	正时链条导板螺栓	Timing Chain Guide Bolt	2
4	12811-88L00	正时链条张紧器	Timing Chain Tensioner	1
5	09100-08260	螺栓(8x30)	Bolt (8x30)	1
6	09160-08123	垫圈 (8.5x20x1.2)	Washer (8.5x20x1.2)	1
7	12812-73G10	正时链条张紧器隔套	Timing Chain Tensioner Spacer	1
8	12813-73G00	正时链条张紧器垫块	Timing Chain Tensioner Pad	1
9	12831-90J02	张紧调节器总成	Tensioner Adjuster Assembly	1
10	01550-0620A	螺栓	BOLT	2
11	12821-88L00	正时链条张紧器连杆(停产)	Timing Chain Tensioner Link (NLA)	1
12	01550-0612A	螺栓	BOLT	2

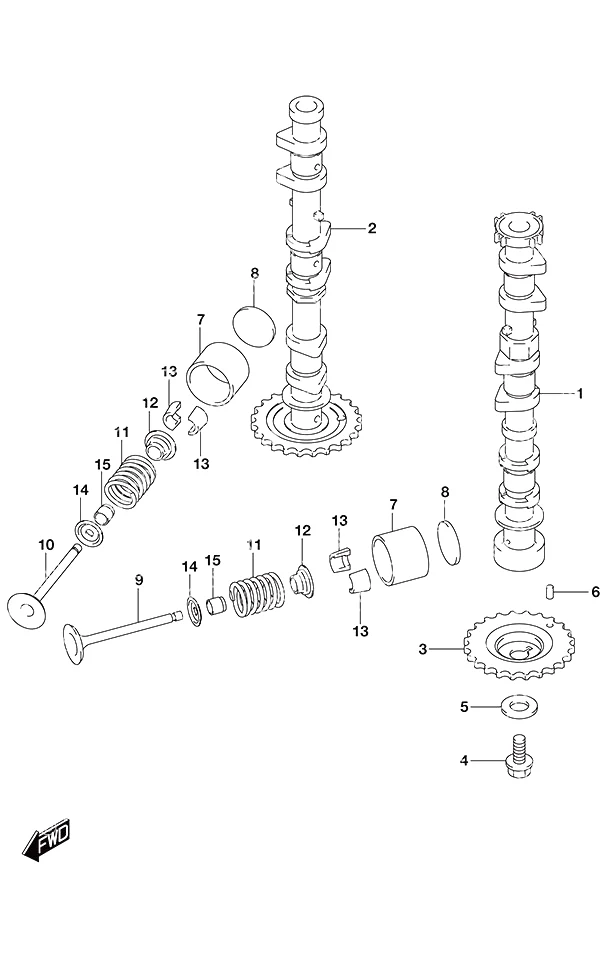

图 121凸轮轴 Camshaft

REF	零件编号	中文名称	英文名称	数量
1	12710-88L00	进气凸轮轴	Intake Camshaft	1
2	12720-88L00	排气凸轮轴	Exhaust Camshaft	1
3	12741-88L00	凸轮轴正时链轮	Camshaft Timing Sprocket	1
4	09103-10189	螺栓 (10x23)	Bolt (10x23)	1
5	09160-10093	垫片(10.5x24x2.3)	Washer (10.5x24x2.3)	1
6	04221-05109	销钉	PIN	1
7	12891-73G01	挺杆	Tappet	12
9	12911-88L00	进气阀	Intake Valve	6
10	12915-73G20	排气阀	Exhaust Valve	6
11	12921-87J11	气门弹簧	Valve Spring	12
12	12931-78G00	气门弹簧座圈	Valve Spring Retainer	12
13	12932-24400	气门锁片	Valve Cotter	24
14	12933-51E00	气门弹簧座	Valve Spring Seat	12
15	09289-05006	气门杆密封件	Valve Stem Seal	12

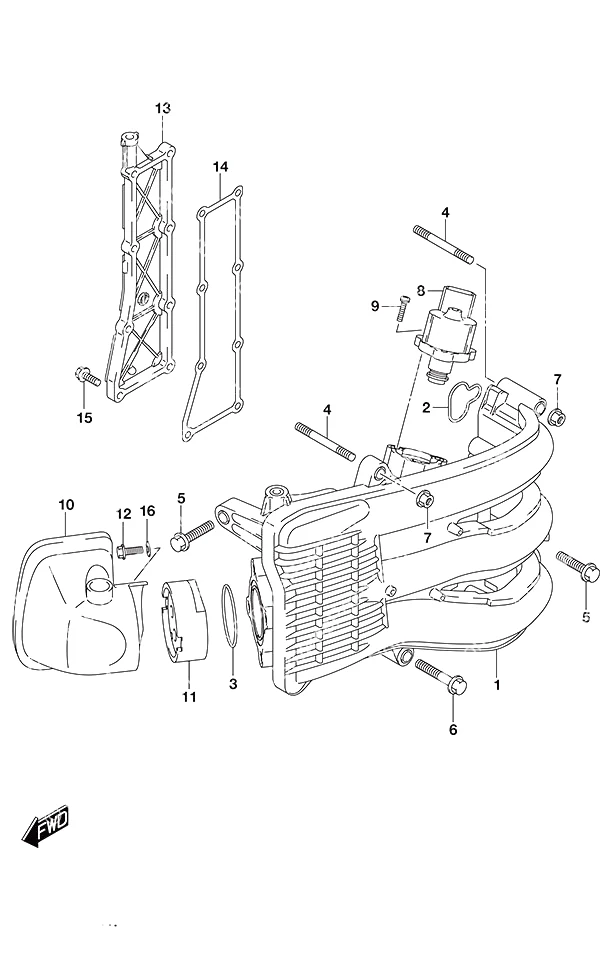

图 124进气歧管/消音器/排气盖 Intake Manifold/Silencer/Exhaust Cover

REF	零件编号	中文名称	英文名称	数量
1	13110-88L00	进气歧管	Intake Manifold	1
2	13119-88L00	进气歧管垫片	Intake Manifold Gasket	3
3	13125-88L00	节气门体垫片	Throttle Body Gasket	1
4	01421-08607	双头螺栓	STUD BOLT	2
5	01550-0830C	螺栓	Bolt	6
6	01550-0840C	螺栓	Bolt	1
7	08316-1008C	螺母	Nut	2
8	18137-88L02	怠速控制阀	IAC Valve	1
9	02112-34167	螺钉	SCREW	3
10	13810-88L00	消声器	Silencer	1
11	13820-88L01	消音器支架	HOLDER,SILENCER	1
12	01547-0616C	线束固定螺栓	BOLT,HARNESS B	1
13	14141-88L10	排气罩	COVER,EXHAUST	1
14	14151-88L00	排气盖衬垫	Exhaust Cover Gasket	1
15	01550-0620C	螺栓	BOLT	8
16	09160-06094	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	1

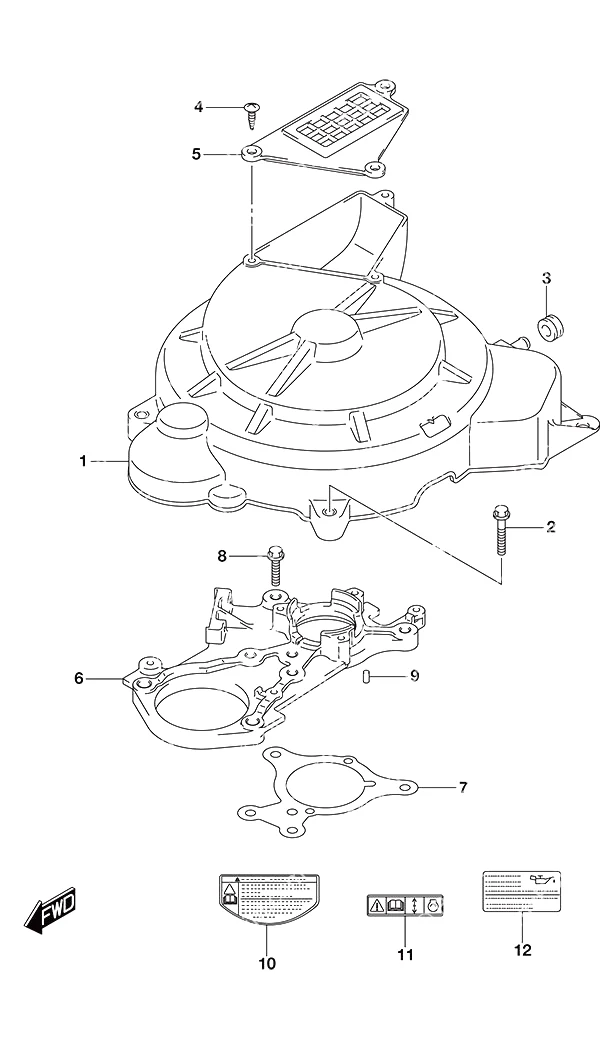

图 136环形齿轮盖 Ring Gear Cover

REF	零件编号	中文名称	英文名称	数量
1	11510-88L00	环形齿轮盖	Ring Gear Cover	1
2	01550-0630C	螺栓	BOLT	3
3	09320-09501	缓冲垫	Cushion	1
4	03542-06209	螺钉	SCREW	3
5	11514-88L00	环形齿轮盖板	Ring Gear Cover Plate	1
6	11411-88L00	上部油封壳体(停产)	Upper Oil Seal Housing (NLA)	1
7	11413-88L00	上部油封垫片	Upper Oil Seal Gasket	1
8	01550-0625C	螺栓	BOLT	5
9	04221-04089	销 4×8	PIN 4X8	2
10	61472-88L01	磁电机盖标签	LABEL,MAG COVER	1
11	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
12	61494-88L02	机油及清洁标签	LABEL,OIL & CLE	1

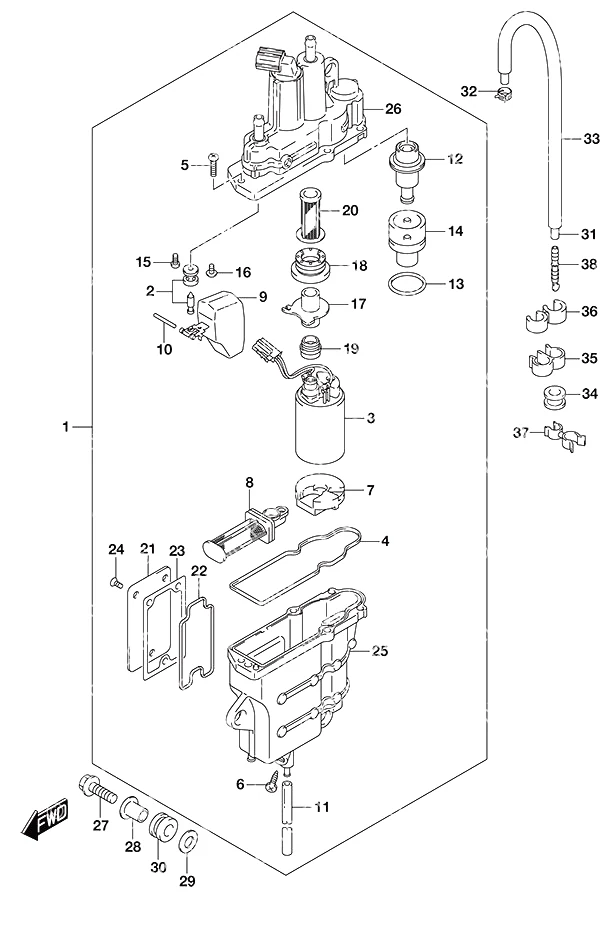

图 143燃油蒸汽分离器 Fuel Vapor Separator

REF	零件编号	中文名称	英文名称	数量
1	15600-88L14	燃油蒸汽分离器总成	Fuel Vapor Separator Assembly	1
2	13370-88L10	针阀总成	Needle Valve Assembly	1
3	15200-88L00	燃油泵总成	Fuel Pump Assembly	1
4	15626-88L01	油封	Seal	1
5	15628-99E00	螺钉(长15)	Screw (L:15)	5
6	15629-99E10	放油螺丝	Drain Screw	1
7	15641-88L00	垫片	Spacer	1
8	15642-88L00	燃油滤清器	Fuel Filter	1
9	15650-99E00	浮子	Float	1
10	15654-88L00	销	Pin	1
11	15683-87J00	放油软管(长120)	Drain Hose (L:120)	1
12	15760-88L00	燃油压力调节器	Fuel Pressure Regulator	1
13	15644-88L00	O型圈	O-Ring	1
14	15645-88L00	稳压器固定座	Regulator Holder	1
15	02112-0408A	螺钉	SCREW	1
16	02142-0408B	螺钉	SCREW	1
17	15643-88L10	接头	Joint	1
18	15641-88L31	衬套	Bushing	1
19	15641-88L51	衬套	Bushing	1
20	15642-88L10	燃油滤清器	Fuel Filter	1
21	15612-88L00	蒸汽分离器盖	Vapor Separator Cover	1
22	15613-88L00	O型圈	O-Ring	1
23	15613-92J00	垫片	Gasket	1
24	15614-88L00	螺钉	Screw	3
25	15610-88L01	VPR S型壳体总成	CASE ASSY,VPR S	1
26	15620-88L00	VST上壳体	VST Upper Case	1
27	01550-0630C	螺栓	BOLT	3
28	09169-06075	垫片	Washer	3
29	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	3
30	09320-09059	缓冲垫	Cushion	3
31	09352-50003-770	软管(5x8.2x770)	Hose (5x8.2x770)	1
32	09401-08412	卡扣	Clip	1
33	18498-88L11	蒸发软管保护套(L:730)	Evap Hose Protector (L:730)	1
34	09320-08517	电缆缓冲垫H型	CUSHION,CABLE H	1
35	09408-00043	卡箍	Clamp	1
36	09408-00121	夹具(停产)	Clamp (NLA)	1
37	09408-00145	卡扣	Clip	1
38	55127-87D00	软管接头	Hose Union	1

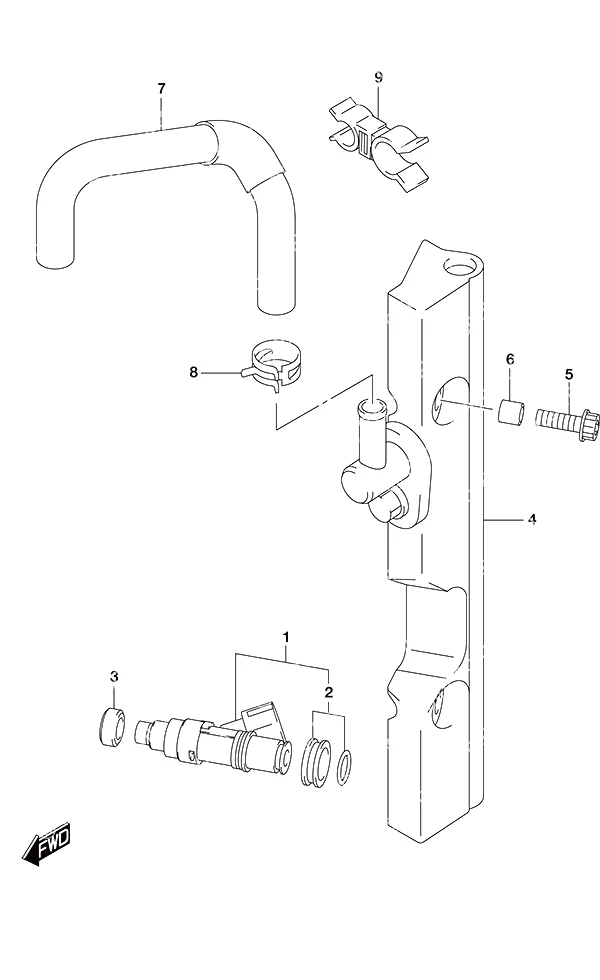

图 144喷油器 Fuel Injector

REF	零件编号	中文名称	英文名称	数量
1	15710-85K00	喷油器	Fuel Injector	3
2	15716-65DT0	索环套装	Grommet Set	3
3	09320-08062	缓冲垫	Cushion	3
4	15750-88L10	输送管(停产)	Delivery Pipe (NLA)	1
5	07120-06357	螺栓	Bolt	2
6	09180-06198	垫片(6.2x12x16)	Spacer (6.2x12x16)	2
7	15681-88L10	燃油软管	Fuel Hose	1
8	09401-11425	卡扣	Clip	2
9	09408-00174	夹具(停产)	Clamp (NLA)	1

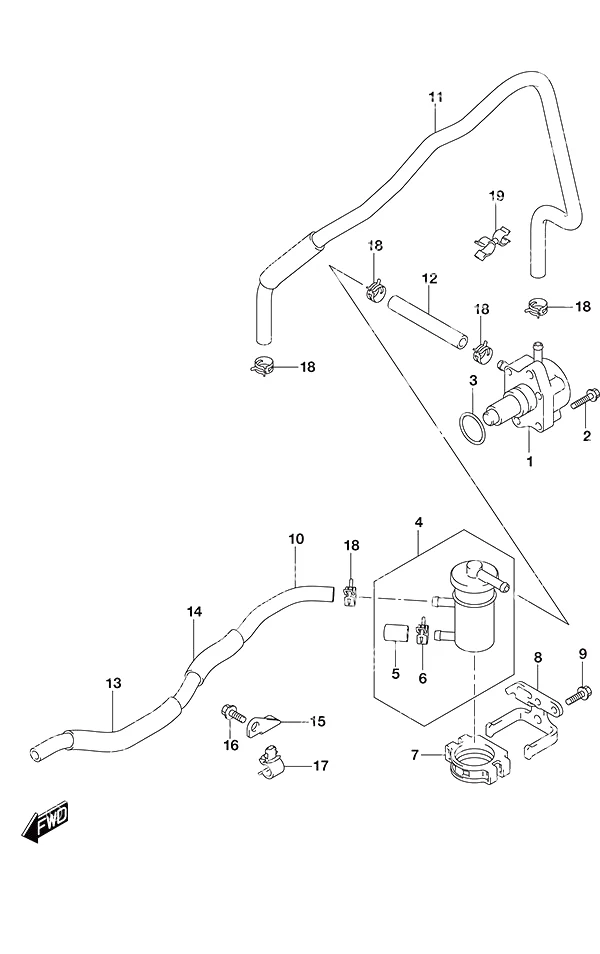

图 146燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	15100-90J11	燃油泵总成	Fuel Pump Assembly	1
2	01550-0625C	螺栓	BOLT	2
3	09280-26005	O型圈	O-Ring	1
4	15410-88L00	燃油滤清器	Fuel Filter	1
5	15419-87J00	燃油滤清器盖	Fuel Filter Cap	1
6	09401-11423	卡扣	Clip	1
7	15422-96J01	燃油滤清器卡箍	Fuel Filter Clamp	1
8	15421-88L00	燃油滤清器支架	Fuel Filter Bracket	1
9	01550-0616C	螺栓	BOLT	2
10	15191-88L20	燃油软管	Fuel Hose	1
11	15192-88L20	燃油软管	Fuel Hose	1
12	09343-70503-080	燃油软管(7x12x80)	Fuel Hose (7x12x80)	1
13	18498-90J51	燃油管保护套	Fuel Hose Protector	1
14	18498-96J31	燃油管保护套	Fuel Hose Protector	1
15	15197-88L00	燃油软管卡箍支架	Fuel Hose Clamp Bracket	1
16	01550-0612C	螺栓	BOLT	1
17	09403-11320	卡箍	Clamp	3
18	09401-11423	卡扣	Clip	5
19	09408-00145	卡扣	Clip	1

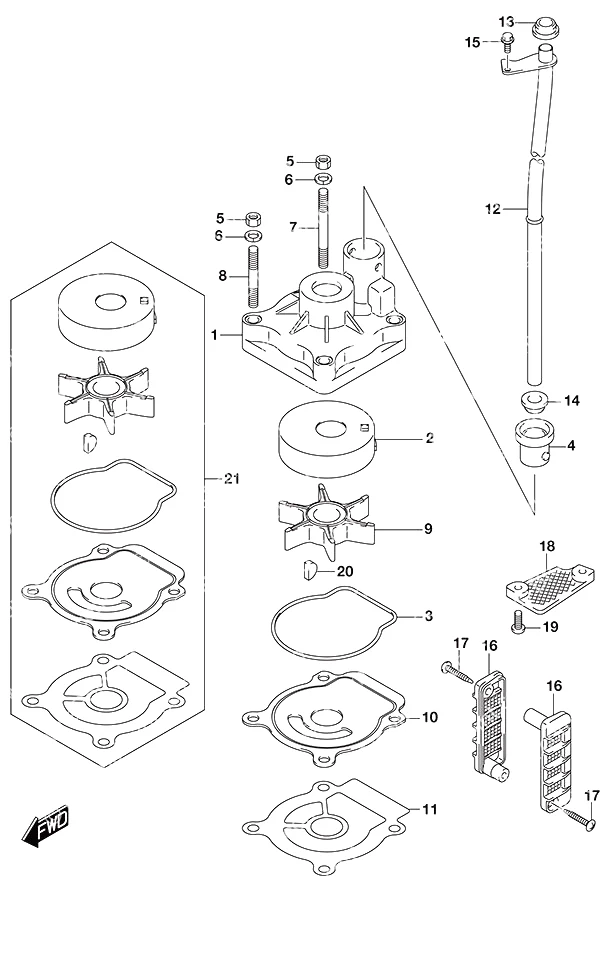

图 160水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17410-88L00	水泵壳体	Water Pump Case	1
2	17413-95J00	水泵壳体套筒	Water Pump Case Sleeve	1
3	17416-95J00	水泵壳体密封件	Water Pump Case Seal	1
4	17564-88L01	水泵壳体衬套	Water Pump Case Bushing	1
5	29141-93J00	螺母(6mm)	Nut (6mm)	4
6	29162-93J00	锁紧垫圈	Lock Washer	4
7	09108-06143	双头螺栓(长45)	Stud Bolt (L:45)	2
8	09108-06144	双头螺栓(长31)	Stud Bolt (L:31)	2
9	17461-96312	水泵叶轮	Water Pump Impeller	1
10	17471-95J01	水泵板	Water Pump Plate	1
11	17472-96304	水泵板衬垫	Water Pump Plate Gasket	1
12	17560-88L10	水管(左)	Water Tube (L)	1
13	17562-87L01	水管护圈	Water Tube Grommet	1
14	17562-87L01	水管护圈	Water Tube Grommet	1
15	09116-06236	螺栓(6x16)	Bolt (6x16)	1
16	17631-96320	水滤器	Water Filter	2
17	03142-04309	螺钉 4×30	SCREW 4 X 30	2
19	09125-05046	螺钉(5x12)	Screw (5x12)	2
20	09420-04006	叶轮键	Impeller Key	1
21	17400-88L01	DF40A/DF50A/DF60A水泵维修套件	Water Pump Repair Kit DF40A/DF50A/DF60A	1

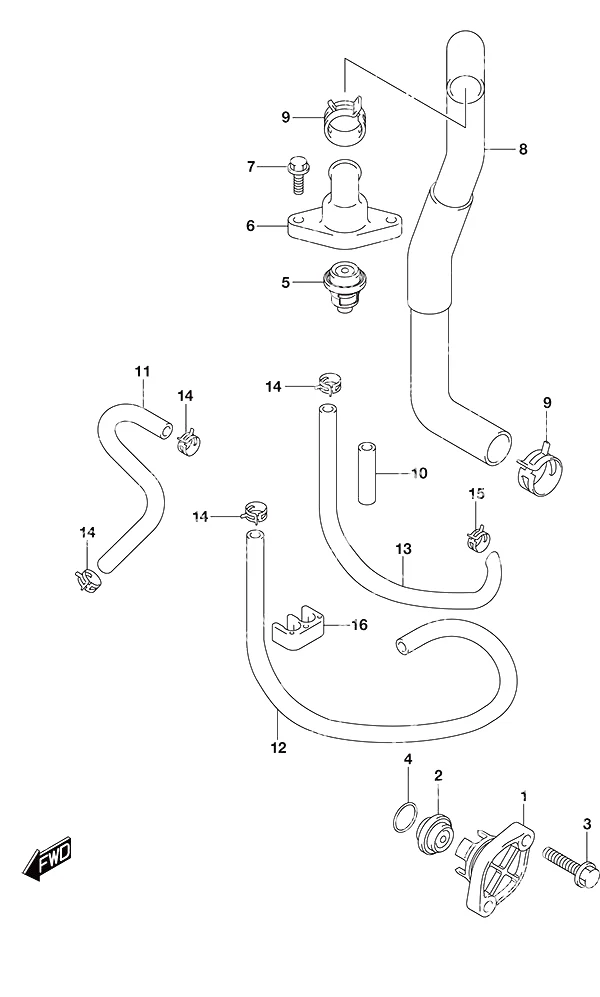

图 162节温器 Thermostat

REF	零件编号	中文名称	英文名称	数量
1	17611-90J00	水压阀盖	Water Pressure Valve Cover	1
2	17660-99E01	水压阀	Water Pressure Valve	1
3	09116-06121	螺栓(6x25)	Bolt (6x25)	2
4	09280-26006	O型圈	O-Ring	1
5	17670-93955	节温器(60度)	Thermostat (60c)	1
6	17681-88L00	节温器盖	Thermostat Cover	1
7	01550-0620C	螺栓	BOLT	2
8	11196-88L00	回水软管	Water Return Hose	1
9	09401-25406	卡扣	Clip	2
10	18498-94J11	水管护套	Water Hose Protector	2
11	17712-88L01	分离器水软管	HOSE,WATER(SEPA	1
12	44421-13ER0	软管(5x10x600)	Hose (5x10x600)	1
13	09359-50901-980	软管	Hose	1
14	09401-08413	卡扣	Clip	5
15	09401-10415	卡扣	Clip	1
16	09408-00175	卡箍	Clamp	1

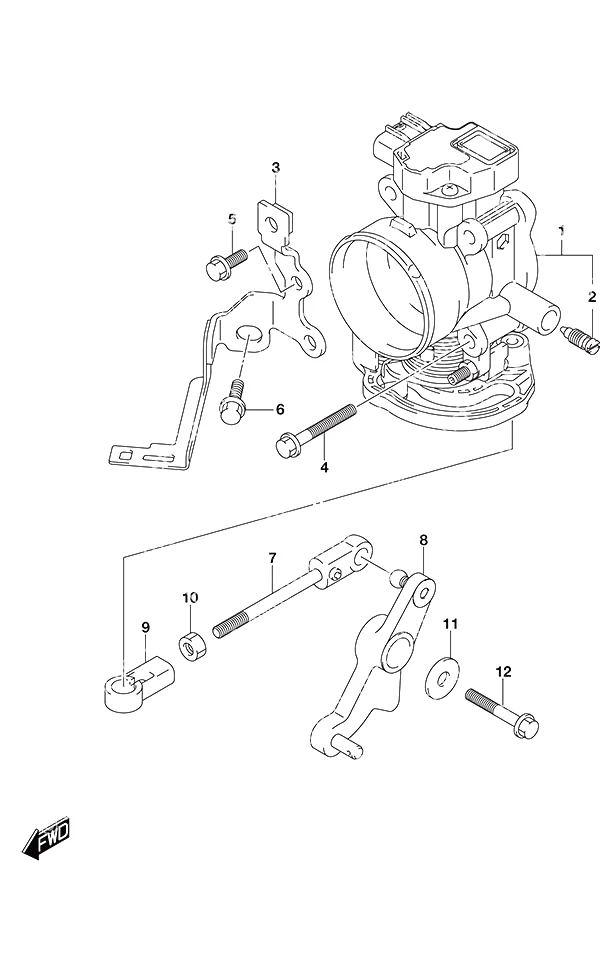

图 163节气门体 Throttle Body

REF	零件编号	中文名称	英文名称	数量
1	13300-88L02	节气门体总成	Throttle Body Assembly	1
2	13353-99E00	调节器总成	Adjuster Assembly	1
3	13315-88L00	节气门体支架	Throttle Body Bracket	1
4	01550-0645C	螺栓	Bolt	4
5	01550-0616C	螺栓	BOLT	2
6	01550-0820C	螺栓	BOLT	1
7	13510-88L00	油门拉杆	Throttle Rod	1
8	19120-88L01	节气门杆	Throttle Lever	1
9	19131-95502	连接器	Connector	1
10	09140-05005	螺母	Nut	1
11	09160-06047	垫圈 (6.2x20x2)	Washer (6.2x20x2)	1
12	01550-0640C	螺栓	Bolt	1

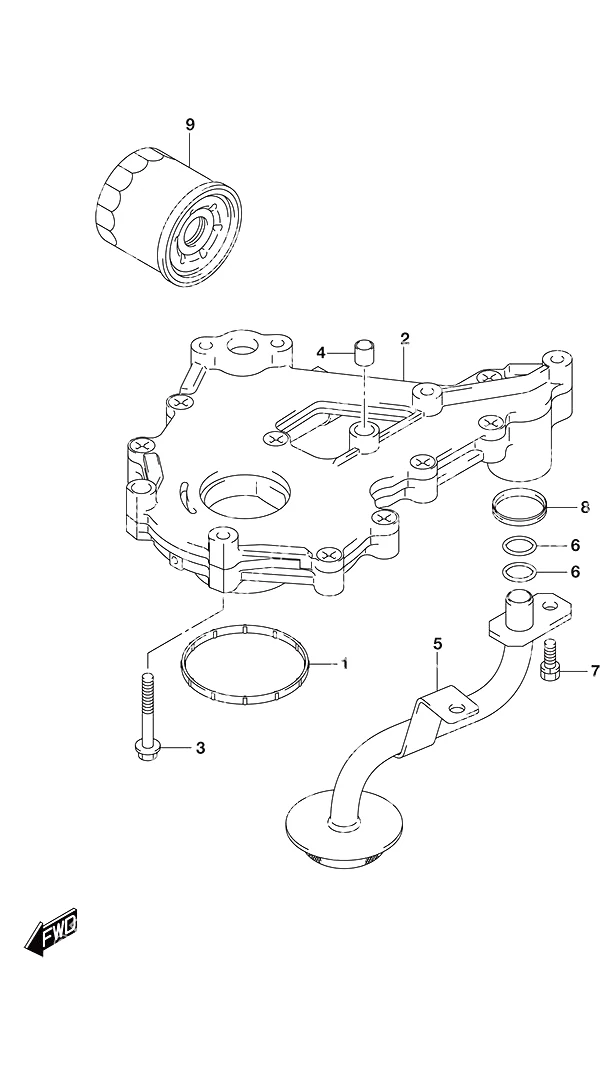

图 175机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	11433-88L00	油封下部衬垫	Under Oil Seal Gasket	1
2	16400-88L00	机油泵总成	Oil Pump Assembly	1
3	01547-0640A	螺栓	BOLT	7
4	04211-09109	定位销	DOWEL PIN	2
5	16520-88L00	机油泵滤网	Oil Pump Strainer	1
6	09280-12008	O型圈	O-Ring	2
7	01570-0616A	螺栓	BOLT	2
8	16519-87L00	发动机支架密封件	Engine Holder Seal	1
9	16510-87J02	发动机机油滤清器	Engine Oil Filter	1

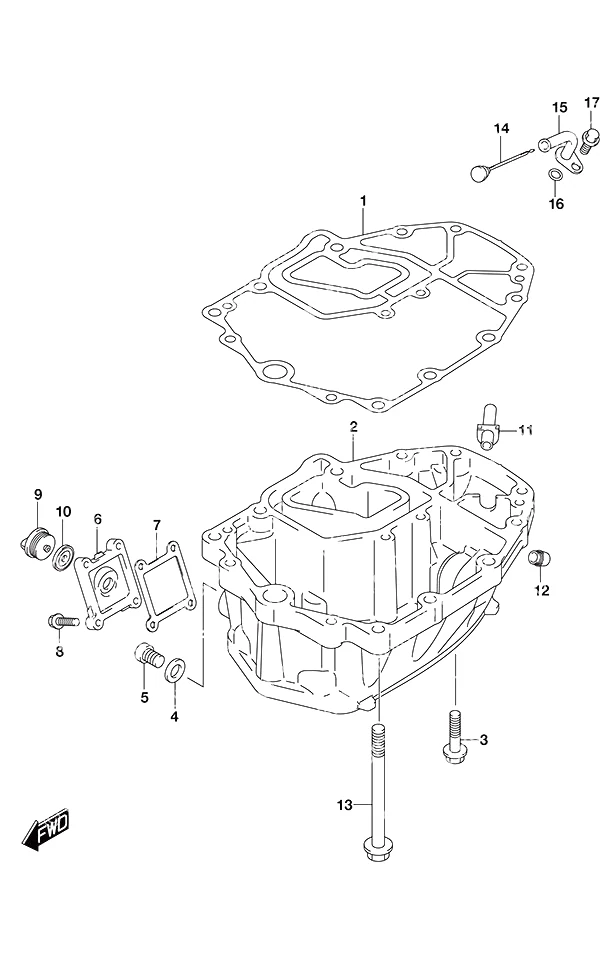

图 180油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
1	11489-88L01	油底壳衬垫	Oil Pan Gasket	1
3	09116-08178	油底壳螺栓(L4	BOLT,OIL PAN(L4	6
4	09168-12012	放油螺塞垫片	Oil Drain Plug Gasket	1
5	09248-12009	放油螺塞	Oil Drain Plug	1
7	11552-88L00	水套盖垫片	Water Jacket Cover Gasket	1
8	09116-06121	螺栓(6x25)	Bolt (6x25)	4
9	17913-93J00	冲水塞	Water Flush Plug	1
10	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
11	11543-88L01	排气消声器	SILENCER,EXHAUS	1
12	43112-94L01	排气管	Exhaust Pipe	1
13	09116-10124	螺栓 (10x150)	Bolt (10x150)	6
14	16910-88L00	油尺	Oil Level Gauge	1
15	16930-88L00	油尺导杆	Oil Level Gauge Guide	1
16	09280-09008	O型圈	O-Ring	1
17	01550-0612C	螺栓	BOLT	1

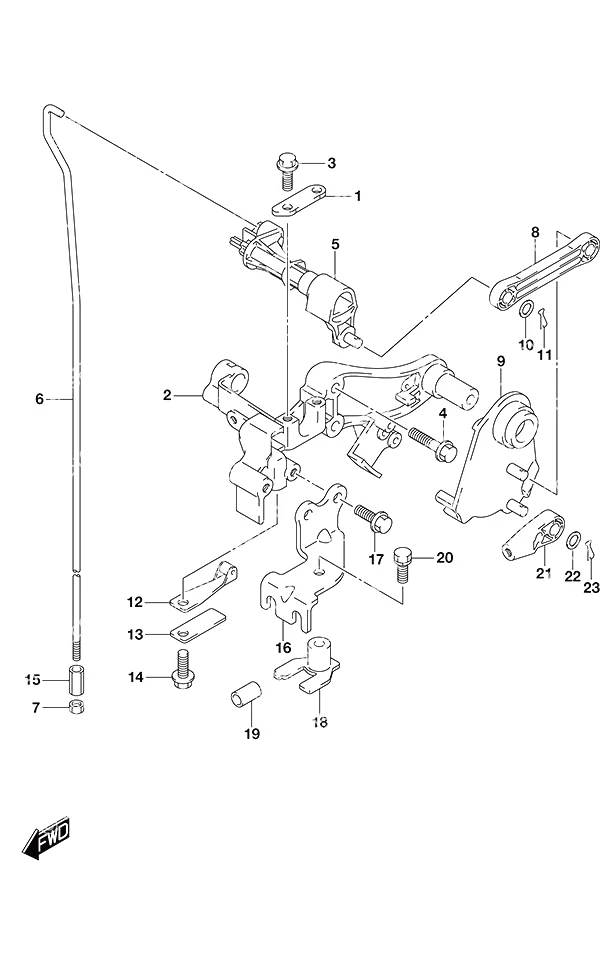

图 204离合器轴 Clutch Shaft

REF	零件编号	中文名称	英文名称	数量
1	21126-88L00	离合器轴固定座	Clutch Shaft Holder	1
2	21151-88L00	离合器操纵杆固定座	Clutch Lever Holder	1
3	01550-0616C	螺栓	BOLT	2
4	01550-0630C	螺栓	BOLT	2
5	21210-88L01	离合器轴	Clutch Shaft	1
6	23111-88L11	离合器推杆(L/X型)	Clutch Rod (L/X)	1
7	29141-93J00	螺母(6mm)	Nut (6mm)	1
8	23115-88L00	离合器操纵杆连杆	Clutch Lever Link	1
9	23210-88L00	离合器控制杆	Clutch Control Lever	1
10	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
11	09385-06012	卡扣	Clip	2
12	23213-89J01	1号挡板弹簧	Notch Plate Spring No. 1	1
13	23214-89J00	2号挡板弹簧(停产)	Notch Plate Spring No. 2 (NLA)	1
14	01550-0612C	螺栓	BOLT	1
15	23311-95J00	离合器推杆连接器	Clutch Rod Connector	1
16	67341-88L01	遥控线缆固定座	Remocon Cable Holder	1
17	01550-0616C	螺栓	BOLT	2
18	67343-88L01	遥控线缆止动器	Remocon Cable Stopper	1
19	09352-70104-600	软管(7x10.2x600)	Hose (7x10.2x600)	2
20	01570-06167	螺栓	BOLT	1
21	67467-89J01	电缆接头	Cable Connector	2
22	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
23	09385-06012	卡扣	Clip	2

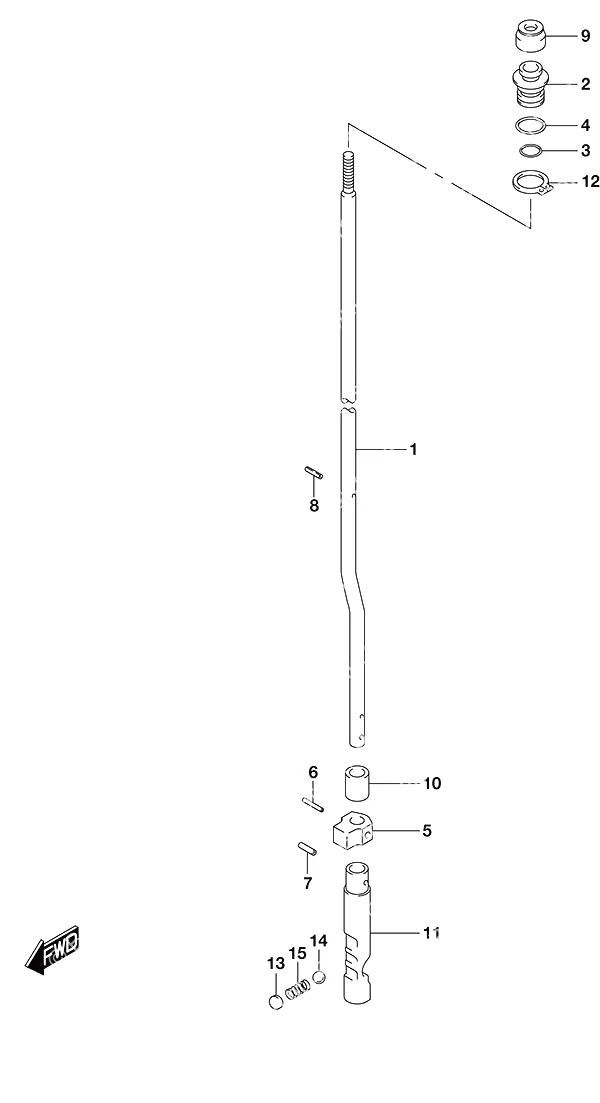

图 206离合器推杆 Clutch Rod

REF	零件编号	中文名称	英文名称	数量
1	25111-88L10	换挡拉杆(L型)	Shift Rod (L)	1
2	25211-87J00	换挡杆导套	Shift Rod Guide	1
3	09280-08005	O型圈	O-Ring	1
4	09280-11005	换挡杆O型圈	Shift Rod O-Ring	1
5	25212-94401	换挡杆下导套	Shift Rod Lower Guide	1
6	09205-02013	弹簧销(2.5x16)	Spring Pin (2.5x16)	1
7	09205-03021	弹簧销 (3.5x12)	Spring Pin (3.5x12)	1
8	09205-02004	弹簧销(2.5x12)	Spring Pin (2.5x12)	1
9	25223-96J00	换挡杆防尘密封	Seal, Shift Rod Dust	1
10	25232-96302	齿轮箱磁铁	Gear Case Magnet	1
11	25311-88L00	换挡凸轮	Shift Cam	1
12	08331-3115A	卡簧	Circlip	1
13	21121-93300	离合器缺口板	Clutch Notch Plate	1
14	09260-10005	钢球	Ball	1
15	09440-07078	弹簧	Spring	1

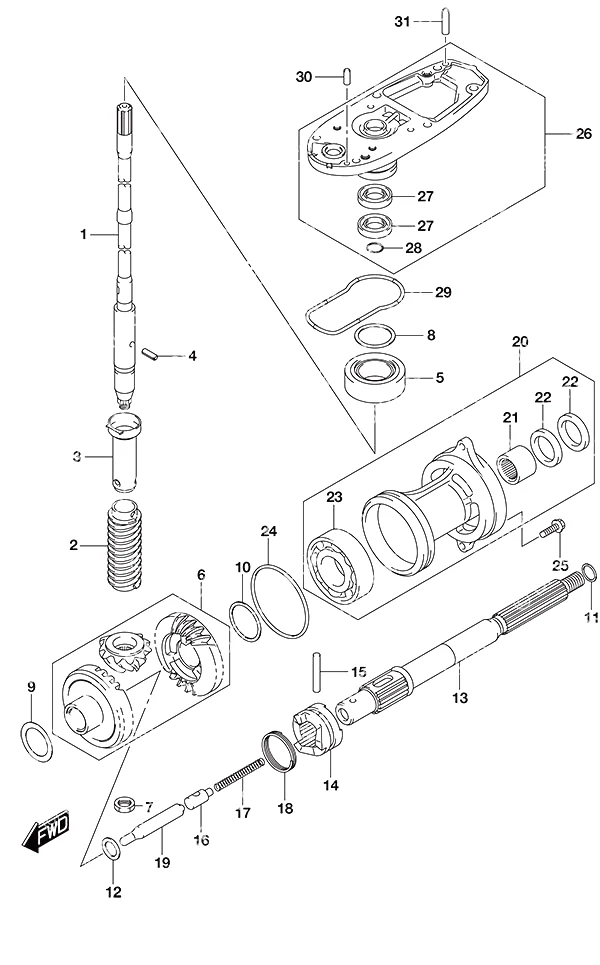

图 220变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
1	57110-88L12	驱动轴总成(长型)	Drive Shaft Assembly (L)	1
2	57133-88L01	驱动轴轴环	Drive Shaft Collar	1
3	57133-94400	驱动轴弹簧挡圈	Drive Shaft Spring Collar	1
4	09205-03019	弹簧销 (3x10)	Spring Pin (3x10)	1
5	09265-20015	轴承(20x42x15)	Bearing (20x42x15)	1
6	57300-88810	小齿轮与齿轮组	Pinion & Gear Set	1
7	09140-12034	小齿轮螺母	Pinion Nut	1
12	08211-20263	推力垫圈(2.00)	Thrust Washer (2.00)	1
13	57610-94403	螺旋桨轴总成	Propeller Shaft Assembly	1
14	57621-87J03	离合器换挡拨叉	Clutch Dog Shifter	1
15	09202-05022	离合器换挡拨叉销	Clutch Dog Shifter Pin	1
16	57634-88L00	推销	Push Pin	1
17	09440-08043	回位弹簧	Return Spring	1
18	09440-40002	离合器弹簧	Clutch Dog Spring	1
19	57631-95303	推杆	Push Rod	1
21	09263-22020	轴承(22.225x28.575x19.05)	Bearing (22.225x28.575.19.05)	1
22	09289-22007	油封(21.2x35x5)	Oil Seal (21.2x35x5)	2
23	09262-35070	轴承(35x62x14)	Bearing (35x62x14)	1
24	09280-75001	O型圈	O-Ring	1
25	09116-08122	螺栓(8x30)	Bolt (8x30)	2
27	09282-17005	油封(16x32x6)	Oil Seal (16x32x6)	2
28	08331-41329	卡簧	Circlip	1
29	55122-88L00	齿轮箱密封环	Gear Case Seal Ring	1
30	09202-06025	销 (6x17)	Pin (6x17)	1
31	09202-06027	销 (6x23)	Pin (6x23)	1

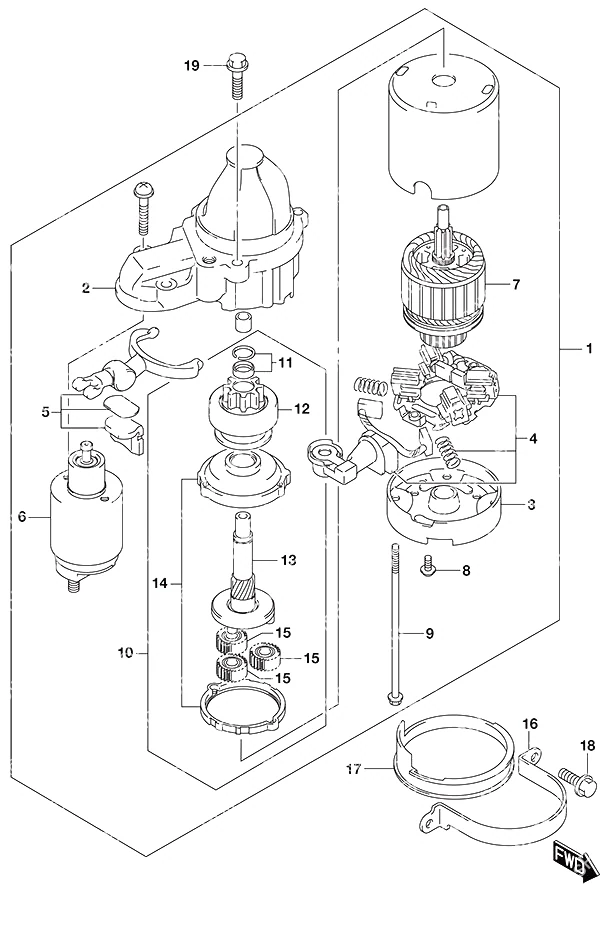

图 301启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-89L00	启动马达总成	Starter Motor Assembly	1
2	31150-98L00	齿轮箱	Gear Case	1
3	31170-89L00	后壳体	Rear Housing	1
4	31173-98L00	电刷架总成	Brush Holder Assembly	1
5	31191-63J00	操纵杆总成	Lever Assembly	1
6	31220-89L00	开关总成	Switch Assembly	1
7	31311-63J00	电枢	Armature	1
8	31192-92J00	螺钉套件	Screw Set	1
9	31261-75F10	贯穿螺栓	Through Bolt	2
10	31340-89L00	启动器离合器套装	Starter Clutch Set	1
11	31313-86030	止动器套装	Stopper Set	1
12	31320-89L00	小齿轮	Pinion	1
13	31341-89L00	小齿轮轴	Pinion Shaft	1
14	31343-63J00	内齿轮	Internal Gear	1
15	31344-63J00	行星齿轮	Planetary Gear	3
16	31912-88L00	启动马达带	Starter Motor Band	1
17	31918-92J01	下减震器	Lower Damper	1
18	01550-06167	螺栓	BOLT	2
19	01550-0830C	螺栓	Bolt	2

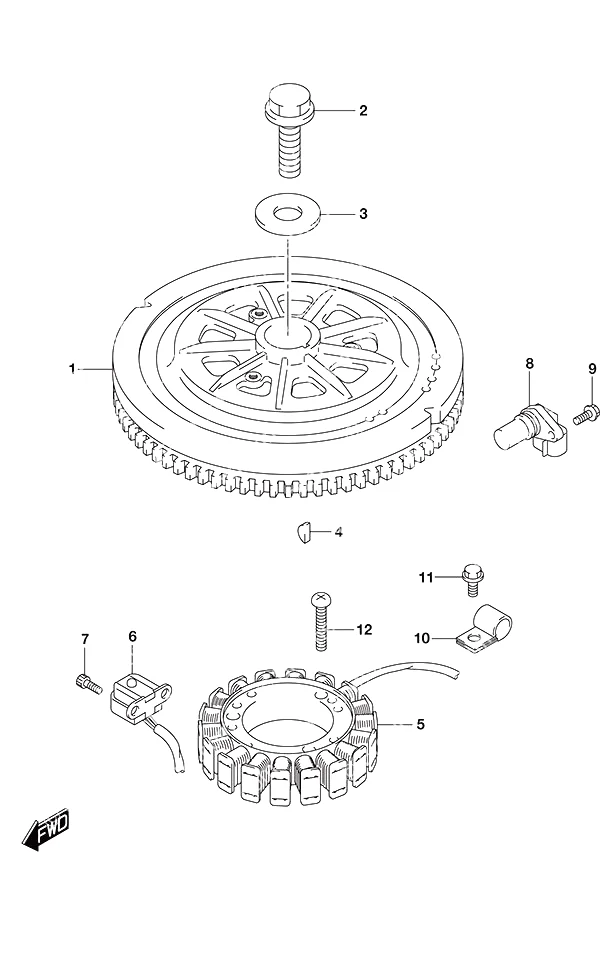

图 303磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
1	32102-88L01	飞轮	Flywheel	1
2	09103-14024	飞轮螺栓(14x50)	Flywheel Bolt (14x50)	1
3	09160-14065	垫圈 (14.5x36x4.5)	Washer (14.5x36x4.5)	1
4	09420-04008	钥匙	Key	1
5	32120-88L00	蓄电池充电线圈	Battery Charging Coil	1
6	32160-88L01	曲轴位置/点火正时线圈	CKP/Ignition Timimg Coil	1
7	09106-05030	螺栓(5x10)	Bolt (5x10)	2
8	33220-64L10	凸轮位置传感器	Cam Position Sensor	1
9	01550-0616C	螺栓	BOLT	1
10	09403-13414	水管夹箍	CLAMP,WATER HOS	1
11	01550-06127	螺栓	BOLT	1
12	02112-06307	十字螺钉 6×30	SCREW, 6X30 CRO	3

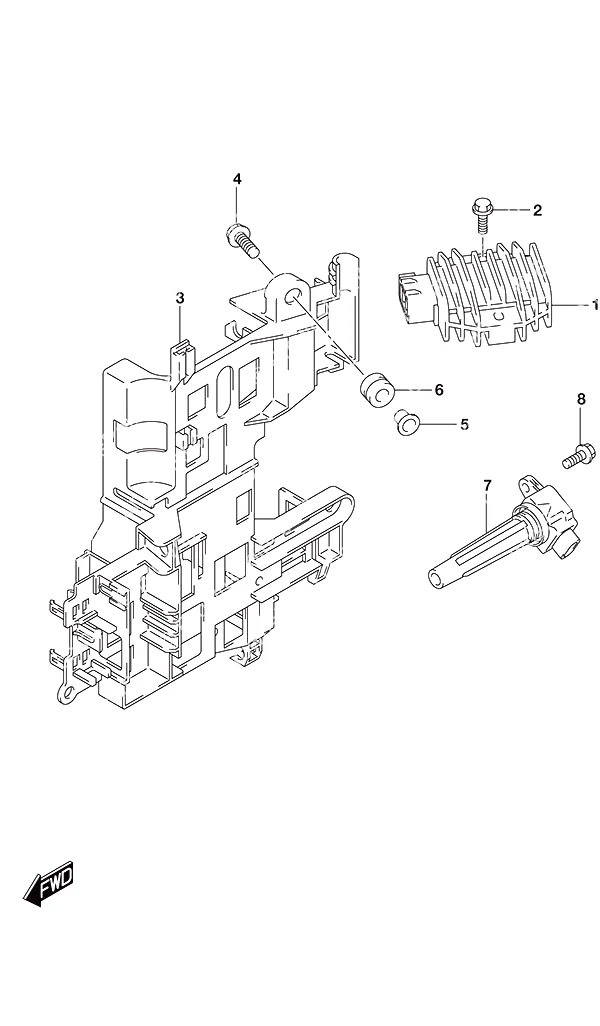

图 310整流器/点火线圈 Rectifier/Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	32800-88L01	整流调节器总成	Rectifier/Regulator Assembly	1
2	01550-0625C	螺栓	BOLT	2
3	32890-88L01	电器部件支架	Electric Parts Holder	1
4	09116-06202	螺栓带垫圈(6x25)	Bolt w/Washer (6x25)	3
5	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	3
6	09320-09016	缓冲垫	Cushion	3
7	33410-87L00	点火线圈组件	Ignition Coil Assembly	3
8	01550-0620C	螺栓	BOLT	3

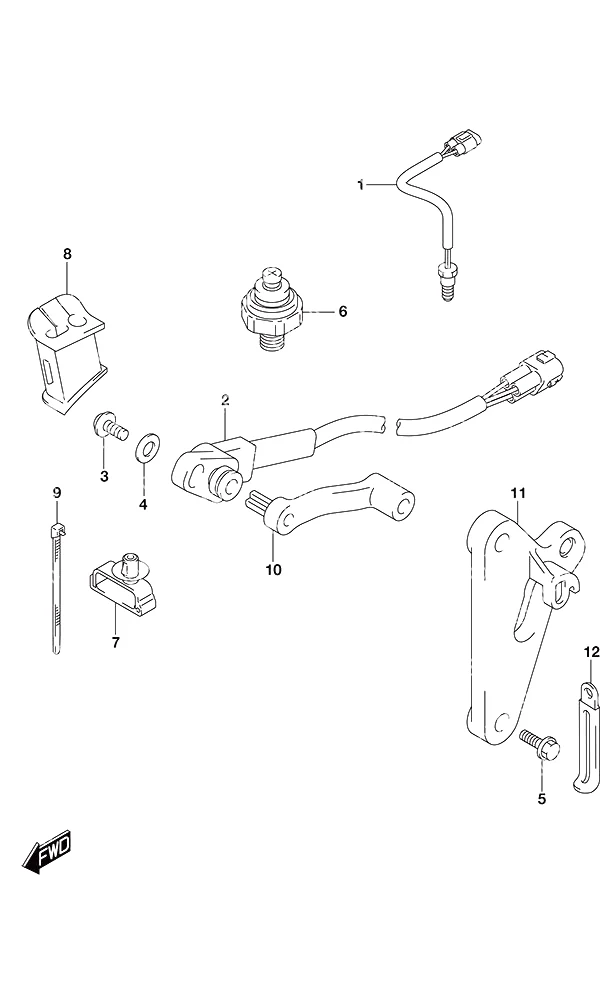

图 315传感器 Sensor

REF	零件编号	中文名称	英文名称	数量
1	34830-87J20	温度传感器总成	Temp Sensor Assy	1
2	34840-98J03	升降感应器总成	Trim Sensor Assembly	1
3	09136-05041	螺钉(5x20)	Screw (5x20)	1
4	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	1
5	09103-06093	螺栓6X20	Bolt 6X20	2
6	37820-99E02	油压开关	Oil Pressure Switch	1
7	09403-07340	卡箍	Clamp	1
8	36656-88L00	动力升降倾斜装置电缆护圈	PTT Cable Grommet	1
9	09407-14407	卡箍(长:140)	Clamp (L:140)	3
10	34841-88L01	升降感应器杠杆	Trim Sensor Lever	1
11	34845-88L02	升降传感器支架	Trim Sender Bracket	1
12	29404-93J11	卡箍(长:65)	Clamp (L:65)	1

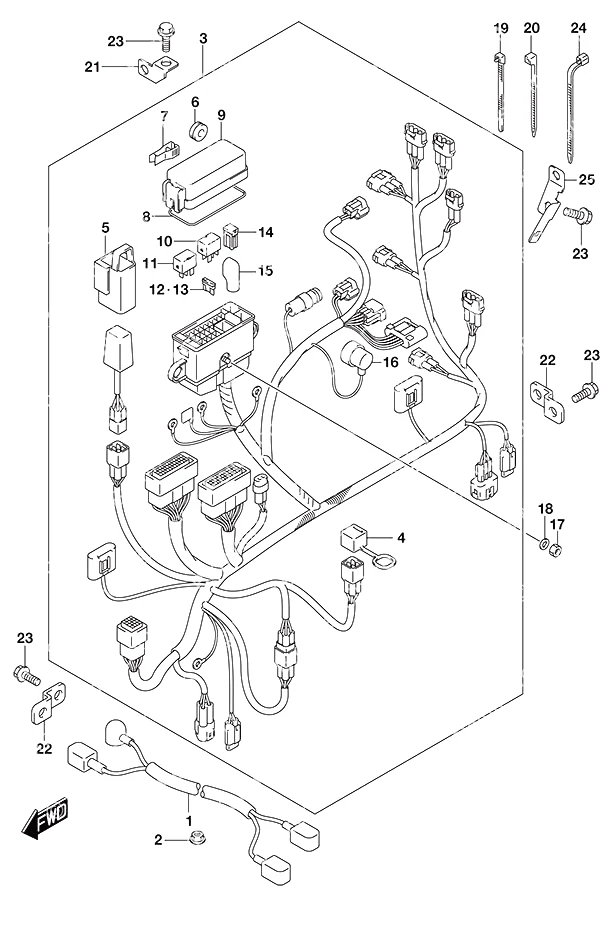

图 322线束 Harness

REF	零件编号	中文名称	英文名称	数量
1	33810-88L10	启动马达电缆总成	Starter Motor Cable Assembly	1
2	08316-10087	螺母	Nut	1
3	36610-88LM0	线束总成	Wiring Harness Assembly	1
4	33634-96J00	维修接头盖	Service Connector Cap	1
5	36668-87L00	维修接头盖	Service Connector Cap	1
6	09320-08510	缓冲垫(8.5x20x8)	Cushion (8.5x20x8)	2
7	36737-98L00	保险丝拔取器	Fuse Puller	1
8	36721-98L00	上盖O型圈	Upper Cover O-Ring	1
9	36738-98L00	保险丝盒上盖	Fuse Case Upper Cover	1
10	38860-76F01	继电器	Relay	1
11	38860-76F01	继电器	Relay	1
12	09481-15504	15安培保险丝	15 Amp Fuse	3
13	09481-30504	30安培保险丝	30 Amp Fuse	3
14	09481-30403	30安培保险丝	30 Amp Fuse	2
15	36612-96J01	端子盖	CAP,TERMINAL	1
16	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
17	08310-00067	螺母	Nut	1
18	08321-01067	锁紧垫圈	Lock Washer	1
19	09407-14403	卡箍(长:125)	Clamp (L:125)	1
20	09407-14407	卡箍(长:140)	Clamp (L:140)	1
21	36617-88L00	线束支架(停产)	Harness Bracket (NLA)	2
22	36617-93J10	线束支架	Harness Bracket	2
23	01550-0612C	螺栓	BOLT	5
24	09407-18402	卡箍(长:165)	Clamp (L:165)	1
25	36617-88L20	线束支架	Harness Bracket	1

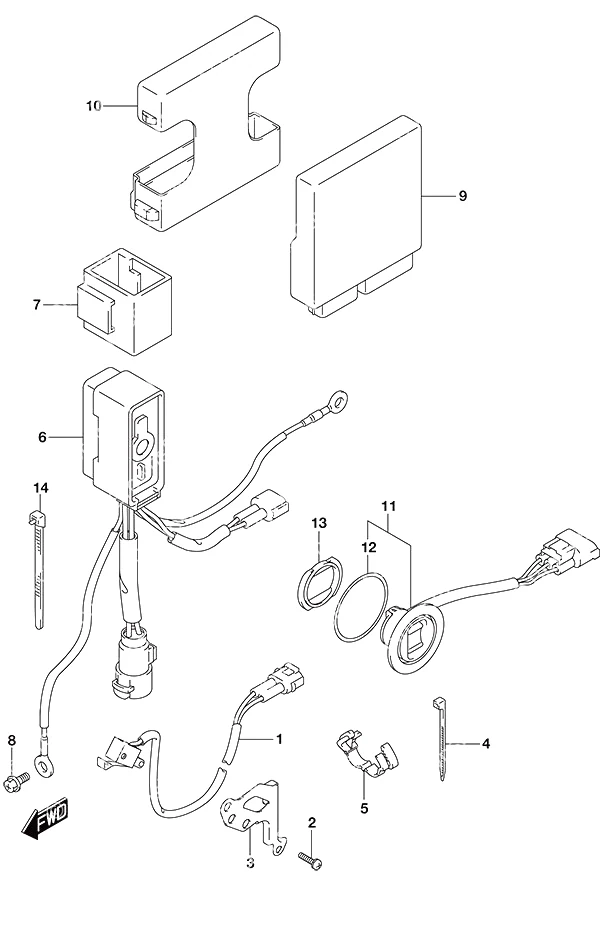

图 326动力升降倾斜开关/发动机控制单元 PTT Switch/Engine Control Unit

REF	零件编号	中文名称	英文名称	数量
1	37721-93J00	空挡开关总成	Neutral Switch Assembly	1
2	09137-04004	螺钉(4x16)	Screw (4x16)	2
3	37725-88L00	空挡开关支架	Neutral Switch Bracket	1
4	09407-10404	卡箍(长:100)	Clamp (L:100)	1
5	09408-00184	卡箍	Clamp	1
6	38410-93J13	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
7	38415-93J00	动力升降倾斜装置继电器支架	PTT Relay Holder	1
8	01550-06127	螺栓	BOLT	1
9	33940-88LJ0	发动机控制单元	Engine Control Unit	1
10	33925-88L10	电控单元缓冲垫	ECU Cushion	1
11	37850-92J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
12	37856-92J00	动力升降倾斜开关胶带	PTT Switch Tape	1
13	37857-92J01	动力升降倾斜装置开关衬套	PTT Switch Bushing	1
14	09407-14407	卡箍(长:140)	Clamp (L:140)	1

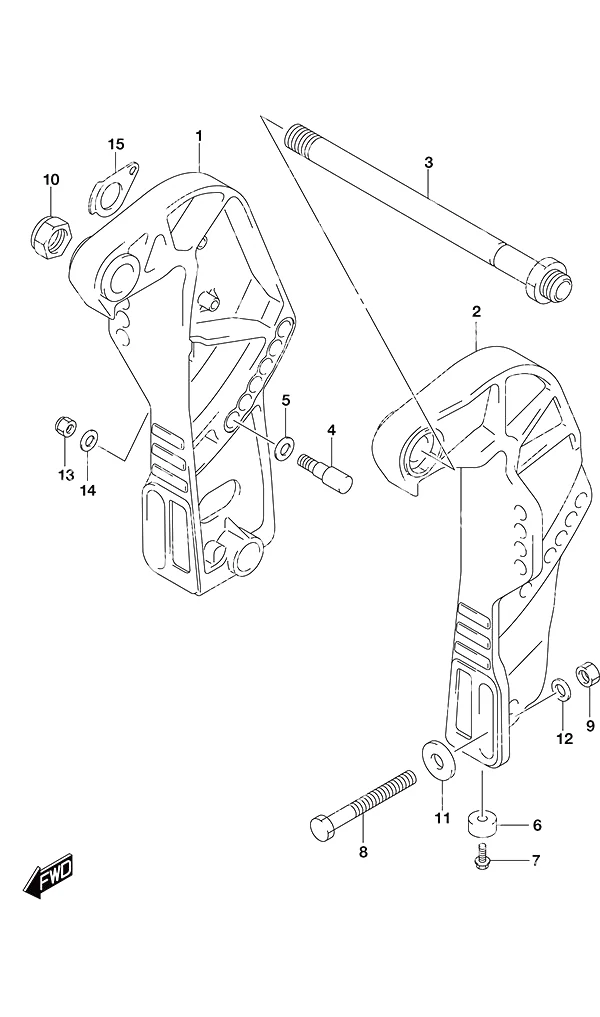

图 335夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
3	41130-87J11	夹具支架轴	Clamp Bracket Shaft	1
4	45421-89J00	倾斜锁定销	Tilt Lock Pin	2
5	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	2
6	55321-87J01	铝阳极	Aluminum Anode	2
7	09103-06281	螺栓(6x14)	Bolt (6x14)	2
9	09159-12014	螺母(12x17)	Nut (12x17)	4
10	09159-22006	螺母	Nut	1
11	09160-12128	垫圈 (12.5x35x3)	Washer (12.5x35x3)	4
12	09160-12126	垫圈 (12.5x22x3)	Washer (12.5x22x3)	4
13	09159-10050	螺母	Nut	2
14	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
15	41135-93J00	夹具支架轴垫圈	Clamp Bracket Shaft Washer	1

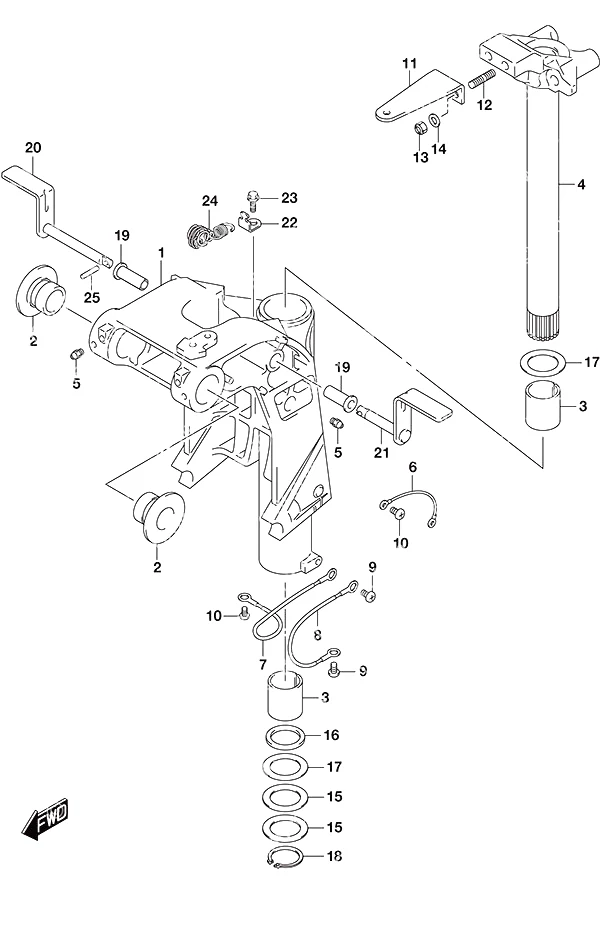

图 336旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
2	43211-87J00	旋转支架衬套	Swivel Bracket Bushing	2
3	43711-89J10	转向衬套	Steering Bushing	2
5	22511-99011	黄油嘴	Grease Nipple	3
6	36894-95201	导线(长165)	Wire Lead (L:165)	1
7	36895-87D01	导线(长210)	Wire Lead (L:210)	1
8	36895-87D01	导线(长210)	Wire Lead (L:210)	1
9	09125-06063	螺钉(6x10)	Screw (6x10)	2
10	09125-05050	螺钉(5x8)	Screw (5x8)	3
11	43755-88L00	转向支架附件	Steering Bracket Attachment	1
12	09108-10161	双头螺栓(10x20)	Stud Bolt (10x20)	2
13	09159-10050	螺母	Nut	2
14	09160-10165	附件垫圈	WASHER,ATTACHME	2
15	09160-39003	垫圈 (39.5x58x0.3)	Washer (39.5x58x0.3)	2
16	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
17	09160-39002	垫圈 (39.5x58x1)	Washer (39.5x58x1)	2
18	09380-38003	卡簧	Circlip	1
19	41226-97E00	衬套	Bushing	2
20	41270-89J11	倾斜锁定杆	LEVER,TILT LOCK	1
21	41280-89J04	左舷倾斜锁定杆	Port Tilt Lock Lever	1
22	45731-96312	弹簧支架	Spring Bracket	1
23	09116-06236	螺栓(6x16)	Bolt (6x16)	1
24	41230-97E10	倾斜锁定弹簧	Tilt Lock Spring	1
25	09205-03012	弹簧销 (3x16)	Spring Pin (3x16)	1

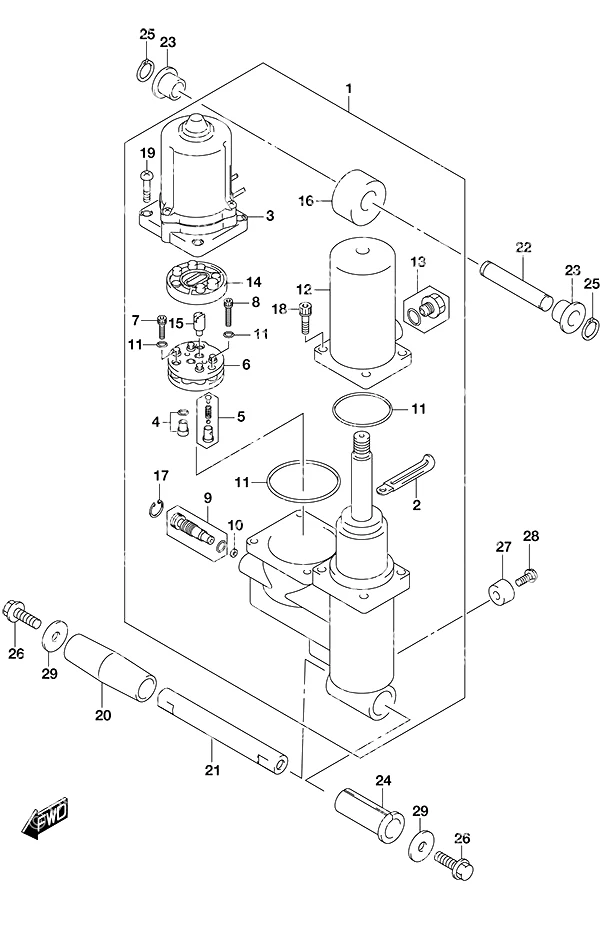

图 337升降油缸 Trim Cylinder

REF	零件编号	中文名称	英文名称	数量
1	48000-88L30	动力配平装置总成	TRIM ASSY,POWER	1
2	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
3	38100-88L12	动力升降倾斜装置马达总成	PTT Motor Assembly	1
4	48320-87J10	上压力阀	Up Pressure Valve	1
5	48330-87J10	下压阀	Down Pressure Valve	1
6	48510-97E00	齿轮泵总成	Gear Pump Assembly	1
7	48541-87J10	螺栓(停产)	Bolt (NLA)	2
8	48541-87J20	螺栓(停产)	Bolt (NLA)	1
9	48551-88L00	手动阀	Manual Valve	1
10	48553-88L00	密封垫圈	Washer Seal	1
11	48557-87J10	O型圈套件	O-Ring Set	1
12	48571-88L01	储液箱	Reservoir Tank	1
13	48572-87L00	塞子	Plug	1
14	48582-97E01	滤清器	Filter	1
15	48583-87J10	驱动联轴节	Drive Joint	1
16	48611-88L00	金属接头(停产)	Metal Joint (NLA)	1
17	48681-87J11	卡簧	Circlip	1
18	48862-87J20	储液箱螺栓	Reservoir Tank Bolt	4
19	48862-88L00	动力升降倾斜装置马达螺丝	PTT Motor Screw	4
20	47225-87J00	倾斜油缸下轴环(停产)	Tilt Cylinder Lower Collar (NLA)	1
21	48121-89J10	倾斜油缸下轴	Tilt Cylinder Lower Shaft	1
22	48321-89J11	倾斜缸上轴	Tilt Cylinder Upper Shaft	1
23	48325-89J00	倾斜缸上衬套	Tilt Cylinder Upper Bushing	2
24	48326-87J00	倾斜油缸下衬套	Tilt Cylinder Lower Bushing	1
25	09380-12002	卡环	Snap Ring	2
26	09116-10179	螺栓 (10x35)	Bolt (10x35)	2
27	55321-87J01	铝阳极	Aluminum Anode	1
28	09103-06281	螺栓(6x14)	Bolt (6x14)	1
29	09160-10139	垫片(10.5x35x3)(停产)	Washer (10.5x35x3) (NLA)	2

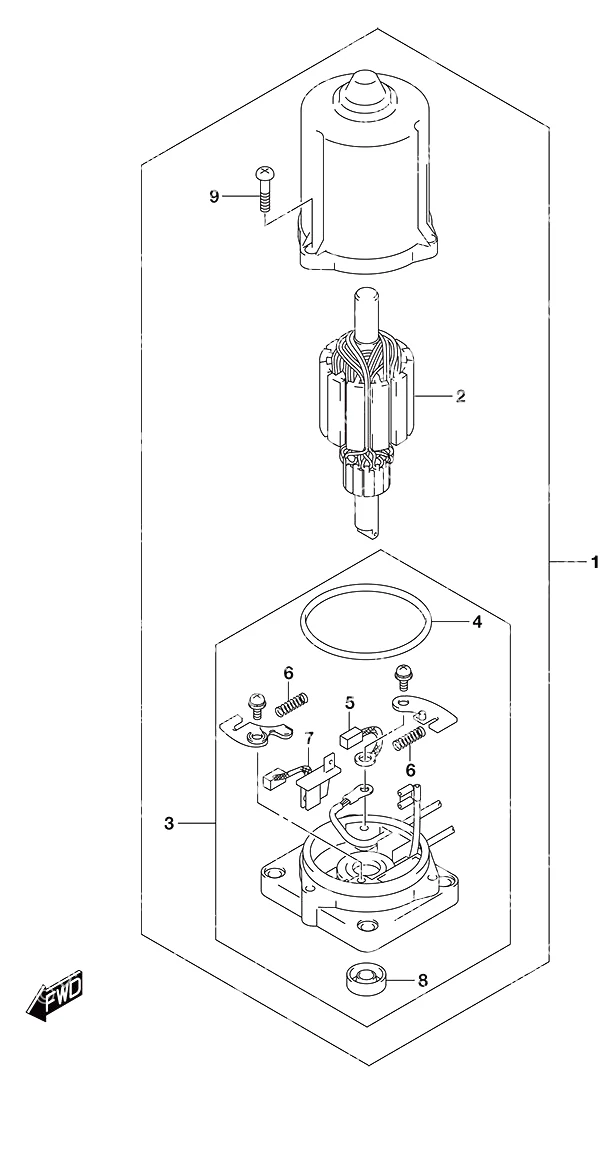

图 340动力升降倾斜装置马达 PTT Motor

REF	零件编号	中文名称	英文名称	数量
1	38100-88L12	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31311-87J10	电枢(停产)	Armature (NLA)	1
3	31173-88L12	电刷架总成	Brush Holder Assembly	1
4	31123-97E10	O型圈	O-Ring	1
5	31133-94910	电刷	Brush	1
6	31135-94900	弹簧	Spring	2
7	31136-87J11	断路器	Breaker	1
8	33799-97E00	油封	Oil Seal	1
9	31111-87J10	螺钉(停产)	Screw (NLA)	3

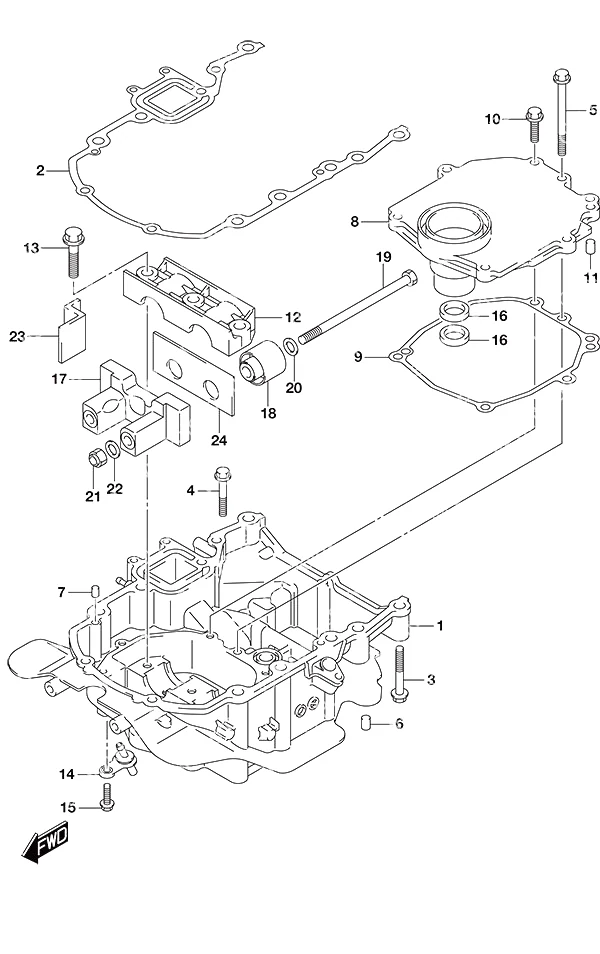

图 401发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
2	51211-88L00	发动机支架衬垫	Engine Holder Gasket	1
3	09116-08159	螺栓(8x55)	Bolt (8x55)	8
4	01550-0845A	螺栓	BOLT	1
5	01550-0885A	螺栓	BOLT	1
6	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
7	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
8	51122-88L00	安装箱盖	Mount Case Cover	1
9	51123-88L00	安装箱盖垫片	Mount Case Cover Gasket	1
10	01550-0825A	螺栓	BOLT	6
11	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
12	54137-88L00	上部安装盖	Upper Mount Cover	1
13	09116-10181	螺栓(10x44)	Bolt (10x44)	3
14	51170-88L00	水位指示器支架	Water Indicator Bracket	1
15	29116-93J00	螺栓(6x20)	Bolt (6x20)	1
16	09282-17013	油封 16.5X2	SEAL,OIL(16.5X2	2
17	54124-88L20	上推力支架	Upper Thrust Bracket	1
18	54130-88L00	上支架	Upper Mount	2
19	54166-95J02	安装螺栓	Mount Bolt	2
20	54114-90J10	垫片	Washer	2
21	09159-12014	螺母(12x17)	Nut (12x17)	2
22	09160-12110	垫圈 (12.5x22x3.0)	Washer (12.5x22x3.0)	2
23	54121-88L01	上部推力支架	MOUNT,UPR THRUS	2
24	54123-88L01	上部推力支架	MOUNT,UPR THRUS	1

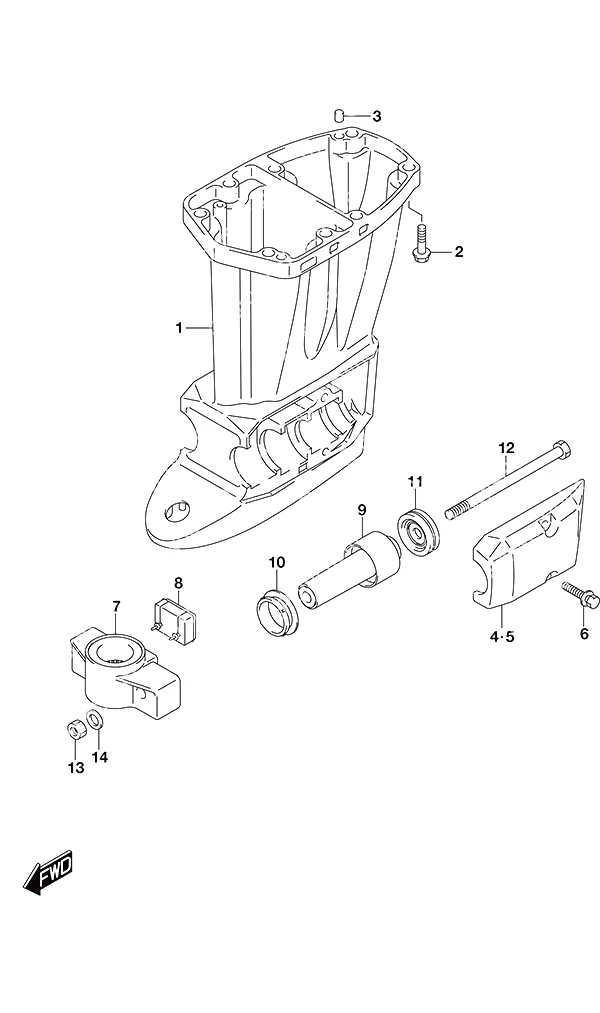

图 405驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
2	09116-10181	螺栓(10x44)	Bolt (10x44)	8
3	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
6	09116-10181	螺栓(10x44)	Bolt (10x44)	4
8	54151-88L01	下推力支架	MOUNT,LOWER THR	1
9	54160-88L10	下支架	Lower Mount	2
10	54167-87L01	下侧支架	Lower Side Mount	2
11	54180-88L01	前进减震器	DAMPER,FORWARD	2
12	54166-95J02	安装螺栓	Mount Bolt	2
13	09159-12014	螺母(12x17)	Nut (12x17)	2
14	09160-12110	垫圈 (12.5x22x3.0)	Washer (12.5x22x3.0)	2

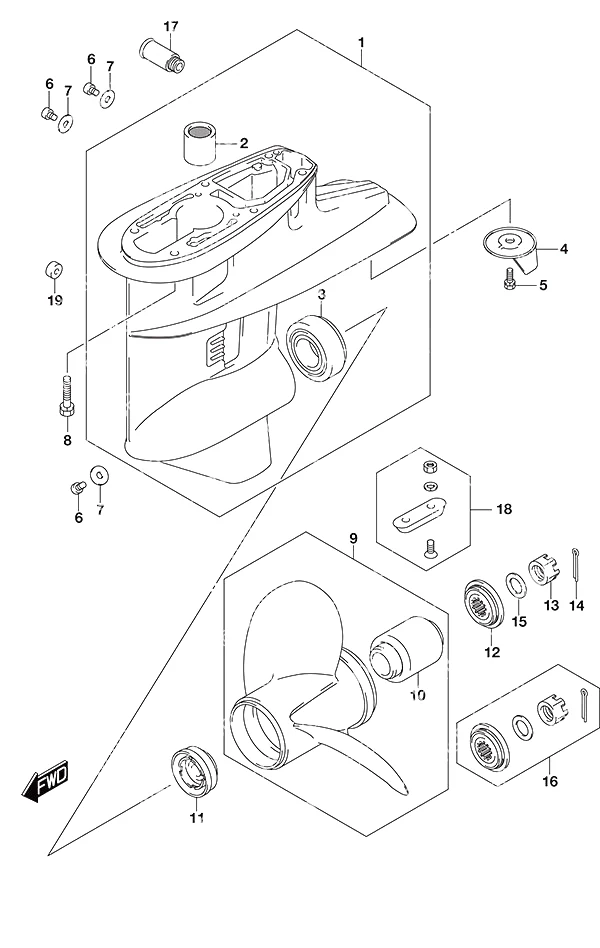

图 407齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
2	09263-22039	轴承(22x30x30)	Bearing (22x30x30)	1
3	09265-30004	轴承(30x62x17.25)	Bearing (30x62x17.25)	1
4	55125-95500	平衡调整片锌阳极	Trim Tab Zinc Anode	1
5	09117-08109	螺栓(8x16)	Bolt (8x16)	1
6	09248-10008	放油塞	Drain Plug	3
7	09168-10022	放油塞垫片	Drain Plug Gasket	3
8	09116-08131	螺栓(8x45)	Bolt (8x45)	6
10	58120-88L01	螺旋桨衬套	Propeller Bushing	1
11	57632-95330	螺旋桨止动块	STOPPER,PROPELL	1
12	57633-94301	螺旋桨螺母隔套	Propeller Nut Spacer	1
13	09141-18005	螺母(18mm)	Nut (18mm)	1
14	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
15	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
16	57630-94301	螺旋桨五金套件(DT40/DT55/DT65 DF40/DF50/DF60A机型)	Propeller Hardware Kit DT40/DT55/DT65/ DF40/DF50/DF60A	1
17	55181-95200	冲洗软管接头	Flush Hose Attachment	1
18	55300-95500	锌阳极	Zinc Anode	1
19	55321-87J11	镁阳极	Magnesium Anode	1
20	25700-88L03	齿轮箱密封套件 DT40c - DF40/DF50/60A	Gear Case Seal Kit DT40c - DF40 / DF50 / 60A	1

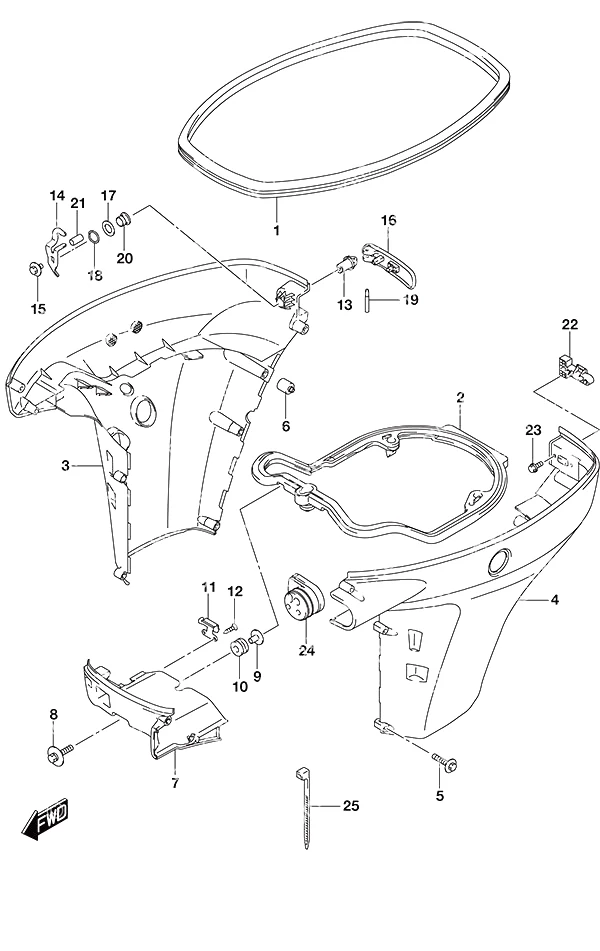

图 410侧盖 Side Cover

REF	零件编号	中文名称	英文名称	数量
1	61112-88L10	侧盖橡胶件	Side Cover Rubber	1
2	61134-88L11	侧盖密封	SEAL,SIDE COVER	1
5	09139-06249	螺钉	SCREW	10
6	61151-88L01	侧盖缓冲垫	CUSHION,SIDE CO	1
8	09116-08174	螺栓(8x38)	Bolt (8x38)	2
9	09169-08050	前面板垫圈	Front Panel Washer	2
10	09320-11023	前部缓冲垫	CUSHION,FRONT P	2
11	61412-88L00	前面板挂钩	Front Panel Hook	1
12	03542-05169	螺钉	SCREW	2
13	61632-93J00	发动机盖挂钩轴	Engine Cover Hook Shaft	1
14	61641-88L00	发动机盖挂钩	Engine Cover Hook	1
15	09116-06127	螺栓(6x12)	Bolt (6x12)	1
16	61633-88L00	后挂钩杆	Rear Hook Lever	1
17	09160-13014	垫圈 (13.2x25x1.0)	Washer (13.2x25x1.0)	1
18	09164-14008	波形垫圈	Wave Washer	1
19	09202-04022	挂钩杆销	Hook Lever Pin	1
20	09306-13007	衬套	Bushing	1
21	09352-50901-600	软管(5x9x600)	Hose (5x9x600)	1
22	61673-93J12	挂钩锁闩	LATCH,HOOK LEVE	1
23	09116-05010	螺栓(5x12)	Bolt (5x12)	2
24	61124-88L11	遥控线缆护套	Remocon Cable Grommet	1
25	09407-25402	卡箍(长:248)	Clamp (L:248)	1

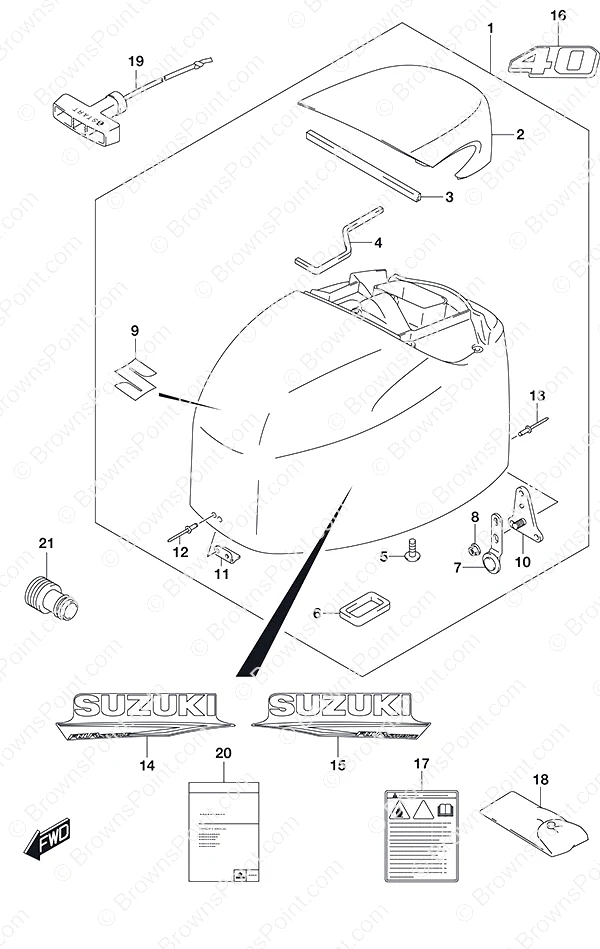

图 420发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
3	61438-88L01	倾斜手柄密封1号	Tilt Up Handle Seal No 1	1
4	61439-88L01	倾斜手柄密封2号	Tilt Up Handle Seal No 2	1
5	03542-06169	螺钉	SCREW	5
6	61476-88L00	通风密封件	Air Vent Seal	1
7	61610-95J00	后紧固件	Rear Fastener	1
8	09159-06084	螺母(停产)	Nut (NLA)	1
9	68111-88L10	徽标(S)	Emblem Mark (S)	1
10	61620-95J00	后紧固件支架	Rear Fastener Bracket	1
12	09229-04018	铆钉	Rivet	2
13	09229-04005	铆钉	Rivet	2
17	61458-90J01	发动机盖标签	Engine Cover Label	1
18	09800-81812	工具套装	Tool Set	1
19	18210-88L00	启动器旋钮总成	Starter Knob Assembly	1
20	99011-88L92-054	99011-88L92-054	99011-88L92-054	1
21	17917-87L00	冲水接头	Water Flush Connector	1
22	17917-87L00	冲水接头	Water Flush Connector	1

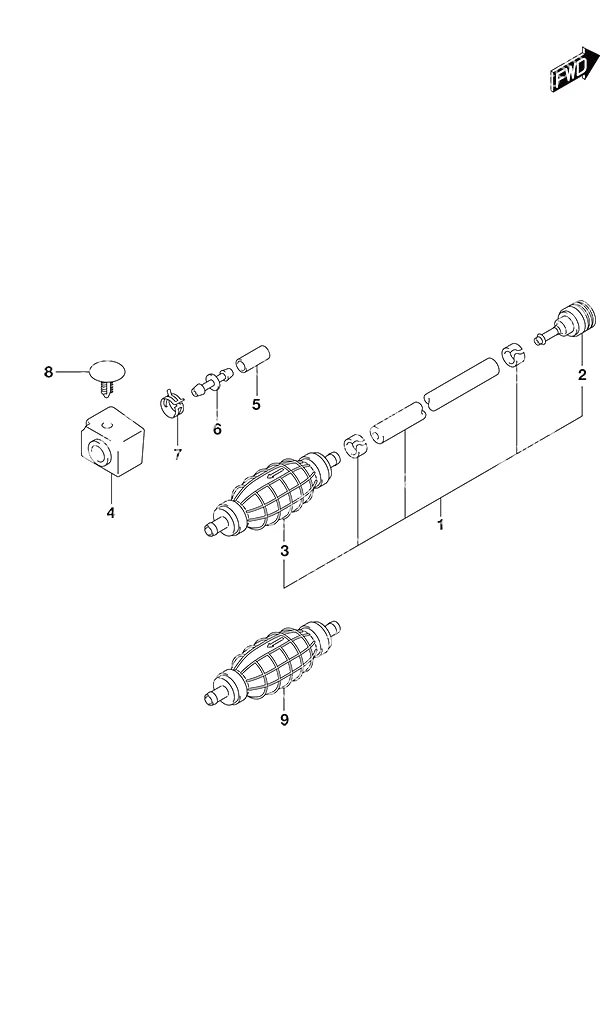

图 430燃油软管 Fuel Hose

REF	零件编号	中文名称	英文名称	数量
1	65700-88L06	燃油软管	Fuel Hose	1
2	65750-95501	燃油软管接头（13mm）	Fuel Hose Connector (13mm)	1
3	65770-90J04	挤压泵	Squeeze Pump	1
4	61188-88L00	燃油软管护套	Fuel Hose Grommet	1
5	09251-07003	盖帽	Cap	1
6	09367-08001	软管接头	Hose Joint	1
7	09401-11423	卡扣	Clip	1
8	09409-05312-6GS	卡扣	Clip	1
9	65770-90J04	挤压泵	Squeeze Pump	1

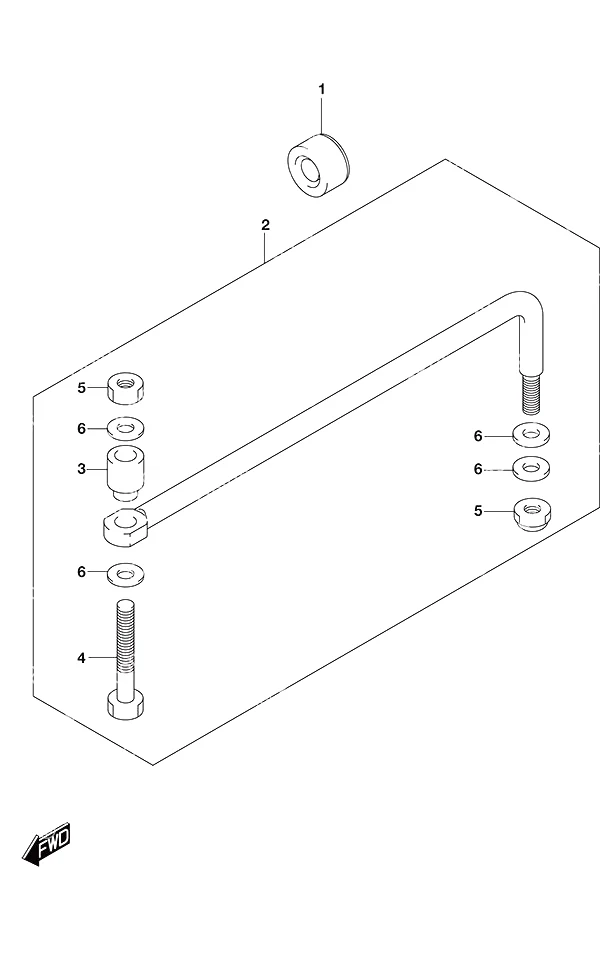

图 442转向拉杆 Drag Link

REF	零件编号	中文名称	英文名称	数量
1	41161-94400	转向拉索密封件	Steering Cable Seal	1
2	67701-87J11	转向拉杆总成	Drag Link Assembly	1
3	67721-99E00	转向拉杆隔套	Drag Link Spacer	1
4	67725-99E00	转向拉杆螺栓	Drag Link Bolt	1
5	67726-99E00	锁紧螺母	Lock Nut	2
6	67728-99E00	垫片	Washer	4

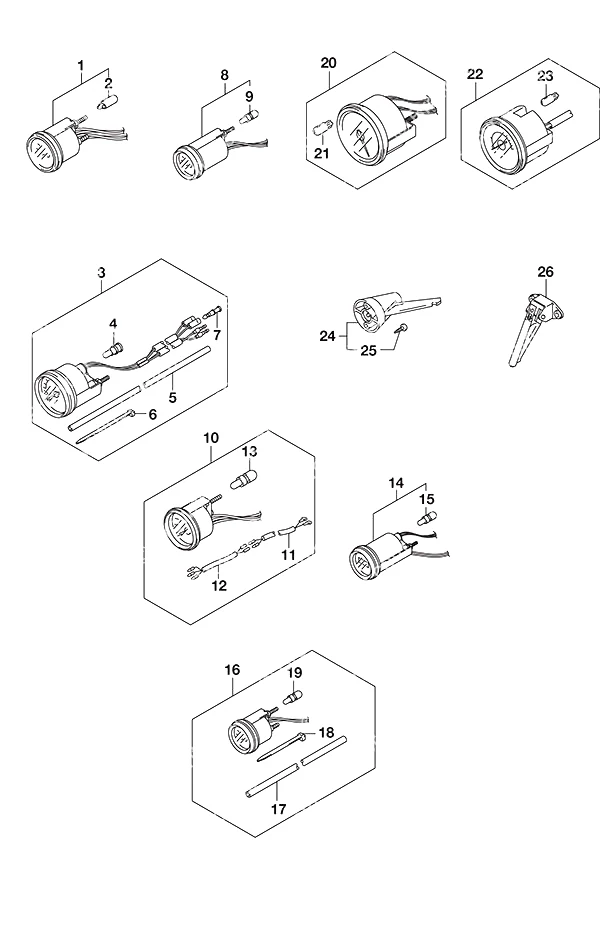

图 501选配: 仪表 Opt: Meter

REF	零件编号	中文名称	英文名称	数量
2	09471-12108	灯泡(12V 1.7W)	Bulb (12v 1.7w)	1
4	09471-12028	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
5	34191-92E00	水压管	Water Pressure Tubing	1
6	09407-14407	卡箍(长:140)	Clamp (L:140)	2
7	36615-96300	树脂端子	Resin Terminal	2
9	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
11	34310-92E00	燃油表导线(停产)	Fuel Gauge Lead (NLA)	1
12	34360-92E00	适配线束(停产)	Adapter Harness (NLA)	1
13	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
15	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
17	34191-92E00	水压管	Water Pressure Tubing	1
18	09407-14407	卡箍(长:140)	Clamp (L:140)	2
19	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
21	09471-12077	灯泡(12V 1.7W)	Bulb (12v, 1.7w)	1
23	09471-12077	灯泡(12V 1.7W)	Bulb (12v, 1.7w)	1
24	34190-95500	速度表传感器(停产)	Speedometer Sensor (NLA)	1
25	03112-06303	螺钉(停产)	Screw (NLA)	2
26	34190-87D00	速度表传感器	Speedometer Sensor	1

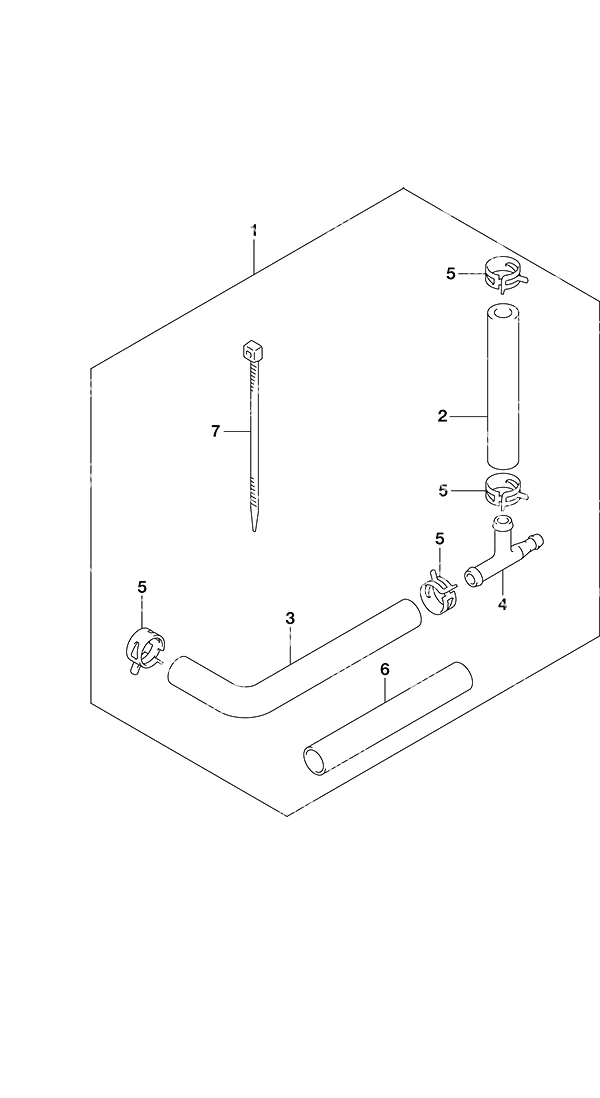

图 507选配：水压表组件套件 Opt: Water Pressure Gauge Sub Kit

REF	零件编号	中文名称	英文名称	数量
1	34660-90J04	水压表安装套件	Water Pressure Gauge Install Kit	1
2	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
3	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
4	09367-06006	三通	3 Way	1
5	09401-08413	卡扣	Clip	4
6	18498-99EA1	防护罩(长80)	Protector (L:80)	1
7	09407-25402	卡箍(长:248)	Clamp (L:248)	1

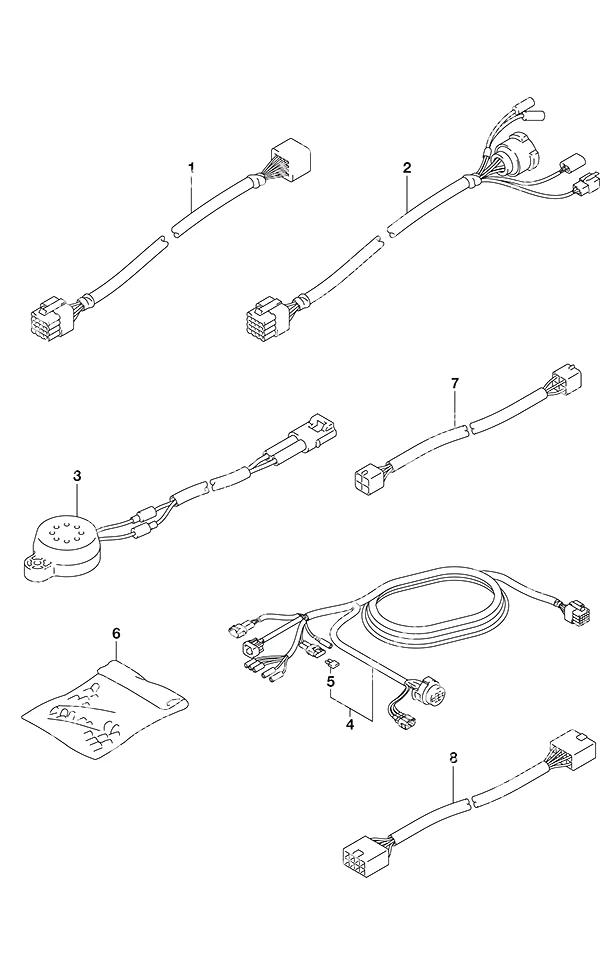

图 521选配: 线束 Opt: Harness

REF	零件编号	中文名称	英文名称	数量
2	36620-93J31	替代件36620-93J32	Replaced by 36620-93J32	1
3	38500-93J00	警报蜂鸣器*	Warning Buzzer*	1
5	09481-10501	10安培保险丝	10 Amp Fuse	1
6	36990-87D00	端子套管套装	Terminal & Sleeve Set	1
7	36682-92E00	线束	Wire Harness	1
8	36667-96L20	仪表延长线	Gauge Extension Wire	1

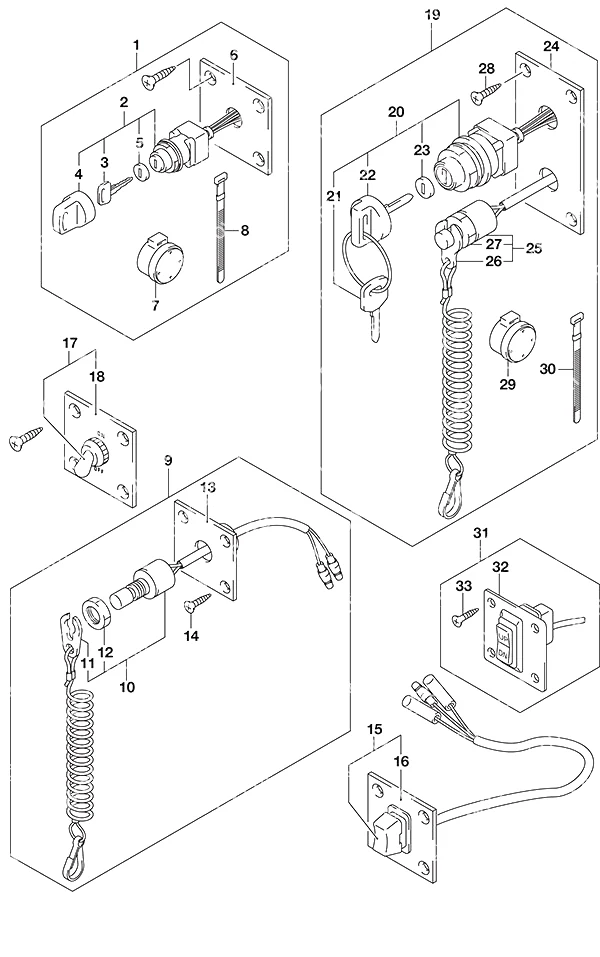

图 530选配: 开关 Opt: Switch

REF	零件编号	中文名称	英文名称	数量
1	37100-96J01	点火开关面板总成	Ignition Switch Panel Assembly	1
2	37110-93J02	点火开关总成	Ignition Switch Assembly	1
4	37143-99E01	钥匙帽	Key Cap	1
5	37149-93J00	气缸体盖	Cylinder Body Cap	1
6	37139-99E00	点火开关面板	Ignition Switch Panel	1
7	38500-93J90	警报蜂鸣器	Warning Buzzer	1
8	09407-14403	卡箍(长:125)	Clamp (L:125)	1
9	37803-93J06	紧急停机开关面板总成	Emergency Stop Switch Panel Assembly	1
10	37820-93J05	紧急停机开关总成	Emergency Stop Switch Assembly	1
11	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
12	37826-92J00	螺母	Nut	1
13	37825-99E00	紧急开关面板	Emergency Switch Panel	1
14	03122-05165	螺钉	SCREW	4
15	37805-93J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
16	37855-99E00	动力升降倾斜开关面板	PTT Switch Panel	1
17	37210-93J00	照明开关组(停产)	Lighting Switch Set (NLA)	1
18	37212-93J00	照明开关面板(停产)	Lighting Switch Panel (NLA)	1
22	37143-99E01	钥匙帽	Key Cap	1
23	37149-93J00	气缸体盖	Cylinder Body Cap	1
24	37139-99E20	点火开关面板	Ignition Switch Panel	1
25	37820-93J05	紧急停机开关总成	Emergency Stop Switch Assembly	1
26	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
27	37826-92J00	螺母	Nut	1
28	03121-0516A	螺钉	SCREW	4
29	38500-93J90	警报蜂鸣器	Warning Buzzer	1
30	09407-14403	卡箍(长:125)	Clamp (L:125)	1
31	37860-87L00	缓速模式控制开关总成	Trolling Mode Control Switch Assembly	1
32	37862-87L00	缓速开关面板	Trolling Switch Panel	1
33	09131-05004	螺钉(5x16)	Screw (5x16)	4

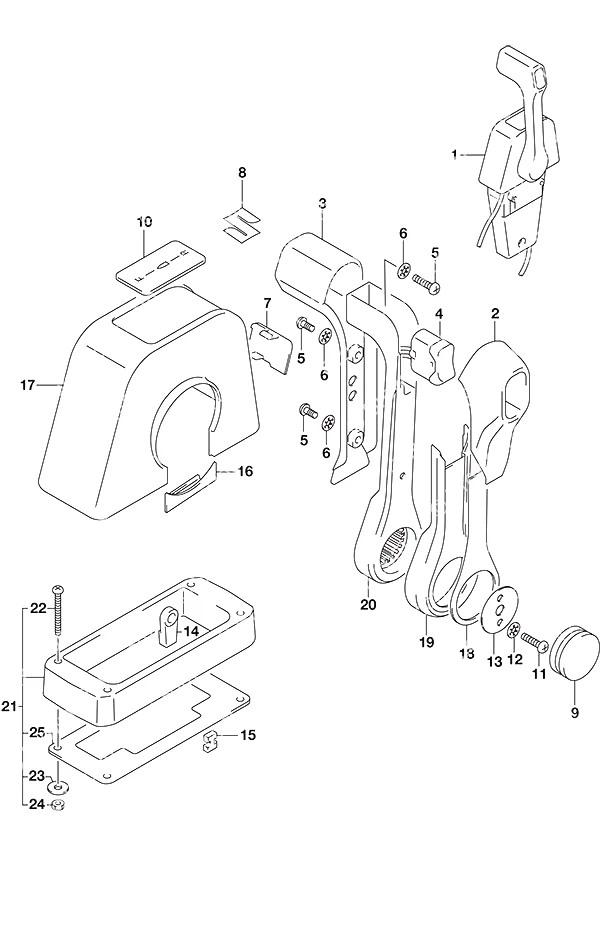

图 544选配: 顶置单联支架(1) Opt: Top Mount Single (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L02	替代件67200-88L20	Replaced by 67200-88L20	1
2	67261-88L10	2号握把	Grip No.2	1
3	67261-88L00	1号握把	Grip No. 1	1
4	37850-88L00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
5	67296-88L00	螺钉	Screw	3
6	67288-92E20	垫片	Washer	3
7	67212-88L00	盖板塞(单联)	Cover Plug (Single)	1
8	68111-88L00	徽标(S)	Emblem Mark (S)	1
9	67257-88L00	操纵杆帽	Lever Cap	1
10	67281-88L00	贴花(单)	Decal (Single)	1
11	67296-92E60	螺钉	Screw	2
12	67288-92E60	垫片	Washer	2
13	67253-92E00	垫片	Washer	1
14	67275-95600	电缆端头	Cable End	2
15	67273-95600	垫片	Spacer	1
16	67271-88L10	遥控杆下盖	Remocon Lever Lower Cover	1
17	67211-88L00	顶置仪表盘盖(单联)	Top Binnacle Cover (Single)	1
18	67264-88L00	操纵杆设计盖	Lever Design Cover	1
19	67264-88L10	杆镀层盖	Lever Plating Cover	1
20	67251-88L00	手柄操纵杆	Handle Lever	1
21	67500-88L00	单舵轮箱隔垫	Single Binnacle Box Spacer	1
22	09125-05135	螺钉(5x65)	Screw (5x65)	4
23	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	4
24	09140-05005	螺母	Nut	4
25	67273-88L00	单索环	Grommet (Single)	1

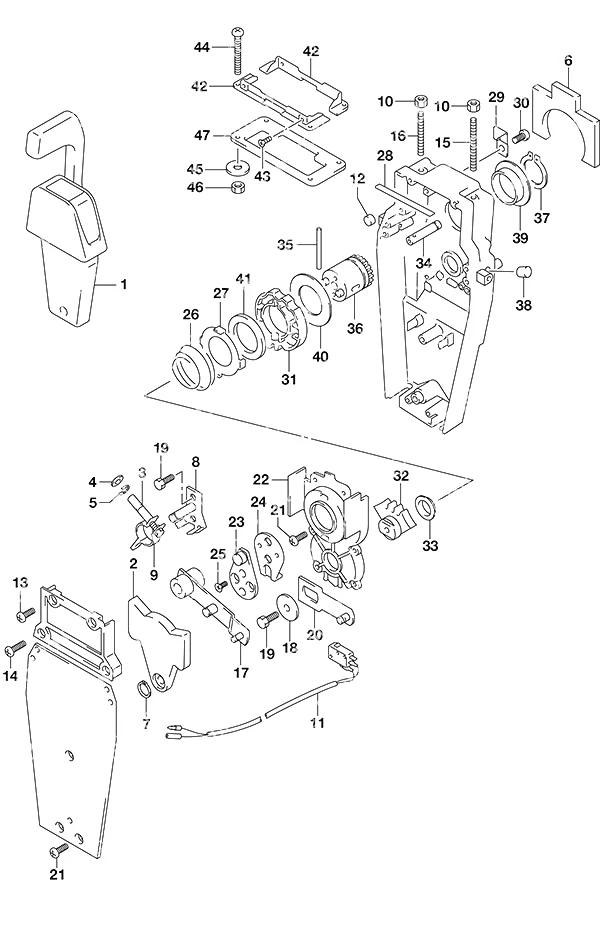

图 545选配: 顶置单联支架(2) Opt: Top Mount Single (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L02	替代件67200-88L20	Replaced by 67200-88L20	1
2	67222-92E00	双联板	Dual Plate	1
3	67223-92E00	制动调节器(停产)	Brake Adjust (NLA)	1
4	67288-92E00	垫片	Washer	1
5	67292-94300	E型卡环	E Ring	4
6	67272-88L00	防水密封件	Waterproof Seal	1
7	67291-92E00	卡环(停产)	Snap Ring (NLA)	2
8	67221-92E00	换挡总成（停产）	Shift Assembly (NLA)	1
9	67224-92E00	制动臂总成(停产)	Brake Arm Assembly (NLA)	1
10	09140-06020	螺母(6mm)	Nut (6mm)	2
11	37721-88L01	空挡开关总成	Neutral Switch Assembly	1
12	67236-92E00	滚轮(停产)	Roller (NLA)	1
13	67296-88D10	螺钉(5x16)	Screw (5x16)	2
14	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	2
15	67226-92E00	螺栓(停产)	Bolt (NLA)	1
16	67226-92E10	螺栓(停产)	Bolt (NLA)	1
17	67240-92E00	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
18	67228-92E00	垫圈 (停产)	Washer (NLA)	1
19	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	3
20	67230-88L00	换挡臂总成	Shift Arm Assembly	1
21	09125-05042	螺钉(5x10)	Screw (5x10)	9
22	67234-88L00	齿轮箱	Gear Case	1
23	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67227-92E00	止动器(停产)	Stopper (NLA)	1
25	09126-06006	螺钉(6x20)	Screw (6x20)	2
26	67233-92E00	弹簧(停产)	Spring (NLA)	1
27	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	1
28	67237-92E01	弹簧(停产)	Spring (NLA)	5
29	67269-92E00	支架(停产)	Bracket (NLA)	1
30	67296-88D10	螺钉(5x16)	Screw (5x16)	1
31	67238-88L00	驱动齿轮	Drive Gear	1
32	67231-88L00	换挡齿轮	Shift Gear	1
33	67232-88L00	换挡齿轮衬套	Shift Gear Bushing	6
34	67241-88L00	自由加速杆	Free Accel Rod	1
35	67239-92E00	销	Pin	1
36	67246-88L00	遥控驱动轴	Remocon Drive Shaft	1
37	67291-92E10	卡环(停产)	Snap Ring (NLA)	1
38	67243-92E00	索环(停产)	Grommet (NLA)	1
39	67252-88L00	遥控驱动轴衬套	Remocon Drive Shaft Bushing	1
40	67253-88L00	垫片	Washer	1
41	67239-92E10	换挡销板	Shift Pin Plate	1
42	67274-88L00	盖板底座法兰(单联)	Cover Base Flange (Single)	2
43	67296-95610	螺钉	Screw	4
44	67296-92E30	螺钉	Screw	4
45	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
46	67287-92E00	螺母	Nut	4
47	67273-88L00	单索环	Grommet (Single)	1

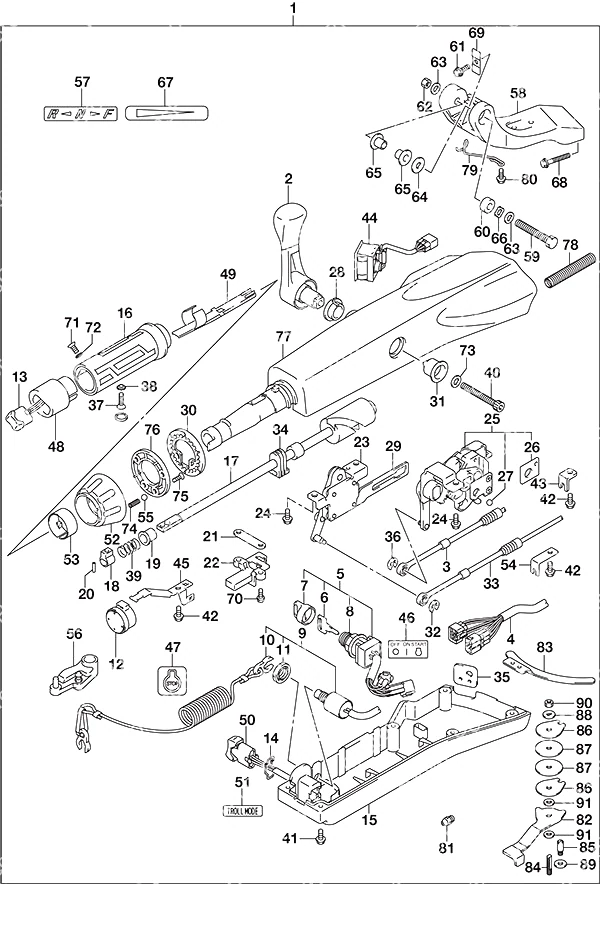

图 570选配: 舵柄 Opt: Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	63002-88L27-YAY	舵柄手柄套件	Tiller Handle Kit	1
2	21110-88L00	换挡杆(停产)	Shift Lever (NLA)	1
3	23230-88L00	换挡拉索	Shift Cable	1
4	36620-88L11	手柄线束	Handle Wire Harness	1
5	37110-87L01	点火开关总成	Ignition Switch Assembly	1
7	37141-99E00	(931)点火钥匙	(931) Ignition Key	1
8	37149-93J00	气缸体盖	Cylinder Body Cap	1
9	37820-87L11	紧急开关总成	Emergency Switch Assembly	1
10	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
11	37826-92J10	螺母	Nut	1
12	38500-93J90	警报蜂鸣器	Warning Buzzer	1
13	37850-87L01	动力升降倾斜装置开关总成	PTT Switch Assembly	1
14	37852-87J00	升降开关帽	Trim Switch Cap	1
15	63121-88L10	下盖	Under Cover	1
16	63210-88L00	手柄握把	Handle Grip	1
17	63221-88L00	油门轴(停产)	Throttle Shaft (NLA)	1
18	63223-92D00	手柄杆止动器	Handle Rod Stopper	1
19	63225-88L00	手柄杆衬套(停产)	Handle Rod Bushing (NLA)	1
20	63227-93200	手柄杆销	Handle Rod Pin	1
21	63235-88L00	油门轴挡板	Throttle Shaft Plate	1
22	63246-88L00	节气门调节限位器(停产)	Throttle Adjust Stopper (NLA)	1
23	63250-88L00	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
24	63251-87J00	螺钉(6x12)	Screw (6x12)	4
25	63260-88L00	换挡齿轮总成	Shift Gear Assembly	1
26	63272-87J00	钢球导板	Ball Guide Plate	1
27	63273-87J00	钢球(停产)	Ball (NLA)	1
28	63262-87J00	换挡杆衬套	Shift Lever Bushing	1
29	63271-87J00	锁紧板	Lock Plate	1
30	63248-99J00	节气门调节器缺口板	Throttle Adjuster Notch Plate	1
31	63261-87J00	换挡齿轮衬套	Shift Gear Bushing	1
32	63274-87J00	E型卡环(停产)	E Ring (NLA)	1
33	63610-88L00	节气门拉线	Throttle Cable	1
34	37853-88L90	动力升降倾斜开关引线护圈	PTT Switch Lead Grommet	1
35	63626-88L00	电缆护圈(停产)	Cable Grommet (NLA)	1
36	67292-87J00	E型卡环	E Ring	2
37	09126-06015	螺钉(6x23)	Screw (6x23)	1
38	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
39	09440-12027	弹簧	Spring	1
40	21112-88L00	换挡杆螺栓	Shift Lever Bolt	1
41	09125-05047	螺钉(5x14)	Screw (5x14)	6
42	63611-88L00	夹具支架螺栓(停产)	Clamp Bracket Bolt (NLA)	3
43	63612-87J00	夹具支架	Clamp Bracket	1
44	34200-87L00	带监测的转速表	Tachometer w/Monitor	1
45	36617-88L90	主线束固定支架	Main Harness Clamp Bracket	1
46	37112-88L91	点火开关标签	Ignition Switch Label	1
47	37835-91J00-YAY	止动标签	Stop Label	1
48	37851-88L90	动力升降倾斜装置开关底座	PTT Switch Base	1
49	37852-88L90	导向线束	Guide Harness	1
50	37861-87L10	缓速模式控制开关	Troll Mode Control Switch	1
51	37864-88L91	缓速模式标签	Troll Mode Label	1
52	63244-99J00	节气门调节器旋钮	Throttle Adjuster Knob	1
53	63245-99J00	节气门调节器衬套	Throttle Adjuster Bushing	1
54	63612-88L10	夹紧换挡支架(停产)	Clamp Shift Bracket (NLA)	1
55	09260-10006	钢球	Ball	1
56	19120-88L12	节气门杆	LEVER,THROTTLE	1
57	21131-88L01	离合器换挡标记	Clutch Shift Mark	1
58	43761-88L01-YAY	舵柄手柄支架	Tiller Handle Bracket	1
59	43762-88L00	舵柄手柄枢轴螺栓	Tiller Handle Pivot Bolt	1
60	43768-88L00	舵柄隔套	Tiller Handle Spacer	1
61	09116-08137	螺栓(8x22)	Bolt (8x22)	1
62	09159-12014	螺母(12x17)	Nut (12x17)	1
63	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	2
64	09160-12124	垫圈 (12.5x32x1.5)	Washer (12.5x32x1.5)	1
65	63115-88L01	舵柄手柄衬套	Tiller Handle Bushing	2
66	09164-13010	垫片	Washer	1
67	63215-93110	手柄握把标记	Handle Grip Mark	1
68	09116-10150	螺栓(10x55)	Bolt (10x55)	2
69	63132-88L00	舵柄止动器	Tiller Handle Stopper	1
70	63251-88L90	螺栓	Bolt	2
71	37855-88L90	节气门握把螺丝	Throttle Grip Screw	1
72	37854-88L90	节气门握把垫圈	Throttle Grip Washer	1
73	63258-88L00	垫片	Washer	1
74	09440-06037	弹簧	Spring	1
75	03522-05169	螺钉	Screw	3
76	63247-99J00	节气门调节器旋钮板	Throttle Adjuster Knob Plate	1
77	63111-88L00-YAY	舵柄手柄壳体	Tiller Handle Housing	1
78	33834-88L00	防护罩	Protector	1
79	65793-88L00	燃油管固定架	Fuel Hose Holder	1
80	09116-06237	螺栓(6x15)	Bolt (6x15)	2
81	22511-99011	黄油嘴	Grease Nipple	1
82	43411-88L00	转向调节器	Steering Adjuster	1
83	43415-88L00	转向调节器板	Steering Adjuster Plate	1
84	43512-88L00	转向调节螺纹轴	Steering Adjust Thread Shaft	1
85	43513-88L00	转向调节螺栓	Steering Adjust Bolt	1
86	43514-88L00	转向调节摩擦片	Steering Adjust Friction Plate	2
87	43515-88L00	转向调节摩擦垫片	Steering Adjust Friction Washer Plate	2
88	43516-88L00	转向调节摩擦垫圈	Steering Adjust Friction Washer	1
89	43517-88L00	转向调节器隔套	Steering Adjuster Spacer	1
90	09159-08059	螺母	Nut	1
91	09161-08011	垫圈 (8.2x18x1.2)	Washer (8.2x18x1.2)	2

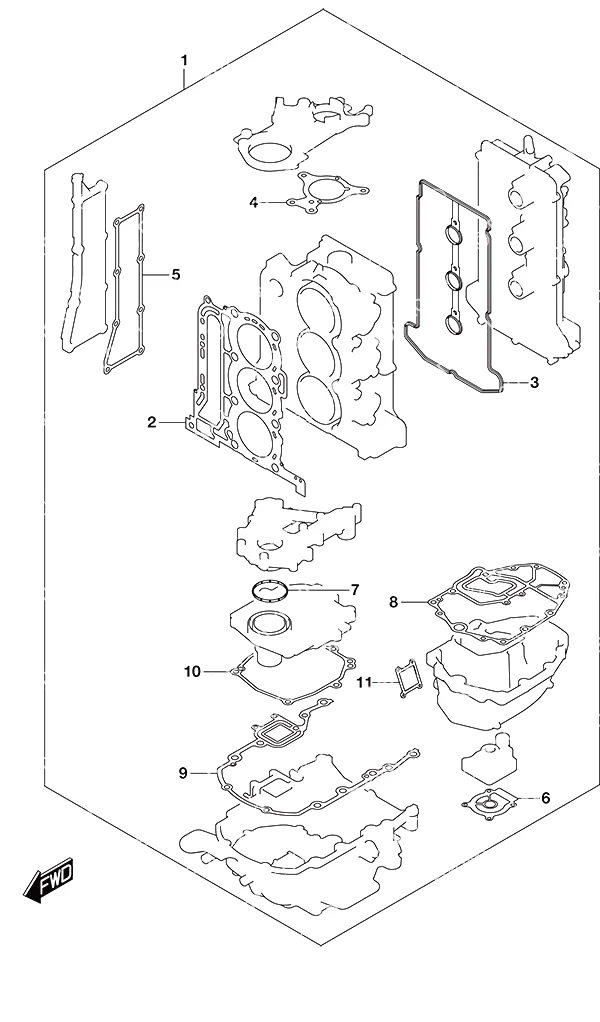

图 585选配: 衬垫套装 Opt: Gasket Set

REF	零件编号	中文名称	英文名称	数量
1	11400-88872	发动机衬垫套装	Engine Gasket Set	1
2	11141-88L00	气缸盖垫片	Cylinder Head Gasket	1
3	11189-88L00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
4	11413-88L00	上部油封垫片	Upper Oil Seal Gasket	1
5	14151-88L00	排气盖衬垫	Exhaust Cover Gasket	1
6	17472-96304	水泵板衬垫	Water Pump Plate Gasket	1
7	11433-88L00	油封下部衬垫	Under Oil Seal Gasket	1
8	11489-88L01	油底壳衬垫	Oil Pan Gasket	1
9	51211-88L00	发动机支架衬垫	Engine Holder Gasket	1
10	51123-88L00	安装箱盖垫片	Mount Case Cover Gasket	1
11	11552-88L00	水套盖垫片	Water Jacket Cover Gasket	1

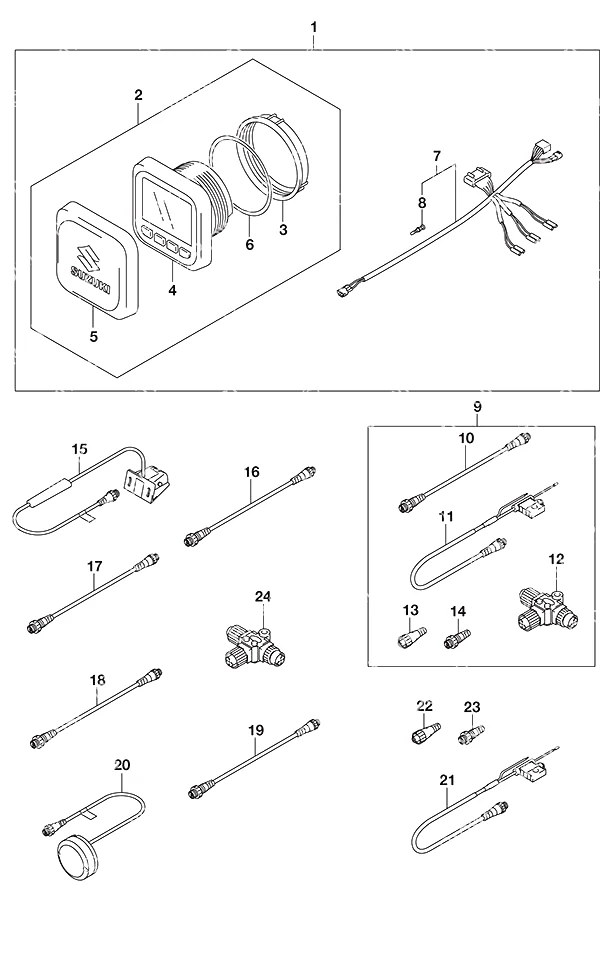

图 600选配: 多功能仪表 Opt: Multi Function Gauge

REF	零件编号	中文名称	英文名称	数量
1	34000-96L49	单机机械多功能仪表套件	Single Engine Mech Multi Function Gauge Kit	1
2	34011-96L42	SMG4多功能仪表	SMG4 Multi Function Gauge	1
3	34112-96L00	仪表螺母	Gauge Nut	1
4	34193-96L00	仪表边框	Gauge Bezel	1
5	34211-96L00	多功能仪表遮阳罩	Multi-Function Gauge Sun Cover	1
6	34825-96L00	仪表密封填料	Gauge Packing	1
7	36661-96L30	发动机机械适配器	Mechanical Engine Adapter	1
8	36615-96300	树脂端子	Resin Terminal	5
9	36001-88L00	电线组件	Wire Set	1
10	990C0-88104	2英尺延长电缆	2' Extension cable	1
11	990C0-88112	SMIS电源线	SMIS Power Cable	1
12	990C0-88110	T型接头	T-Connector	1
13	990C0-88113	120欧母终端电阻(母头)	Terminating Resistor 120 ohm Female	1
14	990C0-88114	120欧母终端电阻(公头)	Terminating Resistor 120 ohm Male	1
16	990C0-88104	2英尺延长电缆	2' Extension cable	1
17	990C0-88105	6英尺延长电缆	6' Extension cable	1
18	990C0-88107	15英尺延长电缆	15' Extension cable	1
19	990C0-88108	25英尺延长电缆	25' Extension cable	1
20	990C0-88122	GPS接收模块	GPS Receiver Module	1
21	990C0-88112	SMIS电源线	SMIS Power Cable	1
22	990C0-88113	120欧母终端电阻(母头)	Terminating Resistor 120 ohm Female	1
23	990C0-88114	120欧母终端电阻(公头)	Terminating Resistor 120 ohm Male	1
24	990C0-88110	T型接头	T-Connector	1
