铃木 Suzuki DF 4 2022 - 爆炸图零件明细

2022 年 · 共 24 个部位 · 471 条零件

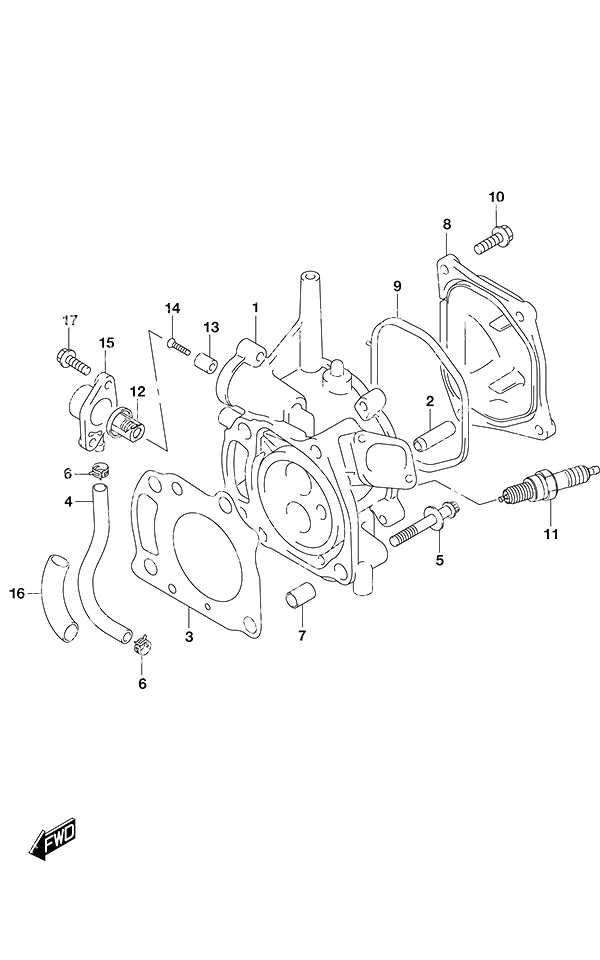

图 111气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11110-97L00	气缸盖	Cylinder Head	1
2	11115-93E00-001	加大0.30气门导管	Valve Guide (OS:0.30)	2
3	11141-97L00	气缸盖垫片	Cylinder Head Gasket	1
4	09352-70119-600	软管(7X11X600)	HOSE(7X11X600)	1
5	11117-91JL0	气缸盖螺栓	Cylinder Head Bolt	4
6	09401-10412	卡扣	Clip	2
7	04211-11169	销 11×16	PIN 11X16	2
8	11171-97L10	气缸盖	COVER,CYLINDER	1
9	11189-97L00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
10	01550-0620C	螺栓	BOLT	4
11	09482-00L04	NGK CPR6EA-9火花塞	NGK CPR6EA-9 Spark Plug	1
12	17670-91J02	节温器(50度)	Thermostat (50c)	1
13	55321-95J00	防护阳极	Protection Anode	1
14	09126-05011	防护阳极螺钉	Protection Anode Screw	1
15	17680-97L00	节温器盖	Thermostat Cover	1
16	33833-97L40	防护罩	Protector	1
17	01550-0620C	螺栓	BOLT	2

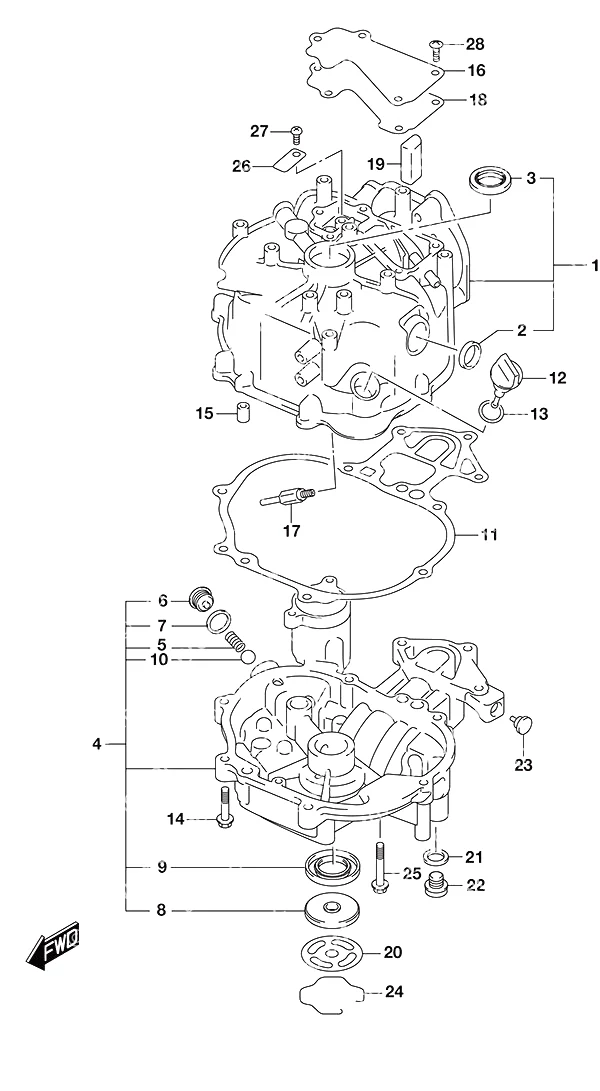

图 113气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11200-97L10	气缸体总成	BLOCK ASSY,CYLI	1
2	11971-97L00	油位观察窗	Oil Level Filler Lens	1
3	09283-21009	油封(19.7x33x6)	Oil Seal (19.7x33x6)	1
4	11300-97L11	曲轴箱总成	Crankcase Assembly	1
5	16152-97L00	机油减压阀弹簧	Oil Relief Valve Spring	1
6	16153-97L00	安全阀弹簧座	Relief Valve Spring Retainer	1
7	09168-16009	垫片 (16x22x0.8)	Gasket (16x22x0.8)	1
8	09283-10009	油封(10x45x5)	Oil Seal (10x45x5)	1
9	09283-25076	油封(25x45x5)	Oil Seal (25x45x5)	1
10	06111-15004	钢球(停产)	Ball (NLA)	1
11	11351-97L00	曲轴箱衬垫	Crankcase Gasket	1
12	11381-91J10	黄色油尺	Oil Level Gauge (Yellow)	1
13	09280-15007	O型圈	O-Ring	1
14	01550-0630C	螺栓	BOLT	8
15	04211-09149	销 9×14	PIN 9X14	2
16	11173-97L00	通气板	Breather Plate	1
17	11177-97L00	通气排油管	Breather Oil Drain Pipe	1
18	11179-97L00	通气板垫片	Breather Plate Gasket	1
19	11186-97L00	机油透气分离器	Oil Breather Separator	1
20	11431-97L10	油底壳板	PLATE,UNDER OIL	1
21	09168-12017	垫片 (12x17x1)	Gasket (12x17x1)	1
22	09248-12009	放油螺塞	Oil Drain Plug	1
23	09321-08026	缓冲垫	CUSHION	2
24	09387-52002	定位环	Set Ring	1
25	01550-0640C	螺栓	Bolt	1
26	11452-91J00	簧片阀	Reed Valve	1
27	02112-0612A	螺钉	SCREW	1
28	02142-06127	螺钉 6×12	SCREW 6X12	5

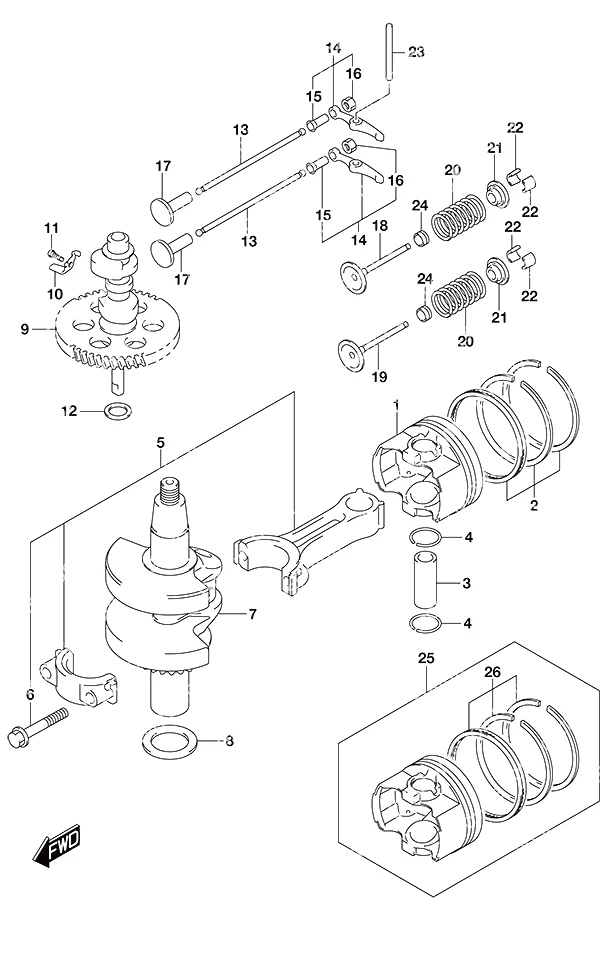

图 116曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-89L10-0B0	活塞	Piston	1
2	12140-89L20	活塞环组	Piston Ring Set	1
3	12151-89L00	活塞销	Piston Pin	1
4	09381-16001	活塞销卡簧	Piston Pin Circlip	2
5	12160-97L00	连杆总成	Connecting Rod Assembly	1
6	12163-97L00	连杆螺栓	Connecting Rod Bolt	2
7	12200-97L00	曲轴总成	Crankshaft Assembly	1
8	08211-25361	垫片	Washer	1
9	12711-97L00	凸轮轴	Camshaft	1
10	12951-91J01	减压凸轮	Decompression Cam	1
11	09106-02001	螺栓(2x9.8)	Bolt (2x9.8)	1
12	08211-17251	推力垫圈	Thrust Washer	1
13	12894-91JL0	推杆	Push Rod	2
14	12840-97L00	摇臂总成	Rocker Arm Assembly	2
15	12842-97L00	挺杆调节螺丝	Tappet Adjusting Screw	2
16	12843-27A00	挺杆调节螺母	Tappet Adjust Nut	2
17	12891-87C00	挺杆	Tappet	2
18	12911-91J02	进气阀	Intake Valve	1
19	12915-91J02	排气阀	Exhaust Valve	1
20	12921-91J00	气门弹簧	Valve Spring	2
21	12931-78G00	气门弹簧座圈	Valve Spring Retainer	2
22	12932-24400	气门锁片	Valve Cotter	4
23	09261-04017	销 (4x43)	Pin (4x43)	1
24	09289-05006	气门杆密封件	Valve Stem Seal	2
25	12100-97L10-050	活塞及环组件(加大0.50)	Piston & Ring Set (OS:0.50)	1
26	12140-89L20-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	1

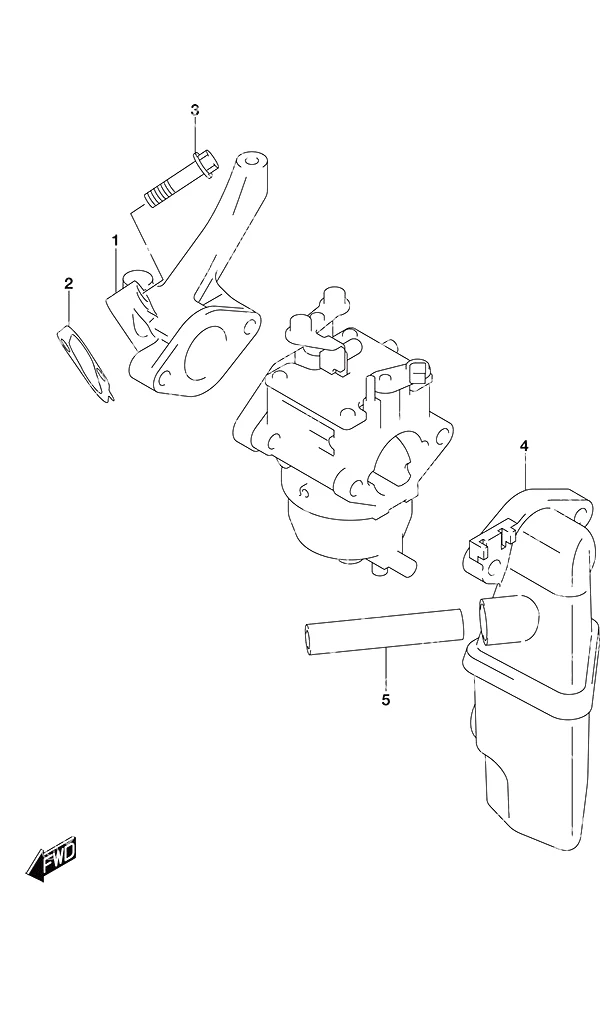

图 122进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	13111-97L00	进气歧管	Intake Manifold	1
2	13119-97L00	进气歧管衬垫	Inlet Manifold Gasket	1
3	01547-0625C	螺栓	Bolt	2
4	13810-97L00	消声器	Silencer	1
5	11174-97L00	通气软管	Breather Hose	1

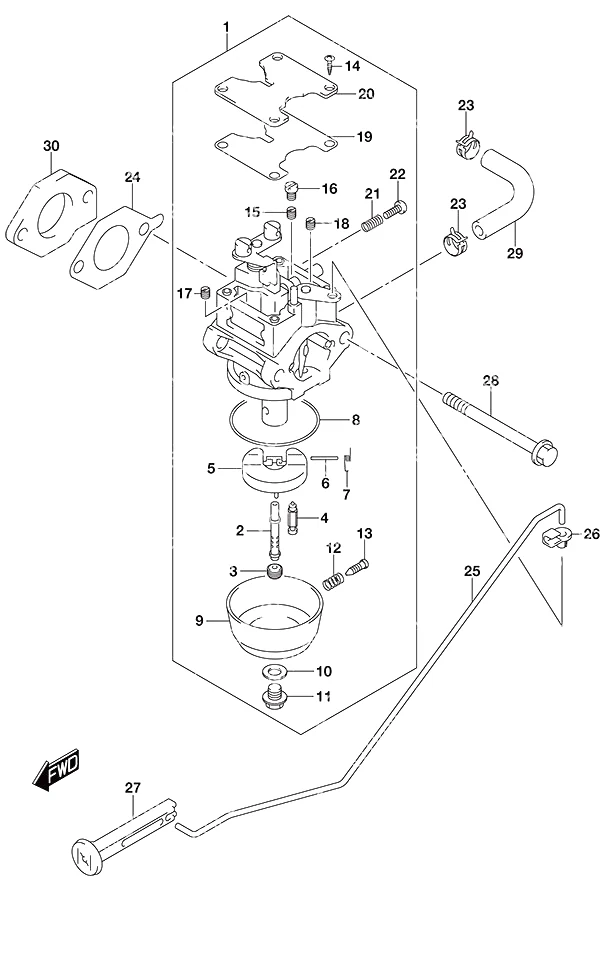

图 128化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	13200-97L02	化油器总成	CARBURETOR ASSY	1
2	13236-97L00	主喷管	Main Nozzle	1
4	13371-91J20	针阀	Needle Valve	1
5	13250-97J21	浮子	FLOAT	1
6	13254-97J00	浮子销	Float Pin	1
7	13268-97J30	弹簧	Spring	1
8	13251-97J00	浮子室衬垫	Float Chamber Gasket	1
9	13245-97J00	浮子室	Float Chamber	1
10	13249-97J00	垫片	Gasket	1
11	13247-97J00	螺钉	Screw	1
12	13268-97J10	弹簧	Spring	1
13	13616-97J00	螺钉	Screw	1
14	13267-97J00	螺钉(停产)	Screw (NLA)	4
16	13267-97J10	螺钉	Screw	1
17	09493-26010	主空气量孔#130	Main Air Jet #130	1
18	09493-85003	#85低速空气量孔	Slow Air Jet #85	1
19	13249-97J11	衬垫	GASKET	1
20	13248-97J00	挡板(停产)	Plate (NLA)	1
21	13268-97J20	弹簧	Spring	1
22	13534-97J10	螺钉	Screw	1
23	09401-09404	卡扣	Clip	2
24	13125-91J10	化油器衬垫	Carburetor Gasket	2
25	13413-97L01	阻风门拉杆	Choke Rod	1
26	13436-91J00	阻风门拉杆接头	Choke Rod Connector	1
27	13631-97L00	阻风门旋钮	Choke Knob	1
28	09103-06521	螺栓	Bolt	2
29	09343-50L01-060	软管(5x10x60)	Hose (5x10x60)	1
30	13124-91JL0	化油器绝缘体	Carburetor Insulator	1

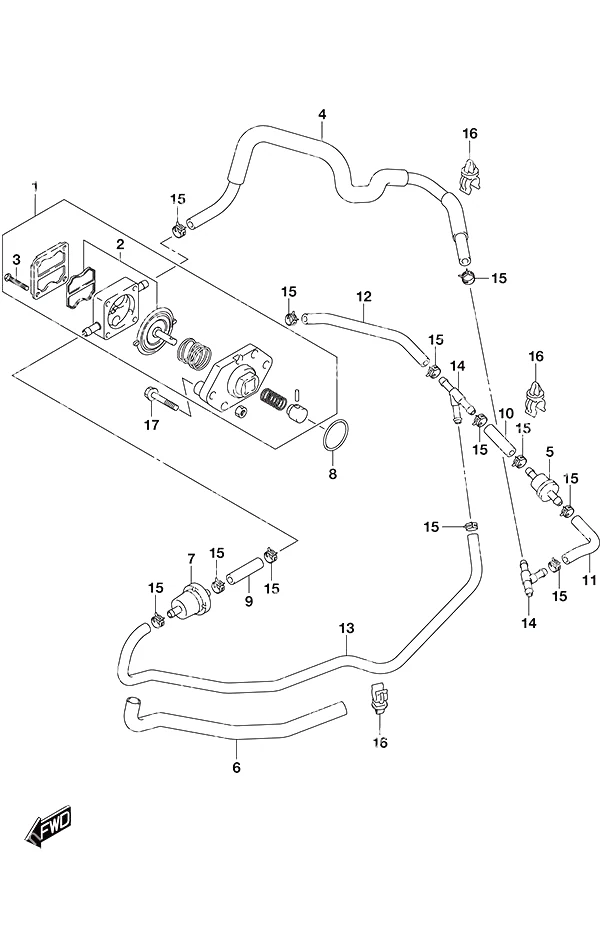

图 146燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	15100-91J03	燃油泵总成	Fuel Pump Assembly	1
2	15170-91J02	燃油泵膜片组	Fuel Pump Diaphragm Set	1
3	15251-91J00	螺钉	Screw	4
4	15191-97L00	燃油软管（油泵至三通阀）	Fuel Hose (Pump to 3 Way)	1
5	15850-97L01	燃油回流止回阀	Fuel Return Check Valve	1
6	33833-97L30	燃油管保护套	Fuel Hose Protector	1
7	44330-13H00	燃油滤清器	Fuel Filter	1
8	09280-27006	O型圈	O-Ring	1
9	09343-50L01-040	软管(5x10x40)	Hose (5x10x40)	1
10	09343-50L01-040	软管(5x10x40)	Hose (5x10x40)	1
11	09343-50L01-080	软管(5x10x80)	Hose (5x10x80)	1
12	09343-50L01-120	软管(5x10x120)	Hose (5x10x120)	1
13	09343-50L01-550	软管(5x10x550)	Hose (5x10x550)	1
14	09367-06007	三通	3 Way	2
15	09401-09404	卡扣	Clip	2
16	09403-09001	卡箍	Clamp	3
17	01550-0630C	螺栓	BOLT	2

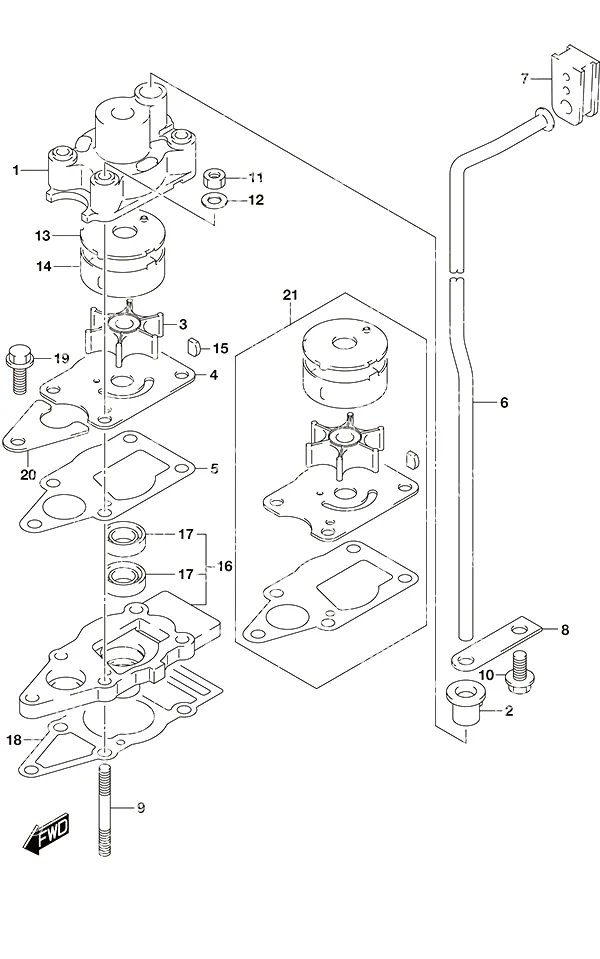

图 160水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17410-91JL0	水泵壳体	Water Pump Case	1
2	17415-98501	水泵壳体护圈	Water Pump Case Grommet	1
3	17461-985M0	水泵叶轮	Water Pump Impeller	1
4	17471-98610	水泵板(停产)	Water Pump Plate (NLA)	1
5	17472-91J00	水泵板衬垫	Water Pump Plate Gasket	1
7	17563-97L00	水管上护圈	Water Tube Upper Grommet	1
8	17564-98600	水管导套	Water Tube Guide	1
9	09108-06146	双头螺栓(6x52)	Stud Bolt (6x52)	4
10	09116-06225	螺栓(6x16)	Bolt (6x16)	1
11	29141-93J00	螺母(6mm)	Nut (6mm)	4
12	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	4
13	17412-91JL0	水泵壳体上板	Water Pump Case Upper Plate	1
14	17413-91JL0	水泵壳体套筒	Water Pump Case Sleeve	1
15	09420-03002	钥匙	Key	1
16	56130-91J20	驱动轴轴承座	Drive Shaft Bearing Housing	1
17	09282-10008	油封(10x21x4.5)	Oil Seal (10x21x4.5)	2
18	56132-91J00	驱动轴壳体衬垫	Drive Shaft Housing Gasket	1
19	09116-06229	螺栓(6x25)	Bolt (6x25)	1
20	25215-98601	换挡杆导套止动器	Shift Rod Guide Stopper	1
21	17400-986L2	DF4/4A/6/6A水泵维修套件	Water Pump Repair Kit DF4/4A/6/6A	1

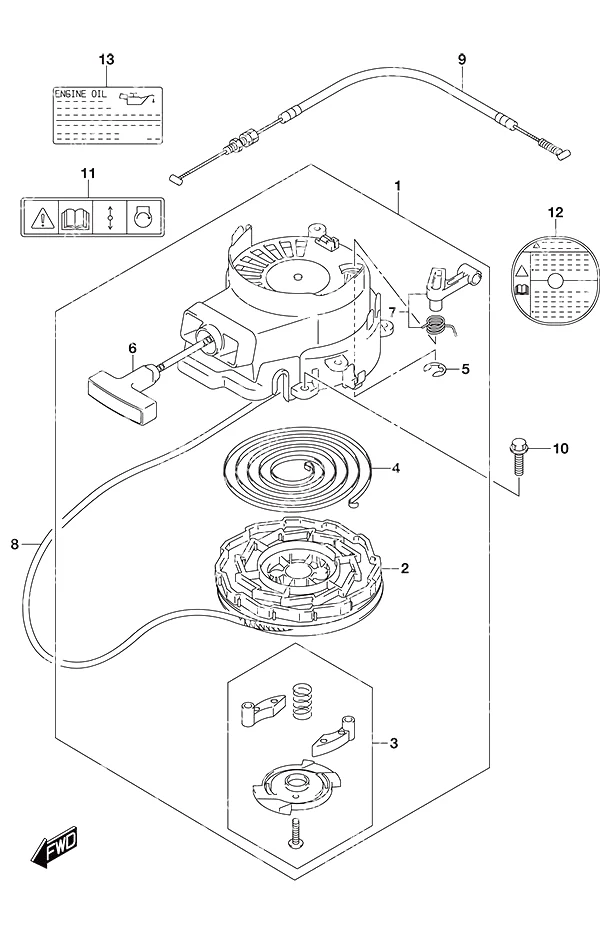

图 167反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	18100-97L01	启动电机总成	STARTER ASSY,RE	1
2	18121-97L00	卷线轮	Reel	1
3	18130-97L00	棘轮套件	Ratchet Set	1
4	18142-97L00	螺旋弹簧	Spiral Spring	1
5	18178-98310	卡簧	Circlip	1
6	18210-95L00	握把总成	Grip Assembly	1
7	18280-91J00	NSI套件	NSI Set	1
8	99000-81157-50M	绳索(停产)	Rope (NLA)	1
9	18290-97L00	NSI拉索总成	NSI Cable Assembly	1
10	01550-0620C	螺栓	BOLT	3
11	69711-91J11	S.I.G.P.标签	Label S.I.G.P.	1
12	61472-97L00	反冲启动器标签	Recoil Starter Label	1
13	61494-97L00	机油间隙标签	Oil & Clearance Label	1

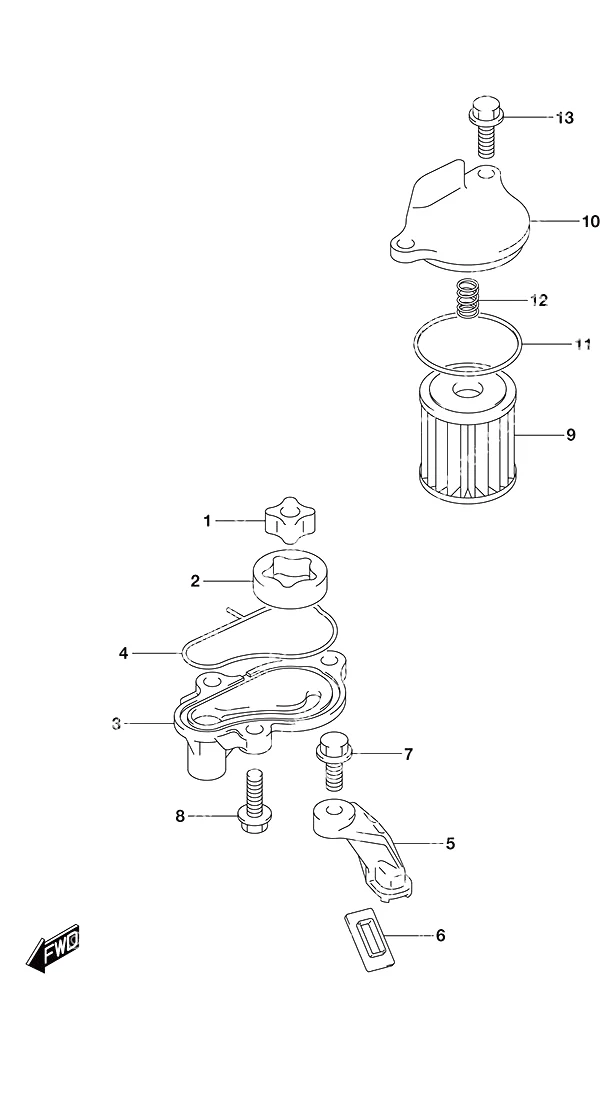

图 175机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	16131-97L00	机油泵内转子	Oil Pump Inner Rotor	1
2	16132-97L00	机油泵外转子	Oil Pump Outer Rotor	1
3	16161-97L00	机油泵转子板	Oil Pump Rotor Plate	1
4	16165-97L00	机油泵盖密封件	Oil Pump Cover Seal	1
5	16520-97L00	机油滤网	Oil Strainer	1
6	16524-97L01	机油滤网护圈	Oil Strainer Grommet	1
7	01550-0620A	螺栓	BOLT	1
8	01547-0620C	螺栓	Bolt	3
9	16510-16H11	发动机机油滤清器	Engine Oil Filter	1
10	16512-97L00	机油滤清器盖	Oil Filter Cap	1
11	09280-39002	O型圈	O-Ring	1
12	09440-10038	弹簧	Spring	1
13	01550-0616C	螺栓	BOLT	2

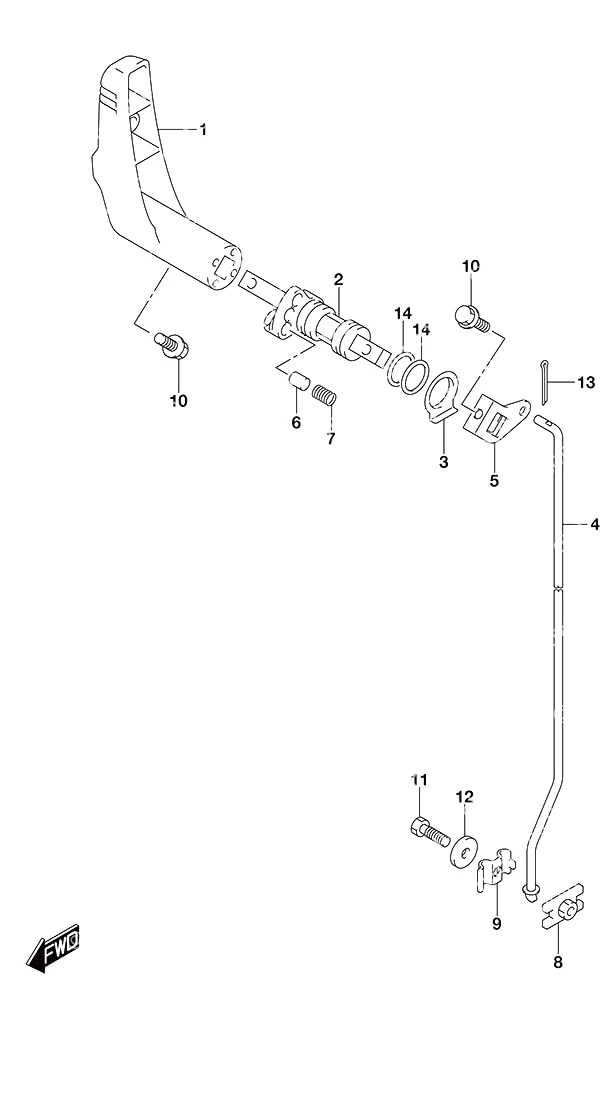

图 208离合器操纵杆 Clutch Lever

REF	零件编号	中文名称	英文名称	数量
1	21110-97L00	离合器操纵杆	Clutch Lever	1
2	21120-97L10	离合器压板组件	PLATE COMP,CLUT	1
3	21216-91J00	离合器轴垫片	Clutch Shaft Spacer	1
4	23110-97L00	离合器推杆	Clutch Rod	1
5	23210-91J00	离合器推杆臂	Clutch Rod Arm	1
6	23212-91J00	离合器缺口销	Clutch Notch Pin	1
7	23213-91J00	离合器缺口弹簧	Clutch Notch Spring	1
8	23310-91J00	离合器推杆连接器	Clutch Rod Connector	1
9	23321-91J00	离合器推杆连接器	Clutch Rod Connector	1
10	09116-06227	螺栓(6x20)	Bolt (6x20)	2
11	09100-06181	螺栓	BOLT	1
12	09160-06173	垫圈 (6.2x19x3.0)	Washer (6.2x19x3.0)	1
13	09204-01002	开口销	Cotter Pin	1
14	09280-16005	O型圈	O-Ring	2

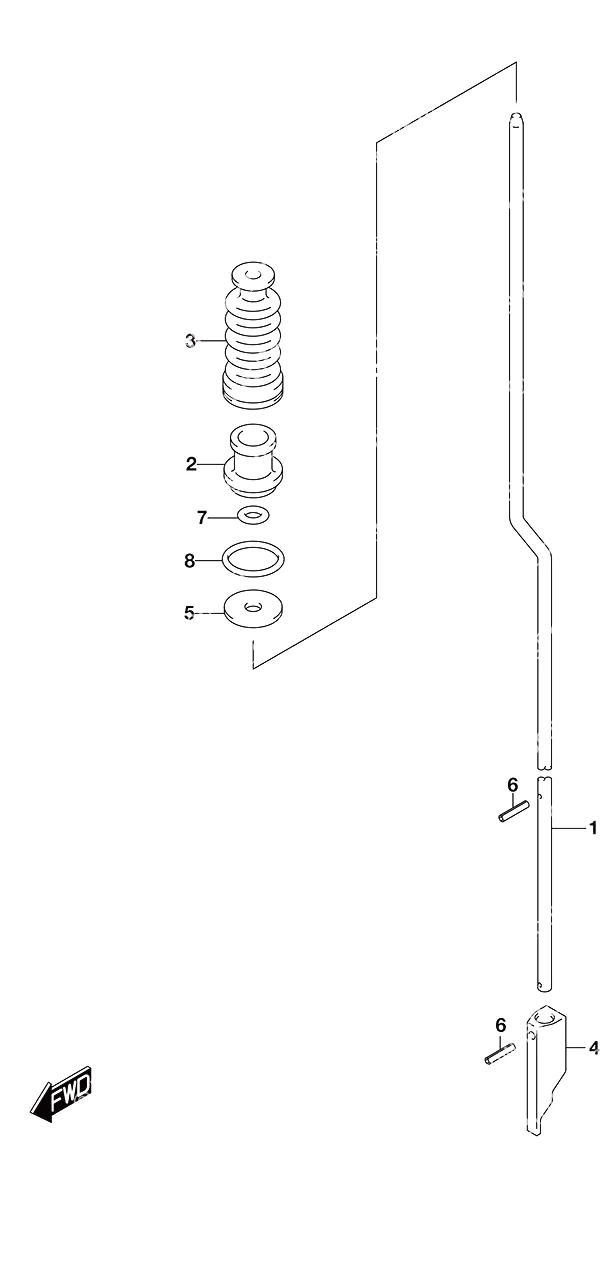

图 210换挡拉杆 Shift Rod

REF	零件编号	中文名称	英文名称	数量
2	25211-98601	换挡杆导套	Shift Rod Guide	1
3	25222-91JL0	换挡拉杆防尘套	Shift Rod Boot	1
4	25311-91J01	换挡凸轮	Shift Cam	1
5	09160-05501	垫圈 (5.5x20x1.2)	Washer (5.5x20x1.2)	1
6	09205-02004	弹簧销(2.5x12)	Spring Pin (2.5x12)	2
7	09280-05008	O型圈	O-Ring	1
8	09280-15007	O型圈	O-Ring	1

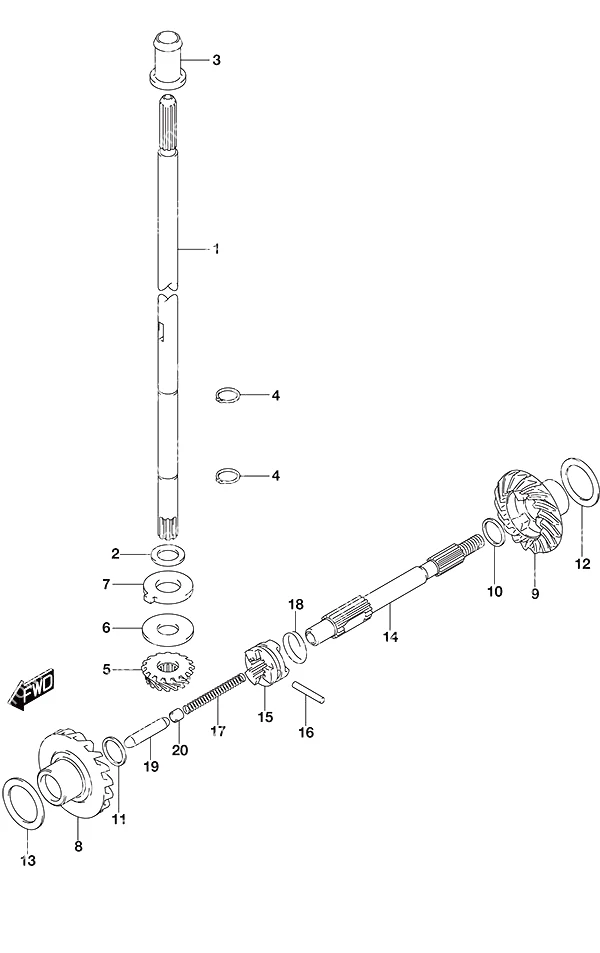

图 230驱动轴 Drive Shaft

REF	零件编号	中文名称	英文名称	数量
2	09181-10156	垫片	Washer	1
3	57130-91J00	驱动轴衬套	Drive Shaft Bushing	1
4	09380-10003	卡簧	Circlip	2
5	57311-91J00	小齿轮	Pinion Gear	1
7	09166-12L01	垫圈 (停产)	Washer (NLA)	1
8	57510-91J00	前进齿轮	Forward Gear	1
9	57520-97L00	倒挡齿轮	Reverse Gear	1
11	09181-12111	推力垫圈(1.00)	Thrust Washer (1.00)	1
14	57611-97L00	螺旋桨轴	Propeller Shaft	1
15	57621-986L0	离合器换挡拨叉	Clutch Dog Shifter	1
16	09202-04016	销	Pin	1
17	09440-05039	弹簧	Spring	1
18	09440-24007	离合器弹簧(停产)	Clutch Dog Spring (NLA)	1
19	57631-98601	推杆	Push Rod	1
20	57632-97L00	推销	Push Pin	1

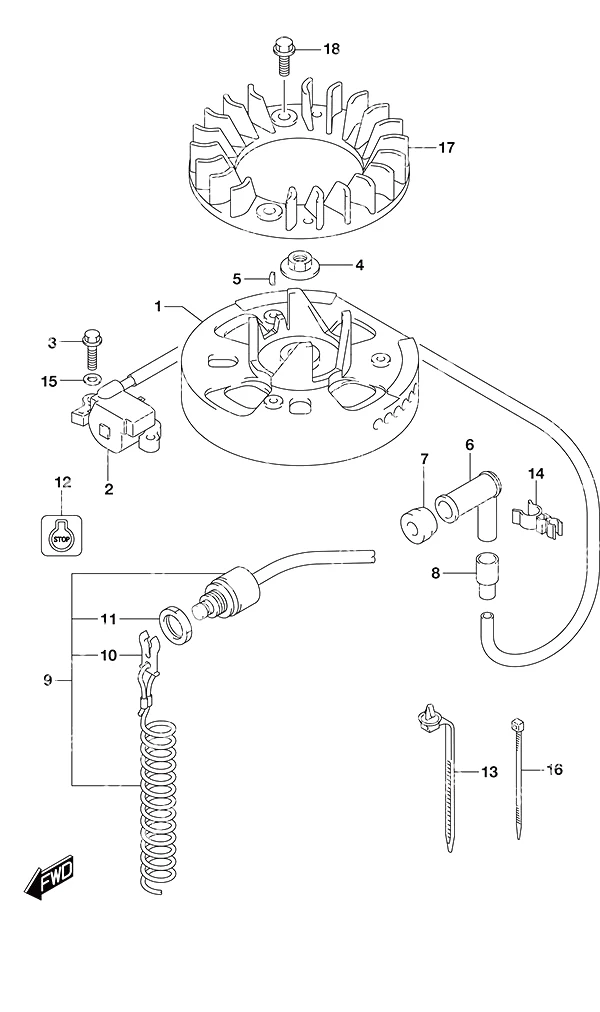

图 303磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
1	32102-97L20	飞轮组件,M型	FLYWHEEL COMP,M	1
2	33410-97L10	磁电机点火器总成	Magneto Igniter Assembly	1
3	01547-0620C	螺栓	Bolt	2
4	08316-1012A	螺母	Nut	1
5	08341-31039	半圆键	Woodruff Key	1
6	33510-07H00	火花塞帽	Spark Plug Cap	1
7	33541-16H00	火花塞密封圈	Spark Plug Seal	1
8	33542-07H00	高压线密封件	High Tension Cord Seal	1
9	37830-97L00	紧急开关总成	Emergency Switch Assembly	1
10	37823-97J00	停机开关拉绳	Stop Switch Lanyard	1
11	37826-97J01	螺母	Nut	1
12	37835-91J00-YAY	止动标签	Stop Label	1
13	36991-94L00	卡箍	Clamp	1
14	09408-00159	夹具(停产)	Clamp (NLA)	1
15	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
16	09407-14407	卡箍(长:140)	Clamp (L:140)	2
17	17110-97L00	冷却风扇	Cooling Fan	1
18	01550-0612C	螺栓	BOLT	3

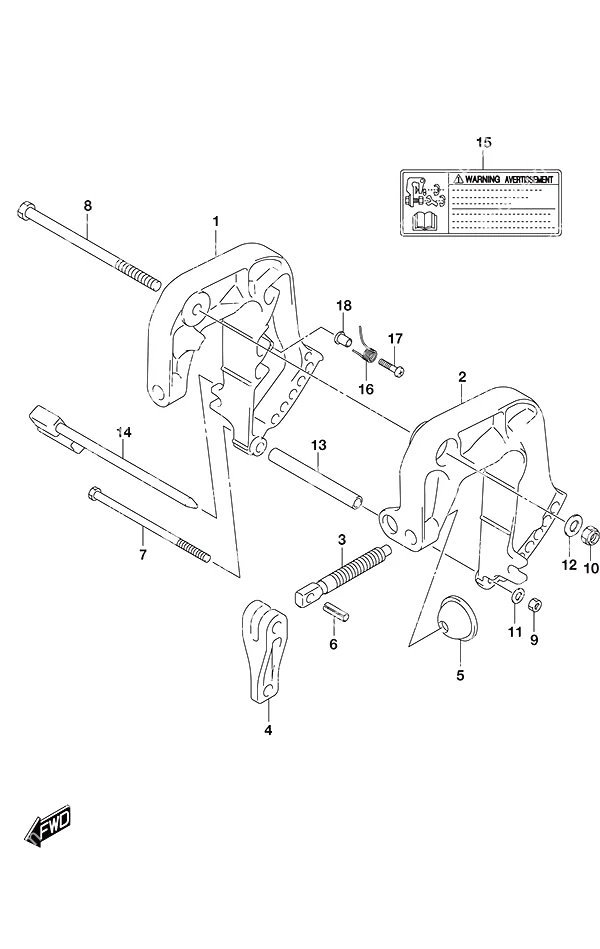

图 335夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	41111-97L00-YAY	右舷夹紧支架	Starboard Clamp Bracket	1
2	41121-97L00-YAY	左舷夹箍支架	Port Clamp Bracket	1
3	41211-97L00	夹紧螺丝	Clamp Screw	2
4	41212-91J00	夹紧手柄	Clamp Handle	2
5	41213-94J01	夹紧板	Clamp Plate	2
6	09205-06021	弹簧销 (6x25)	Spring Pin (6x25)	2
7	09100-06176	螺栓(6x120)	Bolt (6x120)	1
8	09100-08314	螺栓(8x140)	Bolt (8x140)	1
9	29141-93J00	螺母(6mm)	Nut (6mm)	1
10	09159-08059	螺母	Nut	1
11	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
12	09160-08059	垫圈 (8.5x18x1.6)	Washer (8.5x18x1.6)	1
13	09180-06371	垫片(6.5x10.5x92)	Spacer (6.5x10.5x92)	1
14	45420-97L00	倾斜锁定销	Tilt Lock Pin	1
15	69911-91J51	夹具支架标记	Clamp Bracket Mark	1
16	45717-97L00	弹簧	Spring	1
17	09125-05143	螺钉(5x20)	Screw (5x20)	1
18	09180-05067	垫片	Spacer	1

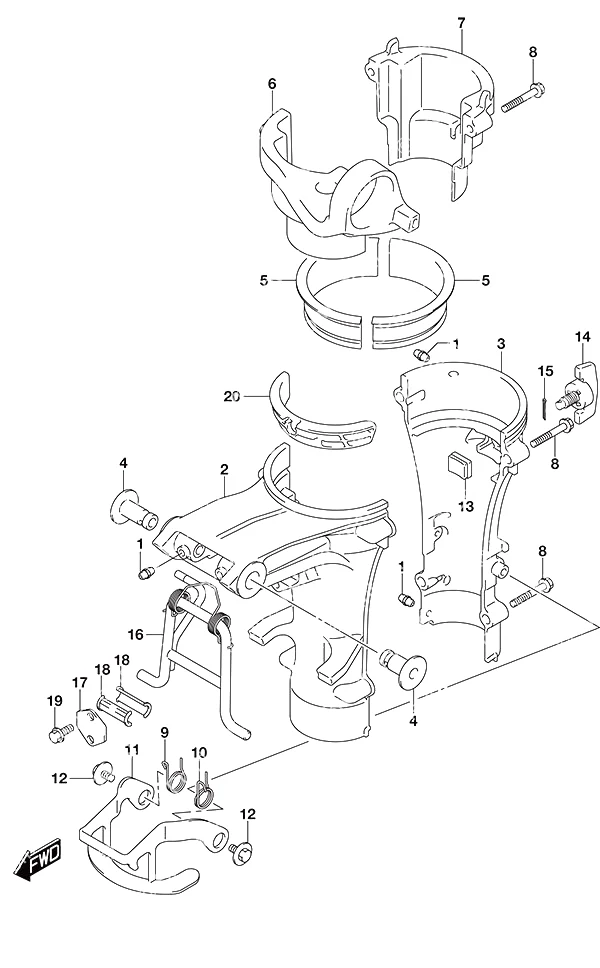

图 336旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	4
2	43111-97L00-YAY	旋转支架	Swivel Bracket	1
3	43121-97L00-YAY	旋转支架盖	Swivel Bracket Cover	1
4	43211-97L00	衬套	Bushing	2
5	43711-97L00	转向上衬套	Steering Upper Bushing	2
6	43751-97L00-YAY	转向支架	Steering Bracket	1
7	43752-97L00-YAY	转向支架盖	Steering Bracket Cover	1
8	09116-06234	螺栓(6x35)	Bolt (6x35)	6
9	45211-97L00	倒车锁臂右舷弹簧	Reverse Lock Arm Stbd Spring	1
10	45212-97L00	倒挡锁止臂左舷弹簧	Reverse Lock Arm Port Spring	1
11	45230-97L00	倒挡锁止臂	Reverse Lock Arm	1
12	09116-06224	螺栓(6x12)	Bolt (6x12)	2
13	43430-97L00	转向调节器橡胶垫	Steering Adjuster Rubber	1
14	43410-91J21	转向调节旋钮	Steering Adjuster Knob	1
15	45247-99J00	倒挡锁止臂开口销	Reverse Lock Arm Cotter Pin	1
16	45710-97L00	浅水驱动臂	Shallow Water Drive Arm	1
17	45733-97L00	浅水板	Shallow Water Plate	1
18	45751-97L00	浅水驱动臂衬套	Shallow Drive Water Arm Bushing	2
19	09116-06226	螺栓(6x18)	Bolt (6x18)	2
20	43417-97L00	转向调节器隔套	Steering Adjuster Spacer	1

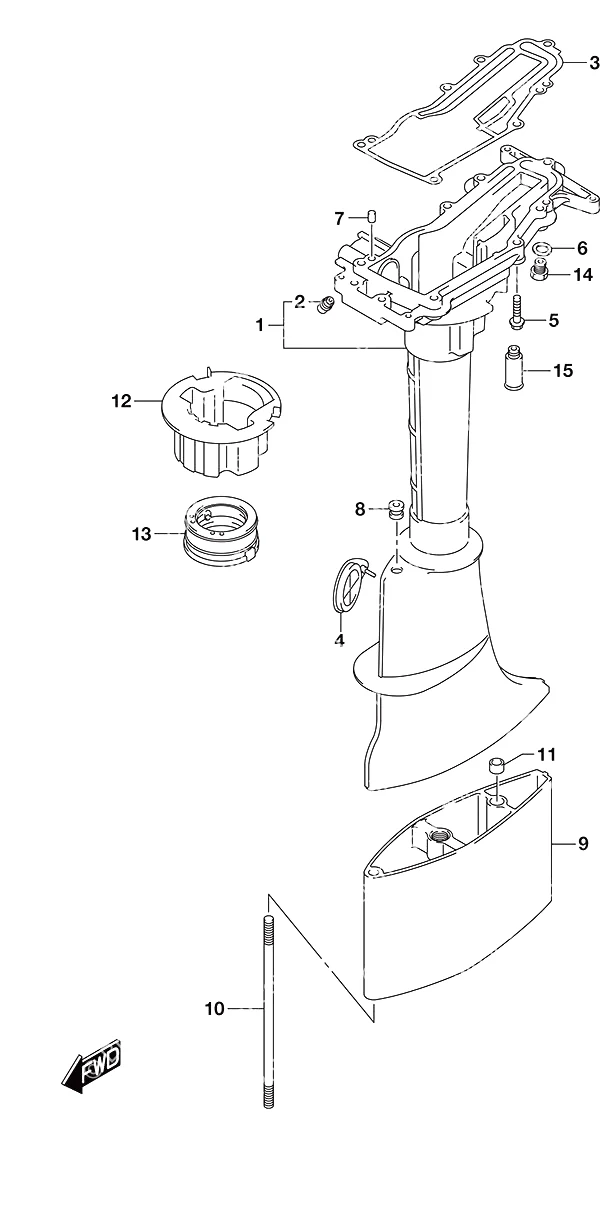

图 405驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
1	52110-97L01-YAY	分电器壳体组件	HOUSING COMP,DV	1
2	22511-99011	黄油嘴	Grease Nipple	1
3	52113-97L00	驱动轴壳体衬垫	Drive Shaft Housing Gasket	1
4	52115-98600	离合器调节孔盖	Clutch Adjust Hole Cover	1
5	09116-06233	螺栓(6x35)	Bolt (6x35)	7
6	09168-10022	放油塞垫片	Drain Plug Gasket	1
7	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
8	09320-04010	衬套	Bushing	1
9	52131-91J20-YAY	延长壳体	Extension Case	1
10	09108-08309	双头螺栓	Stud Bolt	2
11	09206-11006	销 (8.4x11x8) (停产)	Pin (8.4x11x8) (NLA)	1
12	54132-97L00	上部橡胶安装件	Mount Upper Rubber	1
13	54162-97L00	下部安装橡胶	Mount Lower Rubber	1
14	52117-97L01	检视管	Water Inspection Tube	1
15	55181-95200	冲洗软管接头	Flush Hose Attachment	1

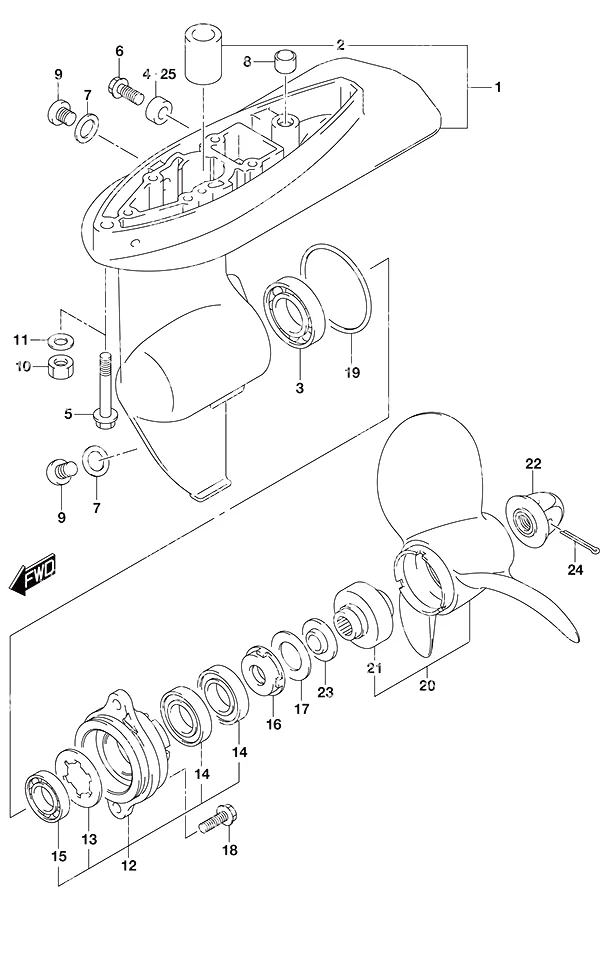

图 407齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
1	55110-97L00-YAY	齿轮箱总成	Gear Case Assembly	1
2	59311-91J00	小齿轮衬套	Pinion Bushing	1
3	09262-20106	轴承(20x42x12)	Bearing (20x42x12)	1
4	55321-87J01	铝阳极	Aluminum Anode	1
5	09116-08156	螺栓(8x50)	Bolt (8x50)	2
6	09103-06281	螺栓(6x14)	Bolt (6x14)	1
7	59178-97J00	放油塞垫片	Drain Plug Gasket	2
8	09206-11006	销 (8.4x11x8) (停产)	Pin (8.4x11x8) (NLA)	1
9	09248-08001	放油塞	Drain Plug	2
10	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
11	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	2
12	56120-97L00-YAY	螺旋桨轴轴承座	Propeller Shaft Bearing Housing	1
13	09167-23001	垫片	Washer	1
14	09282-12L05	油封	Oil Seal	2
15	09262-12001	轴承(12x28x8)	Bearing (12x28x8)	1
16	56122-98602	油封保护罩	Oil Seal Protector	1
17	56123-986L0	垫圈	WASHER	1
18	09116-06225	螺栓(6x16)	Bolt (6x16)	2
19	09280-49002	O型圈	O-Ring	1
21	58120-91JL0	C型螺旋桨衬套	Type C Propeller Bushing	1
22	58130-91JL0	螺旋桨螺母	Propeller Nut	1
23	57635-97L00	螺旋桨衬套止动件	Propeller Bushing Stopper	1
24	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
25	55321-87J11	镁阳极	Magnesium Anode	1

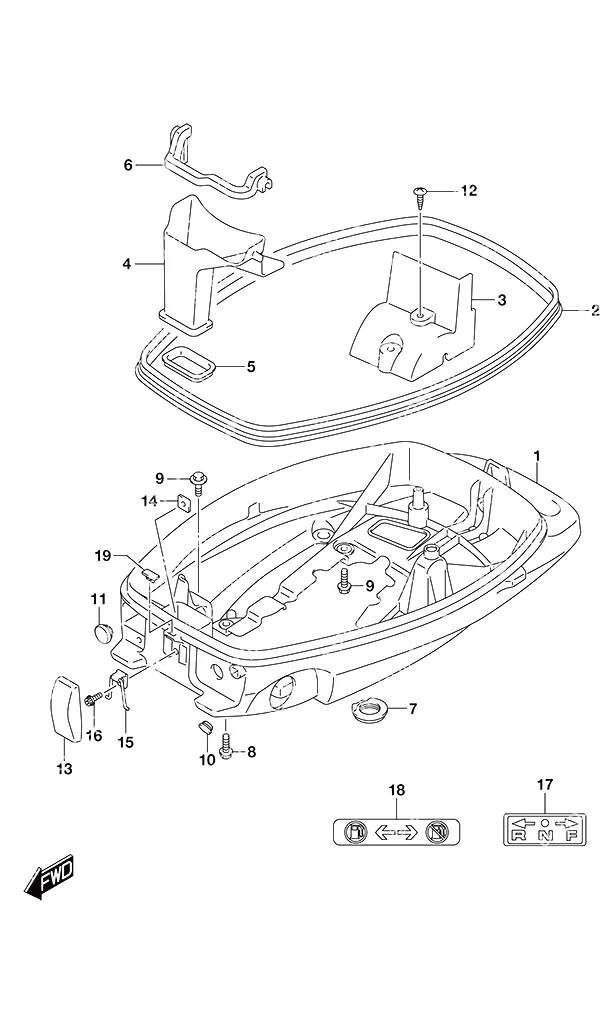

图 412下盖 Lower Cover

REF	零件编号	中文名称	英文名称	数量
1	61110-97L11-QGF	发动机盖组件	COVER COMP,ENGI	1
2	61112-97L00	发动机下盖橡胶件	Engine Lower Cover Rubber	1
3	61117-97L00	进气下盖	Air Intake Lower Cover	1
4	61133-97L00	通风导管	Air Vent Duct	1
5	61135-97L01	通风导管下缓冲垫	Air Vent Duct Lower Cushion	1
6	61137-97L00	通风导管上缓冲垫	Air Vent Duct Upper Cushion	1
7	61189-97L00	放油孔护圈	Oil Drain Grommet	1
8	09116-06227	螺栓(6x20)	Bolt (6x20)	2
9	09116-06509	螺栓(6x20)	Bolt (6x20)	4
10	09250-10030	盖帽(外径15)	CAP(OD:15)	1
11	09250-12016	盖帽(外径20)	CAP(OD:20)	1
12	03542-05169	螺钉	SCREW	1
13	61611-91J11	发动机罩紧固件	Engine Cover Fastener	2
14	61626-97L00	紧固件杠杆螺母	Fastener Lever Nut	2
15	61640-91J10	紧固件杠杆	Fastener Lever	2
16	09106-05035	螺栓(5x14)	Bolt (5x14)	2
17	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
18	61211-97L10-YAY	燃油旋塞标记	Fuel Cock Mark	1
19	61619-97L00	发动机罩紧固件缓冲垫	Engine Cover Fastener Cushion	1

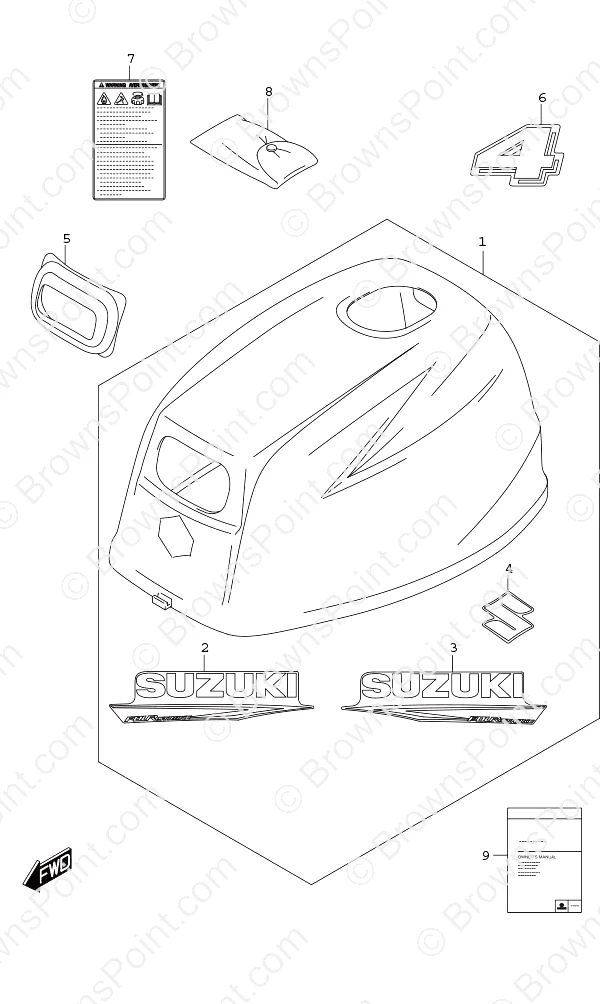

图 420发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
1	61401-97810-YAY	发动机盖套装	COVER SET,ENGIN	1
2	61443-97L10-YAY	发动机盖右舷条纹	Engine Cover Starboard Stripe	1
3	61453-97L10-YAY	发动机盖左舷条纹	Engine Cover Port Stripe	1
4	77811-54GB0-0PG	镀铬S徽标	Chrome S Emblem	1
5	61622-97L00	反冲启动器密封件	Recoil Starter Seal	1
6	61435-97L30-YAY	后徽标(4)	Rear Emblem Mark (4)	1
7	61458-97J70	发动机盖标签	Engine Cover Label	1
8	59800-97L00	工具套装	Tool Set	1
9	99011-97L61-03B	DF4A/DF6A型使用说明书-2021版	Owners Manual DF4A/DF6A - 2021	1

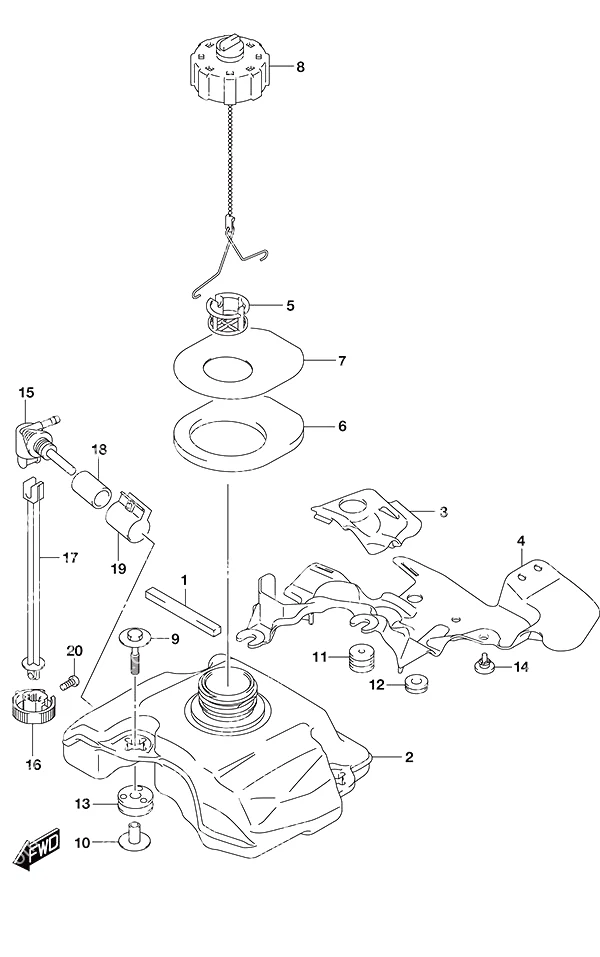

图 432燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	61416-97L01	油箱护罩	Fuel Tank Guard	1
2	65110-97L10	燃油箱	Fuel Tank	1
3	65112-97L00	油箱盖板罩	Fuel Tank Plate Cover	1
4	65113-97L00	油箱盖板	Fuel Tank Plate	1
5	65136-97L00	油箱进油滤清器	Fuel Tank Inlet Filter	1
6	65281-97L01	油箱密封圈	Fuel Tank Grommet	1
7	65284-97L00	油箱橡胶密封圈	Fuel Tank Grommet Rubber	1
8	65510-97J00	燃油箱盖总成	Fuel Tank Cap Assembly	1
9	09116-06512	螺栓(6x35)	Bolt (6x35)	3
10	09169-06092	垫片	Washer	3
11	09320-05019	缓冲垫	Cushion	2
12	09320-08066	缓冲垫	Cushion	1
13	09320-09507	缓冲垫	Cushion	3
14	09321-08026	缓冲垫	CUSHION	1
15	66100-97L00	燃油旋塞总成	Fuel Cock Assembly	1
16	66121-97L00	燃油旋塞操纵杆	Fuel Cock Lever	1
17	66122-97L00	燃油旋塞轴	Fuel Cock Shaft	1
18	66142-97L01	连接管	PIPE,JOINT	1
19	66160-97L00	联管夹总成	Joint Pipe Clamp Assembly	1
20	09125-05050	螺钉(5x8)	Screw (5x8)	1

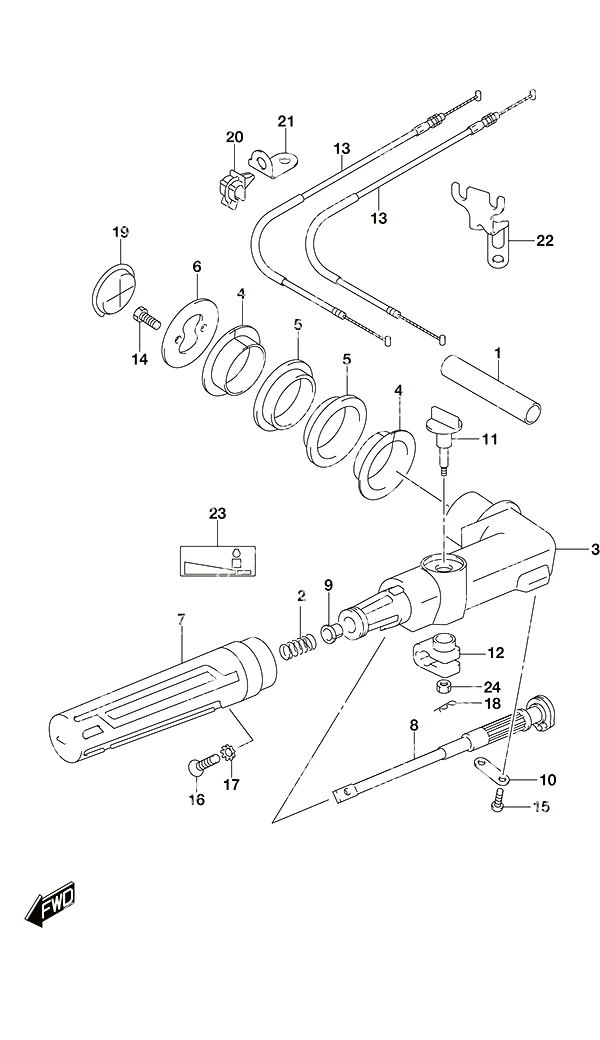

图 444舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	33833-97L50	防护罩	Protector	1
2	09440-12027	弹簧	Spring	1
3	63111-97L00-YAY	舵柄手柄	Tiller Handle	1
4	63115-97L00	舵柄手柄衬套	Tiller Handle Bushing	2
5	63116-97L00	舵柄手柄安装座	Tiller Handle Mount	2
6	63125-97L00	舵柄止动器	Tiller Handle Stopper	1
7	63210-94L01	手柄握把	Handle Grip	1
8	63220-97L00	手柄杆	Handle Rod	1
9	63225-93200	手柄杆衬套	Handle Rod Bushing	1
10	63228-97L00	手柄杆支架	Handle Rod Holder	1
11	63240-95L00	节气门调节旋钮	Throttle Adjust Knob	1
12	63241-95L02	手柄握把调节器	Handle Grip Adjuster	1
13	63610-97L00	节气门拉线总成	Throttle Cable Assembly	2
14	09116-06225	螺栓(6x16)	Bolt (6x16)	2
15	09125-05046	螺钉(5x12)	Screw (5x12)	2
16	09126-06027	手柄螺钉	SCREW,HANDLE GR	1
17	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
18	09385-04004	弹性销	Snap Pin	1
19	09250-35006	盖帽	Cap	1
20	09403-05312	卡箍	CLAMP	2
21	63615-97L00	节气门支架	Throttle Bracket	1
22	19184-97L00	节气门拉线支架	Throttle Cable Bracket	1
23	69714-97L00	手柄握把标记	Handle Grip Mark	1
24	29141-93J00	螺母(6mm)	Nut (6mm)	1

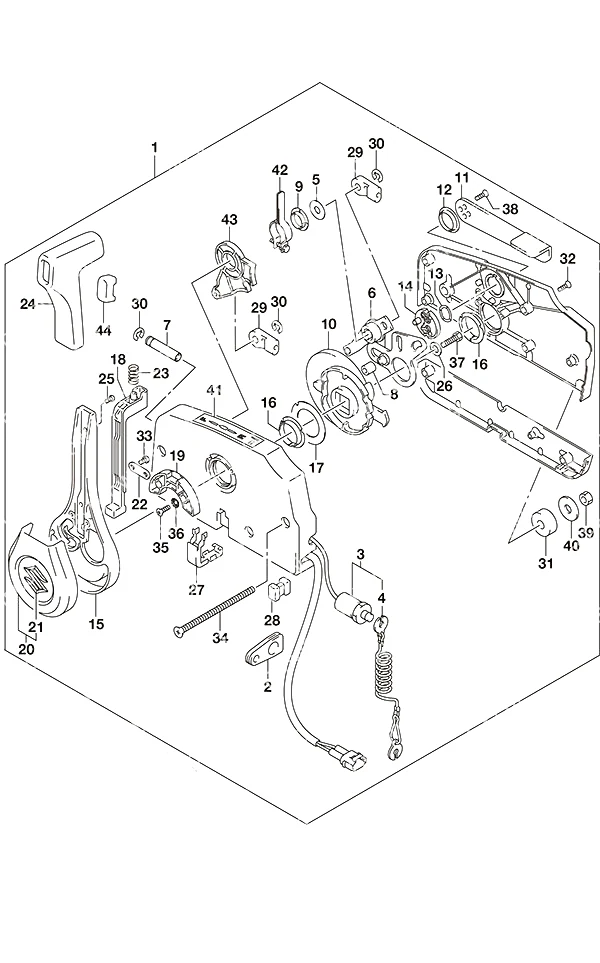

图 508选配: 遥控装置 Opt: Remote Control

REF	零件编号	中文名称	英文名称	数量
1	67200-91J32	遥控装置	REMOTE CONTROL	1
2	36628-91J00	线束护孔环	Wire Harness Grommet	1
3	37830-95D10	紧急停机开关总成	Emergency Stop Switch Assembly	1
4	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
5	67212-95600	垫圈 (停产)	Washer (NLA)	1
6	67220-95630	挡板总成	Plate Assembly	1
7	67223-99E10	制动调节旋钮	Brake Adjustment Knob	1
8	67229-95600	滚轮(停产)	Roller (NLA)	1
9	67232-95600	衬套	Bushing	1
10	67238-87D00	驱动齿轮	Drive Gear	1
11	67241-99E11	自由节流杆	Free Throttle Lever	1
12	67243-95600	衬套(停产)	Bushing (NLA)	1
13	67244-95600	波形垫圈(停产)	Wave Washer (NLA)	1
14	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
15	67251-96L00	手柄操纵杆	Handle Lever	1
16	67252-95600	衬套	Bushing	2
17	67253-95600	垫圈 (停产)	Washer (NLA)	1
18	67255-96L00	空挡锁臂	Neutral Lock Arm	1
19	67256-95600	空挡锁支架	Neutral Lock Holder	1
20	67257-96L00	操纵杆帽	Lever Cap	1
21	77811-54GB0-0PG	镀铬S徽标	Chrome S Emblem	1
22	67258-99E00	空挡臂支架	Neutral Arm Bracket	1
23	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
24	67261-96L00	手柄	Grip	1
25	67296-96L10	螺钉	Screw	2
26	67264-95600	垫圈 (停产)	Washer (NLA)	1
27	67267-96L00	电线护套	Wire Cover	1
28	67273-95600	垫片	Spacer	1
29	67275-95600	电缆端头	Cable End	2
30	67292-94300	E型卡环	E Ring	3
31	67294-95600	垫片	Spacer	3
32	67296-90J20	螺钉	Screw	5
33	67296-96L00	螺钉	Screw	2
34	67296-95630	螺钉	Screw	3
35	67296-95610	螺钉	Screw	2
36	67297-95600	垫片	Washer	2
37	09100-08232	螺栓(8x30)	Bolt (8x30)	1
38	67296-96L10	螺钉	Screw	2
39	09140-06020	螺母(6mm)	Nut (6mm)	3
40	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
41	67284-94L10	手柄杆标记	Handle Lever Mark	1
42	67224-96L00	制动臂	Brake Arm	1
43	67238-96L00	换挡齿轮	Shift Gear	1
44	67263-88L30	开关孔防滑盖	Switch Hole Grip Cap	1

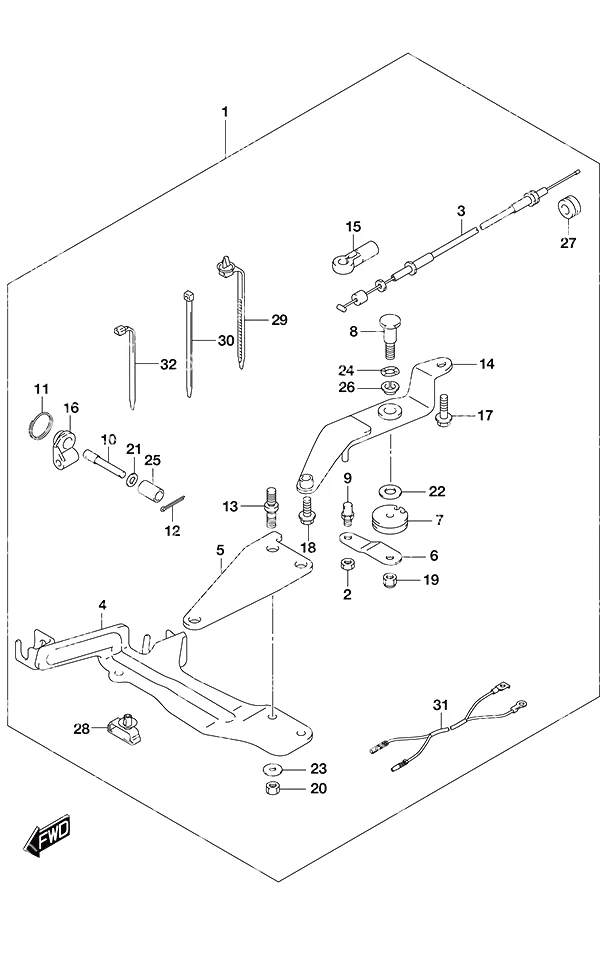

图 514选配: 遥控部件套装 Opt: Remocon Parts Set

REF	零件编号	中文名称	英文名称	数量
1	67101-97L00	遥控部件套装	Remocon Parts Set	1
2	29141-93J00	螺母(6mm)	Nut (6mm)	1
3	63610-97L10	节气门拉线总成	Throttle Cable Assembly	2
4	67110-97L00	遥控装置2号附件	R/Con No. 2 Attachment	1
5	67112-97L00	遥控装置1号附件	R/Con No. 1 Attachment	1
6	67412-97L00	遥控油门杆	R/Con Throttle Lever	1
7	67415-97L00	遥控油门杆鼓轮	R/Con Throttle Lever Drum	1
8	67416-91J00	遥控节流螺栓	Remocon Throttle Bolt	1
9	67447-91J10	节气门拉线螺栓	Throttle Cable Bolt	1
10	67447-97L00	遥控离合器拉索销	R/Con Clutch Cable Pin	1
11	67448-91J00	遥控线缆止动器	Remocon Cable Stopper	2
12	09204-01002	开口销	Cotter Pin	1
13	67449-97L00	遥控装置固定双头螺栓	R/Con Attachment Stud Bolt	2
14	67460-97L00	遥控油门杆支架	R/Con Throttle Lever Bracket	1
15	67466-95200	电缆接头	Cable Connector	1
16	67467-93E01	电缆接头	Cable Connector	1
17	09116-06232	螺栓(6x30)	Bolt (6x30)	1
18	09116-06229	螺栓(6x25)	Bolt (6x25)	1
19	09159-06079	螺母	Nut	1
20	09159-08059	螺母	Nut	2
21	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
22	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	1
23	09160-08145	垫圈 (8x14x1.5)	Washer (8x14x1.5)	2
24	09164-08017	波形垫圈	Wave Washer	1
25	09180-06097	垫片	Spacer	1
26	09306-08002	衬套(停产)	Bushing (NLA)	2
27	09320-11017	缓冲垫	Cushion	1
28	09403-07340	卡箍	Clamp	1
29	36991-94L00	卡箍	Clamp	1
30	09407-14407	卡箍(长:140)	Clamp (L:140)	2
31	36831-97L00	停机开关导线	Stop Switch Lead	1
32	09407-11401	夹具(L:95)	Clamp (L:95)	2

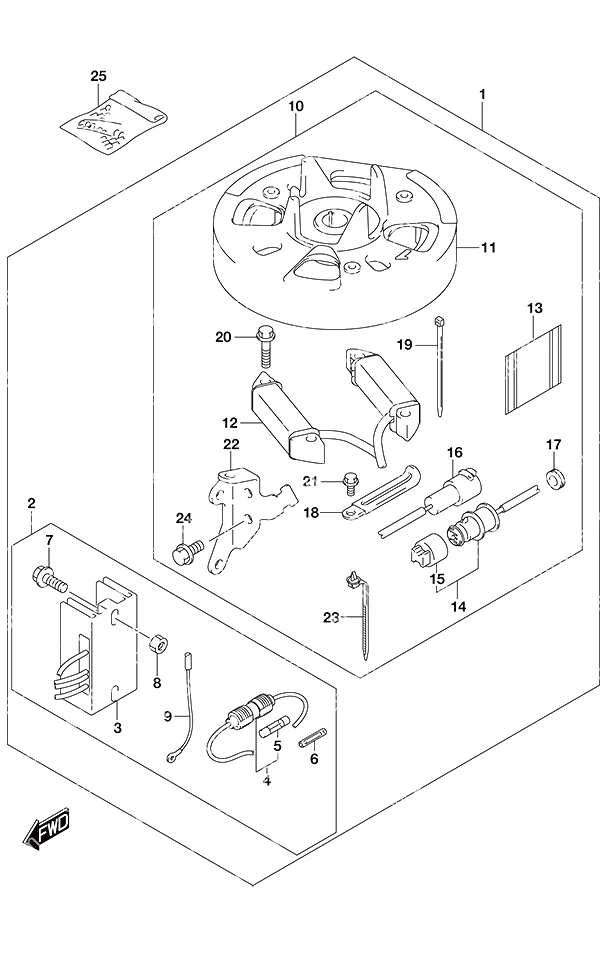

图 550选配:电动系统 Opt: Electrical

REF	零件编号	中文名称	英文名称	数量
1	32000-97L10	电池充电套件	KIT,BATTERY CHA	1
2	32801-97L00	整流器套装	Rectifier Set	1
3	32800-94J11	整流调节器总成	Rectifier/Regulator Assembly	1
4	36740-95253	保险丝盒总成	Fuse Case Assembly	1
5	09481-20001	20安培保险丝	20 Amp Fuse	1
6	37132-93700	电线连接器	Wire Connector	1
7	01550-06207	螺栓	BOLT	2
8	08310-00067	螺母	Nut	2
9	37801-98300	导线(停产)	Lead (NLA)	1
10	39600-97L10	带电阻线圈组	COIL SET,WITH R	1
11	32102-97L30	32102-97L30	32102-97L30	1
12	32120-97L00	照明线圈	Lighting Coil	1
13	32916-92L00	连接器盖	Connector Cover	1
14	39601-95D01	照明插座总成	Lighting Receptacle Assembly	1
15	36634-93910	连接器帽	Connector Cap	1
16	39602-93900	灯线插头总成	Lamp Cord Plug Assembly	1
17	09320-06016	缓冲垫	Cushion	1
18	29404-93J21	卡箍	CLAMP	1
19	09407-14407	卡箍(长:140)	Clamp (L:140)	3
20	01547-06257	螺栓6X25	BOLT 6X25	4
21	01550-06127	螺栓	BOLT	1
22	32815-97L00	整流器支架	Rectifier Bracket	1
23	36991-94L00	卡箍	Clamp	1
24	01550-06167	螺栓	BOLT	2
25	36990-87D00	端子套管套装	Terminal & Sleeve Set	1
