铃木 Suzuki DF 350 2021 - 爆炸图零件明细

2021 年 · 共 44 个部位 · 1236 条零件

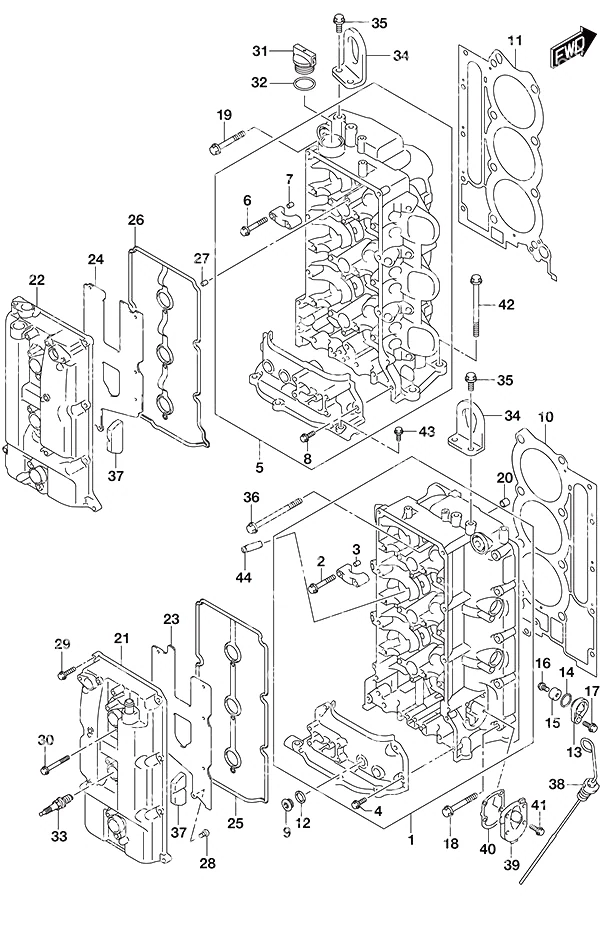

图 111气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11101-98L11	气缸盖-右舷	Cylinder Head - Starboard	1
2	09103-06266	螺栓(6x40)	Bolt (6x40)	16
3	09206-08001	定位销(8x11)	Knock Pin (8x11)	14
4	01547-06207	螺栓6X20	BOLT 6 X 20	4
5	11103-98L11	气缸盖-左舷	Cylinder Head - Port	1
6	09103-06266	螺栓(6x40)	Bolt (6x40)	16
7	09206-08001	定位销(8x11)	Knock Pin (8x11)	14
8	01547-06207	螺栓6X20	BOLT 6 X 20	2
9	11116-93J01	塞子	Plug	4
10	11141-98L00	气缸盖垫片-右舷	Cylinder Head Gasket - Starboard	1
11	11142-98L00	气缸盖垫片-左舷	Cylinder Head Gasket - Port	1
12	11216-98L10	垫片	Gasket	4
13	11261-93J00	防护阳极盖	Protection Anode Cover	4
14	09280-22019	O型圈	O-Ring	4
15	55321-87J01	铝阳极	Aluminum Anode	4
16	09103-06281	螺栓(6x14)	Bolt (6x14)	4
17	01550-0820C	螺栓	BOLT	4
18	01550-08607	螺栓	BOLT	6
19	01550-08607	螺栓	BOLT	5
20	09206-15001	销	Pin	4
21	11170-93J01	气缸盖罩-右舷(停产)	Cylinder Head Cover - Starboard (NLA)	1
22	11180-98L00	气缸盖罩-左舷	Cylinder Head Cover - Port	1
23	11173-93J00	通气板-右舷(停产)	Breather Plate - Starboard (NLA)	1
24	11183-93J00	通气板-左舷(停产)	Breather Plate - Port (NLA)	1
25	11179-93J00	气缸盖罩衬垫-右舷	Cylinder Head Cover Gasket - Starboard	1
26	11189-93J00	气缸盖罩衬垫-左舷	Cylinder Head Cover Gasket - Port	1
27	09206-08001	定位销(8x11)	Knock Pin (8x11)	1
28	02142-0612A	螺钉	SCREW	14
29	01547-0625C	螺栓	Bolt	16
30	01547-06507	螺栓6×50	BOLT 6 X 50	6
31	11382-93J00	加油口盖	Oil Filler Cap	1
32	09280-26006	O型圈	O-Ring	1
33	09482-00642	NGK ILZKR7D8铱金火花塞	NGK ILZKR7D8 (Iridium) Spark Plug	6
34	11291-98L00	发动机吊钩	Engine Hook	2
35	01550-0820C	螺栓	BOLT	4
36	11119-98L00	气缸盖螺栓	Cylinder Head Bolt	16
37	11186-15501	机油透气分离器	Oil Breather Separator	2
38	16910-98L00	油尺	Oil Level Gauge	1
39	16931-98L00	油尺导杆	Oil Level Gauge Guide	1
40	16941-98L00	油尺导杆垫片	Oil Level Gauge Guide Gasket	1
41	01550-0625C	螺栓	BOLT	4
42	09116-10146	螺栓 (10x195)	Bolt (10x195)	2
43	01550-0830C	螺栓	Bolt	6
44	11115-98L00-001	加大0.5气门导管	Valve Guide (OS:0.5)	24

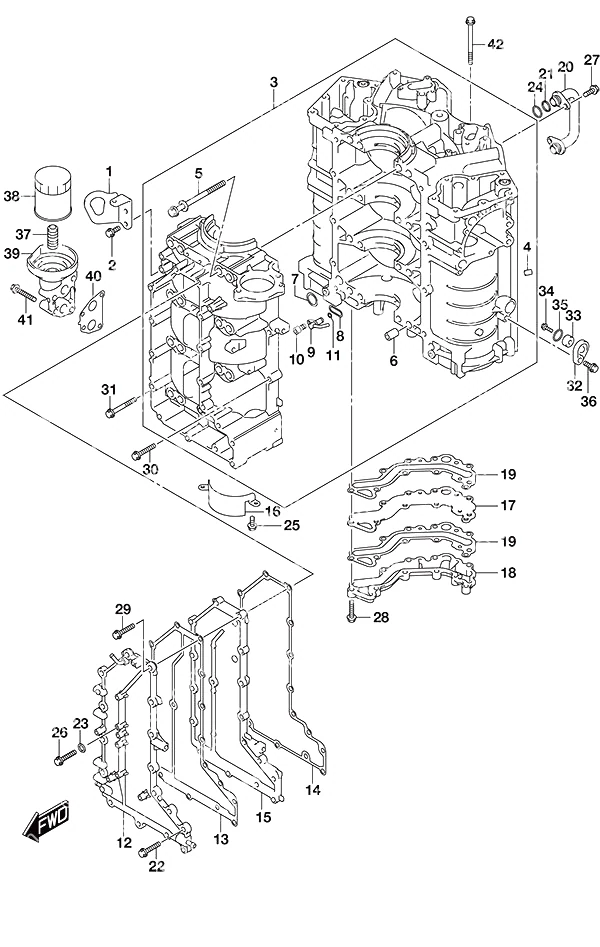

图 113气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11293-98L00	发动机前吊钩	Front Engine Hook	1
2	01550-0820C	螺栓	BOLT	2
3	11301-98L10	气缸体套件	Cylinder Block Set	1
4	11112-93J00	机油文丘里管塞	Oil Venturi Plug	2
5	11117-98L00	曲轴箱螺栓	Crankcase Bolt	16
6	09206-14004	销 (14x11.4x23)	Pin (14x11.4x23)	5
7	11318-98L00	1号油道衬垫	Oil Gallery Gasket No. 1	1
8	11319-98L00	2号油道衬垫	Oil Gallery Gasket No. 2	1
9	11390-98L00	活塞冷却喷咀	Piston Cooling Jet	6
10	09106-06075	螺栓(6x12)	Bolt (6x12)	6
11	09280-05007	O型圈	O-Ring	6
12	11330-98L00	曲轴箱水套盖	Crankcase Water Jacket Cover	1
13	11332-98L00	曲轴箱水套盖垫片	Crankcase Water Jacket Cover Gasket	1
14	11333-98L00	曲轴箱油盖垫片	Crancase Oil Cover Gasket	1
15	11334-98L00	曲轴箱油道盖	Crankcase Oil Gallery Cover	1
16	12247-98L00	护油板	Oil Guard Plate	1
17	16431-98L00	油道板	Oil Gallery Plate	1
18	16432-98L00	油道盖	Oil Gallery Cover	1
19	16433-98L00	油道衬垫	Oil Gallery Gasket	2
20	16480-98L00	油道管	Oil Gallery Pipe	1
21	16485-98L00	油道备用环	Back Up Oil Gallery Ring	2
22	09103-08379	螺栓(8x165)	Bolt (8x165)	1
23	09168-06023	垫片	Gasket	1
24	09280-18004	O型圈	O-Ring	2
25	01550-0612A	螺栓	BOLT	2
26	01550-06357	螺栓	BOLT	1
27	01550-0820C	螺栓	BOLT	2
28	01550-0835A	螺栓	BOLT	9
29	01550-0840C	螺栓	Bolt	13
30	01550-08457	螺栓	BOLT	7
31	01550-08657	螺栓	BOLT	1
32	11261-93J00	防护阳极盖	Protection Anode Cover	2
33	55321-87J01	铝阳极	Aluminum Anode	2
34	09103-06281	螺栓(6x14)	Bolt (6x14)	2
35	09280-22019	O型圈	O-Ring	2
36	01550-0820C	螺栓	BOLT	2
37	11241-86FA0	机油滤清器支架	Oil Filter Stand	1
38	16510-96J11	发动机机油滤清器	Engine Oil Filter	1
39	16531-98L00	机油滤清器壳体转接座	Oil Filter Case Adapter	1
40	16539-98L10	适配箱衬垫	Adapter Case Gasket	1
41	01550-0850C	螺栓	Bolt	4
42	09116-10134	螺栓 (10x115)	Bolt (10x115)	1

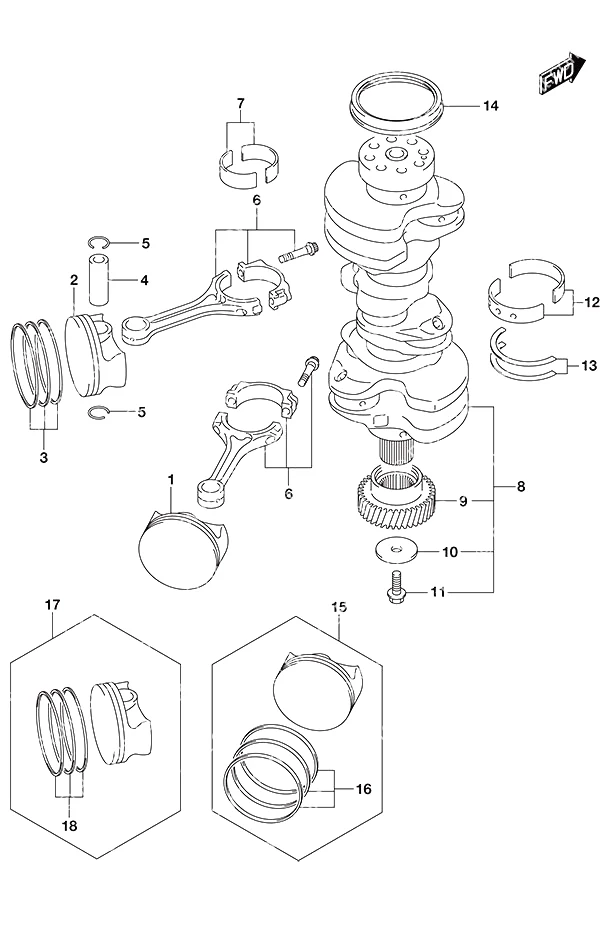

图 116曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-98L00-0B0	右舷活塞	Starboard Piston	3
2	12121-98L00-0B0	左舷活塞	Port Piston	3
3	12140-98J10	活塞环组	Piston Ring Set	6
4	12151-98L00	活塞销	Piston Pin	6
5	09381-22010	活塞销卡簧	Piston Pin Circlip	12
6	12160-98L00	连杆总成	Connecting Rod Assembly	6
8	12200-98L00	曲轴总成	Crankshaft Assembly	1
9	12242-98J00	驱动齿轮	Drive Gear	1
10	09160-10104	驱动齿轮垫片(停产)	Drive Gear Washer (NLA)	1
11	01550-1025A	螺栓	BOLT	1
14	09283-91001	曲轴油封	Crankshaft Oil Seal	1
15	12101-98L20-050	右舷活塞及环组件（OS:.050）	Starboard Piston & Ring Set (OS:.050)	3
16	12140-98J10-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	3
17	12102-98L20-050	左舷活塞及环组件(加大0.050)	Port Piston & Ring Set (OS:.050)	3
18	12140-98J10-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	3

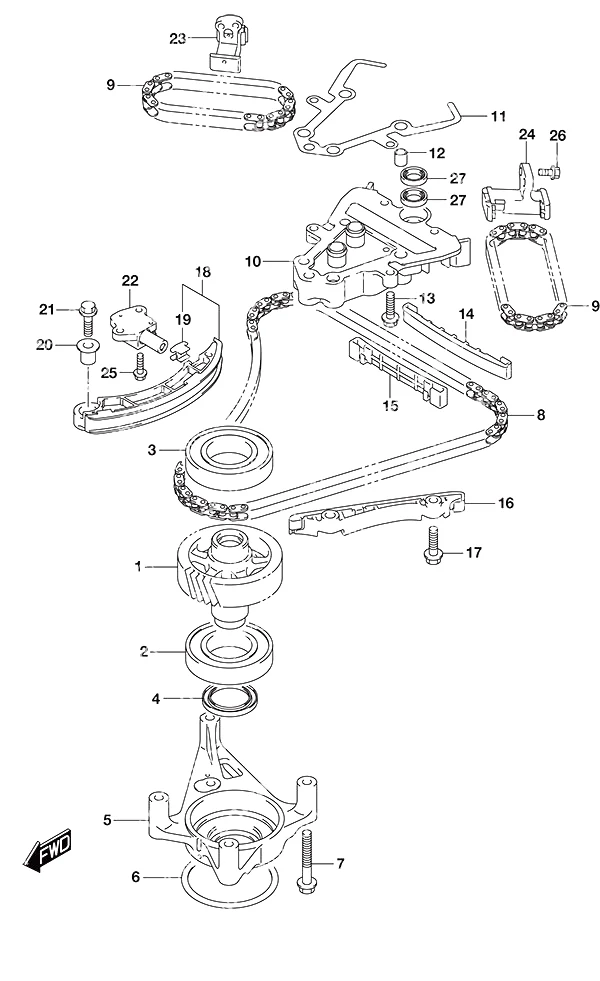

图 119正时链条 Timing Chain

REF	零件编号	中文名称	英文名称	数量
1	12730-98J02	从动齿轮	Driven Gear	1
2	09262-40021	轴承(40x80x18)	Bearing (40x80x18)	1
3	09262-40017	轴承(40x80x18)	Bearing (40x80x18)	1
4	09283-32044	油封(32x47x6)	Oil Seal (32x47x6)	1
5	12734-98L00	从动齿轮固定座	Driven Gear Holder	1
6	09280-70012	O型圈	O-Ring	1
7	01550-0855A	EGR阀螺栓	BOLT,EGR VALVE	4
8	12761-98L00	第一正时链条	1st Timing Chain	1
9	12762-93J00	第二正时链条	2nd Timing Chain	2
10	12770-98L00	正时链条导板底座1号	Timing Chain Guide Base No. 1	1
11	12778-98L00	导槽底座垫片	Guide Base Gasket	1
12	04211-13149	销钉	PIN	2
13	01550-0830A	螺栓	BOLT	2
14	12771-93J00	正时链条上导板	Timing Chain Upper Shoe	1
15	12775-93J00	正时链条下导块	Timing Chain Lower Shoe	1
16	12772-98L00	正时链条导板2号	Timing Chain Guide No. 2	1
17	01550-0830A	螺栓	BOLT	2
18	12810-93J00	正时链条张紧器总成	Timing Chain Tensioner Assembly	1
19	12813-73G00	正时链条张紧器垫块	Timing Chain Tensioner Pad	1
20	12812-90J00	正时链条张紧器隔套	Timing Chain Tensioner Spacer	1
21	01550-0830A	螺栓	BOLT	1
22	12831-93J01	张紧调节器总成	Tensioner Adjuster Assembly	1
23	12832-93J00	右舷张紧器总成	Starboard Tensioner Assembly	1
24	12833-93J00	左舷张紧器总成	Port Tensioner Assembly	1
25	01550-0620A	螺栓	BOLT	2
26	01550-0620A	螺栓	BOLT	4
27	09282-17013	油封 16.5X2	SEAL,OIL(16.5X2	2

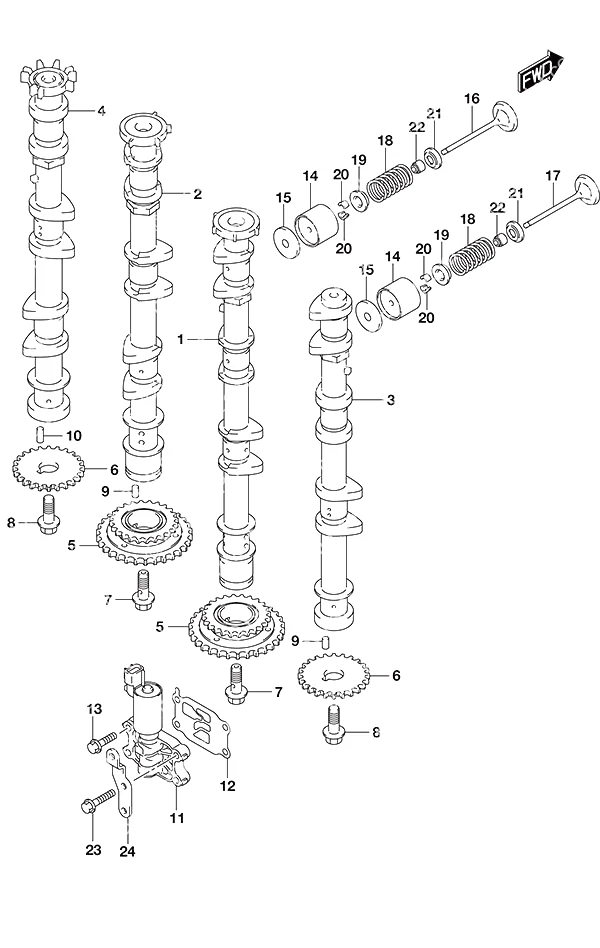

图 121凸轮轴 Camshaft

REF	零件编号	中文名称	英文名称	数量
1	12701-98L00	右舷进气凸轮轴	Starboard Intake Camshaft	1
2	12705-98L00	左舷进气凸轮轴	Port Intake Camshaft	1
3	12721-98L30	右舷排气凸轮轴	Starboard Exhaust Camshaft	1
4	12729-98L30	左舷排气凸轮轴	Port Exhaust Camshaft	1
5	12740-98L00	凸轮正时链轮总成	Cam Timing Sprocket Assembly	2
6	12748-93J00	排气凸轮轴链轮	Exhaust Camshaft Sprocket	2
7	12753-93J00	进气凸轮轴螺栓	Intake Camshaft Bolt	2
8	12749-93J00	排气凸轮轴螺栓	Exhaust Camshaft Bolt	2
9	09202-05032	销 (5x12)	Pin (5x12)	3
10	09261-05006	销 (5x18)	Pin (5x18)	1
11	16550-93J00	机油控制阀	Oil Control Valve	2
12	16555-93J10	OCV阀衬垫	GASKET,OCV	2
13	01550-0625C	螺栓	BOLT	6
14	12891-93J10	挺杆	TAPPET	24
16	12911-98L00	进气阀	Intake Valve	12
17	12915-98L00	排气阀	Exhaust Valve	12
18	12921-98L00	气门弹簧	Valve Spring	24
19	12931-78G00	气门弹簧座圈	Valve Spring Retainer	24
20	12932-24400	气门锁片	Valve Cotter	48
21	12933-69G10	气门弹簧座	Valve Spring Seat	24
22	09289-05006	气门杆密封件	Valve Stem Seal	24
23	01550-0630C	螺栓	BOLT	2
24	36617-98L40	线束支架	Harness Bracket	1

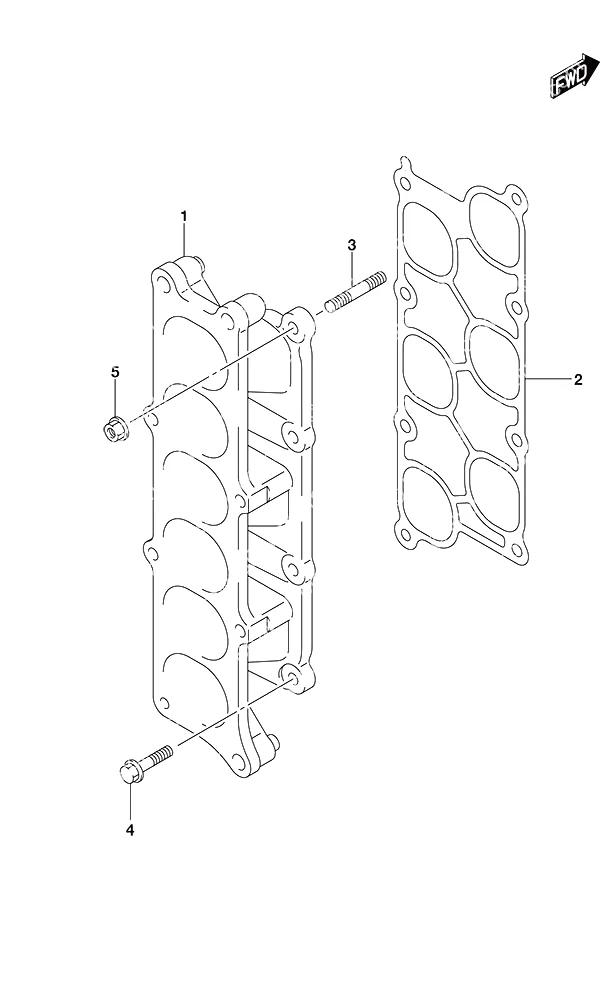

图 122进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	13111-98L00	进气歧管	Intake Manifold	1
2	13119-98L00	进气歧管垫片	Intake Manifold Gasket	1
3	09108-08143	双头螺栓	Stud Bolt	2
4	09116-08158	螺栓(8x35)	Bolt (8x35)	6
5	08316-1008C	螺母	Nut	2

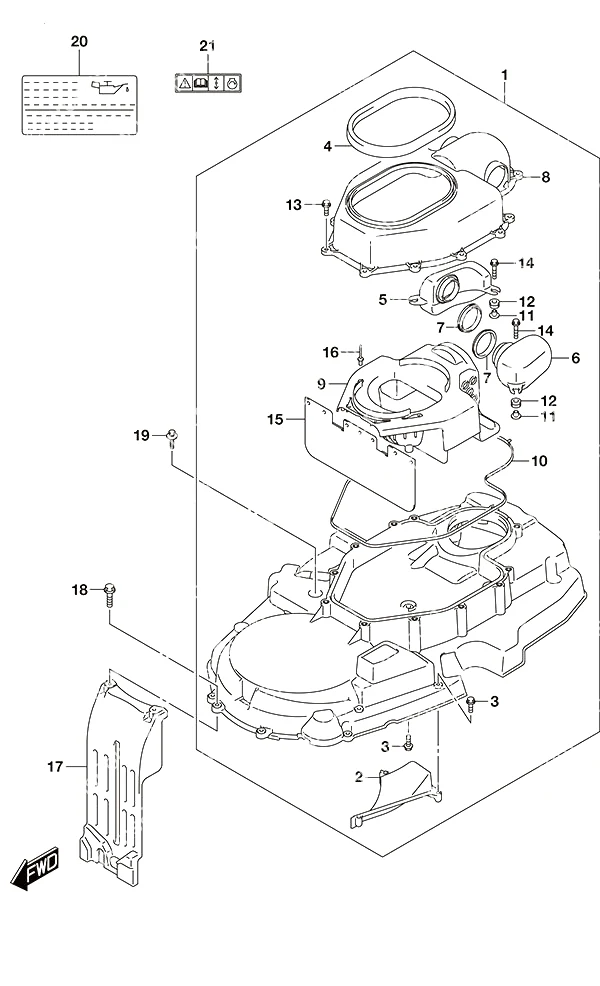

图 136环形齿轮盖 Ring Gear Cover

REF	零件编号	中文名称	英文名称	数量
1	11510-98L10	环形齿轮盖	Ring Gear Cover	1
2	11514-98J00	环形齿轮盖板	Ring Gear Cover Plate	1
3	11517-98J00	螺钉	Screw	6
4	11531-98L00	上消音器密封件	Upper Silencer Seal	1
5	13761-98L00	右舷谐振器	Starboard Resonator	1
6	13762-98L00	左舷谐振器	Port Resonator	1
7	13766-98L00	谐振器衬套	Resonator Grommet	2
8	13811-98L00	上盖消音器	Upper Cover Silencer	1
9	13812-98L01	内消音器	Inner Silencer	1
10	13851-98L00	消声器密封件	Silencer Seal	1
11	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	4
12	09320-09016	缓冲垫	Cushion	4
13	01550-0620C	螺栓	BOLT	8
14	01550-0630C	螺栓	BOLT	4
15	13824-98L00	内置前消音器	Inner Front Silencer	1
16	09229-04055	铆钉	Rivet	4
17	11522-98L01	环形齿轮前盖	Ring Gear Front Cover	4
18	01550-0625C	螺栓	BOLT	1
19	09116-06215	螺栓(6x30)带垫圈	Bolt (6x30) w/Washer	1
20	61494-93J01	机油间隙标签	Oil & Clearance Label	1
21	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1

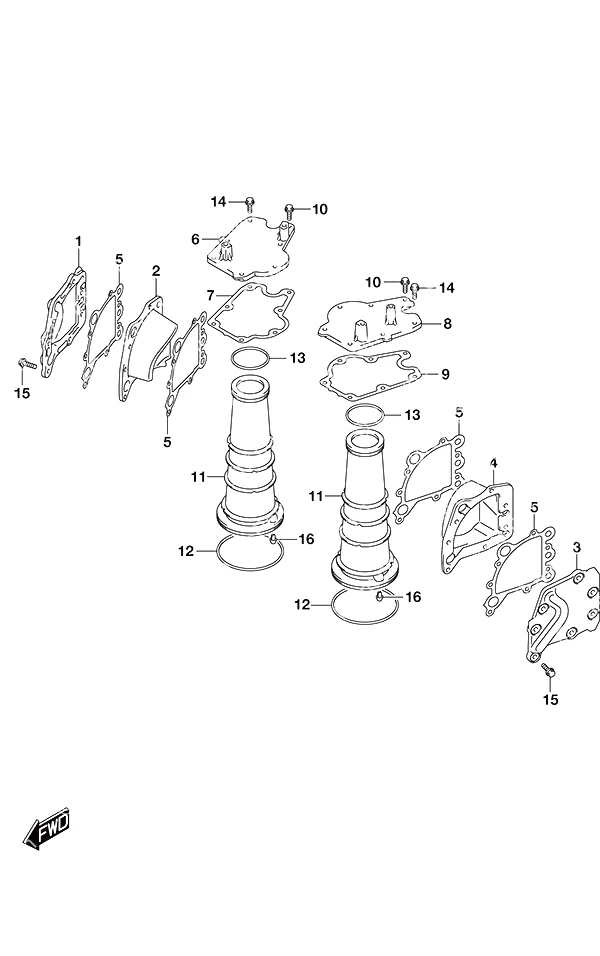

图 140排气盖 Exhaust Cover

REF	零件编号	中文名称	英文名称	数量
1	14141-98L00	右舷排气盖	Starboard Exhaust Cover	1
2	14161-98L00	右舷内排气盖	Starboard Inner Exhaust Cover	1
3	14142-98L00	左舷排气盖	Port Exhaust Cover	1
4	14162-98L00	左舷内排气盖	Port Inner Exhaust Cover	1
5	14151-98L00	排气盖衬垫	Exhaust Cover Gasket	4
6	14171-98L00	右舷上部排气盖	Starboard Upper Exhaust Cover	1
7	14181-98L01	右舷上部排气盖垫片	Starboard Upper Exhaust Cover Gasket	1
8	14172-98L00	左舷上部排气罩	Port Upper Exhaust Cover	1
9	14182-98L01	左舷上部排气罩垫片	Port Upper Exhaust Cover Gasket	1
10	09116-06228	螺栓(6x20)	Bolt (6x20)	2
11	14111-98L01	内排气管	Inner Exhaust Pipe	2
12	09280-00049	O型圈	O-Ring	2
13	09280-55001	O型圈	O-Ring	2
14	01550-0620C	螺栓	BOLT	12
15	01550-0625C	螺栓	BOLT	14
16	14112-98L00	排气管缓冲垫	Exhaust Pipe Cushion	4

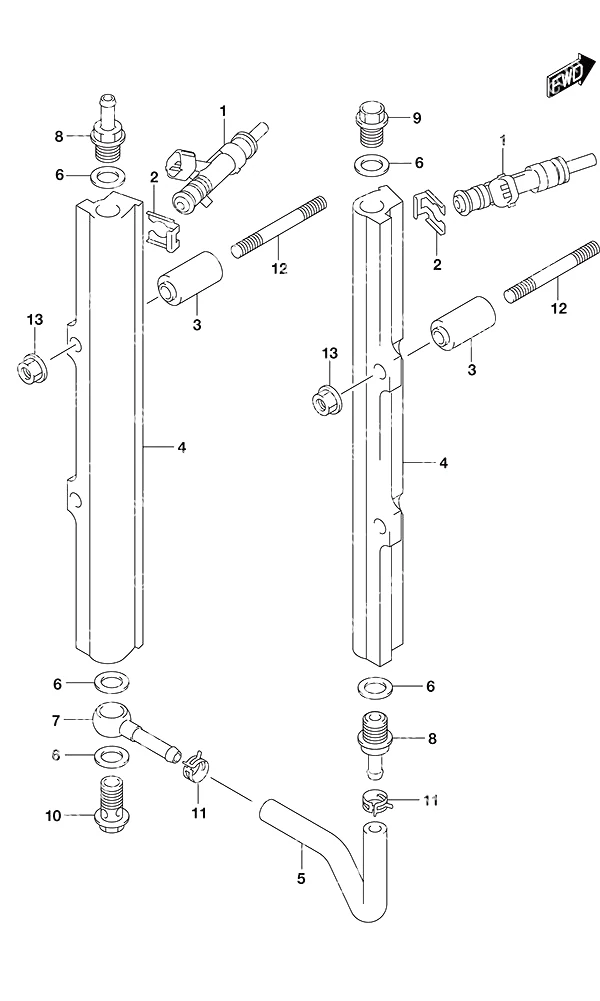

图 144喷油器 Fuel Injector

REF	零件编号	中文名称	英文名称	数量
1	15710-98L10	喷油器	Fuel Injector	12
2	15716-82M00	下O型圈	Lower O-Ring	12
3	15717-82M00	上部O型圈	Upper O-Ring	4
4	15715-98L00	喷油器卡扣	Injector Clip	2
5	15735-98L00	输送管绝缘体	Delivery Pipe Insulator	1
6	15751-98L00	输送管	Delivery Pipe	2
7	15756-98L00	燃油软管	Fuel Hose	1
8	15762-93J00	输送管垫片	Delivery Pipe Gasket	5
8	15762-93J00	输送管垫片	Delivery Pipe Gasket	2
9	15830-77EA0	输送管接头	Delivery Pipe Union	1
10	15831-93J01	输送联管节	UNION,DELIVERY	1
11	09247-14041	输送管塞	Delivery Pipe Plug	2
12	09360-14009	输送管接头螺栓	Delivery Pipe Union Bolt	4
13	09401-11425	卡扣	Clip	4
14	09108-08189	双头螺栓	Stud Bolt	4
15	08316-1008C	螺母	Nut	4

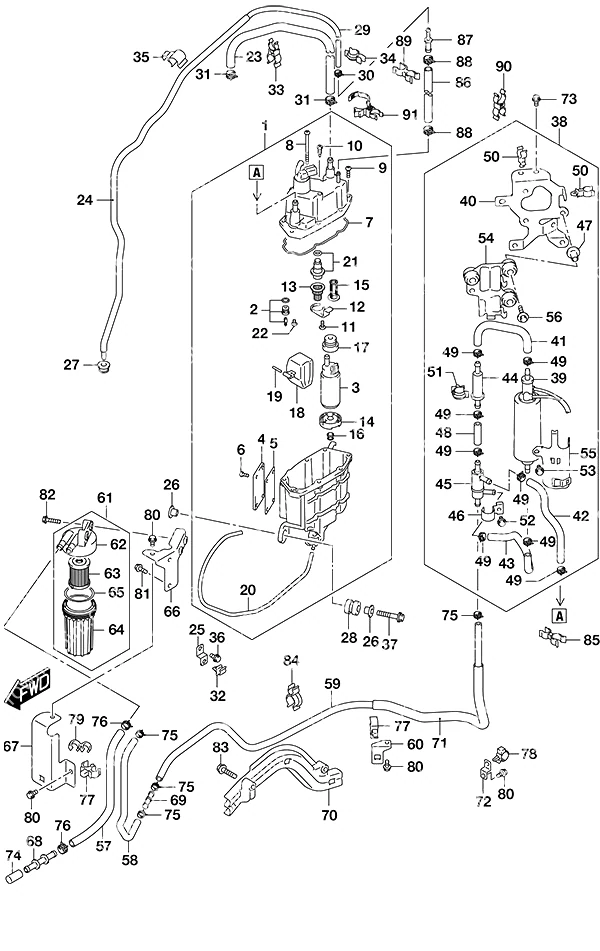

图 147燃油蒸汽分离器 Fuel Vapor Separator

REF	零件编号	中文名称	英文名称	数量
1	15600-98L20	燃油蒸汽分离器总成	Fuel Vapor Separator Assembly	1
2	13370-93J10	针阀总成	Needle Valve Assembly	1
3	15200-98L00	燃油泵总成	Fuel Pump Assembly	1
4	15612-98L00	盖板	Cover	1
5	15613-98L00	垫片	Gasket	1
6	15614-98L00	螺钉	Screw	4
7	15626-93J00	VST密封件	VST Seal	1
8	15627-93J00	螺钉(停产)	Screw (NLA)	1
9	15628-99E00	螺钉(长15)	Screw (L:15)	6
10	15629-99E10	放油螺丝	Drain Screw	2
11	15631-98L00	螺钉	Screw	1
12	15638-98L00	挡板/板	Plate	1
13	15639-98L00	盖板	Cover	1
14	15641-98L01	垫片	SPACER	1
15	15642-88L10	燃油滤清器	Fuel Filter	1
16	15642-90J00	燃油泵滤清器	Fuel Pump Filter	1
17	15647-98L00	燃油泵衬套	Fuel Pump Bushing	1
18	15650-93J00	浮子总成	Float Assembly	1
19	15654-99E00	浮子销	Float Pin	1
20	15683-98L00	放油软管	Drain Hose	1
21	15760-98L00	燃油压力调节器	Fuel Pressure Regulator	1
22	02142-0408B	螺钉	SCREW	1
23	15681-98L01	燃油V/S T软管	HOSE,FUEL(V/S T	1
24	18498-98L21	软管保护套	Hose Protector	1
25	36617-93J10	线束支架	Harness Bracket	1
26	09169-08042	垫片	Washer	6
27	09320-08520	缓冲垫	CUSHION	1
28	09320-12094	消音器B型缓冲垫	CUSHION,SLCNR B	3
29	09352-50003-06A	软管(5x8.2x106)	Hose (5x8.2x106)	1
30	09401-08412	卡扣	Clip	1
31	09401-11425	卡扣	Clip	2
32	09403-07323	卡箍	Clamp	1
33	09408-00056	卡扣	Clip	1
34	09408-00142	卡扣	Clip	3
35	09408-00198	卡箍	Clamp	3
36	01550-0612C	螺栓	BOLT	1
37	01550-0840C	螺栓	Bolt	3
38	15100-98L13	燃油泵组件(L)	Fuel Pump Set (L)	1
39	15100-98J00	燃油泵(L)	Fuel Pump (L)	1
40	15116-98L10	燃油泵支架(L)	Fuel Pump Bracket (L)	1
41	15632-98L10	燃油软管（油泵至滤清器）	Fuel Hose (Pump to Filter)	1
42	15635-98L01	燃油软管（阀门至VST）	Fuel Hose (Valve to VST)	1
43	15637-98L10	燃油软管（阀门至油泵）	Fuel Hose (Valve to Pump)	1
44	15643-98L00	燃油滤清器(L型)	Fuel Filter (L)	1
45	15645-93J10	止回阀	Check Valve	1
46	15674-98L01	止回阀卡环	CLIP,CHECK VALV	1
47	09169-06093	垫片	Washer	4
48	09343-70503-040	燃油软管(7x12x40)	Fuel Hose (7x12x40)	1
49	09401-11423	卡扣	Clip	7
50	09403-13310	卡箍	Clamp	1
51	09403-16307	卡箍	CLAMP	2
52	01550-0612C	螺栓	BOLT	1
53	01570-06127	螺栓	BOLT	1
54	15114-93J00	燃油泵支架1号	Fuel Pump Bracket No. 1	2
55	15115-93J00	燃油泵支架2号	Fuel Pump Bracket No. 2	1
56	09116-06524	螺栓	Bolt	1
57	15191-98L20	燃油软管(接头至滤清器)	Fuel Hose (Connector to Filter)	1
58	15192-98L00	燃油软管（滤清器至双向阀）	Fuel Hose (Filter to 2 Way)	1
59	15193-98L00	燃油软管(双向对接)	Fuel Hose (2 Way to 2 Way)	1
60	15198-98L00	燃油软管支架	Fuel Hose Bracket	1
61	15410-98L00	燃油滤清器总成(L)	Fuel Filter Assembly (L)	1
62	15411-93J10	燃油滤清器盖	Fuel Filter Cap	1
63	15412-93J10	燃油滤清器滤芯	Fuel Filter Element	1
64	15413-98L00	燃油滤清器杯	Fuel Filter Cup	1
65	15415-93J10	燃油滤清器O型圈	Fuel Filter O-Ring	1
66	15421-98L01	燃油喷射支架	BRACKET,FUEL FI	1
67	15423-98L00	燃油管护罩	Fuel Hose Guard	1
68	15830-98J01	燃油管接头	Fuel Hose Joint	1
69	15831-96J00	双向接头	2 Way Union	1
70	15852-98L00	燃油管护罩	Fuel Hose Guard	1
71	18498-99E11	软管保护套(长610)	Hose Protector (L:610)	2
72	36617-93J10	线束支架	Harness Bracket	1
73	09103-06267	螺栓(6x18)	Bolt (6x18)	4
74	09251-09009	塞	PLUG	2
75	09401-11423	卡扣	Clip	2
76	09401-14409	卡扣	Clip	1
77	09403-13308	卡箍	Clamp	1
78	09403-17403	卡箍	Clamp	1
79	09408-00121	夹具(停产)	Clamp (NLA)	4
80	01550-0612C	螺栓	BOLT	2
81	01550-0616C	螺栓	BOLT	2
82	01550-0625C	螺栓	BOLT	2
83	01550-0630C	螺栓	BOLT	1
84	09408-00142	卡扣	Clip	1
85	09408-00054	夹具(停产)	Clamp (NLA)	1
86	09343-70503-600	燃油软管(7x12x600)	Fuel Hose (7x12x600)	1
87	15695-98L00	蒸发联管	Evaporation Union	1
88	09401-11423	卡扣	Clip	2
89	09408-00050	卡扣	Clip	1
90	09408-00173	卡箍	Clamp	2
91	09408-00337	卡扣	Clip	1

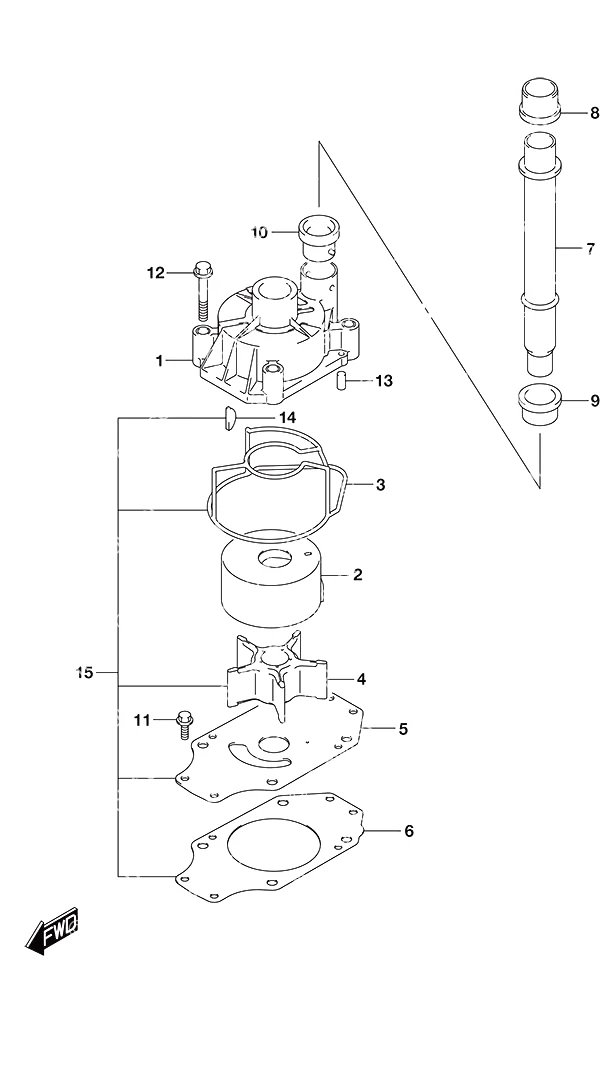

图 160水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17410-93J01	水泵壳体	Water Pump Case	1
2	17413-93J02	水泵壳体套筒	Water Pump Case Sleeve	1
3	17416-93J01	水泵密封环	Water Pump Seal Ring	1
4	17461-93J02	水泵叶轮	IMPELLER,WATER	1
5	17471-98L00	水泵板	Water Pump Plate	1
6	17472-98L00	水泵板衬垫	Water Pump Plate Gasket	1
8	17562-98L00	上水管衬套	Upper Water Tube Bushing	1
9	17563-98L00	下水管衬套	Lower Water Tube Bushing	1
10	17564-93J01	水泵壳体衬套	Water Pump Case Bushing	1
11	29116-93J00	螺栓(6x20)	Bolt (6x20)	4
12	09116-08131	螺栓(8x45)	Bolt (8x45)	4
13	09202-06031	定位销(6x12)	Knock Pin (6x12)	2
14	09420-05009	水泵键	Water Pump Key	1
15	17400-98L04	水泵维修套件DF 350A/300B	Water Pump Repair Kit DF 350A/300B	1

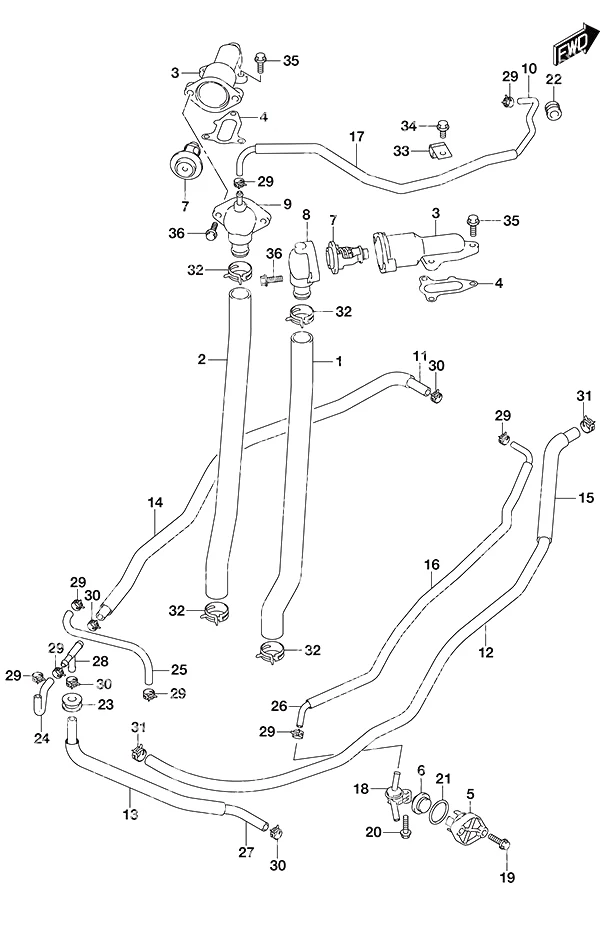

图 162节温器 Thermostat

REF	零件编号	中文名称	英文名称	数量
1	11196-98L00	右舷回水管	Starboard Water Return Hose	1
2	11197-98L00	左舷回水软管	Port Water Return Hose	1
3	17581-98L00	出水管	Water Outlet Pipe	2
4	17582-93J00	出水管垫片	Water Outlet Pipe Gasket	2
5	17611-90J00	水压阀盖	Water Pressure Valve Cover	1
6	17660-98L01	水压阀	Water Pressure Valve	1
8	17680-98L00	右舷节温器盖	Starboard Thermostat Cover	1
9	17680-98L10	左舷节温器盖	Port Thermostat Cover	1
10	17712-98L00	水管 (机壳水套至节温器)	Water Hose (Case Jacket to Thermostat)	1
11	17714-98L00	水管 (三通至机壳水套)	Water Hose (3 Way to Case Jacket)	1
12	17915-98L00	冲水软管	Water Flush Hose	1
13	18498-99E11	软管保护套(长610)	Hose Protector (L:610)	1
14	18498-99E11	软管保护套(长610)	Hose Protector (L:610)	1
15	18498-87J51	燃油管保护套	Fuel Hose Protector	1
16	18498-96L50	软管保护套(L:520)	Hose Protector (L:520)	1
17	18498-96L41	软管保护套(10.2x11.8x430)	Hose Protector (10.2x11.8x430)	1
18	51170-98L00	水位指示器支架	Water Indicator Bracket	1
19	09116-06121	螺栓(6x25)	Bolt (6x25)	2
20	09116-06121	螺栓(6x25)	Bolt (6x25)	1
21	09280-26006	O型圈	O-Ring	1
22	09320-09059	缓冲垫	Cushion	1
23	09320-10503	缓冲垫	Cushion	1
24	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
25	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
26	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
27	09352-70119-600	软管(7X11X600)	HOSE(7X11X600)	1
28	09367-08005	三通	3 Way	1
29	09401-08413	卡扣	Clip	8
30	09401-11424	卡扣	Clip	4
31	09401-13425	卡扣	Clip	2
32	09401-25406	卡扣	Clip	4
33	09403-13408	卡箍	Clamp	2
34	01550-0612C	螺栓	BOLT	2
35	01550-0620C	螺栓	BOLT	6
36	01550-0620C	螺栓	BOLT	4

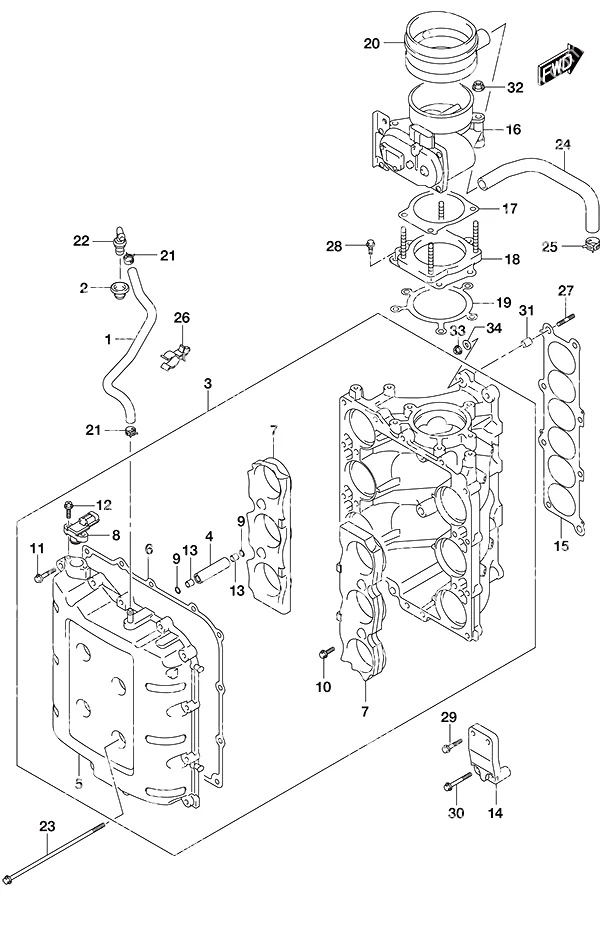

图 163节气门体 Throttle Body

REF	零件编号	中文名称	英文名称	数量
1	11193-98J01	曲轴箱通风软管	HOSE,PCV	1
2	11198-98L00	PCV阀密封	SEAL,PCV VALVE	1
3	13100-98L01	集气总成	Collector Assembly	1
4	13137-98J00	集线器隔套	Collector Spacer	4
5	13140-98L00	集线器盖	Collector Cover	1
6	13147-98J00	集线器盖垫片	Collector Cover Gasket	1
7	13180-98J01	集线器漏斗	Collector Funnel	2
8	18590-68H00	进气压力传感器	MAP Sensor	1
9	09280-10009	O型圈	O-Ring	8
10	01550-0816C	螺栓	Bolt	4
11	01550-0835C	螺栓	Bolt	10
12	02162-05207	螺钉	SCREW	2
13	04211-11129	11×12定位销	11 X 12 DOWEL P	8
14	13134-98J00	集线器支架	Collector Bracket	1
15	13139-98J01	集线器衬垫	Collector Gasket	1
16	13300-98L00	节气门体总成	Throttle Body Assembly	1
17	13343-98J20	节气门垫片	GASKET,THROTTLE	1
18	13315-98J11	节气门减震器	DAMPER,THROTTLE	1
19	13421-98L00	节气门垫片	GASKET,THROTLE	1
20	13813-98L01	节气门体护孔环	Throttle Body Grommet	1
21	09401-14409	卡扣	Clip	2
22	18118-93J00	曲轴箱通风阀	PCV Valve	1
23	09103-08370	螺栓(8x250)	Bolt (8x250)	6
24	11174-98L00	通气软管	Breather Hose	1
25	09401-18410	卡扣	Clip	1
26	09403-13310	卡箍	Clamp	1
27	01421-0835C	双头螺栓	Stud Bolt	2
28	01550-0816C	螺栓	Bolt	5
29	01550-0835C	螺栓	Bolt	2
30	01550-0860C	螺栓	Bolt	2
31	04211-11129	11×12定位销	11 X 12 DOWEL P	2
32	09159-08136	螺母	Nut	4
33	08316-1008C	螺母	Nut	2
34	09160-08161	垫圈 (8.2x23x3.2)	Washer (8.2x23x3.2)	2

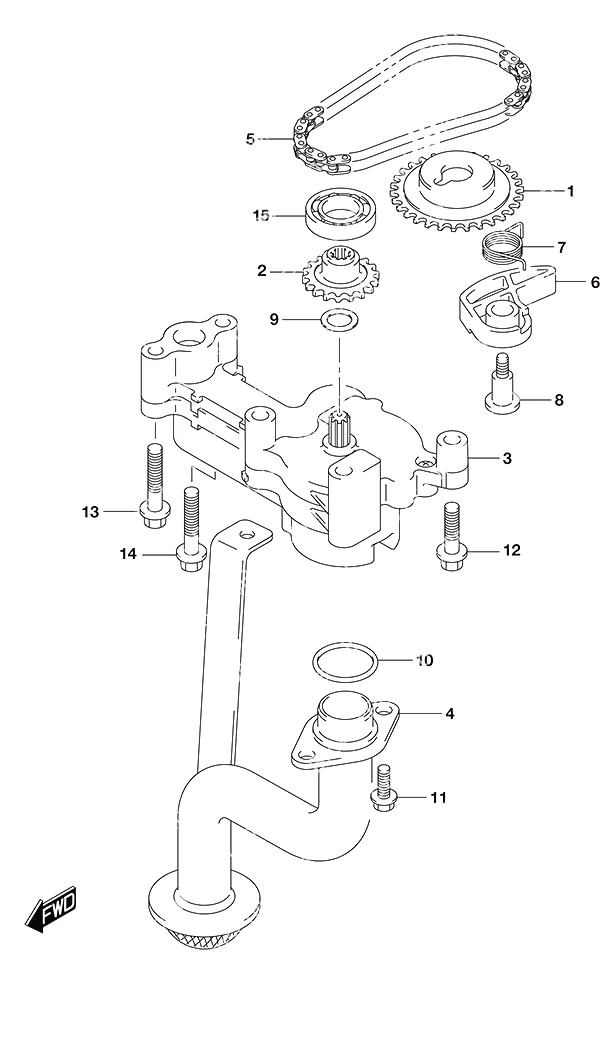

图 175机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	12632-93J11	机油泵驱动链轮	Oil Pump Drive Sprocket	1
2	16113-93J10	机油泵从动链轮	Oil Pump Driven Sprocket	1
3	16400-93J20	机油泵总成	Oil Pump Assembly	1
4	16520-93J00	机油泵滤网	Oil Pump Strainer	1
5	16760-93J00	机油泵链条	Oil Pump Chain	1
6	16781-93J00	机油泵链条张紧器	Oil Pump Chain Tensioner	1
7	16782-93J00	机油泵张紧器弹簧	Oil Pump Tensioner Spring	1
8	16783-93J01	机油泵张紧器螺栓	Oil Pump Tensioner Bolt	1
9	09181-12158	垫圈 (12x20x0.5)	Washer (12x20x0.5)	1
10	09280-22020	O型圈	O-Ring	2
11	01550-0616A	螺栓	BOLT	3
12	01550-0845A	螺栓	BOLT	1
13	01550-0865A	螺栓	BOLT	3
14	01550-0885A	螺栓	BOLT	1
15	08110-60020	B1 15X32X9轴承	B1 15X32X9 BEAR	1

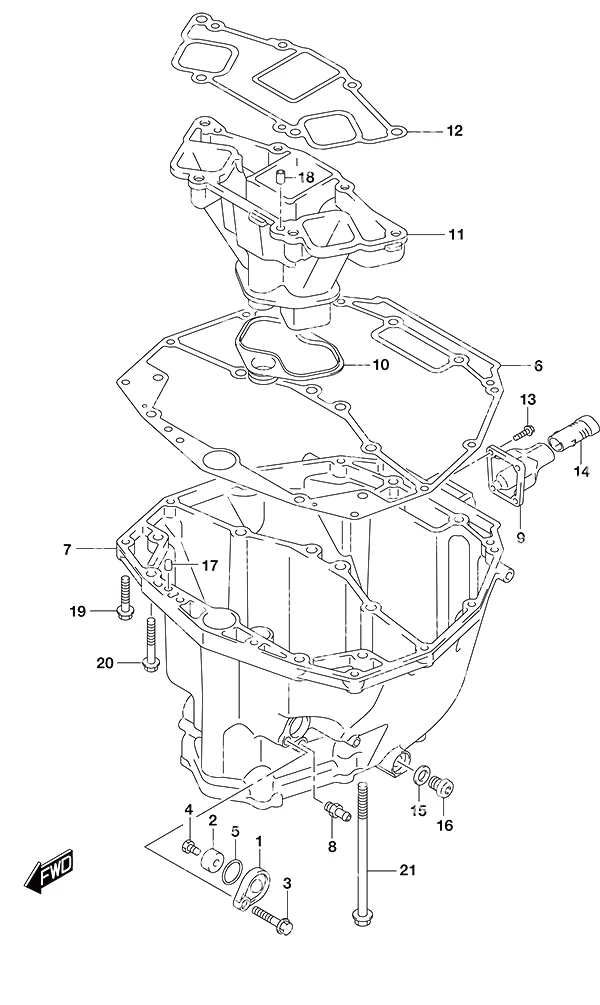

图 180油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
3	29103-93J30	螺栓(8x25)	Bolt (8x25)	1
4	09103-06281	螺栓(6x14)	Bolt (6x14)	1
5	09280-22019	O型圈	O-Ring	1
6	11489-98L00	油底壳衬垫	Oil Pan Gasket	1
8	11591-98L00	油底壳接头	Oil Pan Union	1
9	11541-93J00-YAY	排气管	Exhaust Pipe	1
10	14154-93J02	排气管密封件	Exhaust Tube Seal	1
11	14211-98L00	排气管	Exhaust Tube	1
12	14212-98L00	排气管垫片	Exhaust Tube Gasket	1
13	29116-93J00	螺栓(6x20)	Bolt (6x20)	4
14	11435-98L01	排气释放管	Exhaust Release Pipe	1
15	09168-12012	放油螺塞垫片	Oil Drain Plug Gasket	1
16	09248-12009	放油螺塞	Oil Drain Plug	1
17	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
18	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
19	09116-08128	螺栓(8x40)	Bolt (8x40)	10
20	09116-10176	螺栓(10x44)	Bolt (10x44)	4
21	09116-10187	螺栓	BOLT	2

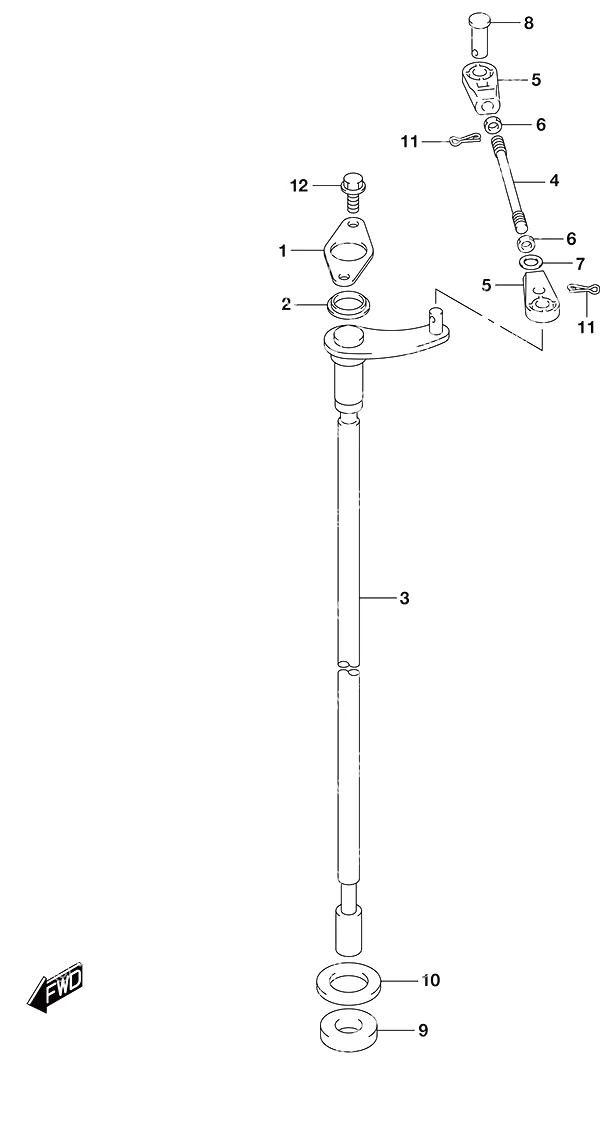

图 204离合器轴 Clutch Shaft

REF	零件编号	中文名称	英文名称	数量
1	21152-98L00	离合器轴板	Clutch Shaft Plate	1
2	21153-98L00	离合器轴衬套	Clutch Shaft Bushing	1
3	21210-98L01	离合器轴组件	SHAFT COMP,CLUT	1
4	21241-98L00	离合器操纵杆连杆	Clutch Lever Link	1
5	67467-98L00	离合器连接器	Clutch Connector	2
6	09140-06023	螺母	Nut	2
7	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
8	09200-08074	销	Pin	1
9	09262-17019	轴承(17x35x8)	Bearing (17x35x8)	1
10	09282-22008	油封(22x38x6)	Oil Seal (22x38x6)	1
11	09385-08004	销	Pin	2
12	01550-0616C	螺栓	BOLT	2

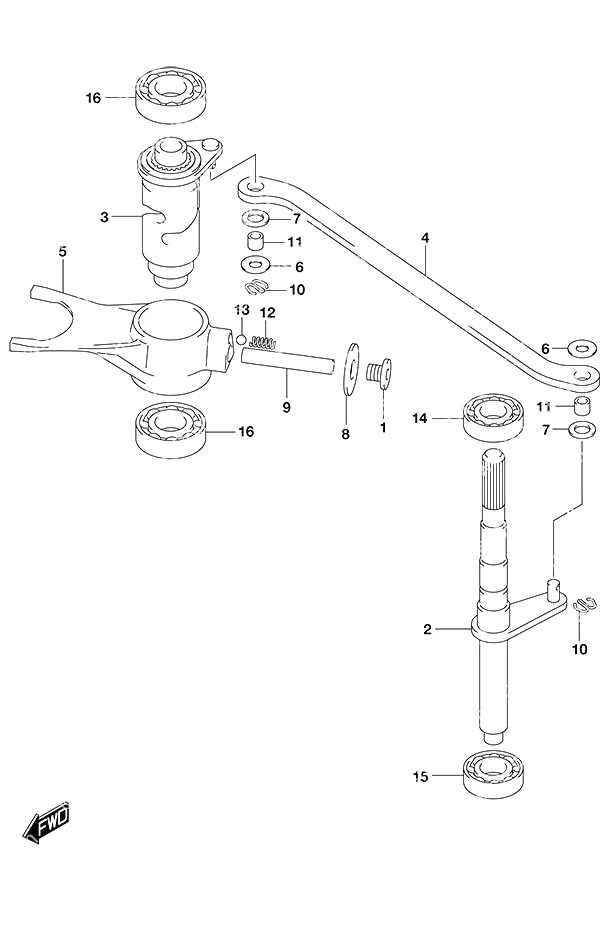

图 206离合器推杆 Clutch Rod

REF	零件编号	中文名称	英文名称	数量
1	11118-93J00	换档凸轮塞	Shift Cam Plug	1
3	25300-98L00	换挡凸轮	Shift Cam	1
4	25315-98L00	换档凸轮臂连杆	Shift Cam Arm Link	1
5	25411-98L00	换档拨叉	Shift Fork	1
6	09160-06094	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	2
7	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	2
8	09160-10035	垫片	Washer	1
9	09202-08007	销 (8x49)	Pin (8x49)	1
10	09204-01006	开口销	Cotter Pin	2
11	25214-98L00	换挡连杆衬套	Shift Link Bushing	2
12	09440-05031	弹簧	Spring	1
13	06111-07004	钢球 7/32	STEEL BALL 7/32	1
14	08113-60020	B1 15X32X09轴承	B1 15X32X09 BEA	1
15	08113-62000	B1 10X30X09轴承	B1 10X30X09 BEA	1
16	08113-69047	轴承	BEARING	2

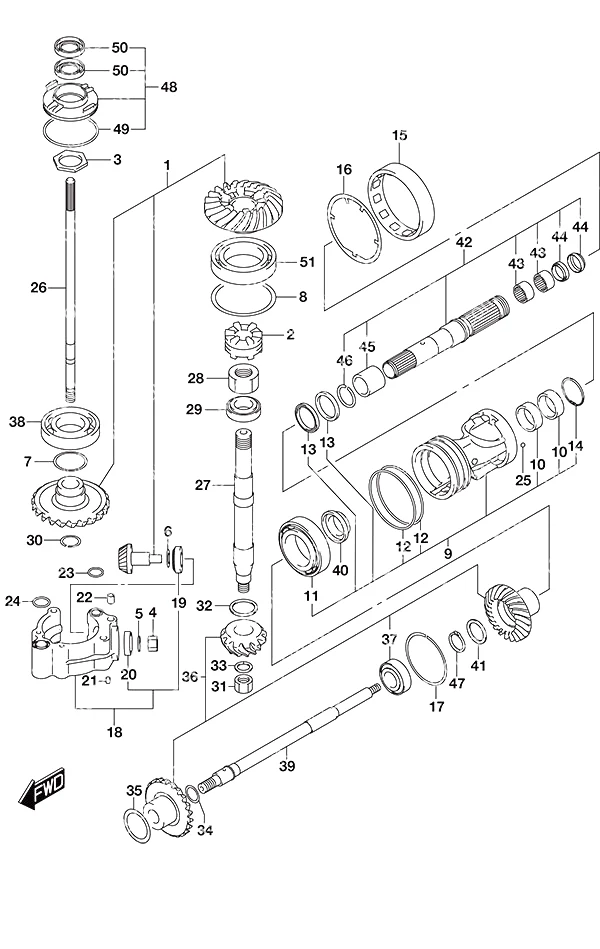

图 220变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
1	25500-98L00	倒挡齿轮组	Reverse Gear Set	1
2	25711-98L00	离合器换挡拨叉	Clutch Dog Shifter	1
3	09140-36003	螺母	Nut	1
4	09159-16027	螺母	Nut	1
5	09160-16026	垫圈 (16x30x3)	Washer (16x30x3)	1
9	56120-98L00	螺旋桨轴轴承座	Propeller Shaft Bearing Housing	1
10	09263-45005	轴承(45x55x20)	Bearing (45x55x20)	2
11	09265-50002	轴承(50x90x21.75)	Bearing (50x90x21.75)	1
12	09280-00047	O型圈	O-Ring	2
13	09282-45001	油封(45x60x8)	Seal (45x60x8)	2
14	08331-41559	卡簧	Circlip	1
15	56122-98L00	螺旋桨轴轴承座止动件	Propeller Shaft Bearing Housing Stopper	1
16	56123-98L00	螺旋桨壳体止动垫片	Propeller Housing Stopper Washer	1
18	56150-98L02	倒挡小齿轮轴承座	Reverse Pinion Bearing Housing	1
19	09265-25048	轴承(25x52x16.25)	Bearing (25x52x16.25)	1
20	09265-25038	轴承(25x47x15)	Bearing (25x47x15)	1
21	04221-08129	销 8×12	PIN 8X12	1
22	09206-13019	定位销	Knock Pin	2
23	09280-21015	O型圈	O-Ring	2
24	09280-26006	O型圈	O-Ring	2
25	09421-04008	钥匙	Key	1
27	57113-98L00	下驱动轴	Lower Driveshaft	1
28	09159-27001	螺母	Nut	1
29	09265-28006	轴承(28x52x16)	Bearing (28x52x16)	1
30	09380-24007	卡簧	Circlip	1
31	09159-16027	螺母	Nut	1
33	08221-16256	垫片	Washer	1
36	57301-98810	反向齿轮组	Contra Gear Set	1
37	09265-30024	轴承(30x62x21.25)	Bearing (30x62x21.25)	1
38	09262-40017	轴承(40x80x18)	Bearing (40x80x18)	1
39	57610-98L00	内螺旋桨轴	Inner Propeller Shaft	1
40	57622-98L00	螺旋桨轴隔套	Propeller Shaft Spacer	1
41	09160-36007	推力垫圈(32x47x2)	Thrust Washer (32x47x2)	1
42	57600-98840	螺旋桨轴套件	SHAFT SET,PROPE	1
43	09263-30064	轴承(30×37×20)	Bearing (30x37x20)	2
44	09289-30012	螺旋桨内密封	SEAL,INNER PROP	2
45	09300-40003	衬套(40x45x40)	Bushing (40x45x40)	1
46	09380-40004	卡环	Snap Ring	1
47	57635-98L00	螺旋桨轴止动件	Propeller Shaft Stopper	1
48	17450-98L04	水泵壳体组件	HOUSING COMP,WA	1
49	09280-69001	O型圈	O-Ring	1
50	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
51	09262-55002	轴承(55x90x18)	Bearing (55x90x18)	1

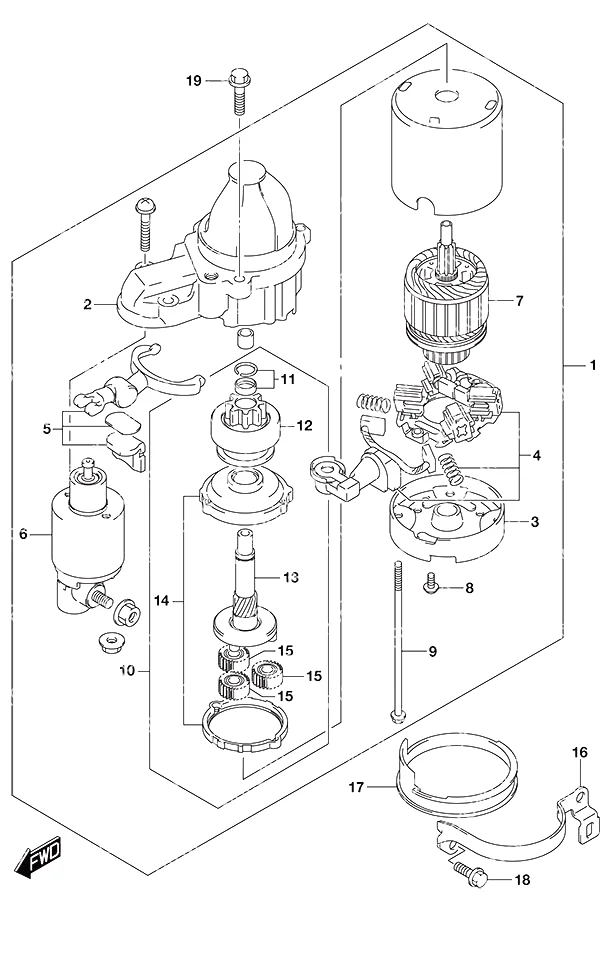

图 301启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-98L10	启动马达总成	Starter Motor Assembly	1
2	31150-98L00	齿轮箱	Gear Case	1
3	31170-92J00	后壳体	Rear Housing	1
4	31173-98L00	电刷架总成	Brush Holder Assembly	1
5	31191-63J00	操纵杆总成	Lever Assembly	1
6	31220-98L10	开关总成	Switch Assembly	1
7	31311-63J00	电枢	Armature	1
8	31192-92J00	螺钉套件	Screw Set	1
9	31261-75F10	贯穿螺栓	Through Bolt	2
10	31340-98L00	启动马达离合器套装	Starting Motor Clutch Set	1
11	31313-86030	止动器套装	Stopper Set	1
12	31320-98L00	小齿轮总成	Pinion Assembly	1
13	31341-98L00	小齿轮轴	Pinion Shaft	1
14	31343-63J00	内齿轮	Internal Gear	1
15	31344-63J00	行星齿轮	Planetary Gear	3
16	31912-98L00	启动马达带	Starting Motor Band	1
17	31918-92J01	下减震器	Lower Damper	1
18	01550-0820C	螺栓	BOLT	2
19	01550-0830C	螺栓	Bolt	2

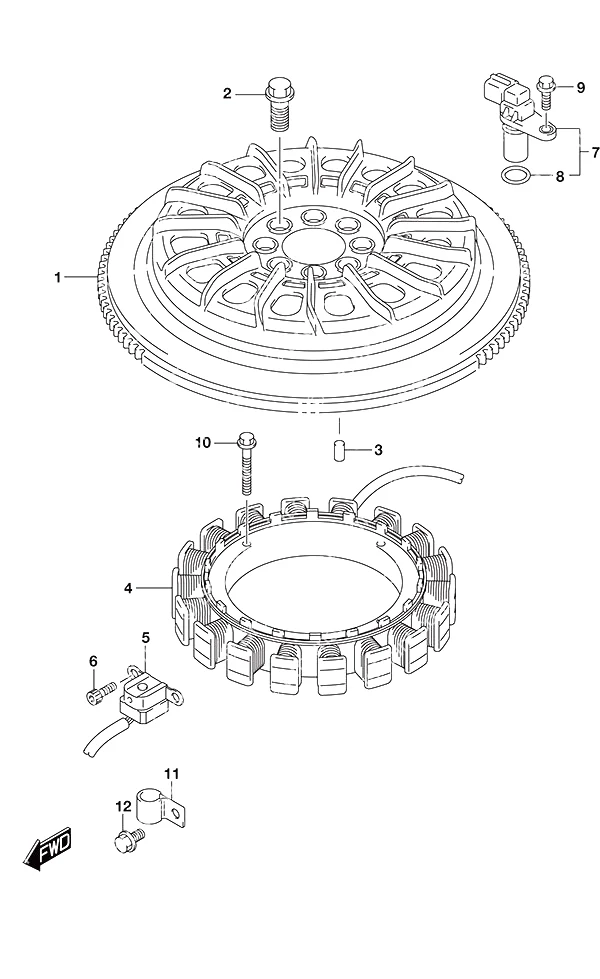

图 303磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
1	32102-98J40	飞轮组件,M型	FLYWHEEL COMP,M	1
2	09103-12125	飞轮螺栓(12x26)	Flywheel Bolt (12x26)	8
3	09202-06031	定位销(6x12)	Knock Pin (6x12)	1
4	32120-98L01	蓄电池线圈组件	COIL COMP BATTE	1
5	32160-98L00	点火正时线圈	Ignition Timing Coil	1
6	09106-05030	螺栓(5x10)	Bolt (5x10)	2
7	33220-98J00	凸轮位置传感器	Cam Position Sensor	3
8	33221-42F00	O型圈	O-Ring	3
9	01550-0616C	螺栓	BOLT	3
10	09103-06231	螺栓(6x35)	Bolt (6x35)	4
11	09403-13408	卡箍	Clamp	2
12	01550-0612C	螺栓	BOLT	2

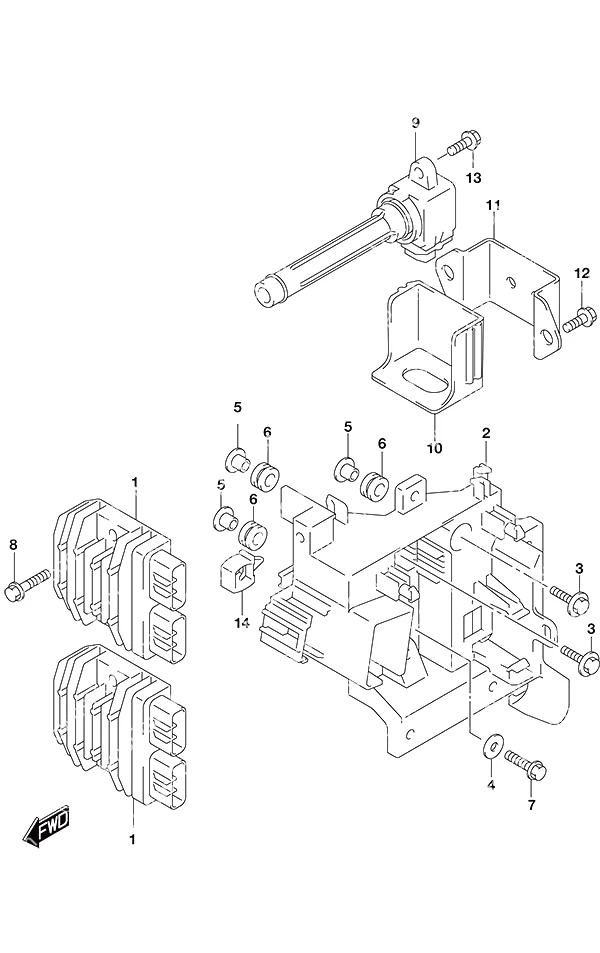

图 310整流器/点火线圈 Rectifier/Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	32800-26J02	整流器总成	Rectifier Assembly	2
2	32890-98L00	电器部件支架	Electric Parts Holder	1
3	09116-06202	螺栓带垫圈(6x25)	Bolt w/Washer (6x25)	3
4	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	1
5	09160-06062	垫圈 (停产)	Washer (NLA)	4
6	09320-09016	缓冲垫	Cushion	4
7	01550-06257	螺栓	BOLT	1
8	01550-0625C	螺栓	BOLT	4
9	33410-98L00	点火线圈组件	Ignition Coil Assembly	6
10	33411-98L10	线圈连接器缓冲垫	Coil Connector Cushion	6
11	33414-98L00	点火线圈支架	Ignition Coil Bracket	6
12	01547-06127	螺栓6X12	BOLT 6X12	10
13	01550-0620C	螺栓	BOLT	6
14	09403-12412	卡箍	Clamp	1

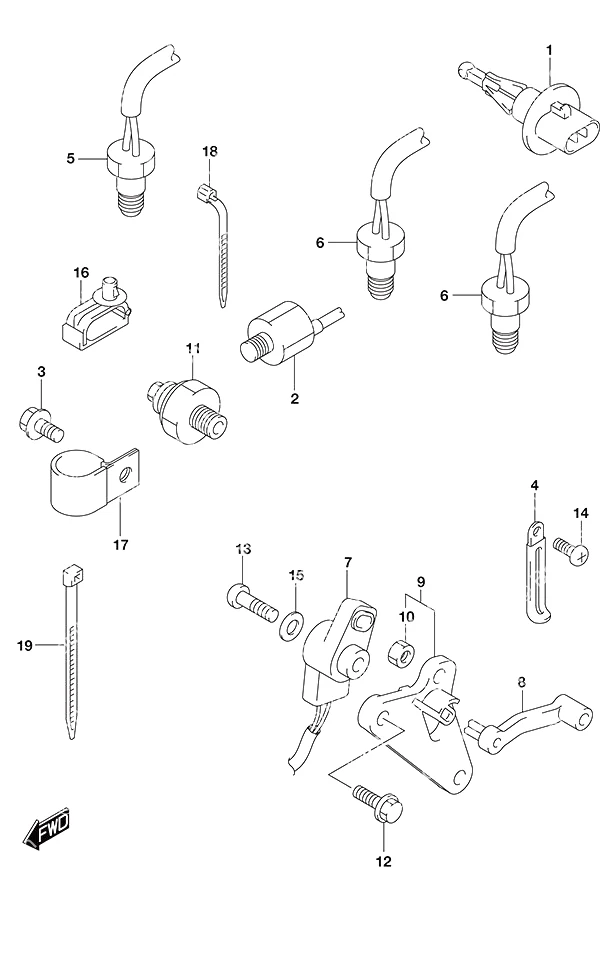

图 315传感器 Sensor

REF	零件编号	中文名称	英文名称	数量
1	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
2	18640-98L01	爆震传感器总成	SENSOR ASSY,KNO	1
3	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
4	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
5	34830-87J20	温度传感器总成	Temp Sensor Assy	1
6	34830-87J20	温度传感器总成	Temp Sensor Assy	2
7	34840-98J03	升降感应器总成	Trim Sensor Assembly	1
8	34841-88L01	升降感应器杠杆	Trim Sensor Lever	1
9	34845-88L02	升降传感器支架	Trim Sender Bracket	1
10	09140-05005	螺母	Nut	1
11	37820-99E02	油压开关	Oil Pressure Switch	1
12	01550-06207	螺栓	BOLT	2
13	09136-05041	螺钉(5x20)	Screw (5x20)	1
14	09125-06063	螺钉(6x10)	Screw (6x10)	1
15	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	1
16	09403-07340	卡箍	Clamp	1
17	09403-19409	夹具(停产)	Clamp (NLA)	1
18	09407-14403	卡箍(长:125)	Clamp (L:125)	1
19	09407-14407	卡箍(长:140)	Clamp (L:140)	2

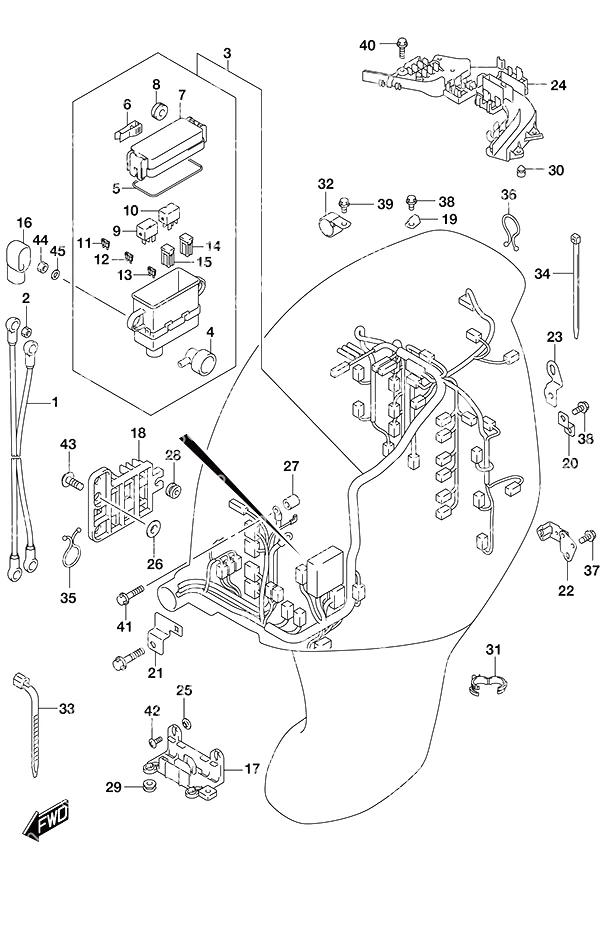

图 322线束 Harness

REF	零件编号	中文名称	英文名称	数量
1	33810-98L01	启动马达电缆总成	Starter Motor Cable Assembly	1
2	08316-10087	螺母	Nut	1
3	36610-98L32	线束总成(WI型)	HARNESS ASSY,WI	1
4	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
5	36721-98L10	上盖O型圈	Upper Cover O-Ring	1
6	36737-98L00	保险丝拔取器	Fuse Puller	1
7	36738-98L00	保险丝盒上盖	Fuse Case Upper Cover	1
8	09320-08510	缓冲垫(8.5x20x8)	Cushion (8.5x20x8)	2
9	38860-76F01	继电器	Relay	1
10	38860-76F01	继电器	Relay	1
11	09481-10504	10安培保险丝	10 Amp Fuse	2
12	09481-15504	15安培保险丝	15 Amp Fuse	5
13	09481-30504	30安培保险丝	30 Amp Fuse	3
14	09481-40403	40安培保险丝	40 Amp Fuse	1
15	09481-60403	60安保险丝	60 Amp Fuse	2
16	36612-96J01	端子盖	CAP,TERMINAL	1
17	36616-98L01	电缆支架	HOLDER,CABLE	1
18	36616-98L10	连接器支架	Connector Holder	1
19	36617-88L00	线束支架(停产)	Harness Bracket (NLA)	1
20	36617-93J10	线束支架	Harness Bracket	5
21	36617-98L10	线束支架	Harness Bracket	1
22	36617-98L30	线束支架	Harness Bracket	1
23	36617-98L50	线束支架	Harness Bracket	2
24	36626-98L00	主线束固定座	Main Harness Holder	1
25	09169-06053	垫圈 (6.3x16x1)	Washer (6.3x16x1)	2
26	09169-06053	垫圈 (6.3x16x1)	Washer (6.3x16x1)	2
27	09180-08229	隔套(8.1x16x17)	Spacer (8.1x16x17)	1
28	09320-04009	衬套	Bushing*	1
29	09320-08517	电缆缓冲垫H型	CUSHION,CABLE H	2
30	09321-06036	缓冲垫	Cushion	1
31	09403-25001	卡箍	Clamp	1
32	09403-26402	线束夹箍	CLAMP,WIRING HA	1
33	09408-00008	卡箍	Clamp	1
34	09408-00327	线束卡扣	Harness Clip	1
35	01547-06127	螺栓6X12	BOLT 6X12	3
36	01550-0612C	螺栓	BOLT	4
37	01550-0612C	螺栓	BOLT	2
38	01550-0620C	螺栓	BOLT	7
39	01550-08357	螺栓	BOLT	1
40	02142-06167	6X16十字槽螺钉	6 X 16 CROSS SC	4
41	02142-06167	6X16十字槽螺钉	6 X 16 CROSS SC	1
42	08310-00067	螺母	Nut	2
43	08321-01067	锁紧垫圈	Lock Washer	2
44	08310-00067	螺母	Nut	1
45	08321-01067	锁紧垫圈	Lock Washer	1

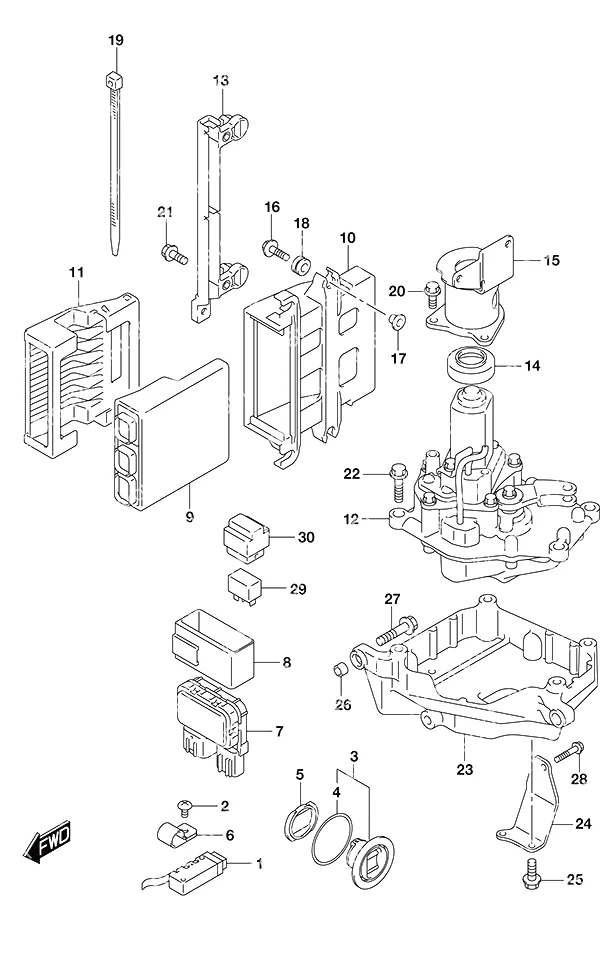

图 326动力升降倾斜开关/发动机控制单元 PTT Switch/Engine Control Unit

REF	零件编号	中文名称	英文名称	数量
1	37722-93J14	倾斜限位开关总成	Tilt Limit Switch Assembly	1
2	29125-93J00	螺钉	Screw	1
3	37850-92J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
4	37856-92J00	动力升降倾斜开关胶带	PTT Switch Tape	1
5	37857-92J01	动力升降倾斜装置开关衬套	PTT Switch Bushing	1
6	09403-09330	配平限位夹	Clamp, Trim Limit	1
7	38410-93J22	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
8	38415-93J20	动力升降倾斜装置继电器支架	PTT Relay Holder	1
9	33920-98L80	发动机控制单元	Engine Control Unit	1
10	33924-98L00	电控单元支架	ECU Holder	1
11	33925-98J00	电控单元缓冲垫	ECU Cushion	1
12	38800-98L01	执行器总成,S	ACTUATOR ASSY,S	1
13	38831-98L00	执行器线缆导槽	Actuator Cable Guide	1
14	38892-98L00	换挡执行器缓冲器	Shift Actuator Damper	1
15	38895-98L11	换挡执行器支架	Shift Actuator Bracket	1
16	38895-98L20	换挡执行器支架	Shift Actuator Bracket	2
17	01550-0612C	螺栓	BOLT	2
18	09116-06215	螺栓(6x30)带垫圈	Bolt (6x30) w/Washer	4
19	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
20	09320-09016	缓冲垫	Cushion	3
21	09407-14407	卡箍(长:140)	Clamp (L:140)	2
22	01550-0616C	螺栓	BOLT	4
23	01550-0625C	螺栓	BOLT	1
24	01560-0830C	螺栓	Bolt	1
25	19115-98L00	执行器固定座	Actuator Holder	2
26	19116-98L00	执行器支架	Actuator Bracket	2
27	09116-08137	螺栓(8x22)	Bolt (8x22)	3
28	09206-11006	销 (8.4x11x8) (停产)	Pin (8.4x11x8) (NLA)	1
29	01550-0835C	螺栓	Bolt	2
30	01550-0840C	螺栓	Bolt	2
31	38860-76F01	继电器	Relay	2
32	38915-90J00	继电器固定座	Relay Holder	2

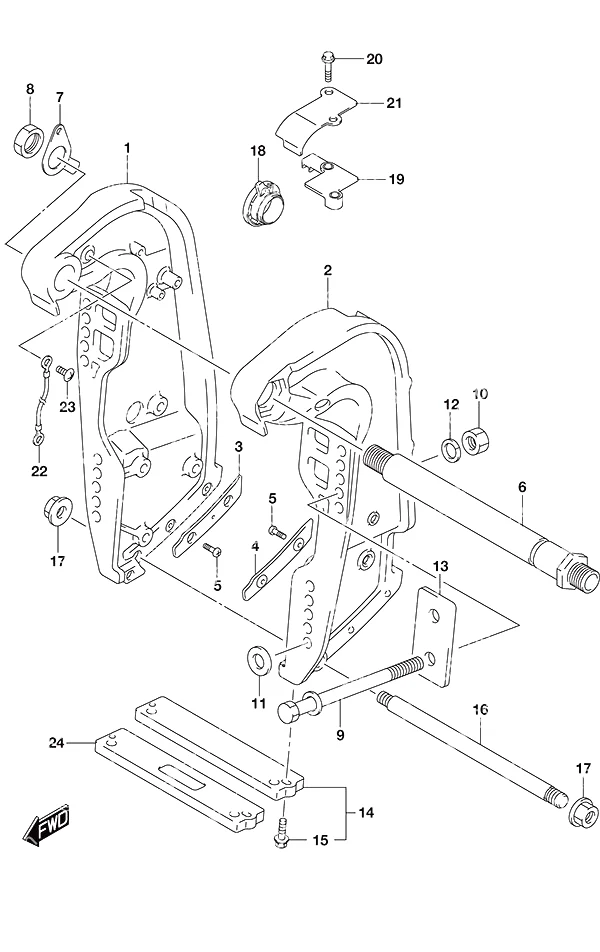

图 335夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
3	41117-93J02	夹具支架右下舷板	Clamp Bracket Lower Starboard Plate	1
4	41122-93J02	夹具支架左下舷板	Clamp Bracket Lower Port Plate	1
5	09125-06063	螺钉(6x10)	Screw (6x10)	4
6	41130-93J12	夹具支架轴	Clamp Bracket Shaft	1
7	41135-93J11	夹具支架轴垫圈	Clamp Bracket Shaft Washer	1
8	09159-22006	螺母	Nut	1
10	09159-12062	艉板螺母	Transom Nut	6
11	09160-13022	垫片	Washer	4
12	09160-13021	垫片	Washer	6
13	41155-93J02	艉板	Transom Plate	2
14	55320-94910	阳极组件	ANODE SET	1
15	09116-06121	螺栓(6x25)	Bolt (6x25)	2
16	45421-87D03	倾斜锁定销	Tilt Lock Pin	1
17	09159-14020	螺母(14mm)	Nut (14mm)	2
18	48140-93J01	倾斜限位开关凸轮	Tilt Limit Switch Cam	1
19	48144-93J00	倾斜限位开关支架	Tilt Limit Switch Holder	1
20	09103-06278	螺栓(6x25)	Bolt (6x25)	2
21	48145-93J00	倾斜限位开关盖	Tilt Limit Switch Cover	1
22	36894-87D00	导线(长195)	Wire Lead (L:195)	1
23	09125-06063	螺钉(6x10)	Screw (6x10)	2
24	55321-94910	镁阳极	Magnesium Anode	1

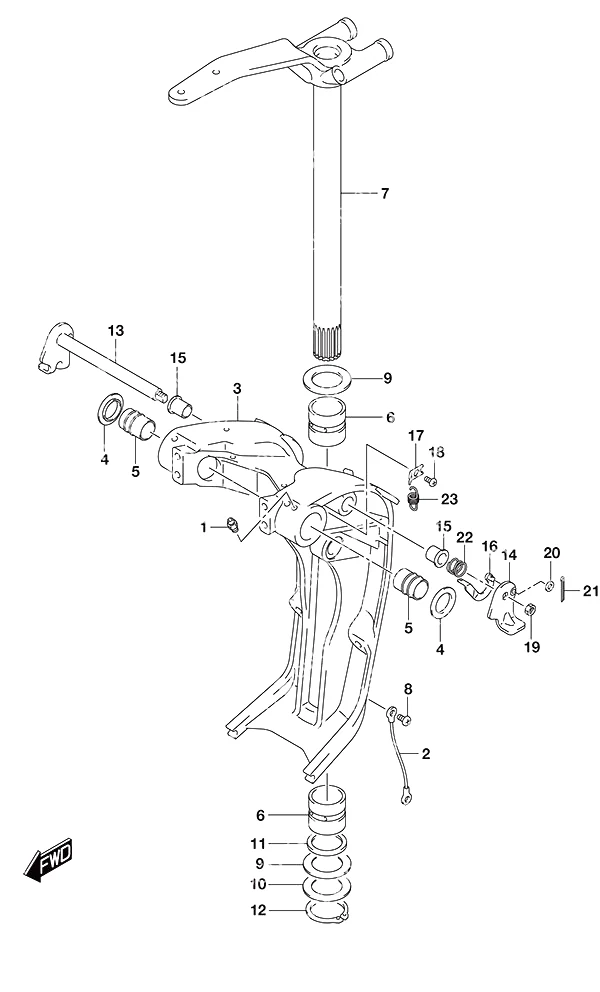

图 336旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	4
2	36894-87D00	导线(长195)	Wire Lead (L:195)	1
4	43114-93J00	旋转夹支架垫片	Swivel to Clamp Bracket Washer	2
5	43211-93J11	夹轴旋转衬套	Clamp Shaft Swivel Bushing	2
6	43711-97E11	转向衬套	Steering Bushing	2
8	09125-06063	螺钉(6x10)	Screw (6x10)	1
9	09160-39004	垫圈 (39.5x65.5x1)	Washer (39.5x65.5x1)	2
10	09181-39001	垫片 (39.5x64x0.3)	Shim (39.5x64x0.3)	0
11	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
12	09380-38003	卡簧	Circlip	1
13	41220-93J12	倾斜锁定杆	LEVER,TILT LOCK	1
14	41234-93J12	倾斜锁定杆	LEVER,TILT LOCK	1
15	41224-95E01	倾斜止动杆衬套	Tilt Stopper Rod Bushing	2
16	41230-96J00	倾斜锁杆连杆	Tilt Lock Lever Link	1
17	41233-95E10	倾斜锁定弹簧支架	Tilt Lock Spring Bracket	1
18	09125-06063	螺钉(6x10)	Screw (6x10)	1
19	09140-10032	螺母	Nut	1
20	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
21	09204-01006	开口销	Cotter Pin	1
22	09440-19028	弹簧	Spring	1
23	09443-10043	倾斜锁定弹簧	Tilt Lock Spring	1

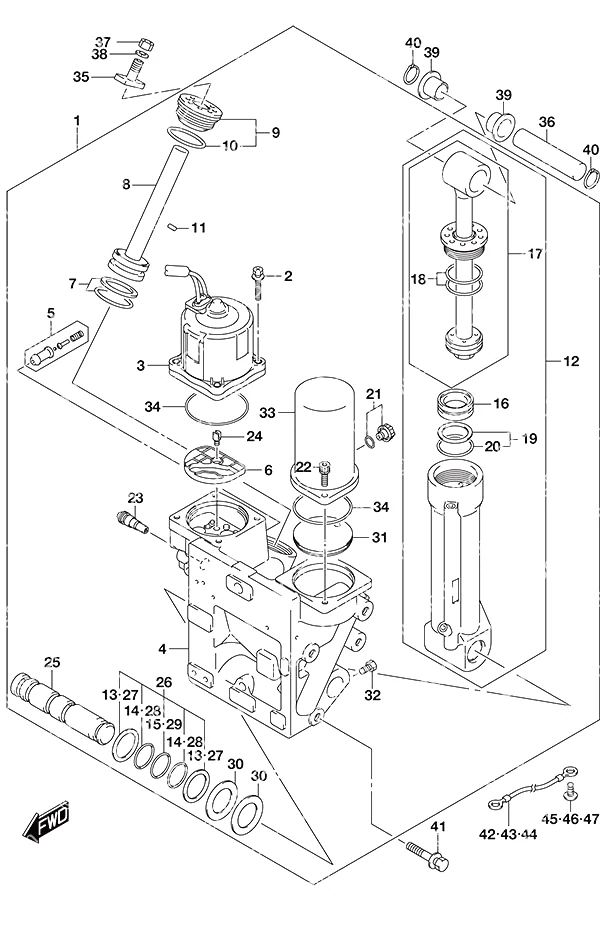

图 337升降油缸 Trim Cylinder

REF	零件编号	中文名称	英文名称	数量
1	48000-98L07	动力配平装置总成	TRIM ASSY,POWER	1
2	31281-92J10	贯穿螺栓	Through Bolt	4
3	38100-98L02	动力升降倾斜装置马达总成	PTT Motor Assembly	1
4	48500-98L04	歧管总成	MANIFOLD ASSY	1
5	48320-93J00	气门组件	Valve Set	1
6	48582-95E01	滤清器	Filter	1
7	48605-93J00	O型圈套件	O-Ring Set	1
8	48610-98L00	活塞/柱塞	Piston / Ram	2
9	48630-98L02	导杆	ROD GUIDE	2
10	48633-93J00	O型圈	O-Ring	2
11	48691-93J00	止回阀	Check Valve	1
12	48400-98L01	气缸总成	CYLINDER ASSY	1
13	48451-93J00	备用环	Back Up Ring	2
14	48452-93J00	O型圈	O-Ring	2
15	48452-93J10	O型圈	O-Ring	1
16	48650-93J00	自由活塞	Free Piston	1
17	48401-98L00	活塞杆分总成	Piston Rod Sub Assembly	1
18	48427-87D00	倾斜活塞O型圈(停产)	Tilt Piston O-Ring (NLA)	1
19	48627-93J00	O型圈套件	O-Ring Set	1
20	48427-87D00	倾斜活塞O型圈(停产)	Tilt Piston O-Ring (NLA)	1
21	48572-87J10	塞子	Plug	1
22	48862-87J20	储液箱螺栓	Reservoir Tank Bolt	2
23	48864-93J01	手动阀组	Manual Valve Set	1
24	48583-95E00	驱动联轴节	Drive Joint	1
25	48121-93J20	倾斜油缸轴	Tilt Cylinder Shaft	1
26	48125-93J10	O型圈套件	O-Ring Set	1
27	48451-93J00	备用环	Back Up Ring	4
28	48452-93J00	O型圈	O-Ring	4
29	48452-93J10	O型圈	O-Ring	2
30	48126-93J00	尼龙垫圈	Nylon Washer	2
31	48573-93J00	盖板	Cover	1
32	48128-93J11	螺栓	Bolt	1
33	48571-93J00	储液箱	Resevoir Tank	1
34	48585-95E00	O型圈	O-Ring	2
35	48311-96J10	升降油缸柱塞垫	Trim Cylinder Ram Pad	2
36	48321-93J00	倾斜缸上轴	Tilt Cylinder Upper Shaft	1
37	09140-10031	螺母(10mm)	Nut (10mm)	2
38	09162-10005	锁紧垫圈	Lock Washer	2
39	09306-24001	倾斜缸上衬套	Tilt Cylinder Upper Bushing	2
40	09380-21002	倾斜油缸卡簧	Tilt Cylinder Circlip	2
41	09116-10175	螺栓(10x50)	Bolt (10x50)	8
42	36894-87D00	导线(长195)	Wire Lead (L:195)	1
43	36895-87D01	导线(长210)	Wire Lead (L:210)	1
44	36895-87D01	导线(长210)	Wire Lead (L:210)	1
45	09125-06063	螺钉(6x10)	Screw (6x10)	1
46	09125-06063	螺钉(6x10)	Screw (6x10)	1
47	09125-06063	螺钉(6x10)	Screw (6x10)	1

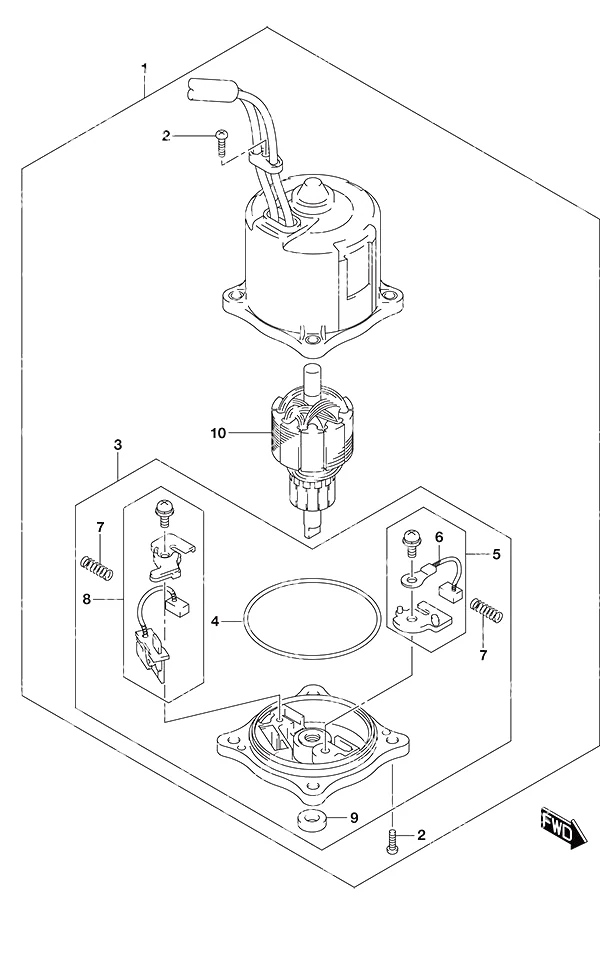

图 340动力升降倾斜装置马达 PTT Motor

REF	零件编号	中文名称	英文名称	数量
1	38100-98L02	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31111-94900	拨叉螺钉	Yoke Screw	3
3	31173-94920	电刷架总成	Brush Holder Assembly	1
4	31123-94910	O型圈	O-Ring	1
5	31133-90J20	电刷总成	Brush Assembly	1
6	31133-94910	电刷	Brush	1
7	31135-94900	弹簧	Spring	2
8	31136-90J30	断路器总成	Breaker Assembly	1
9	33799-97E00	油封	Oil Seal	1
10	31311-93J00	电枢(停产)	Armature (NLA)	1

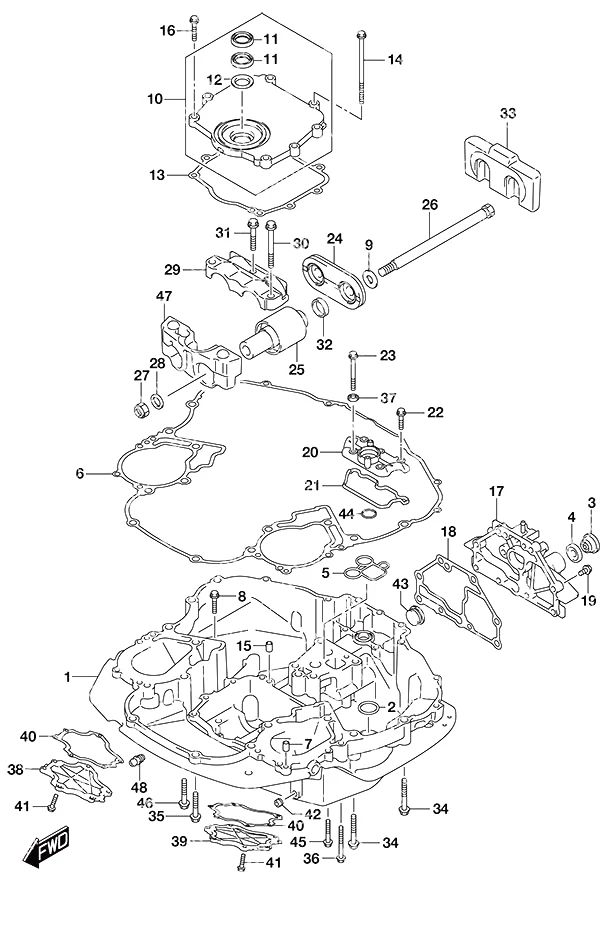

图 401发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
2	16519-93J00	发动机支架密封件	Engine Holder Seal	1
3	17913-93J00	冲水塞	Water Flush Plug	1
4	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
5	51116-98L00	回水密封件	Water Return Seal	1
6	51211-98L00	发动机支架衬垫	Engine Holder Gasket	1
7	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
8	01550-1050A	螺栓	BOLT	4
9	09160-14076	垫圈 (14.5x32x3)	Washer (14.5x32x3)	2
10	51120-98L00	安装油封盖总成	Mount Oil Seal Cover Assembly	1
11	51124-93J01	油封（驱动轴）	Oil Seal (Drive Shaft)	2
12	51125-93J00	刮刀	Scrapper	1
13	51123-98L00	安装油封盖衬垫	Mount Oil Seal Cover Gasket	1
14	09103-08109	螺栓(8x120)	Bolt (8x120)	2
15	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
16	01550-0830A	螺栓	BOLT	6
17	51140-98L00-019	发动机支架盖	Engine Holder Cover	1
18	51142-98L00	发动机支架盖衬垫	Engine Holder Cover Gasket	1
19	09116-08122	螺栓(8x30)	Bolt (8x30)	8
20	51151-98L00	发动机支架上盖	Engine Holder Upper Cover	1
21	51152-98L00	发动机支架上盖密封件	Engine Holder Upper Cover Seal	1
22	01550-0830C	螺栓	Bolt	3
23	01550-0860C	螺栓	Bolt	2
24	54120-98L00	上部安装板	Upper Mount Plate	1
25	54130-98L01	上支架	Upper Mount	2
26	54112-93J00	上支架螺栓	Upper Mount Bolt	2
27	29159-93J00	上部安装螺栓螺母	Upper Mount Bolt Nut	2
28	09160-15051	上部安装螺栓垫圈	Upper Mount Bolt Washer	2
29	54137-93J02	上部安装盖	Upper Mount Cover	1
30	09116-10135	螺栓(10x95)	Bolt (10x95)	2
31	09116-10175	螺栓(10x50)	Bolt (10x50)	1
32	54127-98L00	上侧支架	Upper Side Mount	2
33	54140-98J11	上推力支架	MOUNT,UPPER THR	1
34	09116-10137	螺栓(10x70)	Bolt (10x70)	6
35	09116-10175	螺栓(10x50)	Bolt (10x50)	4
36	09116-08126	螺栓(8x65)	Bolt (8x65)	2
37	09169-08038	垫圈 (8.3x15x3)	Washer (8.3x15x3)	2
38	51161-98L00	右舷发动机支架水套盖	Starboard Engine Holder Water Jacket Cover	1
39	51165-98L00	左舷发动机支架水套盖	Port Engine Holder Water Jacket Cover	1
40	51162-98L00	发动机支架水套盖衬垫	Engine Holder Water Jacket Cover Gasket	2
41	09116-06516	螺栓(6x25)	Bolt (6x25)	12
42	09246-08006	塞子	Plug	2
43	09248-26003	塞子	Plug	1
44	09280-26014	O型圈	O-Ring	1
45	09116-08131	螺栓(8x45)	Bolt (8x45)	4
46	09116-10135	螺栓(10x95)	Bolt (10x95)	2
47	54180-98L01	上侧支架	MOUNT,UPPER SID	1
48	22511-99011	黄油嘴	Grease Nipple	1

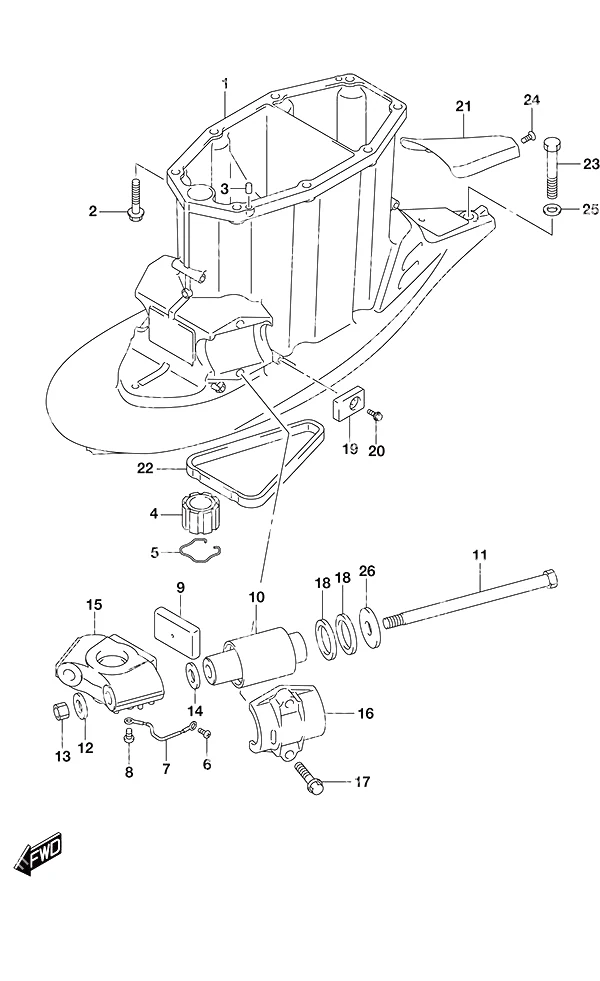

图 405A驱动轴壳体带艉板(X型) Drive Shaft Housing w/Transom (X)

REF	零件编号	中文名称	英文名称	数量
2	09116-10176	螺栓(10x44)	Bolt (10x44)	8
3	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
4	57130-87D10	驱动轴衬套	Drive Shaft Bushing	1
5	09387-39002	驱动轴环	RING,DRIVE SHAF	1
6	09125-06063	螺钉(6x10)	Screw (6x10)	1
7	36894-87D00	导线(长195)	Wire Lead (L:195)	1
8	09125-06063	螺钉(6x10)	Screw (6x10)	1
9	54151-98L00	下推力支架	Lower Thurst Mount	1
10	54160-98L00	下支架	Lower Mount	2
11	54112-93J00	上支架螺栓	Upper Mount Bolt	2
12	09160-14073	垫圈 (14.5x34x3)	Washer (14.5x34x3)	2
13	29159-93J00	上部安装螺栓螺母	Upper Mount Bolt Nut	2
14	09160-14073	垫圈 (14.5x34x3)	Washer (14.5x34x3)	2
17	09116-10175	螺栓(10x50)	Bolt (10x50)	4
18	54165-98L00	下反向推力止动器	Lower Reverse Thrust Stopper	4
20	09116-06236	螺栓(6x16)	Bolt (6x16)	1
22	52118-98L10	驱动轴壳体油封	Drive Shaft Housing Seal	1
23	09100-12124	螺栓(12x75)	Bolt (12x75)	2
24	09120-06016	螺钉	Screw	1
25	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	2
26	09160-16055	垫圈 (16x50x4)	Washer (16x50x4)	2

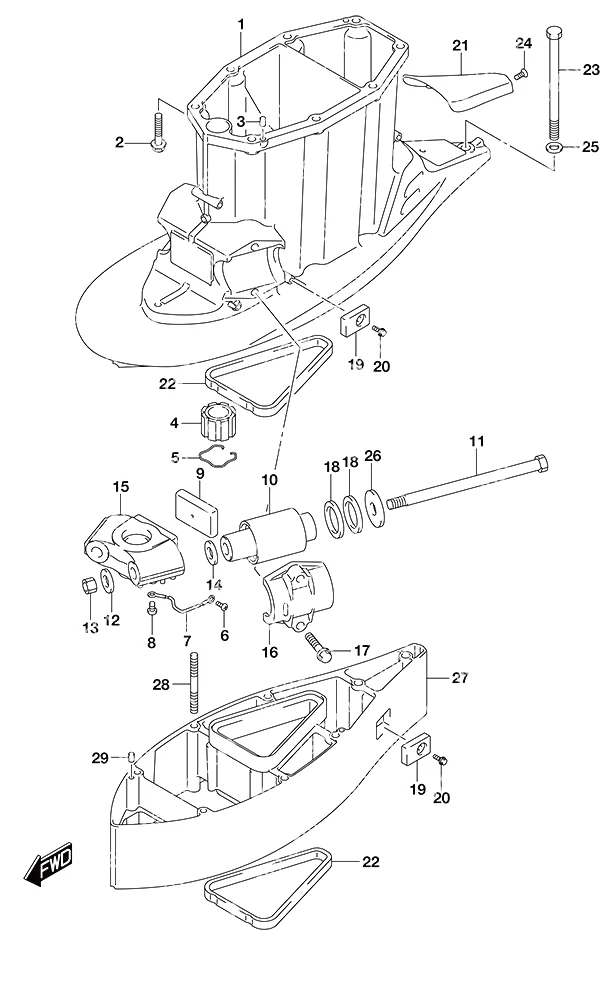

图 405B驱动轴壳体带艉板(XX型) Drive Shaft Housing w/Transom (XX)

REF	零件编号	中文名称	英文名称	数量
2	09116-10176	螺栓(10x44)	Bolt (10x44)	8
3	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
4	57130-87D10	驱动轴衬套	Drive Shaft Bushing	1
5	09387-39002	驱动轴环	RING,DRIVE SHAF	1
6	09125-06063	螺钉(6x10)	Screw (6x10)	1
7	36894-87D00	导线(长195)	Wire Lead (L:195)	1
8	09125-06063	螺钉(6x10)	Screw (6x10)	1
9	54151-98L00	下推力支架	Lower Thurst Mount	1
10	54160-98L00	下支架	Lower Mount	2
11	54112-93J00	上支架螺栓	Upper Mount Bolt	2
12	09160-14073	垫圈 (14.5x34x3)	Washer (14.5x34x3)	2
13	29159-93J00	上部安装螺栓螺母	Upper Mount Bolt Nut	2
14	09160-14073	垫圈 (14.5x34x3)	Washer (14.5x34x3)	2
17	09116-10175	螺栓(10x50)	Bolt (10x50)	4
18	54165-98L00	下反向推力止动器	Lower Reverse Thrust Stopper	4
20	09116-06236	螺栓(6x16)	Bolt (6x16)	2
22	52118-98L10	驱动轴壳体油封	Drive Shaft Housing Seal	2
23	54166-95J02	安装螺栓	Mount Bolt	2
24	09120-06016	螺钉	Screw	1
25	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	2
26	09160-16055	垫圈 (16x50x4)	Washer (16x50x4)	2
28	09108-10115	双头螺栓	Stud Bolt	6
29	09202-08006	定位销(8x12)	Knock Pin (8x12)	2

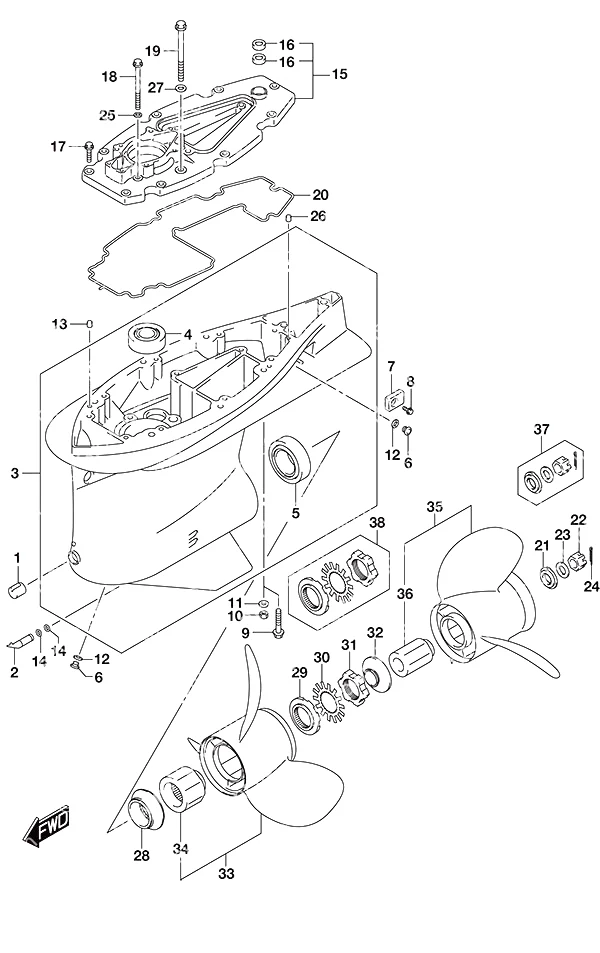

图 407齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
1	17631-98L03	水滤器	Water Filter	1
2	17635-98L01	副水滤清器	Sub Water Filter	2
4	57710-98L00	反向小齿轮轴承	Contra Pinion Bearing	1
5	09265-50001	轴承(50x90x32)	Bearing (50x90x32)	1
6	55128-93L00	带磁铁放油塞	Drain Plug w/Magnet	3
8	09116-06236	螺栓(6x16)	Bolt (6x16)	2
9	09116-10150	螺栓(10x55)	Bolt (10x55)	6
10	09140-10031	螺母(10mm)	Nut (10mm)	6
11	09160-10141	垫片(10.5x19x2)	Washer (10.5x19x2)	6
12	09168-10038	放油塞衬垫	GASKET,DRAIN PL	3
13	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
14	09280-10012	O型圈	O-Ring	2
15	56130-98L12	驱动轴轴承座	Drive Shaft Bearing Housing	1
16	09282-15010	油封	Oil Seal	2
17	29116-93J10	螺栓(8x35)	Bolt (8x35)	11
18	09103-08552	螺栓(8x105)	Bolt (8x105)	2
19	09103-10461	螺栓 (10x107)	Bolt (10x107)	3
20	55122-98L00	驱动轴轴承座密封件	Drive Shaft Bearing Housing Seal	1
21	58641-98L00	后螺旋桨螺母隔套	Rear Propeller Nut Spacer	1
22	09141-18005	螺母(18mm)	Nut (18mm)	1
23	09160-18019	垫圈 (18.5x32x2.5)	Washer (18.5x32x2.5)	1
24	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
25	09169-08038	垫圈 (8.3x15x3)	Washer (8.3x15x3)	2
26	09202-06031	定位销(6x12)	Knock Pin (6x12)	1
27	09169-10023	垫片	Washer	3
28	58531-98L00	前螺旋桨止动衬套	Front Propeller Stopper Bushing	1
29	58541-98L00	螺旋桨前螺母隔套	Front Propeller Nut Spacer	1
30	58551-98L00	前螺旋桨螺母止动器	Front Propeller Nut Stopper	1
31	58561-98L01	前螺旋桨螺母	NUT,FRONT PROPE	1
32	58631-98L00	后螺旋桨止动衬套	Rear Propeller Stopper Bushing	1
34	58520-98L00	螺旋桨前衬套	Front Propeller Bushing	1
36	58620-98L00	后螺旋桨衬套	Rear Propeller Bushing	1
37	58640-98L00	后螺旋桨螺母套件	Rear Propeller Nut Kit	1
38	58540-98L01	螺旋桨前螺母套件	Front Propeller Nut Kit	1
39	25700-98L04	被25700-98L05替代	Replaced by 25700-98L05	1

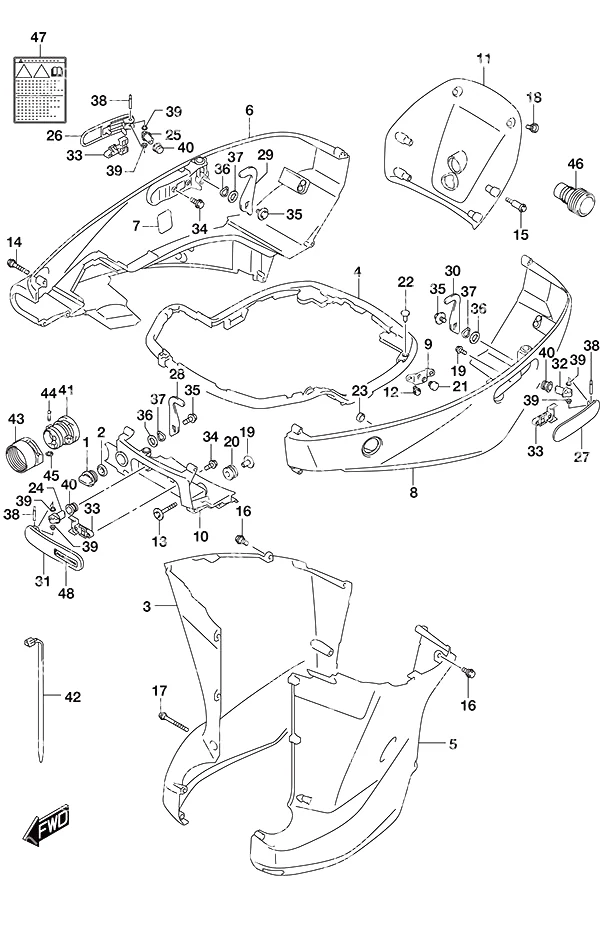

图 410侧盖 Side Cover

REF	零件编号	中文名称	英文名称	数量
1	17913-93J00	冲水塞	Water Flush Plug	1
2	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
4	61134-98L00	发动机支架密封件	Engine Holder Seal	1
7	61814-98L00	侧盖护板	Side Cover Protector	2
9	61827-98L00	侧盖固定架	Side Cover Holder	1
11	61861-98L01-20H	后盖板	PANEL.REAR	1
12	01550-0816C	螺栓	Bolt	2
13	09116-08170	螺栓(8x60)	Bolt (8x60)	2
14	09139-06249	螺钉	SCREW	8
15	09111-06253	螺栓	Bolt	4
16	09139-06135	油底壳盖螺钉(6x17)	Oil Pan Cover Screw (6x17)	9
17	09139-06136	油底壳盖螺钉(6x65)	Oil Pan Cover Screw (6x65)	2
18	09139-06135	油底壳盖螺钉(6x17)	Oil Pan Cover Screw (6x17)	2
19	09169-08050	前面板垫圈	Front Panel Washer	2
20	09320-11023	前部缓冲垫	CUSHION,FRONT P	2
21	09321-10049	侧盖缓冲垫	CUSHION,SIDE CO	2
22	09409-05302	09409-05302	09409-05302	2
23	09329-14003	侧盖缓冲垫	Side Cover Cushion	1
24	61632-93J00	发动机盖挂钩轴	Engine Cover Hook Shaft	1
25	61632-98L00	右舷发动机盖挂钩轴	Starboard Engine Cover Hook Shaft	1
28	61641-93J10	发动机盖挂钩	Engine Cover Hook	1
29	61641-93J10	发动机盖挂钩	Engine Cover Hook	1
30	61641-93J20	发动机盖挂钩	Engine Cover Hook	1
32	61652-98L00	左舷发动机罩挂钩轴	Port Engine Cover Hook Shaft	1
33	61673-93J02	挂钩锁闩	LATCH,HOOK LEVE	3
34	09103-05026	螺栓(5x10)	Bolt (5x10)	6
35	09116-06127	螺栓(6x12)	Bolt (6x12)	3
36	09160-13014	垫圈 (13.2x25x1.0)	Washer (13.2x25x1.0)	3
37	09164-14008	波形垫圈	Wave Washer	3
38	09202-04022	挂钩杆销	Hook Lever Pin	3
39	09306-04005	挂钩杆衬套	Hook Lever Bushing	6
40	09306-13007	衬套	Bushing	3
41	61124-98L20	遥控线缆护套	Remocon Cable Grommet	1
42	09407-25402	卡箍(长:248)	Clamp (L:248)	1
43	67361-90J10	操纵软管转接头	Rigging Hose Adapter	1
44	09208-06009	软管转接销	Hose Adapter Pin	2
45	09383-04002	E型卡环	E Ring	2
46	17917-87L00	冲水接头	Water Flush Connector	1
47	61458-90J01	发动机盖标签	Engine Cover Label	1

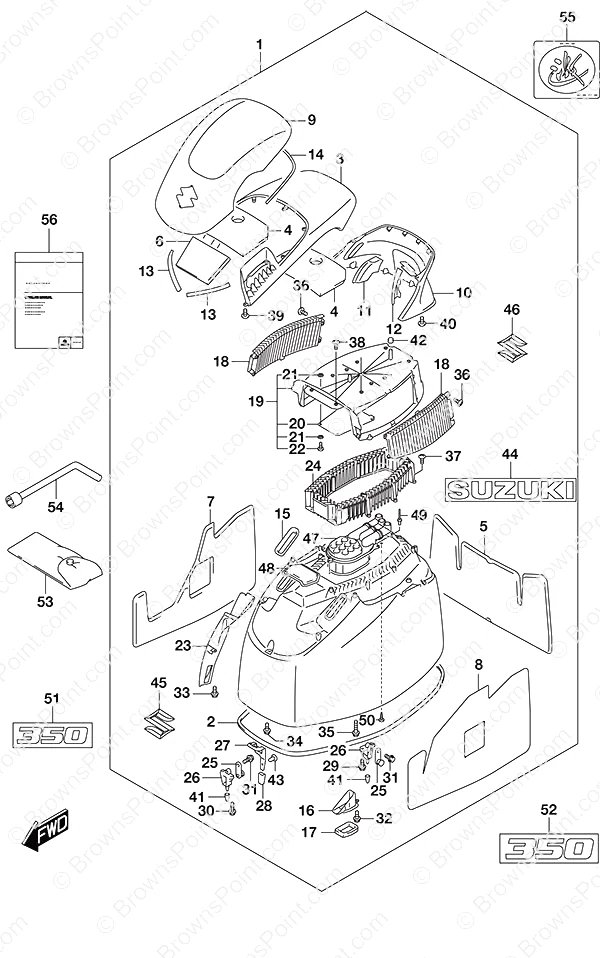

图 420发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
2	61414-98L00	发动机盖密封条	Engine Cover Seal	1
4	61425-98L00	顶部消音盖	Top Cover Silencer	2
5	61426-98L10	发动机盖消音器	Engine Cover Silencer	1
6	61427-98L00	发动机盖消音器	Engine Cover Silencer	1
7	61428-98L00	右舷发动机盖消音器	Starboard Engine Cover Silencer	1
8	61429-98L00	左舷发动机罩消音器	Port Engine Cover Silencer	1
9	61430-98L00-20H	发动机前顶盖	Top Front Engine Cover	1
10	61432-98L00-20H	进气装饰盖	Air Intake Garnish	1
11	61433-98L00	右舷进气盖	Starboard Air Intake Cover	1
12	61434-98L00	左舷进气盖	Port Air Intake Cover	1
13	61437-98L00	进气密封件	Air Intake Seal	2
14	61438-98L01	发动机罩顶密封条	Engine Cover Top Seal	1
15	61439-98L00	2号通风密封件	Air Vent No 2 Seal	2
16	61475-98L00	通风导向件	Air Vent Guide	1
17	61476-98L00	1号通风密封件	Air Vent No 1 Seal	1
18	61561-98L00	进气外百叶窗	Air Intake Outer Louver	2
19	61560-98L00	进气框架	Air Intake Frame	1
20	61563-98L00	进气消音器	Air Intake Silencer	1
21	09160-04029	垫片	Washer	8
22	09229-04018	铆钉	Rivet	4
23	61565-98L00	进气管道	Air Intake Duct	1
24	61591-98L00	进气内百叶窗	Air Intake Inner Louver	1
25	61610-98L00	紧固件	Fastener	3
26	61621-93J01	紧固件支架	Fastener Bracket	3
27	61682-98L00	发动机盖支架	Engine Cover Stand	1
28	61683-98L00	发动机盖支架垫	Engine Cover Stand Cushion	1
29	01547-06167	螺栓6X16	BOLT 6X16	4
30	01547-06207	螺栓6X20	BOLT 6 X 20	2
31	01550-0616C	螺栓	BOLT	3
32	01550-0616C	螺栓	BOLT	1
33	01550-0616C	螺栓	BOLT	2
34	01550-0616C	螺栓	BOLT	3
35	01550-0630C	螺栓	BOLT	2
36	03542-06169	螺钉	SCREW	8
37	03542-06169	螺钉	SCREW	9
38	03542-06169	螺钉	SCREW	14
39	03542-06169	螺钉	SCREW	7
40	03542-06169	螺钉	SCREW	13
41	09329-10024	缓冲垫	Cushion	3
42	09329-12006	缓冲垫	CUSHION	2
43	09409-05302-5PK	销	Pin	1
44	61441-98L00	铃木标志	Suzuki Mark	1
45	68111-93J00	徽标'S'	Emblem Mark 'S'	1
46	77811-63J00-0PG	镀铬S徽标	Chrome S Emblem	1
47	61416-98L10	进气防护罩	Air Intake Guard	1
48	6142A-98L00	发动机前上部消音器	Engine Upper Front Silencer	1
49	09229-04018	铆钉	Rivet	3
50	03542-06169	螺钉	SCREW	1
51	61422-98L00	前徽标标记(350)	Front Emblem Mark (350)	1
52	61435-98L00	后徽标(350)	Rear Emblem Mark (350)	1
53	61435-98L00	后徽标(350)	Rear Emblem Mark (350)	1
54	09816-00175	套筒扳手	Box Wrench	1
56	99011-98L42-03B	DF300B/350A操作手册	O/M DF300B/350A	1

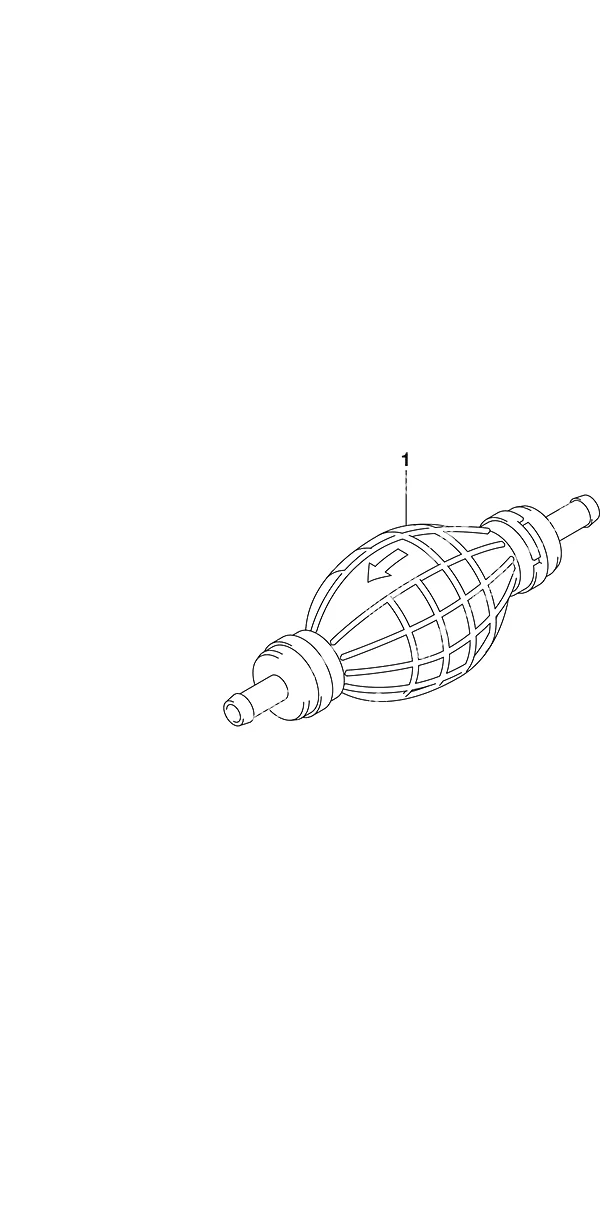

图 475挤压泵 Squeeze Pump

REF	零件编号	中文名称	英文名称	数量
1	65770-93J04	挤压泵	Squeeze Pump	1

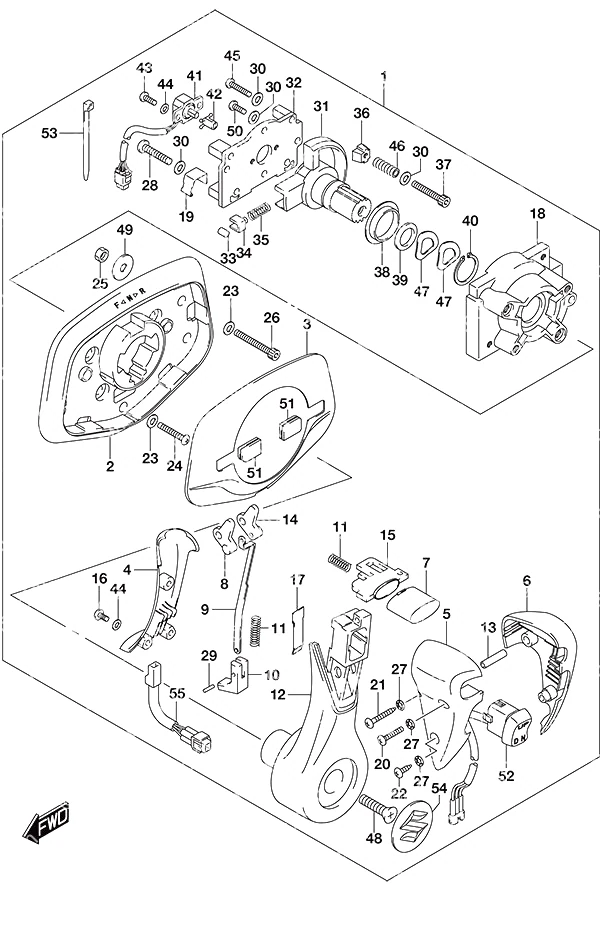

图 520选配:嵌入式遥控器 Opt: Flush Mount Remocon

REF	零件编号	中文名称	英文名称	数量
1	67200-98J24	嵌入式精密控制器	Flush Mount Precision Control	1
2	67271-98J20	底部基座盖(停产)	Bottom Base Cover (NLA)	1
3	67264-98J00	顶部基座盖(停产)	Top Base Cover (NLA)	1
4	67263-98J20	操纵杆罩(停产)	Lever Cover (NLA)	1
5	67261-98J20	手柄 A (停产)	Grip A (NLA)	1
6	67261-98J30	握把B(停产)	Grip B (NLA)	1
7	67265-98J00	空挡锁按钮（停产）	Neutral Lock Button (NLA)	1
8	67255-98J00	空挡锁连杆1号（停产）	Neutral Lock Link No 1 (NLA)	1
9	67258-98J00	连接板(停产)	Joint Plate (NLA)	1
10	67256-98J00	空挡锁块（停产）	Neutral Lock Block (NLA)	1
11	67259-98J00	弹簧(停产)	Spring (NLA)	3
12	67251-98J20	手柄操纵杆(停产)	Handle Lever (NLA)	1
13	67294-98J00	隔套(停产)	Spacer (NLA)	1
14	67254-98J00	空挡锁连杆2号（停产）	Neutral Lock Link No 2 (NLA)	1
15	67233-98J00	空挡按钮滑块（停产）	Neutral Button Slider (NLA)	1
16	67296-98JA0	螺钉(4x10)(停产)	Screw (4x10) (NLA)	3
17	67234-98J00	操纵杆板(停产)	Lever Plate (NLA)	1
18	67211-98J20	壳体(左)(停产)	Housing (L) (NLA)	1
19	67269-98J20	导线夹(停产)	Lead Clamp (NLA)	1
20	67296-98JB0	螺钉(4x30)(停产)	Screw (4x30) (NLA)	1
21	67227-98J20	螺钉(4x35)(停产)	Screw (4x35) (NLA)	1
22	67227-98J30	螺钉(4x20)(停产)	Screw (4x20) (NLA)	1
23	67288-98J50	垫片	Washer	8
24	67296-98JC0	螺钉(6x40)(停产)	Screw (6x40) (NLA)	4
25	67287-98J00	螺母(停产)	Nut (NLA)	4
26	67226-98J10	螺栓(6x50)(停产)	Bolt (6x50) (NLA)	4
27	67288-98J60	垫圈 (停产)	Washer (NLA)	3
28	67296-98JD0	螺钉(5x40)(停产)	Screw (5x40) (NLA)	1
29	67238-98J00	销 (停产)	Pin (NLA)	2
30	67288-98J70	垫圈 (停产)	Washer (NLA)	5
31	67246-98J00	驱动轴(停产)	Drive Shaft (NLA)	1
32	67222-98J00	后盖板总成(停产)	Back Panel Assembly (NLA)	1
33	67236-98J00	定位滚轮(停产)	Detent Roller (NLA)	1
34	67235-98J00	定位滚轮导槽(停产)	Detent Roller Guide (NLA)	1
35	67237-98J00	定位弹簧(停产)	Detent Spring (NLA)	1
36	67223-98J00	制动片(停产)	Brake Pad (NLA)	1
37	67296-98JE0	螺钉(5x35)(停产)	Screw (5x35) (NLA)	1
38	67252-98J00	驱动轴衬套(停产)	Drive Shaft Bushing (NLA)	1
39	67288-98J20	垫圈 (停产)	Washer (NLA)	1
40	67292-98J00	C形环(停产)	C-Ring (NLA)	1
41	15980-98J00	电位器	Potentiometer	1
42	67227-98J10	2号电位器杆	Potentiometer No. 2 Lever	1
43	67296-94300	螺钉(4x10)	Screw (4x10)	2
44	67288-98J00	电位器垫圈(停产)	Potentiometer Washer (NLA)	5
45	67296-98J10	螺钉(5x35)(停产)	Screw (5x35) (NLA)	1
46	67288-98J10	弹簧垫圈 (停产)	Spring Washer (NLA)	8
47	67228-98J50	波形垫圈(停产)	Wave Washer (NLA)	2
48	67296-98J60	螺钉(8x30)	Screw (8x30)	1
49	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	4
50	67296-98J50	螺钉(5x18)(停产)	Screw (5x18) (NLA)	2
51	67272-98J00	盖板护孔环	Cover Grommet	2
52	37850-98J03	动力升降倾斜装置开关总成	PTT Switch Assembly	1
53	67269-98J10	带(停产)	Band (NLA)	1
54	68165-98J00	操纵杆标记(铃木)	Lever Mark (Suzuki)	1
55	36890-98J00	冷凝器适配线束	Condenser Adapter Harness	1

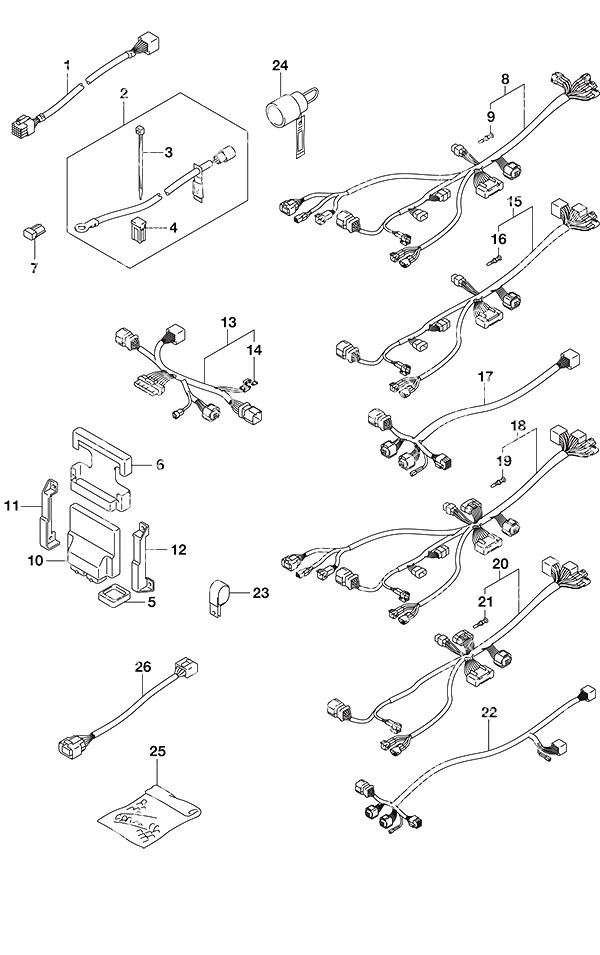

图 522选配: 线束(1) Opt: Harness (1)

REF	零件编号	中文名称	英文名称	数量
1	36620-98J51	6.5英尺延长线束	6.5 ft Wiring Extension Harness	1
2	33830-98J11	蓄电池隔离导线组	Battery Isolator Lead Set	1
3	09407-10404	卡箍(长:100)	Clamp (L:100)	2
4	09481-40401	40安培保险丝	40 Amp Fuse	1
5	33911-88BL0	BCM连接器盖	BCM Connector Cap	1
6	33925-93J00	ECU/BCM缓冲垫	ECU/BCM Cushion	0
7	33926-98J00	终端电阻	Terminal Resistor	0
8	36623-98J21	BCM线束1号	BCM Harness No 1	1
9	36615-96300	树脂端子	Resin Terminal	4
11	36775-98J00	BCM支架(左)	BCM Holder (L)	0
12	36776-98J00	BCM支架(右)	BCM Holder (R)	0
13	36622-98J00	双站主线束	Dual Station Main Harness	0
14	09481-10501	10安培保险丝	10 Amp Fuse	0
15	36624-98J02	BCM线束2号	BCM Harness No 2	1
16	36615-96300	树脂端子	Resin Terminal	2
17	36621-98J00	双发动机/单站线束	Dual Engine/Single Station Harness	0
18	36623-98J30	BCM线束1号	BCM Harness No 1	1
19	36615-96300	树脂端子	Resin Terminal	5
20	36624-98J11	BCM线束2号	BCM Harness No 2	1
21	36615-96300	树脂端子	Resin Terminal	2
22	36621-98J10	三机单站线束	Triple Engine/Single Station Harness	1
23	09403-13402	线束夹(停产)	Harness Clamp (NLA)	0
24	36612-98J20	反向旋转选择器-白色	Counter Rotation Selector - White	0
25	36990-87D00	端子套管套装	Terminal & Sleeve Set	1
26	36667-96L20	仪表延长线	Gauge Extension Wire	1

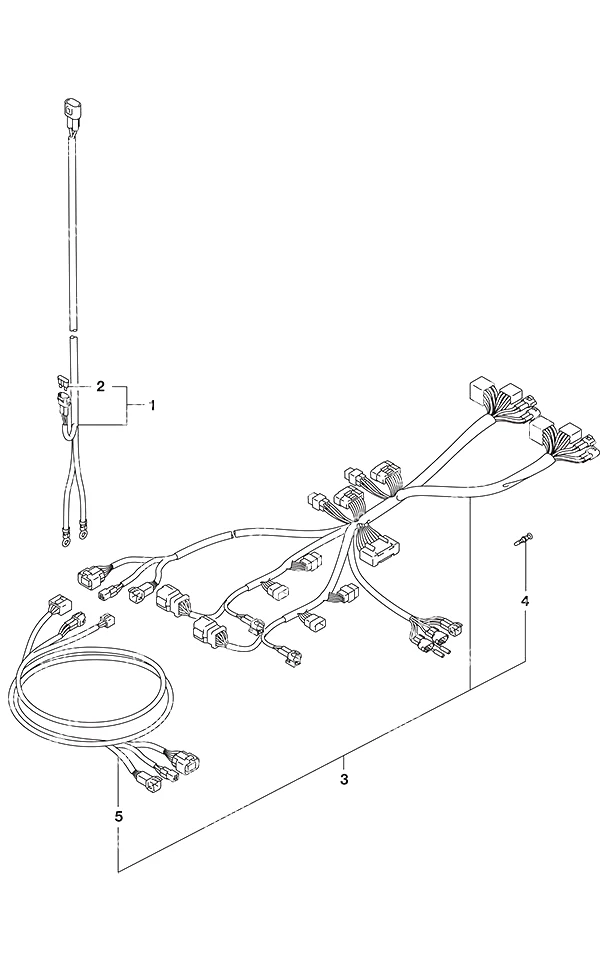

图 523选配: 线束(2) Opt: Harness (2)

REF	零件编号	中文名称	英文名称	数量
1	36625-98J10	蓄电池线束总成	Battery Wire Assembly	0
2	09481-30501	30安培保险丝	30 Amp Fuse	0
3	36623-98J40	BCM线束1号	BCM Harness No 1	1
4	36615-96300	树脂端子	Resin Terminal	8
5	36627-98J00	线束延长线	Harness Extension	1

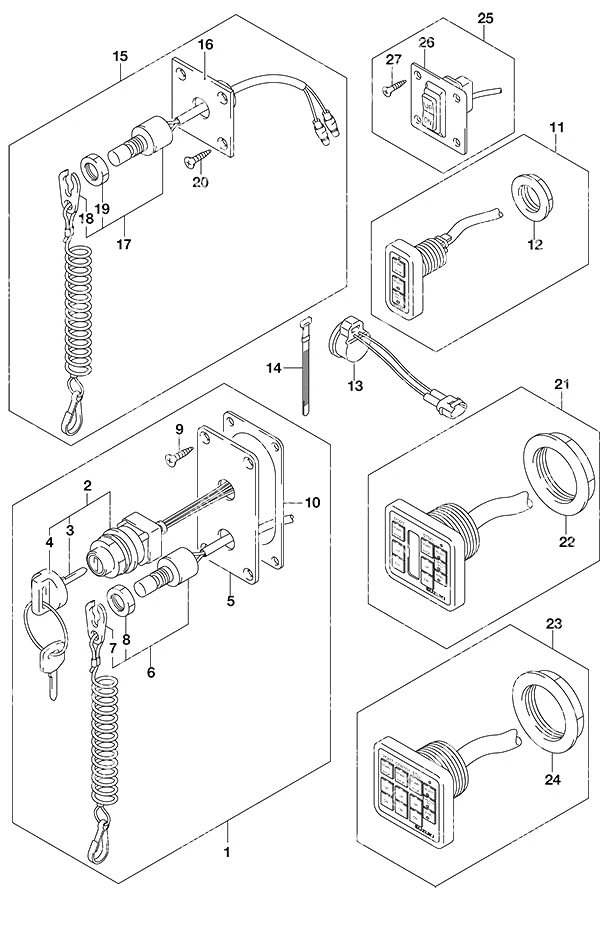

图 530选配: 开关 Opt: Switch

REF	零件编号	中文名称	英文名称	数量
1	37100-98J07	主开关面板总成	Main Switch Panel Assemby	1
2	37110-98J02	主开关总成	Main Switch Assembly	1
4	37143-99E01	钥匙帽	Key Cap	1
5	37139-98J00	主开关面板	Main Switch Panel	1
6	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
7	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
8	37826-92J00	螺母	Nut	1
9	03122-05165	螺钉	SCREW	4
10	37114-98J00	主开关面板片(停产)	Main Swtich Panel Sheet (NLA)	1
11	37100-98J11	单发动机控制面板	Single Engine Control Panel	1
12	37112-98J00	螺母(停产)	Nut (NLA)	1
13	38500-93J90	警报蜂鸣器	Warning Buzzer	1
14	09407-14403	卡箍(长:125)	Clamp (L:125)	2
15	37803-93J06	紧急停机开关面板总成	Emergency Stop Switch Panel Assembly	1
16	37825-99E00	紧急开关面板	Emergency Switch Panel	1
17	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
18	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
19	37826-92J00	螺母	Nut	1
20	03122-05165	螺钉	SCREW	4
21	37100-98J21	双发动机控制面板	Dual Engine Control Panel	1
22	37112-98J10	螺母(停产)	Nut (NLA)	1
23	37100-98J31	三机控制面板	Triple Engine Control Panel	1
24	37112-98J10	螺母(停产)	Nut (NLA)	1
25	37860-87L00	缓速模式控制开关总成	Trolling Mode Control Switch Assembly	1
26	37862-87L00	缓速开关面板	Trolling Switch Panel	1
27	09131-05004	螺钉(5x16)	Screw (5x16)	4
