铃木 Suzuki DF 30 2024 - 爆炸图零件明细

2024 年 · 共 58 个部位 · 1173 条零件

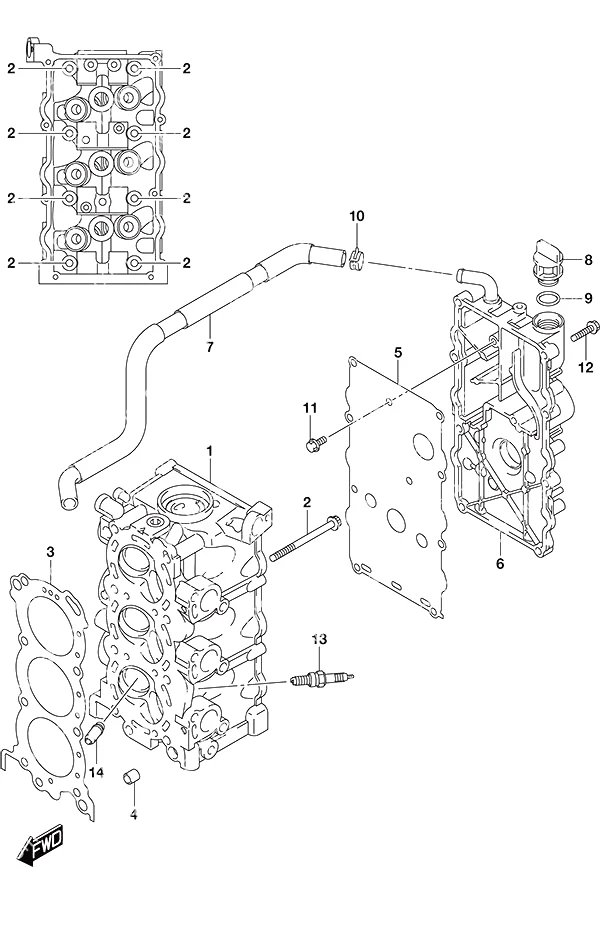

图 111气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11110-94L00	气缸盖	Cylinder Head	1
2	11119-94L00	气缸盖螺栓	Cylinder Head Bolt	8
3	11141-94L00	气缸盖垫片	Cylinder Head Gasket	1
4	04211-11129	11×12定位销	11 X 12 DOWEL P	2
5	11162-94L00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
6	11170-94L00	气缸盖罩	Cylinder Head Cover	1
7	11174-94L00	通气软管	Breather Hose	1
8	11382-93E00	加油口盖	Oil Filler Cap	1
9	09280-17003	加油口盖O型圈	Oil Filler Cap O-Ring	1
10	09401-15414	卡扣	Clip	1
11	01547-0612A	螺栓	BOLT	2
12	01550-0625C	螺栓	BOLT	8
13	09482-00661	NGK MR6K-9火花塞	NGK MR6K-9 Spark Plug	3
14	11115-94L00-001	加大气门导管	Valve Guide (OS)	6

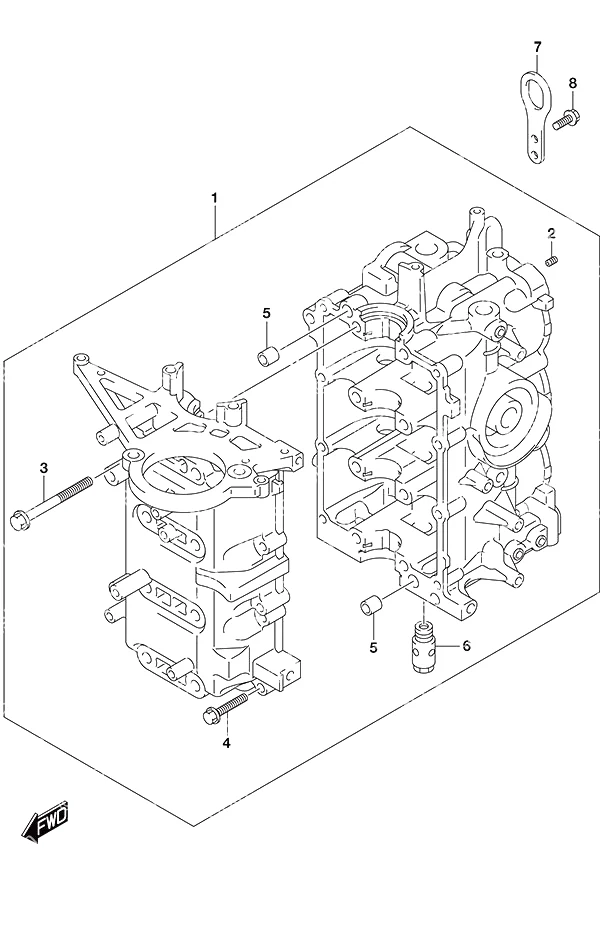

图 113气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11301-94L20	气缸体	Cylinder Block	1
2	11112-96L00	机油文丘里管塞	Oil Venturi Plug	1
3	09119-08L01	螺栓(8x77)	Bolt (8x77)	8
4	01550-06357	螺栓	BOLT	8
5	04211-11129	11×12定位销	11 X 12 DOWEL P	2
6	16440-11D00	发动机机油调节器	Engine Oil Regulator	1
7	11291-94L00	发动机吊钩	Engine Hook	1
8	01550-0820C	螺栓	BOLT	2

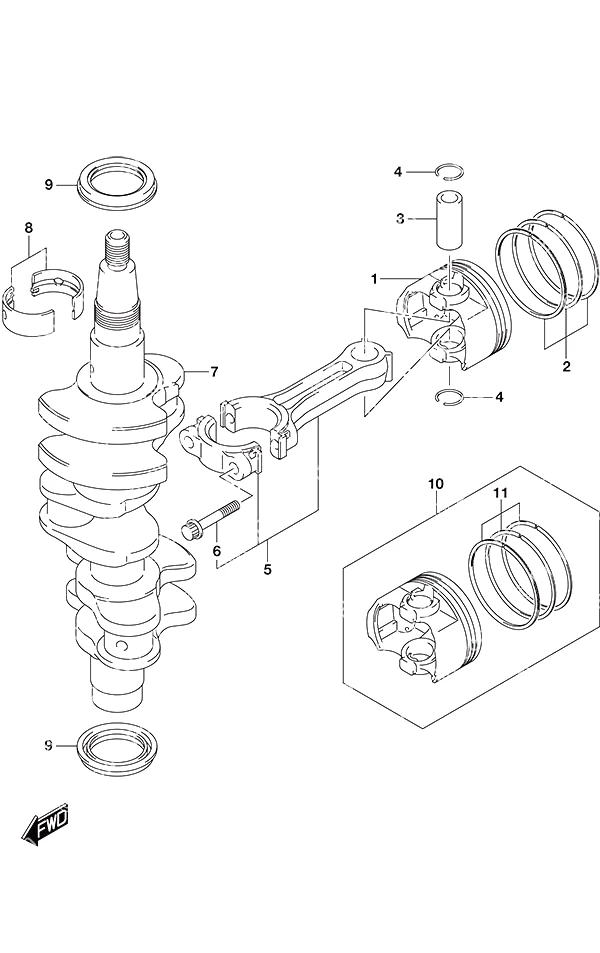

图 116曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-89L10-0B0	活塞	Piston	3
2	12140-89L10	活塞环组	Piston Ring Set	3
3	12151-89L00	活塞销	Piston Pin	3
4	09381-16001	活塞销卡簧	Piston Pin Circlip	6
5	12160-89L11	连杆总成	Connecting Rod Assembly	3
6	12163-89L02	连杆螺栓	Connecting Rod Bolt	6
7	12220-94L00	曲轴总成	Crankshaft Assembly	1
8	12341-89L10	曲轴轴承	Crankshaft Bearing	8
9	09283-32048	油封(32x44x6.5)	Oil Seal (32x44x6.5)	2
10	12100-89L20-050	活塞组件(加大0.50)	Piston Set (OS:0.50)	3
11	12140-89L00-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	3

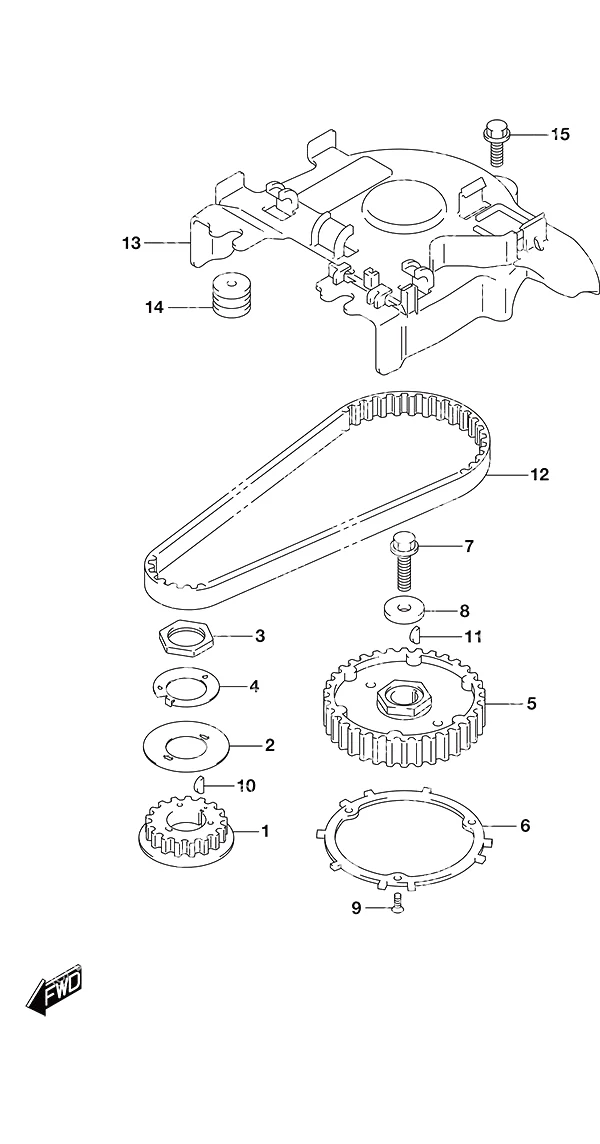

图 120正时皮带 Timing Belt

REF	零件编号	中文名称	英文名称	数量
1	12631-94L00	曲轴皮带轮	Crankshaft Pulley	1
2	12635-89L00	正时皮带导板	Timing Belt Guide	1
3	12637-89L00	正时皮带轮螺母	Timing Pulley Nut	1
4	12638-89L00	皮带轮螺母锁紧垫圈	Pulley Nut Lock Washer	1
5	12741-94L00	凸轮轴皮带轮	Camshaft Pulley	1
6	12744-94L00	感应板	Sensing Plate	1
7	09103-08458	螺栓(8x30)	Bolt (8x30)	1
8	09160-09020	垫片	Washer	1
9	02122-04127	螺钉	SCREW	3
10	08341-31039	半圆键	Woodruff Key	1
11	08341-31039	半圆键	Woodruff Key	1
12	12761-94L00	正时皮带	Timing Belt	1
13	12764-94L00	正时皮带盖	Timing Belt Cover	1
14	09320-05019	缓冲垫	Cushion	2
15	01550-0620C	螺栓	BOLT	1

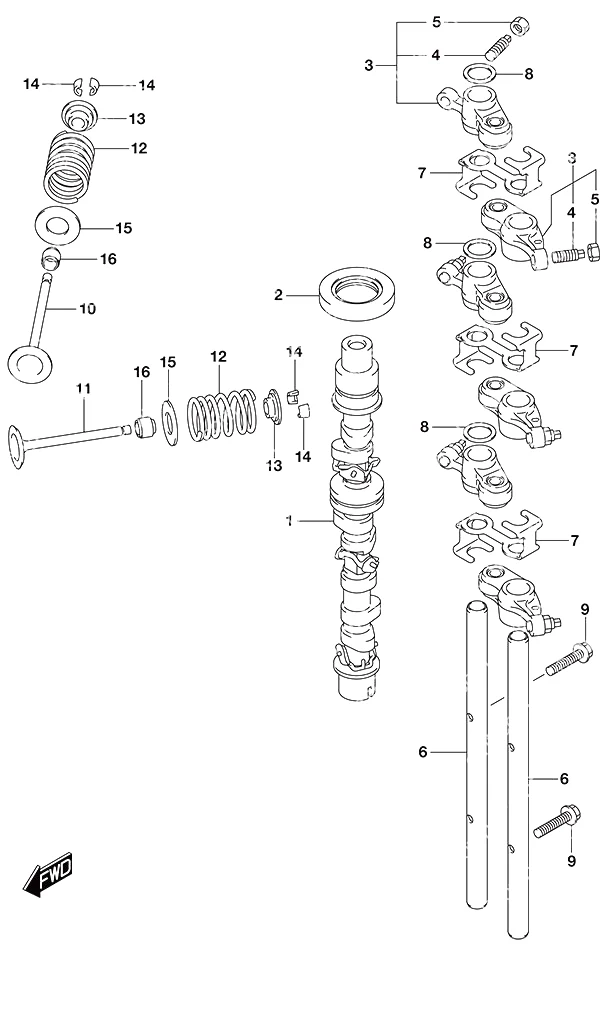

图 121凸轮轴 Camshaft

REF	零件编号	中文名称	英文名称	数量
1	12700-94L01	凸轮轴总成	Camshaft Assembly	1
2	09283-27022	油封(27x46x6)	Oil Seal (27x46x6)	1
3	12840-94L00	摇臂	Rocker Arm	6
4	12842-09J00	挺杆调节螺丝	Tappet Adjusting Screw	6
5	12843-27A00	挺杆调节螺母	Tappet Adjust Nut	6
6	12861-94L00	摇臂轴	Rocker Arm Shaft	2
7	12862-94L00	摇臂固定座	Rocker Arm Retainer	3
8	09164-12021	垫片	Washer	3
9	01547-0625A	螺栓	BOLT	2
10	12911-94L10	进气阀	Intake Valve	3
11	12915-94L60	排气阀	Exhaust Valve	3
12	12921-94L00	气门弹簧	Valve Spring	6
13	12931-78G00	气门弹簧座圈	Valve Spring Retainer	6
14	12932-50MA0	气门锁片	Valve Cotter	12
15	12933-71C00	气门弹簧座	Valve Spring Seat	6
16	09289-05008	气门杆密封件	Valve Stem Seal	6

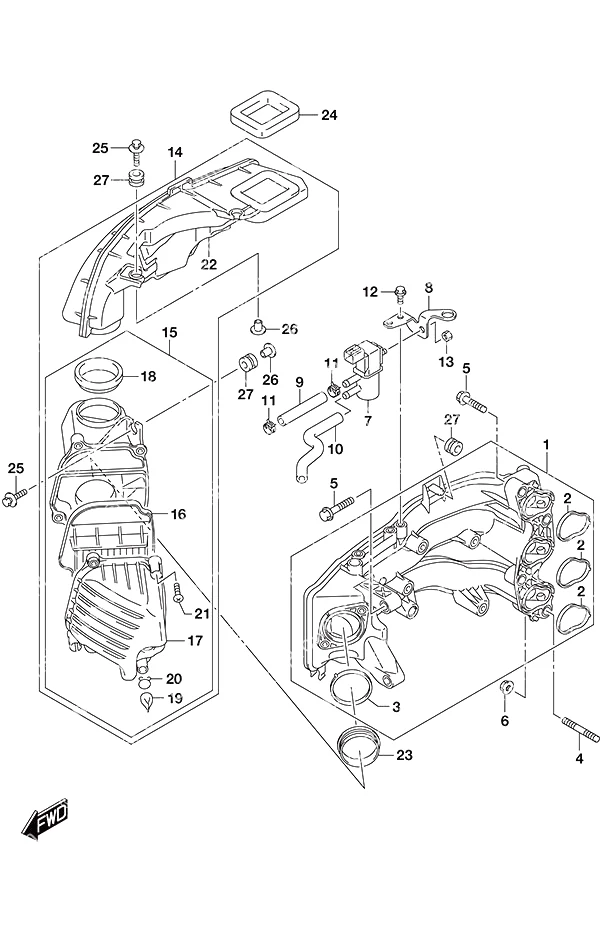

图 122进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	13110-94L00	进气歧管	Intake Manifold	1
2	13119-94L00	进气歧管垫片	Intake Manifold Gasket	3
3	13125-94L00	节气门体垫片	Throttle Body Gasket	1
4	01421-08357	双头螺栓	BOLT,STUD	2
5	01550-0835C	螺栓	Bolt	4
6	08316-10087	螺母	Nut	2
7	18117-78K00	蒸发罐净化阀	Evap Canister Purge Valve	1
8	18119-94L00	怠速控制阀支架	IAC Valve Bracket	1
9	09355-70125-00B	燃油软管（L型:2000）	Fuel Hose (L:2000)	1
10	18173-94L01	怠速控制阀2号软管	IAC Valve Hose No 2	1
11	09401-11423	卡扣	Clip	2
12	01550-0612C	螺栓	BOLT	2
13	08316-10067	螺母	Nut	1
14	13800-94L10	消声器总成	SILENCER ASSY	1
15	13810-94L10	消音器壳体组件	CASE COMP,SILEN	1
16	13711-94L10	阻火器总成	ARRESTER COMP,F	1
17	13812-94L01	空气滤清器盖	Air Cleaner Cap	1
18	13813-94L00	空气滤清器密封件	Air Cleaner Seal	1
19	13814-94L00	壳体衬垫1	GASKET,CASE 1	1
20	13815-94L00	放油盖	Drain Cap	2
21	13816-94L00	放油盖卡扣	Drain Cap Clip	2
22	13817-94L00	螺钉	Screw	4
23	13818-94L00	壳体衬垫2	GASKET,CASE 2	1
24	13819-94L00	盖衬垫	GASKET,CAP	1
25	13841-94L00	消声器导管	Silencer Duct	1
26	13820-94L10	电阻器支架组件	HOLDER COMP,RES	1
27	09116-06526	螺栓(6x30)	Bolt (6x30)	4
28	09169-06075	垫片	Washer	4
29	09320-09059	缓冲垫	Cushion	5

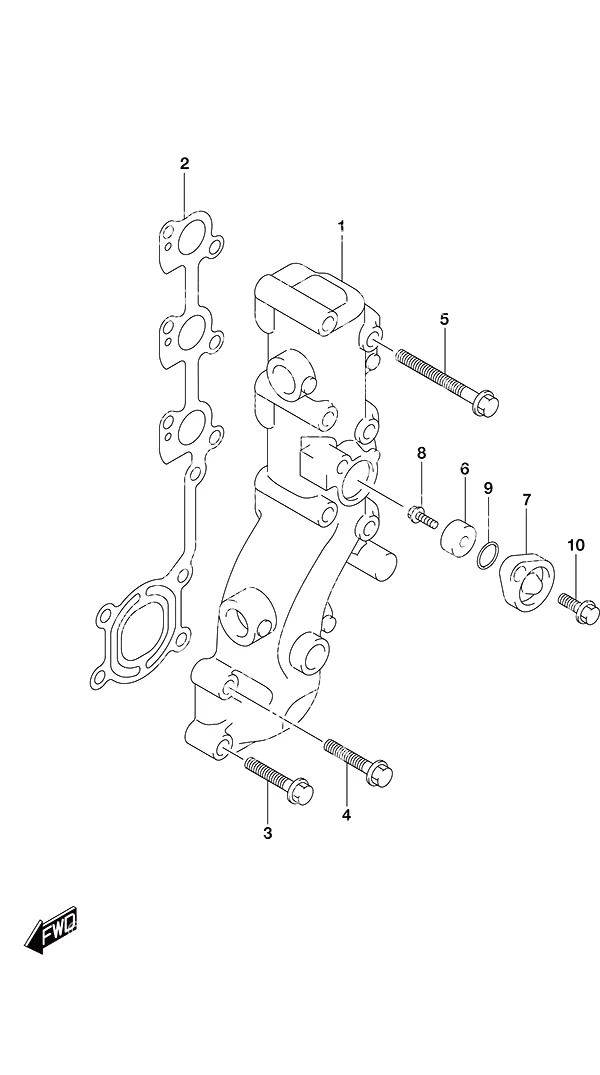

图 139排气歧管 Exhaust Manifold

REF	零件编号	中文名称	英文名称	数量
1	14110-94L10	外部歧管组件	MANIFOLD COMP,E	1
2	14151-94L00	排气歧管衬垫	Exhaust Manifold Gasket	1
3	01550-08407	螺栓8X40	BOLT 8 X 40	2
4	09116-08155	螺栓(8x45)	Bolt (8x45)	2
5	29116-94L00	排气歧管螺栓	BOLT,EXHAUST MA	6
6	55321-87J01	铝阳极	Aluminum Anode	1
7	11261-93J00	防护阳极盖	Protection Anode Cover	1
8	09103-06281	螺栓(6x14)	Bolt (6x14)	1
9	09280-22019	O型圈	O-Ring	1
10	01550-0820C	螺栓	BOLT	1

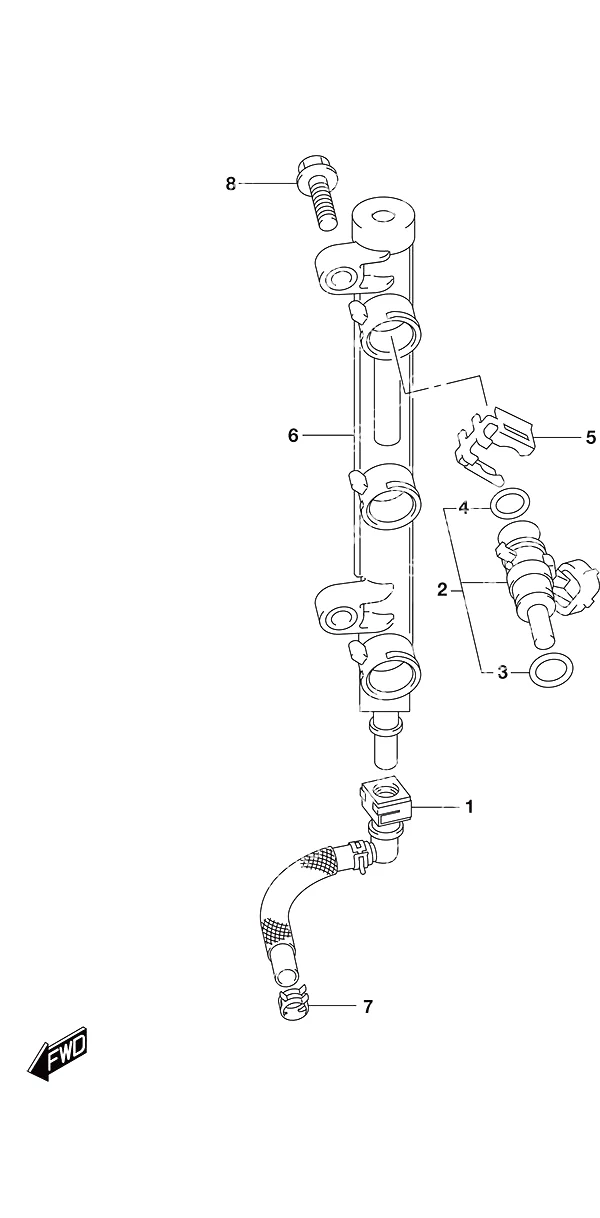

图 144喷油器 Fuel Injector

REF	零件编号	中文名称	英文名称	数量
1	15681-94L00	燃油软管	Fuel Hose	1
2	15710-82M00	喷油器	Fuel Injector	3
3	15716-82M00	下O型圈	Lower O-Ring	3
4	15717-82M00	上部O型圈	Upper O-Ring	1
5	15715-82M00	喷油器卡扣	Fuel Injector Clip	3
6	15750-94L00	输送管	Delivery Pipe	1
7	09401-11425	卡扣	Clip	1
8	01550-0625C	螺栓	BOLT	2

图 146燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	15200-94L11	燃油泵总成	Fuel Pump Assembly	1
2	15217-94L01	燃油泵缓冲垫	Fuel Pump Cushion	1
3	15410-94L00	燃油滤清器	Fuel Filter	1
4	15600-94L00	燃油蒸汽分离器总成	Fuel Vapor Separator Assembly	1
5	15674-94L00	燃油排放支架	Fuel Drain Bracket	1
6	15770-94L00	燃油冷却器	Fuel Cooler	1
7	15820-94L01	放油阀体	Drain Body	1
8	15629-89L00	燃油排放螺钉	Fuel Drain Screw	1
9	59412-91J00	燃油软管夹	Fuel Hose Clip	2
10	09116-06517	螺栓(6x25)	Bolt (6x25)	2
11	09169-06075	垫片	Washer	1
12	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
13	09180-06230	垫片(6.2x12.6x12.5)	Spacer (6.2x12.6x12.5)	1
14	09320-09052	缓冲垫	Cushion	3
15	09343-50L01-040	软管(5x10x40)	Hose (5x10x40)	1
16	09351-50807-070	软管	Hose	1
17	15660-94L00	蒸发软管	HOSE,EVAPORATIO	1
18	15662-94L30	蒸发软管	HOSE,EVAPORATIO	1
19	15662-94L40	蒸发软管	HOSE,EVAPORATIO	1
20	95569-78040	止回阀	Check Valve	1
21	09367-06006	三通	3 Way	1
22	09401-06406	卡扣	Clip	2
23	09401-08412	卡扣	Clip	3
25	09408-00198	卡箍	Clamp	1
27	01550-0616C	螺栓	BOLT	1
28	01550-0630C	螺栓	BOLT	1
29	01550-0645C	螺栓	Bolt	1
30	15100-94L01	燃油泵总成	Fuel Pump Assembly	1
31	15131-94L00	燃油泵推杆	Fuel Pump Rod	1
32	15191-94L00	燃油软管	Fuel Hose	1
33	15192-94L00	燃油软管	Fuel Hose	1
34	15193-94L00	燃油软管	Fuel Hose	1
35	15194-94L60	燃油软管	Fuel Hose	1
36	15194-94L70	燃油软管	Fuel Hose	1
37	15194-94L70	燃油软管	Fuel Hose	1
38	15194-94L30	燃油软管	Fuel Hose	1
39	15194-94L40	燃油软管	Fuel Hose	1
40	15410-87L00	燃油滤清器	Fuel Filter	1
41	15419-87J00	燃油滤清器盖	Fuel Filter Cap	1
42	09401-11423	卡扣	Clip	1
43	15421-94L00	燃油滤清器支架	Fuel Filter Bracket	1
44	15422-94L00	燃油滤清器卡箍	Fuel Filter Clamp	1
45	09280-26005	O型圈	O-Ring	1
46	09401-11423	卡扣	Clip	10
48	09401-20409	卡扣	Clip	2
49	09401-26408	卡扣	Clip	1
50	09408-00043	卡箍	Clamp	2
52	01550-0616C	螺栓	BOLT	2
53	01550-0625C	螺栓	BOLT	2
54	09401-23413	卡扣	Clip	1

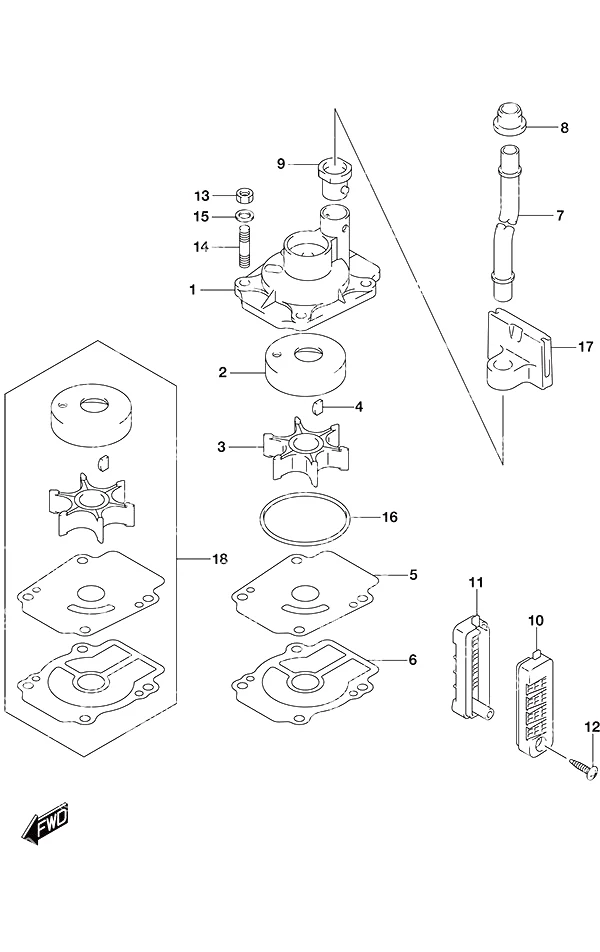

图 160水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17411-94L00	水泵壳体	Water Pump Case	1
2	17413-94L00	水泵壳体套筒	Water Pump Case Sleeve	1
3	17461-94L00	水泵叶轮	Water Pump Impeller	1
4	17462-94L10	水泵叶轮键	Water Pump Impeller Key	1
5	17471-94L20	水泵板	Water Pump Plate	1
6	17472-94L00	水泵板衬垫	Water Pump Plate Gasket	1
8	17562-94L00	水管上护圈	Water Tube Upper Grommet	1
9	17564-94L00	水管下护圈	Water Tube Lower Grommet	1
10	17631-94L00	左舷侧滤水器	Port Side Water Filter	1
11	17632-94L00	右舷侧水滤器	Starboard Side Water Filter	1
12	03142-04259	螺钉	SCREW	1
13	29141-93J00	螺母(6mm)	Nut (6mm)	4
14	09108-06149	双头螺栓	Stud Bolt	4
15	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	4
16	09280-54004	O型圈	O-Ring	1
17	17565-94L00	水管导套	Water Tube Guide	1
18	17400-94L21	DF25A/30A水泵维修套件	Water Pump Repair Kit DF25A/30A	1

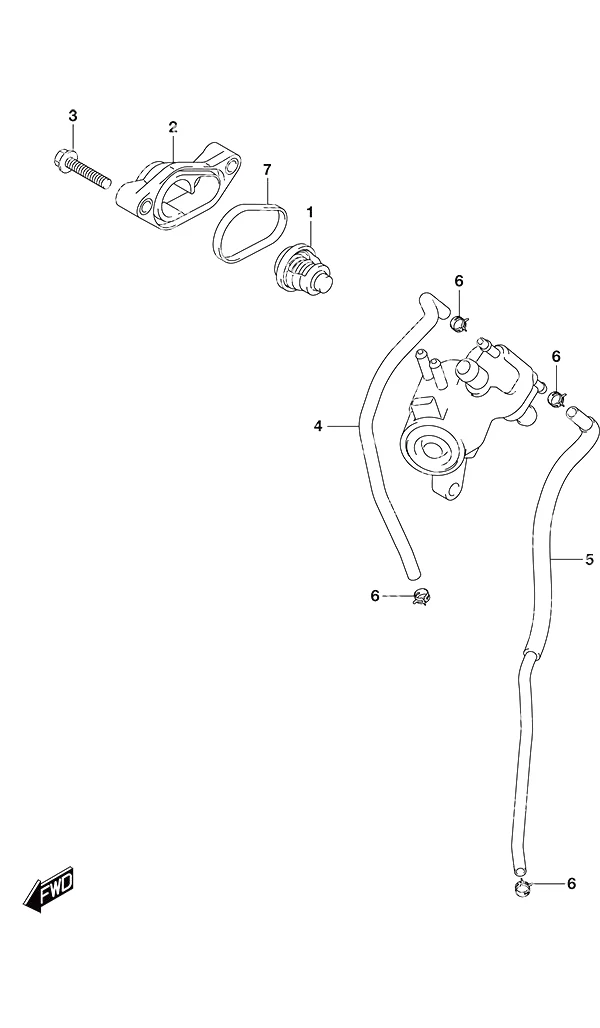

图 162节温器 Thermostat

REF	零件编号	中文名称	英文名称	数量
1	17670-94J02	节温器(60度)	Thermostat (60c)	1
2	17680-94L00	节温器盖	Thermostat Cover	1
3	01550-0630C	螺栓	BOLT	2
4	17712-94L00	水管	Water Hose	1
5	17712-94L11	水管	Water Hose	1
6	09401-08413	卡扣	Clip	4
7	17685-94L01	节温器盖密封件	Thermostat Cover Seal	1

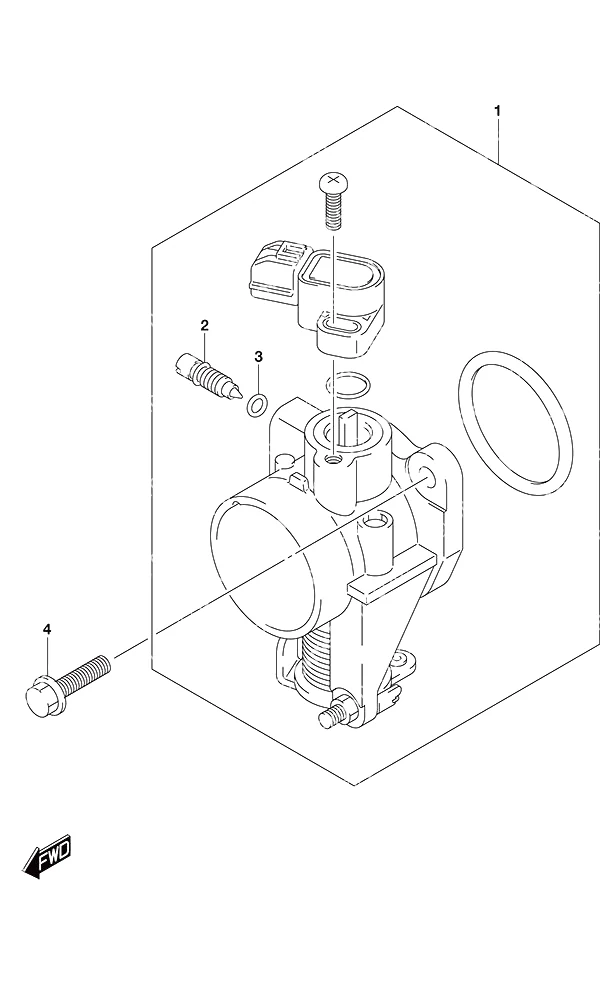

图 163节气门体 Throttle Body

REF	零件编号	中文名称	英文名称	数量
1	13300-94L00	节气门体总成	Throttle Body Assembly	1
2	13662-22J00	调节器	Adjuster	1
3	13453-36F00	O型圈	O-Ring	1
4	01550-0620C	螺栓	BOLT	2

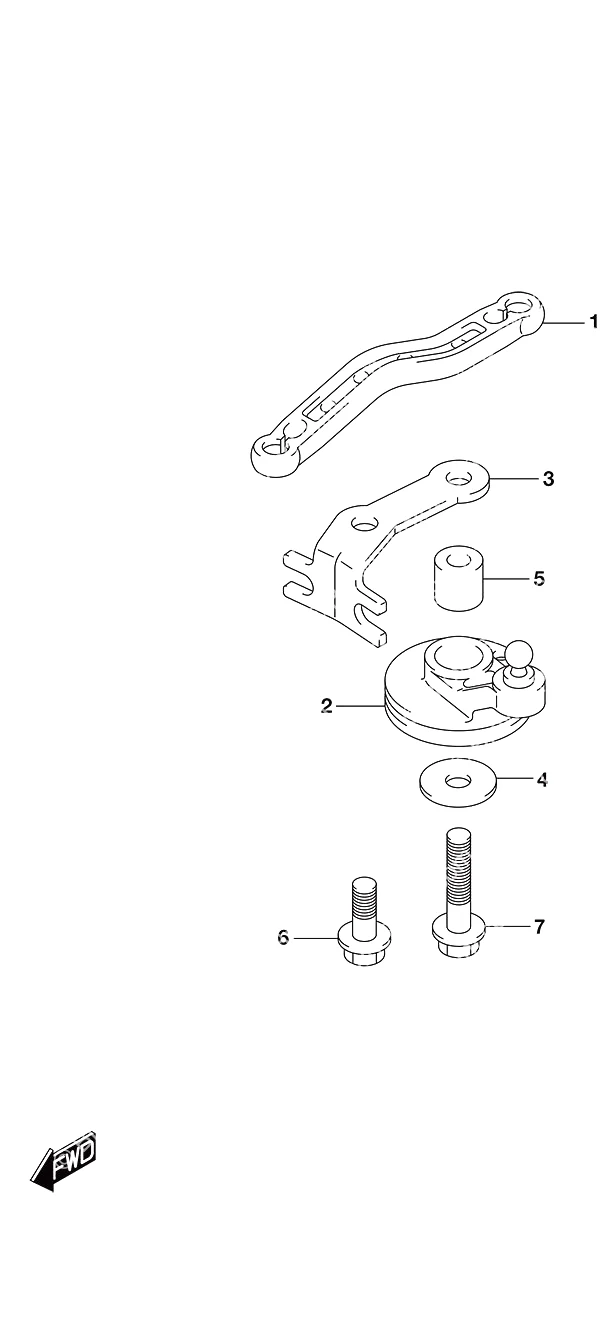

图 166A节气门非遥控控制 Throttle ControlNon-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	19137-94L00	油门拉杆2号	Throttle Rod No 2	1
2	19140-94L11	节气门控制鼓轮	Throttle Control Drum	1
3	19184-94L00	节气门拉线固定座	Throttle Cable Holder	1
4	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	1
5	09180-06230	垫片(6.2x12.6x12.5)	Spacer (6.2x12.6x12.5)	1
6	01550-0616C	螺栓	BOLT	1
7	01550-0630C	螺栓	BOLT	1

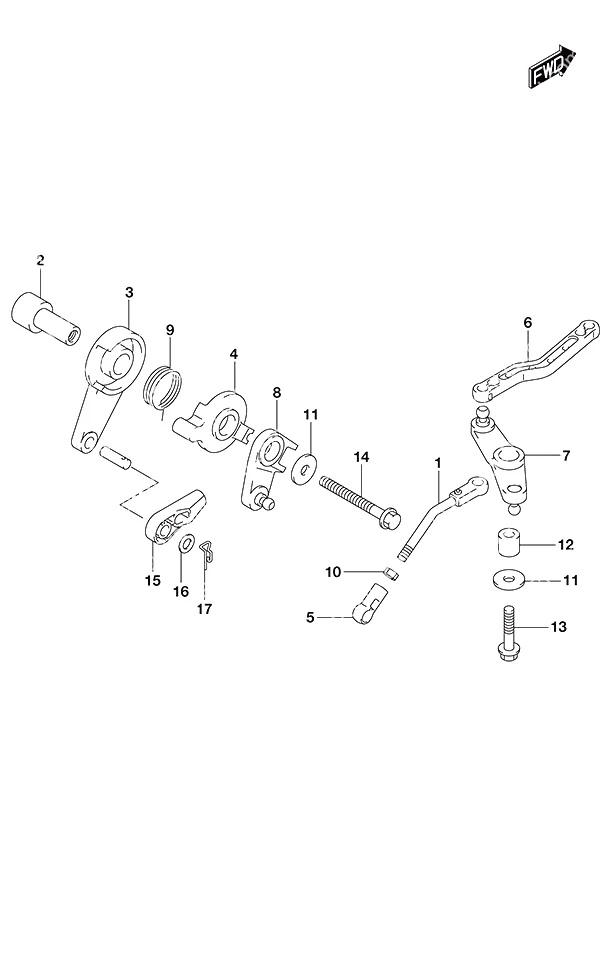

图 166B节气门遥控控制 Throttle ControlRemote Control

REF	零件编号	中文名称	英文名称	数量
1	13510-94L00	油门拉杆1号	Throttle Rod No 1	1
2	19116-94L00	节气门杆固定座	Throttle Lever Holder	1
3	19120-99J11	节气门控制杆	Throttle Control Lever	1
4	19122-99J00	联动节气门杆2号	Interlink Throttle Lever No 2	1
5	19131-95502	连接器	Connector	1
6	19137-94L00	油门拉杆2号	Throttle Rod No 2	1
7	19140-94L01	节气门杆2号	Throttle Lever No 2	1
8	19140-94L20	节气门控制杆2号	Throttle Control Lever No 2	1
9	19185-99J00	油门杆弹簧	Throttle Lever Spring	1
10	09140-05005	螺母	Nut	1
11	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	2
12	09180-06230	垫片(6.2x12.6x12.5)	Spacer (6.2x12.6x12.5)	1
13	01550-0625C	螺栓	BOLT	1
14	01550-06557	螺栓	BOLT	1
15	67467-89J01	电缆接头	Cable Connector	1
16	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	1
17	09385-06016	卡扣	Clip	1

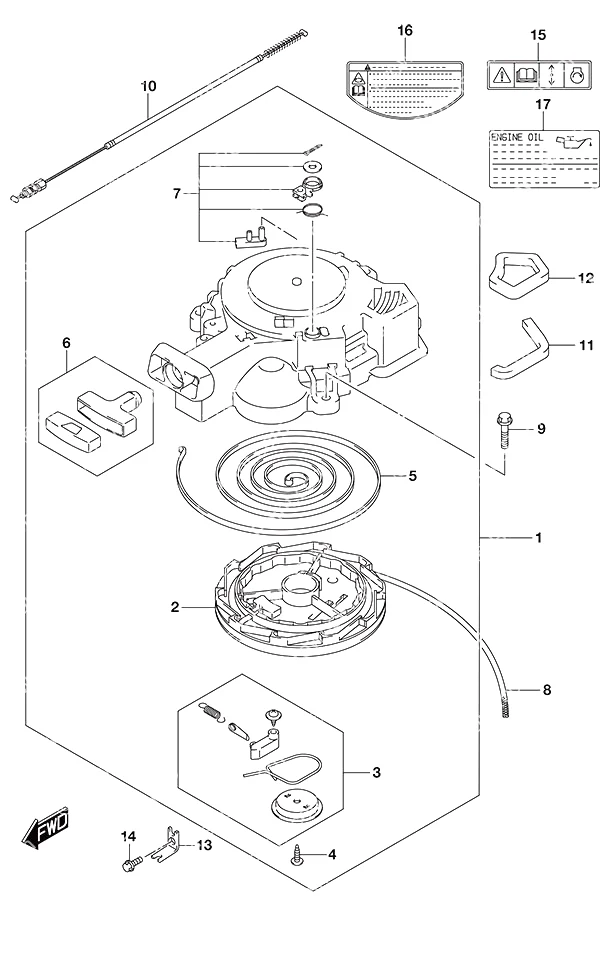

图 167反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	18100-94L00	反冲启动器总成	Recoil Starter Assembly	1
2	18121-94JL0	卷线轮	Reel	1
3	18130-93E01	棘轮套件	Ratchet Set	1
4	18132-89L00	自攻螺丝	Tapping Screw	1
5	18142-93E00	螺旋弹簧	Spiral Spring	1
6	18210-95L00	握把总成	Grip Assembly	1
7	18280-93E00	NSI套件	NSI Set	1
8	99000-81158-50M	启动绳	Starter Rope	1
9	01550-0630C	螺栓	BOLT	3
10	18290-94L00	NSI拉索总成	NSI Cable Assembly	1
11	18193-94L00	空气反冲下密封件	Air Recoil Lower Seal	1
12	18194-94L00	空气反冲上密封件	Air Recoil Upper Seal	1
13	18295-94L00	NSI拉索固定座	NSI Cable Holder	1
14	01550-0616C	螺栓	BOLT	1
15	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
16	61472-97J00	反冲启动器标签	Recoil Starter Label	1
17	61494-94L01	油标贴	Oil Label	1

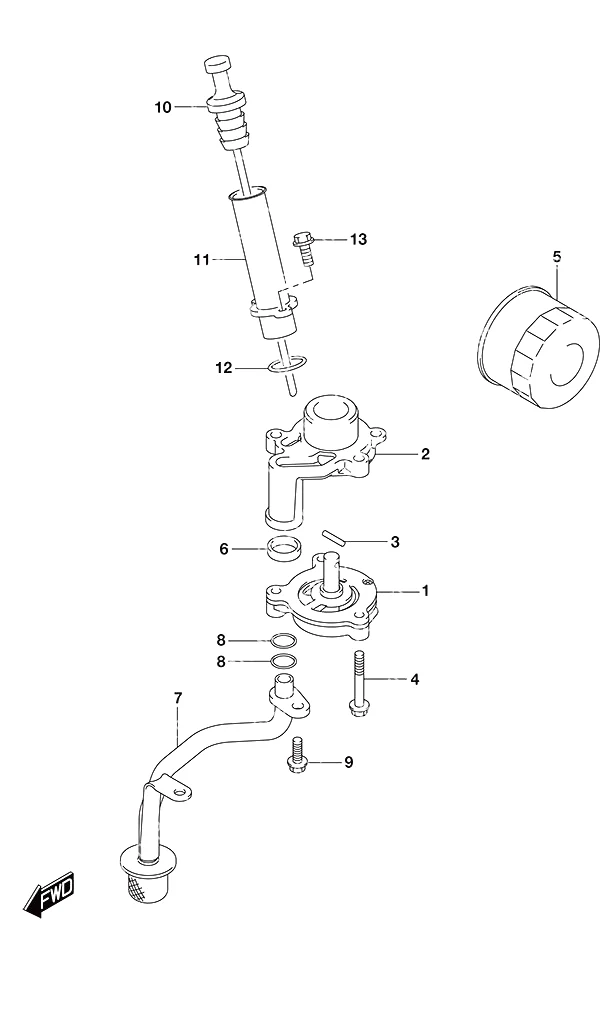

图 175机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	16400-94L00	机油泵总成	Oil Pump Assembly	1
2	16431-94L00	油道块	Oil Gallery Block	1
3	59262-94J00	机油泵销	Oil Pump Pin	1
4	01547-0640A	螺栓	BOLT	3
5	16510-87J02	发动机机油滤清器	Engine Oil Filter	1
6	16519-94L00	发动机支架密封件	Engine Holder Seal	1
7	16520-94L00	机油滤网	Oil Strainer	1
8	09280-12012	O型圈	O-Ring	2
9	01550-0616A	螺栓	BOLT	2
10	16910-94L01	油尺	Oil Level Gauge	1
11	16930-94L00	油尺导杆	Oil Level Gauge Guide	1
12	09280-21008	O型圈	O-Ring	1
13	01550-0616C	螺栓	BOLT	2

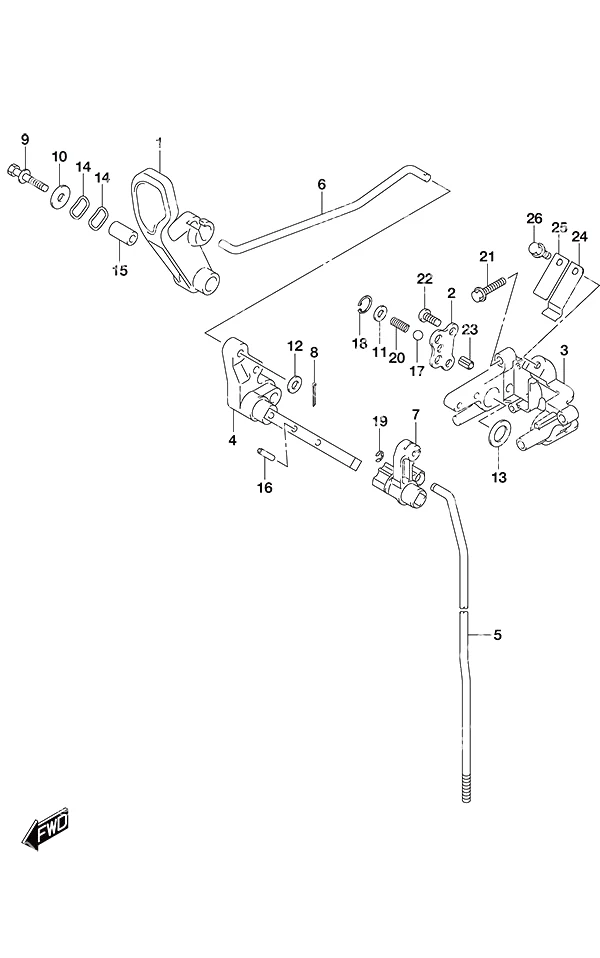

图 206A非遥控离合器推杆 Clutch RodNon-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	21111-89L01	离合器操纵杆	Clutch Lever	1
2	21122-94L00	离合器缺口板	Clutch Notch Plate	1
3	21151-94L10	离合器轴固定座	Clutch Shaft Holder	1
4	21210-94L00	离合器操纵杆轴	Clutch Lever Shaft	1
6	23115-94L00	离合器操纵杆连杆	Clutch Lever Link	1
7	23211-94L10	离合器推杆臂	Clutch Rod Arm	1
8	09204-01002	开口销	Cotter Pin	1
9	09116-06234	螺栓(6x35)	Bolt (6x35)	1
10	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	1
11	09160-06176	缺口垫圈	WASHER,NOTCH SP	1
12	09160-06094	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	1
13	09160-14071	垫圈 (13.3x23x1)	Washer (13.3x23x1)	1
14	09164-14008	波形垫圈	Wave Washer	2
15	09180-06186	垫片(6.2x12.6x21)	Spacer (6.2x12.6x21)	1
16	09205-04002	弹簧销 (4x20)	Spring Pin (4x20)	1
17	09260-10006	钢球	Ball	1
18	09381-14004	卡簧	Circlip	1
19	09383-04002	E型卡环	E Ring	1
20	09440-07080	弹簧	Spring	1
21	01550-0625C	螺栓	BOLT	2
22	02112-06127	螺钉	SCREW	2
23	37724-99J00	开关推杆	Switch Push Rod	1
24	23213-94400	离合器弹簧	Clutch Spring	1
25	23214-89J00	2号挡板弹簧(停产)	Notch Plate Spring No. 2 (NLA)	1
26	09116-06225	螺栓(6x16)	Bolt (6x16)	1

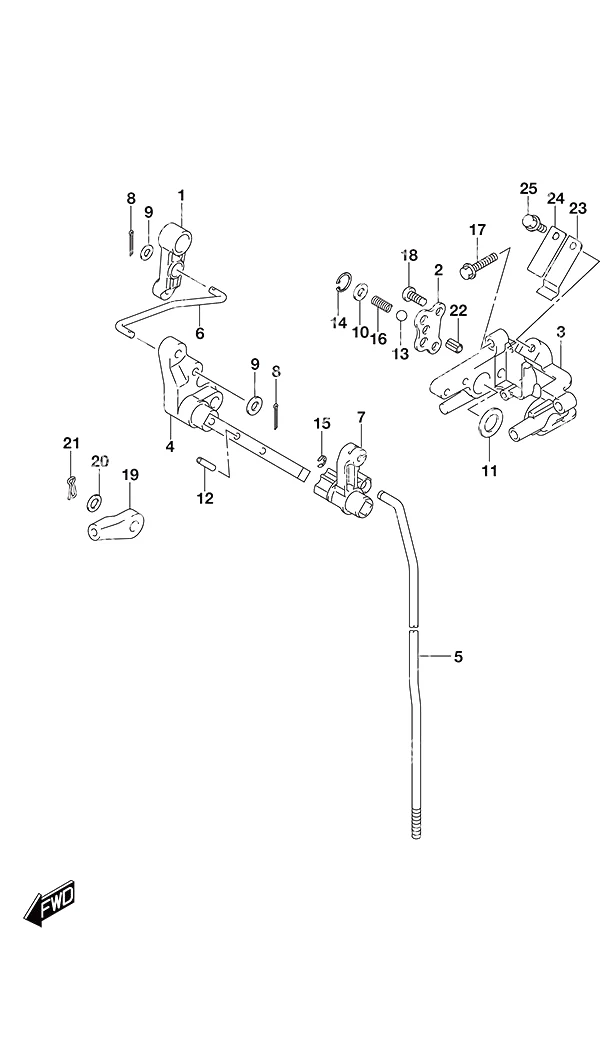

图 206B遥控离合器推杆 Clutch RodRemote Control

REF	零件编号	中文名称	英文名称	数量
1	21110-94L00	离合器控制杆	Clutch Control Lever	1
2	21122-94L00	离合器缺口板	Clutch Notch Plate	1
3	21151-94L10	离合器轴固定座	Clutch Shaft Holder	1
4	21210-94L00	离合器操纵杆轴	Clutch Lever Shaft	1
6	23115-94L10	离合器操纵杆连杆	Clutch Lever Link	1
7	23211-94L10	离合器推杆臂	Clutch Rod Arm	1
8	09204-01002	开口销	Cotter Pin	2
9	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	2
10	09160-06176	缺口垫圈	WASHER,NOTCH SP	1
11	09160-14071	垫圈 (13.3x23x1)	Washer (13.3x23x1)	1
12	09205-04002	弹簧销 (4x20)	Spring Pin (4x20)	1
13	09260-10006	钢球	Ball	1
14	09381-14004	卡簧	Circlip	1
15	09383-04002	E型卡环	E Ring	1
16	09440-07080	弹簧	Spring	1
17	01550-0625C	螺栓	BOLT	2
18	02112-06127	螺钉	SCREW	2
19	67467-89J01	电缆接头	Cable Connector	1
20	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	1
21	09385-06016	卡扣	Clip	1
22	37724-99J00	开关推杆	Switch Push Rod	1
23	23213-94400	离合器弹簧	Clutch Spring	1
24	23214-89J00	2号挡板弹簧(停产)	Notch Plate Spring No. 2 (NLA)	1
25	09116-06225	螺栓(6x16)	Bolt (6x16)	1

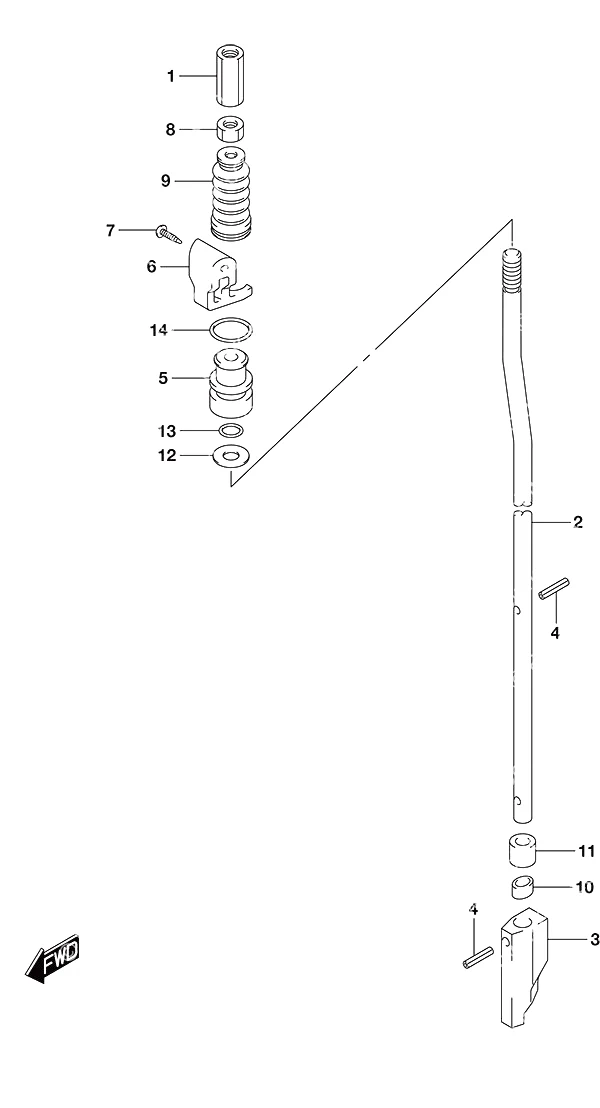

图 210换挡拉杆 Shift Rod

REF	零件编号	中文名称	英文名称	数量
1	23311-95J00	离合器推杆连接器	Clutch Rod Connector	1
2	25111-94L00	换挡拉杆	Shift Rod	1
3	25311-94L00	换挡凸轮	Shift Cam	1
4	09205-02004	弹簧销(2.5x12)	Spring Pin (2.5x12)	2
5	25211-94L00	换挡杆导套	Shift Rod Guide	1
6	25215-94L00	换挡杆导套止动器	Shift Rod Guide Stopper	1
7	03142-0416C	螺钉	Screw	2
8	29141-93J00	螺母(6mm)	Nut (6mm)	1
9	25222-94L00	换挡拉杆防尘套	Shift Rod Boot	1
10	25231-96301	磁铁隔片(停产)	Magnet Spacer (NLA)	1
11	25232-96302	齿轮箱磁铁	Gear Case Magnet	1
12	09160-06176	缺口垫圈	WASHER,NOTCH SP	1
13	09280-06012	O型圈	O-Ring	1
14	09280-13005	O型圈	O-Ring	1

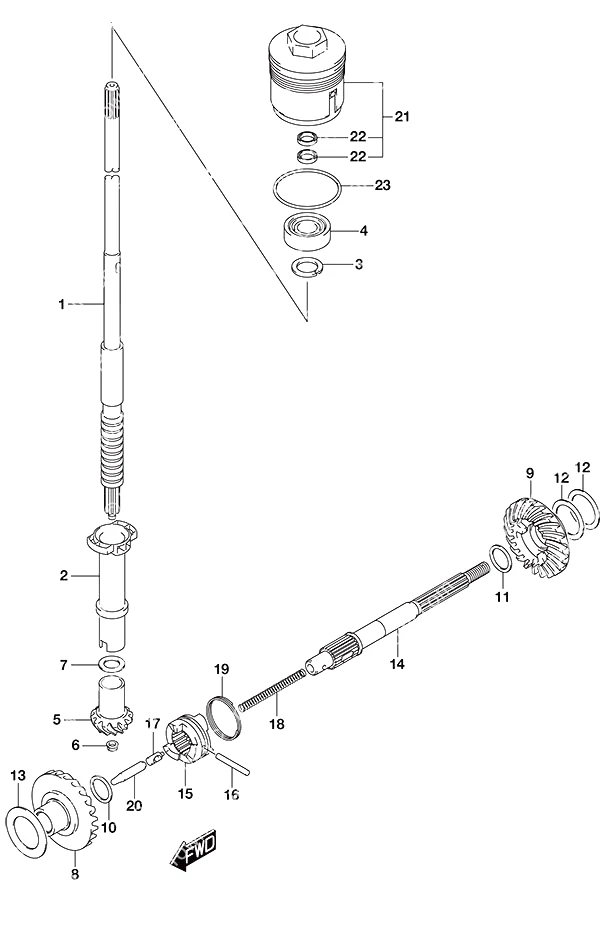

图 220变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	57133-94L00	驱动轴轴环	Drive Shaft Collar	1
3	09166-17005	垫圈 (17.1x26x3.0)	Washer (17.1x26x3.0)	1
4	09265-17002	轴承(17x40x17.25)	Bearing (17x40x17.25)	1
5	57311-91L00	小齿轮	Pinion Gear	1
6	09159-08046	螺母	Nut	1
8	57510-94L00	前进齿轮	Forward Gear	1
9	57521-94L00	倒挡齿轮	Reverse Gear	1
10	09181-16008	垫片 (2.0)	Shim (2.0)	1
14	57610-96311	螺旋桨轴总成	Propeller Shaft Assembly	1
15	57621-91L21	离合器换挡拨叉	Clutch Dog Shifter	1
16	09202-05021	离合器换挡拨叉销	Clutch Dog Shifter Pin	1
17	09209-08016	推销	Push Pin	1
18	09440-07074	弹簧	Spring	1
19	09440-35004	弹簧	Spring	1
20	57631-95JL0	推杆	Push Rod	1
21	56130-94L00	驱动轴油封座	Drive Shaft Oil Seal Housing	1
22	09282-17006	油封	Oil Seal	2
23	09280-50009	O型圈	O-Ring	1

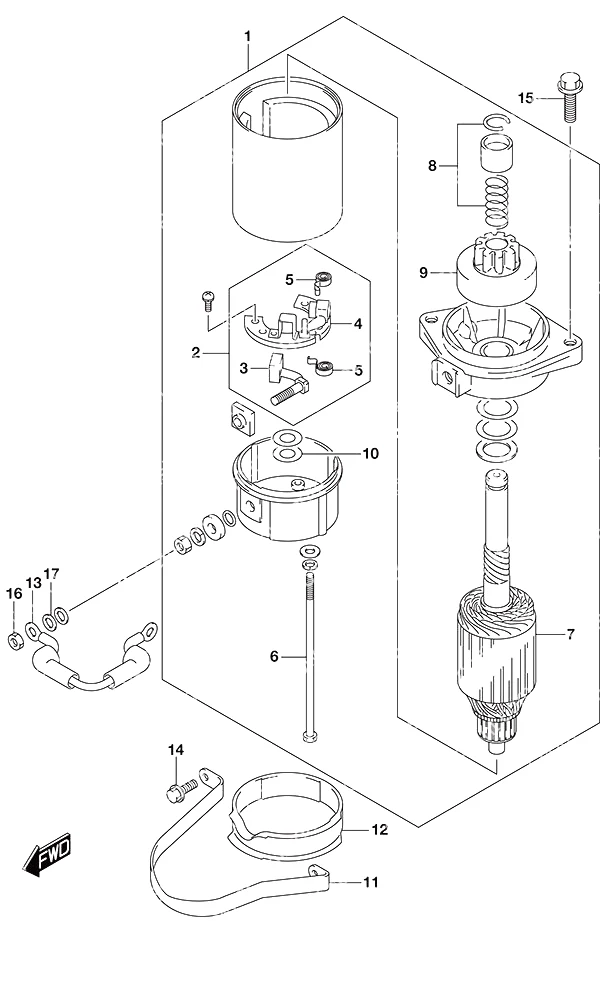

图 301A非遥控启动马达 Starting MotorNon-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	31100-94402	启动马达总成	Starter Motor Assembly	1
2	31173-89J00	电刷架总成	Brush Holder Assembly	1
3	31131-96300	正极电刷	Brush (+)	1
4	31132-96300	负极电刷	Brush (-)	1
5	31135-89J00	弹簧(停产)	Spring (NLA)	2
6	31281-93340	贯穿螺栓(停产)	Through Bolt (NLA)	2
7	31310-96300	电枢(停产)	Armature (NLA)	1
8	31312-96300	小齿轮止动器套件	Pinion Stopper Set	1
9	31320-94400	小齿轮总成	Pinion Assembly	1
10	31360-96300	垫圈套件 (停产)	Washer Kit (NLA)	1
11	31912-94L00	启动马达带	Starter Motor Band	1
12	31918-94L10	下减震器	DAMPER,LOWER	1
13	33820-89E01	启动副电缆总成(停产)	Starter Sub Cable Assy (NLA)	1
14	01550-06167	螺栓	BOLT	2
15	01550-08257	螺栓	BOLT	2
16	08310-00067	螺母	Nut	1
17	08321-01067	锁紧垫圈	Lock Washer	1

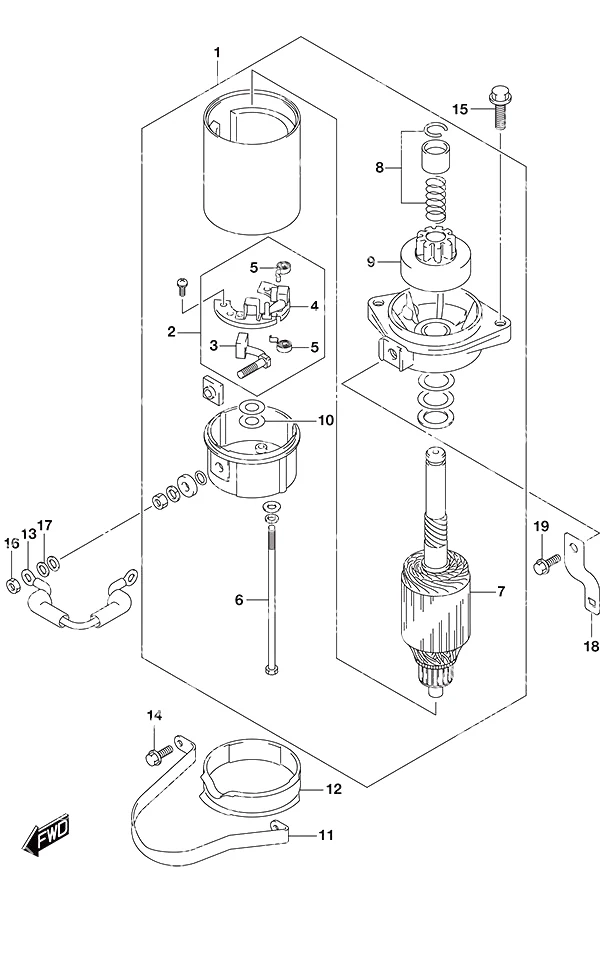

图 301B遥控启动马达 Starting MotorRemote Control

REF	零件编号	中文名称	英文名称	数量
1	31100-94402	启动马达总成	Starter Motor Assembly	1
2	31173-89J00	电刷架总成	Brush Holder Assembly	1
3	31131-96300	正极电刷	Brush (+)	1
4	31132-96300	负极电刷	Brush (-)	1
5	31135-89J00	弹簧(停产)	Spring (NLA)	2
6	31281-93340	贯穿螺栓(停产)	Through Bolt (NLA)	2
7	31310-96300	电枢(停产)	Armature (NLA)	1
8	31312-96300	小齿轮止动器套件	Pinion Stopper Set	1
9	31320-94400	小齿轮总成	Pinion Assembly	1
10	31360-96300	垫圈套件 (停产)	Washer Kit (NLA)	1
11	31912-94L00	启动马达带	Starter Motor Band	1
12	31918-94402	下减震器	Lower Damper	1
13	33820-89E01	启动副电缆总成(停产)	Starter Sub Cable Assy (NLA)	1
14	01550-06167	螺栓	BOLT	2
15	01550-08257	螺栓	BOLT	2
16	08310-00067	螺母	Nut	1
17	08321-01067	锁紧垫圈	Lock Washer	1
18	36617-94L00	线束支架	Harness Bracket	1
19	01550-0616C	螺栓	BOLT	1

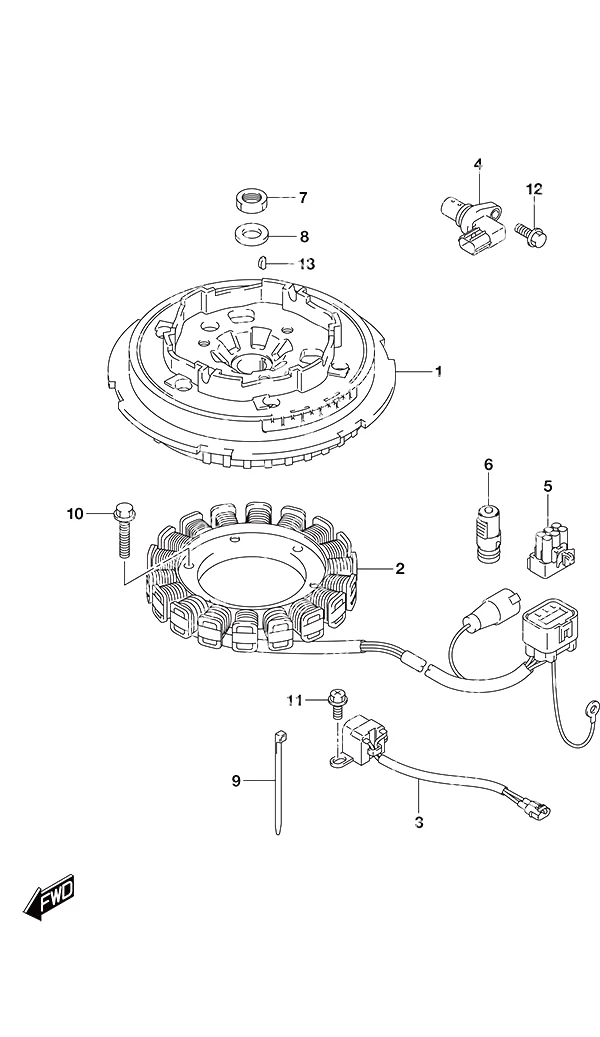

图 303A磁电机手动启动器 MagnetoManual Starter

REF	零件编号	中文名称	英文名称	数量
1	32102-94L00	飞轮	Flywheel	1
2	32120-94L00	定子线圈	Stator Coil	1
3	32160-94L01	点火正时线圈	COIL,IGN TIMING	1
4	33220-64L00	凸轮位置传感器	Cam Position Sensor	1
5	36690-94L00	模拟连接器总成	Dummy Connector Assembly	1
6	36690-94L10	模拟连接器总成	Dummy Connector Assembly	1
7	09140-14008	螺母14mm	Nut 14mm	1
8	09160-15057	垫圈 (15x27x4)	Washer (15x27x4)	1
9	09407-14407	卡箍(长:140)	Clamp (L:140)	1
10	01547-0625A	螺栓	BOLT	3
11	01550-0512C	螺栓	Bolt	2
12	01550-0616C	螺栓	BOLT	1
13	08341-31039	半圆键	Woodruff Key	1

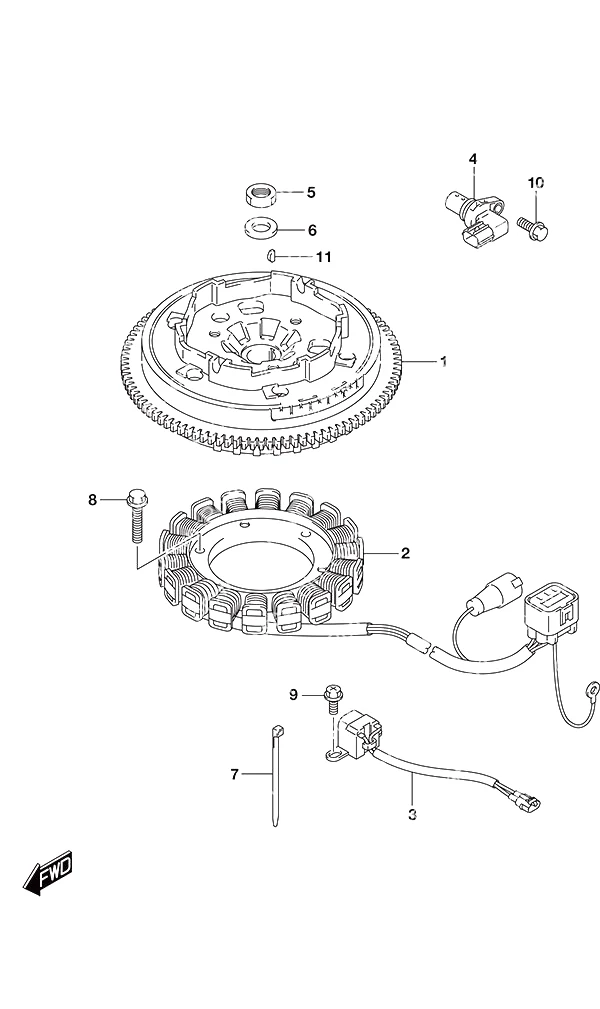

图 303B磁电机电动启动器 MagnetoElectric Starter

REF	零件编号	中文名称	英文名称	数量
1	32102-94L10	飞轮	Flywheel	1
2	32120-94L00	定子线圈	Stator Coil	1
3	32160-94L01	点火正时线圈	COIL,IGN TIMING	1
4	33220-64L00	凸轮位置传感器	Cam Position Sensor	1
5	09140-14008	螺母14mm	Nut 14mm	1
6	09160-15057	垫圈 (15x27x4)	Washer (15x27x4)	1
7	09407-14407	卡箍(长:140)	Clamp (L:140)	1
8	01547-0625A	螺栓	BOLT	3
9	01550-0512C	螺栓	Bolt	2
10	01550-0616C	螺栓	BOLT	1
11	08341-31039	半圆键	Woodruff Key	1

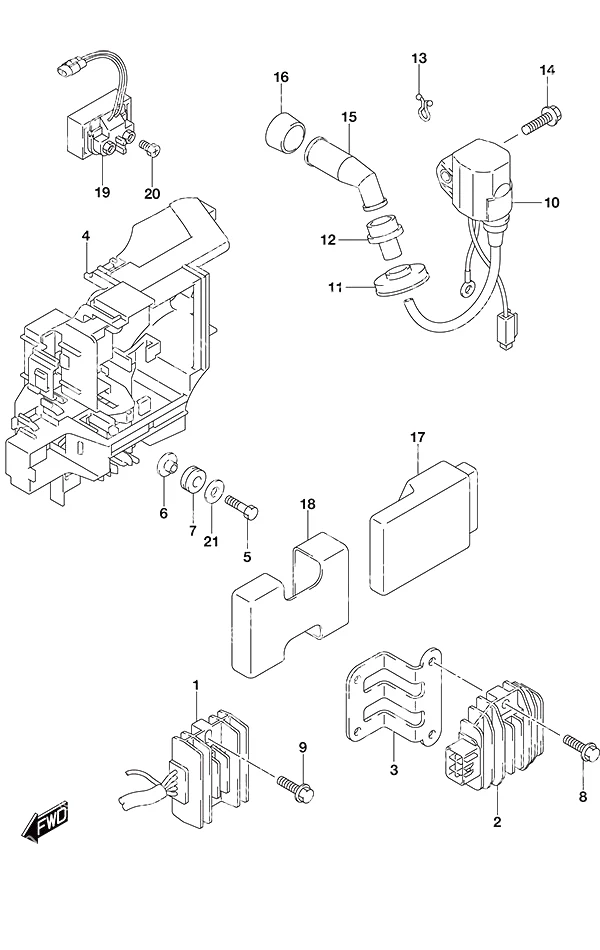

图 310整流器/点火线圈 Rectifier/Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	32800-94L01	整流调节器总成	Rectifier & Regulator Assembly	1
2	32800-88L01	整流调节器总成	Rectifier/Regulator Assembly	1
3	32815-94L01	整流器支架	Rectifier Bracket	1
4	32890-94L00	电器部件支架	Electric Parts Holder	1
5	01550-06207	螺栓	BOLT	3
6	09169-06095	垫片	Washer	3
7	09320-08066	缓冲垫	Cushion	3
8	01550-0620C	螺栓	BOLT	2
9	01550-06257	螺栓	BOLT	2
10	33410-94L00	点火线圈	Ignition Coil	3
11	33446-94L00	高压线护套	High Tension Cord Protector	3
12	33542-16H00	高压线密封件	High Tension Cord Seal	3
13	09408-00020	夹具(停产)	Clamp (NLA)	2
14	01550-06207	螺栓	BOLT	3
15	33510-16H10	火花塞帽总成	Spark Plug Cap Assembly	3
16	33541-16H00	火花塞密封圈	Spark Plug Seal	3
17	33920-94L70	发动机控制单元	Engine Control Unit	1
18	33925-94L00	发动机控制单元缓冲垫	Engine Control Unit Cushion	1
19	31800-94L01	启动马达继电器总成	Starter Motor Relay Assembly	1
20	09128-06093	螺钉(6x8)	Screw (6x8)	2
21	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	3

图 322A遥控线束 HarnessRemote Control

REF	零件编号	中文名称	英文名称	数量
1	33810-94L01	启动器电缆	Starter Cable	1
2	33634-94L00	维修接头盖	Service Connector Cap	1
3	36610-94L90	线束总成(WI型)	HARNESS ASSY,WI	1
4	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
5	09481-10501	10安培保险丝	10 Amp Fuse	1
6	09481-30501	30安培保险丝	30 Amp Fuse	1
7	36616-94L00	连接器固定座	Conector Holder	1
8	36617-93J10	线束支架	Harness Bracket	1
9	09403-08417	卡箍	Clamp	1
10	09403-20308	卡扣	Clip	2
11	09408-00008	卡箍	Clamp	3
12	01550-0612C	螺栓	BOLT	1
13	03542-05169	螺钉	SCREW	2
14	09408-00054	夹具(停产)	Clamp (NLA)	1
15	36991-94L00	卡箍	Clamp	1

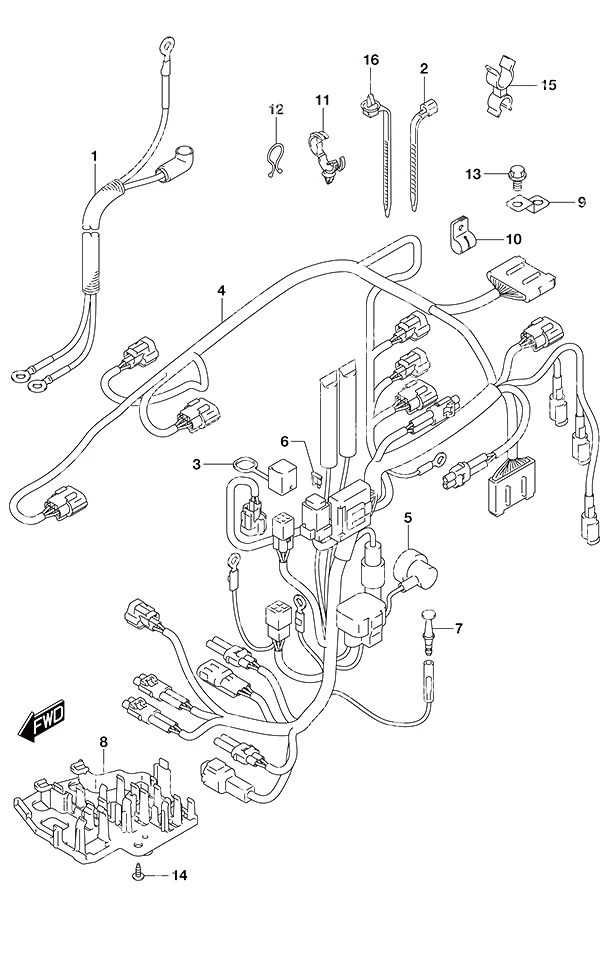

图 322B带动力倾斜的舵柄线束 HarnessTiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	33810-94L01	启动器电缆	Starter Cable	1
2	09407-18402	卡箍(长:165)	Clamp (L:165)	1
3	33634-94L00	维修接头盖	Service Connector Cap	1
4	36610-94L80	线束总成(WI型)	HARNESS ASSY,WI	1
5	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
6	09481-30501	30安培保险丝	30 Amp Fuse	1
7	36615-96300	树脂端子	Resin Terminal	1
8	36616-94L00	连接器固定座	Conector Holder	1
9	36617-93J10	线束支架	Harness Bracket	1
10	09403-08417	卡箍	Clamp	1
11	09403-20308	卡扣	Clip	2
12	09408-00008	卡箍	Clamp	3
13	01550-0612C	螺栓	BOLT	1
14	03542-05169	螺钉	SCREW	2
15	09408-00054	夹具(停产)	Clamp (NLA)	1
16	36991-94L00	卡箍	Clamp	1

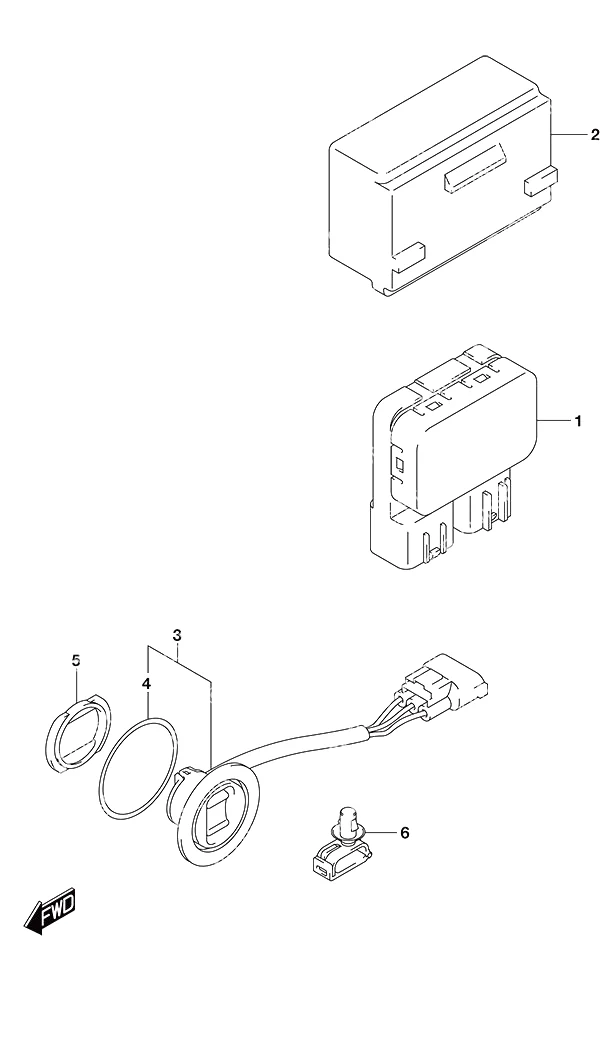

图 327A动力升降倾斜开关遥控器 PTT SwitchRemote Control

REF	零件编号	中文名称	英文名称	数量
1	38410-93J22	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
2	38415-94L00	动力升降倾斜装置继电器支架	PTT Relay Holder	1
3	37850-92J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
4	37856-92J00	动力升降倾斜开关胶带	PTT Switch Tape	1
5	37857-92J01	动力升降倾斜装置开关衬套	PTT Switch Bushing	1
6	09403-07340	卡箍	Clamp	1

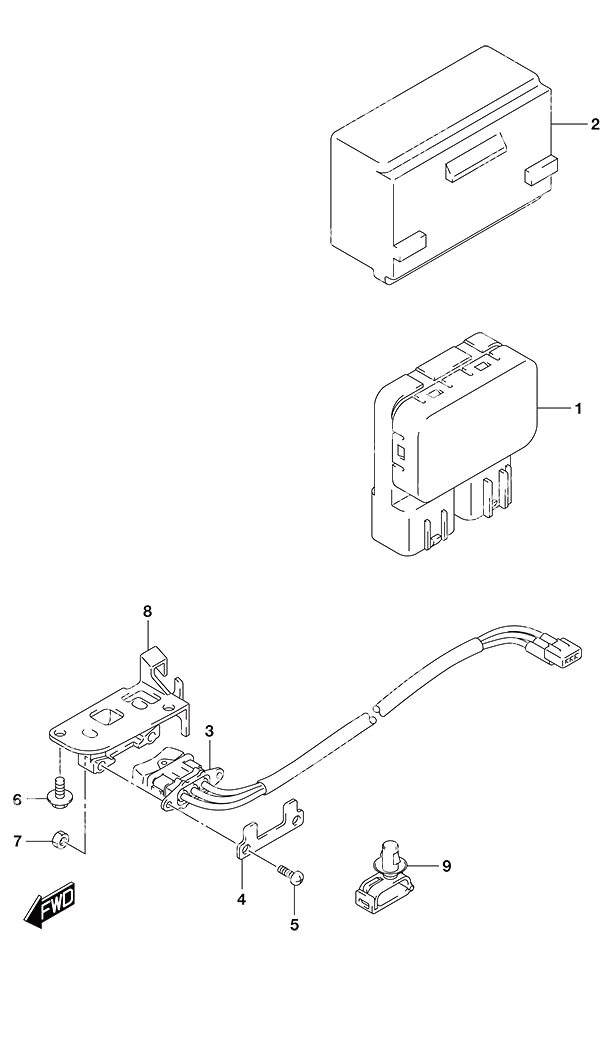

图 327B带动力倾斜的动力升降倾斜开关舵柄 PTT SwitchTiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	38410-93J22	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
2	38415-94L00	动力升降倾斜装置继电器支架	PTT Relay Holder	1
3	37850-94L01	动力升降倾斜装置开关总成	PTT Switch Assembly	1
4	37852-94JB0	动力升降倾斜开关板	PTT Switch Plate	1
5	09125-05046	螺钉(5x12)	Screw (5x12)	2
6	29103-93J00	螺栓(6x12)	Bolt (6x12)	2
7	09140-05005	螺母	Nut	2
8	37851-89L00	动力升降倾斜开关支架	PTT Switch Holder	1
9	09403-07340	卡箍	Clamp	1

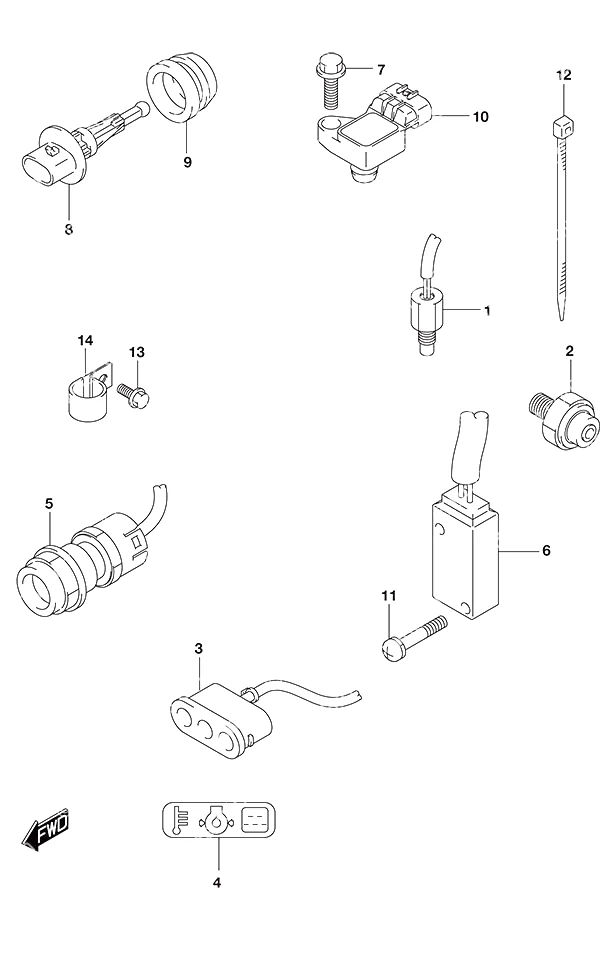

图 334A遥控传感器/开关 Sensor/SwitchRemote Control

REF	零件编号	中文名称	英文名称	数量
1	13640-32G20	发动机温度传感器	Engine Temp Sensor	1
2	37820-89L00	油压开关总成	Oil Pressure Switch Assembly	1
3	36360-94L00	警报指示灯	Warning Indicator	1
5	37163-89L00	启动开关孔塞	Starting Switch Hole Plug	1
6	37721-94L00	空挡开关总成	Neutral Switch Assembly	1
7	01550-0620C	螺栓	BOLT	1
8	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
9	13655-87J01	空气温度传感器护圈	Air Temp Sensor Grommet	1
10	18590-58M00	进气压力传感器	MAP Sensor	1
11	09137-03008	螺钉(3x18)	Screw (3x18)	2
12	09407-14407	卡箍(长:140)	Clamp (L:140)	1
13	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
14	09403-13413	卡箍	CLAMP	1

图 334B带动力倾斜的舵柄传感器/开关 Sensor/SwitchTiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	13640-32G20	发动机温度传感器	Engine Temp Sensor	1
2	37820-89L00	油压开关总成	Oil Pressure Switch Assembly	1
3	36360-94L00	警报指示灯	Warning Indicator	1
5	37161-89L02	启动马达开关总成	Starter Motor Switch Assembly	1
6	37721-94L00	空挡开关总成	Neutral Switch Assembly	1
7	01550-0620C	螺栓	BOLT	1
8	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
9	13655-87J01	空气温度传感器护圈	Air Temp Sensor Grommet	1
10	18590-58M00	进气压力传感器	MAP Sensor	1
11	09137-03008	螺钉(3x18)	Screw (3x18)	2
12	09407-14407	卡箍(长:140)	Clamp (L:140)	1
13	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
14	09403-13413	卡箍	CLAMP	1

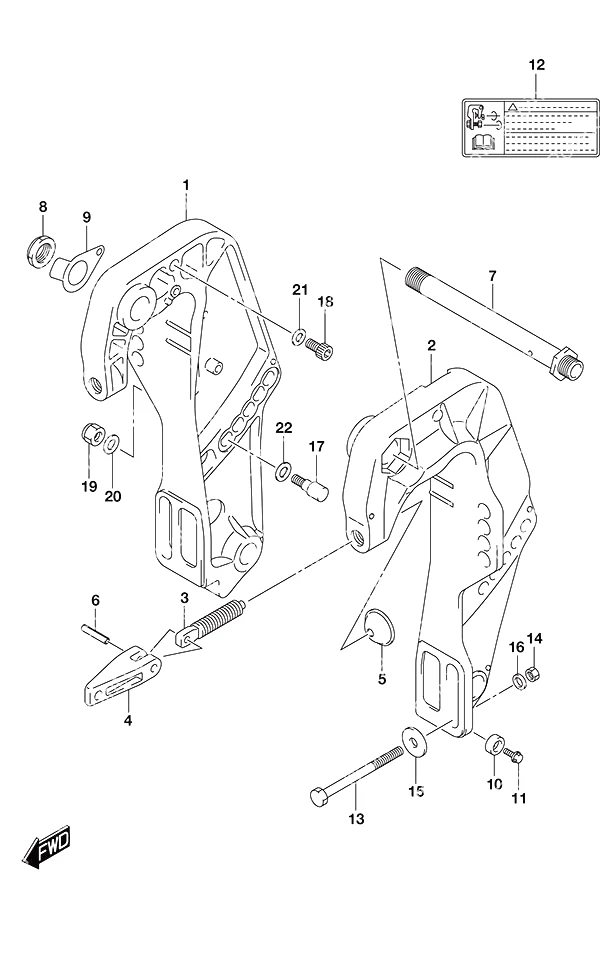

图 335夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
3	41211-94LA0	夹紧螺丝	Clamp Screw	2
4	41212-91J00	夹紧手柄	Clamp Handle	2
5	41213-94J01	夹紧板	Clamp Plate	2
6	09205-06021	弹簧销 (6x25)	Spring Pin (6x25)	2
7	41130-94LA0	夹具支架轴	Clamp Bracket Shaft	1
8	09159-22006	螺母	Nut	1
9	41135-93J11	夹具支架轴垫圈	Clamp Bracket Shaft Washer	1
11	09103-06281	螺栓(6x14)	Bolt (6x14)	2
12	69911-91J51	夹具支架标记	Clamp Bracket Mark	1
13	09100-12132	艉板螺栓	BOLT,TRANSOM	4
14	09159-12014	螺母(12x17)	Nut (12x17)	4
15	09160-12128	垫圈 (12.5x35x3)	Washer (12.5x35x3)	4
16	09160-12126	垫圈 (12.5x22x3)	Washer (12.5x22x3)	4
17	45421-94LA0	倾斜锁定销	Tilt Lock Pin	2
18	09106-10065	螺栓 (10x20)	Bolt (10x20)	2
19	09159-10050	螺母	Nut	2
20	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
21	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
22	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	2

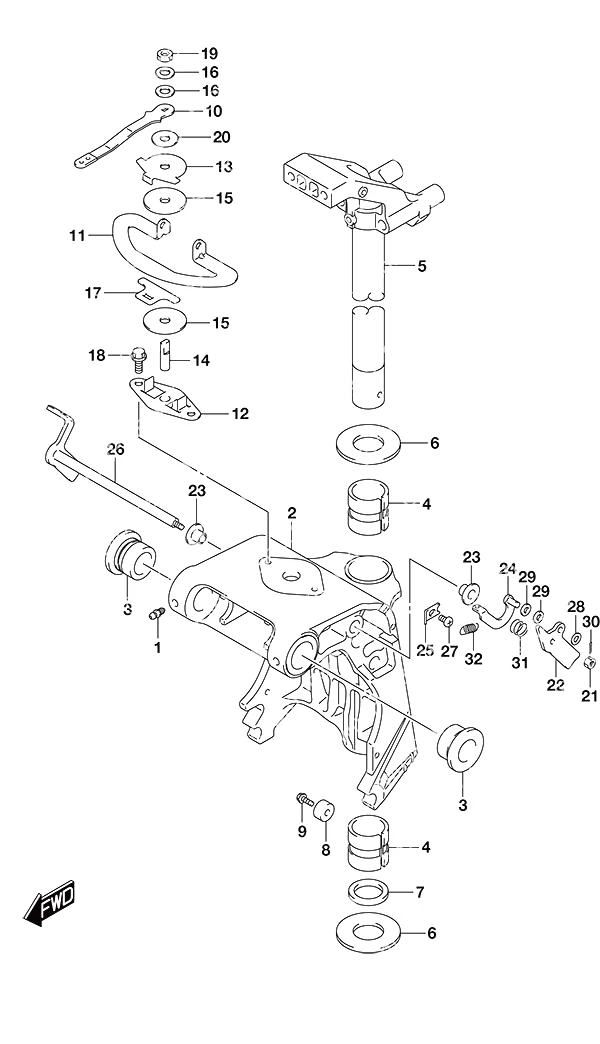

图 336A遥控旋转支架 Swivel BracketRemote Control

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	4
3	43211-87JL0	旋转支架衬套	Swivel Bracket Bushing	2
4	43711-94L00	转向衬套	Steering Bushing	2
6	43755-94L00	转向支架附件	Steering Bracket Attachment	1
7	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	2
8	09108-08286	双头螺栓	Stud Bolt	2
9	09159-08059	螺母	Nut	2
10	09160-30057	垫片	Washer	2
11	09282-30008	油封	Seal	1
13	09103-06281	螺栓(6x14)	Bolt (6x14)	1
14	29141-93J00	螺母(6mm)	Nut (6mm)	1
15	41221-94LA0	左舷倾斜锁定杆	Tilt Lock Port Lever	1
16	41224-94LA0	倾斜止动杆衬套	Tilt Stopper Rod Bushing	2
17	41230-94LA0	倾斜锁杆连杆	Tilt Lock Lever Link	1
16	41233-94LA0	倾斜锁定弹簧支架	Tilt Lock Spring Bracket	1
19	41280-94LA0	倾斜锁杆	Tilt Lock Lever	1
20	09125-06063	螺钉(6x10)	Screw (6x10)	1
21	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
22	09160-06170	垫片	Washer	2
23	09204-01006	开口销	Cotter Pin	1
24	09440-13057	弹簧	Spring	1
25	09443-10043	倾斜锁定弹簧	Tilt Lock Spring	1

图 336B带动力倾斜的舵柄旋转支架 Swivel BracketTiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	1
3	43211-87JL0	旋转支架衬套	Swivel Bracket Bushing	2
4	43711-94L00	转向衬套	Steering Bushing	2
6	09160-30057	垫片	Washer	2
7	09282-30008	油封	Seal	1
9	09103-06281	螺栓(6x14)	Bolt (6x14)	1
10	43411-89LA0	转向调节杆	Steering Adjuster Lever	1
11	43415-94L01	转向调节板(H型)	Steering Adjust Plate (H)	1
12	43420-89L00	转向调节摩擦片	Steering Adjust Friction Plate	1
13	43425-89L00	转向调节上板	Steering Adjust Upper Plate	1
14	43512-89L00	转向调节螺纹轴	Steering Adjust Thread Shaft	1
15	43515-88L00	转向调节摩擦垫片	Steering Adjust Friction Washer Plate	2
16	43516-89J00	转向调节器垫圈	Steering Adjuster Washer	2
17	43517-89L00	转向调节器隔套	Steering Adjuster Spacer	1
18	09116-06225	螺栓(6x16)	Bolt (6x16)	4
19	09159-08L02	螺母	Nut	1
20	09161-08019	垫圈 (8.2x18x1.2)	Washer (8.2x18x1.2)	1
21	29141-93J00	螺母(6mm)	Nut (6mm)	1
22	41221-94LA0	左舷倾斜锁定杆	Tilt Lock Port Lever	1
23	41224-94LA0	倾斜止动杆衬套	Tilt Stopper Rod Bushing	2
24	41230-94LA0	倾斜锁杆连杆	Tilt Lock Lever Link	1
25	41233-94LA0	倾斜锁定弹簧支架	Tilt Lock Spring Bracket	1
26	41280-94LA0	倾斜锁杆	Tilt Lock Lever	1
27	09125-06063	螺钉(6x10)	Screw (6x10)	1
28	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
29	09160-06170	垫片	Washer	2
30	09204-01006	开口销	Cotter Pin	1
31	09440-13057	弹簧	Spring	1
32	09443-10043	倾斜锁定弹簧	Tilt Lock Spring	1

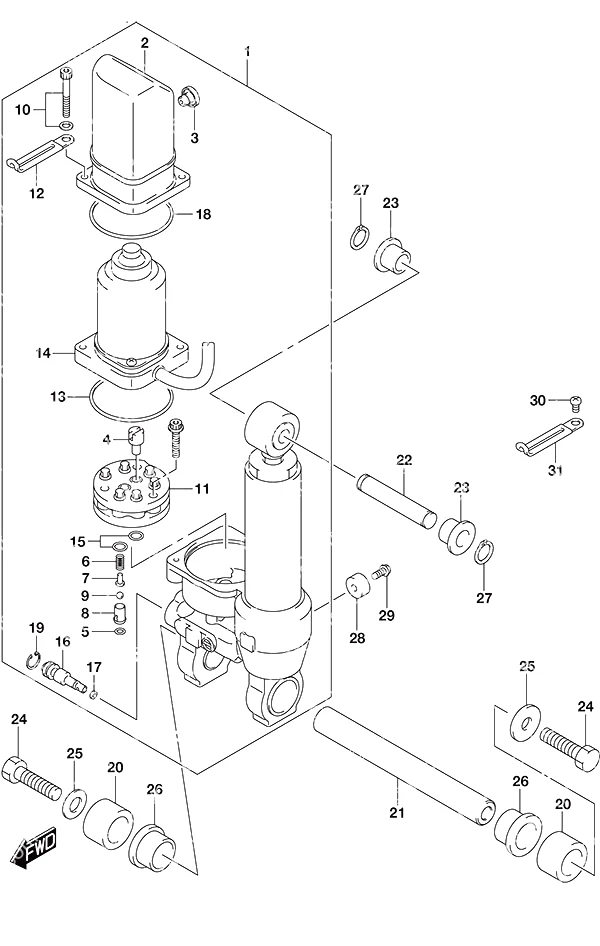

图 338倾斜油缸 Tilt Cylinder

REF	零件编号	中文名称	英文名称	数量
1	48000-94L04	动力升降总成	Power Trim Assembly	1
2	48571-89J01	储液罐	Reservoir	1
3	48572-89J01	塞子	Plug	1
4	48583-95E00	驱动联轴节	Drive Joint	1
5	48818-97E00	O型圈(停产)	O-Ring (NLA)	1
6	48823-89J00	压力阀弹簧(停产)	Pressure Valve Spring (NLA)	1
7	48832-89J00	压力阀	Pressure Valve	1
8	48834-89J00	气门片	Valve Sheet	1
9	48842-89J00	压力阀钢球(停产)	Pressure Valve Ball (NLA)	1
10	48861-89J01	储液罐螺栓	Reservoir Bolt	2
11	48510-89J00	水泵总成(停产)	Pump Assembly (NLA)	1
12	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
13	31123-89J10	O型圈	O-Ring	1
14	38100-94L02	动力升降倾斜装置马达总成	PTT Motor Assembly	1
15	48518-87D00	O型圈	O-Ring	1
16	48551-89J00	手动阀	Manual Valve	1
17	48553-97E00	密封垫圈	Seal Washer	1
18	48585-89J00	储液罐O型圈	Reservoir O-Ring	1
19	48681-87J11	卡簧	Circlip	1
20	47226-94L00	倾斜缸下轴环	Tilt Cylnder Lower Collar	2
21	48121-94LA0	倾斜油缸下轴	Tilt Cylinder Lower Shaft	1
22	48321-94L00	倾斜缸上轴	Tilt Cylinder Upper Shaft	1
23	48325-94L00	倾斜缸上衬套	Tilt Cylinder Upper Bushing	2
24	09100-10323	螺栓 (10x35)	Bolt (10x35)	2
25	09160-10158	垫片	Washer	2
26	48326-94L00	倾斜油缸下衬套	Tilt Cylinder Lower Bushing	2
27	09380-12002	卡环	Snap Ring	2
28	55321-87J01	铝阳极	Aluminum Anode	1
29	09103-06281	螺栓(6x14)	Bolt (6x14)	1
30	09125-06063	螺钉(6x10)	Screw (6x10)	1
31	09404-06032	卡箍	CLAMP	1

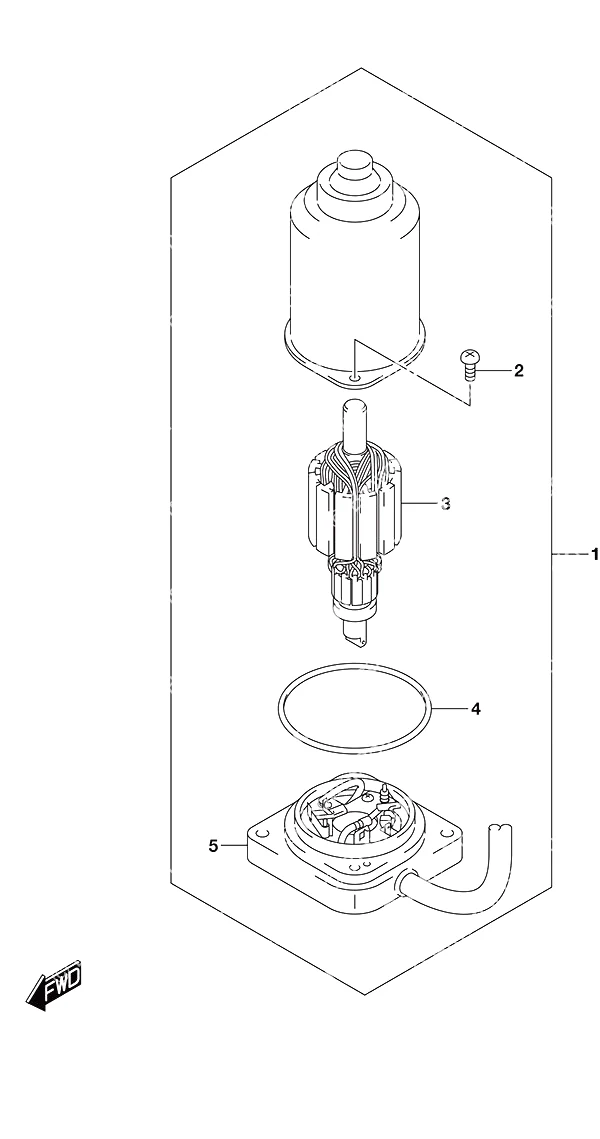

图 340动力升降倾斜装置马达 PTT Motor

REF	零件编号	中文名称	英文名称	数量
1	38100-94L02	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31111-89J00	螺钉(停产)	Screw (NLA)	2
3	31311-89J00	电枢(停产)	Armature (NLA)	1
4	31123-89J00	O型圈	O-Ring	1
5	31173-94L02	电刷架	Brush Holder	1

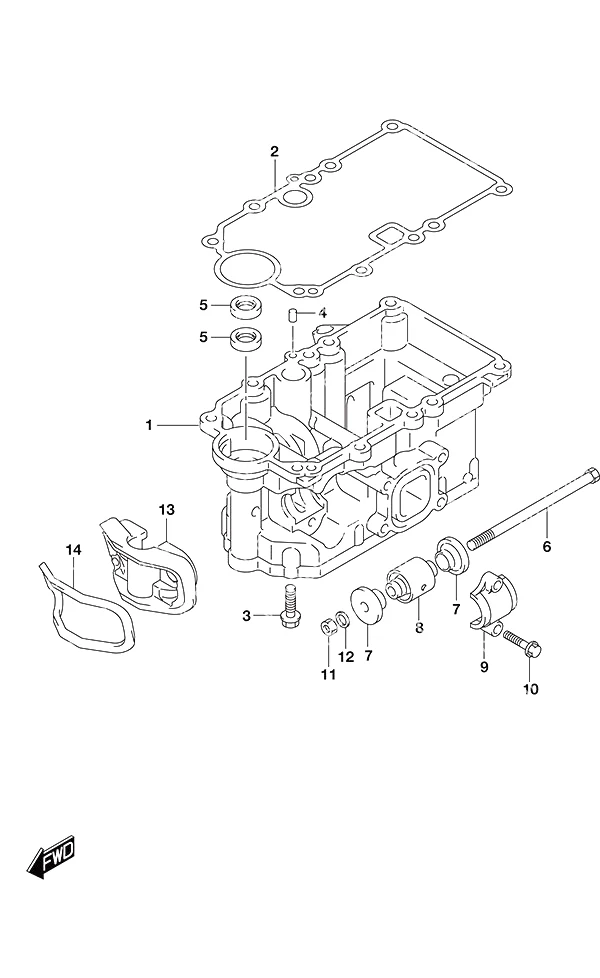

图 401发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
1	51110-94L10	发动机支架组件	HOLDER COMP,ENG	1
2	51211-94L00	发动机支架衬垫	Engine Holder Gasket	1
3	09116-08150	螺栓(8x27)	Bolt (8x27)	10
4	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
5	09282-15009	油封	Oil Seal	2
6	54112-94L00	上支架螺栓	Upper Mount Bolt	2
7	54125-94L00	上部安装推力止动器	Upper Mount Thrust Stopper	4
8	54130-94L00	上支架	Upper Mount	2
9	54137-94L00	上部安装盖	Upper Mount Cover	2
10	09116-08152	螺栓(8x35)	Bolt (8x35)	4
11	09140-10031	螺母(10mm)	Nut (10mm)	2
12	09160-10156	垫片	Washer	2
13	54144-94L00	上部安装密封件	Upper Mount Seal	1
14	54145-94L00	上部安装密封件2号	Upper Mount Seal No 2	1

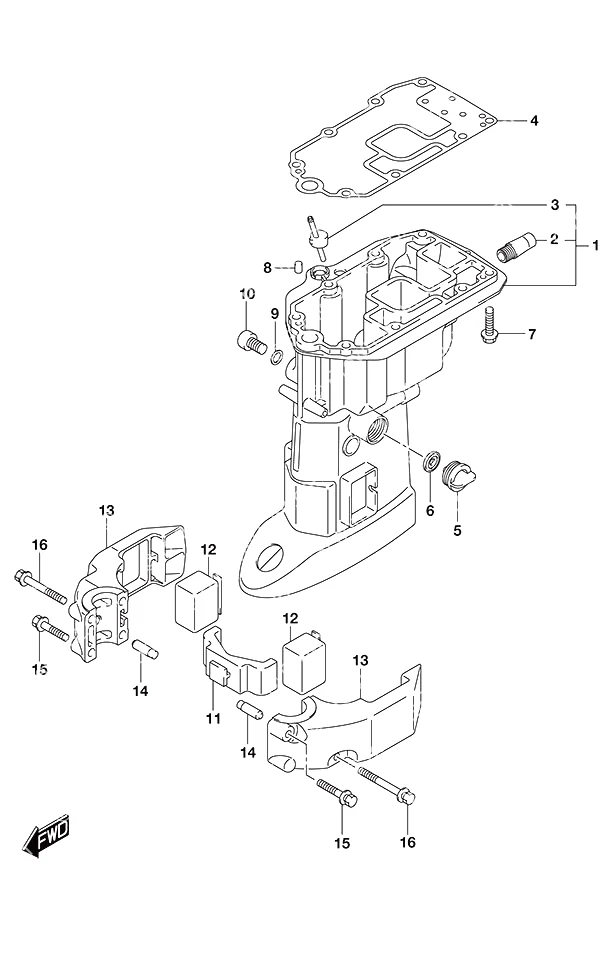

图 405驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
2	43112-94L01	排气管	Exhaust Pipe	1
3	61155-94L00	检视管	Water Inspection Tube	1
4	52113-94L00	驱动轴壳体衬垫	Drive Shaft Housing Gasket	1
5	17913-93J00	冲水塞	Water Flush Plug	1
6	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
7	09116-08151	螺栓(8x30)	Bolt (8x30)	8
8	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
9	09168-12017	垫片 (12x17x1)	Gasket (12x17x1)	1
10	09248-12009	放油螺塞	Oil Drain Plug	1
11	54151-94L00	下推力支架	Lower Thrust Mount	1
12	54167-94L00	下侧支架	Lower Side Mount	2
14	54213-93901	定位销	Knock Pin	2
15	09116-08154	螺栓(8x40)	Bolt (8x40)	2
16	09116-08162	螺栓(8x65)	Bolt (8x65)	2

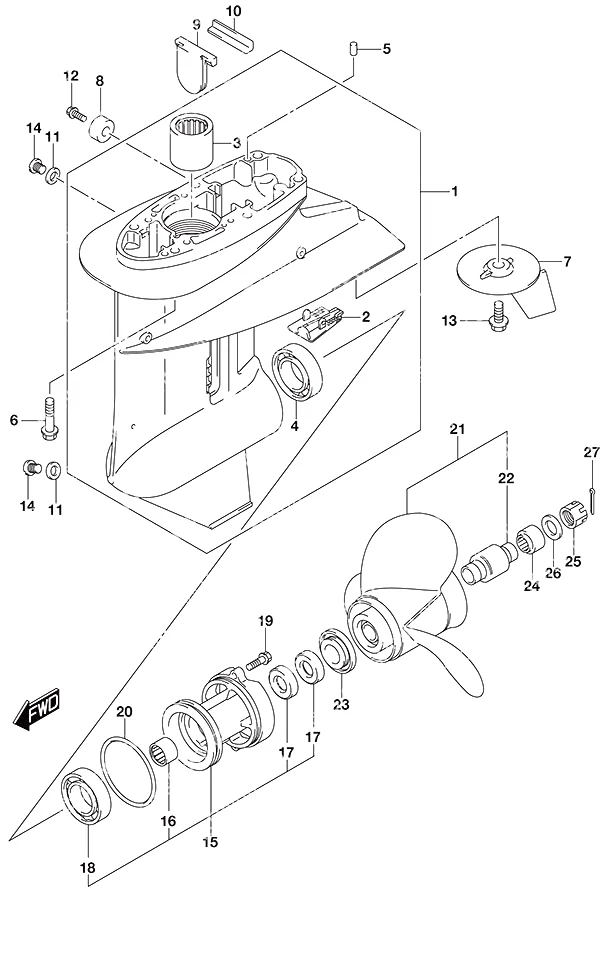

图 407齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
2	55114-963L0	齿轮箱底盖	Gear Case Under Cover	1
3	09263-20046	轴承(20.6x27x25.4)	Bearing (20.6x27x25.4)	1
4	09265-25047	轴承(25x52x16.25)	Bearing (25x52x16.25)	1
5	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
6	09116-08154	螺栓(8x40)	Bolt (8x40)	6
7	55125-96310	平衡调整片阳极	Trim Tab Anode	1
8	55321-87J01	铝阳极	Aluminum Anode	1
9	55332-94L00	排气密封橡胶	Exhaust Seal Rubber	1
10	55333-94L10	排气密封板	Exhaust Seal Plate	1
11	59178-97J00	放油塞垫片	Drain Plug Gasket	2
12	09103-06281	螺栓(6x14)	Bolt (6x14)	1
13	09116-08147	螺栓(8x16)	Bolt (8x16)	1
14	09248-08001	放油塞	Drain Plug	2
16	09263-20047	轴承(20x26x20)	Bearing (20x26x20)	1
17	09289-20L01	油封	Oil Seal	2
18	08113-60060	B1 30X55X13轴承	B1 30X55X13 BEA	1
19	09116-06229	螺栓(6x25)	Bolt (6x25)	2
20	09280-75002	O型圈	O-Ring	1
22	58120-96401	P型螺旋桨衬套	Type P Propeller Bushing	1
23	57632-91L00	螺旋桨衬套止动件	Propeller Bushing Stopper	1
24	57633-96300	螺旋桨螺母隔套	Propeller Nut Spacer	1
25	09141-14008	螺母14mm	Nut 14mm	1
26	09160-14028	螺旋桨螺母垫片	Propeller Nut Washer	1
27	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1

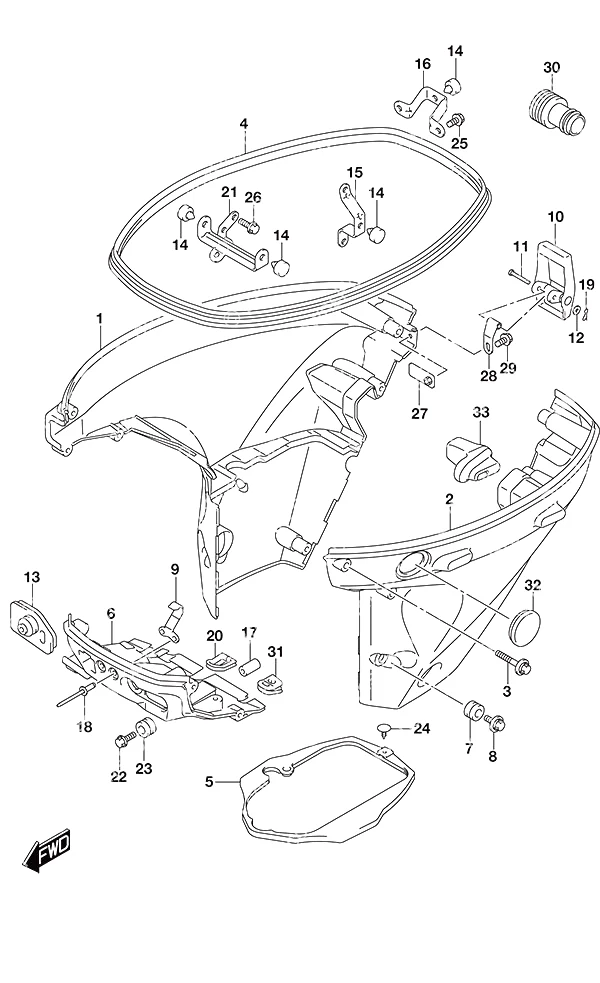

图 410A遥控侧盖 Side CoverRemote Control

REF	零件编号	中文名称	英文名称	数量
3	09116-06523	螺栓(6x35)	Bolt (6x35)	8
4	61112-94L10	侧盖橡胶件	Side Cover Rubber	1
5	61134-94L00	侧盖密封件	Side Cover Seal	1
7	09320-11017	缓冲垫	Cushion	2
8	09116-06522	螺栓(6x17)	Bolt (6x17)	2
9	61412-89L00	前面板挂钩	Front Panel Hook	1
10	61610-90L00	紧固件	Fastener	1
11	61616-93EL0	操纵杆销	Lever Pin	1
12	09161-04012	垫圈 (4.2x11x1)	Washer (4.2x11x1)	1
13	61124-94L10	遥控线缆护套	Remocon Cable Grommet	1
14	61151-91J11	缓冲垫	Cushion	4
15	61827-94L00	侧盖固定架	Side Cover Holder	1
16	61829-94L00	侧盖后固定架	Side Cover Rear Holder	1
17	09251-09007	缓冲垫	Cushion	1
18	09229-04005	铆钉	Rivet	2
19	09385-04003	弹性销	Snap Pin	1
20	23131-94L00	离合器推杆防尘套	Clutch Rod Boot	1
21	61841-94L00	侧盖固定架	Side Cover Holder	1
22	09116-06522	螺栓(6x17)	Bolt (6x17)	1
23	09320-11017	缓冲垫	Cushion	1
24	09409-05302-5PK	销	Pin	1
25	01550-0616C	螺栓	BOLT	2
26	01550-0820C	螺栓	BOLT	1
27	61620-94L00	紧固件固定板	Fastener Holder Plate	1
28	61642-90L00	紧固件杠杆支架	Fastener Lever Holder	1
29	09116-06223	螺栓(6x12)	Bolt (6x12)	1
30	17917-87L00	冲水接头	Water Flush Connector	1
31	67341-94L00	遥控线缆固定座	Remocon Cable Holder	1
32	01547-0616C	线束固定螺栓	BOLT,HARNESS B	2
33	36656-94L00	动力升降倾斜装置电缆护圈	PTT Cable Grommet	1
34	67343-94L00	遥控线缆止动器	Remocon Cable Stopper	1
35	09116-06225	螺栓(6x16)	Bolt (6x16)	1
36	09352-70104-600	软管(7x10.2x600)	Hose (7x10.2x600)	2
37	61151-94L00	侧盖缓冲垫	Side Cover Cushion	1

图 410B带动力倾斜的舵柄侧盖 Side CoverTiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
3	09116-06523	螺栓(6x35)	Bolt (6x35)	8
4	61112-94L10	侧盖橡胶件	Side Cover Rubber	1
5	61134-94L00	侧盖密封件	Side Cover Seal	1
7	09320-11017	缓冲垫	Cushion	2
8	09116-06522	螺栓(6x17)	Bolt (6x17)	2
9	61412-89L00	前面板挂钩	Front Panel Hook	1
10	61610-90L00	紧固件	Fastener	1
11	61616-93EL0	操纵杆销	Lever Pin	1
12	09161-04012	垫圈 (4.2x11x1)	Washer (4.2x11x1)	1
13	61124-94L20	电缆护圈	Cable Grommet	1
14	61151-91J11	缓冲垫	Cushion	4
15	61827-94L00	侧盖固定架	Side Cover Holder	1
16	61829-94L00	侧盖后固定架	Side Cover Rear Holder	1
17	09251-09007	缓冲垫	Cushion	1
18	09229-04005	铆钉	Rivet	2
19	09385-04003	弹性销	Snap Pin	1
20	23131-94L00	离合器推杆防尘套	Clutch Rod Boot	1
21	61841-94L00	侧盖固定架	Side Cover Holder	1
22	09116-06522	螺栓(6x17)	Bolt (6x17)	1
23	09320-11017	缓冲垫	Cushion	1
24	09409-05302-5PK	销	Pin	1
25	01550-0616C	螺栓	BOLT	2
26	01550-0820C	螺栓	BOLT	1
27	61620-94L00	紧固件固定板	Fastener Holder Plate	1
28	61642-90L00	紧固件杠杆支架	Fastener Lever Holder	1
29	09116-06223	螺栓(6x12)	Bolt (6x12)	1
30	17917-87L00	冲水接头	Water Flush Connector	1
31	36656-94L00	动力升降倾斜装置电缆护圈	PTT Cable Grommet	1
32	37853-94L00	动力升降倾斜开关孔塞	PTT Switch Hole Plug	1
33	61151-94L00	侧盖缓冲垫	Side Cover Cushion	1

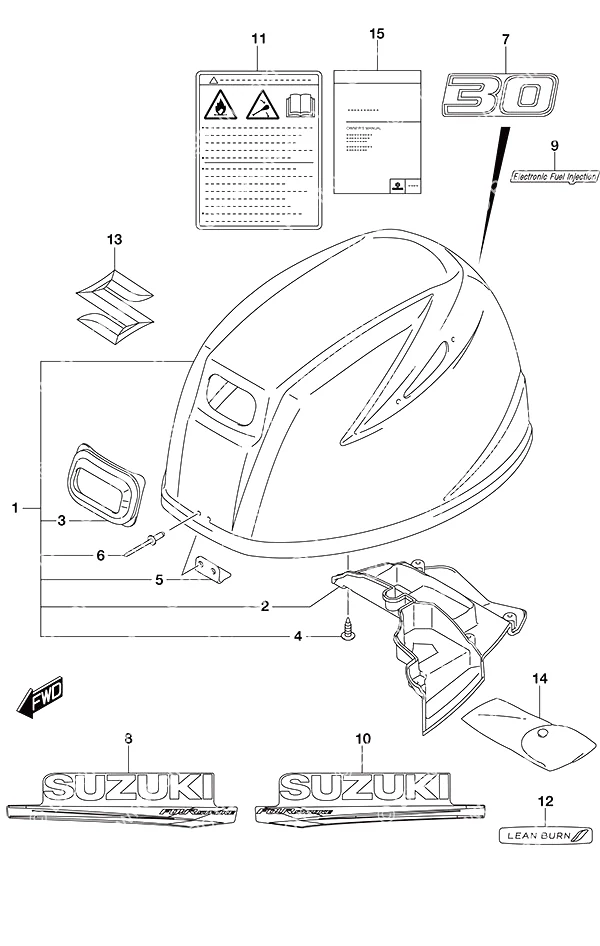

图 420发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
2	61433-94L10	进气口盖	COVER,AIR INTAK	1
3	61622-90L00	反冲启动器密封件	Recoil Starter Seal	1
5	61631-99J00	发动机盖挂钩	Engine Cover Hook	1
4	03542-05169	螺钉	SCREW	6
6	09229-04005	铆钉	Rivet	2
11	61458-89L30	发动机盖标签	Engine Cover Label	1
12	61471-89L00	稀薄燃烧标识	Lean Burn Decal	1
13	77811-58J10-0PG	镀铬S徽标	Chrome S Emblem	1
14	59800-94L10	工具组件	Tool Assembly	1
15	99011-94LF0-03B	用户手册	MANUAL,OWNER'S	1

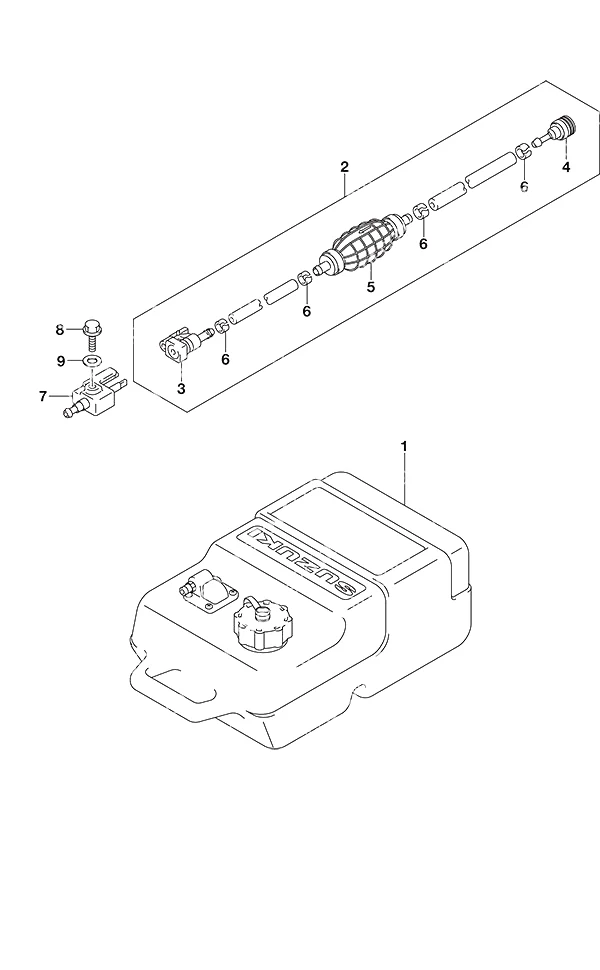

图 432燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65000-95J01	6加仑铃木燃油箱	6 Gallon Suzuki Fuel Tank	1
2	65700-87J28	燃油软管	Fuel Hose	1
3	65750-87J11	燃油软管接头	Fuel Hose Connector	1
4	65750-95501	燃油软管接头（13mm）	Fuel Hose Connector (13mm)	1
5	65770-90J04	挤压泵	Squeeze Pump	1
6	65781-98500	软管卡箍	Hose Clip	4
7	65720-986L0	燃油连接器	Fuel Connector	1
8	09103-06237	螺栓(6x12.5)	Bolt (6x12.5)	1
9	09160-06085	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	1

图 442转向拉杆遥控装置 Drag linkRemote Control

REF	零件编号	中文名称	英文名称	数量
1	41161-94400	转向拉索密封件	Steering Cable Seal	1
2	67701-94L00	转向拉杆总成	Drag Link Assembly	1
3	67721-94L00	垫片	Spacer	1
4	67725-96J00	转向拉杆螺栓	Drag Link Bolt	1
5	67726-99E00	锁紧螺母	Lock Nut	2
6	67728-99E00	垫片	Washer	4

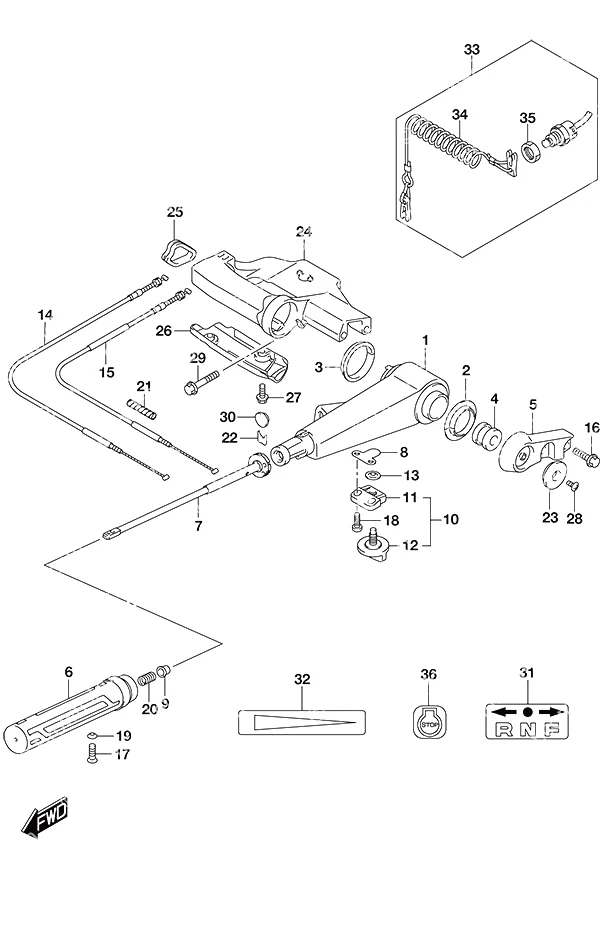

图 444带动力倾斜的舵柄 Tiller Handlew/Power Tilt

REF	零件编号	中文名称	英文名称	数量
2	63115-99J10	舵柄手柄衬套1号	Tiller Handle Bushing No 1	1
3	63115-99J00	舵柄手柄衬套2号	Tiller Handle Bushing No 2	1
4	63116-99J00	摩擦橡胶	Friction Rubber	1
6	63210-94L01	手柄握把	Handle Grip	1
7	63220-94L00	手柄杆	Handle Rod	1
8	63225-98601	节气门调节板	Throttle Adjust Plate	1
9	63225-93200	手柄杆衬套	Handle Rod Bushing	1
10	63240-94J20	手柄握把调节器套装	Handle Grip Adjuster Set	1
11	63241-986C0	手柄杆支撑	Handle Rod Support	1
12	63244-94J00	节气门调节旋钮	Throttle Adjust Knob	1
13	09148-06008	螺母	Nut	1
14	63610-94L00	1号节气门拉线总成	Throttle Cable Assembly No 1	1
15	63650-94L00	2号节气门拉线总成	Throttle Cable Assembly No 2	1
16	09116-08151	螺栓(8x30)	Bolt (8x30)	2
17	09126-06015	螺钉(6x23)	Screw (6x23)	1
18	09136-05041	螺钉(5x20)	Screw (5x20)	2
19	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
20	09440-12027	弹簧	Spring	1
21	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
22	63114-99J01	警报指示牌	Warning Indicator Plate	1
23	63122-99J00	手柄盖护罩	Handle Cover Protector	1
25	63133-89L00	舵柄手柄支架护圈	Tiller Handle Bracket Grommet	1
26	63134-94L00	舵柄手柄支架盖	Tiller Handle Bracket Cover	1
27	09136-05041	螺钉(5x20)	Screw (5x20)	2
28	09125-05145	螺钉(5x10)	Screw (5x10)	1
29	09116-08155	螺栓(8x45)	Bolt (8x45)	2
30	09250-12016	盖帽(外径20)	CAP(OD:20)	1
32	63215-93110	手柄握把标记	Handle Grip Mark	1
33	37830-94J11	紧急开关总成	Emergency Switch Assembly	1
34	37823-97J00	停机开关拉绳	Stop Switch Lanyard	1
35	37826-97J01	螺母	Nut	1

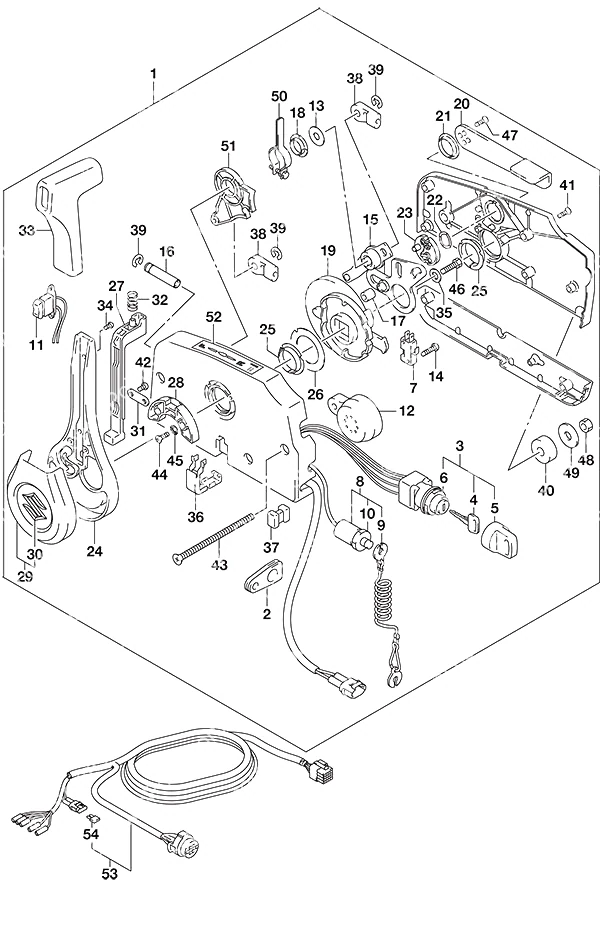

图 450带动力倾斜的遥控装置 Remote Controlw/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	67200-93J70	遥控装置	REMOTE CONTROL	1
2	36628-92E01	线束护孔环	Wire Harness Grommet	1
3	37110-93J12	点火开关总成	Ignition Switch Assembly	1
5	37143-99E01	钥匙帽	Key Cap	1
6	37149-93J00	气缸体盖	Cylinder Body Cap	1
7	37721-93J91	空挡开关总成	Neutral Switch Assembly	1
8	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
9	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
10	37826-92J10	螺母	Nut	1
11	37850-96L00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
12	38500-93J90	警报蜂鸣器	Warning Buzzer	1
13	67212-95600	垫圈 (停产)	Washer (NLA)	1
14	67296-92E11	螺钉(3x15)	Screw (3x15)	2
15	67220-95630	挡板总成	Plate Assembly	1
16	67223-99E10	制动调节旋钮	Brake Adjustment Knob	1
17	67229-95600	滚轮(停产)	Roller (NLA)	1
18	67232-95600	衬套	Bushing	1
19	67238-87D00	驱动齿轮	Drive Gear	1
20	67241-99E11	自由节流杆	Free Throttle Lever	1
21	67243-95600	衬套(停产)	Bushing (NLA)	1
22	67244-95600	波形垫圈(停产)	Wave Washer (NLA)	1
23	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67251-96L00	手柄操纵杆	Handle Lever	1
25	67252-95600	衬套	Bushing	2
26	67253-95600	垫圈 (停产)	Washer (NLA)	1
27	67255-96L00	空挡锁臂	Neutral Lock Arm	1
28	67256-95600	空挡锁支架	Neutral Lock Holder	1
29	67257-96L00	操纵杆帽	Lever Cap	1
30	77811-54GB0-0PG	镀铬S徽标	Chrome S Emblem	1
31	67258-99E00	空挡臂支架	Neutral Arm Bracket	1
32	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
33	67261-96L00	手柄	Grip	1
34	67296-96L10	螺钉	Screw	1
35	67264-95600	垫圈 (停产)	Washer (NLA)	1
36	67267-96L00	电线护套	Wire Cover	1
37	67273-95600	垫片	Spacer	1
38	67275-95600	电缆端头	Cable End	2
39	67292-94300	E型卡环	E Ring	3
40	67294-95600	垫片	Spacer	3
41	67296-90J20	螺钉	Screw	5
42	67296-96L00	螺钉	Screw	2
43	67296-95630	螺钉	Screw	3
44	67296-95610	螺钉	Screw	2
45	67297-95600	垫片	Washer	2
46	09100-08232	螺栓(8x30)	Bolt (8x30)	1
47	67269-96L10	螺钉(5x12)	Screw (5x12)	2
48	09140-06020	螺母(6mm)	Nut (6mm)	3
49	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
50	67224-96L00	制动臂	Brake Arm	1
51	67238-96L00	换挡齿轮	Shift Gear	1
52	67284-94L10	手柄杆标记	Handle Lever Mark	1
53	36620-94L11	布线线束	Wiring Harness	1
54	09481-10501	10安培保险丝	10 Amp Fuse	1

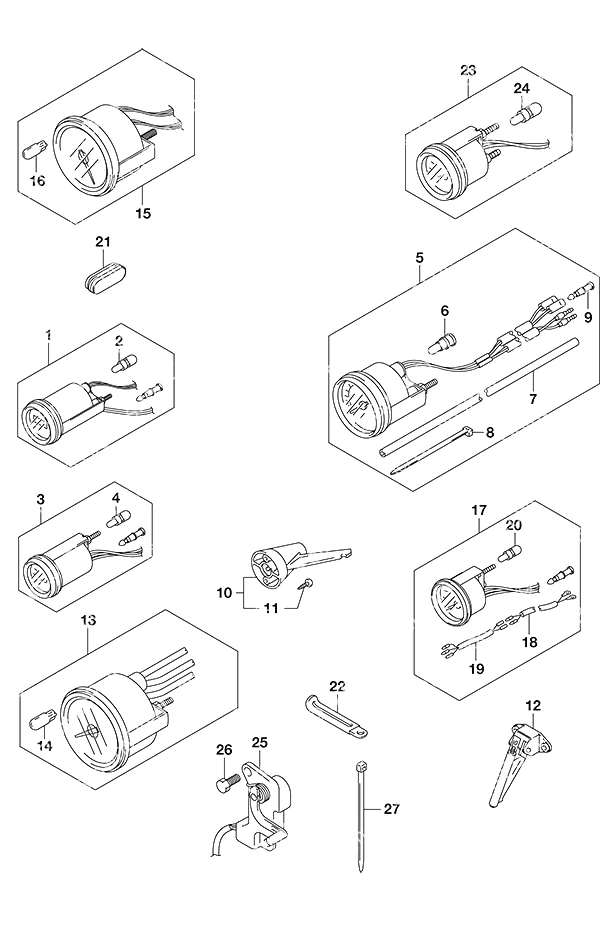

图 501选配: 仪表遥控器 Opt: MeterRemote Control

REF	零件编号	中文名称	英文名称	数量
2	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
4	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
6	09471-12028	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
7	34191-92E00	水压管	Water Pressure Tubing	1
8	09407-14407	卡箍(长:140)	Clamp (L:140)	2
9	36615-96300	树脂端子	Resin Terminal	2
10	34190-95500	速度表传感器(停产)	Speedometer Sensor (NLA)	1
11	03112-06303	螺钉(停产)	Screw (NLA)	2
12	34190-87D00	速度表传感器	Speedometer Sensor	1
14	09471-12028	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
16	09471-12077	灯泡(12V 1.7W)	Bulb (12v, 1.7w)	1
18	34310-92E00	燃油表导线(停产)	Fuel Gauge Lead (NLA)	1
19	34360-92E00	适配线束(停产)	Adapter Harness (NLA)	1
20	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
21	39669-94L00	下盖塞	Lower Cover Plug	1
22	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
24	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
25	34801-99E05	升降传感器	Trim Sender	1
26	09100-06113	螺栓(6x16)	Bolt (6x16)	2
27	09407-14407	卡箍(长:140)	Clamp (L:140)	2

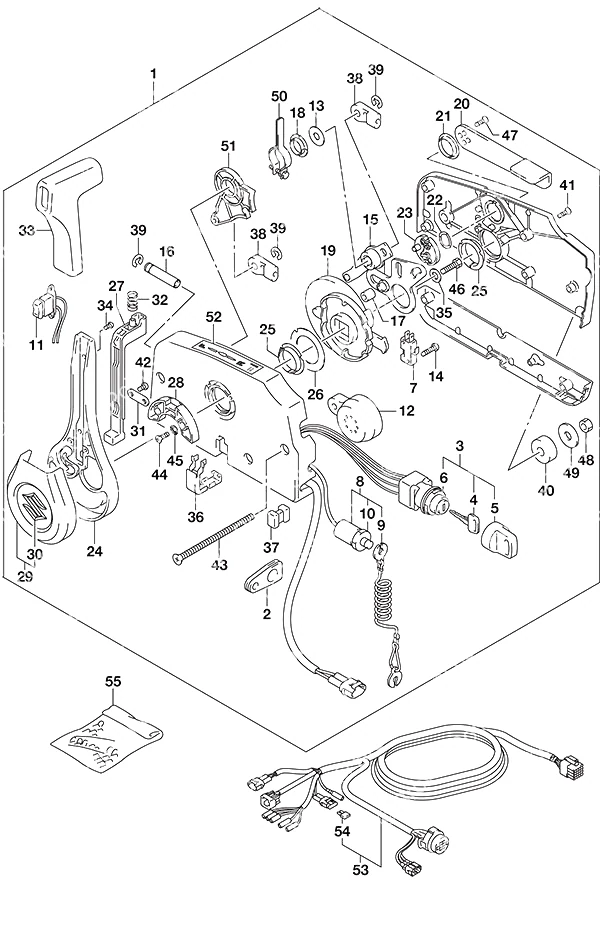

图 508选配: 舵柄控制(带动力倾斜) Opt: Remote ControlTiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	67200-93J70	遥控装置	REMOTE CONTROL	1
2	36628-92E01	线束护孔环	Wire Harness Grommet	1
3	37110-93J12	点火开关总成	Ignition Switch Assembly	1
5	37143-99E01	钥匙帽	Key Cap	1
6	37149-93J00	气缸体盖	Cylinder Body Cap	1
7	37721-93J91	空挡开关总成	Neutral Switch Assembly	1
8	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
9	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
10	37826-92J10	螺母	Nut	1
11	37850-96L00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
12	38500-93J90	警报蜂鸣器	Warning Buzzer	1
13	67212-95600	垫圈 (停产)	Washer (NLA)	1
14	67296-92E11	螺钉(3x15)	Screw (3x15)	2
15	67220-95630	挡板总成	Plate Assembly	1
16	67223-99E10	制动调节旋钮	Brake Adjustment Knob	1
17	67229-95600	滚轮(停产)	Roller (NLA)	1
18	67232-95600	衬套	Bushing	1
19	67238-87D00	驱动齿轮	Drive Gear	1
20	67241-99E11	自由节流杆	Free Throttle Lever	1
21	67243-95600	衬套(停产)	Bushing (NLA)	1
22	67244-95600	波形垫圈(停产)	Wave Washer (NLA)	1
23	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67251-96L00	手柄操纵杆	Handle Lever	1
25	67252-95600	衬套	Bushing	2
26	67253-95600	垫圈 (停产)	Washer (NLA)	1
27	67255-96L00	空挡锁臂	Neutral Lock Arm	1
28	67256-95600	空挡锁支架	Neutral Lock Holder	1
29	67257-96L00	操纵杆帽	Lever Cap	1
30	77811-54GB0-0PG	镀铬S徽标	Chrome S Emblem	1
31	67258-99E00	空挡臂支架	Neutral Arm Bracket	1
32	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
33	67261-96L00	手柄	Grip	1
34	67296-96L10	螺钉	Screw	1
35	67264-95600	垫圈 (停产)	Washer (NLA)	1
36	67267-96L00	电线护套	Wire Cover	1
37	67273-95600	垫片	Spacer	1
38	67275-95600	电缆端头	Cable End	2
39	67292-94300	E型卡环	E Ring	3
40	67294-95600	垫片	Spacer	3
41	67296-90J20	螺钉	Screw	5
42	67296-96L00	螺钉	Screw	2
43	67296-95630	螺钉	Screw	3
44	67296-95610	螺钉	Screw	2
45	67297-95600	垫片	Washer	2
46	09100-08232	螺栓(8x30)	Bolt (8x30)	1
47	67269-96L10	螺钉(5x12)	Screw (5x12)	2
48	09140-06020	螺母(6mm)	Nut (6mm)	3
49	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
50	67224-96L00	制动臂	Brake Arm	1
51	67238-96L00	换挡齿轮	Shift Gear	1
52	67284-94L10	手柄杆标记	Handle Lever Mark	1
53	36620-94L01	布线线束	Wiring Harness	1
54	09481-10501	10安培保险丝	10 Amp Fuse	1
55	36990-87D00	端子套管套装	Terminal & Sleeve Set	1

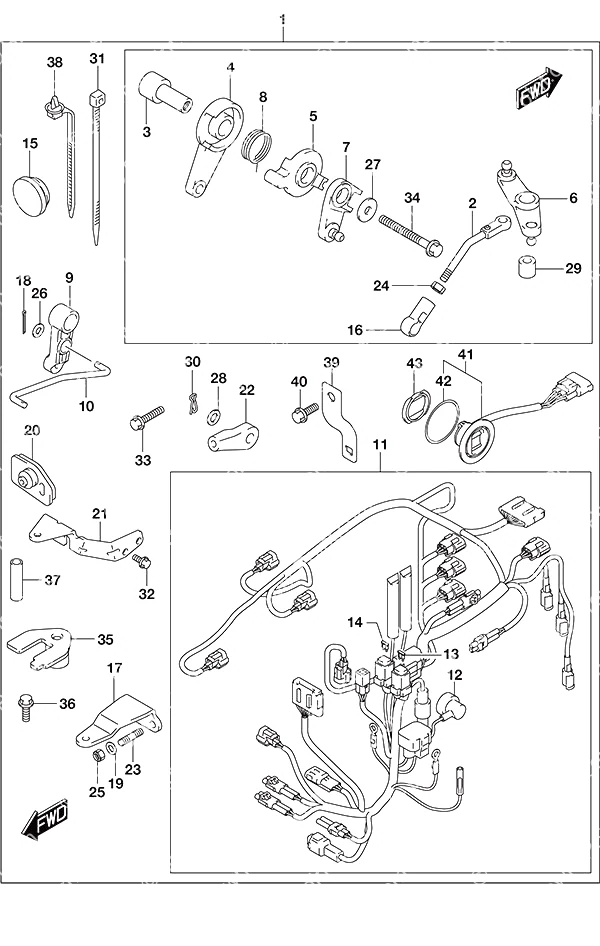

图 513选配: 遥控部件(带动力倾斜的舵柄) Opt: Remote Control PartsTiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	67130-94L13	遥控部件套件C型	PARTS SET,REMOC	1
2	13510-94L00	油门拉杆1号	Throttle Rod No 1	1
3	19116-94L00	节气门杆固定座	Throttle Lever Holder	1
4	19120-99J11	节气门控制杆	Throttle Control Lever	1
5	19122-99J00	联动节气门杆2号	Interlink Throttle Lever No 2	1
6	19140-94L01	节气门杆2号	Throttle Lever No 2	1
7	19140-94L20	节气门控制杆2号	Throttle Control Lever No 2	1
8	19185-99J00	油门杆弹簧	Throttle Lever Spring	1
9	21110-94L00	离合器控制杆	Clutch Control Lever	1
10	23115-94L10	离合器操纵杆连杆	Clutch Lever Link	1
11	36610-94L90	线束总成(WI型)	HARNESS ASSY,WI	1
12	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
13	09481-10501	10安培保险丝	10 Amp Fuse	1
14	09481-30501	30安培保险丝	30 Amp Fuse	1
15	37163-89L00	启动开关孔塞	Starting Switch Hole Plug	1
16	19131-95502	连接器	Connector	1
17	43755-94L00	转向支架附件	Steering Bracket Attachment	1
18	09204-01002	开口销	Cotter Pin	2
19	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	2
20	61124-94L10	遥控线缆护套	Remocon Cable Grommet	1
21	67341-94L00	遥控线缆固定座	Remocon Cable Holder	1
22	67467-89J01	电缆接头	Cable Connector	2
23	09108-08286	双头螺栓	Stud Bolt	2
24	09140-05005	螺母	Nut	1
25	09159-08059	螺母	Nut	2
26	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	2
27	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	2
28	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
29	09180-06230	垫片(6.2x12.6x12.5)	Spacer (6.2x12.6x12.5)	1
30	09385-06012	卡扣	Clip	2
31	09407-14407	卡箍(长:140)	Clamp (L:140)	2
32	01547-06167	螺栓6X16	BOLT 6X16	2
33	01550-06257	螺栓	BOLT	1
34	01550-06557	螺栓	BOLT	1
35	67343-94L00	遥控线缆止动器	Remocon Cable Stopper	1
36	09116-06225	螺栓(6x16)	Bolt (6x16)	1
37	09352-70104-600	软管(7x10.2x600)	Hose (7x10.2x600)	2
38	36991-94L00	卡箍	Clamp	1
39	36617-94L00	线束支架	Harness Bracket	1
40	01550-06167	螺栓	BOLT	1
41	37850-92J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
42	37856-92J00	动力升降倾斜开关胶带	PTT Switch Tape	1
43	37857-92J01	动力升降倾斜装置开关衬套	PTT Switch Bushing	1

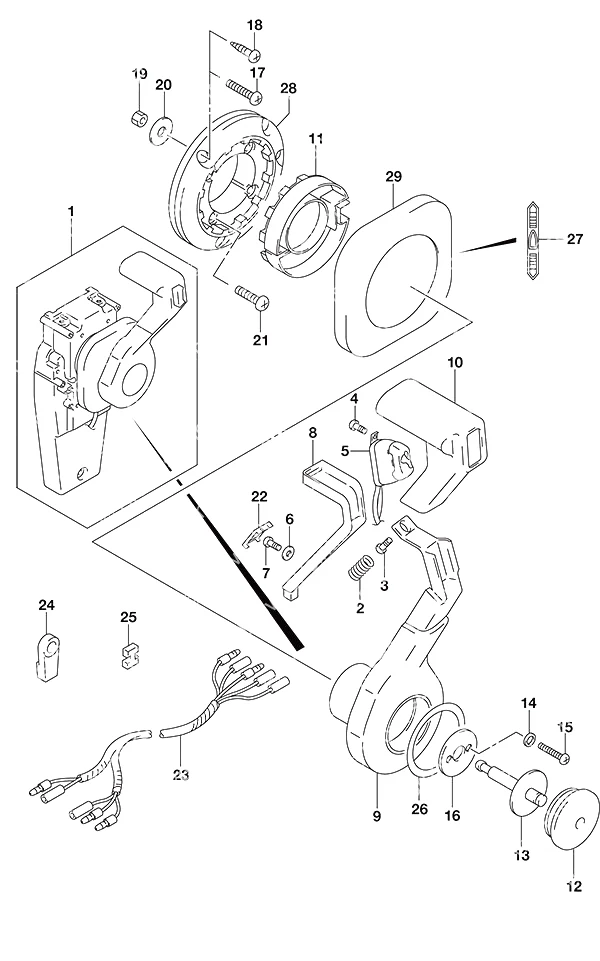

图 517选配:隐藏式遥控器(1型) Opt: Concealed Remocon (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-93J34	嵌入式控制箱	Flush Mount Control Box	1
2	67298-92E50	弹簧	Spring	1
3	67296-94310	螺钉	Screw	1
4	67295-92E10	螺钉(3x12)	Screw (3x12)	2
5	37850-92E27	动力升降倾斜装置开关总成	PTT Switch Assembly	1
6	67288-92E60	垫片	Washer	1
7	67296-92E52	螺钉	Screw	1
8	67255-92E50	空挡锁臂	Neutral Lock Arm	1
9	67251-92E50	手柄操纵杆	Handle Lever	1
10	67261-92E50	手柄	Grip	1
11	67256-92E50	空挡锁支架	Neutral Lock Holder	1
12	67257-92E00	操纵杆帽	Lever Cap	1
13	67242-92E50	自由加速轴	Free Accel Shaft	1
14	67288-92E20	垫片	Washer	6
15	67296-88D10	螺钉(5x16)	Screw (5x16)	4
16	67288-92E70	垫圈 (停产)	Washer (NLA)	1
17	67296-88D20	螺钉(6x35)(停产)	Screw (6x35) (NLA)	3
18	67295-92E50	螺钉(6x30)(停产)	Screw (6x30) (NLA)	3
19	67287-92E50	螺母(停产)	Nut (NLA)	3
20	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
21	67296-88D30	螺钉(5x30)(停产)	Screw (5x30) (NLA)	4
22	67254-92E50	锁臂盖	Lock Arm Cover	1
23	36890-93J00	线束	Wire Harness	1
24	67275-95600	电缆端头	Cable End	2
25	67273-95600	垫片	Spacer	1
26	67283-92E50	操纵杆标识(停产)	Lever Decal (NLA)	1
27	67284-92E50	离合器标识(停产)	Clutch Decal (NLA)	1
28	67274-92E50	底座	Base	1
29	67211-92E50	嵌入式盖板	Flush Mount Cover	1

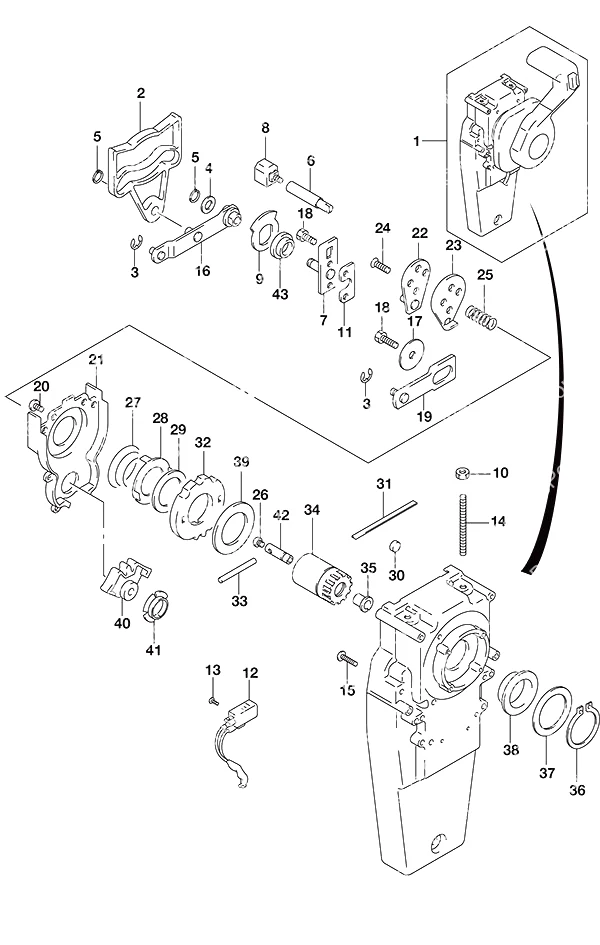

图 518选配:隐藏式遥控器(2型) Opt: Concealed Remocon (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-93J34	嵌入式控制箱	Flush Mount Control Box	1
2	67222-92E50	双联板	Dual Plate	1
3	67292-94300	E型卡环	E Ring	3
4	67288-92E10	垫圈 (停产)	Washer (NLA)	1
5	67291-92E00	卡环(停产)	Snap Ring (NLA)	2
6	67223-92E50	制动调节器(停产)	Brake Adjust (NLA)	1
7	67221-92E50	支架总成(停产)	Holder Assembly (NLA)	1
8	67224-92E50	制动蹄总成(停产)	Brake Shoe Assembly (NLA)	1
9	67225-92E50	制动盘(停产)	Brake Disk (NLA)	1
10	09140-06020	螺母(6mm)	Nut (6mm)	2
11	67294-92E00	隔套(停产)	Spacer (NLA)	1
12	37721-95500	空挡开关总成	Neutral Switch Assembly	1
13	67296-92E11	螺钉(3x15)	Screw (3x15)	2
14	67226-92E10	螺栓(停产)	Bolt (NLA)	2
15	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	2
16	67240-92E50	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
17	67228-92E00	垫圈 (停产)	Washer (NLA)	1
18	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	3
19	67230-92E00	换挡臂总成（停产）	Shift Arm Assembly (NLA)	1
20	09125-05042	螺钉(5x10)	Screw (5x10)	11
21	67234-92E00	齿轮箱(停产)	Gear Case (NLA)	1
22	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
23	67227-92E00	止动器(停产)	Stopper (NLA)	1
24	67296-88D10	螺钉(5x16)	Screw (5x16)	2
25	67225-92E00	弹簧(停产)	Spring (NLA)	1
26	09125-04004	螺钉(4x6)	Screw (4x6)	1
27	67233-92E00	弹簧(停产)	Spring (NLA)	1
28	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	1
29	67239-92E10	换挡销板	Shift Pin Plate	1
30	67236-92E00	滚轮(停产)	Roller (NLA)	1
31	67237-92E01	弹簧(停产)	Spring (NLA)	5
32	67238-92E50	驱动齿轮(停产)	Drive Gear (NLA)	1
33	67239-92E00	销	Pin	1
34	67246-92E50	驱动轴(停产)	Drive Shaft (NLA)	1
35	67252-92E00	衬套(停产)	Bushing (NLA)	1
36	67291-92E10	卡环(停产)	Snap Ring (NLA)	1
37	67253-92E10	垫片	Washer	1
38	67252-92E10	衬套(停产)	Bushing (NLA)	1
39	67253-95600	垫圈 (停产)	Washer (NLA)	1
40	67231-92E00	换挡齿轮	Shift Gear	1
41	67232-95600	衬套	Bushing	1
42	67241-92E50	自由加速杆(停产)	Free Accel Rod (NLA)	1
43	67232-92E50	衬套(停产)	Bushing (NLA)	1

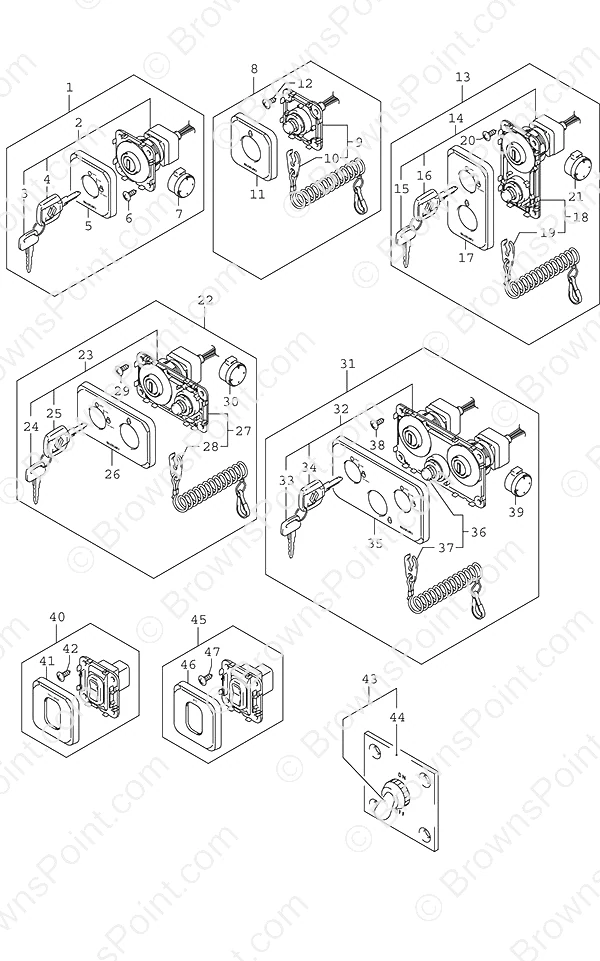

图 530选配: 遥控开关 Opt: SwitchRemote Control

REF	零件编号	中文名称	英文名称	数量
1	37100-98L00	单2.0发动机钥匙开关面板总成	Single 2.0 Eng Key Switch Panel Asy	1
2	37110-98L00	主开关总成	SWITCH ASSY,MAI	1
5	37138-98L00	主开关罩P型	COVER,MAIN SW P	1
6	03141-0516A	螺钉	SCREW	4
7	38500-93J90	警报蜂鸣器	Warning Buzzer	1
8	37803-98L00	SPC 2.0紧急停止/模块化总成	SPC 2.0 Emerg Stop/Modular Assy	1
9	37820-98L00	应急开关总成	SWITCH ASSY,EME	1
10	37823-98L01	停机开关拉绳 SPC 2.0	Stop Switch Lanyard SPC 2.0	1
11	37832-98L00	紧急开关盖	COVER,EMERG SW	1
12	03141-0516A	螺钉	SCREW	4
13	37100-98L10	SPC单点火/停止面板2.0垂直式	SPC Single Ign/Stop Panel 2.0 VRT	1
14	37110-98L00	主开关总成	SWITCH ASSY,MAI	1
17	37138-98L10	主开关罩V型	COVER,MAIN SW V	1
18	37820-98L00	应急开关总成	SWITCH ASSY,EME	1
19	37823-98L01	停机开关拉绳 SPC 2.0	Stop Switch Lanyard SPC 2.0	1
20	03141-0516A	螺钉	SCREW	4
21	38500-93J90	警报蜂鸣器	Warning Buzzer	1
22	37100-98L20	SPC单点火/停止面板2.0水平式	SPC Single Ign/Stop Panel 2.0 HORI	1
23	37110-98L00	主开关总成	SWITCH ASSY,MAI	1
26	37138-98L20	主开关罩H型	COVER,MAIN SW H	1
27	37820-98L00	应急开关总成	SWITCH ASSY,EME	1
28	37823-98L01	停机开关拉绳 SPC 2.0	Stop Switch Lanyard SPC 2.0	1
29	03141-0516A	螺钉	SCREW	4
30	38500-93J90	警报蜂鸣器	Warning Buzzer	1
31	37100-98L30	双机面板总成	Twin Eng Panel Assy	1
32	37110-98L00	主开关总成	SWITCH ASSY,MAI	1
35	37138-98L30	主开关罩M型	COVER,MAIN SW M	1
36	37820-98L00	应急开关总成	SWITCH ASSY,EME	1
37	37823-98L01	停机开关拉绳 SPC 2.0	Stop Switch Lanyard SPC 2.0	1
38	03141-0516A	螺钉	SCREW	4
39	38500-93J90	警报蜂鸣器	Warning Buzzer	2
40	37860-98L00	缓速模式开关面板	Troll Mode Switch Panel	1
41	37865-98L00	拖钓控制器罩	COVER,TROLL CON	1
42	37805-88L00	动力升降倾斜装置面板总成	PANEL ASSY,PTT	1
43	37210-93J00	照明开关组(停产)	Lighting Switch Set (NLA)	1
44	37865-88L00	动力升降倾斜开关盖	COVER PTT SW	1
