铃木 Suzuki DF 250 2025 - 爆炸图零件明细

2025 年 · 共 101 个部位 · 2774 条零件

111气缸盖 111A气缸盖 111B气缸盖SS型号 113气缸体 113A气缸体 113B气缸体不锈钢型号 116曲轴 116A曲轴 116B不锈钢曲轴 119正时链条 119A正时链条 119B正时链条SS型号 121凸轮轴 121A凸轮轴 121B凸轮轴不锈钢型号 122进气歧管 134消声器 136环形齿轮盖 140排气盖 144喷油器 144A喷油器 144B喷油器(不锈钢型号)147燃油泵/燃油蒸汽分离器 147A燃油泵/燃油蒸汽分离器 147B燃油泵/燃油蒸汽分离器(SS型号)160水泵 160A水泵 160B不锈钢型号水泵 162节温器 163节气门体 164油门拉杆 175机油泵 180油底壳 204离合器轴 206离合器推杆 206A离合器推杆 206BSS型离合器推杆 220变速箱 220A变速箱 220B变速箱(倒车)220C变速箱SS型号 301启动马达 303磁电机 310整流器/点火线圈 315传感器 315A传感器 322线束 326动力升降倾斜开关/发动机控制单元 326A动力升降倾斜开关/发动机控制单元 326B动力升降倾斜开关/发动机控制单元SS型号 335夹具支架 335A带艉板夹紧支架(X/XX型)335B带艉板夹紧支架(L型)336旋转支架 336A带船尾板旋转支架(X型)(XX型)336B带船尾板旋转支架(L型)337升降油缸 337A带艉板升降油缸(L型)337B带艉板升降油缸(X/XX型)340动力升降倾斜装置马达 340A艉板(L型)马达 340B带艉板(X/XX型)马达 401发动机支架 401A发动机支架 401B发动机支架不锈钢型号 405A驱动轴壳体带艉板(X型)405B驱动轴壳体带艉板(XX型)407齿轮箱 407A齿轮箱 407B齿轮箱(倒档)407C齿轮箱不锈钢型号 410侧盖 410A侧盖 410BSS型号带船尾板侧盖 (L型)410CSS型号带艉板侧盖(X)420发动机罩 420A发动机罩 420B不锈钢型号发动机罩 442转向拉杆 475挤压泵 501选配: 仪表 508选配: 遥控装置 517选配:隐藏式遥控器(1型)518选配:隐藏式遥控器(2型)520选配:嵌入式遥控器 521选配: 线束 522选配: 线束(1)523选配: 线束(2)530选配: 开关 540选配: 顶置双联支架 541选配: 顶置双联支架(1)542选配: 顶置双联支架(2)543选配: 顶置单联支架 544选配: 顶置单联支架(1)545选配: 顶置单联支架(2)573选配: 转向拉杆 585选配: 衬垫套装 585A选配: 衬垫套装 585B选配: 衬垫套装(SS型号)601选配: 多功能仪表(1)602选配: 多功能仪表(2)

图 111气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11101-98J10	气缸盖总成(S型)	HEAD ASSY,CYL S	1
2	09103-06266	螺栓(6x40)	Bolt (6x40)	16
3	09206-08001	定位销(8x11)	Knock Pin (8x11)	14
4	01550-06207	螺栓	BOLT	4
5	11103-98J10	气缸盖总成(P型)	HEAD ASSY,CYL P	1
6	09103-06266	螺栓(6x40)	Bolt (6x40)	16
7	09206-08001	定位销(8x11)	Knock Pin (8x11)	14
8	01550-06207	螺栓	BOLT	2
9	11116-93J01	塞子	Plug	4
10	11141-98J10	右舷气缸盖衬垫	Starboard Cylinder Head Gasket	1
11	11142-98J10	左舷气缸盖垫片	Port Cylinder Head Gasket	1
12	11216-98L10	垫片	Gasket	4
13	11261-93J00	防护阳极盖	Protection Anode Cover	4
14	09280-22019	O型圈	O-Ring	4
15	55321-87J01	铝阳极	Aluminum Anode	4
16	09128-06094	防护阳极螺栓	Protection Anode Bolt	4
17	01550-0820C	螺栓	BOLT	4
18	01550-08607	螺栓	BOLT	5
19	01550-08607	螺栓	BOLT	4
20	09206-14004	销 (14x11.4x23)	Pin (14x11.4x23)	4
21	11170-93J01	气缸盖罩-右舷(停产)	Cylinder Head Cover - Starboard (NLA)	1
22	11180-98J01	左舷气缸盖罩	Port Cylinder Head Cover	1
23	11173-93J00	通气板-右舷(停产)	Breather Plate - Starboard (NLA)	1
24	11183-93J00	通气板-左舷(停产)	Breather Plate - Port (NLA)	1
25	11179-93J00	气缸盖罩衬垫-右舷	Cylinder Head Cover Gasket - Starboard	1
26	11189-93J00	气缸盖罩衬垫-左舷	Cylinder Head Cover Gasket - Port	1
27	09206-08001	定位销(8x11)	Knock Pin (8x11)	1
28	02112-0612A	螺钉	SCREW	14
29	01547-0625C	螺栓	Bolt	16
30	01547-0650C	01547-0650C	01547-0650C	6
31	11382-93J00	加油口盖	Oil Filler Cap	1
32	09280-26006	O型圈	O-Ring	1
33	09482-00427	NGK BKR6E火花塞	NGK BKR6E Spark Plug	6
34	11291-93J00	发动机吊钩	Engine Hook	2
35	01550-0820C	螺栓	BOLT	4
36	11115-93J10-001	加大0.5气门导管	Valve Guide (OS:0.5)	24
37	11291-98J00	发动机吊钩	Engine Hook	1

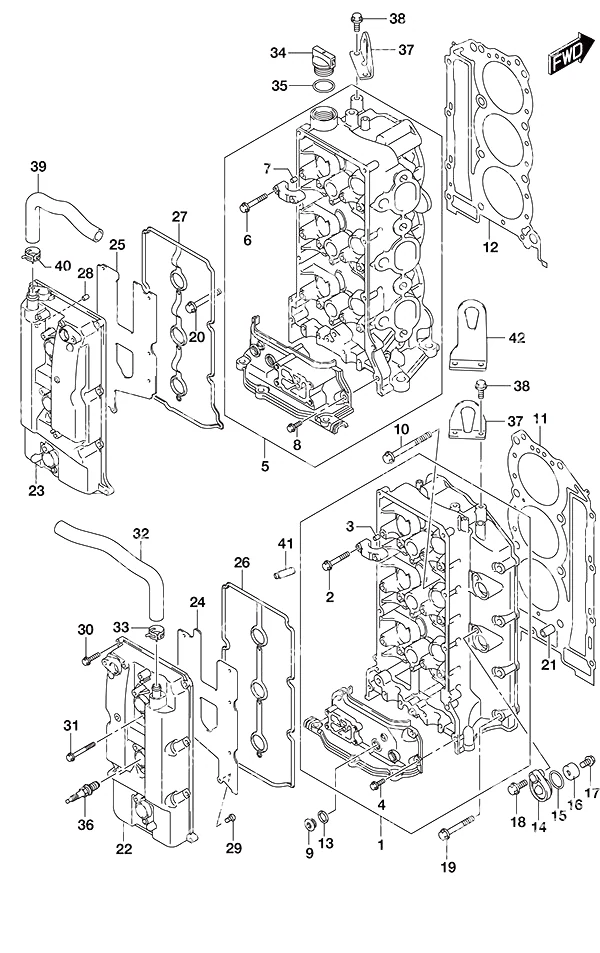

图 111A气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11101-93J20	气缸盖总成(S型)	HEAD ASSY,CYL S	1
2	09103-06266	螺栓(6x40)	Bolt (6x40)	16
3	09206-08001	定位销(8x11)	Knock Pin (8x11)	14
4	01550-06207	螺栓	BOLT	4
5	11103-93J20	气缸盖总成(P型)	HEAD ASSY,CYL P	1
6	09103-06266	螺栓(6x40)	Bolt (6x40)	16
7	09206-08001	定位销(8x11)	Knock Pin (8x11)	14
8	01550-06207	螺栓	BOLT	2
9	11116-93J01	塞子	Plug	4
10	11119-93J00	气缸盖螺栓	Cylinder Head Bolt	16
11	11141-93J10	右舷气缸盖衬垫	Starboard Cylinder Head Gasket	1
12	11142-93J10	左舷气缸盖垫片	Port Cylinder Head Gasket	1
13	11216-98L10	垫片	Gasket	4
14	11261-93J00	防护阳极盖	Protection Anode Cover	4
15	09280-22019	O型圈	O-Ring	4
16	55321-87J01	铝阳极	Aluminum Anode	4
17	09128-06094	防护阳极螺栓	Protection Anode Bolt	4
18	01550-0820C	螺栓	BOLT	4
19	01550-08607	螺栓	BOLT	5
20	01550-08607	螺栓	BOLT	4
21	09206-14004	销 (14x11.4x23)	Pin (14x11.4x23)	4
22	11170-93J01	气缸盖罩-右舷(停产)	Cylinder Head Cover - Starboard (NLA)	1
23	11180-93J22	左舷气缸盖罩	Port Cylinder Head Cover	1
24	11173-93J00	通气板-右舷(停产)	Breather Plate - Starboard (NLA)	1
25	11183-93J00	通气板-左舷(停产)	Breather Plate - Port (NLA)	1
26	11179-93J00	气缸盖罩衬垫-右舷	Cylinder Head Cover Gasket - Starboard	1
27	11189-93J00	气缸盖罩衬垫-左舷	Cylinder Head Cover Gasket - Port	1
28	09206-08001	定位销(8x11)	Knock Pin (8x11)	1
29	02112-0612A	螺钉	SCREW	16
30	01547-0625C	螺栓	Bolt	6
31	01547-0650C	01547-0650C	01547-0650C	6
32	11174-93J10	通气软管	Breather Hose	1
33	09401-18410	卡扣	Clip	2
34	11382-93J00	加油口盖	Oil Filler Cap	1
35	09280-26006	O型圈	O-Ring	1
36	09482-00427	NGK BKR6E火花塞	NGK BKR6E Spark Plug	6
37	11291-93J00	发动机吊钩	Engine Hook	4
38	01550-0820C	螺栓	BOLT	4
39	11184-93J10	通气软管	Breather Hose	1
40	09401-18410	卡扣	Clip	2
41	11115-93J10-001	加大0.5气门导管	Valve Guide (OS:0.5)	24
42	11291-98J00	发动机吊钩	Engine Hook	1

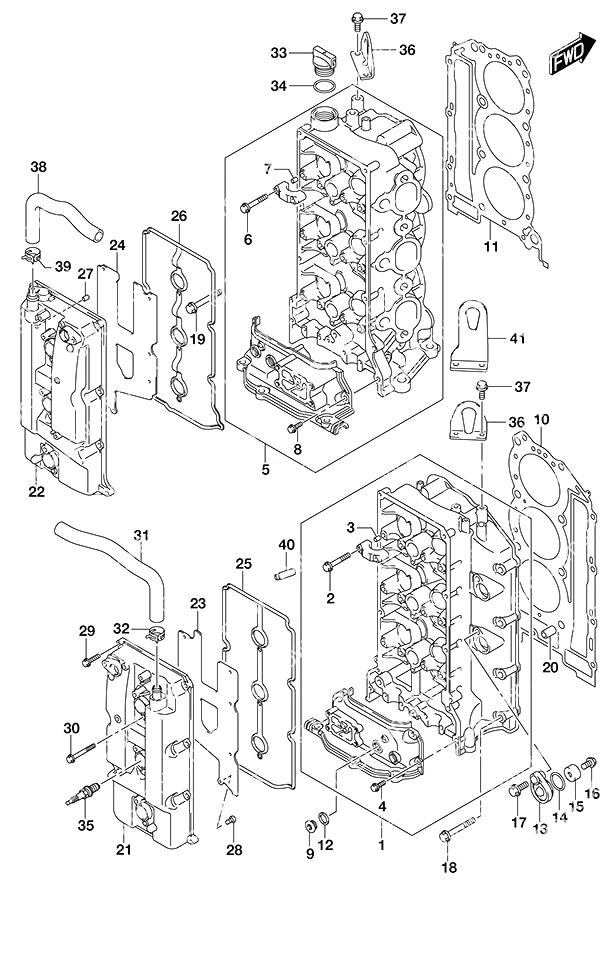

图 111B气缸盖SS型号 Cylinder Head SS Model

REF	零件编号	中文名称	英文名称	数量
1	11101-98J10	气缸盖总成(S型)	HEAD ASSY,CYL S	1
2	09103-06266	螺栓(6x40)	Bolt (6x40)	16
3	09206-08001	定位销(8x11)	Knock Pin (8x11)	14
4	01550-06207	螺栓	BOLT	4
5	11103-98J10	气缸盖总成(P型)	HEAD ASSY,CYL P	1
6	09103-06266	螺栓(6x40)	Bolt (6x40)	16
7	09206-08001	定位销(8x11)	Knock Pin (8x11)	14
8	01550-06207	螺栓	BOLT	2
9	11116-93J01	塞子	Plug	4
10	11141-98J10	右舷气缸盖衬垫	Starboard Cylinder Head Gasket	1
11	11142-98J10	左舷气缸盖垫片	Port Cylinder Head Gasket	1
12	11216-98L10	垫片	Gasket	4
13	11261-93J00	防护阳极盖	Protection Anode Cover	4
14	09280-22019	O型圈	O-Ring	4
15	55321-87J01	铝阳极	Aluminum Anode	4
16	09103-06281	螺栓(6x14)	Bolt (6x14)	4
17	09128-06094	防护阳极螺栓	Protection Anode Bolt	4
18	01550-08607	螺栓	BOLT	5
19	01550-08607	螺栓	BOLT	4
20	09206-14004	销 (14x11.4x23)	Pin (14x11.4x23)	4
21	11170-93J01	气缸盖罩-右舷(停产)	Cylinder Head Cover - Starboard (NLA)	1
22	11180-93J22	左舷气缸盖罩	Port Cylinder Head Cover	1
23	11173-93J00	通气板-右舷(停产)	Breather Plate - Starboard (NLA)	1
24	11183-93J00	通气板-左舷(停产)	Breather Plate - Port (NLA)	1
25	11179-93J00	气缸盖罩衬垫-右舷	Cylinder Head Cover Gasket - Starboard	1
26	11189-93J00	气缸盖罩衬垫-左舷	Cylinder Head Cover Gasket - Port	1
27	09206-08001	定位销(8x11)	Knock Pin (8x11)	1
28	02112-0612A	螺钉	SCREW	14
29	01547-0625C	螺栓	Bolt	16
30	01547-0650C	01547-0650C	01547-0650C	6
31	11174-93J10	通气软管	Breather Hose	1
32	09401-18410	卡扣	Clip	2
33	11382-93J00	加油口盖	Oil Filler Cap	1
34	09280-26006	O型圈	O-Ring	1
35	09482-00427	NGK BKR6E火花塞	NGK BKR6E Spark Plug	6
36	11291-93J00	发动机吊钩	Engine Hook	2
37	01550-0820C	螺栓	BOLT	4
38	11184-93J10	通气软管	Breather Hose	1
39	09401-18410	卡扣	Clip	2
40	11115-93J10-001	加大0.5气门导管	Valve Guide (OS:0.5)	24
41	11291-98J00	发动机吊钩	Engine Hook	1

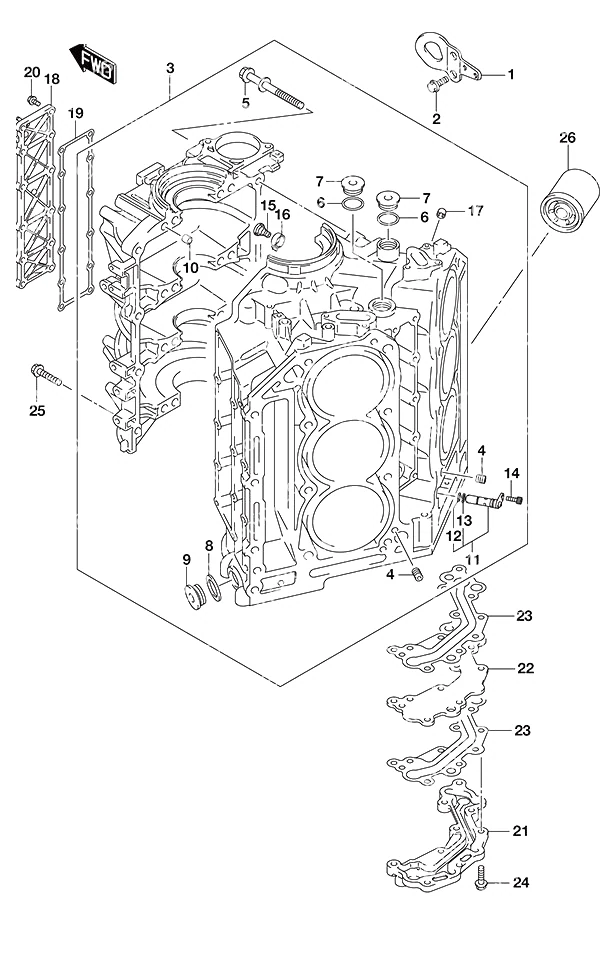

图 113气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11293-98J00	发动机前吊钩	Front Engine Hook	1
2	01550-0820C	螺栓	BOLT	2
3	11301-98J70	气缸套件	BLOCK SET,CYLIN	1
4	11112-93J00	机油文丘里管塞	Oil Venturi Plug	2
5	11117-93J10	曲轴箱螺栓	Crankcase Bolt	12
6	11117-98J10	曲轴箱双头螺栓	Crankcase Stud Bolt	4
7	11119-93J00	气缸盖螺栓	Cylinder Head Bolt	16
8	11216-98L00	垫片	Gasket	3
9	09248-26005	油道塞	PLUG,OIL GALLER	3
10	09160-18031	排气塞垫片	Exhaust Plug Gasket	2
11	09248-18006	排气塞	Exhaust Plug	2
12	09159-10116	曲轴箱螺母	Crankcase Nut	4
13	09206-13019	定位销	Knock Pin	5
14	16700-93J00	活塞喷射阀	Piston Jet Valve	1
15	09280-10009	O型圈	O-Ring	1
16	09280-10016	O型圈	O-Ring	1
17	07130-0616B	螺栓	BOLT	1
18	07130-0510A	螺栓	BOLT	6
19	11390-98J00	活塞冷却喷咀	Piston Cooling Jet	6
20	09280-06005	O型圈	O-Ring	6
21	09246-04009	塞子	Plug	1
22	11330-93J01	曲轴箱水套盖	Crankcase Water Jacket Cover	1
23	11332-93J00	曲轴箱水套盖垫片	Crankcase Water Jacket Cover Gasket	1
24	01550-0620C	螺栓	BOLT	12
25	16430-93J00	油道盖(停产)	Oil Gallery Cover (NLA)	1
26	16431-93J00	油道板	Oil Gallery Plate	1
27	16433-93J00	油道衬垫	Oil Gallery Gasket	2
28	01550-0835A	螺栓	BOLT	9
29	01550-0845C	螺栓	Bolt	8
30	16510-96J11	发动机机油滤清器	Engine Oil Filter	1

图 113A气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11293-98J00	发动机前吊钩	Front Engine Hook	1
2	01550-0820C	螺栓	BOLT	2
3	11301-93J40	气缸体套件	Cylinder Block Set	1
4	11112-93J00	机油文丘里管塞	Oil Venturi Plug	2
5	11117-93J10	曲轴箱螺栓	Crankcase Bolt	16
6	11216-98L00	垫片	Gasket	3
7	09248-26005	油道塞	PLUG,OIL GALLER	3
8	09160-18031	排气塞垫片	Exhaust Plug Gasket	2
9	09248-18006	排气塞	Exhaust Plug	2
10	09206-13019	定位销	Knock Pin	5
11	16700-93J00	活塞喷射阀	Piston Jet Valve	1
12	09280-10009	O型圈	O-Ring	1
13	09280-10016	O型圈	O-Ring	1
14	07130-0616B	螺栓	BOLT	1
15	16712-93J00	活塞冷却喷咀螺栓	Piston Cooling Jet Bolt	6
16	16721-93J00	活塞冷却喷咀	Piston Cooling Jet	6
17	09246-04009	塞子	Plug	1
18	11330-93J01	曲轴箱水套盖	Crankcase Water Jacket Cover	1
19	11332-93J00	曲轴箱水套盖垫片	Crankcase Water Jacket Cover Gasket	1
20	01550-0620C	螺栓	BOLT	12
21	16430-93J00	油道盖(停产)	Oil Gallery Cover (NLA)	1
22	16431-93J00	油道板	Oil Gallery Plate	1
23	16433-93J00	油道衬垫	Oil Gallery Gasket	2
24	01550-0835A	螺栓	BOLT	9
25	01550-0845C	螺栓	Bolt	8
26	16510-96J11	发动机机油滤清器	Engine Oil Filter	1

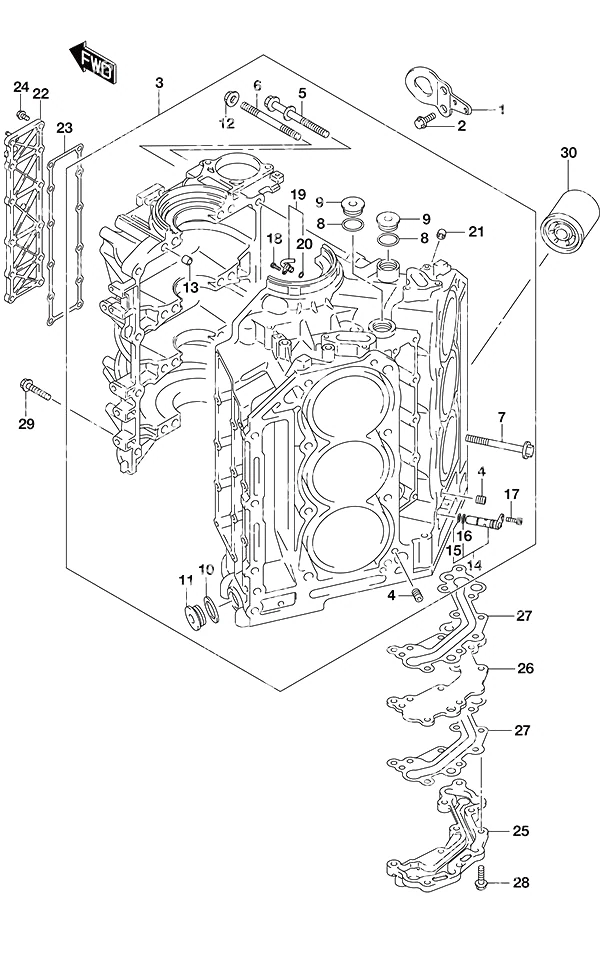

图 113B气缸体不锈钢型号 Cylinder Block SS Model

REF	零件编号	中文名称	英文名称	数量
1	11293-98J00	发动机前吊钩	Front Engine Hook	1
2	01550-0820C	螺栓	BOLT	2
3	11301-98J80	气缸套件	BLOCK SET,CYLIN	1
4	11112-93J00	机油文丘里管塞	Oil Venturi Plug	2
5	11117-93J10	曲轴箱螺栓	Crankcase Bolt	12
6	11117-98J10	曲轴箱双头螺栓	Crankcase Stud Bolt	4
7	11119-93J00	气缸盖螺栓	Cylinder Head Bolt	16
8	11216-98L00	垫片	Gasket	3
9	09248-26005	油道塞	PLUG,OIL GALLER	3
10	09160-18031	排气塞垫片	Exhaust Plug Gasket	2
11	09248-18006	排气塞	Exhaust Plug	2
12	09159-10116	曲轴箱螺母	Crankcase Nut	4
13	09206-13019	定位销	Knock Pin	5
14	16700-93J00	活塞喷射阀	Piston Jet Valve	1
15	09280-10009	O型圈	O-Ring	1
16	09280-10016	O型圈	O-Ring	1
17	07130-0616B	螺栓	BOLT	1
18	07130-0510A	螺栓	BOLT	6
19	11390-98J00	活塞冷却喷咀	Piston Cooling Jet	6
20	09280-06005	O型圈	O-Ring	6
21	09246-04009	塞子	Plug	1
22	11330-93J01	曲轴箱水套盖	Crankcase Water Jacket Cover	1
23	11332-93J00	曲轴箱水套盖垫片	Crankcase Water Jacket Cover Gasket	1
24	01550-0620C	螺栓	BOLT	12
25	16430-93J00	油道盖(停产)	Oil Gallery Cover (NLA)	1
26	16431-93J00	油道板	Oil Gallery Plate	1
27	16433-93J00	油道衬垫	Oil Gallery Gasket	2
28	01550-0835A	螺栓	BOLT	9
29	01550-08457	螺栓	BOLT	8
30	16510-96J11	发动机机油滤清器	Engine Oil Filter	1

图 116曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-98J00-0B0	活塞	Piston	6
2	12140-98J10	活塞环组	Piston Ring Set	6
3	12151-02F00	活塞销	Piston Pin	6
4	09381-22010	活塞销卡簧	Piston Pin Circlip	12
5	12160-98J00	连杆总成	Connecting Rod Assembly	6
7	12220-98J00	曲轴	Crankshaft	1
10	12242-98J00	驱动齿轮	Drive Gear	1
11	09160-10104	驱动齿轮垫片(停产)	Drive Gear Washer (NLA)	1
12	01550-1025A	螺栓	BOLT	1
13	09283-91001	曲轴油封	Crankshaft Oil Seal	1
14	12100-98J00-050	活塞与活塞环组(加大:.050)	Piston & Ring Set (OS:.050)	6
15	12140-98J10-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	6

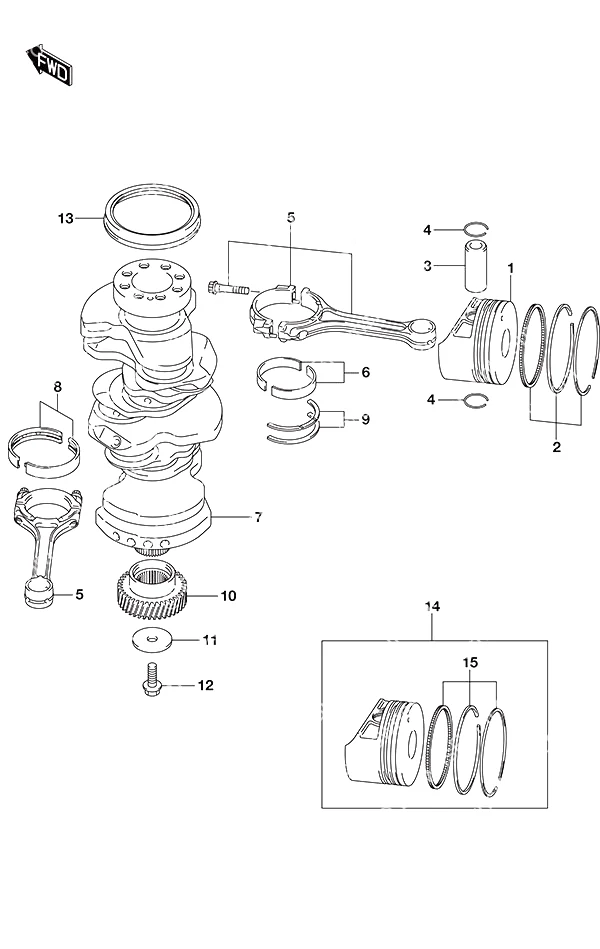

图 116A曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-93J02-0B0	活塞	Piston	6
2	12140-93J00	活塞环组	Piston Ring Set	6
3	12151-93J10	活塞销	Piston Pin	6
4	09381-22010	活塞销卡簧	Piston Pin Circlip	12
5	12160-93J10	连杆总成	Connecting Rod Assembly	6
7	12220-93J01	曲轴总成	Crankshaft Assembly	1
10	12242-93J01	驱动齿轮	Drive Gear	1
11	09160-10104	驱动齿轮垫片(停产)	Drive Gear Washer (NLA)	1
12	01550-1025A	螺栓	BOLT	1
13	09283-91001	曲轴油封	Crankshaft Oil Seal	1
14	12100-93J00-050	活塞及环组件(加大0.50)	Piston & Ring Set (OS:0.50)	6
15	12140-93J00-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	6

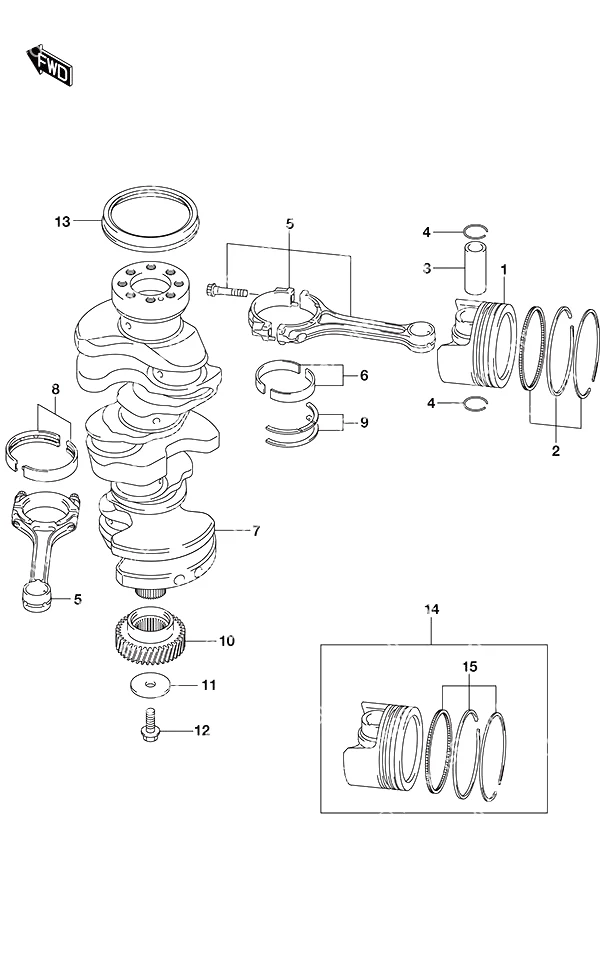

图 116B不锈钢曲轴 Crankshaft SS Model

REF	零件编号	中文名称	英文名称	数量
1	12111-98J00-0B0	活塞	Piston	6
2	12140-98J10	活塞环组	Piston Ring Set	6
3	12151-02F00	活塞销	Piston Pin	6
4	09381-22010	活塞销卡簧	Piston Pin Circlip	12
5	12160-98J00	连杆总成	Connecting Rod Assembly	6
7	12220-98J00	曲轴	Crankshaft	1
10	12242-98J00	驱动齿轮	Drive Gear	1
11	09160-10104	驱动齿轮垫片(停产)	Drive Gear Washer (NLA)	1
12	01550-1025A	螺栓	BOLT	1
13	09283-91001	曲轴油封	Crankshaft Oil Seal	1
14	12100-98J00-050	活塞与活塞环组(加大:.050)	Piston & Ring Set (OS:.050)	6
15	12140-98J10-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	6

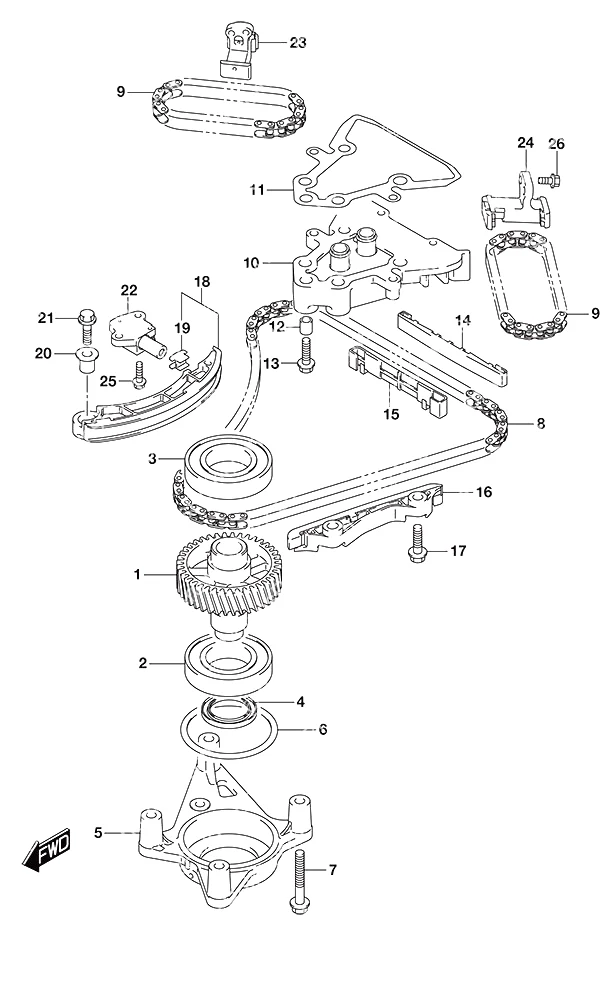

图 119正时链条 Timing Chain

REF	零件编号	中文名称	英文名称	数量
1	12730-98J02	从动齿轮	Driven Gear	1
2	09262-40021	轴承(40x80x18)	Bearing (40x80x18)	1
3	09262-40017	轴承(40x80x18)	Bearing (40x80x18)	1
4	09283-32044	油封(32x47x6)	Oil Seal (32x47x6)	1
5	12734-93J00	从动齿轮固定座	Driven Gear Holder	1
6	09280-70012	O型圈	O-Ring	1
7	01550-0855A	EGR阀螺栓	BOLT,EGR VALVE	4
8	12761-93J00	第一正时链条	1st Timing Chain	1
9	12762-93J00	第二正时链条	2nd Timing Chain	2
10	12770-93J00	正时链条导板底座	Timing Chain Guide Base	1
11	12778-93J00	导槽底座垫片	Guide Base Gasket	1
12	04211-13149	销钉	PIN	2
13	01550-0830A	螺栓	BOLT	2
14	12771-93J00	正时链条上导板	Timing Chain Upper Shoe	1
15	12775-93J00	正时链条下导块	Timing Chain Lower Shoe	1
16	12772-93J00	正时链条导板	Timing Chain Guide	1
17	01550-0830A	螺栓	BOLT	2
18	12810-93J00	正时链条张紧器总成	Timing Chain Tensioner Assembly	1
19	12813-73G00	正时链条张紧器垫块	Timing Chain Tensioner Pad	1
20	12812-90J00	正时链条张紧器隔套	Timing Chain Tensioner Spacer	1
21	01550-0830A	螺栓	BOLT	1
22	12831-93J01	张紧调节器总成	Tensioner Adjuster Assembly	1
23	12832-93J00	右舷张紧器总成	Starboard Tensioner Assembly	1
24	12833-93J00	左舷张紧器总成	Port Tensioner Assembly	1
25	01550-0620A	螺栓	BOLT	2
26	01550-0620A	螺栓	BOLT	4

图 119A正时链条 Timing Chain

REF	零件编号	中文名称	英文名称	数量
1	12730-93J02	从动齿轮	Driven Gear	1
2	09262-40021	轴承(40x80x18)	Bearing (40x80x18)	1
3	08110-62080	上轴承	BEARING,UPPER	1
4	09283-32044	油封(32x47x6)	Oil Seal (32x47x6)	1
5	12734-93J00	从动齿轮固定座	Driven Gear Holder	1
6	09280-70012	O型圈	O-Ring	1
7	01550-0855A	EGR阀螺栓	BOLT,EGR VALVE	4
8	12761-93J00	第一正时链条	1st Timing Chain	1
9	12762-93J00	第二正时链条	2nd Timing Chain	2
10	12770-93J00	正时链条导板底座	Timing Chain Guide Base	1
11	12778-93J00	导槽底座垫片	Guide Base Gasket	1
12	04211-13149	销钉	PIN	2
13	01550-0830A	螺栓	BOLT	2
14	12771-93J00	正时链条上导板	Timing Chain Upper Shoe	1
15	12775-93J00	正时链条下导块	Timing Chain Lower Shoe	1
16	12772-93J00	正时链条导板	Timing Chain Guide	1
17	01550-0830A	螺栓	BOLT	2
18	12810-93J00	正时链条张紧器总成	Timing Chain Tensioner Assembly	1
19	12813-73G00	正时链条张紧器垫块	Timing Chain Tensioner Pad	1
20	12812-90J00	正时链条张紧器隔套	Timing Chain Tensioner Spacer	1
21	01550-0830A	螺栓	BOLT	1
22	12831-93J01	张紧调节器总成	Tensioner Adjuster Assembly	1
23	12832-93J00	右舷张紧器总成	Starboard Tensioner Assembly	1
24	12833-93J00	左舷张紧器总成	Port Tensioner Assembly	1
25	01550-0620A	螺栓	BOLT	2
26	01550-0620A	螺栓	BOLT	4

图 119B正时链条SS型号 Timing Chain SS Model

REF	零件编号	中文名称	英文名称	数量
1	12730-98J02	从动齿轮	Driven Gear	1
2	09262-40021	轴承(40x80x18)	Bearing (40x80x18)	1
3	09262-40017	轴承(40x80x18)	Bearing (40x80x18)	1
4	09283-32044	油封(32x47x6)	Oil Seal (32x47x6)	1
5	12734-93J00	从动齿轮固定座	Driven Gear Holder	1
6	09280-70012	O型圈	O-Ring	1
7	01550-0855A	EGR阀螺栓	BOLT,EGR VALVE	4
8	12761-93J00	第一正时链条	1st Timing Chain	1
9	12762-93J00	第二正时链条	2nd Timing Chain	2
10	12770-93J00	正时链条导板底座	Timing Chain Guide Base	1
11	12778-93J00	导槽底座垫片	Guide Base Gasket	1
12	04211-13149	销钉	PIN	2
13	01550-0830A	螺栓	BOLT	2
14	12771-93J00	正时链条上导板	Timing Chain Upper Shoe	1
15	12775-93J00	正时链条下导块	Timing Chain Lower Shoe	1
16	12772-93J00	正时链条导板	Timing Chain Guide	1
17	01550-0830A	螺栓	BOLT	2
18	12810-93J00	正时链条张紧器总成	Timing Chain Tensioner Assembly	1
19	12813-73G00	正时链条张紧器垫块	Timing Chain Tensioner Pad	1
20	12812-90J00	正时链条张紧器隔套	Timing Chain Tensioner Spacer	1
21	01550-0830A	螺栓	BOLT	1
22	12831-93J01	张紧调节器总成	Tensioner Adjuster Assembly	1
23	12832-93J00	右舷张紧器总成	Starboard Tensioner Assembly	1
24	12833-93J00	左舷张紧器总成	Port Tensioner Assembly	1
25	01550-0620A	螺栓	BOLT	2
26	01550-0620A	螺栓	BOLT	4

图 121凸轮轴 Camshaft

REF	零件编号	中文名称	英文名称	数量
1	12701-98J20	右舷进气凸轮轴	Starboard Intake Camshaft	1
2	12705-98J10	左舷进气凸轮轴	Port Intake Camshaft	1
3	12721-98J10	右舷排气凸轮轴	Starboard Exhaust Camshaft	1
4	12729-98J20	左舷排气凸轮轴	Port Exhaust Camshaft	1
5	12740-93J00	凸轮正时链轮组件	Cam Timing Sprocket Assy	2
6	12748-93J00	排气凸轮轴链轮	Exhaust Camshaft Sprocket	2
7	12753-93J00	进气凸轮轴螺栓	Intake Camshaft Bolt	2
8	12749-93J00	排气凸轮轴螺栓	Exhaust Camshaft Bolt	2
9	09202-05032	销 (5x12)	Pin (5x12)	3
10	09261-05006	销 (5x18)	Pin (5x18)	1
11	16550-93J00	机油控制阀	Oil Control Valve	2
12	16555-93J10	OCV阀衬垫	GASKET,OCV	2
13	01550-0625C	螺栓	BOLT	8
14	12891-93J10	挺杆	TAPPET	24
16	12911-98J00	进气阀	Intake Valve	12
17	12915-93J60	排气阀	Exhaust Valve	12
18	12921-93J11	气门弹簧	Valve Spring	24
19	12931-78G00	气门弹簧座圈	Valve Spring Retainer	24
20	12932-24400	气门锁片	Valve Cotter	48
21	12933-69G10	气门弹簧座	Valve Spring Seat	24
22	09289-05006	气门杆密封件	Valve Stem Seal	24

图 121A凸轮轴 Camshaft

REF	零件编号	中文名称	英文名称	数量
1	12701-93J50	右舷进气凸轮轴	Starboard Intake Camshaft	1
2	12705-93J50	左舷进气凸轮轴	Port Intake Camshaft	1
3	12721-93J50	右舷排气凸轮轴	Starboard Exhaust Camshaft	1
4	12729-93J50	左舷排气凸轮轴	Port Exhaust Camshaft	1
5	12740-93J00	凸轮正时链轮组件	Cam Timing Sprocket Assy	2
6	12748-93J00	排气凸轮轴链轮	Exhaust Camshaft Sprocket	2
7	12753-93J00	进气凸轮轴螺栓	Intake Camshaft Bolt	2
8	12749-93J00	排气凸轮轴螺栓	Exhaust Camshaft Bolt	2
9	09202-05032	销 (5x12)	Pin (5x12)	3
10	09261-05006	销 (5x18)	Pin (5x18)	1
11	16550-93J00	机油控制阀	Oil Control Valve	2
12	16555-93J10	OCV阀衬垫	GASKET,OCV	2
13	01550-0625C	螺栓	BOLT	8
14	12891-93J10	挺杆	TAPPET	24
16	12911-93J00	进气阀	Intake Valve	12
17	12915-93J60	排气阀	Exhaust Valve	12
18	12921-93J11	气门弹簧	Valve Spring	24
19	12931-78G00	气门弹簧座圈	Valve Spring Retainer	24
20	12932-24400	气门锁片	Valve Cotter	48
21	12933-69G10	气门弹簧座	Valve Spring Seat	24
22	09289-05006	气门杆密封件	Valve Stem Seal	24

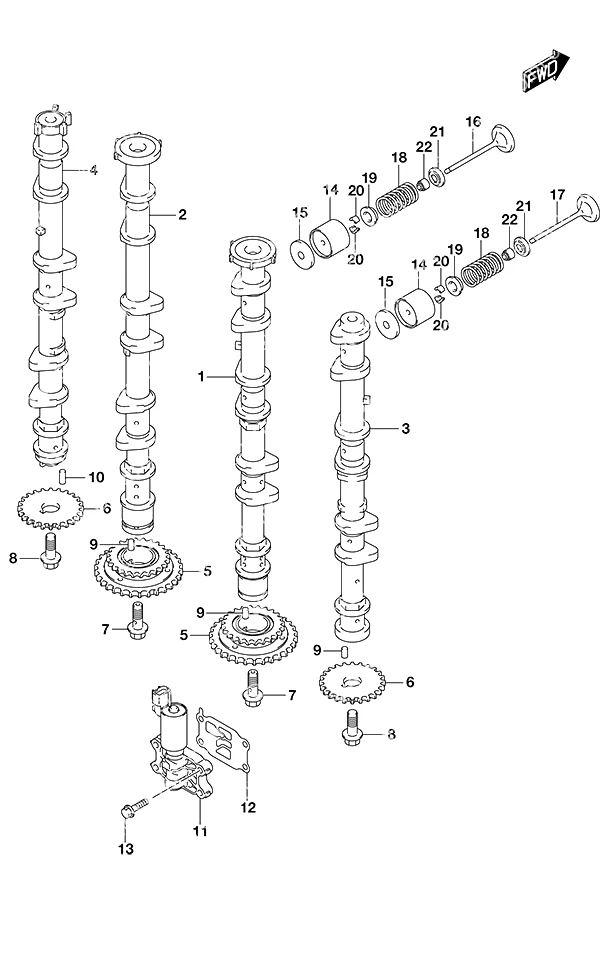

图 121B凸轮轴不锈钢型号 Camshaft SS Model

REF	零件编号	中文名称	英文名称	数量
1	12701-98J20	右舷进气凸轮轴	Starboard Intake Camshaft	1
2	12705-98J10	左舷进气凸轮轴	Port Intake Camshaft	1
3	12721-98J10	右舷排气凸轮轴	Starboard Exhaust Camshaft	1
4	12729-98J10	左舷排气凸轮轴	Port Exhaust Camshaft	1
5	12740-93J00	凸轮正时链轮组件	Cam Timing Sprocket Assy	2
6	12748-93J00	排气凸轮轴链轮	Exhaust Camshaft Sprocket	2
7	12753-93J00	进气凸轮轴螺栓	Intake Camshaft Bolt	2
8	12749-93J00	排气凸轮轴螺栓	Exhaust Camshaft Bolt	2
9	09202-05032	销 (5x12)	Pin (5x12)	3
10	09261-05006	销 (5x18)	Pin (5x18)	1
11	16550-93J00	机油控制阀	Oil Control Valve	2
12	16555-93J10	OCV阀衬垫	GASKET,OCV	2
13	01550-0625C	螺栓	BOLT	8
14	12891-93J10	挺杆	TAPPET	24
16	12911-98J00	进气阀	Intake Valve	12
17	12915-93J60	排气阀	Exhaust Valve	12
18	12921-93J11	气门弹簧	Valve Spring	24
19	12931-78G00	气门弹簧座圈	Valve Spring Retainer	24
20	12932-24400	气门锁片	Valve Cotter	48
21	12933-69G10	气门弹簧座	Valve Spring Seat	24
22	09289-05006	气门杆密封件	Valve Stem Seal	24

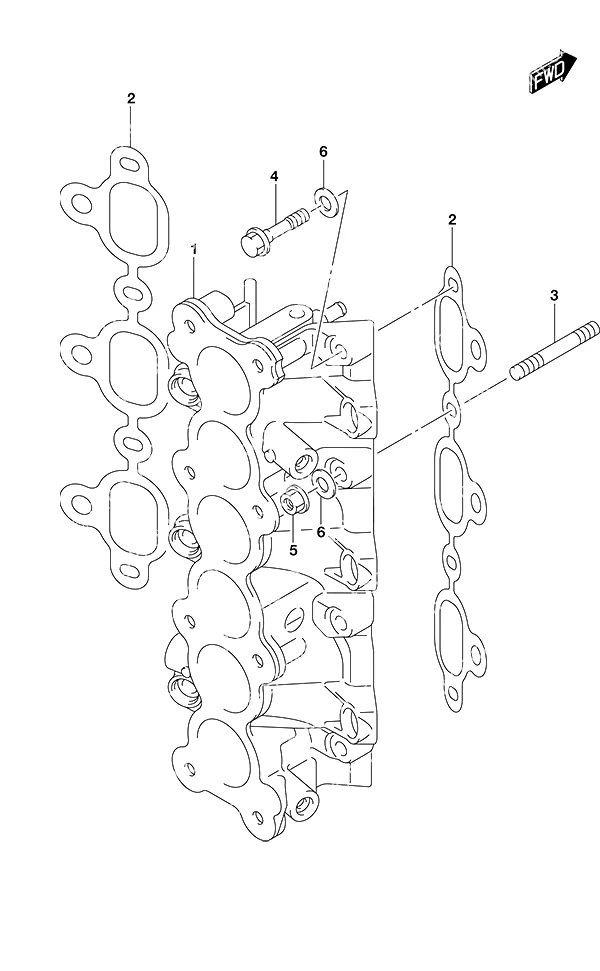

图 122进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	13110-98J10	进气歧管	Intake Manifold	1
2	13119-98J00	进气歧管垫片	Intake Manifold Gasket	2
3	09108-08282	双头螺栓	Stud Bolt	4
4	09103-08437	螺栓(8x65)	Bolt (8x65)	4
5	09159-08136	螺母	Nut	4
6	09160-08161	垫圈 (8.2x23x3.2)	Washer (8.2x23x3.2)	8

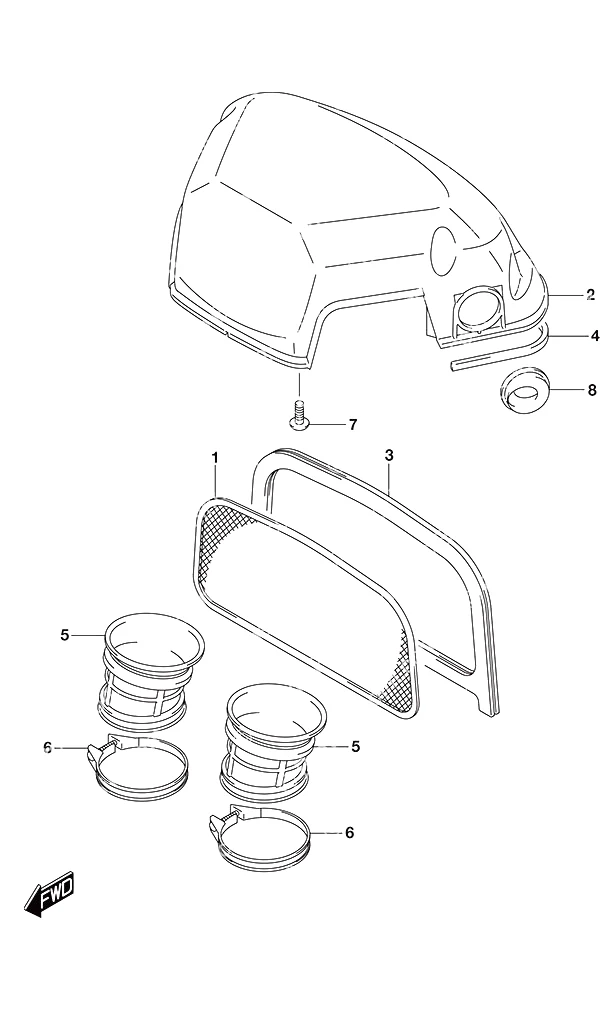

图 134消声器 Silencer

REF	零件编号	中文名称	英文名称	数量
1	13710-93J00	阻火器	Flame Arrester	1
2	13811-93J02	上盖消音器	Upper Cover Silencer	1
3	13813-93J01	火焰消除器支架	HOLDER,FLAME AR	1
4	13851-93J02	消音器密封	SEAL,SILENCER	1
5	13881-93J01	出水管	TUBE,OUTLET	2
6	17895-93J00	卡箍	Clamp	2
7	02142-06207	螺钉 6×20	SCREW 6X20	6
8	13853-96L01	通气衬套	GROMMET,BREATHE	2

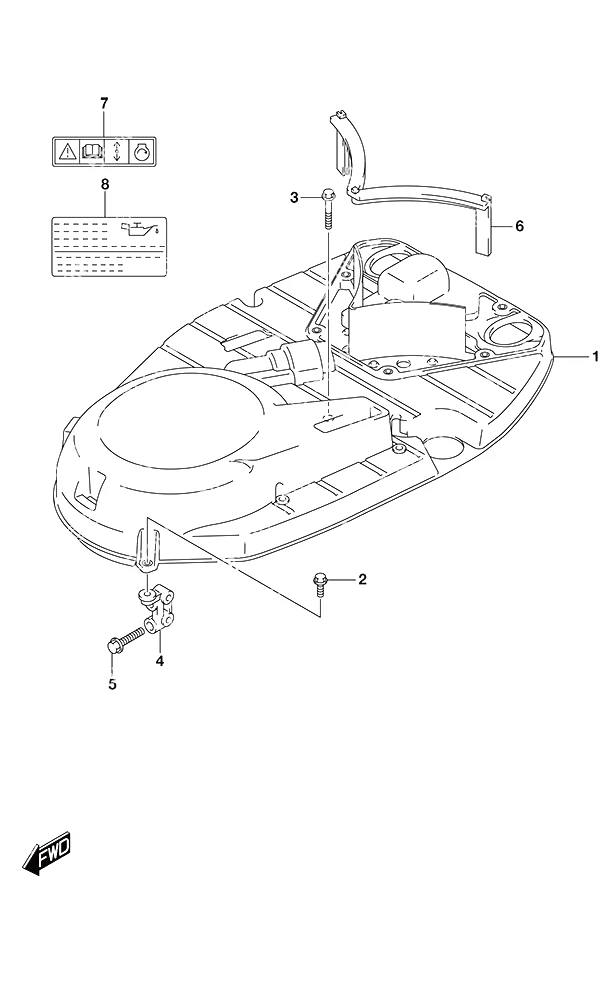

图 136环形齿轮盖 Ring Gear Cover

REF	零件编号	中文名称	英文名称	数量
1	11510-98J03	环盖组件	COVER COMP,RING	1
2	11174-98J01	通气软管	HOSE,BREATHER	1
3	11176-98J00	通气联管	Breather Union	1
4	11514-98J00	环形齿轮盖板	Ring Gear Cover Plate	1
5	13710-98J00	阻火器	Flame Arrester	1
6	13811-98J00	上盖消音器	Upper Cover Silencer	1
7	09401-18410	卡扣	Clip	2
8	01550-06127	螺栓	BOLT	4
9	01550-06207	螺栓	BOLT	5
10	11517-98J00	螺钉	Screw	3
11	11515-93J00	环形齿轮盖支撑	Ring Gear Cover Brace	1
12	13841-98J10	进气道右舷护罩	Air Duct Starboard Guard	1
13	13851-98J10	进气道左舷护罩	Air Duct Port Guard	1
14	01550-0620C	螺栓	BOLT	4
15	01550-0620C	螺栓	BOLT	2
16	01550-0640C	螺栓	Bolt	1
17	01550-0835C	螺栓	Bolt	2
18	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
19	61494-93J01	机油间隙标签	Oil & Clearance Label	1

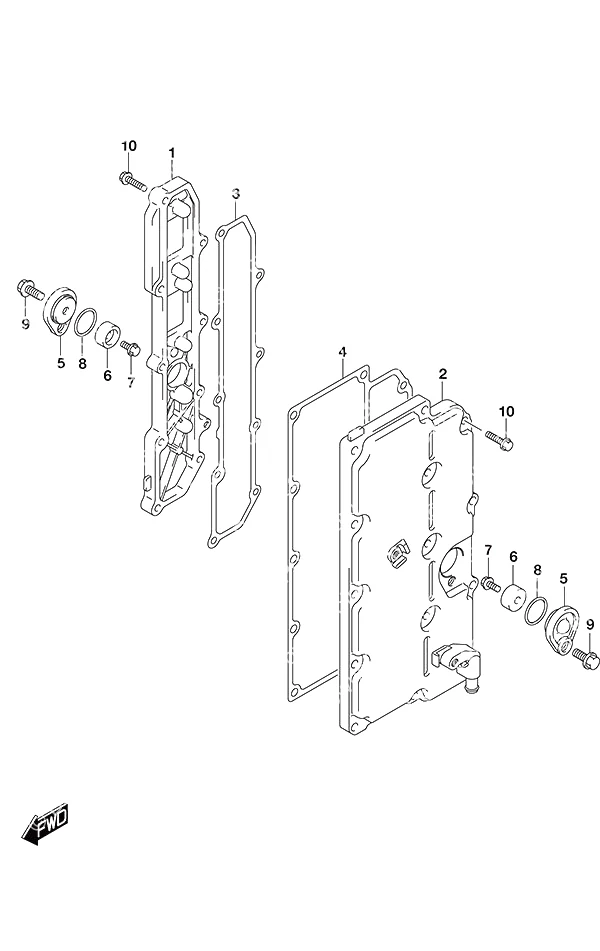

图 140排气盖 Exhaust Cover

REF	零件编号	中文名称	英文名称	数量
1	14141-93J02	排气消声器罩	COVER,EXHAUST S	1
2	14140-98J01	左舷排气盖	Port Exhaust Cover	1
3	14151-93J00	右舷排气盖垫片	Starboard Exhaust Cover Gasket	1
4	14152-93J01	排气盖衬垫	GASKET,EXH CVR(	1
5	11261-93J00	防护阳极盖	Protection Anode Cover	2
6	55321-87J01	铝阳极	Aluminum Anode	2
7	09128-06094	防护阳极螺栓	Protection Anode Bolt	2
8	09280-22019	O型圈	O-Ring	2
9	01550-0820C	螺栓	BOLT	2
10	01550-06257	螺栓	BOLT	23

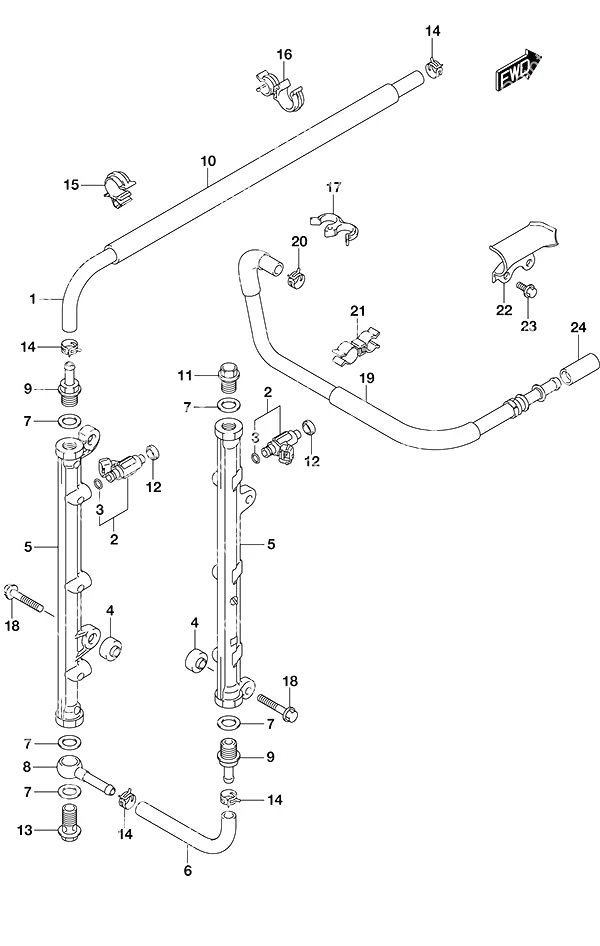

图 144喷油器 Fuel Injector

REF	零件编号	中文名称	英文名称	数量
1	15681-93J02	燃油三通软管	HOSE,FUEL(3 WAY	1
2	15710-96J00	喷油器	Fuel Injector	6
3	15717-16G00	O型圈	O-Ring	6
4	15735-58B00	输送管绝缘体	Delivery Pipe Insulator	4
5	15751-93J00	输送管	Delivery Pipe	2
6	15756-93J02	燃油软管（输送管至输送管）	Fuel Hose (Delvery Pipe to Delivery Pipe)	1
7	15762-93J00	输送管垫片	Delivery Pipe Gasket	5
8	15830-77EA0	输送管接头	Delivery Pipe Union	1
9	15831-93J01	输送联管节	UNION,DELIVERY	2
10	18498-93J01	燃油管保护套(长340)	Fuel Hose Protector (L:340)	1
11	09247-14041	输送管塞	Delivery Pipe Plug	1
12	09320-08062	缓冲垫	Cushion	6
13	09360-14014	联管节	UNION	1
14	09401-11425	卡扣	Clip	4
15	09403-16307	卡箍	CLAMP	1
16	09408-00105	卡箍	Clamp	1
17	09408-00155	夹具(停产)	Clamp (NLA)	1
18	01550-0840C	螺栓	Bolt	4
19	15680-93J40	燃油软管（进油口至滤清器）	Fuel Hose (Inlet to Filter)	1
20	09401-14409	卡扣	Clip	1
21	09408-00135	夹具(停产)	Clamp (NLA)	2
22	15684-98J00	燃油管导槽	Fuel Hose Guide	1
23	01550-0612C	螺栓	BOLT	2
24	09251-09009	塞	PLUG	1

图 144A喷油器 Fuel Injector

REF	零件编号	中文名称	英文名称	数量
1	15681-93J02	燃油三通软管	HOSE,FUEL(3 WAY	1
2	15710-93J00	喷油器	Fuel Injector	6
3	15717-16G00	O型圈	O-Ring	6
4	15735-58B00	输送管绝缘体	Delivery Pipe Insulator	4
5	15751-93J00	输送管	Delivery Pipe	2
6	15756-93J02	燃油软管（输送管至输送管）	Fuel Hose (Delvery Pipe to Delivery Pipe)	1
7	15762-93J00	输送管垫片	Delivery Pipe Gasket	5
8	15830-77EA0	输送管接头	Delivery Pipe Union	1
9	15831-93J01	输送联管节	UNION,DELIVERY	2
10	18498-93J01	燃油管保护套(长340)	Fuel Hose Protector (L:340)	1
11	09247-14041	输送管塞	Delivery Pipe Plug	1
12	09320-08062	缓冲垫	Cushion	6
13	09360-14009	输送管接头螺栓	Delivery Pipe Union Bolt	1
14	09401-11425	卡扣	Clip	4
15	09403-16307	卡箍	CLAMP	1
16	09408-00105	卡箍	Clamp	1
17	09408-00155	夹具(停产)	Clamp (NLA)	1
18	01550-0840C	螺栓	Bolt	4
19	15680-93J40	燃油软管（进油口至滤清器）	Fuel Hose (Inlet to Filter)	1
20	09401-14409	卡扣	Clip	1
21	09408-00135	夹具(停产)	Clamp (NLA)	2
22	15684-98J00	燃油管导槽	Fuel Hose Guide	1
23	01550-0612C	螺栓	BOLT	2
24	09251-09009	塞	PLUG	1

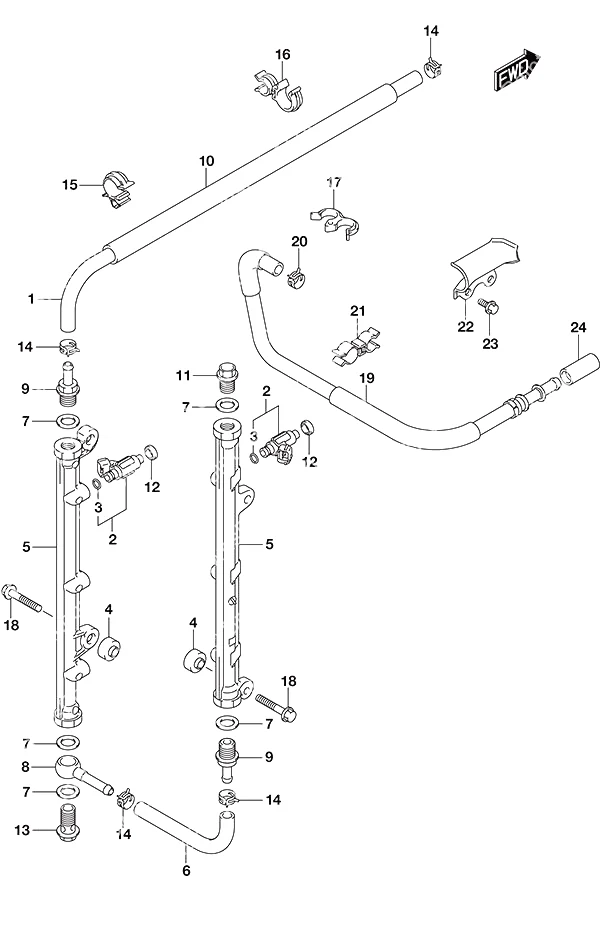

图 144B喷油器(不锈钢型号) Fuel Injector SS Model

REF	零件编号	中文名称	英文名称	数量
1	15681-93J02	燃油三通软管	HOSE,FUEL(3 WAY	1
2	15710-96J00	喷油器	Fuel Injector	6
3	15717-16G00	O型圈	O-Ring	6
4	15735-58B00	输送管绝缘体	Delivery Pipe Insulator	4
5	15751-93J00	输送管	Delivery Pipe	2
6	15756-93J02	燃油软管（输送管至输送管）	Fuel Hose (Delvery Pipe to Delivery Pipe)	1
7	15762-93J00	输送管垫片	Delivery Pipe Gasket	5
8	15830-77EA0	输送管接头	Delivery Pipe Union	1
9	15831-93J01	输送联管节	UNION,DELIVERY	2
10	18498-93J01	燃油管保护套(长340)	Fuel Hose Protector (L:340)	1
11	09247-14041	输送管塞	Delivery Pipe Plug	1
12	09320-08062	缓冲垫	Cushion	6
13	09360-14009	输送管接头螺栓	Delivery Pipe Union Bolt	1
14	09401-11425	卡扣	Clip	4
15	09403-16307	卡箍	CLAMP	1
16	09408-00105	卡箍	Clamp	1
17	09408-00155	夹具(停产)	Clamp (NLA)	1
18	01550-0840C	螺栓	Bolt	4
19	15680-93J40	燃油软管（进油口至滤清器）	Fuel Hose (Inlet to Filter)	1
20	09401-14409	卡扣	Clip	1
21	09408-00135	夹具(停产)	Clamp (NLA)	2
22	15684-98J00	燃油管导槽	Fuel Hose Guide	1
23	01550-0612C	螺栓	BOLT	2
24	09251-09009	塞	PLUG	1

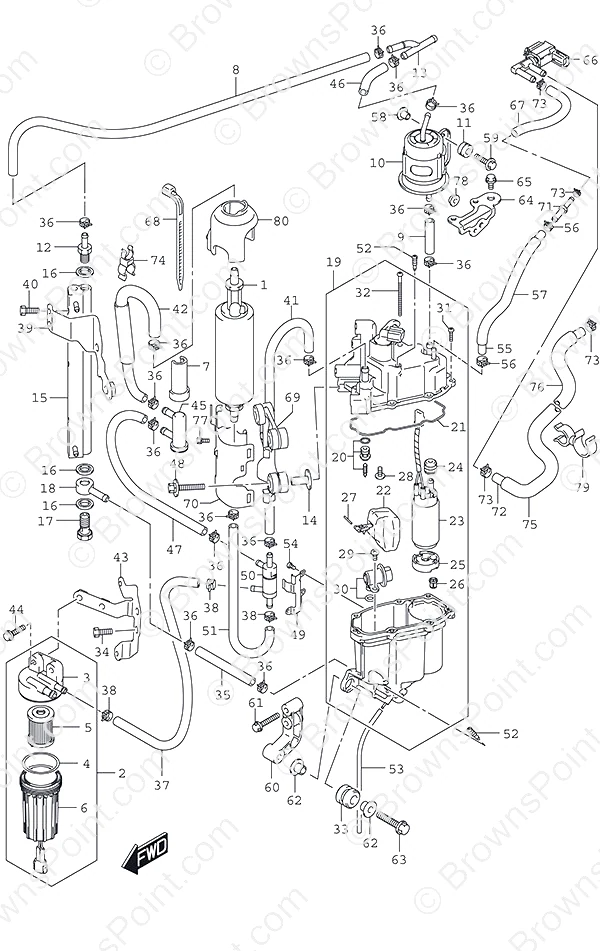

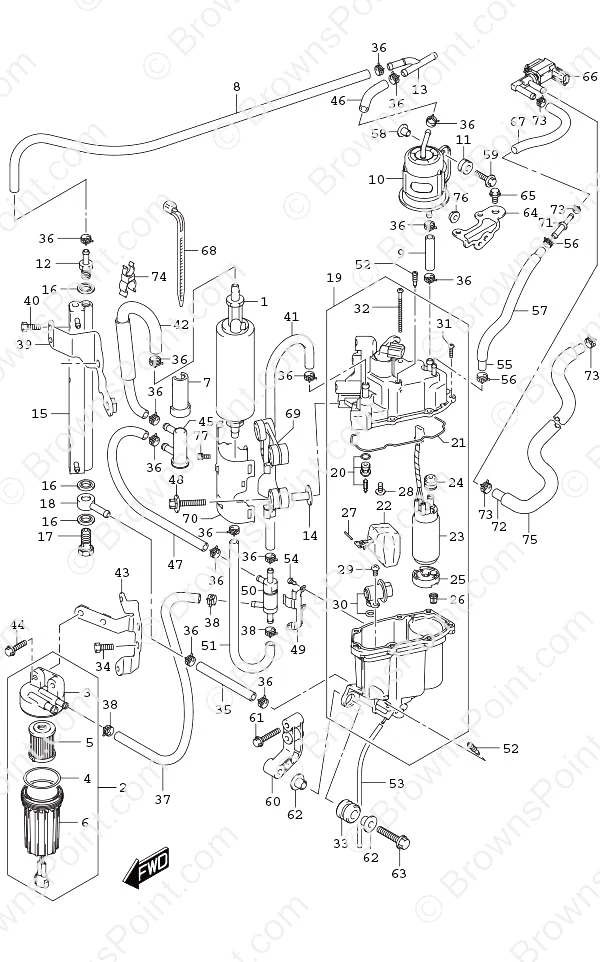

图 147燃油泵/燃油蒸汽分离器 Fuel Pump/Fuel Vapor Separator

REF	零件编号	中文名称	英文名称	数量
1	15100-98J00	燃油泵(L)	Fuel Pump (L)	1
2	15410-93J11	燃油滤清器总成	Fuel Filter Assembly	1
3	15411-93J10	燃油滤清器盖	Fuel Filter Cap	1
4	15415-93J10	燃油滤清器O型圈	Fuel Filter O-Ring	1
5	15412-93J10	燃油滤清器滤芯	Fuel Filter Element	1
6	15413-93J10	燃油滤清器杯	Fuel Filter Cup	1
7	15644-93J00	燃油滤清器罩盖	Fuel Filter Cover	3
8	15633-93J20	燃油软管（H型）	Fuel Hose (H)	1
9	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
10	15440-93J10	燃油过滤器	FILTER,FUEL	1
11	09320-08501	缓冲垫	Cushion	2
12	15773-90J10	燃油软管联管节	UNION,FUEL HOSE	1
13	15830-93J00	三通联管节	3 Way Union	1
14	09169-06093	垫片	Washer	3
15	15770-93J00	燃油冷却器	Fuel Cooler	1
16	09168-12013	垫片	Gasket	3
17	09360-12013	联管节	UNION	1
18	09363-08004	联管节	Union	1
19	15600-98J50	分离器总成	SEPARATOR ASSY,	1
20	13370-93J10	针阀总成	Needle Valve Assembly	1
21	15626-93J10	VST密封件	VST Seal	1
22	15650-93J00	浮子总成	Float Assembly	1
23	15200-87820	燃油泵总成	Fuel Pump Assembly	1
24	15647-93J10	燃油泵衬套	BUSH,FUEL PUMP	1
25	15641-90J10	燃油泵隔套	Fuel Pump Spacer	1
26	15642-90J00	燃油泵滤清器	Fuel Pump Filter	1
27	15654-99E00	浮子销	Float Pin	1
28	02142-0408B	螺钉	SCREW	1
29	15631-99E10	调节器螺钉	SCREW,REGULATOR	1
30	15760-93J01	燃油压力调节器	Fuel Pressure Regulator	1
31	15628-99E00	螺钉(长15)	Screw (L:15)	6
32	15627-93J00	螺钉(停产)	Screw (NLA)	1
33	09320-12094	消音器B型缓冲垫	CUSHION,SLCNR B	3
34	15675-93J00	冷却器支架螺栓	Cooler Bracket Bolt	3
35	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
36	09401-11414	卡扣	Clip	14
37	15636-93J30	燃油软管（L型）	Fuel Hose (L)	1
38	15686-93J00	燃油软管夹	Fuel Hose Clip	1
39	15672-93J10	燃油冷却器支架	Fuel Cooler Bracket	1
40	01500-06167	螺栓	BOLT	4
41	15635-93J30	燃油软管（H型）	Fuel Hose (H)	1
42	15632-93J30	燃油软管（H型）	Fuel Hose (H)	1
43	15673-98J00	燃油滤清器支架	Fuel Filter Bracket	1
44	01550-06257	螺栓	BOLT	2
45	15643-93J00	燃油滤清器(L型)	Fuel Filter (L)	1
46	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
47	15634-93J20	燃油软管（H型）	Fuel Hose (H)	1
48	09116-06525	螺栓	Bolt	3
49	15674-93J00	止回阀支架	Check Valve Bracket	1
50	15645-93J00	止回阀	Check Valve	1
51	15637-93J30	燃油软管（L型）	Fuel Hose (L)	1
52	15629-99E10	放油螺丝	Drain Screw	2
53	15683-87J00	放油软管(长120)	Drain Hose (L:120)	1
54	02112-0406B	螺钉	SCREW	3
55	09343-70503-600	燃油软管(7x12x600)	Fuel Hose (7x12x600)	1
56	09401-11423	卡扣	Clip	2
57	18498-90J61	防护罩(15.4x18.4x70)	Protector (15.4x18.4x70)	1
58	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
59	09116-06202	螺栓带垫圈(6x25)	Bolt w/Washer (6x25)	2
60	15671-93J00	蒸汽分离器支架(停产)	Vapor Separator Bracket (NLA)	1
61	01550-06357	螺栓	BOLT	2
62	09169-08042	垫片	Washer	6
63	01550-0840C	螺栓	Bolt	3
64	18417-93J00	净化阀支架	Purge Valve Bracket	1
65	01550-0612C	螺栓	BOLT	2
66	18117-52G10	蒸发净化阀总成	Evap Purge Valve Assy	1
67	09352-50003-080	软管(5X8.2X080)	HOSE(5X8.2X080)	1
68	13671-02F00	卡扣	Clip	1
69	15114-93J00	燃油泵支架1号	Fuel Pump Bracket No. 1	1
70	15115-93J00	燃油泵支架2号	Fuel Pump Bracket No. 2	1
71	15695-98L00	蒸发联管	Evaporation Union	1
72	09352-50003-810	软管(5X8.2X810)	HOSE(5X8.2X810)	1
73	09401-08412	卡扣	Clip	1
74	09408-00056	卡扣	Clip	1
75	18498-87JC1	防护罩(长450)	Protector (L:450)	1
76	18498-87J01	蒸发器保护套	PROTECTOR,EVAP	1
77	15118-93J00	螺栓	Bolt	1
78	08316-10067	螺母	Nut	1
79	09408-00105	卡箍	Clamp	1
80	15141-93J00	燃油泵盖	COVER,FUEL PUMP	1

图 147A燃油泵/燃油蒸汽分离器 Fuel Pump/Fuel Vapor Separator

REF	零件编号	中文名称	英文名称	数量
1	15100-98J00	燃油泵(L)	Fuel Pump (L)	1
2	15410-93J11	燃油滤清器总成	Fuel Filter Assembly	1
3	15411-93J10	燃油滤清器盖	Fuel Filter Cap	1
4	15415-93J10	燃油滤清器O型圈	Fuel Filter O-Ring	1
5	15412-93J10	燃油滤清器滤芯	Fuel Filter Element	1
6	15413-93J10	燃油滤清器杯	Fuel Filter Cup	1
7	15644-93J00	燃油滤清器罩盖	Fuel Filter Cover	3
8	15633-93J20	燃油软管（H型）	Fuel Hose (H)	1
9	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
10	15440-93J00	高压燃油滤清器	H/P Fuel Filter	1
11	09320-08501	缓冲垫	Cushion	2
12	15773-90J10	燃油软管联管节	UNION,FUEL HOSE	1
13	15830-93J00	三通联管节	3 Way Union	1
14	09169-06093	垫片	Washer	3
15	15770-93J00	燃油冷却器	Fuel Cooler	1
16	09168-12013	垫片	Gasket	3
17	09360-12008	联管螺栓	Union Bolt	1
18	09363-08004	联管节	Union	1
19	15600-93J40	分离器总成	SEPARATOR ASSY,	1
20	13370-93J10	针阀总成	Needle Valve Assembly	1
21	15626-93J00	VST密封件	VST Seal	1
22	15650-93J00	浮子总成	Float Assembly	1
23	15200-93J01	燃油泵总成	Fuel Pump Assembly	1
24	15647-93J00	燃油泵衬套	Fuel Pump Bushing	1
25	15641-90J00	燃油泵隔套	Fuel Pump Spacer	1
26	15642-90J00	燃油泵滤清器	Fuel Pump Filter	1
27	15654-99E00	浮子销	Float Pin	1
28	02142-0408B	螺钉	SCREW	1
29	02112-05107	5X10十字槽螺钉	5 X 10 CROSS SC	1
30	15760-93J01	燃油压力调节器	Fuel Pressure Regulator	1
31	15628-99E00	螺钉(长15)	Screw (L:15)	6
32	15627-93J00	螺钉(停产)	Screw (NLA)	1
33	09320-12094	消音器B型缓冲垫	CUSHION,SLCNR B	3
34	15675-93J00	冷却器支架螺栓	Cooler Bracket Bolt	3
35	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
36	09401-11414	卡扣	Clip	14
37	15636-93J30	燃油软管（L型）	Fuel Hose (L)	1
38	15686-93J00	燃油软管夹	Fuel Hose Clip	1
39	15672-93J10	燃油冷却器支架	Fuel Cooler Bracket	1
40	01500-06167	螺栓	BOLT	4
41	15635-93J30	燃油软管（H型）	Fuel Hose (H)	1
42	15632-93J30	燃油软管（H型）	Fuel Hose (H)	1
43	15673-98J00	燃油滤清器支架	Fuel Filter Bracket	1
44	01550-06257	螺栓	BOLT	2
45	15643-93J00	燃油滤清器(L型)	Fuel Filter (L)	1
46	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
47	15634-93J20	燃油软管（H型）	Fuel Hose (H)	1
48	09116-06525	螺栓	Bolt	3
49	15674-93J00	止回阀支架	Check Valve Bracket	1
50	15645-93J00	止回阀	Check Valve	1
51	15637-93J30	燃油软管（L型）	Fuel Hose (L)	1
52	15629-99E10	放油螺丝	Drain Screw	2
53	15683-87J00	放油软管(长120)	Drain Hose (L:120)	1
54	02112-0406B	螺钉	SCREW	3
55	09343-70503-600	燃油软管(7x12x600)	Fuel Hose (7x12x600)	1
56	09401-11423	卡扣	Clip	2
57	18498-90J61	防护罩(15.4x18.4x70)	Protector (15.4x18.4x70)	1
58	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
59	09116-06202	螺栓带垫圈(6x25)	Bolt w/Washer (6x25)	2
60	15671-93J00	蒸汽分离器支架(停产)	Vapor Separator Bracket (NLA)	1
61	01550-06357	螺栓	BOLT	2
62	09169-08042	垫片	Washer	6
63	01550-0840C	螺栓	Bolt	3
64	18417-93J00	净化阀支架	Purge Valve Bracket	1
65	01550-0612C	螺栓	BOLT	2
66	18117-52G10	蒸发净化阀总成	Evap Purge Valve Assy	1
67	09352-50003-080	软管(5X8.2X080)	HOSE(5X8.2X080)	1
68	13671-02F00	卡扣	Clip	1
69	15114-93J00	燃油泵支架1号	Fuel Pump Bracket No. 1	1
70	15115-93J02	燃油泵支架	RACKET,FUEL PUP	1
71	15695-98L00	蒸发联管	Evaporation Union	1
72	09352-50003-550	软管(5X8.2X550)	HOSE(5X8.2X550)	1
73	09401-08412	卡扣	Clip	1
74	09408-00056	卡扣	Clip	1
75	18498-87JC1	防护罩(长450)	Protector (L:450)	1
76	08316-10067	螺母	Nut	1
77	15118-93J00	螺栓	Bolt	1
78	15141-93J00	燃油泵盖	COVER,FUEL PUMP	1

图 147B燃油泵/燃油蒸汽分离器(SS型号) Fuel Pump/Fuel Vapor Separator SS Model

REF	零件编号	中文名称	英文名称	数量
1	15100-98J00	燃油泵(L)	Fuel Pump (L)	1
2	15410-93J11	燃油滤清器总成	Fuel Filter Assembly	1
3	15411-93J10	燃油滤清器盖	Fuel Filter Cap	1
4	15415-93J10	燃油滤清器O型圈	Fuel Filter O-Ring	1
5	15412-93J10	燃油滤清器滤芯	Fuel Filter Element	1
6	15413-93J10	燃油滤清器杯	Fuel Filter Cup	1
7	15644-93J00	燃油滤清器罩盖	Fuel Filter Cover	3
8	15633-93J20	燃油软管（H型）	Fuel Hose (H)	1
9	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
10	15440-93J00	高压燃油滤清器	H/P Fuel Filter	1
11	09320-08501	缓冲垫	Cushion	2
12	15773-90J10	燃油软管联管节	UNION,FUEL HOSE	1
13	15830-93J00	三通联管节	3 Way Union	1
14	09169-06093	垫片	Washer	3
15	15770-93J00	燃油冷却器	Fuel Cooler	1
16	09168-12013	垫片	Gasket	3
17	09360-12008	联管螺栓	Union Bolt	1
18	09363-08004	联管节	Union	1
19	15600-98J50	分离器总成	SEPARATOR ASSY,	1
20	13370-93J10	针阀总成	Needle Valve Assembly	1
21	15626-93J00	VST密封件	VST Seal	1
22	15650-93J00	浮子总成	Float Assembly	1
23	15200-87820	燃油泵总成	Fuel Pump Assembly	1
24	15647-93J00	燃油泵衬套	Fuel Pump Bushing	1
25	15641-90J00	燃油泵隔套	Fuel Pump Spacer	1
26	15642-90J00	燃油泵滤清器	Fuel Pump Filter	1
27	15654-99E00	浮子销	Float Pin	1
28	02142-0408B	螺钉	SCREW	1
29	02112-05107	5X10十字槽螺钉	5 X 10 CROSS SC	1
30	15760-93J01	燃油压力调节器	Fuel Pressure Regulator	1
31	15628-99E00	螺钉(长15)	Screw (L:15)	6
32	15627-93J00	螺钉(停产)	Screw (NLA)	1
33	09320-12094	消音器B型缓冲垫	CUSHION,SLCNR B	3
34	15675-93J00	冷却器支架螺栓	Cooler Bracket Bolt	3
35	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
36	09401-11414	卡扣	Clip	14
37	15636-93J30	燃油软管（L型）	Fuel Hose (L)	1
38	15686-93J00	燃油软管夹	Fuel Hose Clip	1
39	15672-93J10	燃油冷却器支架	Fuel Cooler Bracket	1
40	01500-06167	螺栓	BOLT	4
41	15635-93J30	燃油软管（H型）	Fuel Hose (H)	1
42	15632-93J30	燃油软管（H型）	Fuel Hose (H)	1
43	15673-98J00	燃油滤清器支架	Fuel Filter Bracket	1
44	01550-06257	螺栓	BOLT	2
45	15643-93J00	燃油滤清器(L型)	Fuel Filter (L)	1
46	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
47	15634-93J20	燃油软管（H型）	Fuel Hose (H)	1
48	09116-06525	螺栓	Bolt	3
49	15674-93J00	止回阀支架	Check Valve Bracket	1
50	15645-93J00	止回阀	Check Valve	1
51	15637-93J30	燃油软管（L型）	Fuel Hose (L)	1
52	15629-99E10	放油螺丝	Drain Screw	2
53	15683-87J00	放油软管(长120)	Drain Hose (L:120)	1
54	02112-0406B	螺钉	SCREW	3
55	09343-70503-600	燃油软管(7x12x600)	Fuel Hose (7x12x600)	1
56	09401-11423	卡扣	Clip	2
57	18498-90J61	防护罩(15.4x18.4x70)	Protector (15.4x18.4x70)	1
58	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
59	09116-06202	螺栓带垫圈(6x25)	Bolt w/Washer (6x25)	2
60	15671-93J00	蒸汽分离器支架(停产)	Vapor Separator Bracket (NLA)	1
61	01550-06357	螺栓	BOLT	2
62	09169-08042	垫片	Washer	6
63	01550-0840C	螺栓	Bolt	3
64	18417-93J00	净化阀支架	Purge Valve Bracket	1
65	01550-0612C	螺栓	BOLT	2
66	18117-52G10	蒸发净化阀总成	Evap Purge Valve Assy	1
67	09352-50003-080	软管(5X8.2X080)	HOSE(5X8.2X080)	1
68	13671-02F00	卡扣	Clip	1
69	15114-93J00	燃油泵支架1号	Fuel Pump Bracket No. 1	1
70	15115-93J02	燃油泵支架	RACKET,FUEL PUP	1
71	15695-98L00	蒸发联管	Evaporation Union	1
72	09352-50003-550	软管(5X8.2X550)	HOSE(5X8.2X550)	1
73	09401-08412	卡扣	Clip	1
74	09408-00056	卡扣	Clip	1
75	18498-87JC1	防护罩(长450)	Protector (L:450)	1
76	08316-10067	螺母	Nut	1
77	15118-93J00	螺栓	Bolt	1

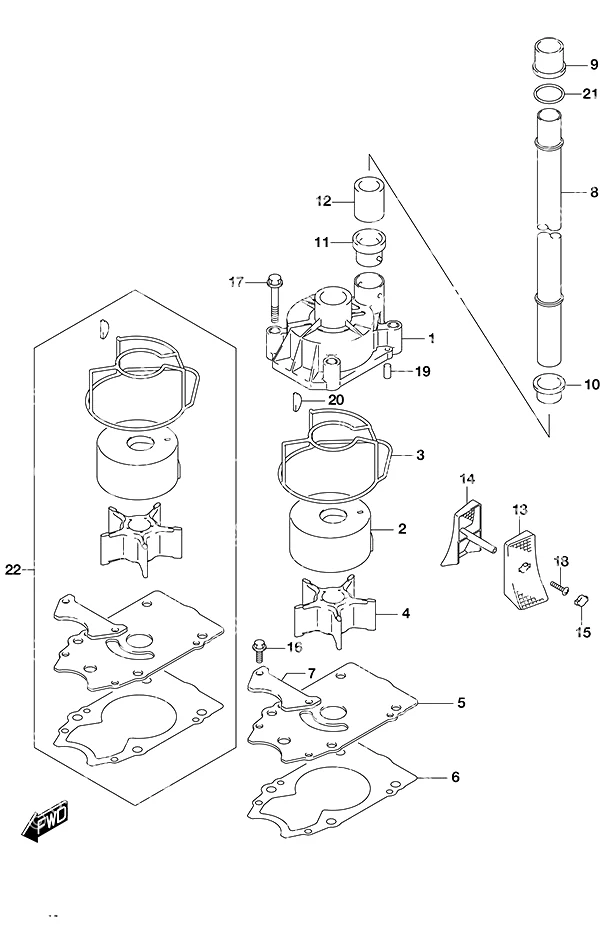

图 160水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17410-93J01	水泵壳体	Water Pump Case	1
2	17413-93J02	水泵壳体套筒	Water Pump Case Sleeve	1
3	17416-93J01	水泵密封环	Water Pump Seal Ring	1
4	17461-93J02	水泵叶轮	IMPELLER,WATER	1
5	17471-98J02	水泵板	Water Pump Plate	1
6	17472-98J00	水泵板衬垫	Water Pump Plate Gasket	1
7	17473-98J00	2号水泵板	Water Pump Plate No. 2	1
9	17562-93J01	上水管衬套	Upper Water Tube Bushing	1
10	17563-93J01	下水管衬套	Lower Water Tube Bushing	1
11	17564-93J01	水泵壳体衬套	Water Pump Case Bushing	1
12	17612-93J00	水管隔套	Water Tube Spacer	1
13	17631-93L10	左舷侧滤水器	Port Side Water Filter	1
14	17632-93L10	右舷侧水滤器	Starboard Side Water Filter	1
15	29116-93J00	螺栓(6x20)	Bolt (6x20)	2
16	09116-08131	螺栓(8x45)	Bolt (8x45)	4
17	09132-04034	螺钉(4x18)	Screw (4x18)	1
18	09202-06031	定位销(6x12)	Knock Pin (6x12)	2
19	09420-05009	水泵键	Water Pump Key	1
20	09168-20002	垫片 (20.5x30x1.5)	Gasket (20.5x30x1.5)	1
21	17633-93L00	水滤器盖	Water Filter Cover	1
22	17400-98J06	DF250SS/250AP/300/300AP水泵维修套件	Water Pump Repair Kit DF250SS/250AP/300/300AP	1
23	17416-93J01	水泵密封环	Water Pump Seal Ring	1
24	17461-93J02	水泵叶轮	IMPELLER,WATER	1
25	17471-98J02	水泵板	Water Pump Plate	1
26	17472-98J00	水泵板衬垫	Water Pump Plate Gasket	1
27	17473-98J00	2号水泵板	Water Pump Plate No. 2	1
28	09420-05009	水泵键	Water Pump Key	1
29	17413-93J02	水泵壳体套筒	Water Pump Case Sleeve	1

图 160A水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17410-93J01	水泵壳体	Water Pump Case	1
2	17413-93J02	水泵壳体套筒	Water Pump Case Sleeve	1
3	17416-93J01	水泵密封环	Water Pump Seal Ring	1
4	17461-93J02	水泵叶轮	IMPELLER,WATER	1
5	17471-93J02	水泵板	Water Pump Plate	1
6	17472-93J00	水泵板衬垫	Water Pump Plate Gasket	1
8	17562-93J01	上水管衬套	Upper Water Tube Bushing	1
9	17563-93J01	下水管衬套	Lower Water Tube Bushing	1
10	17564-93J01	水泵壳体衬套	Water Pump Case Bushing	1
11	17612-93J00	水管隔套	Water Tube Spacer	1
14	09116-08131	螺栓(8x45)	Bolt (8x45)	4
15	09132-04034	螺钉(4x18)	Screw (4x18)	1
16	09202-06031	定位销(6x12)	Knock Pin (6x12)	2
17	09420-05009	水泵键	Water Pump Key	1
18	09168-20002	垫片 (20.5x30x1.5)	Gasket (20.5x30x1.5)	1
19	17400-93J06	DF200/225/250水泵维修套件	Water Pump Repair Kit DF200/225/250	1

图 160B不锈钢型号水泵 Water Pump SS Model

REF	零件编号	中文名称	英文名称	数量
1	17410-93J01	水泵壳体	Water Pump Case	1
2	17413-93J02	水泵壳体套筒	Water Pump Case Sleeve	1
3	17416-93J01	水泵密封环	Water Pump Seal Ring	1
4	17461-93J02	水泵叶轮	IMPELLER,WATER	1
5	17471-98J02	水泵板	Water Pump Plate	1
6	17472-98J00	水泵板衬垫	Water Pump Plate Gasket	1
7	17473-98J00	2号水泵板	Water Pump Plate No. 2	1
9	17562-93J01	上水管衬套	Upper Water Tube Bushing	1
10	17563-93J01	下水管衬套	Lower Water Tube Bushing	1
11	17564-93J01	水泵壳体衬套	Water Pump Case Bushing	1
12	17612-93J00	水管隔套	Water Tube Spacer	1
13	17631-98J20	水口盖	COVER,WATER POR	1
14	17632-98J20	水稳定器盖	COVER,WATER STB	1
15	17633-98J10	水滤盖	CAP,WATER FILTE	1
16	29116-93J00	螺栓(6x20)	Bolt (6x20)	2
17	09116-08131	螺栓(8x45)	Bolt (8x45)	4
18	09132-04034	螺钉(4x18)	Screw (4x18)	1
19	09202-06031	定位销(6x12)	Knock Pin (6x12)	2
20	09420-05009	水泵键	Water Pump Key	1
21	09168-20002	垫片 (20.5x30x1.5)	Gasket (20.5x30x1.5)	1
22	17400-98J06	DF250SS/250AP/300/300AP水泵维修套件	Water Pump Repair Kit DF250SS/250AP/300/300AP	1

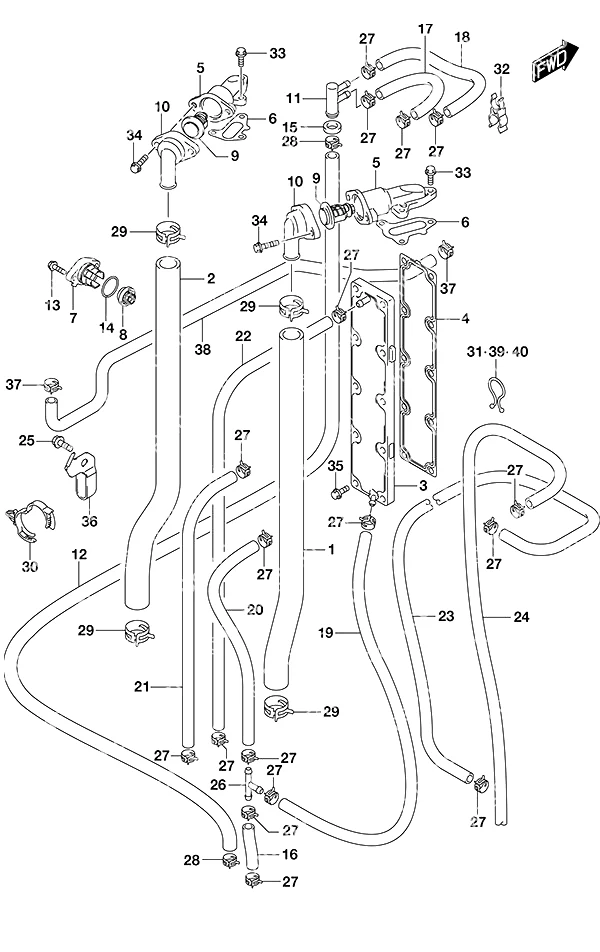

图 162节温器 Thermostat

REF	零件编号	中文名称	英文名称	数量
1	11196-93J00	回水软管	Water Return Hose	1
2	11197-93J00	回水软管	Water Return Hose	1
3	11270-93J00	气缸体水套板	Cylinder Block Water Jacket Plate	1
4	11272-93J00	气缸体板衬垫	Cylinder Block Plate Gasket	1
5	17581-93J00	出水管	Water Outlet Pipe	2
6	17582-93J00	出水管垫片	Water Outlet Pipe Gasket	2
7	17611-90J00	水压阀盖	Water Pressure Valve Cover	1
8	17660-99E01	水压阀	Water Pressure Valve	1
10	17681-93J00	节温器盖	Thermostat Cover	2
11	17711-90J00	三通水管	Water Hose 3 Way	1
12	17712-93J01	三通水软管	HOSE,WATER(3 WA	1
13	09116-06121	螺栓(6x25)	Bolt (6x25)	2
14	09280-26006	O型圈	O-Ring	1
15	09320-12093	缓冲垫	CUSHION	1
16	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
17	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
18	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
19	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
20	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
21	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
22	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
23	09352-50006-00B	软管(5x9x2000)	Hose (5x9x2000)	1
24	09352-50006-00B	软管(5x9x2000)	Hose (5x9x2000)	1
25	01550-0812C	01550-0812C	01550-0812C	1
26	09367-06002	三通	3 Way	1
27	09401-08413	卡扣	Clip	18
28	09401-14409	卡扣	Clip	2
29	09401-25406	卡扣	Clip	4
30	09403-25304	夹具(停产)	Clamp (NLA)	1
31	09408-00008	卡箍	Clamp	1
32	09408-00056	卡扣	Clip	1
33	01550-0620C	螺栓	BOLT	6
34	01550-0620C	螺栓	BOLT	4
35	01550-0625C	螺栓	BOLT	10
36	17713-98J01	水喉支架	HOLDER,WATER HO	1
37	09401-15414	卡扣	Clip	2
38	17915-98J02	冲洗水软管	HOSE,WATER FLUS	1
39	09408-00024	卡箍	Clamp	1
40	09408-00021	夹具(停产)	Clamp (NLA)	1
41	36617-93J10	线束支架	Harness Bracket	1
42	01550-0612C	螺栓	BOLT	1

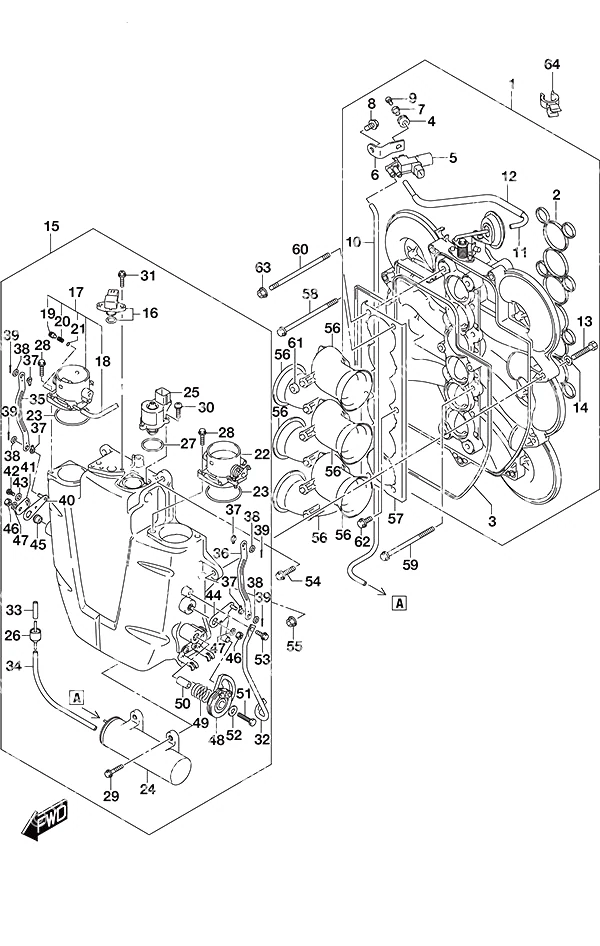

图 163节气门体 Throttle Body

REF	零件编号	中文名称	英文名称	数量
1	11193-98J01	曲轴箱通风软管	HOSE,PCV	1
2	11198-98L00	PCV阀密封	SEAL,PCV VALVE	1
3	13100-98J20	集流器总成	COLLECTOR ASSY	1
4	13137-98J00	集线器隔套	Collector Spacer	4
5	13140-98J10	集线器盖	Collector Cover	1
6	13147-98J00	集线器盖垫片	Collector Cover Gasket	1
7	13180-98J01	集线器漏斗	Collector Funnel	2
8	18590-68H00	进气压力传感器	MAP Sensor	1
9	09280-10009	O型圈	O-Ring	8
10	01550-08167	螺栓	BOLT	4
11	01550-08357	螺栓	BOLT	11
12	09103-05028	压力螺栓	BOLT,PRESSURE S	2
13	04211-11129	11×12定位销	11 X 12 DOWEL P	8
14	13134-98J00	集线器支架	Collector Bracket	1
15	13139-98J01	集线器衬垫	Collector Gasket	1
16	13310-98J01	节气门体总成	Throttle Body Assembly	1
17	13343-98J20	节气门垫片	GASKET,THROTTLE	1
18	13315-98J11	节气门减震器	DAMPER,THROTTLE	1
19	13421-98L00	节气门垫片	GASKET,THROTLE	1
20	13813-98J01	节气门衬套	GROMMET,THROTTL	1
21	09401-14409	卡扣	Clip	2
22	18118-93J00	曲轴箱通风阀	PCV Valve	1
23	09103-08370	螺栓(8x250)	Bolt (8x250)	6
24	09320-08517	电缆缓冲垫H型	CUSHION,CABLE H	4
25	09403-13310	卡箍	Clamp	1
26	09408-00155	夹具(停产)	Clamp (NLA)	1
27	01421-08357	双头螺栓	BOLT,STUD	2
28	01550-0816C	螺栓	Bolt	5
29	01550-0835C	螺栓	Bolt	2
30	01550-0860C	螺栓	Bolt	2
31	04211-11129	11×12定位销	11 X 12 DOWEL P	2
32	09159-08136	螺母	Nut	4
33	08316-1008C	螺母	Nut	2
34	09160-08161	垫圈 (8.2x23x3.2)	Washer (8.2x23x3.2)	2

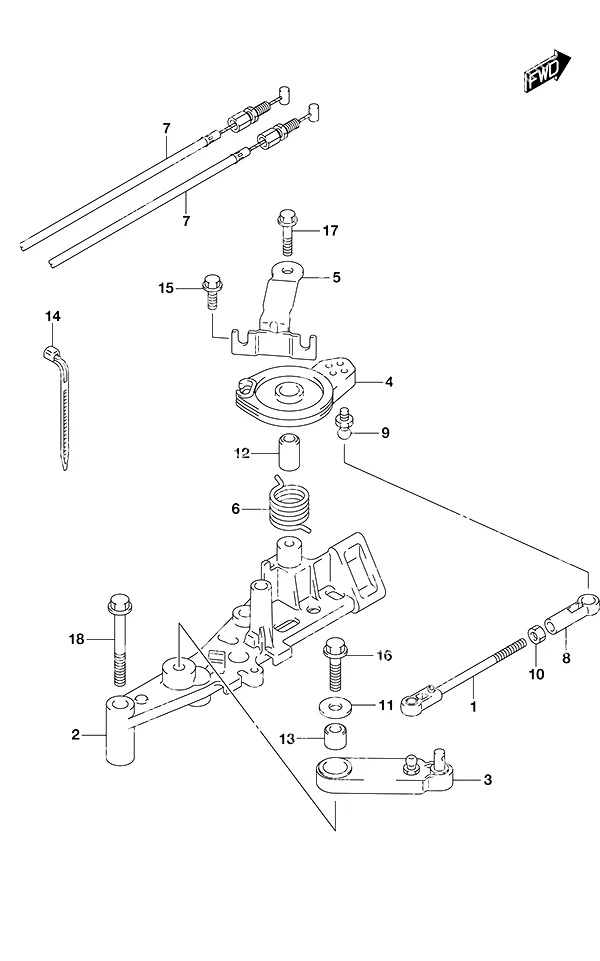

图 164油门拉杆 Throttle Rod

REF	零件编号	中文名称	英文名称	数量
1	13510-93J00	油门拉杆1号	Throttle Rod No 1	1
2	19115-93J02	节气门杆固定座	Throttle Lever Holder	1
3	19121-93J02	节气门控制杆1号	Throttle Control Lever No. 1	1
4	19148-93J00	节气门鼓轮	Throttle Drum	1
5	19184-93J00	节气门拉线支架(停产)	Throttle Cable Bracket (NLA)	1
6	19185-93J00	油门杆弹簧	Throttle Lever Spring	1
7	63610-93J01	油门拉索	CABLE,THROTTLE	2
8	67463-95200	油门拉杆连接器	Throttle Rod Connector	1
9	09119-06047	枢轴球头	Pivot Ball	1
10	09140-05005	螺母	Nut	1
11	09160-06066	垫圈 (6.5x20x1.6)	Washer (6.5x20x1.6)	1
12	09180-06186	垫片(6.2x12.6x21)	Spacer (6.2x12.6x21)	1
13	09180-06230	垫片(6.2x12.6x12.5)	Spacer (6.2x12.6x12.5)	1
14	09407-11401	夹具(L:95)	Clamp (L:95)	1
15	01550-0616C	螺栓	BOLT	1
16	01550-0625C	螺栓	BOLT	1
17	01550-06357	螺栓	BOLT	1
18	01550-08607	螺栓	BOLT	2

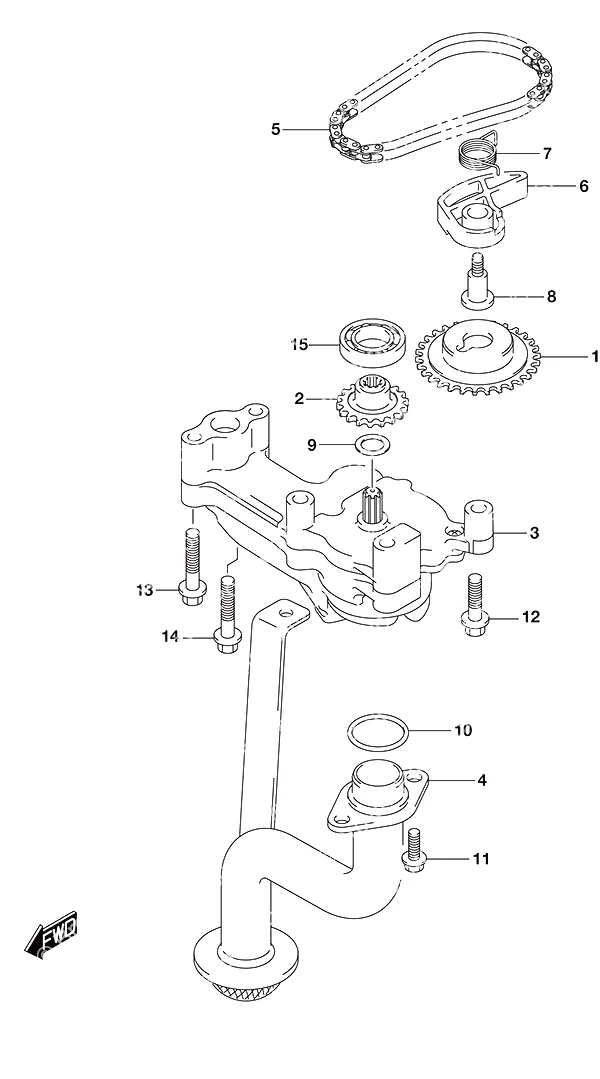

图 175机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	12632-93J11	机油泵驱动链轮	Oil Pump Drive Sprocket	1
2	16113-93J10	机油泵从动链轮	Oil Pump Driven Sprocket	1
3	16400-93J20	机油泵总成	Oil Pump Assembly	1
4	16520-93J00	机油泵滤网	Oil Pump Strainer	1
5	16760-93J00	机油泵链条	Oil Pump Chain	1
6	16781-93J00	机油泵链条张紧器	Oil Pump Chain Tensioner	1
7	16782-93J00	机油泵张紧器弹簧	Oil Pump Tensioner Spring	1
8	16783-93J01	机油泵张紧器螺栓	Oil Pump Tensioner Bolt	1
9	09181-12158	垫圈 (12x20x0.5)	Washer (12x20x0.5)	1
10	09280-22020	O型圈	O-Ring	2
11	01550-0616A	螺栓	BOLT	3
12	01550-0845A	螺栓	BOLT	1
13	01550-0865A	螺栓	BOLT	3
14	01550-0885A	螺栓	BOLT	1
15	08110-60020	B1 15X32X9轴承	B1 15X32X9 BEAR	1

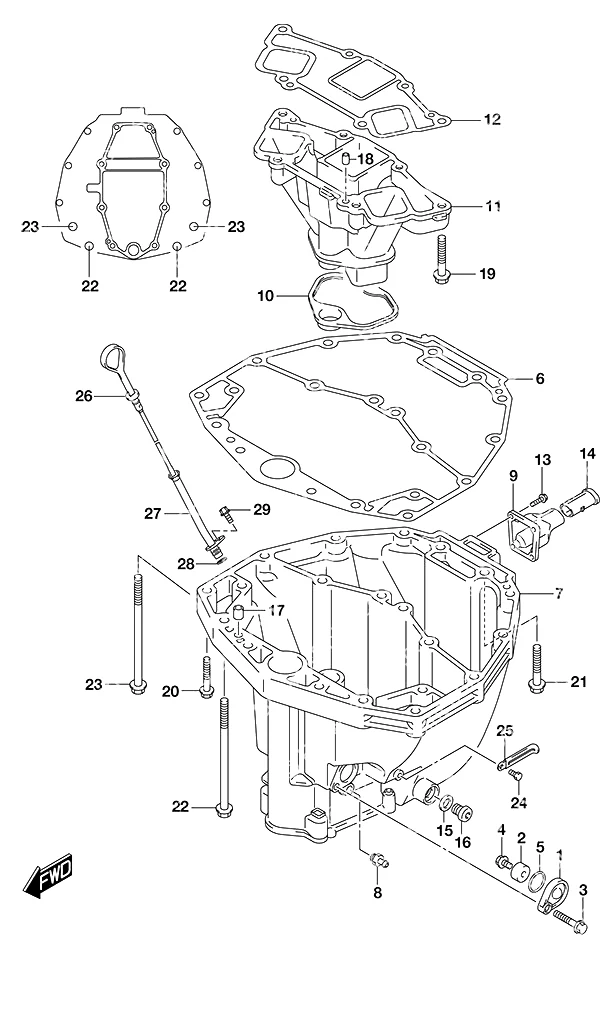

图 180油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
1	11261-93J10	防护阳极盖	Protection Anode Cover	1
3	29103-93J30	螺栓(8x25)	Bolt (8x25)	1
4	09128-06094	防护阳极螺栓	Protection Anode Bolt	1
5	09280-22019	O型圈	O-Ring	1
6	11489-93J00	油底壳衬垫	Oil Pan Gasket	1
8	11591-93J11	油底壳接头	Oil Pan Union	1
10	14154-93J02	排气管密封件	Exhaust Tube Seal	1
11	14211-98J00	排气管	Exhaust Tube	1
12	14212-93J00	排气管垫片	Exhaust Tube Gasket	1
13	29116-93J00	螺栓(6x20)	Bolt (6x20)	4
14	11435-93J01	排气管	PIPE,EXHAUST RE	1
15	09168-12012	放油螺塞垫片	Oil Drain Plug Gasket	1
16	09248-12009	放油螺塞	Oil Drain Plug	1
17	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
18	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
19	01550-1050A	螺栓	BOLT	4
20	09116-08128	螺栓(8x40)	Bolt (8x40)	10
21	09116-10175	螺栓(10x50)	Bolt (10x50)	2
22	09116-10146	螺栓 (10x195)	Bolt (10x195)	2
23	09116-10187	螺栓	BOLT	2
24	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
25	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
26	16910-93J00	油尺	Oil Level Gauge	1
27	16930-93J00	油尺导杆	Oil Level Gauge Guide	1
28	09280-09008	O型圈	O-Ring	1
29	01550-0612C	螺栓	BOLT	1

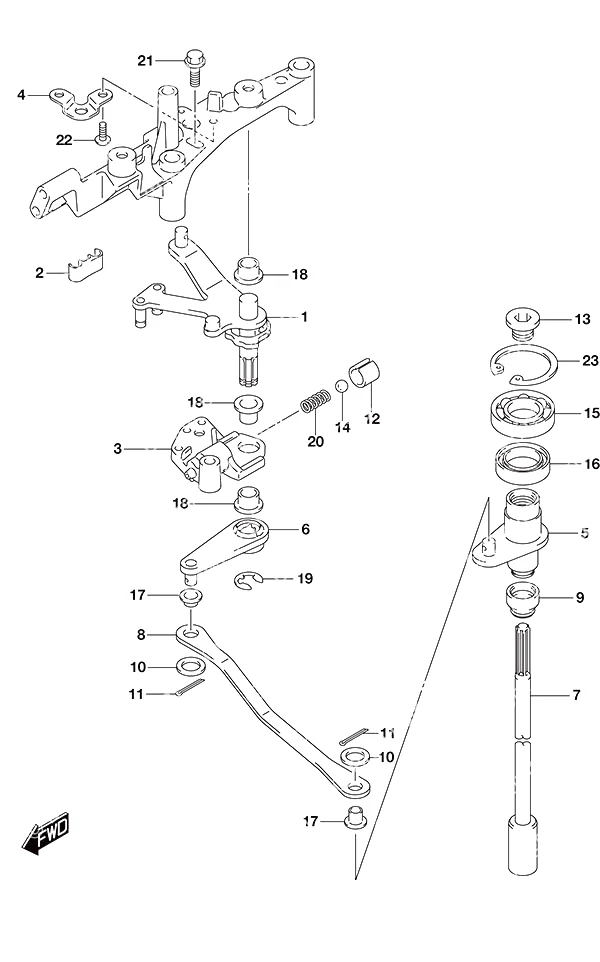

图 204离合器轴 Clutch Shaft

REF	零件编号	中文名称	英文名称	数量
1	21110-98J02	离合器操纵杆	Clutch Lever	1
2	21131-93J00	离合器操纵杆衬套	Clutch Lever Bushing	1
3	21151-93J00	离合器操纵杆固定座	Clutch Lever Holder	1
4	09160-10148	垫片(10x20x3)	Washer (10x20x3)	1
5	21210-98J01	离合器轴	Clutch Shaft	1
6	21230-98J01	离合器轴臂	Clutch Shaft Arm	1
7	23111-93J00	离合器推杆(X, XX型)	Clutch Rod (X, XX)	1
8	23115-98J00	离合器操纵杆连杆	Clutch Lever Link	1
9	25223-96J00	换挡杆防尘密封	Seal, Shift Rod Dust	1
10	09160-06094	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	2
11	09204-01006	开口销	Cotter Pin	2
12	09205-10006	销 (10.2x10)	Pin (10.2x10)	1
13	09248-12011	塞子(12x9)	Plug (12x9)	1
14	09260-10005	钢球	Ball	1
15	09262-17019	轴承(17x35x8)	Bearing (17x35x8)	1
16	09289-18001	离合器轴油封	Clutch Shaft Seal	1
17	09306-06005	衬套	Bushing	2
18	09306-10001	衬套	Bushing	3
19	09383-08004	E型卡环	E Ring	1
20	09440-07051	弹簧	Spring	1
21	01550-0620C	螺栓	BOLT	1
22	02142-05107	螺钉	SCREW	2
23	08331-41359	卡簧	Circlip	1
24	21241-98J10	2号离合器操纵杆连杆	Clutch Lever Link No. 2	1
25	67467-89J01	电缆接头	Cable Connector	1
26	67471-99E00	遥控装置螺母	Remote Control Nut	1
27	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
28	09385-06012	卡扣	Clip	2
29	19115-98J10	离合器操纵杆固定座	Clutch Lever Holder	1
30	01550-0855C	螺栓	Bolt	2
31	67467-89J10	电缆接头	Cable Connector	1
32	67471-99E10	遥控装置螺母	Remote Control Nut	1

图 206离合器推杆 Clutch Rod

REF	零件编号	中文名称	英文名称	数量
2	25130-93L00	换挡拨叉	Shifter Yoke	1
3	25232-90J00	齿轮箱磁铁	Gear Case Magnet	2
4	09205-03004	弹簧销 (3x20)	Spring Pin (3x20)	1
6	25222-90J01	换挡导套密封件	Shift Guide Cover Seal	1
7	09283-10011	油封(10x22x8)	Oil Seal (10x22x8)	1
8	25321-93L00	水平换挡滑块	Horizontal Shift Slider	1
9	29116-93J00	螺栓(6x20)	Bolt (6x20)	3
10	09160-10165	附件垫圈	WASHER,ATTACHME	1
11	25113-93L20	换挡杆齿轮	GEAR,SHIFT ROD	2
12	25215-93L00	磁铁壳体	Magnet Housing	1
13	09383-07003	E型卡环	E Ring	3
14	55122-93L00	换挡杆导套壳体密封件	Shift Rod Guide Housing Seal	1
15	56141-93L00	换挡滑块壳体	Shift Slider Housing	1
16	17637-93L00	左舷前侧滤水器	Port Front Side Water Filter	1
17	17638-93L00	右舷前侧滤水器	Stdb Front Side Water Filter	1
18	55321-87J01	铝阳极	Aluminum Anode	1
19	01550-06357	螺栓	BOLT	2
20	09128-06094	防护阳极螺栓	Protection Anode Bolt	1
21	09206-09012	定位销	Knock Pin	2
22	09132-04034	螺钉(4x18)	Screw (4x18)	1
23	25231-93L00	磁铁固定座	Magnet Holder	2
24	25232-94300	齿轮箱磁铁	Gear Case Magnet	2

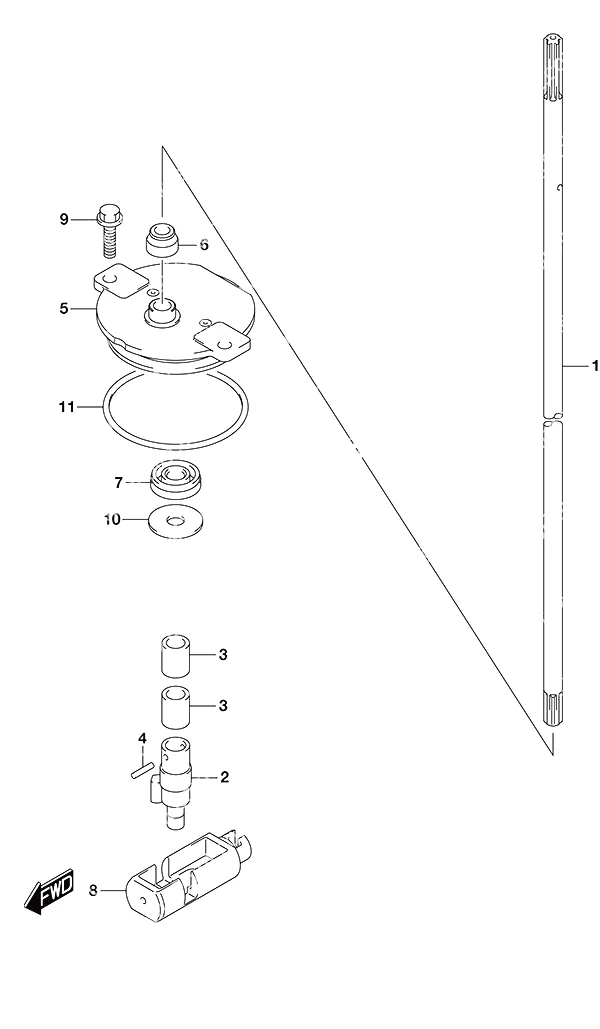

图 206A离合器推杆 Clutch Rod

REF	零件编号	中文名称	英文名称	数量
2	25131-93J00	换挡拨叉	Shifter Yoke	1
3	25232-96302	齿轮箱磁铁	Gear Case Magnet	1
4	09205-02006	弹簧销 (2x12)	Spring Pin (2x12)	2
5	25141-93J00	换挡杆导套壳体	Shift Rod Guide Housing	1
6	25223-96J00	换挡杆防尘密封	Seal, Shift Rod Dust	1
7	09282-08005	换挡杆导套壳体油封	Shift Rod Guide Housing Oil Seal	1
8	25321-93J00	水平换挡滑块	Horizontal Shift Slider	1
9	29116-93J00	螺栓(6x20)	Bolt (6x20)	2
10	09160-08151	换挡杆垫片	Shift Rod Washer	1
11	09280-60007	O型圈	O-Ring	1

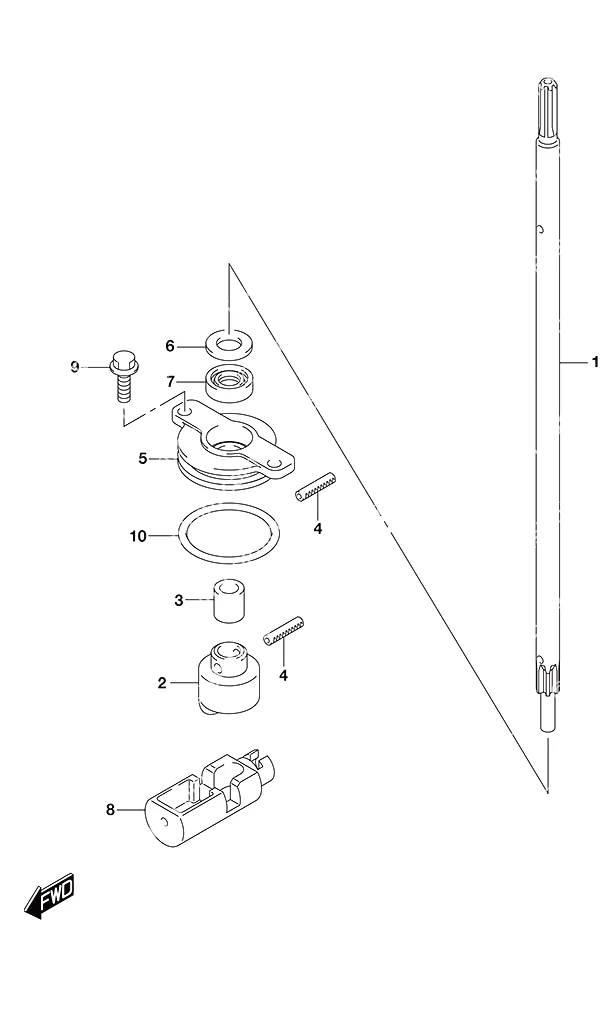

图 206BSS型离合器推杆 Clutch Rod SS Model

REF	零件编号	中文名称	英文名称	数量
1	25111-98J00	换挡拉杆(LX型)	Shift Rod (L, X)	1
2	25131-98J00	换挡拨叉	Shifter Yoke	1
3	25232-90J00	齿轮箱磁铁	Gear Case Magnet	1
4	09205-04002	弹簧销 (4x20)	Spring Pin (4x20)	2
5	25141-98J01	换挡杆导套壳体	Shift Rod Guide Housing	1
6	25222-90J01	换挡导套密封件	Shift Guide Cover Seal	1
7	09283-10011	油封(10x22x8)	Oil Seal (10x22x8)	1
8	25321-98J00	水平换挡滑块	Horizontal Shift Slider	1
9	29116-93J00	螺栓(6x20)	Bolt (6x20)	2
10	09280-40019	O型圈	O-Ring	1

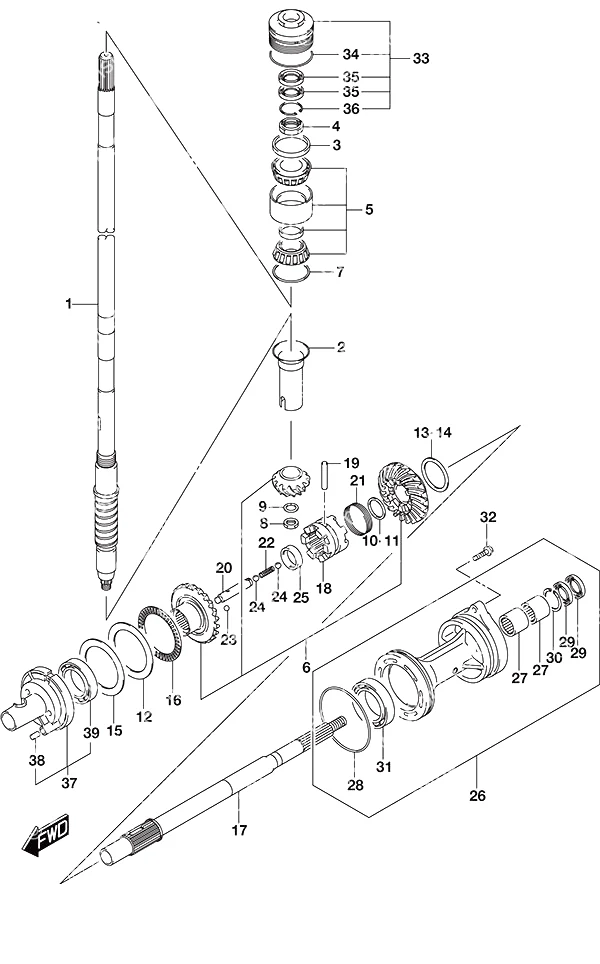

图 220变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	57133-93L00	驱动轴轴环	Drive Shaft Collar	1
3	57134-93J00	驱动轴轴承隔套	Drive Shaft Bearing Spacer	1
4	09159-28003	驱动轴轴承螺母	Drive Shaft Bearing Nut	1
5	09269-32002	轴承(32x66x49)	Bearing (32x66x49)	1
6	57300-93L20	小齿轮与齿轮组	Pinion & Gear Set	1
8	09140-16026	螺母16mm	Nut 16mm	1
9	08221-16256	垫片	Washer	1
10	09180-32006	垫片(32.4x40x3)	Spacer (32.4x40x3)	1
12	09160-60012	垫圈 (60x72x3)	Washer (60x72x3)	1
13	09263-80002	轴承 (80x105x4)	Bearing (80x105x4)	1
16	09265-30033	轴承(30x72x28.75)	Bearing (30x72x28.75)	1
17	57610-93L10	螺旋桨轴总成	Propeller Shaft Assembly	1
18	57621-93L00	离合器换挡拨叉	Clutch Dog Shifter	1
19	09202-08013	离合器换挡拨叉销	Clutch Dog Shifter Pin	1
20	57631-93L01	连接器插针	Connector Pin	1
21	09440-58001	离合器弹簧	Clutch Dog Spring	1
22	57617-93L00	定位弹簧	Detent Spring	1
23	06111-07004	钢球 7/32	STEEL BALL 7/32	2
24	06111-11004	钢球	BALL	2
25	56120-93L30	推进器壳体组件	HOUSING COMP,PR	1
26	09263-30063	轴承(30x40x25)	Bearing (30x40x25)	1
27	09265-32003	轴承(32x58x17)	Bearing (32x58x17)	1
28	09280-00047	O型圈	O-Ring	1
29	09280-80001	O型圈	O RING	1
30	09282-30006	油封(30x45x6)	Oil Seal (30x45x6)	2
31	09381-40003	卡簧	Circlip	1
32	56147-93L00	螺旋桨轴轴承座隔套	Prop Shaft Bearing Housing Spacer	1
33	56130-93J02	驱动轴轴承座	Drive Shaft Bearing Housing	1
34	09280-66004	O型圈	O-Ring	1
35	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
36	09381-40003	卡簧	Circlip	1
37	57622-93L00	前进推力隔套	Forward Thrust Spacer	1
38	09164-50002	波形垫圈	Wave Washer	1
39	09381-72003	卡环	Snap Ring	1
40	09140-48001	螺母	Nut	1
41	56122-93L00	螺旋桨轴轴承座止动件	Prop Shaft Bearing Housing Stopper	1
42	56126-93L10	螺旋桨轴轴承座垫片1号	Prop Shaft Bearing Housing Washer No. 1	1
43	56127-93L00	螺旋桨轴轴承座垫片2号	Prop Shaft Bearing Housing Washer No. 2	1
44	56128-93L00	螺旋桨轴轴承座油封	Prop Shaft Bearing Housing Seal	1
45	56129-93L00	止动器衬套	Stopper Bushing	1
46	09280-00050	O型圈	O-Ring	1
47	57527-93L00	轴承内隔套	Bearing Inner Spacer	1
48	57541-93L00	轴承外隔套	Bearing Outer Spacer	1
49	09265-50004	轴承(50x80x20)	Bearing (50x80x20)	1
50	09265-55001	轴承(55x100x22.75)	Bearing (55x100x22.75)	1

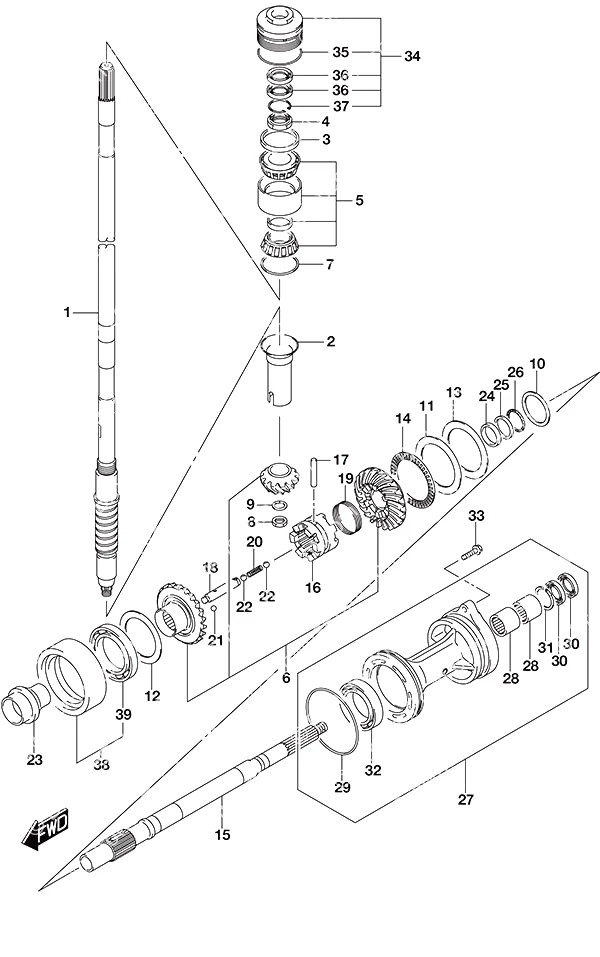

图 220A变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	57133-93J00	驱动轴轴环	Drive Shaft Collar	1
3	57134-93J00	驱动轴轴承隔套	Drive Shaft Bearing Spacer	1
4	09159-28003	驱动轴轴承螺母	Drive Shaft Bearing Nut	1
5	09269-32002	轴承(32x66x49)	Bearing (32x66x49)	1
6	57300-93860	小齿轮与齿轮组	Pinion & Gear Set	1
8	09140-16021	小齿轮螺母	Pinion Nut	1
9	08221-16256	垫片	Washer	1
10	57500-87861	螺旋桨轴调整垫片组	Propeller Shaft Shim Set	1
12	09160-75002	推力垫圈	Thrust Washer	1
13	57500-87852	倒挡齿轮垫片组	Reverse Gear Shim Set	1
16	09269-75002	推力轴承	Thrust Bearing	1
17	57610-93J00	螺旋桨轴总成	Propeller Shaft Assembly	1
18	57621-93J10	离合器换挡拨叉	Clutch Dog Shifter	1
19	09202-08007	销 (8x49)	Pin (8x49)	1
20	57631-93J00	连接器插针	Connector Pin	1
21	09440-52003	离合器换挡拨叉弹簧	Clutch Dog Shifter Spring	1
22	09440-09040	定位弹簧	Detent Spring	1
23	06111-07004	钢球 7/32	STEEL BALL 7/32	2
24	06111-11004	钢球	BALL	2
25	09180-25082	止动器	Stopper	1
27	09263-30063	轴承(30x40x25)	Bearing (30x40x25)	2
28	09280-00040	O型圈	O-Ring	1
29	09282-30006	油封(30x45x6)	Oil Seal (30x45x6)	2
30	09381-40003	卡簧	Circlip	1
31	08113-60100	B1 50X80X16轴承	B1 50X80X16 BEA	1
32	09116-08158	螺栓(8x35)	Bolt (8x35)	2
33	56130-93J02	驱动轴轴承座	Drive Shaft Bearing Housing	1
34	09280-66004	O型圈	O-Ring	1
35	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
36	09381-40003	卡簧	Circlip	1
37	56140-93J20	飞轮壳体组件	HOUSING COMP,FW	1
38	04221-08129	销 8×12	PIN 8X12	1
39	09263-50009	前进齿轮轴承	Forward Gear Bearing	1

图 220B变速箱(倒车) Transmission (C/R)

REF	零件编号	中文名称	英文名称	数量
2	57133-93J00	驱动轴轴环	Drive Shaft Collar	1
3	57134-93J00	驱动轴轴承隔套	Drive Shaft Bearing Spacer	1
4	09159-28003	驱动轴轴承螺母	Drive Shaft Bearing Nut	1
5	09269-32002	轴承(32x66x49)	Bearing (32x66x49)	1
6	57300-93870	小齿轮与齿轮组(C/R)	Pinion & Gear Set (C/R)	1
8	09140-16021	小齿轮螺母	Pinion Nut	1
9	08221-16256	垫片	Washer	1
11	09160-75002	推力垫圈	Thrust Washer	1
14	09269-75002	推力轴承	Thrust Bearing	1
15	57610-93J20	螺旋桨轴总成(大修件)	Propeller Shaft Assembly (C/R)	1
16	57621-93J20	离合器换挡拨叉	Clutch Dog Shifter	1
17	09202-08007	销 (8x49)	Pin (8x49)	1
18	57631-93J00	连接器插针	Connector Pin	1
19	09440-52003	离合器换挡拨叉弹簧	Clutch Dog Shifter Spring	1
20	09440-09040	定位弹簧	Detent Spring	1
21	06111-07004	钢球 7/32	STEEL BALL 7/32	2
22	06111-11004	钢球	BALL	2
23	57622-93J00	前进推力隔套	Forward Thrust Spacer	1
24	09160-30055	垫圈 (30x47x6)	Washer (30x47x6)	1
26	09269-30014	推力轴承(30x47x2)	Thrust Bearing (30x47x2)	1
28	09263-30063	轴承(30x40x25)	Bearing (30x40x25)	2
29	09280-00040	O型圈	O-Ring	1
30	09282-30006	油封(30x45x6)	Oil Seal (30x45x6)	2
31	09381-40003	卡簧	Circlip	1
32	09263-50009	前进齿轮轴承	Forward Gear Bearing	1
33	09116-08158	螺栓(8x35)	Bolt (8x35)	2
34	56130-93J02	驱动轴轴承座	Drive Shaft Bearing Housing	1
35	09280-66004	O型圈	O-Ring	1
36	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
37	09381-40003	卡簧	Circlip	1
38	56140-93J10	倒挡齿轮轴承座	Reverse Gear Bearing Housing	1
39	09262-60002	轴承(60x85x13)	Bearing (60x85x13)	1

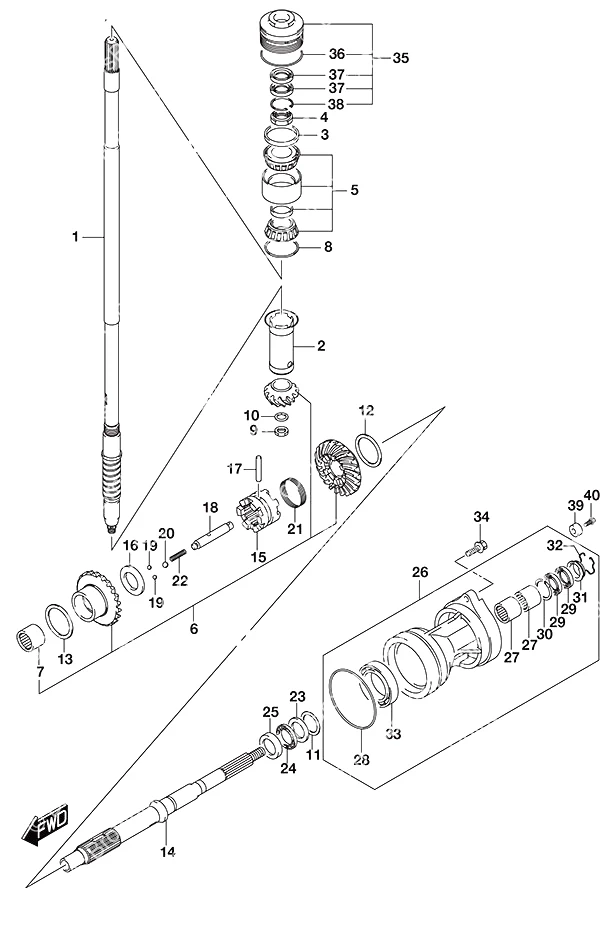

图 220C变速箱SS型号 Transmission SS Model

REF	零件编号	中文名称	英文名称	数量
2	57133-98J00	驱动轴轴环	Drive Shaft Collar	1
3	57134-93J00	驱动轴轴承隔套	Drive Shaft Bearing Spacer	1
4	09159-28003	驱动轴轴承螺母	Drive Shaft Bearing Nut	1
5	09269-32002	轴承(32x66x49)	Bearing (32x66x49)	1
6	57300-98Y10	小齿轮与齿轮组	PINION & GEAR S	1
7	09263-25067	轴承(25x32x26)	Bearing (25x32x26)	1
9	09140-16026	螺母16mm	Nut 16mm	1
10	08221-16256	垫片	Washer	1
14	57610-98J20	螺旋桨轴总成	Propeller Shaft Assembly	1
15	57621-98J10	离合器换挡拨叉	Clutch Dog Shifter	1
16	09160-25080	推力垫圈	Thrust Washer	1
17	09202-08011	离合器换挡拨叉销	Clutch Dog Shifter Pin	1
18	57631-98J10	连接器插针	Connector Pin	1
19	06111-07004	钢球 7/32	STEEL BALL 7/32	2
20	06111-11004	钢球	BALL	2
21	09440-56001	离合器换挡拨叉弹簧	Clutch Dog Shifter Spring	1
22	09440-09040	定位弹簧	Detent Spring	1
23	09160-30056	垫圈 (32x47x3)	Washer (32x47x3)	1
24	09269-30014	推力轴承(30x47x2)	Thrust Bearing (30x47x2)	1
25	09160-30055	垫圈 (30x47x6)	Washer (30x47x6)	1
26	56120-98J01-YAY	螺旋桨轴轴承座	Propeller Shaft Bearing Housing	1
27	09263-30063	轴承(30x40x25)	Bearing (30x40x25)	2
28	09280-00040	O型圈	O-Ring	1
29	09282-30006	油封(30x45x6)	Oil Seal (30x45x6)	2
30	09381-40003	卡簧	Circlip	1
31	56123-93J00	油封保护罩	Oil Seal Protector	1
32	09387-45001	不锈钢定位环	Set Ring (SUS)	1
33	08113-62100	轴承	BEARING	1
34	09116-10177	螺栓 (10x35)	Bolt (10x35)	2
35	56130-93J02	驱动轴轴承座	Drive Shaft Bearing Housing	1
36	09280-66004	O型圈	O-Ring	1
37	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
38	09381-40003	卡簧	Circlip	1
39	55321-87J01	铝阳极	Aluminum Anode	1
40	09128-06094	防护阳极螺栓	Protection Anode Bolt	1

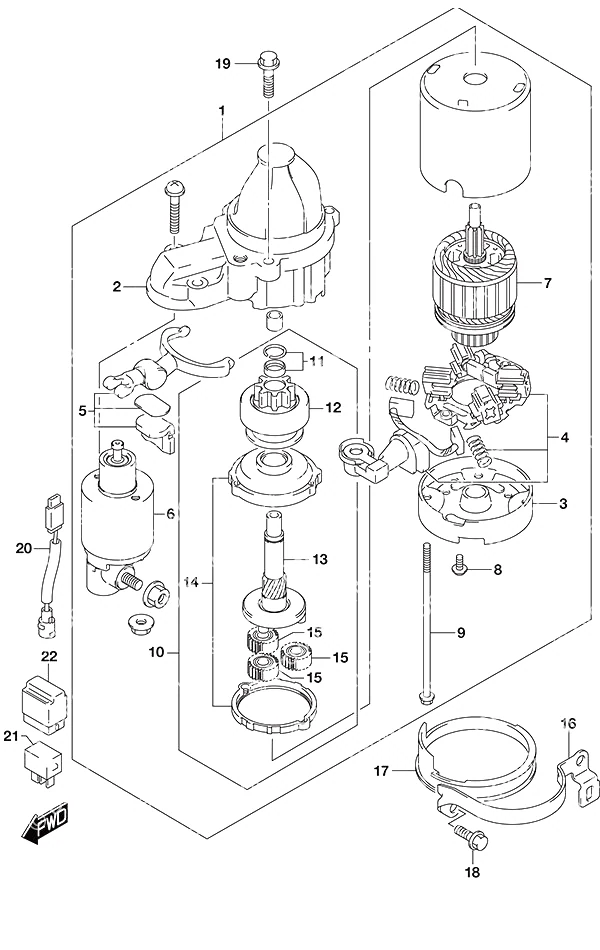

图 301启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-98L10	启动马达总成	Starter Motor Assembly	1
2	31150-98L00	齿轮箱	Gear Case	1
3	31170-92J00	后壳体	Rear Housing	1
4	31173-98L00	电刷架总成	Brush Holder Assembly	1
5	31191-63J00	操纵杆总成	Lever Assembly	1
6	31220-98L10	开关总成	Switch Assembly	1
7	31311-63J00	电枢	Armature	1
8	31192-92J00	螺钉套件	Screw Set	1
9	31261-75F10	贯穿螺栓	Through Bolt	2
10	31340-98L00	启动马达离合器套装	Starting Motor Clutch Set	1
11	31313-86030	止动器套装	Stopper Set	1
12	31320-98L00	小齿轮总成	Pinion Assembly	1
13	31341-98L00	小齿轮轴	Pinion Shaft	1
14	31343-63J00	内齿轮	Internal Gear	1
15	31344-63J00	行星齿轮	Planetary Gear	3
16	31912-93J01	启动马达带	Starting Motor Band	1
17	31918-92J01	下减震器	Lower Damper	1
18	01550-08207	螺栓	BOLT	2
19	01550-08307	螺栓	BOLT	2
20	36645-93J00	导线	Wire Lead	1

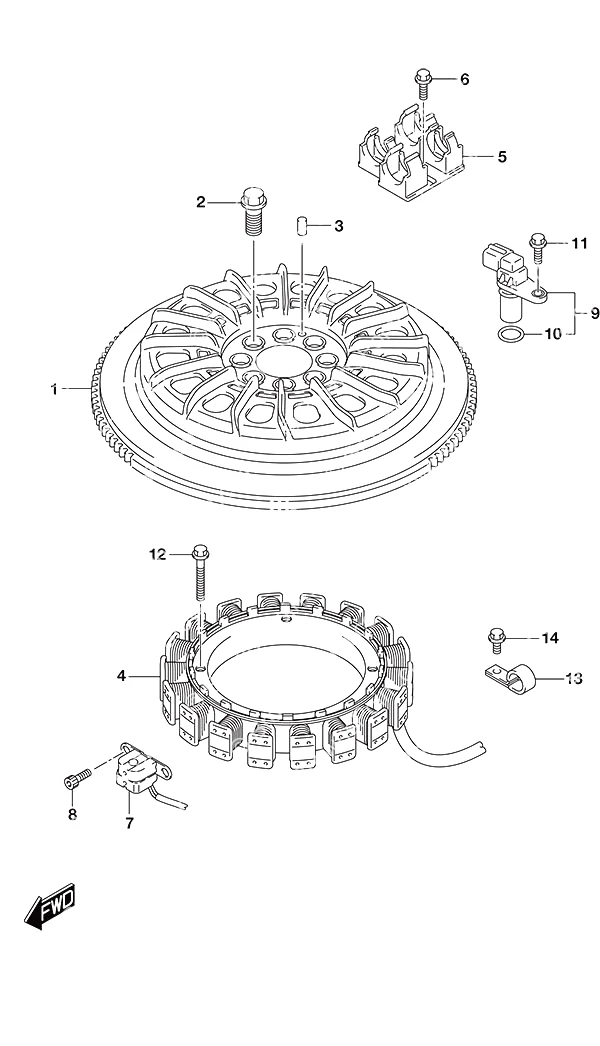

图 303磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
1	32102-98J30	飞轮组件,M型	FLYWHEEL COMP,M	1
2	09103-12125	飞轮螺栓(12x26)	Flywheel Bolt (12x26)	8
3	09202-06031	定位销(6x12)	Knock Pin (6x12)	1
4	32120-93J01	蓄电池线圈组件	COIL COMP,BATTE	1
5	32131-93J00	定子连接器支架(停产)	Stator Connector Holder (NLA)	1
6	01550-0616C	螺栓	BOLT	2
7	32160-88L01	曲轴位置/点火正时线圈	CKP/Ignition Timimg Coil	1
8	09106-05030	螺栓(5x10)	Bolt (5x10)	2
9	33220-98J00	凸轮位置传感器	Cam Position Sensor	3
10	33221-42F00	O型圈	O-Ring	3
11	01550-0616C	螺栓	BOLT	3
12	09103-06231	螺栓(6x35)	Bolt (6x35)	4
13	09403-13413	卡箍	CLAMP	2
14	01550-0612C	螺栓	BOLT	2

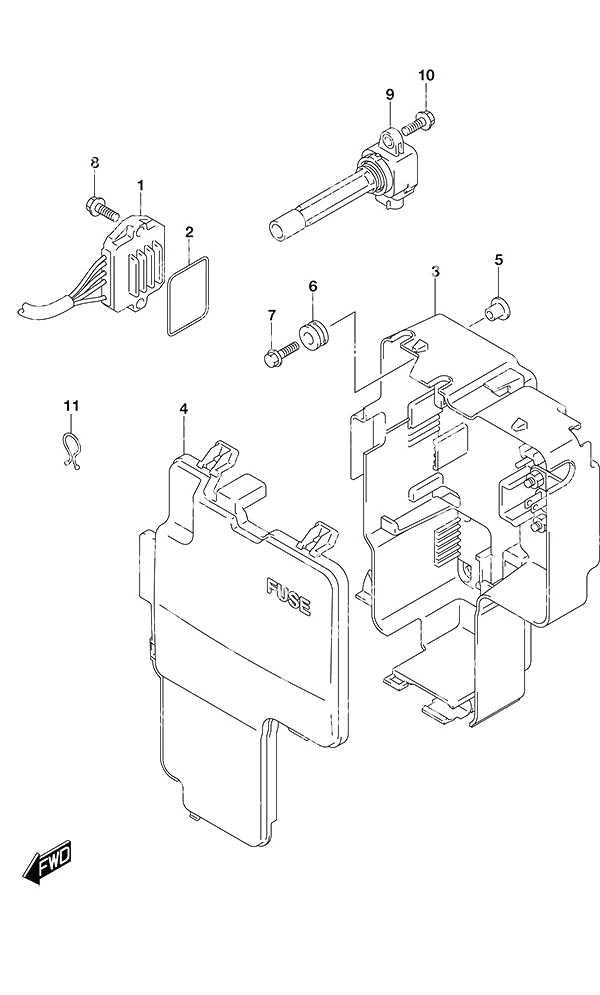

图 310整流器/点火线圈 Rectifier/Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	32800-98J01	整流调节器总成	Rectifier & Regulator Assembly	1
2	32805-93J00	整流调节器O型圈	Rectifier & Regulator O-Ring	2
3	32890-98J01	电器部件支架	Electric Parts Holder	1
4	09160-06134	垫圈 (6.5x24x1.6)	Washer (6.5x24x1.6)	1
5	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	3
6	09320-09016	缓冲垫	Cushion	3
7	09116-06202	螺栓带垫圈(6x25)	Bolt w/Washer (6x25)	3
8	09320-12095	缓冲垫	CUSHION	1
9	01550-0612C	螺栓	BOLT	1
10	01550-0625C	螺栓	BOLT	4
12	01550-0620C	螺栓	BOLT	6
13	09408-00021	夹具(停产)	Clamp (NLA)	1

图 315传感器 Sensor

REF	零件编号	中文名称	英文名称	数量
1	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
2	13655-87J01	空气温度传感器护圈	Air Temp Sensor Grommet	1
3	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
4	34830-87J20	温度传感器总成	Temp Sensor Assy	2
5	34830-87J20	温度传感器总成	Temp Sensor Assy	1
6	34840-98J03	升降感应器总成	Trim Sensor Assembly	1
7	37820-98J00	油压传感器	Oil Pressure Sensor	1
8	09125-06063	螺钉(6x10)	Screw (6x10)	1
9	09403-13413	卡箍	CLAMP	1
10	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
11	09407-14407	卡箍(长:140)	Clamp (L:140)	2
12	34841-88L01	升降感应器杠杆	Trim Sensor Lever	1
13	34845-88L02	升降传感器支架	Trim Sender Bracket	1
14	09140-05005	螺母	Nut	1
15	09136-05041	螺钉(5x20)	Screw (5x20)	1
16	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	1
17	09103-06093	螺栓6X20	Bolt 6X20	2
18	18213-98J30	氧传感器	Oxygen Sensor	1
19	09403-07340	卡箍	Clamp	1
20	11218-98J02	温度传感器支架	Temp Sensor Holder	1
21	11219-98J00	机油传感器支架	Oil Sensor Holder	1
22	34830-98J00	机油温度传感器	Oil Temp Sensor	1

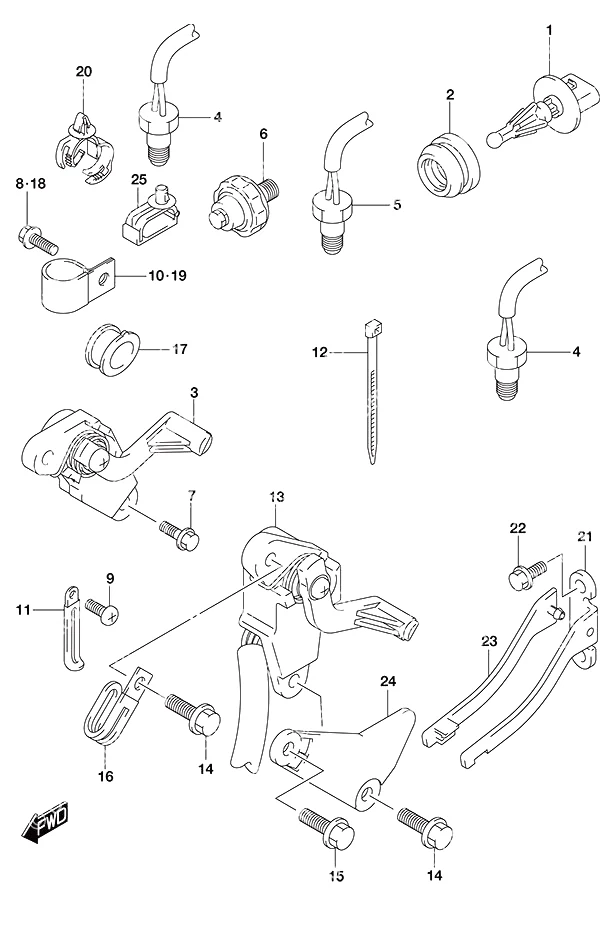

图 315A传感器 Sensor

REF	零件编号	中文名称	英文名称	数量
1	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
2	13655-87J01	空气温度传感器护圈	Air Temp Sensor Grommet	1
3	34801-93J04	升降传感器总成	Trim Sender Assembly	1
4	34830-87J20	温度传感器总成	Temp Sensor Assy	2
5	34830-87J20	温度传感器总成	Temp Sensor Assy	1
6	37820-99E02	油压开关	Oil Pressure Switch	1
7	09100-06113	螺栓(6x16)	Bolt (6x16)	2
8	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
9	09125-06063	螺钉(6x10)	Screw (6x10)	1
10	09403-13413	卡箍	CLAMP	1
11	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
12	09407-14407	卡箍(长:140)	Clamp (L:140)	2
13	34801-99E05	升降传感器	Trim Sender	1
14	01550-06207	螺栓	BOLT	2
15	01550-06207	螺栓	BOLT	1
16	29404-93J21	卡箍	CLAMP	1
17	34813-93J00	导线保护套(停产)	Lead Wire Protector (NLA)	1
18	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
19	09403-13413	卡箍	CLAMP	1
20	09403-20308	卡扣	Clip	1
21	43117-96J00	升降传感器凸轮	Trim Sender Cam	1
22	09116-05010	螺栓(5x12)	Bolt (5x12)	2
23	43118-96J00	升降传感器凸轮板	Trim Sender Cam Plate	1
24	41118-96J00	升降传感器板	Trim Sender Plate	1
25	09403-07340	卡箍	Clamp	1

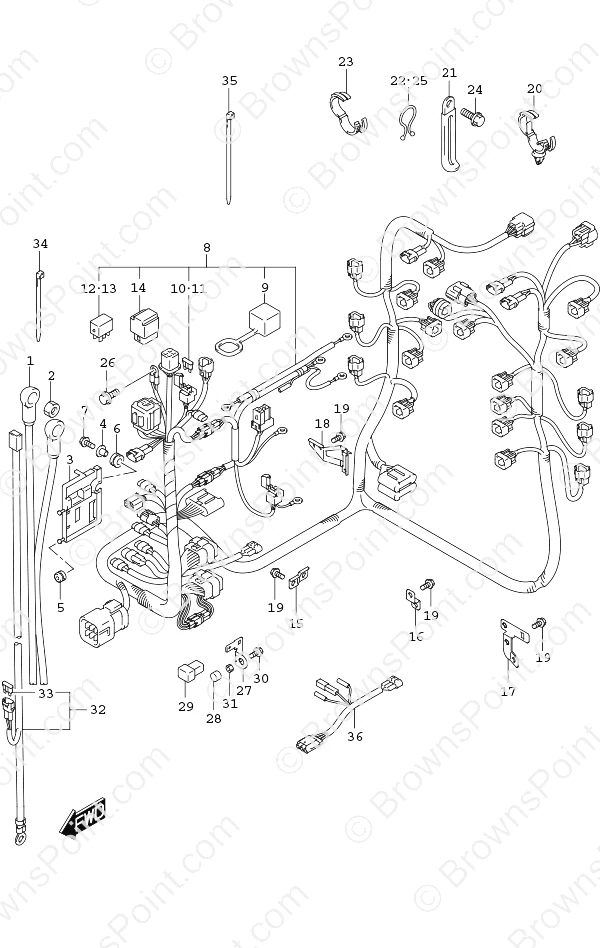

图 322线束 Harness

REF	零件编号	中文名称	英文名称	数量
1	33810-98J01	启动马达电缆总成	Starter Motor Cable Assembly	1
2	08316-10087	螺母	Nut	1
3	36610-98JA1	线束总成(WI型)	HARNESS ASSY,WI	1
4	09481-10501	10安培保险丝	10 Amp Fuse	2
5	36612-98J10	正转选择器	Regular Rotation Selector	1
6	36721-98L10	上盖O型圈	Upper Cover O-Ring	1
7	36737-98L00	保险丝拔取器	Fuse Puller	1
8	36738-98L00	保险丝盒上盖	Fuse Case Upper Cover	1
9	09320-08510	缓冲垫(8.5x20x8)	Cushion (8.5x20x8)	2
10	38860-76F01	继电器	Relay	1
11	38860-76F01	继电器	Relay	1
12	09481-15504	15安培保险丝	15 Amp Fuse	4
13	09481-30504	30安培保险丝	30 Amp Fuse	3
14	09481-40403	40安培保险丝	40 Amp Fuse	1
15	09481-60403	60安保险丝	60 Amp Fuse	2
16	36612-96J01	端子盖	CAP,TERMINAL	1
17	08310-00067	螺母	Nut	1
18	08321-01067	锁紧垫圈	Lock Washer	1
19	36617-93J00	线束支架	Harness Bracket	3
20	36617-93J10	线束支架	Harness Bracket	8
21	36617-98J00	线束支架(停产)	Harness Bracket (NLA)	1
22	01550-0612C	螺栓	BOLT	13
23	09403-20308	卡扣	Clip	1
24	09407-14407	卡箍(长:140)	Clamp (L:140)	4
25	09408-00008	卡箍	Clamp	2
26	09408-00184	卡箍	Clamp	3
27	09408-00012	卡箍	Clamp	1
28	09408-00024	卡箍	Clamp	2
29	01550-06127	螺栓	BOLT	1

图 326动力升降倾斜开关/发动机控制单元 PTT Switch/Engine Control Unit

REF	零件编号	中文名称	英文名称	数量
2	13575-40F00	O型圈	O-Ring	1
3	37729-96L00	换挡传感器杠杆	Shift Sensor Lever	1
4	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	1
5	07130-05167	螺栓	BOLT	1
6	08321-0105A	锁紧垫圈	Lock Washer	1
7	37721-93J00	空挡开关总成	Neutral Switch Assembly	1
8	09137-04004	螺钉(4x16)	Screw (4x16)	2
9	09407-10404	卡箍(长:100)	Clamp (L:100)	2
10	37725-93J11	开关总成盖	Switch Assembly Cover	1
11	37850-92J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
12	37856-92J00	动力升降倾斜开关胶带	PTT Switch Tape	1
13	37857-92J01	动力升降倾斜装置开关衬套	PTT Switch Bushing	1
14	09403-11328	卡箍	Clamp	1
15	01550-0612C	螺栓	BOLT	1
16	37722-93J14	倾斜限位开关总成	Tilt Limit Switch Assembly	1
17	09403-09330	配平限位夹	Clamp, Trim Limit	1
18	29125-93J00	螺钉	Screw	1
19	38410-93J13	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
20	38415-93J00	动力升降倾斜装置继电器支架	PTT Relay Holder	1
21	01550-06127	螺栓	BOLT	1
22	09407-30401	卡箍	Clamp	1
23	33930-98JM0	发动机控制单元	UNIT,ENGINE CON	1
24	33925-98J00	电控单元缓冲垫	ECU Cushion	1
25	38890-98J12	换挡执行器总成	Shift Actuator Assembly	1
26	38892-98J01	换挡执行器缓冲器	Shift Actuator Damper	1
27	38895-98J00	换挡执行器支架	Shift Actuator Bracket	1
28	01550-0616C	螺栓	BOLT	2
29	01550-06357	螺栓	BOLT	3
30	38860-76F01	继电器	Relay	2
31	38915-90J00	继电器固定座	Relay Holder	2

图 326A动力升降倾斜开关/发动机控制单元 PTT Switch/Engine Control Unit

REF	零件编号	中文名称	英文名称	数量
1	13580-93J04	换挡位置传感器	Shift Position Sensor	1
2	37729-93J00	换挡传感器杠杆	Shift Sensor Lever	1
3	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	1
4	02112-35167	螺钉	SCREW	1
5	37721-93J00	空挡开关总成	Neutral Switch Assembly	1
6	09137-04004	螺钉(4x16)	Screw (4x16)	2
7	09403-12412	卡箍	Clamp	1
8	37725-93J11	开关总成盖	Switch Assembly Cover	1
9	37850-92J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
10	37856-92J00	动力升降倾斜开关胶带	PTT Switch Tape	1
11	37857-92J01	动力升降倾斜装置开关衬套	PTT Switch Bushing	1
12	09403-11328	卡箍	Clamp	1
13	01550-06127	螺栓	BOLT	1
14	37722-93J14	倾斜限位开关总成	Tilt Limit Switch Assembly	1
15	38410-93J22	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
16	38415-93J20	动力升降倾斜装置继电器支架	PTT Relay Holder	1
18	38415-93J20	动力升降倾斜装置继电器支架	PTT Relay Holder	1
19	09407-14407	卡箍(长:140)	Clamp (L:140)	1
20	09403-09330	配平限位夹	Clamp, Trim Limit	1
21	29125-93J00	螺钉	Screw	1

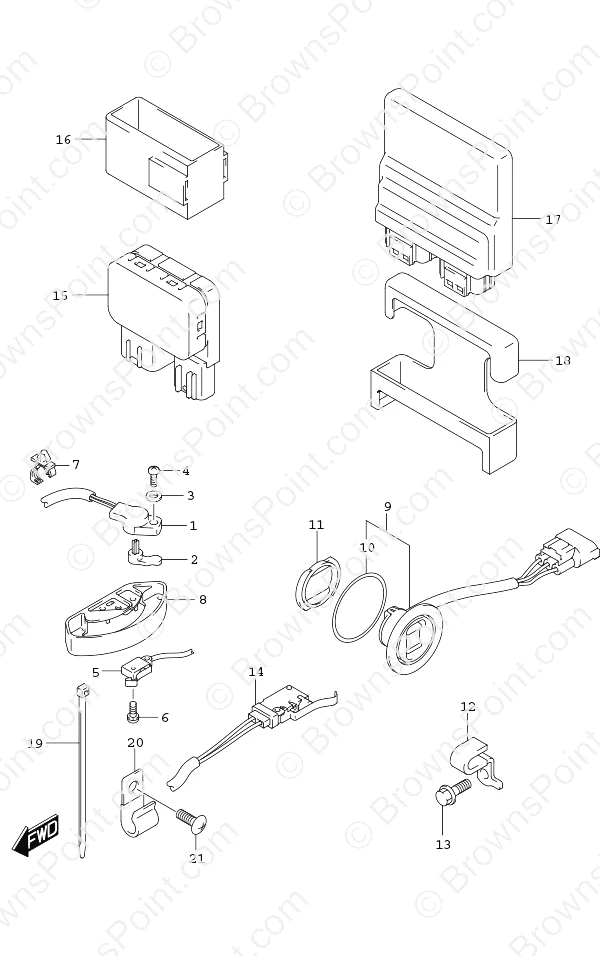

图 326B动力升降倾斜开关/发动机控制单元SS型号 PTT Switch/Engine Control Unit SS Model

REF	零件编号	中文名称	英文名称	数量
1	13580-93J04	换挡位置传感器	Shift Position Sensor	1
2	37729-93J00	换挡传感器杠杆	Shift Sensor Lever	1
3	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	1
4	02112-35167	螺钉	SCREW	1
5	37721-93J00	空挡开关总成	Neutral Switch Assembly	1
6	09137-04004	螺钉(4x16)	Screw (4x16)	2
7	09403-12412	卡箍	Clamp	1
8	37725-93J11	开关总成盖	Switch Assembly Cover	1
9	37850-92J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
10	37856-92J00	动力升降倾斜开关胶带	PTT Switch Tape	1
11	37857-92J01	动力升降倾斜装置开关衬套	PTT Switch Bushing	1
12	09403-11328	卡箍	Clamp	1
13	01550-06127	螺栓	BOLT	1
14	37722-93J14	倾斜限位开关总成	Tilt Limit Switch Assembly	1
15	38410-93J22	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
16	38415-93J20	动力升降倾斜装置继电器支架	PTT Relay Holder	1
18	38415-93J20	动力升降倾斜装置继电器支架	PTT Relay Holder	1
19	09407-14407	卡箍(长:140)	Clamp (L:140)	1
20	09403-09330	配平限位夹	Clamp, Trim Limit	1
21	38915-90J00	继电器固定座	Relay Holder	1

图 335夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
3	41117-93J02	夹具支架右下舷板	Clamp Bracket Lower Starboard Plate	1
4	41122-93J02	夹具支架左下舷板	Clamp Bracket Lower Port Plate	1
5	09125-06063	螺钉(6x10)	Screw (6x10)	4
6	41130-93J12	夹具支架轴	Clamp Bracket Shaft	1
7	41135-93J11	夹具支架轴垫圈	Clamp Bracket Shaft Washer	1
8	09159-22006	螺母	Nut	1
10	09159-12062	艉板螺母	Transom Nut	6
11	09160-13022	垫片	Washer	4
12	09160-13021	垫片	Washer	6
13	41155-93J02	艉板	Transom Plate	2
14	55320-94910	阳极组件	ANODE SET	1
15	09116-06121	螺栓(6x25)	Bolt (6x25)	2
16	45421-87D03	倾斜锁定销	Tilt Lock Pin	1
17	09159-14020	螺母(14mm)	Nut (14mm)	2
18	48140-93J01	倾斜限位开关凸轮	Tilt Limit Switch Cam	1
19	48144-93J00	倾斜限位开关支架	Tilt Limit Switch Holder	1
20	09103-06278	螺栓(6x25)	Bolt (6x25)	2
21	55321-94910	镁阳极	Magnesium Anode	1
22	48145-93J00	倾斜限位开关盖	Tilt Limit Switch Cover	1
23	36894-87D00	导线(长195)	Wire Lead (L:195)	1
24	09125-06063	螺钉(6x10)	Screw (6x10)	2

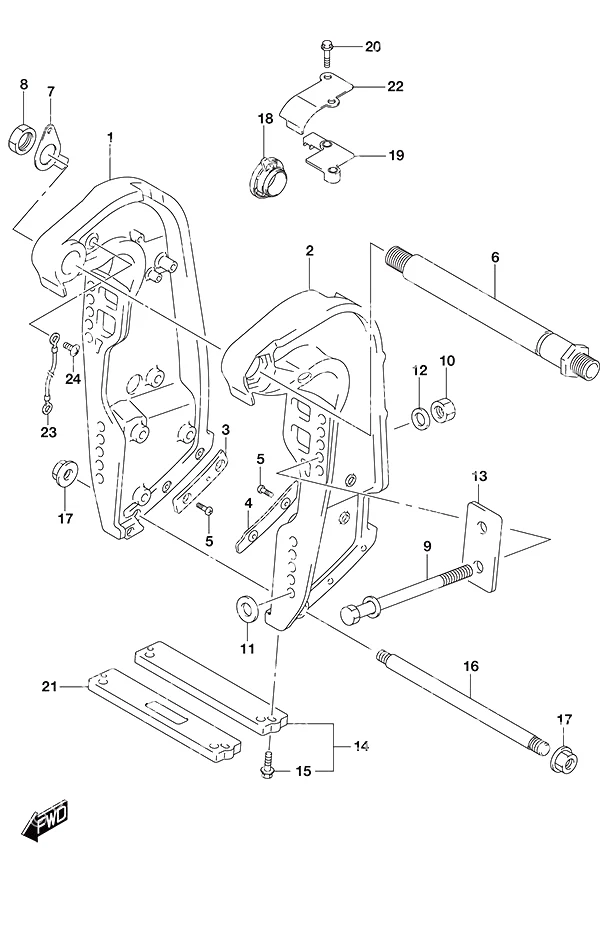

图 335A带艉板夹紧支架(X/XX型) Clamp Bracket w/Transom (X) (XX)

REF	零件编号	中文名称	英文名称	数量
3	41117-93J02	夹具支架右下舷板	Clamp Bracket Lower Starboard Plate	1
4	41122-93J02	夹具支架左下舷板	Clamp Bracket Lower Port Plate	1
5	09125-06063	螺钉(6x10)	Screw (6x10)	4
6	41130-93J12	夹具支架轴	Clamp Bracket Shaft	1
7	41135-93J11	夹具支架轴垫圈	Clamp Bracket Shaft Washer	1
8	09159-22006	螺母	Nut	1
10	09159-12062	艉板螺母	Transom Nut	6
11	09160-13022	垫片	Washer	4
12	09160-13021	垫片	Washer	6
13	41155-93J02	艉板	Transom Plate	2
14	55320-94910	阳极组件	ANODE SET	1
15	09116-06121	螺栓(6x25)	Bolt (6x25)	2
16	45421-87D03	倾斜锁定销	Tilt Lock Pin	1
17	09159-14020	螺母(14mm)	Nut (14mm)	2
18	48140-93J01	倾斜限位开关凸轮	Tilt Limit Switch Cam	1
19	48144-93J00	倾斜限位开关支架	Tilt Limit Switch Holder	1
20	09103-06278	螺栓(6x25)	Bolt (6x25)	2
21	55321-94910	镁阳极	Magnesium Anode	1
22	48145-93J00	倾斜限位开关盖	Tilt Limit Switch Cover	1
23	36894-87D00	导线(长195)	Wire Lead (L:195)	1
24	09125-06063	螺钉(6x10)	Screw (6x10)	2

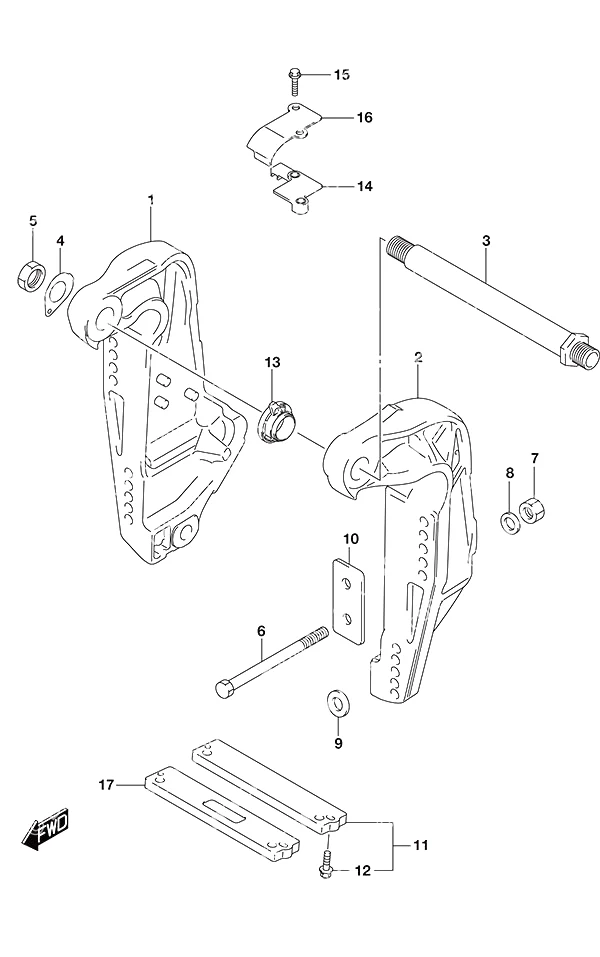

图 335B带艉板夹紧支架(L型) Clamp Bracketw/Transom (L)

REF	零件编号	中文名称	英文名称	数量
1	41111-96J22-YAY	夹具支架-右舷	Clamp Bracket - Starboard	1
2	41121-96J13-YAY	夹具支架-左舷	Clamp Bracket - Port	1
3	41130-92J03	夹具支架轴	Clamp Bracket Shaft	1
4	41135-92J00	夹具支架轴垫圈	Clamp Bracket Shaft Washer	1
5	09159-22006	螺母	Nut	1
7	09159-12062	艉板螺母	Transom Nut	6
8	09160-13021	垫片	Washer	6
9	09160-13022	垫片	Washer	4
10	41155-93J02	艉板	Transom Plate	2
11	55320-94910	阳极组件	ANODE SET	1
12	09116-06121	螺栓(6x25)	Bolt (6x25)	2
13	48140-93J01	倾斜限位开关凸轮	Tilt Limit Switch Cam	1
14	48144-93J00	倾斜限位开关支架	Tilt Limit Switch Holder	1
15	09103-06278	螺栓(6x25)	Bolt (6x25)	2
16	48145-93J00	倾斜限位开关盖	Tilt Limit Switch Cover	1
17	55321-94910	镁阳极	Magnesium Anode	1

图 336旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	4
2	36894-87D00	导线(长195)	Wire Lead (L:195)	1
4	43114-93J00	旋转夹支架垫片	Swivel to Clamp Bracket Washer	2
5	43211-93J11	夹轴旋转衬套	Clamp Shaft Swivel Bushing	2
6	43711-97E11	转向衬套	Steering Bushing	2
8	09125-06063	螺钉(6x10)	Screw (6x10)	1
9	09160-39001	垫圈 (39.5x64x1.0)	Washer (39.5x64x1.0)	2
10	09181-39001	垫片 (39.5x64x0.3)	Shim (39.5x64x0.3)	0
11	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
12	09380-38003	卡簧	Circlip	1
13	41220-93J12	倾斜锁定杆	LEVER,TILT LOCK	1
14	41234-93J12	倾斜锁定杆	LEVER,TILT LOCK	1
15	41224-95E01	倾斜止动杆衬套	Tilt Stopper Rod Bushing	2
16	41230-96J00	倾斜锁杆连杆	Tilt Lock Lever Link	1
17	41233-95E10	倾斜锁定弹簧支架	Tilt Lock Spring Bracket	1
18	09125-06063	螺钉(6x10)	Screw (6x10)	1
19	09140-10032	螺母	Nut	1
20	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
21	09204-01006	开口销	Cotter Pin	1
22	09440-19028	弹簧	Spring	1
23	09443-10043	倾斜锁定弹簧	Tilt Lock Spring	1

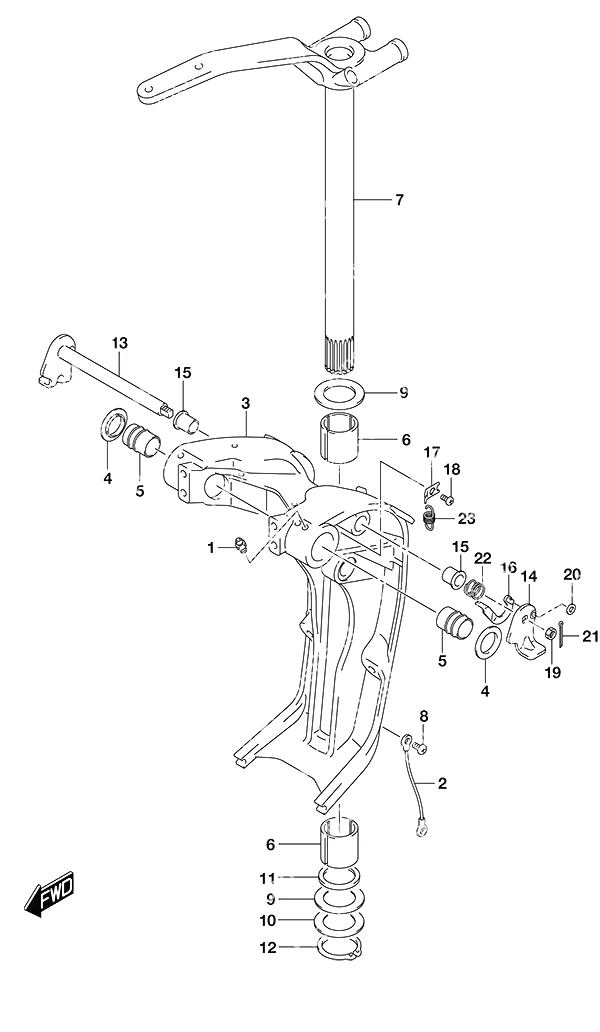

图 336A带船尾板旋转支架(X型)(XX型) Swivel Bracket w/Transom (X) (XX)

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	4
2	36894-87D00	导线(长195)	Wire Lead (L:195)	1
4	43114-93J00	旋转夹支架垫片	Swivel to Clamp Bracket Washer	2
5	43211-93J11	夹轴旋转衬套	Clamp Shaft Swivel Bushing	2
6	43711-97E11	转向衬套	Steering Bushing	2
8	09125-06063	螺钉(6x10)	Screw (6x10)	1
9	09160-39001	垫圈 (39.5x64x1.0)	Washer (39.5x64x1.0)	2
10	09181-39001	垫片 (39.5x64x0.3)	Shim (39.5x64x0.3)	4
11	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
12	09380-38003	卡簧	Circlip	1
13	41220-93J12	倾斜锁定杆	LEVER,TILT LOCK	1
14	41234-93J12	倾斜锁定杆	LEVER,TILT LOCK	1
15	41224-95E01	倾斜止动杆衬套	Tilt Stopper Rod Bushing	2
16	41230-96J00	倾斜锁杆连杆	Tilt Lock Lever Link	1
17	41233-95E10	倾斜锁定弹簧支架	Tilt Lock Spring Bracket	1
18	09125-06063	螺钉(6x10)	Screw (6x10)	1
19	09140-10032	螺母	Nut	1
20	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
21	09204-01006	开口销	Cotter Pin	1
22	09440-19028	弹簧	Spring	1
23	09443-10043	倾斜锁定弹簧	Tilt Lock Spring	1

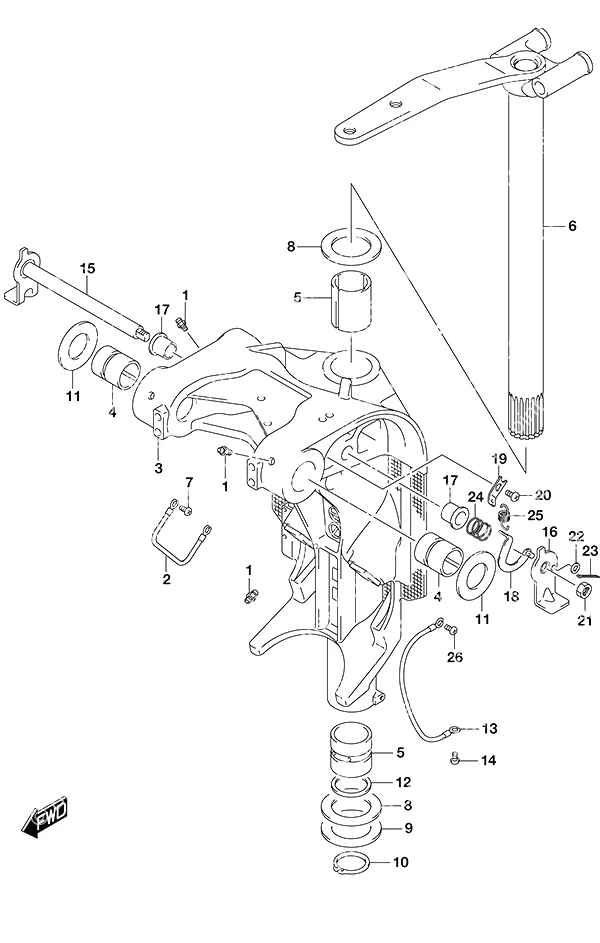

图 336B带船尾板旋转支架(L型) Swivel Bracketw/Transom (L)

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	4
2	36894-87D00	导线(长195)	Wire Lead (L:195)	1
3	43111-96J20-YAY	旋转支架(左)	Swivel Bracket (L)	1
4	43211-93J11	夹轴旋转衬套	Clamp Shaft Swivel Bushing	2
5	43711-97E11	转向衬套	Steering Bushing	2
6	43750-96J03-YAY	转向支架(L型)	Steering Bracket (L)	1
7	09125-06063	螺钉(6x10)	Screw (6x10)	2
8	09160-39001	垫圈 (39.5x64x1.0)	Washer (39.5x64x1.0)	2
9	09181-39001	垫片 (39.5x64x0.3)	Shim (39.5x64x0.3)	4
10	09380-38003	卡簧	Circlip	1
11	09169-28003	垫圈 (26.2x52x1)	Washer (26.2x52x1)	2
12	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
13	36895-87D10	导线(长310)	Wire Lead (L:310)	1
14	09125-06063	螺钉(6x10)	Screw (6x10)	1
15	41220-96J11	倾斜锁定杆	LEVER,TILT LOCK	1
16	41234-96J11	倾斜锁定杆	LEVER,TILT LOCK	1
17	41224-95E01	倾斜止动杆衬套	Tilt Stopper Rod Bushing	2
18	41230-96J00	倾斜锁杆连杆	Tilt Lock Lever Link	1
19	41233-95E10	倾斜锁定弹簧支架	Tilt Lock Spring Bracket	1
20	09125-06063	螺钉(6x10)	Screw (6x10)	1
21	09140-10032	螺母	Nut	1
22	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
23	09204-01006	开口销	Cotter Pin	1
24	09440-19028	弹簧	Spring	1
25	09443-10043	倾斜锁定弹簧	Tilt Lock Spring	1
26	09125-06063	螺钉(6x10)	Screw (6x10)	1

图 337升降油缸 Trim Cylinder

REF	零件编号	中文名称	英文名称	数量
1	48000-98J14	动力配平装置总成	TRIM ASSY,POWER	1
2	31281-92J10	贯穿螺栓	Through Bolt	4
3	38100-93J05	动力升降倾斜装置马达总成	PTT Motor Assembly	1
4	48500-98J14	歧管总成	MANIFOLD ASSY	1
5	48864-98L01	手动阀	MANUAL VALVE	1
6	48320-93J00	气门组件	Valve Set	1
7	48582-95E01	滤清器	Filter	1
8	48605-93J00	O型圈套件	O-Ring Set	2
9	48615-87D00	备用环	Backup Ring	4
10	48610-93J01	升降活塞与顶杆	Trim Piston & Ram	2
11	48630-98L02	导杆	ROD GUIDE	2
12	48633-93J00	O型圈	O-Ring	4
13	48691-93J00	止回阀	Check Valve	1
14	48400-98J03	气缸总成	Cylinder Assembly	1
15	48405-93J00	倾斜装置O型圈套装	Tilt O-Ring Set	1
16	48650-93J00	自由活塞	Free Piston	1
17	48627-93J00	O型圈套件	O-Ring Set	1
18	48427-87D00	倾斜活塞O型圈(停产)	Tilt Piston O-Ring (NLA)	1
19	48572-87J10	塞子	Plug	1
20	48585-95E00	O型圈	O-Ring	1
21	48585-98L00	O型圈	O-RING	1
22	48862-87J20	储液箱螺栓	Reservoir Tank Bolt	2
23	48583-95E00	驱动联轴节	Drive Joint	1
24	48121-93J20	倾斜油缸轴	Tilt Cylinder Shaft	1
25	48125-93J10	O型圈套件	O-Ring Set	1
26	48451-93J00	备用环	Back Up Ring	4
27	48452-93J00	O型圈	O-Ring	4
28	48452-93J10	O型圈	O-Ring	2
29	48126-93J00	尼龙垫圈	Nylon Washer	2
30	48573-93J00	盖板	Cover	1
31	48128-93J11	螺栓	Bolt	1
32	48571-93J00	储液箱	Resevoir Tank	1
33	48311-96J10	升降油缸柱塞垫	Trim Cylinder Ram Pad	2
34	48321-93J00	倾斜缸上轴	Tilt Cylinder Upper Shaft	1
35	09140-10031	螺母(10mm)	Nut (10mm)	2
36	09162-10005	锁紧垫圈	Lock Washer	2
37	09306-24001	倾斜缸上衬套	Tilt Cylinder Upper Bushing	2
38	09380-21002	倾斜油缸卡簧	Tilt Cylinder Circlip	2
39	09116-10175	螺栓(10x50)	Bolt (10x50)	8
40	36894-87D00	导线(长195)	Wire Lead (L:195)	1
41	36894-87D00	导线(长195)	Wire Lead (L:195)	1
42	36895-87D01	导线(长210)	Wire Lead (L:210)	1
43	09125-06063	螺钉(6x10)	Screw (6x10)	1
44	09125-06063	螺钉(6x10)	Screw (6x10)	1
45	09125-06063	螺钉(6x10)	Screw (6x10)	1

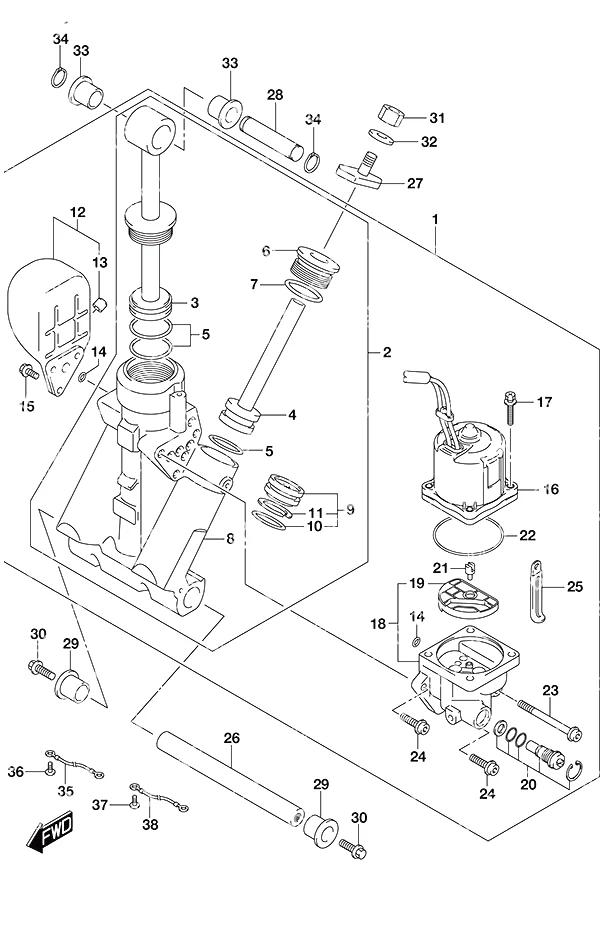

图 337A带艉板升降油缸(L型) Trim Cylinderw/Transom (L)

REF	零件编号	中文名称	英文名称	数量
1	48000-93J18	动力倾斜总成	Power Tilt Assembly	1
2	48503-93J13	歧管分总成	Manifold Sub Assembly	1
3	48401-93J10	活塞总成	Piston Assembly	1
4	48601-94900	活塞与柱塞总成	Piston & Ram Assembly	2
5	48627-95E00	O型圈套件	O-Ring Set	3
6	48630-96J04	替代件48630-96JV0	Replaced by 48630-96JV0	2
7	48633-94900	O型圈套件(2件装)	O-Ring Set (Pack of 2)	2
8	48641-96J04	动力升降倾斜装置歧管	MANIFOLD,PTT	1
9	48650-94900	自由活塞	Free Piston	1
10	48405-93J00	倾斜装置O型圈套装	Tilt O-Ring Set	1
11	48615-97E00	活塞环组	Piston Ring Set	1
12	48570-95E01	储液罐总成	Reservoir Assembly	1
13	48572-95E00	盖帽	Cap	1
14	48588-94900	O型圈(6件装)	O-Ring (Pack of 6)	1
15	48861-92J01	储液罐螺栓	Reservoir Bolt	3
16	38100-93J13	动力升降倾斜装置马达总成	PTT Motor Assembly	1
17	31281-92J10	贯穿螺栓	Through Bolt	4
18	48502-93J14	动力升降倾斜装置泵总成	PTT Pump Assembly	1
19	48582-95E01	滤清器	Filter	1
20	48864-96J10	手动阀组	Manual Valve Set	1
21	48583-95E00	驱动联轴节	Drive Joint	1
22	48585-95E00	O型圈	O-Ring	1
23	48862-92J20	水泵螺栓1号	Pump Bolt No. 1	1
24	48862-92J30	水泵螺栓2号	Pump Bolt No. 2	2
25	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
26	48121-92J00	倾斜油缸下轴	Tilt Cylinder Lower Shaft	1
27	48311-96J20	升降油缸柱塞垫	Trim Cylinder Ram Pad	2
28	48321-87D03	倾斜缸上轴	Tilt Cylinder Upper Shaft	1
29	48326-95E00	倾斜油缸下衬套	Tilt Cylinder Lower Bushing	2
30	09116-10183	螺栓 (10x35)	Bolt (10x35)	2
31	09140-10031	螺母(10mm)	Nut (10mm)	2
32	09162-10005	锁紧垫圈	Lock Washer	2
33	09306-17001	衬套	Bushing	2
34	09380-17009	卡簧	Circlip	2
35	36894-87D00	导线(长195)	Wire Lead (L:195)	1
36	09125-06063	螺钉(6x10)	Screw (6x10)	1
37	09125-05050	螺钉(5x8)	Screw (5x8)	1
38	36895-87D10	导线(长310)	Wire Lead (L:310)	1

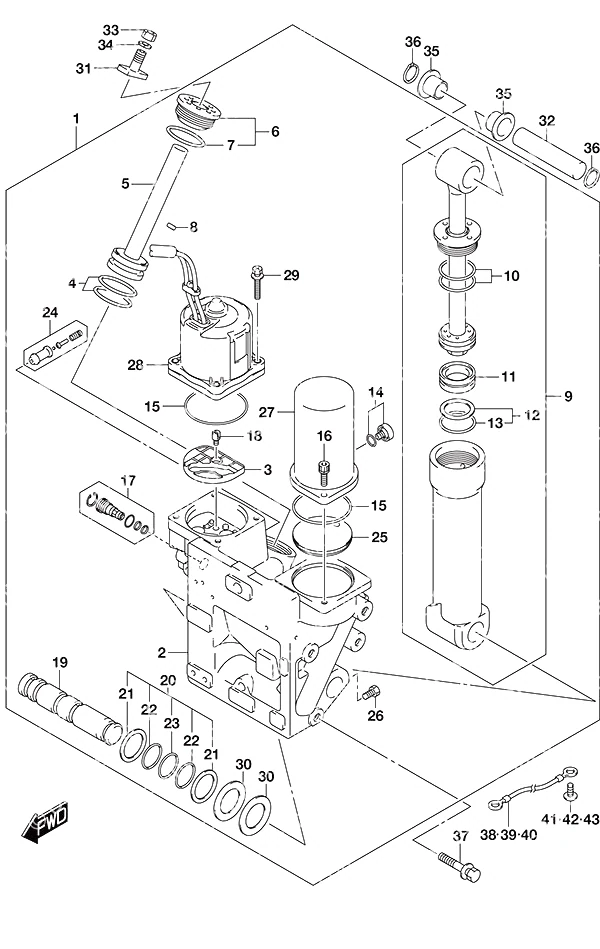

图 337B带艉板升降油缸(X/XX型) Trim Cylinder w/Transom (X) (XX)

REF	零件编号	中文名称	英文名称	数量
1	48000-93J2A	动力配平装置总成	TRIM ASSY,POWER	1
2	48500-98J14	歧管总成	MANIFOLD ASSY	1
3	48582-95E01	滤清器	Filter	1
4	48605-93J00	O型圈套件	O-Ring Set	2
5	48610-93J01	升降活塞与顶杆	Trim Piston & Ram	2
6	48630-98L02	导杆	ROD GUIDE	2
7	48633-93J00	O型圈	O-Ring	2
8	48691-93J00	止回阀	Check Valve	1
9	48400-93J07	倾斜油缸总成	Tilt Cylinder Assembly	1
10	48405-93J00	倾斜装置O型圈套装	Tilt O-Ring Set	1
11	48650-93J00	自由活塞	Free Piston	1
12	48627-93J00	O型圈套件	O-Ring Set	1
13	48427-87D00	倾斜活塞O型圈(停产)	Tilt Piston O-Ring (NLA)	1
14	48572-87J10	塞子	Plug	1
15	48585-95E00	O型圈	O-Ring	2
16	48862-87J20	储液箱螺栓	Reservoir Tank Bolt	2
17	48864-93J01	手动阀组	Manual Valve Set	1
18	48583-95E00	驱动联轴节	Drive Joint	1
19	48121-93J20	倾斜油缸轴	Tilt Cylinder Shaft	1
20	48125-93J10	O型圈套件	O-Ring Set	1
21	48451-93J00	备用环	Back Up Ring	4
22	48452-93J00	O型圈	O-Ring	4
23	48452-93J10	O型圈	O-Ring	2
24	48320-93J00	气门组件	Valve Set	1
25	48573-93J00	盖板	Cover	1
26	48128-93J11	螺栓	Bolt	1
27	48571-93J00	储液箱	Resevoir Tank	1
28	38100-93J05	动力升降倾斜装置马达总成	PTT Motor Assembly	1
29	31281-92J10	贯穿螺栓	Through Bolt	4
30	48126-93J00	尼龙垫圈	Nylon Washer	2
31	48311-96J10	升降油缸柱塞垫	Trim Cylinder Ram Pad	2
32	48321-93J00	倾斜缸上轴	Tilt Cylinder Upper Shaft	1
33	09140-10031	螺母(10mm)	Nut (10mm)	2
34	09162-10005	锁紧垫圈	Lock Washer	2
35	09306-24001	倾斜缸上衬套	Tilt Cylinder Upper Bushing	2
36	09380-21002	倾斜油缸卡簧	Tilt Cylinder Circlip	2
37	09116-10175	螺栓(10x50)	Bolt (10x50)	8
38	36894-87D00	导线(长195)	Wire Lead (L:195)	1
39	36895-87D01	导线(长210)	Wire Lead (L:210)	1
40	36895-87D01	导线(长210)	Wire Lead (L:210)	1
41	09125-06063	螺钉(6x10)	Screw (6x10)	1
42	09125-06063	螺钉(6x10)	Screw (6x10)	1
43	09125-06063	螺钉(6x10)	Screw (6x10)	1

图 340动力升降倾斜装置马达 PTT Motor

REF	零件编号	中文名称	英文名称	数量
1	38100-93J05	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31111-94900	拨叉螺钉	Yoke Screw	3
3	31173-94920	电刷架总成	Brush Holder Assembly	1
4	31123-94910	O型圈	O-Ring	1
5	31133-90J20	电刷总成	Brush Assembly	1
6	31133-94910	电刷	Brush	1
7	31135-94900	弹簧	Spring	2
8	31136-90J30	断路器总成	Breaker Assembly	1
9	33799-97E00	油封	Oil Seal	1
10	31311-93J00	电枢(停产)	Armature (NLA)	1

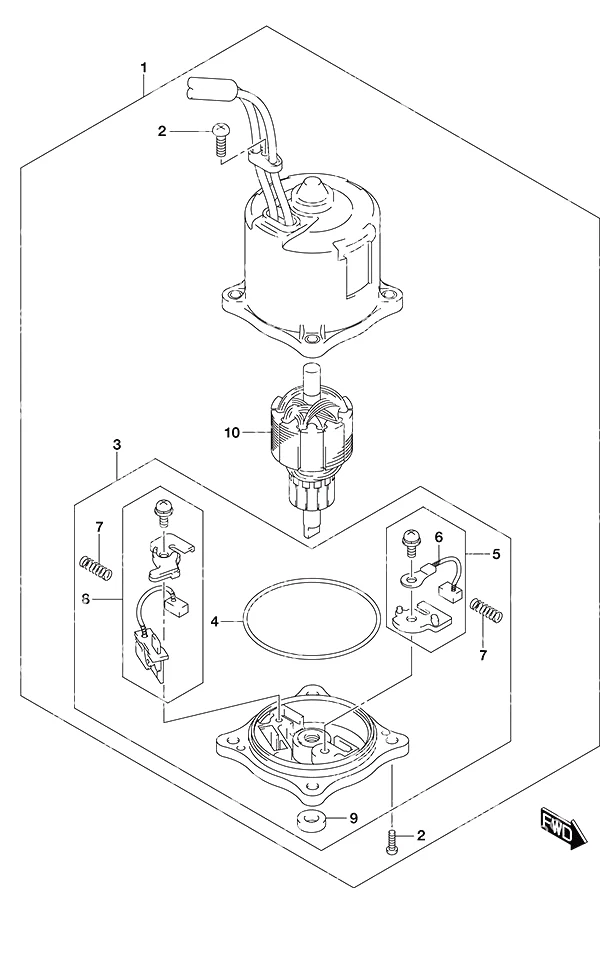

图 340A艉板(L型)马达 PTT Motorw/Transom (L)

REF	零件编号	中文名称	英文名称	数量
1	38100-93J13	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31111-94900	拨叉螺钉	Yoke Screw	3
3	31173-94920	电刷架总成	Brush Holder Assembly	1
4	31123-94910	O型圈	O-Ring	1
5	31133-90J20	电刷总成	Brush Assembly	1
6	31133-94910	电刷	Brush	1
7	31135-94900	弹簧	Spring	2
8	31136-90J30	断路器总成	Breaker Assembly	1
9	33799-97E00	油封	Oil Seal	1
10	31311-93J00	电枢(停产)	Armature (NLA)	1

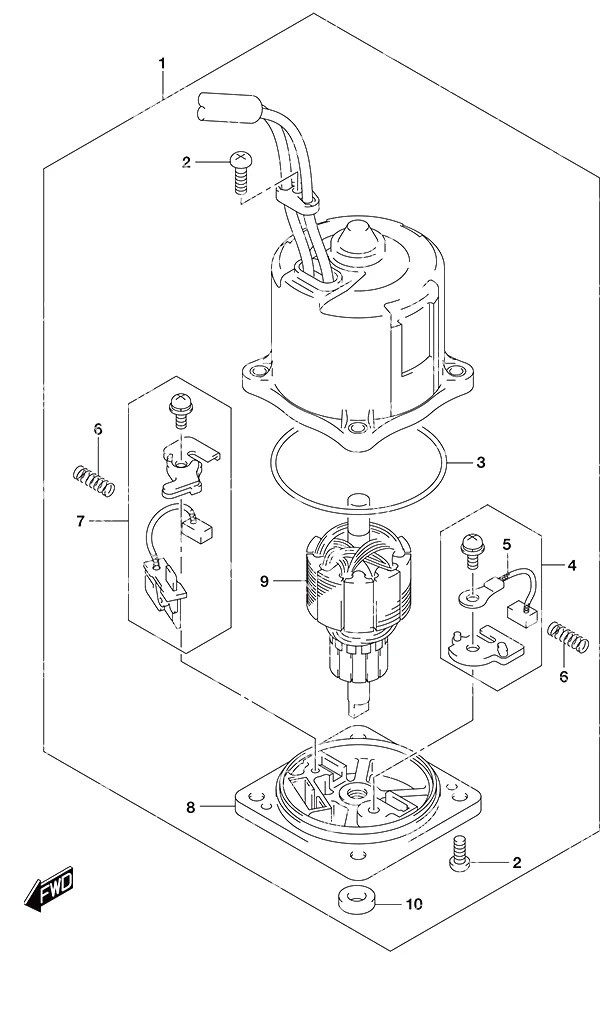

图 340B带艉板(X/XX型)马达 PTT Motor w/Transom (X) (XX)

REF	零件编号	中文名称	英文名称	数量
1	38100-93J05	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31111-94900	拨叉螺钉	Yoke Screw	3
3	31123-94910	O型圈	O-Ring	1
4	31133-90J20	电刷总成	Brush Assembly	1
5	31133-94910	电刷	Brush	1
6	31135-94900	弹簧	Spring	2
7	31136-90J30	断路器总成	Breaker Assembly	1
8	31173-94920	电刷架总成	Brush Holder Assembly	1
9	31311-93J00	电枢(停产)	Armature (NLA)	1
10	33799-97E00	油封	Oil Seal	1

图 401发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
2	16519-93J00	发动机支架密封件	Engine Holder Seal	1
3	17913-93J00	冲水塞	Water Flush Plug	1
4	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
5	51116-93J01	回水密封件	Water Return Seal	1
6	51211-93J00	发动机支架衬垫	Engine Holder Gasket	1
7	61155-93J20	水位指示器接头	Water Indicator Union	1
8	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
9	01550-08307	螺栓	BOLT	6
10	22511-99011	黄油嘴	Grease Nipple	1
11	51120-98L00	安装油封盖总成	Mount Oil Seal Cover Assembly	1
12	51124-93J01	油封（驱动轴）	Oil Seal (Drive Shaft)	2
13	51125-93J00	刮刀	Scrapper	1
14	51123-93J01	安装油封盖衬垫	Mount Oil Seal Cover Gasket	1
15	09103-08109	螺栓(8x120)	Bolt (8x120)	2
16	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
17	01550-0830A	螺栓	BOLT	6
19	51142-93J00	发动机支架盖衬垫	Engine Holder Cover Gasket	1
20	09116-08122	螺栓(8x30)	Bolt (8x30)	8
21	51151-93J00	发动机支架上盖	Engine Holder Upper Cover	1
22	51152-93J00	发动机支架上盖密封件	Engine Holder Upper Cover Seal	1
23	01550-08307	螺栓	BOLT	3
24	01550-08607	螺栓	BOLT	2
25	54123-93J03	上部安装板	Upper Mount Plate	1
26	54130-93J02	上支架	MOUNT,UPPER	2
27	54112-93J00	上支架螺栓	Upper Mount Bolt	2
28	29159-93J00	上部安装螺栓螺母	Upper Mount Bolt Nut	2
29	09160-15051	上部安装螺栓垫圈	Upper Mount Bolt Washer	2
30	54137-93J02	上部安装盖	Upper Mount Cover	1
31	09116-10135	螺栓(10x95)	Bolt (10x95)	2
32	09116-10175	螺栓(10x50)	Bolt (10x50)	1
33	54121-98J01	上推力止动器	Upper Thrust Stopper	2
34	54140-98J01	上部推力支架	MOUNT,UPR THRUS	1
35	09116-10137	螺栓(10x70)	Bolt (10x70)	6
36	09116-10175	螺栓(10x50)	Bolt (10x50)	4
37	09116-10146	螺栓 (10x195)	Bolt (10x195)	2
38	09116-10134	螺栓 (10x115)	Bolt (10x115)	1
39	09116-08126	螺栓(8x65)	Bolt (8x65)	4
40	09169-08038	垫圈 (8.3x15x3)	Washer (8.3x15x3)	2
41	54144-93J01	上部安装密封	SEAL,UPPER MOUN	1

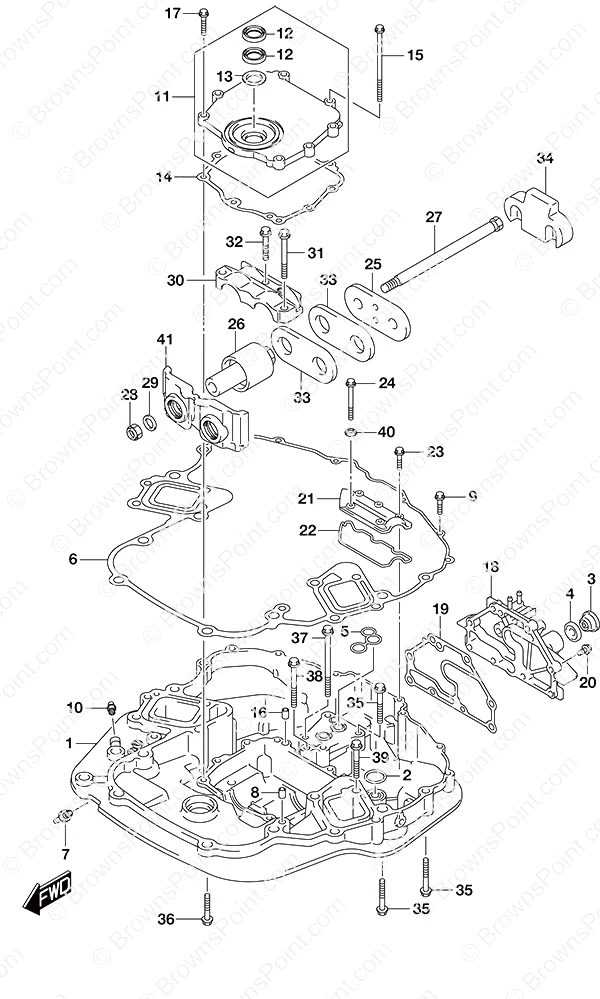

图 401A发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
2	16519-93J00	发动机支架密封件	Engine Holder Seal	1
3	17913-93J00	冲水塞	Water Flush Plug	1
4	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
5	51116-93J01	回水密封件	Water Return Seal	1
6	51211-93J00	发动机支架衬垫	Engine Holder Gasket	1
7	61155-93J20	水位指示器接头	Water Indicator Union	1
8	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
9	01550-08307	螺栓	BOLT	6
10	22511-99011	黄油嘴	Grease Nipple	2
11	51120-98L00	安装油封盖总成	Mount Oil Seal Cover Assembly	1
12	51124-93J01	油封（驱动轴）	Oil Seal (Drive Shaft)	2
13	51125-93J00	刮刀	Scrapper	1
14	51123-93J01	安装油封盖衬垫	Mount Oil Seal Cover Gasket	1
15	09103-08109	螺栓(8x120)	Bolt (8x120)	2
16	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
17	01550-0830A	螺栓	BOLT	6
19	51142-93J00	发动机支架盖衬垫	Engine Holder Cover Gasket	1
20	09116-08122	螺栓(8x30)	Bolt (8x30)	8
21	51151-93J00	发动机支架上盖	Engine Holder Upper Cover	1
22	51152-93J00	发动机支架上盖密封件	Engine Holder Upper Cover Seal	1
23	01550-08307	螺栓	BOLT	3
24	01550-08607	螺栓	BOLT	2
25	54123-93J03	上部安装板	Upper Mount Plate	1
26	54130-93J02	上支架	MOUNT,UPPER	2
27	54112-93J00	上支架螺栓	Upper Mount Bolt	2
28	29159-93J00	上部安装螺栓螺母	Upper Mount Bolt Nut	2
29	09160-15051	上部安装螺栓垫圈	Upper Mount Bolt Washer	2
30	54137-93J02	上部安装盖	Upper Mount Cover	1
31	09116-10135	螺栓(10x95)	Bolt (10x95)	2
32	09116-10175	螺栓(10x50)	Bolt (10x50)	1
33	54121-98J01	上推力止动器	Upper Thrust Stopper	2
34	54125-93J01	上部推力支架	MOUNT,UPR THRUS	1
35	09116-10137	螺栓(10x70)	Bolt (10x70)	6
36	09116-10175	螺栓(10x50)	Bolt (10x50)	4
37	09116-10146	螺栓 (10x195)	Bolt (10x195)	2
38	09116-10134	螺栓 (10x115)	Bolt (10x115)	1
39	09116-08126	螺栓(8x65)	Bolt (8x65)	4
40	09169-08038	垫圈 (8.3x15x3)	Washer (8.3x15x3)	2
41	54144-93J01	上部安装密封	SEAL,UPPER MOUN	1

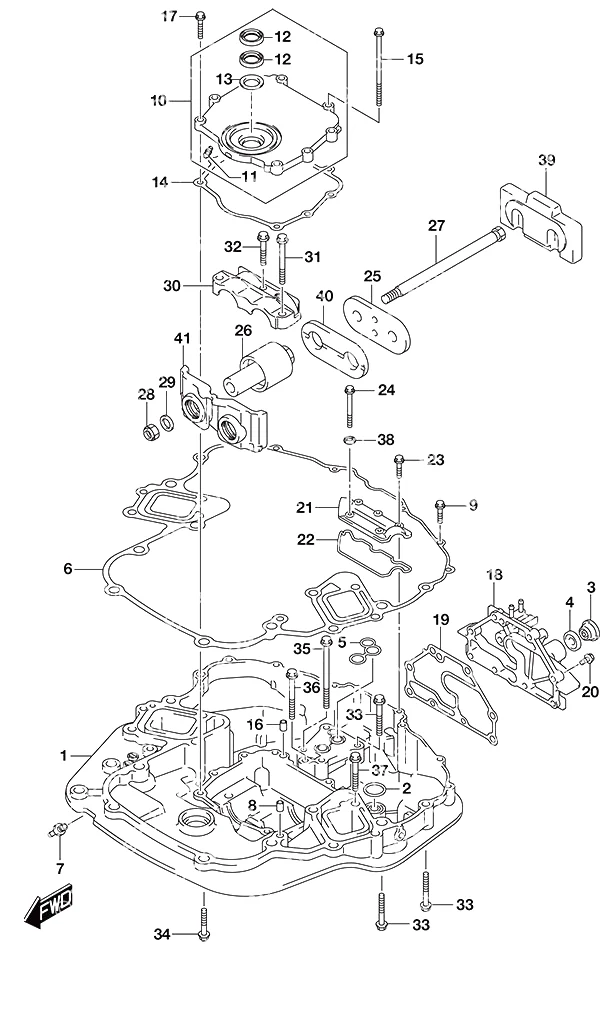

图 401B发动机支架不锈钢型号 Engine Holder SS Model

REF	零件编号	中文名称	英文名称	数量
1	51111-93J40-YAY	发动机支架	HOLDER,ENGINE	1
2	16519-93J00	发动机支架密封件	Engine Holder Seal	1
3	17913-93J00	冲水塞	Water Flush Plug	1
4	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
5	51116-93J01	回水密封件	Water Return Seal	1
6	51211-93J00	发动机支架衬垫	Engine Holder Gasket	1
7	61155-93J20	水位指示器接头	Water Indicator Union	1
8	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
9	01550-08307	螺栓	BOLT	6
10	51120-98L00	安装油封盖总成	Mount Oil Seal Cover Assembly	1
11	22511-99011	黄油嘴	Grease Nipple	1
12	51124-93J01	油封（驱动轴）	Oil Seal (Drive Shaft)	2
13	51125-93J00	刮刀	Scrapper	1
14	51123-93J01	安装油封盖衬垫	Mount Oil Seal Cover Gasket	1
15	09103-08109	螺栓(8x120)	Bolt (8x120)	2
16	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
17	01550-0830A	螺栓	BOLT	6
19	51142-93J00	发动机支架盖衬垫	Engine Holder Cover Gasket	1
20	09116-08122	螺栓(8x30)	Bolt (8x30)	8
21	51151-93J00	发动机支架上盖	Engine Holder Upper Cover	1
22	51152-93J00	发动机支架上盖密封件	Engine Holder Upper Cover Seal	1
23	01550-08307	螺栓	BOLT	3
24	01550-08607	螺栓	BOLT	2
25	54123-93J03	上部安装板	Upper Mount Plate	1
26	54130-93J02	上支架	MOUNT,UPPER	2
27	54112-93J00	上支架螺栓	Upper Mount Bolt	2
28	29159-93J00	上部安装螺栓螺母	Upper Mount Bolt Nut	2
29	09160-15051	上部安装螺栓垫圈	Upper Mount Bolt Washer	2
30	54137-93J02	上部安装盖	Upper Mount Cover	1
31	09116-10135	螺栓(10x95)	Bolt (10x95)	2
32	09116-10175	螺栓(10x50)	Bolt (10x50)	1
33	09116-10137	螺栓(10x70)	Bolt (10x70)	6
34	09116-10175	螺栓(10x50)	Bolt (10x50)	4
35	09116-10146	螺栓 (10x195)	Bolt (10x195)	2
36	09116-10134	螺栓 (10x115)	Bolt (10x115)	1
37	09116-08126	螺栓(8x65)	Bolt (8x65)	4
38	09169-08038	垫圈 (8.3x15x3)	Washer (8.3x15x3)	2
39	54140-98J01	上部推力支架	MOUNT,UPR THRUS	1
41	54144-93J01	上部安装密封	SEAL,UPPER MOUN	1

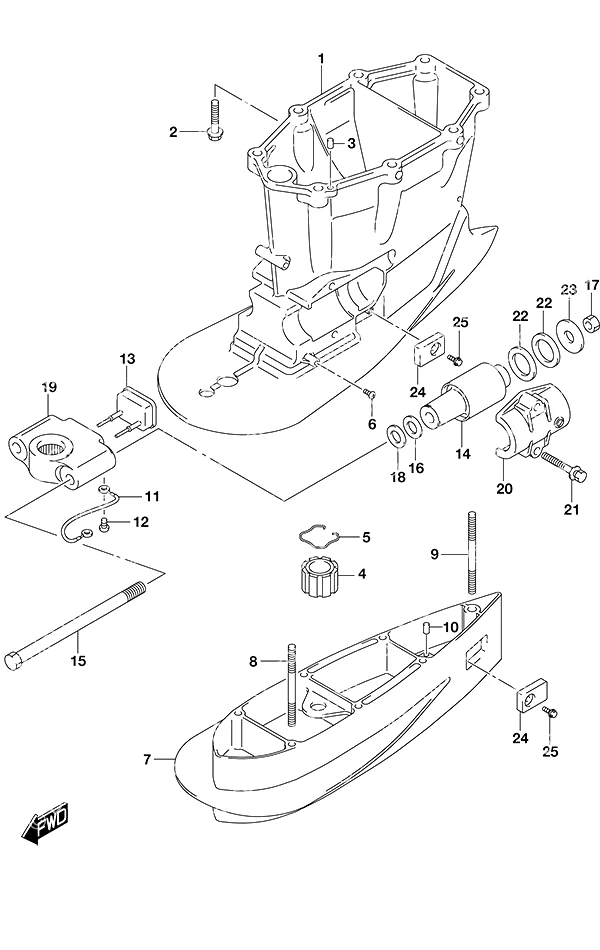

图 405A驱动轴壳体带艉板(X型) Drive Shaft Housing w/Transom (X)

REF	零件编号	中文名称	英文名称	数量
2	09116-10176	螺栓(10x44)	Bolt (10x44)	8
3	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
4	57130-87D10	驱动轴衬套	Drive Shaft Bushing	1
5	09387-39002	驱动轴环	RING,DRIVE SHAF	1
6	09125-06063	螺钉(6x10)	Screw (6x10)	1
7	36894-87D00	导线(长195)	Wire Lead (L:195)	1
8	09125-06063	螺钉(6x10)	Screw (6x10)	1
9	54150-98J01	下推力支架	MOUNT,LWR THRUS	1
10	54160-98J00	下支架	Lower Mount	2
11	54112-93J00	上支架螺栓	Upper Mount Bolt	2
12	09160-16050	下支架垫圈	Lower Mount Washer	2
13	29159-93J00	上部安装螺栓螺母	Upper Mount Bolt Nut	2
14	09160-16050	下支架垫圈	Lower Mount Washer	2
17	09116-10175	螺栓(10x50)	Bolt (10x50)	4
18	54165-98J01	下推力反向限位器	Lower Thrust Reverse Stopper	4
19	09160-14066	倒车止挡下垫片	Reverse Stopper Lower Washer	2
21	09116-06236	螺栓(6x16)	Bolt (6x16)	1

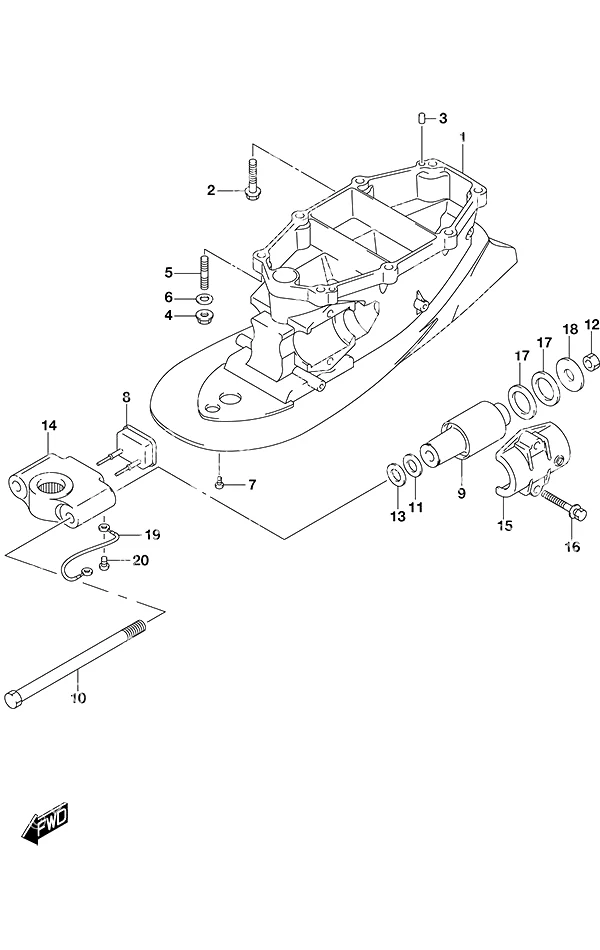

图 405B驱动轴壳体带艉板(XX型) Drive Shaft Housing w/Transom (XX)

REF	零件编号	中文名称	英文名称	数量
2	09116-10176	螺栓(10x44)	Bolt (10x44)	8
3	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
4	57130-87D10	驱动轴衬套	Drive Shaft Bushing	1
5	09387-39002	驱动轴环	RING,DRIVE SHAF	1
6	09125-06063	螺钉(6x10)	Screw (6x10)	1
8	09108-10115	双头螺栓	Stud Bolt	6
9	09108-12013	加长螺栓	Extension Bolt	1
10	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
11	36894-87D00	导线(长195)	Wire Lead (L:195)	1
12	09125-06063	螺钉(6x10)	Screw (6x10)	1
13	54150-98J01	下推力支架	MOUNT,LWR THRUS	1
14	54160-98J00	下支架	Lower Mount	2
15	54112-93J00	上支架螺栓	Upper Mount Bolt	2
16	09160-16050	下支架垫圈	Lower Mount Washer	2
17	29159-93J00	上部安装螺栓螺母	Upper Mount Bolt Nut	2
18	09160-16050	下支架垫圈	Lower Mount Washer	2
21	09116-10175	螺栓(10x50)	Bolt (10x50)	4
22	54165-98J01	下推力反向限位器	Lower Thrust Reverse Stopper	4
23	09160-14066	倒车止挡下垫片	Reverse Stopper Lower Washer	2
25	09116-06236	螺栓(6x16)	Bolt (6x16)	2

图 407齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
2	09263-35048	轴承(35x56x37)	Bearing (35x56x37)	1
3	09263-80001	轴承 (80x100x30)	Bearing (80x100x30)	1
4	09100-12052	螺栓(12x70)	Bolt (12x70)	1
5	09116-10150	螺栓(10x55)	Bolt (10x55)	6
6	09160-10141	垫片(10.5x19x2)	Washer (10.5x19x2)	6
7	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
8	09140-10031	螺母(10mm)	Nut (10mm)	6
9	09159-12014	螺母(12x17)	Nut (12x17)	1
10	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
12	09116-08137	螺栓(8x22)	Bolt (8x22)	1
13	55128-93J10	放油塞	Drain Plug	1
14	09168-10038	放油塞衬垫	GASKET,DRAIN PL	2
16	09116-06236	螺栓(6x16)	Bolt (6x16)	2
17	55332-98J01	排气密封橡胶	Exhaust Seal Rubber	1
18	55333-98J00	排气密封板	Exhaust Seal Plate	1
19	09202-06031	定位销(6x12)	Knock Pin (6x12)	2
21	58120-93L00	Watergrip螺旋桨衬套套装	Watergrip Propeller Bushing Set	1
24	57632-93L11	水握螺旋桨衬套止动器	Watergrip Propeller Bushing Stopper	1
25	57633-93L00	水握螺旋桨螺母垫片	Watergrip Propeller Nut Spacer	1
26	09141-18005	螺母(18mm)	Nut (18mm)	1
27	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
28	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
29	55128-93L00	带磁铁放油塞	Drain Plug w/Magnet	1
30	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
31	57630-93L00	水握螺旋桨五金件套件	Watergrip Propeller Hardware Kit	1
32	25700-93L02	齿轮箱密封套件-DF250A/250AP/300A/300AP	Gear Case Seal Kit - DF 250A/250AP/300A/300AP	1

图 407A齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
2	09263-32017	小齿轮轴承	Pinion Bearing	1
3	09100-12052	螺栓(12x70)	Bolt (12x70)	1
4	09116-10150	螺栓(10x55)	Bolt (10x55)	6
5	09160-10141	垫片(10.5x19x2)	Washer (10.5x19x2)	6
6	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
7	09140-10031	螺母(10mm)	Nut (10mm)	6
8	09159-12014	螺母(12x17)	Nut (12x17)	1
9	17566-87D12	索环/护孔圈	GROMMET	1
10	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
12	09116-08137	螺栓(8x22)	Bolt (8x22)	1
13	55128-93J10	放油塞	Drain Plug	3
14	09168-10038	放油塞衬垫	GASKET,DRAIN PL	3
16	09116-06236	螺栓(6x16)	Bolt (6x16)	2
17	55332-87D12	排气密封橡胶	Exhaust Seal Rubber	1
18	55333-87D10	排气密封板	Exhaust Seal Plate	1
19	55127-87D00	软管接头	Hose Union	1
21	09362-09008	管接头	Nipple	1
22	09407-10404	卡箍(长:100)	Clamp (L:100)	2
24	58120-93L00	Watergrip螺旋桨衬套套装	Watergrip Propeller Bushing Set	1
25	57632-93L11	水握螺旋桨衬套止动器	Watergrip Propeller Bushing Stopper	1
26	57633-93L00	水握螺旋桨螺母垫片	Watergrip Propeller Nut Spacer	1
27	09141-18005	螺母(18mm)	Nut (18mm)	1
28	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
29	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
30	55128-93L00	带磁铁放油塞	Drain Plug w/Magnet	1
31	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
32	57630-93L00	水握螺旋桨五金件套件	Watergrip Propeller Hardware Kit	1
33	25700-93J00	齿轮箱密封套件DF150/DF175/DF200/DF225/DF250	Gear Case Seal Kit DF150 / DF175 / DF200 / DF225 / DF250	1

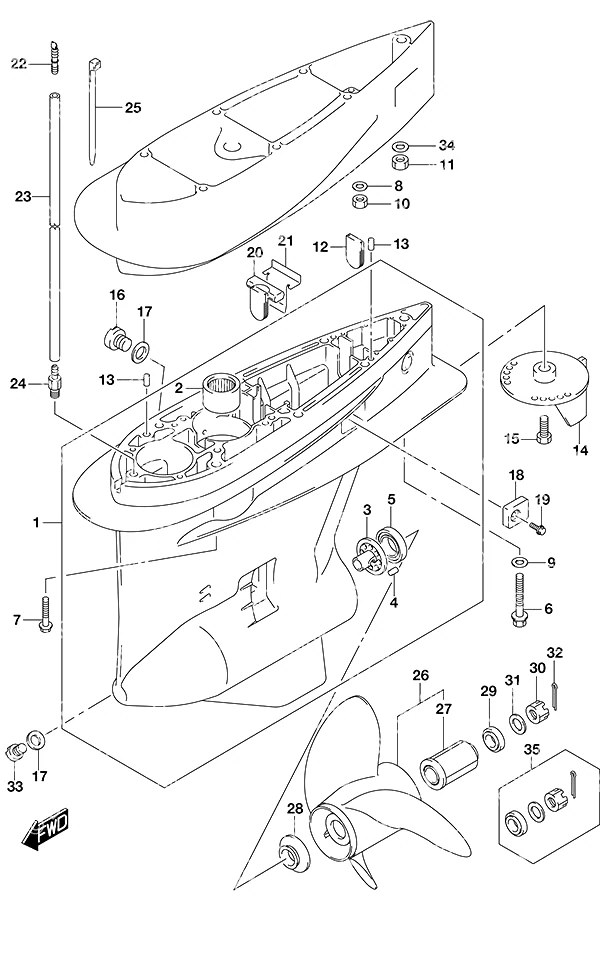

图 407B齿轮箱(倒档) Gear Case (C/R)

REF	零件编号	中文名称	英文名称	数量
2	09263-32017	小齿轮轴承	Pinion Bearing	1
3	56145-93J00	换挡凸轮壳	Shift Cam Housing	1
4	04221-08129	销 8×12	PIN 8X12	1
5	09265-50002	轴承(50x90x21.75)	Bearing (50x90x21.75)	1
6	09100-12052	螺栓(12x70)	Bolt (12x70)	1
7	09116-10150	螺栓(10x55)	Bolt (10x55)	6
8	09160-10141	垫片(10.5x19x2)	Washer (10.5x19x2)	6
9	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
10	09140-10031	螺母(10mm)	Nut (10mm)	6
11	09159-12014	螺母(12x17)	Nut (12x17)	1
12	17566-87D12	索环/护孔圈	GROMMET	1
13	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
15	09116-08137	螺栓(8x22)	Bolt (8x22)	1
16	55128-93J10	放油塞	Drain Plug	3
17	09168-10038	放油塞衬垫	GASKET,DRAIN PL	3
19	09116-06236	螺栓(6x16)	Bolt (6x16)	2
20	55332-87D12	排气密封橡胶	Exhaust Seal Rubber	1
21	55333-87D10	排气密封板	Exhaust Seal Plate	1
22	55127-87D00	软管接头	Hose Union	1
24	09362-09008	管接头	Nipple	1
25	09407-10404	卡箍(长:100)	Clamp (L:100)	2
27	58120-93L00	Watergrip螺旋桨衬套套装	Watergrip Propeller Bushing Set	1
28	57632-93L11	水握螺旋桨衬套止动器	Watergrip Propeller Bushing Stopper	1
29	57633-93L00	水握螺旋桨螺母垫片	Watergrip Propeller Nut Spacer	1
30	09141-18005	螺母(18mm)	Nut (18mm)	1
31	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
32	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
33	55128-93L00	带磁铁放油塞	Drain Plug w/Magnet	1
34	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
35	57630-93L00	水握螺旋桨五金件套件	Watergrip Propeller Hardware Kit	1
36	25700-93J00	齿轮箱密封套件DF150/DF175/DF200/DF225/DF250	Gear Case Seal Kit DF150 / DF175 / DF200 / DF225 / DF250	1

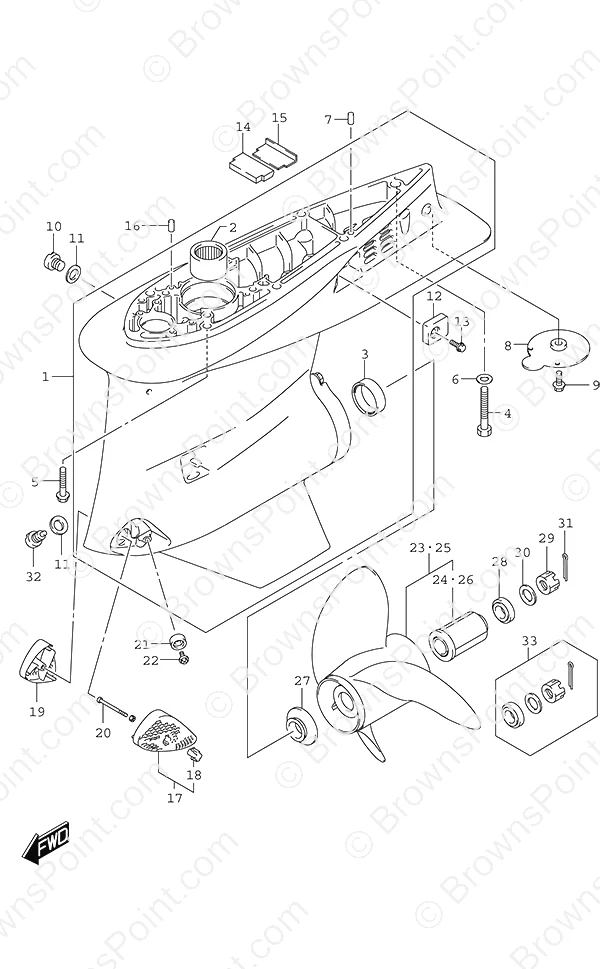

图 407C齿轮箱不锈钢型号 Gear Case SS Model

REF	零件编号	中文名称	英文名称	数量
1	55110-98J50-YAY	齿轮箱壳体组件	CASE COMP,GEAR	1
2	09263-36004	小齿轮轴承(36x51x32)	Pinion Bearing (36x51x32)	1
3	09265-50001	轴承(50x90x32)	Bearing (50x90x32)	1
4	09100-12052	螺栓(12x70)	Bolt (12x70)	1
5	09116-10150	螺栓(10x55)	Bolt (10x55)	6
6	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
7	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
8	55125-98J10	平衡调整片	Trim Tab	1
9	09116-08137	螺栓(8x22)	Bolt (8x22)	1
10	09248-10008	放油塞	Drain Plug	2
11	09168-10038	放油塞衬垫	GASKET,DRAIN PL	2
13	09116-06236	螺栓(6x16)	Bolt (6x16)	2
14	55332-98J01	排气密封橡胶	Exhaust Seal Rubber	1
15	55333-98J00	排气密封板	Exhaust Seal Plate	1
16	09202-06031	定位销(6x12)	Knock Pin (6x12)	2
17	17630-98J00	左舷水滤器	Port Water Filter	1
18	17639-98J00	前水盖	CAP,FRONT WATER	1
19	17638-98J00	右舷侧滤水器	Stb Side Water Filter	1
20	09125-04020	螺钉	Screw	1
21	55321-87J01	铝阳极	Aluminum Anode	1
22	09128-06094	防护阳极螺栓	Protection Anode Bolt	1
24	58120-93L00	Watergrip螺旋桨衬套套装	Watergrip Propeller Bushing Set	1
26	58120-93L00	Watergrip螺旋桨衬套套装	Watergrip Propeller Bushing Set	1
27	57632-93L11	水握螺旋桨衬套止动器	Watergrip Propeller Bushing Stopper	1
28	57633-93L00	水握螺旋桨螺母垫片	Watergrip Propeller Nut Spacer	1
29	09141-18005	螺母(18mm)	Nut (18mm)	1
30	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
31	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
32	25700-98J01	齿轮箱密封套件-DF250S/DF300	Gear Case Seal Kit - DF 250S/DF300	1
33	57630-93L00	水握螺旋桨五金件套件	Watergrip Propeller Hardware Kit	1
34	25700-98J01	齿轮箱密封套件-DF250S/DF300	Gear Case Seal Kit - DF 250S/DF300	1

图 410侧盖 Side Cover

REF	零件编号	中文名称	英文名称	数量
3	61137-93J01	油底壳盖上缓冲垫	Oil Pan Cover Upper Cushion	2
4	09139-06135	油底壳盖螺钉(6x17)	Oil Pan Cover Screw (6x17)	5
5	09139-06136	油底壳盖螺钉(6x65)	Oil Pan Cover Screw (6x65)	3
8	61134-93J21	侧盖密封件	Side Cover Seal	1
9	09409-05302-5PK	销	Pin	2
10	61817-93J01	侧盖塞	Side Cover Plug	2
11	09139-06249	螺钉	SCREW	10
12	61827-93J02	侧盖固定架	Side Cover Holder	1
13	09321-10049	侧盖缓冲垫	CUSHION,SIDE CO	2
14	01550-08167	螺栓	BOLT	2
15	61832-98J00	前面板右舷密封条	Front Panel Starboard Seal	1
16	61812-98J00	侧盖密封件	Side Cover Seal	1
17	61814-98J00	侧盖护板 (停产)	Side Cover Protector (NLA)	1
19	09116-08174	螺栓(8x38)	Bolt (8x38)	2
20	09169-08050	前面板垫圈	Front Panel Washer	2
21	09320-11023	前部缓冲垫	CUSHION,FRONT P	2
22	09321-10049	侧盖缓冲垫	CUSHION,SIDE CO	3
23	17913-93J00	冲水塞	Water Flush Plug	1
24	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
25	61112-98J00	侧盖橡胶件	Side Cover Rubber	1
26	61630-98J00	盖板挂钩轴(停产)	Cover Hook Shaft (NLA)	1
27	63632-98J20	盖板挂钩轴	Cover Hook Shaft	1
28	63632-98J30	盖板挂钩轴	Cover Hook Shaft	1
29	09306-17002	衬套	Bushing	3
30	09160-17052	垫片	Washer	3
31	61636-98J00	衬套	Bushing	3
35	29103-93J20	螺栓(8x45)	Bolt (8x45)	2
36	29103-93J30	螺栓(8x25)	Bolt (8x25)	1
37	09160-08152	垫圈 (8.5x28x1.5)	Washer (8.5x28x1.5)	2
38	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
39	61635-98J00	垫片	Spacer	2
40	61643-98J00	衬套	Bushing	2
41	61658-98J00	挂钩轴弹簧	Hook Shaft Spring	3
42	09329-14003	侧盖缓冲垫	Side Cover Cushion	1
43	61124-98J30	遥控连接衬套C型	GROMMET,R/CON C	1
44	09407-25402	卡箍(长:248)	Clamp (L:248)	1
45	61458-90J01	发动机盖标签	Engine Cover Label	1
46	67361-90J10	操纵软管转接头	Rigging Hose Adapter	1
47	09208-06011	软管适配销	PIN,HOSE ADAPTE	2

图 410A侧盖 Side Cover

REF	零件编号	中文名称	英文名称	数量
3	61137-93J01	油底壳盖上缓冲垫	Oil Pan Cover Upper Cushion	2
4	09139-06135	油底壳盖螺钉(6x17)	Oil Pan Cover Screw (6x17)	5
5	09139-06136	油底壳盖螺钉(6x65)	Oil Pan Cover Screw (6x65)	3
8	61134-93J21	侧盖密封件	Side Cover Seal	1
10	61817-93J01	侧盖塞	Side Cover Plug	2
11	09139-06249	螺钉	SCREW	8
12	61827-93J02	侧盖固定架	Side Cover Holder	1
13	09321-10049	侧盖缓冲垫	CUSHION,SIDE CO	2
14	01550-0816C	螺栓	Bolt	2
16	09116-08174	螺栓(8x38)	Bolt (8x38)	2
17	09169-08050	前面板垫圈	Front Panel Washer	2
18	09320-11023	前部缓冲垫	CUSHION,FRONT P	2
19	09103-05026	螺栓(5x10)	Bolt (5x10)	6
20	61632-93J00	发动机盖挂钩轴	Engine Cover Hook Shaft	3
23	61641-93J10	发动机盖挂钩	Engine Cover Hook	2
24	61641-93J20	发动机盖挂钩	Engine Cover Hook	1
26	61673-93J02	挂钩锁闩	LATCH,HOOK LEVE	3
27	09116-06127	螺栓(6x12)	Bolt (6x12)	3
28	09160-13014	垫圈 (13.2x25x1.0)	Washer (13.2x25x1.0)	3
29	09164-14008	波形垫圈	Wave Washer	3
30	09202-04022	挂钩杆销	Hook Lever Pin	3
31	09306-04005	挂钩杆衬套	Hook Lever Bushing	6
32	09306-13007	衬套	Bushing	3
33	61124-93J61	遥控连接衬套C型	GROMMET,R/CON C	1
34	67341-93J30	遥控线缆固定座	Remocon Cable Holder	1
35	67345-93J00	遥控线缆固定座护罩	Remocon Cable Holder Protector	1
33	61124-93J61	遥控连接衬套C型	GROMMET,R/CON C	1
36	09407-25402	卡箍(长:248)	Clamp (L:248)	1
37	01550-06167	螺栓	BOLT	2
39	67343-93J30	遥控线缆止动器	Remocon Cable Stopper	1
40	09160-06047	垫圈 (6.2x20x2)	Washer (6.2x20x2)	1
41	09352-70104-600	软管(7x10.2x600)	Hose (7x10.2x600)	2
42	01570-06107	螺栓	BOLT	1
43	17913-93J00	冲水塞	Water Flush Plug	1
44	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
45	17917-87L00	冲水接头	Water Flush Connector	1
46	61458-90J01	发动机盖标签	Engine Cover Label	1
47	67361-90J10	操纵软管转接头	Rigging Hose Adapter	1
49	09383-04002	E型卡环	E Ring	2

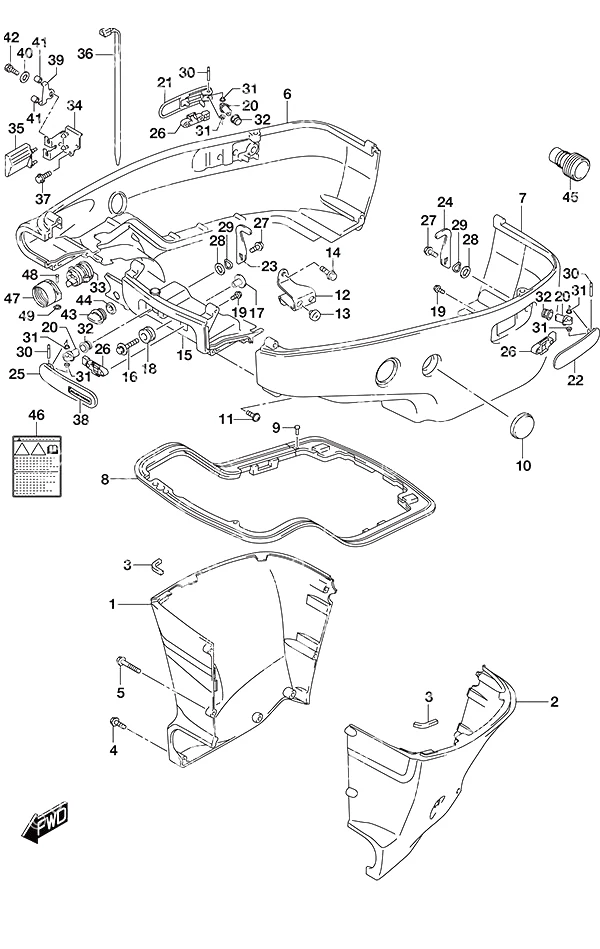

图 410BSS型号带船尾板侧盖 (L型) Side CoverSS Model w/Transom (L)

REF	零件编号	中文名称	英文名称	数量
3	61137-93J01	油底壳盖上缓冲垫	Oil Pan Cover Upper Cushion	2
4	09136-06161	螺钉(6x17)	Screw (6x17)	8
5	09139-06249	螺钉	SCREW	3
8	61134-93J21	侧盖密封件	Side Cover Seal	1
10	61817-93J01	侧盖塞	Side Cover Plug	2
11	09139-06249	螺钉	SCREW	8
12	61827-93J02	侧盖固定架	Side Cover Holder	1
13	09321-10049	侧盖缓冲垫	CUSHION,SIDE CO	2
14	01550-0816C	螺栓	Bolt	2
16	09116-08174	螺栓(8x38)	Bolt (8x38)	2
17	09169-08050	前面板垫圈	Front Panel Washer	2
18	09320-11023	前部缓冲垫	CUSHION,FRONT P	2
19	01550-05107	螺栓	BOLT	6
20	61632-93J00	发动机盖挂钩轴	Engine Cover Hook Shaft	3
23	61641-93J10	发动机盖挂钩	Engine Cover Hook	2
24	61641-93J20	发动机盖挂钩	Engine Cover Hook	1
25	61645-93J01-YAY	前挂钩操纵杆	Front Hook Lever	1
26	61673-93J02	挂钩锁闩	LATCH,HOOK LEVE	3
27	09116-06127	螺栓(6x12)	Bolt (6x12)	3
28	09160-13014	垫圈 (13.2x25x1.0)	Washer (13.2x25x1.0)	3
29	09164-14008	波形垫圈	Wave Washer	3
30	09202-04022	挂钩杆销	Hook Lever Pin	3
31	09306-04005	挂钩杆衬套	Hook Lever Bushing	6
32	09306-13007	衬套	Bushing	3
33	61124-93J61	遥控连接衬套C型	GROMMET,R/CON C	1
34	67341-93J30	遥控线缆固定座	Remocon Cable Holder	1
35	67345-93J00	遥控线缆固定座护罩	Remocon Cable Holder Protector	1
36	09407-25402	卡箍(长:248)	Clamp (L:248)	1
37	01550-06167	螺栓	BOLT	2
38	61649-93J00	挂钩杆标签	Hook Lever Label	1
39	67343-93J30	遥控线缆止动器	Remocon Cable Stopper	1
40	09160-06047	垫圈 (6.2x20x2)	Washer (6.2x20x2)	1
41	09352-70104-600	软管(7x10.2x600)	Hose (7x10.2x600)	2
42	01570-06107	螺栓	BOLT	1
43	17913-93J00	冲水塞	Water Flush Plug	1
44	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
45	17917-87L00	冲水接头	Water Flush Connector	1
46	61458-90J01	发动机盖标签	Engine Cover Label	1
47	67361-90J10	操纵软管转接头	Rigging Hose Adapter	1
49	09383-04002	E型卡环	E Ring	2

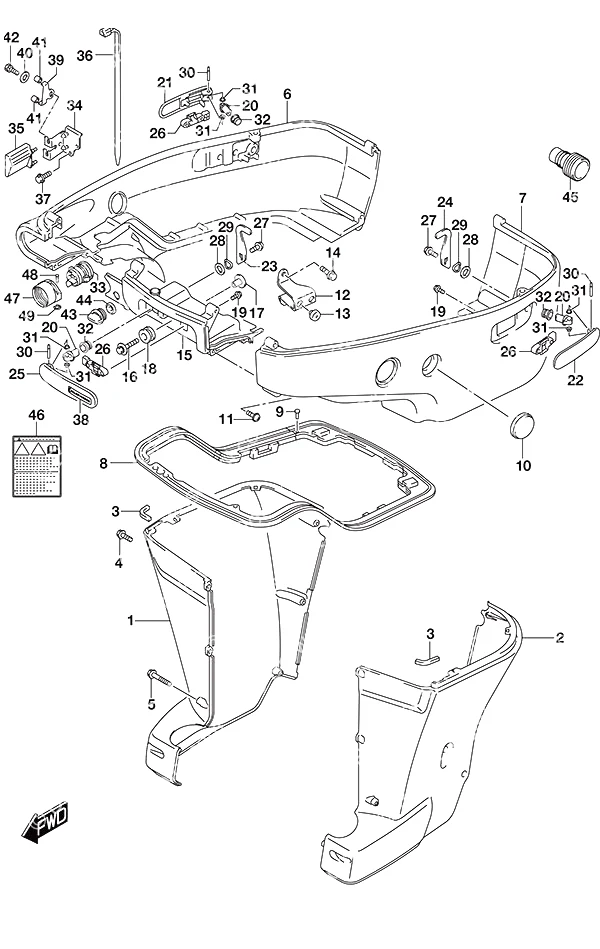

图 410CSS型号带艉板侧盖(X) Side CoverSS Model w/Transom (X)

REF	零件编号	中文名称	英文名称	数量
3	61137-93J01	油底壳盖上缓冲垫	Oil Pan Cover Upper Cushion	2
4	09139-06135	油底壳盖螺钉(6x17)	Oil Pan Cover Screw (6x17)	5
5	09139-06136	油底壳盖螺钉(6x65)	Oil Pan Cover Screw (6x65)	3
8	61134-93J21	侧盖密封件	Side Cover Seal	1
10	61817-93J01	侧盖塞	Side Cover Plug	2
11	09139-06249	螺钉	SCREW	8
12	61827-93J02	侧盖固定架	Side Cover Holder	1
13	09321-10049	侧盖缓冲垫	CUSHION,SIDE CO	2
14	01550-08167	螺栓	BOLT	2
16	09116-08174	螺栓(8x38)	Bolt (8x38)	2
7	09169-08050	前面板垫圈	Front Panel Washer	2
18	09320-11023	前部缓冲垫	CUSHION,FRONT P	2
19	01550-05107	螺栓	BOLT	6
20	61632-93J00	发动机盖挂钩轴	Engine Cover Hook Shaft	3
23	61641-93J10	发动机盖挂钩	Engine Cover Hook	2
24	61641-93J20	发动机盖挂钩	Engine Cover Hook	1
25	61645-93J01-YAY	前挂钩操纵杆	Front Hook Lever	1
26	61673-93J02	挂钩锁闩	LATCH,HOOK LEVE	3
27	09116-06127	螺栓(6x12)	Bolt (6x12)	3
28	09160-13014	垫圈 (13.2x25x1.0)	Washer (13.2x25x1.0)	3
29	09164-14008	波形垫圈	Wave Washer	3
30	09202-04022	挂钩杆销	Hook Lever Pin	3
31	09306-04005	挂钩杆衬套	Hook Lever Bushing	6
32	09306-13007	衬套	Bushing	3
33	61124-93J61	遥控连接衬套C型	GROMMET,R/CON C	1
34	67341-93J30	遥控线缆固定座	Remocon Cable Holder	1
35	67345-93J00	遥控线缆固定座护罩	Remocon Cable Holder Protector	1
36	09407-25402	卡箍(长:248)	Clamp (L:248)	1
37	01550-06167	螺栓	BOLT	2
38	61649-93J00	挂钩杆标签	Hook Lever Label	1
39	67343-93J30	遥控线缆止动器	Remocon Cable Stopper	1
40	09160-06047	垫圈 (6.2x20x2)	Washer (6.2x20x2)	1
41	09352-70104-600	软管(7x10.2x600)	Hose (7x10.2x600)	2
42	01570-06107	螺栓	BOLT	1
43	17913-93J00	冲水塞	Water Flush Plug	1
44	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
45	17917-87L00	冲水接头	Water Flush Connector	1
46	61458-90J01	发动机盖标签	Engine Cover Label	1
47	67361-90J10	操纵软管转接头	Rigging Hose Adapter	1
49	09383-04002	E型卡环	E Ring	2

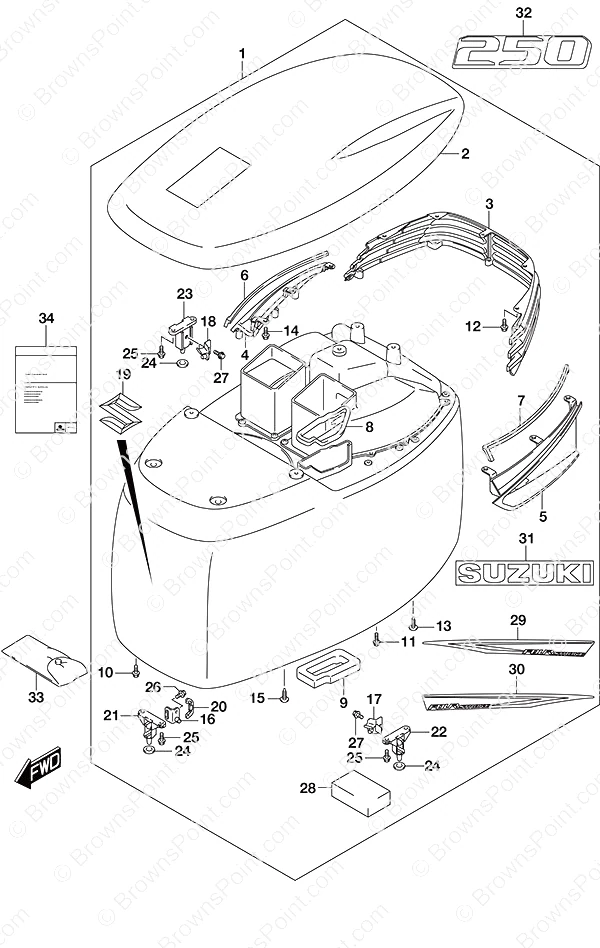

图 420发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
3	61432-98J01	进气百叶窗	Air Intake Louver	1
4	61433-98J01	上盖右舷握把	Upper Cover Starboard Grip	1
5	61434-98J02	上盖左舷握把	Upper Cover Port Grip	1
6	61439-98J01	右舷握柄密封	SEAL,GRIP STBD	1
7	61439-98J10	左舷握柄密封件	Port Grip Seal	1
8	61439-98J21	2号通风密封件(停产)	Air Vent No 2 Seal (NLA)	1
9	61476-98J00	1号通风密封件	Air Vent No 1 Seal	1
10	01550-06167	螺栓	BOLT	2
11	01550-06207	螺栓	BOLT	3
12	01550-06167	螺栓	BOLT	3
13	03542-06169	螺钉	SCREW	5
14	01550-06167	螺栓	BOLT	4
15	03542-06169	螺钉	SCREW	4
16	61610-98J00	前紧固件	Front Fastener	1
17	61610-98J30	左舷紧固件(停产)	Port Fastener (NLA)	1
18	61610-98J40	右舷紧固件	Starboard Fastener	1
19	77811-54GC0-0PG	镀铬S徽标	Chrome S Emblem	1
20	61614-98J00	紧固件保护罩(停产)	Fastener Protector (NLA)	1
21	61621-98J03	紧固支架	BRACKET,FASTENE	1
22	61624-98J12	紧固支架	BRACKET,FASTENE	1
23	61625-98J12	紧固支架	BRACKET,FASTENE	1
24	61619-98J00	发动机罩紧固件缓冲垫	Engine Cover Fastener Cushion	3
25	01547-06167	螺栓6X16	BOLT 6X16	6
26	01550-06127	螺栓	BOLT	1
27	01550-06127	螺栓	BOLT	2
28	61425-98J00	发动机罩缓冲垫	Engine Cover Cushion	1
31	61441-98L00	铃木标志	Suzuki Mark	2
33	09800-81835	工具套装	Tool Set	1
34	99011-98JF0-03B	用户手册	MANUAL,OWNER'S	1

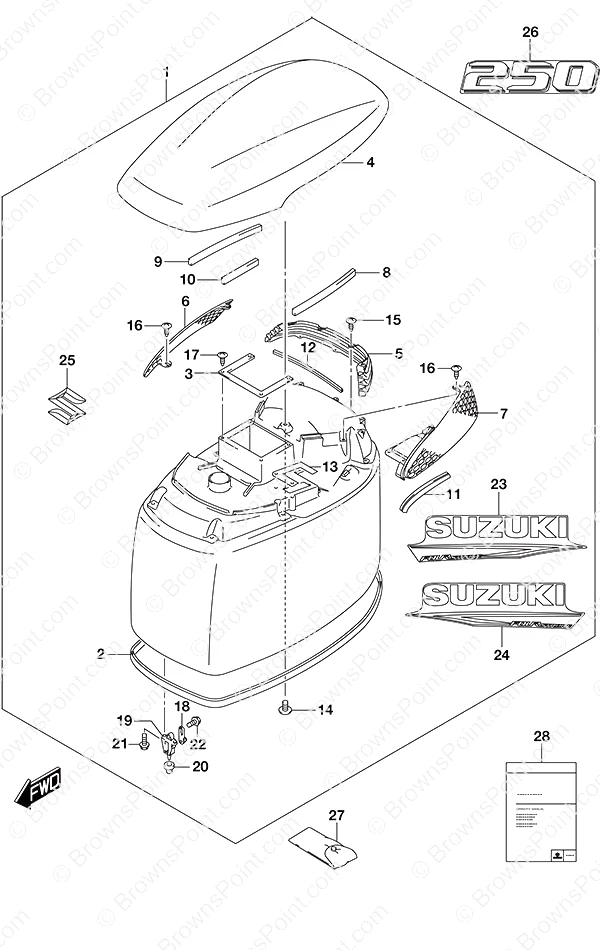

图 420A发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
2	61112-93J21	发动机C型橡胶垫	RUBBER,ENGINE C	1
3	61416-93J00	进气防护罩	Air Intake Guard	1
5	61432-93J01	倾斜手柄百叶窗	Tilt Up Handle Louver	1
6	61433-93J01	进气右舷内盖	Air Intake Inner Starboard Cover	1
7	61434-93J01	进气左舷内盖	Air Intake Inner Port Cover	1
8	61438-93J00	倾斜手柄胶带(停产)	Tilt Up Handle Tape (NLA)	1
9	61438-93J00	倾斜手柄胶带(停产)	Tilt Up Handle Tape (NLA)	1
10	61438-93J00	倾斜手柄胶带(停产)	Tilt Up Handle Tape (NLA)	1
11	61439-93J20	倾斜手柄端口密封	Tilt Up Handle Port Seal	1
12	61439-93J41	倾斜手柄后密封	Tilt Up Handle Rear Seal	1
13	61476-93J00	通风密封件	Air Vent Seal	1
14	03542-05169	螺钉	SCREW	8
15	03542-05169	螺钉	SCREW	4
16	03542-05169	螺钉	SCREW	5
17	03542-05169	螺钉	SCREW	4
18	61610-93J01	紧固件总成	FASTENER COMP	3
19	61621-93J01	紧固件支架	Fastener Bracket	3
20	09329-10024	缓冲垫	Cushion	3
21	01547-0616C	线束固定螺栓	BOLT,HARNESS B	6
22	01550-0612C	螺栓	BOLT	3
25	68111-93J00	徽标'S'	Emblem Mark 'S'	1
27	09800-81835	工具套装	Tool Set	1
28	99011-93JS0-03B	用户手册	MANUAL,OWNER'S	1

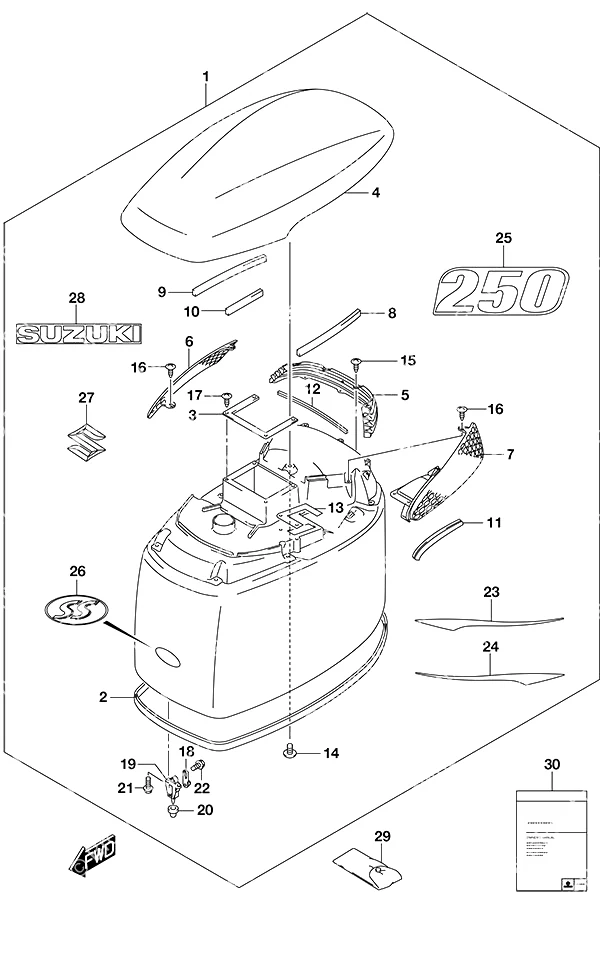

图 420B不锈钢型号发动机罩 Engine CoverSS Model

REF	零件编号	中文名称	英文名称	数量
1	61000-87820-YKV	发动机盖套装	COVER SET, ENGI	1
2	61112-93J21	发动机C型橡胶垫	RUBBER,ENGINE C	1
3	61416-93J00	进气防护罩	Air Intake Guard	1
5	61432-93J10	倾斜手柄百叶窗	Tilt Up Handle Louver	1
6	61433-93J01	进气右舷内盖	Air Intake Inner Starboard Cover	1
7	61434-93J01	进气左舷内盖	Air Intake Inner Port Cover	1
8	61438-93J00	倾斜手柄胶带(停产)	Tilt Up Handle Tape (NLA)	1
9	61438-93J00	倾斜手柄胶带(停产)	Tilt Up Handle Tape (NLA)	1
10	61438-93J00	倾斜手柄胶带(停产)	Tilt Up Handle Tape (NLA)	1
11	61439-93J20	倾斜手柄端口密封	Tilt Up Handle Port Seal	1
12	61439-93J41	倾斜手柄后密封	Tilt Up Handle Rear Seal	1
13	61476-93J00	通风密封件	Air Vent Seal	1
14	03542-05169	螺钉	SCREW	8
15	03542-05169	螺钉	SCREW	4
16	03542-05169	螺钉	SCREW	5
17	03542-05169	螺钉	SCREW	4
18	61610-93J01	紧固件总成	FASTENER COMP	3
19	61621-93J01	紧固件支架	Fastener Bracket	3
20	09329-10024	缓冲垫	Cushion	3
21	01547-0616C	线束固定螺栓	BOLT,HARNESS B	6
22	01550-0612C	螺栓	BOLT	3
26	61424-93J00	徽标(SS)	Emblem Mark (SS)	1
27	68111-93J00	徽标'S'	Emblem Mark 'S'	1
28	61441-98L00	铃木标志	Suzuki Mark	2
29	09800-81835	工具套装	Tool Set	1
30	99011-93JS0-03B	用户手册	MANUAL,OWNER'S	1

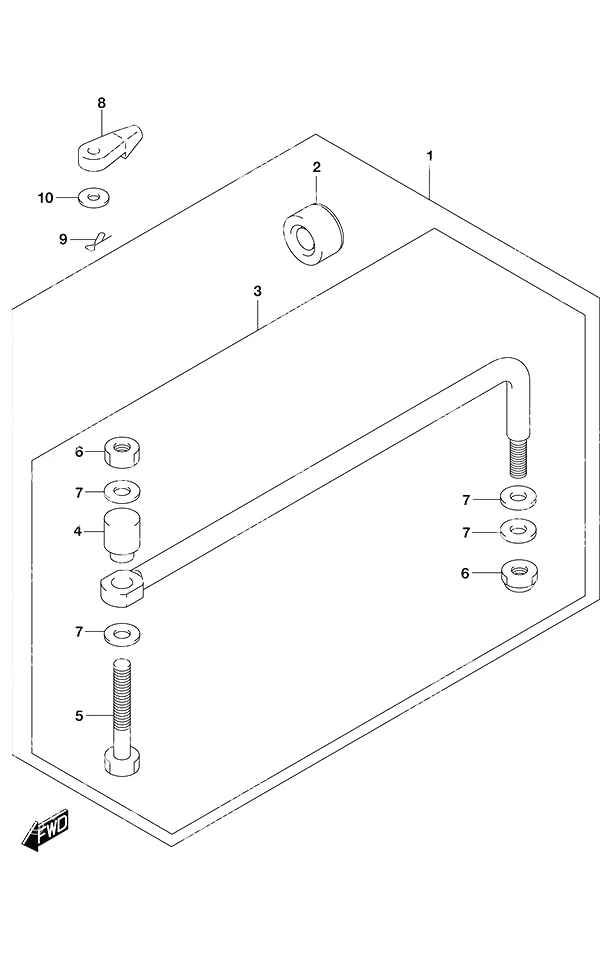

图 442转向拉杆 Drag Link

REF	零件编号	中文名称	英文名称	数量
1	67700-93J00	转向拉杆套件	Drag Link Set	1
2	41161-94400	转向拉索密封件	Steering Cable Seal	1
3	67701-87J11	转向拉杆总成	Drag Link Assembly	1
4	67721-87J00	垫片	Spacer	1
5	67725-99E00	转向拉杆螺栓	Drag Link Bolt	1
6	67726-99E00	锁紧螺母	Lock Nut	2
7	67728-99E00	垫片	Washer	4
8	67467-89J01	电缆接头	Cable Connector	2
9	09385-06012	卡扣	Clip	2
10	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2

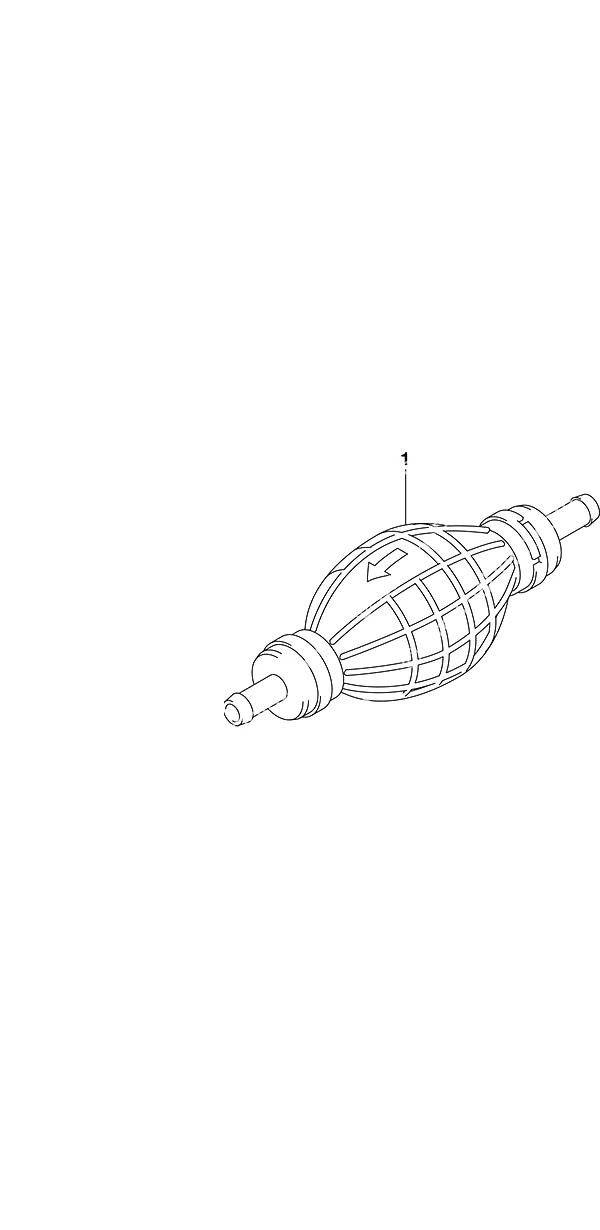

图 475挤压泵 Squeeze Pump

REF	零件编号	中文名称	英文名称	数量
1	65770-93J04	挤压泵	Squeeze Pump	1

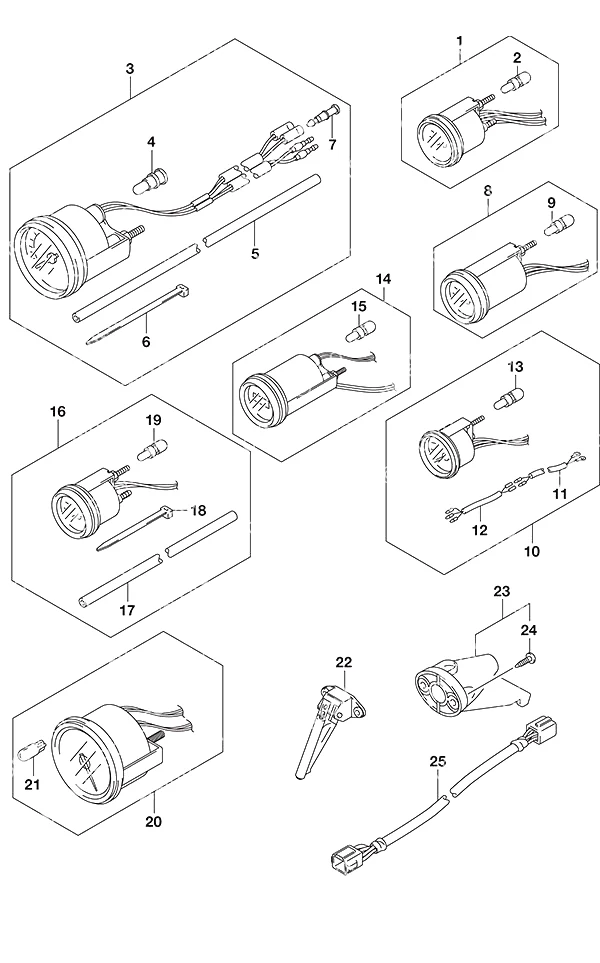

图 501选配: 仪表 Opt: Meter

REF	零件编号	中文名称	英文名称	数量
2	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
4	09471-12028	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
5	34191-92E00	水压管	Water Pressure Tubing	1
6	09407-14407	卡箍(长:140)	Clamp (L:140)	2
7	36615-96300	树脂端子	Resin Terminal	2
9	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
11	34310-92E00	燃油表导线(停产)	Fuel Gauge Lead (NLA)	1
12	34360-92E00	适配线束(停产)	Adapter Harness (NLA)	1
13	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
15	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
17	34191-92E00	水压管	Water Pressure Tubing	1
18	09407-14407	卡箍(长:140)	Clamp (L:140)	2
19	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
21	09471-12077	灯泡(12V 1.7W)	Bulb (12v, 1.7w)	1
22	34190-87D00	速度表传感器	Speedometer Sensor	1
23	34190-95500	速度表传感器(停产)	Speedometer Sensor (NLA)	1
24	03112-0630B	螺钉	Screw	2
25	36682-92E00	线束	Wire Harness	1

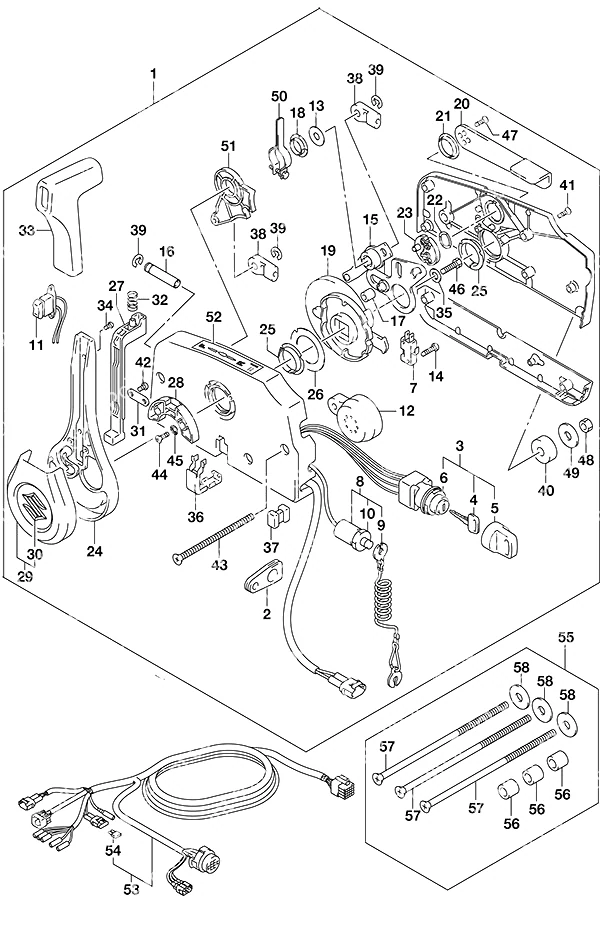

图 508选配: 遥控装置 Opt: Remote Control

REF	零件编号	中文名称	英文名称	数量
2	36628-92E01	线束护孔环	Wire Harness Grommet	1
3	37110-93J12	点火开关总成	Ignition Switch Assembly	1
5	37143-99E01	钥匙帽	Key Cap	1
6	37149-93J00	气缸体盖	Cylinder Body Cap	1
7	37721-93J91	空挡开关总成	Neutral Switch Assembly	1
8	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
9	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
10	37826-92J10	螺母	Nut	1
11	37850-96L00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
12	38500-93J90	警报蜂鸣器	Warning Buzzer	1
13	67212-95600	垫圈 (停产)	Washer (NLA)	1
14	67296-92E11	螺钉(3x15)	Screw (3x15)	2
15	67220-95630	挡板总成	Plate Assembly	1
16	67223-99E10	制动调节旋钮	Brake Adjustment Knob	1
17	67229-95600	滚轮(停产)	Roller (NLA)	1
18	67232-95600	衬套	Bushing	1
19	67238-87D00	驱动齿轮	Drive Gear	1
20	67241-99E11	自由节流杆	Free Throttle Lever	1
21	67243-95600	衬套(停产)	Bushing (NLA)	1
22	67244-95600	波形垫圈(停产)	Wave Washer (NLA)	1
23	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67251-96L00	手柄操纵杆	Handle Lever	1
25	67252-95600	衬套	Bushing	2
26	67253-95600	垫圈 (停产)	Washer (NLA)	1
27	67255-96L00	空挡锁臂	Neutral Lock Arm	1
28	67256-95600	空挡锁支架	Neutral Lock Holder	1
29	67257-96L00	操纵杆帽	Lever Cap	1
30	77811-54GB0-0PG	镀铬S徽标	Chrome S Emblem	1
31	67258-99E00	空挡臂支架	Neutral Arm Bracket	1
32	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
33	67261-96L00	手柄	Grip	1
34	67296-96L10	螺钉	Screw	1
35	67264-95600	垫圈 (停产)	Washer (NLA)	1
36	67267-96L00	电线护套	Wire Cover	1
37	67273-95600	垫片	Spacer	1
38	67275-95600	电缆端头	Cable End	2
39	67292-94300	E型卡环	E Ring	3
40	67294-95600	垫片	Spacer	3
41	67296-90J20	螺钉	Screw	5
42	67296-96L00	螺钉	Screw	2
43	67296-95630	螺钉	Screw	3
44	67296-95610	螺钉	Screw	2
45	67297-95600	垫片	Washer	2
46	09100-08232	螺栓(8x30)	Bolt (8x30)	1
47	67269-96L10	螺钉(5x12)	Screw (5x12)	2
48	09140-06020	螺母(6mm)	Nut (6mm)	3
49	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
50	67224-96L00	制动臂	Brake Arm	1
51	67238-96L00	换挡齿轮	Shift Gear	1
52	67284-94L10	手柄杆标记	Handle Lever Mark	1
54	09481-10501	10安培保险丝	10 Amp Fuse	1
55	67140-95601	双联遥控安装套件	Twin Remote Attachment Kit	1
56	09180-06105	垫片(6.1x10x14)(停产)	Spacer (6.1x10x14) (NLA)	3
57	67296-95640	螺钉(长165)	Screw (L:165)	3
58	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3

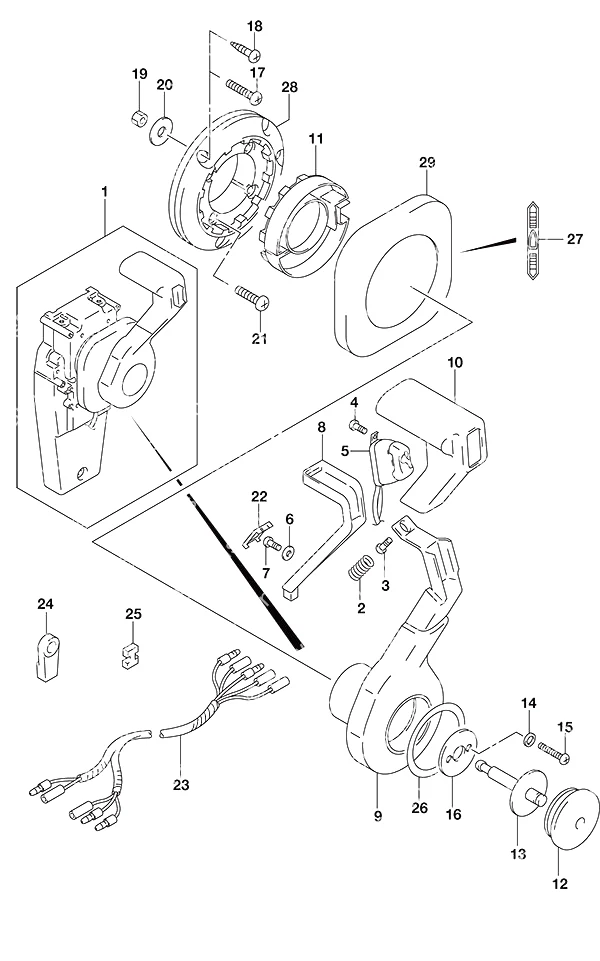

图 517选配:隐藏式遥控器(1型) Opt: Concealed Remocon (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-93J34	嵌入式控制箱	Flush Mount Control Box	1
2	67298-92E50	弹簧	Spring	1
3	67296-94310	螺钉	Screw	1
4	67295-92E10	螺钉(3x12)	Screw (3x12)	2
5	37850-92E27	动力升降倾斜装置开关总成	PTT Switch Assembly	1
6	67288-92E60	垫片	Washer	1
7	67296-92E52	螺钉	Screw	1
8	67255-92E50	空挡锁臂	Neutral Lock Arm	1
9	67251-92E50	手柄操纵杆	Handle Lever	1
10	67261-92E50	手柄	Grip	1
11	67256-92E50	空挡锁支架	Neutral Lock Holder	1
12	67257-92E00	操纵杆帽	Lever Cap	1
13	67242-92E50	自由加速轴	Free Accel Shaft	1
14	67288-92E20	垫片	Washer	6
15	67296-88D10	螺钉(5x16)	Screw (5x16)	4
16	67288-92E70	垫圈 (停产)	Washer (NLA)	1
17	67296-88D20	螺钉(6x35)(停产)	Screw (6x35) (NLA)	3
18	67295-92E50	螺钉(6x30)(停产)	Screw (6x30) (NLA)	3
19	67287-92E50	螺母(停产)	Nut (NLA)	3
20	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
21	67296-88D30	螺钉(5x30)(停产)	Screw (5x30) (NLA)	4
22	67254-92E50	锁臂盖	Lock Arm Cover	1
23	36890-93J00	线束	Wire Harness	1
24	67275-95600	电缆端头	Cable End	2
25	67273-95600	垫片	Spacer	1
26	67283-92E50	操纵杆标识(停产)	Lever Decal (NLA)	1
27	67284-92E50	离合器标识(停产)	Clutch Decal (NLA)	1
28	67274-92E50	底座	Base	1
29	67211-92E50	嵌入式盖板	Flush Mount Cover	1

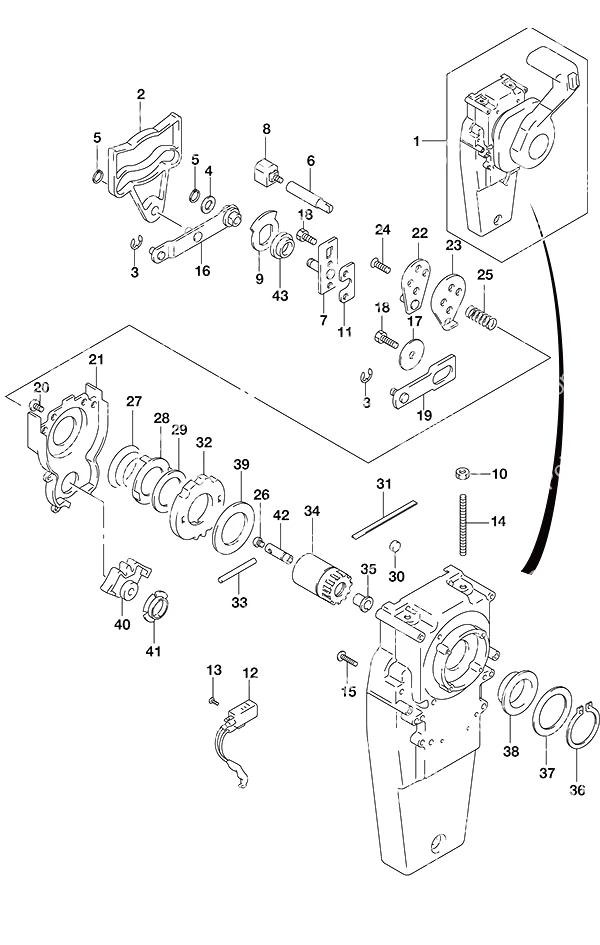

图 518选配:隐藏式遥控器(2型) Opt: Concealed Remocon (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-93J34	嵌入式控制箱	Flush Mount Control Box	1
2	67222-92E50	双联板	Dual Plate	1
3	67292-94300	E型卡环	E Ring	3
4	67288-92E10	垫圈 (停产)	Washer (NLA)	1
5	67291-92E00	卡环(停产)	Snap Ring (NLA)	2
6	67223-92E50	制动调节器(停产)	Brake Adjust (NLA)	1
7	67221-92E50	支架总成(停产)	Holder Assembly (NLA)	1
8	67224-92E50	制动蹄总成(停产)	Brake Shoe Assembly (NLA)	1
9	67225-92E50	制动盘(停产)	Brake Disk (NLA)	1
10	09140-06020	螺母(6mm)	Nut (6mm)	2
11	67294-92E00	隔套(停产)	Spacer (NLA)	1
12	37721-95500	空挡开关总成	Neutral Switch Assembly	1
13	67296-92E11	螺钉(3x15)	Screw (3x15)	2
14	67226-92E10	螺栓(停产)	Bolt (NLA)	2
15	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	2
16	67240-92E50	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
17	67228-92E00	垫圈 (停产)	Washer (NLA)	1
18	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	3
19	67230-92E00	换挡臂总成（停产）	Shift Arm Assembly (NLA)	1
20	09125-05042	螺钉(5x10)	Screw (5x10)	11
21	67234-92E00	齿轮箱(停产)	Gear Case (NLA)	1
22	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
23	67227-92E00	止动器(停产)	Stopper (NLA)	1
24	67296-88D10	螺钉(5x16)	Screw (5x16)	2
25	67225-92E00	弹簧(停产)	Spring (NLA)	1
26	09125-04004	螺钉(4x6)	Screw (4x6)	1
27	67233-92E00	弹簧(停产)	Spring (NLA)	1
28	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	1
29	67239-92E10	换挡销板	Shift Pin Plate	1
30	67236-92E00	滚轮(停产)	Roller (NLA)	1
32	67238-92E50	驱动齿轮(停产)	Drive Gear (NLA)	1
33	67239-92E00	销	Pin	1
34	67246-92E50	驱动轴(停产)	Drive Shaft (NLA)	1
35	67252-92E00	衬套(停产)	Bushing (NLA)	1
36	67291-92E10	卡环(停产)	Snap Ring (NLA)	1
37	67253-92E10	垫片	Washer	1
38	67252-92E10	衬套(停产)	Bushing (NLA)	1
39	67253-95600	垫圈 (停产)	Washer (NLA)	1
40	67231-92E00	换挡齿轮	Shift Gear	1
41	67232-95600	衬套	Bushing	1
42	67241-92E50	自由加速杆(停产)	Free Accel Rod (NLA)	1
43	67232-92E50	衬套(停产)	Bushing (NLA)	1

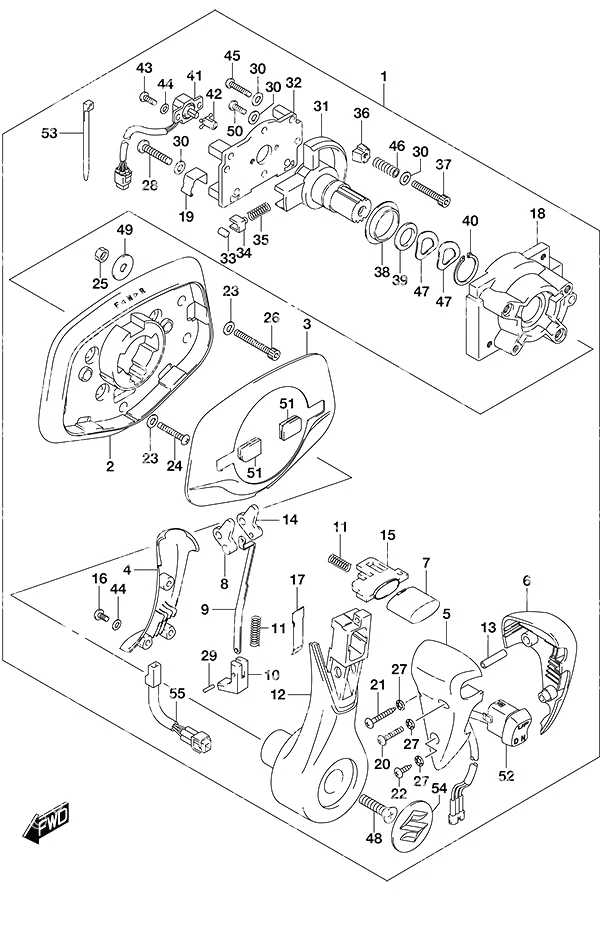

图 520选配:嵌入式遥控器 Opt: Flush Mount Remocon

REF	零件编号	中文名称	英文名称	数量
1	67200-98J24	嵌入式精密控制器	Flush Mount Precision Control	1
2	67271-98J20	底部基座盖(停产)	Bottom Base Cover (NLA)	1
3	67264-98J00	顶部基座盖(停产)	Top Base Cover (NLA)	1
4	67263-98J20	操纵杆罩(停产)	Lever Cover (NLA)	1
5	67261-98J20	手柄 A (停产)	Grip A (NLA)	1
6	67261-98J30	握把B(停产)	Grip B (NLA)	1
7	67265-98J00	空挡锁按钮（停产）	Neutral Lock Button (NLA)	1
8	67255-98J00	空挡锁连杆1号（停产）	Neutral Lock Link No 1 (NLA)	1
9	67258-98J00	连接板(停产)	Joint Plate (NLA)	1
10	67256-98J00	空挡锁块（停产）	Neutral Lock Block (NLA)	1
11	67259-98J00	弹簧(停产)	Spring (NLA)	3
12	67251-98J20	手柄操纵杆(停产)	Handle Lever (NLA)	1
13	67294-98J00	隔套(停产)	Spacer (NLA)	1
14	67254-98J00	空挡锁连杆2号（停产）	Neutral Lock Link No 2 (NLA)	1
15	67233-98J00	空挡按钮滑块（停产）	Neutral Button Slider (NLA)	1
16	67296-98JA0	螺钉(4x10)(停产)	Screw (4x10) (NLA)	3
17	67234-98J00	操纵杆板(停产)	Lever Plate (NLA)	1
18	67211-98J20	壳体(左)(停产)	Housing (L) (NLA)	1
19	67269-98J20	导线夹(停产)	Lead Clamp (NLA)	1
20	67296-98JB0	螺钉(4x30)(停产)	Screw (4x30) (NLA)	1
21	67227-98J20	螺钉(4x35)(停产)	Screw (4x35) (NLA)	1
22	67227-98J30	螺钉(4x20)(停产)	Screw (4x20) (NLA)	1
23	67288-98J50	垫片	Washer	8
24	67296-98JC0	螺钉(6x40)(停产)	Screw (6x40) (NLA)	4
25	67287-98J00	螺母(停产)	Nut (NLA)	4
26	67226-98J10	螺栓(6x50)(停产)	Bolt (6x50) (NLA)	4
27	67288-98J60	垫圈 (停产)	Washer (NLA)	3
28	67296-98JD0	螺钉(5x40)(停产)	Screw (5x40) (NLA)	1
29	67238-98J00	销 (停产)	Pin (NLA)	2
30	67288-98J70	垫圈 (停产)	Washer (NLA)	5
31	67246-98J00	驱动轴(停产)	Drive Shaft (NLA)	1
32	67222-98J00	后盖板总成(停产)	Back Panel Assembly (NLA)	1
33	67236-98J00	定位滚轮(停产)	Detent Roller (NLA)	1
34	67235-98J00	定位滚轮导槽(停产)	Detent Roller Guide (NLA)	1
35	67237-98J00	定位弹簧(停产)	Detent Spring (NLA)	1
36	67223-98J00	制动片(停产)	Brake Pad (NLA)	1
37	67296-98JE0	螺钉(5x35)(停产)	Screw (5x35) (NLA)	1
38	67252-98J00	驱动轴衬套(停产)	Drive Shaft Bushing (NLA)	1
39	67288-98J20	垫圈 (停产)	Washer (NLA)	1
40	67292-98J00	C形环(停产)	C-Ring (NLA)	1
41	15980-98J00	电位器	Potentiometer	1
42	67227-98J10	2号电位器杆	Potentiometer No. 2 Lever	1
43	67296-94300	螺钉(4x10)	Screw (4x10)	2
44	67288-98J00	电位器垫圈(停产)	Potentiometer Washer (NLA)	5
45	67296-98J10	螺钉(5x35)(停产)	Screw (5x35) (NLA)	1
46	67288-98J10	弹簧垫圈 (停产)	Spring Washer (NLA)	8
47	67228-98J50	波形垫圈(停产)	Wave Washer (NLA)	2
48	67296-98J60	螺钉(8x30)	Screw (8x30)	1
49	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	4
50	67296-98J50	螺钉(5x18)(停产)	Screw (5x18) (NLA)	2
51	67272-98J00	盖板护孔环	Cover Grommet	2
52	37850-98J03	动力升降倾斜装置开关总成	PTT Switch Assembly	1
53	67269-98J10	带(停产)	Band (NLA)	1
54	68165-98J00	操纵杆标记(铃木)	Lever Mark (Suzuki)	1
55	36890-98J00	冷凝器适配线束	Condenser Adapter Harness	1

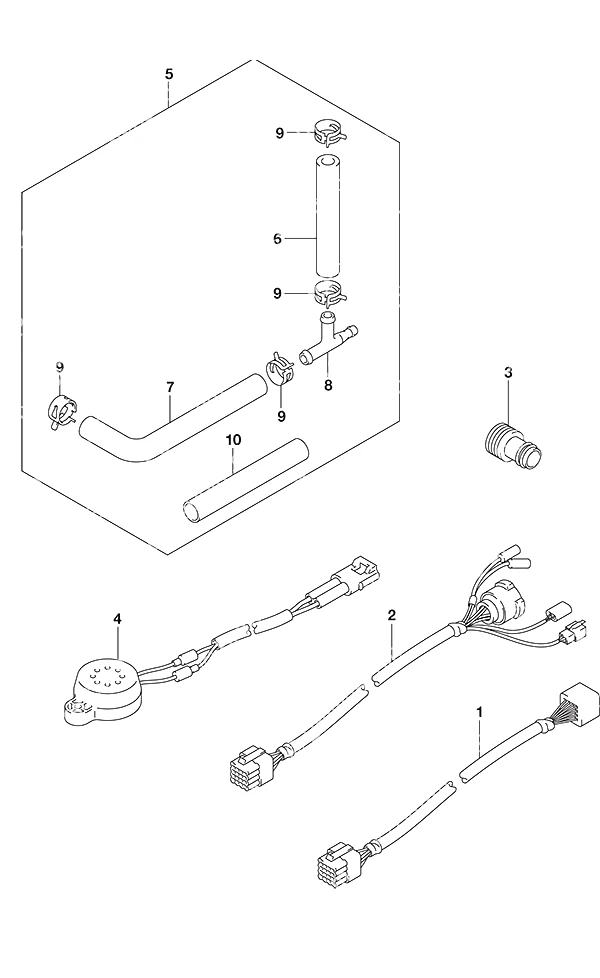

图 521选配: 线束 Opt: Harness

REF	零件编号	中文名称	英文名称	数量
2	36620-93J31	替代件36620-93J32	Replaced by 36620-93J32	1
3	17917-87L00	冲水接头	Water Flush Connector	1
4	38500-93J00	警报蜂鸣器*	Warning Buzzer*	1
5	34660-93J01	DF200/225/250水压表安装套件	DF200/225/250 Water Pressure Gauge Install Kit	1
6	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
7	09352-50006-00B	软管(5x9x2000)	Hose (5x9x2000)	1
8	09367-06006	三通	3 Way	1
9	09401-08413	卡扣	Clip	4
10	18498-87JC1	防护罩(长450)	Protector (L:450)	1

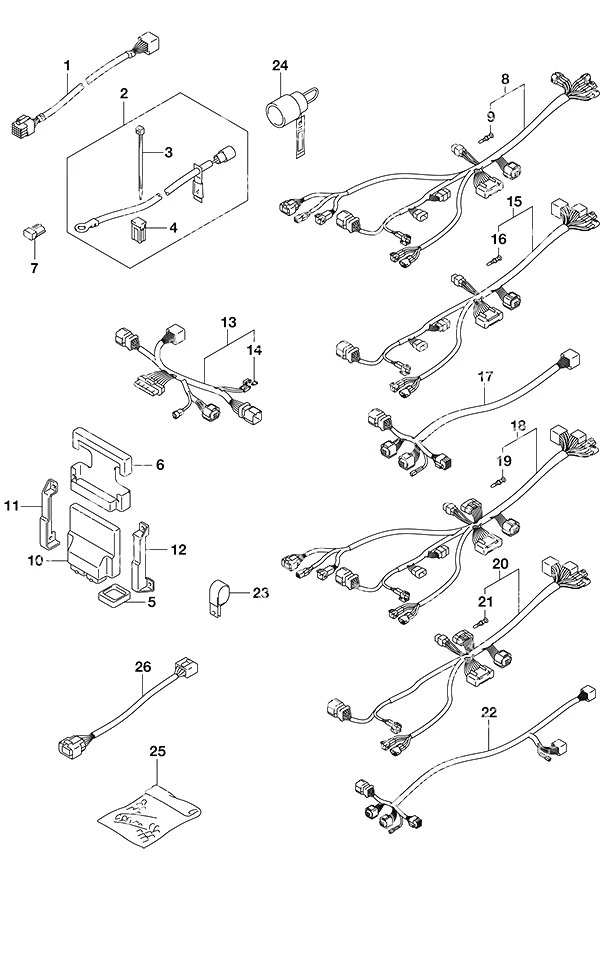

图 522选配: 线束(1) Opt: Harness (1)

REF	零件编号	中文名称	英文名称	数量
2	33830-98J11	蓄电池隔离导线组	Battery Isolator Lead Set	1
3	09407-10404	卡箍(长:100)	Clamp (L:100)	2
4	09481-40401	40安培保险丝	40 Amp Fuse	1
5	33911-88BL0	BCM连接器盖	BCM Connector Cap	1
6	33925-93J00	ECU/BCM缓冲垫	ECU/BCM Cushion	0
7	33926-98J00	终端电阻	Terminal Resistor	0
8	36623-98J21	BCM线束1号	BCM Harness No 1	1
9	36615-96300	树脂端子	Resin Terminal	4
11	36775-98J00	BCM支架(左)	BCM Holder (L)	0
12	36776-98J00	BCM支架(右)	BCM Holder (R)	0
13	36622-98J00	双站主线束	Dual Station Main Harness	0
14	09481-10501	10安培保险丝	10 Amp Fuse	0
15	36624-98J02	BCM线束2号	BCM Harness No 2	1
16	36615-96300	树脂端子	Resin Terminal	2
17	36621-98J00	双发动机/单站线束	Dual Engine/Single Station Harness	0
18	36623-98J30	BCM线束1号	BCM Harness No 1	1
19	36615-96300	树脂端子	Resin Terminal	5
20	36624-98J11	BCM线束2号	BCM Harness No 2	1
21	36615-96300	树脂端子	Resin Terminal	2
22	36621-98J10	三机单站线束	Triple Engine/Single Station Harness	1
23	09403-13402	线束夹(停产)	Harness Clamp (NLA)	20
24	36612-98J20	反向旋转选择器-白色	Counter Rotation Selector - White	1
25	36990-87D00	端子套管套装	Terminal & Sleeve Set	1
26	36667-96L20	仪表延长线	Gauge Extension Wire	1

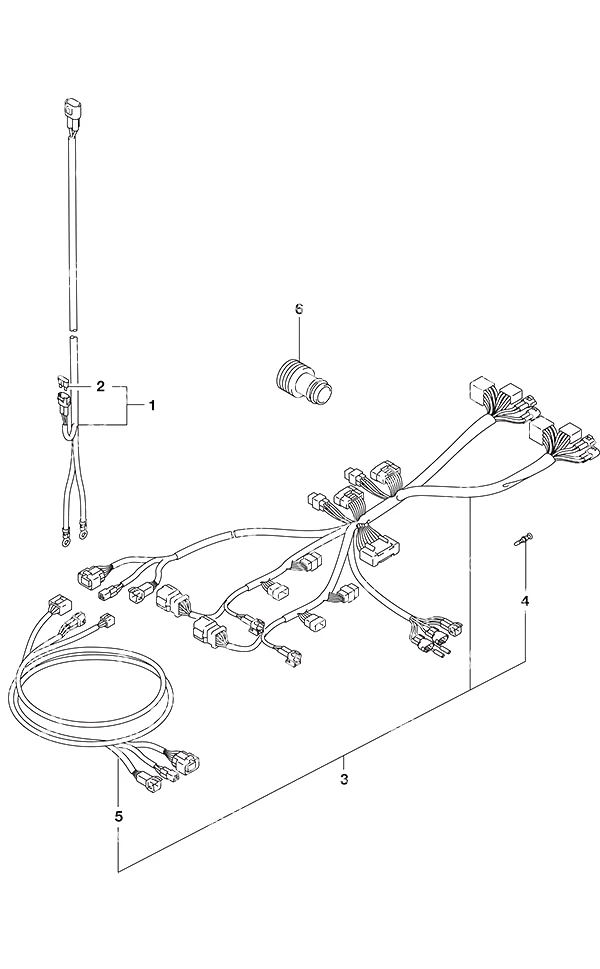

图 523选配: 线束(2) Opt: Harness (2)

REF	零件编号	中文名称	英文名称	数量
1	36625-98J10	蓄电池线束总成	Battery Wire Assembly	1
2	09481-30501	30安培保险丝	30 Amp Fuse	1
3	36623-98J40	BCM线束1号	BCM Harness No 1	1
4	36615-96300	树脂端子	Resin Terminal	8
5	36627-98J00	线束延长线	Harness Extension	1
6	17917-87L00	冲水接头	Water Flush Connector	1

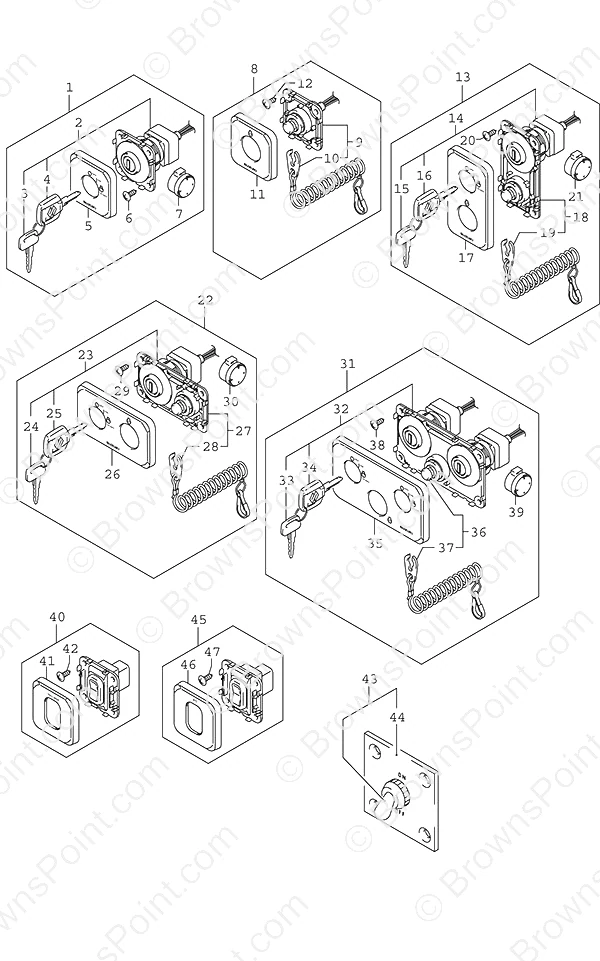

图 530选配: 开关 Opt: Switch

REF	零件编号	中文名称	英文名称	数量
1	37100-98J07	主开关面板总成	Main Switch Panel Assemby	1
2	37110-98J02	主开关总成	Main Switch Assembly	1
4	37143-99E01	钥匙帽	Key Cap	1
5	37139-98J10	主开关面板	Main Switch Panel	1
6	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
7	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
8	37826-92J00	螺母	Nut	1
9	03122-05165	螺钉	SCREW	4
10	37114-98J00	主开关面板片(停产)	Main Swtich Panel Sheet (NLA)	1
11	37100-98J11	单发动机控制面板	Single Engine Control Panel	1
12	37112-98J00	螺母(停产)	Nut (NLA)	1
13	38500-93J90	警报蜂鸣器	Warning Buzzer	1
14	09407-14403	卡箍(长:125)	Clamp (L:125)	1
15	37803-93J06	紧急停机开关面板总成	Emergency Stop Switch Panel Assembly	1
16	37825-99E10	紧急开关面板	Emergency Switch Panel	1
17	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
18	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
19	37826-92J10	螺母	Nut	1
20	03122-05165	螺钉	SCREW	4
21	37100-98J21	双发动机控制面板	Dual Engine Control Panel	1
22	37112-98J10	螺母(停产)	Nut (NLA)	1
23	37100-98J31	三机控制面板	Triple Engine Control Panel	1
24	37112-98J10	螺母(停产)	Nut (NLA)	1
25	37860-87L00	缓速模式控制开关总成	Trolling Mode Control Switch Assembly	1
26	37862-87L00	缓速开关面板	Trolling Switch Panel	1
27	09131-05004	螺钉(5x16)	Screw (5x16)	4

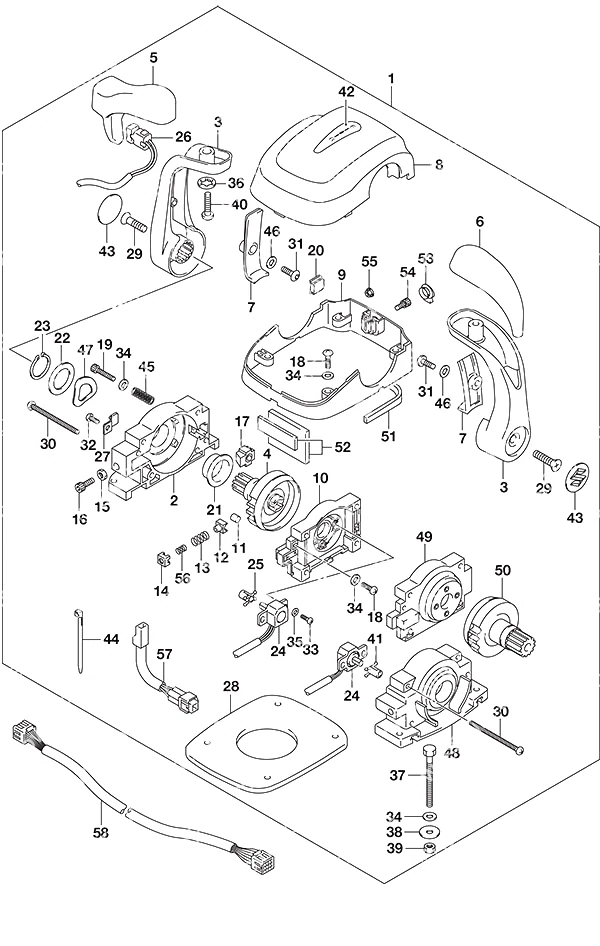

图 540选配: 顶置双联支架 Opt: Top Mount Dual

REF	零件编号	中文名称	英文名称	数量
1	67200-98J15	多机SPC 1.0控制器	Multi Engine SPC 1.0 Control	1
2	67211-98J20	壳体(左)(停产)	Housing (L) (NLA)	1
3	67251-98J00	手柄操纵杆	Handle Lever	2
4	67246-98J10	驱动轴(停产)	Drive Shaft (NLA)	1
5	67261-98J00	1号握把	Grip No. 1	1
6	67261-98J10	2号握把(停产)	Grip No. 2 (NLA)	1
7	67263-98J00	操纵杆罩(停产)	Lever Cover (NLA)	2
8	67212-98J30	上盖	Upper Cover	1
9	67271-98J40	底盖	Bottom Cover	1
10	67222-98J10	后盖板总成(停产)	Back Panel Assembly (NLA)	1
11	67236-98J10	定位滚轮(停产)	Detent Roller (NLA)	2
12	67235-98J10	定位滚轮导槽(停产)	Detent Roller Guide (NLA)	2
13	67237-98J40	定位弹簧(停产)	Detent Spring (NLA)	2
15	67287-92E00	螺母	Nut	2
16	67239-98J00	定位调节螺丝(停产)	Detent Adjust Screw (NLA)	2
17	67223-98J00	制动片(停产)	Brake Pad (NLA)	2
18	67296-98J50	螺钉(5x18)(停产)	Screw (5x18) (NLA)	8
19	67296-98JA0	螺钉(4x10)(停产)	Screw (4x10) (NLA)	2
20	67272-98J10	盖板护孔环	Cover Grommet	2
21	67252-98J10	驱动轴衬套	Drive Shaft Bushing	2
22	67288-98J20	垫圈 (停产)	Washer (NLA)	2
23	67292-98J00	C形环(停产)	C-Ring (NLA)	2
24	15980-98J00	电位器	Potentiometer	2
25	67227-98J10	2号电位器杆	Potentiometer No. 2 Lever	1
26	37850-98J03	动力升降倾斜装置开关总成	PTT Switch Assembly	1
27	67269-98J00	导线夹(停产)	Lead Clamp (NLA)	1
28	67273-98J20	密封件(停产)	Packing (NLA)	1
29	67296-98J60	螺钉(8x30)	Screw (8x30)	2
30	67296-98J30	螺钉(5x70)(停产)	Screw (5x70) (NLA)	4
31	67296-98J80	操纵杆罩螺丝	Lever Cover Screw	2
32	67296-98J00	夹紧螺丝(停产)	Clamp Screw (NLA)	1
33	67296-94300	螺钉(4x10)	Screw (4x10)	4
34	67288-98J40	底盖垫片(停产)	Bottom Cover Washer (NLA)	14
35	67288-98J00	电位器垫圈(停产)	Potentiometer Washer (NLA)	4
36	67288-92E20	垫片	Washer	2
37	67226-98J00	螺栓(5x50)	Bolt (5x50)	4
38	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
39	67287-92E00	螺母	Nut	4
40	67296-98J90	螺钉(8x30)(停产)	Screw (8x30) (NLA)	2
41	67227-98J00	1号电位器杆	Potentiometer No. 1 Lever	1
42	67284-98J00	档位标记(F-N-R)	Mark (F-N-R)	1
43	67257-98J00	操纵杆标记(S)	Lever Mark (S)	2
44	67269-98J30	带(停产)	Band (NLA)	1
45	67288-98J10	弹簧垫圈 (停产)	Spring Washer (NLA)	16
46	67288-98J30	操纵杆罩垫片(停产)	Lever Cover Washer (NLA)	2
47	67228-98J50	波形垫圈(停产)	Wave Washer (NLA)	2
48	67211-98J30	壳体(右)	Housing (R)	1
49	67222-98J20	后盖板总成	Back Panel Assembly	1
50	67246-98J20	驱动轴	Drive Shaft	1
51	67273-98J10	前密封垫(停产)	Front Packing (NLA)	1
52	67273-98J30	后部密封件(停产)	Rear Packing (NLA)	1
53	67277-98J00	索环	Grommet	1
54	67296-98JF0	上盖螺栓	Upper Cover Bolt	1
55	67297-98J00	上盖螺母	Upper Cover Nut	1
56	67237-98J50	定位弹簧(停产)	Detent Spring (NLA)	2
57	36890-98J00	冷凝器适配线束	Condenser Adapter Harness	1

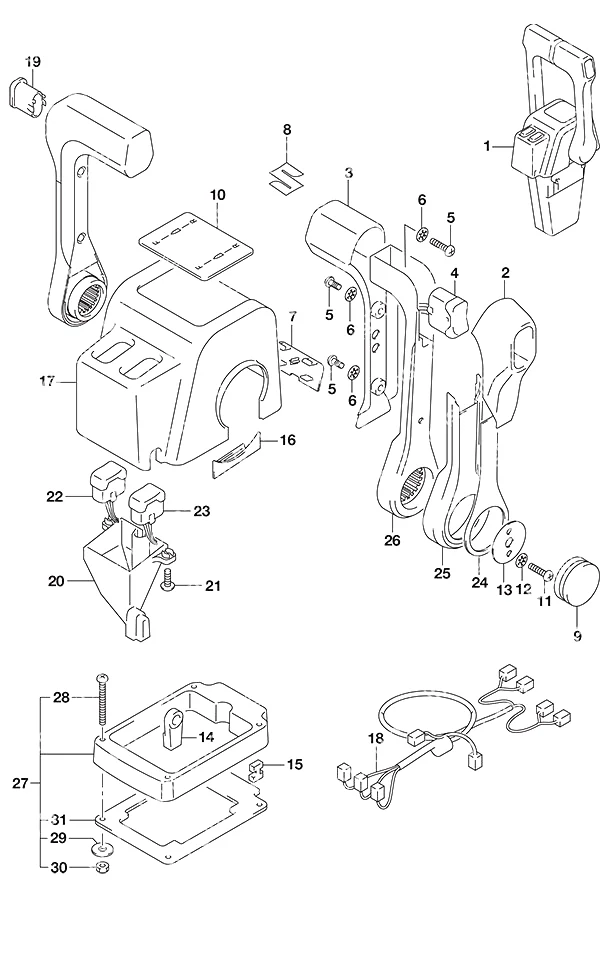

图 541选配: 顶置双联支架(1) Opt: Top Mount Dual (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L12	替代件67200-88L13	Replaced by 67200-88L13	1
2	67261-88L10	2号握把	Grip No.2	2
3	67261-88L00	1号握把	Grip No. 1	2
4	37850-88L10	动力升降倾斜装置开关总成	PTT Switch Assembly	1
5	67296-88L00	螺钉	Screw	6
6	67288-92E20	垫片	Washer	6
7	67212-88L10	盖板塞(双联)	Cover Plug (Dual)	1
8	68111-88L00	徽标(S)	Emblem Mark (S)	1
9	67257-88L00	操纵杆帽	Lever Cap	2
10	67281-88L10	贴花(双)	Decal (Dual)	1
11	67296-92E60	螺钉	Screw	4
12	67288-92E60	垫片	Washer	4
13	67253-92E00	垫片	Washer	2
14	67275-95600	电缆端头	Cable End	4
15	67273-95600	垫片	Spacer	2
16	67271-88L10	遥控杆下盖	Remocon Lever Lower Cover	2
17	67211-88L10	顶置仪表盘盖(双联)	Top Binnacle Cover (Dual)	1
18	36890-88L00	线束	Wire Harness	1
19	67263-88L30	开关孔防滑盖	Switch Hole Grip Cap	1
20	67217-88L00	防水导套	Water Proof Guide	1
21	67296-88L10	螺钉	Screw	2
22	37850-88L30	动力升降倾斜装置开关总成	PTT Switch Assembly	1
23	37850-88L20	动力升降倾斜装置开关总成	PTT Switch Assembly	1
24	67264-88L00	操纵杆设计盖	Lever Design Cover	2
25	67264-88L10	杆镀层盖	Lever Plating Cover	2
26	67251-88L00	手柄操纵杆	Handle Lever	2
27	67500-88L10	双舵机箱隔片	Dual Binnacle Box Spacer	1
28	09125-05135	螺钉(5x65)	Screw (5x65)	4
29	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	4
30	09140-05005	螺母	Nut	4
31	67273-88L10	双联索环	Grommet (Dual)	1

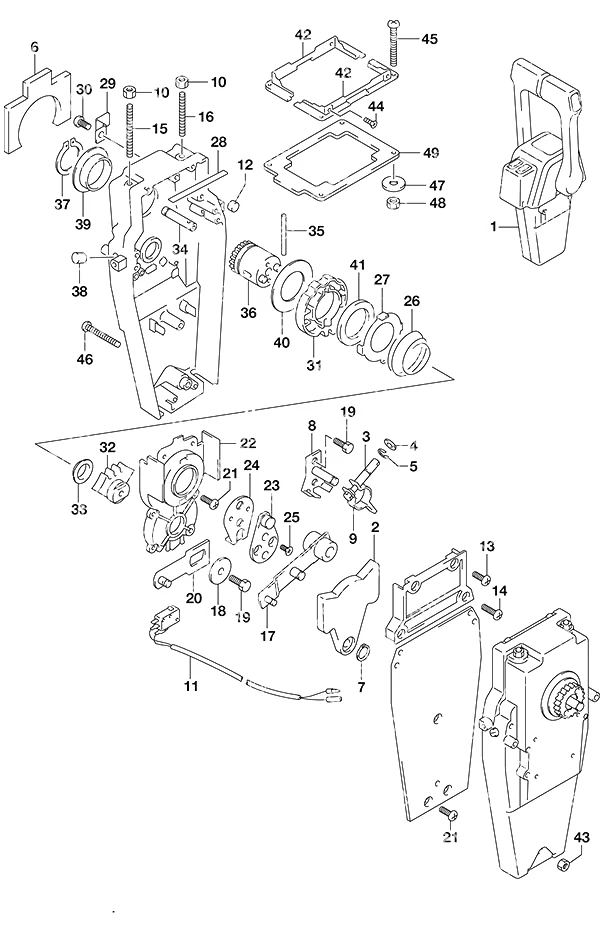

图 542选配: 顶置双联支架(2) Opt: Top Mount Dual (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L12	替代件67200-88L13	Replaced by 67200-88L13	1
2	67222-92E00	双联板	Dual Plate	2
3	67223-92E00	制动调节器(停产)	Brake Adjust (NLA)	2
4	67288-92E00	垫片	Washer	2
5	67292-94300	E型卡环	E Ring	8
6	67272-88L00	防水密封件	Waterproof Seal	2
7	67291-92E00	卡环(停产)	Snap Ring (NLA)	4
8	67221-92E00	换挡总成（停产）	Shift Assembly (NLA)	2
9	67224-92E00	制动臂总成(停产)	Brake Arm Assembly (NLA)	2
10	09140-06020	螺母(6mm)	Nut (6mm)	4
11	37721-92E11	空挡开关总成	Neutral Switch Assembly	1
12	67236-92E00	滚轮(停产)	Roller (NLA)	2
13	67296-88D10	螺钉(5x16)	Screw (5x16)	4
14	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	4
15	67226-92E00	螺栓(停产)	Bolt (NLA)	2
16	67226-92E10	螺栓(停产)	Bolt (NLA)	2
17	67240-92E00	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	2
18	67228-92E00	垫圈 (停产)	Washer (NLA)	2
19	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	6
20	67230-88L00	换挡臂总成	Shift Arm Assembly	2
21	09125-05042	螺钉(5x10)	Screw (5x10)	16
22	67234-92E00	齿轮箱(停产)	Gear Case (NLA)	2
23	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	2
24	67227-92E00	止动器(停产)	Stopper (NLA)	2
25	09126-06006	螺钉(6x20)	Screw (6x20)	4
26	67233-92E00	弹簧(停产)	Spring (NLA)	2
27	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	2
28	67237-92E01	弹簧(停产)	Spring (NLA)	10
29	67269-92E00	支架(停产)	Bracket (NLA)	1
30	67296-88D10	螺钉(5x16)	Screw (5x16)	1
31	67238-88L00	驱动齿轮	Drive Gear	2
32	67231-88L00	换挡齿轮	Shift Gear	2
33	67232-88L00	换挡齿轮衬套	Shift Gear Bushing	2
34	67241-88L00	自由加速杆	Free Accel Rod	2
35	67239-92E00	销	Pin	2
36	67246-88L00	遥控驱动轴	Remocon Drive Shaft	2
37	67291-92E10	卡环(停产)	Snap Ring (NLA)	2
38	67243-92E00	索环(停产)	Grommet (NLA)	2
39	67252-88L00	遥控驱动轴衬套	Remocon Drive Shaft Bushing	2
40	67253-88L00	垫片	Washer	2
41	67239-92E10	换挡销板	Shift Pin Plate	2
42	67274-88L10	盖板底座法兰(双联)	Cover Base Flange (Dual)	2
43	67287-92E10	螺母(停产)	Nut (NLA)	1
44	67296-95610	螺钉	Screw	4
45	67296-92E30	螺钉	Screw	4
46	67296-92E80	螺钉(停产)	Screw (NLA)	3
47	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
48	67287-92E00	螺母	Nut	4
49	67273-88L10	双联索环	Grommet (Dual)	1

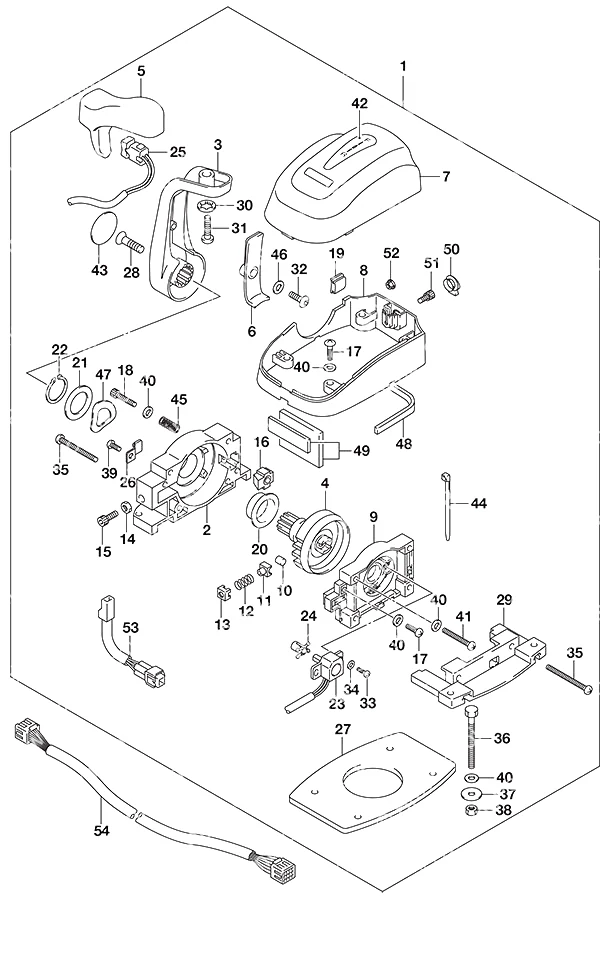

图 543选配: 顶置单联支架 Opt: Top Mount Single

REF	零件编号	中文名称	英文名称	数量
2	67211-98J20	壳体(左)(停产)	Housing (L) (NLA)	1
3	67251-98J00	手柄操纵杆	Handle Lever	1
4	67246-98J10	驱动轴(停产)	Drive Shaft (NLA)	1
5	67261-98J00	1号握把	Grip No. 1	1
6	67263-98J00	操纵杆罩(停产)	Lever Cover (NLA)	1
7	67212-98J20	上盖	Upper Cover	1
8	67271-98J30	底盖	Bottom Cover	1
9	67222-98J10	后盖板总成(停产)	Back Panel Assembly (NLA)	1
10	67236-98J00	定位滚轮(停产)	Detent Roller (NLA)	1
11	67235-98J10	定位滚轮导槽(停产)	Detent Roller Guide (NLA)	1
12	67237-98J30	定位弹簧(停产)	Detent Spring (NLA)	1
13	67233-98J10	定位弹簧座(停产)	Detent Spring Holder (NLA)	1
14	67287-92E00	螺母	Nut	1
15	67239-98J00	定位调节螺丝(停产)	Detent Adjust Screw (NLA)	1
16	67223-98J00	制动片(停产)	Brake Pad (NLA)	1
17	67296-98J50	螺钉(5x18)(停产)	Screw (5x18) (NLA)	6
18	67296-98JA0	螺钉(4x10)(停产)	Screw (4x10) (NLA)	1
19	67272-98J10	盖板护孔环	Cover Grommet	1
20	67252-98J10	驱动轴衬套	Drive Shaft Bushing	1
21	67288-98J20	垫圈 (停产)	Washer (NLA)	1
22	67292-98J00	C形环(停产)	C-Ring (NLA)	1
23	15980-98J00	电位器	Potentiometer	1
24	67227-98J10	2号电位器杆	Potentiometer No. 2 Lever	1
25	37850-98J03	动力升降倾斜装置开关总成	PTT Switch Assembly	1
26	67269-98J00	导线夹(停产)	Lead Clamp (NLA)	1
27	67273-98J00	密封件(停产)	Packing (NLA)	1
28	67296-98J60	螺钉(8x30)	Screw (8x30)	1
29	67274-98J00	底座法兰(停产)	Base Flange (NLA)	1
30	67288-92E20	垫片	Washer	1
31	67296-98J90	螺钉(8x30)(停产)	Screw (8x30) (NLA)	1
32	67296-98J80	操纵杆罩螺丝	Lever Cover Screw	1
33	67296-94300	螺钉(4x10)	Screw (4x10)	2
34	67288-98J00	电位器垫圈(停产)	Potentiometer Washer (NLA)	2
35	67296-98J20	螺钉(5x50)(停产)	Screw (5x50) (NLA)	2
36	67226-98J00	螺栓(5x50)	Bolt (5x50)	4
37	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
38	67287-92E00	螺母	Nut	4
39	67296-98J00	夹紧螺丝(停产)	Clamp Screw (NLA)	1
40	67288-98J40	底盖垫片(停产)	Bottom Cover Washer (NLA)	12
41	67296-98J10	螺钉(5x35)(停产)	Screw (5x35) (NLA)	1
42	67284-98J10	档位标记(F-N-R)	Mark (F-N-R)	1
43	67257-98J00	操纵杆标记(S)	Lever Mark (S)	1
44	67269-98J30	带(停产)	Band (NLA)	1
45	67288-98J10	弹簧垫圈 (停产)	Spring Washer (NLA)	8
46	67288-98J30	操纵杆罩垫片(停产)	Lever Cover Washer (NLA)	1
47	67228-98J50	波形垫圈(停产)	Wave Washer (NLA)	1
48	67273-98J10	前密封垫(停产)	Front Packing (NLA)	1
49	67273-98J30	后部密封件(停产)	Rear Packing (NLA)	1
50	67277-98J00	索环	Grommet	1
51	67296-98JF0	上盖螺栓	Upper Cover Bolt	1
52	67297-98J00	上盖螺母	Upper Cover Nut	1
53	36890-98J00	冷凝器适配线束	Condenser Adapter Harness	1

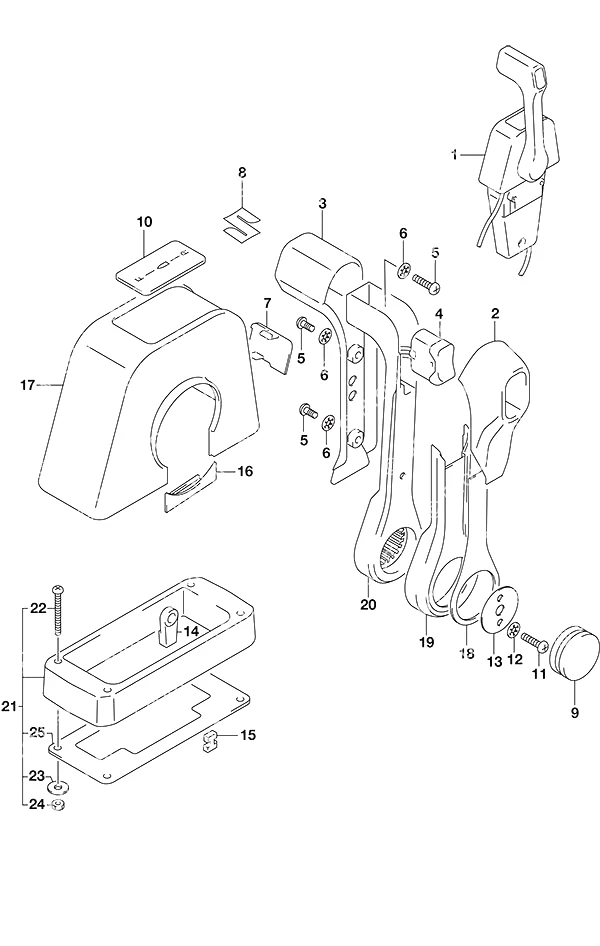

图 544选配: 顶置单联支架(1) Opt: Top Mount Single (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L02	替代件67200-88L20	Replaced by 67200-88L20	1
2	67261-88L10	2号握把	Grip No.2	1
3	67261-88L00	1号握把	Grip No. 1	1
4	37850-88L00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
5	67296-88L00	螺钉	Screw	3
6	67288-92E20	垫片	Washer	3
7	67212-88L00	盖板塞(单联)	Cover Plug (Single)	1
8	68111-88L00	徽标(S)	Emblem Mark (S)	1
9	67257-88L00	操纵杆帽	Lever Cap	1
10	67281-88L00	贴花(单)	Decal (Single)	1
11	67296-92E60	螺钉	Screw	2
12	67288-92E60	垫片	Washer	2
13	67253-92E00	垫片	Washer	1
14	67275-95600	电缆端头	Cable End	2
15	67273-95600	垫片	Spacer	1
16	67271-88L10	遥控杆下盖	Remocon Lever Lower Cover	1
17	67211-88L00	顶置仪表盘盖(单联)	Top Binnacle Cover (Single)	1
18	67264-88L00	操纵杆设计盖	Lever Design Cover	1
19	67264-88L10	杆镀层盖	Lever Plating Cover	1
20	67251-88L00	手柄操纵杆	Handle Lever	1
21	67500-88L00	单舵轮箱隔垫	Single Binnacle Box Spacer	1
22	09125-05135	螺钉(5x65)	Screw (5x65)	4
23	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	4
24	09140-05005	螺母	Nut	4
25	67273-88L00	单索环	Grommet (Single)	1

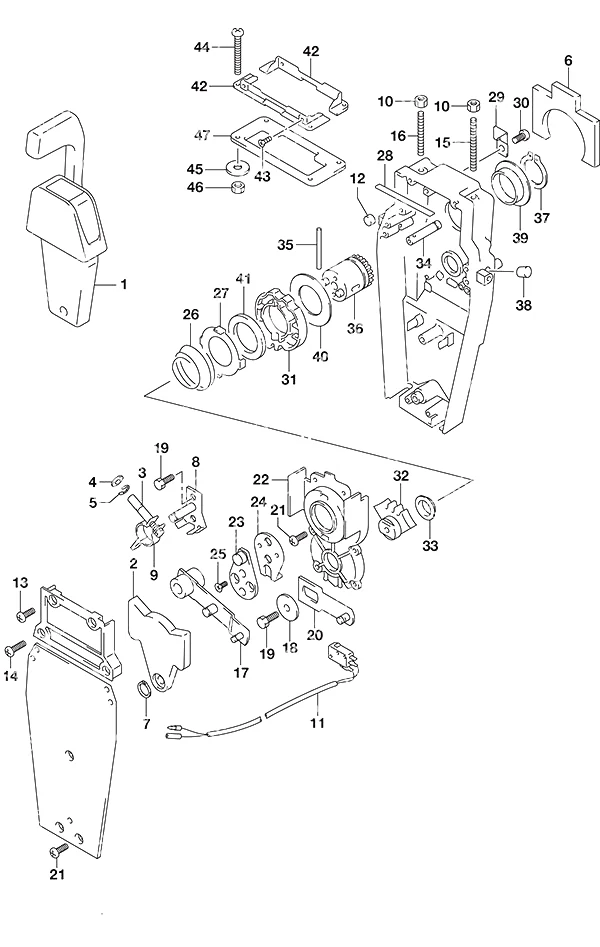

图 545选配: 顶置单联支架(2) Opt: Top Mount Single (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L02	替代件67200-88L20	Replaced by 67200-88L20	1
2	67222-92E00	双联板	Dual Plate	1
3	67223-92E00	制动调节器(停产)	Brake Adjust (NLA)	1
4	67288-92E00	垫片	Washer	1
5	67292-94300	E型卡环	E Ring	4
6	67272-88L00	防水密封件	Waterproof Seal	1
7	67291-92E00	卡环(停产)	Snap Ring (NLA)	2
8	67221-92E00	换挡总成（停产）	Shift Assembly (NLA)	1
9	67224-92E00	制动臂总成(停产)	Brake Arm Assembly (NLA)	1
10	09140-06020	螺母(6mm)	Nut (6mm)	2
11	37721-88L01	空挡开关总成	Neutral Switch Assembly	1
12	67236-92E00	滚轮(停产)	Roller (NLA)	1
13	67296-88D10	螺钉(5x16)	Screw (5x16)	2
14	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	2
15	67226-92E00	螺栓(停产)	Bolt (NLA)	1
16	67226-92E10	螺栓(停产)	Bolt (NLA)	1
17	67240-92E00	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
18	67228-92E00	垫圈 (停产)	Washer (NLA)	1
19	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	3
20	67230-88L00	换挡臂总成	Shift Arm Assembly	1
21	09125-05042	螺钉(5x10)	Screw (5x10)	9
22	67234-88L00	齿轮箱	Gear Case	1
23	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67227-92E00	止动器(停产)	Stopper (NLA)	1
25	09126-06006	螺钉(6x20)	Screw (6x20)	2
26	67233-92E00	弹簧(停产)	Spring (NLA)	1
27	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	1
28	67237-92E01	弹簧(停产)	Spring (NLA)	5
29	67269-92E00	支架(停产)	Bracket (NLA)	1
30	67296-88D10	螺钉(5x16)	Screw (5x16)	1
31	67238-88L00	驱动齿轮	Drive Gear	1
32	67231-88L00	换挡齿轮	Shift Gear	1
33	67232-88L00	换挡齿轮衬套	Shift Gear Bushing	6
34	67241-88L00	自由加速杆	Free Accel Rod	1
35	67239-92E00	销	Pin	1
36	67246-88L00	遥控驱动轴	Remocon Drive Shaft	1
37	67291-92E10	卡环(停产)	Snap Ring (NLA)	1
38	67243-92E00	索环(停产)	Grommet (NLA)	1
39	67252-88L00	遥控驱动轴衬套	Remocon Drive Shaft Bushing	1
40	67253-88L00	垫片	Washer	1
41	67239-92E10	换挡销板	Shift Pin Plate	1
42	67274-88L00	盖板底座法兰(单联)	Cover Base Flange (Single)	2
43	67296-95610	螺钉	Screw	4
44	67296-92E30	螺钉	Screw	4
45	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
46	67287-92E00	螺母	Nut	4
47	67273-88L00	单索环	Grommet (Single)	1

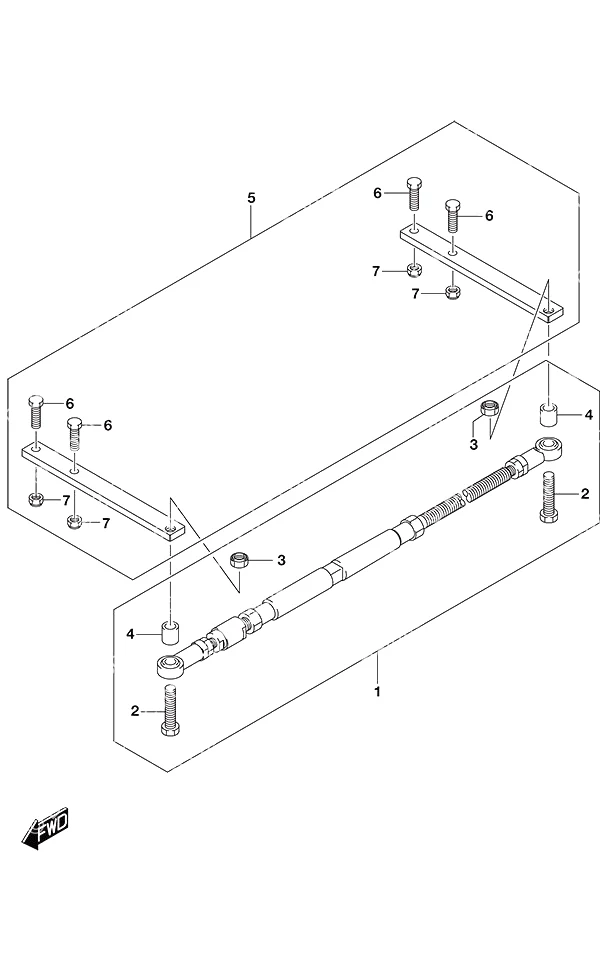

图 573选配: 转向拉杆 Opt: Tie Rod

REF	零件编号	中文名称	英文名称	数量
1	67600-93J00	拉杆套件	Tie Rod Kit	1
2	67725-93J00	拉杆螺栓	Tie Rod Bolt	2
3	67726-93J00	转向拉杆螺母（停产）	Tie Rod Nut (NLA)	2
4	67721-93J00	转向拉杆隔套	Tie Rod Spacer	2
5	67630-93J00	转向延长组件	Steering Extension Kit	1
6	67725-93E00	转向支架螺栓(停产)	Steering Bracket Bolt (NLA)	4
7	67726-99E00	锁紧螺母	Lock Nut	4

图 585选配: 衬垫套装 Opt: Gasket Set

REF	零件编号	中文名称	英文名称	数量
1	11410-98832	衬垫套装	GASKET SET	1
2	11141-98J10	右舷气缸盖衬垫	Starboard Cylinder Head Gasket	1
3	11142-98J10	左舷气缸盖垫片	Port Cylinder Head Gasket	1
4	11179-93J00	气缸盖罩衬垫-右舷	Cylinder Head Cover Gasket - Starboard	1
5	11189-93J00	气缸盖罩衬垫-左舷	Cylinder Head Cover Gasket - Port	1
6	11332-93J00	曲轴箱水套盖垫片	Crankcase Water Jacket Cover Gasket	1
7	13119-98J00	进气歧管垫片	Intake Manifold Gasket	2
8	14151-93J00	右舷排气盖垫片	Starboard Exhaust Cover Gasket	1
9	14152-93J01	排气盖衬垫	GASKET,EXH CVR(	1
10	17472-98J00	水泵板衬垫	Water Pump Plate Gasket	1
11	11272-93J00	气缸体板衬垫	Cylinder Block Plate Gasket	1
12	11489-93J00	油底壳衬垫	Oil Pan Gasket	1
13	14212-93J00	排气管垫片	Exhaust Tube Gasket	1
14	51123-93J01	安装油封盖衬垫	Mount Oil Seal Cover Gasket	1
15	51142-93J00	发动机支架盖衬垫	Engine Holder Cover Gasket	1
16	51211-93J00	发动机支架衬垫	Engine Holder Gasket	1

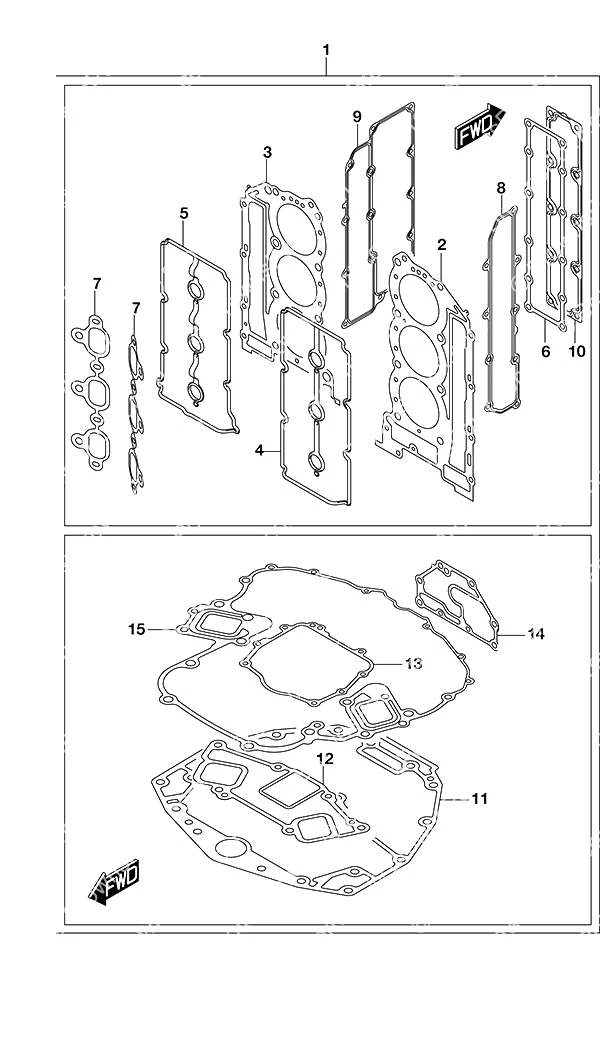

图 585A选配: 衬垫套装 Opt: Gasket Set

REF	零件编号	中文名称	英文名称	数量
1	11410-93873	衬垫套装	GASKET SET	1
2	11141-93J10	右舷气缸盖衬垫	Starboard Cylinder Head Gasket	1
3	11142-93J10	左舷气缸盖垫片	Port Cylinder Head Gasket	1
4	11179-93J00	气缸盖罩衬垫-右舷	Cylinder Head Cover Gasket - Starboard	1
5	11189-93J00	气缸盖罩衬垫-左舷	Cylinder Head Cover Gasket - Port	1
6	11332-93J00	曲轴箱水套盖垫片	Crankcase Water Jacket Cover Gasket	1
7	13119-93J00	进气歧管垫片	Intake Manifold Gasket	2
8	14151-93J00	右舷排气盖垫片	Starboard Exhaust Cover Gasket	1
9	14152-93J01	排气盖衬垫	GASKET,EXH CVR(	1
10	11272-93J00	气缸体板衬垫	Cylinder Block Plate Gasket	1
11	11489-93J00	油底壳衬垫	Oil Pan Gasket	1
12	14212-93J00	排气管垫片	Exhaust Tube Gasket	1
13	51123-93J01	安装油封盖衬垫	Mount Oil Seal Cover Gasket	1
14	51142-93J00	发动机支架盖衬垫	Engine Holder Cover Gasket	1
15	51211-93J00	发动机支架衬垫	Engine Holder Gasket	1

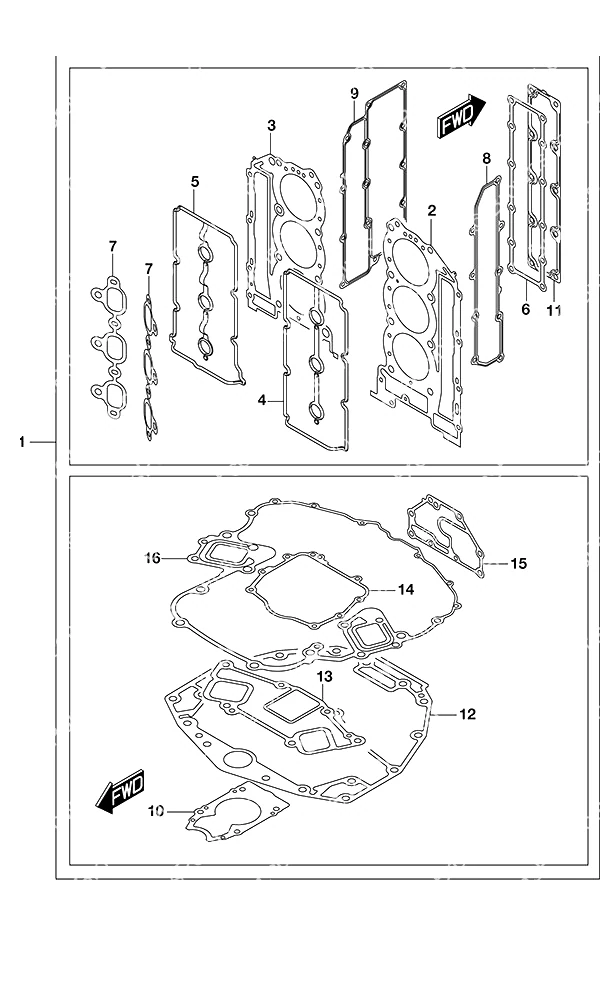

图 585B选配: 衬垫套装(SS型号) Opt: Gasket SetSS Model

REF	零件编号	中文名称	英文名称	数量
1	11410-98832	衬垫套装	GASKET SET	1
2	11141-98J10	右舷气缸盖衬垫	Starboard Cylinder Head Gasket	1
3	11142-98J10	左舷气缸盖垫片	Port Cylinder Head Gasket	1
4	11179-93J00	气缸盖罩衬垫-右舷	Cylinder Head Cover Gasket - Starboard	1
5	11189-93J00	气缸盖罩衬垫-左舷	Cylinder Head Cover Gasket - Port	1
6	11332-93J00	曲轴箱水套盖垫片	Crankcase Water Jacket Cover Gasket	1
7	13119-98J00	进气歧管垫片	Intake Manifold Gasket	2
8	14151-93J00	右舷排气盖垫片	Starboard Exhaust Cover Gasket	1
9	14152-93J01	排气盖衬垫	GASKET,EXH CVR(	1
10	17472-98J00	水泵板衬垫	Water Pump Plate Gasket	1
11	11272-93J00	气缸体板衬垫	Cylinder Block Plate Gasket	1
12	11489-93J00	油底壳衬垫	Oil Pan Gasket	1
13	14212-93J00	排气管垫片	Exhaust Tube Gasket	1
14	51123-93J01	安装油封盖衬垫	Mount Oil Seal Cover Gasket	1
15	51142-93J00	发动机支架盖衬垫	Engine Holder Cover Gasket	1
16	51211-93J00	发动机支架衬垫	Engine Holder Gasket	1
17	13119-93J00	进气歧管垫片	Intake Manifold Gasket	2

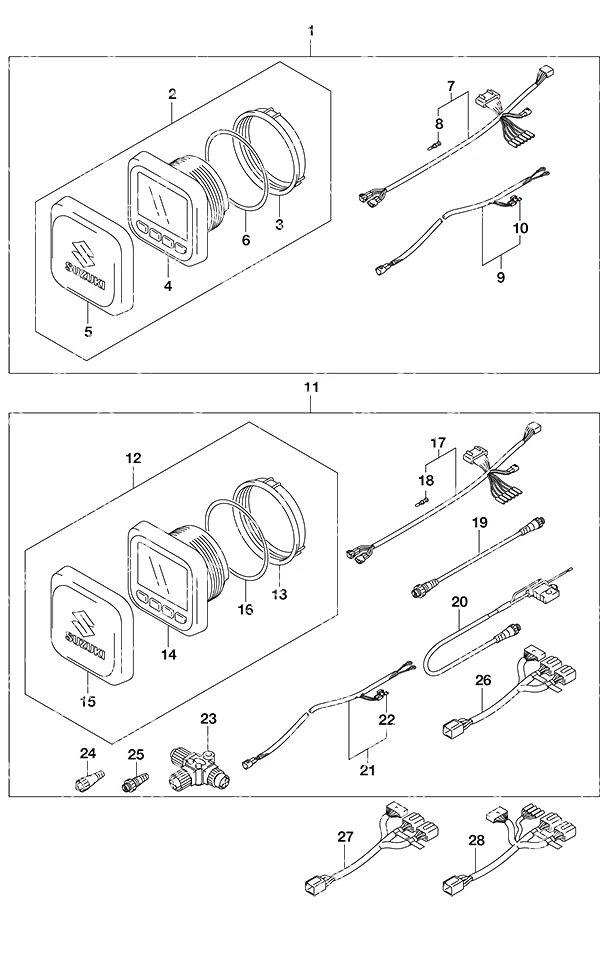

图 601选配: 多功能仪表(1) Opt: Multi Function Gauge (1)

REF	零件编号	中文名称	英文名称	数量
2	34011-96L42	SMG4多功能仪表	SMG4 Multi Function Gauge	1
3	34112-96L00	仪表螺母	Gauge Nut	1
4	34193-96L00	仪表边框	Gauge Bezel	1
5	34211-96L00	多功能仪表遮阳罩	Multi-Function Gauge Sun Cover	1
6	34825-96L00	仪表密封填料	Gauge Packing	1
7	36661-96L20	SPC发动机适配器1.0	SPC Engine Adapter 1.0	1
8	36615-96300	树脂端子	Resin Terminal	5
10	34011-96L42	SMG4多功能仪表	SMG4 Multi Function Gauge	2
11	34112-96L00	仪表螺母	Gauge Nut	2
12	34193-96L00	仪表边框	Gauge Bezel	2
13	34211-96L00	多功能仪表遮阳罩	Multi-Function Gauge Sun Cover	2
14	34825-96L00	仪表密封填料	Gauge Packing	2
15	36661-96L20	SPC发动机适配器1.0	SPC Engine Adapter 1.0	1
16	36615-96300	树脂端子	Resin Terminal	5
17	990C0-88104	2英尺延长电缆	2' Extension cable	2
18	990C0-88112	SMIS电源线	SMIS Power Cable	1
19	990C0-88110	T型接头	T-Connector	2
20	990C0-88113	120欧母终端电阻(母头)	Terminating Resistor 120 ohm Female	1
21	990C0-88114	120欧母终端电阻(公头)	Terminating Resistor 120 ohm Male	1
22	36667-96L00	SPC多发动机适配器1.0	SPC Multi Engine Adapter 1.0	1
23	36667-96L11	第二仪表适配器	2nd Gauge Adapter	1
24	36667-96L30	3-4号油箱仪表适配器	Gauge Adapter for Tanks 3-4	1

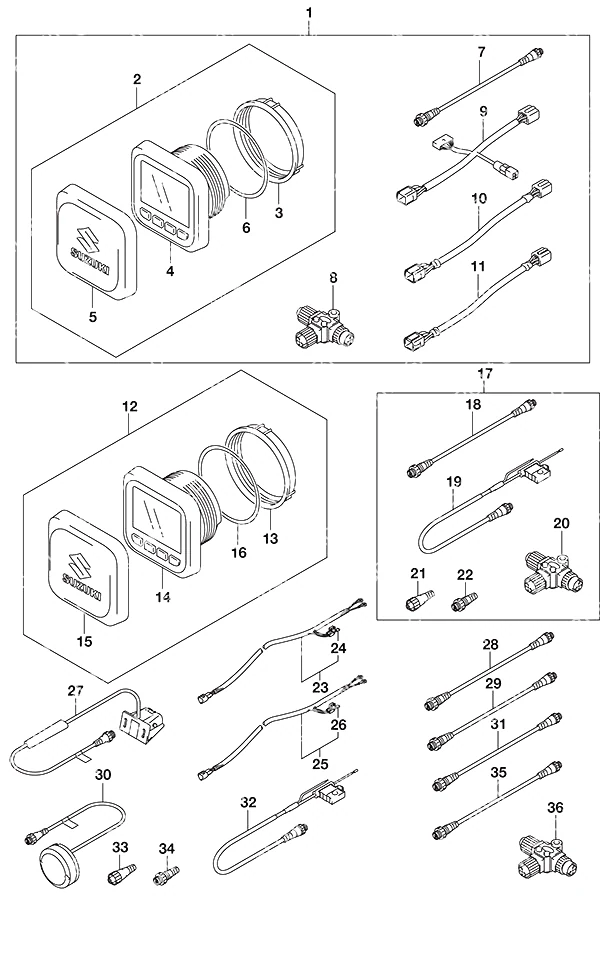

图 602选配: 多功能仪表(2) Opt: Multi Function Gauge (2)

REF	零件编号	中文名称	英文名称	数量
1	990C0-96L15-KIT	990C0-96L16套件	990C0-96L16-KIT	1
2	34011-96L42	SMG4多功能仪表	SMG4 Multi Function Gauge	1
3	34112-96L00	仪表螺母	Gauge Nut	1
4	34193-96L00	仪表边框	Gauge Bezel	1
5	34211-96L00	多功能仪表遮阳罩	Multi-Function Gauge Sun Cover	1
6	34825-96L00	仪表密封填料	Gauge Packing	1
7	990C0-88104	2英尺延长电缆	2' Extension cable	1
8	990C0-88110	T型接头	T-Connector	1
9	36665-96L00	双站适配器	Dual Station Adapter	1
10	36666-96L00	仪表电源适配器(双站)	Gauge Power Adapter (Dual Station)	1
11	36682-92E00	线束	Wire Harness	1
12	34011-96L42	SMG4多功能仪表	SMG4 Multi Function Gauge	1
13	34112-96L00	仪表螺母	Gauge Nut	1
14	34193-96L00	仪表边框	Gauge Bezel	1
15	34211-96L00	多功能仪表遮阳罩	Multi-Function Gauge Sun Cover	1
16	34825-96L00	仪表密封填料	Gauge Packing	1
17	36001-88L00	电线组件	Wire Set	1
18	990C0-88104	2英尺延长电缆	2' Extension cable	1
19	990C0-88112	SMIS电源线	SMIS Power Cable	1
20	990C0-88110	T型接头	T-Connector	1
21	990C0-88113	120欧母终端电阻(母头)	Terminating Resistor 120 ohm Female	1
22	990C0-88114	120欧母终端电阻(公头)	Terminating Resistor 120 ohm Male	1
24	990C0-88105	6英尺延长电缆	6' Extension cable	1
25	990C0-88107	15英尺延长电缆	15' Extension cable	1
26	990C0-88122	GPS接收模块	GPS Receiver Module	1
27	990C0-88108	25英尺延长电缆	25' Extension cable	1
28	990C0-88112	SMIS电源线	SMIS Power Cable	1
29	990C0-88113	120欧母终端电阻(母头)	Terminating Resistor 120 ohm Female	1
30	990C0-88114	120欧母终端电阻(公头)	Terminating Resistor 120 ohm Male	1
31	990C0-88104	2英尺延长电缆	2' Extension cable	1
32	990C0-88110	T型接头	T-Connector	1
