铃木 Suzuki DF 225 2024 - 爆炸图零件明细

2024 年 · 共 53 个部位 · 1333 条零件

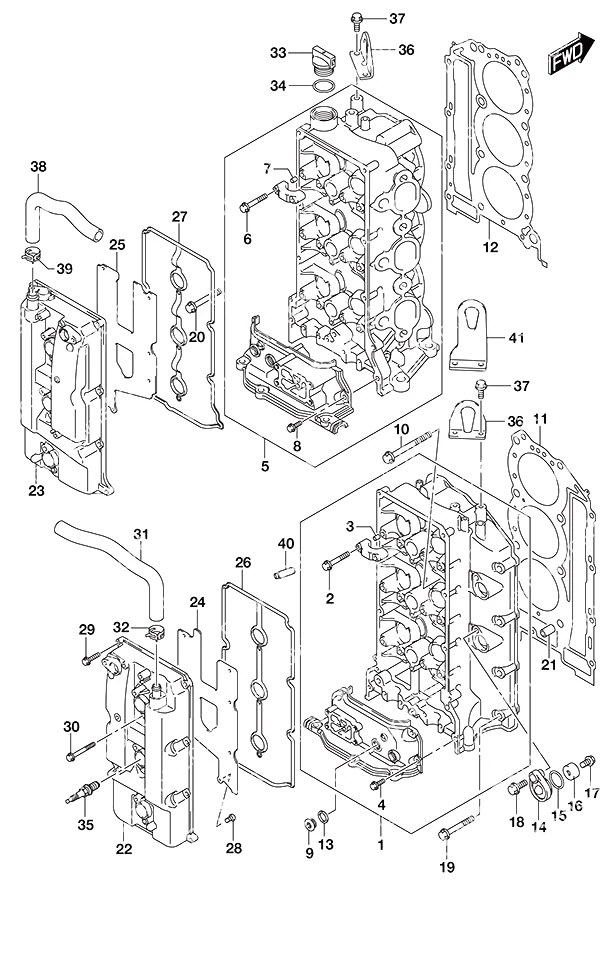

图 111气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11101-93J20	气缸盖总成(S型)	HEAD ASSY,CYL S	1
2	09103-06266	螺栓(6x40)	Bolt (6x40)	16
3	09206-08001	定位销(8x11)	Knock Pin (8x11)	14
4	01550-06207	螺栓	BOLT	4
5	11103-93J20	气缸盖总成(P型)	HEAD ASSY,CYL P	1
6	09103-06266	螺栓(6x40)	Bolt (6x40)	16
7	09206-08001	定位销(8x11)	Knock Pin (8x11)	14
8	01550-06207	螺栓	BOLT	2
9	11116-93J01	塞子	Plug	4
10	11119-93J00	气缸盖螺栓	Cylinder Head Bolt	16
11	11141-93J10	右舷气缸盖衬垫	Starboard Cylinder Head Gasket	1
12	11142-93J10	左舷气缸盖垫片	Port Cylinder Head Gasket	1
13	11216-98L10	垫片	Gasket	4
14	11261-93J00	防护阳极盖	Protection Anode Cover	4
15	09280-22019	O型圈	O-Ring	4
16	55321-87J01	铝阳极	Aluminum Anode	4
17	09128-06094	防护阳极螺栓	Protection Anode Bolt	4
18	01550-0820C	螺栓	BOLT	4
19	01550-08607	螺栓	BOLT	5
20	01550-08607	螺栓	BOLT	4
21	09206-14004	销 (14x11.4x23)	Pin (14x11.4x23)	4
22	11170-93J01	气缸盖罩-右舷(停产)	Cylinder Head Cover - Starboard (NLA)	1
23	11180-93J02	左舷气缸盖罩(停产)	Port Cylinder Head Cover (NLA)	1
24	11173-93J00	通气板-右舷(停产)	Breather Plate - Starboard (NLA)	1
25	11183-93J00	通气板-左舷(停产)	Breather Plate - Port (NLA)	1
26	11179-93J00	气缸盖罩衬垫-右舷	Cylinder Head Cover Gasket - Starboard	1
27	11189-93J00	气缸盖罩衬垫-左舷	Cylinder Head Cover Gasket - Port	1
28	02112-0612A	螺钉	SCREW	14
29	01547-0625C	螺栓	Bolt	16
30	01547-0650C	01547-0650C	01547-0650C	6
31	11174-93J10	通气软管	Breather Hose	1
32	09401-18410	卡扣	Clip	2
33	11382-93J00	加油口盖	Oil Filler Cap	1
34	09280-26006	O型圈	O-Ring	1
35	09482-00427	NGK BKR6E火花塞	NGK BKR6E Spark Plug	6
36	11291-93J00	发动机吊钩	Engine Hook	2
37	01550-0820C	螺栓	BOLT	4
38	11184-93J10	通气软管	Breather Hose	1
39	09401-18410	卡扣	Clip	2
40	11115-93J10-001	加大0.5气门导管	Valve Guide (OS:0.5)	24
41	11291-98J00	发动机吊钩	Engine Hook	1

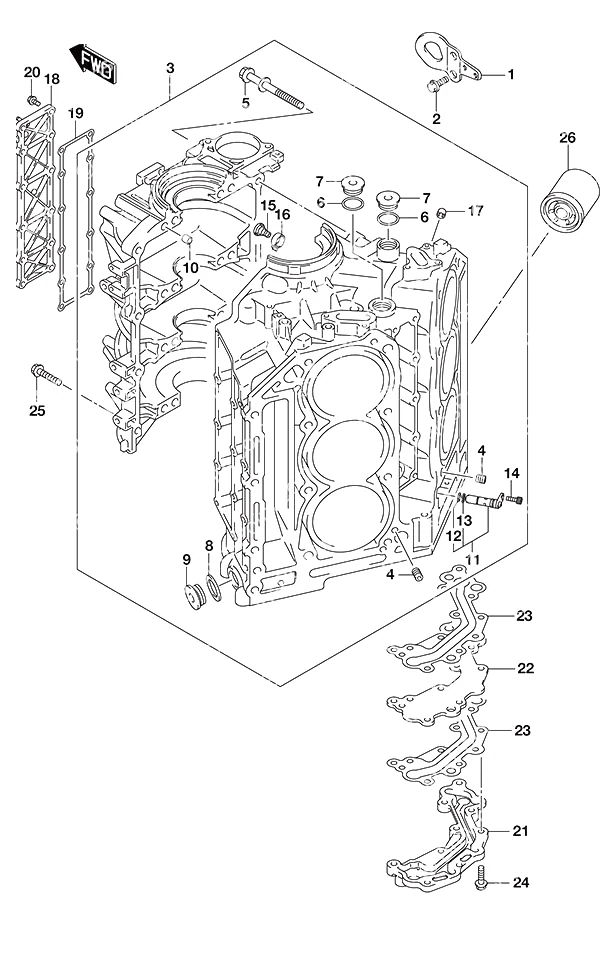

图 113气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11293-98J00	发动机前吊钩	Front Engine Hook	1
2	01550-0820C	螺栓	BOLT	2
3	11301-93J40	气缸体套件	Cylinder Block Set	1
4	11112-93J00	机油文丘里管塞	Oil Venturi Plug	2
5	11117-93J10	曲轴箱螺栓	Crankcase Bolt	16
6	11216-98L00	垫片	Gasket	3
7	09248-18006	排气塞	Exhaust Plug	3
8	09160-18031	排气塞垫片	Exhaust Plug Gasket	2
9	09248-18006	排气塞	Exhaust Plug	2
10	09206-13019	定位销	Knock Pin	5
11	16700-93J00	活塞喷射阀	Piston Jet Valve	1
12	09280-10009	O型圈	O-Ring	1
13	09280-10016	O型圈	O-Ring	1
14	07130-0616B	螺栓	BOLT	1
15	16712-93J00	活塞冷却喷咀螺栓	Piston Cooling Jet Bolt	6
16	16721-93J00	活塞冷却喷咀	Piston Cooling Jet	6
17	09246-04009	塞子	Plug	1
18	11330-93J01	曲轴箱水套盖	Crankcase Water Jacket Cover	1
19	11332-93J00	曲轴箱水套盖垫片	Crankcase Water Jacket Cover Gasket	1
20	01550-0620C	螺栓	BOLT	12
21	16430-93J00	油道盖(停产)	Oil Gallery Cover (NLA)	1
22	16431-93J00	油道板	Oil Gallery Plate	1
23	16433-93J00	油道衬垫	Oil Gallery Gasket	2
24	01550-0835A	螺栓	BOLT	9
25	01550-0845C	螺栓	Bolt	8
26	16510-96J11	发动机机油滤清器	Engine Oil Filter	1

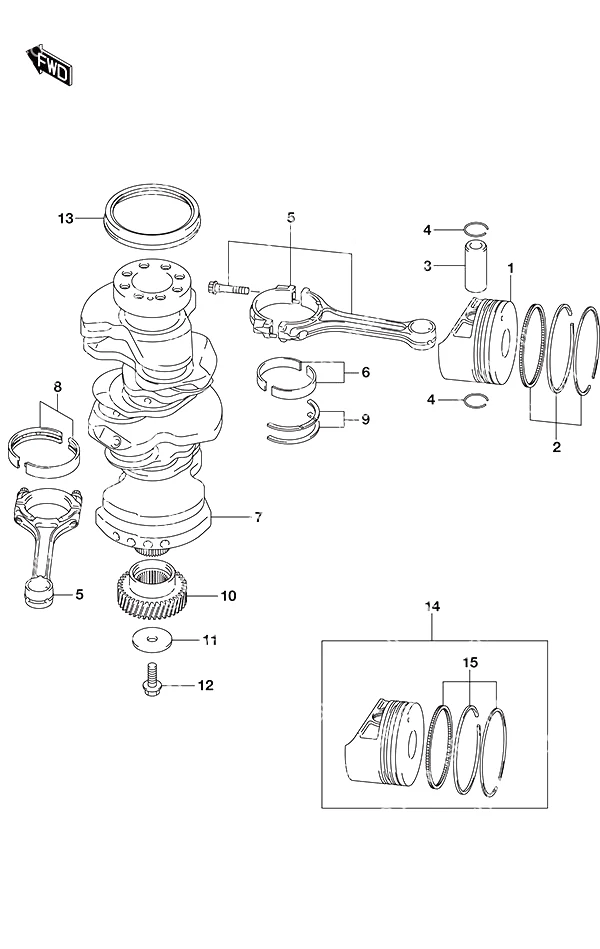

图 116曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-93J02-0B0	活塞	Piston	6
2	12140-93J00	活塞环组	Piston Ring Set	6
3	12151-93J10	活塞销	Piston Pin	6
4	09381-22010	活塞销卡簧	Piston Pin Circlip	12
5	12160-93J10	连杆总成	Connecting Rod Assembly	6
7	12220-93J01	曲轴总成	Crankshaft Assembly	1
10	12242-93J01	驱动齿轮	Drive Gear	1
11	09160-10104	驱动齿轮垫片(停产)	Drive Gear Washer (NLA)	1
12	01550-1025A	螺栓	BOLT	1
13	09283-91001	曲轴油封	Crankshaft Oil Seal	1
14	12100-93J00-050	活塞及环组件(加大0.50)	Piston & Ring Set (OS:0.50)	6
15	12140-93J00-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	6

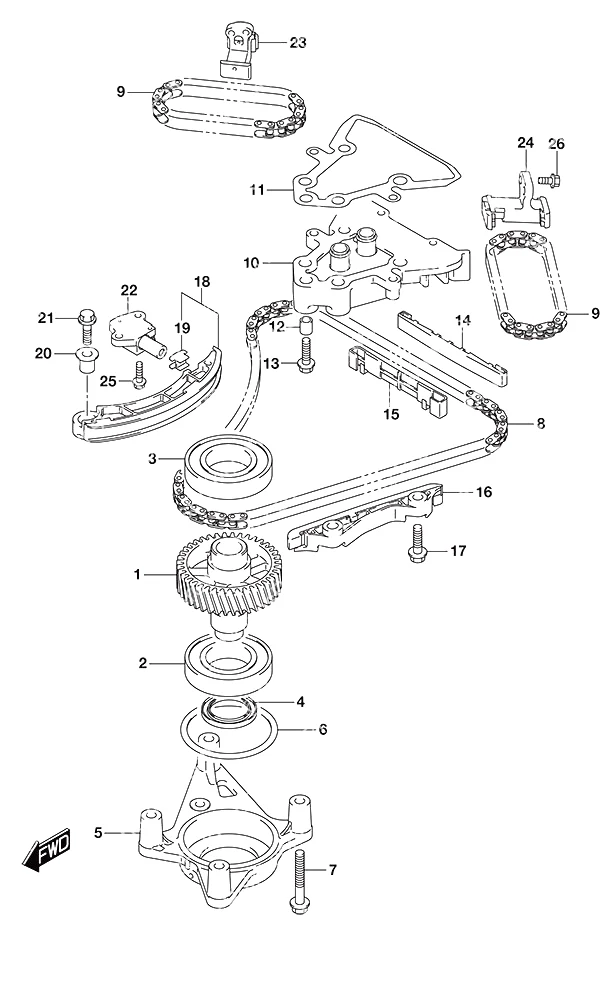

图 119正时链条 Timing Chain

REF	零件编号	中文名称	英文名称	数量
1	12730-93J02	从动齿轮	Driven Gear	1
2	09262-40021	轴承(40x80x18)	Bearing (40x80x18)	1
3	08110-62080	上轴承	BEARING,UPPER	1
4	09283-32044	油封(32x47x6)	Oil Seal (32x47x6)	1
5	12734-93J00	从动齿轮固定座	Driven Gear Holder	1
6	09280-70012	O型圈	O-Ring	1
7	01550-0855A	EGR阀螺栓	BOLT,EGR VALVE	4
8	12761-93J00	第一正时链条	1st Timing Chain	1
9	12762-93J00	第二正时链条	2nd Timing Chain	2
10	12770-93J00	正时链条导板底座	Timing Chain Guide Base	1
11	12778-93J00	导槽底座垫片	Guide Base Gasket	1
12	04211-13149	销钉	PIN	2
13	01550-0830A	螺栓	BOLT	2
14	12771-93J00	正时链条上导板	Timing Chain Upper Shoe	1
15	12775-93J00	正时链条下导块	Timing Chain Lower Shoe	1
16	12772-93J00	正时链条导板	Timing Chain Guide	1
17	01550-0830A	螺栓	BOLT	2
18	12810-93J00	正时链条张紧器总成	Timing Chain Tensioner Assembly	1
19	12813-73G00	正时链条张紧器垫块	Timing Chain Tensioner Pad	1
20	12812-90J00	正时链条张紧器隔套	Timing Chain Tensioner Spacer	1
21	01550-0830A	螺栓	BOLT	1
22	12831-93J01	张紧调节器总成	Tensioner Adjuster Assembly	1
23	12832-93J00	右舷张紧器总成	Starboard Tensioner Assembly	1
24	12833-93J00	左舷张紧器总成	Port Tensioner Assembly	1
25	01550-0620A	螺栓	BOLT	2
26	01550-0620A	螺栓	BOLT	4

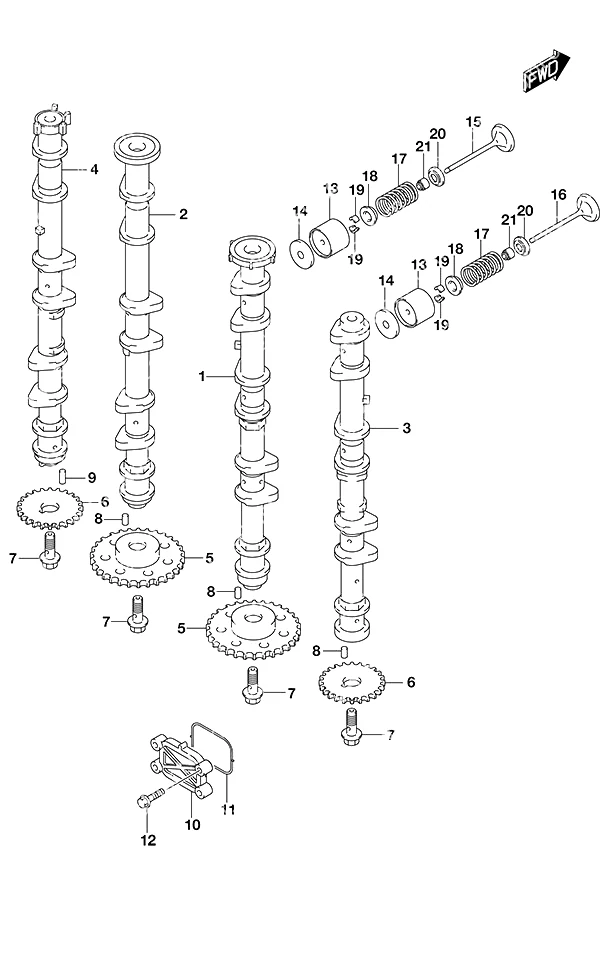

图 121凸轮轴 Camshaft

REF	零件编号	中文名称	英文名称	数量
1	12701-93J40	右舷进气凸轮轴	Starboard Intake Camshaft	1
2	12705-93J40	左舷进气凸轮轴	Port Intake Camshaft	1
3	12721-93J30	右舷排气凸轮轴	Starboard Exhaust Camshaft	1
4	12725-93J30	左舷排气凸轮轴	Port Exhaust Camshaft	1
5	12742-93J10	进气凸轮轴链轮	Intake Camshaft Sprocket	2
6	12748-93J00	排气凸轮轴链轮	Exhaust Camshaft Sprocket	4
7	12749-93J00	排气凸轮轴螺栓	Exhaust Camshaft Bolt	4
8	09202-05032	销 (5x12)	Pin (5x12)	3
9	09261-05006	销 (5x18)	Pin (5x18)	1
10	16551-93J00	机油控制板(停产)	Oil Control Plate (NLA)	2
11	16559-93J00	机油控制阀板衬垫	OCV Plate Gasket	2
12	01550-0625C	螺栓	BOLT	8
13	12891-93J10	挺杆	TAPPET	24
15	12911-93J00	进气阀	Intake Valve	12
16	12915-93J60	排气阀	Exhaust Valve	12
17	12921-93J11	气门弹簧	Valve Spring	24
18	12931-78G00	气门弹簧座圈	Valve Spring Retainer	24
19	12932-24400	气门锁片	Valve Cotter	48
20	12933-69G10	气门弹簧座	Valve Spring Seat	24
21	09289-05006	气门杆密封件	Valve Stem Seal	24

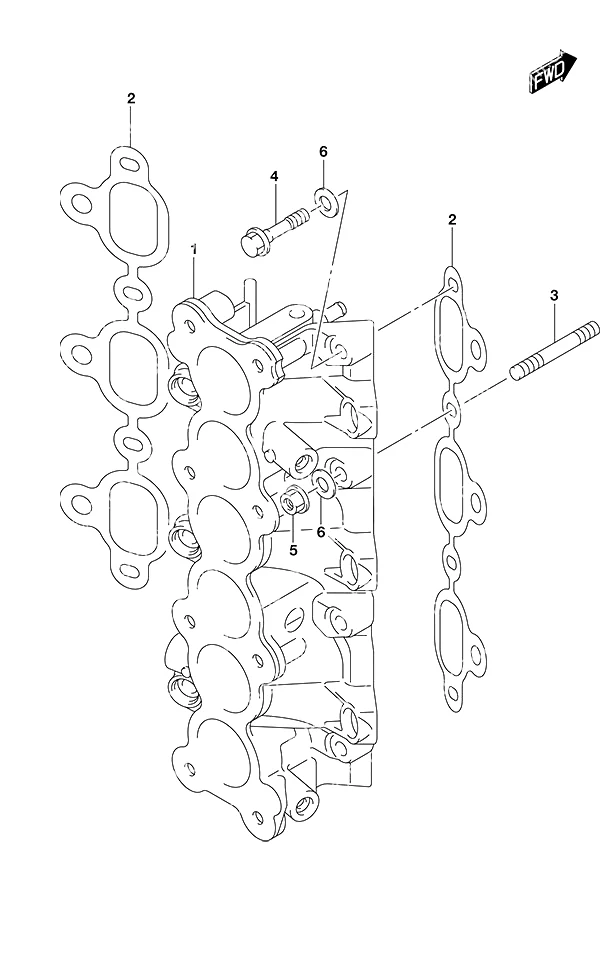

图 122进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	13110-93J00	进气歧管	Intake Manifold	1
2	13119-93J00	进气歧管垫片	Intake Manifold Gasket	2
3	09108-08282	双头螺栓	Stud Bolt	4
4	09103-08437	螺栓(8x65)	Bolt (8x65)	4
5	09159-08136	螺母	Nut	4
6	09160-08016	垫圈 (8.5x20x2.0)	Washer (8.5x20x2.0)	8

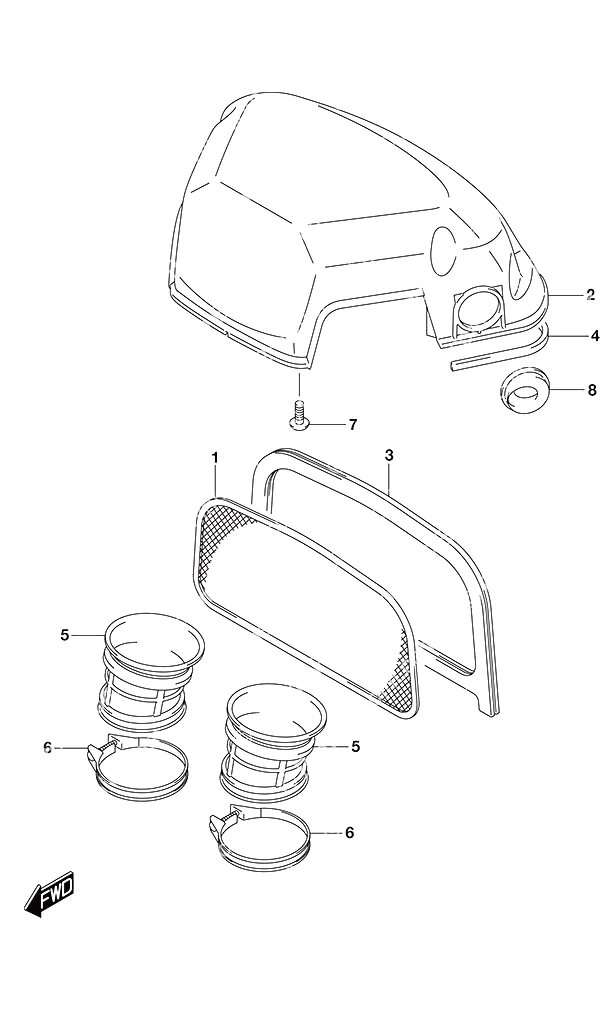

图 134消声器 Silencer

REF	零件编号	中文名称	英文名称	数量
1	13710-93J00	阻火器	Flame Arrester	1
2	13811-93J02	上盖消音器	Upper Cover Silencer	1
3	13813-93J01	火焰消除器支架	HOLDER,FLAME AR	1
4	13851-93J02	消音器密封	SEAL,SILENCER	1
5	13881-93J01	出水管	TUBE,OUTLET	2
6	17895-93J00	卡箍	Clamp	2
7	02142-06207	螺钉 6×20	SCREW 6X20	6
8	13853-96L01	通气衬套	GROMMET,BREATHE	2

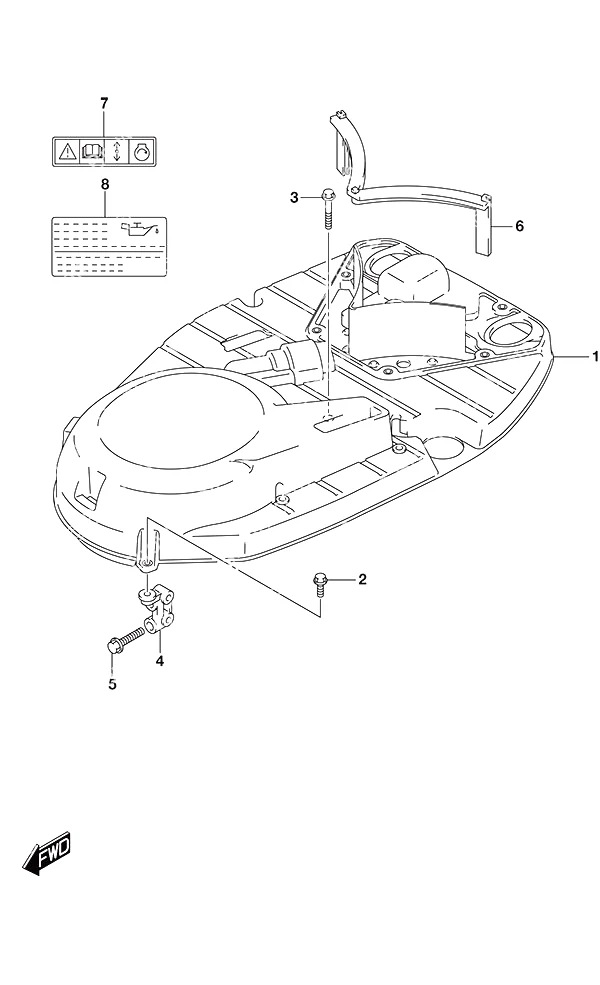

图 136环形齿轮盖 Ring Gear Cover

REF	零件编号	中文名称	英文名称	数量
1	11510-93J04	环形齿轮盖	COVER,RING GEAR	1
2	01550-0620C	螺栓	BOLT	2
3	01550-0640C	螺栓	Bolt	1
4	11515-93J00	环形齿轮盖支撑	Ring Gear Cover Brace	1
5	01550-0835C	螺栓	Bolt	2
6	11516-93J01	环形齿轮挡板	FLAP,RING GEAR	1
7	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
8	61494-93J01	机油间隙标签	Oil & Clearance Label	1

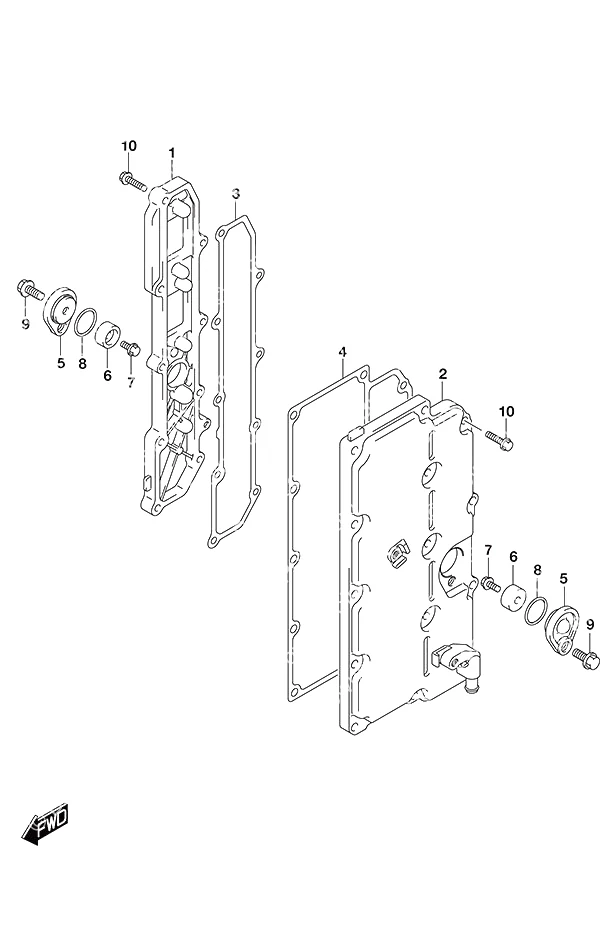

图 140排气盖 Exhaust Cover

REF	零件编号	中文名称	英文名称	数量
1	14141-93J02	排气消声器罩	COVER,EXHAUST S	1
2	14140-98J01	左舷排气盖	Port Exhaust Cover	1
3	14151-93J00	右舷排气盖垫片	Starboard Exhaust Cover Gasket	1
4	14152-93J01	排气盖衬垫	GASKET,EXH CVR(	1
5	11261-93J00	防护阳极盖	Protection Anode Cover	2
6	55321-87J01	铝阳极	Aluminum Anode	2
7	09103-06281	螺栓(6x14)	Bolt (6x14)	2
8	09280-22019	O型圈	O-Ring	2
9	01550-0820C	螺栓	BOLT	2
10	01550-06257	螺栓	BOLT	23

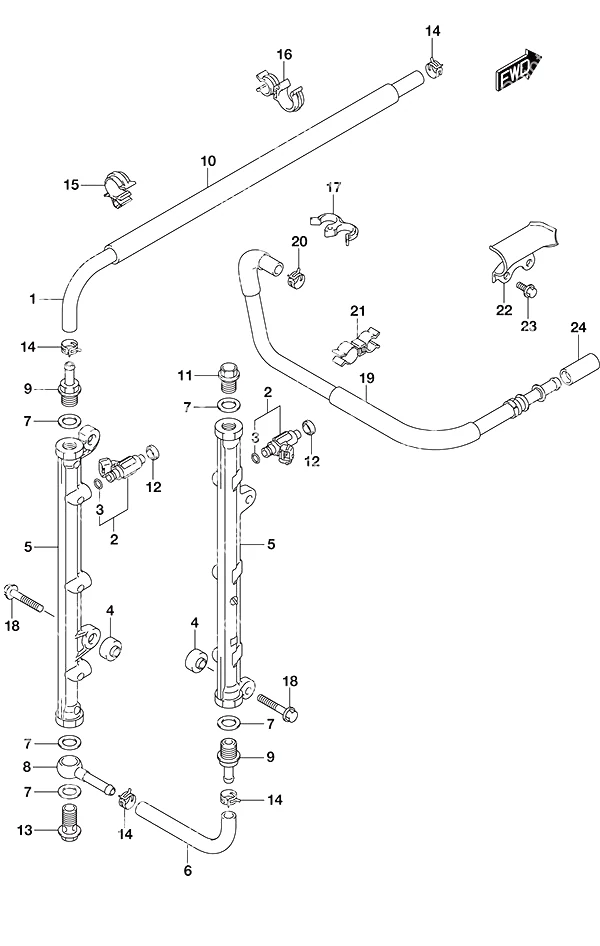

图 144喷油器 Fuel Injector

REF	零件编号	中文名称	英文名称	数量
1	15681-93J02	燃油三通软管	HOSE,FUEL(3 WAY	1
2	15710-93J00	喷油器	Fuel Injector	6
3	15717-16G00	O型圈	O-Ring	6
4	15735-58B00	输送管绝缘体	Delivery Pipe Insulator	4
5	15751-93J00	输送管	Delivery Pipe	2
6	15756-93J02	燃油软管（输送管至输送管）	Fuel Hose (Delvery Pipe to Delivery Pipe)	1
7	15762-93J00	输送管垫片	Delivery Pipe Gasket	5
8	15830-77EA0	输送管接头	Delivery Pipe Union	1
9	15831-93J01	输送联管节	UNION,DELIVERY	2
10	18498-93J01	燃油管保护套(长340)	Fuel Hose Protector (L:340)	1
11	09247-14041	输送管塞	Delivery Pipe Plug	1
12	09320-08062	缓冲垫	Cushion	6
13	09360-14009	输送管接头螺栓	Delivery Pipe Union Bolt	1
14	09401-11425	卡扣	Clip	4
15	09403-16307	卡箍	CLAMP	1
16	09408-00105	卡箍	Clamp	1
17	09408-00155	夹具(停产)	Clamp (NLA)	1
18	01550-0840C	螺栓	Bolt	4
19	15680-93J40	燃油软管（进油口至滤清器）	Fuel Hose (Inlet to Filter)	1
20	09401-14409	卡扣	Clip	1
21	09408-00135	夹具(停产)	Clamp (NLA)	2
22	15684-98J00	燃油管导槽	Fuel Hose Guide	1
23	01550-0612C	螺栓	BOLT	2
24	09251-09009	塞	PLUG	1

图 147燃油泵/燃油蒸汽分离器 Fuel Pump/Fuel Vapor Separator

REF	零件编号	中文名称	英文名称	数量
1	15100-98J00	燃油泵(L)	Fuel Pump (L)	1
2	15410-93J11	燃油滤清器总成	Fuel Filter Assembly	1
3	15411-93J10	燃油滤清器盖	Fuel Filter Cap	1
4	15415-93J10	燃油滤清器O型圈	Fuel Filter O-Ring	1
5	15412-93J10	燃油滤清器滤芯	Fuel Filter Element	1
6	15413-93J10	燃油滤清器杯	Fuel Filter Cup	1
7	15644-93J00	燃油滤清器罩盖	Fuel Filter Cover	3
8	15633-93J20	燃油软管（H型）	Fuel Hose (H)	1
9	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
10	15440-93J00	高压燃油滤清器	H/P Fuel Filter	1
11	09320-08501	缓冲垫	Cushion	2
12	15773-90J10	燃油软管联管节	UNION,FUEL HOSE	1
13	15830-93J00	三通联管节	3 Way Union	1
14	09169-06093	垫片	Washer	3
15	15770-93J00	燃油冷却器	Fuel Cooler	1
16	09168-12013	垫片	Gasket	3
17	09360-12008	联管螺栓	Union Bolt	1
18	09363-08004	联管节	Union	1
19	15600-93J40	分离器总成	SEPARATOR ASSY,	1
20	13370-93J10	针阀总成	Needle Valve Assembly	1
21	15626-93J00	VST密封件	VST Seal	1
22	15650-93J00	浮子总成	Float Assembly	1
23	15200-93J01	燃油泵总成	Fuel Pump Assembly	1
24	15647-93J00	燃油泵衬套	Fuel Pump Bushing	1
25	15641-90J00	燃油泵隔套	Fuel Pump Spacer	1
26	15642-90J00	燃油泵滤清器	Fuel Pump Filter	1
27	15654-99E00	浮子销	Float Pin	1
28	02142-0408B	螺钉	SCREW	1
29	02112-05107	5X10十字槽螺钉	5 X 10 CROSS SC	1
30	15760-93J01	燃油压力调节器	Fuel Pressure Regulator	1
31	15628-99E00	螺钉(长15)	Screw (L:15)	6
32	15627-93J00	螺钉(停产)	Screw (NLA)	1
33	09320-12094	消音器B型缓冲垫	CUSHION,SLCNR B	3
34	15675-93J00	冷却器支架螺栓	Cooler Bracket Bolt	3
35	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
36	09401-11414	卡扣	Clip	14
37	15636-93J30	燃油软管（L型）	Fuel Hose (L)	1
38	15686-93J00	燃油软管夹	Fuel Hose Clip	1
39	15672-93J10	燃油冷却器支架	Fuel Cooler Bracket	1
40	01500-06167	螺栓	BOLT	4
41	15635-93J30	燃油软管（H型）	Fuel Hose (H)	1
42	15632-93J30	燃油软管（H型）	Fuel Hose (H)	1
43	15673-98J00	燃油滤清器支架	Fuel Filter Bracket	1
44	01550-06257	螺栓	BOLT	2
45	15643-93J00	燃油滤清器(L型)	Fuel Filter (L)	1
46	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
47	15634-93J20	燃油软管（H型）	Fuel Hose (H)	1
48	09116-06525	螺栓	Bolt	3
49	15674-93J00	止回阀支架	Check Valve Bracket	1
50	15645-93J00	止回阀	Check Valve	1
51	15637-93J30	燃油软管（L型）	Fuel Hose (L)	1
52	15629-99E10	放油螺丝	Drain Screw	2
53	15683-87J00	放油软管(长120)	Drain Hose (L:120)	1
54	02112-0406B	螺钉	SCREW	3
55	09343-70503-600	燃油软管(7x12x600)	Fuel Hose (7x12x600)	1
56	09401-11423	卡扣	Clip	2
57	18498-90J61	防护罩(15.4x18.4x70)	Protector (15.4x18.4x70)	1
58	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
59	09116-06202	螺栓带垫圈(6x25)	Bolt w/Washer (6x25)	2
60	15671-93J00	蒸汽分离器支架(停产)	Vapor Separator Bracket (NLA)	1
61	01550-06357	螺栓	BOLT	2
62	09169-08042	垫片	Washer	6
63	01550-0840C	螺栓	Bolt	3
64	18417-93J00	净化阀支架	Purge Valve Bracket	1
65	01550-0612C	螺栓	BOLT	2
66	18117-52G10	蒸发净化阀总成	Evap Purge Valve Assy	1
67	09352-50003-080	软管(5X8.2X080)	HOSE(5X8.2X080)	1
68	13671-02F00	卡扣	Clip	1
69	15114-93J00	燃油泵支架1号	Fuel Pump Bracket No. 1	1
70	15115-93J02	燃油泵支架	RACKET,FUEL PUP	1
71	15695-98L00	蒸发联管	Evaporation Union	1
72	09352-50003-550	软管(5X8.2X550)	HOSE(5X8.2X550)	1
73	09401-08412	卡扣	Clip	1
74	09408-00056	卡扣	Clip	1
75	18498-87JC1	防护罩(长450)	Protector (L:450)	1
76	08316-10067	螺母	Nut	1
77	15118-93J00	螺栓	Bolt	1
78	15141-93J00	燃油泵盖	COVER,FUEL PUMP	1

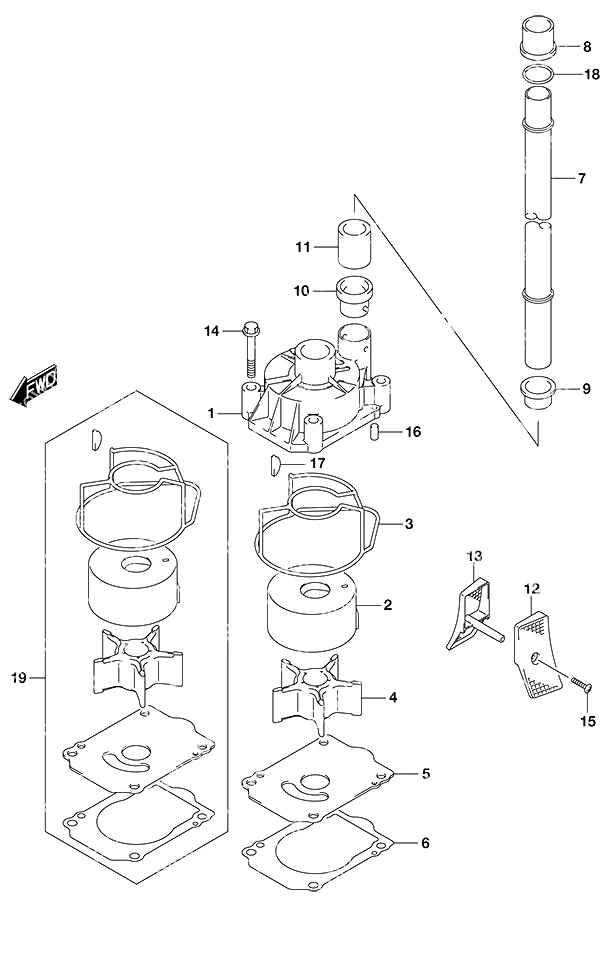

图 160水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17410-93J01	水泵壳体	Water Pump Case	1
2	17413-93J02	水泵壳体套筒	Water Pump Case Sleeve	1
3	17416-93J01	水泵密封环	Water Pump Seal Ring	1
4	17461-93J02	水泵叶轮	IMPELLER,WATER	1
5	17471-93J02	水泵板	Water Pump Plate	1
6	17472-93J00	水泵板衬垫	Water Pump Plate Gasket	1
7	17561-93J03	水管(X型)	Water Tube (X)	1
8	17562-93J01	上水管衬套	Upper Water Tube Bushing	1
9	17563-93J01	下水管衬套	Lower Water Tube Bushing	1
10	17564-93J01	水泵壳体衬套	Water Pump Case Bushing	1
11	17612-93J00	水管隔套	Water Tube Spacer	1
14	09116-08131	螺栓(8x45)	Bolt (8x45)	4
15	09132-04034	螺钉(4x18)	Screw (4x18)	1
16	09202-06031	定位销(6x12)	Knock Pin (6x12)	2
17	09420-05009	水泵键	Water Pump Key	1
18	09168-20002	垫片 (20.5x30x1.5)	Gasket (20.5x30x1.5)	1
19	17400-93J06	DF200/225/250水泵维修套件	Water Pump Repair Kit DF200/225/250	1

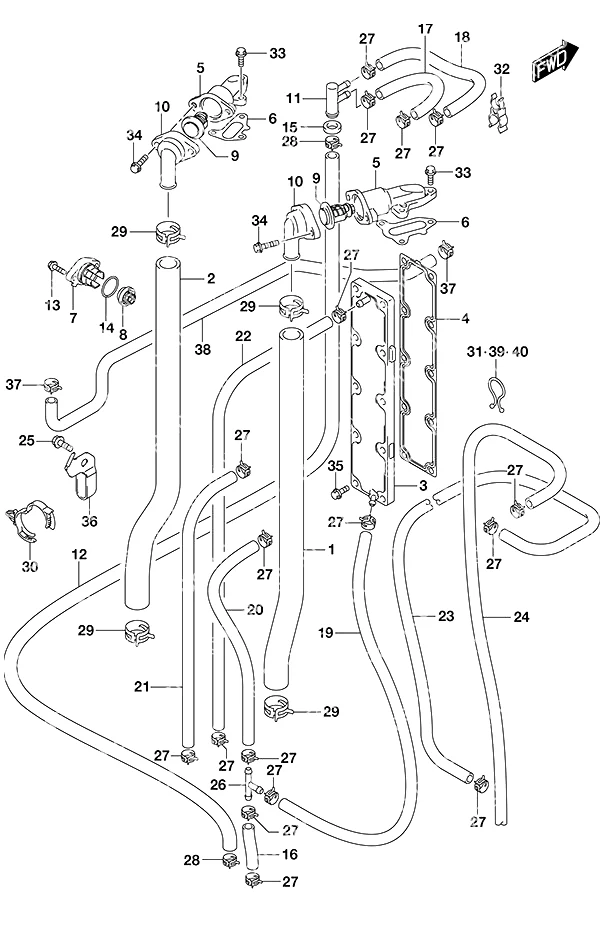

图 162节温器 Thermostat

REF	零件编号	中文名称	英文名称	数量
1	11196-93J00	回水软管	Water Return Hose	1
2	11197-93J00	回水软管	Water Return Hose	1
3	11270-93J00	气缸体水套板	Cylinder Block Water Jacket Plate	1
4	11272-93J00	气缸体板衬垫	Cylinder Block Plate Gasket	1
5	17581-93J00	出水管	Water Outlet Pipe	2
6	17582-93J00	出水管垫片	Water Outlet Pipe Gasket	2
7	17611-90J00	水压阀盖	Water Pressure Valve Cover	1
8	17660-99E01	水压阀	Water Pressure Valve	1
10	17681-93J00	节温器盖	Thermostat Cover	2
11	17711-90J00	三通水管	Water Hose 3 Way	1
12	17712-93J01	三通水软管	HOSE,WATER(3 WA	1
13	09116-06121	螺栓(6x25)	Bolt (6x25)	2
14	09280-26006	O型圈	O-Ring	1
15	09320-12093	缓冲垫	CUSHION	1
16	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
17	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
18	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
19	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
20	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
21	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
22	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
23	09352-50006-00B	软管(5x9x2000)	Hose (5x9x2000)	1
24	09352-50006-00B	软管(5x9x2000)	Hose (5x9x2000)	1
25	01550-0812C	01550-0812C	01550-0812C	1
26	09367-06002	三通	3 Way	1
27	09401-08413	卡扣	Clip	18
28	09401-14409	卡扣	Clip	2
29	09401-25406	卡扣	Clip	4
30	09403-25304	夹具(停产)	Clamp (NLA)	1
31	09408-00008	卡箍	Clamp	1
32	09408-00056	卡扣	Clip	1
33	01550-0620C	螺栓	BOLT	6
34	01550-0620C	螺栓	BOLT	4
35	01550-0625C	螺栓	BOLT	10
36	17713-98J01	水喉支架	HOLDER,WATER HO	1
37	09401-15414	卡扣	Clip	2
38	17915-98J02	冲洗水软管	HOSE,WATER FLUS	1
39	09408-00024	卡箍	Clamp	1
40	09408-00021	夹具(停产)	Clamp (NLA)	1

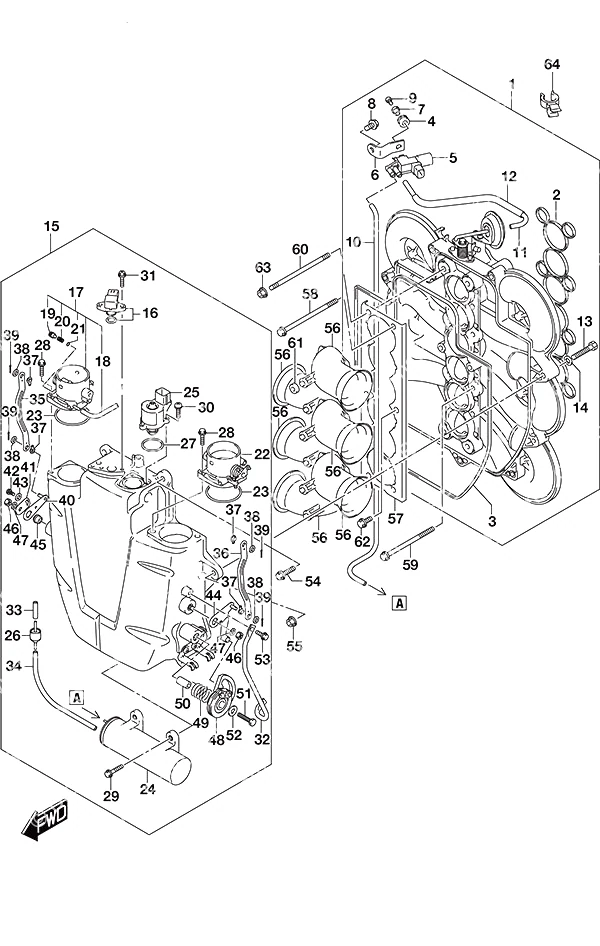

图 163节气门体 Throttle Body

REF	零件编号	中文名称	英文名称	数量
1	13130-93J40	集流器组件	COLLECTOR COMP	1
2	13139-93J00	集线器衬垫	Collector Gasket	1
3	13147-93J00	集线器盖垫片	Collector Cover Gasket	1
4	18116-93J01	真空缓冲垫	CUSHION,VACUUM	1
5	18117-93J00	真空切换阀	Vacuum Switching Valve	1
6	18119-93J00	真空阀支架	Vacum Valve Bracket	1
7	09169-05018	垫片	Washer	1
8	01550-08167	螺栓	BOLT	1
9	02112-0512A	螺钉	SCREW	1
10	09355-35006-00B	软管(3.5X7.5X20)	HOSE(3.5X7.5X20	1
11	09355-35006-601	软管(3.5×7.5×601)	Hose (3.5x7.5x601)	1
12	18498-90J71	软管保护套	Hose Protector	1
13	13138-93J10	集管螺栓	BOLT,COLLECTOR	2
14	08322-01087	垫片	Washer	2
15	13140-93J20	集线器盖组件	COVER COMP,COLL	1
16	18590-68H00	进气压力传感器	MAP Sensor	1
17	13310-93J02	1号节气门体总成	Throttle Body Assy No 1	1
18	13312-93J01	旁通空气软管	HOSE,BYPASS AIR	1
19	13279-10G00	旁通空气调节螺钉(停产)	Bypass Air Screw (NLA)	1
20	13355-93J00	旁通空气弹簧(停产)	Bypass Air Spring (NLA)	1
21	13295-10G00	旁通空气调节螺钉O型圈	Bypass Air Screw O-Ring	1
22	13320-93J00	2号节气门体总成	Throttle Body Assy No 2	1
23	13421-93J00	节气门体垫片	Throttle Body Gasket	2
24	13730-93J00	真空室	Vacum Chamber	1
25	18137-93J01	怠速控制阀	IAC Valve	1
26	95569-78040	止回阀	Check Valve	1
27	09280-29008	怠速控制阀O型圈	IAC Valve O-Ring	1
28	01547-06257	螺栓6X25	BOLT 6X25	4
29	01550-06307	螺栓	BOLT	2
30	02112-34167	螺钉	SCREW	3
31	09103-05028	压力螺栓	BOLT,PRESSURE S	2
32	13144-93J00	节气门鼓轮护罩	Throttle Drum Guard	1
33	09355-35006-601	软管(3.5×7.5×601)	Hose (3.5x7.5x601)	1
34	09355-35006-00B	软管(3.5X7.5X20)	HOSE(3.5X7.5X20	1
35	13583-93J00	连杆臂	Link Arm	1
36	13583-93J00	连杆臂	Link Arm	1
37	13555-93J00	连杆护套(停产)	Link Grommet (NLA)	4
38	13537-93J00	连杆垫圈(停产)	Link Washer (NLA)	4
39	09204-01004	开口销	Cotter Pin	4
40	13553-93J00	1号操纵杆	Lever No 1	1
41	13554-93J00	2号操纵杆	Lever No 2	1
42	02112-35087	螺钉(停产)	Screw (NLA)	1
43	09160-05043	垫圈 (5.5x16x1.2)	Washer (5.5x16x1.2)	1
44	13521-93J00	连杆杠杆(停产)	Link Lever (NLA)	1
45	13514-93J00	连杆轴垫片	Link Shaft Spacer	1
46	13599-93J00	连杆轴螺母	Link Shaft Nut	2
47	13538-93J00	连杆轴弹簧垫圈	Link Shaft Spring Washer	2
48	13541-93J00	节气门凸轮	Throttle Cam	1
49	13542-93J00	节气门凸轮弹簧	Throttle Cam Spring	1
50	13543-93J00	节气门凸轮垫片	Throttle Cam Spacer	1
51	01500-06307	螺栓	BOLT	1
52	09160-06036	垫圈 (6.5x18x1.5)	Washer (6.5x18x1.5)	1
53	01550-06167	螺栓	BOLT	2
54	01550-08307	螺栓	BOLT	7
55	08316-10087	螺母	Nut	2
56	13132-93J00	集线器漏斗	Collector Funnel	6
57	13133-93J00	集线器漏斗支架	Collector Funnel Bracket	1
58	09103-08182	螺栓(8x125)	Bolt (8x125)	2
59	09103-08134	螺栓(8x110)	Bolt (8x110)	4
60	09108-08267	集线器双头螺栓(停产)	Collector Stud Bolt (NLA)	2
61	09329-06003	缓冲垫	Cushin	6
62	01550-0820A	螺栓	BOLT	2
63	08316-1008A	螺母	Nut	2
64	09408-00060	夹具(停产)	Clamp (NLA)	1

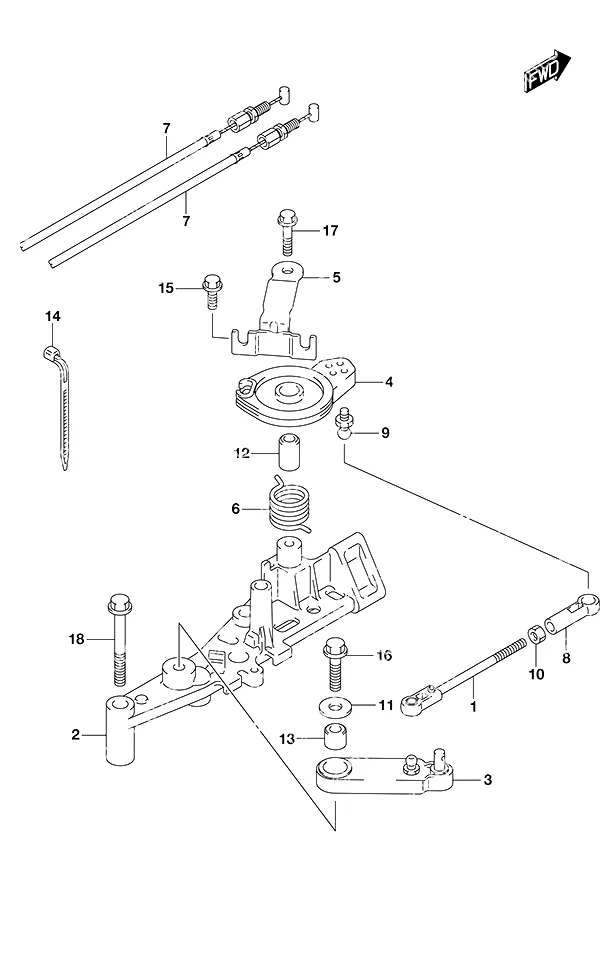

图 164油门拉杆 Throttle Rod

REF	零件编号	中文名称	英文名称	数量
1	13510-93J00	油门拉杆1号	Throttle Rod No 1	1
2	19115-93J02	节气门杆固定座	Throttle Lever Holder	1
3	19121-93J02	节气门控制杆1号	Throttle Control Lever No. 1	1
4	19148-93J00	节气门鼓轮	Throttle Drum	1
5	19184-93J00	节气门拉线支架(停产)	Throttle Cable Bracket (NLA)	1
6	19185-93J00	油门杆弹簧	Throttle Lever Spring	1
7	63610-93J01	油门拉索	CABLE,THROTTLE	2
8	67463-95200	油门拉杆连接器	Throttle Rod Connector	1
9	09119-06047	枢轴球头	Pivot Ball	1
10	09140-05005	螺母	Nut	1
11	09160-06066	垫圈 (6.5x20x1.6)	Washer (6.5x20x1.6)	1
12	09180-06186	垫片(6.2x12.6x21)	Spacer (6.2x12.6x21)	1
13	09180-06230	垫片(6.2x12.6x12.5)	Spacer (6.2x12.6x12.5)	1
14	09407-11401	夹具(L:95)	Clamp (L:95)	1
15	01550-0616C	螺栓	BOLT	1
16	01550-0625C	螺栓	BOLT	1
17	01550-06357	螺栓	BOLT	1
18	01550-08607	螺栓	BOLT	2

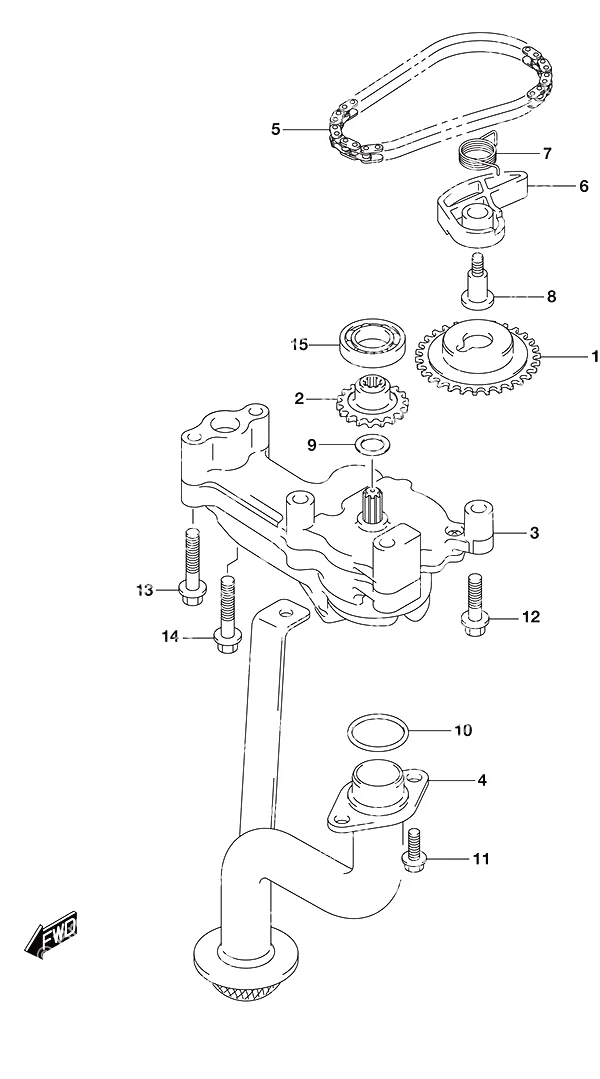

图 175机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	12632-93J11	机油泵驱动链轮	Oil Pump Drive Sprocket	1
2	16113-93J10	机油泵从动链轮	Oil Pump Driven Sprocket	1
3	16400-93J20	机油泵总成	Oil Pump Assembly	1
4	16520-93J00	机油泵滤网	Oil Pump Strainer	1
5	16760-93J00	机油泵链条	Oil Pump Chain	1
6	16781-93J00	机油泵链条张紧器	Oil Pump Chain Tensioner	1
7	16782-93J00	机油泵张紧器弹簧	Oil Pump Tensioner Spring	1
8	16783-93J01	机油泵张紧器螺栓	Oil Pump Tensioner Bolt	1
9	09181-12158	垫圈 (12x20x0.5)	Washer (12x20x0.5)	1
10	09280-22020	O型圈	O-Ring	2
11	01550-0616A	螺栓	BOLT	3
12	01550-0845A	螺栓	BOLT	1
13	01550-0865A	螺栓	BOLT	3
14	01550-0885A	螺栓	BOLT	1
15	08110-60020	B1 15X32X9轴承	B1 15X32X9 BEAR	1

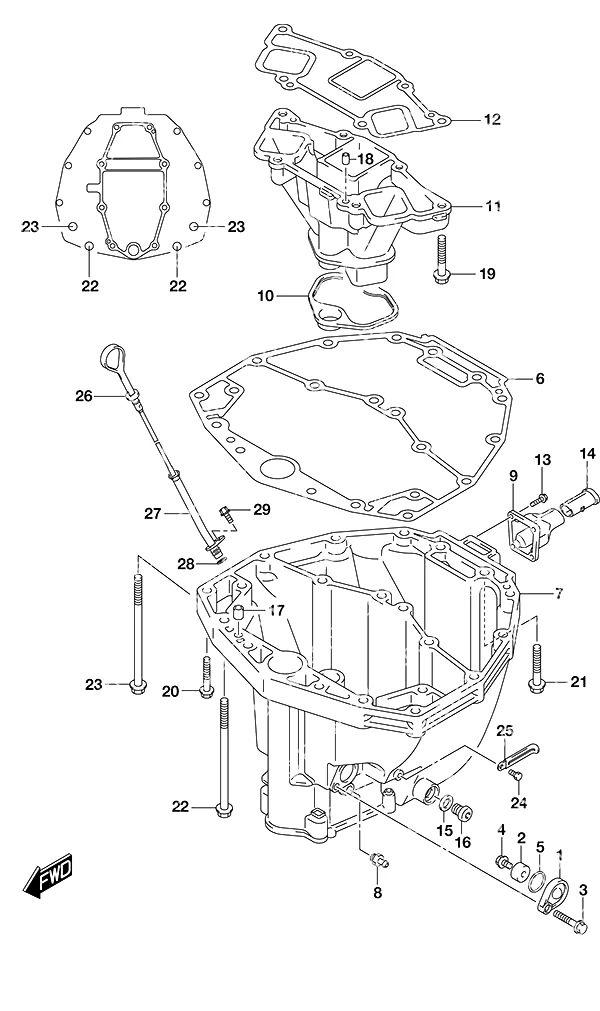

图 180油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
1	11261-93J10	防护阳极盖	Protection Anode Cover	1
3	29103-93J30	螺栓(8x25)	Bolt (8x25)	1
4	09128-06094	防护阳极螺栓	Protection Anode Bolt	1
5	09280-22019	O型圈	O-Ring	1
6	11489-93J00	油底壳衬垫	Oil Pan Gasket	1
8	11591-93J11	油底壳接头	Oil Pan Union	1
10	14154-93J02	排气管密封件	Exhaust Tube Seal	1
11	14211-93J00	排气管	Exhaust Tube	1
12	14212-93J00	排气管垫片	Exhaust Tube Gasket	1
13	29116-93J00	螺栓(6x20)	Bolt (6x20)	4
14	11435-93J01	排气管	PIPE,EXHAUST RE	1
15	09168-12012	放油螺塞垫片	Oil Drain Plug Gasket	1
16	09248-12009	放油螺塞	Oil Drain Plug	1
17	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
18	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
19	01550-1050A	螺栓	BOLT	4
20	09116-08128	螺栓(8x40)	Bolt (8x40)	10
21	09116-10175	螺栓(10x50)	Bolt (10x50)	2
22	09116-10146	螺栓 (10x195)	Bolt (10x195)	2
23	09116-10187	螺栓	BOLT	2
24	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
25	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
26	16910-93J00	油尺	Oil Level Gauge	1
27	16930-93J00	油尺导杆	Oil Level Gauge Guide	1
28	09280-09008	O型圈	O-Ring	1
29	01550-06127	螺栓	BOLT	1

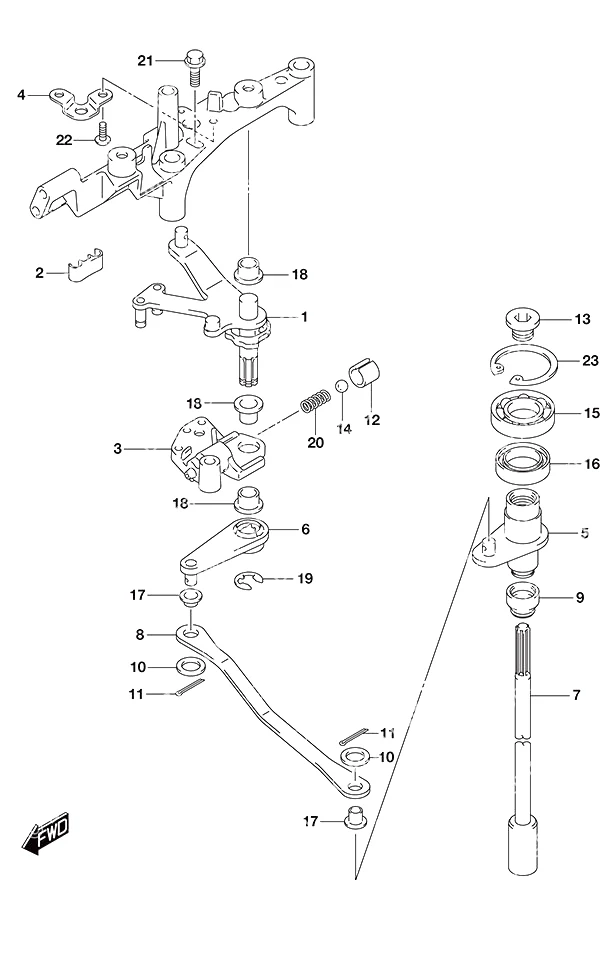

图 204离合器轴 Clutch Shaft

REF	零件编号	中文名称	英文名称	数量
1	21100-93J02	离合器操纵杆	Clutch Lever	1
2	21131-93J00	离合器操纵杆衬套	Clutch Lever Bushing	1
3	21151-93J00	离合器操纵杆固定座	Clutch Lever Holder	1
4	21155-93J00	换挡杆板	Shift Lever Plate	1
5	21210-93J01	离合器轴	Clutch Shaft	1
6	21230-93J01	离合器轴臂	Clutch Shaft Arm	1
7	23111-93J00	离合器推杆(X, XX型)	Clutch Rod (X, XX)	1
8	23115-93J00	离合器操纵杆连杆	Clutch Lever Link	1
9	25223-96J00	换挡杆防尘密封	Seal, Shift Rod Dust	1
10	09160-06094	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	2
11	09204-01006	开口销	Cotter Pin	2
12	09205-10006	销 (10.2x10)	Pin (10.2x10)	1
13	09248-12011	塞子(12x9)	Plug (12x9)	1
14	09260-10005	钢球	Ball	1
15	09262-17019	轴承(17x35x8)	Bearing (17x35x8)	1
16	09289-18001	离合器轴油封	Clutch Shaft Seal	1
17	09306-06004	衬套	Bushing	2
18	09306-10001	衬套	Bushing	3
19	09383-08004	E型卡环	E Ring	1
20	09440-07051	弹簧	Spring	1
21	01550-0620C	螺栓	BOLT	1
22	02142-05107	螺钉	SCREW	2
23	08331-41359	卡簧	Circlip	1

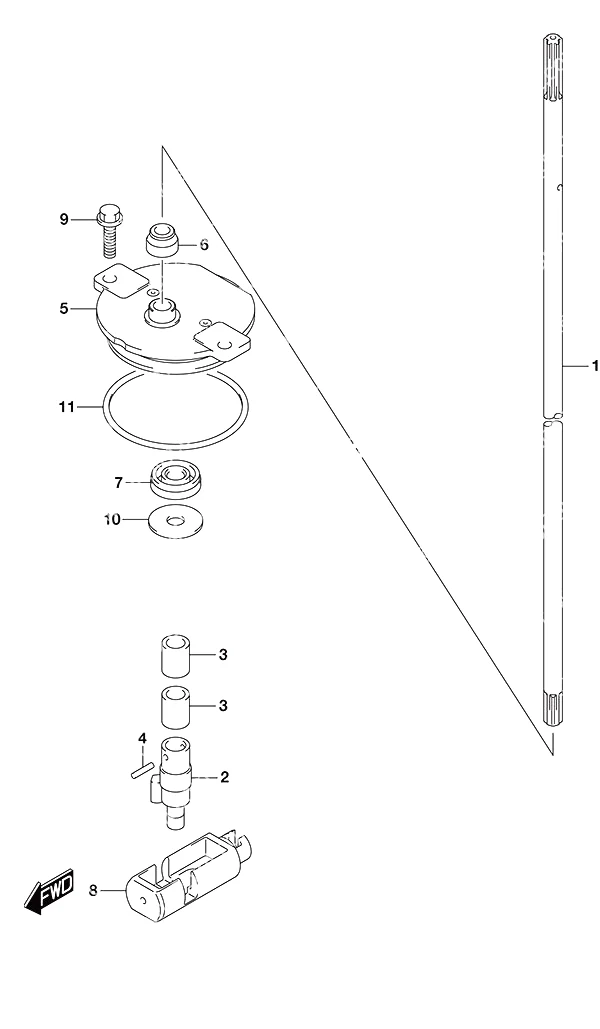

图 206离合器推杆 Clutch Rod

REF	零件编号	中文名称	英文名称	数量
1	25111-93J00	换挡拉杆(LX型)	Shift Rod (L, X)	1
2	25131-93J00	换挡拨叉	Shifter Yoke	1
3	25232-96302	齿轮箱磁铁	Gear Case Magnet	1
4	09205-02006	弹簧销 (2x12)	Spring Pin (2x12)	2
5	25141-93J00	换挡杆导套壳体	Shift Rod Guide Housing	1
6	25223-96J00	换挡杆防尘密封	Seal, Shift Rod Dust	1
7	09282-08005	换挡杆导套壳体油封	Shift Rod Guide Housing Oil Seal	1
8	25321-93J00	水平换挡滑块	Horizontal Shift Slider	1
9	29116-93J00	螺栓(6x20)	Bolt (6x20)	2
10	09160-08151	换挡杆垫片	Shift Rod Washer	1
11	09280-60007	O型圈	O-Ring	1

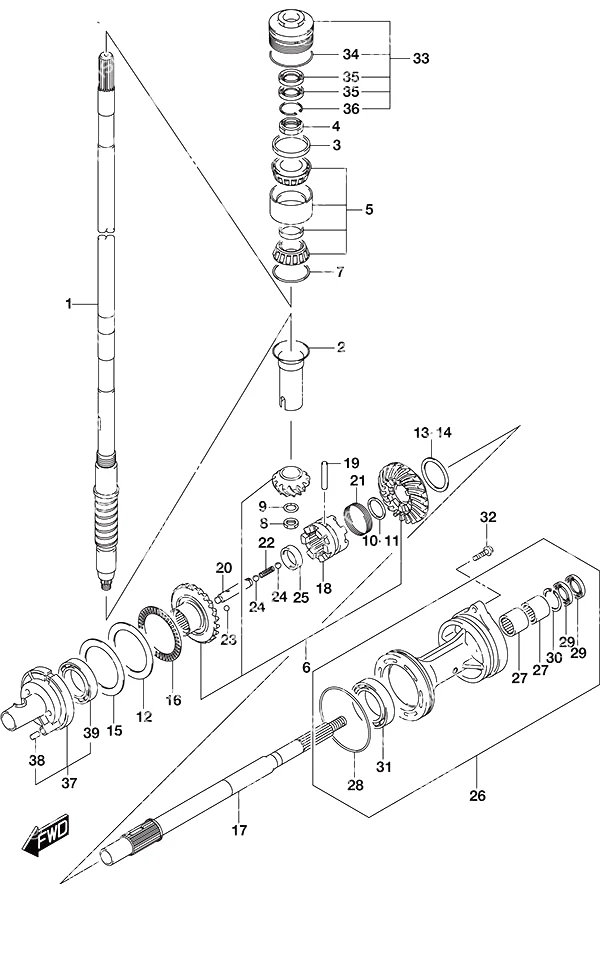

图 220A变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
1	57110-93J21	驱动轴(X型)	Drive Shaft (X)	1
2	57133-93J00	驱动轴轴环	Drive Shaft Collar	1
3	57134-93J00	驱动轴轴承隔套	Drive Shaft Bearing Spacer	1
4	09159-28003	驱动轴轴承螺母	Drive Shaft Bearing Nut	1
5	09269-32002	轴承(32x66x49)	Bearing (32x66x49)	1
6	57300-93860	小齿轮与齿轮组	Pinion & Gear Set	1
8	09140-16021	小齿轮螺母	Pinion Nut	1
9	08221-16256	垫片	Washer	1
10	57500-87861	螺旋桨轴调整垫片组	Propeller Shaft Shim Set	1
12	09160-75002	推力垫圈	Thrust Washer	1
13	57500-87852	倒挡齿轮垫片组	Reverse Gear Shim Set	1
16	09269-75002	推力轴承	Thrust Bearing	1
17	57610-93J00	螺旋桨轴总成	Propeller Shaft Assembly	1
18	57621-93J10	离合器换挡拨叉	Clutch Dog Shifter	1
19	09202-08007	销 (8x49)	Pin (8x49)	1
20	57631-93J00	连接器插针	Connector Pin	1
21	09440-52003	离合器换挡拨叉弹簧	Clutch Dog Shifter Spring	1
22	09440-09040	定位弹簧	Detent Spring	1
23	06111-07004	钢球 7/32	STEEL BALL 7/32	2
24	06111-11004	钢球	BALL	2
25	09180-25082	止动器	Stopper	1
27	09263-30063	轴承(30x40x25)	Bearing (30x40x25)	2
28	09280-00040	O型圈	O-Ring	1
29	09282-30006	油封(30x45x6)	Oil Seal (30x45x6)	2
30	09381-40003	卡簧	Circlip	1
31	08113-60100	B1 50X80X16轴承	B1 50X80X16 BEA	1
32	09116-08158	螺栓(8x35)	Bolt (8x35)	2
33	56130-93J02	驱动轴轴承座	Drive Shaft Bearing Housing	1
34	09280-66004	O型圈	O-Ring	1
35	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
36	09381-40003	卡簧	Circlip	1
37	56140-93J20	飞轮壳体组件	HOUSING COMP,FW	1
38	04221-08129	销 8×12	PIN 8X12	1
39	09263-50009	前进齿轮轴承	Forward Gear Bearing	1

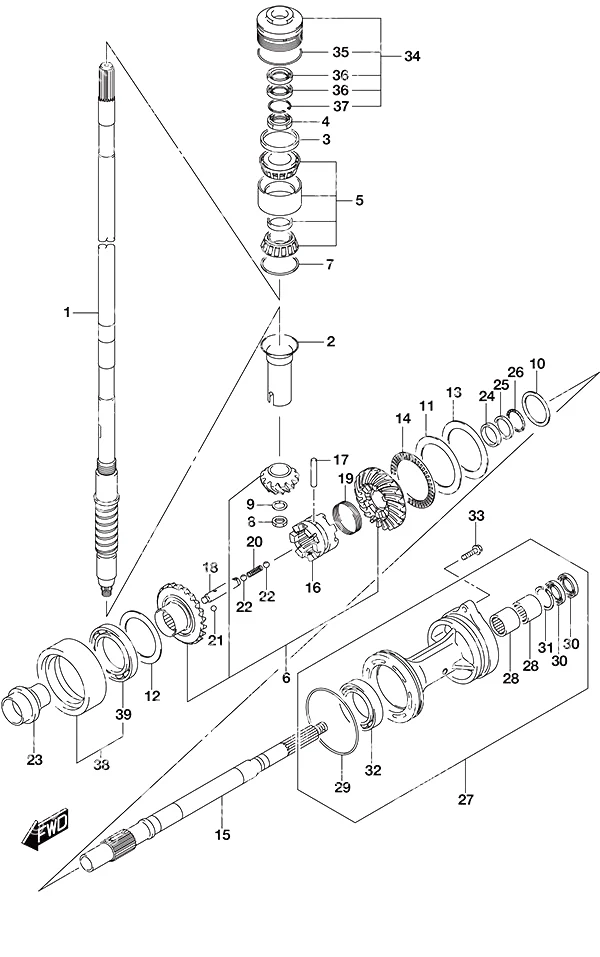

图 220B变速箱(倒车) Transmission (C/R)

REF	零件编号	中文名称	英文名称	数量
1	57110-93J21	驱动轴(X型)	Drive Shaft (X)	1
2	57133-93J00	驱动轴轴环	Drive Shaft Collar	1
3	57134-93J00	驱动轴轴承隔套	Drive Shaft Bearing Spacer	1
4	09159-28003	驱动轴轴承螺母	Drive Shaft Bearing Nut	1
5	09269-32002	轴承(32x66x49)	Bearing (32x66x49)	1
6	57300-93870	小齿轮与齿轮组(C/R)	Pinion & Gear Set (C/R)	1
8	09140-16021	小齿轮螺母	Pinion Nut	1
9	08221-16256	垫片	Washer	1
11	09160-75002	推力垫圈	Thrust Washer	1
14	09269-75002	推力轴承	Thrust Bearing	1
15	57610-93J20	螺旋桨轴总成(大修件)	Propeller Shaft Assembly (C/R)	1
16	57621-93J20	离合器换挡拨叉	Clutch Dog Shifter	1
17	09202-08007	销 (8x49)	Pin (8x49)	1
18	57631-93J00	连接器插针	Connector Pin	1
19	09440-52003	离合器换挡拨叉弹簧	Clutch Dog Shifter Spring	1
20	09440-09040	定位弹簧	Detent Spring	1
21	06111-07004	钢球 7/32	STEEL BALL 7/32	2
22	06111-11004	钢球	BALL	2
23	57622-93J00	前进推力隔套	Forward Thrust Spacer	1
24	09160-30055	垫圈 (30x47x6)	Washer (30x47x6)	1
25	09160-30056	垫圈 (32x47x3)	Washer (32x47x3)	1
26	09269-30014	推力轴承(30x47x2)	Thrust Bearing (30x47x2)	1
28	09263-30063	轴承(30x40x25)	Bearing (30x40x25)	2
29	09280-00040	O型圈	O-Ring	1
30	09282-30006	油封(30x45x6)	Oil Seal (30x45x6)	2
31	09381-40003	卡簧	Circlip	1
32	09263-50009	前进齿轮轴承	Forward Gear Bearing	1
33	09116-08158	螺栓(8x35)	Bolt (8x35)	2
34	56130-93J02	驱动轴轴承座	Drive Shaft Bearing Housing	1
35	09280-66004	O型圈	O-Ring	1
36	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
37	09381-40003	卡簧	Circlip	1
38	56140-93J10	倒挡齿轮轴承座	Reverse Gear Bearing Housing	1
39	09262-60002	轴承(60x85x13)	Bearing (60x85x13)	1

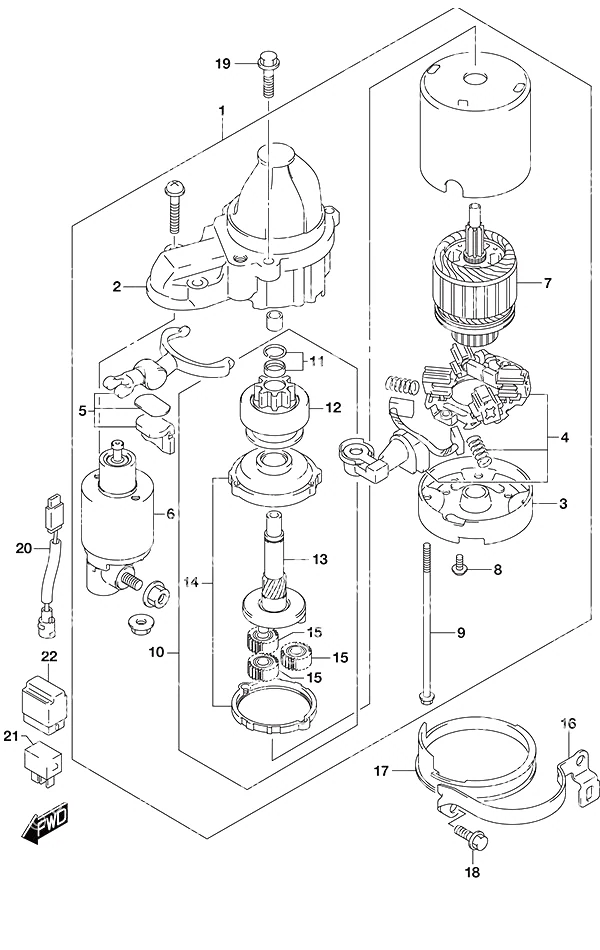

图 301启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-98L10	启动马达总成	Starter Motor Assembly	1
2	31150-98L00	齿轮箱	Gear Case	1
3	31170-92J00	后壳体	Rear Housing	1
4	31173-98L00	电刷架总成	Brush Holder Assembly	1
5	31191-63J00	操纵杆总成	Lever Assembly	1
6	31220-98L10	开关总成	Switch Assembly	1
7	31311-63J00	电枢	Armature	1
8	31192-92J00	螺钉套件	Screw Set	1
9	31261-75F10	贯穿螺栓	Through Bolt	2
10	31340-98L00	启动马达离合器套装	Starting Motor Clutch Set	1
11	31313-86030	止动器套装	Stopper Set	1
12	31320-98L00	小齿轮总成	Pinion Assembly	1
13	31341-98L00	小齿轮轴	Pinion Shaft	1
14	31343-63J00	内齿轮	Internal Gear	1
15	31344-63J00	行星齿轮	Planetary Gear	3
16	31912-93J01	启动马达带	Starting Motor Band	1
17	31918-92J01	下减震器	Lower Damper	1
18	01550-08207	螺栓	BOLT	2
19	01550-0835C	螺栓	Bolt	2
20	36645-93J00	导线	Wire Lead	1
21	38860-76F01	继电器	Relay	1
22	38915-90J00	继电器固定座	Relay Holder	1

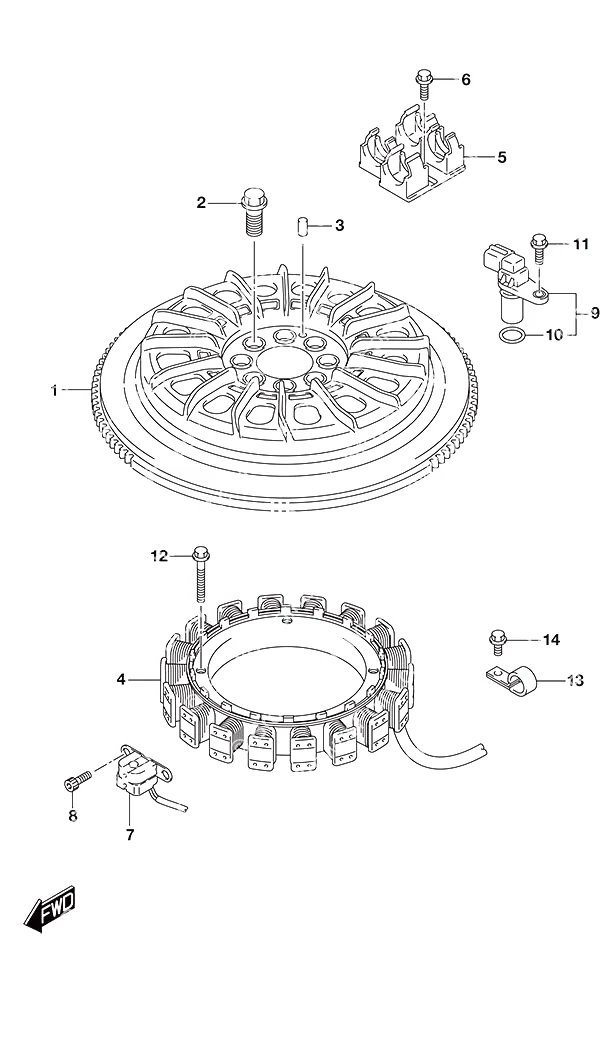

图 303磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
1	32102-93J11	飞轮组件	FLYWHEEL CMP,MA	1
2	09103-12125	飞轮螺栓(12x26)	Flywheel Bolt (12x26)	8
3	09202-06031	定位销(6x12)	Knock Pin (6x12)	1
4	32120-93J01	蓄电池线圈组件	COIL COMP,BATTE	1
5	32131-93J00	定子连接器支架(停产)	Stator Connector Holder (NLA)	1
6	01550-0616C	螺栓	BOLT	2
7	32160-88L01	曲轴位置/点火正时线圈	CKP/Ignition Timimg Coil	1
8	09106-05030	螺栓(5x10)	Bolt (5x10)	2
9	33220-98J00	凸轮位置传感器	Cam Position Sensor	1
10	33221-42F00	O型圈	O-Ring	1
11	01550-0616C	螺栓	BOLT	1
12	09103-06231	螺栓(6x35)	Bolt (6x35)	4
13	09403-13414	水管夹箍	CLAMP,WATER HOS	2
14	01550-0612C	螺栓	BOLT	2

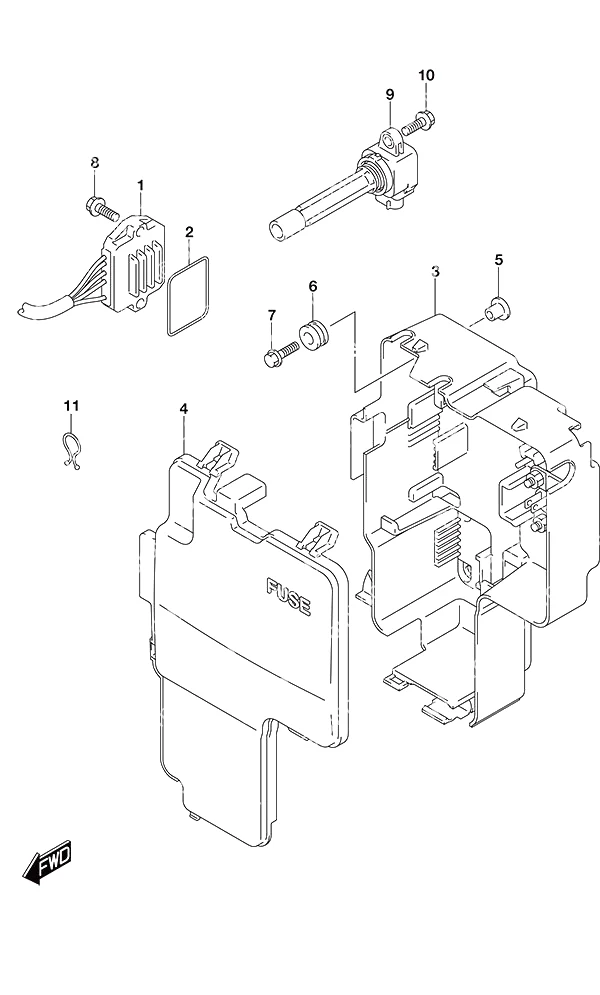

图 310整流器/点火线圈 Rectifier/Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	32800-93J03	整流稳压器	Rectifier & Regulator	2
2	32805-93J00	整流调节器O型圈	Rectifier & Regulator O-Ring	2
3	32890-93J02	电器部件支架	Electric Parts Holder	1
4	32891-93J00	电器部件支架罩	Electric Parts Holder Cover	1
5	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	4
6	09320-09016	缓冲垫	Cushion	4
7	09116-06202	螺栓带垫圈(6x25)	Bolt w/Washer (6x25)	4
8	01550-0625C	螺栓	BOLT	4
9	33410-93J00	点火线圈组件	Ignition Coil Assembly	6
10	01550-0620C	螺栓	BOLT	6
11	09408-00021	夹具(停产)	Clamp (NLA)	1

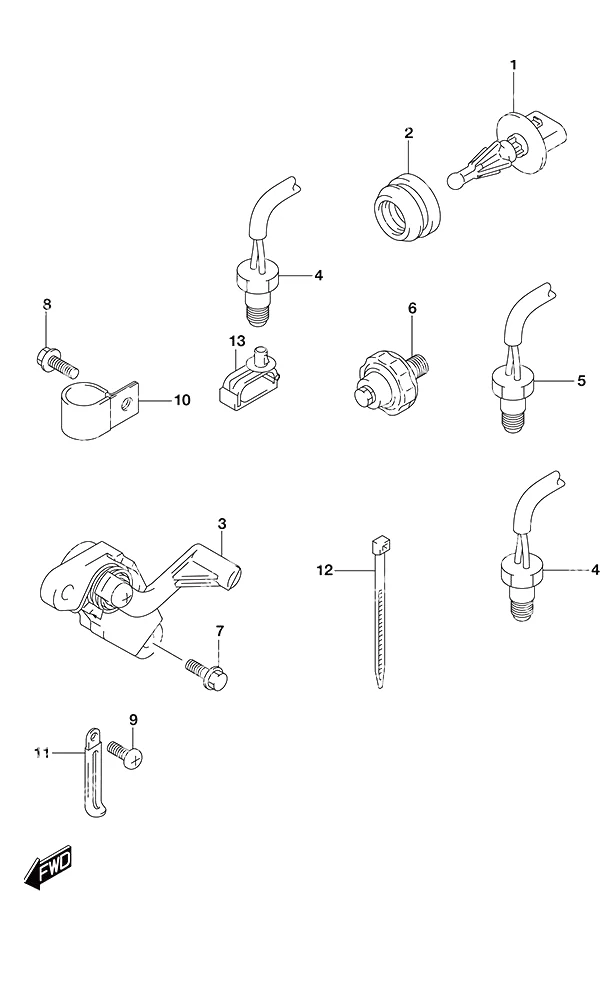

图 315传感器 Sensor

REF	零件编号	中文名称	英文名称	数量
1	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
2	13655-87J01	空气温度传感器护圈	Air Temp Sensor Grommet	1
3	34801-93J04	升降传感器总成	Trim Sender Assembly	1
4	34830-87J20	温度传感器总成	Temp Sensor Assy	2
5	34830-87J20	温度传感器总成	Temp Sensor Assy	1
6	37820-99E02	油压开关	Oil Pressure Switch	1
7	09100-06113	螺栓(6x16)	Bolt (6x16)	2
8	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
9	09125-06063	螺钉(6x10)	Screw (6x10)	1
10	09403-13413	卡箍	CLAMP	1
11	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
12	09407-14407	卡箍(长:140)	Clamp (L:140)	2
13	09403-07340	卡箍	Clamp	1

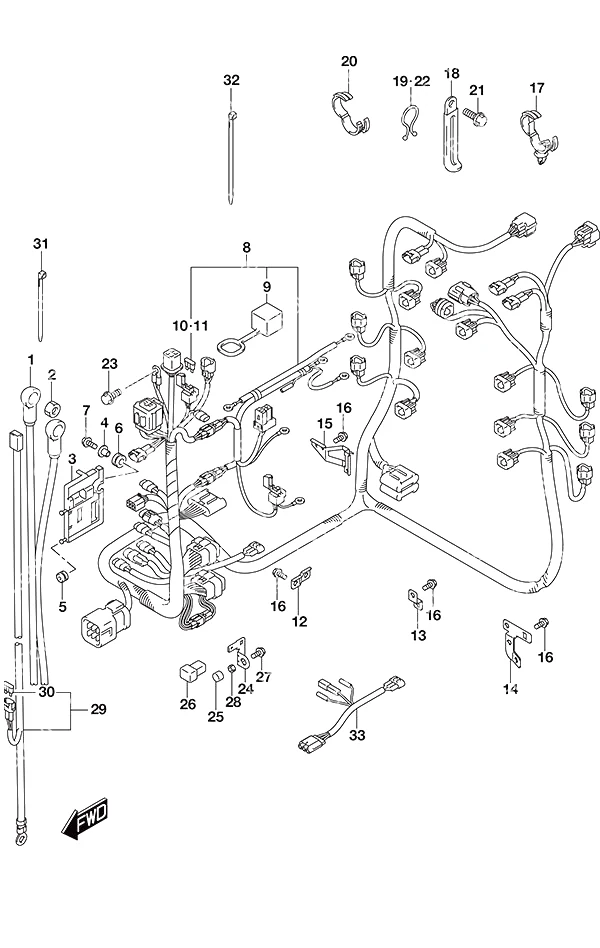

图 322线束 Harness

REF	零件编号	中文名称	英文名称	数量
1	33810-98J01	启动马达电缆总成	Starter Motor Cable Assembly	1
2	08316-10087	螺母	Nut	1
3	36616-93J01	连接器支架	Connector Holder	1
4	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	1
5	09320-04013	衬套	Bushing	2
6	09320-09016	缓冲垫	Cushion	1
7	01550-0625C	螺栓	BOLT	1
8	36610-93JP2	线束总成(WI型)	HARNESS ASSY,WI	1
9	33634-96J00	维修接头盖	Service Connector Cap	1
10	09481-15501	15安培保险丝	15 Amp Fuse	1
11	09481-30501	30安培保险丝	30 Amp Fuse	1
12	36617-93J00	线束支架	Harness Bracket	3
13	36617-93J10	线束支架	Harness Bracket	5
14	36617-93J20	线束支架	Harness Bracket	1
15	36617-93J30	线束支架(停产)	Harness Bracket (NLA)	1
16	01550-0612C	螺栓	BOLT	11
17	09403-20308	卡扣	Clip	1
18	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
19	09408-00008	卡箍	Clamp	1
20	09408-00184	卡箍	Clamp	3
21	01550-0612C	螺栓	BOLT	1
22	09408-00024	卡箍	Clamp	1
23	01550-06127	螺栓	BOLT	1
24	36865-90J00	主保险丝端子	Main Fuse Terminal	2
25	09251-09008	盖帽	Cap	2
26	09481-60401	60安保险丝	60 Amp Fuse	2
27	01570-06127	螺栓	BOLT	2
28	08310-00067	螺母	Nut	2
29	36625-93J10	ECM电池导线	ECM Battery Lead	1
30	09481-15501	15安培保险丝	15 Amp Fuse	1
31	09407-10404	卡箍(长:100)	Clamp (L:100)	2
32	09407-14407	卡箍(长:140)	Clamp (L:140)	1
33	36647-93J00	辅助PTT开关引线	Aux PTT Switch Lead	1

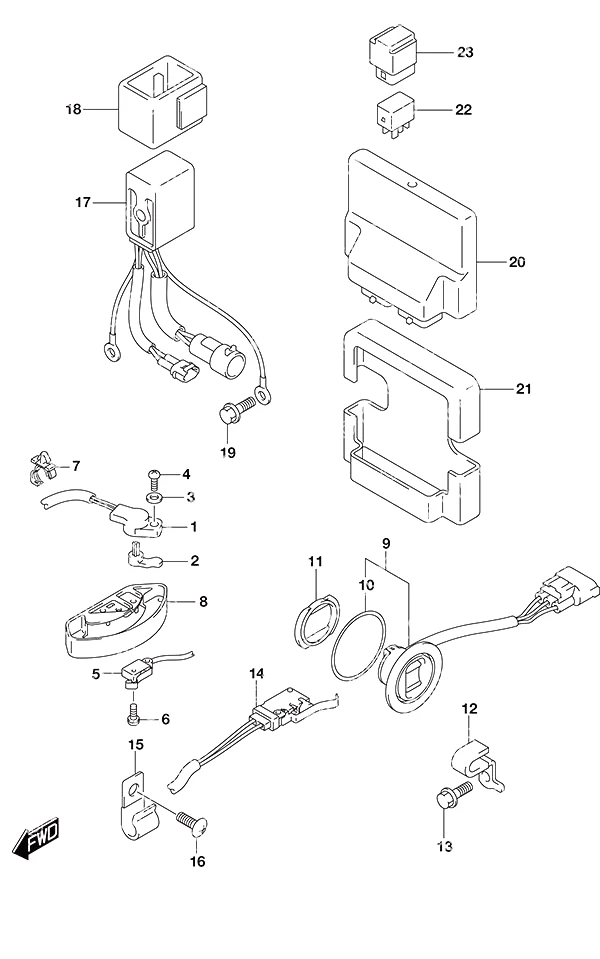

图 326动力升降倾斜开关/发动机控制单元 PTT Switch/Engine Control Unit

REF	零件编号	中文名称	英文名称	数量
1	13580-93J04	换挡位置传感器	Shift Position Sensor	1
2	37729-93J00	换挡传感器杠杆	Shift Sensor Lever	1
3	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	1
4	02112-35167	螺钉	SCREW	1
5	37721-93J00	空挡开关总成	Neutral Switch Assembly	1
6	09137-04004	螺钉(4x16)	Screw (4x16)	2
7	09403-12412	卡箍	Clamp	1
8	37725-93J11	开关总成盖	Switch Assembly Cover	1
9	37850-92J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
10	37856-92J00	动力升降倾斜开关胶带	PTT Switch Tape	1
11	37857-92J01	动力升降倾斜装置开关衬套	PTT Switch Bushing	1
12	09403-11328	卡箍	Clamp	1
13	01550-06127	螺栓	BOLT	1
14	37722-93J14	倾斜限位开关总成	Tilt Limit Switch Assembly	1
15	09403-09330	配平限位夹	Clamp, Trim Limit	1
16	29125-93J00	螺钉	Screw	1
17	38410-93J13	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
18	38415-93J00	动力升降倾斜装置继电器支架	PTT Relay Holder	1
19	01550-06127	螺栓	BOLT	1
20	33930-93J20	发动机控制单元	Engine Control Unit	1
21	33925-93J00	ECU/BCM缓冲垫	ECU/BCM Cushion	1
22	38860-76F01	继电器	Relay	1
23	38915-90J00	继电器固定座	Relay Holder	1

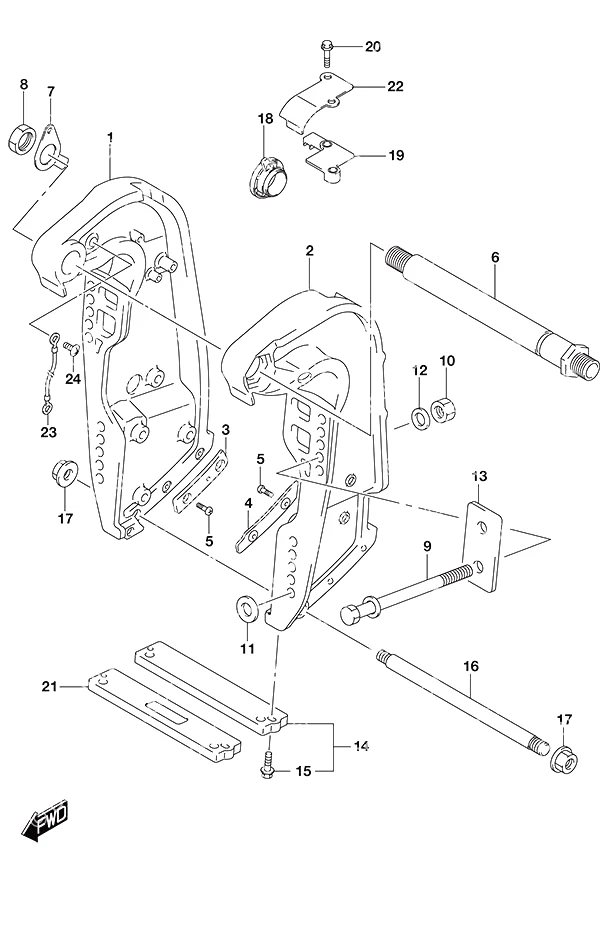

图 335夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
3	41117-93J02	夹具支架右下舷板	Clamp Bracket Lower Starboard Plate	1
4	41122-93J02	夹具支架左下舷板	Clamp Bracket Lower Port Plate	1
5	09125-06063	螺钉(6x10)	Screw (6x10)	4
6	41130-93J12	夹具支架轴	Clamp Bracket Shaft	1
7	41135-93J11	夹具支架轴垫圈	Clamp Bracket Shaft Washer	1
8	09159-22006	螺母	Nut	1
10	09159-12062	艉板螺母	Transom Nut	6
11	09160-13022	垫片	Washer	4
12	09160-13021	垫片	Washer	6
13	41155-93J02	艉板	Transom Plate	2
14	55320-94910	阳极组件	ANODE SET	1
15	09116-06121	螺栓(6x25)	Bolt (6x25)	2
16	45421-87D03	倾斜锁定销	Tilt Lock Pin	1
17	09159-14020	螺母(14mm)	Nut (14mm)	2
18	48140-93J01	倾斜限位开关凸轮	Tilt Limit Switch Cam	1
19	48144-93J00	倾斜限位开关支架	Tilt Limit Switch Holder	1
20	09103-06278	螺栓(6x25)	Bolt (6x25)	2
21	55321-94910	镁阳极	Magnesium Anode	1
22	48145-93J00	倾斜限位开关盖	Tilt Limit Switch Cover	1
23	36894-87D00	导线(长195)	Wire Lead (L:195)	1
24	09125-06063	螺钉(6x10)	Screw (6x10)	2

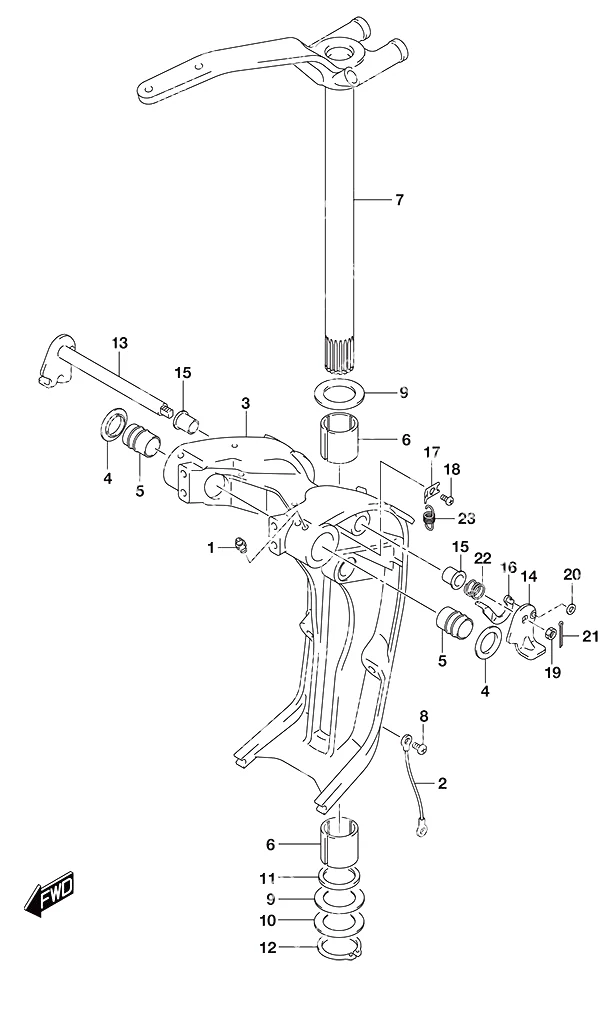

图 336旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	4
2	36894-87D00	导线(长195)	Wire Lead (L:195)	1
4	43114-93J00	旋转夹支架垫片	Swivel to Clamp Bracket Washer	2
5	43211-93J11	夹轴旋转衬套	Clamp Shaft Swivel Bushing	2
6	43711-97E11	转向衬套	Steering Bushing	2
8	09125-06063	螺钉(6x10)	Screw (6x10)	1
9	09160-39001	垫圈 (39.5x64x1.0)	Washer (39.5x64x1.0)	2
10	09181-39001	垫片 (39.5x64x0.3)	Shim (39.5x64x0.3)	4
11	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
12	09380-38003	卡簧	Circlip	1
13	41220-93J12	倾斜锁定杆	LEVER,TILT LOCK	1
14	41234-93J12	倾斜锁定杆	LEVER,TILT LOCK	1
15	41224-95E01	倾斜止动杆衬套	Tilt Stopper Rod Bushing	2
16	41230-96J00	倾斜锁杆连杆	Tilt Lock Lever Link	1
17	41233-95E10	倾斜锁定弹簧支架	Tilt Lock Spring Bracket	1
18	09125-06063	螺钉(6x10)	Screw (6x10)	1
19	09140-10032	螺母	Nut	1
20	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
21	09204-01006	开口销	Cotter Pin	1
22	09440-19028	弹簧	Spring	1
23	09443-10043	倾斜锁定弹簧	Tilt Lock Spring	1

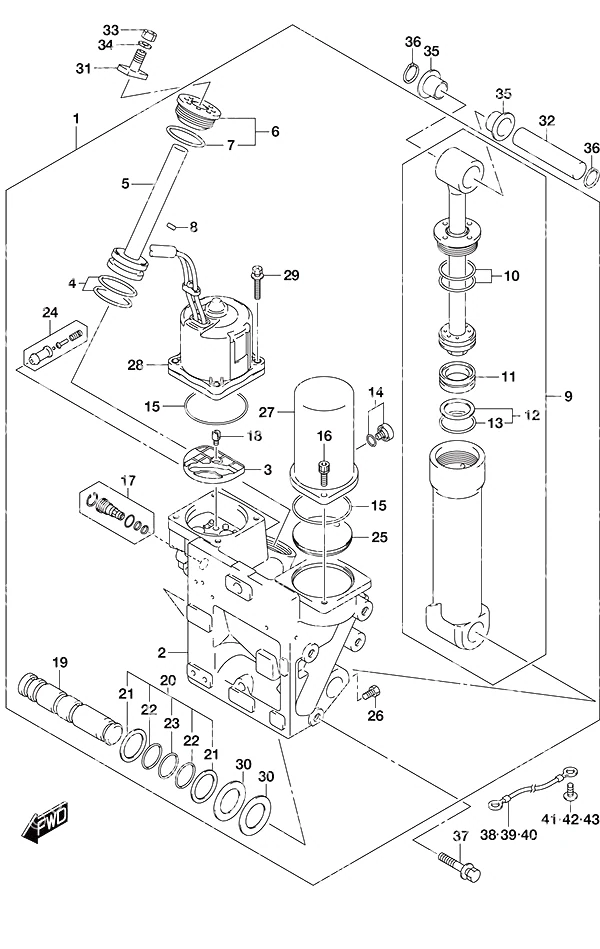

图 337升降油缸 Trim Cylinder

REF	零件编号	中文名称	英文名称	数量
1	48000-93J2A	动力配平装置总成	TRIM ASSY,POWER	1
2	48500-98J14	歧管总成	MANIFOLD ASSY	1
3	48582-95E01	滤清器	Filter	1
4	48605-93J00	O型圈套件	O-Ring Set	2
5	48610-93J01	升降活塞与顶杆	Trim Piston & Ram	2
6	48630-98L02	导杆	ROD GUIDE	2
7	48633-93J00	O型圈	O-Ring	2
8	48691-93J00	止回阀	Check Valve	1
9	48400-93J07	倾斜油缸总成	Tilt Cylinder Assembly	1
10	48405-93J00	倾斜装置O型圈套装	Tilt O-Ring Set	1
11	48650-93J00	自由活塞	Free Piston	1
12	48627-93J00	O型圈套件	O-Ring Set	1
13	48427-87D00	倾斜活塞O型圈(停产)	Tilt Piston O-Ring (NLA)	1
14	48572-87J10	塞子	Plug	1
15	48585-95E00	O型圈	O-Ring	2
16	48862-87J20	储液箱螺栓	Reservoir Tank Bolt	2
17	48864-93J01	手动阀组	Manual Valve Set	1
18	48583-95E00	驱动联轴节	Drive Joint	1
19	48121-93J20	倾斜油缸轴	Tilt Cylinder Shaft	1
20	48125-93J10	O型圈套件	O-Ring Set	1
21	48451-93J00	备用环	Back Up Ring	4
22	48452-93J00	O型圈	O-Ring	4
23	48452-93J10	O型圈	O-Ring	2
24	48320-93J00	气门组件	Valve Set	1
25	48573-93J00	盖板	Cover	1
26	48128-93J11	螺栓	Bolt	1
27	48571-93J00	储液箱	Resevoir Tank	1
28	38100-93J05	动力升降倾斜装置马达总成	PTT Motor Assembly	1
29	31281-92J10	贯穿螺栓	Through Bolt	4
30	48126-93J00	尼龙垫圈	Nylon Washer	2
31	48311-96J10	升降油缸柱塞垫	Trim Cylinder Ram Pad	2
32	48321-93J00	倾斜缸上轴	Tilt Cylinder Upper Shaft	1
33	09140-10031	螺母(10mm)	Nut (10mm)	2
34	09162-10005	锁紧垫圈	Lock Washer	2
35	09306-24001	倾斜缸上衬套	Tilt Cylinder Upper Bushing	2
36	09380-21002	倾斜油缸卡簧	Tilt Cylinder Circlip	2
37	09116-10175	螺栓(10x50)	Bolt (10x50)	8
38	36894-87D00	导线(长195)	Wire Lead (L:195)	1
39	36895-87D01	导线(长210)	Wire Lead (L:210)	1
40	36895-87D01	导线(长210)	Wire Lead (L:210)	1
41	09125-06063	螺钉(6x10)	Screw (6x10)	1
42	09125-06063	螺钉(6x10)	Screw (6x10)	1
43	09125-06063	螺钉(6x10)	Screw (6x10)	1

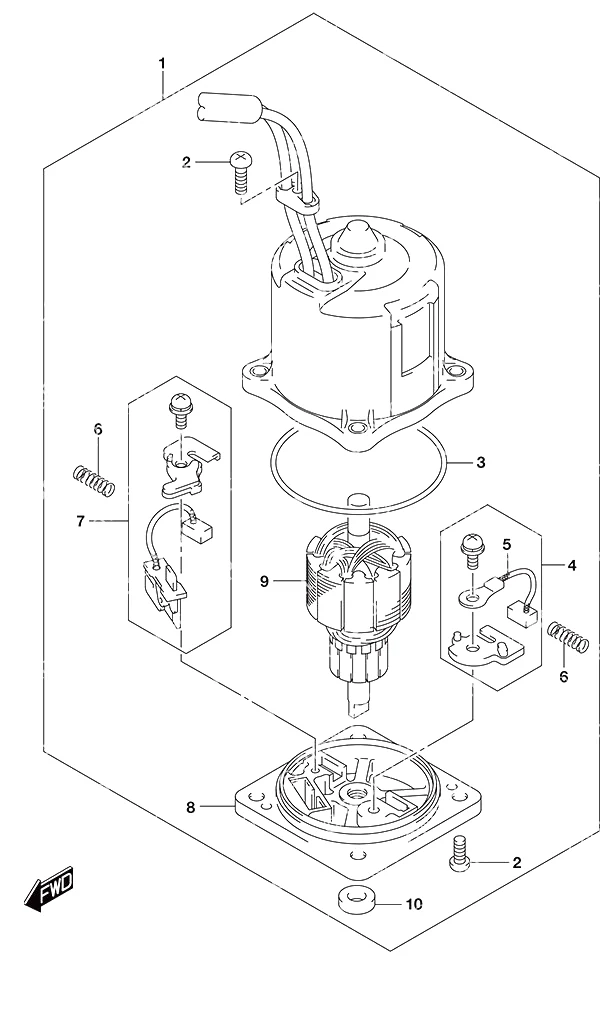

图 340动力升降倾斜装置马达 PTT Motor

REF	零件编号	中文名称	英文名称	数量
1	38100-93J05	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31111-94900	拨叉螺钉	Yoke Screw	3
3	31123-94910	O型圈	O-Ring	1
4	31133-90J20	电刷总成	Brush Assembly	1
5	31133-94910	电刷	Brush	1
6	31135-94900	弹簧	Spring	2
7	31136-90J30	断路器总成	Breaker Assembly	1
8	31173-94920	电刷架总成	Brush Holder Assembly	1
9	31311-93J00	电枢(停产)	Armature (NLA)	1
10	33799-97E00	油封	Oil Seal	1

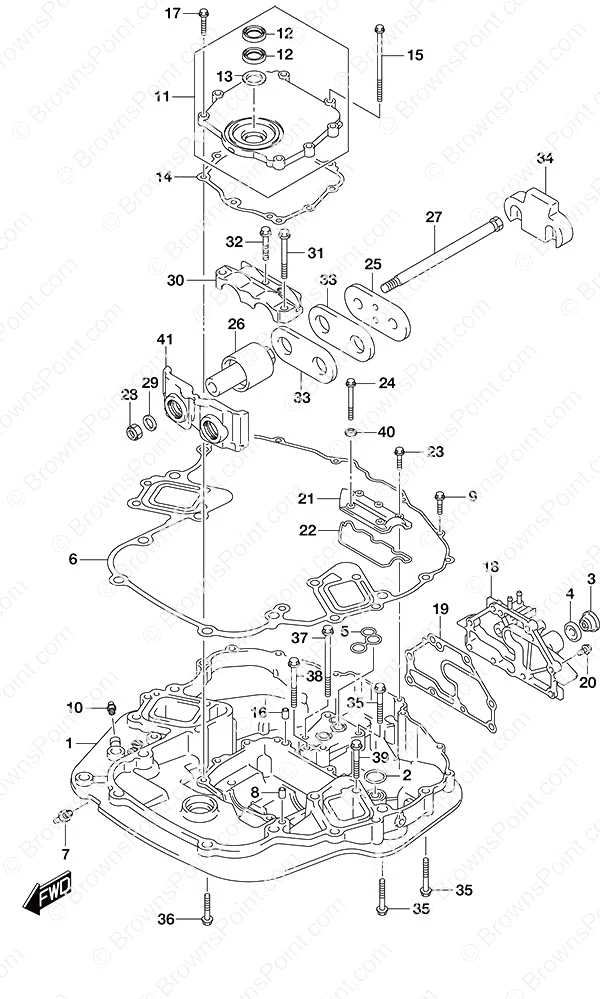

图 401发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
2	16519-93J00	发动机支架密封件	Engine Holder Seal	1
3	17913-93J00	冲水塞	Water Flush Plug	1
4	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
5	51116-93J01	回水密封件	Water Return Seal	1
6	51211-93J00	发动机支架衬垫	Engine Holder Gasket	1
7	61155-93J20	水位指示器接头	Water Indicator Union	1
8	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
9	01550-08307	螺栓	BOLT	6
10	22511-99011	黄油嘴	Grease Nipple	2
11	51120-98L00	安装油封盖总成	Mount Oil Seal Cover Assembly	1
12	51124-93J01	油封（驱动轴）	Oil Seal (Drive Shaft)	2
13	51125-93J00	刮刀	Scrapper	1
14	51123-93J01	安装油封盖衬垫	Mount Oil Seal Cover Gasket	1
15	09103-08109	螺栓(8x120)	Bolt (8x120)	2
16	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
17	01550-0830A	螺栓	BOLT	6
19	51142-93J00	发动机支架盖衬垫	Engine Holder Cover Gasket	1
20	09116-08122	螺栓(8x30)	Bolt (8x30)	8
21	51151-93J00	发动机支架上盖	Engine Holder Upper Cover	1
22	51152-93J00	发动机支架上盖密封件	Engine Holder Upper Cover Seal	1
23	01550-08307	螺栓	BOLT	3
24	01550-08607	螺栓	BOLT	2
25	54123-93J03	上部安装板	Upper Mount Plate	1
26	54130-93J02	上支架	MOUNT,UPPER	2
27	54112-93J00	上支架螺栓	Upper Mount Bolt	2
28	29159-93J00	上部安装螺栓螺母	Upper Mount Bolt Nut	2
29	09160-15051	上部安装螺栓垫圈	Upper Mount Bolt Washer	2
30	54137-93J02	上部安装盖	Upper Mount Cover	1
31	09116-10135	螺栓(10x95)	Bolt (10x95)	2
32	09116-10175	螺栓(10x50)	Bolt (10x50)	1
33	54121-98J01	上推力止动器	Upper Thrust Stopper	2
34	54125-93J01	上部推力支架	MOUNT,UPR THRUS	1
35	09116-10137	螺栓(10x70)	Bolt (10x70)	6
36	09116-10175	螺栓(10x50)	Bolt (10x50)	4
37	09116-10146	螺栓 (10x195)	Bolt (10x195)	2
38	09116-10134	螺栓 (10x115)	Bolt (10x115)	1
39	09116-08126	螺栓(8x65)	Bolt (8x65)	4
40	09169-08038	垫圈 (8.3x15x3)	Washer (8.3x15x3)	2
41	54144-93J01	上部安装密封	SEAL,UPPER MOUN	1

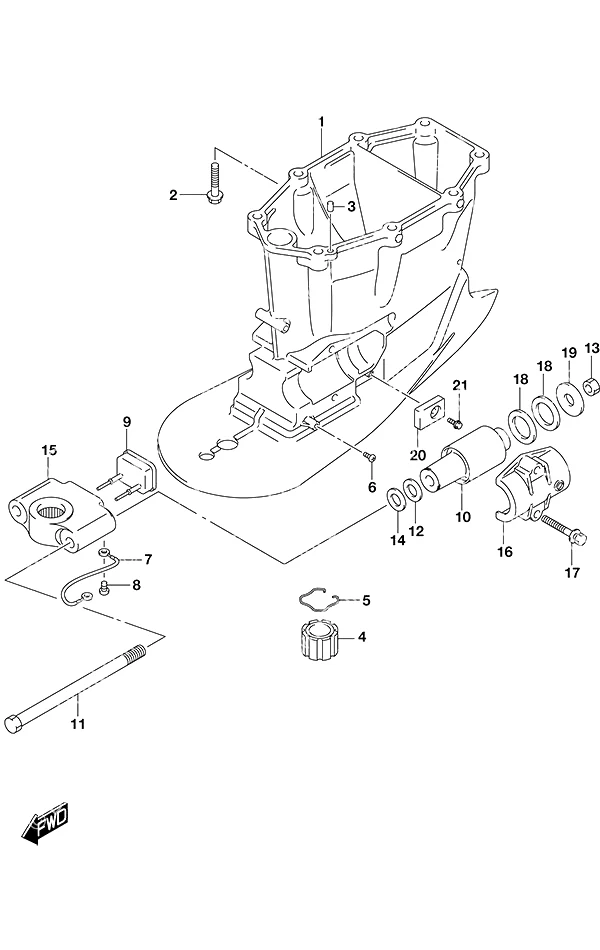

图 405驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
2	09116-10176	螺栓(10x44)	Bolt (10x44)	8
3	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
4	57130-87D10	驱动轴衬套	Drive Shaft Bushing	1
5	09387-39002	驱动轴环	RING,DRIVE SHAF	1
6	09125-06063	螺钉(6x10)	Screw (6x10)	1
7	36894-87D00	导线(长195)	Wire Lead (L:195)	1
8	09125-06063	螺钉(6x10)	Screw (6x10)	1
9	54151-93J01	下推力支架	MOUNT,LOWER THR	1
10	54160-93J01	下支架	Lower Mount	2
11	54112-93J00	上支架螺栓	Upper Mount Bolt	2
12	09160-16050	下支架垫圈	Lower Mount Washer	2
13	29159-93J00	上部安装螺栓螺母	Upper Mount Bolt Nut	2
14	09160-16050	下支架垫圈	Lower Mount Washer	2
17	09116-10175	螺栓(10x50)	Bolt (10x50)	4
18	54165-98J01	下推力反向限位器	Lower Thrust Reverse Stopper	4
19	09160-14066	倒车止挡下垫片	Reverse Stopper Lower Washer	2
21	09116-06236	螺栓(6x16)	Bolt (6x16)	1

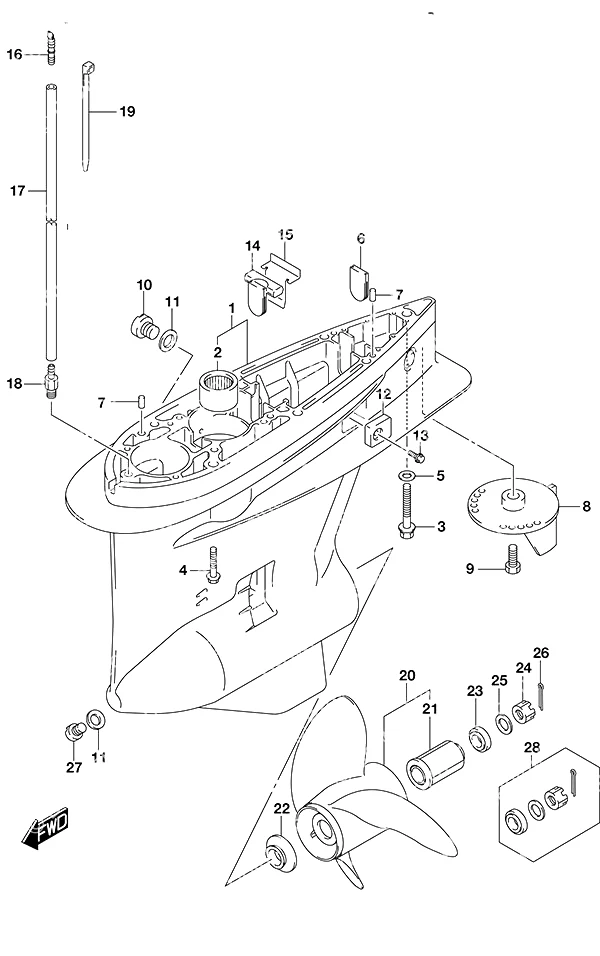

图 407A齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
2	09263-32017	小齿轮轴承	Pinion Bearing	1
3	09100-12052	螺栓(12x70)	Bolt (12x70)	1
4	09116-10150	螺栓(10x55)	Bolt (10x55)	6
5	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
6	17566-87D12	索环/护孔圈	GROMMET	1
7	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
9	09116-08137	螺栓(8x22)	Bolt (8x22)	1
10	55128-93J10	放油塞	Drain Plug	2
11	09168-10038	放油塞衬垫	GASKET,DRAIN PL	3
13	09116-06236	螺栓(6x16)	Bolt (6x16)	2
14	55332-87D12	排气密封橡胶	Exhaust Seal Rubber	1
15	55333-87D10	排气密封板	Exhaust Seal Plate	1
16	55127-87D00	软管接头	Hose Union	1
17	09355-40805-600	软管(4×8×600)	Hose (4x8x600)	1
18	09362-09008	管接头	Nipple	1
19	09407-10404	卡箍(长:100)	Clamp (L:100)	2
21	58120-93L00	Watergrip螺旋桨衬套套装	Watergrip Propeller Bushing Set	1
22	57632-93L11	水握螺旋桨衬套止动器	Watergrip Propeller Bushing Stopper	1
23	57633-93L00	水握螺旋桨螺母垫片	Watergrip Propeller Nut Spacer	1
24	09141-18005	螺母(18mm)	Nut (18mm)	1
25	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
26	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
27	55128-93L00	带磁铁放油塞	Drain Plug w/Magnet	1
28	57630-93L00	水握螺旋桨五金件套件	Watergrip Propeller Hardware Kit	1
29	25700-93J00	齿轮箱密封套件DF150/DF175/DF200/DF225/DF250	Gear Case Seal Kit DF150 / DF175 / DF200 / DF225 / DF250	1

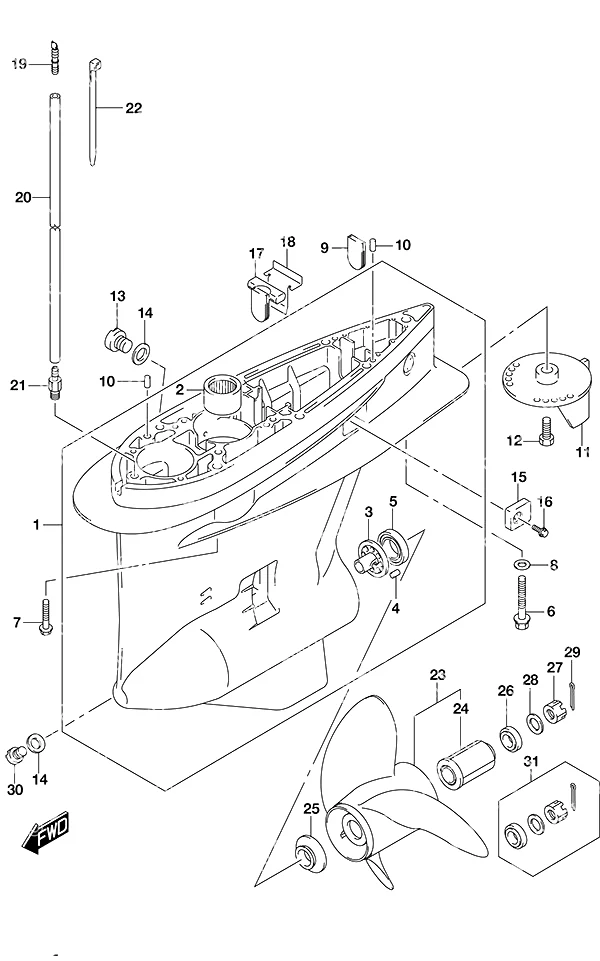

图 407B齿轮箱(倒档) Gear Case (C/R)

REF	零件编号	中文名称	英文名称	数量
2	09263-32017	小齿轮轴承	Pinion Bearing	1
3	56145-93J00	换挡凸轮壳	Shift Cam Housing	1
4	04221-08129	销 8×12	PIN 8X12	1
5	09265-50002	轴承(50x90x21.75)	Bearing (50x90x21.75)	1
6	09100-12052	螺栓(12x70)	Bolt (12x70)	1
7	09116-10150	螺栓(10x55)	Bolt (10x55)	6
8	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
9	17566-87D12	索环/护孔圈	GROMMET	1
10	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
12	09116-08137	螺栓(8x22)	Bolt (8x22)	1
13	55128-93J10	放油塞	Drain Plug	2
14	09168-10038	放油塞衬垫	GASKET,DRAIN PL	3
16	09116-06236	螺栓(6x16)	Bolt (6x16)	2
17	55332-87D12	排气密封橡胶	Exhaust Seal Rubber	1
18	55333-87D10	排气密封板	Exhaust Seal Plate	1
19	55127-87D00	软管接头	Hose Union	1
20	09355-40805-600	软管(4×8×600)	Hose (4x8x600)	1
21	09362-09008	管接头	Nipple	1
22	09407-10404	卡箍(长:100)	Clamp (L:100)	2
24	58120-93L00	Watergrip螺旋桨衬套套装	Watergrip Propeller Bushing Set	1
25	57632-93L11	水握螺旋桨衬套止动器	Watergrip Propeller Bushing Stopper	1
26	57633-93L00	水握螺旋桨螺母垫片	Watergrip Propeller Nut Spacer	1
27	09141-18005	螺母(18mm)	Nut (18mm)	1
28	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
29	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
30	55128-93L00	带磁铁放油塞	Drain Plug w/Magnet	1
31	57630-93L00	水握螺旋桨五金件套件	Watergrip Propeller Hardware Kit	1
32	25700-93J00	齿轮箱密封套件DF150/DF175/DF200/DF225/DF250	Gear Case Seal Kit DF150 / DF175 / DF200 / DF225 / DF250	1

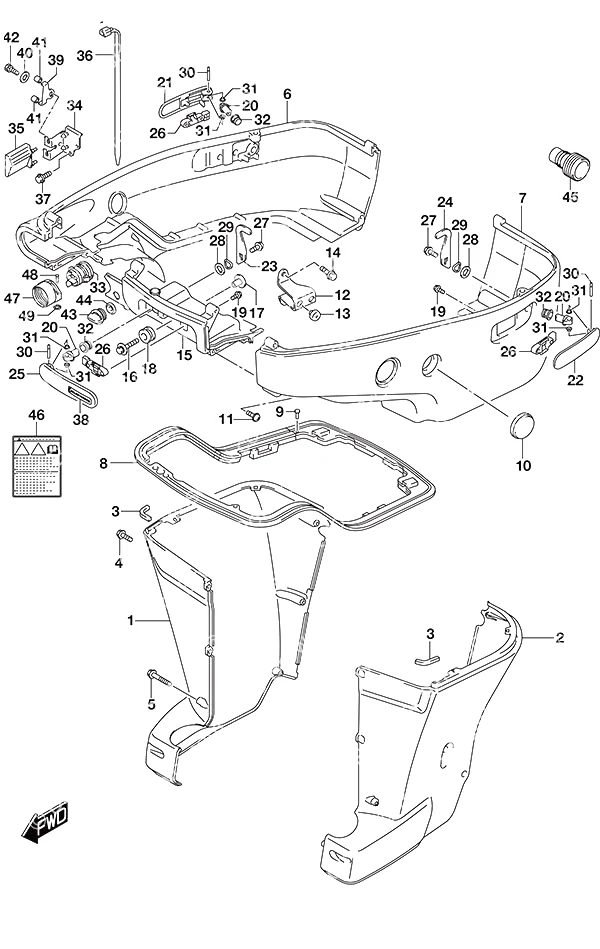

图 410侧盖 Side Cover

REF	零件编号	中文名称	英文名称	数量
3	61137-93J01	油底壳盖上缓冲垫	Oil Pan Cover Upper Cushion	2
4	09139-06135	油底壳盖螺钉(6x17)	Oil Pan Cover Screw (6x17)	5
5	09139-06136	油底壳盖螺钉(6x65)	Oil Pan Cover Screw (6x65)	3
8	61134-93J21	侧盖密封件	Side Cover Seal	1
9	09409-05302-5PK	销	Pin	2
10	01550-0816C	螺栓	Bolt	2
11	09139-06249	螺钉	SCREW	8
12	61827-93J02	侧盖固定架	Side Cover Holder	1
13	09321-10049	侧盖缓冲垫	CUSHION,SIDE CO	2
14	01550-08167	螺栓	BOLT	2
16	09116-08174	螺栓(8x38)	Bolt (8x38)	2
17	09169-08050	前面板垫圈	Front Panel Washer	2
18	09320-11023	前部缓冲垫	CUSHION,FRONT P	2
19	09103-05026	螺栓(5x10)	Bolt (5x10)	6
20	61632-93J00	发动机盖挂钩轴	Engine Cover Hook Shaft	3
23	61641-93J10	发动机盖挂钩	Engine Cover Hook	2
24	61641-93J20	发动机盖挂钩	Engine Cover Hook	1
26	61673-93J02	挂钩锁闩	LATCH,HOOK LEVE	3
27	09116-06127	螺栓(6x12)	Bolt (6x12)	3
28	09160-13014	垫圈 (13.2x25x1.0)	Washer (13.2x25x1.0)	3
29	09164-14008	波形垫圈	Wave Washer	3
30	09202-04022	挂钩杆销	Hook Lever Pin	3
31	09306-04005	挂钩杆衬套	Hook Lever Bushing	6
32	09306-13007	衬套	Bushing	3
33	61124-93J61	遥控连接衬套C型	GROMMET,R/CON C	1
34	67341-93J30	遥控线缆固定座	Remocon Cable Holder	1
35	67345-93J00	遥控线缆固定座护罩	Remocon Cable Holder Protector	1
36	09407-25402	卡箍(长:248)	Clamp (L:248)	1
37	01550-06167	螺栓	BOLT	2
39	67343-93J30	遥控线缆止动器	Remocon Cable Stopper	1
40	09160-06047	垫圈 (6.2x20x2)	Washer (6.2x20x2)	1
41	09352-70104-600	软管(7x10.2x600)	Hose (7x10.2x600)	2
42	01570-06107	螺栓	BOLT	1
43	17913-93J00	冲水塞	Water Flush Plug	1
44	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
45	17917-87L00	冲水接头	Water Flush Connector	1
46	61458-90J01	发动机盖标签	Engine Cover Label	1
47	67361-90J10	操纵软管转接头	Rigging Hose Adapter	1
49	09383-04002	E型卡环	E Ring	2

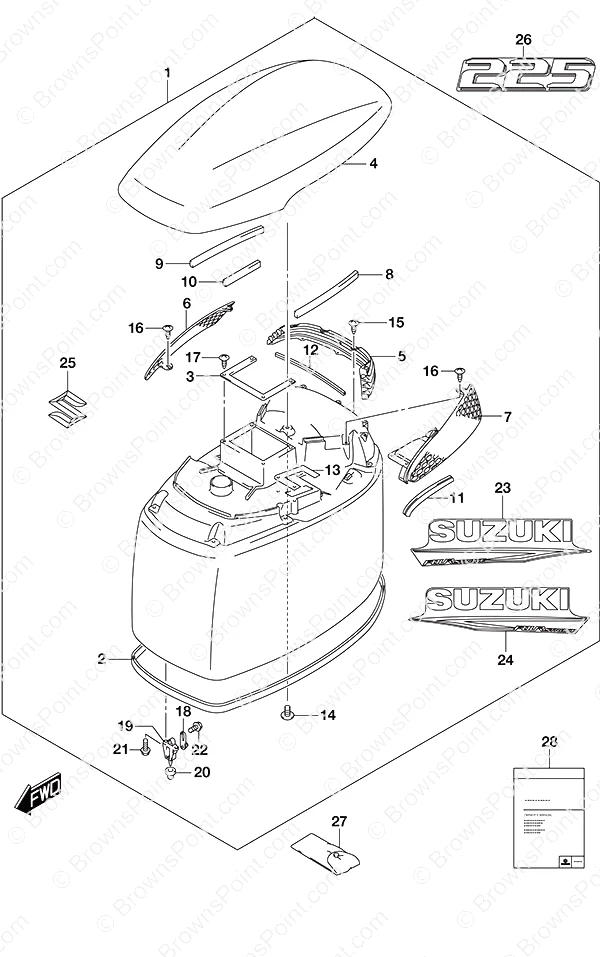

图 420发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
2	61112-93J21	发动机C型橡胶垫	RUBBER,ENGINE C	1
3	61416-93J00	进气防护罩	Air Intake Guard	1
5	61432-93J01	倾斜手柄百叶窗	Tilt Up Handle Louver	1
6	61433-93J01	进气右舷内盖	Air Intake Inner Starboard Cover	1
7	61434-93J01	进气左舷内盖	Air Intake Inner Port Cover	1
8	61438-93J00	倾斜手柄胶带(停产)	Tilt Up Handle Tape (NLA)	1
9	61438-93J00	倾斜手柄胶带(停产)	Tilt Up Handle Tape (NLA)	1
10	61438-93J00	倾斜手柄胶带(停产)	Tilt Up Handle Tape (NLA)	1
11	61439-93J20	倾斜手柄端口密封	Tilt Up Handle Port Seal	1
12	61439-93J41	倾斜手柄后密封	Tilt Up Handle Rear Seal	1
13	61476-93J00	通风密封件	Air Vent Seal	1
14	03542-05169	螺钉	SCREW	8
15	03542-05169	螺钉	SCREW	4
16	03542-05169	螺钉	SCREW	5
17	03542-05169	螺钉	SCREW	4
18	61610-93J01	紧固件总成	FASTENER COMP	3
19	61621-93J01	紧固件支架	Fastener Bracket	3
20	09329-10024	缓冲垫	Cushion	3
21	01547-06167	螺栓6X16	BOLT 6X16	6
22	01550-06127	螺栓	BOLT	3
25	68111-93J00	徽标'S'	Emblem Mark 'S'	1
27	09800-81835	工具套装	Tool Set	1
28	99011-93JQ0-03B	用户手册	MANUAL,OWNER'S	1

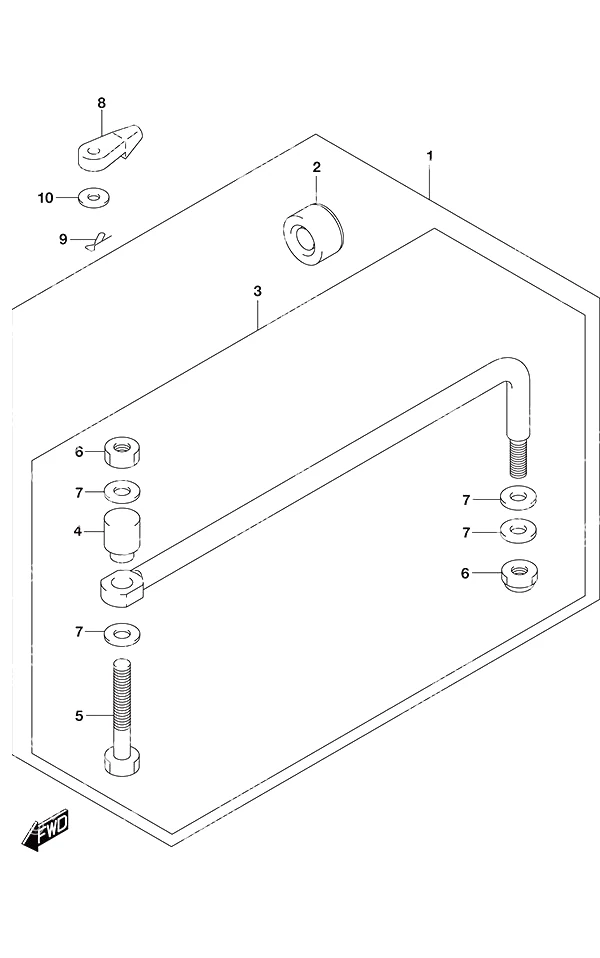

图 442转向拉杆 Drag Link

REF	零件编号	中文名称	英文名称	数量
1	67700-93J00	转向拉杆套件	Drag Link Set	1
2	41161-94400	转向拉索密封件	Steering Cable Seal	1
3	67701-87J11	转向拉杆总成	Drag Link Assembly	1
4	67721-87J00	垫片	Spacer	1
5	67725-99E00	转向拉杆螺栓	Drag Link Bolt	1
6	67726-99E00	锁紧螺母	Lock Nut	2
7	67728-99E00	垫片	Washer	4
8	67467-89J01	电缆接头	Cable Connector	2
9	09385-06012	卡扣	Clip	2
10	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2

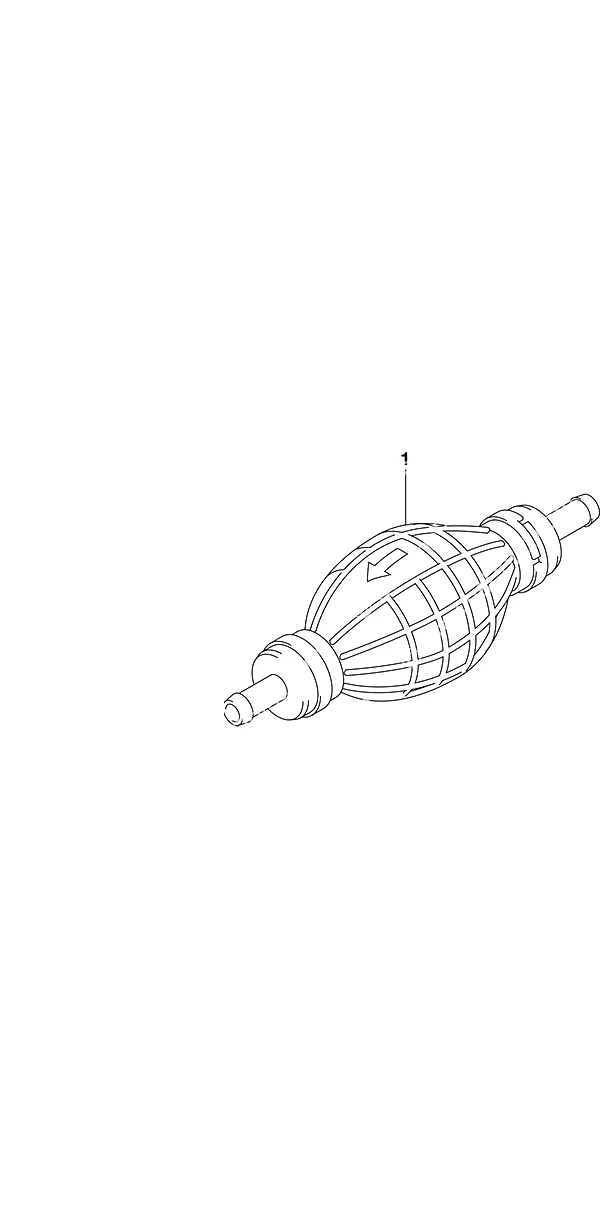

图 475挤压泵 Squeeze Pump

REF	零件编号	中文名称	英文名称	数量
1	65770-93J04	挤压泵	Squeeze Pump	1

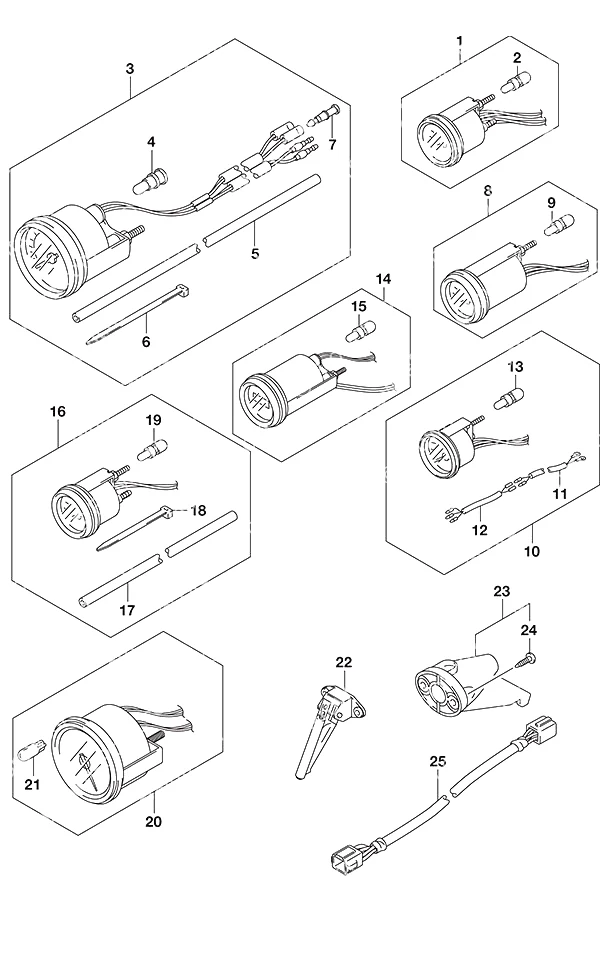

图 501选配: 仪表 Opt: Meter

REF	零件编号	中文名称	英文名称	数量
2	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
4	09471-12028	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
5	34191-92E00	水压管	Water Pressure Tubing	1
6	09407-14407	卡箍(长:140)	Clamp (L:140)	2
7	36615-96300	树脂端子	Resin Terminal	2
9	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
11	34310-92E00	燃油表导线(停产)	Fuel Gauge Lead (NLA)	1
12	34360-92E00	适配线束(停产)	Adapter Harness (NLA)	1
13	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
15	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
17	34191-92E00	水压管	Water Pressure Tubing	1
18	09407-14407	卡箍(长:140)	Clamp (L:140)	2
19	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
21	09471-12077	灯泡(12V 1.7W)	Bulb (12v, 1.7w)	1
22	34190-87D00	速度表传感器	Speedometer Sensor	1
23	34190-95500	速度表传感器(停产)	Speedometer Sensor (NLA)	1
24	03112-0630B	螺钉	Screw	2
25	36682-92E00	线束	Wire Harness	1

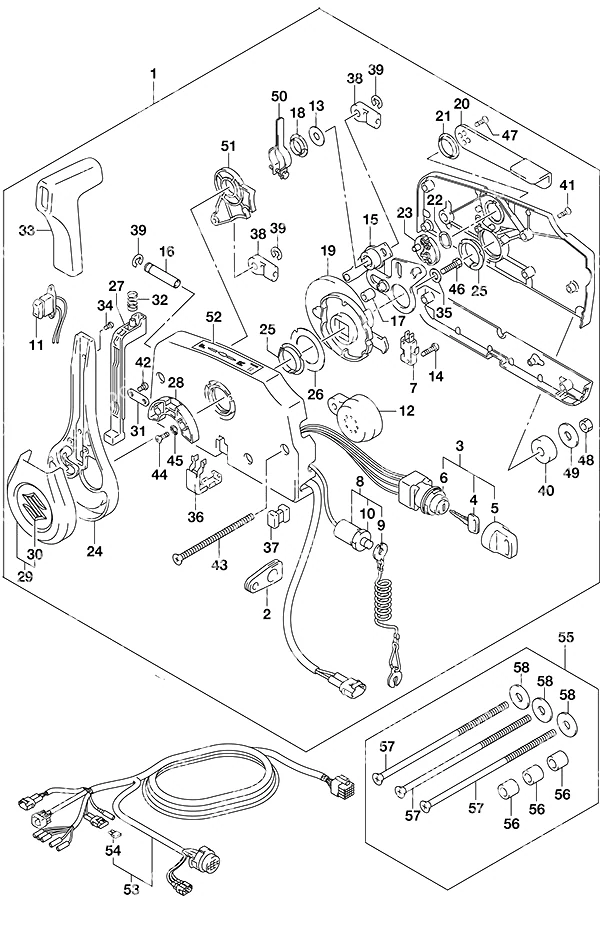

图 508选配: 遥控装置 Opt: Remote Control

REF	零件编号	中文名称	英文名称	数量
2	36628-92E01	线束护孔环	Wire Harness Grommet	1
3	37110-93J12	点火开关总成	Ignition Switch Assembly	1
5	37143-99E01	钥匙帽	Key Cap	1
6	37149-93J00	气缸体盖	Cylinder Body Cap	1
7	37721-93J91	空挡开关总成	Neutral Switch Assembly	1
8	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
9	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
10	37826-92J10	螺母	Nut	1
11	37850-96L00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
12	38500-93J90	警报蜂鸣器	Warning Buzzer	1
13	67212-95600	垫圈 (停产)	Washer (NLA)	1
14	67296-92E11	螺钉(3x15)	Screw (3x15)	2
15	67220-95630	挡板总成	Plate Assembly	1
16	67223-99E10	制动调节旋钮	Brake Adjustment Knob	1
17	67229-95600	滚轮(停产)	Roller (NLA)	1
18	67232-95600	衬套	Bushing	1
19	67238-87D00	驱动齿轮	Drive Gear	1
20	67241-99E11	自由节流杆	Free Throttle Lever	1
21	67243-95600	衬套(停产)	Bushing (NLA)	1
22	67244-95600	波形垫圈(停产)	Wave Washer (NLA)	1
23	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67251-96L00	手柄操纵杆	Handle Lever	1
25	67252-95600	衬套	Bushing	2
26	67253-95600	垫圈 (停产)	Washer (NLA)	1
27	67255-96L00	空挡锁臂	Neutral Lock Arm	1
28	67256-95600	空挡锁支架	Neutral Lock Holder	1
29	67257-96L00	操纵杆帽	Lever Cap	1
30	77811-54GB0-0PG	镀铬S徽标	Chrome S Emblem	1
31	67258-99E00	空挡臂支架	Neutral Arm Bracket	1
32	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
33	67261-96L00	手柄	Grip	1
34	67296-96L10	螺钉	Screw	1
35	67264-95600	垫圈 (停产)	Washer (NLA)	1
36	67267-96L00	电线护套	Wire Cover	1
37	67273-95600	垫片	Spacer	1
38	67275-95600	电缆端头	Cable End	2
39	67292-94300	E型卡环	E Ring	3
40	67294-95600	垫片	Spacer	3
41	67296-90J20	螺钉	Screw	5
42	67296-96L00	螺钉	Screw	2
43	67296-95630	螺钉	Screw	3
44	67296-95610	螺钉	Screw	2
45	67297-95600	垫片	Washer	2
46	09100-08232	螺栓(8x30)	Bolt (8x30)	1
47	67269-96L10	螺钉(5x12)	Screw (5x12)	2
48	09140-06020	螺母(6mm)	Nut (6mm)	3
49	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
50	67224-96L00	制动臂	Brake Arm	1
51	67238-96L00	换挡齿轮	Shift Gear	1
52	67284-94L10	手柄杆标记	Handle Lever Mark	1
54	09481-10501	10安培保险丝	10 Amp Fuse	1
55	67140-95601	双联遥控安装套件	Twin Remote Attachment Kit	1
56	09180-06105	垫片(6.1x10x14)(停产)	Spacer (6.1x10x14) (NLA)	3
57	67296-95640	螺钉(长165)	Screw (L:165)	3
58	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3

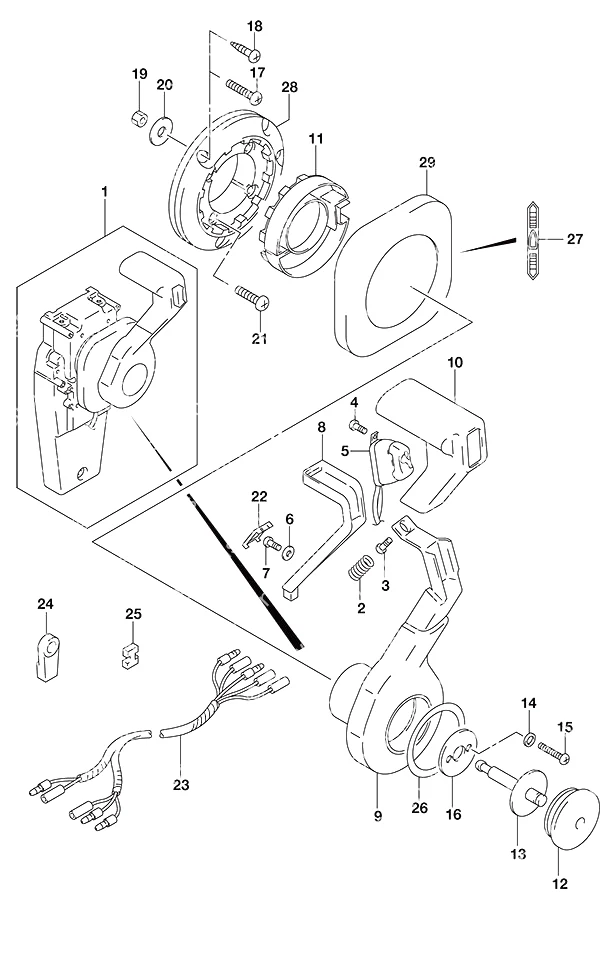

图 517选配:隐藏式遥控器(1型) Opt: Concealed Remocon (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-93J34	嵌入式控制箱	Flush Mount Control Box	1
2	67298-92E50	弹簧	Spring	1
3	67296-94310	螺钉	Screw	1
4	67295-92E10	螺钉(3x12)	Screw (3x12)	2
5	37850-92E27	动力升降倾斜装置开关总成	PTT Switch Assembly	1
6	67288-92E60	垫片	Washer	1
7	67296-92E52	螺钉	Screw	1
8	67255-92E50	空挡锁臂	Neutral Lock Arm	1
9	67251-92E50	手柄操纵杆	Handle Lever	1
10	67261-92E50	手柄	Grip	1
11	67256-92E50	空挡锁支架	Neutral Lock Holder	1
12	67257-92E00	操纵杆帽	Lever Cap	1
13	67242-92E50	自由加速轴	Free Accel Shaft	1
14	67288-92E20	垫片	Washer	6
15	67296-88D10	螺钉(5x16)	Screw (5x16)	4
16	67288-92E70	垫圈 (停产)	Washer (NLA)	1
17	67296-88D20	螺钉(6x35)(停产)	Screw (6x35) (NLA)	3
18	67295-92E50	螺钉(6x30)(停产)	Screw (6x30) (NLA)	3
19	67287-92E50	螺母(停产)	Nut (NLA)	3
20	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
21	67296-88D30	螺钉(5x30)(停产)	Screw (5x30) (NLA)	4
22	67254-92E50	锁臂盖	Lock Arm Cover	1
23	36890-93J00	线束	Wire Harness	1
24	67275-95600	电缆端头	Cable End	2
25	67273-95600	垫片	Spacer	1
26	67283-92E50	操纵杆标识(停产)	Lever Decal (NLA)	1
27	67284-92E50	离合器标识(停产)	Clutch Decal (NLA)	1
28	67274-92E50	底座	Base	1
29	67211-92E50	嵌入式盖板	Flush Mount Cover	1
