铃木 Suzuki DF 200 2025 - 爆炸图零件明细

2025 年 · 共 63 个部位 · 1567 条零件

111气缸盖 113气缸体 116曲轴 118平衡器 119正时链条 121凸轮轴 123进气歧管/节气门体 135消声器/齿圈盖 140排气盖 143燃油蒸汽分离器 144喷油器 146燃油泵 160水泵 162节温器 164油门拉杆 175机油泵 178机油滤清器 180油底壳 204离合器轴 206离合器推杆 220变速箱 220A变速箱 220B变速箱(倒车)301启动马达 303磁电机 310整流器/点火线圈 315传感器 322线束 326动力升降倾斜开关/发动机控制单元 335夹具支架 336旋转支架 337升降油缸 340动力升降倾斜装置马达 401发动机支架 405驱动轴壳体 405A驱动轴壳体 407齿轮箱 407A齿轮箱 407B齿轮箱(倒档)410侧盖 410A侧盖 420发动机罩 475挤压泵 501选配: 仪表 508选配: 遥控装置 517选配:隐藏式遥控器(1型)518选配:隐藏式遥控器(2型)520选配:嵌入式遥控器 521选配: 线束 522选配: 线束(1)523选配: 线束(2)530选配: 开关 540选配: 顶置双联支架 541选配: 顶置双联支架(1)542选配: 顶置双联支架(2)543选配: 顶置单联支架 544选配: 顶置单联支架(1)545选配: 顶置单联支架(2)573选配: 转向拉杆 575选配:转向拉杆 585选配: 衬垫套装 601选配: 多功能仪表(1)602选配: 多功能仪表(2)

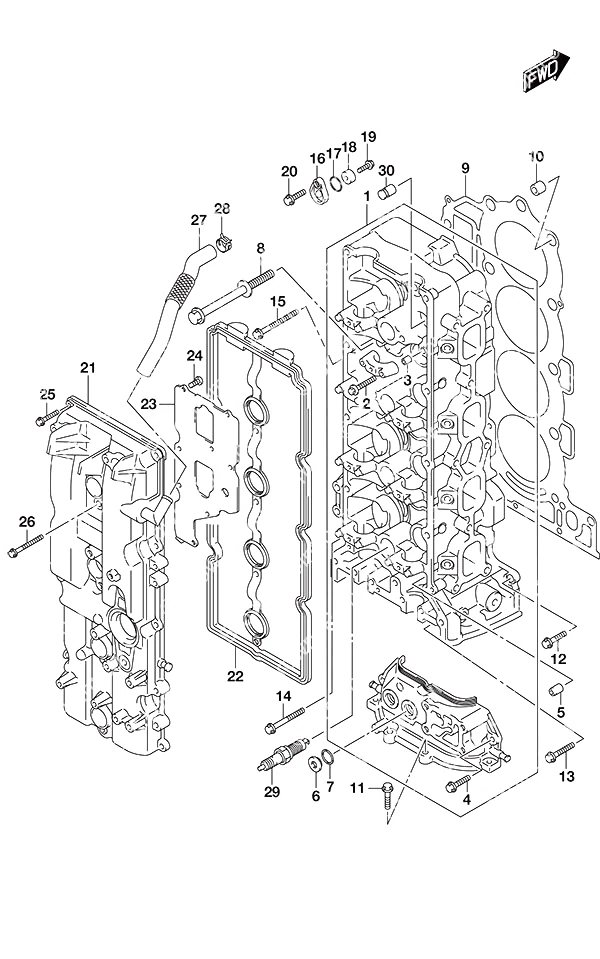

图 111气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11100-96L10	气缸盖总成	HEAD ASSY,CYLIN	1
2	09103-06266	螺栓(6x40)	Bolt (6x40)	20
3	09206-08001	定位销(8x11)	Knock Pin (8x11)	18
4	01547-06207	螺栓6X20	BOLT 6 X 20	2
5	11112-96L00	机油文丘里管塞	Oil Venturi Plug	1
6	11116-93J01	塞子	Plug	2
7	11216-98L10	垫片	Gasket	2
8	11119-96J00	气缸盖螺栓	Cylinder Head Bolt	10
9	11141-96L00	气缸盖垫片	Cylinder Head Gasket	1
10	09206-15001	销	Pin	2
11	01550-08257	螺栓	BOLT	4
12	01550-08257	螺栓	BOLT	1
13	01550-0835A	螺栓	BOLT	2
14	01550-08457	螺栓	BOLT	1
15	01550-08607	螺栓	BOLT	6
16	11261-93J00	防护阳极盖	Protection Anode Cover	3
17	09280-22019	O型圈	O-Ring	3
18	55321-87J01	铝阳极	Aluminum Anode	3
19	09128-06094	防护阳极螺栓	Protection Anode Bolt	3
20	01550-0820C	螺栓	BOLT	3
21	11170-96J11	气缸盖罩	Cylinder Head Cover	1
22	11189-96J00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
23	11173-96J00	通气板(停产)	Breather Plate (NLA)	1
24	02112-0612A	螺钉	SCREW	8
25	01547-0625C	螺栓	Bolt	10
26	01547-0650C	01547-0650C	01547-0650C	4
27	11174-96J01	通气软管	HOSE,BREATHER	1
28	09401-18410	卡扣	Clip	1
29	09482-00649	NGK LKR6E火花塞	NGK LKR6E Spark Plug	4
30	11115-93J10-001	加大0.5气门导管	Valve Guide (OS:0.5)	16

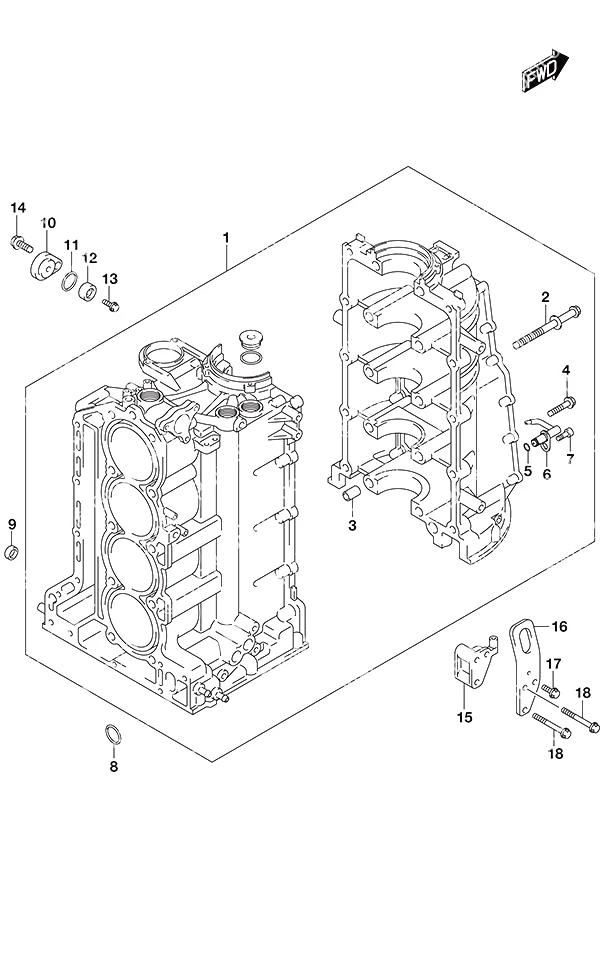

图 113气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11300-96L10	气缸体总成	BLOCK ASSY,CYLI	1
2	11117-96J01	曲轴箱螺栓	Crankcase Bolt	10
3	09206-14004	销 (14x11.4x23)	Pin (14x11.4x23)	5
4	09103-10284	螺栓(10x45)	Bolt (10x45)	10
5	09280-05007	O型圈	O-Ring	4
6	11390-96J00	活塞冷却喷咀	Piston Cooling Jet	4
7	09106-06075	螺栓(6x12)	Bolt (6x12)	4
8	11318-96J00	平衡器油道O型圈	Balancer Oil Gallery O-Ring	1
9	09329-14003	侧盖缓冲垫	Side Cover Cushion	2
10	11261-93J00	防护阳极盖	Protection Anode Cover	1
11	09280-22019	O型圈	O-Ring	1
12	55321-87J01	铝阳极	Aluminum Anode	1
13	09128-06094	防护阳极螺栓	Protection Anode Bolt	1
14	01550-0820C	螺栓	BOLT	1
15	11294-96J00	右舷发动机挂钩支架	Starboard Engine Hook Bracket	1
16	11291-96J00	右舷发动机挂钩（停产）	Starboard Engine Hook (NLA)	1
17	01550-0816C	螺栓	Bolt	1
18	01550-0855C	螺栓	Bolt	2

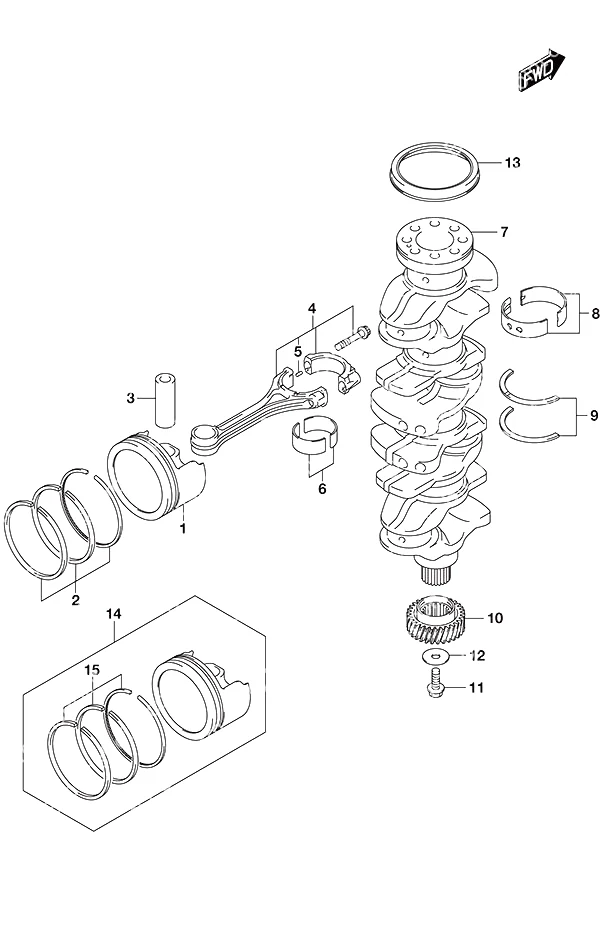

图 116曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-96L10-0B0	活塞	Piston	4
2	12140-96J10	活塞环组	Piston Ring Set	4
3	12151-96J00	活塞销	Piston Pin	4
4	12160-96L00	连杆总成	Connecting Rod Assembly	4
5	04221-04089	销 4×8	PIN 4X8	8
7	12221-96J10	曲轴	Crankshaft	1
10	12242-96J00	驱动齿轮	Drive Gear	1
11	09103-10229	曲轴螺栓	Crankshaft Bolt	1
12	09160-10120	垫圈 (10x42x3)	Washer (10x42x3)	1
13	09283-91001	曲轴油封	Crankshaft Oil Seal	1
14	12100-96L10-050	活塞组件(加大0.50)	Piston Set (OS:0.50)	4
15	12140-96J10-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	4

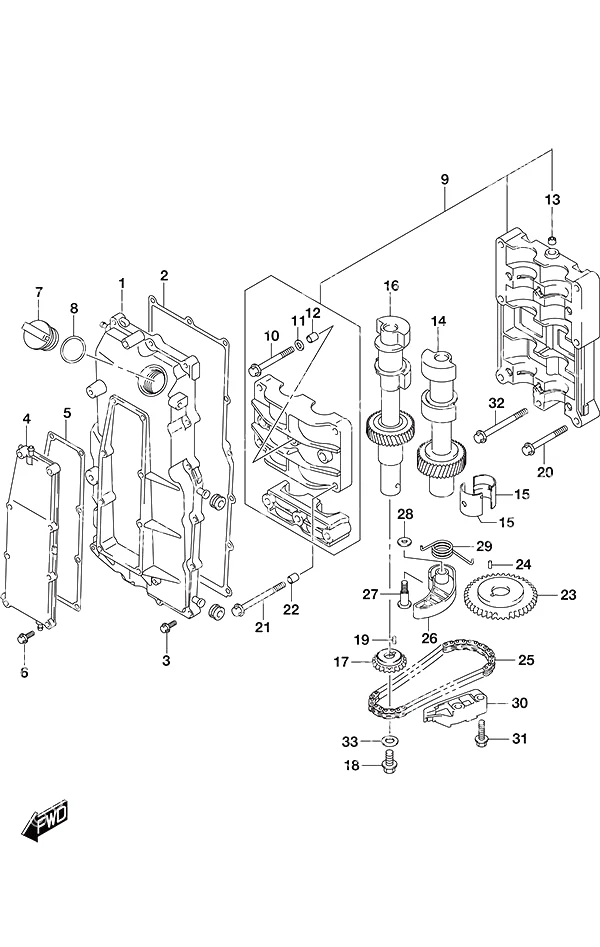

图 118平衡器 Balancer

REF	零件编号	中文名称	英文名称	数量
1	11330-96J10	平衡器轴盖	Balancer Shaft Cover	1
2	11332-96J00	平衡器盖衬垫	Balancer Cover Gasket	1
3	01550-0625C	螺栓	BOLT	15
4	11340-96J00	平衡器水套盖	Balancer Water Jacket Cover	1
5	11342-96J00	平衡器水套盖垫片	Balancer Water Jacket Cover Gasket	1
6	01550-0625C	螺栓	BOLT	8
7	11382-93J00	加油口盖	Oil Filler Cap	1
8	09280-26006	O型圈	O-Ring	1
9	12600-96J10	平衡器壳体总成	Balancer Housing Assembly	1
10	12643-96J00	平衡器螺栓	Balancer Bolt	6
11	12644-96J00	垫片	Washer	6
12	04211-11129	11×12定位销	11 X 12 DOWEL P	4
13	11118-98J02	塞	PLUG	2
14	12660-96J22	左舷平衡轴总成	Port Balancer Shaft Assembly	1
15	12645-96J01	平衡器轴承	Balancer Bearing	8
16	12650-96J20	右舷平衡轴总成	Starboard Balancer Shaft Assembly	1
17	12665-96J00	平衡器从动链轮	Balancer Driven Sprocket	1
18	01550-1020A	螺栓	BOLT	1
19	04221-04089	销 4×8	PIN 4X8	1
20	09103-08414	螺栓(8x53)	Bolt (8x53)	2
21	09103-08423	螺栓(8x80)	Bolt (8x80)	4
22	04211-11129	11×12定位销	11 X 12 DOWEL P	2
23	12662-96J00	平衡器驱动链轮	Balancer Drive Sprocket	1
24	09202-05032	销 (5x12)	Pin (5x12)	1
25	12670-96J00	平衡器链条	Balancer Chain	1
26	12671-96J01	平衡器链条张紧器	Balancer Chain Tensioner	1
27	12672-96J01	平衡器链条张紧器螺栓	Balancer Chain Tensioner Bolt	1
28	09160-08079	垫片	Washer	1
29	12673-96J00	平衡器链条张紧器弹簧	Balancer Chain Tensioner Spring	1
30	12695-96J00	平衡器链条导板	Balancer Chain Guide	1
31	01550-0825A	螺栓	BOLT	2
32	09103-08158	螺栓(8x75)	Bolt (8x75)	1
33	09160-10039	垫片	Washer	1

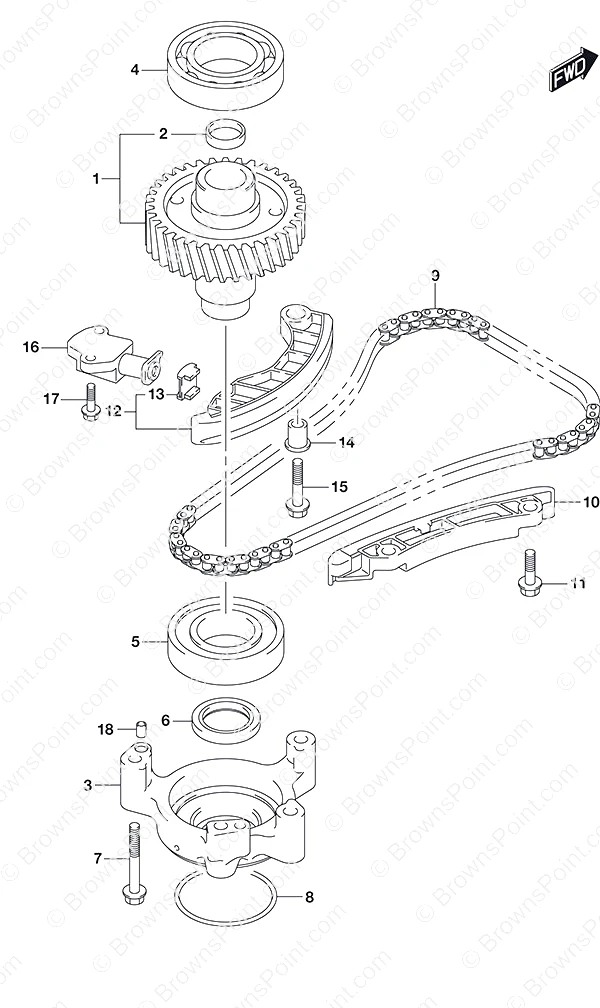

图 119正时链条 Timing Chain

REF	零件编号	中文名称	英文名称	数量
1	12730-96J01	从动齿轮	Driven Gear	1
2	09241-25005	塞子	Plug	1
3	12734-96J01	从动齿轮固定座	Driven Gear Holder	1
4	08110-62080	上轴承	BEARING,UPPER	1
5	09262-40021	轴承(40x80x18)	Bearing (40x80x18)	1
6	09283-32044	油封(32x47x6)	Oil Seal (32x47x6)	1
7	09103-08339	螺栓(8x55)	Bolt (8x55)	4
8	09280-70012	O型圈	O-Ring	1
9	12761-96J00	正时链条	Timing Chain	1
10	12772-96J00	正时链条导板	Timing Chain Guide	1
11	01550-0825A	螺栓	BOLT	2
12	12810-96J00	正时链条张紧器	Timing Chain Tensioner	1
13	12813-73G00	正时链条张紧器垫块	Timing Chain Tensioner Pad	1
14	12812-90J00	正时链条张紧器隔套	Timing Chain Tensioner Spacer	1
15	01550-0835A	螺栓	BOLT	1
16	12831-93J01	张紧调节器总成	Tensioner Adjuster Assembly	1
17	01550-0620A	螺栓	BOLT	2
18	09206-08001	定位销(8x11)	Knock Pin (8x11)	2

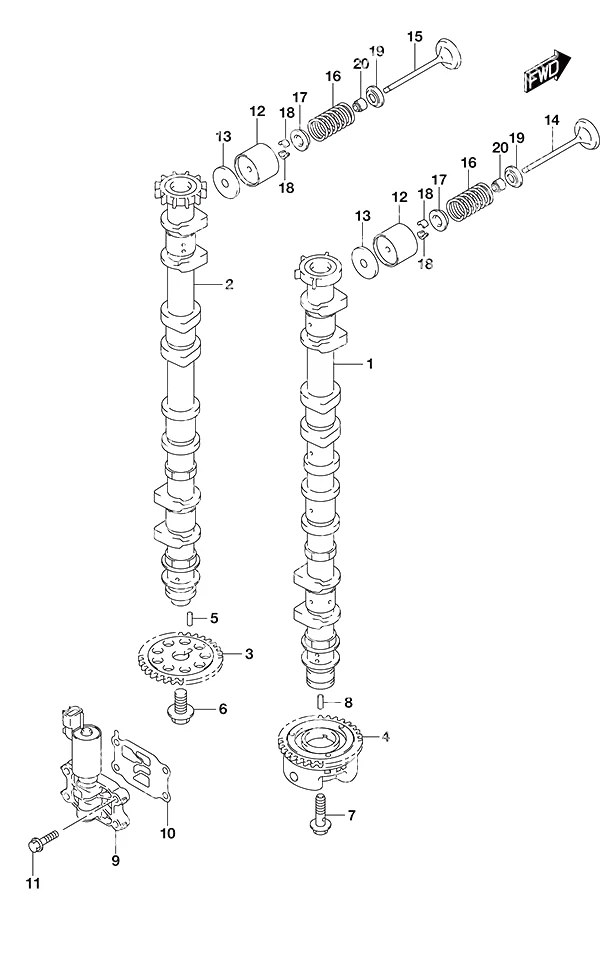

图 121凸轮轴 Camshaft

REF	零件编号	中文名称	英文名称	数量
1	12701-96L00	进气凸轮轴	Intake Camshaft	1
2	12705-96J50	排气凸轮轴	Exhaust Camshaft	1
3	12748-96J00	凸轮轴链轮	Camshaft Sprocket	1
4	12740-96J00	凸轮正时链轮总成	Cam Timing Sprocket Assembly	1
5	09202-05033	凸轮轴正时销	Camshaft Timing Pin	1
6	12749-93J00	排气凸轮轴螺栓	Exhaust Camshaft Bolt	1
7	12753-93J00	进气凸轮轴螺栓	Intake Camshaft Bolt	1
8	09202-05032	销 (5x12)	Pin (5x12)	1
9	16550-93J00	机油控制阀	Oil Control Valve	1
10	16555-93J10	OCV阀衬垫	GASKET,OCV	1
11	01550-0625C	螺栓	BOLT	4
12	12891-93J10	挺杆	TAPPET	16
14	12911-98J00	进气阀	Intake Valve	8
15	12915-93J60	排气阀	Exhaust Valve	8
16	12921-93J11	气门弹簧	Valve Spring	16
17	12931-78G00	气门弹簧座圈	Valve Spring Retainer	16
18	12932-24400	气门锁片	Valve Cotter	32
19	12933-69G10	气门弹簧座	Valve Spring Seat	16
20	09289-05006	气门杆密封件	Valve Stem Seal	16

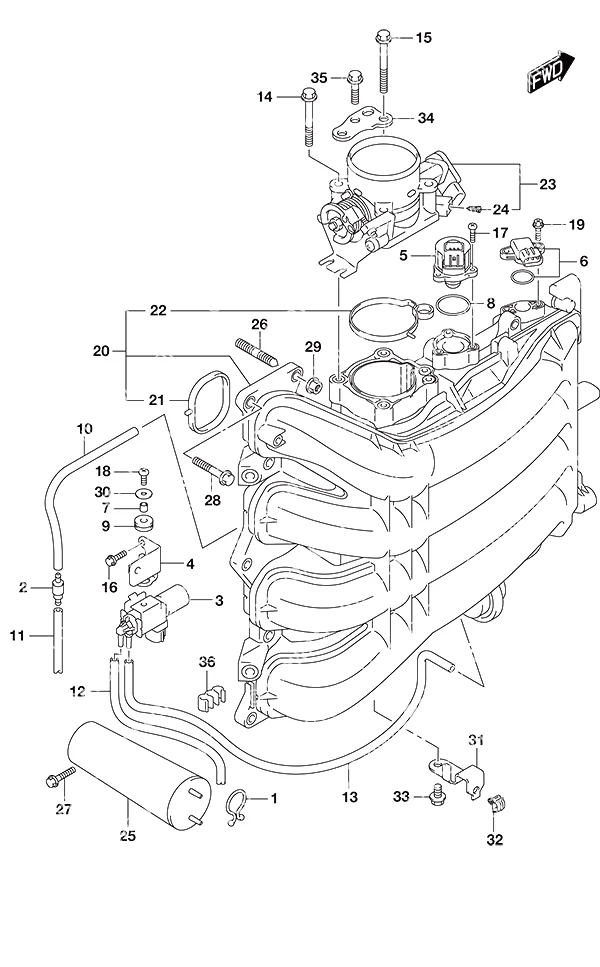

图 123进气歧管/节气门体 Intake Manifold/Throttle Body

REF	零件编号	中文名称	英文名称	数量
1	09408-00008	卡箍	Clamp	1
2	13162-93J00	止回阀	Check Valve	1
3	18117-93J00	真空切换阀	Vacuum Switching Valve	1
4	18119-96L00	真空切换阀支架	Vacuum Switching Valve Bracket	1
5	18590-68H00	进气压力传感器	MAP Sensor	1
6	09180-05047	垫片	Spacer	1
7	09320-07015	缓冲垫(停产)	Cushion (NLA)	1
8	09355-35004-250	真空进气软管	HOSE,VACUUM(INM	1
9	09355-35004-250	真空进气软管	HOSE,VACUUM(INM	1
10	09355-35006-601	软管(3.5×7.5×601)	Hose (3.5x7.5x601)	1
11	09355-35006-601	软管(3.5×7.5×601)	Hose (3.5x7.5x601)	1
12	01550-08607	螺栓	BOLT	4
13	01550-0616C	螺栓	BOLT	2
14	02112-05127	螺钉	SCREW	1
15	09103-05028	压力螺栓	BOLT,PRESSURE S	2
16	13110-96J10	进气歧管	Intake Manifold	1
17	13119-96J00	进气歧管垫片	Intake Manifold Gasket	4
18	13125-96J00	节气门体垫片	Throttle Body Gasket	1
19	13300-96J11	节气门体总成	BODY ASSY,THROT	1
20	13730-96J01	真空室	Vacuum Chamber	1
21	01421-08257	双头螺栓	BOLT, STUD	2
22	01550-0625C	螺栓	BOLT	2
23	01550-0830C	螺栓	Bolt	8
24	08316-1008C	螺母	Nut	2
25	09160-05045	垫片	Washer	1
26	09408-00035	夹具(停产)	Clamp (NLA)	1

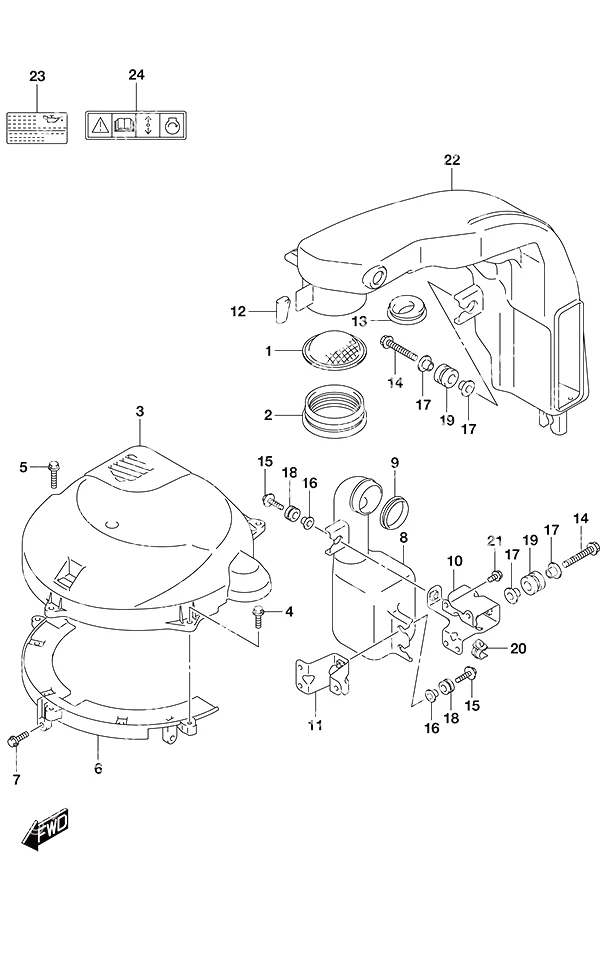

图 135消声器/齿圈盖 Silencer/Ring Gear Cover

REF	零件编号	中文名称	英文名称	数量
1	13710-96J00	阻火器	Flame Arrester	1
2	13813-96J01	避雷器支架	HOLDER ARRESTER	1
3	11510-96L00	环形齿轮底盖	Ring Gear Under Cover	1
4	01550-0620C	螺栓	BOLT	3
5	01550-0630C	螺栓	BOLT	1
6	11510-96J04	环形齿轮底盖	Ring Gear Under Cover	1
7	01550-0620C	螺栓	BOLT	2
8	13761-96L00	谐振器	Resonator	1
9	13766-96L00	谐振器衬套	Resonator Grommet	1
10	13822-96L01	消声器支架	Silencer Bracket	1
11	13823-96L00	谐振器支架	Resonator Bracket	1
12	13852-96L01	消音缓冲垫	CUSHION,SILENCE	1
13	13853-96L01	通气衬套	GROMMET,BREATHE	1
14	09103-08543	螺栓(8x50)	Bolt (8x50)	2
15	09116-06517	螺栓(6x25)	Bolt (6x25)	3
16	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	3
17	09169-08042	垫片	Washer	4
18	09320-09016	缓冲垫	Cushion	3
19	09320-12094	消音器B型缓冲垫	CUSHION,SLCNR B	2
20	09403-11320	卡箍	Clamp	1
21	01550-0612C	螺栓	BOLT	4
22	13811-96L00	消声器	Silencer	1
23	61494-96J11	机油及清洁标签	LABEL,OIL & CLE	1
24	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1

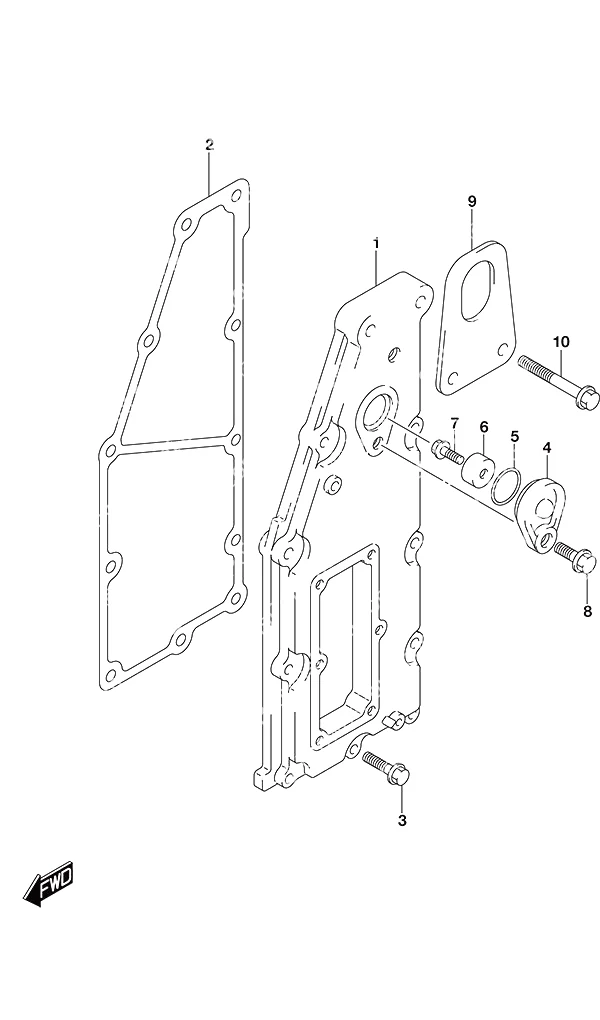

图 140排气盖 Exhaust Cover

REF	零件编号	中文名称	英文名称	数量
1	14141-96J00	排气盖	Exhaust Cover	1
2	14151-96J00	排气盖衬垫	Exhaust Cover Gasket	1
3	01550-06307	螺栓	BOLT	9
4	11261-93J00	防护阳极盖	Protection Anode Cover	1
5	09280-22019	O型圈	O-Ring	1
6	55321-87J01	铝阳极	Aluminum Anode	1
7	09128-06094	防护阳极螺栓	Protection Anode Bolt	1
8	01550-0820C	螺栓	BOLT	1
9	11292-96J00	左舷发动机挂钩(停产)	Port Engine Hook (NLA)	1
10	01550-0845C	螺栓	Bolt	2

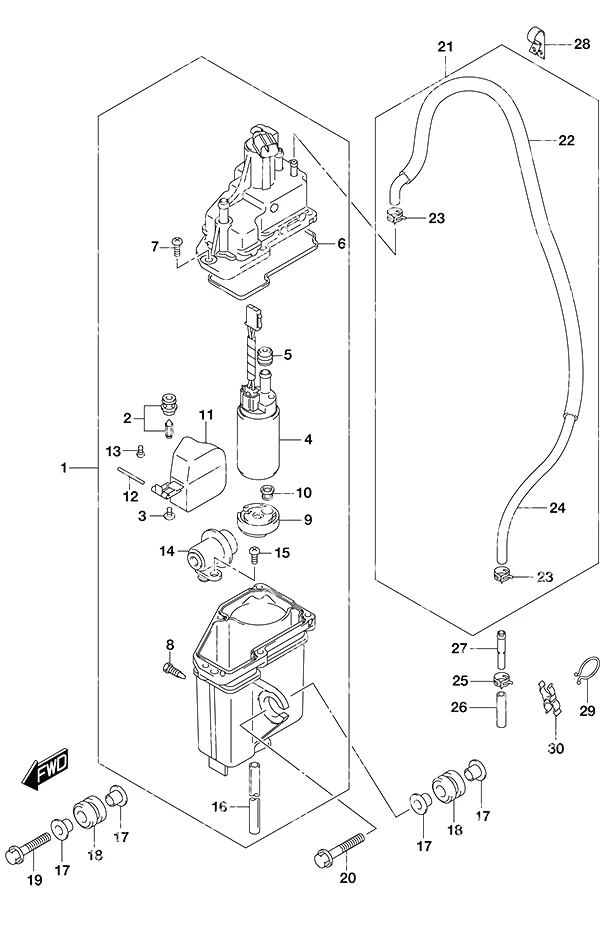

图 143燃油蒸汽分离器 Fuel Vapor Separator

REF	零件编号	中文名称	英文名称	数量
1	15600-96J30	燃油分离器总成	FUEL SEPARATOR ASSY	1
2	13370-96J10	针阀	Needle Valve	1
3	02142-0408B	螺钉	SCREW	1
4	15200-87840	燃油泵总成	Fuel Pump Assembly	1
5	15647-93J00	燃油泵衬套	Fuel Pump Bushing	1
6	15626-96J00	VST密封件	VST Seal	1
7	15628-99E00	螺钉(长15)	Screw (L:15)	5
8	15629-99E10	放油螺丝	Drain Screw	1
9	15641-96J00	燃油泵隔套	Fuel Pump Spacer	1
10	15642-90J00	燃油泵滤清器	Fuel Pump Filter	1
11	15650-96J00	浮子	Float	1
12	13254-01010	浮子销	Float Pin	1
13	02112-0408A	螺钉	SCREW	1
14	15760-93J01	燃油压力调节器	Fuel Pressure Regulator	1
15	02112-05107	5X10十字槽螺钉	5 X 10 CROSS SC	1
16	15683-87J00	放油软管(长120)	Drain Hose (L:120)	1
17	09169-08042	垫片	Washer	6
18	09320-12094	消音器B型缓冲垫	CUSHION,SLCNR B	3
19	01550-0835C	螺栓	Bolt	1
20	01550-0840C	螺栓	Bolt	2
21	15660-96J31	蒸发软管	Evaporation Hose	1
22	18498-99EC1	防护罩(长760)	Protector (L:760)	1
23	09401-08412	卡扣	Clip	2
24	09352-50003-00A	软管(5x8.2x1000)	Hose (5x8.2x1000)	1
25	09401-08412	卡扣	Clip	1
26	09352-50003-045	软管(5x8.2x45)	Hose (5x8.2x45)	1
27	09364-06010	联管节	Union	1
28	09403-13413	卡箍	CLAMP	1
29	09408-00008	卡箍	Clamp	1
30	09408-00078	卡箍	Clamp	1

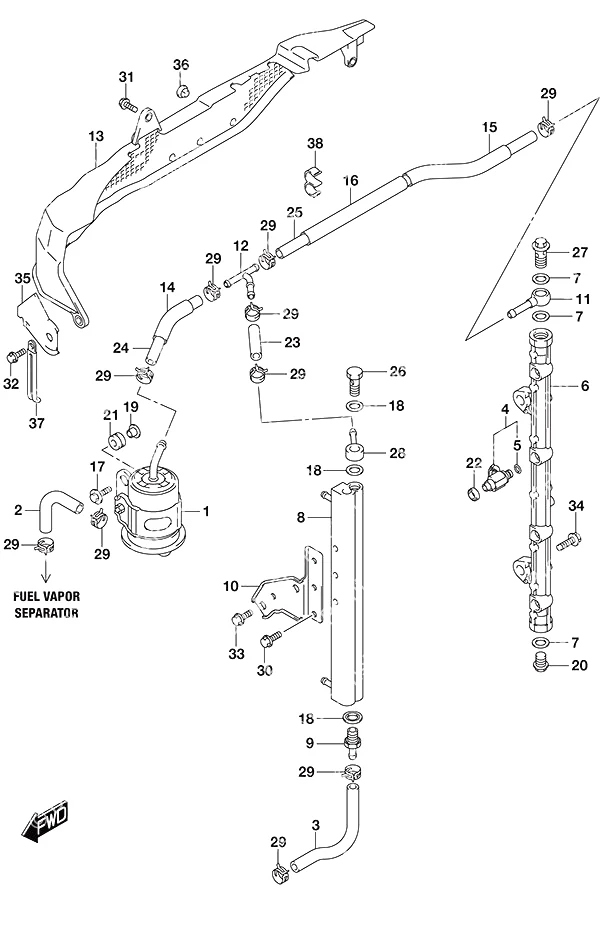

图 144喷油器 Fuel Injector

REF	零件编号	中文名称	英文名称	数量
1	15440-96J01	高压燃油滤清器	H/P Fuel Filter	1
2	15681-87L00	燃油软管	Fuel Hose	1
3	15681-96J11	燃油软管	Fuel Hose	1
4	15710-96J00	喷油器	Fuel Injector	4
5	15717-16G00	O型圈	O-Ring	4
6	15751-96J00	输送管	Delivery Pipe	1
7	15762-93J00	输送管垫片	Delivery Pipe Gasket	3
8	15770-96J00	燃油冷却器	Fuel Cooler	1
9	15773-90J10	燃油软管联管节	UNION,FUEL HOSE	1
10	15790-96J00	燃油冷却器支架	Fuel Cooler Bracket	1
11	15830-77EA0	输送管接头	Delivery Pipe Union	1
12	15830-99E00	三通联管节	3 Way Union	1
13	15851-96J11	燃油管护罩	Fuel Hose Guard	1
14	18498-90J61	防护罩(15.4x18.4x70)	Protector (15.4x18.4x70)	1
15	18498-96J11	防护罩(15.4x18.4x220)	Protector (15.4x18.4x220)	1
16	18498-99E31	防护罩(15.4x18.4x120)	Protector (15.4x18.4x120)	1
17	09116-06202	螺栓带垫圈(6x25)	Bolt w/Washer (6x25)	2
18	09168-12013	垫片	Gasket	3
19	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
20	09247-14041	输送管塞	Delivery Pipe Plug	1
21	09320-08519	09320-08519	09320-08519	2
22	09320-08062	缓冲垫	Cushion	4
23	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
24	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
25	09343-75002-600	软管(7.5x13.5x600)	Hose (7.5x13.5x600)	1
26	09360-12008	联管螺栓	Union Bolt	1
27	09360-14009	输送管接头螺栓	Delivery Pipe Union Bolt	1
28	09363-08004	联管节	Union	1
29	09401-11425	卡扣	Clip	10
30	01550-0612C	螺栓	BOLT	3
31	01550-0612C	螺栓	BOLT	1
32	01550-0616C	螺栓	BOLT	2
33	01550-0816C	螺栓	Bolt	2
34	01550-0825C	螺栓	Bolt	2
35	15852-96J00	燃油管护罩导板	Fuel Hose Guard Guide	1
36	29404-93J21	卡箍	CLAMP	1
37	09408-00320	燃油软管卡箍	Fuel Hose Clamp	1

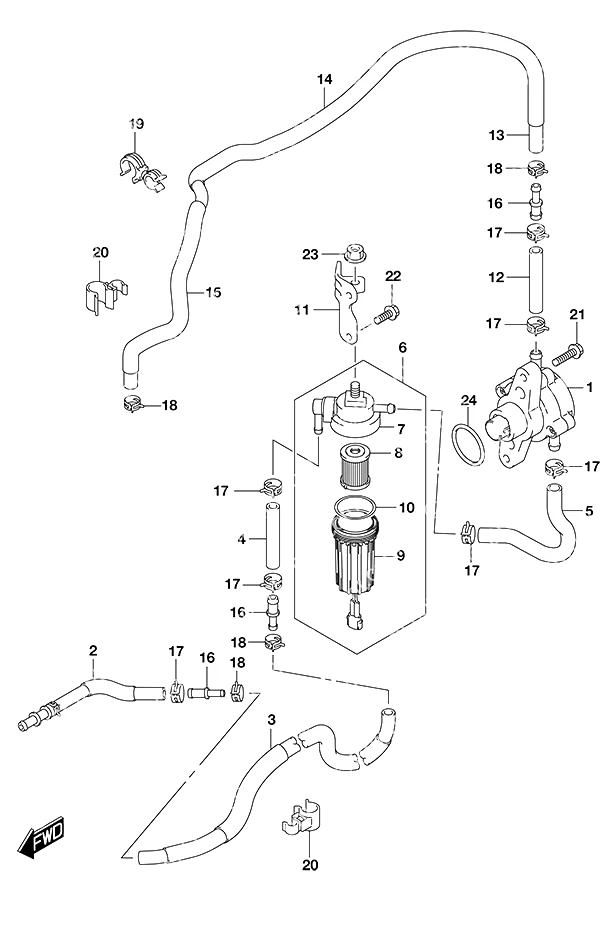

图 146燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	15100-96J01	燃油泵总成	Fuel Pump Assembly	1
2	15190-96J40	燃油软管	Fuel Hose	1
3	15191-96L20	燃油软管	Fuel Hose	1
4	15195-96L00	燃油软管	Fuel Hose	1
5	15192-96L10	燃油软管	Fuel Hose	1
6	15410-92J10	燃油滤清器总成	Fuel Filter Assembly	1
7	15411-92J10	燃油滤清器盖	Fuel Filter Cap	1
8	15412-92J00	燃油滤清器	Fuel Filter	1
9	15413-92J00	燃油滤清器壳体	Fuel Filter Case	1
10	15415-92J00	燃油滤清器密封件	Fuel Filter Seal	1
11	15421-96L00	燃油滤清器支架	Fuel Filter Bracket	1
12	15195-96L20	燃油软管	Fuel Hose	1
13	15194-96J20	燃油软管	Fuel Hose	1
14	18498-89J01	软管保护套(13.5x16.5x600)	Hose Protector (13.5x16.5x600)	1
15	18498-96L01	软管保护套(13.5x16.5x240)	Hose Protector (13.5x16.5x240)	1
16	15831-96L00	燃油管联管节	Fuel Hose Union	3
17	09401-14409	卡扣	Clip	7
18	09401-11423	卡扣	Clip	4
19	09408-00105	卡箍	Clamp	2
20	09408-00198	卡箍	Clamp	2
21	09103-06211	螺栓(6x25)	Bolt (6x25)	2
22	01550-0616C	螺栓	BOLT	2
23	08316-1008C	螺母	Nut	1
24	09280-33004	O型圈	O-Ring	1
25	09251-09009	塞	PLUG	1

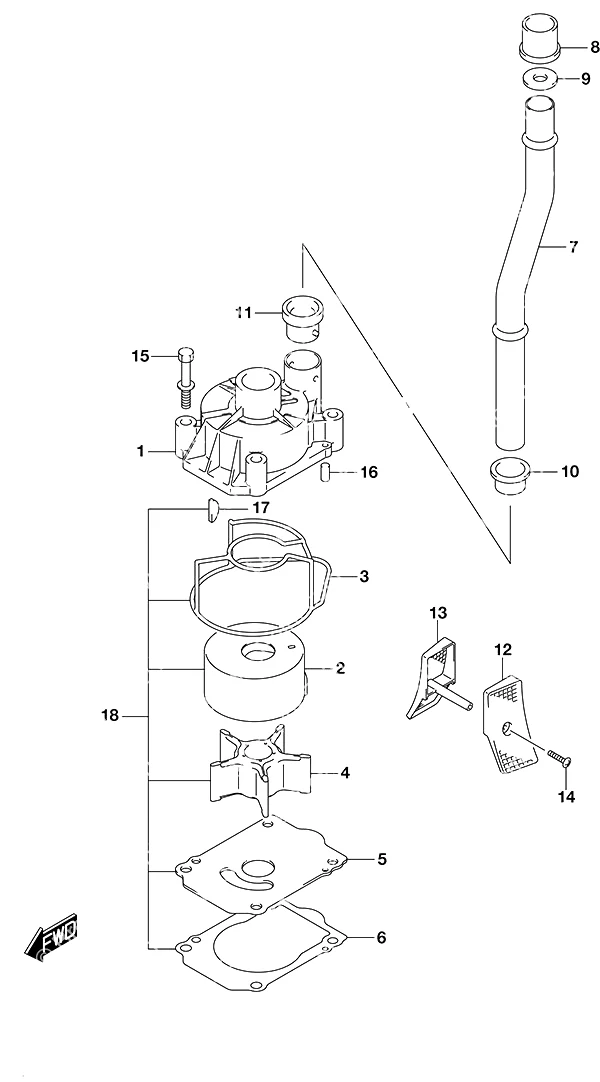

图 160水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17411-96J01	水泵壳体	Water Pump Case	1
2	17413-96J01	水泵壳体套筒	Water Pump Case Sleeve	1
3	17416-96J01	泵壳密封件	Pump Case Seal	1
4	17461-90J01	水泵叶轮	Water Pump Impeller	1
5	17471-93J02	水泵板	Water Pump Plate	1
6	17472-93J00	水泵板衬垫	Water Pump Plate Gasket	1
8	17562-93J01	上水管衬套	Upper Water Tube Bushing	1
9	17563-93J01	下水管衬套	Lower Water Tube Bushing	1
10	17564-93J01	水泵壳体衬套	Water Pump Case Bushing	1
14	09116-08131	螺栓(8x45)	Bolt (8x45)	4
15	09202-06031	定位销(6x12)	Knock Pin (6x12)	2
16	09420-05009	水泵键	Water Pump Key	1
17	09168-20002	垫片 (20.5x30x1.5)	Gasket (20.5x30x1.5)	1
18	17400-96J04	DF150/175/200A/200AP水泵维修套件	Water Pump Repair Kit DF150/175/200A/200AP	1

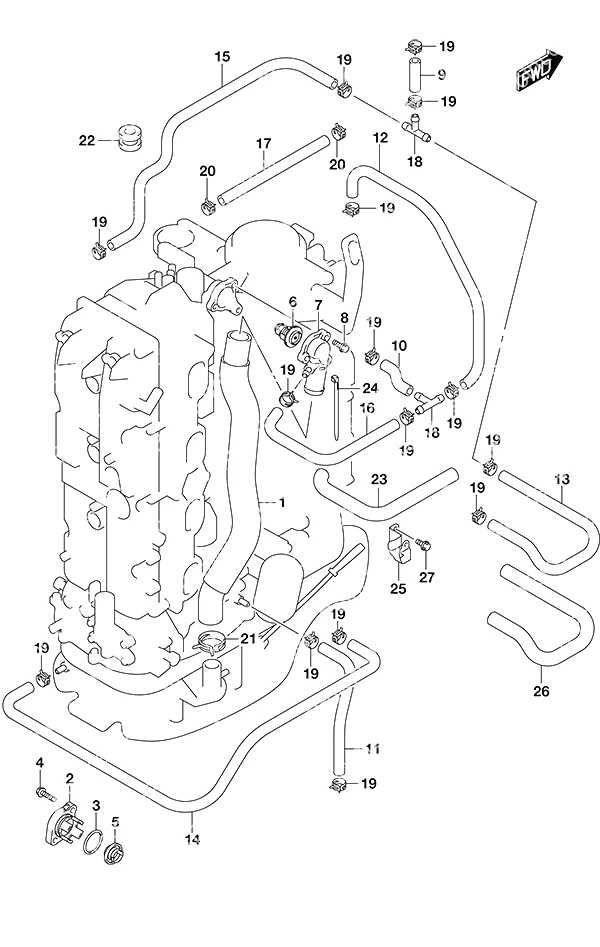

图 162节温器 Thermostat

REF	零件编号	中文名称	英文名称	数量
1	11196-96L00	回水软管	Water Return Hose	1
2	17611-90J00	水压阀盖	Water Pressure Valve Cover	1
3	09280-26006	O型圈	O-Ring	1
4	09116-06121	螺栓(6x25)	Bolt (6x25)	2
5	17660-90J00	水压阀	Water Pressure Valve	1
7	17680-96J00	节温器盖	Thermostat Cover	1
8	01550-0625C	螺栓	BOLT	3
9	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
10	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
11	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
12	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
13	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
14	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
15	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
16	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
17	09352-90134-600	软管(9x13x600)	Hose (9x13x600)	1
18	09367-06002	三通	3 Way	2
19	09401-08413	卡扣	Clip	16
20	09401-13425	卡扣	Clip	2
21	09401-31407	卡扣	Clip	1
22	09320-09059	缓冲垫	Cushion	1
23	18498-96L41	软管保护套(10.2x11.8x430)	Hose Protector (10.2x11.8x430)	1
24	09407-25402	卡箍(长:248)	Clamp (L:248)	1
25	11198-96L00	回水支架	Water Return Bracket	1
26	18498-96L31	软管保护套(10.2x11.8x300)	Hose Protector (10.2x11.8x300)	1
27	01550-0612C	螺栓	BOLT	2

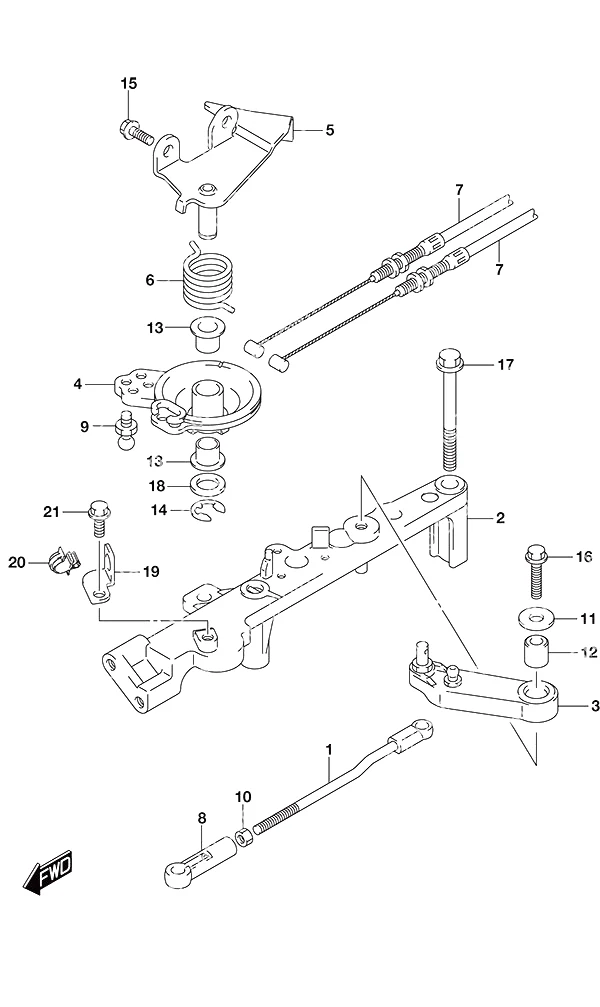

图 164油门拉杆 Throttle Rod

REF	零件编号	中文名称	英文名称	数量
1	13510-96J00	油门拉杆1号	Throttle Rod No. 1	1
2	19115-96J00	节气门杆固定座	Throttle Lever Holder	1
3	19121-93J02	节气门控制杆1号	Throttle Control Lever No. 1	1
4	19148-96J00	节气门鼓轮	Throttle Drum	1
5	19184-96J00	节气门拉线支架	Throttle Cable Bracket	1
6	19185-96J01	油门杆弹簧	Throttle Lever Spring	1
7	63610-96J01	节气门拉线总成	Throttle Cable Assembly	2
8	67463-95200	油门拉杆连接器	Throttle Rod Connector	1
9	09119-06047	枢轴球头	Pivot Ball	1
10	09140-05005	螺母	Nut	1
11	09160-06066	垫圈 (6.5x20x1.6)	Washer (6.5x20x1.6)	1
12	09180-06230	垫片(6.2x12.6x12.5)	Spacer (6.2x12.6x12.5)	1
13	09306-10001	衬套	Bushing	2
14	09383-08005	E型卡环	E Ring	1
15	01550-0616C	螺栓	BOLT	2
16	01550-0625C	螺栓	BOLT	1
17	01550-08657	螺栓	BOLT	2
18	08322-01107	垫片	Washer	1
19	15198-96J01	燃油软管卡箍支架	Fuel Hose Clamp Bracket	1
20	09403-16307	卡箍	CLAMP	1
21	01550-0612C	螺栓	BOLT	1

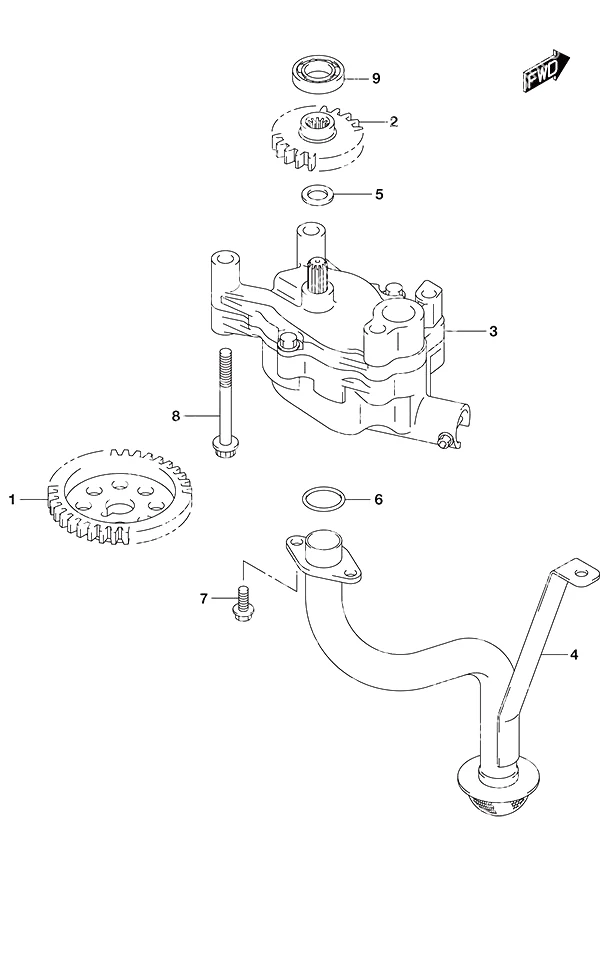

图 175机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	12632-96J00	机油泵驱动齿轮	Oil Pump Drive Gear	1
2	16113-96J00	机油泵从动齿轮	Oil Pump Driven Gear	1
3	16400-96J00	机油泵总成	Oil Pump Assembly	1
4	16520-96J01	机油泵滤网	Oil Pump Strainer	1
5	09181-12167	推力垫圈	Thrust Washer	1
6	09280-22020	O型圈	O-Ring	2
7	01550-0616A	螺栓	BOLT	3
8	01550-0870A	螺栓	BOLT	4
9	08110-60020	B1 15X32X9轴承	B1 15X32X9 BEAR	1

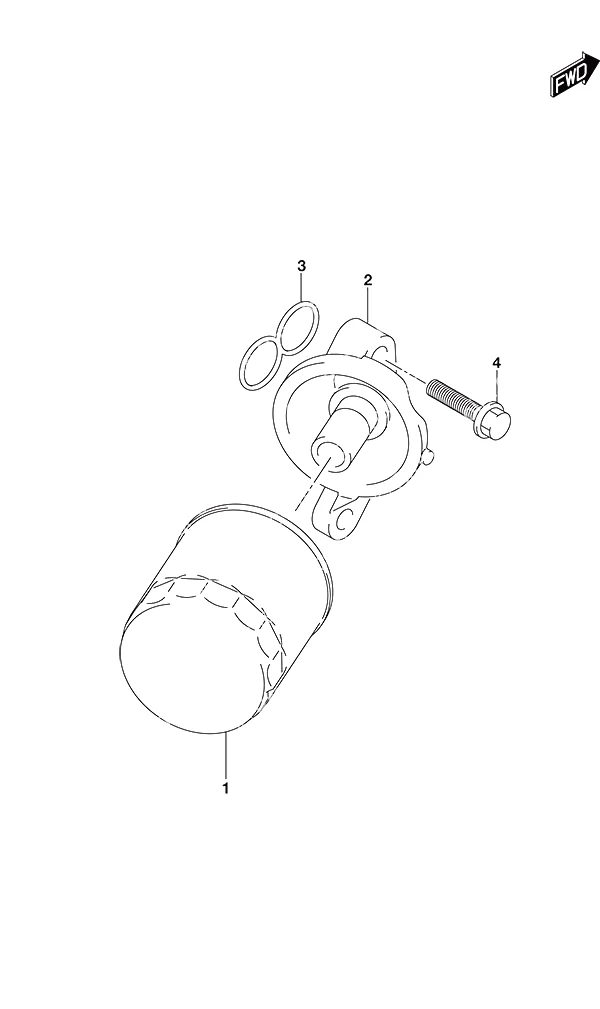

图 178机油滤清器 Oil Filter

REF	零件编号	中文名称	英文名称	数量
1	16510-96J11	发动机机油滤清器	Engine Oil Filter	1
2	16540-96J00	机油滤清器支架	Oil Filter Stand	1
3	16543-96J00	机油滤清器支架O型圈	Oil Filter Stand O-Ring	1
4	01550-0835C	螺栓	Bolt	3

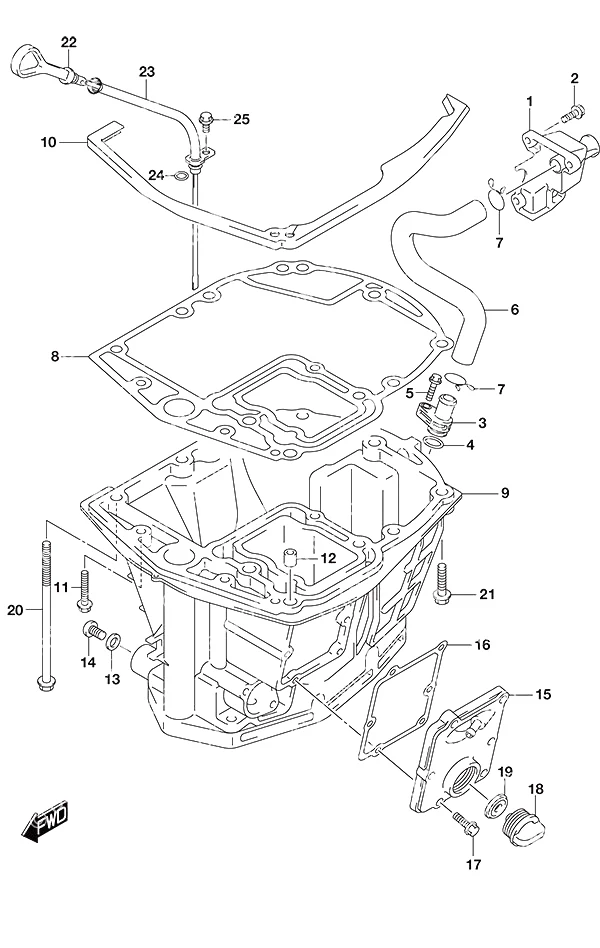

图 180油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
1	11430-96J10	排气释放管	Exhaust Release Pipe	1
2	29116-93J00	螺栓(6x20)	Bolt (6x20)	3
3	11540-96J01	排气管	Exhaust Pipe	1
4	09280-16005	O型圈	O-Ring	1
5	29116-93J00	螺栓(6x20)	Bolt (6x20)	1
6	11543-96J01	排气管软管	Exhaust Hose	1
7	09401-22408	卡扣	Clip	2
8	11489-96J01	油底壳衬垫	Oil Pan Gasket	1
10	11544-96J01	油底壳上密封	Oil Pan Upper Seal	1
11	09116-08178	油底壳螺栓(L4	BOLT,OIL PAN(L4	2
12	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
13	09168-12012	放油螺塞垫片	Oil Drain Plug Gasket	1
14	09248-12009	放油螺塞	Oil Drain Plug	1
16	11552-96J00	水套盖垫片	Water Jacket Cover Gasket	1
17	09103-06093	螺栓6X20	Bolt 6X20	6
18	17913-93J00	冲水塞	Water Flush Plug	1
19	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
20	09116-10146	螺栓 (10x195)	Bolt (10x195)	8
21	09116-10181	螺栓(10x44)	Bolt (10x44)	1
22	16910-96J01	油尺	Oil Level Gauge	1
23	16930-96J01	油位导杆	GUIDE,OIL LEVEL	1
24	09280-09008	O型圈	O-Ring	1
25	01550-0612C	螺栓	BOLT	1

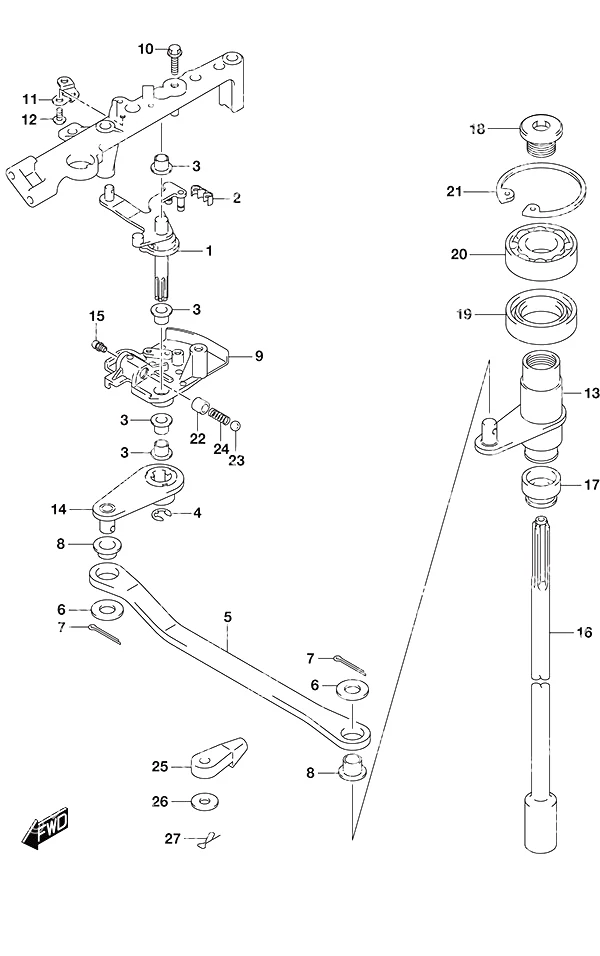

图 204离合器轴 Clutch Shaft

REF	零件编号	中文名称	英文名称	数量
1	21110-96J11	离合器操纵杆	Clutch Lever	1
2	21131-93J00	离合器操纵杆衬套	Clutch Lever Bushing	1
3	21151-93J00	离合器操纵杆固定座	Clutch Lever Holder	1
4	09160-10148	垫片(10x20x3)	Washer (10x20x3)	1
5	21210-98J01	离合器轴	Clutch Shaft	1
6	21230-98J01	离合器轴臂	Clutch Shaft Arm	1
8	23115-96J10	离合器操纵杆连杆	Clutch Lever Link	1
9	25223-96J00	换挡杆防尘密封	Seal, Shift Rod Dust	1
10	09160-06094	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	1
11	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	1
12	09204-01006	开口销	Cotter Pin	2
13	09205-10006	销 (10.2x10)	Pin (10.2x10)	1
14	09248-12011	塞子(12x9)	Plug (12x9)	1
15	09260-10005	钢球	Ball	1
16	09262-17019	轴承(17x35x8)	Bearing (17x35x8)	1
17	09289-18001	离合器轴油封	Clutch Shaft Seal	1
18	09306-06005	衬套	Bushing	2
19	09306-10001	衬套	Bushing	3
20	09383-08004	E型卡环	E Ring	1
21	09440-07051	弹簧	Spring	1
22	01550-0620C	螺栓	BOLT	1
23	08331-41359	卡簧	Circlip	1
24	21241-98J00	2号离合器操纵杆连杆	Clutch Lever Link No. 2	1
25	67467-89J01	电缆接头	Cable Connector	2
26	67471-99E00	遥控装置螺母	Remote Control Nut	2
27	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
28	09385-06012	卡扣	Clip	2
29	19115-96J10	离合器操纵杆固定座	Clutch Lever Holder	1
30	01550-0850C	螺栓	Bolt	2

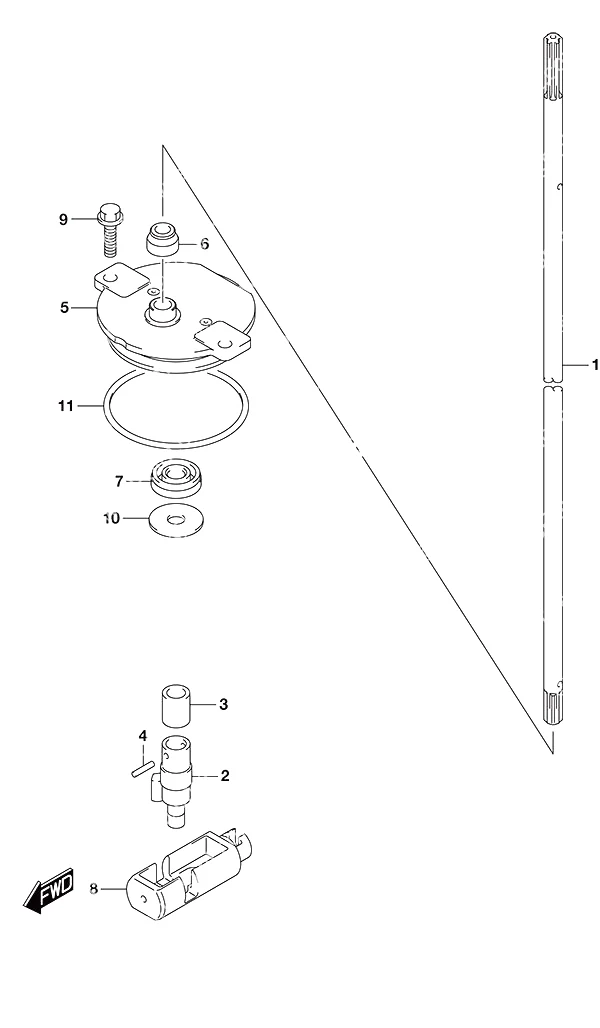

图 206离合器推杆 Clutch Rod

REF	零件编号	中文名称	英文名称	数量
2	25131-96J00	换挡拨叉	Shifter Yoke	1
3	25232-96302	齿轮箱磁铁	Gear Case Magnet	1
4	09205-02006	弹簧销 (2x12)	Spring Pin (2x12)	2
5	25141-93J00	换挡杆导套壳体	Shift Rod Guide Housing	1
6	25223-96J00	换挡杆防尘密封	Seal, Shift Rod Dust	1
7	09282-08005	换挡杆导套壳体油封	Shift Rod Guide Housing Oil Seal	1
8	25321-93L00	水平换挡滑块	Horizontal Shift Slider	1
9	29116-93J00	螺栓(6x20)	Bolt (6x20)	2
10	09160-08151	换挡杆垫片	Shift Rod Washer	1
11	09280-60007	O型圈	O-Ring	1

图 220变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	57133-93J00	驱动轴轴环	Drive Shaft Collar	1
3	57134-93J00	驱动轴轴承隔套	Drive Shaft Bearing Spacer	1
4	09159-28003	驱动轴轴承螺母	Drive Shaft Bearing Nut	1
5	09269-32002	轴承(32x66x49)	Bearing (32x66x49)	1
6	57300-96870	小齿轮与齿轮组	Pinion & Gear Set	1
7	09160-41004	垫片	Washer	1
8	09265-25046	轴承(25x52x19.25)	Bearing (25x52x19.25)	1
9	09381-52008	卡簧	Circlip	1
11	09140-16021	小齿轮螺母	Pinion Nut	1
12	08221-16256	垫片	Washer	1
13	09160-75002	推力垫圈	Thrust Washer	1
16	09269-75002	推力轴承	Thrust Bearing	1
17	57610-96L00	螺旋桨轴总成	Propeller Shaft Assembly	1
18	57621-96L00	离合器换挡拨叉	Clutch Dog Shifter	1
19	09202-08011	离合器换挡拨叉销	Clutch Dog Shifter Pin	1
20	57631-96J00	连接器插针	Connector Pin	1
21	09440-56001	离合器换挡拨叉弹簧	Clutch Dog Shifter Spring	1
22	09440-09040	定位弹簧	Detent Spring	1
23	06111-07004	钢球 7/32	STEEL BALL 7/32	2
24	06111-11004	钢球	BALL	2
26	09263-30063	轴承(30x40x25)	Bearing (30x40x25)	1
27	09280-00040	O型圈	O-Ring	1
28	09282-30006	油封(30x45x6)	Oil Seal (30x45x6)	2
29	09381-40003	卡簧	Circlip	1
30	09263-50009	前进齿轮轴承	Forward Gear Bearing	1
31	09265-32003	轴承(32x58x17)	Bearing (32x58x17)	1
32	09116-08158	螺栓(8x35)	Bolt (8x35)	2
33	56130-93J02	驱动轴轴承座	Drive Shaft Bearing Housing	1
34	09280-66004	O型圈	O-Ring	1
35	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
36	09381-40003	卡簧	Circlip	1
37	09180-32006	垫片(32.4x40x3)	Spacer (32.4x40x3)	1

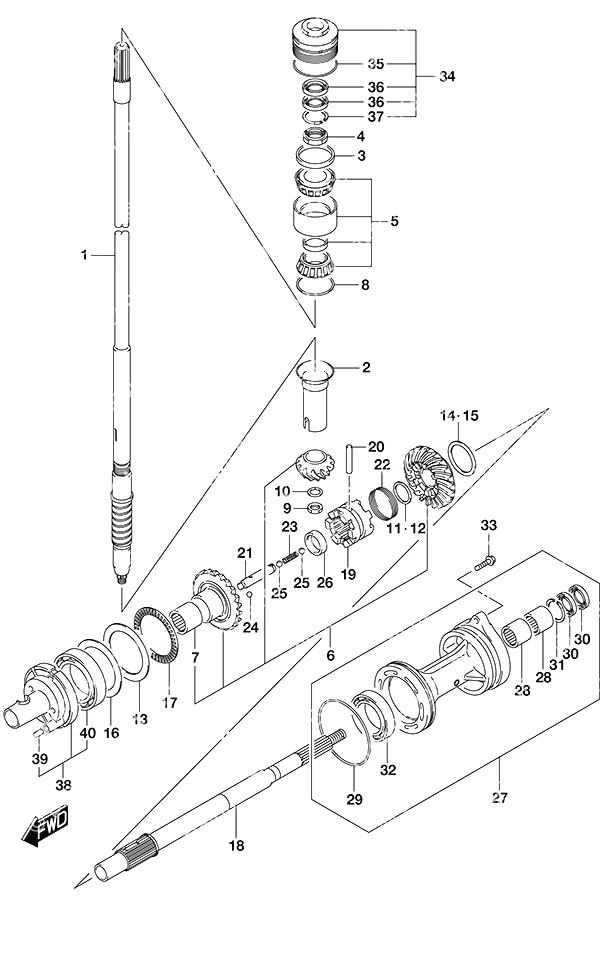

图 220A变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	57133-93J00	驱动轴轴环	Drive Shaft Collar	1
3	57134-93J00	驱动轴轴承隔套	Drive Shaft Bearing Spacer	1
4	09159-28003	驱动轴轴承螺母	Drive Shaft Bearing Nut	1
5	09269-32002	轴承(32x66x49)	Bearing (32x66x49)	1
6	57300-96860	小齿轮与齿轮组	Pinion & Gear Set	1
7	09263-25067	轴承(25x32x26)	Bearing (25x32x26)	1
9	09140-16021	小齿轮螺母	Pinion Nut	1
10	08221-16256	垫片	Washer	1
11	57500-87861	螺旋桨轴调整垫片组	Propeller Shaft Shim Set	1
13	09160-75002	推力垫圈	Thrust Washer	1
14	57500-87852	倒挡齿轮垫片组	Reverse Gear Shim Set	1
17	09269-75002	推力轴承	Thrust Bearing	1
18	57610-93J00	螺旋桨轴总成	Propeller Shaft Assembly	1
19	57621-93J10	离合器换挡拨叉	Clutch Dog Shifter	1
20	09202-08007	销 (8x49)	Pin (8x49)	1
21	57631-93J00	连接器插针	Connector Pin	1
22	09440-52003	离合器换挡拨叉弹簧	Clutch Dog Shifter Spring	1
23	09440-09040	定位弹簧	Detent Spring	1
24	06111-07004	钢球 7/32	STEEL BALL 7/32	2
25	06111-11004	钢球	BALL	2
26	09180-25082	止动器	Stopper	1
28	09263-30063	轴承(30x40x25)	Bearing (30x40x25)	2
29	09280-00040	O型圈	O-Ring	1
30	09282-30006	油封(30x45x6)	Oil Seal (30x45x6)	2
31	09381-40003	卡簧	Circlip	1
32	08113-60100	B1 50X80X16轴承	B1 50X80X16 BEA	1
33	09116-08158	螺栓(8x35)	Bolt (8x35)	2
34	56130-93J02	驱动轴轴承座	Drive Shaft Bearing Housing	1
35	09280-66004	O型圈	O-Ring	1
36	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
37	09381-40003	卡簧	Circlip	1
38	56140-93J20	飞轮壳体组件	HOUSING COMP,FW	1
39	04221-08129	销 8×12	PIN 8X12	1
40	09263-50009	前进齿轮轴承	Forward Gear Bearing	1

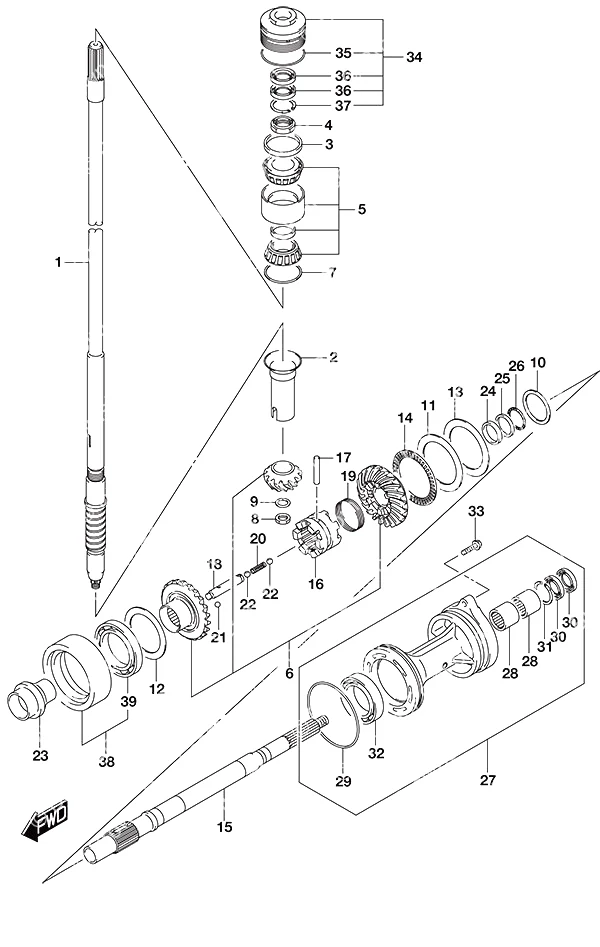

图 220B变速箱(倒车) Transmission (C/R)

REF	零件编号	中文名称	英文名称	数量
1	57110-96J31	驱动轴(X型)	Drive Shaft (X)	1
2	57133-93J00	驱动轴轴环	Drive Shaft Collar	1
3	57134-93J00	驱动轴轴承隔套	Drive Shaft Bearing Spacer	1
4	09159-28003	驱动轴轴承螺母	Drive Shaft Bearing Nut	1
5	09269-32002	轴承(32x66x49)	Bearing (32x66x49)	1
6	57300-96860	小齿轮与齿轮组	Pinion & Gear Set	1
8	09140-16021	小齿轮螺母	Pinion Nut	1
9	08221-16256	垫片	Washer	1
11	09160-75002	推力垫圈	Thrust Washer	1
14	09269-75002	推力轴承	Thrust Bearing	1
15	57610-93J20	螺旋桨轴总成(大修件)	Propeller Shaft Assembly (C/R)	1
16	57621-93J20	离合器换挡拨叉	Clutch Dog Shifter	1
17	09202-08007	销 (8x49)	Pin (8x49)	1
18	57631-93J00	连接器插针	Connector Pin	1
19	09440-52003	离合器换挡拨叉弹簧	Clutch Dog Shifter Spring	1
20	09440-09040	定位弹簧	Detent Spring	1
21	06111-07004	钢球 7/32	STEEL BALL 7/32	2
22	06111-11004	钢球	BALL	2
23	57622-93J00	前进推力隔套	Forward Thrust Spacer	1
24	09160-30055	垫圈 (30x47x6)	Washer (30x47x6)	1
25	09160-30056	垫圈 (32x47x3)	Washer (32x47x3)	1
26	09269-30014	推力轴承(30x47x2)	Thrust Bearing (30x47x2)	1
28	09263-30063	轴承(30x40x25)	Bearing (30x40x25)	2
29	09280-00040	O型圈	O-Ring	1
30	09282-30006	油封(30x45x6)	Oil Seal (30x45x6)	2
31	09381-40003	卡簧	Circlip	1
32	09263-50009	前进齿轮轴承	Forward Gear Bearing	1
33	09116-08158	螺栓(8x35)	Bolt (8x35)	2
34	56130-93J02	驱动轴轴承座	Drive Shaft Bearing Housing	1
35	09280-66004	O型圈	O-Ring	1
36	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
37	09381-40003	卡簧	Circlip	1
38	56140-93J10	倒挡齿轮轴承座	Reverse Gear Bearing Housing	1
39	09262-60002	轴承(60x85x13)	Bearing (60x85x13)	1

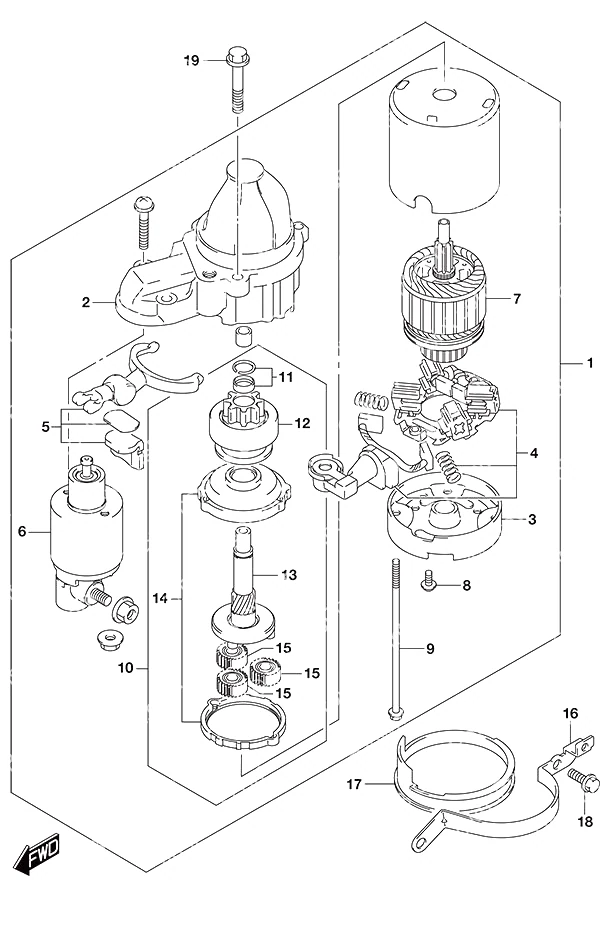

图 301启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-98L10	启动马达总成	Starter Motor Assembly	1
2	31150-98L00	齿轮箱	Gear Case	1
3	31170-92J00	后壳体	Rear Housing	1
4	31173-98L00	电刷架总成	Brush Holder Assembly	1
5	31191-63J00	操纵杆总成	Lever Assembly	1
6	31220-98L10	开关总成	Switch Assembly	1
7	31311-63J00	电枢	Armature	1
8	31192-92J00	螺钉套件	Screw Set	1
9	31261-75F10	贯穿螺栓	Through Bolt	2
10	31340-98L00	启动马达离合器套装	Starting Motor Clutch Set	1
11	31313-86030	止动器套装	Stopper Set	1
12	31320-98L00	小齿轮总成	Pinion Assembly	1
13	31341-98L00	小齿轮轴	Pinion Shaft	1
14	31343-63J00	内齿轮	Internal Gear	1
15	31344-63J00	行星齿轮	Planetary Gear	3
16	31912-96J00	启动马达带	Starting Motor Band	1
17	31918-92J01	下减震器	Lower Damper	1
18	01550-08207	螺栓	BOLT	2
19	01550-0835C	螺栓	Bolt	2

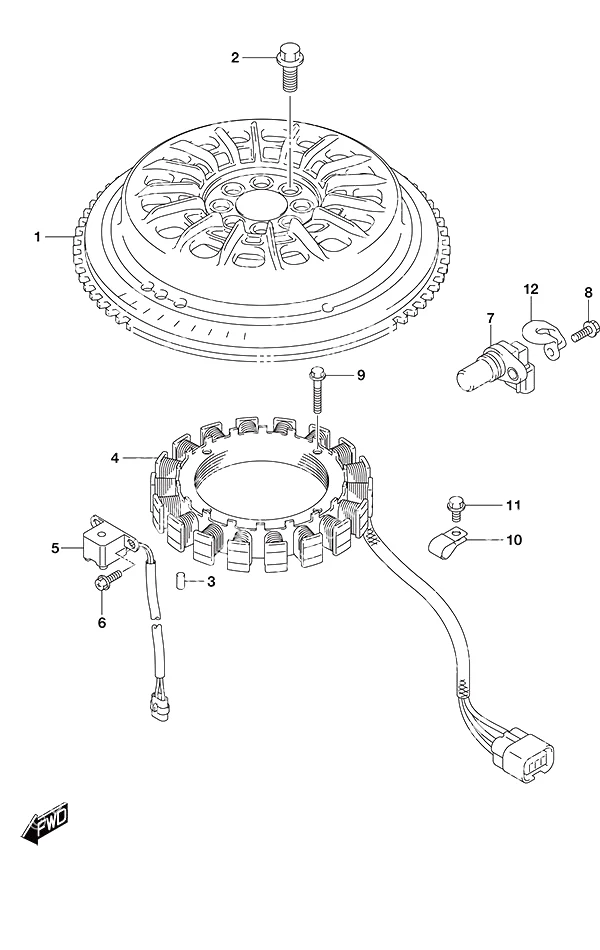

图 303磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
1	32102-96J20	飞轮	Flywheel	1
2	09103-12125	飞轮螺栓(12x26)	Flywheel Bolt (12x26)	8
3	09202-06031	定位销(6x12)	Knock Pin (6x12)	1
4	32120-96J00	蓄电池充电线圈	Battery Charge Coil	1
5	32160-88L01	曲轴位置/点火正时线圈	CKP/Ignition Timimg Coil	1
6	09106-05030	螺栓(5x10)	Bolt (5x10)	2
7	33220-64L10	凸轮位置传感器	Cam Position Sensor	2
8	01550-0616C	螺栓	BOLT	1
9	09103-06231	螺栓(6x35)	Bolt (6x35)	4
10	09403-13414	水管夹箍	CLAMP,WATER HOS	1
11	01550-0612C	螺栓	BOLT	1
12	11185-96L00	传感器罩	Sensor Cover	1

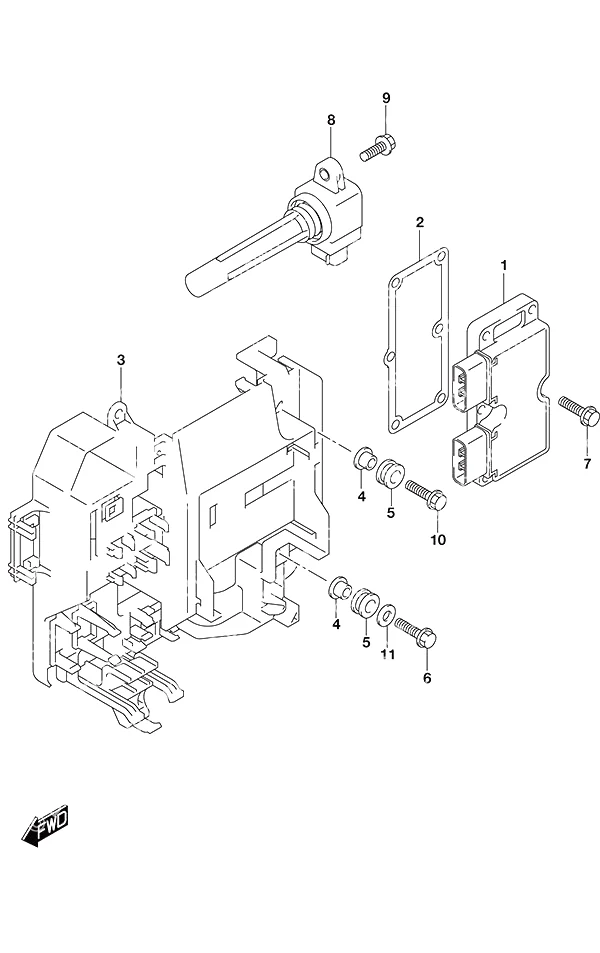

图 310整流器/点火线圈 Rectifier/Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	32800-96J00	整流调节器总成	Rectifier & Regulator Assembly	1
2	32805-96J00	整流调节器垫片	Rectifier & Regulator Gasket	1
3	32890-96J20	电器部件支架	Electric Parts Holder	1
4	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
5	09320-09016	缓冲垫	Cushion	4
6	01550-06257	螺栓	BOLT	1
7	01550-0625C	螺栓	BOLT	6
8	33410-99L00	点火线圈总成	COIL ASSY,IGNIT	4
9	01550-0620C	螺栓	BOLT	4
10	09116-06517	螺栓(6x25)	Bolt (6x25)	1
11	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	1

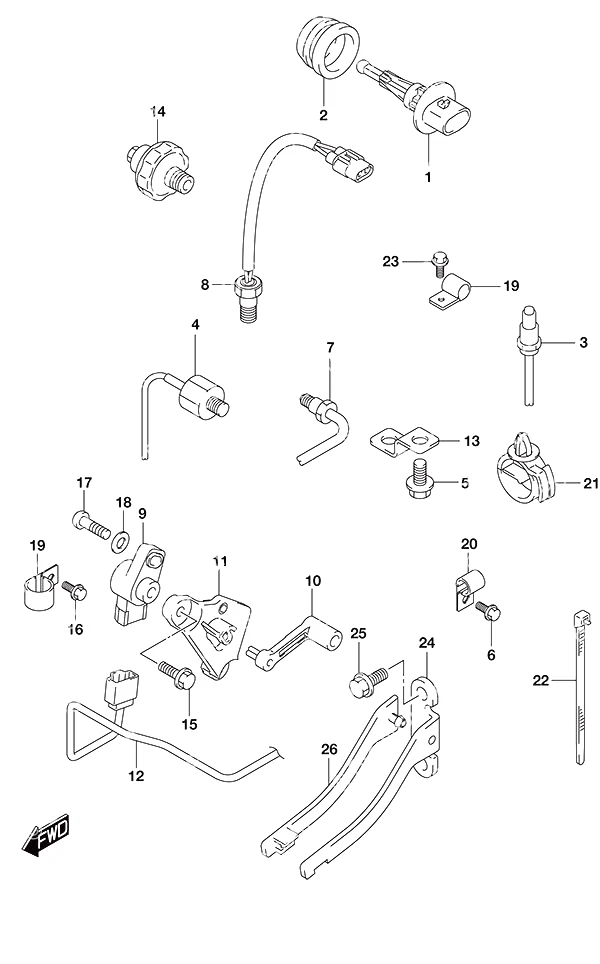

图 315传感器 Sensor

REF	零件编号	中文名称	英文名称	数量
1	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
2	13655-87J01	空气温度传感器护圈	Air Temp Sensor Grommet	1
3	18213-98J30	氧传感器	Oxygen Sensor	1
4	18640-78G00	爆震传感器总成	Knock Sensor Assembly	1
5	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
6	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
7	34830-87J20	温度传感器总成	Temp Sensor Assy	1
8	34830-87J20	温度传感器总成	Temp Sensor Assy	1
9	34840-98J11	升降感应器总成	Trim Sensor Assembly	1
10	34841-96J00	升降感应器杠杆	Trim Sensor Lever	1
11	34845-96J00	升降感应器支架	Trim Sensor Bracket	1
12	36611-96J01	升降传感器线束	Trim Sensor Wire	1
13	36617-93J10	线束支架	Harness Bracket	1
14	37820-99E02	油压开关	Oil Pressure Switch	1
15	09103-06093	螺栓6X20	Bolt 6X20	2
16	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
17	09136-05041	螺钉(5x20)	Screw (5x20)	1
18	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	1
19	09403-13413	卡箍	CLAMP	2
20	09403-13413	卡箍	CLAMP	1
21	09403-19412	动力升降倾斜电机夹箍	CLAMP,PTT MOTOR	1
23	09407-14407	卡箍(长:140)	Clamp (L:140)	2
24	01550-06127	螺栓	BOLT	1
25	43117-96J00	升降传感器凸轮	Trim Sender Cam	1
26	09116-05010	螺栓(5x12)	Bolt (5x12)	2
27	43118-96J00	升降传感器凸轮板	Trim Sender Cam Plate	1

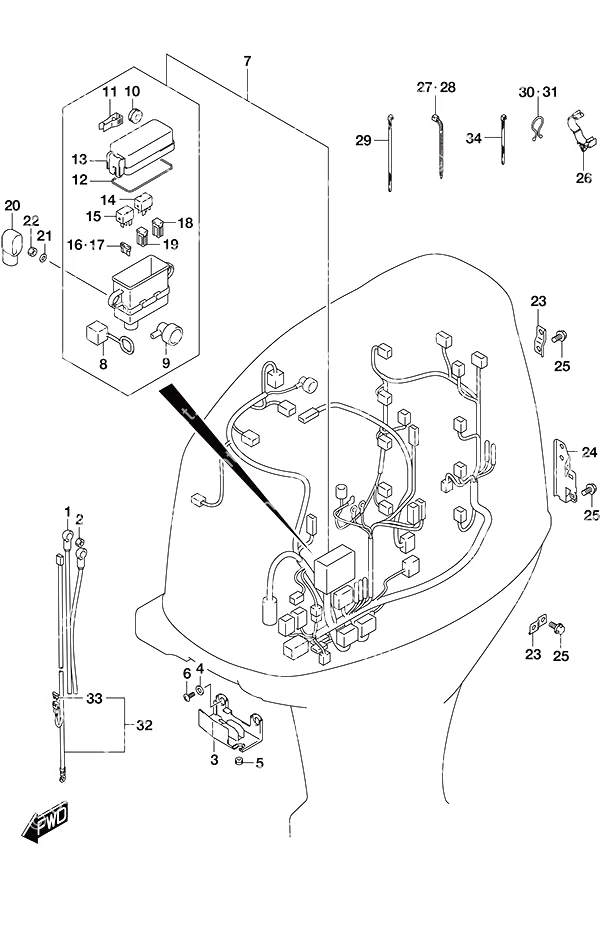

图 322线束 Harness

REF	零件编号	中文名称	英文名称	数量
1	33810-96L01	启动马达电缆总成	Starter Motor Cable Assembly	1
2	08316-10087	螺母	Nut	1
3	36616-96J00	电缆支架(停产)	Cable Holder (NLA)	1
4	09169-06053	垫圈 (6.3x16x1)	Washer (6.3x16x1)	2
5	09320-04013	衬套	Bushing	2
6	02142-0616C	螺钉	Screw	2
7	36610-96L70	线束总成(WI型)	HARNESS ASSY,WI	1
8	36612-98J10	正转选择器	Regular Rotation Selector	1
9	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
10	09320-08510	缓冲垫(8.5x20x8)	Cushion (8.5x20x8)	2
11	36737-98L00	保险丝拔取器	Fuse Puller	1
12	36721-98L00	上盖O型圈	Upper Cover O-Ring	1
13	36738-98L00	保险丝盒上盖	Fuse Case Upper Cover	1
14	38860-76F01	继电器	Relay	1
15	38860-76F01	继电器	Relay	1
16	09481-10504	10安培保险丝	10 Amp Fuse	2
17	09481-15504	15安培保险丝	15 Amp Fuse	3
18	09481-30504	30安培保险丝	30 Amp Fuse	3
19	09481-30403	30安培保险丝	30 Amp Fuse	1
20	09481-60403	60安保险丝	60 Amp Fuse	2
21	36612-96J01	端子盖	CAP,TERMINAL	1
22	08310-00067	螺母	Nut	1
23	08321-01067	锁紧垫圈	Lock Washer	1
24	36617-93J00	线束支架	Harness Bracket	2
25	36617-96J00	线束支架(停产)	Harness Bracket (NLA)	1
26	01550-0612C	螺栓	BOLT	4
27	09403-18409	卡箍	Clamp	1
28	09407-18402	卡箍(长:165)	Clamp (L:165)	2
29	09407-14403	卡箍(长:125)	Clamp (L:125)	1
30	09407-14407	卡箍(长:140)	Clamp (L:140)	4
31	09408-00008	卡箍	Clamp	2
32	09408-00012	卡箍	Clamp	1
33	36611-92J01	线束总成(WI型)	HARNESS ASSY,WI	1

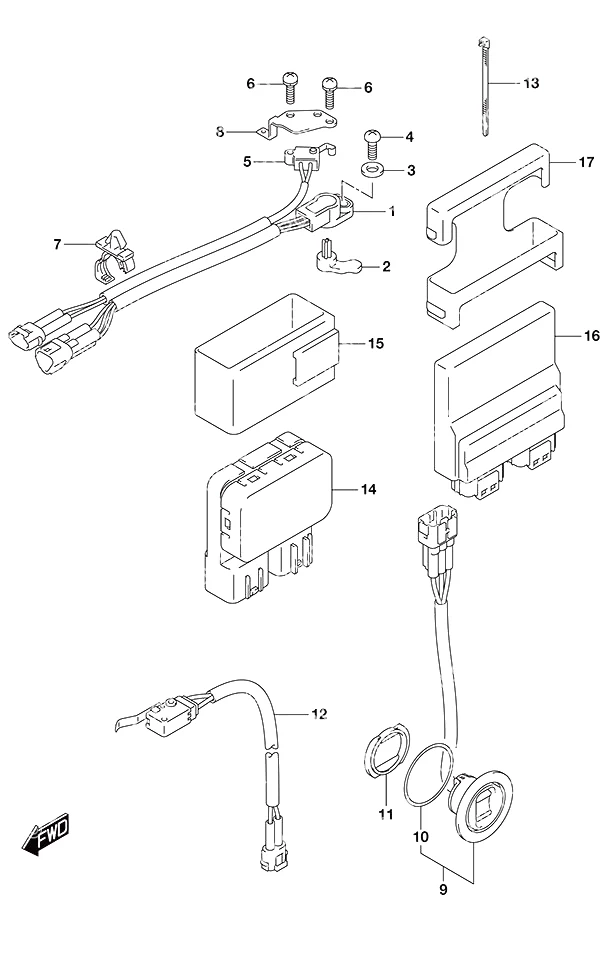

图 326动力升降倾斜开关/发动机控制单元 PTT Switch/Engine Control Unit

REF	零件编号	中文名称	英文名称	数量
2	13575-40F00	O型圈	O-Ring	1
3	37729-96L00	换挡传感器杠杆	Shift Sensor Lever	1
4	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	1
5	37721-93J00	空挡开关总成	Neutral Switch Assembly	1
6	09137-04004	螺钉(4x16)	Screw (4x16)	2
7	37725-93J11	开关总成盖	Switch Assembly Cover	1
8	37850-92J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
9	37856-92J00	动力升降倾斜开关胶带	PTT Switch Tape	1
10	37857-92J01	动力升降倾斜装置开关衬套	PTT Switch Bushing	1
11	37722-93J14	倾斜限位开关总成	Tilt Limit Switch Assembly	1
12	09407-14407	卡箍(长:140)	Clamp (L:140)	1
13	09407-10404	卡箍(长:100)	Clamp (L:100)	1
14	07130-05167	螺栓	BOLT	1
15	08321-0105A	锁紧垫圈	Lock Washer	1
16	38410-93J22	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
17	38415-93J20	动力升降倾斜装置继电器支架	PTT Relay Holder	1
18	33930-96L00	发动机控制单元	UNIT,ENGINE CON	1
19	33925-98J00	电控单元缓冲垫	ECU Cushion	1
20	38890-98J12	换挡执行器总成	Shift Actuator Assembly	1
21	38892-98J01	换挡执行器缓冲器	Shift Actuator Damper	1
22	38895-98J00	换挡执行器支架	Shift Actuator Bracket	1
23	01550-0616C	螺栓	BOLT	2
24	01550-0630C	螺栓	BOLT	3
25	38860-76F01	继电器	Relay	2
26	38915-90J00	继电器固定座	Relay Holder	2

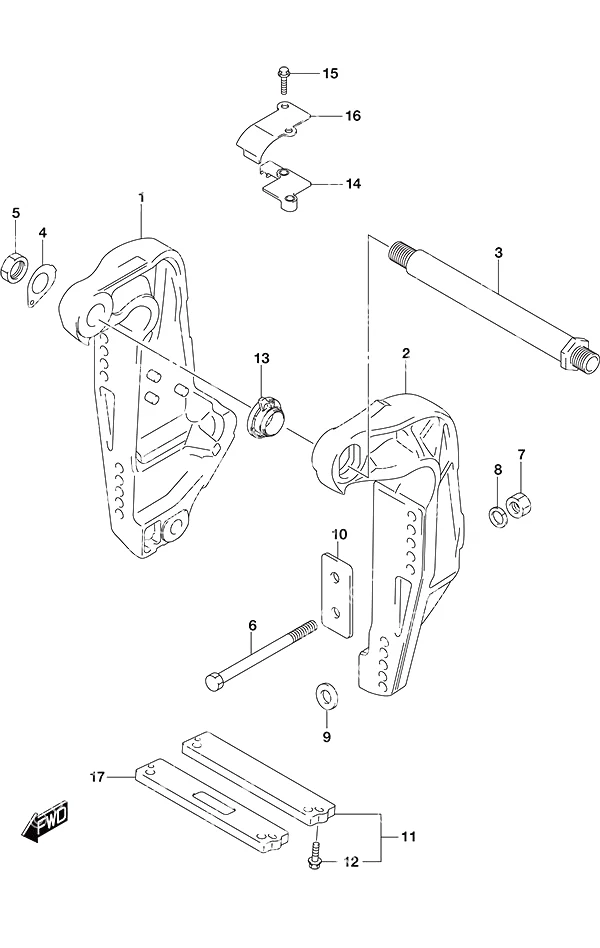

图 335夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
3	41130-92J03	夹具支架轴	Clamp Bracket Shaft	1
4	41135-92J00	夹具支架轴垫圈	Clamp Bracket Shaft Washer	1
5	09159-22006	螺母	Nut	1
7	09159-12062	艉板螺母	Transom Nut	6
8	09160-13021	垫片	Washer	6
9	09160-13022	垫片	Washer	4
10	41155-93J02	艉板	Transom Plate	2
11	55320-94910	阳极组件	ANODE SET	1
12	09116-06121	螺栓(6x25)	Bolt (6x25)	2
13	48140-93J01	倾斜限位开关凸轮	Tilt Limit Switch Cam	1
14	48144-93J00	倾斜限位开关支架	Tilt Limit Switch Holder	1
15	09103-06278	螺栓(6x25)	Bolt (6x25)	2
16	48145-93J00	倾斜限位开关盖	Tilt Limit Switch Cover	1
17	55321-94910	镁阳极	Magnesium Anode	1

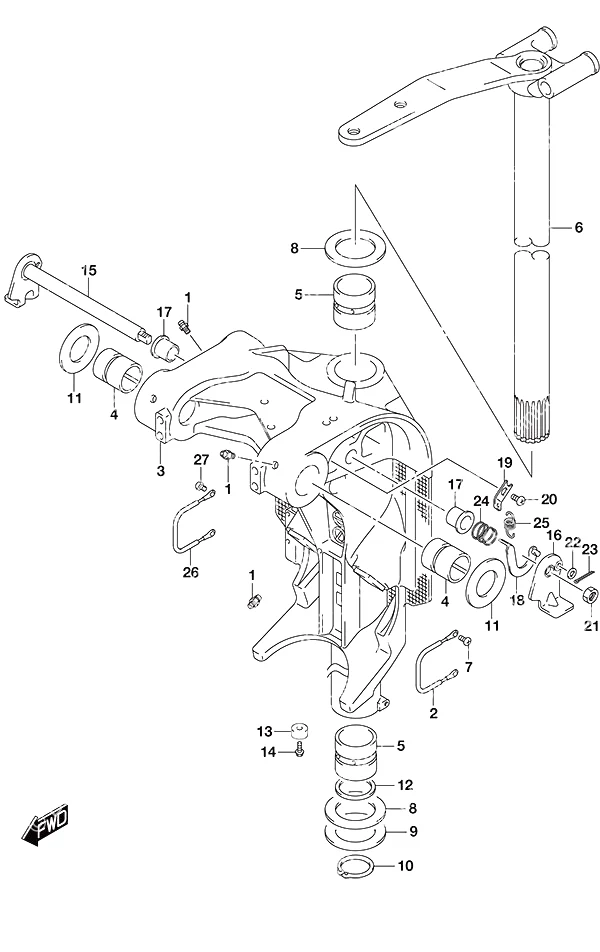

图 336旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	4
2	36894-87D00	导线(长195)	Wire Lead (L:195)	1
4	43211-93J11	夹轴旋转衬套	Clamp Shaft Swivel Bushing	2
5	43711-97E11	转向衬套	Steering Bushing	2
7	09125-06063	螺钉(6x10)	Screw (6x10)	1
8	09160-39001	垫圈 (39.5x64x1.0)	Washer (39.5x64x1.0)	2
9	09181-39001	垫片 (39.5x64x0.3)	Shim (39.5x64x0.3)	4
10	09380-38003	卡簧	Circlip	1
11	09169-28003	垫圈 (26.2x52x1)	Washer (26.2x52x1)	2
12	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
14	09128-06094	防护阳极螺栓	Protection Anode Bolt	1
15	41220-96J11	倾斜锁定杆	LEVER,TILT LOCK	1
16	41234-96J11	倾斜锁定杆	LEVER,TILT LOCK	1
17	41224-95E01	倾斜止动杆衬套	Tilt Stopper Rod Bushing	2
18	41230-96J00	倾斜锁杆连杆	Tilt Lock Lever Link	1
19	41233-95E10	倾斜锁定弹簧支架	Tilt Lock Spring Bracket	1
20	09125-06063	螺钉(6x10)	Screw (6x10)	1
21	09140-10032	螺母	Nut	1
22	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
23	09204-01006	开口销	Cotter Pin	1
24	09440-19028	弹簧	Spring	1
25	09443-10043	倾斜锁定弹簧	Tilt Lock Spring	1
26	36894-87D00	导线(长195)	Wire Lead (L:195)	1
27	09125-06063	螺钉(6x10)	Screw (6x10)	2

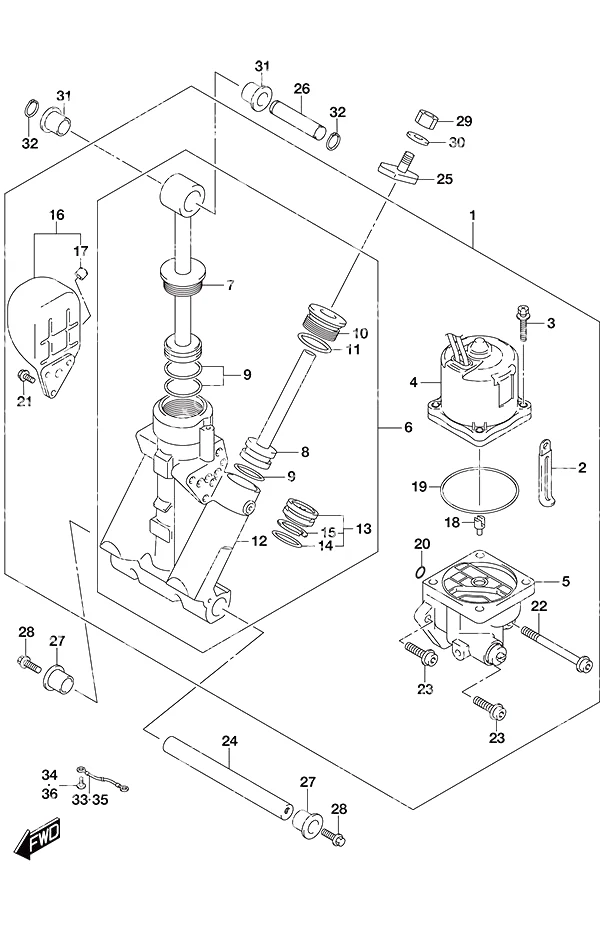

图 337升降油缸 Trim Cylinder

REF	零件编号	中文名称	英文名称	数量
1	48000-96J16	动力配平装置总成	TRIM ASSY,POWER	1
2	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
3	31281-92J10	贯穿螺栓	Through Bolt	4
4	38100-96J13	动力升降倾斜装置马达总成	PTT Motor Assembly	1
5	48502-96J05	动力升降倾斜装置泵总成	PTT Pump Assembly	1
6	48503-96J05	歧管分总成	MANIFOLD SUB AS	1
7	48401-96J02	活塞总成	Piston Assembly	1
8	48601-94900	活塞与柱塞总成	Piston & Ram Assembly	2
9	48627-95E00	O型圈套件	O-Ring Set	3
10	48630-96J04	替代件48630-96JV0	Replaced by 48630-96JV0	2
11	48633-94900	O型圈套件(2件装)	O-Ring Set (Pack of 2)	2
12	48641-96J04	动力升降倾斜装置歧管	MANIFOLD,PTT	1
13	48650-94900	自由活塞	Free Piston	1
14	48405-93J00	倾斜装置O型圈套装	Tilt O-Ring Set	1
15	48615-97E00	活塞环组	Piston Ring Set	1
16	48570-95E01	储液罐总成	Reservoir Assembly	1
17	48572-95E00	盖帽	Cap	1
18	48583-95E00	驱动联轴节	Drive Joint	1
19	48585-95E00	O型圈	O-Ring	1
20	48588-94900	O型圈(6件装)	O-Ring (Pack of 6)	1
21	48861-92J01	储液罐螺栓	Reservoir Bolt	3
22	48862-92J20	水泵螺栓1号	Pump Bolt No. 1	1
23	48862-92J30	水泵螺栓2号	Pump Bolt No. 2	2
24	48121-92J00	倾斜油缸下轴	Tilt Cylinder Lower Shaft	1
25	48311-96J20	升降油缸柱塞垫	Trim Cylinder Ram Pad	2
26	48321-87D03	倾斜缸上轴	Tilt Cylinder Upper Shaft	1
27	48326-95E00	倾斜油缸下衬套	Tilt Cylinder Lower Bushing	2
28	09116-10183	螺栓 (10x35)	Bolt (10x35)	2
29	09140-10031	螺母(10mm)	Nut (10mm)	2
30	09162-10005	锁紧垫圈	Lock Washer	2
31	09306-17001	衬套	Bushing	2
32	09380-17009	卡簧	Circlip	2
33	36894-87D00	导线(长195)	Wire Lead (L:195)	1
34	09125-06063	螺钉(6x10)	Screw (6x10)	1
35	36895-87D10	导线(长310)	Wire Lead (L:310)	1
36	09125-05050	螺钉(5x8)	Screw (5x8)	1

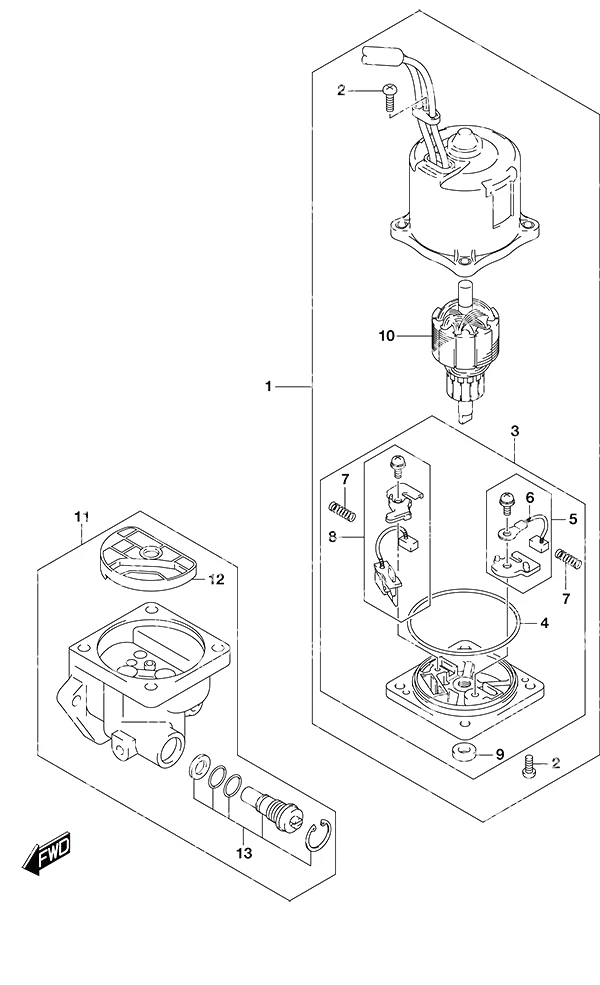

图 340动力升降倾斜装置马达 PTT Motor

REF	零件编号	中文名称	英文名称	数量
1	38100-96J13	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31111-94900	拨叉螺钉	Yoke Screw	3
3	31173-94920	电刷架总成	Brush Holder Assembly	1
4	31123-94910	O型圈	O-Ring	1
5	16485-98L00	油道备用环	Back Up Oil Gallery Ring	1
6	31133-94910	电刷	Brush	1
7	31135-94900	弹簧	Spring	2
8	31136-90J30	断路器总成	Breaker Assembly	1
9	33799-97E00	油封	Oil Seal	1
10	31311-94900	电枢(停产)	Armature (NLA)	1
11	48502-96J05	动力升降倾斜装置泵总成	PTT Pump Assembly	1
12	48582-95E01	滤清器	Filter	1
13	48864-96J10	手动阀组	Manual Valve Set	1

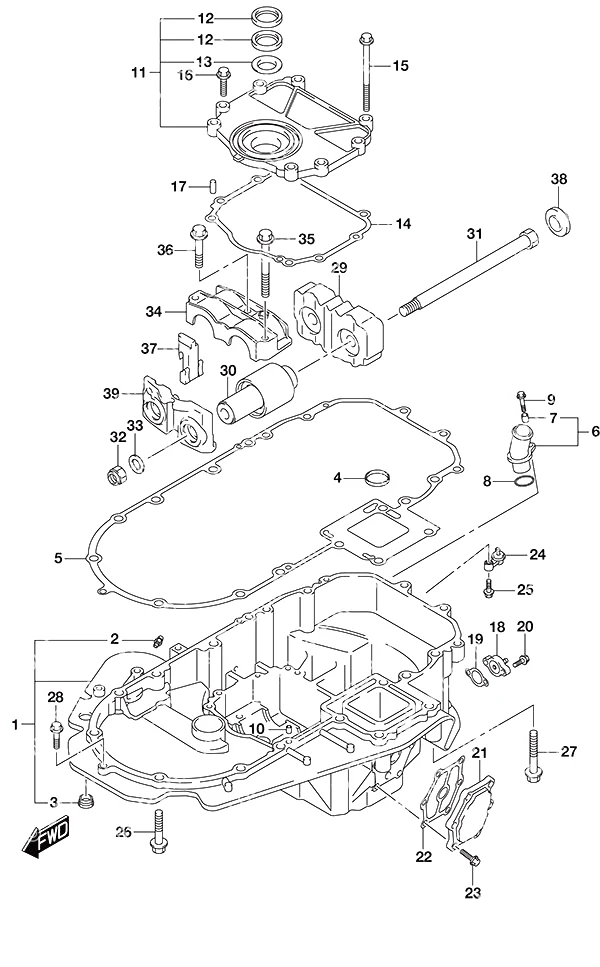

图 401发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
2	22511-99011	黄油嘴	Grease Nipple	1
3	16519-93J00	发动机支架密封件	Engine Holder Seal	1
4	51211-96J00	发动机支架衬垫	Engine Holder Gasket	1
5	51115-90J10	回水联管节	Water Return Union	1
6	09180-06289	垫片	Spacer	1
7	09280-26006	O型圈	O-Ring	1
8	01550-06257	螺栓	BOLT	1
9	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
10	51120-96J20	安装油封盖总成	Mount Oil Seal Cover Assembly	1
11	51124-93J01	油封（驱动轴）	Oil Seal (Drive Shaft)	2
12	51125-93J00	刮刀	Scrapper	1
13	51123-96J10	机油座衬垫	GASKET,MOUNT OI	1
14	09103-08109	螺栓(8x120)	Bolt (8x120)	1
15	01550-0830A	螺栓	BOLT	7
16	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
17	51140-96J00	发动机支架盖	Engine Holder Cover	1
18	51142-96J00	发动机支架盖衬垫	Engine Holder Cover Gasket	1
19	01550-06207	螺栓	BOLT	2
20	51161-96J02	发动机罩盖	COVER,ENGINE HO	1
21	51162-96J00	发动机支架水套盖衬垫	Engine Holder Water Jacket Cover Gasket	1
22	01550-06207	螺栓	BOLT	6
23	51170-96J01	水位指示器支架	Water Indicator Bracket	1
24	09116-06121	螺栓(6x25)	Bolt (6x25)	1
25	09116-10180	螺栓(10x50)	Bolt (10x50)	6
26	09116-10137	螺栓(10x70)	Bolt (10x70)	2
27	01550-08307	螺栓	BOLT	1
28	54121-96J01	上推力座	Upper Thrust Mount	1
29	54130-96J02	上部支架	MOUNT,UPR	2
30	54112-96J02	上支架螺栓(14x227)	Upper Mount Bolt (14x227)	2
31	29159-93J00	上部安装螺栓螺母	Upper Mount Bolt Nut	2
32	09160-15051	上部安装螺栓垫圈	Upper Mount Bolt Washer	2
33	54137-93J02	上部安装盖	Upper Mount Cover	1
34	09116-10135	螺栓(10x95)	Bolt (10x95)	1
35	09116-10175	螺栓(10x50)	Bolt (10x50)	2
36	54127-96J01	上侧支架	Upper Side Mount	2
37	54122-96J01	上部安装垫圈	SPACER,UPPER MO	2
38	54144-96J02	上部安装密封件	Upper Mount Seal	1
39	09250-18006	发动机固定盖	CAP,ENGINE HOLD	1

图 405驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
3	09108-10150	双头螺栓(停产)	Stud Bolt (NLA)	2
4	09140-10031	螺母(10mm)	Nut (10mm)	2
5	09160-10141	垫片(10.5x19x2)	Washer (10.5x19x2)	2
6	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
7	57130-87D10	驱动轴衬套	Drive Shaft Bushing	1
8	09387-39002	驱动轴环	RING,DRIVE SHAF	1
9	36895-87D10	导线(长310)	Wire Lead (L:310)	1
10	09125-06063	螺钉(6x10)	Screw (6x10)	2
11	54151-96J01	下推力支架	Lower Thrust Mount	1
12	54160-96J02	下支架	MOUNT,LWR	2
14	54221-96J00	下支架盖	Lower Mount Cover	2
15	54112-93J00	上支架螺栓	Upper Mount Bolt	2
16	09116-10182	螺栓 (10x35)	Bolt (10x35)	2
17	09116-10180	螺栓(10x50)	Bolt (10x50)	4
18	09160-16050	下支架垫圈	Lower Mount Washer	2
19	09160-16050	下支架垫圈	Lower Mount Washer	2
20	54167-96J00	下侧支架	Lower Side Mount	2

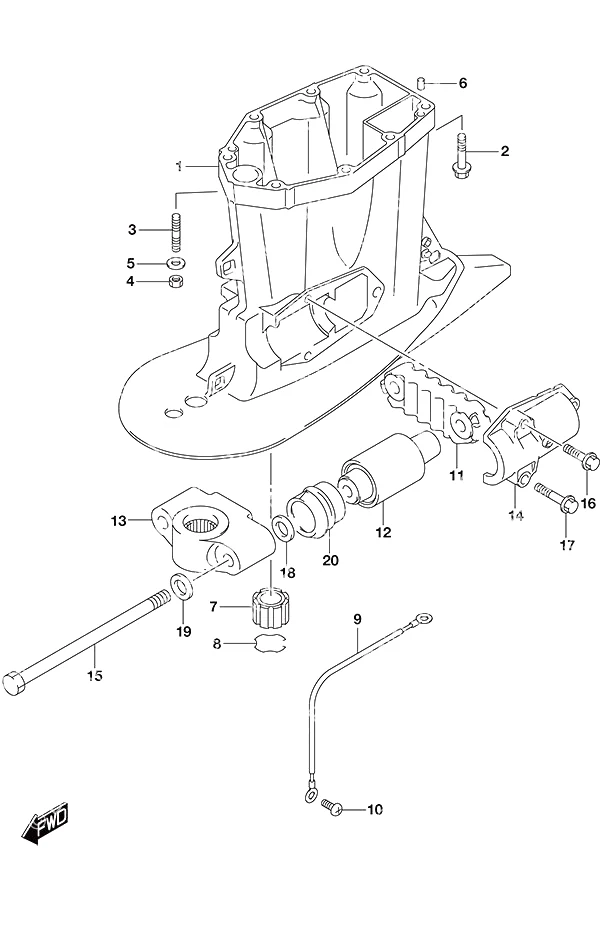

图 405A驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
3	09108-10150	双头螺栓(停产)	Stud Bolt (NLA)	2
4	09140-10031	螺母(10mm)	Nut (10mm)	2
5	09160-10141	垫片(10.5x19x2)	Washer (10.5x19x2)	2
6	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
7	57130-87D10	驱动轴衬套	Drive Shaft Bushing	1
8	09387-39002	驱动轴环	RING,DRIVE SHAF	1
9	36895-87D10	导线(长310)	Wire Lead (L:310)	1
10	09125-06063	螺钉(6x10)	Screw (6x10)	2
11	54151-96J01	下推力支架	Lower Thrust Mount	1
12	54160-96J02	下支架	MOUNT,LWR	2
14	54221-96J00	下支架盖	Lower Mount Cover	2
15	54112-93J00	上支架螺栓	Upper Mount Bolt	2
16	09116-10182	螺栓 (10x35)	Bolt (10x35)	2
17	09116-10180	螺栓(10x50)	Bolt (10x50)	4
18	09160-16050	下支架垫圈	Lower Mount Washer	2
19	09160-16050	下支架垫圈	Lower Mount Washer	2
20	54167-96J00	下侧支架	Lower Side Mount	2

图 407齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
2	09263-32017	小齿轮轴承	Pinion Bearing	1
3	56145-93J00	换挡凸轮壳	Shift Cam Housing	1
4	04221-08129	销 8×12	PIN 8X12	1
5	09265-65001	轴承	Bearing	1
6	56146-96L00	换档凸轮壳隔套	Shift Cam Housing Spacer	1
7	09100-12052	螺栓(12x70)	Bolt (12x70)	1
8	09116-10150	螺栓(10x55)	Bolt (10x55)	6
9	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
10	17566-87D12	索环/护孔圈	GROMMET	1
11	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
13	09116-08137	螺栓(8x22)	Bolt (8x22)	1
14	55128-93J10	放油塞	Drain Plug	2
15	09168-10038	放油塞衬垫	GASKET,DRAIN PL	3
17	09116-06236	螺栓(6x16)	Bolt (6x16)	2
18	55332-87D12	排气密封橡胶	Exhaust Seal Rubber	1
19	55333-87D10	排气密封板	Exhaust Seal Plate	1
21	58120-93L00	Watergrip螺旋桨衬套套装	Watergrip Propeller Bushing Set	1
22	57632-93L11	水握螺旋桨衬套止动器	Watergrip Propeller Bushing Stopper	1
23	57633-93L00	水握螺旋桨螺母垫片	Watergrip Propeller Nut Spacer	1
24	09141-18005	螺母(18mm)	Nut (18mm)	1
25	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
26	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
27	55128-93L00	带磁铁放油塞	Drain Plug w/Magnet	1
28	57630-93L00	水握螺旋桨五金件套件	Watergrip Propeller Hardware Kit	1
29	25700-93J00	齿轮箱密封套件DF150/DF175/DF200/DF225/DF250	Gear Case Seal Kit DF150 / DF175 / DF200 / DF225 / DF250	1

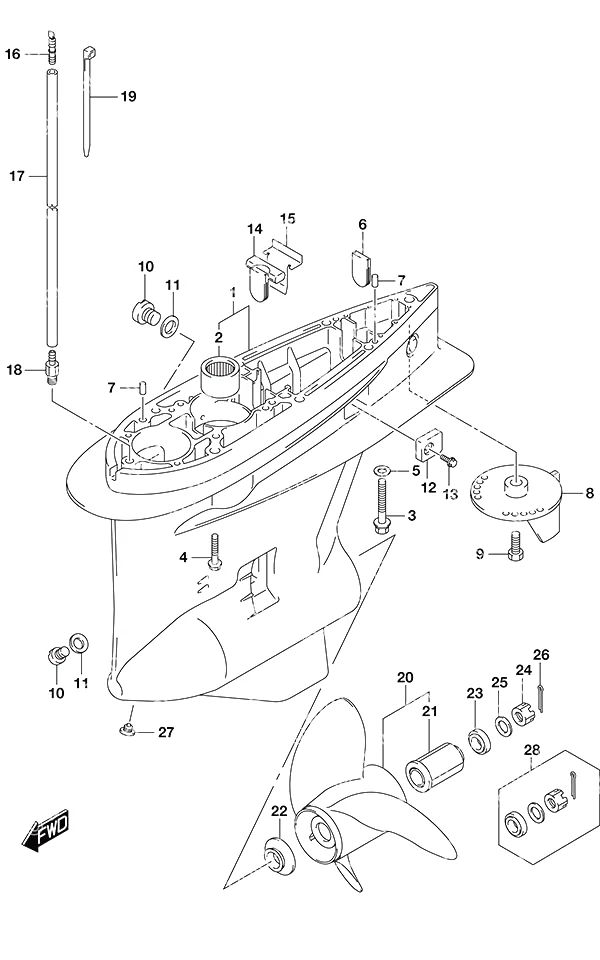

图 407A齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
2	09263-32017	小齿轮轴承	Pinion Bearing	1
3	09100-12052	螺栓(12x70)	Bolt (12x70)	1
4	09116-10150	螺栓(10x55)	Bolt (10x55)	6
5	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
6	17566-87D12	索环/护孔圈	GROMMET	1
7	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
9	09116-08137	螺栓(8x22)	Bolt (8x22)	1
10	55128-93J10	放油塞	Drain Plug	2
11	09168-10038	放油塞衬垫	GASKET,DRAIN PL	3
13	09116-06236	螺栓(6x16)	Bolt (6x16)	2
14	55332-87D12	排气密封橡胶	Exhaust Seal Rubber	2
15	55333-87D10	排气密封板	Exhaust Seal Plate	1
16	55127-87D00	软管接头	Hose Union	1
17	09355-40805-600	软管(4×8×600)	Hose (4x8x600)	1
18	09362-09008	管接头	Nipple	1
19	09407-10404	卡箍(长:100)	Clamp (L:100)	2
21	58120-93L00	Watergrip螺旋桨衬套套装	Watergrip Propeller Bushing Set	1
22	57632-93L11	水握螺旋桨衬套止动器	Watergrip Propeller Bushing Stopper	1
23	57633-93L00	水握螺旋桨螺母垫片	Watergrip Propeller Nut Spacer	1
24	09141-18005	螺母(18mm)	Nut (18mm)	1
25	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
26	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
27	55128-93L00	带磁铁放油塞	Drain Plug w/Magnet	1
28	57630-93L00	水握螺旋桨五金件套件	Watergrip Propeller Hardware Kit	1
29	25700-93J00	齿轮箱密封套件DF150/DF175/DF200/DF225/DF250	Gear Case Seal Kit DF150 / DF175 / DF200 / DF225 / DF250	1

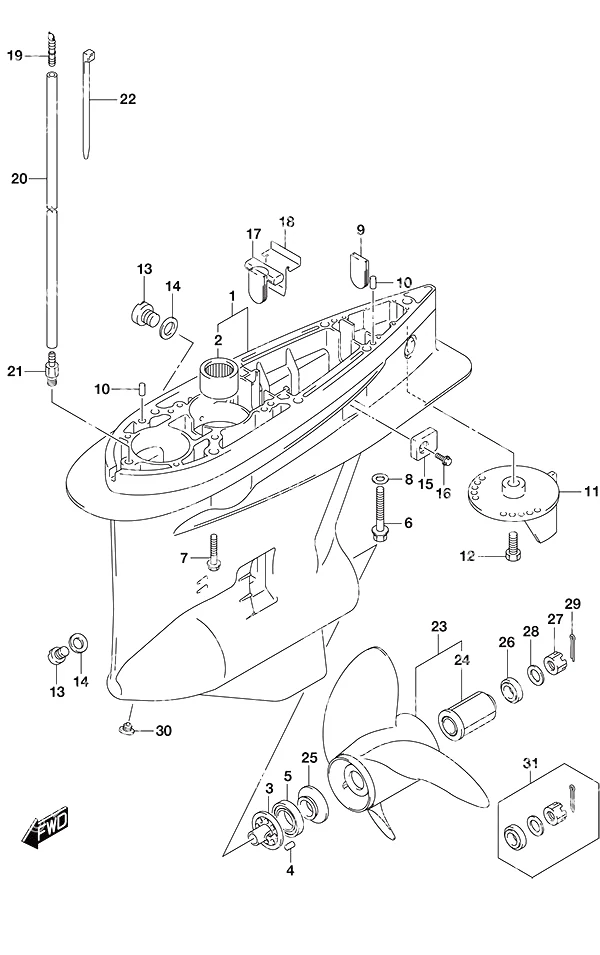

图 407B齿轮箱(倒档) Gear Case (C/R)

REF	零件编号	中文名称	英文名称	数量
2	09263-32017	小齿轮轴承	Pinion Bearing	1
3	56145-93J00	换挡凸轮壳	Shift Cam Housing	1
4	04221-08129	销 8×12	PIN 8X12	1
5	09265-50002	轴承(50x90x21.75)	Bearing (50x90x21.75)	1
6	09100-12052	螺栓(12x70)	Bolt (12x70)	1
7	09116-10150	螺栓(10x55)	Bolt (10x55)	6
8	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
9	17566-87D12	索环/护孔圈	GROMMET	1
10	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
12	09116-08137	螺栓(8x22)	Bolt (8x22)	1
13	55128-93J10	放油塞	Drain Plug	2
14	09168-10038	放油塞衬垫	GASKET,DRAIN PL	3
16	09116-06236	螺栓(6x16)	Bolt (6x16)	2
17	55332-87D12	排气密封橡胶	Exhaust Seal Rubber	1
18	55333-87D10	排气密封板	Exhaust Seal Plate	1
19	55127-87D00	软管接头	Hose Union	1
20	09355-40805-600	软管(4×8×600)	Hose (4x8x600)	1
21	09362-09008	管接头	Nipple	1
22	09407-10404	卡箍(长:100)	Clamp (L:100)	2
24	58120-93L00	Watergrip螺旋桨衬套套装	Watergrip Propeller Bushing Set	1
25	57632-93L11	水握螺旋桨衬套止动器	Watergrip Propeller Bushing Stopper	1
26	57633-93L00	水握螺旋桨螺母垫片	Watergrip Propeller Nut Spacer	1
27	09141-18005	螺母(18mm)	Nut (18mm)	1
28	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
29	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
30	55128-93L00	带磁铁放油塞	Drain Plug w/Magnet	1
31	57630-93L00	水握螺旋桨五金件套件	Watergrip Propeller Hardware Kit	1
32	25700-93J00	齿轮箱密封套件DF150/DF175/DF200/DF225/DF250	Gear Case Seal Kit DF150 / DF175 / DF200 / DF225 / DF250	1

图 410侧盖 Side Cover

REF	零件编号	中文名称	英文名称	数量
4	09139-06147	油底壳盖螺钉(6x114)	Oil Pan Cover Screw (6x114)	1
7	61134-96J02	侧盖密封件	Side Cover Seal	1
8	09409-05302-5PK	销	Pin	2
9	09139-06249	螺钉	SCREW	8
10	17913-93J00	冲水塞	Water Flush Plug	1
11	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
13	09116-08174	螺栓(8x38)	Bolt (8x38)	2
14	09169-08050	前面板垫圈	Front Panel Washer	2
15	09320-11023	前部缓冲垫	CUSHION,FRONT P	2
16	61632-93J00	发动机盖挂钩轴	Engine Cover Hook Shaft	3
17	61633-96J02	右舷后挂钩杆	Starboard Rear Hook Lever	1
18	61634-96J02	左舷后挂钩杆	Port Rear Hook Lever	1
19	61641-93J10	发动机盖挂钩	Engine Cover Hook	3
20	61645-96J02	前挂钩操纵杆	Front Hook Lever	1
21	61673-96J03	挂钩杆锁扣	Hook Lever Latch	3
22	09116-06127	螺栓(6x12)	Bolt (6x12)	3
23	09160-13014	垫圈 (13.2x25x1.0)	Washer (13.2x25x1.0)	3
24	09164-14008	波形垫圈	Wave Washer	3
25	09202-04022	挂钩杆销	Hook Lever Pin	3
26	09306-13007	衬套	Bushing	3
27	01550-05107	螺栓	BOLT	6
29	09407-25402	卡箍(长:248)	Clamp (L:248)	1
30	17917-87L00	冲水接头	Water Flush Connector	1
31	09250-18006	发动机固定盖	CAP,ENGINE HOLD	1
32	61136-96L00	油底壳盖缓冲垫	Oil Pan Cover Cushion	1
33	61458-90J01	发动机盖标签	Engine Cover Label	1
34	67361-90J10	操纵软管转接头	Rigging Hose Adapter	1
35	09208-06011	软管适配销	PIN,HOSE ADAPTE	2

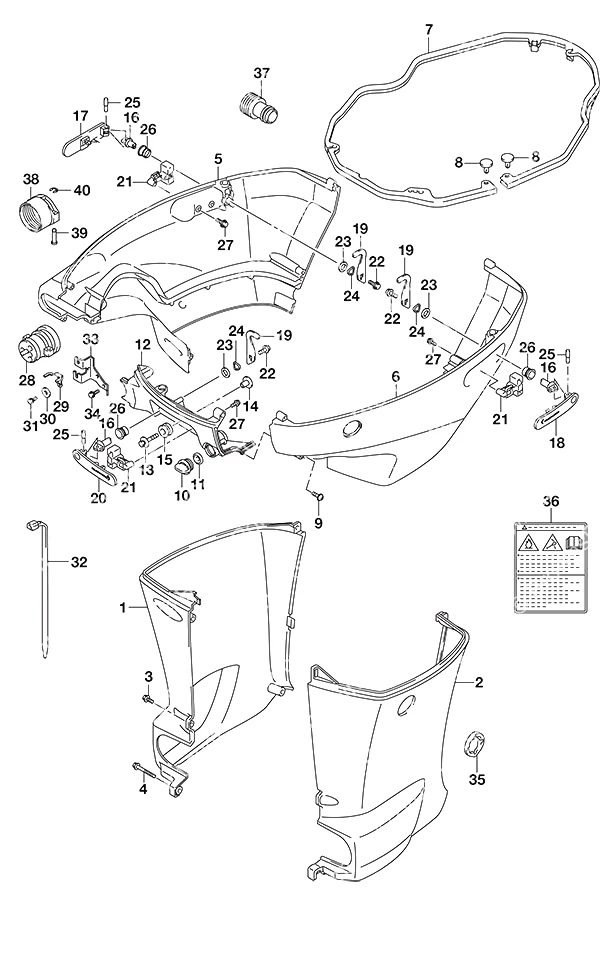

图 410A侧盖 Side Cover

REF	零件编号	中文名称	英文名称	数量
4	09139-06147	油底壳盖螺钉(6x114)	Oil Pan Cover Screw (6x114)	1
7	61134-96J02	侧盖密封件	Side Cover Seal	1
8	09409-05302-5PK	销	Pin	2
9	09139-06249	螺钉	SCREW	8
10	17913-93J00	冲水塞	Water Flush Plug	1
11	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
13	09116-08174	螺栓(8x38)	Bolt (8x38)	2
14	09169-08050	前面板垫圈	Front Panel Washer	2
15	09320-11023	前部缓冲垫	CUSHION,FRONT P	2
16	61632-93J00	发动机盖挂钩轴	Engine Cover Hook Shaft	3
17	61633-96J02	右舷后挂钩杆	Starboard Rear Hook Lever	1
18	61634-96J02	左舷后挂钩杆	Port Rear Hook Lever	1
19	61641-93J10	发动机盖挂钩	Engine Cover Hook	3
20	61645-96J02	前挂钩操纵杆	Front Hook Lever	1
21	61673-96J03	挂钩杆锁扣	Hook Lever Latch	3
22	09116-06127	螺栓(6x12)	Bolt (6x12)	3
23	09160-13014	垫圈 (13.2x25x1.0)	Washer (13.2x25x1.0)	3
24	09164-14008	波形垫圈	Wave Washer	3
25	09202-04022	挂钩杆销	Hook Lever Pin	3
26	09306-13007	衬套	Bushing	3
27	09103-05026	螺栓(5x10)	Bolt (5x10)	6
28	61124-96J52	遥控连接衬套C型	GROMMET,R/CON C	1
29	67343-96J00	遥控线缆止动器	Remocon Cable Stopper	1
30	09160-06047	垫圈 (6.2x20x2)	Washer (6.2x20x2)	1
31	01570-06127	螺栓	BOLT	1
32	09407-25402	卡箍(长:248)	Clamp (L:248)	1
33	67341-96J00	遥控线缆固定座	Remocon Cable Holder	1
34	01550-06167	螺栓	BOLT	2
35	61136-96L00	油底壳盖缓冲垫	Oil Pan Cover Cushion	1
36	61458-90J01	发动机盖标签	Engine Cover Label	1
37	17917-87L00	冲水接头	Water Flush Connector	1
38	67361-90J10	操纵软管转接头	Rigging Hose Adapter	1
39	09208-06011	软管适配销	PIN,HOSE ADAPTE	2

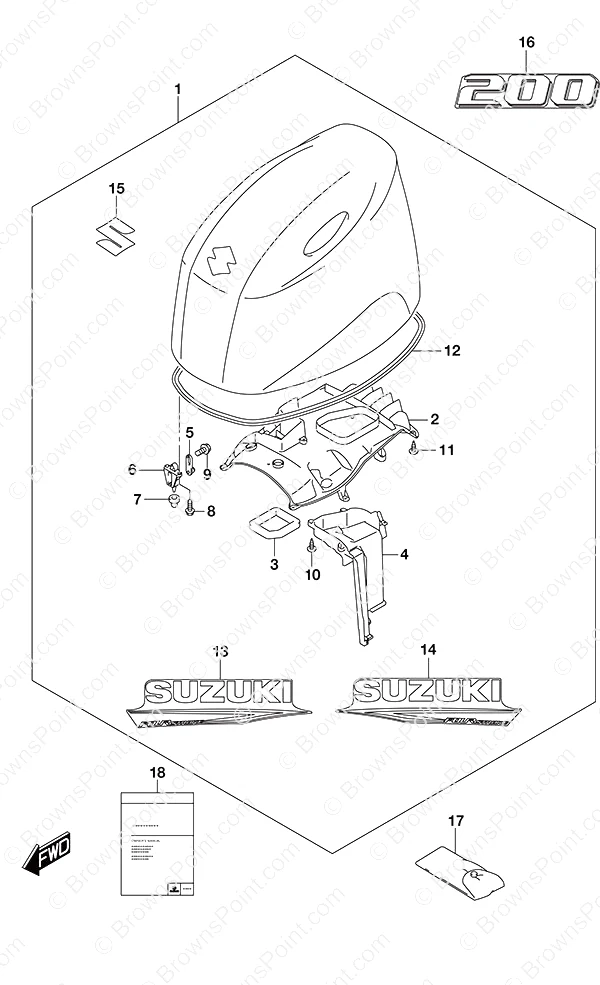

图 420发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
2	61433-96L00	进气内盖	Air Intake Inner Cover	1
3	61476-96J10	通风密封件	Air Vent Seal	1
4	61565-96L00	进气管道	Air Intake Duct	1
5	61610-90J23	紧固件总成	FASTENER COMP	3
6	61621-93J01	紧固件支架	Fastener Bracket	3
8	01547-0616C	线束固定螺栓	BOLT,HARNESS B	6
7	09329-10024	缓冲垫	Cushion	3
9	01550-0612C	螺栓	BOLT	3
10	03542-05169	螺钉	SCREW	5
11	03542-05169	螺钉	SCREW	11
12	61112-96L00	发动机盖密封条	Engine Cover Seal	1
15	77811-54GC0-0PG	镀铬S徽标	Chrome S Emblem	1
16	61441-98L00	铃木标志	Suzuki Mark	2
18	09800-81850	工具套装	Tool Set	1
19	99011-96LQ0-03B	用户手册	MANUAL,OWNER'S	1

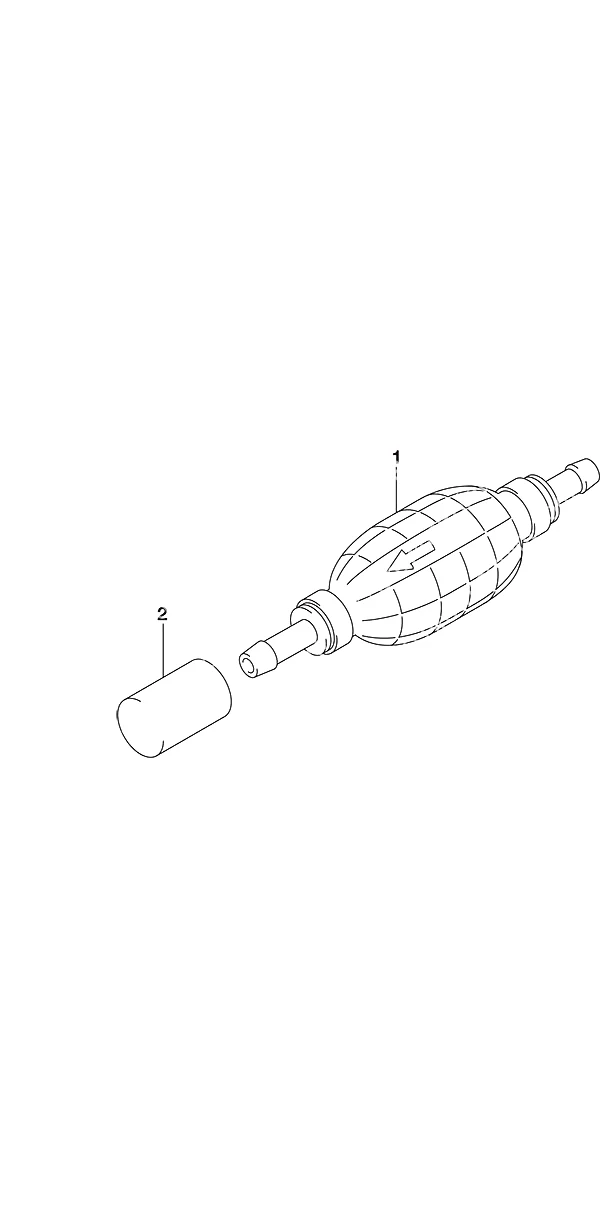

图 475挤压泵 Squeeze Pump

REF	零件编号	中文名称	英文名称	数量
1	65770-93J04	挤压泵	Squeeze Pump	1

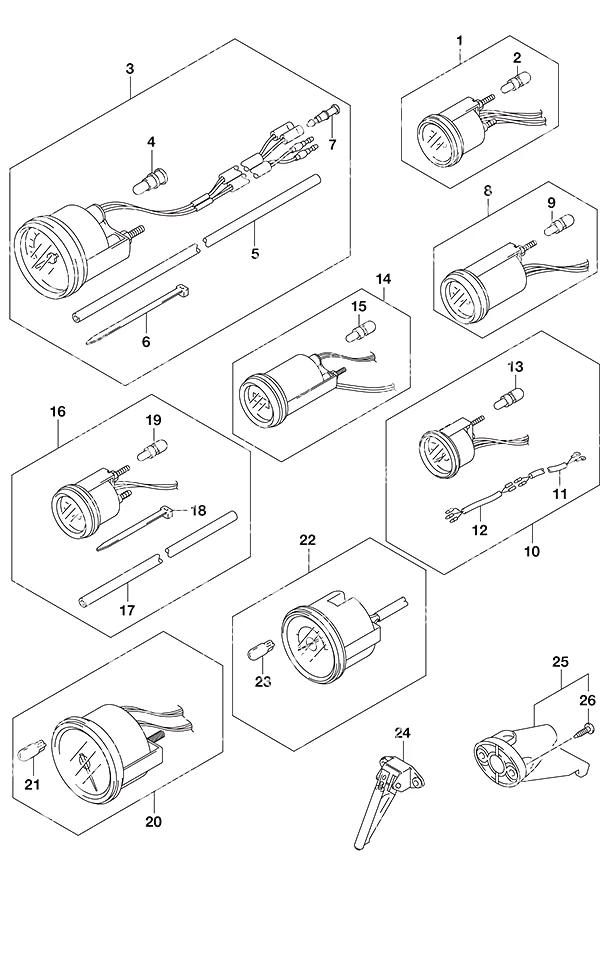

图 501选配: 仪表 Opt: Meter

REF	零件编号	中文名称	英文名称	数量
2	09471-12108	灯泡(12V 1.7W)	Bulb (12v 1.7w)	1
4	09471-12028	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
5	34191-92E00	水压管	Water Pressure Tubing	1
6	09407-14407	卡箍(长:140)	Clamp (L:140)	2
7	36615-96300	树脂端子	Resin Terminal	2
9	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
11	34310-92E00	燃油表导线(停产)	Fuel Gauge Lead (NLA)	1
12	34360-92E00	适配线束(停产)	Adapter Harness (NLA)	1
13	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
15	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
17	34191-92E00	水压管	Water Pressure Tubing	1
18	09407-14407	卡箍(长:140)	Clamp (L:140)	2
19	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
21	09471-12077	灯泡(12V 1.7W)	Bulb (12v, 1.7w)	1
23	09471-12077	灯泡(12V 1.7W)	Bulb (12v, 1.7w)	1
24	34190-87D00	速度表传感器	Speedometer Sensor	1
25	34190-95500	速度表传感器(停产)	Speedometer Sensor (NLA)	1
26	03112-0630B	螺钉	Screw	2

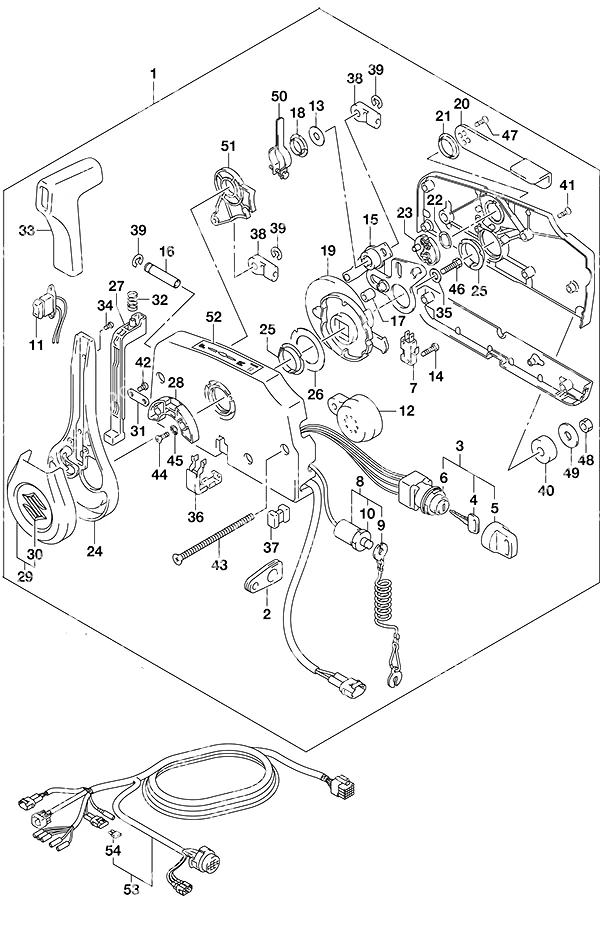

图 508选配: 遥控装置 Opt: Remote Control

REF	零件编号	中文名称	英文名称	数量
2	36628-92E01	线束护孔环	Wire Harness Grommet	1
3	37110-93J12	点火开关总成	Ignition Switch Assembly	1
5	37143-99E01	钥匙帽	Key Cap	1
6	37149-93J00	气缸体盖	Cylinder Body Cap	1
7	37721-93J91	空挡开关总成	Neutral Switch Assembly	1
8	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
9	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
10	37826-92J10	螺母	Nut	1
11	37850-96L00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
12	38500-93J90	警报蜂鸣器	Warning Buzzer	1
13	67212-95600	垫圈 (停产)	Washer (NLA)	1
14	67296-92E11	螺钉(3x15)	Screw (3x15)	2
15	67220-95630	挡板总成	Plate Assembly	1
16	67223-99E10	制动调节旋钮	Brake Adjustment Knob	1
17	67229-95600	滚轮(停产)	Roller (NLA)	1
18	67232-95600	衬套	Bushing	1
19	67238-87D00	驱动齿轮	Drive Gear	1
20	67241-99E11	自由节流杆	Free Throttle Lever	1
21	67243-95600	衬套(停产)	Bushing (NLA)	1
22	67244-95600	波形垫圈(停产)	Wave Washer (NLA)	1
23	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67251-96L00	手柄操纵杆	Handle Lever	1
25	67252-95600	衬套	Bushing	2
26	67253-95600	垫圈 (停产)	Washer (NLA)	1
27	67255-96L00	空挡锁臂	Neutral Lock Arm	1
28	67256-95600	空挡锁支架	Neutral Lock Holder	1
29	67257-96L00	操纵杆帽	Lever Cap	1
30	77811-54GB0-0PG	镀铬S徽标	Chrome S Emblem	1
31	67258-99E00	空挡臂支架	Neutral Arm Bracket	1
32	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
33	67261-96L00	手柄	Grip	1
34	67296-96L10	螺钉	Screw	1
35	67264-95600	垫圈 (停产)	Washer (NLA)	1
36	67267-96L00	电线护套	Wire Cover	1
37	67273-95600	垫片	Spacer	1
38	67275-95600	电缆端头	Cable End	2
39	67292-94300	E型卡环	E Ring	3
40	67294-95600	垫片	Spacer	3
41	67296-90J20	螺钉	Screw	5
42	67296-96L00	螺钉	Screw	2
43	67296-95630	螺钉	Screw	3
44	67296-95610	螺钉	Screw	2
45	67297-95600	垫片	Washer	2
46	09100-08232	螺栓(8x30)	Bolt (8x30)	1
47	67269-96L10	螺钉(5x12)	Screw (5x12)	2
48	09140-06020	螺母(6mm)	Nut (6mm)	3
49	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
50	67224-96L00	制动臂	Brake Arm	1
51	67238-96L00	换挡齿轮	Shift Gear	1
52	67284-94L10	手柄杆标记	Handle Lever Mark	1
54	09481-10501	10安培保险丝	10 Amp Fuse	1

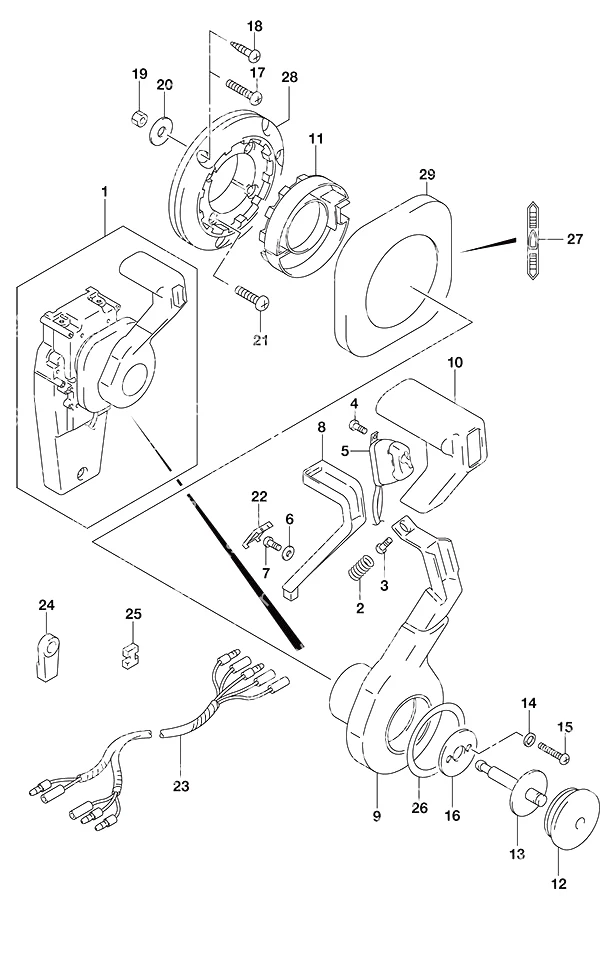

图 517选配:隐藏式遥控器(1型) Opt: Concealed Remocon (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-93J34	嵌入式控制箱	Flush Mount Control Box	1
2	67298-92E50	弹簧	Spring	1
3	67296-94310	螺钉	Screw	1
4	67295-92E10	螺钉(3x12)	Screw (3x12)	2
5	37850-92E27	动力升降倾斜装置开关总成	PTT Switch Assembly	1
6	67288-92E60	垫片	Washer	1
7	67296-92E52	螺钉	Screw	1
8	67255-92E50	空挡锁臂	Neutral Lock Arm	1
9	67251-92E50	手柄操纵杆	Handle Lever	1
10	67261-92E50	手柄	Grip	1
11	67256-92E50	空挡锁支架	Neutral Lock Holder	1
12	67257-92E00	操纵杆帽	Lever Cap	1
13	67242-92E50	自由加速轴	Free Accel Shaft	1
14	67288-92E20	垫片	Washer	6
15	67296-88D10	螺钉(5x16)	Screw (5x16)	4
16	67288-92E70	垫圈 (停产)	Washer (NLA)	1
17	67296-88D20	螺钉(6x35)(停产)	Screw (6x35) (NLA)	3
18	67295-92E50	螺钉(6x30)(停产)	Screw (6x30) (NLA)	3
19	67287-92E50	螺母(停产)	Nut (NLA)	3
20	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
21	67296-88D30	螺钉(5x30)(停产)	Screw (5x30) (NLA)	4
22	67254-92E50	锁臂盖	Lock Arm Cover	1
23	36890-93J00	线束	Wire Harness	1
24	67275-95600	电缆端头	Cable End	2
25	67273-95600	垫片	Spacer	1
26	67283-92E50	操纵杆标识(停产)	Lever Decal (NLA)	1
27	67284-92E50	离合器标识(停产)	Clutch Decal (NLA)	1
28	67274-92E50	底座	Base	1
29	67211-92E50	嵌入式盖板	Flush Mount Cover	1

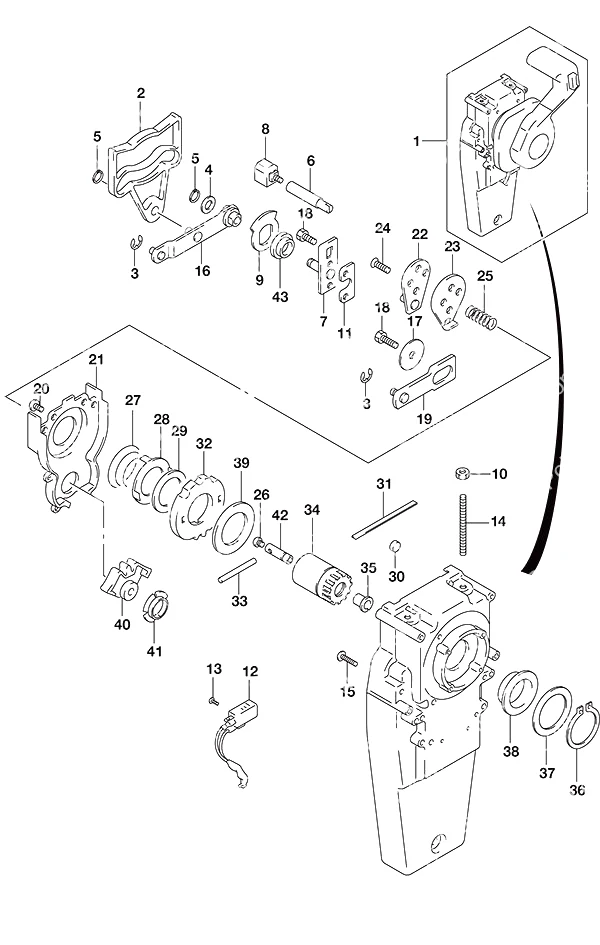

图 518选配:隐藏式遥控器(2型) Opt: Concealed Remocon (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-93J34	嵌入式控制箱	Flush Mount Control Box	1
2	67222-92E50	双联板	Dual Plate	1
3	67292-94300	E型卡环	E Ring	3
4	67288-92E10	垫圈 (停产)	Washer (NLA)	1
5	67291-92E00	卡环(停产)	Snap Ring (NLA)	2
6	67223-92E50	制动调节器(停产)	Brake Adjust (NLA)	1
7	67221-92E50	支架总成(停产)	Holder Assembly (NLA)	1
8	67224-92E50	制动蹄总成(停产)	Brake Shoe Assembly (NLA)	1
9	67225-92E50	制动盘(停产)	Brake Disk (NLA)	1
10	09140-06020	螺母(6mm)	Nut (6mm)	2
11	67294-92E00	隔套(停产)	Spacer (NLA)	1
12	37721-95500	空挡开关总成	Neutral Switch Assembly	1
13	67296-92E11	螺钉(3x15)	Screw (3x15)	2
14	67226-92E10	螺栓(停产)	Bolt (NLA)	2
15	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	2
16	67240-92E50	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
17	67228-92E00	垫圈 (停产)	Washer (NLA)	1
18	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	3
19	67230-92E00	换挡臂总成（停产）	Shift Arm Assembly (NLA)	1
20	09125-05042	螺钉(5x10)	Screw (5x10)	11
21	67234-92E00	齿轮箱(停产)	Gear Case (NLA)	1
22	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
23	67227-92E00	止动器(停产)	Stopper (NLA)	1
24	67296-88D10	螺钉(5x16)	Screw (5x16)	2
25	67225-92E00	弹簧(停产)	Spring (NLA)	1
26	09125-04004	螺钉(4x6)	Screw (4x6)	1
27	67233-92E00	弹簧(停产)	Spring (NLA)	1
28	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	1
29	67239-92E10	换挡销板	Shift Pin Plate	1
30	67236-92E00	滚轮(停产)	Roller (NLA)	1
31	67237-92E01	弹簧(停产)	Spring (NLA)	5
32	67238-92E50	驱动齿轮(停产)	Drive Gear (NLA)	1
33	67239-92E00	销	Pin	1
34	67246-92E50	驱动轴(停产)	Drive Shaft (NLA)	1
35	67252-92E00	衬套(停产)	Bushing (NLA)	1
36	67291-92E10	卡环(停产)	Snap Ring (NLA)	1
37	67253-92E10	垫片	Washer	1
38	67252-92E10	衬套(停产)	Bushing (NLA)	1
39	67253-95600	垫圈 (停产)	Washer (NLA)	1
40	67231-92E00	换挡齿轮	Shift Gear	1
41	67232-95600	衬套	Bushing	1
42	67241-92E50	自由加速杆(停产)	Free Accel Rod (NLA)	1
43	67232-92E50	衬套(停产)	Bushing (NLA)	1

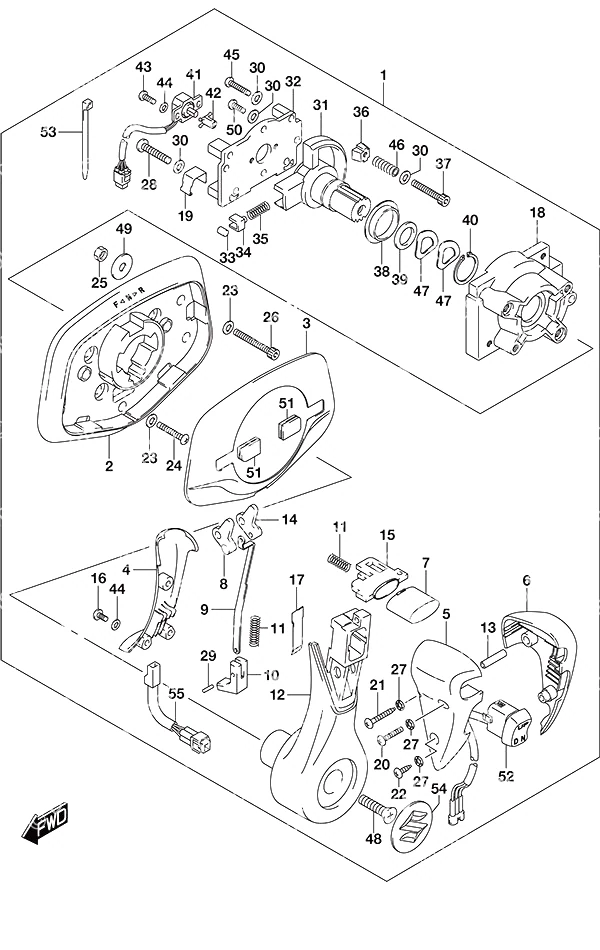

图 520选配:嵌入式遥控器 Opt: Flush Mount Remocon

REF	零件编号	中文名称	英文名称	数量
1	67200-98J24	嵌入式精密控制器	Flush Mount Precision Control	1
2	67271-98J20	底部基座盖(停产)	Bottom Base Cover (NLA)	1
3	67264-98J00	顶部基座盖(停产)	Top Base Cover (NLA)	1
4	67263-98J20	操纵杆罩(停产)	Lever Cover (NLA)	1
5	67261-98J20	手柄 A (停产)	Grip A (NLA)	1
6	67261-98J30	握把B(停产)	Grip B (NLA)	1
7	67265-98J00	空挡锁按钮（停产）	Neutral Lock Button (NLA)	1
8	67255-98J00	空挡锁连杆1号（停产）	Neutral Lock Link No 1 (NLA)	1
9	67258-98J00	连接板(停产)	Joint Plate (NLA)	1
10	67256-98J00	空挡锁块（停产）	Neutral Lock Block (NLA)	1
11	67259-98J00	弹簧(停产)	Spring (NLA)	3
12	67251-98J20	手柄操纵杆(停产)	Handle Lever (NLA)	1
13	67294-98J00	隔套(停产)	Spacer (NLA)	1
14	67254-98J00	空挡锁连杆2号（停产）	Neutral Lock Link No 2 (NLA)	1
15	67233-98J00	空挡按钮滑块（停产）	Neutral Button Slider (NLA)	1
16	67296-98JA0	螺钉(4x10)(停产)	Screw (4x10) (NLA)	3
17	67234-98J00	操纵杆板(停产)	Lever Plate (NLA)	1
18	67211-98J20	壳体(左)(停产)	Housing (L) (NLA)	1
19	67269-98J20	导线夹(停产)	Lead Clamp (NLA)	1
20	67296-98JB0	螺钉(4x30)(停产)	Screw (4x30) (NLA)	1
21	67227-98J20	螺钉(4x35)(停产)	Screw (4x35) (NLA)	2
22	67227-98J30	螺钉(4x20)(停产)	Screw (4x20) (NLA)	1
23	67288-98J50	垫片	Washer	8
24	67296-98JC0	螺钉(6x40)(停产)	Screw (6x40) (NLA)	4
25	67287-98J00	螺母(停产)	Nut (NLA)	4
26	67226-98J10	螺栓(6x50)(停产)	Bolt (6x50) (NLA)	4
27	67288-98J60	垫圈 (停产)	Washer (NLA)	3
28	67296-98JD0	螺钉(5x40)(停产)	Screw (5x40) (NLA)	1
29	67238-98J00	销 (停产)	Pin (NLA)	2
30	67288-98J70	垫圈 (停产)	Washer (NLA)	5
31	67246-98J00	驱动轴(停产)	Drive Shaft (NLA)	1
32	67222-98J00	后盖板总成(停产)	Back Panel Assembly (NLA)	1
33	67236-98J00	定位滚轮(停产)	Detent Roller (NLA)	1
34	67235-98J00	定位滚轮导槽(停产)	Detent Roller Guide (NLA)	1
35	67237-98J00	定位弹簧(停产)	Detent Spring (NLA)	1
36	67223-98J00	制动片(停产)	Brake Pad (NLA)	1
37	67296-98JE0	螺钉(5x35)(停产)	Screw (5x35) (NLA)	1
38	67252-98J00	驱动轴衬套(停产)	Drive Shaft Bushing (NLA)	1
39	67288-98J20	垫圈 (停产)	Washer (NLA)	1
40	67292-98J00	C形环(停产)	C-Ring (NLA)	1
41	15980-98J00	电位器	Potentiometer	1
42	67227-98J10	2号电位器杆	Potentiometer No. 2 Lever	1
43	67296-94300	螺钉(4x10)	Screw (4x10)	2
44	67288-98J00	电位器垫圈(停产)	Potentiometer Washer (NLA)	5
45	67296-98J10	螺钉(5x35)(停产)	Screw (5x35) (NLA)	1
46	67288-98J10	弹簧垫圈 (停产)	Spring Washer (NLA)	8
47	67228-98J50	波形垫圈(停产)	Wave Washer (NLA)	2
48	67296-98J60	螺钉(8x30)	Screw (8x30)	1
49	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	4
50	67296-98J50	螺钉(5x18)(停产)	Screw (5x18) (NLA)	2
51	67272-98J00	盖板护孔环	Cover Grommet	2
52	37850-98J03	动力升降倾斜装置开关总成	PTT Switch Assembly	1
53	67269-98J10	带(停产)	Band (NLA)	1
54	68165-98J00	操纵杆标记(铃木)	Lever Mark (Suzuki)	1
55	36890-98J00	冷凝器适配线束	Condenser Adapter Harness	1

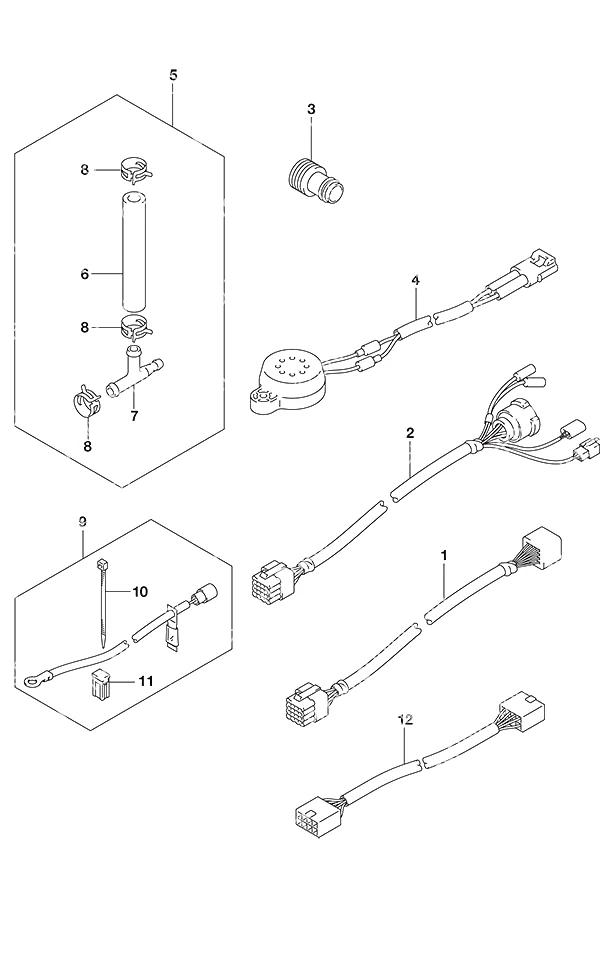

图 521选配: 线束 Opt: Harness

REF	零件编号	中文名称	英文名称	数量
2	36620-93J31	替代件36620-93J32	Replaced by 36620-93J32	1
3	17917-87L00	冲水接头	Water Flush Connector	1
4	38500-93J00	警报蜂鸣器*	Warning Buzzer*	1
5	34660-96J01	水压表安装套件	Water Pressure Gauge Install Kit	1
6	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
7	09367-06006	三通	3 Way	1
8	09401-08413	卡扣	Clip	3
9	33830-98J11	蓄电池隔离导线组	Battery Isolator Lead Set	1
10	09407-10404	卡箍(长:100)	Clamp (L:100)	2
11	09481-40401	40安培保险丝	40 Amp Fuse	1
12	36667-96L20	仪表延长线	Gauge Extension Wire	1

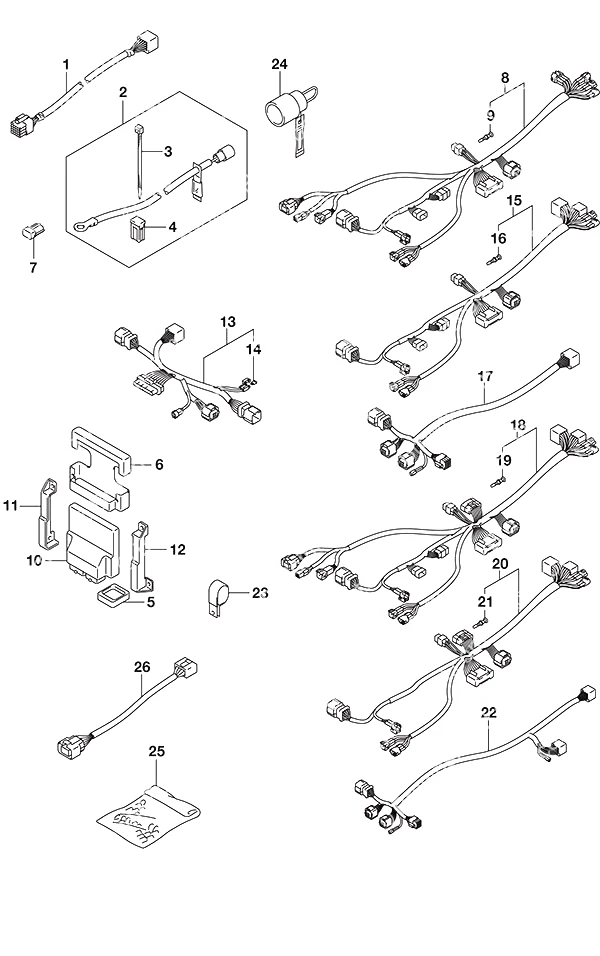

图 522选配: 线束(1) Opt: Harness (1)

REF	零件编号	中文名称	英文名称	数量
1	36620-98J51	6.5英尺延长线束	6.5 ft Wiring Extension Harness	1
2	33830-98J11	蓄电池隔离导线组	Battery Isolator Lead Set	1
3	09407-10404	卡箍(长:100)	Clamp (L:100)	2
4	09481-40401	40安培保险丝	40 Amp Fuse	1
5	33911-88BL0	BCM连接器盖	BCM Connector Cap	1
6	33925-93J00	ECU/BCM缓冲垫	ECU/BCM Cushion	1
7	33926-98J00	终端电阻	Terminal Resistor	2
8	36623-98J21	BCM线束1号	BCM Harness No 1	1
9	36615-96300	树脂端子	Resin Terminal	4
11	36775-98J00	BCM支架(左)	BCM Holder (L)	0
12	36776-98J00	BCM支架(右)	BCM Holder (R)	0
13	36622-98J00	双站主线束	Dual Station Main Harness	0
14	09481-10501	10安培保险丝	10 Amp Fuse	1
15	36624-98J02	BCM线束2号	BCM Harness No 2	1
16	36615-96300	树脂端子	Resin Terminal	2
17	36621-98J00	双发动机/单站线束	Dual Engine/Single Station Harness	1
18	36623-98J30	BCM线束1号	BCM Harness No 1	1
19	36615-96300	树脂端子	Resin Terminal	5
20	36624-98J11	BCM线束2号	BCM Harness No 2	1
21	36615-96300	树脂端子	Resin Terminal	2
22	36621-98J10	三机单站线束	Triple Engine/Single Station Harness	1
23	09403-13402	线束夹(停产)	Harness Clamp (NLA)	0
24	36612-98J20	反向旋转选择器-白色	Counter Rotation Selector - White	1
25	36990-87D00	端子套管套装	Terminal & Sleeve Set	1
26	36682-92E00	线束	Wire Harness	1

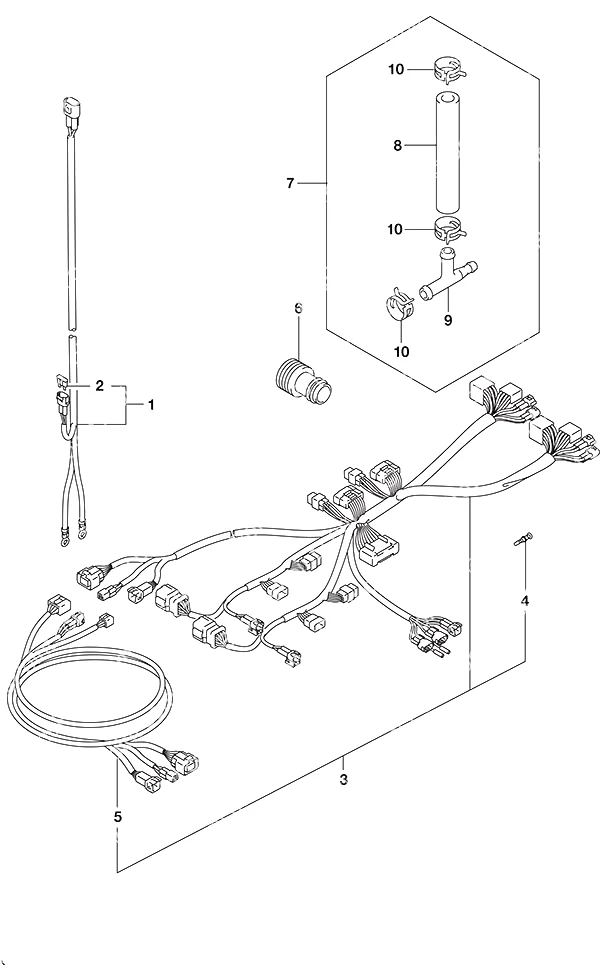

图 523选配: 线束(2) Opt: Harness (2)

REF	零件编号	中文名称	英文名称	数量
1	36625-98J10	蓄电池线束总成	Battery Wire Assembly	1
2	09481-30501	30安培保险丝	30 Amp Fuse	1
3	36623-98J40	BCM线束1号	BCM Harness No 1	1
4	36615-96300	树脂端子	Resin Terminal	8
5	36627-98J00	线束延长线	Harness Extension	1
6	17917-87L00	冲水接头	Water Flush Connector	1
7	34660-96J01	水压表安装套件	Water Pressure Gauge Install Kit	1
8	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
9	09367-06006	三通	3 Way	1
10	09401-08413	卡扣	Clip	3

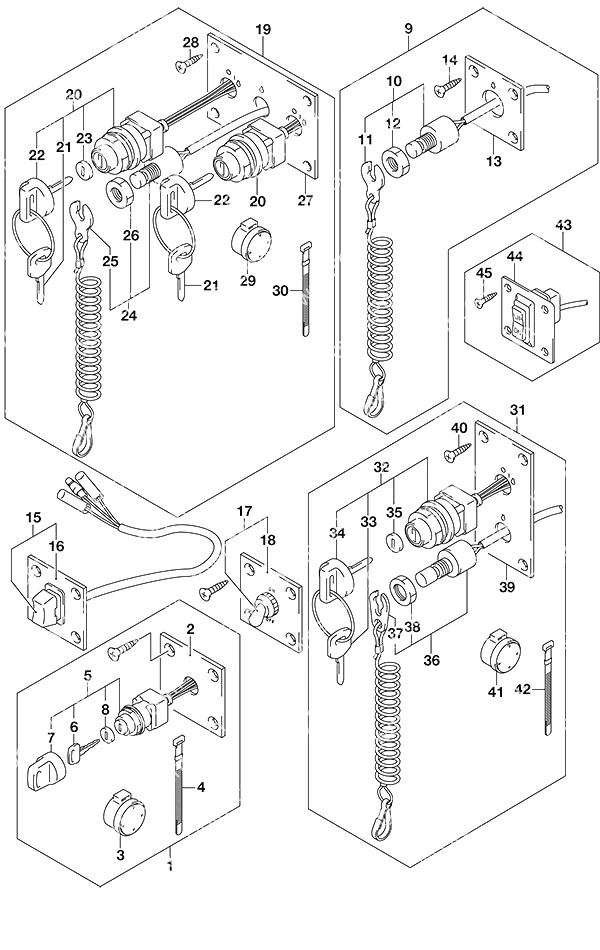

图 530选配: 开关 Opt: Switch

REF	零件编号	中文名称	英文名称	数量
1	37100-98J07	主开关面板总成	Main Switch Panel Assemby	1
2	37110-98J02	主开关总成	Main Switch Assembly	1
4	37143-99E01	钥匙帽	Key Cap	1
5	37139-98J10	主开关面板	Main Switch Panel	1
6	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
7	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
8	37826-92J10	螺母	Nut	1
9	03122-05165	螺钉	SCREW	4
10	37114-98J00	主开关面板片(停产)	Main Swtich Panel Sheet (NLA)	1
11	37100-98J11	单发动机控制面板	Single Engine Control Panel	1
12	37112-98J00	螺母(停产)	Nut (NLA)	1
13	09407-14403	卡箍(长:125)	Clamp (L:125)	0
14	37803-93J06	紧急停机开关面板总成	Emergency Stop Switch Panel Assembly	1
15	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
16	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
17	37826-92J10	螺母	Nut	1
18	37825-99E10	紧急开关面板	Emergency Switch Panel	1
19	03122-05165	螺钉	SCREW	4
20	37100-98J21	双发动机控制面板	Dual Engine Control Panel	1
21	37112-98J10	螺母(停产)	Nut (NLA)	1
22	37100-98J31	三机控制面板	Triple Engine Control Panel	1
23	37112-98J10	螺母(停产)	Nut (NLA)	1
24	37860-87L00	缓速模式控制开关总成	Trolling Mode Control Switch Assembly	1
25	37862-87L00	缓速开关面板	Trolling Switch Panel	1
26	09131-05004	螺钉(5x16)	Screw (5x16)	4
27	38500-93J90	警报蜂鸣器	Warning Buzzer	0

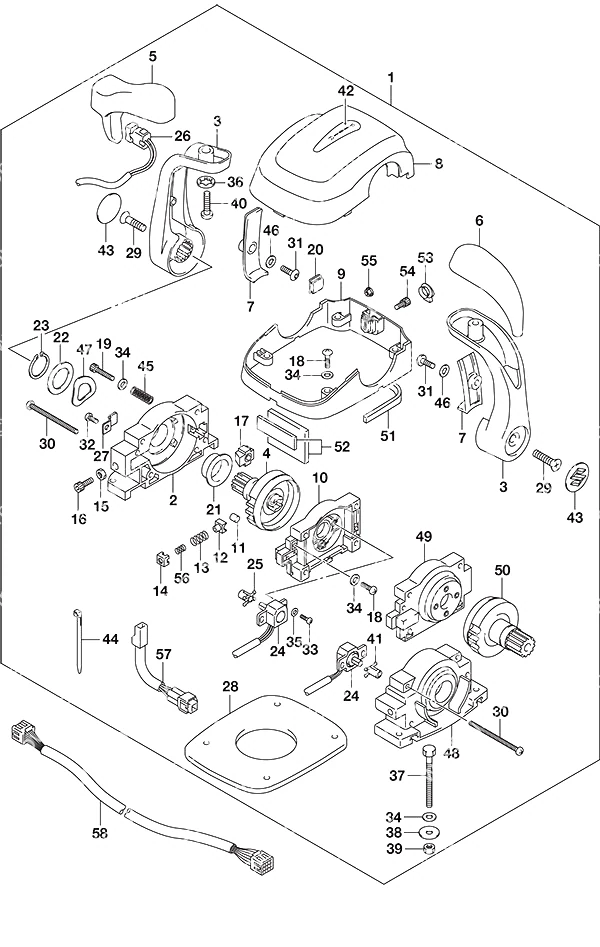

图 540选配: 顶置双联支架 Opt: Top Mount Dual

REF	零件编号	中文名称	英文名称	数量
1	67200-98J15	多机SPC 1.0控制器	Multi Engine SPC 1.0 Control	1
2	67211-98J20	壳体(左)(停产)	Housing (L) (NLA)	1
3	67251-98J00	手柄操纵杆	Handle Lever	2
4	67246-98J10	驱动轴(停产)	Drive Shaft (NLA)	1
5	67261-98J00	1号握把	Grip No. 1	1
6	67261-98J10	2号握把(停产)	Grip No. 2 (NLA)	1
7	67263-98J00	操纵杆罩(停产)	Lever Cover (NLA)	2
8	67212-98J30	上盖	Upper Cover	1
9	67271-98J40	底盖	Bottom Cover	1
10	67222-98J10	后盖板总成(停产)	Back Panel Assembly (NLA)	1
11	67236-98J10	定位滚轮(停产)	Detent Roller (NLA)	2
12	67235-98J10	定位滚轮导槽(停产)	Detent Roller Guide (NLA)	2
13	67237-98J40	定位弹簧(停产)	Detent Spring (NLA)	2
14	67233-98J10	定位弹簧座(停产)	Detent Spring Holder (NLA)	2
15	67287-92E00	螺母	Nut	2
16	67239-98J00	定位调节螺丝(停产)	Detent Adjust Screw (NLA)	2
17	67223-98J00	制动片(停产)	Brake Pad (NLA)	2
18	67296-98J50	螺钉(5x18)(停产)	Screw (5x18) (NLA)	8
19	67296-98JA0	螺钉(4x10)(停产)	Screw (4x10) (NLA)	2
20	67272-98J10	盖板护孔环	Cover Grommet	2
21	67252-98J10	驱动轴衬套	Drive Shaft Bushing	2
22	67288-98J20	垫圈 (停产)	Washer (NLA)	2
23	67292-98J00	C形环(停产)	C-Ring (NLA)	2
24	15980-98J00	电位器	Potentiometer	2
25	67227-98J10	2号电位器杆	Potentiometer No. 2 Lever	1
26	37850-98J03	动力升降倾斜装置开关总成	PTT Switch Assembly	1
27	67269-98J00	导线夹(停产)	Lead Clamp (NLA)	1
28	67273-98J20	密封件(停产)	Packing (NLA)	1
29	67296-98J60	螺钉(8x30)	Screw (8x30)	2
30	67296-98J30	螺钉(5x70)(停产)	Screw (5x70) (NLA)	4
31	67296-98J80	操纵杆罩螺丝	Lever Cover Screw	2
32	67296-98J00	夹紧螺丝(停产)	Clamp Screw (NLA)	1
33	67296-94300	螺钉(4x10)	Screw (4x10)	4
34	67288-98J40	底盖垫片(停产)	Bottom Cover Washer (NLA)	14
35	67288-98J00	电位器垫圈(停产)	Potentiometer Washer (NLA)	4
36	67288-92E20	垫片	Washer	2
37	67226-98J00	螺栓(5x50)	Bolt (5x50)	4
38	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
39	67287-92E00	螺母	Nut	4
40	67296-98J90	螺钉(8x30)(停产)	Screw (8x30) (NLA)	2
41	67227-98J00	1号电位器杆	Potentiometer No. 1 Lever	1
42	67284-98J00	档位标记(F-N-R)	Mark (F-N-R)	1
43	68165-98J00	操纵杆标记(铃木)	Lever Mark (Suzuki)	2
44	67269-98J30	带(停产)	Band (NLA)	1
45	67288-98J10	弹簧垫圈 (停产)	Spring Washer (NLA)	16
46	67288-98J30	操纵杆罩垫片(停产)	Lever Cover Washer (NLA)	2
47	67228-98J50	波形垫圈(停产)	Wave Washer (NLA)	2
48	67211-98J30	壳体(右)	Housing (R)	1
49	67222-98J20	后盖板总成	Back Panel Assembly	1
50	67246-98J20	驱动轴	Drive Shaft	1
51	67273-98J10	前密封垫(停产)	Front Packing (NLA)	1
52	67273-98J30	后部密封件(停产)	Rear Packing (NLA)	1
53	67277-98J00	索环	Grommet	1
54	67296-98JF0	上盖螺栓	Upper Cover Bolt	1
55	67297-98J00	上盖螺母	Upper Cover Nut	1
56	67237-98J50	定位弹簧(停产)	Detent Spring (NLA)	2
57	36890-98J00	冷凝器适配线束	Condenser Adapter Harness	1

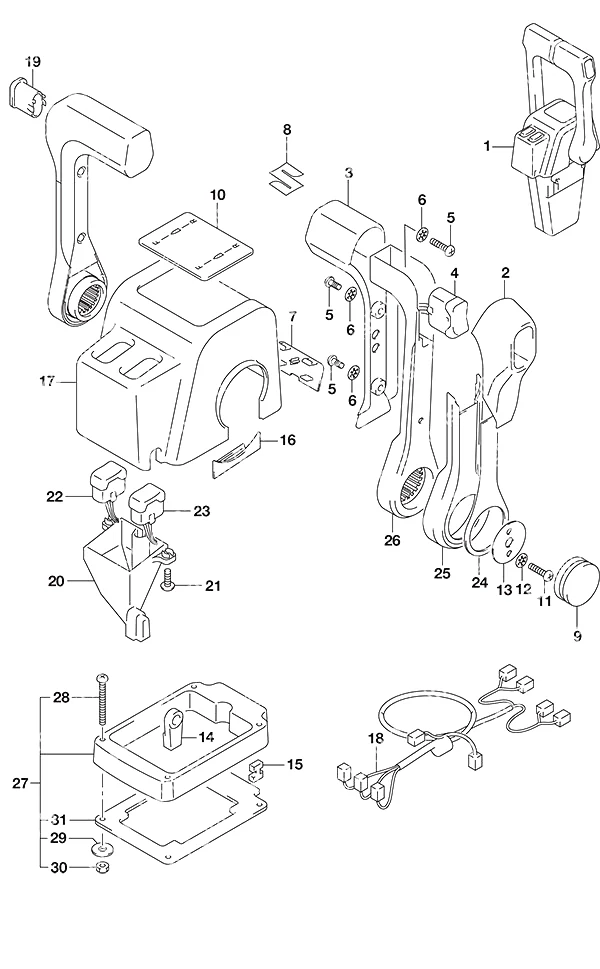

图 541选配: 顶置双联支架(1) Opt: Top Mount Dual (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L12	替代件67200-88L13	Replaced by 67200-88L13	1
2	67261-88L10	2号握把	Grip No.2	2
3	67261-88L00	1号握把	Grip No. 1	2
4	37850-88L10	动力升降倾斜装置开关总成	PTT Switch Assembly	1
5	67296-88L00	螺钉	Screw	6
6	67288-92E20	垫片	Washer	6
7	67212-88L10	盖板塞(双联)	Cover Plug (Dual)	1
8	68111-88L00	徽标(S)	Emblem Mark (S)	1
9	67257-88L00	操纵杆帽	Lever Cap	2
10	67281-88L10	贴花(双)	Decal (Dual)	1
11	67296-92E60	螺钉	Screw	4
12	67288-92E60	垫片	Washer	4
13	67253-92E00	垫片	Washer	2
14	67275-95600	电缆端头	Cable End	4
15	67273-95600	垫片	Spacer	2
16	67271-88L10	遥控杆下盖	Remocon Lever Lower Cover	2
17	67211-88L10	顶置仪表盘盖(双联)	Top Binnacle Cover (Dual)	1
18	36890-88L00	线束	Wire Harness	1
19	67263-88L30	开关孔防滑盖	Switch Hole Grip Cap	1
20	67217-88L00	防水导套	Water Proof Guide	1
21	67296-88L10	螺钉	Screw	2
22	37850-88L30	动力升降倾斜装置开关总成	PTT Switch Assembly	1
23	37850-88L20	动力升降倾斜装置开关总成	PTT Switch Assembly	1
24	67264-88L00	操纵杆设计盖	Lever Design Cover	2
25	67264-88L10	杆镀层盖	Lever Plating Cover	2
26	67251-88L00	手柄操纵杆	Handle Lever	2
27	67500-88L10	双舵机箱隔片	Dual Binnacle Box Spacer	1
28	09125-05135	螺钉(5x65)	Screw (5x65)	4
29	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	4
30	09140-05005	螺母	Nut	4
31	67273-88L10	双联索环	Grommet (Dual)	1

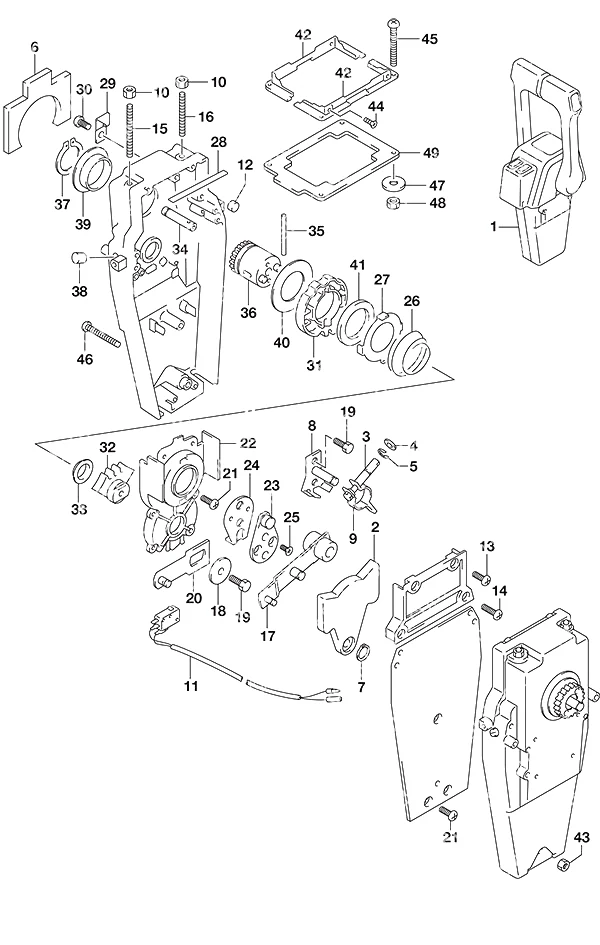

图 542选配: 顶置双联支架(2) Opt: Top Mount Dual (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L12	替代件67200-88L13	Replaced by 67200-88L13	1
2	67222-92E00	双联板	Dual Plate	2
3	67223-92E00	制动调节器(停产)	Brake Adjust (NLA)	2
4	67288-92E00	垫片	Washer	2
5	67292-94300	E型卡环	E Ring	8
6	67272-88L00	防水密封件	Waterproof Seal	2
7	67291-92E00	卡环(停产)	Snap Ring (NLA)	4
8	67221-92E00	换挡总成（停产）	Shift Assembly (NLA)	2
9	67224-92E00	制动臂总成(停产)	Brake Arm Assembly (NLA)	2
10	09140-06020	螺母(6mm)	Nut (6mm)	4
11	37721-92E11	空挡开关总成	Neutral Switch Assembly	1
12	67236-92E00	滚轮(停产)	Roller (NLA)	2
13	67296-88D10	螺钉(5x16)	Screw (5x16)	4
14	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	4
15	67226-92E00	螺栓(停产)	Bolt (NLA)	2
16	67226-92E10	螺栓(停产)	Bolt (NLA)	2
17	67240-92E00	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	2
18	67228-92E00	垫圈 (停产)	Washer (NLA)	2
19	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	6
20	67230-88L00	换挡臂总成	Shift Arm Assembly	2
21	09125-05042	螺钉(5x10)	Screw (5x10)	16
22	67234-92E00	齿轮箱(停产)	Gear Case (NLA)	2
23	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	2
24	67227-92E00	止动器(停产)	Stopper (NLA)	2
25	09126-06006	螺钉(6x20)	Screw (6x20)	4
26	67233-92E00	弹簧(停产)	Spring (NLA)	2
27	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	2
28	67237-92E01	弹簧(停产)	Spring (NLA)	10
29	67269-92E00	支架(停产)	Bracket (NLA)	1
30	67296-88D10	螺钉(5x16)	Screw (5x16)	1
31	67238-88L00	驱动齿轮	Drive Gear	2
32	67231-88L00	换挡齿轮	Shift Gear	2
33	67232-88L00	换挡齿轮衬套	Shift Gear Bushing	2
34	67241-88L00	自由加速杆	Free Accel Rod	2
35	67239-92E00	销	Pin	2
36	67246-88L00	遥控驱动轴	Remocon Drive Shaft	2
37	67291-92E10	卡环(停产)	Snap Ring (NLA)	2
38	67243-92E00	索环(停产)	Grommet (NLA)	2
39	67252-88L00	遥控驱动轴衬套	Remocon Drive Shaft Bushing	2
40	67253-88L00	垫片	Washer	2
41	67239-92E10	换挡销板	Shift Pin Plate	2
42	67274-88L10	盖板底座法兰(双联)	Cover Base Flange (Dual)	2
43	67287-92E10	螺母(停产)	Nut (NLA)	1
44	67296-95610	螺钉	Screw	4
45	67296-92E30	螺钉	Screw	4
46	67296-92E80	螺钉(停产)	Screw (NLA)	3
47	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
48	67287-92E00	螺母	Nut	4
49	67273-88L10	双联索环	Grommet (Dual)	1

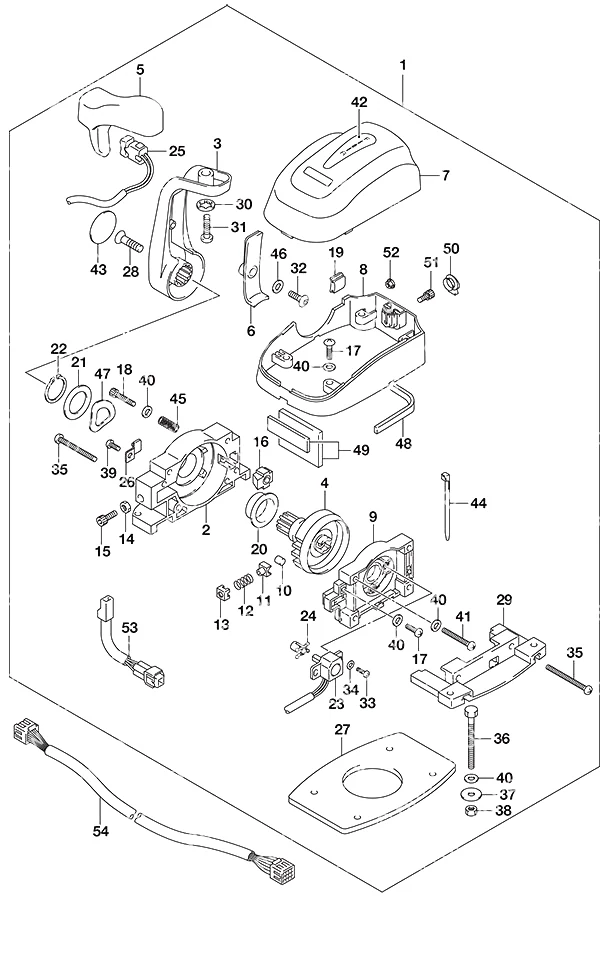

图 543选配: 顶置单联支架 Opt: Top Mount Single

REF	零件编号	中文名称	英文名称	数量
2	67211-98J20	壳体(左)(停产)	Housing (L) (NLA)	1
3	67251-98J00	手柄操纵杆	Handle Lever	1
4	67246-98J10	驱动轴(停产)	Drive Shaft (NLA)	1
5	67261-98J00	1号握把	Grip No. 1	1
6	67263-98J00	操纵杆罩(停产)	Lever Cover (NLA)	1
7	67212-98J20	上盖	Upper Cover	1
8	67271-98J30	底盖	Bottom Cover	1
9	67222-98J10	后盖板总成(停产)	Back Panel Assembly (NLA)	1
10	67236-98J00	定位滚轮(停产)	Detent Roller (NLA)	1
11	67235-98J10	定位滚轮导槽(停产)	Detent Roller Guide (NLA)	1
12	67237-98J30	定位弹簧(停产)	Detent Spring (NLA)	1
13	67233-98J10	定位弹簧座(停产)	Detent Spring Holder (NLA)	1
14	67287-92E00	螺母	Nut	1
15	67239-98J00	定位调节螺丝(停产)	Detent Adjust Screw (NLA)	1
16	67223-98J00	制动片(停产)	Brake Pad (NLA)	1
17	67296-98J50	螺钉(5x18)(停产)	Screw (5x18) (NLA)	6
18	67296-98JA0	螺钉(4x10)(停产)	Screw (4x10) (NLA)	1
19	67272-98J10	盖板护孔环	Cover Grommet	1
20	67252-98J10	驱动轴衬套	Drive Shaft Bushing	1
21	67288-98J20	垫圈 (停产)	Washer (NLA)	1
22	67292-98J00	C形环(停产)	C-Ring (NLA)	1
23	15980-98J00	电位器	Potentiometer	1
24	67227-98J10	2号电位器杆	Potentiometer No. 2 Lever	1
25	37850-98J03	动力升降倾斜装置开关总成	PTT Switch Assembly	1
26	67269-98J00	导线夹(停产)	Lead Clamp (NLA)	1
27	67273-98J00	密封件(停产)	Packing (NLA)	1
28	67296-98J60	螺钉(8x30)	Screw (8x30)	1
29	67274-98J00	底座法兰(停产)	Base Flange (NLA)	1
30	67288-92E20	垫片	Washer	1
31	67296-98J90	螺钉(8x30)(停产)	Screw (8x30) (NLA)	1
32	67296-98J80	操纵杆罩螺丝	Lever Cover Screw	1
33	67296-94300	螺钉(4x10)	Screw (4x10)	2
34	67288-98J00	电位器垫圈(停产)	Potentiometer Washer (NLA)	2
35	67296-98J20	螺钉(5x50)(停产)	Screw (5x50) (NLA)	2
36	67226-98J00	螺栓(5x50)	Bolt (5x50)	4
37	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
38	67287-92E00	螺母	Nut	4
39	67296-98J00	夹紧螺丝(停产)	Clamp Screw (NLA)	1
40	67288-98J40	底盖垫片(停产)	Bottom Cover Washer (NLA)	12
41	67296-98J10	螺钉(5x35)(停产)	Screw (5x35) (NLA)	1
42	67284-98J10	档位标记(F-N-R)	Mark (F-N-R)	1
43	68165-98J00	操纵杆标记(铃木)	Lever Mark (Suzuki)	1
44	67269-98J30	带(停产)	Band (NLA)	1
45	67288-98J10	弹簧垫圈 (停产)	Spring Washer (NLA)	8
46	67288-98J30	操纵杆罩垫片(停产)	Lever Cover Washer (NLA)	1
47	67228-98J50	波形垫圈(停产)	Wave Washer (NLA)	1
48	67273-98J10	前密封垫(停产)	Front Packing (NLA)	1
49	67273-98J30	后部密封件(停产)	Rear Packing (NLA)	1
50	67277-98J00	索环	Grommet	1
51	67296-98JF0	上盖螺栓	Upper Cover Bolt	1
52	67297-98J00	上盖螺母	Upper Cover Nut	1
53	36890-98J00	冷凝器适配线束	Condenser Adapter Harness	1

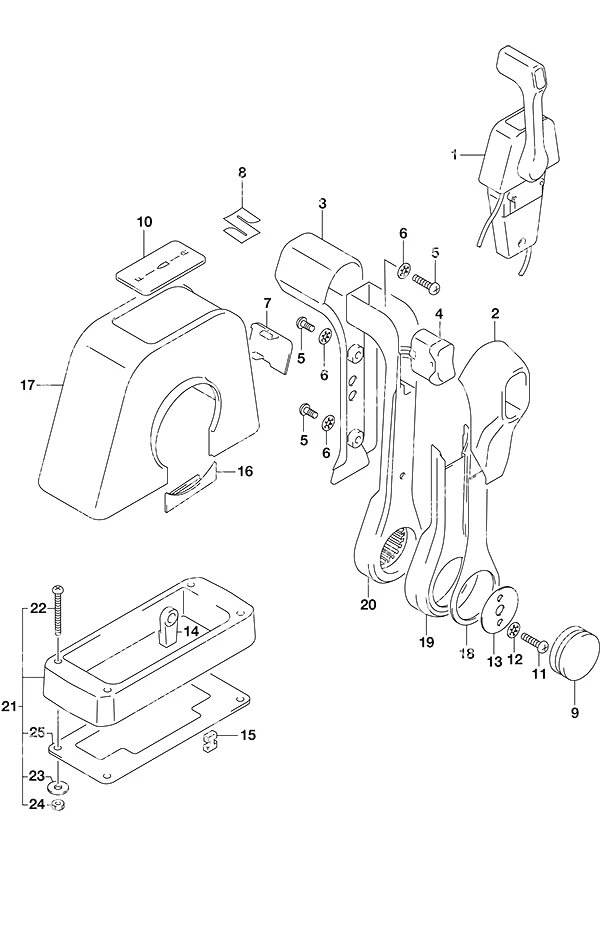

图 544选配: 顶置单联支架(1) Opt: Top Mount Single (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L02	替代件67200-88L20	Replaced by 67200-88L20	1
2	67261-88L10	2号握把	Grip No.2	1
3	67261-88L00	1号握把	Grip No. 1	1
4	37850-88L00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
5	67296-88L00	螺钉	Screw	3
6	67288-92E20	垫片	Washer	3
7	67212-88L00	盖板塞(单联)	Cover Plug (Single)	1
8	68111-88L00	徽标(S)	Emblem Mark (S)	1
9	67257-88L00	操纵杆帽	Lever Cap	1
10	67281-88L00	贴花(单)	Decal (Single)	1
11	67296-92E60	螺钉	Screw	2
12	67288-92E60	垫片	Washer	2
13	67253-92E00	垫片	Washer	1
14	67275-95600	电缆端头	Cable End	2
15	67273-95600	垫片	Spacer	1
16	67271-88L10	遥控杆下盖	Remocon Lever Lower Cover	1
17	67211-88L00	顶置仪表盘盖(单联)	Top Binnacle Cover (Single)	1
18	67264-88L00	操纵杆设计盖	Lever Design Cover	1
19	67264-88L10	杆镀层盖	Lever Plating Cover	1
20	67251-88L00	手柄操纵杆	Handle Lever	1
21	67500-88L00	单舵轮箱隔垫	Single Binnacle Box Spacer	1
22	09125-05135	螺钉(5x65)	Screw (5x65)	4
23	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	4
24	09140-05005	螺母	Nut	4
25	67273-88L00	单索环	Grommet (Single)	1

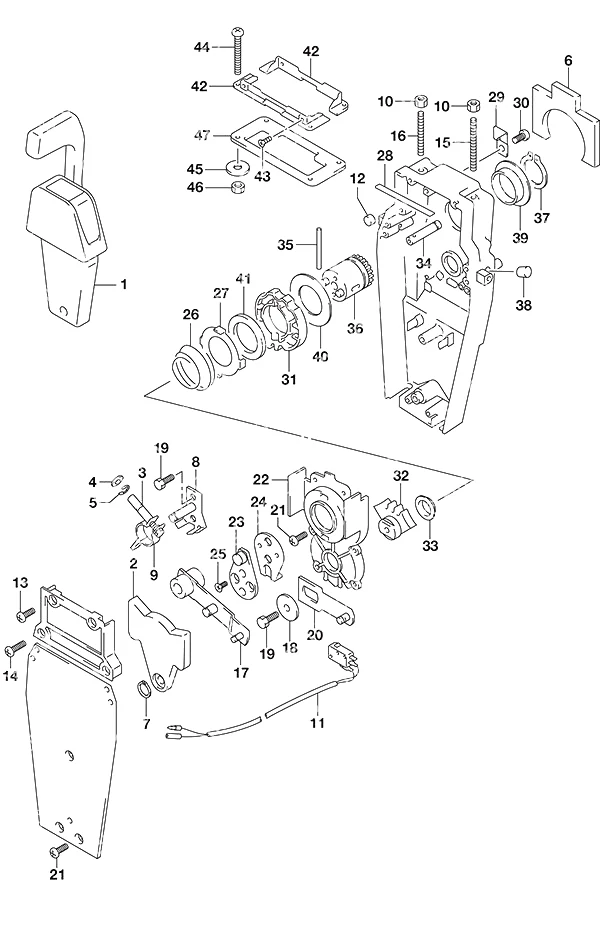

图 545选配: 顶置单联支架(2) Opt: Top Mount Single (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L02	替代件67200-88L20	Replaced by 67200-88L20	1
2	67222-92E00	双联板	Dual Plate	1
3	67223-92E00	制动调节器(停产)	Brake Adjust (NLA)	1
4	67288-92E00	垫片	Washer	1
5	67292-94300	E型卡环	E Ring	4
6	67272-88L00	防水密封件	Waterproof Seal	1
7	67291-92E00	卡环(停产)	Snap Ring (NLA)	2
8	67221-92E00	换挡总成（停产）	Shift Assembly (NLA)	1
9	67224-92E00	制动臂总成(停产)	Brake Arm Assembly (NLA)	1
10	09140-06020	螺母(6mm)	Nut (6mm)	2
11	37721-88L01	空挡开关总成	Neutral Switch Assembly	1
12	67236-92E00	滚轮(停产)	Roller (NLA)	1
13	67296-88D10	螺钉(5x16)	Screw (5x16)	2
14	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	2
15	67226-92E00	螺栓(停产)	Bolt (NLA)	1
16	67226-92E10	螺栓(停产)	Bolt (NLA)	1
17	67240-92E00	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
18	67228-92E00	垫圈 (停产)	Washer (NLA)	1
19	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	3
20	67230-88L00	换挡臂总成	Shift Arm Assembly	1
21	09125-05042	螺钉(5x10)	Screw (5x10)	9
22	67234-88L00	齿轮箱	Gear Case	1
23	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67227-92E00	止动器(停产)	Stopper (NLA)	1
25	09126-06006	螺钉(6x20)	Screw (6x20)	2
26	67233-92E00	弹簧(停产)	Spring (NLA)	1
27	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	1
28	67237-92E01	弹簧(停产)	Spring (NLA)	5
29	67269-92E00	支架(停产)	Bracket (NLA)	1
30	67296-88D10	螺钉(5x16)	Screw (5x16)	1
31	67238-88L00	驱动齿轮	Drive Gear	1
32	67231-88L00	换挡齿轮	Shift Gear	1
33	67232-88L00	换挡齿轮衬套	Shift Gear Bushing	6
34	67241-88L00	自由加速杆	Free Accel Rod	1
35	67239-92E00	销	Pin	1
36	67246-88L00	遥控驱动轴	Remocon Drive Shaft	1
37	67291-92E10	卡环(停产)	Snap Ring (NLA)	1
38	67243-92E00	索环(停产)	Grommet (NLA)	1
39	67252-88L00	遥控驱动轴衬套	Remocon Drive Shaft Bushing	1
40	67253-88L00	垫片	Washer	1
41	67239-92E10	换挡销板	Shift Pin Plate	1
42	67274-88L00	盖板底座法兰(单联)	Cover Base Flange (Single)	2
43	67296-95610	螺钉	Screw	4
44	67296-92E30	螺钉	Screw	4
45	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
46	67287-92E00	螺母	Nut	4
47	67273-88L00	单索环	Grommet (Single)	1

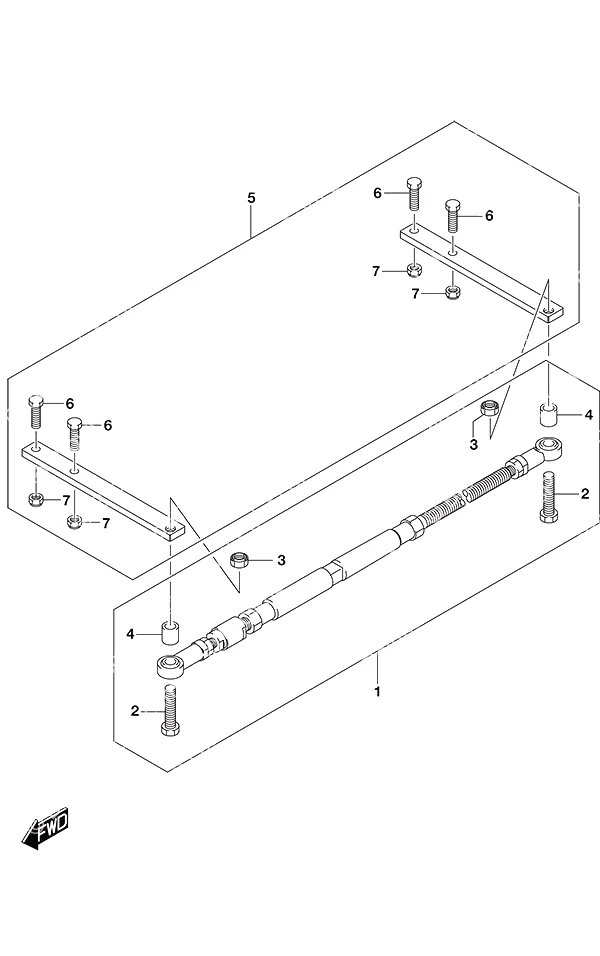

图 573选配: 转向拉杆 Opt: Tie Rod

REF	零件编号	中文名称	英文名称	数量
1	67600-93J00	拉杆套件	Tie Rod Kit	1
2	67725-93J00	拉杆螺栓	Tie Rod Bolt	2
3	67726-93J00	转向拉杆螺母（停产）	Tie Rod Nut (NLA)	2
4	67721-93J00	转向拉杆隔套	Tie Rod Spacer	2
5	67630-93J00	转向延长组件	Steering Extension Kit	1
6	67725-93E00	转向支架螺栓(停产)	Steering Bracket Bolt (NLA)	4
7	67726-99E00	锁紧螺母	Lock Nut	4

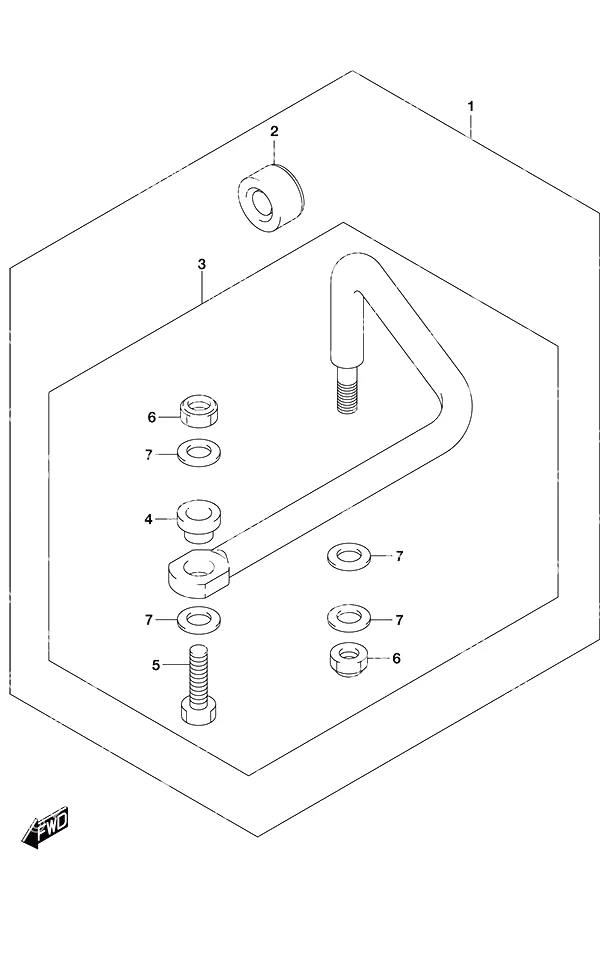

图 575选配:转向拉杆 Opt: Drag Link

REF	零件编号	中文名称	英文名称	数量
1	67700-96J00	转向拉杆套件	Drag Link Set	1
2	41161-94400	转向拉索密封件	Steering Cable Seal	1
3	67701-96J00	转向拉杆总成	Drag Link Assembly	1
4	67721-96J00	垫片	Spacer	1
5	67725-96J00	转向拉杆螺栓	Drag Link Bolt	1
6	67726-99E00	锁紧螺母	Lock Nut	2
7	67728-99E00	垫片	Washer	4

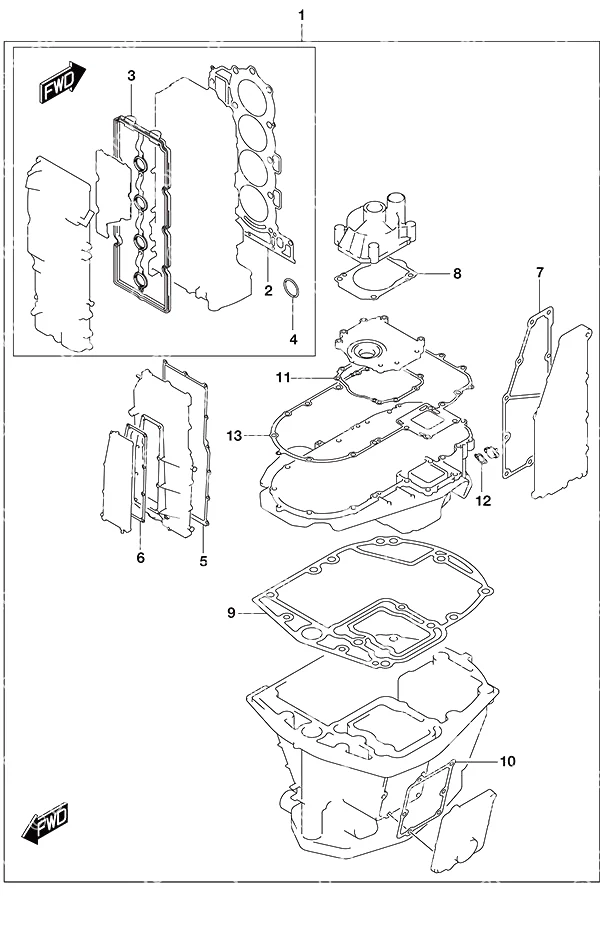

图 585选配: 衬垫套装 Opt: Gasket Set

REF	零件编号	中文名称	英文名称	数量
1	11410-96811	发动机衬垫套装	Engine Gasket Set	1
2	11141-96L00	气缸盖垫片	Cylinder Head Gasket	1
3	11189-96J00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
4	11318-96J00	平衡器油道O型圈	Balancer Oil Gallery O-Ring	1
5	11332-96J00	平衡器盖衬垫	Balancer Cover Gasket	1
6	11342-96J00	平衡器水套盖垫片	Balancer Water Jacket Cover Gasket	1
7	14151-96J00	排气盖衬垫	Exhaust Cover Gasket	1
8	17472-93J00	水泵板衬垫	Water Pump Plate Gasket	1
9	11489-96J01	油底壳衬垫	Oil Pan Gasket	1
10	11552-96J00	水套盖垫片	Water Jacket Cover Gasket	1
11	51123-96J10	机油座衬垫	GASKET,MOUNT OI	1
12	51142-96J00	发动机支架盖衬垫	Engine Holder Cover Gasket	1
13	51211-96J00	发动机支架衬垫	Engine Holder Gasket	1

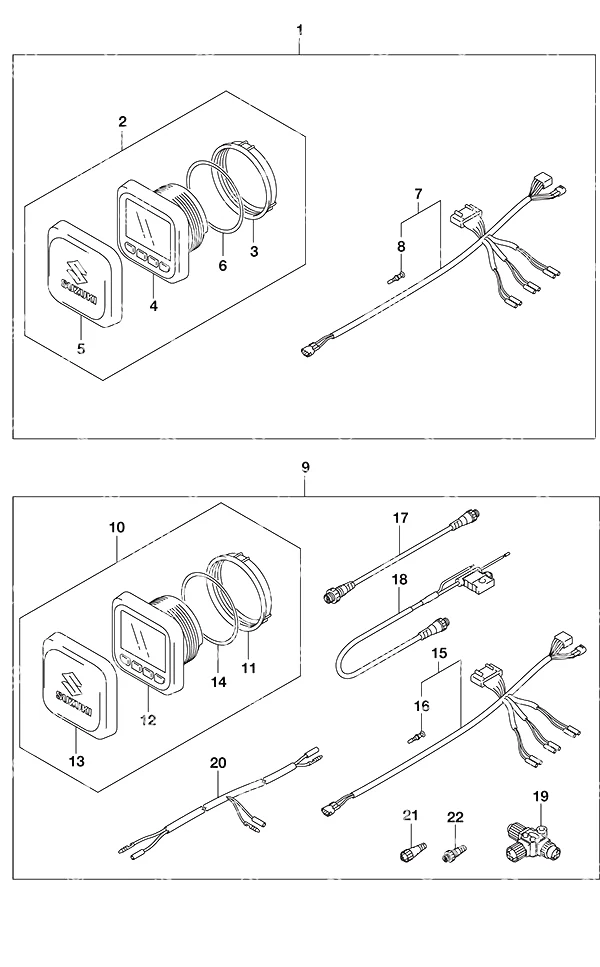

图 601选配: 多功能仪表(1) Opt: Multi Function Gauge (1)

REF	零件编号	中文名称	英文名称	数量
2	34011-96L42	SMG4多功能仪表	SMG4 Multi Function Gauge	1
3	34112-96L00	仪表螺母	Gauge Nut	1
4	34193-96L00	仪表边框	Gauge Bezel	1
5	34211-96L00	多功能仪表遮阳罩	Multi-Function Gauge Sun Cover	1
6	34825-96L00	仪表密封填料	Gauge Packing	1
7	36661-96L20	SPC发动机适配器1.0	SPC Engine Adapter 1.0	1
8	36615-96300	树脂端子	Resin Terminal	5
10	34011-96L42	SMG4多功能仪表	SMG4 Multi Function Gauge	2
11	34112-96L00	仪表螺母	Gauge Nut	2
12	34193-96L00	仪表边框	Gauge Bezel	2
13	34211-96L00	多功能仪表遮阳罩	Multi-Function Gauge Sun Cover	2
14	34825-96L00	仪表密封填料	Gauge Packing	2
15	36661-96L20	SPC发动机适配器1.0	SPC Engine Adapter 1.0	1
16	36615-96300	树脂端子	Resin Terminal	5
17	990C0-88104	2英尺延长电缆	2' Extension cable	2
18	990C0-88112	SMIS电源线	SMIS Power Cable	1
19	990C0-88110	T型接头	T-Connector	2
20	990C0-88113	120欧母终端电阻(母头)	Terminating Resistor 120 ohm Female	1
21	990C0-88114	120欧母终端电阻(公头)	Terminating Resistor 120 ohm Male	1
22	36667-96L00	SPC多发动机适配器1.0	SPC Multi Engine Adapter 1.0	1
23	36667-96L11	第二仪表适配器	2nd Gauge Adapter	1
24	36667-96L30	3-4号油箱仪表适配器	Gauge Adapter for Tanks 3-4	1

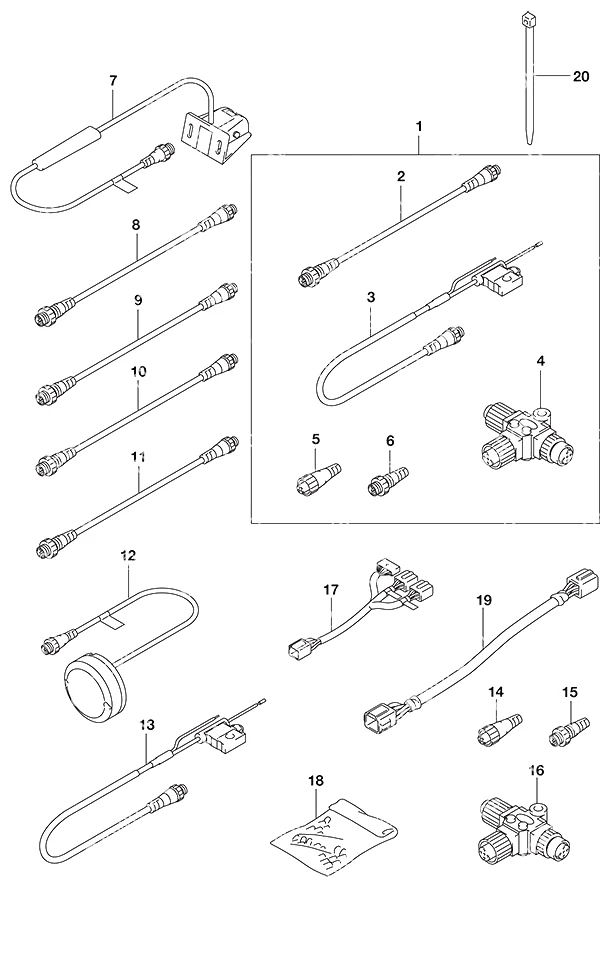

图 602选配: 多功能仪表(2) Opt: Multi Function Gauge (2)

REF	零件编号	中文名称	英文名称	数量
1	990C0-96L15-KIT	990C0-96L16套件	990C0-96L16-KIT	1
2	34011-96L42	SMG4多功能仪表	SMG4 Multi Function Gauge	1
3	34112-96L00	仪表螺母	Gauge Nut	1
4	34193-96L00	仪表边框	Gauge Bezel	1
5	34211-96L00	多功能仪表遮阳罩	Multi-Function Gauge Sun Cover	1
6	34825-96L00	仪表密封填料	Gauge Packing	1
7	990C0-88104	2英尺延长电缆	2' Extension cable	1
8	990C0-88110	T型接头	T-Connector	1
9	36665-96L00	双站适配器	Dual Station Adapter	1
10	36666-96L00	仪表电源适配器(双站)	Gauge Power Adapter (Dual Station)	1
11	36682-92E00	线束	Wire Harness	1
12	34011-96L42	SMG4多功能仪表	SMG4 Multi Function Gauge	1
13	34112-96L00	仪表螺母	Gauge Nut	1
14	34193-96L00	仪表边框	Gauge Bezel	1
15	34211-96L00	多功能仪表遮阳罩	Multi-Function Gauge Sun Cover	1
16	34825-96L00	仪表密封填料	Gauge Packing	1
17	36001-88L00	电线组件	Wire Set	1
18	990C0-88104	2英尺延长电缆	2' Extension cable	1
19	990C0-88112	SMIS电源线	SMIS Power Cable	1
20	990C0-88110	T型接头	T-Connector	1
21	990C0-88113	120欧母终端电阻(母头)	Terminating Resistor 120 ohm Female	1
22	990C0-88114	120欧母终端电阻(公头)	Terminating Resistor 120 ohm Male	1
24	990C0-88105	6英尺延长电缆	6' Extension cable	1
25	990C0-88107	15英尺延长电缆	15' Extension cable	1
26	990C0-88122	GPS接收模块	GPS Receiver Module	1
27	990C0-88108	25英尺延长电缆	25' Extension cable	1
28	990C0-88112	SMIS电源线	SMIS Power Cable	1
29	990C0-88113	120欧母终端电阻(母头)	Terminating Resistor 120 ohm Female	1
30	990C0-88114	120欧母终端电阻(公头)	Terminating Resistor 120 ohm Male	1
31	990C0-88104	2英尺延长电缆	2' Extension cable	1
32	990C0-88110	T型接头	T-Connector	1
