铃木 Suzuki DF 20 2022 - 爆炸图零件明细

2022 年 · 共 65 个部位 · 1214 条零件

111气缸盖 113气缸体 116曲轴 120正时皮带 121凸轮轴 126进气歧管 144喷油器 146燃油泵 160水泵 162节温器 163A节气门体非遥控型 163B节气门体遥控型 166节气门遥控装置 167反冲启动器 175机油泵 206A非遥控离合器推杆 206B遥控离合器推杆 210换挡拉杆 220A变速箱手动启动型 220B变速箱电启动型 301启动马达 303A磁电机手动启动装置 303B磁电机电动启动装置 310A整流器/点火线圈(非遥控型)310B整流器/点火线圈(带动力倾斜的遥控舵柄)322A非遥控线束 322B遥控线束 322C带动力倾斜的舵柄线束 327A带动力倾斜的动力升降倾斜开关遥控器 327B带动力倾斜的动力升降倾斜开关舵柄 334A非遥控传感器/开关 334B遥控传感器/开关 334C带动力倾斜的舵柄传感器/开关 335A夹具支架 335B夹具支架(带动力倾斜)336A非遥控旋转支架 336B遥控旋转支架 336C带动力倾斜的旋转支架舵柄 338带动力倾斜的倾斜缸 340带动力倾斜的马达 401发动机支架 405驱动轴壳体 407A齿轮箱 407B齿轮箱（配高推力螺旋桨）410A非遥控侧盖 410B遥控侧盖 410C带动力倾斜的舵柄侧盖 420A发动机罩 420B带动力倾斜的发动机罩 432燃油箱 442转向拉杆遥控装置 444舵柄手柄 450带动力倾斜的遥控装置 501选配: 仪表遥控器 508选配: 遥控装置 513选配: 遥控部件 530选配: 遥控开关 544选配: 顶置单联支架(1)545选配: 顶置单联支架(2)546选配: 遥控电缆电动启动装置 553选配:电动手动启动系统 561选配: 手动启动马达 575选配:转向拉杆 583选配: 燃油箱 600选配: 多功能仪表

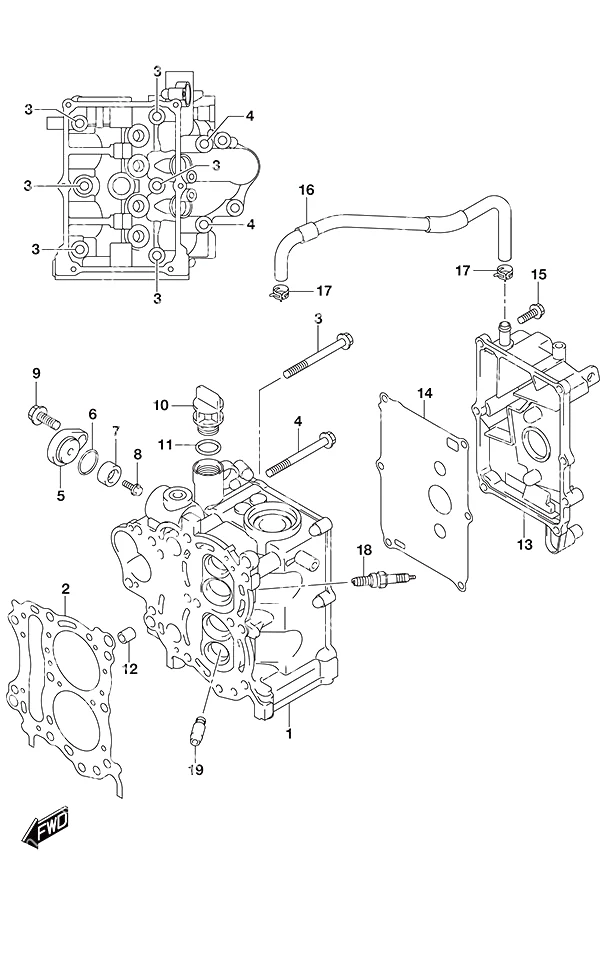

图 111气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11110-89L01	气缸盖	Cylinder Head	1
2	11141-89L00	气缸盖垫片	Cylinder Head Gasket	1
3	09119-08L02	螺栓(8x72)	Bolt (8x72)	6
4	09119-08L01	螺栓(8x77)	Bolt (8x77)	2
5	11261-93J00	防护阳极盖	Protection Anode Cover	1
6	09280-22019	O型圈	O-Ring	1
7	55321-87J01	铝阳极	Aluminum Anode	1
8	09103-06281	螺栓(6x14)	Bolt (6x14)	1
9	01550-0820C	螺栓	BOLT	1
10	11382-93E00	加油口盖	Oil Filler Cap	1
11	09280-17003	加油口盖O型圈	Oil Filler Cap O-Ring	1
12	04211-11129	11×12定位销	11 X 12 DOWEL P	2
13	11170-89L00	气缸盖罩	Cylinder Head Cover	1
14	11162-89L01	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
15	01550-0620C	螺栓	BOLT	6
16	11174-89L00	通气软管	Breather Hose	1
17	09401-12413	卡扣	Clip	2
18	09482-00661	NGK MR6K-9火花塞	NGK MR6K-9 Spark Plug	2
19	11115-93E00-001	加大0.30气门导管	Valve Guide (OS:0.30)	4

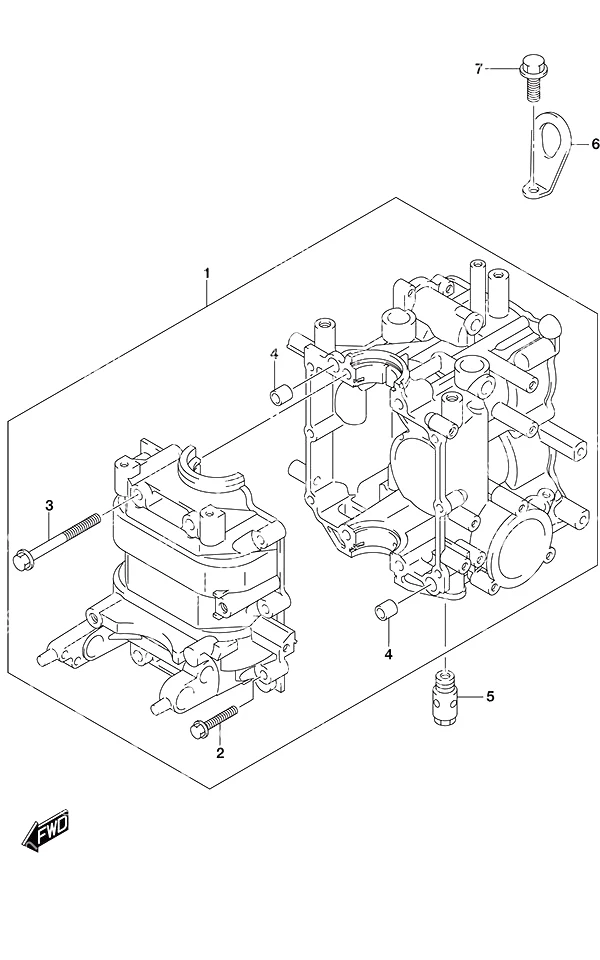

图 113气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11300-89L11	气缸体总成	BLOCK ASSY,CYLI	1
2	01550-06357	螺栓	BOLT	6
3	01560-08757	螺栓	BOLT	4
4	04211-11129	11×12定位销	11 X 12 DOWEL P	2
5	16440-11D00	发动机机油调节器	Engine Oil Regulator	1
6	11291-91B50	发动机吊钩	Engine Hook	1
7	01550-08207	螺栓	BOLT	1

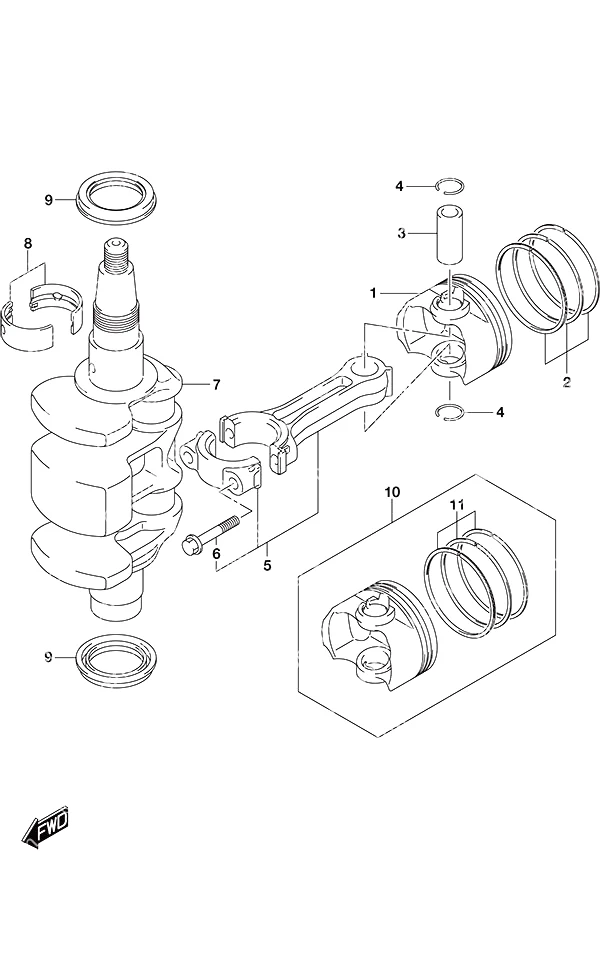

图 116曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-89L10-0B0	活塞	Piston	2
2	12140-89L10	活塞环组	Piston Ring Set	2
3	12151-89L00	活塞销	Piston Pin	2
4	09381-16001	活塞销卡簧	Piston Pin Circlip	4
5	12160-89L11	连杆总成	Connecting Rod Assembly	2
6	12163-89L02	连杆螺栓	Connecting Rod Bolt	4
7	12220-89L00	曲轴	Crankshaft	1
8	12341-89L10	曲轴轴承	Crankshaft Bearing	4
9	09283-32048	油封(32x44x6.5)	Oil Seal (32x44x6.5)	2
10	12100-89L30-050	活塞组件(加大0.50)	Piston Set (OS:0.50)	2
11	12140-89L10-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	1

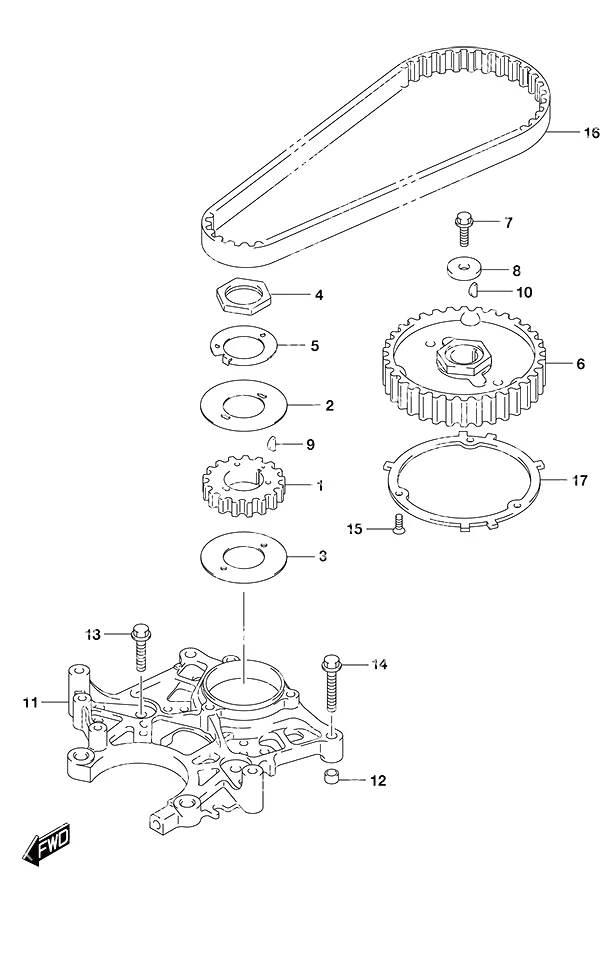

图 120正时皮带 Timing Belt

REF	零件编号	中文名称	英文名称	数量
1	12631-89L10	曲轴皮带轮(NT:17)	Crankshaft Pulley (NT:17)	1
2	12635-89L00	正时皮带导板	Timing Belt Guide	1
3	12636-89L00	正时皮带导板(下)	Timing Belt Guide (Lower)	1
4	12637-89L00	正时皮带轮螺母	Timing Pulley Nut	1
5	12638-89L00	皮带轮螺母锁紧垫圈	Pulley Nut Lock Washer	1
6	12741-89L00	凸轮轴皮带轮(NT:34)	Camshaft Pulley (NT:34)	1
7	09103-06267	螺栓(6x18)	Bolt (6x18)	1
8	09160-06171	垫片	Washer	1
9	08341-31039	半圆键	Woodruff Key	1
10	08341-31039	半圆键	Woodruff Key	1
11	12625-89L10	定子底座	Stator Base	1
12	04211-09149	销 9×14	PIN 9X14	2
13	01550-0625C	螺栓	BOLT	2
14	01550-06357	螺栓	BOLT	2
15	02122-04127	螺钉	SCREW	3
16	12761-93EL0	正时皮带	Timing Belt	1
17	12744-89L00	感应板	Sensing Plate	1

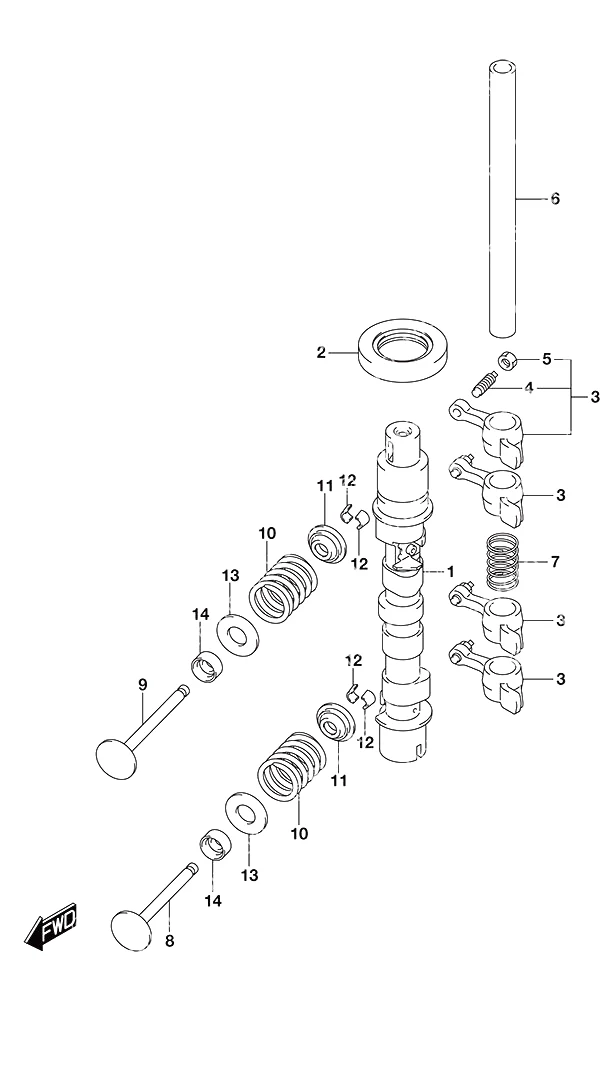

图 121凸轮轴 Camshaft

REF	零件编号	中文名称	英文名称	数量
2	09283-25096	油封	Oil Seal	1
3	12840-93E01	摇臂总成	Rocker Arm Assembly	4
4	12842-49201	挺杆调节螺钉	Tappet Adjust Screw	4
5	12843-27A00	挺杆调节螺母	Tappet Adjust Nut	4
6	12861-89L00	摇臂轴(停产)	Rocker Arm Shaft (NLA)	1
7	12891-94J00	摇臂轴弹簧	Rocker Arm Shaft Spring	1
8	12911-94J01	进气阀	Intake Valve	2
9	12915-94J50	排气阀	Exhaust Valve	2
10	12921-89L00	气门弹簧	Valve Spring	4
11	12931-78G00	气门弹簧座圈	Valve Spring Retainer	4
12	12932-24400	气门锁片	Valve Cotter	8
13	12933-71C00	气门弹簧座	Valve Spring Seat	4
14	09289-05006	气门杆密封件	Valve Stem Seal	4

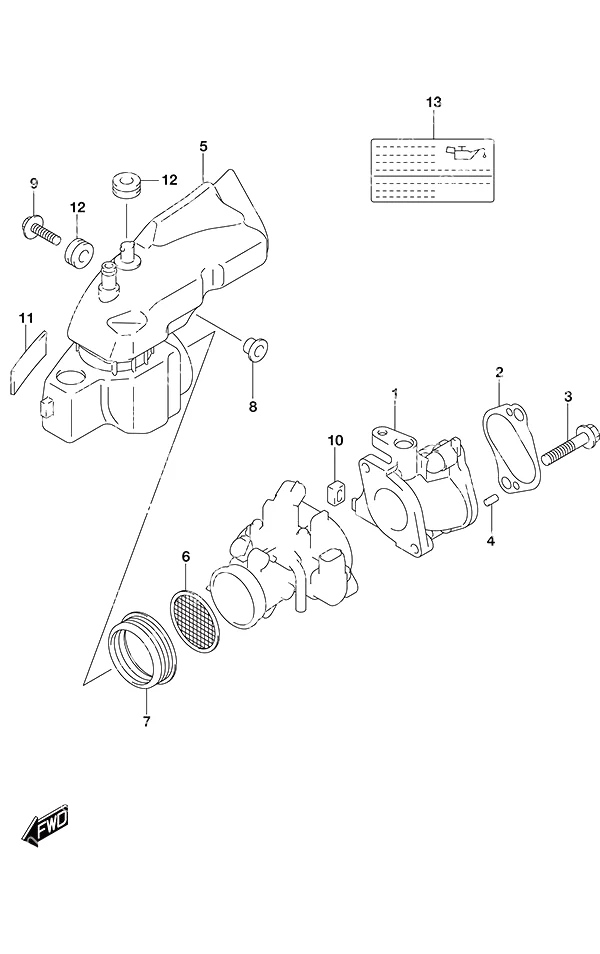

图 126进气歧管 Inlet Manifold

REF	零件编号	中文名称	英文名称	数量
1	13111-89L00	进气歧管	Inlet Manifold	1
2	13119-89L00	进气歧管衬垫	Inlet Manifold Gasket	1
3	01550-08407	螺栓8X40	BOLT 8 X 40	2
4	04221-05109	销钉	PIN	2
5	13811-89L10	进气管	Air Inlet Pipe	1
6	13710-89L00	阻火器	Flame Arrester	1
7	13832-89L00	消声器密封件	Silencer Seal	1
8	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	1
9	09116-06517	螺栓(6x25)	Bolt (6x25)	1
10	13116-94J00	进气歧管盖(停产)	Inlet Manifold Cap (NLA)	1
11	13831-89L00	进气管缓冲垫(停产)	Air Inlet Pipe Cushion (NLA)	1
12	09320-09052	缓冲垫	Cushion	2
13	61494-89L10	机油间隙标签	Oil & Clearance Label	1

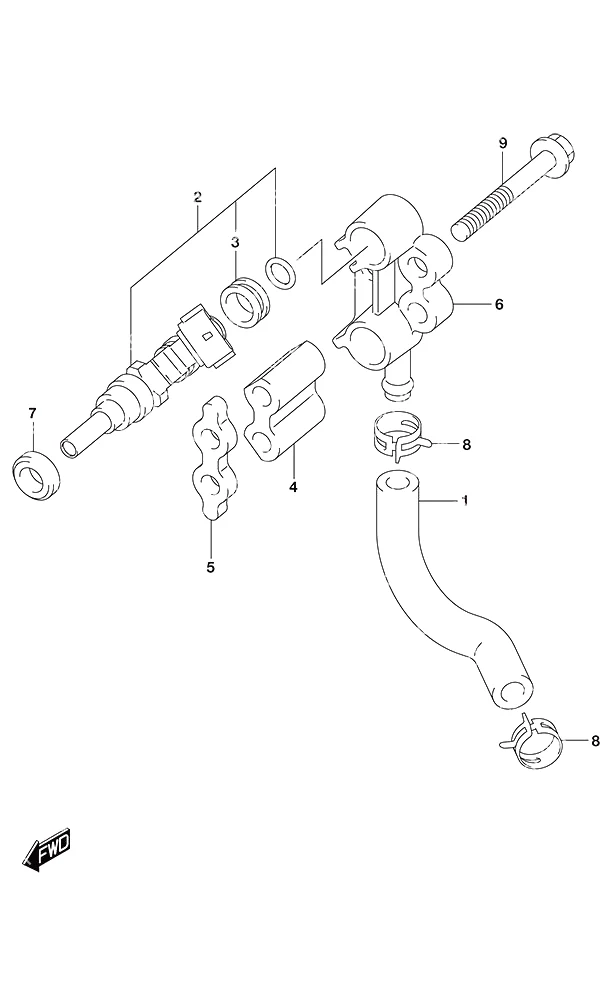

图 144喷油器 Fuel Injector

REF	零件编号	中文名称	英文名称	数量
1	15681-89L00	燃油软管	Fuel Hose	1
2	15710-50M00	喷油器	Fuel Injector	2
3	15716-65DT0	索环套装	Grommet Set	2
4	15734-89L00	输送管隔套	Delivery Pipe Spacer	1
5	15735-89L01	输送管绝缘体	Delivery Pipe Insulator	1
6	15751-89L00	输送管	Delivery Pipe	1
7	09320-08062	缓冲垫	Cushion	2
8	09401-11425	卡扣	Clip	2
9	01550-0650C	螺栓	Bolt	2

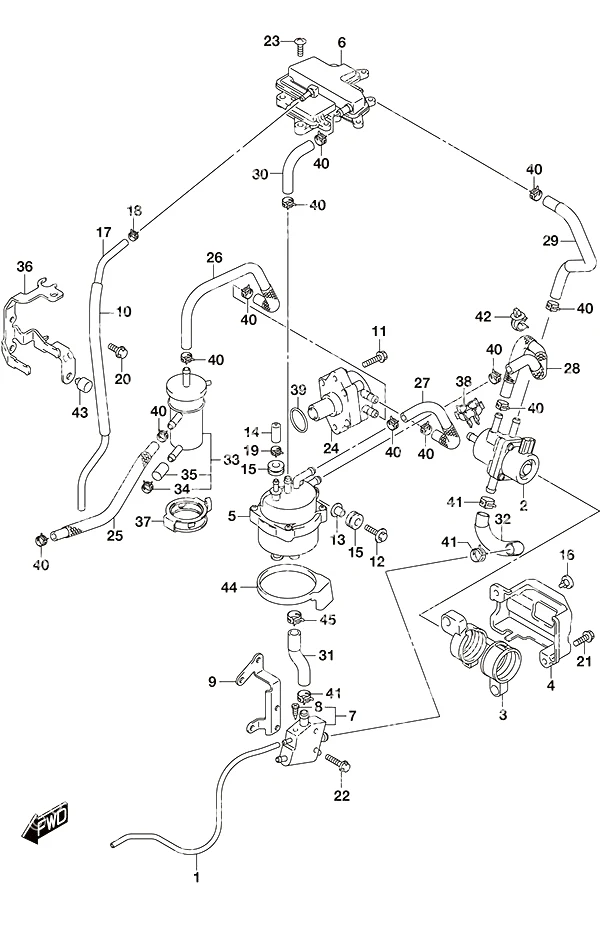

图 146燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	13684-89L00	放油软管	Drain Hose	1
2	15200-89L11	燃油泵总成	Fuel Pump Assembly	1
3	15217-89L00	燃油泵缓冲垫	Fuel Pump Cushion	1
4	15218-89L00	燃油泵支架	Fuel Pump Bracket	1
5	15600-89L00	燃油蒸汽分离器总成	Fuel Vapor Separator Assembly	1
6	15690-89L02	蒸发室	Evaporation Chamber	1
7	15770-89L02	燃油冷却器	Fuel Cooler	1
8	15629-89L00	燃油排放螺钉	Fuel Drain Screw	1
9	15790-89L00	燃油冷却器支架(停产)	Fuel Cooler Bracket (NLA)	1
10	18498-87JB1	防护罩(长200)	Protector (L:200)	1
11	01550-0625C	螺栓	BOLT	2
12	09116-06517	螺栓(6x25)	Bolt (6x25)	1
13	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	1
14	09251-05006	塞子	Plug	1
15	09320-09052	缓冲垫	Cushion	3
16	09321-08026	缓冲垫	CUSHION	1
17	15662-89L10	蒸发软管	Evaporation Hose	1
18	09401-08412	卡扣	Clip	1
19	09401-10412	卡扣	Clip	1
20	01550-0616C	螺栓	BOLT	2
21	01550-0620C	螺栓	BOLT	2
22	01550-0625C	螺栓	BOLT	2
23	03542-06209	螺钉	SCREW	3
24	15100-89L21	燃油泵总成	Fuel Pump Assembly	1
25	15191-89L00	燃油软管	Fuel Hose	1
26	15192-89L02	燃油滤清器软管	HOSE,FUEL(FILTE	1
27	15192-89L10	燃油软管（停产）	Fuel Hose (NLA)	1
28	15192-89L21	燃油软管	Fuel Hose	1
29	15192-89L30	燃油软管	Fuel Hose	1
30	15192-89L40	燃油软管	Fuel Hose	1
31	15193-89L10	燃油软管	Fuel Hose	1
32	15194-89L10	燃油软管	Fuel Hose	1
33	15410-87L00	燃油滤清器	Fuel Filter	1
34	09401-11423	卡扣	Clip	1
35	15419-87J00	燃油滤清器盖	Fuel Filter Cap	1
36	15421-89L01	燃油滤清器支架	Fuel Filter Bracket	1
37	15422-89L00	燃油滤清器卡箍	Fuel Filter Clamp	1
38	15685-89L00	燃油软管卡箍（停产）	Fuel Hose Clamp (NLA)	1
39	09280-26005	O型圈	O-Ring	1
40	09401-11423	卡扣	Clip	12
41	09401-14409	卡扣	Clip	4
42	09403-11320	卡箍	Clamp	2
43	61151-91J11	缓冲垫	Cushion	1
44	15676-89L00	蒸汽分离器缓冲垫	Vapor Separator Cushion	1
45	09401-14409	卡扣	Clip	1

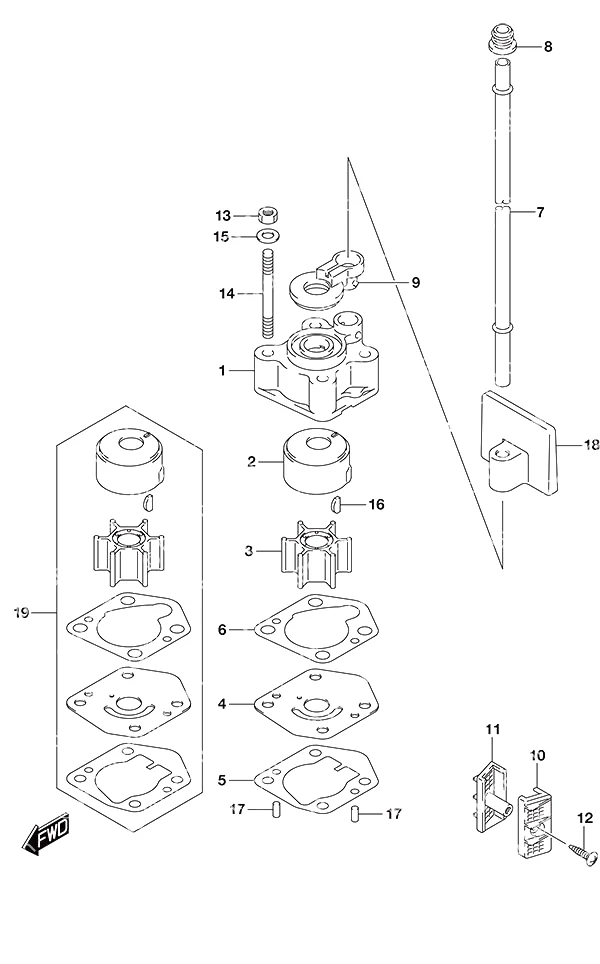

图 160水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17411-94J00	水泵壳体	Water Pump Case	1
2	17413-94J00	水泵壳体套筒	Water Pump Case Sleeve	1
3	17461-939M0	水泵叶轮	Water Pump Impeller	1
4	17471-99J20	泵壳面板	PANEL,PUMP CASE	1
5	17472-99J00	水泵板衬垫	Water Pump Plate Gasket	1
6	17473-94J00	水泵壳体垫片	Water Pump Case Gasket	1
8	17563-94J00	水管护圈	Water Tube Grommet	1
9	17564-99J00	水泵壳体衬套	Water Pump Case Bushing	1
10	17631-99J20	左舷水滤器	Port Water Filter	1
11	17632-99J30	右舷滤水器	Starboard Water Filter	1
12	03141-0416A	螺钉	SCREW	1
13	29141-93J00	螺母(6mm)	Nut (6mm)	4
14	09108-06141	双头螺栓	Stud Bolt	4
15	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	4
16	09420-03009	钥匙	Key	1
17	09202-04008	定位销(4x9)	Dowel Pin (4x9)	2
18	17565-99J01	水管导向器	GUIDE,WATER TUB	1
19	17400-99J20	DF8A/DF9.9A/DF9.9B/DF15A/DF20A水泵维修套件	Water Pump Repair Kit DF8A/DF9.9A/DF9.9B/DF15A/DF20A	1

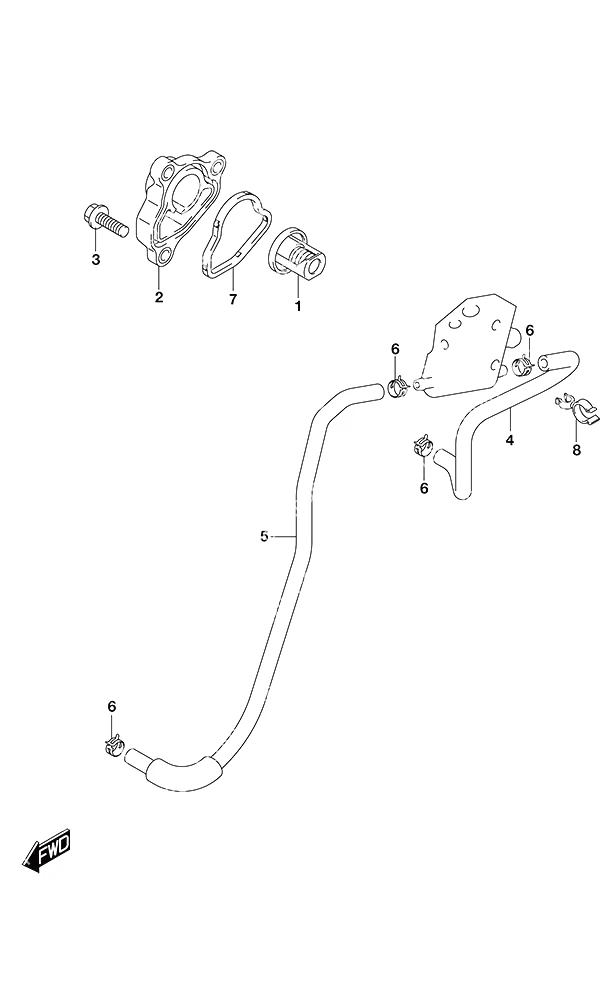

图 162节温器 Thermostat

REF	零件编号	中文名称	英文名称	数量
1	17670-91J02	节温器(50度)	Thermostat (50c)	1
2	17680-89L00	节温器盖	Thermostat Cover	1
3	01550-0620C	螺栓	BOLT	3
4	17712-89L12	水管	Water Hose	1
5	17712-89L03	水管	Water Hose	1
6	09401-08413	卡扣	Clip	4
7	17685-89L00	节温器盖密封件	Thermostat Cover Seal	1
8	09408-00070	夹具(停产)	Clamp (NLA)	1

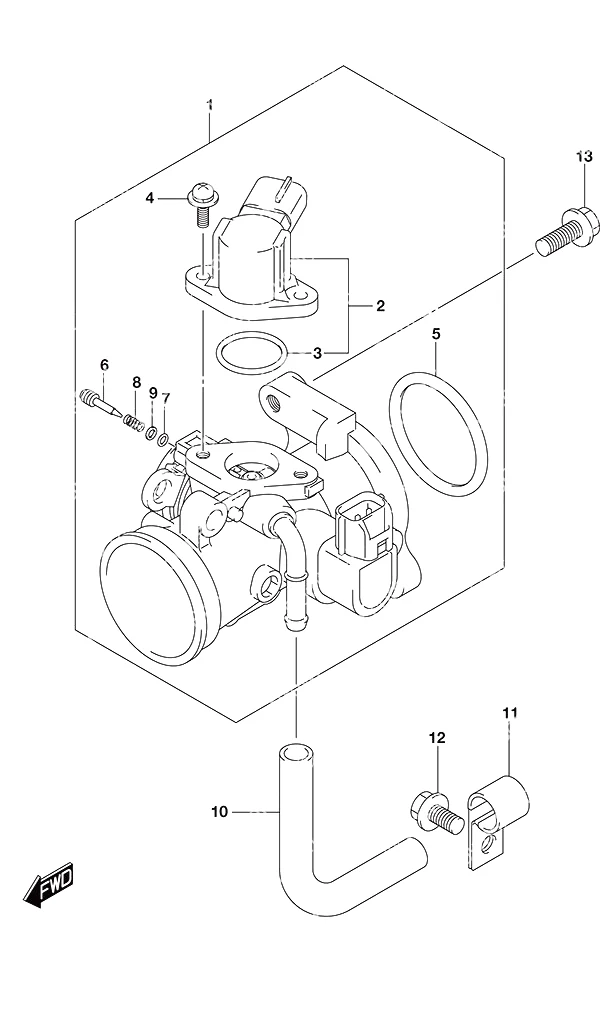

图 163A节气门体非遥控型 Throttle BodyNon-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	13300-89L01	节气门体总成	Throttle Body Assembly	1
2	13420-16HA1	电磁阀总成	Solenoid Assembly	1
3	13425-33G01	O型圈	O RING	1
4	13326-89L00	螺钉	Screw	2
5	13421-89L00	法兰O型圈	Flange O-Ring	1
6	13279-13G10	调节器	Adjuster	1
7	13295-29900	O型圈	O-Ring	1
8	13365-89L00	弹簧	Spring	1
9	13606-47A00	垫片	Washer	1
10	15211-91J00-130	怠速控制阀软管(停产)	IAC Hose (NLA)	1
11	09403-12417	卡箍	CLAMP	1
12	01550-0612C	螺栓	BOLT	1
13	01550-0620C	螺栓	BOLT	2

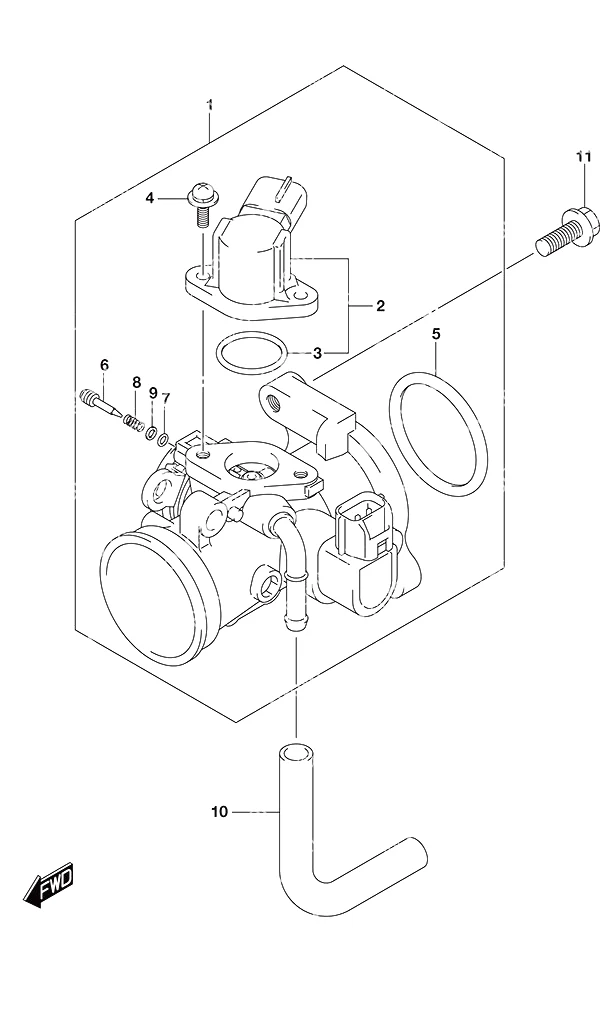

图 163B节气门体遥控型 Throttle BodyRemote Control

REF	零件编号	中文名称	英文名称	数量
1	13300-89L11	节气门体总成	Throttle Body Assembly	1
2	13420-16HA1	电磁阀总成	Solenoid Assembly	1
3	13425-33G01	O型圈	O RING	1
4	13326-89L00	螺钉	Screw	2
5	13421-89L00	法兰O型圈	Flange O-Ring	1
6	13279-13G10	调节器	Adjuster	1
7	13295-29900	O型圈	O-Ring	1
8	13365-89L00	弹簧	Spring	1
9	13606-47A00	垫片	Washer	1
10	15211-91J00-130	怠速控制阀软管(停产)	IAC Hose (NLA)	1
11	01550-0620C	螺栓	BOLT	2

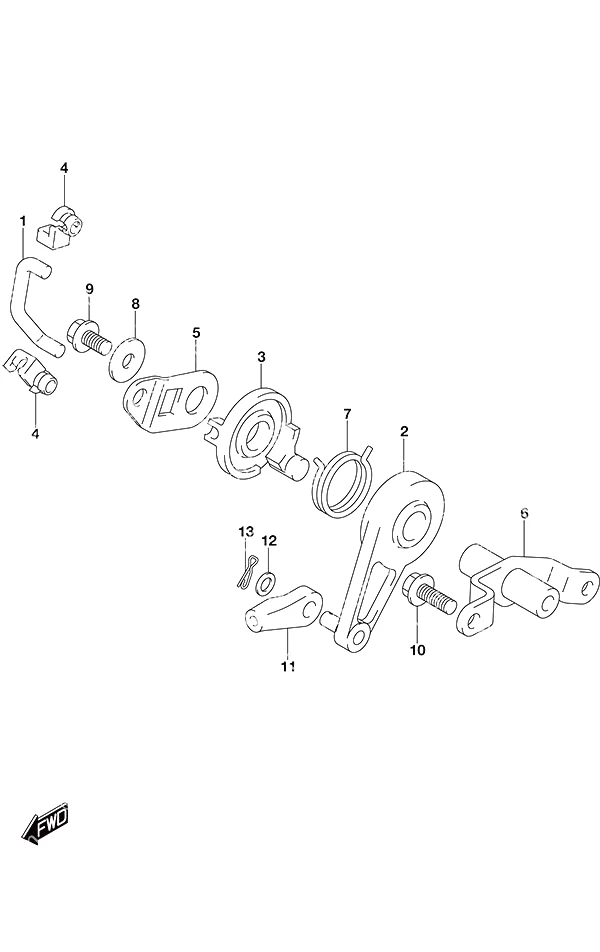

图 166节气门遥控装置 Throttle Control Remote Control

REF	零件编号	中文名称	英文名称	数量
1	13513-89L10	油门拉杆	Throttle Rod	1
2	19120-99J11	节气门控制杆	Throttle Control Lever	1
3	19122-99J00	联动节气门杆2号	Interlink Throttle Lever No 2	1
4	19131-89L00	连接器	Connector	2
5	19148-89L10	联动节气门杆1号	Interlink Throttle Lever No. 1	1
6	19150-89L00	节气门杆支架	Throttle Lever Bracket	1
7	19185-99J00	油门杆弹簧	Throttle Lever Spring	1
8	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	1
9	01550-0612C	螺栓	BOLT	1
10	01550-0616C	螺栓	BOLT	2
11	67467-89J01	电缆接头	Cable Connector	1
12	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	1
13	09385-06016	卡扣	Clip	1

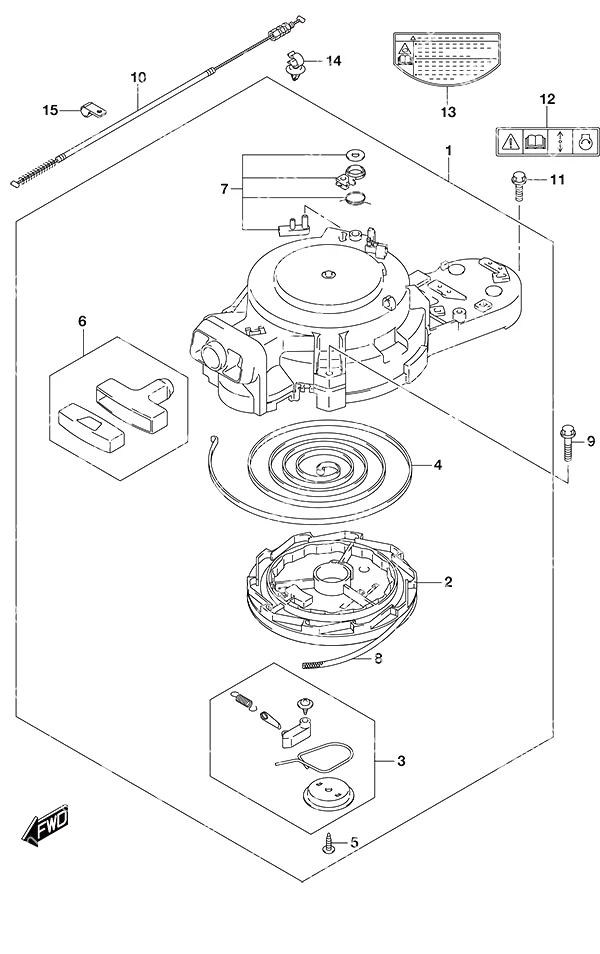

图 167反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	18100-94JN1	启动电机总成	STARTER ASSY,RE	1
2	18121-94JL0	卷线轮	Reel	1
3	18130-93E01	棘轮套件	Ratchet Set	1
4	18142-93E00	螺旋弹簧	Spiral Spring	1
5	18132-89L00	自攻螺丝	Tapping Screw	1
6	18210-95L00	握把总成	Grip Assembly	1
7	18280-93E00	NSI套件	NSI Set	1
8	99000-81158-50M	启动绳	Starter Rope	1
9	01550-0630C	螺栓	BOLT	3
10	18290-94J01	NSI拉索总成	NSI Cable Assembly	1
11	01550-0620C	螺栓	BOLT	1
12	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
13	61472-97J00	反冲启动器标签	Recoil Starter Label	1
14	09403-12415	夹具(停产)	Clamp (NLA)	1
15	09403-12417	卡箍	CLAMP	1

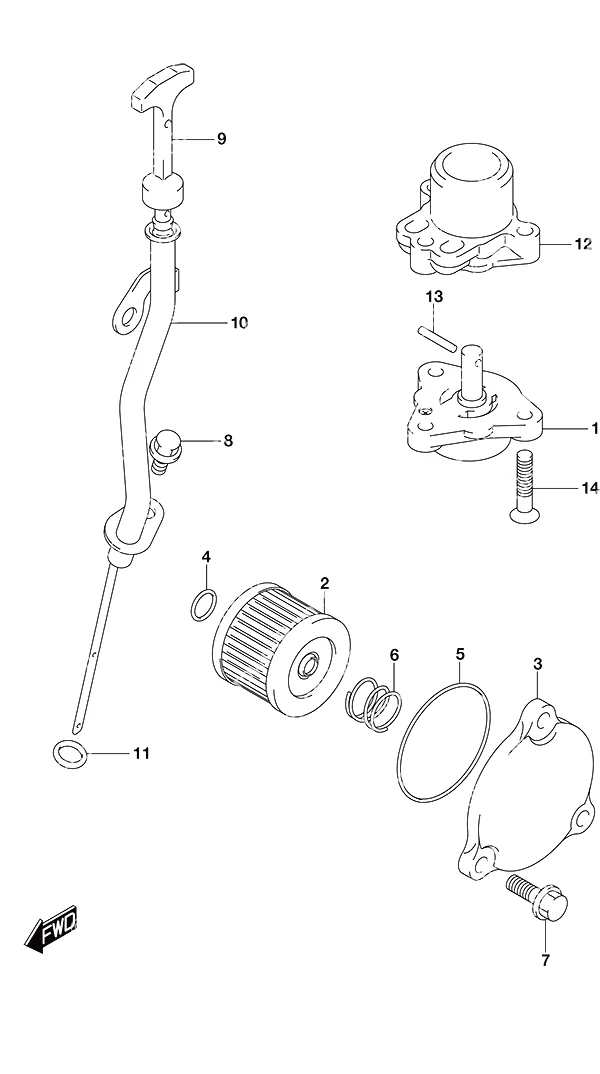

图 175机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	16400-89L00	机油泵总成	Oil Pump Assembly	1
2	16510-45H10	发动机机油滤清器	Engine Oil Filter	1
3	16512-99J00	机油滤清器盖	Oil Filter Cap	1
4	09280-13004	机油滤清器小O型圈	Oil Filter O-Ring S	1
5	09280-54001	机油滤清器大O型圈	Oil Filter O-Ring L	1
6	09440-18002	弹簧	Spring	1
7	01550-0620C	螺栓	BOLT	3
8	01550-0612C	螺栓	BOLT	1
9	16910-89L01	油尺	Oil Level Gauge	1
10	16930-89L02	油尺导杆	Oil Level Gauge Guide	1
11	09280-09008	O型圈	O-Ring	1
12	16431-89L00	油道块	Oil Gallery Block	1
13	59262-94J00	机油泵销	Oil Pump Pin	1
14	02122-0630A	螺钉	SCREW	3

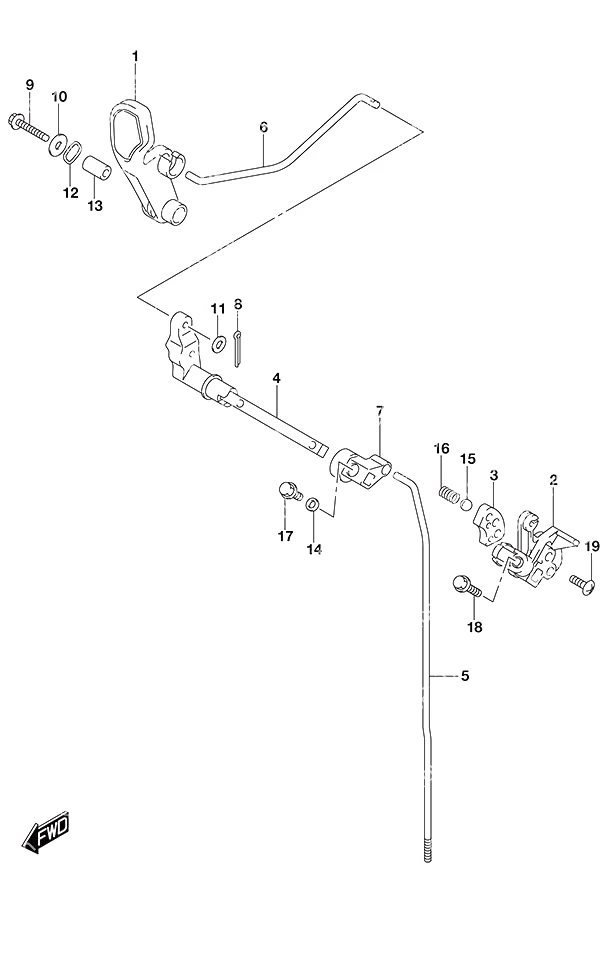

图 206A非遥控离合器推杆 Clutch RodNon-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	21111-89L01	离合器操纵杆	Clutch Lever	1
2	21120-89L00	离合器缺口拨杆	Clutch Notch Lever	1
3	21122-89L00	离合器缺口板(停产)	Clutch Notch Plate (NLA)	1
4	21210-89L01	离合器操纵杆轴	Clutch Lever Shaft	1
6	23115-89L00	离合器操纵杆连杆	Clutch Lever Link	1
7	23211-89L00	离合器推杆臂	Clutch Rod Arm	1
8	09204-01002	开口销	Cotter Pin	1
9	09116-06234	螺栓(6x35)	Bolt (6x35)	1
10	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	1
11	09160-06094	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	1
12	09164-14008	波形垫圈	Wave Washer	2
13	09180-06186	垫片(6.2x12.6x21)	Spacer (6.2x12.6x21)	1
14	09180-06362	垫片(6.5x10.5x4)(停产)	Spacer (6.5x10.5x4) (NLA)	1
15	09260-12003	钢球	Ball	1
16	09440-09041	离合器缺口弹簧	Clutch Notch Spring	1
17	01550-0612C	螺栓	BOLT	1
18	01550-0625C	螺栓	BOLT	1
19	02142-06207	螺钉 6×20	SCREW 6X20	2

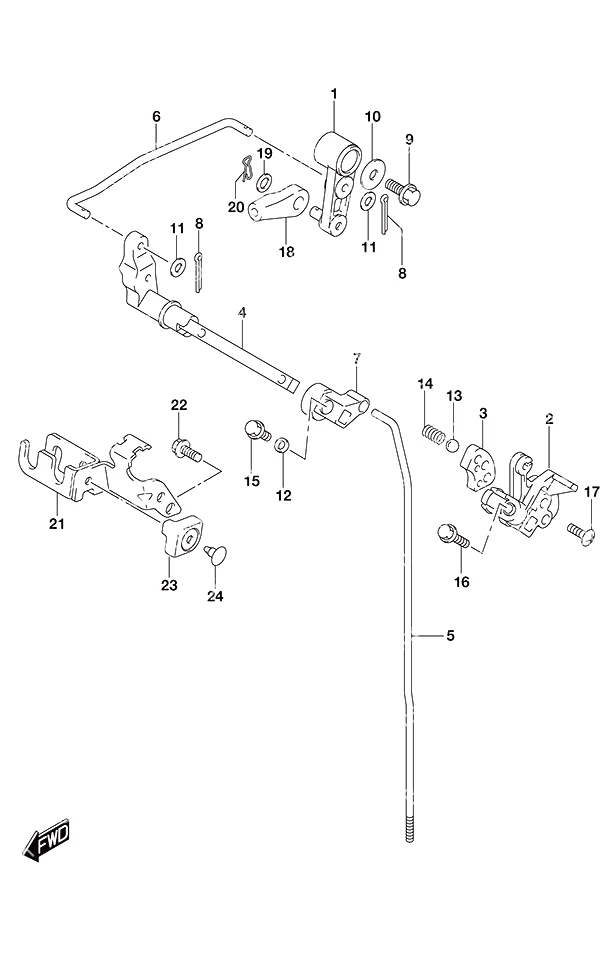

图 206B遥控离合器推杆 Clutch RodRemote Control

REF	零件编号	中文名称	英文名称	数量
1	21110-89L10	离合器操纵杆	Clutch Lever	1
2	21120-89L00	离合器缺口拨杆	Clutch Notch Lever	1
3	21122-89L00	离合器缺口板(停产)	Clutch Notch Plate (NLA)	1
4	21210-89L01	离合器操纵杆轴	Clutch Lever Shaft	1
6	23115-89L10	离合器操纵杆连杆	Clutch Lever Link	1
7	23211-89L00	离合器推杆臂	Clutch Rod Arm	1
8	09204-01002	开口销	Cotter Pin	2
9	01550-0612C	螺栓	BOLT	1
10	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	1
11	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	2
12	09180-06362	垫片(6.5x10.5x4)(停产)	Spacer (6.5x10.5x4) (NLA)	1
13	09260-12003	钢球	Ball	1
14	09440-09041	离合器缺口弹簧	Clutch Notch Spring	1
15	01550-0612C	螺栓	BOLT	1
16	01550-0625C	螺栓	BOLT	1
17	02142-06207	螺钉 6×20	SCREW 6X20	2
18	67467-89J01	电缆接头	Cable Connector	1
19	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	1
20	09385-06012	卡扣	Clip	1
21	67340-89L10	遥控线缆固定座	Remocon Cable Holder	1
22	01547-0616C	线束固定螺栓	BOLT,HARNESS B	2
23	67345-89L10	遥控线缆固定座护罩	Remocon Cable Holder Protector	1
24	09409-10304-5ES	卡扣	Clip	1

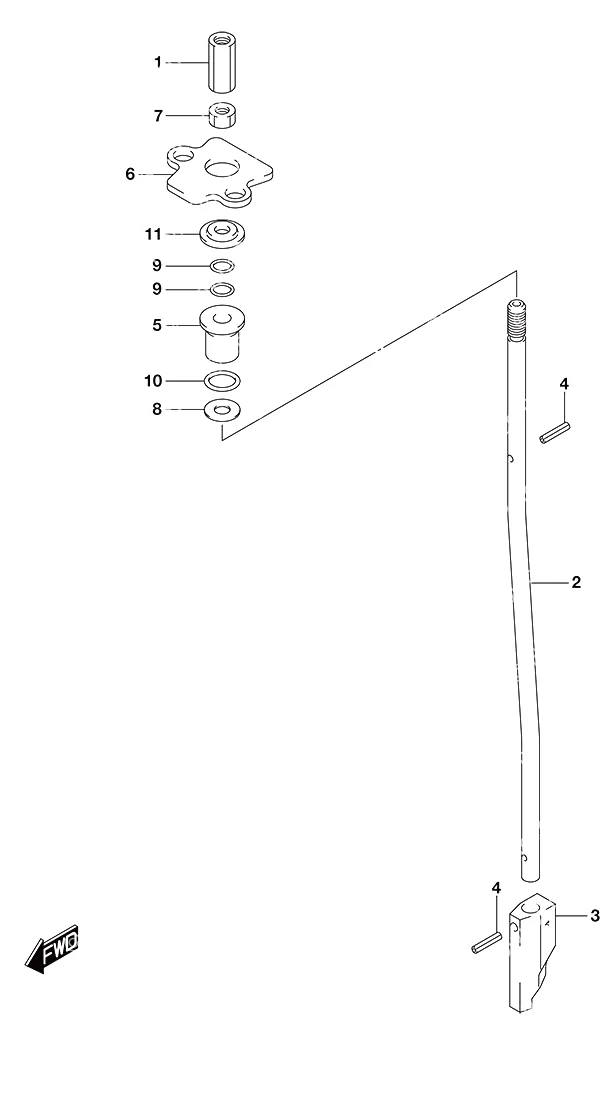

图 210换挡拉杆 Shift Rod

REF	零件编号	中文名称	英文名称	数量
1	23311-95J00	离合器推杆连接器	Clutch Rod Connector	1
3	25311-99J00	换挡凸轮	Shift Cam	1
4	09205-02004	弹簧销(2.5x12)	Spring Pin (2.5x12)	2
5	25211-99JL0	换挡杆导套	Shift Rod Guide	1
6	25215-99J00	换挡杆导套止动器	Shift Rod Guide Stopper	1
7	29141-93J00	螺母(6mm)	Nut (6mm)	1
8	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
9	09280-06012	O型圈	O-Ring	2
10	09280-09012	O型圈	O-Ring	1
11	09289-06L02	防尘密封(5x17x3.5)	Dust Seal (5x17x3.5)	1

图 220A变速箱手动启动型 TransmissionManual Start

REF	零件编号	中文名称	英文名称	数量
2	08110-60020	B1 15X32X9轴承	B1 15X32X9 BEAR	1
3	09380-15001	驱动轴卡簧	Drive Shaft Circlip	1
4	09160-20027	垫圈 (20x35x2.75)	Washer (20x35x2.75)	1
6	09160-21009	垫圈 (21x35x2.75)	Washer (21x35x2.75)	1
7	09263-20024	轴承(20x35x4.5)	Bearing (20x35x4.5)	1
8	57311-99J10	小齿轮(齿数:12)	Pinion Gear (NT:12)	1
9	57510-99J11	前进齿轮(NT:25)	Forward Gear (NT:25)	1
10	57521-99J10	倒挡齿轮(NT:25)	Reverse Gear (NT:25)	1
13	09181-15241	垫圈 (15x22x2)	Washer (15x22x2)	1
14	57610-99JL0	螺旋桨轴总成	Propeller Shaft Assembly	1
15	57621-99J11	离合器换挡拨叉	Clutch Dog Shifter	1
16	09202-04025	销 (4x31)	Pin (4x31)	1
17	59441-94J00	回位弹簧	Return Spring	1
18	59441-99J00	离合器弹簧	Clutch Dog Spring	1
19	57631-93901	推杆	Push Rod	1
20	57632-97L00	推销	Push Pin	1
21	56130-99J30	驱动轴轴承座	Drive Shaft Bearing Housing	1
22	09282-13L01	油封(12.5x25x7)	Oil Seal (12.5x25x7)	2
23	56132-99J10	驱动轴轴承座衬垫	Drive Shaft Bearing Housing Gasket	1
24	09116-06229	螺栓(6x25)	Bolt (6x25)	2

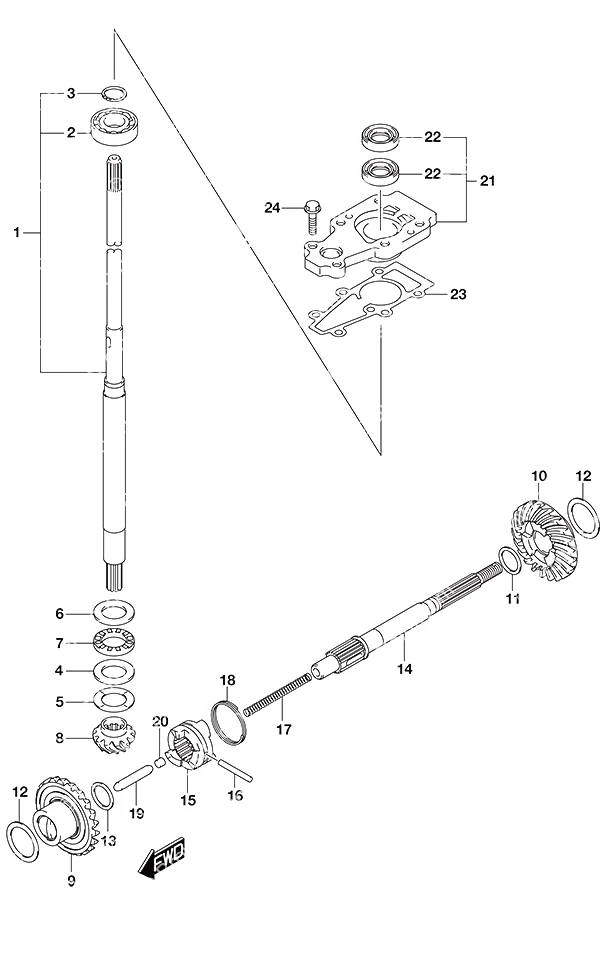

图 220B变速箱电启动型 TransmissionElectric Start

REF	零件编号	中文名称	英文名称	数量
2	08110-60020	B1 15X32X9轴承	B1 15X32X9 BEAR	1
3	09380-15001	驱动轴卡簧	Drive Shaft Circlip	1
4	09160-20027	垫圈 (20x35x2.75)	Washer (20x35x2.75)	1
6	09160-21009	垫圈 (21x35x2.75)	Washer (21x35x2.75)	1
7	09263-20024	轴承(20x35x4.5)	Bearing (20x35x4.5)	1
8	57311-99J10	小齿轮(齿数:12)	Pinion Gear (NT:12)	1
9	57510-99J11	前进齿轮(NT:25)	Forward Gear (NT:25)	1
10	57521-99J10	倒挡齿轮(NT:25)	Reverse Gear (NT:25)	1
13	09181-15241	垫圈 (15x22x2)	Washer (15x22x2)	1
14	57610-99JL0	螺旋桨轴总成	Propeller Shaft Assembly	1
15	57621-99J11	离合器换挡拨叉	Clutch Dog Shifter	1
16	09202-04025	销 (4x31)	Pin (4x31)	1
17	59441-94J00	回位弹簧	Return Spring	1
18	59441-99J00	离合器弹簧	Clutch Dog Spring	1
19	57631-93901	推杆	Push Rod	1
20	57632-97L00	推销	Push Pin	1
21	56130-99J30	驱动轴轴承座	Drive Shaft Bearing Housing	1
22	09282-13L01	油封(12.5x25x7)	Oil Seal (12.5x25x7)	2
23	56132-99J10	驱动轴轴承座衬垫	Drive Shaft Bearing Housing Gasket	1
24	09116-06229	螺栓(6x25)	Bolt (6x25)	2

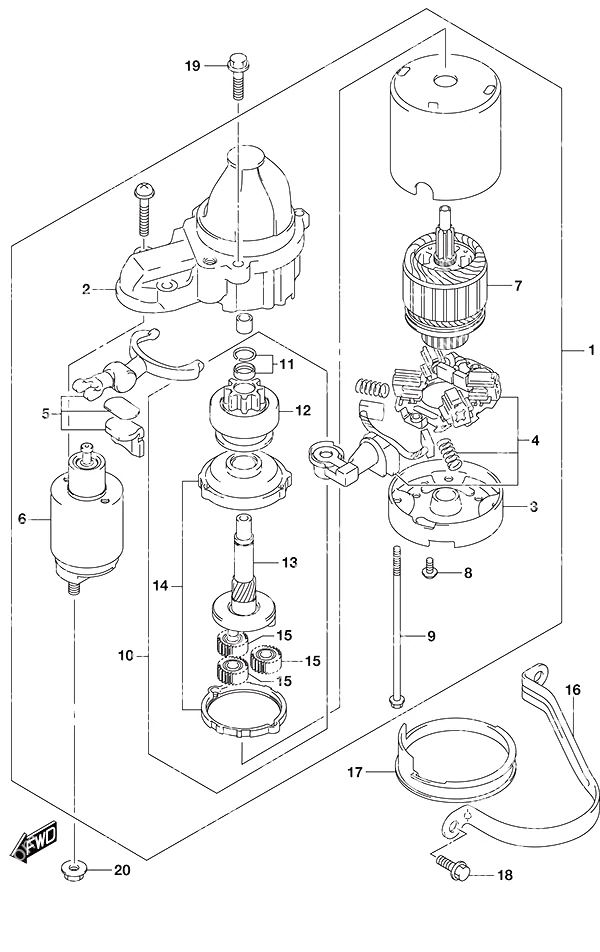

图 301启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-89L00	启动马达总成	Starter Motor Assembly	1
2	31150-98L00	齿轮箱	Gear Case	1
3	31170-89L00	后壳体	Rear Housing	1
4	31173-98L00	电刷架总成	Brush Holder Assembly	1
5	31191-63J00	操纵杆总成	Lever Assembly	1
6	31220-89L00	开关总成	Switch Assembly	1
7	31311-63J00	电枢	Armature	1
8	31192-92J00	螺钉套件	Screw Set	1
9	31261-75F10	贯穿螺栓	Through Bolt	2
10	31340-89L00	启动器离合器套装	Starter Clutch Set	1
11	31313-86030	止动器套装	Stopper Set	1
12	31320-89L00	小齿轮	Pinion	1
13	31341-89L00	小齿轮轴	Pinion Shaft	1
14	31343-63J00	内齿轮	Internal Gear	3
16	31912-89L00	启动马达带	Starting Motor Band	1
17	31918-92J01	下减震器	Lower Damper	1
18	01550-08207	螺栓	BOLT	2
19	01550-08307	螺栓	BOLT	2
20	08316-10087	螺母	Nut	1

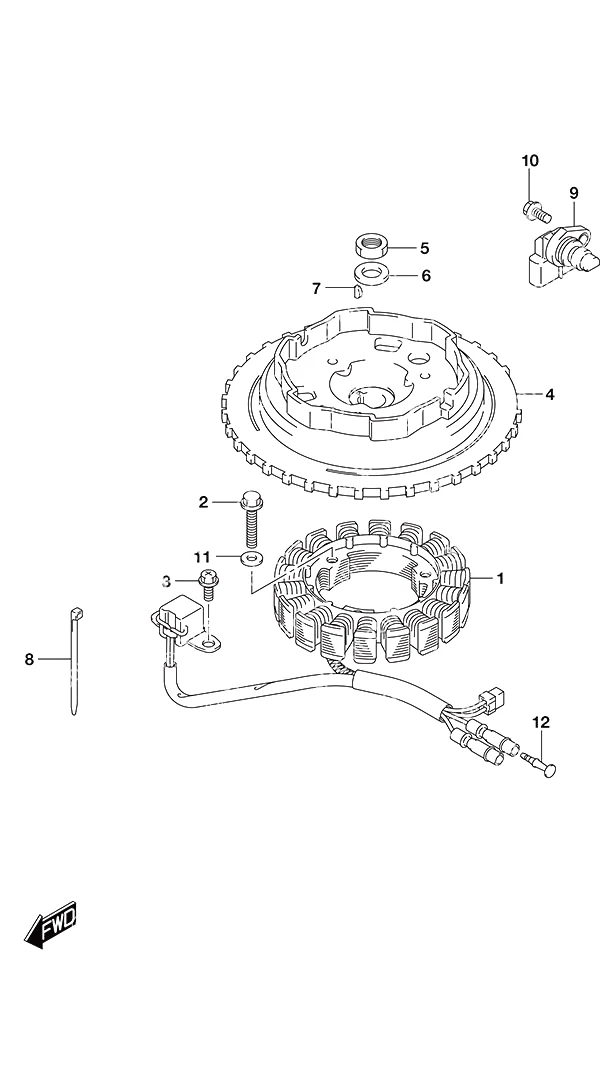

图 303A磁电机手动启动装置 Magneto Manual Start

REF	零件编号	中文名称	英文名称	数量
1	32120-89L10	定子与脉冲线圈	Stator & Pulser Coil	1
2	01547-0630A	螺栓	BOLT	3
3	01550-05127	螺栓	Bolt	2
4	32102-89L10	飞轮(停产)	Flywheel (NLA)	1
5	09140-14008	螺母14mm	Nut 14mm	1
6	09160-15057	垫圈 (15x27x4)	Washer (15x27x4)	1
7	08341-31039	半圆键	Woodruff Key	1
8	09407-14407	卡箍(长:140)	Clamp (L:140)	7
9	33220-84M10	凸轮轴位置传感器总成	CMP Sensor Assembly	1
10	01550-06167	螺栓	BOLT	1
11	08322-0106A	垫片	Washer	3
12	36615-96300	树脂端子	Resin Terminal	2

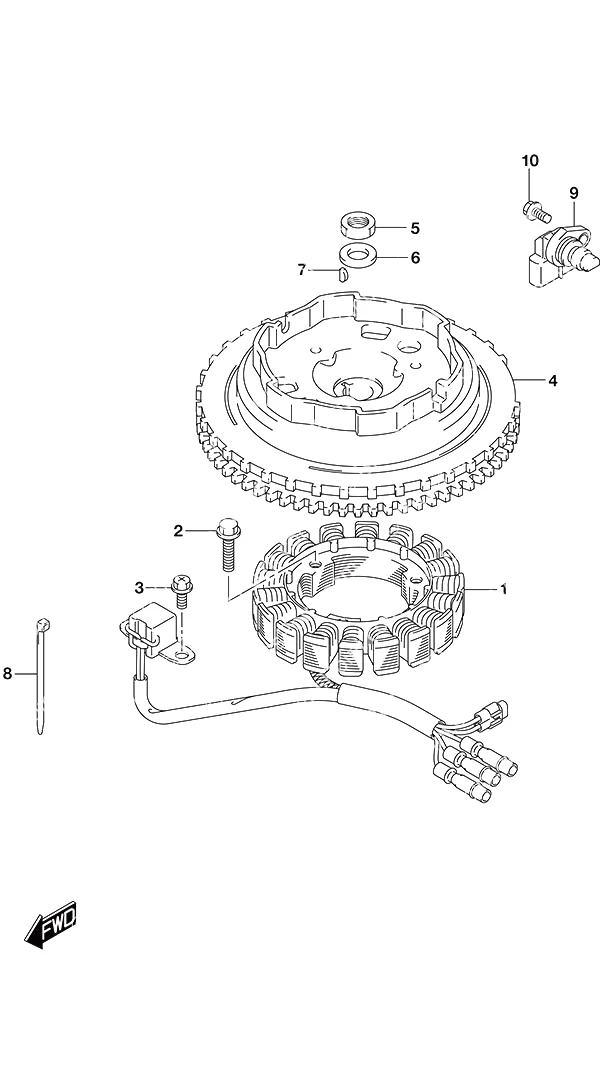

图 303B磁电机电动启动装置 Magneto Electric Start

REF	零件编号	中文名称	英文名称	数量
2	01547-0625A	螺栓	BOLT	3
3	01550-05127	螺栓	Bolt	2
4	32102-89L00	飞轮	Flywheel	1
5	09140-14008	螺母14mm	Nut 14mm	1
6	09160-15057	垫圈 (15x27x4)	Washer (15x27x4)	1
7	08341-31039	半圆键	Woodruff Key	1
8	09407-14407	卡箍(长:140)	Clamp (L:140)	7
9	33220-84M10	凸轮轴位置传感器总成	CMP Sensor Assembly	1
10	01550-06167	螺栓	BOLT	1

图 310A整流器/点火线圈(非遥控型) Rectifier/Ignition Coil Non-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	32800-89L02	整流调节器总成	Rectifier/Regulator Assembly	1
2	32815-89L00	整流器支架	Rectifier Bracket	1
3	09116-06517	螺栓(6x25)	Bolt (6x25)	1
4	09116-06196	螺栓(6x20)	Bolt (6x20)	1
5	32890-89L20	电气支架	HOLDER,ELECTRIC	1
6	09320-08056	缓冲垫	Cushion	1
7	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	1
8	09169-06095	垫片	Washer	1
9	09320-08066	缓冲垫	Cushion	2
10	01550-06207	螺栓	BOLT	2
11	01550-06167	螺栓	BOLT	1
12	33500-07H00	火花塞帽	Spark Plug Cap	2
13	09408-00159	夹具(停产)	Clamp (NLA)	1
14	09408-00346	卡箍	Clamp	1
15	33410-89L11	点火线圈	Ignition Coil	1
16	01550-0630C	螺栓	BOLT	2
18	33925-89L00	发动机控制单元缓冲垫	Engine Control Unit Cushion	1
19	38860-76F01	继电器	Relay	1
20	38915-90J00	继电器固定座	Relay Holder	1

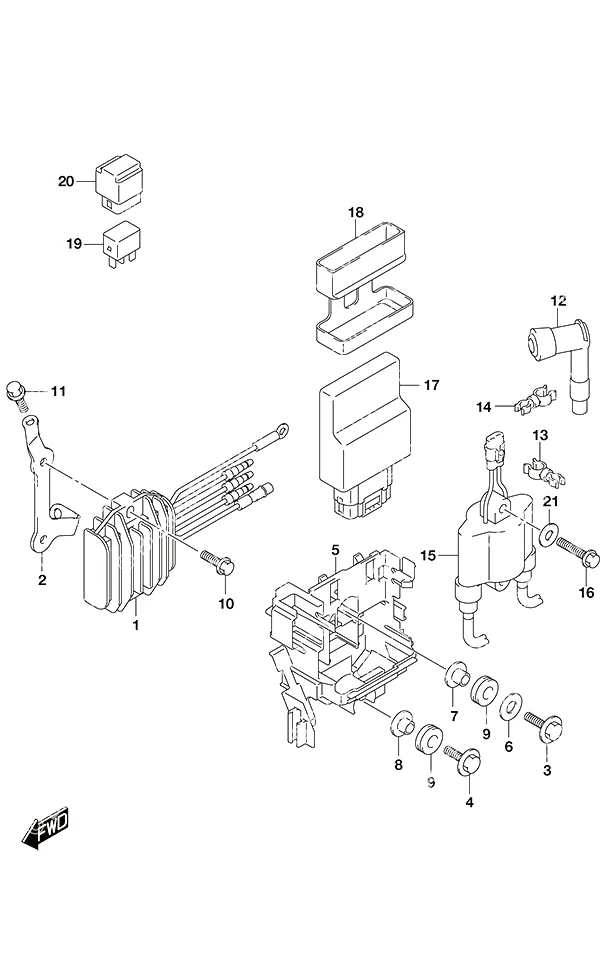

图 310B整流器/点火线圈(带动力倾斜的遥控舵柄) Rectifier/Ignition Coil Remote Control Tiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	32800-89L02	整流调节器总成	Rectifier/Regulator Assembly	1
2	32815-89L00	整流器支架	Rectifier Bracket	1
3	09116-06517	螺栓(6x25)	Bolt (6x25)	1
4	09116-06196	螺栓(6x20)	Bolt (6x20)	2
5	32890-89L20	电气支架	HOLDER,ELECTRIC	1
6	09320-08056	缓冲垫	Cushion	1
7	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	1
8	09169-06095	垫片	Washer	1
9	09320-08066	缓冲垫	Cushion	2
10	01550-06207	螺栓	BOLT	2
11	01550-06167	螺栓	BOLT	1
12	33500-07H00	火花塞帽	Spark Plug Cap	2
13	09408-00159	夹具(停产)	Clamp (NLA)	1
14	09408-00346	卡箍	Clamp	1
15	33410-89L11	点火线圈	Ignition Coil	1
16	01550-0630C	螺栓	BOLT	2
17	33930-89L20	发动机控制单元	Engine Control Unit	1
18	33925-89L00	发动机控制单元缓冲垫	Engine Control Unit Cushion	1
19	38860-76F01	继电器	Relay	1
20	38915-90J00	继电器固定座	Relay Holder	1

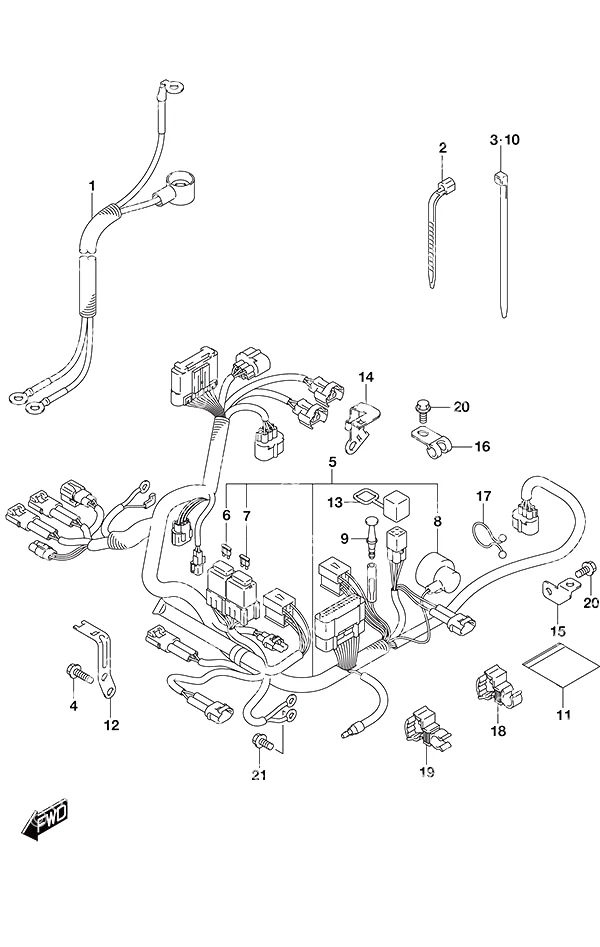

图 322A非遥控线束 Harness Non-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	33810-89L10	启动器电缆	Starter Cable	1
2	09407-14403	卡箍(长:125)	Clamp (L:125)	1
3	09407-14407	卡箍(长:140)	Clamp (L:140)	1
4	01547-0616C	线束固定螺栓	BOLT,HARNESS B	2
6	09481-10501	10安培保险丝	10 Amp Fuse	1
7	09481-30501	30安培保险丝	30 Amp Fuse	1
8	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
9	36615-96300	树脂端子	Resin Terminal	1
11	32916-89L00	连接器盖	Connector Cover	1
12	36617-89L10	线束支架(停产)	Harness Bracket (NLA)	1
13	33634-96J00	维修接头盖	Service Connector Cap	1
14	36617-89L01	线束支架	Harness Bracket	1
15	36617-91J00	开关导线支架(停产)	Switch Lead Bracket (NLA)	1
16	09403-08417	卡箍	Clamp	1
17	09408-00008	卡箍	Clamp	1
19	09408-00338	卡箍	Clamp	1
20	01550-0612C	螺栓	BOLT	2
21	01550-06127	螺栓	BOLT	1

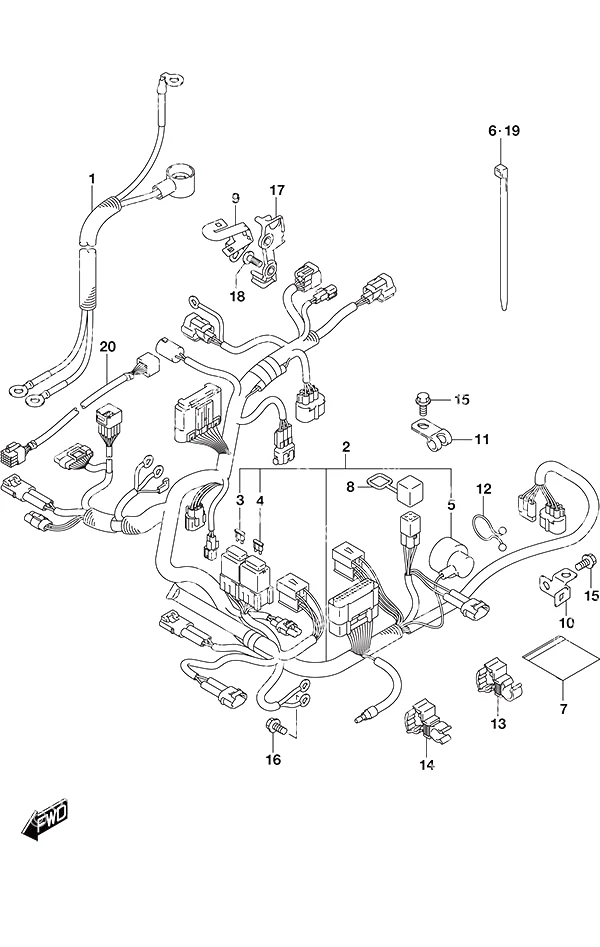

图 322B遥控线束 Harness Remote Control

REF	零件编号	中文名称	英文名称	数量
1	33810-89L10	启动器电缆	Starter Cable	1
2	36610-89LK1	线束总成(WI型)	HARNESS ASSY,WI	1
3	09481-10501	10安培保险丝	10 Amp Fuse	1
4	09481-30501	30安培保险丝	30 Amp Fuse	1
5	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
6	09407-14407	卡箍(长:140)	Clamp (L:140)	4
7	32916-89L00	连接器盖	Connector Cover	1
8	33634-96J00	维修接头盖	Service Connector Cap	1
9	36617-89L50	线束支架	Harness Bracket	1
10	36617-89L20	线束支架	Harness Bracket	1
11	09403-08417	卡箍	Clamp	1
12	09408-00024	卡箍	Clamp	1
13	09408-00338	卡箍	Clamp	1
14	09408-00339	卡箍	Clamp	1
15	01550-0612C	螺栓	BOLT	2
16	01550-06127	螺栓	BOLT	1
17	36616-89L10	线束固定架	Harness Holder	1
18	02142-06167	6X16十字槽螺钉	6 X 16 CROSS SC	2
19	09407-14407	卡箍(长:140)	Clamp (L:140)	1

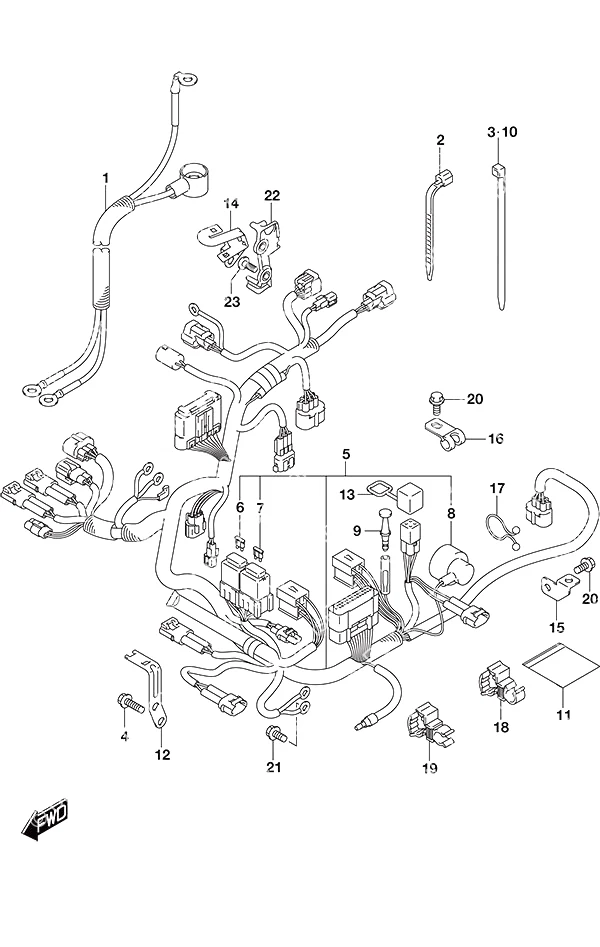

图 322C带动力倾斜的舵柄线束 Harness Tiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	33810-89L10	启动器电缆	Starter Cable	1
2	09407-14403	卡箍(长:125)	Clamp (L:125)	1
3	09407-14407	卡箍(长:140)	Clamp (L:140)	1
4	01547-0616C	线束固定螺栓	BOLT,HARNESS B	2
5	36610-89LJ1	线束总成(WI型)	HARNESS ASSY,WI	1
6	09481-10501	10安培保险丝	10 Amp Fuse	1
7	09481-30501	30安培保险丝	30 Amp Fuse	1
8	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
9	36615-96300	树脂端子	Resin Terminal	1
10	09407-14407	卡箍(长:140)	Clamp (L:140)	4
11	32916-89L00	连接器盖	Connector Cover	1
12	36617-89L10	线束支架(停产)	Harness Bracket (NLA)	1
13	33634-96J00	维修接头盖	Service Connector Cap	1
14	36617-89L50	线束支架	Harness Bracket	1
15	36617-91J00	开关导线支架(停产)	Switch Lead Bracket (NLA)	1
16	09403-08417	卡箍	Clamp	1
17	09408-00008	卡箍	Clamp	1
18	09408-00339	卡箍	Clamp	1
19	09408-00338	卡箍	Clamp	1
20	01550-0612C	螺栓	BOLT	2
21	01550-06127	螺栓	BOLT	1
22	36616-89L10	线束固定架	Harness Holder	1
23	02142-06167	6X16十字槽螺钉	6 X 16 CROSS SC	2

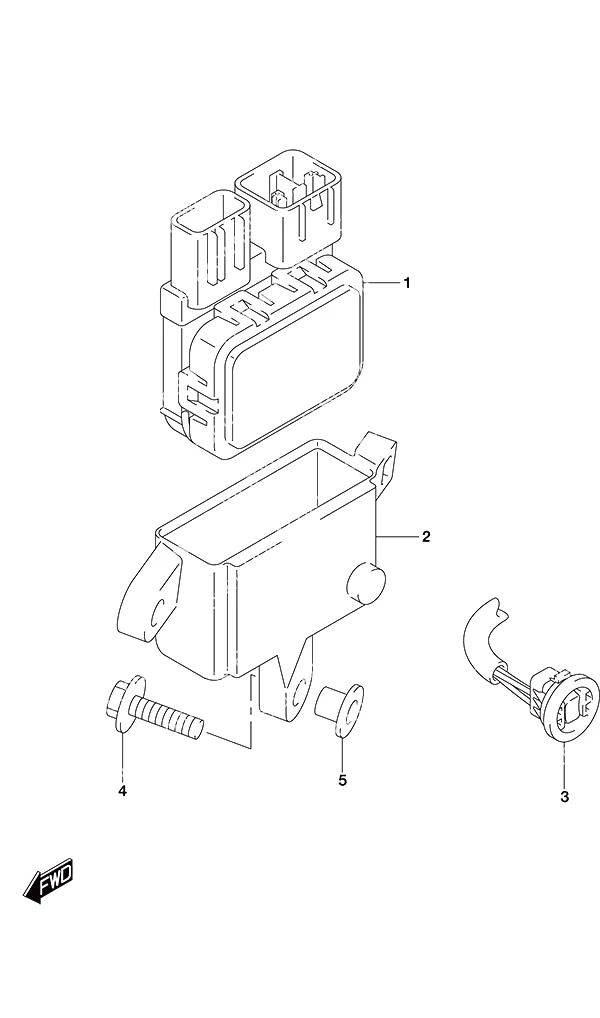

图 327A带动力倾斜的动力升降倾斜开关遥控器 PTT Switch Remote Control w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	38410-93J22	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
2	38415-89L00	动力升降倾斜装置继电器支架	PTT Relay Holder	1
3	37850-99E05	动力升降倾斜装置开关总成	PTT Switch Assembly	1
4	09116-06517	螺栓(6x25)	Bolt (6x25)	2
5	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2

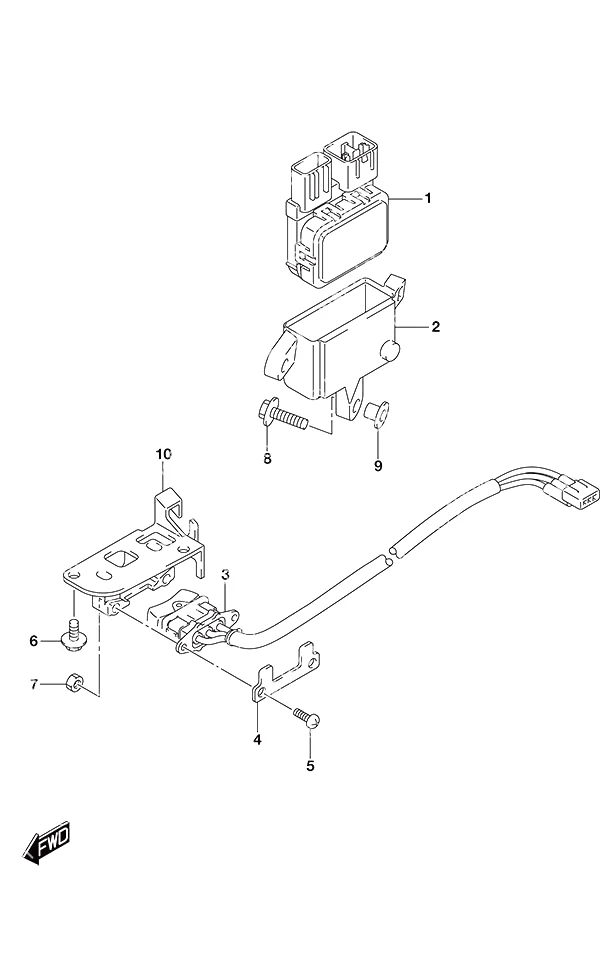

图 327B带动力倾斜的动力升降倾斜开关舵柄 PTT Switch Tiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	38410-93J22	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
2	38415-89L00	动力升降倾斜装置继电器支架	PTT Relay Holder	1
3	37850-94JA3	倾斜开关总成	Tilt Switch Assembly	1
4	37852-94JB0	动力升降倾斜开关板	PTT Switch Plate	1
5	09125-05046	螺钉(5x12)	Screw (5x12)	2
6	29103-93J00	螺栓(6x12)	Bolt (6x12)	2
7	09140-05005	螺母	Nut	2
8	09116-06517	螺栓(6x25)	Bolt (6x25)	2
9	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
10	37851-89L00	动力升降倾斜开关支架	PTT Switch Holder	1

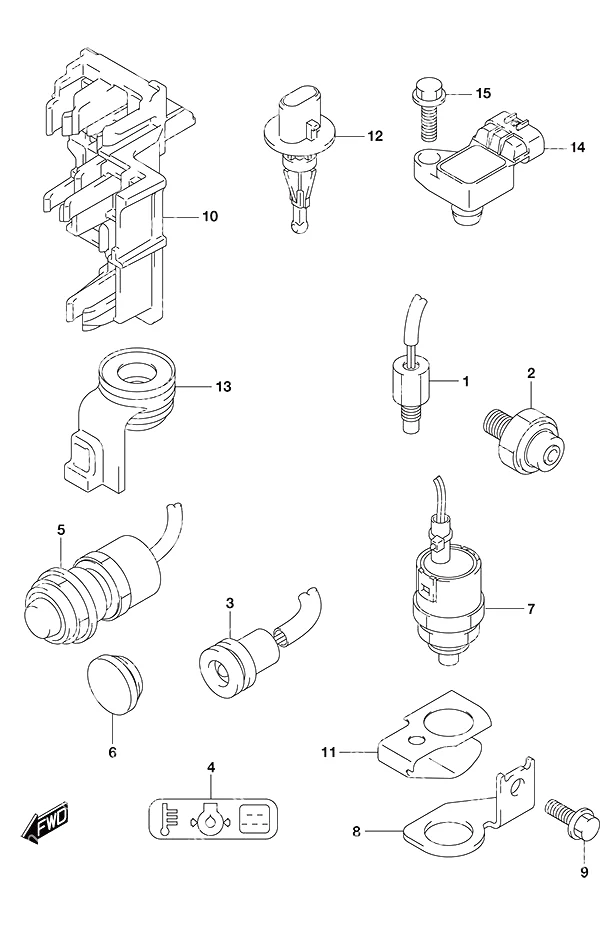

图 334A非遥控传感器/开关 Sensor/Switch Non-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	13640-32G20	发动机温度传感器	Engine Temp Sensor	1
2	37820-89L00	油压开关总成	Oil Pressure Switch Assembly	1
3	36360-99J10	油压指示器	Oil Pressure Indicator	1
5	37161-89L02	启动马达开关总成	Starter Motor Switch Assembly	1
6	37163-89L00	启动开关孔塞	Starting Switch Hole Plug	1
7	37721-89L00	空挡开关总成	Neutral Switch Assembly	1
8	37726-89L00	空档开关支架(停产)	Neutral Switch Bracket (NLA)	1
9	01550-0616C	螺栓	BOLT	1
10	36616-89L20	连接器支架	Connector Holder	1
11	37725-89L01	空挡开关执行器	Neutral Switch Actuator	1
12	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
13	13655-89L10	进气温度传感器护套	Inlet Air Temp Sensor Grommet	1
14	18590-58M00	进气压力传感器	MAP Sensor	1
15	01550-0620C	螺栓	BOLT	1

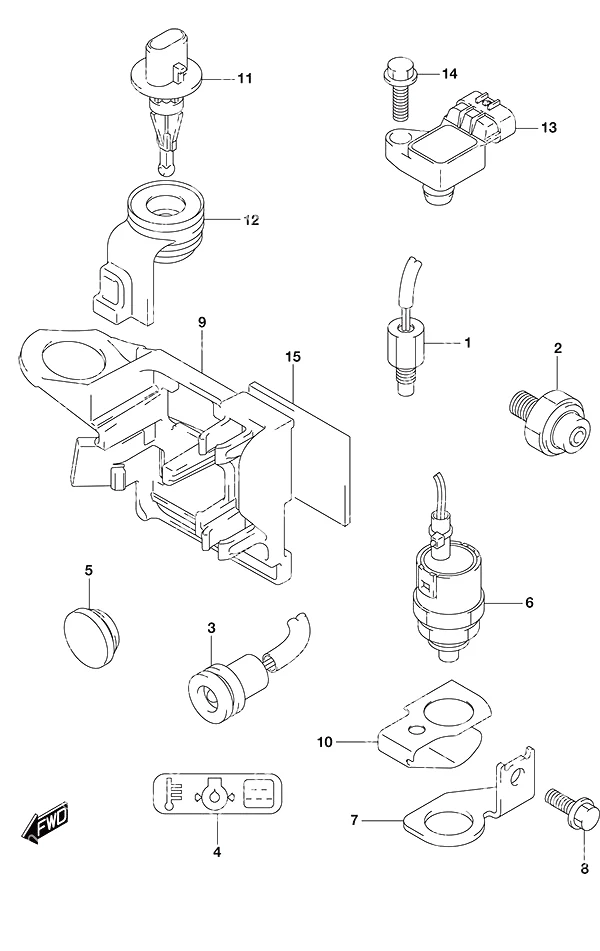

图 334B遥控传感器/开关 Sensor/Switch Remote Control

REF	零件编号	中文名称	英文名称	数量
1	13640-32G20	发动机温度传感器	Engine Temp Sensor	1
2	37820-89L00	油压开关总成	Oil Pressure Switch Assembly	1
3	36360-99J10	油压指示器	Oil Pressure Indicator	1
5	37163-89L00	启动开关孔塞	Starting Switch Hole Plug	1
6	37721-89L00	空挡开关总成	Neutral Switch Assembly	1
7	37726-89L00	空档开关支架(停产)	Neutral Switch Bracket (NLA)	1
8	01550-0616C	螺栓	BOLT	1
9	36616-89L30	连接器支架	Connector Holder	1
10	37725-89L01	空挡开关执行器	Neutral Switch Actuator	1
11	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
12	13655-89L10	进气温度传感器护套	Inlet Air Temp Sensor Grommet	1
13	18590-58M00	进气压力传感器	MAP Sensor	1
14	01550-0620C	螺栓	BOLT	1
15	32851-93J00	导线缓冲垫	Lead Wire Cushion	1

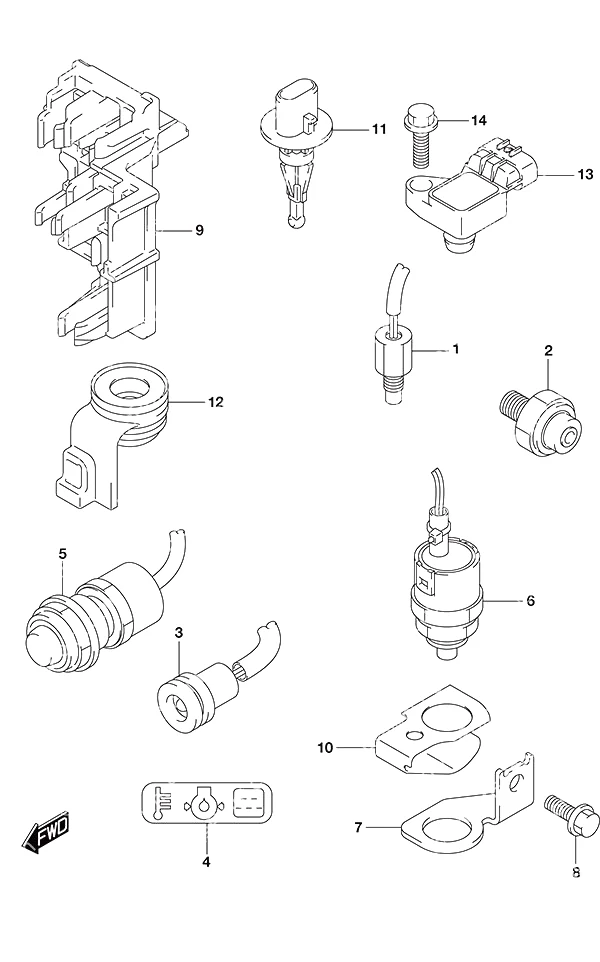

图 334C带动力倾斜的舵柄传感器/开关 Sensor/Switch Tiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	13640-32G20	发动机温度传感器	Engine Temp Sensor	1
2	37820-89L00	油压开关总成	Oil Pressure Switch Assembly	1
3	36360-99J10	油压指示器	Oil Pressure Indicator	1
5	37161-89L02	启动马达开关总成	Starter Motor Switch Assembly	1
6	37721-89L00	空挡开关总成	Neutral Switch Assembly	1
7	37726-89L00	空档开关支架(停产)	Neutral Switch Bracket (NLA)	1
8	01550-0616C	螺栓	BOLT	1
9	36616-89L20	连接器支架	Connector Holder	1
10	37725-89L01	空挡开关执行器	Neutral Switch Actuator	1
11	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
12	13655-89L10	进气温度传感器护套	Inlet Air Temp Sensor Grommet	1
13	18590-58M00	进气压力传感器	MAP Sensor	1
14	01550-0620C	螺栓	BOLT	1

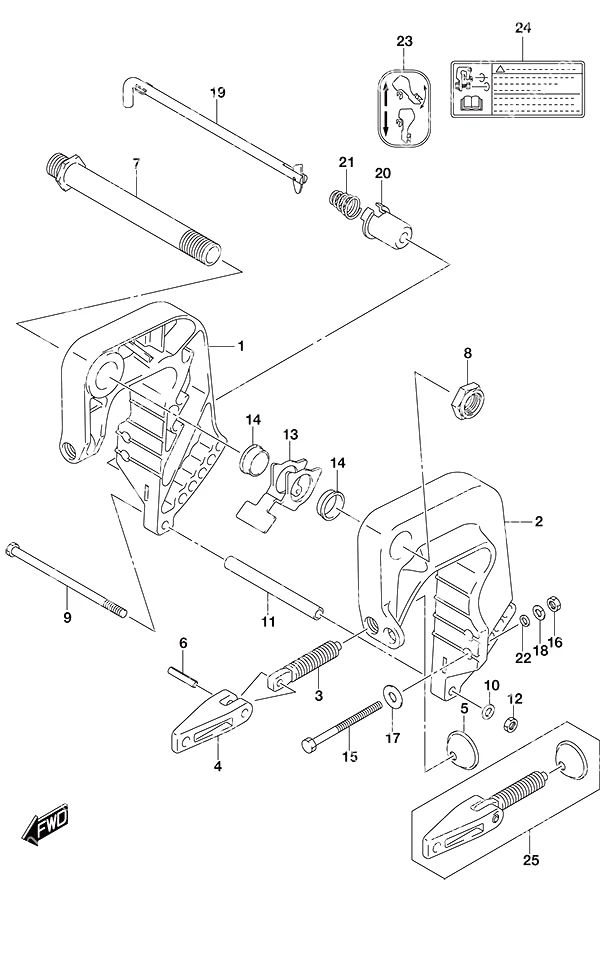

图 335A夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
3	41211-99JL0	夹紧螺丝	Clamp Screw	2
4	41212-91J00	夹紧手柄	Clamp Handle	2
5	41213-94J01	夹紧板	Clamp Plate	2
6	09205-06021	弹簧销 (6x25)	Spring Pin (6x25)	2
7	41130-90L00	夹具支架轴	Clamp Bracket Shaft	1
8	09159-22006	螺母	Nut	1
9	09100-06178	螺栓(6x150)	Bolt (6x150)	1
10	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
11	09180-06366	垫片	Spacer	1
12	29141-93J00	螺母(6mm)	Nut (6mm)	1
13	45261-89L00	释放杆	Release Lever	1
14	59315-94J00	释放杆衬套	Release Lever Bushing	2
15	09100-08311	螺栓(8x90)	Bolt (8x90)	2
16	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
17	09160-08081	垫圈 (8.5x23x1.5)	Washer (8.5x23x1.5)	2
18	29162-93J10	锁紧垫圈	Lock Washer	2
19	45420-89L01	倾斜锁定销	Tilt Lock Pin	1
20	45425-94J01	倾斜锁定销止动器	Tilt Lock Pin Stopper	1
21	09441-17001	弹簧	Spring	1
22	09160-08170	垫圈 (8.5x16x2)	Washer (8.5x16x2)	2
23	45269-89L00	倒车锁标记(停产)	Reverse Lock Mark (NLA)	1
24	69911-91J51	夹具支架标记	Clamp Bracket Mark	1
25	41210-99JL1	夹紧螺丝组件	Clamp Screw Assy	1

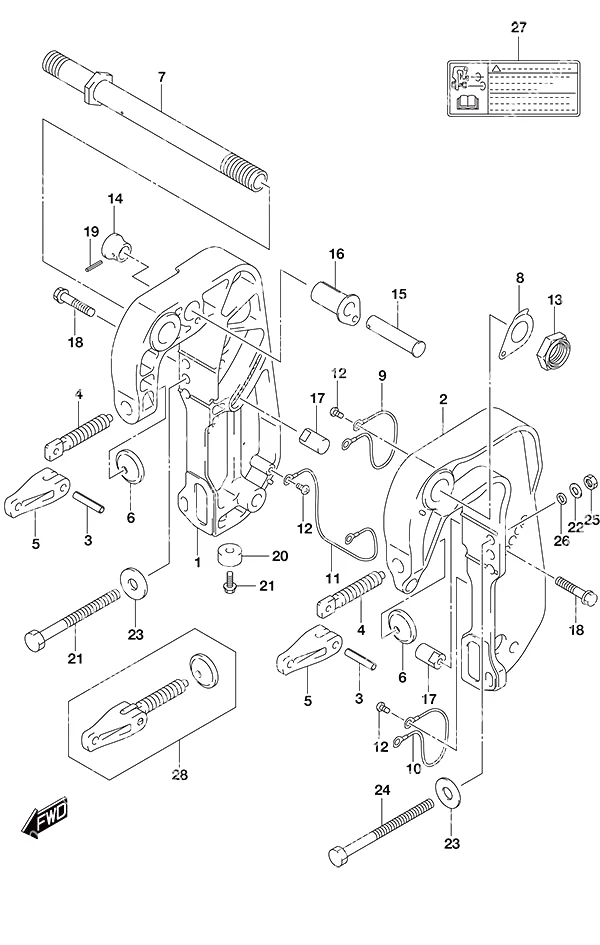

图 335B夹具支架(带动力倾斜) Clamp Bracket w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
3	09205-06021	弹簧销 (6x25)	Spring Pin (6x25)	2
4	41211-94L00	夹紧螺丝	Clamp Screw	2
5	41212-91J00	夹紧手柄	Clamp Handle	2
6	41213-94J01	夹紧板	Clamp Plate	2
7	41130-94JA1	夹具支架轴	Clamp Bracket Shaft	1
8	41135-93J11	夹具支架轴垫圈	Clamp Bracket Shaft Washer	1
9	36894-87D00	导线(长195)	Wire Lead (L:195)	1
10	36894-87D00	导线(长195)	Wire Lead (L:195)	1
11	36895-87D01	导线(长210)	Wire Lead (L:210)	1
12	09125-06063	螺钉(6x10)	Screw (6x10)	5
13	09159-22006	螺母	Nut	1
14	41221-94JA0	倾斜止动旋钮(停产)	Tilt Stopper Knob (NLA)	1
15	41222-94JA0	倾斜止动销(停产)	Tilt Stopper Pin (NLA)	1
16	41226-94JA0	倾斜止动衬套(停产)	Tilt Stopper Bushing (NLA)	1
17	45421-94JA0	倾斜锁定销	Tilt Lock Pin	2
18	09116-08178	油底壳螺栓(L4	BOLT,OIL PAN(L4	2
19	09205-03004	弹簧销 (3x20)	Spring Pin (3x20)	1
21	09103-06281	螺栓(6x14)	Bolt (6x14)	2
22	29162-93J10	锁紧垫圈	Lock Washer	2
23	09160-08081	垫圈 (8.5x23x1.5)	Washer (8.5x23x1.5)	2
24	09100-08311	螺栓(8x90)	Bolt (8x90)	2
25	09140-08023-XC0	螺母(8mm)	Nut (8mm)	2
26	09160-08170	垫圈 (8.5x16x2)	Washer (8.5x16x2)	2
27	69911-91J51	夹具支架标记	Clamp Bracket Mark	1
28	41210-89LA0	夹紧螺丝总成	Clamp Screw Assembly	1

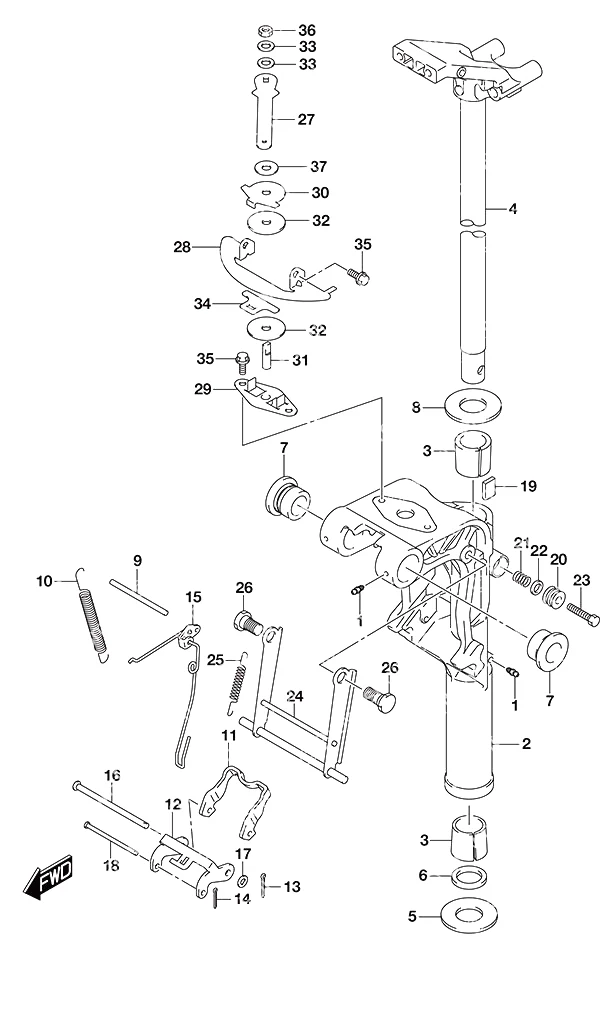

图 336A非遥控旋转支架 Swivel Bracket Non-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	22511-99011	黄油嘴	Grease Nipple	3
3	43711-99J00	转向衬套	Steering Bushing	2
5	09160-27012	垫圈 (27.5x47x1)	Washer (27.5x47x1)	1
6	09282-27002	油封(26x39x5)	Oil Seal (26x39x5)	1
7	43211-87JL0	旋转支架衬套	Swivel Bracket Bushing	2
8	09160-27012	垫圈 (27.5x47x1)	Washer (27.5x47x1)	1
9	41225-89L00	释放臂销	Release Arm Pin	1
10	45212-89L00	倒挡锁止臂弹簧	Reverse Lock Arm Spring	2
11	45231-89L00	倒挡锁止臂	Reverse Lock Arm	1
12	45241-89L00	倒挡锁止臂连杆	Reverse Lock Arm Link	1
13	09204-01002	开口销	Cotter Pin	1
14	45247-99J00	倒挡锁止臂开口销	Reverse Lock Arm Cotter Pin	1
15	45250-89L03	释放连杆	Release Link	1
16	09200-06061	销	Pin	1
17	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
18	09200-05014	销	Pin	1
19	43411-939L0	转向调节器板	Steering Adjuster Plate	1
20	43412-93901	转向罩	COVER,STEERING	1
21	29440-93J00	转向调节器弹簧	Steering Adjuster Spring	1
22	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
23	09100-08232	螺栓(8x30)	Bolt (8x30)	1
25	45722-94J11	浅水驱动弹簧	Shallow Water Drive Spring	1
26	09111-10067	螺栓 (10x20.4)	Bolt (10x20.4)	2
27	43411-89L00	转向调节杆	Steering Adjuster Lever	1
28	43415-89L01	转向调节器板	Steering Adjuster Plate	1
29	43420-89L00	转向调节摩擦片	Steering Adjust Friction Plate	1
30	43425-89L00	转向调节上板	Steering Adjust Upper Plate	1
31	43512-89L00	转向调节螺纹轴	Steering Adjust Thread Shaft	1
32	43515-88L00	转向调节摩擦垫片	Steering Adjust Friction Washer Plate	2
33	43516-89J00	转向调节器垫圈	Steering Adjuster Washer	2
34	43517-89L00	转向调节器隔套	Steering Adjuster Spacer	1
35	09116-06225	螺栓(6x16)	Bolt (6x16)	4
36	09159-08L02	螺母	Nut	1
37	09161-08019	垫圈 (8.2x18x1.2)	Washer (8.2x18x1.2)	1

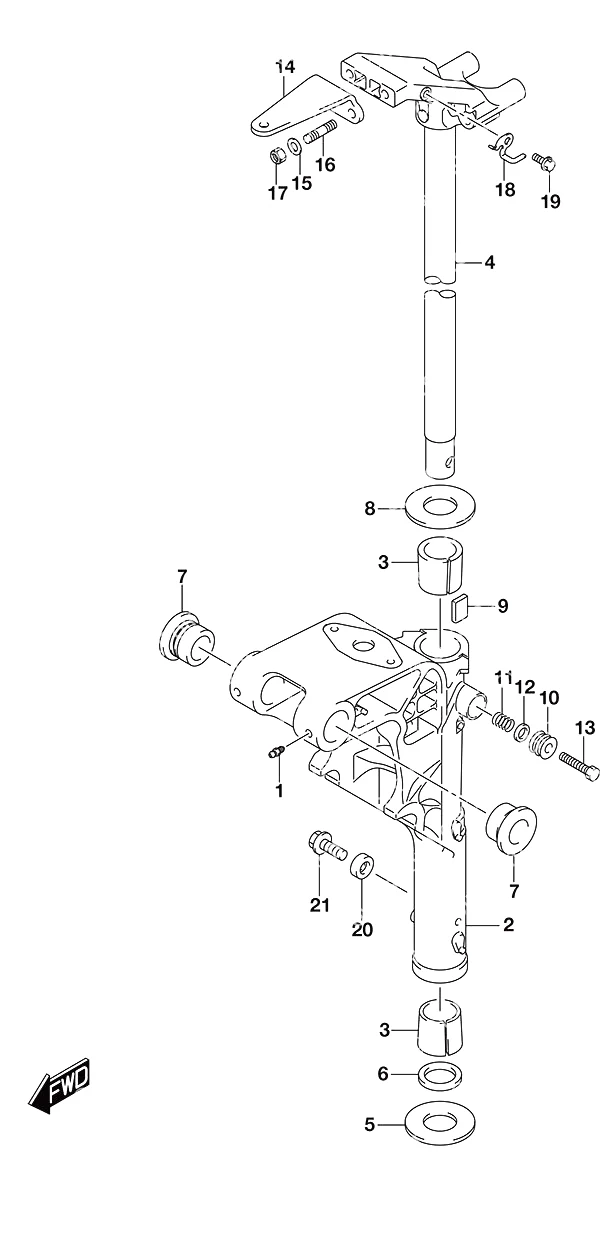

图 336B遥控旋转支架 Swivel Bracket Remote Control

REF	零件编号	中文名称	英文名称	数量
3	43711-94JA0	转向衬套	Steering Bushing	2
5	09160-27012	垫圈 (27.5x47x1)	Washer (27.5x47x1)	1
6	09282-27002	油封(26x39x5)	Oil Seal (26x39x5)	1
7	43211-87JL0	旋转支架衬套	Swivel Bracket Bushing	2
8	09160-27012	垫圈 (27.5x47x1)	Washer (27.5x47x1)	1
9	43411-939L0	转向调节器板	Steering Adjuster Plate	1
10	43412-93901	转向罩	COVER,STEERING	1
11	29440-93J00	转向调节器弹簧	Steering Adjuster Spring	1
12	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
13	09100-08232	螺栓(8x30)	Bolt (8x30)	1
14	43755-99J01	钢制附件	ATTACHMENT,STEE	1
15	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	2
16	09108-08286	双头螺栓	Stud Bolt	2
17	09159-08059	螺母	Nut	2
18	43759-89L00	放油软管支架	Drain Hose Holder	1
19	09116-06225	螺栓(6x16)	Bolt (6x16)	1
21	09103-06281	螺栓(6x14)	Bolt (6x14)	1

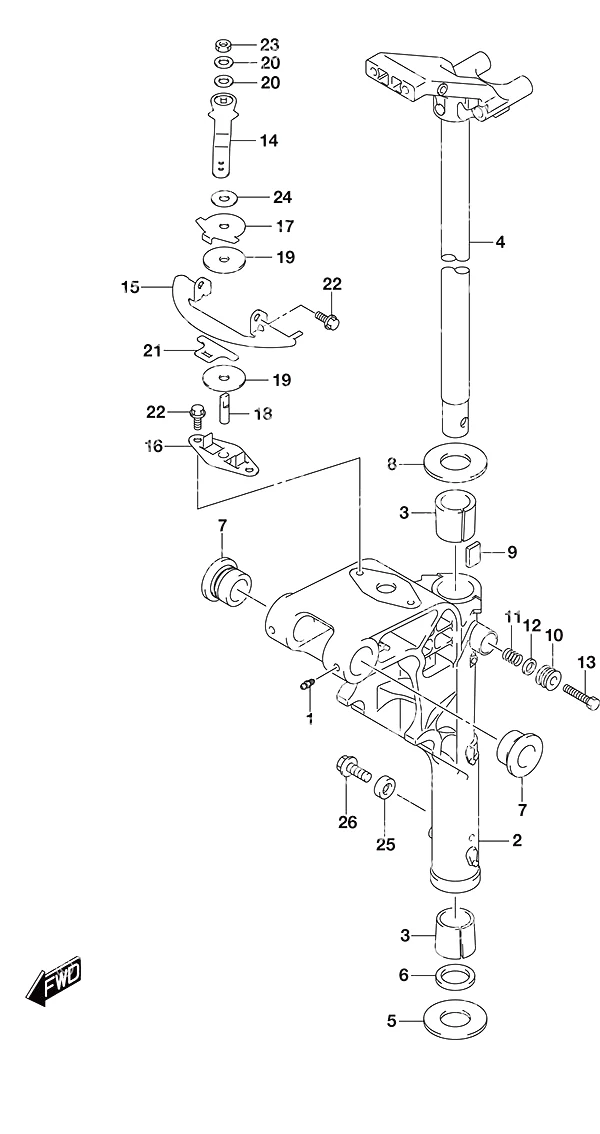

图 336C带动力倾斜的旋转支架舵柄 Swivel Bracket Tiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
3	43711-94JA0	转向衬套	Steering Bushing	2
5	09160-27012	垫圈 (27.5x47x1)	Washer (27.5x47x1)	1
6	09282-27002	油封(26x39x5)	Oil Seal (26x39x5)	1
7	43211-87JL0	旋转支架衬套	Swivel Bracket Bushing	2
8	09160-27012	垫圈 (27.5x47x1)	Washer (27.5x47x1)	1
9	43411-939L0	转向调节器板	Steering Adjuster Plate	1
10	43412-93901	转向罩	COVER,STEERING	1
11	29440-93J00	转向调节器弹簧	Steering Adjuster Spring	1
12	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
13	09100-08232	螺栓(8x30)	Bolt (8x30)	1
14	43411-89LA0	转向调节杆	Steering Adjuster Lever	1
15	43415-89L01	转向调节器板	Steering Adjuster Plate	1
16	43420-89L00	转向调节摩擦片	Steering Adjust Friction Plate	1
17	43425-89L00	转向调节上板	Steering Adjust Upper Plate	1
18	43512-89L00	转向调节螺纹轴	Steering Adjust Thread Shaft	1
19	43515-88L00	转向调节摩擦垫片	Steering Adjust Friction Washer Plate	2
20	43516-89J00	转向调节器垫圈	Steering Adjuster Washer	2
21	43517-89L00	转向调节器隔套	Steering Adjuster Spacer	1
22	09116-06225	螺栓(6x16)	Bolt (6x16)	4
23	09159-08L02	螺母	Nut	1
24	09161-08019	垫圈 (8.2x18x1.2)	Washer (8.2x18x1.2)	1
26	09103-06281	螺栓(6x14)	Bolt (6x14)	1

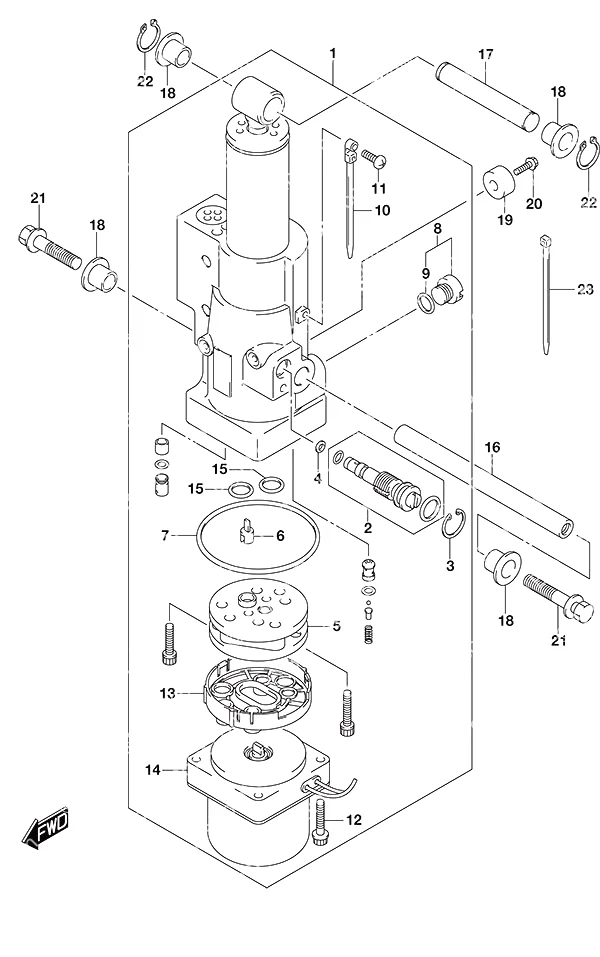

图 338带动力倾斜的倾斜缸 Tilt Cylinder w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	48000-89LA4	动力倾斜总成	Power Tilt Assembly	1
2	48864-89LA0	手动阀组	Manual Valve Set	1
3	48681-87J11	卡簧	Circlip	1
4	48553-88L00	密封垫圈	Washer Seal	1
5	48510-94600	齿轮泵总成 (停产)	Gear Pump Assembly (NLA)	1
6	48583-95E00	驱动联轴节	Drive Joint	1
7	31123-89J10	O型圈	O-Ring	1
8	48572-94J00	盖帽(停产)	Cap (NLA)	1
9	48664-87D00	O型圈	O-Ring	1
10	31193-94J00	带(停产)	Band (NLA)	1
11	31192-94J01	螺钉	Screw	1
12	31281-94J01	贯穿螺栓	Through Bolt	2
13	48582-97E00	泵滤清器(停产)	Pump Filter (NLA)	1
14	38100-89LA3	动力升降倾斜装置马达总成	PTT Motor Assembly	1
15	48664-87D00	O型圈	O-Ring	2
16	48121-94JA0	下倾斜缸轴(停产)	Lower Tilt Cylinder Shaft (NLA)	1
17	48321-97E01	上倾斜缸轴	Upper Tilt Cylinder Shaft	1
18	48325-97E00	倾斜缸上衬套	Tilt Cylinder Upper Bushing	4
20	09103-06281	螺栓(6x14)	Bolt (6x14)	1
21	09116-08150	螺栓(8x27)	Bolt (8x27)	2
22	09380-12002	卡环	Snap Ring	2
23	09407-14407	卡箍(长:140)	Clamp (L:140)	3

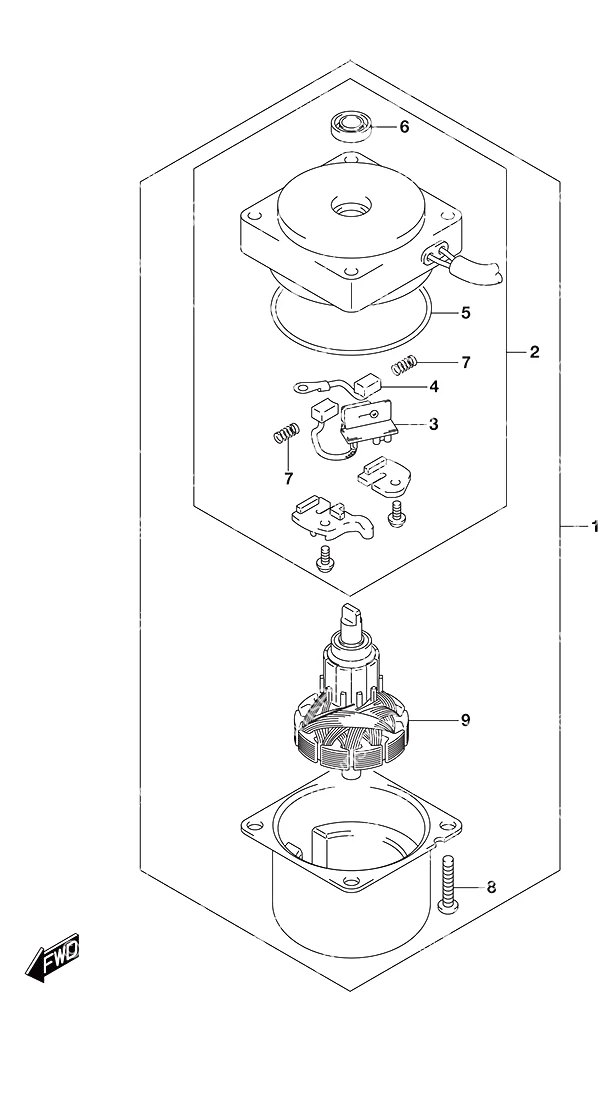

图 340带动力倾斜的马达 PTT Motor w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	38100-89LA3	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31174-89LA1	支架	Bracket	1
3	31136-94J00	断路器	Breaker	1
4	31133-94910	电刷	Brush	1
5	31123-94J01	O型圈	O-Ring	1
6	33799-97E00	油封	Oil Seal	1
7	31135-94900	弹簧	Spring	2
8	09136-05041	螺钉(5x20)	Screw (5x20)	2
9	31311-94J00	电枢(停产)	Armature (NLA)	1

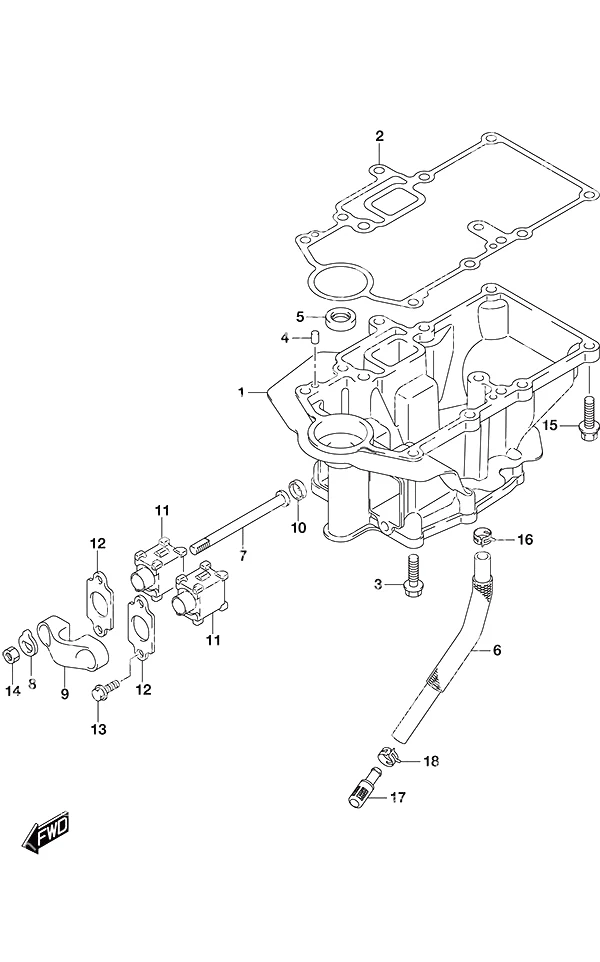

图 401发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
1	51110-89L03	发动机支架	Engine Holder	1
2	51211-89L00	发动机支架衬垫	Engine Holder Gasket	1
3	09116-08151	螺栓(8x30)	Bolt (8x30)	3
4	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
5	09282-12L04	油封(12x25x7)	Oil Seal (12x25x7)	1
6	16515-89L10	机油软管	Oil Hose	1
7	54112-99J01	上部安装螺栓(L:123)	Upper Mount Bolt (L:123)	2
8	54113-99JM0	上部安装螺栓垫圈	Upper Mount Bolt Washer	2
9	54127-89L00	上侧支架	Upper Side Mount	1
10	54125-99J00	上反向推力止动器	Upper Reverse Thrust Stopper	2
11	54130-89L00	上支架	Upper Mount	2
12	54137-89L00	上部安装盖	Upper Mount Cover	2
13	09116-08148	平衡片螺栓	BOLT,TRIM TAB	4
14	09140-10031	螺母(10mm)	Nut (10mm)	2
15	01560-08307	螺栓	BOLT	7
16	09401-12413	卡扣	Clip	1
17	16520-99J00	机油滤网	Oil Strainer	1
18	09401-13424	卡扣	Clip	1

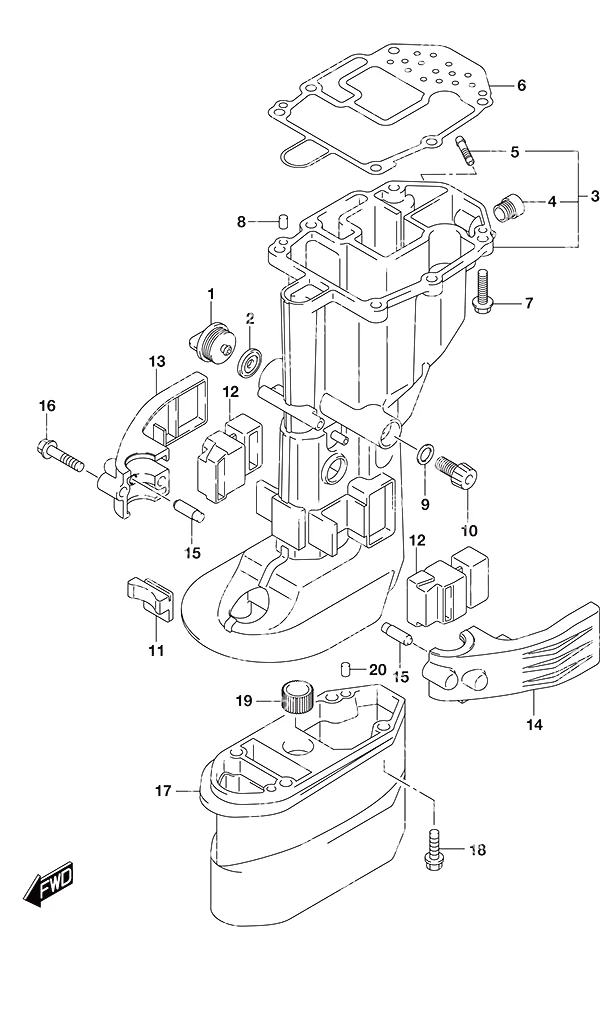

图 405驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
1	17913-93J00	冲水塞	Water Flush Plug	1
2	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
4	43112-94L01	排气管	Exhaust Pipe	1
5	61155-89L00	检视管	Water Inspection Tube	1
6	52113-89L00	驱动轴壳体衬垫	Drive Shaft Housing Gasket	1
7	09116-08151	螺栓(8x30)	Bolt (8x30)	6
8	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
9	09168-12017	垫片 (12x17x1)	Gasket (12x17x1)	1
10	09248-12009	放油螺塞	Oil Drain Plug	1
11	54151-99J00	下推力支架	Lower Thrust Mount	1
12	54167-99J01	下侧支架	Lower Side Mount	2
15	54213-93901	定位销	Knock Pin	2
16	09116-08154	螺栓(8x40)	Bolt (8x40)	2
18	09116-08151	螺栓(8x30)	Bolt (8x30)	4
19	09320-13022	衬套	Bushing	1
20	09202-06023	定位销(6x10)	Knock Pin (6x10)	2

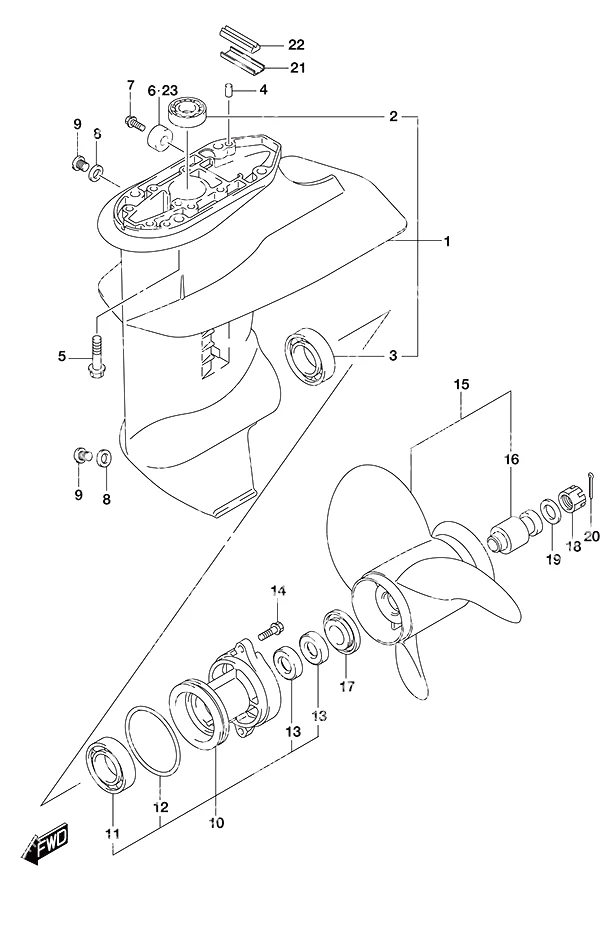

图 407A齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
2	09263-17048	轴承(17x24x27.5)	Bearing (17x24x27.5)	1
3	09262-25003	轴承(25x52x15)	Bearing (25x52x15)	1
4	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
5	09116-08151	螺栓(8x30)	Bolt (8x30)	4
6	55321-87J01	铝阳极	Aluminum Anode	1
7	09103-06281	螺栓(6x14)	Bolt (6x14)	1
8	59178-97J00	放油塞垫片	Drain Plug Gasket	2
9	09248-08001	放油塞	Drain Plug	2
11	08110-60050	B1 25X47X12轴承	B1 25X47X12 BEA	1
12	09280-57002	O型圈	O-Ring	1
13	09289-17L02	油封(17x30x6)	Oil Seal (17x30x6)	2
14	09116-06227	螺栓(6x20)	Bolt (6x20)	2
16	58120-89L00	M型螺旋桨衬套	Type M Propeller Bushing	1
17	57632-94J00	螺旋桨止动件	Propeller Stopper	1
18	09141-12005	螺母	Nut	1
19	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
20	09204-02004	开口销	Cotter Pin	1
21	55331-99J10	排气密封芯	Exhaust Seal Core	1
22	55332-99J10	排气密封橡胶	Exhaust Seal Rubber	1
23	55321-87J11	镁阳极	Magnesium Anode	1

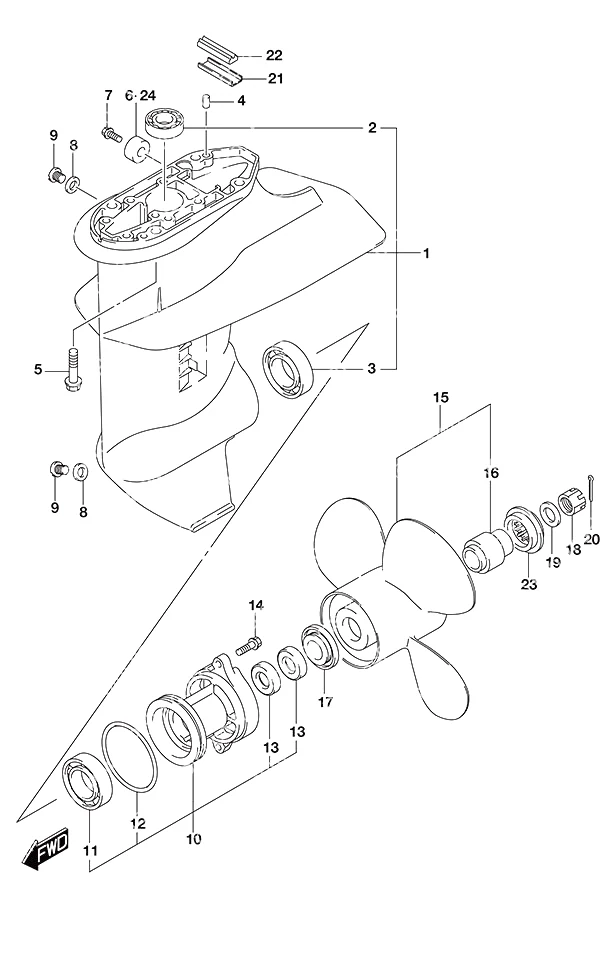

图 407B齿轮箱（配高推力螺旋桨） Gear Case w/High Thrust Prop

REF	零件编号	中文名称	英文名称	数量
2	09263-17048	轴承(17x24x27.5)	Bearing (17x24x27.5)	1
3	09262-25003	轴承(25x52x15)	Bearing (25x52x15)	1
4	09202-06023	定位销(6x10)	Knock Pin (6x10)	2
5	09116-08151	螺栓(8x30)	Bolt (8x30)	4
6	55321-87J01	铝阳极	Aluminum Anode	1
7	09103-06281	螺栓(6x14)	Bolt (6x14)	1
8	59178-97J00	放油塞垫片	Drain Plug Gasket	2
9	09248-08001	放油塞	Drain Plug	2
11	08110-60050	B1 25X47X12轴承	B1 25X47X12 BEA	1
12	09280-57002	O型圈	O-Ring	1
13	09289-17L02	油封(17x30x6)	Oil Seal (17x30x6)	2
14	09116-06227	螺栓(6x20)	Bolt (6x20)	2
16	58120-94JA1	螺旋桨衬套(停产)	Propeller Bushing (NLA)	1
17	57632-94J00	螺旋桨止动件	Propeller Stopper	1
18	09141-12005	螺母	Nut	1
19	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	1
20	09204-02004	开口销	Cotter Pin	1
21	55331-99J10	排气密封芯	Exhaust Seal Core	1
22	55332-99J10	排气密封橡胶	Exhaust Seal Rubber	1
23	57633-93901	螺旋桨螺母隔套	Propeller Nut Spacer	1
24	55321-87J11	镁阳极	Magnesium Anode	1

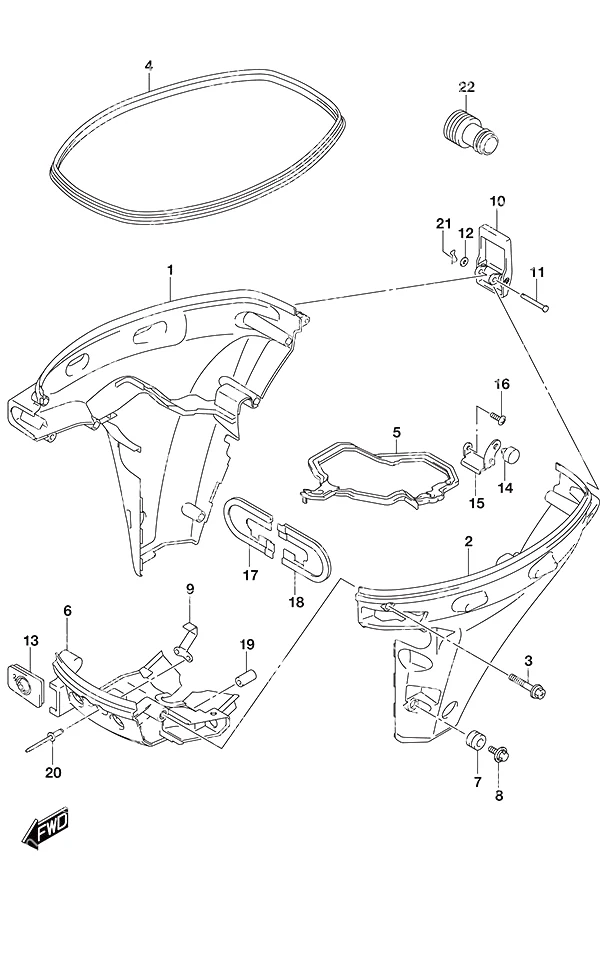

图 410A非遥控侧盖 Side Cover Non-Remote Control

REF	零件编号	中文名称	英文名称	数量
3	09116-06523	螺栓(6x35)	Bolt (6x35)	8
4	61112-89L10	侧盖橡胶件	Side Cover Rubber	1
5	61134-89L00	侧盖密封件	Side Cover Seal	1
7	09320-11017	缓冲垫	Cushion	2
8	09116-06522	螺栓(6x17)	Bolt (6x17)	2
9	61412-89L00	前面板挂钩	Front Panel Hook	1
10	61610-90L00	紧固件	Fastener	1
11	61616-93EL0	操纵杆销	Lever Pin	1
12	09161-04012	垫圈 (4.2x11x1)	Washer (4.2x11x1)	1
13	61124-89L40	电缆护圈	Cable Grommet	1
14	61151-91J11	缓冲垫	Cushion	1
15	61827-89L00	侧盖固定架	Side Cover Holder	1
16	02142-0616C	螺钉	Screw	1
17	54144-89L11	上部安装右舷密封件	Upper Mount Starboard Seal	1
18	54145-89L01	上部安装左舷密封件	Upper Mount Port Seal	1
19	09251-09007	缓冲垫	Cushion	2
20	09229-04005	铆钉	Rivet	2
21	09385-04003	弹性销	Snap Pin	1
22	17917-87L00	冲水接头	Water Flush Connector	1

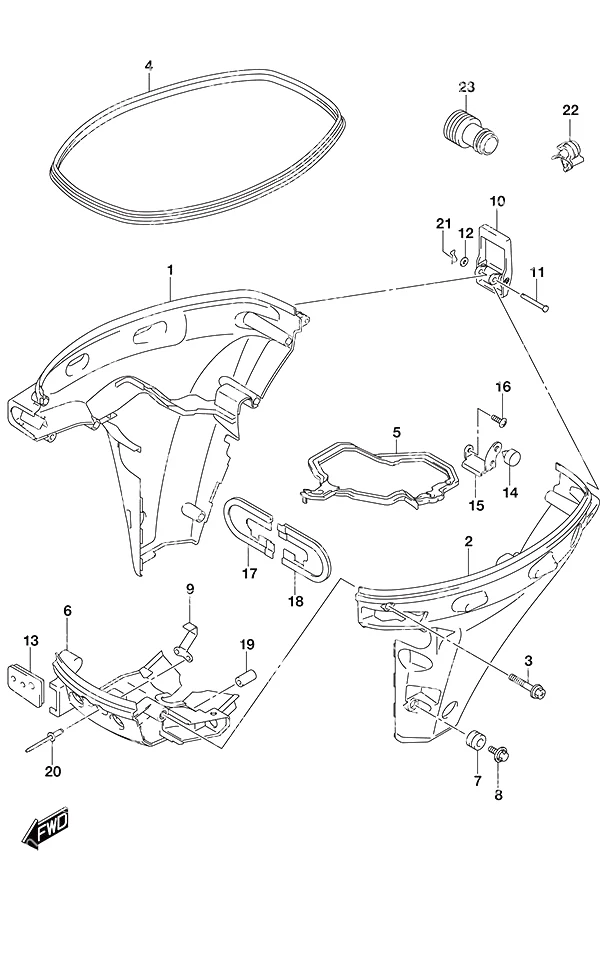

图 410B遥控侧盖 Side Cover Remote Control

REF	零件编号	中文名称	英文名称	数量
3	09116-06523	螺栓(6x35)	Bolt (6x35)	8
4	61112-89L10	侧盖橡胶件	Side Cover Rubber	1
5	61134-89L00	侧盖密封件	Side Cover Seal	1
7	09320-11017	缓冲垫	Cushion	2
8	09116-06522	螺栓(6x17)	Bolt (6x17)	2
9	61412-89L00	前面板挂钩	Front Panel Hook	1
10	61610-90L00	紧固件	Fastener	1
11	61616-93EL0	操纵杆销	Lever Pin	1
12	09161-04012	垫圈 (4.2x11x1)	Washer (4.2x11x1)	1
13	61124-89L50	电缆护圈	Cable Grommet	1
14	61151-91J11	缓冲垫	Cushion	1
15	61827-89L00	侧盖固定架	Side Cover Holder	1
16	02142-0616C	螺钉	Screw	1
17	54144-89L11	上部安装右舷密封件	Upper Mount Starboard Seal	1
18	54145-89L01	上部安装左舷密封件	Upper Mount Port Seal	1
19	09251-09007	缓冲垫	Cushion	2
20	09229-04005	铆钉	Rivet	2
21	09385-04003	弹性销	Snap Pin	1
22	09403-07308	卡箍	Clamp	2
23	17917-87L00	冲水接头	Water Flush Connector	1

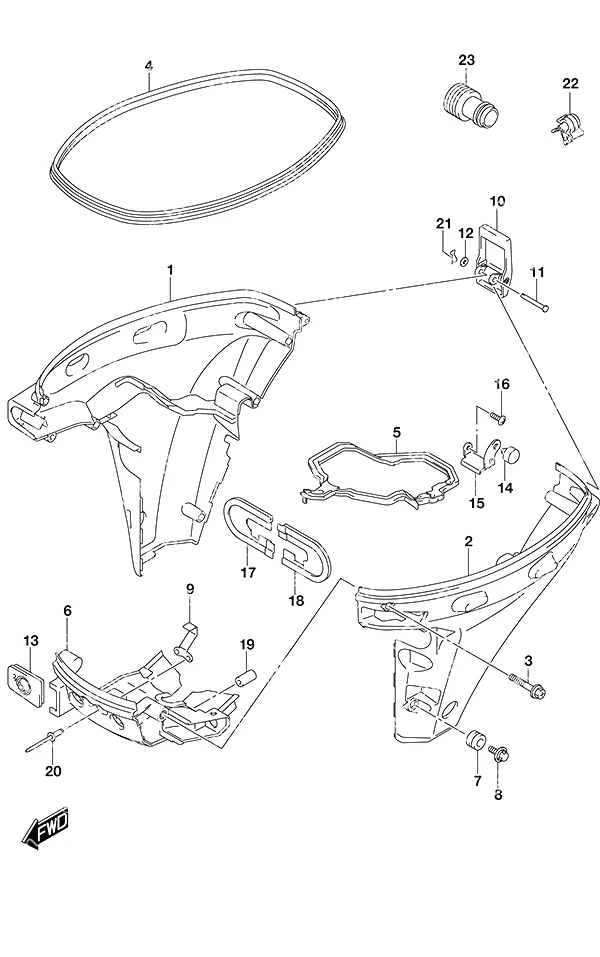

图 410C带动力倾斜的舵柄侧盖 Side Cover Tiller Handle w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
3	09116-06523	螺栓(6x35)	Bolt (6x35)	8
4	61112-89L10	侧盖橡胶件	Side Cover Rubber	1
5	61134-89L00	侧盖密封件	Side Cover Seal	1
7	09320-11017	缓冲垫	Cushion	2
8	09116-06522	螺栓(6x17)	Bolt (6x17)	2
9	61412-89L00	前面板挂钩	Front Panel Hook	1
10	61610-90L00	紧固件	Fastener	1
11	61616-93EL0	操纵杆销	Lever Pin	1
12	09161-04012	垫圈 (4.2x11x1)	Washer (4.2x11x1)	1
13	61124-89L40	电缆护圈	Cable Grommet	1
14	61151-91J11	缓冲垫	Cushion	1
15	61827-89L00	侧盖固定架	Side Cover Holder	1
16	02142-0616C	螺钉	Screw	1
17	54144-89L11	上部安装右舷密封件	Upper Mount Starboard Seal	1
18	54145-89L01	上部安装左舷密封件	Upper Mount Port Seal	1
19	09251-09007	缓冲垫	Cushion	2
20	09229-04005	铆钉	Rivet	2
21	09385-04003	弹性销	Snap Pin	1
22	09403-07308	卡箍	Clamp	2
23	17917-87L00	冲水接头	Water Flush Connector	1

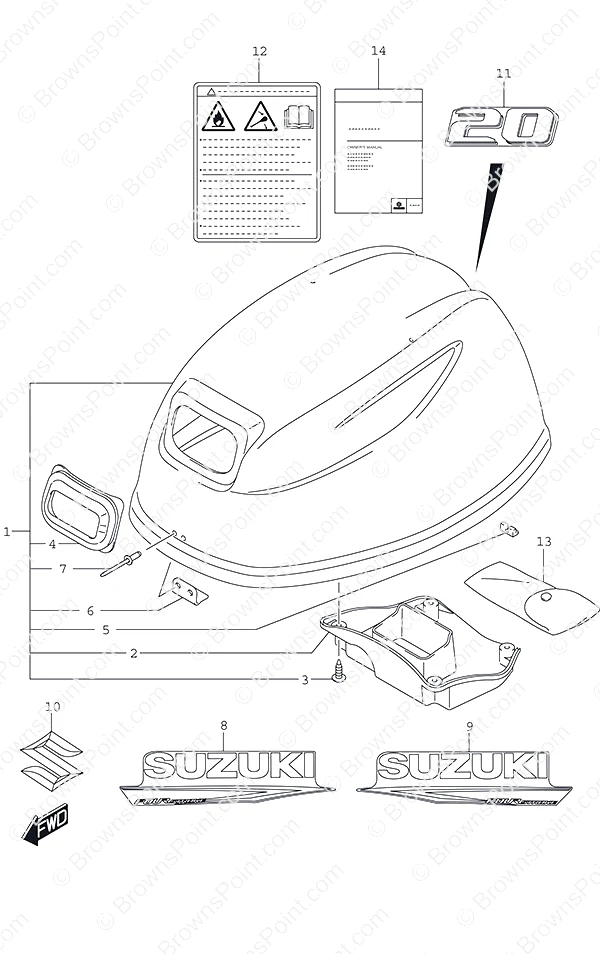

图 420A发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
2	61433-89L01	进气内盖	Air Intake Inner Cover	1
3	03542-05169	螺钉	SCREW	4
4	61622-90L00	反冲启动器密封件	Recoil Starter Seal	1
5	61619-89L00	发动机罩紧固件缓冲垫	Engine Cover Fastener Cushion	1
6	61631-99J00	发动机盖挂钩	Engine Cover Hook	1
7	09229-04005	铆钉	Rivet	2
10	77811-54GB0-0PG	镀铬S徽标	Chrome S Emblem	1
12	61458-89L30	发动机盖标签	Engine Cover Label	1
13	59800-89L10	工具套装	Tool Set	1
14	99011-89LA1-03B	DF9.9B/15A/20A型使用说明书-2021版	Owners Manual DF9.9B/15A/20A - 2021	1

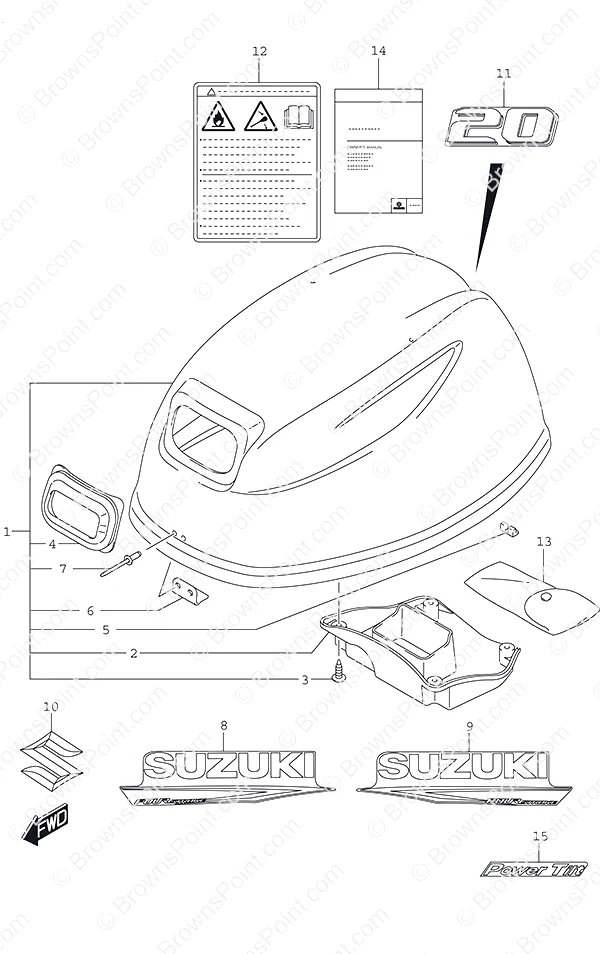

图 420B带动力倾斜的发动机罩 Engine Cover w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
2	61433-89L01	进气内盖	Air Intake Inner Cover	1
3	03542-05169	螺钉	SCREW	4
4	61622-90L00	反冲启动器密封件	Recoil Starter Seal	1
5	61619-89L00	发动机罩紧固件缓冲垫	Engine Cover Fastener Cushion	1
6	61631-99J00	发动机盖挂钩	Engine Cover Hook	1
7	09229-04005	铆钉	Rivet	2
10	77811-54GB0-0PG	镀铬S徽标	Chrome S Emblem	1
13	61458-89L30	发动机盖标签	Engine Cover Label	1
15	59800-89L10	工具套装	Tool Set	1
16	99011-89LC0-03B	用户手册	MANUAL,OWNER'S	1

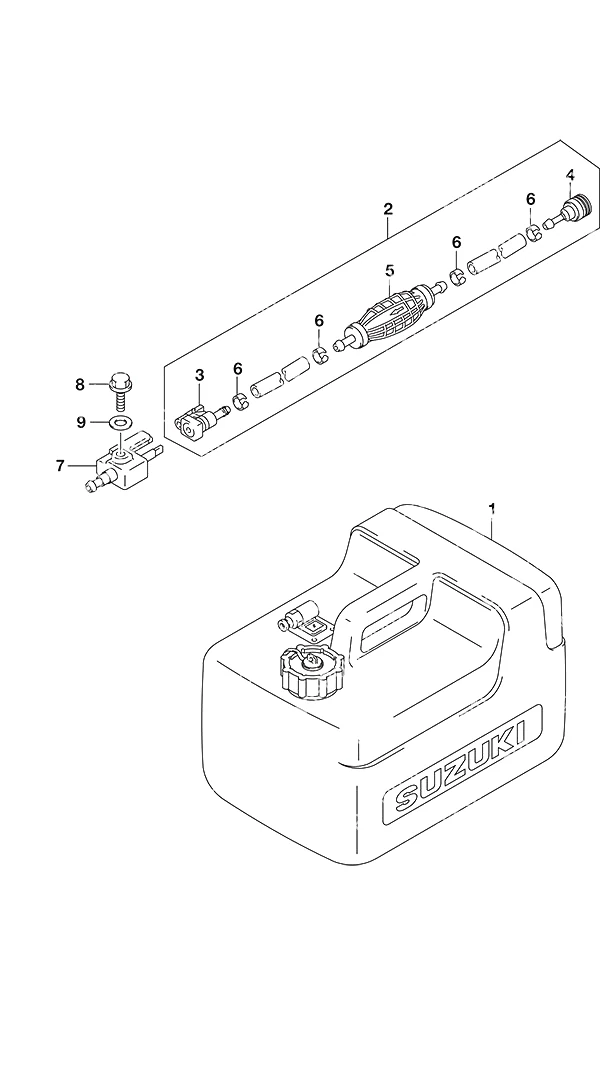

图 432燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65000-99J20	65000-99J20	65000-99J20	1
2	65700-91J28	燃油软管总成	Fuel Hose Assembly	1
3	65750-87J11	燃油软管接头	Fuel Hose Connector	1
4	65750-98506	燃油软管接头（11mm）	Fuel Hose Connector (11mm)	1
5	65770-90J04	挤压泵	Squeeze Pump	1
6	65781-98500	软管卡箍	Hose Clip	4
7	65720-986L0	燃油连接器	Fuel Connector	1
8	09103-06237	螺栓(6x12.5)	Bolt (6x12.5)	1
9	09160-06085	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	1

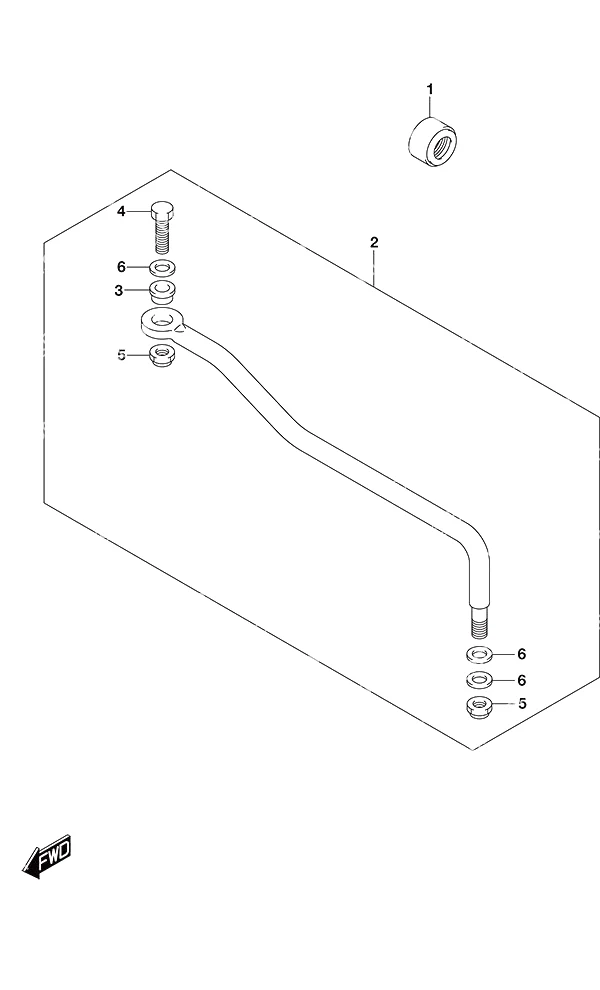

图 442转向拉杆遥控装置 Drag Link Remote Control

REF	零件编号	中文名称	英文名称	数量
1	41161-94400	转向拉索密封件	Steering Cable Seal	1
2	67701-99J02	转向拉杆总成	Drag Link Assembly	1
3	67721-93E10	转向拉杆隔套(停产)	Drag Link Spacer (NLA)	1
4	67725-96J00	转向拉杆螺栓	Drag Link Bolt	1
5	67726-99E00	锁紧螺母	Lock Nut	2
6	67728-99E00	垫片	Washer	3

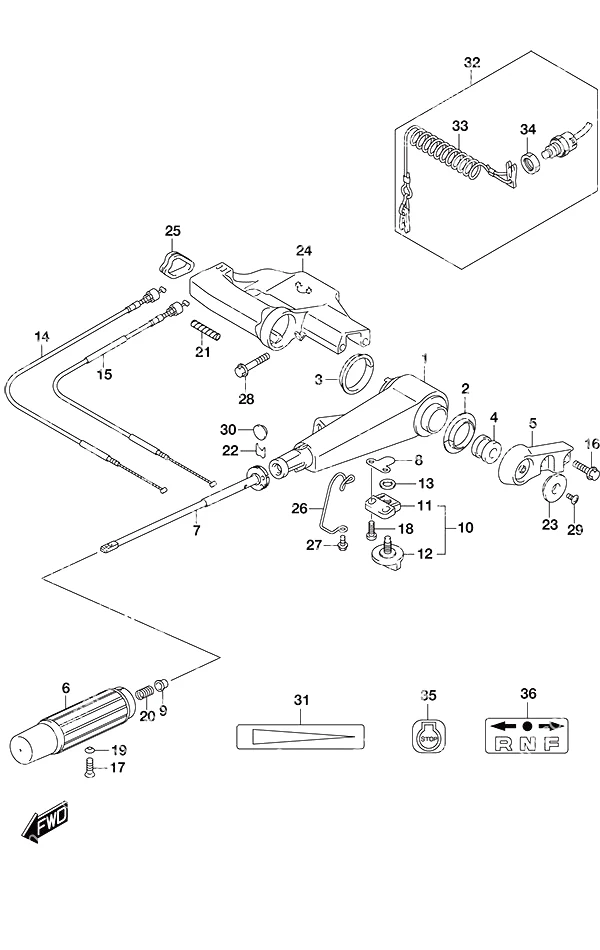

图 444舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
2	63115-99J10	舵柄手柄衬套1号	Tiller Handle Bushing No 1	1
3	63115-99J00	舵柄手柄衬套2号	Tiller Handle Bushing No 2	1
4	63116-99J00	摩擦橡胶	Friction Rubber	1
6	63210-89L11	手柄握把	Handle Grip	1
7	63220-89L00	手柄杆	Handle Rod	1
8	63225-98601	节气门调节板	Throttle Adjust Plate	1
9	63225-93200	手柄杆衬套	Handle Rod Bushing	1
10	63240-94J20	手柄握把调节器套装	Handle Grip Adjuster Set	1
11	63241-986B0	手柄杆支撑	Handle Rod Support	1
12	63244-94J10	油门调节旋钮	KNOB,THROTTLE A	1
13	09148-06008	螺母	Nut	1
14	63610-89L00	节气门拉线总成	Throttle Cable Assembly	1
15	63610-89L10	节气门拉线总成	Throttle Cable Assembly	1
16	09116-08151	螺栓(8x30)	Bolt (8x30)	2
17	09126-06015	螺钉(6x23)	Screw (6x23)	1
18	09136-05041	螺钉(5x20)	Screw (5x20)	2
19	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
20	09440-12027	弹簧	Spring	1
21	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
22	63114-99J01	警报指示牌	Warning Indicator Plate	1
23	63122-99J00	手柄盖护罩	Handle Cover Protector	1
25	63133-89L00	舵柄手柄支架护圈	Tiller Handle Bracket Grommet	1
26	65793-89L00	燃油管固定架	Fuel Hose Holder	1
27	09116-06225	螺栓(6x16)	Bolt (6x16)	1
28	09116-08155	螺栓(8x45)	Bolt (8x45)	2
29	09125-05145	螺钉(5x10)	Screw (5x10)	1
30	09250-12016	盖帽(外径20)	CAP(OD:20)	1
31	63215-93110	手柄握把标记	Handle Grip Mark	1
32	37830-89L10	紧急开关总成	Emergency Switch Assembly	1
33	37823-97J00	停机开关拉绳	Stop Switch Lanyard	1
34	37826-97J01	螺母	Nut	1

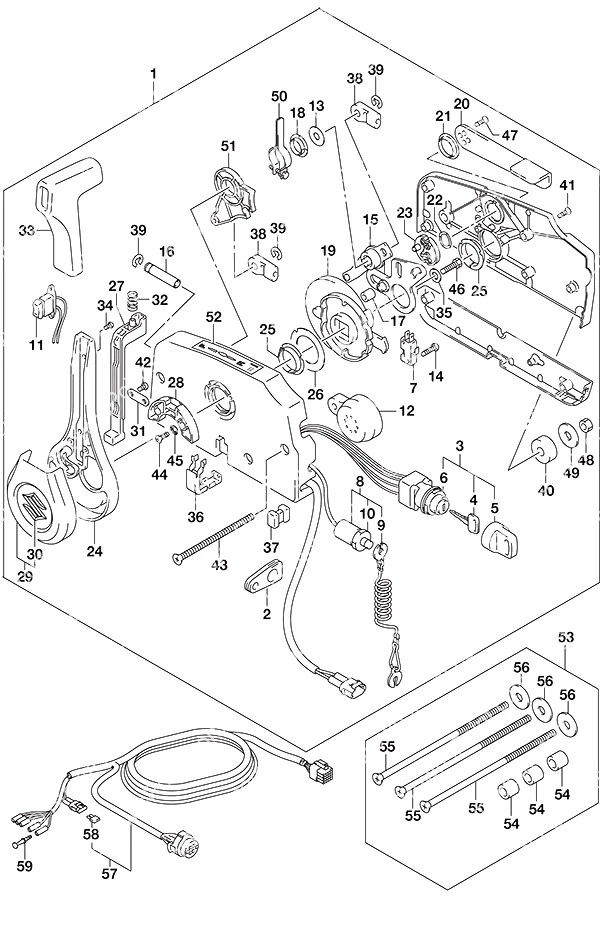

图 450带动力倾斜的遥控装置 Remote Control w/Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	67200-93J70	遥控装置	REMOTE CONTROL	1
2	36628-92E01	线束护孔环	Wire Harness Grommet	1
3	37110-93J12	点火开关总成	Ignition Switch Assembly	1
5	37143-99E01	钥匙帽	Key Cap	1
6	37149-93J00	气缸体盖	Cylinder Body Cap	1
7	37721-93J91	空挡开关总成	Neutral Switch Assembly	1
8	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
9	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
10	37826-92J10	螺母	Nut	1
11	37850-96L00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
12	38500-93J90	警报蜂鸣器	Warning Buzzer	1
13	67212-95600	垫圈 (停产)	Washer (NLA)	1
14	67296-92E11	螺钉(3x15)	Screw (3x15)	2
15	67220-95630	挡板总成	Plate Assembly	1
16	67223-99E10	制动调节旋钮	Brake Adjustment Knob	1
17	67229-95600	滚轮(停产)	Roller (NLA)	1
18	67232-95600	衬套	Bushing	1
19	67238-87D00	驱动齿轮	Drive Gear	1
20	67241-99E11	自由节流杆	Free Throttle Lever	1
21	67243-95600	衬套(停产)	Bushing (NLA)	1
22	67244-95600	波形垫圈(停产)	Wave Washer (NLA)	1
23	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67251-96L00	手柄操纵杆	Handle Lever	1
25	67252-95600	衬套	Bushing	2
26	67253-95600	垫圈 (停产)	Washer (NLA)	1
27	67255-96L00	空挡锁臂	Neutral Lock Arm	1
28	67256-95600	空挡锁支架	Neutral Lock Holder	1
29	67257-96L00	操纵杆帽	Lever Cap	1
30	77811-54GB0-0PG	镀铬S徽标	Chrome S Emblem	1
31	67258-99E00	空挡臂支架	Neutral Arm Bracket	1
32	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
33	67261-96L00	手柄	Grip	1
34	67296-96L10	螺钉	Screw	1
35	67264-95600	垫圈 (停产)	Washer (NLA)	1
36	67267-96L00	电线护套	Wire Cover	1
37	67273-95600	垫片	Spacer	1
38	67275-95600	电缆端头	Cable End	2
39	67292-94300	E型卡环	E Ring	3
40	67294-95600	垫片	Spacer	3
41	67296-90J20	螺钉	Screw	5
42	67296-96L00	螺钉	Screw	2
43	67296-95630	螺钉	Screw	3
44	67296-95610	螺钉	Screw	2
45	67297-95600	垫片	Washer	2
46	09100-08232	螺栓(8x30)	Bolt (8x30)	1
47	67269-96L10	螺钉(5x12)	Screw (5x12)	2
48	09140-06020	螺母(6mm)	Nut (6mm)	3
49	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
50	67224-96L00	制动臂	Brake Arm	1
51	67238-96L00	换挡齿轮	Shift Gear	1
52	67284-94L10	手柄杆标记	Handle Lever Mark	1
53	67140-95601	双联遥控安装套件	Twin Remote Attachment Kit	1
54	09180-06105	垫片(6.1x10x14)(停产)	Spacer (6.1x10x14) (NLA)	3
55	67296-95640	螺钉(长165)	Screw (L:165)	3
56	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
57	36620-89L00	线束总成	Wire Harness Assembly	1
58	09481-10501	10安培保险丝	10 Amp Fuse	1
59	36615-96300	树脂端子	Resin Terminal	5

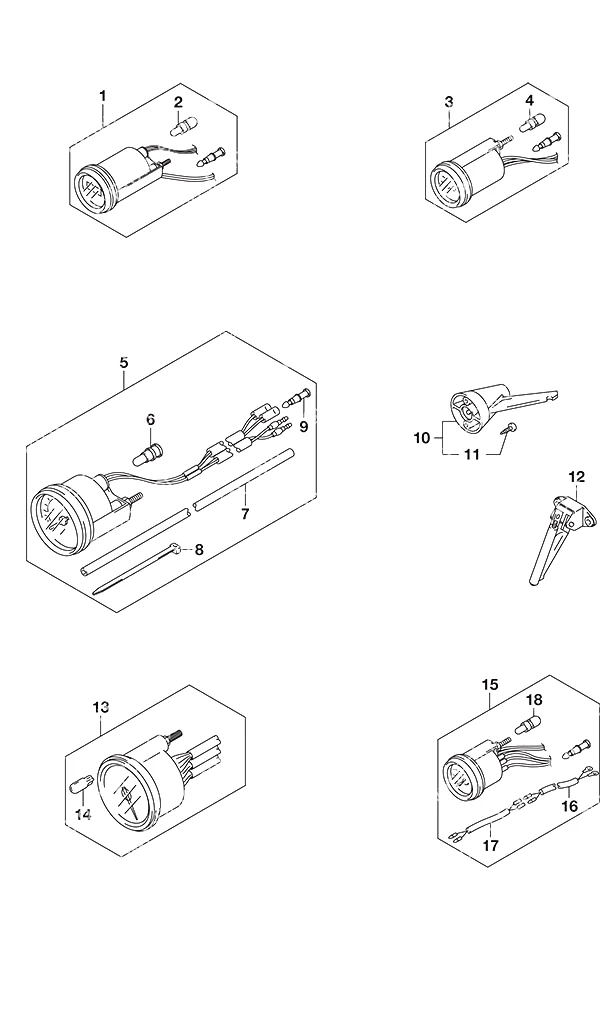

图 501选配: 仪表遥控器 Opt: Meter Remote Control

REF	零件编号	中文名称	英文名称	数量
2	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
4	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
6	09471-12028	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
7	34191-92E00	水压管	Water Pressure Tubing	1
8	09407-14407	卡箍(长:140)	Clamp (L:140)	2
9	36615-96300	树脂端子	Resin Terminal	2
10	34190-95500	速度表传感器(停产)	Speedometer Sensor (NLA)	1
11	03112-0630B	螺钉	Screw	2
12	34190-87D00	速度表传感器	Speedometer Sensor	1
14	09471-12028	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
16	34310-92E00	燃油表导线(停产)	Fuel Gauge Lead (NLA)	1
17	34360-92E00	适配线束(停产)	Adapter Harness (NLA)	1
18	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1

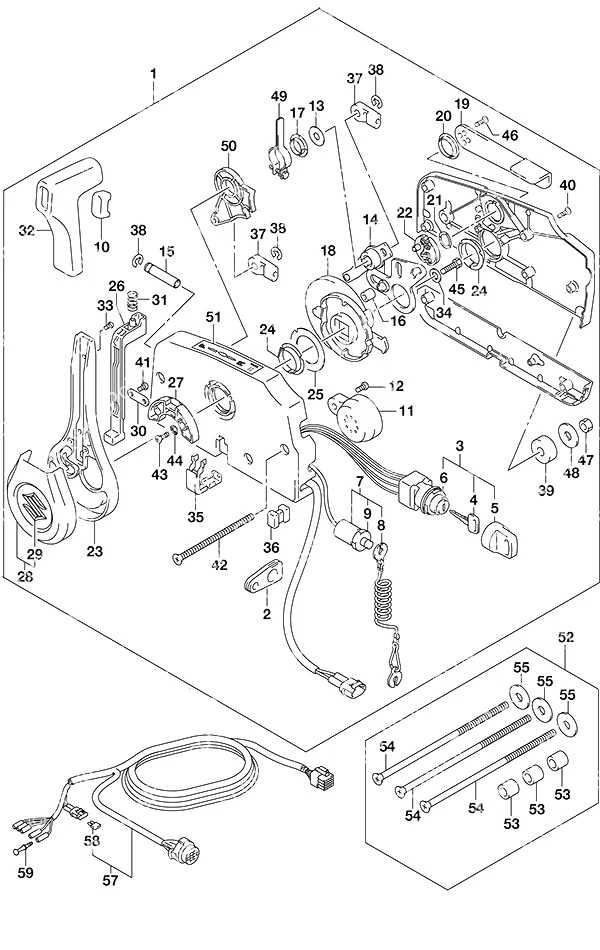

图 508选配: 遥控装置 Opt: Remote Control

REF	零件编号	中文名称	英文名称	数量
1	67200-94J33	遥控装置	REMOTE CONTROL	1
2	36628-91J00	线束护孔环	Wire Harness Grommet	1
3	37110-94J02	点火开关总成	Igntion Switch Assembly	1
5	37143-99E01	钥匙帽	Key Cap	2
6	37149-93J00	气缸体盖	Cylinder Body Cap	1
7	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
8	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
9	37826-92J10	螺母	Nut	1
10	67263-88L30	开关孔防滑盖	Switch Hole Grip Cap	1
11	38500-93J00	警报蜂鸣器*	Warning Buzzer*	1
12	67214-92E00	螺钉(5x10)	Screw (5x10)	1
13	67212-95600	垫圈 (停产)	Washer (NLA)	1
14	67220-95630	挡板总成	Plate Assembly	1
15	67223-99E10	制动调节旋钮	Brake Adjustment Knob	1
16	67229-95600	滚轮(停产)	Roller (NLA)	1
17	67232-95600	衬套	Bushing	1
18	67238-87D00	驱动齿轮	Drive Gear	1
19	67241-99E11	自由节流杆	Free Throttle Lever	1
20	67243-95600	衬套(停产)	Bushing (NLA)	1
21	67244-95600	波形垫圈(停产)	Wave Washer (NLA)	1
22	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
23	67251-96L00	手柄操纵杆	Handle Lever	1
24	67252-95600	衬套	Bushing	2
25	67253-95600	垫圈 (停产)	Washer (NLA)	1
26	67255-96L00	空挡锁臂	Neutral Lock Arm	1
27	67256-95600	空挡锁支架	Neutral Lock Holder	1
28	67257-96L00	操纵杆帽	Lever Cap	1
29	77811-54GB0-0PG	镀铬S徽标	Chrome S Emblem	1
30	67258-99E00	空挡臂支架	Neutral Arm Bracket	1
31	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
32	67251-96L00	手柄操纵杆	Handle Lever	1
33	67296-96L10	螺钉	Screw	2
34	67264-95600	垫圈 (停产)	Washer (NLA)	1
35	67267-96L00	电线护套	Wire Cover	1
36	67273-95600	垫片	Spacer	1
37	67275-95600	电缆端头	Cable End	2
38	67292-94300	E型卡环	E Ring	3
39	67294-95600	垫片	Spacer	3
40	67296-90J10	后盖螺钉	Rear Cover Screw	5
41	67296-96L00	螺钉	Screw	2
42	67296-95630	螺钉	Screw	3
43	67296-95610	螺钉	Screw	2
44	67297-95600	垫片	Washer	2
45	09100-08232	螺栓(8x30)	Bolt (8x30)	1
46	67269-96L10	螺钉(5x12)	Screw (5x12)	2
47	09140-06020	螺母(6mm)	Nut (6mm)	3
48	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
49	67224-96L00	制动臂	Brake Arm	1
50	67238-96L00	换挡齿轮	Shift Gear	1
51	67284-94L10	手柄杆标记	Handle Lever Mark	1
52	67140-95601	双联遥控安装套件	Twin Remote Attachment Kit	1
53	09180-06105	垫片(6.1x10x14)(停产)	Spacer (6.1x10x14) (NLA)	3
54	67296-95640	螺钉(长165)	Screw (L:165)	3
55	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
57	36620-89L00	线束总成	Wire Harness Assembly	1
58	09481-10501	10安培保险丝	10 Amp Fuse	1
59	36615-96300	树脂端子	Resin Terminal	5

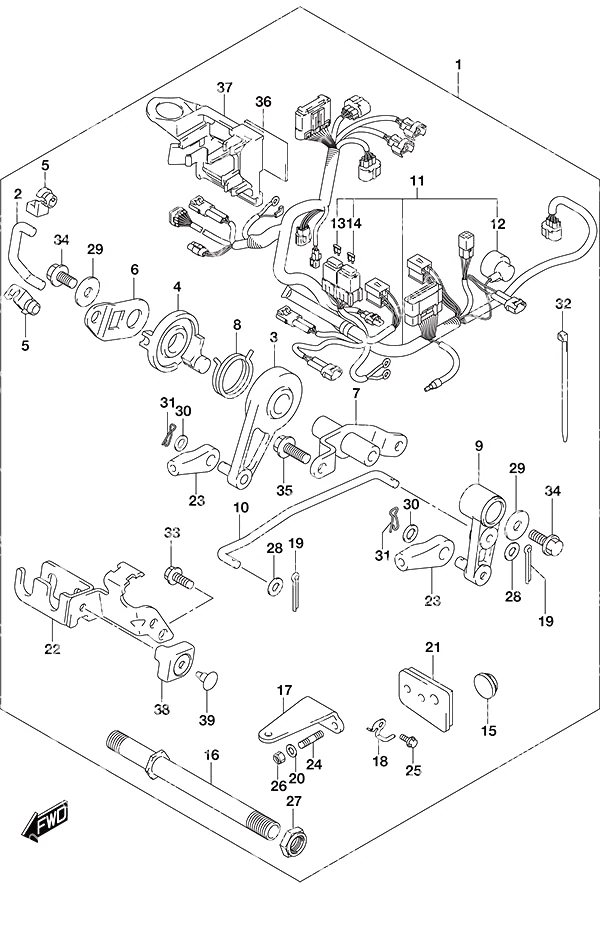

图 513选配: 遥控部件 Opt: Remote Control Parts

REF	零件编号	中文名称	英文名称	数量
1	67130-89L22	遥控部件套件	PARTS SET,REMO-	1
2	13513-89L10	油门拉杆	Throttle Rod	1
3	19120-99J11	节气门控制杆	Throttle Control Lever	1
4	19122-99J00	联动节气门杆2号	Interlink Throttle Lever No 2	1
5	19131-89L00	连接器	Connector	2
6	19148-89L10	联动节气门杆1号	Interlink Throttle Lever No. 1	1
7	19150-89L00	节气门杆支架	Throttle Lever Bracket	1
8	19185-99J00	油门杆弹簧	Throttle Lever Spring	1
9	21110-89L10	离合器操纵杆	Clutch Lever	1
10	23115-89L10	离合器操纵杆连杆	Clutch Lever Link	1
11	36610-89LH0	线束总成	Wiring Harness Assembly	1
12	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
13	09481-10501	10安培保险丝	10 Amp Fuse	1
14	09481-30501	30安培保险丝	30 Amp Fuse	1
15	37163-89L00	启动开关孔塞	Starting Switch Hole Plug	1
16	41130-89L00	夹具支架轴	Clamp Bracket Shaft	1
17	43755-99J01	钢制附件	ATTACHMENT,STEE	1
18	43759-89L00	放油软管支架	Drain Hose Holder	1
19	09204-01002	开口销	Cotter Pin	2
20	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	2
21	61124-89L50	电缆护圈	Cable Grommet	1
22	67340-89L10	遥控线缆固定座	Remocon Cable Holder	1
23	67467-89J01	电缆接头	Cable Connector	2
24	09108-08286	双头螺栓	Stud Bolt	2
25	09116-06225	螺栓(6x16)	Bolt (6x16)	1
26	09159-08059	螺母	Nut	2
27	09159-22006	螺母	Nut	1
28	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	2
29	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	2
30	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
31	09385-06012	卡扣	Clip	2
32	09407-14407	卡箍(长:140)	Clamp (L:140)	12
33	01547-06167	螺栓6X16	BOLT 6X16	2
34	01550-06127	螺栓	BOLT	2
35	01550-06167	螺栓	BOLT	2
36	32851-93J00	导线缓冲垫	Lead Wire Cushion	1
37	36616-89L30	连接器支架	Connector Holder	1
38	67345-89L10	遥控线缆固定座护罩	Remocon Cable Holder Protector	1
39	09409-10304-5ES	卡扣	Clip	1

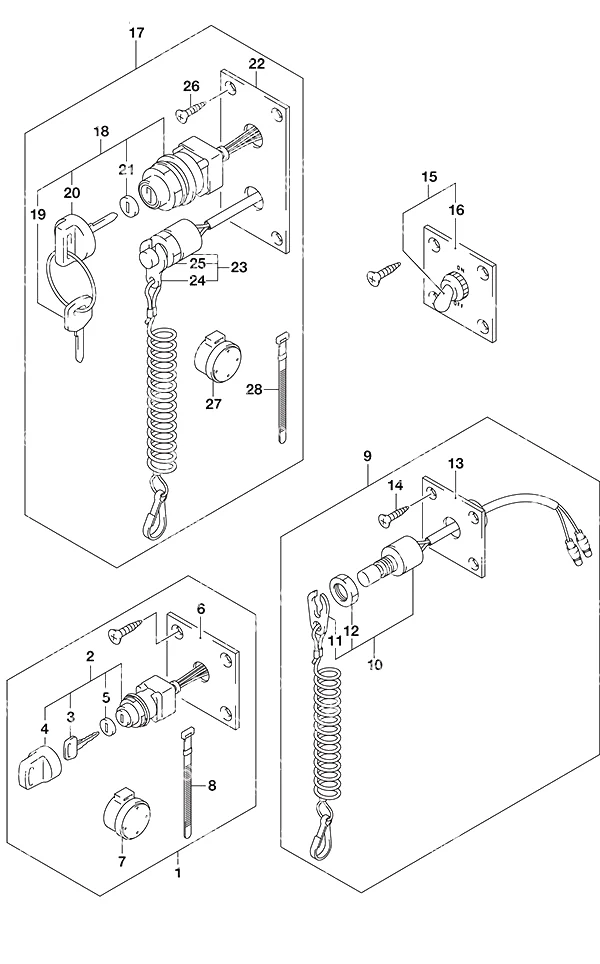

图 530选配: 遥控开关 Opt: Switch Remote Control

REF	零件编号	中文名称	英文名称	数量
1	37100-96J01	点火开关面板总成	Ignition Switch Panel Assembly	1
2	37110-93J02	点火开关总成	Ignition Switch Assembly	1
4	37143-99E01	钥匙帽	Key Cap	1
5	37149-93J00	气缸体盖	Cylinder Body Cap	1
6	37139-99E00	点火开关面板	Ignition Switch Panel	1
7	38500-93J90	警报蜂鸣器	Warning Buzzer	1
8	09407-14403	卡箍(长:125)	Clamp (L:125)	1
9	37803-93J06	紧急停机开关面板总成	Emergency Stop Switch Panel Assembly	1
10	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
11	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
12	37826-92J10	螺母	Nut	1
13	37825-99E10	紧急开关面板	Emergency Switch Panel	1
14	03122-05165	螺钉	SCREW	4
15	37210-93J00	照明开关组(停产)	Lighting Switch Set (NLA)	1
16	37212-93J00	照明开关面板(停产)	Lighting Switch Panel (NLA)	1
18	37110-93J02	点火开关总成	Ignition Switch Assembly	1
20	37143-99E01	钥匙帽	Key Cap	1
21	37149-93J00	气缸体盖	Cylinder Body Cap	1
22	37139-99E40	点火开关面板	Ignition Switch Panel	1
23	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
24	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
25	37826-92J10	螺母	Nut	1
26	03121-0516A	螺钉	SCREW	4
27	38500-93J90	警报蜂鸣器	Warning Buzzer	1
28	09407-14403	卡箍(长:125)	Clamp (L:125)	1

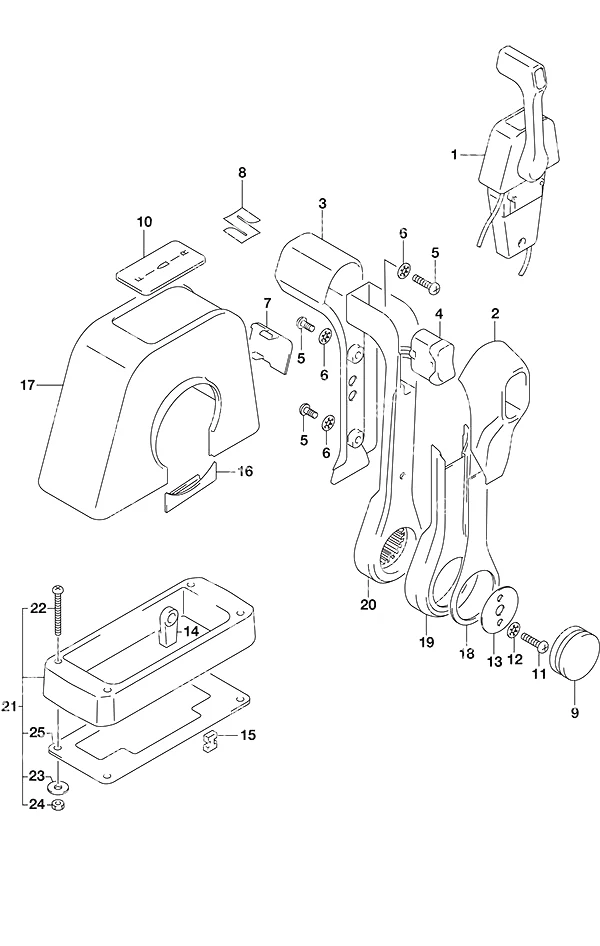

图 544选配: 顶置单联支架(1) Opt: Top Mount Single (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L02	替代件67200-88L20	Replaced by 67200-88L20	1
2	67261-88L10	2号握把	Grip No.2	1
3	67261-88L00	1号握把	Grip No. 1	1
4	37850-88L00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
5	67296-88L00	螺钉	Screw	3
6	67288-92E20	垫片	Washer	3
7	67212-88L00	盖板塞(单联)	Cover Plug (Single)	1
8	68111-88L00	徽标(S)	Emblem Mark (S)	1
9	67257-88L00	操纵杆帽	Lever Cap	1
10	67281-88L00	贴花(单)	Decal (Single)	1
11	67296-92E60	螺钉	Screw	2
12	67288-92E60	垫片	Washer	2
13	67253-92E00	垫片	Washer	1
14	67275-95600	电缆端头	Cable End	2
15	67273-95600	垫片	Spacer	1
16	67271-88L10	遥控杆下盖	Remocon Lever Lower Cover	1
17	67211-88L00	顶置仪表盘盖(单联)	Top Binnacle Cover (Single)	1
18	67264-88L00	操纵杆设计盖	Lever Design Cover	1
19	67264-88L10	杆镀层盖	Lever Plating Cover	1
20	67500-88L00	单舵轮箱隔垫	Single Binnacle Box Spacer	1
21	09125-05135	螺钉(5x65)	Screw (5x65)	4
22	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	4
23	09140-05005	螺母	Nut	4
24	67273-88L00	单索环	Grommet (Single)	1

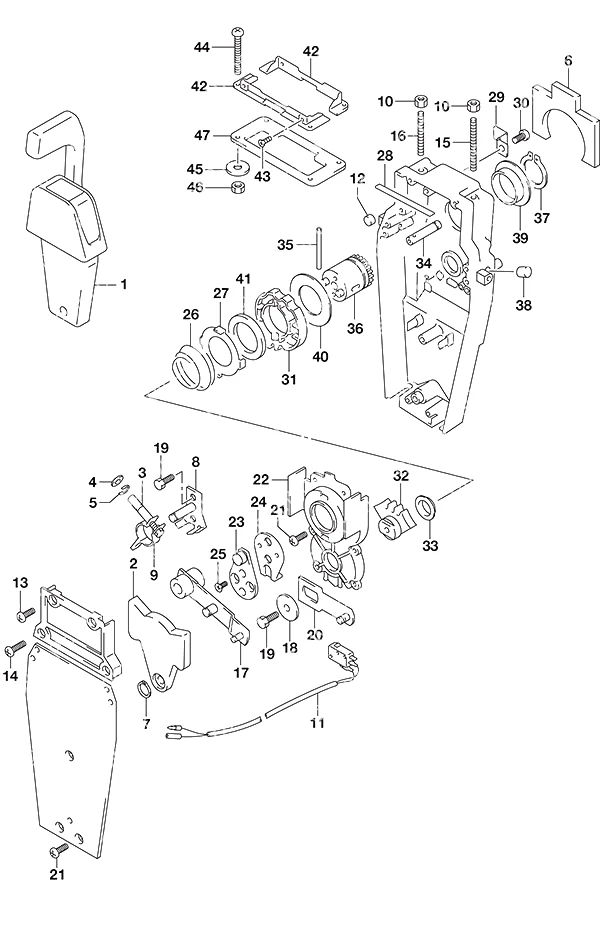

图 545选配: 顶置单联支架(2) Opt: Top Mount Single (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L02	替代件67200-88L20	Replaced by 67200-88L20	1
2	67222-92E00	双联板	Dual Plate	1
3	67223-92E00	制动调节器(停产)	Brake Adjust (NLA)	1
4	67288-92E00	垫片	Washer	1
5	67292-94300	E型卡环	E Ring	4
6	67272-88L00	防水密封件	Waterproof Seal	1
7	67291-92E00	卡环(停产)	Snap Ring (NLA)	2
8	67221-92E00	换挡总成（停产）	Shift Assembly (NLA)	1
9	67224-92E00	制动臂总成(停产)	Brake Arm Assembly (NLA)	1
10	09140-06020	螺母(6mm)	Nut (6mm)	2
11	37721-88L01	空挡开关总成	Neutral Switch Assembly	1
12	67236-92E00	滚轮(停产)	Roller (NLA)	1
13	67296-88D10	螺钉(5x16)	Screw (5x16)	2
14	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	2
15	67226-92E00	螺栓(停产)	Bolt (NLA)	1
16	67226-92E10	螺栓(停产)	Bolt (NLA)	1
17	67240-92E00	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
18	67228-92E00	垫圈 (停产)	Washer (NLA)	1
19	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	3
20	67230-88L00	换挡臂总成	Shift Arm Assembly	1
21	09125-05042	螺钉(5x10)	Screw (5x10)	9
22	67234-88L00	齿轮箱	Gear Case	1
23	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67227-92E00	止动器(停产)	Stopper (NLA)	1
25	09126-06006	螺钉(6x20)	Screw (6x20)	2
26	67233-92E00	弹簧(停产)	Spring (NLA)	1
27	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	1
28	67237-92E01	弹簧(停产)	Spring (NLA)	5
29	67269-92E00	支架(停产)	Bracket (NLA)	1
30	67296-88D10	螺钉(5x16)	Screw (5x16)	1
31	67238-88L00	驱动齿轮	Drive Gear	1
32	67231-88L00	换挡齿轮	Shift Gear	1
33	67232-88L00	换挡齿轮衬套	Shift Gear Bushing	6
34	67241-88L00	自由加速杆	Free Accel Rod	1
35	67239-92E00	销	Pin	1
36	67246-88L00	遥控驱动轴	Remocon Drive Shaft	1
37	67291-92E10	卡环(停产)	Snap Ring (NLA)	1
38	67243-92E00	索环(停产)	Grommet (NLA)	1
39	67252-88L00	遥控驱动轴衬套	Remocon Drive Shaft Bushing	1
40	67253-88L00	垫片	Washer	1
41	67239-92E10	换挡销板	Shift Pin Plate	1
42	67274-88L00	盖板底座法兰(单联)	Cover Base Flange (Single)	2
43	67296-95610	螺钉	Screw	4
44	67296-92E30	螺钉	Screw	4
45	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
46	67287-92E00	螺母	Nut	4
47	67273-88L00	单索环	Grommet (Single)	1

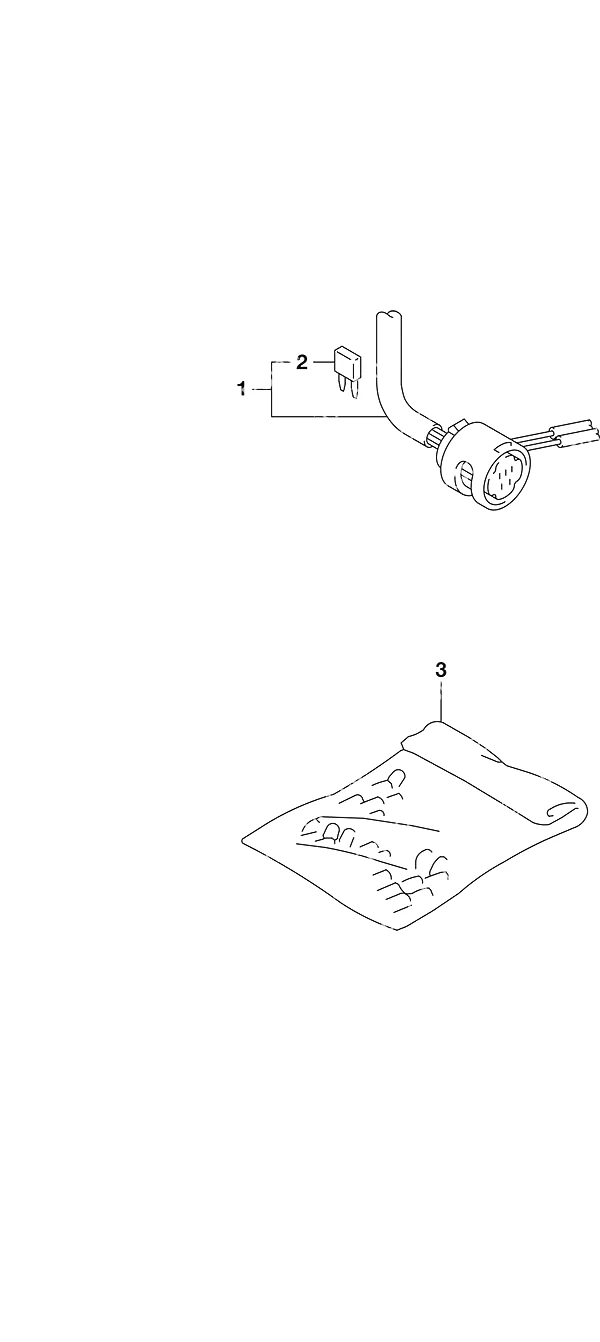

图 546选配: 遥控电缆电动启动装置 Opt: Remocon Cable Electric Start

REF	零件编号	中文名称	英文名称	数量
1	36620-89L00	线束总成	Wire Harness Assembly	1
2	09481-10501	10安培保险丝	10 Amp Fuse	1
3	36990-87D00	端子套管套装	Terminal & Sleeve Set	1

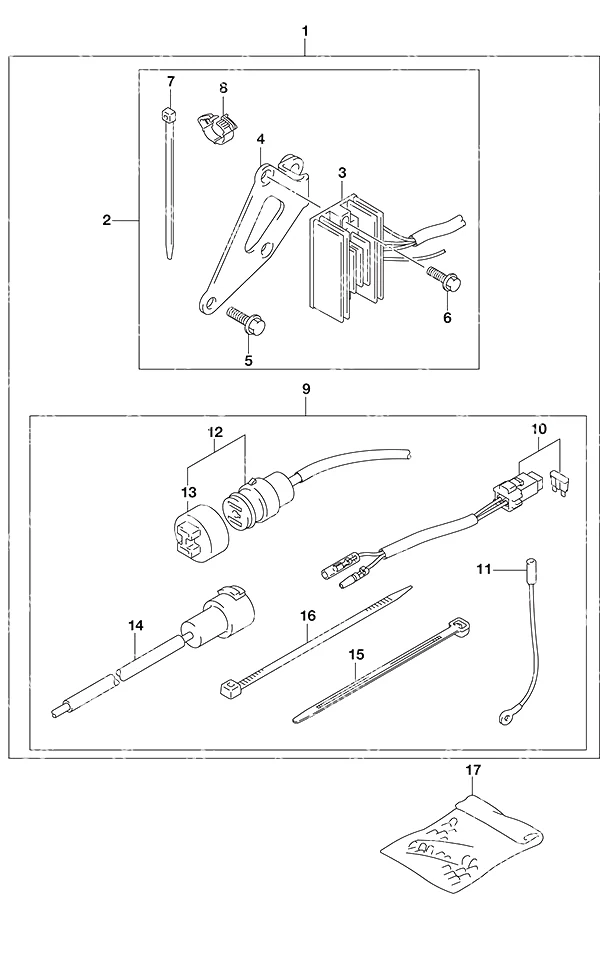

图 553选配:电动手动启动系统 Opt: Electrical Manual Start

REF	零件编号	中文名称	英文名称	数量
1	32000-89L03	蓄电池充电套件	Battery Charging Kit	1
2	32801-89L01	整流稳压器总成	Rectifier/Regulator Set	1
3	32800-94J11	整流调节器总成	Rectifier/Regulator Assembly	1
4	32815-89L10	整流器支架	Rectifier Bracket	1
5	01550-08207	螺栓	BOLT	2
6	01550-06207	螺栓	BOLT	2
7	09407-14407	卡箍(长:140)	Clamp (L:140)	3
8	09408-00184	卡箍	Clamp	1
9	39600-89L01	插座总成	Receptacle Set	1
10	36740-94J00	保险丝盒总成(停产)	Fuse Case Assembly (NLA)	1
11	37801-98300	导线(停产)	Lead (NLA)	1
12	39601-95D01	照明插座总成	Lighting Receptacle Assembly	1
13	36634-93910	连接器帽	Connector Cap	1
14	39602-93900	灯线插头总成	Lamp Cord Plug Assembly	1
15	09407-14403	卡箍(长:125)	Clamp (L:125)	2
16	09407-14407	卡箍(长:140)	Clamp (L:140)	3
17	36990-87D00	端子套管套装	Terminal & Sleeve Set	1

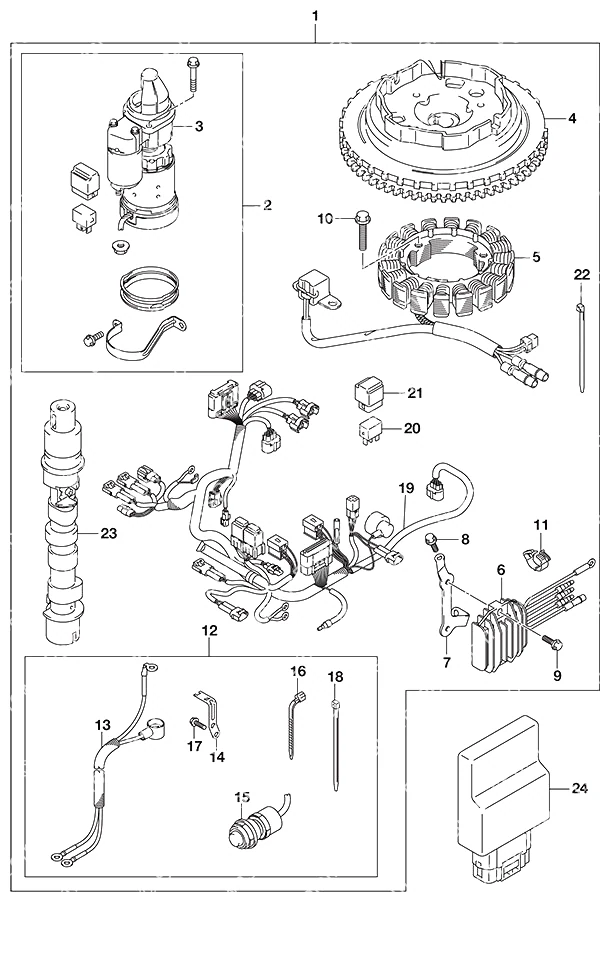

图 561选配: 手动启动马达 Opt: Starting Motor Manual Start

REF	零件编号	中文名称	英文名称	数量
1	31000-89L21	电动启动器总成	STARTER SET,ELE	1
2	31101-89L10	启动马达套装	Starting Motor Set	1
3	31100-89L00	启动马达总成	Starter Motor Assembly	1
4	32102-89L00	飞轮	Flywheel	1
5	32120-89L20	定子与脉冲线圈	Stator & Pulser Coil	1
6	32800-89L02	整流调节器总成	Rectifier/Regulator Assembly	1
7	32815-89L00	整流器支架	Rectifier Bracket	1
8	01550-06167	螺栓	BOLT	1
9	01550-06207	螺栓	BOLT	2
10	01547-0625A	螺栓	BOLT	3
11	09408-00184	卡箍	Clamp	1
12	33800-89L10	启动器电缆套装	Starter Cable Set	1
13	33810-89L10	启动器电缆	Starter Cable	1
14	36617-89L10	线束支架(停产)	Harness Bracket (NLA)	1
15	37161-89L02	启动马达开关总成	Starter Motor Switch Assembly	1
16	09407-14403	卡箍(长:125)	Clamp (L:125)	1
17	01547-06167	螺栓6X16	BOLT 6X16	2
18	09407-14407	卡箍(长:140)	Clamp (L:140)	1
19	36610-89LG2	线束总成(WI型)	HARNESS ASSY,WI	1
20	38860-76F01	继电器	Relay	1
21	38915-90J00	继电器固定座	Relay Holder	1
22	09407-14407	卡箍(长:140)	Clamp (L:140)	11
23	12700-89L21	凸轮轴总成	Camshaft Assembly	1
24	33930-89L20	发动机控制单元	Engine Control Unit	1

图 575选配:转向拉杆 Opt: Drag Link

REF	零件编号	中文名称	英文名称	数量
1	41161-94400	转向拉索密封件	Steering Cable Seal	1
2	67701-99J02	转向拉杆总成	Drag Link Assembly	1
3	67721-93E10	转向拉杆隔套(停产)	Drag Link Spacer (NLA)	1
4	67725-96J00	转向拉杆螺栓	Drag Link Bolt	1
5	67726-99E00	锁紧螺母	Lock Nut	2
6	67728-99E00	垫片	Washer	4

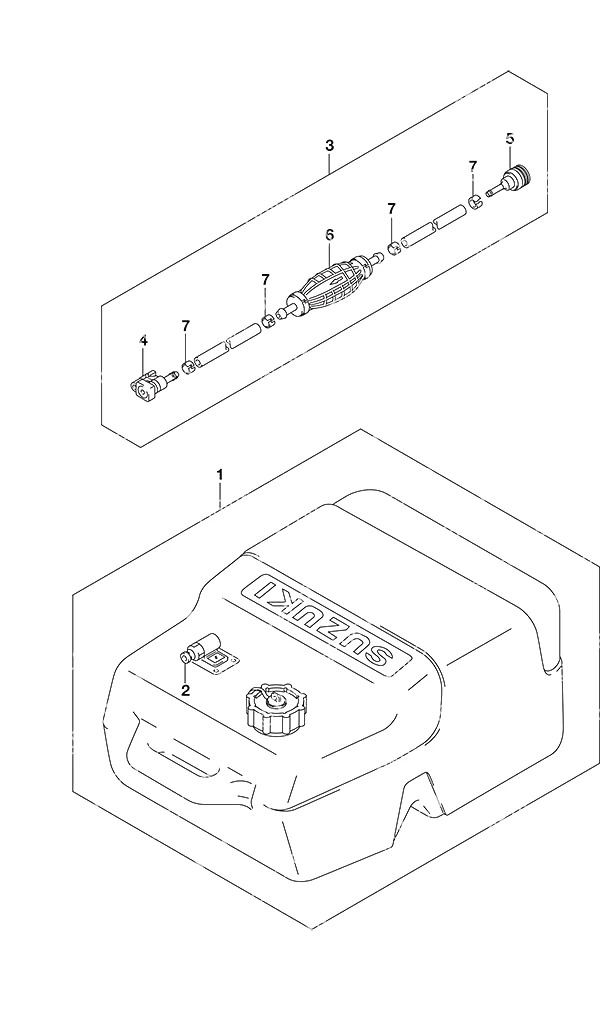

图 583选配: 燃油箱 Opt: Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65000-95J01	6加仑铃木燃油箱	6 Gallon Suzuki Fuel Tank	1
2	65740-95D01	油箱接头(13mm)	Fuel Tank Connector (13mm)	1
3	65700-87J28	燃油软管	Fuel Hose	1
4	65750-87J11	燃油软管接头	Fuel Hose Connector	1
5	65750-95501	燃油软管接头（13mm）	Fuel Hose Connector (13mm)	1
6	65770-90J04	挤压泵	Squeeze Pump	1
7	65781-98500	软管卡箍	Hose Clip	4

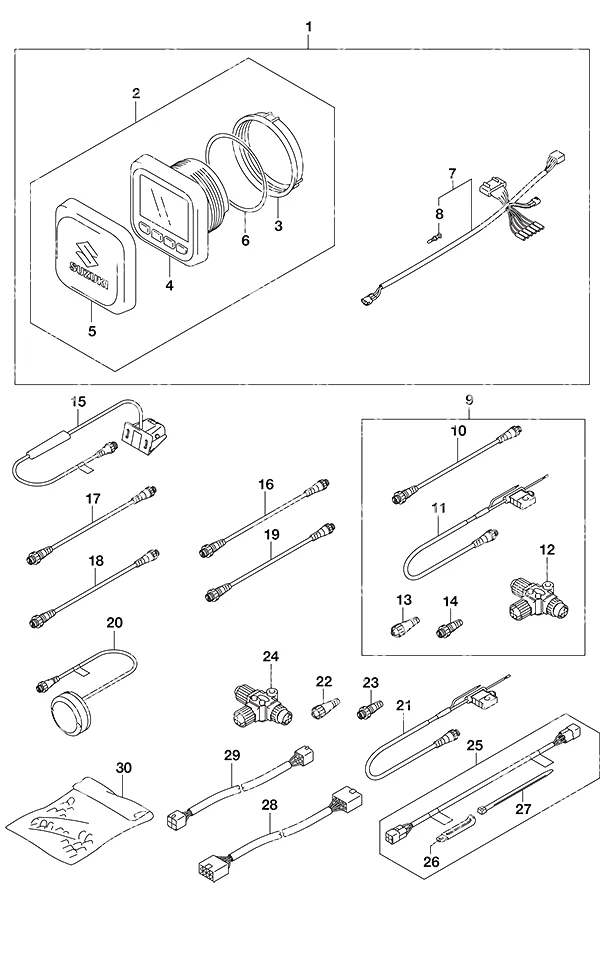

图 600选配: 多功能仪表 Opt: Multi Function Gauge

REF	零件编号	中文名称	英文名称	数量
1	34000-96L49	单机机械多功能仪表套件	Single Engine Mech Multi Function Gauge Kit	1
2	34011-96L42	SMG4多功能仪表	SMG4 Multi Function Gauge	1
3	34112-96L00	仪表螺母	Gauge Nut	1
4	34193-96L00	仪表边框	Gauge Bezel	1
5	34211-96L00	多功能仪表遮阳罩	Multi-Function Gauge Sun Cover	1
6	34825-96L00	仪表密封填料	Gauge Packing	1
7	36661-96L00	仪表适配器	Gauge Adapter	1
8	36615-96300	树脂端子	Resin Terminal	5
9	36001-88L00	电线组件	Wire Set	1
10	990C0-88104	2英尺延长电缆	2' Extension cable	1
11	990C0-88112	SMIS电源线	SMIS Power Cable	1
12	990C0-88110	T型接头	T-Connector	1
13	990C0-88113	120欧母终端电阻(母头)	Terminating Resistor 120 ohm Female	1
14	990C0-88114	120欧母终端电阻(公头)	Terminating Resistor 120 ohm Male	1
15	990C0-88317	速度轮传感器	Speed Wheel Sensor	1
16	990C0-88104	2英尺延长电缆	2' Extension cable	1
17	990C0-88105	6英尺延长电缆	6' Extension cable	1
18	990C0-88107	15英尺延长电缆	15' Extension cable	1
19	990C0-88108	25英尺延长电缆	25' Extension cable	1
20	990C0-88122	GPS接收模块	GPS Receiver Module	1
21	990C0-88112	SMIS电源线	SMIS Power Cable	1
22	990C0-88113	120欧母终端电阻(母头)	Terminating Resistor 120 ohm Female	1
23	990C0-88114	120欧母终端电阻(公头)	Terminating Resistor 120 ohm Male	1
24	990C0-88110	T型接头	T-Connector	1
25	36660-89L03	DF9.9B至DF30A用转接器	Adapter for use with DF 9.9B to DF 30A	1
26	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
27	09407-14407	卡箍(长:140)	Clamp (L:140)	4
28	36667-96L20	仪表延长线	Gauge Extension Wire	1
29	36682-92E00	线束	Wire Harness	1
30	36990-87D00	端子套管套装	Terminal & Sleeve Set	1
