铃木 Suzuki DF 2.5 2020 - 爆炸图零件明细

2020 年 · 共 22 个部位 · 284 条零件

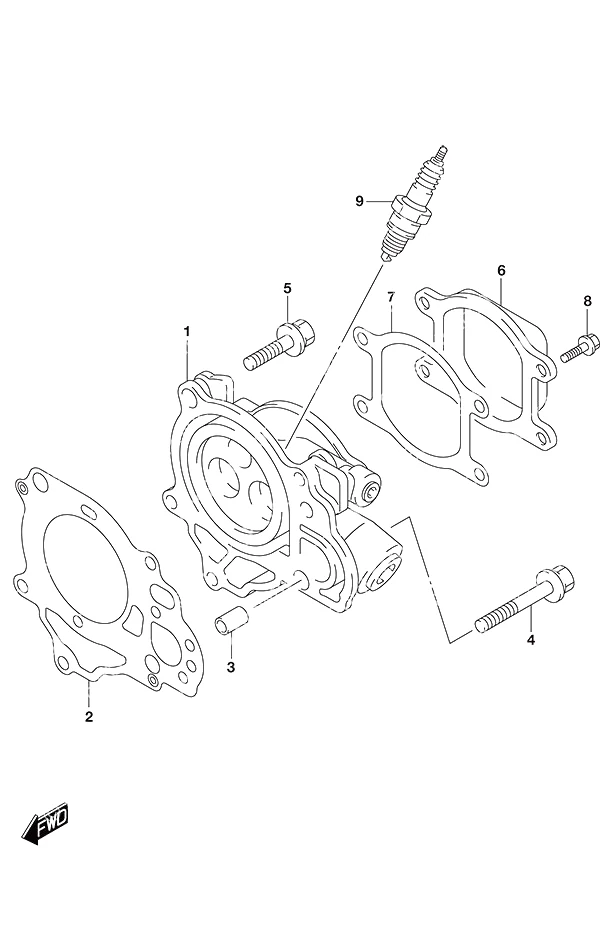

图 111气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11110-97J30	气缸盖	Cylinder Head	1
2	11141-97JL0	气缸盖垫片	Cylinder Head Gasket	1
3	09206-08008	气缸盖定位销(停产)	Cylinder Head Dowl Pin (NLA)	2
4	11118-97JL0	气缸盖螺栓	Cylinder Head Bolt	1
5	11119-97JL0	气缸盖螺栓	Cylinder Head Bolt	4
6	11171-97J10	气缸盖罩	Cylinder Head Cover	1
7	11189-97JL0	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
8	01547-05107	螺栓	BOLT	4
9	09482-00406	NGK CR6HSA火花塞	NGK CR6HSA Spark Plug	1

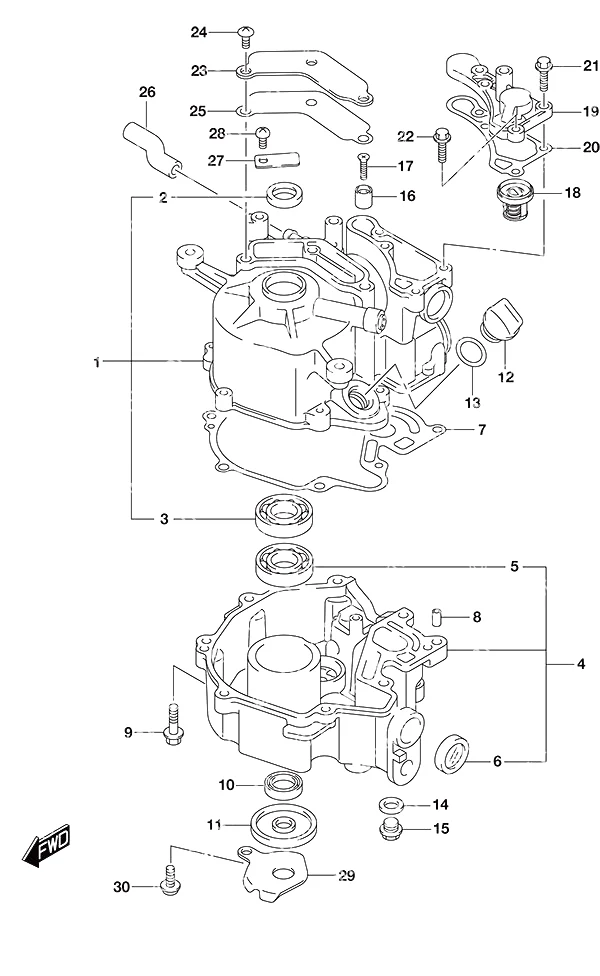

图 113气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11200-97J10	气缸体总成	Cylinder Block Assembly	1
2	59295-97J00	曲轴油封	Crankshaft Oil Seal	1
3	09262-17023	轴承(17x40x12)	Bearing (17x40x12)	1
4	11300-97J20	曲轴箱总成	Crankshaft Case Assembly	1
5	09262-17023	轴承(17x40x12)	Bearing (17x40x12)	1
6	11971-91J02	油位观察窗	Oil Level Filler Lens	1
7	11351-97JL0	曲轴箱衬垫	Crankcase Gasket	1
8	04221-05109	销钉	PIN	2
9	01550-0625C	螺栓	BOLT	8
10	59295-97J10	驱动轴油封	Driveshaft Oil Seal	1
11	59295-97J20	曲轴油封	Crankshaft Oil Seal	1
12	11382-97J00	加油口盖	Oil Filler Cap	1
13	09280-15007	O型圈	O-Ring	1
14	09168-10022	放油塞垫片	Drain Plug Gasket	1
15	09248-10008	放油塞	Drain Plug	1
16	55321-95J00	防护阳极	Protection Anode	1
17	09126-05011	防护阳极螺钉	Protection Anode Screw	1
18	17670-91J02	节温器(50度)	Thermostat (50c)	1
19	17681-97J21	节温器盖	Thermostat Cover	1
20	17685-97J01	节温器垫片	Thermostat Gasket	1
21	01550-0630C	螺栓	BOLT	2
22	01550-0620C	螺栓	BOLT	2
23	11173-97J00	通气板(停产)	Breather Plate (NLA)	1
24	02142-06127	螺钉 6×12	SCREW 6X12	3
25	11179-97J00	通气板垫片	Breather Plate Gasket	1
26	11174-97J01	通气软管	Breather Hose	1
27	11452-91J00	簧片阀	Reed Valve	1
28	02112-0612A	螺钉	SCREW	1
29	11431-97J11	下油封板	Under Oil Seal Plate	1

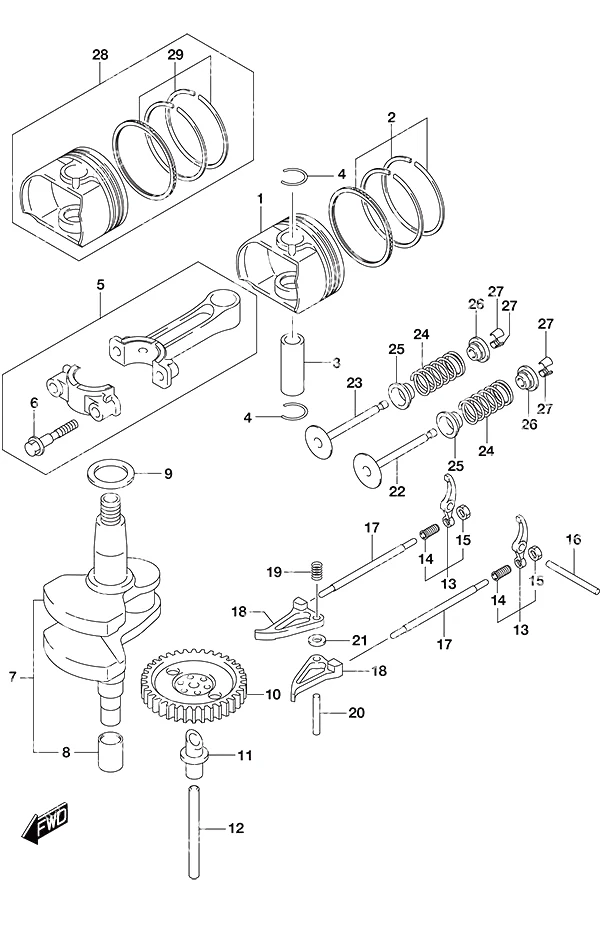

图 116曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-97J10-0B0	活塞	Piston	1
2	12140-97J00	活塞环组	Piston Ring Set	1
3	12151-97J00	活塞销	Piston Pin	1
4	59382-97J00	活塞销卡簧	Piston Pin Circlip	2
5	12160-97JL0-0A0	连杆总成	Connecting Rod Assembly	1
6	12163-97JL0	连杆螺栓	Connecting Rod Bolt	2
7	12220-97JL1	曲轴总成	Crankshaft Assembly	1
8	12242-97JL1	花键	Spline	1
9	08211-17241	推力垫圈	Thrust Washer	1
10	12710-97J00	凸轮轴	Camshaft	1
11	12742-97J10	机油泵轴	Oil Pump Shaft	1
12	12743-97J00	轴	Shaft	1
13	12840-97J10	摇臂	Rocker Arm	2
14	12842-22G10	挺杆调节螺钉	Tappet Adjust Screw	2
15	12843-27A00	挺杆调节螺母	Tappet Adjust Nut	2
16	09261-04017	销 (4x43)	Pin (4x43)	1
17	12894-97JL0	推杆	Push Rod	2
18	12845-97J00	凸轮摇臂(停产)	Cam Rocker Arm (NLA)	2
19	12847-22G00	凸轮摇臂弹簧	Cam Rocker Arm Spring	1
20	09261-04005	滚轮销(4x23.8)	Roller Pin (4x23.8)	1
21	08322-0104A	垫片	Washer	2
22	12911-97JL0	进气阀	Intake Valve	1
23	12915-97JL0	排气阀	Exhaust Valve	1
24	12921-97JL0	气门弹簧	Valve Spring	2
25	09289-04006	气门杆油封	Valve Stem Oil Seal	2
26	12931-97JL0	气门弹簧座圈(停产)	Valve Spring Retainer (NLA)	2
27	12932-05C00	气门锁片	Valve Cotter	4
28	12100-97J10-050	活塞及环组件(加大0.50)	Piston & Ring Set (OS:0.50)	1
29	12140-97J00-050	活塞环组(加大0.50)(停产)	Piston Ring Set (OS:0.50) (NLA)	1

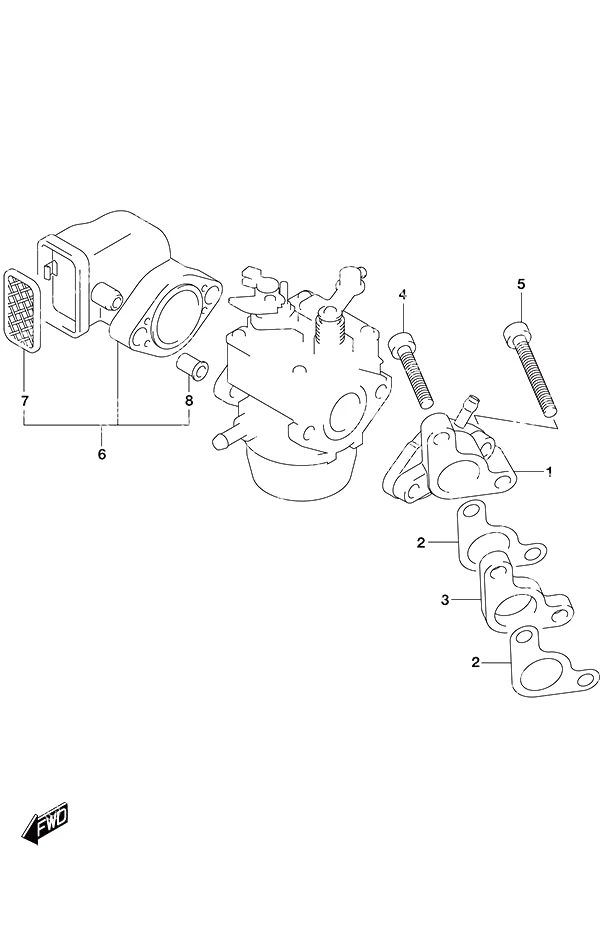

图 127进气管/消音器 Intake Pipe/Silencer

REF	零件编号	中文名称	英文名称	数量
1	13110-97J10	进气管	Intake Pipe	1
2	13119-97J00	进气管垫片	Intake Pipe Gasket	2
3	13124-97J00	化油器绝缘体	Carburetor Insulator	1
4	07120-06257	螺栓	BOLT	1
5	07120-06357	螺栓	Bolt	1
6	13810-97J00	消声器	Silencer	1
7	13710-97J00	阻火器(停产)	Flame Arrester (NLA)	1
8	09180-06348	垫片	Spacer	2

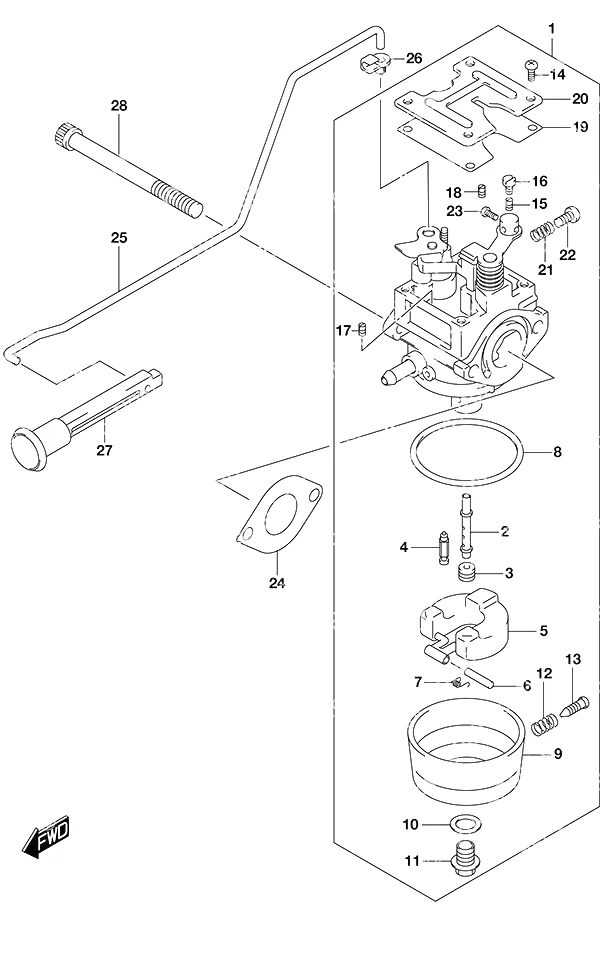

图 128化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	13200-97J50	化油器总成	Carburetor Assembly	1
2	13236-97J30	主喷管	Main Nozzle	1
4	13371-97J00	针阀	Needle Valve	1
5	13250-97J00	化油器浮子	Carburetor Float	1
6	13254-97J00	浮子销	Float Pin	1
7	13268-97J30	弹簧	Spring	1
8	13251-97J00	浮子室衬垫	Float Chamber Gasket	1
9	13245-97J00	浮子室	Float Chamber	1
10	13249-97J00	垫片	Gasket	1
11	13247-97J00	螺钉	Screw	1
12	13268-97J10	弹簧	Spring	1
13	13616-97J00	螺钉	Screw	1
14	13267-97J00	螺钉(停产)	Screw (NLA)	4
16	13267-97J10	螺钉	Screw	1
17	09493-27L01	引导空气喷嘴#135	Pilot Air Jet #135	1
18	09493-29004	引导空气喷嘴#145	Pilot Air Jet #145	1
19	13249-97J11	衬垫	GASKET	1
20	13248-97J00	挡板(停产)	Plate (NLA)	1
21	13268-97J20	弹簧	Spring	1
22	13534-97J10	螺钉	Screw	1
23	13267-97J20	螺钉(停产)	Screw (NLA)	1
24	13125-97J00	化油器衬垫	Carburetor Gasket	1
25	13413-97J10	阻风门拉杆	Choke Rod	1
26	13436-91J00	阻风门拉杆接头	Choke Rod Connector	1
27	13631-91J00	阻风门旋钮	Choke Knob	1
28	09103-06522	螺栓	Bolt	2

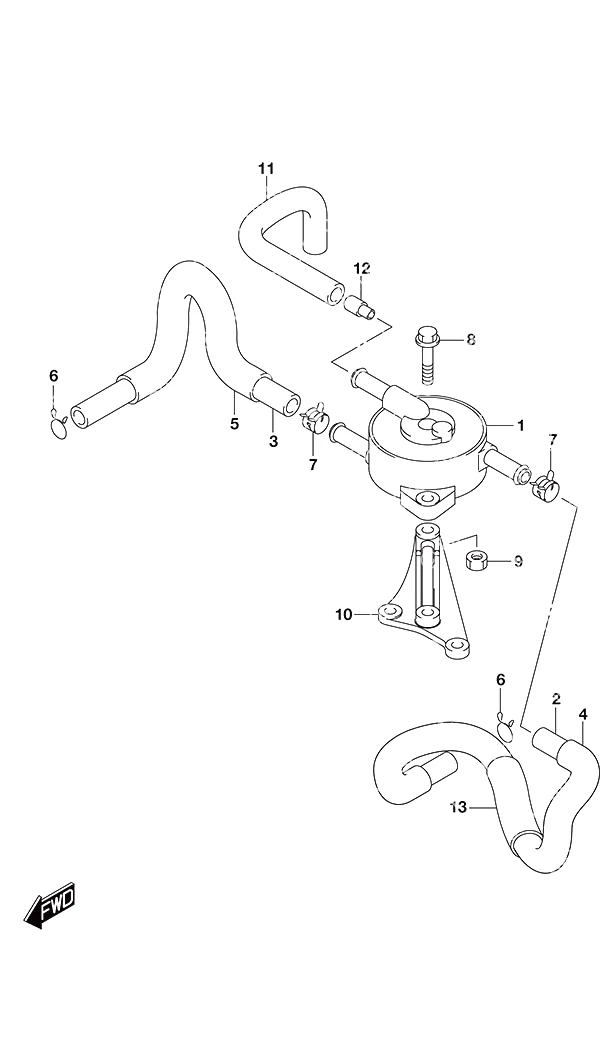

图 146燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	15100-97J00	燃油泵总成	Fuel Pump Assembly	1
2	15192-97JL0	燃油软管（油泵至化油器）	Fuel Hose (Pump to Carb)	1
3	15191-97JM0	燃油软管(旋塞至油泵)(停产)	Fuel Hose (Cock to Pump) (NLA)	1
4	18498-94J32	软管保护套(12x15x390)	Hose Protector (12x15x390)	1
5	18498-97J01	软管保护套(12x15x260)	Hose Protector (12x15x260)	1
6	59412-91J00	燃油软管夹	Fuel Hose Clip	2
7	09401-10412	卡扣	Clip	2
8	01550-06257	螺栓	BOLT	2
9	08310-00067	螺母	Nut	2
10	15115-97JL0	燃油泵支架	Fuel Pump Bracket	1
11	44421-13ER0	软管(5x10x600)	Hose (5x10x600)	1
12	09493-38001	#190空气喷嘴(停产)	Air Jet# 190 (NLA)	1
13	15821-97J00	软管保护套(16x20.5x80)(停产)	Hose Protector (16x20.5x80) (NLA)	1

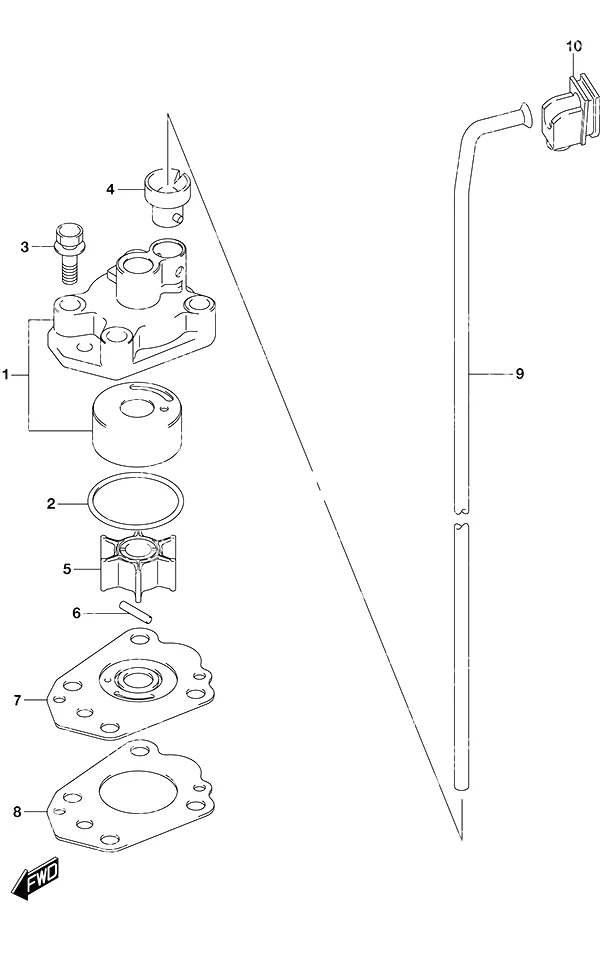

图 160水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17410-97JL1	水泵壳体	Water Pump Case	1
2	09280-33005	O型圈	O-Ring	1
3	09116-06232	螺栓(6x30)	Bolt (6x30)	4
4	17415-97J00	水泵壳体护圈	Water Pump Case Grommet	1
5	17461-97JM0	水泵叶轮	Water Pump Impeller	1
6	09202-02006	销	Pin	1
7	17471-97JL0	水泵板	Water Pump Plate	1
8	17472-97JL0	水泵板衬垫	Water Pump Plate Gasket	1
10	17563-97J10	水管护圈	Water Tube Grommet	1

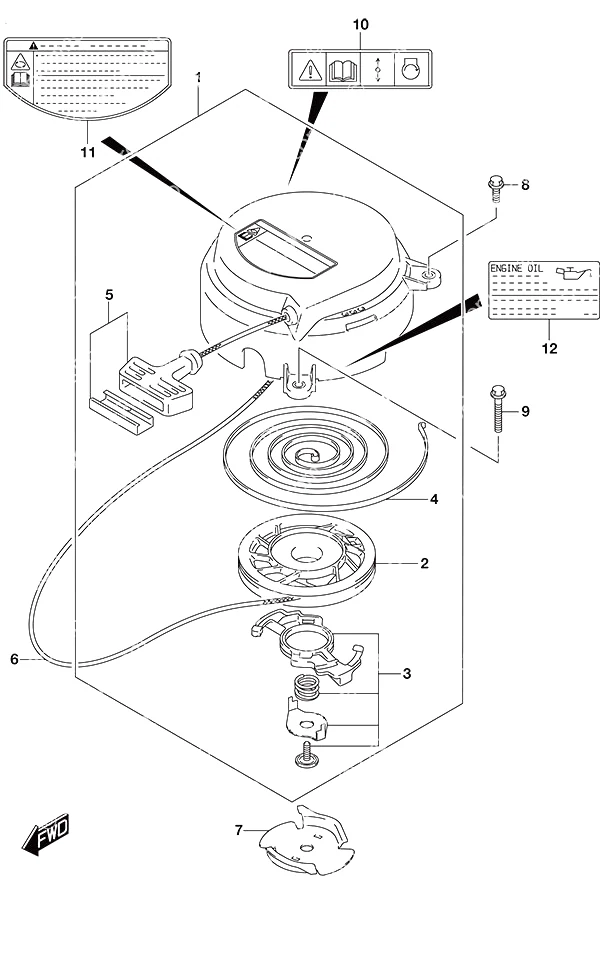

图 167反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	18100-97JM0	反冲启动器总成	Recoil Starter Assembly	1
2	18120-97J00	卷线轮(停产)	Reel (NLA)	1
3	18130-97J00	棘轮套件	Ratchet Set	1
4	18142-04410	螺旋弹簧	Spiral Spring	1
5	18210-97J00	启动器手柄	Starter Grip	1
6	99000-81157-50M	绳索(停产)	Rope (NLA)	1
7	18211-97J00	启动滑轮(停产)	Starter Pulley (NLA)	1
8	01550-0620C	螺栓	BOLT	1
9	01550-06357	螺栓	BOLT	2
10	69711-91J11	S.I.G.P.标签	Label S.I.G.P.	1
11	61472-97J00	反冲启动器标签	Recoil Starter Label	1
12	61494-97J01	机油间隙标签	Oil & Clearance Label	1

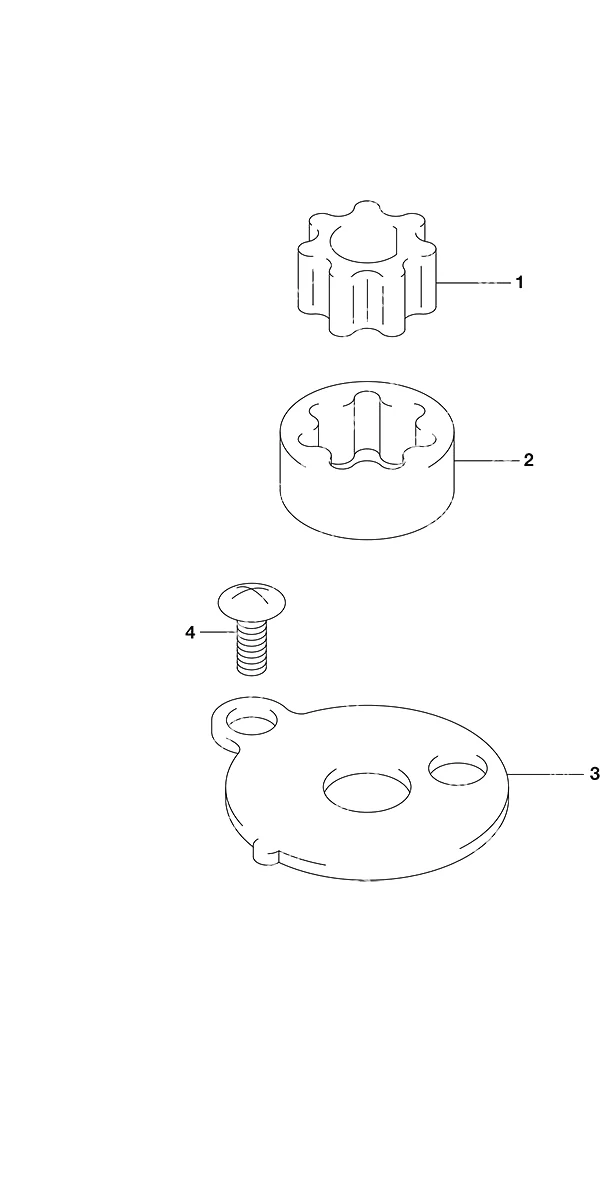

图 175机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	16131-91J00	机油泵内转子	Oil Pump Inner Rotor	1
2	16132-91J00	机油泵外转子	Oil Pump Outer Rotor	1
3	16161-97J10	机油泵转子板	Oil Pump Rotor Plate	1
4	02142-0510B	螺钉	SCREW	1

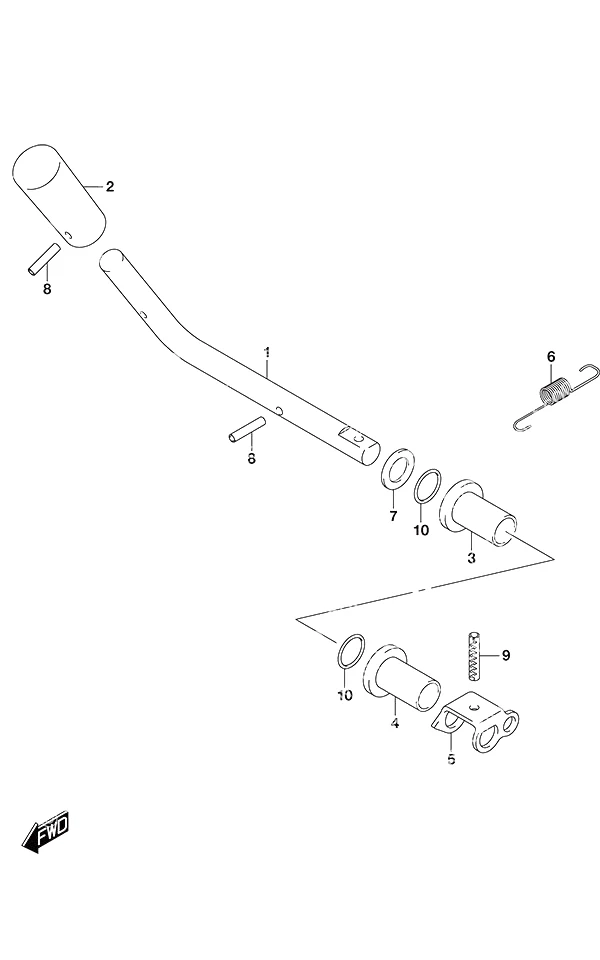

图 208离合器操纵杆 Clutch Lever

REF	零件编号	中文名称	英文名称	数量
1	21111-97J01	离合器操纵杆	Clutch Lever	1
2	21112-97J00	离合器操纵杆旋钮	Clutch Lever Knob	1
3	21221-97J00	离合器轴衬套	Clutch Shaft Bushing	1
4	21222-97J00	离合器轴衬套	Clutch Shaft Bushing	1
5	23211-97J10	离合器推杆臂	Clutch Rod Arm	1
6	23213-97J00	离合器缺口弹簧	Clutch Notch Spring	1
7	09160-08145	垫圈 (8x14x1.5)	Washer (8x14x1.5)	1
8	09205-03012	弹簧销 (3x16)	Spring Pin (3x16)	2
9	09205-04002	弹簧销 (4x20)	Spring Pin (4x20)	1
10	09280-08005	O型圈	O-Ring	2

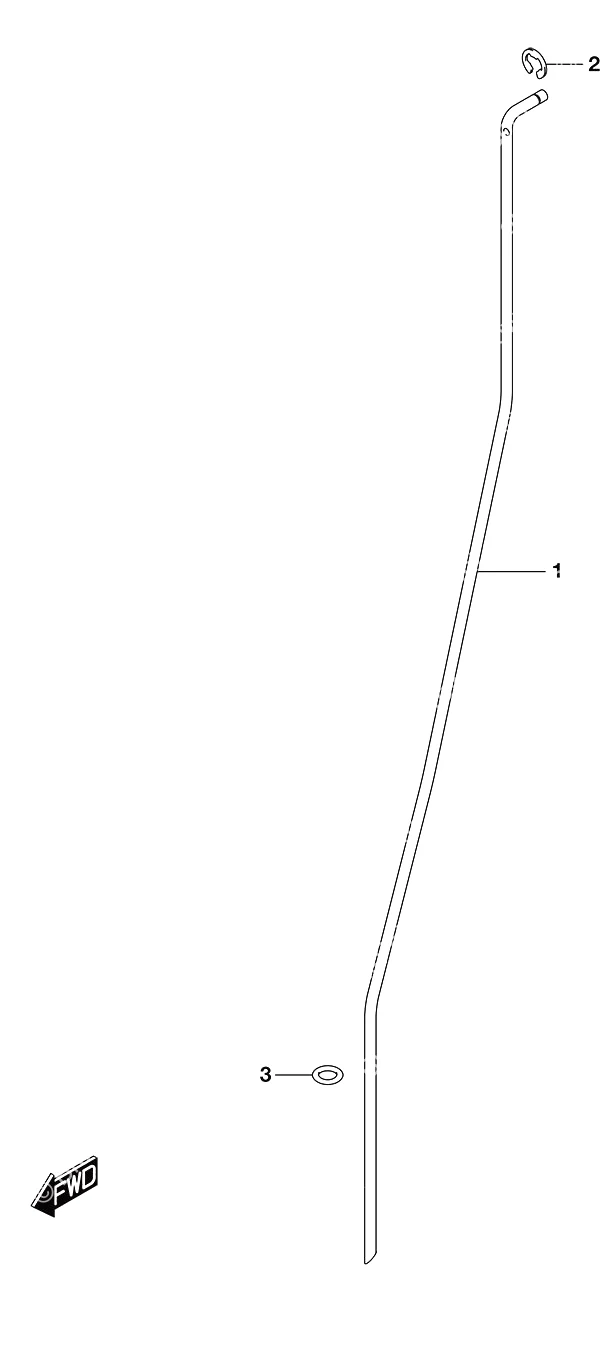

图 210换挡拉杆 Shift Rod

REF	零件编号	中文名称	英文名称	数量
2	09383-04002	E型卡环	E Ring	1
3	09280-06004	O型圈	O-Ring	1

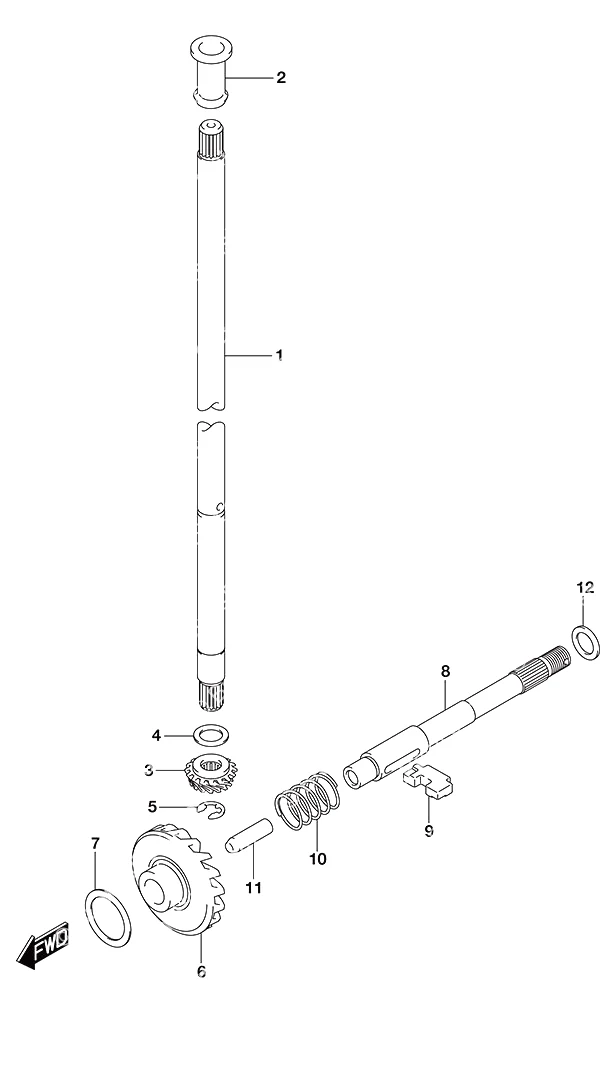

图 230驱动轴 Drive Shaft

REF	零件编号	中文名称	英文名称	数量
3	57311-97JM0	小齿轮	Pinion Gear	1
5	08332-1106A	E型卡环	E Ring	1
6	57510-97JM0	前进齿轮	Forward Gear	1
8	57611-97J10	螺旋桨轴总成	Propeller Shaft Assembly	1
9	57621-97J10	离合器换挡拨叉	Clutch Dog Shifter	1
10	59441-97J20	回位弹簧	Return Spring	1
11	57631-97JL0	推杆	Push Rod	1

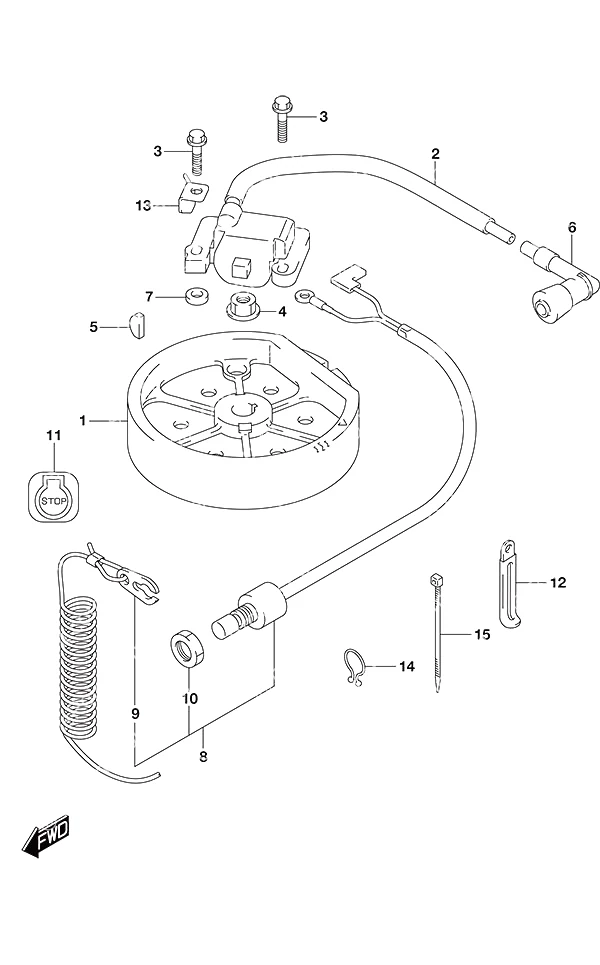

图 303磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
1	32102-97J10	飞轮(停产)	Flywheel (NLA)	1
2	33410-97J40	点火器总成	Igniter Unit	1
3	01550-06307	螺栓	BOLT	2
4	08316-10107	螺母	Nut	1
5	08341-31039	半圆键	Woodruff Key	1
6	33500-07H00	火花塞帽	Spark Plug Cap	1
7	09180-06363	垫片(6.2x12.6x6)(停产)	Spacer (6.2x12.6x6) (NLA)	2
8	37830-97J31	紧急开关总成	Emergency Switch Assembly	1
9	37823-97J00	停机开关拉绳	Stop Switch Lanyard	1
10	37826-97J01	螺母	Nut	1
11	37835-91J00-YAY	止动标签	Stop Label	1
12	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
13	19183-97J01	节气门拉线固定座(停产)	Throttle Cable Holder (NLA)	1
14	09408-00179	卡箍	Clamp	1
15	09407-14407	卡箍(长:140)	Clamp (L:140)	1

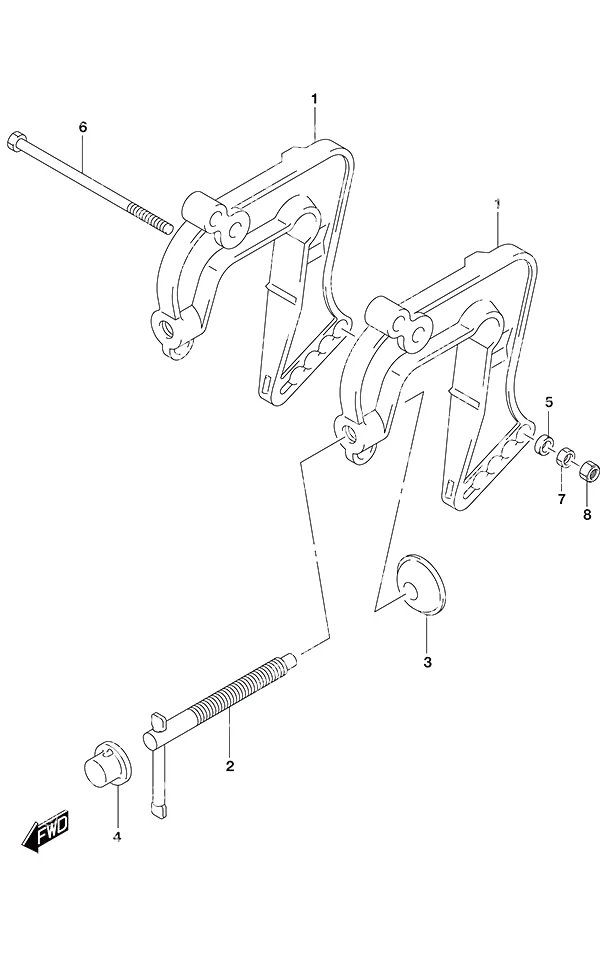

图 335夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	41111-97J31-YAY	夹具支架(黑色)	Clamp Bracket (Black)	2
2	41210-97J00	夹紧手柄	Clamp Handle	2
3	41213-94J01	夹紧板	Clamp Plate	2
4	41214-97J00	夹紧螺丝帽	Clamp Screw Cap	2
5	59181-97J10	倾斜锁定杆垫片	Tilt Lock Lever Spacer	1
6	09100-06176	螺栓(6x120)	Bolt (6x120)	1
7	29141-93J00	螺母(6mm)	Nut (6mm)	1
8	09159-06079	螺母	Nut	1

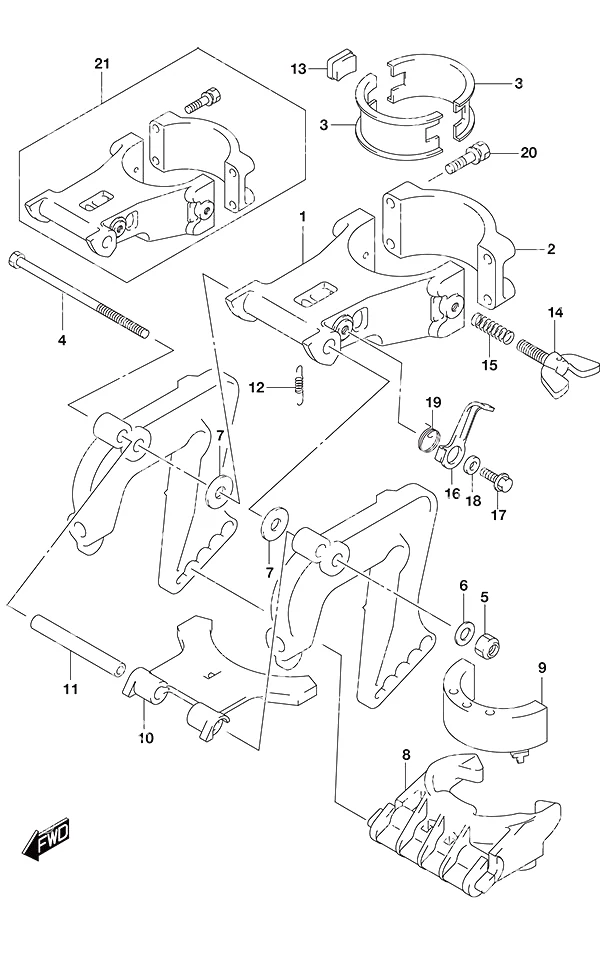

图 336旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	43111-97J31-YAY	旋转支架(黑色)	Swivel Bracket (Black)	1
2	43121-97J30-YAY	旋转支架盖	Swivel Bracket Cover	1
3	43711-97J00	转向衬套	Steering Bushing	2
4	59111-97JL0	旋转轴螺栓	Swivel Shaft Bolt	1
5	09159-08018	螺母(8mm)(停产)	Nut (8mm) (NLA)	1
6	09160-08082	垫圈 (8.5x16x1.2)	Washer (8.5x16x1.2)	1
7	09160-08081	垫圈 (8.5x23x1.5)	Washer (8.5x23x1.5)	2
8	45411-97J30	推力块	Thrust Block	1
9	54151-97JL0	下推力支架	Lower Thrust Mount	1
10	43751-97J01	旋转限位支架	Swivel Stopper Bracket	1
11	43752-97J00	轴挡块(停产)	Shaft Stopper (NLA)	1
12	59443-97J00	弹簧挡块	Spring Stopper	1
13	43430-97L00	转向调节器橡胶垫	Steering Adjuster Rubber	1
14	09119-06130	螺栓	Bolt	1
15	09440-09042	弹簧	Spring	1
16	41221-97JL0	倾斜锁杆	Tilt Lock Lever	1
17	09116-06224	螺栓(6x12)	Bolt (6x12)	1
18	59181-97J10	倾斜锁定杆垫片	Tilt Lock Lever Spacer	1
19	59444-97J10	倾斜锁定弹簧	Tilt Lock Spring	1
20	09116-06232	螺栓(6x30)	Bolt (6x30)	4
21	43110-97J31-YAY	旋转支架总成(黑色)	Swivel Bracket Assembly (Black)	1

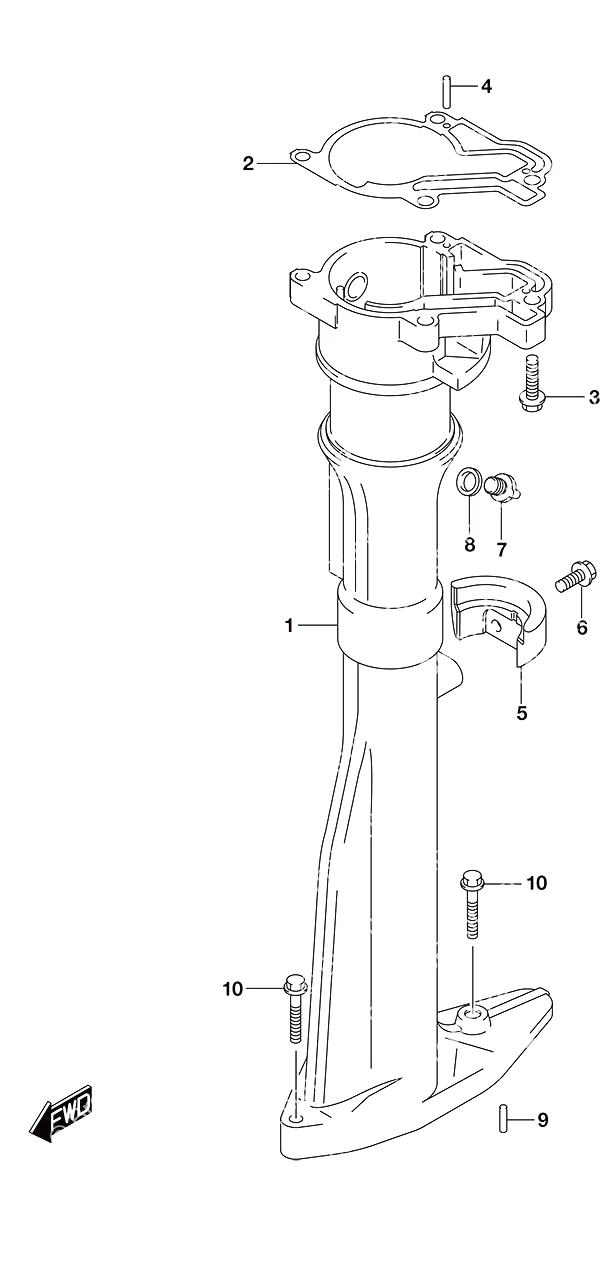

图 405A驱动轴壳体带艉板(S型) Drive Shaft Housingw/Transom (S)

REF	零件编号	中文名称	英文名称	数量
1	52111-97J31-YAY	驱动轴壳体	Drive Shaft Housing	1
2	52113-97J00	驱动轴壳体衬垫	Drive Shaft Housing Gasket	1
3	09116-06227	螺栓(6x20)	Bolt (6x20)	4
4	09205-03019	弹簧销 (3x10)	Spring Pin (3x10)	2
5	52112-97J30-YAY	倒车推力止挡	Reverse Thrust Stopper	1
6	09116-06227	螺栓(6x20)	Bolt (6x20)	2
7	61155-97J01	水位指示器接头	Water Indicator Union	1
8	59178-97J00	放油塞垫片	Drain Plug Gasket	1
9	09202-04008	定位销(4x9)	Dowel Pin (4x9)	2
10	09116-06234	螺栓(6x35)	Bolt (6x35)	2

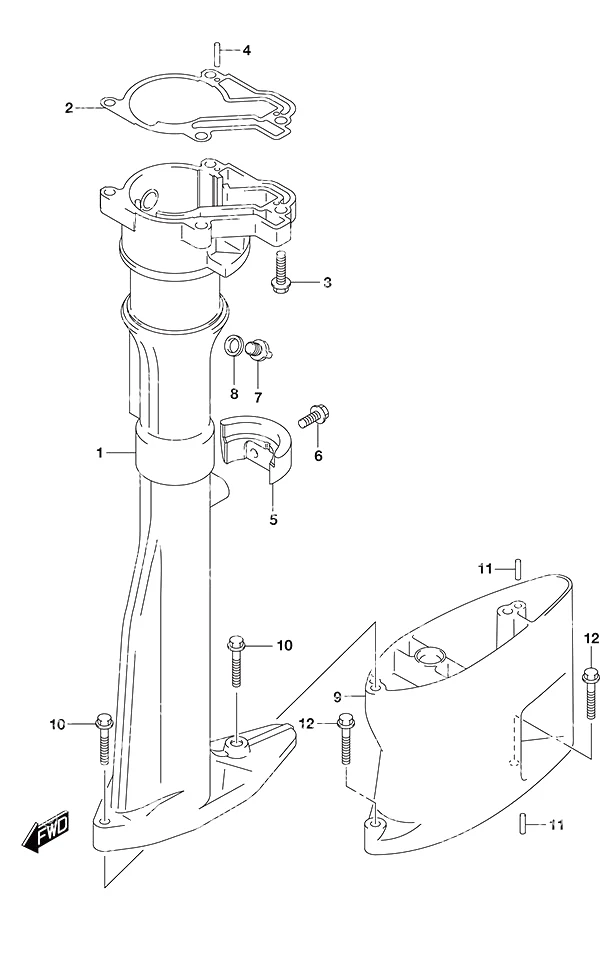

图 405B驱动轴壳体带艉板(L型) Drive Shaft Housingw/Transom (L)

REF	零件编号	中文名称	英文名称	数量
1	52111-97J31-YAY	驱动轴壳体	Drive Shaft Housing	1
2	52113-97J00	驱动轴壳体衬垫	Drive Shaft Housing Gasket	1
3	09116-06227	螺栓(6x20)	Bolt (6x20)	4
4	09205-03019	弹簧销 (3x10)	Spring Pin (3x10)	2
5	52112-97J30-YAY	倒车推力止挡	Reverse Thrust Stopper	1
6	09116-06227	螺栓(6x20)	Bolt (6x20)	2
7	61155-97J01	水位指示器接头	Water Indicator Union	1
8	59178-97J00	放油塞垫片	Drain Plug Gasket	1
9	52131-97J00-YAY	延长壳体(L型)	Extension Case (L)	1
10	09116-06234	螺栓(6x35)	Bolt (6x35)	2
11	09202-04008	定位销(4x9)	Dowel Pin (4x9)	4
12	09116-06234	螺栓(6x35)	Bolt (6x35)	2

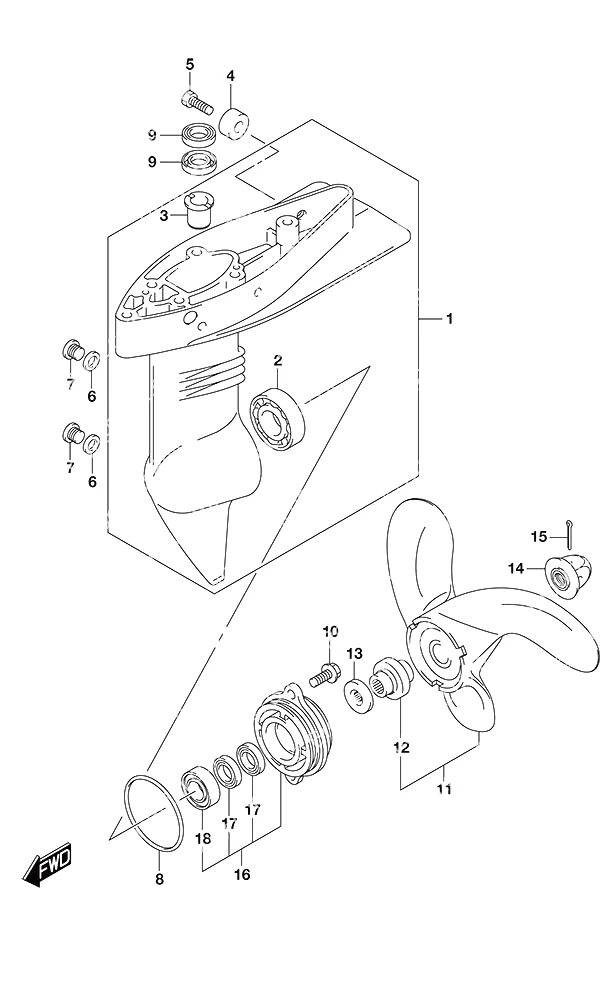

图 407齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
1	55110-97J51-YAY	齿轮箱壳体	Gear Case Housing	1
2	09262-17019	轴承(17x35x8)	Bearing (17x35x8)	1
3	59311-97J20	小齿轮衬套	Pinion Bushing	2
4	55321-87J01	铝阳极	Aluminum Anode	1
5	09103-06281	螺栓(6x14)	Bolt (6x14)	1
6	59178-97J00	放油塞垫片	Drain Plug Gasket	2
7	09248-08001	放油塞	Drain Plug	2
8	59291-97J00	O型圈	O-Ring	1
9	09282-10008	油封(10x21x4.5)	Oil Seal (10x21x4.5)	2
10	09116-06225	螺栓(6x16)	Bolt (6x16)	2
11	58110-97JA0-019	螺旋桨(3叶7.5x6规格)	Propeller (3x7-1/2x6)	1
12	58120-97JA0	螺旋桨衬套	Proppeller Bushing	1
13	57635-91JL0	螺旋桨止动件	Propeller Stopper	1
14	58130-91JL0	螺旋桨螺母	Propeller Nut	1
15	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
16	56120-97J50-YAY	螺旋桨轴壳体	Propeller Shaft Housing	1
17	09282-12L05	油封	Oil Seal	2
18	09262-12001	轴承(12x28x8)	Bearing (12x28x8)	1

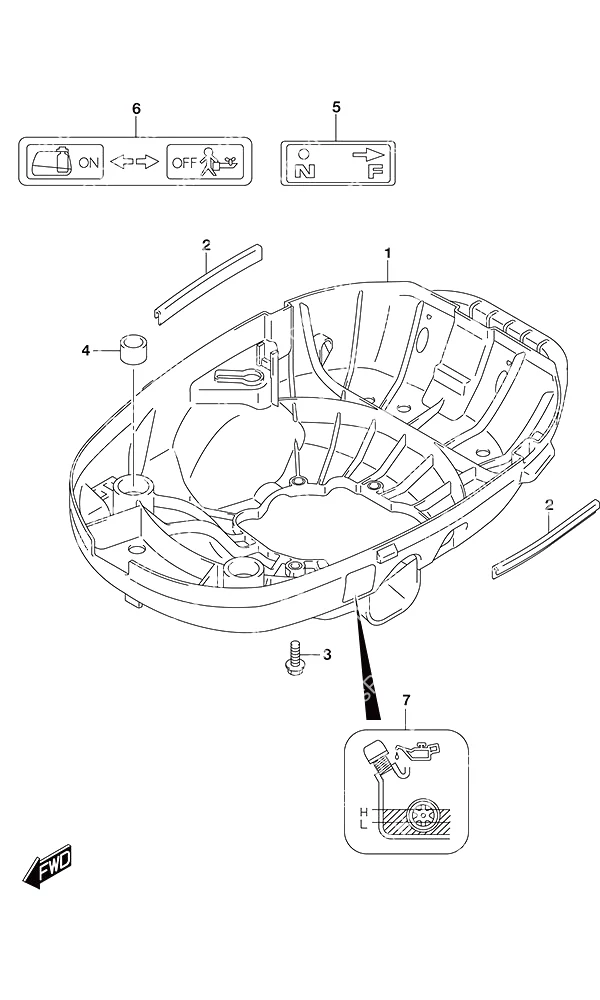

图 412下盖 Lower Cover

REF	零件编号	中文名称	英文名称	数量
1	61110-97J01-YR9	发动机下盖	Lower Engine Cover	1
2	61135-97J00	下盖缓冲垫(停产)	Lower Cover Cushion (NLA)	2
3	09116-06227	螺栓(6x20)	Bolt (6x20)	4
4	61151-91J01	缓冲垫	Cushion	2
5	21131-97J20	离合器换挡标记	Clutch Shift Mark	1
6	61211-97J00	燃油旋塞标记	Fuel Cock Mark	1
7	61212-97J20	油位标记	Oil Level Mark	1

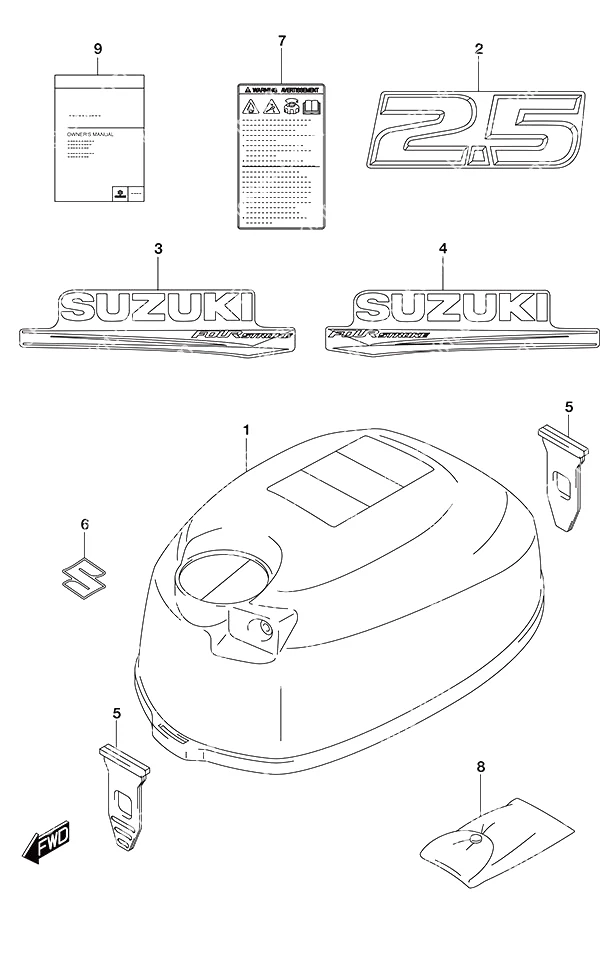

图 420发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
1	61411-97J10-YR9	发动机上盖	Upper Engine Cover	1
2	61435-97J50	后徽标(2.5)	Rear Emblem Mark (2.5)	1
3	61443-97J30	发动机盖条纹-右舷	Engine Cover Stripe - Starboard	1
4	61453-97J30	发动机盖条纹-左舷	Engine Cover Stripe - Port	1
5	61611-97J01	发动机罩紧固件	Engine Cover Fastener	2
6	68111-99J00	S标志	S Emblem	1
7	61458-97J70	发动机盖标签	Engine Cover Label	1
8	09800-01017	工具套装	Tool Set	1
9	99011-97J80-03B	DF2.5型使用说明书-2020版	Owners Manual DF 2.5 - 2020	1

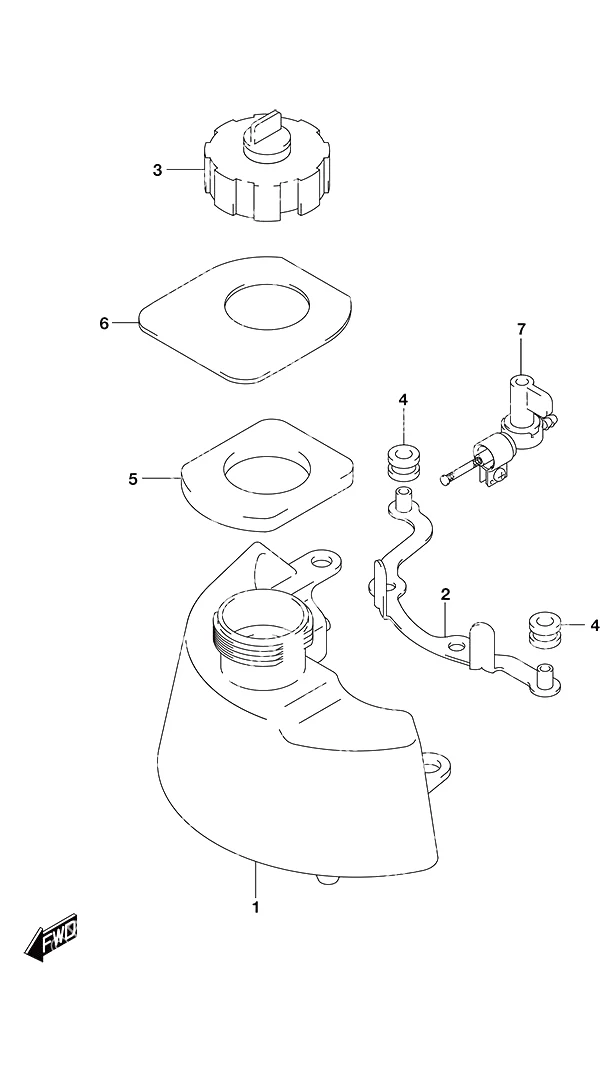

图 432燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	65110-97J40	燃油箱	Fuel Tank	1
2	65260-97J00	燃油箱支架(停产)	Fuel Tank Bracket (NLA)	1
3	65510-97J00	燃油箱盖总成	Fuel Tank Cap Assembly	1
4	09320-09059	缓冲垫	Cushion	2
5	65281-97J11	油箱密封圈	Fuel Tank Grommet	1
6	65284-97J11	油箱橡胶密封圈	Fuel Tank Grommet Rubber	1
7	66100-97JL1	燃油旋塞总成	Fuel Cock Assembly	1
8	65110-97810	燃油箱及支架总成	Fuel Tank & Bracket Set	1

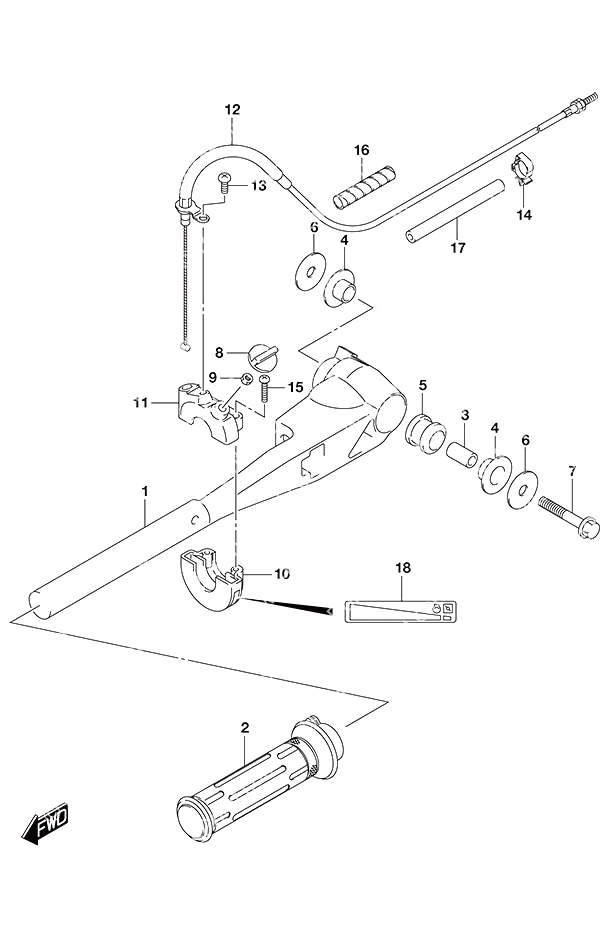

图 444舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	63111-97J21-YAY	舵柄手柄	Tiller Handle	1
2	63210-97J00	节气门握把	Throttle Grip	1
3	59181-97J00	舵柄隔套	Tiller Handle Spacer	1
4	59315-97J00	舵柄手柄衬套	Tiller Handle Bushing	2
5	63116-97J01	舵柄支架	MOUNT,TILLER HA	1
6	09160-08152	垫圈 (8.5x28x1.5)	Washer (8.5x28x1.5)	2
7	09116-08154	螺栓(8x40)	Bolt (8x40)	1
8	63244-97J00	节气门调节旋钮	Throttle Adjust Knob	1
9	09140-05005	螺母	Nut	1
10	57121-09G00	上节气门壳体	Upper Throttle Case	1
11	67821-97J00	下节气门壳体	Lower Throttle Case	1
12	63610-97J00	节气门拉线总成	Throttle Cable Assembly	1
13	02112-05127	螺钉	SCREW	1
14	23915-78A20	电缆夹(停产)	Cable Clamp (NLA)	2
15	59125-97J00	油门调节螺钉(停产)	Throttle Screw (NLA)	2
16	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
17	09352-90134-600	软管(9x13x600)	Hose (9x13x600)	1
18	69714-97J01	手柄握把标记	Handle Grip Mark	1
