铃木 Suzuki DF 140 2024 - 爆炸图零件明细

2024 年 · 共 45 个部位 · 984 条零件

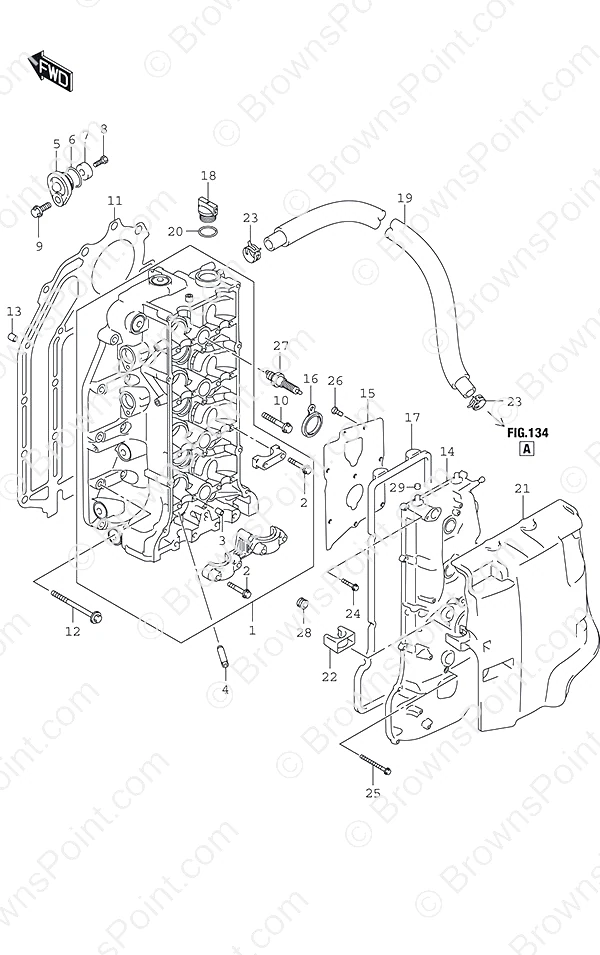

图 111气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11100-99L00	气缸盖总成	HEAD ASSY,CYLIN	1
2	09103-06266	螺栓(6x40)	Bolt (6x40)	21
3	09206-08001	定位销(8x11)	Knock Pin (8x11)	18
4	11115-85FA1-001	加大0.30气门导管	Valve Guide (OS:0.30)	16
5	11261-93J00	防护阳极盖	Protection Anode Cover	2
6	09280-22019	O型圈	O-Ring	2
7	55321-87J01	铝阳极	Aluminum Anode	2
8	09128-06094	防护阳极螺栓	Protection Anode Bolt	2
9	01550-0820C	螺栓	BOLT	2
10	11117-89J00	螺栓	Bolt	10
11	11141-99L00	气缸盖衬垫	GASKET,CYL HEAD	1
12	09116-08177	气缸盖螺栓	BOLT,CYL HEAD N	8
13	04211-13189	销钉	PIN	2
14	11170-99L00	气缸盖组件	COVER COMP,CYL	1
15	11173-99L00	通气板	PLATE,BREATHER	1
16	11179-90J00	火花塞孔衬垫	Spark Plug Hole Gasket	4
17	11189-90J00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
18	11382-93J00	加油口盖	Oil Filler Cap	1
19	11174-99L00	呼吸软管组件	HOSE COMP,BREAT	1
20	09280-26006	O型圈	O-Ring	1
21	11194-99L10	燃油软管护套	GUARD,FUEL HOSE	1
22	11199-99L00	滤清器导槽	GUIDE,FILTER	1
23	09401-20409	卡扣	Clip	2
24	01547-0625C	螺栓	Bolt	11
25	01547-0655C	01547-0655C	01547-0655C	4
26	02112-0612A	螺钉	SCREW	8
27	09482-00649	NGK LKR6E火花塞	NGK LKR6E Spark Plug	4
28	09320-08517	电缆缓冲垫H型	CUSHION,CABLE H	4
29	09329-12006	缓冲垫	CUSHION	2

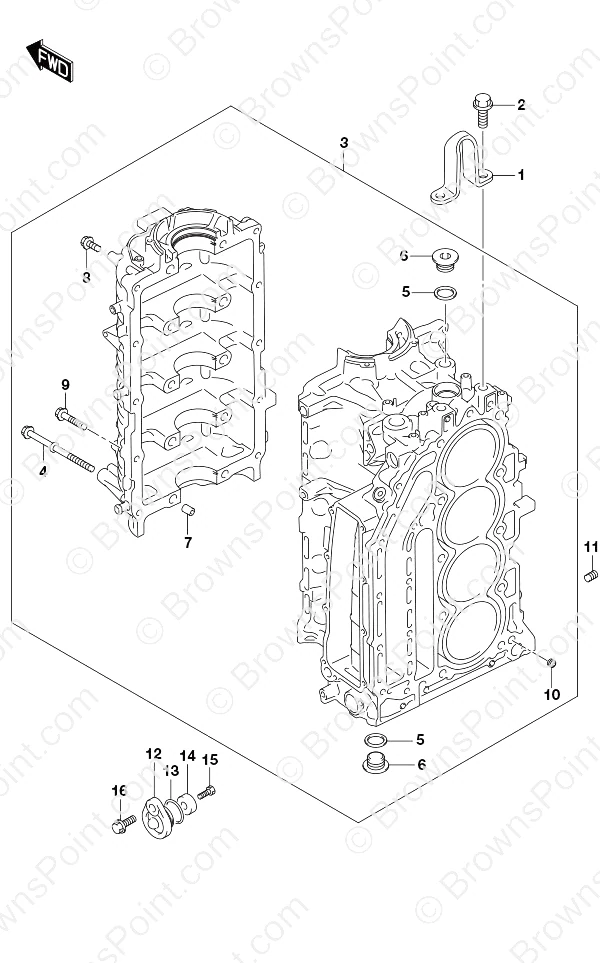

图 113气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11291-99L00	发动机挂钩	HOOK,ENGINE	1
2	01550-1230C	发动机罩螺栓	BOLT,ENGINE HOO	2
3	11301-99L00	气缸套件	BLOCK SET,CYLIN	1
4	11117-90J10	曲轴箱螺栓	Crankcase Bolt	10
5	11216-90J10	油道塞垫片	Oil Gallery Plug Gasket	3
6	09248-18014	塞子(18x8)	Plug (18x8)	3
7	09206-13019	定位销	Knock Pin	5
8	01550-0840C	螺栓	Bolt	10
9	11112-90J00	机油文丘里管塞	Oil Venturi Plug	1
10	09246-04009	塞子	Plug	1
11	11261-93J00	防护阳极盖	Protection Anode Cover	1
12	09280-22019	O型圈	O-Ring	1
13	55321-87J01	铝阳极	Aluminum Anode	1
14	09128-06094	防护阳极螺栓	Protection Anode Bolt	1
15	01550-0820C	螺栓	BOLT	1

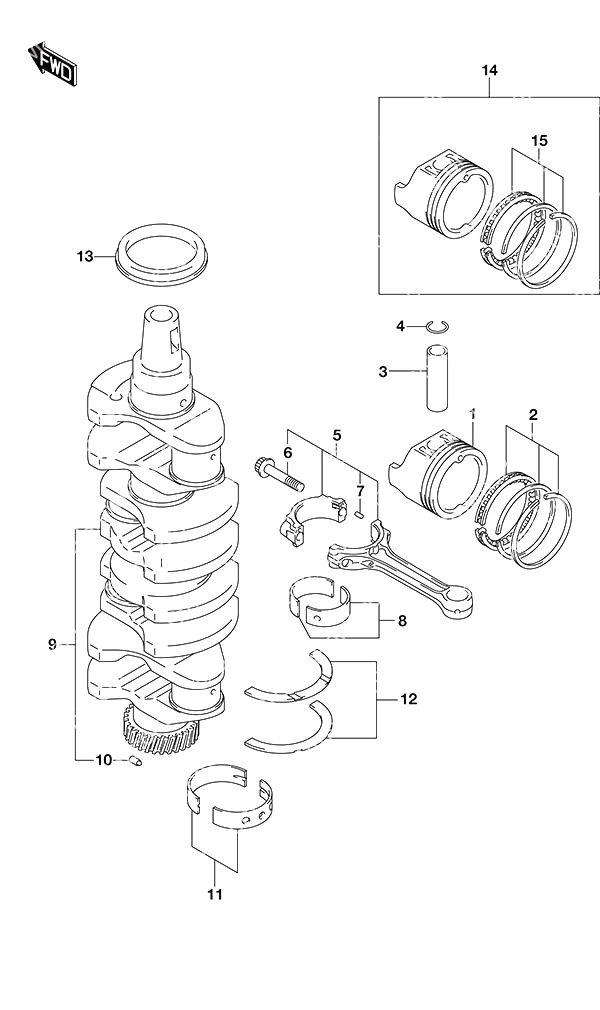

图 116曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-99L00	活塞	PISTON	4
2	12140-92J10	活塞环组	Piston Ring Set	4
3	12151-99L00	活塞销	PIN,PISTON	4
4	09381-21002	活塞卡簧	Piston Circlip	8
5	12160-92J10	连杆总成	Connecting Rod Assembly	4
6	12163-35F00	连杆螺栓	Connecting Rod Bolt	8
7	04221-04089	销 4×8	PIN 4X8	8
9	12220-99L00	曲轴组件	CRANKSHAFT COMP	1
10	09202-05027	销 (5x8.8)	Pin (5x8.8)	1
13	09283-52006	油封(52x70x10)	Oil Seal (52x70x10)	1
14	12100-99L00-050	活塞组（加大）	PISTON SET,OS(0	4
15	12140-92J10-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	4

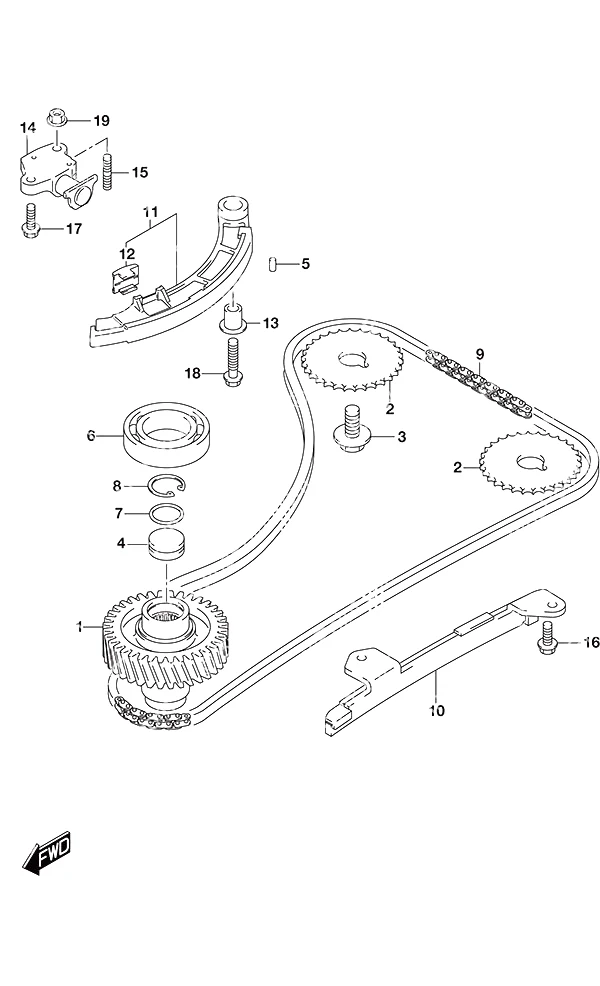

图 119正时链条 Timing Chain

REF	零件编号	中文名称	英文名称	数量
1	12732-90J01	从动齿轮	GEAR,DRIVEN	1
2	12741-90J01	凸轮轴正时链轮	Camshaft Timing Sprocket	2
3	09103-12049	螺栓(12x25)	Bolt (12x25)	2
4	12733-90J00	从动齿轮塞	Driven Gear Plug	1
5	04221-05109	销钉	PIN	2
6	09262-35068	轴承(35x62x14)	Bearing (35x62x14)	1
7	09280-22022	O型圈	O-Ring	1
8	08331-41269	卡簧	Circlip	1
9	12761-90J10	正时链条组件	CHAIN COMP,TIMI	1
10	12771-90J00	正时链条导板	Timing Chain Guide	1
11	12810-90J00	正时链条张紧器	Timing Chain Tensioner	1
12	12813-73G00	正时链条张紧器垫块	Timing Chain Tensioner Pad	1
13	12812-90J00	正时链条张紧器隔套	Timing Chain Tensioner Spacer	1
14	12831-90J02	张紧调节器总成	Tensioner Adjuster Assembly	1
15	01421-0616A	双头螺栓	BOLT,STUD	1
16	01550-0616A	螺栓	BOLT	2
17	01550-0620A	螺栓	BOLT	1
18	01550-0835A	螺栓	BOLT	1
19	08316-1006A	螺母	Nut	1

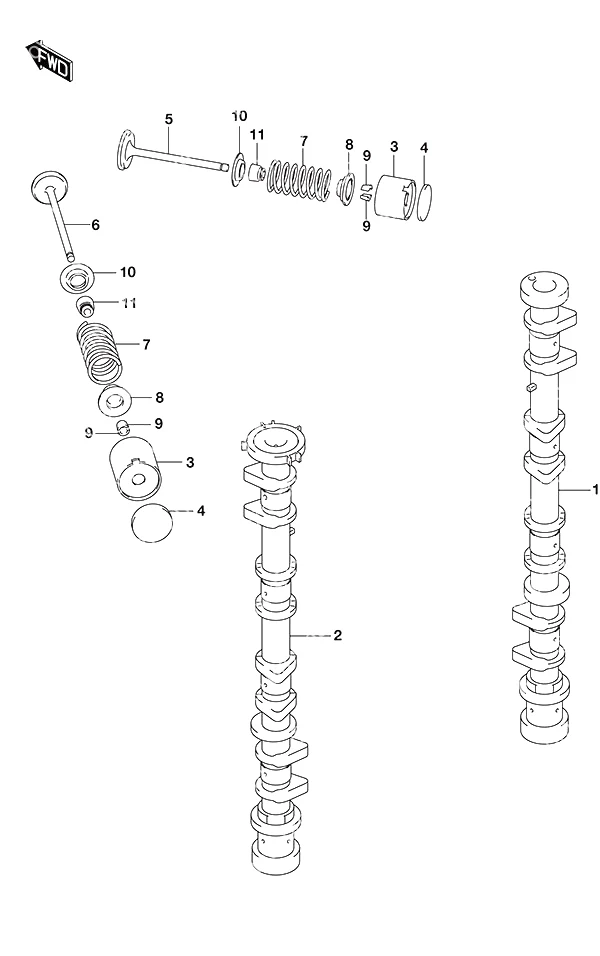

图 121凸轮轴 Camshaft

REF	零件编号	中文名称	英文名称	数量
1	12711-99L00	进气曲轴	CRANKSHAFT,INTA	1
2	12720-99L00	排气凸轮轴组件	CAMSHAFT COMP,E	1
3	12891-69G00	挺杆	Tappet	16
5	12911-86FA2	进气阀	Intake Valve	8
6	12915-86F51	排气阀	Exhaust Valve	8
7	12921-90J01	气门弹簧	Valve Spring	16
8	12931-90J00	气门弹簧座圈	Valve Spring Retainer	16
9	12932-85FA0	气门锁片	Valve Cotter	32
10	12933-86510	气门弹簧座	Valve Spring Seat	16
11	09289-06003	气门杆密封件	Valve Stem Seal	16

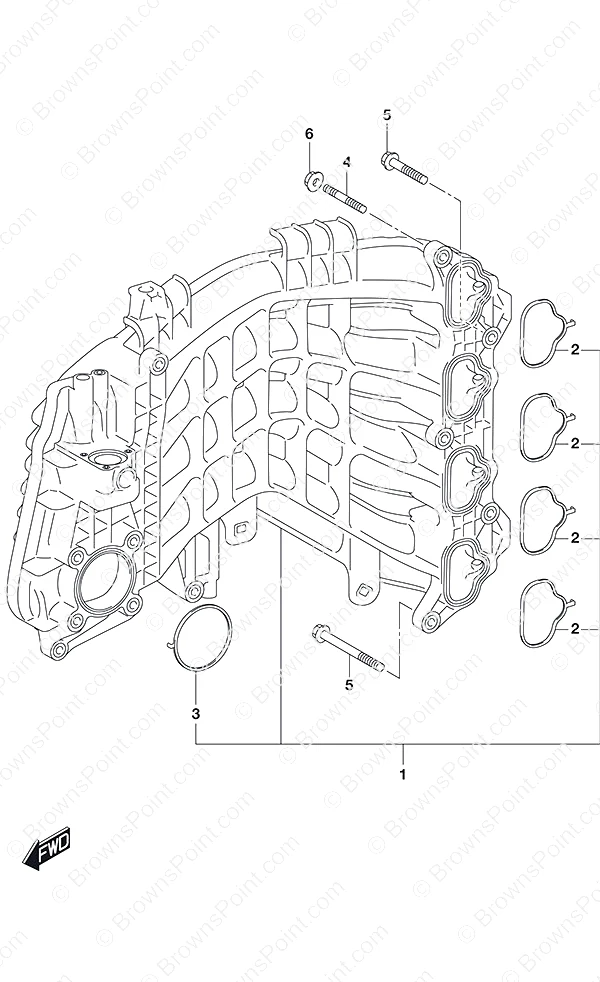

图 122进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	13110-99L10	内部歧管组件	MANIFOLD COMP,I	1
2	13119-99L00	进气歧管衬垫	GASKET,INTAKE M	4
3	13125-99L00	节气门垫片	GASKET,THROTTLE	1
4	01421-0830C	01421-0830C	01421-0830C	2
5	01550-0835C	螺栓	Bolt	6
6	08316-1008C	螺母	Nut	2
7	18137-87L02	怠速控制阀	IAC Valve	1
8	18140-99L00	怠速空气控制阀滤清器总成	FILTER COMP,IAC	1
9	02112-34167	螺钉	SCREW	1

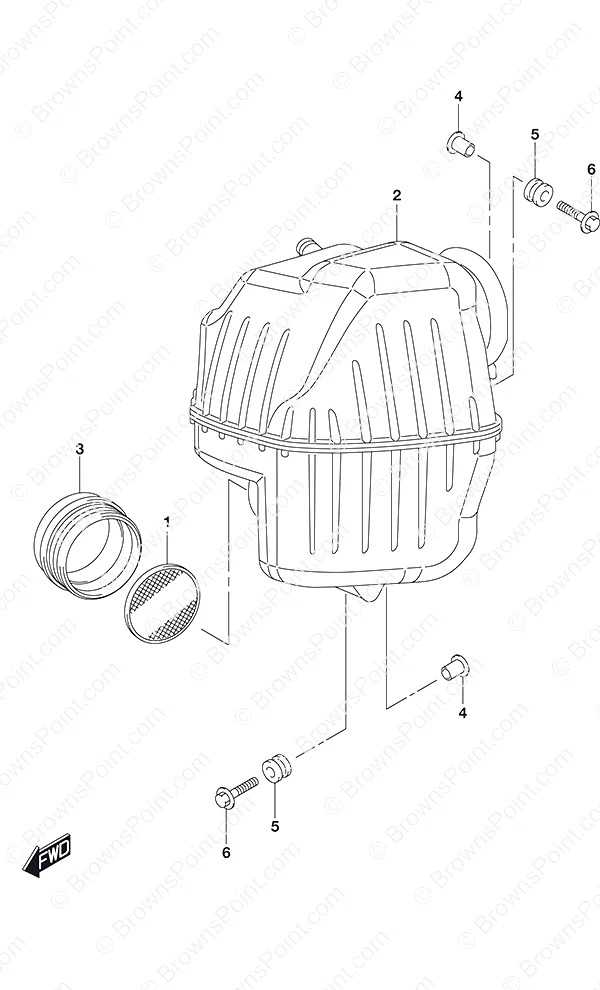

图 134消声器 Silencer

REF	零件编号	中文名称	英文名称	数量
1	13710-99E00	阻火器	Flame Arrester	1
2	13810-99L00	消声器组件	SILENCER COMP	1
3	13813-99L00	避雷器支架	HOLDER,ARRESTER	1
4	09169-06090	垫片	Washer	2
5	09320-09059	缓冲垫	Cushion	2
6	09116-06517	螺栓(6x25)	Bolt (6x25)	2

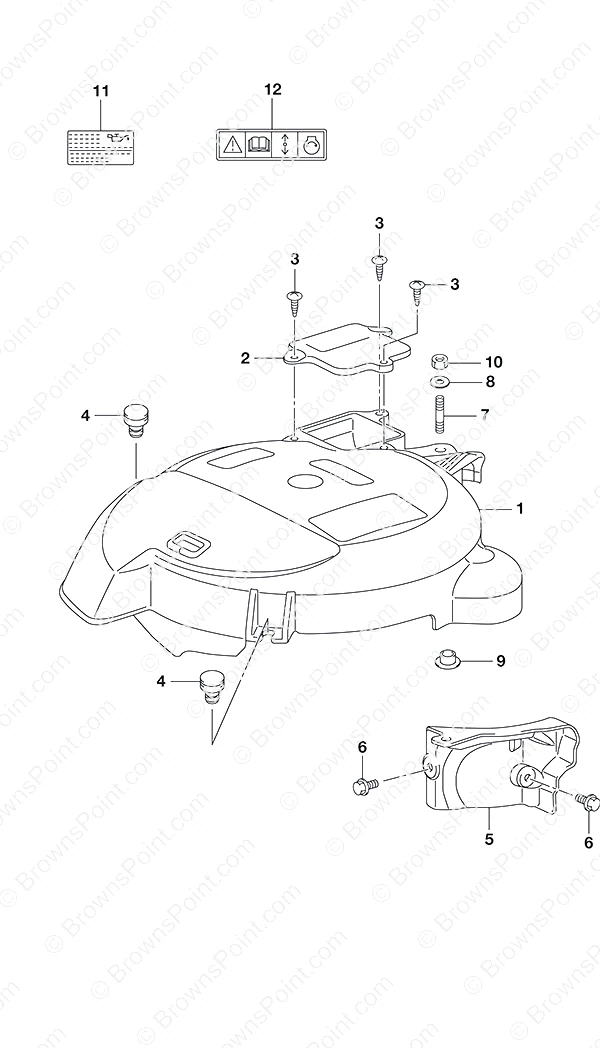

图 136环形齿轮盖 Ring Gear Cover

REF	零件编号	中文名称	英文名称	数量
1	11511-99L00	环形齿轮盖	COVER,RING GEAR	1
2	11514-99L00	齿圈压板	PLATE,RING GEAR	1
3	03542-06209	螺钉	SCREW	3
4	11512-99L01	环形齿轮缓冲垫	CUSHION,RING GE	2
5	11515-99L00	齿圈支架	BRACE,RING GEAR	1
6	09103-06240	09103-06240	09103-06240	2
7	01421-0620C	01421-0620C	01421-0620C	1
8	11519-99L00	齿轮环垫圈	WASHER,RING GEA	1
9	09169-06097	齿轮环垫圈	WASHER,RING GEA	1
10	08316-10067	螺母	Nut	1
11	61494-99L00	机油及清洁标签	LABEL,OIL & CLE	1
12	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1

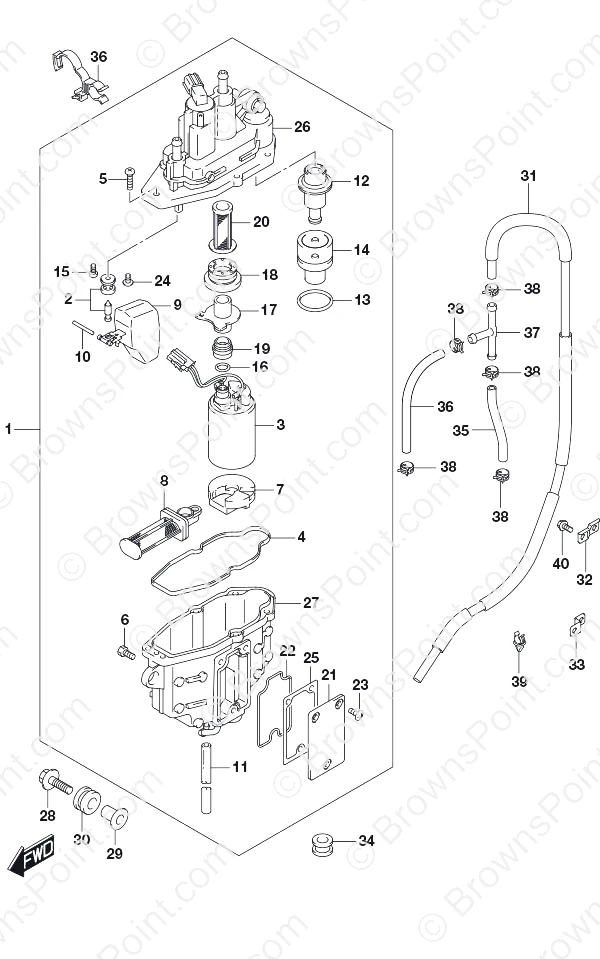

图 143燃油蒸汽分离器 Fuel Vapor Separator

REF	零件编号	中文名称	英文名称	数量
1	15600-99L00	分离器总成	SEPARATOR ASSY,	1
2	13370-99L10	气门针总成	NEEDLE,VALVE AS	1
3	15200-92J20	燃油泵总成	Fuel Pump Assembly	1
4	15626-92J01	VST密封件	VST Seal	1
5	15628-99E00	螺钉(长15)	Screw (L:15)	5
6	15629-99E10	放油螺丝	Drain Screw	1
7	15641-88L00	垫片	Spacer	1
8	15642-88L00	燃油滤清器	Fuel Filter	1
9	15650-99E00	浮子	Float	1
10	15654-88L00	销	Pin	1
11	13684-99L00	排水软管	HOSE,DRAIN	1
12	15760-88L00	燃油压力调节器	Fuel Pressure Regulator	1
13	15644-88L00	O型圈	O-Ring	1
14	15645-88L00	稳压器固定座	Regulator Holder	1
15	02112-0408A	螺钉	SCREW	1
16	15648-92J00	环	Ring	1
17	15643-88L10	接头	Joint	1
18	15641-88L31	衬套	Bushing	1
19	15641-88L51	衬套	Bushing	1
20	15642-88L10	燃油滤清器	Fuel Filter	1
21	15612-88L00	蒸汽分离器盖	Vapor Separator Cover	1
22	15613-88L00	O型圈	O-Ring	1
23	15614-88L00	螺钉	Screw	3
24	02142-0408B	螺钉	SCREW	1
25	15613-92J00	垫片	Gasket	1
26	15620-99L00	盖板总成	COVER ASSY	1
27	15610-92J00	VST下壳体	VST Lower Case	1
28	09116-06517	螺栓(6x25)	Bolt (6x25)	3
29	09169-06090	垫片	Washer	3
30	15691-92J00	缓冲垫	Cushion	3
31	15660-99L00	蒸发软管组件	HOSE COMP,EVAP	1
32	36617-93J00	线束支架	Harness Bracket	1
33	36617-93J10	线束支架	Harness Bracket	2
34	09320-08517	电缆缓冲垫H型	CUSHION,CABLE H	2
35	09352-50003-065	蒸发软管	HOSE,EVAPORATIO	1
36	09352-50003-120	蒸发软管	HOSE,EVAPORATIO	1
37	09367-05004	软管接头	JOINT,HOSE	1
38	09401-08412	卡扣	Clip	5
39	09403-08329	09403-08329	09403-08329	4
40	01550-0612C	螺栓	BOLT	3
41	09403-11321	卡箍	Clamp	1

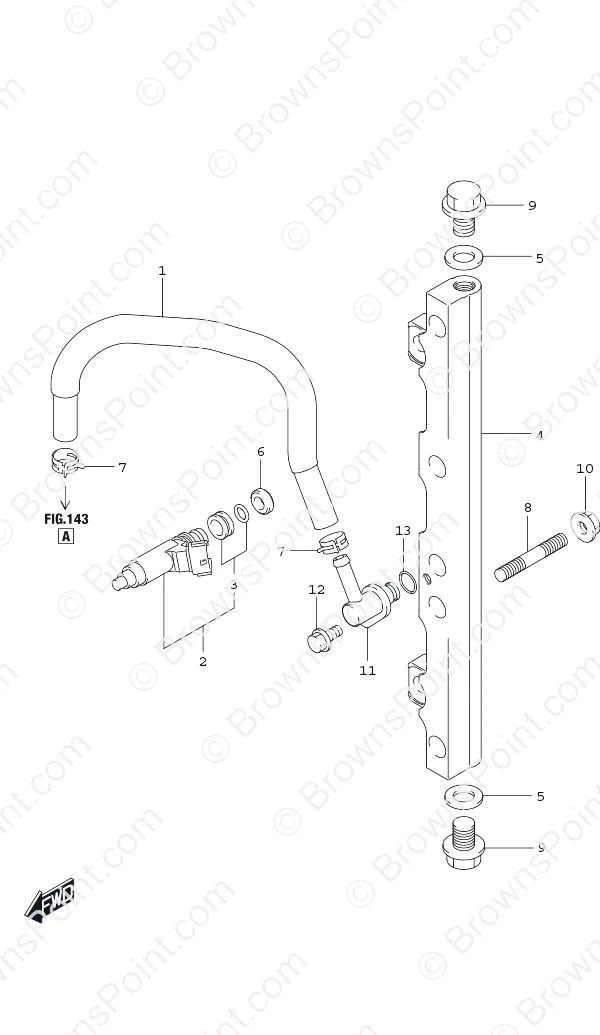

图 144喷油器 Fuel Injector

REF	零件编号	中文名称	英文名称	数量
1	15681-99L10	燃油分离器软管	HOSE,FUEL(SEPAR	1
2	15710-99L00	喷油器总成,F型	INJECTOR ASSY,F	4
3	15716-65DT0	索环套装	Grommet Set	4
4	15751-99L10	输送管	PIPE,DELIVERY	1
5	09168-12013	垫片	Gasket	2
6	09320-08062	缓冲垫	Cushion	4
7	09401-11425	卡扣	Clip	2
8	01421-0820C	螺柱	Stud	2
9	01550-12167	螺栓	BOLT	2
10	08316-1008C	螺母	Nut	2
11	15830-99L00	燃油接头组件	JOINT COMP,FUEL	1
12	01550-0612C	螺栓	BOLT	1
13	09280-08012	O型圈	O-Ring	1

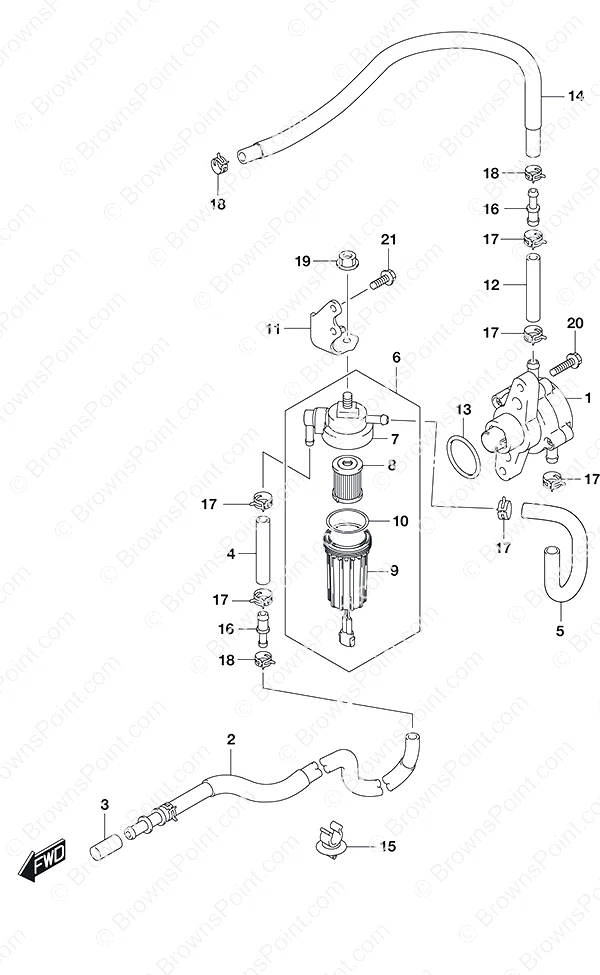

图 146燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	15100-96J01	燃油泵总成	Fuel Pump Assembly	1
2	15190-99L00	燃油软管组件	HOSE COMP,FUEL	1
3	09251-07003	盖帽	Cap	1
4	15195-96L00	燃油软管	Fuel Hose	1
5	15192-99L00	燃油滤清器软管	HOSE,FUEL(FILTE	1
6	15410-92J10	燃油滤清器总成	Fuel Filter Assembly	1
7	15411-92J10	燃油滤清器盖	Fuel Filter Cap	1
8	15412-92J00	燃油滤清器	Fuel Filter	1
9	15413-92J00	燃油滤清器壳体	Fuel Filter Case	1
10	15415-92J00	燃油滤清器密封件	Fuel Filter Seal	1
11	15421-99L00	燃油喷射支架	BRACKET,FUEL FI	1
12	15195-96L10	燃油泵软管	HOSE,FUEL(PUMP	1
13	09280-33004	O型圈	O-Ring	1
14	15193-99L00	燃油双通软管	HOSE,FUEL(2WAY	1
15	09403-12314	夹具(停产)	Clamp (NLA)	3
16	15831-96L00	燃油管联管节	Fuel Hose Union	2
17	09401-14409	卡扣	Clip	6
18	09401-11006	燃油管卡环	CLIP,FUEL HOSE	3
19	08316-1008C	螺母	Nut	1
20	09103-06211	螺栓(6x25)	Bolt (6x25)	2
21	01550-0616C	螺栓	BOLT	2

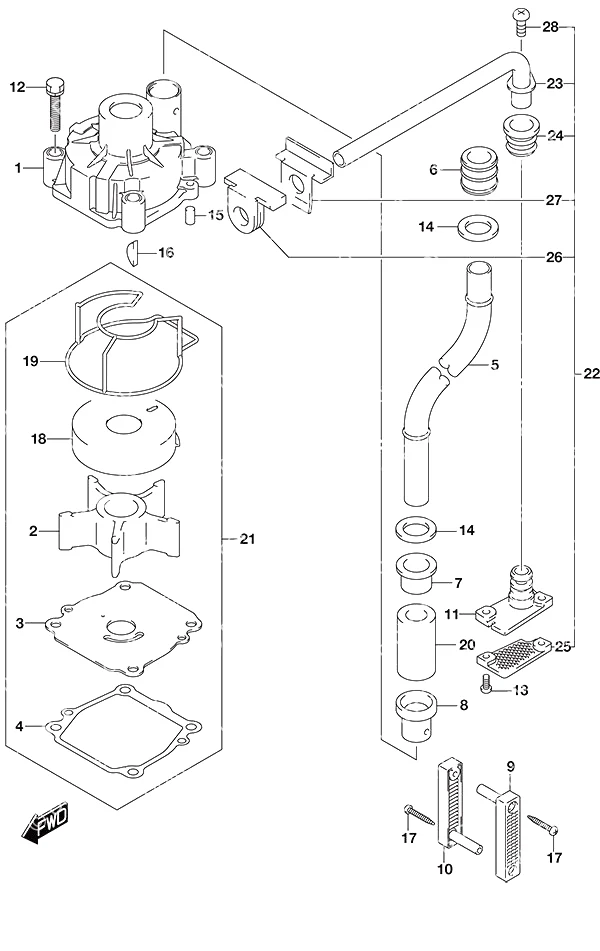

图 160水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
1	17410-92J00	水泵壳体	Water Pump Case	1
2	17461-90J01	水泵叶轮	Water Pump Impeller	1
3	17471-92J00	水泵板	Water Pump Plate	1
4	17472-87E10	水泵板衬垫	Water Pump Plate Gasket	1
6	17562-90J01	水管衬套	Water Tube Bushing	1
7	17563-87D01	水管衬套	Water Tube Bushing	1
8	17564-87D00	水泵壳体衬套	Water Pump Case Bushing	1
9	17631-90J00	左舷侧滤水器	Port Side Water Filter	1
10	17632-90J00	右舷侧水滤器	Starboard Side Water Filter	1
11	17635-90J00	副水管塞	Sub Water Tube Plug	1
12	09116-08131	螺栓(8x45)	Bolt (8x45)	4
13	09125-05046	螺钉(5x12)	Screw (5x12)	2
14	09161-16008	垫圈 (15.8x26x1)	Washer (15.8x26x1)	3
15	09202-06031	定位销(6x12)	Knock Pin (6x12)	2
16	09420-05009	水泵键	Water Pump Key	1
17	09132-04034	螺钉(4x18)	Screw (4x18)	2
18	17413-92J01	水泵壳体套筒	Water Pump Case Sleeve	1
19	17416-92J11	水泵壳体密封件	Water Pump Case Seal	1
20	17612-90J01	水管隔套(X型)	Water Tube Spacer (X)	1
21	17400-92J23	DF100/DF115/DF140水泵维修套件	Water Pump Repair Kit DF100/DF115/DF140	1
22	17500-90J11	水泵套件	KIT,WATER SUB T	1
23	17520-90J00	副水管	Water Sub Tube	1
24	17563-87D01	水管衬套	Water Tube Bushing	1
25	17635-87E00	副水滤清器	Sub Water Filter	1
26	55332-87D01	排气密封橡胶	Exhaust Seal Rubber	1
27	55333-87D02	排气密封板(停产)	Exhuast Seal Plate (NLA)	1
28	09125-06063	螺钉(6x10)	Screw (6x10)	1

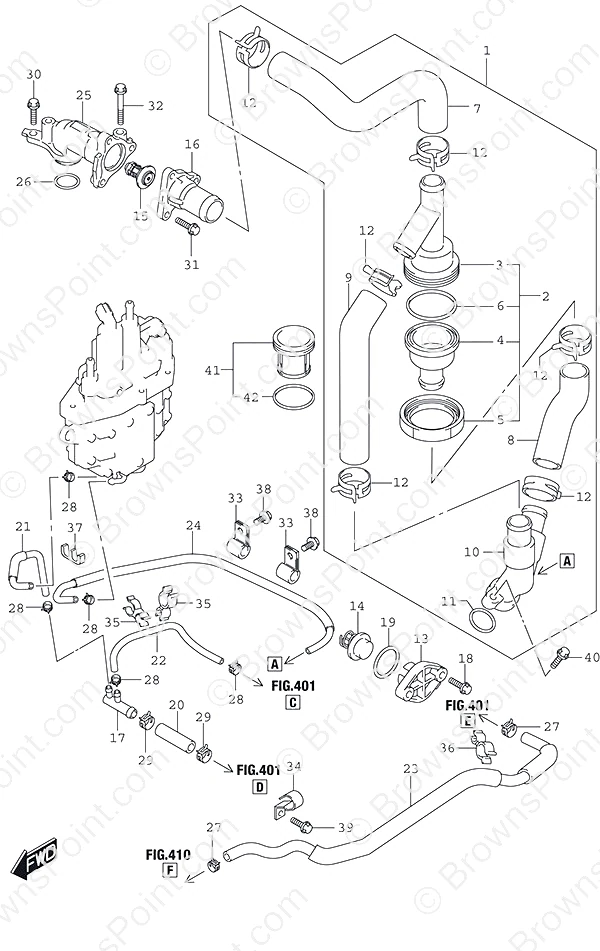

图 162节温器 Thermostat

REF	零件编号	中文名称	英文名称	数量
1	17700-99L00	水泵过滤器总成	FILTER ASSY,WAT	1
2	17720-99L00	滤清器壳体总成	CASE ASSY,FILTE	1
4	17722-99L00	下滤清器壳体	CASE,FILTER LOW	1
3	17721-99L00	上滤清器壳体	CASE,FILTER UPP	1
5	17723-99L00	滤清器壳体盖	CAP,FILTER CASE	1
6	09280-50008	O型圈	O-Ring	1
7	17725-99L00	节温器水软管	HOSE,WATER(THER	1
8	17726-99L00	壳体水软管	HOSE,WATER(CASE	1
9	17727-99L00	旁通水软管	HOSE,WATER(BYPA	1
10	17740-99L01	回水联管节	UNION,WATER RET	1
11	09280-26006	O型圈	O-Ring	1
12	09401-31407	卡扣	Clip	6
13	17611-90J00	水压阀盖	Water Pressure Valve Cover	1
14	17660-98L01	水压阀	Water Pressure Valve	1
16	17681-99L00	节温器罩	COVER,THERMOSTA	1
17	17711-90J00	三通水管	Water Hose 3 Way	1
18	09116-06121	螺栓(6x25)	Bolt (6x25)	2
19	09280-26006	O型圈	O-Ring	1
20	09352-11154-050	支架水软管	HOSE,WATER(HLDR	1
21	17712-99L00	三通水软管	HOSE,WATER(3WAY	1
22	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
23	17915-99L00	冲洗软管	HOSE,FLUSH	1
24	17710-99L00	水管组件	HOSE COMP,WATER	1
25	17581-99L01	排水管	PIPE,WATER OUTL	1
26	09280-26006	O型圈	O-Ring	1
27	09401-15414	卡扣	Clip	2
28	09401-08413	卡扣	Clip	5
29	09401-14409	卡扣	Clip	2
30	01550-0620C	螺栓	BOLT	1
31	01550-0620C	螺栓	BOLT	3
32	01550-0655C	螺栓	Bolt	1
33	09403-12420	水管夹箍	CLAMP,WATER HOS	2
34	09403-16416	卡箍	CLAMP	1
35	09408-00056	卡扣	Clip	2
36	09408-00174	夹具(停产)	Clamp (NLA)	1
37	09408-00175	卡箍	Clamp	1
38	01550-0612C	螺栓	BOLT	2
39	01550-0612C	螺栓	BOLT	1
40	01550-0625C	螺栓	BOLT	1
41	17730-99L00	过滤器总成	FILTER ASSY	1
42	09280-40020	O型圈(外径2.4,内径	O RING(D:2.4,ID	1

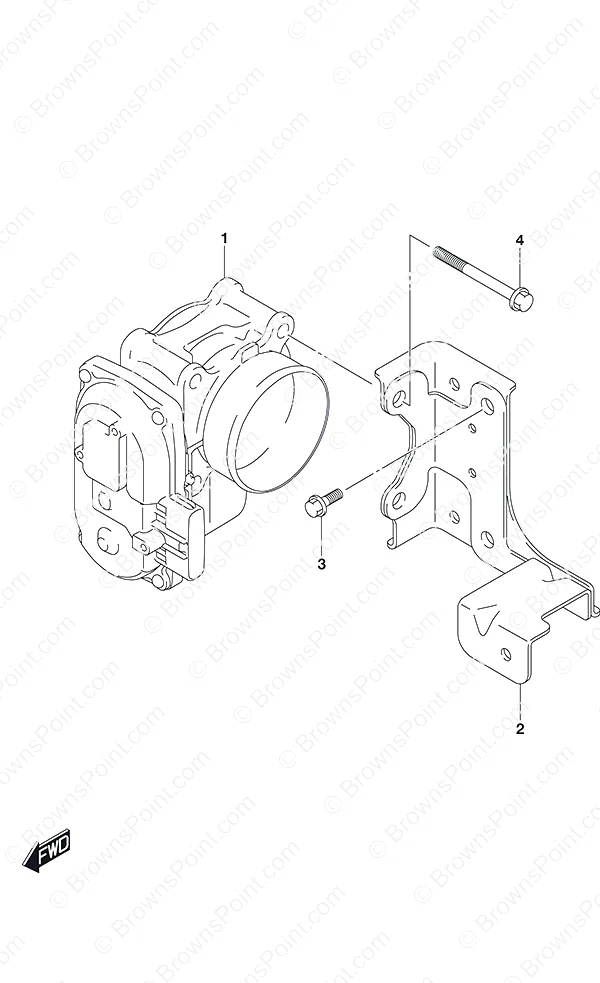

图 163节气门体 Throttle Body

REF	零件编号	中文名称	英文名称	数量
1	13300-99L10	节气门体总成	BODY ASSY,THROT	1
2	13353-99E00	调节器总成	Adjuster Assembly	1
3	13315-99L01	节气门支架总成	BRACKET COMP,TH	1
4	01550-0820C	螺栓	BOLT	2
5	01550-0860C	螺栓	Bolt	4
6	13378-99L00	节气门板	PLATE,THROTTLE	1
7	13421-90J02	节气门垫片	GASKET,THROTTLE	1
8	19131-95502	连接器	Connector	1
9	09140-05005	螺母	Nut	1
10	13510-99L00	节气门连杆组件	ROD COMP,THROTT	1
11	19140-99L00	油门杆组件	LEVER COMP,THRO	1
12	09180-06230	垫片(6.2x12.6x12.5)	Spacer (6.2x12.6x12.5)	1
13	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	1
14	01550-0625C	螺栓	BOLT	1
15	19114-99L10	节气门衬套	BUSH,THROTTLE L	1
16	19120-99L00	油门杆组件	LEVER COMP,THRO	1
17	09180-06186	垫片(6.2x12.6x21)	Spacer (6.2x12.6x21)	1
18	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	1
19	01550-06357	螺栓	BOLT	1
20	09160-06164	垫圈(6.5X18.0)	WASHER(6.5X18.0	1
21	09204-01006	开口销	Cotter Pin	1

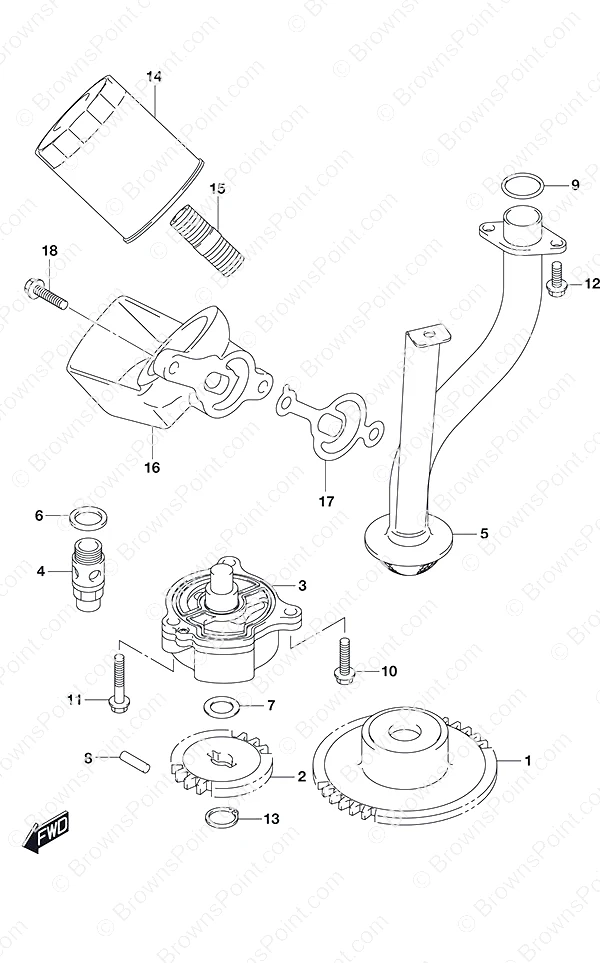

图 175机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	12632-92J12	机油泵驱动齿轮	Oil Pump Drive Gear	1
2	16113-92J11	机油泵从动齿轮	Oil Pump Driven Gear	1
3	16400-99L00	机油泵总成	PUMP ASSY,OIL	1
4	16440-99E01	油阀总成	VALVE ASSY,OIL	1
5	16520-90J00	机油泵滤网	Oil Pump Strainer	1
6	09168-16002	垫片 (16x22x2.0)	Gasket (16x22x2.0)	1
7	09181-12158	垫圈 (12x20x0.5)	Washer (12x20x0.5)	1
8	09261-05006	销 (5x18)	Pin (5x18)	1
9	09280-22020	O型圈	O-Ring	2
10	01547-0625A	螺栓	BOLT	1
11	01547-0635A	螺栓	BOLT	2
12	01550-0616A	螺栓	BOLT	3
13	08331-3112A	卡簧	Circlip	1
14	16510-61A33	发动机机油滤清器	Engine Oil Filter	1
15	16531-99L00	机油滤清器壳体	CASE,OIL FILTER	1
16	16539-99L01	机油滤清器垫片	GASKET,OIL FILT	1
17	01550-0825C	螺栓	Bolt	2

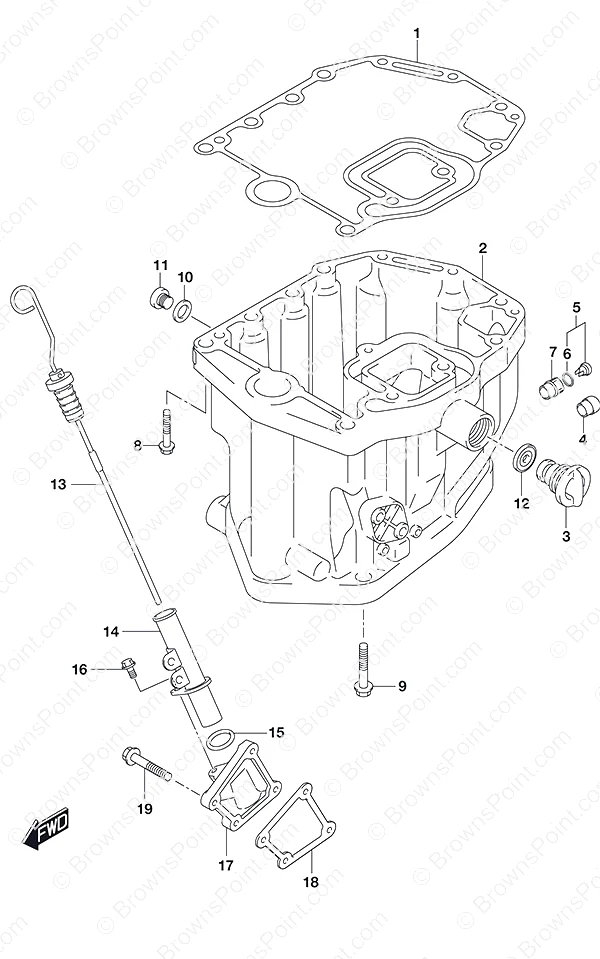

图 180油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
1	11489-90J10	油底壳垫片	GASKET,OIL PAN	1
3	17913-93J00	冲水塞	Water Flush Plug	1
4	43112-94L01	排气管	Exhaust Pipe	1
5	61150-99E01	水位指示器管盖	Water Indicator Tube Cover	1
6	09280-09016	O型圈	O-Ring	1
7	61155-99E01	水位指示器管	Water Indicator Tube	1
8	09116-08178	油底壳螺栓(L4	BOLT,OIL PAN(L4	3
9	09116-10129	螺栓 (10x160)	Bolt (10x160)	8
10	09168-12012	放油螺塞垫片	Oil Drain Plug Gasket	1
11	09248-12009	放油螺塞	Oil Drain Plug	1
12	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
13	16910-99L00	机油油位计总成	GAUGE COMP,OIL	1
14	16930-99L00	油位导杆	GUIDE,OIL LEVEL	1
15	09280-21015	O型圈	O-Ring	1
16	01550-0616C	螺栓	BOLT	1
17	16934-99L00	油位观察窗壳体	CASE,OIL LEVEL	1
18	16941-99L00	油位计衬垫	GASKET,OIL LVL	1
19	01550-0625C	螺栓	BOLT	4

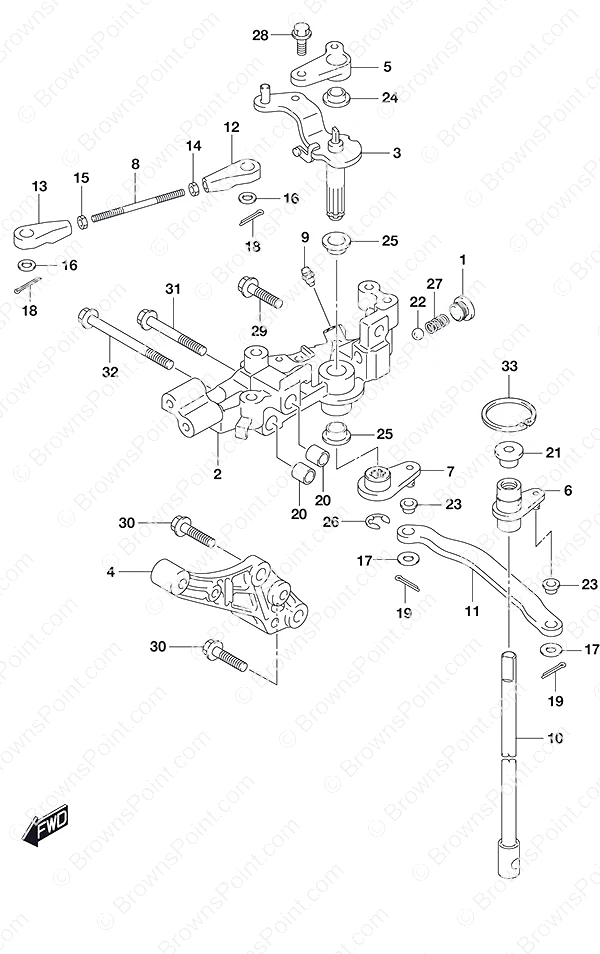

图 204离合器轴 Clutch Shaft

REF	零件编号	中文名称	英文名称	数量
1	11118-95J00	弹簧卡扣塞	Notch Spring Plug	1
2	19110-99L02	离合器支架组件	HOLDER COMP,CLU	1
3	21110-99L00	离合器杆组件	LEVER COMP,CLUT	1
4	21151-99L00	离合器L支架	HOLDER,CLUTCH L	1
5	21155-99L01	换挡杆支架	HOLDER,SHIFT LE	1
6	21210-99L00	离合器轴组件	SHAFT COMP,CLUT	1
7	21230-99L00	离合器压臂	ARM,CMP CLUTCH	1
8	22511-99011	黄油嘴	Grease Nipple	1
10	23115-99L00	离合器杠杆连杆	LINK,CLUTCH LEV	1
11	09160-06094	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	2
12	09204-01006	开口销	Cotter Pin	2
13	09206-11019	离合器固定销	PIN CLUTCH HOLD	2
14	09248-12011	塞子(12x9)	Plug (12x9)	1
15	09260-10005	钢球	Ball	1
16	09306-06004	衬套	Bushing	2
17	09306-10022	衬套	Bushing	1
18	09306-12014	衬套	BUSHING	2
19	09383-08005	E型卡环	E Ring	1
20	09440-07071	弹簧	Spring	1
21	01550-0616C	螺栓	BOLT	1
22	01550-0825C	螺栓	Bolt	1
23	01550-0830C	螺栓	Bolt	2
24	01550-0855C	螺栓	Bolt	1
25	01550-0880C	螺栓	Bolt	1
26	08331-41359	卡簧	Circlip	1
27	67340-99L00	遥控器支架组件	HOLDER COMP,R/C	1
28	67345-99L00	遥控器护罩	PROTECTOR,R/CON	1
29	01550-0616C	螺栓	BOLT	2
30	67350-99L00	挡块组件	STOPPER COMP,R/	1
31	01550-0630C	螺栓	BOLT	1
32	67467-89J01	电缆接头	Cable Connector	2
33	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
34	09385-06012	卡扣	Clip	2

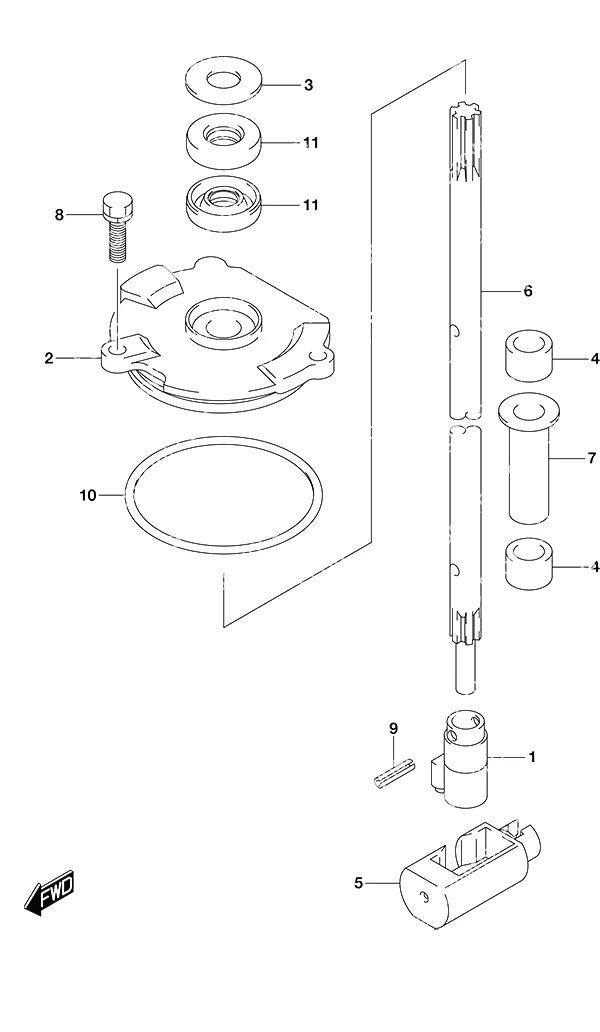

图 210A换挡拉杆 Shift Rod

REF	零件编号	中文名称	英文名称	数量
1	25131-92J01	换挡拨叉	YOKE,SHIFTER	1
2	25141-92J01	换挡杆导套壳体	Shift Rod Guide Housing	1
3	25222-90J01	换挡导套密封件	Shift Guide Cover Seal	1
4	25232-90J00	齿轮箱磁铁	Gear Case Magnet	1
5	25321-92J10	水平换挡滑块	Horizontal Shift Slider	1
7	41226-97E00	衬套	Bushing	1
8	29116-93J00	螺栓(6x20)	Bolt (6x20)	2
9	09205-04014	销	Pin	2
10	09280-69001	O型圈	O-Ring	1
11	09283-10011	油封(10x22x8)	Oil Seal (10x22x8)	2

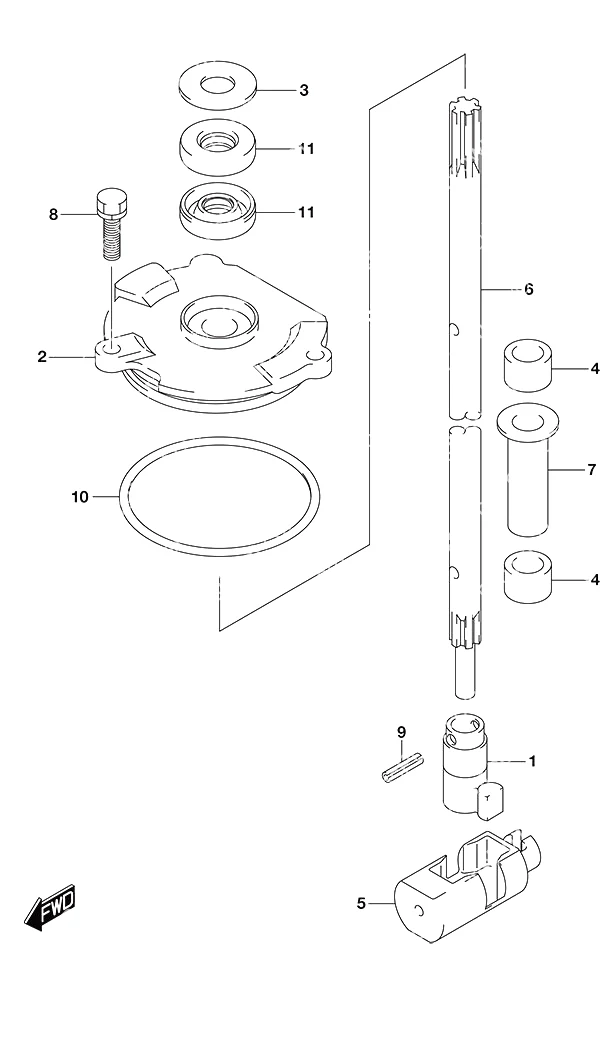

图 210B换挡拉杆(C/R型) Shift Rod (C/R)

REF	零件编号	中文名称	英文名称	数量
1	25131-92J01	换挡拨叉	YOKE,SHIFTER	1
2	25141-92J01	换挡杆导套壳体	Shift Rod Guide Housing	1
3	25222-90J01	换挡导套密封件	Shift Guide Cover Seal	1
4	25232-90J00	齿轮箱磁铁	Gear Case Magnet	1
5	25321-92J20	水平换挡滑块(倒挡)	Horizontal Shift Slider (C/R)	1
7	41226-97E00	衬套	Bushing	1
8	29116-93J00	螺栓(6x20)	Bolt (6x20)	2
9	09205-04014	销	Pin	2
10	09280-69001	O型圈	O-Ring	1
11	09283-10011	油封(10x22x8)	Oil Seal (10x22x8)	2

图 220A变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	57133-90J02	驱动轴轴环	Drive Shaft Collar	1
3	09164-31001	波形垫圈	Wave Washer	1
4	09169-31001	垫片	Washer	1
5	09181-31001	垫圈 (31x46x2.0)	Washer (31x46x2.0)	1
6	09265-25046	轴承(25x52x19.25)	Bearing (25x52x19.25)	1
7	57300-99L00	齿轮组	GEAR SET	1
8	09140-14024	螺母	Nut	1
9	57500-87873	驱动轴垫片组	Drive Shaft Shim Set	1
11	57500-99810	倒车垫片组	SHIM SET,REVERS	1
13	09160-70002	推力垫圈(5.25)	Thrust Washer (5.25)	1
15	57500-92813	齿轮垫片组	Gear Shim Set	1
17	09269-70001	轴承 (70x95x4.0)	Bearing (70x95x4.0)	1
18	57610-92J20	螺旋桨轴总成	Propeller Shaft Assembly	1
19	57621-92J30	离合器换挡器	SHIFTER,CLUTCH	1
20	09202-07002	销 (7x48)	Pin (7x48)	1
21	57631-92J10	连接器销	PIN,CONNECTOR	1
22	09440-09040	定位弹簧	Detent Spring	1
23	06111-07004	钢球 7/32	STEEL BALL 7/32	2
24	06111-11004	钢球	BALL	2
25	09440-49004	离合器弹簧	Clutch Dog Spring	1
26	57616-90J00	离合器隔套	Clutch Dog Spacer	1
28	56123-92J00	油封保护罩垫片	Oil Seal Protector Washer	1
29	09263-30051	轴承(30x37x26)	Bearing (30x37x26)	1
30	09280-97001	O型圈	O-Ring	1
31	09282-30007	油封(30x50x6)	Oil Seal (30x50x6)	2
32	08113-62090	B1 45X85X19轴承	B1 45X85X19 BEA	1
33	09387-52001	不锈钢定位环	Set Ring (SUS)	1
34	09116-08122	螺栓(8x30)	Bolt (8x30)	2
35	56130-90J00	驱动轴壳体	Drive Shaft Housing	1
36	09280-46004	O型圈	O-Ring	1
37	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
38	09117-08110	螺栓(8x25)	Bolt (8x25)	4
40	09206-09012	定位销	Knock Pin	1
39	56140-92J00	前进齿轮轴承座	Forward Gear Bearing Housing	1
41	09263-50001	轴承(50x62x25)	Bearing (50x62x25)	1

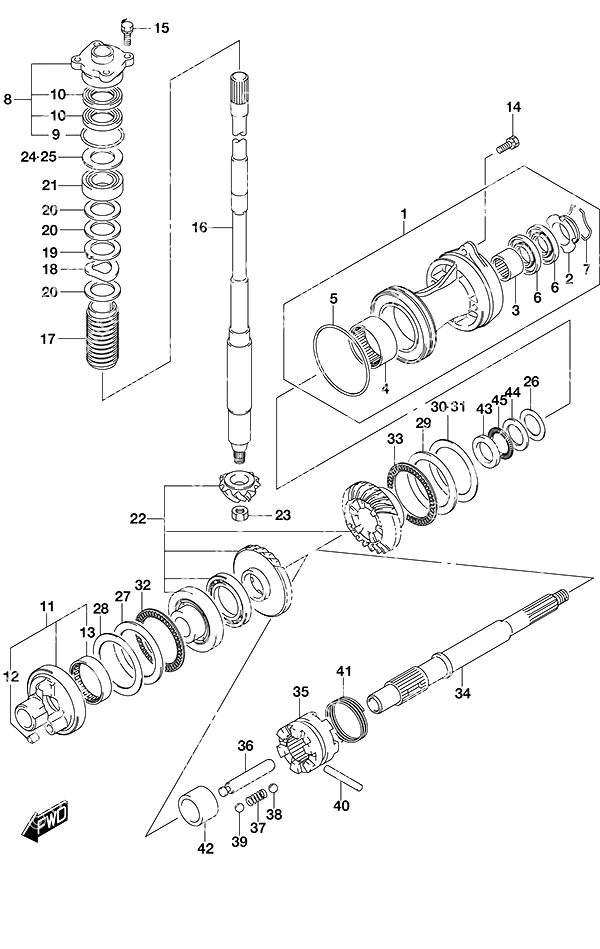

图 220B变速箱(倒车) Transmission (C/R)

REF	零件编号	中文名称	英文名称	数量
2	56123-92J00	油封保护罩垫片	Oil Seal Protector Washer	1
3	09263-30051	轴承(30x37x26)	Bearing (30x37x26)	1
4	09263-50001	轴承(50x62x25)	Bearing (50x62x25)	1
5	09280-97001	O型圈	O-Ring	1
6	09282-30007	油封(30x50x6)	Oil Seal (30x50x6)	2
7	09387-52001	不锈钢定位环	Set Ring (SUS)	1
8	56130-90J00	驱动轴壳体	Drive Shaft Housing	1
9	09280-46004	O型圈	O-Ring	1
10	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
11	56140-92J40	整流端壳体组件	HOUSING COMP,RE	1
12	09206-09012	定位销	Knock Pin	1
13	09263-45004	轴承(45x52x16)	Bearing (45x52x16)	1
14	09116-08122	螺栓(8x30)	Bolt (8x30)	2
15	09117-08110	螺栓(8x25)	Bolt (8x25)	4
17	57133-90J02	驱动轴轴环	Drive Shaft Collar	1
18	09164-31001	波形垫圈	Wave Washer	1
19	09169-31001	垫片	Washer	1
20	09181-31001	垫圈 (31x46x2.0)	Washer (31x46x2.0)	1
21	09265-25046	轴承(25x52x19.25)	Bearing (25x52x19.25)	1
22	57300-99L20	齿轮组	GEAR SET	1
23	09140-14024	螺母	Nut	1
24	57500-87873	驱动轴垫片组	Drive Shaft Shim Set	1
27	09160-60011	垫圈 (3.00)	Washer (3.00)	1
29	09160-70005	垫圈 (2.00)	Washer (2.00)	1
30	57500-92813	齿轮垫片组	Gear Shim Set	1
31	09269-60001	轴承(60x85x3.0)	Bearing (60x85x3.0)	1
33	09269-70001	轴承 (70x95x4.0)	Bearing (70x95x4.0)	1
34	57610-92J31	螺旋桨轴总成(大修件)	Propeller Shaft Assembly (C/R)	1
35	57621-92J30	离合器换挡器	SHIFTER,CLUTCH	1
36	57631-92J10	连接器销	PIN,CONNECTOR	1
37	09440-09040	定位弹簧	Detent Spring	1
38	06111-07004	钢球 7/32	STEEL BALL 7/32	2
39	06111-11004	钢球	BALL	2
40	09202-07002	销 (7x48)	Pin (7x48)	1
41	09440-49004	离合器弹簧	Clutch Dog Spring	1
42	57616-92J00	离合器正向隔套(停产)	Clutch Dog Forward Spacer (NLA)	1
43	09160-30055	垫圈 (30x47x6)	Washer (30x47x6)	1
44	09160-30056	垫圈 (32x47x3)	Washer (32x47x3)	1
45	09269-30014	推力轴承(30x47x2)	Thrust Bearing (30x47x2)	1

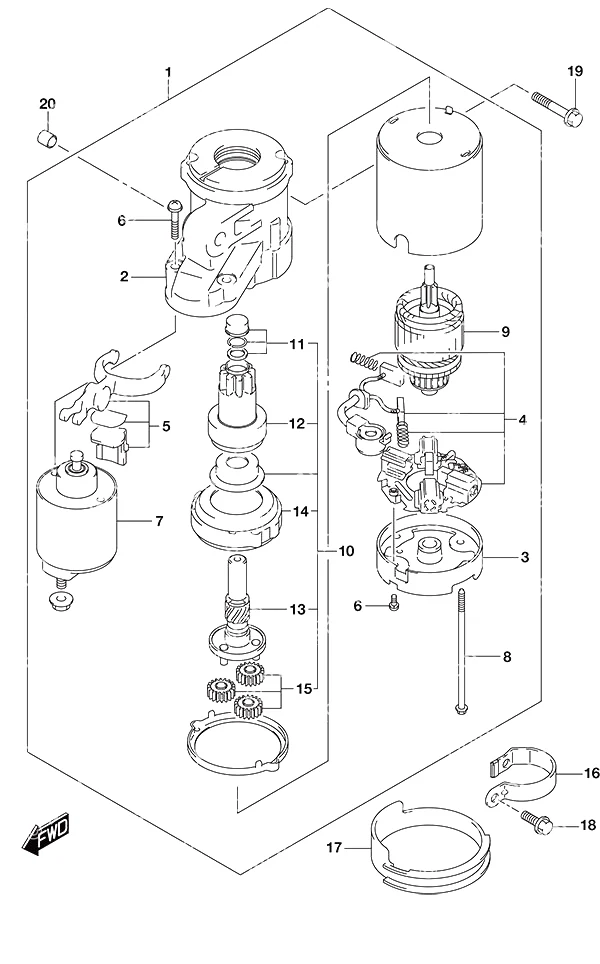

图 301启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-92J00	启动马达总成	Starter Motor Assembly	1
2	31150-92J00	前壳体	Front Housing	1
3	31170-92J00	后壳体	Rear Housing	1
4	31173-92J00	电刷架总成	Brush Holder Assembly	1
5	31191-92J00	换挡杆	Shift Lever	1
6	31192-92J00	螺钉套件	Screw Set	1
7	31220-92J00	开关总成	Switch Assembly	1
8	31261-75F10	贯穿螺栓	Through Bolt	2
9	31311-63J00	电枢	Armature	1
10	31340-92J00	启动马达离合器套装	Starting Motor Clutch Set	1
11	31312-92J00	小齿轮止动器套件	Pinion Stopper Set	1
12	31320-92J00	小齿轮套件	Pinion Set	1
13	31341-92J00	小齿轮轴	Pinion Shaft	1
14	31343-63J00	内齿轮	Internal Gear	1
15	31344-63J00	行星齿轮	Planetary Gear	3
16	31912-90J00	启动马达带	Starting Motor Band	1
17	31918-92J01	下减震器	Lower Damper	1
18	01550-08207	螺栓	BOLT	2
19	01550-10507	螺栓	BOLT	2
20	04211-13149	销钉	PIN	2

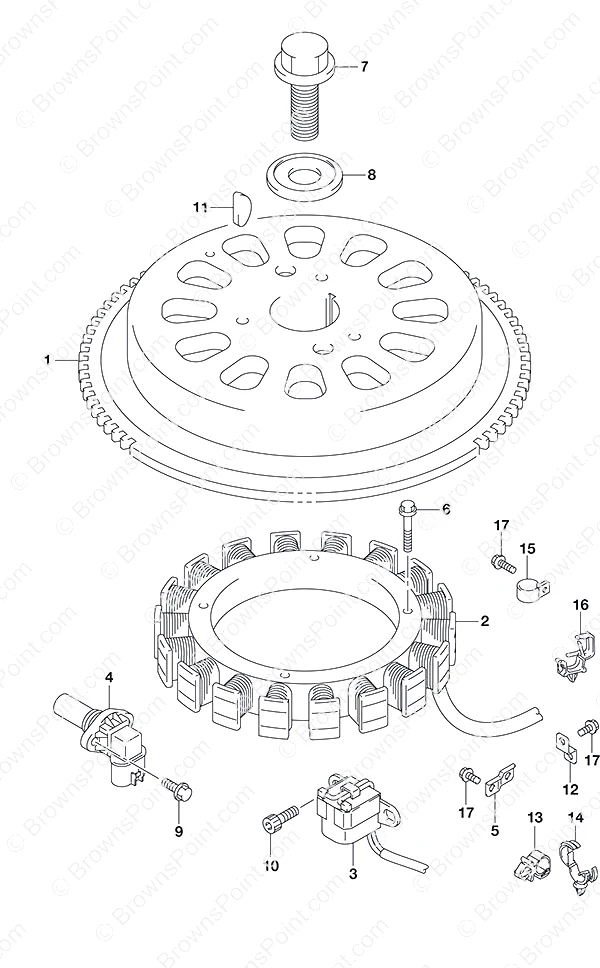

图 303磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
1	32102-99L00	飞轮组件,M型	FLYWHEEL COMP,M	1
2	32120-99L00	蓄电池线圈组件	COIL COMP,BATT	1
3	32160-99L00	点火正时线圈组件	COIL COMP,IGN T	1
4	33220-64L10	凸轮位置传感器	Cam Position Sensor	1
5	36617-93J00	线束支架	Harness Bracket	1
6	09103-06231	螺栓(6x35)	Bolt (6x35)	4
7	09103-16004	螺栓(16x50)	Bolt (16x50)	1
8	09160-16048	垫圈 (16.5x60x7.0)	Washer (16.5x60x7.0)	1
9	01550-0616C	螺栓	BOLT	1
10	09106-05030	螺栓(5x10)	Bolt (5x10)	2
11	08341-31059	5mm半圆键	Woodruff Key 5mm	1
12	36617-93J10	线束支架	Harness Bracket	1
13	09403-11321	卡箍	Clamp	1
14	09403-13311	卡箍	Clamp	1
15	09403-13413	卡箍	CLAMP	1
16	09403-16313	定子线夹	CLAMP,STATOR LE	1
17	01550-0612C	螺栓	BOLT	3

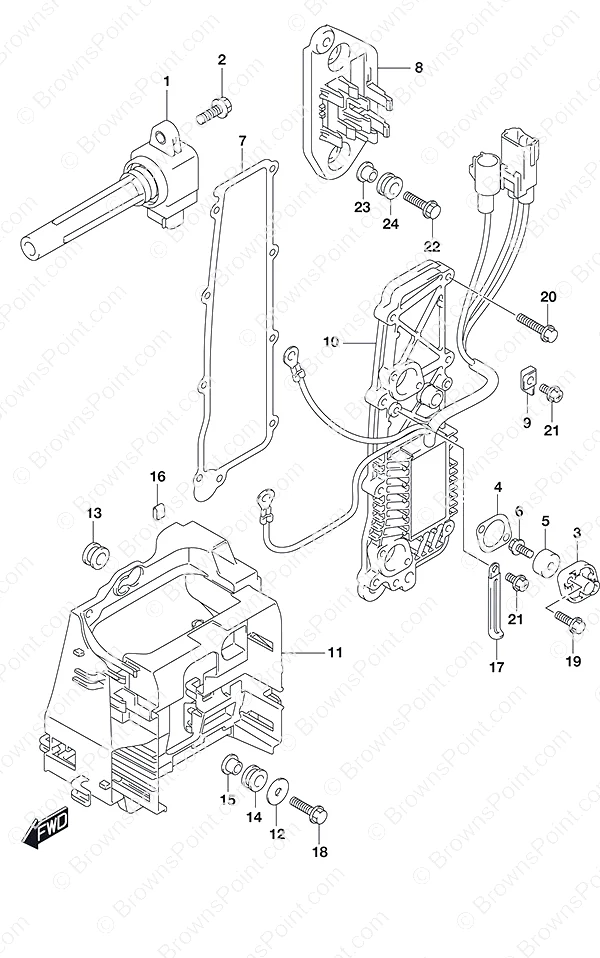

图 310整流器 Rectifier

REF	零件编号	中文名称	英文名称	数量
1	33410-99L00	点火线圈总成	COIL ASSY,IGNIT	4
2	01550-0620C	螺栓	BOLT	4
3	11261-87E10	防护阳极盖	Protection Anode Cover	2
4	11265-87E10	防护盖垫片	Protection Cover Gasket	2
6	09128-06094	防护阳极螺栓	Protection Anode Bolt	2
7	14151-90J00	整流器垫片	Rectifier Gasket	1
8	36616-99L20	连接器支架	HOLDER,CONNECTO	1
9	36617-88L00	线束支架(停产)	Harness Bracket (NLA)	1
10	32800-99L10	整流稳压器	RECTIFIER & REG	1
11	32890-99L10	电气支架	HOLDER,ELECTRIC	1
12	09160-06084	垫圈 (6.5x18x1.6)	Washer (6.5x18x1.6)	1
13	09320-10075	缓冲垫	Cushion	2
14	09320-09016	缓冲垫	Cushion	1
15	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	1
16	09329-01007	缓冲垫	Cushion	1
17	29404-93J11	卡箍(长:65)	Clamp (L:65)	2
18	01550-06257	螺栓	BOLT	1
19	01550-0620C	螺栓	BOLT	4
20	01550-0630C	螺栓	BOLT	9
21	01550-0612C	螺栓	BOLT	3
22	09116-06517	螺栓(6x25)	Bolt (6x25)	2
23	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
24	09320-09016	缓冲垫	Cushion	2

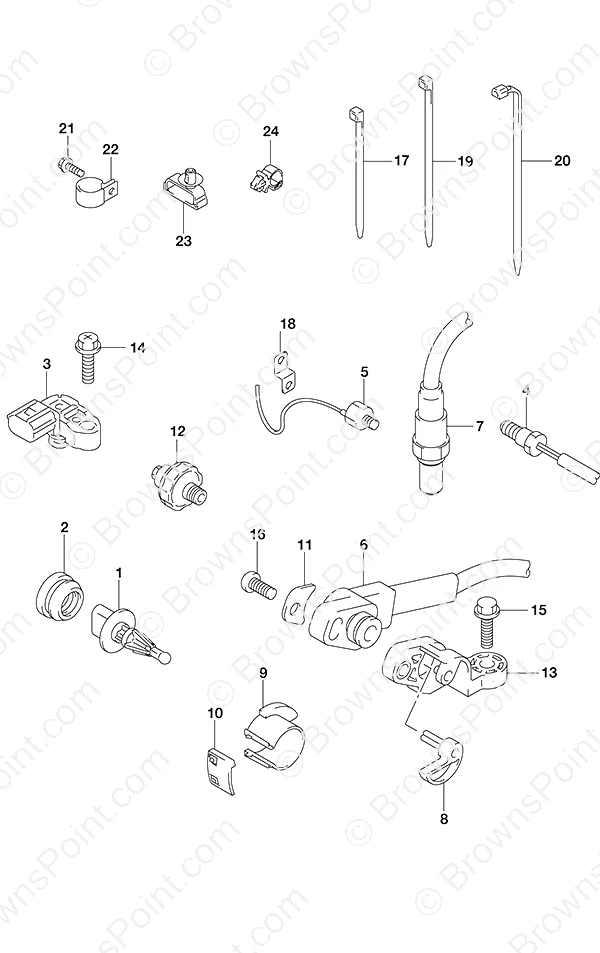

图 315传感器 Sensor

REF	零件编号	中文名称	英文名称	数量
1	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
2	13655-87J01	空气温度传感器护圈	Air Temp Sensor Grommet	1
3	18590-59S00	压力传感器总成	SENSOR ASSY,PRE	1
4	34830-87J20	温度传感器总成	Temp Sensor Assy	2
5	18640-98L01	爆震传感器总成	SENSOR ASSY,KNO	1
6	34840-98J03	升降感应器总成	Trim Sensor Assembly	1
7	18213-98J30	氧传感器	Oxygen Sensor	1
8	34841-92J00	升降感应器杠杆	Trim Sensor Lever	1
9	34842-92J01	配平传感器上凸轮	CAM,TRIM SENSOR UPPE	1
10	34843-87L00	升降传感器下凸轮	Trim Sensor Lower Cam	1
11	34846-87L00	升降传感器垫圈	Trim Sensor Washer	1
12	37820-99E02	油压开关	Oil Pressure Switch	1
13	34845-92J00	升降感应器支架	Trim Sensor Bracket	1
14	09103-05028	压力螺栓	BOLT,PRESSURE S	2
15	09103-06093	螺栓6X20	Bolt 6X20	1
16	09125-05046	螺钉(5x12)	Screw (5x12)	1
17	09407-10404	卡箍(长:100)	Clamp (L:100)	1
18	36617-93J10	线束支架	Harness Bracket	1
19	09407-14407	卡箍(长:140)	Clamp (L:140)	2
20	09407-18402	卡箍(长:165)	Clamp (L:165)	1
21	29103-93J00	螺栓(6x12)	Bolt (6x12)	1
22	09403-13413	卡箍	CLAMP	1
23	09403-07340	卡箍	Clamp	1
24	09403-11321	卡箍	Clamp	1

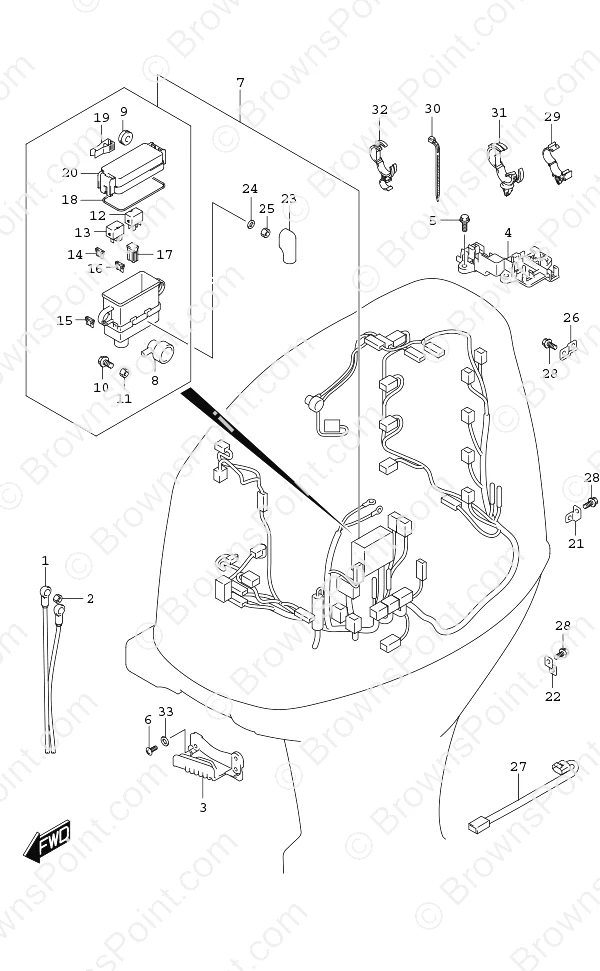

图 322线束 Harness

REF	零件编号	中文名称	英文名称	数量
1	33810-90J30	启动电缆总成	CABLE ASSY,STAR	1
2	08316-10087	螺母	Nut	1
3	36616-99L00	电缆支架	HOLDER,CABLE	1
4	36616-99L10	连接器支架	HOLDER,CONNECTO	1
5	01550-0616C	螺栓	BOLT	3
6	02142-0616C	螺钉	Screw	2
7	36610-99L20	线束总成(WI型)	HARNESS ASSY,WI	1
8	36618-43410	油压开关盖(停产)	Oil Pressure Switch Cap (NLA)	1
9	09320-08510	缓冲垫(8.5x20x8)	Cushion (8.5x20x8)	2
10	01500-06167	螺栓	BOLT	1
11	08310-00067	螺母	Nut	1
12	38860-76F01	继电器	Relay	1
13	38860-76F01	继电器	Relay	1
14	09481-15504	15安培保险丝	15 Amp Fuse	4
15	09481-30504	30安培保险丝	30 Amp Fuse	3
16	09481-60403	60安保险丝	60 Amp Fuse	3
17	33634-96J00	维修接头盖	Service Connector Cap	1
18	36721-98L00	上盖O型圈	Upper Cover O-Ring	1
19	36737-98L00	保险丝拔取器	Fuse Puller	1
20	36738-98L00	保险丝盒上盖	Fuse Case Upper Cover	1
21	36617-88L00	线束支架(停产)	Harness Bracket (NLA)	1
22	36617-93J10	线束支架	Harness Bracket	8
23	36612-96J01	端子盖	CAP,TERMINAL	1
24	08321-01067	锁紧垫圈	Lock Washer	1
25	08310-00067	螺母	Nut	1
26	36617-93J00	线束支架	Harness Bracket	1
27	36611-99L00	线束总成(WI型)	HARNESS ASSY,WI	1
28	01550-0612C	螺栓	BOLT	10
29	09403-11321	卡箍	Clamp	2
30	09407-14403	卡箍(长:125)	Clamp (L:125)	3
31	09403-20308	卡扣	Clip	1
32	09408-00213	卡箍	Clamp	1
33	09169-06053	垫圈 (6.3x16x1)	Washer (6.3x16x1)	2
34	36617-99L00	遥控连接支架	BRACKET,R/CON C	1
35	01550-0612C	螺栓	BOLT	1

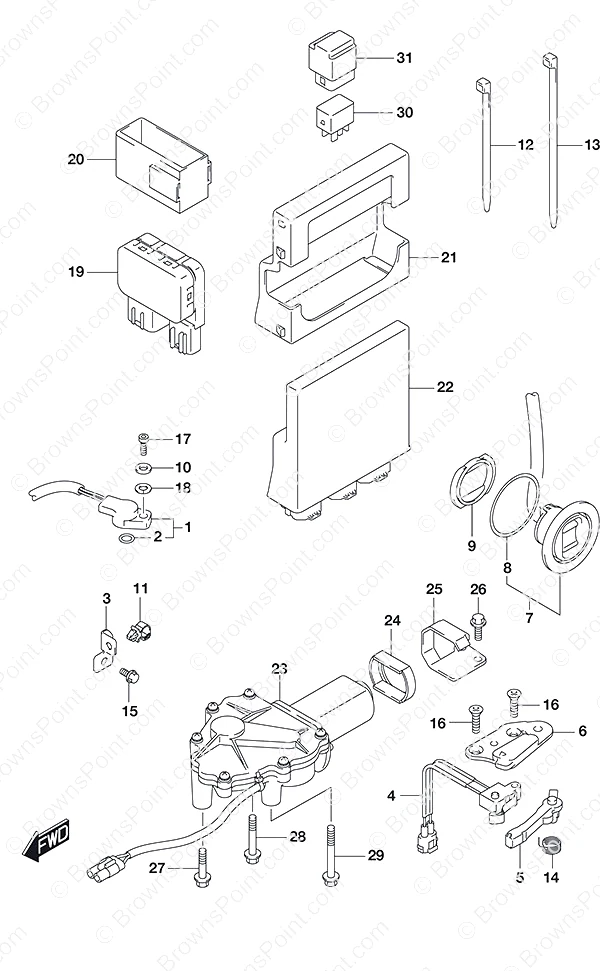

图 326动力升降倾斜开关/发动机控制单元 PTT Switch/Engine Control Unit

REF	零件编号	中文名称	英文名称	数量
2	13575-40F00	O型圈	O-Ring	1
3	36617-87L20	线束夹(停产)	Harness Clamp (NLA)	1
4	37721-93J00	空挡开关总成	Neutral Switch Assembly	1
5	37724-99L01	空档开关臂	ARM,NEUTRAL SWI	1
6	37726-99L00	空挡支架	BRACKET,NEUTRL	1
7	37850-92J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
8	37856-92J00	动力升降倾斜开关胶带	PTT Switch Tape	1
9	37857-92J01	动力升降倾斜装置开关衬套	PTT Switch Bushing	1
10	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	1
11	09403-11321	卡箍	Clamp	1
12	09407-10404	卡箍(长:100)	Clamp (L:100)	1
13	09407-14407	卡箍(长:140)	Clamp (L:140)	1
14	09448-10006	空档弹簧	SPRING,NEUTRAL	1
15	01550-0612C	螺栓	BOLT	1
16	02122-04167	空档螺钉	SCREW,NEUTRAL S	2
17	07130-05167	螺栓	BOLT	1
18	08321-0105C	08321-0105C	08321-0105C	1
19	38410-93J22	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
20	38415-93J20	动力升降倾斜装置继电器支架	PTT Relay Holder	1
21	33920-99L70	发动机控制单元	UNIT,ENGINE CON	1
22	33925-92J00	电控单元缓冲垫	ECU Cushion	1

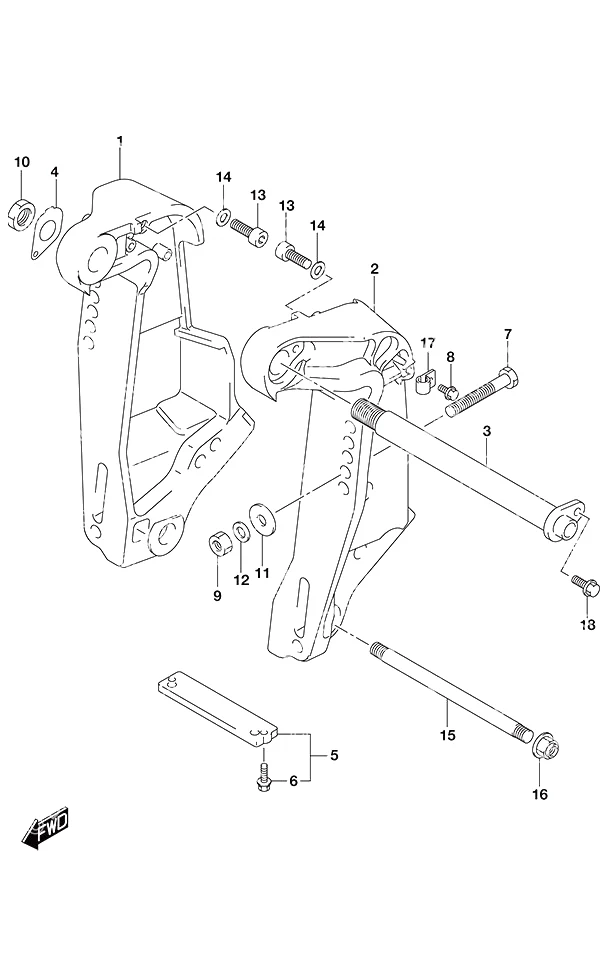

图 335夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
3	41130-92J30	夹具支架轴	Clamp Bracket Shaft	1
4	41135-92J00	夹具支架轴垫圈	Clamp Bracket Shaft Washer	1
5	55320-94910	阳极组件	ANODE SET	1
6	09116-06121	螺栓(6x25)	Bolt (6x25)	2
8	09125-06063	螺钉(6x10)	Screw (6x10)	1
9	09159-12014	螺母(12x17)	Nut (12x17)	4
10	09159-22006	螺母	Nut	1
11	09160-12044	垫圈 (12.5x35x3.2)	Washer (12.5x35x3.2)	4
12	09160-12110	垫圈 (12.5x22x3.0)	Washer (12.5x22x3.0)	4
13	09106-10065	螺栓 (10x20)	Bolt (10x20)	2
14	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
15	45421-87D03	倾斜锁定销	Tilt Lock Pin	1
16	09159-14020	螺母(14mm)	Nut (14mm)	2
17	09403-13413	卡箍	CLAMP	1
18	09116-08137	螺栓(8x22)	Bolt (8x22)	1
19	55321-94910	镁阳极	Magnesium Anode	1

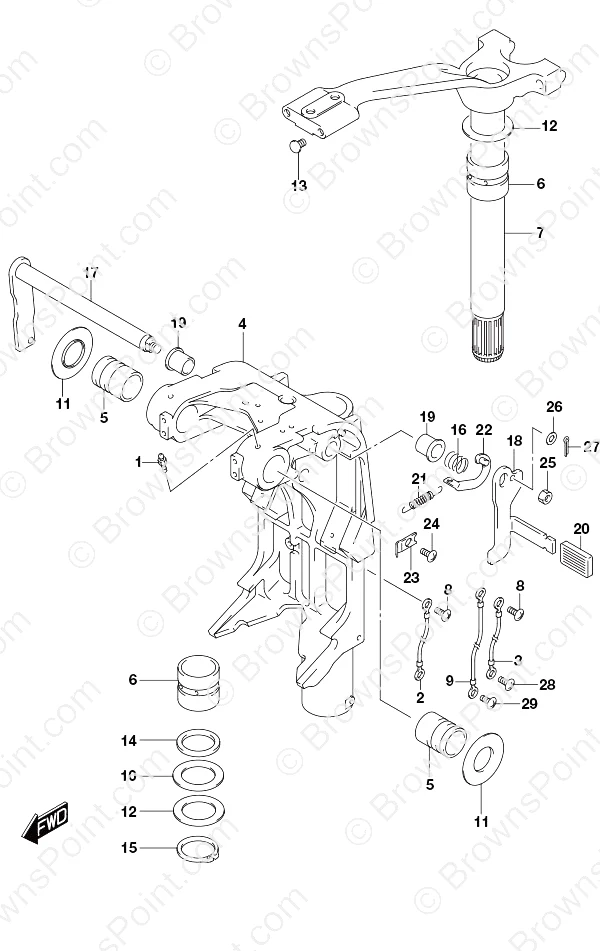

图 336旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
2	36894-95201	导线(长165)	Wire Lead (L:165)	1
3	36894-87D00	导线(长195)	Wire Lead (L:195)	1
5	43211-93J11	夹轴旋转衬套	Clamp Shaft Swivel Bushing	2
6	43711-97E11	转向衬套	Steering Bushing	2
8	09125-05050	螺钉(5x8)	Screw (5x8)	3
9	09125-06063	螺钉(6x10)	Screw (6x10)	2
10	09160-39001	垫圈 (39.5x64x1.0)	Washer (39.5x64x1.0)	2
11	09169-28003	垫圈 (26.2x52x1)	Washer (26.2x52x1)	2
12	09181-39001	垫片 (39.5x64x0.3)	Shim (39.5x64x0.3)	4
13	09250-10001	塞子	Plug	2
14	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
15	09380-38003	卡簧	Circlip	1
16	29404-93J11	卡箍(长:65)	Clamp (L:65)	2
17	41220-95E13	右舷倾斜锁定杆	Starboard Tilt Lock Lever	1
18	41221-95E40	左舷倾斜锁定杆	Port Tilt Lock Lever	1
19	41224-95E01	倾斜止动杆衬套	Tilt Stopper Rod Bushing	2
20	41225-94401	倾斜定位橡胶块	RUBBER,TILT LOC	1
21	41228-90J00	倾斜锁定弹簧	Tilt Lock Spring	1
22	41230-95E00	倾斜锁杆连杆	Tilt Lock Lever Link	1
23	41233-95E10	倾斜锁定弹簧支架	Tilt Lock Spring Bracket	1
24	09125-06063	螺钉(6x10)	Screw (6x10)	1
25	09140-10032	螺母	Nut	1
26	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
27	09204-01006	开口销	Cotter Pin	1
28	09440-19028	弹簧	Spring	1
29	55127-87D00	软管接头	Hose Union	1
30	09355-40805-00B	软管(4×8×2000)	Hose (4x8x2000)	1
31	09407-10404	卡箍(长:100)	Clamp (L:100)	2
32	09125-06063	螺钉(6x10)	Screw (6x10)	1

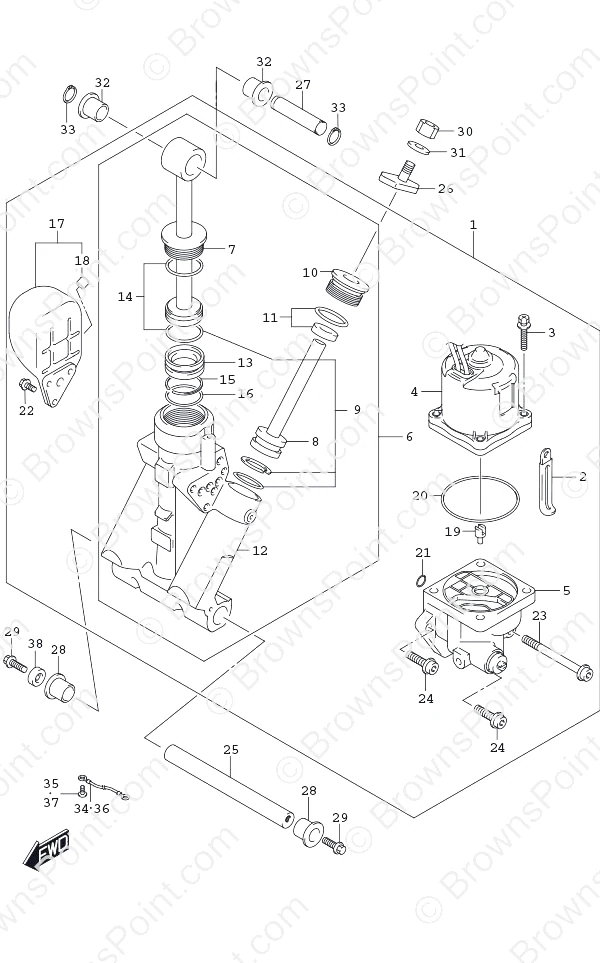

图 337升降油缸 Trim Cylinder

REF	零件编号	中文名称	英文名称	数量
1	48000-96J16	动力配平装置总成	TRIM ASSY,POWER	1
2	29404-93J01	29404-93J01	29404-93J01	1
3	31281-92J10	贯穿螺栓	Through Bolt	4
4	38100-96J13	动力升降倾斜装置马达总成	PTT Motor Assembly	1
5	48502-96J05	动力升降倾斜装置泵总成	PTT Pump Assembly	1
6	48503-96J05	歧管分总成	MANIFOLD SUB AS	1
7	48401-96J02	活塞总成	Piston Assembly	1
8	48601-94900	活塞与柱塞总成	Piston & Ram Assembly	2
9	48627-95E00	O型圈套件	O-Ring Set	2
10	48630-96J04	替代件48630-96JV0	Replaced by 48630-96JV0	2
11	48633-94900	O型圈套件(2件装)	O-Ring Set (Pack of 2)	2
12	48641-96J04	动力升降倾斜装置歧管	MANIFOLD,PTT	1
13	48650-94900	自由活塞	Free Piston	1
14	48405-93J00	倾斜装置O型圈套装	Tilt O-Ring Set	1
15	48615-97E00	活塞环组	Piston Ring Set	1
16	48427-87D00	倾斜活塞O型圈(停产)	Tilt Piston O-Ring (NLA)	1
17	48570-95E01	储液罐总成	Reservoir Assembly	1
18	48572-95E00	盖帽	Cap	1
19	48583-95E00	驱动联轴节	Drive Joint	1
20	48585-95E00	O型圈	O-Ring	1
21	48588-94900	O型圈(6件装)	O-Ring (Pack of 6)	1
22	48861-92J01	储液罐螺栓	Reservoir Bolt	3
23	48862-92J20	水泵螺栓1号	Pump Bolt No. 1	1
24	48862-92J30	水泵螺栓2号	Pump Bolt No. 2	2
25	48121-92J00	倾斜油缸下轴	Tilt Cylinder Lower Shaft	1
26	48311-96J20	升降油缸柱塞垫	Trim Cylinder Ram Pad	2
27	48321-87D03	倾斜缸上轴	Tilt Cylinder Upper Shaft	1
28	48326-95E00	倾斜油缸下衬套	Tilt Cylinder Lower Bushing	2
29	09128-06094	防护阳极螺栓	Protection Anode Bolt	2
30	09140-10031	螺母(10mm)	Nut (10mm)	2
31	09162-10005	锁紧垫圈	Lock Washer	2
32	09306-17001	衬套	Bushing	2
33	09380-17009	卡簧	Circlip	2
34	36894-87D00	导线(长195)	Wire Lead (L:195)	1
35	09125-06063	螺钉(6x10)	Screw (6x10)	1
36	36895-87D10	导线(长310)	Wire Lead (L:310)	1
37	09125-05050	螺钉(5x8)	Screw (5x8)	1
38	55321-87J11	镁阳极	Magnesium Anode	1

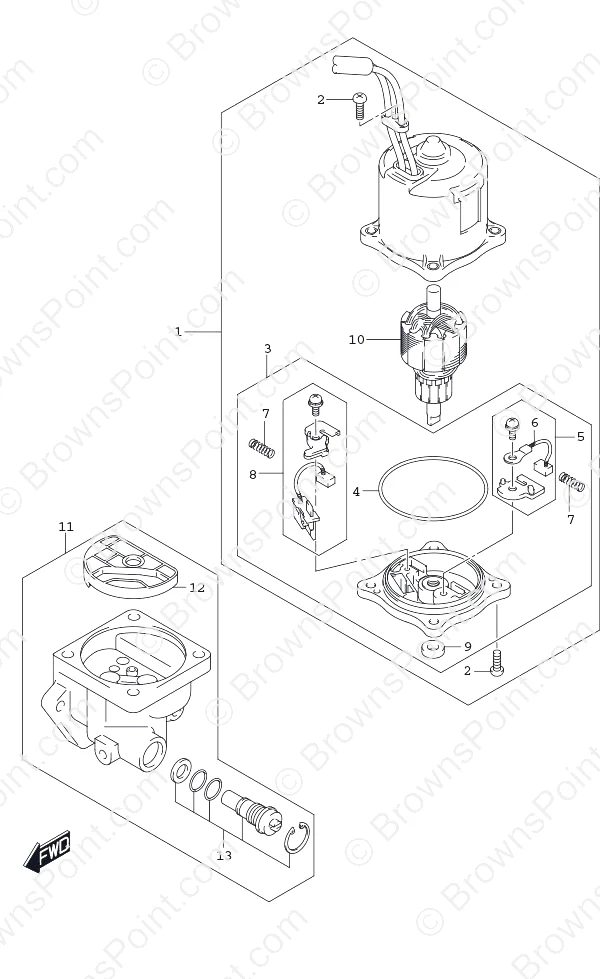

图 340动力升降倾斜装置马达 PTT Motor

REF	零件编号	中文名称	英文名称	数量
1	38100-96J13	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31111-94900	拨叉螺钉	Yoke Screw	3
3	31173-94920	电刷架总成	Brush Holder Assembly	1
4	31123-94910	O型圈	O-Ring	1
5	31133-90J20	电刷总成	Brush Assembly	1
6	31133-94910	电刷	Brush	1
7	31135-94900	弹簧	Spring	2
8	31136-90J30	断路器总成	Breaker Assembly	1
9	33799-97E00	油封	Oil Seal	1
10	31311-94900	电枢(停产)	Armature (NLA)	1
11	48502-96J05	动力升降倾斜装置泵总成	PTT Pump Assembly	1
12	48582-95E01	滤清器	Filter	1
13	48864-96J10	手动阀组	Manual Valve Set	1

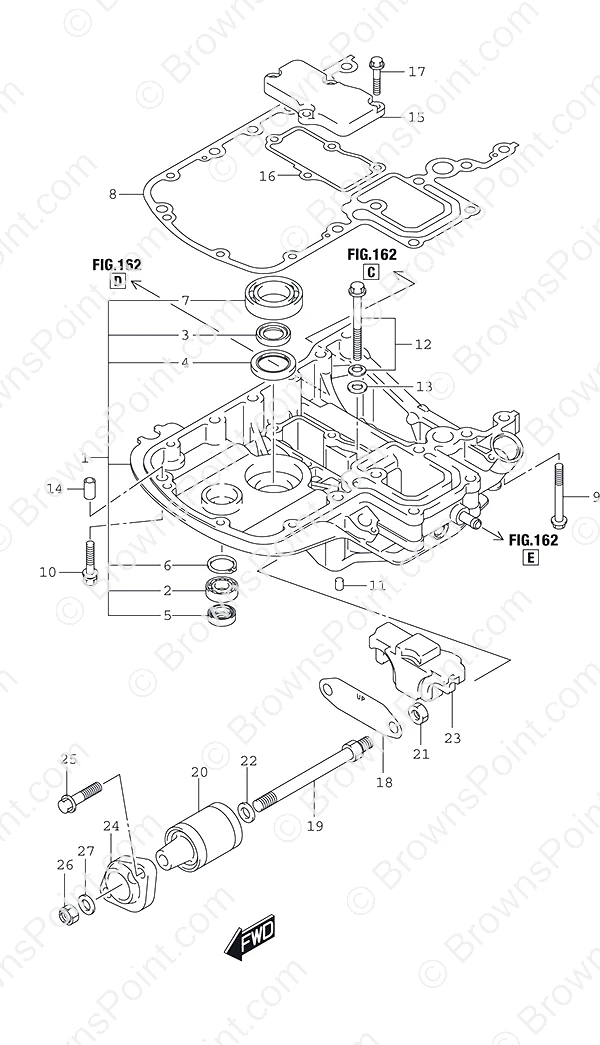

图 401发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
2	09262-17019	轴承(17x35x8)	Bearing (17x35x8)	1
3	09282-24003	油封(24x36x6)	Oil Seal (24x36x6)	2
4	09283-32044	油封(32x47x6)	Oil Seal (32x47x6)	1
5	09289-18001	离合器轴油封	Clutch Shaft Seal	1
6	08331-41359	卡簧	Circlip	1
7	09262-35069	轴承(35x62x16)	Bearing (35x62x16)	1
8	51211-90J30	发动机衬垫	GASKET,ENGINE H	1
9	09116-08160	螺栓(8x70)	Bolt (8x70)	4
10	09116-08178	油底壳螺栓(L4	BOLT,OIL PAN(L4	4
11	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
12	29117-93J10	螺栓(8x45)带垫圈	Bolt (8x45) w/Washer	1
13	09160-08059	垫圈 (8.5x18x1.6)	Washer (8.5x18x1.6)	1
14	04211-11129	11×12定位销	11 X 12 DOWEL P	3
15	51122-90J00	安装箱盖	Mount Case Cover	1
16	51123-90J01	安装箱盖垫片	Mount Case Cover Gasket	1
17	01550-0825A	螺栓	BOLT	4
18	54123-90J01	上部安装板	Upper Mount Plate	1
19	54112-90J21	上支架螺栓	Upper Mount Bolt	2
20	54130-90J40	上支架	Upper Mount	2
21	09159-12014	螺母(12x17)	Nut (12x17)	2
22	54114-90J10	垫片	Washer	2
23	54125-90J11	上推力座	Upper Thrust Mount	1
24	54148-99L00	上部安装盖	COVER,UPPER MOU	2
25	09116-10181	螺栓(10x44)	Bolt (10x44)	4
26	09159-12014	螺母(12x17)	Nut (12x17)	2
27	09160-12110	垫圈 (12.5x22x3.0)	Washer (12.5x22x3.0)	2
28	09116-10181	螺栓(10x44)	Bolt (10x44)	4
29	09159-12014	螺母(12x17)	Nut (12x17)	2
30	09160-12110	垫圈 (12.5x22x3.0)	Washer (12.5x22x3.0)	2

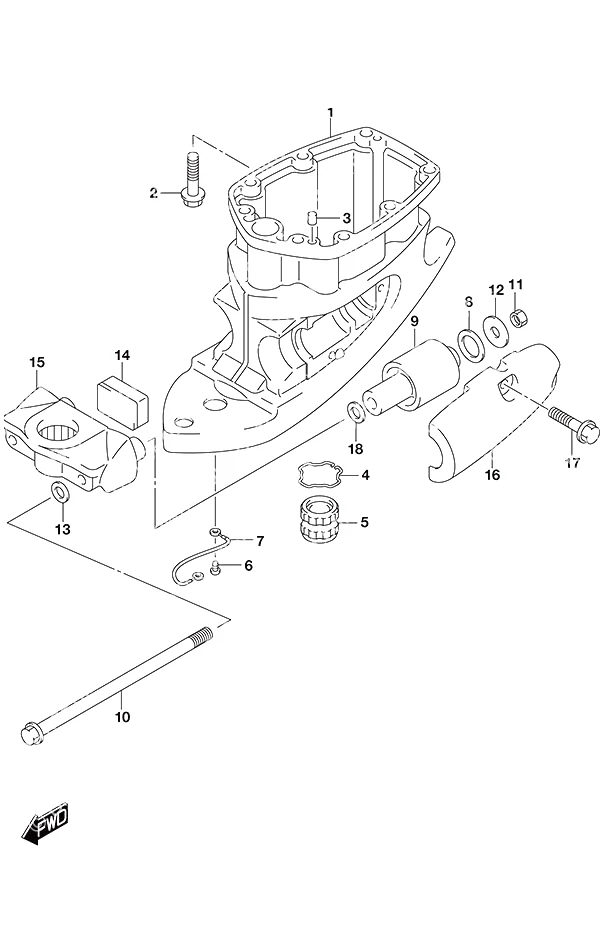

图 405驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
2	09116-10181	螺栓(10x44)	Bolt (10x44)	8
3	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
4	09387-45001	不锈钢定位环	Set Ring (SUS)	1
5	57130-92J01	驱动轴衬套(X型)	Drive Shaft Bushing (X)	1
6	09125-06063	螺钉(6x10)	Screw (6x10)	2
7	36895-87D10	导线(长310)	Wire Lead (L:310)	1
8	54121-87D01	减震器	Damper	2
9	54160-90J20	下支架	Lower Mount	2
10	54166-90J11	下支架螺栓	Lower Mount Bolt	2
11	09159-12014	螺母(12x17)	Nut (12x17)	2
12	09160-12112	垫圈 (12x40x3.0)	Washer (12x40x3.0)	2
13	54114-90J10	垫片	Washer	2
14	54151-90J00	下推力支架	Lower Thrust Mount	1
17	09116-10176	螺栓(10x44)	Bolt (10x44)	6
18	09160-12133	下部垫圈MO	WASHER LOWER MO	2

图 407A齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
2	09263-28016	轴承(28.6x38x31.8)	Bearing (28.6x38x31.8)	1
3	55125-90J01	平衡调整片	Trim Tab	1
4	55127-87D00	软管接头	Hose Union	1
5	55321-90J01	齿轮箱阳极	Gear Case Anode	1
6	55332-87D12	排气密封橡胶	Exhaust Seal Rubber	1
7	55333-87D10	排气密封板	Exhaust Seal Plate	1
8	09100-06131	螺栓(6x12)	Bolt (6x12)	1
9	09116-08137	螺栓(8x22)	Bolt (8x22)	1
10	09116-10150	螺栓(10x55)	Bolt (10x55)	6
11	09117-10039	螺栓(10x80)	Bolt (10x80)	1
12	09160-06085	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	1
13	09168-10022	放油塞垫片	Drain Plug Gasket	2
14	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
15	09248-10008	放油塞	Drain Plug	2
17	09362-09008	管接头	Nipple	1
18	09407-10404	卡箍(长:100)	Clamp (L:100)	2
20	58105-90J00	螺旋桨衬套	Propeller Bushing	1
22	58105-90J00	螺旋桨衬套	Propeller Bushing	1
23	57633-90J10	螺旋桨垫圈	SPACER,PROPELLE	1
24	57635-92J10	螺旋桨止动块	STOPPER,PROPELL	1
25	09141-18005	螺母(18mm)	Nut (18mm)	1
26	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
27	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
28	55116-87E00	齿轮箱塞	Gear Case Plug	1
29	57630-90J10	螺旋桨五金套件(DF70A/DF80A/DF90A/DF90至DF140机型)	Propeller Hardware Kit DF70A/DF80A/DF90A/DF90 to DF140	1
30	25700-92J00	齿轮箱密封套件DF140	Gear Case Seal Kit DF140	1

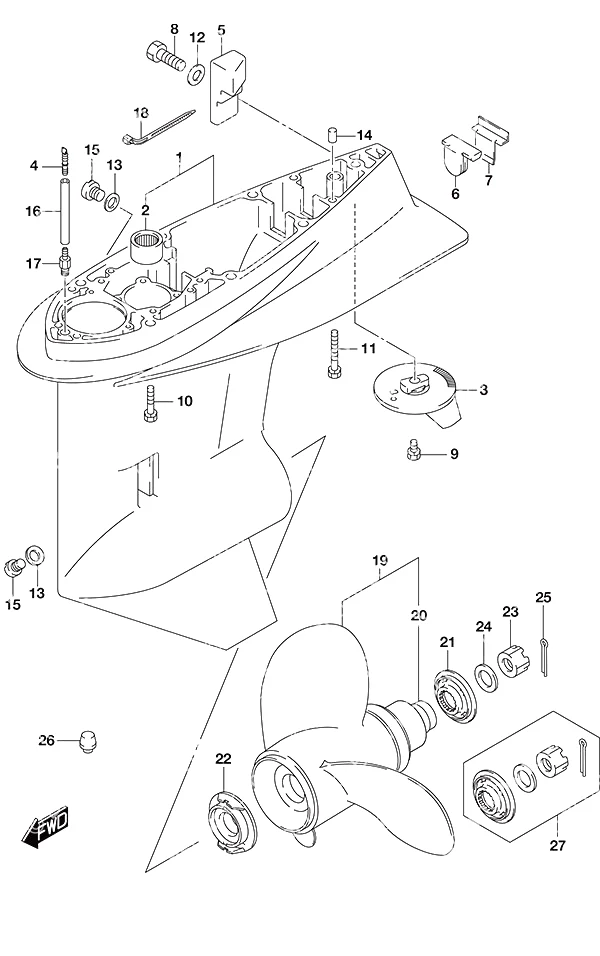

图 407B齿轮箱(倒档) Gear Case (C/R)

REF	零件编号	中文名称	英文名称	数量
2	09263-28016	轴承(28.6x38x31.8)	Bearing (28.6x38x31.8)	1
4	55127-87D00	软管接头	Hose Union	1
5	55321-90J01	齿轮箱阳极	Gear Case Anode	1
6	55332-87D12	排气密封橡胶	Exhaust Seal Rubber	1
7	55333-87D10	排气密封板	Exhaust Seal Plate	1
8	09100-06131	螺栓(6x12)	Bolt (6x12)	1
9	09116-08137	螺栓(8x22)	Bolt (8x22)	1
10	09116-10150	螺栓(10x55)	Bolt (10x55)	6
11	09117-10039	螺栓(10x80)	Bolt (10x80)	1
12	09160-06085	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	1
13	09168-10022	放油塞垫片	Drain Plug Gasket	2
14	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
15	09248-10008	放油塞	Drain Plug	2
17	09362-09008	管接头	Nipple	1
18	09407-10404	卡箍(长:100)	Clamp (L:100)	2
20	58120-90J00	螺旋桨衬套	Propeller Bushing	1
21	57633-90J10	螺旋桨垫圈	SPACER,PROPELLE	1
22	57635-92J10	螺旋桨止动块	STOPPER,PROPELL	1
23	09141-18005	螺母(18mm)	Nut (18mm)	1
24	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
25	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
26	55116-87E00	齿轮箱塞	Gear Case Plug	1
27	57630-90J10	螺旋桨五金套件(DF70A/DF80A/DF90A/DF90至DF140机型)	Propeller Hardware Kit DF70A/DF80A/DF90A/DF90 to DF140	1
28	25700-92J00	齿轮箱密封套件DF140	Gear Case Seal Kit DF140	1

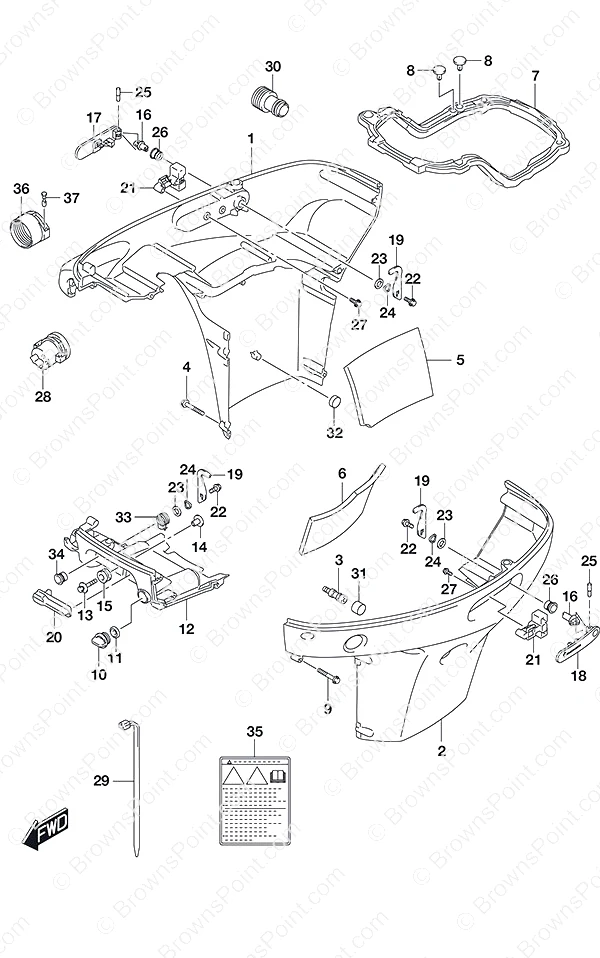

图 410侧盖 Side Cover

REF	零件编号	中文名称	英文名称	数量
3	61827-99L00	侧盖支架	STAND,SIDE COVE	1
4	09136-06149	螺钉(6x55)	Screw (6x55)	4
5	61814-99L00	侧消声器	SILENCER,SIDE C	1
6	61824-99L00	侧消声器	SILENCER,SIDE C	1
7	61134-99L00	发动机孔密封	SEAL,ENGINE HOL	1
8	09409-05302-5PK	销	Pin	2
9	09139-06249	螺钉	SCREW	7
10	17913-93J00	冲水塞	Water Flush Plug	1
11	17914-93J01	冲水塞垫片	Water Flush Plug Gasket	1
13	09116-08174	螺栓(8x38)	Bolt (8x38)	2
14	09169-08050	前面板垫圈	Front Panel Washer	2
15	09320-11023	前部缓冲垫	CUSHION,FRONT P	2
16	61632-93J00	发动机盖挂钩轴	Engine Cover Hook Shaft	2
17	61633-96J02	右舷后挂钩杆	Starboard Rear Hook Lever	1
18	61634-96J02	左舷后挂钩杆	Port Rear Hook Lever	1
19	61641-93J10	发动机盖挂钩	Engine Cover Hook	3
21	61673-96J03	挂钩杆锁扣	Hook Lever Latch	2
22	09116-06127	螺栓(6x12)	Bolt (6x12)	3
23	09160-13014	垫圈 (13.2x25x1.0)	Washer (13.2x25x1.0)	3
24	09164-14008	波形垫圈	Wave Washer	3
25	09202-04022	挂钩杆销	Hook Lever Pin	2
26	09306-13007	衬套	Bushing	2
27	09103-05026	螺栓(5x10)	Bolt (5x10)	4
28	61124-99L00	遥控连接衬套C型	GROMMET,R/CON C	1
29	09407-25402	卡箍(长:248)	Clamp (L:248)	1
30	17917-87L00	冲水接头	Water Flush Connector	1
31	09329-14004	侧罩缓冲垫	CUSHION,SIDE CV	1
32	09329-14003	侧盖缓冲垫	Side Cover Cushion	2
33	61648-99L00	钩形杆弹簧	SPRING,HOOK LEV	1
34	09306-13011	挂钩杠杆衬套	BUSH,HOOK LVR F	1
35	61458-90J01	发动机盖标签	Engine Cover Label	1
36	67361-90J10	操纵软管转接头	Rigging Hose Adapter	1
37	09208-06011	软管适配销	PIN,HOSE ADAPTE	2

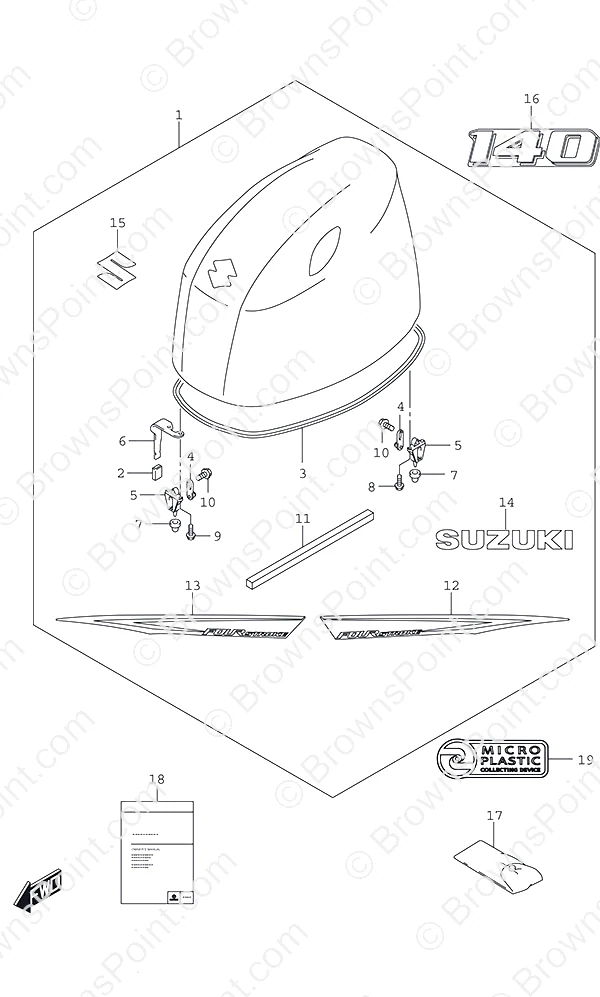

图 420发动机罩 Engine Cover

REF	零件编号	中文名称	英文名称	数量
2	41225-94401	倾斜定位橡胶块	RUBBER,TILT LOC	1
3	61112-99L00	发动机盖密封	SEAL,ENGINE COV	1
4	61610-93J01	紧固件总成	FASTENER COMP	3
5	61621-93J01	紧固件支架	Fastener Bracket	3
6	61682-99L00	发动机罩支架	STAND,ENGINE CO	1
7	09329-10024	缓冲垫	Cushion	3
8	01547-0616C	线束固定螺栓	BOLT,HARNESS B	4
9	01547-0620C	螺栓	Bolt	2
10	01550-0612C	螺栓	BOLT	3
13	68111-93J00	徽标'S'	Emblem Mark 'S'	1
14	61437-99L00	进气密封	SEAL,AIR INTAKE	1
16	61446-99L00	贴花(MPC)	DECAL(MPC)	1
17	09800-81841	工具套装	Tool Set	1
18	99011-99L60-03B	用户手册	MANUAL,OWNER'S	1

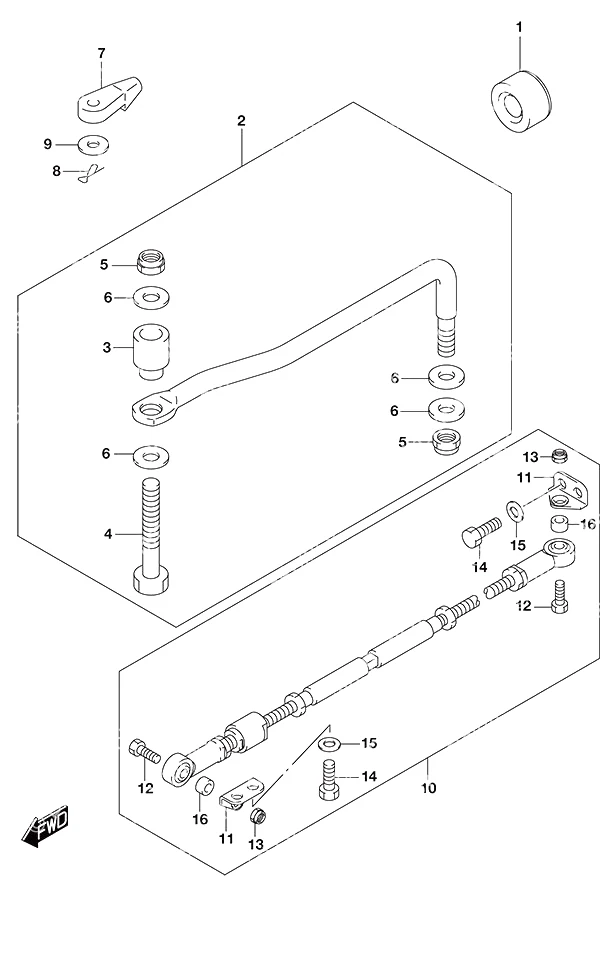

图 442转向拉杆 Drag Link

REF	零件编号	中文名称	英文名称	数量
1	41161-94400	转向拉索密封件	Steering Cable Seal	1
2	67701-90J01	转向拉杆总成	Drag Link Assembly	1
3	67721-99E00	转向拉杆隔套	Drag Link Spacer	1
4	67725-99E00	转向拉杆螺栓	Drag Link Bolt	1
5	67726-99E00	锁紧螺母	Lock Nut	2
6	67728-99E00	垫片	Washer	4
7	67467-89J01	电缆接头	Cable Connector	2
8	09385-06012	卡扣	Clip	2
9	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
10	67600-90J00	转向拉杆套件（停产）	Tie Rod Kit (NLA)	1
11	67631-90J00	拉杆支架	Tie Rod Bracket	2
12	67725-99E10	替代件67725-99E20	Replaced by 67725-99E20	2
13	67726-99E00	锁紧螺母	Lock Nut	2
14	09100-12081	螺栓(12x25)	Bolt (12x25)	4
15	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	4
16	09180-09022	转向拉杆隔套（停产）	Tie Rod Spacer (NLA)	2

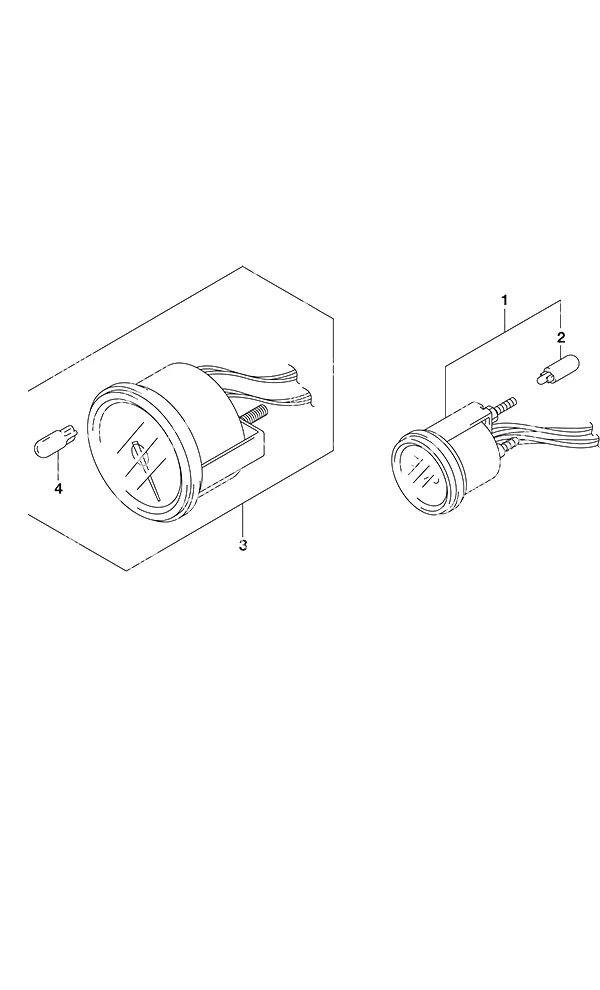

图 460仪表 Meter

REF	零件编号	中文名称	英文名称	数量
2	09471-12108	灯泡(12V 1.7W)	Bulb (12v 1.7w)	1
4	09471-12077	灯泡(12V 1.7W)	Bulb (12v, 1.7w)	1

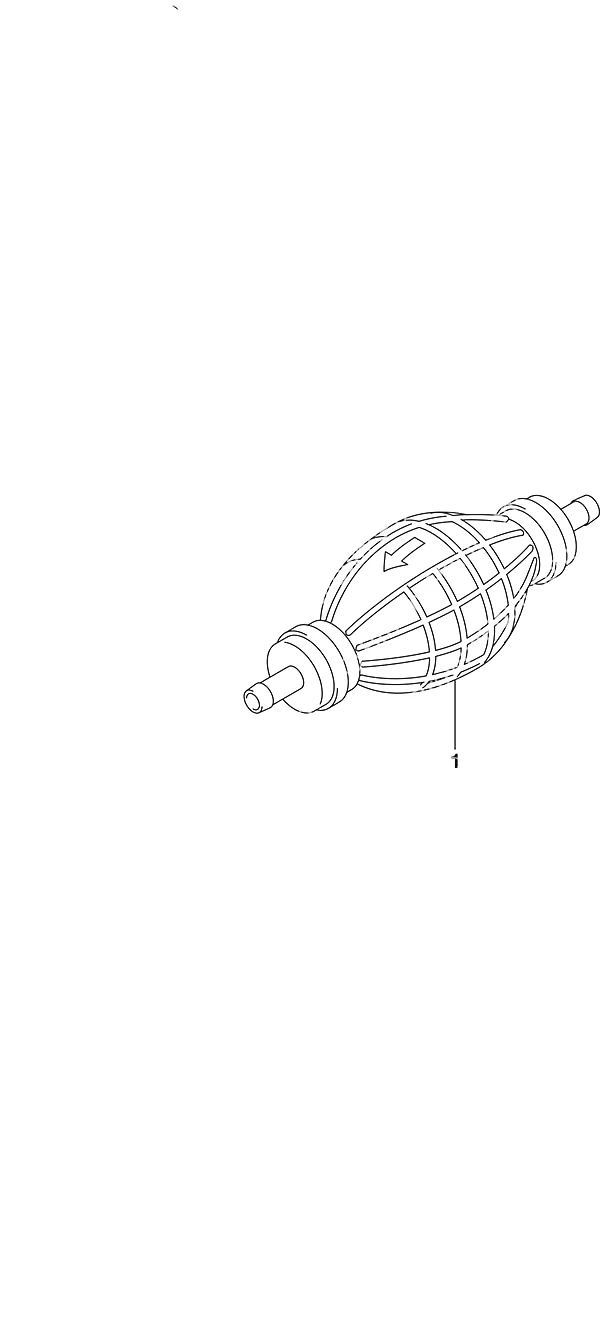

图 475挤压泵 Squeeze Pump

REF	零件编号	中文名称	英文名称	数量
1	65770-90J04	挤压泵	Squeeze Pump	1

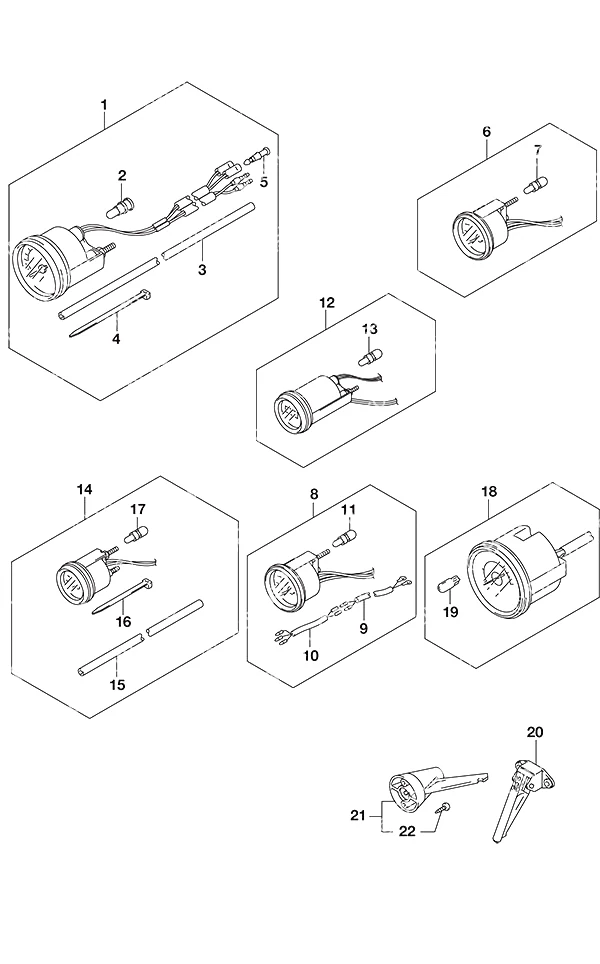

图 501选配: 仪表 Opt: Meter

REF	零件编号	中文名称	英文名称	数量
2	09471-12028	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
3	34191-92E00	水压管	Water Pressure Tubing	1
4	09407-14407	卡箍(长:140)	Clamp (L:140)	2
5	36615-96300	树脂端子	Resin Terminal	2
7	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
9	34310-92E00	燃油表导线(停产)	Fuel Gauge Lead (NLA)	1
10	34360-92E00	适配线束(停产)	Adapter Harness (NLA)	1
11	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
13	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
15	34191-92E00	水压管	Water Pressure Tubing	1
16	09407-14407	卡箍(长:140)	Clamp (L:140)	2
17	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
19	09471-12077	灯泡(12V 1.7W)	Bulb (12v, 1.7w)	1
20	34190-87D00	速度表传感器	Speedometer Sensor	1
21	34190-95500	速度表传感器(停产)	Speedometer Sensor (NLA)	1
22	03112-0630B	螺钉	Screw	2

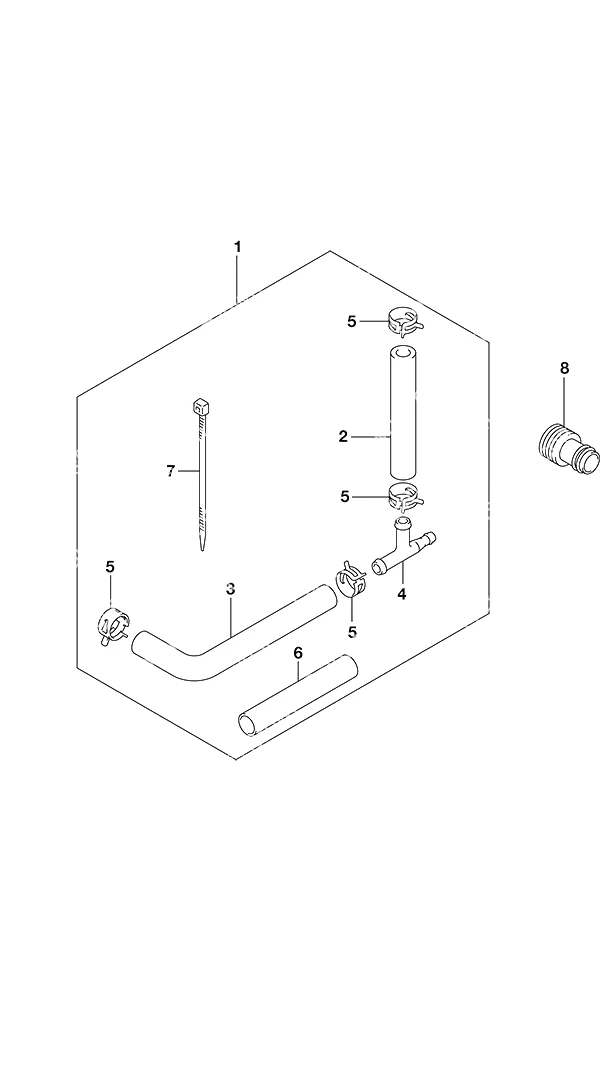

图 507选配：水压表组件套件 Opt: Water Pressure Gauge Sub Kit

REF	零件编号	中文名称	英文名称	数量
1	34660-90J04	水压表安装套件	Water Pressure Gauge Install Kit	1
2	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
3	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
4	09367-06006	三通	3 Way	1
5	09401-08413	卡扣	Clip	4
6	18498-99EA0	防护罩(长80)(停产)	Protector (L:80) (NLA)	1
7	09407-25402	卡箍(长:248)	Clamp (L:248)	1
8	17917-87L00	冲水接头	Water Flush Connector	1

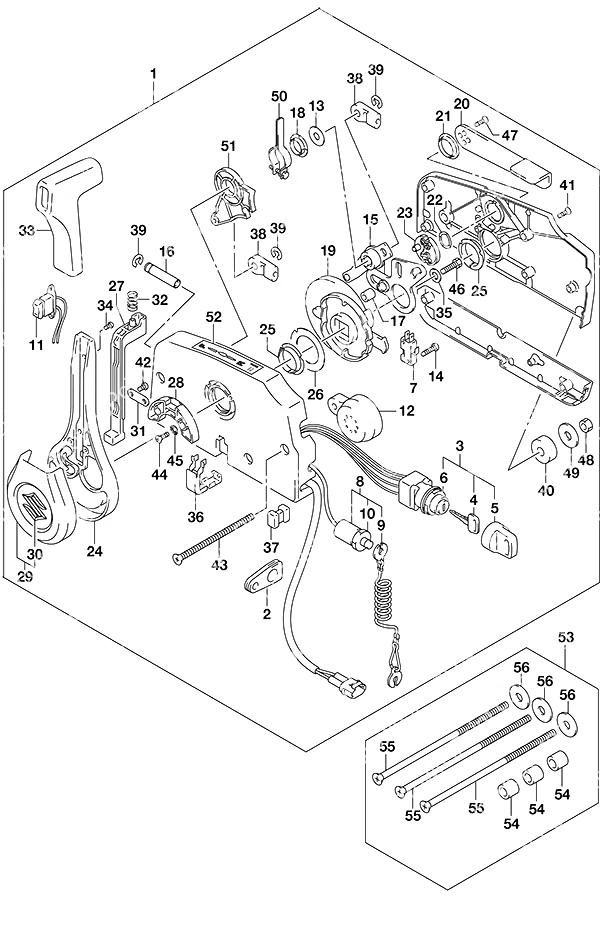

图 508选配: 遥控装置 Opt: Remote Control

REF	零件编号	中文名称	英文名称	数量
2	36628-92E01	线束护孔环	Wire Harness Grommet	1
3	37110-93J12	点火开关总成	Ignition Switch Assembly	1
5	37143-99E01	钥匙帽	Key Cap	1
6	37149-93J00	气缸体盖	Cylinder Body Cap	1
7	37721-93J91	空挡开关总成	Neutral Switch Assembly	1
8	37820-93J11	紧急停机开关总成	Emergency Stop Switch Assembly	1
9	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
10	37826-92J10	螺母	Nut	1
11	37850-96L00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
12	38500-93J90	警报蜂鸣器	Warning Buzzer	1
13	67212-95600	垫圈 (停产)	Washer (NLA)	1
14	67296-92E11	螺钉(3x15)	Screw (3x15)	2
15	67220-95630	挡板总成	Plate Assembly	1
16	67223-99E10	制动调节旋钮	Brake Adjustment Knob	1
17	67229-95600	滚轮(停产)	Roller (NLA)	1
18	67232-95600	衬套	Bushing	1
19	67238-87D00	驱动齿轮	Drive Gear	1
20	67241-99E11	自由节流杆	Free Throttle Lever	1
21	67243-95600	衬套(停产)	Bushing (NLA)	1
22	67244-95600	波形垫圈(停产)	Wave Washer (NLA)	1
23	67245-95600	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
24	67251-96L00	手柄操纵杆	Handle Lever	1
25	67252-95600	衬套	Bushing	2
26	67253-95600	垫圈 (停产)	Washer (NLA)	1
27	67255-96L00	空挡锁臂	Neutral Lock Arm	1
28	67256-95600	空挡锁支架	Neutral Lock Holder	1
29	67257-96L00	操纵杆帽	Lever Cap	1
30	77811-54GB0-0PG	镀铬S徽标	Chrome S Emblem	1
31	67258-99E00	空挡臂支架	Neutral Arm Bracket	1
32	67259-87D00	空挡臂弹簧（停产）	Neutral Arm Spring (NLA)	1
33	67261-96L00	手柄	Grip	1
34	67296-96L10	螺钉	Screw	1
35	67264-95600	垫圈 (停产)	Washer (NLA)	1
36	67267-96L00	电线护套	Wire Cover	1
37	67273-95600	垫片	Spacer	1
38	67275-95600	电缆端头	Cable End	2
39	67292-94300	E型卡环	E Ring	3
40	67294-95600	垫片	Spacer	3
41	67296-90J20	螺钉	Screw	5
42	67296-96L00	螺钉	Screw	2
43	67296-95630	螺钉	Screw	3
44	67296-95610	螺钉	Screw	2
45	67297-95600	垫片	Washer	2
46	09100-08232	螺栓(8x30)	Bolt (8x30)	1
47	67269-96L10	螺钉(5x12)	Screw (5x12)	2
48	09140-06020	螺母(6mm)	Nut (6mm)	3
49	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
50	67224-96L00	制动臂	Brake Arm	1
51	67238-96L00	换挡齿轮	Shift Gear	1
52	67284-94L10	手柄杆标记	Handle Lever Mark	1
53	67140-95601	双联遥控安装套件	Twin Remote Attachment Kit	1
54	09180-06105	垫片(6.1x10x14)(停产)	Spacer (6.1x10x14) (NLA)	3
55	67296-95640	螺钉(长165)	Screw (L:165)	3
56	67288-94320	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3

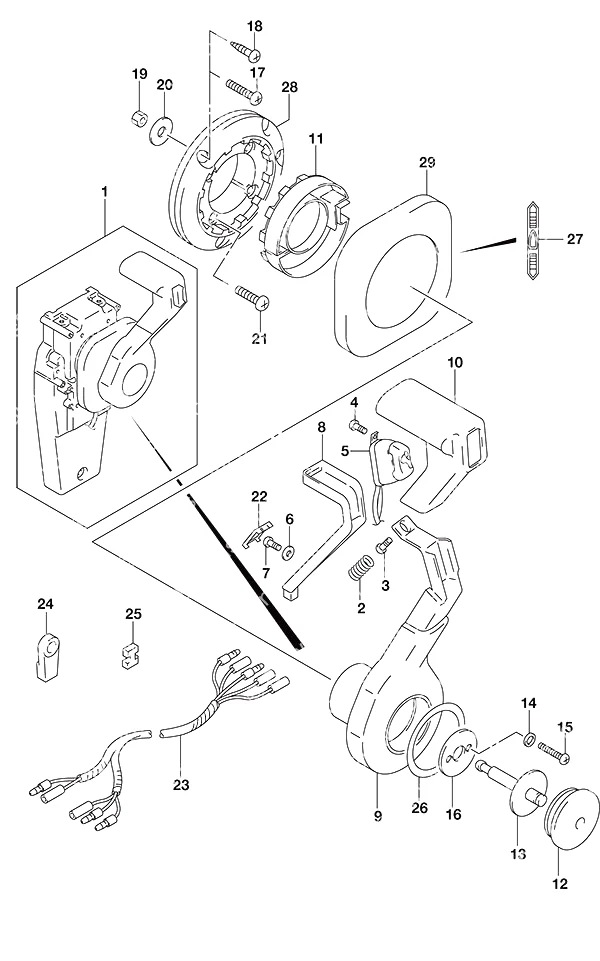

图 517选配:隐藏式遥控器(1型) Opt: Concealed Remocon (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-93J34	嵌入式控制箱	Flush Mount Control Box	1
2	67298-92E50	弹簧	Spring	1
3	67296-94310	螺钉	Screw	1
4	67295-92E10	螺钉(3x12)	Screw (3x12)	2
5	37850-92E27	动力升降倾斜装置开关总成	PTT Switch Assembly	1
6	67288-92E60	垫片	Washer	1
7	67296-92E52	螺钉	Screw	1
8	67255-92E50	空挡锁臂	Neutral Lock Arm	1
9	67251-92E50	手柄操纵杆	Handle Lever	1
10	67261-92E50	手柄	Grip	1
11	67256-92E50	空挡锁支架	Neutral Lock Holder	1
12	67257-92E00	操纵杆帽	Lever Cap	1
13	67242-92E50	自由加速轴	Free Accel Shaft	1
14	67288-92E20	垫片	Washer	6
15	67296-88D10	螺钉(5x16)	Screw (5x16)	4
16	67288-92E70	垫圈 (停产)	Washer (NLA)	1
17	67296-88D20	螺钉(6x35)(停产)	Screw (6x35) (NLA)	3
18	67295-92E50	螺钉(6x30)(停产)	Screw (6x30) (NLA)	3
19	67287-92E50	螺母(停产)	Nut (NLA)	3
20	09160-06104	垫圈 (6.5x24x2)	Washer (6.5x24x2)	3
21	67296-88D30	螺钉(5x30)(停产)	Screw (5x30) (NLA)	4
22	67254-92E50	锁臂盖	Lock Arm Cover	1
23	36890-93J00	线束	Wire Harness	1
24	67275-95600	电缆端头	Cable End	2
25	67273-95600	垫片	Spacer	1
26	67283-92E50	操纵杆标识(停产)	Lever Decal (NLA)	1
27	67284-92E50	离合器标识(停产)	Clutch Decal (NLA)	1
28	67274-92E50	底座	Base	1
29	67211-92E50	嵌入式盖板	Flush Mount Cover	1

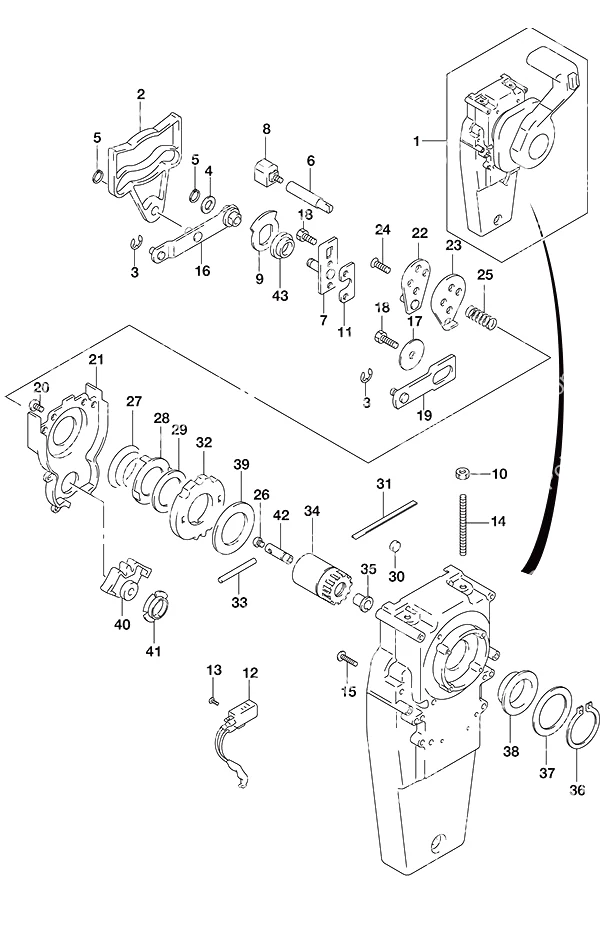

图 518选配:隐藏式遥控器(2型) Opt: Concealed Remocon (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-93J34	嵌入式控制箱	Flush Mount Control Box	1
2	67222-92E50	双联板	Dual Plate	1
3	67292-94300	E型卡环	E Ring	3
4	67288-92E10	垫圈 (停产)	Washer (NLA)	1
5	67291-92E00	卡环(停产)	Snap Ring (NLA)	2
6	67223-92E50	制动调节器(停产)	Brake Adjust (NLA)	1
7	67221-92E50	支架总成(停产)	Holder Assembly (NLA)	1
8	67224-92E50	制动蹄总成(停产)	Brake Shoe Assembly (NLA)	1
9	67225-92E50	制动盘(停产)	Brake Disk (NLA)	1
10	09140-06020	螺母(6mm)	Nut (6mm)	2
11	67294-92E00	隔套(停产)	Spacer (NLA)	1
12	37721-95500	空挡开关总成	Neutral Switch Assembly	1
13	67296-92E11	螺钉(3x15)	Screw (3x15)	2
14	67226-92E10	螺栓(停产)	Bolt (NLA)	2
15	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	2
16	67240-92E50	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	1
17	67228-92E00	垫圈 (停产)	Washer (NLA)	1
18	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	3
19	67230-92E00	换挡臂总成（停产）	Shift Arm Assembly (NLA)	1
20	09125-05042	螺钉(5x10)	Screw (5x10)	11
21	67234-92E00	齿轮箱(停产)	Gear Case (NLA)	1
22	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	1
23	67227-92E00	止动器(停产)	Stopper (NLA)	1
24	67296-88D10	螺钉(5x16)	Screw (5x16)	2
25	67225-92E00	弹簧(停产)	Spring (NLA)	1
26	09125-04004	螺钉(4x6)	Screw (4x6)	1
27	67233-92E00	弹簧(停产)	Spring (NLA)	1
28	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	1
29	67239-92E10	换挡销板	Shift Pin Plate	1
30	67236-92E00	滚轮(停产)	Roller (NLA)	1
31	67237-92E01	弹簧(停产)	Spring (NLA)	5
32	67238-92E50	驱动齿轮(停产)	Drive Gear (NLA)	1
33	67239-92E00	销	Pin	1
34	67246-92E50	驱动轴(停产)	Drive Shaft (NLA)	1
35	67252-92E00	衬套(停产)	Bushing (NLA)	1
36	67291-92E10	卡环(停产)	Snap Ring (NLA)	1
37	67253-92E10	垫片	Washer	1
38	67252-92E10	衬套(停产)	Bushing (NLA)	1
39	67253-95600	垫圈 (停产)	Washer (NLA)	1
40	67231-92E00	换挡齿轮	Shift Gear	1
41	67232-95600	衬套	Bushing	1
42	67241-92E50	自由加速杆(停产)	Free Accel Rod (NLA)	1
43	67232-92E50	衬套(停产)	Bushing (NLA)	1
