铃木 Suzuki DF 100 2011 - 爆炸图零件明细

2011 年 · 共 49 个部位 · 892 条零件

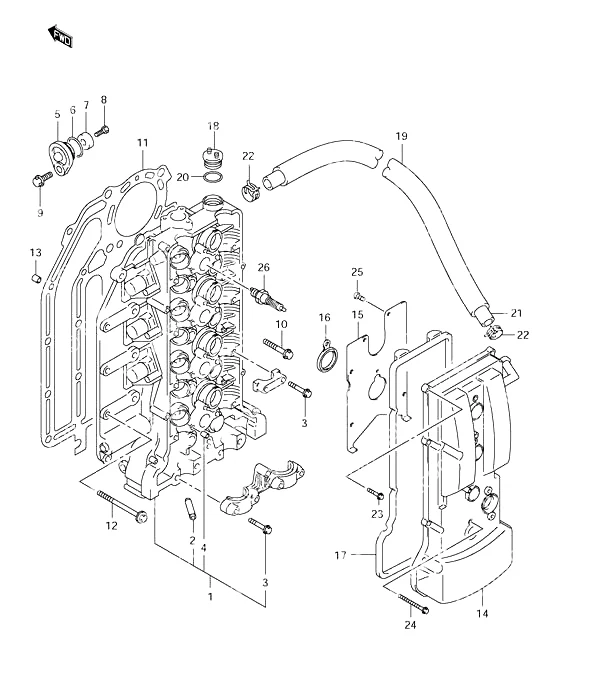

图 1气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	11100-90J11	气缸盖	Cylinder Head	1
2	11115-85FA1-001	加大0.30气门导管	Valve Guide (OS:0.30)	16
4	09206-08001	定位销(8x11)	Knock Pin (8x11)	18
5	11261-93J00	防护阳极盖	Protection Anode Cover	2
6	09280-22019	O型圈	O-Ring	2
7	55321-87J01	铝阳极	Aluminum Anode	2
8	09103-06281	螺栓(6x14)	Bolt (6x14)	2
9	01550-08207	螺栓	BOLT	2
10	11117-89J00	螺栓	Bolt	10
11	11141-90J01	气缸盖垫片	Cylinder Head Gasket	1
12	09116-08125	螺栓(8x50)	Bolt (8x50)	8
13	04211-13189	销钉	PIN	2
14	11170-90J01	气缸盖罩	Cylinder Head Cover	1
15	11173-90J00	通气板	Breather Plate	1
16	11179-90J00	火花塞孔衬垫	Spark Plug Hole Gasket	4
17	11189-90J00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
18	11382-99E00	加油口盖	Oil Filler Cap	1
19	18498-90J20	通气软管保护套*	Breather Hose Protector *	1
20	09280-26006	O型圈	O-Ring	1
21	09355-13207-00B	通气软管	Breather Hose	1
22	09401-20409	卡扣	Clip	2
23	01547-06257	螺栓6X25	BOLT 6X25	11
24	01547-06557	螺栓6X55	BOLT 6 X 55	4
25	02112-0612A	螺钉	SCREW	7
26	09482-00427	NGK BKR6E火花塞	NGK BKR6E Spark Plug	4

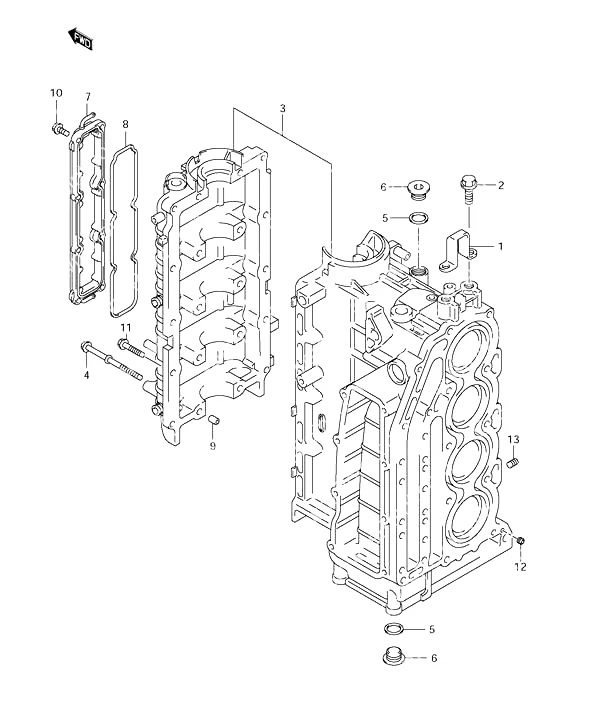

图 2气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	11291-90J10	发动机吊钩	Engine Hook	1
2	01550-1230C	发动机罩螺栓	BOLT,ENGINE HOO	2
3	11300-90J11	气缸体总成	Cylinder Block Assembly	1
4	11117-90J01	曲轴箱螺栓(停产)	Crankcase Bolt (NLA)	10
5	11216-77E00	油道塞垫片	Oil Gallery Plug Gasket	3
6	09248-18011	油道塞	Oil Gallery Plug	3
7	11330-90J00	曲轴箱盖	Crankcase Cover	3
8	11332-90J00	曲轴箱O型圈	Crankcase O-Ring	1
9	09206-13019	定位销	Knock Pin	5
10	01550-06207	螺栓	BOLT	8
11	01550-08407	螺栓8X40	BOLT 8 X 40	10
12	11112-90J00	机油文丘里管塞	Oil Venturi Plug	1
13	09246-04009	塞子	Plug	1

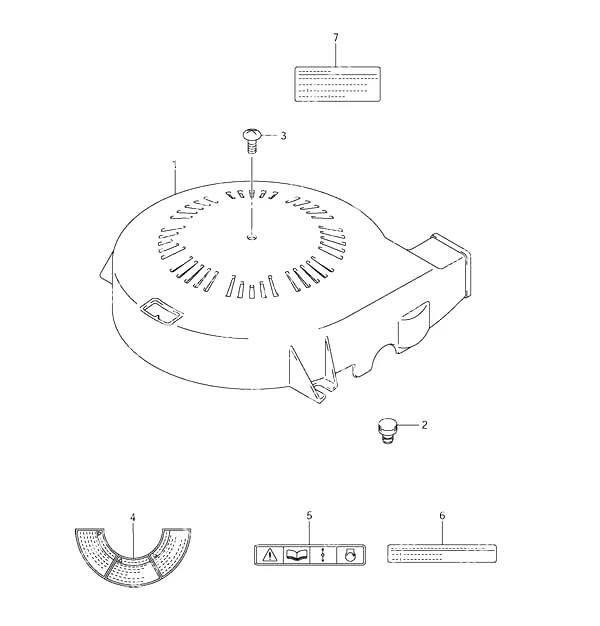

图 3环形齿轮盖 Ring Gear Cover

REF	零件编号	中文名称	英文名称	数量
1	11510-90J00	环形齿轮盖	Ring Gear Cover	1
2	11512-99E01	环形齿轮盖缓冲垫	Ring Gear Cover Cushion	2
3	09125-06111	螺钉(6x18)	Screw (6x18)	1
4	61472-93E33	反冲启动标签	LABEL,RECOIL,ST	1
5	69711-93E11	标签 (S.I.G.P)	Label (S.I.G.P)	1
7	61494-90J00	油标贴	Oil Label	1

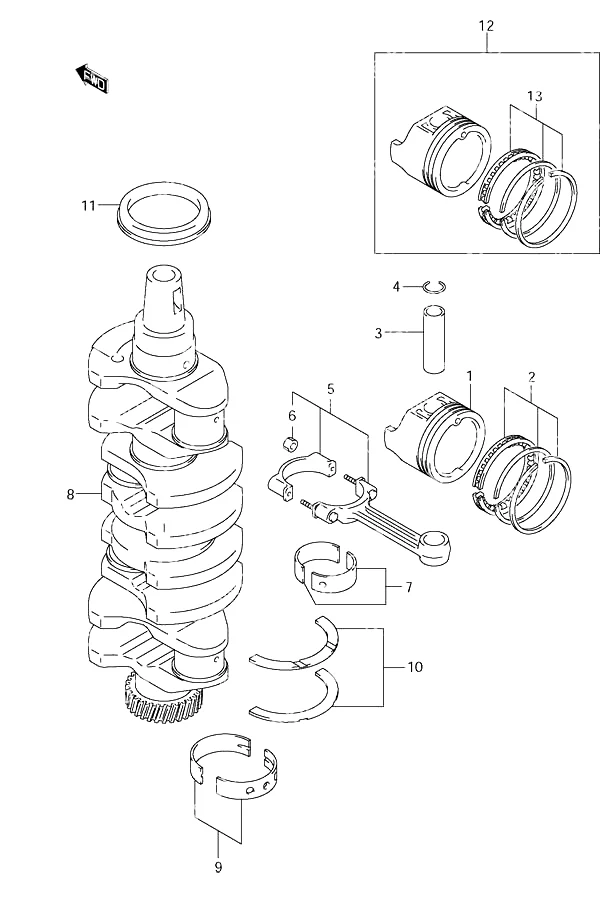

图 4曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	12111-90J01	活塞	Piston	4
2	12140-86FA0	活塞环组	Piston Ring Set	4
3	12151-86FA0	活塞销	Piston Pin	4
4	09381-21002	活塞卡簧	Piston Circlip	8
5	12160-92J00	连杆总成	Connecting Rod Assembly	4
6	09159-08121	螺母	Nut	8
8	12220-99L00	曲轴组件	CRANKSHAFT COMP	1
11	09283-52004	油封(52x70x10)	Oil Seal (52x70x10)	1
12	12100-90J01-050	活塞及环组件(加大0.50)	Piston & Ring Set (OS:0.50)	4
13	12140-86FA0-050	活塞环组(加大0.50)	Piston Ring Set (OS:0.50)	4

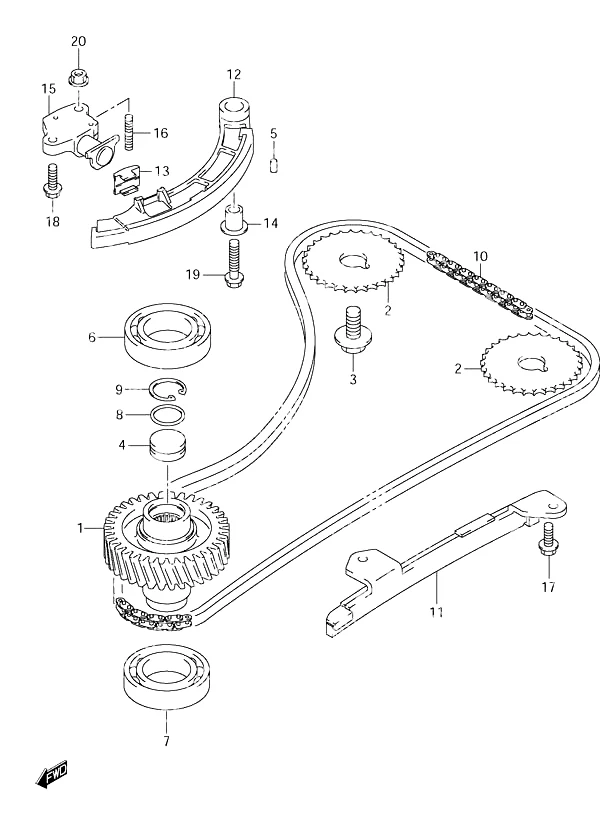

图 5正时链条 Timing Chain

REF	零件编号	中文名称	英文名称	数量
1	12732-90J01	从动齿轮	GEAR,DRIVEN	1
2	12741-90J01	凸轮轴正时链轮	Camshaft Timing Sprocket	2
3	09103-12049	螺栓(12x25)	Bolt (12x25)	2
4	12733-90J00	从动齿轮塞	Driven Gear Plug	1
5	04221-05109	销钉	PIN	2
6	09262-35068	轴承(35x62x14)	Bearing (35x62x14)	1
7	09262-35069	轴承(35x62x16)	Bearing (35x62x16)	1
8	09280-22022	O型圈	O-Ring	1
9	08331-41269	卡簧	Circlip	1
10	12761-90J10	正时链条组件	CHAIN COMP,TIMI	1
11	12771-90J00	正时链条导板	Timing Chain Guide	1
12	12810-90J00	正时链条张紧器	Timing Chain Tensioner	1
13	12813-73G00	正时链条张紧器垫块	Timing Chain Tensioner Pad	1
14	12812-90J00	正时链条张紧器隔套	Timing Chain Tensioner Spacer	1
15	12831-90J02	张紧调节器总成	Tensioner Adjuster Assembly	1
16	01421-0616A	双头螺栓	BOLT,STUD	1
17	01550-0616A	螺栓	BOLT	2
18	01550-0620A	螺栓	BOLT	1
19	01550-0835A	螺栓	BOLT	1
20	08316-1006A	螺母	Nut	1

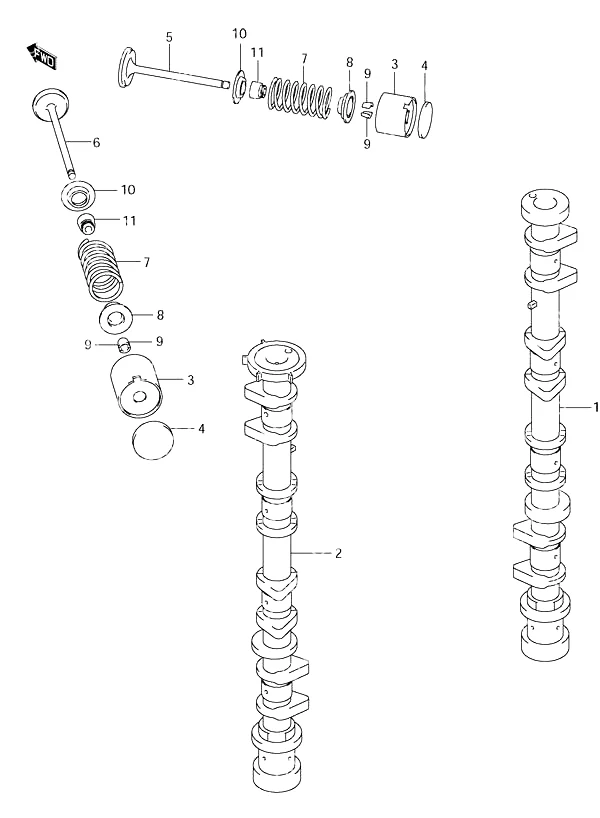

图 6凸轮轴 Camshaft

REF	零件编号	中文名称	英文名称	数量
1	12711-90J20	进气凸轮轴(停产)	Intake Camshaft (NLA)	1
2	12720-90J20	排气凸轮轴(停产)	Exhaust Camshaft (NLA)	1
3	12891-69G00	挺杆	Tappet	16
5	12911-86FA2	进气阀	Intake Valve	8
6	12915-86FA1	排气阀	Exhaust Valve	8
7	12921-90J01	气门弹簧	Valve Spring	16
8	12931-90J00	气门弹簧座圈	Valve Spring Retainer	16
9	12932-85FA0	气门锁片	Valve Cotter	32
10	12933-86510	气门弹簧座	Valve Spring Seat	16
11	09289-06003	气门杆密封件	Valve Stem Seal	16

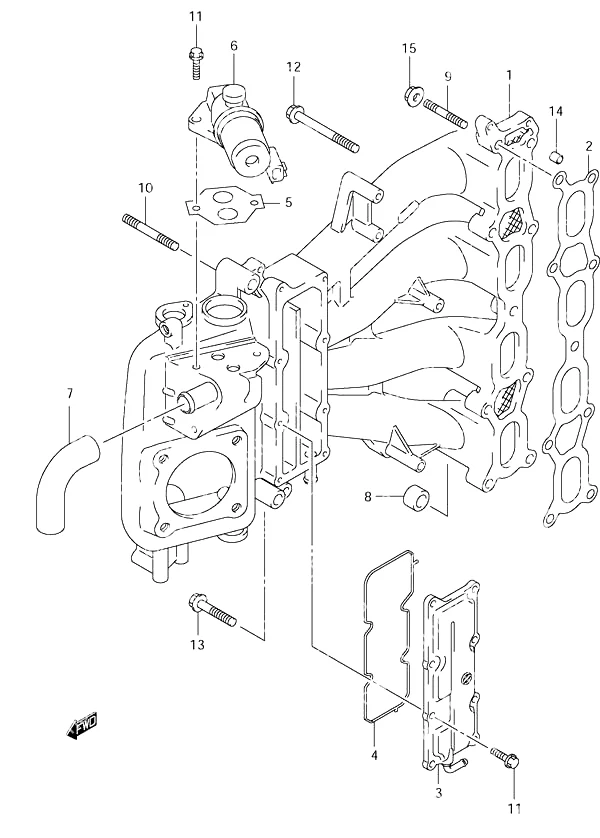

图 7进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	13110-90J02	进气歧管	Intake Manifold	1
2	13119-90J00	进气歧管垫片	Intake Manifold Gasket	1
3	13140-90J00	水套盖	Water Jacket Cover	1
4	13145-90J00	水套盖O型圈	Water Jacket Cover O-Ring	1
5	18134-77E00	怠速控制阀垫片	IAC Valve Gasket	1
6	18137-77E00	怠速控制阀	IAC Valve	1
7	18141-90J00	怠速控制阀软管	IAC Hose	1
8	09329-12006	缓冲垫	CUSHION	1
9	01421-08357	双头螺栓	BOLT,STUD	1
10	01421-08507	双头螺栓	STUD BOLT	1
11	01550-06207	螺栓	BOLT	10
12	01550-08407	螺栓8X40	BOLT 8 X 40	8
13	01550-08757	螺栓	BOLT	1
14	04211-11129	11×12定位销	11 X 12 DOWEL P	2
15	08316-10087	螺母	Nut	2

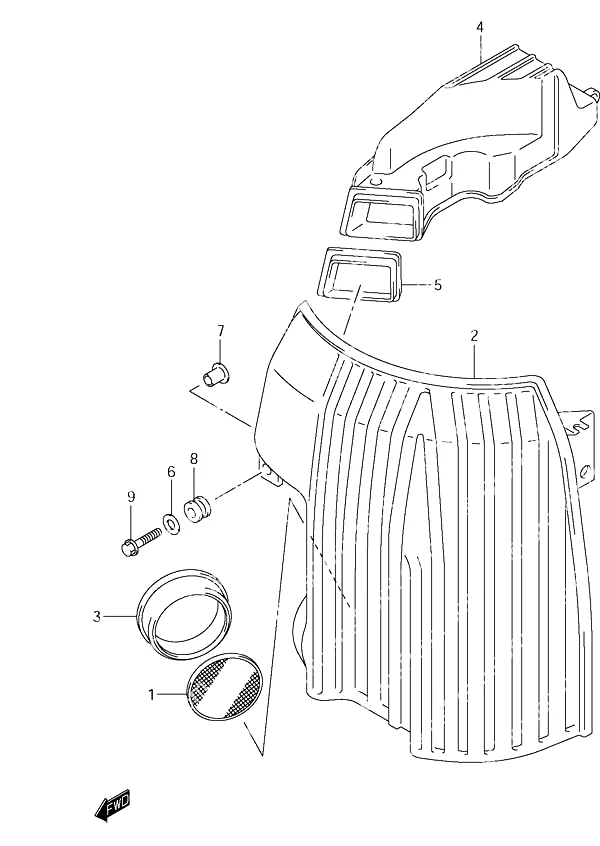

图 8消声器 Silencer

REF	零件编号	中文名称	英文名称	数量
1	13710-99E00	阻火器	Flame Arrester	1
2	13810-90J01	消声器总成	Silencer Assembly	1
3	13813-90J01	火焰消除器支架	HOLDER,FLAME AR	1
4	13840-90J00	消声器导管	Silencer Duct	1
5	13851-90J01	消声器护圈	Silencer Grommet	1
7	09169-06075	垫片	Washer	5
9	09116-06215	螺栓(6x30)带垫圈	Bolt (6x30) w/Washer	5

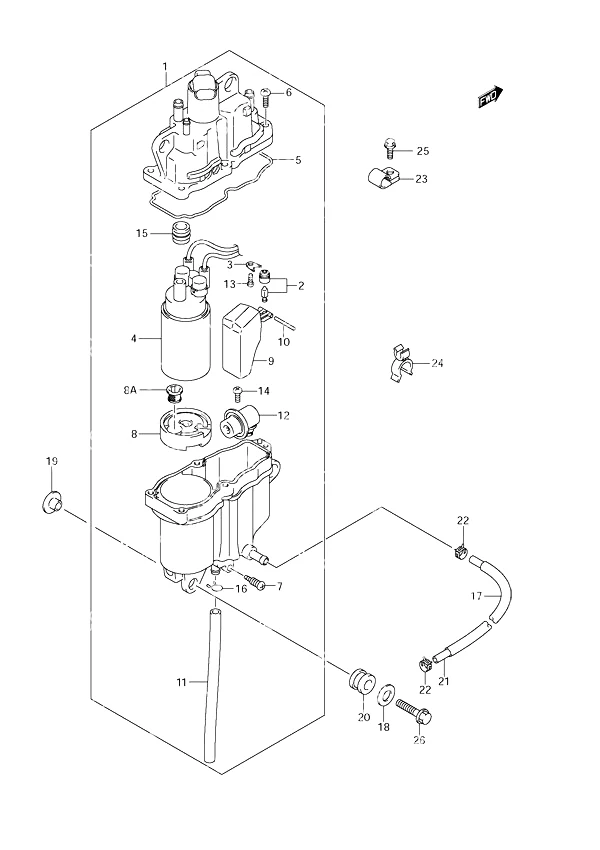

图 9燃油蒸汽分离器 Fuel Vapor Separator

REF	零件编号	中文名称	英文名称	数量
1	15600-90J01	燃油蒸汽分离器总成	Fuel Vapor Separator Assembly	1
2	13370-99E00	针阀总成	Needle Valve Assembly	1
3	13373-39110	针阀板	Needle Valve Plate	1
4	15200-90J00	燃油泵总成	Fuel Pump Assembly	1
5	15626-90J00	VST密封件	VST Seal	1
6	15628-99E00	螺钉(长15)	Screw (L:15)	5
7	15629-99E10	放油螺丝	Drain Screw	1
8	15641-90J00	燃油泵隔套	Fuel Pump Spacer	1
9	15650-99E00	浮子	Float	1
10	15654-99E00	浮子销	Float Pin	1
11	15683-87J00	放油软管(长120)	Drain Hose (L:120)	1
12	15760-87J00	燃油压力调节器	Fuel Pressure Regulator	1
13	02112-0408A	螺钉	SCREW	1
14	02112-0510A	螺钉	SCREW	1
15	15647-93J00	燃油泵衬套	Fuel Pump Bushing	1
16	13671-13F00	卡扣	Clip	1
17	18498-90J01	软管保护套	Hose Protector	1
19	09169-06075	垫片	Washer	3
20	09320-09059	缓冲垫	Cushion	3
21	44420-44AR0	软管(5x8.2x600)	Hose (5x8.2x600)	1
22	09401-08412	卡扣	Clip	2
23	09403-13413	卡箍	CLAMP	1
24	09408-00124	卡箍	Clamp	1
25	01550-06127	螺栓	BOLT	1
26	09116-06202	螺栓带垫圈(6x25)	Bolt w/Washer (6x25)	3

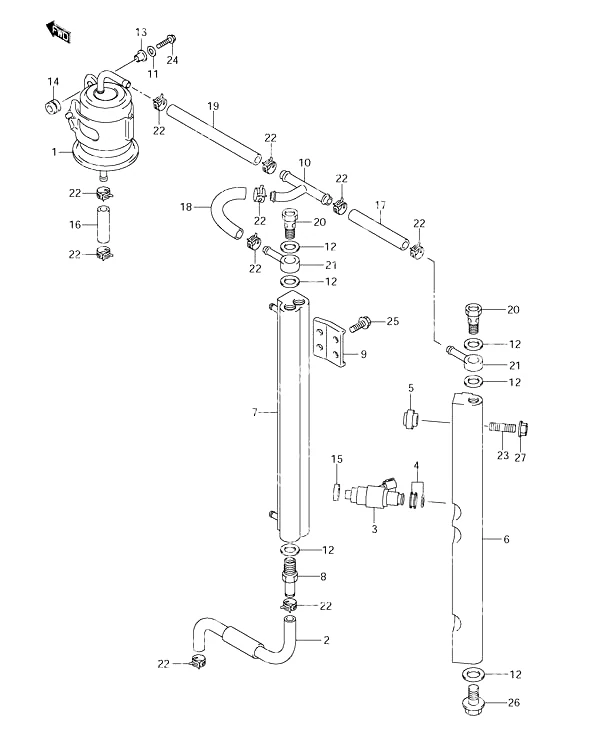

图 11喷油器 Fuel Injector

REF	零件编号	中文名称	英文名称	数量
1	15440-90J00	高压燃油滤清器	H/P Fuel Filter	1
2	15680-90J01	燃油软管	Fuel Hose	1
3	15710-65D00	喷油器	Fuel Injector	4
4	15716-65DT0	索环套装	Grommet Set	4
5	15735-58B00	输送管绝缘体	Delivery Pipe Insulator	2
6	15751-90J03	输送管	Delivery Pipe	1
7	15770-90J02	燃油冷却器	Fuel Cooler	1
8	15773-90J10	燃油软管联管节	UNION,FUEL HOSE	1
9	15775-90J00	燃油冷却器支架(停产)	Fuel Cooler Bracket (NLA)	2
10	15830-99E00	三通联管节	3 Way Union	1
12	09168-12013	垫片	Gasket	6
13	09169-06062	垫圈 (6.3x17x1.6)	Washer (6.3x17x1.6)	2
14	09320-08501	缓冲垫	Cushion	2
15	09320-08062	缓冲垫	Cushion	4
20	09360-12008	联管螺栓	Union Bolt	2
21	09363-08004	联管节	Union	2
22	09401-11425	卡扣	Clip	10
23	01421-08357	双头螺栓	BOLT,STUD	2
24	09116-06202	螺栓带垫圈(6x25)	Bolt w/Washer (6x25)	2
25	01550-06167	螺栓	BOLT	6
26	01550-12167	螺栓	BOLT	1
27	08316-10087	螺母	Nut	2

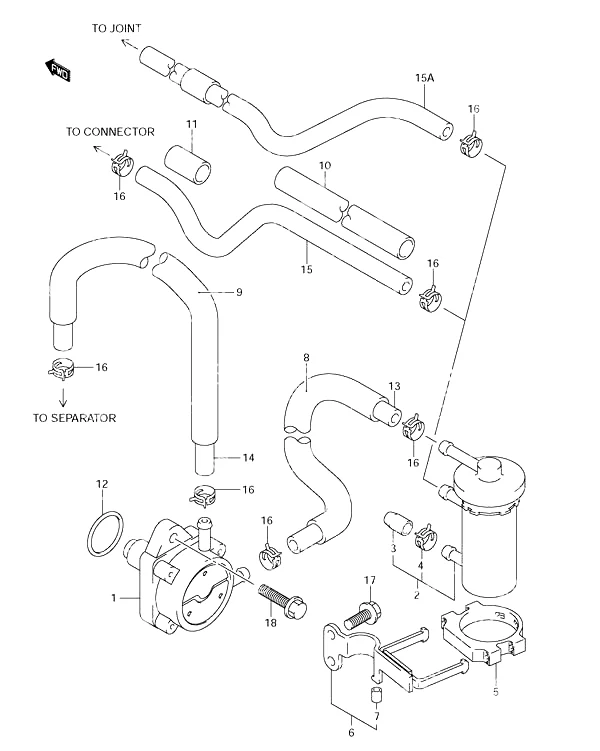

图 13燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	15100-90J11	燃油泵总成	Fuel Pump Assembly	1
2	15410-87J30	燃油滤清器	Fuel Filter	1
3	15419-87J00	燃油滤清器盖	Fuel Filter Cap	1
4	09401-11423	卡扣	Clip	1
5	15422-96J01	燃油滤清器卡箍	Fuel Filter Clamp	1
6	15420-90J30	燃油滤清器支架(停产)	Fuel Filter Bracket (NLA)	1
7	09320-05016	缓冲垫(停产)	Cushion (NLA)	1
8	18498-99E11	软管保护套(长610)	Hose Protector (L:610)	1
9	18498-99E11	软管保护套(长610)	Hose Protector (L:610)	1
10	18498-99E11	软管保护套(长610)	Hose Protector (L:610)	1
12	09280-26005	O型圈	O-Ring	1
13	15192-90J11	燃油软管	Fuel Hose	1
14	09343-70503-600	燃油软管(7x12x600)	Fuel Hose (7x12x600)	1
15	15191-90J10	燃油软管	Fuel Hose	1
16	09401-11423	卡扣	Clip	5
17	01550-06167	螺栓	BOLT	2
18	01550-06257	螺栓	BOLT	2

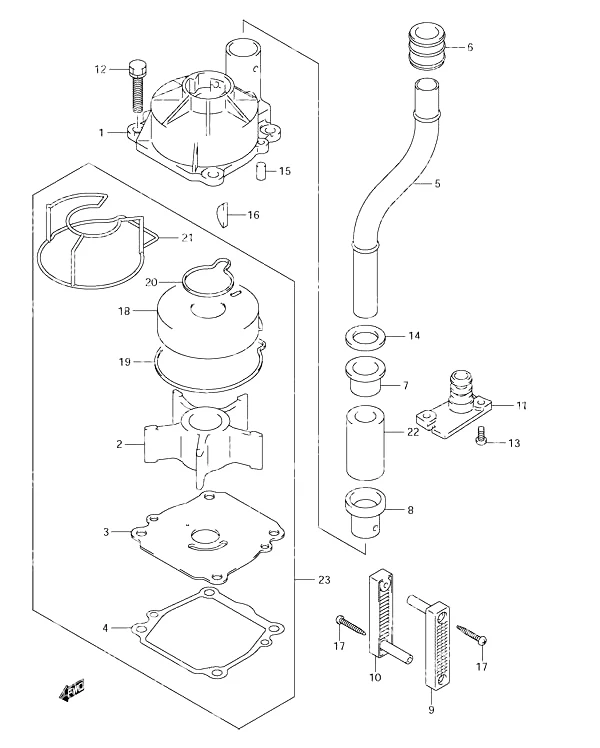

图 15水泵 Water Pump

REF	零件编号	中文名称	英文名称	数量
2	17461-90J01	水泵叶轮	Water Pump Impeller	1
3	17471-92J00	水泵板	Water Pump Plate	1
4	17472-87E10	水泵板衬垫	Water Pump Plate Gasket	1
6	17562-90J01	水管衬套	Water Tube Bushing	1
7	17563-87D01	水管衬套	Water Tube Bushing	1
8	17564-87D00	水泵壳体衬套	Water Pump Case Bushing	1
9	17631-90J00	左舷侧滤水器	Port Side Water Filter	1
10	17632-90J00	右舷侧水滤器	Starboard Side Water Filter	1
11	17635-90J00	副水管塞	Sub Water Tube Plug	1
12	09116-08131	螺栓(8x45)	Bolt (8x45)	4
13	09125-05046	螺钉(5x12)	Screw (5x12)	2
14	09161-16008	垫圈 (15.8x26x1)	Washer (15.8x26x1)	1
15	09202-06031	定位销(6x12)	Knock Pin (6x12)	2
16	09420-05009	水泵键	Water Pump Key	1
17	09132-04034	螺钉(4x18)	Screw (4x18)	2
18	17413-92J01	水泵壳体套筒	Water Pump Case Sleeve	1
19	17416-92J00	水泵壳体1号密封件	Water Pump Case No. 1 Seal	1
20	17417-92J00	水泵壳体2号密封件	Water Pump Case No. 2 Seal	1
21	17416-92J11	水泵壳体密封件	Water Pump Case Seal	1
22	17612-90J01	水管隔套(X型)	Water Tube Spacer (X)	1

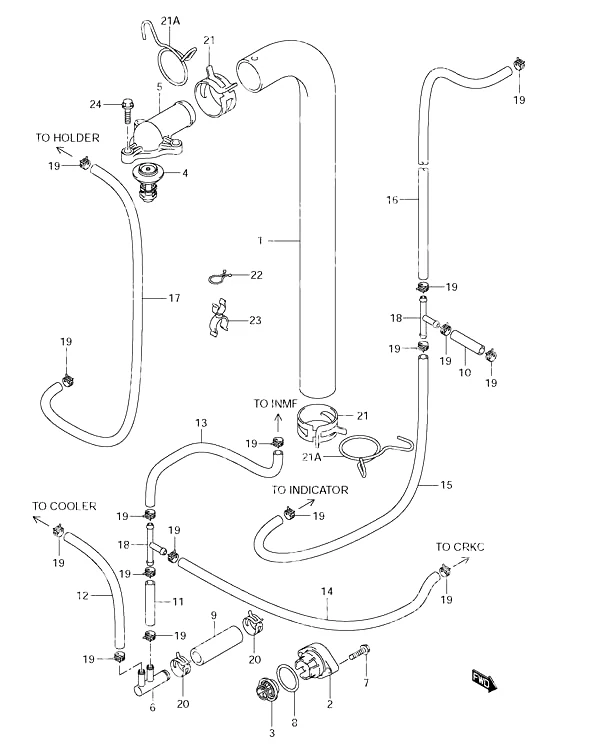

图 16节温器 Thermostat

REF	零件编号	中文名称	英文名称	数量
1	11196-90J00	回水软管	Water Return Hose	1
2	17611-90J00	水压阀盖	Water Pressure Valve Cover	1
3	17660-90J00	水压阀	Water Pressure Valve	1
5	17681-90J02	节温器盖	Thermostat Cover	1
6	17711-90J00	三通水管	Water Hose 3 Way	1
7	09116-06121	螺栓(6x25)	Bolt (6x25)	2
8	09280-26006	O型圈	O-Ring	1
10	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
11	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
12	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
13	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
14	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
15	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
16	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
17	09352-50006-00B	软管(5x9x2000)	Hose (5x9x2000)	1
18	09367-06002	三通	3 Way	2
19	09401-08413	卡扣	Clip	16
20	09401-14409	卡扣	Clip	2
21	09401-31407	卡扣	Clip	2
22	09408-00024	卡箍	Clamp	1
23	09408-00069	夹具(停产)	Clamp (NLA)	1
24	01550-06257	螺栓	BOLT	3

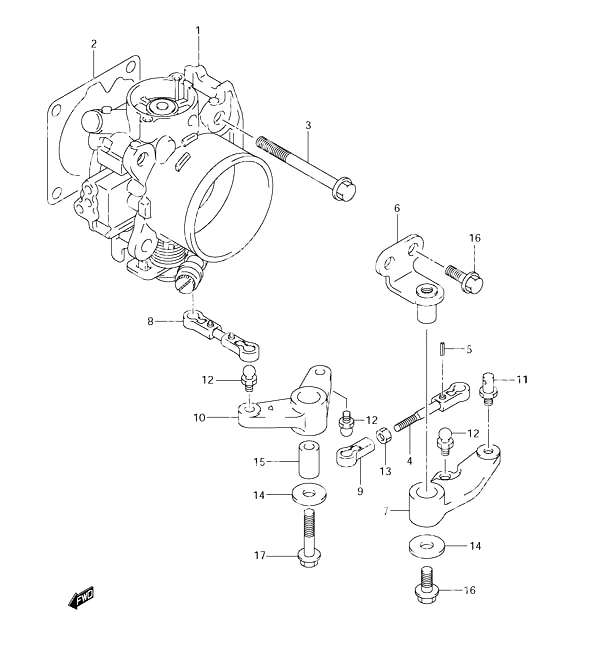

图 17节气门体 Throttle Body

REF	零件编号	中文名称	英文名称	数量
1	13300-90J00	节气门体总成	Throttle Body Assembly	1
2	13421-90J02	节气门垫片	GASKET,THROTTLE	1
3	01550-08557	螺栓	BOLT	4
4	13510-90J00	油门拉杆	Throttle Rod	1
5	09205-02006	弹簧销 (2x12)	Spring Pin (2x12)	1
6	19115-90J00	节气门杆固定座	Throttle Lever Holder	1
7	19121-90J00	油门杆1号	Throttle Lever No. 1	1
8	19130-90J10	油门拉杆2号	Throttle Rod No. 2	1
9	19131-95502	连接器	Connector	1
10	19148-90J00	节气门杆(停产)	Throttle Lever (NLA)	1
11	67473-89J00	连接器插针	Connector Pin	1
12	09119-05010	枢轴球头	Pivot Ball	3
13	09140-05005	螺母	Nut	1
14	09160-06046	垫圈 (6.5x20x1.5)	Washer (6.5x20x1.5)	2
15	09180-06186	垫片(6.2x12.6x21)	Spacer (6.2x12.6x21)	1
16	01550-06167	螺栓	BOLT	3
17	01550-06357	螺栓	BOLT	1

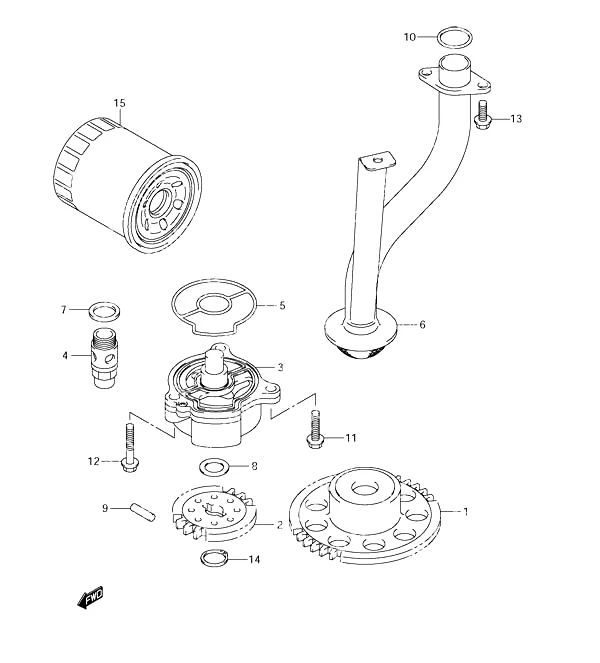

图 18机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	12630-92811	机油泵齿轮组	Oil Pump Gear Set	1
2	16113-90J00	机油泵从动齿轮（停产）	Oil Pump Driven Gear (NLA)	1
3	16400-90J00	机油泵总成	Oil Pump Assembly	1
4	16440-99E01	油阀总成	VALVE ASSY,OIL	1
5	16451-90J00	机油泵O型圈	Oil Pump O-Ring	1
6	16520-90J00	机油泵滤网	Oil Pump Strainer	1
7	09168-16002	垫片 (16x22x2.0)	Gasket (16x22x2.0)	1
8	09181-12158	垫圈 (12x20x0.5)	Washer (12x20x0.5)	1
9	09261-05006	销 (5x18)	Pin (5x18)	1
10	09280-22020	O型圈	O-Ring	2
11	01547-06257	螺栓6X25	BOLT 6X25	1
12	01547-06357	螺栓6X35	BOLT 6X35	2
13	01550-0616A	螺栓	BOLT	3
14	08331-3112A	卡簧	Circlip	1
15	16510-61A21-MHL	发动机机油滤清器	Engine Oil Filter	1

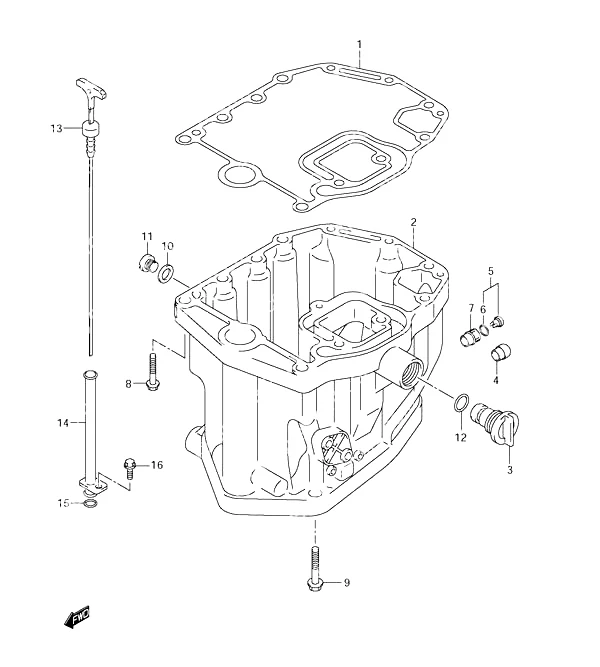

图 19油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
1	11489-90J00	油底壳衬垫	Oil Pan Gasket	1
2	11501-90J04-0EP	油底壳	Oil Pan	1
3	17913-99E12	水塞	Water Plug	1
4	43112-94L01	排气管	Exhaust Pipe	1
5	61150-99E01	水位指示器管盖	Water Indicator Tube Cover	1
6	09280-09005	O型圈	O-Ring	1
7	61155-99E01	水位指示器管	Water Indicator Tube	1
8	09116-08128	螺栓(8x40)	Bolt (8x40)	3
9	09116-10129	螺栓 (10x160)	Bolt (10x160)	8
10	09168-12012	放油螺塞垫片	Oil Drain Plug Gasket	1
11	09248-12009	放油螺塞	Oil Drain Plug	1
12	09280-13005	O型圈	O-Ring	1
13	16910-90J10	油尺	Oil Level Gauge	1
14	16930-90J01	油尺导杆	Oil Level Gauge Guide	1
15	09280-09008	O型圈	O-Ring	1
16	01550-06127	螺栓	BOLT	1

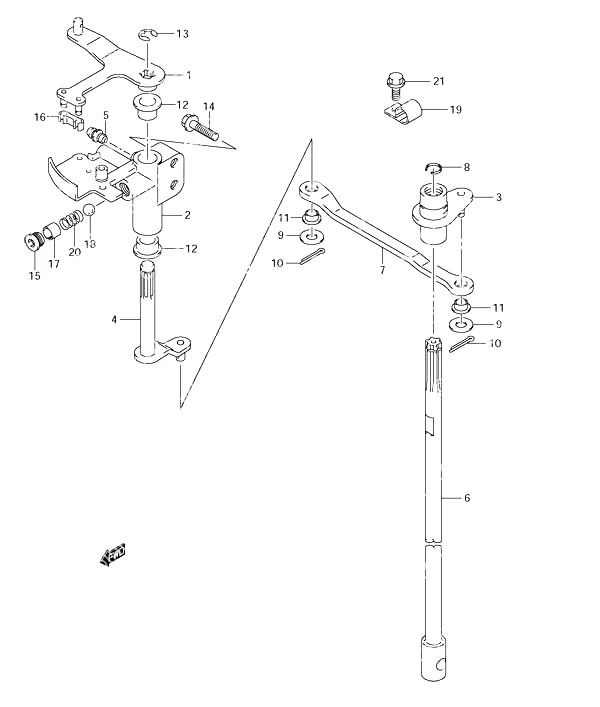

图 22离合器轴 Clutch Shaft

REF	零件编号	中文名称	英文名称	数量
1	21110-92J00	离合器操纵杆	Clutch Lever	1
2	21151-92J00	离合器操纵杆固定座	Clutch Lever Holder	1
3	21210-92J00	离合器轴	Clutch Shaft	1
4	21230-92J02	离合器臂组件	ARM COMP,CLUTCH	1
5	22511-99011	黄油嘴	Grease Nipple	1
7	23115-92J00	离合器操纵杆连杆	Clutch Lever Link	1
9	09160-06094	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	2
10	09204-01006	开口销	Cotter Pin	2
11	09306-06004	衬套	Bushing	2
12	09306-10001	衬套	Bushing	2
13	09383-08004	E型卡环	E Ring	1
14	01550-06307	螺栓	BOLT	2
15	11118-95J00	弹簧卡扣塞	Notch Spring Plug	1
16	21131-93J00	离合器操纵杆衬套	Clutch Lever Bushing	1
17	09205-10006	销 (10.2x10)	Pin (10.2x10)	1
18	09260-10005	钢球	Ball	1
19	09403-13413	卡箍	CLAMP	1
20	09440-07071	弹簧	Spring	1
21	01550-06167	螺栓	BOLT	1

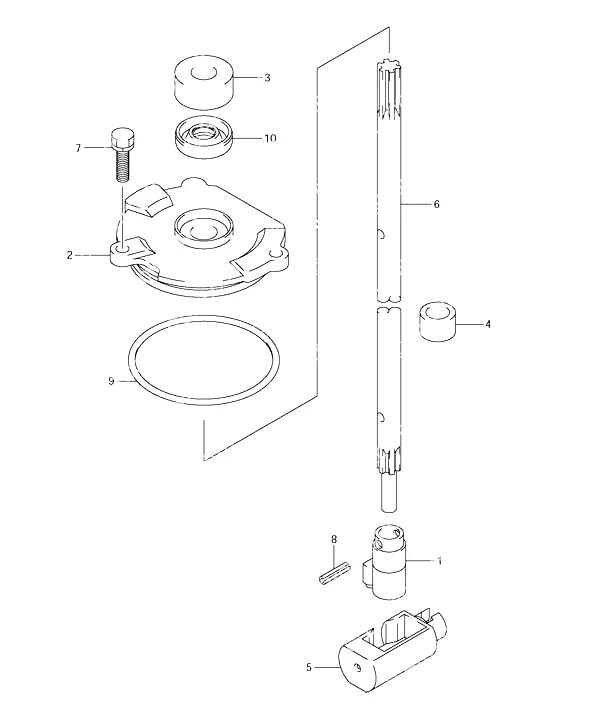

图 24离合器推杆 Clutch Rod

REF	零件编号	中文名称	英文名称	数量
1	25131-92J01	换挡拨叉	YOKE,SHIFTER	1
2	25141-92J01	换挡杆导套壳体	Shift Rod Guide Housing	1
3	25222-92J01	换挡导套密封件	Shift Guide Cover Seal	1
4	25232-90J00	齿轮箱磁铁	Gear Case Magnet	1
5	25321-92J10	水平换挡滑块	Horizontal Shift Slider	1
7	29116-93J00	螺栓(6x20)	Bolt (6x20)	2
8	09205-04014	销	Pin	2
9	09280-69001	O型圈	O-Ring	1
10	09283-10011	油封(10x22x8)	Oil Seal (10x22x8)	1

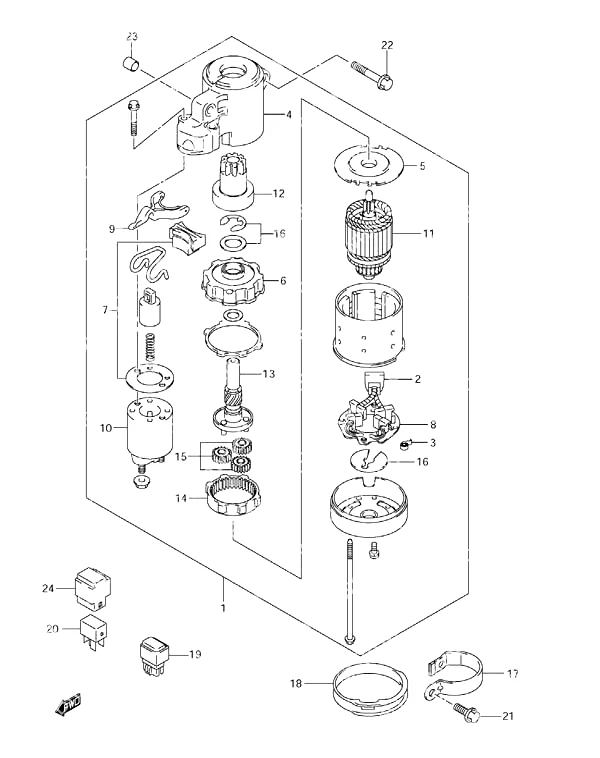

图 26启动马达 Starting Motor

REF	零件编号	中文名称	英文名称	数量
1	31100-90J01	启动马达总成	Starter Motor Assembly	1
2	31131-90J01	正极电刷组	Brush Set (+)	1
3	31135-90J00	弹簧	Spring	4
4	31151-90J00	齿轮箱	Gear Case	1
5	31152-90J00	中心板(停产)	Center Plate (NLA)	1
6	31153-90J00	行星齿轮支架(停产)	Planet Gear Bracket (NLA)	1
7	31171-90J00	防尘罩套件	Dust Cover Kit	1
8	31173-90J02	电刷架	Brush Holder	1
9	31191-90J00	换挡杆(停产)	Shift Lever (NLA)	1
10	31220-90J00	磁铁开关	Magnet Switch	1
11	31310-90J00	电枢	Armature	1
12	31320-90J00	小齿轮总成	Pinion Assembly	1
13	31341-90J00	小齿轮轴(停产)	Pinion Shaft (NLA)	1
14	31343-90J00	内齿轮(停产)	Internal Gear (NLA)	1
15	31344-90J00	行星齿轮(停产)	Planetary Gear (NLA)	3
16	31360-90J00	垫圈套装 (停产)	Washer Set (NLA)	1
17	31912-90J00	启动马达带	Starting Motor Band	1
18	31918-90J11	下减震器	DAMPER,LWR	1
20	38860-76F01	继电器	Relay	1
21	01550-08207	螺栓	BOLT	2
22	01550-10507	螺栓	BOLT	2
23	04211-13149	销钉	PIN	2
24	38915-90J00	继电器固定座	Relay Holder	1

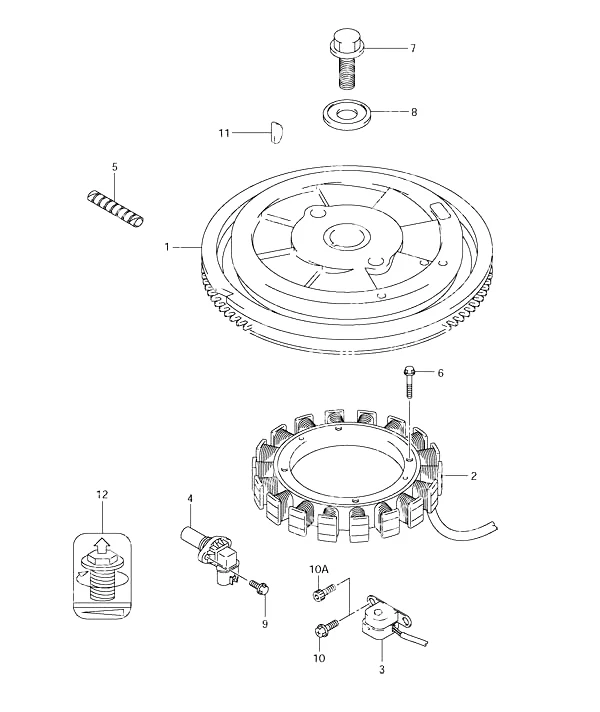

图 27磁电机 Magneto

REF	零件编号	中文名称	英文名称	数量
1	32102-92J10	飞轮	Flywheel	1
2	32120-90J21	蓄电池充电线圈	COIL,BATTERY CH	1
3	32160-87L01	曲轴位置/点火正时线圈	CKP/Ignition Timimg Coil	1
4	33220-76G02	凸轮位置传感器	Cam Position Sensor	1
5	33833-91J00	管(6x8x250)	Tube (6x8x250)	1
6	09103-06231	螺栓(6x35)	Bolt (6x35)	4
7	09103-16004	螺栓(16x50)	Bolt (16x50)	1
8	09160-16048	垫圈 (16.5x60x7.0)	Washer (16.5x60x7.0)	1
9	01547-06167	螺栓6X16	BOLT 6X16	1
10	02162-05167	螺栓	BOLT	2
11	08341-31059	5mm半圆键	Woodruff Key 5mm	1
12	32118-90J00	磁铁螺栓标签(停产)	Mag Bolt Label (NLA)	1

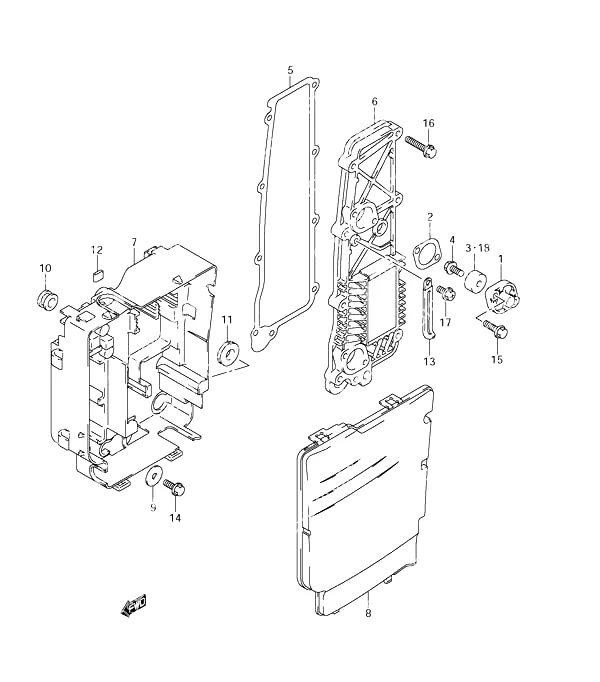

图 28整流器 Rectifier

REF	零件编号	中文名称	英文名称	数量
1	11261-87E10	防护阳极盖	Protection Anode Cover	2
2	11265-87E10	防护盖垫片	Protection Cover Gasket	2
3	55321-87J01	铝阳极	Aluminum Anode	2
4	09103-06281	螺栓(6x14)	Bolt (6x14)	2
5	14151-90J00	整流器垫片	Rectifier Gasket	1
6	32800-90J30	整流稳压器	Rectifier & Regulator	1
7	32890-90J01	电器部件支架	Electric Parts Holder	1
8	32891-90J00	电器部件支架罩	Electric Parts Holder Cover	1
9	09160-06054	垫圈 (6.5x22x1.6)	Washer (6.5x22.1.6)	1
10	09320-10075	缓冲垫	Cushion	2
11	09320-12090	缓冲垫	Cushion	1
12	09329-01007	缓冲垫	Cushion	1
13	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
14	01550-06167	螺栓	BOLT	1
15	01550-06207	螺栓	BOLT	4
16	01550-06307	螺栓	BOLT	9
17	02162-06127	螺栓	BOLT	1
18	55321-87J11	镁阳极	Magnesium Anode	1

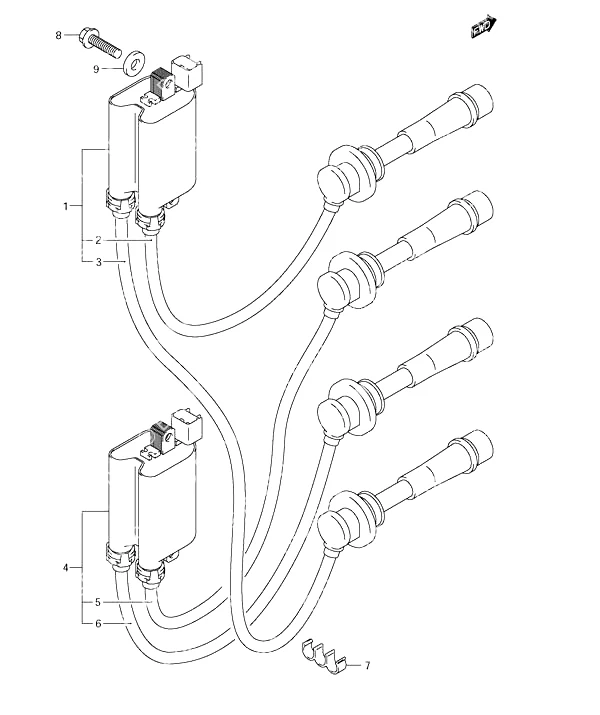

图 29点火线圈 Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	33410-90J00	点火线圈组件	Ignition Coil Assembly	1
2	33710-90J00	高压线	High Tension Cord	1
3	33740-90J00	高压线	High Tension Cord	1
4	33420-90J00	点火线圈组件	Ignition Coil Assembly	1
5	33720-90J00	高压线	High Tension Cord	1
6	33730-90J00	高压线	High Tension Cord	1
7	09408-00035	夹具(停产)	Clamp (NLA)	2
8	01550-06257	螺栓	BOLT	4
9	08322-01067	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	4

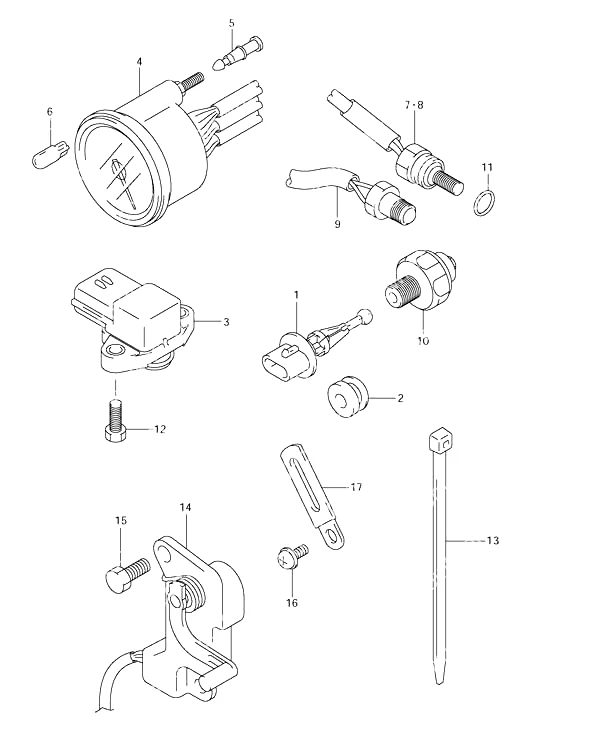

图 30传感器 Sensor

REF	零件编号	中文名称	英文名称	数量
1	13650-52G00	进气温度传感器	Inlet Air Temp Sensor	1
2	13655-87J01	空气温度传感器护圈	Air Temp Sensor Grommet	1
3	18590-68H00	进气压力传感器	MAP Sensor	1
4	34200-99E01	转速表(停产)	Tachometer (NLA)	1
5	36615-96300	树脂端子	Resin Terminal	4
6	09471-12179	红色灯泡	Bulb (Red)	1
9	34830-87J20	温度传感器总成	Temp Sensor Assy	2
10	37820-99E02	油压开关	Oil Pressure Switch	1
12	02162-05207	螺钉	SCREW	2

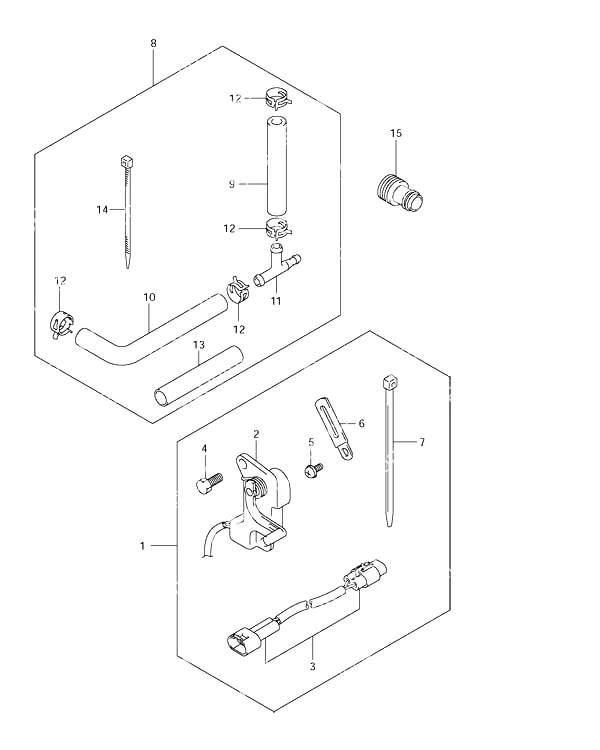

14	34801-99E05	升降传感器	Trim Sender	1
15	01550-06167	螺栓	BOLT	2
16	09125-06063	螺钉(6x10)	Screw (6x10)	1
17	29404-93J11	卡箍(长:65)	Clamp (L:65)	1

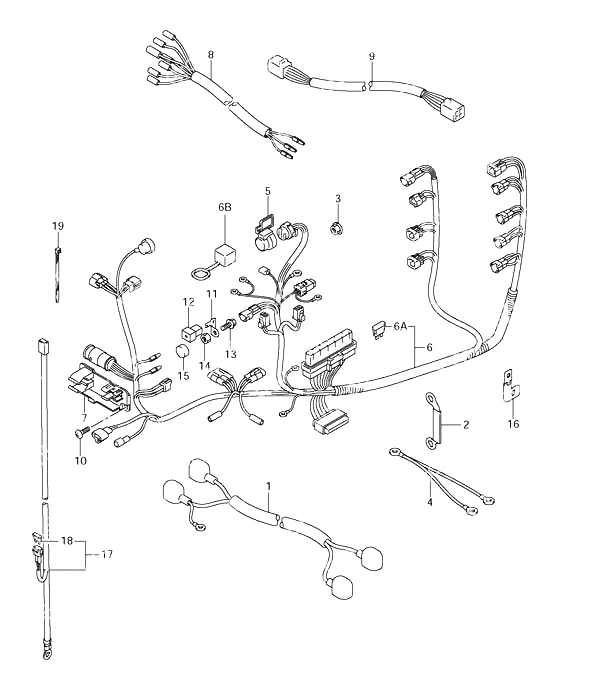

图 31线束 Harness

REF	零件编号	中文名称	英文名称	数量
1	33810-90J30	启动电缆总成	CABLE ASSY,STAR	1
3	08316-10087	螺母	Nut	1
5	33634-99E00	维修接头盖	Service Connector Cap	0
6	36610-90J92	线束总成	Wiring Harness Assembly	1
7	36616-90J10	遥控接头固定座	Remocon Connector Holder	1
10	02142-06167	6X16十字槽螺钉	6 X 16 CROSS SC	2
11	36865-90J00	主保险丝端子	Main Fuse Terminal	2
12	09481-60401	60安保险丝	60 Amp Fuse	2
13	01570-06107	螺栓	BOLT	2
14	08310-00067	螺母	Nut	2
15	09251-09008	盖帽	Cap	2
16	36617-90J00	接头连接支架	Joint Connector Bracket	1
18	09481-15501	15安培保险丝	15 Amp Fuse	1
19	09407-14407	卡箍(长:140)	Clamp (L:140)	2

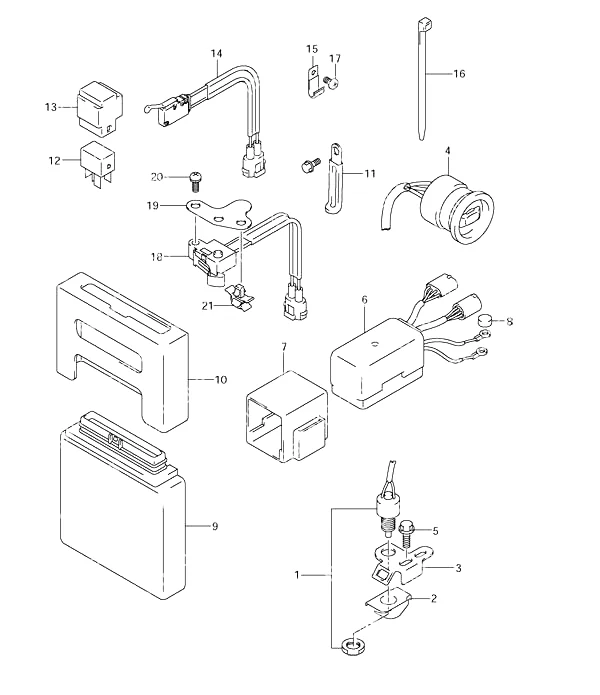

图 33动力升降倾斜开关发动机控制单元 PTT Switch Engine Control Unit

REF	零件编号	中文名称	英文名称	数量
4	37850-99E05	动力升降倾斜装置开关总成	PTT Switch Assembly	1
6	38410-93J13	动力升降倾斜装置继电器总成	PTT Relay Assembly	1
7	38415-93J00	动力升降倾斜装置继电器支架	PTT Relay Holder	1
8	09251-09008	盖帽	Cap	2
10	33925-87J00	电控单元缓冲垫	ECU Cushion	1
11	29404-93J11	卡箍(长:65)	Clamp (L:65)	2
12	38860-76F01	继电器	Relay	1
13	38915-90J00	继电器固定座	Relay Holder	1
14	37722-93J14	倾斜限位开关总成	Tilt Limit Switch Assembly	1
16	09407-14407	卡箍(长:140)	Clamp (L:140)	2
18	37721-93J00	空挡开关总成	Neutral Switch Assembly	1
19	37726-90J10	开关支架	Switch Bracket	1
20	09137-04004	螺钉(4x16)	Screw (4x16)	2

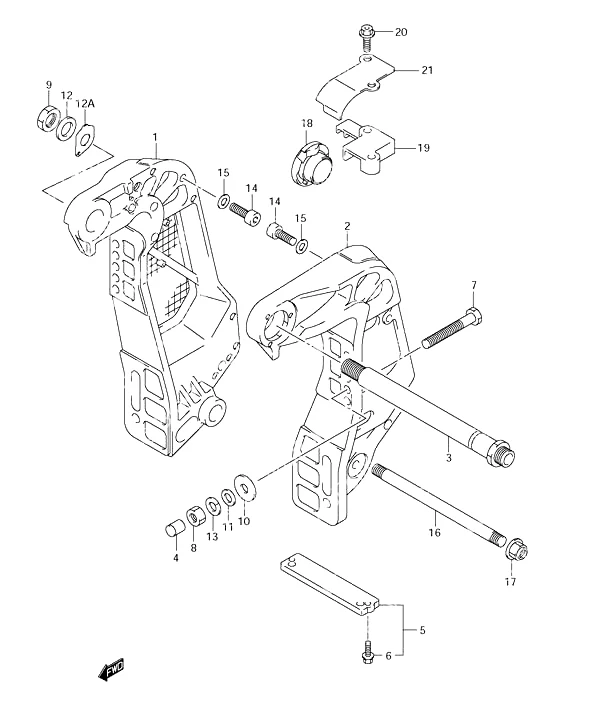

图 34夹具支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	41111-90J12-0EP	右舷夹紧支架 (停产)	Starboard Clamp Bracket (NLA)	1
2	41121-90J13-0EP	左舷夹箍支架(停产)	Port Clamp Bracket (NLA)	1
3	41130-92J03	夹具支架轴	Clamp Bracket Shaft	1
4	41153-94500	艉板螺栓帽	Transom Bolt Cap	4
5	55320-94910	阳极组件	ANODE SET	1
6	09116-06121	螺栓(6x25)	Bolt (6x25)	2
8	09159-12014	螺母(12x17)	Nut (12x17)	4
9	09159-22006	螺母	Nut	1
10	09160-12044	垫圈 (12.5x35x3.2)	Washer (12.5x35x3.2)	4
11	09160-12110	垫圈 (12.5x22x3.0)	Washer (12.5x22x3.0)	4
12	09160-22033	垫圈 (22.5x38x1.0)	Washer (22.5x38x1.0)	1
14	09106-10065	螺栓 (10x20)	Bolt (10x20)	2
15	09160-10082	垫片(10.5x19x2.0)	Washer (10.5x19x2.0)	2
16	45421-90J00	倾斜锁定销	Tilt Lock Pin	1
17	09159-14020	螺母(14mm)	Nut (14mm)	2
18	48140-93J01	倾斜限位开关凸轮	Tilt Limit Switch Cam	1
19	48144-93J00	倾斜限位开关支架	Tilt Limit Switch Holder	1
20	09103-06278	螺栓(6x25)	Bolt (6x25)	2
21	48145-93J00	倾斜限位开关盖	Tilt Limit Switch Cover	1

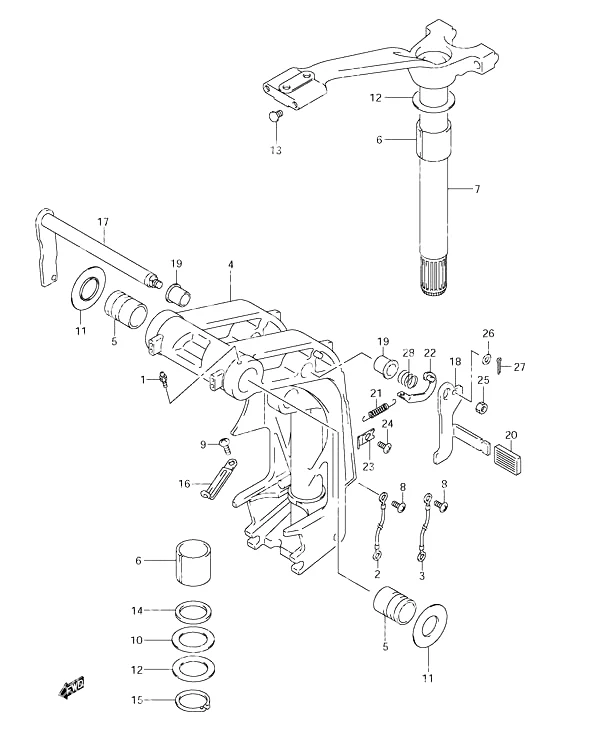

图 35旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
2	36894-95201	导线(长165)	Wire Lead (L:165)	1
3	36894-87D00	导线(长195)	Wire Lead (L:195)	1
5	43211-93J11	夹轴旋转衬套	Clamp Shaft Swivel Bushing	2
6	43711-97E11	转向衬套	Steering Bushing	2
8	09125-05050	螺钉(5x8)	Screw (5x8)	3
9	09125-06063	螺钉(6x10)	Screw (6x10)	2
10	09160-39001	垫圈 (39.5x64x1.0)	Washer (39.5x64x1.0)	2
11	09169-28003	垫圈 (26.2x52x1)	Washer (26.2x52x1)	2
12	09181-39001	垫片 (39.5x64x0.3)	Shim (39.5x64x0.3)	4
13	09250-10001	塞子	Plug	2
14	09282-39001	油封(38x51x5)	Oil Seal (38x51x5)	1
15	09380-38003	卡簧	Circlip	1
16	29404-93J11	卡箍(长:65)	Clamp (L:65)	2
17	41220-95E13	右舷倾斜锁定杆	Starboard Tilt Lock Lever	1
18	41221-95E40	左舷倾斜锁定杆	Port Tilt Lock Lever	1
19	41224-95E01	倾斜止动杆衬套	Tilt Stopper Rod Bushing	2
20	41225-94401	倾斜定位橡胶块	RUBBER,TILT LOC	1
21	41228-90J00	倾斜锁定弹簧	Tilt Lock Spring	1
22	41230-95E00	倾斜锁杆连杆	Tilt Lock Lever Link	1
23	41233-95E10	倾斜锁定弹簧支架	Tilt Lock Spring Bracket	1
24	09125-06063	螺钉(6x10)	Screw (6x10)	1
25	09140-10032	螺母	Nut	1
26	09160-06082	垫圈 (6.5x13x1.0)	Washer (6.5x13x1.0)	1
27	09204-01006	开口销	Cotter Pin	1
28	09440-19028	弹簧	Spring	1

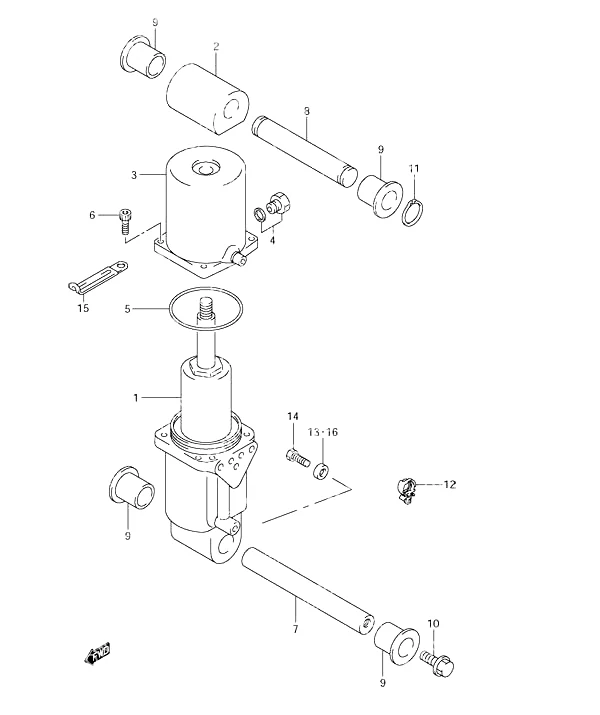

图 36升降油缸 Trim Cylinder

REF	零件编号	中文名称	英文名称	数量
1	48400-90J03	动力升降倾斜装置歧管总成	PTT Manifold Assembly	1
2	48611-90J00	金属接头	Metal Joint	1
3	48571-87L01	储液箱	Reservoir Tank	1
4	48572-87J10	塞子	Plug	1
5	48557-90J00	O型圈	O-Ring	1
6	48862-87J20	储液箱螺栓	Reservoir Tank Bolt	4
7	48121-90J00	倾斜油缸下轴	Tilt Cylinder Lower Shaft	1
8	48321-90J00	倾斜缸上轴	Tilt Cylinder Upper Shaft	1
9	48326-95E00	倾斜油缸下衬套	Tilt Cylinder Lower Bushing	4
10	09116-10179	螺栓 (10x35)	Bolt (10x35)	2
11	09380-22015	卡簧	Circlip	2
12	09403-20308	卡扣	Clip	1
13	55321-87J01	铝阳极	Aluminum Anode	1
14	09103-06281	螺栓(6x14)	Bolt (6x14)	1
15	29404-93J11	卡箍(长:65)	Clamp (L:65)	1
16	55321-87J11	镁阳极	Magnesium Anode	1

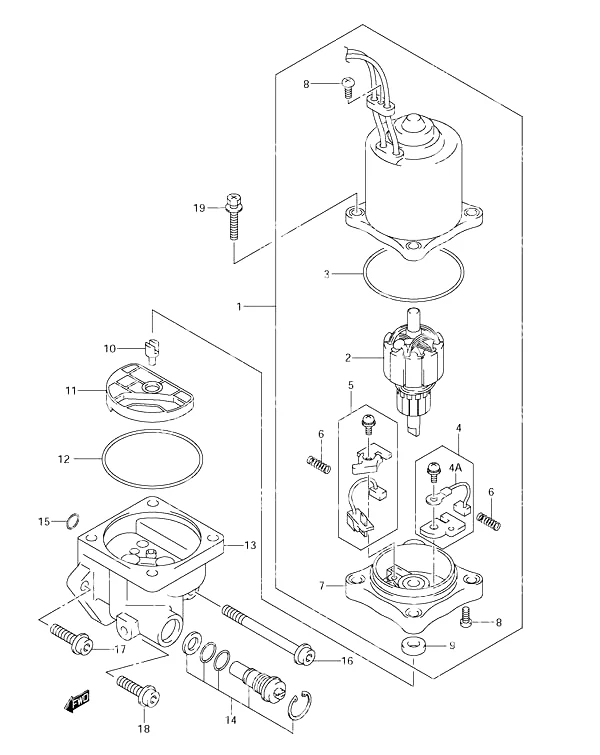

图 37动力升降倾斜装置马达 PTT Motor

REF	零件编号	中文名称	英文名称	数量
1	38100-92J14	动力升降倾斜装置马达总成	PTT Motor Assembly	1
2	31311-94900	电枢(停产)	Armature (NLA)	1
3	31123-87D60	O型圈	O-Ring	1
4	31133-90J20	电刷总成	Brush Assembly	1
5	31136-90J30	断路器总成	Breaker Assembly	1
6	31135-94900	弹簧	Spring	2
7	31173-94920	电刷架总成	Brush Holder Assembly	1
8	31111-94900	拨叉螺钉	Yoke Screw	3
9	33799-97E00	油封	Oil Seal	1
10	48583-95E00	驱动联轴节	Drive Joint	1
11	48582-95E01	滤清器	Filter	1
12	48585-95E00	O型圈	O-Ring	1
13	48502-90J14	泵总成	PUMP ASSY	1
14	48864-93J01	手动阀组	Manual Valve Set	1
15	48588-90J00	O型圈套件	O-Ring Set	1
16	48862-92J20	水泵螺栓1号	Pump Bolt No. 1	1
17	48862-92J30	水泵螺栓2号	Pump Bolt No. 2	1
18	48862-90J21	螺栓	Bolt	1
19	31281-92J10	贯穿螺栓	Through Bolt	4

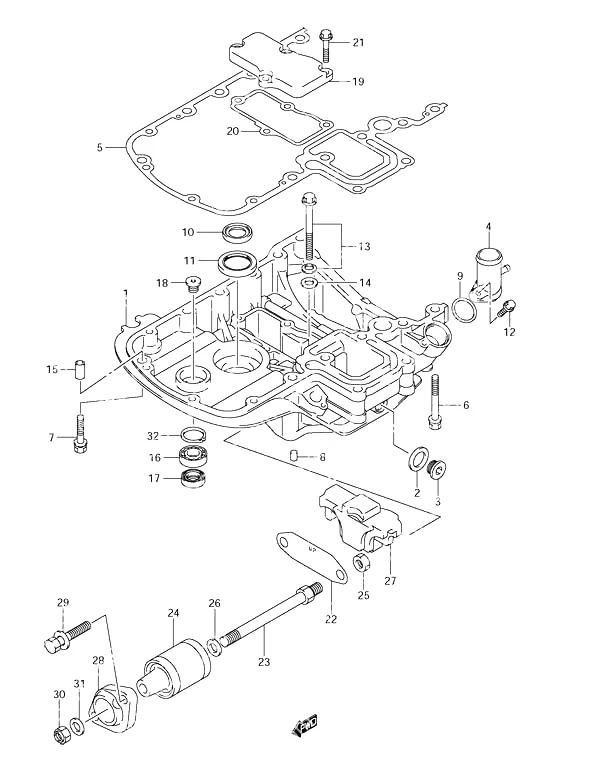

图 39发动机支架 Engine Holder

REF	零件编号	中文名称	英文名称	数量
1	51110-90843-0EP	发动机支架套装	Engine Holder Set	1
4	51115-90J00	回水联管节	Water Return Union	1
5	51211-90J22	发动机支架衬垫	Engine Holder Gasket	1
6	09116-08160	螺栓(8x70)	Bolt (8x70)	4
7	09116-08128	螺栓(8x40)	Bolt (8x40)	4
8	09206-08001	定位销(8x11)	Knock Pin (8x11)	2
9	09280-26006	O型圈	O-Ring	1
10	09282-24003	油封(24x36x6)	Oil Seal (24x36x6)	2
11	09283-32044	油封(32x47x6)	Oil Seal (32x47x6)	1
12	01550-06257	螺栓	BOLT	1
13	29117-93J10	螺栓(8x45)带垫圈	Bolt (8x45) w/Washer	1
14	09160-08059	垫圈 (8.5x18x1.6)	Washer (8.5x18x1.6)	1
15	04211-11129	11×12定位销	11 X 12 DOWEL P	3
16	09262-17019	轴承(17x35x8)	Bearing (17x35x8)	1
17	09289-18001	离合器轴油封	Clutch Shaft Seal	1
18	09248-12005	塞子	Plug	1
19	51122-90J00	安装箱盖	Mount Case Cover	1
20	51123-90J01	安装箱盖垫片	Mount Case Cover Gasket	1
21	01550-0825A	螺栓	BOLT	4
22	54123-90J01	上部安装板	Upper Mount Plate	1
23	54112-90J21	上支架螺栓	Upper Mount Bolt	2
24	54130-90J40	上支架	Upper Mount	2
25	09159-12014	螺母(12x17)	Nut (12x17)	2
26	54114-90J10	垫片	Washer	2
27	54125-90J11	上推力座	Upper Thrust Mount	1
28	54148-90J11-0EP	上部安装盖	Upper Mount Cover	2
29	09116-10176	螺栓(10x44)	Bolt (10x44)	4
30	09159-12014	螺母(12x17)	Nut (12x17)	2
31	09160-12110	垫圈 (12.5x22x3.0)	Washer (12.5x22x3.0)	2
32	08331-41359	卡簧	Circlip	1
33	54123-90J01	上部安装板	Upper Mount Plate	1

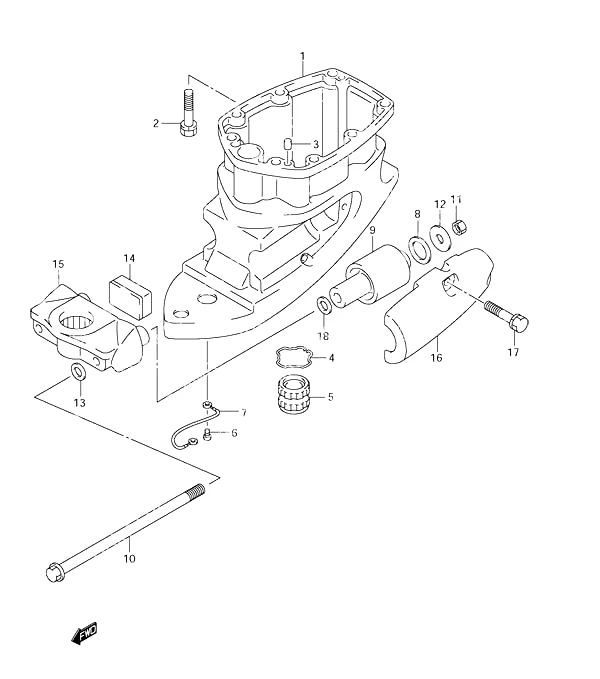

图 40驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
2	09116-10176	螺栓(10x44)	Bolt (10x44)	8
3	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
4	09387-45001	不锈钢定位环	Set Ring (SUS)	1
5	57130-94501	驱动轴衬套	Drive Shaft Bushing	1
6	09125-06063	螺钉(6x10)	Screw (6x10)	2
7	36895-87D10	导线(长310)	Wire Lead (L:310)	1
8	54121-87D01	减震器	Damper	2
9	54160-90J00	下支架	Lower Mount	2
10	54166-90J11	下支架螺栓	Lower Mount Bolt	2
11	09159-12014	螺母(12x17)	Nut (12x17)	2
12	09160-12112	垫圈 (12x40x3.0)	Washer (12x40x3.0)	2
13	54114-90J10	垫片	Washer	2
14	54151-90J00	下推力支架	Lower Thrust Mount	1
15	54211-90J01-0EP	下支架托架	Lower Mount Bracket	1
16	54221-90J02-0EP	下支架盖	Lower Mount Cover	2
17	09116-10176	螺栓(10x44)	Bolt (10x44)	6
18	09160-12113	垫圈 (12.5x30x2.5)	Washer (12.5x30x2.5)	2

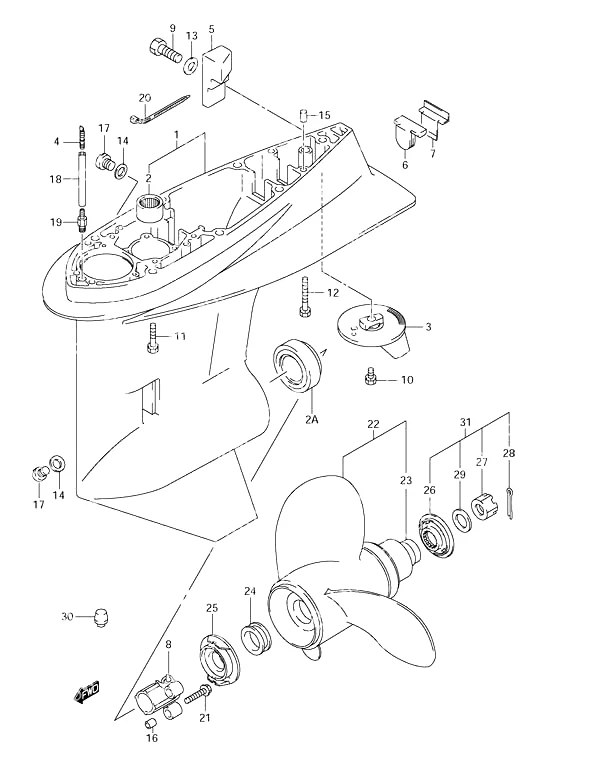

图 41齿轮箱 Gear Case

REF	零件编号	中文名称	英文名称	数量
1	55100-90804-0EP	齿轮箱壳体套件	CASE SET,GEAR	1
2	09263-28016	轴承(28.6x38x31.8)	Bearing (28.6x38x31.8)	1
3	55125-90J01	平衡调整片	Trim Tab	1
4	55127-87D00	软管接头	Hose Union	1
5	55321-90J01	齿轮箱阳极	Gear Case Anode	1
6	55332-87D12	排气密封橡胶	Exhaust Seal Rubber	1
7	55333-87D10	排气密封板	Exhaust Seal Plate	1
8	56145-90J20	换挡凸轮壳	Shift Cam Housing	1
9	09100-06131	螺栓(6x12)	Bolt (6x12)	1
10	09116-08137	螺栓(8x22)	Bolt (8x22)	1
11	09116-10150	螺栓(10x55)	Bolt (10x55)	6
12	09117-10039	螺栓(10x80)	Bolt (10x80)	1
13	09160-06085	垫圈 (6.5x15x1.0)	Washer (6.5x15x1.0)	1
14	09168-10022	放油塞垫片	Drain Plug Gasket	2
15	09202-08006	定位销(8x12)	Knock Pin (8x12)	2
16	09206-09012	定位销	Knock Pin	2
17	09248-10008	放油塞	Drain Plug	2
18	09355-40805-00B	软管(4×8×2000)	Hose (4x8x2000)	1
19	09362-09008	管接头	Nipple	1
20	09407-14407	卡箍(长:140)	Clamp (L:140)	2
21	01550-06257	螺栓	BOLT	3
23	58120-90J00	螺旋桨衬套	Propeller Bushing	1
24	57632-90J00	螺旋桨隔套	Propeller Spacer	1
25	57635-90J01	螺旋桨止动件	Propeller Stopper	1
26	57633-90J10	螺旋桨垫圈	SPACER,PROPELLE	1
27	09141-18005	螺母(18mm)	Nut (18mm)	1
28	09204-03003	螺旋桨螺母开口销	Prop Nut Cotter Pin	1
29	09160-18028	垫圈 (18.5x31x1.0)	Washer (18.5x31x1.0)	1
30	55116-87E00	齿轮箱塞	Gear Case Plug	1
31	57630-90J10	螺旋桨五金套件(DF70A/DF80A/DF90A/DF90至DF140机型)	Propeller Hardware Kit DF70A/DF80A/DF90A/DF90 to DF140	1
32	25700-90J01	齿轮箱密封套件 DF90/DF115	Gear Case Seal Kit DF90 / DF115	1

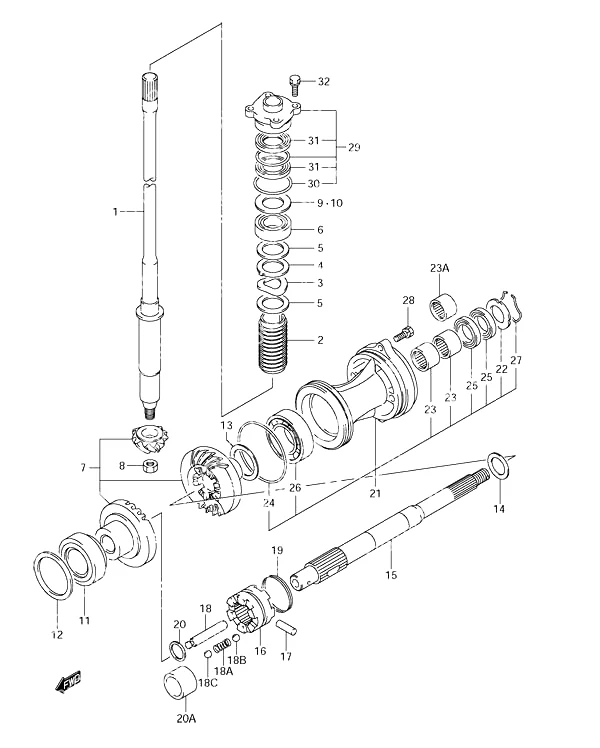

图 43变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
2	57133-90J02	驱动轴轴环	Drive Shaft Collar	1
6	09265-25046	轴承(25x52x19.25)	Bearing (25x52x19.25)	1
7	57300-90820	小齿轮与齿轮组	Pinion & Gear Set	1
8	09140-14024	螺母	Nut	1
9	57500-87873	驱动轴垫片组	Drive Shaft Shim Set	1
11	09265-50003	轴承(50x85x26)	Bearing (50x85x26)	1
15	57610-90J20	螺旋桨轴总成	Propeller Shaft Assembly	1
16	57621-92J20	离合器换挡拨叉	Clutch Dog Shifter	1
17	09202-07002	销 (7x48)	Pin (7x48)	1
18	57631-92J10	连接器销	PIN,CONNECTOR	1
19	09440-49004	离合器弹簧	Clutch Dog Spring	1
21	56120-90J02-0EP	螺旋桨轴轴承座	Propeller Shaft Bearing Housing	1
22	56123-90J00	油封保护罩	Oil Seal Protector	1
24	09280-97001	O型圈	O-Ring	1
25	09282-28002	油封	Oil Seal	2
26	08113-62090	B1 45X85X19轴承	B1 45X85X19 BEA	1
27	09387-52001	不锈钢定位环	Set Ring (SUS)	1
28	09117-08047	螺栓(8x30)	Bolt (8x30)	2
29	56130-90J00	驱动轴壳体	Drive Shaft Housing	1
30	09280-46004	O型圈	O-Ring	1
31	09282-24004	油封(24x40x7)	Oil Seal (24x40x7)	2
32	09117-08110	螺栓(8x25)	Bolt (8x25)	4

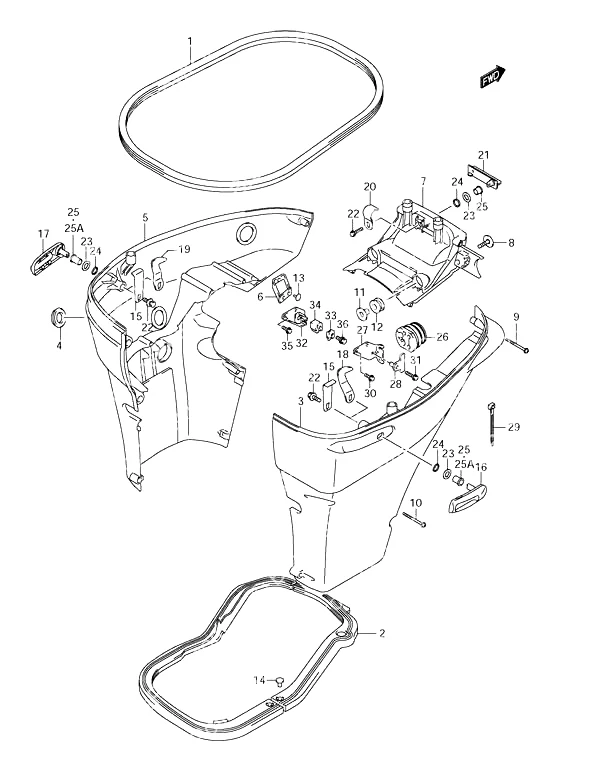

图 45侧盖 Side Cover

REF	零件编号	中文名称	英文名称	数量
1	61112-90J00	侧盖橡胶密封条	Side Cover Rubber Seal	1
2	61134-90J11	侧盖密封件	Side Cover Seal	1
3	61810-90J10-0EP	右舷侧盖	Starboard Side Cover	1
4	61817-89J01	侧盖塞	Side Cover Plug	1
5	61820-90J11-0EP	左舷侧盖	Port Side Cover	1
6	61827-90J00	侧盖固定架 (停产)	Side Cover Holder (NLA)	1
7	61831-90J11-0EP	前面板	Front Panel	1
8	09116-08174	螺栓(8x38)	Bolt (8x38)	2
9	09139-06249	螺钉	SCREW	7
10	09136-06149	螺钉(6x55)	Screw (6x55)	2
11	09169-08050	前面板垫圈	Front Panel Washer	2
12	09320-11023	前部缓冲垫	CUSHION,FRONT P	2
13	09321-08026	缓冲垫	CUSHION	2
15	61600-90800	挂钩总成	Hook Set	2
20	61641-87D00	发动机盖挂钩	Engine Cover Hook	1
21	61645-90J01-0EP	前挂钩操纵杆	Front Hook Lever	1
22	09116-06127	螺栓(6x12)	Bolt (6x12)	3
23	09160-13014	垫圈 (13.2x25x1.0)	Washer (13.2x25x1.0)	3
24	09164-14008	波形垫圈	Wave Washer	3
25	09307-13006	衬套	Bushing	1
26	61124-90J31	遥控装置护孔环	Remote Control Grommet	1
29	09407-25402	卡箍(长:248)	Clamp (L:248)	1
32	67341-90J32	遥控线缆固定座	Remocon Cable Holder	1
33	67343-90J20	遥控线缆止动器	Remocon Cable Stopper	1
34	67344-90J00	遥控线缆护套	Remocon Cable Grommet	1
35	01550-06167	螺栓	BOLT	2
36	01580-08257	螺栓	BOLT	1

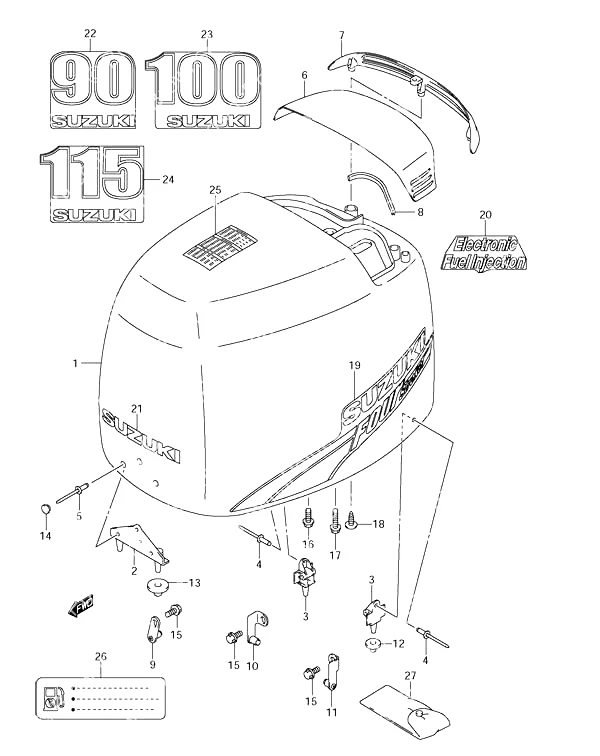

图 47发动机罩(2009款) Engine Cover (2009)

REF	零件编号	中文名称	英文名称	数量
1	61400-90815-0EP	发动机盖总成	Engine Cover Set	1
2	61621-87D02	前紧固件支架	Front Fastener Bracket	1
3	61644-90J00	后紧固件支架	Rear Fastener Bracket	2
4	09229-04025	铆钉	Rivet	4
5	09229-04046	铆钉	Rivet	3
7	61432-90J00	倾斜百叶窗	Tilt Up Louver	1
8	61439-90J01	倾斜手柄密封	Tilt Up Handle Seal	1
9	61610-93J01	紧固件总成	FASTENER COMP	1
10	61680-90J01	右舷后部紧固件	Starboard Rear Fastener	1
11	61690-90J01	左舷后紧固件	Port Rear Fastener	1
12	09329-10024	缓冲垫	Cushion	2
13	09329-10025	缓冲垫	Cushion	2
14	09250-12015	盖帽(外径12.3)	CAP(OD:12.3)	3
15	01550-06127	螺栓	BOLT	3
16	01550-06167	螺栓	BOLT	4
17	01550-06257	螺栓	BOLT	1
18	03542-06169	螺钉	SCREW	3
20	61446-87J01	电喷标识贴	EFI Decal	1
21	68111-90J01	徽标	Emblem Mark	1
23	61435-90J60	后徽标(100)	Rear Emblem Mark (100)	1
25	61458-99E31	发动机盖标签	Engine Cover Label	1
26	69716-99E14	燃油限制标签	Fuel Limitation Label	1
27	09800-81841	工具套装	Tool Set	1

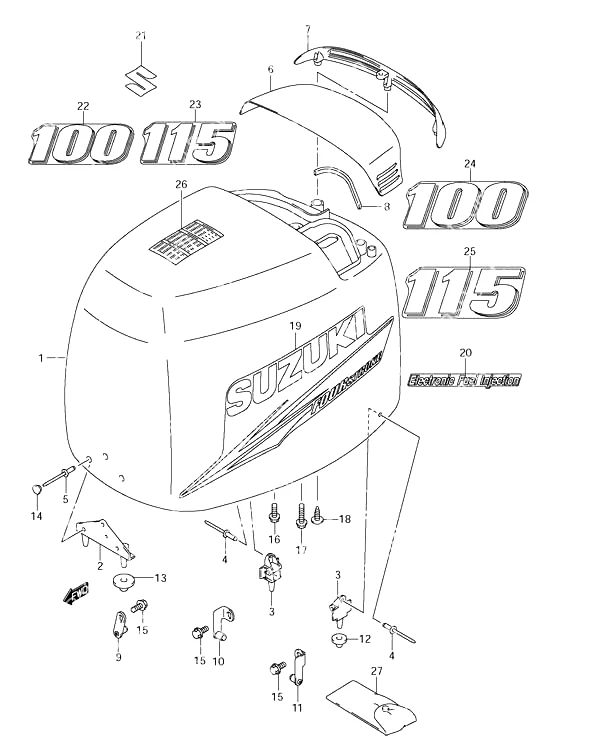

图 47A发动机罩(2010及更新款) Engine Cover (2010 & Newer)

REF	零件编号	中文名称	英文名称	数量
1	61400-90848-0EP	发动机盖套装	COVER SET,ENGIN	1
2	61621-87D02	前紧固件支架	Front Fastener Bracket	1
3	61644-90J00	后紧固件支架	Rear Fastener Bracket	2
4	09229-04025	铆钉	Rivet	4
5	09229-04046	铆钉	Rivet	3
6	61431-90J02-0EP	倾斜手柄	Tilt Up Handle	1
7	61432-90J00	倾斜百叶窗	Tilt Up Louver	1
8	61439-90J01	倾斜手柄密封	Tilt Up Handle Seal	1
9	61610-93J01	紧固件总成	FASTENER COMP	1
10	61680-90J01	右舷后部紧固件	Starboard Rear Fastener	1
11	61690-90J01	左舷后紧固件	Port Rear Fastener	1
12	09329-10024	缓冲垫	Cushion	2
13	09329-10025	缓冲垫	Cushion	2
14	09250-12015	盖帽(外径12.3)	CAP(OD:12.3)	3
15	01550-06127	螺栓	BOLT	3
16	01550-06167	螺栓	BOLT	4
17	01550-06257	螺栓	BOLT	1
18	03542-06169	螺钉	SCREW	3
20	61446-87L13	EFI贴花	DECAL,EFI	1
21	68111-18G20	徽标'S'	Emblem Mark 'S'	1
22	61422-90J21	前徽标标记(100)	Front Emblem Mark (100)	1
26	61458-99E31	发动机盖标签	Engine Cover Label	1
27	09800-81841	工具套装	Tool Set	1

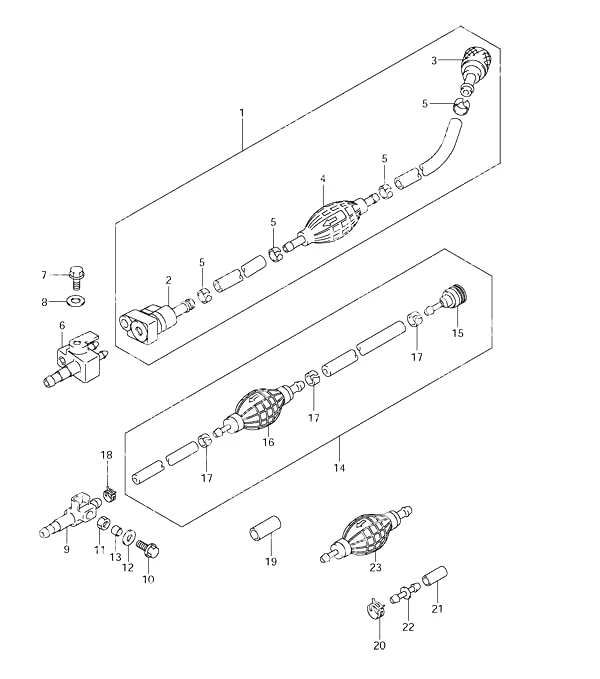

图 48燃油软管 Fuel Hose

REF	零件编号	中文名称	英文名称	数量
20	09401-11423	卡扣	Clip	1
21	09251-07003	盖帽	Cap	1
22	09367-08001	软管接头	Hose Joint	1
23	65770-95505	挤压泵 (停产)	Squeeze Pump (NLA)	1

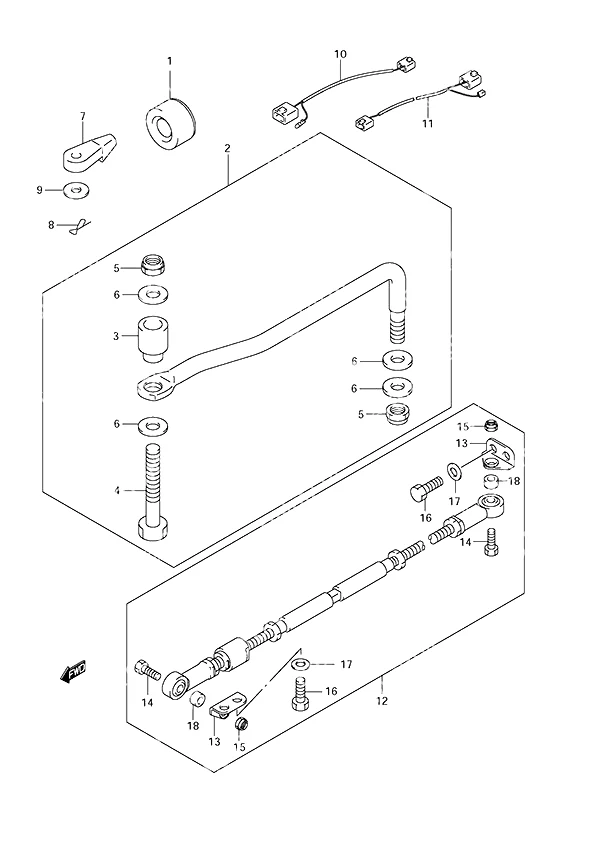

图 49转向拉杆 Drag Link

REF	零件编号	中文名称	英文名称	数量
1	41161-94400	转向拉索密封件	Steering Cable Seal	1
2	67701-90J01	转向拉杆总成	Drag Link Assembly	1
3	67721-99E00	转向拉杆隔套	Drag Link Spacer	1
4	67725-99E00	转向拉杆螺栓	Drag Link Bolt	1
5	67726-99E00	锁紧螺母	Lock Nut	2
6	67728-99E00	垫片	Washer	4
7	67467-89J01	电缆接头	Cable Connector	2
8	09385-06012	卡扣	Clip	2
9	09160-06055	垫圈 (7x12x1.0)	Washer (7x12x1.0)	2
12	67600-90J00	转向拉杆套件（停产）	Tie Rod Kit (NLA)	1
13	67631-90J00	拉杆支架	Tie Rod Bracket	2
14	67725-99E10	替代件67725-99E20	Replaced by 67725-99E20	2
15	67726-99E00	锁紧螺母	Lock Nut	2
16	09100-12081	螺栓(12x25)	Bolt (12x25)	4
17	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	4
18	09180-09022	转向拉杆隔套（停产）	Tie Rod Spacer (NLA)	2

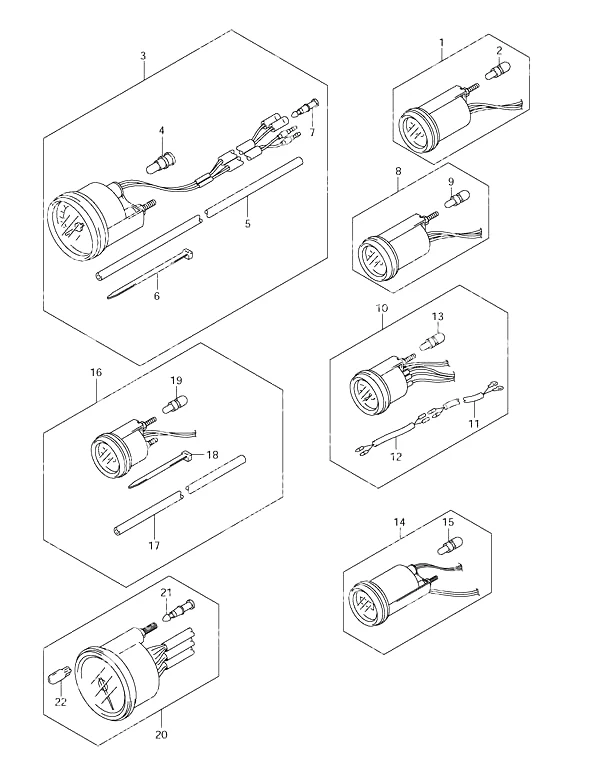

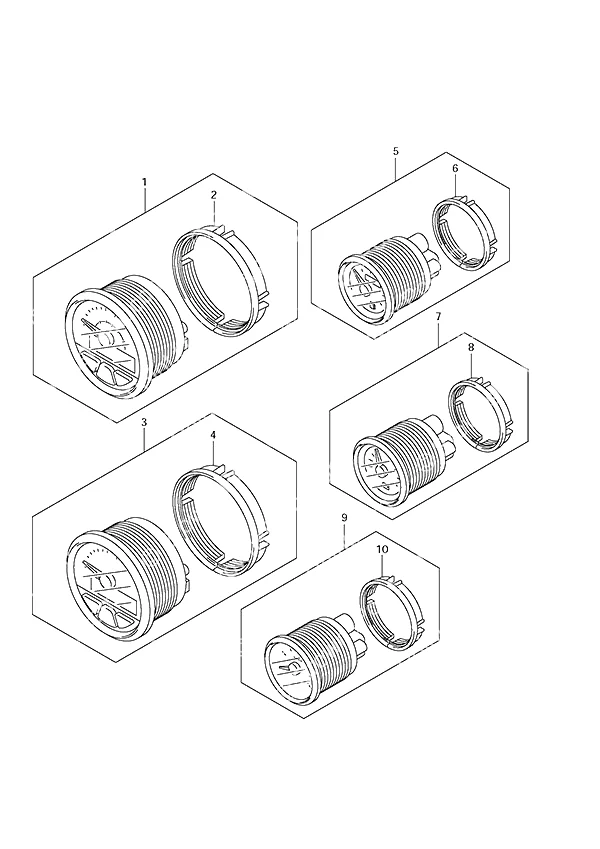

图 51选配: 仪表 Opt: Meter

REF	零件编号	中文名称	英文名称	数量
2	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
4	09471-12028	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
5	34191-92E00	水压管	Water Pressure Tubing	1
6	09407-14407	卡箍(长:140)	Clamp (L:140)	2
7	36615-96300	树脂端子	Resin Terminal	2
9	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
11	34310-92E00	燃油表导线(停产)	Fuel Gauge Lead (NLA)	1
12	34360-92E00	适配线束(停产)	Adapter Harness (NLA)	1
13	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
15	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
17	34191-92E00	水压管	Water Pressure Tubing	1
18	09407-14407	卡箍(长:140)	Clamp (L:140)	2
19	09471-12103	灯泡(12V 3.4W)	Bulb (12v, 3.4w)	1
21	36615-96300	树脂端子	Resin Terminal	4
22	09471-12077	灯泡(12V 1.7W)	Bulb (12v, 1.7w)	1

图 52选配: 仪表 Opt: Meter

REF	零件编号	中文名称	英文名称	数量
2	34112-98J00	螺母(停产)	Nut (NLA)	1
4	34112-98J00	螺母(停产)	Nut (NLA)	1
6	34815-98J00	螺母(停产)	Nut (NLA)	1
8	34815-98J00	螺母(停产)	Nut (NLA)	1
10	34815-98J00	螺母(停产)	Nut (NLA)	1

图 53选配：升降传感器 Opt: Trim Sender

REF	零件编号	中文名称	英文名称	数量
8	34660-90J04	水压表安装套件	Water Pressure Gauge Install Kit	1
9	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
10	09352-50006-600	软管(5x9x600)	Hose (5x9x600)	1
11	09367-06006	三通	3 Way	1
12	09401-08413	卡扣	Clip	4
15	17917-87L00	冲水接头	Water Flush Connector	1

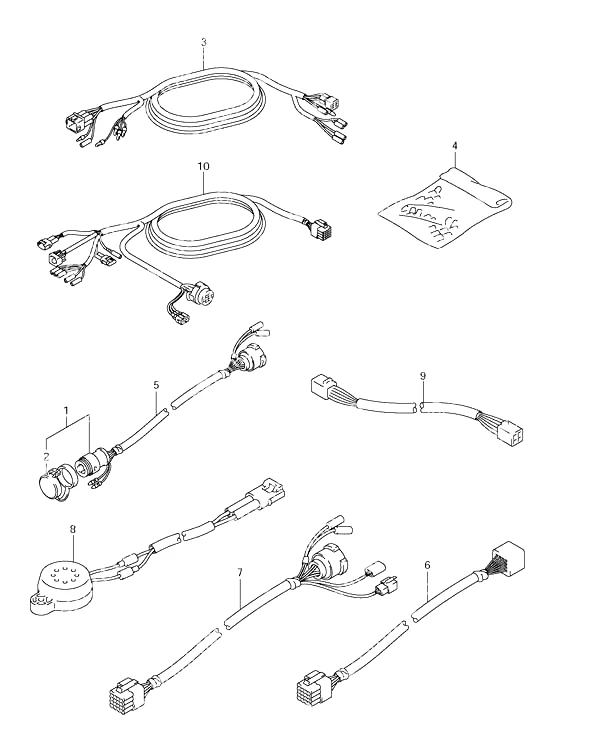

图 54选配: 线束 Opt: Harness

REF	零件编号	中文名称	英文名称	数量
7	36620-93J31	替代件36620-93J32	Replaced by 36620-93J32	1
8	38500-93J00	警报蜂鸣器*	Warning Buzzer*	1

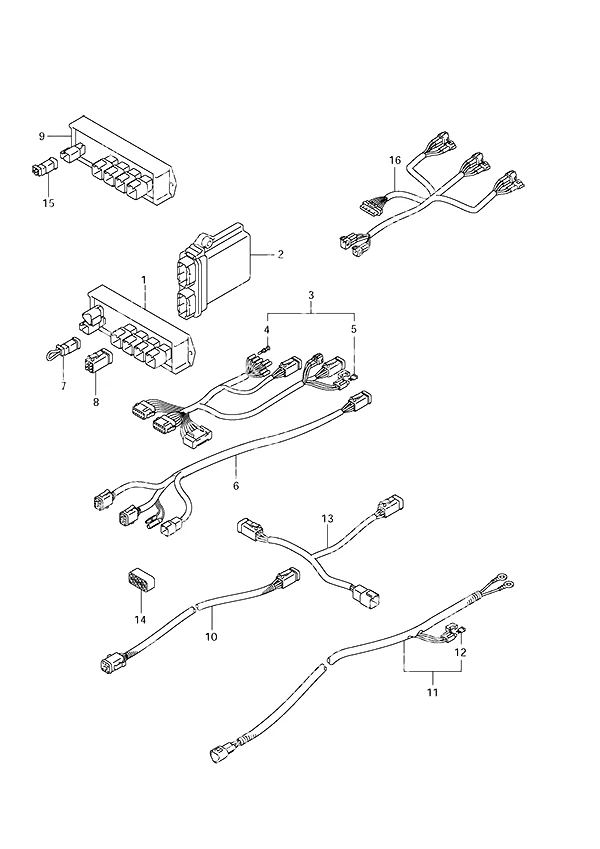

图 55选配: 线束 Opt: Harness

REF	零件编号	中文名称	英文名称	数量
1	34921-98J00	主动轮毂单元(停产)	Active Hub Unit (NLA)	1
2	34922-98J02	接口单元(停产)	Interface Unit (NLA)	1
3	36661-98J00	接口单元线束总成(停产)	Interface Unit Harness Assy (NLA)	1
4	36615-96300	树脂端子	Resin Terminal	7
5	09481-05501	5安培保险丝	5 Amp Fuse	1
6	36664-98J00	3英寸仪表线束总成（停产）	3 in Gauge Harness Assembly (NLA)	1
7	36665-98J00	跳线(停产)	Jumper Wire (NLA)	1
8	36666-98J10	6针连接器盖（停产）	6 Pin Connector Cap (NLA)	1
9	34921-98J10	从动轮毂单元(停产)	Passive Hub Unit (NLA)	1
12	09481-05501	5安培保险丝	5 Amp Fuse	1
13	36664-98J10	2英寸仪表线束总成(停产)	2 in Gauge Harness Assembly (NLA)	1
14	36666-98J00	8针连接器盖(停产)	8 Pin Connector Cap (NLA)	1
15	36667-98J00	2针连接器盖(停产)	2 Pin Connector Cap (NLA)	1
16	36661-93J00	接口模块适配器(停产)	Interface Module Adapter (NLA)	1

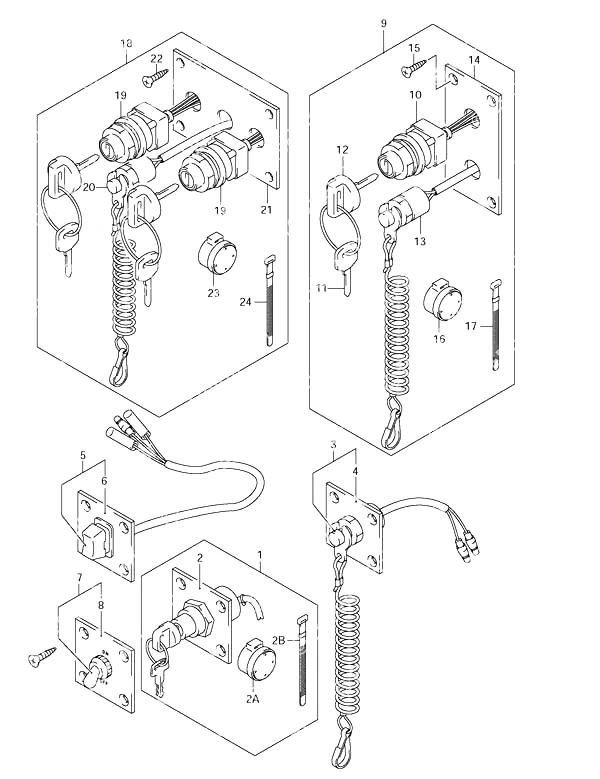

图 57选配: 开关 Opt: Switch

REF	零件编号	中文名称	英文名称	数量
1	37100-96J01	点火开关面板总成	Ignition Switch Panel Assembly	1
2	37139-99E00	点火开关面板	Ignition Switch Panel	1
3	37803-93J06	紧急停机开关面板总成	Emergency Stop Switch Panel Assembly	1
4	37825-99E00	紧急开关面板	Emergency Switch Panel	1
5	37805-93J00	动力升降倾斜装置开关总成	PTT Switch Assembly	1
6	37855-99E00	动力升降倾斜开关面板	PTT Switch Panel	1
7	37210-93J00	照明开关组(停产)	Lighting Switch Set (NLA)	1
8	37212-93J00	照明开关面板(停产)	Lighting Switch Panel (NLA)	1
10	37110-93J02	点火开关总成	Ignition Switch Assembly	1
12	37143-99E01	钥匙帽	Key Cap	1
13	37820-93J05	紧急停机开关总成	Emergency Stop Switch Assembly	1
14	37139-99E20	点火开关面板	Ignition Switch Panel	1
15	03121-0516A	螺钉	SCREW	4
16	38500-93J90	警报蜂鸣器	Warning Buzzer	1
17	09407-14403	卡箍(长:125)	Clamp (L:125)	1
18	37100-96J17	双发动机开关面板总成	Dual Engine Switch Panel Assembly	1
19	37110-93J02	点火开关总成	Ignition Switch Assembly	2
20	37820-93J95	紧急停机开关总成	Emergency Stop Switch Assembly	1
21	37139-99E10	点火开关面板	Ignition Switch Panel	1
22	03121-0516A	螺钉	SCREW	4
23	38500-93J90	警报蜂鸣器	Warning Buzzer	1
24	09407-14403	卡箍(长:125)	Clamp (L:125)	1

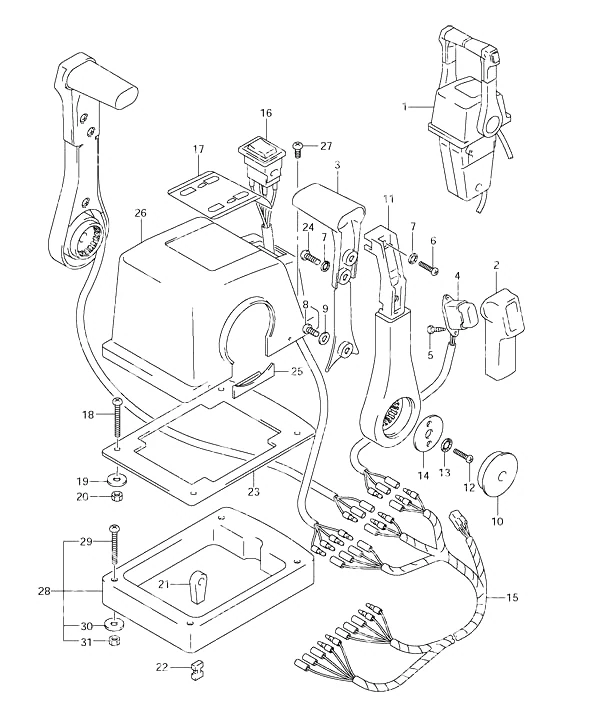

图 59选配: 顶置双联支架(1) Opt: Top Mount Dual (1)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L12	替代件67200-88L13	Replaced by 67200-88L13	1
2	67261-93J00	1号握把	Grip No 1	2
3	67263-93J00	2号握把	Grip No 2	2
4	37850-93J10	动力升降倾斜装置开关总成	PTT Switch Assembly	2
5	67295-92E10	螺钉(3x12)	Screw (3x12)	4
6	67296-88D10	螺钉(5x16)	Screw (5x16)	2
7	67288-92E20	垫片	Washer	6
8	67296-92E70	螺钉	Screw	2
9	67288-92E40	垫片	Washer	2
10	67257-92E00	操纵杆帽	Lever Cap	2
11	67251-93J00	手柄操纵杆	Handle Lever	2
12	67296-92E60	螺钉	Screw	4
13	67288-92E30	垫片	Washer	4
14	67253-92E00	垫片	Washer	2
15	36890-93J10	线束	Wire Harness	1
16	37220-92E00	模式切换开关总成	Mode Changing Switch Assembly	1
17	67282-93J00	贴花	Decal	1
18	67296-92E30	螺钉	Screw	4
19	09160-05024	垫圈 (5.5x16x1.5)	Washer (5.5x16x1.5)	4
20	67287-92E00	螺母	Nut	4
21	67275-95600	电缆端头	Cable End	4
22	67273-95600	垫片	Spacer	2
23	67273-92E10	索环(停产)	Grommet (NLA)	1
24	67295-92E00	螺钉	Screw	4
26	67271-92E00	盖板	Cover	2
26	67211-93J10	顶置仪表盘盖	Top Binnacle Cover	1
27	67296-92E70	螺钉	Screw	2
28	67500-93J10	双舵机箱隔片	Dual Binnacle Box Spacer	1
29	09125-05135	螺钉(5x65)	Screw (5x65)	4
30	09160-05029	垫圈 (5.5x10x0.8)	Washer (5.5x10x0.8)	4
31	09140-05005	螺母	Nut	4

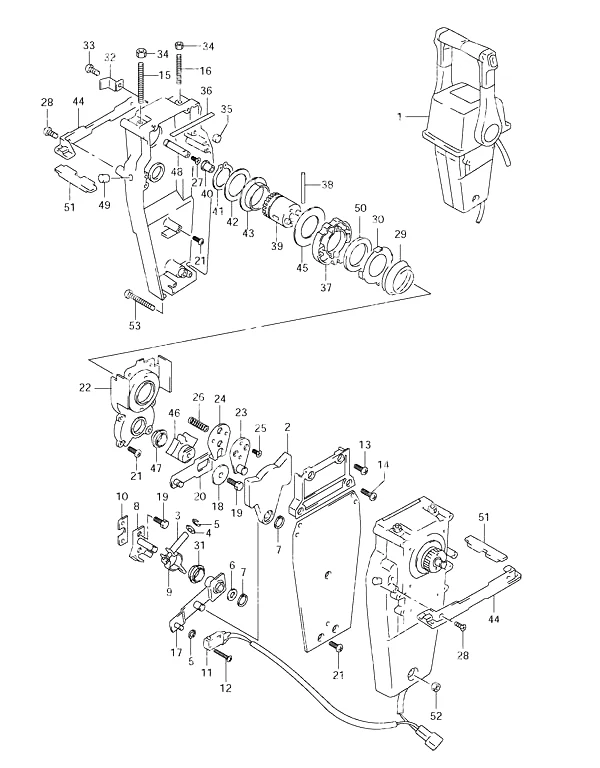

图 60选配: 顶置双联支架(2) Opt: Top Mount Dual (2)

REF	零件编号	中文名称	英文名称	数量
1	67200-88L12	替代件67200-88L13	Replaced by 67200-88L13	1
2	67222-92E00	双联板	Dual Plate	2
3	67223-92E00	制动调节器(停产)	Brake Adjust (NLA)	2
4	67288-92E00	垫片	Washer	2
5	67292-94300	E型卡环	E Ring	8
6	67288-92E10	垫圈 (停产)	Washer (NLA)	2
7	67291-92E00	卡环(停产)	Snap Ring (NLA)	4
8	67221-92E00	换挡总成（停产）	Shift Assembly (NLA)	2
9	67224-92E00	制动臂总成(停产)	Brake Arm Assembly (NLA)	2
10	67294-92E00	隔套(停产)	Spacer (NLA)	2
11	37721-92E11	空挡开关总成	Neutral Switch Assembly	1
12	67296-92E11	螺钉(3x15)	Screw (3x15)	4
13	67296-88D10	螺钉(5x16)	Screw (5x16)	4
14	67296-92E20	螺钉(5x25)(停产)	Screw (5x25) (NLA)	4
15	67226-92E00	螺栓(停产)	Bolt (NLA)	2
16	67226-92E10	螺栓(停产)	Bolt (NLA)	2
17	67240-92E00	节气门摇臂总成(停产)	Throttle Arm Assembly (NLA)	2
18	67228-92E00	垫圈 (停产)	Washer (NLA)	2
19	67286-92E00	螺栓(6x18)(停产)	Bolt (6x18) (NLA)	6
20	67230-92E00	换挡臂总成（停产）	Shift Arm Assembly (NLA)	2
21	09125-05042	螺钉(5x10)	Screw (5x10)	16
22	67234-92E00	齿轮箱(停产)	Gear Case (NLA)	2
23	67245-92E00	自由节流鼓(停产)	Free Throttle Drum (NLA)	2
24	67227-92E00	止动器(停产)	Stopper (NLA)	2
25	09126-06006	螺钉(6x20)	Screw (6x20)	4
26	67225-92E00	弹簧(停产)	Spring (NLA)	2
27	09125-04004	螺钉(4x6)	Screw (4x6)	2
28	67296-95610	螺钉	Screw	4
29	67233-92E00	弹簧(停产)	Spring (NLA)	2
30	67235-92E00	换挡锁止板(停产)	Shift Lock Plate (NLA)	2
31	67232-95620	衬套(停产)	Bushing (NLA)	2
32	67296-92E00	螺钉(停产)	Screw (NLA)	2
33	67296-88D10	螺钉(5x16)	Screw (5x16)	2
34	09140-06020	螺母(6mm)	Nut (6mm)	4
35	67236-92E00	滚轮(停产)	Roller (NLA)	2
36	67237-92E01	弹簧(停产)	Spring (NLA)	12
37	67238-92E00	驱动齿轮(停产)	Drive Gear (NLA)	2
38	67239-92E00	销	Pin	2
39	67246-92E00	驱动轴	Drive Shaft	2
40	67252-92E00	衬套(停产)	Bushing (NLA)	2
41	67291-92E10	卡环(停产)	Snap Ring (NLA)	2
42	67253-92E10	垫片	Washer	2
43	67252-92E10	衬套(停产)	Bushing (NLA)	2
44	67274-92E00	法兰	Flange	2
45	67253-95600	垫圈 (停产)	Washer (NLA)	2
46	67231-92E00	换挡齿轮	Shift Gear	2
47	67232-95600	衬套	Bushing	2
48	67241-92E00	自由加速杆(停产)	Free Accel Rod (NLA)	2
49	67243-92E00	索环(停产)	Grommet (NLA)	2
50	67239-92E10	换挡销板	Shift Pin Plate	2
51	67272-92E10	法兰密封件(停产)	Flange Seal (NLA)	2
52	67287-92E10	螺母(停产)	Nut (NLA)	1
53	67296-92E80	螺钉(停产)	Screw (NLA)	3

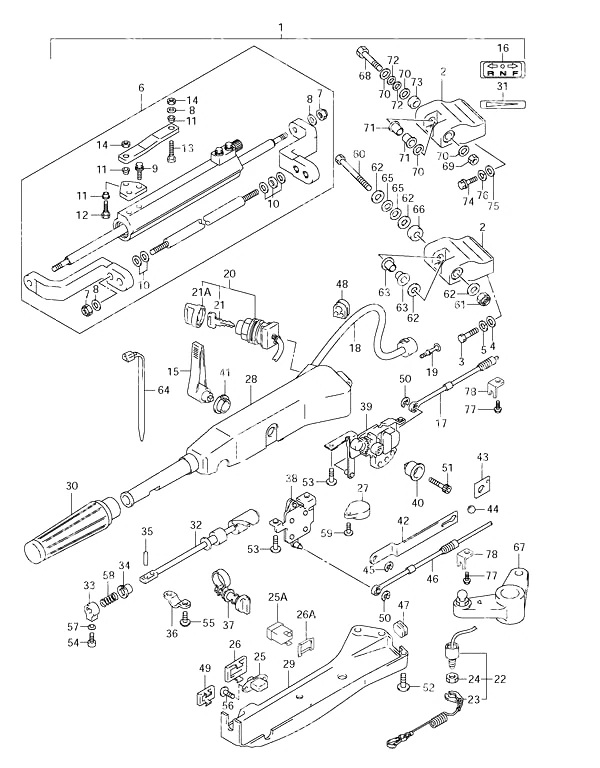

图 62选配: 舵柄 Opt: Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	63002-90J29-0EP	舵柄手柄套件	Tiller Handle Kit	1
2	43761-90J03-0EP	舵柄手柄支架	Tiller Handle Bracket	1
6	43770-90J00	转向阻尼器总成	Steering Damper Assembly	1
7	43778-90J00	连杆螺母	Rod Nut	4
8	43779-90J00	连杆垫片	Rod Washer	5
9	67725-90J00	转向拉杆螺栓	Drag Link Bolt	2
10	43781-90J00	隔套/垫片套装	Spacer/Washer Set	1
11	67734-90J00	转向拉杆衬套	Drag Link Bushing	3
12	67725-90J10	转向拉杆螺栓(停产)	Drag Link Bolt (NLA)	1
13	67725-90J20	转向拉杆螺栓(停产)	Drag Link Bolt (NLA)	1
14	67726-90J00	转向拉杆螺母	Drag Link Nut	2
15	21111-87J10-0EP	离合器操纵杆	Clutch Lever	1
16	21131-94J00-YAY	离合器换挡标记	Clutch Shift Mark	1
17	23230-90J00	换挡拉索	Shift Cable	1
18	36620-90J20	手柄线束总成(停产)	Handle Wire Assembly (NLA)	1
19	36615-96300	树脂端子	Resin Terminal	2
20	37110-87J22	点火开关总成	SWITCH ASSY,IGN	1
22	37820-87J03	紧急开关总成	Emergency Switch Assembly	1
23	37823-92E02	停机开关拉绳	Stop Switch Lanyard	1
24	37826-92E00	螺母	Nut	1
25	37860-94610	升降开关总成	Trim Switch Assembly	1
26	37869-95590	升降开关帽	Trim Switch Cap	1
27	38500-92X50	警报蜂鸣器	Warning Buzzer	1
28	63109-87J00-0EP	舵柄手柄壳体	Tiller Handle Housing	1
29	63121-87J04	下盖	Under Cover	1
30	63210-93E30	手柄握把	Handle Grip	1
31	63215-93110	手柄握把标记	Handle Grip Mark	1
32	63221-87J00	手柄杆	Handle Rod	1
33	63223-92D00	手柄杆止动器	Handle Rod Stopper	1
34	63225-93200	手柄杆衬套	Handle Rod Bushing	1
35	63227-93200	手柄杆销	Handle Rod Pin	1
36	63235-87J00	油门轴挡板(停产)	Throttle Shaft Plate (NLA)	1
37	63240-87J00	节气门调节器(停产)	Throttle Adjuster (NLA)	1
38	63250-87J01	节气门摇臂总成	Throttle Arm Assembly	1
39	63260-87J02	换挡齿轮总成	Shift Gear Assembly	1
40	63261-87J00	换挡齿轮衬套	Shift Gear Bushing	1
41	63262-87J00	换挡杆衬套	Shift Lever Bushing	1
42	63271-87J00	锁紧板	Lock Plate	1
43	63272-87J00	钢球导板	Ball Guide Plate	1
44	63273-87J00	钢球(停产)	Ball (NLA)	1
45	63274-87J00	E型卡环(停产)	E Ring (NLA)	1
46	63610-90J00	节气门拉线总成	Throttle Cable Assembly	1
47	63625-99E00	节气门拉线护套(停产)	Throttle Cable Grommet (NLA)	1
48	63626-99E01	线束护孔环(停产)	Wire Harness Grommet (NLA)	1
49	67263-99E00	升降开关盖(停产)	Trim Switch Cover (NLA)	1
50	67292-87J00	E型卡环	E Ring	2
51	09106-08099	螺栓(8x50)(停产)	Bolt (8x50) (NLA)	1
52	09125-05047	螺钉(5x14)	Screw (5x14)	6
53	09125-06069	螺钉(6x12)	Screw (6x12)	4
54	09126-06015	螺钉(6x23)	Screw (6x23)	1
55	09136-05008	螺钉(5x12)	Screw (5x12)	2
56	09139-02003	螺钉(2x6)	Screw (2x6)	2
57	09163-06001	6.4x12x0.5锁紧垫圈	Lock Washer (6.4x12x0.5)	1
58	09440-12027	弹簧	Spring	1
59	02142-05207	螺钉	SCREW	1
64	09407-14403	卡箍(长:125)	Clamp (L:125)	1
67	19140-90J10	节气门杆(停产)	Throttle Lever (NLA)	1
68	09100-10264	螺栓(10x80)	Bolt (10x80)	1
69	09159-10050	螺母	Nut	1
70	09160-10114	垫片(10.5x22x1.5)	Washer (10.5x22x1.5)	4
71	09306-10020	衬套	Bushing	2
72	09164-10016	垫片	Washer	2
73	43768-90J01	垫片	Spacer	1
74	43769-90J00	螺栓(10x55)	Bolt (10x55)	2
75	09160-12066	垫圈 (12.5x22x2.5)	Washer (12.5x22x2.5)	2
76	29162-93J20	锁紧垫圈	Lock Washer	1
77	63611-87J00	夹具支架螺栓	Clamp Bracket Bolt	2
78	63612-87J00	夹具支架	Clamp Bracket	2

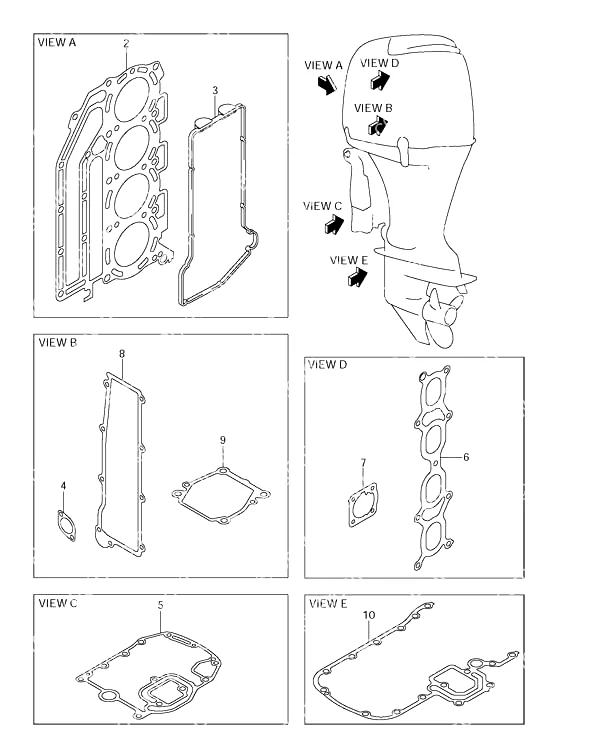

图 63选配: 衬垫套装 Opt: Gasket Set

REF	零件编号	中文名称	英文名称	数量
1	11410-90822	发动机衬垫套装	Engine Gasket Set	1
2	11141-90J01	气缸盖垫片	Cylinder Head Gasket	1
3	11189-90J00	气缸盖罩衬垫	Cylinder Head Cover Gasket	1
4	11265-87E10	防护盖垫片	Protection Cover Gasket	2
5	11489-90J00	油底壳衬垫	Oil Pan Gasket	1
6	13119-90J00	进气歧管垫片	Intake Manifold Gasket	1
7	13421-90J02	节气门垫片	GASKET,THROTTLE	1
8	14151-90J00	整流器垫片	Rectifier Gasket	1
9	17472-87E10	水泵板衬垫	Water Pump Plate Gasket	1
10	51211-90J22	发动机支架衬垫	Engine Holder Gasket	1

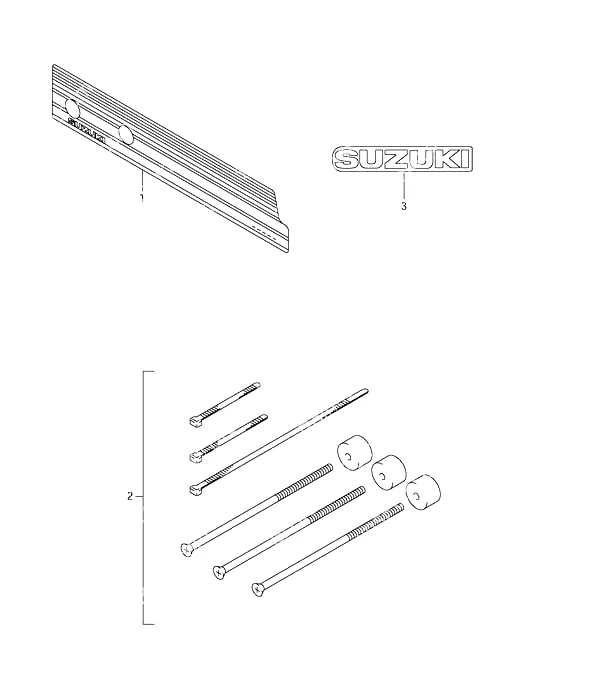

图 64选配件 Optional

REF	零件编号	中文名称	英文名称	数量
1	67282-95610	左舷标识贴(黑色)(停产)	Port Decal (Black) (NLA)	1
2	67140-95600	替代件67140-95601	Replaced by 67140-95601	1
3	68165-16B01-13L	铃木徽标	Suzuki Emblem	1
