百胜 T60A 船外机 - 爆炸图零件明细

共 21 个部位 · 820 个零件编号 · 点击部位可快速跳转。电话咨询：+86 18658175361

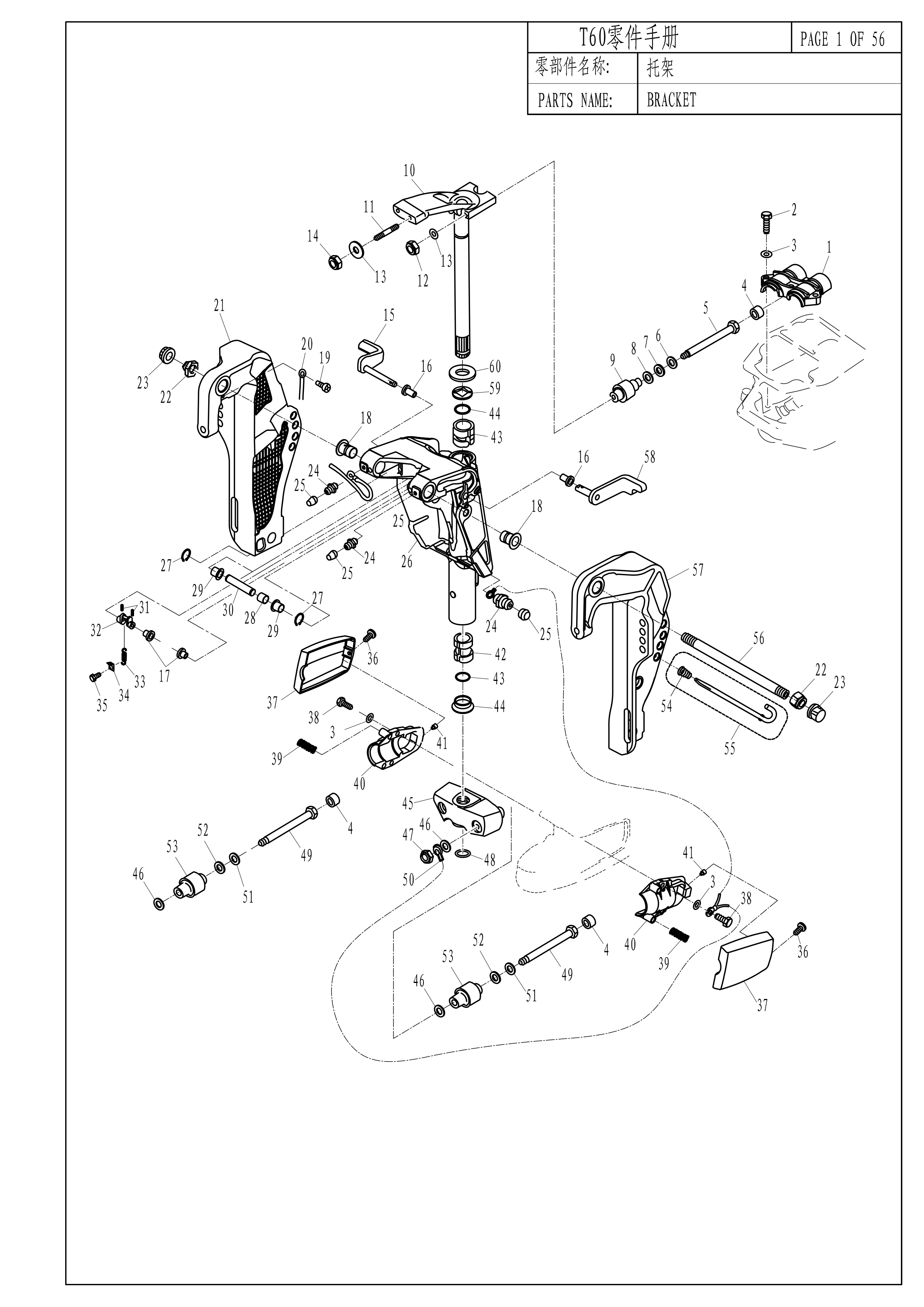

图 1托架 BRACKET

REF	零件编号	中文名称	英文名称	数量
1	T85-02000005	减震器盖	ABSORBER COVER	1
2	GB/T5783-M8x35	六角螺栓M8x35	BOLT M8x35	3
3	GB/T97.1-8	平垫圈8	WASHER 8	11
4	T85-00000003	螺栓胶帽	ROBBER CAP	4
5	T85-02020003	长螺栓	LONG BOLT	2
6	T85-02020004	螺栓垫圈B	WASHER B	2
7	T85-02020002	橡胶垫片B	WASHER B	2
8	T85-02020001	减震器垫片B	ABSORBER WASHER B	4
9	T85-02020100	减震器B	ABSORBER B	2
10	T85-01020001	操舵托架	BRACKET	1
11	T85-01020008	双头螺栓M10x1.25x28	BOLT M10x1.25x28	2
12	GB/T6170-M10x1.25	六角螺母M10x1.25	NUT M10x1.25	2
13	GB/T97.1-10	平垫圈10	WASHER 10	2
14	GB/T889.2-M10x1.25	六角锁紧螺母M10x1.25	NUT,SELF LOCKING M10x1.25	2
15	F60-01010102	支撑架组件A	SUPPORTING ASSY A	1
16	T85-01010203	支撑架尼龙衬套	BUSH,NYLON	2
17	F60-01010103	支撑架尼龙衬套	BUSH,NYLON	2
18	F60-01010004	螺管尼龙衬套	BUSH,NYLON	2
19	GB/T818-M6x10	十字槽盘头螺钉M6x10	SCREW M6x10	1
20	T60-01010001	接地钢索A	WIRE,LEAD A	1
21	F60-01010201	夹紧托架(右)	BRACKET,CLAMP(RIGHT)	1
22	F15-01010007	托架夹紧螺母	NUT	2
23	F25-01010011	塑料装饰螺母	NUT	2
24	JB/T7940.1-M6	直通式压注油杯M6	NIPPLE,GREASE	3
25	T85-01010210	油杯胶帽	CAP,GREASE NIPPLE	3
26	T60-01010301	旋转支架	BRACKET	1
27	GB/T894.1-16	轴用弹性挡圈16	CIRCLIP 16	2
28	T60-01010004	销轴衬套A	BUSH A	2
29	T60-01010005	销轴衬套B	BUSH B	2
30	T60-01010006	起翘销轴	PIN UPPER SHOCK MOUNT	1
31	GB/T897.2-3x20	轻型直槽弹性圆柱销3x20	PIN,SPRING	2
32	T85-01010206	支撑架摆杆组件	COLLAR,DISTANCE	1
33	T85-01010207	摆杆拉簧	SPRING	1
34	T85-01010208	拉簧支架	PLATE	1
35	GB/T5783-M6x10	六角螺栓M6x10	BOLT M6x10	1
36	GB/T823-M6x16	十字槽小盘头螺钉M6x16	SCREW M6x16	2
37	T60-00000003	减震器外盖	COVER,ABSORBER	2
38	GB/T5783-M8x25	六角螺栓M8x25	BOLT M8x25	4
39	T85-00000007	减震器弹簧	SPRING	4
40	T60-00000002	左右减震器盖板	PLATE,ABSORBER	2
41	T85-0000006	塑料螺纹套	NUT	2
42	T85-01020005	旋转支架衬套	BUSH	2
43	T85-01020004	旋转支架0形圈	0-RING	2
44	T85-01020006	旋转支架下衬套	BUSH	1
45	T85-01020007	减震器固定块	ABSORBER BLOCK	1
46	T85-00000020	减震器垫圈	WAHSER	4
47	GB/T923-M12x1.25	盖形螺母M12x1.25	NUT M12x1.25	2
48	T85-01020010	卡圈	CIRCLIP	1
49	T85-00000004	减震器螺栓	BOLT,ABSORBER	2
50	T85-01010209	接地钢索B	WIRE,LEAD B	1
51	T85-00000002	螺栓垫圈A	WASHER A	2
52	T85-00000001	橡胶垫片A	WASHER	2
53	T85-00000100	左右减震器组件	ABSORBER ASSY(LEFT,RIGHT)	2
54	T85-01010403	锥形弹簧	CONICAL SPRING	1
55	T85-01010400	角度限位杆组件	LIMITATIVE ROD ASSY	1
56	F60-01010002	夹紧托架双头螺管	DOUBLE-EDGED TUBE	1
57	T60-01010101	夹紧托架(左)	BRACKET,CLAMP(LEFT)	1
58	F60-01010104	支撑架组件B	SUPPORTING ASSY B	1
59	T85-01020003	旋转支架上衬套	BUSH	1
60	T85-01020002	旋转支架上垫圈	WASHER	1

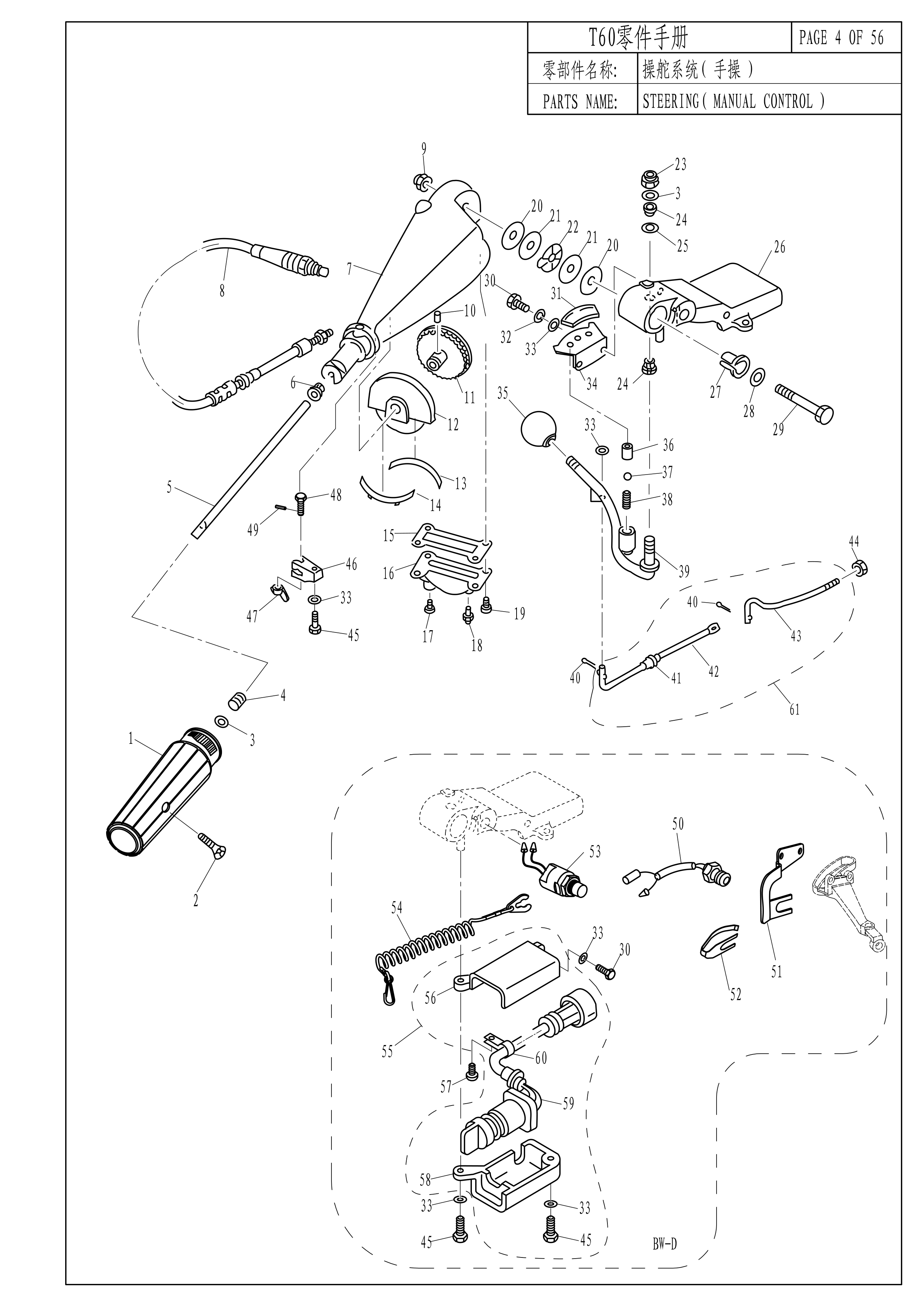

图 2操舵系统 STEERING(MANUAL CONTROL)

REF	零件编号	中文名称	英文名称	数量
1	T15-01020400	操舵手柄握把组件 STEERING HANDLE ASSY		1
2	GB/T820-M5x25	十字槽半沉头螺钉M5x25	SCREW M5x25	1
3	GB/T848-10	小垫圈10	WASHER 10	2
4	F4-01090007	压缩弹簧	SPRING,COMPRESTON	1
5	T60-01030101	节气门杆芯轴	THROTTLE LEVER	1
6	F4-01090006	衬套	BUSH	1
7	T60-01030001	操舵手柄	HANDLE,STEERING	1
8	T85-01030200	油门推拉索组件	THROTTLE CABLE ASSY	1
9	GB/T889.2-M12x1.25	非金属嵌件六角锁紧螺母M12x1.25	NUT,SELF-LOCKING M12x1.25	1
10	GB/T879.4-Φ3x16	标准型卷制弹性圆柱销Φ3x16	PIN φ3x16	1
11	T85-01030102	节气门杆齿轮组件	HANDLE,STEERING	1
12	T85-01030002	齿轮盖板	HOUSING,THROTTLE LEVER	1
13	T85-01030002-1	齿轮盖板嵌件A	WEDGE A,THROTTLE LEVER	1
14	T60-01030002	齿轮盖板嵌件B	WEDGE B,THROTTLE LEVER	1
15	T85-01030005	盖板密封垫	GASKET	1
16	T60-01030003	节气门盖板	CAVER,THROTTLE LEVER	1
17	GB/T818-M6x6	十字槽半沉头螺钉N6x6	SCREW,PAN HEAD M6x6	1
18	JB/T7940.1-M6	直通压注式油杯M6	NOPPLE,GREASE	1
19	GB/T818-M5x12	十字槽盘头螺钉M5x12	SCREW,PAN HEAD M5x12	4
20	T85-01030015	手柄减磨圈	WASHER	2
21	T85-01030016	手柄垫圈	WASHER	2
22	T85-01030017	手柄波形垫圈	WASHER WAVE	1
23	GB/T889.2-M10x1.25	非金属嵌件六角锁紧螺母M10x1.25	NUT,SELF-LUCKING	1
24	T85-01030007	变档手柄尼龙衬套	BUSH,NYLON	2
25	F25-01010009	尼龙衬圈	WASHER,NYLON	1
26	T85-01030301	手柄托架	BARCKET	1
27	T85-01030013	手柄托架尼龙衬套	BUSH	1
28	GB/T97.1-12	平垫圈12	WASHER 12	1
29	T85-01030014	托架螺栓M12x1.25x70	BOLT M12x1.25x70	1
30	GB/T5783-M6x16	六角螺栓M6x16	BOLT M6x16	3
31	T85-01030012	档位标牌	INDICATOR,SHIFT	1
32	GB/T93-6	弹性垫圈6	WASHER,SPRING	2
33	GB/T97.1-6	平垫圈6	WASHER 6	7
34	T85-01030011	变档档位板	CAM PLATE,HANDLE	1
35	JB/T727.1-M10x32	手柄球M10x32	LEVER,SHIFT CONTROL	1
36	T85-01030010	变档弹簧导向套	COLLAR	1
37	GB/T308-12	钢珠12	BALL 12	1
38	T85-01030009	变档手柄弹簧	SPRING	1
39	T85-01030500	变档手柄组件	HANDLE,GEAR SHIFT	1
40	GB/T91-Φ2x12	开口销Φ2x12	PIN Φ2x12	2
41	T85-01030018	变档连接杆衬套	BUSH	1
42	T60-01030202	变档连接杆B	CONNECTING ROD B	1
43	T60-01030201	变档连接杆A	CONNECTING ROD A	1
44	10-32-UNF-2B	六角螺母10-32-UNF-2B	NUT 10-32-UNF-2B	1
45	GB/T5783-M6x25	六角螺栓M6x25	BOLT M6x25	3
46	T85-01030003	握把摩擦块	FRICTION	1
47	GB62-M6	蝶形螺母M6	NUT,WING	1
48	T85-01030008	六角带孔螺栓	BOLT	1
49	GB/T879.2-Φ2x6	弹性圆柱销Φ2x6	PIN Φ2x6	1
50	T20-06000037W	微动开关	INCHING SWITCH	1
51	T60-00000008BW	微动开关固定板	RETAINING PLATE,INCHING SWITCH	1
52	T85-05000042BW	微动开关挡板	BAFFLE PLATE,INCHING SWITCH	1
53	F15-13000400W	急停开关组件	STOPER,HANG ROPE ASSY	1
54	F4-01090401	引擎停止安全索	ENGINE STOP SWITCH ASSY	1
55	T85-01010700BW	启动开关总成	START SWITCH ASSY	1
56	T85-01010701BW	启动开关上盖	UPPER COVER,START SWITCH	1
57	GB/T818-M6x10	十字槽半沉头螺钉M6x10	SCREW,PAN HEAD M6x10	1
58	T85-01010702BW	启动开关下盖	LOWER COVER,START SWITCH	1
59	T85-01010703BW	启动开关	START SWITCH	1
60	T85-01010705BW	导线线卡B	WIRE CLIP B	1
61	T60-01030200	变档连接杆组件	CONNECTING ROD ASSY	1

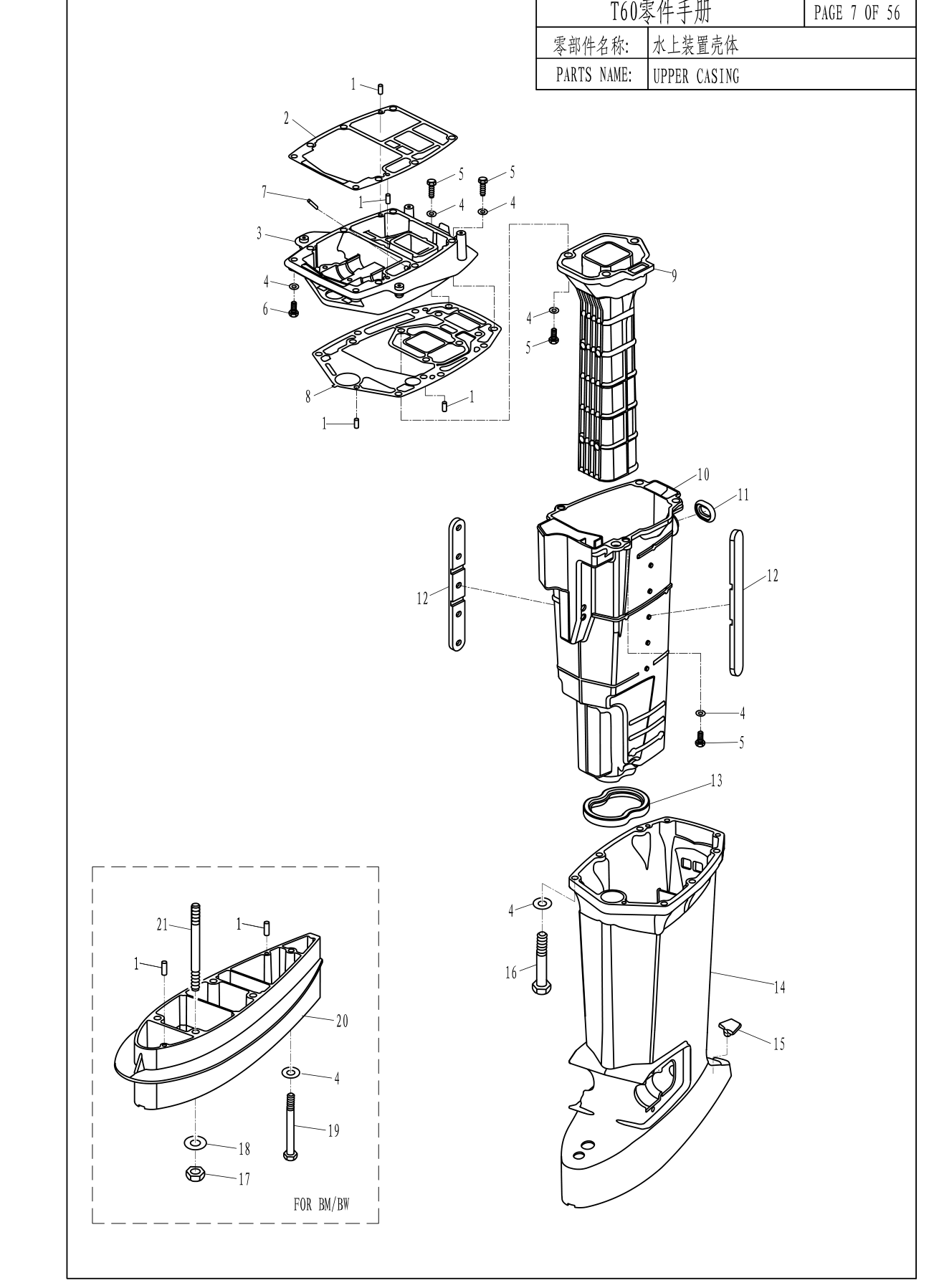

图 3水上装置壳体 UPPER CASING

REF	零件编号	中文名称	英文名称	数量
1	F15-00000006	定位销Ø6x12	PINØ6x12	6
2	T60-00000005	发动机密封垫	GASKET,ENGINE	1
3	T60-02010001	排气歧管座	SEAT,OUTLET MANIFOLD	1
4	GB/T97.1-8	平垫圈8	WASHER 8	16
5	GB/T5783-M8x30	六角螺栓M8x30	BOLT M8x30	9
6	GB/T5783-M8x35	六角螺栓M8x35	BOLT M8x35	2
7	T85-02010010	塑料出水嘴	WATER NOZZLE,PLASTIC	1
8	T60-02010002	排气歧管密封垫	GASKET,0UTLET MANIFOLD	1
9	T60-02010003	排气导管	GUIDE,EXHAUST	1
10	T60-02010005	排气歧管	OUTLET MANIFOLD	1
11	T60-02000004	排气口密封圈	SEAL,OUTLET	1
12	T60-02000003	排气歧管橡胶条	RUBBER,0UTLET MANIFOLD	2
13	T60-02000002	排气歧管密封圈	SEAL,OUTLET MANIFOLD	1
14	T60-02000001	水上装置壳体	UPPER CASING	1
15	F40-00000002	水上装置橡胶堵塞	RUBBER PLUG,UPPER CASING	1
16	GB/T5783-M8x85	六角螺栓M8x85	BOLT M8x85	6
17	GB/T6170-M10x1.25	六角螺母M10x1.25	NUT M10x1.25	4
18	GB/T97.1-10	平垫圈10	WASHER 10	4
19	GB/T5783-M8x110	六角螺栓M8x110	BOLT M8x110	1
20	T60-02000005(22寸)	接长体	EXTENSION	1
21	T60-00000004(22寸)	双头螺栓M10x1.25x85	BOLT M10x1.25x85	4

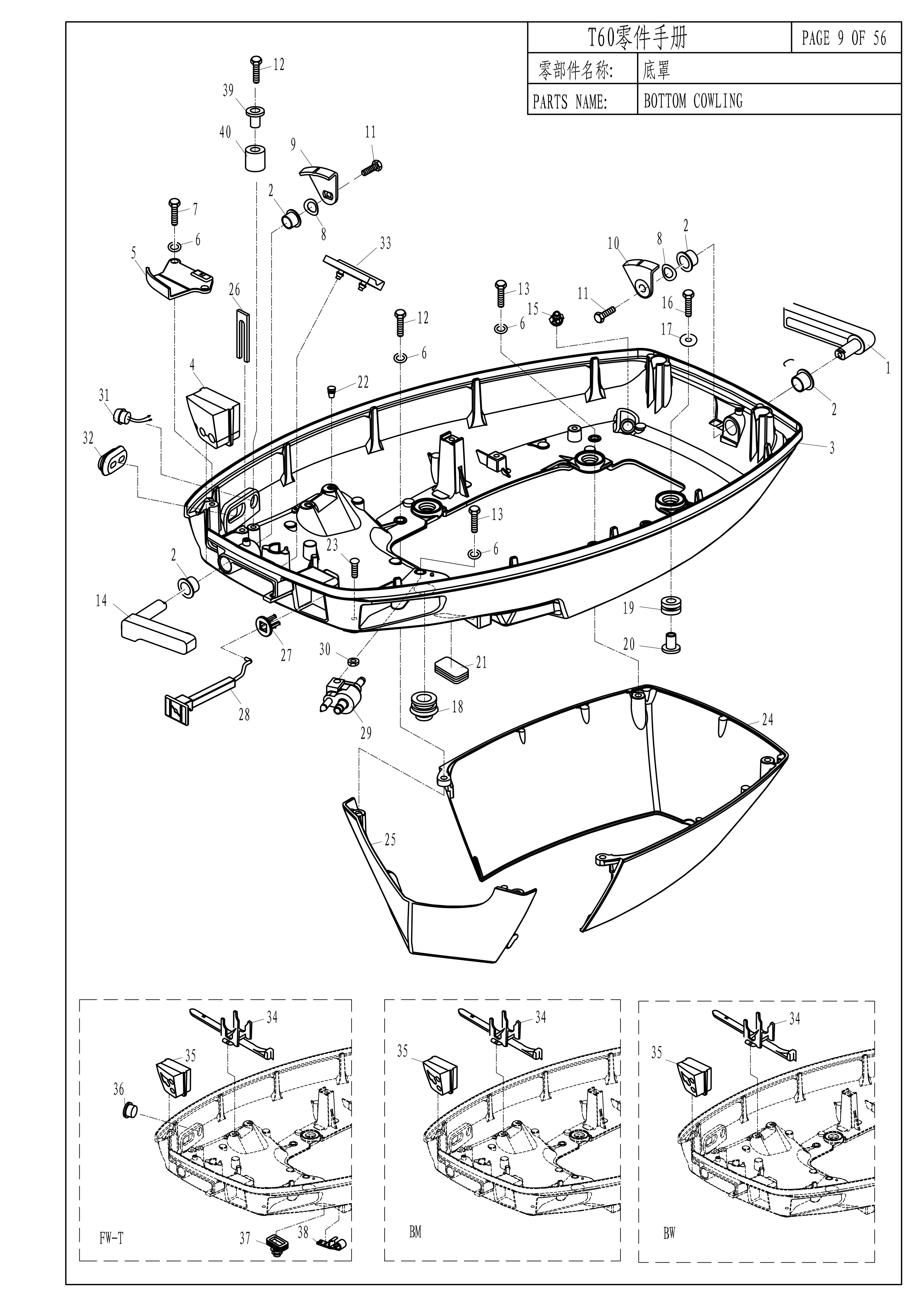

图 4底罩 BOTTOM COWLING

REF	零件编号	中文名称	英文名称	数量
1	T60-03000100	顶罩锁紧手柄A	LOCKING HANDLE A,TOP COWLING	1
2	T85-03000011	顶罩锁紧手柄尼龙套	BUSHING,LOCKING HANDLE	4
3	T60-03000001	底罩	BOTTOM COWLING	1
4	T60-03000010	异形橡胶堵头	RUBBER PLUG,ABNORMAL	1
5	T60-03000007	底罩小盖板	COVER BOARD,BOTTOM COWLING	1
6	GB/97.1-6	平垫圈6	WASHER 6	7
7	GB/T5783-M6x16	六角螺栓M6x16	BOLT M6x16	2
8	T85-03000010	鞍形垫圈	WAVE WASHER	2
9	T60-03000008	顶罩锁紧块A	LOCK HOOK A,TOP COWLING	1
10	T60-03000009	顶罩锁紧块B	LOCK HOOK B,TOP COWLING	1
11	GB/T5783-M6x12	六角螺栓M6x12	BOLT M6x12	2
12	GB/T5783-M6x25	六角螺栓M6x25	BOLT M6x25	3
13	GB/T5783-M6x20	六角螺栓M6x20	BOLT M6x20	3
14	T60-03000200	顶罩锁紧手柄B	LOCKING HANDLE B,TOP COWLIN	1
15	F15-05000009	塑料出水嘴	NIPPLE,PLASTIC	1
16	GB/T5783-M6x30	六角螺栓M6x30	BOLT M6x30	4
17	F25-00000004	特大垫圈6	SUPPER WASHER 6	4
18	T60-03000002	变档橡胶套	SHEATH,WAVE	1
19	F25-03000006	底罩减震圈	DAMPER,BOTTOM COWLING	4
20	F25-03000007	减震圈垫管	BUSH,DAMPER	4
21	F15-05000003	长方形橡胶闷头	RUBBER PLUG,QUADRATE	1
22	F15-13000203W	绝缘堵头B	INSULATED PLUG B	4
23	T60-03000004	塑料堵塞	PLASTIC PLUG	2
24	T60-00000006	水上装置罩壳	COVER,UPPER CASING	1
25	T60-02000007	水上装置后罩	BACK COVER,UPPER CASING	1
26	F15-07000003W	开口限位板	PLATE,RINGENT	1
27	F15-05010001	阻风门导向套	CASE,ORIENTED	1
28	T60-03000003	阻风门手柄	HANDEL,CHOKE	1
29	F4-05000200	燃油管接头组件	FUEL PIPE TIE-IN ASSY	1
30	GB/T6170-M6	六角螺母M6	NUT M6	1
31	F15-07130303	机油指示灯	PILOT LIGHT ASSY	1
32	T60-03000005	腰圆形堵塞	RUBBER PLUG,ELLIPSE	1
33	T60-03000006	橡胶减震垫	RUBBER DAMPER	1
34	T85-03000006	点火线卡	CLAMP	1
35	T60-03000010	异形橡胶堵头	RUBBER PLUG,ABNORMAL	1
36	T60-03000011	橡胶堵塞	RUBBER PLUG	1
37	F40-03000014W	水管波纹护套	JACKET	1
38	T85-03000007	导线线卡B	CLAMP B,LEAD	1
39	F4-04120003	减震器衬管	BUSH DAMPER	1
40	T60-03000011	底罩滑轮	BOTTOM COWLING BLOCK	1

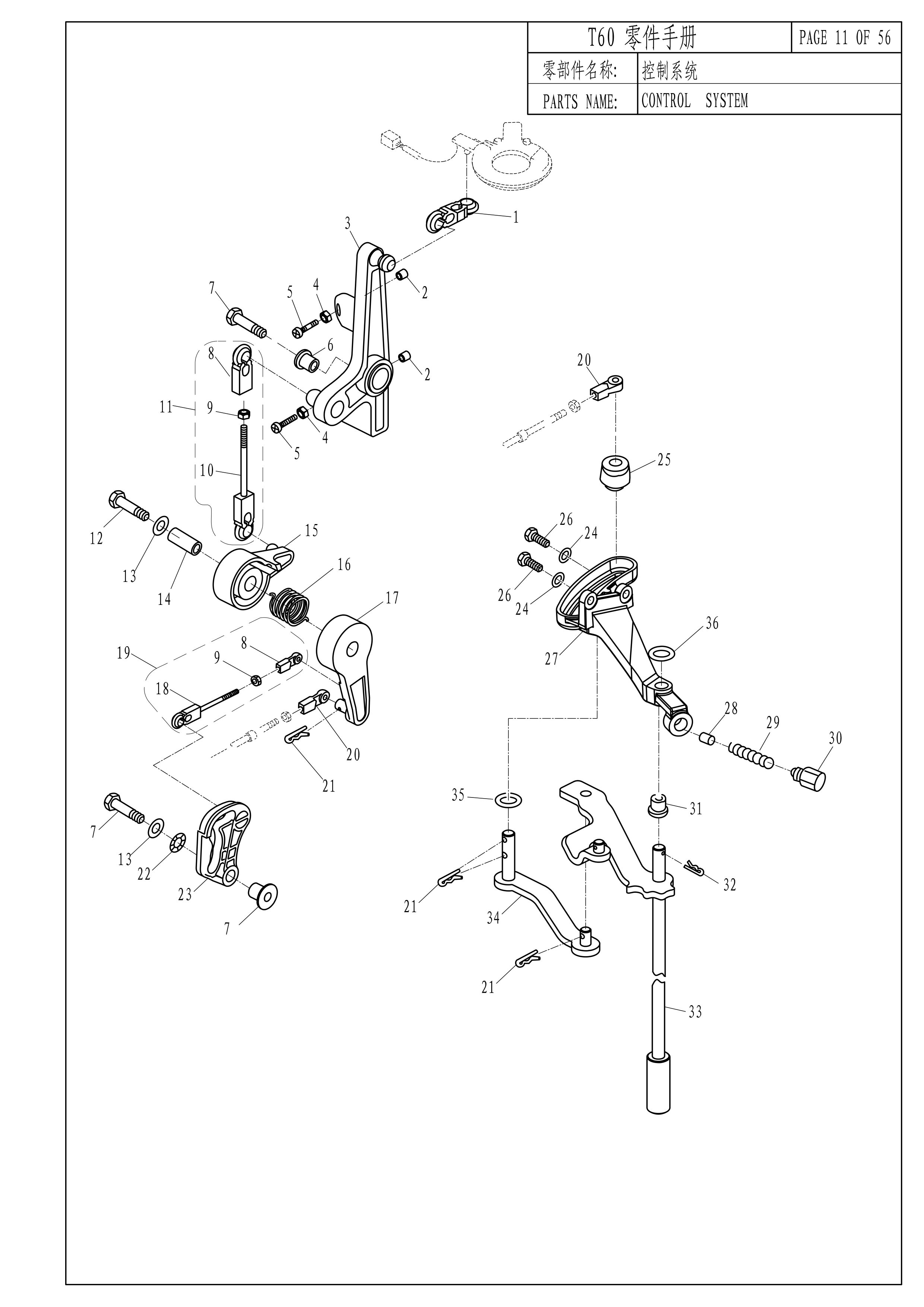

图 5控制系统 CONTROL SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	T60-05000020	塑料连杆	CONNECTING ROD PLASTIC	1
2	T15-04030103	螺母护盖	COVER,NUT	2
3	T60-05000039	点火角度摆杆	IGNITION ANGLE BAR	1
4	GB/T6170-M6	六角螺母M6	NUT M6	2
5	GB/T818-M6x40	十字槽盘头螺钉M6x40	BOLT M6x40	2
6	T40-05000704W	凸缘垫管	TUBE FLANGE	1
7	GB/T5782-M6x25	六角螺栓M6x25	BOLT M6x25	2
8	T20-06050302	连杆接头B	TIE-IN,CONNECTING ROD B	2
9	GB/T6170-M5	六角螺母M5	NUT M5	2
10	T60-05000501	摆杆连杆	CONNECTING ROD BAR	1
11	T60-05000500	摆杆连杆组件	CONNECTING ROD BAR ASSY	1
12	GB/T5782-M6x45	六角螺栓M6x45	BOLT M6x45	1
13	GB/T96-6	大垫圈6	BIG WASHER 6	2
14	T20-06050002	油门执行器衬管	PIPE,ACCELERROGRAPH	1
15	T60-06000602	油门执行器从动滑轮	CHAIN WHEEL,DRIVEN	1
16	T60-06000603	从动滑轮扭簧	TROSIONAL SPRING,DRIVEN WHEEL	1
17	T60-06000601	油门执行器主动滑轮	PULLEY DRIVE	1
18	T60-05000701	油门连杆	ACCELEROGRAPH CONNECTING ROD	1
19	T60-05000700	油门连杆组件	ACCELEROGRAPH CONNECTING ROD ASSY	1
20	F25-07000005W	操控钢索接头A	TIE-IN,CONTROL CABLE	2
21	F15-00000012	夹簧Ø1.8	COLLETØ1.8	4
22	T85-05060012	波形垫圈	WASHER WAVE	1
23	T60-05000040	油门摇臂	ROCKER,ACCELEROGRAPH	1
24	GB/T97.1-6	平垫圈6	WASHER 6	2
25	T85-00010010	油门滑轮	PULLEY,ACCELEROGRAPH	1
26	GB/T5782-M6x20	六角螺栓M6x20	BOLT M6x20	2
27	T60-00010002	变档支座	BRACKET,SHIFT ROD	1
28	T20-03000006	变档凸轮柱塞	PLUNGER,SHIFT CAM	1
29	T60-00010003	柱塞弹簧	SPRING PLUNGER	1
30	T60-00010004	变档柱塞螺母	NUT,PLUNGER	1
31	T60-00010001	变档衬套	BUSH,SHIFT GEAR	1
32	GB/T91-φ2x12	开口销φ2x12	PIN,COTER	1
33	T60-00010100W(20寸)	变档摆杆组件(20寸)	CONNECTING LEVER ASSY,SHIFT GEAR	1
34	T85-00010200	油门摆杆组件	ACCELEROGRAPH BAR ASSY	1
35	T85-00010008	尼龙垫圈	WASHER,NYLON	1
36	GB/T97.1-8	平垫圈8	WASHER 8	1

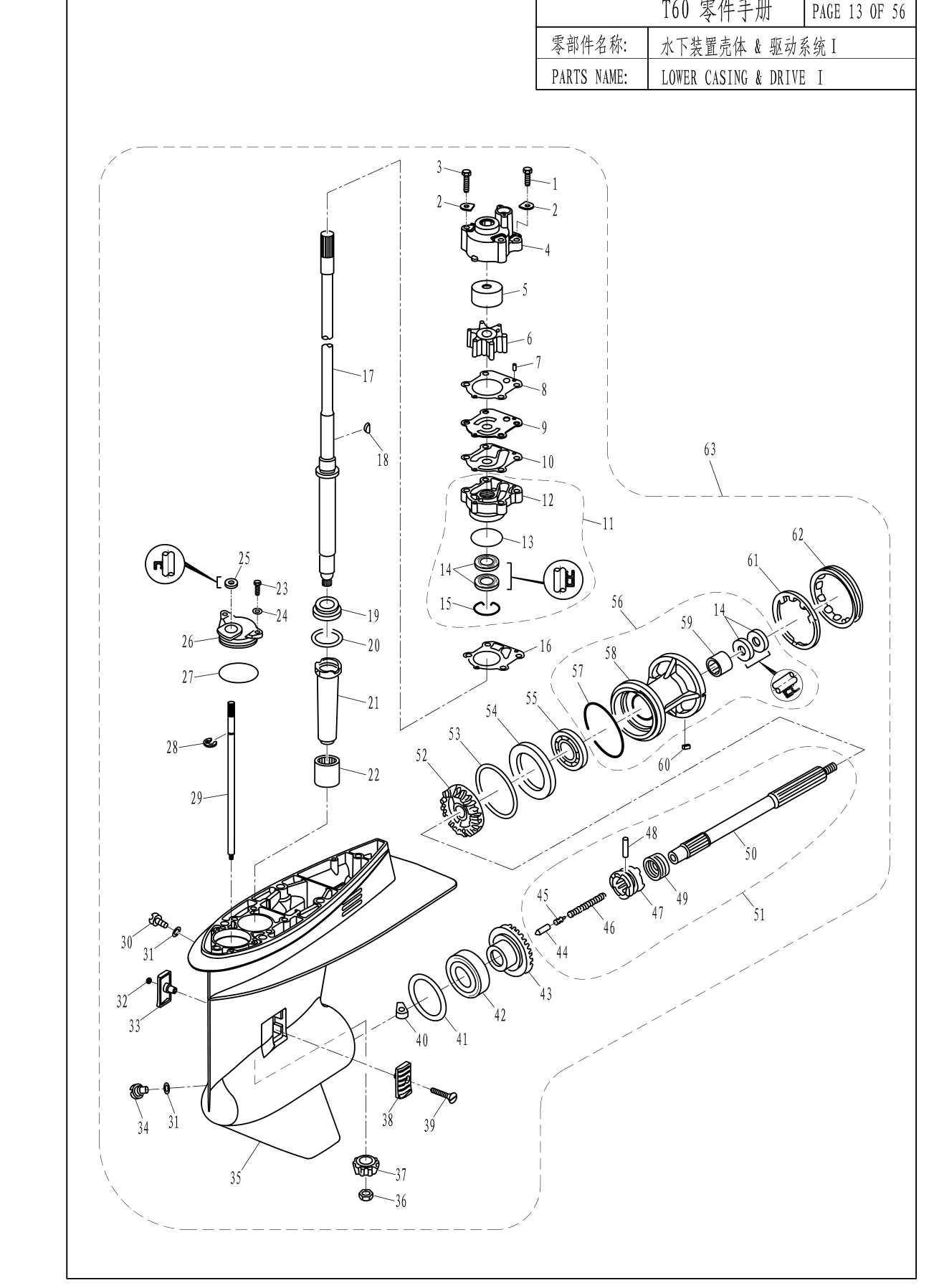

图 6水下装置壳体&驱动系统I LOWER CASING&DRIVEI

REF	零件编号	中文名称	英文名称	数量
1	GB/T5782-M8x50	六角螺栓M8x50	BOLT M8x50	2
2	T40-04000012	水泵壳体压板	PLATE,WATER PUMP	4
3	GB/T5782-M8x70	六角螺栓M8x70	BOLT M8x70	2
4	T85-04000401	水泵壳体	SHELL,WATER PUMP	1
5	T85-04000402	水泵内壳	INNER SHELL,WATER PUMP	1
6	T85-04000300	水泵叶轮	IMPELLER,WATER PUMP	1
7	F25-04000007	定位销Φ4x10	DOWEL PIN Φ4x10	2
8	T85-04000017	外挡板上密封垫	UPPER GASKET,OUTER PLATE	1
9	T85-04000016	外挡板	OUTER PLATE	1
10	T85-04000015	外挡板下密封垫	LOWER GASKET,OUTER PLATE	1
11	T85-04000200	水泵座组件	WATER PUMP BASE ASSY	1
12	T85-04000201	水泵座	BASE,WATER PUMP	1
13	T85-04000204	水泵座0形圈46.7x3.1	0-RING,WATER PUNP BASE	1
14	T85-04000202	水泵座油封25x40x6	OIL SEAL 25x40x6	4
15	T85-04000203	油封挡圈	CIRCLIP,OIL SEAL	1
16	T85-04000014	水泵座密封垫	GASKET,WATER PUNP BASE	1
17	T60-04010000(22寸)	驱动轴组件(22寸)	DRIVE SHAFT ASSY(22寸)	1
18	T85-04000018	叶轮半圆键	SEMICIRCULAR KEY	1
19	L44649H1-CAPKOYO	驱动轴圆锥滚子轴承	ROLLER BEARING	1
20	T85-04000003-1	驱动轴填隙片(t:0.10毫米)	SHIM(t:0.10mm)
20	T85-04000003-2	驱动轴填隙片(t:0.12毫米)	SHIM(t:0.12mm
20	T85-04000003-3	驱动轴填隙片(t:0.15毫米)	SHIM(t:0.15mm)
20	T85-04000003-4	驱动轴填隙片(t:0.18毫米)	SHIM(t:0.18mm
20	T85-04000003-5	驱动轴填隙片(t:0.30毫米)	SHIM(t:0.30mm)
20	T85-04000003-6	驱动轴填隙片(t:0.40毫米)	SHIM(t:0.40mm
20	T85-04000003-7	驱动轴填隙片(t:0.50毫米)	SHIM(t:0.50mm
21	T85-04000002	长尼龙套管	BUSHING,NYLON	1
22	NSK1620	滚针轴承1620	QUILL BEARING	1
23	GB/T5783-M6x16	六角螺栓M6x16	BOLT M6x16	2
24	GB/T97.1-6	平垫圈6	WASHER 6	2
25	T85-04000011	变档凸轮油封9x19x5	OIL SEAL9x19x5,CAM SHAFT	1
26	T85-04000009	变档凸轮盖板	PLATE,CAM SHAFT	1
27	JASOF40431-50	盖板0型圈49.4x3.1	0-RING 49.4x3.1	1
28	GB/T896-8	开口挡圈8	CIRCLIP 8	1
29	T85-04000008	变档凸轮轴	CAMSHAFT	1
30	F4-03000023	注油孔螺塞	PLUG,HOLE OIL	1
31	F4-03000024	注油孔螺塞垫	GASKET	2
32	GB/T889.1-M5	非金属嵌件六角锁紧螺母MS	LOCKING NUT M5	1
33	T85-04000023	进水口B	WATER INLET B	1
34	F25-04000031	放油螺塞	PLUG,OIL RELEASE	1
35	T85-04000001	水下装置壳体	LOWER CASING	1
36	T85-04000006	小齿轮螺母	NUT,PINION	1
37	T60-04000002	小齿轮	PINION	1
38	T85-04000022	进水口A	WATER INLET A	1
39	GB/T820-M5x45	十字头半沉头螺钉M5x45	SCREW M5x45	1
40	T85-04000007	变档凸轮	CAM,SHIFT	1
41	T85-04000004-1	正档齿轮填隙片(T=0.10毫米)	SHIM(t:0.10mm)
41	T85-04000004-2	正档齿轮填隙片(T=0.12毫米)	SHIM(t:0.12mm
41	T85-04000004-3	正档齿轮填隙片(T=0.15毫米)	SHIM(t:0.15mm)
41	T85-04000004-4	正档齿轮填隙片(T=0.18毫米)	SHIM(t:0.18mm)
41	T85-04000004-5	正档齿轮填隙片(T=0.30毫米)	SHIM(t:0.30mm)
41	T85-04000004-6	正档齿轮填隙片(T=0.40毫米)	SHIM(t:0.40mm
41	T85-04000004-7	正档齿轮填隙片(T=0.50毫米)	SHIM(t:0.50mm)
42	KOY026882-N	圆锥滚子轴承26882-N	ROLLER BEARING	1
43	T60-04000100	正档齿轮组件	FORWARD GEAR ASSY	1
44	T85-04000507	变档柱塞	PLUNGER,SHIFT	1
45	T85-04000506	离合器垫块	SPACER,CLUTCH	1
46	T85-04000502	离合器弹簧	SPRING,CLUTCH	1
47	T85-04000503	爪型离合器	CLUTCH,DOG	1
48	T85-04000504	离合器销	PIN,CLUTCH	1
49	T85-04000505	离合器簧环	RING,CLUTCH	1
50	T85-04000501	螺旋桨轴	SHAFT,PROPELLER	1
51	T85-04000500	螺旋桨轴组件	PROPELLER SHAFT ASSY	1
52	T60-04000601	倒档齿轮	GEAR,REVERSE	1
53	T85-04000606-1	倒档齿轮填隙片(T=0.10毫米)	SHIM(t:0.10mm)
53	T85-04000606-2	倒档齿轮填隙片(T=0.12毫米)	SHIM(t:0.12mm
53	T85-04000606-3	倒档齿轮填隙片(T=0.15毫米)	SHIM(t:0.15mm)
53	T85-04000606-4	倒档齿轮填隙片(T=0.18毫米)	SHIM(t:0.18mm
53	T85-04000606-5	倒档齿轮填隙片(T=0.30毫米)	SHIM(t:0.30mm)
53	T85-04000606-6	倒档齿轮填隙片(T=0.40毫米)	SHIM(t:0.40mm
53	T85-04000606-7	倒档齿轮填隙片(T=0.50毫米)	SHIM(t:0.50mm
54	T85-04000604	倒档齿轮垫块	SPACER,REVERSE GEAR	1
55	NTN620715C-3	深沟球轴承6207	BALL BEARING	1
56	T85-04000600	水下装置壳体盖组件	COVER ASSY,LOWER CASING	1
57	T85-04000603	水下壳盖0形圈	0-RING,COVER	1
58	T85-04000601	水下装置壳体盖	COVER,LOWER CASING	1
59	NTNHK2526NS	滚针轴承HK2526	QUILL BEARING	1
60	T85-04000027	壳盖定位件	PIECE,ORIENTATION	1
61	T85-04000020	锁止垫圈	WASHER,LOCKED	1
62	T85-04000021	壳盖螺母	CROWN NUT	1
63	T60-0400000(22寸)	水下装置组件(22寸)	LOWER CASING ASSY(22寸)	1
64	T60-0400000W(20寸)	水下装置组件(20寸)	LOWER CASING ASSY(20寸)	1

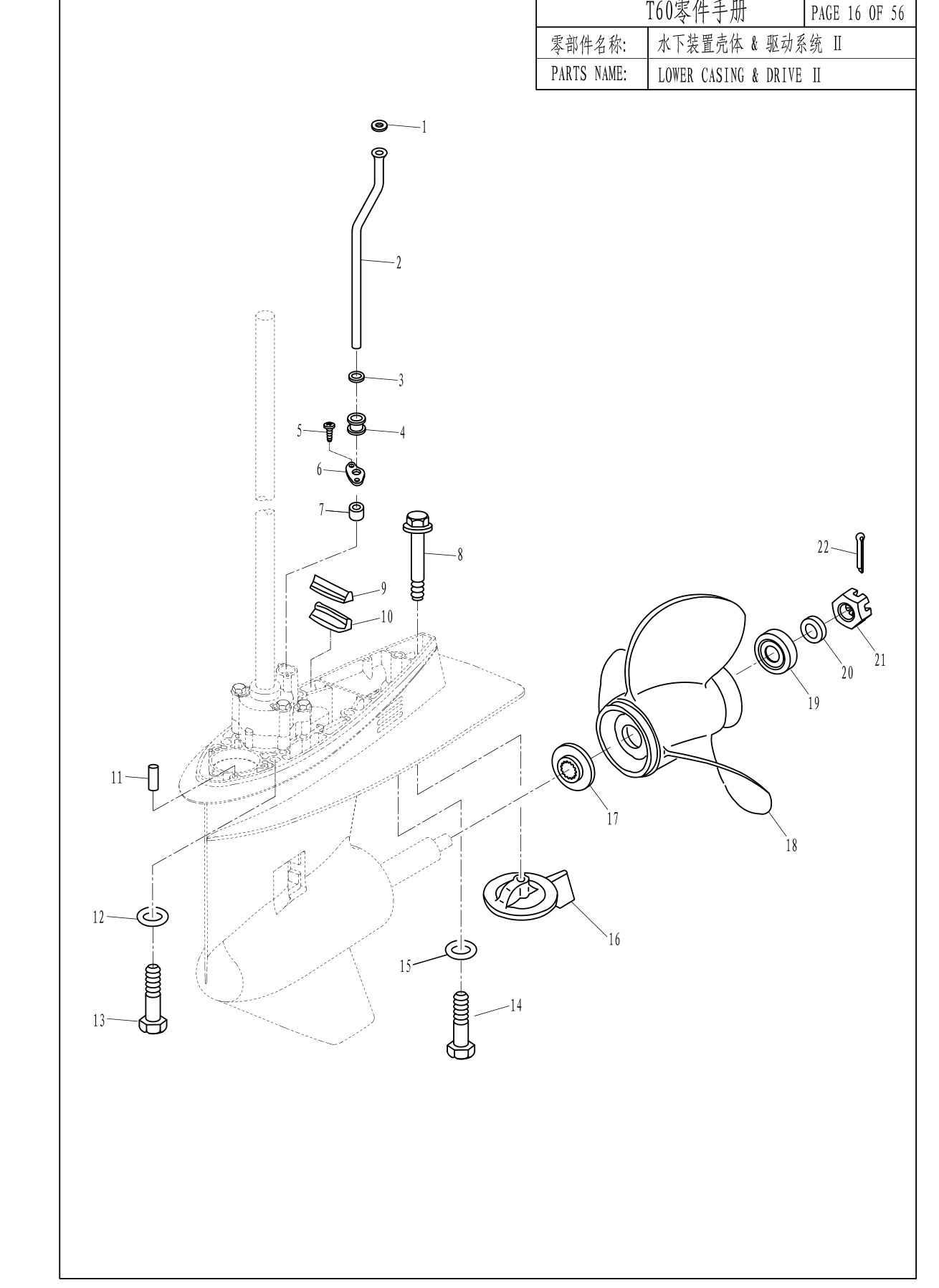

图 7水下装置壳体&驱动系统Ⅱ LOWER CASING&DRIVE Ⅱ

REF	零件编号	中文名称	英文名称	数量	轴型
1	T40-02010003	水管尼龙垫圈	NYLON WASHER,WATER PIPE	1
2	T85-02010004L	进水管(L)	WATER PIPE(L)	1	长轴 L
3	T40-02010005	水管密封圈	SEAL,WATER PIPE	1
4	T85-02000002	水管导向套	ORIENTED BUSHING,WATER PIPE	1
5	GB/T845-ST4.2x14	十字槽盘头自攻螺钉ST4.2x14	SCREW ST4.2x14	2
6	T85-04000405	水管下导向套	LOWER BUSHING,WATER PIPE	1
7	T85-04000404	水管下衬圈	SEAL,WATER PIPE	1
8	T85-00000012	凸缘螺栓M10x1.25x45	BOLT M10x1.25x45	1
9	T85-04000013	水封	WATER ENVELOP	1
10	T40-04000013	水封垫板	PLATE,WATER ENVELOP	1
11	F15-00000006	定位销φ6x12	DOWEL PIN φ6x12	2
12	GB/T97.1-10	平垫圈10	WASHER 10	4
13	GB/T5785-M10x1.25x40	六角螺栓M10x1.25x40	BOLT M10x1.25x40	4
14	GB/T5783-M8x60	六角螺栓M8x60	BOLT M8x60	1
15	GB/T97.1-8	平垫圈8	WASHER8	1
16	T85-00000011	水下阳极	ANODE,LOWER CASING	1
17	T85-04000024	螺旋桨垫块	SPACER,PROPELLER	1
18	T60-04020000	螺旋桨组件	PROPELLER ASSY	1
19	T85-04000025	螺旋桨衬套A	BUSH A,PROPELLER	1
20	T85-04000026	螺旋桨衬套B	BUSH B,PROPELLER	1
21	T40-04000021	开槽六角螺母	NUT	1
22	GB/T91-4x25	开口销φ4x25	COTTER PIN φ4x25	1

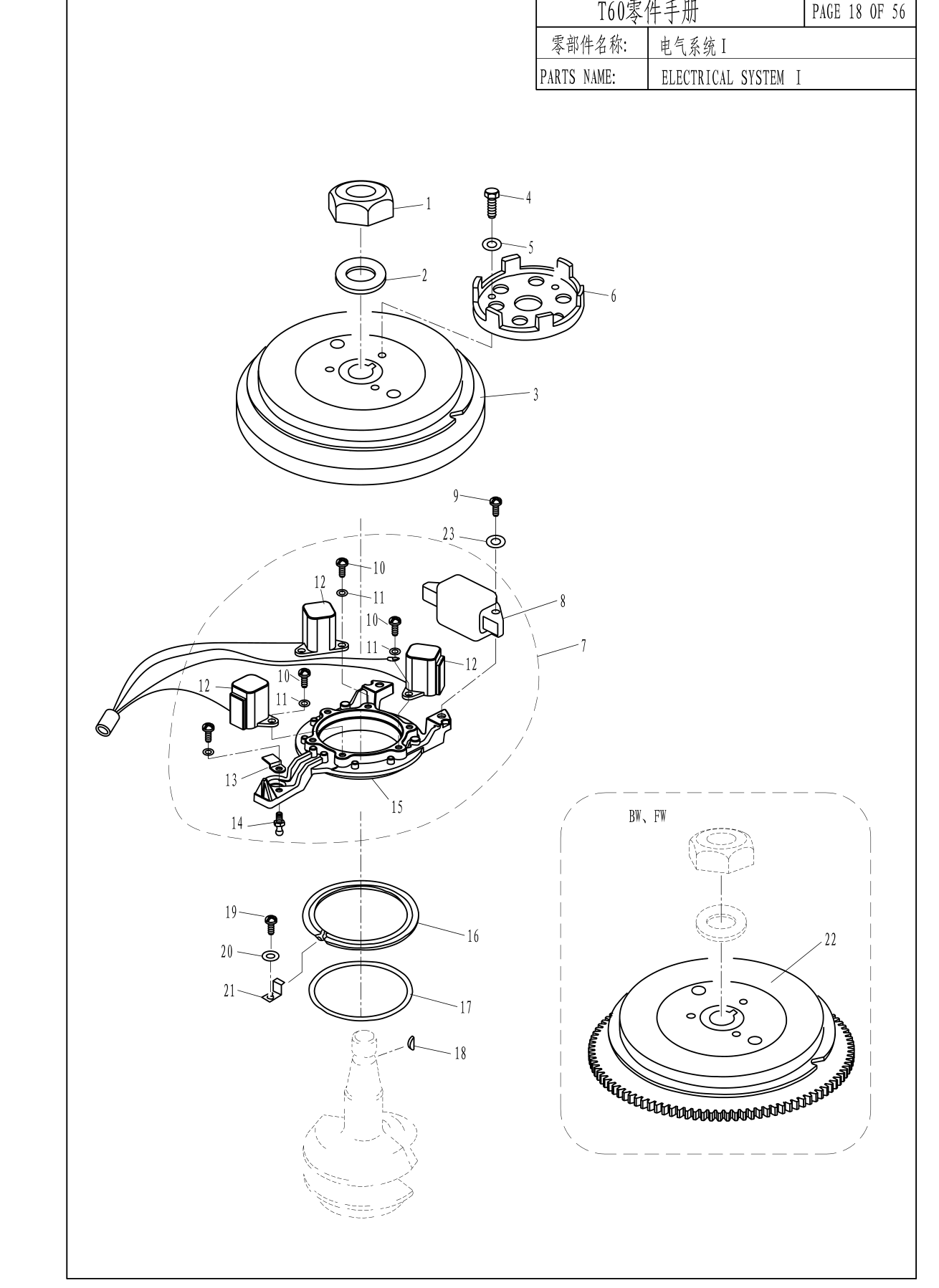

图 8电气系统I ELECTRICAL SYSTEM I

REF	零件编号	中文名称	英文名称	数量
1	F25-05000026	飞轮螺母	NUT FLYWHEEL	1
2	F25-05000025	飞轮螺母垫圈	WASHER,FLYWHEEL NUT	1
3	T60-05000300	飞轮	FLYWHEEL	1
4	GB/T5783-M8x12	六角螺栓M8x12	BOLT M8x12	3
5	GB/T93-8	弹性垫圈8	SPRING-WASHER8	3
6	T85-05000039	起动轴套	PULLEY,STARTER	1
7	T60-05030000	触发线圈总成	PULSER COIL BASE ASSY	1
8	T60-05030300	磁电机线圈组件	COIL CHARGE	1
9	GB/T818-M5x24	十字槽盘头螺钉M5X24	SCREW M5x24	2
10	GB/T818-M4x12	十字槽盘头螺钉M4X12	SCREW M4x12	7
11	GB/T93-4	弹性垫圈4	SPRING-WASHER 4	7
12	T60-05030200	触发线圈组件	PULSER COIL ASSY	3
13	T60-05030001	导线压板	PRESSURE PLATE,LEAD	1
14	T60-05030102	连杆接头	LINKAGE JOINT	1
15	T60-05030100	触发线圈支座	BASE,PULSER COIL	1
16	T60-05000021	磁电机座衬套	GASKET,PULSER COLL BASE	1
17	T60-05000022	磁电机座橡胶垫	RUBBER GASKET,PULSER COLL BAS	1
18	T40-05000018	飞轮半圆键	SEMICIRCULAR KEY	1
19	GB/T818-M6x12	十字槽盘头螺钉M6x12	SCREW M6x12	3
20	GB/T97.1-6	平垫圈6	WASHER 6	3
21	T60-05000023	磁电机座压板	FIXED BROAD,PULSER COIL	3
22	T60-05000300W	飞轮	FLYWHEEL	1
23	GB/T93-5	弹性垫圈5	SPRING-WASHER 5	2

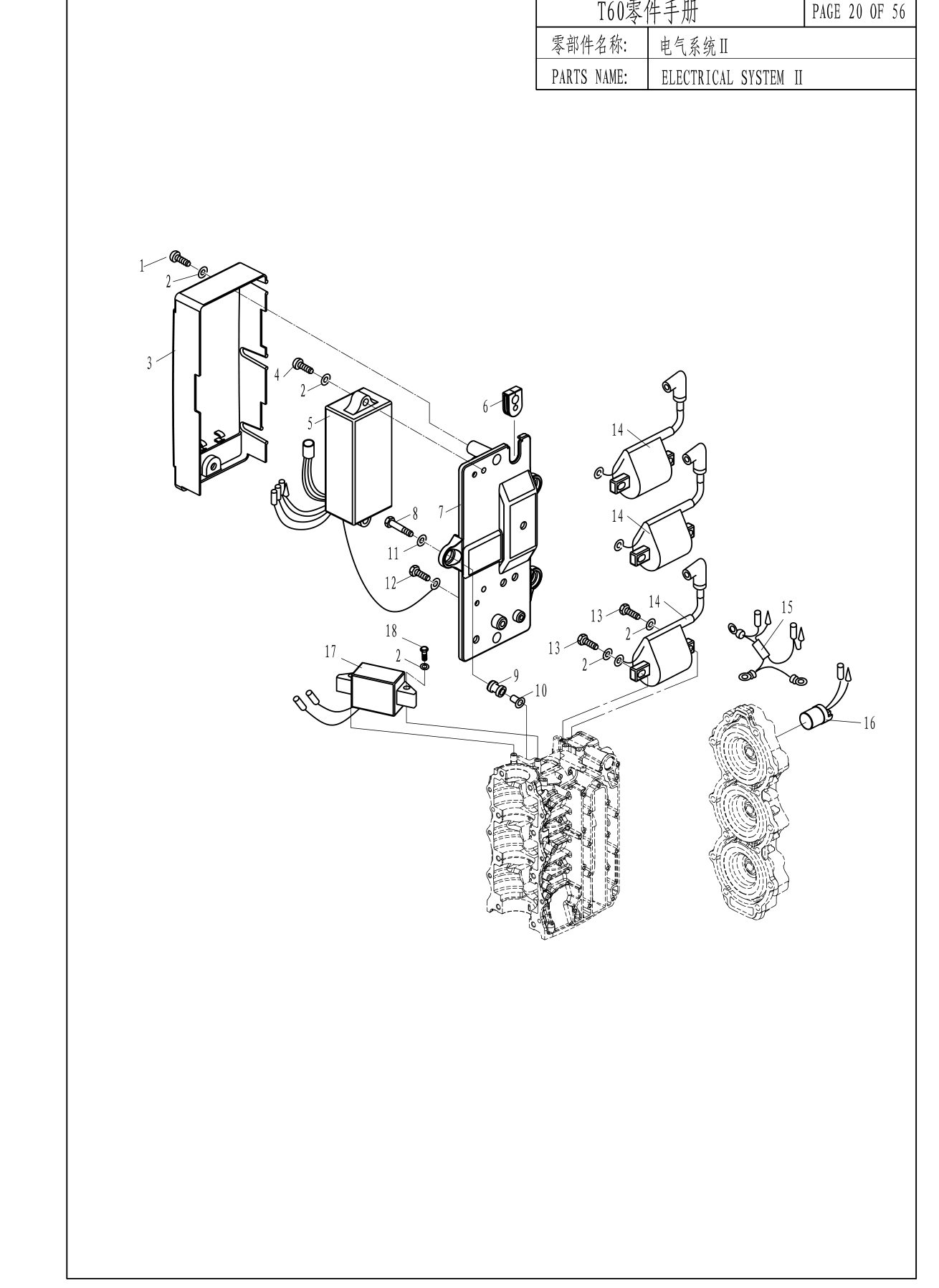

图 9电气系统Ⅱ ELECTRICAL SYSTEM Ⅱ

REF	零件编号	中文名称	英文名称	数量
1	GB/T818-M6x12	十字槽盘头螺钉M6x12	SCREW M6x12	2
2	GB/T97.1-6	平垫圈6	WASHER 6	13
3	T60-05000038	点火模块护盖	COVER,C.D.I UNIT ASS'Y	1
4	GB/T818-M6x25	十字槽盘头螺钉M6x25	SCREW M6x25	2
5	T60-05000025	点火模块	C.D.I UNIT ASS'Y	1
6	T20-06040010	点火线卡	CLIP,IGNITION	1
7	T60-05000024	点火模块支架	SUPPORT,IGNITION	1
8	GB/T5783-M6X20	六角螺栓M6X20	BOLT M6x20	3
9	F8-05000007	点火模块减震圈	DAMPER,IGNITION	3
10	F15-07000021	进气消音器衬管	BUSHER,INTAKE SILENCER	3
11	F8-05000021	大垫片	BIG WASHER	3
12	GB/T5783-M6X12	六角螺栓M6X12	BOLT M6x12	1
13	GB/T5783-M6X25	六角螺栓M6X25	BOLT M6x25	6
14	T60-05000200	高压包组件	HIGH PRESSURE ASS'Y	3
15	T60-05000026	接地导线	WIRE,EARTH LEAD	1
16	T40-05000100	温控器组件	THERMO WITCH ASS'Y	1
17	T60-05000100	照明线圈	COLL CHARGE	1
18	GB/T5783-M6X30	六角螺栓M6x30	BOLT M6x30	2

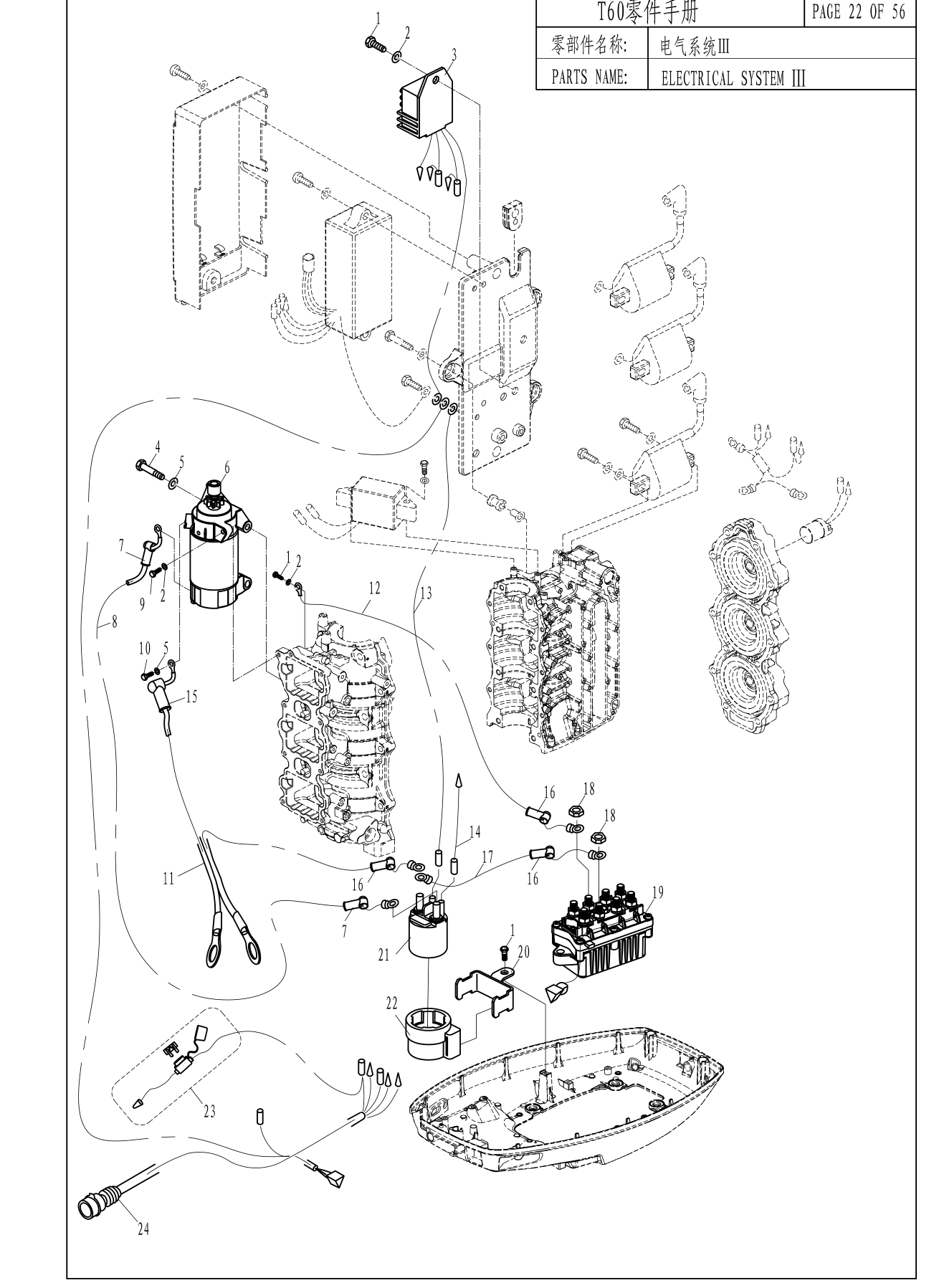

图 10电气系统Ⅲ ELECTRICAL SYSTEM Ⅲ

REF	零件编号	中文名称	英文名称	数量
1	GB/T5783-M6X12	六角螺栓M6X12	BOLT M6x12	3
2	GB/T97.1-6	平垫圈6	WASHER 6	3
3	F15-07060001	整流器组件	RECTIFIER ASS'Y	1
4	GB/T5783-M8X35	六角螺栓M8X35	BOLT M8x35	2
5	GB/T97.1-8	平垫圈8	WASHER 8	3
6	T60-05000900W	启动电机	START-UP MOTOR	1
7	F25-05170101W	电机连接线护套	JACKET	2
8	F25-05170400W	电机连接线	CONNECT LINE,DYNAMO	1
9	GB/T5783-M6X25	六角螺栓M6X25	BOLT M6x25	1
10	GB/T5783-M8X12	六角螺栓M8X12	BOLT M8x12	1
11	T85-05000023	电源连接线	CONNECT LINE,ELECTRICAL SOURCE	1
12	T60-05030004	继电器连接线(黑)	WIRE,EARTH LEAD	1
13	T85-05030004	继电器接地导线(黑)	WIRE,EARTH LEAD	1
14	T85-05030003	继电器引出线(棕)	CONNECT LINE(BROWN,RELAY	1
15	F25-05170201W	电源连接线护套A	JACKET A	1
16	F25-05170202W	电源连接线护套B	JACKET,CONNECT LINE	3
17	T85-05030002	继电器连接线(红)	CONNECT LINE(RED),RELAY	1
18	GB/T6170-M6	六角螺母M6(镀银)	NUT,SILVERING	2
19	T85-05030200	继电器组件	RELAY ASS'Y	1
20	T60-03000300W	继电器固定板组件	RELAY BRACKET	1
21	F15-07150300W	起动继电器	JUMP-START RELAY	1
22	F15-07150301W	继电器护套	JACKET,RELAY	1
23	F25-05090100W	熔断器组件	FUSE ASSY	1
24	T60-05030400FW	点火线索(十芯)	IGNITION WIRE(10PIN)	1
25	T60-05030400BW	点火线索(七芯)	IGNITION WIRE(7PIN)	1

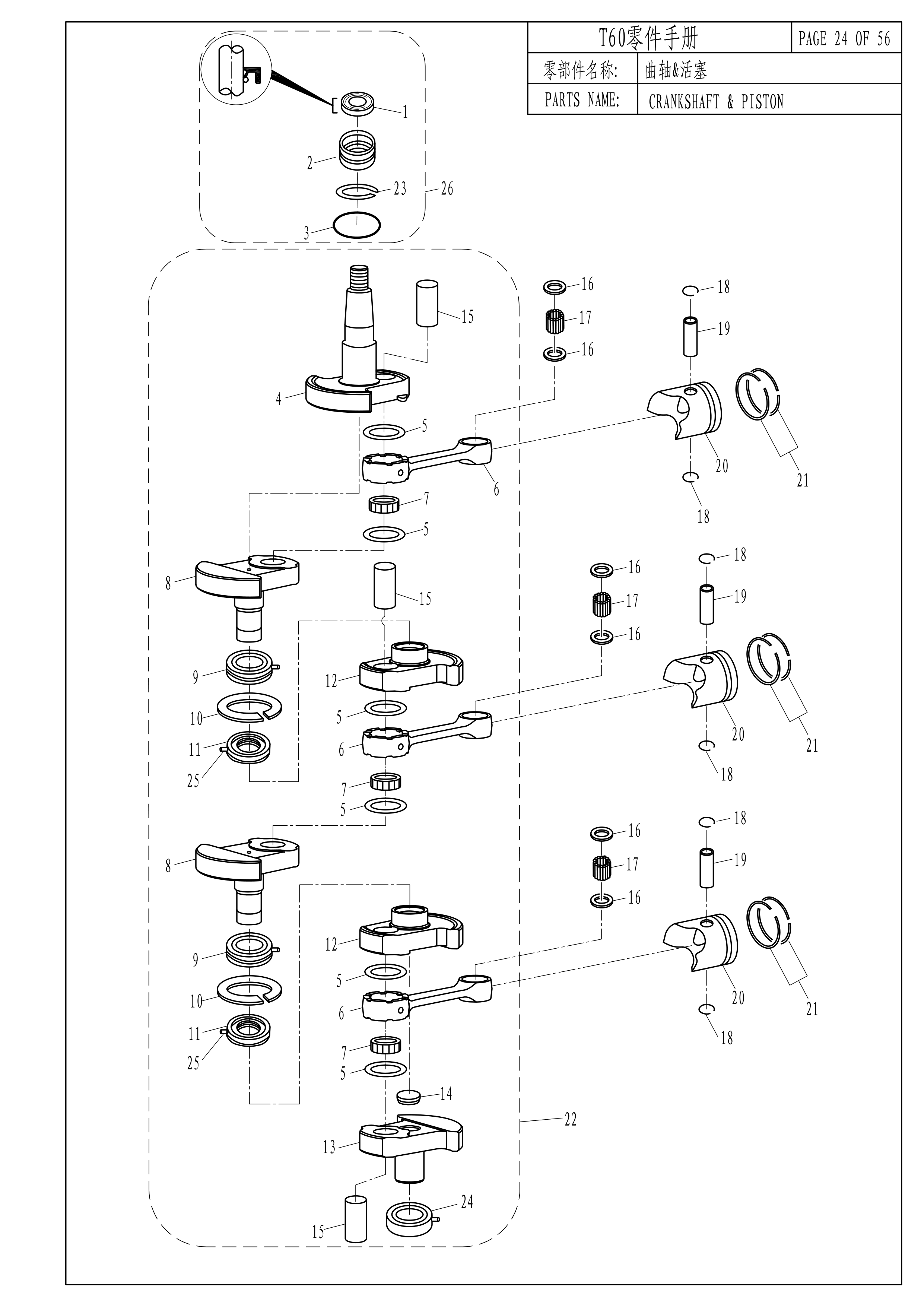

图 11曲轴&活塞 CRANKSHAFT&PISTON

REF	零件编号	中文名称	英文名称	数量
1	T85-05020003	曲轴上油封36X46X6	OIL SEAL	1
2	T60-05020300	轴承52X36X38	BEARING	1
3	T20-06020115	0型圈45x2.65	0-RING 45x2.65	1
4	T60-05020101	曲轴甩块A	SWING BLOCK A	1
5	T40-05020103	连杆减磨片	WEARING PIECE,CONNECTING ROD	6
6	T60-05020105	连杆	CONNECTING ROD	3
7	T60-05020104	滚针轴承	QUILL BEARING	3
8	T60-05020106	曲轴甩块B	SWING BLOCK B	2
9	T40-05020010	圆柱滚子轴承	BEARING	2
10	T40-05020107	挡圈	CIRCLIP	2
11	T60-05020108	密封座圈	SEAL RING	2
12	T60-05020109	曲轴甩块C	SWING BLOCK C	2
13	T60-05020112	曲轴甩块D	SWING BLOCK D	1
14	T60-05020110-1	甩块堵头	JAM,SWING BLOCK	1
15	T20-06020102	曲柄销	PIN,CRANKSHAFT	3
16	T85-05020007	活塞垫片	WASHER,PISTON	6
17	T60-05020006	圆头滚针Φ2.5x17.8	NEEDLE ROLLER φ2.5x17.8	84
18	T40-05020006	活塞销挡圈	CTRCLIP,PISTON PIN	6
19	T60-05020002	活塞销	PIN,PISTON	3
20	T60-06020001	活塞	PISTON	3
21	T20-06020004-1	活塞环组件	PISTON RING SET	3
22	T60-05020100	曲轴连杆组件	CRANKSHAFT ASSY	1
23	T60-05020007	轴承定位片	LOCATING PIECE,BEARING	1
24	T40-05020011	深沟球轴承6306	QUILL BEARING 6306	1
25	GB/T879.3-3X10	重型卷制弹性圆柱销3X10	PIN 3X10	2
26	T60-05020400	曲轴上轴承组件	CRANKSHAFT BEARING ASSY	1

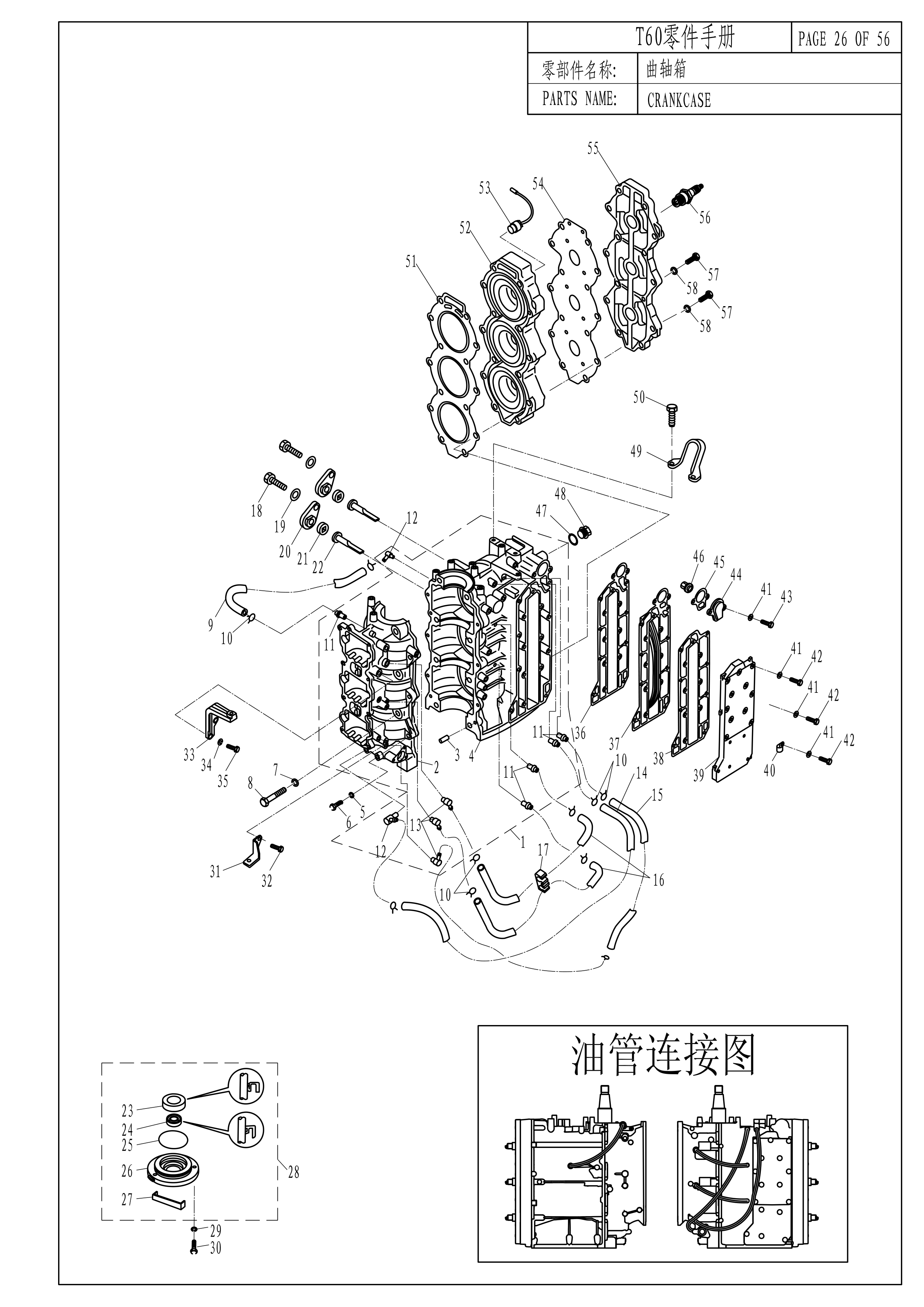

图 12曲轴箱 CRANKCASE

REF	零件编号	中文名称	英文名称	数量
1	T60-05010000	机体机座组件	CRANKCASE ASSY	1
2	T60-05010201	机座	CRANKCASE	1
3	F25-00000014	定位销Φ8x12	DOWEL PIN Φ8x12	2
4	T60-05010100	机体组件	CYLINDER CASE	1
5	GB/T97.1-8	平垫圈8	WASHER 8	6
6	T60-05010001	六角螺栓M8x40	BOLT M8x40	6
7	GB/T97.1-10	平垫圈10	WASHER 10	8
8	T40-05000030	六角螺栓M10x1.25x55	BOLT M10x1.25x55	8
9	T60-05000014	回气管A Φ2xΦ7x255	AIR PIPE AΦ2xΦ7x255	1
10	T15-04000013	油管夹簧C	CLIP SPRING C,OIL PIPE	8
11	T15-03010202	出水咀	WATER NIPPLE	1
12	T85-05010300	回油嘴组件	OIL NIPPLE ASSY	1
13	T85-05010300	油嘴组件B	OIL NIPPLE ASSY B	3
14	T60-05000015	回气管BΦ2xΦ7x445	AIR PIPE BΦ2xΦ7x445	1
15	T60-05000016	回气管C Φ2xΦ7x350	AIR PIPE CΦ2xΦ7x350	1
16	T60-05000017	回气管D Φ2xΦ7x170	AIR PIPE D φ2xΦ7x170	2
17	F25-05000016	尼龙管夹	PIPE CLAMP	1
18	GB/T5783-M6x12	六角螺栓M6x12	BOLT M6x12	2
19	GB/T97.1-6	平垫圈6	WASHER 6	2
20	T60-05000009	阳极盖板	ANODE,COVER	2
21	T60-05000008	阳极密封圈	ANODE,SEAL CIRCLE	2
22	T60-05000007	阳极	ANODE	2
23	T85-05020403	油封30x47x7	OIL SEAL30x47x7	1
24	T60-05020202	油封18x32x5	OIL SEAL18x32x5	1
25	T60-05020205	油封壳体0型圈65.8x2.4	0 RING 65.8x2.4	1
26	T60-05020201	油封壳体	HOUSING,OIL SEAL	1
27	T60-05020204	油封壳体橡胶条	HOUSING,RUBBER BOND	1
28	T60-05020200	油封壳体组件	HOUSING ASSY	1
29	GB/T97.1-6	平垫圈6	WASHER 6	3
30	GB/T5783-M6x20	六角螺栓M6x20	BOLT M6x20	3
31	T60-05000044	制动器固定架	BRACKET	1
32	GB/T5783-M6x12	六角螺栓M6x12	BOLT M6x12	1
33	T60-05000043	起动器左支架	STAY,LEFT	1
34	GB/T97.1-6	平垫圈6	WASHER 6	2
35	GB/T5783-M6x12	六角螺栓M6x25	BOLT M6x25	2
36	T60-05000010	排气内盖密封垫	GASKET,INNER COVER	1
37	T60-05000011	排气内盖	INNER COVER,EXHAUST	1
38	T60-05000012	排气外盖密封垫	GASKET,OUTER COVER	1
39	T60-05000013	排气外盖	OUTER COVER,EXHAUST	1
40	T85-01030006	线卡	CLAMP	1
41	GB/T97.1-6	平垫圈6	WASHER 6	18
42	GB/T5783-M6x35	六角螺栓M6x35	BOLT M6x35	16
43	GB/T5783-M6x25	六角螺栓M6x25	BOLT M6x25	2
44	F15-07010021	节温器盖	COVER,THERMOSTAT	1
45	F15-07010022	节温器盖垫	GASKET,THERMOSTAT	1
46	T15-04000010	节温器	THERMOSTAT	1
47	T85-05000003	放油密封垫	GASKET	1
48	F15-04000002	放油螺塞	PLUG,DRAIN 0IL	1
49	T60-05000019	发动机悬挂钩	HANGING H00K,ENGINE	1
50	GB/T5783-M8x20	六角螺栓M8x20	BOLT M8x20	2
51	T60-05000001	气缸复合垫	GASKET,CYLINDER HEAD	1
52	T60-05000002	气缸盖	CYLINDER COVER	1
53	T40-05000100	温控器组件	THERMO SWITCH,ASSY	1
54	T60-05000003	气缸外盖密封垫	GASKET,CYLINDER COVER	1
55	T60-05000004	气缸外盖	OUTER COVER,CYLINDER	1
56	BPR7HS	火花塞BPR7HS	SPARK PLUG	3
57	T40-05000031	机体螺栓M8x70	BOLT M8x70	14
58	GB/T97.1-8	平垫圈8	WASHER 8	14

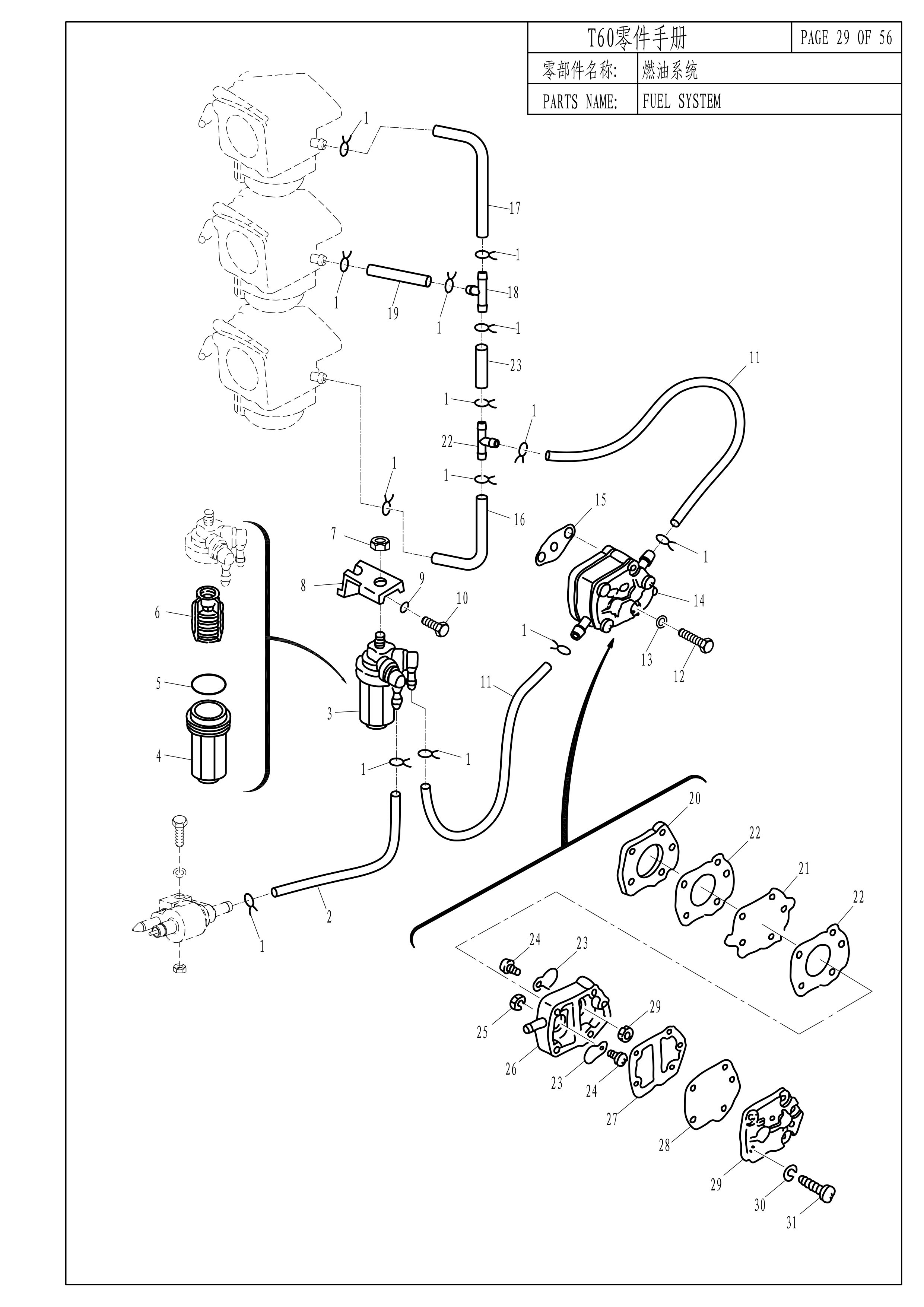

图 13燃油系统 FUEL SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	F4-04000030	油管夹簧B	SPRING,FUEL PIPE"B"	14
2	T60-05000036	燃油管BØ5xØ10x320	FUEL PIPE BD5xØ10x320	1
3	F15-07080000	滤油杯组件	FILTER CUP ASSY	1
4	F15-07080002	滤杯	CUP,FILTER	1
5	GB/T3452.1-Ø32.5x1.8	滤油杯密封圈Ø32.5x1.8	SEAL,FILTER CUP	1
6	F15-07080001	滤网架	ELEMENT,FILTER	1
7	GB/T6170-M8	六角螺母M8	NUT M8	1
8	T15-04000023	滤油杯支架	BRACKET,FILTER	1
9	GB/T93-6	弹性垫圈6	SPRING-WASHER 6	1
10	GB/T5783-M6x14	六角螺栓M6x14	BOLT M6x14	1
11	T60-05000035	燃油管AØ5x10x110	FUEL PIPE AØ5xØ10x110	2
12	GB/T5783-M6x40	六角螺栓M6x40	BOLT M6x40	2
13	GB/T97.1-6	平垫圈6	WASHER 6	2
14	T40-05080000	燃油泵组件	FUEL PUMP ASSY	1
15	T40-05000024	燃油泵密封垫	GASKET,FUEL PUMP	1
16	T60-05000033	燃油定型管B	FUEL PIPE B	1
17	T60-05000030	燃油定型管A	FUEL PIPE A	1
18	F15-05000011	三通	THREE-WAY	2
19	T60-05000032	燃油管Ø5xØ10x30	FUEL PIPE φ5xØ10x30	2
20	T40-05080001	燃油泵下盖	LOWER COVER,FUEL PUMP	1
21	T40-05080003	燃油泵下盖隔膜	DIAPHRAGM,LOWER COVER	1
22	T40-05080002	燃油泵下盖密封垫	AIRPRO0F MAT,LOWER COVER	2
23	F4-04090005	单向阀片	UNILATERAL PLATE	2
24	F4-04090011	阀片螺钉M3x5	SCREW,VALVE M3x5	2
25	GB/T6170-M3	六角螺母M3	NUT M3	2
26	T40-05080004	燃油泵壳	FUEL PUMP SHELL	1
27	T40-05080005	燃油泵上盖密封垫	AIRPRO0F MAT,UPPER COVER	1
28	T40-05080006	燃油泵上盖隔膜	DIAPHRAGM,UPPER COVER	1
29	T40-05080007	燃油泵上盖	UPPER COVER,FUEL PUMP	1
30	GB/T93-5	弹性垫圈5	SPRING-WASHER 5	3
31	GB/T818-M5x30	十字盘头螺钉M5x30	SCREW M5x30	3

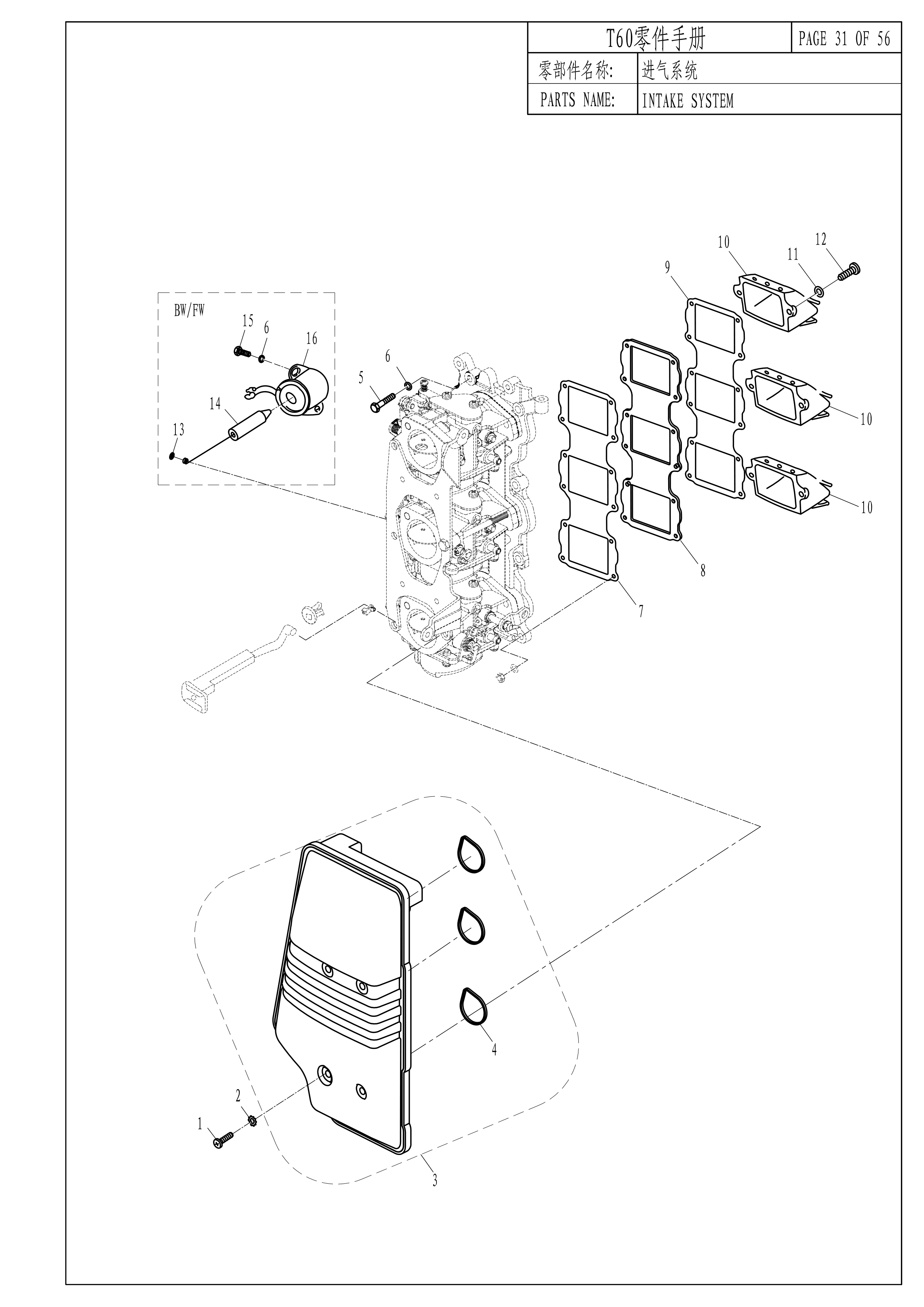

图 14进气系统 INTAKE SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	GB/T818-M6x45	十字槽盘头螺钉M6x45	SCREW M6x45	4
2	GB/T861.1-6	内齿锁紧垫圈6	LOCKED WASHER 6	4
3	T60-05000800	进气消音器组件	INTAKE SILENCER ASSY	1
4	T60-05000803	进气消音器密封圈	SEAL,INTAKE SILENCER	3
5	GB/T5783-M6x25	六角螺栓M6x25	BOLT M6x25	8
6	GB/T97.1-6	平垫圈6	WASHER 6	10
7	T60-05040001	阀座密封垫	GASKET,VALVE SEAT	1
8	T60-05040002	阀座衬板	PLATE,VALVE SEAT	1
9	T60-05040001-1	阀座密封垫	GASKET,VALVE SEAT	1
10	T60-05040100	进气阀座组件	YALVE SEAT ASSY,INTAKE	3
11	GB/T93-5	弹性垫圈5	SPRING-WASHER 5	6
12	GB/T818-M5x16	十字槽盘头螺钉M5x16	SCREW M5x16	6
13	T85-05160236	吸铁0型圈	0-RING,IRON	1
14	T85-05060405	吸铁铁芯	IRON CORE	1
15	GB/T818-M6x14	十字槽盘头螺钉M6x14	SCREW M6x14	2
16	T60-05000400	电磁吸铁组件	ELECTROMAGNETIC MAGNET ASSY	1

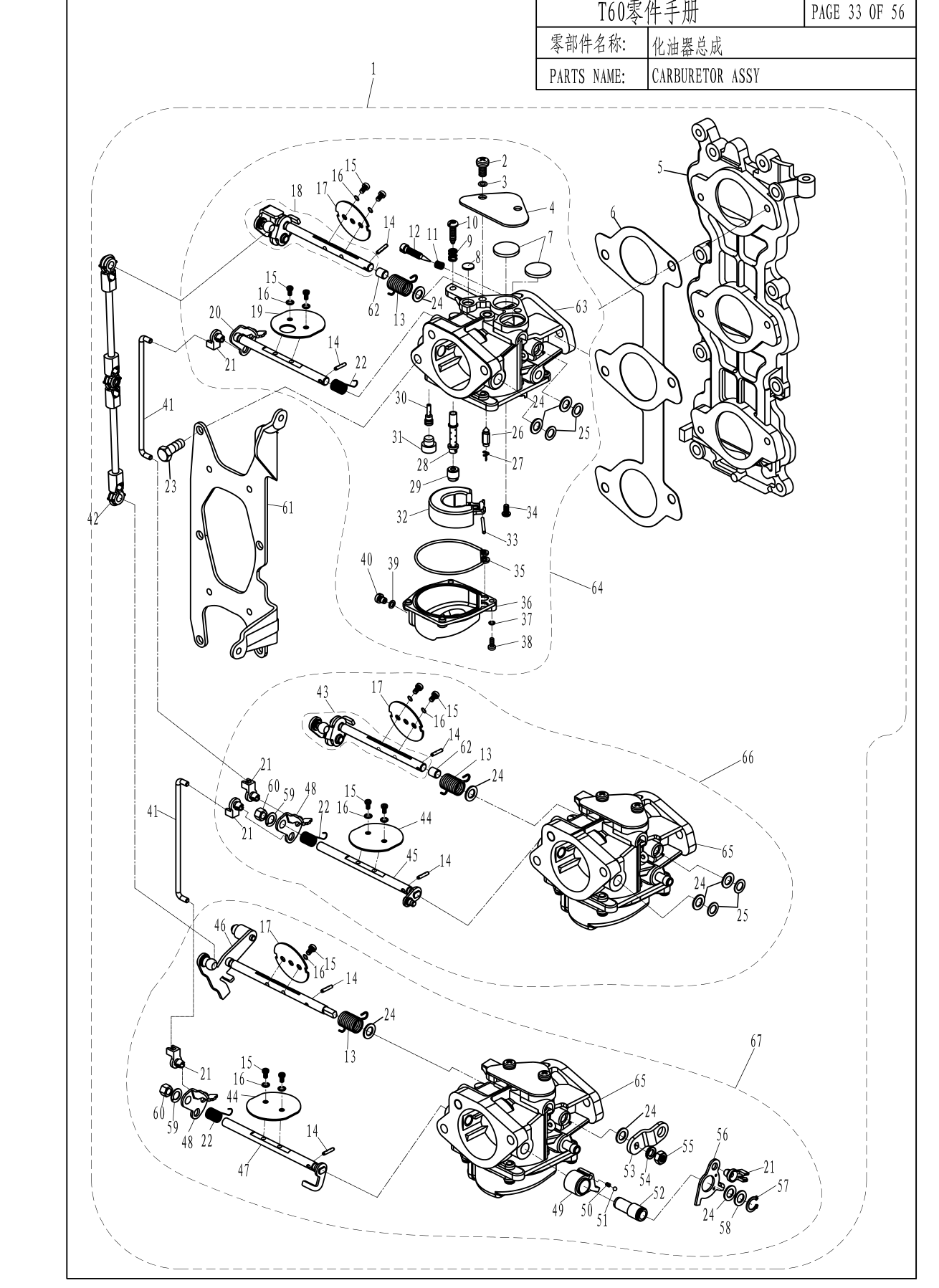

图 15化油器总成 CARBURETOR ASSY

REF	零件编号	中文名称	英文名称	数量
1	T60-05040200	化油器总成	CARBURETOR ASSY	1
2	GB/T818-M5x10	十字槽盘头螺钉M5x10	SCREW M5x10	6
3	GB/T93-5	弹性垫圈5	SPRING-WASHER 5	7
4	T60-05040222	面板	PLATE	3
5	T60-05040201	阀座固定板	BRACKET VALVE SEAT	1
6	T60-05040202	固定板密封垫	GASKET BRACKET	1
7	T60-05040220	橡胶垫片A	RUBBER WASHER A	6
8	T60-05040221	橡胶垫片B	RUBBER WASHER B	3
9	T60-05040214	止动螺钉弹簧	STOP,AIR ADJUSTING	1
10	T60-05040213	油门止动螺钉	THORTTEL	1
11	T60-05040219	怠速螺钉弹簧	SPRING,AIR ADJUSTING	3
12	T60-05040218	怠速螺钉	SCREW,AIR ADJUSTING	3
13	T60-05040209	油门摆杆扭簧	SPRING,SWING LINK	3
14	GB/T879.2-2x10	轻型直槽弹性圆柱销2x10	PIN 2x10	6
15	GB/T818-M3x6	十字槽盘头螺钉M3x6	BOLT M3x6	12
16	GB/T93-3	弹性垫圈3	SPRING-WASHER 3	12
17	T60-05040212	油门挡板	APRON,ACCELERATOR	3
18	T60-05040208	油门摆杆A组件	ACCELERATOR BAR"A"ASSY	1
19	T60-05040217	阻风门挡板A	APRON A,AIR CHOKE	1
20	T60-05040215	阻风门摆杆A组件	SWING LINK"A"ASSY,AIR CHOKE	1
21	F15-07000016	油门控制器连杆接头	TIE-IN,CONNECTING ROD	5
22	T60-05040216	阻风门扭簧	SPRING,AIR CHOKE	3
23	GB/T5782-M6x95	六角螺栓M6x95	BOLT M6x95	6
24	T60-05040211	尼龙垫圈6	NYLON WASHER 6	9
25	GB/T97.1-6	平垫圈6	WASHER 6	6
26	T60-05040223	针阀	NEEDLE VALVE	3
27	T60-05040224	针阀弹簧	SPRING,NEEDLE VALVE	3
28	T60-05040227	主喷管	MIAN NOZZLE	3
29	T60-05040228	主量孔	MIAN JET	3
30	T60-05040225	怠速量孔	JET,AIR ADJUSTING	3
31	T60-05040226	胶帽	RUBBER CAP	3
32	T60-05040229	浮子	FLOAT	3
33	T60-05040230	浮子销	PIN,FLOAT	3
34	GB/T818-M4x8	十字槽盘头螺钉M4x8	SCREW M4x8	3
35	T60-05040231	油杯密封圈	SEAL,OIL CUP	3
36	T60-05040232	油杯	OIL CUP	3
37	GB/T93-4	弹性垫圈4	SPRING-WASHER 4	12
38	GB/T818-M4x14	十字槽盘头螺钉M4x14	SCREW M4x14	12
39	T60-05040233	放油螺塞垫圈	GASKET,DRAIN SCREW	3
40	T60-05040234	放油螺塞	DRAIN SCREW	3
41	T60-05040250	阻风门连杆	CONNECTING ROD,AIR CHOKE	2
42	T60-05040249	油门连杆	CONNECTING ROD,ACCLERATOR	1
43	T60-05040238	油门摆杆B组件	ACCELERATOR BAR"B"ASSY	1
44	T60-05040251	阻风门挡板B	APRON B,AIR CHOKE	2
45	T60-05040236	阻风门摆杆B组件	SWING LINK"B"ASSY,AIR CHOKE	1
46	T60-05040247	油门摆杆C组件	ACCELERATOR BAR"C"ASSY	1
47	T60-05040246	阻风门摆杆C组件	SWING LINK"C"ASSY,AIR CHOKE	1
48	T60-05040237	阻风门摆杆连接板B	SWING LINK PLATE"B",AIR CHOKE	2
49	T60-05040240	阻风门弹簧座	SPRING PEW,AIR CHOKE	1
50	T60-05040241	阻风门弹簧	SPRING,AIR CHOKE	1
51	T60-05040242	钢珠	STEELBALL	1
52	T60-05040239	阻风门衬管	GASKET,AIR CHOKE	1
53	T60-05040248	油门摆杆摇臂	ROCKER ACCLERATOR	1
54	GB/T93-5	弹性垫圈5	SPRING-WASHER 5	1
55	GB/T6170-M5	六角螺母M5	NUT M5	1
56	T60-05040243	阻风门摇臂	ROCKER,AIR CHOKE	1
57	T60-05040245	摇臂卡簧	CIRCLIP	1
58	T60-05040244	摇臂垫片	ROCKER WASHER	1
59	GB/T93-6	弹性垫圈6	SPRING-WASHER 6	2
60	GB/T6170-M6	六角螺母M6	NUT M6	2
61	T60-05040206	化油器固定板	BRACKET CARBURETOR	1
62	T60-05040210	油门摆杆衬圈	WASHER,ACCELERATOR BAR	2
63	T60-05040207	化油器本体A	CARBURETOR BODY"A"	1
64	T60-05040203	化油器A组件	CARBURETOR"A"ASSY	1
65	T60-05040235	化油器本体B	CARBURETOR BODY"B"	2
66	T60-05040204	化油器B组件	CARBURETOR "B"ASSY	1
67	T60-05040205	化油器C组件	CARBURETOR "C"ASSY	1

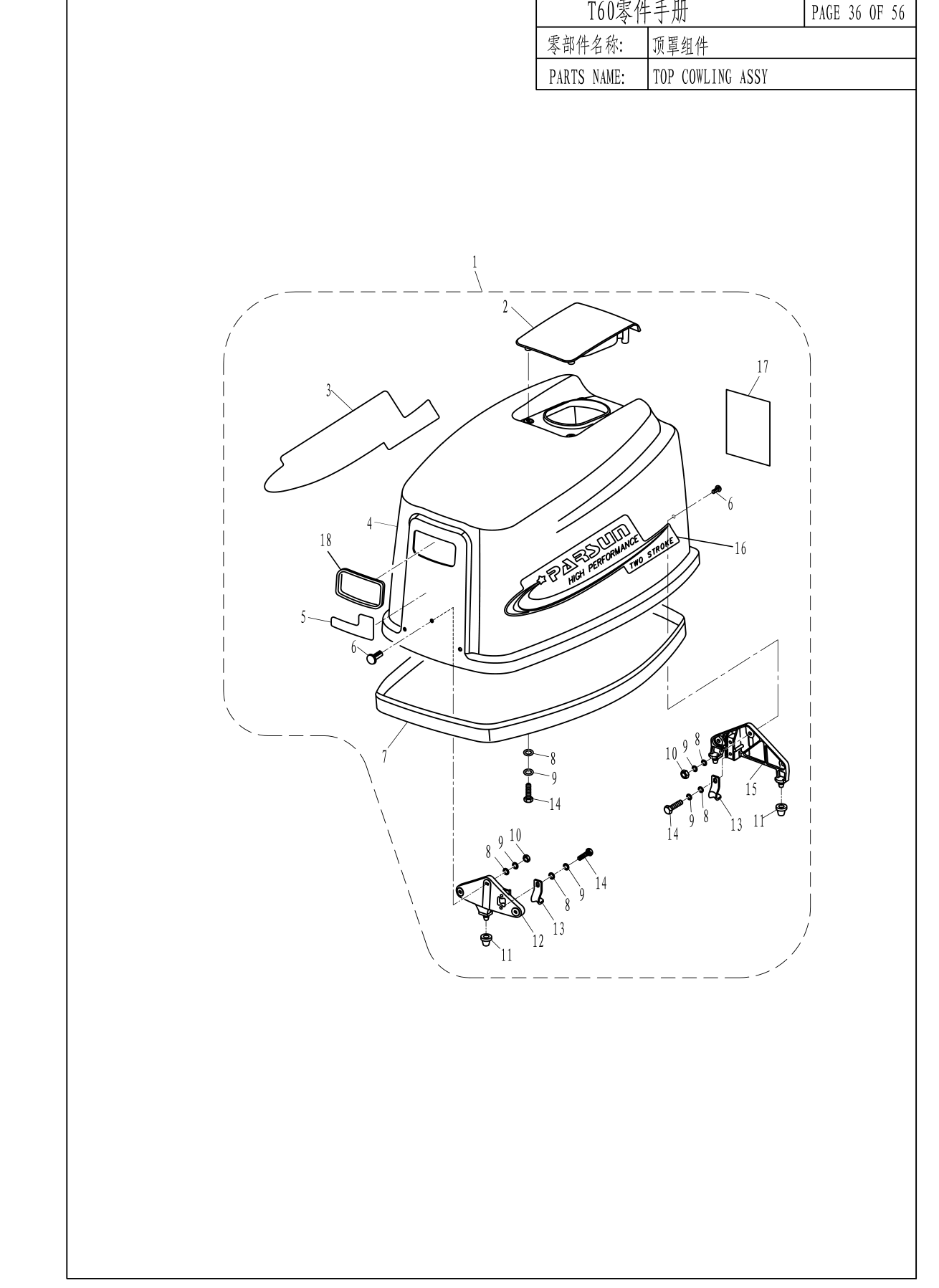

图 16顶罩组件 TOP COWLING ASSY

REF	零件编号	中文名称	英文名称	数量
1	T60-06000000	顶罩组件	TOP COWLING ASSY	1
2	T60-06000002	顶罩盖	COVER,TOP COWLING	1
3	T60-09000001	顶罩标贴(右)	MARK(RIGHT),TOP COWLING	1
4	T60-06000001	顶罩	TOP COWLING	1
5	T60-09000003	顶罩标贴(前)	MARK(FRONT),TOP COWLING	1
6	F25-06000006	扁头螺栓	FLAT BOLT	6
7	T60-06000004	顶罩密封橡胶条	RUBBER SEAL,TOP COWLING	1
8	GB/T97.1-6	平垫圈6	WASHER 6	12
9	GB/T93-6	弹性垫圈6	SPRING-WASHER 6	12
10	GB/T6170-M6	六角螺母M6	NUT M6	6
11	T85-07000007	减震支脚	DAMPER	3
12	T60-06000005	前挂钩座	POTHOOK SEAT(FRONT)	1
13	T60-06000007	挂钩	POTHOOK	2
14	GB/T5783-M6x18	六角螺栓M6x18	BOLT M6x18	6
15	T60-06000006	后挂钩座	POTHOOK SEAT(BACK)	1
16	T60-09000002	顶罩标贴(左)	MARK(LEFT),TOP COWLING	1
17	T60-08000004	顶罩标贴(后)	MARK(BACK),TOP COWLING	1
18	T60-06000003	橡胶护套	JACKET,RUBBER	1

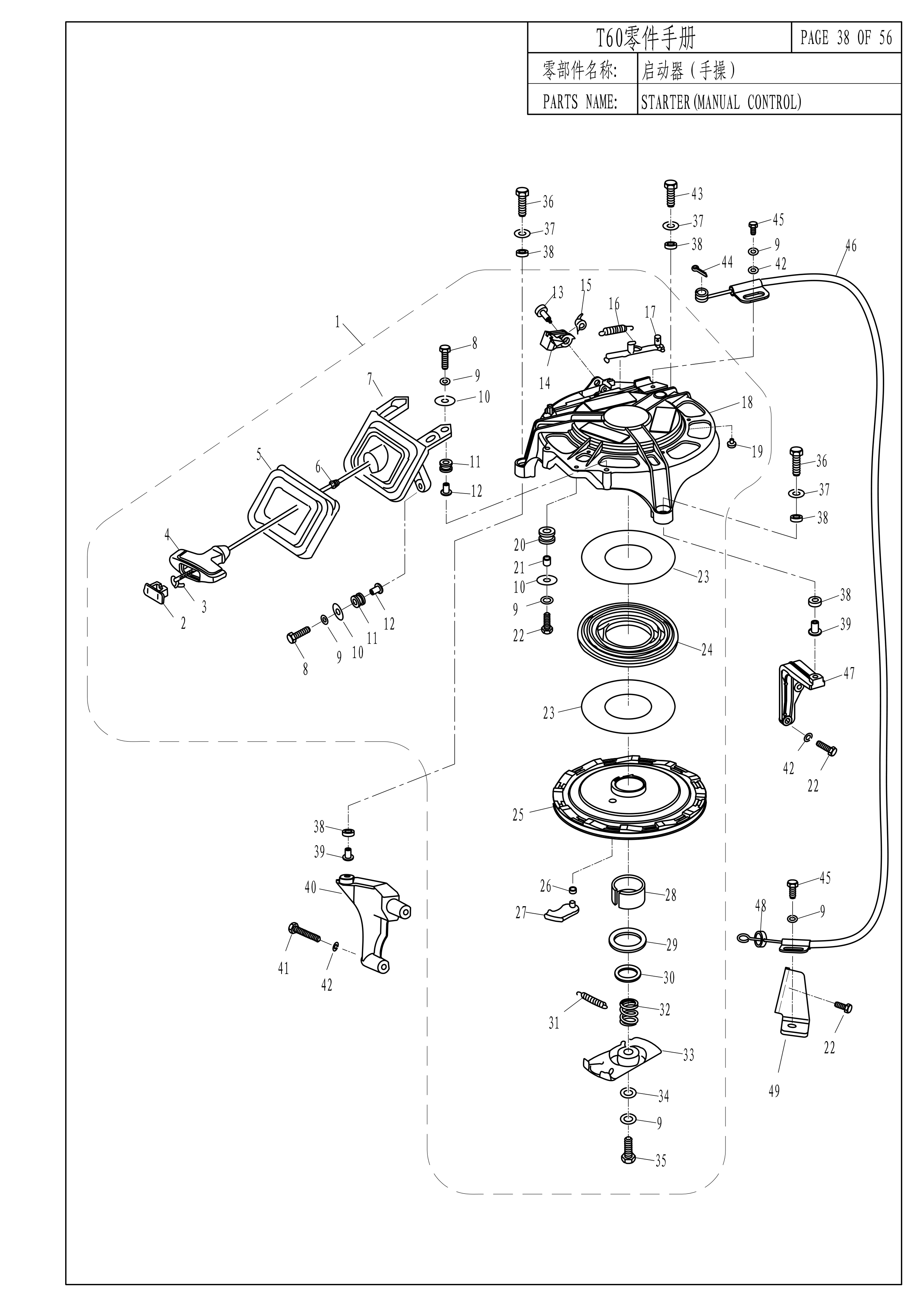

图 17启动器(手操) STARTER(MANUAL CONTROL)

REF	零件编号	中文名称	英文名称	数量
1	T60-05050000	起动器组件	STARTER ASSY	1
2	F4-04130102	起动手柄盖	COVER,HANDLE	1
3	T85-05070023	起动绳(Φ5.5x2.4米)	START LINE	1
4	F25-05160501	起动手柄	HANDLE,STARTER	1
5	T60-05050002	起动器橡胶圈	RUBBER SEAL,STARTER	1
6	F25-05160021	手柄减震圈	DAMPING	1
7	T60-05050001	起动器连接件	CONNECT PIECE,STARTER	1
8	GB/T5783-M6x30	六角螺栓M6x30	BOLT M6x30	4
9	GB/T93-6	弹性垫圈6	SPRING WASHER 6	7
10	GB/T96-6	大垫圈6	BIG WASHER 6	5
11	T40-05000029	点火器减震圈	WASHER,DAMPING	4
12	T40-05000028	点火器垫管	TUBE,DAMPING	4
13	T85-05070008	卡瓣螺钉	BOLT,PAWL	1
14	T85-05070006	制动器卡瓣	PAWL,ARRESTER	1
15	T85-05070007	制动器扭簧	WRING SPRING,ARRESTER	1
16	T85-05070010	制动器拉簧	TENSE SPRING,ARRESTER	1
17	T85-05070009	制动器滑板	SLIP PLATE,ARRESTER	1
18	T85-05070001	起动器外壳	CASE,STARTER	1
19	T85-05070002	起动器减磨销	PIN,STARTER	5
20	T40-05110002	起动器滑轮	BLOCK,STARTER	1
21	T40-05110003	滑轮衬管	TUBE,BLOCK	1
22	GB/T5783-M6x25	六角螺栓M6x25	BOLT M6x25	3
23	T85-05070011	减磨片	ANTIFRICTION WASHER	2
24	T85-05070012	涡形弹簧	SPRING,VOLUTE	1
25	T85-05070014	起动轮	WHEEL,START-UP	1
26	T85-05070016	卡瓣衬圈	WASHER,PAWL	1
27	T85-05070015	起动卡瓣组件	DRIVEN PAWL ASSY	1
28	T85-05070013	起动器衬套	BUSH,STARTER	1
29	T85-05070017	起动轮限位板	LIMITED PLATE,START WHEEL	1
30	T85-05070018	限位板卡簧	SPRING,LIMITED PLATE	1
31	T85-05070020	压板拉簧	TENSE SPRING,PLATE	1
32	T85-05070019	压板弹簧	SPRING,PLATE	1
33	T85-05070021	压板	PLATE	1
34	T85-05070022	压板垫片	GASKET,PLATE	1
35	GB/T5783-M6x16	六角螺栓M6x16	BOLT M6x16	1
36	GB/T5783-M8x30	六角螺栓M8x30	BOLT M8x30	2
37	GB/T96-8	大垫圈8	BIG WASHER 8	3
38	T40-05000027	起动器减震圈	DAMPING WASHER,STARTER	6
39	T36-04050006	起动器垫管	TUBE,STARTER	3
40	T60-05050001	起动器右支架	RIGHT BRACKET,STARTER	1
41	GB/T5783-M6x55	六角螺栓M6x55	BOLT M6x55	2
42	GB/T97.1-6	平垫圈6	WASHER 6	5
43	GB/T5783-M8x25	六角螺栓M8x25	BOLT M8x25	1
44	GB/T91-Ø1.6x12	开口销1.6x12	COTTER PIN Ø1.6x12	1
45	GB/T5783-M6x12	六角螺栓M6x12	BOLT M6x12	2
46	T60-05050100	制动器钢索组件	ARRESTER TIGHTWIRE ASSY	1
47	T60-05000042	起动器左支架	LEFT BRACKET,STARTER	1
48	T85-05000040	制动器钢索衬圈	WASHER,ARRESTER TIGHTWIRE	1
49	T60-05000044	制动器固定架	FIXED BRACKET,ARRESTER TIGHTWIRE	1

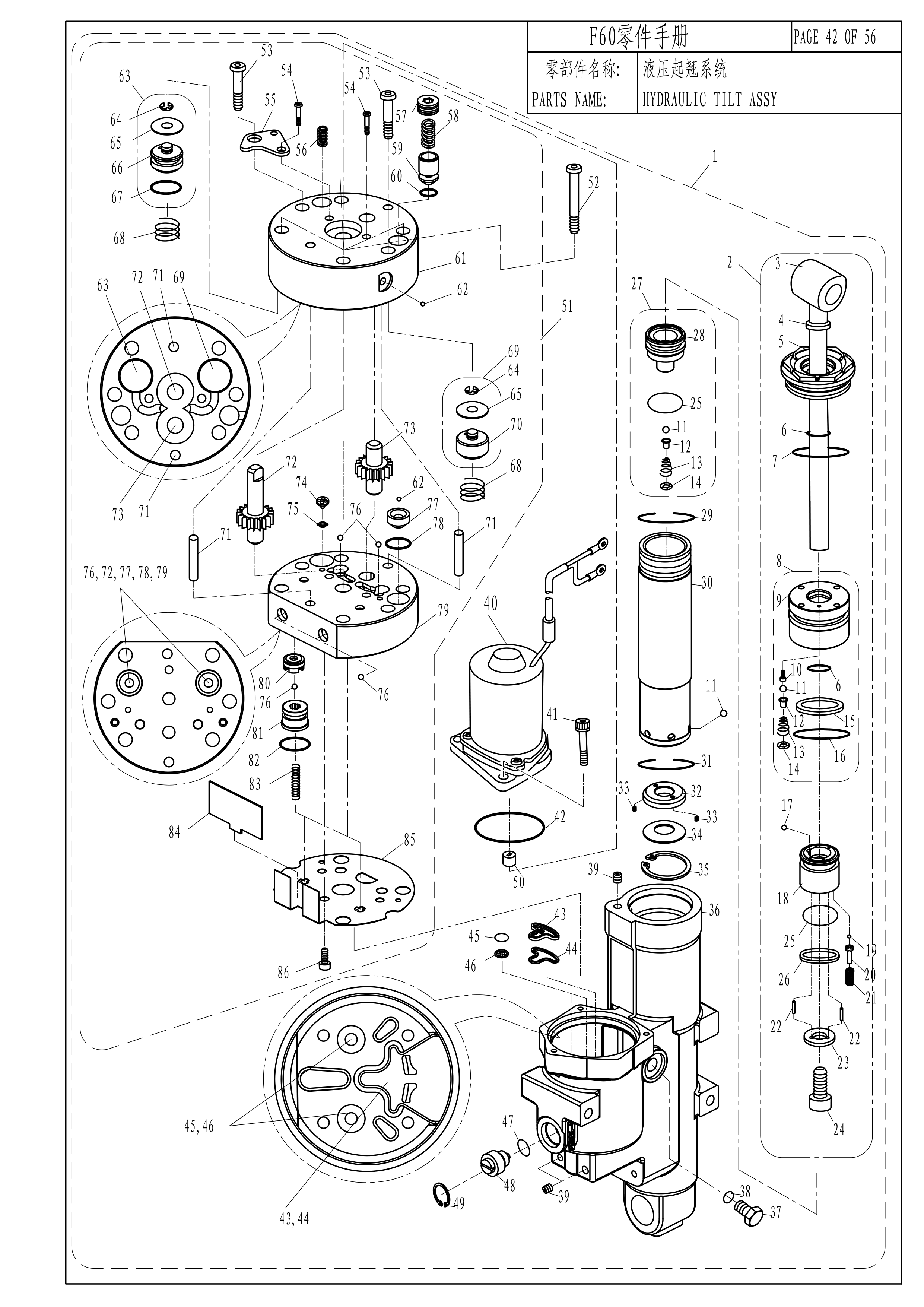

图 18液压起翘系统 POWER TRIM&TILT ASSY

REF	零件编号	中文名称	英文名称	数量
1	F60-06000000	液压起翘组件	HYDRAULIC TILT ASSY	1
2	F60-06010000	活塞组件	PISTON ASSY	1
3	F60-06010100	活塞推杆组件	SHAFT OF PISTON ASSY	1
4	F60-06010003	推杆油封φ17×φ25×5	SEAL,OIL φ17xØ25x5	1
5	F60-06010002	油缸螺母	SCREW	1
6	JASOF40424-017	推杆0形圈φ16.8×φ2.65	0-RING φ16.8xØ2.65	2
7	JISFG46	螺母0形圈φ45.5×φ2	0-RING φ45.5xØ2	1
8	F60-06010200	油缸盖组件	COVER ASSY	1
9	F60-06010201	油缸盖	COVER	1
10	GB/T70.1-M1.6x8	内六角螺钉M1.6x8(发黑)	BOLT M1.6x8(BLACK)	1
11	F60-06010204	轴承钢珠3/16	BALL 3/16	8
12	GB/T876-3x3	空心铆钉3x3	HOLLOW RIVET 3x3	2
13	F60-06010203	单向阀弹簧	SPRING	2
14	T85-06010403	防松止圈	THRUST WASHER	2
15	JISB2407-P40T2	油缸盖挡圈P40T2	COVER,BACK UP	1
16	JISB2401-P40	0形圈φ39.7xφ3.5	0-RINGØ39.7xØ3.5	1
17	T40-10000001	轴承钢珠1/8	BALL 1/8	1
18	F60-06010004	推杆活塞	PISTON	1
19	F60-06010006	轴承钢珠3/32	BALL 3/32	4
20	F60-06010007	钢珠托架	TRAY,STEEL BALL	4
21	F60-06010008	活塞弹簧	SPRING	4
22	F60-06010009	滚针φ2x6.8	ROLLER φ2x6.8	2
23	F60-06010010	压板垫圈	WASHER	1
24	GB/T70.1-M10x1.25×40	内六角螺栓M10×1.25×40(发黑)	SCREW M10x1.25x40(BLACK)	1
25	JISB2401-P24	自由活塞0形圈φ23.7xφ3.5	0-RINGØ23.7x03.5	2
26	JISB2407-P24T2	活塞挡圈P24T2	PISTON,BACK UP	1
27	F60-06000200	自由活塞组件	FREE PISTON ASSY	1
28	F60-06000201	自由活塞	FREE PISTON	1
29	F60-06000102	钢丝挡圈30	RING,SNAP-ROLL	1
30	F60-06000101	活塞油缸	PISTON OIL BOX	1
31	F60-06000011	钢丝挡圈32	RING,SNAP-ROLL	1
32	F60-06000002	油缸底座	BOTTOM,OIL BOX	1
33	F60-06000003	底座弹簧	SPRING	2
34	F60-06000004	底座挡板	WASHER	2
35	GB/T893.1-32	孔用弹性挡圈32(发黑)	RING,SNAP CIRCLIP 32(BLACK)	1
36	F60-06000001	液压缸体	HOUSING	1
37	T85-06010009	放油螺钉	SCREW	1
38	JISB2401P9	0形圈)9xØ2.2	0-RING φ9xφ2.2	1
39	T85-06010002	气缸堵塞1/16	BLOCK,CYLINDER	3
40	F60-06030000	起翘电机	MOTOR ASSY	1
41	GB/T70.1-M5x20	内六角螺钉M5x20(发黑)	SCREW M5x20(BLACK)	3
42	JASOF40431-065	0形圈Ø64.4xØ3. 1	0-RING φ64.4xØ3.1	1
43	F60-06000008	过滤器B	FIFTER B	1
44	F60-06000009	过滤器B垫板	WASHER,FIFTER B	1
45	F60-06000007	过滤器0形圈Ø7.6xØ1.5	0-RING Ø7.6xØ1.5	2
46	F60-06000006	过滤器A	FIFTER A	2
47	JASOF40424-018	手控阀0形圈Ø17.5xØ2.65	0-RINGØ17.5x02.65	1
48	F60-06000005	手控阀本体	SCREW,MANUAL RELEASE	1
49	GB/T893.1-20	孔用弹性挡圈20	RING,SNAP-ROLL	1
50	F60-06000010	齿轮泵连接器	MOTOR LINK	1
51	F60-06020000	齿轮泵组件	MOTOR ASSY	1
52	GB/T70.1-M5x45	内六角螺钉M5x45(发黑)	SCREW M5x45(BLACK)	4
53	GB/T70.1-M5x30	内六角螺钉M5x30(发黑)	SCREW M5x30(BLACK)	2
54	GB/T70.1-M3x25	内六角螺钉M3x25(发黑)	SCREW M3x25(BLACK)	2
55	F60-06020015	安全阀弹簧压板	VALVE PLATE	1
56	F60-06020014	安全阀弹簧	SPRING	1
57	F60-06020009	溢流阀螺塞	SCREW,VALVE LOCK	1
58	F60-06020008	溢流阀弹簧	SPRING	1
59	F60-06020006	溢流阀芯	BODY,RELIEF VALVE	1
60	JISFG5	溢流阀芯0形圈)4.5x)1.5	0-RING Ø4.5xφ1.5	1
61	F60-06020001	齿轮泵体	GEAR PUMP BODY	1
62	GB308-3	轴承钢珠3	BALL3	2
63	F60-06020100	滑梭活塞A组件	PISTON,SHUTTLE ASSY A	1
64	GB/T896-3	开口挡圈3(发黑)	RING,SNAP CIRCLIP 3(BLACK)	2
65	F60-06020102	密封垫片	WASHER	2
66	F60-06020101	滑梭活塞A	PISTON,SHUTTLE A	1
67	F60-06020103	滑梭活塞0型圈φ8.6×Ø1.5	0-RINGØ8.6×01.5	1
68	F60-06020004	滑梭活塞弹簧	SPRING	2
69	F60-06020200	滑梭活塞B组件	PISTON,SHUTTLE ASSY B	1
70	F60-06020201	滑梭活塞B	PISTON,SHUTTLE B	1
71	F60-06020005	滚针φ4x25.8	ROLLERφ4x25.8	2
72	F60-06020002	齿轮A	GEAR A	1
73	F60-06020003	齿轮B	GEAR B	1
74	T85-06010205	阀门支座	PIN,VALVULA SUPORTE	1
75	T85-06010204	阀门密封件	SEAL,VALVE	1
76	GB308-4	轴承钢珠4	BALL 4	6
77	F60-06020013	溢流阀座	SEAT,RELIEF VALVE	1
78	JISFG6	溢流阀座0形圈Ø5.5xØ1.5	0-RINGØ5.5xØ1.5	1
79	F60-06020010	齿轮泵盖	GEAR PUMP COVER	1
80	F60-06020011	单向阀座	SEAT,UNILATERAL VALVE	2
81	F60-06020017	单向阀芯	BODY,UNILATERAL VALVE	2
82	F60-06020018	单向阀0型圈07.5xØ1.5	0-RINGØ7.5xØ1.5	2
83	F60-06020019	压缩弹簧	SPRING	2
84	F60-06020020	手控阀压板	PLATE	1
85	F60-06020021	阀门密封板	SEAT,PLATE	1
86	GB/T70.1-M3x5	内六角螺钉M3x5(发黑)	SCREW M3x5(BLACK)	1

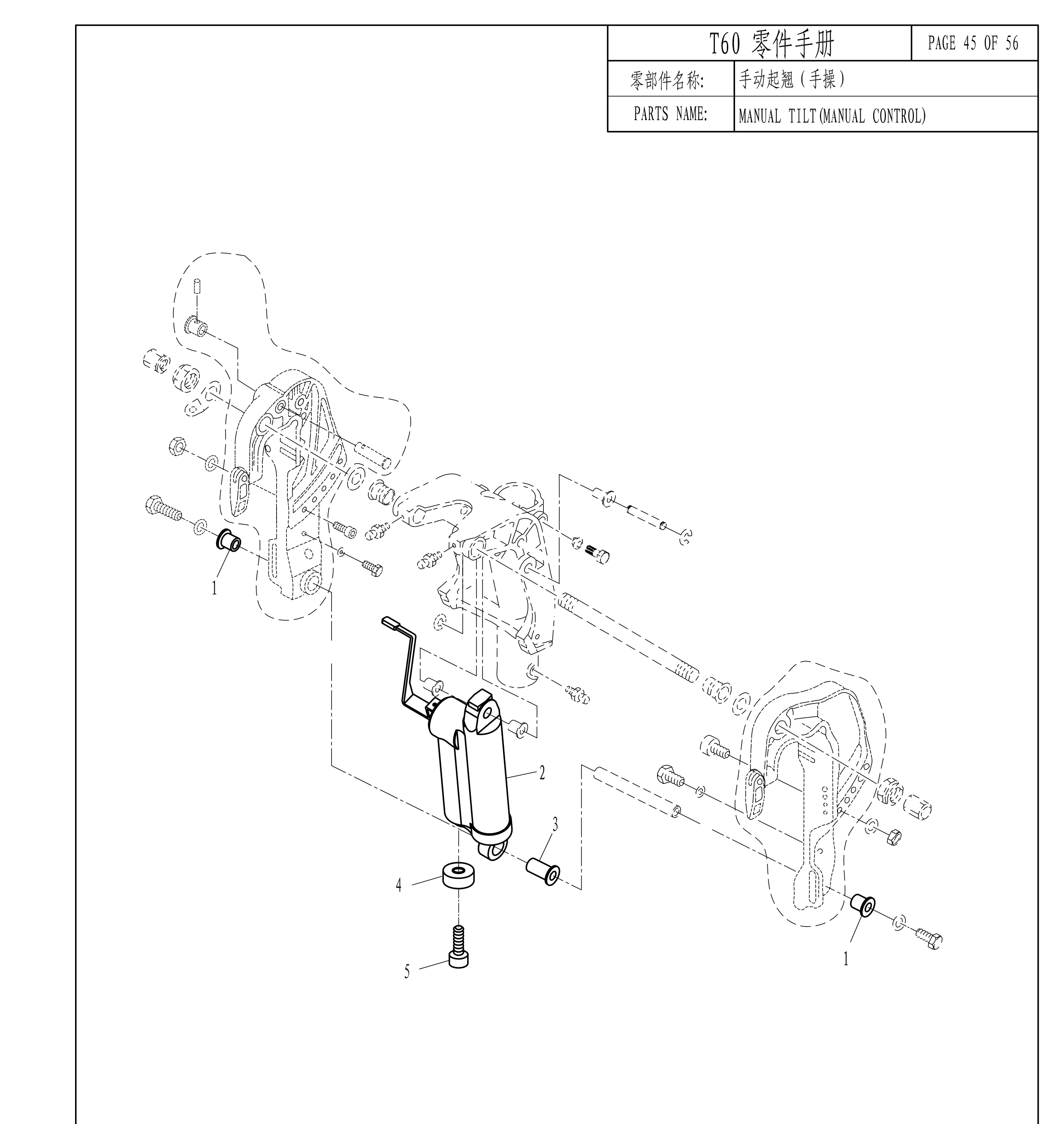

图 19手动起翘(手操) MANUAL TILT(MANUAL CONTROL)

手动起翘(手操) MANUAL TILT(MANUAL CONTROL) 爆炸图

REF	零件编号	中文名称	英文名称	数量
1	F60-00000012	定位轴衬套A	BUSH A	2
2	T60-01020000	手动气缸组件	TRIM&TILT ASSY	1
3	F60-00000013	定位轴衬套B	BUSH B	1
4	F40-00000006D	氮气缸阳极	ANODE	1
5	GB/T820-M6x25	十字槽半沉头螺钉 M6x25	SCREW M6x25	1

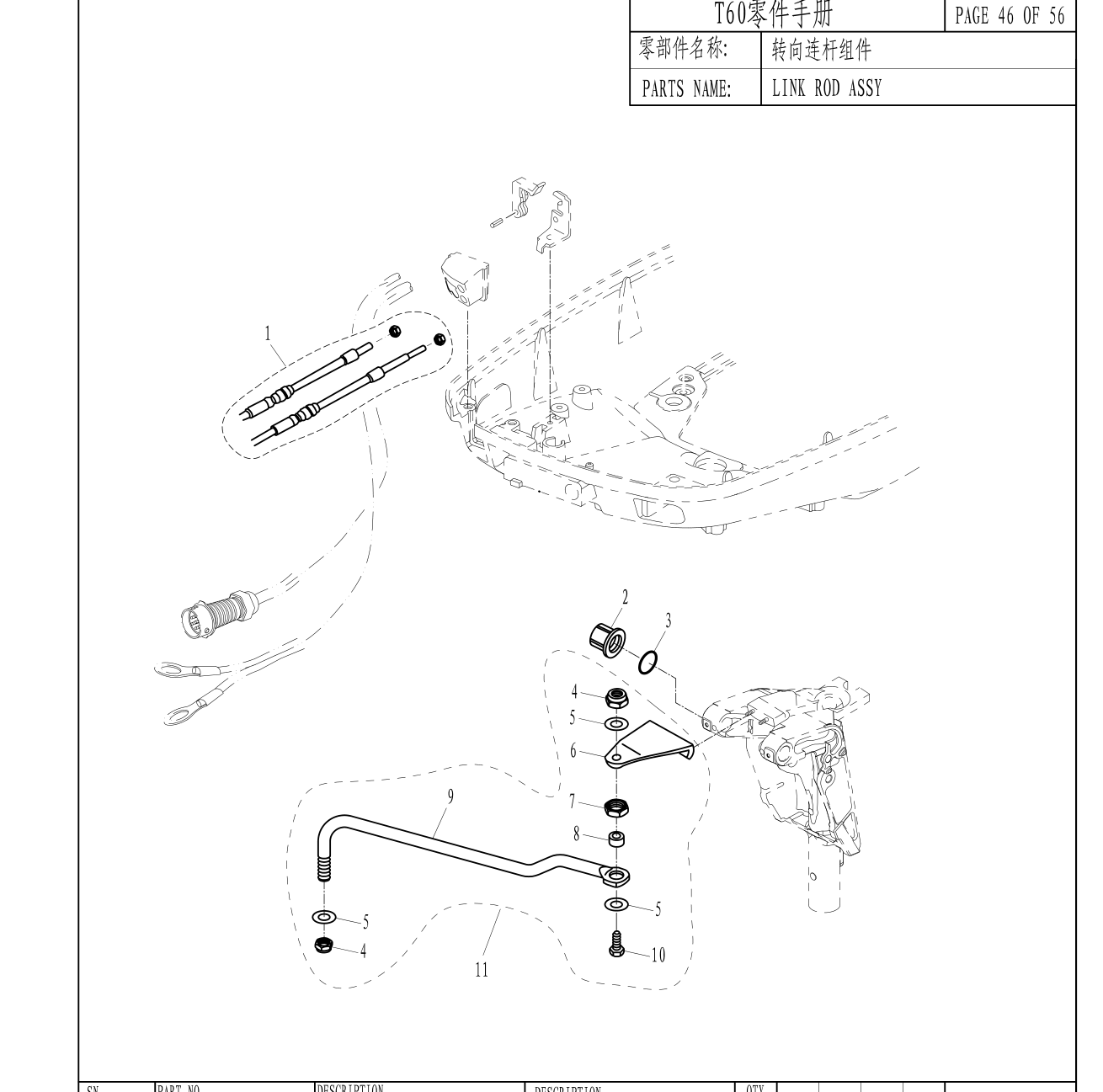

图 20转向连杆组件 LINK ROD ASSY

REF	零件编号	中文名称	英文名称	数量
1	T85-08000100W	操控钢索组件	CONTROL CABLE,ASSY	1
2	F25-01010012W	塑料装饰螺母B	NUT,PLASTIC	1
3	JASO F404-24-016	O形密封圈	O-RING	1
4	F25-07000006W	非金属嵌件六角锁紧薄螺母3/8"	THIN LOCKNUT	2
5	GB/T97.1-10	平垫圈10	WASHER 10	1
6	T60-01000001	转向连接板	LINK ROD	1
7	F25-07000304W	六角螺母3/8"	NUT 3/8"	1
8	F25-07000303W	螺栓垫管	TUBE,BOLT	1
9	F25-07000301W	转向连杆	LINK ROD,TURNING	1
10	F25-07000302W	转向连杆螺栓	BOLT	1
11	T60-07000300W	转向连杆总成	LINK ROD ASSY	1

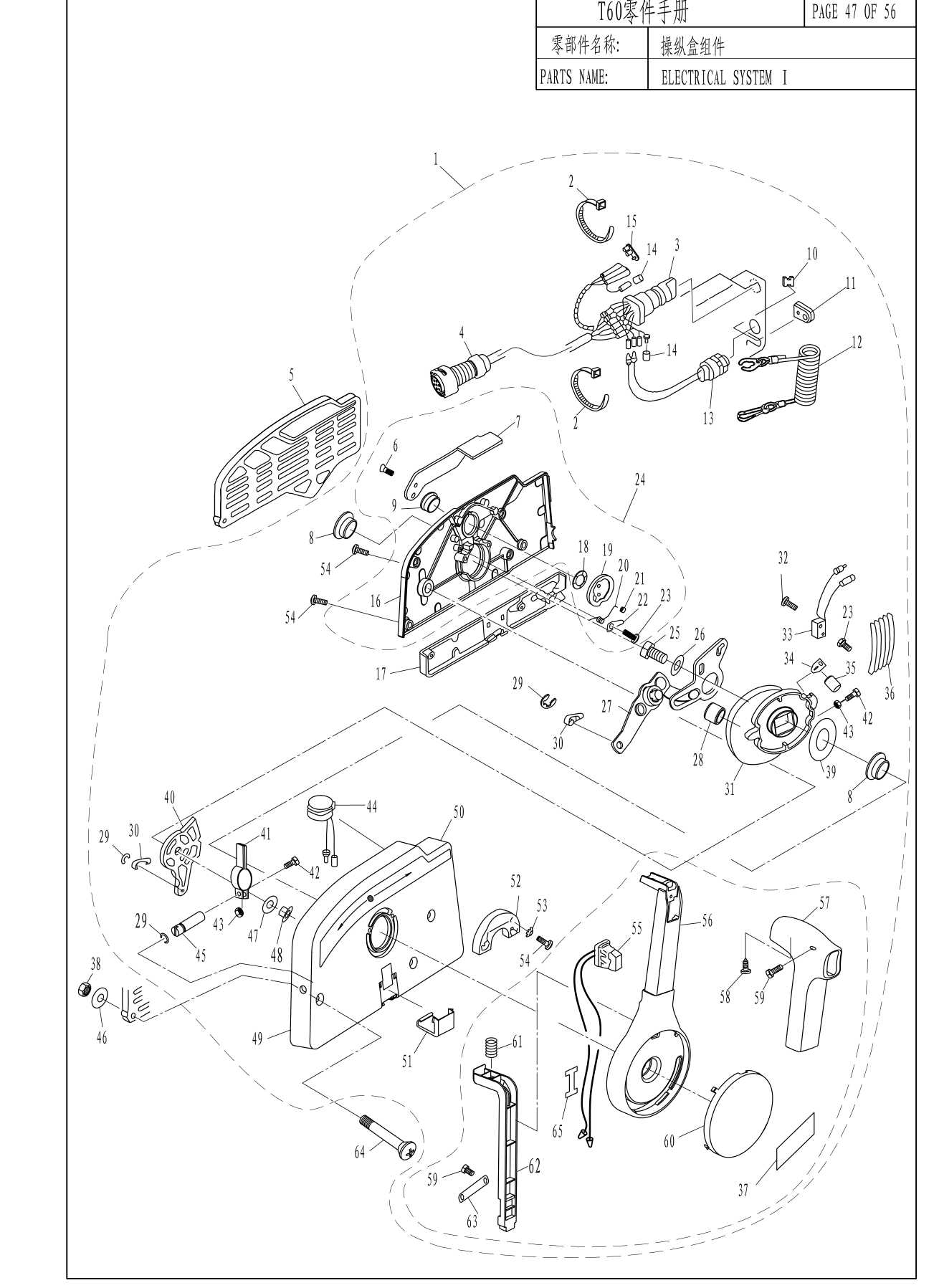

图 21操纵盒组件 CONTROL BOX ASSY

REF	零件编号	中文名称	英文名称	数量
1	T60-07010000	操纵盒组件	CONTROL BOX ASS'Y	1
2	HT2.5X60	尼龙扎带	CLAMP	2
3	F15-13000200W	起动开关组件	STARTING SWICH ASS'Y	1
4	T85-08010100	操纵线索(十芯)	CONTROL CABLE,TEN PIN	1
5	F15-11000002W	操纵盒安装板	PLATE ,CONTROL BOX	1
6	GB/T819.2-M5x12	十字槽沉头螺钉MSx12	SCREW PAN HEAD M5X12	2
7	F15-13020007W	油门微调手柄	THROTTLE HANDLE ,INCHING	1
8	F15-13000005W	凸轮机构衬套	BUSH ,CAM	2
9	F15-13020006W	微调手柄衬套	BUSH,HANDLE	1
10	F15-11000001W	钢索橡胶垫块	BLOCK,RUBBER	1
11	F15-13000014W	线索护套	JACKET ,CABLE	1
12	F4-01090401	引擎停止安全索	STOPER,HANG ROPE ASS'Y	1
13	F15-13000400W	急停开关组件	ENGINE STOP SWICH ASS'Y	1
14	F15-13000203W	绝缘堵头B	INSULATED PLUG "B"	2
15	F15-13000202W	绝缘堵头A	INSULATED PLUG"A"	1
16	F15-13020001W	操纵盒盖	COVER ,CONTROL BOX	1
17	F15-13000013W	操纵盒小盖板	SMALL COVER ,CONTROL BOX	1
18	F15-13020005W	波形垫圈B	WASHER "B",WAVE	1
19	F15-13020100W	锁紧圆盘组件	LOCKED DISK ASS'Y	1
20	F15-13020002W	扭簧	TORSION SPRING	1
21	F15-13020003W	互锁滑轮	EACH LOCKED PULLEY	1
22	F15-13020004W	滑轮弹簧压板	PLATE ,PULLEY SPRING	1
23	GB/T818-M4x6	十字槽盘头螺钉M4x6	PAN HEAD SCREW M4X6	2
24	F15-13020000W	操纵盒盖组件	COVER ASS'Y,CONTROL BOX	1
25	GB/T5783-M8x30	六角螺栓M8x30	BOLT M8X30	1
26	GB/T97.1-8	平垫圈8	WASHER 8	1
27	T20-13000500W	油门控制机构	MACHINE,CONTKOL ACELEROGRAPH	1
28	F15-13000007W	销轴垫圈	WASHER	1
29	GB/T896-6	开口挡圈6	PIN,COTTER 6	3
30	F25-07000007W	操控钢索接头B	CONTROL CABLE TIE_IN "B"	2
31	F15-13000002W	凸轮机构	CAM MECHANISM	1
32	GB/T818-M13x14	十字槽盘头螺钉M3x14	PAN HEAD SCREW M3X14	2
33	F15-13000800W	微动开关	INCHING SWITCH	1
34	F15-13000003W	档位弹簧片压板	PLATE	1
35	F15-13000004W	档位滑轮	PULLEY	1
36	F15-13000001W	档位弹簧片B	SHIFT SPRING PLATE "B"	5
37	F15-12000016W	标贴16	MARK 16	1
38	GB/T6170-N6	六角螺母M6	NUT M6	3
39	F15-13000008W	凸轮机构减磨片	WEARABLE PLATE ,CAM MACHANISM	1
40	F15-13000700W	变档摆杆	SHIFT SWING LINK	1
41	F15-13000601W	调节器固定板组件	ADJUSTER FASTNESS ASSY	1
42	GB/T5783-M5x25	六角螺栓N5x25	BOLT M5x25	2
43	GB/T6170-M5	六角螺母M5	NUT MS	2
44	F15-13000300W	蜂鸣器组件	BUZZER ASSY	1
45	F15-13000602W	调节器销轴	ADJUSTER PIN	1
46	GB/T5287-6	特大垫圈6	BIG WASHER 6	3
47	F15-13000006W	摆杆减磨片	WEARABLE PLATE	1
48	F15-13000011W	变档摆杆衬套	BUSE,SHIFT SWING LINK	1
49	F15-13000012W	操纵盒座	BRACKET,CONTROL BOX	1
50	F15-12000013W	标贴13	MARK 13	1
51	F15-13000015W	防水盖板	COVER,WATERPRO0F	1
52	F15-13010010W	操纵手柄限位块	BLOCK ,CONTROL HANDLE	1
53	GB/T956.1-5	锥形锁紧垫圈5	WASHER ,LOCKED 5	2
54	GB/T819.2-M5x18	十字槽沉头螺钉M5x18	SCREW,PAN HEAD M5x18	7
55	E4-10040100W	起翘开关组件	SWITCH ASSY,TILT	1
56	F15-13010001W	操纵手柄	CONTROL HANDLE	1
57	F15-13010002W	操纵手把	CONTROL HANDLEBAR	1
58	GB/T84.5-ST4.8x12	十字槽盘头自攻螺钉ST4.8×12	SCREW,PAN HEAD ST4.8x12	1
59	GB/T818-M4x10	十字槽盘头螺钉M4x10	SCREW,PAN HEAD M4X10	3
60	F15-13010009W	操纵手柄盖	COVER ,CONTROL HANDLE	1
61	F15-13010005W	压缩弹簧	SPRING ,COMPRESSION	1
62	F15-13010004W	操纵定位件	PART,ORIENTATION CONTROL	1
63	F15-13010008W	定位件压板	PLATE ,ORIENTATION PART	1
64	GB/T820-M6x90	十字槽半沉头螺钉M6x90	SCREW,PAN HEAD M6x90	3
65	E4-07020015W	导线防擦板	CHAFING PLATE,WIRE	1

需要购买以上零件？

舟一会 / Dimo Marine 供应 T60A 整机及全部配件。零件详情请访问官网。

微信/电话：+86 18658175361　官网：https://dimo-marine.cn/
