水星 Mercury FORCE TRIM & TILT 85-150 HP (1984-1999) ALL & Up - 爆炸图零件明细

Force 系列 · Cat.# 90-802563 · 共 30 个部位 · 1136 条零件

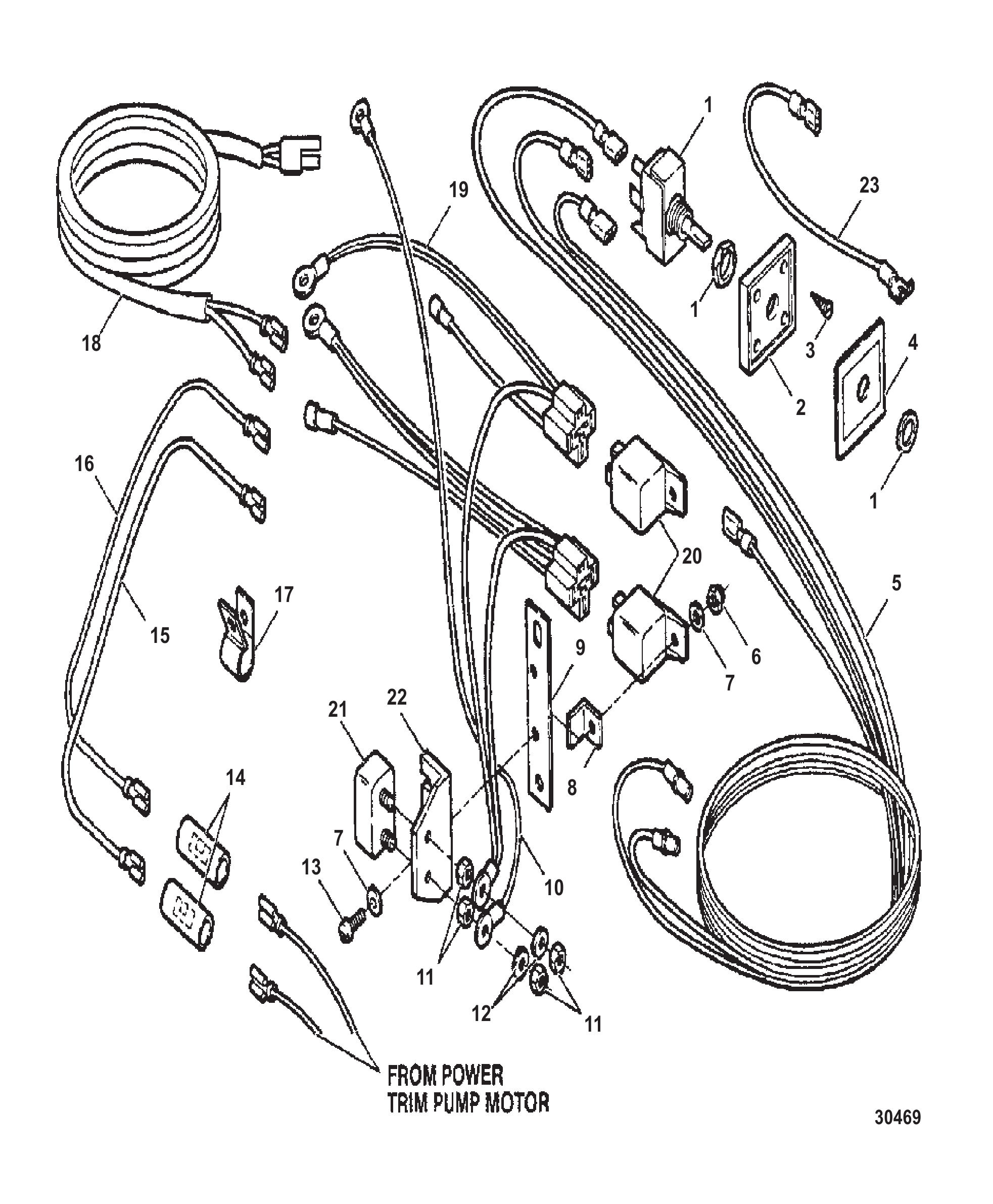

图 1电气组件 (F5H149-1 & F5H150-1) ELECTRICAL COMPONENTS (F5H149-1 & F5H150-1)

REF	零件编号	中文名称	英文名称	数量
1	F664449	升降倾斜开关	SWITCH Trim	1
2	F413420	开关板固定座	RETAINER Switch Plate	1
3	F1934	螺钉(#6 x 0.500)	SCREW (#6 x .500)	4
4	F449181	微调开关板	PLATE Trim Switch	1
5	F691844	线束总成	HARNESS ASSEMBLY	1
6	F7009	螺母(#10-24)	NUT (#10-24)	2
7	F8011	垫圈	WASHER	4
7	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	4
8	F660978	继电器支架	BRACKET Relay	2
9	F685948	继电器支架	BRACKET Relay	1
10	F691908	线束总成	WIRE ASSEMBLY	1
11	F1513	螺母 (#10-32)	NUT (#10-32)	4
11	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
12	F1975	锁紧垫圈(#10)	LOCKWASHER (#10)	2
12	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
13	F1648	螺钉(#10-24 x 0.750)	SCREW (#10 - 24 x .750)	2
13	41069	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
14	F662874	拼接连接器	CONNECTOR Splice	2
15	F662636	线束总成(绿色)	WIRE ASSEMBLY (Green)	1
16	F662908	线束总成(蓝色)	WIRE ASSEMBLY (Blue)	1
17	F289446-1	卡箍	CLAMP	1
18	F692042	线束总成	WIRE ASSEMBLY	1
19	FA663744	线束套件	WIRE KIT	1
20	F660917	继电器	RELAY	2
20	803632T	继电器	RELAY	2
21	F510460		BREAKER Circuit	1
21	898103194	电路断路器	BREAKER-CIRCUIT	1
22	F91446-2	断路器支架	BRACKET Circuit Breaker	1
23	F664636	线束总成	WIRE ASSEMBLY	1
23	819117A1	线束总成	WIRE ASSEMBLY	1

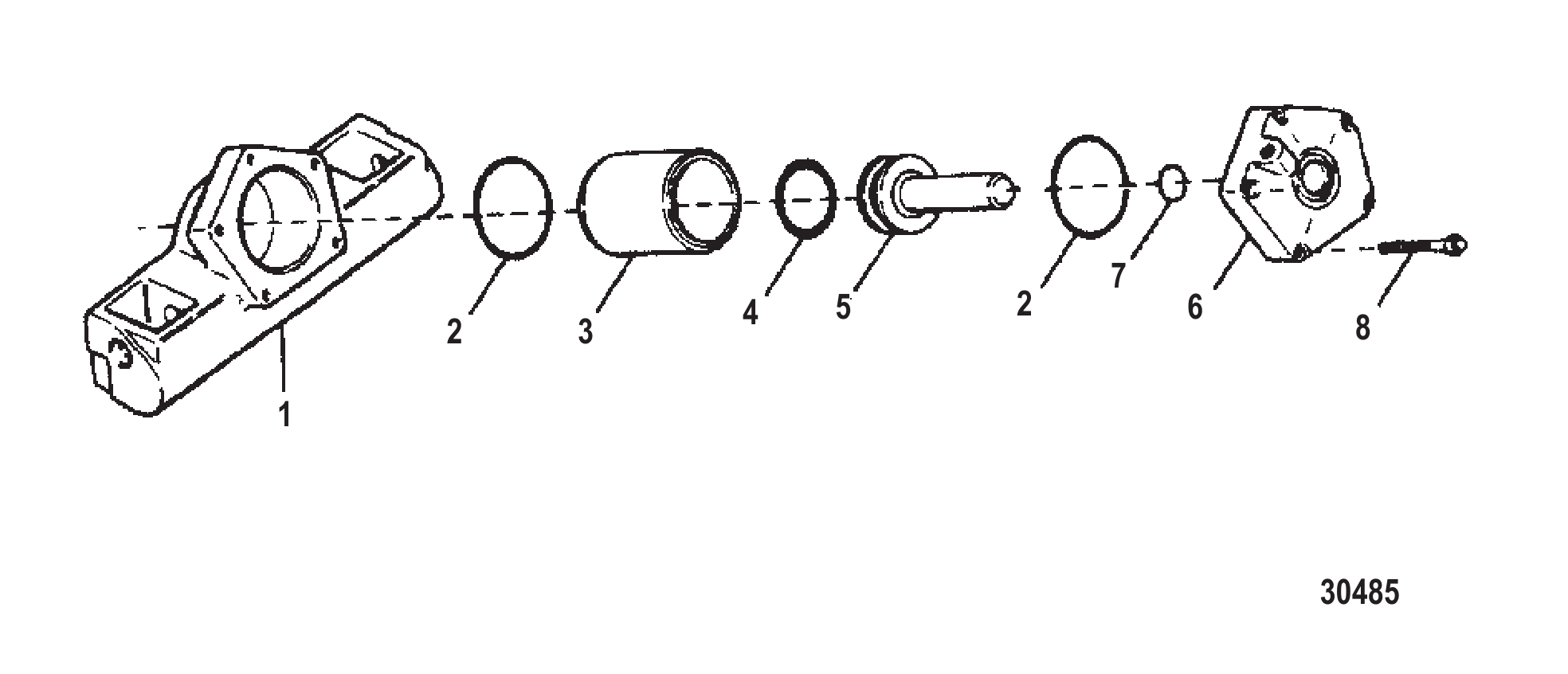

图 2升降油缸壳体总成 (818055A3) HOUSING ASSEMBLY-TRIM CYLINDER (818055A3)

REF	零件编号	中文名称	英文名称	数量
_	818055A3	升降油缸壳体总成	HOUSING ASSEMBLY Trim Cylinder	1
1	818055F	升降油缸壳体	HOUSING Trim Cylinder	1
2	F40278	O型圈	O-RING	2
3	F449010		CLYINDER Trim	1
3	803823T	液压缸	CYLINDER HYD	1
4	F449278	活塞O型圈	O-RING Piston	1
5	FA449015	升降活塞总成	PISTON ASSEMBLY Trim	1
5	803481T	液压活塞总成	PISTON ASSY-HYD	1
6	817802A3	升降壳体盖总成(A449149-2)	COVER ASSEMBLY Trim Housing (A449149-2)	1
7	F449342	O型圈	O-RING	1
8	F1959	螺钉(0.25-20x1.75)	SCREW (.25-20 X 1.75) (.250-20 x 1.750)	5

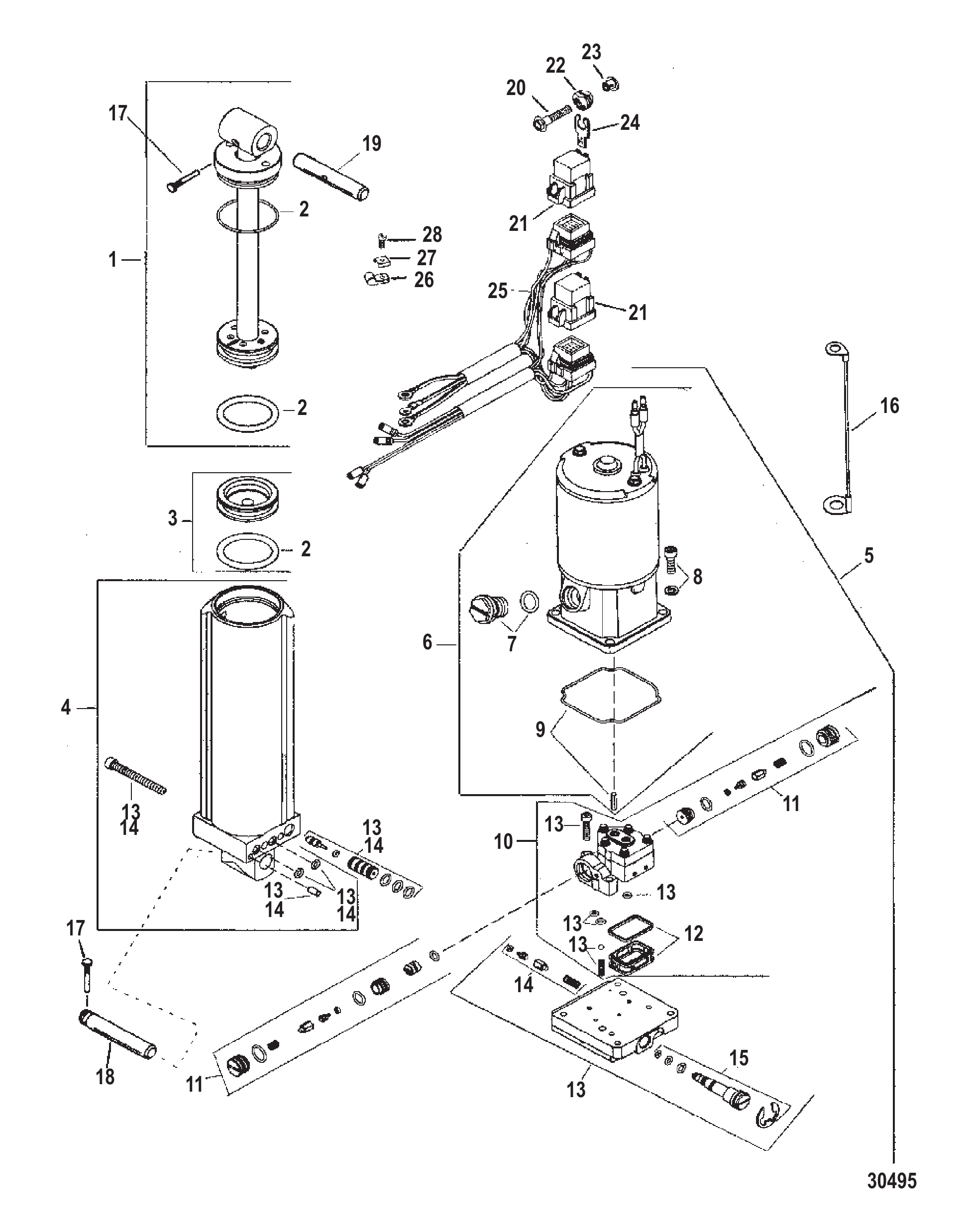

图 3升降泵总成 (830250A1 & 830250A3) PUMP ASSEMBLY-TRIM (830250A1 & 830250A3)

REF	零件编号	中文名称	英文名称	数量
_	830250A1	配平泵总成	PUMP ASSEMBLY Trim	1
_	830250A3	动力升降泵总成	PUMP ASSEMBLY Power Trim Trim	1
_	8M0171818	动力调整总成	POWER TRIM ASSY	1
1	811666A1	减震杆套件	SHOCK ROD KIT	1
1	8M0171821	减震杆套件	SHOCK ROD KIT	1
2	809872A2	O型圈维修包	O-RING KIT Rebuild	1
2	8M0171819	O型圈套件	O-RING KIT	1
3	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
4	811669A1	气缸总成	CYLINDER ASSEMBLY	1
4	893916A01	气缸总成	CYLINDER ASSEMBLY	1
5	809901A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
5	893928A02	ORD 8M0055020	ORD 8M0055020	1
6	809885A1	电机套件	MOTOR KIT	1
6	893907A02	电机套件	MOTOR KIT	1
7	8134351	储液罐塞	PLUG Reservoir	1
8	809876A1	螺丝套件(4件)	SCREW KIT (Qty 4 Pieces)	1
9	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
10	809874A1	泵总成	PUMP ASSEMBLY	1
10	893906A02	泵总成	PUMP ASSEMBLY	1
11	809879A1	提升阀套件	POPPET KIT	2
11	893913A02	提升阀套件	POPPET KIT	2
12	809878A1	滤清器套件	FILTER KIT	1
12	893912A02	滤清器套件	FILTER KIT	1
13	809875A1	歧管套件	MANIFOLD KIT	1
13	893909A02	歧管套件	MANIFOLD KIT	1
14	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
14	893905A02	阀套件	VALVE KIT	1
15	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
15	893929A01	安全阀套件	VALVE KIT Relief	1
NS	809880A1	O型圈套件（全套）	O-RING KIT (Complete)	1
NS	893914A02	O型圈套件	O-RING KIT	1
16	88238A18	接地线总成	CABLE ASSEMBLY Ground	1
17	821539	三叶销	PIN Trilobe	2
18	818898	锚销（下部）	PIN Anchor (Lower)	1
19	996251	轴(上部)	SHAFT (Upper)	1
19	99625002	轴	SHAFT	1
20	19932100	螺钉 (.250-20 x 1.00)	SCREW (.250-20 x 1.00)	2
21	828151A1	继电器总成	RELAY ASSEMBLY	2
21	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
22	818967	护孔环	GROMMET	2
22	8M0207785	护孔环	GROMMET	2
23	818968	衬套	BUSHING	2
23	8M0214955	衬套	BUSHING	2
24	828102	继电器支架	BRACKET Relay	2
24	8M0207771	安装支架	BRACKET Mounting	2
25	819514A11	升降线束总成	HARNESS ASSEMBLY Trim	1
26	22740	卡扣	CLIP	1
27	69205	C形垫圈	C WASHER	1
27	8M0084613	C形垫圈	C-WASHER	1
28	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
28	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1

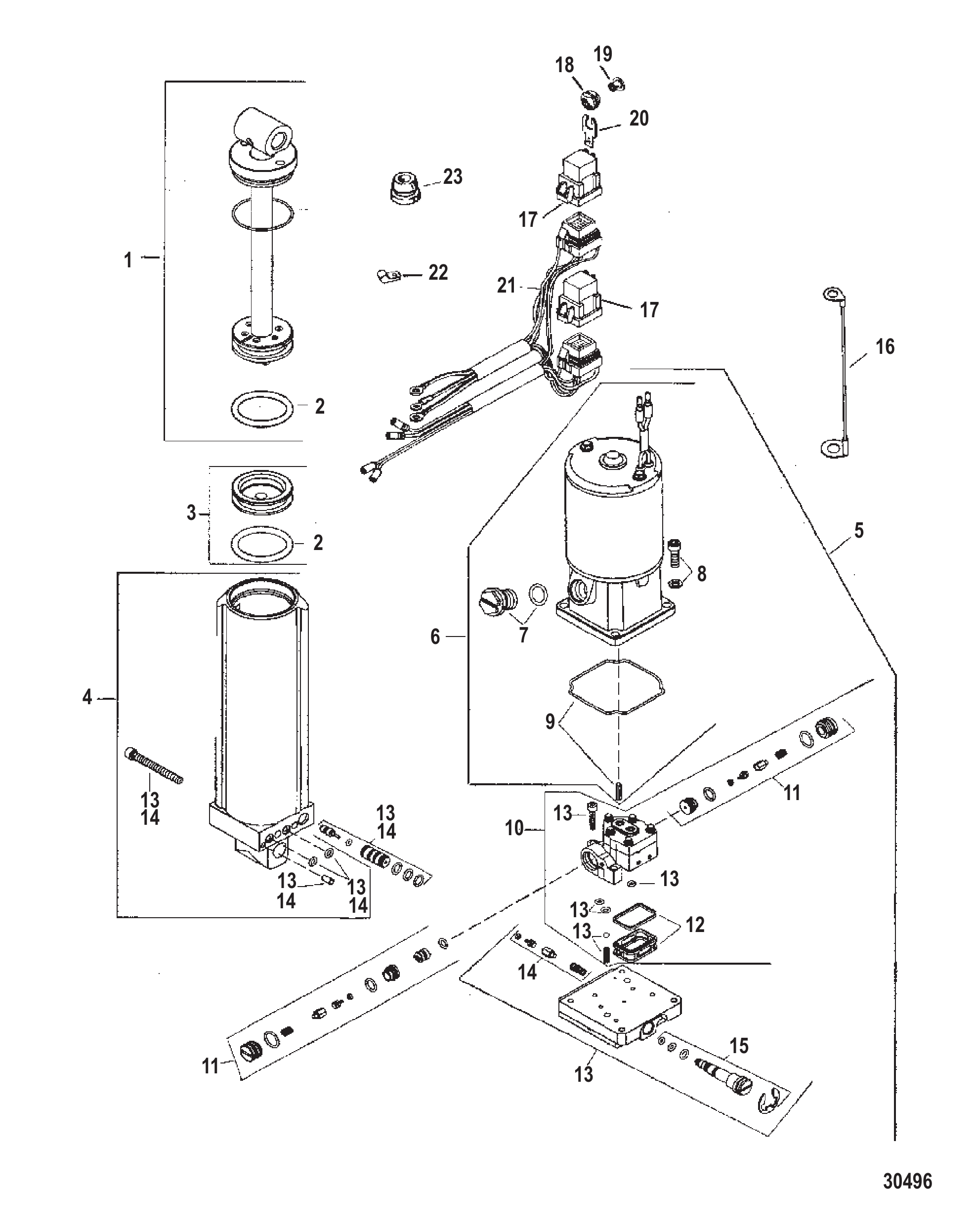

图 4升降泵套件 (830250A2) PUMP KIT-TRIM (830250A2)

REF	零件编号	中文名称	英文名称	数量
_	830250A2	配平泵套件	PUMP KIT Trim	1
_	830250A3	动力升降泵总成	PUMP ASSEMBLY Power Trim Trim	1
_	8M0171818	动力调整总成	POWER TRIM ASSY	1
1	811666A1	减震杆套件	SHOCK ROD KIT	1
1	8M0171821	减震杆套件	SHOCK ROD KIT	1
2	809872A2	O型圈维修包	O-RING KIT Rebuild	1
2	8M0171819	O型圈套件	O-RING KIT	1
3	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
4	811669A1	气缸总成	CYLINDER ASSEMBLY	1
4	893916A01	气缸总成	CYLINDER ASSEMBLY	1
5	809901A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
5	893928A02	ORD 8M0055020	ORD 8M0055020	1
6	809885A1	电机套件	MOTOR KIT	1
6	893907A02	电机套件	MOTOR KIT	1
7	8134351	储液罐塞	PLUG Reservoir	1
8	809876A1	螺丝套件(4件)	SCREW KIT (Qty 4 Pieces)	1
9	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
10	809874A1	泵总成	PUMP ASSEMBLY	1
10	893906A02	泵总成	PUMP ASSEMBLY	1
11	809879A1	提升阀套件	POPPET KIT	2
11	893913A02	提升阀套件	POPPET KIT	2
12	809878A1	滤清器套件	FILTER KIT	1
12	893912A02	滤清器套件	FILTER KIT	1
13	809875A1	歧管套件	MANIFOLD KIT	1
13	893909A02	歧管套件	MANIFOLD KIT	1
14	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
14	893905A02	阀套件	VALVE KIT	1
15	813442A2	手动释放装置总成	MANUAL RELEASE ASSEMBLY Manual Release	1
15	893929A01	安全阀套件	VALVE KIT Relief	1
NS	809880A1	O型圈套件（全套）	O-RING KIT (Complete)	1
NS	893914A02	O型圈套件	O-RING KIT	1
16	88238A18	接地线总成	CABLE ASSEMBLY Ground	1
17	828151A1	继电器总成	RELAY ASSEMBLY	2
17	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
18	818967	护孔环	GROMMET	2
18	8M0207785	护孔环	GROMMET	2
19	818968	衬套	BUSHING	2
19	8M0214955	衬套	BUSHING	2
20	828102	继电器支架	BRACKET Relay	2
20	8M0207771	安装支架	BRACKET Mounting	2
21	819514A11	升降线束总成	HARNESS ASSEMBLY Trim	1
22	22740	卡扣	CLIP	1
23	19565	护孔环	GROMMET	1
23	19565002	护孔环	GROMMET	1

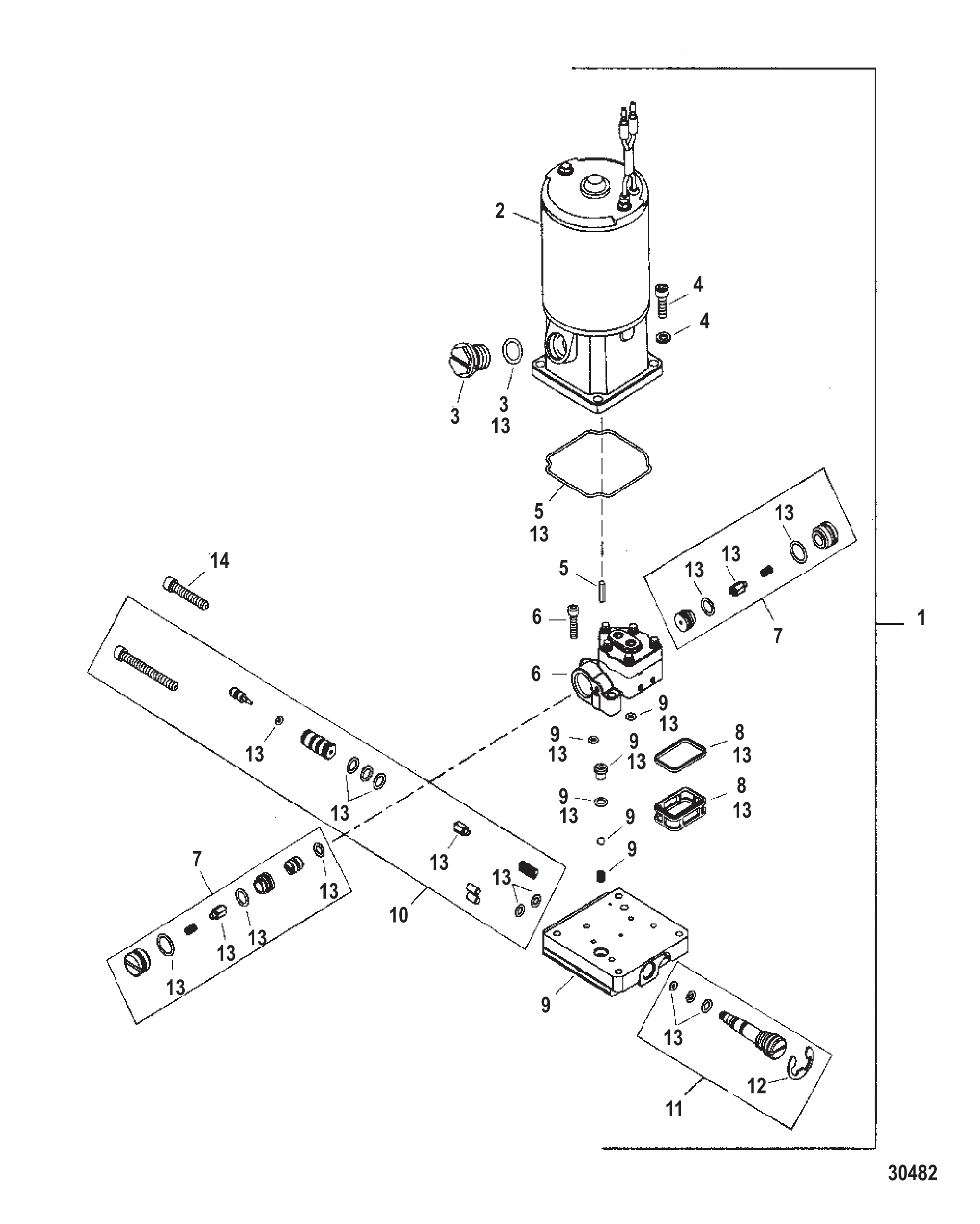

图 5泵/马达总成 (809901A1) PUMP/MOTOR ASSEMBLY (809901A1)

REF	零件编号	中文名称	英文名称	数量
1	809901A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	809885A1	电机套件	MOTOR KIT	1
2	893907A02	电机套件	MOTOR KIT	1
3	8134351	储液罐塞	PLUG Reservoir	1
4	809876A1	螺丝套件(4件)	SCREW KIT (Qty 4 Pieces)	1
5	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
6	809874A1	泵总成	PUMP ASSEMBLY	1
6	893906A02	泵总成	PUMP ASSEMBLY	1
7	809879A1	提升阀套件	POPPET KIT	2
7	893913A02	提升阀套件	POPPET KIT	2
8	809878A1	滤清器套件	FILTER KIT	1
8	893912A02	滤清器套件	FILTER KIT	1
9	809875A1	歧管套件	MANIFOLD KIT	1
9	893909A02	歧管套件	MANIFOLD KIT	1
10	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
10	893905A02	阀套件	VALVE KIT	1
11	813442A2	手动释放装置总成	MANUAL RELEASE ASSEMBLY Manual Release	1
11	893929A01	安全阀套件	VALVE KIT Relief	1
12	812844	E型卡环	E RING	1
12	815949001	E形环	E-RING	1
13	809880A1	O型圈套件（全套）	O-RING KIT (Complete)	1
13	893914A02	O型圈套件	O-RING KIT	1
14	835449	螺钉 (.250-20 x 1.12)	SCREW (.250-20 x 1.12)	1

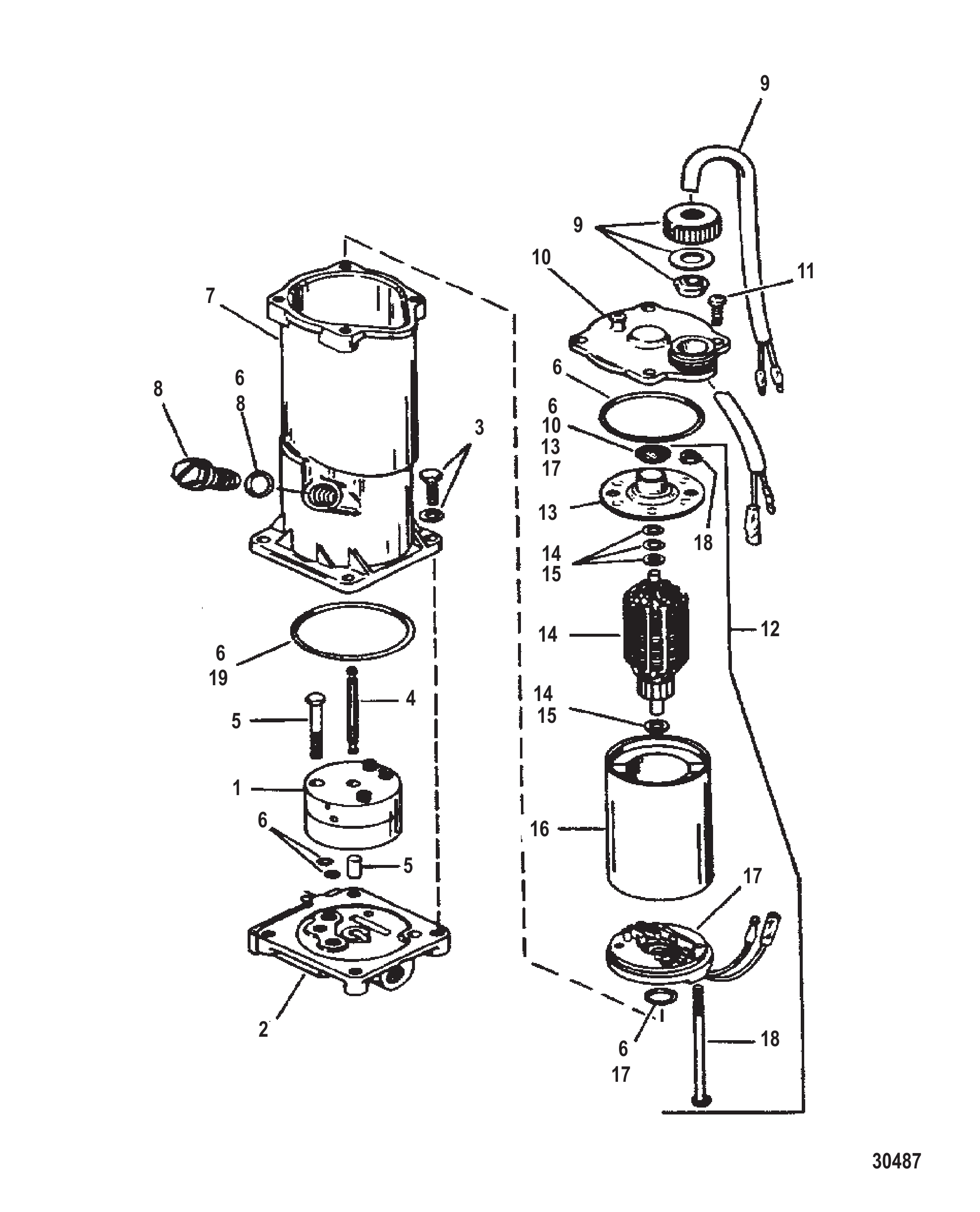

图 6泵/马达总成 (819480A1) PUMP/MOTOR ASSEMBLY (819480A1)

REF	零件编号	中文名称	英文名称	数量
_	819480A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	811702	泵套件	PUMP KIT	1
2	823085	歧管套件	MANIFOLD KIT	1
2	819480A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
3	813436	螺丝套件（4件）	SCREW KIT (4 Pieces)	1
4	813437	驱动轴	DRIVESHAFT Drive	1
5	811697	螺丝和销钉套件	SCREW AND PIN KIT	1
6	813439A2	密封套件	SEAL KIT	1
6	813439A3	O型圈套件	O RING KIT	1
7	813434A1	储液罐	RESERVOIR	1
8	813435	塞套件	PLUG KIT	1
8	8134351	堵头	PLUG	1
9	811698	线束总成	HARNESS ASSEMBLY	1
10	813445	储液罐盖组件	CAP KIT Reservoir Reservoir	1
11	813446	螺钉(4件)	SCREW (4 Pieces)	1
12	813447	电机套件	MOTOR KIT	1
13	813448	端盖	END CAP	1
14	813449A1	电枢	ARMATURE	1
15	813450	止推垫片组件	THRUST WASHER KIT Thrust	1
16	813451	外壳和磁铁套件	SHELL AND MAGNET KIT	1
17	813452	端架套件	END FRAME KIT	1
18	813453	螺栓螺母套件	BOLT AND NUT KIT	1
19	819638	O型圈	O-RING	1
19	813439A3	O型圈套件	O RING KIT	1

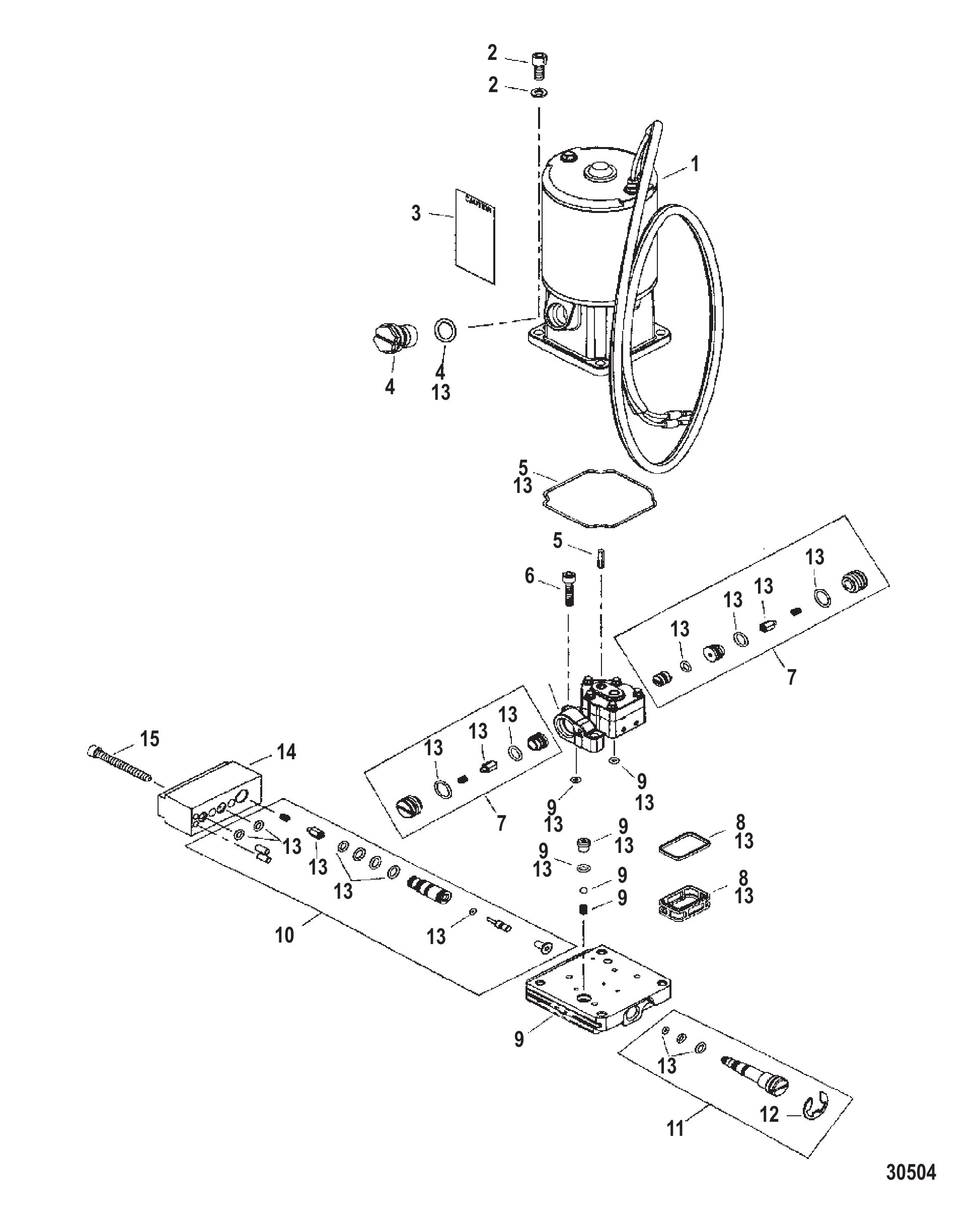

图 7泵/马达总成 (853520A1) PUMP/MOTOR ASSEMBLY (853520A1)

REF	零件编号	中文名称	英文名称	数量
-	853520A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	809885A2	电机套件	MOTOR KIT	1
1	893907A02	电机套件	MOTOR KIT	1
2	809876A1	螺丝套件(4件)	SCREW KIT (Qty 4 Pieces)	1
3	435301	警示标贴-动力升降压力	DECAL Caution-Power Trim Trim Pressure	1
4	8134351	堵头	PLUG	1
5	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
6	809874A1	泵总成	PUMP ASSEMBLY	1
6	893906A02	泵总成	PUMP ASSEMBLY	1
7	809879A1	提升阀套件	POPPET KIT	1
7	893913A02	提升阀套件	POPPET KIT	1
8	809878A1	滤清器套件	FILTER KIT	1
8	893912A02	滤清器套件	FILTER KIT	1
9	856217A1	歧管套件	MANIFOLD KIT	1
10	855243A1	先导阀套件	VALVE KIT Pilot	1
11	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
11	893929A01	安全阀套件	VALVE KIT Relief	1
12	812844	E型卡环	E RING	1
12	815949001	E形环	E-RING	1
13	856485A1	O型圈套件	O-RING KIT	1
14	854307A1	适配器模块套件	BLOCK KIT Adapter	1
15	19949150	螺钉（.250-20 x 1.50）	SCREW (.250-20 x 1.50)	1

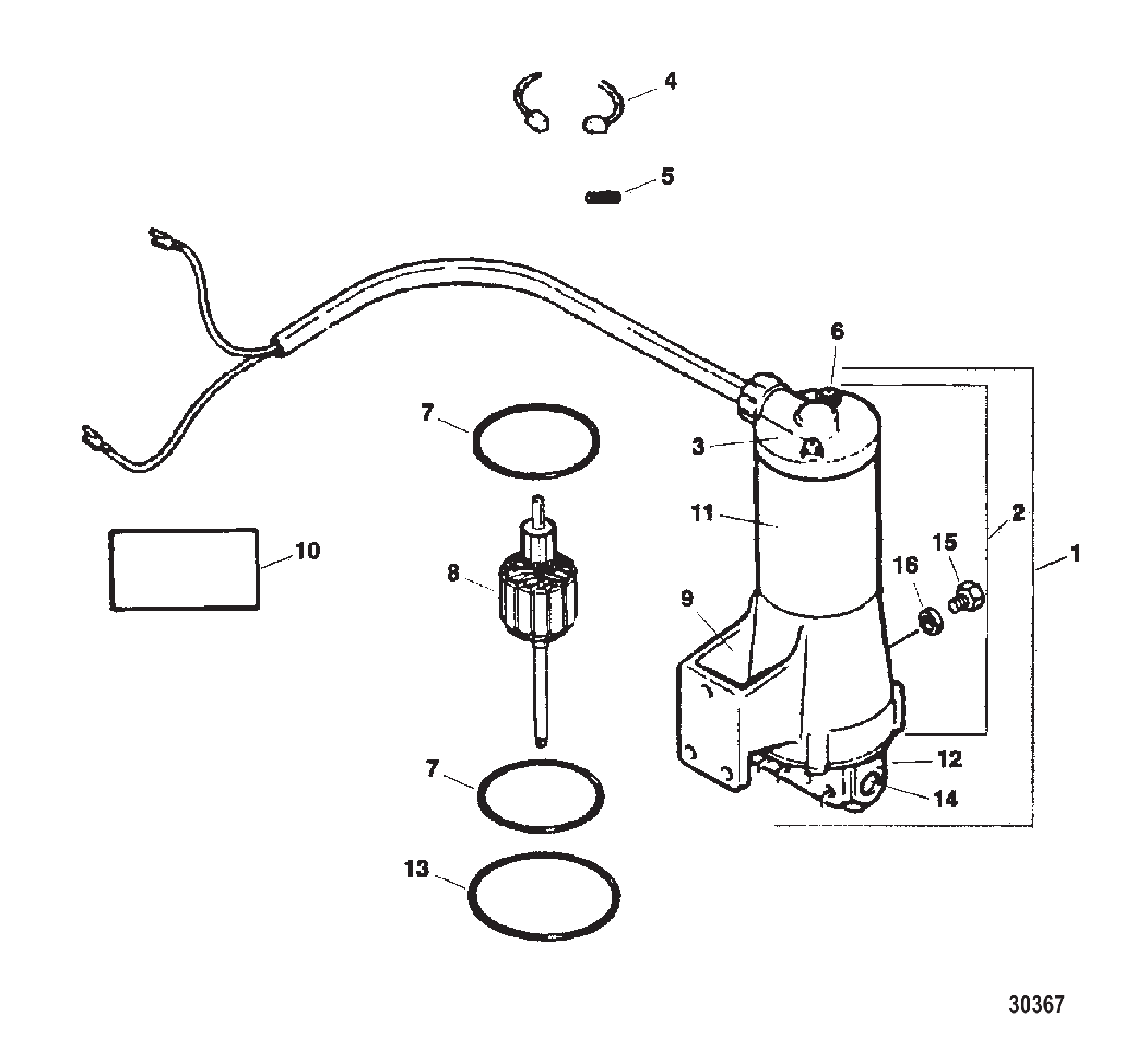

图 8泵/马达总成 (F660541) (ID标签号 HYM-5001) PUMP/MOTOR ASSEMBLY (F660541) (ID TAG # HYM-5001)

REF	零件编号	中文名称	英文名称	数量
1	F660541	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	F17621	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
2	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
3	F17624	头总成	HEAD ASSEMBLY	1
3	820545	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
4	F17611	电刷组	BRUSH SET	1
4	8989	电刷套件	BRUSH KIT	1
5	F17500		SPRING SET Brush	1
5	2529	弹簧组	SPRING SET	1
6	F17627	贯穿螺栓包	THRU BOLT PACKAGE	1
6	820549	贯穿螺栓总成 (带密封件)	THRU BOLT ASSEMBLY With Seals	1
7	8992	O型圈	O-RING	1
8	F17622	电枢	ARMATURE	1
8	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
9	F17625	储液罐/支架总成	RESERVOIR/BRACKET ASSEMBLY	1
9	820545	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
10	F17626	密封件包	SEALING PACKAGE	1
10	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
11	F17623	框架总成	FRAME ASSEMBLY	1
11	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
12	F17628	阀体/齿轮箱总成	VALVE BODY/GEAR CASE ASSEMBLY	1
12	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
13	F17522	O型圈	O-RING	1
13	2525	O型圈 (3.125)	O-RING (3.125)	1
14	F17620	止回阀组件	VALVE KIT Check	1
15	F17518	加注口盖	CAP Fill	1
16	F50342-1	加注口盖密封圈	SEAL Fill Cap	1
16	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1

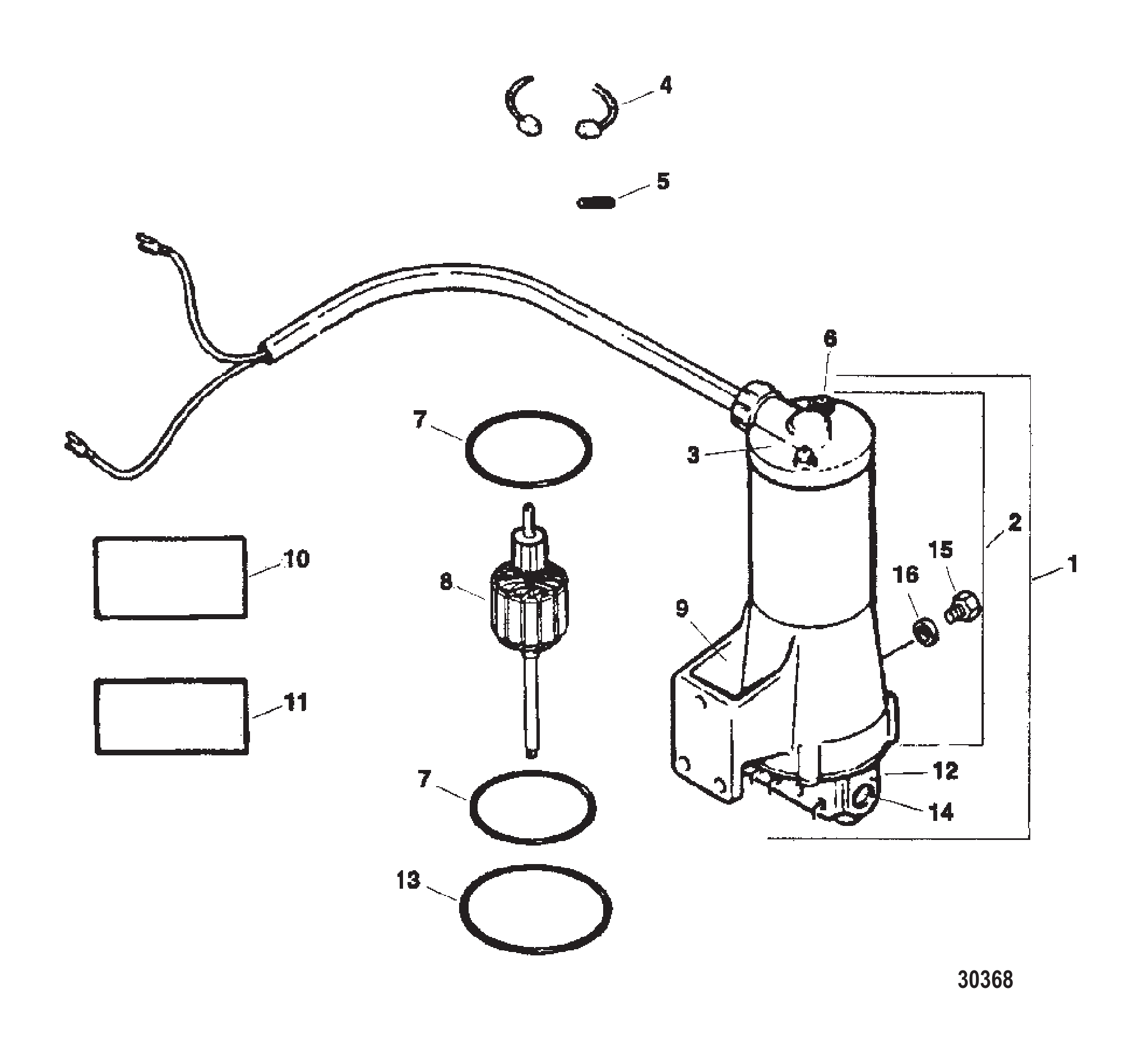

图 9泵/马达总成 (F694541-2) (ID标签号 HYP-5001) PUMP/MOTOR ASSEMBLY (F694541-2) (ID TAG # HYP-5001)

REF	零件编号	中文名称	英文名称	数量
1	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	820545	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
3	F17624	头总成	HEAD ASSEMBLY	1
3	820545	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
4	8989	电刷套件	BRUSH KIT	1
5	2529	弹簧组	SPRING SET	1
6	820549	贯穿螺栓总成 (带密封件)	THRU BOLT ASSEMBLY With Seals	1
7	8992	O型圈	O-RING	2
8	820546	电枢	ARMATURE	1
8	820545	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
9	F17625	储液罐/支架总成	RESERVOIR/BRACKET ASSEMBLY	1
9	820545	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
10	820547	轴承及保持器套件	BEARING AND RETAINER KIT	1
11	820548		SEAL KIT Armature Shaft	1
12	820550		BODY/CASE ASSEMBLY Valve	1
13	2525	O型圈 (3.125)	O-RING (3.125)	1
14	F17620	止回阀组件	VALVE KIT Check	1
15	F17518	加注口盖	CAP Fill	1
16	62702	O型圈(.301 x .070)	O-RING (.301 x .070)	1
16	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1

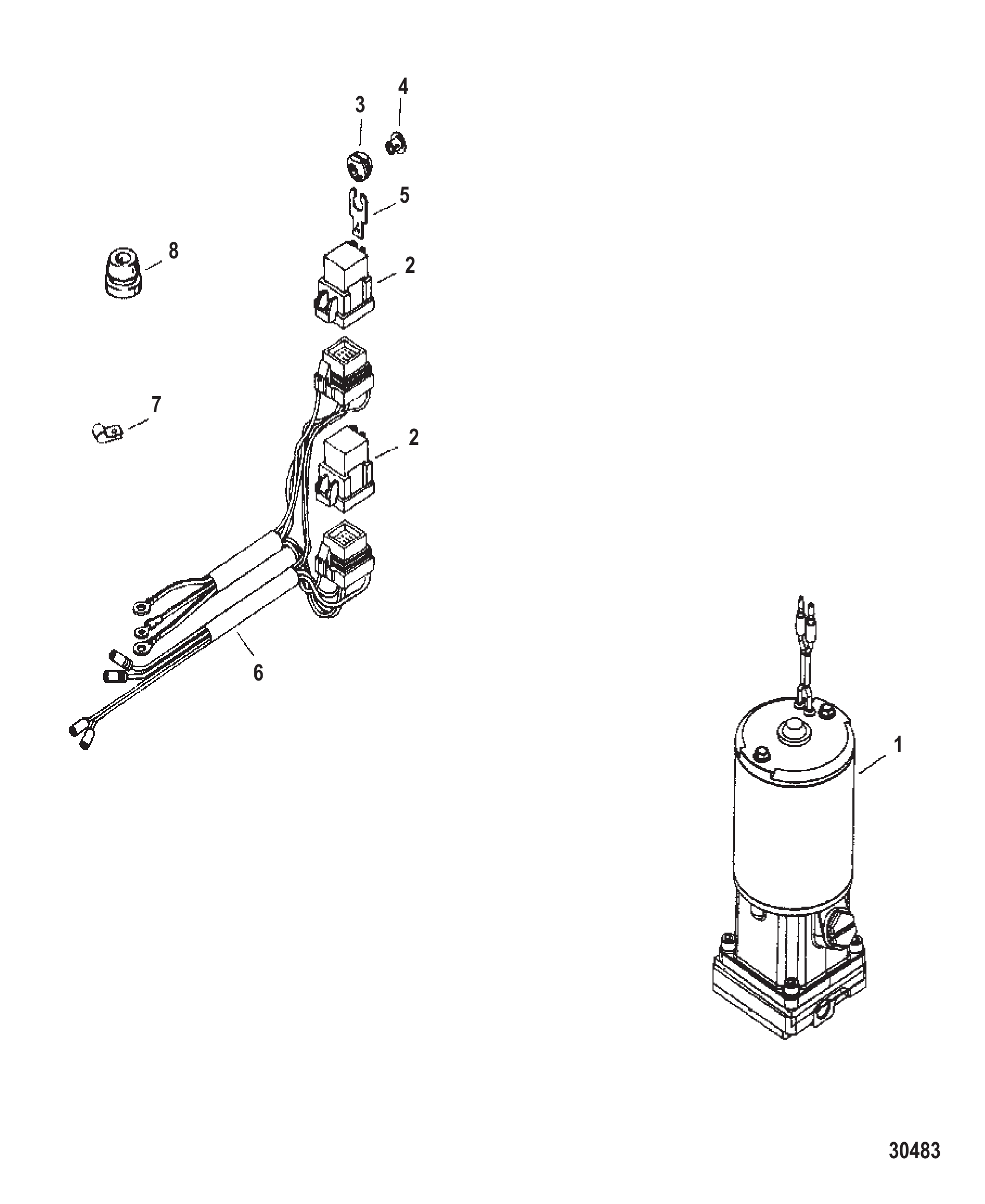

图 10泵/马达套件 (809901A2) PUMP/MOTOR KIT (809901A2)

REF	零件编号	中文名称	英文名称	数量
_	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
1	809901A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	893928A02	ORD 8M0055020	ORD 8M0055020	1
2	828151A1	继电器总成	RELAY ASSEMBLY	2
2	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
3	818967	护孔环	GROMMET	2
3	8M0207785	护孔环	GROMMET	2
4	818968	衬套	BUSHING	2
4	8M0214955	衬套	BUSHING	2
5	828102	继电器支架	BRACKET Relay	2
5	8M0207771	安装支架	BRACKET Mounting	2
6	819514A11	升降线束总成	HARNESS ASSEMBLY Trim	1
7	22740	卡扣	CLIP	2
8	19565	护孔环	GROMMET	1
8	19565002	护孔环	GROMMET	1

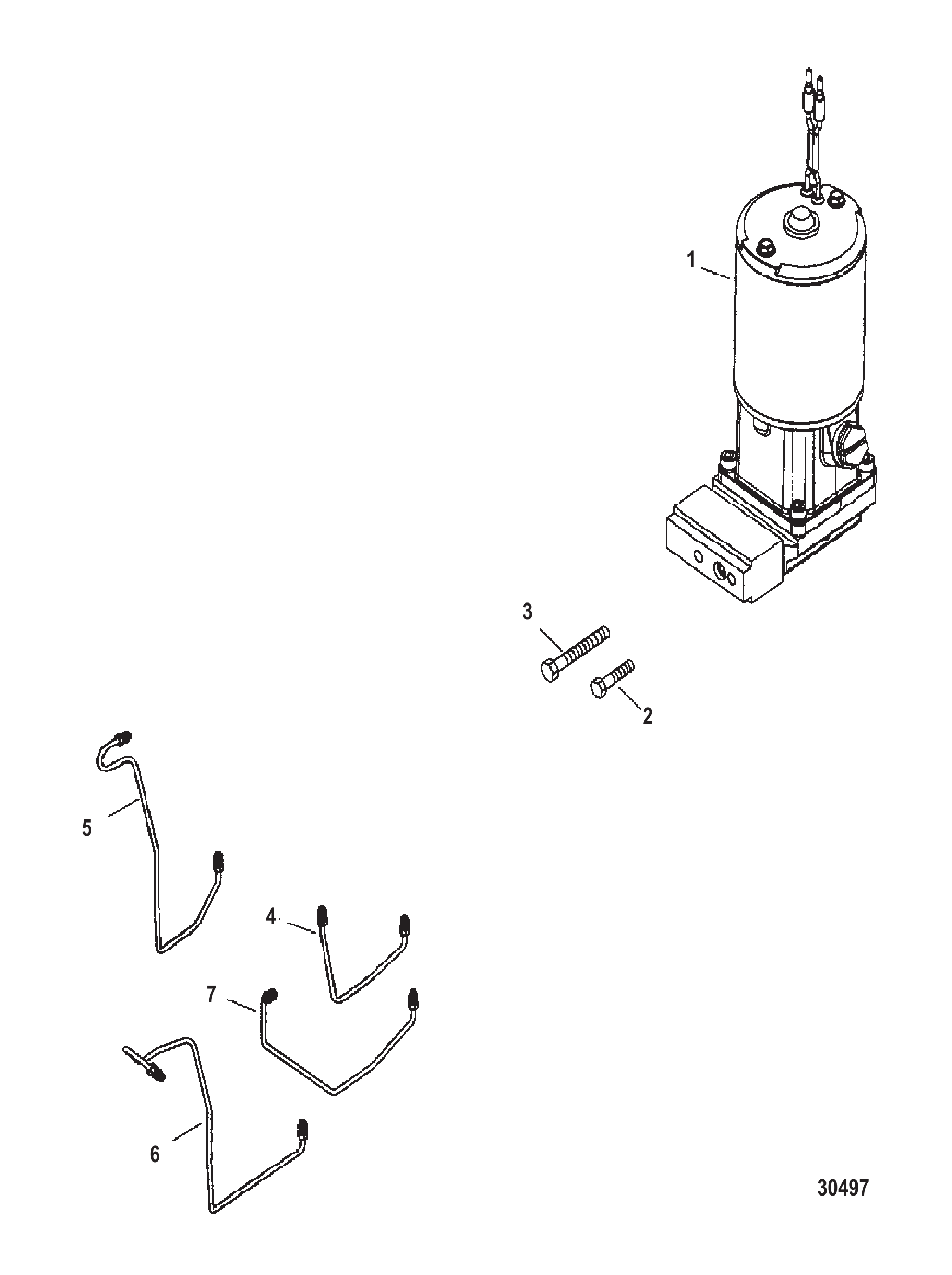

图 11泵/马达套件 (832022A1) PUMP/MOTOR KIT (832022A1)

REF	零件编号	中文名称	英文名称	数量
_	832022A1	泵/电机套件	PUMP/MOTOR KIT	1
1	853520A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	853520T1	泵/电机总成	PUMP/MOTOR ASSY	1
2	19923088	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	1
3	19923225	螺钉(0.250-20×2.25)	SCREW (.250-20 x 2.25)	1
4	854316	液压管路	LINE Hydraulic	1
5	854314	液压管路	LINE Hydraulic	1
6	854313	液压管路	LINE Hydraulic	1
7	854315	液压管路	LINE Hydraulic	1

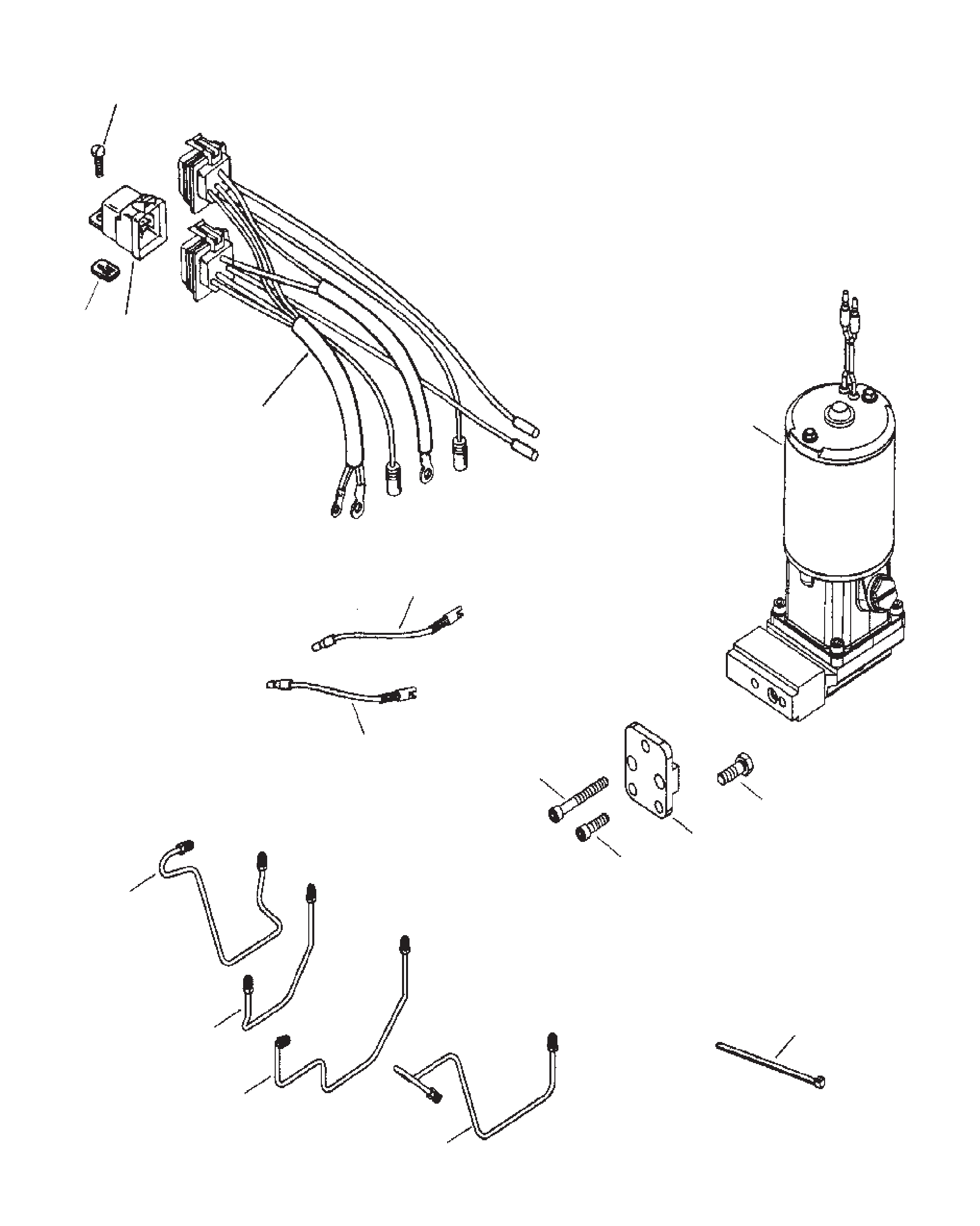

图 12泵/马达套件 (853515A1) PUMP/MOTOR KIT (853515A1)

REF	零件编号	中文名称	英文名称	数量
_	853515A1	泵/电机套件	PUMP/MOTOR KIT	1
1	853520A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	853520T1	泵/电机总成	PUMP/MOTOR ASSY	1
2	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
3	855248	适配器板	PLATE Adapter	1
4	19949075	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	1
5	19949200	螺钉 (.250-20 x 2.00)	SCREW (.250-20 x 2.00)	1
6	88819A2	线束总成(绿/白)	WIRE ASSEMBLY (Green/White)	1
7	88212A4	线束总成(蓝/白)	WIRE ASSEMBLY (Blue/White)	1
8	852453	螺钉(#10-24 x .560)	SCREW (#10-24 x .560)	2
9	819485	适配器板	PLATE Adapter	2
10	819509	继电器	RELAY	2
10	8M0052578	微调继电器总成	RELAY ASSY-TRIM	2
11	819514A11	升降继电器线束总成	HARNESS ASSEMBLY Trim Relay	1
12	8354911	液压管路	LINE Hydraulic	1
13	8354891	液压管路	LINE Hydraulic	1
14	8354881	液压管路	LINE Hydraulic	1
15	8354901	液压管路	LINE Hydraulic	1
16	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
16	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

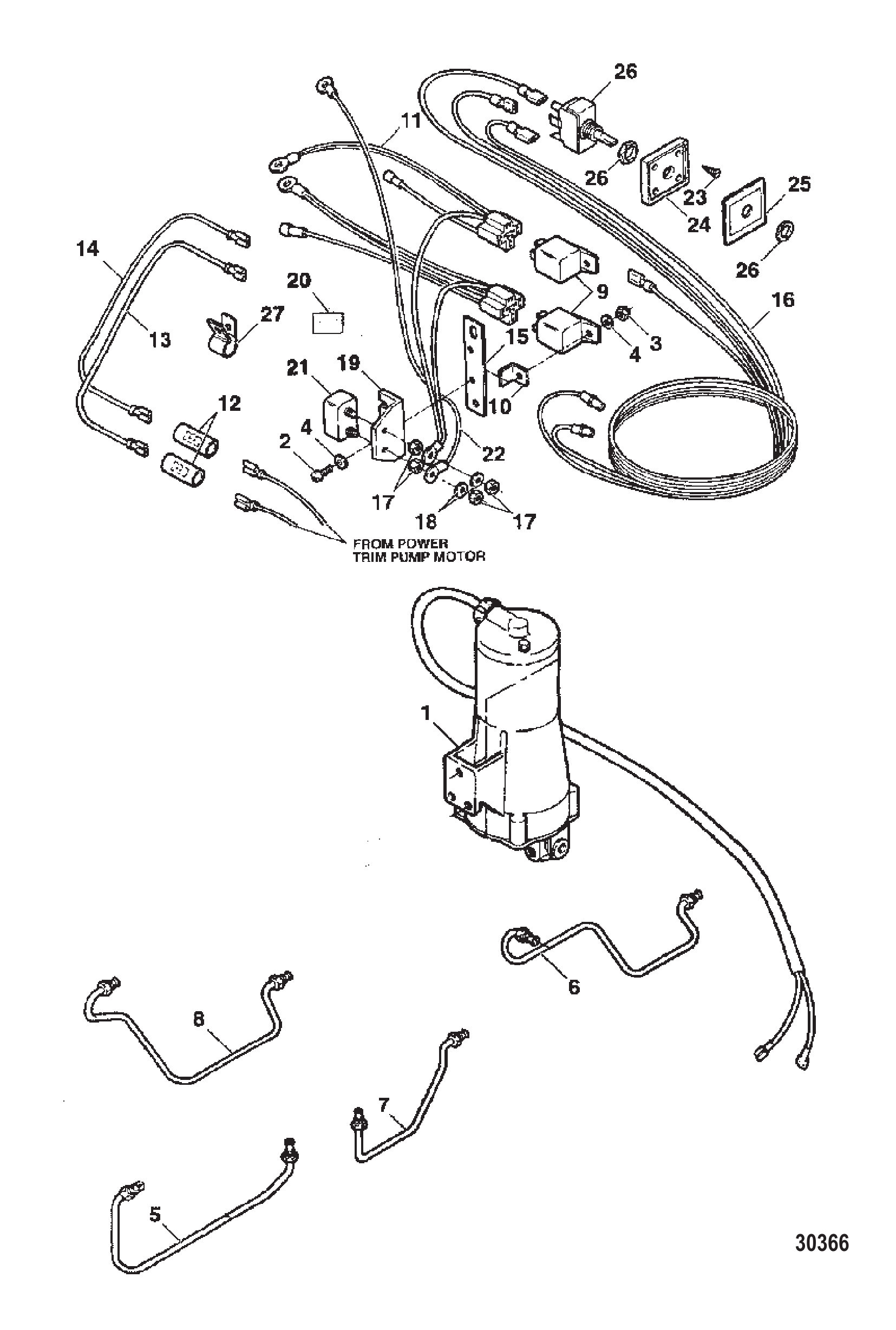

图 13泵/马达套件 (FK654541) PUMP/MOTOR KIT (FK654541)

REF	零件编号	中文名称	英文名称	数量
_	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
1	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	41069	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
3	F7009	螺母(#10-24)	NUT (#10-24)	2
4	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	4
5	F660253	液压管路	LINE Hydraulic	1
6	F660254	液压管路	LINE Hydraulic	1
7	F660754	液压管路	LINE Hydraulic	1
8	F660758	液压管路	LINE Hydraulic	1
9	F660917	继电器	RELAY	2
9	803632T	继电器	RELAY	2
10	F660978	继电器支架	BRACKET Relay	2
11	FA663744	升降倾斜继电器线束包	WIRE KIT Trim & Tilt Relay	1
NS	F660293	继电器插头	PLUG Relay	2
NS	F660636	线束总成	WIRE ASSEMBLY	1
NS	F660683	线束总成	WIRE ASSEMBLY	2
NS	F660841	线束总成	WIRE ASSEMBLY	1
NS	F695583	线束总成	WIRE ASSEMBLY	1
12	F662874	拼接连接器	CONNECTOR Splice	2
13	F662636	线束总成(绿色)	WIRE ASSEMBLY (Green)	1
14	F662908	线束总成(蓝色)	WIRE ASSEMBLY (Blue)	1
15	F685948	继电器支架	BRACKET Relay	1
16	F691844	线束总成	HARNESS ASSEMBLY	1
17	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
18	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
19	F91446-2	断路器支架	BRACKET Circuit Breaker	1
20	F510374-1	断路器标贴	DECAL Circuit Breaker	1
21	F510460		BREAKER Circuit	1
21	898103194	电路断路器	BREAKER-CIRCUIT	1
22	F660908	电磁阀线束总成	WIRE ASSEMBLY Solenoid	1
23	F1934	螺钉(#6 x 0.500)	SCREW (#6 x .500)	4
24	F413420	开关板固定座	RETAINER Switch Plate	1
25	F449181	微调开关板	PLATE Trim Switch	1
26	F664449	升降倾斜开关	SWITCH Trim	1
27	F289446-1	卡箍	CLAMP	1

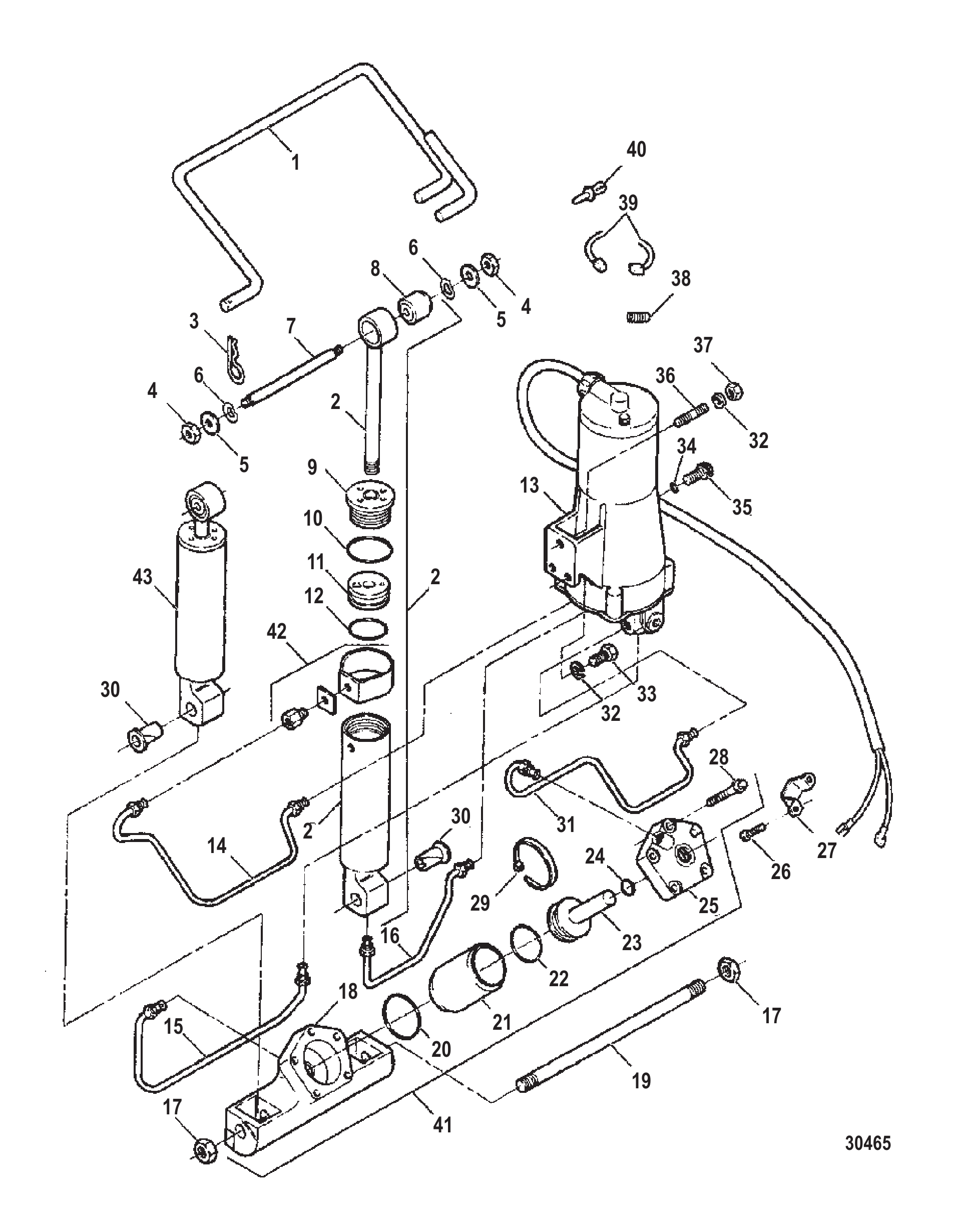

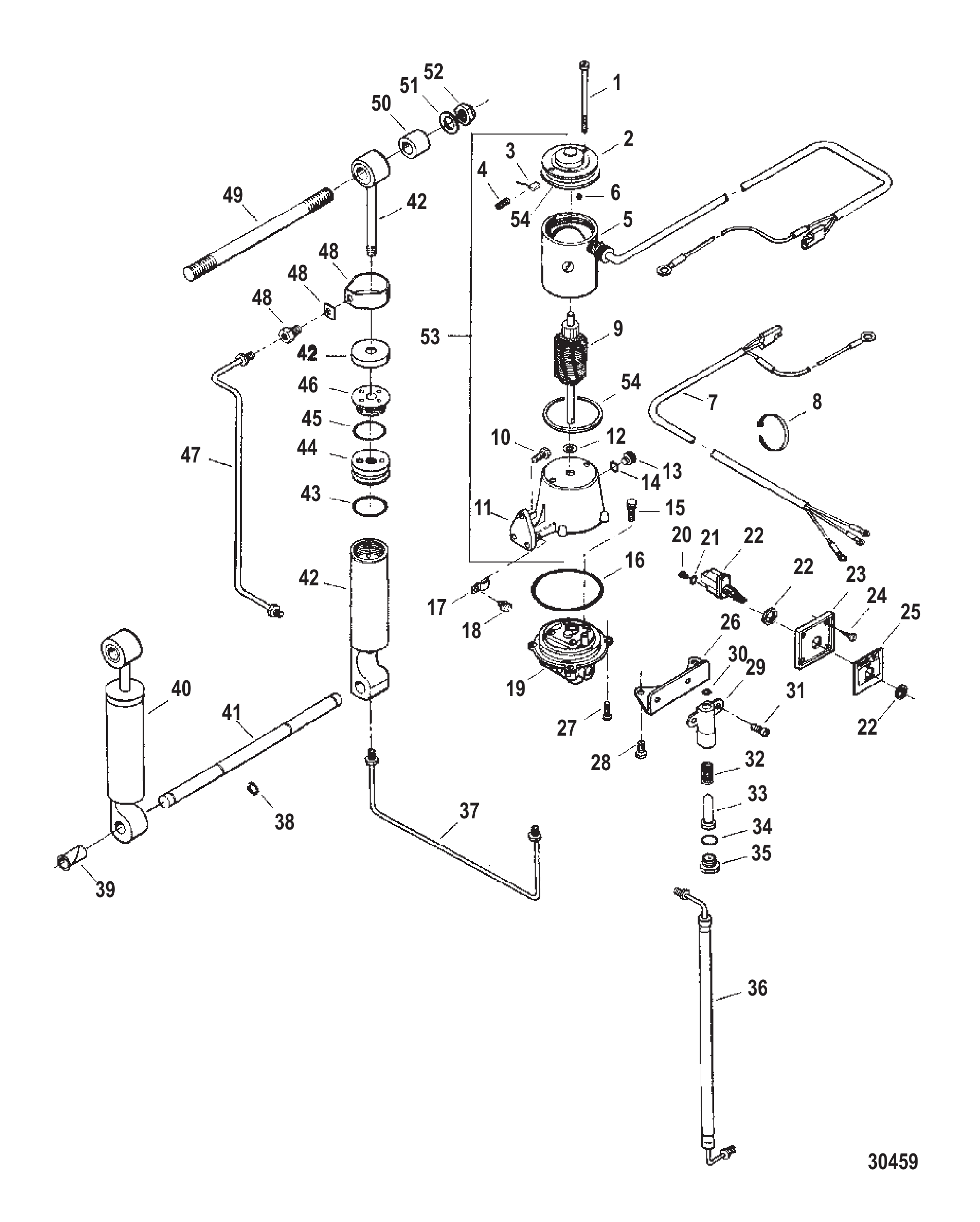

图 14倾斜装置 (F5H145/F5H145-1 & F5H146) TILT ASSEMBLY (F5H145/F5H145-1 & F5H146)

REF	零件编号	中文名称	英文名称	数量
_	F5H145	倾斜装置总成	TILT ASSEMBLY	1
_	F5H145-1	倾斜装置总成	TILT ASSEMBLY	1
_	F5H146	倾斜装置总成	TILT ASSEMBLY	1
1	F17558	贯穿螺栓包	THRU BOLT PACKAGE	1
2	F17543	整流端缸头总成	HEAD ASSEMBLY Comm End	1
2	803889T	缸头总成	HEAD ASSY	1
3	F17504	电刷组(每套2件)	BRUSH SET (2 Per Set)	1
3	8989	电刷套件	BRUSH KIT	1
4	F17500	弹簧组(每套2件)	SPRING SET (2 Per Set)	1
4	2529	弹簧组	SPRING SET	1
5	F17556	框架/磁场总成	FRAME/FIELD ASSEMBLY	1
5	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
6	F17539	钢球(0.156)	BALL (.156)	1
7	F449843	拉线总成	CABLE ASSEMBLY	1
7	F449843-1	电缆总成	CABLE ASSY	1
8	F1877	扎带	TIE STRAP	2
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
9	F17555	电枢	ARMATURE	1
10	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	3
10	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
11	F17505	储液罐/支架总成	RESERVOIR/BRACKET ASSEMBLY	1
12	F17508	止推垫圈	WASHER Thrust	1
13	F17518	加注口盖	CAP Fill	1
14	F17510	O型圈	O-RING	1
14	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
15	F1203	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	4
15	28668	螺钉 (.250-20 x .875) 不锈钢	SCREW (.250-20 x .875) Stainless Steel	4
16	F17522	O型圈	O-RING	1
16	2525	O型圈 (3.125)	O-RING (3.125)	1
17	F17517	卡箍	CLAMP	1
18	F1096	螺钉与锁紧垫圈(0.250-20 x 0.500)	SCREW AND LOCKWASHER (.250-20 x .500)	1
19	F17551	阀体/齿轮箱总成	VALVE BODY/GEAR CASE ASSEMBLY	1
20	F1280	螺钉 (#8-32 x .250)	SCREW (#8-32 x .250)	3
20	8M0129582	螺钉	SCREW	3
21	F8078	锁紧垫圈(#8内齿)	LOCKWASHER (#8 Internal)	3
21	23836	锁紧垫圈	LOCKWASHER	3
22	F299449-4	开关总成	SWITCH ASSEMBLY	1
23	F413420	开关板固定座	RETAINER Switch Plate	1
24	F1934	螺钉(#6 x 0.500)	SCREW (#6 x .500)	4
25	F413181	动力倾斜开关板	PLATE Power Tilt Switch	1
26	F449463	倒挡锁定柱支架	BRACKET Reverse Lock Plunger	1
27	F1310	螺钉(#10-24 x 0.625)	SCREW (#10-24 x .625)	4
28	F1689	螺钉(.250-20 x .500)	SCREW (.250 - 20 X .500) (.250-20 x .500)	2
28	73286	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	2
29	F17511	倒挡锁扣总成	LATCH ASSEMBLY Reverse	1
30	F17512	O型圈	O-RING	1
31	F1475	螺钉(#10-24x0.500)	SCREW (#10-24 x .500)	2
32	F17515	锁扣释放弹簧	SPRING Latch Release	1
33	F17514	柱塞	PLUNGER	1
34	F17516	O型圈	O-RING	1
35	F17513	适配器	ADAPTER	1
36	F17536-1	备用锁扣软管总成	HOSE ASSEMBLY Reserve Latch	1
37	FK17537-1	液压管路套件-下进油口	LINE KIT Hydraulic-Lower Inlet	1
38	F178173	挡圈	RING Retaining	4
39	F178362	衬套	BUSHING	2
39	F449362	衬套	BUSHING	2
40	FA178962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
40	FS719962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
41	F178632	下减震轴	SHAFT Shock Lower	1
42	FA17573	气缸总成	CYLINDER ASSEMBLY	1
43	F17606	O型圈	O-RING	1
44	F17534	活塞总成	PISTON ASSEMBLY	1
44	819365A2	气缸总成	CYLINDER ASSEMBLY	1
45	F17528	O型圈	O-RING	1
45	F654618	O型圈	O-RING	1
46	F17560	头总成	HEAD ASSEMBLY	1
46	FA654055	头总成	HEAD ASSEMBLY	1
47	FK17537-1	液压回油管路套件	LINE KIT Hydraulic-Return	1
48	F17577	带总成	BAND ASSEMBLY	1
48	F2A654983	带总成	BAND ASSEMBLY	1
49	F449889		SHAFT Shock Upper	1
50	F178344	衬套	BUSHING	1
51	F1960	垫圈	WASHER	2
52	F1931	螺母(.500-20)	NUT (.500-20)	2
52	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
53	F17563	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
53	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
54	F17557	衬垫	GASKET	1

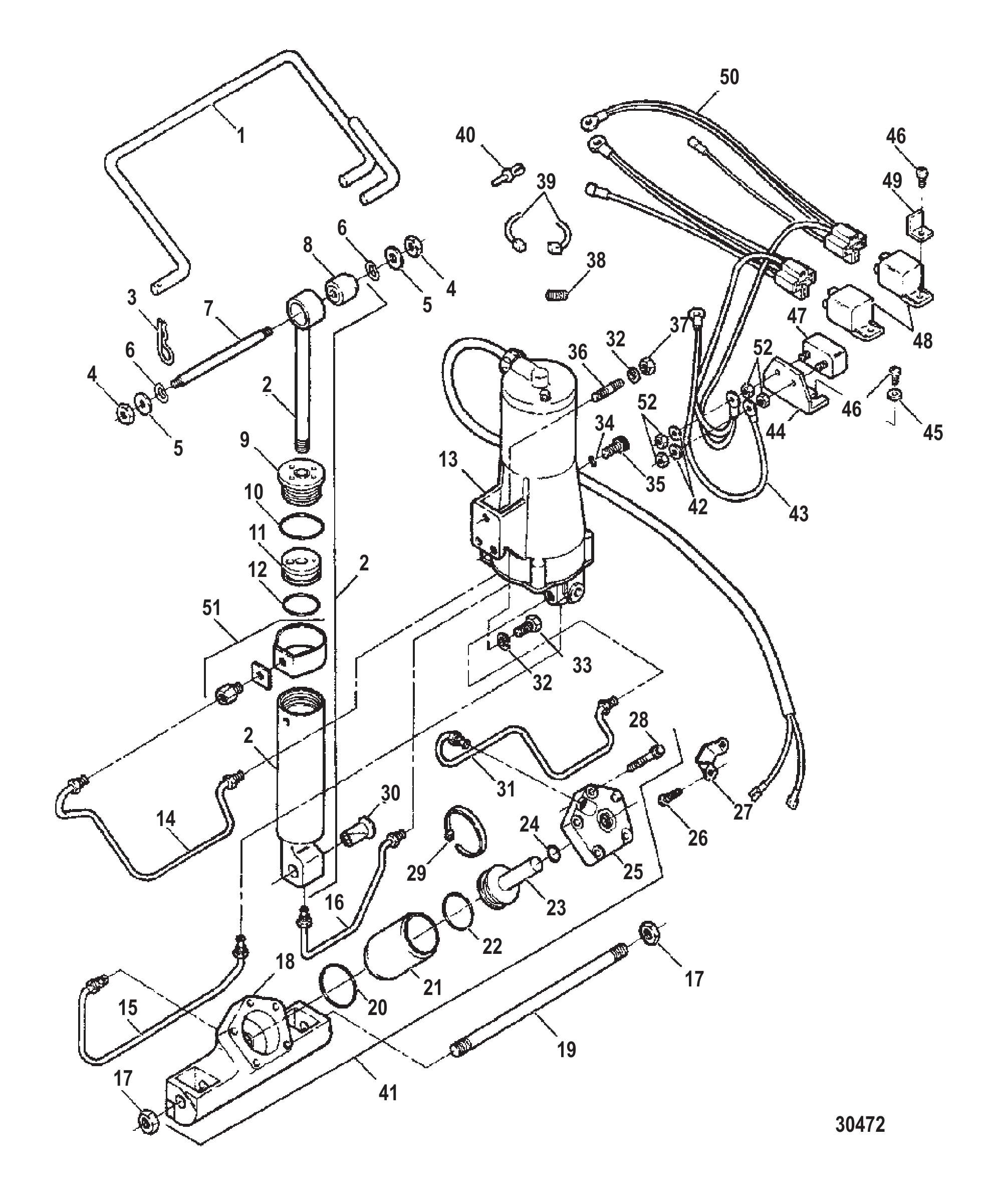

图 15倾斜油缸总成 (FS654381 & FS719381 & 819108F) TILT CYLINDER ASSEMBLY (FS654381 & FS719381 & 819108F)

REF	零件编号	中文名称	英文名称	数量
1	FS654381	倾斜油缸总成	CYLINDER ASSEMBLY Tilt	1
1	FS719381	倾斜油缸总成	CYLINDER ASSEMBLY Tilt	1
1	819108F	气缸总成	CYLINDER ASSEMBLY	1
1	819108F	升降倾斜油缸总成	CYLINDER ASSEMBLY Trim & Tilt	1
2	F2A654017	连杆总成	ROD ASSEMBLY	1
2	819365A2	气缸总成	CYLINDER ASSEMBLY	1
3	F178344	衬套	BUSHING	1
4	F2A654983		BAND ASSEMBLY Tilt Cylinder	1
5	FA654055	头总成	HEAD ASSEMBLY	1
6	F654618	O型圈	O-RING	1
7	FA654015	活塞总成	PISTON ASSEMBLY	1
8	F654984	O型圈	O-RING	1

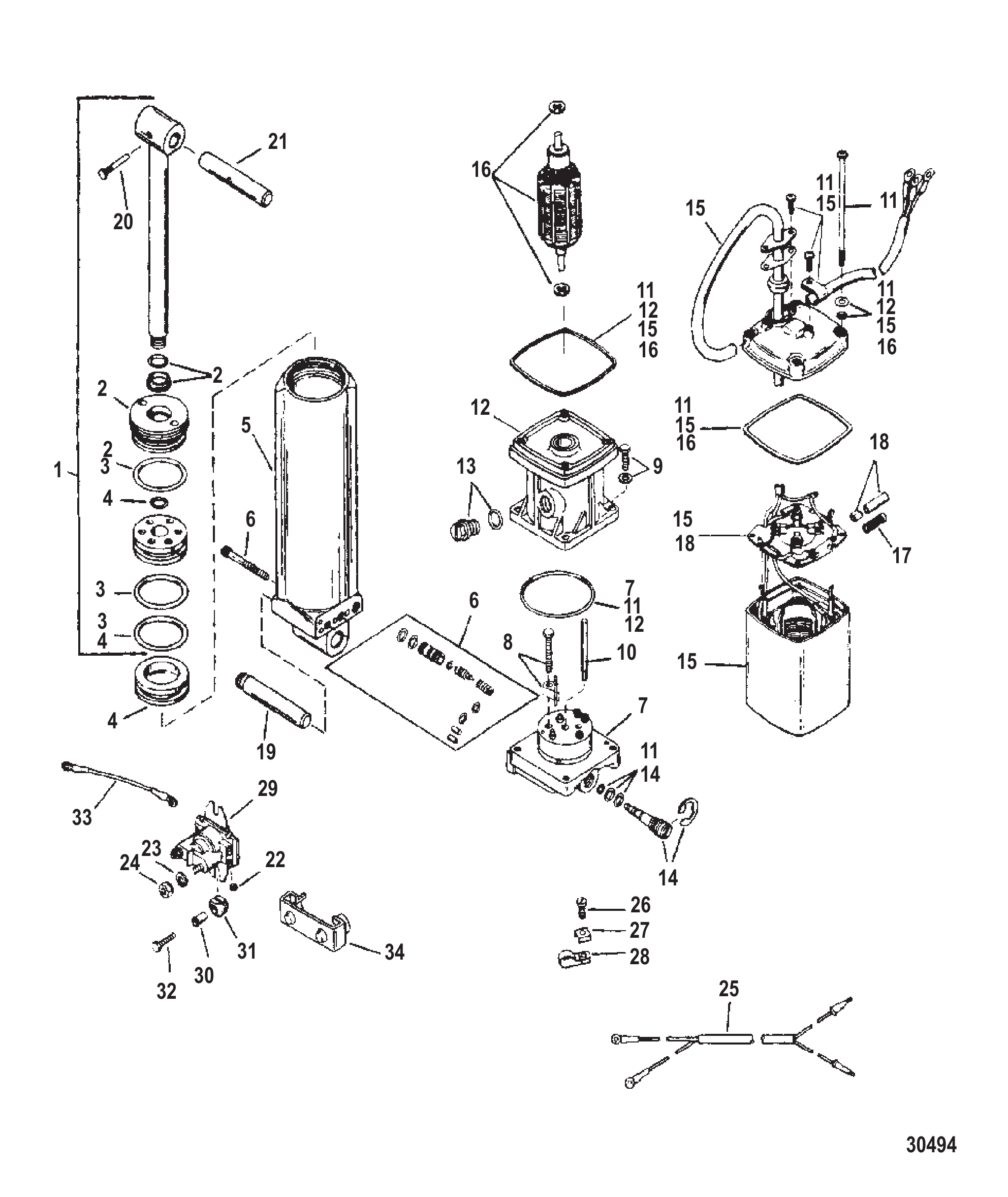

图 16升降与泵总成 (824051) TRIM & PUMP ASSEMBLY (824051)

REF	零件编号	中文名称	英文名称	数量
_	824051	配平泵总成	PUMP ASSEMBLY Trim	1
1	8116661	减震杆总成	SHOCK ROD ASSEMBLY	1
1	8M0171821	减震杆套件	SHOCK ROD KIT	1
2	813428	升降缸端盖总成	END CAP ASSEMBLY Trim Cylinder	1
3	813432A3	气缸密封套件	SEAL KIT Cylinder	1
4	810776	记忆活塞套件	PISTON KIT Memory	1
5	8116691	气缸总成 配平	CYLINDER ASSEMBLY Trim	1
5	893916A01	气缸总成	CYLINDER ASSEMBLY	1
6	811678A5	螺钉与密封套件	SCREW AND SEAL KIT	1
6	811678A6	螺钉与密封套件	SCREW AND SEAL KIT	1
7	8116707	泵/歧管套件	PUMP/MANIFOLD KIT	1
7	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
8	823180A1	摇臂套件	ROCKER ARM KIT	1
8	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
9	813436	螺丝套件（4件）	SCREW KIT (4 Pieces)	1
10	8116711	驱动轴	DRIVESHAFT	1
11	811626A3		SEAL KIT (With Case Bolts)	1
11	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
12	8116731	储液罐套件	RESERVOIR KIT	1
12	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
13	813435	塞套件	PLUG KIT	1
13	8134351	堵头	PLUG	1
14	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
14	893929A01	安全阀套件	VALVE KIT Relief	1
15	8116241	机架与磁场套件	FRAME AND FIELD KIT	1
15	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
16	8116271	电枢套件	ARMATURE KIT	1
16	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
17	12665	电刷弹簧套件	SPRING KIT Brush Brush	1
18	811625	电刷卡套件	BRUSH CARD KIT	1
19	818898	锚销	PIN Anchor	1
20	821539	三叶销	PIN Trilobe	1
21	996251	轴	SHAFT	1
21	99625002	轴	SHAFT	1
22	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	4
23	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4
24	64015	螺母 (.250-20)	NUT (.250-20)	4
25	17201A2	线缆总成(17.00英寸)配平	CABLE ASSEMBLY (17.00 Inches) Trim	1
26	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	1
26	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
27	69205	C形垫圈	C WASHER	1
27	8M0084613	C形垫圈	C-WASHER	1
28	22875	卡扣	CLIP	1
29	818997A1	电磁阀总成	SOLENOID ASSEMBLY	2
29	8M0185145	电磁阀总成	SOLENOID ASSEMBLY	2
30	818968	衬套	BUSHING	3
30	8M0214955	衬套	BUSHING	3
31	818967	护孔环	GROMMET	3
31	8M0207785	护孔环	GROMMET	3
32	19932100	螺钉 (.250-20 x 1.00)	SCREW (.250-20 x 1.00)	3
33	87379A14	电线总成 (2.750英寸)	WIRE ASSEMBLY (2.750 Inches)	1
33	87379A14	电线总成 (2.750英寸)	WIRE ASSEMBLY (2.750 Inches)	1
33	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	2
34	97861		INSULATOR Solenoid	2

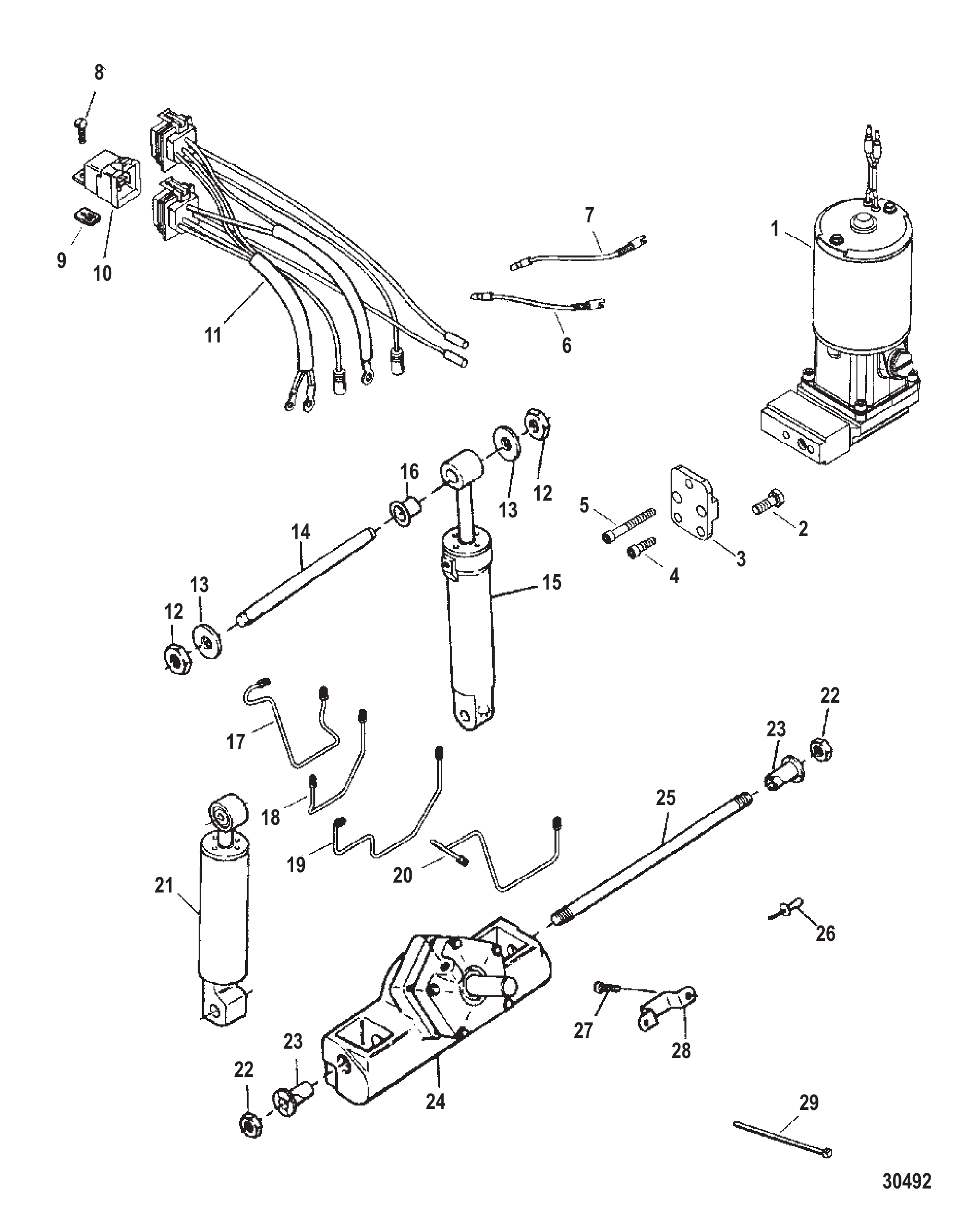

图 17升降倾斜装置 (819762A12) TRIM & TILT ASSEMBLY (819762A12)

REF	零件编号	中文名称	英文名称	数量
_	819762A12	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	853520A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	853520T1	泵/电机总成	PUMP/MOTOR ASSY	1
2	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
3	855248	适配器板	PLATE Adapter	1
4	19949075	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	1
5	19949200	螺钉 (.250-20 x 2.00)	SCREW (.250-20 x 2.00)	1
6	88819A2	线束总成(绿/白)	WIRE ASSEMBLY (Green/White)	1
7	88212A4	线束总成(蓝/白)	WIRE ASSEMBLY (Blue/White)	1
8	852453	螺钉(#10-24 x .560)	SCREW (#10-24 x .560)	2
9	819485	适配器板	PLATE Adapter	2
10	819509	继电器	RELAY	2
10	8M0052578	微调继电器总成	RELAY ASSY-TRIM	2
11	819514A11	升降继电器线束总成	HARNESS ASSEMBLY Trim Relay	1
12	35778	螺母(.500-20)	NUT (.500-20)	2
12	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
13	F1960	垫圈	WASHER	2
14	F449889		SHAFT Shock Upper	1
15	819108F	升降油缸总成	CYLINDER ASSEMBLY Lift	1
16	F178344	衬套	BUSHING	1
17	8354911	液压管路	LINE Hydraulic	1
18	8354891	液压管路	LINE Hydraulic	1
19	8354881	液压管路	LINE Hydraulic	1
20	8354901	液压管路	LINE Hydraulic	1
21	FS719962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
22	F7053	螺母(0.625-18)黄铜	NUT (.625-18) Brass (.625-18)	2
23	F449362	衬套	BUSHING	2
24	818055A3	升降油缸壳体总成	HOUSING ASSEMBLY Trim Cylinder	1
25	F449632		SHAFT Trim Mount	1
26	F1966	堵头	PLUG	1
27	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
28	F449354	推力支架	BRACKET Thrust	1
29	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
NS	819504A2	拖车支架组件	BRACKET KIT Trailering	1
NS	F525629	牵引销	PIN Hitch	1

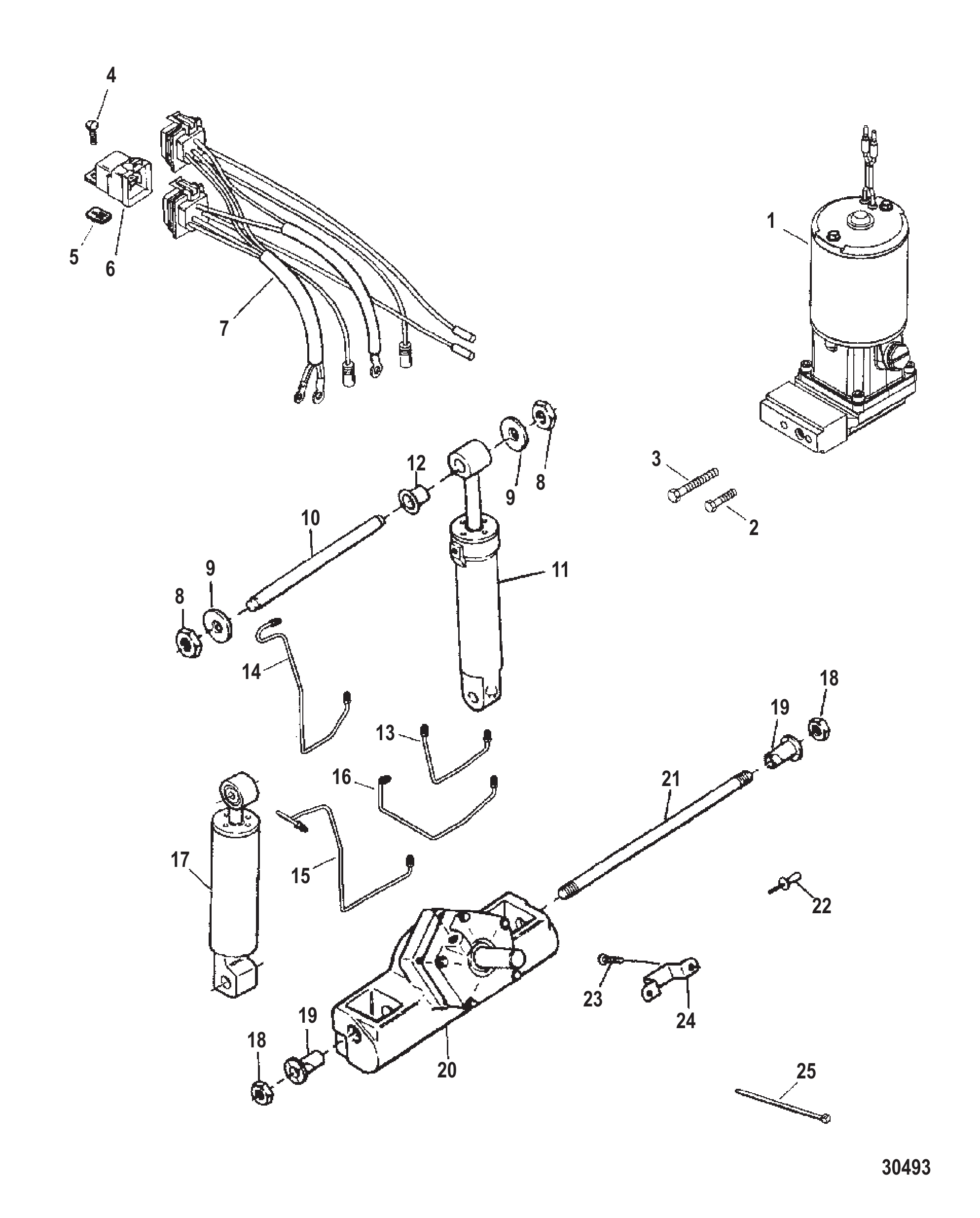

图 18升降倾斜装置 (819762A15) TRIM & TILT ASSEMBLY (819762A15)

REF	零件编号	中文名称	英文名称	数量
_	819762A15	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	853520A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	853520T1	泵/电机总成	PUMP/MOTOR ASSY	1
2	19923088	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	1
3	19923225	螺钉(0.250-20×2.25)	SCREW (.250-20 x 2.25)	1
4	852453	螺钉(#10-24 x .560)	SCREW (#10-24 x .560)	2
5	819485	适配器板	PLATE Adapter	2
6	819509	继电器	RELAY	2
6	8M0052578	微调继电器总成	RELAY ASSY-TRIM	2
7	819514A11	升降继电器线束总成	HARNESS ASSEMBLY Trim Relay	1
8	35778	螺母(.500-20)	NUT (.500-20)	2
8	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
9	F1960	垫圈	WASHER	2
10	F449889		SHAFT Shock Upper	1
11	819108F	升降油缸总成	CYLINDER ASSEMBLY Lift	1
12	F178344	衬套	BUSHING	1
13	854316	液压管路	LINE Hydraulic	1
14	854314	液压管路	LINE Hydraulic	1
15	854313	液压管路	LINE Hydraulic	1
16	854315	液压管路	LINE Hydraulic	1
17	FS719962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
18	F7053	螺母(0.625-18)黄铜	NUT (.625-18) Brass (.625-18)	2
19	F449362	衬套	BUSHING	2
20	818055A3	升降油缸壳体总成	HOUSING ASSEMBLY Trim Cylinder	1
21	F449632		SHAFT Trim Mount	1
22	F1966	堵头	PLUG	1
23	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
24	F449354	推力支架	BRACKET Thrust	1
25	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

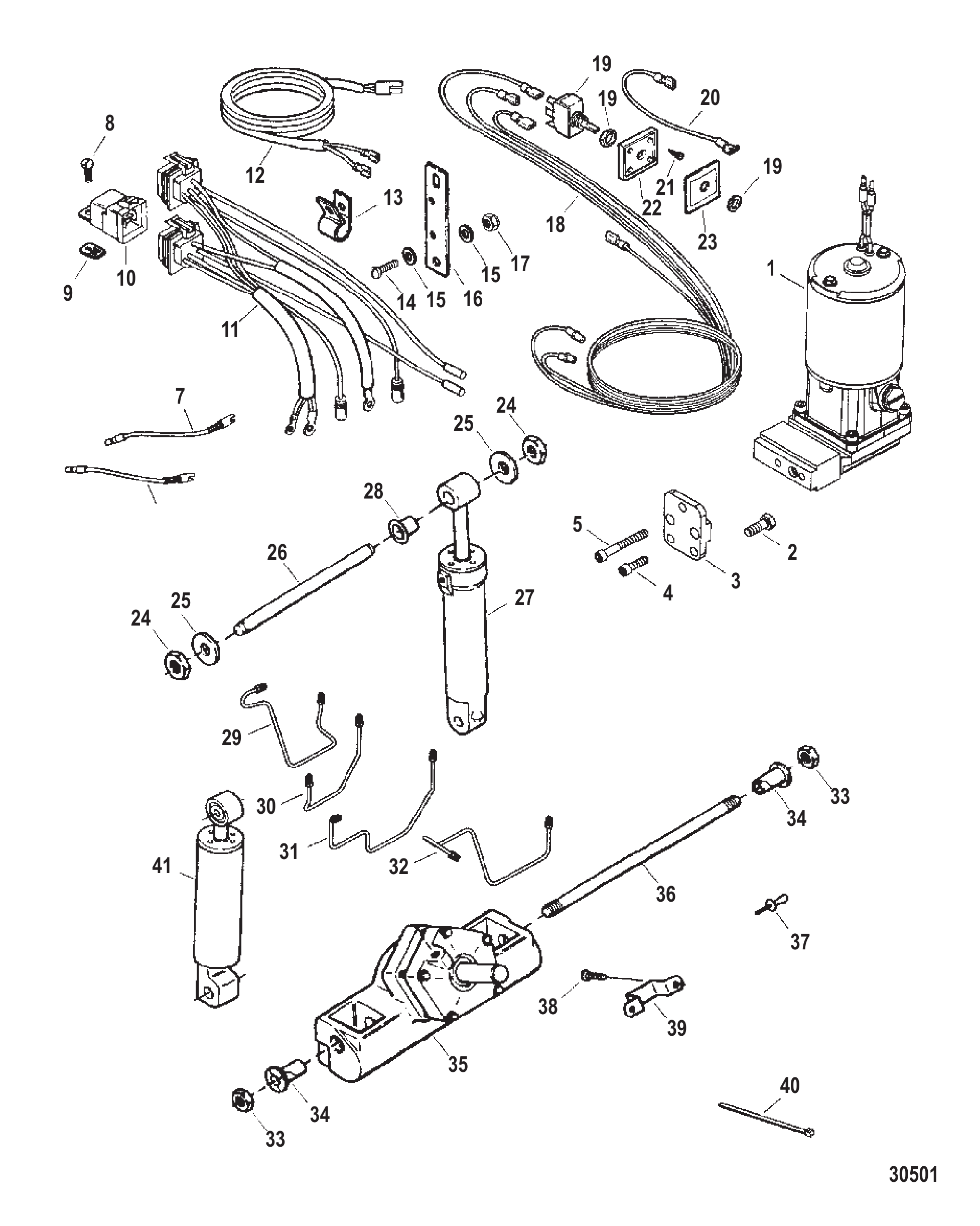

图 19升降倾斜装置 (853515A3) TRIM & TILT ASSEMBLY (853515A3)

REF	零件编号	中文名称	英文名称	数量
_	853515A3	升降与泵总成	TRIM AND PUMP ASSEMBLY	1
1	853520A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	853520T1	泵/电机总成	PUMP/MOTOR ASSY	1
2	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
3	855248	适配器板	PLATE Adapter	1
4	19949075	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	1
5	19949200	螺钉 (.250-20 x 2.00)	SCREW (.250-20 x 2.00)	1
6	88212A4	线束总成(蓝/白)	WIRE ASSEMBLY (Blue/White)	1
7	88819A2	线束总成(绿/白)	WIRE ASSEMBLY (Green/White)	1
8	852453	螺钉(#10-24 x .560)	SCREW (#10-24 x .560)	2
9	819485	适配器板	PLATE Adapter	2
10	819509	继电器	RELAY	2
10	8M0052578	微调继电器总成	RELAY ASSY-TRIM	2
11	819514A11	升降继电器线束总成	HARNESS ASSEMBLY Trim Relay	1
12	F692042	线束总成	WIRE ASSEMBLY	1
13	F289446-1	卡箍	CLAMP	1
14	41069	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
15	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	4
16	F685948	继电器支架	BRACKET Relay	1
17	F7009	螺母(#10-24)	NUT (#10-24)	2
18	F691844	线束总成	HARNESS ASSEMBLY	1
19	F664449	升降倾斜开关	SWITCH Trim	1
20	819117A1	线束总成	WIRE ASSEMBLY	1
21	F1934	螺钉(#6 x 0.500)	SCREW (#6 x .500)	4
22	F413420	开关板固定座	RETAINER Switch Plate	1
23	F449181	微调开关板	PLATE Trim Switch	1
24	35778	螺母(.500-20)	NUT (.500-20)	2
24	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
25	F1960	垫圈	WASHER	2
26	F449889		SHAFT Shock Upper	1
27	819108F	升降油缸总成	CYLINDER ASSEMBLY Lift	1
28	F178344	衬套	BUSHING	1
29	8354911	液压管路	LINE Hydraulic	1
30	8354891	液压管路	LINE Hydraulic	1
31	8354881	液压管路	LINE Hydraulic	1
32	8354901	液压管路	LINE Hydraulic	1
33	F7053	螺母(0.625-18)黄铜	NUT (.625-18) Brass (.625-18)	2
34	F449362	衬套	BUSHING	2
35	818055A3	升降油缸壳体总成	HOUSING ASSEMBLY Trim Cylinder	1
36	F449632		SHAFT Trim Mount	1
37	F1966	堵头	PLUG	1
38	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
39	F449354	推力支架	BRACKET Thrust	1
40	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
40	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
41	FS719962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
NS	819504A2	拖车支架组件	BRACKET KIT Trailering	1
NS	F525629	牵引销	PIN Hitch	1

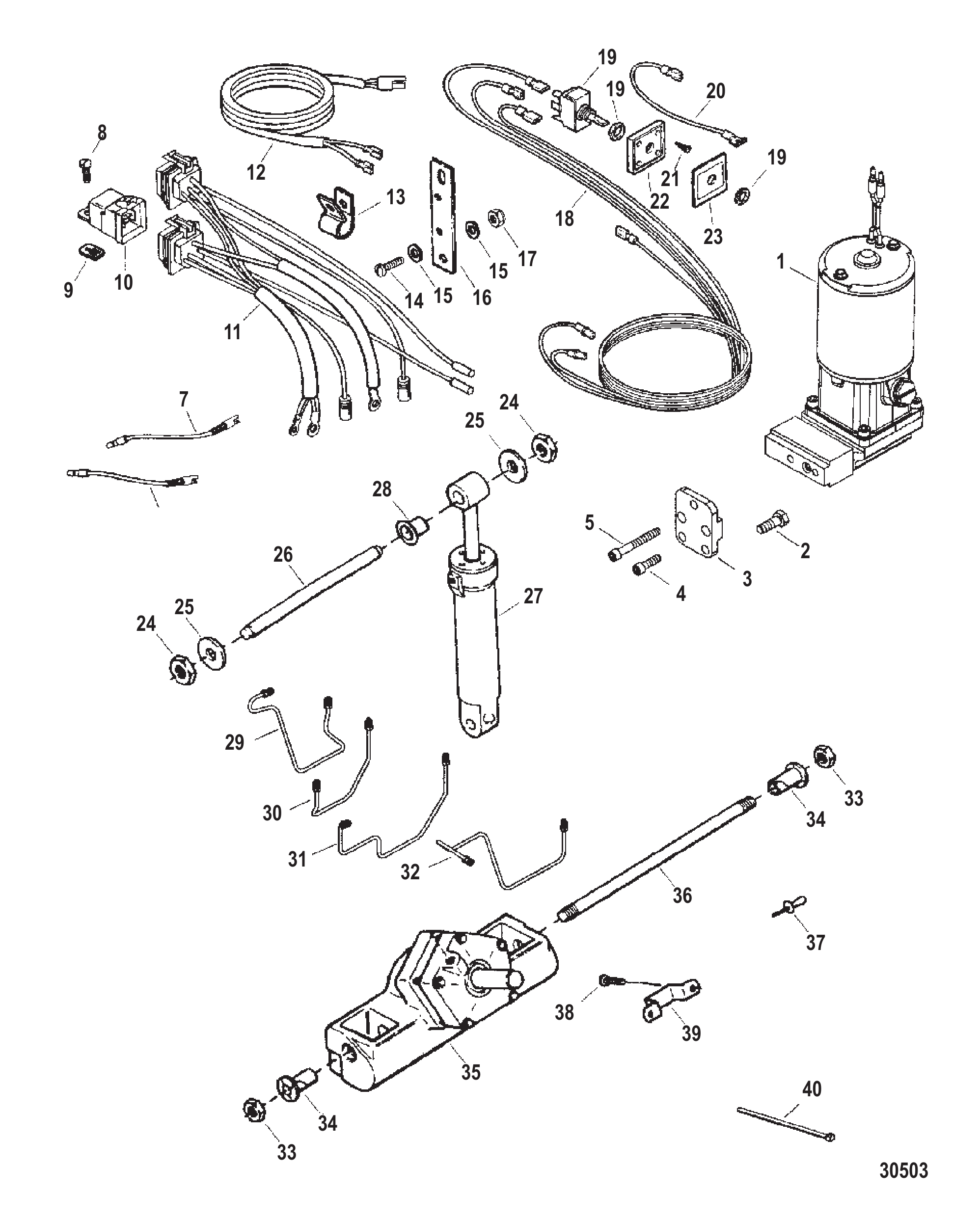

图 20升降倾斜装置 (853515A4) TRIM & TILT ASSEMBLY (853515A4)

REF	零件编号	中文名称	英文名称	数量
_	853515A4	升降与泵总成	TRIM AND PUMP ASSEMBLY	1
1	853520A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	853520T1	泵/电机总成	PUMP/MOTOR ASSY	1
2	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
3	855248	适配器板	PLATE Adapter	1
4	19949075	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	1
5	19949200	螺钉 (.250-20 x 2.00)	SCREW (.250-20 x 2.00)	1
6	88212A4	线束总成(蓝/白)	WIRE ASSEMBLY (Blue/White)	1
7	88819A2	线束总成(绿/白)	WIRE ASSEMBLY (Green/White)	1
8	852453	螺钉(#10-24 x .560)	SCREW (#10-24 x .560)	2
9	819485	适配器板	PLATE Adapter	2
10	819509	继电器	RELAY	2
10	8M0052578	微调继电器总成	RELAY ASSY-TRIM	2
11	819514A11	升降继电器线束总成	HARNESS ASSEMBLY Trim Relay	1
12	F692042	线束总成	WIRE ASSEMBLY	1
13	F289446-1	卡箍	CLAMP	1
14	41069	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
15	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	4
16	F685948	继电器支架	BRACKET Relay	1
17	F7009	螺母(#10-24)	NUT (#10-24)	2
18	F691844	线束总成	HARNESS ASSEMBLY	1
19	F664449	升降倾斜开关	SWITCH Trim	1
20	819117A1	线束总成	WIRE ASSEMBLY	1
21	F1934	螺钉(#6 x 0.500)	SCREW (#6 x .500)	4
22	F413420	开关板固定座	RETAINER Switch Plate	1
23	F449181	微调开关板	PLATE Trim Switch	1
24	35778	螺母(.500-20)	NUT (.500-20)	2
24	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
25	F1960	垫圈	WASHER	2
26	F449889		SHAFT Shock Upper	1
27	819108F	升降油缸总成	CYLINDER ASSEMBLY Lift	1
28	F178344	衬套	BUSHING	1
29	8354911	液压管路	LINE Hydraulic	1
30	8354891	液压管路	LINE Hydraulic	1
31	8354881	液压管路	LINE Hydraulic	1
32	8354901	液压管路	LINE Hydraulic	1
33	F7053	螺母(0.625-18)黄铜	NUT (.625-18) Brass (.625-18)	2
34	F449362	衬套	BUSHING	2
35	818055A3	升降油缸壳体总成	HOUSING ASSEMBLY Trim Cylinder	1
36	F449632		SHAFT Trim Mount	1
37	F1966	堵头	PLUG	1
38	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
39	F449354	推力支架	BRACKET Thrust	1
40	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
40	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
NS	819504A2	拖车支架组件	BRACKET KIT Trailering	1
NS	F525629	牵引销	PIN Hitch	1

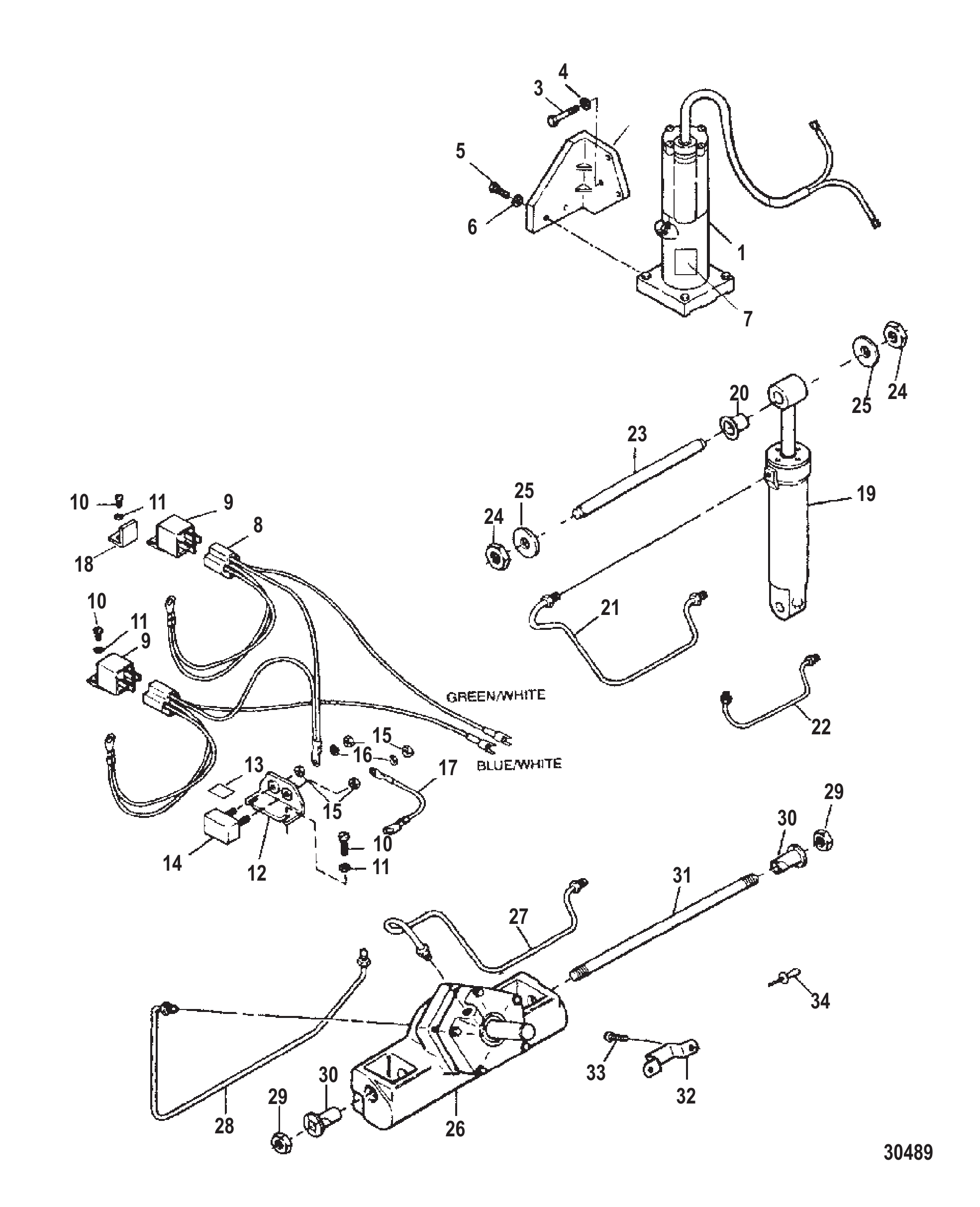

图 21升降倾斜装置（卡口连接器）(819762A4) TRIM & TILT ASSEMBLY (BAYONET CONNECTORS) (819762A4)

REF	零件编号	中文名称	英文名称	数量
_	819762A4	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	819480A2	泵/电机总成(卡口接头)	PUMP/MOTOR ASSEMBLY (Bayonet Connectors)	1
1	853515A1	泵/电机套件	PUMP/MOTOR KIT	1
2	F743454F	安装支架	BRACKET Mount	1
3	90086	螺钉(.312-18 x 1.500)	SCREW (.312-18 x 1.500)	2
3	840202	螺钉(.312-18 x 1.500)	SCREW (.312-18 x 1.500)	2
4	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
5	F2008	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	2
6	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
7	435301	警示标贴-动力升降压力	DECAL Caution-Power Trim Trim Pressure	1
8	FA663744	线束套件	WIRE KIT	1
9	F660917	继电器	RELAY	2
9	803632T	继电器	RELAY	2
10	F1760	螺钉(#10-24 x .375)	SCREW (#10-24 x .375)	4
11	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	4
12	F91446-2	断路器支架	BRACKET Circuit Breaker	1
13	F510374-1	断路器标贴	DECAL Circuit Breaker	1
14	F510460		BREAKER Circuit	1
14	898103194	电路断路器	BREAKER-CIRCUIT	1
15	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
16	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
17	F660908		WIRE ASSEMBLY (Red)	1
18	F660978	继电器支架	BRACKET Relay	2
19	819108F	倾斜油缸总成	CYLINDER ASSEMBLY Tilt	1
20	F178344	衬套	BUSHING	1
21	F719758	液压管路(下行)	LINE Hydraulic (Down)	1
21	855935	液压管路	LINE-HYD	1
22	F719865	液压管路(上行)	LINE Hydraulic (UP)	1
23	F449889		SHAFT Shock Upper	1
24	35778	螺母(.500-20)	NUT (.500-20)	2
24	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
25	F1960	垫圈	WASHER	2
26	818055A3	升降油缸壳体总成(2A449545-2)	HOUSING ASSEMBLY Trim Cylinder (2A449545-2)	1
27	F719253	液压管路(下行)	LINE Hydraulic (Down)	1
28	F719253	液压管路(上行)	LINE Hydraulic (UP)	1
29	F7053	螺母(0.625-18)黄铜	NUT (.625-18) Brass (.625-18)	2
30	F449362		BUSHING Trim Housing Shaft	2
31	F449632		SHAFT Trim Housing	1
32	F449354	推力支架	BRACKET Thrust	1
33	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
34	F1966	堵头	PLUG	1
NS	819504A1	拖车锁定支架套件	BRACKET KIT Lock Trailering	1
NS	819504A2	支架套件	BRACKET KIT	1
NS	F525629	牵引销	PIN Hitch	1
NS	FS631962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
NS	FS719962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
NS	F178344	衬套	BUSHING	1

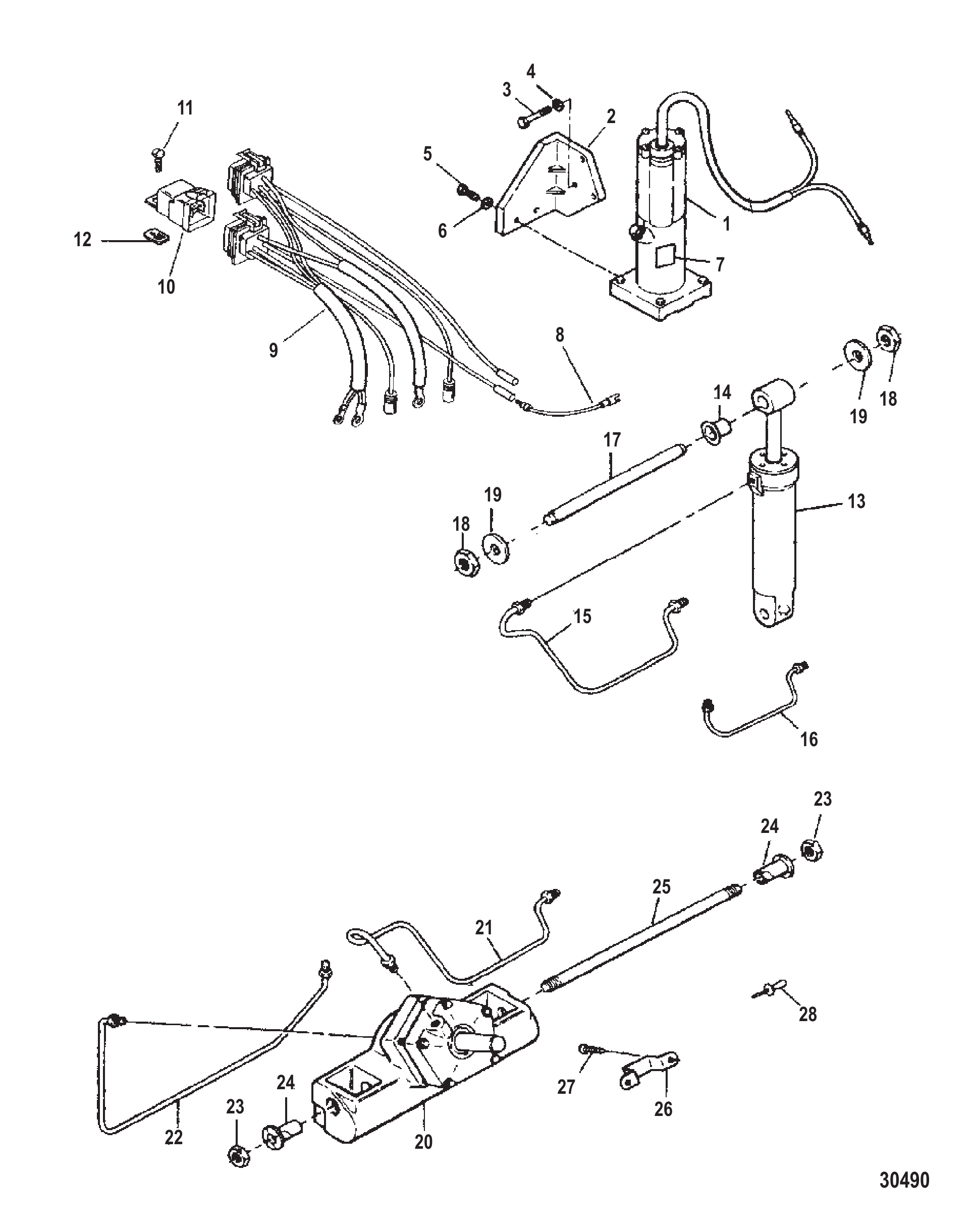

图 22升降倾斜装置（子弹头连接器）(819762A4) TRIM & TILT ASSEMBLY (BULLET CONNECTORS) (819762A4)

REF	零件编号	中文名称	英文名称	数量
_	819762A4	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	819480A1	泵/电机总成(子弹头接头)	PUMP/MOTOR ASSEMBLY (Bullet Connectors)	1
2	F743454F	安装支架	BRACKET Mount	1
3	90086	螺钉(.312-18 x 1.500)	SCREW (.312-18 x 1.500)	3
3	840202	螺钉(.312-18 x 1.500)	SCREW (.312-18 x 1.500)	3
4	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
5	F2008	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	2
6	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
7	435301	警示标贴-动力升降压力	DECAL Caution-Power Trim Trim Pressure	1
8	88819A2	线束总成(绿/白)	WIRE ASSEMBLY (Green/White)	1
8	88212A4	线束总成(蓝/白)	WIRE ASSEMBLY (Blue/White)	1
9	819514A1	线束总成	HARNESS ASSEMBLY	1
9	819514A11	升降线束总成	HARNESS ASSEMBLY Trim	1
10	819509	继电器	RELAY	2
10	8M0052578	微调继电器总成	RELAY ASSY-TRIM	2
11	F1733	不锈钢螺钉(#10-24 x .562)	SCREW (#10-24 x .562) SS	2
11	852453	螺钉(#10-24 x .560)	SCREW (#10-24 x .560)	2
12	819485	适配器板	PLATE Adapter	2
13	819108F	倾斜油缸总成	CYLINDER ASSEMBLY Tilt	1
14	F178344	衬套	BUSHING	1
15	F719758	液压管路(下行)	LINE Hydraulic (Down)	1
15	855935	液压管路	LINE-HYD	1
16	F719865	液压管路(上行)	LINE Hydraulic (UP)	1
17	F449889		SHAFT Shock Upper	1
18	35778	螺母(.500-20)	NUT (.500-20)	2
18	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
19	F1960	垫圈	WASHER	2
20	818055A3	升降油缸壳体总成(2A449545-2)	HOUSING ASSEMBLY Trim Cylinder (2A449545-2)	1
21	F719254	液压管路(下行)	LINE Hydraulic (Down)	1
21	855936	液压管路	LINE-HYD	1
22	F719253	液压管路(上行)	LINE Hydraulic (UP)	1
23	F7053	螺母(0.625-18)黄铜	NUT (.625-18) Brass (.625-18)	2
24	F449362		BUSHING Trim Housing Shaft	1
25	F449632		SHAFT Trim Housing	1
26	F449354	推力支架	BRACKET Thrust	1
27	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
28	F1966	堵头	PLUG	1
NS	819504A1	拖车锁定支架套件	BRACKET KIT Lock-Trailering	1
NS	819504A2	支架套件	BRACKET KIT	1
NS	F525629	牵引销	PIN Hitch	1
NS	FS631962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
NS	FS719962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
NS	F178344	衬套	BUSHING	1

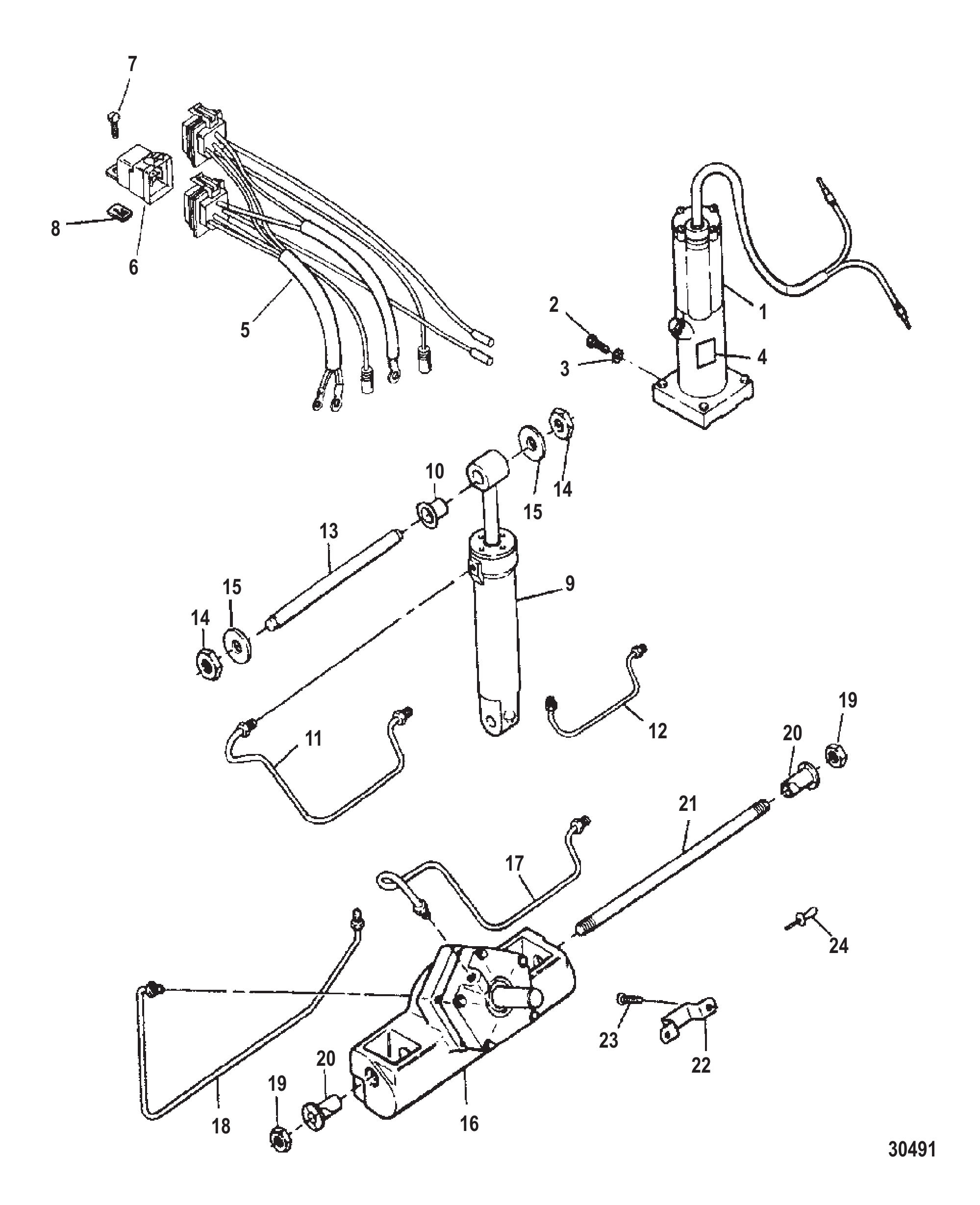

图 23动力升降倾斜装置（子弹头连接器）819762A7 TRIM & TILT ASSEMBLY (BULLET CONNECTORS) (819762A7)

REF	零件编号	中文名称	英文名称	数量
_	819762A7	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	819480A1	泵/电机总成(子弹头接头)	PUMP/MOTOR ASSEMBLY (Bullet Connectors)	1
2	19923088	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	2
3	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
4	435301	警示标贴-动力升降压力	DECAL Caution-Power Trim Trim Pressure	1
5	819514A6	线束总成	HARNESS ASSEMBLY	1
5	819514A11	升降线束总成	HARNESS ASSEMBLY Trim	1
6	819509	继电器	RELAY	2
6	8M0052578	微调继电器总成	RELAY ASSY-TRIM	2
7	F1733	不锈钢螺钉(#10-24 x .562)	SCREW (#10-24 x .562) SS	2
7	852453	螺钉(#10-24 x .560)	SCREW (#10-24 x .560)	2
8	819485	适配器板	PLATE Adapter	2
9	819108F	倾斜油缸总成	CYLINDER ASSEMBLY Tilt	1
10	F178344	衬套	BUSHING	1
11	819422	液压管路(下行)	LINE Hydraulic (Down)	1
12	819423	液压管路(上行)	LINE Hydraulic (UP)	1
13	F449889		SHAFT Shock Upper	1
14	35778	螺母(.500-20)	NUT (.500-20)	2
14	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
15	F1960	垫圈	WASHER	2
16	818055A3	升降油缸壳体总成(2A449545-2)	HOUSING ASSEMBLY Trim Cylinder (2A449545-2)	1
17	819421	液压管路(下行)	LINE Hydraulic (Down)	1
18	819420	液压管路(上行)	LINE Hydraulic (UP)	1
19	F7053	螺母(0.625-18)黄铜	NUT (.625-18) Brass (.625-18)	2
20	F449362		BUSHING Trim Housing Shaft	2
21	F449632		SHAFT Trim Housing	1
22	F449354	推力支架	BRACKET Thrust	1
23	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
24	F1966	堵头	PLUG	1
NS	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
NS	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
NS	FS631962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
NS	FS719962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
NS	F178344	衬套	BUSHING	1

图 24动力升降倾斜装置 F5H149-1 TRIM & TILT ASSEMBLY (F5H149-1)

REF	零件编号	中文名称	英文名称	数量
_	F5H149-1	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
_	853515A3	升降与泵总成	TRIM AND PUMP ASSEMBLY	1
1	F5H179	拖车支架组件	BRACKET KIT Trailering	1
1	819504A2	支架套件	BRACKET KIT	1
2	FS654381	倾斜油缸总成	CYLINDER ASSEMBLY Tilt	1
2	819365A2	气缸总成	CYLINDER ASSEMBLY	1
3	F525629	牵引销	PIN Hitch	1
4	F1931	螺母(.500-20)	NUT (.500-20)	2
4	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
5	F1710	垫圈	WASHER	2
6	F1711	弓形垫圈	WASHER Bowed	2
7	F449889		SHAFT Shock Upper	1
8	F178344	衬套	BUSHING	1
9	FA654055	头总成	HEAD ASSEMBLY	1
10	F654618	O型圈	O-RING	1
11	FA654015	活塞总成	PISTON ASSEMBLY	1
12	F654984	O型圈	O-RING	1
13	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
14	F660758	液压管路	LINE Hydraulic	1
15	F660253	液压管路	LINE Hydraulic	1
16	F660754	液压管路	LINE Hydraulic	1
17	F7053	螺母(0.625-18)黄铜	NUT (.625-18) Brass (.625-18)	2
18	F449545-2	油缸壳体	HOUSING Cylinder	1
18	818055F	壳体	HOUSING	1
19	F449632		SHAFT Trim Mount	1
20	F40278	O型圈	O-RING	2
21	F449010	气缸	CLYINDER	1
21	803823T	液压缸	CYLINDER HYD	1
22	F449278	O型圈	O-RING	1
23	FA449015	活塞总成	PISTON ASSEMBLY	1
23	803481T	液压活塞总成	PISTON ASSY-HYD	1
24	F449342	O型圈	O-RING	1
25	817802A2	盖总成(A449149-1)	COVER ASSEMBLY (A449149-1)	1
25	817802A3	盖总成	COVER ASSEMBLY	1
26	F1734	螺钉与锁紧垫圈(0.250-20 x 0.500)	SCREW AND LOCKWASHER (.250-20 x .500)	2
26	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
27	F449354	推力支架	BRACKET Thrust	1
28	F1959	螺钉(0.25-20x1.75)	SCREW (.25-20 X 1.75) (.250-20 x 1.750)	5
29	F1877	扎带	TIE STRAP	2
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
30	F449362		BUSHING Lower Shaft	2
31	F660254	液压管路	LINE Hydraulic	1
32	F8096	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
32	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
33	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	2
33	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
34	F50342-1	密封件	SEAL	1
34	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
35	F17518	加注口盖	CAP Fill	1
36	F660273	螺柱	STUD	1
36	827512	螺柱	STUD	1
37	F1515	螺母(.312-18)	NUT (.312-18)	1
37	8M0204668	螺母(.312-18)	NUT (.312-18)	1
38	F17500	弹簧组(每套2件)	SPRING SET (2 Per Set)	1
38	2529	弹簧组	SPRING SET	1
39	F17611	电刷组	BRUSH SET	1
39	8989	电刷套件	BRUSH KIT	1
40	F1966	堵头	PLUG	1
41	818055A3	升降油缸壳体总成(2A449545-2)	HOUSING ASSEMBLY Trim Cylinder (2A449545-2)	1
42	F2A654983	升降油缸箍带总成	BAND ASSEMBLY Trim Cylinder	1
43	FS631962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
43	FS719962	减震器总成	SHOCK ABSORBER ASSEMBLY	1

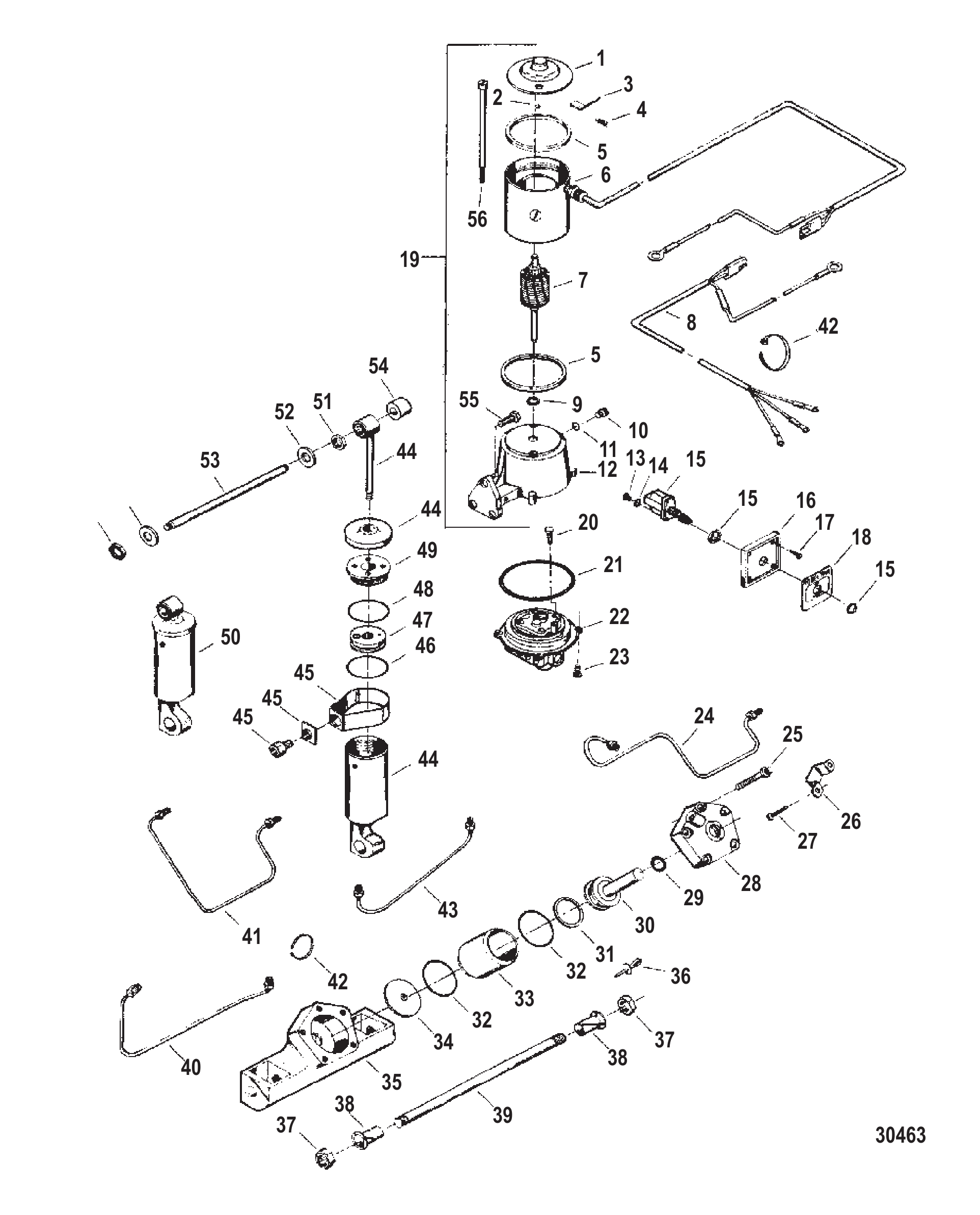

图 25动力升降倾斜装置 F5H149 & F5H150 TRIM & TILT ASSEMBLY (F5H149 & F5H150)

REF	零件编号	中文名称	英文名称	数量
_	F5H149	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
_	F5H150	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
_	853515A4	升降与泵总成	TRIM AND PUMP ASSEMBLY	1
1	F17543	头总成	HEAD ASSEMBLY	1
1	803889T	缸头总成	HEAD ASSY	1
2	F17539	钢球(0.156)	BALL (.156)	1
3	F17504	电刷组(每套2件)	BRUSH SET (2 Per Set)	1
3	8989	电刷套件	BRUSH KIT	1
4	F17500	弹簧组(每套2件)	SPRING SET (2 Per Set)	1
4	2529	弹簧组	SPRING SET	1
5	F17557	衬垫	GASKET	2
6	F17556	框架/磁场总成	FRAME/FIELD ASSEMBLY	1
6	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
7	F17555	电枢	ARMATURE	1
8	F449843	拉线总成	CABLE ASSEMBLY	1
8	F449843-1	电缆总成	CABLE ASSY	1
9	F17508	止推垫圈	WASHER Thrust	1
10	F17518	加注口盖	CAP Fill	1
11	F17510	O型圈	O-RING	1
11	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
12	F17505	储液罐/支架总成	RESERVOIR/BRACKET ASSEMBLY	1
13	F1280	螺钉 (#8-32 x .250)	SCREW (#8-32 x .250)	3
13	8M0129582	螺钉	SCREW	3
14	F8078	锁紧垫圈(#8内齿)	LOCKWASHER (#8 Internal)	3
14	23836	锁紧垫圈	LOCKWASHER	3
15	F299449-4	开关总成	SWITCH ASSEMBLY	1
16	F413420	开关固定座	RETAINER Switch	1
17	F1934	螺钉(#6 x 0.500)	SCREW (#6 x .500)	4
18	F449181	微调开关板	PLATE Trim Switch	1
19	F17563	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
19	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
20	F1203	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	1
20	28668	螺钉 (.250-20 x .875) 不锈钢	SCREW (.250-20 x .875) Stainless Steel	1
21	F17564	阀体总成	VALVE BODY ASSEMBLY	1
21	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
22	F17522	O型圈	O-RING	1
22	2525	O型圈 (3.125)	O-RING (3.125)	1
23	F1310	螺钉(#10-24 x 0.625)	SCREW (#10-24 x .625)	4
24	F449254	液压管路	LINE Hydraulic	1
25	F1959	螺钉(0.25-20x1.75)	SCREW (.25-20 X 1.75) (.250-20 x 1.750)	5
26	F449354	推力支架	BRACKET Thrust	1
27	F1734	螺钉与锁紧垫圈(0.250-20 x 0.500)	SCREW AND LOCKWASHER (.250-20 x .500)	2
27	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
28	FA449149	盖总成	COVER ASSEMBLY	1
28	817802A3	盖总成	COVER ASSEMBLY	1
29	F449342	O型圈	O-RING	1
30	FA449015	活塞总成	PISTON ASSEMBLY	1
30	803481T	液压活塞总成	PISTON ASSY-HYD	1
31	F449278	O型圈	O-RING	1
32	F40278	O型圈	O-RING	2
33	F449010	气缸	CLYINDER	1
33	803823T	液压缸	CYLINDER HYD	1
34	FA449799	隔板总成	PLATE ASSEMBLY	1
35	F449545-2	升降油缸壳体	HOUSING Trim Cylinder	1
35	818055F	壳体	HOUSING	1
36	F1966	堵头	PLUG	1
37	F1963	螺母(0.625-18)	NUT (.625-18)	2
37	F7053	螺母 (.625-18) 黄铜	NUT (.625-18) Brass	2
38	F178362	衬套	BUSHING	2
38	F449362	衬套	BUSHING	2
39	F449632	轴	SHAFT	1
40	F449253-1	液压管路	LINE Hydraulic	1
41	F449758	液压管路	LINE Hydraulic	1
42	F1877	扎带	TIE STRAP	4
42	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
43	F449754-1	液压管路	LINE Hydraulic	1
44	FA17559	升降油缸总成	CYLINDER ASSEMBLY Lift	1
44	819365A2	气缸总成	CYLINDER ASSEMBLY	1
45	F17577	带总成	BAND ASSEMBLY	1
45	F2A654983	带总成	BAND ASSEMBLY	1
46	F17561-1	O型圈	O-RING	1
46	F654984	O型圈	O-RING	1
47	F17562-1	活塞总成	PISTON ASSEMBLY	1
47	FA654015	活塞总成	PISTON ASSEMBLY	1
48	F17528	O型圈	O-RING	1
48	F654618	O型圈	O-RING	1
49	F17560	头总成	HEAD ASSEMBLY	1
49	FA654055	头总成	HEAD ASSEMBLY	1
50	FA178962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
50	FS719962	减震器总成	SHOCK ABSORBER ASSEMBLY	1
51	F1931	螺母(.500-20)	NUT (.500-20)	2
51	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
52	F1960	垫圈	WASHER	2
53	F449889	上轴	SHAFT Upper	1
54	F178344	衬套	BUSHING	1
55	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	3
55	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
56	F17558	贯穿螺栓包	THRU BOLT PACKAGE	1

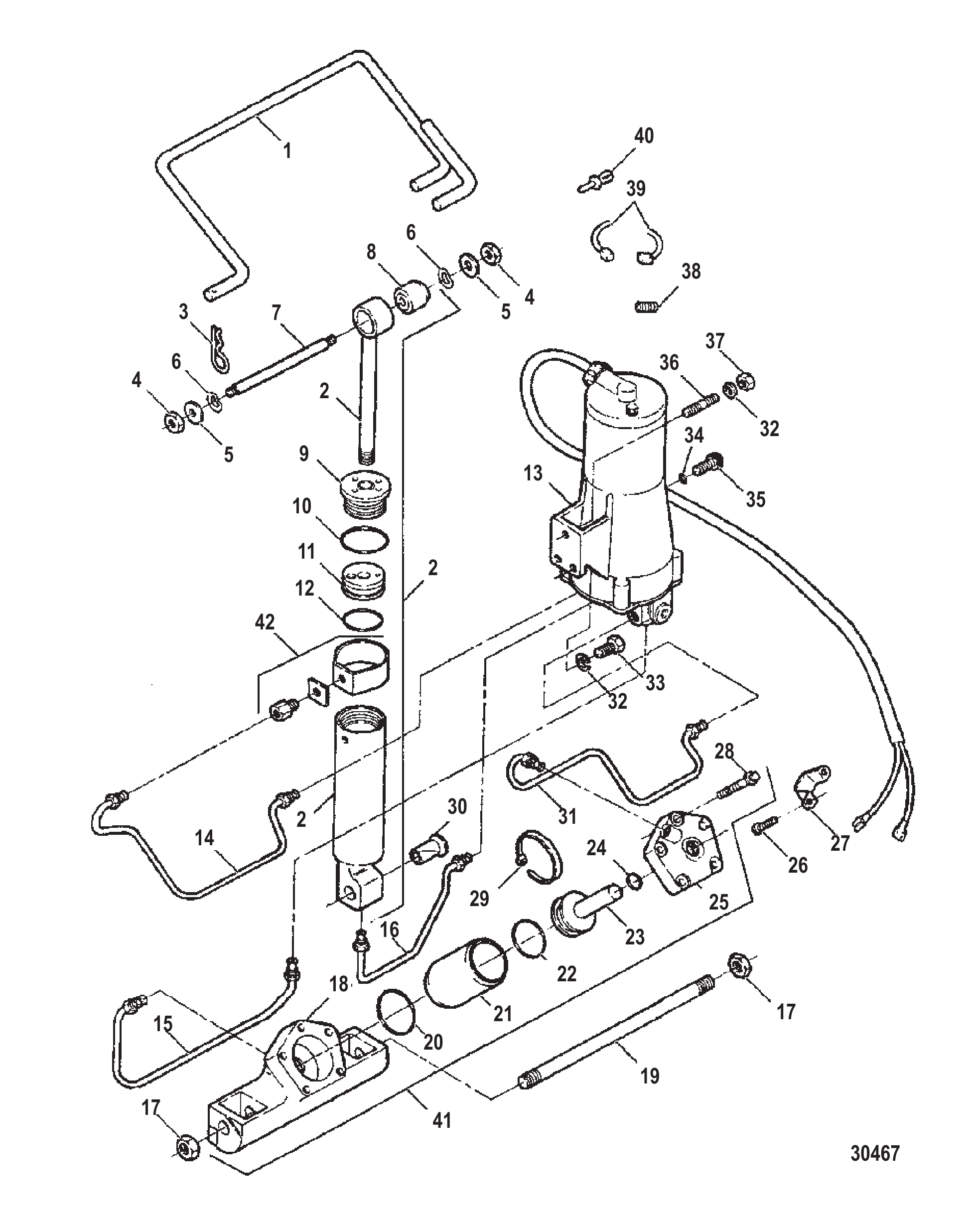

图 26动力升降倾斜装置 F5H150-1 TRIM & TILT ASSEMBLY (F5H150-1)

REF	零件编号	中文名称	英文名称	数量
_	F5H150-1	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
_	853515A4	升降与泵总成	TRIM AND PUMP ASSEMBLY	1
1	F5H179	拖车支架组件	BRACKET KIT Trailering	1
1	819504A2	支架套件	BRACKET KIT	1
2	FS654381	倾斜油缸总成	CYLINDER ASSEMBLY Tilt	1
2	819365A2	气缸总成	CYLINDER ASSEMBLY	1
3	F525629	牵引销	PIN Hitch	1
4	F1931	螺母(.500-20)	NUT (.500-20)	2
4	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
5	F1710	垫圈	WASHER	2
6	F1711	弓形垫圈	WASHER Bowed	2
7	F449889		SHAFT Shock Upper	1
8	F178344	衬套	BUSHING	1
9	FA654055	头总成	HEAD ASSEMBLY	1
10	F654618	O型圈	O-RING	1
11	FA654015	活塞总成	PISTON ASSEMBLY	1
12	F654984	O型圈	O-RING	1
13	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
14	F660758	液压管路	LINE Hydraulic	1
15	F660253	液压管路	LINE Hydraulic	1
16	F660754	液压管路	LINE Hydraulic	1
17	F7053	螺母(0.625-18)黄铜	NUT (.625-18) Brass (.625-18)	2
18	F449545-2	油缸壳体	HOUSING Cylinder	1
18	818055F	壳体	HOUSING	1
19	F449632		SHAFT Trim Mount	1
20	F40278	O型圈	O-RING	2
21	F449010	气缸	CLYINDER	1
21	803823T	液压缸	CYLINDER HYD	1
22	F449278	O型圈	O-RING	1
23	FA449015	活塞总成	PISTON ASSEMBLY	1
23	803481T	液压活塞总成	PISTON ASSY-HYD	1
24	F449342	O型圈	O-RING	1
25	817802A2	盖总成(A449149-2)	COVER ASSEMBLY (A449149-2)	1
25	817802A3	盖总成	COVER ASSEMBLY	1
26	F1734	螺钉与锁紧垫圈(0.250-20 x 0.500)	SCREW AND LOCKWASHER (.250-20 x .500)	2
26	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
27	F449354	推力支架	BRACKET Thrust	1
28	F1959	螺钉(0.25-20x1.75)	SCREW (.25-20 X 1.75) (.250-20 x 1.750)	5
29	F1877	扎带	TIE STRAP	2
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
30	F449362		BUSHING Lower Shaft	2
31	F660254	液压管路	LINE Hydraulic	1
32	F8096	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
32	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
33	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	2
33	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
34	F50342-1	密封件	SEAL	1
34	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
35	F17518	加注口盖	CAP Fill	1
36	F660273	螺柱	STUD	1
36	827512	螺柱	STUD	1
37	F1515	螺母(.312-18)	NUT (.312-18)	1
37	8M0204668	螺母(.312-18)	NUT (.312-18)	1
38	F17500	弹簧组(每套2件)	SPRING SET (2 Per Set)	1
38	2529	弹簧组	SPRING SET	1
39	F17611	电刷组	BRUSH SET	1
39	8989	电刷套件	BRUSH KIT	1
40	F1966	堵头	PLUG	1
41	818055A3	升降油缸壳体总成(2A449545-2)	HOUSING ASSEMBLY Trim Cylinder (2A449545-2)	1
42	F2A654983	升降油缸箍带总成	BAND ASSEMBLY Trim Cylinder	1

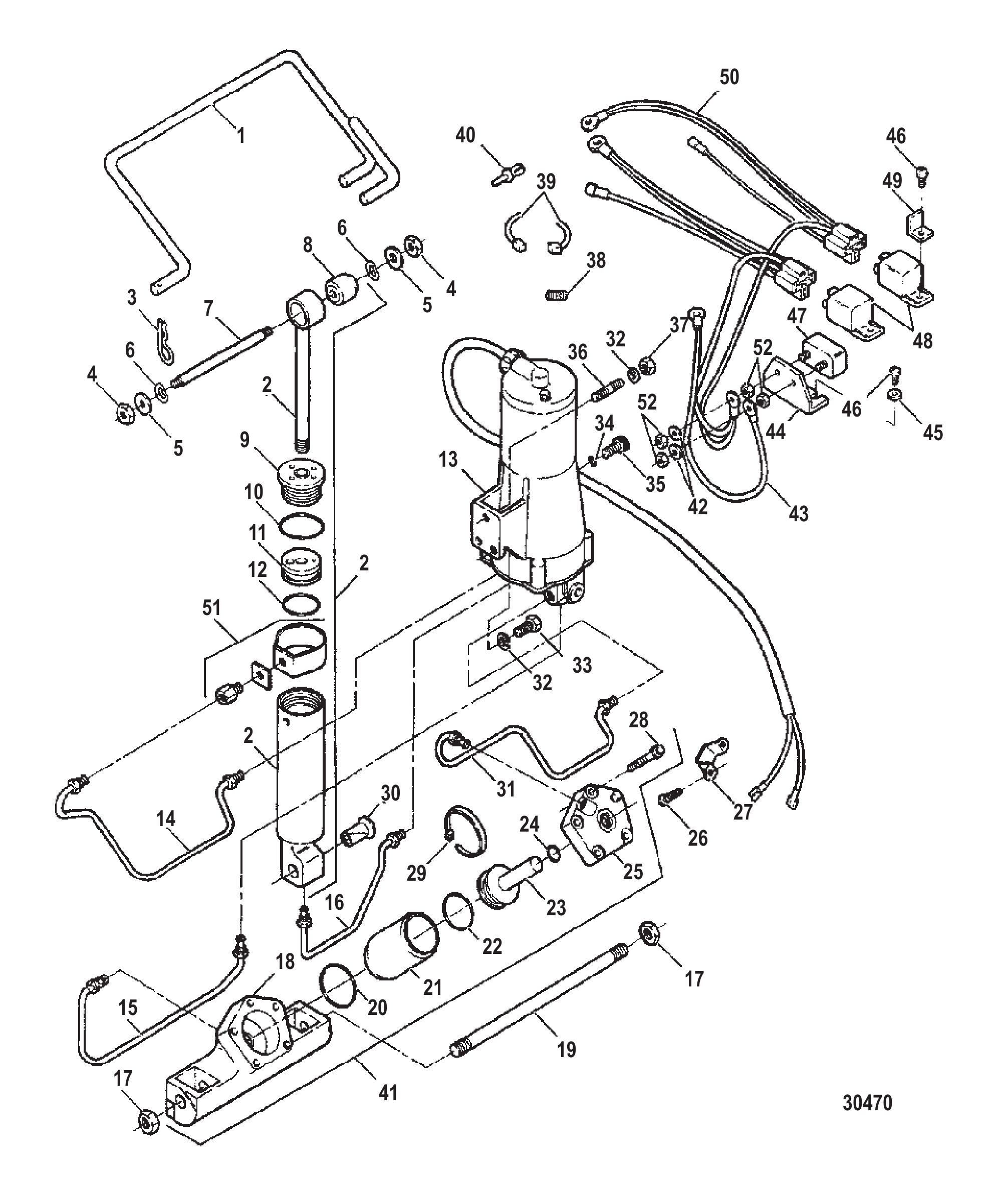

图 27动力升降倾斜装置 F5H196 TRIM & TILT ASSEMBLY (F5H196)

REF	零件编号	中文名称	英文名称	数量
_	F5H196	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	F5H179	拖车支架组件	BRACKET KIT Trailering	1
1	819504A2	支架套件	BRACKET KIT	1
2	FS654381	倾斜油缸总成	CYLINDER ASSEMBLY Tilt	1
2	819365A2	气缸总成	CYLINDER ASSEMBLY	1
3	F525629	牵引销	PIN Hitch	1
4	F1931	螺母(.500-20)	NUT (.500-20)	2
4	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
5	F1710	垫圈	WASHER	2
6	F1711	弓形垫圈	WASHER Bowed	2
7	F449889		SHAFT Shock Upper	1
8	F178344	衬套	BUSHING	1
9	FA654055	头总成	HEAD ASSEMBLY	1
10	F654618	O型圈	O-RING	1
11	FA654015	活塞总成	PISTON ASSEMBLY	1
12	F654984	O型圈	O-RING	1
13	F660541	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
13	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
13	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
14	F660758	液压管路	LINE Hydraulic	1
15	F660253	液压管路	LINE Hydraulic	1
16	F660754	液压管路	LINE Hydraulic	1
17	F7053	螺母(0.625-18)黄铜	NUT (.625-18) Brass (.625-18)	2
18	F449545-2	油缸壳体	HOUSING Cylinder	1
18	818055F	壳体	HOUSING	1
19	F449632		SHAFT Trim Mount	1
20	F40278	O型圈	O-RING	2
21	F449010	气缸	CLYINDER	1
21	803823T	液压缸	CYLINDER HYD	1
22	F449278	O型圈	O-RING	1
23	FA449015	活塞总成	PISTON ASSEMBLY	1
23	803481T	液压活塞总成	PISTON ASSY-HYD	1
24	F449342		O-RING Piston Shaft	1
25	817802A2	盖总成(A449149-2)	COVER ASSEMBLY (A449149-2)	1
25	817802A3	盖总成	COVER ASSEMBLY	1
26	F1734	螺钉与锁紧垫圈(0.250-20 x 0.500)	SCREW AND LOCKWASHER (.250-20 x .500)	2
26	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
27	F449362	推力衬套	BUSHING Thrust	2
28	F1959	螺钉(0.25-20x1.75)	SCREW (.25-20 X 1.75) (.250-20 x 1.750)	5
29	F1877	扎带	TIE STRAP	2
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
30	F449362		BUSHING Lower Shaft	2
31	F660254	液压管路	LINE Hydraulic	1
32	F8096	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
32	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
33	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	2
33	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
34	F50342-1	密封件	SEAL	1
34	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
35	F17518	加注口盖	CAP Fill	1
36	F660273	螺柱	STUD	1
36	827512	螺柱	STUD	1
37	F1515	螺母(.312-18)	NUT (.312-18)	1
37	8M0204668	螺母(.312-18)	NUT (.312-18)	1
38	F17500	弹簧组(每套2件)	SPRING SET (2 Per Set)	1
38	2529	弹簧组	SPRING SET	1
39	F17611	电刷组	BRUSH SET	1
39	8989	电刷套件	BRUSH KIT	1
40	F1966	堵头	PLUG	1
41	818055A3	升降油缸壳体总成(2A449545-2)	HOUSING ASSEMBLY Trim Cylinder (2A449545-2)	1
42	F1975	锁紧垫圈(#10)	LOCKWASHER (#10)	2
42	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
43	F660908		WIRE ASSEMBLY (Red)	1
44	F91446-2	断路器支架	BRACKET Circuit Breaker	1
45	F8011	垫圈	WASHER	2
45	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
46	F1760	螺钉(#10-24 x .375)	SCREW (#10-24 x .375)	4
47	F510460		BREAKER Circuit	1
47	898103194	电路断路器	BREAKER-CIRCUIT	1
48	F660917	继电器	RELAY	2
48	803632T	继电器	RELAY	2
49	F660978	继电器支架	BRACKET Relay	2
50	FA663744	线束套件	WIRE KIT	1
51	F2A654983	升降油缸箍带总成	BAND ASSEMBLY Trim Cylinder	1
52	F1513	螺母 (#10-32)	NUT (#10-32)	4
52	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4

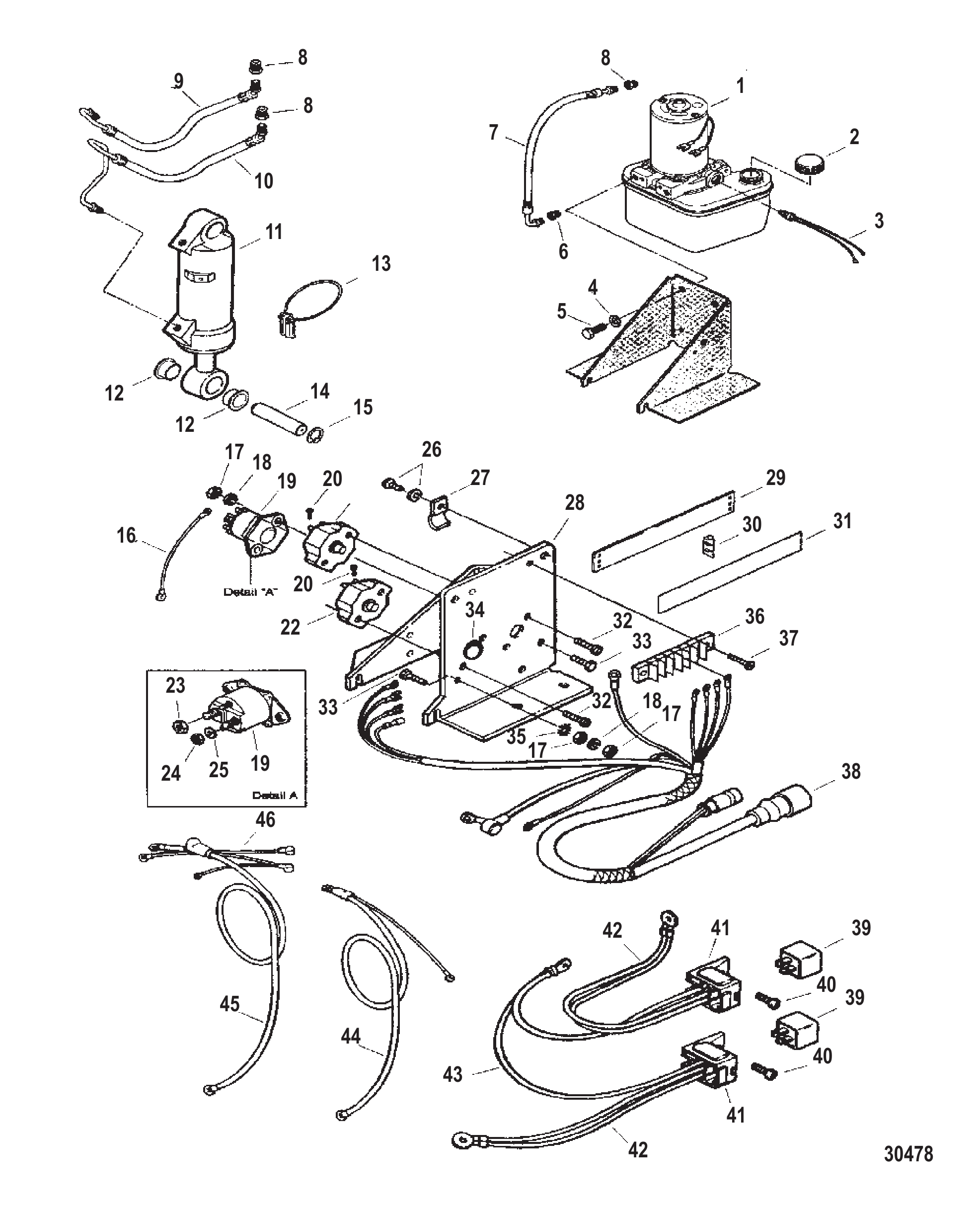

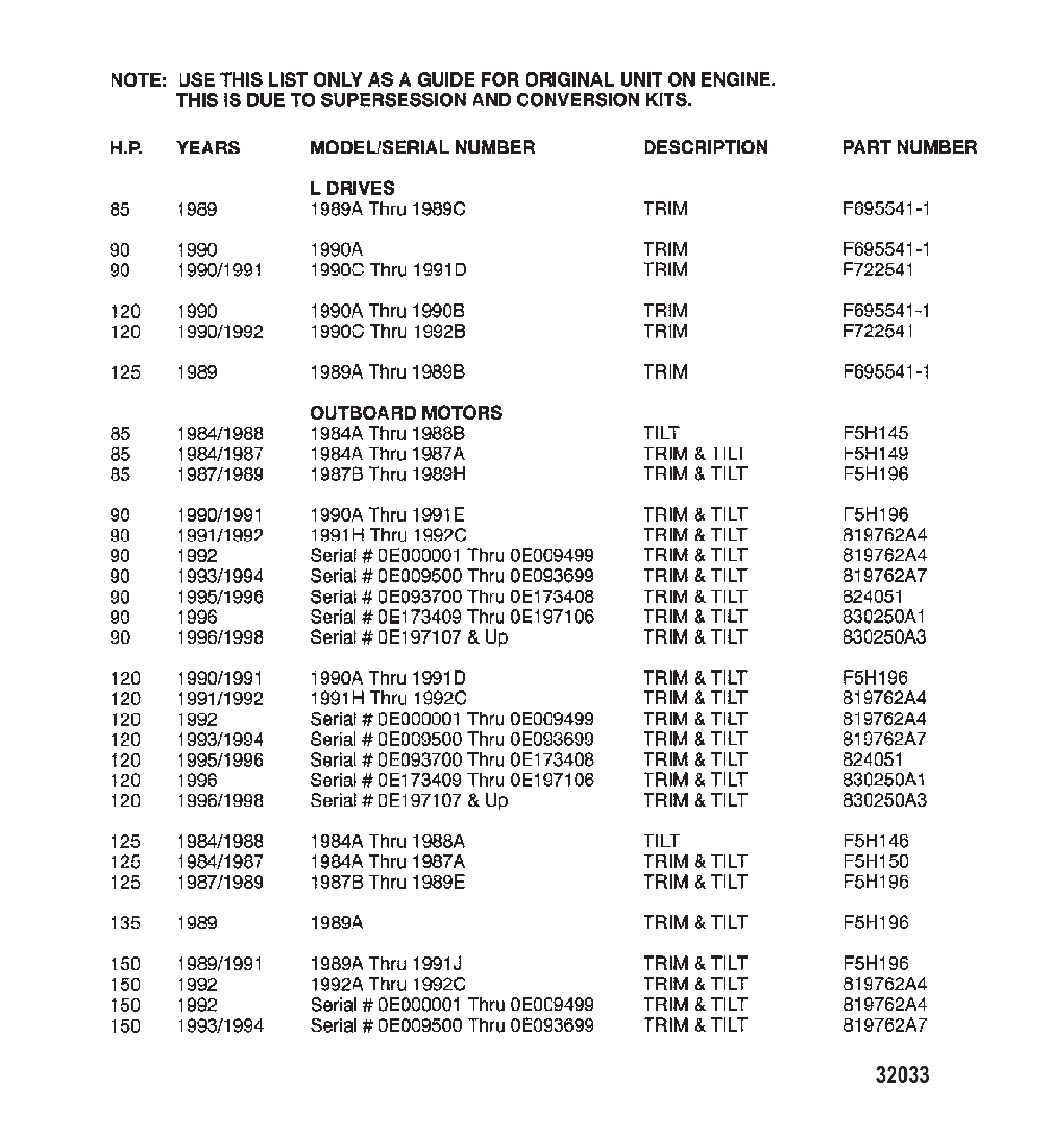

图 28升降装置（L型驱动） TRIM ASSEMBLY (L DRIVE)

REF	零件编号	中文名称	英文名称	数量

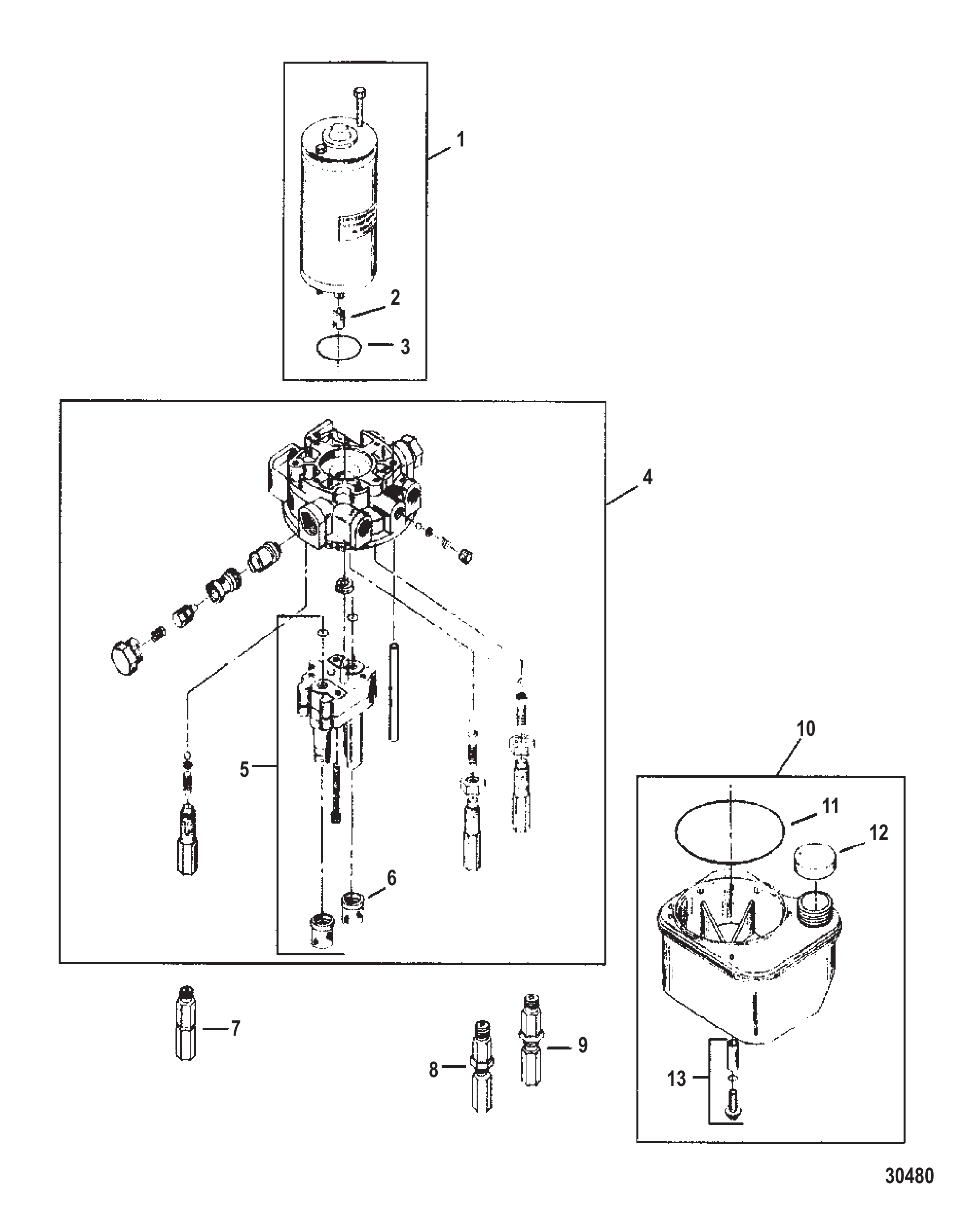

1	F695541-1	泵总成	PUMP ASSEMBLY	1
1	F722541	泵总成	PUMP ASSEMBLY	1
2	F17637	盖帽	CAP	1
2	861597	盖帽	CAP	1
3	F695602	压力开关	SWITCH Pressure	1
3	819446	开关	SWITCH	1
4	F2014	垫圈	WASHER	2
4	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
5	F1871	螺钉(0.375-16x0.750)	SCREW (.375-16 x .750) (.375-16 x .750)	2
5	98261	螺钉(.375-16 x .750)	SCREW (.375-16 x .750)	2
6	F698858	液压软管接头	FITTING Hydraulic Hose	2
6	77366	接头	FITTING	2
7	F698753-1	液压软管	HOSE Hydraulic	2
8	819052	液压软管接头	FITTING Hydraulic Hose	4
8	48166	接头	FITTING	4
9	F698259	液压软管(上行)	HOSE Hydraulic (UP)	1
10	F698088	液压软管(下行)	HOSE Hydraulic (Down)	1
11	FA722381	液压升降缸套件	CYLINDER KIT Hydraulic Trim	1
12	F695818	轴承	BEARING	4
13	F695451-1	倾斜锁隔套	SPACER Tilt Lock	1
14	F695037	升降缸销	PIN Trim Cylinder	2
15	F695930	挡圈	RING Retaining	2
15	818826	环	RING	2
16	F722664	启动继电器接地线束	WIRE ASSEMBLY Starter Relay Ground	1
17	F1341	螺母(.250-20)不锈钢	NUT (.250-20) Stainless Steel (.250-20)	4
17	64015	螺母 (.250-20)	NUT (.250-20)	4
18	F1975	锁紧垫圈(#10)	LOCKWASHER (#10)	2
18	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
19	F460917-1	启动继电器	RELAY Starter	1
19	817109A3	电磁阀组件	SOLENOID KIT	1
20	F1280	螺钉 (#8-32 x .250)	SCREW (#8-32 x .250)	4
20	8M0129582	螺钉	SCREW	4
21	F695460	断路器(35安培)	BREAKER Circuit (35 AMP)	1
22	F698460	断路器(25安培)	BREAKER Circuit (25 AMP)	1
23	F1515	螺母(.312-18)	NUT (.312-18)	2
23	8M0204668	螺母(.312-18)	NUT (.312-18)	2
24	F1513	螺母 (#10-32)	NUT (#10-32)	2
24	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
25	F1975	锁紧垫圈(#10)	LOCKWASHER (#10)	2
25	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
26	F1734	螺钉与锁紧垫圈(0.250-20 x 0.500)	SCREW AND LOCKWASHER (.250-20 x .500)	2
26	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
27	F289446-1	卡箍	CLAMP	3
28	F695371-1	升降装置安装支架组件	BRACKET Trim Mounting Components	1
28	F695371-3	泵/电气支架	BRACKET-PUMP/ELEC	1
29	F694672	接线端子盖	COVER Terminal Block	1
30	F664384	端子盖卡扣	CLIP Terminal Cover	2
31	F691025	绝缘垫	PAD Insulating	1
32	F1303	螺钉(#8-32 x .750)	SCREW (#8-32 x .750)	4
33	F1999	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	3
33	28668	螺钉 (.250-20 x .875) 不锈钢	SCREW (.250-20 x .875) Stainless Steel	3
34	F695374	断路器标贴	DECAL Circuit Breaker	2
35	F8158	锁紧垫圈 (.250外径)	LOCKWASHER (.250 External)	1
35	93702	垫圈(.250外齿星形)	WASHER (.250 External Star)	1
36	F722497	接线端子排	BLOCK Terminal	1
37	F1733	不锈钢螺钉(#10-24 x .562)	SCREW (#10-24 x .562) SS	2
37	852453	螺钉(#10-24 x .560)	SCREW (#10-24 x .560)	2
38	F722744	线束总成	HARNESS ASSEMBLY	1
38	819025A1	线束总成	HARNESS ASSY	1
39	F698917	动力升降继电器	RELAY Power Trim	2
40	F1760	螺钉(#10-24 x .375)	SCREW (#10-24 x .375)	2
41	F722293	升降继电器插座	SOCKET Trim Relay	2
41	817020	插座	SOCKET	2
42	F722683	线束(黑色)	WIRE ASSEMBLY (Black)	2
43	F722583	线束(红底紫条纹)	WIRE ASSEMBLY (Red With Purple Stripe)	1
44	F722841	蓄电池负极电缆(黑)	CABLE ASSEMBLY Battery Negative (Black)	1
45	F722833	蓄电池正极电缆(红)	CABLE ASSEMBLY Battery Positive (Red)	1
46	F722635	线束(带护套)(红色)	WIRE ASSEMBLY (With Boots) (Red)	1
