水星 Mercury FORCE TRIM & TILT 35-75 HP (1984-1999) ALL & Up - 爆炸图零件明细

Force 系列 · Cat.# 90-802562 · 共 27 个部位 · 1115 条零件

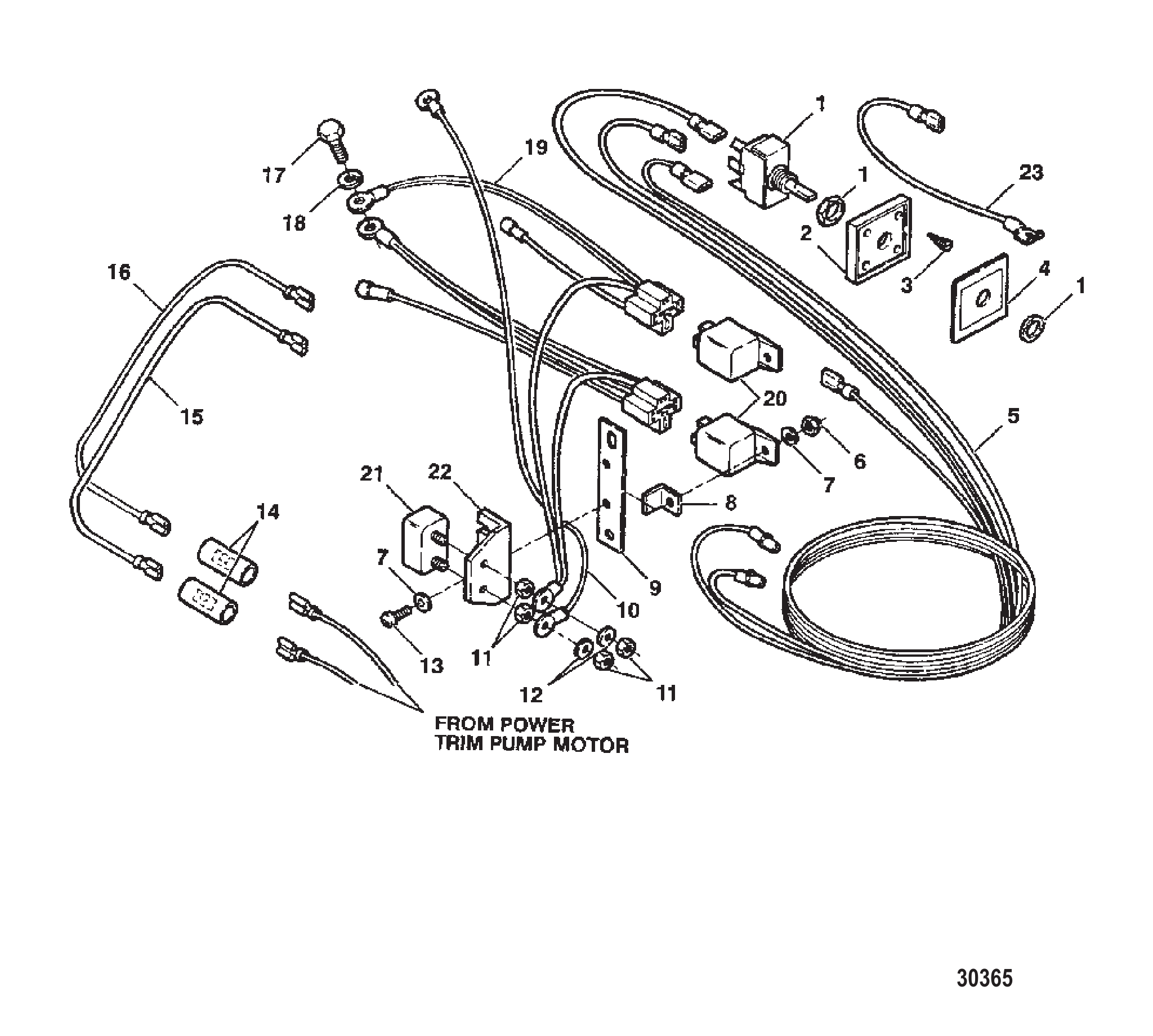

图 1电气组件 (F5H219/5FH219-1 & F5H271) ELECTRICAL COMPONENTS (F5H219/5FH219-1 & F5H271)

REF	零件编号	中文名称	英文名称	数量
1	F664449	升降倾斜开关	SWITCH Trim	1
2	F413420	开关板固定座	RETAINER Switch Plate	1
3	F1934	螺钉(#6 x 0.500)	SCREW (#6 x .500)	4
4	F449181	微调开关板	PLATE Trim Switch	1
5	F691844	线束总成	HARNESS ASSEMBLY	1
6	F7009	螺母(#10-24)	NUT (#10-24)	2
7	F8011	垫圈	WASHER	4
7	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	4
8	F660978	继电器支架	BRACKET Relay	2
9	F685948	继电器支架	BRACKET Relay	1
10	F691908	线束总成	WIRE ASSEMBLY	1
11	F1513	螺母 (#10-32)	NUT (#10-32)	4
11	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
12	F1975	锁紧垫圈(#10)	LOCKWASHER (#10)	2
12	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
13	F1648	螺钉(#10-24 x 0.750)	SCREW (#10 - 24 x .750)	2
13	41069	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
14	F662874	拼接连接器	CONNECTOR Splice	2
15	F662636	线束总成(绿色)	WIRE ASSEMBLY (Green)	1
16	F662908	线束总成(蓝色)	WIRE ASSEMBLY (Blue)	1
17	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	3
17	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
18	F8096	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
18	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
19	FA663744	线束套件	WIRE KIT	1
20	F660917	继电器	RELAY	2
20	803632T	继电器	RELAY	2
21	F510460		BREAKER Circuit	1
21	898103194	电路断路器	BREAKER-CIRCUIT	1
22	F91446-2	断路器支架	BRACKET Circuit Breaker	1
23	F664636	线束总成	WIRE ASSEMBLY	1
23	819117A1	线束总成	WIRE ASSEMBLY	1

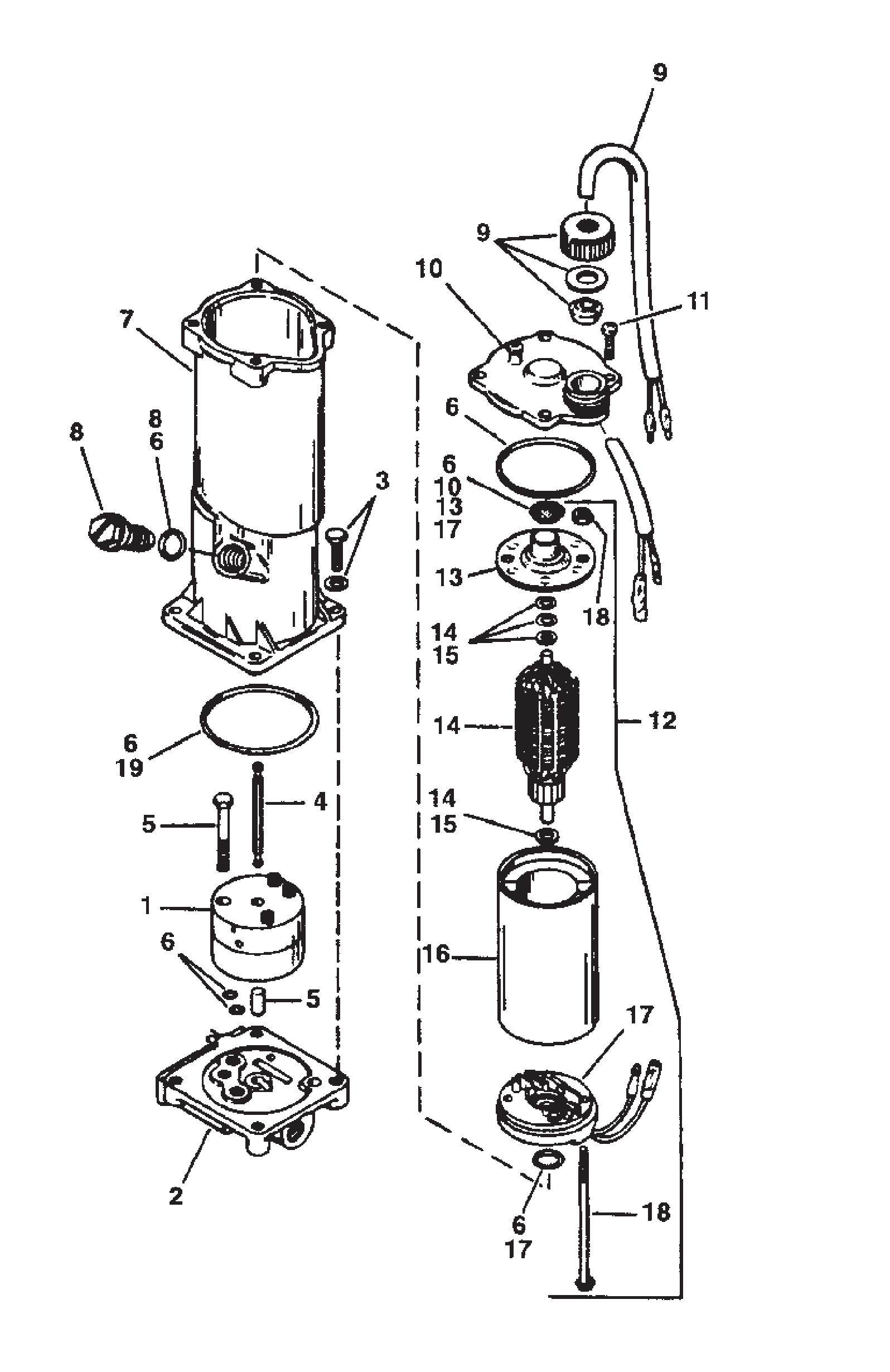

图 2泵/马达总成 (819479A1) PUMP/MOTOR ASSEMBLY (819479A1)

REF	零件编号	中文名称	英文名称	数量
_	819479A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	823084	泵套件	PUMP KIT	1
1	819479A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	823083	歧管套件	MANIFOLD KIT	1
3	813436	螺钉套件	SCREW KIT	1
4	813437	驱动轴	DRIVESHAFT Drive	1
5	811697	螺丝和销钉套件	SCREW AND PIN KIT	1
6	813439A2	密封套件	SEAL KIT	1
6	813439A3	O型圈套件	O RING KIT	1
7	813434A1	储液罐	RESERVOIR	1
8	813435	储液罐塞组件	PLUG KIT Reservoir	1
8	8134351	堵头	PLUG	1
9	811698	线束总成	HARNESS ASSEMBLY	1
10	813445	储液罐盖组件	CAP KIT Reservoir Reservoir	1
11	813446	螺钉	SCREW	1
12	811699	电机套件	MOTOR KIT	1
12	813447	电机套件	MOTOR KIT	1
13	813448	端盖	END CAP	1
14	811700	电枢	ARMATURE	1
15	813450	止推垫片组件	THRUST WASHER KIT Thrust	1
16	813451	外壳和磁铁套件	SHELL AND MAGNET KIT	1
17	813452	端架套件	END FRAME KIT	1
18	813453	螺栓螺母套件	BOLT AND NUT KIT	1
19	819638	O型圈	O-RING	1
19	813439A3	O型圈套件	O RING KIT	1

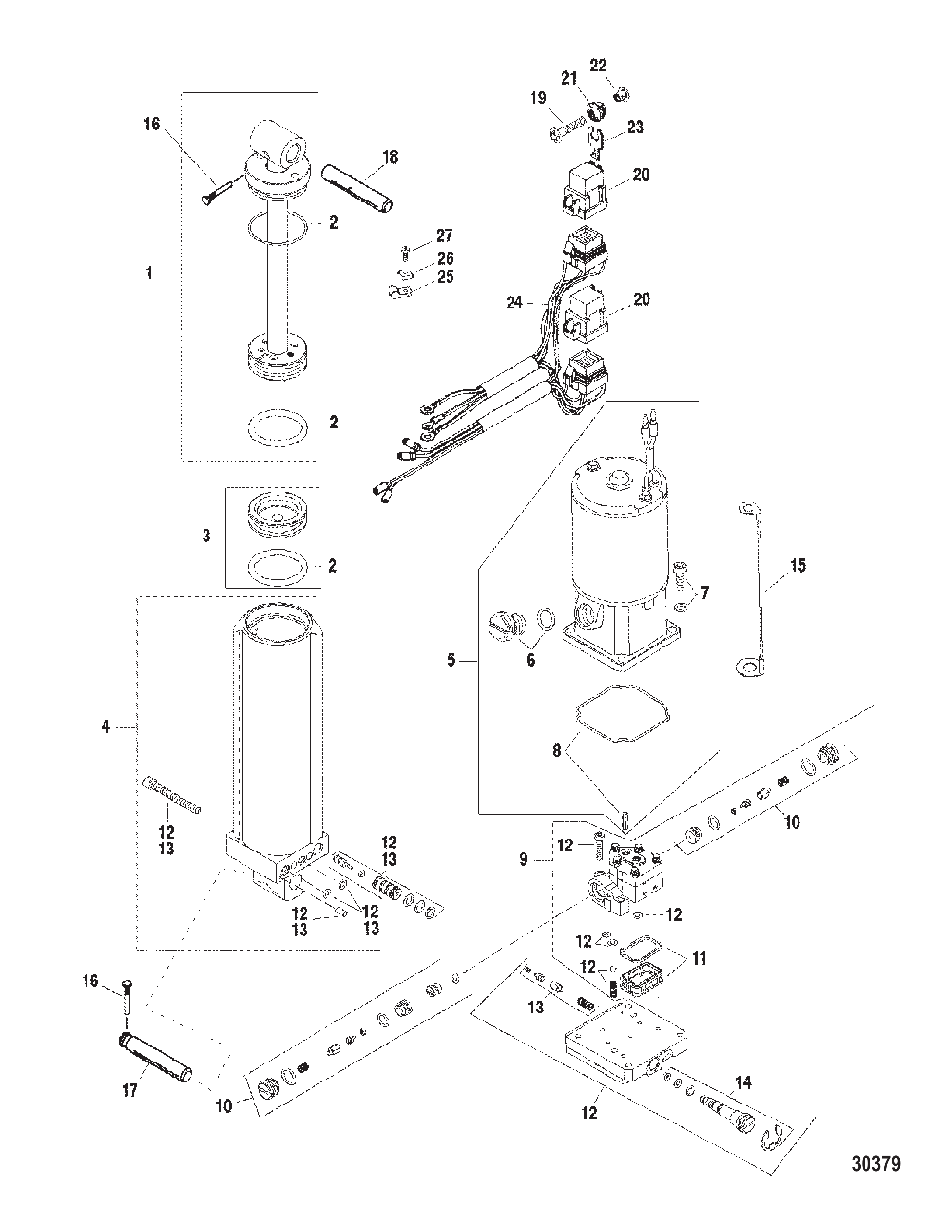

图 3泵/电机总成 (830250A3) Pump/Motor Assembly (830250A3)

REF	零件编号	中文名称	英文名称	数量
_	830250A3	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
1	811666A1	减震杆套件	SHOCK ROD KIT	1
1	8M0171821	减震杆套件	SHOCK ROD KIT	1
2	809872A2	O型圈维修包	O-RING KIT Rebuild	1
2	8M0171819	O型圈套件	O-RING KIT	1
3	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
4	811669A1	气缸总成	CYLINDER ASSEMBLY	1
4	893916A01	气缸总成	CYLINDER ASSEMBLY	1
5	809885A1	电机套件	MOTOR KIT	1
5	893907A02	电机套件	MOTOR KIT	1
6	8134351	储液罐塞	PLUG Reservoir	1
7	809876A1	螺钉套件	SCREW KIT	1
8	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
9	809874A1	泵总成	PUMP ASSEMBLY	1
9	893906A02	泵总成	PUMP ASSEMBLY	1
10	809879A1	提升阀套件	POPPET KIT	1
10	893913A02	提升阀套件	POPPET KIT	1
11	809878A1	滤清器套件	FILTER KIT	1
11	893912A02	滤清器套件	FILTER KIT	1
12	809875A1	歧管套件	MANIFOLD KIT	1
12	893909A02	歧管套件	MANIFOLD KIT	1
13	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
13	893905A02	阀套件	VALVE KIT	1
14	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
14	893929A01	安全阀套件	VALVE KIT Relief	1
15	88238A18	接地线总成	CABLE ASSEMBLY Ground	1
NS	809880A1	O型圈套件	O-RING KIT	1
NS	893914A02	O型圈套件	O-RING KIT	1
16	821539	三叶销	PIN Trilobe	2
17	818898	锚销（下部）	PIN Anchor (Lower)	1
18	996251	轴(上部)	SHAFT (Upper)	1
18	99625002	轴	SHAFT	1
19	19932100	螺钉 (.250-20 x 1.00)	SCREW (.250-20 x 1.00)	2
20	828151A1	继电器总成	RELAY ASSEMBLY	2
20	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
21	818967	继电器支架衬套	GROMMET Relay Bracket	2
21	8M0207785	护孔环	GROMMET	2
22	818968	衬套	BUSHING	2
22	8M0214955	衬套	BUSHING	2
23	828102	继电器安装支架	BRACKET Relay Mount	2
23	8M0207771	安装支架	BRACKET Mounting	2
24	819514A11	升降线束总成	HARNESS ASSEMBLY Trim	1
25	22740	升降索夹	CLIP Trim Cable	1
26	69205	C形垫圈	C WASHER	1
26	8M0084613	C形垫圈	C-WASHER	1
27	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
27	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1

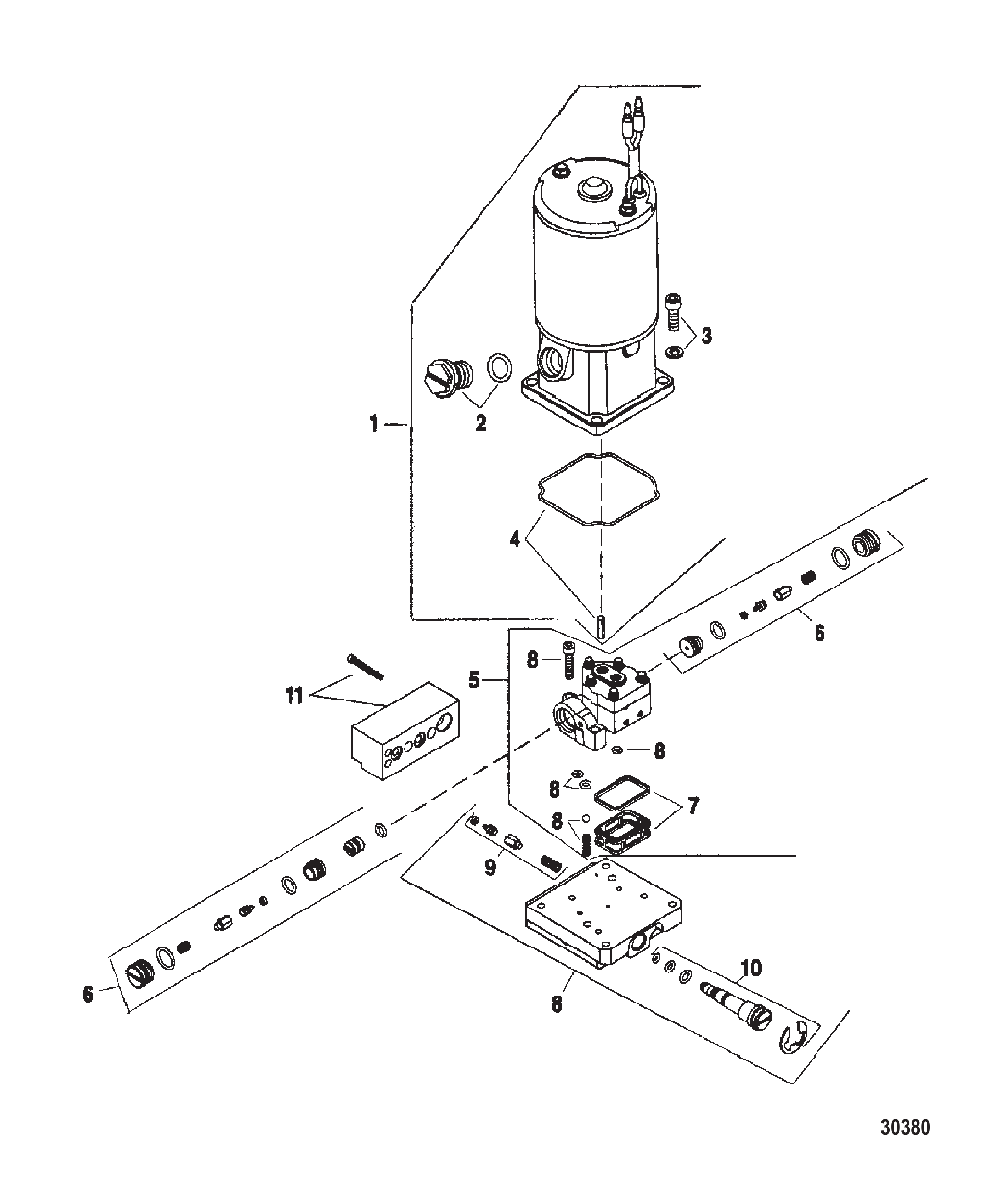

图 4泵/马达总成 (832021A1 或 832021A9) PUMP/MOTOR ASSEMBLY (832021A1 OR 832021A9)

REF	零件编号	中文名称	英文名称	数量
_	832021A1	升降倾斜泵/电机总成	PUMP/MOTOR ASSEMBLY Trim & Tilt	1
_	832021A9	升降倾斜泵/电机总成	PUMP/MOTOR ASSEMBLY Trim & Tilt	1
_	832021T9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	809885A1	电机套件	MOTOR KIT	1
1	893907A02	电机套件	MOTOR KIT	1
2	8134351	储液罐塞	PLUG Reservoir	1
3	809876A1	螺钉套件	SCREW KIT	1
4	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
5	809874A1	泵总成	PUMP ASSEMBLY	1
5	893906A02	泵总成	PUMP ASSEMBLY	1
6	809879A1	提升阀套件	POPPET KIT	2
6	893913A02	提升阀套件	POPPET KIT	2
7	809878A1	滤清器套件	FILTER KIT	1
7	893912A02	滤清器套件	FILTER KIT	1
8	809875A1	歧管套件	MANIFOLD KIT	1
8	893909A02	歧管套件	MANIFOLD KIT	1
9	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
9	893905A02	阀套件	VALVE KIT	1
10	813442A2	手动泄压总成	MANUAL RELEASE ASSEMBLY Relief	1
10	893929A01	安全阀套件	VALVE KIT Relief	1
11	809956A1	歧管转接套件	ADAPTER KIT Manifold	1
11	832021T9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
NS	809880A1	O型圈套件	O-RING KIT	1
NS	893914A02	O型圈套件	O-RING KIT	1

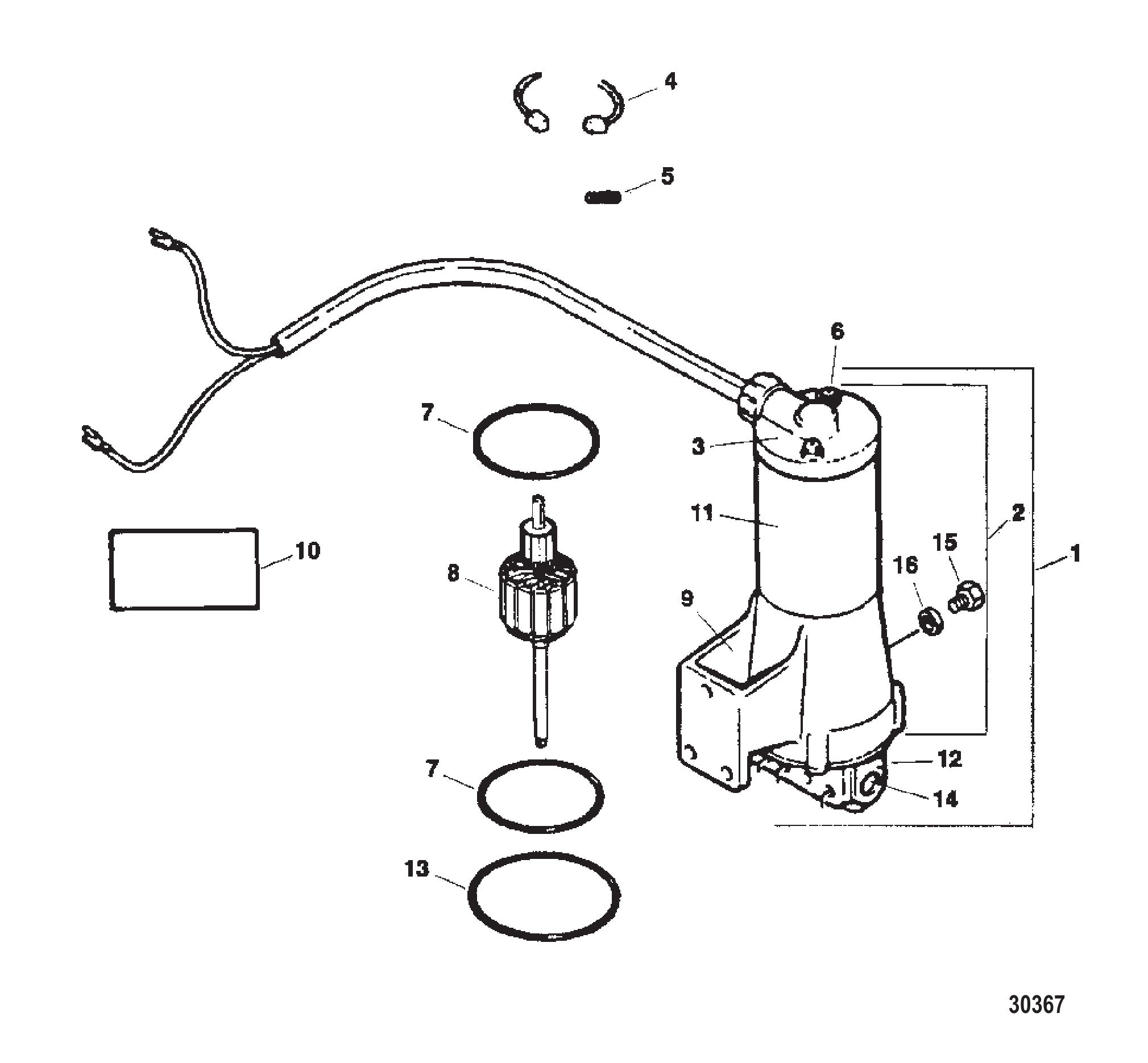

图 5泵/马达总成 (F660541) (ID标签号 HYM-5001) PUMP/MOTOR ASSEMBLY (F660541) (ID TAG # HYM-5001)

REF	零件编号	中文名称	英文名称	数量
1	F660541	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	F17621	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
2	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
3	F17624	头总成	HEAD ASSEMBLY	1
3	820545	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
4	F17611	电刷组	BRUSH SET	1
4	8989	电刷套件	BRUSH KIT	1
5	F17500		SPRING SET Brush	1
5	2529	弹簧组	SPRING SET	1
6	F17627	贯穿螺栓包	THRU BOLT PACKAGE	1
6	820549	贯穿螺栓总成 (带密封件)	THRU BOLT ASSEMBLY With Seals	1
7	8992	O型圈	O-RING	1
8	F17622	电枢	ARMATURE	1
8	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
9	F17625	储液罐/支架总成	RESERVOIR/BRACKET ASSEMBLY	1
9	820545	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
10	F17626	密封件包	SEALING PACKAGE	1
10	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
11	F17623	框架总成	FRAME ASSEMBLY	1
11	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
12	F17628	阀体/齿轮箱总成	VALVE BODY/GEAR CASE ASSEMBLY	1
12	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
13	F17522	O型圈	O-RING	1
13	2525	O型圈 (3.125)	O-RING (3.125)	1
14	F17620	止回阀组件	VALVE KIT Check	1
15	F17518	加注口盖	CAP Fill	1
16	F50342-1	加注口盖密封圈	SEAL Fill Cap	1
16	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1

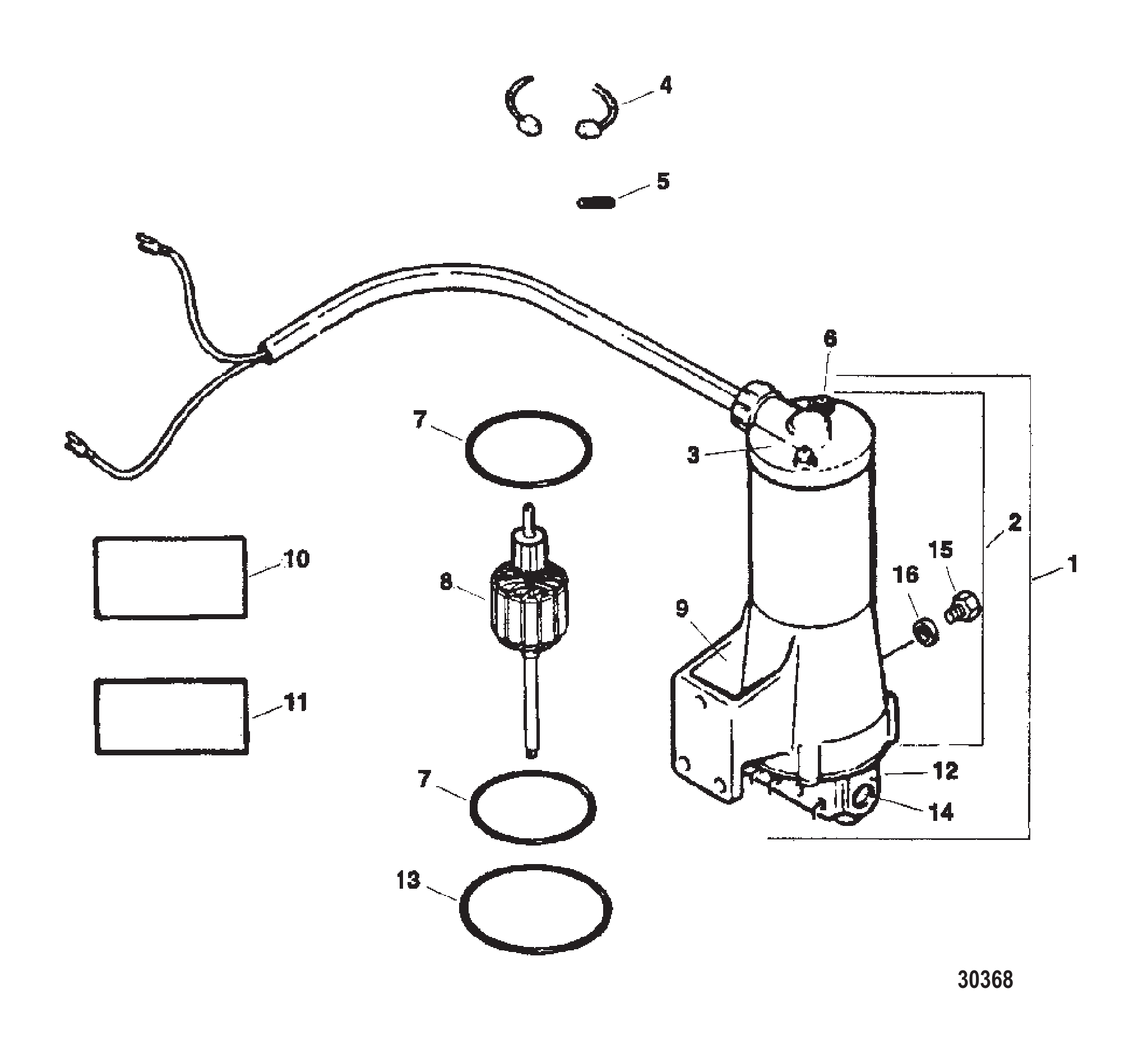

图 6泵/马达总成 (F694541-2) (ID标签号 HYP-5001) PUMP/MOTOR ASSEMBLY (F694541-2) (ID TAG # HYP-5001)

REF	零件编号	中文名称	英文名称	数量
1	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	820545	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
3	F17624	头总成	HEAD ASSEMBLY	1
3	820545	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
4	8989	电刷套件	BRUSH KIT	1
5	2529	弹簧组	SPRING SET	1
6	820549	贯穿螺栓总成 (带密封件)	THRU BOLT ASSEMBLY With Seals	1
7	8992	O型圈	O-RING	2
8	820546	电枢	ARMATURE	1
8	820545	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
9	F17625	储液罐/支架总成	RESERVOIR/BRACKET ASSEMBLY	1
9	820545	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
10	820547	轴承及保持器套件	BEARING AND RETAINER KIT	1
11	820548		SEAL KIT Armature Shaft	1
12	820550		BODY/CASE ASSEMBLY Valve	1
13	2525	O型圈 (3.125)	O-RING (3.125)	1
14	F17620	止回阀组件	VALVE KIT Check	1
15	F17518	加注口盖	CAP Fill	1
16	62702	O型圈(.301 x .070)	O-RING (.301 x .070)	1
16	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1

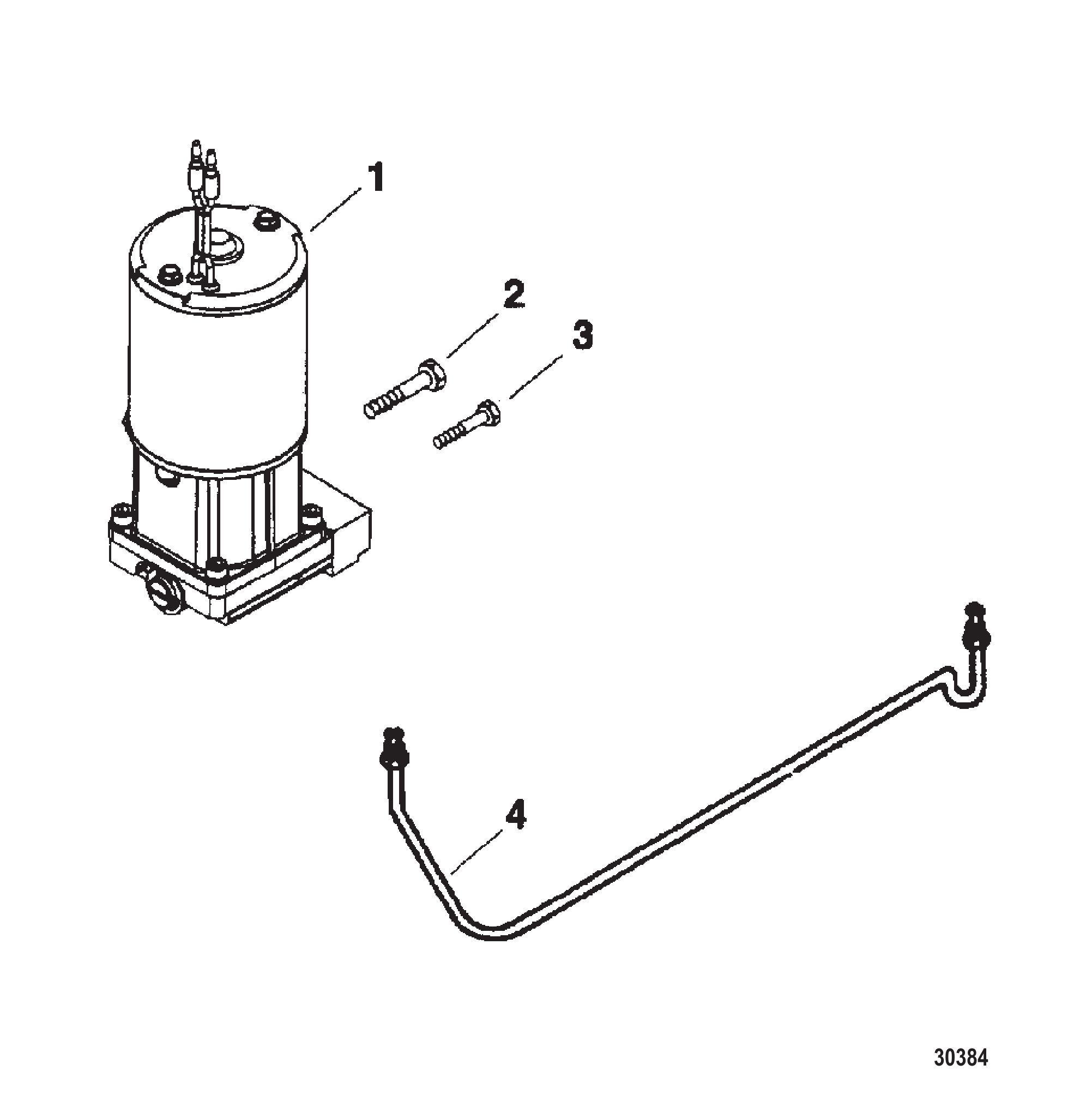

图 7泵/马达套件 (832021A7) PUMP/MOTOR KIT (832021A7)

REF	零件编号	中文名称	英文名称	数量
_	832021A7	泵/电机套件	PUMP/MOTOR KIT	1
1	832021A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	832021T9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	832021A9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	832021T9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	814127	螺钉(.250-20 x 1.875)	SCREW (.250-20 x 1.875)	1
3	19923088	螺丝(.250-20 x .875)带防松胶	SCREW (.250-20 x .875) With Dri Lok	1
4	832989	液压管路	LINE Hydraulic	1

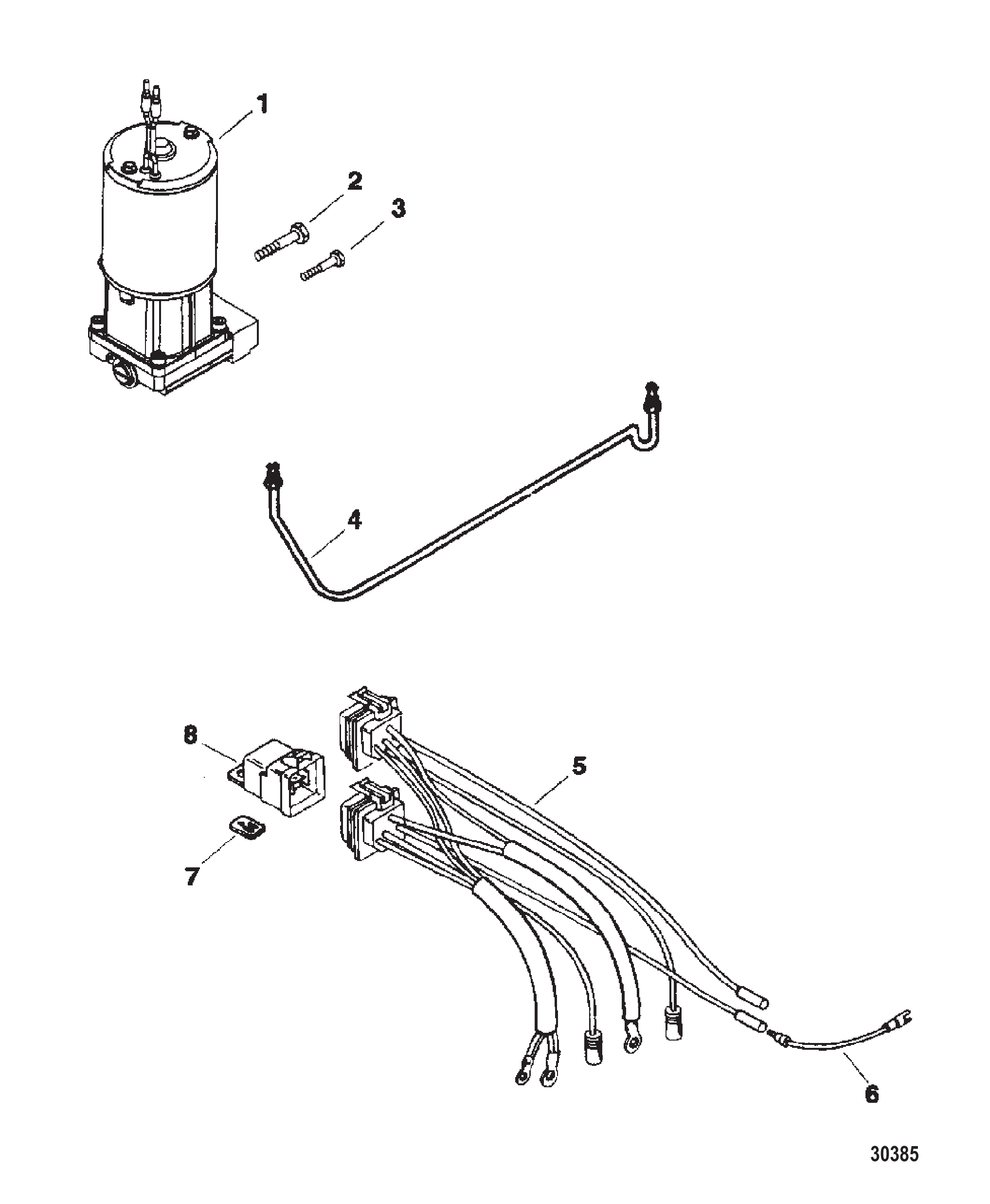

图 8泵/马达套件 (832021A8) PUMP/MOTOR KIT (832021A8)

REF	零件编号	中文名称	英文名称	数量
_	832021A8	泵/电机套件	PUMP/MOTOR KIT	1
1	832021A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	832021T9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	832021A9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	832021T9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	814127	螺钉(.250-20 x 1.875)	SCREW (.250-20 x 1.875)	1
3	19923088	螺丝(.250-20 x .875)带防松胶	SCREW (.250-20 x .875) With Dri Lok	1
4	832989	液压管路	LINE Hydraulic	1
5	819514A7	线束总成	HARNESS ASSEMBLY	1
6	88212A4	线束总成(蓝/白)	WIRE ASSEMBLY (Blue/White)	1
6	88819A2	线束总成(绿/白)	WIRE ASSEMBLY (Green/White)	1
7	819485	继电器安装板	PLATE Relay Mounting	2
8	819509	继电器	RELAY	2
8	8M0052578	微调继电器总成	RELAY ASSY-TRIM	2

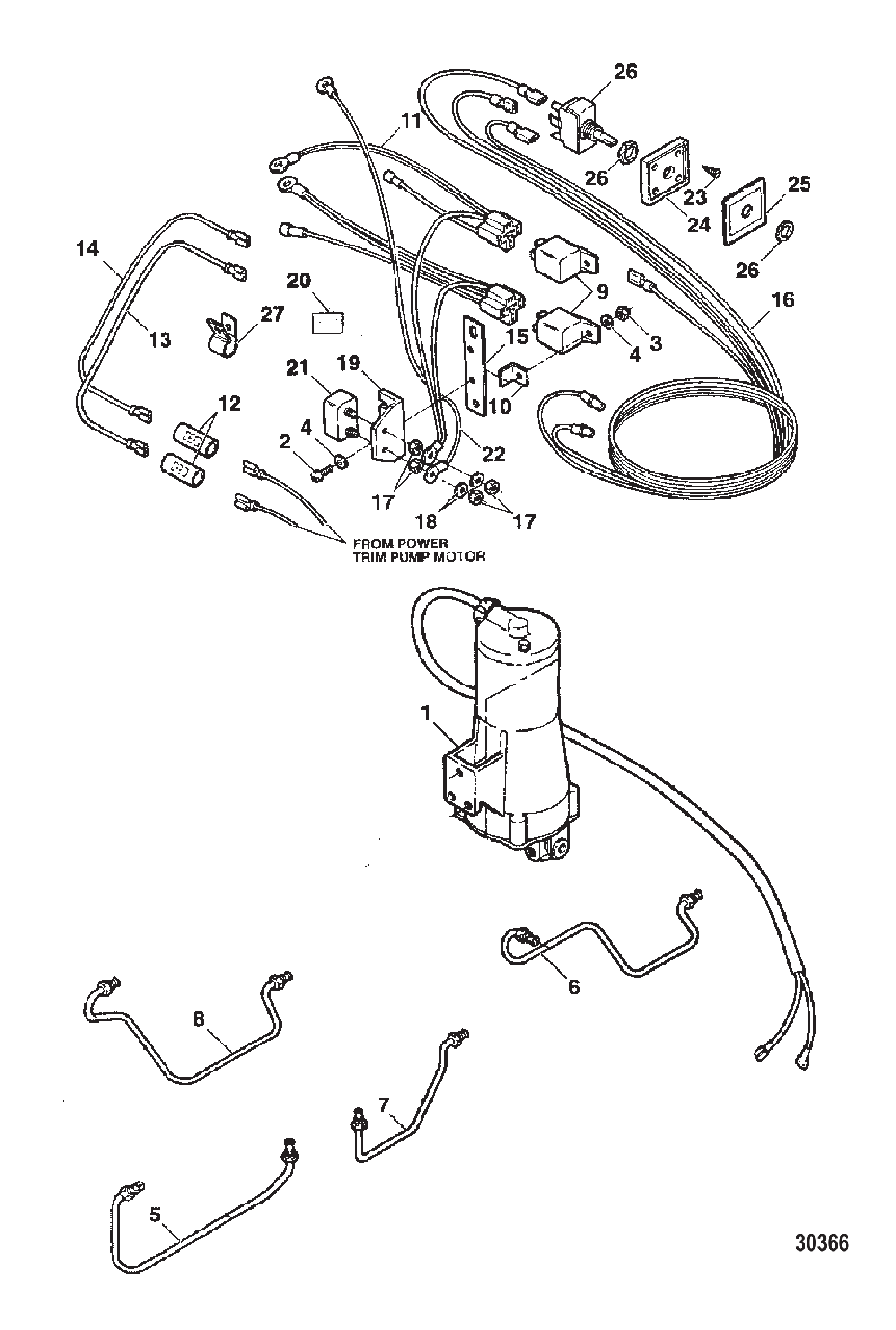

图 9泵/马达套件 (FK654541) PUMP/MOTOR KIT (FK654541)

REF	零件编号	中文名称	英文名称	数量
_	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
1	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	41069	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
3	F7009	螺母(#10-24)	NUT (#10-24)	2
4	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	4
5	F660253	液压管路	LINE Hydraulic	1
6	F660254	液压管路	LINE Hydraulic	1
7	F660754	液压管路	LINE Hydraulic	1
8	F660758	液压管路	LINE Hydraulic	1
9	F660917	继电器	RELAY	2
9	803632T	继电器	RELAY	2
10	F660978	继电器支架	BRACKET Relay	2
11	FA663744	升降倾斜继电器线束包	WIRE KIT Trim & Tilt Relay	1
NS	F660293	继电器插头	PLUG Relay	2
NS	F660636	线束总成	WIRE ASSEMBLY	1
NS	F660683	线束总成	WIRE ASSEMBLY	2
NS	F660841	线束总成	WIRE ASSEMBLY	1
NS	F695583	线束总成	WIRE ASSEMBLY	1
12	F662874	拼接连接器	CONNECTOR Splice	2
13	F662636	线束总成(绿色)	WIRE ASSEMBLY (Green)	1
14	F662908	线束总成(蓝色)	WIRE ASSEMBLY (Blue)	1
15	F685948	继电器支架	BRACKET Relay	1
16	F691844	线束总成	HARNESS ASSEMBLY	1
17	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
18	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
19	F91446-2	断路器支架	BRACKET Circuit Breaker	1
20	F510374-1	断路器标贴	DECAL Circuit Breaker	1
21	F510460		BREAKER Circuit	1
21	898103194	电路断路器	BREAKER-CIRCUIT	1
22	F660908	电磁阀线束总成	WIRE ASSEMBLY Solenoid	1
23	F1934	螺钉(#6 x 0.500)	SCREW (#6 x .500)	4
24	F413420	开关板固定座	RETAINER Switch Plate	1
25	F449181	微调开关板	PLATE Trim Switch	1
26	F664449	升降倾斜开关	SWITCH Trim	1
27	F289446-1	卡箍	CLAMP	1

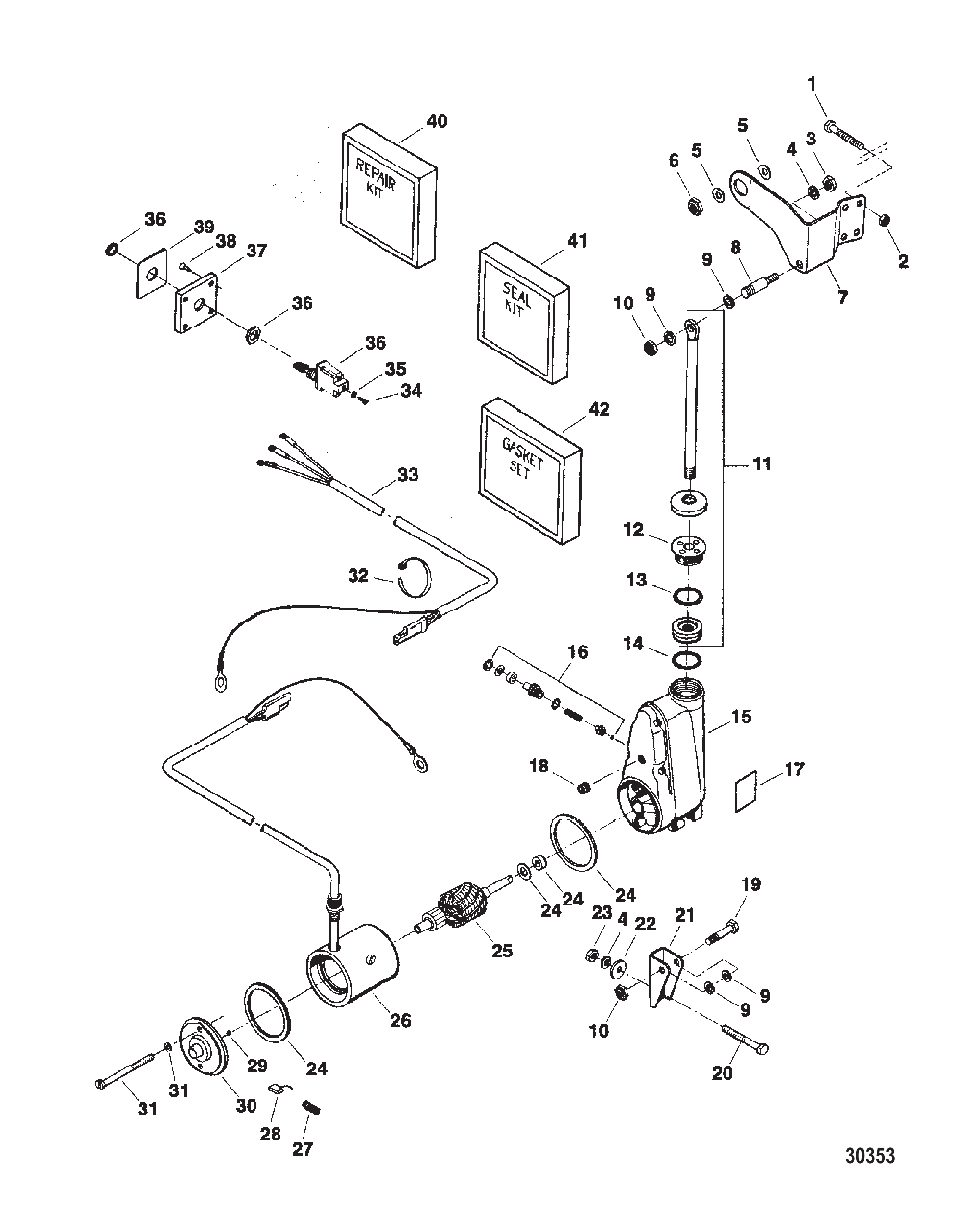

图 10倾斜装置 (F5H143) TILT ASSEMBLY (F5H143)

REF	零件编号	中文名称	英文名称	数量
_	F5H143	倾斜装置总成	TILT ASSEMBLY	1
1	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	4
1	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	4
2	F1892	螺母(.312-18)	NUT (.312-18)	4
2	826709110	不锈钢螺母(.312-18)	NUT (.312-18) Stainless Steel	4
3	F7025	螺母（.375-16）	NUT (.375-16)	1
3	82670912	螺母(.375-16)不锈钢	NUT (.375-16) Stainless Steel	1
4	F8065	锁紧垫圈 (.375)	LOCKWASHER (.375)	3
4	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	3
5	F522286	酚醛垫片(1.40 x .89 x .094)	WASHER Phenolic (1.40 x .89 x .094)	2
6	F1600	螺母 (.875-14)	NUT (.875-14)	1
6	858869	螺母 (.875-14)	NUT (.875-14)	1
7	F545442	上倾斜支架	BRACKET Tilt Upper	1
8	F413440	上支架螺柱	STUD Upper Bracket	1
9	F1930	垫圈	WASHER	4
10	F1931	螺母(.500-20)	NUT (.500-20)	2
10	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
11	F17600	连杆/缸头总成	ROD/HEAD ASSEMBLY	1
11	F17600-1	连杆/缸头总成	ROD/HEAD ASSY	1
12	F17549	端部缸头总成	HEAD ASSEMBLY End	1
12	F17600-1	连杆/缸头总成	ROD/HEAD ASSY	1
13	F17528	端部缸头O型密封圈	O-RING End Head Seal	1
13	F654618	O型圈	O-RING	1
14	F17533	活塞O型圈	O-RING Piston	1
15	F17601	阀体/齿轮箱总成	BODY/CASE ASSEMBLY Valve Gear	1
15	F5H271	倾斜装置总成	TILT ASSEMBLY	1
16	F17547-1	手动下降零件包	PARTS PACKAGE Manual Let Down	1
17	F413387	动力倾斜贴花	DECAL Power Tilt	1
18	F17603	管塞	PLUG Pipe	1
19	F1078	螺钉 (.250-20 x 2.00)	SCREW (.250-20 x 2.00)	1
20	F1593	螺钉(0.375-18 x 3.00)	SCREW (.375-18 x 3.00)	2
20	F2185	螺钉 六角头(.375-16 x 3.50)不锈钢	SCREW Hex Head (.375-16 x 3.50) SS	2
21	F413441	下倾斜支架	BRACKET Tilt Lower	1
22	F1904	垫圈	WASHER	2
23	F1346	螺母 (.375-16) 不锈钢	NUT (.375-16) SS	2
23	8M0204671	螺母	NUT	2
NS	F17607	电机总成	MOTOR ASSEMBLY	1
24	F17599	衬垫/密封件包	GASKET/SEAL PACKAGE	1
25	F17540	电枢	ARMATURE	1
26	F17556	框架/磁场总成	FRAME/FIELD ASSEMBLY	1
26	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
27	F17500	电刷弹簧组(每套2个)	SPRING SET Brush (2 Per Set)	1
27	2529	弹簧组	SPRING SET	1
28	F17504	电刷组	BRUSH SET	1
28	8989	电刷套件	BRUSH KIT	1
29	F17539	钢球(0.156)	BALL (.156)	1
30	F17543	整流端缸头总成	HEAD ASSEMBLY Comm End	1
30	803889T	缸头总成	HEAD ASSY	1
31	F17542	贯穿螺栓包	THRU BOLT PACKAGE	1
32	F1877	扎带	TIE STRAP	2
32	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
33	F449843	拉线总成	CABLE ASSEMBLY	1
33	F449843-1	电缆总成	CABLE ASSY	1
34	F1280	螺钉 (#8-32 x .250)	SCREW (#8-32 x .250)	3
34	8M0129582	螺钉	SCREW	3
35	F8078	锁紧垫圈(#8内齿)	LOCKWASHER (#8 Internal)	3
35	23836	锁紧垫圈	LOCKWASHER	3
36	F299449-4	开关总成	SWITCH ASSEMBLY	1
37	F413420	开关板固定座	RETAINER Switch Plate	1
38	F1934	螺钉(#6 x 0.500)	SCREW (#6 x .500)	4
39	F413181	动力倾斜开关板	PLATE Power Tilt Switch	1
40	F17605	液压升降修理包	REPAIR KIT Hydraulic Lift	1
41	F17604	衬垫/密封件包	GASKET/SEAL PACKAGE	1
42	F17602	衬垫包	GASKET PACKAGE	1

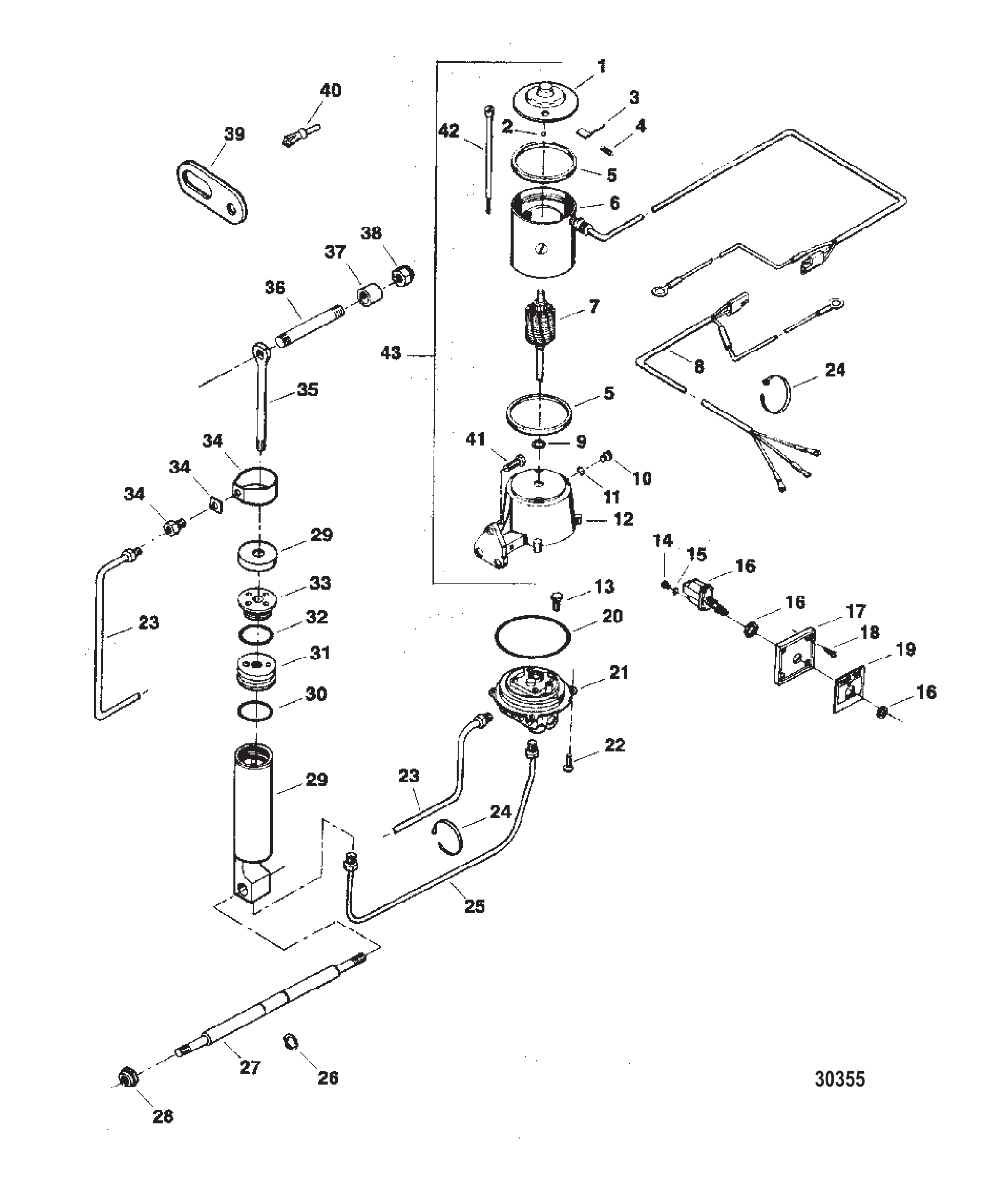

图 11倾斜装置 (F5H144) TILT ASSEMBLY (F5H144)

REF	零件编号	中文名称	英文名称	数量
_	F5H144	倾斜装置总成	TILT ASSEMBLY	1
1	F17543	整流端缸头总成	HEAD ASSEMBLY Comm End	1
1	803889T	缸头总成	HEAD ASSY	1
2	F17539	钢球(0.156)	BALL (.156)	1
3	F17504	电刷组	BRUSH SET	1
3	8989	电刷套件	BRUSH KIT	1
4	F17500		SPRING SET Brush	1
4	2529	弹簧组	SPRING SET	1
5	F17557	衬垫	GASKET	2
6	F17556	框架/磁场总成	FRAME/FIELD ASSEMBLY	1
6	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
7	F17555	电枢	ARMATURE	1
8	F449843	拉线总成	CABLE ASSEMBLY	1
8	F449843-1	电缆总成	CABLE ASSY	1
9	F17508	止推垫圈	WASHER Thrust	1
10	F17518	加注口盖	CAP Fill	1
11	F17510	加注口盖O型圈	O-RING Fill Cap	1
11	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
12	F17505	储液罐/支架总成	RESERVOIR/BRACKET ASSEMBLY	1
13	F1203	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	4
13	28668	螺钉 (.250-20 x .875) 不锈钢	SCREW (.250-20 x .875) Stainless Steel	4
14	F1280	螺钉 (#8-32 x .250)	SCREW (#8-32 x .250)	3
14	8M0129582	螺钉	SCREW	3
15	F8078	锁紧垫圈(#8内齿)	LOCKWASHER (#8 Internal)	3
15	23836	锁紧垫圈	LOCKWASHER	3
16	F299449-4	开关总成	SWITCH ASSEMBLY	1
17	F413420	开关板固定座	RETAINER Switch Plate	1
18	F1934	螺钉(#6 x 0.500)	SCREW (#6 x .500)	4
19	F413181	动力倾斜开关板	PLATE Power Tilt Switch	1
20	F17522	O型圈	O-RING	1
20	2525	O型圈 (3.125)	O-RING (3.125)	1
21	F17564	阀体总成	VALVE BODY ASSEMBLY	1
21	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
22	F1310	螺钉(#10-24 x 0.625)	SCREW (#10-24 x .625)	4
23	F17596	液压管路	LINE Hydraulic	1
24	F1877	扎带	TIE STRAP	4
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
25	F17595	液压管路	LINE Hydraulic	1
26	F178208	挡圈	RING Retaining	3
27	F475632	倾斜油缸轴(下部)	SHAFT Tilt Cylinder (Lower)	1
28	F7025	螺母（.375-16）	NUT (.375-16)	2
28	82670912	螺母(.375-16)不锈钢	NUT (.375-16) Stainless Steel	2
29	F17597	升降油缸总成	CYLINDER ASSEMBLY Lift	1
30	FA17561-1	O型圈	O-RING	1
30	F654984	O型圈	O-RING	1
31	F17580	活塞总成	PISTON ASSEMBLY	1
32	F17528	O型圈	O-RING	1
32	F654618	O型圈	O-RING	1
33	F17560	头总成	HEAD ASSEMBLY	1
33	FA654055	头总成	HEAD ASSEMBLY	1
34	F17577	带总成	BAND ASSEMBLY	1
34	F2A654983	带总成	BAND ASSEMBLY	1
35	F17598	液压活塞杆	ROD Hydraulic Piston	1
36	F475889	倾斜油缸轴(上部)	SHAFT Tilt Cylinder (Upper)	1
37	F475598	隔套	SPACER	1
38	F1931	螺母(.500-20)	NUT (.500-20)	2
38	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
39	F366433	倾斜限位块(右舷)	STOP Tilt (Starboard)	1
39	F366433-1	停机开关	STOP	1
40	F1966	旋转支架塞	PLUG Swivel Bracket	1
41	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	3
41	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
42	F17558	贯穿螺栓包	THRU BOLT PACKAGE	1
43	F17563	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
43	FK654541	泵/电机套件	PUMP/MOTOR KIT	1

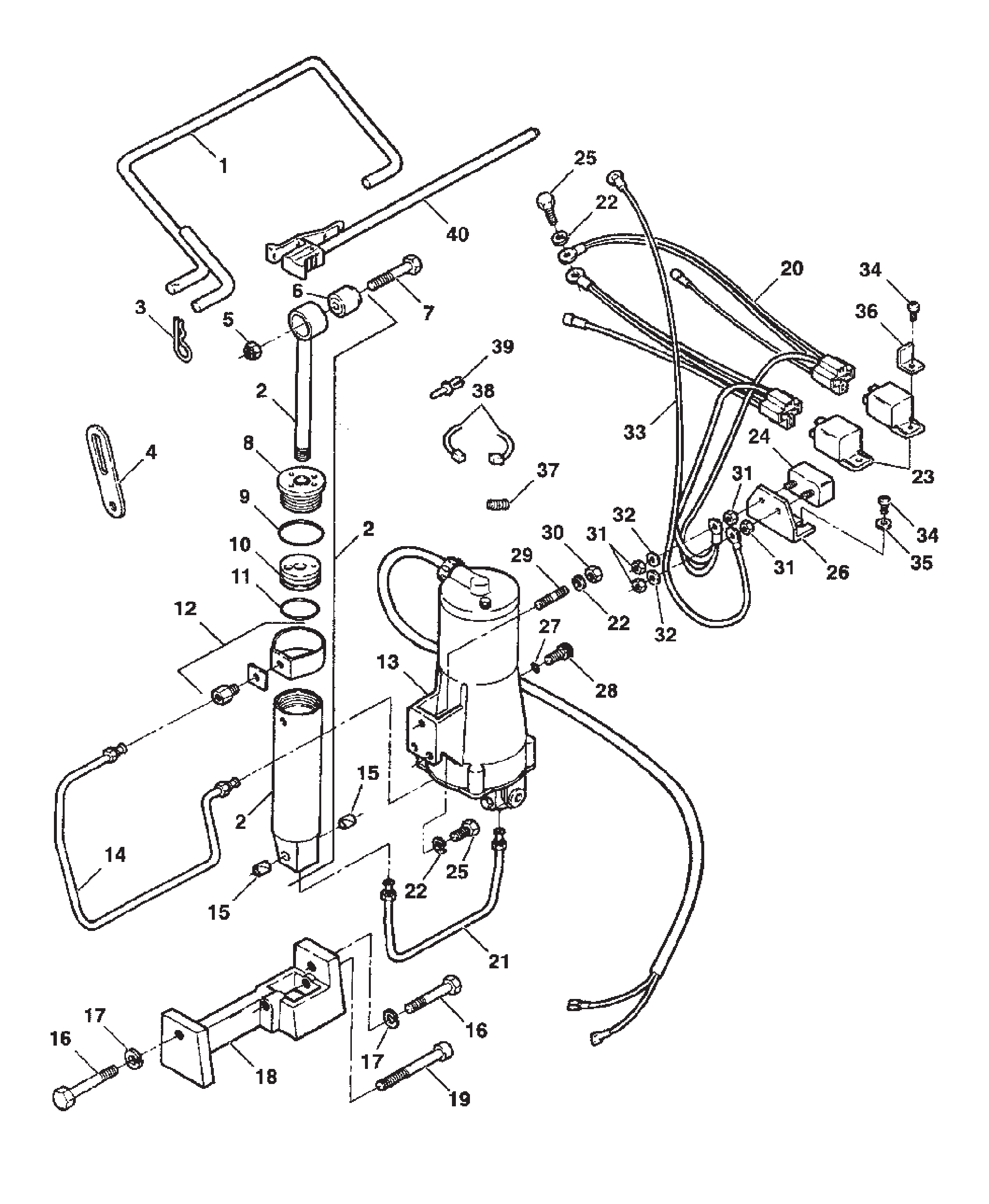

图 12倾斜装置 (F5H244) TILT ASSEMBLY (F5H244)

REF	零件编号	中文名称	英文名称	数量
_	F5H244	倾斜装置总成	TILT ASSEMBLY	1
1	F684541	拖车支架组件	BRACKET KIT Trailering	1
1	F5H216	支架套件	BRACKET KIT	1
2	819100A1	倾斜油缸总成(2A629381-1)	CYLINDER ASSEMBLY Tilt (2A629381-1)	1
2	819100T1	倾斜油缸总成	CYL ASSY-TILT	1
3	F525629	牵引销	PIN Hitch	1
4	F366433-1	倾斜挡块	STOP Tilt	1
5	F7025	螺母（.375-16）	NUT (.375-16)	1
5	82670912	螺母(.375-16)不锈钢	NUT (.375-16) Stainless Steel	1
6	F455344	衬套	BUSHING	1
7	F1507	螺钉（.375-16 x 2.500）	SCREW (.375-16 x 2.500)	1
7	63826	螺钉(.375-16 x 2.50)	SCREW (.375-16 x 2.50)	1
8	FA654055	头总成	HEAD ASSEMBLY	1
9	F654618	O型圈	O-RING	1
10	FA654015	活塞总成	PISTON ASSEMBLY	1
11	F654984	O型圈	O-RING	1
12	F2A654983	油缸箍带总成	BAND ASSEMBLY Cylinder	1
13	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
14	F691758	液压管路	LINE Hydraulic	1
15	F455362	衬套	BUSHING	2
16	F1984	螺钉(.375-16 x 1.750)	SCREW (.375-16 x 1.750)	2
17	F8065	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
17	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
18	F717545-1	倾斜油缸安装支架	BRACKET Tilt Cylinder Mounting	1
18	819127	支架	BRACKET	1
19	F1635	螺钉(.375-16×3.50)	SCREW (.375-16 x 3.50)	1
20	FA663744	线束套件	WIRE KIT	1
21	F691754	液压管路	LINE Hydraulic	1
22	F8096	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
22	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
23	F660917	继电器	RELAY	2
23	803632T	继电器	RELAY	2
24	F510460		BREAKER Circuit	1
24	898103194	电路断路器	BREAKER-CIRCUIT	1
25	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	3
25	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
26	F91446-2	断路器支架	BRACKET Circuit Breaker	1
27	F50342-1	密封件	SEAL	1
27	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
28	F17518	加注口盖	CAP Fill	1
29	F660273	螺柱	STUD	1
29	827512	螺柱	STUD	1
30	F1515	螺母(.312-18)	NUT (.312-18)	1
30	8M0204668	螺母(.312-18)	NUT (.312-18)	1
31	F1513	螺母 (#10-32)	NUT (#10-32)	4
31	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
32	F1975	锁紧垫圈(#10)	LOCKWASHER (#10)	2
32	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
33	F691908	线束总成	WIRE ASSEMBLY	1
34	F1760	螺钉(#10-24 x .375)	SCREW (#10-24 x .375)	4
35	F8011	垫圈	WASHER	2
35	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
36	F660978	继电器支架	BRACKET Relay	2
37	F17500		SPRING SET Brush	1
37	2529	弹簧组	SPRING SET	1
38	F17611	电刷组	BRUSH SET	1
38	8989	电刷套件	BRUSH KIT	1
39	F1966	旋转支架塞	PLUG Swivel Bracket	1
40	FA717113	锁定杆总成	LOCKBAR ASSEMBLY	1

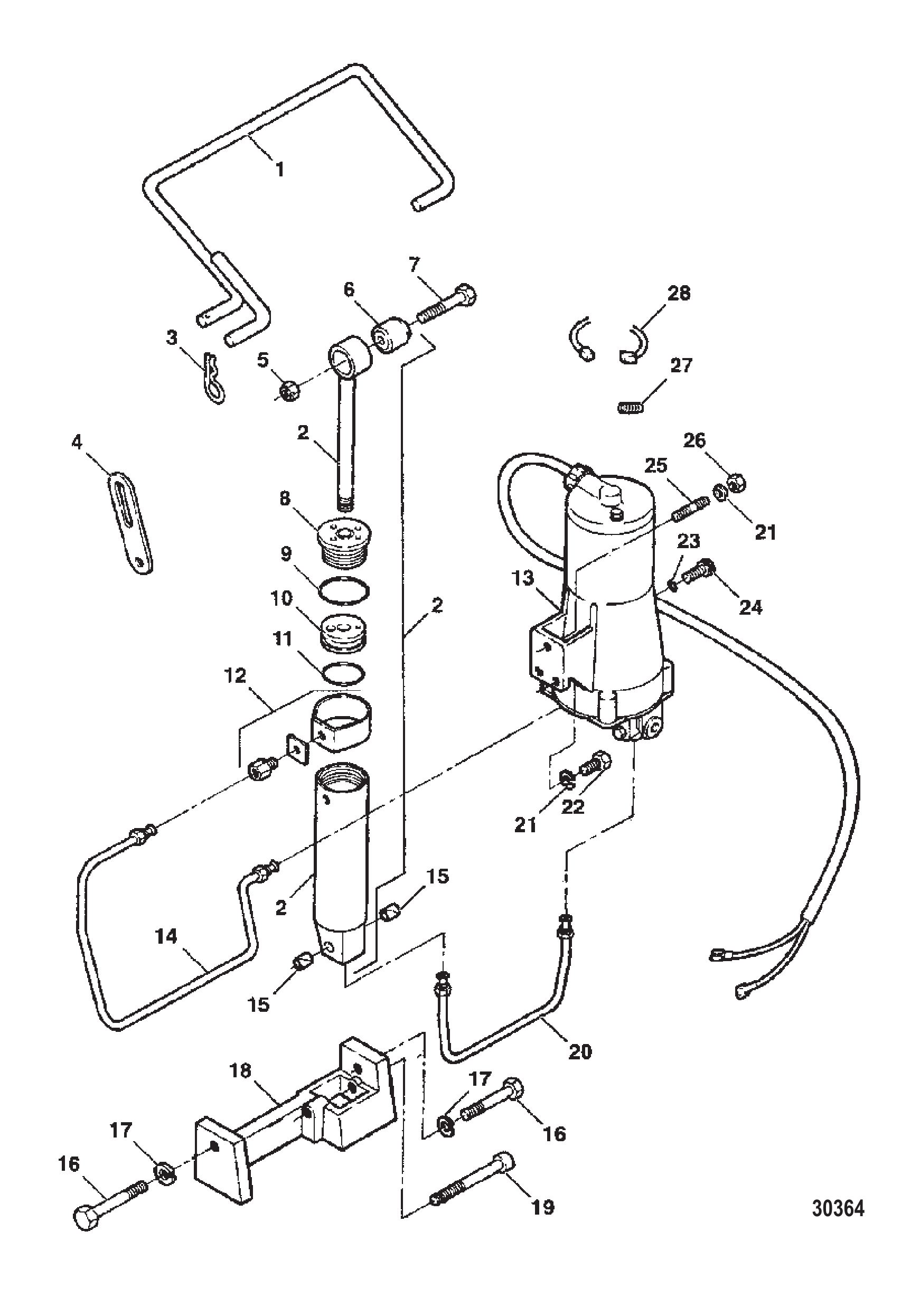

图 13倾斜装置 (F5H271) TILT ASSEMBLY (F5H271)

REF	零件编号	中文名称	英文名称	数量
_	F5H271	倾斜装置总成	TILT ASSEMBLY	1
1	F684541	拖车支架组件	BRACKET KIT Trailering	1
1	F5H216	支架套件	BRACKET KIT	1
2	819100A1	倾斜油缸总成(2A629381-1)	CYLINDER ASSEMBLY Tilt (2A629381-1)	1
2	819100T1	倾斜油缸总成	CYL ASSY-TILT	1
3	F525629	牵引销	PIN Hitch	1
4	F366433-1	倾斜挡块	STOP Tilt	1
5	F1756	螺母（.375-16）	NUT (.375-16)	1
6	F455344	衬套	BUSHING	1
7	F1507	螺钉（.375-16 x 2.500）	SCREW (.375-16 x 2.500)	1
7	63826	螺钉(.375-16 x 2.50)	SCREW (.375-16 x 2.50)	1
8	FA654055	头总成	HEAD ASSEMBLY	1
9	F654618	O型圈	O-RING	1
10	FA654015	活塞总成	PISTON ASSEMBLY	1
11	F654984	O型圈	O-RING	1
12	F2A654983	油缸箍带总成	BAND ASSEMBLY Cylinder	1
13	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
14	F691758	液压管路	LINE Hydraulic	1
15	F455362	衬套	BUSHING	2
16	F1984	螺钉(.375-16 x 1.750)	SCREW (.375-16 x 1.750)	2
17	F8065	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
17	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
18	F717545-1	倾斜油缸安装支架	BRACKET Tilt Cylinder Mounting	1
18	819127	支架	BRACKET	1
19	F1635	螺钉(.375-16×3.50)	SCREW (.375-16 x 3.50)	1
20	F691754	液压管路	LINE Hydraulic	1
21	F8096	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
21	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
22	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	3
22	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
23	F50342-1	密封件	SEAL	1
23	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
24	F17518	加注口盖	CAP Fill	1
25	F660273	螺柱	STUD	1
25	827512	螺柱	STUD	1
26	F1515	螺母(.312-18)	NUT (.312-18)	1
26	8M0204668	螺母(.312-18)	NUT (.312-18)	1
27	F17500		SPRING SET Brush	1
27	2529	弹簧组	SPRING SET	1
28	F17611	电刷组	BRUSH SET	1
28	8989	电刷套件	BRUSH KIT	1

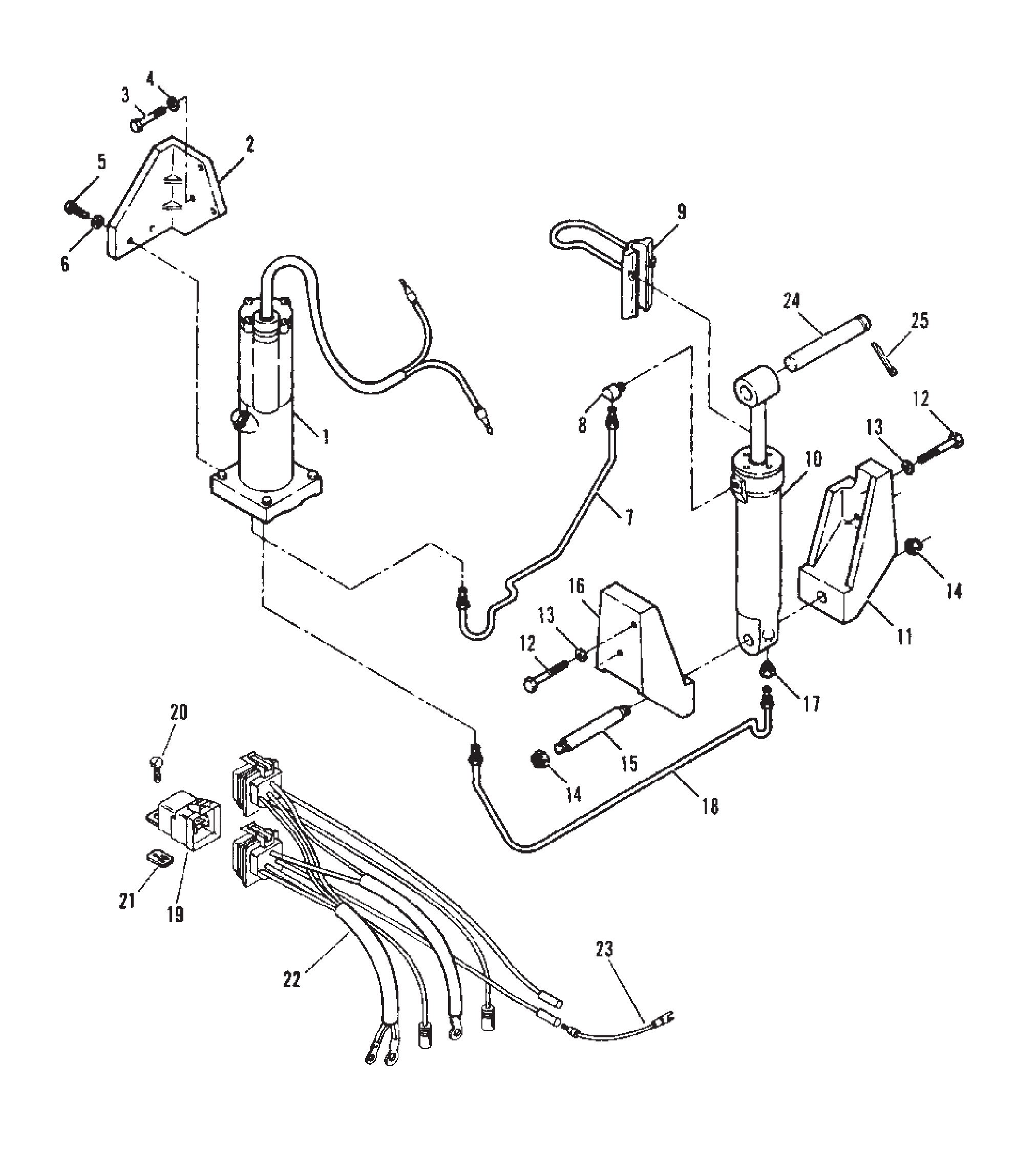

图 14升降倾斜装置 (819177A3) TRIM & TILT ASSEMBLY (819177A3)

REF	零件编号	中文名称	英文名称	数量
_	819177A3	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	819479A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	F743454F	水泵/电机安装支架	BRACKET Pump/Motor Mount	1
3	90086	螺钉(.312-18 x 1.500)	SCREW (.312-18 x 1.500)	3
3	840202	螺钉(.312-18 x 1.500)	SCREW (.312-18 x 1.500)	3
4	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
5	19923088	螺丝(.250-20 x .875)带防松胶	SCREW (.250-20 x .875) With Dri Lok	2
6	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
7	8191121	液压管路	LINE Hydraulic	1
8	45794	弯头	ELBOW	1
9	F5H272	拖车垫片套件	SPACER KIT Trailering	1
10	F749381F	升降倾斜油缸总成	CYLINDER ASSEMBLY Trim & Tilt	1
10	F749381F1	气缸总成	CYLINDER ASSEMBLY	1
11	819171F	倾斜油缸支架	BRACKET Tilt Cylinder	1
11	819171T1	左舷支架	BRACKET-PORT	1
12	19925175	螺丝(.375-16 x 1.75)带防松胶	SCREW (.375-16 x 1.75) With Dri Lok	4
13	F8015	垫圈	WASHER	4
14	35778	螺母(.500-20)	NUT (.500-20)	2
14	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
15	820618	油缸U型销(下)	PIN Cylinder Clevis Lower	1
16	819172F	倾斜油缸支架	BRACKET Tilt Cylinder	1
16	819172T1	右舷支架	BRACKET-STBD	1
17	48166	接头	FITTING	1
18	F740754-1	液压管路	LINE Hydraulic	1
19	819509	继电器	RELAY	2
19	8M0052578	微调继电器总成	RELAY ASSY-TRIM	2
20	F1733	不锈钢螺钉(#10-24 x .562)	SCREW (#10-24 x .562) SS	2
20	852453	螺钉(#10-24 x .560)	SCREW (#10-24 x .560)	2
21	819485	继电器安装板	PLATE Relay Mounting	2
22	819514A2	线束总成	HARNESS ASSEMBLY	1
22	819514A7	线束总成	HARNESS ASSEMBLY	1
23	88819A2	线束总成(绿/白)	WIRE ASSEMBLY (Green/White)	1
24	88212A4	线束总成(蓝/白)	WIRE ASSEMBLY (Blue/White)	1
25	F749440		PIN Cylinder Clevis (Upper)	1
26	89961	开口销	PIN Cotter	1
26	8M0214988	开口销	PIN-COTTER	1
NS	435301	警示标贴-动力升降压力	DECAL Caution-Power Trim Trim Pressure	1
NS	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
NS	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR

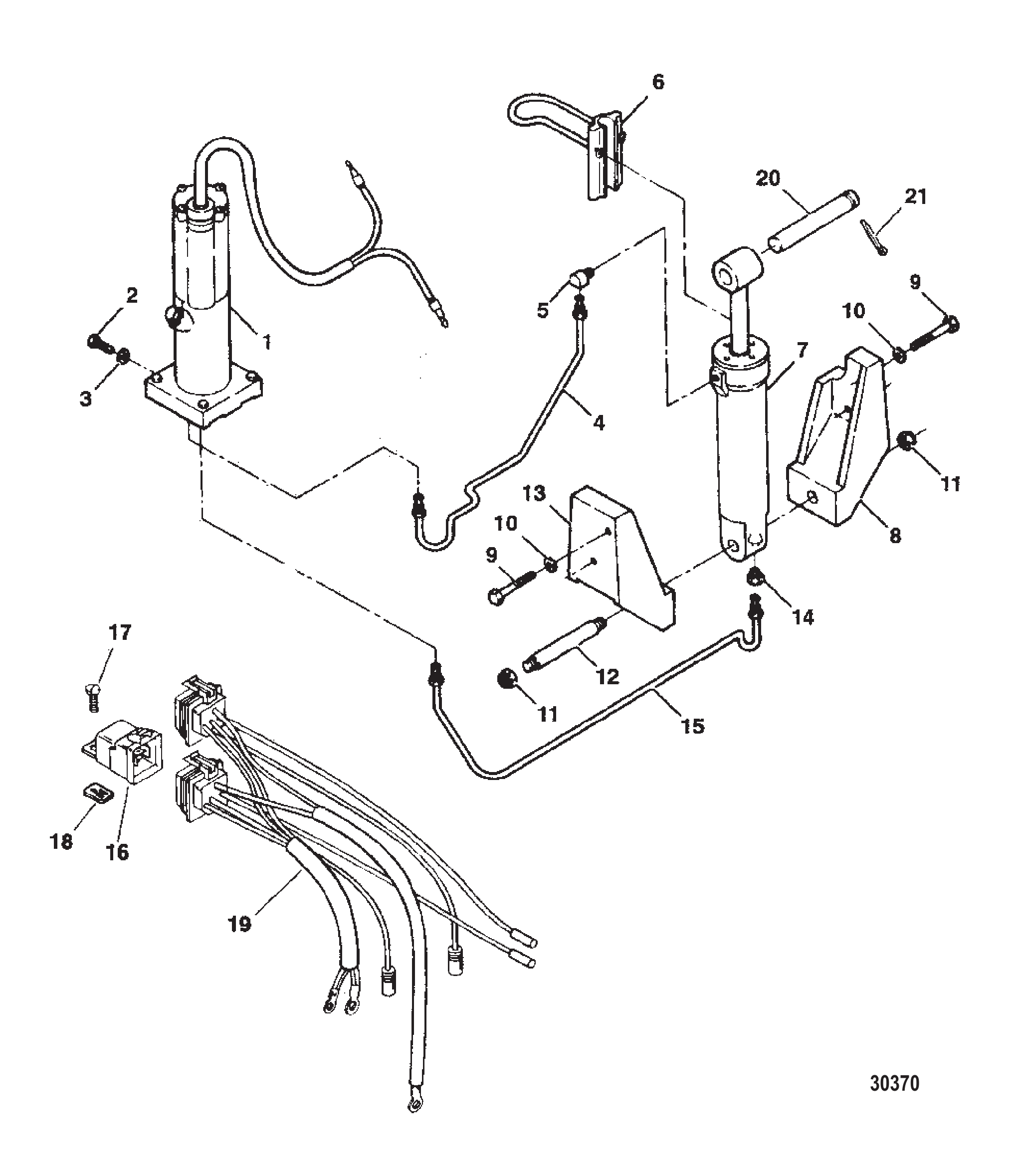

图 15升降倾斜装置 (819177A8) TRIM & TILT ASSEMBLY (819177A8)

REF	零件编号	中文名称	英文名称	数量
_	819177A8	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	819479A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	19923088	螺丝(.250-20 x .875)带防松胶	SCREW (.250-20 x .875) With Dri Lok	2
3	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
4	819327	液压管路	LINE Hydraulic	1
5	45794	弯头	ELBOW	1
6	F5H272	拖车垫片套件	SPACER KIT Trailering	1
7	F749381F	升降倾斜油缸总成	CYLINDER ASSEMBLY Trim & Tilt	1
7	F749381F1	气缸总成	CYLINDER ASSEMBLY	1
8	819171F	倾斜油缸支架	BRACKET Tilt Cylinder	1
8	819171T1	左舷支架	BRACKET-PORT	1
9	19925175	螺丝(.375-16 x 1.75)带防松胶	SCREW (.375-16 x 1.75) With Dri Lok	4
10	F8015	垫圈	WASHER	4
11	35778	螺母(.500-20)	NUT (.500-20)	2
11	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
12	820618	油缸U型销(下)	PIN Cylinder Clevis Lower	1
13	819172F	倾斜油缸支架	BRACKET Tilt Cylinder	1
13	819172T1	右舷支架	BRACKET-STBD	1
14	48166	接头	FITTING	1
15	819328	液压管路	LINE Hydraulic	1
16	819509	继电器	RELAY	2
16	8M0052578	微调继电器总成	RELAY ASSY-TRIM	2
17	F1733	不锈钢螺钉(#10-24 x .562)	SCREW (#10-24 x .562) SS	2
17	852453	螺钉(#10-24 x .560)	SCREW (#10-24 x .560)	2
18	819485	继电器安装板	PLATE Relay Mounting	2
19	819514A7	线束总成	HARNESS ASSEMBLY	1
20	F749440		PIN Cylinder Clevis (Upper)	1
21	89961	开口销	PIN Cotter	1
21	8M0214988	开口销	PIN-COTTER	1
NS	435301	警示标贴-动力升降压力	DECAL Caution-Power Trim Trim Pressure	1
NS	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
NS	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR

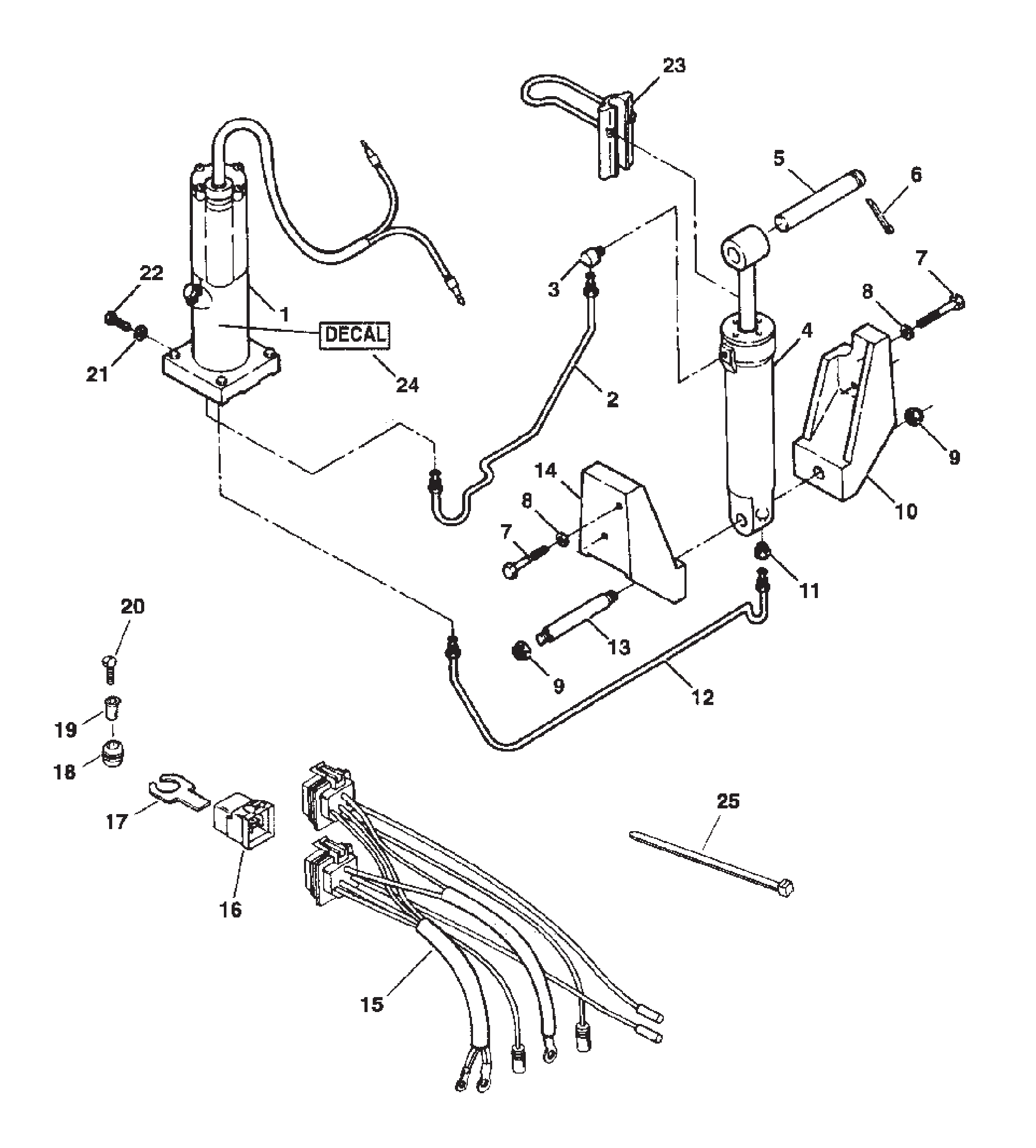

图 16升降倾斜装置 (819177A9) TRIM & TILT ASSEMBLY (819177A9)

REF	零件编号	中文名称	英文名称	数量
_	819177A9	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	819479A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	819327	液压管路	LINE Hydraulic	1
3	45794	弯头	ELBOW	1
4	F749381F	升降倾斜油缸总成	CYLINDER ASSEMBLY Trim & Tilt	1
4	F749381F1	气缸总成	CYLINDER ASSEMBLY	1
5	F749440		PIN Cylinder Clevis (Upper)	1
6	89961	开口销	PIN Cotter	1
6	8M0214988	开口销	PIN-COTTER	1
7	19925175	螺丝(.375-16 x 1.75)带防松胶	SCREW (.375-16 x 1.75) With Dri Lok	4
8	F8015	垫圈	WASHER	4
9	35778	螺母(.500-20)	NUT (.500-20)	2
9	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
10	819171F	倾斜油缸支架	BRACKET Tilt Cylinder	1
10	819171T1	左舷支架	BRACKET-PORT	1
11	48166	接头	FITTING	1
12	819328	液压管路	LINE Hydraulic	1
13	820618		PIN Cylinder Clevis (Lower)	1
14	819172F	倾斜油缸支架	BRACKET Tilt Cylinder	1
14	819172T1	右舷支架	BRACKET-STBD	1
15	819514A6	线束总成	HARNESS ASSEMBLY Wiring	1
15	819514A11	升降线束总成	HARNESS ASSEMBLY Trim	1
16	828151	继电器	RELAY	2
16	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
17	828102	继电器安装支架	BRACKET Relay Mounting	2
17	8M0207771	安装支架	BRACKET Mounting	2
18	818967	继电器支架衬套	GROMMET Relay Bracket	2
18	8M0207785	护孔环	GROMMET	2
19	818968	继电器支架衬套	BUSHING Relay Bracket	2
19	8M0214955	衬套	BUSHING	2
20	19932100	螺钉 (.250-20 x 1.00)	SCREW (.250-20 x 1.00)	2
21	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
22	19923088	螺丝(.250-20 x .875)带防松胶	SCREW (.250-20 x .875) With Dri Lok	2
23	F5H272	拖车垫片套件	SPACER KIT Trailering	1
24	435301	警示标贴-动力升降压力	DECAL Caution-Power Trim Trim Pressure	1
25	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR

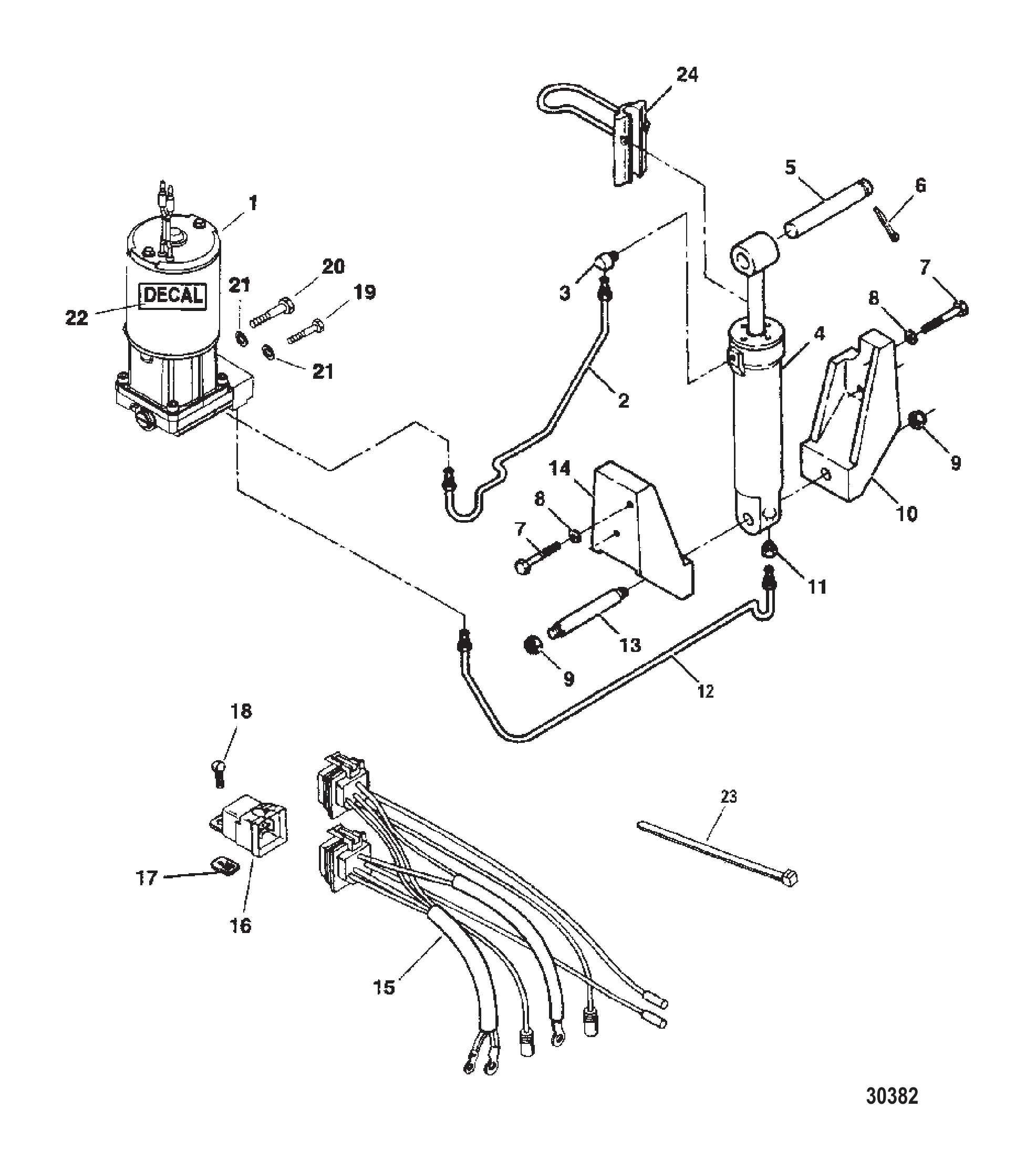

图 17升降倾斜装置 (832021A5) TRIM & TILT ASSEMBLY (832021A5)

REF	零件编号	中文名称	英文名称	数量
_	832021A5	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	832021A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	832021T9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	832021A9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	832021T9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	832989	液压管路	LINE Hydraulic	1
3	45794	弯头	ELBOW	1
4	F749381F1	升降倾斜油缸总成	CYLINDER ASSEMBLY Trim & Tilt	1
5	F749440		PIN Cylinder Clevis (Upper)	1
6	89961	开口销	PIN Cotter	1
6	8M0214988	开口销	PIN-COTTER	1
7	19925175	螺丝(.375-16 x 1.75)带防松胶	SCREW (.375-16 x 1.75) With Dri Lok	4
8	F8015	垫圈	WASHER	4
9	35778	螺母(.500-20)	NUT (.500-20)	2
9	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
10	819171F1	倾斜油缸支架	BRACKET Tilt Cylinder	1
10	819171T1	左舷支架	BRACKET-PORT	1
11	48166	接头	FITTING	1
12	8193281	液压管路	LINE Hydraulic	1
13	820618		PIN Cylinder Clevis (Lower)	1
14	819172F1	倾斜油缸支架	BRACKET Tilt Cylinder	1
14	819172T1	右舷支架	BRACKET-STBD	1
15	819514A7	线束总成	HARNESS ASSEMBLY Wiring	1
16	819509	继电器	RELAY	2
16	8M0052578	微调继电器总成	RELAY ASSY-TRIM	2
17	819485	继电器安装板	PLATE Relay Mounting	2
18	852453	螺钉(#10-24 x .560)	SCREW (#10-24 x .560)	2
19	19923088	螺丝(.250-20 x .875)带防松胶	SCREW (.250-20 x .875) With Dri Lok	1
20	814127	螺钉(.250-20 x 1.875)	SCREW (.250-20 x 1.875)	1
21	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
22	435301	警示标贴-动力升降压力	DECAL Caution-Power Trim Trim Pressure	1
23	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
24	F5H272	拖车垫片套件	SPACER KIT Trailering	1

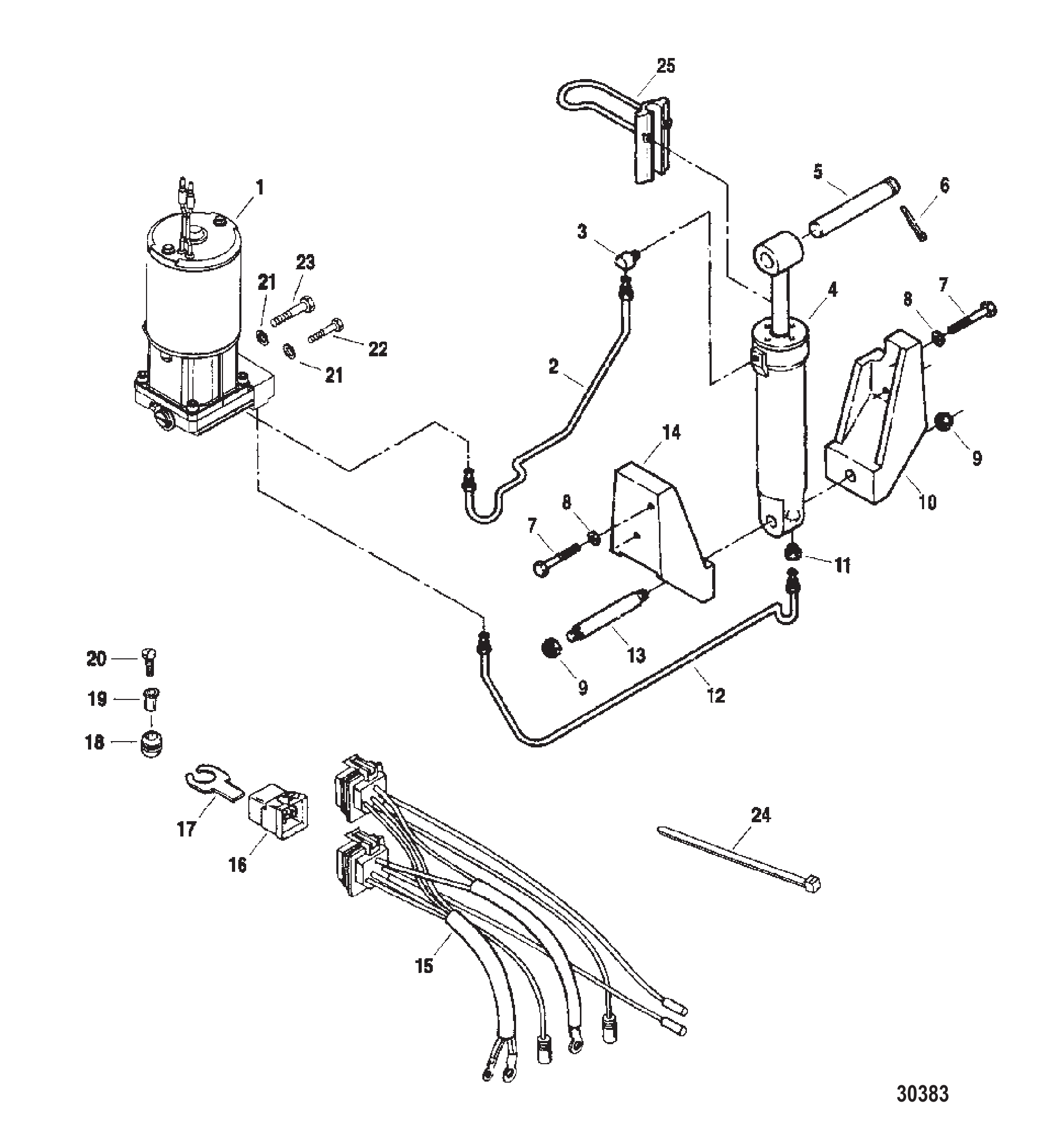

图 18升降倾斜装置 (832021A6) TRIM & TILT ASSEMBLY (832021A6)

REF	零件编号	中文名称	英文名称	数量
_	832021A6	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	832021A1	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	832021T9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	832021A9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
1	832021T9	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
2	832989	液压管路	LINE Hydraulic	1
3	45794	弯头	ELBOW	1
4	F749381F1	升降倾斜油缸总成	CYLINDER ASSEMBLY Trim & Tilt	1
5	F749440		PIN Cylinder Clevis (Upper)	1
6	89961	开口销	PIN Cotter	1
6	8M0214988	开口销	PIN-COTTER	1
7	19925175	螺丝(.375-16 x 1.75)带防松胶	SCREW (.375-16 x 1.75) With Dri Lok	4
8	F8015	垫圈	WASHER	4
9	35778	螺母(.500-20)	NUT (.500-20)	2
9	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
10	819171F1	倾斜油缸支架	BRACKET Tilt Cylinder	1
10	819171T1	左舷支架	BRACKET-PORT	1
11	48166	接头	FITTING	1
12	8193281	液压管路	LINE Hydraulic	1
13	820618		PIN Cylinder Clevis (Lower)	1
14	819172F1	倾斜油缸支架	BRACKET Tilt Cylinder	1
14	819172T1	右舷支架	BRACKET-STBD	1
15	819514A11	升降线束总成	HARNESS ASSEMBLY Trim Wiring	1
16	828151A1	继电器总成	RELAY ASSEMBLY	2
16	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
17	828102	继电器安装支架	BRACKET Relay Mounting	2
17	8M0207771	安装支架	BRACKET Mounting	2
18	818967	继电器支架衬套	GROMMET Relay Bracket	2
18	8M0207785	护孔环	GROMMET	2
19	818968	继电器支架衬套	BUSHING Relay Bracket	2
19	8M0214955	衬套	BUSHING	2
20	19932100	螺钉 (.250-20 x 1.00)	SCREW (.250-20 x 1.00)	2
21	36992	锁紧垫圈(0.250)	LOCKWASHER (.250)	2
21	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
22	19923088	螺丝(.250-20 x .875)带防松胶	SCREW (.250-20 x .875) With Dri Lok	1
23	814127	螺钉(.250-20 x 1.875)	SCREW (.250-20 x 1.875)	1
24	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	F5H272	拖车垫片套件	SPACER KIT Trailering	1

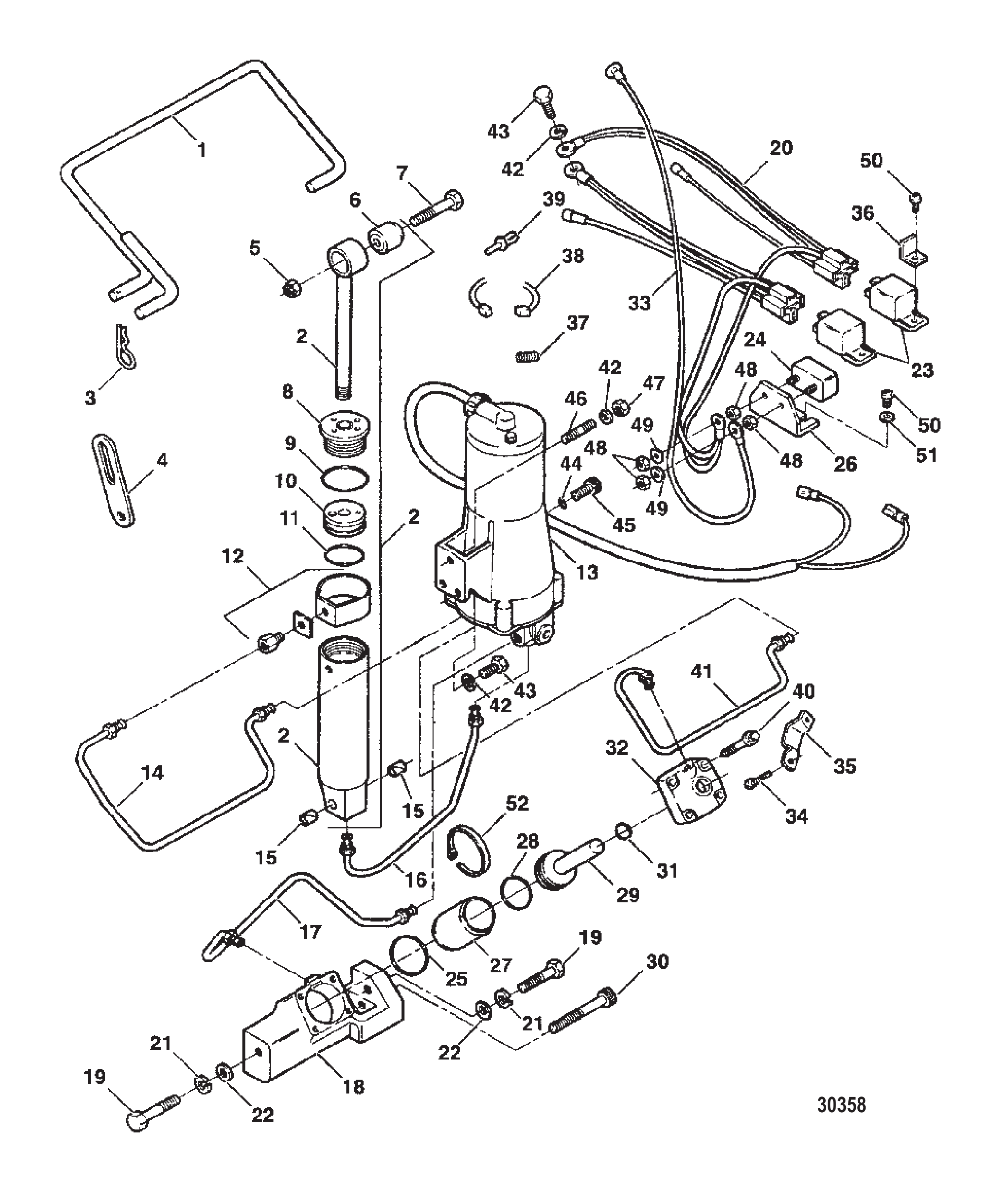

图 19升降倾斜装置 (F5H209) TRIM & TILT ASSEMBLY (F5H209)

REF	零件编号	中文名称	英文名称	数量
_	F5H209	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	F684541	拖车支架组件	BRACKET KIT Trailering	1
1	F5H216	支架套件	BRACKET KIT	1
2	819100A1	倾斜油缸总成(2A629381-1)	CYLINDER ASSEMBLY Tilt (2A629381-1)	1
2	819100T1	倾斜油缸总成	CYL ASSY-TILT	1
3	F525629	牵引销	PIN Hitch	1
4	F366433-1	倾斜挡块	STOP Tilt	1
5	F7025	螺母（.375-16）	NUT (.375-16)	1
5	82670912	螺母(.375-16)不锈钢	NUT (.375-16) Stainless Steel	1
6	F455344	衬套	BUSHING	1
7	F1507	螺钉（.375-16 x 2.500）	SCREW (.375-16 x 2.500)	1
7	63826	螺钉(.375-16 x 2.50)	SCREW (.375-16 x 2.50)	1
8	FA654055	头总成	HEAD ASSEMBLY	1
9	F654618	O型圈	O-RING	1
10	FA654015	活塞总成	PISTON ASSEMBLY	1
11	F654984	O型圈	O-RING	1
12	F2A654983	油缸箍带总成	BAND ASSEMBLY Cylinder	1
13	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
14	F691758	液压管路	LINE Hydraulic	1
15	F455362	衬套	BUSHING	2
16	F691754	液压管路	LINE Hydraulic	1
17	F691253	液压管路	LINE Hydraulic	1
18	F455545	壳体	HOUSING	1
19	F1984	螺钉(.375-16 x 1.750)	SCREW (.375-16 x 1.750)	2
20	FA663744	线束套件	WIRE KIT	1
21	F8065	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
21	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
22	F1778	垫圈	WASHER	2
22	8M0214963	垫圈	WASHER	2
23	F660917	继电器	RELAY	2
23	803632T	继电器	RELAY	2
24	F510460		BREAKER Circuit	1
24	898103194	电路断路器	BREAKER-CIRCUIT	1
25	F455305	O型圈	O-RING	2
26	F91446-2	断路器支架	BRACKET Circuit Breaker	1
27	F455010	气缸	CYLINDER	1
28	F455278	O型圈	O-RING	1
29	FA455015	活塞总成	PISTON ASSEMBLY	1
30	F1635	螺钉(.375-16×3.50)	SCREW (.375-16 x 3.50)	1
31	F455342	O型圈	O-RING	1
31	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
32	FA455149	盖总成	COVER ASSEMBLY	1
33	F691908	线束总成	WIRE ASSEMBLY	1
34	F1734	螺钉与锁紧垫圈(0.250-20 x 0.500)	SCREW AND LOCKWASHER (.250-20 x .500)	2
34	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
35	F455354	推力支架	BRACKET Thrust	1
36	F660978	继电器支架	BRACKET Relay	2
37	F17500		SPRING SET Brush	1
37	2529	弹簧组	SPRING SET	1
38	F17611	电刷组	BRUSH SET	1
38	8989	电刷套件	BRUSH KIT	1
39	F1966	旋转支架塞	PLUG Swivel Bracket	1
40	F1980	螺丝(.250-20 x 1.250)	SCREW (.250-20 x 1.250)	4
41	F691254	液压管路	LINE Hydraulic	1
42	F8096	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
42	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
43	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	3
43	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
44	F50342-1	密封件	SEAL	1
44	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
45	F17518	加注口盖	CAP Fill	1
46	F660273	螺柱	STUD	1
46	827512	螺柱	STUD	1
47	F1515	螺母(.312-18)	NUT (.312-18)	1
47	8M0204668	螺母(.312-18)	NUT (.312-18)	1
48	F1513	螺母 (#10-32)	NUT (#10-32)	4
48	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
49	F1975	锁紧垫圈(#10)	LOCKWASHER (#10)	2
49	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
50	F1760	螺钉(#10-24 x .375)	SCREW (#10-24 x .375)	4
51	F8011	垫圈	WASHER	2
51	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
52	F1877	扎带	TIE STRAP	2
52	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

图 20升降倾斜装置 (F5H219) TRIM & TILT ASSEMBLY (F5H219)

REF	零件编号	中文名称	英文名称	数量
_	F5H219	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
_	856197A3	TRIM/TILT-35/50	TRIM/TILT-35/50	1
1	F684541	拖车支架组件	BRACKET KIT Trailering	1
1	F5H216	支架套件	BRACKET KIT	1
2	819100A1	倾斜油缸总成(2A629381-1)	CYLINDER ASSEMBLY Tilt (2A629381-1)	1
2	819100T1	倾斜油缸总成	CYL ASSY-TILT	1
3	F525629	牵引销	PIN Hitch	1
4	F1756	螺母（.375-16）	NUT (.375-16)	1
5	F455344	衬套	BUSHING	1
6	F1507	螺钉（.375-16 x 2.500）	SCREW (.375-16 x 2.500)	1
6	63826	螺钉(.375-16 x 2.50)	SCREW (.375-16 x 2.50)	1
7	FA654055	头总成	HEAD ASSEMBLY	1
8	F654618	O型圈	O-RING	1
9	FA654015	活塞总成	PISTON ASSEMBLY	1
10	F654984	O型圈	O-RING	1
11	F2A654983	油缸箍带总成	BAND ASSEMBLY Cylinder	1
12	F691758	液压管路	LINE Hydraulic	1
13	F660541	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
13	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
14	F455362	衬套	BUSHING	2
15	F691754	液压管路	LINE Hydraulic	1
16	F1877	扎带	TIE STRAP	2
16	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
17	F691253	液压管路	LINE Hydraulic	1
18	F455545	壳体	HOUSING	1
19	F1778	垫圈	WASHER	2
19	8M0214963	垫圈	WASHER	2
20	F8065	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
20	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
21	F1984	螺钉(.375-16 x 1.750)	SCREW (.375-16 x 1.750)	2
22	F1635	螺钉(.375-16×3.50)	SCREW (.375-16 x 3.50)	1
23	F455305	O型圈	O-RING	2
24	F455010	气缸	CYLINDER	1
25	F455278	O型圈	O-RING	1
26	FA455015	活塞总成	PISTON ASSEMBLY	1
27	F455342	O型圈	O-RING	1
27	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
28	FA455149	盖总成	COVER ASSEMBLY	1
29	F1734	螺钉与锁紧垫圈(0.250-20 x 0.500)	SCREW AND LOCKWASHER (.250-20 x .500)	2
29	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
30	F455354	推力支架	BRACKET Thrust	1
31	F1980	螺丝(.250-20 x 1.250)	SCREW (.250-20 x 1.250)	4
32	F691254	液压管路	LINE Hydraulic	1
33	F8096	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
33	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
34	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	3
34	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
35	F50342-1	密封件	SEAL	1
35	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
36	F17518	加注口盖	CAP Fill	1
37	F660273	螺柱	STUD	1
37	827512	螺柱	STUD	1
38	F1515	螺母(.312-18)	NUT (.312-18)	1
38	8M0204668	螺母(.312-18)	NUT (.312-18)	1
39	F366433	倾斜挡块	STOP Tilt	1
39	F366433-1	停机开关	STOP	1
40	F17500		SPRING SET Brush	1
40	2529	弹簧组	SPRING SET	1
41	F17611	电刷组	BRUSH SET	1
41	8989	电刷套件	BRUSH KIT	1
42	F1966	旋转支架塞	PLUG Swivel Bracket	1
43	F213274	润滑脂接头	FITTING Grease	3
44	817868A1	旋转支架套件(A658072-1)	BRACKET KIT Swivel (A658072-1)	1
44	817868A2	支架套件	BRACKET KIT	1
45	F191169-1	轴承	BEARING	2

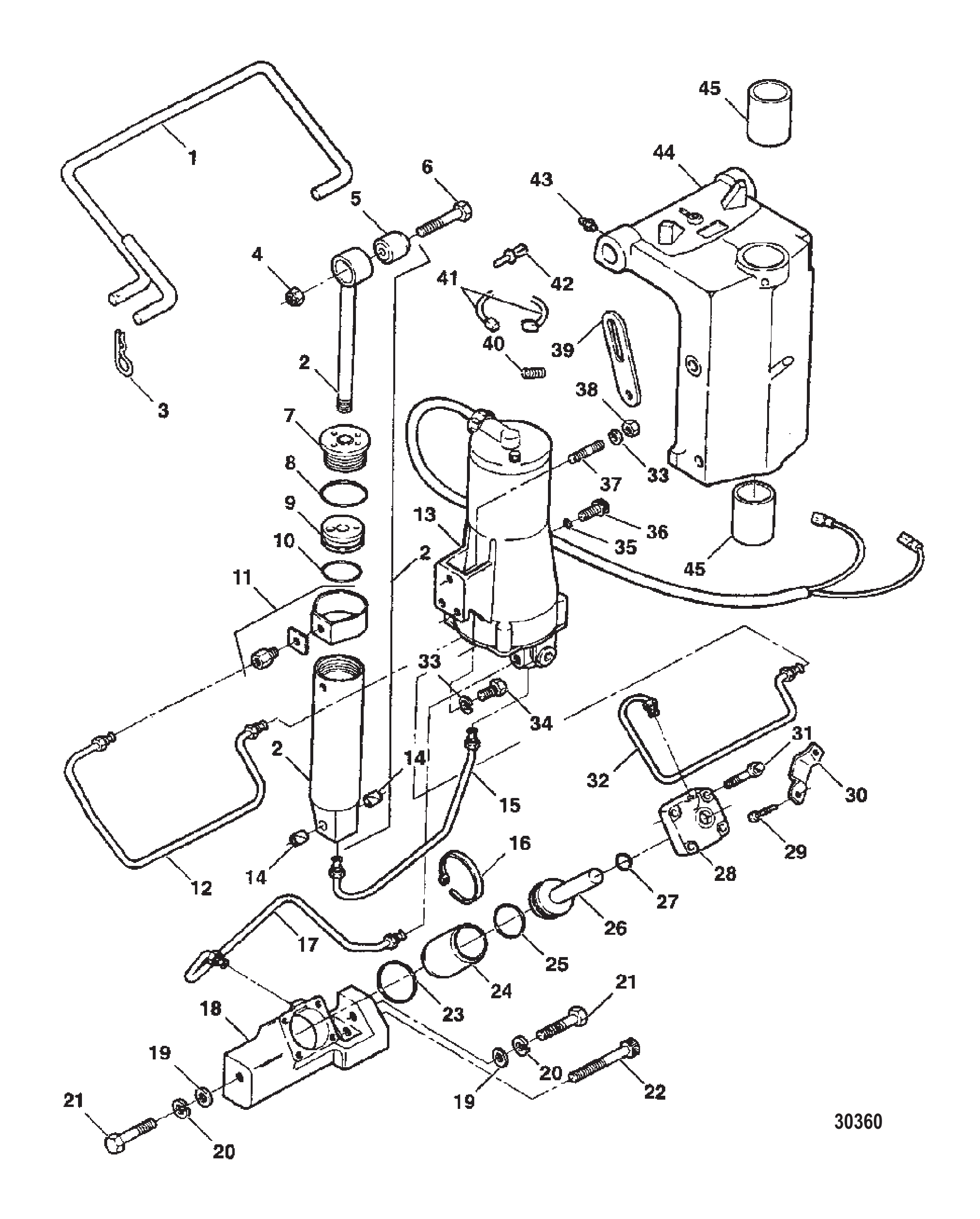

图 21升降倾斜装置 (F5H219-1) TRIM & TILT ASSEMBLY (F5H219-1)

REF	零件编号	中文名称	英文名称	数量
_	F5H219-1	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
_	856197A3	TRIM/TILT-35/50	TRIM/TILT-35/50	1
1	F684541	拖车支架组件	BRACKET KIT Trailering	1
1	F5H216	支架套件	BRACKET KIT	1
2	819100A1	倾斜油缸总成(2A629381-1)	CYLINDER ASSEMBLY Tilt (2A629381-1)	1
2	819100T1	倾斜油缸总成	CYL ASSY-TILT	1
3	F525629	牵引销	PIN Hitch	1
4	F1756	螺母（.375-16）	NUT (.375-16)	1
5	F455344	衬套	BUSHING	1
6	F1507	螺钉（.375-16 x 2.500）	SCREW (.375-16 x 2.500)	1
6	63826	螺钉(.375-16 x 2.50)	SCREW (.375-16 x 2.50)	1
7	FA654055	头总成	HEAD ASSEMBLY	1
8	F654618	O型圈	O-RING	1
9	FA654015	活塞总成	PISTON ASSEMBLY	1
10	F654984	O型圈	O-RING	1
11	F2A654983	油缸箍带总成	BAND ASSEMBLY Cylinder	1
12	F691758	液压管路	LINE Hydraulic	1
13	F694541-2	泵/电机总成	PUMP/MOTOR ASSEMBLY	1
14	F455362	衬套	BUSHING	2
15	F691754	液压管路	LINE Hydraulic	1
16	F1877	扎带	TIE STRAP	2
16	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
17	F691253	液压管路	LINE Hydraulic	1
18	F455545	壳体	HOUSING	1
19	F1778	垫圈	WASHER	2
19	8M0214963	垫圈	WASHER	2
20	F8065	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
20	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
21	F1984	螺钉(.375-16 x 1.750)	SCREW (.375-16 x 1.750)	2
22	F1635	螺钉(.375-16×3.50)	SCREW (.375-16 x 3.50)	1
23	F455305	O型圈	O-RING	2
24	F455010	气缸	CYLINDER	1
25	F455278	O型圈	O-RING	1
26	FA455015	活塞总成	PISTON ASSEMBLY	1
27	F455342	O型圈	O-RING	1
27	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
28	FA455149	盖总成	COVER ASSEMBLY	1
29	F1734	螺钉与锁紧垫圈(0.250-20 x 0.500)	SCREW AND LOCKWASHER (.250-20 x .500)	2
29	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
30	F455354	推力支架	BRACKET Thrust	1
31	F1980	螺丝(.250-20 x 1.250)	SCREW (.250-20 x 1.250)	4
32	F691254	液压管路	LINE Hydraulic	1
33	F8096	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
33	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
34	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	3
34	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
35	F50342-1	密封件	SEAL	1
35	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
36	F17518	加注口盖	CAP Fill	1
37	F660273	螺柱	STUD	1
37	827512	螺柱	STUD	1
38	F1515	螺母(.312-18)	NUT (.312-18)	1
38	8M0204668	螺母(.312-18)	NUT (.312-18)	1
39	F366433	倾斜挡块	STOP Tilt	1
39	F366433-1	停机开关	STOP	1
40	F17500		SPRING SET Brush	1
40	2529	弹簧组	SPRING SET	1
41	F17611	电刷组	BRUSH SET	1
41	8989	电刷套件	BRUSH KIT	1
42	F1966	旋转支架塞	PLUG Swivel Bracket	1
43	F213274	润滑脂接头	FITTING Grease	3
44	817868A1	旋转支架套件(A658072-1)	BRACKET KIT Swivel (A658072-1)	1
44	817868A2	支架套件	BRACKET KIT	1
45	F191169-1	轴承	BEARING	2

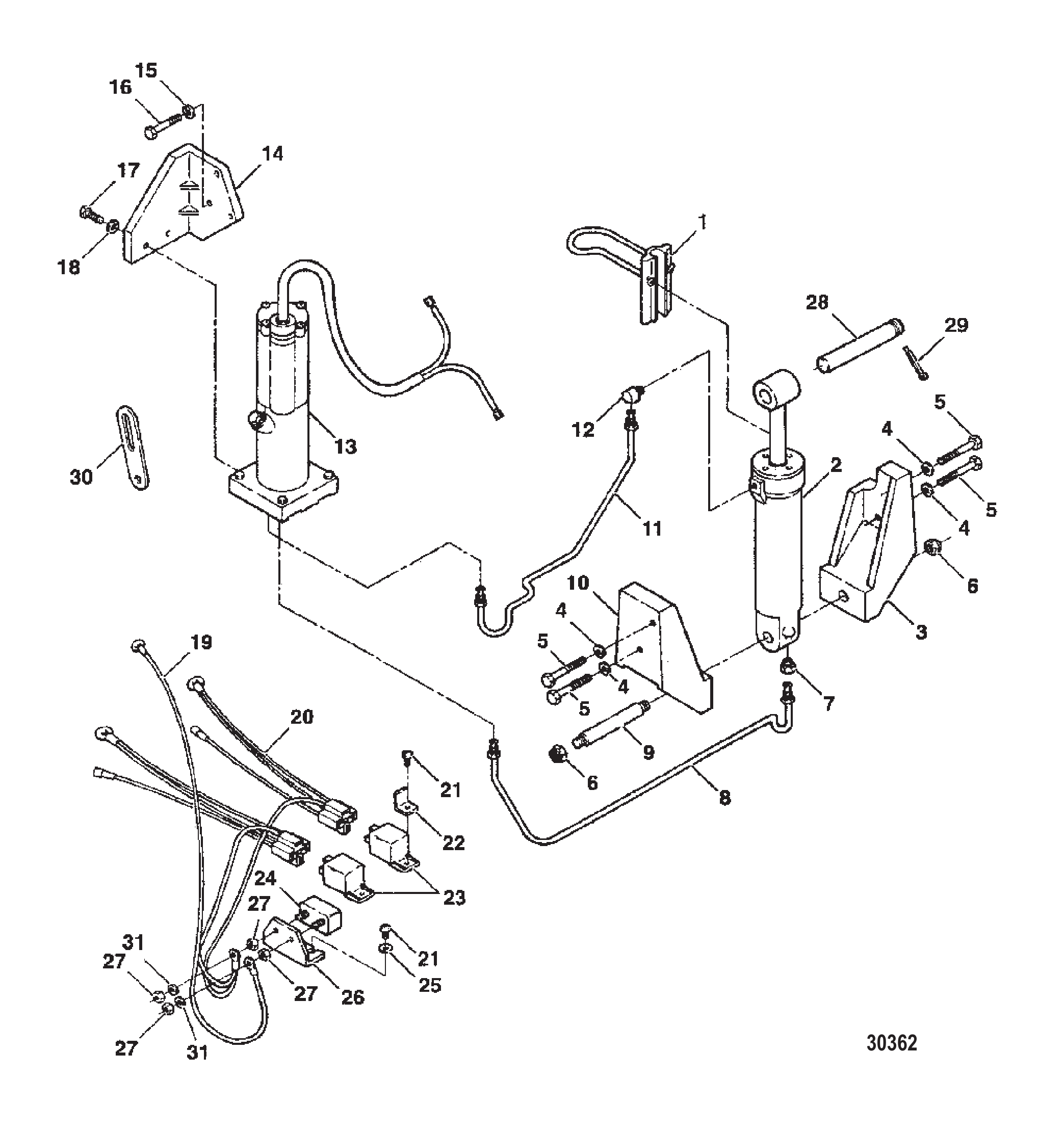

图 22升降倾斜装置 (F5H264) TRIM & TILT ASSEMBLY (F5H264)

REF	零件编号	中文名称	英文名称	数量
_	F5H264	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	F5H272	拖车垫片套件	SPACER KIT Trailering	1
2	F749381	升降倾斜油缸总成	CYLINDER ASSEMBLY Trim & Tilt	1
2	F749381F1	气缸总成	CYLINDER ASSEMBLY	1
3	819171	倾斜油缸支架	BRACKET Tilt Cylinder	1
3	819171T1	左舷支架	BRACKET-PORT	1
4	F1778	垫圈	WASHER	4
4	8M0214963	垫圈	WASHER	4
5	F1984	螺钉(.375-16 x 1.750)	SCREW (.375-16 x 1.750)	4
6	F1931	螺母(.500-20)	NUT (.500-20)	2
6	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
7	F696476	接头	FITTING	1
7	45794	弯头	ELBOW	1
8	F740754	液压管路	LINE Hydraulic	1
8	F740754-1	管路	LINE	1
9	F742440	下气缸销	PIN Lower Cylinder	1
9	820618	销	PIN	1
10	819172	倾斜油缸支架	BRACKET Tilt Cylinder	1
10	819172T1	右舷支架	BRACKET-STBD	1
11	F740758	液压管路	LINE Hydraulic	1
11	8191121	管路	LINE	1
12	819052	接头	FITTING	1
12	48166	接头	FITTING	1
13	F749541	泵/电机总成(带卡口接头)	PUMP/MOTOR ASSEMBLY (With Bayonet Connectors)	1
13	819177A3	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
14	F743454	水泵/电机安装支架	BRACKET Pump/Motor Mounting	1
14	F743454F	支架	BRACKET	1
15	F8096	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
15	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
16	90086	螺钉(.312-18 x 1.500)	SCREW (.312-18 x 1.500)	3
16	840202	螺钉(.312-18 x 1.500)	SCREW (.312-18 x 1.500)	3
17	F1999	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	2
17	28668	螺钉 (.250-20 x .875) 不锈钢	SCREW (.250-20 x .875) Stainless Steel	2
18	F8083	锁紧垫圈(0.250)	LOCKWASHER (.250)	2
18	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
19	F691908	线束总成	WIRE ASSEMBLY	1
20	FA663744	线束套件	WIRE KIT	1
21	F1760	螺钉(#10-24 x .375)	SCREW (#10-24 x .375)	4
22	F660978	支架	BRACKET	2
23	F660917	继电器	RELAY	2
23	803632T	继电器	RELAY	2
24	F510460		BREAKER Circuit	1
24	898103194	电路断路器	BREAKER-CIRCUIT	1
25	F8011	垫圈	WASHER	2
25	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
26	F91446-2	断路器支架	BRACKET Circuit Breaker	1
27	F1513	螺母 (#10-32)	NUT (#10-32)	4
27	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
28	F749440		PIN Cylinder Clevis (Upper)	1
29	F1027	销钉(0.125x0.500)不锈钢开口销	PIN (.125 x .500) SS Cotter	1
29	8M0214988	开口销	PIN-COTTER	1
30	F366433-1	倾斜挡块	STOP Tilt	1
31	F1915	锁紧垫圈(#10)	LOCKWASHER (#10)	2
31	F2008	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	2

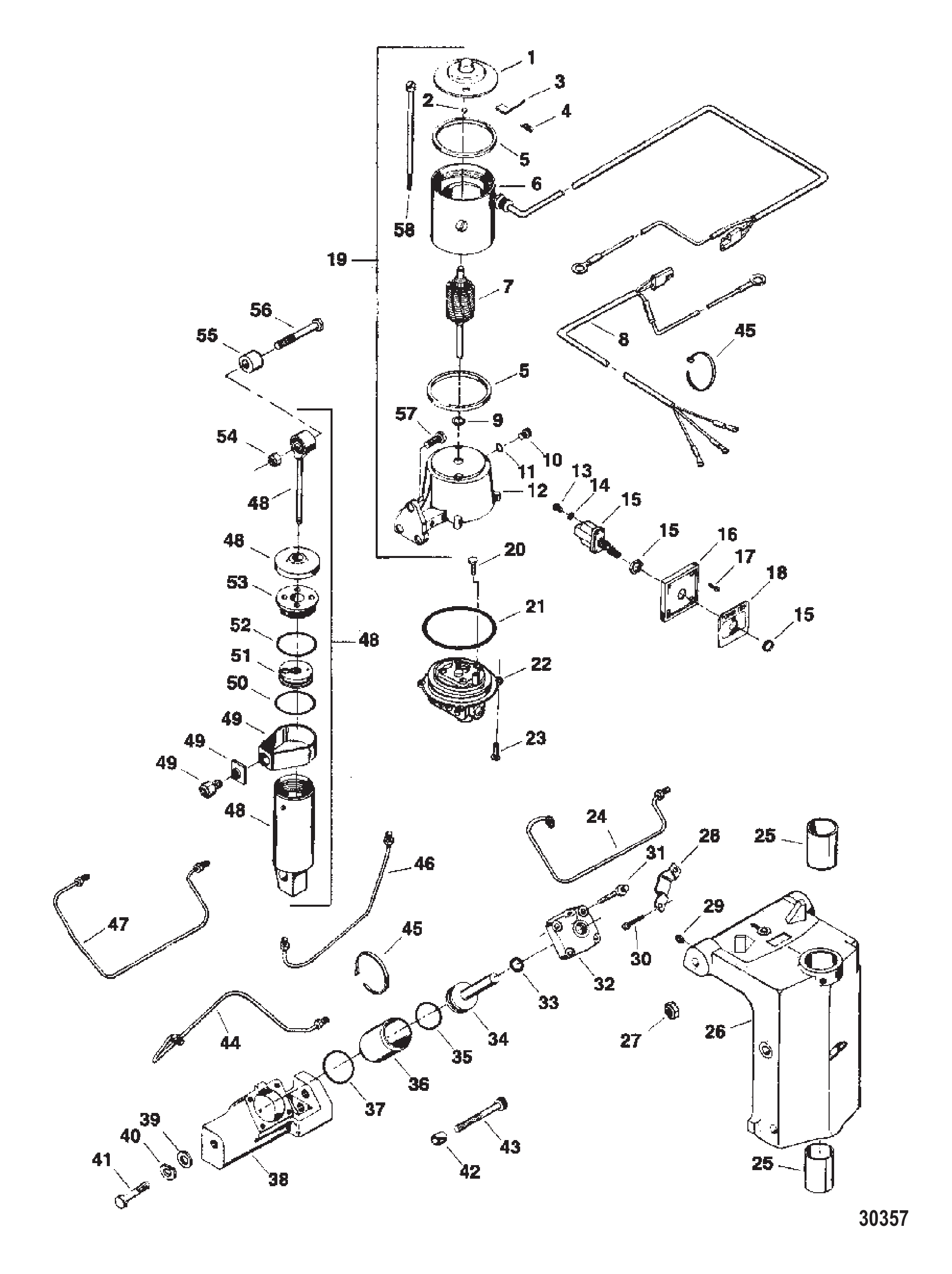

图 23升降倾斜装置 (F5H147/F5H147-1 & F5H148/F5H148-1) TRIM & TILT ASSY (F5H147/F5H147-1 & F5H148/F5H148-1)

REF	零件编号	中文名称	英文名称	数量
_	F5H147	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
_	F5H147-1	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
_	856197A3	TRIM/TILT-35/50	TRIM/TILT-35/50	1
_	F5H148	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
_	F5H148-1	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
1	F17543	整流端缸头总成	HEAD ASSEMBLY Comm End	1
1	803889T	缸头总成	HEAD ASSY	1
2	F17539	钢球(0.156)	BALL (.156)	1
3	F17504	电刷组	BRUSH SET	1
3	8989	电刷套件	BRUSH KIT	1
4	F17500		SPRING SET Brush	1
4	2529	弹簧组	SPRING SET	1
5	F17557	衬垫	GASKET	2
6	F17556	框架/磁场总成	FRAME/FIELD ASSEMBLY	1
6	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
7	F17555	电枢	ARMATURE	1
8	F449843	拉线总成	CABLE ASSEMBLY	1
8	F449843-1	电缆总成	CABLE ASSY	1
9	F17508	止推垫圈	WASHER Thrust	1
10	F17518	加注口盖	CAP Fill	1
11	F17510	O型圈	O-RING	1
11	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
12	F17505	储液罐/支架总成	RESERVOIR/BRACKET ASSEMBLY	1
13	F1280	螺钉 (#8-32 x .250)	SCREW (#8-32 x .250)	3
13	8M0129582	螺钉	SCREW	3
14	F8078	锁紧垫圈(#8内齿)	LOCKWASHER (#8 Internal)	3
14	23836	锁紧垫圈	LOCKWASHER	3
15	F299449-4	开关总成	SWITCH ASSEMBLY	1
16	F413420	开关板固定座	RETAINER Switch Plate	1
17	F1934	螺钉(#6 x 0.500)	SCREW (#6 x .500)	4
18	F449181	微调开关板	PLATE Trim Switch	1
19	F17563	马达/储液罐总成	MOTOR/RESERVOIR ASSEMBLY	1
19	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
20	F1203	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	4
20	28668	螺钉 (.250-20 x .875) 不锈钢	SCREW (.250-20 x .875) Stainless Steel	4
21	F17522	O型圈	O-RING	1
21	2525	O型圈 (3.125)	O-RING (3.125)	1
22	F17564	阀体总成	VALVE BODY ASSEMBLY	1
22	FK654541	泵/电机套件	PUMP/MOTOR KIT	1
23	F1310	螺钉(#10-24 x 0.625)	SCREW (#10-24 x .625)	4
24	F455254	液压管路	LINE Hydraulic	1
25	F191169-1	轴承	BEARING	2
26	FA575072	旋转支架总成	SWIVEL BRACKET ASSEMBLY Swivel	1
26	817868A2	支架套件	BRACKET KIT	1
27	F1892	螺母(.312-18)	NUT (.312-18)	1
27	826709110	不锈钢螺母(.312-18)	NUT (.312-18) Stainless Steel	1
28	F455354	推力支架	BRACKET Thrust	1
29	F213274	润滑脂接头	FITTING Grease	3
30	F1734	螺钉与锁紧垫圈(0.250-20 x 0.500)	SCREW AND LOCKWASHER (.250-20 x .500)	2
30	34939	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	2
31	F1980	螺丝(.250-20 x 1.250)	SCREW (.250-20 x 1.250)	4
32	FA455149	盖总成	COVER ASSEMBLY	1
33	F455342	O型圈	O-RING	1
33	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
34	FA455015	活塞总成	PISTON ASSEMBLY	1
35	F455278	活塞O型圈	O-RING Piston	1
36	F455010	气缸	CYLINDER	1
37	F455305	O型圈	O-RING	2
38	F455545	壳体	HOUSING	1
39	F1778	垫圈	WASHER	2
39	8M0214963	垫圈	WASHER	2
40	F8065	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
40	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
41	F1984	螺钉(.375-16 x 1.750)	SCREW (.375-16 x 1.750)	2
42	F455362	衬套	BUSHING	2
43	F1635	螺钉(.375-16×3.50)	SCREW (.375-16 x 3.50)	1
44	F455253	液压管路	LINE Hydraulic	1
45	F1877	扎带	TIE STRAP	2
45	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
46	F17574	液压管路	LINE Hydraulic	1
47	F17575	液压管路	LINE Hydraulic	1
48	FA17576	气缸总成	CYLINDER ASSEMBLY	1
48	819100T1	倾斜油缸总成	CYL ASSY-TILT	1
49	F17577	带总成	BAND ASSEMBLY	1
49	F2A654983	带总成	BAND ASSEMBLY	1
50	F17561-1	O型圈	O-RING	1
50	F654984	O型圈	O-RING	1
51	F17580	活塞总成	PISTON ASSEMBLY	1
52	F17528	O型圈	O-RING	1
52	F654618	O型圈	O-RING	1
53	F17560	头总成	HEAD ASSEMBLY	1
53	FA654055	头总成	HEAD ASSEMBLY	1
54	F7025	螺母（.375-16）	NUT (.375-16)	1
54	82670912	螺母(.375-16)不锈钢	NUT (.375-16) Stainless Steel	1
55	F455344	倾斜油缸上衬套	BUSHING Tilt Cylinder Upper	1
56	F1507	螺钉（.375-16 x 2.500）	SCREW (.375-16 x 2.500)	1
56	63826	螺钉(.375-16 x 2.50)	SCREW (.375-16 x 2.50)	1
57	F1822	螺钉 (0.312-18 x 0.875)	SCREW (.312-18 x .875)	3
57	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
58	F17558	贯穿螺栓包	THRU BOLT PACKAGE	1

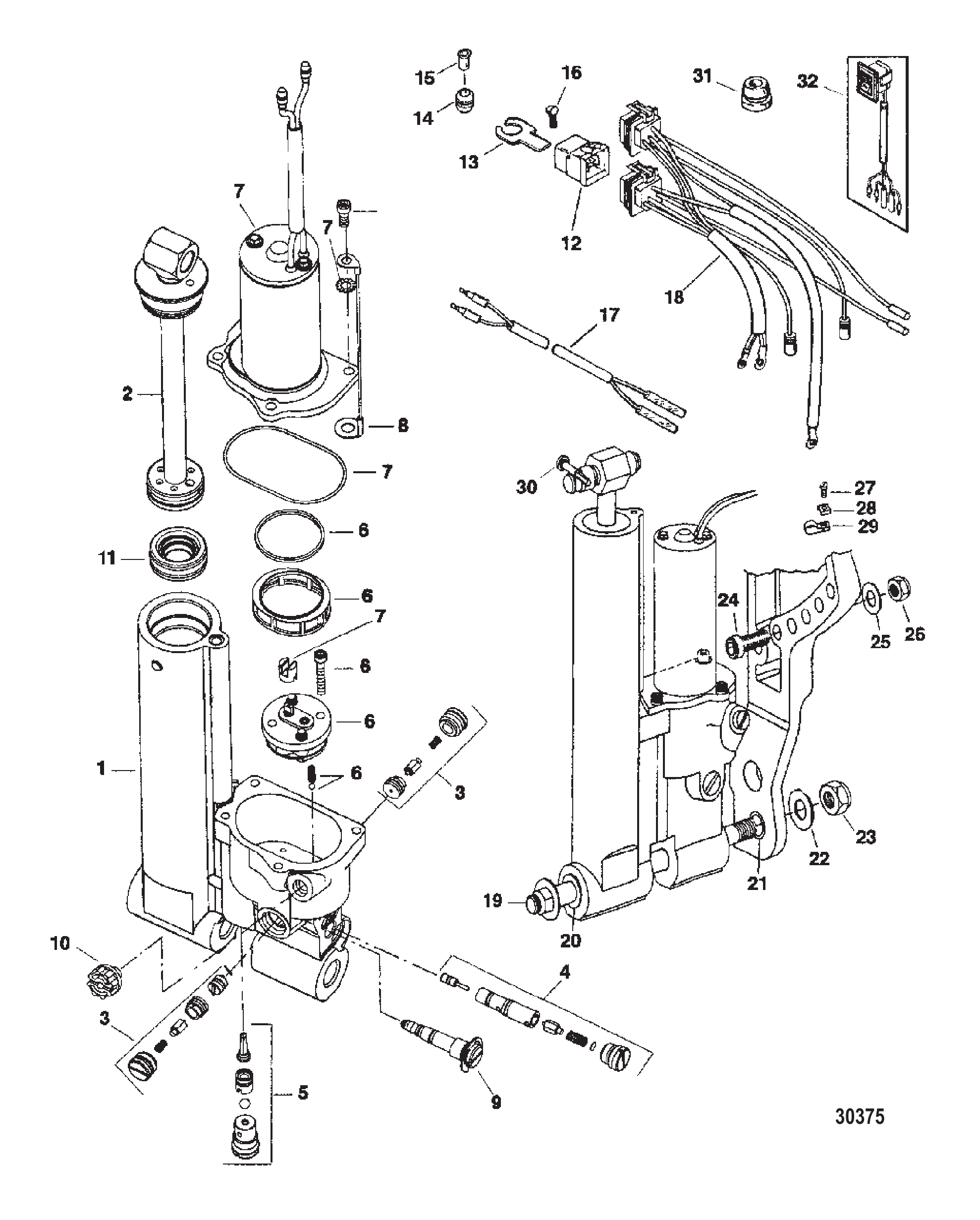

图 24升降套件 (822344A4) TRIM KIT (822344A4)

REF	零件编号	中文名称	英文名称	数量
_	822344A4	升降套件	TRIM KIT	1
1	822344A1	升降总成	TRIM ASSEMBLY	1
1	822344T14	动力升降总成	POWER TRIM ASSEMBLY	1
1	822344A3	动力微调	POWER TRIM	1
1	822344T14	动力升降总成	POWER TRIM ASSEMBLY	1
2	827670A1	减震杆总成	SHOCK ROD ASSEMBLY	1
2	893931A01	减震杆总成	SHOCK ROD ASSY	1
3	827671A1	先导止回阀总成	PILOT CHECK ASSEMBLY	1
4	827672A1	倾斜泄压阀总成	TILT RELIEF VALVE ASSEMBLY	1
5	827673A1	吸入阀座总成	SEAT ASSEMBLY Suction	1
6	827674A1	泵总成	PUMP ASSEMBLY	1
7	827675A1	电机总成	MOTOR ASSEMBLY	1
8	88238A15	接地线总成	CABLE ASSEMBLY Ground	1
9	813442A2	手动泄压总成	MANUAL RELEASE ASSEMBLY Relief	1
9	893929A01	安全阀套件	VALVE KIT Relief	1
10	811613	油箱堵头总成	PLUG ASSEMBLY Reservoir	1
11	827676	活塞记忆	PISTON Memory	1
NS	827668A1	O型圈套件	O-RING KIT	1
12	821509	继电器 微调	RELAY Trim	2
12	821509T01	继电器	RELAY	2
13	821382	继电器支架	BRACKET Relay	2
13	828151A1	继电器总成	RELAY ASSEMBLY	2
14	818967	继电器支架衬套	GROMMET Relay Bracket	2
14	8M0207785	护孔环	GROMMET	2
15	818968	衬套	BUSHING	2
15	8M0214955	衬套	BUSHING	2
16	40011129	不锈钢螺钉(M6x25)	SCREW (M6 x 25) Stainless Steel	2
17	17201A7	升降线束总成	HARNESS ASSEMBLY Trim	1
18	819514A10	升降线束总成	HARNESS ASSEMBLY Trim	1
19	822481	锚定销(14mm)下枢轴	PIN Anchor (14 mm) Anchor-Lower Pivot	1
19	822481001	销(14毫米)	PIN (14 mm)	1
20	822482	衬套	BUSHING	2
21	822484	衬套	BUSHING	2
22	825190	垫圈	WASHER	2
23	4013414	螺母(M14)	NUT (M14)	2
23	826712	螺母	NUT	2
24	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
25	4002319	垫圈	WASHER	2
26	4011910	螺母(M10)	NUT (M10)	2
26	4013710	螺母(M10)	NUT (M10)	2
27	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
27	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
28	69205	C形垫圈	C WASHER	1
28	8M0084613	C形垫圈	C-WASHER	1
29	22740	升降索夹	CLIP Trim Cable	2
30	821539	三叶销	PIN Trilobe	1
31	19565	护孔环	GROMMET	1
31	19565002	护孔环	GROMMET	1
32	18286A40	开关总成	SWITCH ASSEMBLY	1
32	8M0235192	微调开关	SWITCH TRIM	1

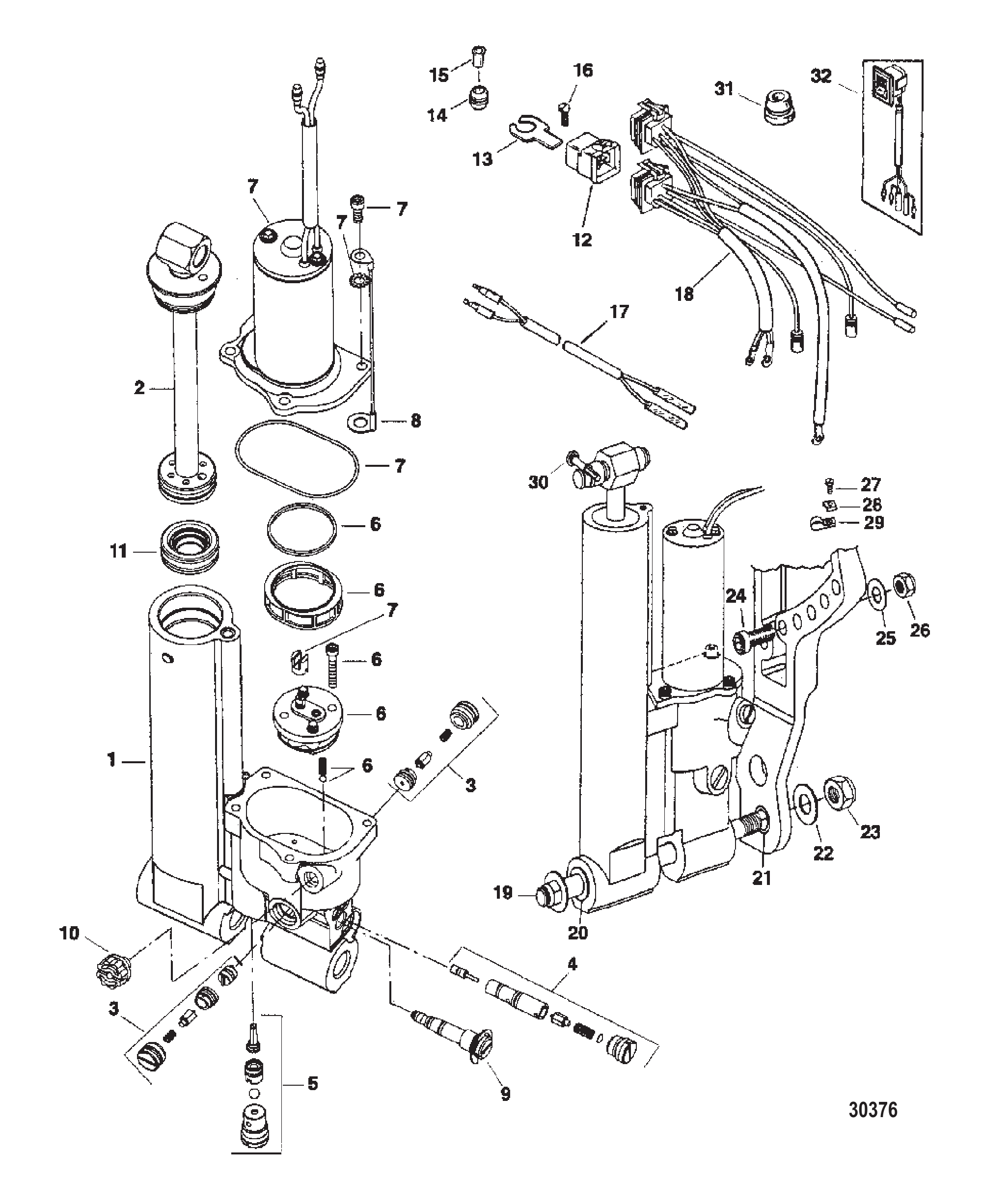

图 25升降套件 (822344A7) TRIM KIT (822344A7)

REF	零件编号	中文名称	英文名称	数量
_	822344A7	升降套件	TRIM KIT	1
1	822344A5	动力微调	POWER TRIM	1
1	822344T14	动力升降总成	POWER TRIM ASSEMBLY	1
2	827670A2	减震杆总成	SHOCK ROD ASSEMBLY	1
2	893931A01	减震杆总成	SHOCK ROD ASSY	1
3	827671A1	先导止回阀总成	PILOT CHECK ASSEMBLY	1
4	827672A1	倾斜泄压阀总成	TILT RELIEF VALVE ASSEMBLY	1
5	827673A1	吸入阀座总成	SEAT ASSEMBLY Suction	1
6	827674A1	泵总成	PUMP ASSEMBLY	1
7	827675A1	电机总成	MOTOR ASSEMBLY	1
8	88238A15	接地线总成	CABLE ASSEMBLY Ground	1
9	813442A2	手动泄压总成	MANUAL RELEASE ASSEMBLY Relief	1
9	893929A01	安全阀套件	VALVE KIT Relief	1
10	811613	塞子总成	PLUG ASSEMBLY	1
11	827676	活塞记忆	PISTON Memory	1
NS	827668A1	O型圈套件	O-RING KIT	1
12	828151A1	调整继电器总成	RELAY ASSEMBLY Trim	2
12	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
13	828102	继电器支架	BRACKET Relay	2
13	8M0207771	安装支架	BRACKET Mounting	2
14	818967	继电器支架衬套	GROMMET Relay Bracket	2
14	8M0207785	护孔环	GROMMET	2
15	818968	衬套	BUSHING	2
15	8M0214955	衬套	BUSHING	2
16	40011129	不锈钢螺钉(M6x25)	SCREW (M6 x 25) Stainless Steel	2
17	17201A7	升降线束总成	HARNESS ASSEMBLY Trim	1
18	819514A10	升降线束总成	HARNESS ASSEMBLY Trim	1
19	822481	锚定销(14mm)下枢轴	PIN Anchor (14 mm) Anchor-Lower Pivot	1
19	822481001	销(14毫米)	PIN (14 mm)	1
20	822482	衬套	BUSHING	2
21	822484	衬套	BUSHING	2
22	825190	垫圈	WASHER	2
23	4013414	螺母(M14)	NUT (M14)	2
23	826712	螺母	NUT	2
24	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
25	4002319	垫圈	WASHER	2
26	4011910	螺母(M10)	NUT (M10)	2
26	4013710	螺母(M10)	NUT (M10)	2
27	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
27	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
28	69205	C形垫圈	C WASHER	1
28	8M0084613	C形垫圈	C-WASHER	1
29	22740	升降索夹	CLIP Trim Cable	2
30	821539	三叶销	PIN Trilobe	1
31	19565	护孔环	GROMMET	1
31	19565002	护孔环	GROMMET	1
32	18286A40	开关总成	SWITCH ASSEMBLY	1
32	8M0235192	微调开关	SWITCH TRIM	1
