水星 Mercury 75e 7.5kW 1Q007991 & Up - 爆炸图零件明细

电动 Electric · Cat.# 90-8M0224006 · 共 32 个部位 · 602 条零件

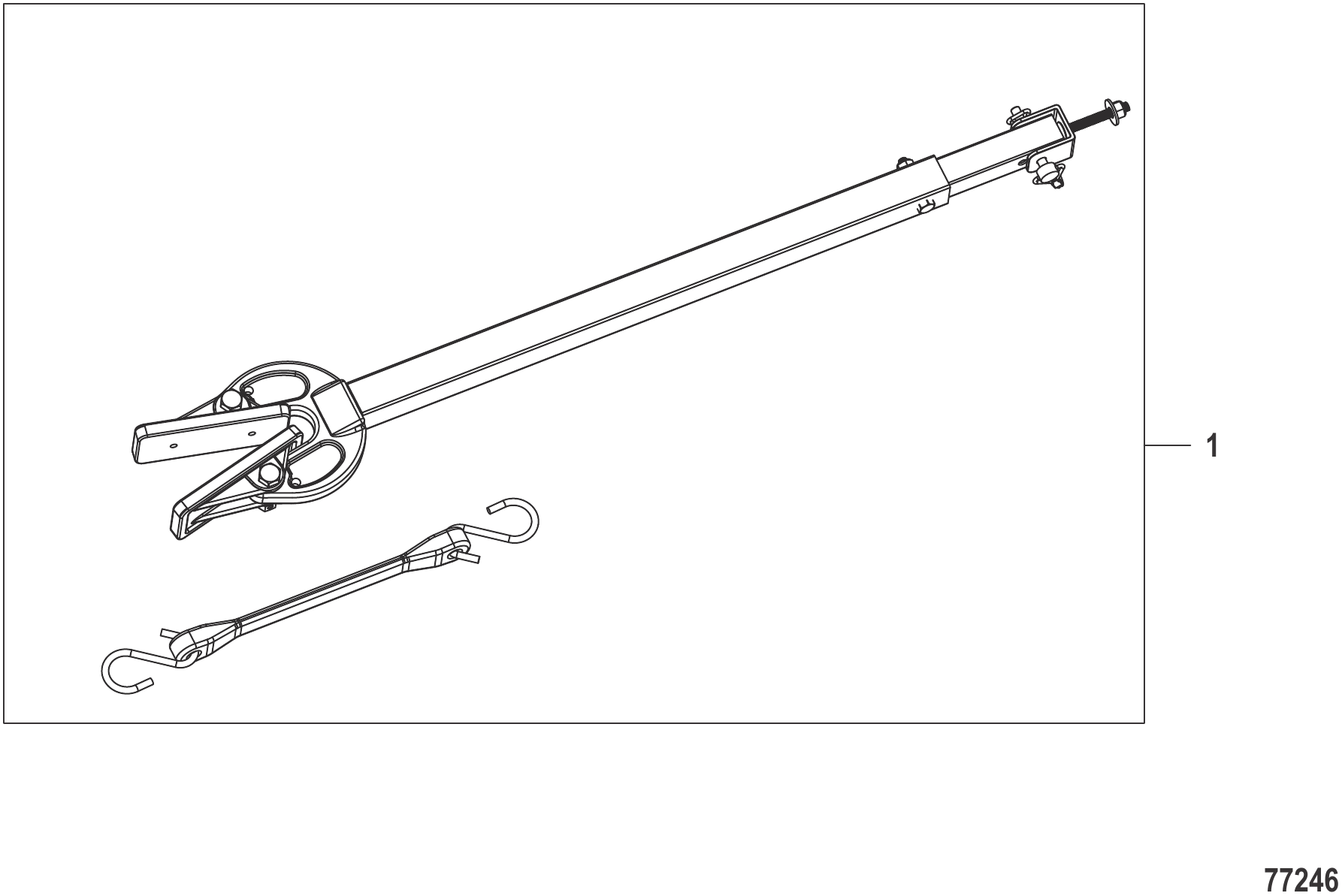

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	8M0219903	拖车支架	BRACKET Trailering	1
-	8M0214785	迷你保险丝套件 58V	FUSE KIT Mini, 58V	1
-	NSS	不单独销售	NOT SOLD SEPARATE	1
-	NSS	不单独销售	NOT SOLD SEPARATE	1
-	NSS	不单独销售	NOT SOLD SEPARATE	1
-	8M6011383	N2K传感器	TRANSDUCER N2K	1
-	8M0219605	灰色油漆	PAINT Grey	1
-	8M0224318	线束延长线 1米	HARNESS Extension, 1M	1
-	8M0224319	线束延长线 2米	HARNESS Extension, 2M	1
-	8M0234879	楔形转向锁套件	STEERING LOCK KIT Wedge Style	1
-	8M0221374	螺钉 (M4 x 12) 大扁头	SCREW (M4 x 12) Truss Head	1
-	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
-	8M0240846	薄型船尾拇指螺钉套件	THUMBSCREW KIT Thin Transom	1
-	43430	垫圈	WASHER	2
-	8M0204931	垫圈 (M8 x 12.80 x 1.50)	WASHER (M8 x 12.80 x 1.50)	2
-	401378	螺母 (M8)	NUT (M8)	2

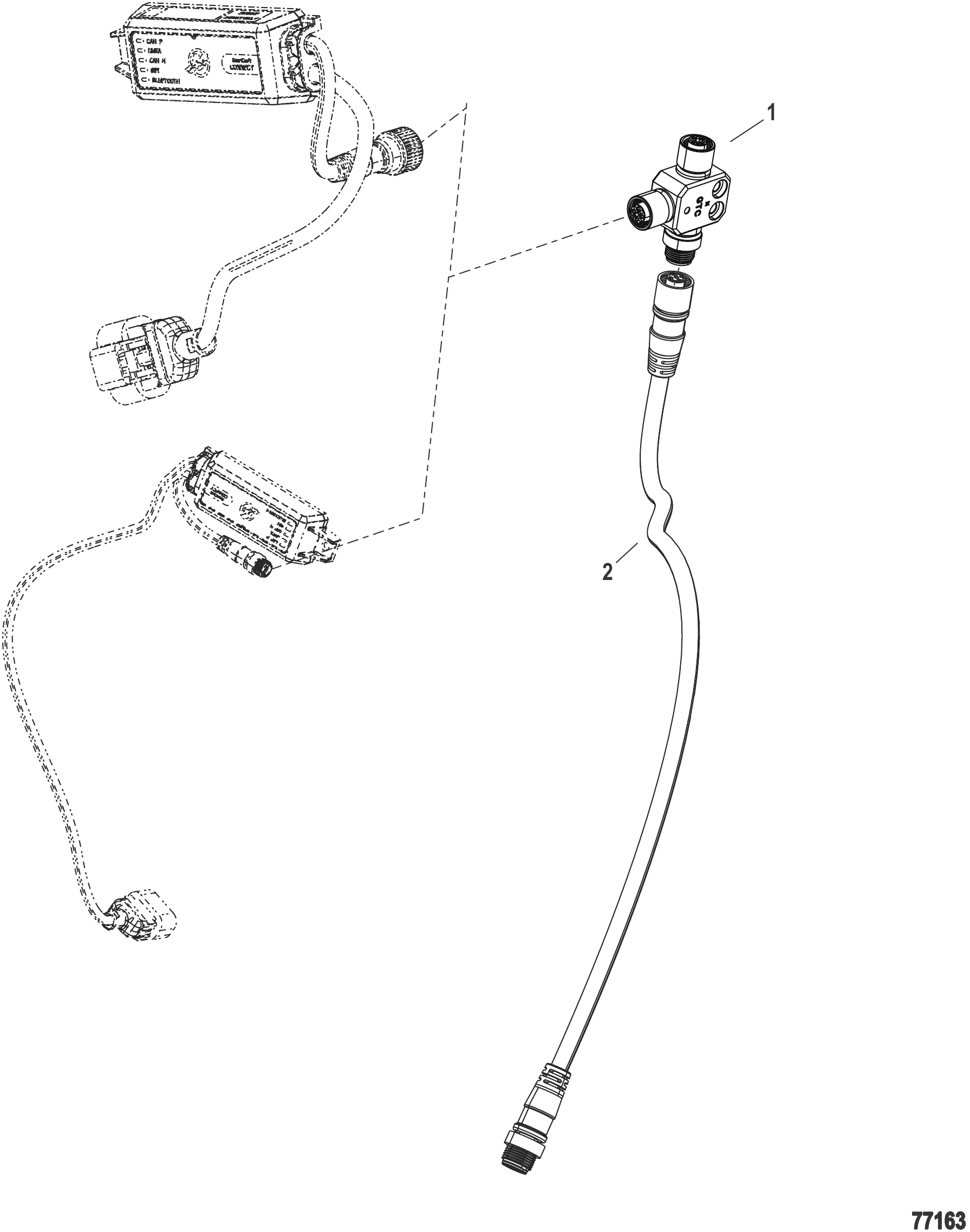

图 2附件 NMEA 2K/SmartCraft连接 Accessories NMEA 2K/SmartCraft Connect

REF	零件编号	中文名称	英文名称	数量
1	8M0204742	NMEA T型设备	NMEA T DEVICE	1
2	879171T01	线束总成延长线(500毫米)	HARNESS ASSEMBLY Extension (500 mm)	AR
2	879171T02	线束总成延长线(1000毫米)	HARNESS ASSEMBLY Extension (1000 mm)	AR
2	879171T03	线束总成延长线(2000毫米)	HARNESS ASSEMBLY Extension (2000 mm)	AR
2	879171T04	线束总成延长线(3000毫米)	HARNESS ASSEMBLY Extension (3000 mm)	AR
2	879171T05	线束总成延长线(4000毫米)	HARNESS ASSEMBLY Extension (4000 mm)	AR
2	879171T06	线束总成延长线(5000毫米)	HARNESS ASSEMBLY Extension (5000 mm)	AR
2	879171T07	线束总成延长线(6000毫米)	HARNESS ASSEMBLY Extension (6000 mm)	AR
2	879171T08	线束总成延长线(7000毫米)	HARNESS ASSEMBLY Extension (7000 mm)	AR
2	879171T09	线束总成延长线(8000毫米)	HARNESS ASSEMBLY Extension (8000 mm)	AR
2	879171T10	线束总成延长线(9000毫米)	HARNESS ASSEMBLY Extension (9000 mm)	AR
2	879171T11	线束总成延长线(10000毫米)	HARNESS ASSEMBLY Extension (10000 mm)	AR
-	8M0173704	单路机罩下连接器	SC CONNECT Under Cowl, Single	1
-	8M0173694	单路舵机下连接器	SC CONNECT Under Helm, Single	1
-	8M6011383	N2K传感器	TRANSDUCER N2K	1
-	8M6004831	母头电阻帽	RESISTOR CAP Female	1
-	8M6004830	公头电阻帽	RESISTOR CAP Male	1

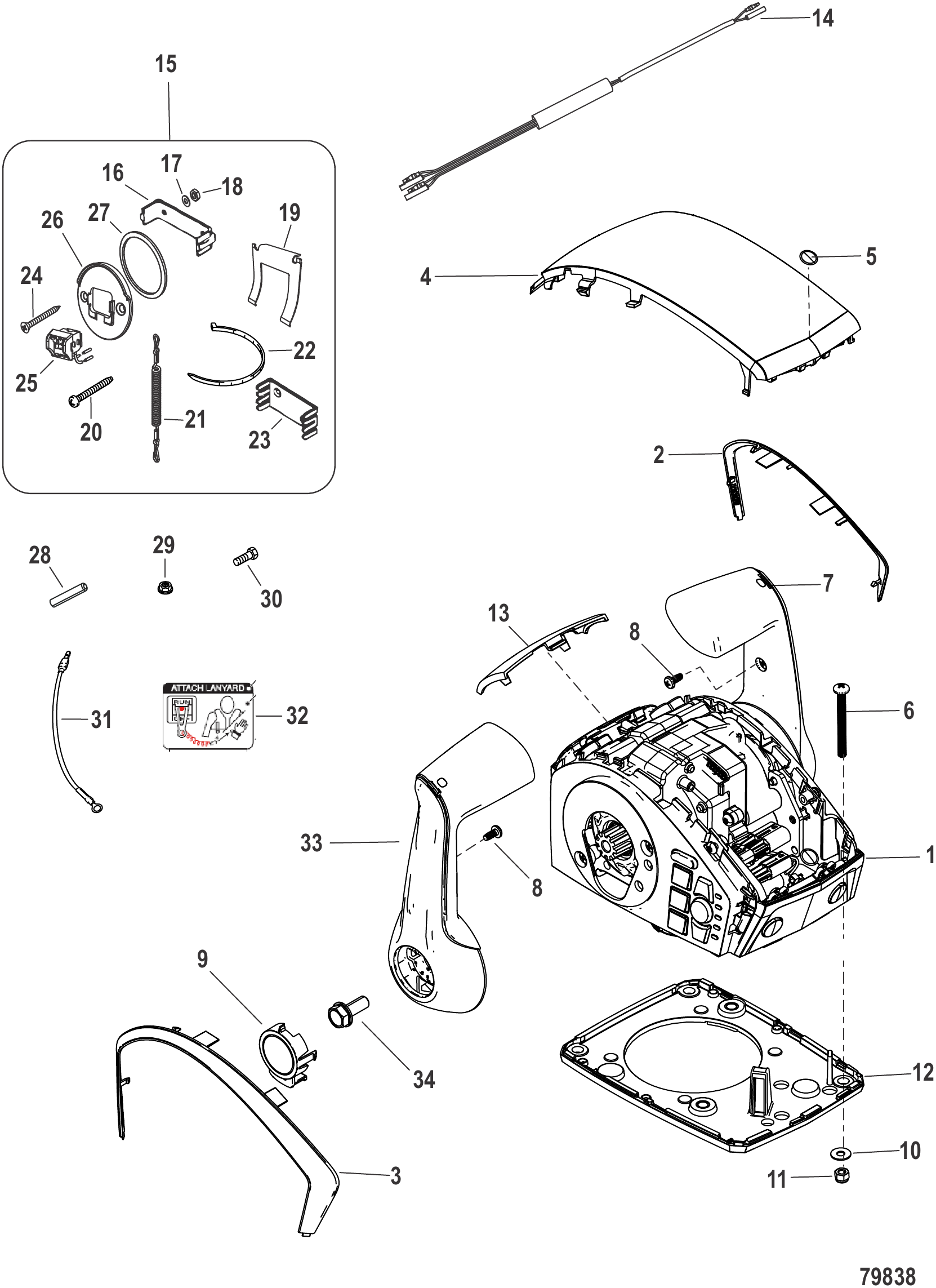

图 3附件 遥控-DTS-双外挂机-控制台安装-8M0230630 Accessories Remote Control-DTS-Dual Outboard-Console Mount-8M0230630

REF	零件编号	中文名称	英文名称	数量
1	8M0230630	AVATOR OB ERC双联装置	AVATOR OB ERC Dual	1
2	8M0178027	右舷镀铬饰盖	COVER Chrome Accent, STBD	1
3	8M0178026	左舷镀铬饰盖	COVER Chrome Accent, Port	1
4	NSS	顶盖(不单独销售)	NOT SOLD SEPARATE Top Cover	1
5	8M6001063	M-ICON标识贴	DECAL M-ICON	1
6	8M0178028	M5x50螺钉	SCREW M5 x 50	6
7	8M0178034	右舷手柄总成	HANDLE ASSEMBLY STBD	1
8	8M0080328	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	2
9	NSS	按钮边框(不单独销售)	NOT SOLD SEPARATE Button Bezel	1
10	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	6
11	401365	不锈钢螺母(M5)	NUT (M5) Stainless Steel	6
12	NSS	标准底板(不单独销售)	NOT SOLD SEPARATE Base Plate, Standard	1
13	8M0178041	标准/高级检修盖	ACCESS COVER Standard/Premier	1
14	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
15	19674A07	开关/拉绳套件	SWITCH/LANYARD KIT	1
16	18321	安装夹	CLAMP Mounting	1
17	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
18	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
19	8M0032846	黄铜固定座	RETAINER Brass	1
20	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
21	8M0164891	54英寸快拆式拉绳总成	LANYARD CORD ASSEMBLY 54 inch, QS	1
22	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	7
23	79146	固定座	RETAINER	1
24	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
25	133982	停机开关总成	SWITCH ASSEMBLY Stop	1
26	NSS	不单独销售	NOT SOLD SEPARATE	1
27	879925	垫圈(52毫米)	WASHER (52 mm)	1
28	623594	绝缘体(2英寸)	INSULATOR (2.00 Inch)	1
29	27164	螺母与锁紧垫圈 (#10-32)	NUT AND LOCKWASHER (#10-32)	1
30	24231	螺钉 (#10-32 x 0.250)	SCREW (#10-32 x .250)	1
31	11149A3	拉线总成	CABLE ASSEMBLY	1
32	8M0087765	白色拉绳标识贴	DECAL Lanyard, White	1
33	NSS	左舷非升降手柄总成(不单独销售)	NOT SOLD SEPARATE Handle Assembly, Port, Non Trim	1
34	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1

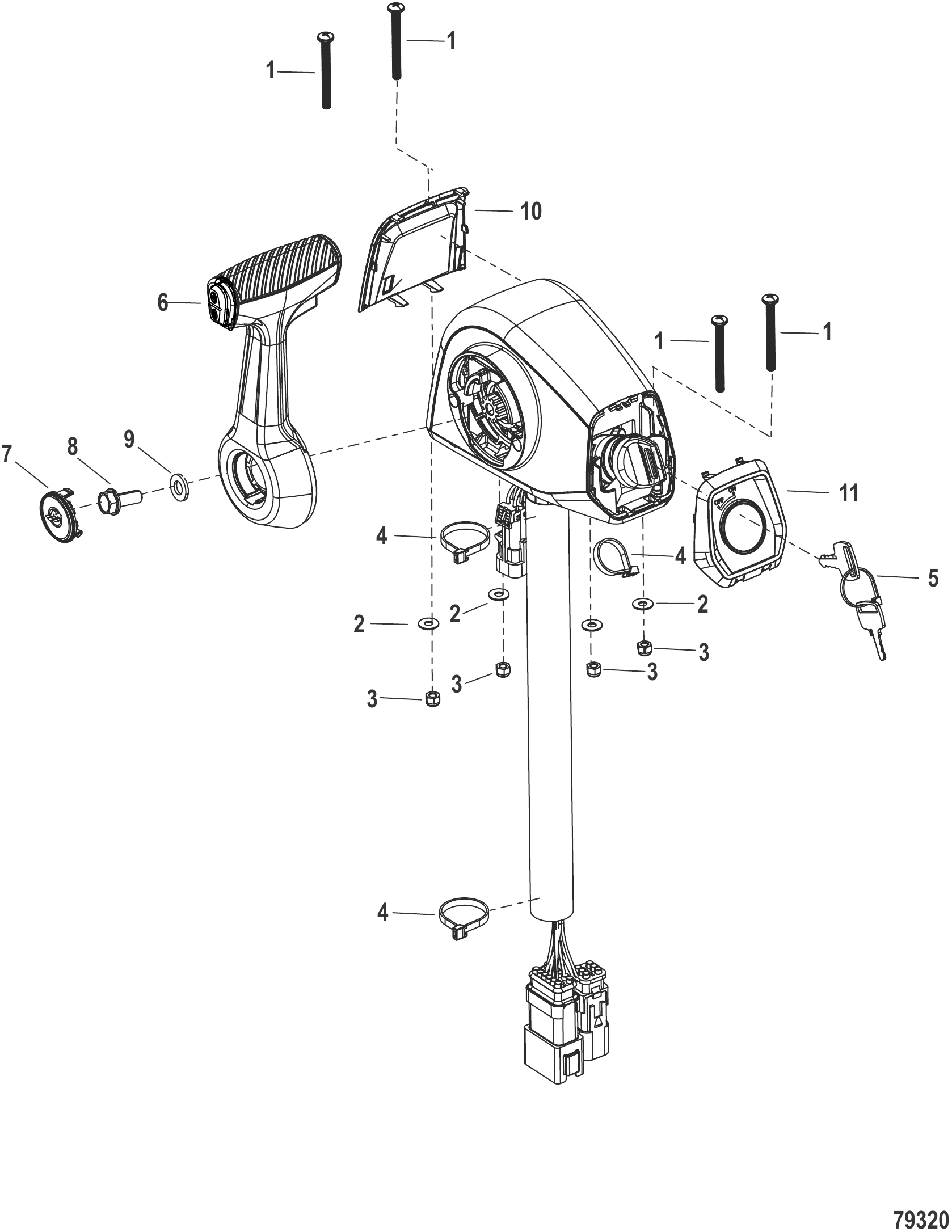

图 4附件 遥控 - DTS- 控制台安装 - 带配平 - 8M0189660 Accessories Remote Control - DTS- Console Mount - With Trim - 8M0189660

REF	零件编号	中文名称	英文名称	数量
-	8M0189660	带升降的遥控操纵台支架	REMOTE CONTROL CONSOLE MOUNT With Trim	1
1	8M0178028	M5x50螺钉	SCREW M5 x 50	4
2	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	4
3	401365	不锈钢螺母(M5)	NUT (M5) Stainless Steel	4
4	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
5	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
5	897716463	点火钥匙套装(463)带水星标志	KEY SET Ignition (463) with Mercury Logo	AR
5	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
5	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
5	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
5	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
5	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
5	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
5	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
6	8M0231665	带升降的操纵台手柄	HANDLE Console Mount, With Trim	1
7	8M0219765	带标识的轮毂盖	COVER Hub, Decaled	1
8	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
9	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	1
10	8M0219762	检修盖	COVER Access	1
11	8M0219763	后盖	COVER Back	1

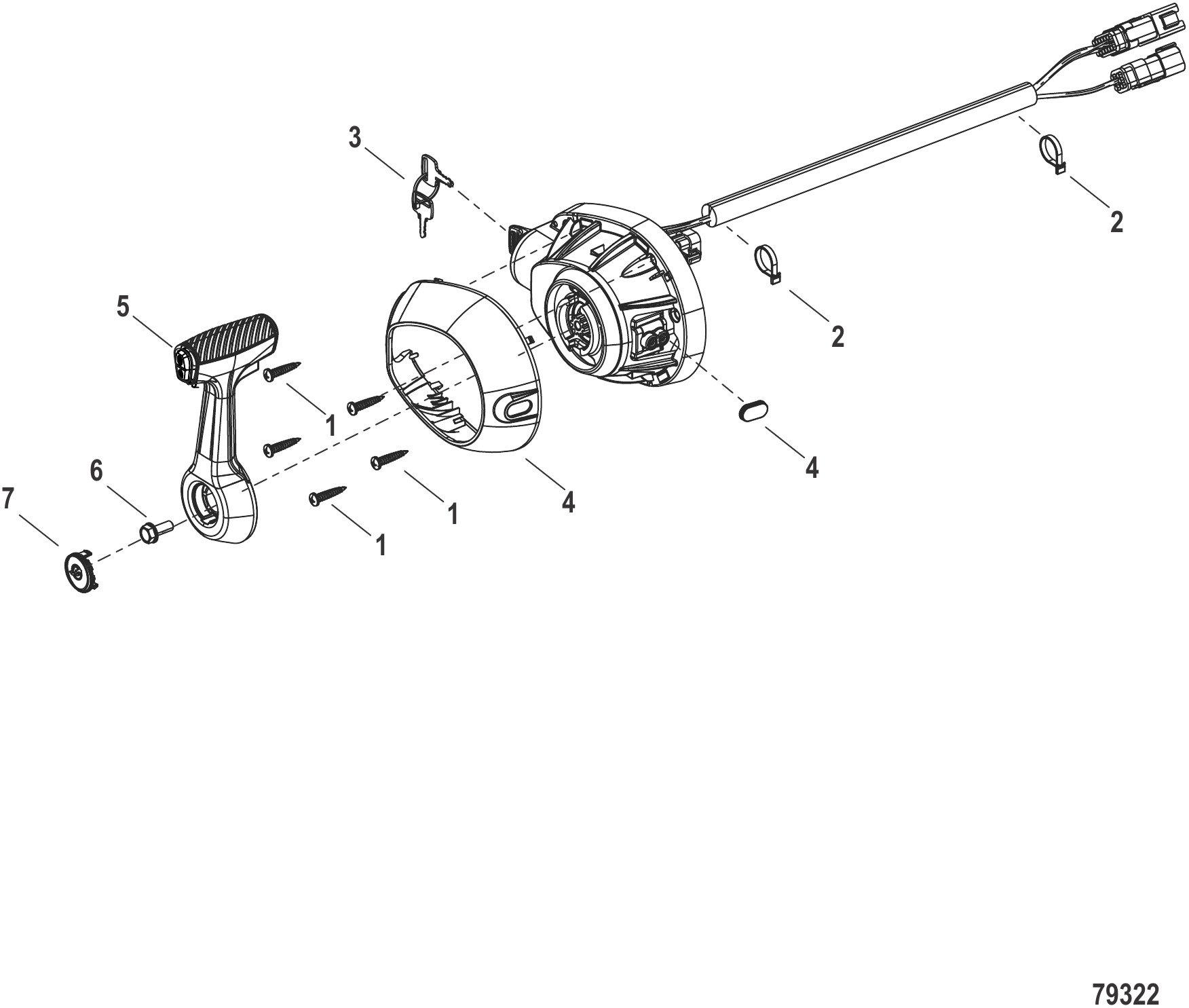

图 5附件 遥控 - DTS - 中央控制台 - 面板安装 - 带配平 - 8M0189859 Accessories Remote Control - DTS - Center Console - Panel Mount - With Trim - 8M0189859

REF	零件编号	中文名称	英文名称	数量
-	8M0189859	带升降的中央遥控操纵台支架	REMOTE CONTROL CENTER CONSOLE MOUNT With Trim	1
1	8M0214982	木螺钉 #12 x 1.25	SCREW Wood, #12 x 1.25	5
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
3	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
3	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
3	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
3	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
3	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
3	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
3	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
3	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
4	8M0219766	检修面板	ACCESS PANEL	1
5	8M0231667	带升降的面板手柄	HANDLE Panel Mount, With Trim	1
6	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
7	8M0219765	带标识的轮毂盖	COVER Hub, Decaled	1

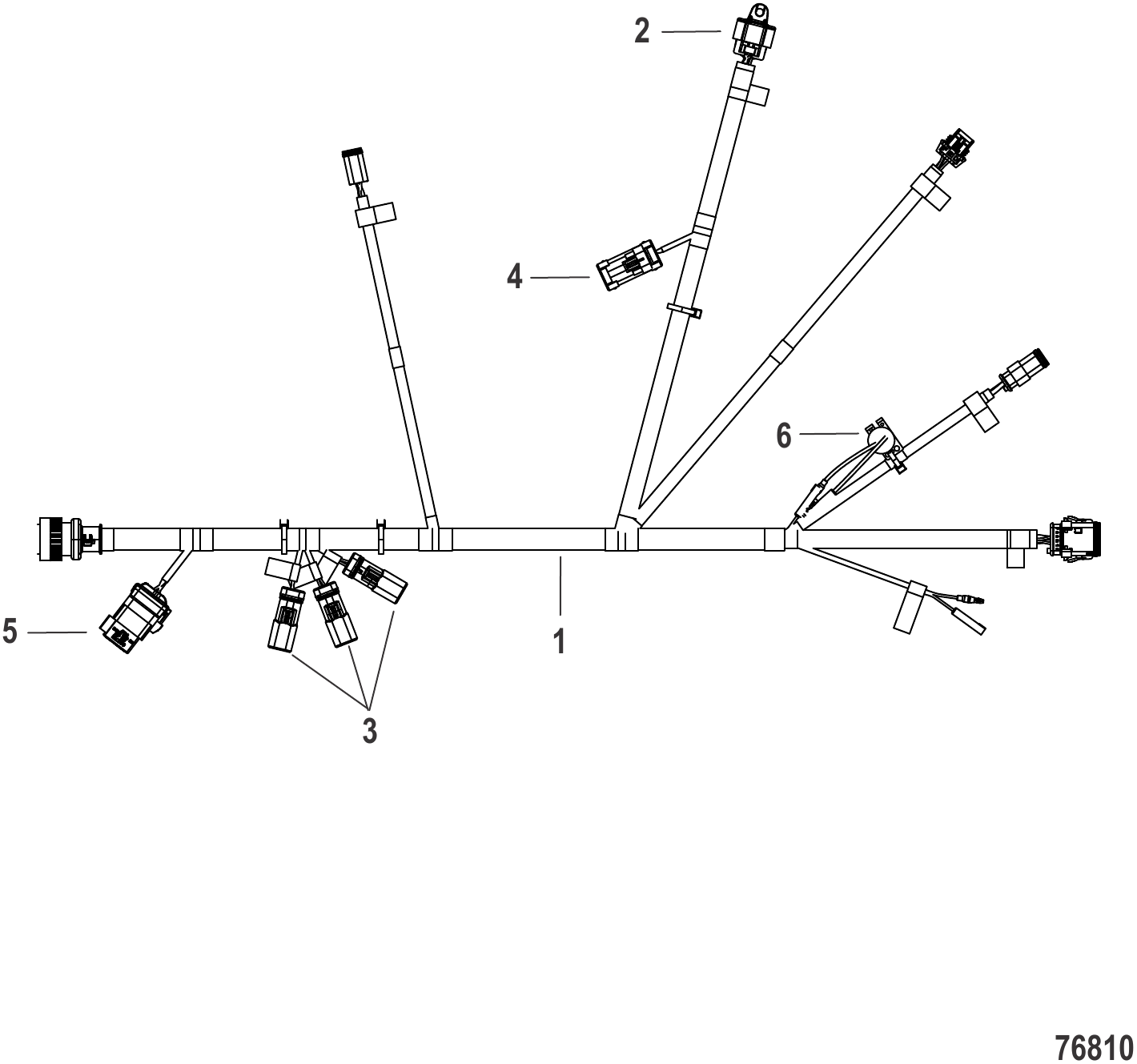

-	8M0208440	单舵机线束	HARNESS Single Helm	1

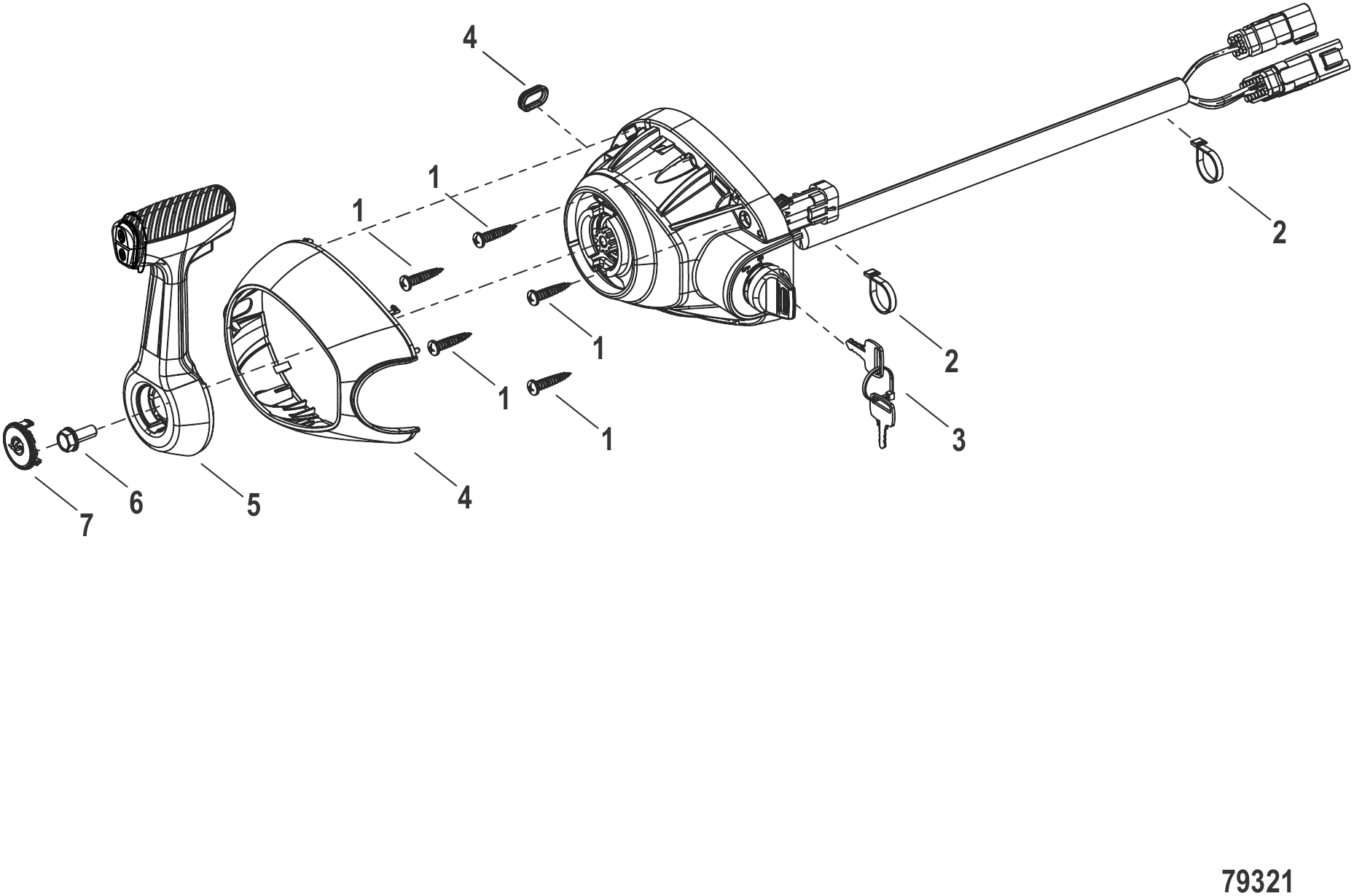

图 6附件 遥控 - DTS - 面板安装 - 带配平 - 8M0189733 Accessories Remote Control - DTS - Panel Mount - With Trim - 8M0189733

REF	零件编号	中文名称	英文名称	数量
-	8M0189733	带升降的遥控面板支架	REMOTE CONTROL PANEL MOUNT With Trim	1
1	8M0214982	木螺钉 #12 x 1.25	SCREW Wood, #12 x 1.25	5
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
3	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
3	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
3	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
3	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
3	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
3	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
3	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
3	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
4	8M0219766	检修面板	ACCESS PANEL	1
5	8M0231666	带升降的面板手柄	HANDLE Panel Mount, With Trim	1
6	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
7	8M0219765	带标识的轮毂盖	COVER Hub, Decaled	1

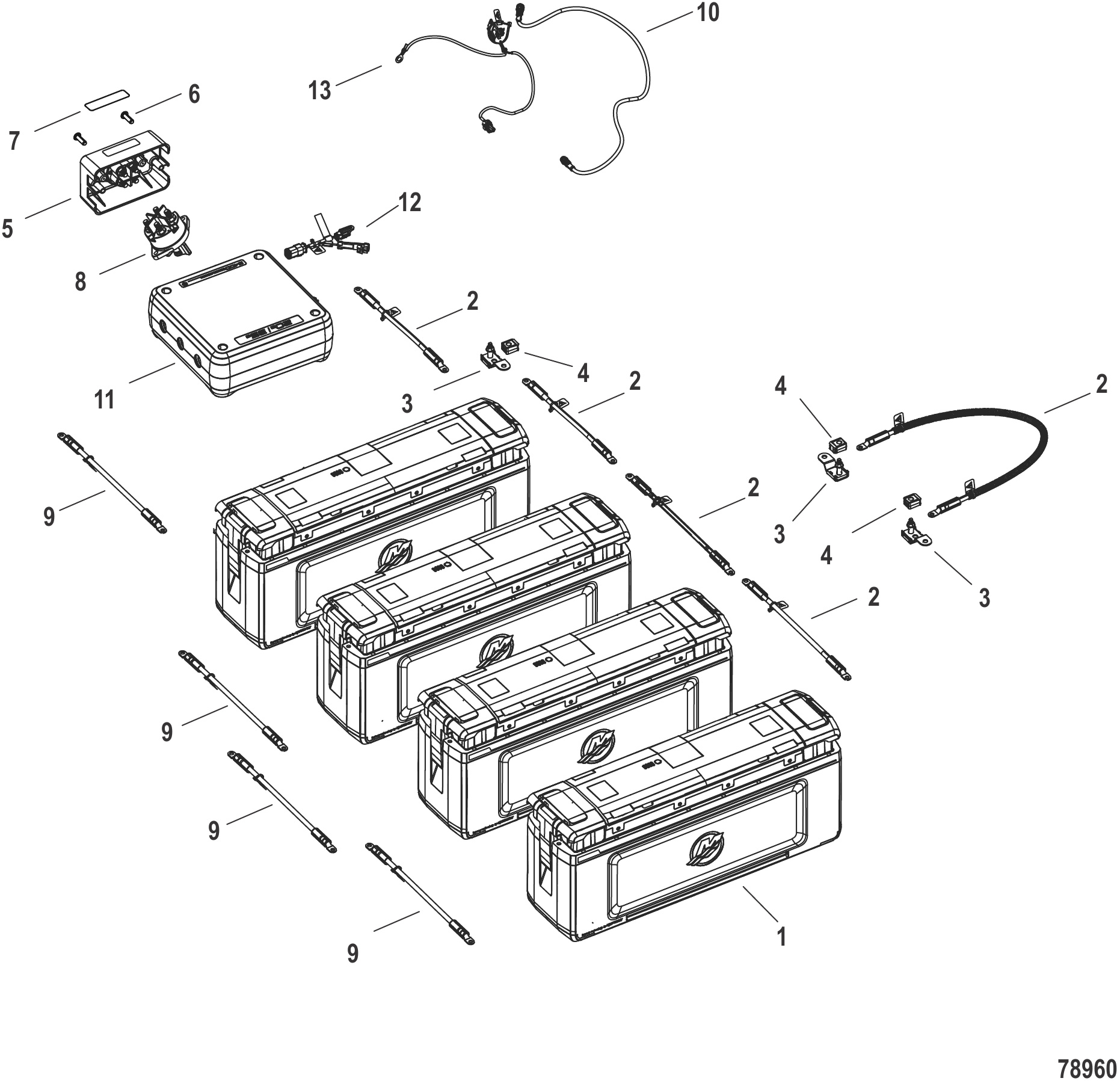

图 7电池和电源组件 5400 Wh 75e/110e型号 Battery and Power Components 5400 Wh 75e/110e Models

REF	零件编号	中文名称	英文名称	数量
1	8M6011591	5400瓦时电池	BATTERY 5400 Wh	AR
2	8M0223511	3AWG正极电缆10英寸(0.25米)	CABLE, POSITIVE 3 AWG, 10 Inches (.25m)	AR
2	8M0223512	3AWG正极电缆20英寸(0.5米)	CABLE, POSITIVE 3 AWG, 20 Inches (.5m)	AR
2	8M0223513	3AWG正极电缆30英寸(0.75米)	CABLE, POSITIVE 3 AWG, 30 Inches (.75m)	AR
2	8M0223514	3AWG正极电缆50英寸(1.25米)	CABLE, POSITIVE 3 AWG, 50 Inches (1.25m)	AR
2	8M0223515	3AWG正极电缆70英寸(1.75米)	CABLE, POSITIVE 3 AWG, 70 Inches (1.75m)	AR
2	8M0223516	3AWG正极电缆100英寸(2.5米)	CABLE, POSITIVE 3 AWG, 100 Inches (2.5m)	AR
2	8M0223517	3AWG正极电缆118英寸(3米)	CABLE, POSITIVE 3 AWG, 118 Inches (3m)	AR
2	8M0223518	3AWG正极电缆158英寸(4米)	CABLE, POSITIVE 3 AWG, 158 Inches (4m)	AR
2	8M0223519	3AWG正极电缆196英寸(5米)	CABLE, POSITIVE 3 AWG, 196 Inches (5m)	AR
2	8M0223520	3AWG正极电缆236英寸(6米)	CABLE, POSITIVE 3 AWG, 236 Inches (6m)	AR
3	8M0224240	Z型熔断器支架	HOLDER ZCase Fuse	AR
4	8M0219929	Z型M10 150安培熔断器	FUSE ZCase, M10, 150amp	AR
5	8M0227048	500安培开关安装盒	SWITCH MOUNTING HOUSING 500A	AR
6	8M0199924	M8x25桁架头螺钉	SCREW M8 x 25 TRUSS HEAD	2
7	8M0224193	5400瓦时电源中心标识贴组	DECAL SET 5400 Wh Power Center	1
8	8M0225381	500安培电池开关	SWITCH Battery, 500A	1
9	8M0223708	3AWG负极电缆10英寸(0.25米)	CABLE, NEGATIVE 3 AWG, 10 Inches (.25m)	AR
9	8M0223709	负极电缆 3 AWG, 20英寸(0.5米)	CABLE, NEGATIVE 3 AWG, 20 Inches (.5m)	AR
9	8M0223710	负极电缆 3 AWG, 30英寸(0.75米)	CABLE, NEGATIVE 3 AWG, 30 Inches (.75m)	AR
9	8M0223711	负极电缆 3 AWG, 50英寸(1.25米)	CABLE, NEGATIVE 3 AWG, 50 Inches (1.25m)	AR
9	8M0223712	负极电缆 3 AWG, 70英寸(1.75米)	CABLE, NEGATIVE 3 AWG, 70 Inches (1.75m)	AR
9	8M0223713	负极电缆 3 AWG, 100英寸(2.5米)	CABLE, NEGATIVE 3 AWG, 100 Inches (2.5m)	AR
9	8M0223714	负极电缆 3 AWG, 118英寸(3米)	CABLE, NEGATIVE 3 AWG, 118 Inches (3m)	AR
9	8M0223715	负极电缆 3 AWG, 158英寸(4米)	CABLE, NEGATIVE 3 AWG, 158 Inches (4m)	AR
9	8M0223716	负极电缆 3 AWG, 196英寸(5米)	CABLE, NEGATIVE 3 AWG, 196 Inches (5m)	AR
9	8M0223717	负极电缆 3 AWG, 236英寸(6米)	CABLE, NEGATIVE 3 AWG, 236 Inches (6m)	AR
10	8M0210404	信号线束延长线 0.5米	HARNESS Signal Extension .5M	AR
10	8M0210405	信号线束延长线 1米	HARNESS Signal Extension 1M	AR
10	8M0210406	信号线束延长线 2米	HARNESS Signal Extension 2M	AR
10	8M0210407	信号线束延长线 3米	HARNESS Signal Extension 3M	AR
10	8M0210408	信号线束延长线 4米	HARNESS Signal Extension 4M	AR
10	8M0210409	信号线束延长线 5米	HARNESS Signal Extension 5M	AR
11	8M0219905	电源中心 5400	POWER CENTER 5400	AR
12	8M0224537	分线线束	HARNESS Breakout	AR
13	8M0218481	线束延长线 1米	HARNESS Extension 1M	AR
13	8M0218482	线束延长线 2米	HARNESS Extension 2M	AR
13	8M0218483	线束延长线 3米	HARNESS Extension 3M	AR
13	8M0218484	线束延长线 4米	HARNESS Extension 4M	AR
-	8M6012728	电池充电器 520W 适配5400Wh	BATTERY CHARGER 520W for 5400 Wh	1
-	8M6013542	电池充电器 1050W 适配5400Wh	BATTERY CHARGER 1050W for 5400 Wh	1
-	8M0221527	插头转换器 美标/澳标 520W	PLUG ADAPTER US/AU 520W	1

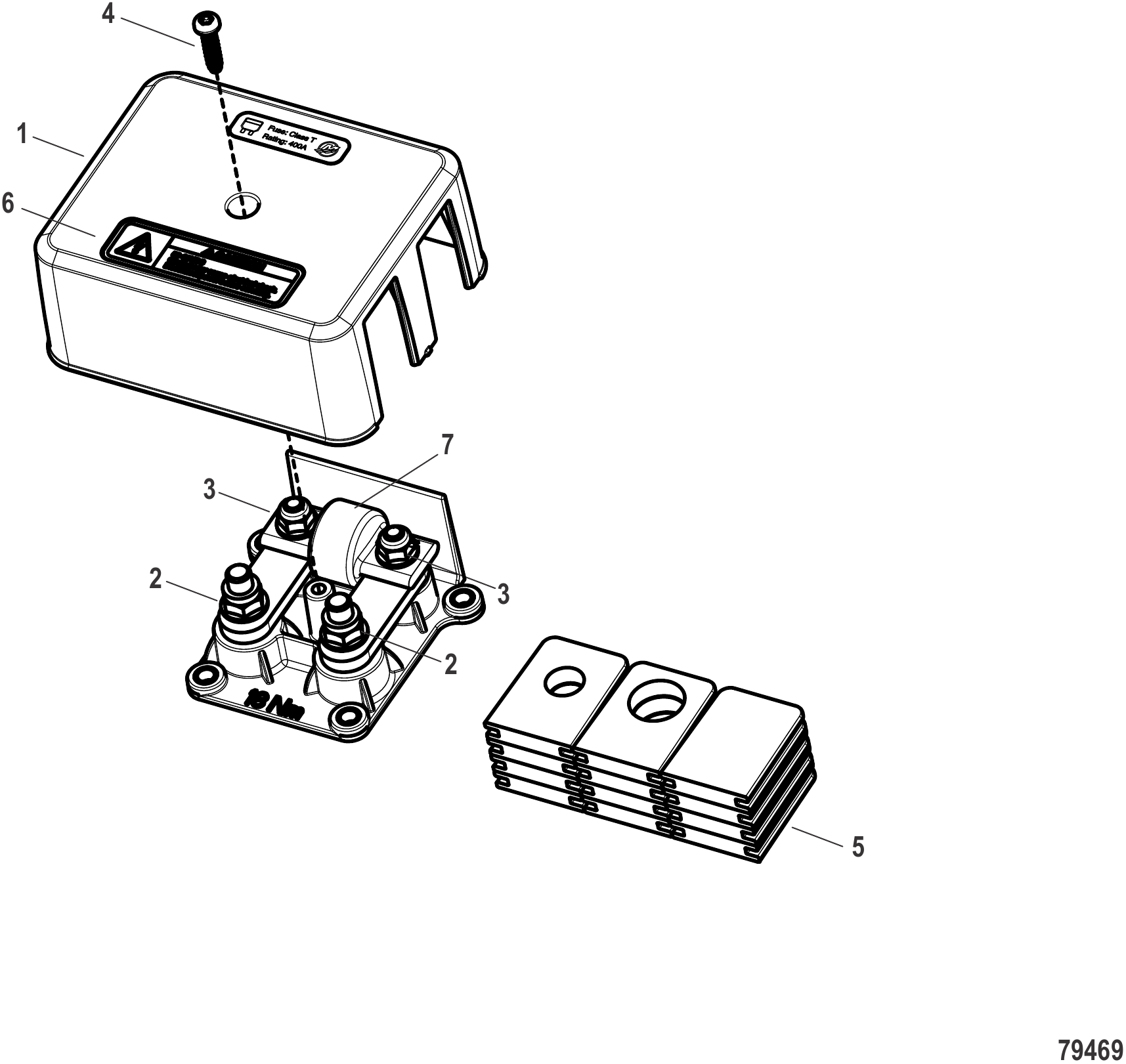

-	8M0224243	保险丝套件 分体式	FUSE KIT Split Bank	1/2

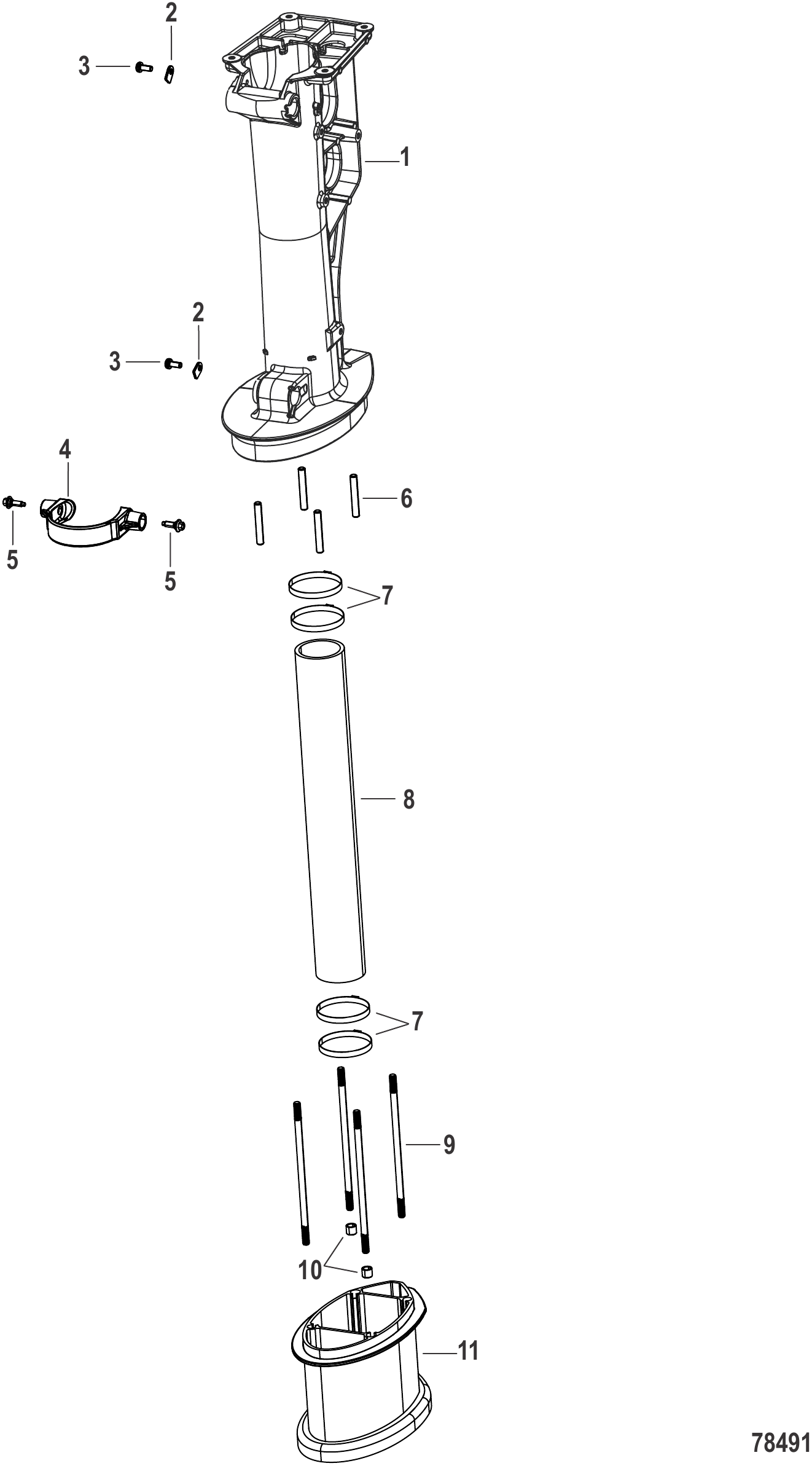

图 8控制头下部 Control Head Lower

REF	零件编号	中文名称	英文名称	数量
1	8M0224026	主支撑支架 下部	MAIN SUPPORT BRACKET Lower	1
1	8M0224027	主支撑支架 下部	MAIN SUPPORT BRACKET Lower	1
2	8M0224030	安装固定垫圈	WASHER Mount Retention	2
3	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	2
4	8M0224029	机罩缓冲支撑	BUMPER SUPPORT Cowl	1
5	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	2
6	8M0224028	双头螺柱 M8×1.25×50	STUD (M8 x 1.25 x 50) Double End	4
7	888988004	卡箍 (62.0毫米)	CLAMP (62.0 mm)	4
8	NSS	不单独销售	NOT SOLD SEPARATE	1
9	8M0224036	螺柱 M8×1.25×185	STUD (M8 x 1.25 x 185)	4
10	8M0224377	间隔衬套	BUSHING Spacer	2
11	8M0224035	隔套	SPACER	1

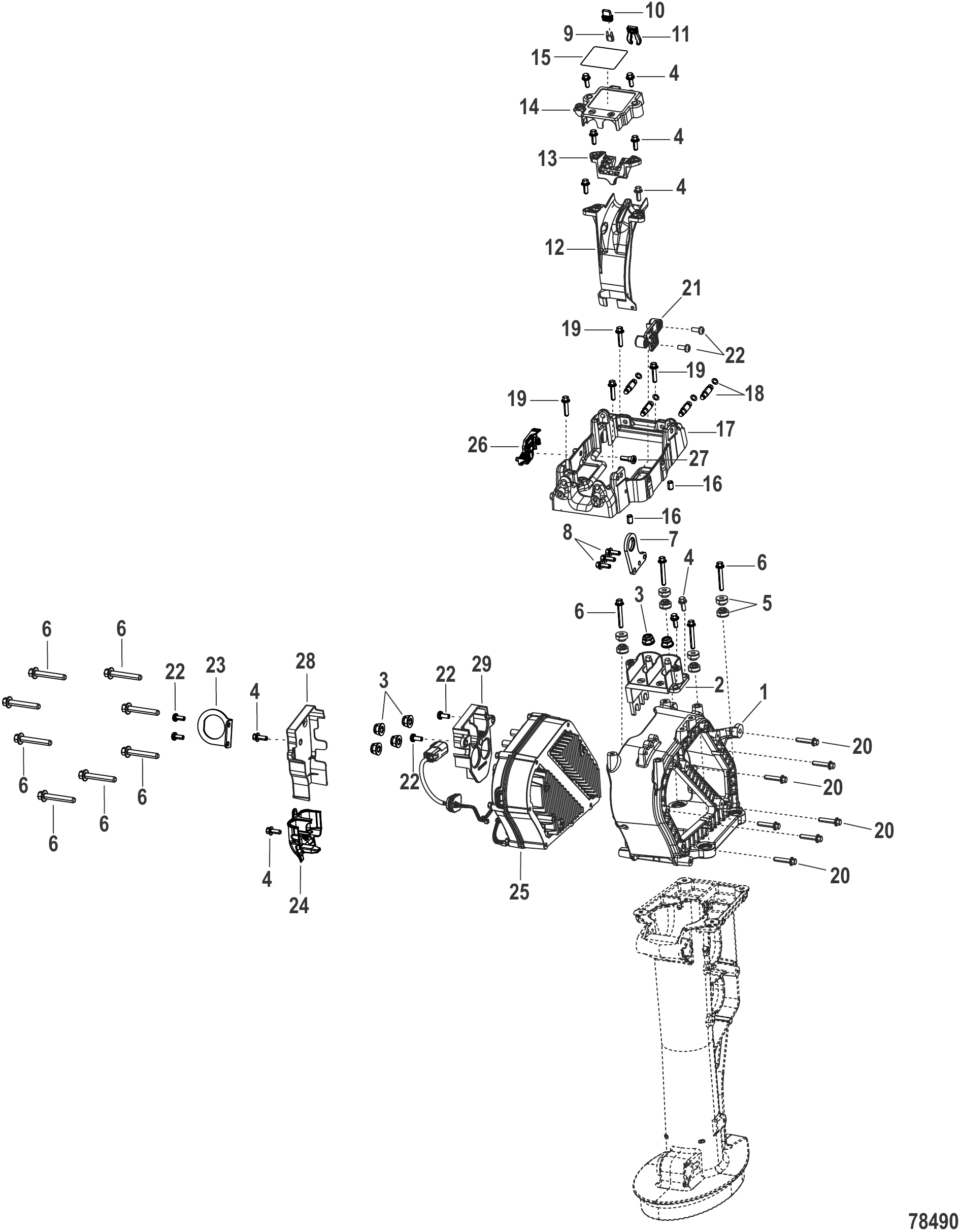

图 9控制头上部 Control Head Upper

REF	零件编号	中文名称	英文名称	数量
1	8M0224007	支撑托架	BRACKET Support	1
2	8M0224013	母线排	BUSBAR	1
3	8M0142743	螺母(M10 x 1.5)	NUT (M10 x 1.5)	6
4	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	10
5	8M0219672	隔离器总成	ISOLATOR ASSEMBLY	8
6	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	12
7	8M0224014	吊环	LIFTING EYE	1
8	8M0224725	螺钉 M6×16 六角法兰	SCREW (M6 x 16) Hex Flange Screw	3
9	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	1
10	8M0047886	保险丝座备用件	HOLDER Spare Fuse	1
11	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
12	8M0224022	线束电缆托盘总成	TRAY ASSEMBLY Harness Cable	1
13	8M0224024	支架	BRACKET	1
14	8M0224018	电池端子盖	COVER Battery Terminals	1
15	8M0224021	端子盖贴花	DECAL Terminal Cover	1
16	892228	定位销	PIN Dowel	2
17	8M0224008	主支撑支架 上部	BRACKET Support Main Upper	1
18	8M0224009	螺柱O型圈组件	STUD ORING ASSEMBLY	4
19	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
20	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	7
21	8M0224017	连接器支架	BRACKET Connector Holder	1
22	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	6
23	8M0224010	14针安装支架	BRACKET 14 Pin Mounting	1
24	8M0224023	电缆盖	COVER Cable	1
25	8M0224012	电源输入模块总成	POWER ENTRY MODULE ASSEMBLY	1
26	8M0224016	保险丝支架	BRACKET Fuse Holder	1
27	8M0204356	肩式螺钉 M6	SCREW Shoulder M6	1
28	8M0224020	电机电缆盖	COVER Motor Cables	1
29	8M0224019	端子隔板	TERMINAL SEPARATOR	1

图 10核心套件 5400 Wh 75e/110e型号 Core Kit 5400 Wh 75e/110e Models

REF	零件编号	中文名称	英文名称	数量
-	8M0223942	核心套件 5400, 75-110e	CORE KIT 5400, 75-110e	AR
-	8M0219905	电源中心 5400	POWER CENTER 5400	1
-	8M0210361	三通适配器	ADAPTER-TEE	1
-	8M0210412	母头防雨帽	WEATHERCAP Female	1
-	8M0225381	500安培电池开关	SWITCH Battery, 500A	1
-	8M0227048	500安培开关安装盒	SWITCH MOUNTING HOUSING 500A	1
-	8M0221409	安装手册	INSTALLATION MANUAL	1

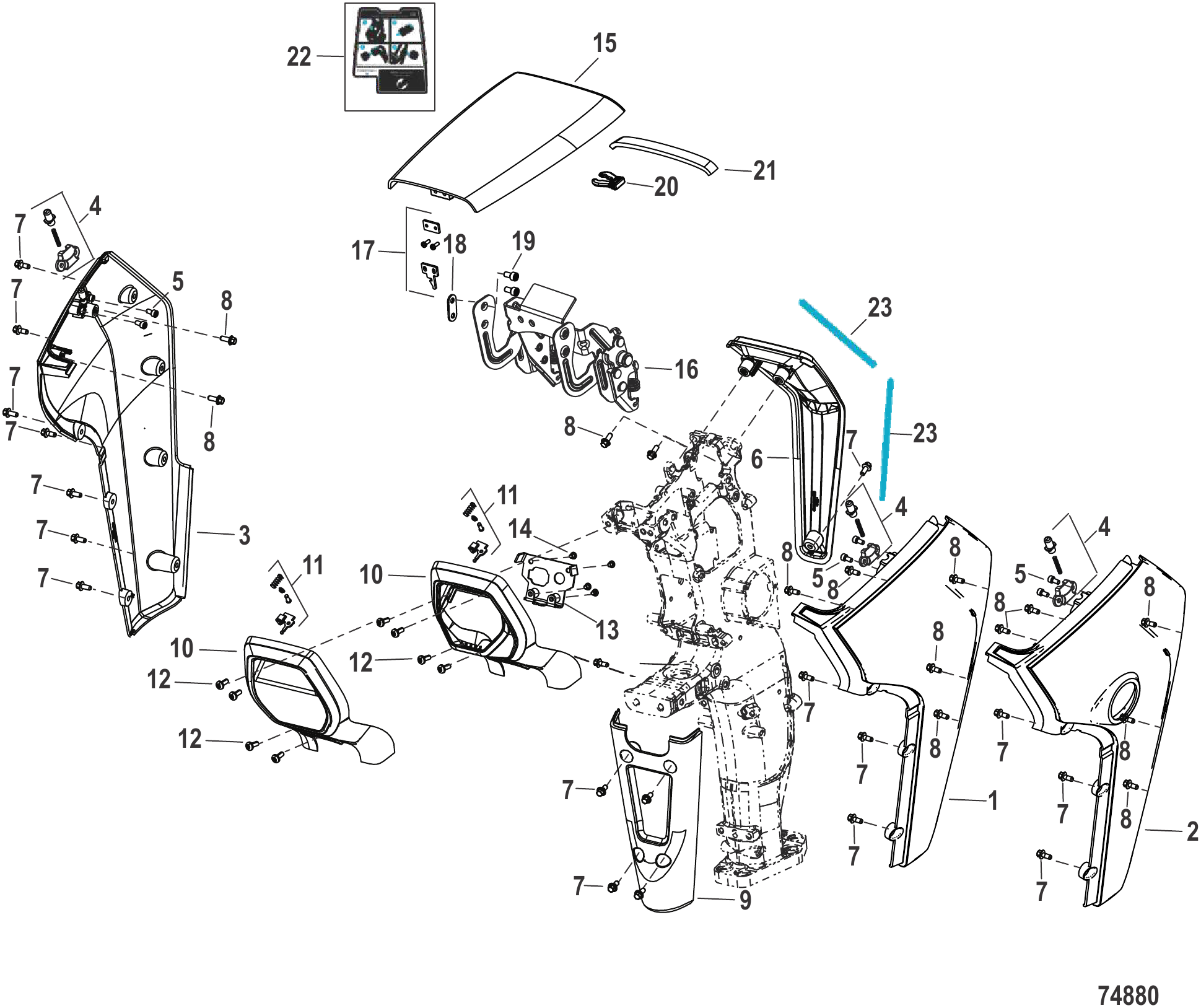

图 11外罩 Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0204521	机罩侧面 左舷 水星贴花	COWL SIDE Port, Mercury Decaled	1
1	8M0219962	机罩侧面 左舷 水星贴花	COWL SIDE Port, Mercury Decaled	1
2	8M0214871	机罩侧面 左舷 水星贴花	COWL SIDE Port, Mercury Decaled	1
2	8M0219961	机罩侧面 左舷 水星贴花	COWL SIDE Port, Mercury Decaled	1
3	8M0204522	机罩侧面 右舷 水星贴花	COWL SIDE Starboad, Mercury Decaled	1
3	8M0219960	机罩侧面 右舷 水星贴花	COWL SIDE Starboard, Mercury Decaled	1
4	8M0204476	机罩缓冲套件	BUMPER KIT Cowl	1
5	889546	螺钉 (M5 x 10)	SCREW (M5 x 10)	2
6	8M0204518	机罩后部	COWL REAR	1
7	8M0224718	螺钉 (M6 x 14)	SCREW (M6 x 14)	15
8	8M0224725	螺钉 M6×16 六角法兰	SCREW (M6 x 16) Hex Flange Screw	9
9	8M0204517	机罩前部 下部	COWL FRONT Lower	1
10	8M0204524	机罩前部 上部	COWL FRONT Upper	1
10	8M0204525	机罩前部 上部	COWL FRONT Upper	1
11	8M0219963	闩锁杆套件	LATCH LEVER KIT	1
12	8M0224721	螺钉 M6×12 梅花盘头	SCREW M6 x 12 Torx Pan HD	4
13	8M0204487	显示屏支架	BRACKET Display	1
14	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	4
15	8M0204519	机罩盖	COWL Hood	1
16	8M0204520	铰链总成	HINGE ASSEMBLY	1
17	8M0204482	撞锁套件	STRIKER KIT	1
18	8M0219926	背板套件	BACKER PLATE KIT	2
19	889546	螺钉 (M5 x 10)	SCREW (M5 x 10)	4
20	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
21	8M0192214	泡沫条	STRIP Foam	1
22	8M0214898	贴纸套装-说明书	DECAL SET Instruction	1
23	8M0214896	贴纸套装-条纹	DECAL SET Stripes	1

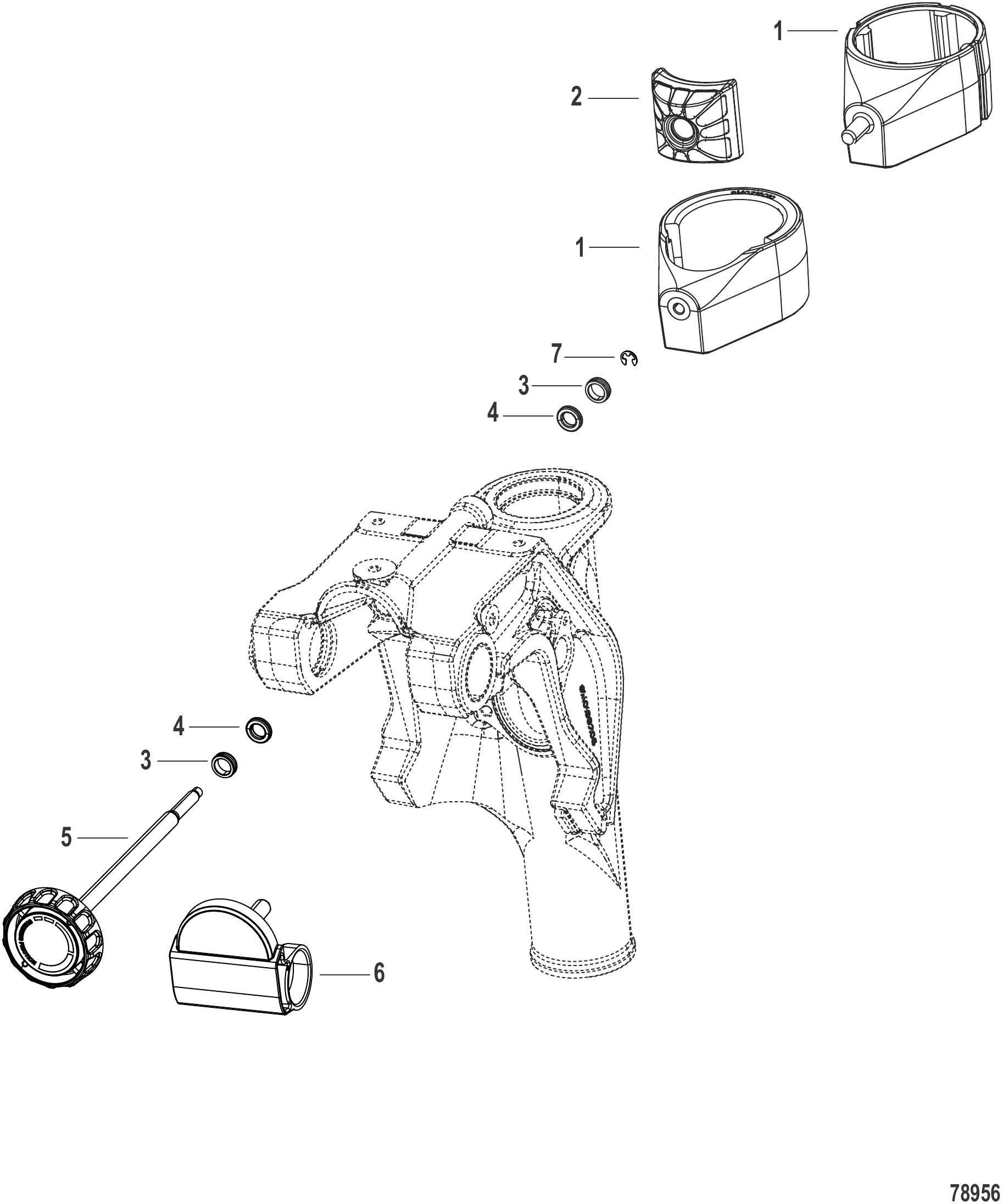

图 12副驾驶 Co Pilot

REF	零件编号	中文名称	英文名称	数量
1	8M0224170	轴环	COLLAR	1
1	8M0224171	转向轴套环	COLLAR Steering Shaft	1
2	8M0224168	制动器	BRAKE	1
3	8M0224148	密封保持架	SEAL Retainer	2
4	8M0224149	方形密封圈	SEAL RING Quad	2
5	8M0224169	转向摩擦旋钮	KNOB Steering Friction	1
6	8M0224172	旋转支架盖	COVER Swivel Bracket	1
7	61319	E型卡环	E RING	1

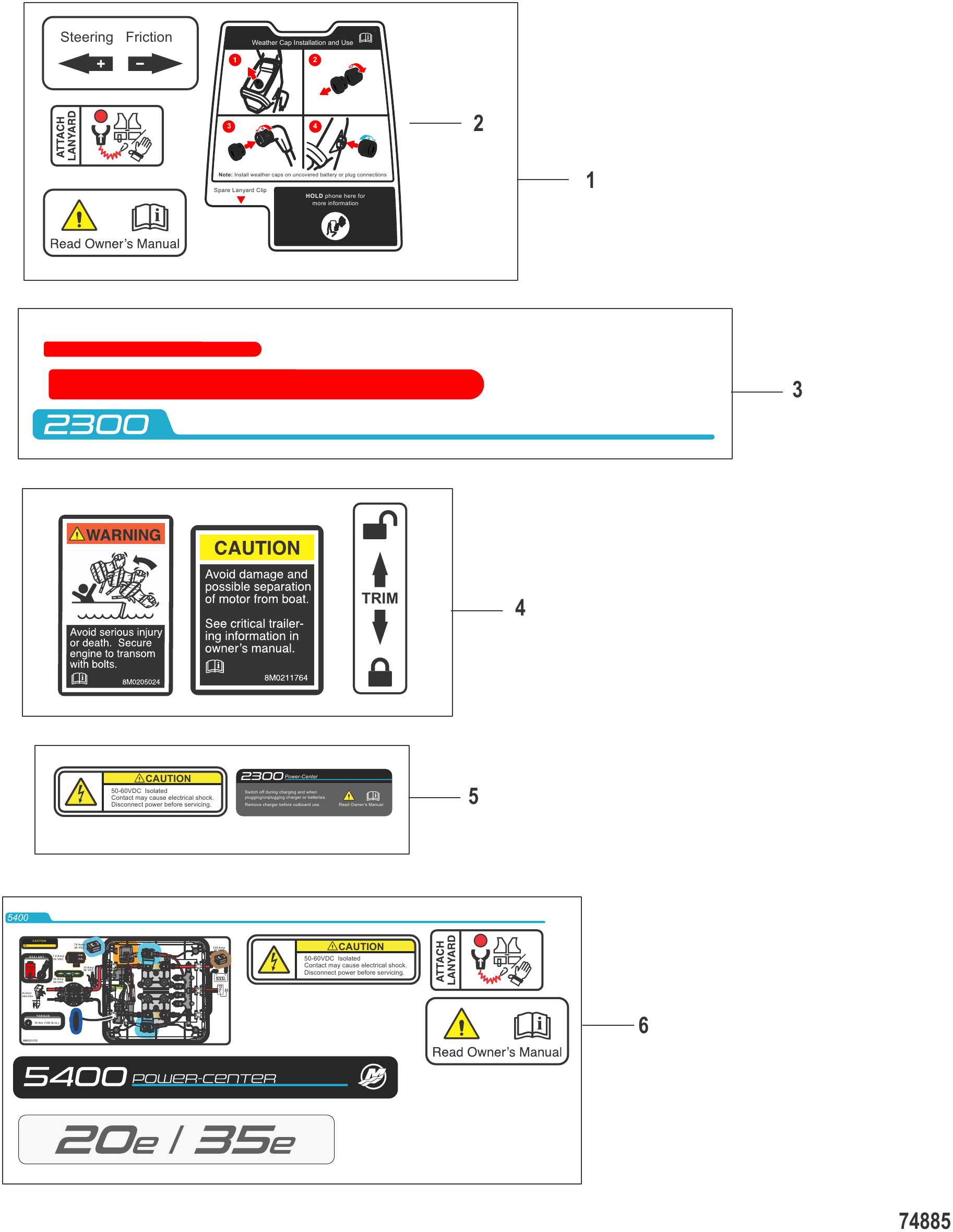

图 13贴花套装 Decal Sets

REF	零件编号	中文名称	英文名称	数量
1	8M0214898	贴纸套装-说明书	DECAL SET Instruction	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
2	8M0221938	NFC近场通信贴纸	DECAL Near Field Communication	1
3	8M0214896	贴纸套装-条纹	DECAL SET Stripes	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
4	8M0215980	贴纸套装-船尾板	DECAL SET Transom	1
4	NSS	不单独销售	NOT SOLD SEPARATE	1
4	NSS	不单独销售	NOT SOLD SEPARATE	1
4	NSS	不单独销售	NOT SOLD SEPARATE	1
5	8M0221939	贴纸套装-动力中心 2300Wh	DECAL SET Power Center, 2300 Wh	1
6	8M0230988	贴纸套装-动力中心 5400Wh	DECAL SET Power Center, 5400 Wh	1

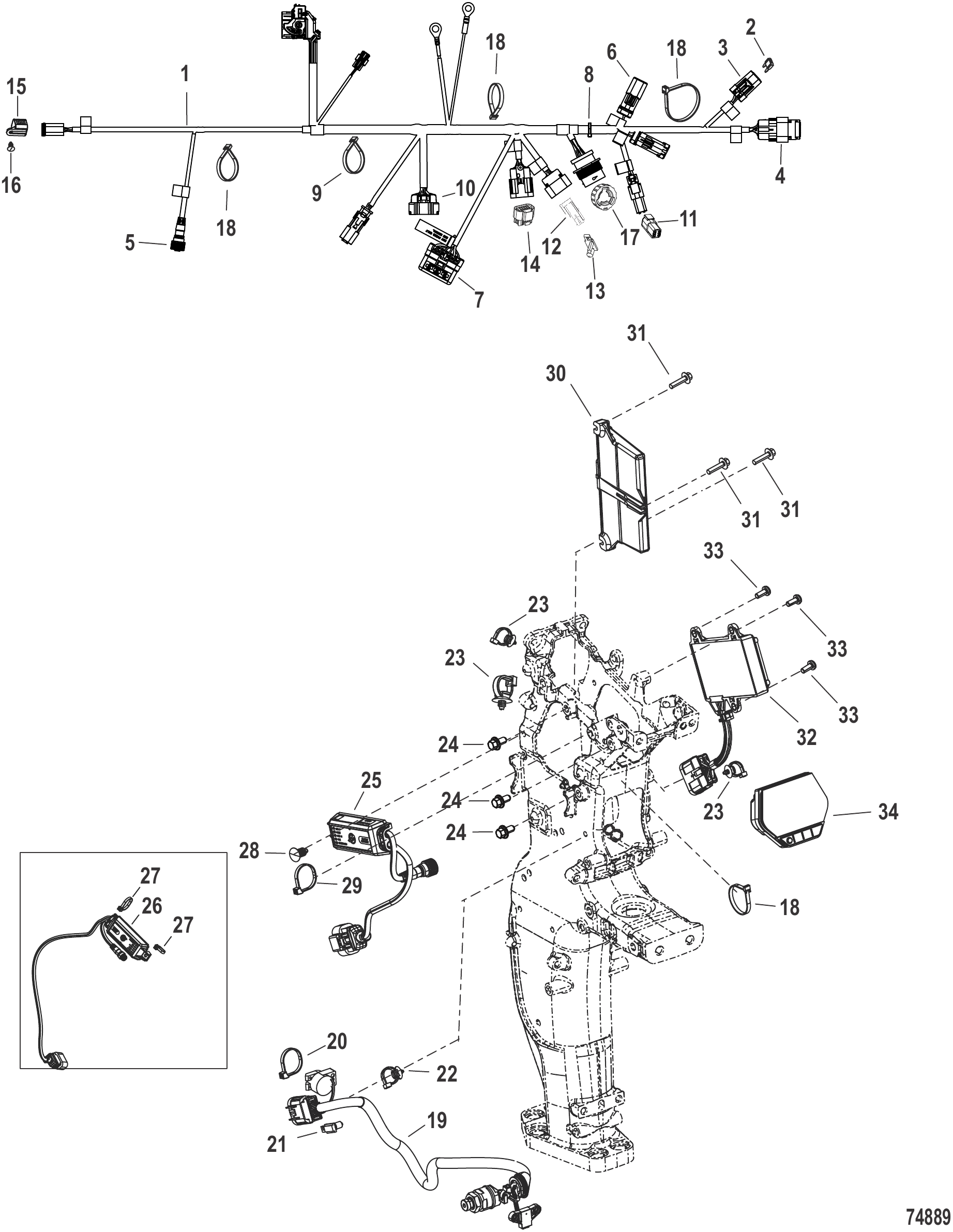

图 14电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0204496	舷外机线束	HARNESS Outboard	1
2	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
3	8M0204388	保险丝盖-2针连接器	COVER Fuse, 2 Pin Connector	1
4	8M0055652	终端接头总成 10针 (CAN P和H)	TERMINATOR ASSEMBLY 10 Pin (CAN P and H)	1
5	8M0176362	NMEA2000母头盖	CAP Female NMEA2K	1
6	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	1
6	830796A03	连接器总成防雨帽-2针公头	CONNECTOR ASSEMBLY Weather Cap - 2 Pin Male	1
7	831960	盖板	COVER	1
8	8M0214940	扎带	TIE STRAP	1
9	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
10	830796A03	连接器总成防雨帽-2针公头	CONNECTOR ASSEMBLY Weather Cap - 2 Pin Male	1
11	8M0221597	防水帽 6针公头DTM	WEATHER CAP 6 POS Male DTM	1
12	8M0221907	10针防水连接器盖	CONNECTOR Weather Cap - 10 pin	1
13	8M0180030	连接器卡扣	CLIP Connector	1
14	8M0210754	防水帽	WEATHER CAP	1
15	8M0219649	6针DT系列防尘盖	DUST CAP 6 POS DT Series	1
16	8M0204503	堵头	PLUG	1
17	8M0219650	防水帽	WEATHER CAP	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
19	8M0204389	舵柄线束	HARNESS Tiller Handle	1
20	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
21	8M0180030	连接器卡扣	CLIP Connector	1
22	8M0161118	线缆扎带扣	CLIP Cable Tie	1
23	8M0161118	线缆扎带扣	CLIP Cable Tie	3
24	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	3
25	8M0173704	单路机罩下连接器	SC CONNECT Under Cowl, Single	1
26	8M0173694	单路舵机下连接器	SC CONNECT Under Helm, Single	1
27	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
28	8M0204503	堵头	PLUG	1
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	8M0220002	电子控制模块-20e舵柄	ELECTRONIC CONTROL MODULE 20e Tiller	1
30	8M0220003	电子控制模块-20e遥控	ELECTRONIC CONTROL MODULE 20e Remote Control	1
30	8M0220004	电子控制模块-35e舵柄	ELECTRONIC CONTROL MODULE 35e Tiller	1
30	8M0220005	电子控制模块-35e遥控	ELECTRONIC CONTROL MODULE 35e Remote Control	1
31	8M0221596	螺丝 M4×0.7×16 法兰盘带垫圈	SCREW (M4 x 0.7 x 16) Flange HD W/P	3
32	8M0204398	DC-DC转换模块	MODULE DC-DC Converter	1
33	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	3
34	8M0215689	LCD显示屏	DISPLAY LCD, Screen	1

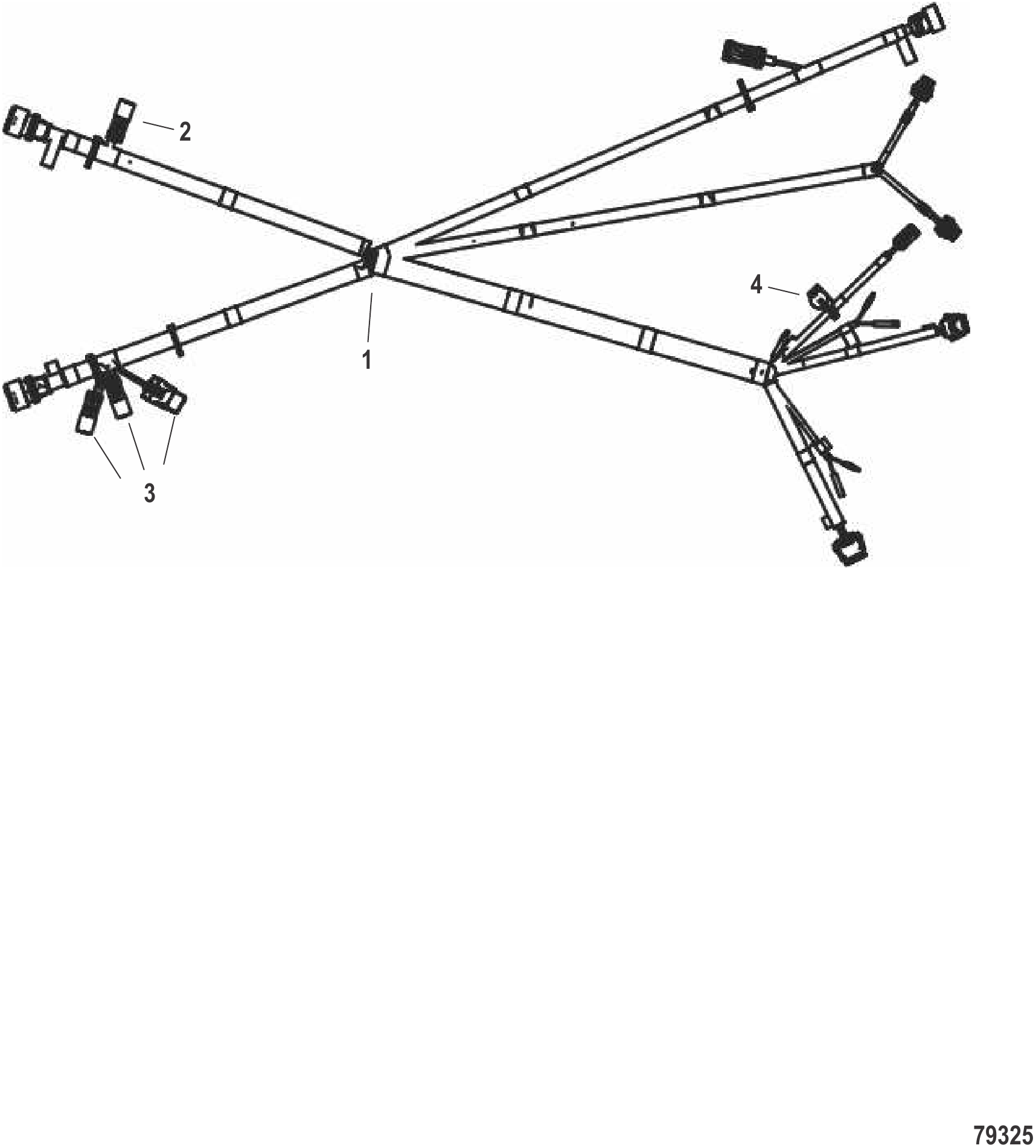

图 15双外挂机舵机线束 - 8M0157213 Helm Harness Dual Outboard - 8M0157213

REF	零件编号	中文名称	英文名称	数量
1	8M0157213	双引擎单舵机线束	HELM HARNESS Dual Engine Single Helm	1
2	8M0207772	继电器	RELAY	1
3	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	3
4	8M0210763	报警器	ALARM	1

图 16单外挂机舵机线束 - 8M0208440 Helm Harness Single Outboard - 8M0208440

REF	零件编号	中文名称	英文名称	数量
1	8M0208440	单舵机线束	HARNESS Single Helm	1
2	888507T	10针SmartCraft盖	CAP 10 Position, SmartCraft	1
3	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	3
4	881176A1	盖总成 3位公连接器	CAP ASSEMBLY 3 Position-Male Connector	1
5	8M0207772	继电器	RELAY	1
6	8M0210763	报警器	ALARM	1

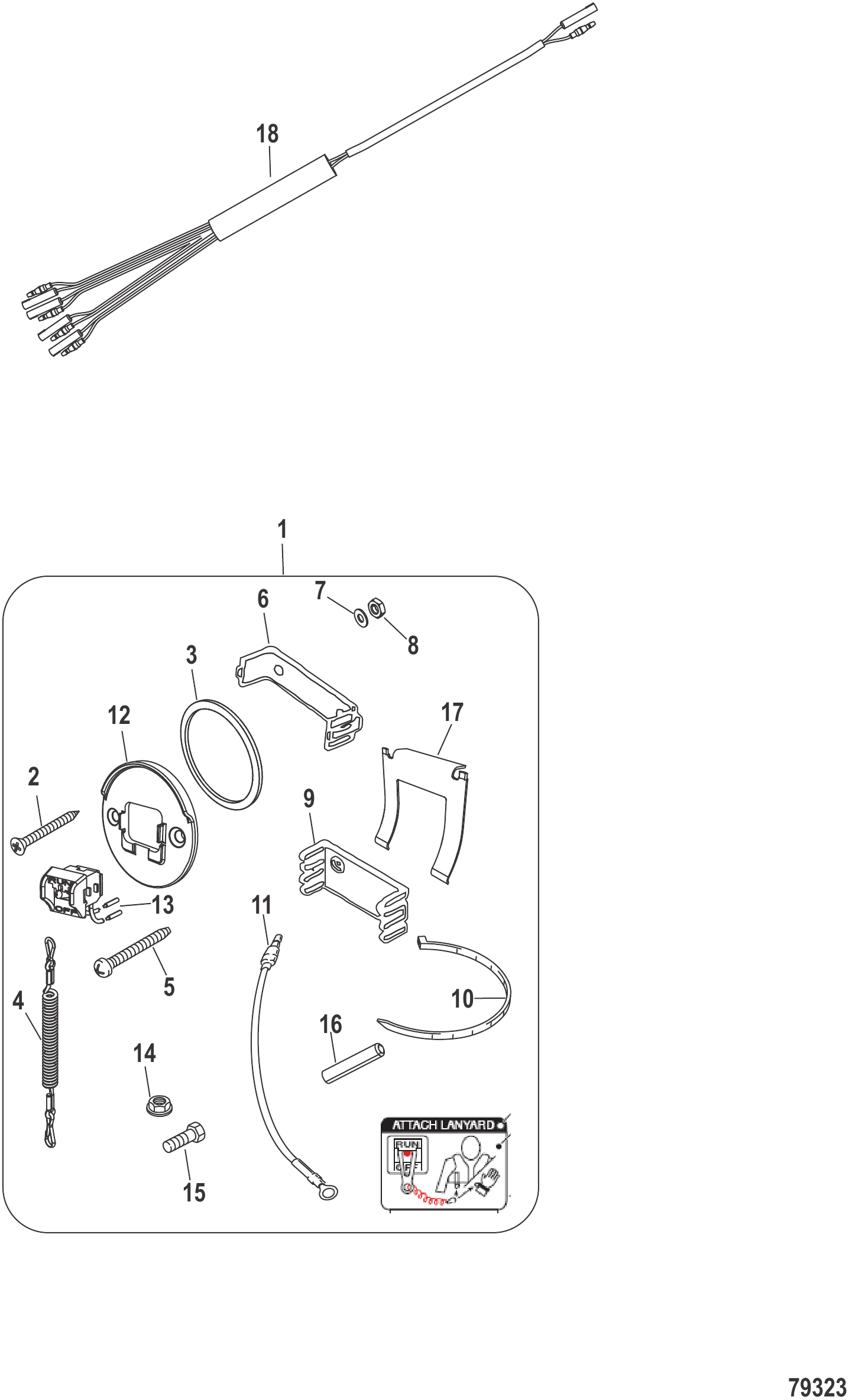

图 17拉绳齐平/边框安装 Lanyard Flush/Bezel Mount

REF	零件编号	中文名称	英文名称	数量
1	19674A07	开关/拉绳套件	SWITCH/LANYARD KIT	1
2	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
NS	813679	适配器	ADAPTER	1
3	879925	垫圈(52毫米)	WASHER (52 mm)	1
4	8M0164891	54英寸快拆式拉绳总成	LANYARD CORD ASSEMBLY 54 inch, QS	1
5	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
6	18321	安装夹	CLAMP Mounting	1
7	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
8	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
9	79146	固定座	RETAINER	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
11	11149A3	拉线总成	CABLE ASSEMBLY	1
12	NSS	不单独销售	NOT SOLD SEPARATE	1
13	133982	停机开关总成	SWITCH ASSEMBLY Stop	1
14	27164	螺母与锁紧垫圈 (#10-32)	NUT AND LOCKWASHER (#10-32)	1
15	24231	螺钉 (#10-32 x 0.250)	SCREW (#10-32 x .250)	1
16	623594	绝缘体(2英寸)	INSULATOR (2.00 Inch)	1
17	8M0032846	黄铜固定座	RETAINER Brass	1
18	19674A12	双开关/拉绳套件	SWITCH/LANYARD KIT Dual	1
-	8M0182075	边框	BEZEL	1
-	879925	垫圈(52毫米)	WASHER (52 mm)	1
-	8M0204699	螺母 52 MM	NUT 52 MM	1
-	8798711	黑色边框(52mm)	BEZEL (52 mm) Black	1
-	8M0032846	黄铜固定座	RETAINER Brass	1

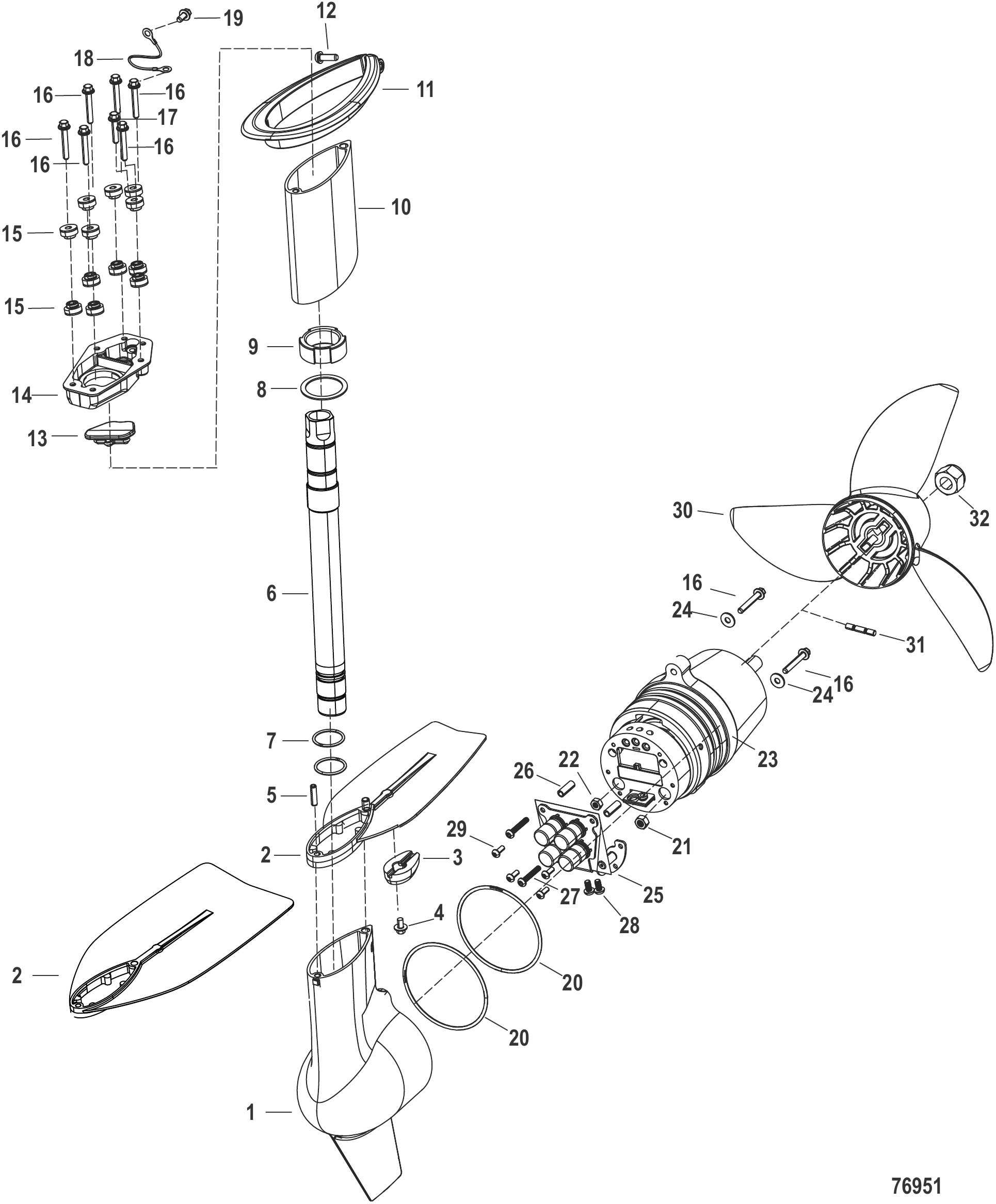

图 18电机下部单元 Motor Lower Unit

REF	零件编号	中文名称	英文名称	数量
-	8M0220195	短型完整下部马达总成	MOTOR LOWER UNIT Complete, Short	1
-	8M0220196	长型完整下部马达总成	MOTOR LOWER UNIT Complete, Long	1
-	8M0220197	加长型完整下部马达总成	MOTOR LOWER UNIT Complete, XLong	1
-	8M0220199	短型完整下部马达总成	MOTOR LOWER UNIT Complete, Short	1
-	8M0220200	长型完整下部马达总成	MOTOR LOWER UNIT Complete, Long	1
-	8M0220207	加长型完整下部马达总成	MOTOR LOWER UNIT Complete, XLong	1
1	8M0204409	马达下部单元支腿	LEG Motor Lower Unit	1
2	8M0204414	防通气板	PLATE Anti-Ventilation	1
2	8M0230430	防通气板	PLATE Anti Ventilation	1
3	8M0204411	阳极块	ANODE	1
4	4010610	不锈钢螺钉(M6x10)	SCREW (M6 x 10) Stainless Steel	1
5	8M0204417	开槽定位销 M6×24不锈钢	DOWEL Pin Slotted, M6 x 24 SS	1
6	8M0204415	短型线束导管	CONDUIT Wire Harness, Short	1
6	8M0204420	长型线束导管	CONDUIT Wire Harness, Long	1
6	8M0204422	加长型线束导管	CONDUIT Wire Harness, Xlong	1
7	8M0204418	O型圈 29.82×2.62	ORING 29.82 x 2.62	2
8	8M0204406	平垫圈 外径50.8×内径40.5	WASHER FLAT 50.8 OD x 40.5 ID	1
9	8M0204407	M38耳轴螺母	NUT TRUNION M38	1
10	8M0204416	短垫片	SPACER Short	1
10	8M0204421	长垫片	SPACER Long	1
10	8M0204423	加长垫片	SPACER Xlong	1
11	8M0220729	防溅罩	SPLASH GUARD	1
12	8M0063490	螺钉(M4×0.7×16mm)	SCREW (M4 X .7 X 16 MM)	1
13	8M0220732	适配板衬套	GROMMET Adapter Plate	1
14	8M0204408	适配板总成	ADAPTER PLATE ASSEMBLY	1
15	8M0219672	隔离器总成	ISOLATOR ASSEMBLY	12
16	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	8
17	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	1
18	8M0214907	拉线总成	CABLE ASSEMBLY	1
19	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
20	8M0204413	O型圈 内径100.3×3.53	ORING ID 100.3 x 3.53	2
21	8M0204514	六角青铜螺母 .312-18	NUT .312-18 HEX Bronze	1
22	8M0204412	六角青铜螺母 .250-20	NUT .250-20, HEX, BRONZE	1
23	8M0204512	马达下部单元	MOTOR LOWER UNIT	1
23	8M0204513	马达下部单元	MOTOR LOWER UNIT	1
24	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
25	NSS	电容器板(不单独销售)	NOT SOLD SEPARATE Capacitor Board	1
26	NSS	尼龙支柱(不单独销售)	NOT SOLD SEPARATE Standoff Nylon	2
27	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	2
28	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	2
29	87775510	螺钉（M4×10）	SCREW (M4 x 10)	4
30	8M0199620	3叶螺旋桨 7螺距	PROPELLER 3 Blade, 7 Pitch	1
30	8M0199621	3叶螺旋桨 9螺距	PROPELLER 3 Blade, 9 Pitch	AR
30	8M0199622	3叶螺旋桨 11螺距	PROPELLER 3 Blade, 11 Pitch	AR
31	8M0215660	剪切销 6×36	PIN Shear 6 x 36	1
32	896602	螺母(M14)	NUT (M14)	1

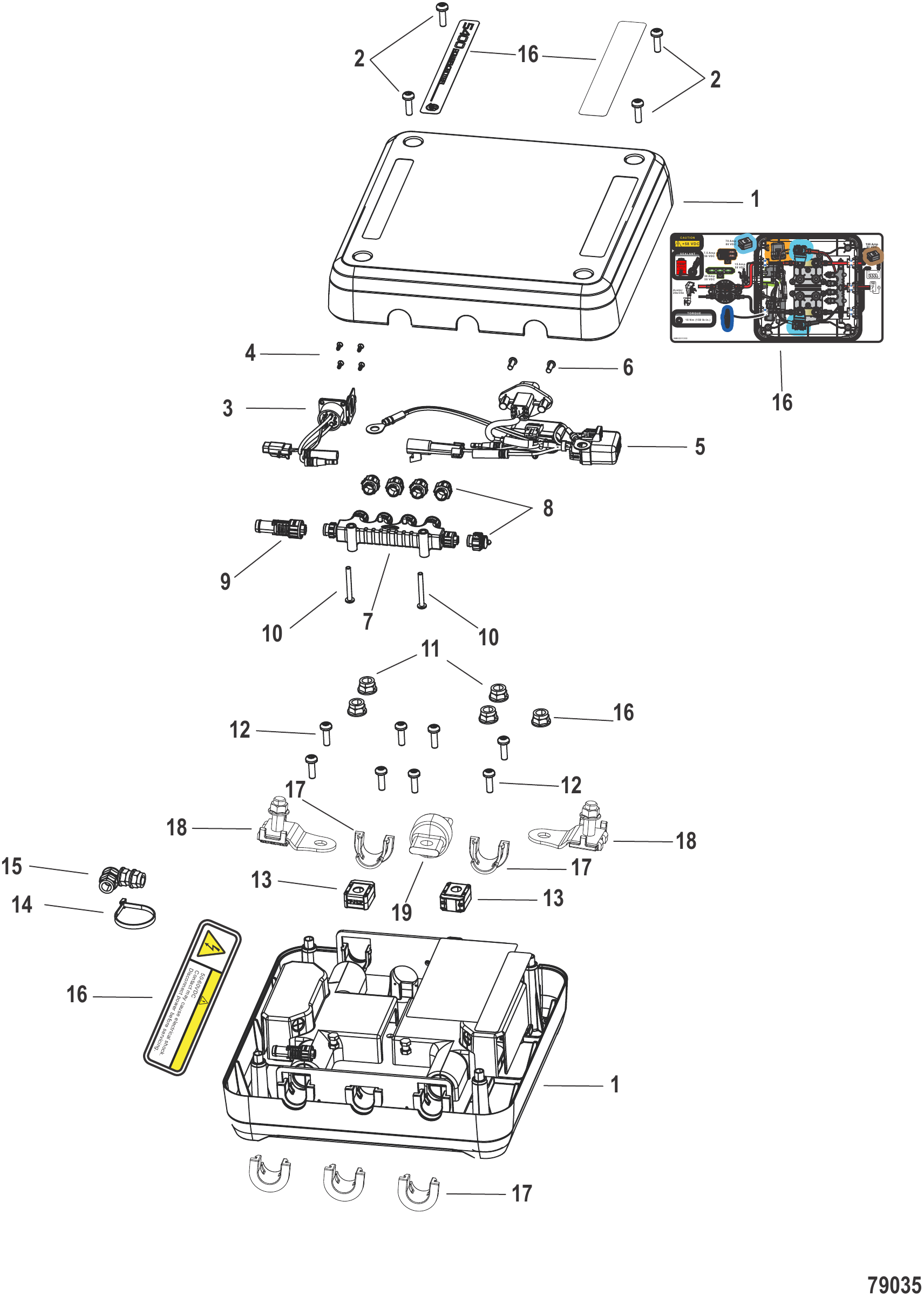

图 19电源中心组件 5400 Wh, 75e和110e型号 Power Center Components 5400 Wh, 75e and 110e Models

REF	零件编号	中文名称	英文名称	数量
1	8M0219905	电源中心 5400	POWER CENTER 5400	1
2	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
3	8M0219927	充电器线束总成	HARNESS ASSEMBLY Charger	1
4	8M0221252	螺丝 M3×10 平头	SCREW M3 x 10 FLT HD	4
5	8M0221253	线束保险丝	HARNESS Fuse	1
6	95700	螺钉(#10-16 x .50)	SCREW (#10-16 x .50)	2
7	8M0210401	T型接线盒	T-JUNCTION BOX	1
8	8M0210412	母头防雨帽	WEATHERCAP Female	5
8	8M0210413	公头防水帽	WEATHERCAP Male	AR
9	8M0210400	6针XLOK端子帽	TERMINATOR 6 POS XLOK CAP	1
10	66687	螺钉（10-32×1.50）	SCREW (#10-32 x 1.50)	2
11	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	8
12	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	8
13	8M0224242	Z型保险丝 M10 70安	FUSE ZCase, M10 70 amp	2
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
15	826365	螺母 (M8)	NUT (M8)	2
16	8M0230987	支架衬套	BUSHING Bracket	5
17	8M0230990	Z型保险丝座	HOLDER Fuse Z Case	2
18	8M0230989	T级保险丝 125V	FUSE Class T 125V	1
19	8M0224193	5400瓦时电源中心标识贴组	DECAL SET 5400 Wh Power Center	1

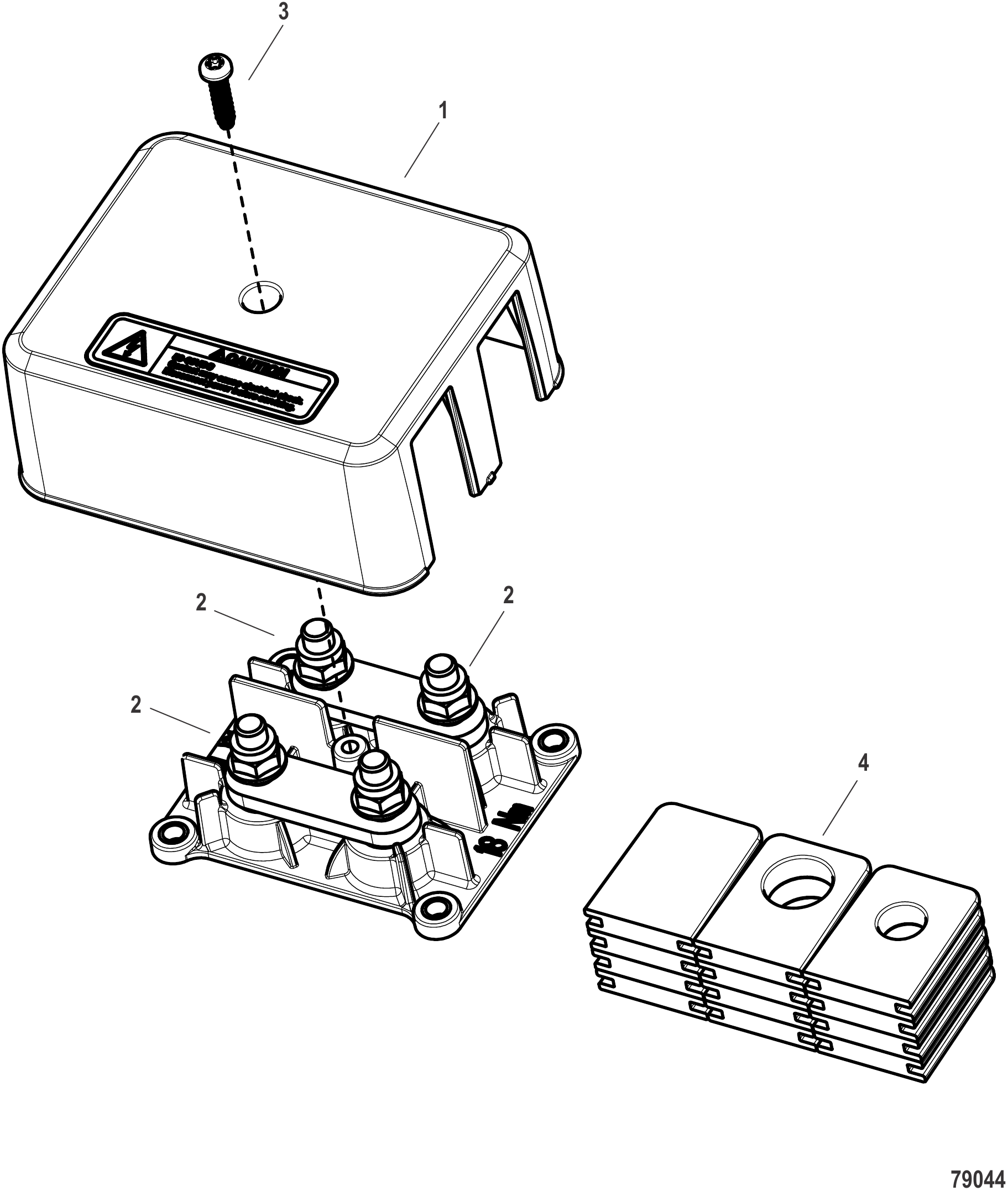

图 20电源柱总成 5400 - 8M0224625 Power Post Assembly 5400 - 8M0224625

REF	零件编号	中文名称	英文名称	数量
1	8M0224625	电源接线柱	POWER POST	AR
2	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	4
3	8M0221376	螺钉(M6x25)	SCREW (M6 x 25)	1
4	8M0224760	密封圈套件	GROMMET KIT	1
-	8M0224193	5400瓦时电源中心标识贴组	DECAL SET 5400 Wh Power Center	1

图 21电源柱总成分体式 5400 - 8M0224243 Power Post Assembly Split Bank 5400 - 8M0224243

REF	零件编号	中文名称	英文名称	数量
1	8M0224243	保险丝套件 分体式	FUSE KIT Split Bank	1
2	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	2
3	826365	螺母 (M8)	NUT (M8)	2
4	8M0221376	螺钉(M6x25)	SCREW (M6 x 25)	1
5	8M0224760	密封圈套件	GROMMET KIT	1
6	8M0230989	T级保险丝 125V	FUSE Class T 125V	1
7	8M0224193	5400瓦时电源中心标识贴组	DECAL SET 5400 Wh Power Center	1

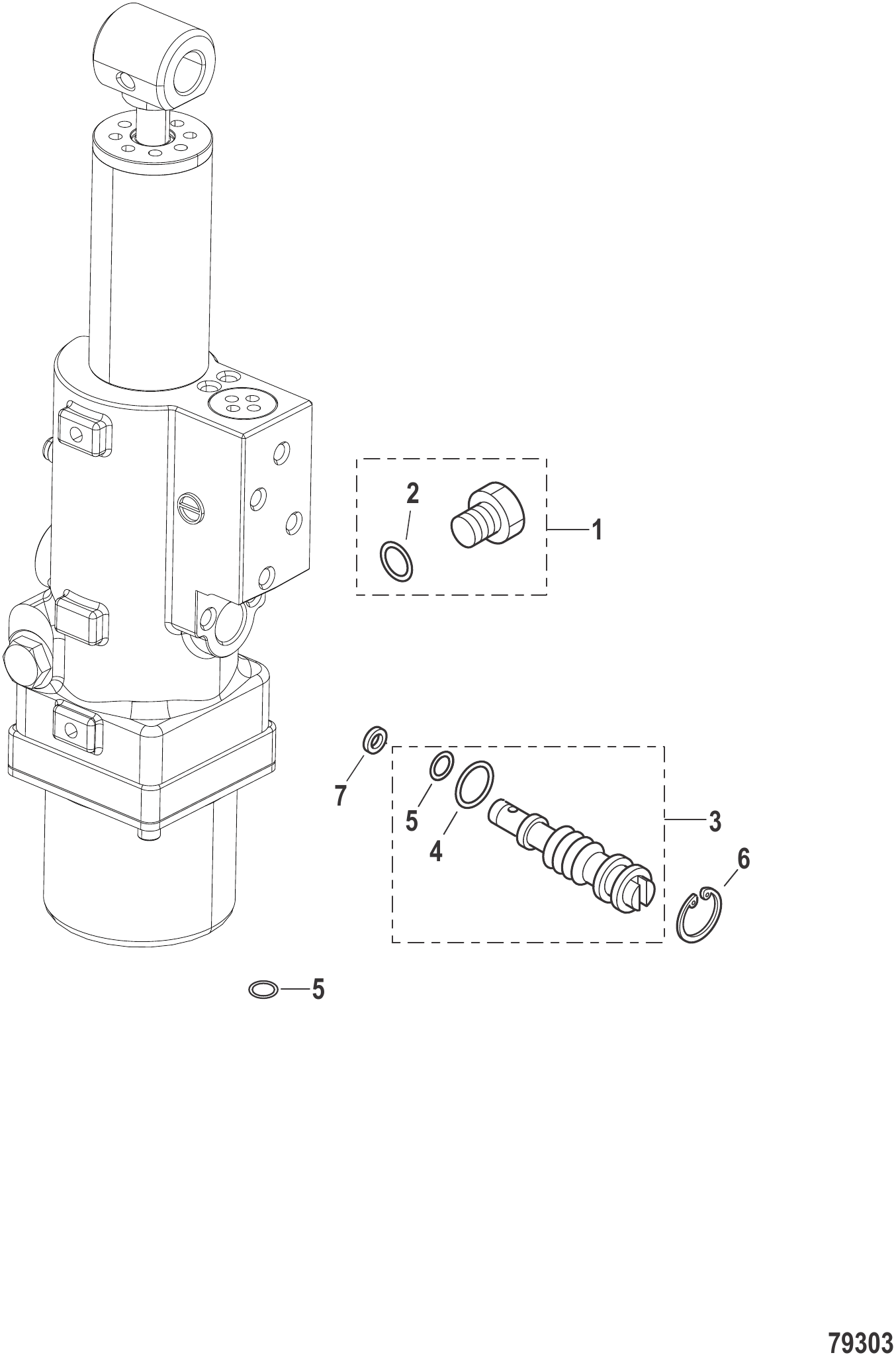

图 22动力倾斜组件 Power Tilt Components

REF	零件编号	中文名称	英文名称	数量
-	8M0224139	动力倾斜装置总成	POWER TILT ASSEMBLY	1
1	896299A01	盖总成	CAP ASSEMBLY	1
2	1613110	O型圈	O-RING	1
3	813442A05	手动阀总成	MANUAL VALVE ASSEMBLY	1
4	812641003	O型圈	O-RING	1
5	16131013	O型圈	O-RING	2
6	804027002	C形环	C RING	1
7	898101245	密封件	SEAL	1

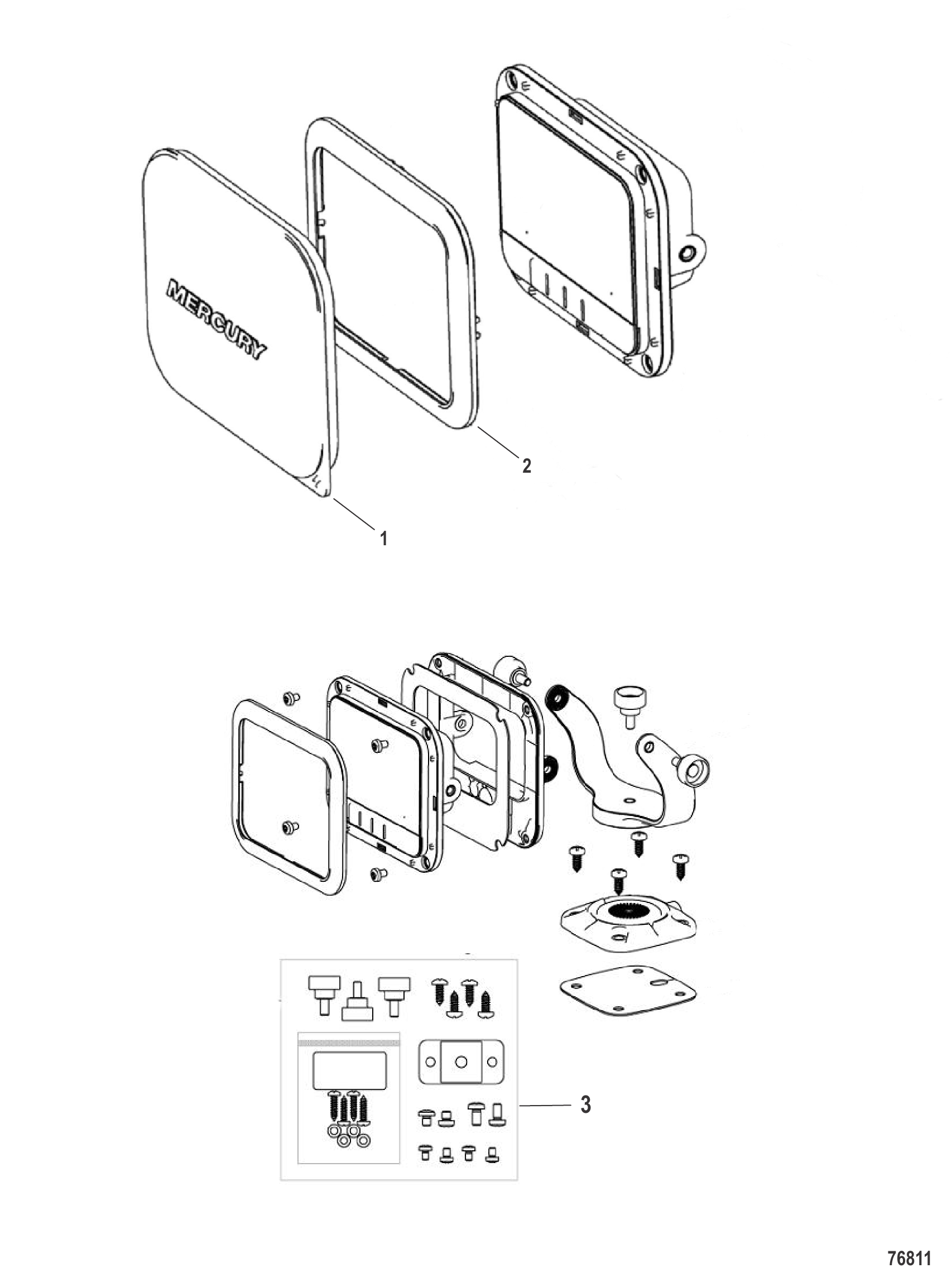

图 23远程显示器 8M0215687/8M0215691 Remote Displays 8M0215687/8M0215691

REF	零件编号	中文名称	英文名称	数量
-	8M0215687	远程显示套件	REMOTE DISPLAY KIT	1
1	8M0215690	遮阳罩	COVER Sun	1
2	8M0215696	前装饰框	BEZEL Front	1
-	8M0215691	基座安装远程显示器	PEDESTAL MOUNT Remote Display	1
3	8M0215694	远程显示器五金件	HARDWARE Remote Display	1
-	8M0215698	远程显示器延长线束	HARNESS, EXTENSION Remote Display	1

图 24维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
1	8M0214869	零件手册 20e/35e - 2300 Wh/5400 Wh	PARTS MANUAL 20e/35e - 2300 Wh/5400 Wh	1
2	8M0188697	操作/安装手册 20e/35e - 2300 Wh	OPERATION/INSTALLATION MANUAL 20e/35e - 2300 Wh	1
-	8M0188698	维修手册 20e/35e - 2300 Wh/5400 Wh	SERVICE MANUAL 20e/35e - 2300 Wh/5400 Wh	1
-	8M0221409	安装手册	INSTALLATION MANUAL	1
-	8M0223940	核心套件 5400 Wh 单电池	CORE KIT 5400 Wh, Single Battery	AR
-	8M0223941	核心套件 5400 Wh 双/三/四电池	CORE KIT 5400 Wh, Dual, Triple, Quadruple Battery	AR

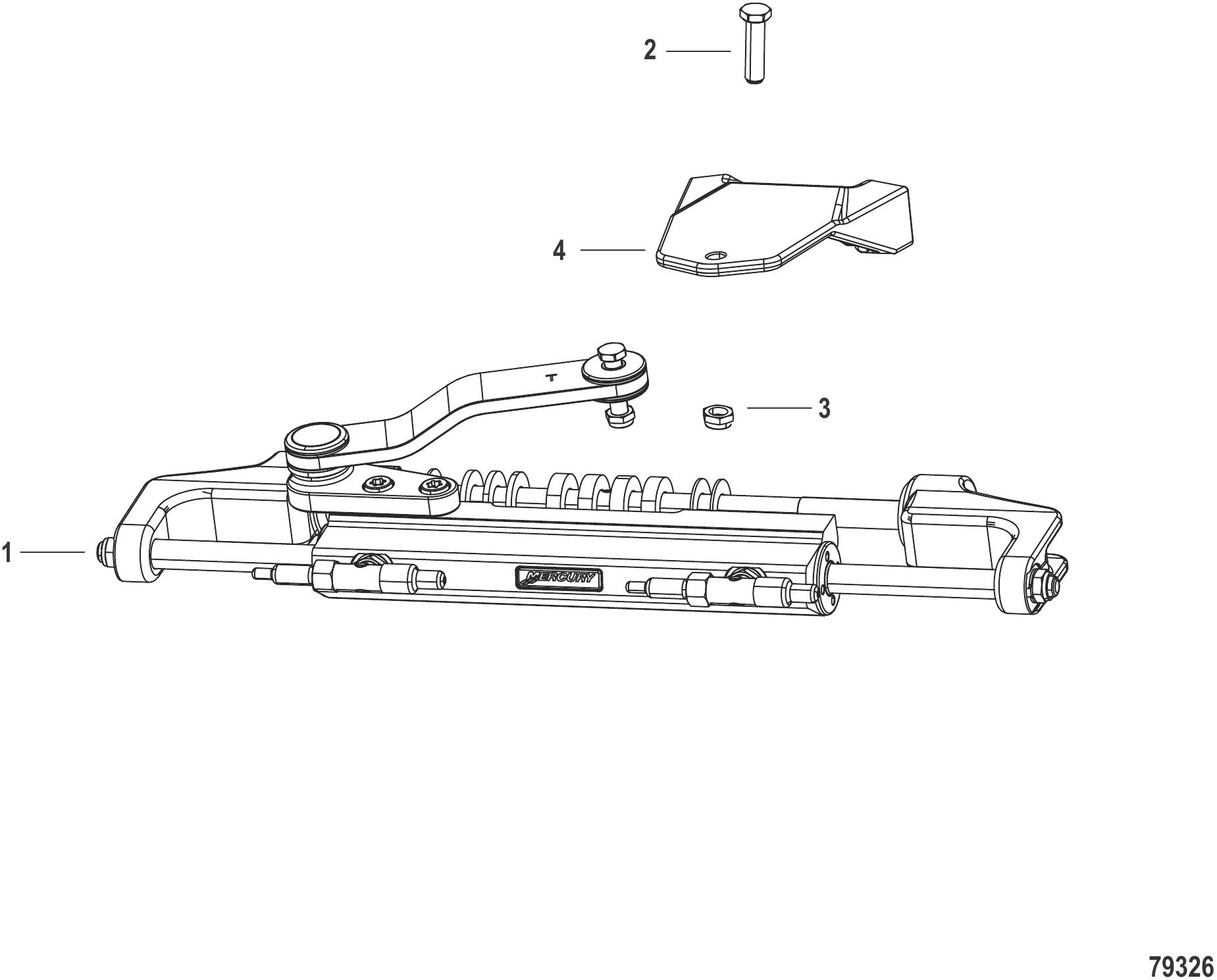

图 25转向 - 液压遥控型号 Steering - Hydraulic Remote Control Models

REF	零件编号	中文名称	英文名称	数量
1	8M0229882	转向油缸总成	STEERING CYLINDER ASSEMBLY	1
2	8M0214980	螺丝3/8-24 x 1.38六角头	SCREW 3/8-24 x 1.38 HEX HD	1
3	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
4	8M0224093	转向支架	BRACKET Steering	1

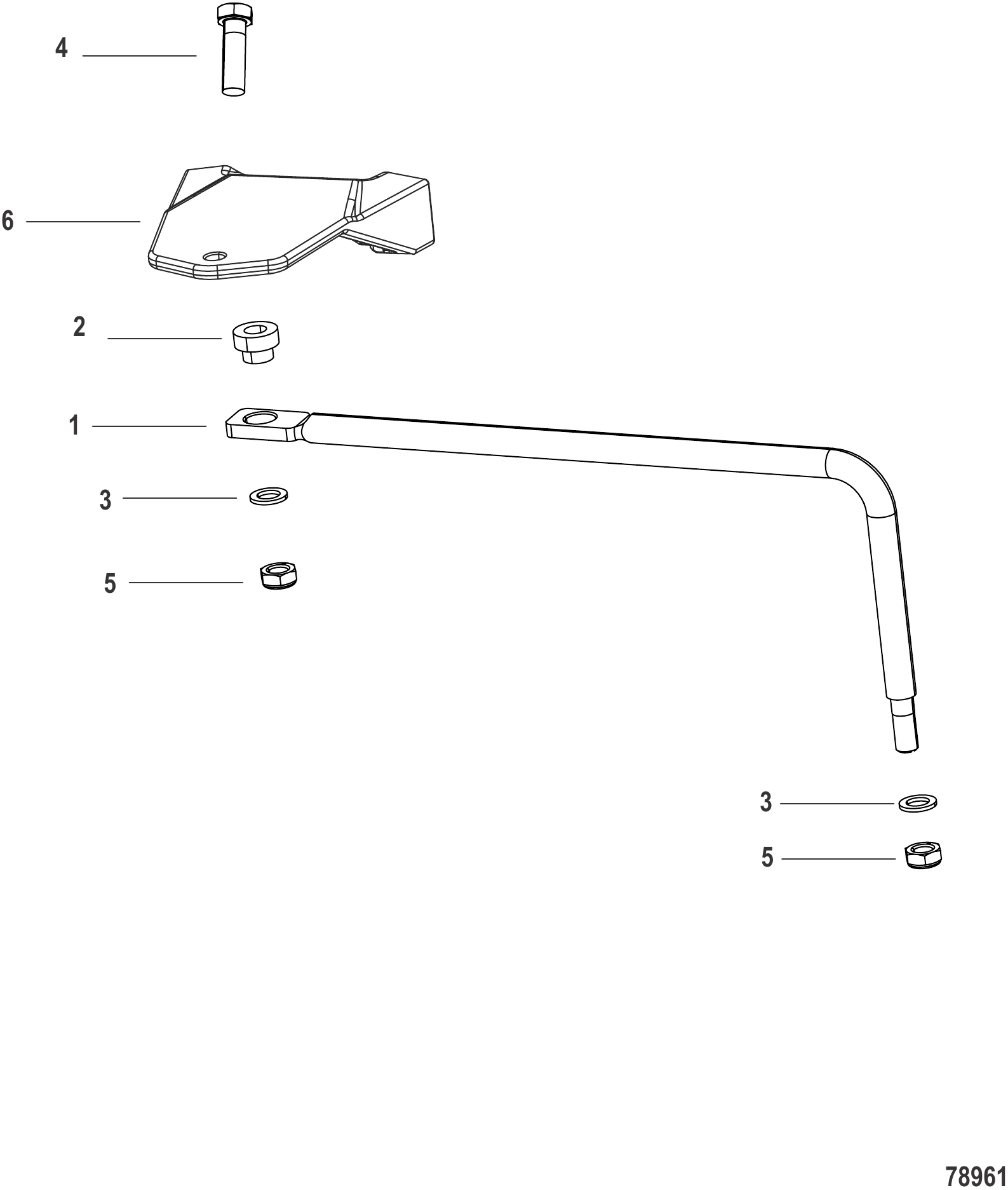

图 26转向 - 机械遥控型号 Steering - Mechanical Remote Control Models

REF	零件编号	中文名称	英文名称	数量
1	8M0219447	转向五金套件	STEERING HARDWARE KIT	1
2	8M0204384	拉杆隔套	SPACER Drag Link	1
3	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
4	8M0234315	螺丝 (.375-24 x 1.25) 六角头	SCREW (.375-24 x 1.25) HEX HD CAP	1
5	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
NS	19624A1	密封套件	SEAL KIT	1
NS	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
NS	78861	隔套	SPACER	1
6	8M0224093	转向支架	BRACKET Steering	1

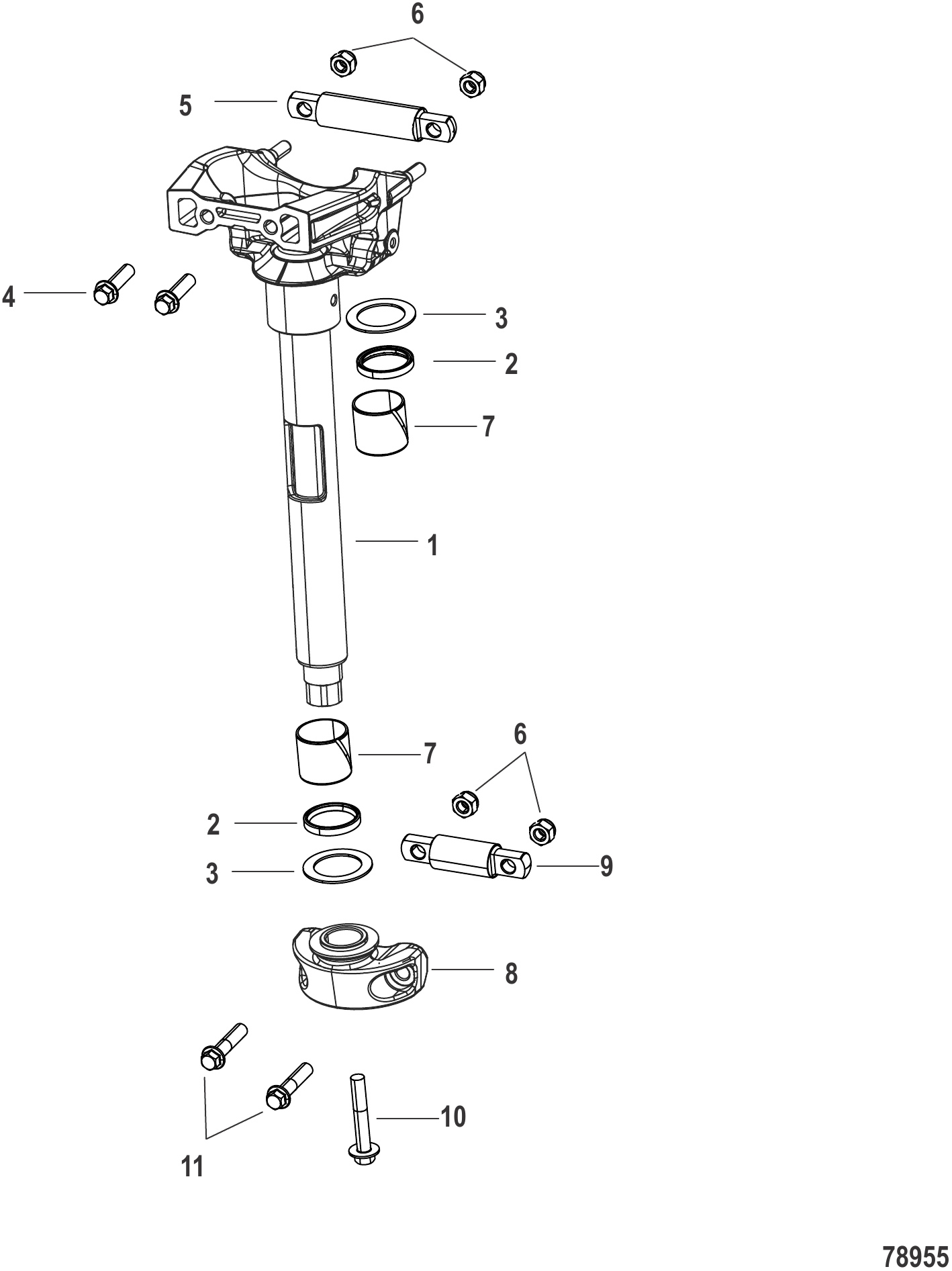

图 27转向旋转支架 Steering Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	8M0224166	转向轴	SHAFT STEERING	1
2	8M0034870	旋转管密封件	SEAL Swivel Tube	2
3	816432	止推垫片	THRUST WASHER	2
4	8M0224163	螺丝 (M10 x 1.5 x 35) 六角法兰头	SCREW (M10 x 1.5 x 35) Hex Flange H	2
5	8M0224164	上销	PIN Upper	1
6	8M0224161	螺母 (M10 x 1.5) 六角尼龙嵌件	NUT (M10 x 1.5) Hex Nylon Insert	4
7	8M0220988	旋转管枢轴衬套	BUSHING Swivel Tube Pivot	2
8	8M0224160	下轭架	YOKE Lower	1
9	8M0224165	销 下部	PIN Lower	1
10	4010860	不锈钢六角法兰螺钉(M10 x 60)	SCREW (M10 x 60) Hex Flange - Stainless Steel	1
11	8M0224162	螺丝 (M10 x 1.5 x 45) 六角法兰头	SCREW (M10 x 1.5 x 45) Hex Flange H	2

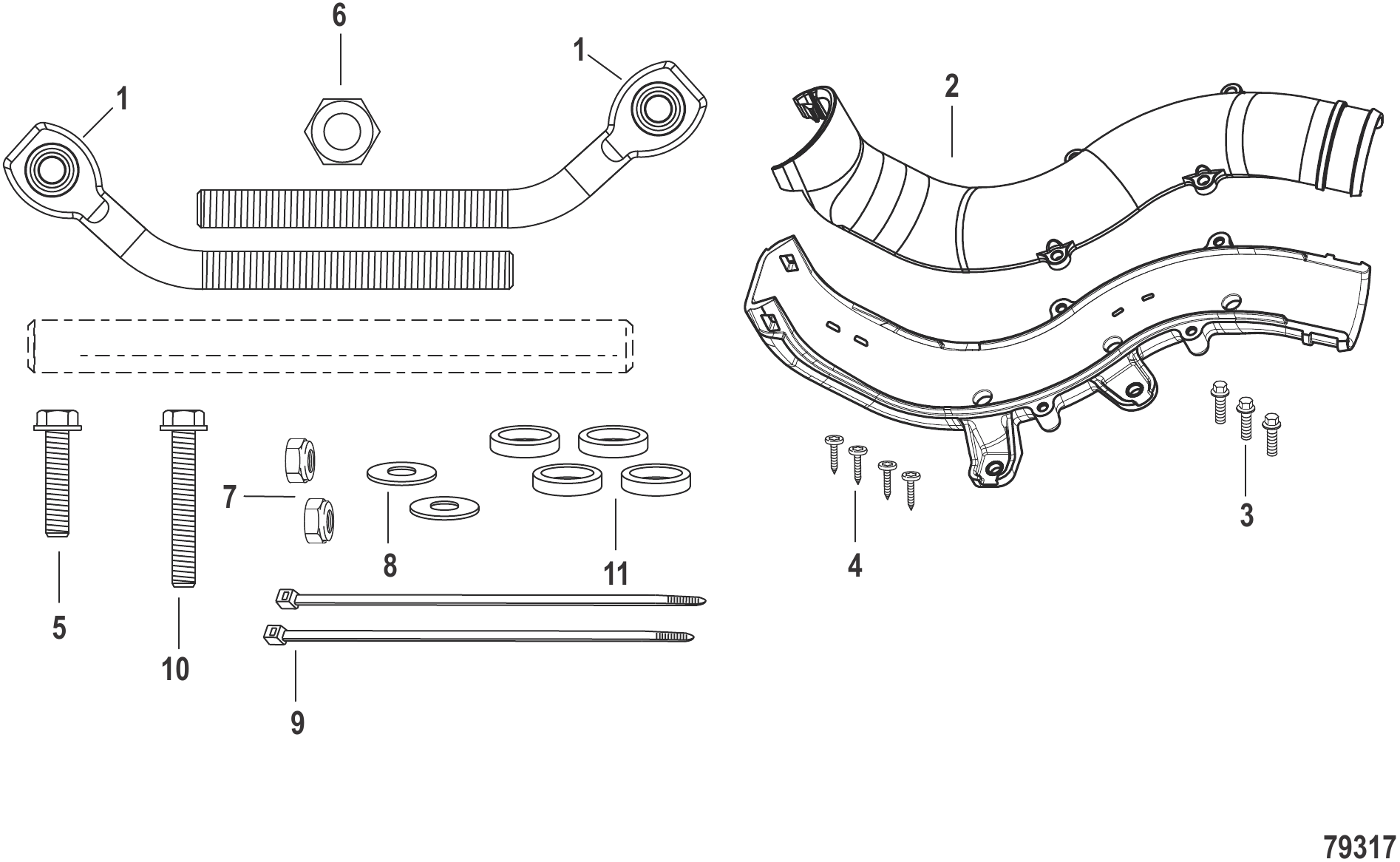

图 28转向拉杆 - 8M0230348 Steering Tie Bar - 8M0230348

REF	零件编号	中文名称	英文名称	数量
-	8M0230348	拉杆套件	TIE BAR KIT	1
1	8M0026167	转向眼环	STEERING EYE	2
2	8M0219448	直线电缆固定器	CABLE RETENTION Straight	1
3	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
4	8M0224154	螺丝 (K50 x 16mm) 自攻型	SCREW (K50 x 16mm) Thread Forming	4
5	90072	螺钉(.375-24 x 1.750)	SCREW (.375-24 x 1.750)	1
6	42099	螺母(.562-18)	NUT (.562-18)	1
7	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
8	8M0042641	垫圈(0.390×1.00×0.06)	WASHER (.390 x 1.00 x .06)	2
9	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
10	8M0231820	螺丝 .375-24 x 2.2	SCREW .375-24 x 2.2	1
11	8M0231821	隔套	SPACER	4

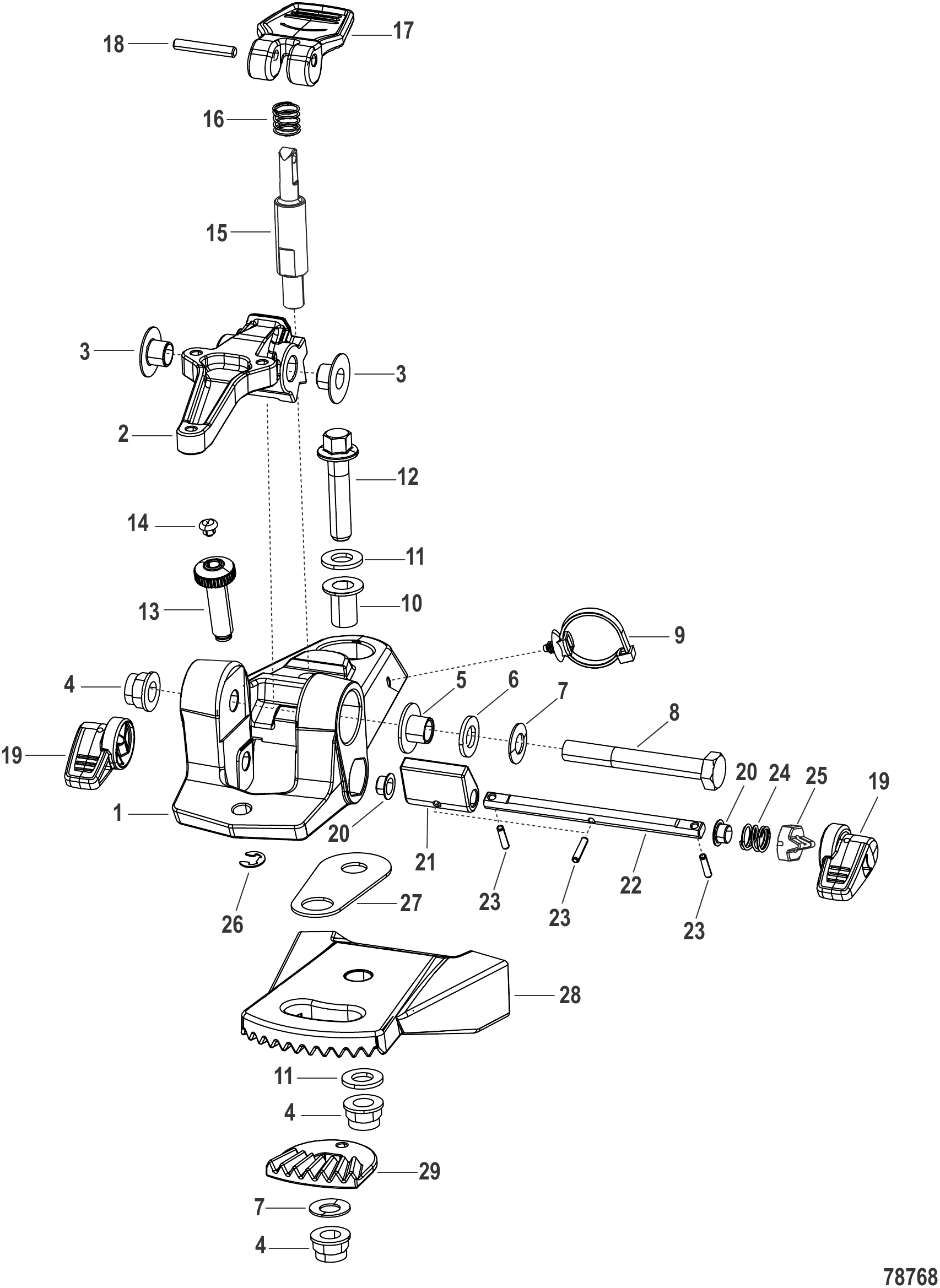

图 29转向舵柄支架 75e型号 Steering Tiller Bracket 75e Models

REF	零件编号	中文名称	英文名称	数量
1	8M0224040	上部支架	BRACKET Upper	1
2	8M0224055	倾斜轮毂	TILT HUB	1
3	8M0224042	法兰衬套	FLANGE BUSHING	2
4	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	3
5	8M0224043	隔套	SPACER	1
6	4002319	垫圈	WASHER	2
7	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	2
8	8M0224047	螺丝 (M10 x 75) 六角	SCREW (M10 x 75) Hex	1
9	8M0161118	线缆扎带扣	CLIP Cable Tie	1
10	8M0224041	隔套	SPACER	1
11	8M0230038	尼龙垫圈	NYLON WASHER	2
12	8M0103823	六角法兰螺钉(M10×45)	SCREW (M10 x 45 Hex Flange)	1
13	8M0224044	下限位螺丝	DOWN STOP SCREW	1
14	8M0051399	止动器	STOPPER	1
15	8M0224049	偏航轴	SHAFT Yaw	1
16	8M0224054	偏航弹簧	SPRING Yaw	1
17	8M0224050	偏航杆	LEVER Yaw	1
18	8M0224052	销	PIN	1
19	8M0204374	倾斜锁定杆	TILT LEVER Tilt Lock	2
20	8M0204370	轴承法兰 (8 MM x 9 MM)	BEARING FLANGE (8 MM x 9 MM)	2
21	8M0224046	锁紧片	LOCKING TAB	1
22	8M0224045	倾斜轴	TILT SHAFT	1
23	8M0214904	弹性销	ROLL PIN	3
24	8M0224384	凸轮弹簧	SPRING CAM	1
25	8M0204365	倾斜杆凸轮柱塞	TILT LEVER Cam Plunger	1
26	8M0136060	E型卡环	E RING	1
27	8M0224053	垫圈	WASHER	1
28	8M0224091	下支架	BRACKET Lower	1
29	8M0224051	齿轮底座	GEAR BASE	1

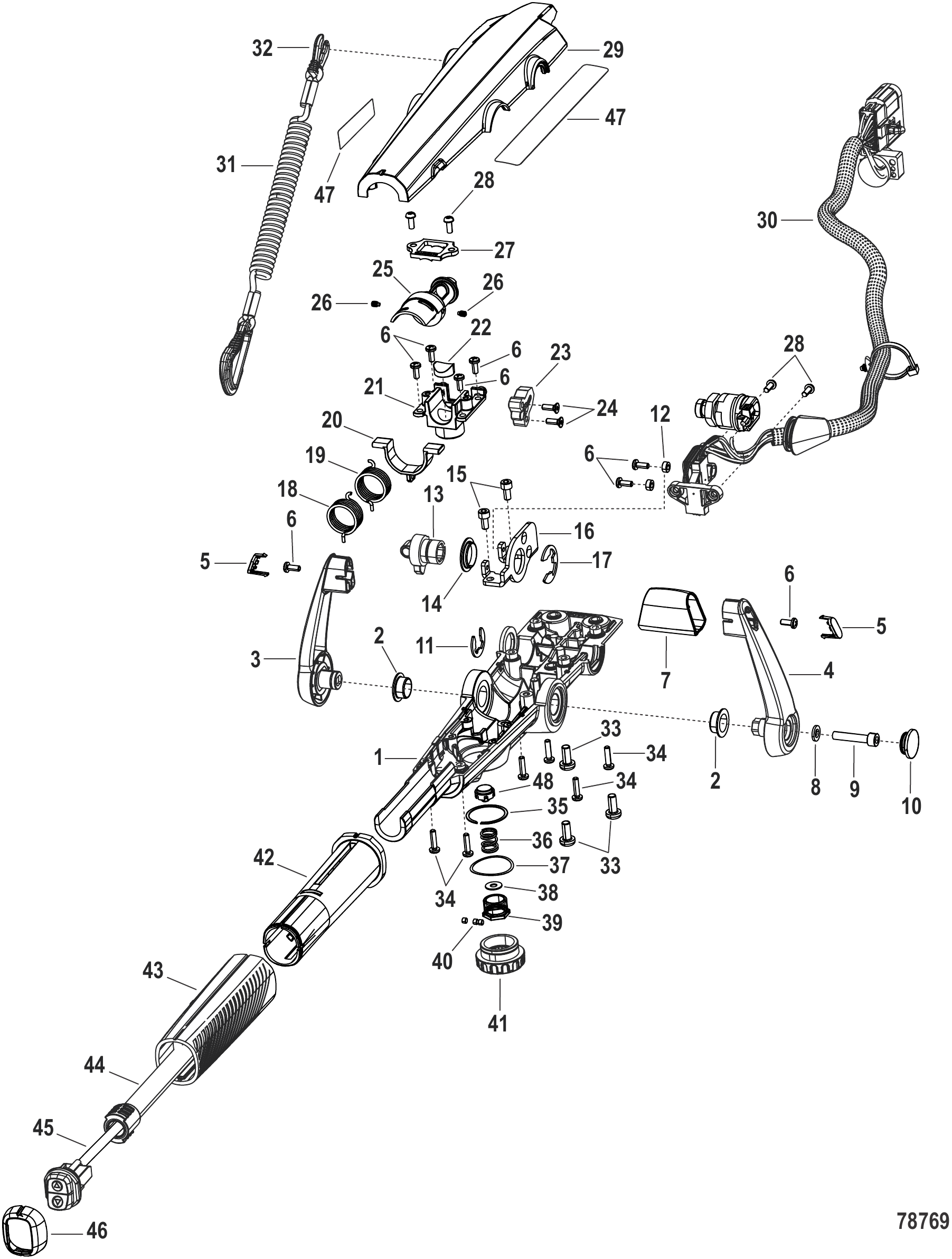

图 30转向舵柄把手 75e型号 Steering Tiller Handle 75e Models

REF	零件编号	中文名称	英文名称	数量
1	8M0224056	裸舵柄	TILLER HANDLE Bare	1
2	8M0224067	衬套	BUSHING	2
3	8M0224075	左臂总成	LEFT ARM ASSEMBLY	1
4	8M0224073	右臂总成	RIGHT ARM ASSEMBLY	1
5	8M0224088	手柄轮毂盖	COVER Handle Hub	2
6	8M0214905	螺丝 (M4 x .7 x 10)	SCREW (M4 x .7 x 10)	8
7	8M0224074	中间手柄换挡杆顶部	MIDDLE HANDLE Shift Handle Top	1
8	8M0224085	垫圈 (6.6 x 12 x 1.6)	WASHER (6.6 x 12 x 1.6)	1
9	8M0224086	螺丝 (M6 x 10 x 1.0)	SCREW (M6 x 10 x 1.0)	1
10	8M0224078	堵头	PLUG	1
11	8M0224084	E形环	E-RING	1
12	8M0224090	衬套	BUSHING	2
13	8M0224069	换挡杆	SHIFT LEVER	1
14	8M0224070	换挡支架衬套	BUSHING Shift Bracket	1
15	8M0224077	螺丝 (M5 x 0.8 x 10)	SCREW (M5 x 0.8 x 10)	2
16	8M0224072	换挡支架	SHIFT BRACKET	1
17	8M0224076	E形环	E-RING	1
18	8M0224063	左旋扭力弹簧（油门）	SPRING LH Torsion, Throttle	1
19	8M0224062	右旋扭力弹簧（油门）	SPRING RH Torsion, Throttle	1
20	8M0224071	滑块	SLIDER	1
21	8M0224058	磁铁支架托架	CRADLE MAGNET HOLDER	1
22	8M0224061	油门摩擦垫	FRICTION PAD Throttle	1
23	8M0161114	定位器总成	DETENT ASSEMBLY	1
24	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
25	8M0224089	油门磁铁支架	MAGNET HOLDER Throttle	1
26	8M0216023	紧定螺丝 (M4 x 7 x 6 MM)	SET SCREW (M4 x 7 x 6 MM)	2
27	8M0224060	定位销保持器	RETAINER Detent Pin	1
28	87775510	螺钉（M4×10）	SCREW (M4 x 10)	4
29	8M0224083	盖板	COVER	1
30	8M0224119	舵柄线束	HARNESS Tiller Handle	1
31	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
32	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
33	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	3
34	4001987	螺钉(M4×16)	SCREW (M4 x 16)	6
35	8M0204378	外卡簧（29MM轴用）	SNAP RING External, 29MM Shaft	1
36	8M0224384	凸轮弹簧	SPRING CAM	1
37	8M0221633	弧形弹簧垫圈	WASHER Curved, Spring	1
38	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
39	8M0224066	油门摩擦柱塞旋钮	PLUNGER Throttle Friction Knob	1
40	8M0224087	磁铁	MAGNET	3
41	8M0224065	油门转轮	THROTTLE-WHEEL	1
42	8M0224068	内握把	INNER GRIP	1
43	8M0224064	外握把	OUTER GRIP	1
44	8M0224057	油门管	THROTTLE TUBE	1
45	8M0224080	舵柄微调开关	TRIM SWITCH Tiller	1
46	8M0161124	动力微调开关面板	BEZEL Power Trim Switch	1
47	8M0231831	舵柄贴花套装	DECAL SET Tiller Handle	1
48	8M0231833	支架	SUPPORT	1

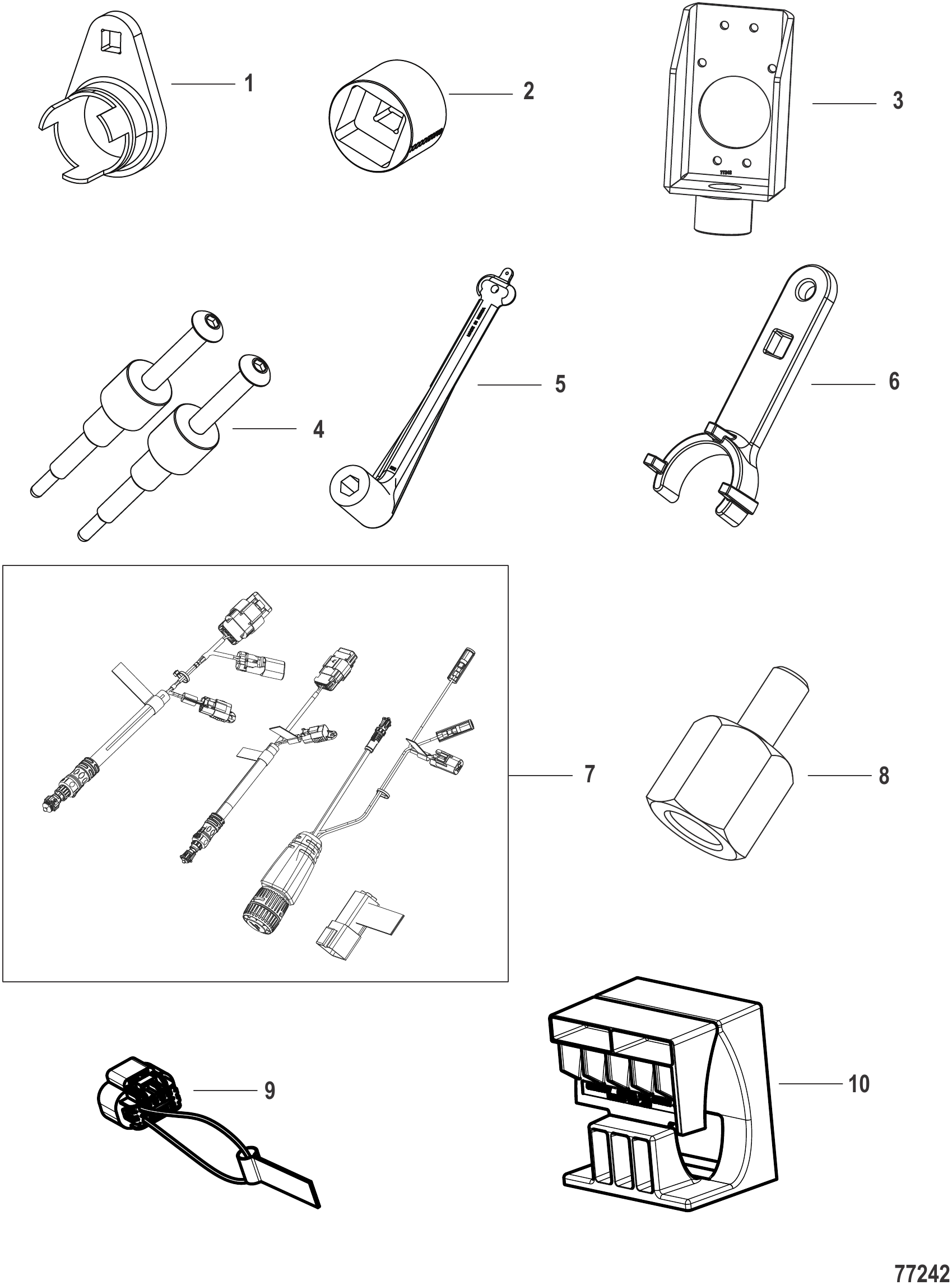

图 31工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8M0214595	偏置扳手驱动工具	TOOL Offset Spanner Driver	1
2	8M0217672	套筒工具	TOOL Socket	1
3	8M0217673	固定夹具工具	TOOL Retaining Fixture	1
4	8M0220538	螺钉拆卸工具	TOOL Screw Remover	2
5	8M0217669	螺旋桨扳手	TOOL Prop Wrench	1
6	8M0221239	扳手工具	TOOL Wrench	1
7	8M0218478	线束适配器工具 CDS-G3 电池接口	TOOL Harness Adapters, CDS-G3, Battery Interface	1
8	8M0217674	探针轴拆卸工具	TOOL Probe Shaft Remover	1
9	8M0224235	线束跨接线	HARNESS Jumper	1
10	8M0214596	虎钳夹	VICE CLAMP	1

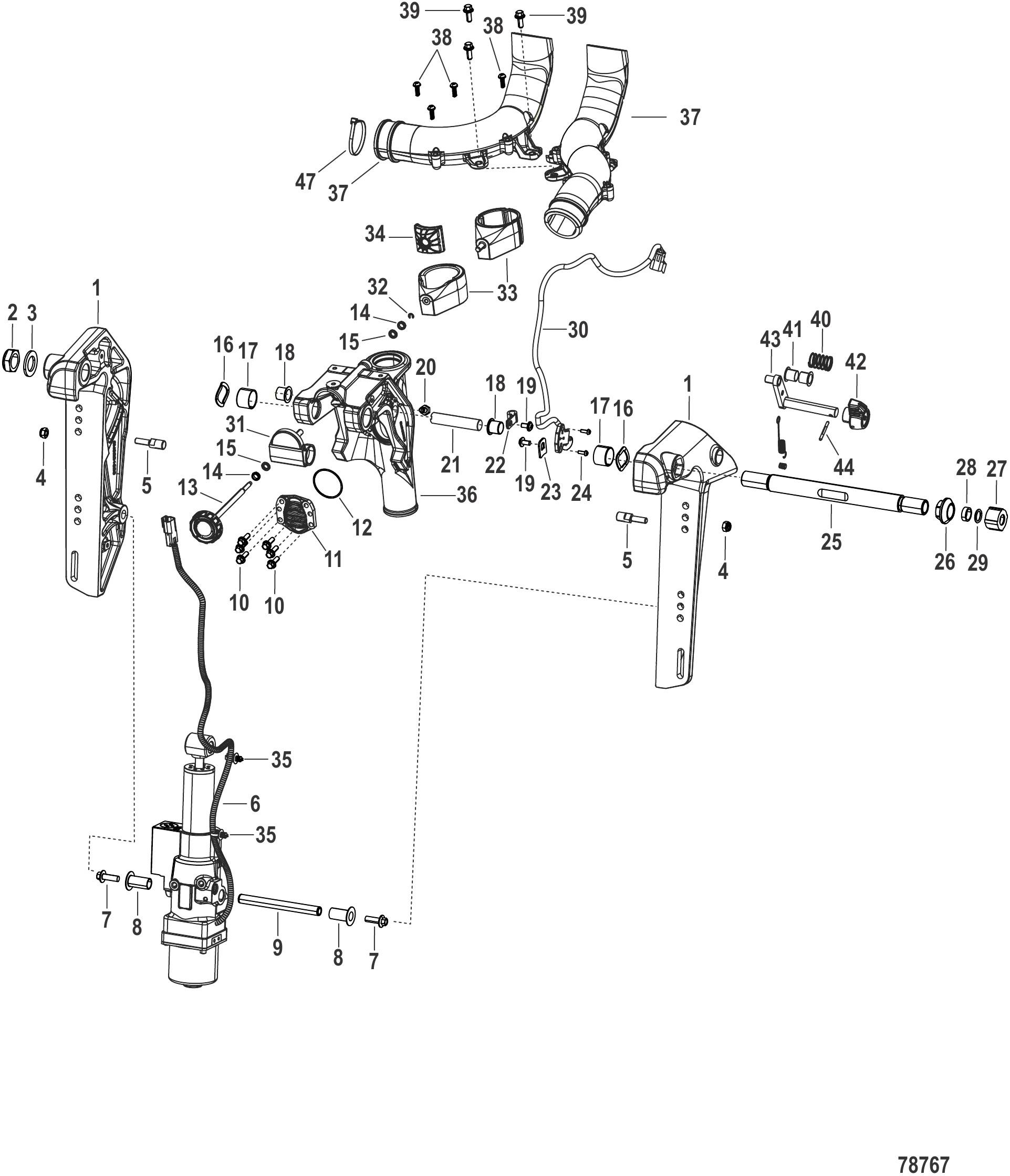

图 32艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	8M0224137	左舷艉板支架	TRANSOM BRACKET Port	1
1	8M0224138	右舷艉板支架	TRANSOM BRACKET Starboard	1
2	826164	螺母 (.875-14)	NUT (.875-14)	1
3	877799	垫圈(.900 x 1.50 x .125)	WASHER (.900 x 1.50 x .125)	1
4	8M0179913	螺母 (M8)	NUT (M8)	2
5	8M0224140	螺纹倾斜止动销	PIN Threaded Tilt Stop	2
6	8M0224139	动力倾斜装置总成	POWER TILT ASSEMBLY	1
7	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	2
8	8M0224141	下微调衬套	BUSHING Trim Lower	2
9	8M0224142	下微调销	PIN Trim Lower	1
10	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	6
11	8M0224151	转向限位键板	KEY PLATE Steering Limit	1
12	842636	O型圈(1.739 x .070)	O-RING (1.739 x .070)	1
13	8M0224169	转向摩擦旋钮	KNOB Steering Friction	1
14	8M0224148	密封保持架	SEAL Retainer	2
15	8M0224149	方形密封圈	SEAL RING Quad	2
16	8M0224150	三波形垫圈	WASHER Three Wave	2
17	8M0224146	旋转衬套	BUSHING Swivel	2
18	8M0224143	微调销轴承	BEARING Trim PIn	2
19	8M0098784	螺钉 (M6 x 1 x 12)	SCREW (M6 x 1 x 12)	2
20	8M0177279	螺钉(5/16-24×0.5英寸)	SCREW 5/16-24 x .5	1
21	8M0224144	上微调磁销	MAG PIN Trim Upper	1
22	65653	卡扣	CLIP	1
23	8M0224147	线缆固定板	PLATE Cable Retention	1
24	8M0221374	螺钉 (M4 x 12) 大扁头	SCREW (M4 x 12) Truss Head	2
25	8M0224157	倾斜管	TILT TUBE	1
26	8M0224158	倾斜管螺母	NUT Tilt Tube	1
27	19624A1	密封套件	SEAL KIT	AR
28	78861	隔套	SPACER	AR
29	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	AR
30	8M0224159	倾斜传感器	SENSOR Tilt	1
31	8M0224172	旋转支架盖	COVER Swivel Bracket	1
32	61319	E型卡环	E RING	1
33	8M0224170	轴环	COLLAR	1
33	8M0224171	转向轴套环	COLLAR Steering Shaft	1
34	8M0224168	制动器	BRAKE	1
35	899145	绑带夹	CLIP Tie Strap	2
36	8M0224145	旋转支架	SWIVEL BRACKET	1
37	8M0219449	90度线缆固定器	CABLE RETENTION 90 Degree	1
37	8M0219448	直线电缆固定器	CABLE RETENTION Straight	AR
38	8M0224154	螺丝 (K50 x 16mm) 自攻型	SCREW (K50 x 16mm) Thread Forming	4
39	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
40	812708	弹簧	SPRING	1
41	65830	尼龙衬套	NYLINER	2
42	8M0007470	旋钮	KNOB	1
43	8M0231824	杠杆总成	LEVER ASSEMBLY	1
44	8M0021914	销钉(.125×30毫米)	PIN (.125 x 30 mm)	1
45	99622	弹簧	SPRING	1
46	893709	销	PIN	1
47	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
