水星 Mercury 7.5e .75 kW 1Q000130 & Up - 爆炸图零件明细

电动 Electric · Cat.# 90-8M0204342 · 共 22 个部位 · 462 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	877680Q8	燃油软管总成(8英尺)(带快速接头)	HOSE ASSEMBLY Fuel (8 Feet) (With Quick disconnect)	A/R
-	877680Q12	燃油软管总成(12英尺)(带快速接头)	HOSE ASSEMBLY Fuel (12 Feet) (With Quick disconnect)	A/R
-	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	A/R
-	877681Q8	燃油软管总成(8英尺)(仅发动机端带快速接头)	HOSE ASSEMBLY Fuel (8 Feet) (With Quick disconnect Engine End Only)	A/R
-	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	A/R
-	877681Q12	燃油软管总成(12英尺)(仅发动机端带快速接头)	HOSE ASSEMBLY Fuel (12 Feet) (With Quick disconnect Engine End Only)	A/R
-	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	A/R
-	877683Q12	燃油软管总成(12英尺)(无接头)	HOSE ASSEMBLY Fuel (12 Feet) (No Fittings)	A/R
-	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	A/R
-	858697A4	燃油管路总成(原厂设备)	LINE ASSEMBLY Fuel (Original Equipment)	A/R
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	824072A5	延长套件(22.5)	EXTENSION KIT (22.5)	A/R
-	852387A6	高输出交流发电机套件	HIGH OUTPUT ALTERNATOR KIT	A/R
-	852387A11	交流发电机套件	ALTERNATOR KIT	A/R
-	828019A1	油压传感器套件	SENDER KIT Oil Pressure	A/R
-	8M0068785	油压适配器套件	ADPT KIT-OIL PRES	A/R
-	859185A1	遥控器安装套件	ATTACHING KIT Remote Control	A/R
-	830150A7	动力调整套件	POWER TRIM KIT	A/R
-	8M0055001	动力调整套件	POWER TRIM KIT	A/R
-	830150A8	动力调整套件	POWER TRIM KIT	A/R
-	8M0055002	动力调整套件	POWER TRIM KIT	A/R
-	855654A5	动力调整套件	POWER TRIM KIT	A/R
-	8M0055008	动力调整套件	POWER TRIM KIT	A/R
-	855654A6	动力调整套件	POWER TRIM KIT	A/R
-	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	A/R
-	8M0074845	ORD 8M0098264	ORD 8M0098264	A/R
-	15000A7	钥匙开关套件 远程点火	KEY SWITCH KIT Remote Ignition	A/R
-	816667A2	转向支架总成(不带提手)	BRACKET ASSEMBLY Steering (Without Carrying Handle)	A/R
-	821455A11	舵柄手柄套件30/40四冲程电启动	TILLER HANDLE KIT 30/40 4-Stroke Electric Start	A/R
-	821455A22	舵柄手柄套件30/40四冲程	TILLER HANDLE KIT 30/40 4-Stroke	A/R

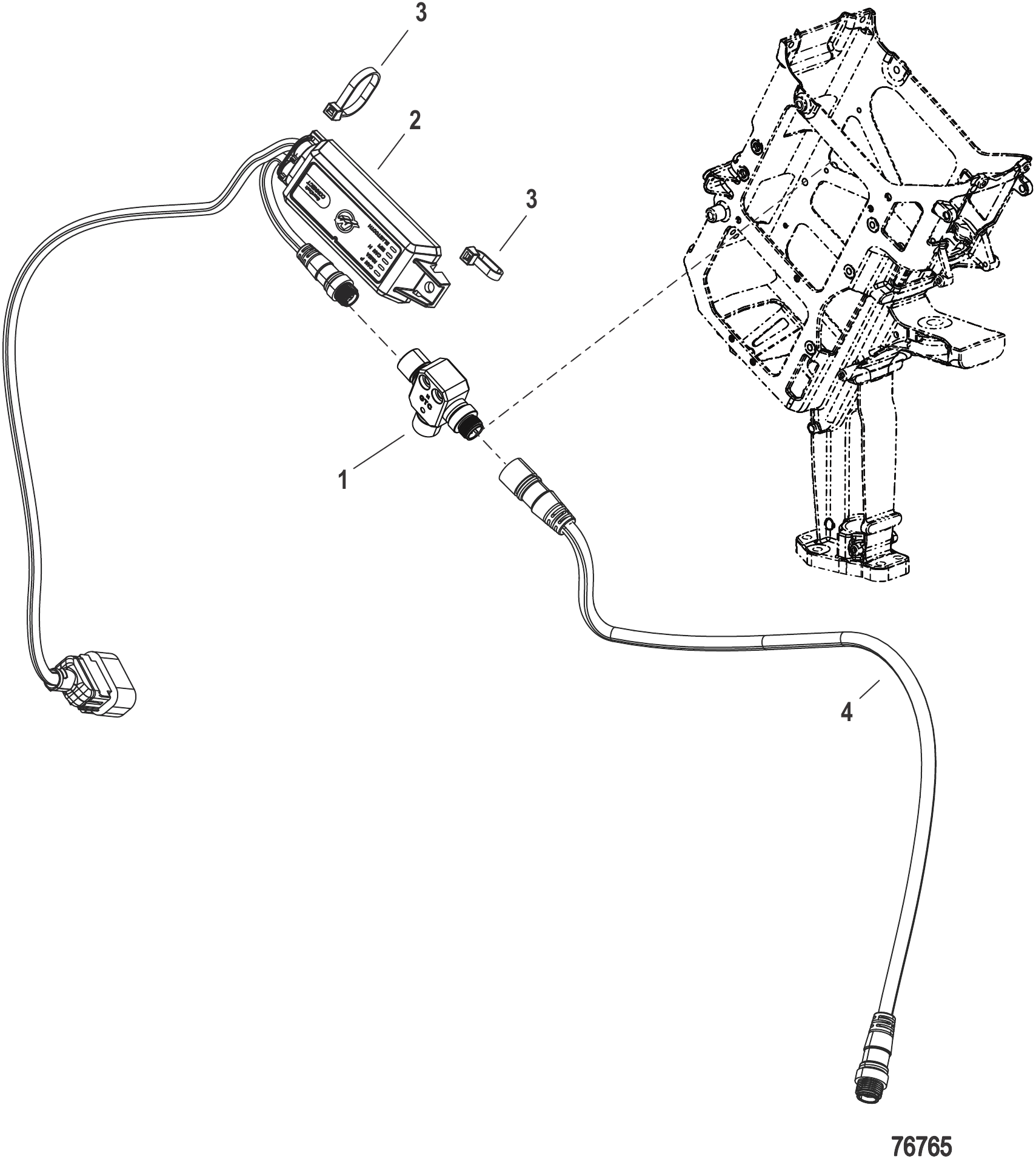

图 2附件 NMEA 2K/SmartCraft连接 Accessories NMEA 2K/SmartCraft Connect

REF	零件编号	中文名称	英文名称	数量
1	8M0204742	NMEA T型设备	NMEA T DEVICE	3
1	8M0204742	NMEA T型设备	NMEA T DEVICE	3
2	8M0173128	SC CONNECT移动模块-单线罩下式	SC CONNECT Mobile - Under Cowl, Single	1
2	8M0173694	单路舵机下连接器	SC CONNECT Under Helm, Single	1
3	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
4	879171T01	线束总成延长线(500毫米)	HARNESS ASSEMBLY Extension (500 mm)	AR
4	879171T02	线束总成延长线(1000毫米)	HARNESS ASSEMBLY Extension (1000 mm)	AR
4	879171T03	线束总成延长线(2000毫米)	HARNESS ASSEMBLY Extension (2000 mm)	AR
4	879171T04	线束总成延长线(3000毫米)	HARNESS ASSEMBLY Extension (3000 mm)	AR
4	879171T05	线束总成延长线(4000毫米)	HARNESS ASSEMBLY Extension (4000 mm)	AR
4	879171T06	线束总成延长线(5000毫米)	HARNESS ASSEMBLY Extension (5000 mm)	AR
4	879171T07	线束总成延长线(6000毫米)	HARNESS ASSEMBLY Extension (6000 mm)	AR
4	879171T08	线束总成延长线(7000毫米)	HARNESS ASSEMBLY Extension (7000 mm)	AR
4	879171T09	线束总成延长线(8000毫米)	HARNESS ASSEMBLY Extension (8000 mm)	AR
4	879171T10	线束总成延长线(9000毫米)	HARNESS ASSEMBLY Extension (9000 mm)	AR
4	879171T11	线束总成延长线(10000毫米)	HARNESS ASSEMBLY Extension (10000 mm)	AR
-	8M6011383	N2K传感器	TRANSDUCER N2K	1
-	8M6004831	母头电阻帽	RESISTOR CAP Female	1
-	8M6004830	公头电阻帽	RESISTOR CAP Male	1

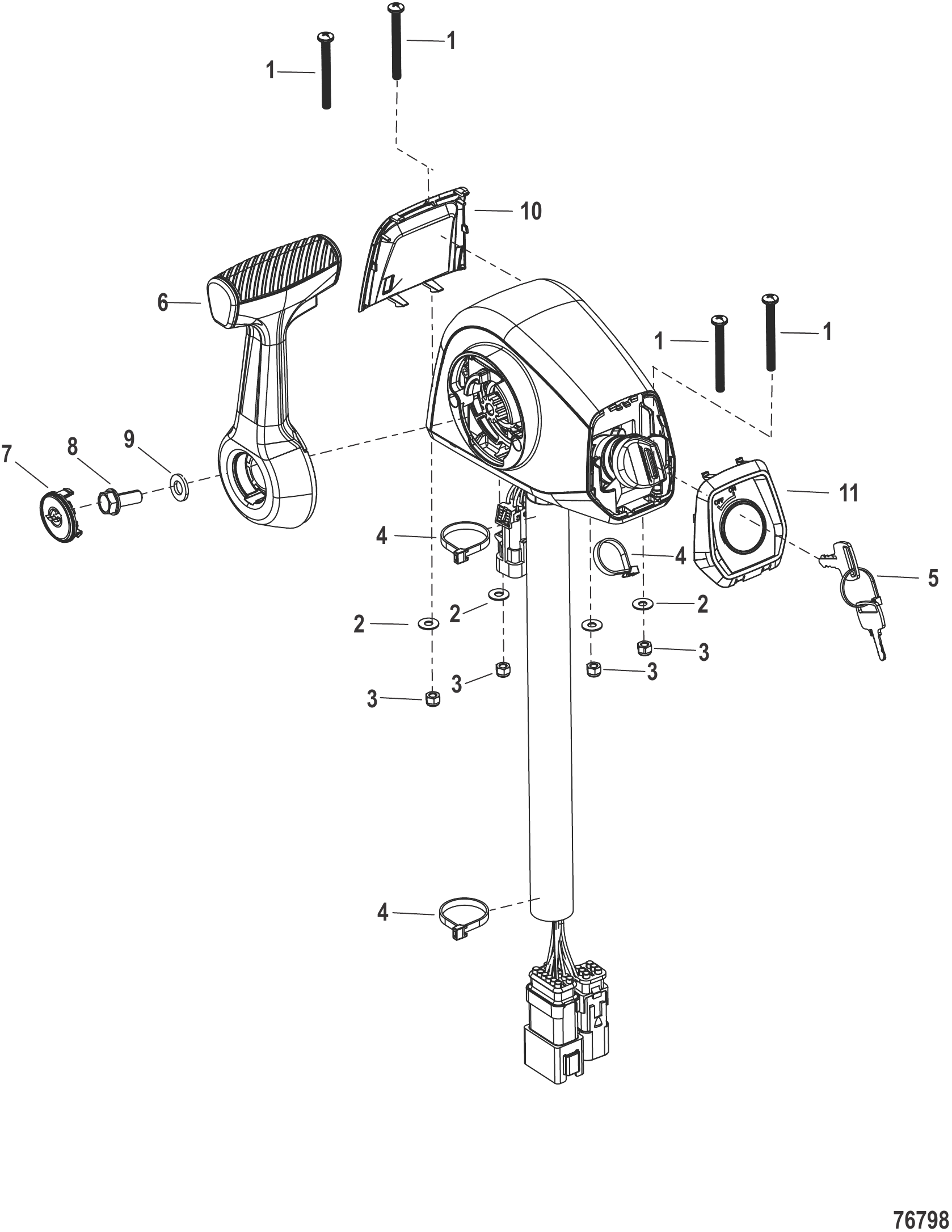

图 3附件 遥控 - DTS- 控制台安装 - 无配平 - 8M0189638 Accessories Remote Control - DTS- Console Mount - No Trim - 8M0189638

REF	零件编号	中文名称	英文名称	数量
-	8M0189638	无微调遥控操纵台支架	REMOTE CONTROL CONSOLE MOUNT No Trim	1
1	8M0178028	M5x50螺钉	SCREW M5 x 50	4
2	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	4
3	401365	不锈钢螺母(M5)	NUT (M5) Stainless Steel	4
4	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
5	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
5	897716463	点火钥匙套装(463)带水星标志	KEY SET Ignition (463) with Mercury Logo	AR
5	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
5	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
5	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
5	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
5	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
5	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
5	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
6	8M0219764	无微调操纵台安装手柄	HANDLE Console Mount, No Trim	1
7	8M0219765	带标识的轮毂盖	COVER Hub, Decaled	1
8	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
9	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	1
10	8M0219762	检修盖	COVER Access	1
11	8M0219763	后盖	COVER Back	1

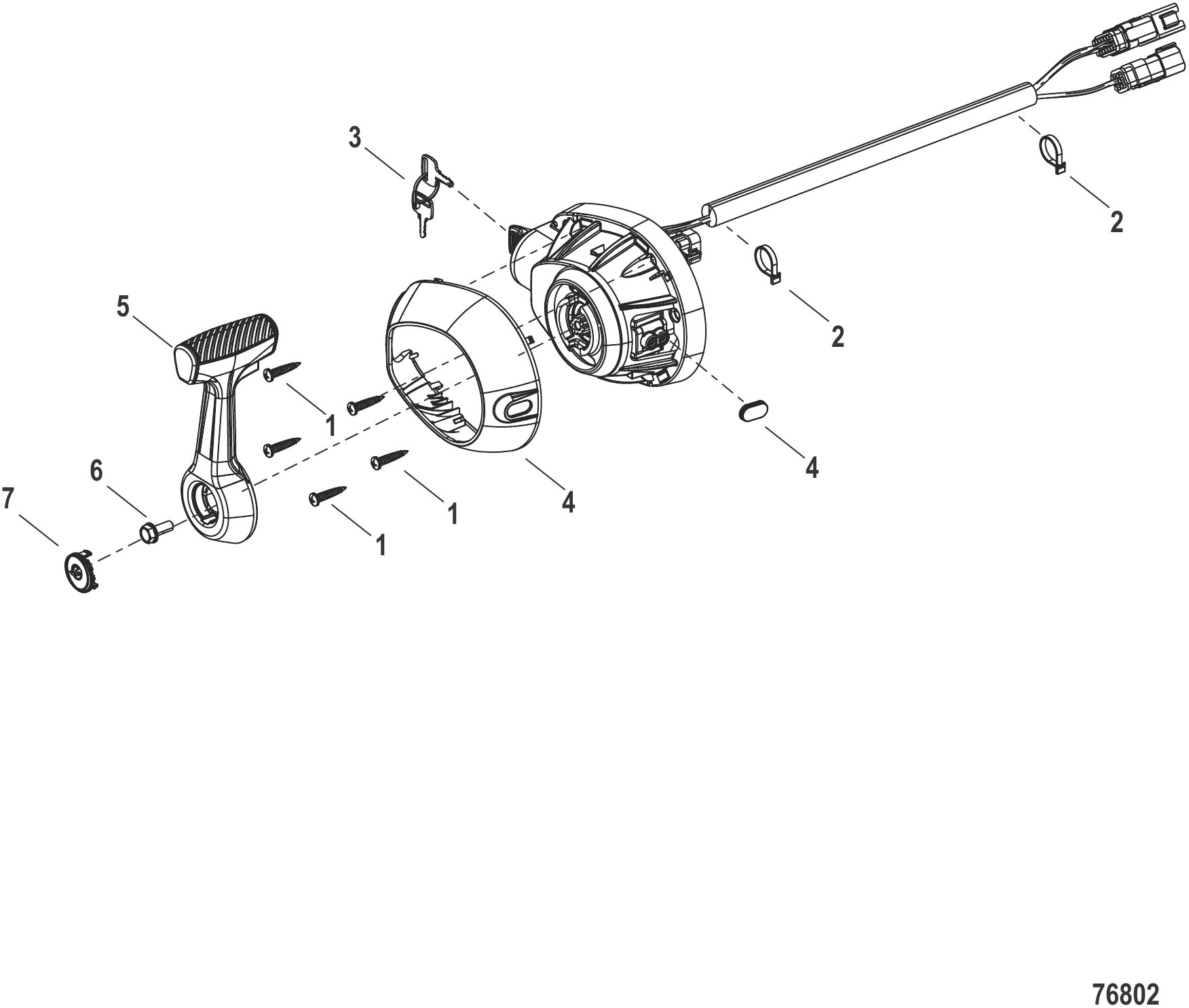

图 4附件 遥控 - DTS - 中央控制台 - 面板安装 - 无配平 - 8M0190879 Accessories Remote Control - DTS - Center Console - Panel Mount - No Trim - 8M0190879

REF	零件编号	中文名称	英文名称	数量
-	8M0190879	无微调遥控中央控制面板支架	REMOTE CONTROL CENTER CONSOLE PANEL MOUNT No Trim	1
1	8M0214982	木螺钉 #12 x 1.25	SCREW Wood, #12 x 1.25	5
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
3	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
3	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
3	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
3	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
3	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
3	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
3	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
3	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
4	8M0219766	检修面板	ACCESS PANEL	1
5	8M0219768	无微调面板安装手柄	HANDLE Panel Mount, No Trim	1
6	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
7	8M0219765	带标识的轮毂盖	COVER Hub, Decaled	1
-	8M0208440	单舵机线束	HARNESS Single Helm	1

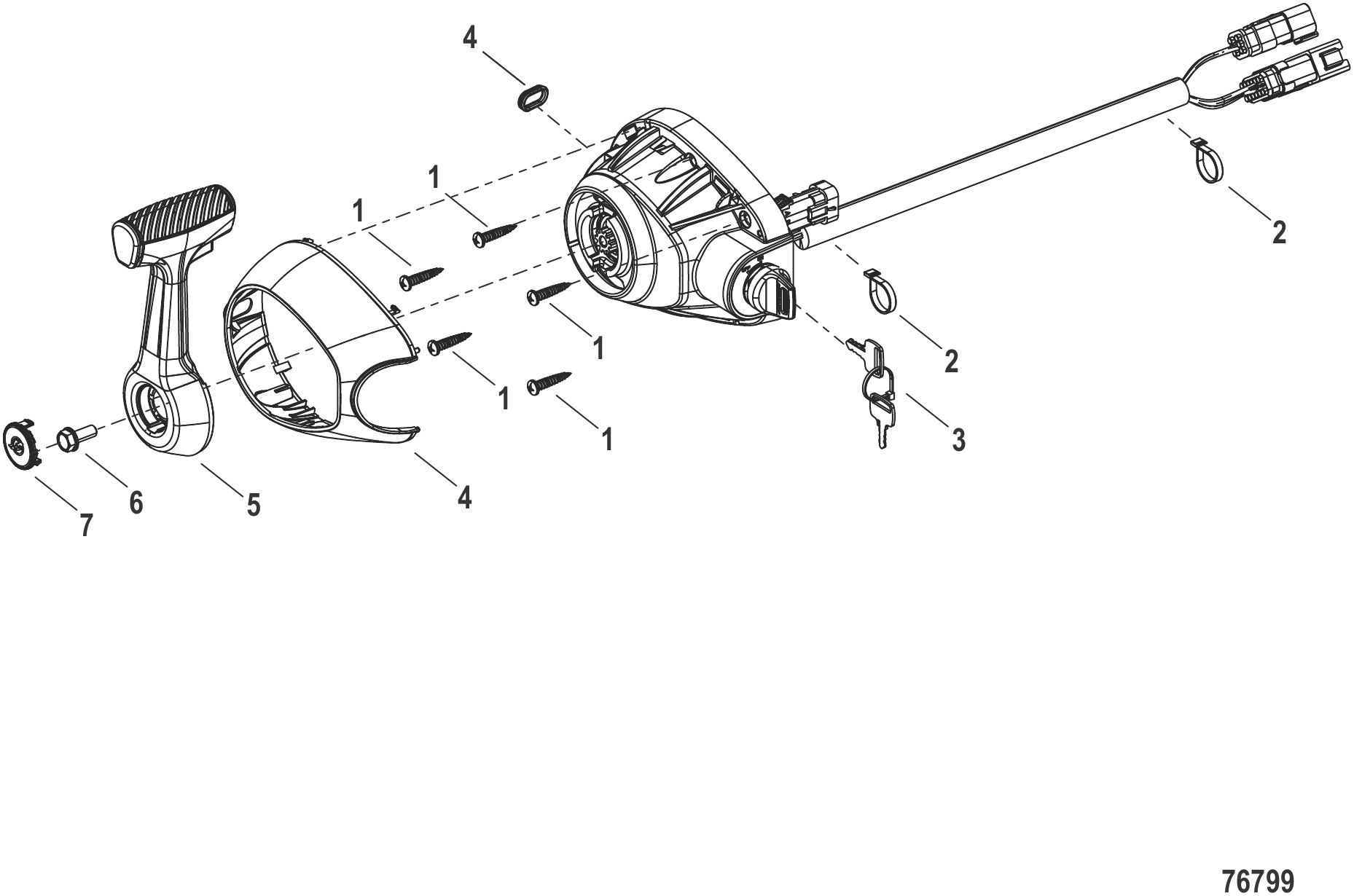

图 5附件 遥控 - DTS - 面板安装 - 无配平 - 8M0190880 Accessories Remote Control - DTS - Panel Mount - No Trim - 8M0190880

REF	零件编号	中文名称	英文名称	数量
-	8M0190880	无微调遥控面板支架	REMOTE CONTROL PANEL MOUNT No Trim	1
1	8M0214982	木螺钉 #12 x 1.25	SCREW Wood, #12 x 1.25	5
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
3	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
3	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
3	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
3	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
3	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
3	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
3	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
3	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
4	8M0219766	检修面板	ACCESS PANEL	1
5	8M0219768	无微调面板安装手柄	HANDLE Panel Mount, No Trim	1
6	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
7	8M0219765	带标识的轮毂盖	COVER Hub, Decaled	1

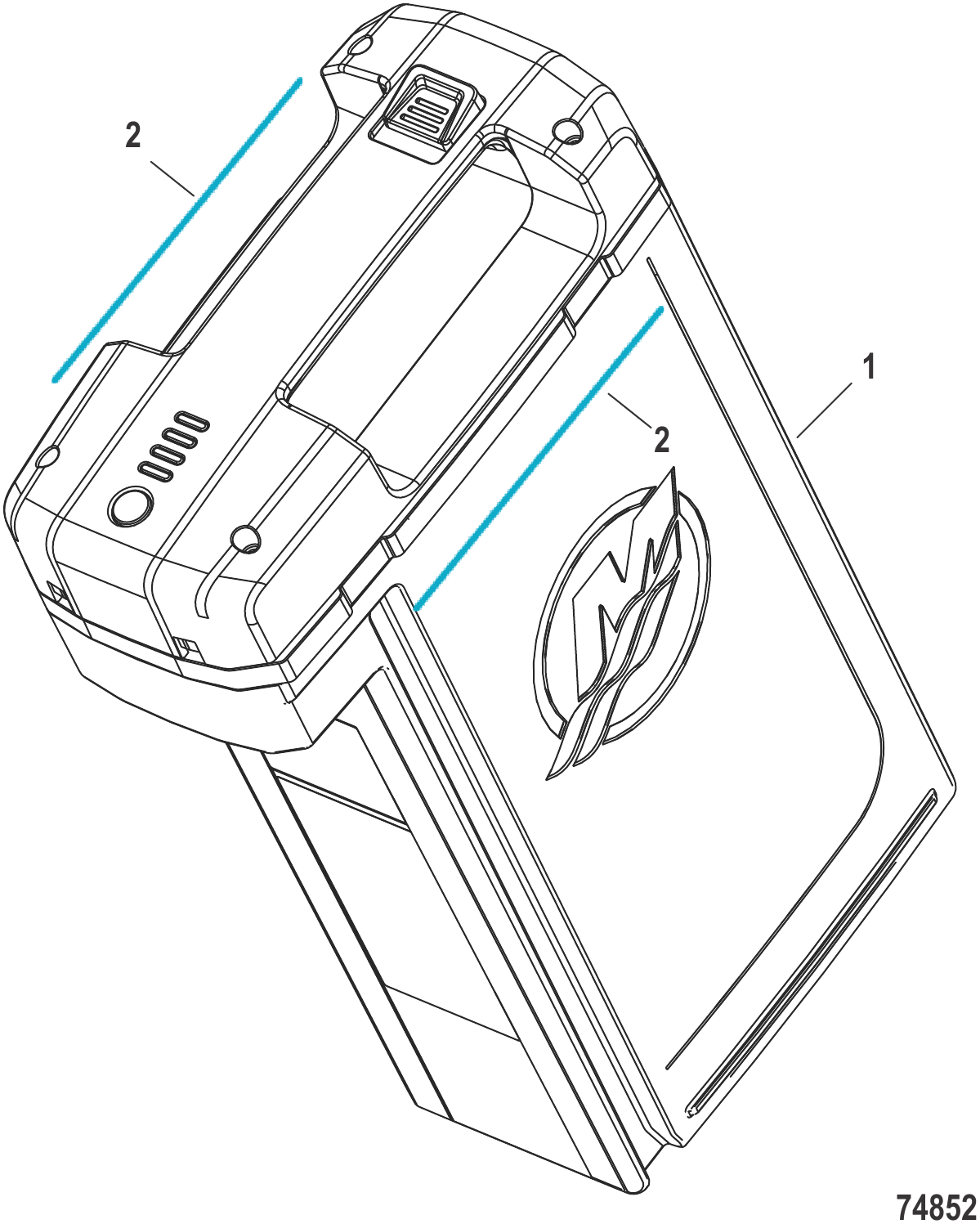

图 6电池与充电器 Battery and Battery Chargers

REF	零件编号	中文名称	英文名称	数量
1	8M6010612	电池 1kWh	BATTERY 1 kWh	1
2	8M0214895	贴纸套装-条纹	DECAL SET Stripes	1
-	8M6012091	1kWh电池充电器 110W	BATTERY CHARGER 110W for 1kWh	1
-	8M6012092	1kWh电池充电器 230W	BATTERY CHARGER 230W for 1kWh	1
-	8M6012092	1kWh电池充电器 230W	BATTERY CHARGER 230W for 1kWh	1
-	8M6012726	1kWh电池充电器 520W	BATTERY CHARGER 520W for 1kWh	AR
-	8M0221527	插头转换器 美标/澳标 520W	PLUG ADAPTER US/AU 520W	1
-	8M6012009	1kWh电池充电器 110W	BATTERY CHARGER 110W for 1kWh	AR
-	8M6012010	1kWh电池充电器 230W	BATTERY CHARGER 230W for 1kWh	AR
-	8M6012094	1kWh电池充电器 110W	BATTERY CHARGER 110W for 1kWh	AR
-	8M6012095	1kWh电池充电器 230W	BATTERY CHARGER 230W for 1kWh	AR
-	8M6012097	1kWh电池充电器 110W	BATTERY CHARGER 110W for 1kWh	AR
-	8M6012098	1kWh电池充电器 230W	BATTERY CHARGER 230W for 1kWh	AR
-	8M0220545	1kWh电池组件套件	BATTERY COMPONENT KIT 1kWh	AR

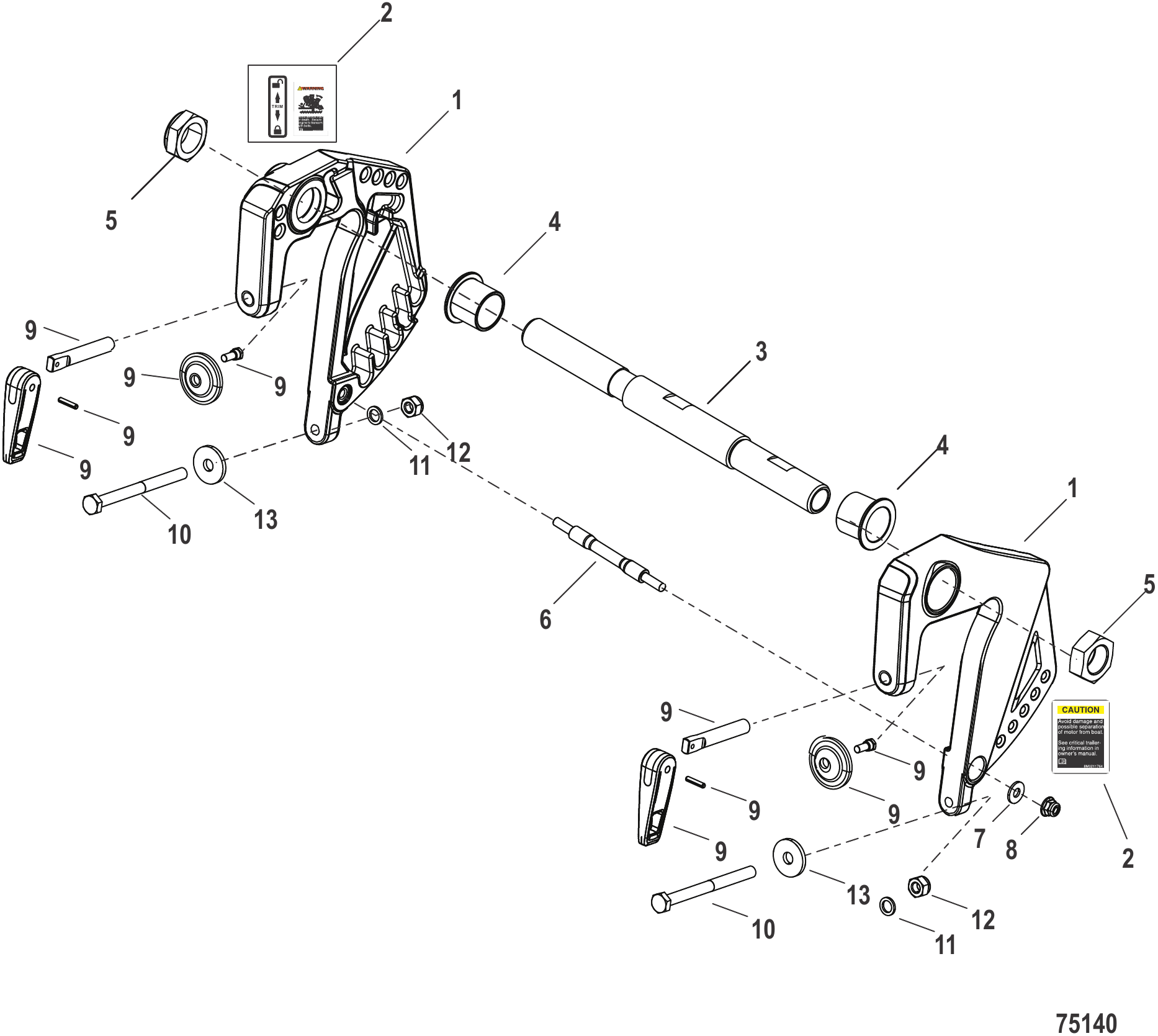

图 7夹紧支架 遥控型号 Clamp Brackets Remote Control Models

REF	零件编号	中文名称	英文名称	数量
1	8M0220006	左舷夹紧支架	CLAMP BRACKET Port	1
1	8M0220007	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	8M0215980	贴纸套装-船尾板	DECAL SET Transom	1
3	8M0204469	倾斜管	TILT TUBE	1
4	8M0204471	隔套	SPACER	2
5	826164	螺母 (.875-14)	NUT (.875-14)	2
5	8M0231351	锁紧螺母	NUT Lock	2
6	8M0204431	艉板螺柱	STUD Transom	1
7	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
8	892233	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
-	8M0240846	薄型船尾拇指螺钉套件	THUMBSCREW KIT Thin Transom	1
9	8M0204426	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
-	8M0208370	艉板五金件套装	TRANSOM HARDWARE KIT	1
10	8M0214889	螺丝 (M8 x 95) 六角头帽	SCREW (M8 x 95) HEX HD CAP	2
11	8M0204931	垫圈 (M8 x 12.80 x 1.50)	WASHER (M8 x 12.80 x 1.50)	2
12	401378	螺母 (M8)	NUT (M8)	2
13	43430	垫圈	WASHER	2
-	8M0204468	完整艉板总成-遥控式	COMPLETE TRANSOM ASSEMBLY Remote Control	1

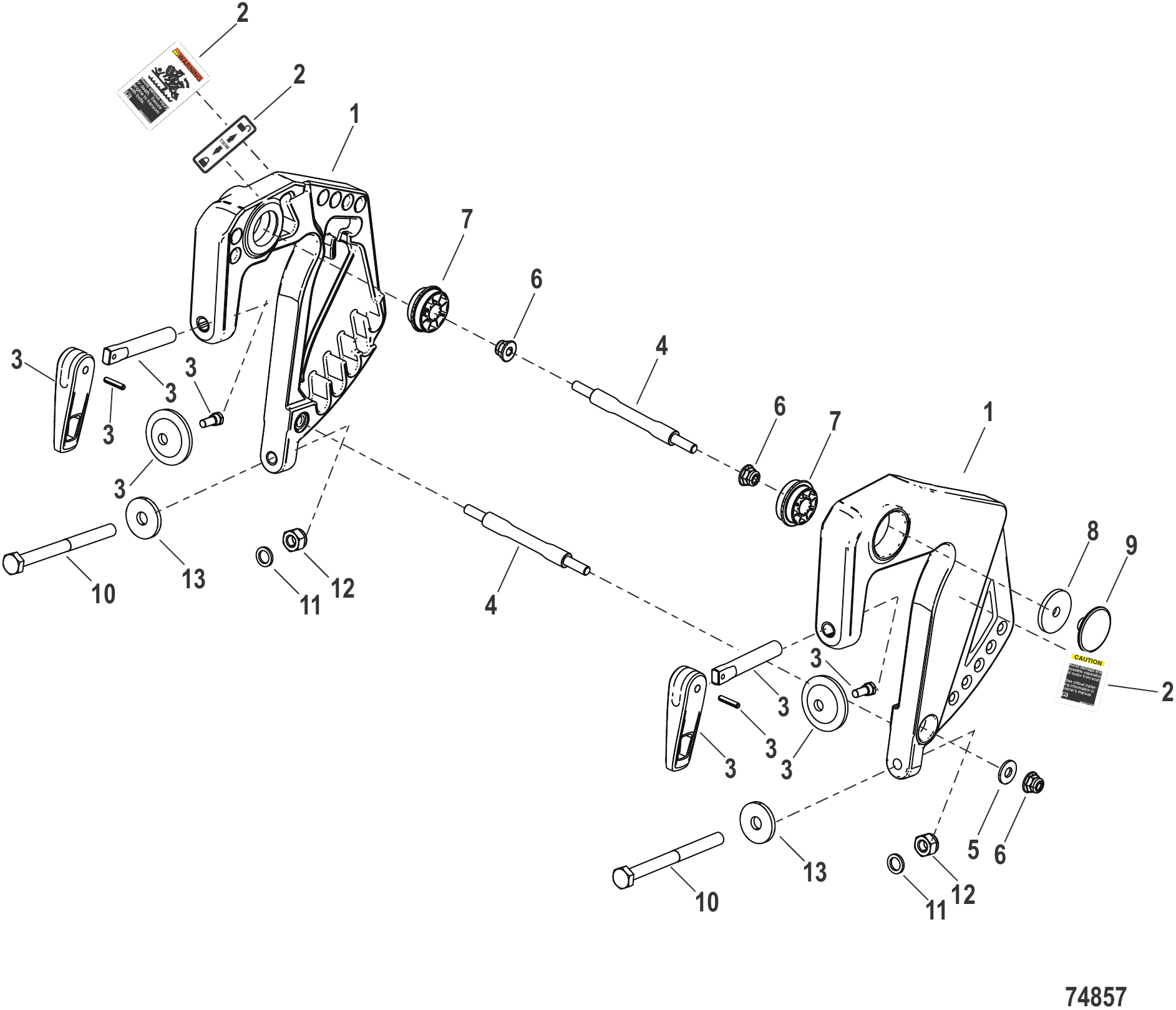

图 8夹紧支架 舵柄型号 Clamp Brackets Tiller Handle Models

REF	零件编号	中文名称	英文名称	数量
1	8M0220006	左舷夹紧支架	CLAMP BRACKET Port	1
1	8M0220007	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	8M0215980	贴纸套装-船尾板	DECAL SET Transom	1
-	8M0240846	薄型船尾拇指螺钉套件	THUMBSCREW KIT Thin Transom	1
3	8M0204426	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
4	8M0204431	艉板螺柱	STUD Transom	2
5	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
6	892233	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
7	8M0204435	旋转支架衬套	BUSHING Swivel Bracket	2
8	8M0204433	垫圈 29外径 x 6.6内径 x 3	WASHER 29 OD x 6.6 ID x 3	2
9	8M0204434	倾斜销盖	COVER Tilt Pin	2
-	8M0208370	艉板五金件套装	TRANSOM HARDWARE KIT	1
10	8M0214889	螺丝 (M8 x 95) 六角头帽	SCREW (M8 x 95) HEX HD CAP	2
11	8M0204931	垫圈 (M8 x 12.80 x 1.50)	WASHER (M8 x 12.80 x 1.50)	2
12	401378	螺母 (M8)	NUT (M8)	2
13	43430	垫圈	WASHER	2
-	8M0204424	完整艉板总成-舵柄式	COMPLETE TRANSOM ASSEMBLY Tiller	1

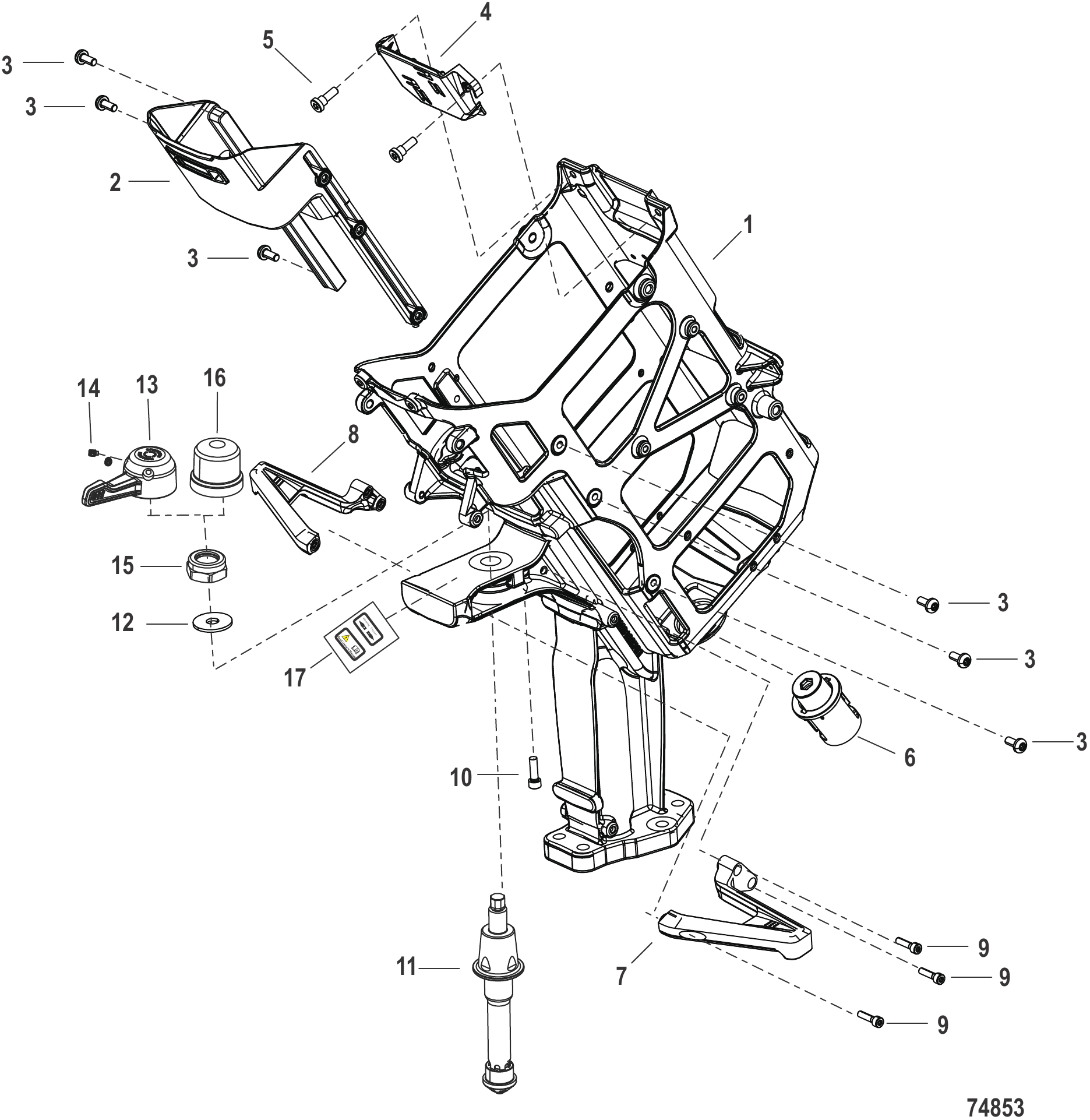

图 9控制头 Control Head

REF	零件编号	中文名称	英文名称	数量
1	8M0204355	主支撑支架	BRACKET Main Support	1
2	8M0204352	电池支架	BRACKET Battery	1
3	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	6
4	8M0204357	连接器支架	BRACKET Connector Holder	1
5	8M0204356	肩式螺钉 M6	SCREW Shoulder M6	2
6	8M0204343	电池弹簧	SPRING Battery	1
7	8M0204353	左舷升降支撑手柄	HANDLE Lift Support, Port	1
8	8M0204354	右舷升降支撑手柄	HANDLE Lift Support, Starboard	1
9	8M0216000	螺钉（M5×20）	SCREW (M5 x 20)	3
10	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
11	8M0204344	转轴管总成	SWIVEL TUBE ASSEMBLY	1
12	4002325	垫圈 (17.42内径 x 32外径 x 3.0)	WASHER (17.42 ID x 32 OD. 3.0)	1
13	8M0215999	探杆杠杆	LEVER Probe Shaft	1
14	8M0216023	紧定螺丝 (M4 x 7 x 6 MM)	SET SCREW (M4 x 7 x 6 MM)	2
15	8M0216009	锁紧螺母 M16×2	LOCKNUT (M16 x 2)	1
16	8M0216011	探杆帽	CAP Probe Shaft	1
16	8M0216011	探杆帽	CAP Probe Shaft	1
17	8M0214894	贴纸套装-说明书	DECAL SET Instruction	1

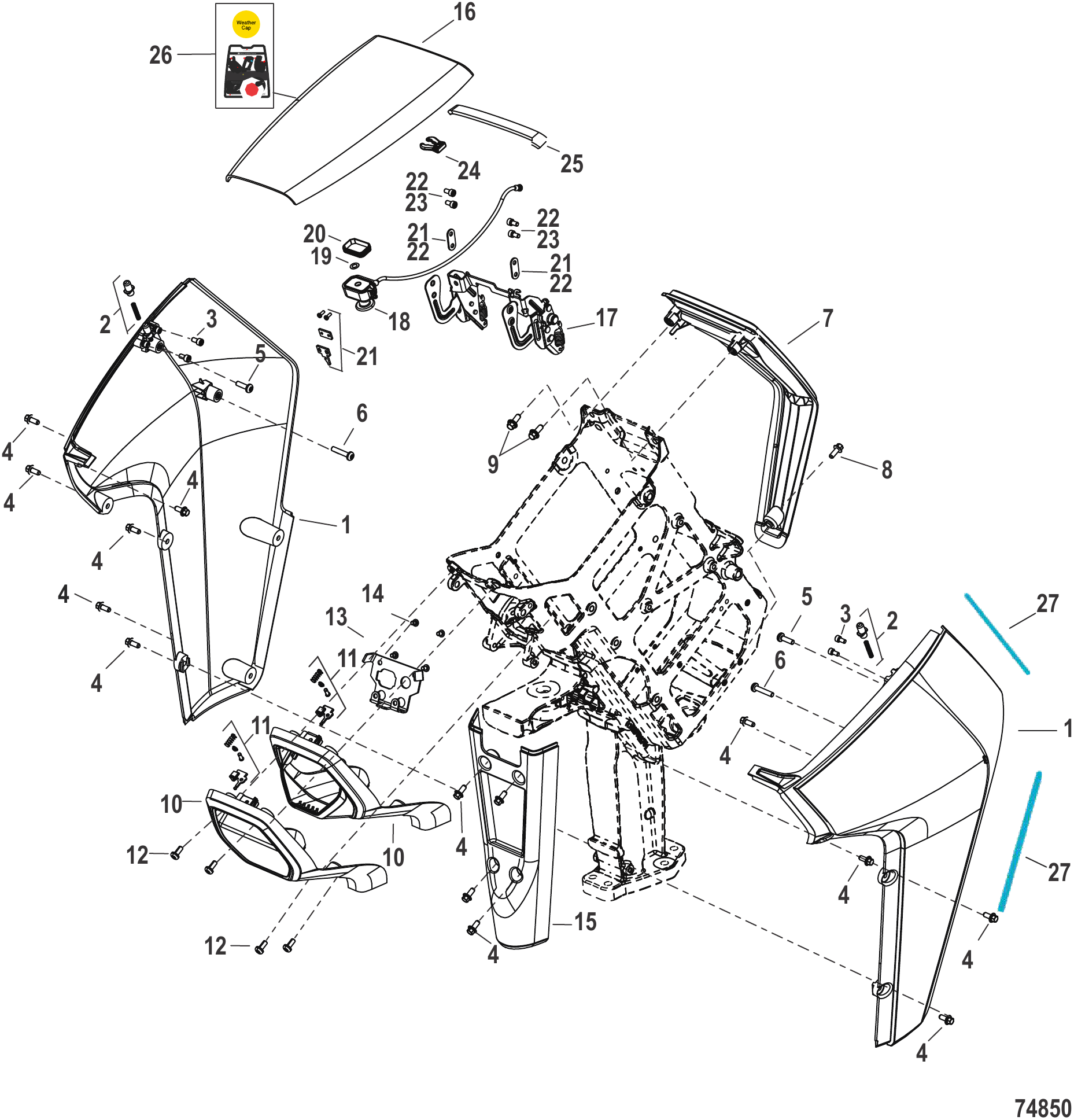

图 10外罩 Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0204475	机罩侧面 右舷 水星贴花	COWL SIDE Starboard, Mercury Decaled	1
1	8M0204477	机罩侧面 左舷 水星贴花	COWL SIDE Port, Mercury Decaled	1
2	8M0204476	机罩缓冲套件	BUMPER KIT Cowl	1
3	889546	螺钉 (M5 x 10)	SCREW (M5 x 10)	2
4	8M0224718	螺钉 (M6 x 14)	SCREW (M6 x 14)	14
5	8M0224719	梅花盘头螺钉 M6×20	SCREW M6 x 20 Torx Pan HD	2
6	8M0224720	梅花盘头螺钉 M6×30	SCREW M6 x 30 Torx Pan HD	2
7	8M0204478	后罩-Avator标识版	COWL REAR Avator Decaled	1
8	8M0224725	螺钉 M6×16 六角法兰	SCREW (M6 x 16) Hex Flange Screw	1
9	8M0204356	肩式螺钉 M6	SCREW Shoulder M6	2
10	8M0204488	机罩前部 上部	COWL FRONT Upper	1
10	8M0204485	机罩前部 上部	COWL FRONT Upper	1
11	8M0204486	闩锁杆套件	LATCH LEVER KIT	1
12	8M0224721	螺钉 M6×12 梅花盘头	SCREW M6 x 12 Torx Pan HD	4
13	8M0204487	显示屏支架	BRACKET Display	1
14	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	4
15	8M0204479	机罩前部 下部	COWL FRONT Lower	1
16	8M0204480	罩盖	COWL HOOD	1
17	8M0204481	铰链总成	HINGE ASSEMBLY	1
18	8M0204484	系绳总成连接器盖	TETHER ASSEMBLY Connector Cover	1
19	821027	压入式螺母	PUSH NUT	1
20	8M0204483	连接器密封件	SEAL CONNECTOR	1
21	8M0204482	撞锁套件	STRIKER KIT	1
22	8M0219926	背板套件	BACKER PLATE KIT	1
23	889546	螺钉 (M5 x 10)	SCREW (M5 x 10)	4
24	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
25	8M0192214	泡沫条	STRIP Foam	1
26	8M0214894	贴纸套装-说明书	DECAL SET Instruction	1
27	8M0214895	贴纸套装-条纹	DECAL SET Stripes	1

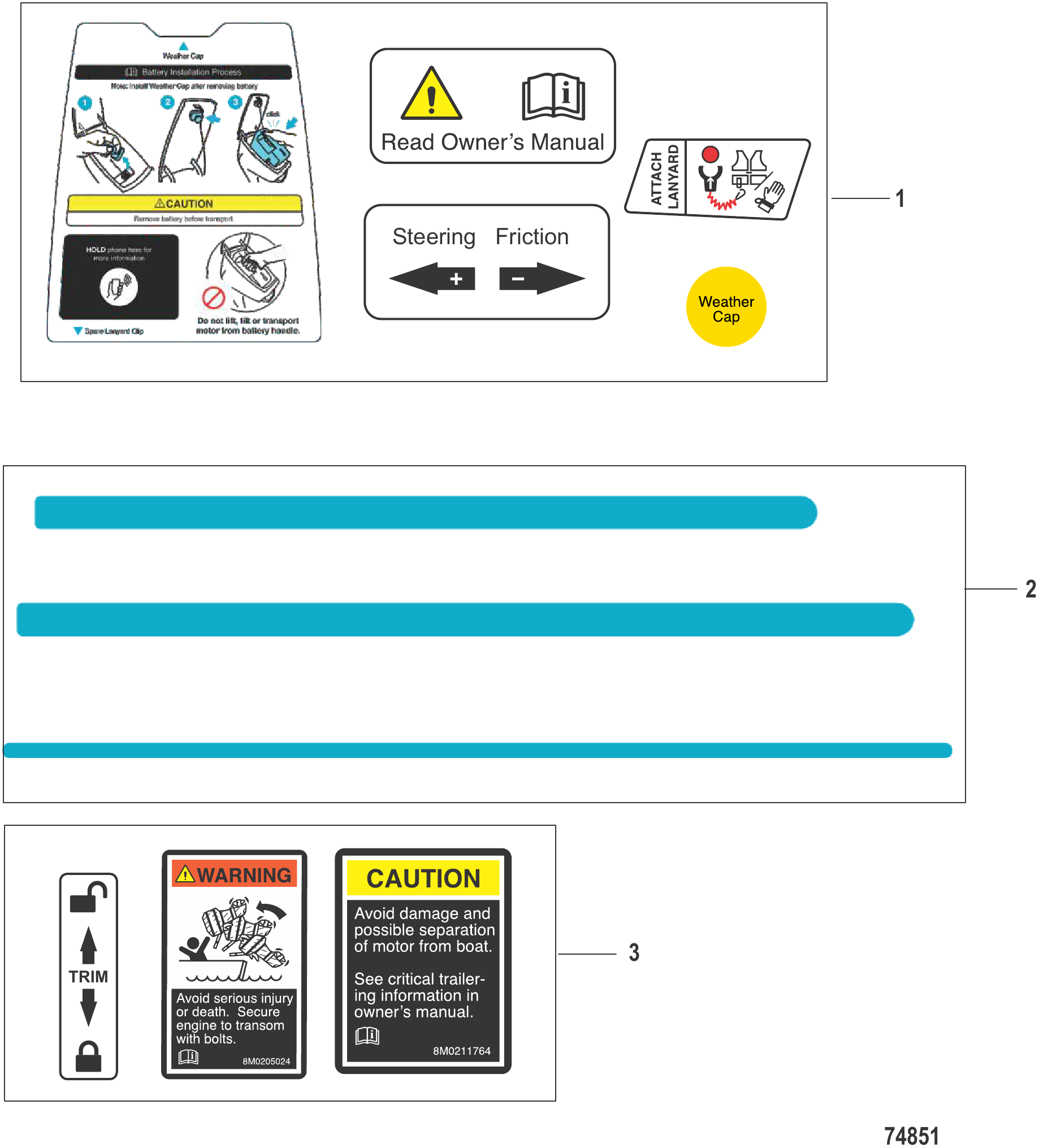

图 11贴花套装 Decal Sets

REF	零件编号	中文名称	英文名称	数量
1	8M0214894	贴纸套装-说明书	DECAL SET Instruction	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
2	8M0214895	贴纸套装-条纹	DECAL SET Stripes	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	8M0215980	贴纸套装-船尾板	DECAL SET Transom	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
-	8M0204424	完整艉板总成-舵柄式	COMPLETE TRANSOM ASSEMBLY Tiller	1
-	8M0204468	完整艉板总成-遥控式	COMPLETE TRANSOM ASSEMBLY Remote Control	1

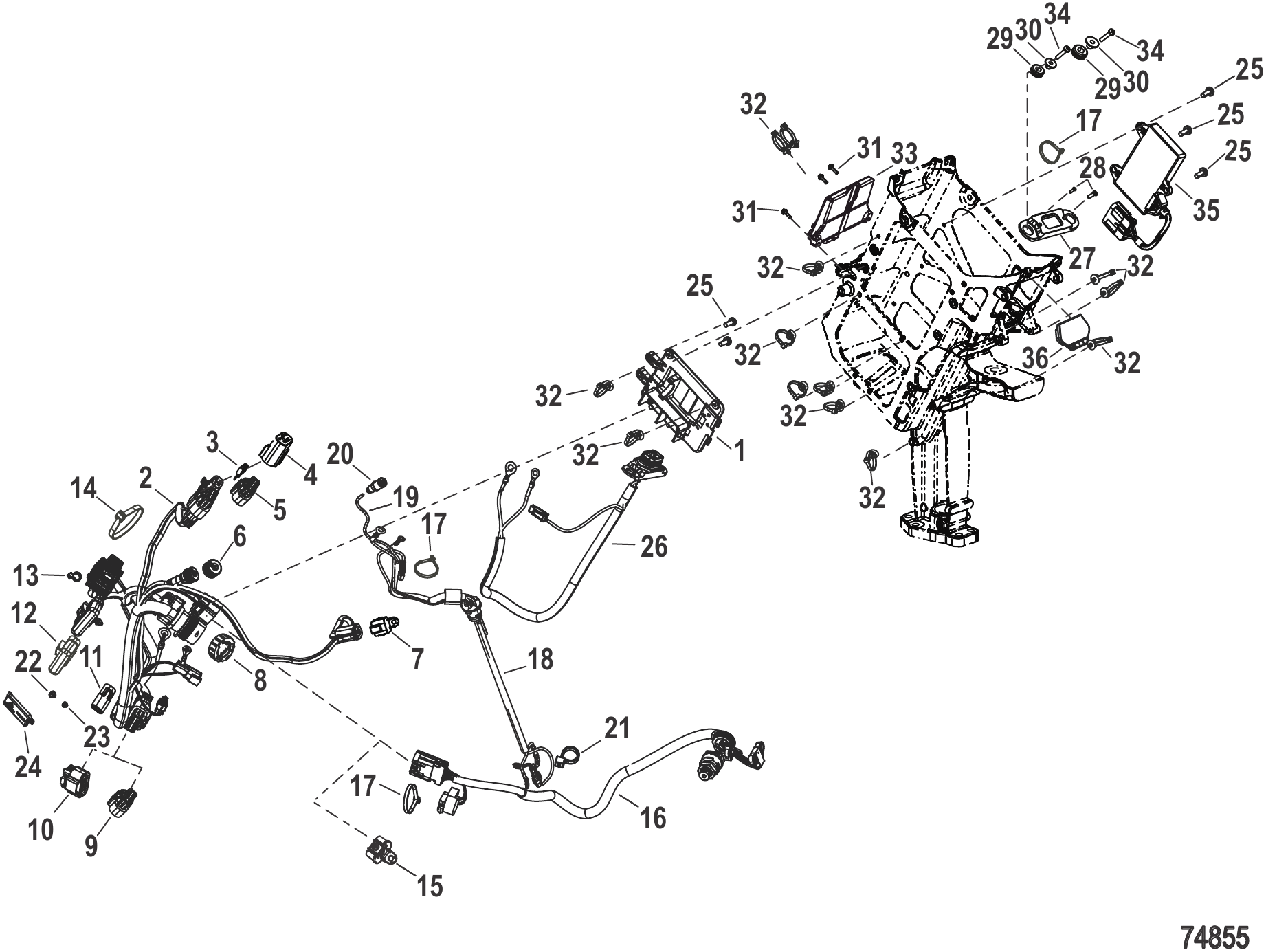

图 12电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0204403	电气板支架	BRACKET Electrical Plate	1
2	8M0204395	舷外机线束	HARNESS Outboard	1
3	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
4	8M0204388	保险丝盖-2针连接器	COVER Fuse, 2 Pin Connector	1
5	8M0055652	终端接头总成 10针 (CAN P和H)	TERMINATOR ASSEMBLY 10 Pin (CAN P and H)	1
6	8M0176362	母头护帽	CAP Female	1
7	8M0219649	6针DT系列防尘盖	DUST CAP 6 POS DT Series	1
8	8M0219650	防水帽	WEATHER CAP	1
9	8M0055652	终端接头总成 10针 (CAN P和H)	TERMINATOR ASSEMBLY 10 Pin (CAN P and H)	1
10	8M0210754	防水帽	WEATHER CAP	1
11	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	1
12	831960	盖板	COVER	1
13	8M0214940	扎带	TIE STRAP	1
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
15	888507T	10针SmartCraft盖	CAP 10 Position, SmartCraft	1
16	8M0204389	舵柄线束	HARNESS Tiller Handle	1
17	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
18	8M0204394	电机线束，短	HARNESS Motor, Short	1
18	8M0204393	电机线束，长	HARNESS Motor, Long	1
18	8M0204385	电机线束，加长	HARNESS Motor, Xlong	1
19	8M0217226	油管	TUBING	AR
20	8M0204396	通风软管总成	HOSE ASSEMBLY Vent Tube	1
21	8M0214940	扎带	TIE STRAP	1
22	826365	螺母 (M8)	NUT (M8)	1
23	892233	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
24	8M0204404	螺柱盖	COVER Stud	1
25	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	5
26	8M0204386	电池接口线束	HARNESS Battery Interface	1
27	8M0204391	连接器安装支架	BRACKET Connector Mount	1
28	8M0204390	M3×0.5×10 平头内六角螺钉	SCREW M3 x .5 x 10 SOC FLAT HD	2
29	8M0190980	护孔环	GROMMET	2
30	822003	衬套	BUSHING	2
31	8M0221596	螺丝 M4×0.7×16 法兰盘带垫圈	SCREW (M4 x 0.7 x 16) Flange HD W/P	3
32	8M0161118	线缆扎带扣	CLIP Cable Tie	13
33	8M0214888	电子控制模块 7.5e 操舵型	ELECTRONIC CONTROL MODULE 7.5e Tiller	1
33	8M0219438	电子控制模块 7.5e 遥控型	ELECTRONIC CONTROL MODULE 7.5e Remote Control	1
34	8M0214870	M6×30 梅花盘头螺钉	SCREW (M6 x 30) TORX PAN HD	2
35	8M0204398	DC-DC转换模块	MODULE DC-DC Converter	1
36	8M0215689	LCD显示屏	DISPLAY LCD, Screen	1

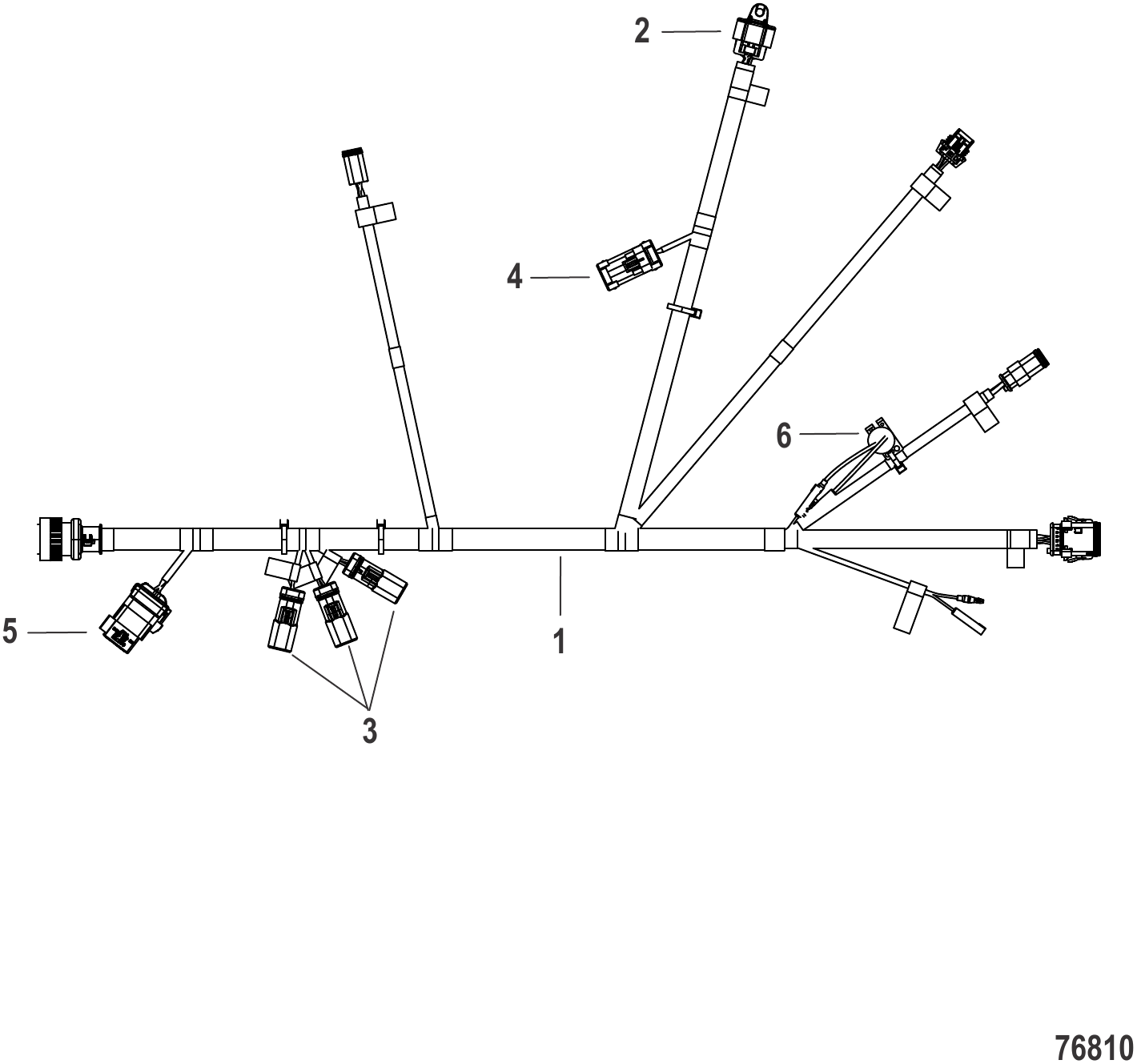

图 13单外挂机舵机线束 - 8M0208440 Helm Harness Single Outboard - 8M0208440

REF	零件编号	中文名称	英文名称	数量
1	8M0208440	单舵机线束	HARNESS Single Helm	1
2	888507T	10针SmartCraft盖	CAP 10 Position, SmartCraft	1
3	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	3
4	881176A1	盖总成 3位公连接器	CAP ASSEMBLY 3 Position-Male Connector	1
5	8M0207772	继电器	RELAY	1
6	8M0210763	报警器	ALARM	1

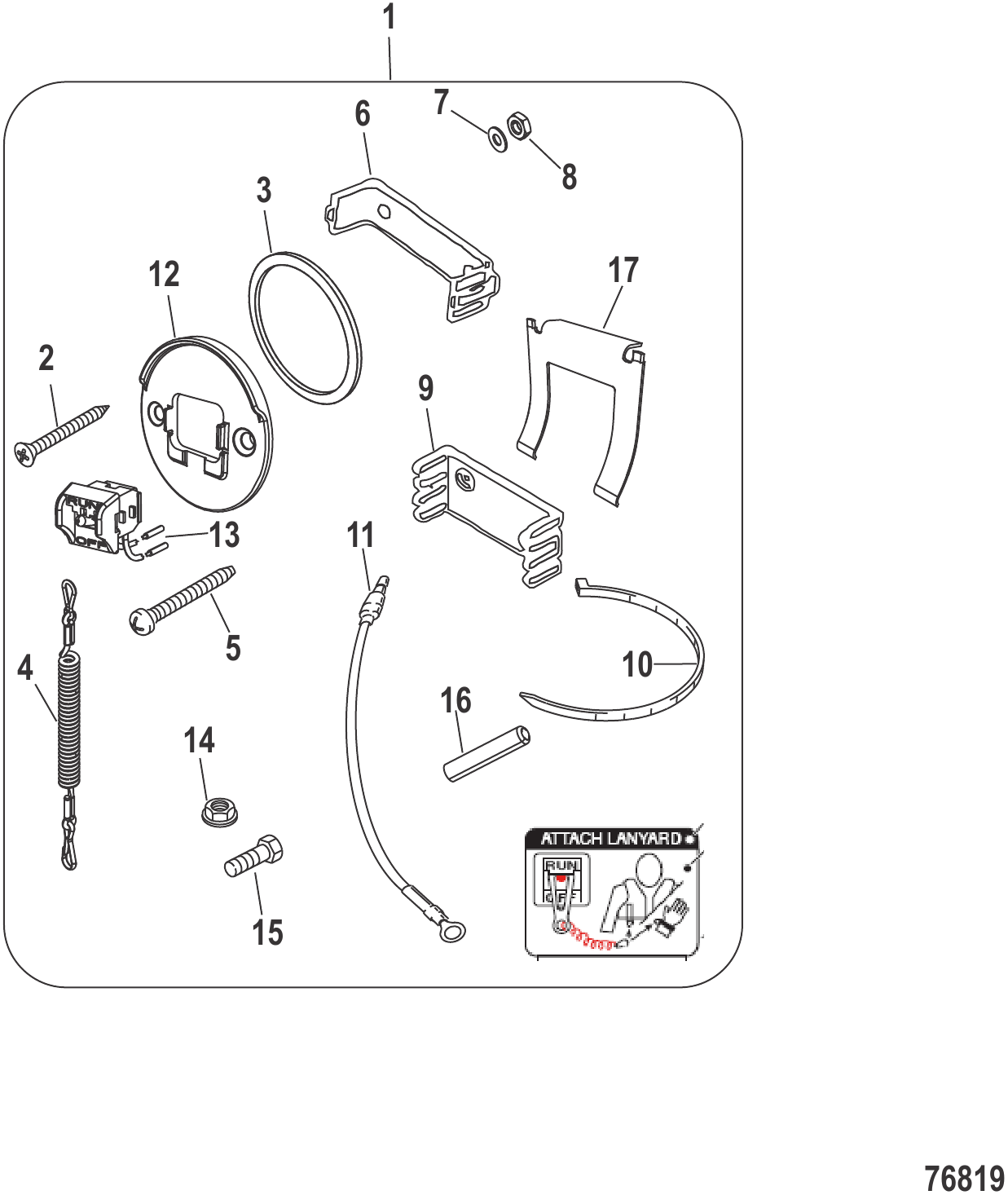

图 14拉绳平嵌/边框安装 19674A07与8M0182075 Lanyard Flush/Bezel Mount 19674A07 and 8M0182075

REF	零件编号	中文名称	英文名称	数量
1	19674A07	开关/拉绳套件	SWITCH/LANYARD KIT	1
2	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
NS	813679	适配器	ADAPTER	1
3	879925	垫圈(52毫米)	WASHER (52 mm)	1
4	8M0164891	54英寸快拆式拉绳总成	LANYARD CORD ASSEMBLY 54 inch, QS	1
5	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
6	18321	安装夹	CLAMP Mounting	1
7	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
8	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
9	79146	固定座	RETAINER	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
11	11149A3	拉线总成	CABLE ASSEMBLY	1
12	NSS	不单独销售	NOT SOLD SEPARATE	1
13	133982	停机开关总成	SWITCH ASSEMBLY Stop	1
14	27164	螺母与锁紧垫圈 (#10-32)	NUT AND LOCKWASHER (#10-32)	1
15	24231	螺钉 (#10-32 x 0.250)	SCREW (#10-32 x .250)	1
16	623594	绝缘体(2英寸)	INSULATOR (2.00 Inch)	1
17	8M0032846	黄铜固定座	RETAINER Brass	1
-	8M0182075	边框	BEZEL	1
-	879925	垫圈(52毫米)	WASHER (52 mm)	1
-	8M0204699	螺母 52 MM	NUT 52 MM	1
-	8798711	黑色边框(52mm)	BEZEL (52 mm) Black	1
-	8M0032846	黄铜固定座	RETAINER Brass	1

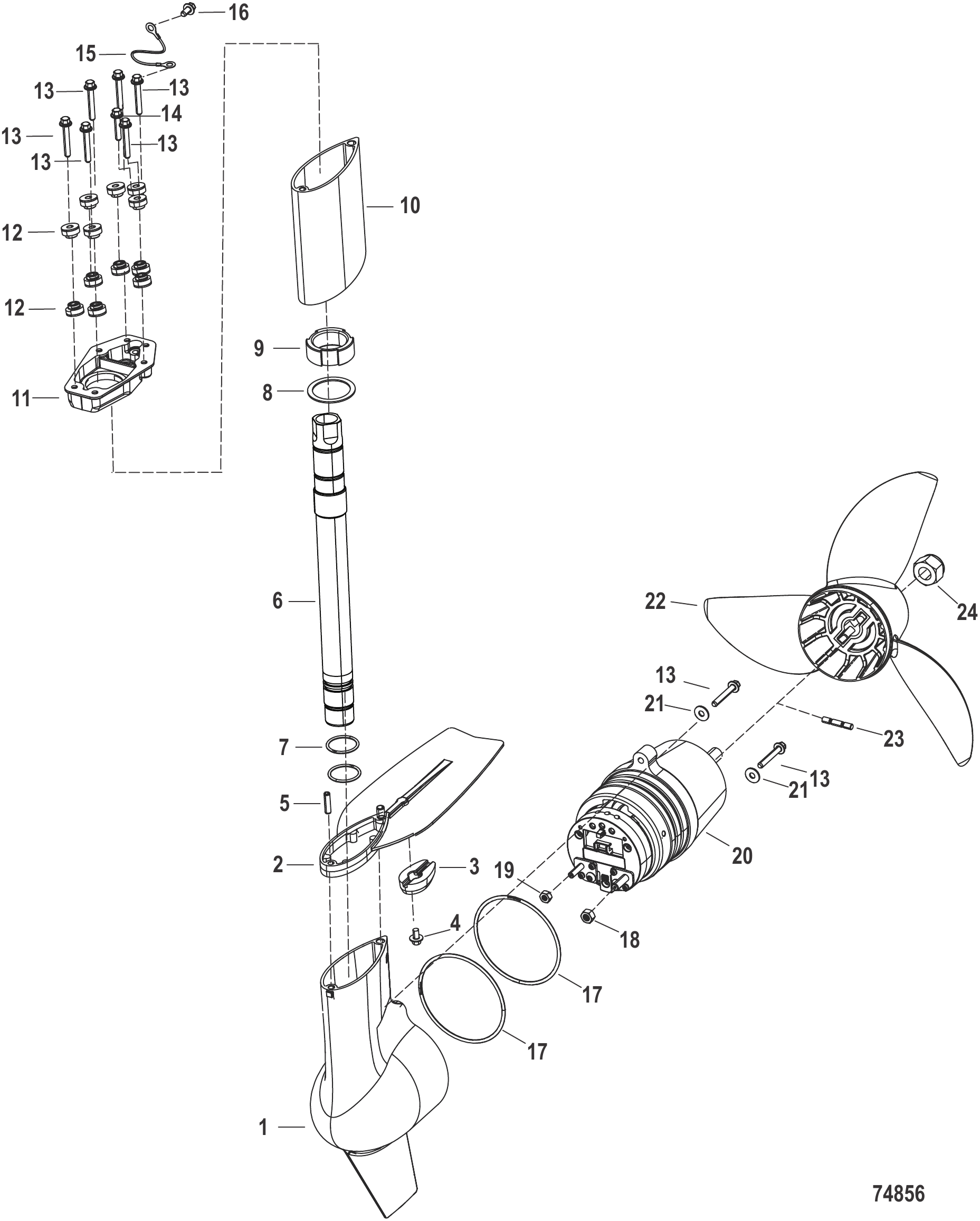

图 15电机下部单元 Motor Lower Unit

REF	零件编号	中文名称	英文名称	数量
-	8M0219914	短型完整下部马达总成	MOTOR LOWER UNIT Complete, Short	1
-	8M0219919	长型完整下部马达总成	MOTOR LOWER UNIT Complete, Long	1
-	8M0219920	加长型完整下部马达总成	MOTOR LOWER UNIT Complete, XLong	1
1	8M0204409	马达下部单元支腿	LEG Motor Lower Unit	1
2	8M0204414	防通气板	PLATE Anti-Ventilation	1
3	8M0204411	阳极块	ANODE	1
4	4010610	不锈钢螺钉(M6x10)	SCREW (M6 x 10) Stainless Steel	1
5	8M0204417	开槽定位销 M6×24不锈钢	DOWEL Pin Slotted, M6 x 24 SS	1
6	8M0204415	短型线束导管	CONDUIT Wire Harness, Short	1
6	8M0204420	长型线束导管	CONDUIT Wire Harness, Long	1
6	8M0204422	加长型线束导管	CONDUIT Wire Harness, Xlong	1
7	8M0204418	O型圈 29.82×2.62	ORING 29.82 x 2.62	2
8	8M0204406	平垫圈 外径50.8×内径40.5	WASHER FLAT 50.8 OD x 40.5 ID	1
9	8M0204407	M38耳轴螺母	NUT TRUNION M38	1
10	8M0204416	短垫片	SPACER Short	1
10	8M0204421	长垫片	SPACER Long	1
10	8M0204423	加长垫片	SPACER Xlong	1
11	8M0204408	适配板总成	ADAPTER PLATE ASSEMBLY	1
12	8M0219672	隔离器总成	ISOLATOR ASSEMBLY	12
13	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	8
14	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	1
15	8M0214907	拉线总成	CABLE ASSEMBLY	1
16	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
17	8M0204413	O型圈 内径100.3×3.53	ORING ID 100.3 x 3.53	2
18	8M0204514	六角青铜螺母 .312-18	NUT .312-18 HEX Bronze	1
19	8M0204412	六角青铜螺母 .250-20	NUT .250-20, HEX, BRONZE	1
20	8M0204463	下单元电机	MOTOR Lower Unit	1
21	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
22	8M0199620	3叶螺旋桨 7螺距	PROPELLER 3 Blade, 7 Pitch	1
22	8M0199621	3叶螺旋桨 9螺距	PROPELLER 3 Blade, 9 Pitch	AR
22	8M0199622	3叶螺旋桨 11螺距	PROPELLER 3 Blade, 11 Pitch	AR
23	8M0215660	剪切销 6×36	PIN Shear 6 x 36	1
24	896602	螺母(M14)	NUT (M14)	1

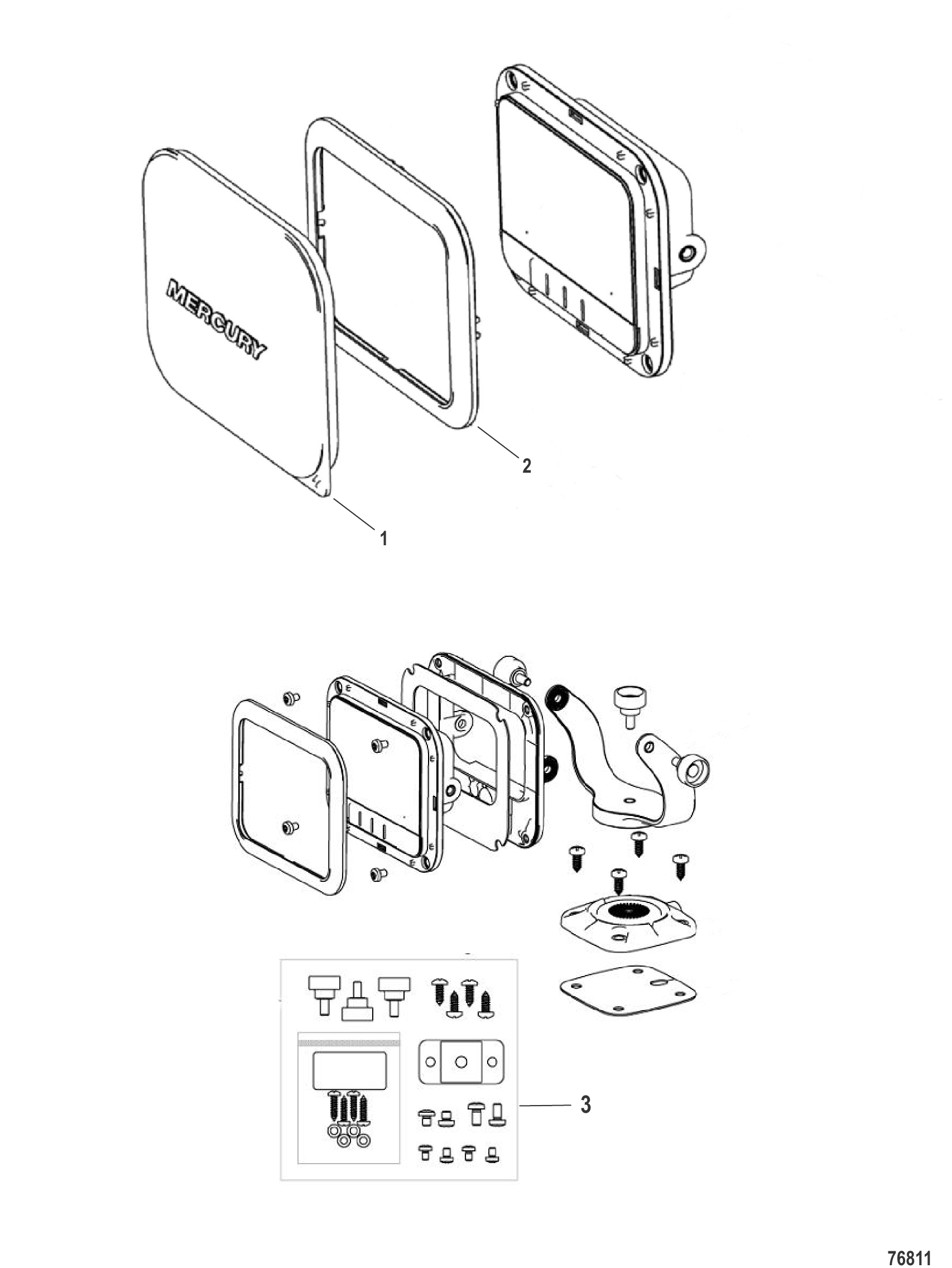

图 16远程显示器 8M0215687/8M0215691 Remote Displays 8M0215687/8M0215691

REF	零件编号	中文名称	英文名称	数量
-	8M0215687	远程显示套件	REMOTE DISPLAY KIT	1
1	8M0215690	遮阳罩	COVER Sun	1
2	8M0215696	前装饰框	BEZEL Front	1
-	8M0215691	基座安装远程显示器	PEDESTAL MOUNT Remote Display	1
3	8M0215694	远程显示器五金件	HARDWARE Remote Display	1
-	8M0215698	远程显示器延长线束	HARNESS, EXTENSION Remote Display	1

图 17维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
0	80394102	零件手册30/40化油器四冲程(3缸)	PARTS MANUAL 30/40 Carb 4-Stroke (3 Cylinder)	1
0	10212020	用户手册	OWNERS MANUAL	1
0	10212030	用户手册	OWNERS MANUAL	1
0	10212040	用户手册	OWNERS MANUAL	1
0	10212050	用户手册	OWNERS MANUAL	1
0	10214020	用户手册	OWNERS MANUAL	1
0	857046R1	维修手册	SERVICE MANUAL	1
0	803640A00	贴花套件	DECAL SET	1
0	803640A05	贴花套件	DECAL SET	1
0	8M0099557	水星贴纸套装	DECAL SET-MERCURY	1
0	803641A00	贴花套件	DECAL SET	1
0	803641A05	贴花套件	DECAL SET	1
0	8M0099557	水星贴纸套装	DECAL SET-MERCURY	1
0	803644A00	贴花套件	DECAL SET	1
0	8M0099557	水星贴纸套装	DECAL SET-MERCURY	1
0	803642A01	贴花套件	DECAL SET	1
0	803642A03	贴花套件	DECAL SET	1
0	803642A03	贴花套件	DECAL SET	1
0	803643A01	贴花套件	DECAL SET	1
0	803643A03	贴花套件	DECAL SET	1
0	803643A03	贴花套件	DECAL SET	1
0	803645A01	贴花套件	DECAL SET	1
0	803946A99	贴花套件	DECAL SET	1
0	803947A99	贴花套件	DECAL SET	1
0	88343312	加州超低排放贴纸	DECAL California Ultra Low Emissions	1
0	804654A02	EPA标签信息贴花	DECAL EPA Label Information	1
0	804654A03	EPA标签信息贴花	DECAL EPA Label Information	1
0	804654A04	EPA标签信息贴花	DECAL EPA Label Information	1
0	804654A05	EPA标签信息贴花	DECAL EPA Label Information	1

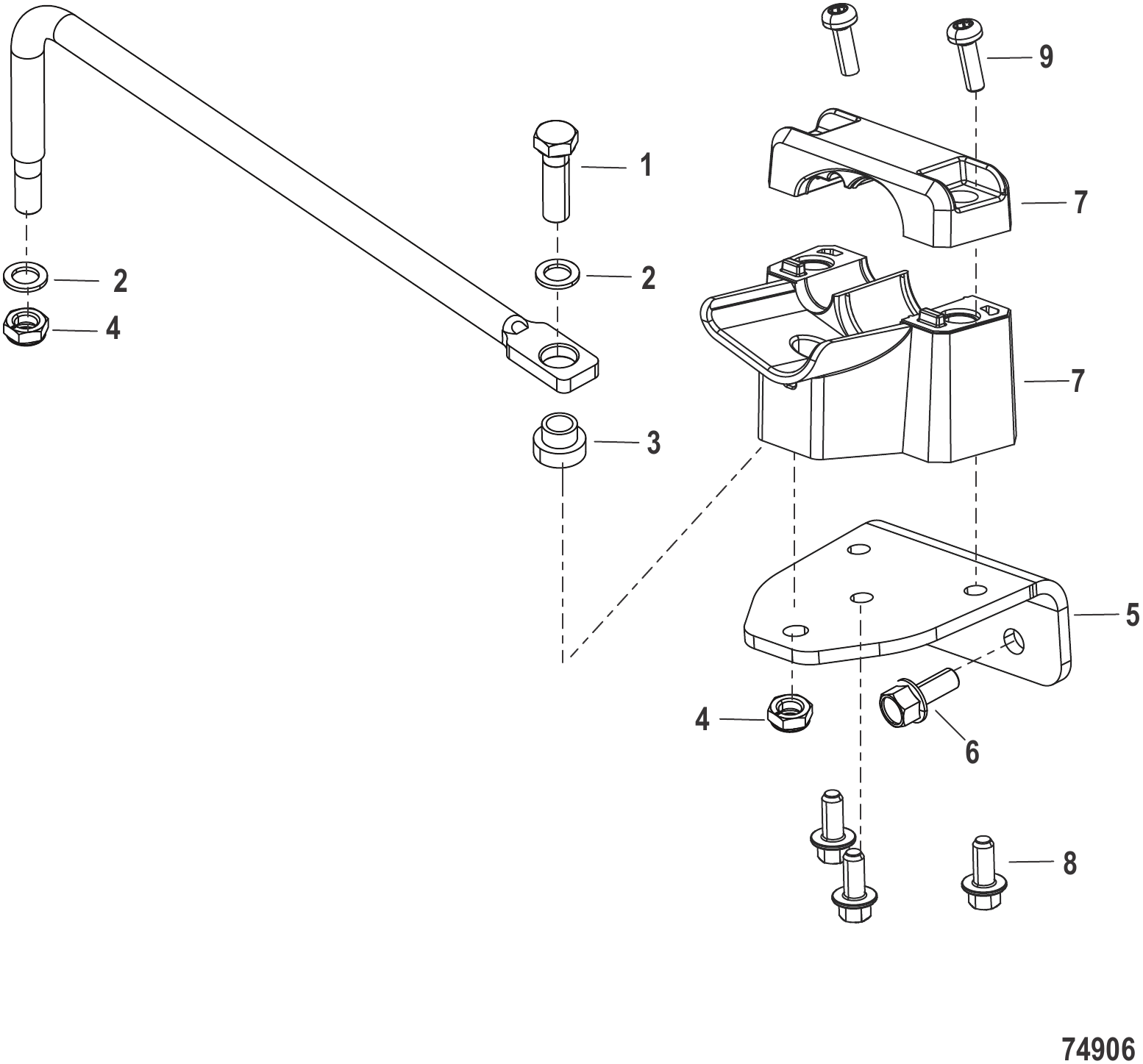

图 18转向装置 遥控型号 Steering Remote Control Models

REF	零件编号	中文名称	英文名称	数量
-	8M0208371	转向五金套件	STEERING HARDWARE KIT	1
1	73732	螺钉 (.375-24 x 1.120)	SCREW (.375-24 x 1.120)	1
2	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
3	8M0204384	拉杆隔套	SPACER Drag Link	1
4	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
-	19624A1	密封套件	SEAL KIT	1
5	8M0204382	遥控转向适配支架	BRACKET Remote Steering Adapter	1
6	8M0039671	螺钉(M8 x 20)	SCREW (M8 x 20)	2
7	8M0218052	线缆固定套装	CABLE RETENTION KIT	1
8	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	3
9	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	2

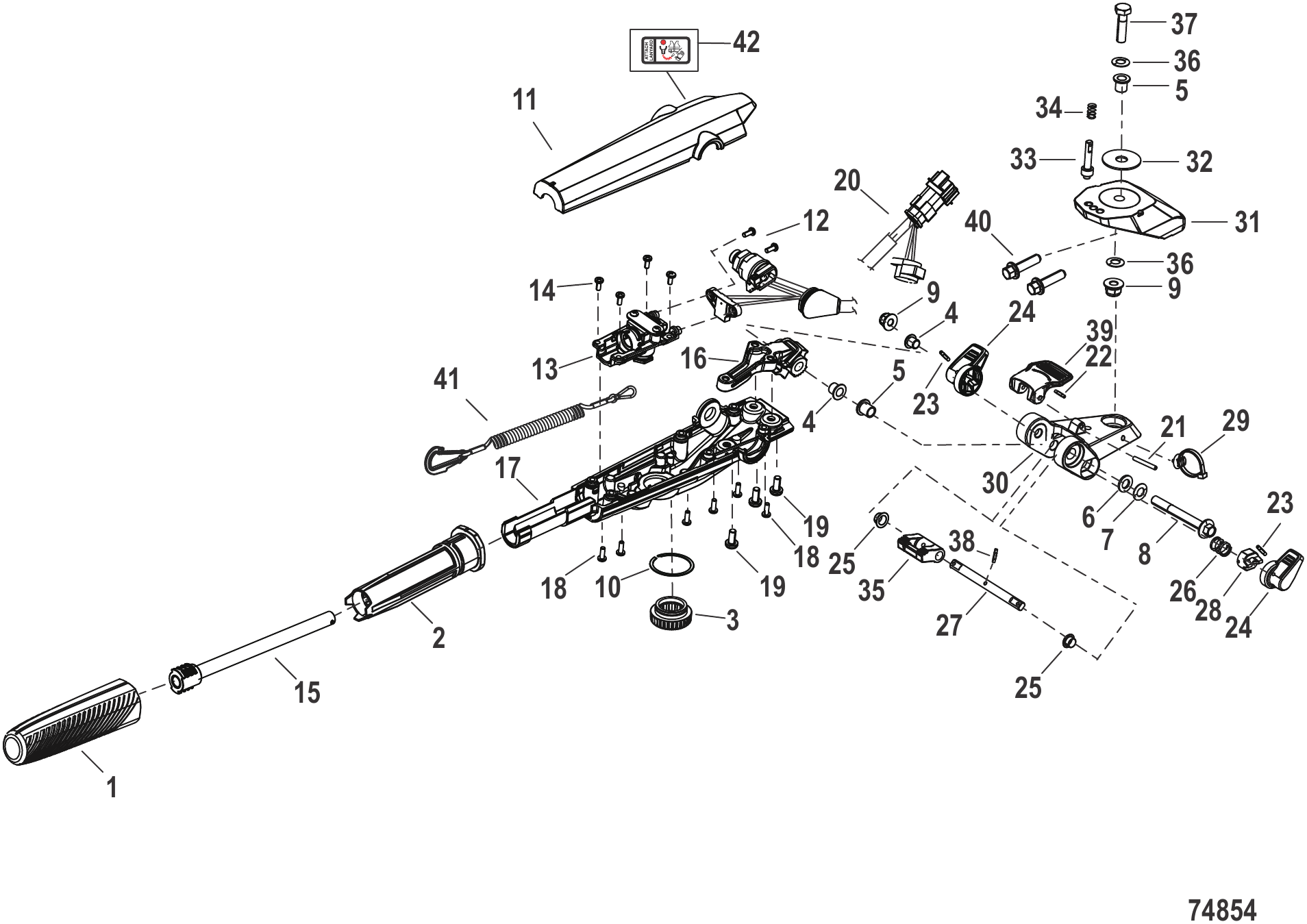

图 19转向装置 舵柄型号 Steering Tiller Handle Models

REF	零件编号	中文名称	英文名称	数量
-	8M0204358	舵柄总成	TILLER HANDLE ASSEMBLY	1
1	8M0214872	外握把	GRIP Outer	1
2	8M0204379	内握把	GRIP Inner	1
3	8M0204377	油门摩擦轮	WHEEL Throttle Friction	1
4	8M0204381	法兰衬套 8×10mm	BUSHING Flange, 8MM X 10MM	2
5	8M0204372	衬套 ID8×OD10 法兰OD15	SPACER ID 8 x OD 10, FLG OD 15	2
6	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	1
7	8M0204373	贝氏垫圈 8.2×16×1.15	WASHER BELLEVILLE 8.2x16x1.15	1
8	4010770	螺钉(M8 x 70)	SCREW (M8 x 70)	1
9	8M0179913	螺母 (M8)	NUT (M8)	2
10	8M0204378	外卡簧（29MM轴用）	SNAP RING External, 29MM Shaft	1
11	8M0214874	舵柄手柄顶盖	TOP COVER Tiller Handle	1
12	87775510	螺钉（M4×10）	SCREW (M4 x 10)	2
13	8M0204380	油门总成	THROTTLE ASSEMBLY	1
14	8M0214905	螺丝 (M4 x .7 x 10)	SCREW (M4 x .7 x 10)	4
15	8M0214875	油门轴	SHAFT Throttle	1
16	8M0214876	舵柄手柄摇臂	LEVER ARM Tiller Handle	1
17	8M0204376	舵柄手柄骨架	CHASSIS Tiller Handle	1
18	8M0214877	螺钉 M4×12	SCREW M4 x 12	6
19	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	3
20	8M0204389	舵柄线束	HARNESS Tiller Handle	1
21	73194	滚销(.125 x 1.12)	PIN Roll (.125 x 1.12)	1
22	8M0219946	E型槽销	GROOVE PIN Type E	1
23	8M0204367	滚动销	PIN Roll	2
24	8M0204374	倾斜锁定杆	TILT LEVER Tilt Lock	2
25	8M0204370	轴承法兰 (8 MM x 9 MM)	BEARING FLANGE (8 MM x 9 MM)	2
26	8M0204364	油门摩擦弹簧	SPRING Throttle Friction	1
26	8M0224384	凸轮弹簧	SPRING CAM	1
27	8M0204363	垂直倾斜轴	SHAFT Verticle Tilt	1
28	8M0204365	倾斜杆凸轮柱塞	TILT LEVER Cam Plunger	1
29	8M0161118	线缆扎带扣	CLIP Cable Tie	1
30	8M0204362	舵柄转向支架	BRACKET Tiller Steering	1
31	8M0204360	舵柄偏航支架	BRACKET Tiller Yaw	1
32	8M0204361	止推垫圈 OD35×ID10	WASHER Thrust, OD 35 X ID 10	1
33	8M0204368	偏航释放轴	SHAFT Yaw Release	1
34	8M0204371	压缩弹簧	SPRING Compression	1
35	8M0204366	垂直倾斜锁片	LOCK TAB Verticle Tilt	1
36	8M0218997	尼龙垫圈	WASHER Nylon	2
37	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
38	8M0214904	弹性销	ROLL PIN	1
39	8M0204369	偏航释放杆	LEVER Yaw Release	1
40	8M0159635	M8x25六角法兰头螺钉	SCREW M8 x 25 HEX FLANGE HD	2
41	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
41	8M0234460	LAN/STRP 54 @2	LAN/STRP 54 @2	1
42	8M0214894	贴纸套装-说明书	DECAL SET Instruction	1

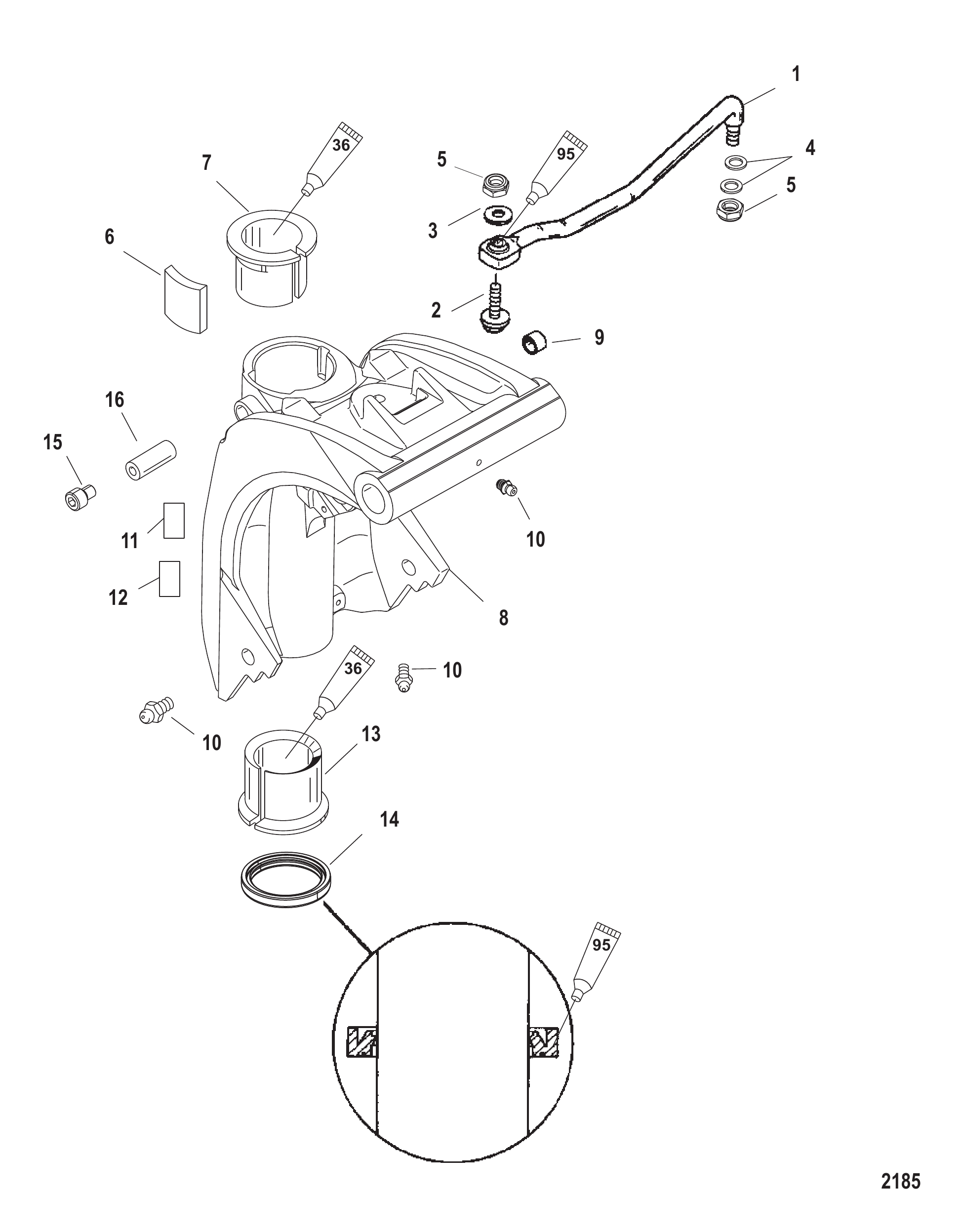

图 20旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	19608A14	发动机转向安装套件	ATTACHING KIT Engine Steering	1
2	823919	螺钉（0.375-24 x 1.500）	SCREW (.375-24 x 1.500)	1
3	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
3	8M0109680	垫圈(0.39×0.546×0.12)	WASHER (.39 X .546 X.12)	1
4	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
5	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
5	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
6	822397	滑块	PUCK	1
7	8217711	衬套	BUSHING	1
8	850066A1	旋转支架	SWIVEL BRACKET	1
8	850066T01	旋转支架	SWIVEL BRACKET	1
9	19606	轴承	BEARING	2
10	74036	润滑脂接头	FITTING Grease	2
10	8M0169589	润滑脂接头	FITTING Grease	2
11	8237011	副驾驶贴花	DECAL Co-Pilot	1
12	NSS	不单独销售-序列号覆膜贴花	NOT SOLD SEPARATE Decal-Serail Overlaminate	1
13	821777	衬套（下部）	BUSHING (LOWER)	1
14	822404	密封件	SEAL	1
14	8M0205512	密封件	SEAL	1
15	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
15	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
16	8282451	密封件	SEAL	1

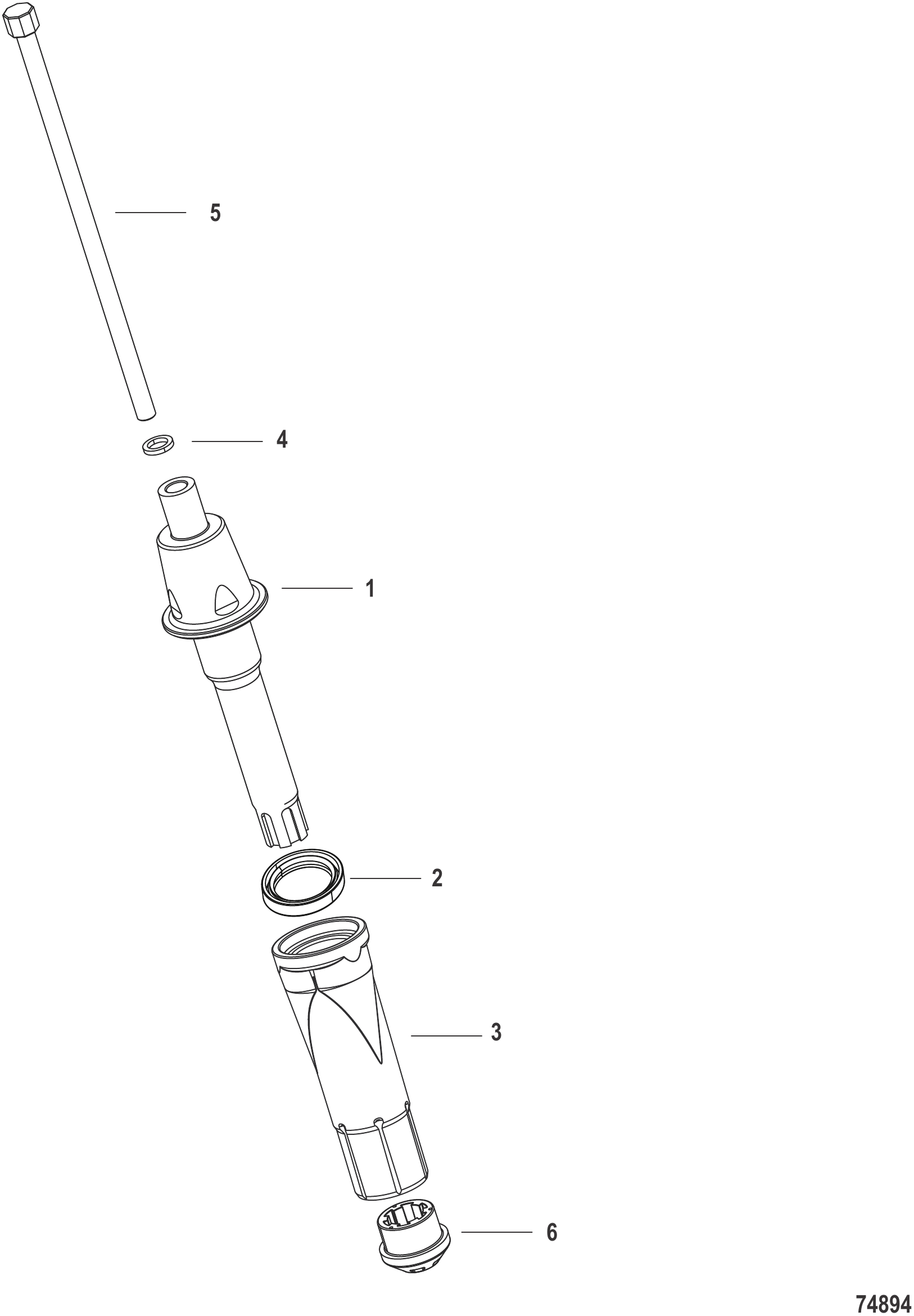

图 21旋转管组件 Swivel Tube Components

REF	零件编号	中文名称	英文名称	数量
-	8M0204344	转轴管总成	SWIVEL TUBE ASSEMBLY	1
1	8M0204345	转向探针轴	SHAFT Steering Probe	1
2	8M0204350	探轴摩擦片	FRICTION PAD Probe Shaft	1
3	8M0204349	探针套筒	SLEEVE Probe	1
4	8M0204348	止推垫圈	WASHER Thrust	1
5	8M0204347	摩擦螺钉	SCREW Friction	1
6	8M0204346	探针端盖	ENDCAP Probe	1

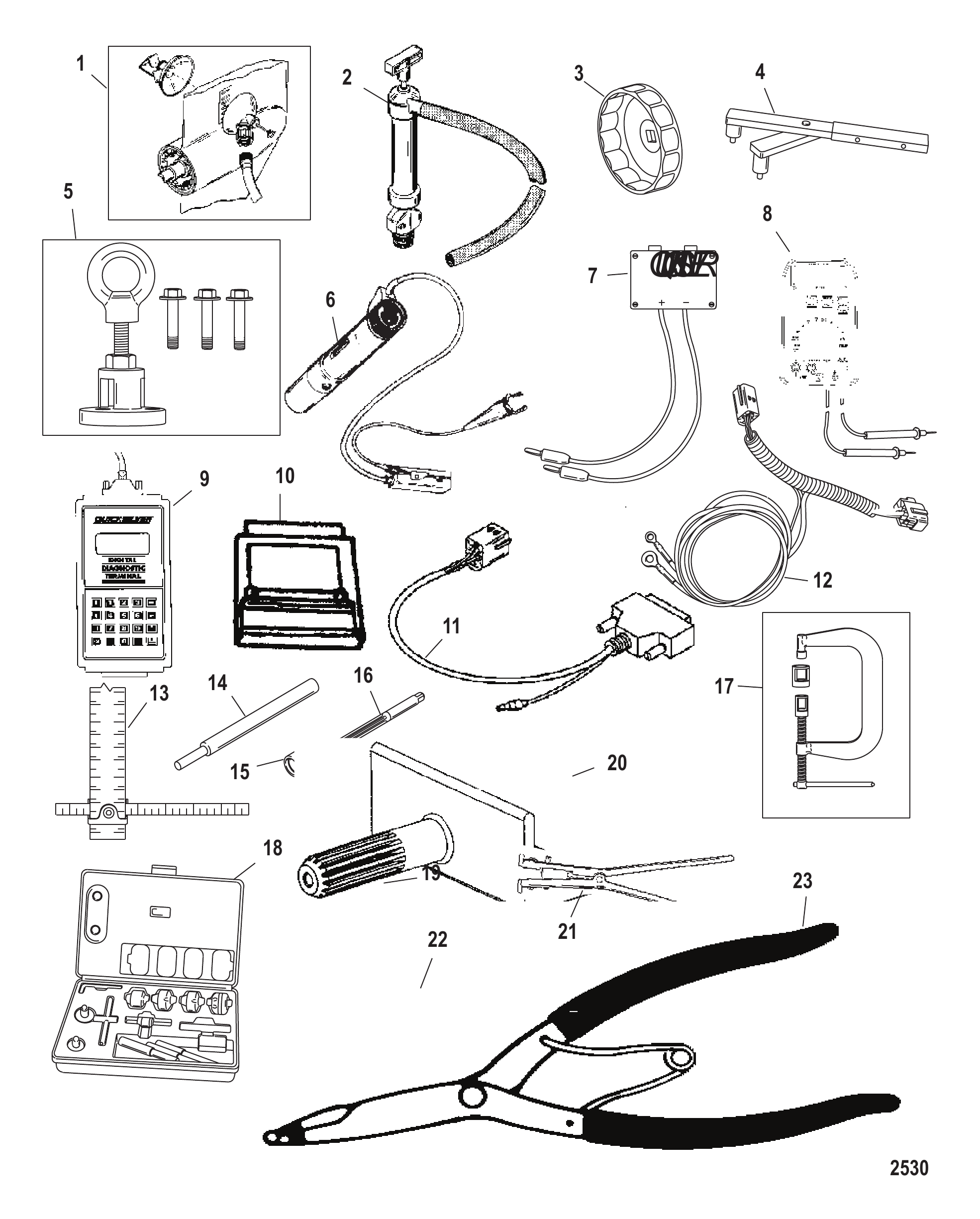

图 22工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	44357A2	冲洗附件	FLUSHING ATTACHMENT	1
2	90265A2	曲轴箱机油泵总成	PUMP ASSEMBLY Crankcase Oil	1
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil	1
3	802653Q1	机油滤清器扳手	WRENCH Oil Filter	1
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
4	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
4	8M0161873	固定工具	HOLDER TOOL	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
5	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
6	99379	正时灯	TIMING LIGHT	1
7	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
8	854009T1	转速多功能表	TACH MULTI METER	1
8	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital	1
9	823686A2	数字诊断测试仪	DIGITAL DIAGNOSTIC TESTER	1
10	8226086	模块	CARTRIDGE	1
11	822560A7	适配器线束总成	HARNESS ASSEMBLY Adaptor	1
12	822560A10	适配器线束总成	HARNESS ASSEMBLY Adaptor	1
13	36392	化油器量具	GAUGE TOOL Carburetor	1
14	809495A1	气门导管拆卸工具	REMOVER TOOL Valve Guide	1
14	809495001	气门导管工具	TOOL Valve Guide	1
15	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
16	809497A1	气门导管铰刀工具	REAMER TOOL Valve Guide	1
17	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
18	NSS	不单独销售 气门座铰刀套件	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
19	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
20	827001A1	动力头支架工具	STAND TOOL Powerhead	1
21	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
22	74951	扳手	SPANNER WRENCH	1
23	822778A3	下压力套件	DOWN PRESSURE KIT	1
