水星 Mercury 20e 2 kW 1Q001572 & Up - 爆炸图零件明细

电动 Electric · Cat.# 90-8M0214869 · 共 34 个部位 · 672 条零件

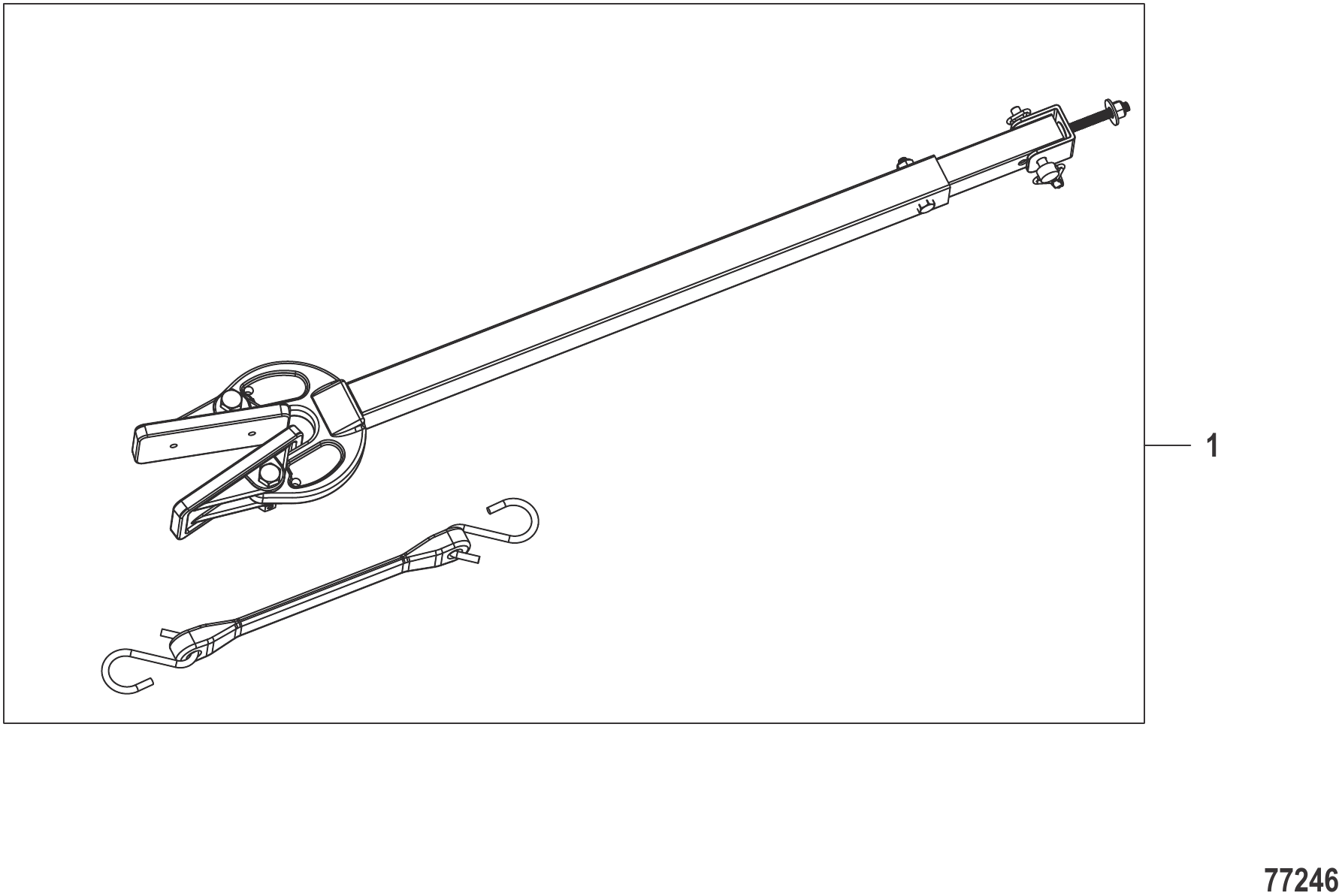

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	8M0219903	拖车支架	BRACKET Trailering	1
-	8M0214785	迷你保险丝套件 58V	FUSE KIT Mini, 58V	1
-	NSS	不单独销售	NOT SOLD SEPARATE	1
-	NSS	不单独销售	NOT SOLD SEPARATE	1
-	NSS	不单独销售	NOT SOLD SEPARATE	1
-	8M6011383	N2K传感器	TRANSDUCER N2K	1
-	8M0219605	灰色油漆	PAINT Grey	1
-	8M0224318	线束延长线 1米	HARNESS Extension, 1M	1
-	8M0224319	线束延长线 2米	HARNESS Extension, 2M	1
-	8M0234879	楔形转向锁套件	STEERING LOCK KIT Wedge Style	1
-	8M0221374	螺钉 (M4 x 12) 大扁头	SCREW (M4 x 12) Truss Head	1
-	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
-	8M0240846	薄型船尾拇指螺钉套件	THUMBSCREW KIT Thin Transom	1
-	43430	垫圈	WASHER	2
-	8M0204931	垫圈 (M8 x 12.80 x 1.50)	WASHER (M8 x 12.80 x 1.50)	2
-	401378	螺母 (M8)	NUT (M8)	2

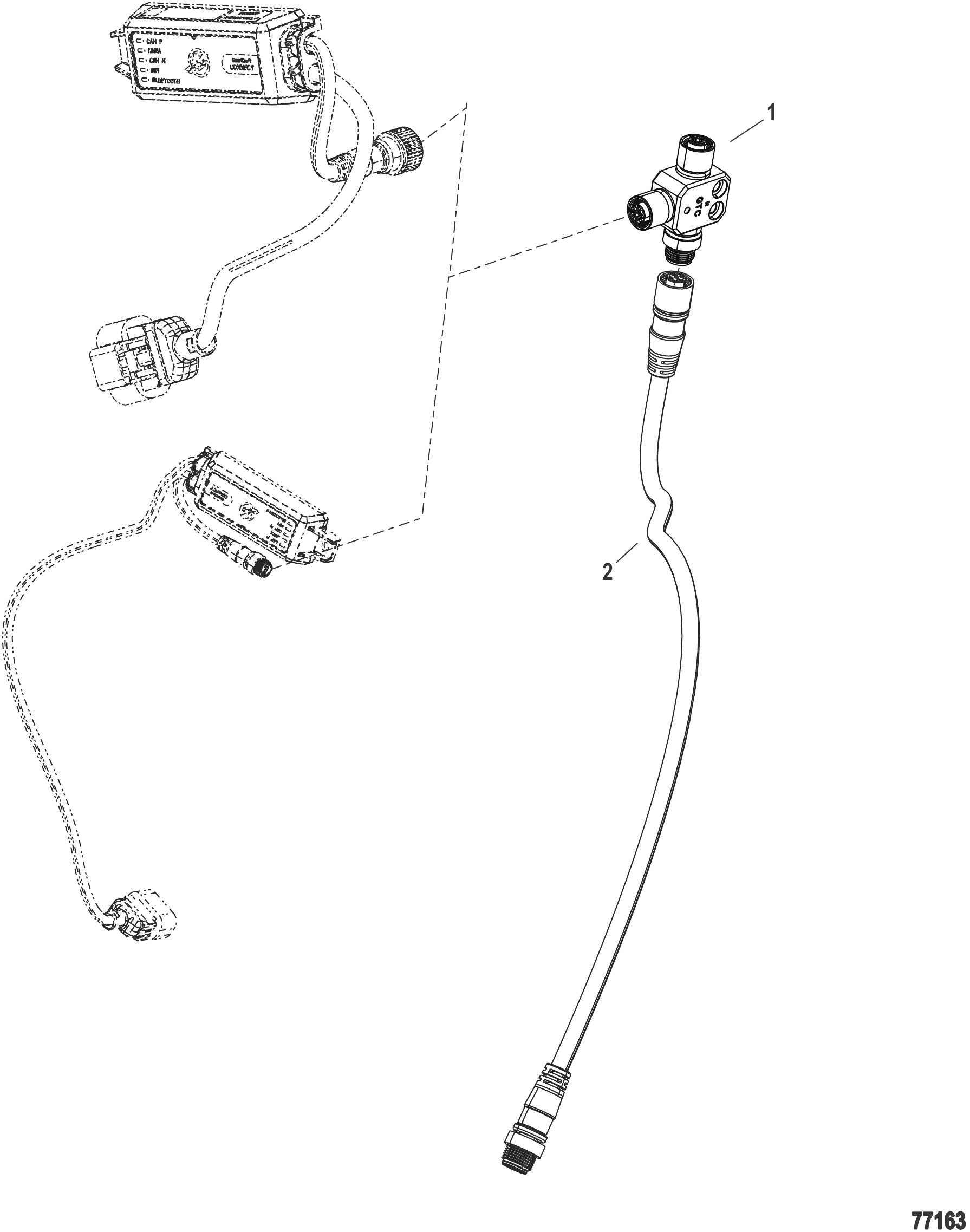

图 2附件 NMEA 2K/SmartCraft连接 Accessories NMEA 2K/SmartCraft Connect

REF	零件编号	中文名称	英文名称	数量
1	8M0204742	NMEA T型设备	NMEA T DEVICE	1
2	879171T01	线束总成延长线(500毫米)	HARNESS ASSEMBLY Extension (500 mm)	AR
2	879171T02	线束总成延长线(1000毫米)	HARNESS ASSEMBLY Extension (1000 mm)	AR
2	879171T03	线束总成延长线(2000毫米)	HARNESS ASSEMBLY Extension (2000 mm)	AR
2	879171T04	线束总成延长线(3000毫米)	HARNESS ASSEMBLY Extension (3000 mm)	AR
2	879171T05	线束总成延长线(4000毫米)	HARNESS ASSEMBLY Extension (4000 mm)	AR
2	879171T06	线束总成延长线(5000毫米)	HARNESS ASSEMBLY Extension (5000 mm)	AR
2	879171T07	线束总成延长线(6000毫米)	HARNESS ASSEMBLY Extension (6000 mm)	AR
2	879171T08	线束总成延长线(7000毫米)	HARNESS ASSEMBLY Extension (7000 mm)	AR
2	879171T09	线束总成延长线(8000毫米)	HARNESS ASSEMBLY Extension (8000 mm)	AR
2	879171T10	线束总成延长线(9000毫米)	HARNESS ASSEMBLY Extension (9000 mm)	AR
2	879171T11	线束总成延长线(10000毫米)	HARNESS ASSEMBLY Extension (10000 mm)	AR
-	8M0173704	单路机罩下连接器	SC CONNECT Under Cowl, Single	1
-	8M0173694	单路舵机下连接器	SC CONNECT Under Helm, Single	1
-	8M6011383	N2K传感器	TRANSDUCER N2K	1
-	8M6004831	母头电阻帽	RESISTOR CAP Female	1
-	8M6004830	公头电阻帽	RESISTOR CAP Male	1

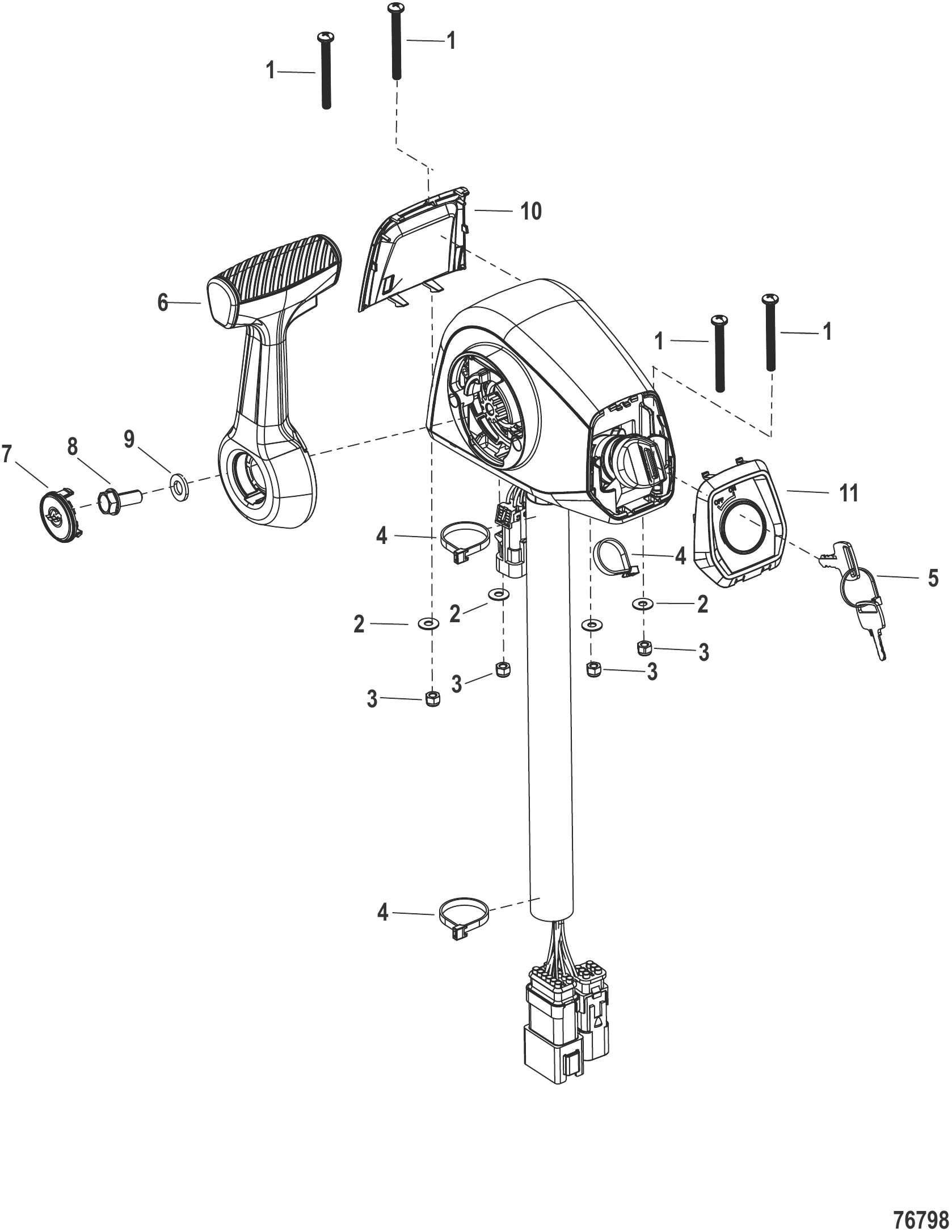

图 3附件 遥控 - DTS- 控制台安装 - 无配平 - 8M0189638 Accessories Remote Control - DTS- Console Mount - No Trim - 8M0189638

REF	零件编号	中文名称	英文名称	数量
-	8M0189638	无微调遥控操纵台支架	REMOTE CONTROL CONSOLE MOUNT No Trim	1
1	8M0178028	M5x50螺钉	SCREW M5 x 50	4
2	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	4
3	401365	不锈钢螺母(M5)	NUT (M5) Stainless Steel	4
4	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
5	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
5	897716463	点火钥匙套装(463)带水星标志	KEY SET Ignition (463) with Mercury Logo	AR
5	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
5	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
5	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
5	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
5	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
5	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
5	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
6	8M0219764	无微调操纵台安装手柄	HANDLE Console Mount, No Trim	1
7	8M0219765	带标识的轮毂盖	COVER Hub, Decaled	1
8	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
9	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	1
10	8M0219762	检修盖	COVER Access	1
11	8M0219763	后盖	COVER Back	1

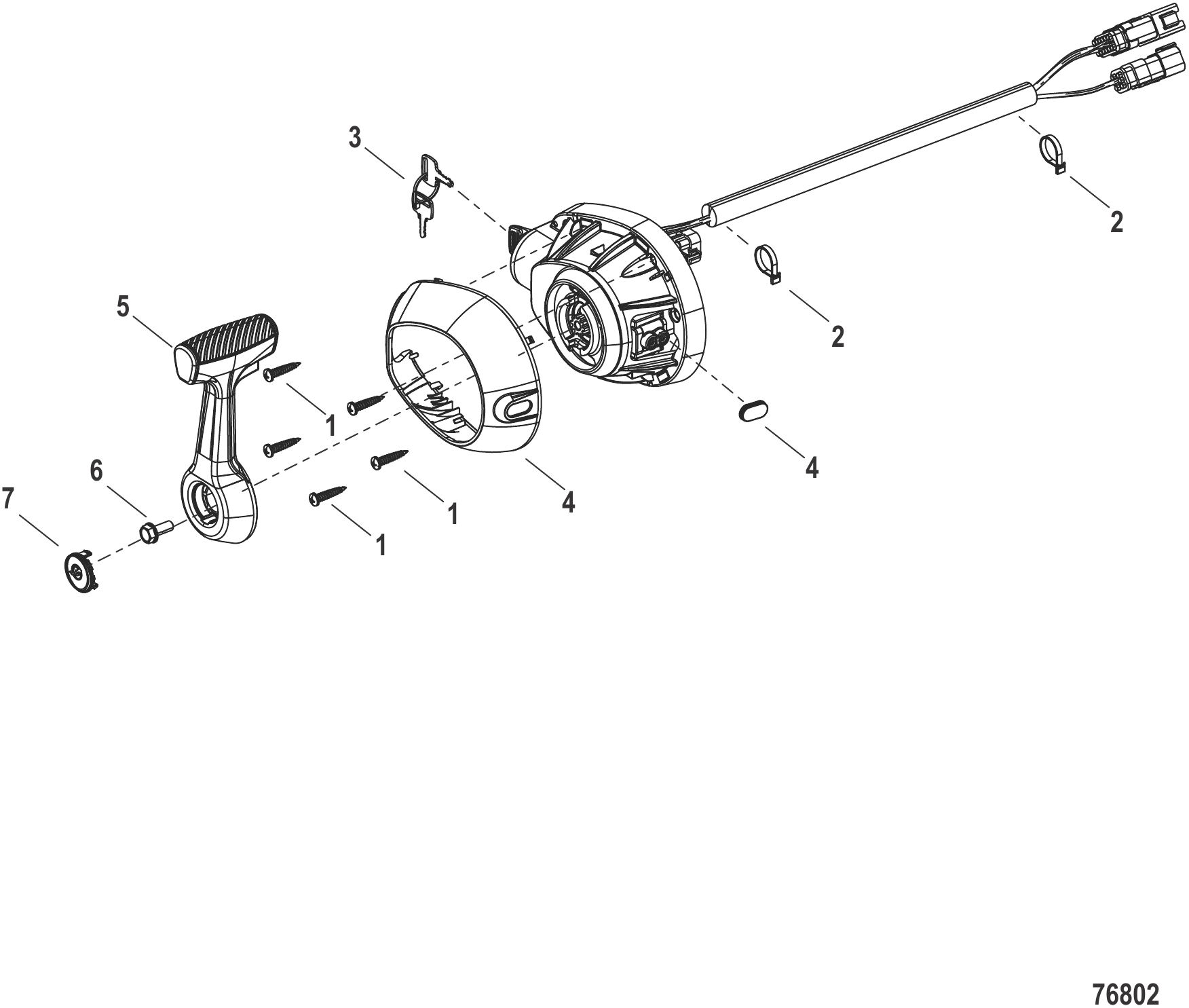

图 4附件 遥控 - DTS - 中央控制台 - 面板安装 - 无配平 - 8M0190879 Accessories Remote Control - DTS - Center Console - Panel Mount - No Trim - 8M0190879

REF	零件编号	中文名称	英文名称	数量
-	8M0190879	无微调遥控中央控制面板支架	REMOTE CONTROL CENTER CONSOLE PANEL MOUNT No Trim	1
1	8M0214982	木螺钉 #12 x 1.25	SCREW Wood, #12 x 1.25	5
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
3	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
3	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
3	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
3	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
3	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
3	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
3	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
3	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
4	8M0219766	检修面板	ACCESS PANEL	1
5	8M0219768	无微调面板安装手柄	HANDLE Panel Mount, No Trim	1
6	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
7	8M0219765	带标识的轮毂盖	COVER Hub, Decaled	1

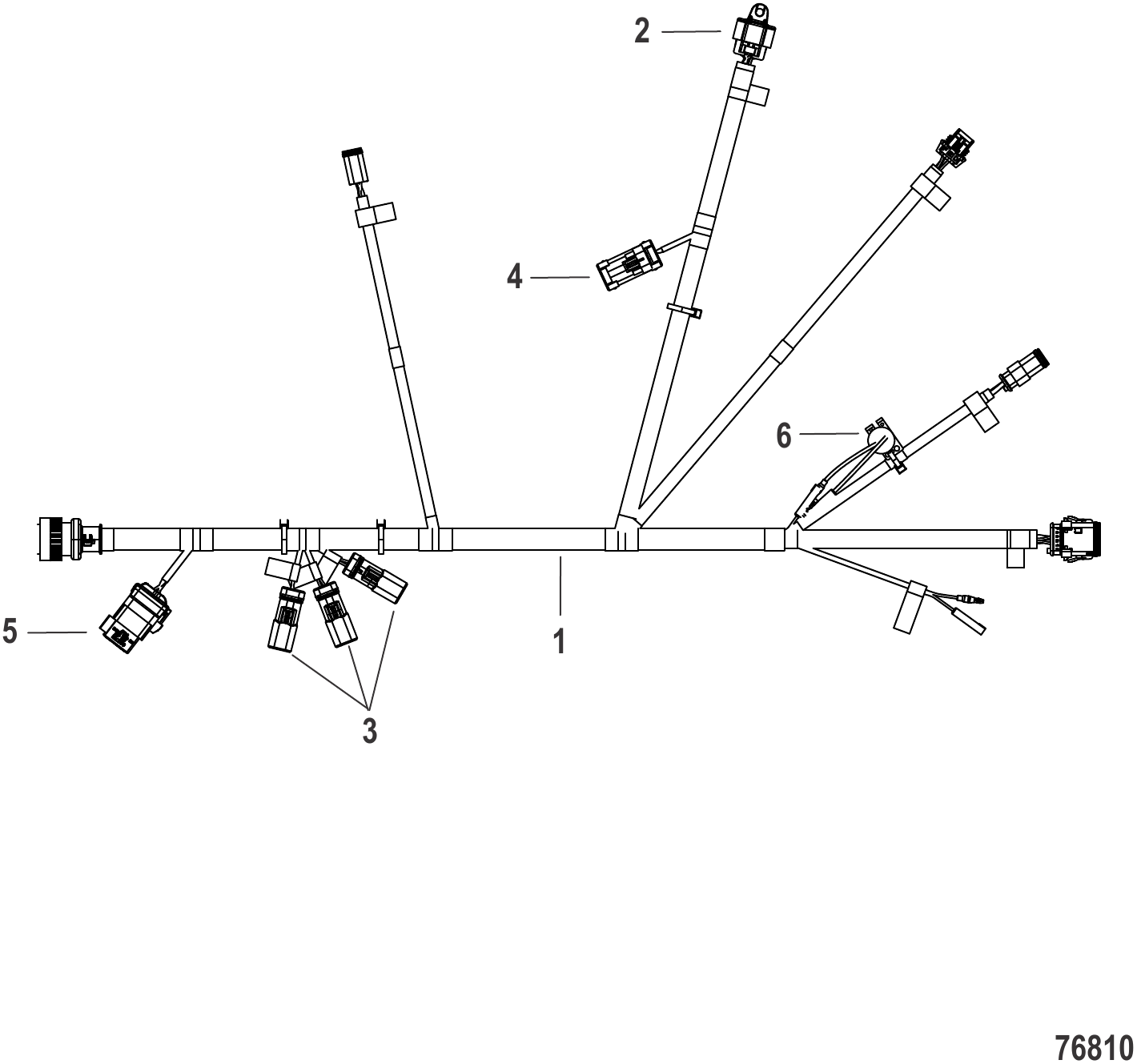

-	8M0208440	单舵机线束	HARNESS Single Helm	1

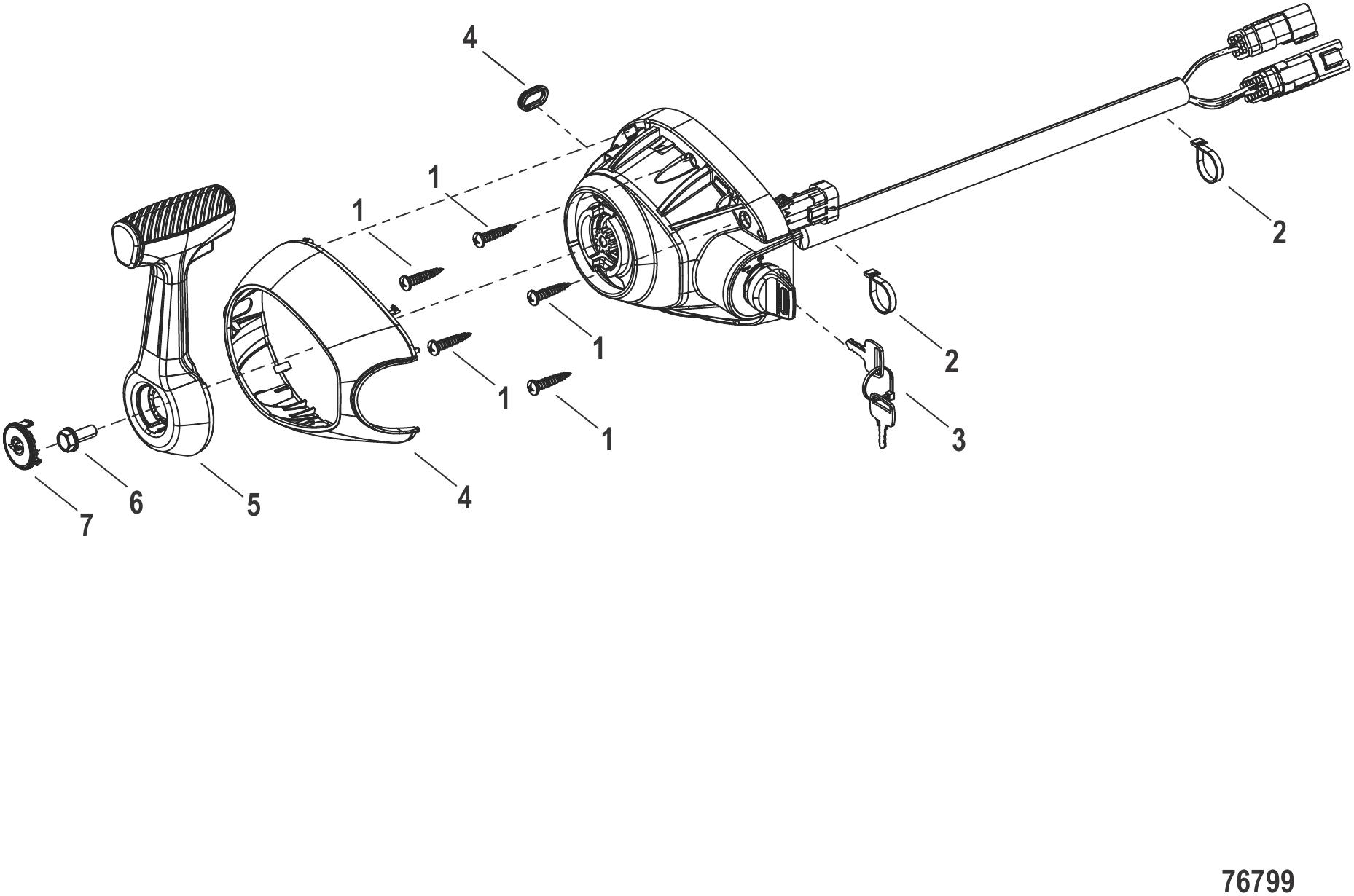

图 5附件 遥控 - DTS - 面板安装 - 无配平 - 8M0190880 Accessories Remote Control - DTS - Panel Mount - No Trim - 8M0190880

REF	零件编号	中文名称	英文名称	数量
-	8M0190880	无微调遥控面板支架	REMOTE CONTROL PANEL MOUNT No Trim	1
1	8M0214982	木螺钉 #12 x 1.25	SCREW Wood, #12 x 1.25	5
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
3	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
3	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
3	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
3	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
3	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
3	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
3	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
3	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
4	8M0219766	检修面板	ACCESS PANEL	1
5	8M0219768	无微调面板安装手柄	HANDLE Panel Mount, No Trim	1
6	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
7	8M0219765	带标识的轮毂盖	COVER Hub, Decaled	1

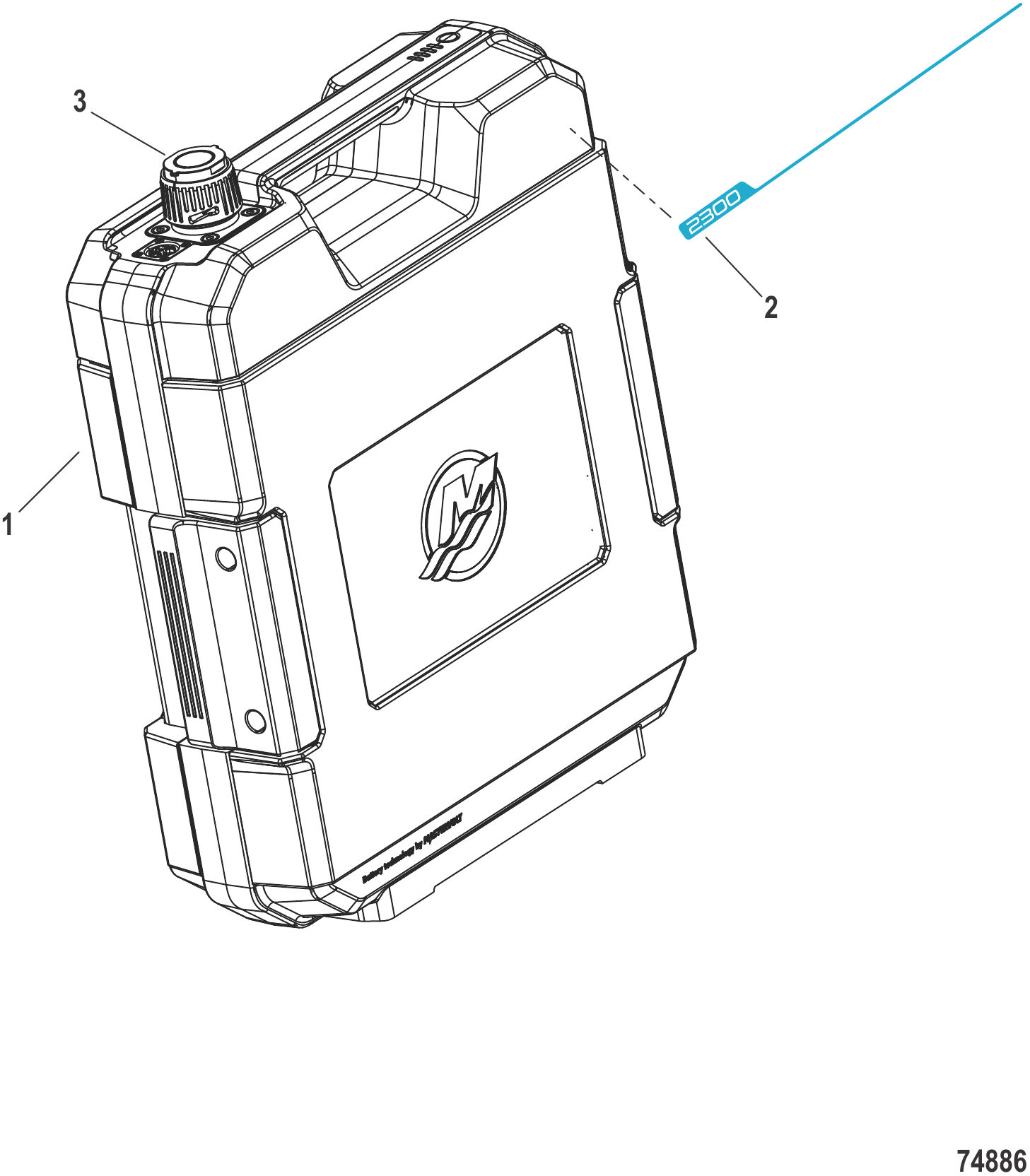

图 6电池与充电器 2300瓦时 Battery and Battery Chargers 2300 Wh

REF	零件编号	中文名称	英文名称	数量
1	8M6011242	蓄电池	BATTERY	AR
2	8M0214896	贴纸套装-条纹	DECAL SET Stripes	1
3	8M0210410	线束防雨盖插头	WEATHERCAP Harness, Plug	1
-	8M6012093	2.3kWh电池充电器230W	BATTERY CHARGER 230W for 2.3kWh	1
-	8M6012011	2.3kWh电池充电器230W	BATTERY CHARGER 230W for 2.3kWh	1
-	8M6012096	2.3kWh电池充电器230W	BATTERY CHARGER 230W for 2.3kWh	1
-	8M6012099	2.3kWh电池充电器230W	BATTERY CHARGER 230W for 2.3kWh	1
-	8M6012727	2.3kWh电池充电器520W	BATTERY CHARGER 520W for 2.3kWh	1
-	8M0221527	插头转换器 美标/澳标 520W	PLUG ADAPTER US/AU 520W	1

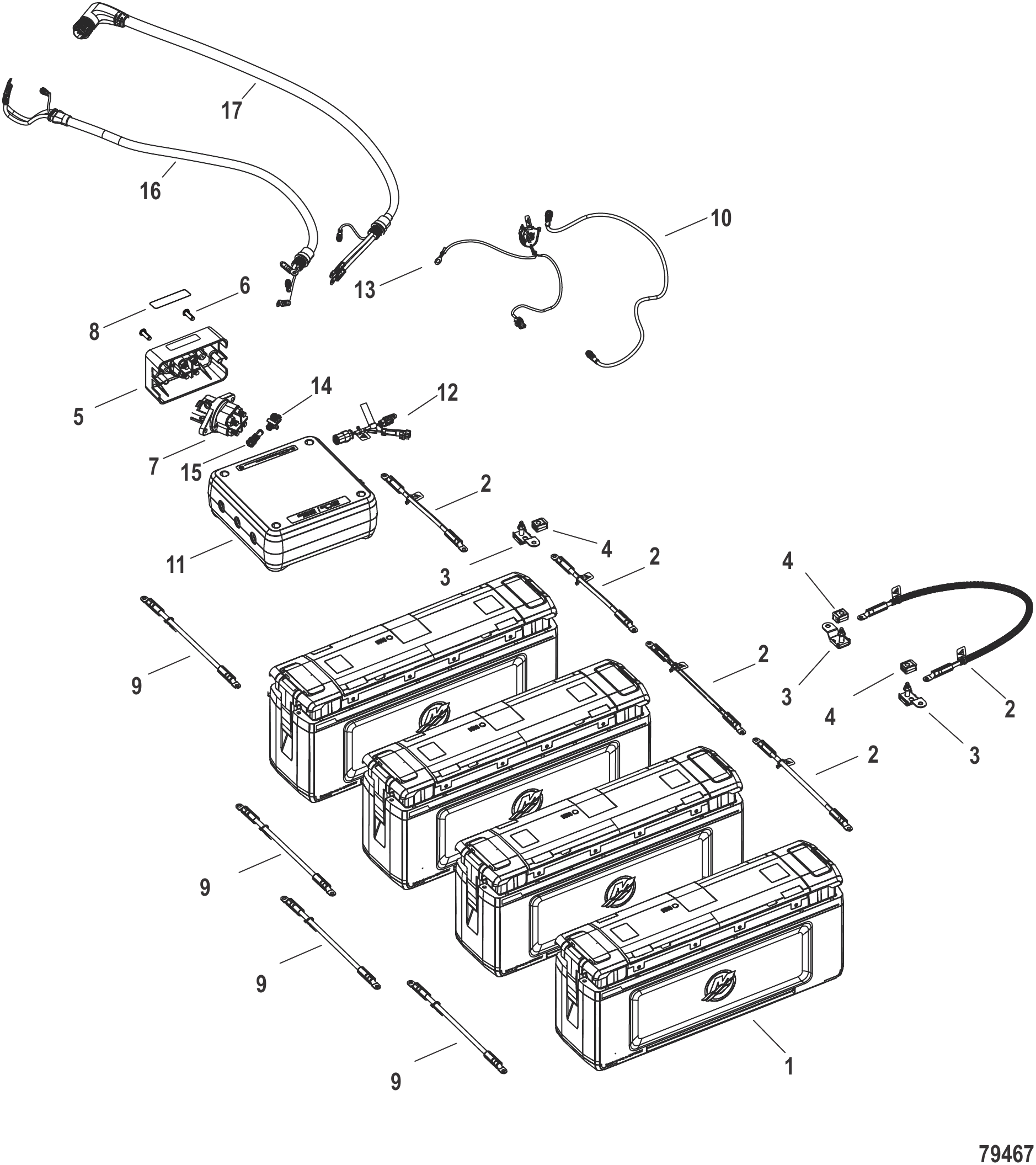

图 7电池与电源组件 多联5400瓦时电池 20e/35e型号 Battery and Power Components Multi 5400 Wh Battery, 20e/35e Models

REF	零件编号	中文名称	英文名称	数量
1	8M6011591	5400瓦时电池	BATTERY 5400 Wh	AR
2	8M0223176	正极电缆2 AWG, 10英寸(.25m)	CABLE, POSITIVE 2 AWG, 10 Inches (.25m)	AR
2	8M0223177	正极电缆2 AWG, 20英寸(.5m)	CABLE, POSITIVE 2 AWG, 20 Inches (.5m)	AR
2	8M0223178	正极电缆2 AWG, 30英寸(.75m)	CABLE, POSITIVE 2 AWG, 30 Inches (.75m)	AR
2	8M0223179	正极电缆2 AWG, 50英寸(1.25m)	CABLE, POSITIVE 2 AWG, 50 Inches (1.25m)	AR
2	8M0223180	正极电缆2 AWG, 70英寸(1.75m)	CABLE, POSITIVE 2 AWG, 70 Inches (1.75m)	AR
2	8M0223181	正极电缆2 AWG, 118英寸(3m)	CABLE, POSITIVE 2 AWG, 118 Inches (3m)	AR
2	8M0223182	正极电缆2 AWG, 158英寸(4m)	CABLE, POSITIVE 2 AWG, 158 Inches (4m)	AR
2	8M0223183	正极电缆2 AWG, 196英寸(5m)	CABLE, POSITIVE 2 AWG, 196 Inches (5m)	AR
3	8M0224240	Z型熔断器支架	HOLDER ZCase Fuse	AR
4	8M0219929	Z型M10 150安培熔断器	FUSE ZCase, M10, 150amp	AR
5	8M0227049	200A开关安装盒	SWITCH MOUNTING HOUSING 200A	1
6	8M0199924	M8x25桁架头螺钉	SCREW M8 x 25 TRUSS HEAD	2
7	8M0219906	蓄电池开关200A	SWITCH Battery, 200A	1
8	8M0230988	贴纸套装-动力中心 5400Wh	DECAL SET Power Center, 5400 Wh	1
9	8M0223184	负极电缆2 AWG, 10英寸(.25m)	CABLE, NEGATIVE 2 AWG, 10 Inches (.25m)	AR
9	8M0223185	负极电缆2 AWG, 20英寸(.5m)	CABLE, NEGATIVE 2 AWG, 20 Inches (.5m)	AR
9	8M0223186	负极电缆2 AWG, 30英寸(.75m)	CABLE, NEGATIVE 2 AWG, 30 Inches (.75m)	AR
9	8M0223187	负极电缆2 AWG, 50英寸(1.25m)	CABLE, NEGATIVE 2 AWG, 50 Inches (1.25m)	AR
9	8M0223188	负极电缆2 AWG, 70英寸(1.75m)	CABLE, NEGATIVE 2 AWG, 70 Inches (1.75m)	AR
9	8M0223189	负极电缆2 AWG, 118英寸(3m)	CABLE, NEGATIVE 2 AWG, 118 Inches (3m)	AR
9	8M0223190	负极电缆2 AWG, 158英寸(4m)	CABLE, NEGATIVE 2 AWG, 158 Inches (4m)	AR
9	8M0223191	负极电缆2 AWG, 196英寸(5m)	CABLE, NEGATIVE 2 AWG, 196 Inches (5m)	AR
10	8M0210404	信号线束延长线 0.5米	HARNESS Signal Extension .5M	AR
10	8M0210405	信号线束延长线 1米	HARNESS Signal Extension 1M	AR
10	8M0210406	信号线束延长线 2米	HARNESS Signal Extension 2M	AR
10	8M0210407	信号线束延长线 3米	HARNESS Signal Extension 3M	AR
10	8M0210408	信号线束延长线 4米	HARNESS Signal Extension 4M	AR
10	8M0210409	信号线束延长线 5米	HARNESS Signal Extension 5M	AR
11	8M0219904	5400 Wh动力中心	POWER CENTER 5400 Wh	AR
12	8M0224537	分线线束	HARNESS Breakout	AR
13	8M0218481	线束延长线 1米	HARNESS Extension 1M	AR
13	8M0218482	线束延长线 2米	HARNESS Extension 2M	AR
13	8M0218483	线束延长线 3米	HARNESS Extension 3M	AR
13	8M0218484	线束延长线 4米	HARNESS Extension 4M	AR
14	8M0210361	三通适配器	ADAPTER-TEE	AR
15	8M0224239	X-Lok防雨盖	CAP Weather, X-Lok	AR
16	8M0210393	带护套线束-RC接线柱至动力中心1米	HARNESS Jacketed, RC Post to Power Center, 1M	1
16	8M0210394	带护套线束-RC接线柱至动力中心1.5米	HARNESS Jacketed, RC Post to Power Center, 1.5M	1
16	8M0210395	带护套线束-RC接线柱至动力中心2米	HARNESS Jacketed, RC Post to Power Center, 2M	1
16	8M0210396	带护套线束-RC接线柱至动力中心2.5米	HARNESS Jacketed, RC Post to Power Center, 2.5M	1
16	8M0210397	带护套线束-RC接线柱至动力中心3米	HARNESS Jacketed, RC Post to Power Center, 3M	1
16	8M0210398	带护套线束-RC接线柱至动力中心4米	HARNESS Jacketed, RC Post to Power Center, 4M	1
17	8M0210362	带护套线束-机罩至动力中心1米	HARNESS Jacketed, Cowl to Power Center, 1M	1
17	8M0210363	带护套线束-机罩至动力中心1.5米	HARNESS Jacketed, Cowl to Power Center, 1.5M	1
17	8M0210364	带护套线束-机罩至动力中心2米	HARNESS Jacketed, Cowl to Power Center, 2M	1
17	8M0210365	带护套线束-机罩至动力中心2.5米	HARNESS Jacketed, Cowl to Power Center, 2.5M	1
17	8M0210366	带护套线束-机罩至动力中心3米	HARNESS Jacketed, Cowl to Power Center, 3M	1
17	8M0210367	带护套线束-机罩至动力中心4米	HARNESS Jacketed, Cowl to Power Center, 4M	1
-	8M0223941	核心套件 5400 Wh 双/三/四电池	CORE KIT 5400 Wh, Dual, Triple, Quadruple Battery	1
-	8M6012728	电池充电器 520W 适配5400Wh	BATTERY CHARGER 520W for 5400 Wh	AR
-	8M6013542	电池充电器 1050W 适配5400Wh	BATTERY CHARGER 1050W for 5400 Wh	AR
-	8M0221527	插头转换器 美标/澳标 520W	PLUG ADAPTER US/AU 520W	1

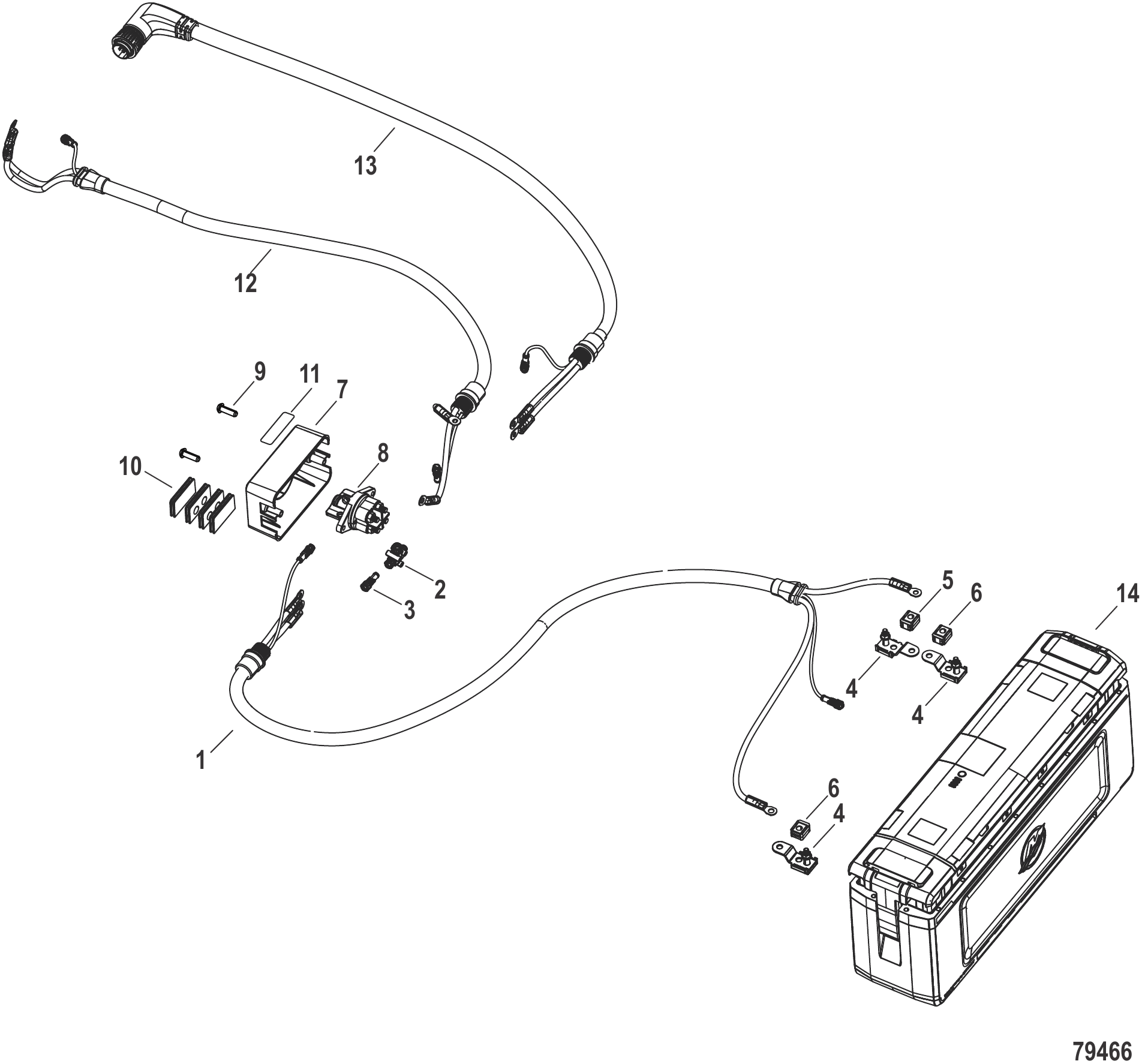

图 8电池与电源组件 单块5400瓦时电池 20e/35e型号 Battery and Power Components Single 5400 Wh Battery - 20e/35e Models

REF	零件编号	中文名称	英文名称	数量
1	8M0210345	带护套线束-蓄电池至动力中心5400 Wh 0.5米	HARNESS Jacketed, Battery to Power Center, 5400 Wh .5M	1
1	8M0210346	护套线束，电池至电源中心，5400 Wh 1M	HARNESS Jacketed, Battery to Power Center, 5400 Wh 1M	1
1	8M0210351	护套线束，电池至电源中心，5400 Wh 1.5M	HARNESS Jacketed, Battery to Power Center, 5400 Wh 1.5M	1
1	8M0210352	护套线束，电池至电源中心，5400 Wh 2M	HARNESS Jacketed, Battery to Power Center, 5400 Wh 2M	1
1	8M0210353	护套线束，电池至电源中心，5400 Wh 2.5M	HARNESS Jacketed, Battery to Power Center, 5400 Wh 2.5M	1
1	8M0210354	护套线束，电池至电源中心，5400 Wh 3M	HARNESS Jacketed, Battery to Power Center, 5400 Wh 3M	1
2	8M0210361	三通适配器	ADAPTER-TEE	1
3	8M0210400	6针XLOK端子帽	TERMINATOR 6 POS XLOK CAP	1
4	8M0224240	Z型熔断器支架	HOLDER ZCase Fuse	3
5	8M0219929	Z型M10 150安培熔断器	FUSE ZCase, M10, 150amp	1
6	8M0224242	Z型保险丝 M10 70安	FUSE ZCase, M10 70 amp	2
7	8M0227049	200A开关安装盒	SWITCH MOUNTING HOUSING 200A	1
8	8M0219906	蓄电池开关200A	SWITCH Battery, 200A	1
9	8M0199924	M8x25桁架头螺钉	SCREW M8 x 25 TRUSS HEAD	2
10	8M0227009	护孔环套装	GROMMET SET	1
11	8M0224193	5400瓦时电源中心标识贴组	DECAL SET 5400 Wh Power Center	1
12	8M0210393	带护套线束-RC接线柱至动力中心1米	HARNESS Jacketed, RC Post to Power Center, 1M	1
12	8M0210394	带护套线束-RC接线柱至动力中心1.5米	HARNESS Jacketed, RC Post to Power Center, 1.5M	1
12	8M0210395	带护套线束-RC接线柱至动力中心2米	HARNESS Jacketed, RC Post to Power Center, 2M	1
12	8M0210396	带护套线束-RC接线柱至动力中心2.5米	HARNESS Jacketed, RC Post to Power Center, 2.5M	1
12	8M0210397	带护套线束-RC接线柱至动力中心3米	HARNESS Jacketed, RC Post to Power Center, 3M	1
12	8M0210398	带护套线束-RC接线柱至动力中心4米	HARNESS Jacketed, RC Post to Power Center, 4M	1
13	8M0210362	带护套线束-机罩至动力中心1米	HARNESS Jacketed, Cowl to Power Center, 1M	1
13	8M0210363	带护套线束-机罩至动力中心1.5米	HARNESS Jacketed, Cowl to Power Center, 1.5M	1
13	8M0210364	带护套线束-机罩至动力中心2米	HARNESS Jacketed, Cowl to Power Center, 2M	1
13	8M0210365	带护套线束-机罩至动力中心2.5米	HARNESS Jacketed, Cowl to Power Center, 2.5M	1
13	8M0210366	带护套线束-机罩至动力中心3米	HARNESS Jacketed, Cowl to Power Center, 3M	1
13	8M0210367	带护套线束-机罩至动力中心4米	HARNESS Jacketed, Cowl to Power Center, 4M	1
14	8M6011591	5400瓦时电池	BATTERY 5400 Wh	1
-	8M6012728	电池充电器 520W 适配5400Wh	BATTERY CHARGER 520W for 5400 Wh	AR
-	8M6013542	电池充电器 1050W 适配5400Wh	BATTERY CHARGER 1050W for 5400 Wh	AR
-	8M0221527	插头转换器 美标/澳标 520W	PLUG ADAPTER US/AU 520W	1
-	8M0223940	核心套件 5400 Wh 单电池	CORE KIT 5400 Wh, Single Battery	1

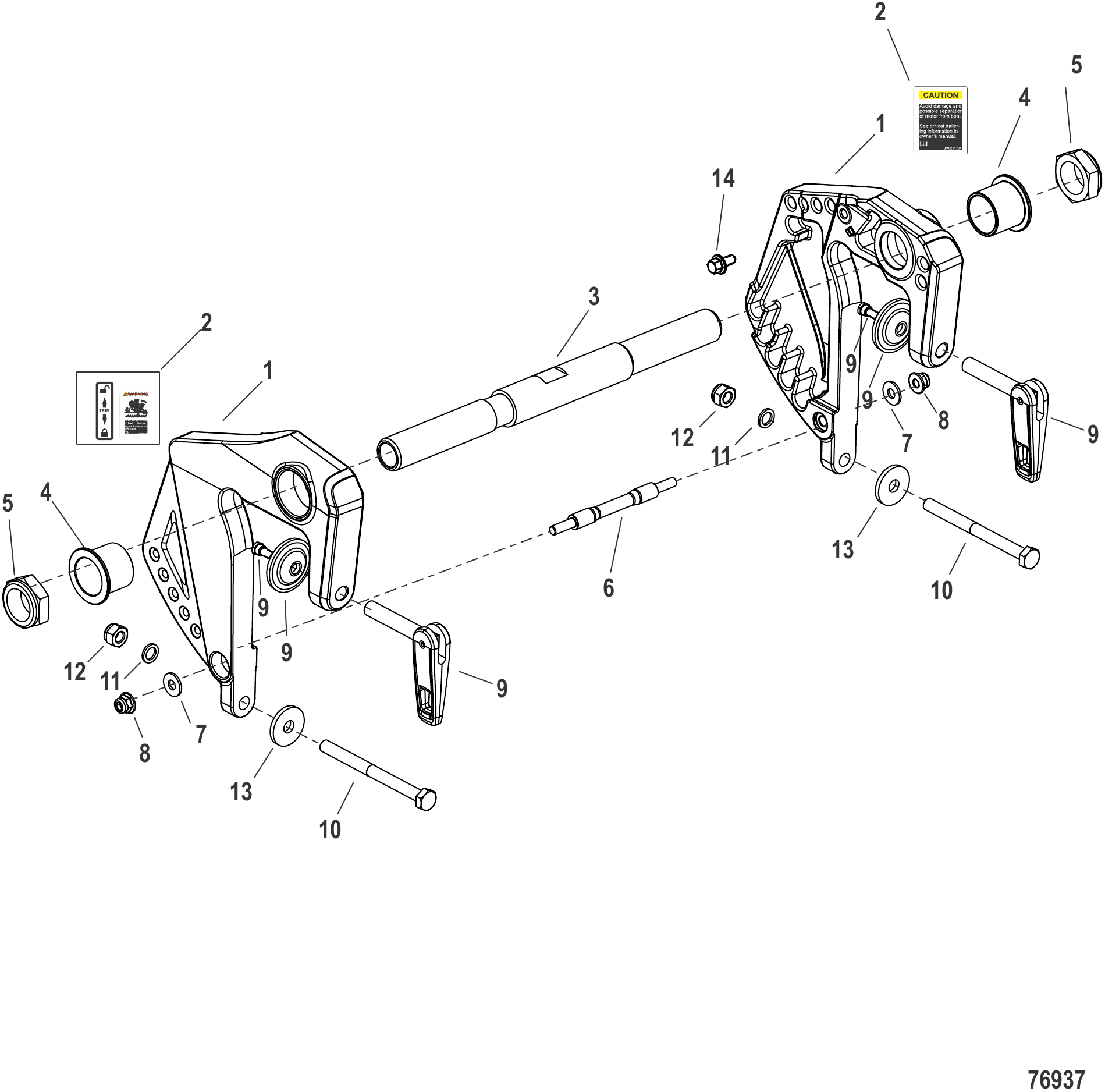

图 9夹紧支架 遥控型号 Clamp Brackets Remote Control Models

REF	零件编号	中文名称	英文名称	数量
1	8M0220006	左舷夹紧支架	CLAMP BRACKET Port	1
1	8M0220007	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	8M0215980	贴纸套装-船尾板	DECAL SET Transom	1
3	8M0204469	倾斜管	TILT TUBE	1
4	8M0204471	隔套	SPACER	2
5	826164	螺母 (.875-14)	NUT (.875-14)	2
6	8M0204431	艉板螺柱	STUD Transom	1
7	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
8	892233	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
9	8M0204426	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
9	8M0240846	薄型船尾拇指螺钉套件	THUMBSCREW KIT Thin Transom	1
-	8M0208370	艉板五金件套装	TRANSOM HARDWARE KIT	1
10	8M0214889	螺丝 (M8 x 95) 六角头帽	SCREW (M8 x 95) HEX HD CAP	2
11	8M0204931	垫圈 (M8 x 12.80 x 1.50)	WASHER (M8 x 12.80 x 1.50)	2
12	401378	螺母 (M8)	NUT (M8)	2
13	43430	垫圈	WASHER	2
14	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1

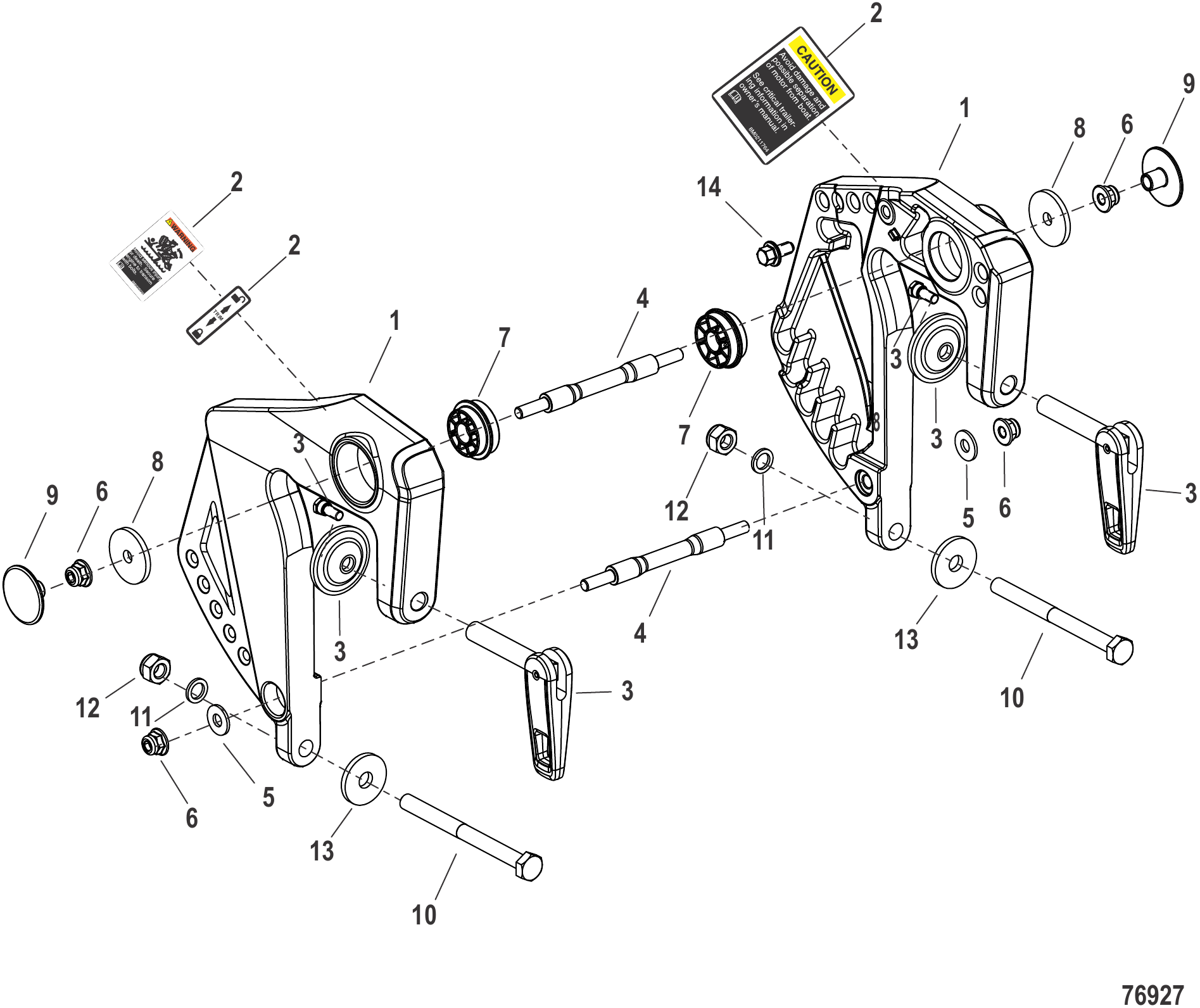

图 10夹紧支架 舵柄型号 Clamp Brackets Tiller Handle Models

REF	零件编号	中文名称	英文名称	数量
1	8M0220006	左舷夹紧支架	CLAMP BRACKET Port	1
1	8M0220007	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	8M0215980	贴纸套装-船尾板	DECAL SET Transom	1
3	8M0204426	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
3	8M0240846	薄型船尾拇指螺钉套件	THUMBSCREW KIT Thin Transom	1
4	8M0204431	艉板螺柱	STUD Transom	2
5	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
6	892233	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
7	8M0204435	旋转支架衬套	BUSHING Swivel Bracket	2
8	8M0204433	垫圈 29外径 x 6.6内径 x 3	WASHER 29 OD x 6.6 ID x 3	2
9	8M0204434	倾斜销盖	COVER Tilt Pin	2
-	8M0208370	艉板五金件套装	TRANSOM HARDWARE KIT	1
10	8M0214889	螺丝 (M8 x 95) 六角头帽	SCREW (M8 x 95) HEX HD CAP	2
11	8M0204931	垫圈 (M8 x 12.80 x 1.50)	WASHER (M8 x 12.80 x 1.50)	2
12	401378	螺母 (M8)	NUT (M8)	2
13	43430	垫圈	WASHER	2
14	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1

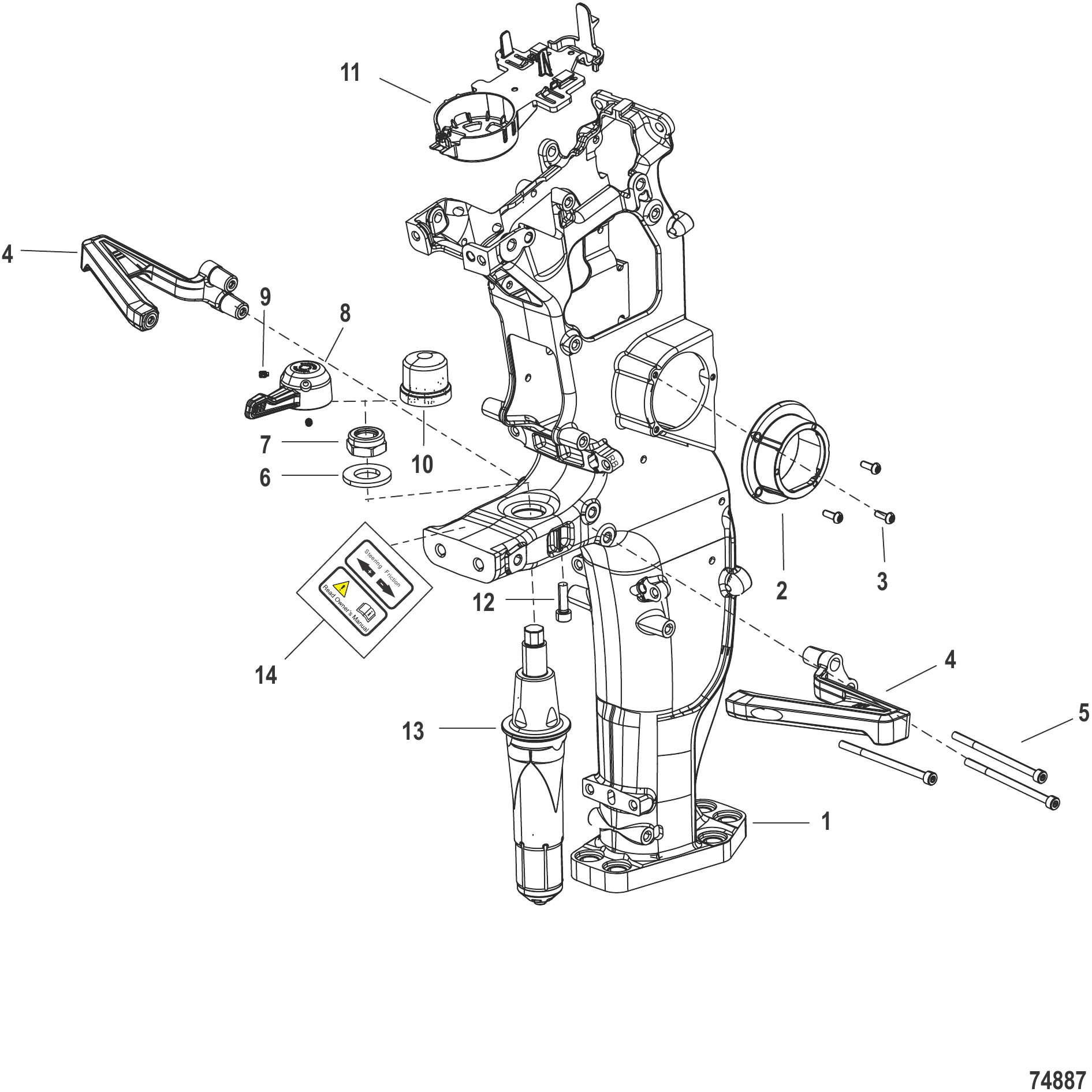

图 11控制头 Control Head

REF	零件编号	中文名称	英文名称	数量
1	8M0204491	主支撑支架	BRACKET Main Support	1
2	8M0214873	电源连接器支架	BRACKET Power Connector	1
3	8M0221374	螺钉 (M4 x 12) 大扁头	SCREW (M4 x 12) Truss Head	3
4	8M0204353	左舷升降支撑手柄	HANDLE Lift Support, Port	1
4	8M0204354	右舷升降支撑手柄	HANDLE Lift Support, Starboard	1
5	8M0204494	螺丝 M5 x 0.8 梅花内六角头	SCREW M5 x .8 Torx Soc HD CA	3
6	4002325	垫圈 (17.42内径 x 32外径 x 3.0)	WASHER (17.42 ID x 32 OD. 3.0)	1
7	8M0219370	锁紧螺母 M16 x 2.0 尼龙嵌件	LOCKNUT M16 x 2.0 Nylon Insert	1
8	8M0215999	探杆杠杆	LEVER Probe Shaft	1
9	8M0216023	紧定螺丝 (M4 x 7 x 6 MM)	SET SCREW (M4 x 7 x 6 MM)	2
10	8M0216011	探杆帽	CAP Probe Shaft	1
11	8M0204495	连接器支架	BRACKET Connector Holder	1
12	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
13	8M0221375	转轴管总成	SWIVEL TUBE ASSEMBLY	1
14	8M0214898	贴纸套装-说明书	DECAL SET Instruction	1

图 12核心套件 5400瓦时多联电池 20e/35e型号 Core Kit 5400 Wh Multi Battery 20e/35e Models

REF	零件编号	中文名称	英文名称	数量
-	8M0223941	核心套件 5400 Wh 双/三/四电池	CORE KIT 5400 Wh, Dual, Triple, Quadruple Battery	AR
-	8M0219904	5400 Wh动力中心	POWER CENTER 5400 Wh	1
-	8M0218249	隔离监测模块	MODULE Isolation Monitor	1
-	8M0210361	三通适配器	ADAPTER-TEE	1
-	8M0219906	蓄电池开关200A	SWITCH Battery, 200A	1
-	8M0224239	X-Lok防雨盖	CAP Weather, X-Lok	1
-	8M0219929	Z型M10 150安培熔断器	FUSE ZCase, M10, 150amp	3
-	8M0227049	200A开关安装盒	SWITCH MOUNTING HOUSING 200A	1
-	8M0224240	Z型熔断器支架	HOLDER ZCase Fuse	3
-	8M0221409	安装手册	INSTALLATION MANUAL	1

图 13核心套件 5400瓦时单电池 20e/35e型号 Core Kit 5400 Wh Single Battery 20e/35e Models

REF	零件编号	中文名称	英文名称	数量
-	8M0223940	核心套件 5400 Wh 单电池	CORE KIT 5400 Wh, Single Battery	AR
-	8M0218249	隔离监测模块	MODULE Isolation Monitor	1
-	8M0210361	三通适配器	ADAPTER-TEE	1
-	8M0210400	6针XLOK端子帽	TERMINATOR 6 POS XLOK CAP	1
-	8M0219929	Z型M10 150安培熔断器	FUSE ZCase, M10, 150amp	1
-	8M0219906	蓄电池开关200A	SWITCH Battery, 200A	1
-	8M0224242	Z型保险丝 M10 70安	FUSE ZCase, M10 70 amp	2
-	8M0227049	200A开关安装盒	SWITCH MOUNTING HOUSING 200A	1
-	8M0224240	Z型熔断器支架	HOLDER ZCase Fuse	3
-	8M0221409	安装手册	INSTALLATION MANUAL	1

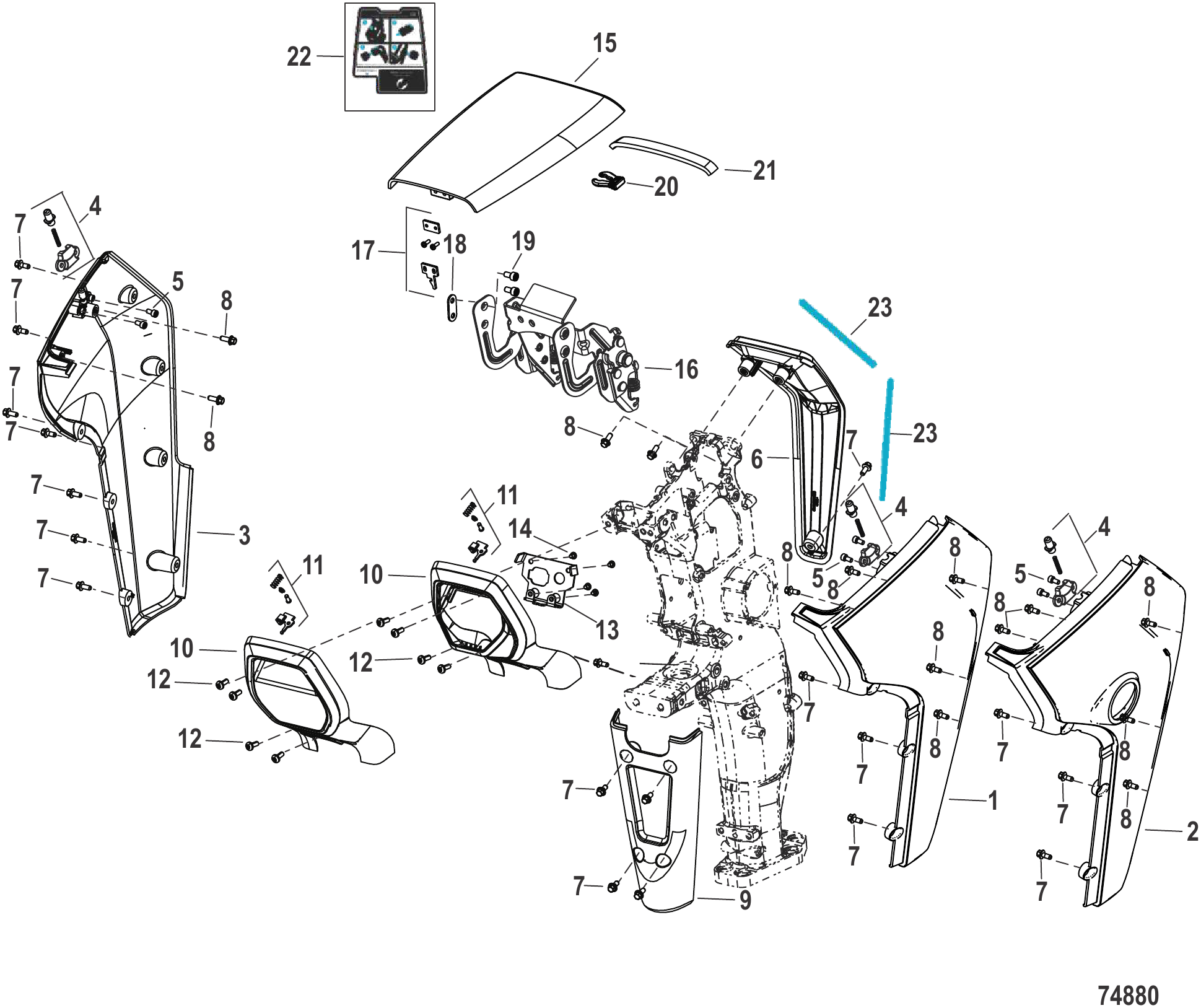

图 14外罩 Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0204521	机罩侧面 左舷 水星贴花	COWL SIDE Port, Mercury Decaled	1
1	8M0219962	机罩侧面 左舷 水星贴花	COWL SIDE Port, Mercury Decaled	1
2	8M0214871	机罩侧面 左舷 水星贴花	COWL SIDE Port, Mercury Decaled	1
2	8M0219961	机罩侧面 左舷 水星贴花	COWL SIDE Port, Mercury Decaled	1
3	8M0204522	机罩侧面 右舷 水星贴花	COWL SIDE Starboad, Mercury Decaled	1
3	8M0219960	机罩侧面 右舷 水星贴花	COWL SIDE Starboard, Mercury Decaled	1
4	8M0204476	机罩缓冲套件	BUMPER KIT Cowl	1
5	889546	螺钉 (M5 x 10)	SCREW (M5 x 10)	2
6	8M0204518	机罩后部	COWL REAR	1
7	8M0224718	螺钉 (M6 x 14)	SCREW (M6 x 14)	15
8	8M0224725	螺钉 M6×16 六角法兰	SCREW (M6 x 16) Hex Flange Screw	9
9	8M0204517	机罩前部 下部	COWL FRONT Lower	1
10	8M0204524	机罩前部 上部	COWL FRONT Upper	1
10	8M0204525	机罩前部 上部	COWL FRONT Upper	1
11	8M0219963	闩锁杆套件	LATCH LEVER KIT	1
12	8M0224721	螺钉 M6×12 梅花盘头	SCREW M6 x 12 Torx Pan HD	4
13	8M0204487	显示屏支架	BRACKET Display	1
14	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	4
15	8M0204519	机罩盖	COWL Hood	1
16	8M0204520	铰链总成	HINGE ASSEMBLY	1
17	8M0204482	撞锁套件	STRIKER KIT	1
18	8M0219926	背板套件	BACKER PLATE KIT	2
19	889546	螺钉 (M5 x 10)	SCREW (M5 x 10)	4
20	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
21	8M0192214	泡沫条	STRIP Foam	1
22	8M0214898	贴纸套装-说明书	DECAL SET Instruction	1
23	8M0214896	贴纸套装-条纹	DECAL SET Stripes	1

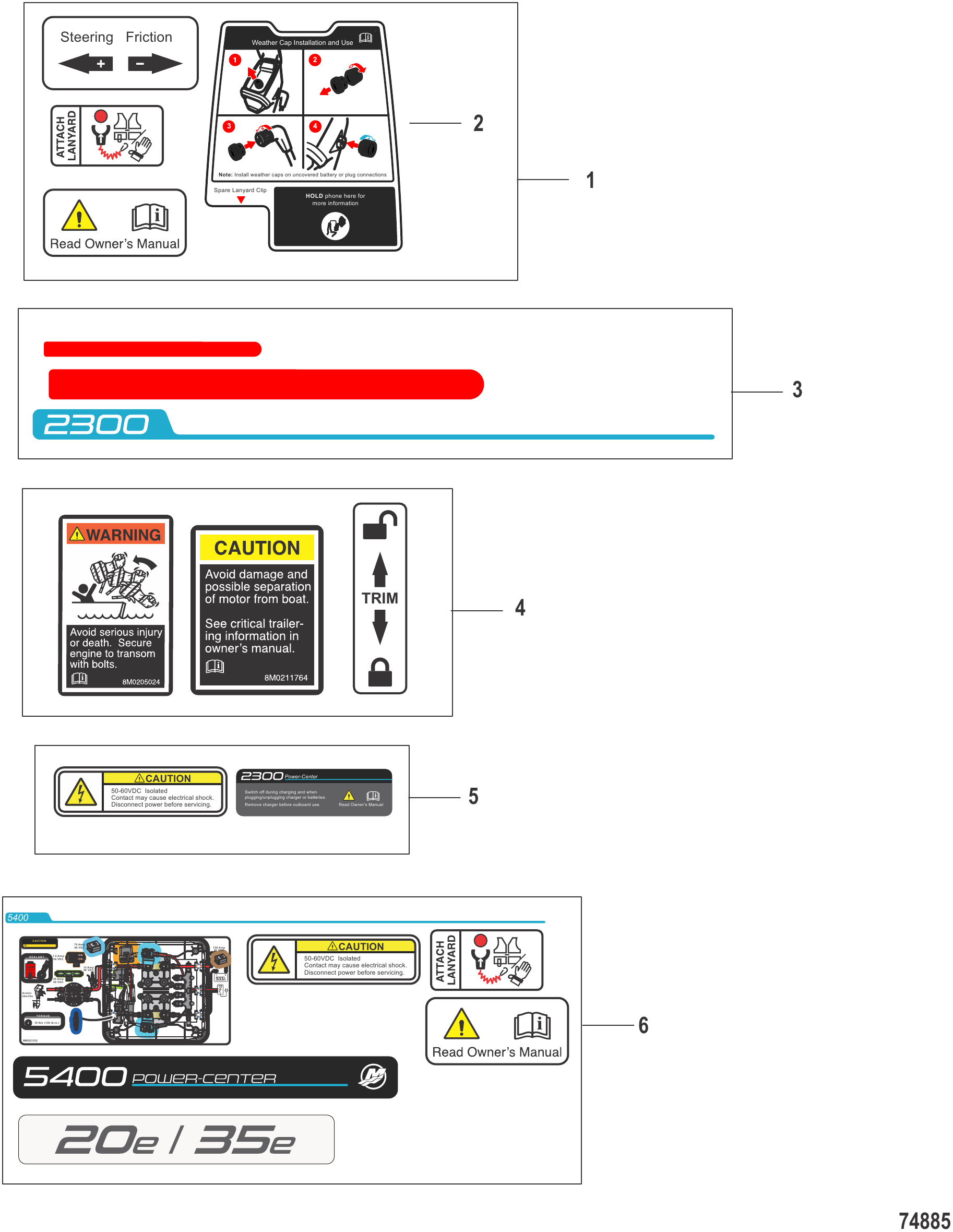

图 15贴花套装 Decal Sets

REF	零件编号	中文名称	英文名称	数量
1	8M0214898	贴纸套装-说明书	DECAL SET Instruction	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
2	8M0221938	NFC近场通信贴纸	DECAL Near Field Communication	1
3	8M0214896	贴纸套装-条纹	DECAL SET Stripes	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
4	8M0215980	贴纸套装-船尾板	DECAL SET Transom	1
4	NSS	不单独销售	NOT SOLD SEPARATE	1
4	NSS	不单独销售	NOT SOLD SEPARATE	1
4	NSS	不单独销售	NOT SOLD SEPARATE	1
5	8M0221939	贴纸套装-动力中心 2300Wh	DECAL SET Power Center, 2300 Wh	1
6	8M0230988	贴纸套装-动力中心 5400Wh	DECAL SET Power Center, 5400 Wh	1

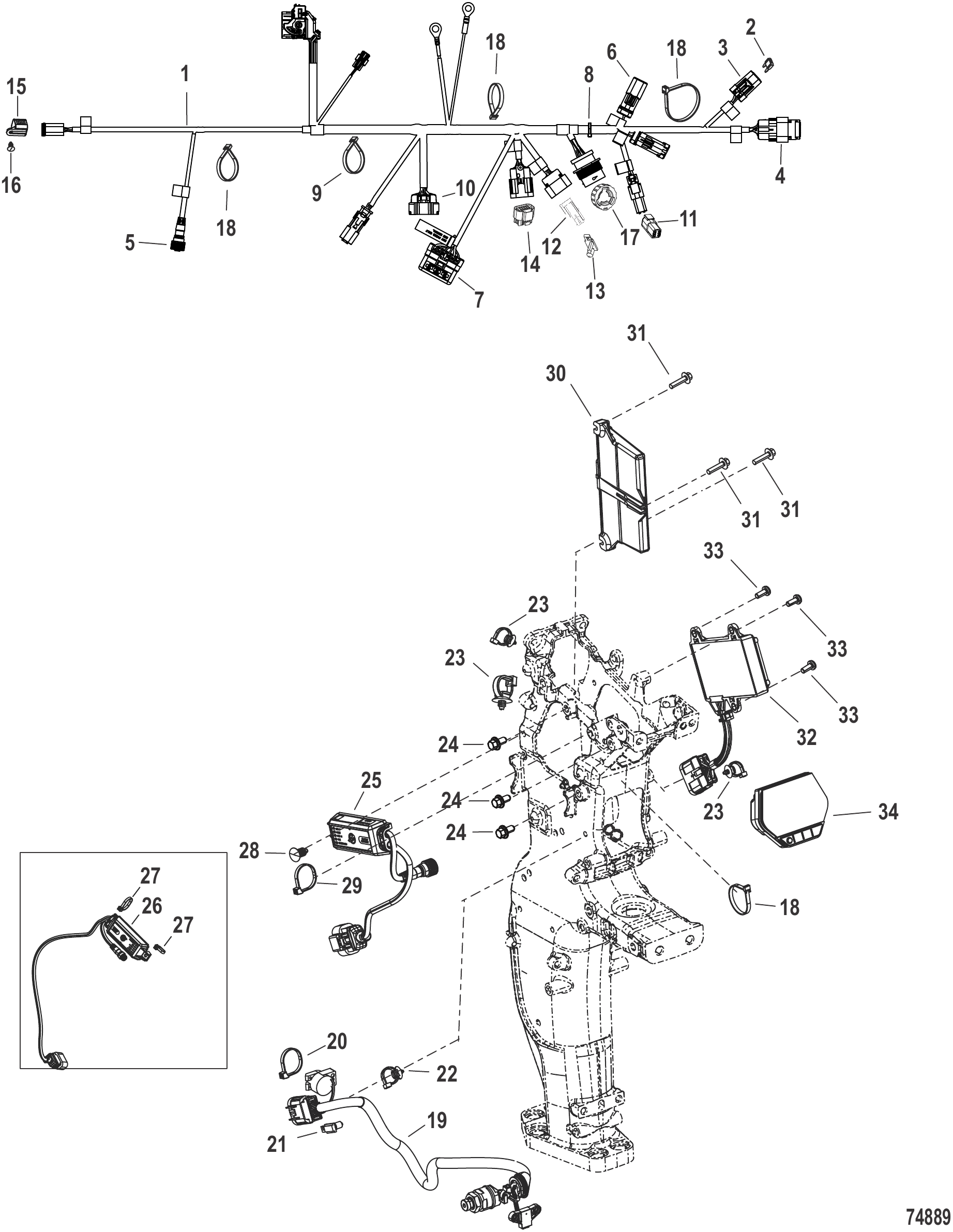

图 16电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0204496	舷外机线束	HARNESS Outboard	1
2	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
3	8M0204388	保险丝盖-2针连接器	COVER Fuse, 2 Pin Connector	1
4	8M0055652	终端接头总成 10针 (CAN P和H)	TERMINATOR ASSEMBLY 10 Pin (CAN P and H)	1
5	8M0176362	NMEA2000母头盖	CAP Female NMEA2K	1
6	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	1
6	830796A03	连接器总成防雨帽-2针公头	CONNECTOR ASSEMBLY Weather Cap - 2 Pin Male	1
7	831960	盖板	COVER	1
8	8M0214940	扎带	TIE STRAP	1
9	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
10	830796A03	连接器总成防雨帽-2针公头	CONNECTOR ASSEMBLY Weather Cap - 2 Pin Male	1
11	8M0221597	防水帽 6针公头DTM	WEATHER CAP 6 POS Male DTM	1
12	8M0221907	10针防水连接器盖	CONNECTOR Weather Cap - 10 pin	1
13	8M0180030	连接器卡扣	CLIP Connector	1
14	8M0210754	防水帽	WEATHER CAP	1
15	8M0219649	6针DT系列防尘盖	DUST CAP 6 POS DT Series	1
16	8M0204503	堵头	PLUG	1
17	8M0219650	防水帽	WEATHER CAP	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
19	8M0204389	舵柄线束	HARNESS Tiller Handle	1
20	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
21	8M0180030	连接器卡扣	CLIP Connector	1
22	8M0161118	线缆扎带扣	CLIP Cable Tie	1
23	8M0161118	线缆扎带扣	CLIP Cable Tie	3
24	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	3
25	8M0173704	单路机罩下连接器	SC CONNECT Under Cowl, Single	1
26	8M0173694	单路舵机下连接器	SC CONNECT Under Helm, Single	1
27	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
28	8M0204503	堵头	PLUG	1
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	8M0220002	电子控制模块-20e舵柄	ELECTRONIC CONTROL MODULE 20e Tiller	1
30	8M0220003	电子控制模块-20e遥控	ELECTRONIC CONTROL MODULE 20e Remote Control	1
30	8M0220004	电子控制模块-35e舵柄	ELECTRONIC CONTROL MODULE 35e Tiller	1
30	8M0220005	电子控制模块-35e遥控	ELECTRONIC CONTROL MODULE 35e Remote Control	1
31	8M0221596	螺丝 M4×0.7×16 法兰盘带垫圈	SCREW (M4 x 0.7 x 16) Flange HD W/P	3
32	8M0204398	DC-DC转换模块	MODULE DC-DC Converter	1
33	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	3
34	8M0215689	LCD显示屏	DISPLAY LCD, Screen	1

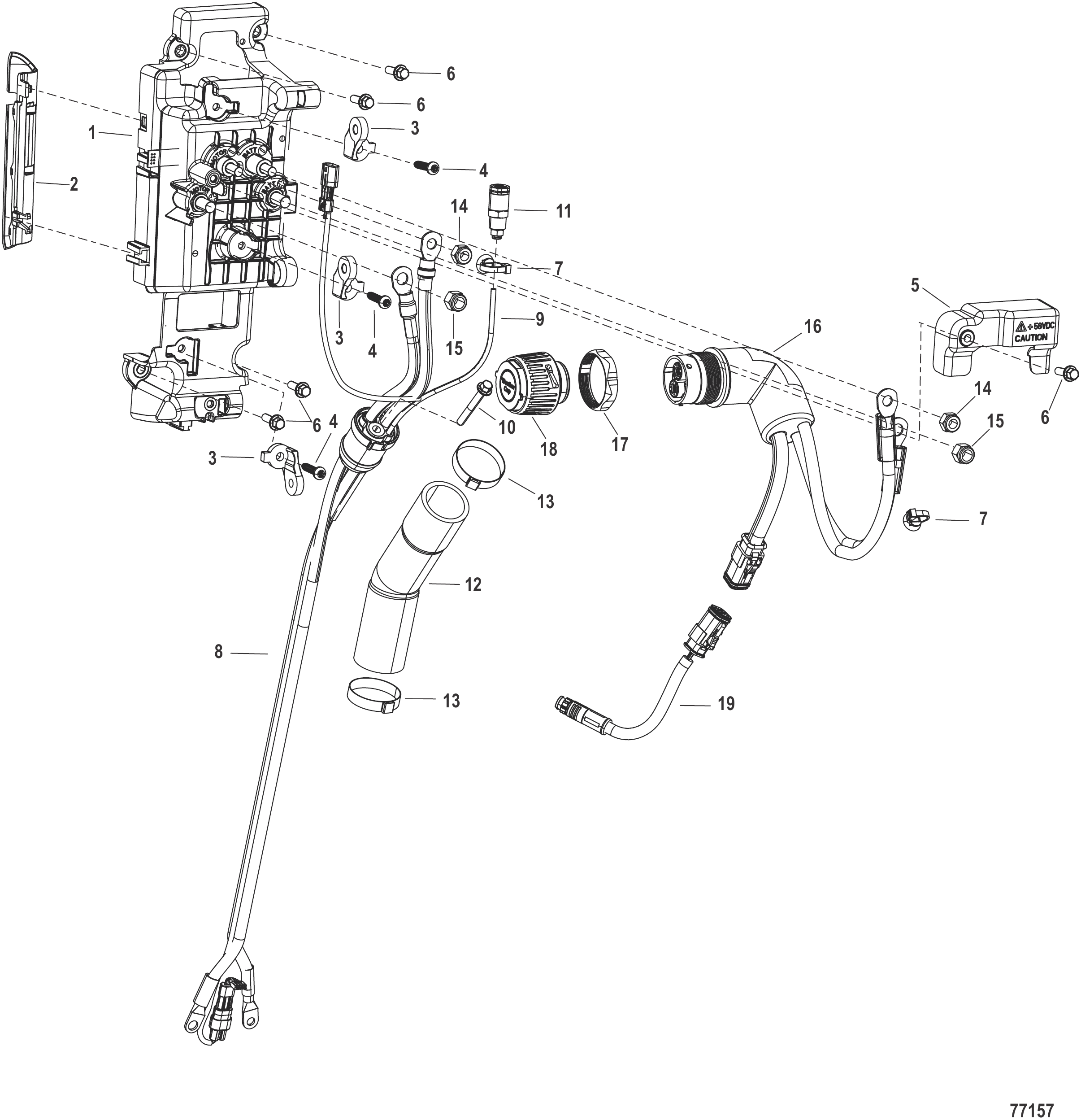

图 17电力输入模块 Electrical Power Entry Module

REF	零件编号	中文名称	英文名称	数量
1	8M0204492	外罩支架	BRACKET Cowl	1
2	8M0221377	线束槽	TROUGH Harness	1
3	8M0204493	罩盖支撑支架	BRACKET Support, Cowl	3
4	8M0221376	螺钉(M6x25)	SCREW (M6 x 25)	3
5	8M0221378	端子盖	COVER Terminal	1
6	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	5
7	8M0161118	线缆扎带扣	CLIP Cable Tie	2
8	8M0204500	电机线束，短	HARNESS Motor, Short	1
8	8M0204499	电机线束，长	HARNESS Motor, Long	1
8	8M0204498	电机线束，加长	HARNESS Motor, Xlong	1
9	8M0217226	油管	TUBING	1
10	88552550	不锈钢螺钉 (M6 x 50 mm)	SCREW (M6 x 50 mm) Stainless Steel	1
11	8M0204396	通风软管总成	HOSE ASSEMBLY Vent Tube	1
12	8M0204501	软管护孔环	HOSE Grommet	1
13	8M0141781	卡箍 (44)	CLAMP (44)	2
14	82670910	不锈钢螺母(.312-18)	NUT (.312-18) Stainless Steel	2
15	82670912	螺母(.375-16)不锈钢	NUT (.375-16) Stainless Steel	2
16	8M0210399	舵柄罩盖连接器线束	HARNESS Tiller Cowl Connector	1
17	8M0204508	电源适配器螺母	NUT Power Adapter	1
18	8M0210410	线束防雨盖插头	WEATHERCAP Harness, Plug	1
19	8M0210403	线束适配器 6针转xlok	HARNESS ADAPTER 6 pos to xlok	1

图 18单外挂机舵机线束 - 8M0208440 Helm Harness Single Outboard - 8M0208440

REF	零件编号	中文名称	英文名称	数量
1	8M0208440	单舵机线束	HARNESS Single Helm	1
2	888507T	10针SmartCraft盖	CAP 10 Position, SmartCraft	1
3	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	3
4	881176A1	盖总成 3位公连接器	CAP ASSEMBLY 3 Position-Male Connector	1
5	8M0207772	继电器	RELAY	1
6	8M0210763	报警器	ALARM	1

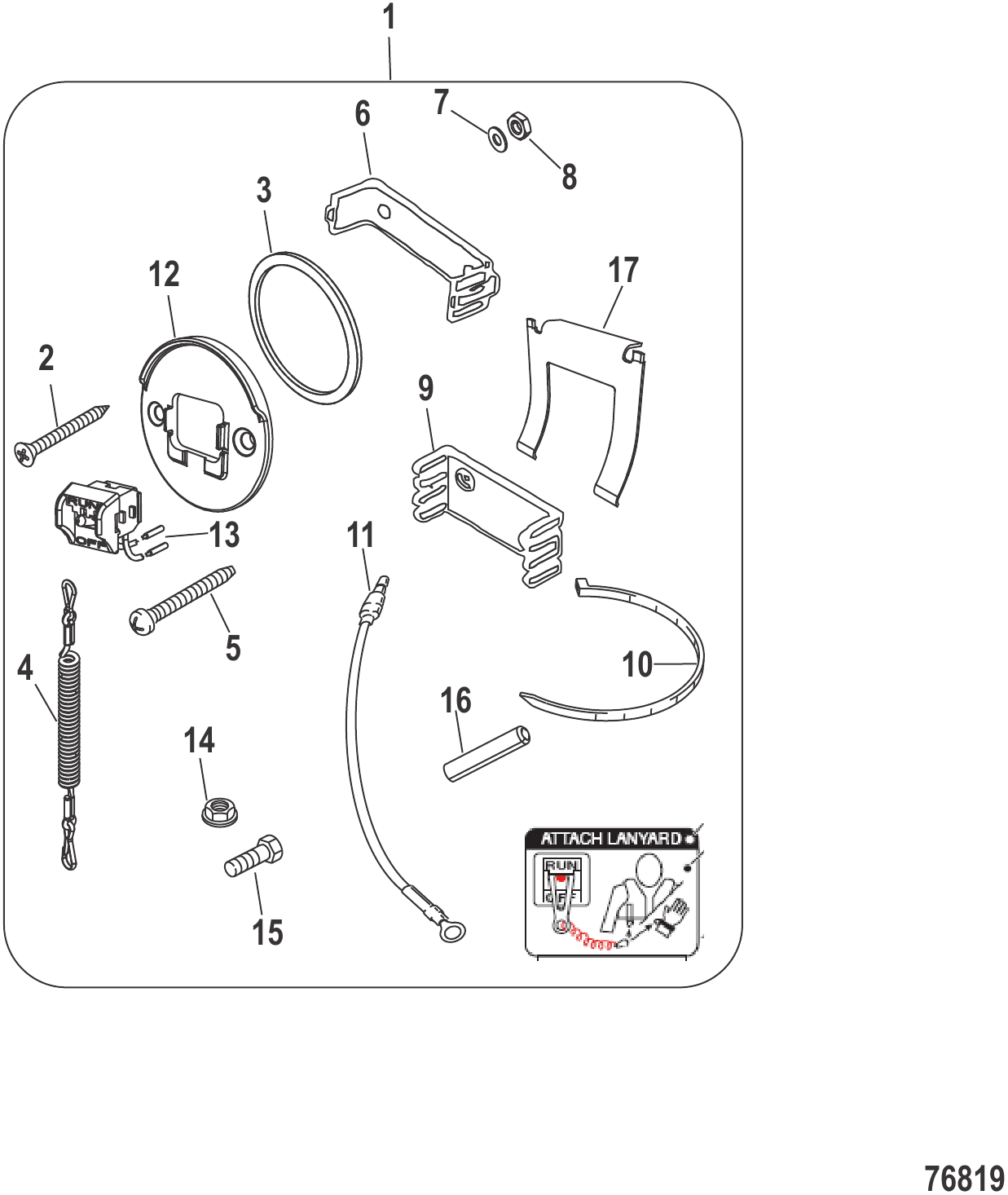

图 19拉绳平嵌/边框安装 19674A07与8M0182075 Lanyard Flush/Bezel Mount 19674A07 and 8M0182075

REF	零件编号	中文名称	英文名称	数量
1	19674A07	开关/拉绳套件	SWITCH/LANYARD KIT	1
2	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
NS	813679	适配器	ADAPTER	1
3	879925	垫圈(52毫米)	WASHER (52 mm)	1
4	8M0164891	54英寸快拆式拉绳总成	LANYARD CORD ASSEMBLY 54 inch, QS	1
5	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
6	18321	安装夹	CLAMP Mounting	1
7	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
8	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
9	79146	固定座	RETAINER	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
11	11149A3	拉线总成	CABLE ASSEMBLY	1
12	NSS	不单独销售	NOT SOLD SEPARATE	1
13	133982	停机开关总成	SWITCH ASSEMBLY Stop	1
14	27164	螺母与锁紧垫圈 (#10-32)	NUT AND LOCKWASHER (#10-32)	1
15	24231	螺钉 (#10-32 x 0.250)	SCREW (#10-32 x .250)	1
16	623594	绝缘体(2英寸)	INSULATOR (2.00 Inch)	1
17	8M0032846	黄铜固定座	RETAINER Brass	1
-	8M0182075	边框	BEZEL	1
-	879925	垫圈(52毫米)	WASHER (52 mm)	1
-	8M0204699	螺母 52 MM	NUT 52 MM	1
-	8798711	黑色边框(52mm)	BEZEL (52 mm) Black	1
-	8M0032846	黄铜固定座	RETAINER Brass	1

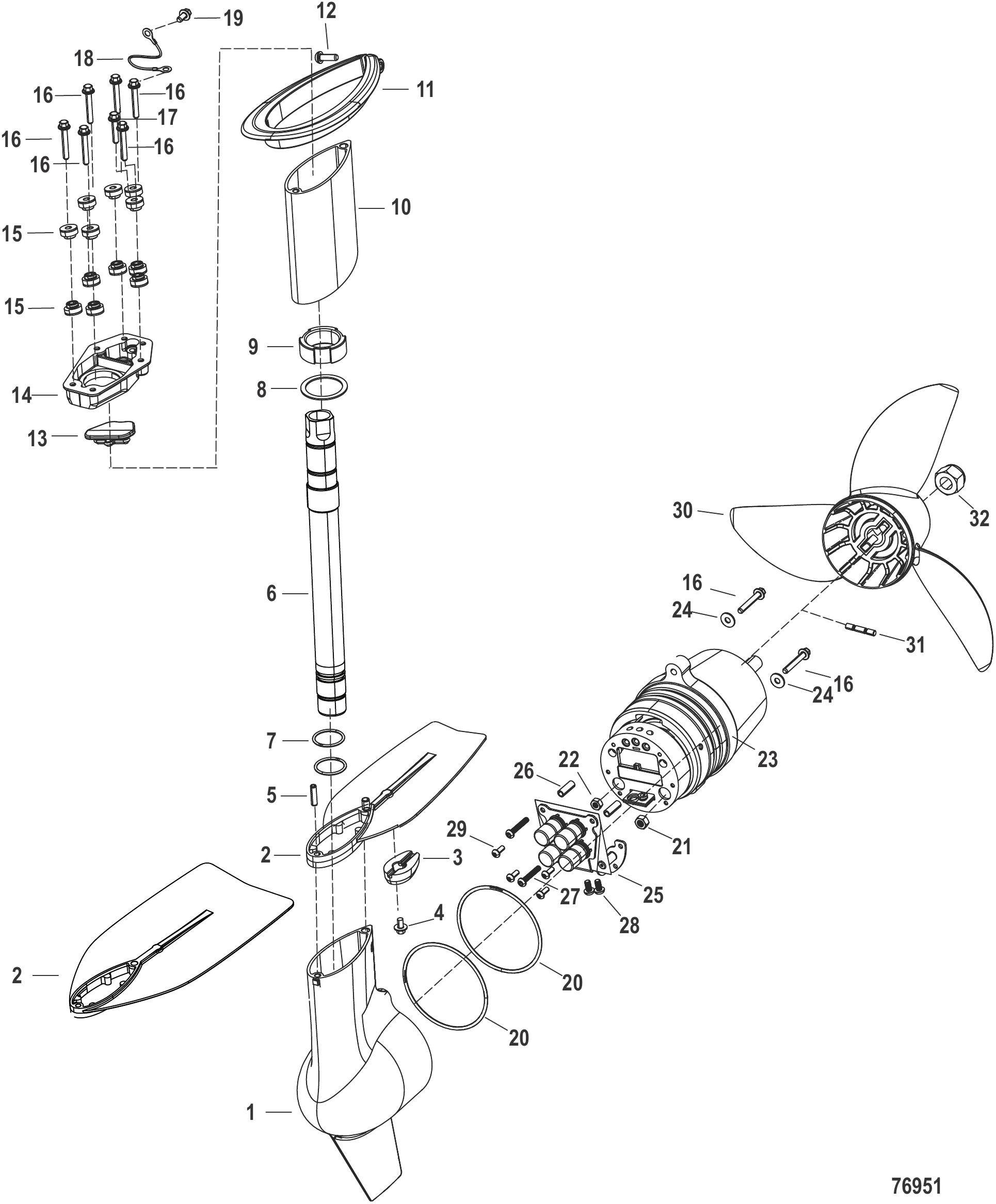

图 20电机下部单元 Motor Lower Unit

REF	零件编号	中文名称	英文名称	数量
-	8M0220195	短型完整下部马达总成	MOTOR LOWER UNIT Complete, Short	1
-	8M0220196	长型完整下部马达总成	MOTOR LOWER UNIT Complete, Long	1
-	8M0220197	加长型完整下部马达总成	MOTOR LOWER UNIT Complete, XLong	1
-	8M0220199	短型完整下部马达总成	MOTOR LOWER UNIT Complete, Short	1
-	8M0220200	长型完整下部马达总成	MOTOR LOWER UNIT Complete, Long	1
-	8M0220207	加长型完整下部马达总成	MOTOR LOWER UNIT Complete, XLong	1
1	8M0204409	马达下部单元支腿	LEG Motor Lower Unit	1
2	8M0204414	防通气板	PLATE Anti-Ventilation	1
2	8M0230430	防通气板	PLATE Anti Ventilation	1
3	8M0204411	阳极块	ANODE	1
4	4010610	不锈钢螺钉(M6x10)	SCREW (M6 x 10) Stainless Steel	1
5	8M0204417	开槽定位销 M6×24不锈钢	DOWEL Pin Slotted, M6 x 24 SS	1
6	8M0204415	短型线束导管	CONDUIT Wire Harness, Short	1
6	8M0204420	长型线束导管	CONDUIT Wire Harness, Long	1
6	8M0204422	加长型线束导管	CONDUIT Wire Harness, Xlong	1
7	8M0204418	O型圈 29.82×2.62	ORING 29.82 x 2.62	2
8	8M0204406	平垫圈 外径50.8×内径40.5	WASHER FLAT 50.8 OD x 40.5 ID	1
9	8M0204407	M38耳轴螺母	NUT TRUNION M38	1
10	8M0204416	短垫片	SPACER Short	1
10	8M0204421	长垫片	SPACER Long	1
10	8M0204423	加长垫片	SPACER Xlong	1
11	8M0220729	防溅罩	SPLASH GUARD	1
12	8M0063490	螺钉(M4×0.7×16mm)	SCREW (M4 X .7 X 16 MM)	1
13	8M0220732	适配板衬套	GROMMET Adapter Plate	1
14	8M0204408	适配板总成	ADAPTER PLATE ASSEMBLY	1
15	8M0219672	隔离器总成	ISOLATOR ASSEMBLY	12
16	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	8
17	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	1
18	8M0214907	拉线总成	CABLE ASSEMBLY	1
19	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
20	8M0204413	O型圈 内径100.3×3.53	ORING ID 100.3 x 3.53	2
21	8M0204514	六角青铜螺母 .312-18	NUT .312-18 HEX Bronze	1
22	8M0204412	六角青铜螺母 .250-20	NUT .250-20, HEX, BRONZE	1
23	8M0204512	马达下部单元	MOTOR LOWER UNIT	1
23	8M0204513	马达下部单元	MOTOR LOWER UNIT	1
24	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
25	NSS	电容器板(不单独销售)	NOT SOLD SEPARATE Capacitor Board	1
26	NSS	尼龙支柱(不单独销售)	NOT SOLD SEPARATE Standoff Nylon	2
27	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	2
28	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	2
29	87775510	螺钉（M4×10）	SCREW (M4 x 10)	4
30	8M0199620	3叶螺旋桨 7螺距	PROPELLER 3 Blade, 7 Pitch	1
30	8M0199621	3叶螺旋桨 9螺距	PROPELLER 3 Blade, 9 Pitch	AR
30	8M0199622	3叶螺旋桨 11螺距	PROPELLER 3 Blade, 11 Pitch	AR
31	8M0215660	剪切销 6×36	PIN Shear 6 x 36	1
32	896602	螺母(M14)	NUT (M14)	1

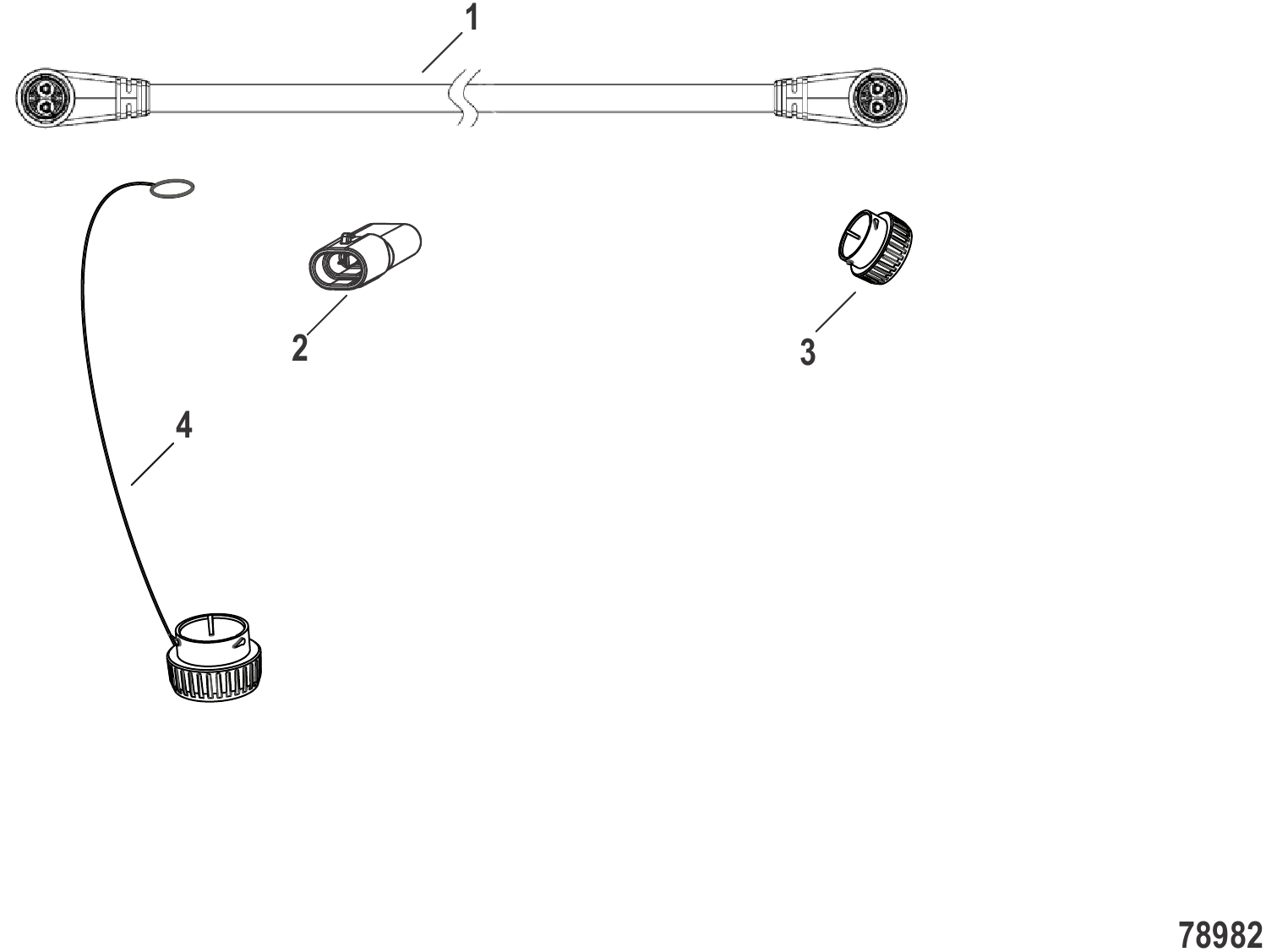

图 21电源线（无电源中心） 2300瓦时电池 仅限20e型号 Power Cables No Power Center - 2300 Wh Battery - 20e Models Only

REF	零件编号	中文名称	英文名称	数量
1	8M0210369	护套线束，罩盖至电池，1M	HARNESS Jacketed, Cowl to Battery, 1M	1
1	8M0210370	护套线束，罩盖至电池，1.5M	HARNESS Jacketed, Cowl to Battery, 1.5M	1
1	8M0210371	护套线束，罩盖至电池，2M	HARNESS Jacketed, Cowl to Battery, 2M	1
1	8M0210372	护套线束，罩盖至电池，2.5M	HARNESS Jacketed, Cowl to Battery, 2.5M	1
1	8M0210373	护套线束，罩盖至电池，3M	HARNESS Jacketed, Cowl to Battery, 3M	1
1	8M0210374	护套线束，罩盖至电池，4M	HARNESS Jacketed, Cowl to Battery, 4M	1
2	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	1
-	8M0225088	护套线束，罩盖至电池，1M	HARNESS Jacketed, Cowl to Battery, 1M	1
-	8M0225089	护套线束，罩盖至电池，1.5M	HARNESS Jacketed, Cowl to Battery, 1.5M	1
-	8M0225090	护套线束，罩盖至电池，2M	HARNESS Jacketed, Cowl to Battery, 2M	1
-	8M0225091	护套线束，罩盖至电池，2.5M	HARNESS Jacketed, Cowl to Battery, 2.5M	1
-	8M0225092	护套线束，罩盖至电池，3M	HARNESS Jacketed, Cowl to Battery, 3M	1
-	8M0225093	护套线束，罩盖至电池，4M	HARNESS Jacketed, Cowl to Battery, 4M	1
3	8M0210411	线束防雨帽	WEATHERCAP Harness	1
4	8M0230717	线束防雨帽	WEATHERCAP Harness	1

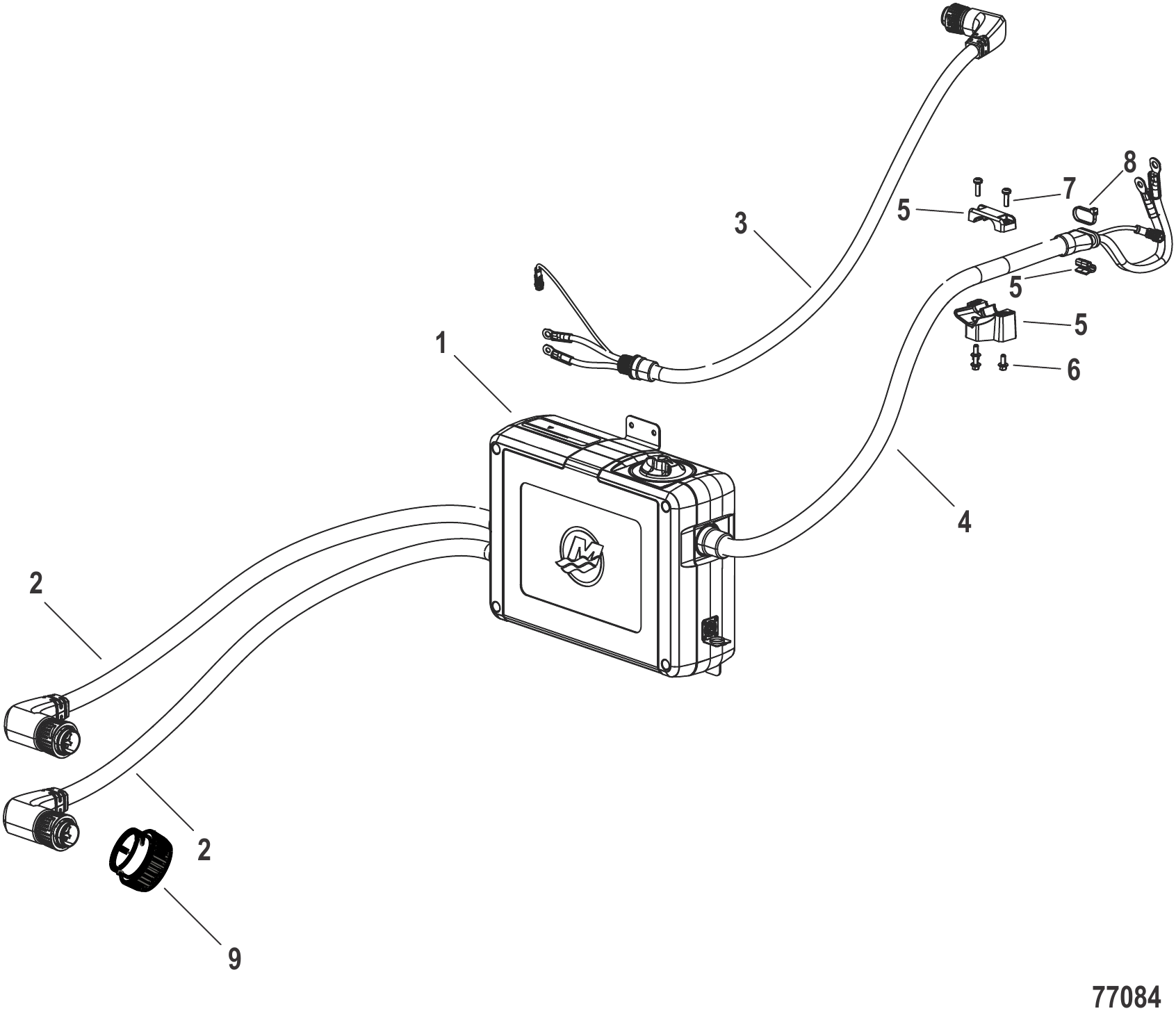

图 22电源中心 2300瓦时电池 Power Center 2300 Wh Battery

REF	零件编号	中文名称	英文名称	数量
1	8M0204291	电源中心 2300 Wh	POWER CENTER 2300 Wh	1
2	8M0210355	护套线束，2.3 kWh电池至电源中心，0.5M	HARNESS Jacketed, 2.3 kWh Battery to Power Center, .5M	AR
2	8M0210356	护套线束，2.3 kWh电池至电源中心，1M	HARNESS Jacketed, 2.3 kWh Battery to Power Center, 1M	AR
2	8M0210357	护套线束，2.3 kWh电池至电源中心，1.5M	HARNESS Jacketed, 2.3 kWh Battery to Power Center, 1.5M	AR
2	8M0210358	护套线束，2.3 kWh电池至电源中心，2M	HARNESS Jacketed, 2.3 kWh Battery to Power Center, 2M	AR
2	8M0210359	护套线束，2.3 kWh电池至电源中心，2.5M	HARNESS Jacketed, 2.3 kWh Battery to Power Center, 2.5M	AR
2	8M0210360	护套线束，2.3 kWh电池至电源中心，3M	HARNESS Jacketed, 2.3 kWh Battery to Power Center, 3M	AR
3	8M0210362	带护套线束-机罩至动力中心1米	HARNESS Jacketed, Cowl to Power Center, 1M	1
3	8M0210363	带护套线束-机罩至动力中心1.5米	HARNESS Jacketed, Cowl to Power Center, 1.5M	1
3	8M0210364	带护套线束-机罩至动力中心2米	HARNESS Jacketed, Cowl to Power Center, 2M	1
3	8M0210365	带护套线束-机罩至动力中心2.5米	HARNESS Jacketed, Cowl to Power Center, 2.5M	1
3	8M0210366	带护套线束-机罩至动力中心3米	HARNESS Jacketed, Cowl to Power Center, 3M	1
3	8M0210367	带护套线束-机罩至动力中心4米	HARNESS Jacketed, Cowl to Power Center, 4M	1
4	8M0210393	带护套线束-RC接线柱至动力中心1米	HARNESS Jacketed, RC Post to Power Center, 1M	1
4	8M0210394	带护套线束-RC接线柱至动力中心1.5米	HARNESS Jacketed, RC Post to Power Center, 1.5M	1
4	8M0210395	带护套线束-RC接线柱至动力中心2米	HARNESS Jacketed, RC Post to Power Center, 2M	1
4	8M0210396	带护套线束-RC接线柱至动力中心2.5米	HARNESS Jacketed, RC Post to Power Center, 2.5M	1
4	8M0210397	带护套线束-RC接线柱至动力中心3米	HARNESS Jacketed, RC Post to Power Center, 3M	1
4	8M0210398	带护套线束-RC接线柱至动力中心4米	HARNESS Jacketed, RC Post to Power Center, 4M	1
5	8M0218053	线缆固定套装	CABLE RETENTION KIT	1
6	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	3
7	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
9	8M0210411	线束防雨帽	WEATHERCAP Harness	AR
-	8M0224318	线束延长线 1米	HARNESS Extension, 1M	1
-	8M0224319	线束延长线 2米	HARNESS Extension, 2M	1

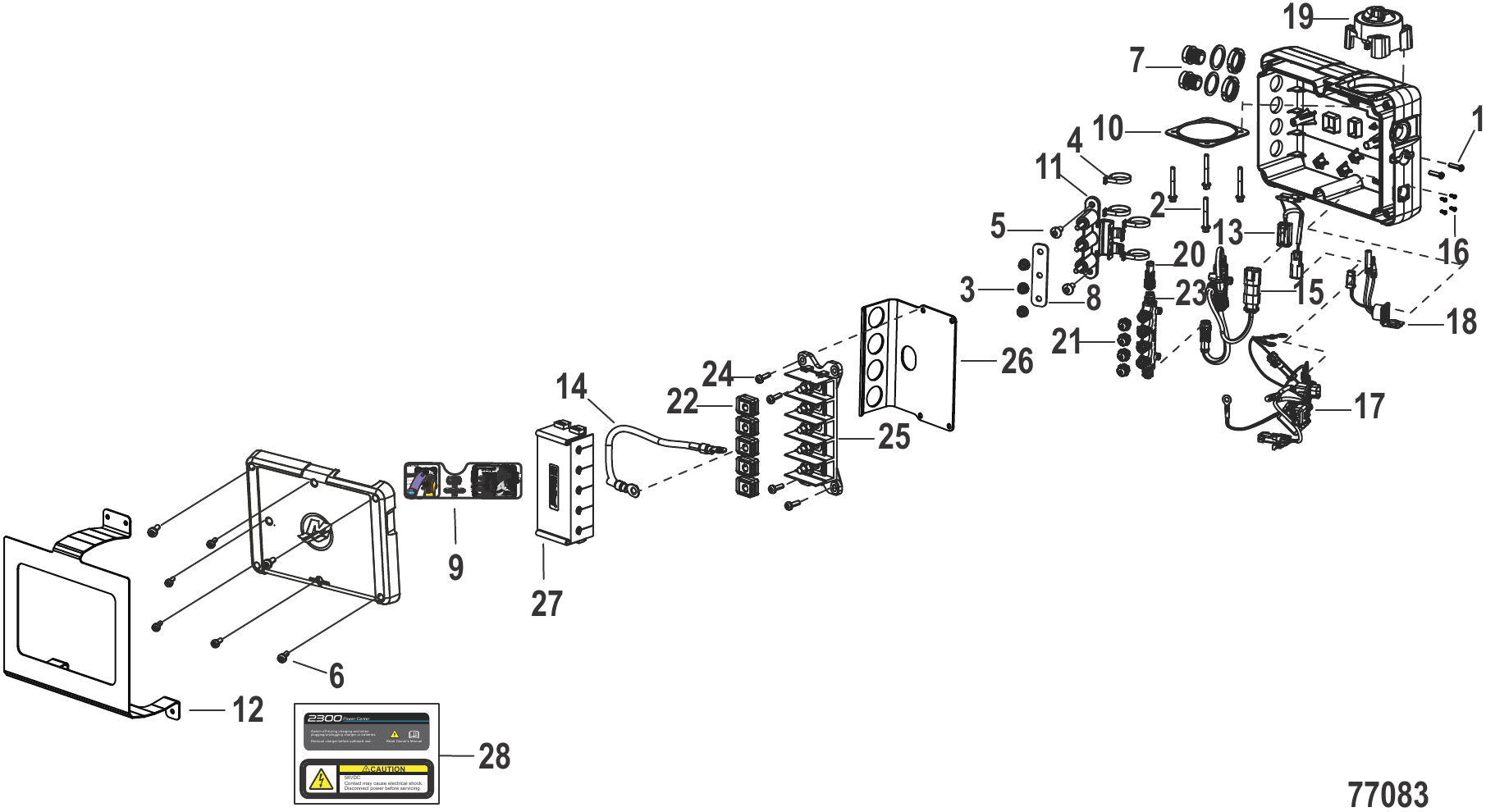

图 23电源中心组件 2300瓦时 Power Center Components 2300 Wh

REF	零件编号	中文名称	英文名称	数量
-	8M0204291	电源中心 2300 Wh	POWER CENTER 2300 Wh	1
1	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	2
2	88552550	不锈钢螺钉 (M6 x 50 mm)	SCREW (M6 x 50 mm) Stainless Steel	4
3	826365	螺母 (M8)	NUT (M8)	3
4	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
5	8M0144417	螺钉(M6 x 16)	SCREW (M6 x 16)	2
6	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	7
7	8M0210415	插头套装（插头、垫片、螺母）	PLUG KIT Plug, Gasket, Nut	AR
8	8M0221246	母线排	BUS BAR	1
9	NSS	不单独销售	NOT SOLD SEPARATE	1
10	8M0221248	开关密封件	SEAL Switch	1
11	8M0221249	接地螺柱	STUD Ground	1
12	8M0221250	开关箱安装支架	BRACKET Mounting, Switchbox	1
13	8M0215405	配对检测线束套装	HARNESS KIT Mate Detect	1
14	8M0221251	电源线，14英寸	CABLE Power, 14 IN	1
15	8M0210402	T型适配线束	HARNESS T Adapt	1
16	8M0221252	螺丝 M3×10 平头	SCREW M3 x 10 FLT HD	4
17	8M0221253	线束保险丝	HARNESS Fuse	1
18	8M0219927	充电器线束总成	HARNESS ASSEMBLY Charger	1
19	8M0219907	电池开关	SWITCH Battery	1
20	8M0210400	6针XLOK端子帽	TERMINATOR 6 POS XLOK CAP	1
21	8M0210412	母头防雨帽	WEATHERCAP Female	AR
21	8M0210413	公头防水帽	WEATHERCAP Male	AR
22	8M0219929	Z型M10 150安培熔断器	FUSE ZCase, M10, 150amp	5
23	8M0210401	T型接线盒	T-JUNCTION BOX	1
24	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
25	8M0221255	保险丝座	HOLDER Fuse	1
26	8M0221256	电池线缆支架	BRACKET Battery Cable	1
27	8M0221257	保险丝座盖	COVER Fuse Holder	1
28	8M0221939	贴纸套装-动力中心 2300Wh	DECAL SET Power Center, 2300 Wh	1
-	8M0224239	X-Lok防雨盖	CAP Weather, X-Lok	1

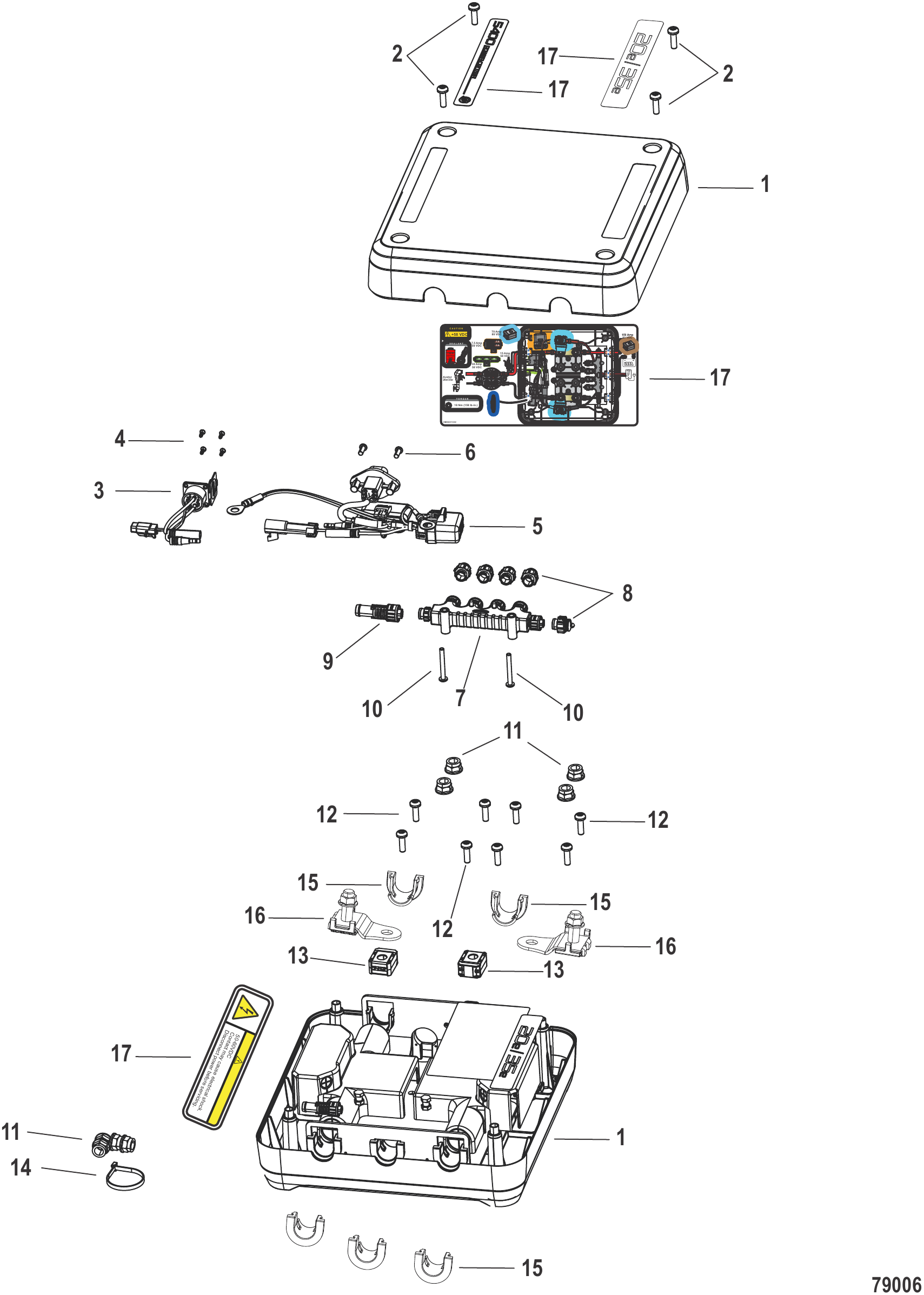

图 24电源中心组件 5400瓦时 20e/35e型号 Power Center Components 5400 Wh, 20e/35e Models

REF	零件编号	中文名称	英文名称	数量
1	8M0219904	5400 Wh动力中心	POWER CENTER 5400 Wh	1
2	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
3	8M0219927	充电器线束总成	HARNESS ASSEMBLY Charger	1
4	8M0221252	螺丝 M3×10 平头	SCREW M3 x 10 FLT HD	4
5	8M0221253	线束保险丝	HARNESS Fuse	1
6	95700	螺钉(#10-16 x .50)	SCREW (#10-16 x .50)	2
7	8M0210401	T型接线盒	T-JUNCTION BOX	1
8	8M0210412	母头防雨帽	WEATHERCAP Female	5
8	8M0224239	X-Lok防雨盖	CAP Weather, X-Lok	AR
9	8M0210400	6针XLOK端子帽	TERMINATOR 6 POS XLOK CAP	1
10	66687	螺钉（10-32×1.50）	SCREW (#10-32 x 1.50)	2
11	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	8
12	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	8
13	8M0224242	Z型保险丝 M10 70安	FUSE ZCase, M10 70 amp	2
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
15	8M0230987	支架衬套	BUSHING Bracket	5
16	8M0230990	Z型保险丝座	HOLDER Fuse Z Case	2
17	8M0230988	贴纸套装-动力中心 5400Wh	DECAL SET Power Center, 5400 Wh	1
-	8M0223940	核心套件 5400 Wh 单电池	CORE KIT 5400 Wh, Single Battery	1
-	8M0223941	核心套件 5400 Wh 双/三/四电池	CORE KIT 5400 Wh, Dual, Triple, Quadruple Battery	1

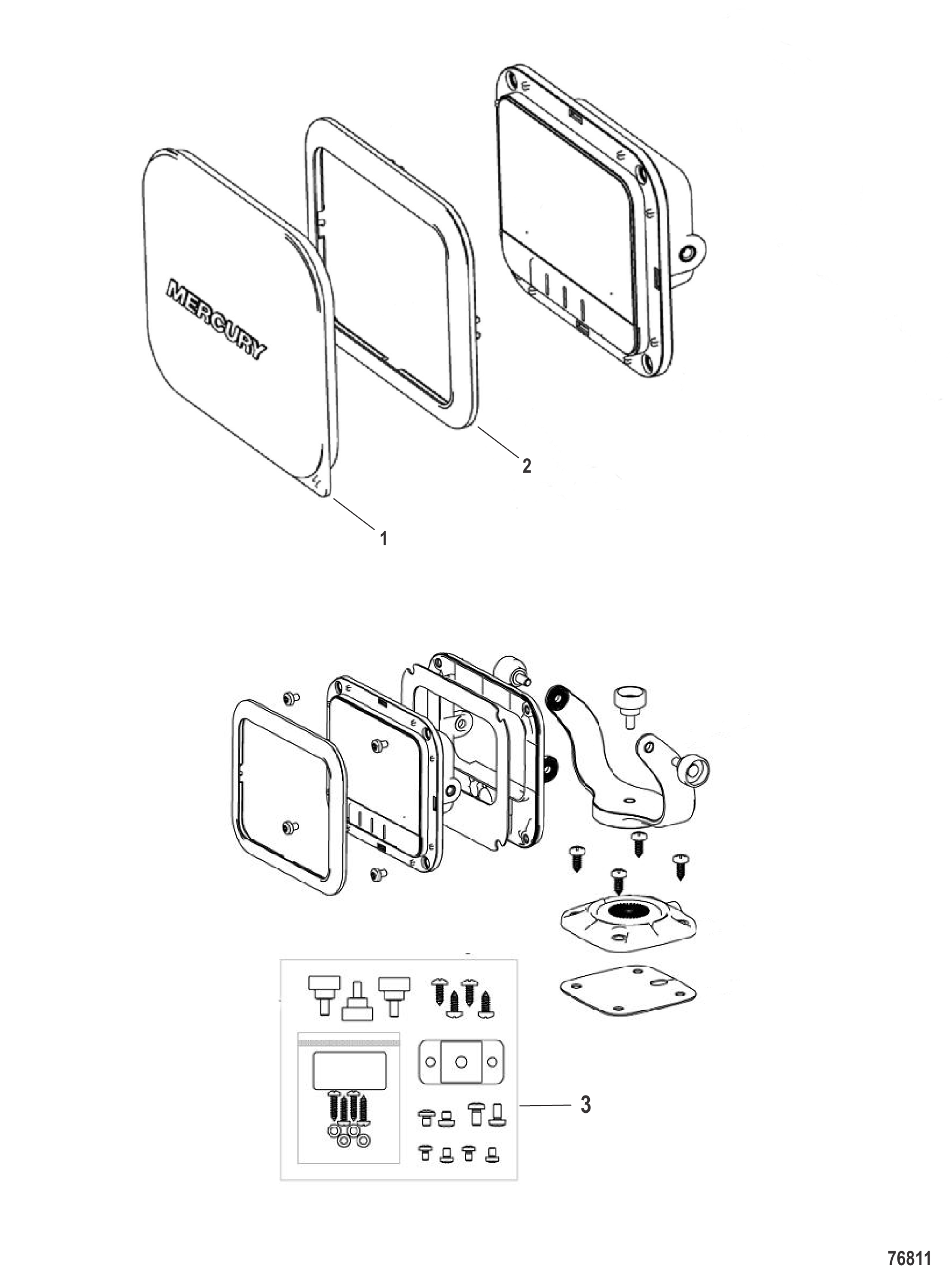

图 25远程显示器 8M0215687/8M0215691 Remote Displays 8M0215687/8M0215691

REF	零件编号	中文名称	英文名称	数量
-	8M0215687	远程显示套件	REMOTE DISPLAY KIT	1
1	8M0215690	遮阳罩	COVER Sun	1
2	8M0215696	前装饰框	BEZEL Front	1
-	8M0215691	基座安装远程显示器	PEDESTAL MOUNT Remote Display	1
3	8M0215694	远程显示器五金件	HARDWARE Remote Display	1
-	8M0215698	远程显示器延长线束	HARNESS, EXTENSION Remote Display	1

图 26维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
1	8M0214869	零件手册 20e/35e - 2300 Wh/5400 Wh	PARTS MANUAL 20e/35e - 2300 Wh/5400 Wh	1
2	8M0188697	操作/安装手册 20e/35e - 2300 Wh	OPERATION/INSTALLATION MANUAL 20e/35e - 2300 Wh	1
-	8M0188698	维修手册 20e/35e - 2300 Wh/5400 Wh	SERVICE MANUAL 20e/35e - 2300 Wh/5400 Wh	1
-	8M0221409	安装手册	INSTALLATION MANUAL	1
-	8M0223940	核心套件 5400 Wh 单电池	CORE KIT 5400 Wh, Single Battery	AR
-	8M0223941	核心套件 5400 Wh 双/三/四电池	CORE KIT 5400 Wh, Dual, Triple, Quadruple Battery	AR

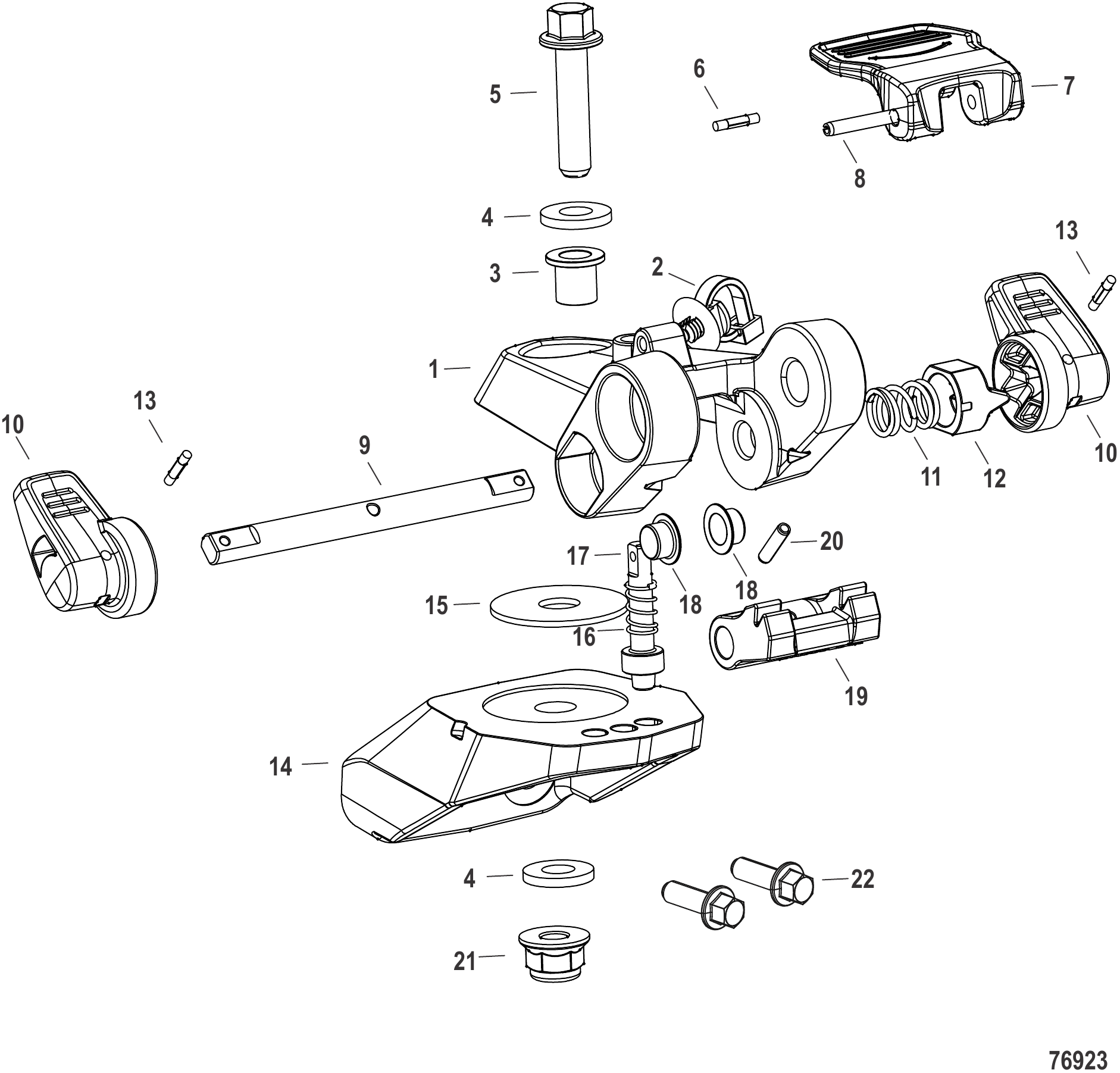

图 27转向支架 舵柄型号 Steering Bracket, Tiller Handle Models

REF	零件编号	中文名称	英文名称	数量
-	8M0204358	舵柄总成	TILLER HANDLE ASSEMBLY	1
1	8M0204362	舵柄转向支架	BRACKET Tiller Steering	1
2	8M0161118	线缆扎带扣	CLIP Cable Tie	1
3	8M0204372	衬套 ID8×OD10 法兰OD15	SPACER ID 8 x OD 10, FLG OD 15	1
4	8M0218997	尼龙垫圈	WASHER Nylon	2
5	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
6	8M0219946	E型槽销	GROOVE PIN Type E	1
7	8M0204369	偏航释放杆	LEVER Yaw Release	1
8	73194	滚销(.125 x 1.12)	PIN Roll (.125 x 1.12)	1
9	8M0204363	垂直倾斜轴	SHAFT Verticle Tilt	1
10	8M0204374	倾斜锁定杆	TILT LEVER Tilt Lock	2
11	8M0204364	油门摩擦弹簧	SPRING Throttle Friction	1
12	8M0204365	倾斜杆凸轮柱塞	TILT LEVER Cam Plunger	1
13	8M0204367	滚动销	PIN Roll	2
14	8M0204360	舵柄偏航支架	BRACKET Tiller Yaw	1
15	8M0204361	止推垫圈 OD35×ID10	WASHER Thrust, OD 35 X ID 10	1
16	8M0204371	压缩弹簧	SPRING Compression	1
17	8M0204368	偏航释放轴	SHAFT Yaw Release	1
18	8M0204370	轴承法兰 (8 MM x 9 MM)	BEARING FLANGE (8 MM x 9 MM)	2
19	8M0204366	垂直倾斜锁片	LOCK TAB Verticle Tilt	1
20	8M0214904	弹性销	ROLL PIN	1
21	8M0179913	螺母 (M8)	NUT (M8)	1
22	8M0159635	M8x25六角法兰头螺钉	SCREW M8 x 25 HEX FLANGE HD	2

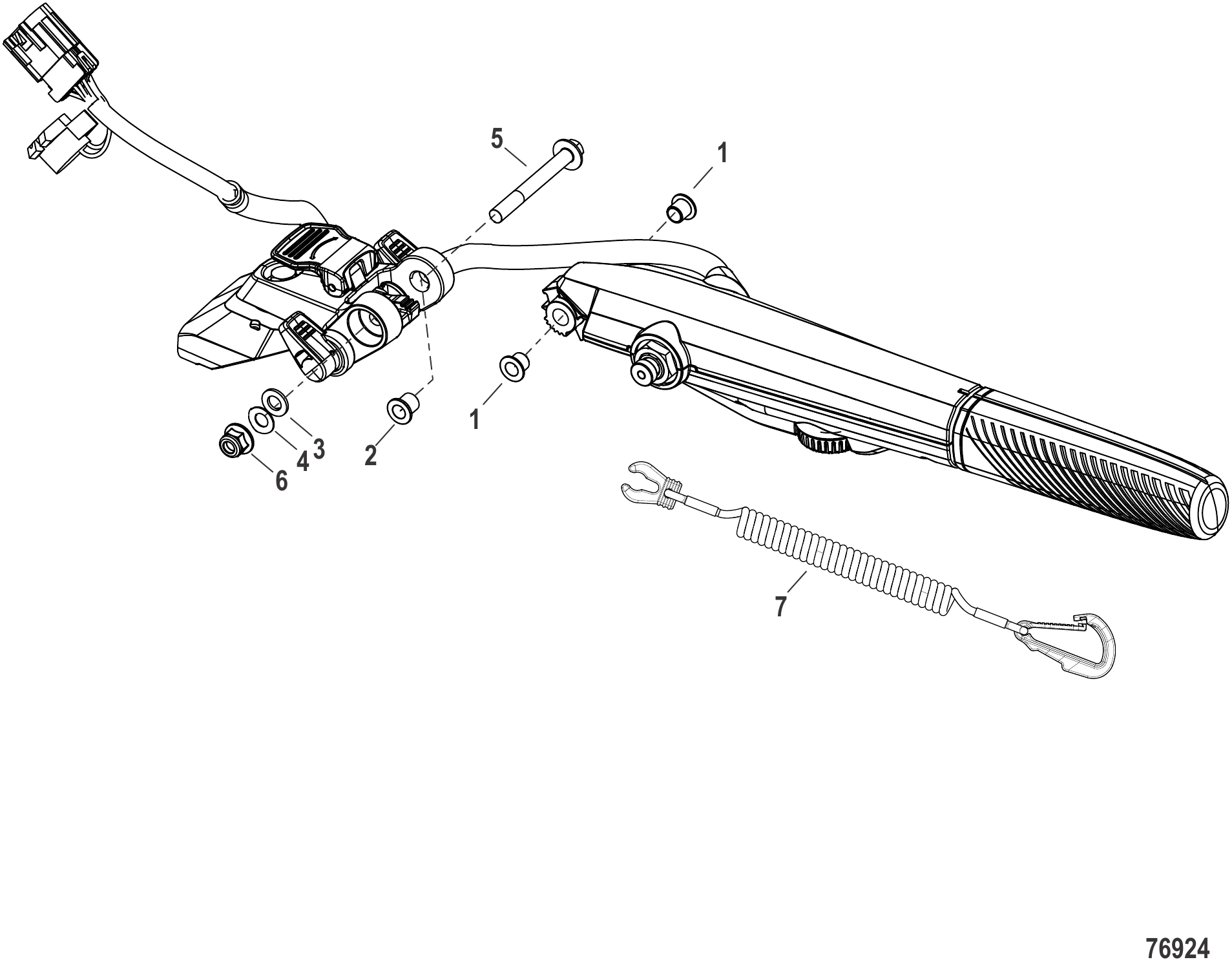

图 28转向安装座 舵柄型号 Steering Mounting, Tiller Handle Models

REF	零件编号	中文名称	英文名称	数量
-	8M0204358	舵柄总成	TILLER HANDLE ASSEMBLY	1
1	8M0204381	法兰衬套 8×10mm	BUSHING Flange, 8MM X 10MM	2
2	8M0204372	衬套 ID8×OD10 法兰OD15	SPACER ID 8 x OD 10, FLG OD 15	1
3	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	1
4	8M0204373	贝氏垫圈 8.2×16×1.15	WASHER BELLEVILLE 8.2x16x1.15	1
5	8M0221651	六角头螺钉 M8×1.25-65	SCREW M8 x 1.25-65 HEX HD CAP	1
6	826365	螺母 (M8)	NUT (M8)	1
7	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1

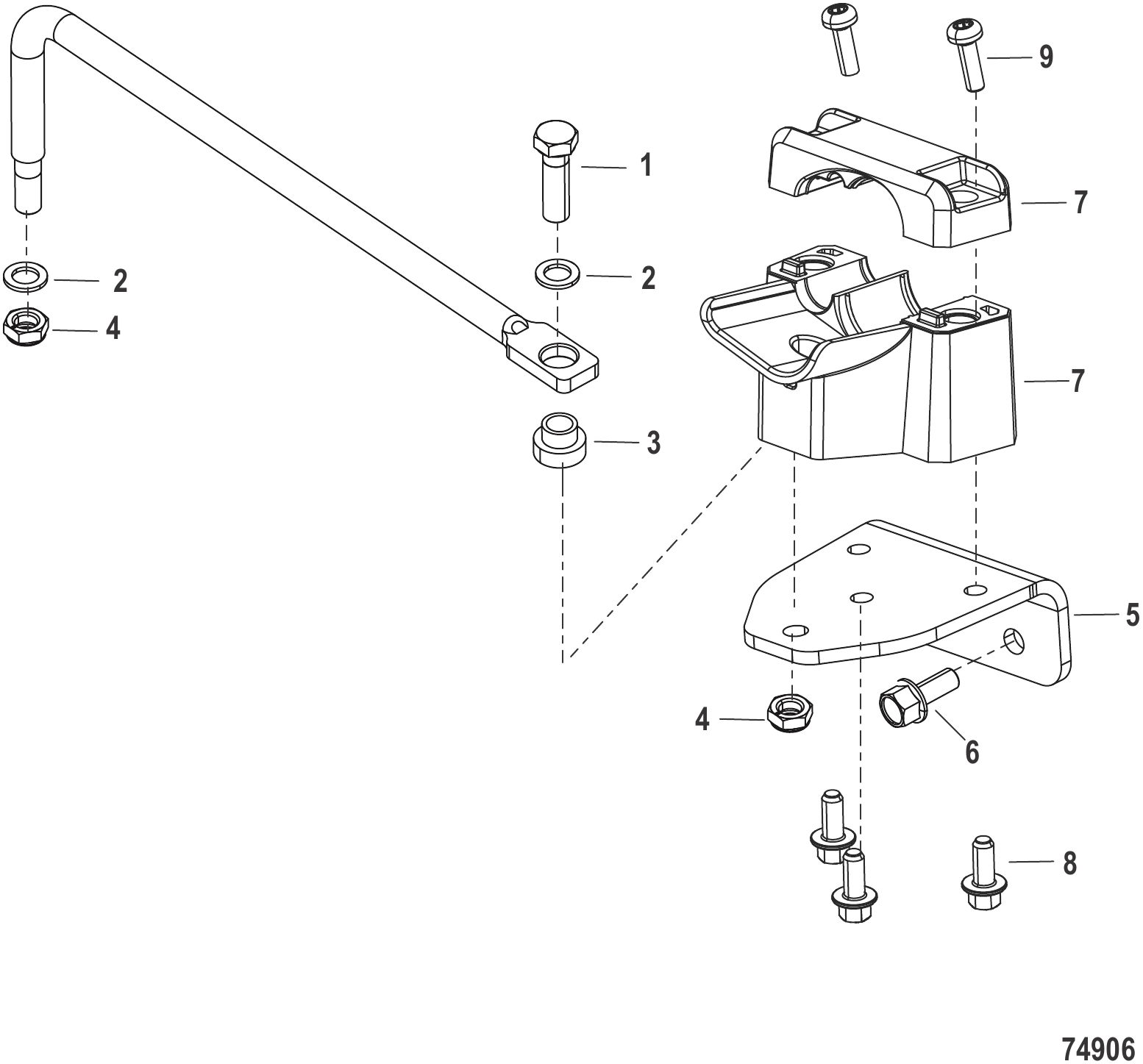

图 29转向装置 遥控型号 Steering Remote Control Models

REF	零件编号	中文名称	英文名称	数量
-	8M0208371	转向五金套件	STEERING HARDWARE KIT	1
1	73732	螺钉 (.375-24 x 1.120)	SCREW (.375-24 x 1.120)	1
2	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
3	8M0204384	拉杆隔套	SPACER Drag Link	1
4	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
-	19624A1	密封套件	SEAL KIT	1
5	8M0204382	遥控转向适配支架	BRACKET Remote Steering Adapter	1
6	8M0039671	螺钉(M8 x 20)	SCREW (M8 x 20)	2
7	8M0218053	线缆固定套装	CABLE RETENTION KIT	1
8	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	3
9	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	2

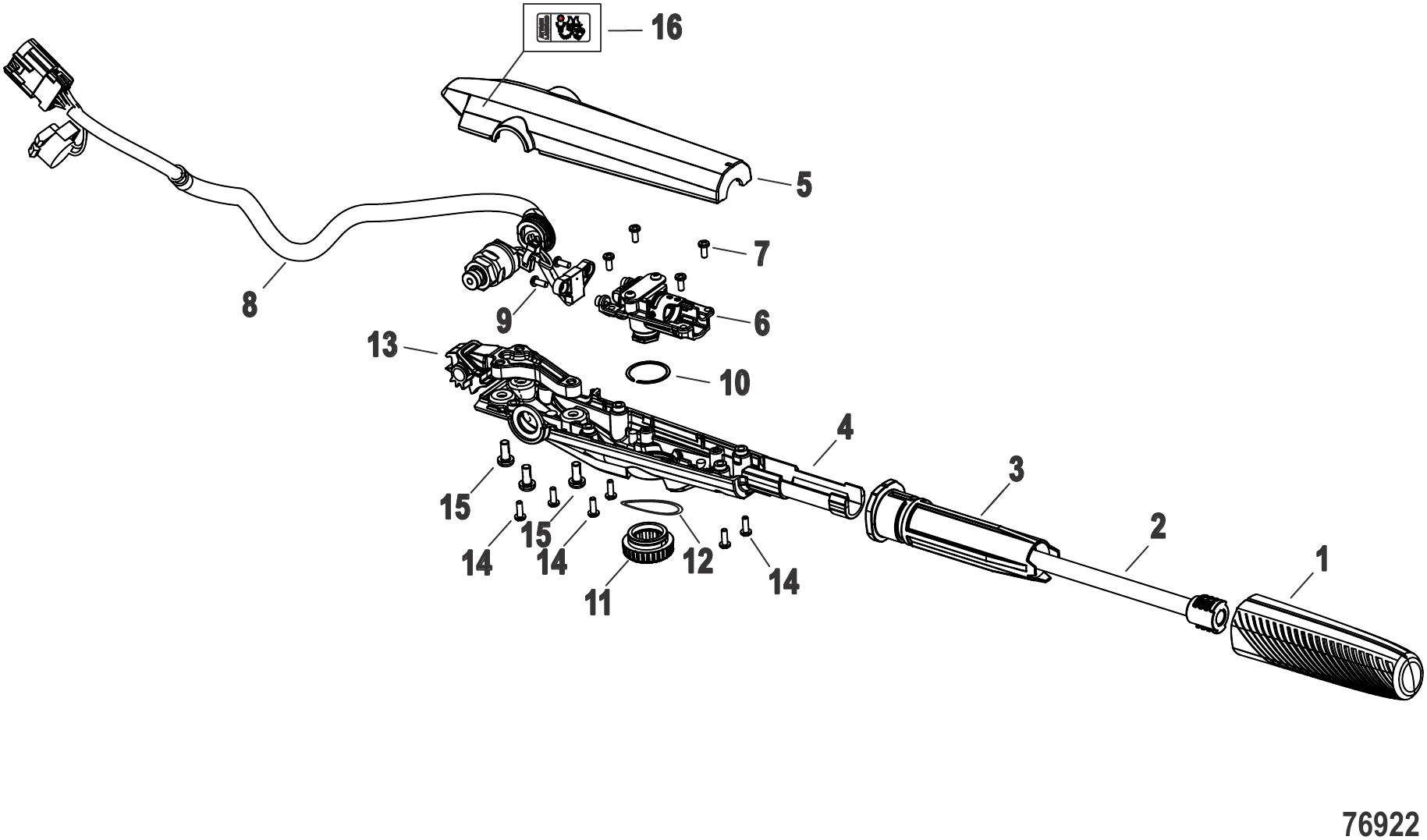

图 30转向装置 舵柄型号 Steering Tiller Handle Models

REF	零件编号	中文名称	英文名称	数量
-	8M0204358	舵柄总成	TILLER HANDLE ASSEMBLY	1
1	8M0214872	外握把	GRIP Outer	1
2	8M0214875	油门轴	SHAFT Throttle	1
3	8M0204379	内握把	GRIP Inner	1
4	8M0204376	舵柄手柄骨架	CHASSIS Tiller Handle	1
5	8M0214874	舵柄手柄顶盖	TOP COVER Tiller Handle	1
6	8M0204380	油门总成	THROTTLE ASSEMBLY	1
7	8M0214905	螺丝 (M4 x .7 x 10)	SCREW (M4 x .7 x 10)	4
8	8M0204389	舵柄线束	HARNESS Tiller Handle	1
9	87775510	螺钉（M4×10）	SCREW (M4 x 10)	2
10	8M0204378	外卡簧（29MM轴用）	SNAP RING External, 29MM Shaft	1
11	8M0204377	油门摩擦轮	WHEEL Throttle Friction	1
12	8M0221633	弧形弹簧垫圈	WASHER Curved, Spring	1
13	8M0214876	舵柄手柄摇臂	LEVER ARM Tiller Handle	1
14	8M0214877	螺钉 M4×12	SCREW M4 x 12	6
15	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	3
16	8M0214894	贴纸套装-说明书	DECAL SET Instruction	1

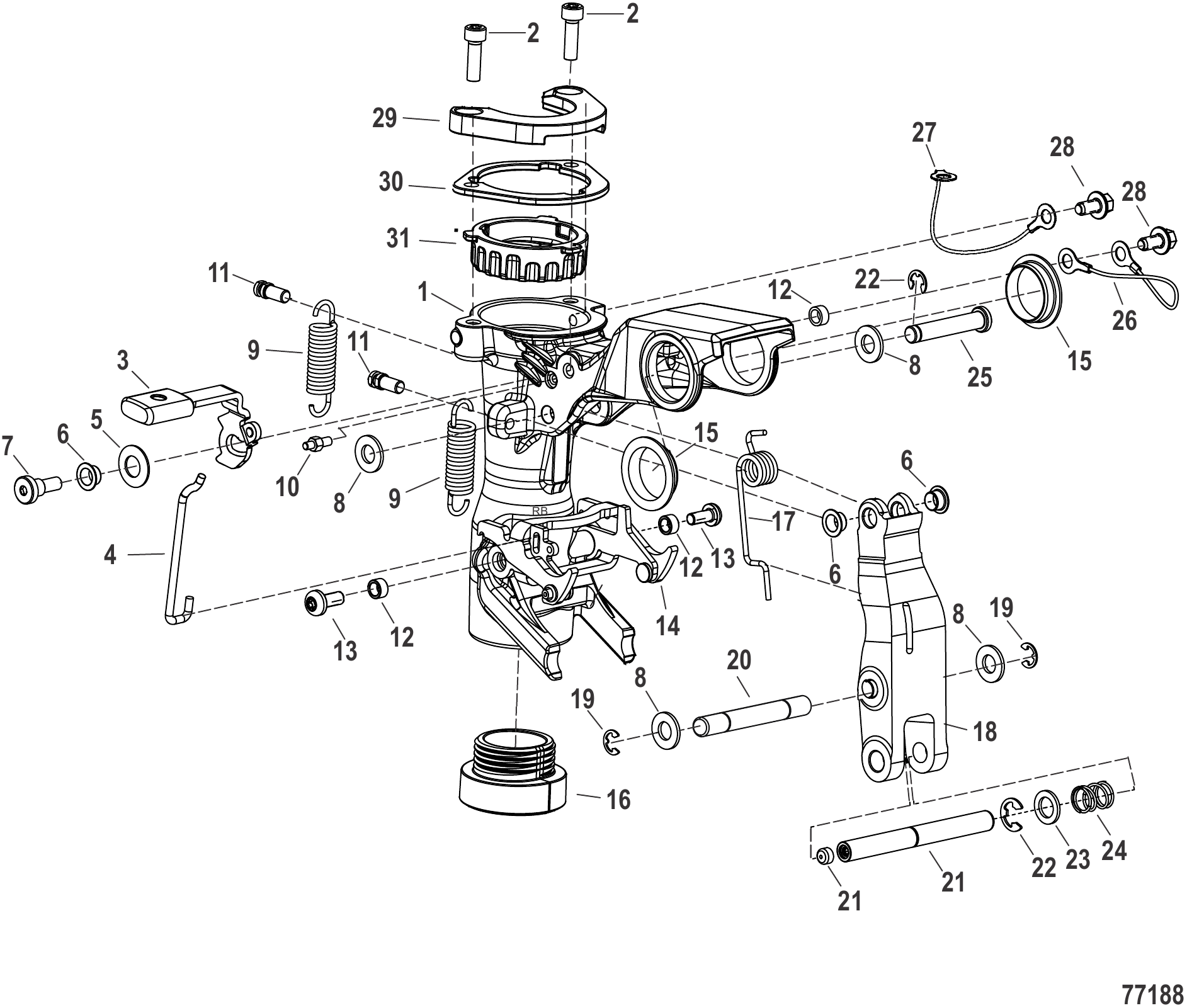

图 31旋转支架 遥控型号 Swivel Bracket Remote Control Models

REF	零件编号	中文名称	英文名称	数量
1	8M0204457	旋转支架	SWIVEL BRACKET	1
2	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
3	8M0204441	杠杆总成	LEVER ASSEMBLY	1
4	8M0204461	倒钩线成型件	WIRE FORM Reverse Hook	1
5	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
6	8M0204370	轴承法兰 (8 MM x 9 MM)	BEARING FLANGE (8 MM x 9 MM)	3
7	8M0204446	肩螺栓	BOLT Shoulder	1
8	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	4
9	8M0220011	倒挡锁弹簧	SPRING Reverse Lock	2
10	8M0204442	倒钩止动销	PIN Reverse Hook Stop	1
11	8M0204445	倒钩弹簧销	PIN Reverse Hook Spring	2
12	8M0204462	倒钩隔套	SPACER Reverse Hook	3
13	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	2
14	8M0204458	倒钩总成	REVERSE HOOK ASSEMBLY	1
15	8M0204473	倾斜管衬套	BUSHING Tilt Tube	1
16	8M0204450	固定弹簧	RETAINER SPRING	1
17	8M0204447	倾斜支架扭簧	SPRING TORSION Tilt Bracket	1
18	8M0221436	倾斜支架	BRACKET Tilt	1
19	8M0204451	挡圈	RETAINING RING	3
20	8M0204439	销 倒挡锁	PIN Reverse Lock	1
21	8M0223118	倾斜定位销帽总成	PIN CAP ASSEMBLY Tilt Position	1
22	8M0204443	E型挡圈 9-12mm	RETAINING RING E-Style 9MM- 12	1
23	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	1
24	8M0204444	弹簧	SPRING	1
25	8M0204437	倾斜销	TILT PIN	1
26	8M0214907	拉线总成	CABLE ASSEMBLY	1
27	8M0214908	拉线总成	CABLE ASSEMBLY	1
28	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	2
29	8M0221443	固定座	RETAINER	1
30	8M0221445	防转板	PLATE Anti-Rotation	1
31	8M0221446	防转轴承	BEARING Anti-Rotation	1

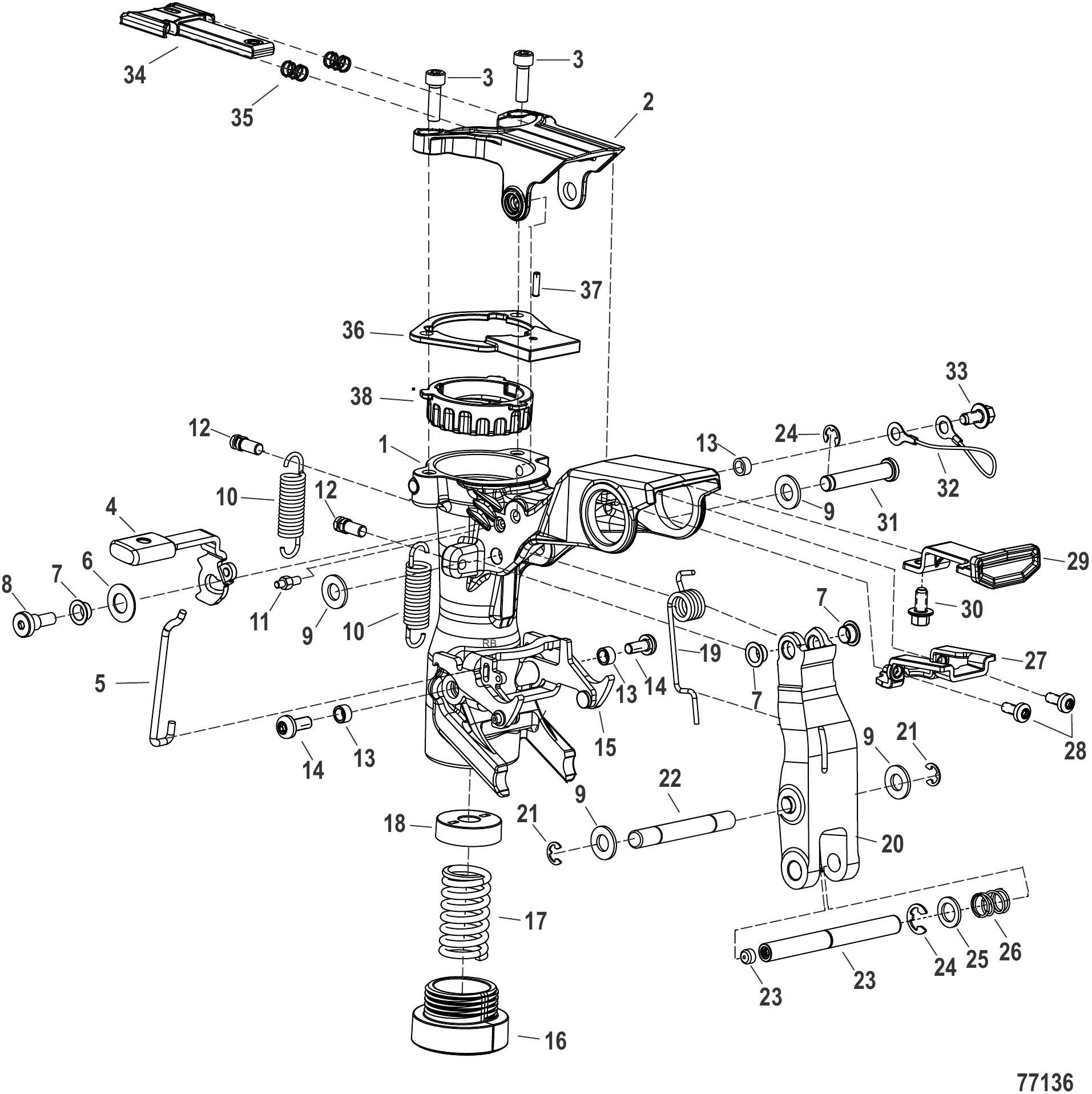

图 32旋转支架 舵柄型号 Swivel Bracket Tiller Handle Models

REF	零件编号	中文名称	英文名称	数量
1	8M0204457	旋转支架	SWIVEL BRACKET	1
2	8M0221435	快拆支架	BRACKET Quick Release	1
3	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
4	8M0204441	杠杆总成	LEVER ASSEMBLY	1
5	8M0204461	倒钩线成型件	WIRE FORM Reverse Hook	1
6	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
7	8M0204370	轴承法兰 (8 MM x 9 MM)	BEARING FLANGE (8 MM x 9 MM)	3
8	8M0204446	肩螺栓	BOLT Shoulder	1
9	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	4
10	8M0220011	倒挡锁弹簧	SPRING Reverse Lock	2
11	8M0204442	倒钩止动销	PIN Reverse Hook Stop	1
12	8M0204445	倒钩弹簧销	PIN Reverse Hook Spring	2
13	8M0204462	倒钩隔套	SPACER Reverse Hook	3
14	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	2
15	8M0204458	倒钩总成	REVERSE HOOK ASSEMBLY	1
16	8M0204450	固定弹簧	RETAINER SPRING	1
17	8M0204465	升降助力弹簧	SPRING Lift Assist	1
18	8M0204455	升降助力弹簧座	SPRING CUP Lift Assist	1
19	8M0204447	倾斜支架扭簧	SPRING TORSION Tilt Bracket	1
20	8M0221436	倾斜支架	BRACKET Tilt	1
21	8M0204451	挡圈	RETAINING RING	3
22	8M0204439	销 倒挡锁	PIN Reverse Lock	1
23	8M0223118	倾斜定位销帽总成	PIN CAP ASSEMBLY Tilt Position	1
24	8M0204443	E型挡圈 9-12mm	RETAINING RING E-Style 9MM- 12	1
25	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	1
26	8M0204444	弹簧	SPRING	1
27	8M0204466	锁止固定支架	BRACKET Lock Retainer	1
28	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	2
29	8M0204474	探针锁支架	BRACKET Probe Lock	1
30	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
31	8M0204437	倾斜销	TILT PIN	1
32	8M0214907	拉线总成	CABLE ASSEMBLY	1
33	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	1
34	8M0221439	探针锁	LOCK Probe	1
35	8M0221440	弹簧 OD7.8×22.35	SPRING OD 7.8 x 22.35	2
36	8M0221441	防转板	PLATE Anti-Rotation	1
37	8M0221442	定位销 3×12mm	DOWEL PIN 3 x 12 LG	1
38	8M0221446	防转轴承	BEARING Anti-Rotation	1

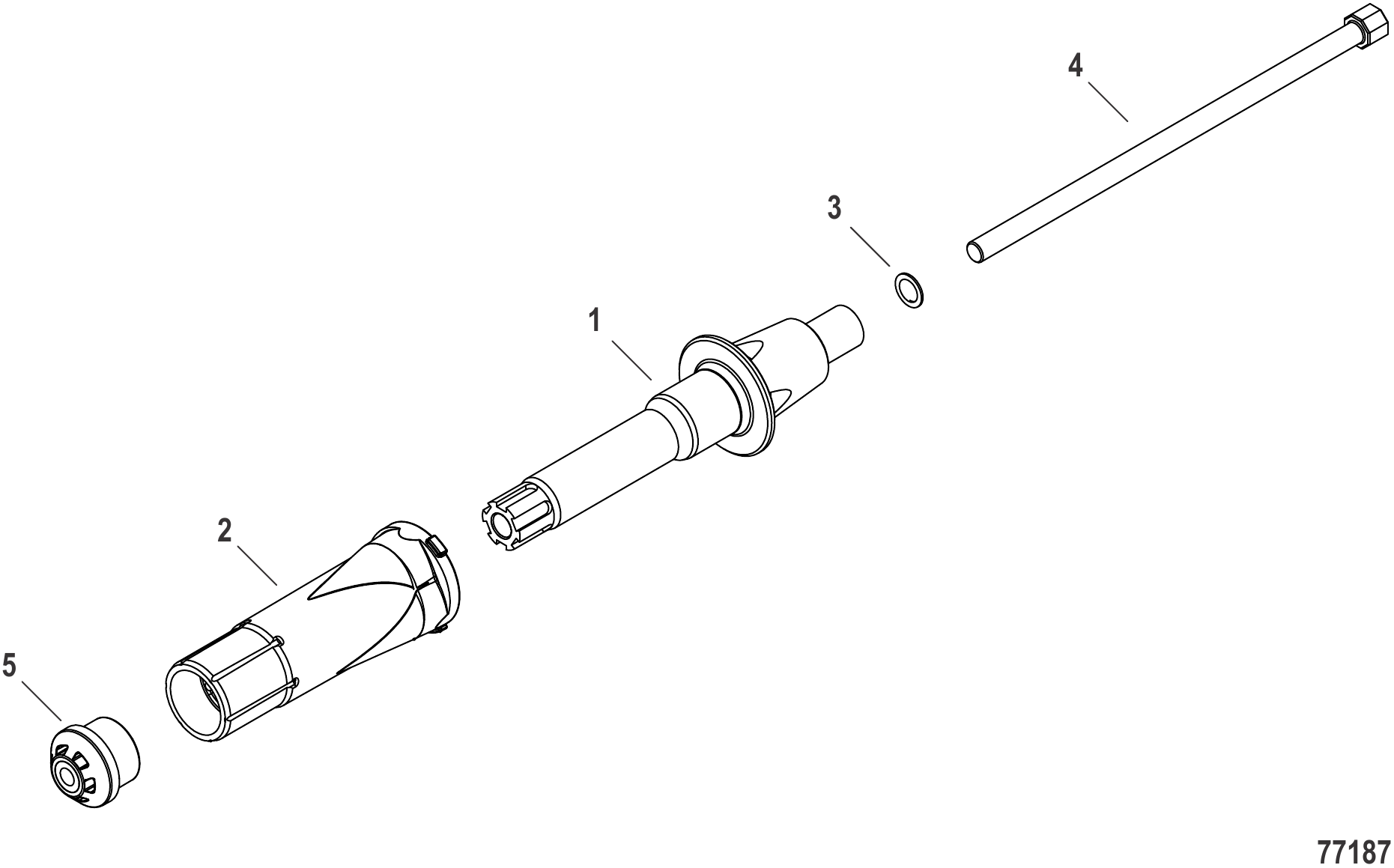

图 33旋转管组件 Swivel Tube Components

REF	零件编号	中文名称	英文名称	数量
-	8M0221375	转轴管总成	SWIVEL TUBE ASSEMBLY	1
1	8M0221661	转向探针轴	SHAFT Steering Probe	1
2	8M0221662	探针套筒	SLEEVE Probe	1
3	8M0204348	止推垫圈	WASHER Thrust	1
4	8M0204347	摩擦螺钉	SCREW Friction	1
5	8M0204346	探针端盖	ENDCAP Probe	1

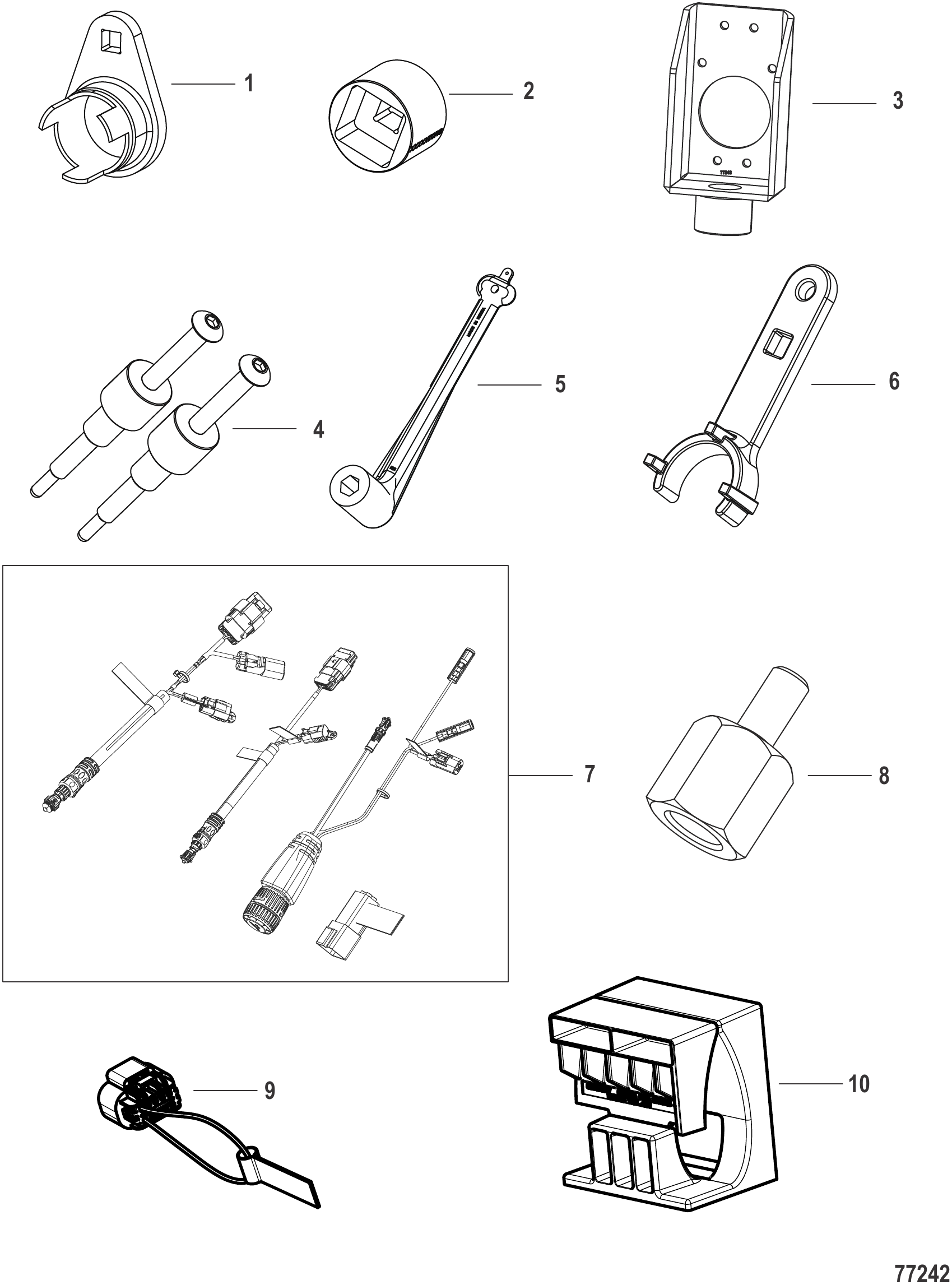

图 34工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8M0214595	偏置扳手驱动工具	TOOL Offset Spanner Driver	1
2	8M0217672	套筒工具	TOOL Socket	1
3	8M0217673	固定夹具工具	TOOL Retaining Fixture	1
4	8M0220538	螺钉拆卸工具	TOOL Screw Remover	2
5	8M0217669	螺旋桨扳手	TOOL Prop Wrench	1
6	8M0221239	扳手工具	TOOL Wrench	1
7	8M0218478	线束适配器工具 CDS-G3 电池接口	TOOL Harness Adapters, CDS-G3, Battery Interface	1
8	8M0217674	探针轴拆卸工具	TOOL Probe Shaft Remover	1
9	8M0224235	线束跨接线	HARNESS Jumper	1
10	8M0214596	虎钳夹	VICE CLAMP	1
