水星 Mercury Formula 60 1C104574 THRU 1C782687 - 爆炸图零件明细

四冲程 电喷 EFI · Cat.# 90-8M0083070 · 共 32 个部位 · 1000 条零件

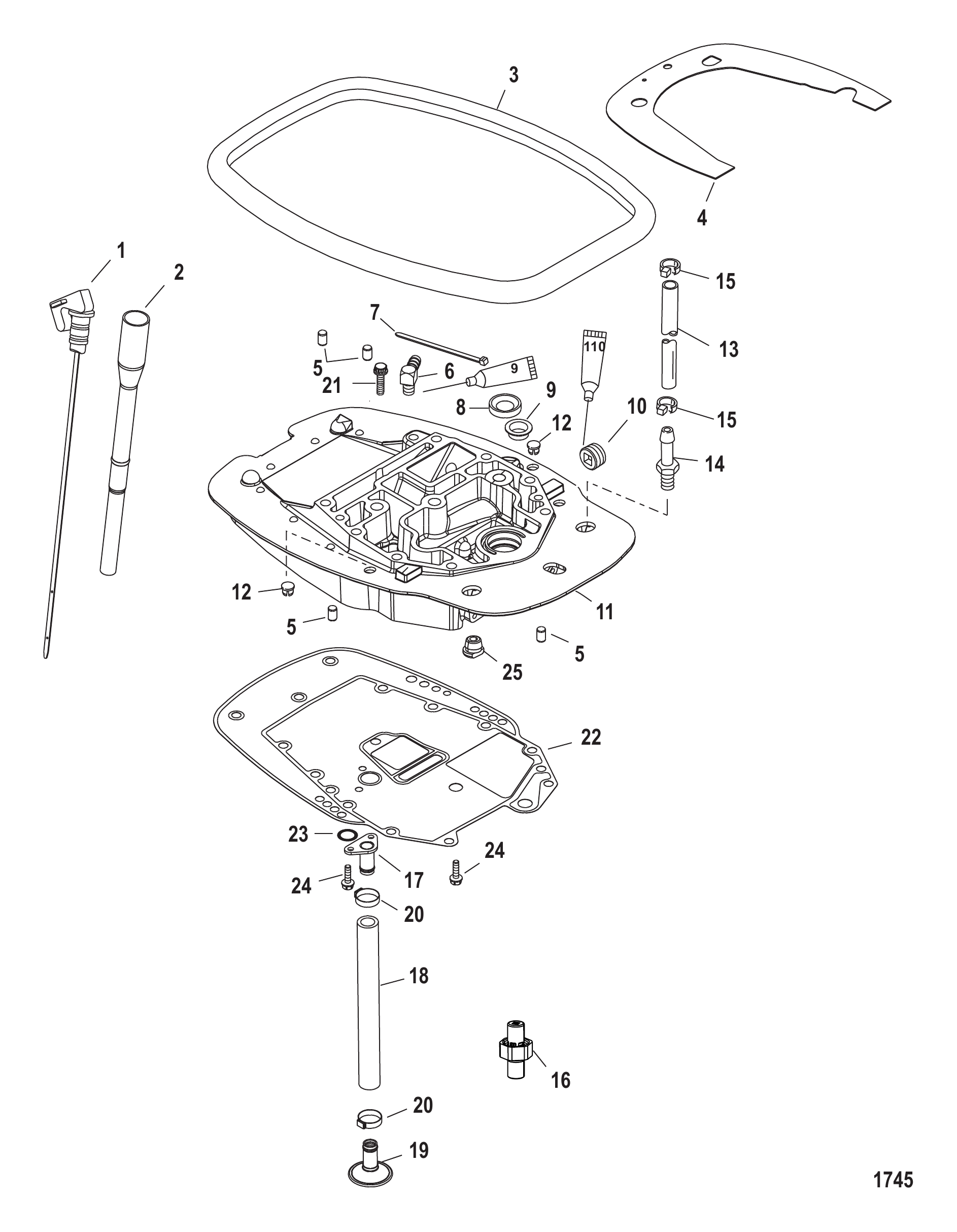

图 1适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	825990	量油尺	DIPSTICK	1
2	8259892	油尺管	DIPSTICK TUBE	1
2	825989003	油尺管	DIPSTICK TUBE	1
2	825989003	油尺管	DIPSTICK TUBE	1
3	8560552	密封件	SEAL	1
4	8289151	隔热罩	HEAT SHIELD	1
5	23784	定位销	PIN Dowel	4
6	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
8	66301	油封	SEAL Oil	1
9	859594	衬套	BUSHING	1
10	889567	堵头(.500-14)	PLUG (.500-14)	1
11	825228A17	适配板总成	ADAPTER PLATE ASSEMBLY	1
12	822464	堵头	PLUG	2
13	830756109	软管 (57.00英寸 散装) (切割至17英寸)	HOSE (57.00 Inches Bulk) (Cut to 17 Inches)	1
13	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
14	291112	接头	FITTING	1
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
16	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
16	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
17	854789	机油集滤器顶板	PLATE Oil Pickup-Top	1
17	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
18	854793	机油集滤器软管	HOSE Oil Pickup	1
19	8547911	挡板	BAFFLE	1
19	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
20	855228	卡箍	CLAMP	2
21	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
22	8252517	衬垫	GASKET	1
22	8M0213113	适配板垫片	GASKET Adaptor Plate	1
22	892320001	衬垫	GASKET	1
22	8M0213113	适配板垫片	GASKET Adaptor Plate	1
23	845746	O型圈	O-RING	1
24	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
24	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
25	19565	护孔环	GROMMET	1
25	19565002	护孔环	GROMMET	1
25	19565002	护孔环	GROMMET	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1

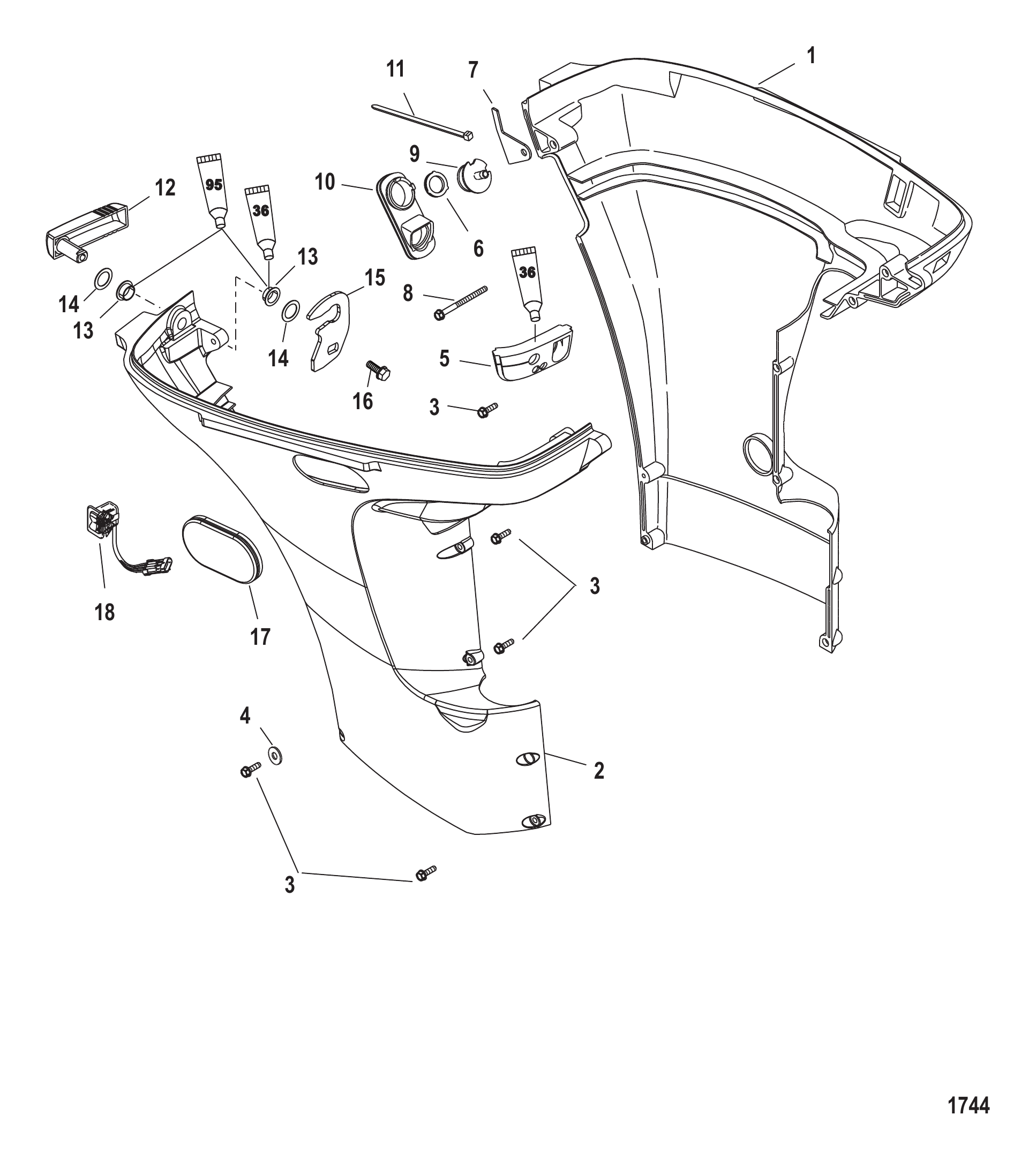

图 2下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	826277T1	下罩壳(左舷)	BOTTOM COWL (Port)	1
2	826278T7	下罩壳(右舷)	BOTTOM COWL (Starboard)	1
3	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	6
4	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
4	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
5	8252381	密封件	SEAL	1
5	825238002	密封件	SEAL	1
5	825238002	密封件	SEAL	1
6	855576	垫圈	WASHER	1
7	855627	衬垫	GASKET	1
8	82684460	螺钉(M6 x 60)	SCREW (M6 x 60)	1
9	827948	接头	FITTING	1
10	826273	护套	BOOT	1
10	826273001	护套	BOOT	1
10	826273001	护套	BOOT	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
12	825782F1	罩壳锁杆	LEVER Cowl Latch	1
13	812707	衬套	BUSHING	2
14	12134	波形垫圈	WASHER Wave	2
15	825783	锁钩	LATCH HOOK	1
15	893766	锁钩	HOOK Latch	1
16	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
17	883307	护孔环	GROMMET	1
18	8569901	升降倾斜开关	SWITCH Trim	1
18	8M0235191	升降倾斜开关	SWITCH Trim	1
18	8569901	升降倾斜开关	SWITCH Trim	1
18	8M0235191	升降倾斜开关	SWITCH Trim	1
18	896620001	升降倾斜开关	SWITCH Trim	1
18	8M0235191	升降倾斜开关	SWITCH Trim	1
18	896620001	升降倾斜开关	SWITCH Trim	1
18	8M0235191	升降倾斜开关	SWITCH Trim	1
18	896620001	升降倾斜开关	SWITCH Trim	1
18	8M0235191	升降倾斜开关	SWITCH Trim	1

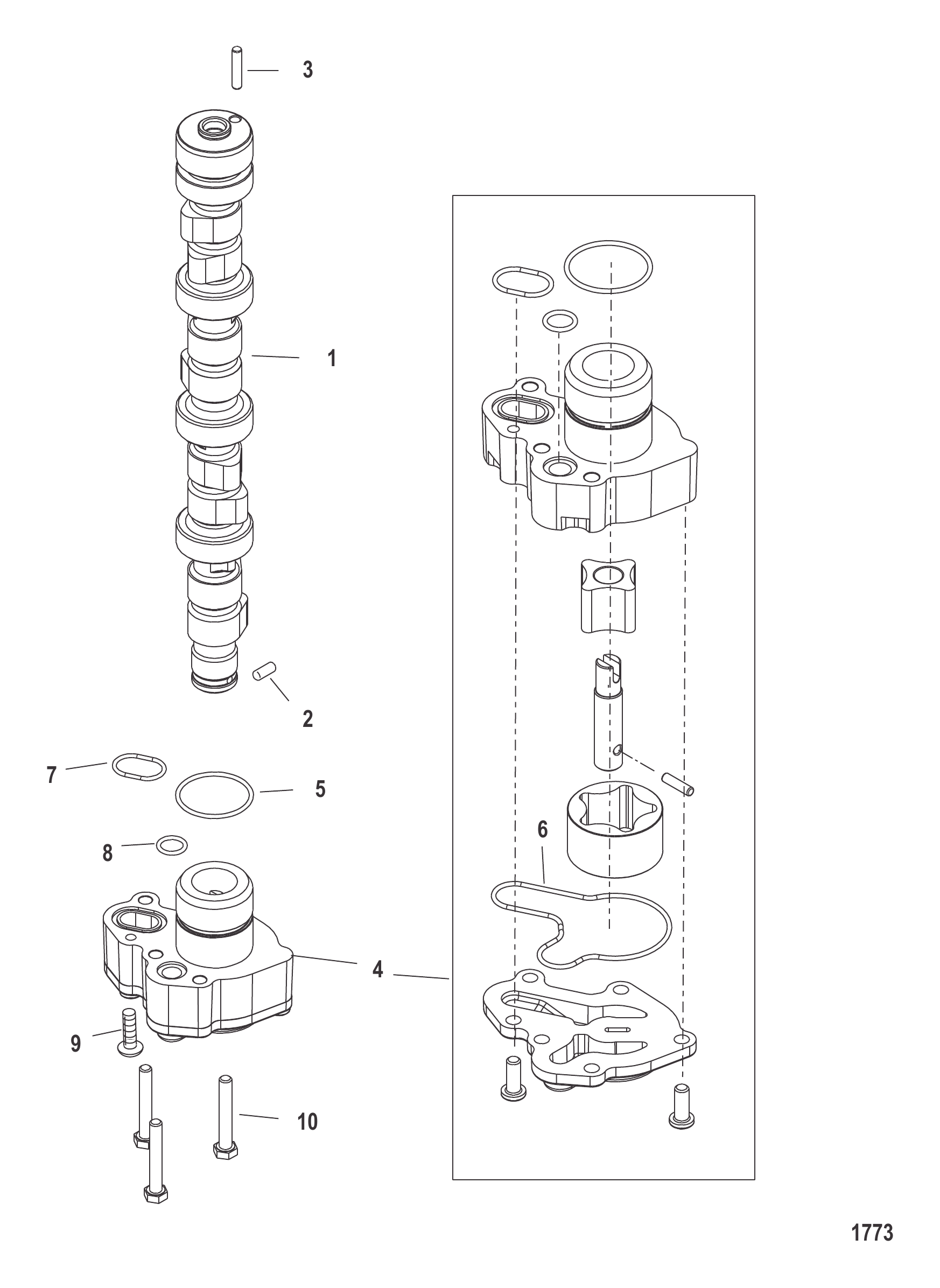

图 3凸轮轴和油泵 Camshaft and Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	857086	凸轮轴	CAMSHAFT	1
2	826149	销	PIN	1
3	878183	定位销	PIN Dowel	1
4	857087T1	油泵总成	PUMP ASSEMBLY Oil	1
5	857096	O型圈	O-RING	1
6	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	1
7	857094	O型圈	O-RING	1
8	857093	O型圈	O-RING	1
9	875206	螺钉(M6 x 16)	SCREW (M6 x 16)	2
10	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	4
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	857082A9	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	893505T05	气缸盖总成 完整件	CYLINDER HEAD ASSEMBLY Complete	1

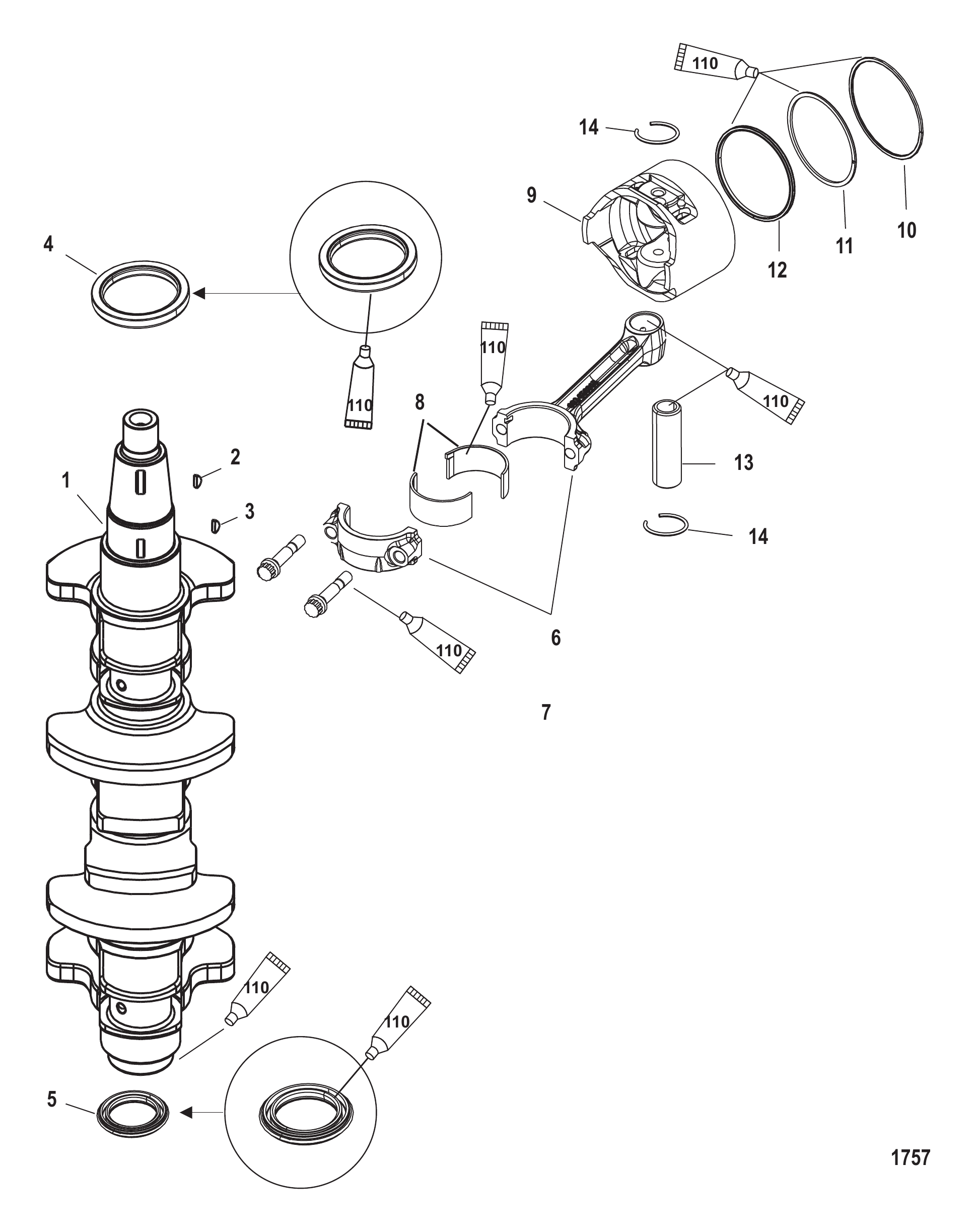

图 4曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	857077T1	曲轴	CRANKSHAFT	1
2	91800	半圆键	KEY Woodruff	1
3	18856M	键	KEY	1
3	893761	键	KEY	1
4	825027	密封件	SEAL	1
4	8M0151047	油封	SEAL Oil	1
5	832013	密封件	SEAL	1
5	8M0151048	油封	SEAL Oil	1
6	856065T1	连杆	CONNECTING ROD	4
6	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	4
7	825019	螺栓	BOLT	8
7	8M0049884	螺栓	BOLT	8
8	8250211	黑色轴承	BEARING Black	8
8	893630001	黑色轴承	BEARING Black	8
8	825021	棕色轴承	BEARING Brown	AR
8	893630	棕色轴承	BEARING Brown	AR
8	8250212	蓝色轴承	BEARING Blue	AR
8	893630002	蓝色轴承	BEARING Blue	AR
9	856064A1	活塞总成	PISTON ASSEMBLY	4
9	893524T08	活塞总成	PISTON ASSEMBLY	4
9	8560642	活塞	PISTON	AR
9	893524T01	活塞总成	PISTON ASSEMBLY	AR
9	8560643	活塞	PISTON	AR
9	893524T02	活塞总成	PISTON ASSEMBLY	AR
10	833099A1		RING SET Piston (Top)	4
10	893525A01	活塞环组	RING SET Piston	4
10	833100T2	活塞环(顶部)	RING Piston (TOP)	AR
10	893525A02	活塞环组	RING SET Piston	AR
10	833100T3	活塞环(顶部)	RING Piston (TOP)	AR
10	893525A03	环组	RING SET Ring	AR
11	NSS		NOT SOLD SEPARATE Piston Ring (Second)	4
11	NSS		NOT SOLD SEPARATE Piston Ring (Second)	AR
11	NSS		NOT SOLD SEPARATE Piston Ring (Second)	AR
12	8331011	油环	RING Oil	4
12	893950	环	RING	4
13	825016	活塞销	PIN Piston	4
13	893863	活塞销	PIN Piston	4
14	825017	固定座	RETAINER	8
14	893529	活塞销挡圈	RETAINER Piston Pin	8
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	878344T02	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

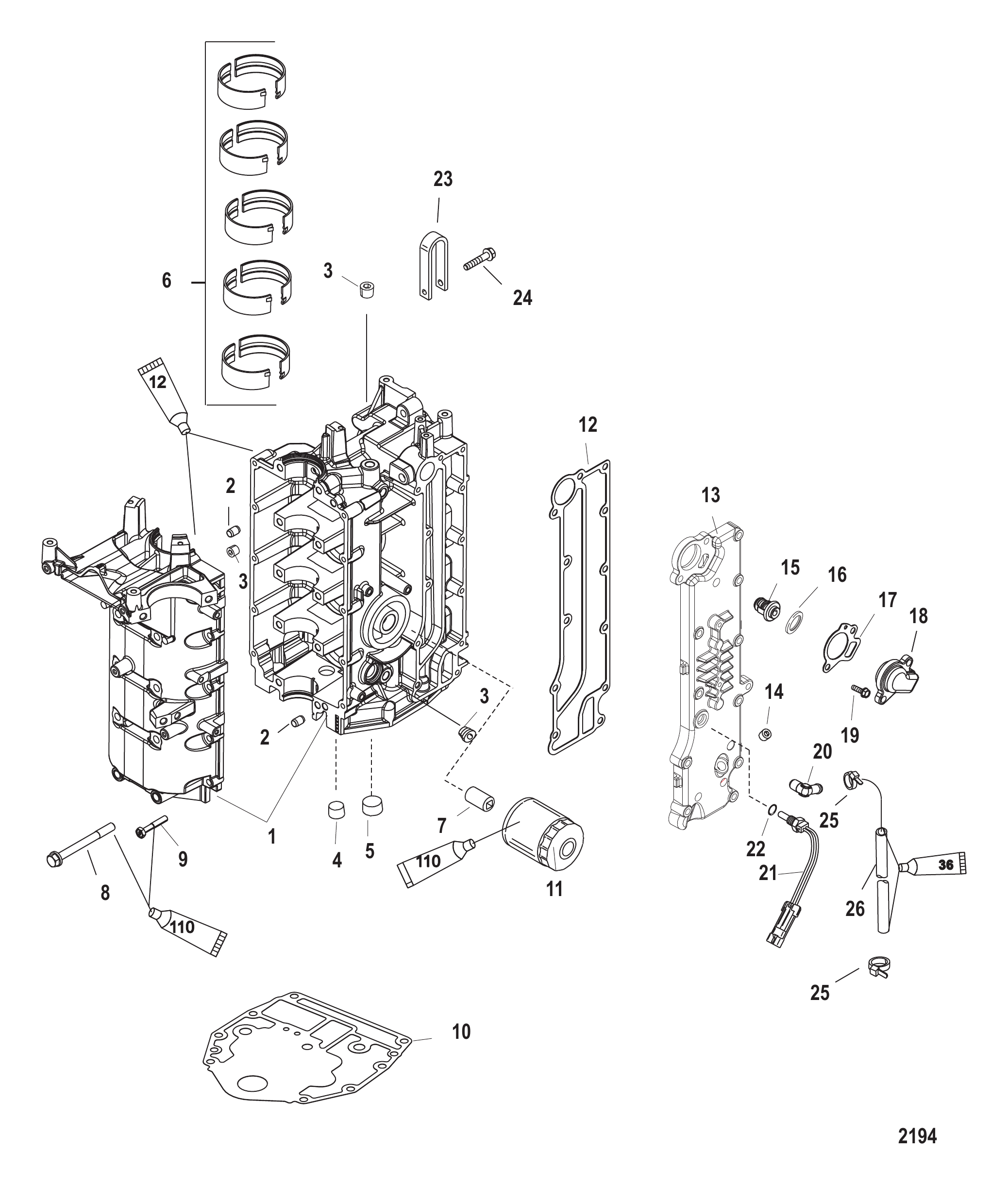

图 5气缸体与曲轴箱 Cylinder Block and Crankcase

REF	零件编号	中文名称	英文名称	数量
1	857015T6	气缸体	CYLINDER BLOCK	1
2	825010	定位销	PIN Dowel	2
3	479452	堵头	PLUG	3
4	889567	堵头(.500-14)	PLUG (.500-14)	1
5	416223	管塞(0.750-14)	PLUG Pipe (.750-14)	1
6	825024	棕色轴承	BEARING Brown	10
6	893631	主轴承-棕色	BEARING Main - Brown	10
6	8250241	黑色轴承	BEARING Black	10
6	893631001	主轴承-黑色	BEARING Main - Black	10
6	8250242	蓝色轴承	BEARING Blue	10
6	893631002	主轴承-蓝色	BEARING Main - Blue	10
7	822625	管接头(M20)	NIPPLE (M20)	1
8	82506182	螺钉(M8×82)	SCREW (M8 x 82)	10
9	88348935	螺钉(M6x35)	SCREW (M6 x 35)	10
9	8M0241960	螺钉	SCREW	10
10	859352	衬垫	GASKET	1
10	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
10	892319001	衬垫	GASKET	1
10	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
11	822626T2	机油滤清器	FILTER Oil	1
11	8M0162829	机油滤清器	FILTER Oil	1
11	822626K04	机油滤清器	FILTER Oil	1
11	8M0162829	机油滤清器	FILTER Oil	1
12	857078	衬垫	GASKET	1
12	8M0224375	排气盖衬垫	GASKET Exhaust Cover	1
13	857079A1	排气罩	COVER Exhaust	1
13	8M0188836	排气罩	COVER Exhaust	1
13	857079A02	排气罩	COVER Exhaust	1
13	8M0188836	排气罩	COVER Exhaust	1
14	479452	堵头	PLUG	1
15	14586	节温器	THERMOSTAT	1
16	887978	衬垫	GASKET	1
17	824853	衬垫	GASKET	1
17	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
18	857080	盖板	COVER	1
18	8M0188835	节温器盖	COVER Thermostat	1
19	88348935	螺钉(M6x35)	SCREW (M6 x 35)	12
19	8M0241960	螺钉	SCREW	12
20	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
21	858535	温度传感器总成	SENSOR ASSEMBLY Temperature	1
21	8M0214984	温度传感器	SENSOR Temperature	1
21	889575	传感器总成	SENSOR ASSEMBLY	1
21	8M0214984	温度传感器	SENSOR Temperature	1
22	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
23	8525601	吊环	LIFTING EYE	1
23	893697	吊环	LIFTING EYE	1
24	857139	螺钉(M8×35)	SCREW (M8 x 35)	1
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
26	830757130	管路(.312)(70英寸整卷)(裁切至10英寸)至VST冷却器	TUBING (.312) (70.00 Inches Bulk) (Cut to 10 Inches) To VST Cooler	1
26	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	878344T02	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

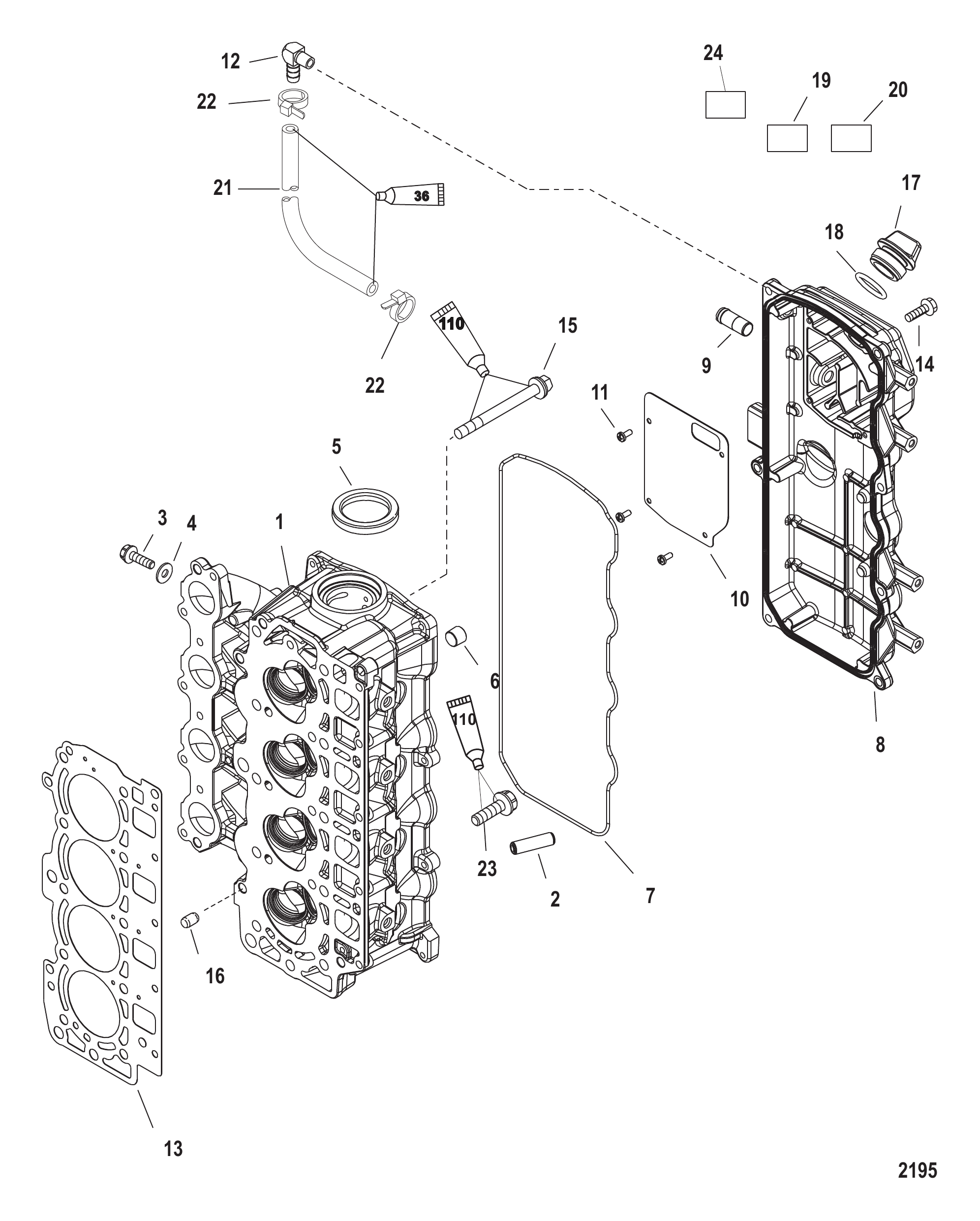

图 6气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	857082A9	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	857082A6	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	893505T06	气缸盖总成基础款	CYLINDER HEAD ASSEMBLY Basic	1
2	858266	导套	GUIDE	8
3	4000325	螺丝(M6 x 8)	SCREW (M6 x 8)	4
4	859768	垫圈	WASHER	4
5	858267	油封	SEAL Oil	1
5	893549	油封	SEAL Oil	1
6	875209	管塞	PIPE PLUG	8
7	857083	密封件	SEAL	1
7	8M0011870	密封件	SEAL	1
8	857084T2	盖板	COVER	1
8	8M0174400	气缸盖罩	COVER Cylinder Head	1
8	893694T01	盖总成	COVER ASSEMBLY	1
8	8M0174400	气缸盖罩	COVER Cylinder Head	1
9	NSS	不单独销售 通气管	NOT SOLD SEPARATE Breather Pipe	1
10	858277	挡板	PLATE Baffle	1
10	NSS	不单独销售 挡板（893694T01部件）	NOT SOLD SEPARATE Baffle Plate (Part of 893694T01)	1
11	4005685	螺钉（M4×10）	SCREW (M4 x 10)	4
11	NSS	不单独销售 螺丝（893694T01部件）	NOT SOLD SEPARATE Screw (Part of 893694T01)	1
12	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
13	857081	衬垫	GASKET	1
13	8M0118179	缸盖垫片	HEAD GASKET	1
14	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	7
14	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	7
15	82503395	螺钉（M9 x 95）	SCREW (M9 x 95)	10
15	893747095	螺钉（M9 X 95）	SCREW (M9 X 95)	10
16	825010	定位销	PIN Dowel	2
17	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
17	8M0240831	油塞	OIL PLUG	1
18	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
18	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
19	NSS	不单独销售 贴花-维修参考	NOT SOLD SEPARATE Decal-Servicing Referral	1
20	NSS	不单独销售 贴纸-机油/气门间隙	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
21	77653101	软管 (48.00英寸 散装) (切割至19英寸) 适配器板用	HOSE (48.00 Inches Bulk) (Cut to 19 Inches) To Fitting in Adaptor Plate	1
22	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
23	82500925	螺钉(M6x25)	SCREW (M6 x 25)	5
23	893745025	螺钉(M6x25)	SCREW (M6 x 25)	5
24	NSS	不单独销售 马力标识贴纸	NOT SOLD SEPARATE Decal HP ID	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	878344T02	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

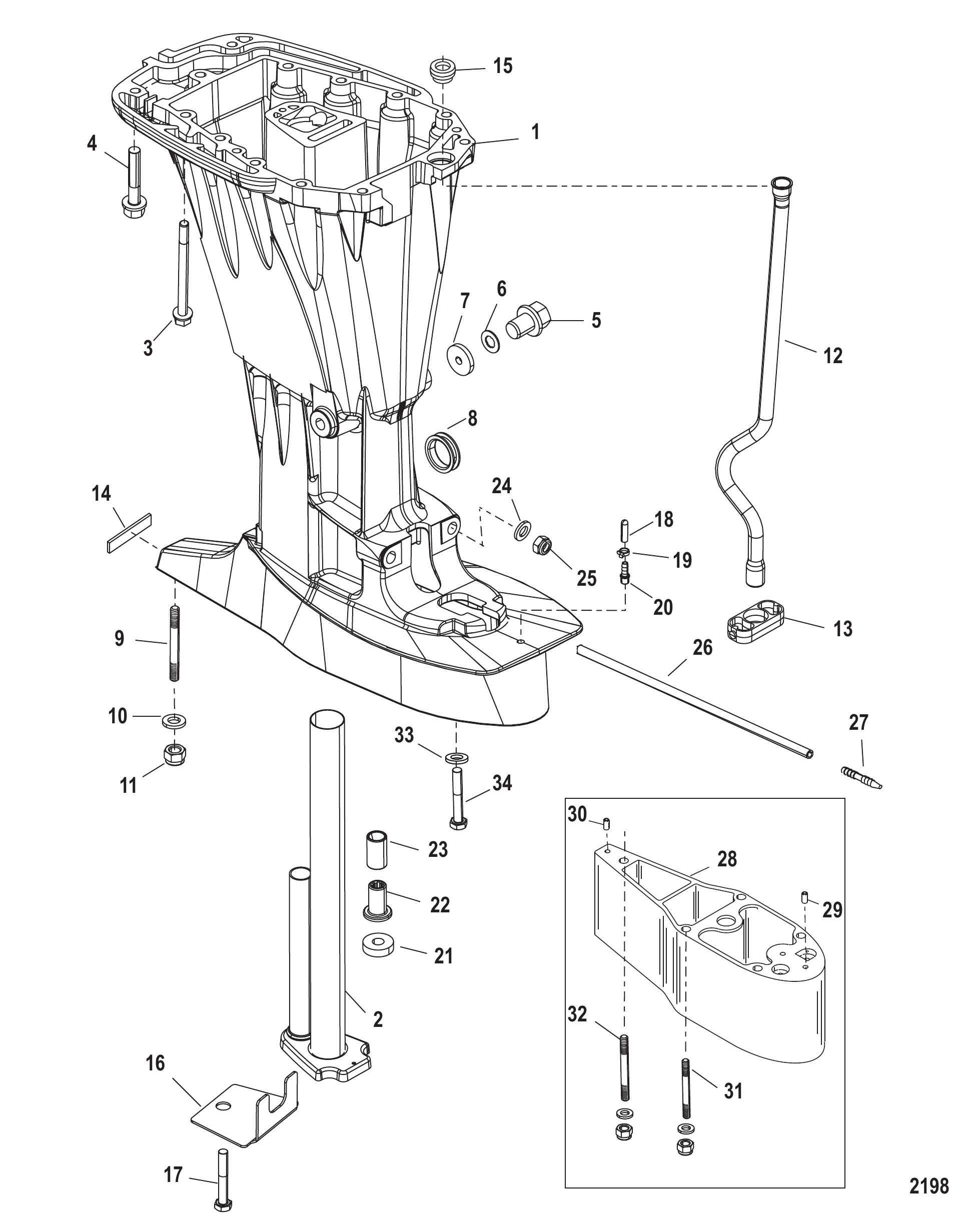

图 7驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	852421T5	驱动轴壳体	HOUSING Driveshaft	1
2	825220T06	排气管	PIPE Exhaust	1
3	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
4	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
5	8288181	放油塞	PLUG Drain	1
6	828816	衬垫	GASKET	1
6	8M0204692	衬垫@5	GASKET @5	1
7	826276	缓冲垫	BUMPER	2
8	828817	护孔环	GROMMET	1
8	8M0151042	护孔环	GROMMET	1
8	828817001	护孔环	GROMMET	1
8	8M0151042	护孔环	GROMMET	1
9	823984	螺柱（M10×50）	STUD (M10 x 50)	1
9	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
10	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
10	8M0214963	垫圈	WASHER	1
11	40140	螺母(M10)	NUT (M10)	1
12	888591	水管	TUBE Water	1
12	897971A01	水管/密封件套件-长型	TUBE/SEAL KIT Water - Long	1
12	888591001	水管	TUBE Water	1
12	897971A01	水管/密封件套件-长型	TUBE/SEAL KIT Water - Long	1
13	828529	导套	GUIDE	1
14	828706	缓冲垫	BUMPER	1
14	8M0043364	缓冲垫	BUMPER	1
15	42941	水管密封件	SEAL Water Tube	1
15	42941001	水管密封件	SEAL Water Tube	1
15	42941001	水管密封件	SEAL Water Tube	1
16	854471	安装板	PLATE	1
16	893770	驱动轴壳体盖板	PLATE Driveshaft Housing	1
17	1993325	螺钉(M10x25mm)	SCREW (M10 x 25 mm)	1
18	892286	盖帽	CAP	1
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
20	13035	接头	FITTING	1
20	8M0181450	接头	FITTING	1
20	13035002	接头	FITTING	1
20	8M0181450	接头	FITTING	1
21	813745	隔套	SPACER	1
22	43585	联轴器	COUPLING	1
23	855623	衬套	BUSHING	1
24	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
25	40140	螺母(M10)	NUT (M10)	2
26	85822A7	速度计传感器	SPEEDOMETER PICK UP	1
27	85822	直通接头	CONNECTOR Straight	1
27	85822T	直通接头	CONNECTOR Straight	1
28	12092A3	隔套套件	SPACER KIT	AR
29	43043	定位销-带孔(0.375x0.625)前部(带孔)	PIN Dowel - With Hole (.375 x .625) Front (W/Hole)	1
29	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
30	43044	定位销-无孔(0.375x0.625)后部	PIN Dowel - Without Hole (.375 x .625) Rear	1
31	903503	双头螺柱(M10×190)	STUD (M10 x 190)	4
32	903502	双头螺柱(M10×227)	STUD (M10 x 227)	1
33	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
33	8M0214963	垫圈	WASHER	4
34	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4

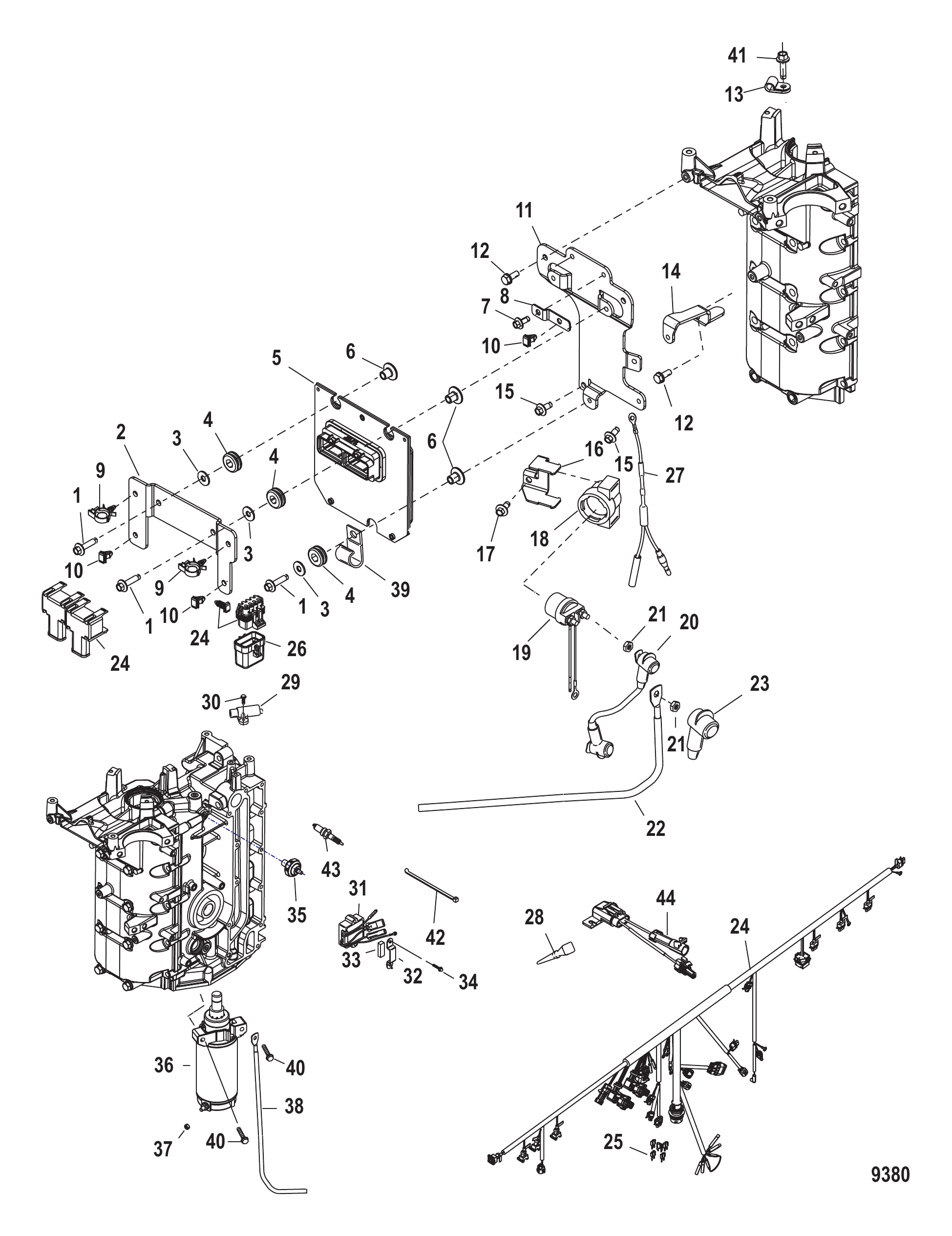

图 8电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
2	893774002	支架	BRACKET	1
3	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
3	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
4	834985	护孔环	GROMMET	3
4	8M0190980	护孔环	GROMMET	3
5	89195234T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T01	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T01	发动机控制模块ECM	ECM Engine Control Module	1
5	89195233T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T24	发动机控制模块	ECM	1
5	89195236T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T02	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T02	发动机控制模块ECM	ECM Engine Control Module	1
5	89195235T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T25	发动机控制模块	ECM	1
5	89195238T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T03	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T03	发动机控制模块ECM	ECM Engine Control Module	1
5	89195237T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T04	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T04	发动机控制模块ECM	ECM Engine Control Module	1
6	856954	衬套	BUSHING	3
7	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
8	858953	支架	BRACKET	1
9	858954	卡箍(0.625英寸)	CLIP (.625)	2
10	879962	线束卡扣	CLIP (Part of Electrical Harness)	3
11	893764001	安装板	PLATE	1
11	8M0009177	安装板	PLATE	1
11	8M0009177	安装板	PLATE	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
13	24836	卡扣	CLIP	1
14	882753	支撑架	BRACE	1
14	8M0007734	支撑架	BRACE	1
15	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
16	893768	电磁阀板	PLATE Solenoid	1
17	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
18	95643M	支架	BRACKET	1
18	8M0010250	支架	BRACKET	1
19	825096T	继电器	RELAY	1
19	825096T01	启动电磁阀	SOLENOID Starter	1
20	93388A16	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
21	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
22	88439A9	电缆总成 蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
23	880786	红色绝缘护套	BOOT Insulator - Red	1
24	893666T03	发动机线束总成	HARNESS ASSEMBLY Engine	1
25	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	83296925	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
25	832969T25	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
25	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
25	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
26	858754	保险丝盖	COVER Fuse	1
27	883834A1	二极管电缆总成	CABLE ASSEMBLY Diode	1
27	883834T01	二极管电缆总成	CABLE ASSEMBLY Diode	1
28	13541	公插头	PLUG Male	1
29	8283582	传感器	SENSOR	1
29	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
30	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
31	893640T01	电压调节器	REGULATOR Voltage	1
32	893771	连接器支架	BRACKET Connector	1
33	8308971	泡沫垫	FOAM PAD	1
34	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
35	8280401	压力开关	PRESSURE SWITCH	1
35	8M0098207	油压开关	SWITCH Oil Pressure	1
36	893888T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
37	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	1
38	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
39	65292	J型卡扣	J CLIP	1
39	8M0024808	J型夹	J-CLIP	1
40	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
41	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
42	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
43	883323001	火花塞	SPARK PLUG	4
44	897940T01	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
-	878344T03	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

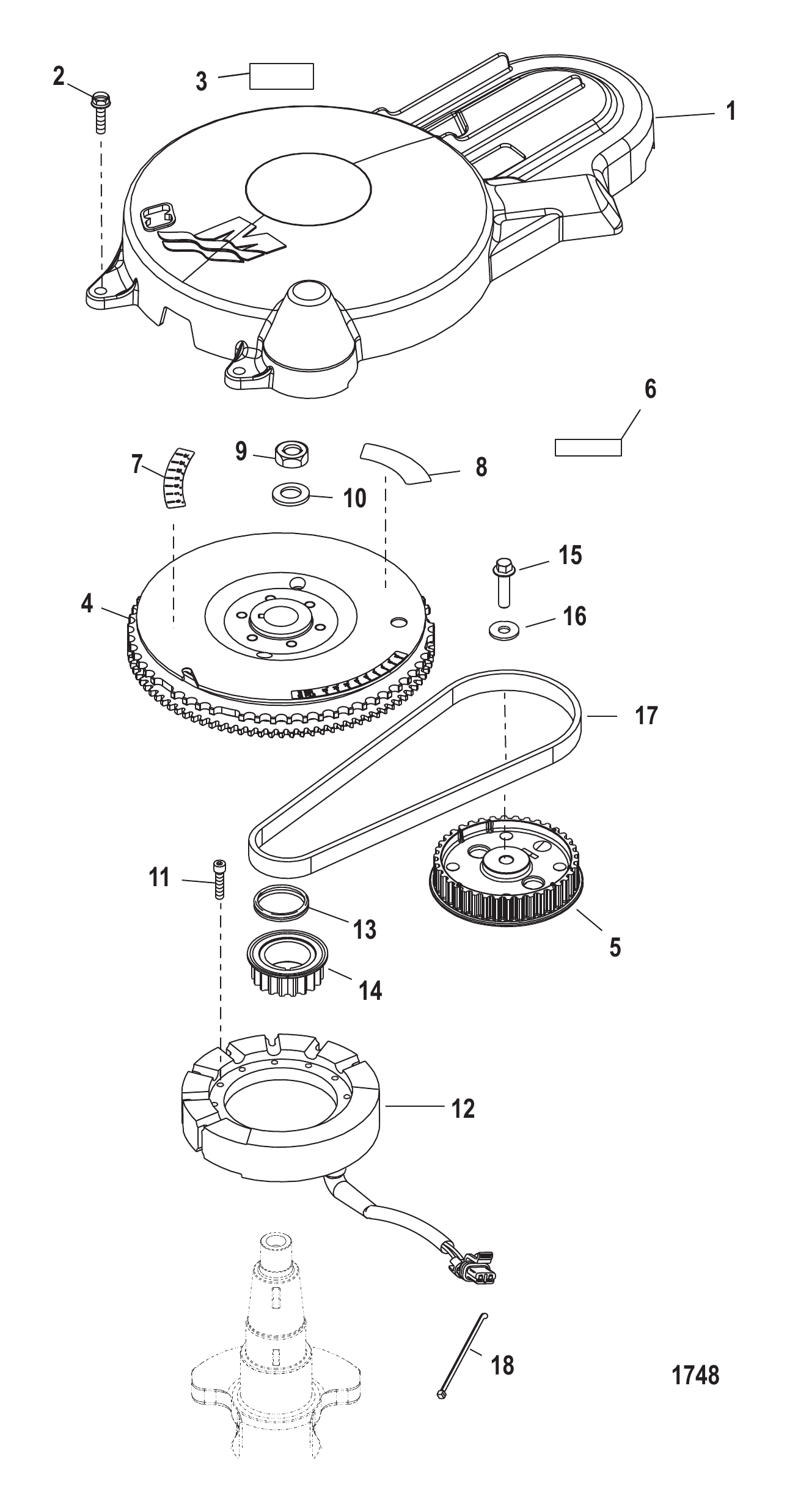

图 9飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	859284T2	飞轮盖	FLYWHEEL COVER	1
2	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
3	883830A02	EPA标签信息贴花	DECAL EPA Label Information	1
3	883830A03	EPA标签信息贴花	DECAL EPA Label Information	1
3	883830A04	EPA标签信息贴花	DECAL EPA Label Information	1
3	883830A05	EPA标签信息贴花	DECAL EPA Label Information	1
3	883830A06	EPA标签信息贴花	DECAL EPA Label Information	1
4	877836T2	飞轮	FLYWHEEL	1
4	8M0053921	飞轮	FLYWHEEL	1
5	833104T6	从动齿轮	GEAR Driven	1
6	NSS	不单独销售 贴花-飞轮旋转警告	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	非单独销售正时标记贴	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	非单独销售空档警示贴	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	螺母	NUT	1
9	893789	螺母	NUT	1
10	84436M	垫圈	WASHER	1
10	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
11	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	3
12	878143T3	定子	STATOR	1
12	878143T05	定子	STATOR	1
12	878143T05	定子	STATOR	1
13	834838	负荷环	LOAD RING	1
14	833102T	驱动齿轮	GEAR Drive	1
15	82761140	螺钉(M10×40)	SCREW (M10 x 40)	1
16	4002320	垫圈	WASHER	1
17	831294	皮带	BELT	1
17	8M0151040	正时皮带	BELT Timing	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
-	857082A9	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	893505T05	气缸盖总成 完整件	CYLINDER HEAD ASSEMBLY Complete	1

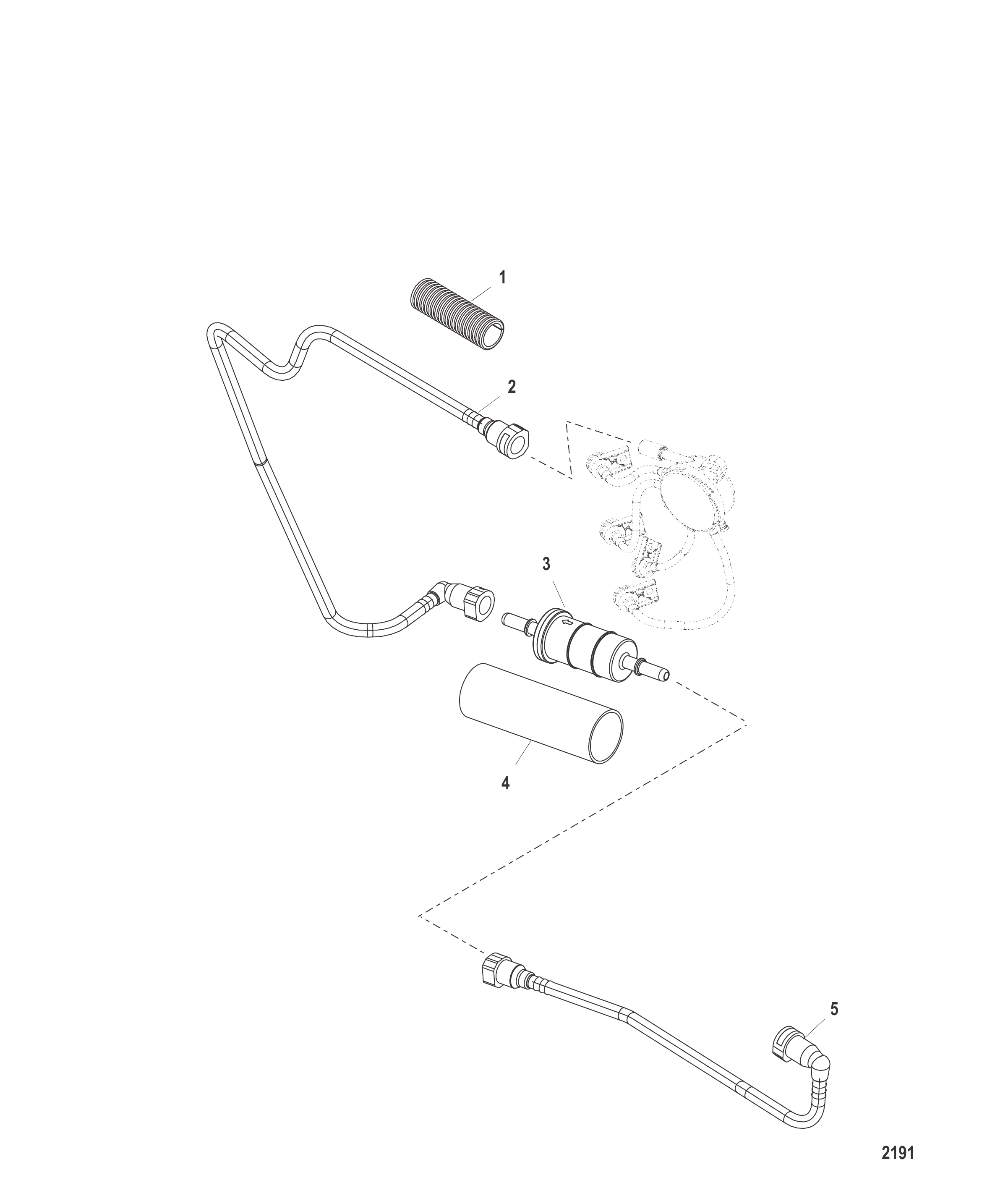

图 10燃油管路 Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	828547353	导管(.350内径x3英尺整卷)(裁切至24英寸)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) (Cut to 24 Inches)	1
2	880153	燃油管	LINE Fuel	1
2	8M0222164	燃油管	FUEL LINE	1
3	879885T	燃油滤清器	FILTER Fuel	1
3	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
4	8775381	保护套	PROTECTIVE SLEEVE	1
5	877811	燃油管	LINE Fuel	1
5	8M0111510	燃油管	LINE Fuel	1

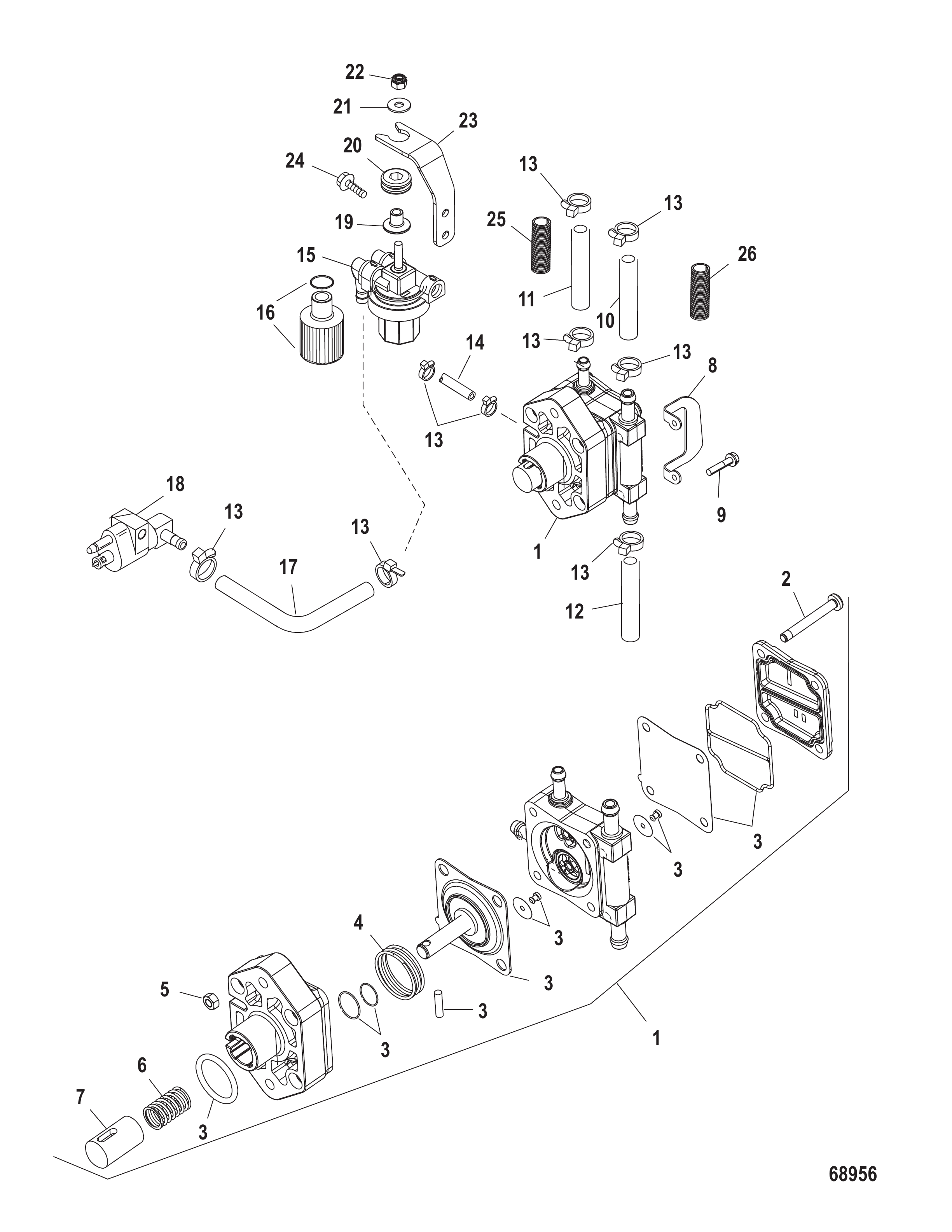

图 11燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	881862T	燃油泵	PUMP Fuel	1
1	881862T	燃油泵	PUMP Fuel	1
1	8M0145465	燃油泵套件	FUEL PUMP KIT	1
1	881862T08	燃油泵	PUMP Fuel	1
1	8M0145465	燃油泵套件	FUEL PUMP KIT	1
1	881862T08	燃油泵	PUMP Fuel	1
1	892874T01	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	892874T01	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	883517	螺钉	SCREW	4
2	883517	螺钉	SCREW	4
3	883520A1	膜片组件	DIAPHRAGM KIT	1
3	883520A1	膜片组件	DIAPHRAGM KIT	1
4	8835181	弹簧	SPRING	1
4	8835181	弹簧	SPRING	1
5	883519	螺母	NUT	4
5	883519	螺母	NUT	4
6	883518A2	弹簧	SPRING	1
6	883518A2	弹簧	SPRING	1
6	883518A03	弹簧	SPRING	1
6	883518A03	弹簧	SPRING	1
7	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
8	8566031	导流罩	DEFLECTOR Cowl	1
9	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
10	830757130	管材 (.312) (70.00英寸散装)	TUBING (.312) (70.00 Inches Bulk)	1
10	830757130	管材 (.312) (70.00英寸散装)	TUBING (.312) (70.00 Inches Bulk)	1
10	830757130	管材 (.312) (70.00英寸散装)	TUBING (.312) (70.00 Inches Bulk)	1
10	830757130	管材 (.312) (70.00英寸散装)	TUBING (.312) (70.00 Inches Bulk)	1
11	830756109	软管(57.00英寸散装)	HOSE (57.00 Inches Bulk)	1
11	830756109	软管(57.00英寸散装)	HOSE (57.00 Inches Bulk)	1
11	830756109	软管(57.00英寸散装)	HOSE (57.00 Inches Bulk)	1
11	830756109	软管(57.00英寸散装)	HOSE (57.00 Inches Bulk)	1
12	830757130	管材(.312)(70.00英寸散装)(裁切至6英寸)	TUBING (.312) (70.00 Inches Bulk) (Cut to 6 Inches)	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
14	830756109	软管(57英寸散装)(裁切至8英寸)	HOSE (57.00 Inches Bulk) (Cut to 8 Inches)	1
15	879884T	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
16	8M0149607	燃油滤清器套件	FUEL FILTER KIT	1
17	830756109	软管(57英寸整卷)(裁切至36英寸)	HOSE (57.00 Inches Bulk) (Cut to 36 Inches)	1
18	816856A4	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
19	856954	衬套	BUSHING	1
20	834985	护孔环	GROMMET	1
21	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
22	401196	螺母 (M6)	NUT (M6)	1
23	880121	支架	BRACKET	1
24	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
25	828547T1	导管(.500内径x3英尺整卷)(裁切至13英寸)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk) (Cut to 13 Inches)	1
26	828547T1	导管(.500内径x3英尺整卷)(裁切至26英寸)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk) (Cut to 26 Inches)	1

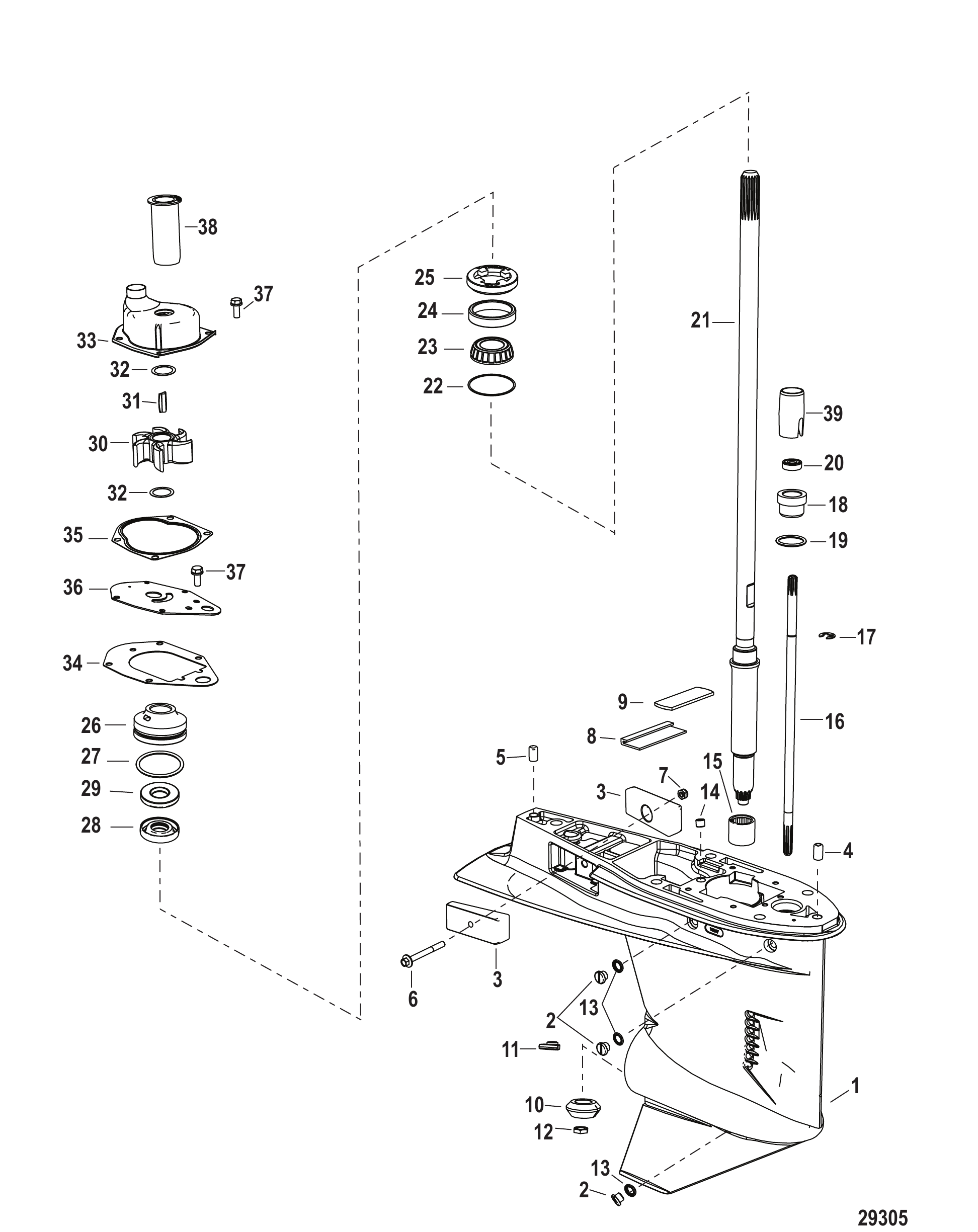

图 12齿轮箱传动轴-1.83:1减速比 Gear Housing Driveshaft - 1.83:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	8M0047705	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0086326	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	893680T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	79953Q04	放油螺钉套件	SCREW KIT Drain	3
3	826134Q	阳极块	ANODE	2
4	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	897657055	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
7	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
8	818226A1	密封/板套件	SEAL/PLATE KIT	1
9	NSS	不单独销售 填充板	NOT SOLD SEPARATE Filler Plate	1
10	859103T	小齿轮-12齿	GEAR Pinion - 12 Teeth	1
11	8M0012285	换档凸轮	CAM Shift	1
11	842071A01	凸轮/从动件套件	CAM/FOLLOWER KIT	1
12	55910	螺母(.437-20)	NUT (.437-20)	1
13	830749	密封件	SEAL	3
13	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
14	878089	管塞 (.0625-27)	PLUG Pipe (.0625-27)	1
15	812768	滚柱轴承	BEARING Roller	1
16	889246A96	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
17	29641	E型卡环	E RING	1
18	813696A2	衬套总成	BUSHING ASSEMBLY	1
19	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
20	8164641	油封	SEAL Oil	1
20	8M0246145	油封	OIL SEAL	1
21	891549T	短传动轴	DRIVESHAFT Short	1
22	812770A1	垫片组	SHIM SET	AR
22	8M0063262	垫片组	SHIM SET	AR
23	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
23	8M0166756	轴承总成	BEARING ASSEMBLY	1
24	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
25	8128201	螺母	NUT	1
26	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
26	8M0245488	水泵底座	BASE WATER PUMP	1
27	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
27	8M0204651	O型圈	O-RING	1
28	814669	油封	SEAL Oil	1
28	8M0245489	油封	SEAL OIL	1
29	814670	油封	SEAL Oil	1
30	19453T	叶轮	IMPELLER	1
31	19699	键	KEY	1
31	8M0032831	叶轮键	KEY Impeller	1
32	8M0005777	垫圈	WASHER	2
32	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
33	8M0242489	水泵	WATER PUMP	1
34	19701	下衬垫	GASKET Lower	1
34	8M0224241	衬垫	GASKET	1
35	822189	水泵上衬垫	GASKET Upper Water Pump	1
36	19700A2	面板	FACE PLATE	1
37	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
38	8M0000332	联轴器(短)	COUPLING Short	1
38	8M0151046	水管联轴器(短)	COUPLING Water Tube, Short	1
39	891637	衬套	BUSHING	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1

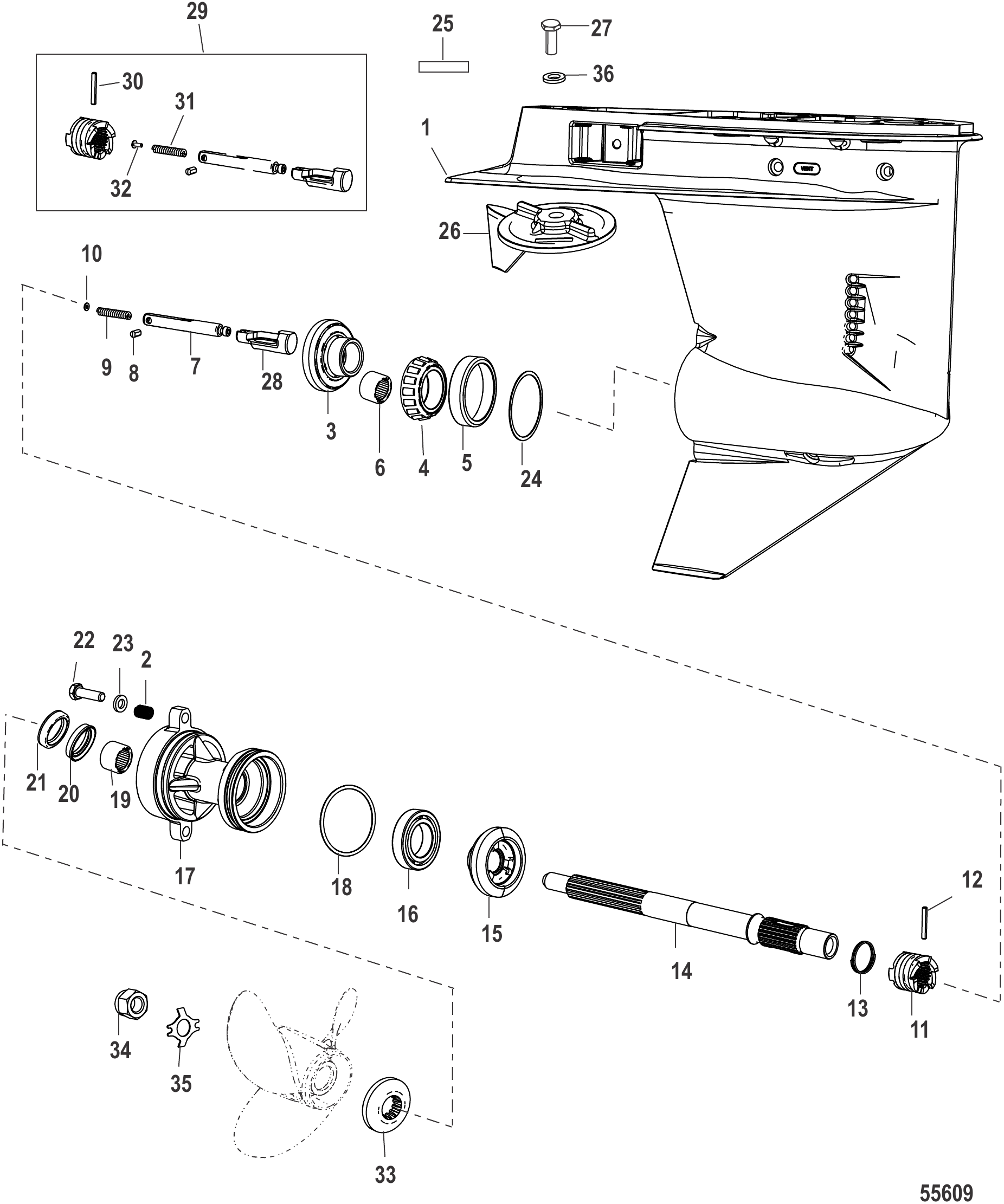

图 13齿轮箱螺旋桨轴-1.83:1传动比 Gear Housing Propeller Shaft - 1.83:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	8M0047705	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0086326	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	893680T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8227731	螺纹嵌件	INSERT Threaded	2
3	859101T03	前进齿轮总成	GEAR ASSEMBLY Forward	1
4	889246A95	滚柱轴承总成	BEARING ASSEMBLY Roller	1
5	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
6	21700	滚针轴承	BEARING Needle	1
7	8M0005743	连杆执行器	ROD ACTUATOR	1
8	8M0025222	弹簧销	PIN Spring	1
8	8M0084682	弹簧销	PIN Spring	1
9	79910	弹簧	SPRING	1
10	78910	垫圈	WASHER	1
11	821314T01	离合器	CLUTCH	1
12	8M0009287	十字销	PIN Cross	1
12	8M0091340	弹簧/销套件	SPRING / PIN KIT	1
13	38114	弹簧	SPRING	1
14	826193T03	螺旋桨轴	PROPELLER SHAFT	1
15	859104T01	倒挡齿轮	GEAR Reverse	1
16	20839T	滚珠轴承	BEARING Ball	1
17	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
17	8M0168900	轴承座	BEARING CARRIER	1
18	815460	O型圈	O-RING	1
19	21700	滚针轴承	BEARING Needle	1
20	69188	油封	SEAL Oil	1
20	8M0205511	油封	SEAL Oil	1
21	69189	油封	SEAL Oil	1
21	8M0203757	油封	SEAL Oil	1
22	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
23	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
24	889246A98	垫片组	SHIM SET	AR
24	8M0063264	垫片组	SHIM SET	AR
25	NSS	不单独出售 齿轮比贴纸	NOT SOLD SEPARATE Decal-Gear Ratio	1
26	822157T03	调整片 铝制	TRIM TAB Aluminum	1
26	8M0203918	平衡鳍板	TRIM TAB	1
26	17264T2	调整片 锌制	TRIM TAB Zinc	1
27	1996230	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
27	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
28	8M0008716	凸轮随动件	CAM Follower	1
28	842071A01	凸轮/从动件套件	CAM/FOLLOWER KIT	1
29	8M0091340	弹簧/销套件	SPRING / PIN KIT	1
30	NSS	销(不单独销售)	NOT SOLD SEPARATE PIN
31	NSS		NOT SOLD SEPARATE SPRING
32	NSS	不单独销售 导向件，弹簧	NOT SOLD SEPARATE GUIDE,Spring	1
33	73345A1	止推垫片	THRUST WASHER	1
34	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
35	76281	锁紧垫圈	TAB WASHER	1
35	8M0214942	锁紧垫片	WASHER Tab	1
36	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
36	8M0214963	垫圈	WASHER	4
37	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
38	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
38	8M0214963	垫圈	WASHER	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1

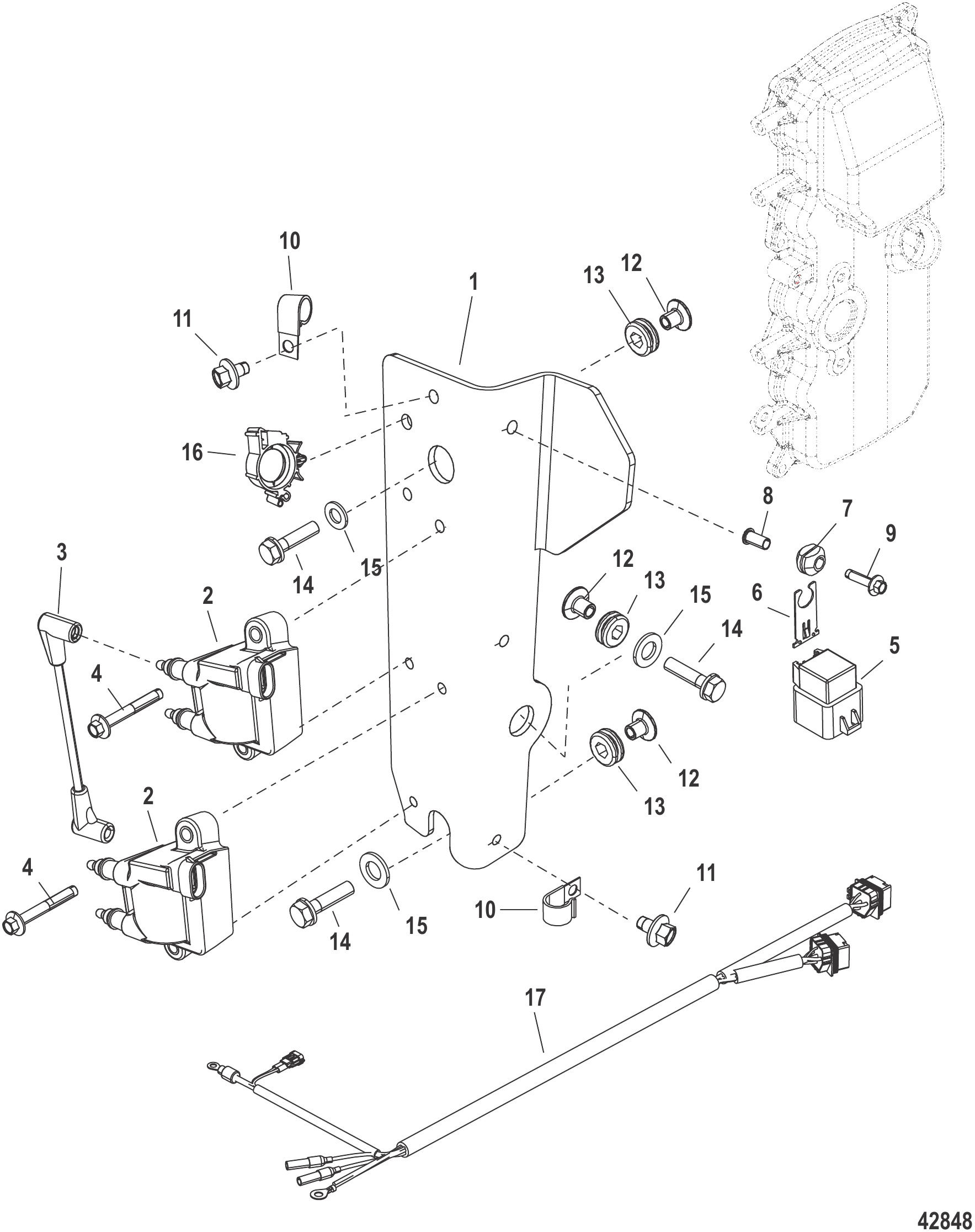

图 14点火线圈支架 Ignition Coil Mounting

REF	零件编号	中文名称	英文名称	数量
1	8M0044994	线圈板	COIL PLATE	1
2	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	2
3	881908T	电缆组	CABLE SET	1
4	82129130	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
5	882751A1	继电器总成	RELAY ASSEMBLY	3
5	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	3
6	828102	支架	BRACKET	1
6	8M0207771	安装支架	BRACKET Mounting	1
7	818967	护孔环	GROMMET	1
7	8M0207785	护孔环	GROMMET	1
8	818968	衬套	BUSHING	3
8	8M0214955	衬套	BUSHING	3
9	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	1
10	8M0024808	J型夹	J-CLIP	2
11	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
12	856954	衬套	BUSHING	3
13	834985	护孔环	GROMMET	3
13	8M0190980	护孔环	GROMMET	3
14	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
14	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
15	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
15	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
16	898454	卡扣 (19 mm)	CLIP (19 mm)	1
17	826802T36	升降线束总成	HARNESS ASSEMBLY Trim	1

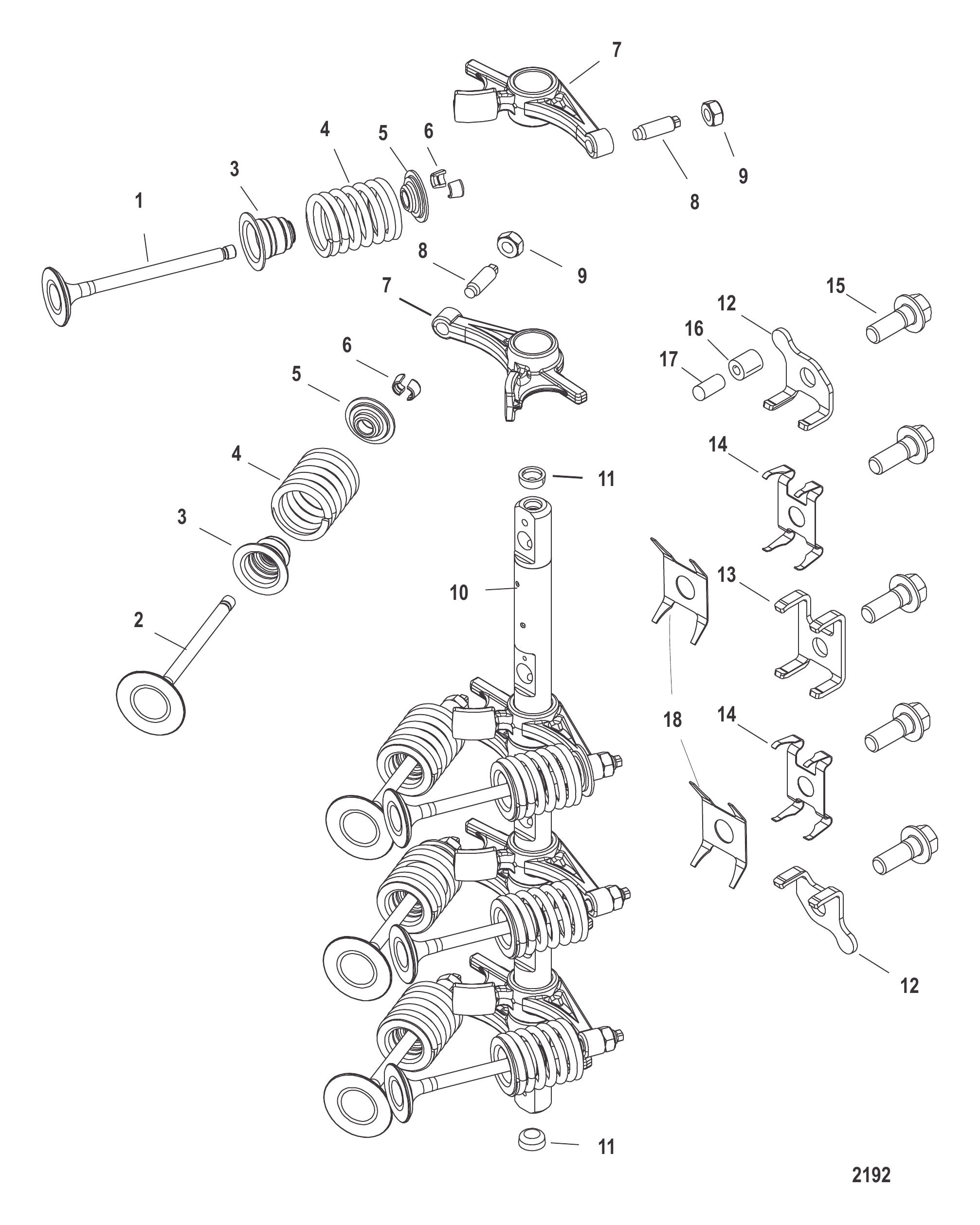

图 15进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	832991T3	排气阀	VALVE Exhaust	4
2	832990T3	进气阀	VALVE Intake	4
3	858271	密封件	SEAL	8
4	858268	气门外弹簧	SPRING Valve - Outer	8
4	893552	弹簧	SPRING	8
5	822650	固定座	RETAINER	8
5	893553	固定座	RETAINER	8
6	822651	键	KEY	16
6	893554	键	KEY	16
7	825045A2	摇臂	ROCKER ARM	8
7	898821A01	摇臂总成	ROCKER ARM ASSEMBLY	8
8	825046	螺钉	SCREW	8
8	825045A2	摇臂	ROCKER ARM	8
9	826150	螺母	NUT	8
10	8570851	摇臂轴	SHAFT Rocker	1
11	NSS	不单独销售 塞	NOT SOLD SEPARATE Plug	2
12	859577	支架	BRACKET	2
12	893560	支架	BRACKET	2
13	858275	支架	BRACKET	1
13	893561	支架	BRACKET	1
14	8250521	弹簧	SPRING	2
14	893562	弹簧	SPRING	2
15	875218	螺丝(M8x23)	SCREW (M8 x 23)	5
16	859576	衬垫	GASKET	1
16	893645	衬垫	GASKET	1
17	859575	销	PIN	1
18	889775	过载弹簧	SPRING Overload	2
18	893563	弹簧	SPRING	2
-	893505T05	气缸盖总成 完整件	CYLINDER HEAD ASSEMBLY Complete	1

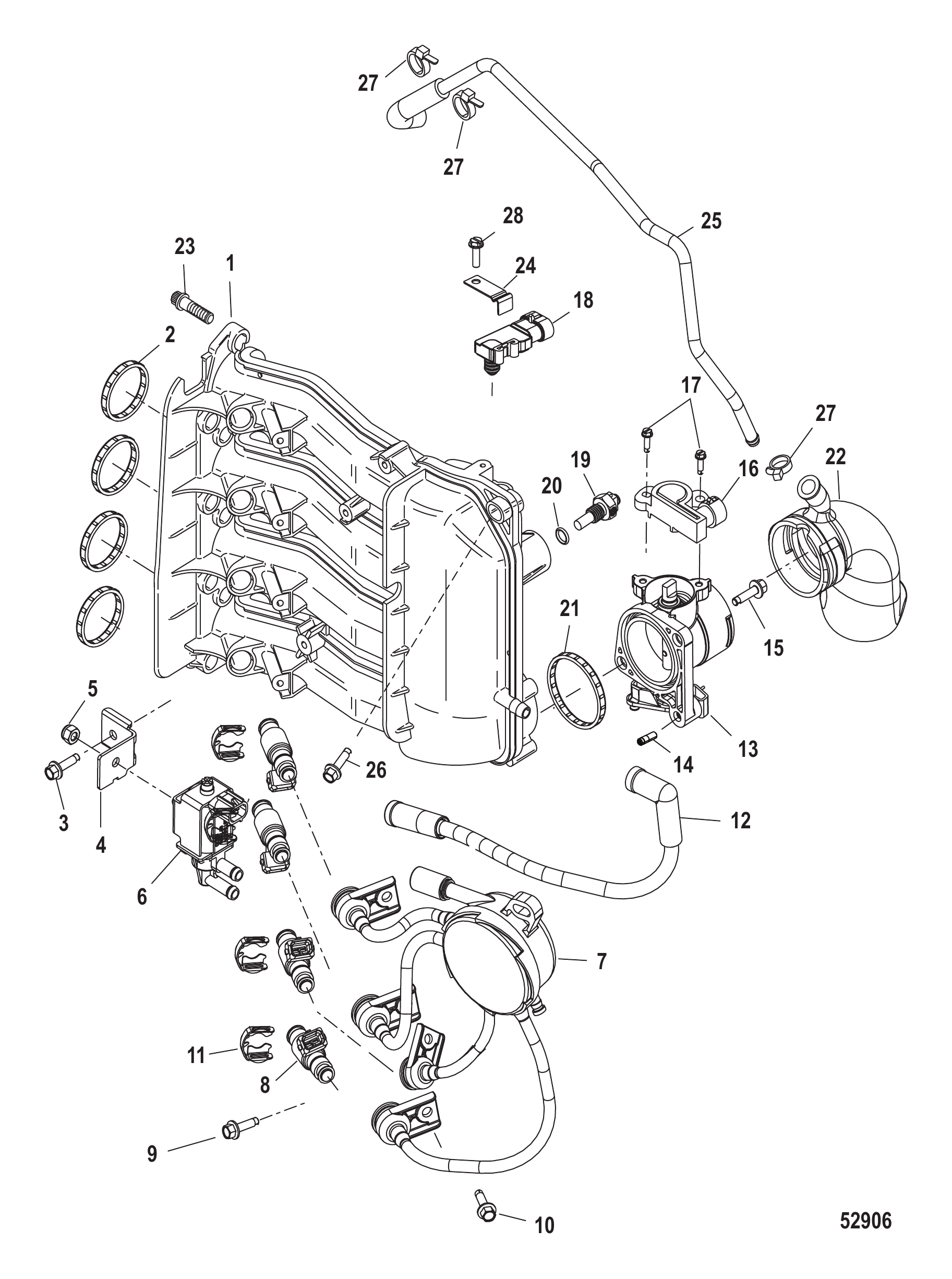

图 16进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
-	877829T06	进气歧管总成-完整	MANIFOLD ASSEMBLY Intake - Complete	1
1	877829T01	进气歧管	MANIFOLD Intake	1
2	879866	衬垫套件	GASKET SET	1
3	881059	螺钉	SCREW	1
4	877834	支架	BRACKET	1
5	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
6	877805T	电磁阀	SOLENOID VALVE	1
7	879887T	TFI系统	TFI SYSTEM	1
8	892123002	喷油器	INJECTOR	4
-	883597	喷油器O型圈套件	O-RING KIT Injector	1
-	883598	喷油器O型圈套件	O-RING KIT Injector	1
9	881059	螺钉	SCREW	2
10	881059	螺钉	SCREW	4
11	883460	卡扣	CLIP	4
12	877831A1	软管	HOSE	1
13	877831A02	节气门体总成	THROTTLE BODY ASSEMBLY	1
14	8M0000578	调节螺丝	SCREW Adjustment	1
15	881059	螺钉	SCREW	2
16	881070T	位置传感器	SENSOR Position	1
16	8M0125617	位置传感器	SENSOR Position	1
17	881060	螺钉	SCREW	2
18	854445	MAP传感器	SENSOR MAP	1
18	8M0237529	MAP传感器	SENSOR MAP	1
19	885342002	传感器总成	SENSOR ASSEMBLY	1
19	8M0148668	传感器总成	SENSOR ASSEMBLY	1
20	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
21	879867	衬垫	GASKET	1
22	893521	衰减器	ATTENUATOR	1
23	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	8
24	883832	固定座	RETAINER	1
24	8M0007495	固定座	RETAINER	1
25	8M0012380	呼吸管	HOSE Breather	1
25	8M0113740	通气软管总成	HOSE ASSEMBLY Breather	1
26	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
27	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	3
28	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1

图 17动力头衬垫组件套装883599A02 Powerhead Gasket Set Components 883599A02

REF	零件编号	中文名称	英文名称	数量
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
0	883213	蒸汽分离器衬垫	GASKET Vapor Separator	1
0	892267530	O型圈	O-RING	1
0	879866	衬垫套件 进气歧管	GASKET SET Intake Manifold	1
0	859352	气缸体衬垫	GASKET Cylinder Block	1
0	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
0	892319001	气缸体衬垫	GASKET Cylinder Block	1
0	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
0	857078	排气盖衬垫	GASKET Exhaust Cover	1
0	8M0224375	排气盖衬垫	GASKET Exhaust Cover	1
0	887978	节温器衬垫	GASKET Thermostat	1
0	824853	节温器盖衬垫	GASKET Thermostat Cover	1
0	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
0	627021	O型圈 (0.301 x 0.070) 温度传感器	O-RING (.301 x .070) Temperature Sensor	1
0	857083	密封件（气缸盖）	SEAL Cylinder Head	1
0	8M0011870	密封件	SEAL	1
0	857081	气缸盖衬垫	GASKET Cylinder Head	1
0	8M0118179	缸盖垫片	HEAD GASKET	1
0	90196	O型圈(0.921×0.139)油塞	O-RING (.921 x .139) Oil Plug	1
0	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
0	857096	油泵O型圈	O-RING Oil Pump	1
0	857094	油泵O型圈	O-RING Oil Pump	1
0	857093	油泵O型圈	O-RING Oil Pump	1
0	825027	曲轴上密封	SEAL Crankshaft-Top	1
0	8M0151047	油封	SEAL Oil	1
0	832013	曲轴下密封	SEAL Crankshaft-Bottom	1
0	8M0151048	油封	SEAL Oil	1
0	8252517	适配板垫片	GASKET Adaptor Plate	1
0	8M0213113	适配板垫片	GASKET Adaptor Plate	1
0	892320001	适配板垫片	GASKET Adaptor Plate	1
0	8M0213113	适配板垫片	GASKET Adaptor Plate	1
0	845746	O型圈 集油板	O-RING Oil Pick-UP Plate	1

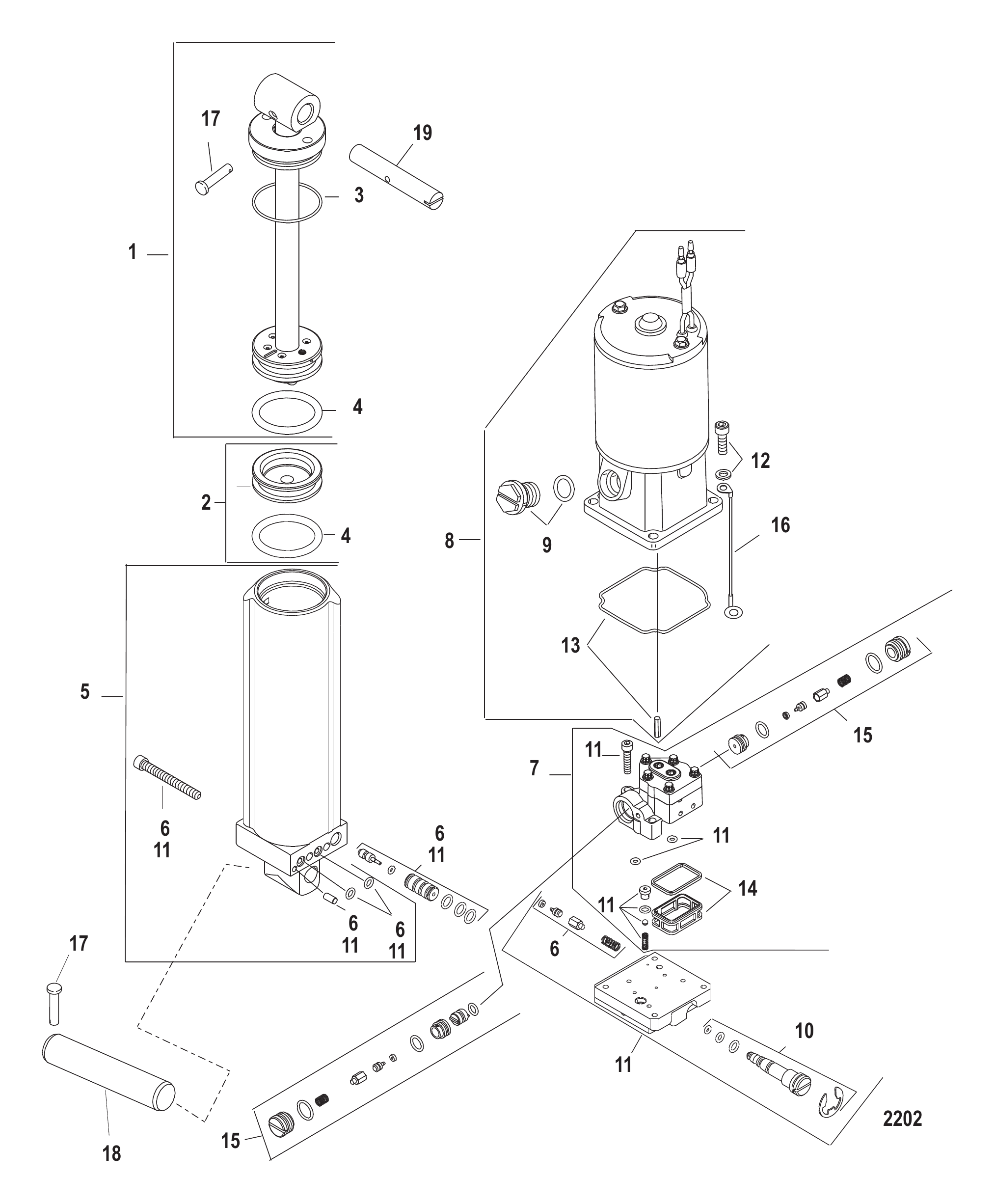

图 18动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	893517T01	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0022456	减震杆套件	SHOCK ROD KIT	1
1	8M0118573	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
2	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
3	893902A01	O型圈套件	O-RING KIT	1
3	8M0171819	O型圈套件	O-RING KIT	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	2
5	893904T01	气缸总成	CYLINDER ASSEMBLY	1
5	8M0055016	配平油缸总成套件	TRIM CYLINDER ASSEMBLY KIT	1
6	893944A01	配平限位阀套件	VALVE KIT Trim Limit	1
7	893906A02	泵总成	PUMP ASSEMBLY	1
7	8M0055019	动力配平泵套件	POWER TRIM PUMP KIT	1
8	893907A02	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	893929A01	安全阀套件	VALVE KIT Relief	1
11	893909A02	歧管套件	MANIFOLD KIT	1
11	8M0055018	歧管套件	MANIFOLD KIT	1
12	809876A1	电机螺钉套件	SCREW KIT Motor	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	893914A02	O型圈套件	O-RING KIT	1
-	8M0089947	O型圈套件(动力调整)	O-RING KIT Power Trim	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869001	锚销	PIN Anchor	1

图 19维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0083070	零件手册Formula 60-4缸四冲程	PARTS MANUAL Formula 60 - 4 Cylinder 4-Stroke	1
-	8M8024671	贴花套件	DECAL SET	1
-	8M0225356	卡箍套件 全套	CLAMP KIT Clamp Kit-Complete	1

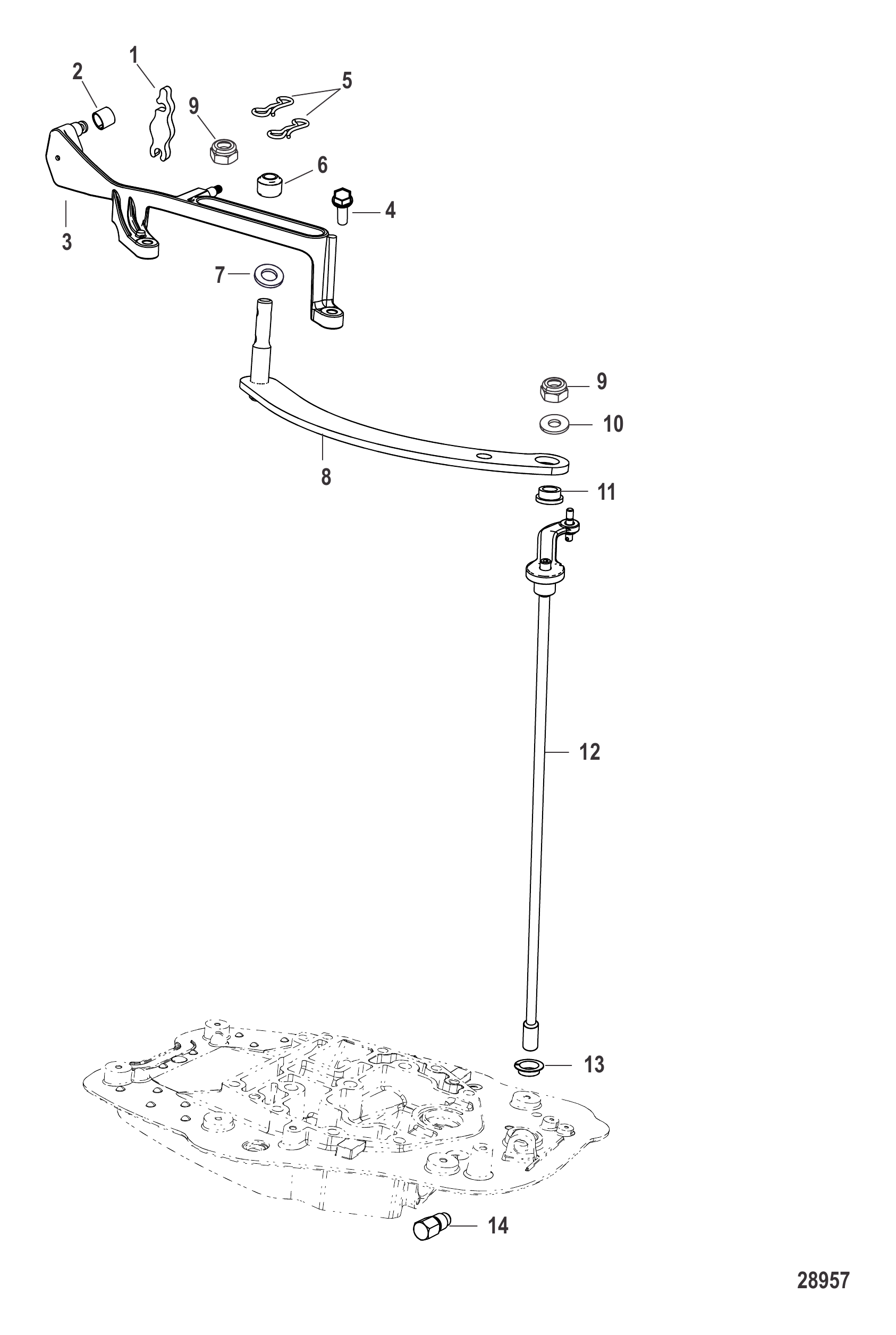

图 20远程换挡连杆 Shift Linkage Remote

REF	零件编号	中文名称	英文名称	数量
1	899044	闩锁	LATCH	1
2	824015	筒形保持杯	CUP Barrel Retainer	1
3	8M0007243	支架	BRACKET	1
3	8M0192158	换挡连杆支架	BRACKET Shift Link	1
4	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
4	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
5	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	2
6	899042	滚轮	ROLLER	1
7	888832	垫圈	WASHER	1
8	899041	换挡连杆	LINK Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
10	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
11	892263	衬套	BUSHING	1
12	899039	上换挡轴(短)	SHIFT SHAFT Upper - Short	1
12	8M0187147	上换挡轴(短)	SHIFT SHAFT Upper, Short	1
13	74647	尼龙衬套	NYLINER	1
14	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1

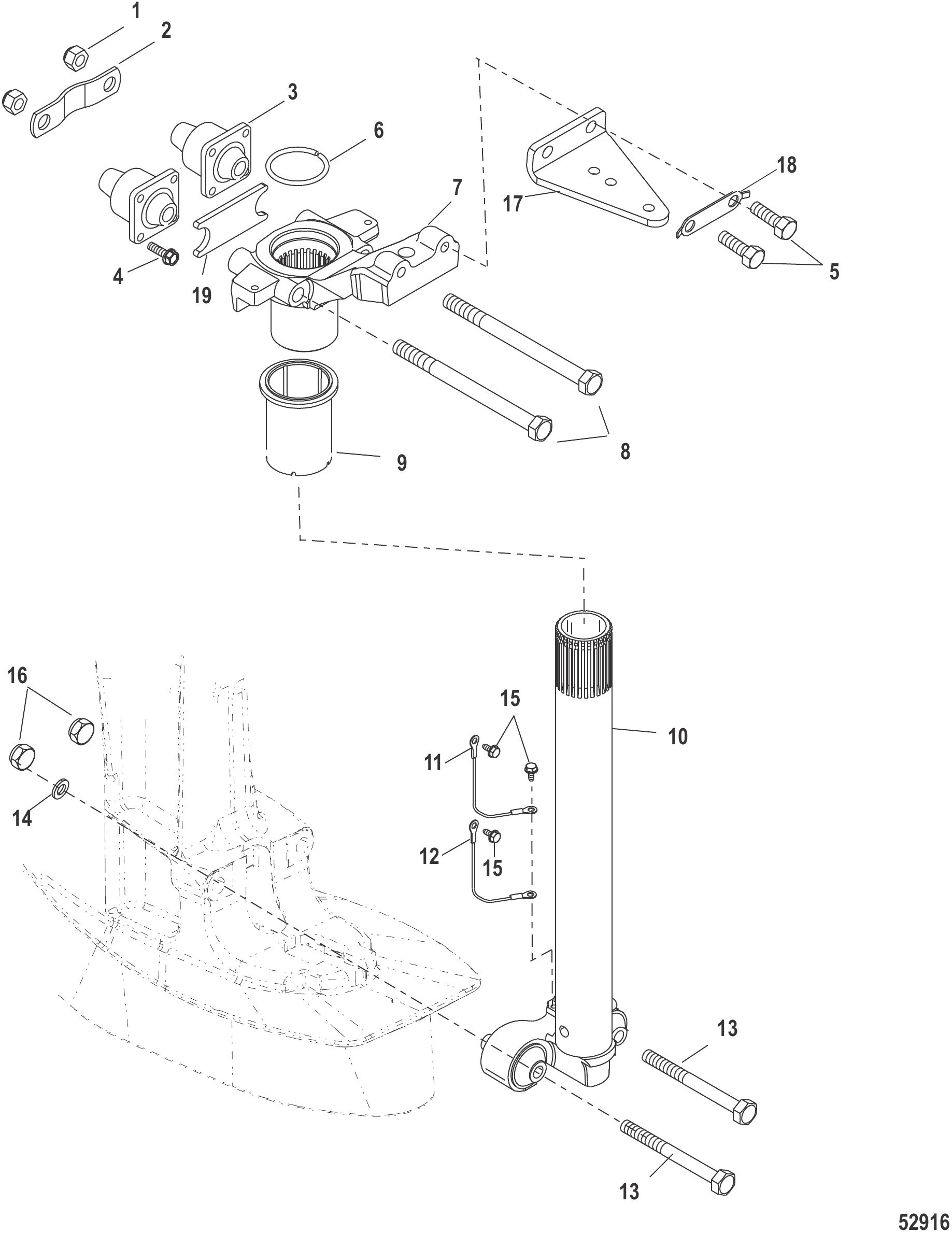

图 21转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	896963	螺母(M12)	NUT (M12)	2
2	893773002	上安装带	STRAP Upper Mount	1
3	891537	上部支架	MOUNT Upper	2
4	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	8
4	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	8
5	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	2
6	89531	挡圈	RING Retaining	1
7	825222T03	转向臂	ARM Steering	1
7	8M0118183	转向臂	ARM Steering	1
8	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
9	8279973	隔套	SPACER	1
10	8M8025324	旋转管	SWIVEL TUBE	1
10	8M0219912	旋转管	SWIVEL TUBE	1
11	88238A4	拉线总成	CABLE ASSEMBLY	1
11	88238T01	拉线总成	CABLE ASSEMBLY	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0207768	拉线总成	CABLE ASSEMBLY	1
13	892086120	螺钉（M10×120）	SCREW (M10 x 120)	2
13	8M0103829	螺钉	SCREW	2
14	4002319	垫圈	WASHER	2
15	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	3
16	40140	螺母(M10)	NUT (M10)	2
17	816667F3	导流板支架	BRACKET Ride-Guide	1
17	8M0184092	支架	BRACKET	1
18	8M0009820	锁紧垫圈	TAB WASHER	1
19	8M0156878	缓冲垫	BUMPER	1

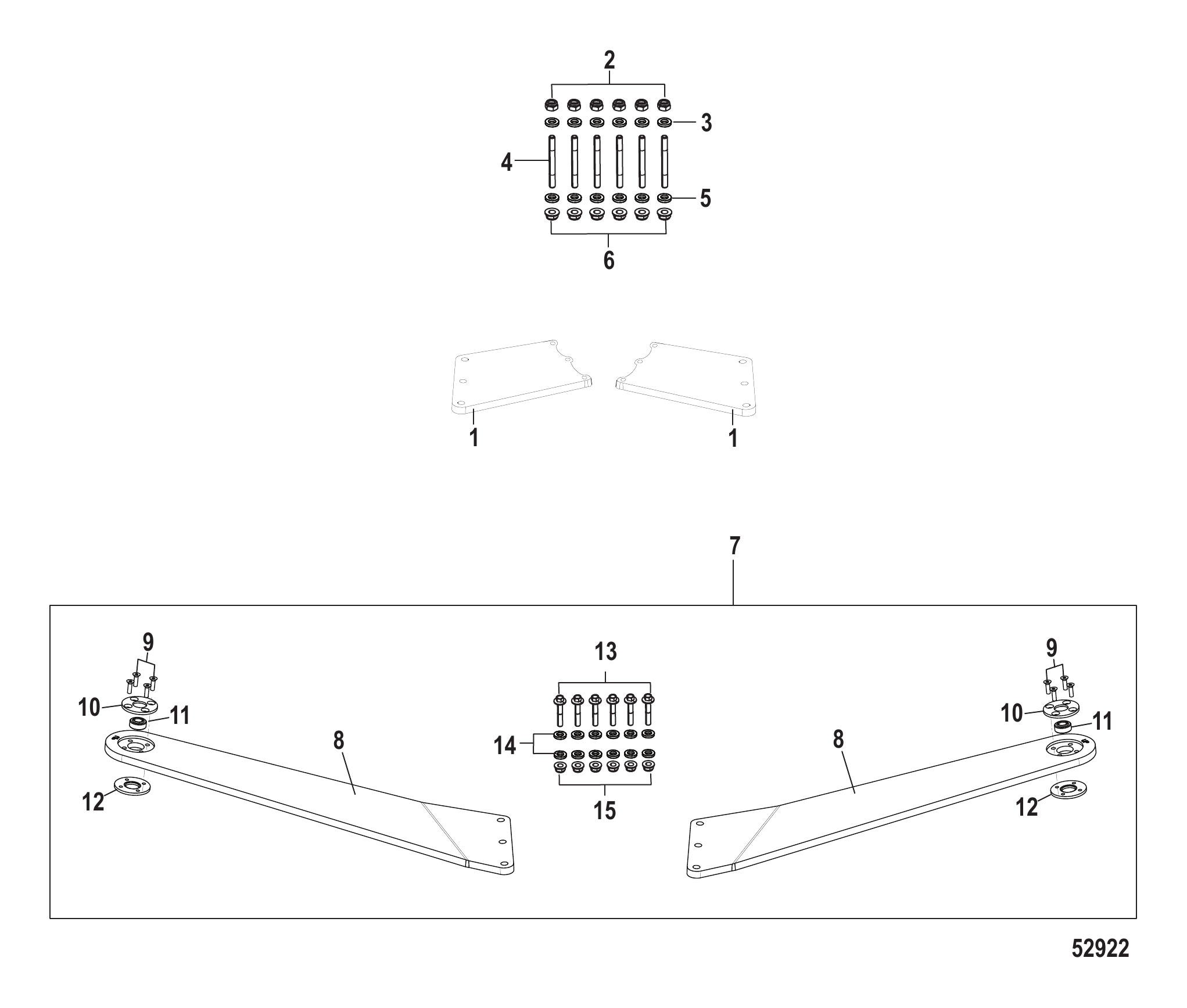

图 22转向板 Steering Plate

REF	零件编号	中文名称	英文名称	数量
1	8M0050941	转向板	STEERING PLATE	2
2	401378	螺母 (M8)	NUT (M8)	6
3	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	6
4	8M0033750	螺柱M8x1.25x135	STUD M8 x 1.25 x 135
5	847541	垫圈	WASHER	6
6	826365	螺母 (M8)	NUT (M8)	6
7	8M8022230	转向板套件	STEERING PLATE KIT	1
8	NSS	转向板(不单独销售)	NOT SOLD SEPARATE Steering Plate	2
9	822116	螺钉	SCREW	8
9	8M0053730	螺钉（10-32 x 6.25）平头	SCREW (10-32 x 6.25) Flat Head	8
10	67022	转向板	PLATE Steering	2
10	8M0233290	转向板	PLATE Steering	2
11	847793	轴承	BEARING	2
12	67024	转向板	PLATE Steering	2
12	8M0233292	转向板	PLATE Steering	2
13	8M0038368	螺钉 M8 x 40	SCREW M8 x 40	6
14	847541	垫圈	WASHER	12
15	826365	螺母 (M8)	NUT (M8)	6

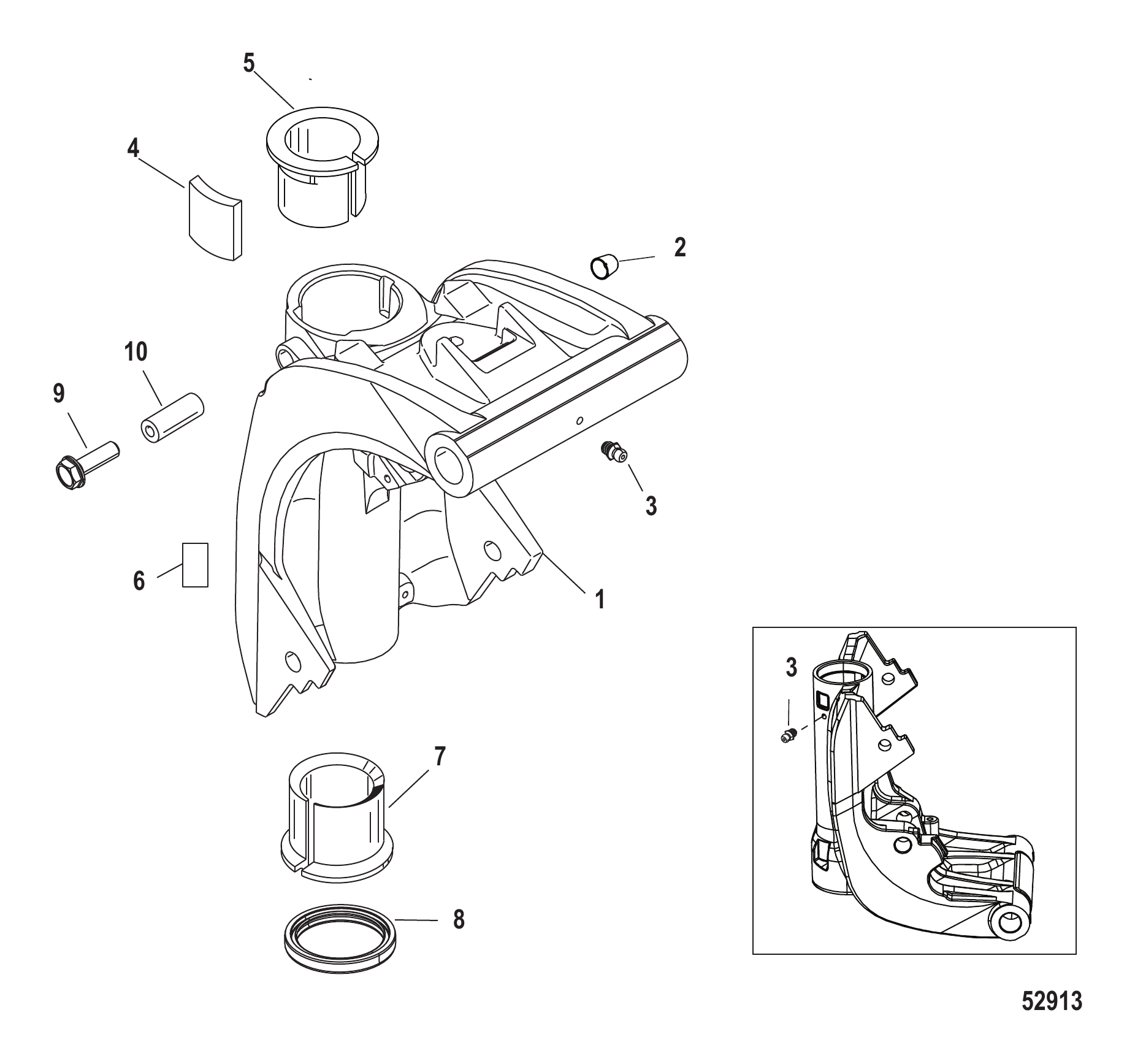

图 23旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	850066A1	旋转支架	SWIVEL BRACKET	1
2	19606	配平销轴承	BEARING Trim Pin	2
3	74036	润滑脂接头	FITTING Grease	2
3	8M0169589	润滑脂接头	FITTING Grease	2
4	822397	滑块	PUCK	1
5	8217711	衬套	BUSHING	1
6	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
7	821777	下轴套	BUSHING Lower	1
8	822404	密封件	SEAL	1
8	8M0205512	密封件	SEAL	1
9	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
10	8282451	副驾驶密封件	SEAL Co-Pilot	1

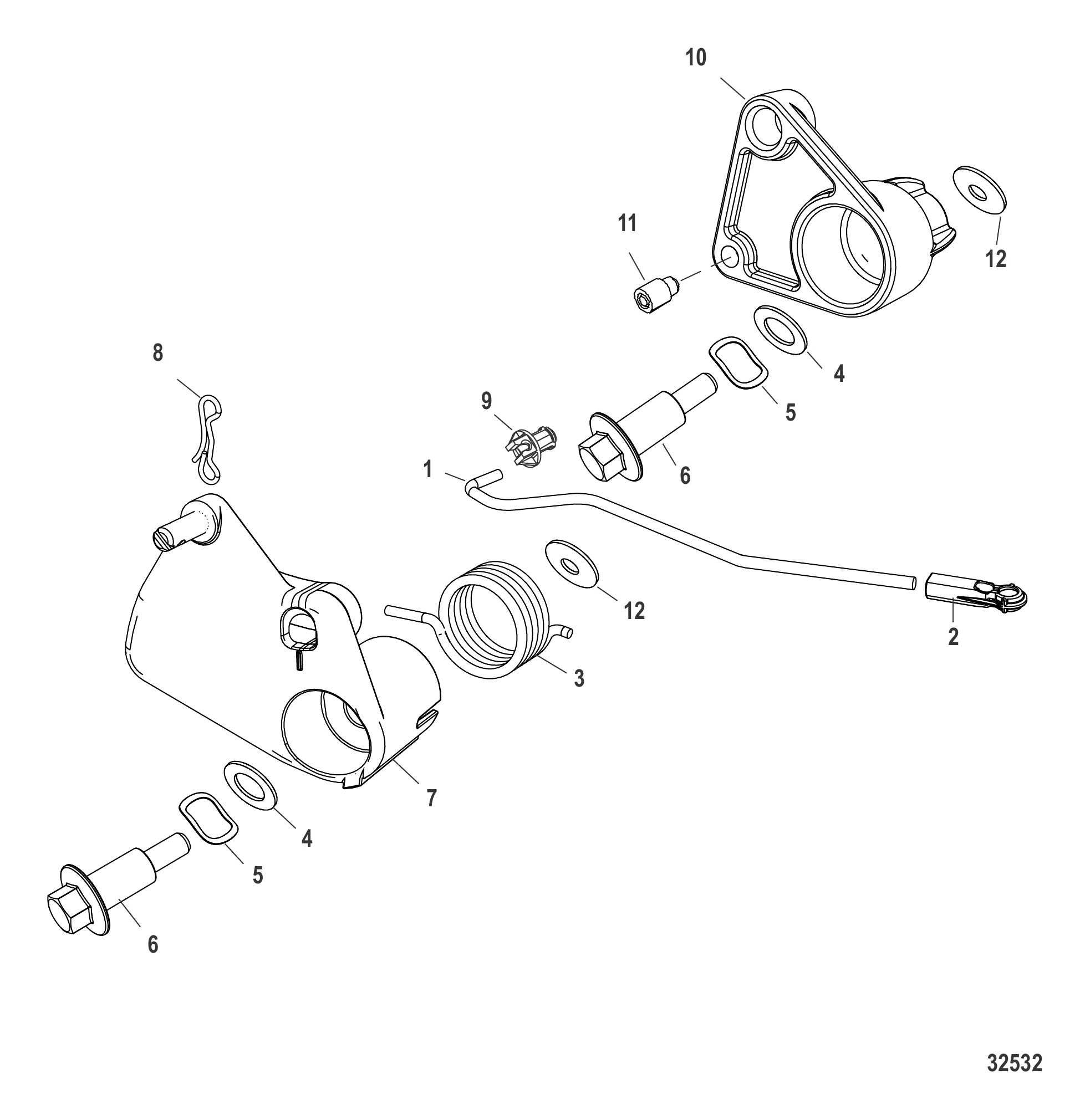

图 24远程油门连杆 Throttle Linkage Remote

REF	零件编号	中文名称	英文名称	数量
1	8M0006021	节气门连杆总成	LINK ASSEMBLY Throttle	1
2	19384	插座	SOCKET	1
2	8M0084742	插座	SOCKET	1
3	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
4	897937	垫圈	WASHER	2
5	898093	波形垫圈	WASHER Wave	2
6	8M0010411	螺栓	BOLT	2
6	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
7	8M0021603	节气门凸轮	CAM Throttle	1
8	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
9	932481	衬套	BUSHING	1
9	8M0215006	旋转衬套	BUSHING Swivel	1
10	8M0008317	凸轮从动件	FOLLOWER Cam	1
11	897780	滚轮	ROLLER	1
11	8M0037159	滚轮	ROLLER	1
12	897936	垫圈	WASHER	2

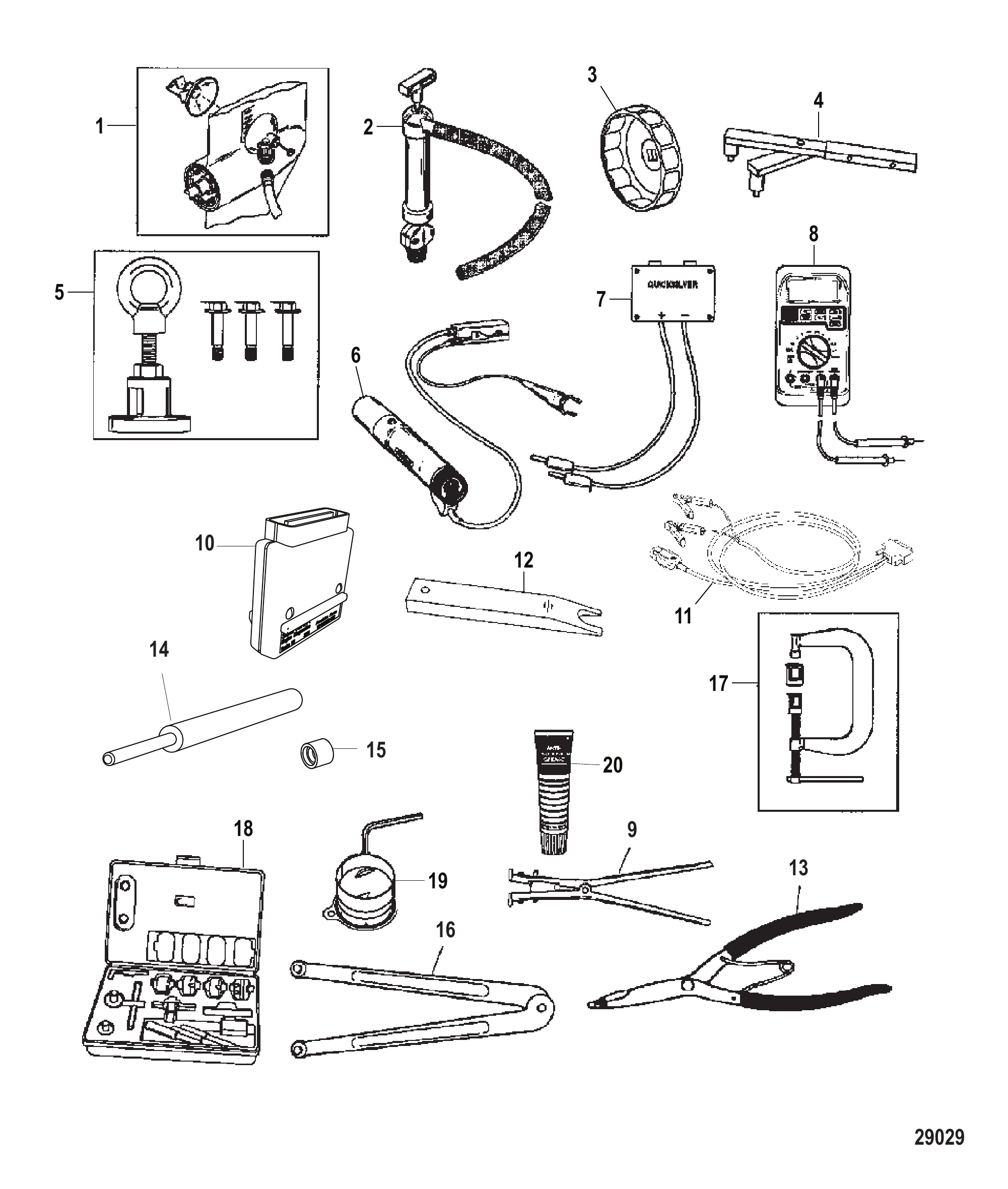

图 25工具1 Tools 1

REF	零件编号	中文名称	英文名称	数量
1	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil	1
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
4	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
4	8M0161873	固定工具	HOLDER TOOL	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
5	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
6	99379	正时灯	TIMING LIGHT	1
7	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
9	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
10	880118A04	DDT诊断模块	DDT CARTRIDGE	1
11	822560A5	线束总成-DDT适配器	HARNESS ASSEMBLY DDT Adapter	1
12	883877A1	喷油器拆卸工具	REMOVAL TOOL Fuel Injector	1
13	NSS	非单独销售锁环钳(P/N-SRP2)	NOT SOLD SEPARATE Lock ring Pliers (P/N-SRP2)	1
14	809495001	气门导管工具	TOOL Valve Guide	1
15	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
16	74951	扳手	SPANNER WRENCH	1
17	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
18	NSS	不单独销售 气门座铰刀套件	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
19	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
20	802867Q1	防腐蚀润滑脂8盎司	ANTI-CORROSION GREASE 8 oz	1
20	8M0071838	极压润滑脂QS 8盎司装	EXTREME GREASE QS, 8 oz tube	1

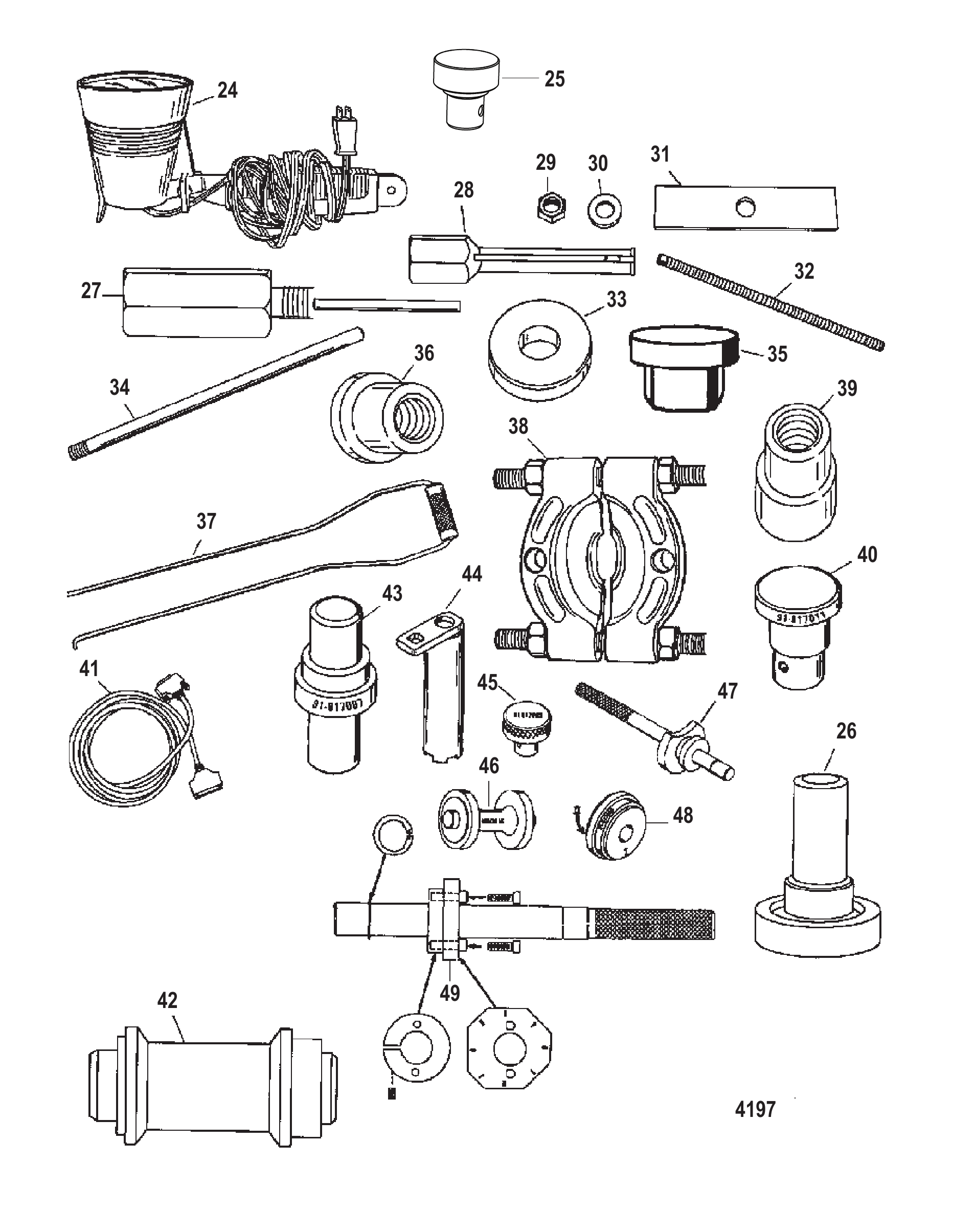

图 26工具2 Tools 2

REF	零件编号	中文名称	英文名称	数量
24	63209	加热灯	HEAT LAMP	1
25	877321A1	轴承安装工具	INSTALLATION TOOL Bearing	1
26	13945	轴承安装工具	INSTALLATION TOOL Bearing	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
27	NSS		NOT SOLD SEPARATE Expanding Rod (P/N-CG-41-11)	1
28	NSS	不单独销售 夹头(P/N-CG-41-14)	NOT SOLD SEPARATE Collet (P/N-CG-41-14)	1
29	24156	螺母(0.625-18)	NUT (.625-18)	1
30	34961	垫圈	WASHER	1
31	29310	安装板	PLATE	1
32	31229	轴	SHAFT	1
33	36571T	导向垫圈	PILOT WASHER	1
34	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
35	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
36	36569T	驱动头工具	DRIVE HEAD TOOL	1
37	27780	拉拔器	PULLER	1
38	37241	通用拉拔板	PULLER PLATE Universal	1
39	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
40	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
41	825003A1	DDT电缆总成10英尺	CABLE ASSEMBLY DDT 10 Feet	1
42	13949	油封安装工具	DRIVER TOOL Oil Seal	1
43	817007T	密封安装工具	INSTALLER TOOL Seal	1
44	43506T	轴承固定工具	RETAINING TOOL Bearing	1
45	817005	轴承安装工具	INSTALLER TOOL Bearing	1
46	817006	水泵底座密封安装工具	INSTALLER TOOL Water Pump Base Seal	1
47	817008A2	小齿轮定位工具	LOCATION TOOL Pinion Gear	1
48	817009T	轴承杯驱动器工具	DRIVER TOOL Bearing Cup	1
49	12349A05	小齿轮定位工具	TOOL Pinion Locating	1

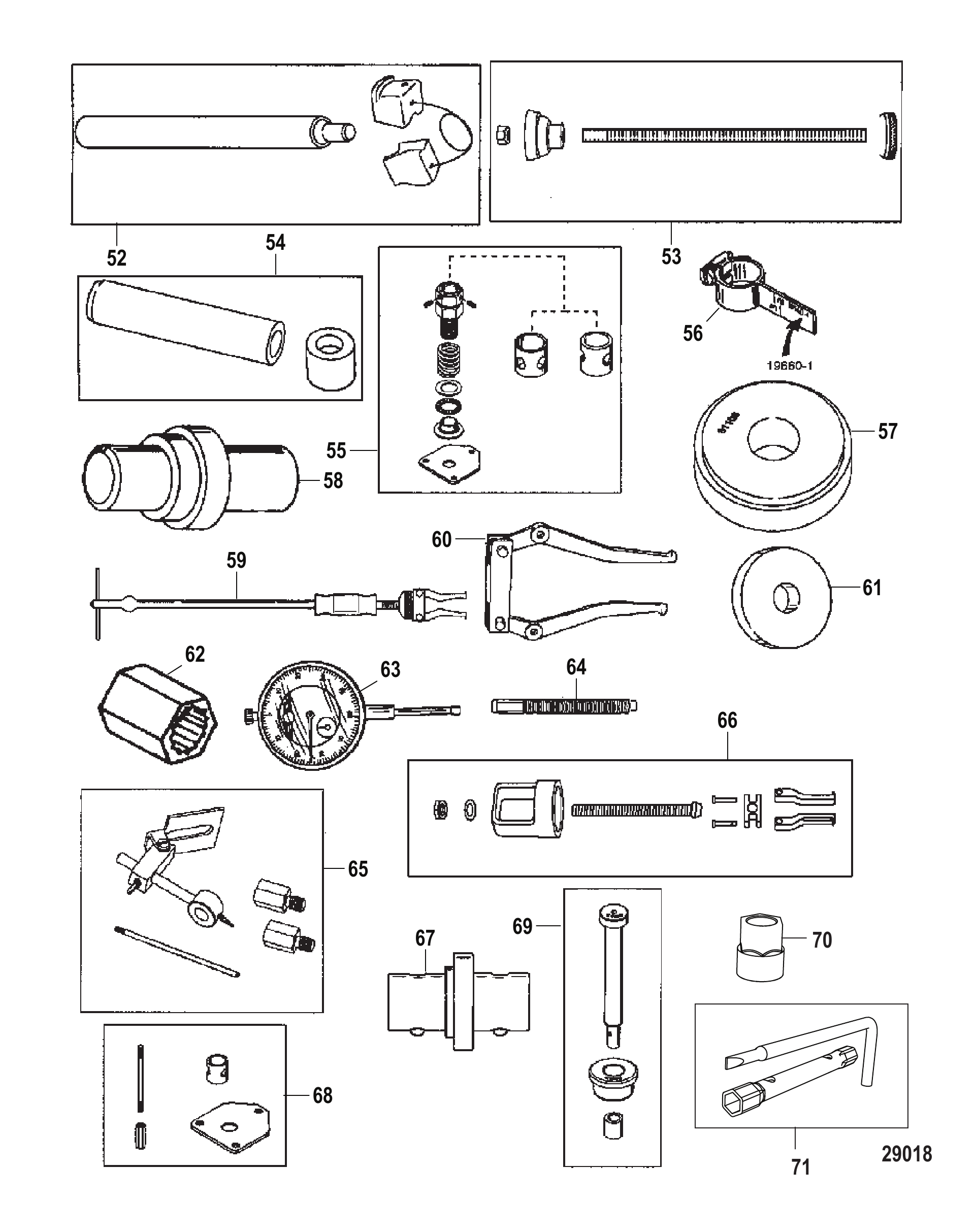

图 27工具3 Tools 3

REF	零件编号	中文名称	英文名称	数量
52	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
-	889622A01	Timkin杯工具	TOOL Timkin Cup	1
53	14309T02	轴承安装工具	INSTALLATION TOOL Bearing	1
54	14310T1	耐磨套驱动器	WEAR SLEEVE DRIVER	1
55	14311A04	预紧力工具	TOOL Preload	1
56	196601	背隙测量仪	INDICATOR TOOL Backlash	1
57	31106T	轴承安装心轴杯	MANDREL Bearing Driver Cup	1
58	31108T	油封驱动器	DRIVER Oil Seal	1
59	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
60	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
61	37350T	导向心轴	PILOT MANDREL	1
62	817070	传动轴固定工具	HOLDING TOOL Driveshaft	1
63	58222A1	百分表工具	DIAL INDICATOR TOOL	1
64	85716	拉拔螺栓工具-轴承座	PULLER BOLT TOOL Bearing Carrier	1
65	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
65	8M0237356	适配器套件	ADAPTER KIT	1
66	83165T	拉拔器总成	PULLER ASSEMBLY	1
-	805747A04	爪形工具	TOOL Claws	1
67	856875A1	轴承安装工具	INSTALLATION TOOL Bearing	1
68	817057A02	背隙指示器工具	TOOL Backlash Indicator	1
-	883420	工具套筒(.625)	TOOL Sleeve (.625)	1
69	817058A1	轴承驱动器工具	DRIVER TOOL Bearing	1
70	877840A1	传动轴固定工具	HOLDING TOOL Driveshaft	1
71	8M0026034	工具包	TOOL KIT	1
71	8M0162977	工具包	TOOL KIT	1

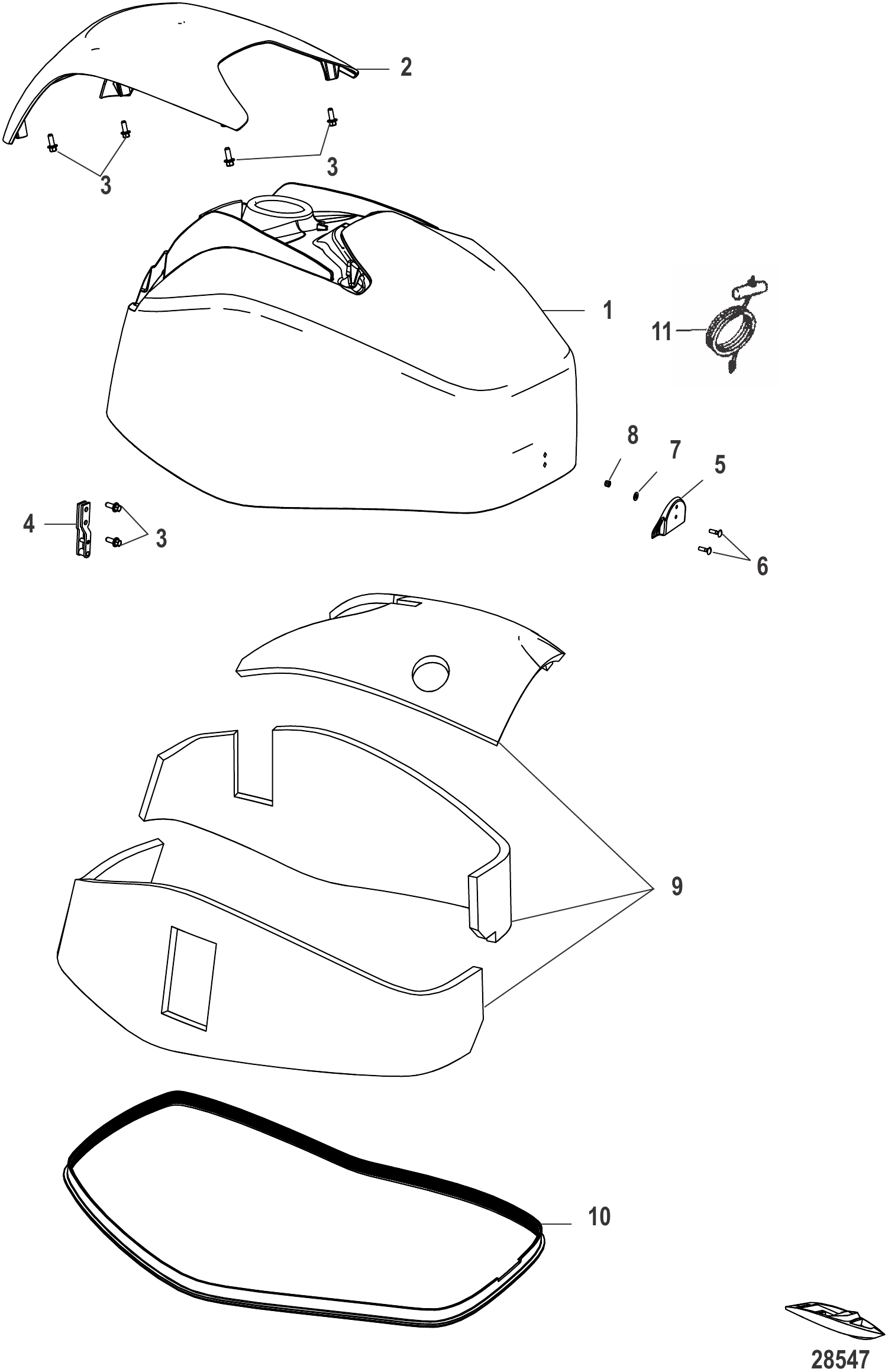

图 28顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	875300T70	顶罩总成Mercury Formula Race含贴花	TOP COWL ASSEMBLY Mercury Formula Race Includes Decals	1
2	879147T12	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	8M0118170	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	879147T13	空气导流帽-水星型	CAP Air Dam - Mariner	1
2	8M0118172	空气导流帽-水星型	CAP Air Dam - Mariner	1
3	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	6
3	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	6
4	8M0006055	后锁扣支架	BRACKET Rear Latch	1
5	8M0013032	前锁扣支架	BRACKET Front Latch	1
5	826291T02	前锁扣支架	BRACKET Front Latch	1
6	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
7	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
8	400632	螺母	NUT	2
9	834786A05	隔音毯套装	SOUND BLANKET KIT	1
10	8M0025868	密封件	SEAL	1
10	8M0109278	密封件	SEAL	1
11	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
-	8M8024671	贴花套件	DECAL SET	1

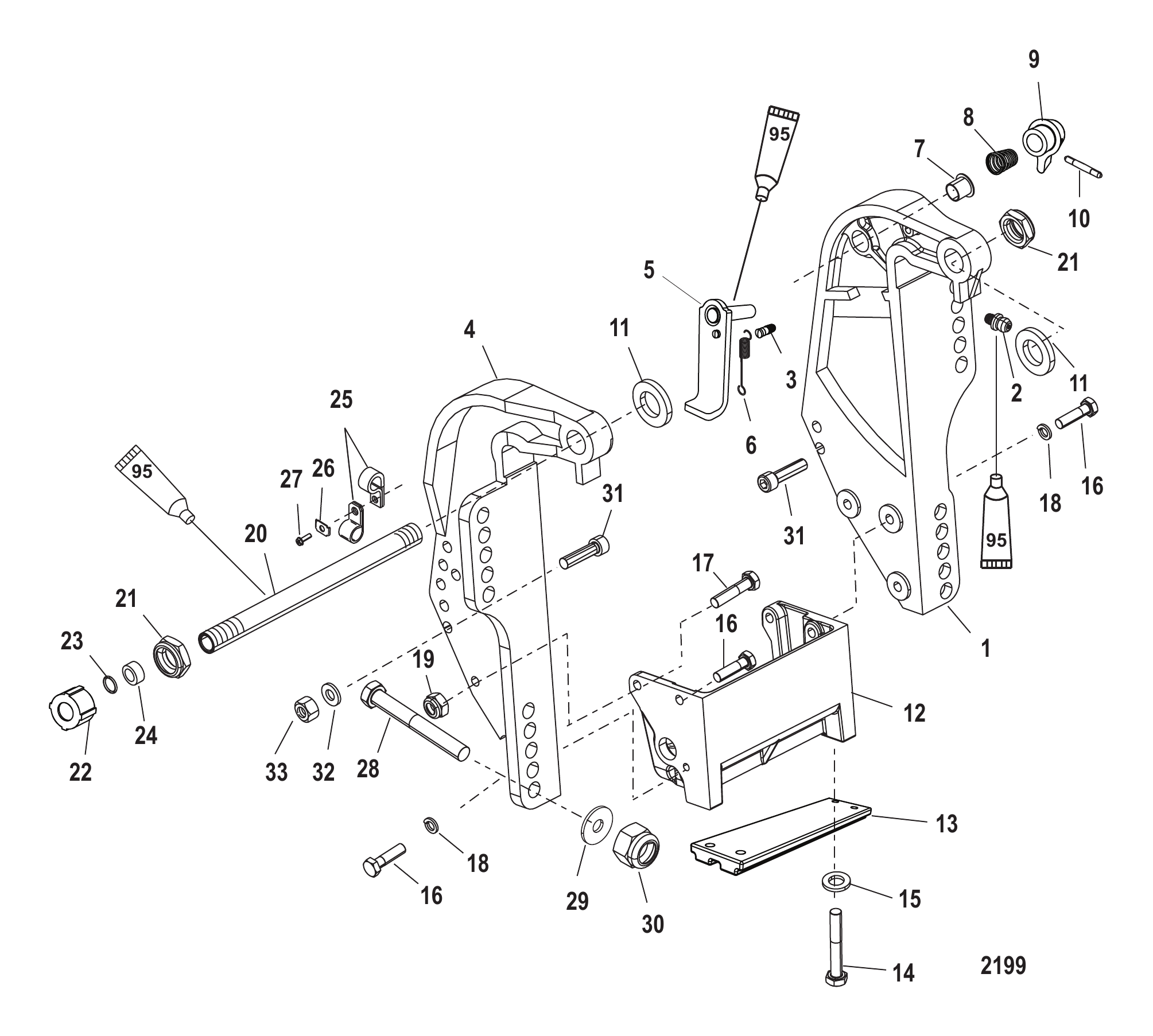

图 29艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866T04	艉板支架-左舷	BRACKET Transom - Port	1
2	98727	润滑脂接头	FITTING Grease	1
2	8M0169588	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
5	893704T01	倾斜锁杆	LEVER Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	8M0007470	旋钮	KNOB	1
10	8M0021914	销钉(.125×30毫米)	PIN (.125 x 30 mm)	1
11	19619	垫圈	WASHER	2
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
17	8M0000586	螺钉(M8×35)	SCREW (M8 x 35)	1
18	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	4
19	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
20	196141	倾斜管	TILT TUBE	1
20	8M0041938	倾斜管	TILT TUBE	1
21	858869	螺母 (.875-14)	NUT (.875-14)	2
22	19624A1	密封套件	SEAL KIT	1
23	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
24	78861	隔套	SPACER	1
25	22740	卡扣	CLIP	2
26	69205	C形垫圈	C WASHER	1
26	8M0084613	C形垫圈	C-WASHER	1
27	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
28	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
29	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
29	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
30	82671117	螺母(.500-20)	NUT (.500-20)	4
31	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
32	4002319	垫圈	WASHER	2
33	40140	螺母(M10)	NUT (M10)	2

图 30升降开关套件 Trim Switch Kit

REF	零件编号	中文名称	英文名称	数量
-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
1	18861	固定座	RETAINER	1
2	814820	适配器	ADAPTER	1
3	NSS	开关(不单独销售)	NOT SOLD SEPARATE Switch	1
4	79091	保险丝20安培	FUSE 20 Ampere	1
4	8M0207796	保险丝20安培	FUSE 20 AMP	1
5	95084A2	拉线总成	CABLE ASSEMBLY	1
6	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	2
7	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
7	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2

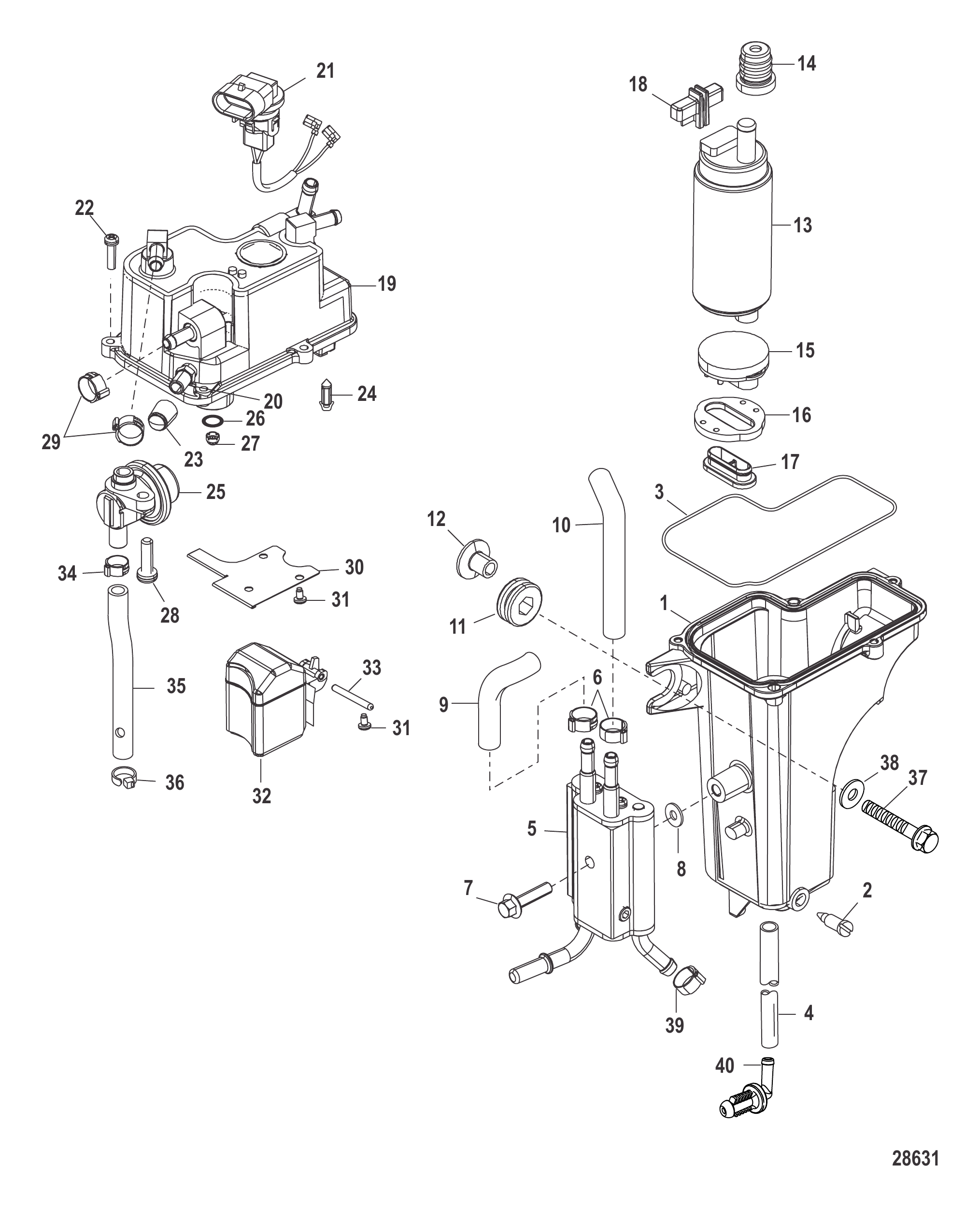

图 31油气分离器 Vapor Separator

REF	零件编号	中文名称	英文名称	数量
-	892267T03	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
1	892267A54	主体总成	BODY ASSEMBLY	1
2	892267506	放油螺钉	SCREW Drain	1
3	892267530	O型圈	O-RING	1
4	85583466	软管(40英寸整卷)裁切至9英寸	HOSE (40.00 Inches Bulk) Cut to 9 Inches	1
4	8M0054213	软管	HOSE	1
5	892267A55	燃油冷却器总成	COOLER ASSEMBLY Fuel	1
6	888988023	卡箍	CLAMP	2
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
8	892267511	垫圈	WASHER	1
9	892267504	软管	HOSE	1
10	892267503	软管	HOSE	1
11	834985	护孔环	GROMMET	3
11	8M0190980	护孔环	GROMMET	3
12	856954	衬套	BUSHING	3
13	892267A51	燃油泵套件(含盖体O型圈25-892267530)	PUMP KIT Fuel Also includes cover to body o ring 25-892267530	1
14	892267521	绝缘体	INSULATOR	1
15	892267510	隔离器	ISOLATOR	1
16	892267523	绝缘体	INSULATOR	1
17	892267534	燃油滤网	STRAINER Fuel	1
18	892267519	盖板	COVER	1
19	892267T57	盖总成	COVER ASSEMBLY	1
20	892267537	施拉德阀	VALVE Schrader	1
20	892267T57	盖总成	COVER ASSEMBLY	1
21	892267535	电气连接器	CONNECTOR Electrical	1
22	892267531	螺钉(M4×16)	SCREW (M4 x 16)	5
23	883220	盖帽	CAP	1
24	892267A52	浮子阀套件	FLOAT VALVE KIT	1
25	892267A50	压力调节器套件	REGULATOR KIT Pressure	1
26	892267513	O型圈	O-RING	1
27	892267512	滤网	SCREEN	1
28	892267515	螺钉（M5×18）	SCREW (M5 x 18)	1
29	888988023	卡箍	CLAMP	2
30	892267520	安装板	PLATE	1
31	892267529	螺钉(M4 x 8)	SCREW (M4 x 8)	5
32	892267527	浮子	FLOAT	1
33	892267528	浮子销	PIN Float	1
34	892267517	卡扣	CLIP	1
35	892267516	软管	HOSE	1
36	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
37	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
38	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
38	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
39	888988023	卡箍	CLAMP	1
40	8M0022107	接头	FITTING	1

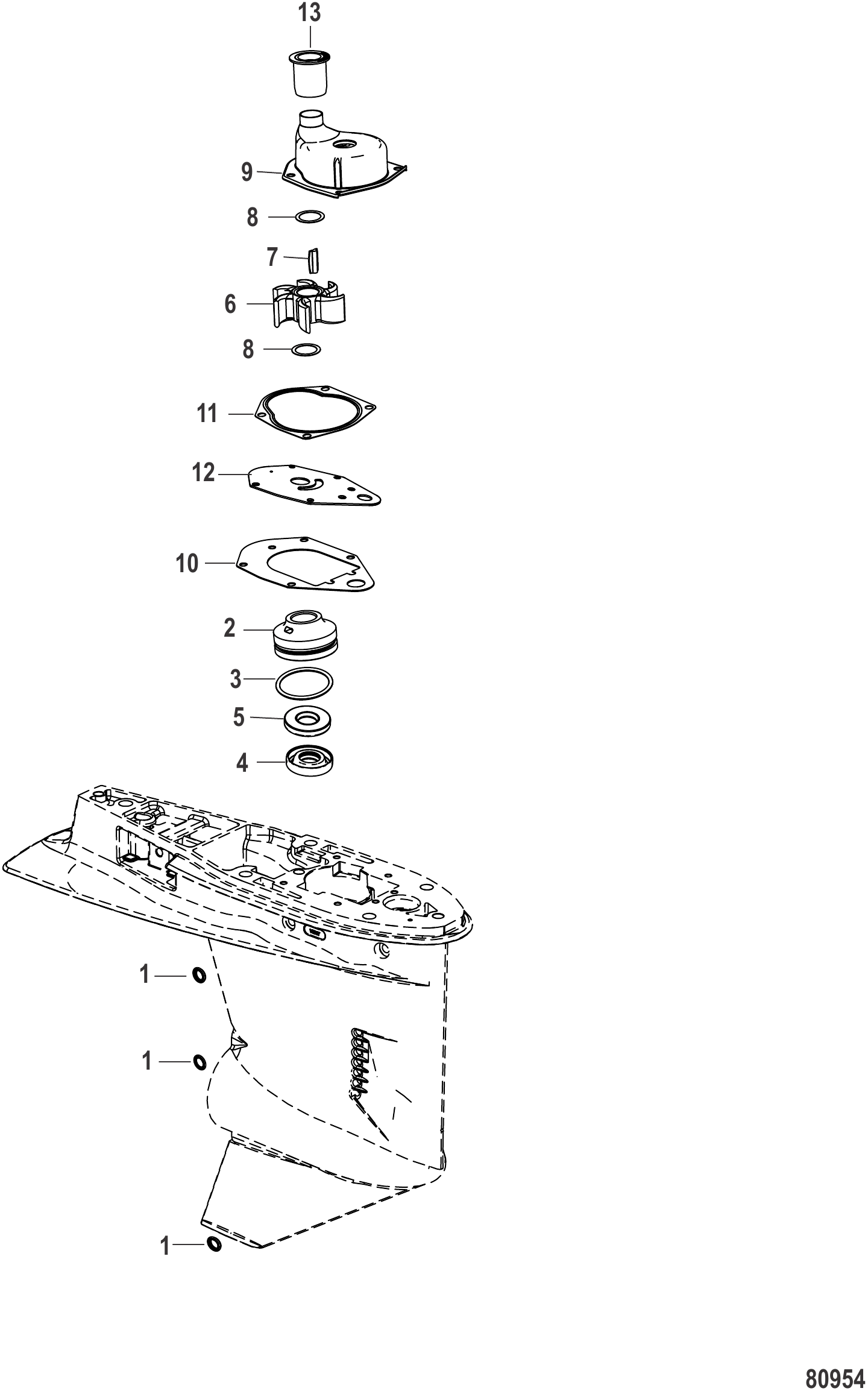

图 32水泵套件组件812966A12 Water Pump Kit Components 812966A12

REF	零件编号	中文名称	英文名称	数量
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
1	830749	密封件	SEAL	3
1	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
2	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
2	8M0245488	水泵底座	BASE WATER PUMP	1
3	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
3	8M0204651	O型圈	O-RING	1
4	814669	油封	SEAL Oil	1
4	8M0245489	油封	SEAL OIL	1
5	814670	油封	SEAL Oil	1
6	19453T	叶轮	IMPELLER	1
7	19699	键	KEY	1
7	8M0032831	叶轮键	KEY Impeller	1
8	8M0005777	垫圈	WASHER	2
8	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
9	8M0242489	水泵	WATER PUMP	1
10	19701	下衬垫	GASKET Lower	1
10	8M0224241	衬垫	GASKET	1
11	822189	水泵上衬垫	GASKET Upper Water Pump	1
12	19700A2	面板	FACE PLATE	1
13	8M0000332	联轴器(短)	COUPLING Short	1
13	8M0151046	水管联轴器(短)	COUPLING Water Tube, Short	1
