水星 Mercury 90 HP EFI 1B172291 THRU 1B366822 - 爆炸图零件明细

四冲程 电喷 EFI · USA - Cat.# 90-898112006 · 共 34 个部位 · 1148 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
0	858610A31	燃油软管总成	HOSE ASSEMBLY Fuel	1
0	859675A1	转速表(0-8000转)黑面蓝刻度黑边框	TACHOMETER (0-8000 RPM) Black Face, Blue Graduation, Black Bezel	1
0	895283A06	转速表套件(0-8000转)黑面蓝刻度黑边框	TACHOMETER KIT (0-8000 RPM) Black Face, Blue Graduations, Black Bezel	1
0	859688A1	水压表套件(2-30PSI)黑面蓝刻度黑边框	GAUGE KIT Water Pressure (2-30 PSI) Black Face, Blue Graduation, Black Bezel	1
0	895288A03	水压表套件(2-30PSI)黑面蓝刻度黑边框	GAUGE KIT Water Pressure (2-30 PSI) Black Face, Blue Graduations, Black Bezel	1
0	86306A01	适配器	ADAPTER	1
0	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
0	8M0074845	ORD 8M0098264	ORD 8M0098264	1
0	92876A8	转向安装套件	ATTACHING KIT Steering	1
0	92876A9	双机延长套件	EXTENSION KIT Dual Engine	1

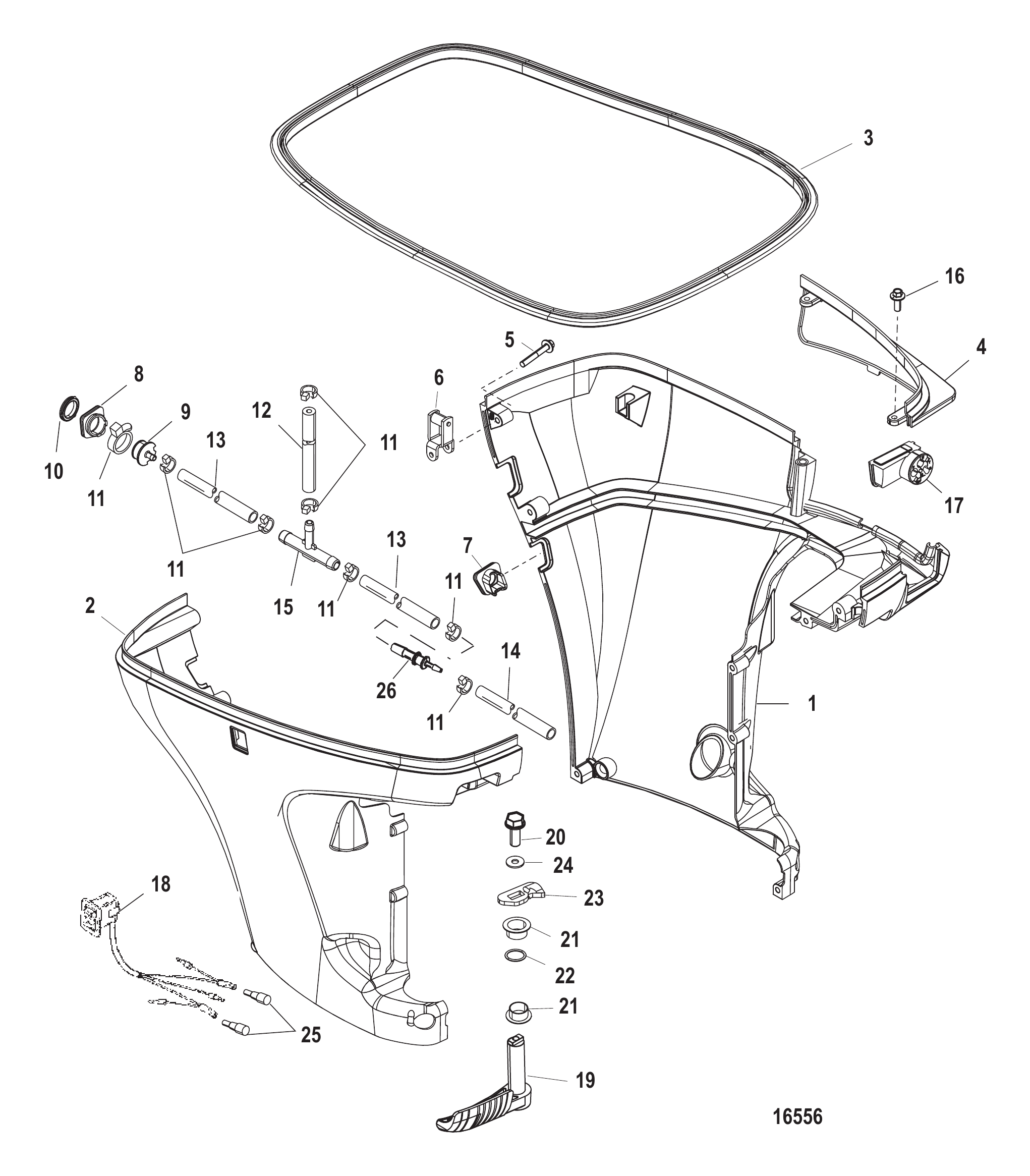

图 2下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	878587A1	下罩总成(左舷)	BOTTOM COWL ASSEMBLY (Port)	1
2	858743A2	下罩总成(右舷)	BOTTOM COWL ASSEMBLY (Starboard)	1
2	8M0113913	右舷下罩B	COWL-LOWER STBD B	1
3	8253181	罩盖密封条(41英寸)	SEAL Cowl (41.00 Inches)	2
3	8M0109217	罩盖密封条	SEAL-COWL	2
4	878547T	嵌件	INSERT	1
5	82130040	螺钉(M6 x 40)	SCREW (M6 x 40)	8
6	831209	固定座	RETAINER	1
7	858742	怠速排气套	BOOT Idle Exhaust	1
8	859251	护孔环	GROMMET	1
8	8M0039078	护孔环	GROMMET	1
9	827948	接头	FITTING	1
10	855576	垫圈	WASHER	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	6
12	881535	软管(32.00英寸)	HOSE (32.00 Inches)	1
13	830756109	软管(57.00英寸整料)(裁切至5英寸)	HOSE (57.00 Inches Bulk) (Cut to 5 Inches)	2
13	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	2
14	9912688	管材（36英寸整卷）（裁切至21英寸）	TUBING (36.00 Inches Bulk) (Cut to 21 Inches)	1
15	817518	三通	TEE	1
16	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
17	889724	护孔环	GROMMET	1
18	896620	开关总成	SWITCH ASSEMBLY	1
18	8M0235192	微调开关	SWITCH TRIM	1
19	889740A02	手柄套件	HANDLE KIT	1
20	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
21	33589	衬套	BUSHING	2
22	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
23	8219423	棘爪	PAWL	1
24	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	1
25	13541	公插头	PLUG Male	2
26	898029	异径接头	FITTING Reducer	1

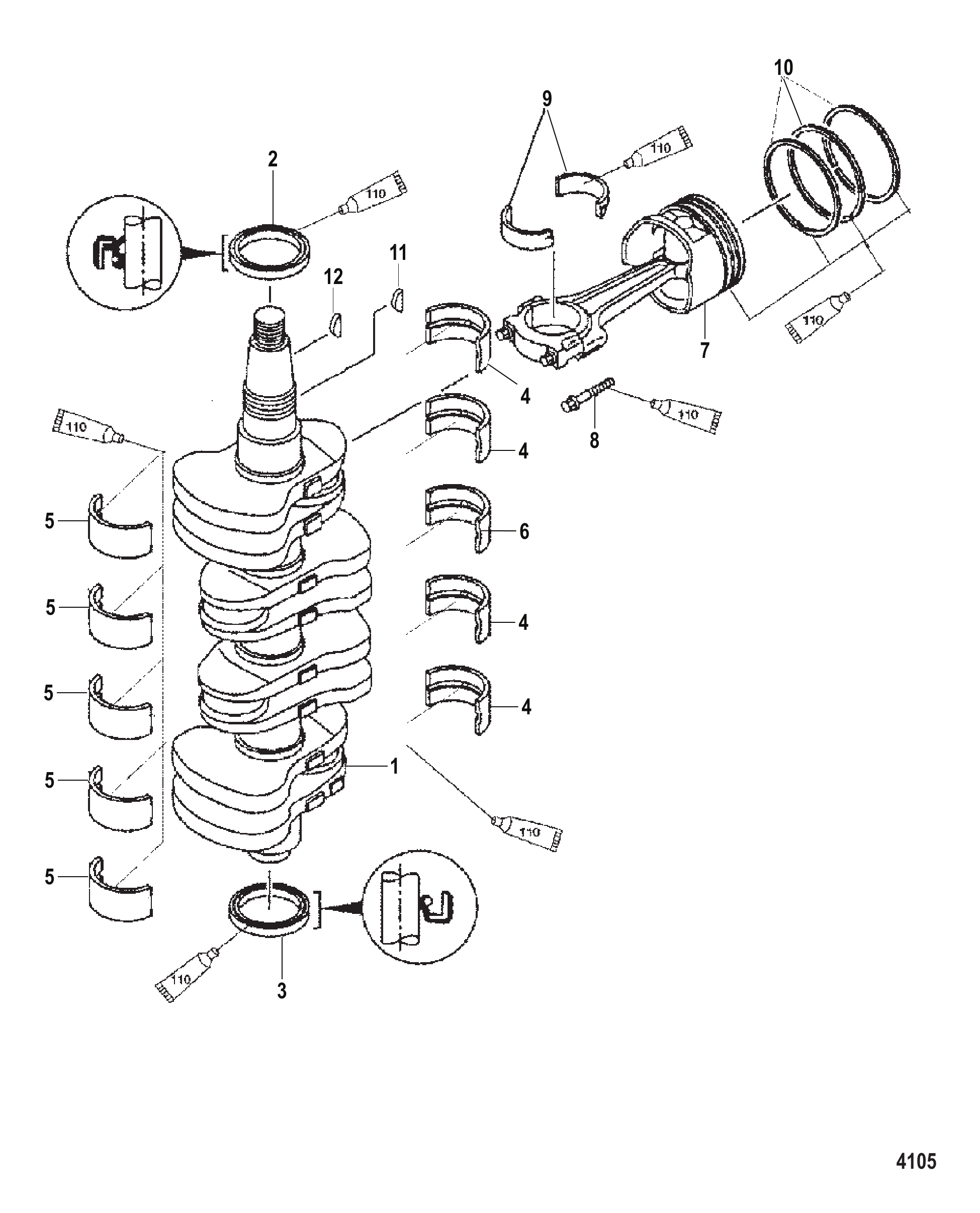

图 3曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	880894T01	曲轴	CRANKSHAFT	1
2	804099003	油封	SEAL Oil	1
3	804100003	油封	SEAL Oil	1
4	804101T	轴承	BEARING	4
4	804101T10	轴承	BEARING	4
4	804101T20	轴承	BEARING	4
5	804102T	轴承	BEARING	5
5	804102T10	轴承	BEARING	5
5	804102T20	轴承	BEARING	5
5	804102T30	轴承	BEARING	5
6	804103T	轴承	BEARING	1
6	804103T10	轴承	BEARING	1
6	804103T20	轴承	BEARING	1
7	880895T02	活塞总成	PISTON ASSEMBLY	4
7	880895T03	活塞总成	PISTON ASSEMBLY	AR
8	804105	螺栓	BOLT	2
9	804106T01	轴承	BEARING	8
9	804106T11	轴承	BEARING	8
9	804106T21	轴承	BEARING	8
9	804106T31	轴承	BEARING	8
10	880897T02	活塞环组	RING SET Piston	1
10	880898T02	活塞环组	RING SET Piston	AR
11	804153	键	KEY	1
12	8261001	键	KEY	1
-	858732A03	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T05	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0094898	P/H 75-90 4S	P/H 75-90 4S	1

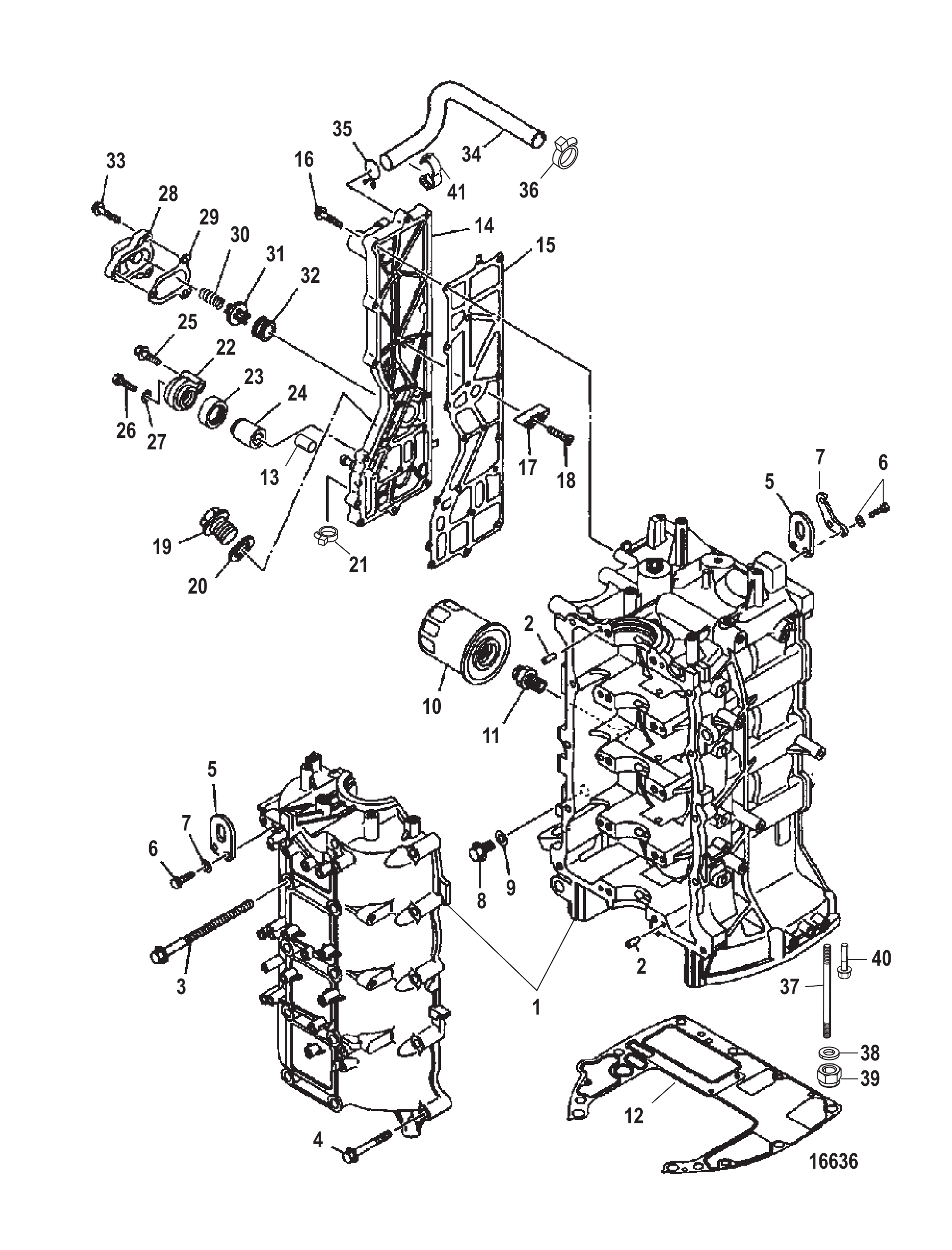

图 4气缸体与曲轴箱 Cylinder Block and Crankcase

REF	零件编号	中文名称	英文名称	数量
1	881422A03	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	881422T04	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	82364M	定位销	PIN Dowel	10
3	804072	螺栓 (M10 x 135)	BOLT (M10 x 135)	10
4	41884M	螺栓(M8×55)	BOLT (M8 x 55)	10
4	8M0101617	螺栓	BOLT	10
5	804073	吊环	LIFTING EYE	2
6	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
7	804149	阀板	PLATE Valve	1
8	825953	塞子 (M14 x 12)	PLUG (M14 x 12)	1
9	81990M	衬垫	GASKET	1
10	822626Q04	机油滤清器	FILTER Oil	1
10	8M0162830	机油滤清器	FILTER OIL	1
11	804097	螺栓	BOLT	1
12	858732002	气缸体衬垫	GASKET Cylinder Block	1
13	881600	橡胶盖	CAP Rubber	1
14	881424T01	排气外罩	COVER Exhaust-Outer	1
14	881424T02	排气盖	COVER-EXHAUST	1
15	804076	衬垫	GASKET	1
15	804076003	衬垫	GASKET	1
15	804076001	衬垫	GASKET	1
15	804076003	衬垫	GASKET	1
16	881427	螺栓 (M6 x 30)	BOLT (M6 x 30)	18
17	11761001	阳极块	ANODE	3
18	82532M	螺钉	SCREW	3
19	881425	螺钉	SCREW	1
20	881426	衬垫	GASKET	1
21	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
22	887847	盖板	COVER	1
22	887847A01	罩盖/阳极套件	COVER/ANODE KIT	1
23	804086	护孔环	GROMMET	1
24	804079001	阳极块	ANODE	1
24	887847A01	罩盖/阳极套件	COVER/ANODE KIT	1
25	881431	螺栓(M8x40)	BOLT (M8 x 40)	1
26	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
27	82214M	垫圈	WASHER	1
28	804083	盖板	COVER	1
28	804083001	盖板	COVER	1
28	804083001	盖板	COVER	1
29	804084	衬垫	GASKET	1
30	804081	弹簧	SPRING	1
31	804080	压力控制阀	VALVE Pressure Control	1
31	804080001	阀门	VALVE	1
32	804082	护孔环	GROMMET	1
33	881428	螺栓(M6 x 16)	BOLT (M6 x 16)	3
34	804088	软管	HOSE	1
35	804089	卡扣	CLIP	1
36	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
37	8587331	螺柱	STUD	6
38	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	6
38	8M0214963	垫圈	WASHER	6
39	40140	螺母(M10)	NUT (M10)	6
40	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
40	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
41	881353001	卡箍	CLAMP	1
-	858732A03	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T05	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0094898	P/H 75-90 4S	P/H 75-90 4S	1
-	881310A03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T07	气缸盖	HEAD-CYLINDER	1
-	881310A06	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T10	气缸盖	CYLINDER HEAD	1

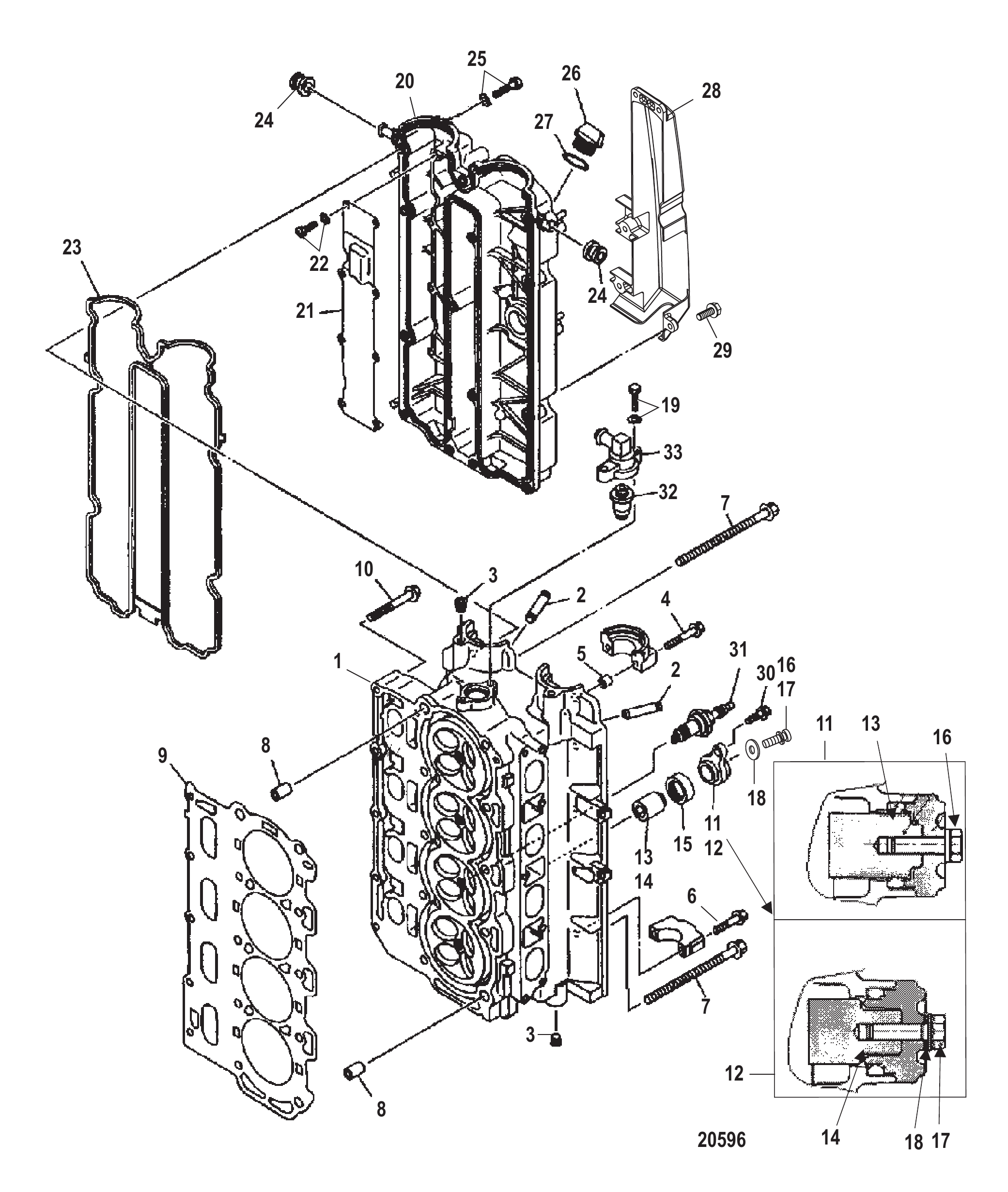

图 5气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	881310T04	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	804110	导向销	PIN Guide	16
3	804111	堵头	PLUG	4
4	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	4
5	804113	定位销	PIN Dowel	4
6	804114001	螺栓及垫圈	BOLT AND WASHER	16
7	881311	螺栓(M10×145)	BOLT (M10 x 145)	10
8	804116	轴环	COLLAR	2
8	8M0070515	定位销	DOWEL PIN	2
9	8041151	衬垫	GASKET	1
10	881312	螺栓(M8×55)	BOLT (M8 x 55)	5
11	887847	盖板	COVER	2
11	887847A01	罩盖/阳极套件	COVER/ANODE KIT	2
12	804085A01	罩盖/阳极套件	COVER/ANODE KIT	2
13	804079001	阳极块	ANODE	2
13	887847A01	罩盖/阳极套件	COVER/ANODE KIT	2
14	804085A01	罩盖/阳极套件（随参考编号12附带）	COVER/ANODE KIT (Included With Reference #12)	2
15	804086	索环（随参考编号12附带）	GROMMET (Included With Reference #12)	2
16	8524741	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
17	84830M	螺栓（随参考编号12附带）	BOLT (Included With Reference #12)	2
18	95610	衬垫（随参考编号12附带）	GASKET (Included With Reference #12)	1
19	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
20	881313T02	气缸盖罩总成	COVER ASSEMBLY Cylinder Head	1
21	804119	通气盖	COVER Breather	1
22	804120	螺钉(M4 x 8)	SCREW (M4 x 8)	8
23	804123001	衬垫	GASKET	1
24	855690	护孔环	GROMMET	2
25	858530	螺栓 (M6 x 30)	BOLT (M6 x 30)	14
26	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
26	8M0240831	油塞	OIL PLUG	1
27	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
27	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
28	858752001	盖板	COVER	1
29	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	5
30	881431	螺栓(M8x40)	BOLT (M8 x 40)	2
31	859495	火花塞 NGK-LFR5A-11	SPARK PLUG (NGK-LFR5A-11)	4
31	859495Q	PG LFR5A-11 @10	PG LFR5A-11 @10	4
32	8556761	节温器 60°C (140°F)	THERMOSTAT 60°C (140°F)	1
32	855676004	节温器	THERMOSTAT	1
33	8041271	节温器盖	THERMOSTAT COVER	1
-	858732A03	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T05	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0094898	P/H 75-90 4S	P/H 75-90 4S	1
-	881310A03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T07	气缸盖	HEAD-CYLINDER	1
-	881310A06	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T10	气缸盖	CYLINDER HEAD	1

图 6驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地电缆总成至旋转支架	CABLE ASSEMBLY Ground To Swivel Bracket	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	889833025	螺钉 (M8 x 25 毫米)	SCREW (M8 x 25 MM)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

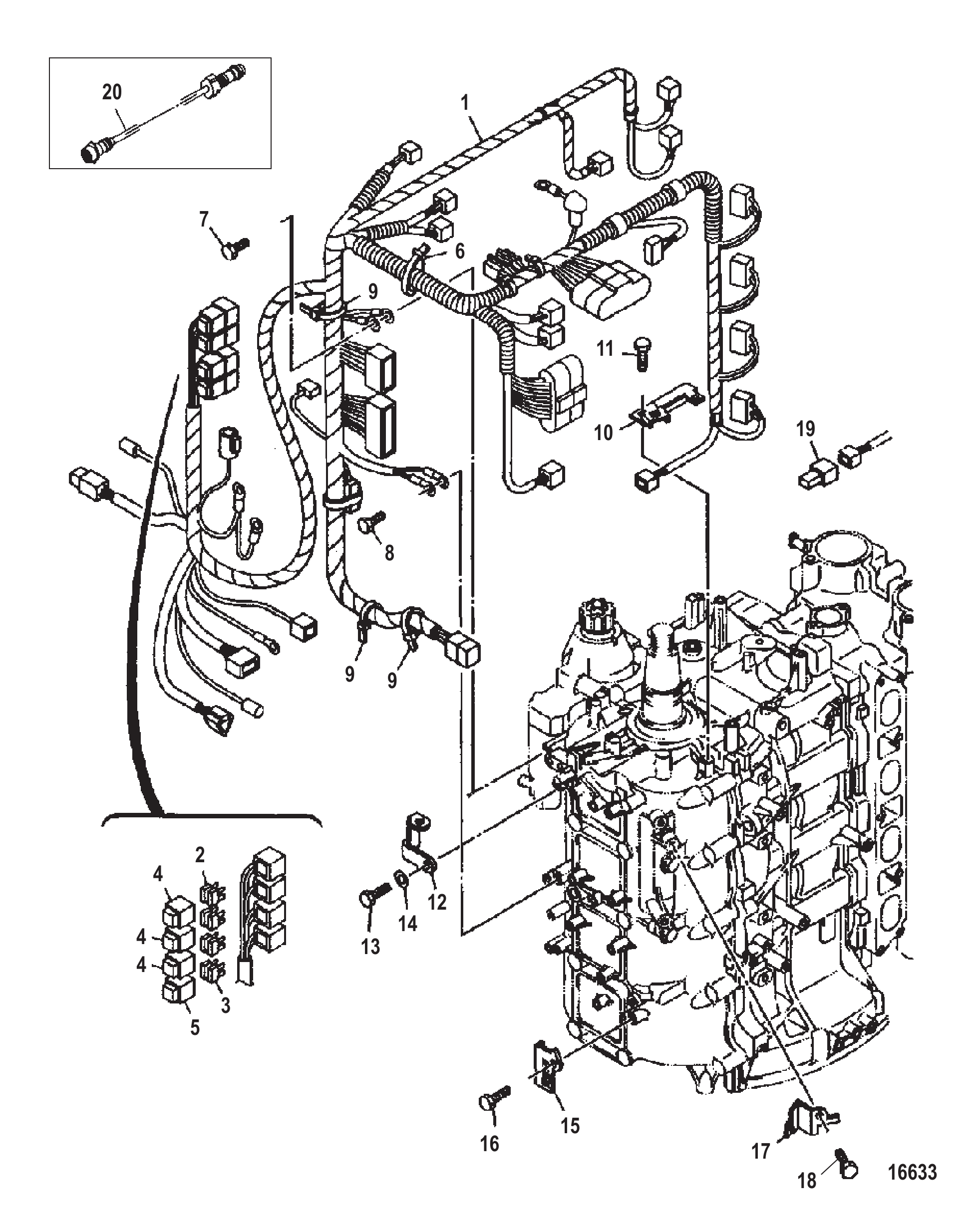

图 7电气组件-发动机线束 Electrical Components Engine Wiring Harness

REF	零件编号	中文名称	英文名称	数量
1	881364T03	发动机线束总成	HARNESS ASSEMBLY Engine	1
1	881364A07	发动机线束总成	HARNESS ASSEMBLY Engine	1
2	804291	保险丝20安培	FUSE 20 Ampere	6
2	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	6
3	80429110	30安保险丝	FUSE 30 Ampere	2
3	8M0057159	30A保险丝	FUSE-30A	2
4	891824010	保险丝盖（黄色）	COVER Fuse (Yellow)	3
5	891824020	保险丝盖（绿色）	COVER Fuse (Green)	1
6	881530002	卡箍	CLAMP	1
7	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
8	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
9	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
10	888239003	安装板	PLATE	1
10	8M0059045	安装板	PLATE	1
11	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	1
12	881542007	支架	BRACKET	1
12	8M0059044	支架	BRACKET	1
13	84368M	螺栓	BOLT	1
14	82214M	垫圈	WASHER	1
15	888239005	安装板	PLATE	1
15	8M0059047	安装板	PLATE	1
16	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	1
17	888239004	安装板	PLATE	1
17	8M0059046	安装板	PLATE	1
18	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	1
19	888326001	盖板	COVER	1
20	15976M	延长件	EXTENSION	1
-	881421T05	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0094898	P/H 75-90 4S	P/H 75-90 4S	1

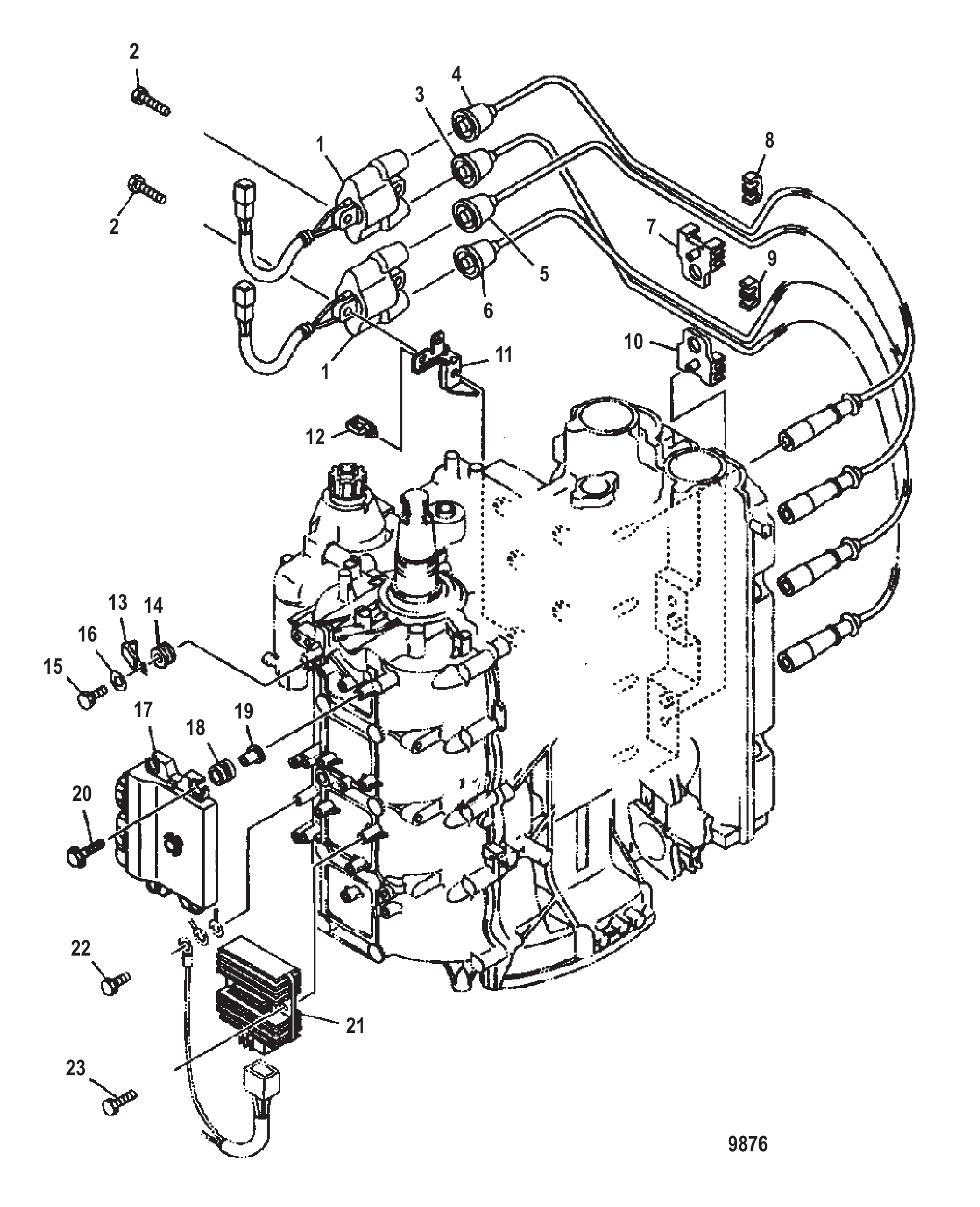

图 8电气组件-点火线圈与ECU安装件 Electrical Components Ignition Coil and ECU Mounting

REF	零件编号	中文名称	英文名称	数量
1	880892001	点火线圈总成	COIL ASSEMBLY Ignition	2
2	853536	螺栓(M6x25)	BOLT (M6 x 25)	4
3	804272A1	高压电缆组	CABLE SET Hi Tension	1
4	NSS	高压导线（不单独销售）	NOT SOLD SEPARATE High Tension Lead	1
5	NSS	高压导线（不单独销售）	NOT SOLD SEPARATE High Tension Lead	1
6	NSS	高压导线（不单独销售）	NOT SOLD SEPARATE High Tension Lead	1
7	804277	卡箍	CLAMP	1
8	804276	卡箍	CLAMP	1
9	804276	卡箍	CLAMP	1
10	804277	卡箍	CLAMP	1
11	888239002	安装板	PLATE	2
12	888588001	卡箍	CLAMP	2
13	888588002	卡箍	CLAMP	1
14	804082001	护孔环	GROMMET	1
15	84368M	螺栓	BOLT	1
16	82214M	垫圈	WASHER	1
17	880891T03	发动机控制单元ECU	ECU Engine Control Unit	1
17	880891T16	发动机控制单元ECU	ECU Engine Control Unit	1
17	880891T02	发动机控制单元ECU	ECU Engine Control Unit	1
17	8M0121259	电控单元	ECU	1
17	880891T15	发动机控制单元ECU	ECU Engine Control Unit	1
17	8M0121259	电控单元	ECU	1
17	880891T17	发动机控制单元ECU	ECU Engine Control Unit	1
18	881304	护孔环	GROMMET	4
19	804344003	轴环	COLLAR	4
20	804270	螺栓(M6×28)	BOLT (M6 x 28)	4
21	881346T	整流器/调节器总成	RECTIFIER/REGULATOR ASSEMBLY	1
22	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
23	853536	螺栓(M6x25)	BOLT (M6 x 25)	2

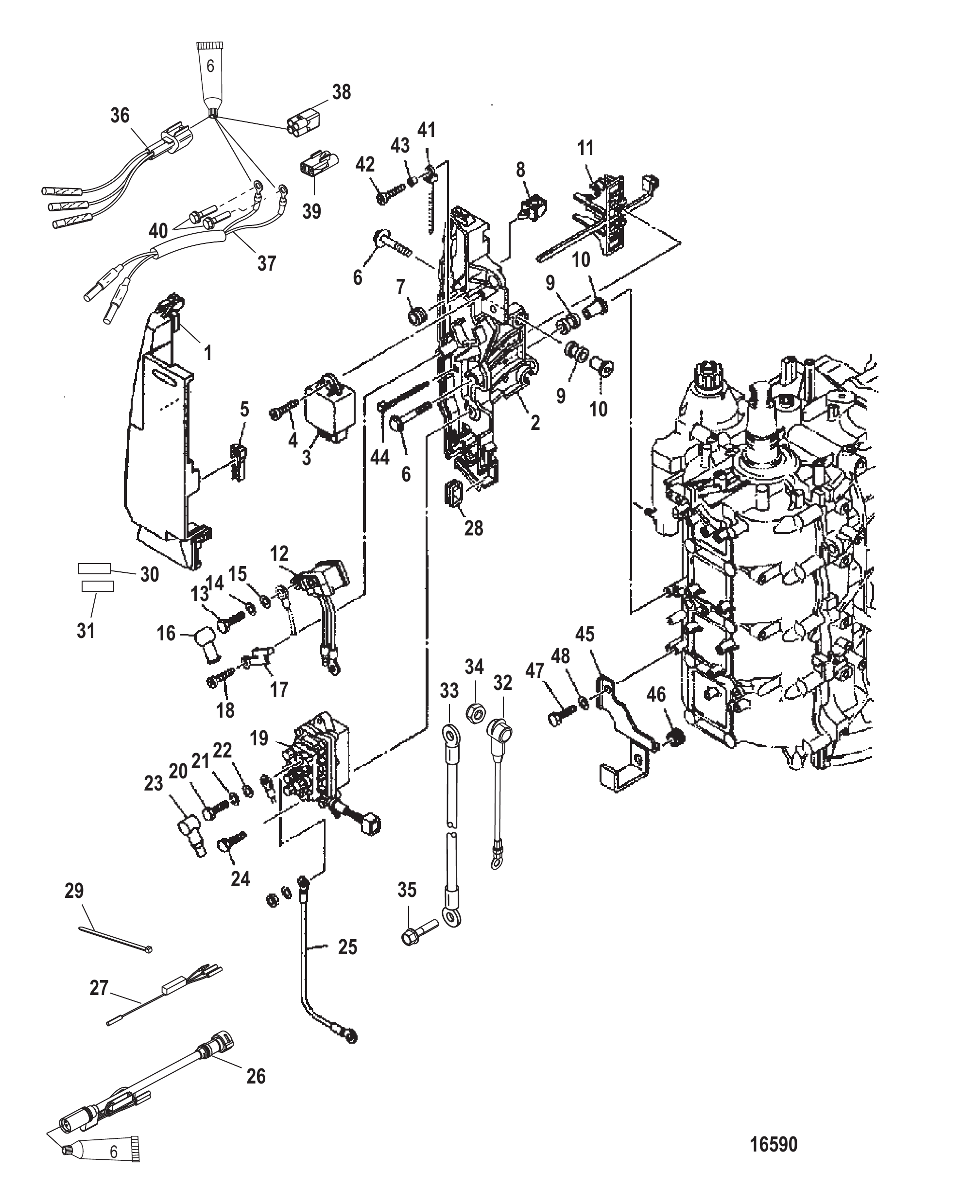

图 9电气组件-继电器安装件 Electrical Components Relay Mounting

REF	零件编号	中文名称	英文名称	数量
1	881363A01	盖/支架套件	COVER/BRACKET KIT	1
1	881363A02	盖/支架套件	COVER/BRACKET KIT	1
2	NSS	不单独销售 支架	NOT SOLD SEPARATE Bracket	1
2	881359002	支架	BRACKET	1
3	881350T01	继电器总成	RELAY ASSEMBLY	1
4	881351	螺钉	SCREW	1
5	804289	保险丝拔取器	PULLER Fuse	1
6	804270	螺栓(M6×28)	BOLT (M6 x 28)	5
7	881304	护孔环	GROMMET	1
8	881361	卡箍	CLAMP	1
9	881304	护孔环	GROMMET	5
10	82851M	衬套	BUSHING	5
10	804344003	轴环	COLLAR	5
10	804344003	轴环	COLLAR	5
11	881360	卡箍	CLAMP	1
12	881352T	继电器	RELAY	1
12	8M0098898	继电器	RELAY	1
13	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
14	82212M	锁紧垫圈	LOCKWASHER	2
15	82214M	垫圈	WASHER	2
16	804284	护套	BOOT	2
16	804284001	护套	BOOT	2
17	881353	卡箍	CLAMP	1
18	8813511	螺钉	SCREW	1
19	881356001	继电器总成	RELAY ASSEMBLY	1
20	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
21	82212M	锁紧垫圈	LOCKWASHER	2
22	82214M	垫圈	WASHER	2
23	826574	护套	BOOT	2
23	804284001	护套	BOOT	2
24	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
25	881357001	导线	WIRE Lead	1
26	858740T4	线束总成	HARNESS ASSEMBLY	1
26	858740T06	线束总成 远程适配器（16英寸）10针母头转14针母头	HARNESS ASSEMBLY Remote Adapter (16.00 Inches) 10 Pin Female to 14 Pin Female	1
27	17461A10	转速表模块	TACH MODULE	1
27	8M0026570	转速表模块	MODULE-TACH	1
28	881304001	护孔环	GROMMET	1
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
30	8272822	高压警告标贴	DECAL Warning High Voltage	1
31	881865	警示贴纸-挂档启动	DECAL Caution-Start in Gear	1
32	88439A33	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
33	88439A10	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
34	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
35	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
35	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
36	858723T1	线束总成	HARNESS ASSEMBLY	1
37	858914T1	线束总成	HARNESS ASSEMBLY	1
38	859249T1	连接器	CONNECTOR	1
39	897543A01	盖帽总成 连接器-2路	CAP ASSEMBLY Connector - 2 Way	1
40	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
41	881530013	卡箍	CLAMP	1
42	852473	轴环	COLLAR	1
43	881351	螺钉	SCREW	1
44	881530014	卡箍	CLAMP	2
45	804260001	支架	BRACKET	1
46	97687M	护孔环	GROMMET	1
47	84368M	螺栓	BOLT	1
48	82214M	垫圈	WASHER	1

图 10排气板 Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	888830T02	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	6
3	897501	接头	FITTING	1
4	817519A2	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
5	19565002	护孔环	GROMMET	1
6	8585831	衬垫	GASKET	1
7	858572T	油底壳	SUMP Oil	1
7	858572T01	油底壳	SUMP Oil	1
8	858584A1	排气管总成	TUBE ASSEMBLY Exhaust	1
9	881295	O型圈	O-RING	1
10	89417004	护孔环	GROMMET	1
11	858575006	水管	TUBE Water	1
11	8M0026130	水管	TUBE Water	1
11	858575005	水管	TUBE Water	1
11	8M0026129	水管	TUBE Water	1
12	814080001	上密封件	SEAL (UPPER)	1
13	858571T	机油吸油管	TUBE Oil Pick Up	1
14	859082	O型圈	O-RING	1
15	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
15	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
16	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	12
16	8M0214957	螺钉	SCREW	12
17	858573	密封件	SEAL	1
17	8M0039073	密封件	SEAL	1
18	8288181	放油塞	PLUG Drain	1
19	828816	衬垫	GASKET	1
19	8M0204692	衬垫@5	GASKET @5	1
20	82483213	螺钉(M6 x 60)	SCREW (M6 x 60)	4
21	8596021	量油尺	DIPSTICK	1
22	898442	螺钉(M8 x 50)	SCREW (M8 x 50)	4
23	479452	堵头	PLUG	1
24	889567	堵头(.500-14)	PLUG (.500-14)	1
25	27132	衬套	BUSHING	1
26	888835A1	换档轴	SHIFT SHAFT	1
27	888840	换挡连杆	SHIFT LINK	1
28	888917	滚轮	ROLLER	1
29	891658	衬套	BUSHING	1
30	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1
31	82053M	发夹销	PIN Hair	2
32	888832	垫圈	WASHER	1
33	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
34	26953	开口销	COTTER PIN	1
35	897730	燃油通风软管（28英寸）	HOSE Fuel Vent (28.00 Inches)	1
36	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
37	898006	固定带	STRAP Retaining	1

图 11飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	881343T02	飞轮盖	COVER Flywheel	1
2	888304	护孔环	GROMMET	2
3	855690	护孔环	GROMMET	1
4	804265A1	六角螺母/垫片套件(36毫米)	NUT/WASHER KIT Hex (36 mm)	1
5	8042641	平板垫圈	WASHER Plate	1
6	881335T01	飞轮总成	FLYWHEEL ASSEMBLY	1
-	881336A04	定子套件	STATOR KIT	1
7	881337001	脉冲线圈	COIL Pulser	1
8	881336A03	定子总成	STATOR ASSEMBLY	1
9	881338	螺丝(M6×28)	SCREW (M6 x 28)	3
10	881339001	螺钉及垫圈	SCREW AND WASHER	1
11	881340	卡箍	CLAMP	1
12	881341	转子	ROTOR	1
13	825010	定位销	PIN Dowel	2
14	804603	螺栓 (M6 x 30)	BOLT (M6 x 30)	4
15	804266001	正时板	PLATE Timing	1
16	804267	螺钉	SCREW	1
17	NSS	非单独销售空档警示贴	NOT SOLD SEPARATE Decal-Warning-Neutral	1
18	NSS	警示贴标-飞轮旋转（不单独销售）	NOT SOLD SEPARATE Decal-Waring-Sprinning Flywheel	1
19	NSS	不单独销售 贴花-维修参考	NOT SOLD SEPARATE Decal-Servicing Referral	1
20	NSS	不单独销售 贴花-维修参考	NOT SOLD SEPARATE Decal-Servicing Referral	1
21	NSS	发动机机油/阀门贴标（不单独销售）	NOT SOLD SEPARATE Decal-Engine Oil/Valve	1
22	NSS	紧急启动贴标（不单独销售）	NOT SOLD SEPARATE Decal-Emergency Starting	1
-	881421T05	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0094898	P/H 75-90 4S	P/H 75-90 4S	1

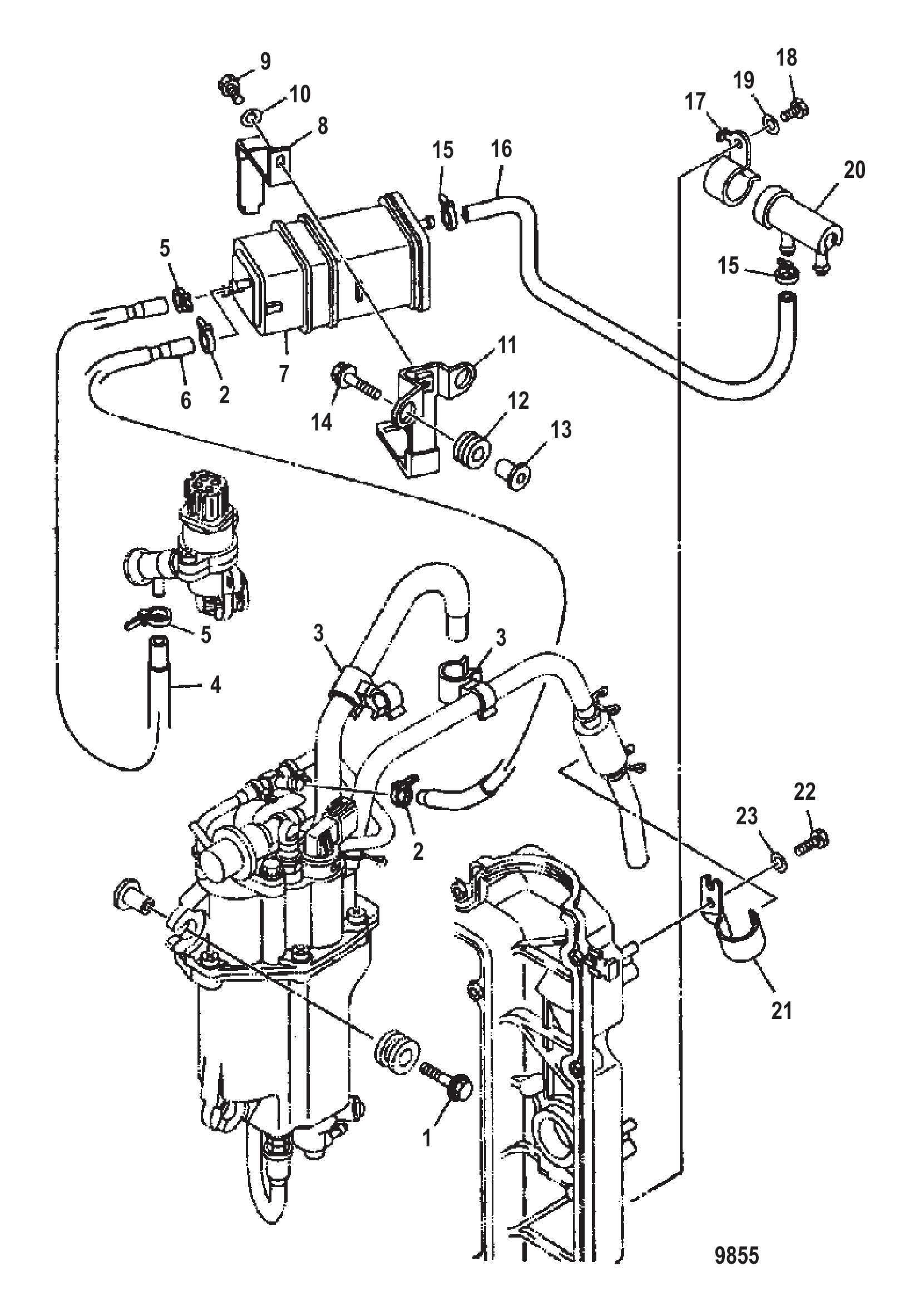

图 12燃油软管布线 Fuel Hose Routings

REF	零件编号	中文名称	英文名称	数量
1	852776018	螺栓及垫圈	BOLT AND WASHER	3
2	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
3	881530005	卡箍	CLAMP	2
4	804162005	油管	TUBING	1
5	879650	卡箍	CLAMP	2
5	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
6	804162002	油管	TUBING	1
6	804162018	油管	TUBING	1
7	896354	罐体总成	CANNISTER ASSEMBLY	1
8	881542004	支架	HOLDER	1
9	826957M	螺栓	BOLT	1
10	82214M	垫圈	WASHER	1
11	881542005	支架	BRACKET	1
12	804304	护孔环	GROMMET	2
13	811078M	轴环	COLLAR	2
14	804270	螺栓(M6×28)	BOLT (M6 x 28)	2
15	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
16	804162003	油管	TUBING	1
17	881530007	卡箍	CLAMP	1
17	8M0059039	卡箍	CLAMP	1
18	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
19	82214M	垫圈	WASHER	1
20	888279001	燃油滤清器	FILTER Fuel	1
21	881542003	支架	BRACKET	1
21	8M0059043	支架	BRACKET	1
22	91772M	螺栓	BOLT	1
23	82214M	垫圈	WASHER	1

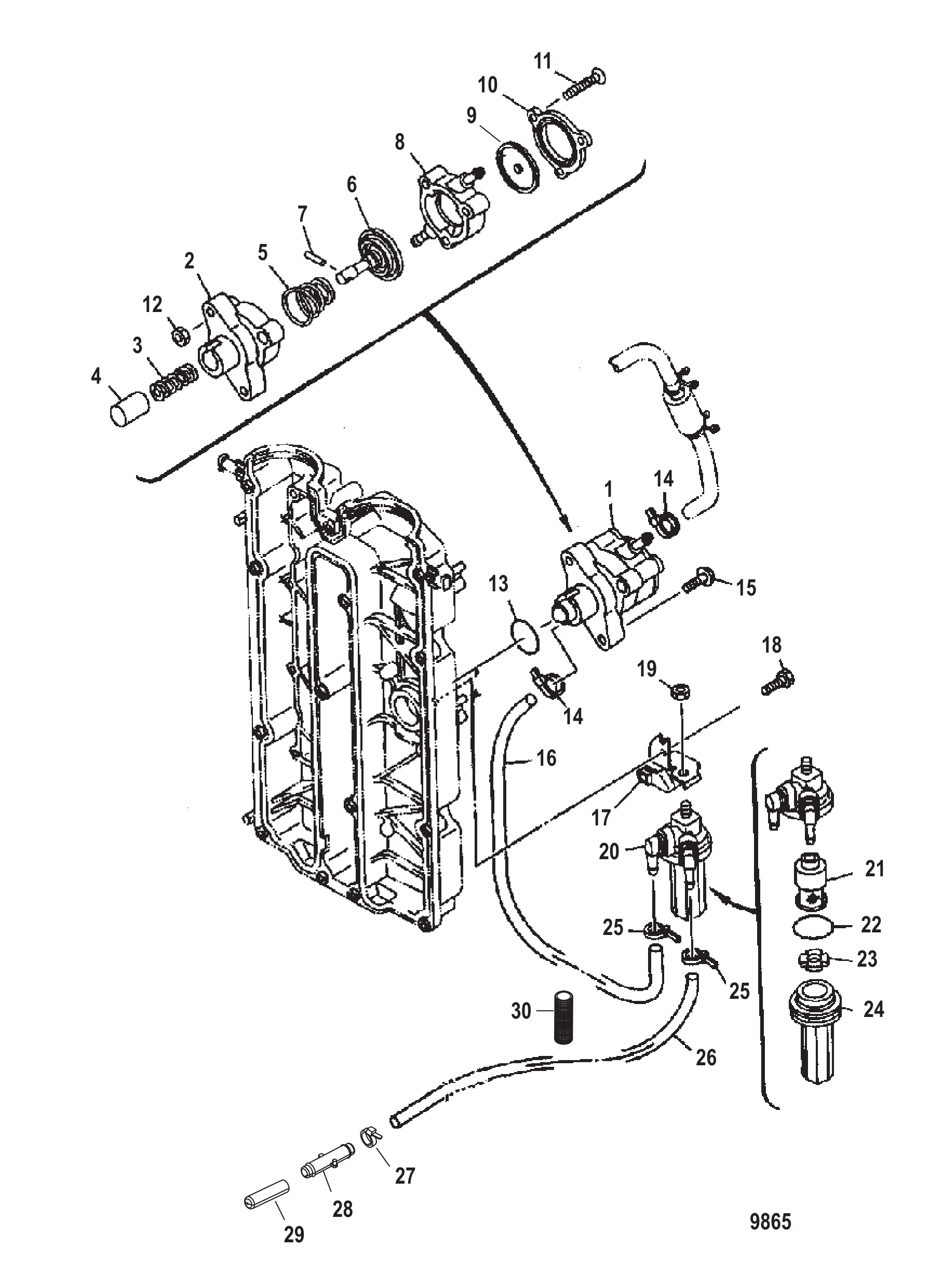

图 13燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	880890A02	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
3	881544	弹簧	SPRING	1
4	881545001	柱塞	PLUNGER	1
5	881546	弹簧	SPRING	1
6	881547	隔膜	DIAPHRAGM	1
7	881548	销	PIN	1
8	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
11	881550	螺钉	SCREW	3
12	881333	螺母	NUT	3
13	804255	O型圈	O-RING	1
13	8M0050719	O型圈	O-RING	1
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
15	804256	螺栓 (M6 x 30)	BOLT (M6 x 30)	2
16	881543001	油管	TUBING	1
17	881542006	支架	BRACKET	1
18	811188M	螺栓(M6 x 16)	BOLT (M6 x 16)	1
18	811188T	螺栓	BOLT	1
19	82382M	螺母	NUT	1
20	881538T1	滤清器总成	FILTER ASSEMBLY	1
20	881538T02	燃油滤清器总成	FILTER ASSY-FUEL	1
21	881540	滤芯1.75英寸	ELEMENT 1.75 Inches	1
21	8M0168897	燃油滤清器	FUEL FILTER	1
21	8M0101436	滤芯1.50英寸	ELEMENT 1.50 Inches	1
21	8M0117705	燃油滤清器	FILTER-FUEL	1
22	826966M	O型圈	O-RING	1
22	826966T	O型圈	O RING	1
23	881541	浮子	FLOAT	1
24	881539	杯套	CUP	1
24	8M0101437	杯套	CUP	1
24	8M0137185	燃油杯	CUP FUEL	1
25	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
26	830757130	管材(.312)(70英寸散装)(裁切至55英寸)	TUBING (.312) (70.00 Inches Bulk) (Cut to 55 Inches)	1
26	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
27	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
28	822769	连接器	CONNECTOR	1
29	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
30	828547T1	导管(.500内径 x 3英尺整卷)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk)	1
-	858732A03	动力头衬垫套件	GASKET SET Powerhead	1
-	881310A03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T07	气缸盖	HEAD-CYLINDER	1
-	881310A06	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T10	气缸盖	CYLINDER HEAD	1

图 14齿轮箱（驱动轴）（2.33:1减速比） Gear Housing (Driveshaft)(2.33:1 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	888845T03	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
-	888845T04	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	888845T	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043		PIN Dowel - With Hole (.375 x .625) (Front)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191833	密封件	SEAL	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044		PIN Dowel - Without Hole (.375 x .625) (Rear)	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	NSS		NOT SOLD SEPARATE Pinion Gear (12 TEETH)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
18	44492A1	垫片组	SHIM SET	1
18	8M0063265	垫片组	SHIM SET	1
19	858765T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
19	878575T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	42461A1	套筒/环套件	SLEEVE/RING KIT	1
21	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
22	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
22	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	430331	衬垫	GASKET	1
24	430472	衬垫	GASKET	1
24	8M0214931	衬垫	GASKET	1
25	43035		SEAL Oil (Upper)	1
25	8M0245495	油封	OIL SEAL	1
26	43036		SEAL Oil (Lower)	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
29	8172761	面板	FACEPLATE	1
29	8M0204709	面板	FACEPLATE	1
30	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
31	430232	密封件	SEAL	1
32	43037	键	KEY	1
32	8M0204723	键	KEY	1
33	43026T2	叶轮	IMPELLER	1
34	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
35	816575	端面密封	FACE SEAL	1
35	861415	端面密封	SEAL Face	1
36	884563A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	891637	衬套	BUSHING	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1

图 15齿轮箱螺旋桨轴 2.33:1 传动比 Gear Housing Propeller Shaft - 2.33:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
0	888845T03	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
0	888845T04	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	888845T	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8227731	螺纹嵌件	INSERT Threaded	2
3	888807	凸轮从动件总成	FOLLOWER ASSEMBLY Cam	1
4	19917	换档凸轮	CAM Shift	1
4	8M4504018	换档凸轮	CAM SHIFT	1
5	888806	离合器作动杆	ROD Clutch Actuator	1
6	78905	十字销	PIN Cross	1
6	8M0084243	十字销	PIN Cross	1
7	78906	弹簧定位销	PIN Spring Locator	1
7	8M0084245	弹簧定位销	PIN Spring Locator	1
8	79910	弹簧	SPRING	1
9	78910	垫圈	WASHER	1
10	44491A1	垫片组	SHIM SET	1
10	8M0063266	垫片组	SHIM SET	1
11	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
12	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
13	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
14	30895T	滚针轴承	BEARING Needle	1
15	856823	挡圈	RING Retaining	1
16	888805T	离合器	CLUTCH	1
17	888804	螺旋桨轴	PROPELLER SHAFT	1
17	8M0140444	螺旋桨轴	SHAFT Propeller	1
18	30893	弹簧	SPRING	1
19	889990T	倒车齿轮(28齿)	GEAR Reverse (28 Teeth)	1
20	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
20	8M0168901	轴承座总成	CARRIER ASSY.	1
21	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
21	8M0214974	O型圈	O RING	1
22	30956T	滚针轴承	BEARING Needle	1
23	70080	油封(内)	SEAL Oil (INNER)	1
23	8M0205728	密封件	SEAL	1
24	70081	油封(外)	SEAL Oil (OUTER)	1
24	8M0205729	密封件	SEAL	1
25	12578T	滚柱轴承	BEARING Roller	1
26	12577	止推垫片	THRUST WASHER	1
27	12576	推力轴承	BEARING Thrust	1
28	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
28	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
29	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
30	401378	螺母 (M8)	NUT (M8)	2
31	NSS	齿轮箱小齿轮识别贴标（不单独销售）	NOT SOLD SEPARATE Decal-Gear Housing Pinion Identification	1
-	NS	未显示 参见附件指南-螺旋桨-适配硬件（止推垫圈/螺母）	NOT SHOWN See Accessory Guide-Propellers-For Appropriate hardware (Thrust Washers/Nuts)	1
-	888805A00	离合器与凸轮从动件维修套件	REPAIR KIT Clutch And Cam Follower	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1

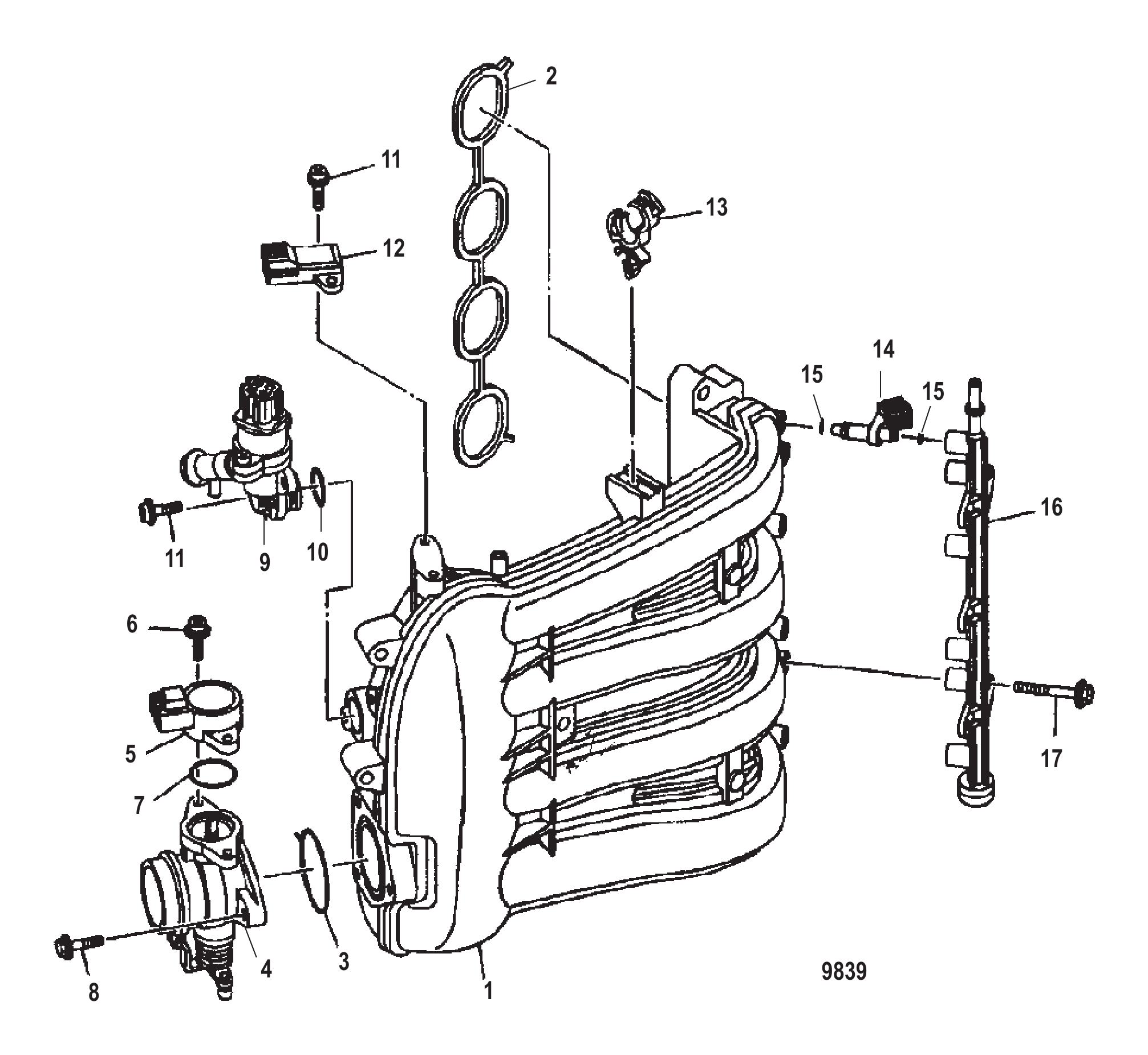

图 16进气系统 Intake

REF	零件编号	中文名称	英文名称	数量
-	881440T03	完整进气总成	INTAKE ASSEMBLY Complete	1
1	880886T01	歧管总成	MANIFOLD ASSEMBLY	1
2	881433001	衬垫	GASKET	1
3	881433002	衬垫	GASKET	1
4	881441T05	节气门体总成	THROTTLE BODY ASSEMBLY	1
5	880884001	节气门传感器总成	SENSOR ASSEMBLY Throttle	2
6	881502001	螺钉	SCREW	2
7	881504001	O型圈	O-RING	2
8	881510001	螺栓	BOLT	3
9	880883T02	控制阀总成	CONTROL VALVE ASSEMBLY	1
10	881448001	O型圈	O-RING	2
11	881449001	螺钉	SCREW	4
12	880885001	传感器总成	SENSOR ASSEMBLY	1
13	881530001	卡箍	CLAMP	1
14	880887T02	喷油器总成	INJECTOR ASSEMBLY	4
15	885183A02	O型圈套件	O-RING KIT	1
16	881518T01	燃油导轨	FUEL RAIL	1
17	881532001	螺栓	BOLT	2

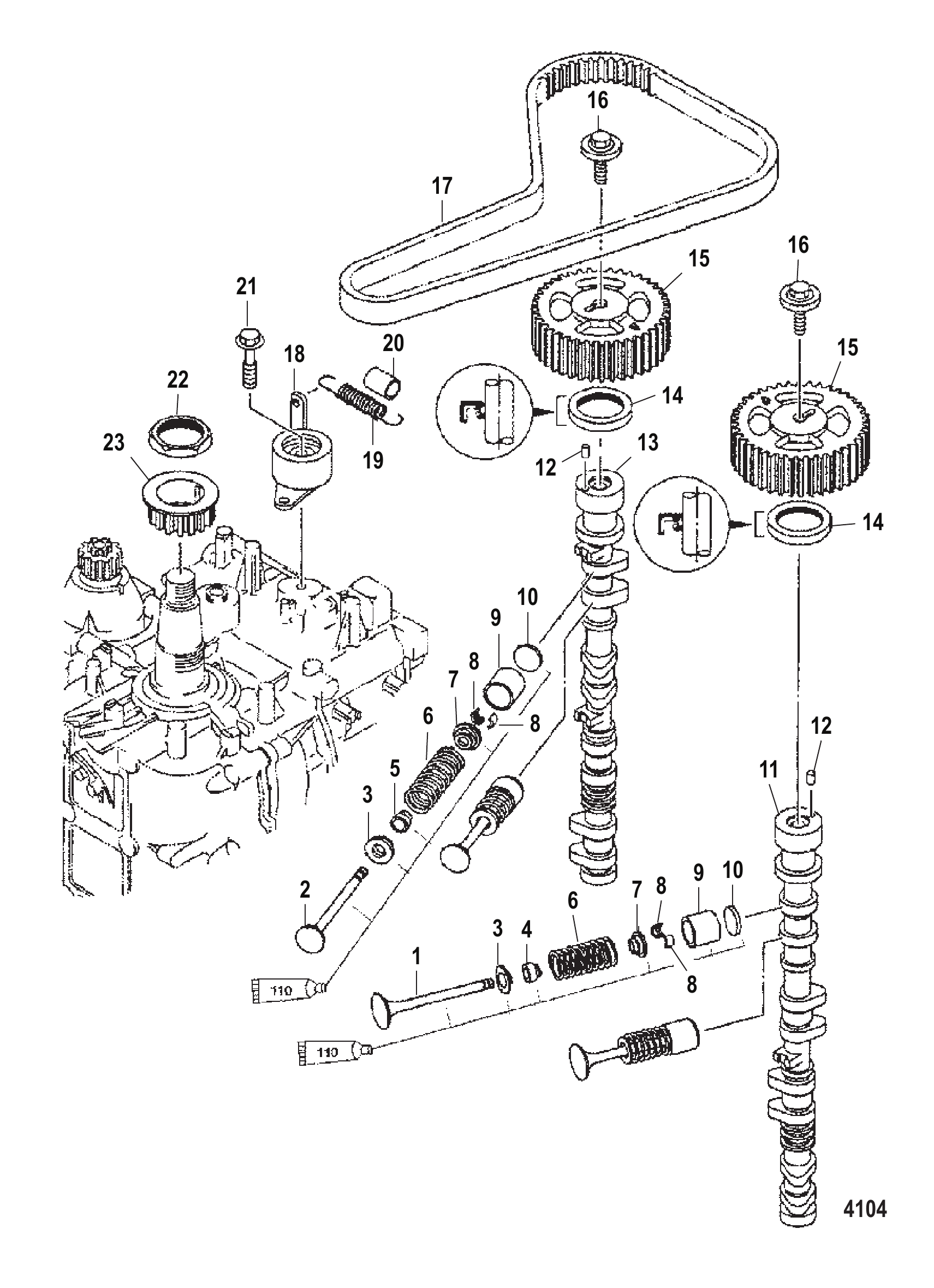

图 17进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	804128T	进气阀	VALVE Intake	8
2	804129T	排气阀	VALVE Exhaust	8
3	804130	阀座	SEAT	16
4	804136	密封件	SEAL	8
5	804137	密封件	SEAL	8
6	804131	气门弹簧	SPRING Valve	16
7	804132	固定座	RETAINER	16
8	804135	开口销阀	COTTER VALVE	32
9	804138T	气门挺杆	LIFTER Valve	16
10	8046071	垫片	SHIM	AR
10	8046072	垫片	SHIM	AR
10	8046073	垫片	SHIM	AR
10	8046074	垫片	SHIM	AR
10	8046075	垫片	SHIM	AR
10	8046076	垫片	SHIM	AR
10	8046077	垫片	SHIM	AR
10	8046078	垫片	SHIM	AR
10	8046079	垫片	SHIM	AR
10	80460710	垫片	SHIM	AR
10	80460711	垫片	SHIM	AR
10	80460712	垫片	SHIM	AR
10	80460713	垫片	SHIM	AR
10	80460714	垫片	SHIM	AR
10	80460715	垫片	SHIM	AR
10	80460716	垫片	SHIM	AR
10	80460717	垫片	SHIM	AR
10	804608	垫片	SHIM	AR
10	80460810	垫片	SHIM	AR
10	80460820	垫片	SHIM	AR
10	80460830	垫片	SHIM	AR
10	80460840	调整垫	PAD Adjusting	AR
10	80460850	垫片	SHIM	AR
10	80460860	垫片	SHIM	AR
10	80460870	垫片	SHIM	AR
10	80460880	垫片	SHIM	AR
11	804139T01	凸轮轴	CAMSHAFT	1
11	804139002	凸轮轴	CAMSHAFT	1
12	804141	定位销	PIN Dowel	2
13	804140T	凸轮轴	CAMSHAFT	1
13	8M0057172	凸轮轴	CAMSHAFT	1
14	804144	油封	SEAL Oil	2
14	804144001	油封	SEAL-OIL	2
15	804142T	从动齿轮	GEAR Driven	2
16	804143	螺栓 M10×35	BOLT (M10 x 35)	2
16	804143001	螺栓	BOLT	2
17	804145	V型皮带	V BELT	1
18	804146	张紧器	TENSIONER	1
19	804147	弹簧	SPRING	1
20	804148	软管	HOSE	1
21	804150	螺栓 M10×45	BOLT (M10 x 45)	1
22	881314	螺母 M40	NUT (M40)	1
22	881314003	螺母	NUT	1
23	804151T01	驱动齿轮	GEAR Drive	1
-	858732A03	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T05	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0094898	P/H 75-90 4S	P/H 75-90 4S	1
-	881310A03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T07	气缸盖	HEAD-CYLINDER	1
-	881310A06	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T10	气缸盖	CYLINDER HEAD	1

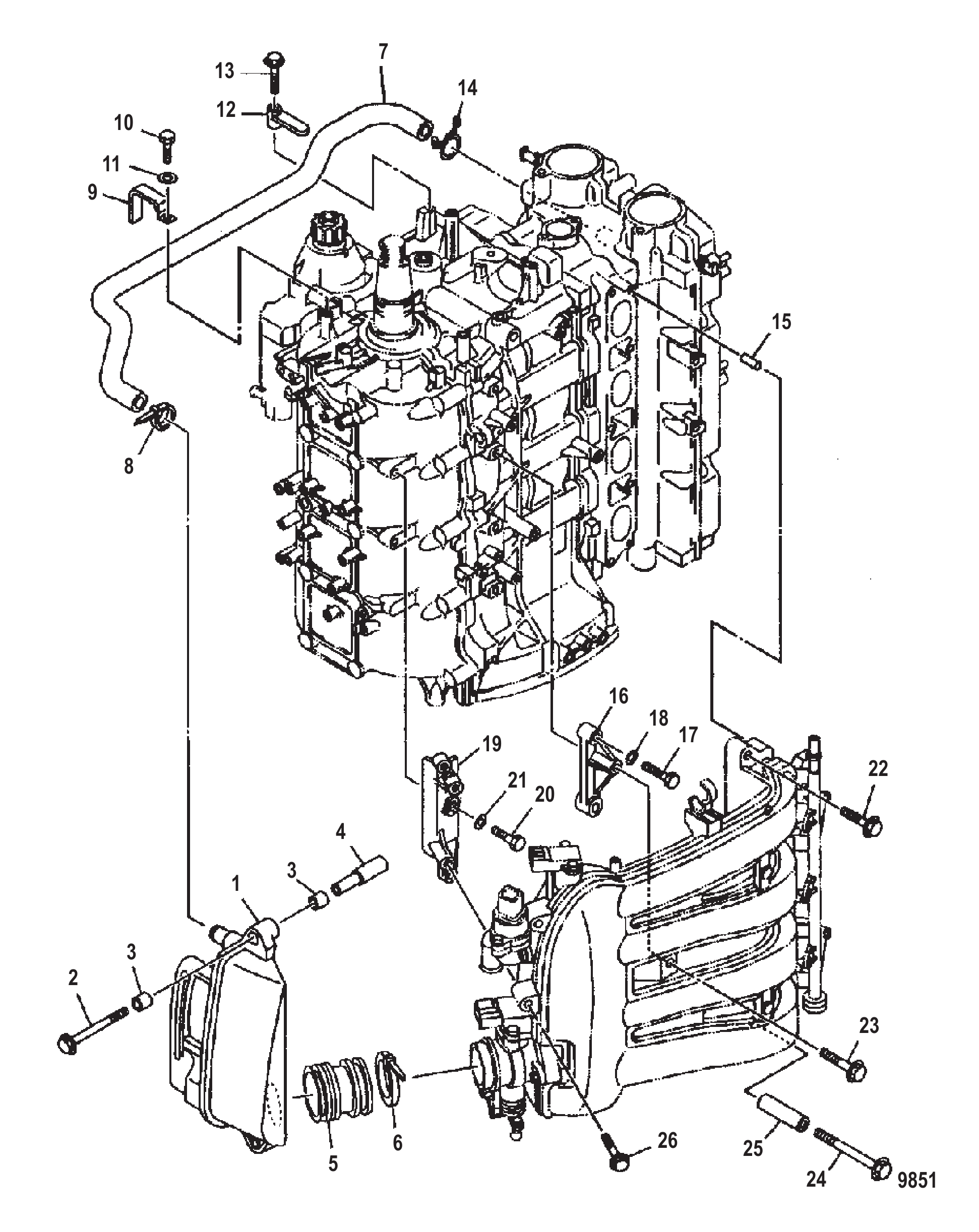

图 18进气消音器 Intake Silencer

REF	零件编号	中文名称	英文名称	数量
1	881436T02	进气消声器总成	SILENCER ASSEMBLY Intake	1
1	881436T01	进气消声器总成	SILENCER ASSEMBLY Intake	1
1	881436003	进气消声器总成	SILENCER ASSEMBLY Intake	1
2	881438003	螺栓及垫圈	BOLT AND WASHER	2
3	887900	衬套	BUSHING	4
4	881332003	轴环	COLLAR	2
5	896353	波纹管	BELLOWS	1
6	881530002	卡箍	CLAMP	1
7	804162001	通气管	BREATHER PIPE	1
8	881530003	卡箍	CLAMP	1
9	804163	卡箍	CLAMP	1
10	91772M	螺栓	BOLT	1
11	82214M	垫圈	WASHER	1
12	881530004	卡箍	CLAMP	1
13	855810001	螺栓	BOLT	1
14	804089	卡扣	CLIP	1
15	804160	销	PIN	2
16	881542001	支架	BRACKET	1
16	8M0059040	支架	BRACKET	1
17	804124	螺栓	BOLT	2
18	82214M	垫圈	WASHER	2
19	881542002	支架	BRACKET	1
19	8M0059042	支架	BRACKET	1
20	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
21	82214M	垫圈	WASHER	2
22	881438001	螺栓及垫圈	BOLT AND WASHER	4
23	881438002	螺栓及垫圈	BOLT AND WASHER	1
24	41893M	螺栓	BOLT	1
25	881332002	轴环	COLLAR	1
26	881438002	螺栓及垫圈	BOLT AND WASHER	2

图 19润滑图表 Lube Chart

REF	零件编号	中文名称	英文名称	数量
-	NOPART	无零件清单	NO PARTS LIST	1

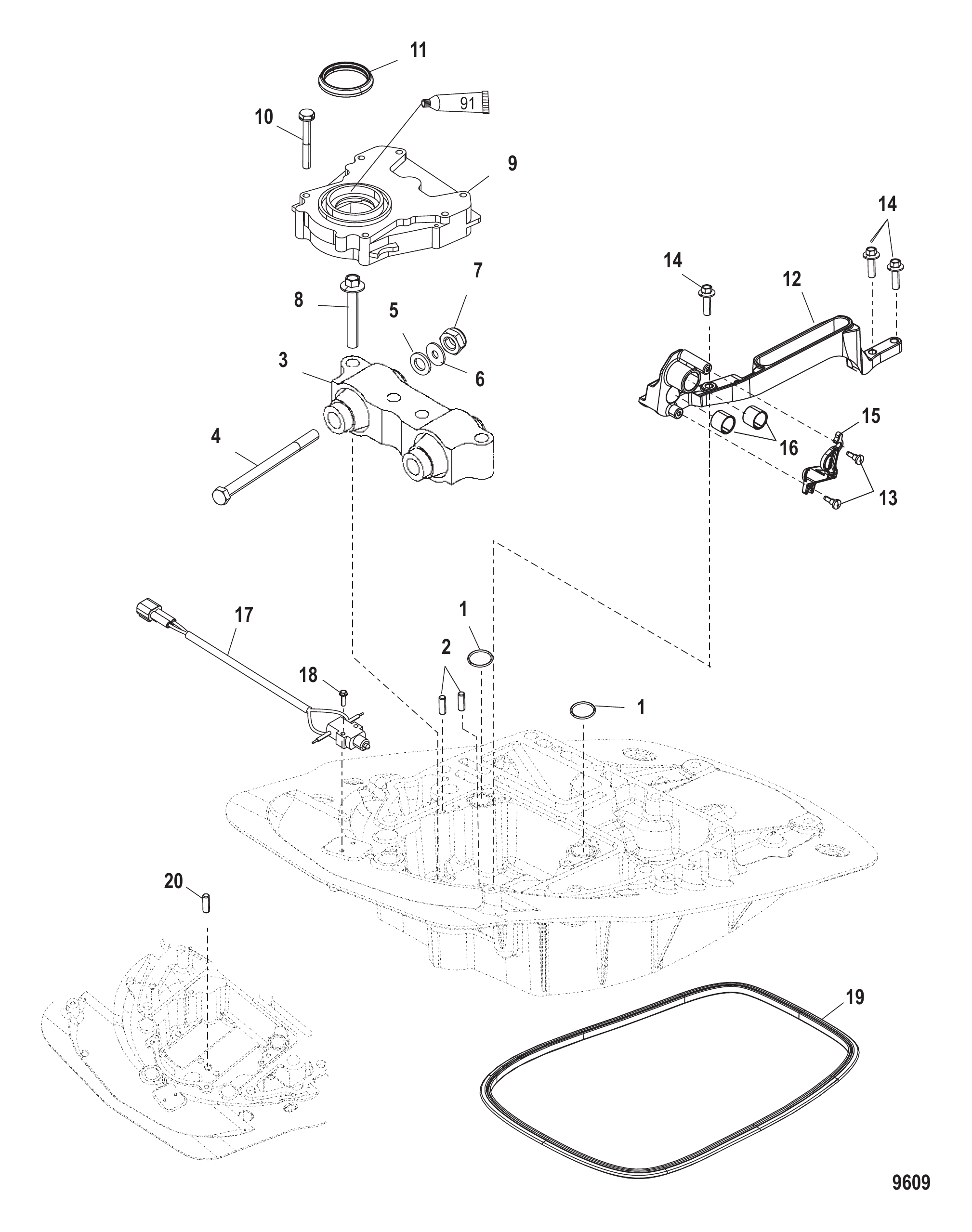

图 20机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	62705001	O型圈	O-RING	2
2	41275M	定位销	PIN Dowel	2
3	881900T03	支架	MOUNT	1
4	42974	螺栓(M12×175)	BOLT (M12 x 175)	2
4	8M0238139	螺钉	SCREW	2
5	934161	氯丁橡胶垫圈	WASHER Neoprene	2
5	32834	垫圈(0.9375x1.750x0.172)	WASHER (.9375 x 1.750 x .172)	2
6	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
6	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
7	859129	螺母(M12)	NUT (M12)	2
7	896963	螺母(M12)	NUT (M12)	2
8	898442	螺钉(M8 x 50)	SCREW (M8 x 50)	4
9	858579T3	油泵	PUMP Oil	1
10	858719	螺栓(M6 x 45)	BOLT (M6 x 45)	6
10	8M0052670	螺钉	SCREW	6
11	804349	密封件	SEAL	1
12	896843T01	换挡连杆支架	BRACKET Shift Link	1
13	42975	传动螺钉	DRIVE SCREW	2
14	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
15	896844	控制电缆锁扣	LATCH Control Cable	1
16	824015	筒形保持杯(小)	CUP Barrel Retainer Barrel Retainer (Small)	2
17	879996A2	开关	SWITCH	1
18	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2
19	8842563	密封件	SEAL	1
19	8M0043168	密封件	SEAL	1
20	23784	定位销	PIN Dowel	1

图 21动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	858732A03	动力头衬垫套件	GASKET SET Powerhead	1
-	8042971	温度传感器衬垫	GASKET Thermosensor	1
-	804255	燃油泵O型圈	O-RING Fuel Pump	1
-	8M0050719	O型圈	O-RING	1
-	804144	凸轮轴油封	SEAL Oil Camshaft	2
-	804144001	油封	SEAL-OIL	2
-	858732002	气缸体衬垫	GASKET Cylinder Block	1
-	804076	排气盖衬垫	GASKET Exhaust Cover	1
-	804076003	衬垫	GASKET	1
-	881426	螺塞衬垫	GASKET Screw Plug	1
-	804084	压力控制阀盖衬垫	GASKET Pressure Control Valve Cover	1
-	8041151	气缸盖衬垫	GASKET Cylinder Head	1
-	804123001	气缸盖罩衬垫	GASKET Cylinder Head Cover	1
-	90196	O型圈(0.921×0.139)油塞	O-RING (.921 x .139) Oil Plug	1
-	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
-	804099003	曲轴上油封	SEAL Oil Crankshaft-Upper	1
-	804100003	曲轴下油封	SEAL Oil Crankshaft-Lower	1

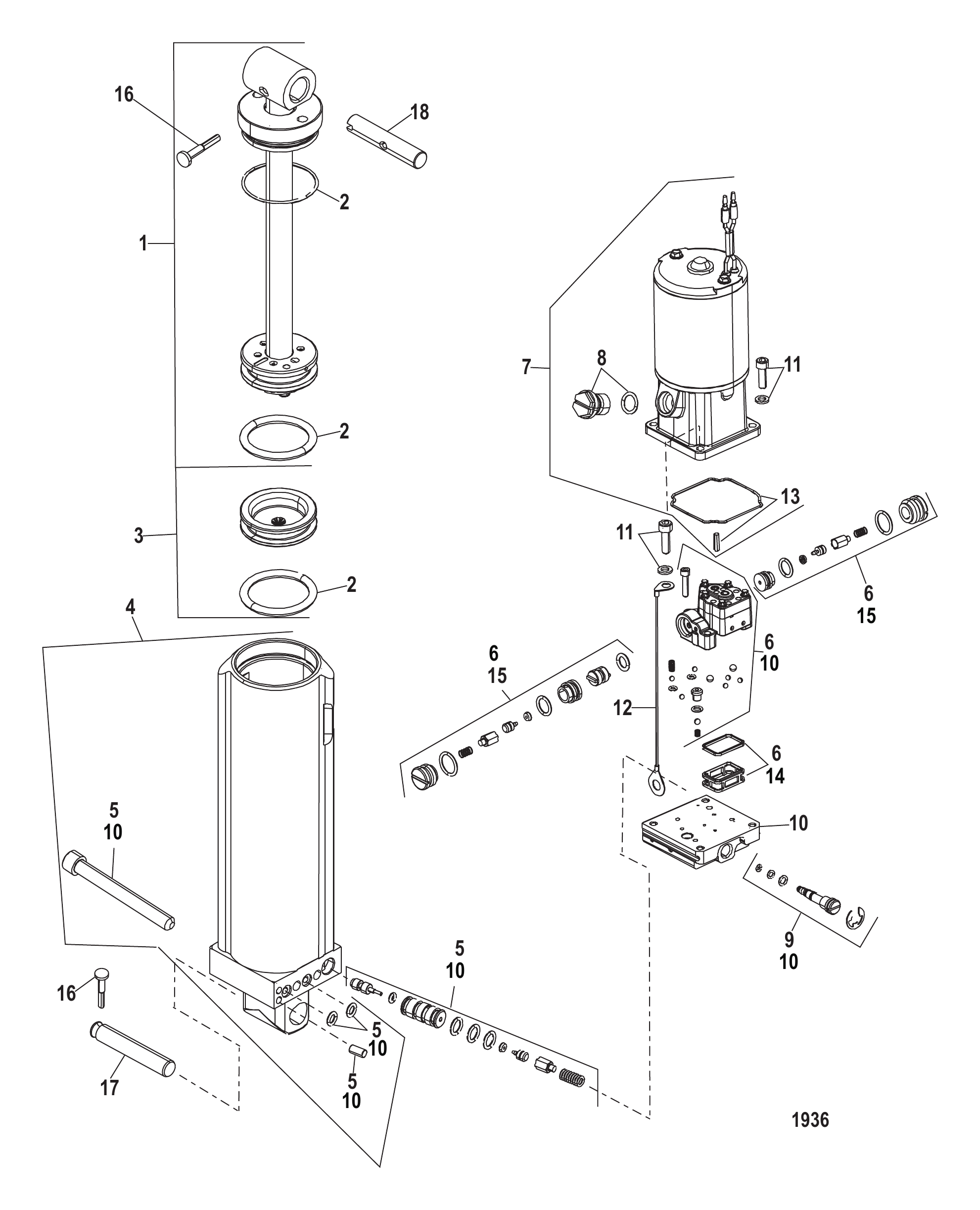

图 22动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	830250T5	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
1	811666A1	减震杆套件	SHOCK ROD KIT	1
1	8M0171821	减震杆套件	SHOCK ROD KIT	1
2	809872A2	O型圈维修包	O-RING KIT Rebuild	1
2	8M0171819	O型圈套件	O-RING KIT	1
3	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
4	811669A1	气缸总成	CYLINDER ASSEMBLY	1
4	893916A01	气缸总成	CYLINDER ASSEMBLY	1
5	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
5	893905A02	阀套件	VALVE KIT	1
6	809874A1	泵总成	PUMP ASSEMBLY	1
6	893906A02	泵总成	PUMP ASSEMBLY	1
7	809885A2	电机套件	MOTOR KIT	1
7	893907A02	电机套件	MOTOR KIT	1
8	8134351	堵头	PLUG	1
9	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
9	893929A01	安全阀套件	VALVE KIT Relief	1
10	809875A1	歧管套件	MANIFOLD KIT	1
10	893909A02	歧管套件	MANIFOLD KIT	1
11	809876A1	螺丝套件(电机)	SCREW KIT (MOTOR)	1
12	88238A18	拉线总成	CABLE ASSEMBLY	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
-	809880A1	O型圈套件(完整调整)	O-RING KIT (COMPLETE TRIM)	1
-	893914A02	O型圈套件	O-RING KIT	1
16	821539	三叶销	PIN Trilobe	2
17	818898	锚销	PIN Anchor	1
18	99625002	轴	SHAFT	1

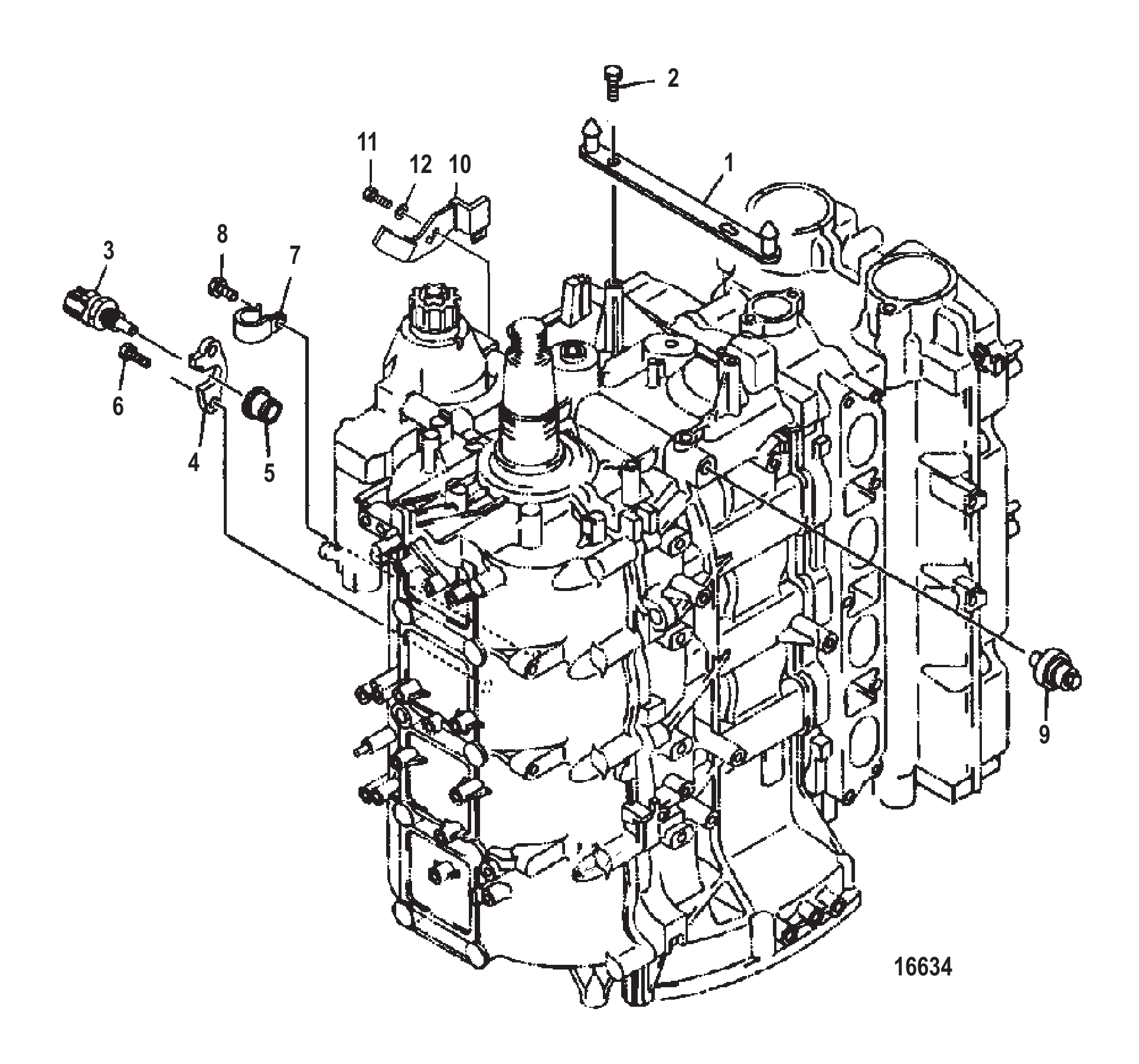

图 23传感器 Sensors

REF	零件编号	中文名称	英文名称	数量
1	804294002	安装板	PLATE	1
2	811188M	螺栓(M6 x 16)	BOLT (M6 x 16)	2
2	811188T	螺栓	BOLT	2
3	804295T	温度传感器	THERMOSENSOR	1
4	804296	固定座	RETAINER	1
5	8042971	衬垫	GASKET	1
6	811188M	螺栓(M6 x 16)	BOLT (M6 x 16)	2
6	811188T	螺栓	BOLT	2
7	83577M	卡箍	CLAMP	1
8	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
9	8043071	油压开关	SWITCH Oil Pressure	1
10	881366003	支架	BRACKET	1
11	91772M	螺栓	BOLT	1
12	82214M	垫圈	WASHER	1
-	858732A03	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T05	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0094898	P/H 75-90 4S	P/H 75-90 4S	1

图 24维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	898112006	零件手册75/80/90/100电喷四冲程	PARTS MANUAL 75/80/90/100 EFI 4-Stroke	1
-	10247060	用户手册	OWNERS MANUAL	1
-	10247J60	用户手册(西班牙语)	OWNERS MANUAL Spanish	1
-	10247D60	用户手册(法语)	OWNERS MANUAL French	1
-	10248050	安装手册	INSTALLATION MANUAL	1
-	897725	维修手册	SERVICE MANUAL	1
-	898113A05	EPA标签信息贴花	DECAL EPA Label Information	1
-	898113A06	EPA标签信息贴花	DECAL EPA Label Information	1
-	858610A31	燃油软管总成	HOSE ASSEMBLY Fuel	1
-	8M0038610	带注油球的燃油软管总成(9英尺)	HOSE ASSEMBLY Fuel (9 Feet) With Primer Bulb	1
-	802835A1	10W30舷外机四冲程机油(4升)	OIL 10W30 OB 4-Stroke (4 Liter)	1
-	8M0078626	10W30 GL-3机油	OIL 10W30 GL@3	1
-	883723K01	FC-W合成四冲程机油4升(水星)	OIL FC-W Synthetic 4-Stroke, 4 Liter, Mercury	1
-	8M0078630	四冲程合成机油MPP(1加仑)	4-CYCLE OIL, SYN MPP, 1 Gallon	1

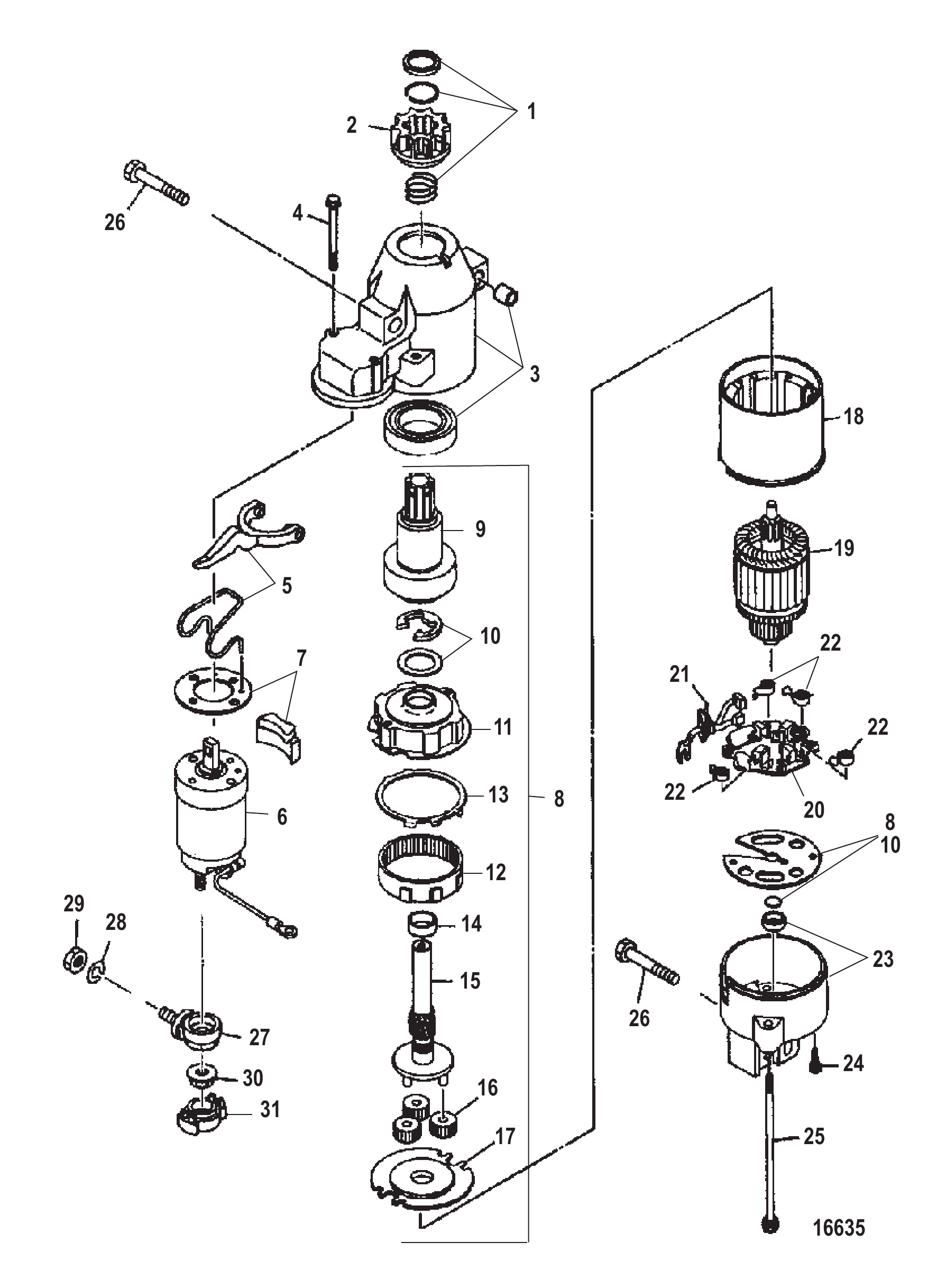

图 25启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
-	881368T2	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	804320	小齿轮止动组	STOP SET Pinion	1
2	804319	小齿轮	PINION	1
3	804331T	盖板	COVER	1
4	804336	螺栓(M6×52)	BOLT (M6 x 52)	2
5	804332	杠杆套件	LEVER KIT	1
6	881371T1	启动继电器	RELAY Starter	1
7	804334	盖板	COVER	1
8	804321T1	齿轮套件	GEAR KIT	1
9	804322	离合器	CLUTCH	1
10	804330	垫圈套件	WASHER KIT	1
11	804324	支架	BRACKET	1
12	804326	齿圈	RING GEAR	1
13	804327	衬垫	GASKET	1
14	804325	轴承	BEARING	1
15	804323	小齿轮轴	SHAFT Pinion	1
16	804329001	惰轮	GEAR Idler	3
17	804328	支架	BRACKET	1
18	804314T	定子	STATOR	1
19	804313T	电枢	ARMATURE	1
20	881369T1	电刷支架总成	HOLDER ASSEMBLY Brush	1
21	804316	电刷组	BRUSH SET	1
22	804317	弹簧	SPRING	4
23	881370T	支架	BRACKET	1
24	804337	螺钉(M4×16)	SCREW (M4 x 16)	2
25	804335	贯穿螺栓(M6×120)	THRU BOLT (M6 x 120)	2
26	804605	螺栓(M8×45)	BOLT (M8 x 45)	3
27	881373001	接线端子	TERMINAL	1
28	881377	锁紧垫圈	LOCKWASHER	1
29	82382M	螺母	NUT	1
30	881372	螺母	NUT	1
31	881374	盖板	COVER	1

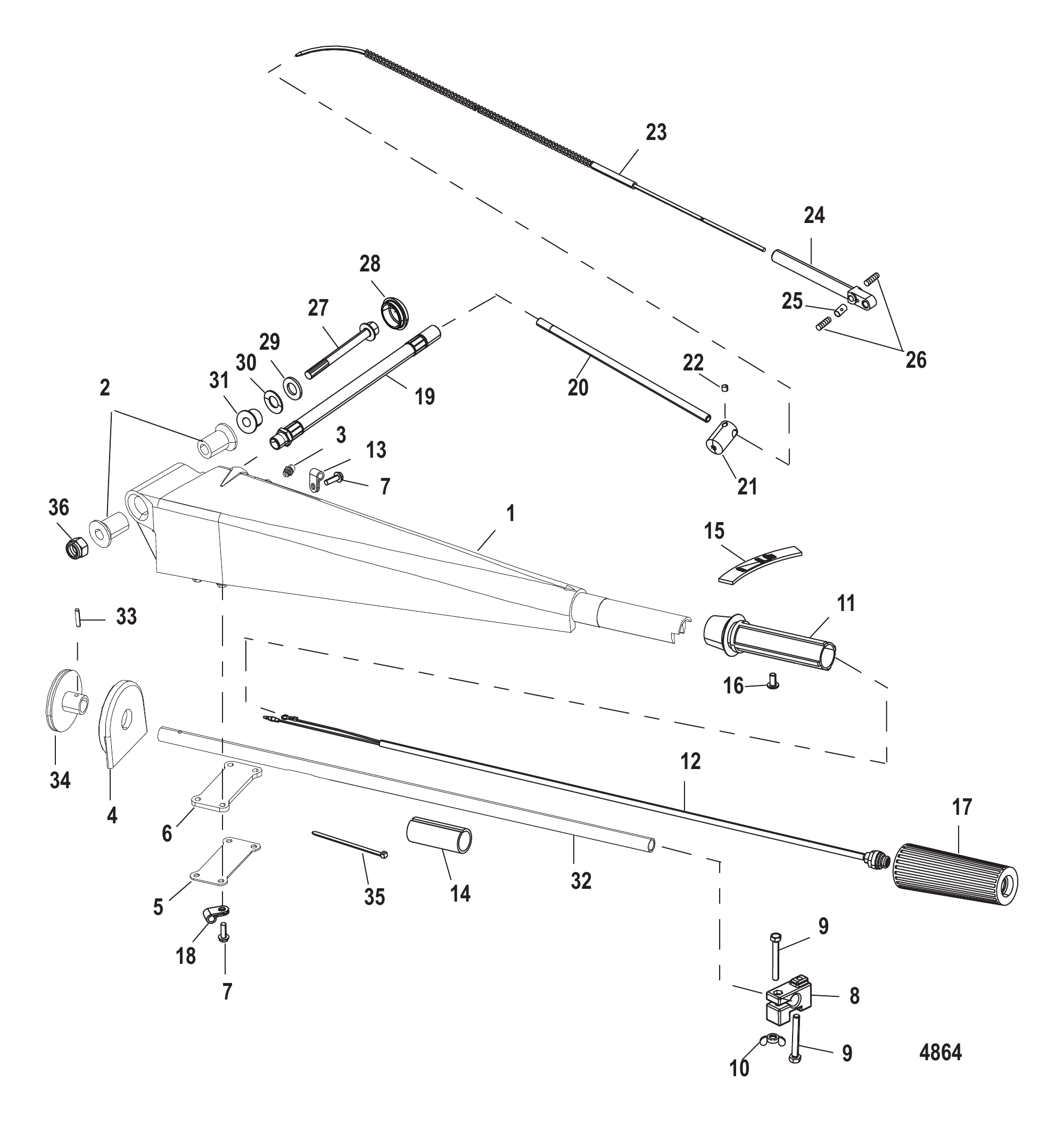

图 26转向手柄 Steering Handle

REF	零件编号	中文名称	英文名称	数量
-	816366A34	转向手柄套件	STEERING HANDLE KIT	1
-	816366A35	转向手柄套件	STEERING HANDLE KIT	1
-	816366A56	转向手柄套件	HANDLE KIT Steering	1
1	12020A3	转向臂手柄总成	HANDLE ASSEMBLY Steering Arm	1
2	429922	衬套	BUSHING	2
2	42992T02	衬套	BUSHING	2
3	74036	润滑脂接头	FITTING Grease	1
3	8M0169589	润滑脂接头	FITTING Grease	1
4	48414	壳体	HOUSING	1
5	48519	安装板	PLATE	1
6	48518	衬垫	GASKET	1
7	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	AR
7	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
8	12013	卡箍	CLAMP	1
8	889729	卡箍	CLAMP	1
9	40007112	螺钉(M5 x 40)	SCREW (M5 x 40)	2
10	816874	蝶形螺母 (#10-32)	WING NUT (#10-32)	1
11	823609A15	停机开关套件-油门手柄	SWITCH KIT Stop - Throttle Handle	1
12	823609A5	停机开关总成	SWITCH ASSEMBLY Stop	1
12	8M0104612	开关总成	SWITCH ASSY	1
13	648551	卡箍	CLAMP	1
14	NSS	绝缘件(不单独销售)	NOT SOLD SEPARATE Insulator	1
15	NSS	节气门标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Throttle	1
16	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
17	99589003	握把	GRIP	1
17	8M0221732	外握把	GRIP OUTER	1
18	648552	卡扣	CLIP	1
19	8885241	导管 (9.03 英寸)	CONDUIT (9.03 Inches)	1
20	89566006	导管	GUIDE Tube	1
21	89578	套筒	BARREL	1
22	824081	紧定螺钉(#10-32)	SET SCREW (#10-32)	1
23	12019004	拉线总成	CABLE ASSEMBLY	1
24	43433	导套	GUIDE	1
24	8M0204660	导套	GUIDE	1
25	20007	锚定件	ANCHOR	1
26	20518	紧定螺钉(#8-32)	SET SCREW (#8-32)	2
26	8M0204644	螺钉组	SCREW SET	2
27	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	1
28	48416	盖帽	CAP	1
29	4002319	垫圈	WASHER	1
30	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
31	146011	隔套	SPACER	1
32	12018A4	油门拉线管总成	TUBE ASSEMBLY Throttle	1
33	NSS	弹性销(不单独销售)	NOT SOLD SEPARATE Roll Pin	1
34	NSS	驱动轮(不单独销售)	NOT SOLD SEPARATE Drive Wheel	1
35	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
36	40140	螺母(M10)	NUT (M10)	1

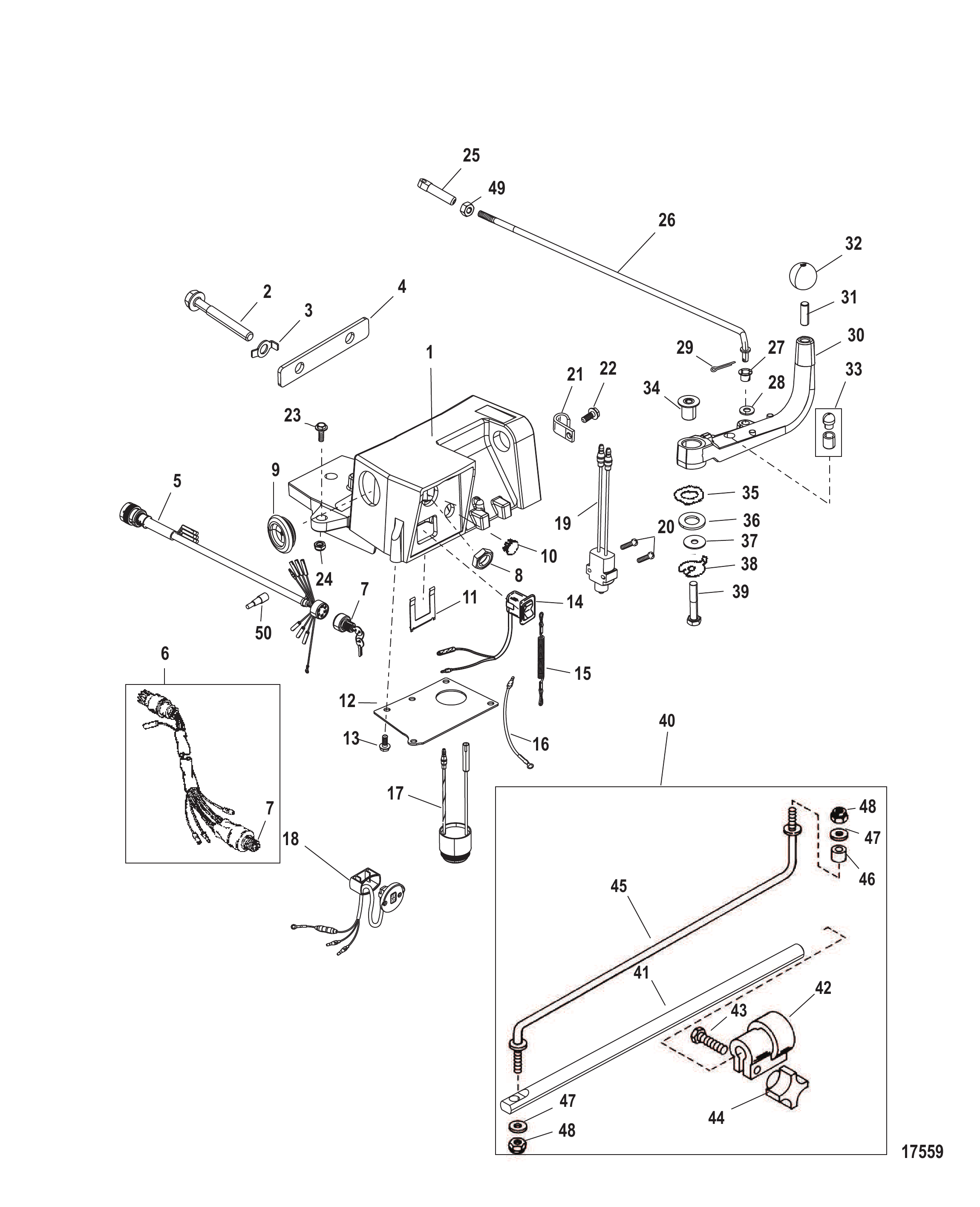

图 27转向手柄套件组件 Steering Handle Kit Components

REF	零件编号	中文名称	英文名称	数量
-	816366A34	转向手柄套件	STEERING HANDLE KIT	1
-	816366A35	转向手柄套件	STEERING HANDLE KIT	1
-	816366A56	转向手柄套件	HANDLE KIT Steering	1
1	816366T10	手柄支架	HANDLE Bracket	1
2	881261	螺钉（.313-24 x 3.50）	SCREW (.313-24 x 3.50)	2
3	42981	锁紧垫圈	TAB WASHER	2
4	822263	隔套	SPACER	1
5	12649T08	线束总成	HARNESS ASSEMBLY	1
6	12649A4	线束总成	HARNESS ASSEMBLY	1
7	88107A5	钥匙开关套件	SWITCH KIT Key	1
8	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
9	121051	护孔环	GROMMET	1
10	889730	堵头	PLUG	1
11	120441	黄铜固定座	RETAINER Brass	1
11	8M0032846	黄铜固定座	RETAINER Brass	1
12	8158041	盖板	COVER	1
13	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	4
14	11083A4	停机开关总成	SWITCH ASSEMBLY Stop	1
15	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
16	11149A3	拉线总成	CABLE ASSEMBLY	1
17	889528T01	喇叭总成	HORN ASSEMBLY	1
18	18286A19	配平开关套件（25英尺）	SWITCH KIT Trim (25.00 Feet)	1
19	813960A3	开关	SWITCH	1
19	8M0052927	开关总成	SWITCH ASSY	1
20	12110	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	2
21	648551	卡箍	CLAMP	1
22	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
24	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
24	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
25	48419001	拉杆端头	ROD END	1
25	48419T01	杆端接头（2.66英寸）	ROD END (2.66 Inches)	1
26	495637	换挡杆	ROD Shift	1
27	26856	衬套	BUSHING	1
28	35950	垫圈 (.273 x .437 x .031) 不锈钢	WASHER (.273 x .437 x .031) Stainless Steel	1
29	25191	开口销	COTTER PIN	1
30	8163677	换挡杆	LEVER Shift	1
31	58152	双头螺柱(0.375-24×1.125)	STUD (.375-24 x 1.125)	1
31	8M0034452	螺柱	STUD	1
32	98530	旋钮	KNOB	1
33	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
34	8159831	衬套	BUSHING	1
35	823970	垫圈	WASHER	1
36	824610	塑料垫圈	WASHER Plastic	1
37	814803	垫圈	WASHER	1
38	8158051	锁紧垫圈	TAB WASHER	1
39	4000357	螺钉 (M8 x 45)	SCREW (M8 x 45)	1
40	52148A08	副驾驶总成	CO PILOT ASSEMBLY	1
41	52148002	导向杆（15英寸）	PILOT ROD (15.00 Inches)	1
42	52155A1	螺母总成	NUT ASSEMBLY	1
42	8M0103848	螺母总成	NUT ASSEMBLY	1
43	36137	螺钉(.250-28 x 1.00)	SCREW (.250-28 x 1.00)	1
44	821621	叉形旋钮	KNOB Prong	1
45	873491	杆	ROD	1
46	26841	衬套	BUSHING	2
47	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	2
47	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
48	826709111	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	2
49	64015	螺母 (.250-20)	NUT (.250-20)	1
50	13541	公插头	PLUG Male	1
-	NSS	不单独销售 贴纸-换挡	NOT SOLD SEPARATE Decal-Shift	1
-	894911	点火钥匙(1A)	KEY Ignition (1A)	1
-	894912	点火钥匙(1B)	KEY Ignition (1B)	1
-	894913	点火钥匙(1C)	KEY Ignition (1C)	1
-	894914	点火钥匙(1D)	KEY Ignition (1D)	1
-	894915	点火钥匙(1E)	KEY Ignition (1E)	1
-	894916	点火钥匙(1F)	KEY Ignition (1F)	1
-	894917	点火钥匙(2A)	KEY Ignition (2A)	1
-	894918	点火钥匙(2B)	KEY Ignition (2B)	1
-	894919	点火钥匙(2C)	KEY Ignition (2C)	1
-	8949110	点火钥匙(2D)	KEY Ignition (2D)	1
-	8949111	点火钥匙(2E)	KEY Ignition (2E)	1
-	8949112	点火钥匙(2F)	KEY Ignition (2F)	1

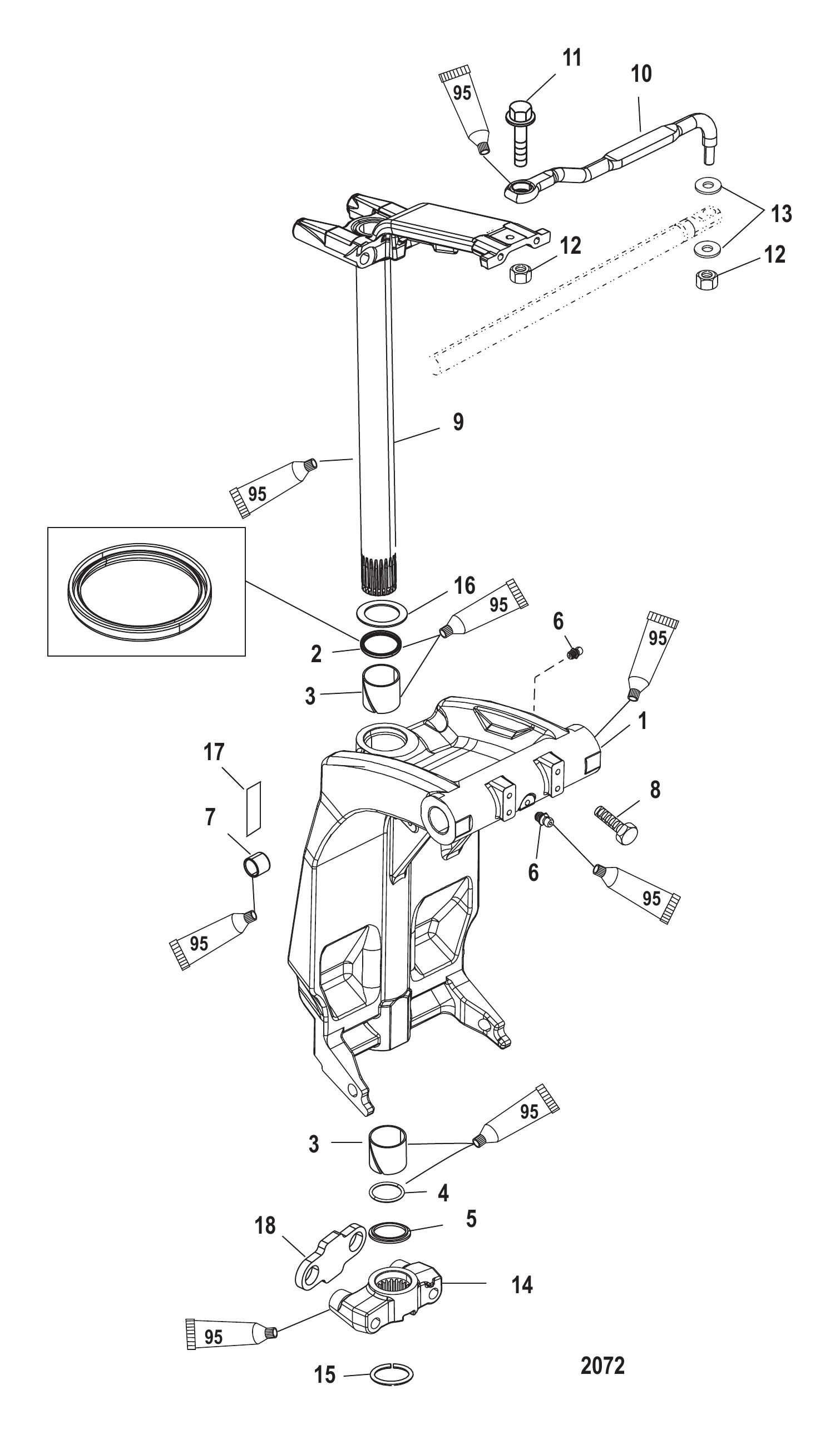

图 28旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	881919T01	旋转支架	SWIVEL BRACKET	1
2	87735		SEAL Oil (Lower)	1
3	818764	衬套	BUSHING	2
4	33504	O型圈	O-RING	1
4	8M0214926	O型圈 @10	O RING @10	1
5	816039	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
9	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
10	92876A10	连杆总成	LINK ROD ASSEMBLY	1
10	92876A12	连杆总成	LINK ROD ASSEMBLY	1
11	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
12	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
13	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
14	42961A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
14	42961A06	底部轭架总成	YOKE ASSEMBLY Bottom	1
15	67684	挡圈	RING Retaining	1
16	816432	止推垫圈（随参考编号1附带）	THRUST WASHER (Also included with Reference #1)	1
17	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
18	11288001	下轭缓冲垫 (加长型)	BUMPER Bottom Yoke (X-Long)	1

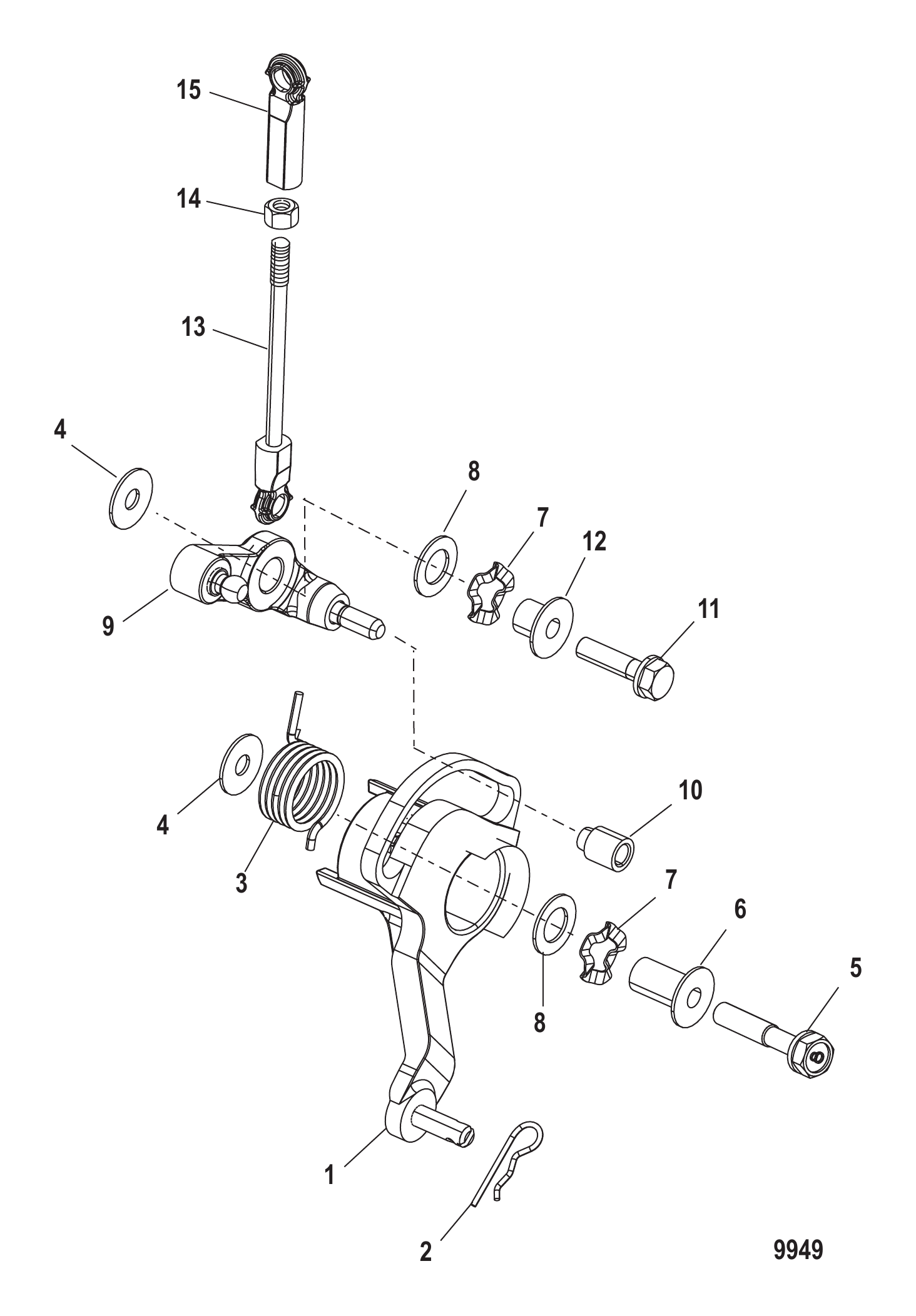

图 29油门杆及联动装置 Throttle Lever and Linkage

REF	零件编号	中文名称	英文名称	数量
1	896936	节气门控制杆	LEVER Throttle Control	1
2	892655T	发夹销	HAIR PIN	1
3	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
4	94524M	垫圈	WASHER	2
5	881375	螺栓 (M6 x 30)	BOLT (M6 x 30)	1
6	881378	轴环	COLLAR	1
7	81868M	波形垫圈	WAVE WASHER	2
8	84974M	垫圈	WASHER	2
9	896937	节气门执行杆	LEVER Throttle Actuator	1
10	8813321	衬套	BUSHING	1
11	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	1
12	804344002	轴环	COLLAR	1
13	97742001	关节连杆	LINK Joint	1
14	82388M	螺母 (M5)	NUT (M5)	1
15	84100M	固定座	RETAINER	1

图 30工具 Tools

REF	零件编号	中文名称	英文名称	数量
0	881824001	工具-故障指示灯	TOOL Malfunction Indicator Lamp	1
0	881824002	工具-定子线圈测试线束(6针)	TOOL Stator Coil Test Harness (6-Pin)	1
0	881824004	测试线束总成	HARNESS ASSEMBLY Test	1
0	881824003	工具-燃油压力表适配器	TOOL Fuel Pressure Gauge Adapter	1
0	8M0075272	仪表适配器	GAUGE ADAPTOR	1

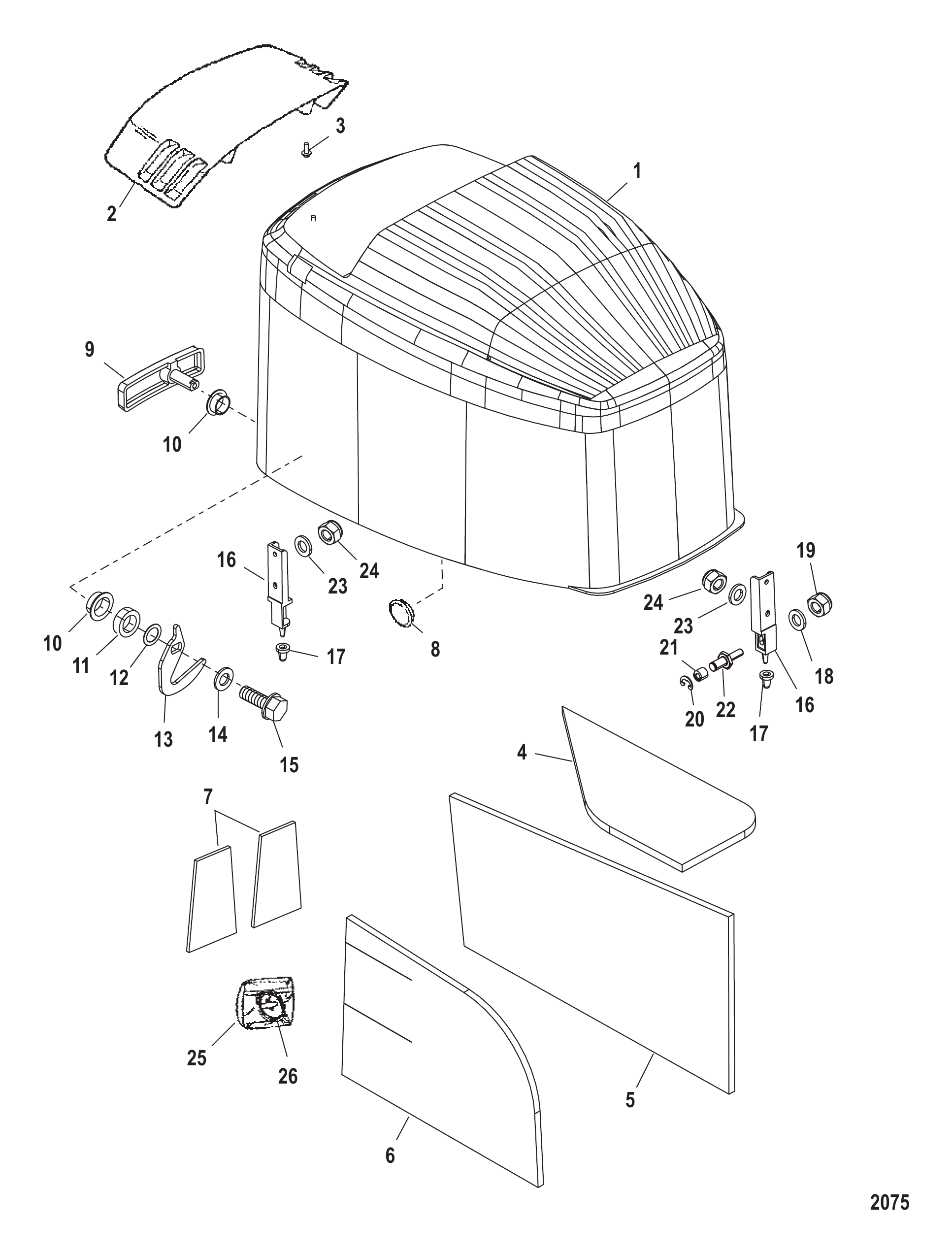

图 31顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	896920T03	顶盖总成	TOP COWL ASSEMBLY	1
1	896920T17	顶盖总成	TOP COWL ASSEMBLY	1
1	896920T17	顶盖总成	TOP COWL ASSEMBLY	1
1	896920T04	顶盖总成	TOP COWL ASSEMBLY	1
1	896920T18	顶盖总成	TOP COWL ASSEMBLY	1
1	896920T18	顶盖总成	TOP COWL ASSEMBLY	1
2	821256T1	黑色进气口	INLET Air - Black	1
2	821256T03	进气口	INLET Air	1
2	821256T2	银色进气口	INLET Air - Silver	1
3	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	4
4	859356A1	隔音毯套装	SOUND BLANKET KIT	1
4	859356A02	隔音毯套装	SOUND BLANKET KIT	1
4	859356A02	隔音毯套装	SOUND BLANKET KIT	1
5	NSS	不单独销售 隔音垫-左舷	NOT SOLD SEPARATE Sound Blanket-Port	1
6	NSS	不单独销售 隔音垫-右舷	NOT SOLD SEPARATE Sound Blanket-Starboard	1
7	NSS		NOT SOLD SEPARATE Sound Blanket-Back	2
8	823865	盖塞	CAP PLUG	2
9	831207T10	手柄	HANDLE	1
9	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
10	812707	衬套	BUSHING	2
11	831214	隔套	SPACER	1
12	12134	波形垫圈	WASHER Wave	1
13	889566	凸轮	CAM	1
13	8M0001081	凸轮	CAM	1
14	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
14	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
15	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
16	821249M2	前支架	BRACKET Front	3
16	8M0036792	支架	BRACKET	3
17	815477	缓冲器锁扣	BUMPER Latch	3
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
19	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
20	8237951	挡圈	RING Retaining	3
21	815263	滚轮	ROLLER	3
21	8M0207770	滚轮@3	ROLLER @3	3
22	8155381	滚动销	PIN Roll	3
23	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
23	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
24	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	6
25	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
26	12066Q9	启动绳	ROPE Starter	1
26	12066Q10	启动绳@2	ROPE-STARTER@2	1
26	12066A9	启动绳	ROPE Starter	1
26	12066Q10	启动绳@2	ROPE-STARTER@2	1
-	804855A06	贴花套件	DECAL SET	1
-	8M0065135	ORD 8M0114993	ORD 8M0114993	1
-	804856A06	贴花套件	DECAL SET	1
-	898130A06	贴花套件	DECAL SET	1
-	8M0069728	贴花套件	DECAL SET	1
-	898133A06	贴花套件	DECAL SET	1
-	804857A06	贴花套件	DECAL SET	1
-	8M0065135	ORD 8M0114993	ORD 8M0114993	1
-	804858A06	贴花套件	DECAL SET	1
-	898132A06	贴花套件	DECAL SET	1
-	8M0069728	贴花套件	DECAL SET	1
-	898134A06	贴花套件	DECAL SET	1

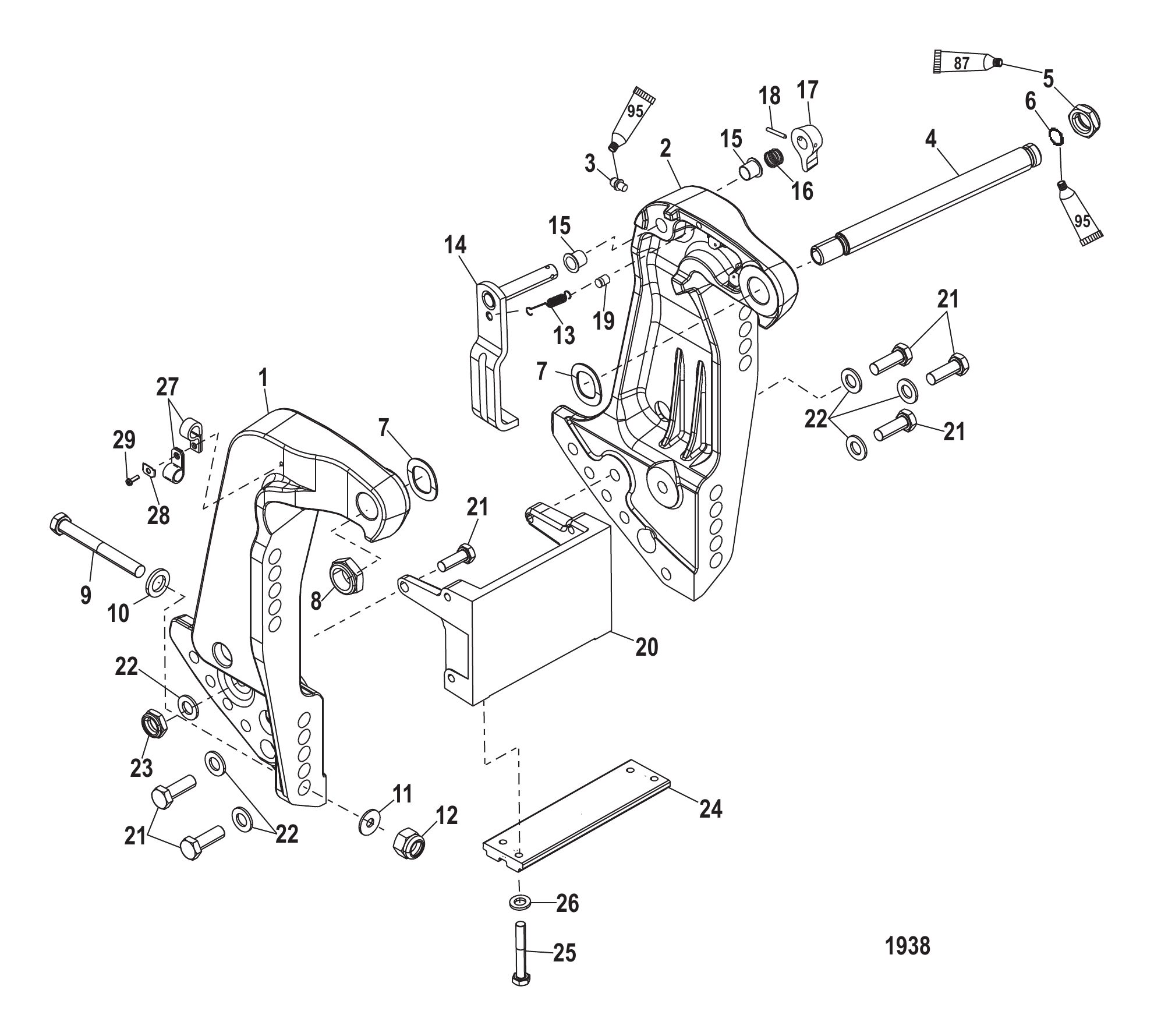

图 32艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	828334F1	艉板支架(右舷)	BRACKET Transom (Starboard)	1
2	828333A3	艉板支架总成(左舷)	BRACKET ASSEMBLY Transom (Port)	1
2	828333T07	艉板支架总成-左舷	BRACKET ASSEMBLY Transom - Port	1
3	98727		FITTING Grease (Port)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	99170A2	倾斜管套件	TUBE KIT Tilt	1
4	826125A1	倾斜管	TILT TUBE	1
4	826125A1	倾斜管	TILT TUBE	1
5	859133	螺母(1.00-14)	NUT (1.00-14)	1
5	82671327	螺母(1.0-14)	NUT (1.0-14)	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 内径0.612英寸×宽0.103英寸	O-Ring .612 IN I.D. x .103 IN Width	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	858869	螺母 (.875-14)	NUT (.875-14)	1
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	4
10	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	82671117	螺母(.500-20)	NUT (.500-20)	4
13	830899	张力弹簧	SPRING Tension	1
14	821176T1	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
14	8M0109798	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
15	65830	尼龙衬套	NYLINER	2
16	830900	压缩弹簧	SPRING Compression	1
17	99633	旋钮	KNOB	1
18	99615	槽销	PIN Groove	1
19	99617	销钉（随参考编号2附带）	PIN (Also included with Reference #2)	1
19	893709	销	PIN	1
20	818771T1	锚支架	BRACKET Anchor	1
20	8M0086406	锚支架	BRACKET Anchor	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	40114	螺母(M10 x 1.5)	NUT (M10 x 1.5)	1
24	818298Q1	阳极套件	ANODE KIT	1
25	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
25	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
26	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
26	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
27	22740	卡扣	CLIP	2
28	69205	C形垫圈	C WASHER	1
28	8M0084613	C形垫圈	C-WASHER	1
29	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
