水星 Mercury 9.9 HP EFI ProKicker 2 CYL (209cc) 1R281445 & Up - 爆炸图零件明细

四冲程 电喷 EFI · Cat.# 90-8M0223221 · 共 50 个部位 · 1185 条零件

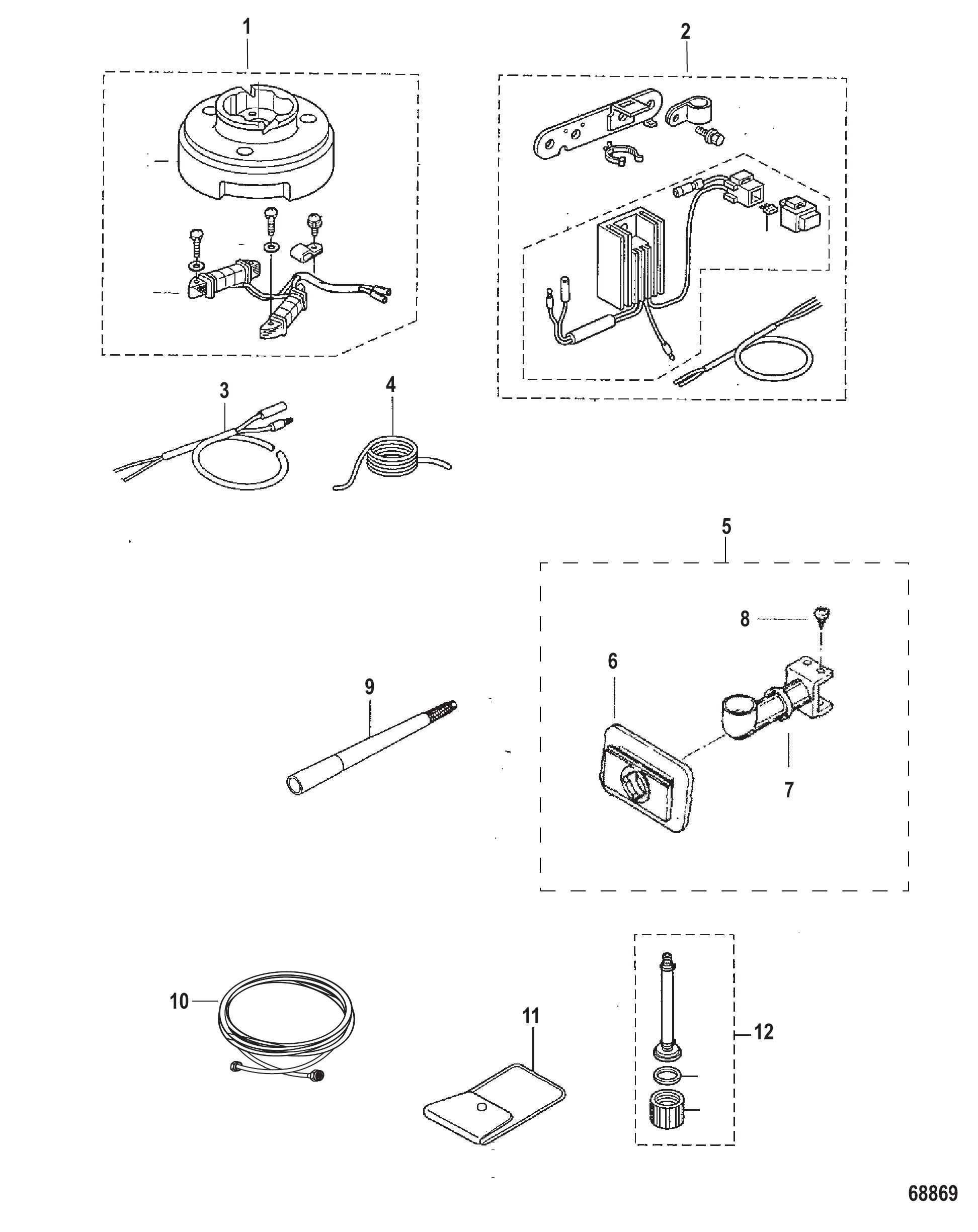

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
2	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
3	17175	线束总成	HARNESS ASSEMBLY	1
4	16230	安全绳	SAFETY ROPE	1
5	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
6	16113	密封板	PLATE Seal	1
7	NSS		NOT SOLD SEPARATE GUIDE	1
8	17173	螺钉	SCREW	4
9	853828	手柄(0.8米)	HANDLE (0.8 Meters)	1
9	8538281	手柄(1.0米)	HANDLE (1.0 Meters)	1
10	8M0157822	6英尺软管适配器	HOSE 6 Foot Adapter	1
10	8M0158123	14英尺软管适配器	HOSE 14 Foot Adapter	1
11	803581	工具包	TOOL KIT	1
12	8M0057047	冲洗附件	FLUSHING ATTACHMENT	1
-	8M0097129	转向锁套件	STEERING LOCK KIT	1
-	8M0159418	丙烷罐支架	HOLDER Propane Tank	1
-	8M0169411	海拔调节套件	ALTITUDE ADJUSTMENT KIT	1

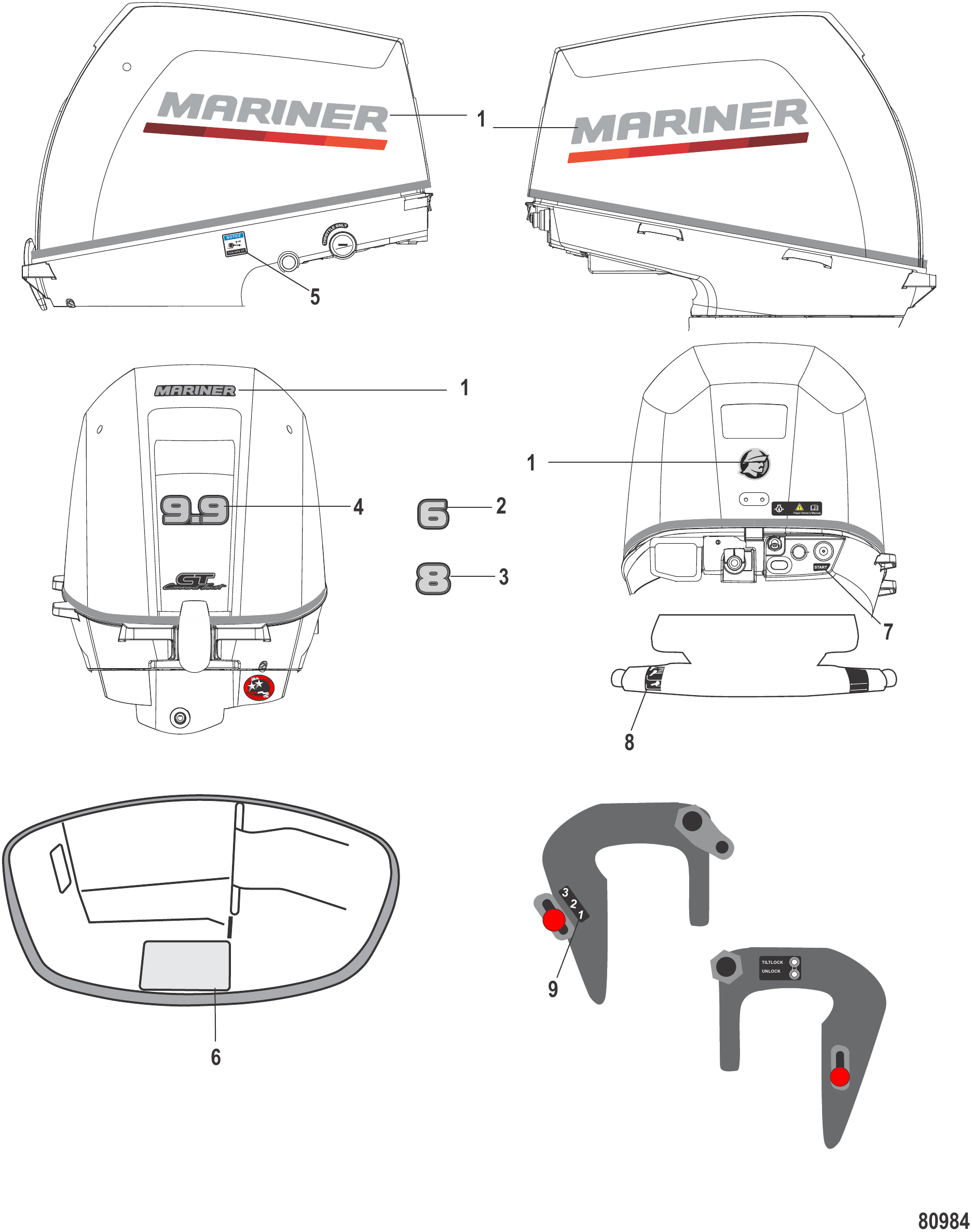

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242337	贴花套装 Mariner 2 - 9.9 马力	DECAL SET Mariner 2 - 9.9 HP	1
2	8M0073676	6马力尾部贴纸	DECAL Rear 6 HP	1
3	8M0225037	8马力后贴花	DECAL Rear 8 HP	1
4	8M0225038	9.9马力后贴花	DECAL Rear 9.9 HP	1
5	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
6	8M0180066	维护贴花	DECAL Maintenance	1
7	8M0225039	启动贴花	DECAL Start	1
8	12869	倾斜位置标贴	DECAL Tilt Position	1
9	128671	下倾限位贴花	DECAL Lower Tilt Limit	1

图 3电池充电套件 - 8M0227808 Battery Charging Kit - 8M0227808

REF	零件编号	中文名称	英文名称	数量
-	8M0227808	蓄电池充电套件	BATTERY CHARGING KIT	1
-	8M0134470	交流发电机	ALTERNATOR	1
-	898103177	延长线束总成	HARNESS ASSEMBLY Extension	1
-	8M0128523	盖帽	CAP	1
-	853814002	保险丝20安培	FUSE 20 Ampere	1
-	8M0134477	整流器	RECTIFIER	1
-	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
-	8M0155474	螺钉	SCREW	1
-	8M0227805	电动启动套件	ELECTRIC START KIT	1

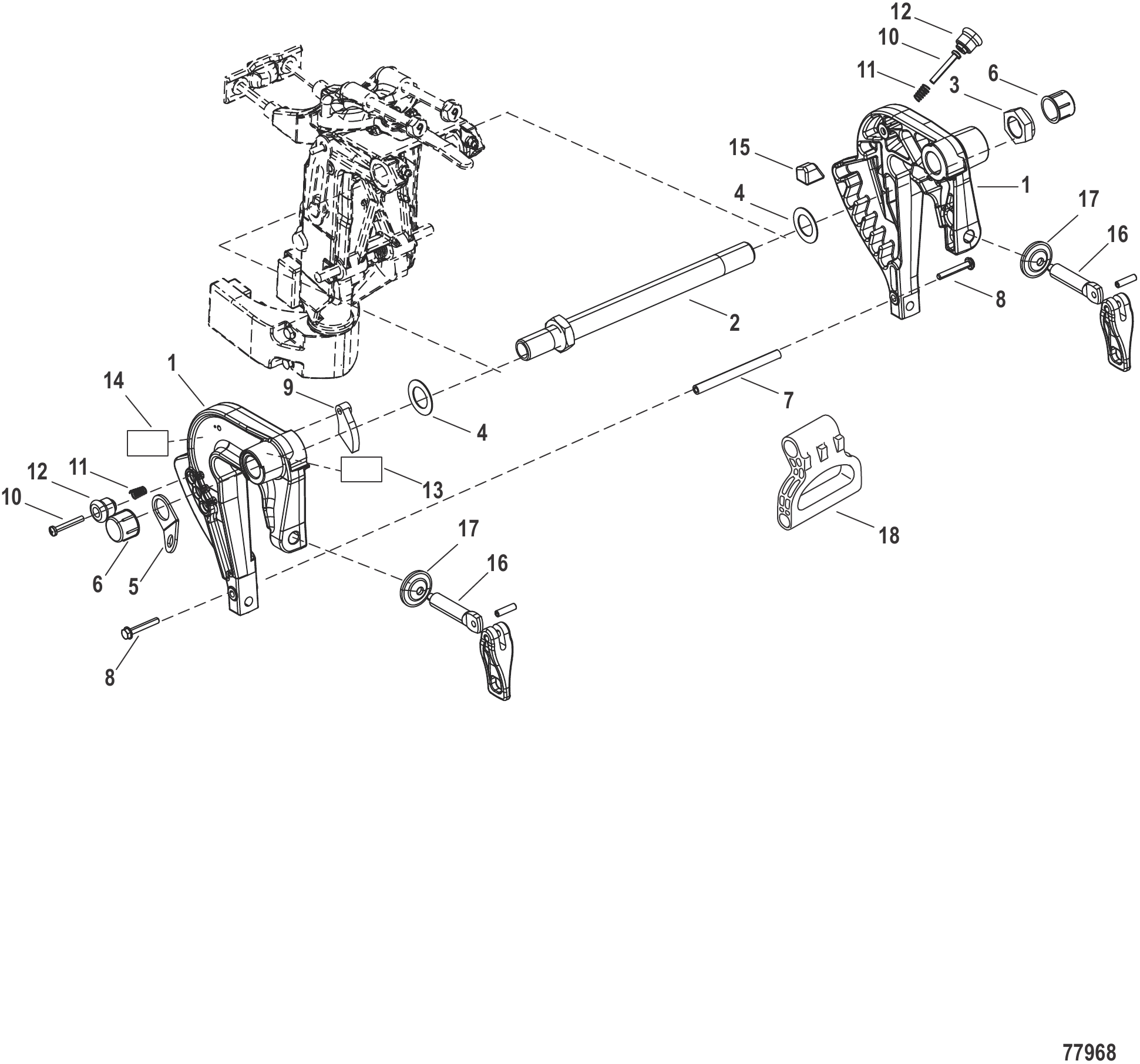

图 4手动倾斜夹紧支架 Clamp Brackets Manual Tilt

REF	零件编号	中文名称	英文名称	数量
1	815030T06	右舷夹紧支架	CLAMP BRACKET Starboard	1
1	815031T06	左舷夹紧支架	CLAMP BRACKET Port	1
2	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
3	853722029	尼龙螺母	NUT Nylon	1
4	95375001	垫圈	WASHER	2
5	895163002	安装板	PLATE	1
6	85372214	盖形螺母	CAP NUT	2
7	803771001	隔套	SPACER	1
8	8M0102279	螺栓	BOLT	2
9	895164	凸轮	CAM	1
10	855544015	螺钉	SCREW	2
11	813028004	弹簧	SPRING	2
12	815096001	旋钮	KNOB	2
13	12869	倾斜位置标贴	DECAL Tilt Position	1
14	128671	下倾限位贴花	DECAL Lower Tilt Limit	1
15	895165	倾斜锁定装置	TILT LOCK	1
16	8M0176078	夹紧螺钉套件	CLAMP SCREW KIT	2
17	95379	垫	PAD	2
18	815082002	搬运手柄	HANDLE Carrying	1
-	92729A49	艉板安装五金套件	HARDWARE KIT Transom Mounting	1
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

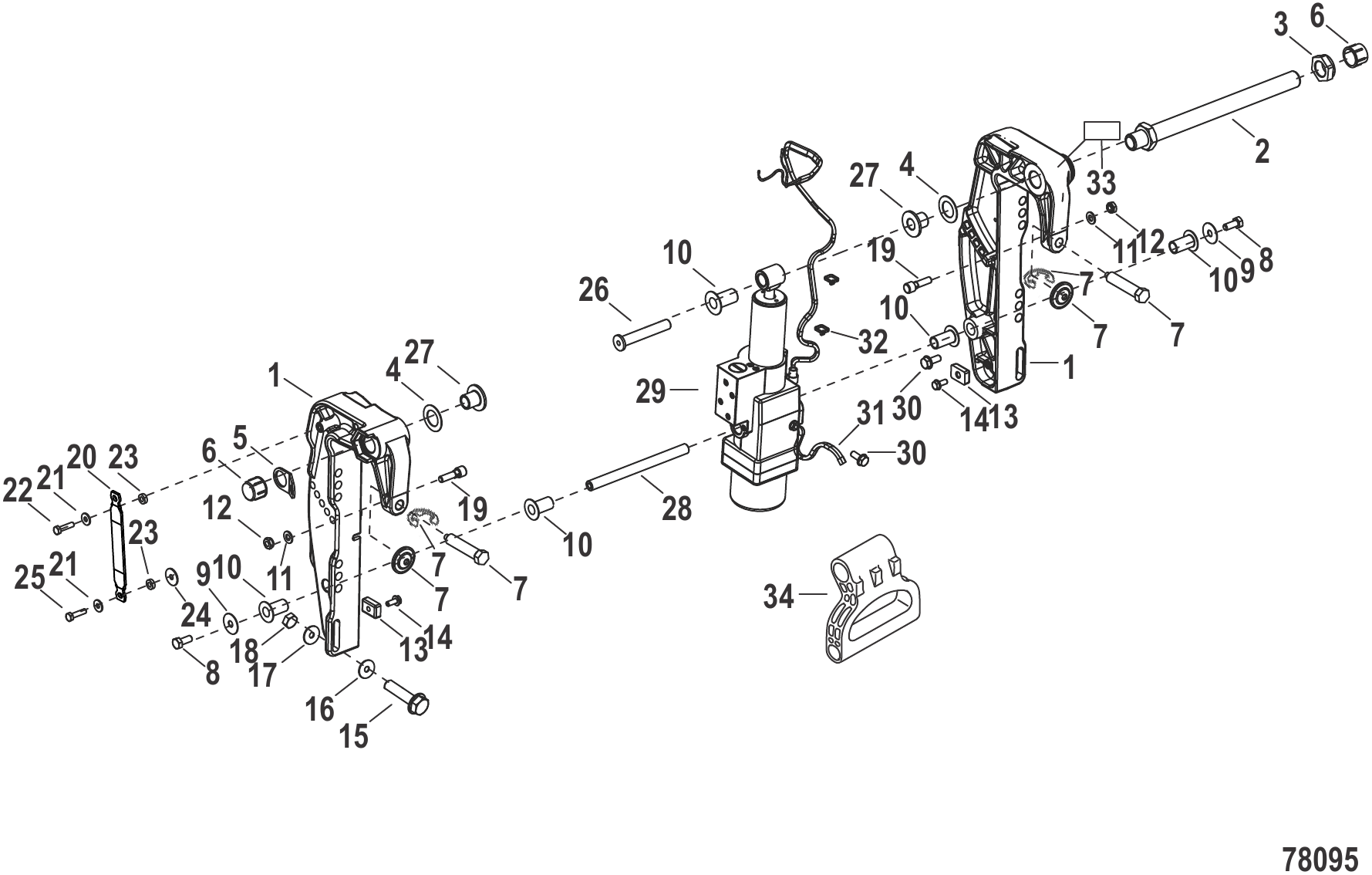

图 5动力倾斜夹紧支架 Clamp Brackets Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	815030T05	右舷夹紧支架	CLAMP BRACKET Starboard	1
1	815031T03	左舷夹紧支架	CLAMP BRACKET Port	1
2	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
3	853722029	尼龙螺母	NUT Nylon	1
4	95375001	垫圈	WASHER	2
5	895163002	安装板	PLATE	1
6	85372214	盖形螺母	CAP NUT	2
7	8M0176080	夹紧螺钉套件	CLAMP SCREW KIT	2
8	8M0223480	螺栓	BOLT	2
9	95375	垫圈	WASHER	2
10	16176008	衬套	BUSHING	5
11	8M0135942	垫圈	WASHER	2
12	95374001	尼龙螺母	NUT Nylon	2
13	875208	阳极块	ANODE	2
14	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
15	8M0094877	螺钉 (8 x 85毫米)	SCREW (8 x 85mm	2
16	16192	垫圈	WASHER	2
17	16140012	垫圈	WASHER	2
18	879194337	螺母	NUT	2
19	815051001	配平锁销	PIN Trim Lock	2

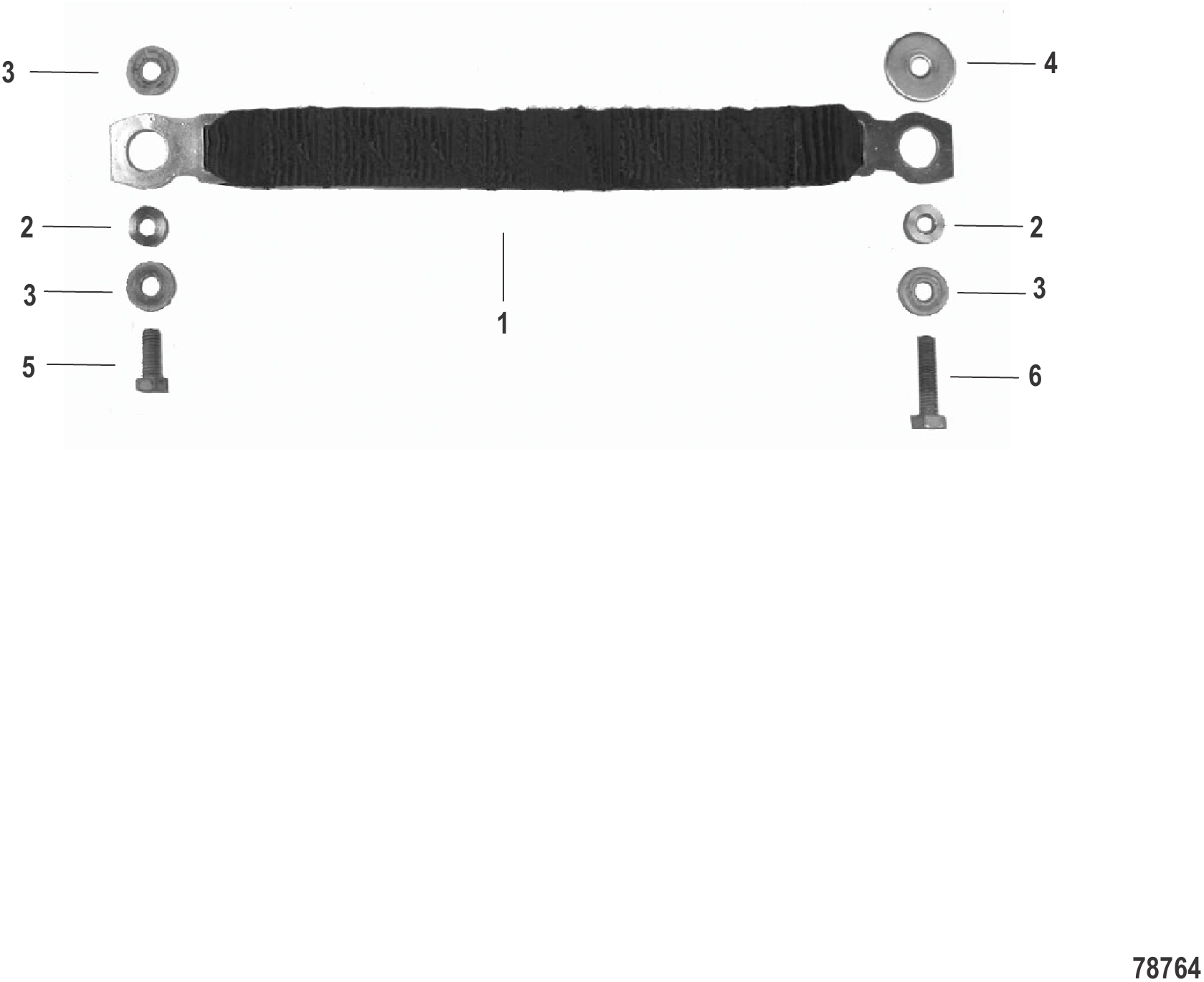

-	896297A01	启动束带套件	KICKER STRAP KIT	1
20	896297001	束带总成	STRAP ASSEMBLY	2
21	953921	不锈钢垫圈	WASHER Stainless Steel	6
22	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
23	855545003	轴环	COLLAR	4
24	898101937	垫圈	WASHER	2
25	898103117	螺栓	BOLT	2
26	8M0091498	气缸销	PIN Cylinder	1
27	16176009	衬套	BUSHING	2
28	851874005	销	PIN	1
29	8M0223477	动力升降总成	POWER TRIM ASSEMBLY	1
30	8M0155474	螺钉	SCREW	2
31	898101089	接地线	WIRE Ground	1
32	69356	扎带 (8.18英寸)	TIE STRAP (8.18 Inches)	2
33	823701004	副驾驶贴花	DECAL Co-Pilot	1
34	815082002	搬运手柄	HANDLE Carrying	1
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1
-	8M0228441	副驾驶套件	CO PILOT KIT	1
-	8M0227353	8-9.9 EFI维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI (300 Hour)	1
-	8M0227355	8-9.9 EFI Command Thrust维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI Command Thrust (300 Hour)	1
-	92729A49	艉板安装五金套件	HARDWARE KIT Transom Mounting	1

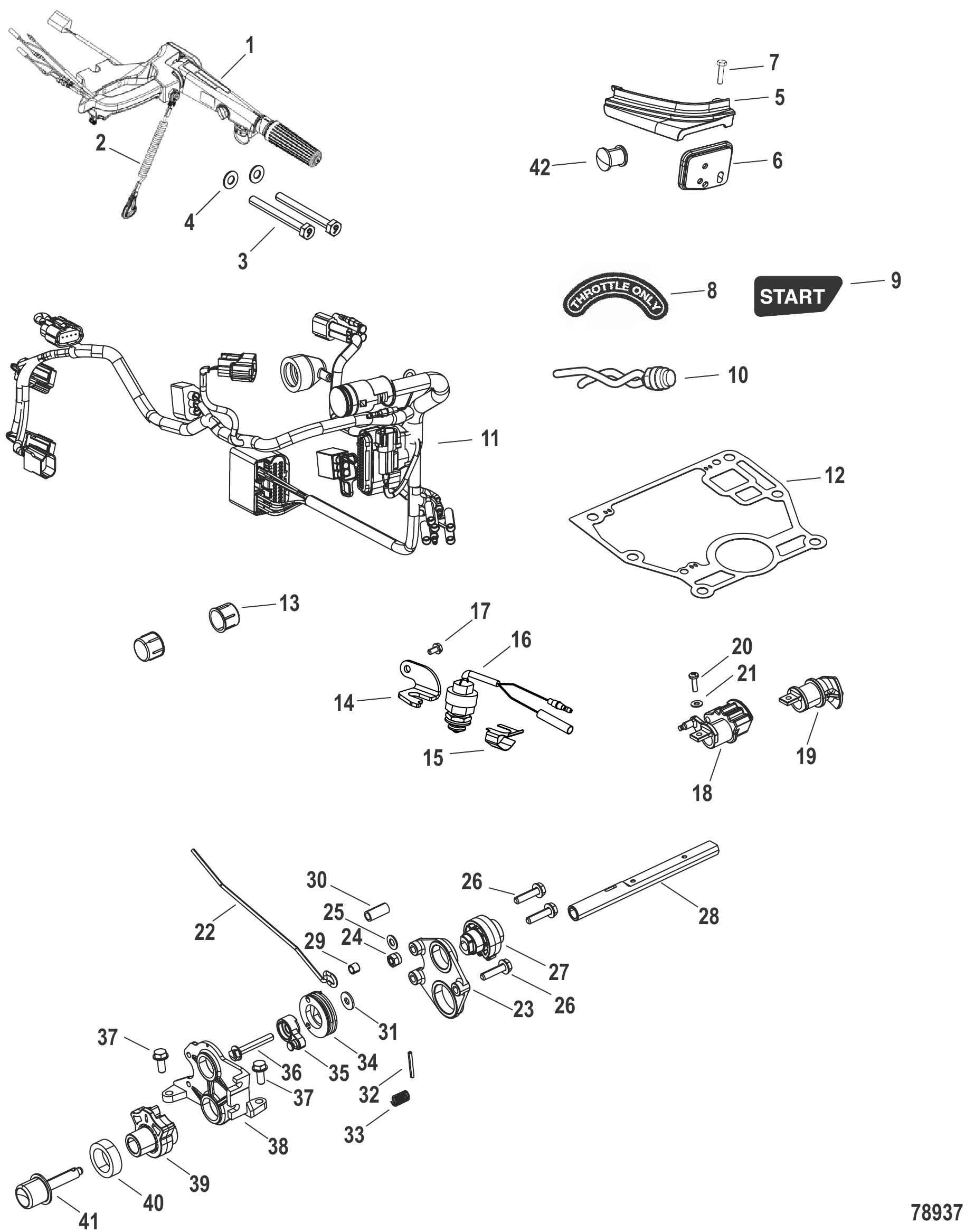

图 6遥控型号转舵柄型号转换套件 8M0226901 Conversion Kit Remote Control Models to Tiller Handle Models 8M0226901

REF	零件编号	中文名称	英文名称	数量
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
2	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
2	8M0234460	LAN/STRP 54 @2	LAN/STRP 54 @2	1
3	8M0226905	螺栓	BOLT	2
4	879194340	垫圈	WASHER	2
5	8M0223495	换挡杆支架盖	COVER Shift Lever Bracket	1
6	8M0223486	护孔环	GROMMET	1
7	823042	螺栓	BOLT	1
8	859278003	仅节气门贴花	DECAL Throttle Only	1
9	8M0225039	启动贴花	DECAL Start	1
10	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
11	8M0223437	发动机线束	HARNESS Engine	1
11	8M0232200	发动机线束	HARNESS ENGINE	1
12	8M0223377	发动机底座衬垫	GASKET Engine Base	1
13	85372214	盖形螺母	CAP NUT	2
14	8M0223483	空挡开关支架	BRACKET Neutral Switch	1
15	8M0223484	空档开关执行器	ACTUATOR Neutral Switch	1
16	8M0226903	空档开关	SWITCH Neutral	1
17	8M0155474	螺钉	SCREW	2
18	803768002	换挡定位器	SHIFT DETENT	1
18	802971001	换挡定位器	SHIFT DETENT	1
19	8M0223426	杠杆	LEVER	1
20	855544014	螺钉	SCREW	1
21	16335	垫圈	WASHER	1
22	8M0223417	油门杆-舵柄式	THROTTLE ROD Tiller	1
23	895159	齿轮板	GEAR PLATE	1
24	8537227	尼龙螺母	NUT Nylon	1
25	16826	不锈钢垫圈	WASHER Stainless Steel	1
26	823042	螺栓	BOLT	3
27	895101400	驱动齿轮	GEAR Drive	1
28	8M0223425	轴	SHAFT	1
29	895126	轴环(6毫米)	COLLAR (6 mm)	1
30	895162001	钢轴套	COLLAR Steel	1
31	953921	不锈钢垫圈	WASHER Stainless Steel	1
32	16085003	销	PIN	1
33	813028003	弹簧	SPRING	1
34	895101401	节流鼓	DRUM Throttle	1
35	8M0223424	油门开启器	THROTTLE OPENER	1
36	8M0102279	螺栓	BOLT	1
37	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
38	895158	齿轮板	GEAR PLATE	1
39	895161	从动齿轮	GEAR Driven	1
40	8M0223427	密封圈	SEAL RING	1
41	892772	旋钮	KNOB	1
42	162284	护孔环	GROMMET	1
-	8M0227805	电动启动套件	ELECTRIC START KIT	1
-	8M0227810	动力头垫片套装	POWERHEAD GASKET SET	1

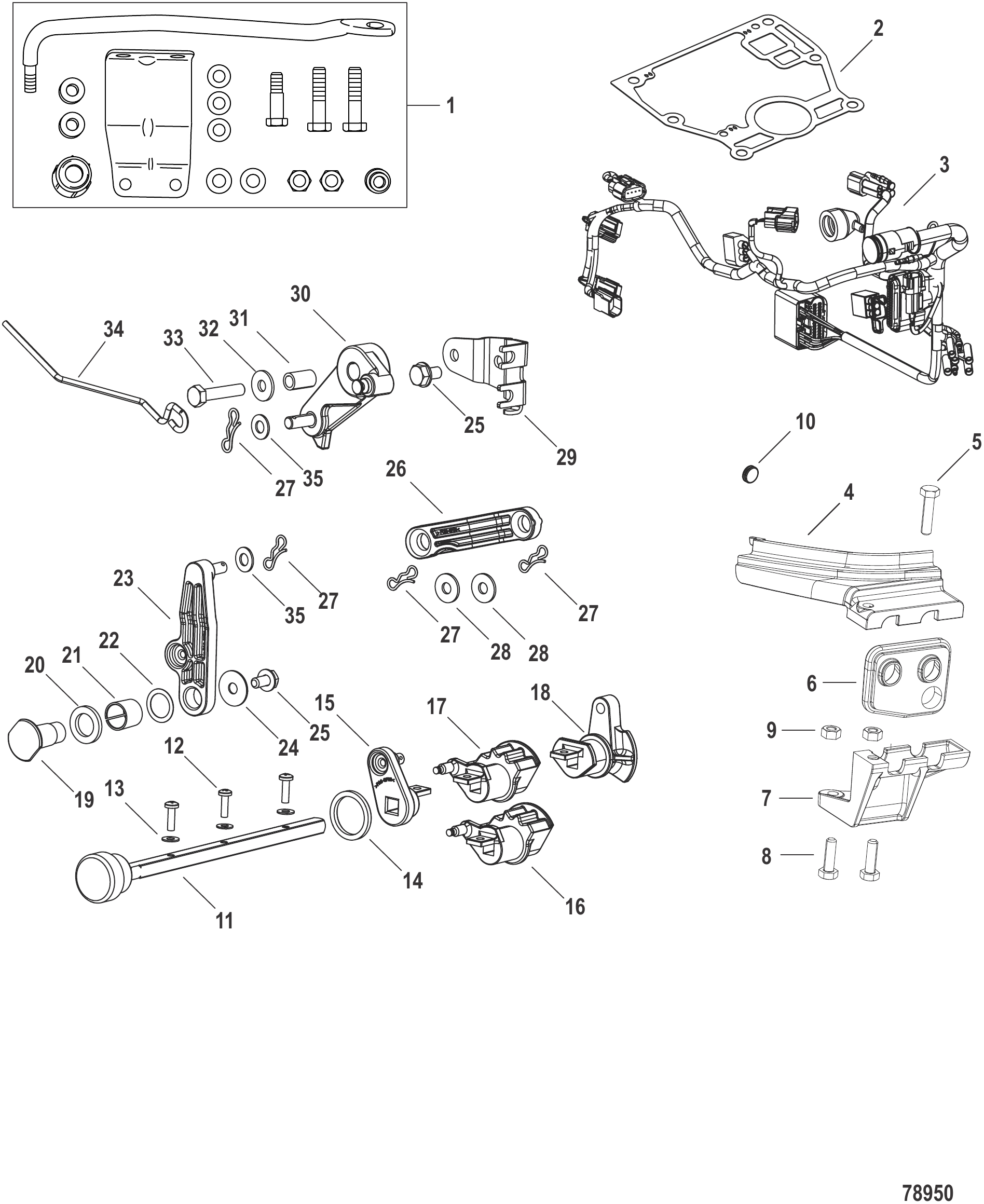

图 7舵柄型号转遥控型号转换套件 8M0227954 Conversion Kit Tiller Handle Models to Remote Control Models 8M0227954

REF	零件编号	中文名称	英文名称	数量
-	8M0227954	舵柄手柄转遥控模型改装套件	CONVERSION KIT Tiller Handle Models to Remote Control Models	1

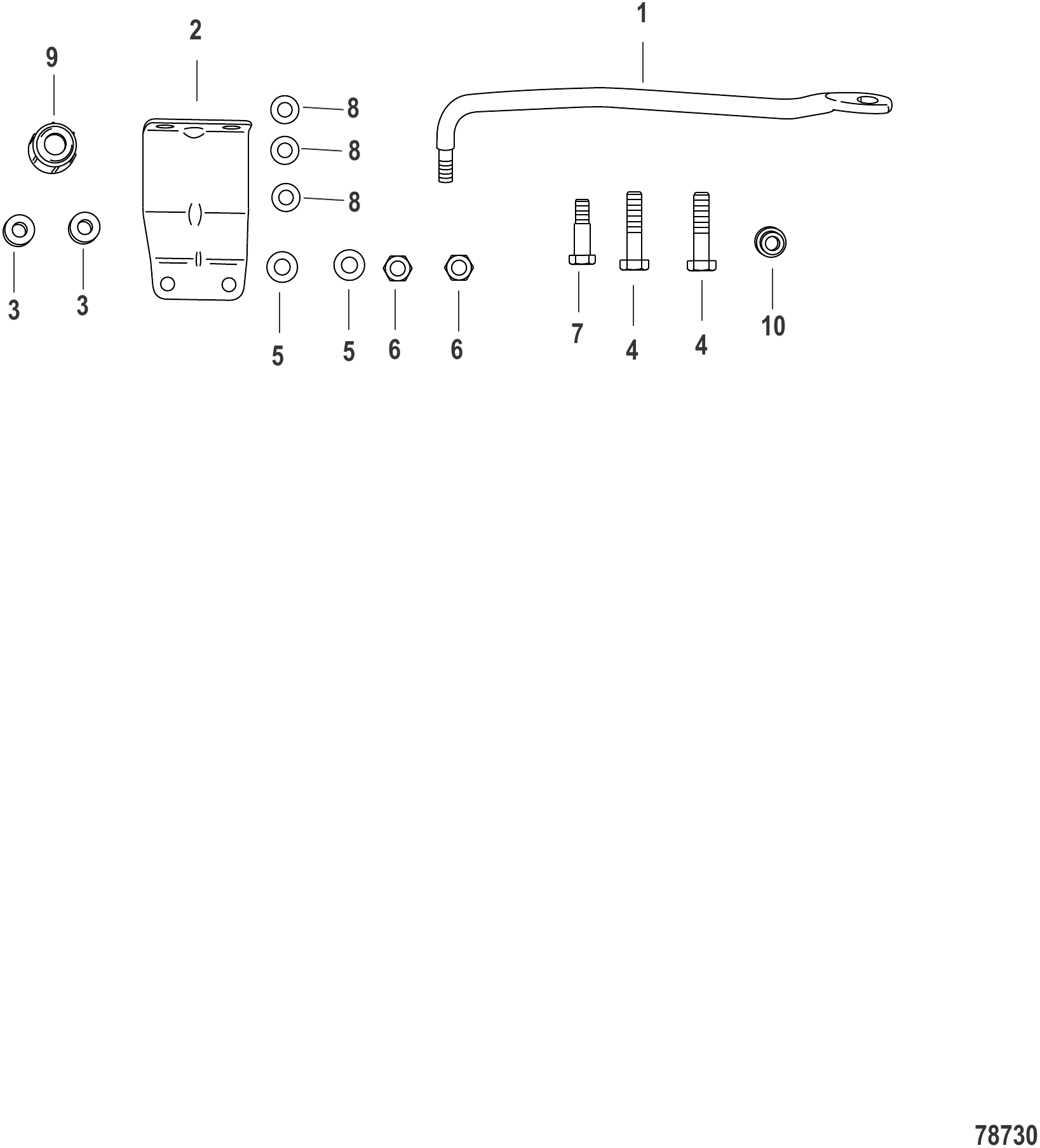

1	17024A03	转向连杆安装套件	STEER LINK ROD ATTACHING KIT	1
2	8M0223377	发动机底座衬垫	GASKET Engine Base	1
3	8M0223438	发动机线束	HARNESS Engine	1
3	8M0232202	发动机线束	HARNESS ENGINE	1
4	8M0223496	电缆支撑盖	COVER Cable Stay	1
5	823042	螺栓	BOLT	1
6	8M0223485	护孔环	GROMMET	1
7	8M0223494	电缆支撑	CABLE STAY	1
8	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
9	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
10	16226	护孔环	GROMMET	1
11	8M0223419	换挡杆轴	SHIFT LEVER SHAFT	1
12	855544014	螺钉	SCREW	3
13	16335	垫圈	WASHER	3
14	16219003	密封件	SEAL	1
15	8M0223421	换挡臂	SHIFT ARM	1
16	802971002	换挡定位器	SHIFT DETENT	1
17	803768003	换挡定位器	SHIFT DETENT	1
18	8M0223420	杠杆	LEVER	1
19	17640001	肩部螺钉	SHOULDER SCREW	1
20	16219	密封件	SEAL	1
21	16220	衬套	BUSHING	1
22	16221	波形垫圈	WAVE WASHER	1
23	8M0223422	换挡杆	SHIFT LEVER	1
24	161404	垫圈	WASHER	1
25	8M0155474	螺钉	SCREW	2
26	8M0223423	换挡杆	SHIFT LEVER ROD	1
27	8M0021224	蝶形夹	CLIP Bow-Tie	4
28	898101218	塑料垫圈	WASHER Plastic	2
29	8M0223418	油门线支架	BRACKET Throttle Wire	1
30	8M0223414	节气门杆	THROTTLE LEVER	1
31	8M0223415	轴环	COLLAR	1
32	953921	不锈钢垫圈	WASHER Stainless Steel	1
33	8M0174563	肩螺栓	SHOULDER BOLT	1
34	8M0223416	油门杆-遥控式	THROTTLE ROD Remote Control	1
35	8M0186817	垫圈	WASHER	2

图 8副驾驶套件 - 8M0228441 Co Pilot Kit - 8M0228441

REF	零件编号	中文名称	英文名称	数量
-	8M0228441	副驾驶套件	CO PILOT KIT	1
-	895140002	螺栓	BOLT	1
-	8M0145395	圆盘	DISC	2
-	895172	安装板	PLATE	1
-	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
-	895171	手柄	HANDLE	1
-	895146002	垫圈	WASHER	1
-	895146001	垫圈	WASHER	1
-	95374	尼龙螺母	NUT Nylon	1
-	16192	垫圈	WASHER	1
-	823701004	副驾驶贴花	DECAL Co-Pilot	1

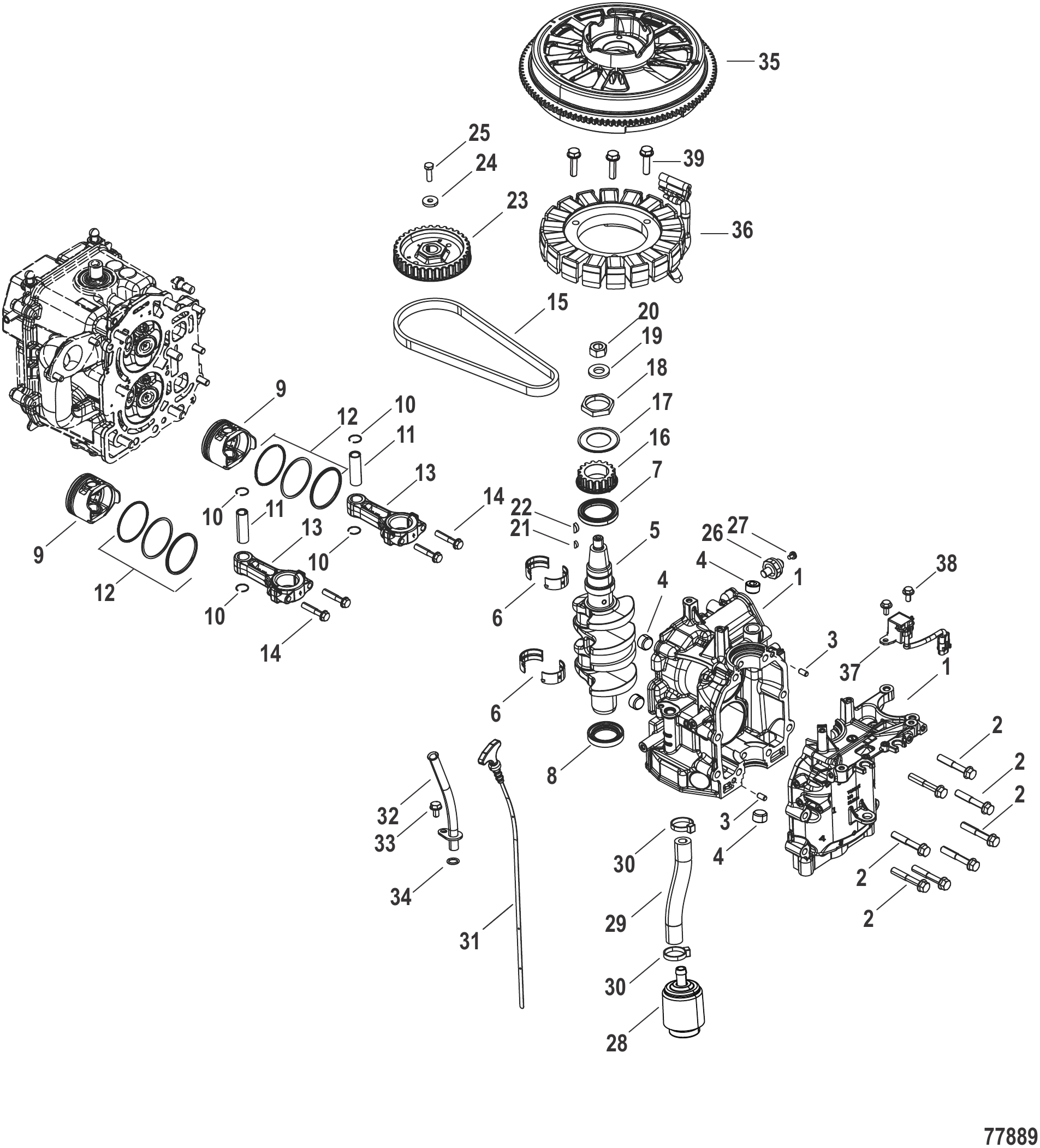

图 9气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223365	气缸体	CYLINDER BLOCK	1
2	8M0229968	螺栓	BOLT	8
3	16119	定位销	PIN Dowel	2
4	8M0186780	锥形塞	PLUG Taper	4
5	8M0223369	曲轴	CRANKSHAFT	1
6	8M0054681	轴承 - 1 对	BEARING- 1 PAIR	2
7	898103114	油封	SEAL Oil	1
8	855681001	油封	SEAL Oil	1
9	834963A02	活塞总成	PISTON ASSEMBLY	2
10	16057	卡扣	CLIP	4
11	825713002	活塞销	PIN Piston	2
12	803678T05	活塞环组	RING SET Piston	2
13	8M0125694	连杆总成	CONNECTING ROD ASSEMBLY	2
14	8035092	螺栓	BOLT	4
15	8M0223381	正时皮带	BELT TIMING	1
16	8M0186929	驱动皮带轮	DRIVE PULLEY	1
17	8M0223380	皮带导向器	GUIDE BELT	1
18	855679004	螺母	NUT	1
19	8M0186812	垫圈	WASHER	1
20	16071	螺母	NUT	1
21	95229	键	KEY	1
22	825666001	键	KEY	1
23	8M0186930	从动齿轮	GEAR Driven	1
24	895118	垫圈	WASHER	1
25	803858001	螺栓	BOLT	1
26	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
27	898101957	螺钉	SCREW	1
28	8M0229970	机油滤网	OIL STRAINER	1
29	8M0206068	软管	HOSE	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
31	8M0223378	油位表	GAUGE OIL LEVEL	1
32	8M0223379	油位导杆	GUIDE OIL LEVEL	1
33	8M0155474	螺钉	SCREW	1
34	804840007	O型圈	O-RING	1
35	8M0223429	飞轮总成	FLYWHEEL ASSEMBLY	1
36	8M0223430	交流发电机	ALTERNATOR	1
36	8M0134470	交流发电机	ALTERNATOR	1
37	8M0135822	脉冲线圈	COIL Pulsar	1
38	823042067	螺钉	SCREW	2
39	823042	螺栓	BOLT	3
-	8M0227805	电动启动套件	ELECTRIC START KIT	1
-	8M0227808	蓄电池充电套件	BATTERY CHARGING KIT	1

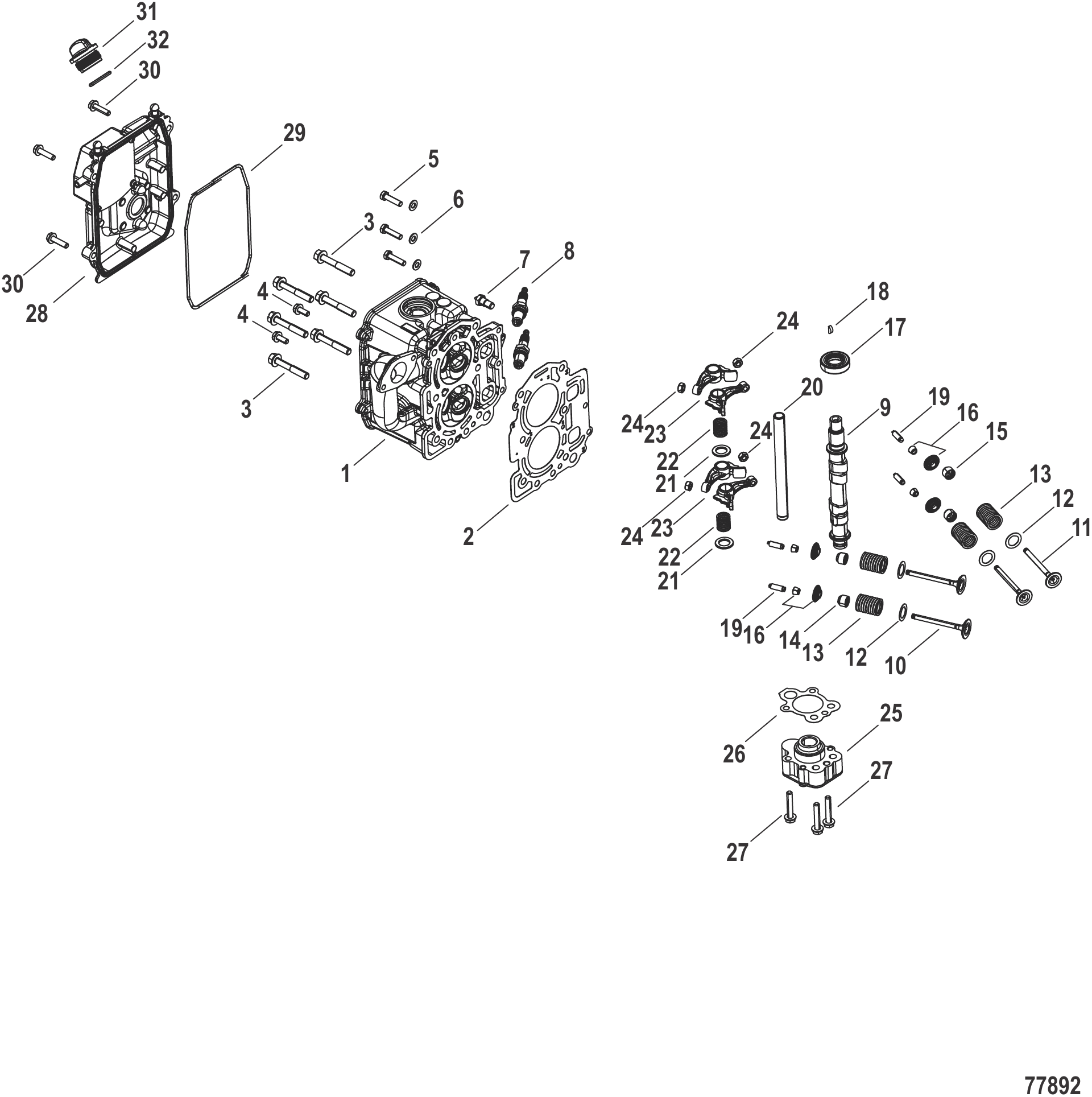

图 10气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223370	气缸盖	CYLINDER HEAD	1
2	8M0223373	气缸盖衬垫	GASKET Cylinder Head	1
3	8M0223366	螺栓	BOLT	6
4	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
5	8M0139438	螺栓	BOLT	3
6	16826	不锈钢垫圈	WASHER Stainless Steel	3
7	8M0186989	发动机温度传感器	SENSOR Engine Temperature	1
8	8M0204682	火花塞	SPARK PLUG	2
8	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
9	8M0223371	凸轮轴总成	CAMSHAFT ASSEMBLY	1
10	850838T01	进气阀	VALVE Intake	2
11	850839T01	排气阀	VALVE Exhaust	2
12	855959001	阀座	SEAT	4
13	803554005	气门弹簧	SPRING Valve	4
14	822647001	进气密封-黑色	SEAL Intake - Black	2
15	822647002	排气密封-绿色	SEAL Exhaust - Green	2
16	8M0152418	固定座总成	RETAINER ASSEMBLY	4
17	825455001	油封	SEAL Oil	1
18	95229	键	KEY	1
19	825046001	调节螺钉	SCREW Adjusting	4
20	8M0135584	摇臂轴	SHAFT Rocker Arm	1
21	895118001	垫圈	WASHER	2
22	825452001	弹簧	SPRING	2
23	8M0186926	摇臂	ROCKER ARM	4
24	826150001	调节螺母	NUT Adjusting	4
25	834967T03	油泵总成	PUMP ASSEMBLY Oil	1
26	8M0223372	油泵衬垫	GASKET Oil Pump	1
27	8M0147119	螺栓	BOLT	3
28	8M0223376	气缸盖罩	COVER Cylinder Head Cover	1
29	803508017	衬垫	GASKET	1
30	823042	螺栓	BOLT	4
31	8M0135589	加油口盖	CAP Oil Fill	1
32	803513007	O型圈	O-RING	1
-	8M0227810	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0227353	8-9.9 EFI维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI (300 Hour)	1
-	8M0227355	8-9.9 EFI Command Thrust维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI Command Thrust (300 Hour)	1

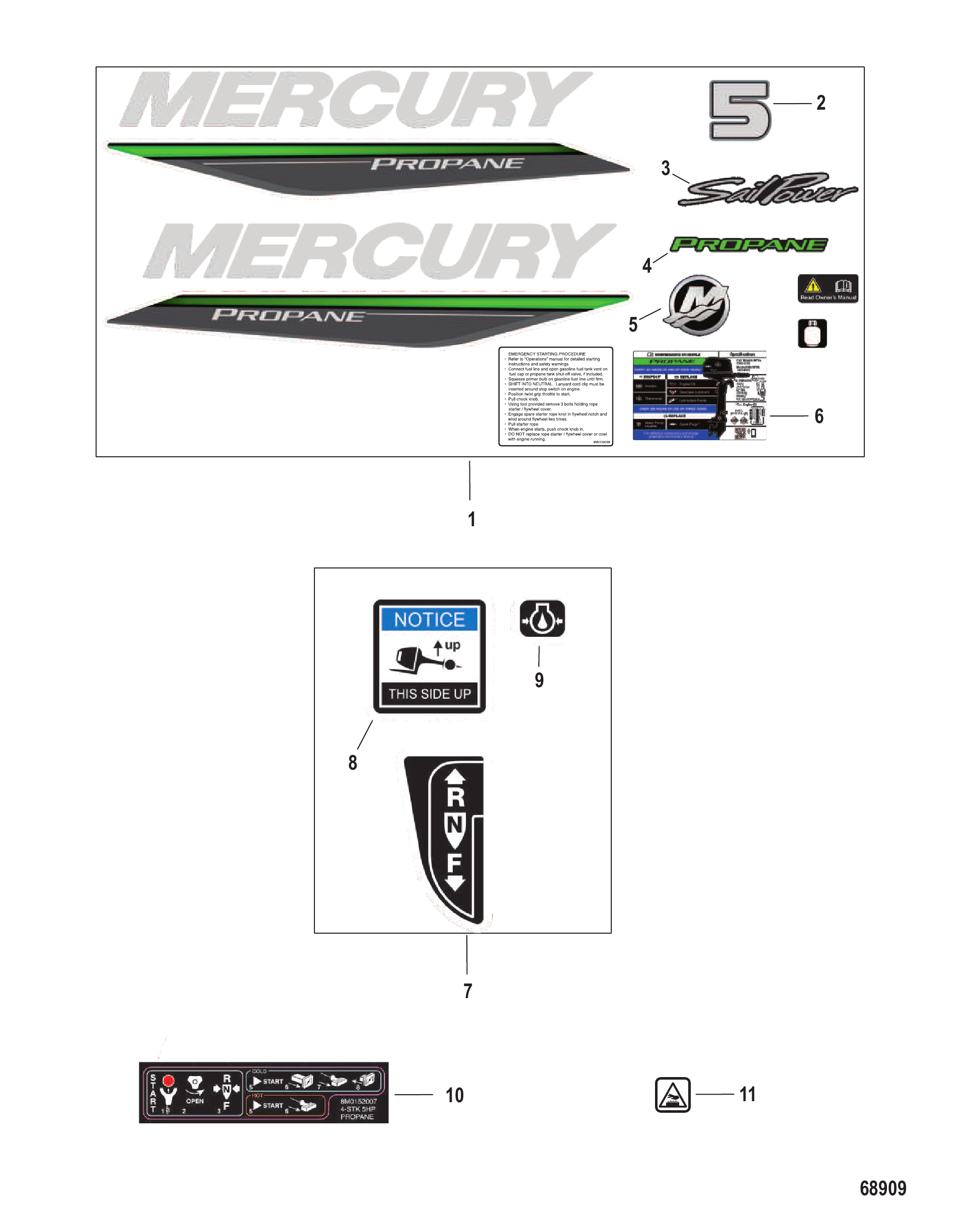

图 11贴花 Decals

REF	零件编号	中文名称	英文名称	数量
1	8M0154342	上罩壳贴纸套件	DECAL Top Cowl Kit	1
2	8M0073675	5马力贴纸	DECAL Horsepower 5	1
3	8M0073679	帆动力贴纸	DECAL Sailpower	1
4	8M0157118	丙烷标识贴纸	DECAL Propane	1
5	8M0050645	M图标标贴	DECAL M-icon	1
6	8M0154353	维护贴花	DECAL Maintenance	1
7	8M0081456	铭牌套装(水星款下罩)	DECAL SET Mercury, Lower Cowl	1
8	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
9	896854007	油压警示贴纸	DECAL Oil Pressure	1
10	8M0154525	铭牌-启动步骤	DECAL Start Procedure	1
11	8M0129225	铭牌-高温警示	DECAL High Temperature Caution	1

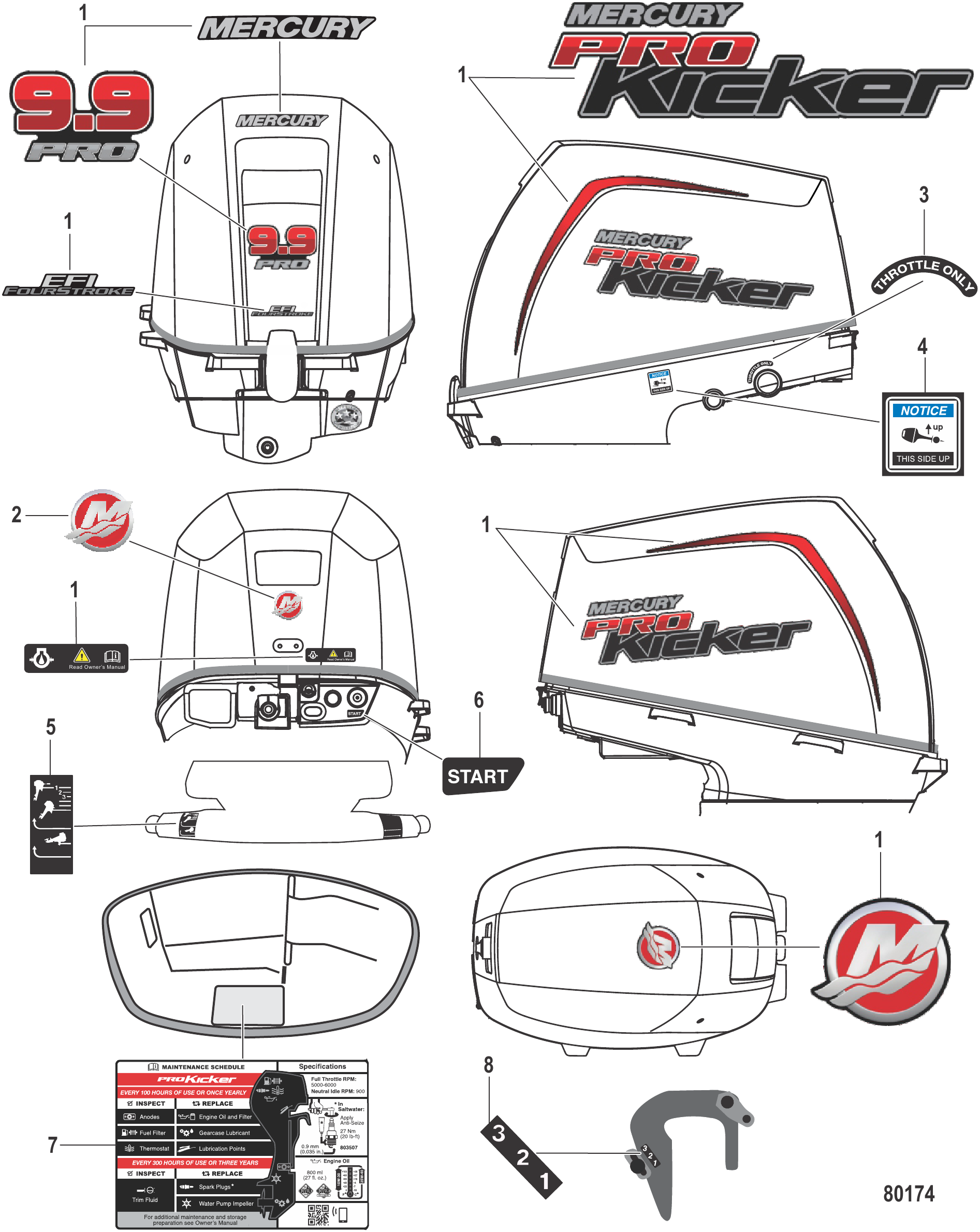

图 12Prokicker贴花 Decals Prokicker

REF	零件编号	中文名称	英文名称	数量
1	8M0225040	ProKicker贴花套装	DECAL SET ProKicker	1
2	8M0188626	M图标红色贴花（39毫米）	DECAL M-ICON, Red, 39 mm	1
3	859278003	仅节气门贴花	DECAL Throttle Only	1
4	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
5	12869	倾斜位置标贴	DECAL Tilt Position	1
6	8M0225039	启动贴花	DECAL Start	1
7	8M0180068	9.9 ProKicker维护贴花	DECAL Maintenance, 9.9 ProKicker	1
8	128671	下倾限位贴花	DECAL Lower Tilt Limit	1
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

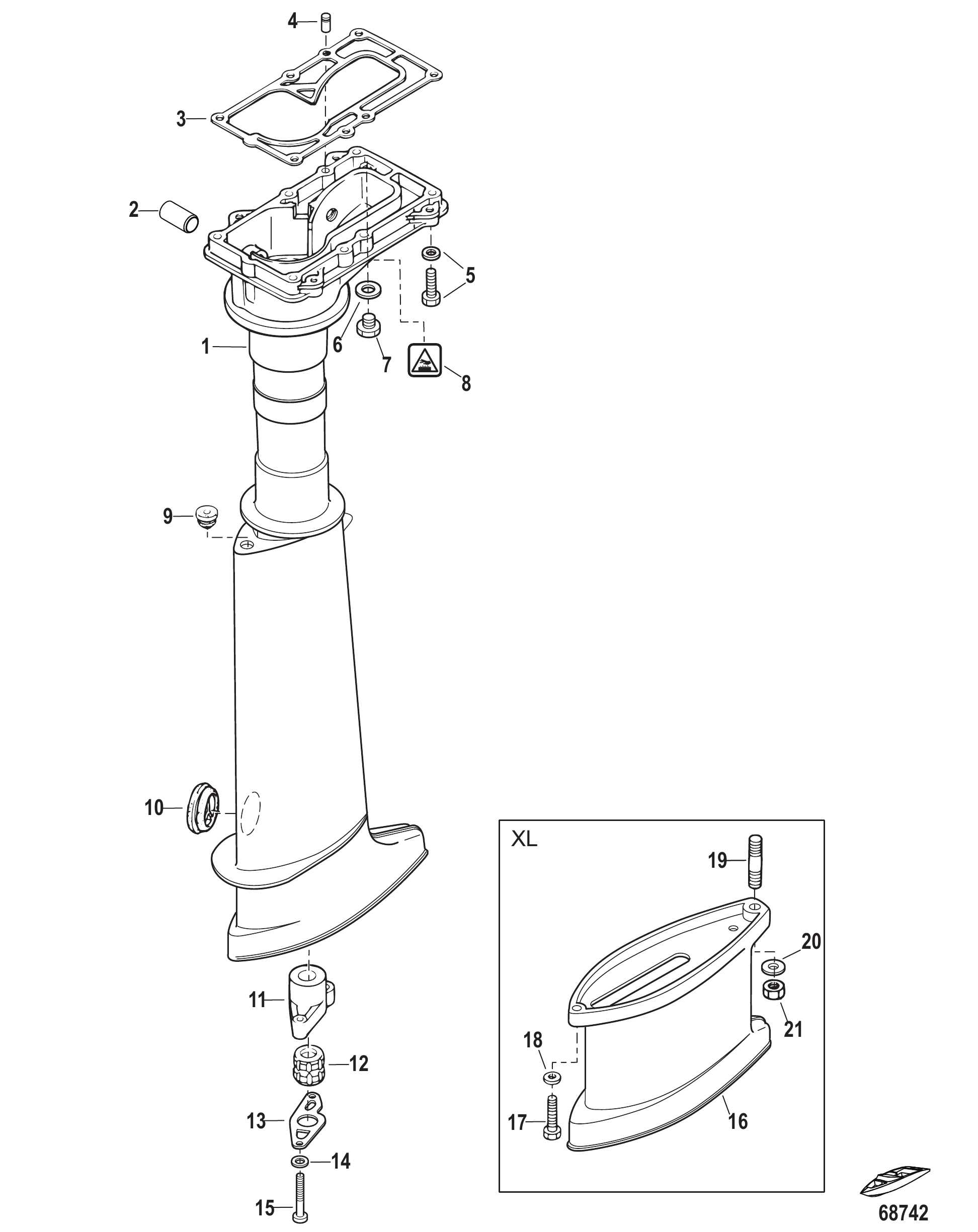

图 13驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	803591T1	驱动轴壳体	HOUSING Driveshaft	1
1	803591T2	驱动轴壳体	HOUSING Driveshaft	1
1	8M0089108	驱动轴壳体	HOUSING Driveshaft	1
2	16114	衬套	BUSHING	1
3	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
4	16119	定位销	PIN Dowel	2
5	879194264	螺栓	BOLT	6
6	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
7	879194296	水堵	PLUG Water	1
8	8M0129225	铭牌-高温警示	DECAL High Temperature Caution	1
9	161181	护孔环	GROMMET	1
10	16117	护孔环	GROMMET	1
11	827663A1	壳体总成	HOUSING ASSEMBLY	1
11	8M0063839	壳体总成	HOUSING ASSEMBLY	1
12	811214	衬套	BUSHING	1
12	898101329	衬套	BUSHING	1
13	16121	固定座	RETAINER	1
14	8M0108373	垫圈	WASHER	2
15	16122	螺钉	SCREW	2
15	16123	螺钉(25毫米)	SCREW (25 mm)	2
16	8M0063848	延伸壳体	EXTENSION HOUSING	1
17	8M0063849	螺栓	BOLT	1
18	879194338	垫圈	WASHER	1
19	8M0063850	螺柱	STUD	1
20	16192	垫圈	WASHER	1
21	8M0063863	螺母	NUT	1
-	8M0101710	动力头衬垫套件	GASKET SET Powerhead	1

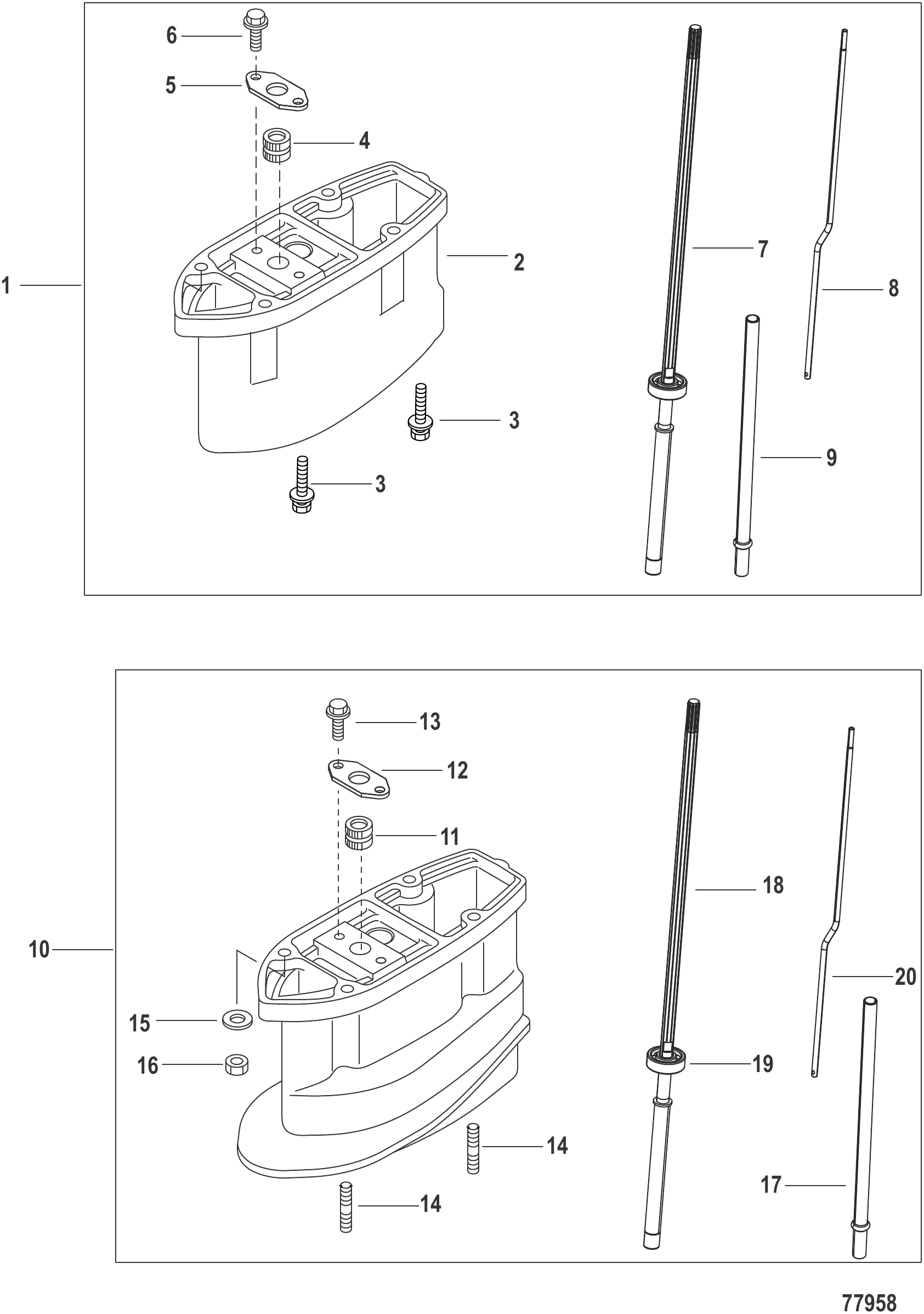

图 14传动轴壳体延长套件标准型和强力推力型 Driveshaft Housing Extension Kit Standard and Command Thrust

REF	零件编号	中文名称	英文名称	数量
1	8M0229983	驱动轴壳体套件-超长延伸型	DRIVESHAFT HOUSING KIT XLong Extension	1
2	853783T	壳体-超长延伸型	HOUSING X-Long Extension	1
3	8M0186820	螺栓	BOLT	4
4	811214001	衬套	BUSHING	1
5	16121001	止动器	STOPPER	1
6	8M0155474	螺钉	SCREW	2
7	8M0158629	驱动轴-超长型	Driveshaft XLong	1
8	16186008	加长凸轮杆	ROD Cam - X-Long	1
9	16170008	水管	TUBE Water	1
10	853783A05	驱动轴外壳加长套件	DRIVESHAFT HOUSING KIT X-Long Extension	1
11	811214001	衬套	BUSHING	1
12	16121001	止动器	STOPPER	1
13	8M0155474	螺钉	SCREW	2
14	879194301	双头螺栓	STUD BOLT	4
15	8M0135942	垫圈	WASHER	4
16	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	4
17	803755T11	水管	TUBE Water	1
18	803738T10	驱动轴	DRIVESHAFT	1
19	16132T05	滚珠轴承	BEARING Ball	1
20	803760011	凸轮杆	ROD Cam	1

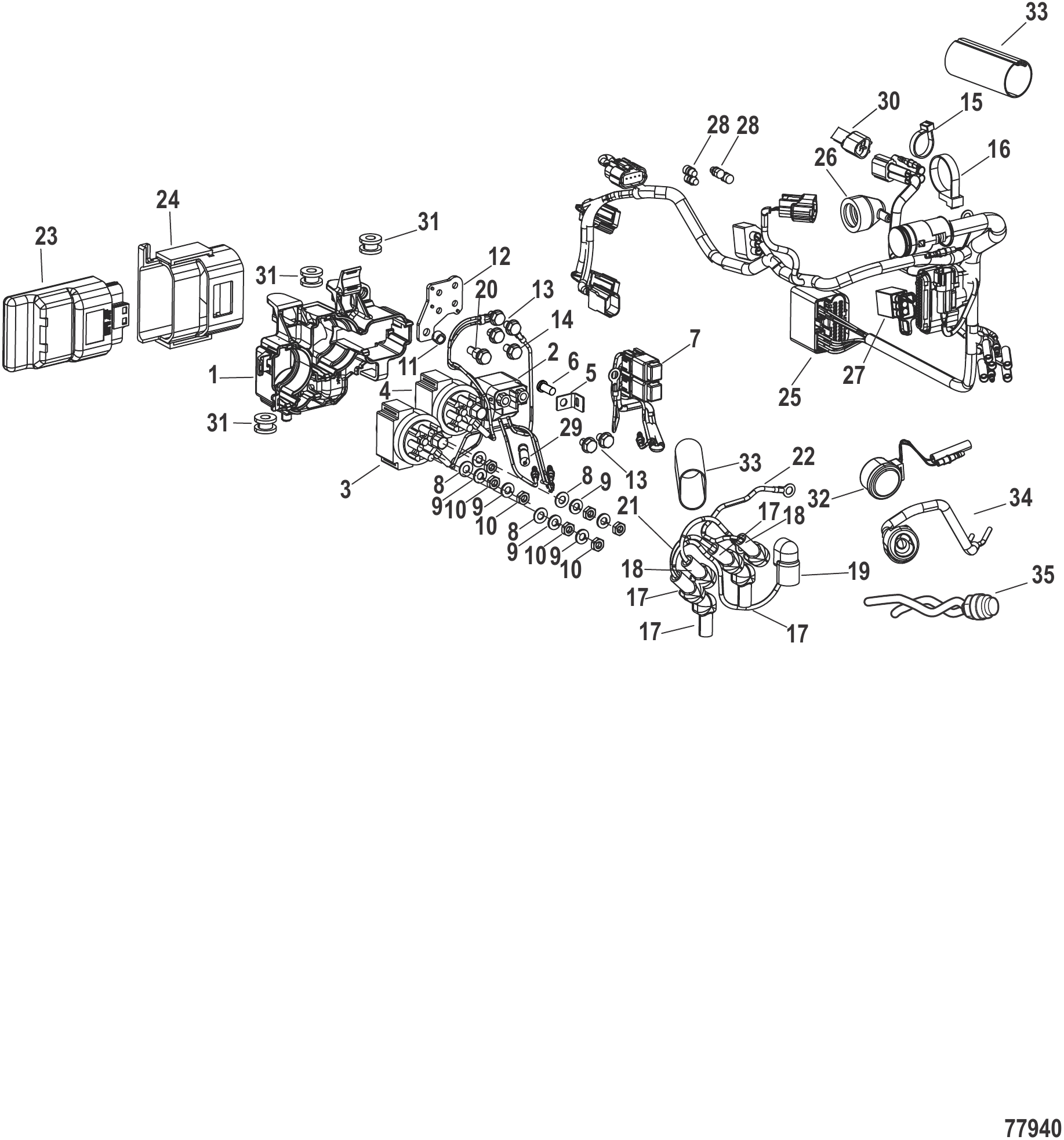

图 15电气ECU和发动机线束 Electrical ECU and Engine Harness

REF	零件编号	中文名称	英文名称	数量
1	8M0223431	电动支架	BRACKET Electric	1
2	8M0186993	启动电磁阀	STARTER SOLENOID	1
3	8518391	电磁开关	SOLENOID SWITCH	1
4	851839	电磁开关	SOLENOID SWITCH	1
5	892779	支架	BRACKET	1
6	16257003	不锈钢自攻螺钉	SCREW Tapping - Stainless Steel	1
7	8M0223440	保险丝组件	FUSE WIRE ASSEMBLY	1
8	16826	不锈钢垫圈	WASHER Stainless Steel	4
9	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	7
10	853722026	螺母	NUT	7
11	8M0223432	轴环	COLLAR	1
12	8M0223433	支架	BRACKET	1
13	823042059	螺栓	BOLT	5
14	8M0155474	螺钉	SCREW	1
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
16	8M0186819	电缆扎带	BAND Cable Tie	1
17	853816004	红色护套	BOOT Red	4
18	8538161	盖帽	CAP	2
19	853741001	端子盖	CAP Terminal	1
20	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
21	8M0223439	电磁开关线束	SOLENOID SWITCH HARNESS	1
22	8M0228894	电磁开关	SWITCH Solenoid	1
23	8M0237320	ECU 6马力	ECU 6 HP	1
23	8M0223434	ECU 8马力	ECU 8 HP	1
23	8M0223435	ECU 9.9马力	ECU 9.9 HP	1
24	8M0223436	ECU支架	HOLDER ECU	1
25	8M0223437	发动机线束	HARNESS Engine	1
25	8M0232200	发动机线束	HARNESS ENGINE	1
25	8M0223438	发动机线束	HARNESS Engine	1
25	8M0232202	发动机线束	HARNESS ENGINE	1
26	8M0106928	护孔环	GROMMET	1
27	8M0135546	衬套	BUSHING	1
28	853994	堵头	PLUG	4
29	8M0137324	端子盖	TERMINAL COVER	2
30	8M0137325	端子盖	TERMINAL COVER	1
31	8M0135593	橡胶支座	MOUNT Rubber	3
32	802808A1	过热蜂鸣器总成	BUZZER ASSEMBLY Overheat	1
33	8M0223443	保护器	PROTECTOR	2
34	804057001	指示灯	PILOT LAMP	1
35	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1
-	8M0227805	电动启动套件	ELECTRIC START KIT	1
-	8M0227954	舵柄手柄转遥控模型改装套件	CONVERSION KIT Tiller Handle Models to Remote Control Models	1

图 16电动启动套件 - 8M0227805 手动启动型号转电动启动型号 Electric Start Kit - 8M0227805 Manual Start Models to Electric Start Models

REF	零件编号	中文名称	英文名称	数量
-	8M0227805	电动启动套件	ELECTRIC START KIT	1
-	8M0223429	飞轮总成	FLYWHEEL ASSEMBLY	1
-	8M0134470	交流发电机	ALTERNATOR	1
-	8M0223433	支架	BRACKET	1
-	823042059	螺栓	BOLT	4
-	8M0186993	启动电磁阀	STARTER SOLENOID	1
-	853814002	保险丝20安培	FUSE 20 Ampere	2
-	8M0128523	盖帽	CAP	1
-	853814003	15安培保险丝	FUSE 15 Ampere	2
-	8M0223441	盖帽	CAP	1
-	16257003	不锈钢自攻螺钉	SCREW Tapping - Stainless Steel	1
-	892779	支架	BRACKET	1
-	8M0223446	启动马达	STARTER MOTOR	1
-	823042073	螺钉	SCREW	2
-	898101T06	电池电缆总成	CABLE ASSEMBLY Battery	1
-	8M0223447	保护器	PROTECTOR	2
-	8M0155474	螺钉	SCREW	2
-	8M0155474	螺钉	SCREW	1
-	853741001	端子盖	CAP Terminal	1
-	853816003	红色护套	BOOT Red	1
-	853816004	红色护套	BOOT Red	2
-	8M0069818	接地电缆	CABLE Ground	1
-	8M0223483	空挡开关支架	BRACKET Neutral Switch	1
-	8M0127937	空档开关	SWITCH Neutral	1
-	8M0223484	空档开关执行器	ACTUATOR Neutral Switch	1
-	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
-	8M0225039	启动贴花	DECAL Start	1
-	8M0134477	整流器	RECTIFIER	1
-	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	8M0227808	蓄电池充电套件	BATTERY CHARGING KIT	1
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

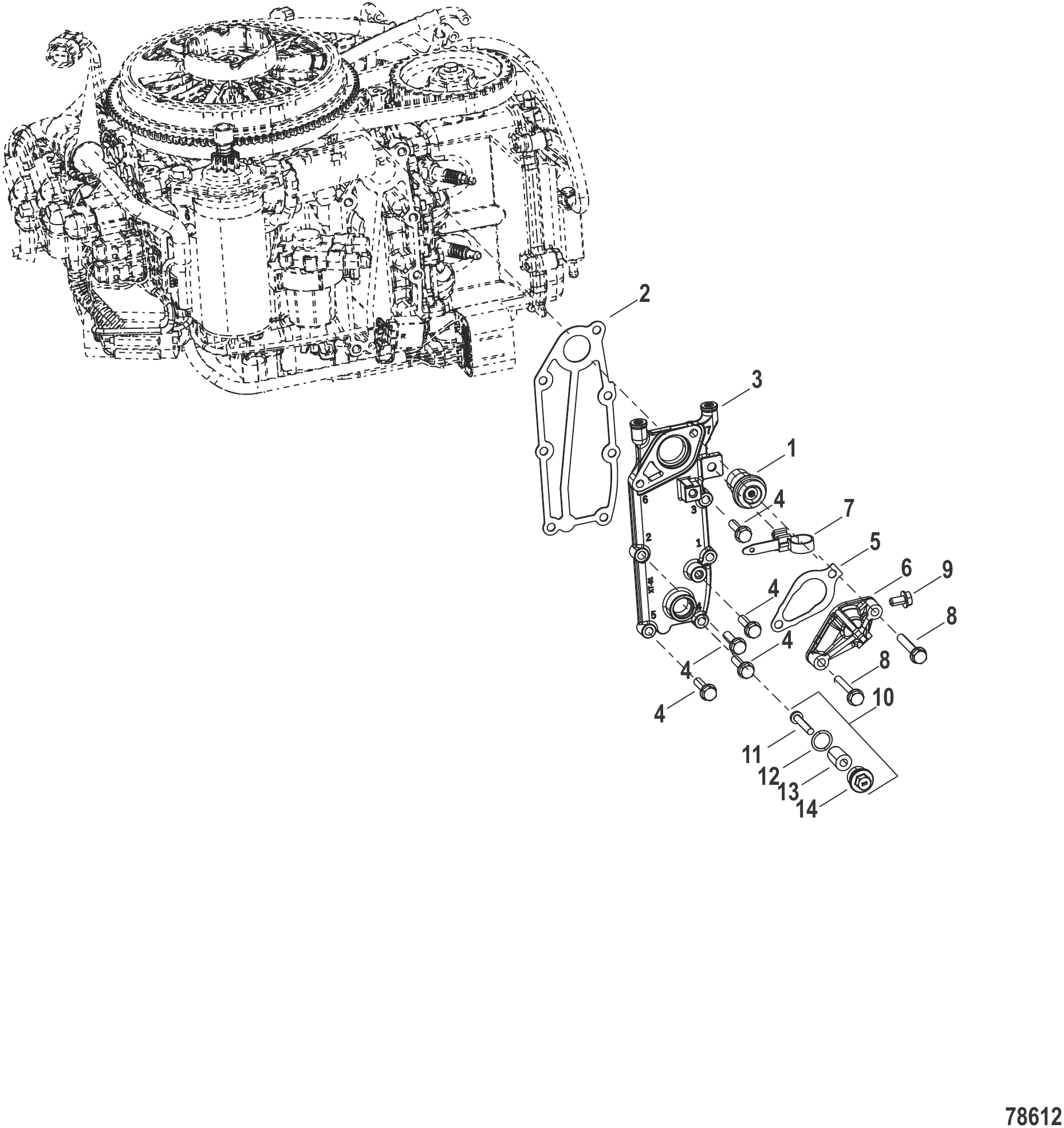

图 17排气罩 Exhaust Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0119207	60度节温器	THERMOSTAT 60 Degrees	1
2	8M0223368	排气盖衬垫	GASKET Exhaust Cover	1
3	8M0223367	排气罩	COVER Exhaust	1
4	823042	螺栓	BOLT	5
5	8M0214960	衬垫	GASKET	1
6	8537052	节温器盖	CAP Thermostat	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
8	8M0102279	螺栓	BOLT	2
9	8M0155474	螺钉	SCREW	1
10	8M0135965	阳极塞总成	ANODE PLUG ASSEMBLY	1
11	888786	螺钉	SCREW	1
12	804840010	O型圈	O-RING	1
13	8M0065073	阳极块	ANODE	1
14	8M0065071	阳极塞	ANODE PLUG	1
-	8M0227810	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0227353	8-9.9 EFI维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI (300 Hour)	1
-	8M0227355	8-9.9 EFI Command Thrust维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI Command Thrust (300 Hour)	1

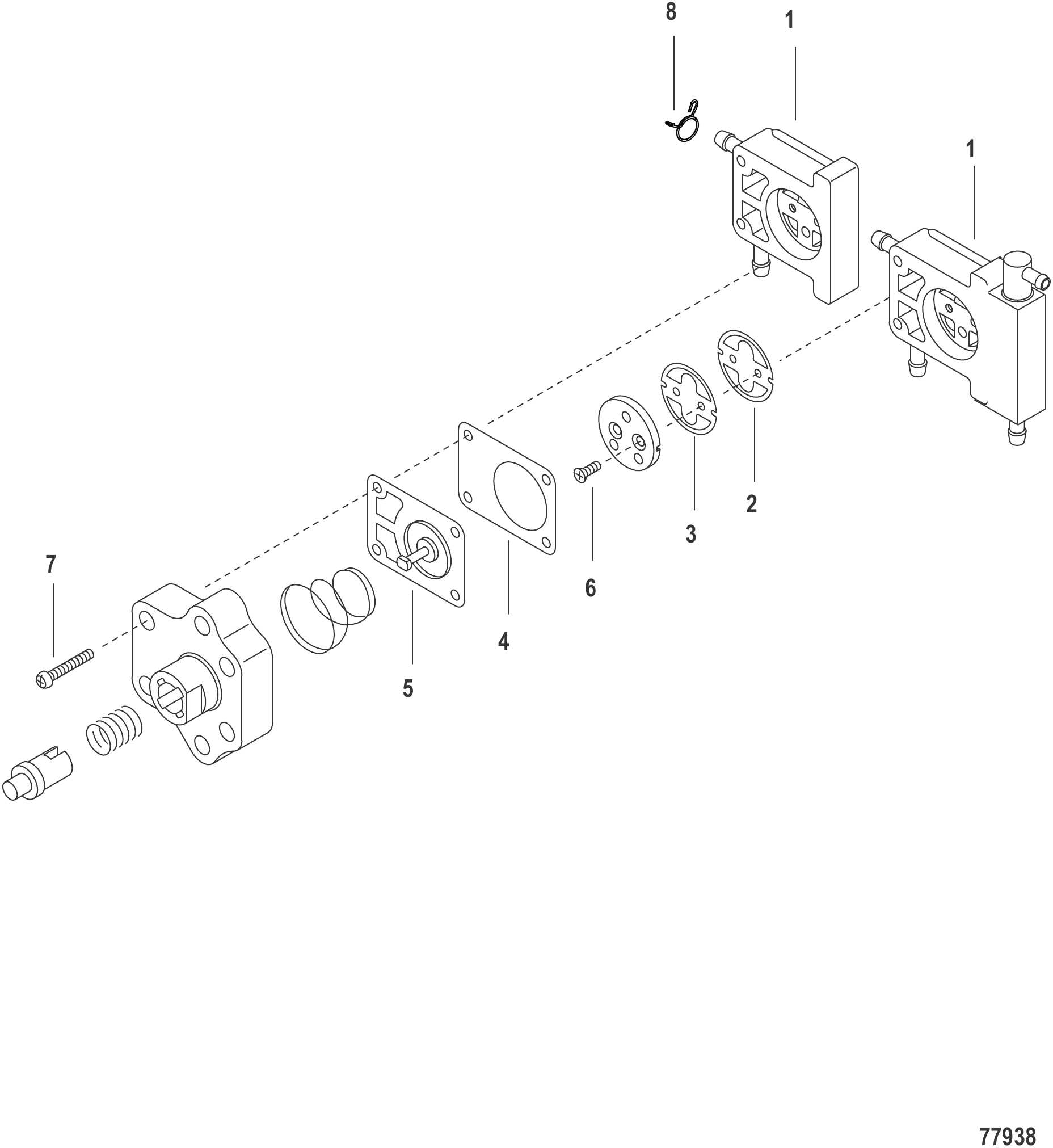

图 18燃油泵组件 Fuel Pump Components

REF	零件编号	中文名称	英文名称	数量
1	803529T07	燃油泵总成(仅完整件)	PUMP ASSEMBLY Fuel-Complete Only	1
2	851812003	黑色止回阀	CHECK VALVE Black	1
3	851812004	白色止回阀	CHECK VALVE White	1
4	855569003	衬垫	GASKET	1
5	853731003	隔膜	DIAPHRAGM	1
6	895107	螺钉	SCREW	2
7	895107001	螺钉	SCREW	4
8	95395	不锈钢卡扣	CLIP Stainless Steel	2

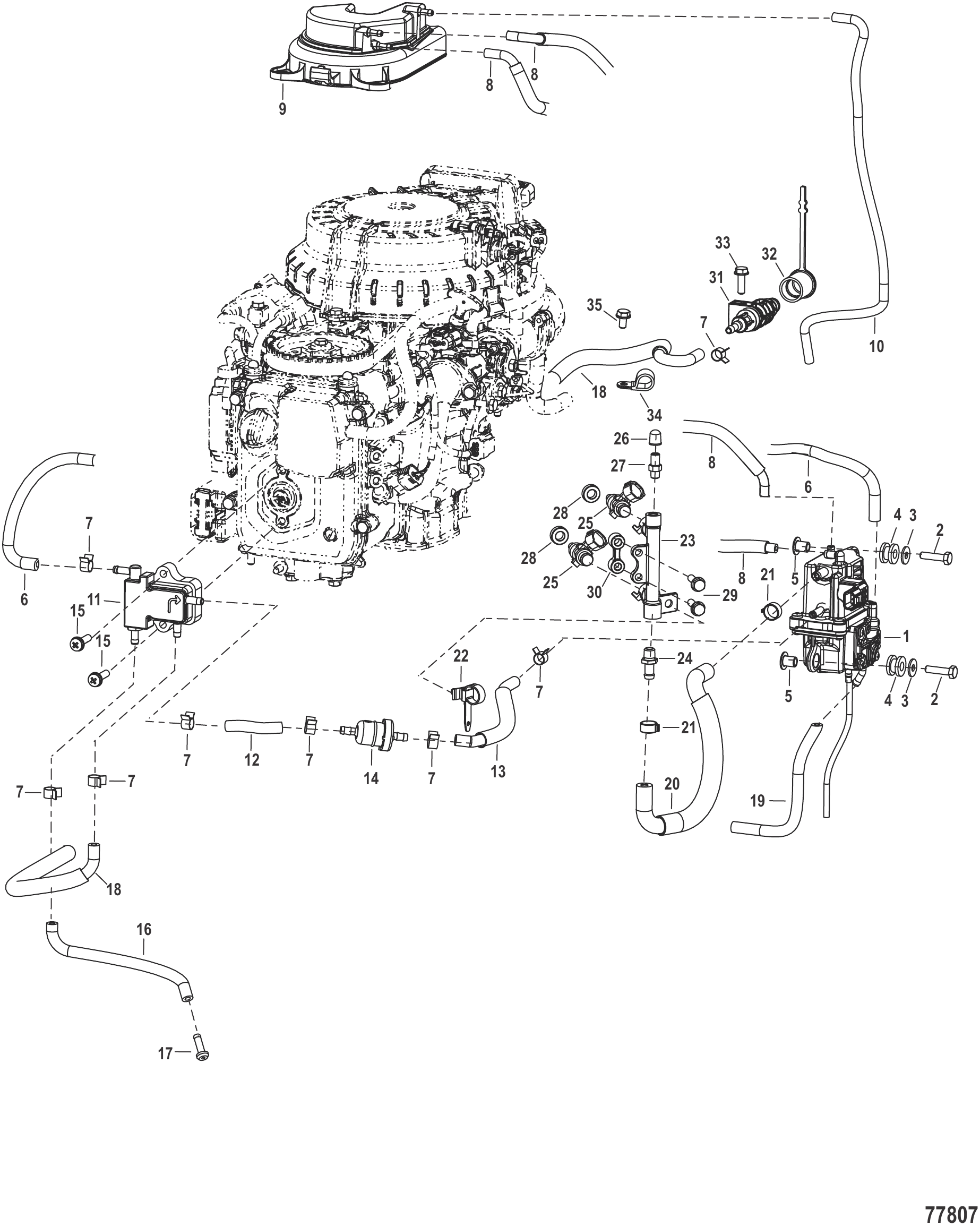

图 19燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0223390	蒸汽分离器	VAPOR SEPERATOR	1
2	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	4
3	953921	不锈钢垫圈	WASHER Stainless Steel	4
4	8M0135593	橡胶支座	MOUNT Rubber	4
5	8M0137298	轴环	COLLAR	4
6	8M0223396	水管	WATER HOSE	1
7	8M0129429	软管夹	HOSE CLAMP	8
8	8M0223403	通风软管	VENT HOSE	2
9	8M0223413	皮带罩	COVER Belt	1
10	8M0223404	燃油软管	FUEL HOSE	1
11	803529T07	燃油泵总成(仅完整件)	PUMP ASSEMBLY Fuel-Complete Only	1
12	8M0229584	低渗透燃油软管	HOSE Fuel, Low Permeation	1
13	8M0229586	燃油管	HOSE Fuel	1
14	8M0157133	燃油滤清器	FILTER Fuel	1
15	855544021	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	2
16	8M0223482	软管	HOSE	1
17	8M0057111	管接头	NIPPLE	1
18	8M0229960	燃油管	HOSE Fuel	1
19	8M0223395	软管	HOSE	1
20	8M0223394	燃油软管	FUEL HOSE	1
21	898101237	卡箍	CLAMP	2
22	8M0155470	固定座	RETAINER	1
23	8M0223387	燃油导轨总成	FUEL RAIL ASSEMBLY	1
24	8M0223389	管接头	NIPPLE	1
25	8M0186939	喷油器总成	FUEL INJECTOR ASSEMBLY	2
26	805515001	阀帽	CAP Valve	1
27	8M0225719	阀门	VALVE	1
-	8M0238935	密封套件	SEAL KIT	1
28	8M0186940	密封圈	SEAL RING	2
29	823042	螺栓	BOLT	2
30	8M0134460	绝缘体	INSULATOR	1
31	8M0187743	燃油连接器主体	FUEL CONNECTOR Body	1
32	8M0189960	燃油连接器保护套	PROTECTOR Fuel Connector	1
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
34	953951	卡箍	CLAMP	1
35	8M0155474	螺钉	SCREW	1

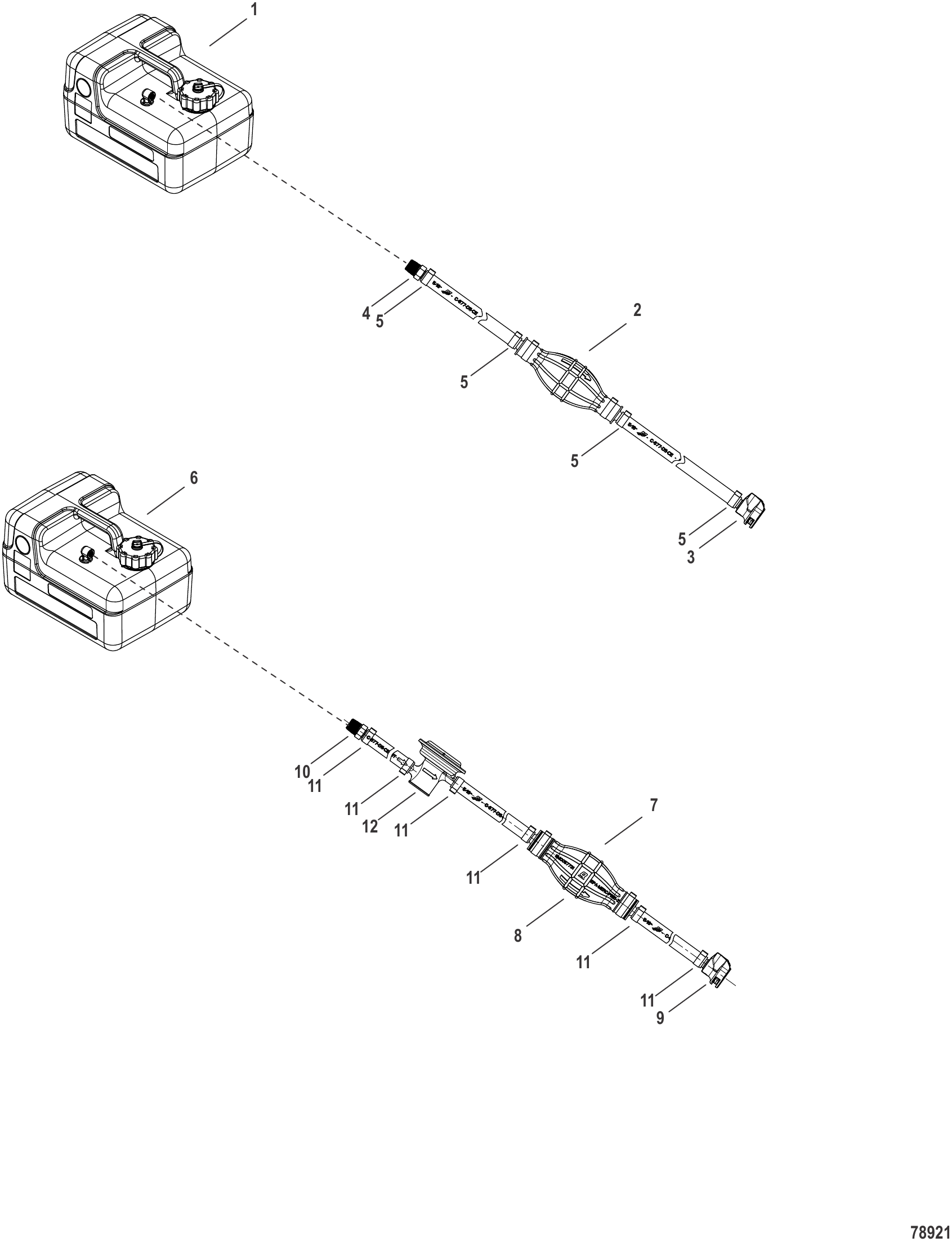

图 20燃油箱总成和燃油管路国际/EPA选项 Fuel Tank Assembly and Fuel Lines International/EPA Options

REF	零件编号	中文名称	英文名称	数量
1	8M0218399	燃油箱总成3.2加仑	FUEL TANK ASSEMBLY 3.2 Gallons	1
2	8M0230562	燃油管路总成	FUEL LINE ASSEMBLY	1
3	8M0215250	母头燃油接头总成	FUEL CONNECTOR ASSEMBLY Female	1
4	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
5	8M0204696	卡箍	CLAMP	4
6	8M0218402	燃油箱3加仑	FUEL TANK 3 Gallons	1
7	8M0230561	燃油管路总成	FUEL LINE ASSEMBLY	1
8	8M0061876	注油泵总成(内径0.312)-MPP	PRIMER BULB ASSEMBLY (.312 ID) - MPP	1
9	8M0215251	燃油接头	FUEL CONNECTOR	1
10	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
11	8M0204696	卡箍	CLAMP	6
12	8M0044687	燃油需求阀	FUEL DEMAND VALVE	1

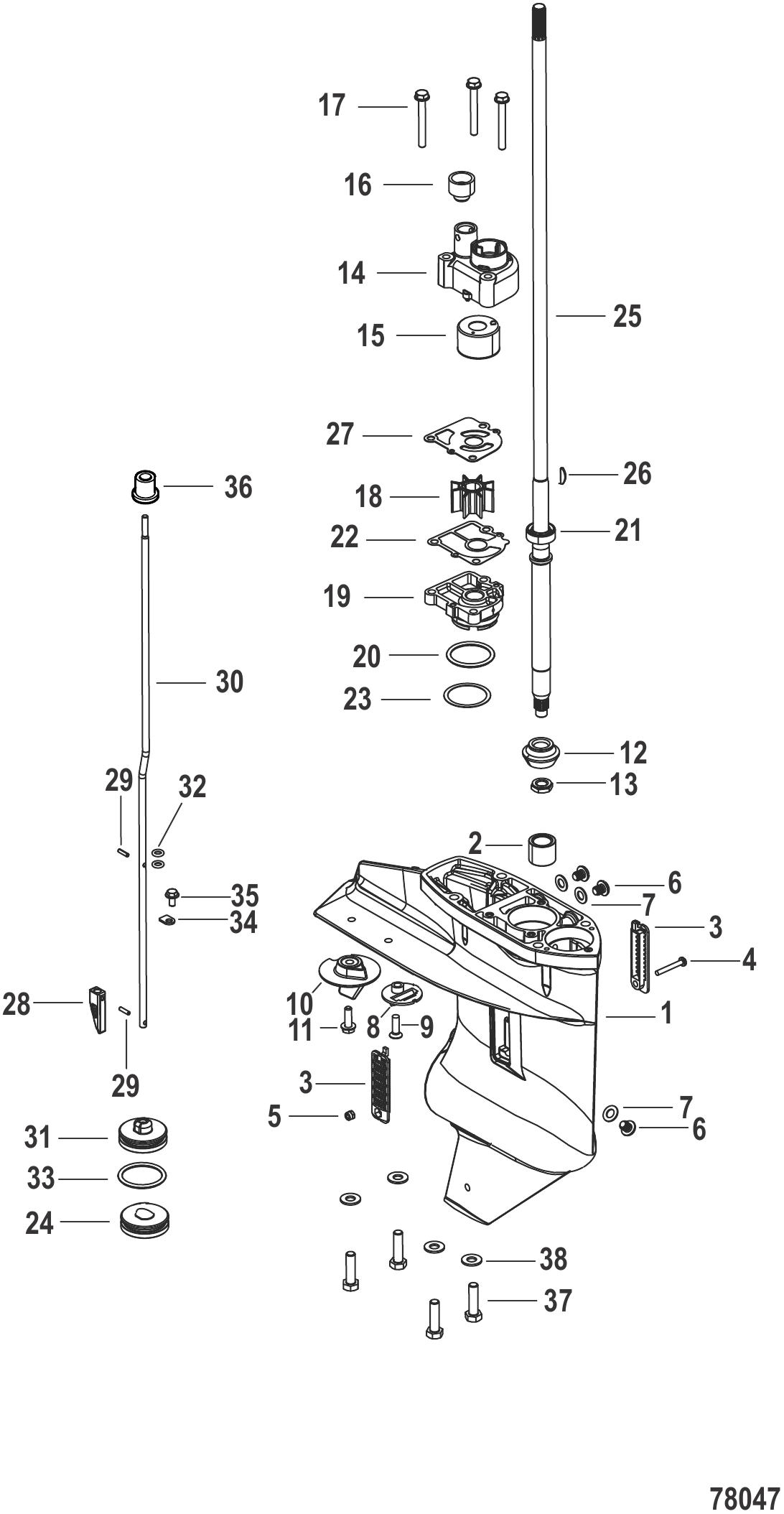

图 21齿轮箱传动轴强力推力型 Gear Housing Driveshaft Command Thrust

REF	零件编号	中文名称	英文名称	数量
1	8M0070884	齿轮箱总成 完整 长型	GEAR HOUSING ASSEMBLY Complete, Long	1
1	8M0070895	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
1	8M0070873	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	160521	滚针轴承	BEARING Needle	1
3	803730002	滤水器	STRAINER Water	2
4	17635	螺钉	SCREW	1
5	85372210	螺母	NUT	1
6	953683	堵头	PLUG	3
6	8M0229353	堵头	PLUG	3
7	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	3
8	16133	滤水器	STRAINER Water	1
9	898101959	螺钉	SCREW	1
10	853762T01	平衡鳍板	TRIM TAB	1
11	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
12	803740T02	小齿轮	GEAR Pinion	1
13	85372211	螺母	NUT	1
14	803750A05	水泵上壳体总成	HOUSING ASSEMBLY Upper Water Pump	1
15	803751	水泵衬套	LINER Water Pump	1
16	8036674	密封件	SEAL	1
17	879194269	螺栓	BOLT	3
18	8M0214944	叶轮	IMPELLER	1
19	803750A04	水泵底座总成	BASE ASSEMBLY Water Pump	1
20	8537096	O型圈	O-RING	1
21	803752	油封	SEAL Oil	1
22	8M0075040	衬垫	GASKET	1
23	813276001	垫片(0.1)	SHIM (0.1)	AR
23	813276015	垫片(0.15)	SHIM (0.15)	AR
23	813276003	垫片(0.3)	SHIM (0.3)	AR
23	813276005	垫片(0.5)	SHIM (0.5)	AR
24	16132T05	滚珠轴承	BEARING Ball	1
25	803738T09	驱动轴	DRIVESHAFT	1
25	803738T10	驱动轴	DRIVESHAFT	1
26	8M0173418	键	KEY	1
27	803753	导板	GUIDE PLATE	1
28	8M0172382	离合器凸轮	CLUTCH CAM	1
29	16179	销	PIN	2
30	803760010	凸轮杆	ROD Cam	1
30	803760011	凸轮杆	ROD Cam	1
31	803761	衬套	BUSHING	1
32	161772	O型圈	O-RING	2
33	8537096	O型圈	O-RING	1
34	803762	卡箍	CLAMP	1
35	898103153	螺栓	BOLT	1
36	804899002	护孔环	GROMMET	1
37	8M0229979	螺栓	BOLT	4
38	16192	垫圈	WASHER	4
-	8M0082884	衬垫套件	GASKET SET	1
-	8M0122064	水泵套件-完整	PUMP KIT Water - Complete	1
-	803748K02	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	8M0227355	8-9.9 EFI Command Thrust维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI Command Thrust (300 Hour)	1

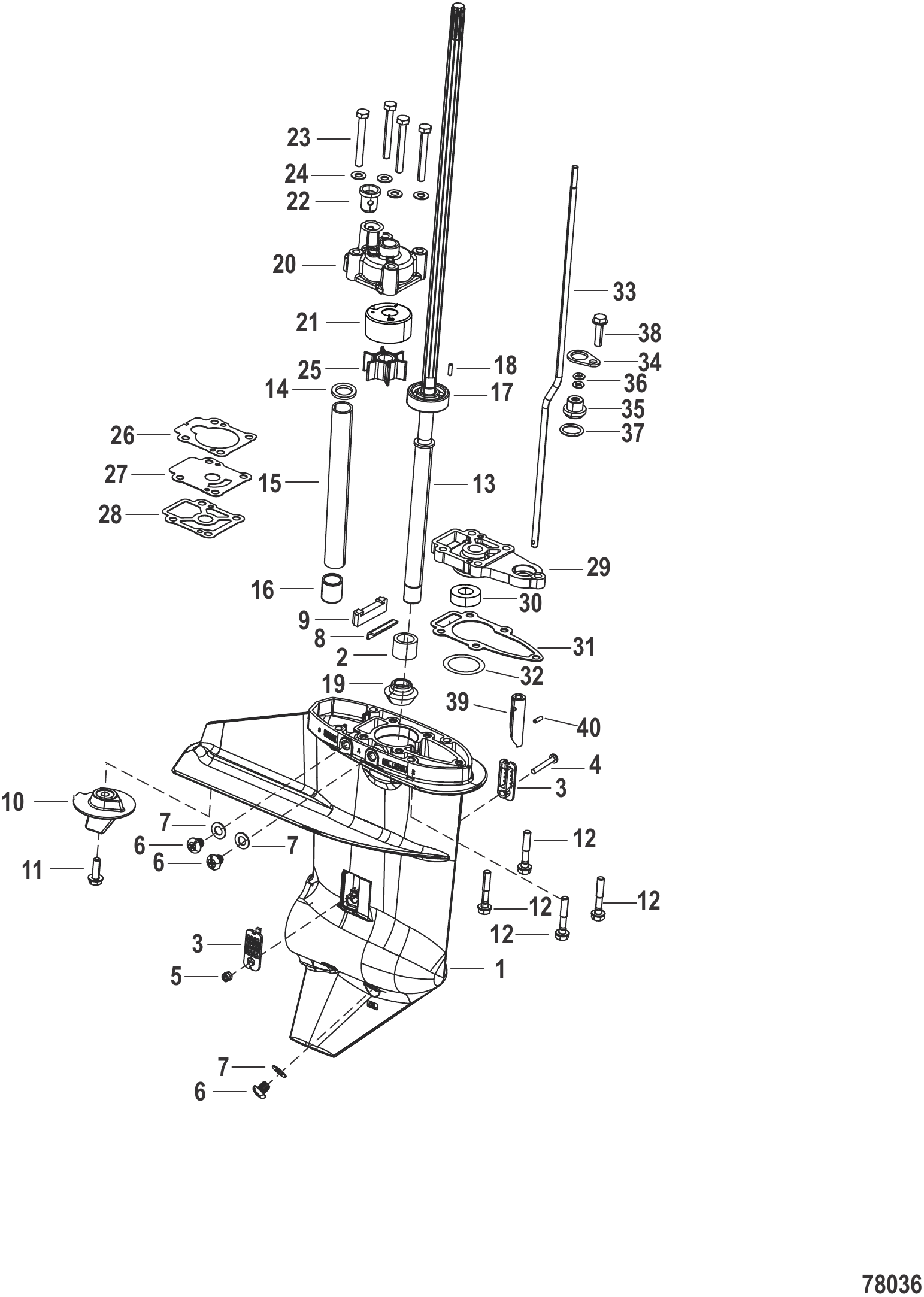

图 22齿轮箱传动轴标准型 Gear Housing Driveshaft Standard

REF	零件编号	中文名称	英文名称	数量
1	8M0229974	齿轮箱总成 完整短型	GEAR HOUSING ASSEMBLY Complete, Short	1
1	8M0229976	齿轮箱总成 完整 长型	GEAR HOUSING ASSEMBLY Complete, Long	1
1	8M0158623	齿轮箱总成(完整基础型)	GEAR HOUSING ASSEMBLY Complete, Basic	1
2	8M0158609	轴承	BEARING	1
3	803730001	滤水器	STRAINER Water	2
4	17635	螺钉	SCREW	1
5	85372210	螺母	NUT	1
6	953683	堵头	PLUG	3
6	8M0229353	堵头	PLUG	3
7	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	3
8	895156	安装板	PLATE	1
9	895155	水封	SEAL Water	1
10	853762T01	平衡鳍板	TRIM TAB	1
11	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
12	8M0186820	螺栓	BOLT	4
13	8M0065069	短传动轴	DRIVESHAFT Short	1
13	803738T16	长驱动轴	DRIVESHAFT Long	1
14	8M0223467	垫圈	WASHER	1
15	8M0223466	隔套	SPACER	1
16	8M0223465	滚柱轴承	BEARING Roller	1
17	161326	滚珠轴承	BEARING Ball	1
18	9521811	滚柱销-不锈钢	PIN Roll - Stainless Steel	1
19	8M0156176	锥齿轮B	BEVEL GEAR B	1
20	803750A02	水泵上壳体总成	HOUSING ASSEMBLY Upper Water Pump	1
21	8037511	不锈钢衬套	LINER Stainless Steel	1
22	804903	护孔环	GROMMET	1
23	879194305	螺栓	BOLT	4
24	16826	不锈钢垫圈	WASHER Stainless Steel	4
25	8M0214945	叶轮	IMPELLER	1
26	8M0072137	泵壳衬垫	GASKET Pump Case	1
27	8037531	不锈钢导板	GUIDE PLATE Stainless Steel	1
28	8M0072138	导板衬垫	GASKET Guide Plate	1
29	8M0223456	泵壳下体	PUMP CASE LOWER	1
30	95348	油封	SEAL Oil	1
31	8M0072139	衬垫	GASKET	1
32	8M0223457	垫片28x36.8x0.1	SHIM 28 x 36.8 x .1	AR
32	8M0223458	垫片28x36.8x0.15	SHIM 28 x 36.8 x .15	AR
32	8M0229977	垫片28x36.8x0.3	SHIM 28 x 36.8 x 0.3	AR
33	803760004	下换挡轴	SHIFT SHAFT Lower	1
33	803760005	下换挡轴	SHIFT SHAFT Lower	1
34	16165	固定座	RETAINER	1
35	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1
36	161771	O型圈	O-RING	2
37	16178	O型圈	O-RING	1
38	823042	螺栓	BOLT	1
39	8M0090459	离合器凸轮	CLUTCH CAM	1
40	16175	销	PIN	1
-	8M0130156	衬垫套件	GASKET SET	1
-	8M0228425	水泵套件-标准型	WATER PUMP KIT Standard	1
-	803748K01	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	8M0227353	8-9.9 EFI维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI (300 Hour)	1

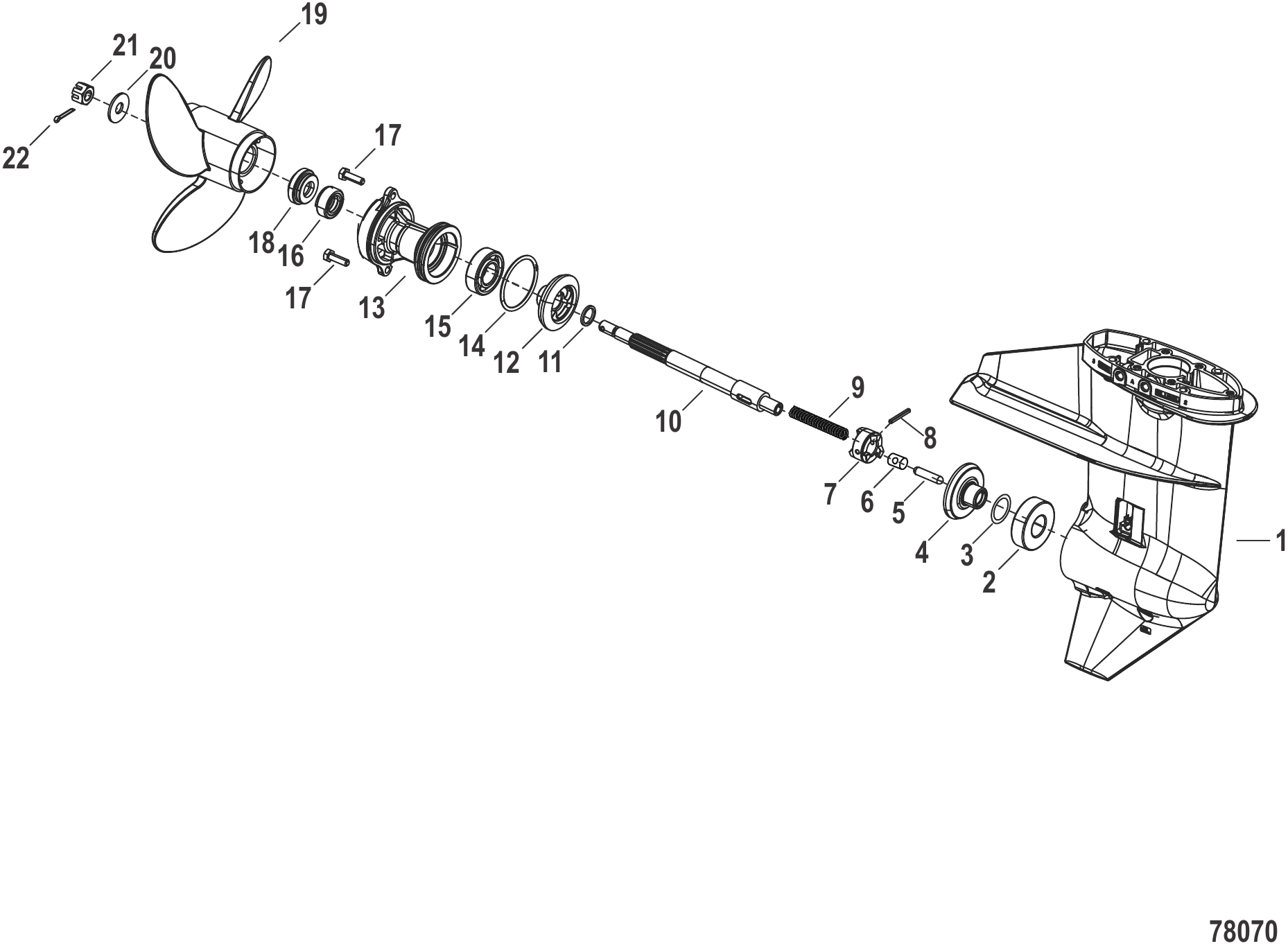

图 23齿轮箱螺旋桨轴标准型 Gear Housing Propeller Shaft, Standard

REF	零件编号	中文名称	英文名称	数量
1	8M0229974	齿轮箱总成 完整短型	GEAR HOUSING ASSEMBLY Complete, Short	1
1	8M0229976	齿轮箱总成 完整 长型	GEAR HOUSING ASSEMBLY Complete, Long	1
1	8M0158623	齿轮箱总成(完整基础型)	GEAR HOUSING ASSEMBLY Complete, Basic	1
2	8037331	滚珠轴承	BEARING Ball	1
3	16141	垫片(0.1)	SHIM (0.1)	AR
3	813277	垫片(0.15)	SHIM (0.15)	AR
4	8M0156174	锥齿轮总成	BEVEL GEAR ASSEMBLY	1
5	16152	凸轮从动件	FOLLOWER Cam	1
6	8537642	固定座	RETAINER	1
7	8037451	离合器	CLUTCH	1
8	16150	离合器销	PIN Clutch	1
9	892777002	弹簧(58毫米)	SPRING (58 mm)	1
10	8M0070782	螺旋桨轴	PROPELLER SHAFT	1
11	16140	垫圈	WASHER	1
12	8M0156178	锥齿轮C	BEVEL GEAR C	1
13	8M0070876	轴承座	CARRIER-BEARING	1
14	16131	O型圈	O-RING	1
15	16128	滚珠轴承	BEARING Ball	1
16	16130	油封	SEAL Oil	1
17	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
18	8M0131240	推力座	THRUST HOLDER	1
19	897614A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
19	897618A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
-	803743Q02	螺旋桨五金套件	PROP HARDWARE KIT	1
20	16146	垫圈	WASHER	1
21	16147	螺旋桨螺母	PROP NUT	1
22	815026	开口销	COTTER PIN	1
-	8M0130156	衬垫套件	GASKET SET	1

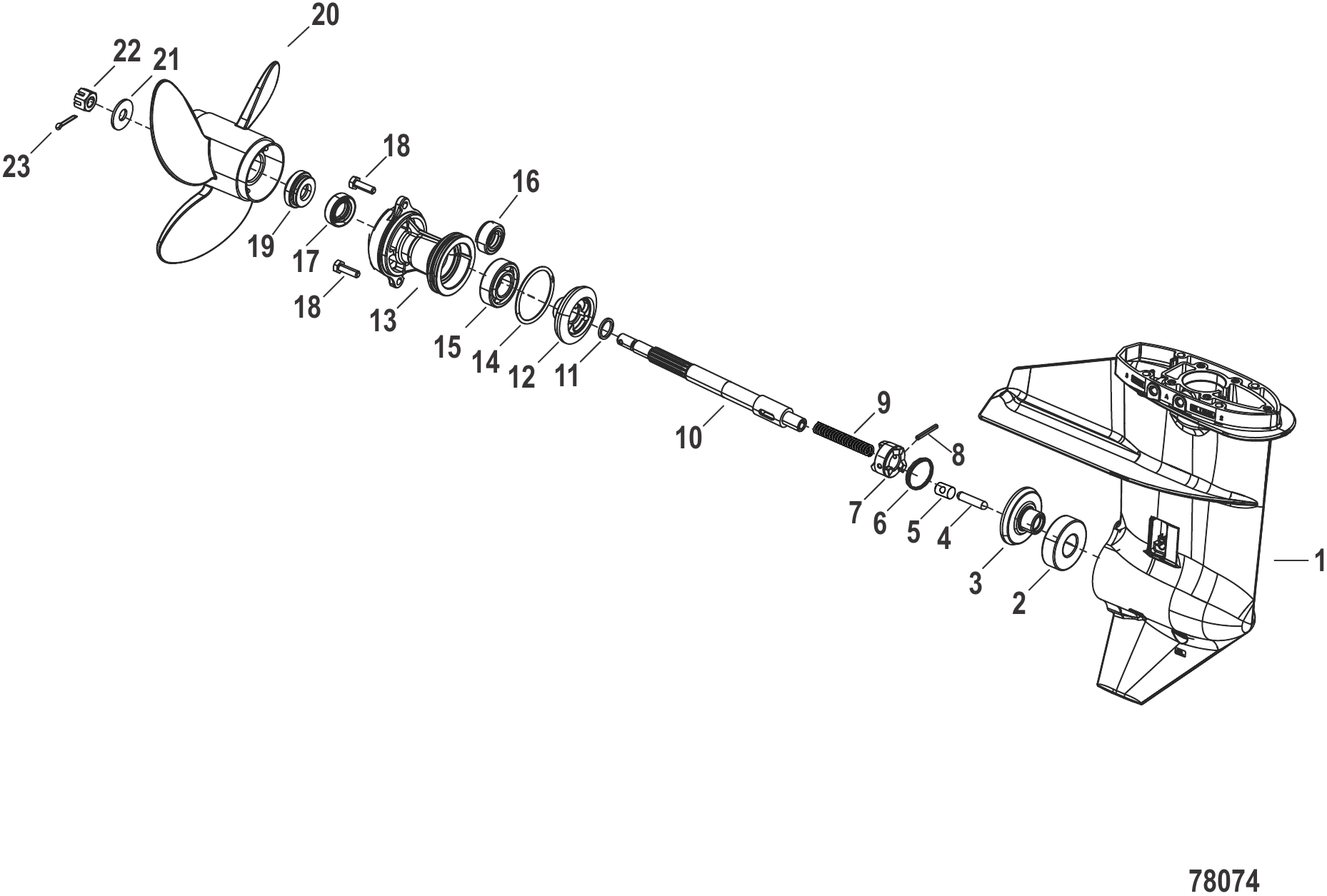

图 24齿轮箱螺旋桨轴强力推力型 Gear Housing Propeller Shaft Command Thrust

REF	零件编号	中文名称	英文名称	数量
1	8M0070884	齿轮箱总成 完整 长型	GEAR HOUSING ASSEMBLY Complete, Long	1
1	8M0070895	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
1	8M0070873	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	16132T01	滚珠轴承	BEARING Ball	1
3	8M0183177	前进齿轮	FORWARD GEAR	1
4	803747	推杆	PUSH ROD	1
5	853764003	固定座	RETAINER	1
6	803746	弹簧	SPRING	1
7	803745	离合器	CLUTCH	1
8	160851	销	PIN	1
9	176672	弹簧	SPRING	1
10	8M0223455	螺旋桨轴	PROPELLER SHAFT	1
11	803742	垫圈	WASHER	1
12	803741T03	倒挡齿轮	GEAR Reverse	1
13	8M0070877	轴承座	CARRIER-BEARING	1
14	8M0087846	O型圈	O-RING	1
15	16132T01	滚珠轴承	BEARING Ball	1
16	803734	滚针轴承	BEARING Needle	1
17	161622	油封	SEAL Oil	1
18	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
19	8M0143215	推力座	THRUST HOLDER	1
20	8M0228896	螺旋桨总成 8.7x5	PROPELLER ASSEMBLY 8.7 x 5	1
20	812954A10	Black Max螺旋桨8.7x5	BLACK MAX PROPELLER 8.7 x 5	OPT
20	812950A10	黑锋螺旋桨10x7	BLACK MAX PROPELLER 10 x 7	1
20	812948A10	黑锋螺旋桨10x7	BLACK MAX PROPELLER 10 x 7	1
20	897748A11	BLACK MAX螺旋桨9.5 x 8	BLACK MAX PROPELLER 9.5 x 8	OPT
20	897750A11	BLACK MAX螺旋桨9.25 x 9	BLACK MAX PROPELLER 9.25 x 9	OPT
20	897752A11	BLACK MAX螺旋桨 9.25x10	BLACK MAX PROPELLER 9.25 x 10	OPT
20	897754A11	Black Max螺旋桨9.25x11.5	BLACK MAX PROPELLER 9.25 x 11.5	OPT
21	161402	垫圈	WASHER	1
22	161471	螺旋桨螺母	PROP NUT	1
23	8150264	开口销	COTTER PIN	1
-	8M0082884	衬垫套件	GASKET SET	1
-	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	3

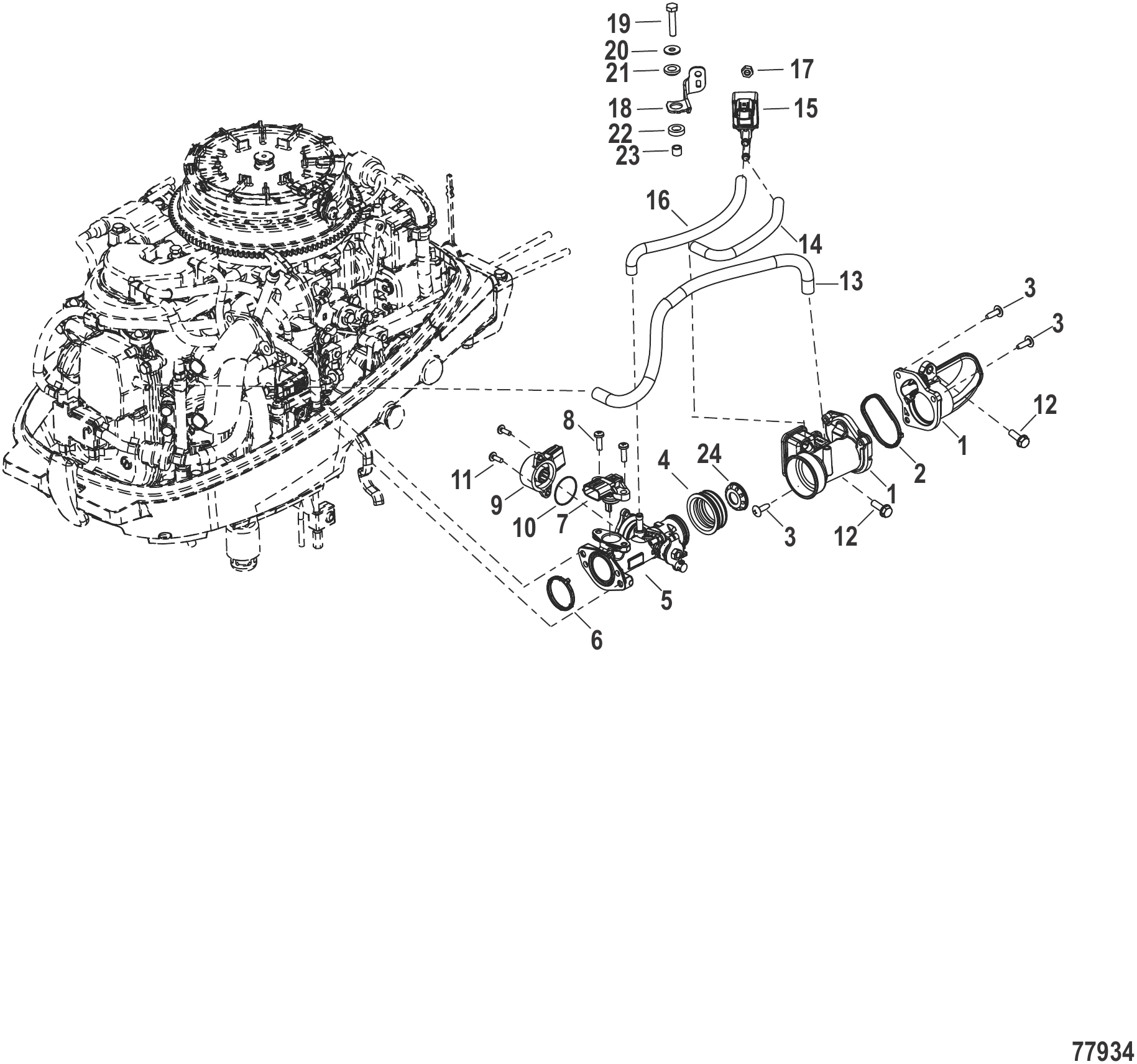

图 25进气系统 Intake System

REF	零件编号	中文名称	英文名称	数量
1	8M0223384	进气消声器总成	INTAKE SILENCER ASSEMBLY	1
2	8M0223388	衬垫	GASKET	1
3	8M0229964	自攻螺钉	SCREW Tapping	3
4	8M0223385	进气消声器垫片	GASKET Intake SIlencer	1
5	8M0223382	节气门体	THROTTLE BODY	1
6	8M0223383	节气门体衬垫	GASKET Throttle Body	1
7	8M0132303	温度歧管绝对压力传感器	SENSOR TMAP	1
8	8M0137307	螺钉	SCREW	2
9	8M0191652	节气门位置传感器	SENSOR Throttle Position	1
10	8M0199276	O型圈	ORING	1
11	8M0153617	螺钉	SCREW	2
12	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
13	8M0223386	呼吸软管	BREATHER HOSE	1
14	8M0223409	软管	HOSE	1
15	8M0223411	怠速空气控制阀	IAC VALVE	1
16	8M0223410	软管	HOSE	1
17	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
18	8M0223412	IAC支架	BRACKET IAC	1
19	8M0223408	螺栓	BOLT	1
20	953921	不锈钢垫圈	WASHER Stainless Steel	1
21	953924	垫圈(橡胶)	WASHER (Rubber)	1
22	953923	橡胶垫圈	WASHER Rubber	1
23	952868	轴环	COLLAR	1
24	8M6014783	限流器6马力	RESTRICTOR 6 HP	1
24	8M0229966	限流器8马力	RESTRICTOR 8 HP	1
-	8M0227810	动力头垫片套装	POWERHEAD GASKET SET	1

图 26辅助机固定带套件仅限ProKicker型号 - 896297A01 Kicker Strap Kit ProKicker Models Only - 896297A01

REF	零件编号	中文名称	英文名称	数量
-	896297A01	启动束带套件	KICKER STRAP KIT	1
1	896297001	束带总成	STRAP ASSEMBLY	2
2	855545003	轴环	COLLAR	4
3	953921	不锈钢垫圈	WASHER Stainless Steel	6
4	898101937	垫圈	WASHER	2
5	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
6	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2

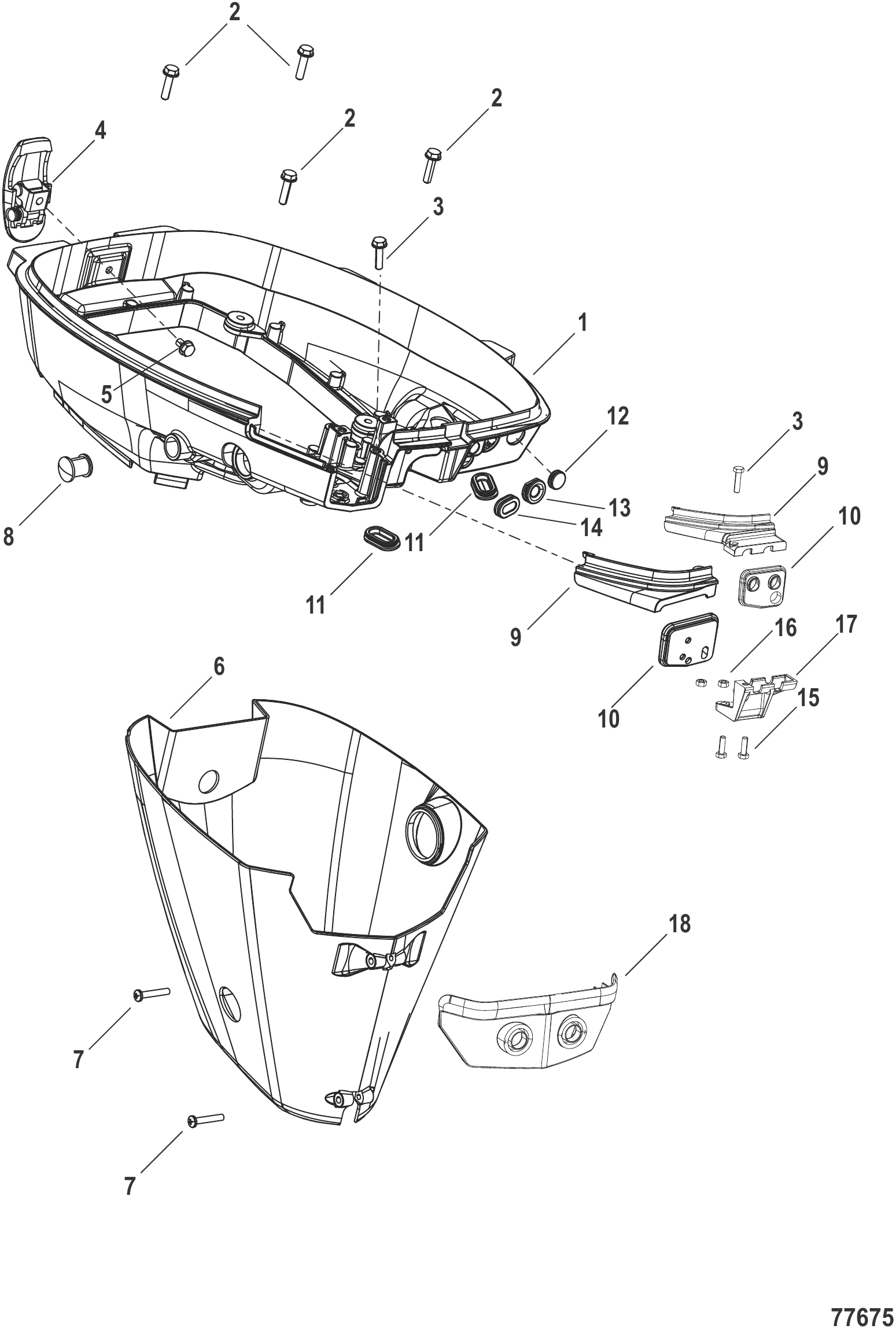

图 27底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0223481	下罩	LOWER COWL	1
2	823042	螺栓	BOLT	4
3	823042	螺栓	BOLT	1
3	823042	螺栓	BOLT	1
4	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
5	8M0155474	螺钉	SCREW	1
6	8M0223497	挡板	APRON	1
7	162572	自攻螺钉	SCREW Tapping	2
8	162284	护孔环	GROMMET	1
9	8M0223495	换挡杆支架盖	COVER Shift Lever Bracket	1
9	8M0223496	电缆支撑盖	COVER Cable Stay	1
10	8M0223486	护孔环	GROMMET	1
10	8M0223485	护孔环	GROMMET	1
11	853709007	护孔环	GROMMET	2
12	16226	护孔环	GROMMET	1
13	162261	护孔环	GROMMET	1
14	853709008	护孔环	GROMMET	1
15	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
16	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
17	8M0223494	电缆支撑	CABLE STAY	1
18	8M0228898	前安装盖	COVER Mount Front	1
18	8M0228897	前安装盖	COVER Mount Front	1
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1
-	8M0227954	舵柄手柄转遥控模型改装套件	CONVERSION KIT Tiller Handle Models to Remote Control Models	1

图 28下部单元衬垫套装 - 8M0082884 强力推力型 Lower Unit Gasket Set - 8M0082884 Command Thrust

REF	零件编号	中文名称	英文名称	数量
-	8M0082884	衬垫套件	GASKET SET	1
-	161772	O型圈	O-RING	2
-	8M0075040	衬垫	GASKET	2
-	8M0087846	O型圈	O-RING	1
-	161622	油封	SEAL Oil	1
-	803752	油封	SEAL Oil	1
-	8537096	O型圈	O-RING	1
-	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
-	8M0075255	放油螺塞密封件	SEAL Drain Plug	1
-	8M0188617	密封件	SEAL	1
-	8M0122064	水泵套件-完整	PUMP KIT Water - Complete	1

图 29下部单元衬垫套装 - 8M0130156 标准型 Lower Unit Gasket Set - 8M0130156 Standard

REF	零件编号	中文名称	英文名称	数量
-	8M0130156	衬垫套件	GASKET SET	1
-	803663028	衬垫	GASKET	1
-	161771	O型圈	O-RING	2
-	16178	O型圈	O-RING	1
-	803728002	衬垫	GASKET	1
-	16131	O型圈	O-RING	1
-	16130	油封	SEAL Oil	1
-	95348	油封	SEAL Oil	1
-	8M0072138	导板衬垫	GASKET Guide Plate	1
-	8M0072139	衬垫	GASKET	1
-	8M0072137	泵壳衬垫	GASKET Pump Case	1
-	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1

图 30300小时维护套件 Maintenance Kits 300 Hour

REF	零件编号	中文名称	英文名称	数量
-	8M0227353	8-9.9 EFI维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI (300 Hour)	1
-	8M0157133	燃油滤清器	FILTER Fuel	1
-	895146	垫圈	WASHER	1
-	8M0204682	火花塞	SPARK PLUG	2
-	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
-	875208	阳极块	ANODE	2
-	8M0119207	60度节温器	THERMOSTAT 60 Degrees	1
-	803748K01	水泵叶轮维修套件	REPAIR KIT Water Impeller	2
-	8M0214945	叶轮	IMPELLER	1
-	8M0072137	泵壳衬垫	GASKET Pump Case	1
-	8037531	不锈钢导板	GUIDE PLATE Stainless Steel	1
-	8M0072138	导板衬垫	GASKET Guide Plate	1
-	9521811	滚柱销-不锈钢	PIN Roll - Stainless Steel	1
-	804903	护孔环	GROMMET	1
-	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
-	8M0214960	衬垫	GASKET	1
-	8M0227355	8-9.9 EFI Command Thrust维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI Command Thrust (300 Hour)	1
-	8M0157133	燃油滤清器	FILTER Fuel	1
-	895146	垫圈	WASHER	1
-	8M0204682	火花塞	SPARK PLUG	2
-	875208	阳极块	ANODE	2
-	8M0119207	60度节温器	THERMOSTAT 60 Degrees	1
-	803748K02	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	8M0214944	叶轮	IMPELLER	1
-	803753	导板	GUIDE PLATE	1
-	8036674	密封件	SEAL	1
-	8M0173418	键	KEY	1
-	8M0075040	衬垫	GASKET	1
-	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
-	8M0214960	衬垫	GASKET	1
-	8M0228425	水泵套件-标准型	WATER PUMP KIT Standard	1

图 31动力头衬垫套装 8M0227810 Powerhead Gasket Set 8M0227810

REF	零件编号	中文名称	英文名称	数量
-	8M0227810	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0223373	气缸盖衬垫	GASKET Cylinder Head	1
-	8M0223377	发动机底座衬垫	GASKET Engine Base	1
-	825455001	油封	SEAL Oil	1
-	8M0223372	油泵衬垫	GASKET Oil Pump	1
-	803508017	衬垫	GASKET	1
-	803513007	O型圈	O-RING	1
-	803513	O型圈	O-RING	1
-	898103114	油封	SEAL Oil	1
-	855681001	油封	SEAL Oil	1
-	8M0214960	衬垫	GASKET	1
-	8M0223368	排气盖衬垫	GASKET Exhaust Cover	1
-	8M0223383	节气门体衬垫	GASKET Throttle Body	1
-	8M0223385	进气消声器垫片	GASKET Intake SIlencer	1
-	85370712	油封	SEAL Oil	1
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

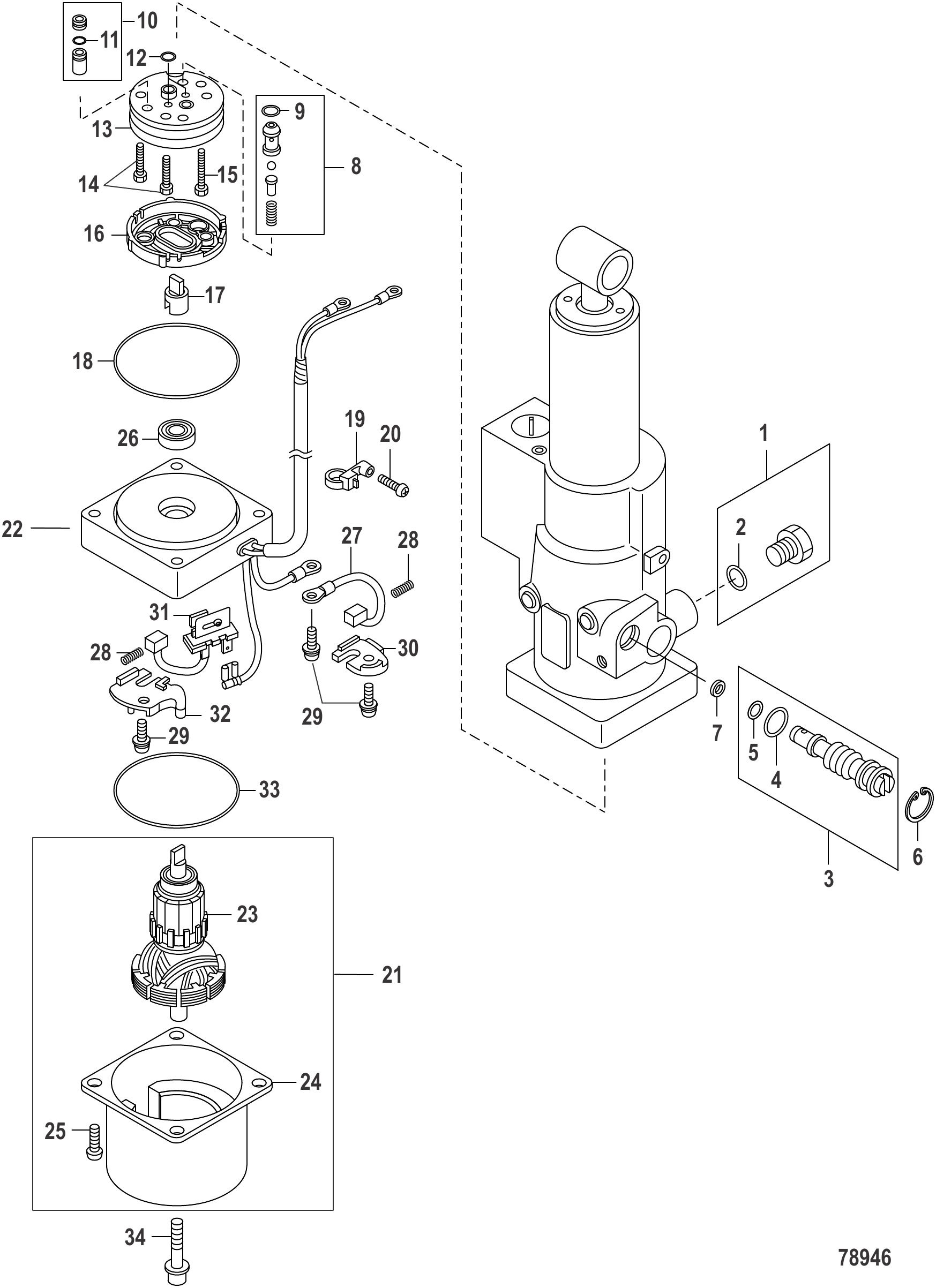

图 32动力倾斜组件 Power Tilt Components

REF	零件编号	中文名称	英文名称	数量
-	8M0223477	动力升降总成	POWER TRIM ASSEMBLY	1
1	896299A01	盖总成	CAP ASSEMBLY	1
2	1613110	O型圈	O-RING	1
3	896300A01	手动阀总成	MANUAL VALVE ASSEMBLY	1
4	812641003	O型圈	O-RING	1
5	16131013	O型圈	O-RING	1
6	804027002	C形环	C RING	1
7	898101245	密封件	SEAL	1
8	827672A04	安全阀总成	RELIEF VALVE ASSEMBLY	1
9	16131013	O型圈	O-RING	1
-	898101005	钢球	BALL	1
10	896301A01	阀门总成	VALVE ASSEMBLY	1
11	803513009	O型圈	O-RING	1
12	1613110	O型圈	O-RING	2
13	827674002	泵	PUMP	1
14	8518664	螺栓	BOLT	2
15	8518663	螺栓	BOLT	1
16	851876	滤清器	FILTER	1
17	851877001	联轴器	COUPLING	1
18	16131011	O型圈	O-RING	1
19	8M0223478	箍带	BAND	1
20	895143004	螺钉	SCREW	1
21	8M0223479	电机总成	MOTOR ASSEMBLY	1
22	8M0229981	电机支架总成	MOTOR BRACKET ASSEMBLY	1
23	891753T02	电枢总成	ARMATURE ASSEMBLY	1
24	896303T	壳体	HOUSING	1
25	879194330	螺钉	SCREW	2
26	822891001	油封	SEAL Oil	1
27	853807003	电刷	BRUSH	1
28	75384002	电刷弹簧	SPRING Brush	2
29	823031017	螺钉	SCREW	3
30	803838002	电刷架	HOLDER Brush	1
31	95237002	断电器	BREAKER	1
32	895157001	断路器支架	HOLDER Breaker	1
33	16131012	O型圈	O-RING	1
34	851866010	螺栓	BOLT	2

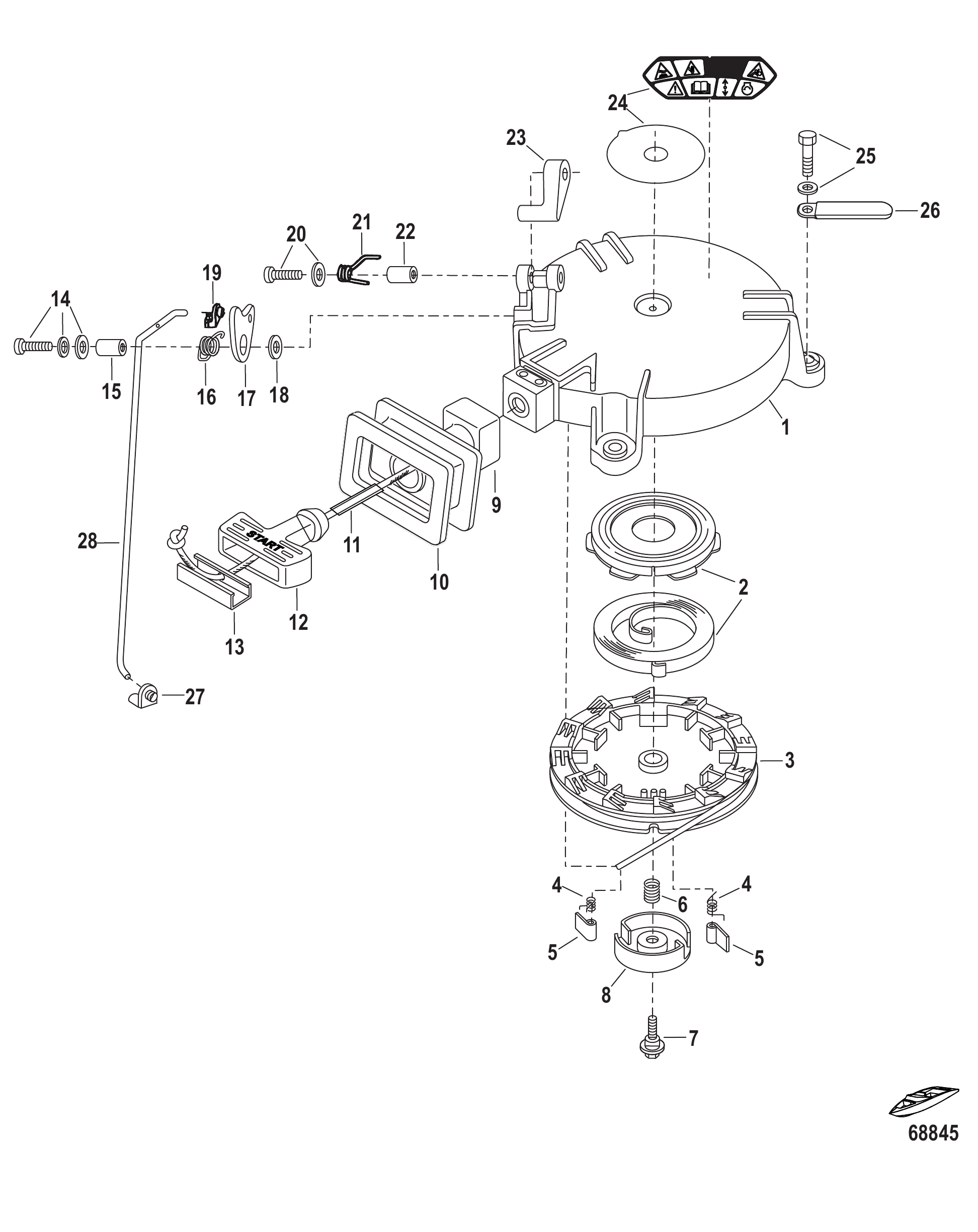

图 33反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
-	8M0056437	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	812632002	启动器壳体	HOUSING Starter	1
1	8M0227442	启动器壳体	STARTER CASE	1
2	812645T10	启动器弹簧组	SPRING SET Starter	1
3	812633002	启动器滑轮	SHEEVE Starter	1
4	812634003	回位弹簧	SPRING Return	2
5	8M0078324	棘轮	RATCHET	2
5	812635002	棘轮	RATCHET	2
6	812636001	弹簧	SPRING	1
7	812637001	螺栓	BOLT	1
8	8M0078325	摩擦片	FRICTION PLATE	1
9	8M0056340	密封板	PLATE Seal	1
10	8M0056963	护孔环	GROMMET	1
11	8M0110704	绳索	ROPE	1
12	804363001	起动手柄	HANDLE Starter	1
13	8M0084137	拉绳锚点	ROPE ANCHOR	1
14	855544	螺钉总成	SCREW ASSEMBLY	1
15	855545001	轴环	COLLAR	1
16	804366001	启动锁凸轮弹簧	SPRING Starter Lock Cam	1
17	8M0056338	启动锁凸轮	CAM Starter Lock	1
18	16826	不锈钢垫圈	WASHER Stainless Steel	1
19	17643002	快拆连杆	SNAP Link Rod	1
20	8555449	螺钉总成	SCREW ASSEMBLY	1
21	812645007	弹簧	SPRING	1
22	895130	轴环	COLLAR	1
23	8M0056339	启动锁闩	LATCH Starter Lock	1
24	8M0137310	警示贴花	DECAL Caution	1
24	8M0137311	警示贴花	DECAL Caution	1
25	898101992	螺栓总成	BOLT ASSEMBLY	3
26	8M0130961	卡箍	CLAMP	1
27	176431	快拆连杆	SNAP Link Rod	1
27	8M0169412	卡扣杆	SNAP ROD	1
28	8M0056432	启动锁杆	ROD Starter Lock	1
28	8M0223141	启动锁杆	START LOCK ROD	1

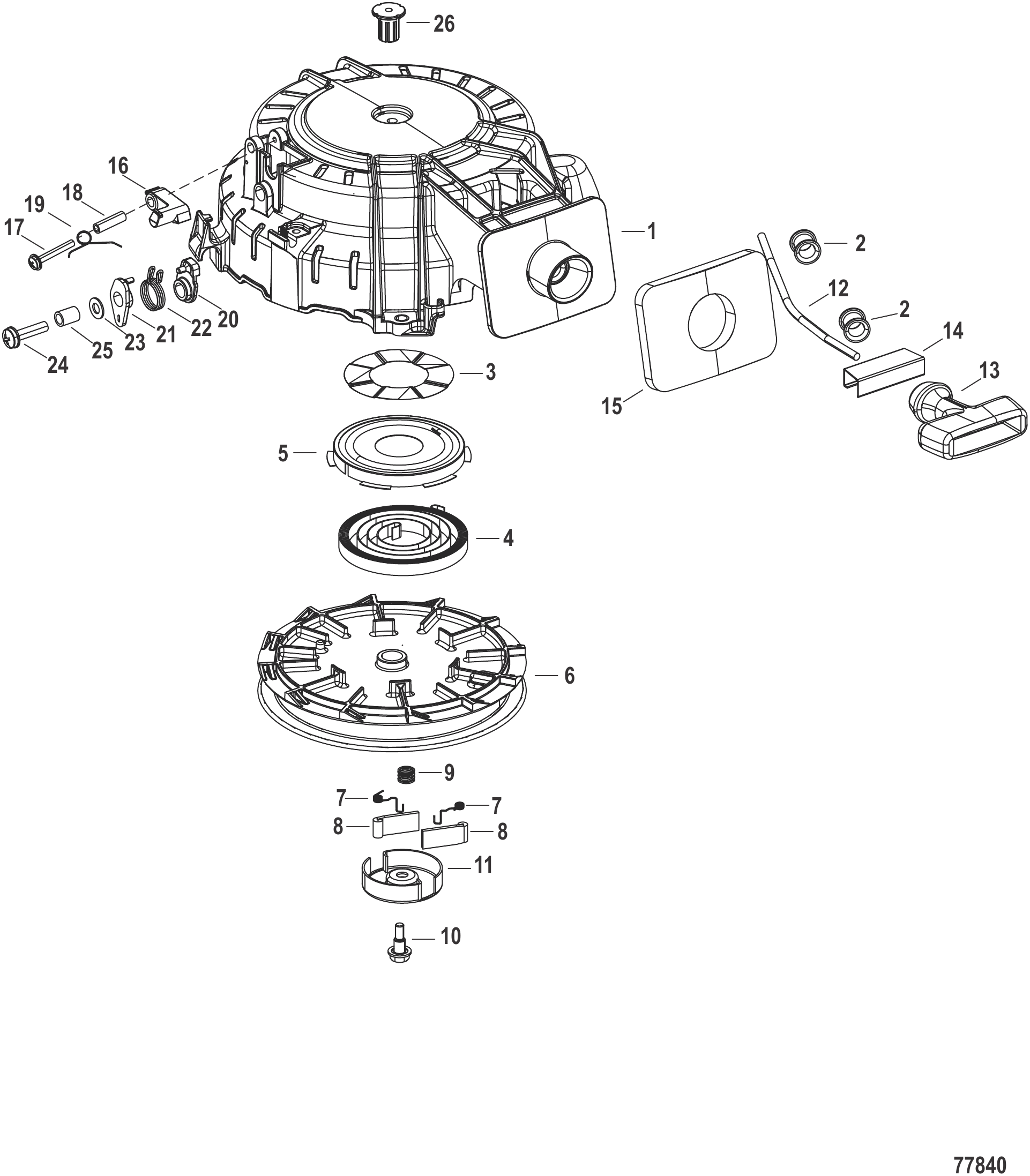

图 34反冲启动器组件 Recoil Starter Components

REF	零件编号	中文名称	英文名称	数量
1	8M0223405	反冲启动器总成	RECOIL STARTER ASSEMBLY	1
2	8M0223407	导绳器	ROPE GUIDE	2
3	895128	波形垫圈	WAVE WASHER	1
4	804024T07	启动弹簧	SPRING Starter	1
5	895129	壳体	HOUSING	1
6	803717001	卷轴	REEL	1
7	812634003	回位弹簧	SPRING Return	2
8	812635002	棘轮	RATCHET	2
9	812636001	弹簧	SPRING	1
10	812637001	螺栓	BOLT	1
11	812638001	摩擦片	FRICTION PLATE	1
12	8M0110704	绳索	ROPE	1
13	812640002	启动绳手柄	HANDLE Starter Rope	1
14	8M0084137	拉绳锚点	ROPE ANCHOR	1
15	8M0138706	启动器密封件	SEAL Starter	1
16	804031001	启动器联锁装置	INTERLOCK Starter	1
17	8555449	螺钉总成	SCREW ASSEMBLY	1
18	895130	轴环	COLLAR	1
19	812645007	弹簧	SPRING	1
20	803721003	凸轮	CAM	1
21	898101627	启动器锁定杆	LEVER Starter Lock	1
22	898101628	弹簧	SPRING	1
23	16826	不锈钢垫圈	WASHER Stainless Steel	1
24	855544021	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	1
25	855545004	轴环	COLLAR	1
26	803719	启动轴	SHAFT Starter	1

图 35维修保养材料 Service and Support Material

REF	零件编号	中文名称	英文名称	数量
1	8M0223221	零件手册6/8/9.9EFI/209cc/Command Thrust/ProKicker/四冲程	PARTS MANUAL 6/8/9.9 EFI/209 cc/Command Thrust/ProKicker/4 STROKE	1
2	8M0221313	维修手册	SERVICE MANUAL	1
3	8M0221312	操作手册	OPERATIONS MANUAL	1
3	8M0235576	舷外机安装手册	MANUAL-OB INSTALL	1

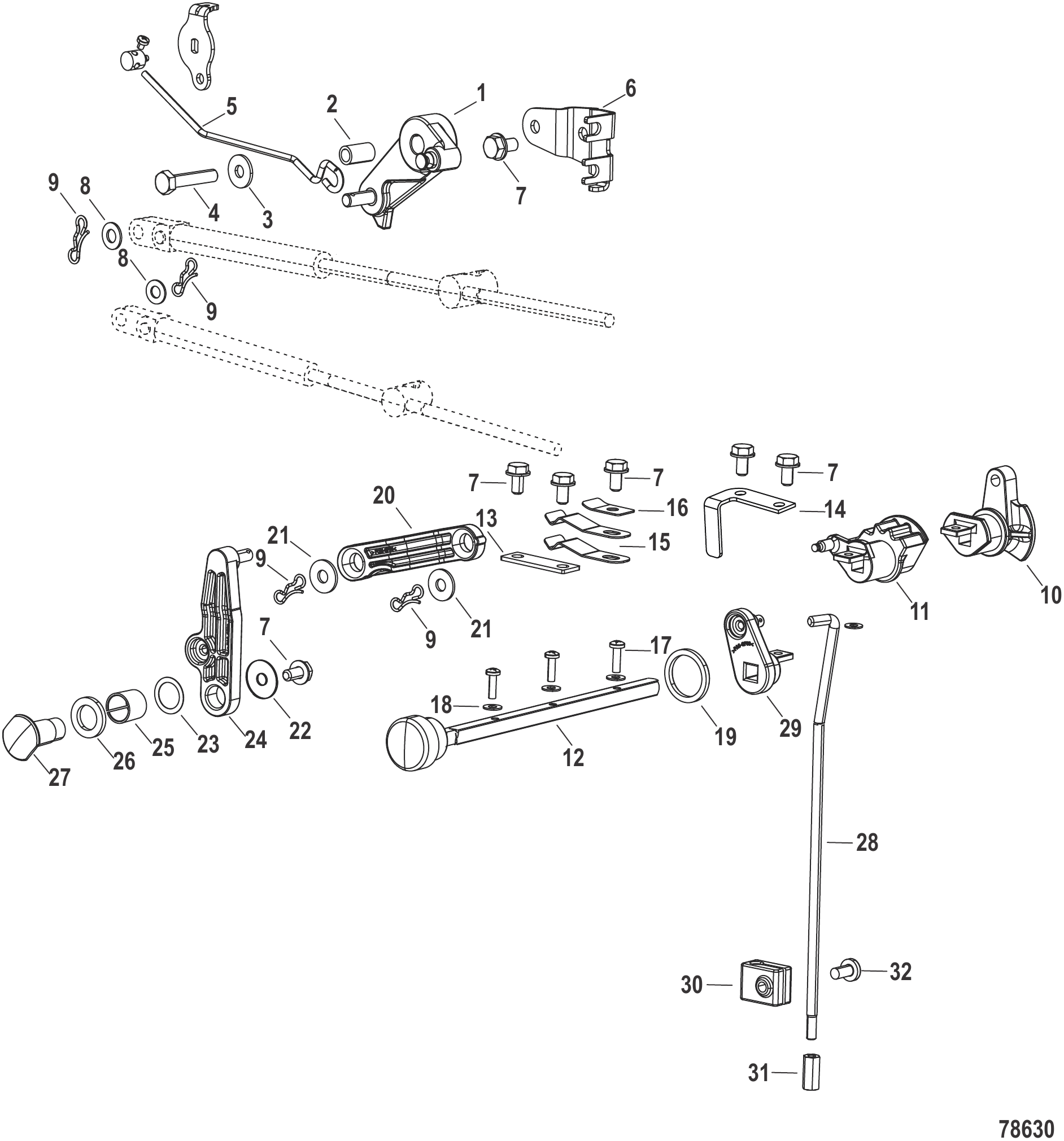

图 36遥控换挡系统 Shifting System Remote Control

REF	零件编号	中文名称	英文名称	数量
1	8M0223414	节气门杆	THROTTLE LEVER	1
2	8M0223415	轴环	COLLAR	1
3	953921	不锈钢垫圈	WASHER Stainless Steel	1
4	8M0174563	肩螺栓	SHOULDER BOLT	1
5	8M0223416	油门杆-遥控式	THROTTLE ROD Remote Control	1
6	8M0223418	油门线支架	BRACKET Throttle Wire	1
7	8M0155474	螺钉	SCREW	2
7	8M0155474	螺钉	SCREW	5
8	8M0186817	垫圈	WASHER	2
9	8M0021224	蝶形夹	CLIP Bow-Tie	4
10	8M0223420	杠杆	LEVER	1
11	803768003	换挡定位器	SHIFT DETENT	1
11	802971002	换挡定位器	SHIFT DETENT	1
12	8M0223419	换挡杆轴	SHIFT LEVER SHAFT	1
13	895157	支架	BRACKET	1
14	8M0230557	止动支架	BRACKET Stop	1
15	8M0155407	换挡定位弹簧	SPRING Shift Detent	2
16	8M0135810	换挡定位器支架	SHIFT DETENT Supporter	1
17	855544014	螺钉	SCREW	3
18	16335	垫圈	WASHER	3
19	16219003	密封件	SEAL	1
20	8M0223423	换挡杆	SHIFT LEVER ROD	1
21	898101218	塑料垫圈	WASHER Plastic	2
22	161404	垫圈	WASHER	1
23	16221	波形垫圈	WAVE WASHER	1
24	8M0223422	换挡杆	SHIFT LEVER	1
25	16220	衬套	BUSHING	1
26	16219	密封件	SEAL	1
27	17640001	肩部螺钉	SHOULDER SCREW	1
28	803766003	上换挡轴	SHIFT SHAFT Upper	1
28	8M0229576	上换挡轴	SHIFT SHAFT Upper	1
29	8M0223421	换挡臂	SHIFT ARM	1
30	804906001	倒车锁	LOCK Reverse	1
31	803767002	联轴器	COUPLER	1
32	16827	螺钉	SCREW	1
-	8M0227954	舵柄手柄转遥控模型改装套件	CONVERSION KIT Tiller Handle Models to Remote Control Models	1

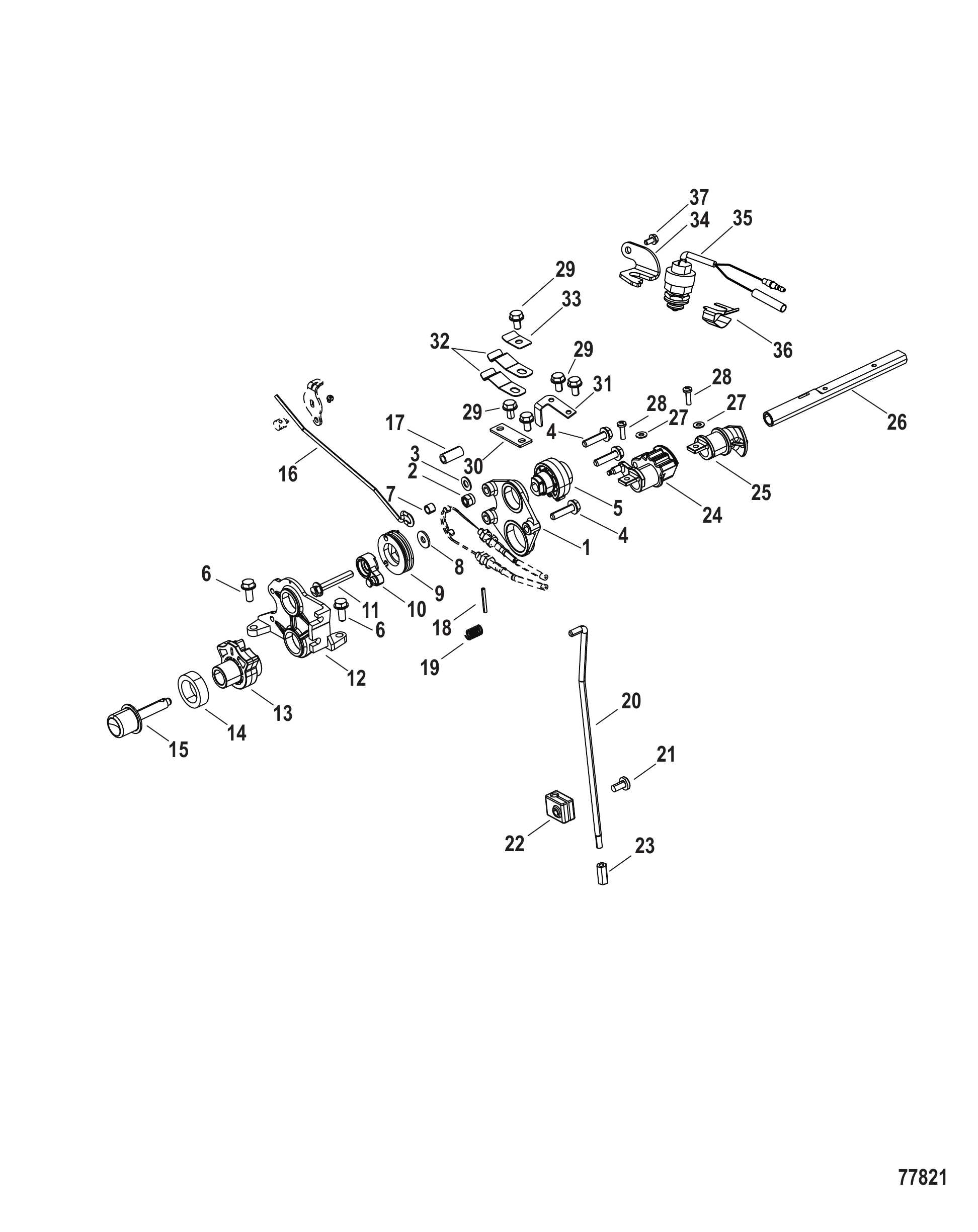

图 37舵柄换挡系统 Shifting System Tiller

REF	零件编号	中文名称	英文名称	数量
1	895159	齿轮板	GEAR PLATE	1
2	8537227	尼龙螺母	NUT Nylon	1
3	16826	不锈钢垫圈	WASHER Stainless Steel	1
4	823042	螺栓	BOLT	3
5	895101400	驱动齿轮	GEAR Drive	1
6	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
7	895126	轴环(6毫米)	COLLAR (6 mm)	1
8	953921	不锈钢垫圈	WASHER Stainless Steel	1
9	895101401	节流鼓	DRUM Throttle	1
10	8M0223424	油门开启器	THROTTLE OPENER	1
11	8M0102279	螺栓	BOLT	1
12	895158	齿轮板	GEAR PLATE	1
13	895161	从动齿轮	GEAR Driven	1
14	8M0223427	密封圈	SEAL RING	1
15	892772	旋钮	KNOB	1
16	8M0223417	油门杆-舵柄式	THROTTLE ROD Tiller	1
17	895162001	钢轴套	COLLAR Steel	1
18	16085003	销	PIN	1
19	813028003	弹簧	SPRING	1
20	8M0229576	上换挡轴	SHIFT SHAFT Upper	1
21	16827	螺钉	SCREW	1
22	804906001	倒车锁	LOCK Reverse	1
23	803767002	联轴器	COUPLER	1
24	803768002	换挡定位器	SHIFT DETENT	1
24	802971001	换挡定位器	SHIFT DETENT	1
25	8M0223426	杠杆	LEVER	1
26	8M0223425	轴	SHAFT	1
27	16335	垫圈	WASHER	1
27	16335	垫圈	WASHER	1
28	855544014	螺钉	SCREW	1
28	855544014	螺钉	SCREW	1
29	8M0155474	螺钉	SCREW	5
30	895157	支架	BRACKET	1
31	8M0230557	止动支架	BRACKET Stop	1
32	8M0155407	换挡定位弹簧	SPRING Shift Detent	2
33	8M0135810	换挡定位器支架	SHIFT DETENT Supporter	1
34	8M0223483	空挡开关支架	BRACKET Neutral Switch	1
35	8M0226903	空档开关	SWITCH Neutral	1
36	8M0223484	空档开关执行器	ACTUATOR Neutral Switch	1
37	8M0155474	螺钉	SCREW	1
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1
-	8M0227805	电动启动套件	ELECTRIC START KIT	1

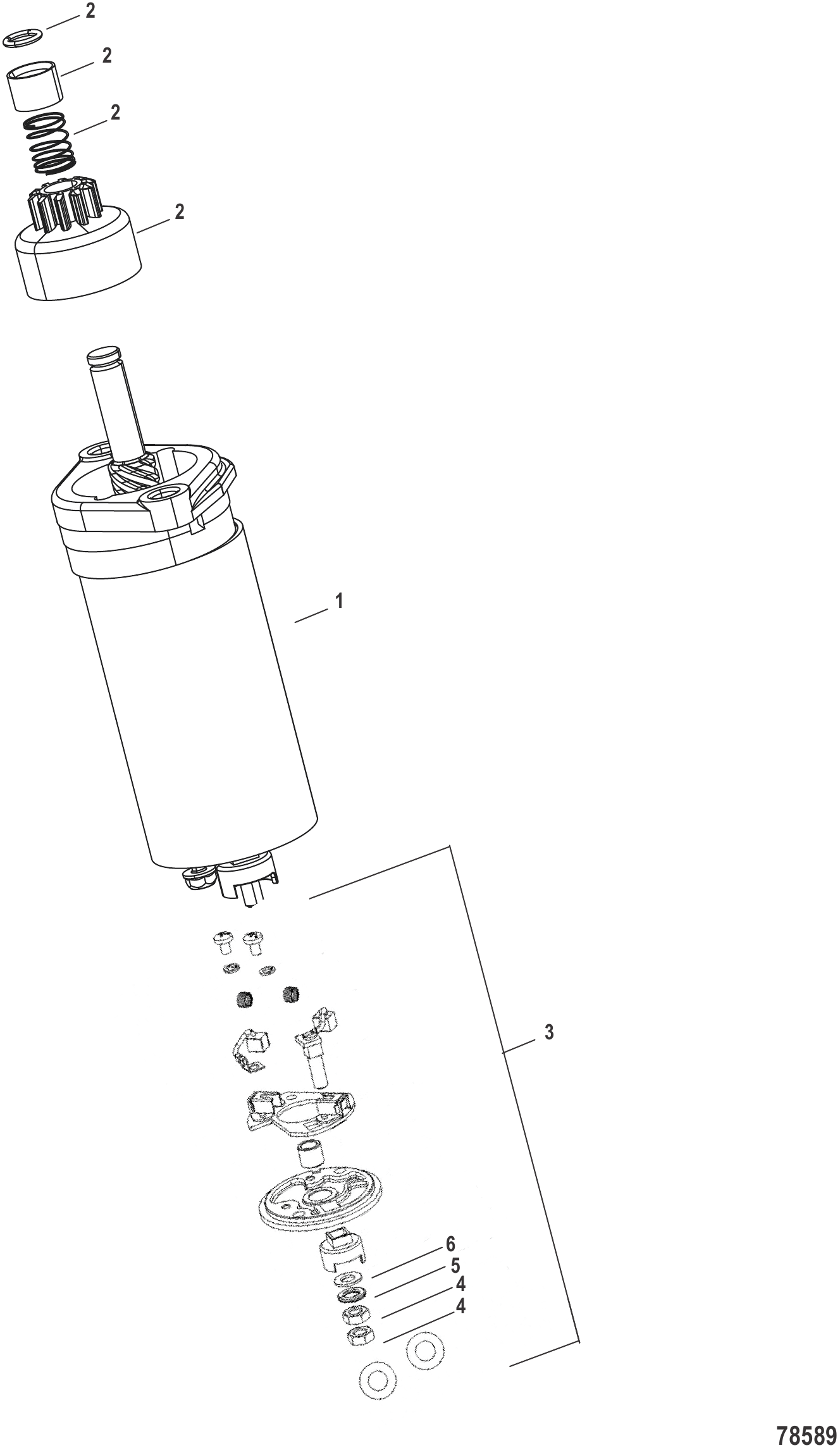

图 38启动马达组件 Starter Motor Components

REF	零件编号	中文名称	英文名称	数量
1	8M0223446	启动马达	STARTER MOTOR	1
2	8M0229580	小齿轮总成	PINION ASSEMBLY	1
3	8M0229582	电刷支架总成	BRUSH HOLDER ASSEMBLY	1
4	853722026	螺母	NUT	2
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
6	16826	不锈钢垫圈	WASHER Stainless Steel	1
-	8M0227805	电动启动套件	ELECTRIC START KIT	1

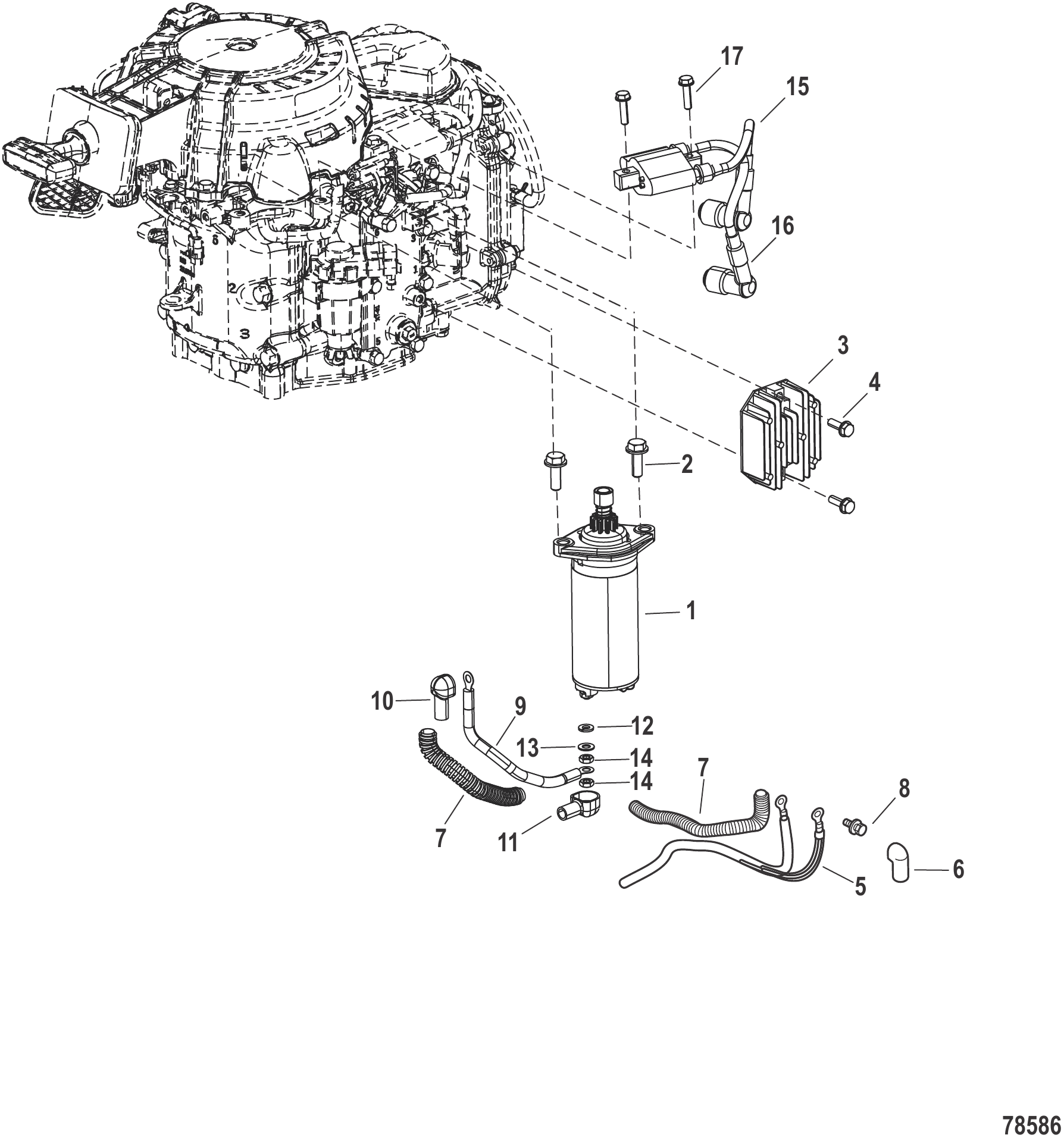

图 39启动电机、整流器、点火线圈 Starting Starter Motor, Rectifier, Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	8M0223446	启动马达	STARTER MOTOR	1
2	823042073	螺钉	SCREW	2
3	8M0134477	整流器	RECTIFIER	1
4	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
5	898101T06	电池电缆总成	CABLE ASSEMBLY Battery	1
6	853741001	端子盖	CAP Terminal	1
7	8M0223447	保护器	PROTECTOR	2
8	8M0155474	螺钉	SCREW	1
9	8M0069818	接地电缆	CABLE Ground	1
10	853816004	红色护套	BOOT Red	1
11	853816003	红色护套	BOOT Red	1
12	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
13	16826	不锈钢垫圈	WASHER Stainless Steel	1
14	853722026	螺母	NUT	2
15	8M0223444	点火线圈	IGNITION COIL	1
16	8M0223445	盖塞	CAP PLUG	2
17	823042	螺栓	BOLT	2
-	8M0227805	电动启动套件	ELECTRIC START KIT	1
-	8M0227808	蓄电池充电套件	BATTERY CHARGING KIT	1

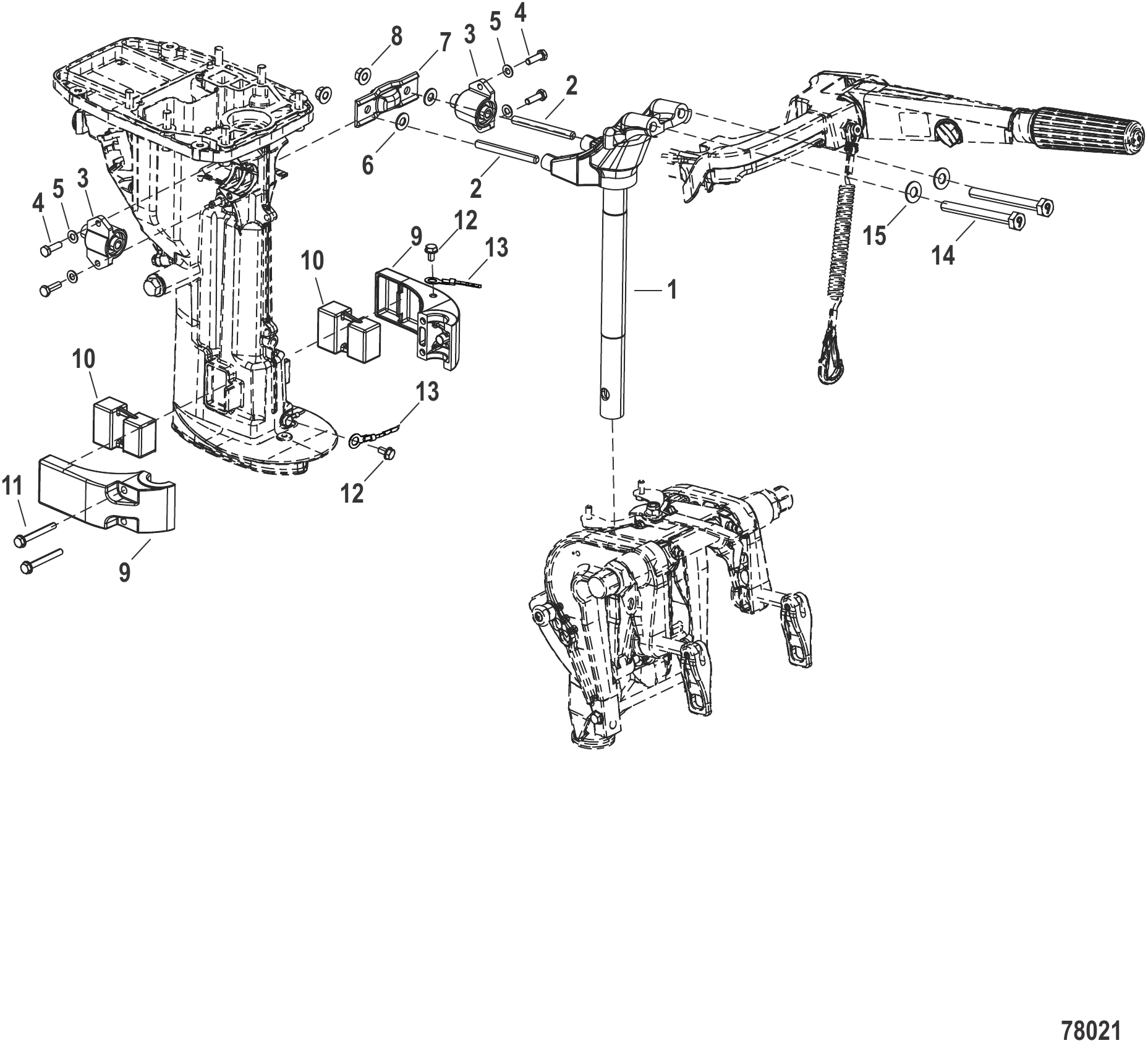

图 40转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	853770T02	旋转管	SWIVEL TUBE	1
1	853770T05	旋转管	SWIVEL TUBE	1
2	8M0223475	螺柱	STUD	2
3	8M0078457	上部安装组件	UPPER MOUNT SET	2
4	8M0150186	螺栓垫片套件	BOLT WASHER KIT	2
5	16826	不锈钢垫圈	WASHER Stainless Steel	2
6	16192	垫圈	WASHER	2
7	895167002	上减震器	DAMPER Upper	1
7	895167001	上减震器	DAMPER Upper	1
8	853722024	螺母	NUT	2
9	803776004	右舷支架	BRACKET Starboard	1
9	803776005	左舷支架	BRACKET Port	1
10	803775006	右舷/左舷安装座	MOUNT Starboard / Port	2
11	879194269	螺栓	BOLT	2
12	8M0155474	螺钉	SCREW	2
13	898101091	接地线	WIRE Ground	1
14	8M0226905	螺栓	BOLT	2
15	879194340	垫圈	WASHER	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

图 41转向连杆安装套件 17024A03 Steer Link Rod Attaching Kit 17024A03

REF	零件编号	中文名称	英文名称	数量
-	17024A03	转向连杆安装套件	STEER LINK ROD ATTACHING KIT	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
2	17024003	转向支架	BRACKET Steering	1
3	95286026	隔套	SPACER	2
4	879194311	螺栓	BOLT	2
5	879194340	垫圈	WASHER	2
6	161473	尼龙螺母	NUT Nylon	2
7	851866007	螺栓	BOLT	1
8	9539210	垫圈	WASHER	3
9	853825	盖帽	CAP	1
10	8M0127353	隔套	SPACER	1
-	8M0227954	舵柄手柄转遥控模型改装套件	CONVERSION KIT Tiller Handle Models to Remote Control Models	1

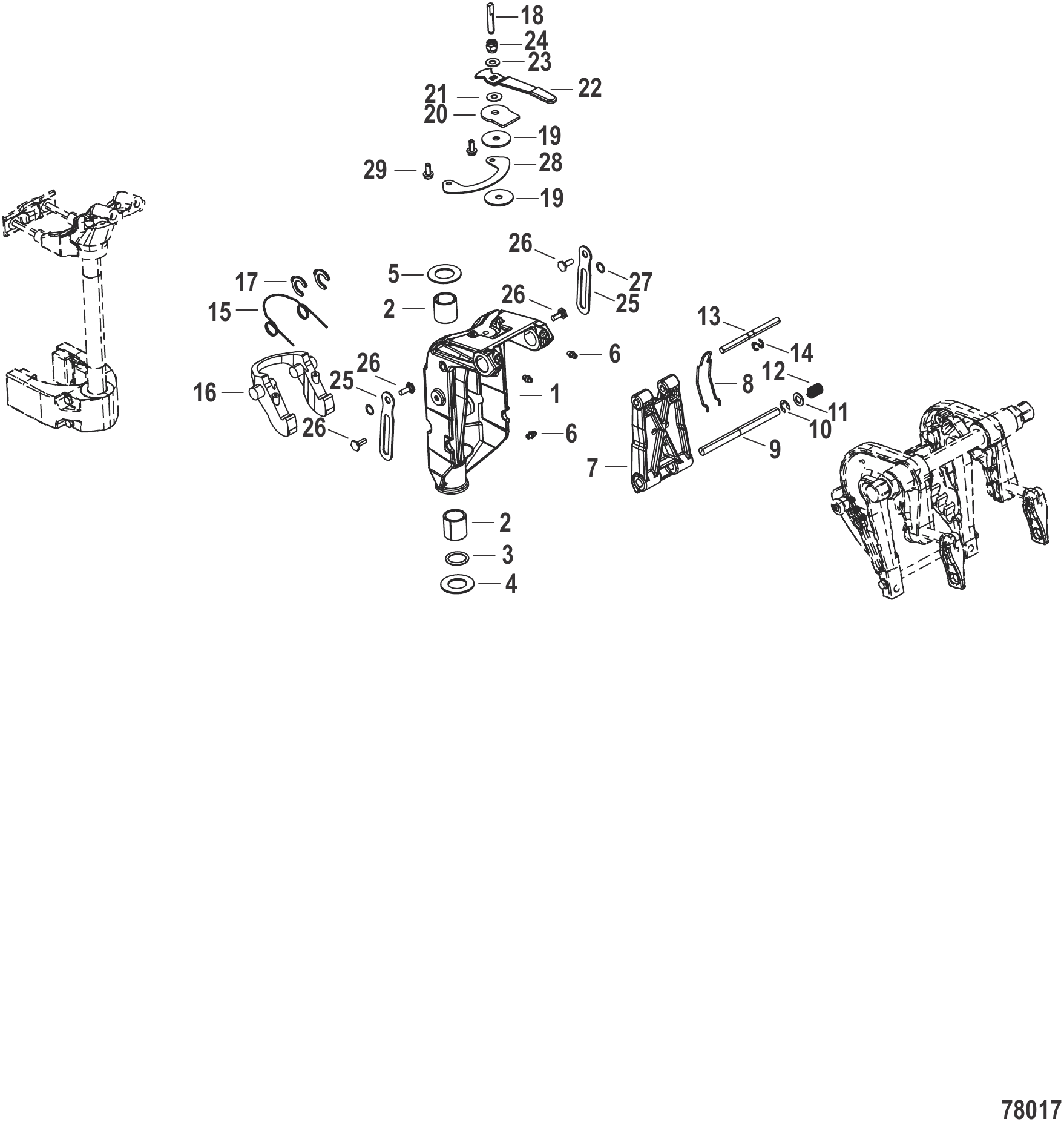

图 42手动倾斜旋转支架 Swivel Bracket Manual Tilt

REF	零件编号	中文名称	英文名称	数量
1	813029T20	旋转支架	SWIVEL BRACKET	1
1	813029T21	旋转支架	SWIVEL BRACKET	1
2	163363	衬套	BUSHING	2
3	161091	O型圈	O-RING	1
4	803774	推力板	THRUST PLATE	1
5	8M0223476	推力板	THRUST PLATE	1
6	824969	润滑脂接头	FITTING Grease	3
7	803780001	调整销座	CARRIER Trim Pin	1
8	892777003	弹簧	SPRING	1
9	815094A03	倾斜限位套件	STOPPER KIT Tilt	1
10	16057005	E型卡环	E RING	1
11	895168	垫圈	WASHER	1
12	892777005	弹簧	SPRING	1
13	815094002	轴	SHAFT	1
14	160572	E型卡环	E RING	2
15	804905001	弹簧	SPRING	1
16	8M0075731	倒挡钩	HOOK Reverse	1
17	8M0075116	倒挡锁钩卡扣	CLIP Reverse Lock Hook	2
18	895140002	螺栓	BOLT	1
19	8M0145395	圆盘	DISC	2
20	895146002	垫圈	WASHER	1
21	895146001	垫圈	WASHER	1
22	895171	手柄	HANDLE	1
23	16192	垫圈	WASHER	1
24	95374	尼龙螺母	NUT Nylon	1
25	895169	倾斜带	TILT STRAP	2
26	895170	螺栓	BOLT	4
27	8537232	波形垫圈	WAVE WASHER	2
28	895172	安装板	PLATE	1
29	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
-	8M0228441	副驾驶套件	CO PILOT KIT	1
