水星 Mercury 80 HP EFI 2B095049 & Up - 爆炸图零件明细

四冲程电喷 EFI · Cat.# 90-8M0087973 · 共 50 个部位 · 1552 条零件

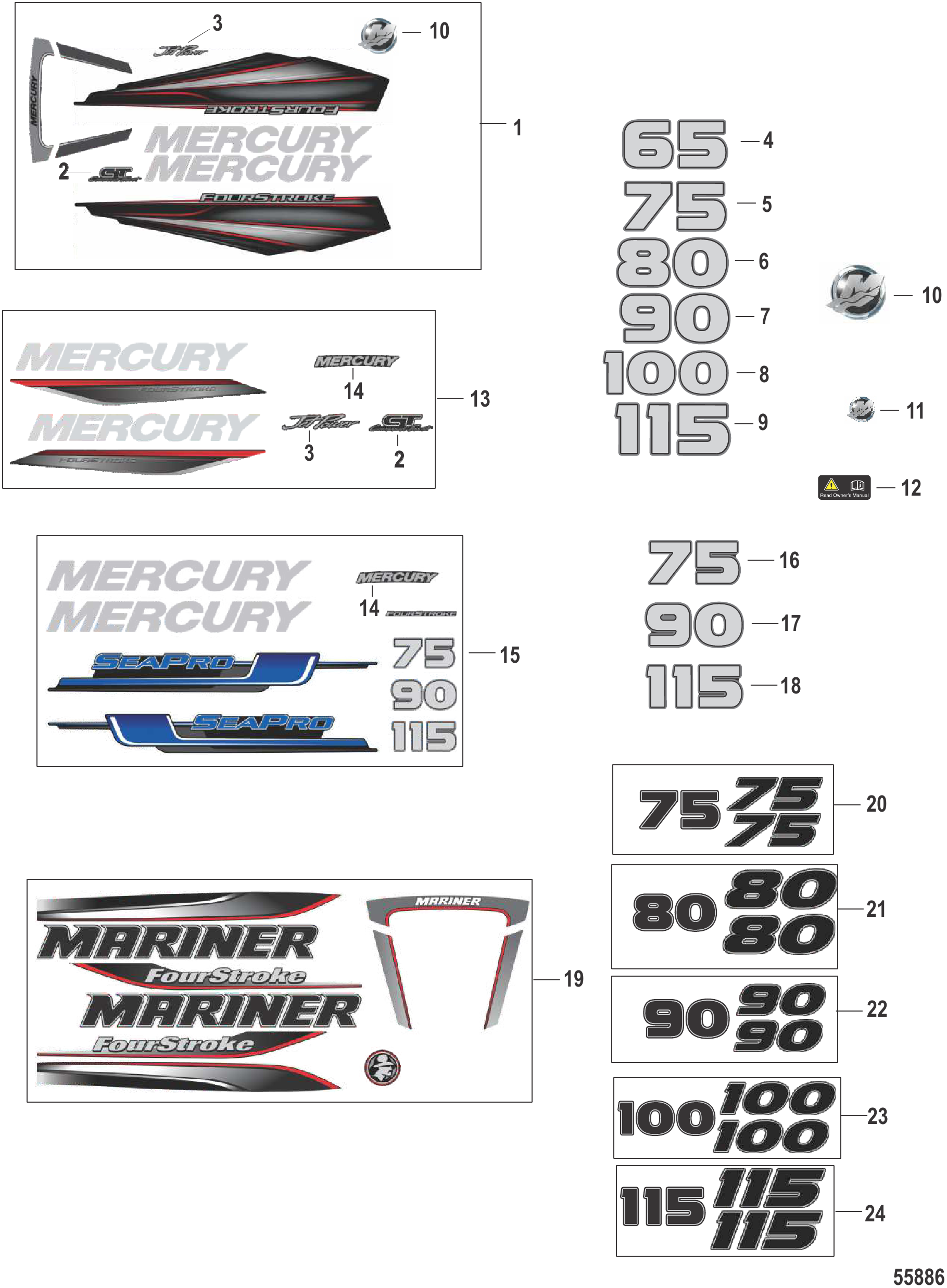

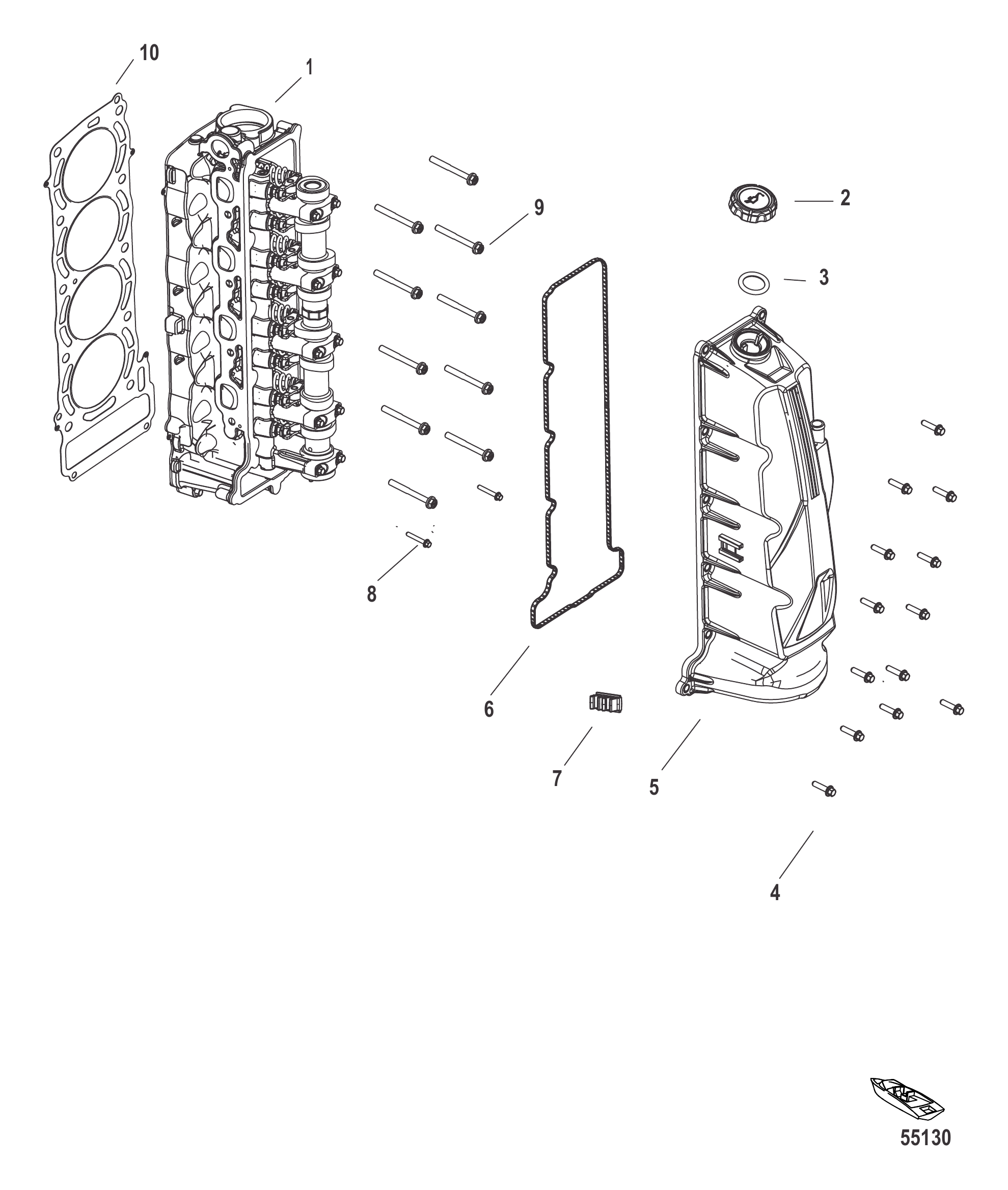

1附件 2水星配件贴花 3适配板 4冷却系统 5曲轴、活塞及连杆 6气缸体 7气缸盖与凸轮轴 8气缸盖与凸轮轴盖 9顶罩贴花 10驱动轴壳体 11驱动轴壳体延长套件指令推力2.38:1 12驱动轴壳体延长套件标准2.07:1 13电气系统 14排气系统 15排气歧管 16飞轮与盖 17燃油供给模块组件 8M0057676-2B494018及以下 18燃油供给模块组件 8M0132733-2B494019至3B694498 19燃油供给模块组件 8M0235171-3B694499及以上 20燃油供给系统-软管与模块 21齿轮箱-驱动轴2.07:1标准旋转 22齿轮箱-驱动轴2.38:1标准/反向旋转 23齿轮箱-螺旋桨轴2.07:1标准旋转 24齿轮箱-螺旋桨轴2.38:1反向旋转 25齿轮箱-螺旋桨轴2.38:1标准旋转 26加热握把 27点火系统 28集成式空燃模块 29集成式空燃模块组件 30喷射泵与喷射组件 31钥匙开关/钥匙图表-3位(897716K01)单用途 32底罩 33维护套件 34油底壳 35动力配平总成 36动力升降总成组件 37维修/支撑材料 38换挡连杆 39垫片组 8M0076745 40启动马达/机油滤清器/传感器 41旋转支架与旋转销 42转速表套件（艉板与舵机安装）43舵柄罩及电气组件（中置式SeaPro）44舵柄套件组件（中置式SeaPro）45舵柄后支架总成（中置式SeaPro）46舵柄换挡与油门组件（中置式SeaPro）47顶罩 48艉板支架 49带WIF传感器的水分离燃油滤清器套件 50无水分离传感器的燃油滤清器套件-SeaPro

图 1附件 Accessories

零件编号	中文名称	英文名称	数量
858610A31	燃油软管总成	HOSE ASSEMBLY Fuel	1

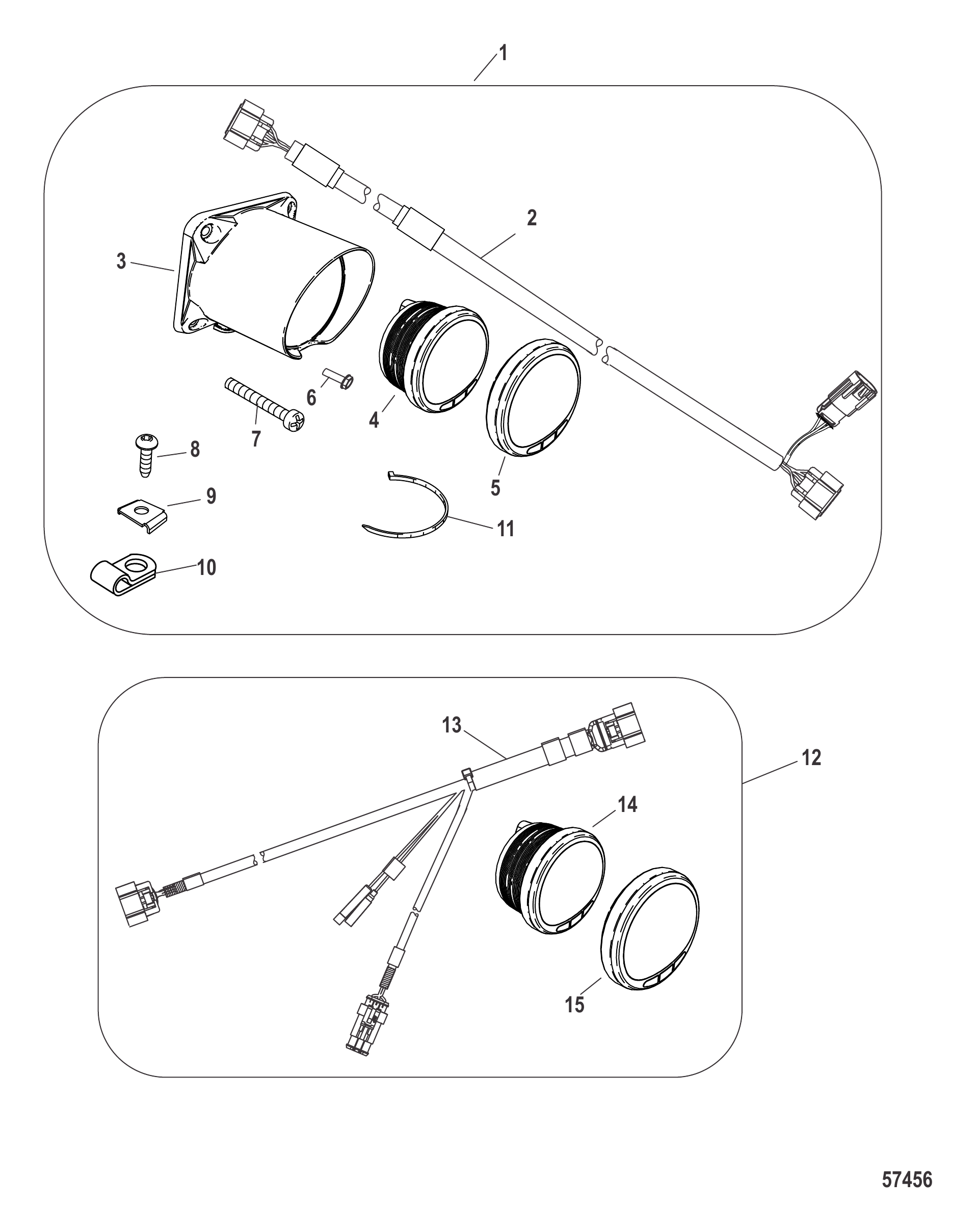

859675A1	转速表(0-8000转)黑面蓝刻度黑边框	TACHOMETER (0-8000 RPM) Black Face, Blue Graduation, Black Bezel	1
895283A06	转速表套件(0-8000转)黑面蓝刻度黑边框	TACHOMETER KIT (0-8000 RPM) Black Face, Blue Graduations, Black Bezel	1
859688A1	水压表套件(2-30PSI)黑面蓝刻度黑边框	GAUGE KIT Water Pressure (2-30 PSI) Black Face, Blue Graduation, Black Bezel	1
895288A03	水压表套件(2-30PSI)黑面蓝刻度黑边框	GAUGE KIT Water Pressure (2-30 PSI) Black Face, Blue Graduations, Black Bezel	1
86306A01	适配器	ADAPTER	1
821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
8M0074845	ORD 8M0098264	ORD 8M0098264	1
92876A8	转向安装套件	ATTACHING KIT Steering	1
92876A9	双机延长套件	EXTENSION KIT Dual Engine	1

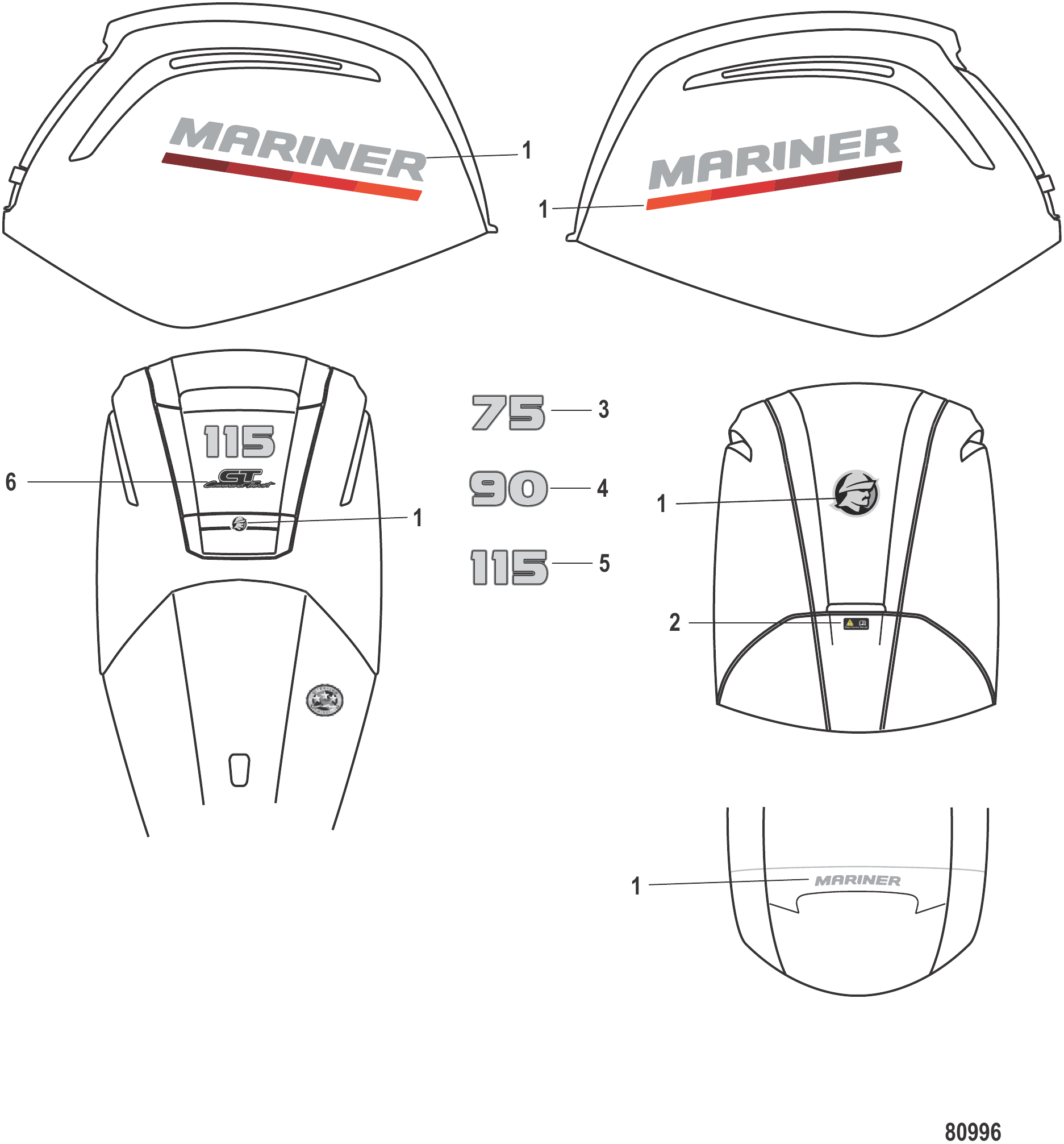

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242343	水星75-115四冲程贴花套装	DECAL SET Mariner 75-115 4S	1
2	8M0056643	阅读手册贴花	DECAL Read Manual	1
3	8M0080233	75马力尾部贴花	DECAL Rear, 75 HP	1
4	8M0080235	90马力尾部贴花	DECAL Rear, 90 HP	1
5	8M0080237	115马力尾部贴花	DECAL Rear, 115 HP	1
6	8M0088310	指令推力贴花	DECAL Command Thrust	1

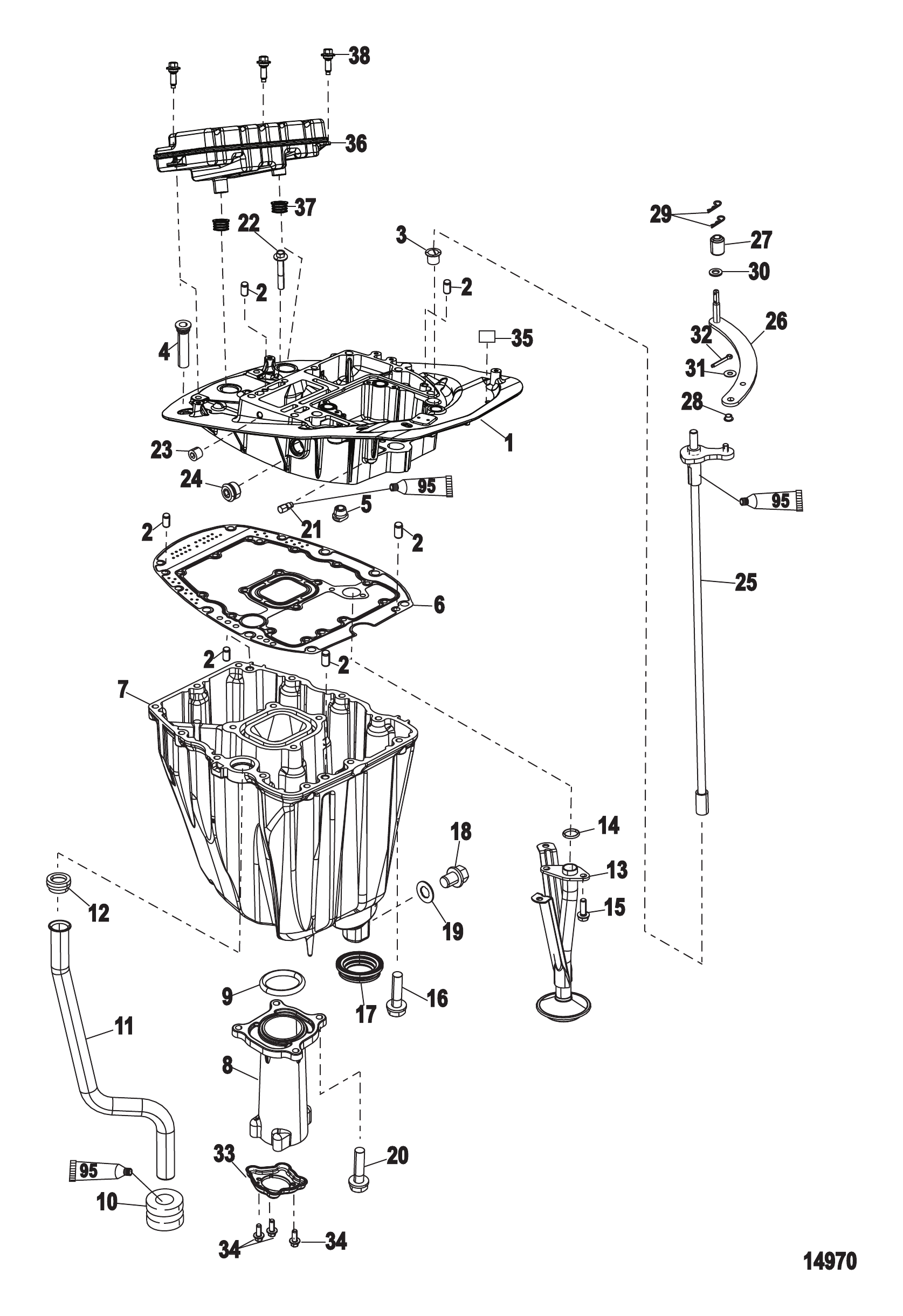

图 3适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	881912T02	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	6
3	27132	衬套	BUSHING	1
4	817519A2	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
5	19565002	护孔环	GROMMET	1
6	8M0005405	适配板衬垫	GASKET Adapter Plate	1

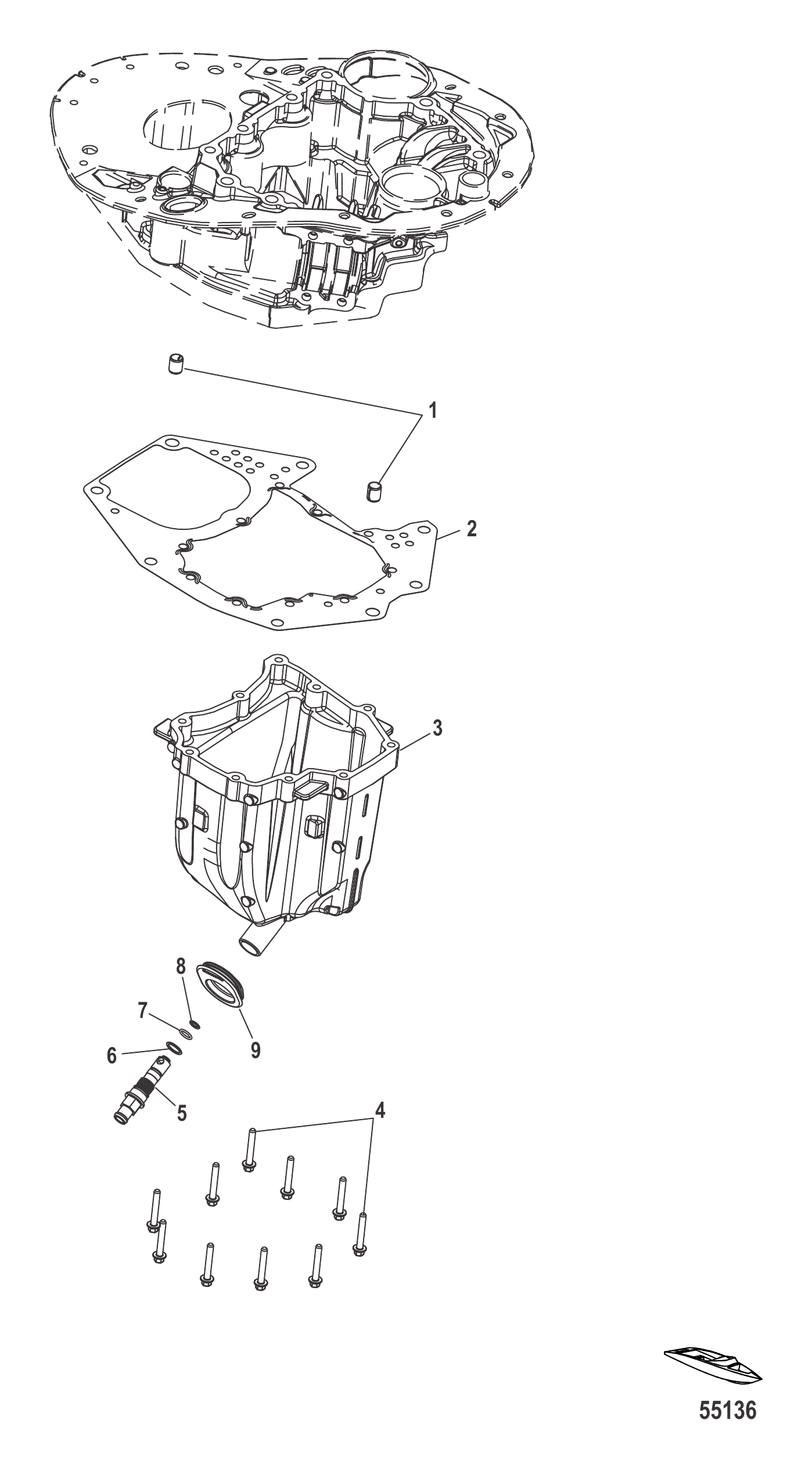

7	858572T01	油底壳	SUMP Oil	1
8	898468A01	排气管套件	TUBE KIT Exhaust	1
9	881295	O型圈	O-RING	1
10	89417004	护孔环	GROMMET	1
11	858575006	水管	TUBE Water	1
11	8M0026130	水管	TUBE Water	1
11	8M0026130	水管	TUBE Water	1
11	858575005	水管	TUBE Water	1
11	8M0026129	水管	TUBE Water	1
11	8M0026129	水管	TUBE Water	1
12	814080001	上密封件	SEAL Upper	1
13	858571T	机油吸油管	TUBE Oil Pick Up	1
14	859082	O型圈	O-RING	1
15	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
15	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
16	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	12
16	8M0214957	螺钉	SCREW	12
17	858573	密封件	SEAL	1
17	8M0039073	密封件	SEAL	1
18	8288181	放油塞	PLUG Drain	1
19	828816	衬垫	GASKET	1
19	8M0204692	衬垫@5	GASKET @5	1
20	82483213	螺钉(M6 x 60)	SCREW (M6 x 60)	4
21	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1
22	898442	螺钉(M8 x 50)	SCREW (M8 x 50)	4
23	479452	堵头	PLUG	1
24	8M0048148	堵头	PLUG	1
25	888835A1	换档轴	SHIFT SHAFT	1
26	888840	换挡连杆	SHIFT LINK	1
27	888917	滚轮	ROLLER	1
28	891658	衬套	BUSHING	1
29	82053M	发夹销	PIN Hair	2
30	888832	垫圈	WASHER	1
31	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
32	26953	开口销	COTTER PIN	1
33	898844	排气管密封件(随排气管提供)	SEAL Exhaust Tube Included with Exhaust Tube	1
34	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
34	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
35	48323	堵头	PLUG	1
36	898103T91	排气集气室	PLENUM Exhaust	1
37	8M0001457	集气室密封件	SEAL Plenum	2
38	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	3
38	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	3
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

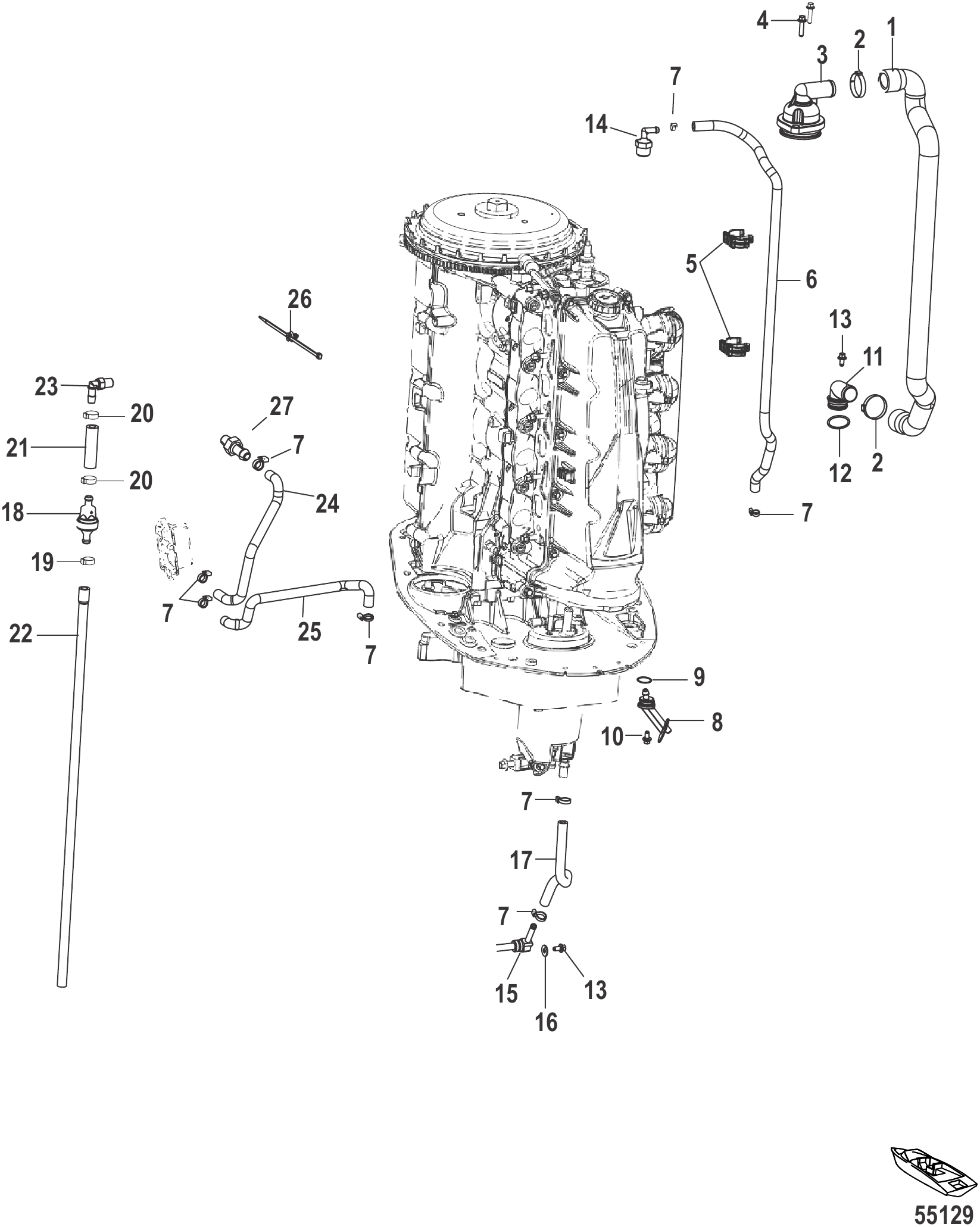

图 4冷却系统 Cooling

REF	零件编号	中文名称	英文名称	数量
1	8M0055699	软管	HOSE	1
2	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	AR
2	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	AR
3	8M0090819	节温器总成	THERMOSTAT ASSEMBLY	1
4	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
4	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
5	8M0061994	卡扣	CLIP	2
6	8M0055698	软管	HOSE	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
8	8M0055215	示流器	TELLTALE	1
9	38101	O型圈 0.674×0.103	O-RING (.674 x .103)	1
10	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	1
11	8M0057408	接头	FITTING	1
12	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	1
12	8M0204650	O型圈	O-RING	1
13	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	1
13	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
14	8M0061328	卡扣式滤网	STRAINER Snap Fit	1
15	8M0050013	排气冷却接头	FITTING Exhaust Cooling	1
16	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
16	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
17	8M0045298	喷雾软管	HOSE Sprayer	1
18	8M0035700	冲洗系统软管总成	HOSE ASSEMBLY FLUSH SYSTEM	1
18	8M0102825	软管	HOSE	1
19	855697	卡箍	CLAMP	AR
19	8M0204696	卡箍	CLAMP	AR
20	888988022	卡箍	CLAMP	AR
21	8M0057620	冲洗软管	HOSE Flush	1
22	8M0057599	管材（内径8×外径14×840毫米）	TUBING (8 ID X 14 OD X 840 MM)	1
23	8M0075779	接头	FITTING	1
24	8M0056685	软管	HOSE	1
25	8M0056483	软管	HOSE	1
26	899145	绑带夹	CLIP Tie Strap	AR
27	291112	接头	FITTING	1

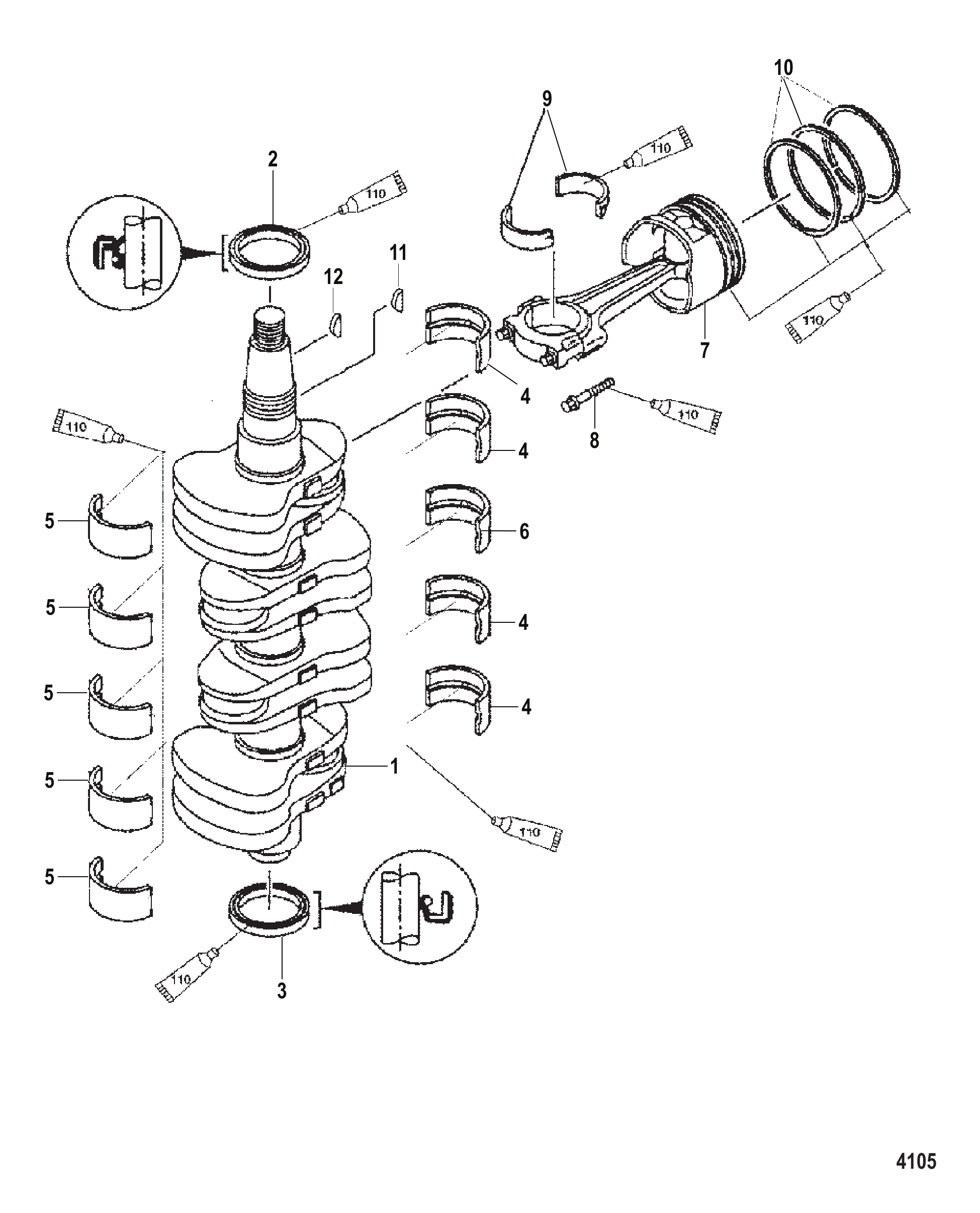

图 5曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	880894T01	曲轴	CRANKSHAFT	1
2	804099003	油封	SEAL Oil	1
3	804100003	油封	SEAL Oil	1
4	804101T	轴承	BEARING	4
4	804101T10	轴承	BEARING	4
4	804101T20	轴承	BEARING	4
5	804102T	轴承	BEARING	5
5	804102T10	轴承	BEARING	5
5	804102T20	轴承	BEARING	5
5	804102T30	轴承	BEARING	5
6	804103T	轴承	BEARING	1
6	804103T10	轴承	BEARING	1
6	804103T20	轴承	BEARING	1
7	880895T02	活塞总成	PISTON ASSEMBLY	4
7	880895T03	活塞总成	PISTON ASSEMBLY	AR
8	804105	螺栓	BOLT	2
9	804106T01	轴承	BEARING	8
9	804106T11	轴承	BEARING	8
9	804106T21	轴承	BEARING	8
9	804106T31	轴承	BEARING	8
10	880897T02	活塞环组	RING SET Piston	1
10	880898T02	活塞环组	RING SET Piston	AR
11	804153	键	KEY	1
12	8261001	键	KEY	1
-	858732A03	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T05	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0094898	P/H 75-90 4S	P/H 75-90 4S	1

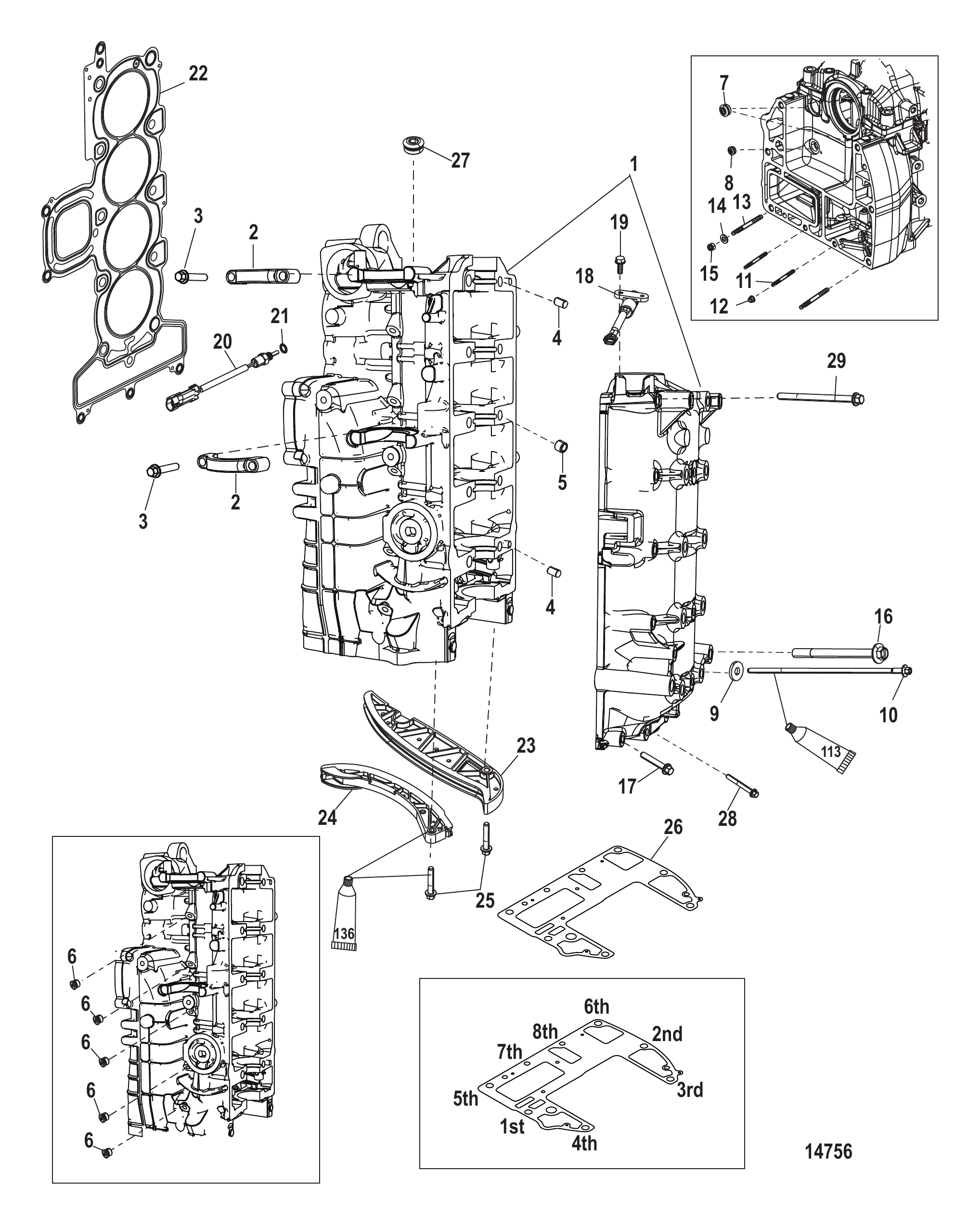

图 6气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	880504A12	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	8M0007889	支架	BRACKET	2
3	88552640	螺钉（M8×40）注：长缸体套装中不再包含	SCREW (M8 x 40) NOTE:No Longer included with Longblock	4
3	8M0103815	螺钉	SCREW	4
4	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
5	893392001	减震器	DAMPER	10
6	8M0047994	堵头（12毫米）	PLUG (12 MM)	5
6	8M0087448	堵头×2	PLUG @2	5
7	896951	堵头（24毫米）	PLUG (24 mm)	2
8	8M0010474	堵头（14毫米）	PLUG (14 mm)	1
8	8M0087449	堵头（14毫米）	PLUG (14 mm)	1
9	892573001	垫圈	WASHER	10
10	896923	螺钉（M10×342）	SCREW (M10 x 342)	10
10	8M4501000	螺钉（M10×342）	SCREW (M10 X 342)	10
11	897599	双头螺柱（M8×55）	STUD (M8 x 55)	2
11	8M0000275	螺柱	STUD	2
12	826365	螺母 (M8)	NUT (M8)	2
13	897677	双头螺柱（M10×1.5）	STUD (M10 x 1.5)	6
13	8M0010471	双头螺柱×2	STUD @2	6
14	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	6
14	8M0214963	垫圈	WASHER	6
15	884412	螺母	NUT	6
16	892086120	螺钉（M10×120）	SCREW (M10 x 120)	2
16	8M0103829	螺钉	SCREW	2
17	895810050	螺钉(M8 x 50)	SCREW (M8 x 50)	2
17	8M0193659	螺钉	SCREW	2
18	8283582	传感器	SENSOR	1
18	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
19	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
20	885342002	传感器总成	SENSOR ASSEMBLY	1
20	8M0148668	传感器总成	SENSOR ASSEMBLY	1
21	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
22	896277006	衬垫缸盖	GASKET Head	1
22	8M0024565	衬垫	GASKET	1
22	8M0024565	衬垫	GASKET	1
23	880559	固定导套	GUIDE Fixed	1
24	880557	活动导板	GUIDE Moveable	1
25	892456045	螺钉	SCREW	2
26	897534	缸体至适配器衬垫	GASKET Block to Adapter	1
26	8M0024563	衬垫	GASKET	1
26	8M0024563	缸体至适配器衬垫	GASKET Block to Adapter	1
27	891953	堵头（18毫米）	PLUG (18 mm)	1
28	895810070	螺钉(M8 x 70)	SCREW (M8 x 70)	2
29	895810090	螺钉（M8×90）	SCREW (M8 x 90)	8
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

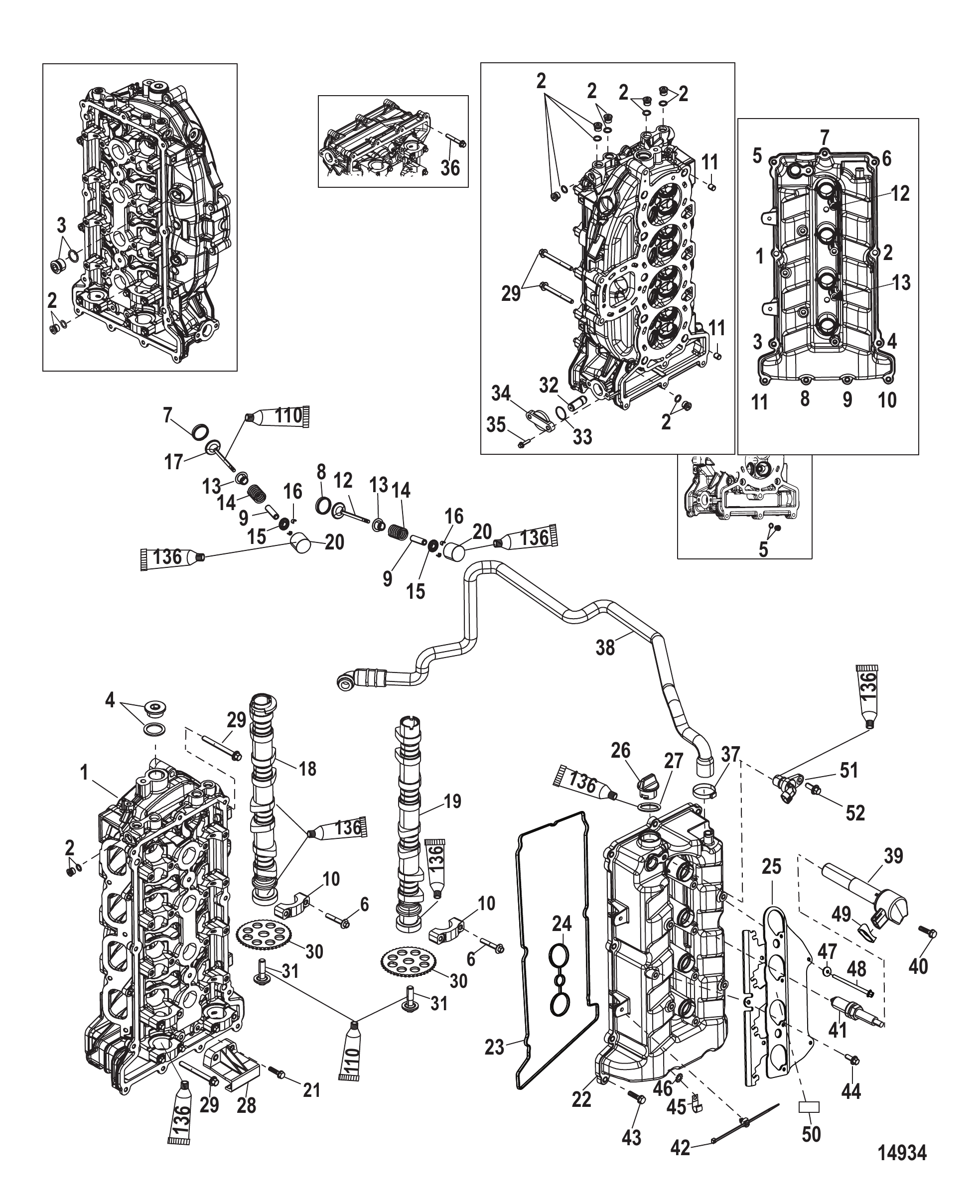

图 7气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
1	897954A03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	889767	堵头（12毫米）	PLUG (12 mm)	8
3	891953	堵头（18毫米）	PLUG (18 mm)	1
4	896951	堵头（24毫米）	PLUG (24 mm)	1
5	896576	堵头（10毫米）	PLUG (10 mm)	1
5	8M0087446	堵头（10毫米）	PLUG (10 mm)	1
6	892454035	螺栓（M6×36）	BOLT (M6 x 36)	20
6	8M0163131	M6螺钉	SCREW M6	20
7	880533	进气门座	SEAT Intake Valve	8
8	880535	排气门座	SEAT Exhaust Valve	8
8	8M0089477	排气门座	SEAT Exhaust Seat	8
9	880537	进排气门导管	GUIDE Intake Exhaust Valve Intake and Exhaust Valves	16
10	NSS		NOT SOLD SEPARATE CAP	10
11	880524	定位销（14毫米）	PIN Dowel (14 MM)	2
12	897630	排气阀	VALVE Exhaust	8
12	898908	排气阀	VALVE Exhaust	8
12	898908	排气阀	VALVE Exhaust	8
13	896880	气门油封	SEAL Valve	16
13	8M0214986	密封件	SEAL	16
14	895815	进排气门弹簧	SPRING Intake and Exhaust Valve	16
14	8M0011503	弹簧	SPRING	16
15	880542A1	气门锁夹总成	RETAINER ASSEMBLY Valves	16
15	8M0908500	气门锁夹总成	RETAINER ASSEMBLY Valves	16
16	880543	键	KEY	32
17	897629	进气阀	VALVE Intake	8
17	898907	进气阀	VALVE Intake	8
17	898907	进气阀	VALVE Intake	8
18	898397A03	进气凸轮轴总成	CAMSHAFT ASSEMBLY Intake	1
18	898397A04	进气凸轮轴总成	CAMSHAFT INTK ASY	1
18	898397A02	进气凸轮轴总成	CAMSHAFT ASSEMBLY Intake	1
19	898077A02	排气凸轮轴总成	CAMSHAFT ASSEMBLY Exhaust	1
20	8805481	挺柱	TAPPET	16/AR
20	899912001	挺柱（2.996）	TAPPET (2.996)	16/AR
20	8805482	挺柱	TAPPET	16/AR
20	899912002	挺柱（3.021）	TAPPET (3.021)	16/AR
20	8805483	挺柱	TAPPET	16/AR
20	899912003	挺柱（3.046）	TAPPET (3.046)	16/AR
20	8805484	挺柱	TAPPET	16/AR
20	899912004	挺柱（3.071）	TAPPET (3.071)	16/AR
20	8805485	挺柱	TAPPET	16/AR
20	899912005	挺柱（3.096）	TAPPET (3.096)	16/AR
20	8805486	挺柱	TAPPET	16/AR
20	899912006	挺柱（3.118）	TAPPET (3.118)	16/AR
20	8805487	挺柱	TAPPET	16/AR
20	899912007	挺柱（3.138）	TAPPET (3.138)	16/AR
20	8805488	挺柱	TAPPET	16/AR
20	899912008	挺柱（3.158）	TAPPET (3.158)	16/AR
20	8805489	挺柱	TAPPET	16/AR
20	899912009	挺柱（3.178）	TAPPET (3.178)	16/AR
20	88054810	挺柱	TAPPET	16/AR
20	899912010	挺柱（3.198）	TAPPET (3.198)	16/AR
20	88054811	挺柱	TAPPET	16/AR
20	899912011	挺柱（3.218）	TAPPET (3.218)	16/AR
20	88054812	挺柱	TAPPET	16/AR
20	899912012	挺柱（3.238）	TAPPET (3.238)	16/AR
20	88054813	挺柱	TAPPET	16/AR
20	899912013	挺柱（3.258）	TAPPET (3.258)	16/AR
20	88054814	挺柱	TAPPET	16/AR
20	899912014	挺柱（3.278）	TAPPET (3.278)	16/AR
20	88054815	挺柱	TAPPET	16/AR
20	899912015	挺柱（3.298）	TAPPET (3.298)	16/AR
20	88054816	挺柱	TAPPET	16/AR
20	899912016	挺柱（3.318）	TAPPET (3.318)	16/AR
20	88054817	挺柱	TAPPET	16/AR
20	899912017	挺柱（3.338）	TAPPET (3.338)	16/AR
20	88054818	挺柱	TAPPET	16/AR
20	899912018	挺柱（3.358）	TAPPET (3.358)	16/AR
20	88054819	挺柱	TAPPET	16/AR
20	899912019	挺柱（3.378）	TAPPET (3.378)	16/AR
20	88054820	挺柱	TAPPET	16/AR
20	899912020	挺柱（3.398）	TAPPET (3.398)	16/AR
20	88054821	挺柱	TAPPET	16/AR
20	899912021	挺柱（3.418）	TAPPET (3.418)	16/AR
20	88054822	挺柱	TAPPET	16/AR
20	899912022	挺柱（3.438）	TAPPET (3.438)	16/AR
20	88054823	挺柱	TAPPET	16/AR
20	899912023	挺柱（3.458）	TAPPET (3.458)	16/AR
20	88054824	挺柱	TAPPET	16/AR
20	899912024	挺柱（3.478）	TAPPET (3.478)	16/AR
20	88054825	挺柱	TAPPET	16/AR
20	88054826	挺柱	TAPPET	16/AR
20	88054827	挺柱	TAPPET	16/AR
20	899912027	挺柱（3.538）	TAPPET (3.538)	16/AR
20	88054828	挺柱	TAPPET	16/AR
20	899912028	挺柱（3.558）	TAPPET (3.558)	16/AR
20	88054829	挺柱	TAPPET	16/AR
20	899912029	挺柱（3.578）	TAPPET (3.578)	16/AR
20	88054830	挺柱	TAPPET	16/AR
20	88054831	挺柱	TAPPET	16/AR
20	899912031	挺杆 (3.621)	TAPPET (3.621)	16/AR
20	88054832	挺柱	TAPPET	16/AR
20	88054833	挺柱	TAPPET	16/AR
20	899912033	挺杆 (3.671)	TAPPET (3.671)	16/AR
20	88054834	挺柱	TAPPET	16/AR
20	899912034	挺杆 (3.696)	TAPPET (3.696)	16/AR
20	88054835	挺柱	TAPPET	16/AR
21	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
22	880553T02	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T02	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T05	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T06	凸轮盖	COVER Cam	1
22	880553T05	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T06	凸轮盖	COVER Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
-	880553T06	凸轮盖	COVER Cam	1
23	892893	密封件	SEAL	1
24	892584	密封件	SEAL	2
25	8M0008370	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0008370	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0010552	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0010552	线圈板总成	PLATE ASSEMBLY Coil	1
26	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
26	8M0240831	油塞	OIL PLUG	1
27	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
27	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
28	880558	短导杆	GUIDE Short	1
29	88552660	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
29	8M0103817	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
30	880550	凸轮驱动链轮	SPROCKET Cam Drive	2
30	8M0241408	凸轮链轮	SPROCKET CAM	2
31	884403	螺钉 (M12 x 40)	SCREW (M12 x 40)	2
31	8M0237436	螺钉	SCREW	2
32	897797A01	张紧器总成	TENSIONER ASSEMBLY	1
32	898463A01	张紧器总成	TENSIONER ASSEMBLY	1
33	880631001	O型圈橙色	O-RING Orange	1
33	8M0237361	O型圈	O-RING	1
34	893338	张紧器端盖	END CAP Tensioner	1
34	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
35	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
35	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
36	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
36	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
37	888988019	卡箍 (22.6 mm)	CLAMP (22.6 mm)	1
38	897673A01	通气软管总成	HOSE ASSEMBLY Breather	1
39	880615T01	线圈总成	COIL ASSEMBLY	4
40	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
40	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
41	898829001	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
41	8M0157328	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
42	899145	绑带夹	CLIP Tie Strap	2
43	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	11 or 13
43	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	11 or 13
44	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	3
44	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	3
45	55098	J型卡扣	J CLIP	1
45	8M0024808	J型夹	J-CLIP	1
46	93702	垫圈(.250外齿星形)	WASHER (.250 External Star)	1
47	8M0008232	垫圈	WASHER	2
48	8M0008535	螺丝(M6 x 90)	SCREW (M6 x 90)	2
48	8M0008535	螺丝(M6 x 90)	SCREW (M6 x 90)	2
48	88552585	不锈钢螺钉 (M6 x 85 mm)	SCREW (M6 x 85 mm) Stainless Steel	2
48	88552585	不锈钢螺钉 (M6 x 85 mm)	SCREW (M6 x 85 mm) Stainless Steel	2
49	8M0008642	防转橡胶环	RING Rubber Anti-Rotation	4
49	8M0119617	环形衬套@4	RING-GROMMET@4	4
50	8M0008936	线圈螺钉扭矩标贴	DECAL Coil Screw Torque	1
51	880609	传感器总成	SENSOR ASSEMBLY	1
52	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

图 8气缸盖与凸轮轴盖 Cylinder Head and Camshaft Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0094683	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190640	气缸盖	CYLINDER HEAD	1
1	8M0098627	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190640	气缸盖	CYLINDER HEAD	1
1	8M0091290	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
1	8M0098628	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
1	8M0121260	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
2	8M0065093	加油口盖	CAP Oil Fill	1
3	8M0043174	O型圈	O-RING	1
4	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
4	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
5	8M0088067	凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY	1
6	8M0069479	凸轮轴盖密封件	SEAL Camshaft Cover	1
7	8M0071081	线夹	CLIP -WIRE	1
8	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	2
8	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	2
9	8M0082895	螺丝 M10×1.5×95 六角头	SCREW (M10 X 1.5 X 95) HX HD	10
10	8M0090776	气缸盖衬垫	GASKET Cylinder Head	1

图 9顶罩贴花 Decals-Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0088056	贴标套件-水星	DECAL SET - MERCURY	1
2	8M0088310	贴纸指挥推进 MERCURY	DECAL Command Thrust MERCURY	1
3	8M0073701	贴纸喷射动力 MERCURY	DECAL Jet Power MERCURY	1
4	8M0080470	贴纸尾部, 65马力 MERCURY	DECAL Rear, 65 HP MERCURY	1
5	8M0080233	贴纸尾部, 75马力 MERCURY	DECAL Rear, 75 HP MERCURY	1
6	8M0080234	贴纸尾部, 80马力 MERCURY	DECAL Rear, 80 HP MERCURY	1
7	8M0080235	贴纸尾部, 90马力 MERCURY	DECAL Rear, 90 HP MERCURY	1
8	8M0080236	贴纸尾部, 100马力 MERCURY	DECAL Rear, 100 HP MERCURY	1
9	8M0080237	贴纸尾部, 115马力 MERCURY	DECAL Rear, 115 HP MERCURY	1
10	8M0043705	贴纸 M标志, 60毫米黑色罩-前部, MERCURY	DECAL M-Icon, 60 mm Black Cowl-Front, MERCURY	1
11	8M0080152	贴纸 M标志, 29毫米把手-后部, MERCURY	DECAL M-ICON, 29 mm Handle-Rear, MERCURY	1
12	8M0056643	阅读手册贴花	DECAL Read Manual	1
13	8M0156748	贴纸套装 Mercury 65-150马力 4冲程	DECAL SET Mercury 65-150 HP 4S	1
14	8M0159890	贴纸 Lenz Mercury	DECAL Lenz Mercury	1
15	8M0098614	SeaPro系列贴花套装	DECAL SET SeaPro	1
16	8M0080233	75马力尾部贴花	DECAL Rear, 75 HP	1
17	8M0080235	90马力尾部贴花	DECAL Rear, 90 HP	1
18	8M0080237	115马力尾部贴花	DECAL Rear, 115 HP	1
19	8M0088057	贴花套装水手	DECAL SET MARINER	1
20	8M0088334	贴纸套装左舷右舷及尾部, 75马力 MARINER	DECAL SET Port Starboard and Rear, 75 HP MARINER	1
21	8M0088335	贴纸套装左舷右舷及尾部, 80马力 MARINER	DECAL SET Port Starboard and Rear, 80 HP MARINER	1
22	8M0088336	贴纸套装左舷右舷及尾部, 90马力 MARINER	DECAL SET Port Starboard and Rear, 90 HP MARINER	1
23	8M0088337	贴纸套装左舷右舷及尾部, 100马力 MARINER	DECAL SET Port Starboard and Rear, 100 HP MARINER	1
24	8M0088338	贴纸套装左舷右舷及尾部, 115马力 MARINER	DECAL SET Port Starboard and Rear, 115 HP MARINER	1

图 10驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地电缆总成至旋转支架	CABLE ASSEMBLY Ground To Swivel Bracket	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	889833025	螺钉 (M8 x 25 毫米)	SCREW (M8 x 25 MM)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

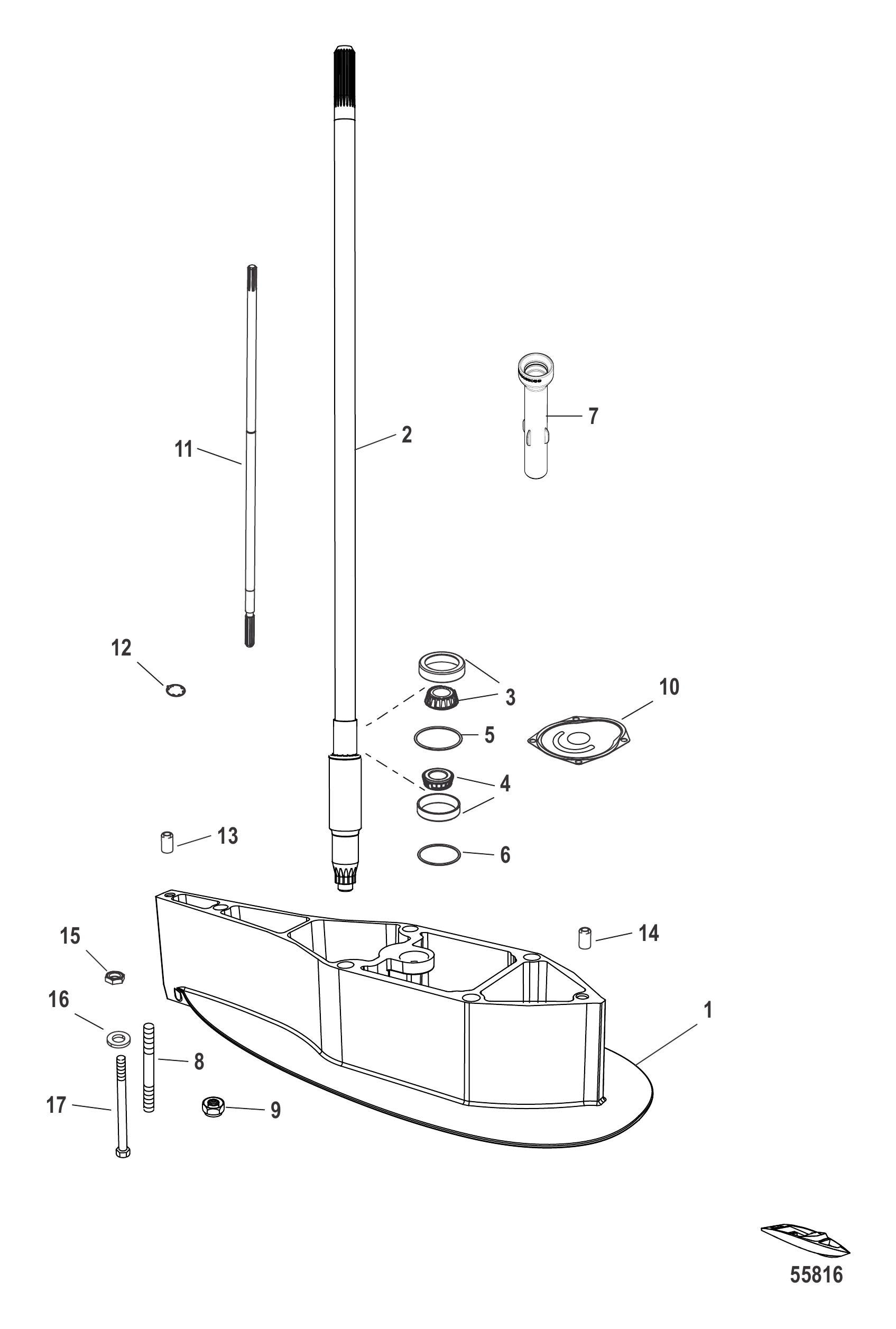

图 11驱动轴壳体延长套件指令推力2.38:1 DriveShaft Housing Extension Kit Command Thrust 2.38:1

REF	零件编号	中文名称	英文名称	数量
-	8M0092061	延长套件	EXTENSION KIT	1
1	8M0071622	间隔套驱动轴壳体	SPACER Driveshaft Housing	1
1	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
2	8M0094340	加长驱动轴	DRIVESHAFT X-Long	1
3	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
4	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
4	8M0166756	轴承总成	BEARING ASSEMBLY	1
5	8M0063267	垫片组	SHIM SET	1
6	8M0063268	垫片组	SHIM SET	1
7	8M0029215	水管	WATER TUBE	1
8	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
9	87364	螺母	NUT	1
10	866233001	面板	FACEPLATE	1
11	8M0031504	换挡轴加长型	SHIFT SHAFT X-Long	1
11	8M0140439	换挡轴-XL	SHIFT SHAFT-XL	1
12	8M0030784	垫圈带键	WASHER Keyed	1
13	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
14	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
15	896895	螺母(M12)	NUT (M12)	4
16	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
17	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1

图 12驱动轴壳体延长套件标准2.07:1 DriveShaft Housing Extension Kit Standard 2.07:1

REF	零件编号	中文名称	英文名称	数量
-	8M0092054	延长套件	EXTENSION KIT	1
1	8M0071622	间隔套驱动轴壳体	SPACER Driveshaft Housing	1
1	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
2	8M0094341	加长驱动轴	DRIVESHAFT X-Long	1
3	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
4	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
4	8M0166756	轴承总成	BEARING ASSEMBLY	1
5	8M0063267	垫片组	SHIM SET	1
6	8M0063268	垫片组	SHIM SET	1
7	8M0029215	水管	WATER TUBE	1
8	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
9	8M0071654	螺母 (.625-18 HX)	NUT (.625-18 HX)	1
10	866233001	面板	FACEPLATE	1
11	8M0053078	换挡轴下部, 加长型	SHIFT SHAFT Lower, X-Long	1
12	8M0030784	垫圈带键	WASHER Keyed	1
13	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
14	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
15	896895	螺母(M12)	NUT (M12)	4
16	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
17	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1

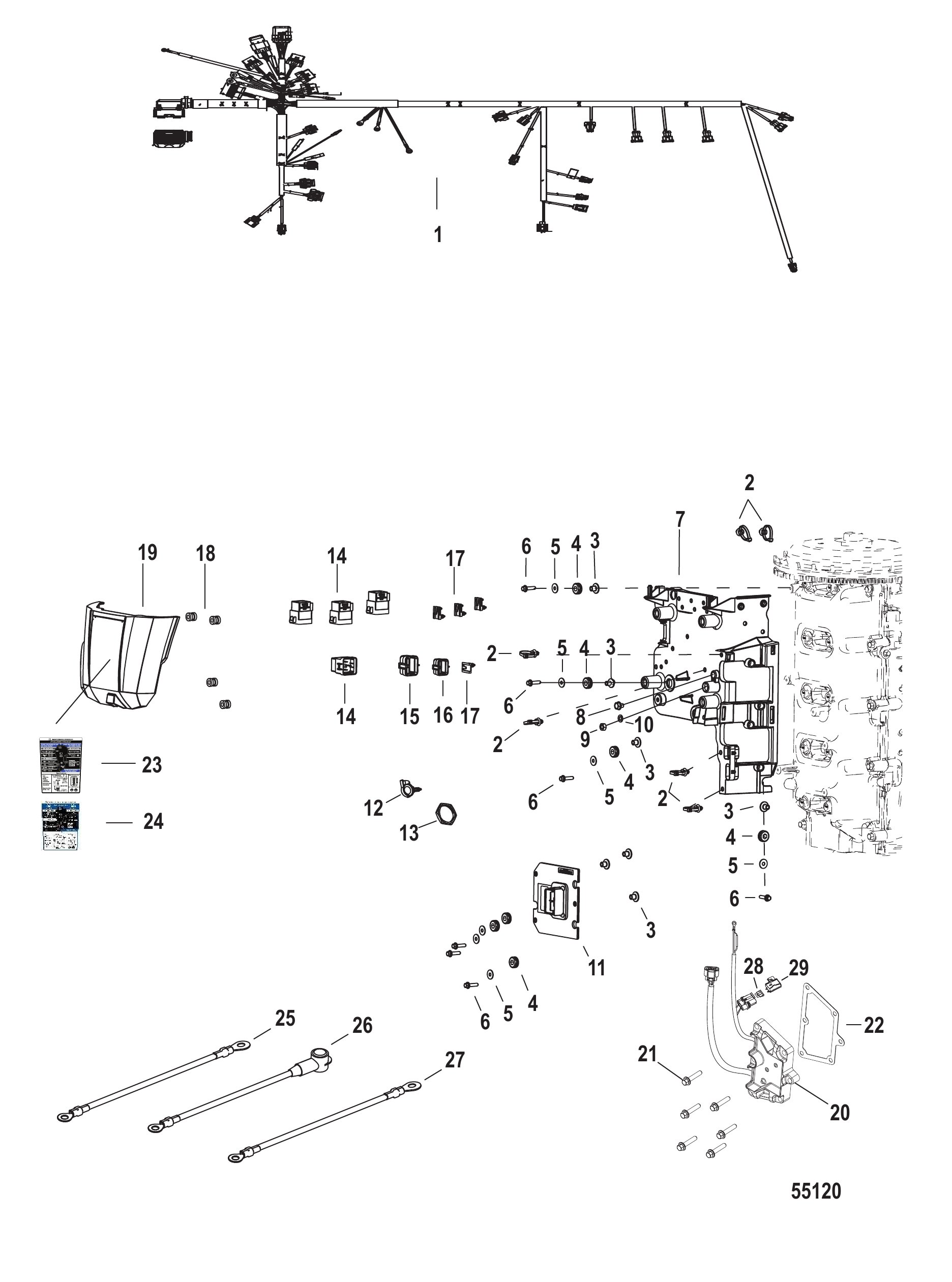

图 13电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0088060	主线束	WIRING HARNESS - MAIN	1
2	899145	绑带夹	CLIP Tie Strap	6
3	856954	衬套	BUSHING	7
4	834985	护孔环	GROMMET	7
4	8M0190980	护孔环	GROMMET	7
5	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	7
6	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	7
6	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	7
7	8M0092349	电气板	PLATE - ELECTRICAL	1
8	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
9	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
10	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
10	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	8M0116532	ECM 65HP 四冲程喷泵	ECM 65HP 4S Jet	1
11	8M0168135	ECM-65HP FS JET	ECM-65HP FS JET	1
11	8M0088061	ECM 75HP 四冲程	ECM 75HP 4S	1
11	8M0168130	ECM-75HP FS	ECM-75HP FS	1
11	8M0098622	ECM 75HP 四冲程 SeaPro	ECM 75HP 4S SeaPro	1
11	8M0168127	ECM-75HP FS SEAPR	ECM-75HP FS SEAPR	1
11	8M0098515	ECM 80HP 四冲程	ECM 80HP 4S	1
11	8M0168131	ECM-80HP FS	ECM-80HP FS	1
11	8M0116533	ECM 80HP 四冲程喷泵	ECM 80HP 4S Jet	1
11	8M0168136	ECM-80HP FS JET	ECM-80HP FS JET	1
11	8M0088062	ECM 90HP 四冲程	ECM 90HP 4S	1
11	8M0168132	ECM-90HP FS	ECM-90HP FS	1
11	8M0098623	ECM 90HP 四冲程 SeaPro	ECM 90HP 4S SeaPro	1
11	8M0168128	ECM-90HP FS SEAPR	ECM-90HP FS SEAPR	1
11	8M0098517	ECM 100HP 四冲程	ECM 100HP 4S	1
11	8M0168133	ECM-100HP FS	ECM-100HP FS	1
11	8M0088063	ECM 115HP 四冲程	ECM 115HP 4S	1
11	8M0168134	ECM-115HP FS	ECM-115HP FS	1
11	8M0098624	ECM 115HP 四冲程 SeaPro	ECM 115HP 4S SeaPro	1
11	8M0168129	ECM-115HP FS SEAP	ECM-115HP FS SEAP	1
12	858954	卡箍(0.625英寸)	CLIP (.625)	1
13	889664	螺母(1.500-18)尼龙黑	NUT (1.500-18) Black Nylon	1
14	882751	继电器	RELAY	4
14	8M0219830	继电器	RELAY	4
15	8M0047885	保险丝盖(含备件)	FUSE COVER With Spares	1
16	858754	保险丝盖	COVER Fuse	1
17	8M6001733	继电器双钉卡扣	CLIP - RELAY, DOUBLE NAIL	4
18	821555001	护孔环	GROMMET	4
18	8M0153609	护孔环	GROMMET	4
19	8M0072821	电气板盖	COVER Electrical Plate	1
19	8M0163127	电气盖	COVER ELECTRIC	1
19	8M0100266	电气板盖	COVER, Electrical Plate	1
19	8M0163128	电气盖	COVER ELECTRICAL	1
20	8M0088351	电压调节器	VOLTAGE REGULATOR	1
20	8M0133642	电压调节器	VOLTAGE REGULATOR	1
21	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
21	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
22	8M0072790	电压调节器衬垫	GASKET Voltage Regulator	1
23	8M0098218	维护周期标贴	DECAL Maintenance Schedule	1
24	8M0094686	维护周期标贴	DECAL Maintenance Schedule	1
25	8M2100378	启动线束	HARNESS Starter	1
26	88439A35	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
27	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
28	8M6001923	40安保险丝	FUSE 40 AMP	1
29	828054	保险丝盖	COVER Fuse	1

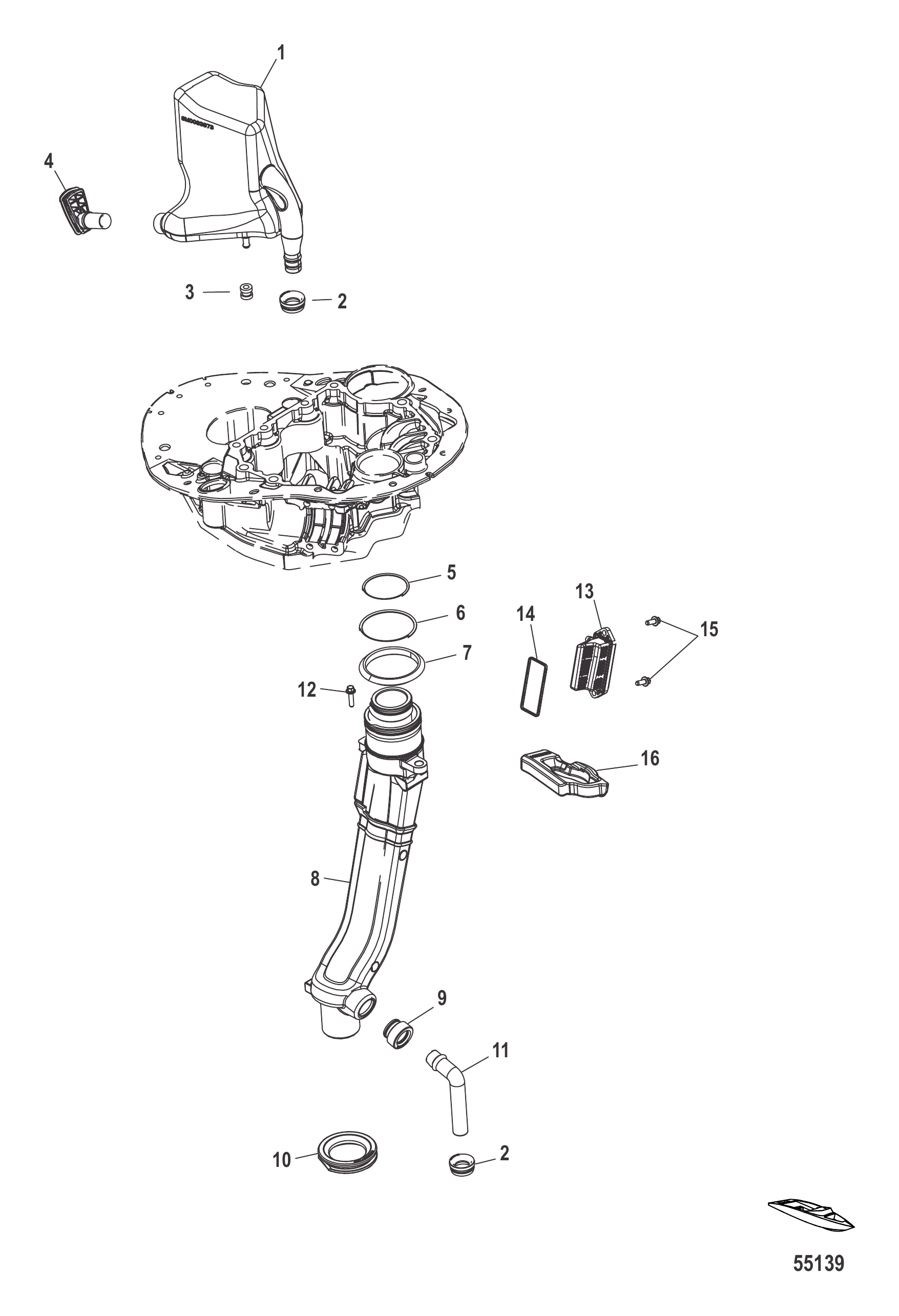

图 14排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0088068	消音器怠速泄压	MUFFLER Idle Relief	1
2	8M0035476	衬套水管	GROMMET Water Tube	2
3	821555001	护孔环	GROMMET	1
3	8M0153609	护孔环	GROMMET	1
4	8M0085666	护孔环	GROMMET	1
5	8M0053512	O型圈	O-RING	1
6	38106	O型圈	O-RING	1
7	8M0056686	密封件	SEAL	1
7	8M0240953	密封件排气管	SEAL EXH PIPE	1
8	8M0091529	排气管	EXHAUST PIPE	1
8	8M0119778	排气管	EXHAUST PIPE	1
9	8M0034043	衬套水管	GROMMET Water Tube	1
10	8M0057218	护孔环	GROMMET	1
11	8M0060404	水管长型	TUBE Water, Long	1
12	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
12	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
13	8M0060392	滤网总成	STRAINER ASSEMBLY	1
13	8M0094282	滤网总成	STRAINER ASSEMBLY	1
14	8M0043365	密封件滤网	SEAL Strainer	1
14	8M0142720	密封件	SEAL	1
15	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
15	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
16	8M0056684	密封件	SEAL	1

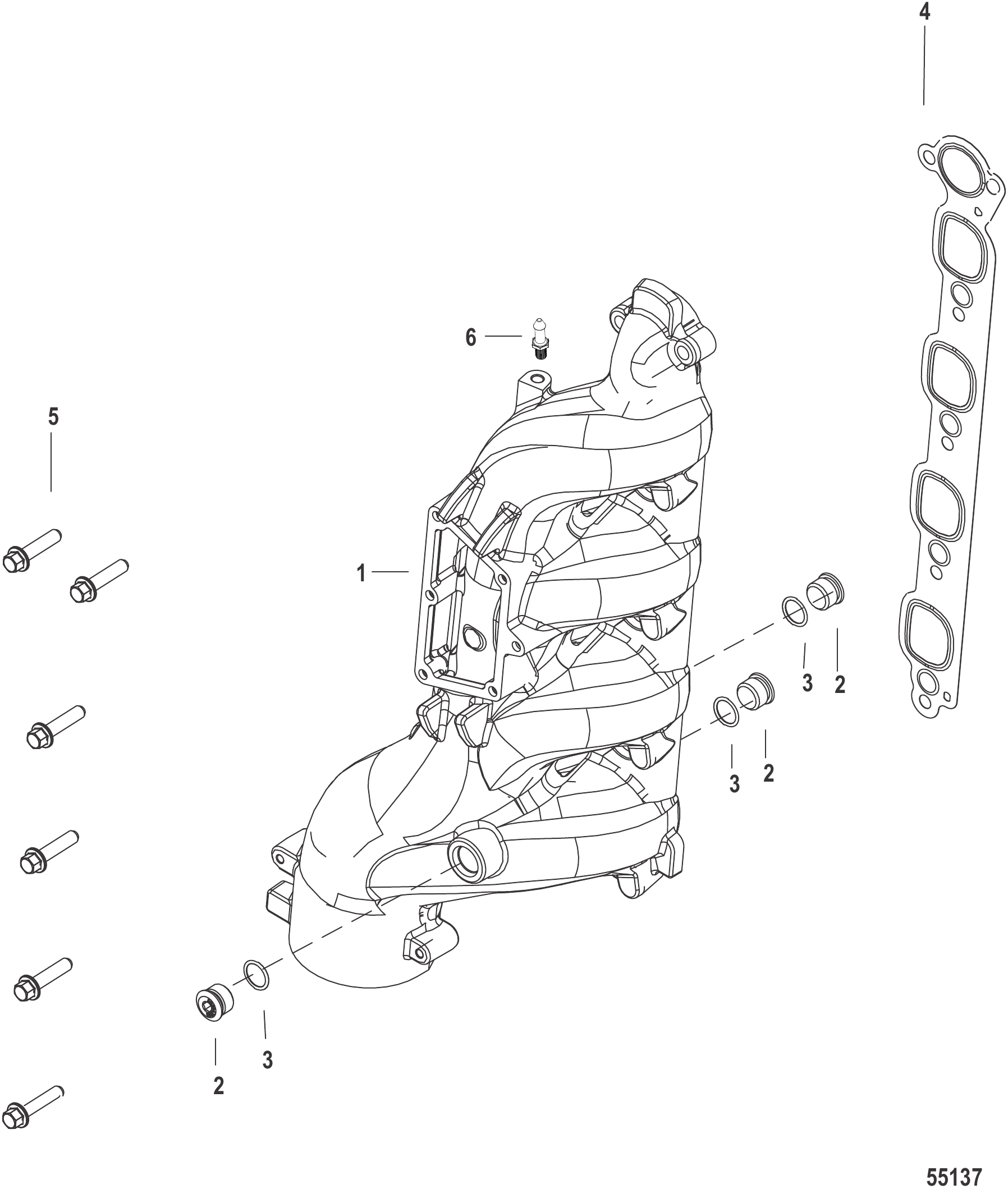

图 15排气歧管 Exhaust Manifold

REF	零件编号	中文名称	英文名称	数量
1	8M0090823	排气歧管总成	EXHAUST MANIFOLD ASSEMBLY	1
2	8M0047995	塞子 (18毫米)	PLUG (18 MM)	3
2	8M0087451	堵头（18毫米）	PLUG (18 mm)	3
3	NSS		NOT SOLD SEPARATE O-RING	3
4	8M0090822	衬垫	GASKET	1
5	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
5	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
6	8M0062044	销安装	PIN Mounting	1

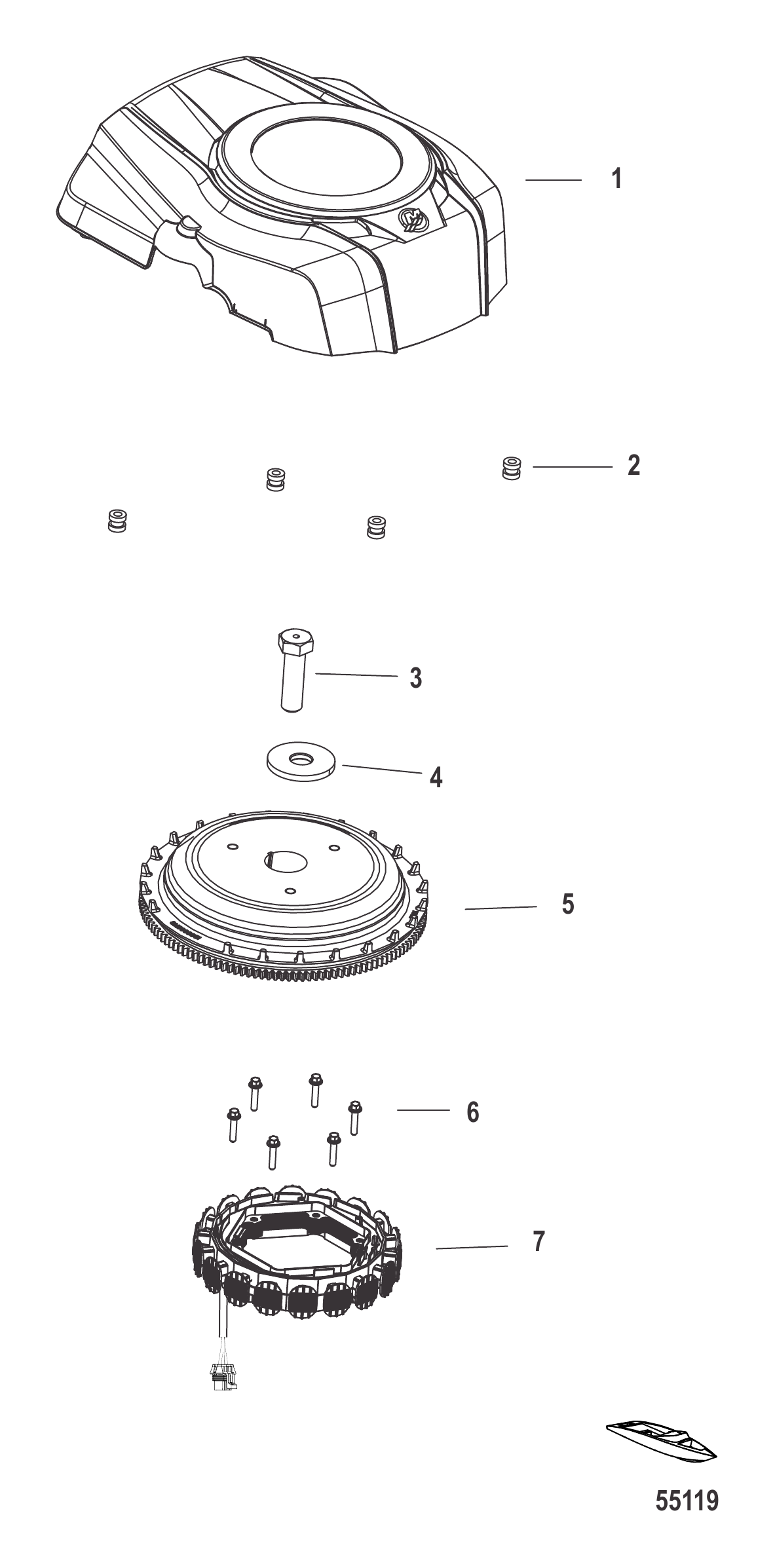

图 16飞轮与盖 Flywheel and Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0088058	飞轮盖	FLYWHEEL COVER	1
2	821555001	护孔环	GROMMET	4
2	8M0153609	护孔环	GROMMET	4
3	880515	螺栓(M20×68)	BOLT (M20 x 68)	1
3	8M0147042	螺栓	BOLT	1
4	8M0071547	垫圈 (66 X 21 X 6.35毫米)	WASHER (66 X 21 X 6.35 MM)	1
4	8M0090010	垫圈	WASHER	1
5	8M0090795	飞轮总成	FLYWHEEL ASSEMBLY	1
5	8M0141336	飞轮总成	FLYWHEEL ASSEMBLY	1
6	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
6	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
7	8M0088059	定子总成完整	STATOR ASSEMBLY Complete	1

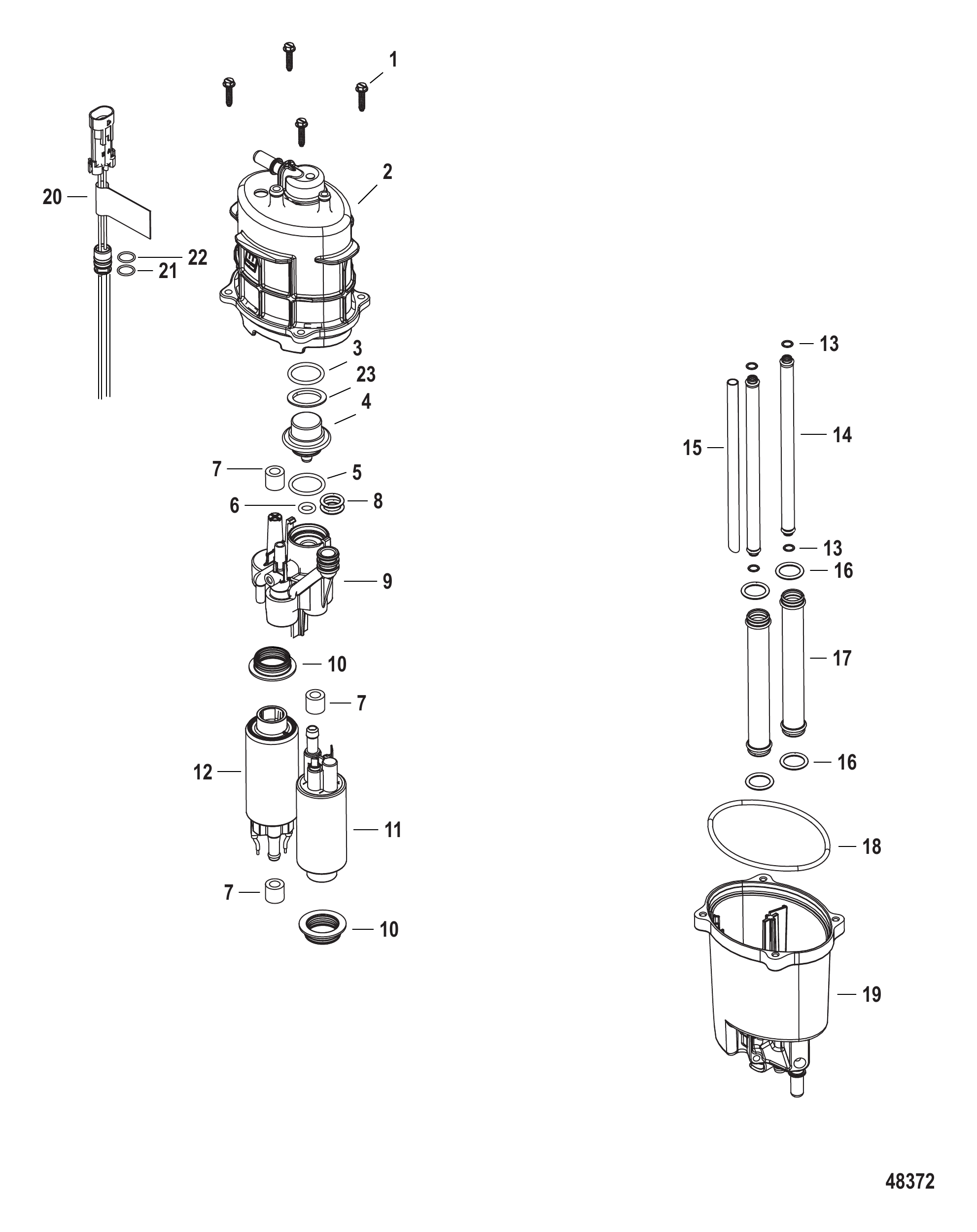

图 17燃油供给模块组件 8M0057676-2B494018及以下 Fuel Supply Module Components 8M0057676 - 2B494018 and Below

REF	零件编号	中文名称	英文名称	数量
-	8M0057676	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
2	8M0053726	燃油供应模块上壳体	FSM TOP HOUSING	1
2	8M0158344	燃油供应模块上壳体	FSM TOP HOUSING	1
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
4	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
4	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
5	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	3
8	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
9	8M0053727	燃油供应模块盖	FSM CAP	1
10	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
11	8M0062771	泵总成低压	PUMP ASSY Low Pressure	1
12	8M0062770	泵总成高压	PUMP ASSY High Pressure	1
13	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
14	8M0053735	油管燃油	TUBE Fuel	2
14	8M0119250	管	TUBE	2
15	8M0053755	油管吸油	TUBE Suction	1
16	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
17	8M0053734	水管	TUBE Water	2
17	8M0120073	管	TUBE	2
18	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
19	8M0053725	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
19	8M0132733	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
20	8M6001398	线束总成	ELECTRICAL HARNESS ASSEMBLY	1
20	8M6004776	线束总成	HARNESS ASSEMBLY	1
21	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
22	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
23	NSS		NOT SOLD SEPARATE Spacer	1
-	8M0057679	燃油供应模块密封件套装	FSM SEAL KIT	1

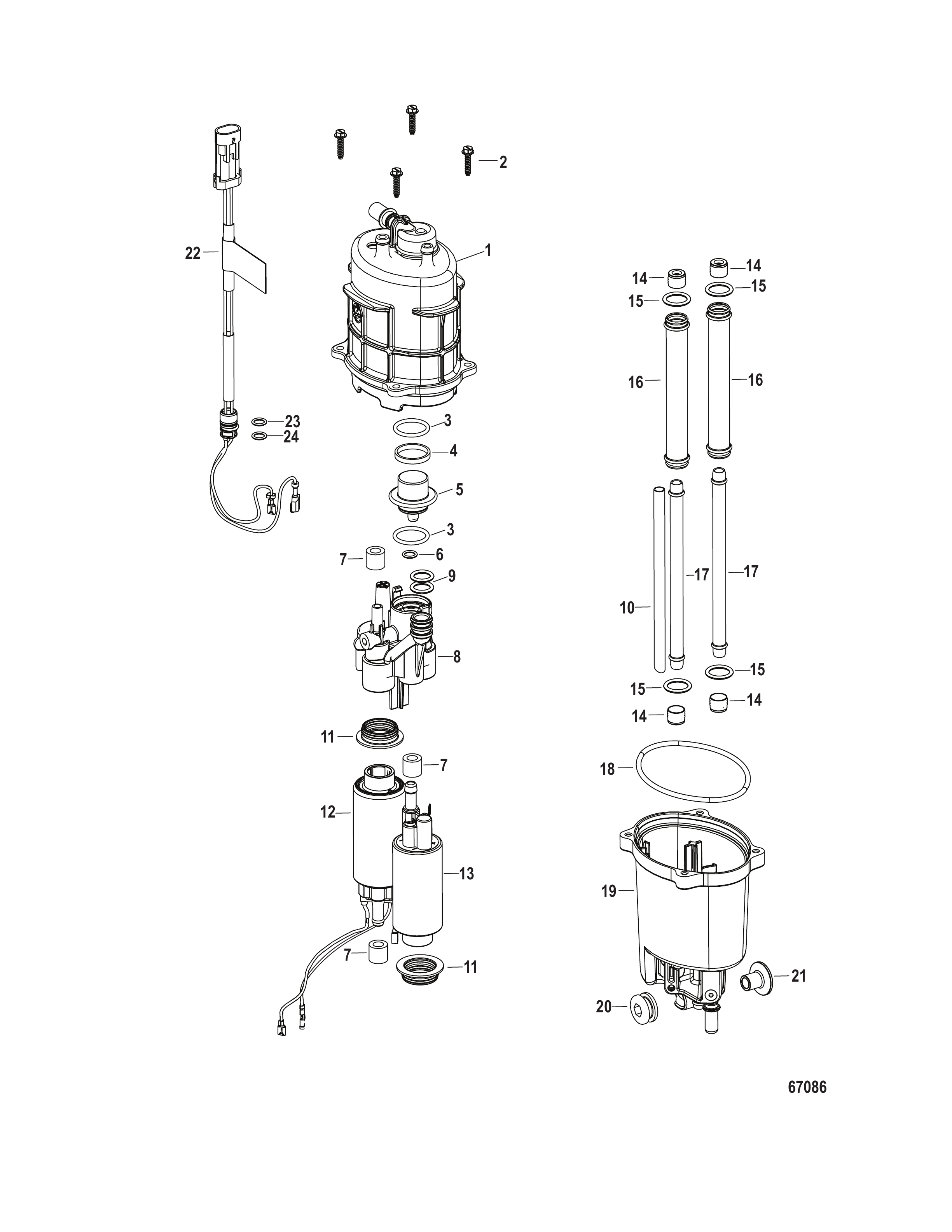

图 18燃油供给模块组件 8M0132733-2B494019至3B694498 Fuel Supply Module Components 8M0132733 - 2B494019 thru 3B694498

REF	零件编号	中文名称	英文名称	数量
-	8M0132733	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053726	燃油供应模块上壳体	FSM TOP HOUSING	1
1	8M0158344	燃油供应模块上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	NSS		NOT SOLD SEPARATE Spacer	1
5	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
5	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	3
8	8M0053727	燃油供应模块盖	FSM CAP	1
9	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	油管吸油	TUBE Suction	1
11	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
12	8M0062770	泵总成高压	PUMP ASSY High Pressure	1
13	8M0062771	泵总成低压	PUMP ASSY Low Pressure	1
14	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	4
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	水管	TUBE Water	2
17	8M0130873	油管燃油	TUBE Fuel	2
18	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
19	8M0130878	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
19	8M0158426	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	1
22	8M6004776	线束总成	HARNESS ASSEMBLY	1
23	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
24	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	燃油供应模块密封件套装	FSM SEAL KIT	1

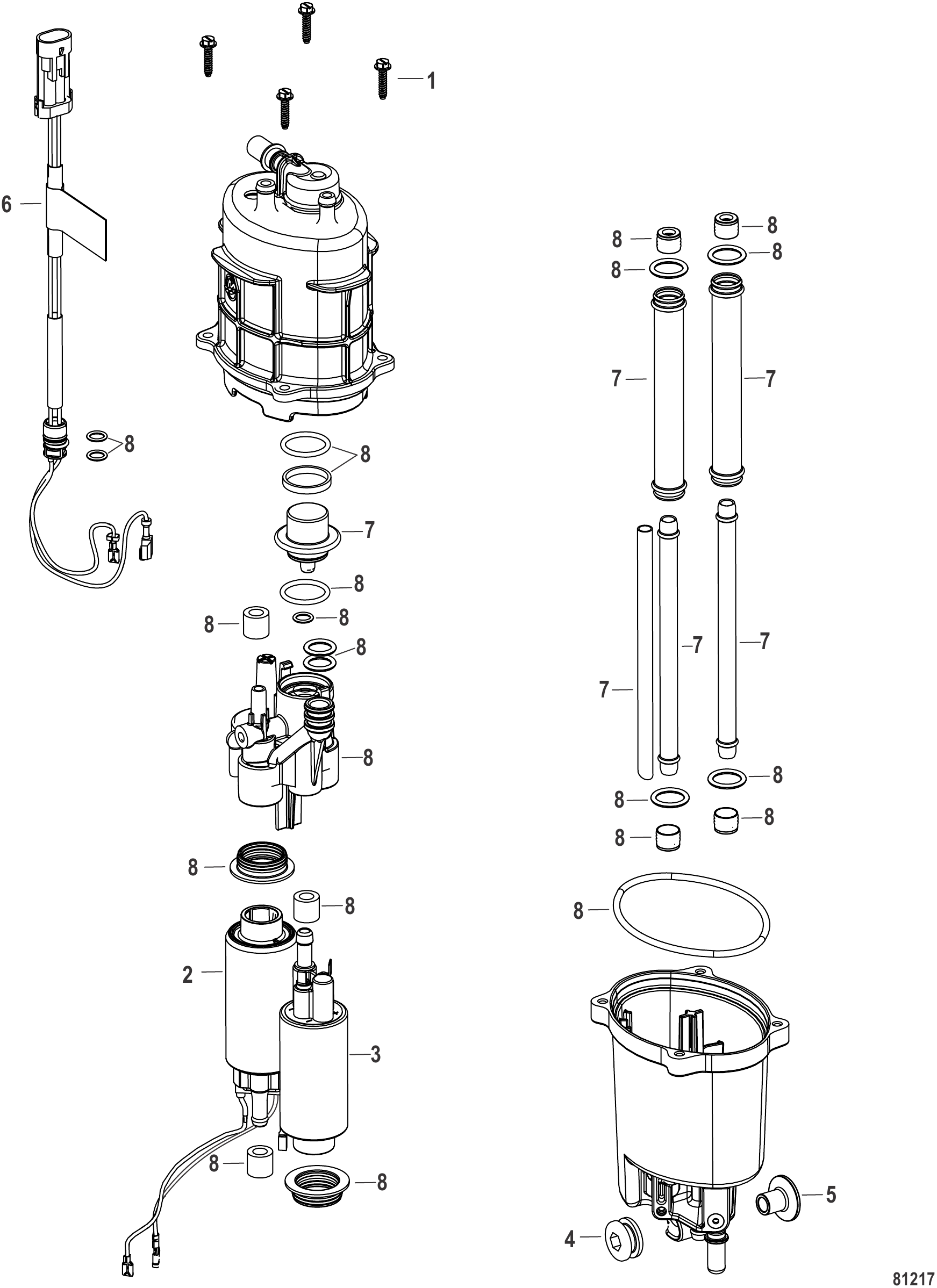

图 19燃油供给模块组件 8M0235171-3B694499及以上 Fuel Supply Module Components 8M0235171 - 3B694499 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0235171	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
2	8M0245916	泵总成高压	PUMP ASSEMBLY High Pressure	1
3	8M0245917	泵总成低压	PUMP ASSEMBLY Low Pressure	1
4	895319	护孔环	GROMMET	1
5	856954	衬套	BUSHING	1
6	NSS	不单独出售线束, 穿线	NOT SOLD SEPARATE Harness, Pass Thru	1
7	8M0245915	燃油供应模块维修套装	FSM REPAIR KIT	1
8	8M0133370	燃油供应模块密封件套装	FSM SEAL KIT	1

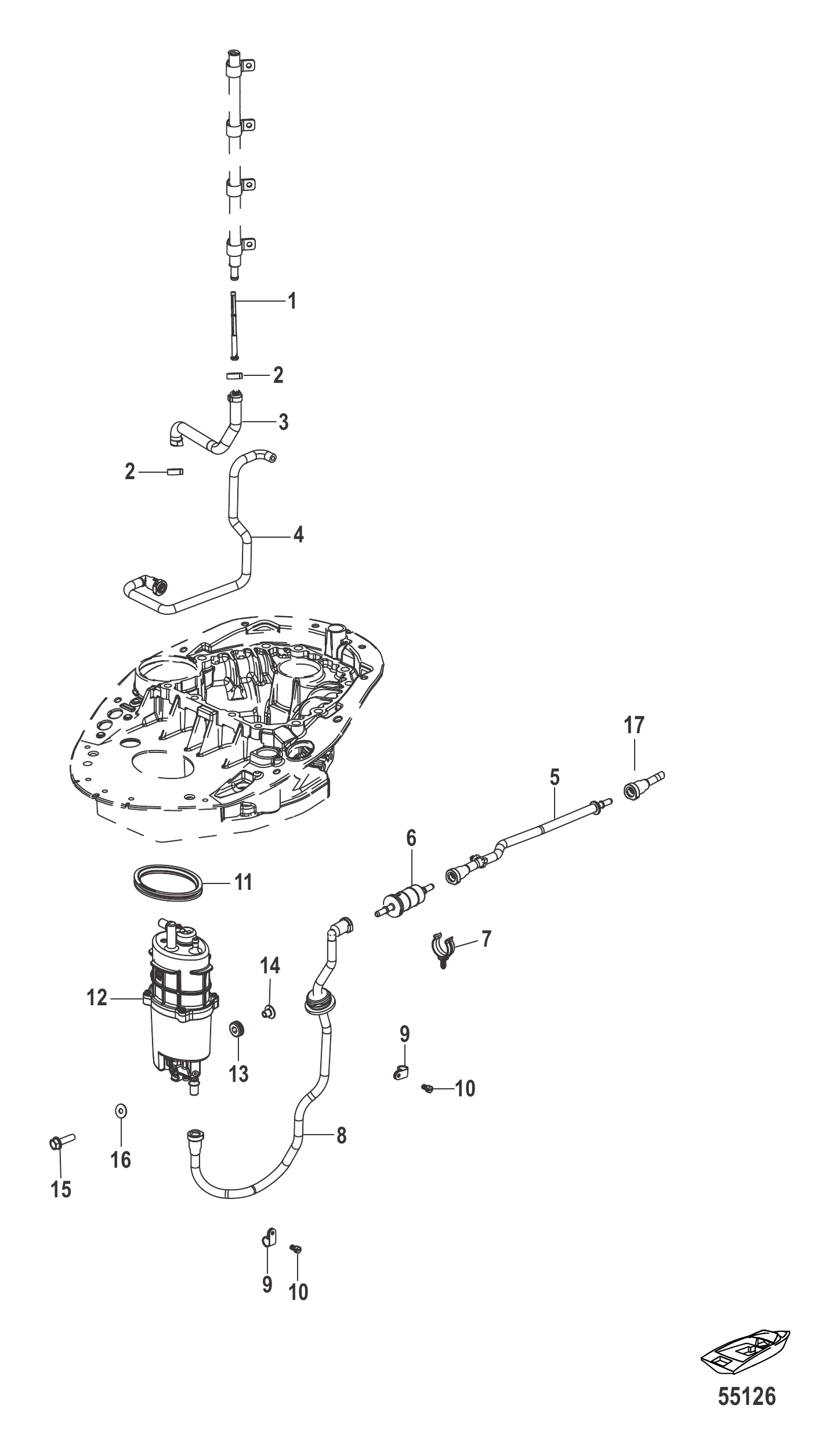

图 20燃油供给系统-软管与模块 Fuel Supply System-Hoses and Module

REF	零件编号	中文名称	英文名称	数量
1	8M0090809	燃油轨滤网	SCREEN Fuel Rail	1
2	855697	卡箍	CLAMP	AR
2	8M0204696	卡箍	CLAMP	AR
3	8M0079868	软管	HOSE	1
3	8M0237471	软管燃油供应模块至导轨	HOSE FSM TO RAIL	1
4	8M0060614	软管	HOSE	1
4	8M0203774	软管歧管	HOSE MANIFOLD	1
5	8M0073119	软管	HOSE	1
5	8M0203770	软管总成	HOSE ASSY	1
6	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
7	8M0063572	软管	HOSE	1
8	8M0061494	软管	HOSE	1
8	8M0203769	软管总成	HOSE ASSY	1
9	8M0037098	软管卡箍	CLIP Hose	2
9	8M0224396	卡箍软管	CLIP HOSE	2
10	8M0037204	尼龙压入螺钉 (.25-20 x .50)	SCREW Nylon, Push-In (.25-20 x .50)	2
11	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
12	8M0057676	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
12	8M0235171	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
13	834985	护孔环	GROMMET	1
13	8M0190980	护孔环	GROMMET	1
14	856954	衬套	BUSHING	1
15	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
15	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
16	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
17	8M6002064	接头 8毫米	FITTING 8MM	1
17	8M6002065	接头 10毫米	FITTING 10MM	1

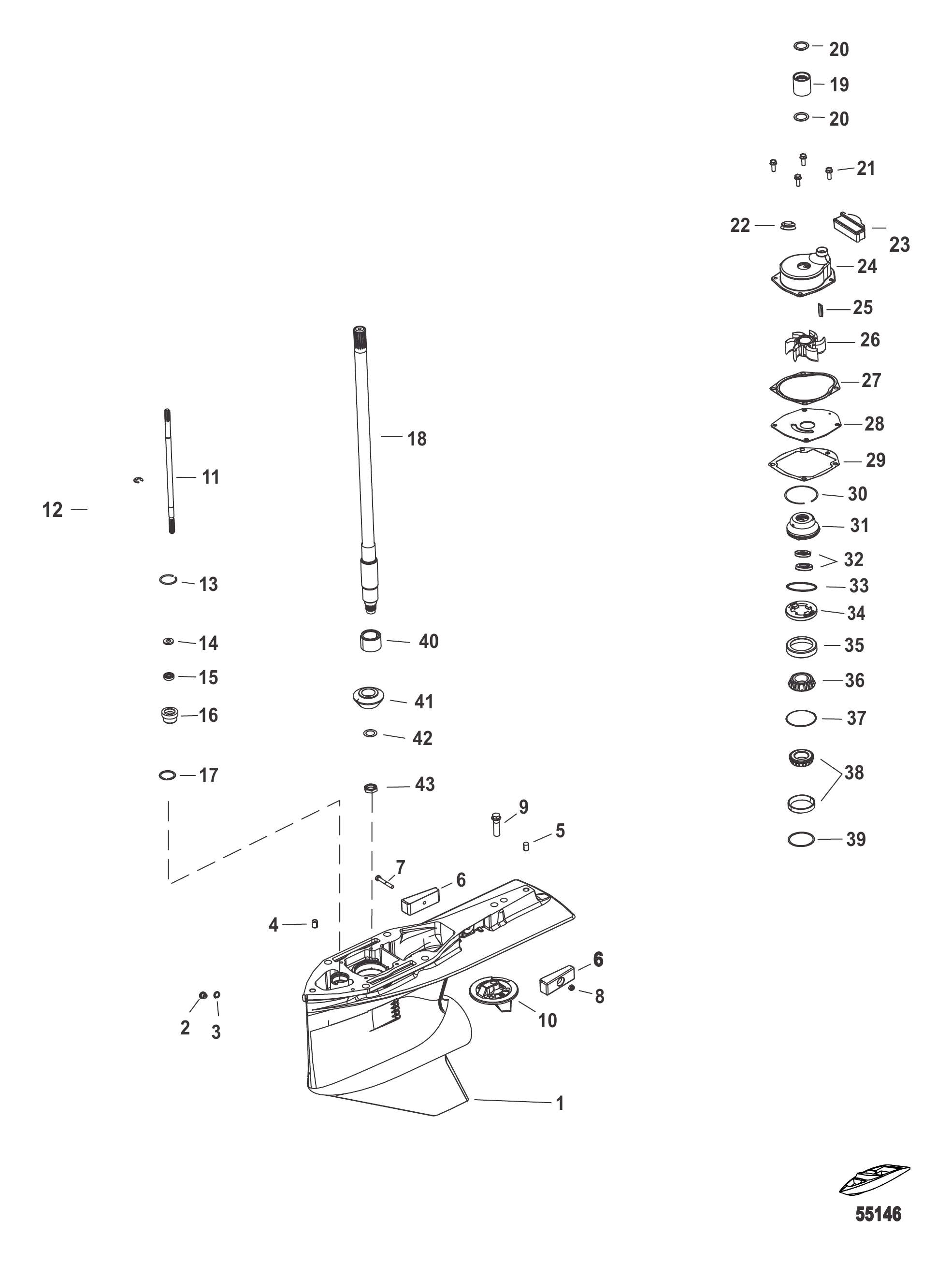

图 21齿轮箱-驱动轴2.07:1标准旋转 Gear Housing, Driveshaft 2.07:1 Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0088072	齿轮箱总成长型	GEARCASE Complete Long	1
-	8M0088074	齿轮箱总成加长型	GEARCASE Complete X-Long	1
1	8M0091538	齿轮箱基本型	GEARCASE Basic	1
2	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
3	830749	密封件	SEAL	1
3	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
9	8M0204686	螺钉	SCREW	1
10	8M0091534	平衡鳍板	TRIM TAB	1
10	8M0231857	平衡鳍板	TRIM TAB	1
11	8M0069658	换挡轴下部, 长型	SHIFT SHAFT Lower, Long	1
11	8M0053078	换挡轴下部, 加长型	SHIFT SHAFT Lower, X-Long	1
12	29641	E型卡环	E RING	1
13	8M0029306	挡圈	RING Retaining	1
14	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
15	8164641	油封	SEAL Oil	1
15	8M0246145	油封	OIL SEAL	1
16	813696A2	衬套总成	BUSHING ASSEMBLY	1
17	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
18	8M0090831	长驱动轴	DRIVESHAFT Long	1
18	8M0094341	加长驱动轴	DRIVESHAFT X-Long	1
19	8M0036238	联轴器水泵	COUPLING Water Pump	1
19	8M0214995	联轴器水泵	COUPLING Water Pump	1
20	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
20	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
21	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
21	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
22	8M2014338	端面密封	SEAL Face	1
22	8M0142851	V型面密封环	V RING Face Seal	1
23	8M0010459	填充块	FILLER BLOCK	1
24	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
25	8M0032833	键	KEY	1
25	8M0204723	键	KEY	1
26	43026T2	叶轮	IMPELLER	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	8172761	面板	FACEPLATE	1
28	8M0204709	面板	FACEPLATE	1
29	8M0050720	衬垫	GASKET	1
29	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
30	880719	挡圈	RING Retaining	1
31	8M0057748	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
32	89238	油封	SEAL Oil	2
33	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
33	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
34	853651	固定座	RETAINER	1
35	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
36	NSS	锥体(不单独销售)	NOT SOLD SEPARATE Cone	1
37	8M0063267	垫片组	SHIM SET	1
38	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
38	8M0166756	轴承总成	BEARING ASSEMBLY	1
39	8M0063268	垫片组	SHIM SET	1
40	8M0090828	滚针轴承	BEARING Needle Roller	1
-	8M0094470	齿轮组标准旋转(前进/小齿轮2.07速比14/29)	GEAR SET Stanard Rotation, Forward/Pinion 2.07 Ratio (14/29)	1
41	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
42	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
43	8M0071654	螺母 (.625-18 HX)	NUT (.625-18 HX)	1
-	8M0090442	尾鳍	SKEG	1
-	8M0094529	水泵维修包(全套)	COMPLETE WATER PUMP REPAIR KIT	1
-	8M0094530	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	8M0088080	齿轮箱密封套件	GEARCASE SEAL KIT	1
-	8M0061040	水泵上修包	REPAIR KIT Water Pump-Upper	1

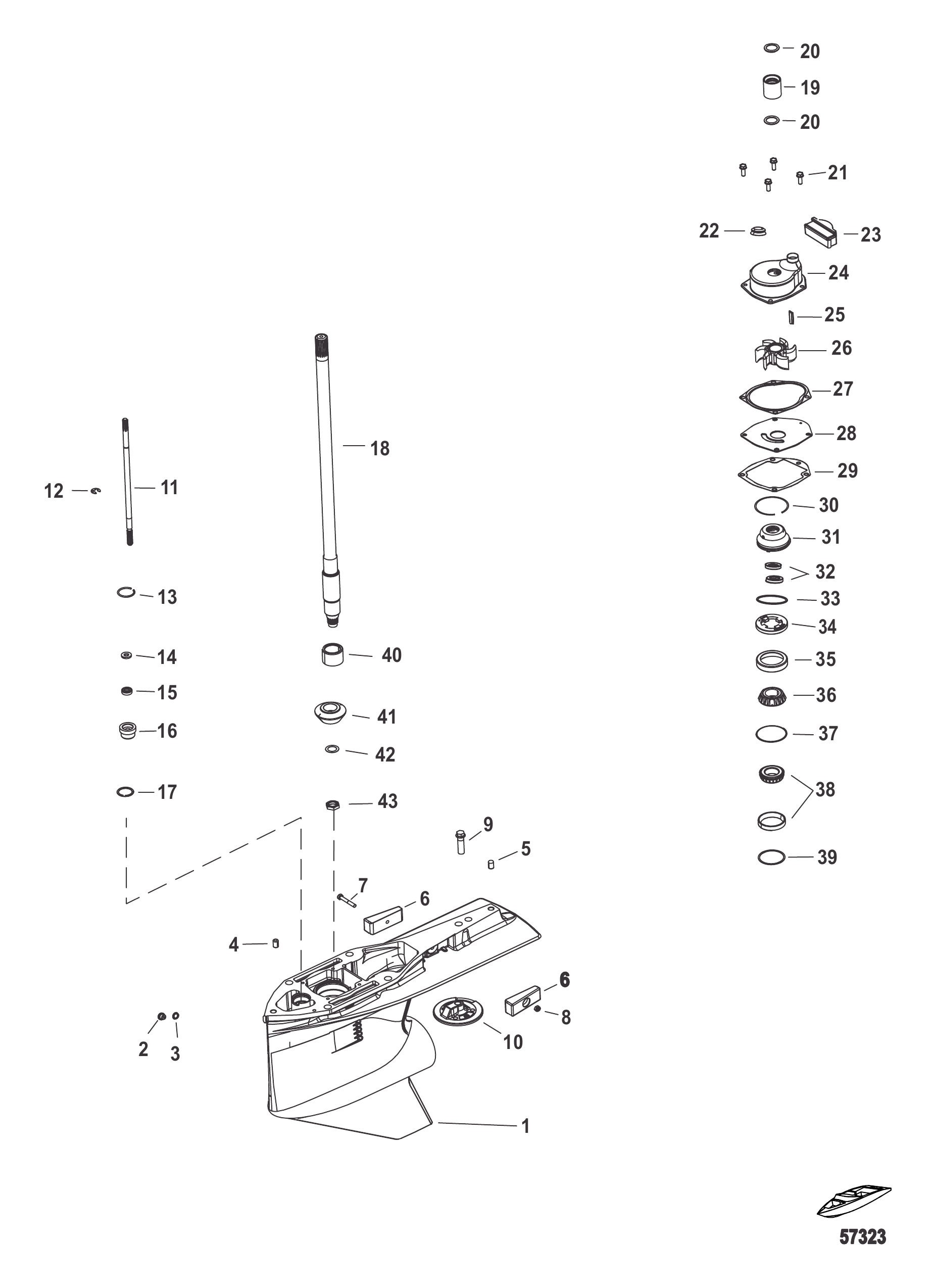

图 22齿轮箱-驱动轴2.38:1标准/反向旋转 Gear Housing, Driveshaft 2.38:1 Standard/Counter Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0088073	齿轮箱总成CT长型	GEARCASE Complete CT Long	1
-	8M0099915	齿轮箱总成CT L型	GEARCASE Complete CT L	1
-	8M0102751	齿轮箱总成CT CL型	GEARCASE Complete, CT CL	1
-	8M0088075	齿轮箱总成CT加长型	GEARCASE Complete CT X-Long	1
-	8M0099916	齿轮箱总成CT XL型	GEARCASE Complete CT XL	1
-	8M0088076	齿轮箱总成CT CXL型	GEARCASE Complete CT CXL	1
-	8M0099917	齿轮箱总成CT CXL型	GEARCASE Complete, CT CXL	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
3	830749	密封件	SEAL	1
3	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
9	8M0204686	螺钉	SCREW	1
10	76214Q5	阳极套件	ANODE KIT	1
11	8M0031504	换挡轴加长型	SHIFT SHAFT X-Long	1
11	8M0140439	换挡轴-XL	SHIFT SHAFT-XL	1
11	8M0031503	换挡轴(长型)	SHIFT SHAFT Long	1
12	29641	E型卡环	E RING	1
13	8M0029306	挡圈	RING Retaining	1
14	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
15	8164641	油封	SEAL Oil	1
15	8M0246145	油封	OIL SEAL	1
16	813696A2	衬套总成	BUSHING ASSEMBLY	1
17	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
18	8M0094476	长驱动轴	DRIVESHAFT Long	1
18	8M0094340	加长驱动轴	DRIVESHAFT X-Long	1
19	8M0036238	联轴器水泵	COUPLING Water Pump	1
19	8M0214995	联轴器水泵	COUPLING Water Pump	1
20	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
20	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
21	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
21	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
22	8M2014338	端面密封	SEAL Face	1
22	8M0142851	V型面密封环	V RING Face Seal	1
23	8M0010459	填充块	FILLER BLOCK	1
24	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
25	8M0032833	键	KEY	1
25	8M0204723	键	KEY	1
26	43026T2	叶轮	IMPELLER	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	8172761	面板	FACEPLATE	1
28	8M0204709	面板	FACEPLATE	1
29	8M0050720	衬垫	GASKET	1
29	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
30	880719	挡圈	RING Retaining	1
31	8M0057748	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
32	89238	油封	SEAL Oil	2
33	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
33	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
34	853651	固定座	RETAINER	1
35	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
36	NSS	锥体(不单独销售)	NOT SOLD SEPARATE Cone	1
37	8M0063267	垫片组	SHIM SET	1
38	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
38	8M0166756	轴承总成	BEARING ASSEMBLY	1
39	8M0063268	垫片组	SHIM SET	1
40	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
-	8M0094474	齿轮组标准旋转(前进/小齿轮2.38速比13/31)	GEAR SET Standard Rotation, Forward/Pinion 2.38 Ratio (13/31)	1
-	8M0094483	齿轮组反向旋转(前进/小齿轮2.38速比13/31)	GEAR SET Counter Rotation, Forward/Pinion 2.38 Ratio (13/31)	1
41	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
42	8M0064033	特殊垫片0.865×0.635	WASHER .865 X .635 SPECIAL	1
43	87364	螺母	NUT	1
-	8M0094529	水泵维修包(全套)	COMPLETE WATER PUMP REPAIR KIT	1
-	8M0094530	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	8M0088081	齿轮箱密封套件	GEARCASE SEAL KIT	1
-	8M0061040	水泵上修包	REPAIR KIT Water Pump-Upper	1

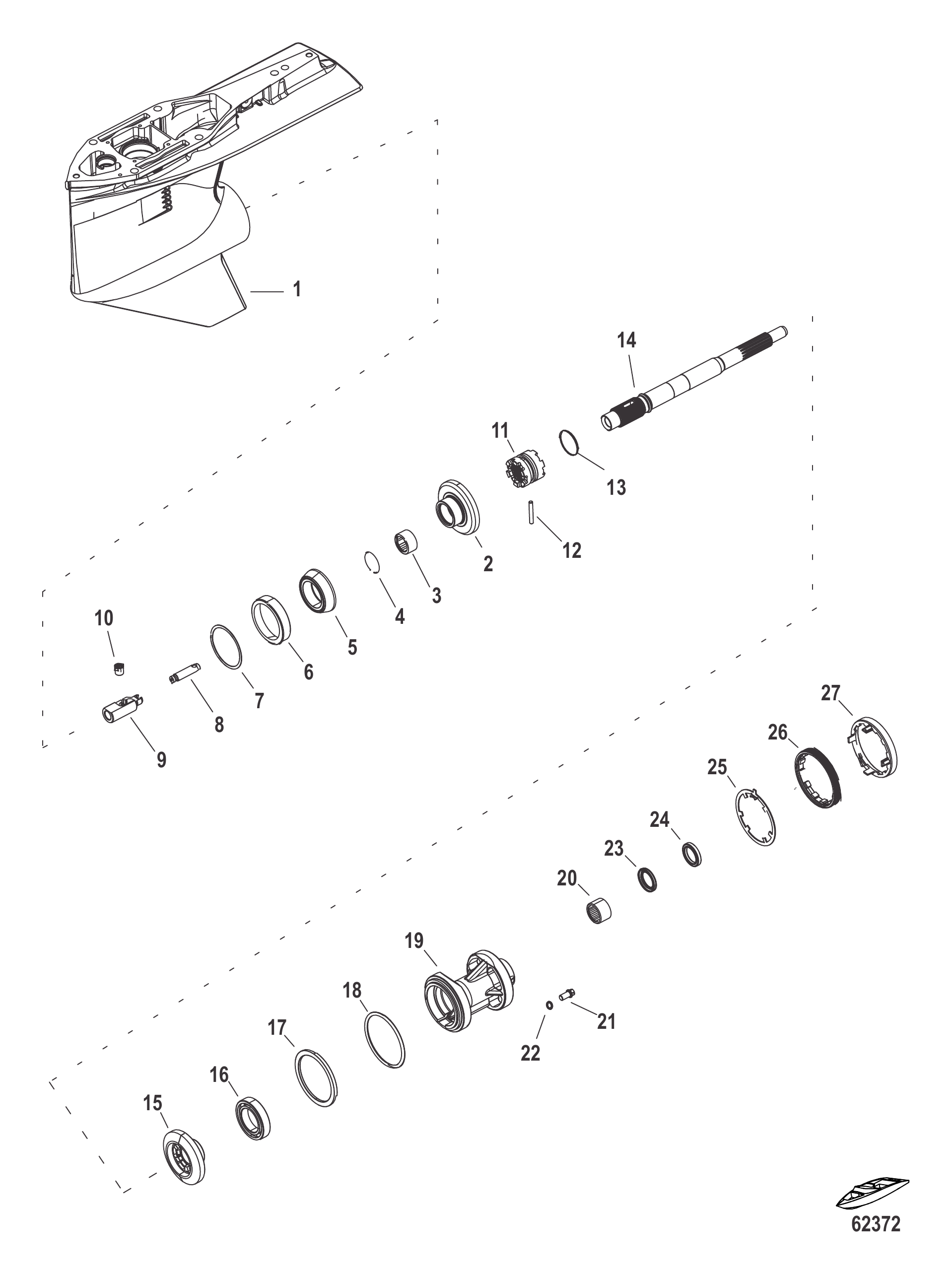

图 23齿轮箱-螺旋桨轴2.07:1标准旋转 Gear Housing, Propeller Shaft 2.07:1 Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0088072	齿轮箱总成长型	GEARCASE Complete Long	1
-	8M0088074	齿轮箱总成加长型	GEARCASE Complete X-Long	1
1	8M0091538	齿轮箱基本型	GEARCASE Basic	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0094470	齿轮组标准旋转(前进/小齿轮2.07速比14/29)	GEAR SET Stanard Rotation, Forward/Pinion 2.07 Ratio (14/29)	1
3	8M0057742	滚针轴承	BEARING Needle	1
4	8M0071554	挡圈	RING Retaining	1
5	8M0094472	圆锥滚子轴承组	TAPERED ROLLER BEARING, SET	1
6	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
7	8M0063266	垫片组	SHIM SET	1
8	8M0057749	离合器作动杆	ROD Clutch Actuator	1
9	8M0072550	凸轮随动件(右旋)	FOLLOWER Cam, (RH)	1
10	8M0077490	换档凸轮	CAM Shift	1
11	8M0065168	滑动离合器	CLUTCH Sliding	1
12	8M0065417	十字销	PIN Cross	1
13	30893	弹簧	SPRING	1
14	8M0088077	螺旋桨轴(右旋)	SHAFT Propeller (RH)	1
15	8M0090832	倒车齿轮29齿	GEAR Reverse 29T	1
16	8M0065430	滚珠轴承	BEARING Ball	1
16	8M0203752	球轴承	BEARING BALL	1
17	8M0053099	推力环	THRUST RING	1
18	8M0065566	O型圈	O-RING	1
19	8M0065046	轴承座套筒	SPOOL Bearing Carrier	1
19	8M0219207	线轴-轴承座	SPOOL-BNG CARRIER	1
20	30956T	滚针轴承	BEARING Needle	1
21	8M0077071	螺丝/密封套件	SCREW/SEAL KIT	1
22	830749	密封件	SEAL	1
22	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
23	14077	油封	SEAL Oil	1
24	76868	密封件	SEAL	1
24	8M0248882	油封@5	SEAL-OIL @5	1
24	12224	渔线切割密封件	SEAL Fish Line Cutting	1
25	8M0032502	垫圈带键	WASHER Keyed	1
26	8M0069653	轴承座固定环	BEARING CARRIER Retainer	1
26	8M0185683	轴承固定座	RETAINER BEARING	1
27	8M0070256	螺旋桨孔衬套	SLEEVE Prop Bore	1
27	8M0214998	螺旋桨轴套	SLEEVE-PROP BORE	1
-	8M0090442	尾鳍	SKEG	1
-	8M0088080	齿轮箱密封套件	GEARCASE SEAL KIT	1

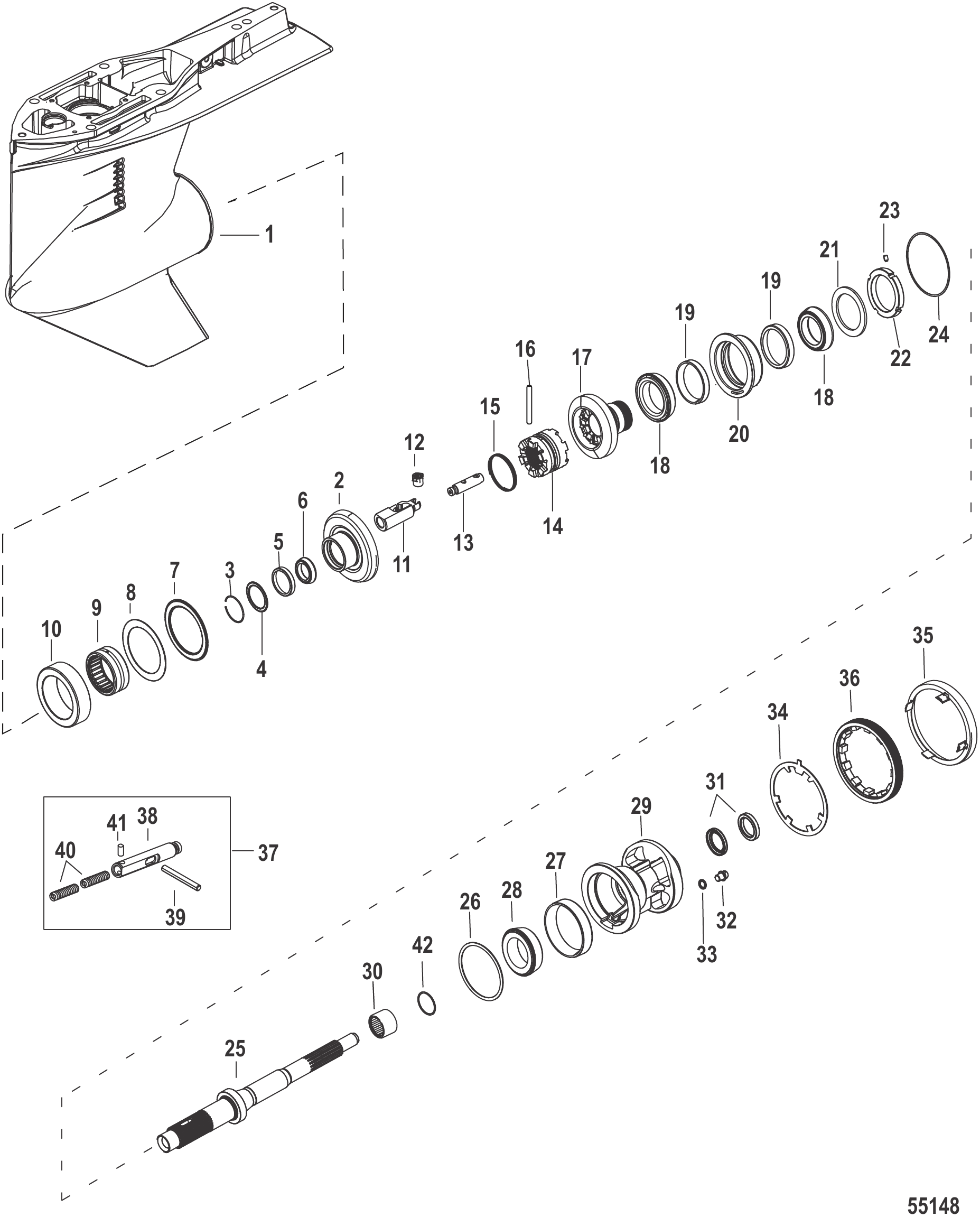

图 24齿轮箱-螺旋桨轴2.38:1反向旋转 Gear Housing, Propeller Shaft 2.38:1 Counter Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0102751	齿轮箱总成CT CL型	GEARCASE Complete, CT CL	1
-	8M0088076	齿轮箱总成CT CXL型	GEARCASE Complete CT CXL	1
-	8M0099917	齿轮箱总成CT CXL型	GEARCASE Complete, CT CXL	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0094500	倒车齿轮31齿	GEAR Reverse 31T	1
2	8M0108312	倒车齿轮套件	GEAR KIT-REVERSE	1
3	8M0094502	内卡环	RING Internal Retaining	1
4	8M0064432	止推垫圈	WASHER Thrust	1
5	8M0094499	圆锥滚子轴承组	BEARING SET Taper Roller	1
6	NSS	不单独销售	NOT SOLD SEPARATE	1
7	815480	推力轴承	BEARING Thrust	1
8	815481	止推垫片	THRUST WASHER	1
9	8M0094497	滚针轴承	BEARING Needle Roller	1
10	8M0064369	倒车齿轮轴承适配器	BEARING ADAPTER Reverse Gear	1
11	8M0031018	凸轮随动件(反向旋转)	FOLLOWER Cam, Counter Rotation	1
12	8M0077490	换档凸轮	CAM Shift	1
13	8M0057749	离合器操纵杆(设计1型)	ROD Clutch Actuator Design 1	1
14	8M0094479	滑动离合器(6爪)	CLUTCH Sliding, 6 Jaw	1
15	8M0047945	固定弹簧	SPRING Retaining	1
16	8M0045759	十字销	PIN Cross	1
17	8M0094483	齿轮组反向旋转(前进/小齿轮2.38速比13/31)	GEAR SET Counter Rotation, Forward/Pinion 2.38 Ratio (13/31)	1
18	8M0094485	圆锥滚子轴承组	TAPERED ROLLER BEARING SET	2
19	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	2
20	8M0094486	前进齿轮轴承适配器	ADAPTER Bearing, Forward Gear	1
21	8M0064177	止推垫圈	WASHER Thrust	1
22	8M0094488	锁紧螺母	LOCK NUT	1
22	8M0064178	锁紧螺母	LOCK NUT	1
23	8M0066130	半圆头定位螺钉组	SCREW- HALF DOG POINT SET	1
23	8M0233826	半圆头定位螺钉组	SCREW-HALF DOG POINT SET	1
24	8M0094490	垫片组	SHIM SET	1
24	8M0239650	垫片组	SHIM SET	1
25	8M0088079	螺旋桨轴(反向旋转)	PROPELLER SHAFT Counter Rotation	1
26	8M0030845	O型圈3.975×0.210	O-RING 3.975X.210	1
27	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
27	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
28	NSS	锥体(不单独销售)	NOT SOLD SEPARATE Cone	1
29	8M0094495	轴承座(反向旋转)	BEARING CARRIER Counter Rotation	1
30	8M0064306	止推隔套	SPACER Thrust	1
31	888483	油封	SEAL Oil	2
31	8M0204700	油封	SEAL Oil	2
32	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	1
33	830749	密封件	SEAL	1
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
34	8M0030784	垫圈带键	WASHER Keyed	1
35	8M0054695	螺旋桨孔衬套	SLEEVE Propeller Bore	1
35	8M0187255	套管@5	SLEEVE @5	1
36	8M0030785	轴承座固定环	RETAINER Bearing Carrier	1
36	8M0168885	轴承固定座	RETAINER BEARING	1
37	8M0120367	双作用换挡执行器套件(设计2型)	ACTUATOR KIT Double Acting Shift Design 2	1
38	8M0102962	离合器作动杆	ROD CLUTCH ACTUATOR	1
39	8M0029113	十字销	PIN Cross	1
40	8M0096707	压缩弹簧	SPRING Compression	2
41	8M0084245	弹簧定位销	PIN Spring Locator	1
42	8M0076745	垫片组	SHIM SET	1

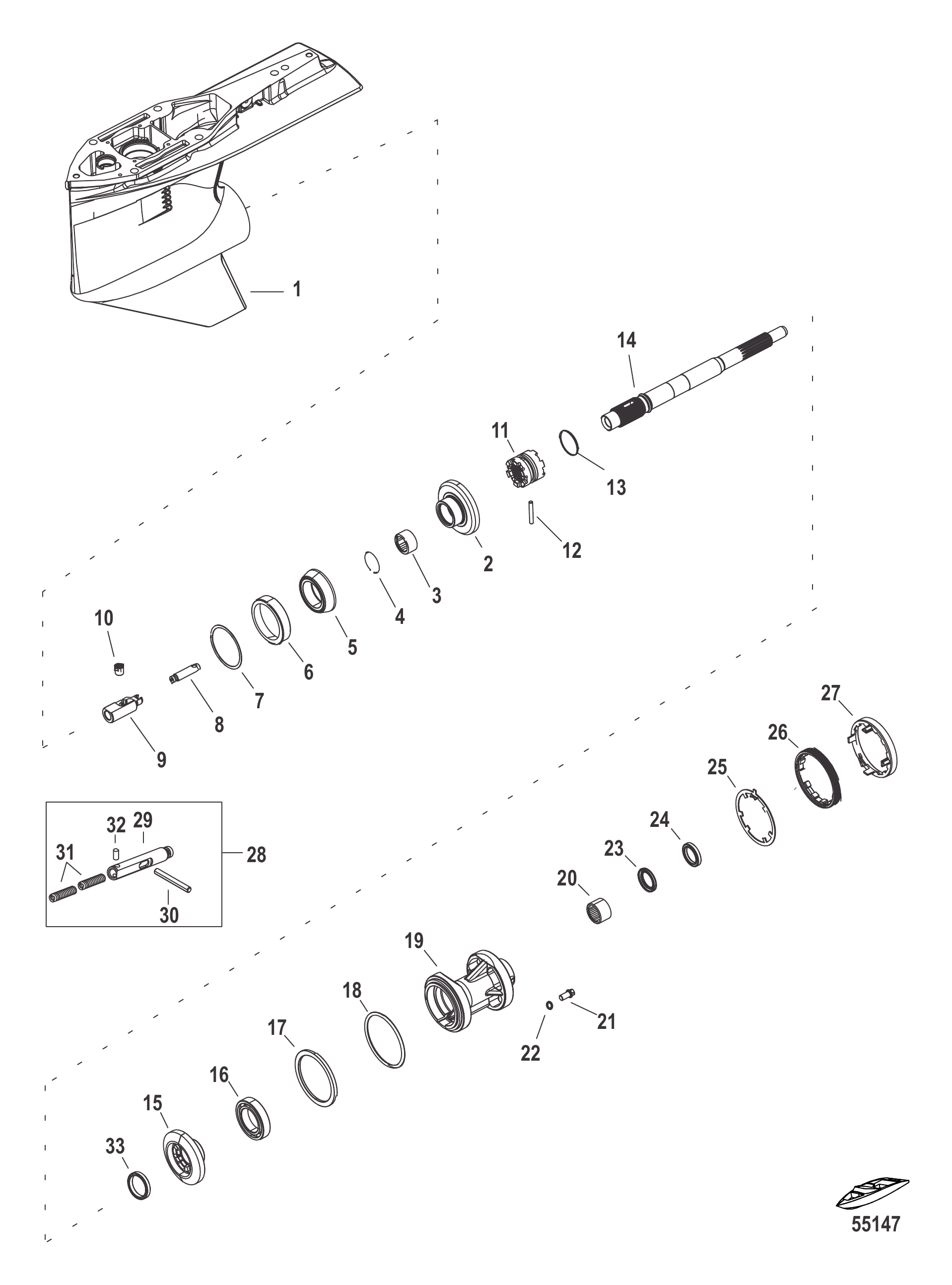

图 25齿轮箱-螺旋桨轴2.38:1标准旋转 Gear Housing, Propeller Shaft 2.38:1 Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0088073	齿轮箱总成CT长型	GEARCASE Complete CT Long	1
-	8M0088075	齿轮箱总成CT加长型	GEARCASE Complete CT X-Long	1
-	8M0099915	齿轮箱总成CT L型	GEARCASE Complete CT L	1
-	8M0099916	齿轮箱总成CT XL型	GEARCASE Complete CT XL	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0094474	齿轮组标准旋转(前进/小齿轮2.38速比13/31)	GEAR SET Standard Rotation, Forward/Pinion 2.38 Ratio (13/31)	1
3	8M0057742	滚针轴承	BEARING Needle	1
4	8M0029306	挡圈	RING Retaining	1
5	8M0057724	圆锥滚子轴承总成	BEARING ASSY Roller, Taper	1
5	8M0237367	轴承总成	BEARING ASSY	1
6	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
7	8M0063269	垫片组	SHIM SET	1
8	8M0057749	离合器操纵杆(设计1型)	ROD Clutch Actuator Design 1	1
9	8M0072550	凸轮随动件(右旋)	FOLLOWER Cam, (RH)	1
10	8M0077490	换档凸轮	CAM Shift	1
11	8M0094479	滑动离合器(6爪)	CLUTCH Sliding, 6 Jaw	1
12	8M0045759	十字销	PIN Cross	1
13	8M0047945	固定弹簧	SPRING Retaining	1
14	8M0088077	螺旋桨轴(右旋)	SHAFT Propeller (RH)	1
15	8M0094481	倒车齿轮31齿	GEAR Reverse 31T	1
16	860081	轴承	BEARING	1
16	88957T	滚珠轴承	BEARING Ball	1
17	8M0030779	推力环	THRUST RING	1
18	8M0030845	O型圈3.975×0.210	O-RING 3.975X.210	1
19	8M0030856	轴承座套筒	SPOOL Bearing Carrier	1
19	8M0219208	轴承座套筒	SPOOL-BRNG CRRIER	1
19	8M0098463	轴承座套筒	SPOOL Bearing Carrier	1
19	8M0219208	轴承座套筒	SPOOL-BRNG CRRIER	1
20	30956T	滚针轴承	BEARING Needle	1
21	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	1
22	830749	密封件	SEAL	1
22	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
23	14077	油封	SEAL Oil	1
24	76868	密封件	SEAL	1
24	8M0248882	油封@5	SEAL-OIL @5	1
24	12224	渔线切割密封件	SEAL Fish Line Cutting	1
25	8M0030784	垫圈带键	WASHER Keyed	1
26	8M0030785	轴承座固定环	RETAINER Bearing Carrier	1
26	8M0168885	轴承固定座	RETAINER BEARING	1
27	8M0054695	螺旋桨孔衬套	SLEEVE Propeller Bore	1
27	8M0187255	套管@5	SLEEVE @5	1
28	8M0120367	双作用换挡执行器套件(设计2型)	ACTUATOR KIT Double Acting Shift Design 2	1
29	8M0102962	离合器作动杆	ROD CLUTCH ACTUATOR	1
30	8M0029113	十字销	PIN Cross	1
31	8M0096707	压缩弹簧	SPRING Compression	2
32	8M0084245	弹簧定位销	PIN Spring Locator	1
33	824108	隔套	SPACER	1
-	8M0060147	尾鳍	SKEG	1
-	8M0088081	齿轮箱密封套件	GEARCASE SEAL KIT	1

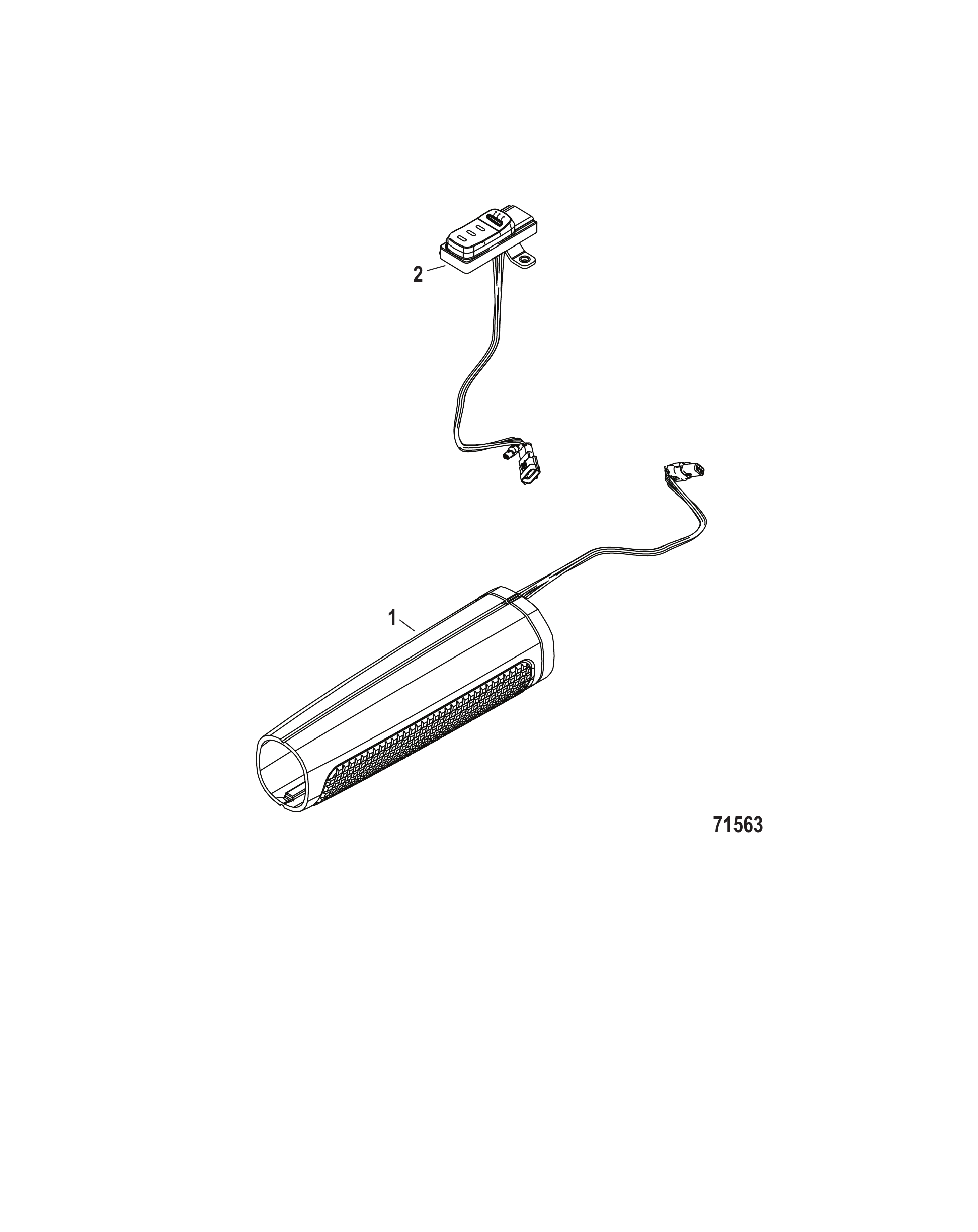

图 26加热握把 Heated Grip

REF	零件编号	中文名称	英文名称	数量
-	8M0158400	加热握把套件	HEATED GRIP KIT	1
1	8M0158048	加热握把总成	GRIP ASSEMBLY Heated	1
2	8M0161146	加热握把按钮	HEATED GRIP BUTTON	1

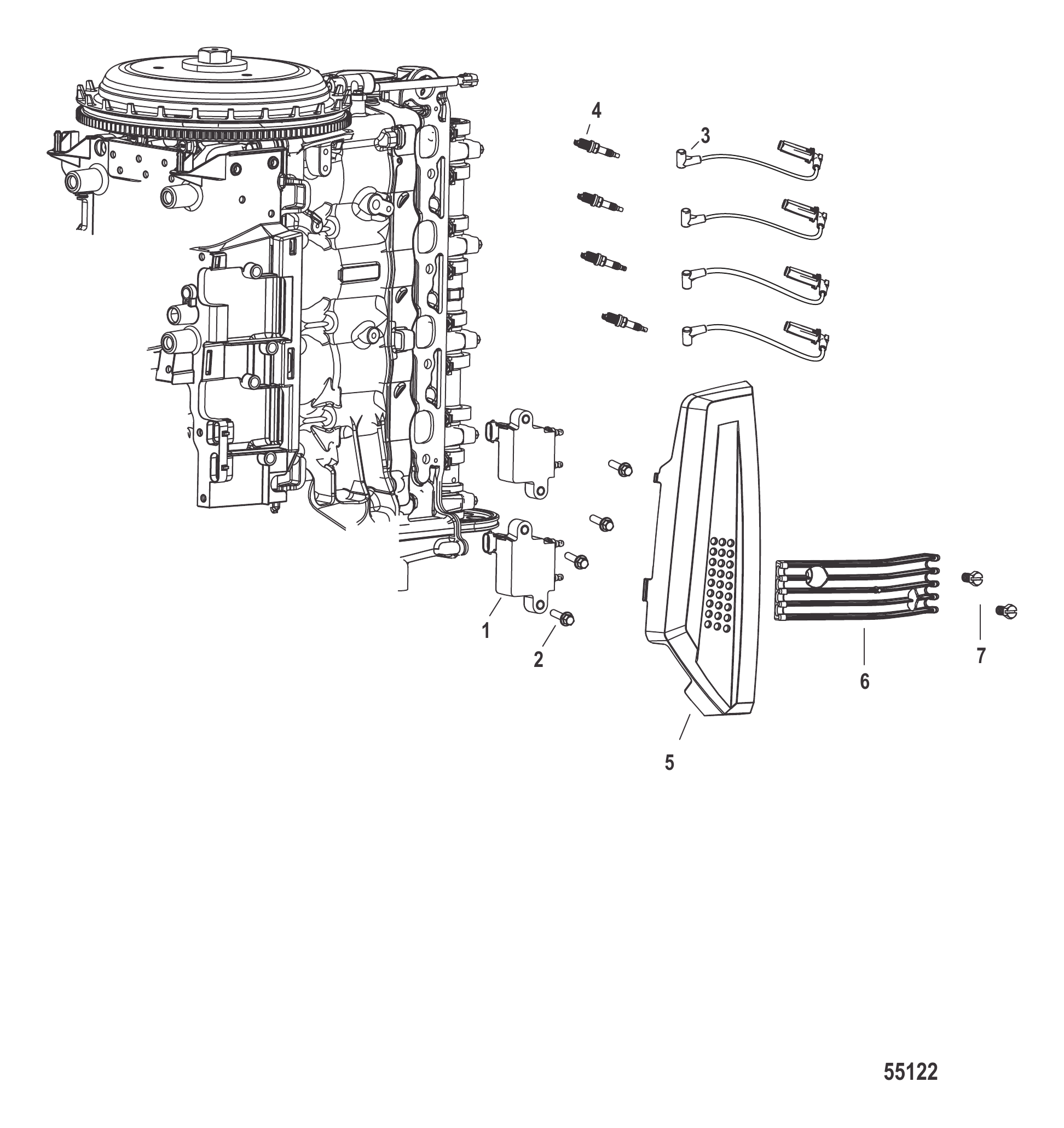

图 27点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	2
2	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
2	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
3	8M0088014	火花塞线束	SPARK PLUG Wire Set	1
4	8M0057936	火花塞NGK ZFR5F	SPARK PLUG NGK ZFR5F	4
4	8M0204728	火花塞NGK ZFR5F	SPARK PLUG NGK ZFR5F	4
5	8M0077655	线圈盖	COVER, COIL	1
5	8M0163125	线圈盖	COVER COIL	1
6	8M0060350	高压线托盘	TRAY High Tension Lead	1
7	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	2

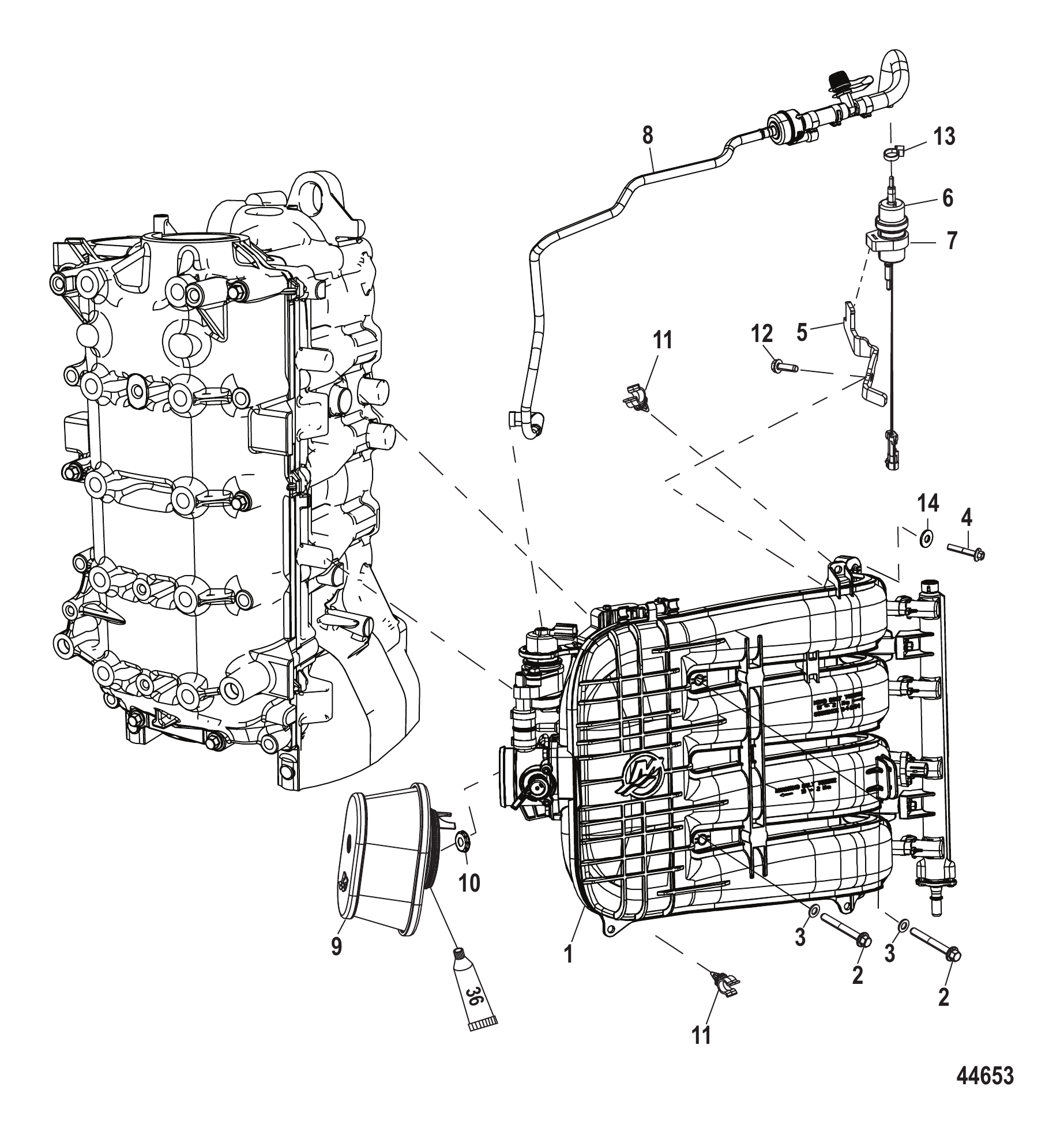

图 28集成式空燃模块 Integrated Air Fuel Module

REF	零件编号	中文名称	英文名称	数量
1	892952T04	进气流量测量总成	IAFM ASSEMBLY	1
1	892952T06	进气流量测量总成	IAFM ASSEMBLY	1
-	8M6002790	进气歧管	MANIFOLD Intake	1
2	88552550	不锈钢螺钉 (M6 x 50 mm)	SCREW (M6 x 50 mm) Stainless Steel	2
3	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
3	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
4	8M0048051	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	5
5	897646001	通气罐支架	BRACKET Vent Canister	1
6	884545A02	通气罐总成	CANISTER ASSEMBLY Vent	1
6	8M0175814	通气罐总成	CANISTER-VENT ASY	1
7	897434	护孔环	GROMMET	1
8	8M0001824	净化通气总成	PURGE VENT ASSEMBLY	1
8	8M0126307	净化通气总成	PURGE VENT ASSY	1
9	897575T01	空气滤清器	FILTER Air	1
9	8M0082911	空气滤清器	FILTER - AIR	1
10	8M0006918	限流板	RESTRICTOR PLATE	1
10	8M0032134	限流板	RESTRICTOR PLATE	1
10	8M0032134	限流板	RESTRICTOR PLATE	1
11	897559	卡扣	CLIP	1
12	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
14	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	5

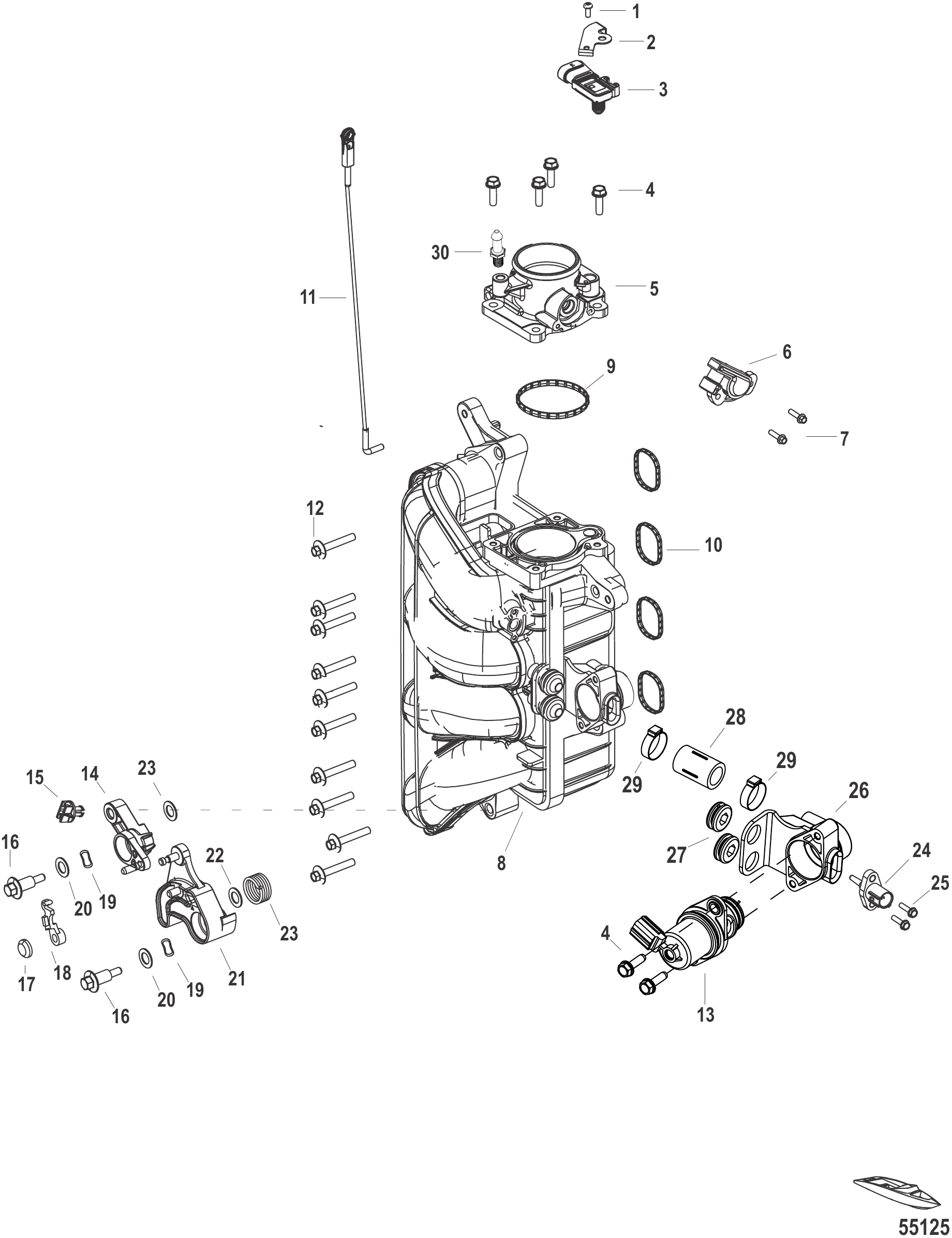

图 29集成式空燃模块组件 Integrated Air Fuel Module Components

REF	零件编号	中文名称	英文名称	数量
1	87775610	螺钉(M4×10)	SCREW (M4 X 10)	1
2	8M0060503	进气压力传感器支架	BRACKET Map Sensor	1
3	854445	MAP传感器	SENSOR MAP	1
3	8M0237529	MAP传感器	SENSOR MAP	1
4	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	6
5	8M0088066	节气门体总成	THROTTLE BODY ASSEMBLY	1
6	881070T	位置传感器	SENSOR Position	1
6	8M0125617	位置传感器	SENSOR Position	1
7	8M0063490	螺钉(M4×0.7×16mm)	SCREW (M4 X .7 X 16 MM)	2
8	8M0088065	进气歧管总成	INTAKE MANIFOLD ASSEMBLY	1
9	8M0061361	衬垫	GASKET	1
10	8M0061362	衬垫	GASKET	4
11	8M0059235	节气门连杆总成	LINK Throttle Assembly	1
12	8M0060385	六角法兰头螺钉(M6×1×37)	SCREW (M6 X 1 X 37) Hex Flg HD	10
13	897526T	怠速空气控制阀	IAC VALVE	1
13	8M0188118	怠速空气传感器	SENSOR IDLE AIR C	1
14	8M0077848	节气门随动杆总成	LEVER ASSEMBLY Throttle Follower	1
15	8M0077229	旋转衬套	BUSHING Swivel	1
16	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
17	825677	压入式螺母	PUSH NUT	1
18	822459	固定座	RETAINER	1
19	898093	波形垫圈	WASHER Wave	2
20	897937	垫圈	WASHER	2
21	8M0068644	节气门凸轮总成	THROTTLE CAM ASSEMBLY	1
21	8M0243636	节气门凸轮	CAM-THROTTLE	1
22	897936	垫圈	WASHER	2
23	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
24	891663001	温度传感器	SENSOR Temperature	1
25	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
26	8M0090814	怠速控制阀壳体	HOUSING IACV	1
27	834985	护孔环	GROMMET	2
27	8M0190980	护孔环	GROMMET	2
28	8M0057601	怠速控制阀软管	HOSE IACV	1
29	855228	卡箍	CLAMP	2
30	8M0062044	销安装	PIN Mounting	1

图 30喷射泵与喷射组件 Jet Pump and Components Jet

REF	零件编号	中文名称	英文名称	数量
-	817275A08	水泵上修包	REPAIR KIT Water Pump-Upper	1
1	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
2	8M4503518	螺钉(M6×1.0×20)	SCREW (M6 X 1.0 X 20)	4
2	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
3	8M0025709	水泵叶轮	IMPELLER Water Pump	1
3	43026T2	叶轮	IMPELLER	1
4	8172771	水泵上垫片	GASKET Water Pump, Upper	1
5	8172761	面板	FACEPLATE	1
5	8M0204709	面板	FACEPLATE	1
6	430331	衬垫	GASKET	1
7	8M0032833	键	KEY	1
7	8M0204723	键	KEY	1
8	8M2014338	端面密封	SEAL Face	1
8	8M0142851	V型面密封环	V RING Face Seal	1
-	8M0112712	喷射泵套件	JET PUMP KIT	1
-	8M0091607	喷泵总成	JET PUMP ASSEMBLY	1
-	8M0112712	喷射泵套件	JET PUMP KIT	1
-	8M0104795	换挡支架垫片	SPACER, SHIFT BRACKET	1
-	8M0082528	第二代油门换挡拉线-5英尺	THROTTLE AND SHIFT CABLE GEN2 - 5 ft.	1
-	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
-	8M0204686	螺钉	SCREW	1

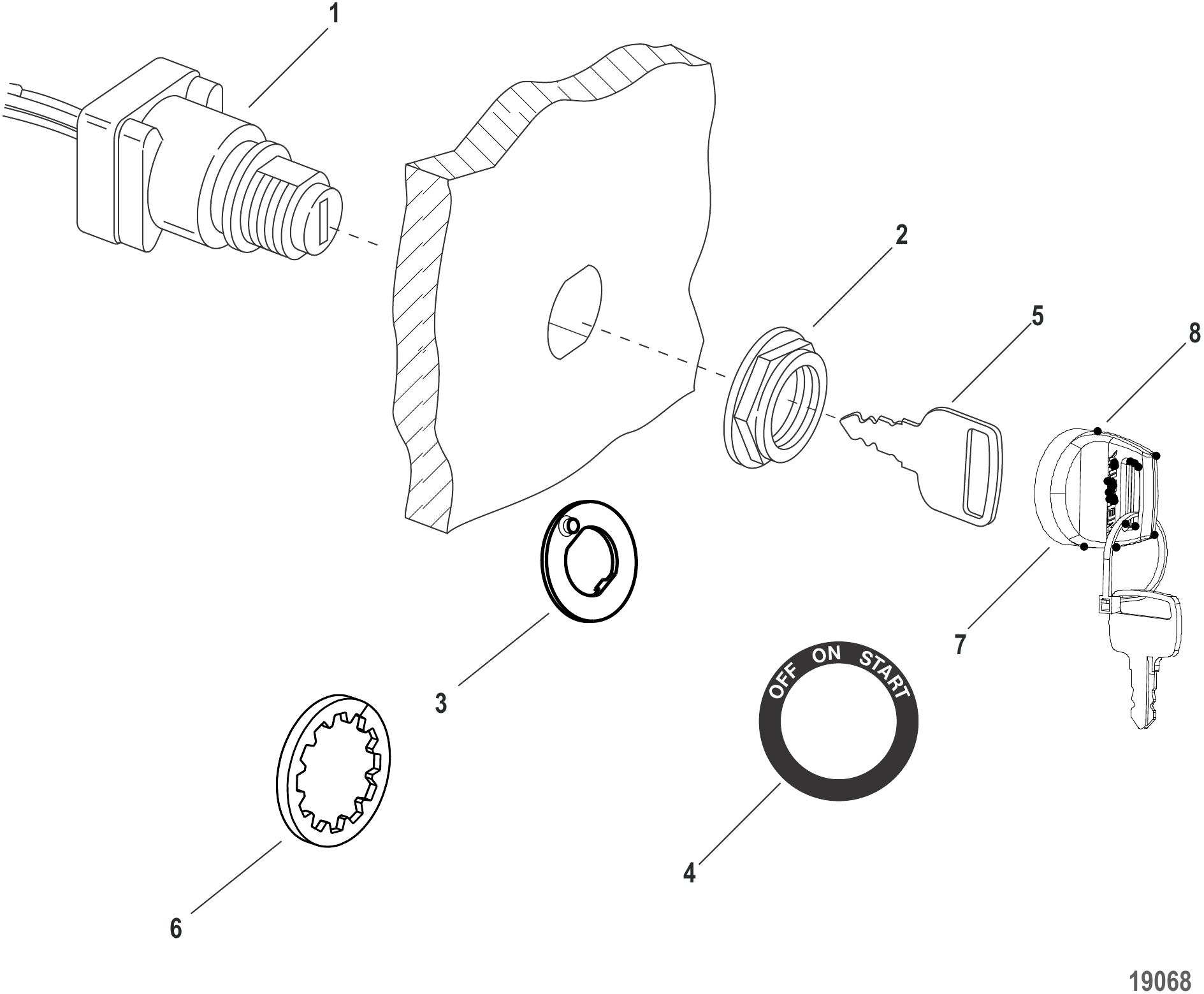

图 31钥匙开关/钥匙图表-3位(897716K01)单用途 Key Switch / Key Chart - 3 Position (897716K01) Single Application

REF	零件编号	中文名称	英文名称	数量
1	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
2	897716001	塑料钥匙开关螺母	NUT Plastic-Key Switch	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	2
3	8M0233647	防转垫片	WASHER Anti-Rotation	1
4	899203	启停开关标牌	DECAL On/Off/Start	1
5	897716451	点火钥匙套装(451)带水星标志	KEY SET Ignition (451) with Mercury Logo	AR
5	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
5	897716460	点火钥匙套装(460)带水星标志	KEY SET Ignition (460) with Mercury Logo	AR
5	897716461	点火钥匙套装(461)带水星标志	KEY SET Ignition (461) with Mercury Logo	AR
5	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
5	897716463	点火钥匙套装(463)带水星标志	KEY SET Ignition (463) with Mercury Logo	AR
5	897716821	点火钥匙套装(821)带水星标志	KEY SET Ignition (821) with Mercury Logo	AR
5	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
5	897716830	点火钥匙套装(830)带水星标志	KEY SET Ignition (830) with Mercury Logo	AR
5	897716831	点火钥匙套装(831)带水星标志	KEY SET Ignition (831) with Mercury Logo	AR
5	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
5	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
5	897716841	点火钥匙套装(841)带水星标志	KEY SET Ignition (841) with Mercury Logo	AR
5	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
5	897716850	点火钥匙套装(850)带水星标志	KEY SET Ignition (850) with Mercury Logo	AR
5	897716851	点火钥匙套装(851)带水星标志	KEY SET Ignition (851) with Mercury Logo	AR
5	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
5	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
6	76629	内齿锁紧垫片(0.750)	LOCKWASHER Internal Tooth (.750)	1
6	8M0207779	锁紧垫圈	LOCKWASHER	1
7	8M0189945	钥匙盖总成	KEYS CAP ASSEMBLY	1
8	8M0161143	钥匙盖	CAP Key	1
-	879305A01	三档钥匙开关壳体套件	Housing Kit 3-Position Keyswitch Housing	1

图 32底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0088280	左右下罩总成(无标牌)	LOWER COWL ASSEMBLY Port and Starboard ( NON DECALED )	1
2	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	11
2	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	11
3	8M0032848	开关固定座	RETAINER Switch	1
4	8M0037225	圆形微调开关面板	TRIM SWITCH Round Bezel	1
4	8M0235190	圆形微调开关面板	TRIM SWITCH Round Bezel	1
5	889823001	嵌入式系绳插头	TETHER Flush Plug	1
5	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
6	885361A01	接头总成冲洗	FITTING ASSEMBLY Flush	1
7	8M0047301	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
7	8M0219168	嵌入式系绳插头	TETHER Flush Plug	1
8	888958001	嵌入式端口塞	PLUG Flush Port	1
8	8M0215105	嵌入式塞	PLUG Flush	1
9	8M0088281	前下罩总成	LOWER COWL ASSEMBLY Front	1
10	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	4
11	8M0055211	顶罩锁扣固定座	RETAINER - LATCH Top Cowl	1
12	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	2
12	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	2
13	8M0055216	右舷上支架盖	COVER Upper Mount Starboard	1
14	8M0055214	左舷上支架盖	COVER Upper Mount, Port	1
15	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
15	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
16	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
16	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
17	8M0055154	锁扣总成	STRIKER ASSEMBLY	1
18	88552545	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 mm) Stainless Steel	1
18	8M0103810	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 MM) Stainless Steel	1
19	8M0055202	防水安装板	PLATE Ingress Mounting	1
20	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	3
21	8M0073102	线束护圈-配平传感器	GROMMET Trim Sensor Wires	1
22	8M0055208	防水护圈	GROMMET Ingress	1
23	8M0055209	软管转接器	ADAPTER Rigging Hose	1
24	8M0075736	六角法兰螺钉(M6×50)	SCREW (M6 X 50) Hex Flg	1
24	8M0230970	螺钉	SCREW	1
25	8M0075735	六角法兰螺钉(M6×30)	SCREW (M6 X 30) Hex Flg	2
26	8M0071078	六角法兰螺钉(M6×85)	SCREW (M6 X 85) Hex Flg	1
26	8M0230974	六角法兰螺钉M6×85	SCREW M6 x 85 HEX FLG	1
27	8M0030817	六角法兰螺钉(M6×70)	SCREW (M6 X 70) Hex Flg	1
27	8M0230978	螺钉	SCREW	1
28	8M0074531	阳极螺塞	PLUG Anode Screw	1

图 33维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0097856	保养套件75-115马力四冲程(100小时)	SERVICE KIT 75-115 HP 4S (100 Hour)	1
-	877761K01	机油滤清器(水星品牌)	FILTER Oil Mercury Branded	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	828816	衬垫	GASKET	1
-	8M0204692	衬垫@5	GASKET @5	1
-	830749	密封件	SEAL	2
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
-	8M0097857	保养套件75-115马力四冲程(300小时)	SERVICE KIT 75-115HP 4S (300 Hour)	1
-	877761K01	机油滤清器(水星品牌)	FILTER Oil Mercury Branded	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	855697	卡箍	CLAMP	1
-	8M0204696	卡箍	CLAMP	1
-	828816	衬垫	GASKET	1
-	830749	密封件	SEAL	2
-	8M0157328	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
-	892864T06	节温器及壳体总成	THERMOSTAT AND HOUSING ASSEMBLY Thermostat	1
-	8M0090819	节温器总成	THERMOSTAT ASSEMBLY	1
-	8M0100527	水泵维修套件	REPAIR KIT Water Pump	1
-	897574Q01	皮带	BELT	1
-	818298T1	阳极套件	ANODE KIT	1
-	826134T	阳极块	ANODE	2

图 34油底壳 Oil Sump

REF	零件编号	中文名称	英文名称	数量
1	821327	定位销	PIN Dowel	2
2	8M0078540	衬垫	GASKET	1
3	8M0091528	油底壳	OIL SUMP	1
4	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
4	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
5	8M0064964	油塞总成	OIL PLUG ASSEMBLY	1
5	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
6	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
7	62706	O型圈(0.426×0.070)	O-RING (.426 x .070)	1
8	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
9	8M0068703	护孔环	GROMMET	1

图 35动力配平总成 Power Trim Assembly

REF	零件编号	中文名称	英文名称	数量
1	8M0090335	动力调整装置总成(标准)	POWER TRIM ASSEMBLY Standard	1
2	8M0094357	减震杆销	PIN Shock Rod	1
2	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
3	821539	三叶销	PIN Trilobe	2
4	818898	锚销	PIN Anchor	1
-	8M0100502	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0171823	动力调整总成	POWER TRIM ASSY	1

图 36动力升降总成组件 Power Trim Assembly - Components

REF	零件编号	中文名称	英文名称	数量
1	8M0089943	歧管套件	MANIFOLD KIT	1
2	893929A01	安全阀套件	VALVE KIT Relief	1
3	8M0089945	阀套件	VALVE KIT	1
4	8M0090404	配平限位阀套件	VALVE KIT Trim Limit	1
5	833063	O型圈	O-RING	2
6	8M0055260	定位销	DOWEL PINS	3
7	811613	塞子总成	PLUG ASSEMBLY	1
8	833047	螺钉(0.250-20×2.250)	SCREW (.250-20 x 2.250)	2
9	8M0089941	气缸总成	CYLINDER ASSEMBLY	1
10	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
10	8M0207768	拉线总成	CABLE ASSEMBLY	1
11	8M6002690	螺钉	SCREW	1
11	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
12	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
12	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0100509	记忆活塞总成	PISTON ASSEMBLY Memory	1
12	8M0171825	记忆活塞套件	MEMORY PISTON KIT	1
13	893902A01	O型圈套件	O-RING KIT	1
13	8M0171819	O型圈套件	O-RING KIT	1
14	8M0089942	减震杆套件	SHOCK ROD KIT	1
14	8M0171821	减震杆套件	SHOCK ROD KIT	1
14	8M0139007	减震杆套件	SHOCK ROD KIT	1
14	8M0171824	减震杆套件	SHOCK ROD KIT	1
15	8M0089946	螺钉套件(完整调整)	SCREW KIT Complete Trim	1
16	8M0089940	电机套件	MOTOR KIT	1
16	8M0142591	电机套件	MOTOR KIT	1
17	8M0090403	驱动联轴器	COUPLING Drive	1
18	8M0089944	泵总成	PUMP ASSEMBLY	1
-	8M0089947	O型圈套件(动力调整)	O-RING KIT Power Trim	1
-	8M0171820	O型圈套件	O-RING KIT	1
-	8M0127334	提升阀密封套件	POPPET SEAL KIT	1

图 37维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	898112006	零件手册75/80/90/100电喷四冲程	PARTS MANUAL 75/80/90/100 EFI 4-Stroke	1
-	10247060	用户手册	OWNERS MANUAL	1
-	10247J60	用户手册(西班牙语)	OWNERS MANUAL Spanish	1
-	10247D60	用户手册(法语)	OWNERS MANUAL French	1
-	10248050	安装手册	INSTALLATION MANUAL	1
-	897725	维修手册	SERVICE MANUAL	1
-	898113A05	EPA标签信息贴花	DECAL EPA Label Information	1
-	898113A06	EPA标签信息贴花	DECAL EPA Label Information	1
-	858610A31	燃油软管总成	HOSE ASSEMBLY Fuel	1
-	8M0038610	带注油球的燃油软管总成(9英尺)	HOSE ASSEMBLY Fuel (9 Feet) With Primer Bulb	1
-	802835A1	10W30舷外机四冲程机油(4升)	OIL 10W30 OB 4-Stroke (4 Liter)	1
-	8M0078626	10W30 GL-3机油	OIL 10W30 GL@3	1
-	883723K01	FC-W合成四冲程机油4升(水星)	OIL FC-W Synthetic 4-Stroke, 4 Liter, Mercury	1
-	8M0078630	四冲程合成机油MPP(1加仑)	4-CYCLE OIL, SYN MPP, 1 Gallon	1

图 38换挡连杆 Shift Linkage

REF	零件编号	中文名称	英文名称	数量
1	8M0058458	换挡连杆支架总成	BRACKET ASSEMBLY Shift Link	1
2	899044	闩锁	LATCH	1
3	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
4	8M0050560	垫圈	WASHER	1
5	8M0031453	滚轮	ROLLER	1
6	27290	挡圈	RING Retaining	1
7	8M0076452	固定座总成	RETAINER ASSEMBLY	1
7	8M0150203	固定座总成	RETAINER ASSEMBLY	1
8	8M0181784	换挡位置传感器	SENSOR Shift Position	1
9	4001186	六角垫圈头不锈钢螺钉(M4×13)	SCREW (M4 X 13) Hex Wash HD SS	1
10	8M0075152	换挡连杆	LINK Shift	1
11	8M0058943	传感器摇臂	LEVER Sensor	1
12	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
13	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
14	8M0035249	法兰衬套(内径6.452mm)	BUSHING (6.452 MM ID) Flanged	1
14	8M0237472	衬套	BUSHING	1
15	8M0060213	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
15	8M0199744	换挡轴总成	SHIFT SHAFT ASSY	1
16	8M0063632	法兰衬套	BUSHING Flanged	1
17	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1
18	8M0104795	间隔垫片-换挡支架(仅限喷泵舷外机)	SPACER, SHIFT BRACKET Jet Outboards Only	1
19	8M0071176	控制电缆锁扣	LATCH Control Cable	1

图 39垫片组 8M0076745 Shim Set 8M0076745

REF	零件编号	中文名称	英文名称	数量
-	8M0076745	垫片组	SHIM SET	1
-	8M0050423	垫片 .020	WASHER .020	1
-	8M0050424	垫片 .022	WASHER .022	1
-	8M0050425	垫片 .024	WASHER .024	1
-	8M0050427	垫片 .026	WASHER .026	1
-	8M0050428	垫片 .028	WASHER .028	1
-	8M0050429	垫片 .030	WASHER .030	1
-	8M0050430	垫片 .032	WASHER .032	1
-	8M0050431	垫片 .034	WASHER .034	1
-	8M0050432	垫片 .036	WASHER .036	1
-	8M0050433	垫片 0.038	WASHER .038	1
-	8M0050434	垫片 0.040	WASHER .040	1
-	8M0050435	垫片 0.042	WASHER .042	1
-	8M0050436	垫片 0.044	WASHER .044	1
-	8M0050437	垫片 0.046	WASHER .046	1
-	8M0050438	垫片 0.048	WASHER .048	1
-	8M0050439	垫片 0.050	WASHER .050	1

图 40启动马达/机油滤清器/传感器 Starter Motor/Oil Filter/Sensors

REF	零件编号	中文名称	英文名称	数量
1	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
2	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
3	8M0090816	集油盘	TRAY - OIL DRIP	1
4	8M0049906	油盘螺塞	PLUG Oil Tray	1
4	8M0143229	滴油盘塞	PLUG Drip Tray	1
5	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	2
6	8M0071039	机油滤清器接头	FITTING - OIL FILTER	1
7	8M0162829	机油滤清器	FILTER Oil	1
7	8M0065103	机油滤清器	FILTER Oil	1
7	8M0162830	机油滤清器	FILTER OIL	1
8	8M6000634	压力传感器	PRESSURE SENSOR	1
8	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
9	8M0088064	启动马达	STARTER MOTOR	1
9	8M0166297	启动器总成	STARTER ASSY	1
10	8M0070367	管状支架 8MM	MOUNT - TUBULAR 8MM	6
10	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
11	8M0070369	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	2
12	8M0070368	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	1
13	43430	垫圈	WASHER	3
14	8M0071509	六角法兰螺栓(M8×80)	BOLT (M8 X 80) HEX FLG	2
14	8M0188530	螺钉 M8 X 80 六角凸缘头	SCREW M8 X 80 HEX FLG HD	2
15	88552645	螺钉（M8X45）	SCREW (M8X45)	1
16	40011148	螺钉(M8 x 20)	SCREW (M8 x 20)	1
16	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
17	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
18	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
19	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
20	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
21	885342002	传感器总成	SENSOR ASSEMBLY	1
21	8M0148668	传感器总成	SENSOR ASSEMBLY	1
22	8M0056666	起动机接地带	GROUND STRAP Starter	1

图 41旋转支架与旋转销 Swivel Bracket and Swivel Pin

REF	零件编号	中文名称	英文名称	数量
1	898032A03	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	87735	下油封	SEAL Oil Lower	1
3	818764	衬套	BUSHING	2
4	33504	O型圈	O-RING	1
4	8M0214926	O型圈 @10	O RING @10	1
5	816039	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
9	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
10	92876A12	连杆总成	LINK ROD ASSEMBLY	1
11	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
12	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
13	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
13	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
14	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
15	42961A06	底部轭架总成	YOKE ASSEMBLY Bottom	1
16	67684	挡圈	RING Retaining	1
17	816432	止推垫片(含旋转支架)	THRUST WASHER Included with Swivel Bracket	1
18	11288001	下轭缓冲垫	BUMPER Bottom Yoke	1
19	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
19	8M0074845	ORD 8M0098264	ORD 8M0098264	1
20	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
21	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
22	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
-	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

图 42转速表套件（艉板与舵机安装） Tachometer Kits Transom and Helm Mount

REF	零件编号	中文名称	英文名称	数量
1	8M0104733	转速表套件-艉板安装型	TACHOMETER KIT Transom Mount	1
1	8M0095036	转速表套件-艉板安装型	TACHOMETER KIT Transom Mount	1
2	8M2100452	10针数据延长线束	HARNESS Data Extension 10 Pin	1
3	8M0099412	仪表外壳	GAUGE HOUSING	1
4	NSS	转速表7K-黑色(不单独销售)	NOT SOLD SEPARATE TACHOMETER 7K - Black	1
5	8590741	仪表边框(85mm)黑色	BEZEL (85 mm) Black	1
5	8M0214969	黑色边框	BEZEL-BLACK	1
6	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
7	14742	螺丝(.250-20 x 1.25)	SCREW (.250-20 x 1.25)	4
8	57807	不锈钢螺钉(#10-16 x 0.750)	SCREW (#10-16 x .750) Stainless Steel	8
9	69205	C形垫圈	C WASHER	8
9	8M0084613	C形垫圈	C-WASHER	8
10	22875	卡扣	CLIP	8
11	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
11	8M0214940	扎带	TIE STRAP	1
12	8M0097226	转速表套件舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0095037	转速表套件7K-舵机安装(黑色)	TACHOMETER KIT 7 K -Helm Mount (Black)	1
13	8M0055044	转速表线束V6.0	HARNESS Tachometer, V 6.0	1
14	NSS	转速表7K-黑色(不单独销售)	NOT SOLD SEPARATE TACHOMETER 7K - Black	1
15	8590741	仪表边框(85mm)黑色	BEZEL (85 mm) Black	1
15	8M0214969	黑色边框	BEZEL-BLACK	1

图 43舵柄罩及电气组件（中置式SeaPro） Tiller Handle Cover and Electrical (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161144	舵柄手柄罩(SeaPro版)	COVER Tiller Handle (SeaPro)	1
2	8M0161140	舵柄贴纸	DECAL Tiller Handle	1
3	8M0161363	显示器-无缓速控制	DISPLAY No Troll Control	1
4	8M0161141	螺钉M4×0.7×6.0	SCREW M4x0.7x6.0	6
5	8M0161121	线束总成	HARNESS ASSEMBLY	1
6	8M0161118	线缆扎带扣	CLIP Cable Tie	2
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
8	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
9	8M0161120	安全开关拉绳总成	SWITCH LANYARD ASSEMBLY	1
10	8M0161296	拉绳贴纸	DECAL Attach Lanyard	1
11	8M0161295	备用夹贴纸	DECAL Spare Clip	1
12	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
13	8M0144930	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
13	8M0210763	报警器	ALARM	1
14	8M0034874	螺丝(M3 x 0.5)	SCREW (M3 x 0.5)	2
15	8M0161116	空档开关	NEUTRAL SWITCH	1
16	8M0034875	螺母(M3 x 0.5六角)	NUT (M3 x 0.5 Hex)	2
17	4001987	螺钉(M4×16)	SCREW (M4 x 16)	9
18	8M0161119	微调开关总成	TRIM SWITCH ASSEMBLY	1

图 44舵柄套件组件（中置式SeaPro） Tiller Handle Kit Components (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
-	52148A08	副驾驶总成	CO PILOT ASSEMBLY	1
1	52148002	导向杆（15英寸）	PILOT ROD (15.00 Inches)	1
2	826709111	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	2
3	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
4	26841	衬套	BUSHING	2
5	873491	杆	ROD	1
6	8M0103848	螺母总成	NUT ASSEMBLY	1
7	821621	叉形旋钮	KNOB Prong	1
8	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
9	56500	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	1
10	875273138	螺钉(0.375-24×1.38)	SCREW (.375-24 x 1.38)	1
10	8M0214980	螺丝3/8-24 x 1.38六角头	SCREW 3/8-24 x 1.38 HEX HD	1
11	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
11	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
12	8M0161159	锁紧垫圈	TAB WASHER	1
13	8M0161158	锁紧垫圈	TAB WASHER	1
14	8M0161157	螺钉	SCREW	2
15	8M0124369	拉绳总成54英寸	LANYARD ASSEMBLY 54 in	1
15	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
16	8M0161150	换挡油门线套件75-115马力	SHIFT AND THROTTLE CABLE KIT 75-115 HP	1

图 45舵柄后支架总成（中置式SeaPro） Tiller Handle Rear Bracket Assembly (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161096	带倾斜锁的后支架总成	BRACKET Rear Assembly with Tilt Lock	1
2	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
3	8M0161103	倾斜杆	LEVER Tilt	2
4	8M0161099	轴承衬套	BUSHING Bearing	2
5	8M0161683	倾斜凹槽凸轮	DENT CAM Tilt	1
6	8M0161684	锁紧片	LOCKING TAB	1
7	8M0161687	槽销	GROOVED PIN	1
8	8M0161686	倾斜轴	TILT SHAFT	1
9	8M0161685	压缩弹簧	SPRING Compression	1
10	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
11	8M0136052	螺钉	SCREW	1
11	8M0157385	螺钉	SCREW	1
12	8M0136057	盖形螺母	NUT Cap	1
13	40140	螺母(M10)	NUT (M10)	1
14	4002319	垫圈	WASHER	2
15	8M0161098	趾部夹	CLAMP Toe	1
15	8M0224370	趾部夹	CLAMP Toe	1
16	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
17	8M0161147	下支架	LOWER BRACKET	1
17	8M0224368	下支架	BRACKET Lower	1
18	8M0136054	螺栓	BOLT	1
19	8M0136060	E型卡环	E RING	1
20	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
21	8M0161101	螺丝M10 X 1.5六角头不锈钢	SCREW M10 X 1.5 HEX HD S.S	1
22	8M0161102	调节螺丝	SCREW Adjustment	1
22	8M0153724	螺钉	SCREW	1
23	8M0051399	止动器	STOPPER	1
23	8M0245322	止动器	STOPPER	1
24	8M0161100	衬套	BUSHING	2
25	8M0031370	衬套	BUSHING	1

图 46舵柄换挡与油门组件（中置式SeaPro） Tiller Handle Shift and Throttle Components (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161094	舵柄底盘	CHASSIS Tiller	1
2	8M0161107	换挡手柄盖	COVER Shift Handle	1
3	8M0161106	螺钉	SCREW	1
4	4002319	垫圈	WASHER	1
5	8M0161105	换挡手柄总成	SHIFT HANDLE ASSEMBLY	1
6	8M0161110	法兰衬套	FLANGE BUSHING	1
7	8M0161126	油门管	THROTTLE TUBE	1
-	8M0166001	握把总成	GRIP ASSEMBLY	1
8	NSS	内握把不单独销售	NOT SOLD SEPARATE INNER GRIP	1
9	NSS	外握把不单独销售	NOT SOLD SEPARATE OUTER GRIP	1
10	8M0161124	动力微调开关面板	BEZEL Power Trim Switch	1
10	8M0161145	无动力微调开关面板	BEZEL No Power Trim Switch	1
11	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
12	8M0161109	换挡安装支架	BRACKET Shift Mounting	1
13	8M0161113	螺丝M6X1.0X10	SCREW M6X1.0X10	7
14	8M0085515	螺丝(#8 - 32 x .375)	SCREW (#8 - 32 x .375)	2
15	8M0161111	法兰衬套	FLANGE BUSHING	2
16	8M0161108	换挡杆	SHIFT LEVER	1
17	NSS	螺柱不单独销售	NOT SOLD SEPARATE STUD	1
18	8M0161114	定位器总成	DETENT ASSEMBLY	1
19	NSS		NOT SOLD SEPARATE SPRING	1
20	NSS		NOT SOLD SEPARATE GUIDE	1
21	NSS		NOT SOLD SEPARATE ROLLER	1
22	26811	开口销	COTTER PIN	3
23	8M0161131	摩擦夹	FRICTION CLAMP	1
24	8M0161112	换挡安装支架	BRACKET Shift Mounting	1
25	8M0161137	摩擦旋钮	FRICTION KNOB	1
26	8M0161138	油门摩擦贴纸	DECAL Throttle Friction	1
27	8M0161136	开口销	COTTER PIN	1
28	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
28	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
29	29641	E型卡环	E RING	1
30	8M0161258	小齿轮	PINION	2
31	8M0161139	油门齿轮总成	THROTTLE GEAR ASSEMBLY	1
32	8M0161125	卡箍	CLAMP	1
33	8M0161130	油门支架	THROTTLE BRACKET	1
34	8M0161128	U型销	PIN Clevis	1
35	8M0161115	线束支架	BRACKET HARNESS	1
36	8M0161134	垫圈	WASHER	2
37	8M0161135	螺丝M4x16	SCREW M4x16	2
38	8M0161133	衬套	BUSHING	2
39	8M0161132	枕形支撑	PILLOW SUPPORT	1
40	8M0161127	开口销	PIN Split Lock	1
41	8M0161129	油门轴	THROTTLE SHAFT	1

图 47顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	896920T03	顶盖总成	TOP COWL ASSEMBLY	1
1	896920T17	顶盖总成	TOP COWL ASSEMBLY	1
1	896920T17	顶盖总成	TOP COWL ASSEMBLY	1
1	896920T04	顶盖总成	TOP COWL ASSEMBLY	1
1	896920T18	顶盖总成	TOP COWL ASSEMBLY	1
1	896920T18	顶盖总成	TOP COWL ASSEMBLY	1
2	821256T1	黑色进气口	INLET Air - Black	1
2	821256T03	进气口	INLET Air	1
2	821256T2	银色进气口	INLET Air - Silver	1
3	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	4
4	859356A1	隔音毯套装	SOUND BLANKET KIT	1
4	859356A02	隔音毯套装	SOUND BLANKET KIT	1
4	859356A02	隔音毯套装	SOUND BLANKET KIT	1
5	NSS	不单独销售隔音垫-左舷	NOT SOLD SEPARATE Sound Blanket-Port	1
6	NSS	不单独销售隔音垫-右舷	NOT SOLD SEPARATE Sound Blanket-Starboard	1
7	NSS		NOT SOLD SEPARATE Sound Blanket-Back	2
8	823865	盖塞	CAP PLUG	2
9	831207T10	手柄	HANDLE	1
9	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
10	812707	衬套	BUSHING	2
11	831214	隔套	SPACER	1
12	12134	波形垫圈	WASHER Wave	1
13	889566	凸轮	CAM	1
13	8M0001081	凸轮	CAM	1
14	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
14	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
15	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
16	821249M2	前支架	BRACKET Front	3
16	8M0036792	支架	BRACKET	3
17	815477	缓冲器锁扣	BUMPER Latch	3
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
19	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
20	8237951	挡圈	RING Retaining	3
21	815263	滚轮	ROLLER	3
21	8M0207770	滚轮@3	ROLLER @3	3
22	8155381	滚动销	PIN Roll	3
23	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
23	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
24	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	6
25	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
26	12066Q9	启动绳	ROPE Starter	1
26	12066Q10	启动绳@2	ROPE-STARTER@2	1
26	12066A9	启动绳	ROPE Starter	1
26	12066Q10	启动绳@2	ROPE-STARTER@2	1
-	804855A06	贴花套件	DECAL SET	1
-	8M0065135	ORD 8M0114993	ORD 8M0114993	1
-	804856A06	贴花套件	DECAL SET	1
-	898130A06	贴花套件	DECAL SET	1
-	8M0069728	贴花套件	DECAL SET	1
-	898133A06	贴花套件	DECAL SET	1
-	804857A06	贴花套件	DECAL SET	1
-	8M0065135	ORD 8M0114993	ORD 8M0114993	1
-	804858A06	贴花套件	DECAL SET	1
-	898132A06	贴花套件	DECAL SET	1
-	8M0069728	贴花套件	DECAL SET	1
-	898134A06	贴花套件	DECAL SET	1

图 48艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	828334F1	艉板支架(右舷)	BRACKET Transom (Starboard)	1
2	828333A3	艉板支架总成(左舷)	BRACKET ASSEMBLY Transom (Port)	1
2	828333T07	艉板支架总成-左舷	BRACKET ASSEMBLY Transom - Port	1
3	98727		FITTING Grease (Port)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	99170A2	倾斜管套件	TUBE KIT Tilt	1
4	826125A1	倾斜管	TILT TUBE	1
4	826125A1	倾斜管	TILT TUBE	1
5	859133	螺母(1.00-14)	NUT (1.00-14)	1
5	82671327	螺母(1.0-14)	NUT (1.0-14)	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈内径0.612英寸×宽0.103英寸	O-Ring .612 IN I.D. x .103 IN Width	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	858869	螺母 (.875-14)	NUT (.875-14)	1
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	4
10	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	82671117	螺母(.500-20)	NUT (.500-20)	4
13	830899	张力弹簧	SPRING Tension	1
14	821176T1	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
14	8M0109798	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
15	65830	尼龙衬套	NYLINER	2
16	830900	压缩弹簧	SPRING Compression	1
17	99633	旋钮	KNOB	1
18	99615	槽销	PIN Groove	1
19	99617	销钉（随参考编号2附带）	PIN (Also included with Reference #2)	1
19	893709	销	PIN	1
20	818771T1	锚支架	BRACKET Anchor	1
20	8M0086406	锚支架	BRACKET Anchor	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	40114	螺母(M10 x 1.5)	NUT (M10 x 1.5)	1
24	818298Q1	阳极套件	ANODE KIT	1
25	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
25	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
26	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
26	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
27	22740	卡扣	CLIP	2
28	69205	C形垫圈	C WASHER	1
28	8M0084613	C形垫圈	C-WASHER	1
29	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1

图 49带WIF传感器的水分离燃油滤清器套件 Water Separating Fuel Filter Kit With WIF Sensor

REF	零件编号	中文名称	英文名称	数量
-	8M0109543	燃油滤清器套件-远程油水分离型	FUEL FILTER KIT Remote Water Seperating	1
1	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
2	809096	油水分离式燃油滤清器总成	FILTER Fuel-Water Separating Fuel Filter Assembly	1
2	8M0116793	燃油滤清器套件	FUEL FILTER KIT	1
3	8M0021044	滤杯	BOWL	1
3	8M0214990	滤清器杯体	FILTER BOWL	1
4	8M0103095	油水分离滤清器(11/16-16螺纹)	FILTER Fuel-Water Separating (11/16-16 Thread)	1
4	8M0146203	滤芯(11/16英寸)	ELEMENT 11/16 IN	1
5	36373	六角堵头（.375-18）-钢制	PLUG (.375-18) Hex - Steel	2
5	8M0204657	堵头	PLUG	2
6	8M0086290	倒钩接头	CONNECTOR Barb	2
6	8M0204732	倒钩接头	CONNECTOR Barb	2
7	855697	卡箍	CLAMP	2
7	8M0204696	卡箍	CLAMP	2
8	8M0021043	传感器总成燃油和水	SENSOR ASSEMBLY Fuel and Water	1
8	8M0214989	燃油含水传感器	SENSOR WIF	1
9	8M0060420	线束(6针)	HARNESS 6 Pin	1
10	8M0060421	线束转接器	HARNESS Adapter	1

图 50无水分离传感器的燃油滤清器套件-SeaPro Water Separator Fuel Filter Kit Without WIF Sensor-SeaPro

REF	零件编号	中文名称	英文名称	数量
-	8M0097838	燃油滤清器套件	FUEL FILTER KIT	1
1	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
2	8M0116793	燃油滤清器套件	FUEL FILTER KIT	1
3	8M0021044	滤杯	BOWL	1
3	8M0214990	滤清器杯体	FILTER BOWL	1
4	8M0103095	油水分离滤清器(11/16-16螺纹)	FILTER Fuel-Water Separating (11/16-16 Thread)	1
4	8M0146203	滤芯(11/16英寸)	ELEMENT 11/16 IN	1
5	36373	六角堵头（.375-18）-钢制	PLUG (.375-18) Hex - Steel	2
5	8M0204657	堵头	PLUG	2
6	8M0086290	倒钩接头	CONNECTOR Barb	2
6	8M0204732	倒钩接头	CONNECTOR Barb	2
7	815504105	蜗轮卡箍(11-18毫米)	CLAMP Worm Gear (11-18 mm)	2
7	8M0188618	蜗轮卡箍(11-18毫米)	CLAMP Worm Gear (11-18 mm)	2
