水星 Mercury 75 HP EFI 1B366823 THRU 2B094995 - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-898101362 · 共 38 个部位 · 1258 条零件

1附件 2适配板 3交流发电机/右舷气缸体组件 4下罩 5舷外机海岸冲洗套件 6曲轴、活塞及连杆 7气缸体 8气缸盖与凸轮轴 9驱动轴壳体 10电气组件 11电气板组件序列号1B723943及以上 12电气板组件序列号1B723942及以下 135英寸驱动轴壳体延长套件 12092A19 14燃油供给模块 15燃油供给模块软管 16燃油供给模块安装件 17齿轮箱驱动轴 18齿轮箱螺旋桨轴 19集成式空燃模块 20集成式空燃模块组件 21润滑图表 22维护套件 23机油泵 24动力头衬垫组件 25动力配平总成-二代组件 26二代动力配平总成 27一代动力配平组件 28维修/支撑材料 29启动电机 1B759587及以下 30启动电机 1B759588及以上 31转向手柄套件 816366A52 32转向手柄套件组件 816366A52 33旋转支架与旋转销 34油门支架总成 35工具 36顶罩 1B943218及以下 37顶罩 1B943219及以上 38艉板支架

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0225356	卡箍套件	CLAMP KIT	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	8M0221490	储物盖-40-60马力	COVER-STORAGE 40-60HP	1
-	8M0228504	通风盖-60马力	COVER-VENTED 60HP	1
-	8M0078616	四冲程机油	4-CYCLE OIL	1
-	8M0078619	四冲程机油QS 1夸脱	4-CYCLE OIL QS, 1 Quart	1
-	8M0240049	线束总成	HARNESS Vessel	1

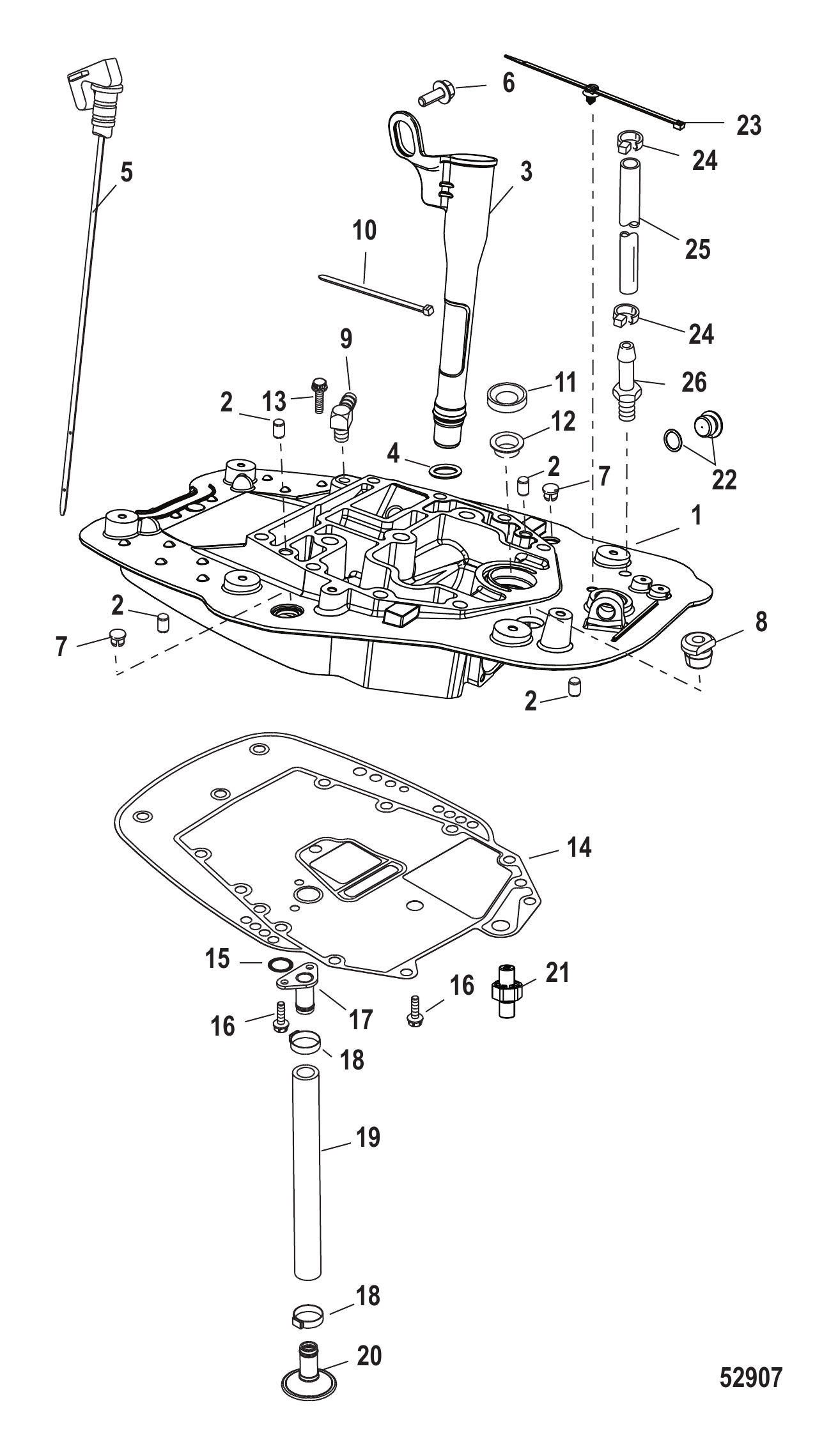

图 2适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	825228T27	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	4
3	8M0026249	塑料油尺管总成	DIPSTICK TUBE ASSEMBLY Plastic	1
4	8M0008708	O型圈	O-RING	1
5	825990	量油尺	DIPSTICK	1
5	8M0162935	量油尺	DIPSTICK	1
6	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
7	822464	堵头	PLUG	2
8	19565002	护孔环	GROMMET	1
9	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
11	66301	油封	SEAL Oil	1
12	859594	衬套	BUSHING	1
13	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
14	892320001	衬垫	GASKET	1
14	8M0213113	适配板垫片	GASKET Adaptor Plate	1
15	845746	O型圈	O-RING	1
16	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
16	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
17	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
18	855228	卡箍	CLAMP	2
19	854793	机油集滤器软管	HOSE Oil Pickup	1
20	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
21	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
21	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
22	8M0021330	堵头(M18)	PLUG (M18)	1
23	899145	绑带夹	CLIP Tie Strap	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	830756109	软管(散装57英寸)裁至17英寸	HOSE (57.00 Inches Bulk) Cut to 17 Inches	1
25	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
26	291112	接头	FITTING	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1

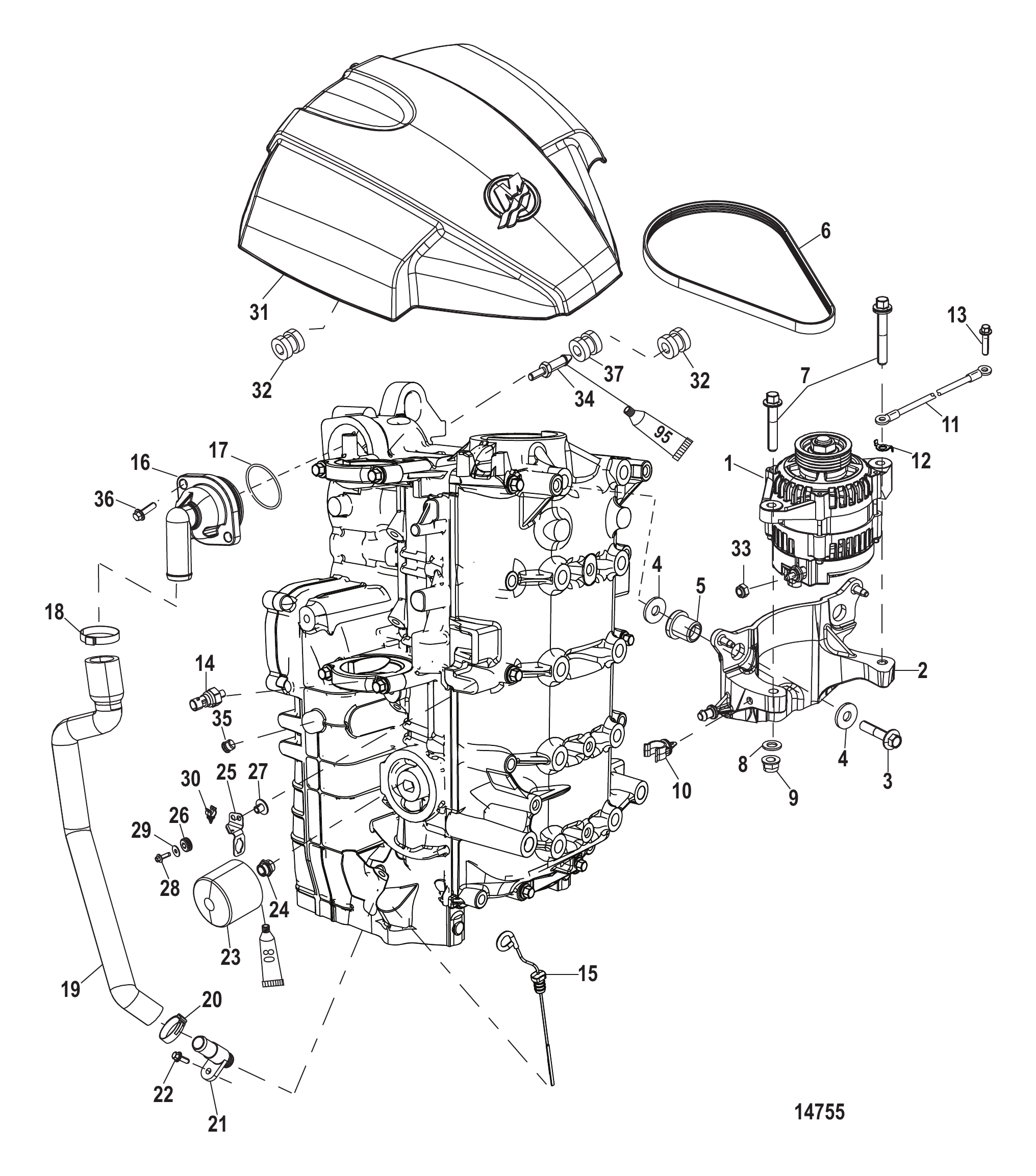

图 3交流发电机/右舷气缸体组件 Alternator/Starboard Cylinder Block Components

REF	零件编号	中文名称	英文名称	数量
1	897755T	交流发电机	ALTERNATOR	1
2	897568T01	支架	BRACKET	1
3	82130145	螺丝(M10 x 45)	SCREW (M10 x 45)	3
4	845998	垫圈(0.406×1.250×0.089)	WASHER (.406 x 1.250 x .089)	6
5	899019	支架	MOUNT	3
6	897574001	皮带	BELT	1
6	897574Q01	皮带	BELT	1
7	82446155	螺钉(M10×55)	SCREW (M10 x 55)	2
8	4002319	垫圈	WASHER	1
9	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
10	897559153	卡扣(15.3毫米)	CLIP (15.3 mm)	1
11	856583T12	接地线总成	CABLE ASSEBMLY Ground	1
12	8M0007202	锁紧垫圈适用处使用	TAB WASHER Use where Applicable	1
13	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
13	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
14	897447002	机油压力传感器	SENSOR Oil Pressure	1
14	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
15	8M0001051	量油尺	DIPSTICK	1
16	892864T06	节温器及壳体总成	THERMOSTAT AND HOUSING ASSEMBLY Thermostat	1
16	8M0090819	节温器总成	THERMOSTAT ASSEMBLY	1
17	8M0005958	O型圈	O-RING	1
18	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	1
18	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	1
19	897668	节温器泄流软管	HOSE Thermostat Dump	1
20	850896	卡箍 (28.6)	CLAMP (28.6)	1
21	897670A01	泄流接头总成	FITTING ASSEMBLY Dump	1
22	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
22	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
23	877761K01	机油滤清器(水星品牌)	FILTER Oil Mercury Branded	1
23	877761Q01	机油滤清器(快银品牌)	FILTER Oil Quicksilver Branded	1
24	897672	机油滤清器接头	FITTING Oil Filter	1
24	8M0073011	接头	FITTING	1
25	897126A01	支架总成	BRACKET ASSEMBLY	1
26	834985	护孔环	GROMMET	2
26	8M0190980	护孔环	GROMMET	2
27	822003	衬套	BUSHING	2
28	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
28	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
29	858779	垫圈（0.265×0.750×0.048）	WASHER (.265 x .750 x .048)	2
30	897559	卡扣	CLIP	1
31	897642T01	飞轮盖	COVER Flywheel	1
32	821555001	护孔环	GROMMET	3
32	8M0153609	护孔环	GROMMET	3
33	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
34	897757	销	PIN	1
35	897674	堵头(M10×1.5)	PLUG (M10 x 1.5)	1
35	8M0087447	堵头(10毫米)	PLUG (10MM)	1
36	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
36	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
37	821555001	护孔环	GROMMET	1
37	8M0153609	护孔环	GROMMET	1
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

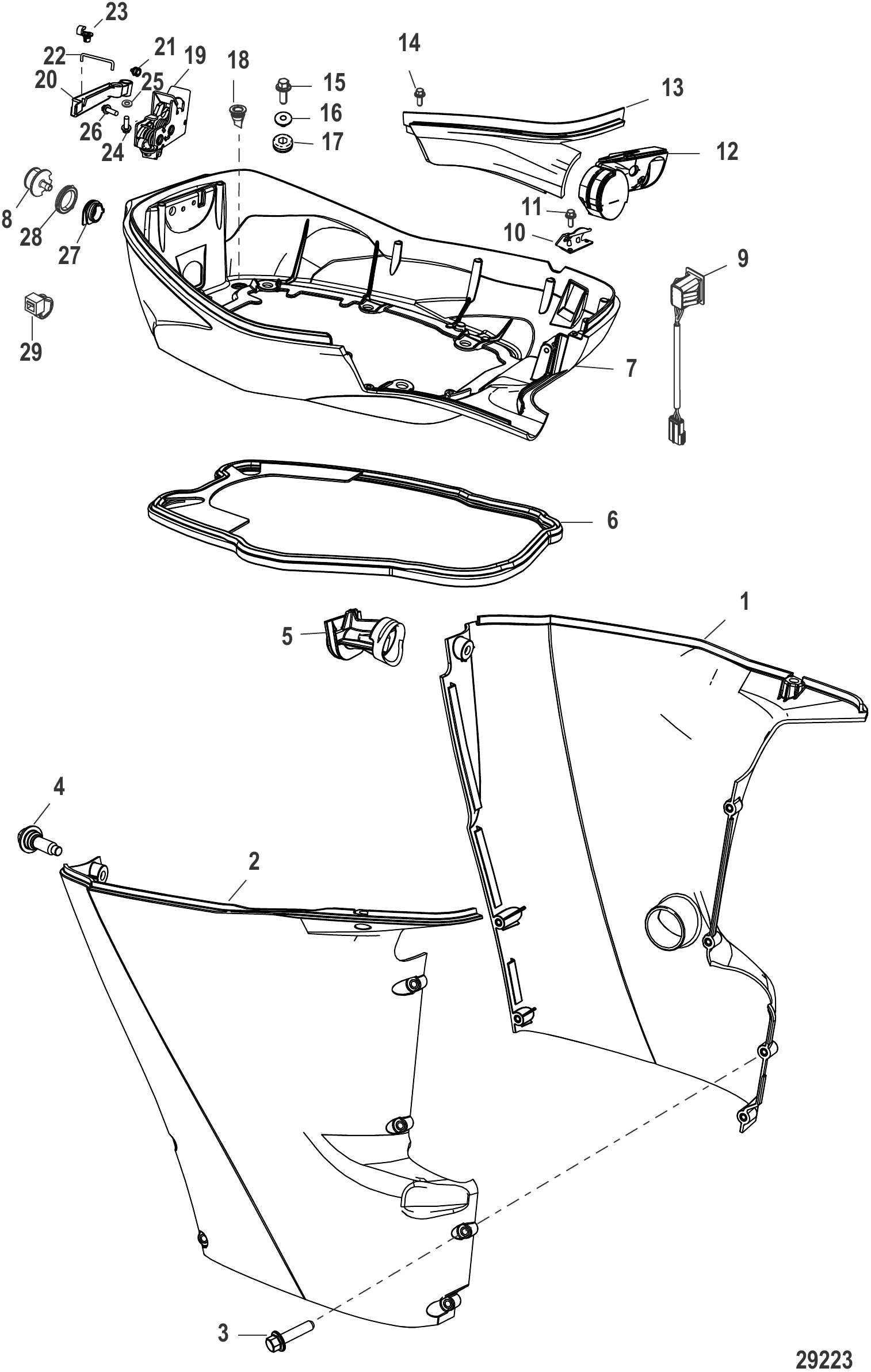

图 4下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M8025322	左舷护板	CHAP Port	1
2	8M8025323	右舷护板	CHAP Starboard	1
3	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
3	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	6
4	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	4
4	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	4
5	8M0026036	护套	BOOT	1
5	8M0151037	怠速排气套	BOOT Idle Exhaust	1
6	8M0026035	密封件	SEAL	1
6	8M0188541	适配板密封件	SEAL Adaptor Plate	1
7	889246T99	底盘	PAN	1
8	827948	接头	FITTING	1
9	896620001	升降倾斜开关	SWITCH Trim	1
9	8M0235191	升降倾斜开关	SWITCH Trim	1
10	8M0012601	挂钩	HOOK	1
10	8M0151055	前底盘挂钩	HOOK Front Pan	1
11	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
11	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
12	8M0005966	护孔环	GROMMET	1
12	8M4502035	护孔环	GROMMET	1
13	8M0011487	盖帽	CAP	1
13	879147T24	盖帽	CAP	1
14	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
14	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
15	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	6
15	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	6
16	856954	衬套	BUSHING	6
17	8M0025696	护孔环	GROMMET	6
18	888819002	排水罩	DRAIN Cowl	2
19	822426T03	后部锁闩总成	LATCH ASSEMBLY Rear	1
20	NSS	后锁扣手柄不单独销售	NOT SOLD SEPARATE Handle-Rear Latch	1
21	8M0006060	密封件	SEAL	1
22	8M0006062	连接杆	LINK	1
22	822426T03	后部锁闩总成	LATCH ASSEMBLY Rear	1
23	8M0006054	固定座	RETAINER	1
24	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	1
25	897936	垫圈	WASHER	1
26	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
26	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
27	8M0021912	护孔环	GROMMET	1
27	8M0151043	护孔环	GROMMET	1
28	855576	垫圈	WASHER	1
29	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	A/R

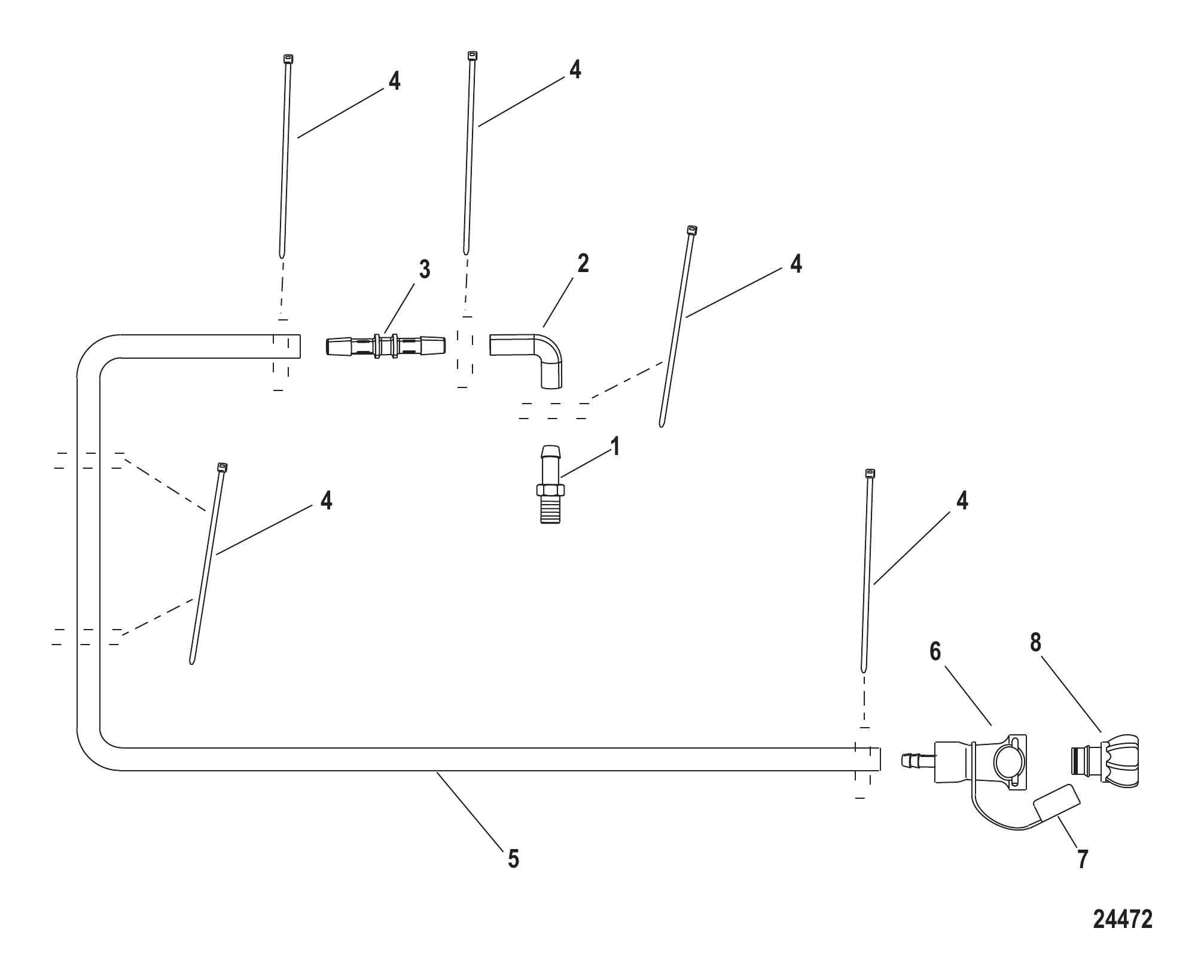

图 5舷外机海岸冲洗套件 Coastal Flush Kit Outboard

REF	零件编号	中文名称	英文名称	数量
-	858566A03	冲洗套件(海岸型)	FLUSH KIT Coastal	1
1	898452	接头	FITTING	1
2	897795	软管	HOSE	1
3	858955	连接器	CONNECTOR	1
4	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	7
5	830757130	管材 (.312) (70.00英寸散装)	TUBING (.312) (70.00 Inches Bulk)	1
5	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
6	857176	联轴器主体	COUPLING BODY	1
7	858240	系绳盖	CAP Tethered	1
8	857175	联轴器插芯	COUPLING INSERT	1

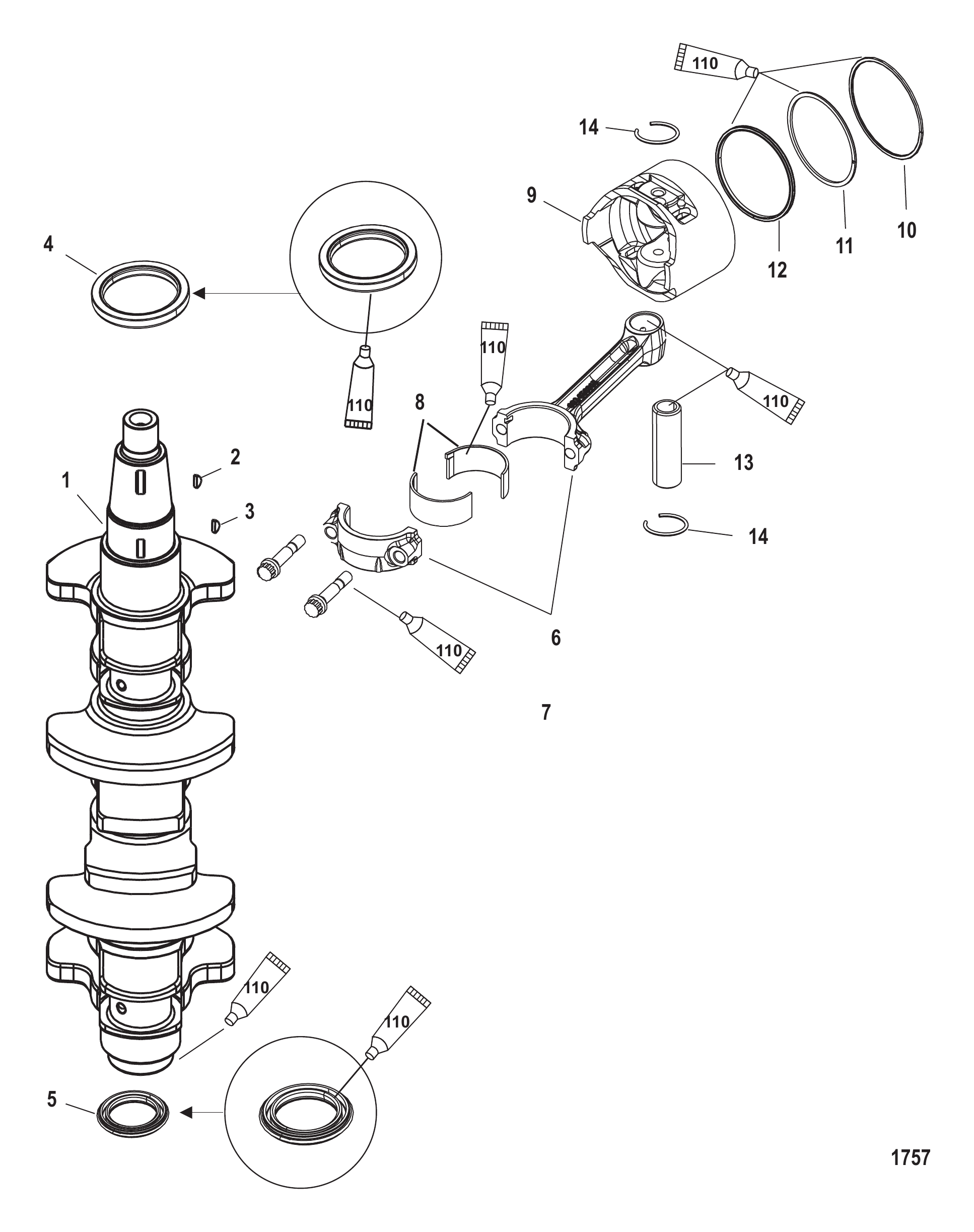

图 6曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	857077T02	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	91800	半圆键	KEY Woodruff	1
3	18856M	键	KEY	1
3	893761	键	KEY	1
4	825027	密封件	SEAL	1
4	8M0151047	油封	SEAL Oil	1
5	832013	密封件	SEAL	1
5	8M0151048	油封	SEAL Oil	1
6	856065T1	连杆	CONNECTING ROD	4
6	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	4
7	825019	螺栓	BOLT	8
7	8M0049884	螺栓	BOLT	8
8	893630001	黑色轴承	BEARING Black	8/AR
8	893630	棕色轴承	BEARING Brown	8/AR
8	893630002	蓝色轴承	BEARING Blue	8/AR
9	893524T08	活塞总成	PISTON ASSEMBLY	4
9	893524T01	活塞总成	PISTON ASSEMBLY	AR
9	8M0057775	活塞总成	PISTON ASSEMBLY	AR
9	893524T02	活塞总成	PISTON ASSEMBLY	AR
9	8M0057776	活塞总成	PISTON ASSEMBLY	AR
10	893525A01	活塞环组	RING SET Piston	4
10	893525A02	活塞环组	RING SET Piston	AR
10	893525A03	环组	RING SET Ring	AR
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring - Second	4
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring - Second	AR
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring - Second	AR
12	NSS	活塞油环(不单独销售)	NOT SOLD SEPARATE Ring, Piston Oil	4
13	893863	活塞销	PIN Piston	4
14	893529	活塞销挡圈	RETAINER Piston Pin	8
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	893678T03	短缸体	SHORT BLOCK	1

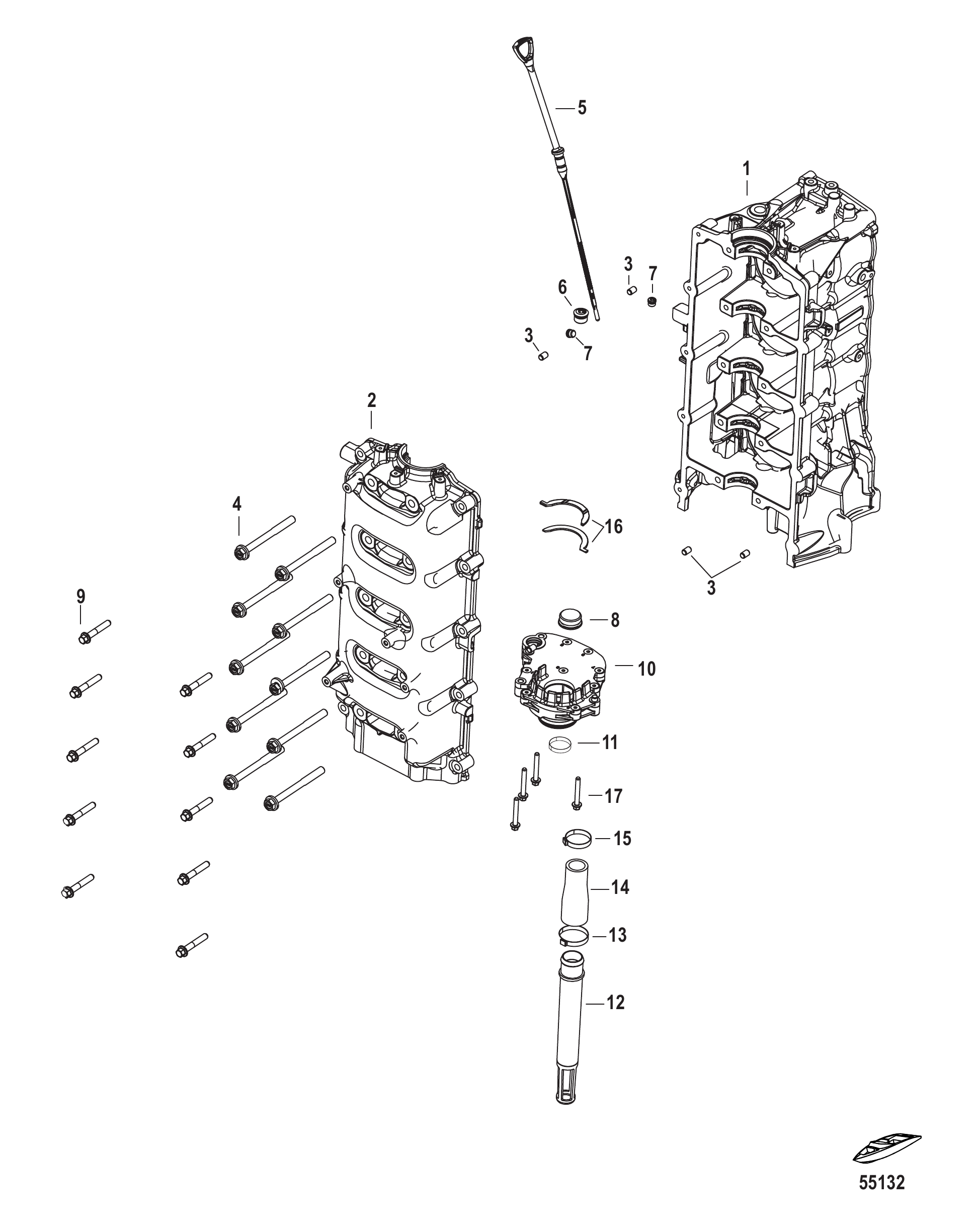

图 7气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	8M0091361	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	893540	定位销 8x12长	PIN Dowel, 8x12 long	4
4	8M0059955	螺丝(M10×1.5×110)	SCREW (M10 X 1.5 X 110)	10
5	8M0060353	机油尺总成	OIL DIPSTICK ASSEMBLY	1
6	8M0047995	塞子 (18毫米)	PLUG (18 MM)	1
6	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
7	8M0048146	堵头(10毫米)	PLUG (10MM)	2
7	8M0087447	堵头(10毫米)	PLUG (10MM)	2
8	8M0047997	堵头(30毫米)	PLUG (30 MM)	1
8	8M0087454	30毫米螺塞	PLUG (30 mm)	1
9	895810050	螺钉(M8 x 50)	SCREW (M8 x 50)	10
9	8M0193659	螺钉	SCREW	10
10	8M0090808	机油泵总成	OIL PUMP ASSEMBLY	1
10	8M0117703	机油泵总成	OIL PUMP ASSEMBLY	1
11	8M6001577	O型圈(M6×46)	O-RING M6 X 46	1
-	8M0090807	机油收集器总成	OIL PICKUP ASSEMBLY	1
12	8M0048484	机油吸油管总成	OIL PICKUP TUBE ASSEMBLY	1
12	8M0090807	机油收集器总成	OIL PICKUP ASSEMBLY	1
13	8M6000385	卡箍(39.6毫米)	CLAMP (39.6 MM)	1
13	8M0187146	卡箍	CLAMP	1
14	8M0078615	机油吸油软管	HOSE - OIL PICKUP	1
15	8M6003156	卡箍(34毫米)	CLAMP (34 mm)	1
16	8M6002402	推力轴承	BEARING - THRUST	2
17	88552545	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 mm) Stainless Steel	4
17	8M0103810	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 MM) Stainless Steel	4
-	8M0059003	长缸体总成	LONG BLOCK ASSEMBLY	1
-	8M0122427	长缸体总成	LONG BLOCK ASSEMBLY	1
-	8M0122427	长缸体总成	LONG BLOCK ASSEMBLY	1
-	8M0058847	长缸体总成(75-100马力)	LONG BLOCK ASSEMBLY (75 -100 HP)	1
-	8M0114714	LB 75-100 HP 4S	LB 75-100 HP 4S	1
-	8M0090765	短缸体总成	SHORT BLOCK ASSEMBLY	1

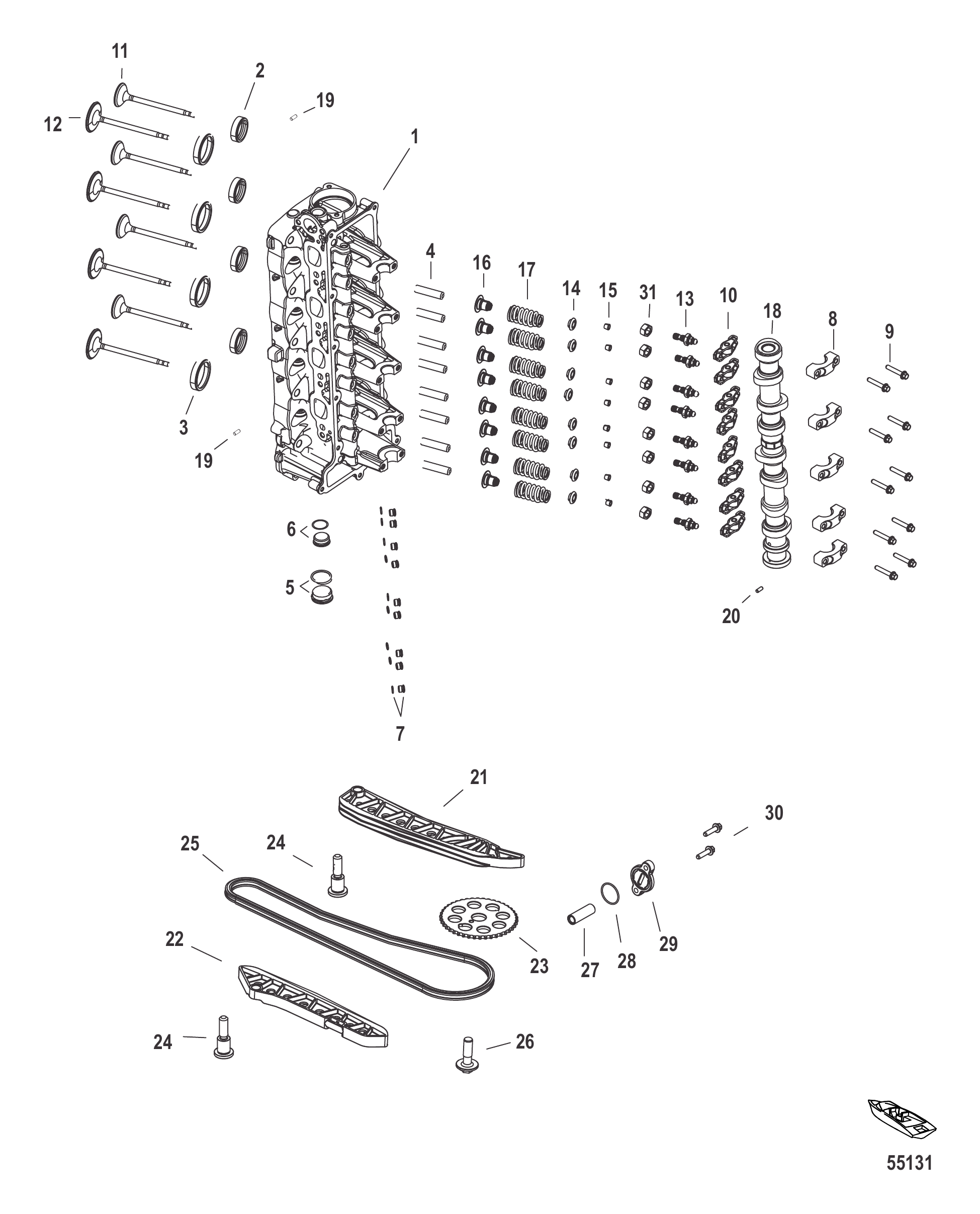

图 8气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
-	8M0094683	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	8M0190640	气缸盖	CYLINDER HEAD	1
-	8M0098627	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	8M0190640	气缸盖	CYLINDER HEAD	1
-	8M0091290	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	8M0190641	气缸盖	CYLINDER HEAD	1
-	8M0098628	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	8M0190641	气缸盖	CYLINDER HEAD	1
-	8M0121260	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	8M0190641	气缸盖	CYLINDER HEAD	1
1	8M0091291	气缸盖总成(裸件)	CYLINDER HEAD ASSEMBLY Bare	1
2	8M0056611	排气门座	SEAT Exhaust Valve	4
3	8M0056610	进气门座	SEAT Intake Valve	4
4	8M0054533	气门导管	GUIDE Valve	8
5	8M0047997	堵头(30毫米)	PLUG (30 MM)	1
5	8M0087454	30毫米螺塞	PLUG (30 mm)	1
6	8M0047996	堵头(24毫米)	PLUG (24 MM)	2
6	8M0087453	堵头(24毫米)	PLUG (24 MM)	2
7	8M0047992	堵头(10毫米)	PLUG (10 MM)	9
7	8M0087446	堵头（10毫米）	PLUG (10 mm)	9
8	NSS	不单独销售	NOT SOLD SEPARATE	4
9	892454035	螺栓（M6×36）	BOLT (M6 x 36)	10
9	8M0163131	M6螺钉	SCREW M6	10
10	8M6106000	滚子摇臂	ROLLER FINGER FOLLOWER	8
11	8M0090772	排气阀	VALVE Exhaust	4
11	8M0098633	排气阀	VALVE Exhaust	4
11	8M0098633	排气阀	VALVE Exhaust	1
12	8M0090774	进气阀	VALVE Intake	4
12	8M0098632	进气阀	VALVE Intake	4
12	8M0098632	进气阀	VALVE Intake	4
13	8M0073719	双头螺柱-球端(M9×1)	STUD Ball End, (M9 X 1)	8
14	8M0054536	气门弹簧座	RETAINER Valve	8
15	8M0054537	气门键	KEY Valve	16
16	8M6105000	气门杆油封组件	SEAL ASSEMBLY Valve Stem	8
16	8M0185671	气门杆油封	SEAL VALVE STEM	8
17	8M6102000	气门弹簧	SPRING Valve	8
18	8M0094684	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0183246	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0098630	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0183246	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0090775	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0161588	凸轮轴	CAMSHAFT	1
18	8M0098631	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0161588	凸轮轴	CAMSHAFT	1
18	8M0121261	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0161588	凸轮轴	CAMSHAFT	1
19	8M0084726	定位销	PIN Dowel	2
20	8M0058695	定位销	PIN Dowel	1
21	8M0090800	链条导板	CHAIN BLADE	1
22	8M0090799	链条导轨	CHAIN GUIDE	1
23	880550	链轮	SPROCKET	1
23	8M0241408	凸轮链轮	SPROCKET CAM	1
24	8M0061165	螺钉-带肩(M8×1.25)	SCREW - SHOULDER (M8 X 1.25)	2
24	8M0086569	台阶螺钉(M8x1.25)	SCREW Shoulder (M8 x 1.25)	2
25	8M0090806	凸轮轴驱动链条	CHAIN Cam Drive	1
25	8M0128085	凸轮轴驱动链条	CHAIN-CAM DRIVE	1
26	8M0021532	螺钉(M12×40毫米)	SCREW (M12 x 40 MM)	1
26	8M0237436	螺钉	SCREW	1
27	8M0057657	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
28	898836	棕色O型圈	O-RING Brown	1
28	8M0237361	O型圈	O-RING	1
29	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
30	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
30	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
31	8M0072563	六角螺母	NUT HEX	8

图 9驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	852421T08	驱动轴壳体-短型	HOUSING Driveshaft - Short	1
2	NSS		NOT SOLD SEPARATE EXHAUST PIPE	1
3	1993325	螺钉(M10x25mm)	SCREW (M10 x 25 mm)	1
4	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
5	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
6	8288181	放油塞	PLUG Drain	1
7	8M0007119	放油螺塞密封件	SEAL Drain Plug	1
7	8M0188221	密封件	SEAL	1
8	826276	缓冲垫	BUMPER	1
9	893770	驱动轴壳体盖板	PLATE Driveshaft Housing	1
9	8M4503628	驱动轴壳体盖板	PLATE Driveshaft Housing	1
10	897970A01	水管/密封件套件-短型	TUBE/SEAL KIT Water - Short	1
11	8M0021959	水封	SEAL Water	1
11	8M0151041	上水管密封件	SEAL WATER TUBE Upper	1
12	828529	导套	GUIDE	1
13	828706	缓冲垫	BUMPER	1
13	8M0043364	缓冲垫	BUMPER	1
14	823984	螺柱（M10×50）	STUD (M10 x 50)	1
15	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
15	8M0214963	垫圈	WASHER	1
16	40140	螺母(M10)	NUT (M10)	1
17	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
17	8M0214963	垫圈	WASHER	4
18	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4

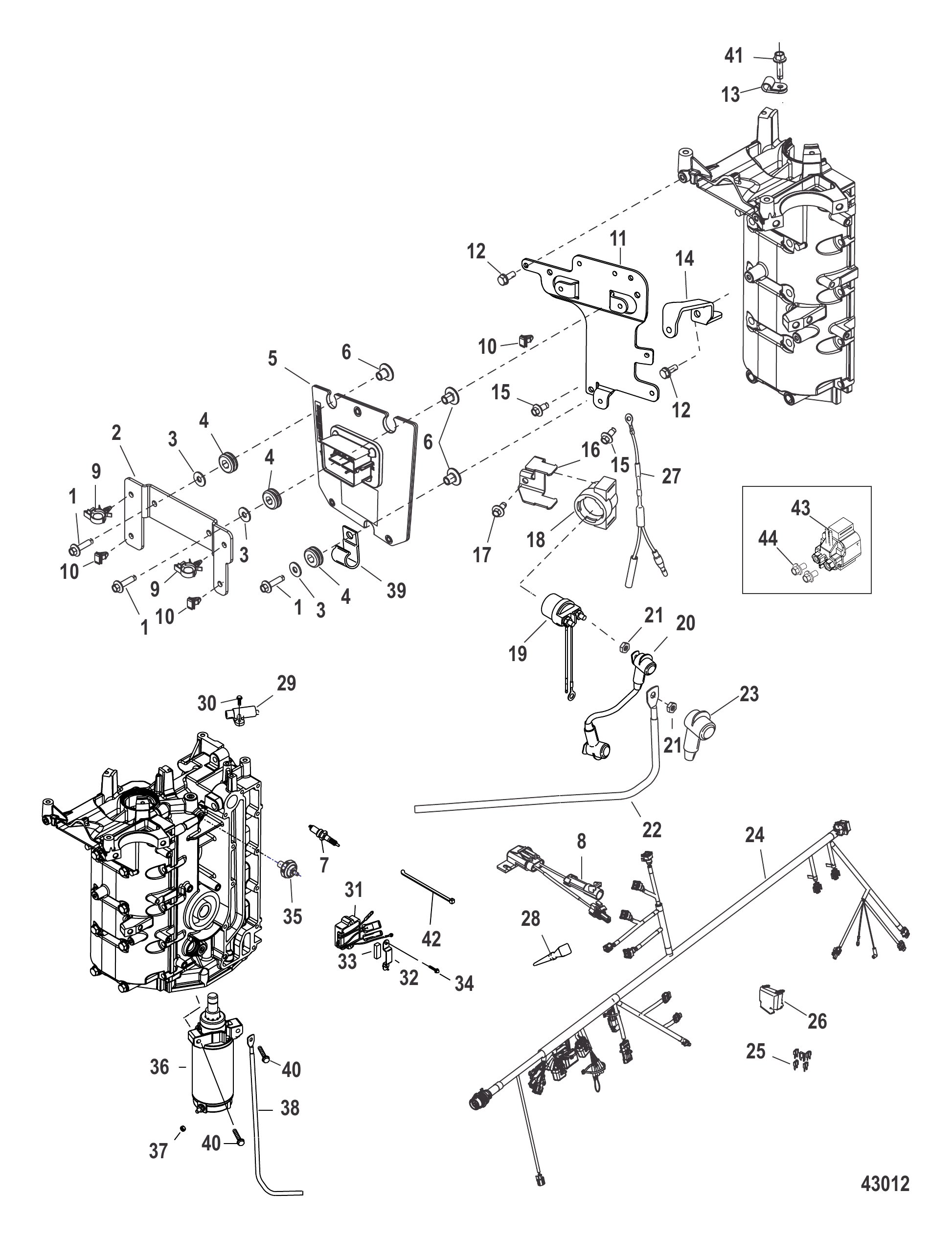

图 10电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
2	893774002	支架	BRACKET	1
3	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
3	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
4	834985	护孔环	GROMMET	3
4	8M0190980	护孔环	GROMMET	3
5	8M0059789	发动机控制模块 - 60	ECM Engine Control Module - 60	1
6	856954	衬套	BUSHING	3
7	883323001	火花塞	SPARK PLUG	4
8	897940T01	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
9	858954	卡箍(0.625英寸)	CLIP (.625)	2
10	879962	线束卡扣	CLIP Part of Electrical Harness	3
11	8M0022449	安装板	PLATE	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
13	24836	卡扣	CLIP	1
14	8M0007734	支撑架	BRACE	1
15	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
16	893768	电磁阀板	PLATE Solenoid	1
17	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
18	95643M	支架 Design-I	BRACKET Design-I	1
18	8M0010250	支架	BRACKET	1
19	825096T	Design-I继电器	RELAY Design-I	1
19	825096T01	启动电磁阀	SOLENOID Starter	1
20	93388A16	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
21	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
22	88439A9	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
23	880786	红色绝缘护套	BOOT Insulator - Red	1
24	8M0044999	线束总成	HARNESS ASSEMBLY	1
25	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	83296925	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
25	832969T25	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
25	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
25	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
25	83296915	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
25	832969T15	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
25	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
25	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
26	8M0045270	盖板	COVER	1
27	883834A1	二极管电缆总成	CABLE ASSEMBLY Diode	1
27	883834T01	二极管电缆总成	CABLE ASSEMBLY Diode	1
28	13541	公插头	PLUG Male	1
29	8283582	曲轴位置传感器	SENSOR Crank Position	1
29	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
30	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
31	893640T01	电压调节器	REGULATOR Voltage	1
32	893771	连接器支架	BRACKET Connector	1
33	8308971	泡沫垫	FOAM PAD	1
34	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
35	8280401	压力开关	PRESSURE SWITCH	1
35	8M0098207	油压开关	SWITCH Oil Pressure	1
36	893888T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
37	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	1
38	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
39	65292	J型卡扣	J CLIP	1
39	8M0024808	J型夹	J-CLIP	1
40	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
41	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
42	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
43	8M0098898	继电器 Design-II	RELAY Design-II	1
44	8M0085874	螺钉 Design-II	SCREW Design-II	2
-	8272822	高压警告标贴	DECAL Warning High Voltage	1
-	893678T03	短缸体	SHORT BLOCK	1

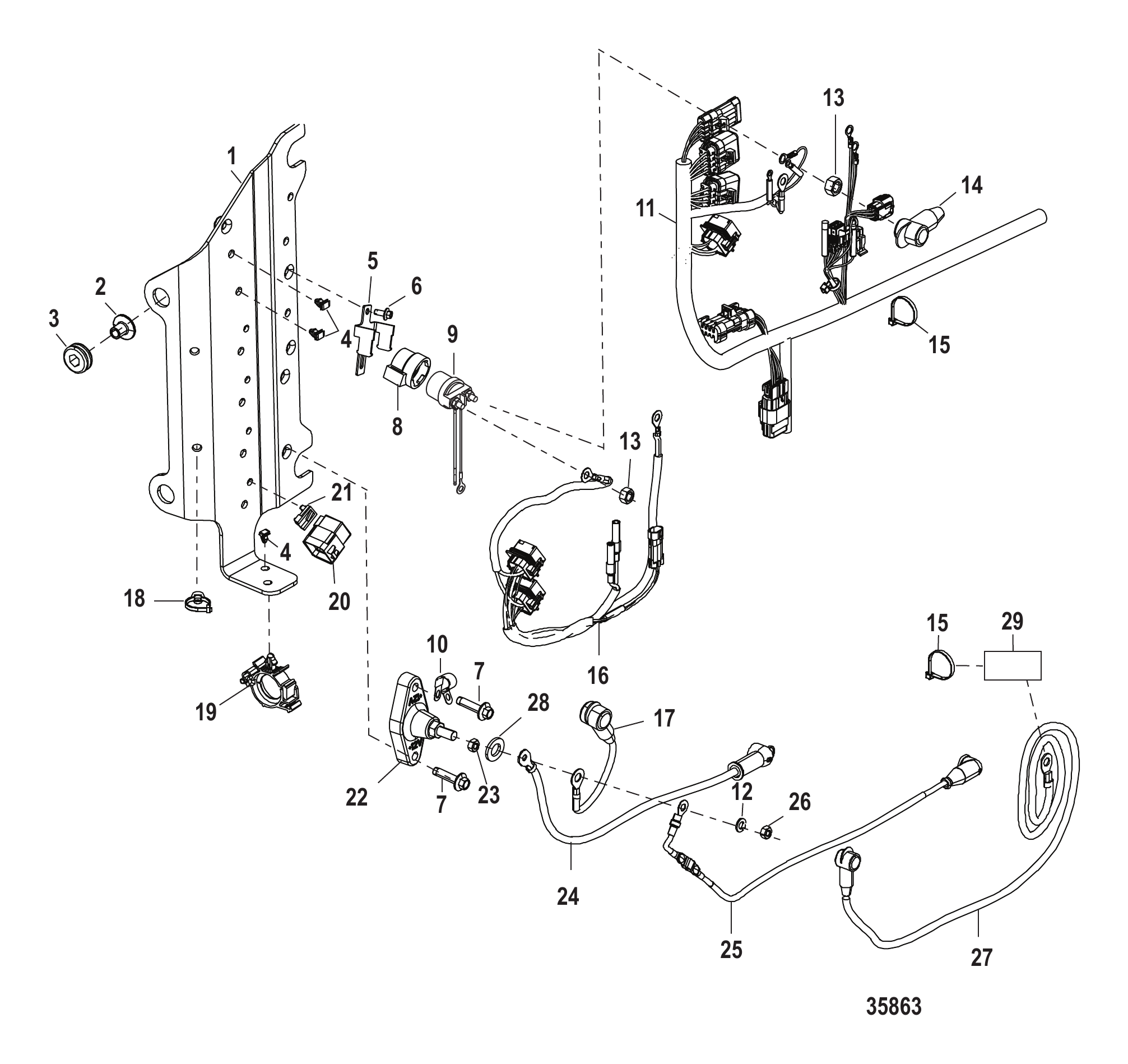

图 11电气板组件序列号1B723943及以上 Electrical Plate Components Serial Number 1B723943 and Up

REF	零件编号	中文名称	英文名称	数量
-	NSS	不单独销售-电气板总成(完整)	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	897619T01	电气板	PLATE Electrical	1
2	856954	衬套	BUSHING	2
3	834985	护孔环	GROMMET	2
3	8M0190980	护孔环	GROMMET	2
4	879962	卡扣	CLIP	4
5	893768T	安装板	PLATE	1
6	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
7	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
8	8M0010250	支架	BRACKET	1
9	825096T01	启动电磁阀	SOLENOID Starter	1
9	8M0098898	继电器	RELAY	1
10	859172	卡箍	CLAMP	1
11	892579T14	发动机线束总成	HARNESS ASSEMBLY Engine	1
-	83296915	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
-	832969T15	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
-	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
-	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
-	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
-	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
-	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
-	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
-	858754	保险丝盖	COVER Fuse	2
12	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
12	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
14	880787	黄色绝缘护套	BOOT Insulator - Yellow	1
15	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	AR
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
16	819514T27	升降线束总成	HARNESS ASSEMBLY Trim	1
17	93388T22	线缆总成(黑色)	CABLE ASSEMBLY Black	1
18	899145	绑带夹	CLIP Tie Strap	2
19	898454	卡扣 (19 mm)	CLIP (19 mm)	1
20	882751	继电器	RELAY	3
20	8M0219830	继电器	RELAY	3
21	865205	卡扣	CLIP	3
22	875302A1	带电螺柱总成	HOT STUD ASSEMBLY	1
23	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
24	93388T20	线缆总成(黑色)	CABLE ASSEMBLY Black	1
25	878231T05	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
26	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
27	88439A46	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
28	85172	垫圈	WASHER	1
29	NSS	电池标签(不单独销售)	NOT SOLD SEPARATE Tag-Battery	1

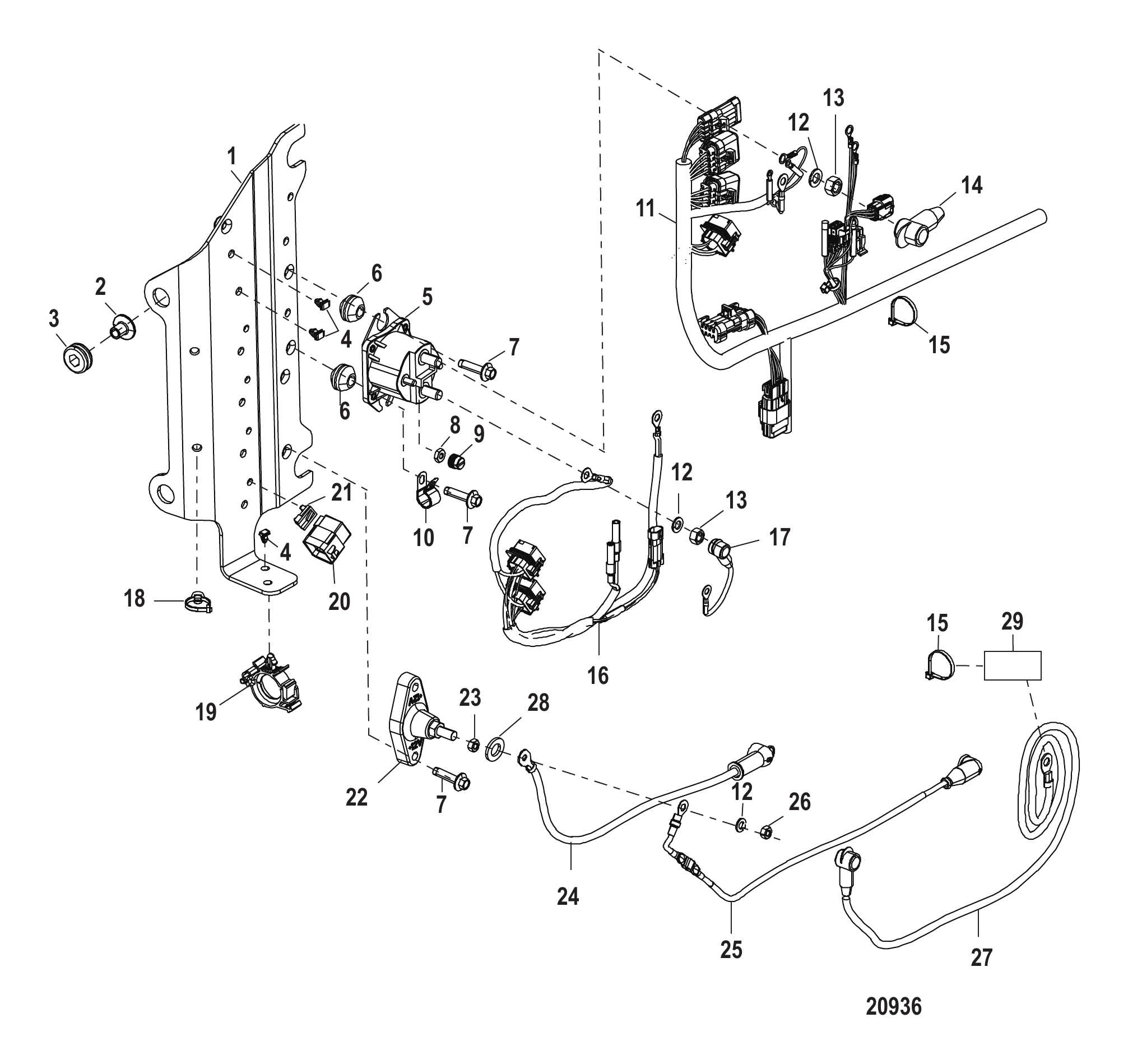

图 12电气板组件序列号1B723942及以下 Electrical Plate Component Serial Number 1B723942 and Below

REF	零件编号	中文名称	英文名称	数量
-	NSS	不单独销售-电气板总成(完整)	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	897619T01	电气板	PLATE Electrical	1
2	856954	衬套	BUSHING	2
3	834985	护孔环	GROMMET	2
3	8M0190980	护孔环	GROMMET	2
4	879962	卡扣	CLIP	4
5	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
6	822179	护孔环	GROMMET	2
7	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
8	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
9	813938	盖形螺母(#10-32)	CAP NUT (#10-32)	2
10	859172	卡箍	CLAMP	1
11	892579T13	发动机线束总成	HARNESS ASSEMBLY Engine	1
-	83296915	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
-	832969T15	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
-	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
-	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
-	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
-	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
-	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
-	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
-	858754	保险丝盖	COVER Fuse	2
12	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
12	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
13	68292	螺母(.312-18)	NUT (.312-18)	2
13	8M0204668	螺母(.312-18)	NUT (.312-18)	2
14	880787	黄色绝缘护套	BOOT Insulator - Yellow	1
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
15	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	AR
15	8M0214940	扎带	TIE STRAP	AR
16	819514T24	升降线束总成	HARNESS ASSEMBLY Trim	1
17	93388T21	线缆总成(黑色)	CABLE ASSEMBLY Black	1
18	899145	绑带夹	CLIP Tie Strap	2
19	898454	卡扣 (19 mm)	CLIP (19 mm)	1
20	882751	继电器	RELAY	3
20	8M0219830	继电器	RELAY	3
21	865205	卡扣	CLIP	3
22	875302A1	带电螺柱总成	HOT STUD ASSEMBLY	1
23	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
24	93388T20	线缆总成(黑色)	CABLE ASSEMBLY Black	1
25	878231T05	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
26	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
27	88439A46	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
28	85172	垫圈	WASHER	1
29	NSS	电池标签(不单独销售)	NOT SOLD SEPARATE Tag-Battery	1

图 135英寸驱动轴壳体延长套件 12092A19 Extension Kit-5 Inch Driveshaft Housing 12092A19

REF	零件编号	中文名称	英文名称	数量
-	12092A19	传动轴延长套件 - 5英寸/128毫米	EXTENSION KIT Driveshaft - 5 Inch /128 mm	1
1	12092A3	隔套套件	SPACER KIT	1
2	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
4	903503	双头螺柱(M10×190)	STUD (M10 x 190)	4
5	903502	双头螺柱(M10×227)	STUD (M10 x 227)	1
6	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
6	8M0214963	垫圈	WASHER	5
7	40140	螺母(M10)	NUT (M10)	5
8	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
8	8M0214974	O型圈	O RING	1
9	830749	密封件	SEAL	3
9	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
10	8289371	水管	TUBE Water	1
10	8M4501430	水管	TUBE Water	1
11	430232	密封件	SEAL	2
12	8172771	水泵上垫片	GASKET Water Pump, Upper	1
13	430331	衬垫	GASKET	1
14	430472	衬垫	GASKET	1
14	8M0214931	衬垫	GASKET	1
15	897680T01	驱动轴总成 X加长型	DRIVESHAFT ASSEMBLY X-Long	1
16	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
17	29641	E型卡环	E RING	1
18	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
18	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1

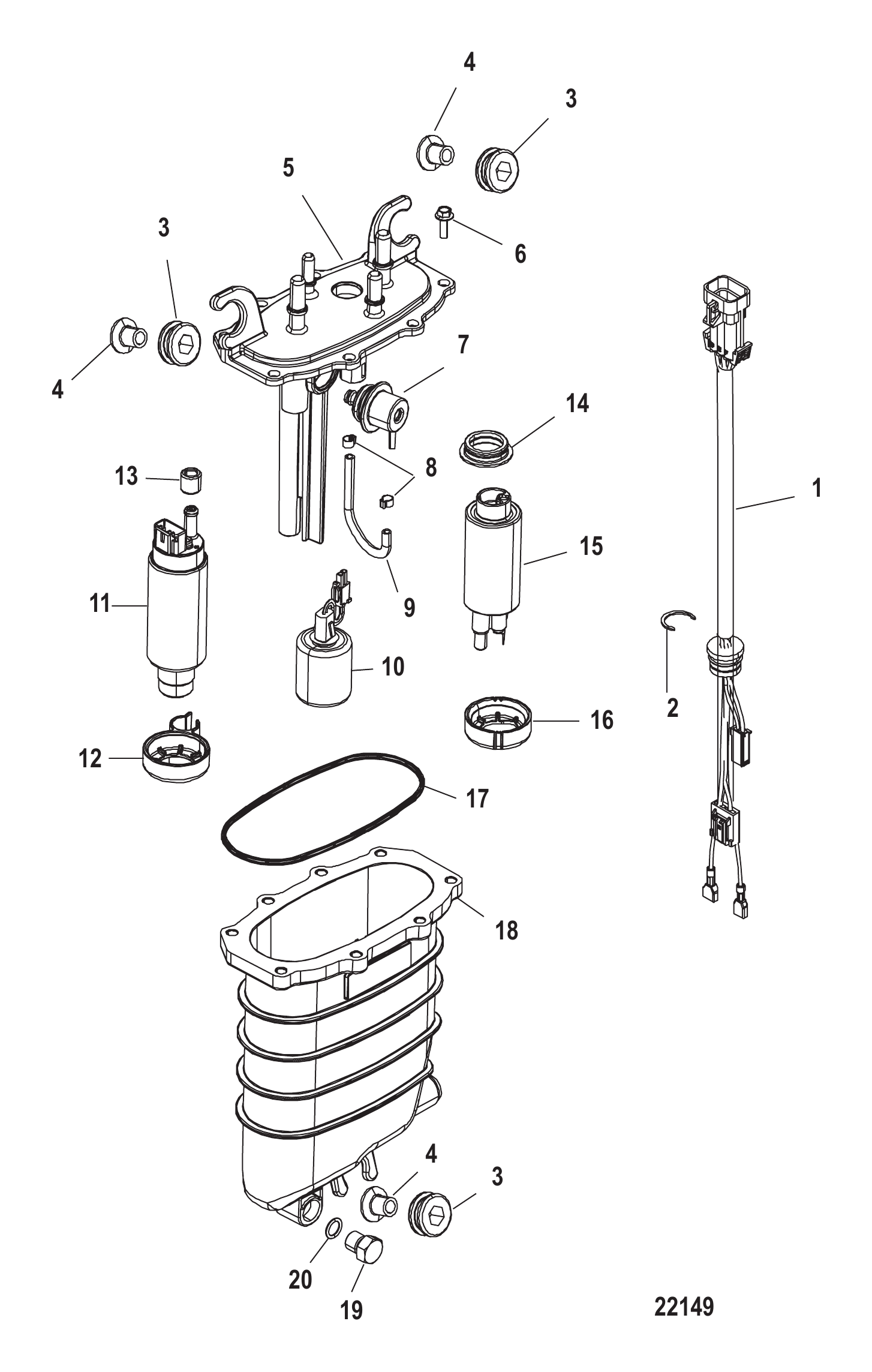

图 14燃油供给模块 Fuel Supply Module

REF	零件编号	中文名称	英文名称	数量
-	880133T08	燃油供应模块	MODULE Fuel Supply	1
1	880596526	线束总成	HARNESS ASSEMBLY	1
1	8M0130898	线束总成	HARNESS ASSY	1
2	880596515	卡扣	CLIP	1
3	855362001	护孔环	GROMMET	3
4	855364	衬套	BUSHING	3
5	880596T50	盖板套件	COVER KIT	1
6	880596513	螺钉	SCREW	8
7	880596503	带O型圈的调节器	REGULATOR With O-Rings	1
8	880596512	卡箍	CLAMP	2
9	880596511	软管	HOSE	1
9	880596A05	软管套件	HOSE KIT	1
10	880596524	浮子	FLOAT	1
10	8M6000359	浮子	FLOAT	1
11	880596T55	燃油泵总成-高压	PUMP ASSEMBLY Fuel - High Pressure	1
12	880596506	密封件	SEAL	1
13	880596507	密封件	SEAL	1
14	880596510	密封件	SEAL	1
15	880596T58	燃油提升泵套件	PUMP KIT Fuel - Lift	1
16	880596509	隔离器	ISOLATOR	1
17	880596502	密封件	SEAL	1
18	880596T53	壳体总成	HOUSING ASSEMBLY	1
18	880596523	壳体总成	HOUSING ASSY	1
19	880596516	堵头	PLUG	1
20	880596517	O型圈	O-RING	1
-	880596A01	密封修理包	REPAIR KIT Seal	1
-	889283A01	燃油灌注工具包	TOOL KIT Fuel Priming	1

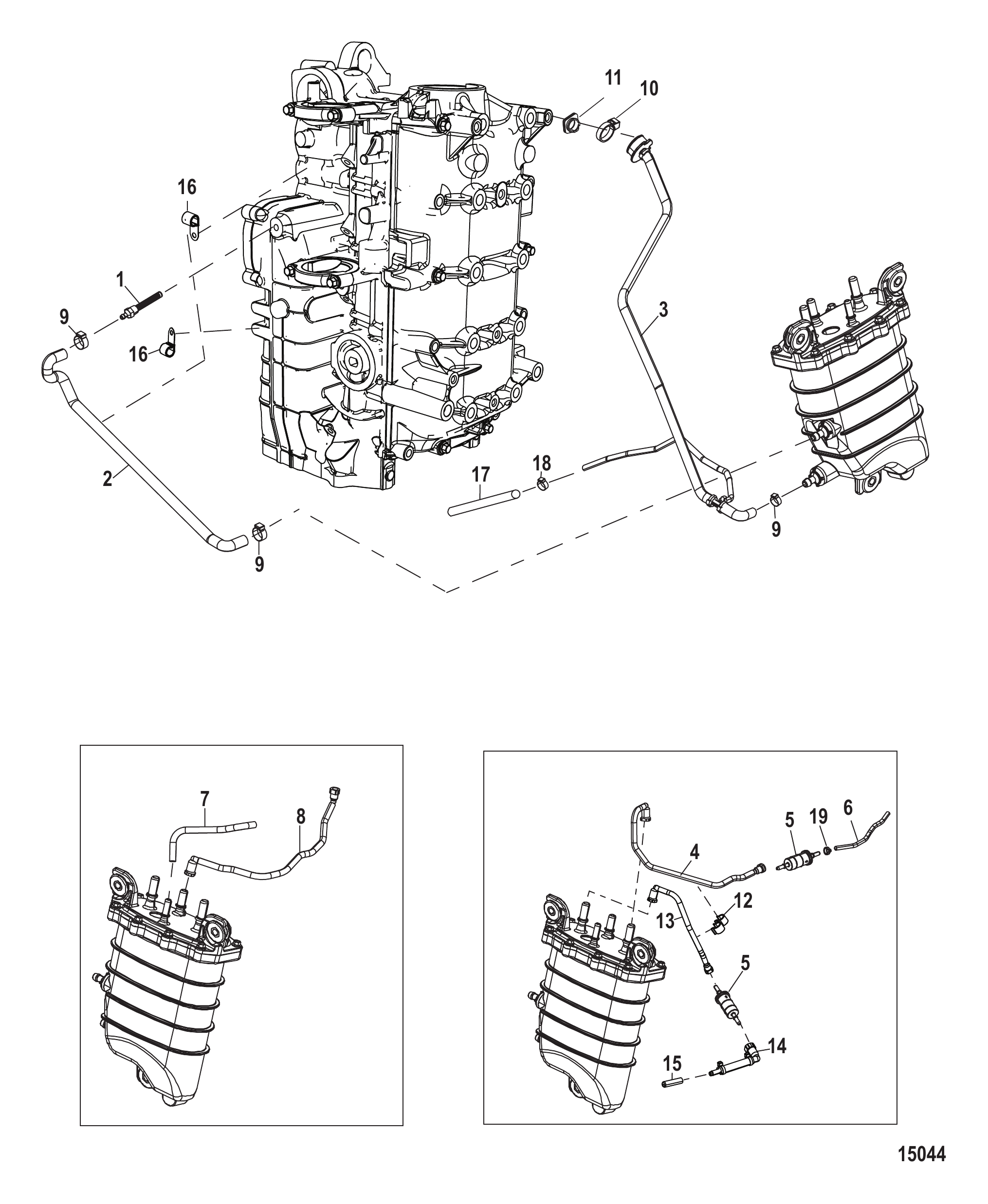

图 15燃油供给模块软管 Fuel Supply Module Hoses

REF	零件编号	中文名称	英文名称	数量
1	8348084	滤网	STRAINER	1
2	897775	滤清器至燃油供应模块软管	HOSE Block Strainer to Fuel Supply Module	1
2	8M0040122	软管	HOSE	1
2	8M0040122	滤清器至燃油供应模块软管	HOSE Block Strainer to Fuel Supply Module	1
3	897795A01	燃油供应模块出口软管总成	HOSE ASSEMBLY Fuel Supply Module Outlet	1
4	897649001	燃油供应模块至高压燃油滤清器软管	HOSE Fuel Supply Module to High Pressure Fuel Filter	1
4	8M0072517	软管	HOSE	1
4	8M0012211	燃油供应模块至高压燃油滤清器软管	HOSE Fuel Supply Module to High Pressure Fuel Filter	1
4	8M0072517	软管	HOSE	1
4	8M0043800	燃油供应模块至高压燃油滤清器软管	HOSE Fuel Supply Module to High Pressure Fuel Filter	1
4	8M0072517	软管	HOSE	1
5	879885T	燃油滤清器	FILTER Fuel	2
5	879885Q	燃油管路滤清器	FILTER Fuel In-Line	2
6	8M0008617	滤清器至油轨软管	HOSE Filter to Rail	1
6	8M0072519	软管	HOSE	1
6	8M0043801	滤清器至油轨软管	HOSE Filter to Rail	1
6	8M0072519	软管	HOSE	1
7	830756109	软管(散装57.00英寸)裁切至8.25英寸	HOSE (57.00 Inches Bulk) Cut to 8.25 Inches	1
7	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
8	897654002	燃油供应模块至通气罐软管	HOSE Fuel Supply Module to Vent Cannister	1
8	8M0072516	软管	HOSE	1
8	8M0012212	燃油供应模块至通气罐软管	HOSE Fuel Supply Module to Vent Cannister	1
8	8M0072516	软管	HOSE	1
9	888988015	卡箍 (15.7 mm)	CLAMP (15.7 mm)	3
9	8M0214911	卡箍@5	CLAMP @5	3
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
11	859251	护孔环	GROMMET	1
11	8M0039078	护孔环	GROMMET	1
12	888523001	卡扣	CLIP	1
13	8M0000915	滤清器至燃油供应模块软管	HOSE Filter to Fuel Supply Module	1
13	8M0072518	软管	HOSE	1
13	8M0012213	滤清器至燃油供应模块软管	HOSE Filter to Fuel Supply Module	1
13	8M0072518	软管	HOSE	1
13	8M0043799	滤清器至燃油供应模块软管	HOSE Filter to Fuel Supply Module	1
13	8M0072518	软管	HOSE	1
14	8M0000914	燃油入口软管	HOSE Fuel Inlet	1
14	8M0043798	软管	HOSE	1
14	8M0043798	燃油入口软管	HOSE Fuel Inlet	1
15	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
16	814634	卡箍	CLAMP	3
17	8M0007865	尼龙管	TUBE Nylon	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
19	888988028	卡箍 (16.2 mm)	CLAMP (16.2 mm)	1
19	8M0204696	卡箍	CLAMP	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

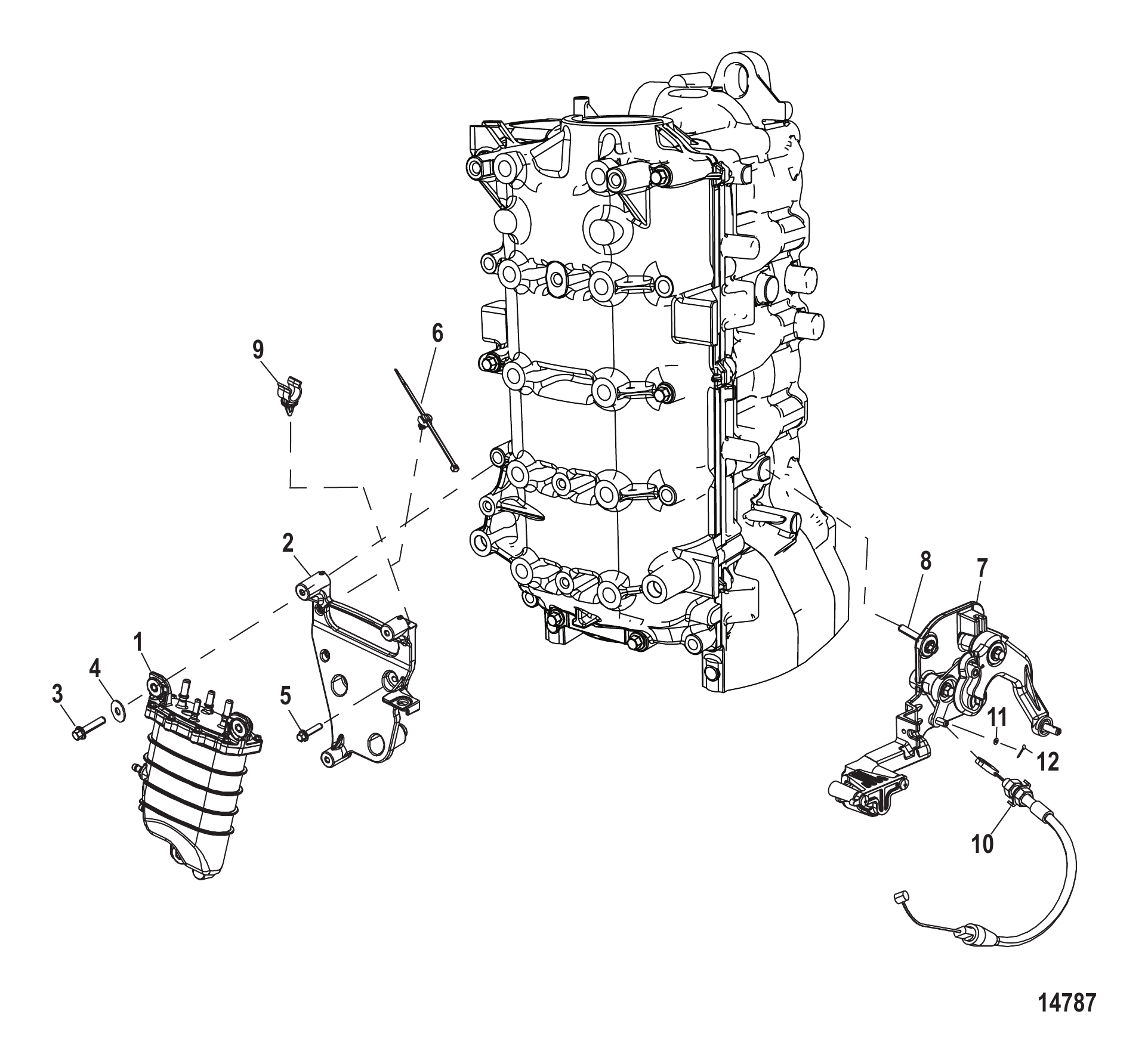

图 16燃油供给模块安装件 Fuel Supply Module Mounting

REF	零件编号	中文名称	英文名称	数量
1	880133T08	燃油供应模块	MODULE Fuel Supply	1
1	8M0130897	燃油供应模块	FUEL SUPPLY MOD	1
2	897567T	燃油供应模块支架	BRACKET Fuel Supply Module	1
3	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
3	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
4	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	3
5	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
5	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
6	899145	绑带夹	CLIP Tie Strap	2
7	897763T01	节气门支架总成	BRACKET ASSEMBLY Throttle	1
7	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
7	897763T01	节气门支架总成	BRACKET ASSEMBLY Throttle	1
7	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
7	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
7	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
8	88552620	螺钉(M8 x 20)	SCREW (M8 x 20)	3
9	897559	卡扣	CLIP	1
10	8M0005986	拉线总成	CABLE ASSEMBLY	1
11	35459	垫圈	WASHER	1
12	210711	开口销	COTTER PIN	1

图 17齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	888845T06	齿轮箱总成-长型-2.07:1	GEAR HOUSING ASSEMBLY Complete - Long - 2.07:1	1
-	888845T07	齿轮箱总成-加长型-2.07:1	GEAR HOUSING ASSEMBLY Complete - X-Long - 2.07:1	1
-	888845T08	齿轮箱总成-长型-2.33:1	GEAR HOUSING ASSEMBLY Complete - Long - 2.33:1	1
-	888845T09	齿轮箱总成-加长型-2.33:1	GEAR HOUSING ASSEMBLY Complete - X-Long - 2.33:1	1
1	888845T	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(0.375x0.625)前部	PIN Dowel - With Hole (.375 x .625) Front	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191833	密封件	SEAL	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044	定位销-无孔(0.375x0.625)后部	PIN Dowel - Without Hole (.375 x .625) Rear	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	NSS	小齿轮(不单独销售)-前进齿轮套件部件	NOT SOLD SEPARATE Pinion Gear - Part of Forward Gear Kits	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
18	44492A1	垫片组	SHIM SET	1
18	8M0063265	垫片组	SHIM SET	1
19	897679T01	长型驱动轴总成	DRIVESHAFT ASSEMBLY Long	1
19	897680T01	驱动轴总成 X加长型	DRIVESHAFT ASSEMBLY X-Long	1
20	42461A1	套筒/环套件	SLEEVE/RING KIT	1
21	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
22	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
22	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	430331	衬垫	GASKET	1
24	430472	衬垫	GASKET	1
24	8M0214931	衬垫	GASKET	1
25	43035	上部油封	SEAL Oil Upper	1
25	8M0245495	油封	OIL SEAL	1
26	43036	下油封	SEAL Oil Lower	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
29	8172761	面板	FACEPLATE	1
29	8M0204709	面板	FACEPLATE	1
30	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
31	430232	密封件	SEAL	1
32	43037	键	KEY	1
32	8M0204723	键	KEY	1
33	43026T2	叶轮	IMPELLER	1
34	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
35	861415	端面密封	SEAL Face	1
35	816575A2	密封套件	SEAL KIT	1
36	884563A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	891637	衬套	BUSHING	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	43026Q06	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	881260A3	前进齿轮-29齿	GEAR Forward - 29 Teeth	1
-	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1

图 18齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	888845T06	齿轮箱总成-长型-2.07:1	GEAR HOUSING ASSEMBLY Complete - Long - 2.07:1	1
-	888845T07	齿轮箱总成-加长型-2.07:1	GEAR HOUSING ASSEMBLY Complete - X-Long - 2.07:1	1
-	888845T08	齿轮箱总成-长型-2.33:1	GEAR HOUSING ASSEMBLY Complete - Long - 2.33:1	1
-	888845T09	齿轮箱总成-加长型-2.33:1	GEAR HOUSING ASSEMBLY Complete - X-Long - 2.33:1	1
1	888845T	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8227731	螺纹嵌件	INSERT Threaded	2
3	888807	凸轮从动件总成	FOLLOWER ASSEMBLY Cam	1
4	19917	换档凸轮	CAM Shift	1
4	8M4504018	换档凸轮	CAM SHIFT	1
5	888806	离合器作动杆	ROD Clutch Actuator	1
6	78905	十字销	PIN Cross	1
6	8M0084243	十字销	PIN Cross	1
7	78906	弹簧定位销	PIN Spring Locator	1
7	8M0084245	弹簧定位销	PIN Spring Locator	1
8	79910	弹簧	SPRING	1
9	78910	垫圈	WASHER	1
10	44491A1	垫片组	SHIM SET	1
10	8M0063266	垫片组	SHIM SET	1
11	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
12	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
13	881260A3	前进齿轮-29齿	GEAR Forward - 29 Teeth	1
13	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
14	30895T	滚针轴承	BEARING Needle	1
15	856823	挡圈	RING Retaining	1
16	888805T	离合器	CLUTCH	1
17	888804	螺旋桨轴	PROPELLER SHAFT	1
17	8M0140444	螺旋桨轴	SHAFT Propeller	1
18	30893	弹簧	SPRING	1
19	889991T	倒车齿轮(29齿)	GEAR Reverse (29 Teeth)	1
19	889990T	倒挡齿轮	GEAR Reverse	1
20	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
20	8M0168901	轴承座总成	CARRIER ASSY.	1
21	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
21	8M0214974	O型圈	O RING	1
22	30956T	滚针轴承	BEARING Needle	1
23	70080	内部油封	SEAL Oil Inner	1
23	8M0205728	密封件	SEAL	1
24	70081	外油封	SEAL Oil Outer	1
24	8M0205729	密封件	SEAL	1
25	12578T	滚柱轴承	BEARING Roller	1
26	12577	止推垫片	THRUST WASHER	1
27	12576	推力轴承	BEARING Thrust	1
28	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
28	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
29	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
30	401378	螺母 (M8)	NUT (M8)	2
31	NSS	不单独销售贴纸-齿轮箱小齿轮标识	NOT SOLD SEPARATE Decal-Gearcase Pinion Identification	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	881260A3	前进齿轮-29齿	GEAR Forward - 29 Teeth	1
-	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1
-	888805A00	离合器与凸轮从动件维修套件	REPAIR KIT Clutch And Cam Follower	1

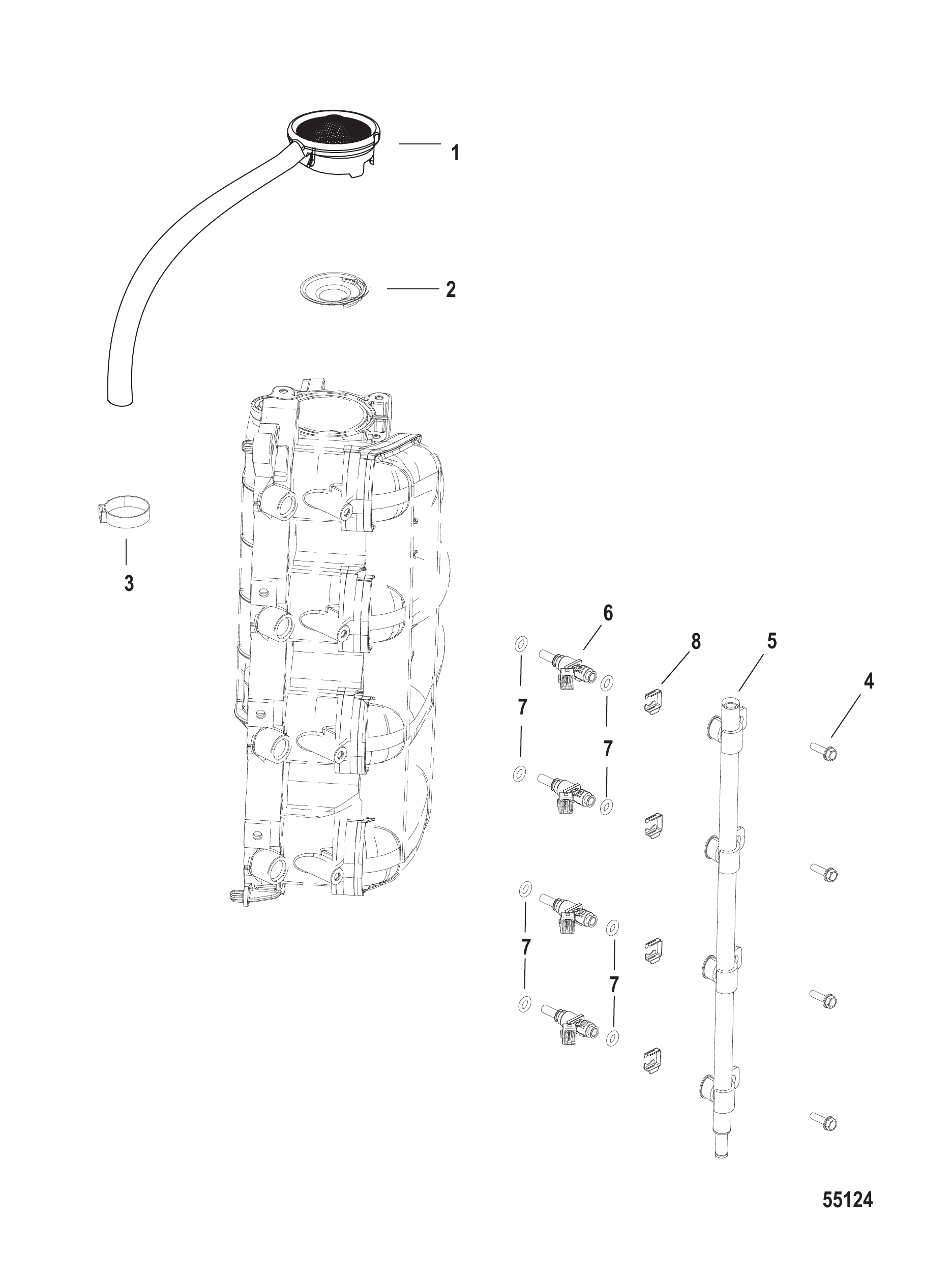

图 19集成式空燃模块 Integrated Air Fuel Module

REF	零件编号	中文名称	英文名称	数量
1	8M0090812	喇叭口总成	BELL MOUTH ASSEMBLY	1
2	8M0061853	限流器	RESTRICTOR	1
3	855228	卡箍	CLAMP	1
4	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	4
5	8M0080425	燃油导轨总成	RAIL ASSEMBLY Fuel	1
5	8M0185168	燃油导轨总成	FUEL RAIL ASSY	1
6	8M6002428	燃油喷射器	FUEL INJECTOR	4
6	8M0222144	多点喷射燃油喷射器	FUEL INJECTOR MPI	4
7	879150A09	密封套件	SEAL KIT	2
8	8M2001570	卡扣	CLIP	4

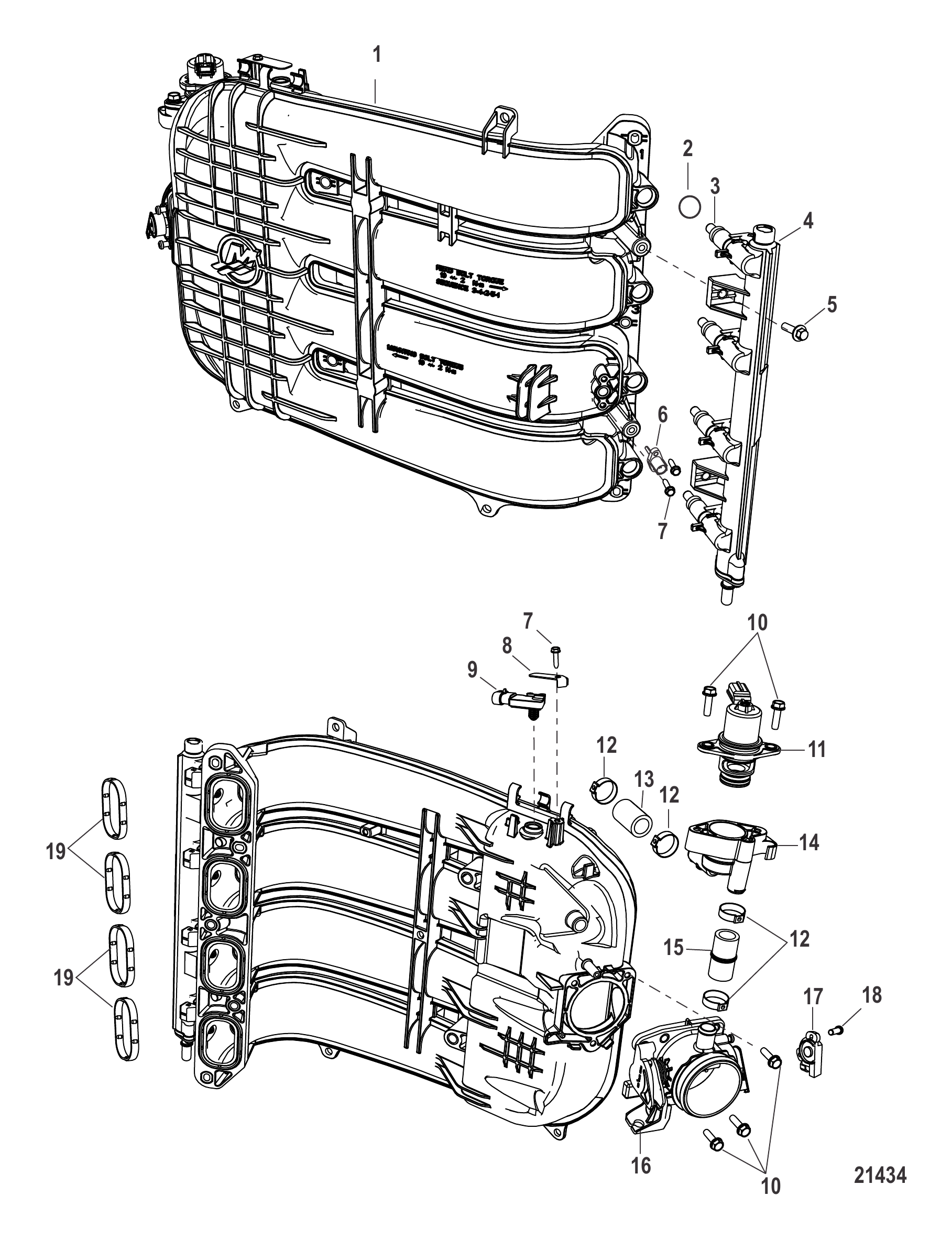

图 20集成式空燃模块组件 Intergrated Air Fuel Module Components

REF	零件编号	中文名称	英文名称	数量
-	892952T04	进气流量测量总成	IAFM ASSEMBLY	1
-	892952T06	进气流量测量总成	IAFM ASSEMBLY	1
1	8M6002790	进气歧管	MANIFOLD Intake	1
2	851889	O型圈	O-RING	8
3	8M0006027	燃油喷油器	INJECTOR Fuel	4
3	8M0222278	燃油喷射器	FUEL INJECTOR	4
4	898103T97	燃油导轨总成	FUEL RAIL ASSEMBLY	1
5	897445502	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
6	891663001	温度传感器	SENSOR Temperature	1
7	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	3
8	897445503	固定支架	BRACKET Retaining	1
9	854445	MAP传感器	SENSOR MAP	1
9	8M0237529	MAP传感器	SENSOR MAP	1
10	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	5
11	897526T	怠速空气控制阀	IAC VALVE	1
11	8M0188118	怠速空气传感器	SENSOR IDLE AIR C	1
12	8M0005933	卡箍	CLAMP	4
12	8M0236717	卡箍	CLAMP	4
13	8M0005528	怠速空气排放软管	HOSE Idle Air Discharge	1
14	8M0005529	歧管壳体	HOUSING Manifold	1
15	8M0005527	怠速空气供给软管	HOSE Idle Air Feed	1
16	898103T98	节气门体总成	THROTTLE BODY ASSEMBLY	1
17	881070T	位置传感器	SENSOR Position	1
17	8M0125617	位置传感器	SENSOR Position	1
18	8M0009542	螺丝套件(M5×17)含2颗螺丝	SCREW KIT (M5 x 17) Contains 2 Screws	1
19	897445505	密封件(4件装)	SEAL Bulk Pack of 4 seals.	1

图 21润滑图表 Lube Chart

REF	零件编号	中文名称	英文名称	数量
-	NOPART	无零件清单	NO PARTS LIST	1

图 22维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0097856	保养套件75-115马力四冲程(100小时)	SERVICE KIT 75-115 HP 4S (100 Hour)	1
-	877761K01	机油滤清器(水星品牌)	FILTER Oil Mercury Branded	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	828816	衬垫	GASKET	1
-	8M0204692	衬垫@5	GASKET @5	1
-	830749	密封件	SEAL	2
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
-	8M0097857	保养套件75-115马力四冲程(300小时)	SERVICE KIT 75-115HP 4S (300 Hour)	1
-	877761K01	机油滤清器(水星品牌)	FILTER Oil Mercury Branded	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	855697	卡箍	CLAMP	1
-	8M0204696	卡箍	CLAMP	1
-	828816	衬垫	GASKET	1
-	830749	密封件	SEAL	2
-	8M0157328	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
-	892864T06	节温器及壳体总成	THERMOSTAT AND HOUSING ASSEMBLY Thermostat	1
-	8M0090819	节温器总成	THERMOSTAT ASSEMBLY	1
-	8M0100527	水泵维修套件	REPAIR KIT Water Pump	1
-	897574Q01	皮带	BELT	1
-	818298T1	阳极套件	ANODE KIT	1
-	826134T	阳极块	ANODE	2

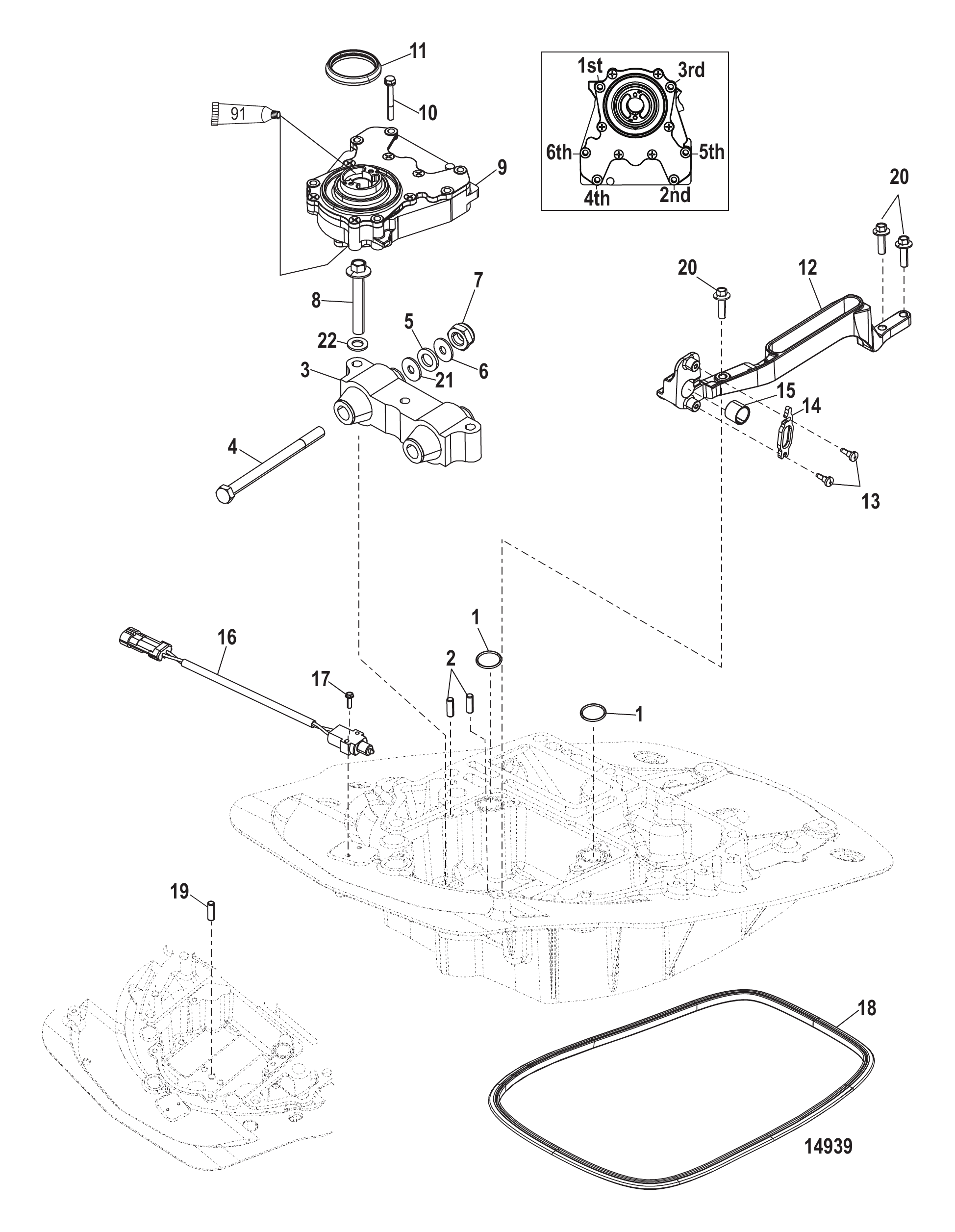

图 23机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	62705001	O型圈	O-RING	2
2	858580001	定位销	PIN Dowel	2
3	881900T01	支架	MOUNT	1
3	881900T03	支架	MOUNT	1
3	881900T02	支架	MOUNT	1
3	881900T03	支架	MOUNT	1
3	881900T03	支架	MOUNT	1
4	898487	螺栓(M12x175)	SCREW (M12 x 175)	2
4	8M0238139	螺钉	SCREW	2
5	32834	垫圈(0.9375x1.750x0.172)	WASHER (.9375 x 1.750 x .172)	2
6	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
6	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
7	896963	螺母(M12)	NUT (M12)	2
8	8M0008611	螺钉(M8 x 50)	SCREW (M8 x 50)	4
8	8M0036722	螺丝@2	SCREW @2	4
9	897206T02	油泵总成	PUMP ASSEMBLY Oil	1
9	897206T03	油泵总成	PUMP ASSEMBLY Oil	1
9	897206T03	油泵总成	PUMP ASSEMBLY Oil	1
9	8M0091787	机油泵	OIL PUMP	1
10	82483211	螺钉(M6 x 50)	SCREW (M6 x 50)	6
11	804349004	油封	SEAL Oil	1
11	8M0036343	油封	SEAL-OIL	1
12	897961T01	换挡连杆支架总成	BRACKET ASSEMBLY Shift Link	1
13	42975	传动螺钉	DRIVE SCREW	2
14	98889	闩锁	LATCH	1
15	824015	小筒形保持杯	CUP Barrel Retainer Small	1
16	889514A01	开关	SWITCH	1
16	8M0207794	开关	SWITCH	1
17	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2
18	8842563	密封件	SEAL	1
18	8M0043168	密封件	SEAL	1
19	23784	定位销	PIN Dowel	1
20	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
21	8M0001538	垫圈(.940x1.50x0.65)不锈钢	WASHER (.940 x 1.50 x 0.65) Stainless Steel	2
22	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	4
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

图 24动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	62705001	O型圈	O-RING	2
-	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
-	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
-	8M0001457	集气室密封件	SEAL Plenum	2
-	8M0005405	衬垫	GASKET	1
-	8M0005958	O型圈	O-RING	1
-	804349004	油封	SEAL Oil	1
-	8M0036343	油封	SEAL-OIL	1
-	814080001	密封件	SEAL	1
-	828816	衬垫	GASKET	1
-	8M0204692	衬垫@5	GASKET @5	1
-	859082	O型圈	O-RING	1
-	8805251	密封件	SEAL	1
-	8M0032912	密封件	SEAL	1
-	880631001	O型圈橙色	O-RING Orange	1
-	8M0237361	O型圈	O-RING	1
-	881295	O型圈	O-RING	1
-	896277006	衬垫缸盖	GASKET Head	1
-	8M0024565	衬垫	GASKET	1
-	8M0024565	衬垫	GASKET	1
-	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
-	897534	衬垫	GASKET	1
-	8M0024563	衬垫	GASKET	1
-	8M0024563	衬垫	GASKET	1
-	897540	密封件	SEAL	1
-	898844	排气管密封件	SEAL Exhaust Tube	1

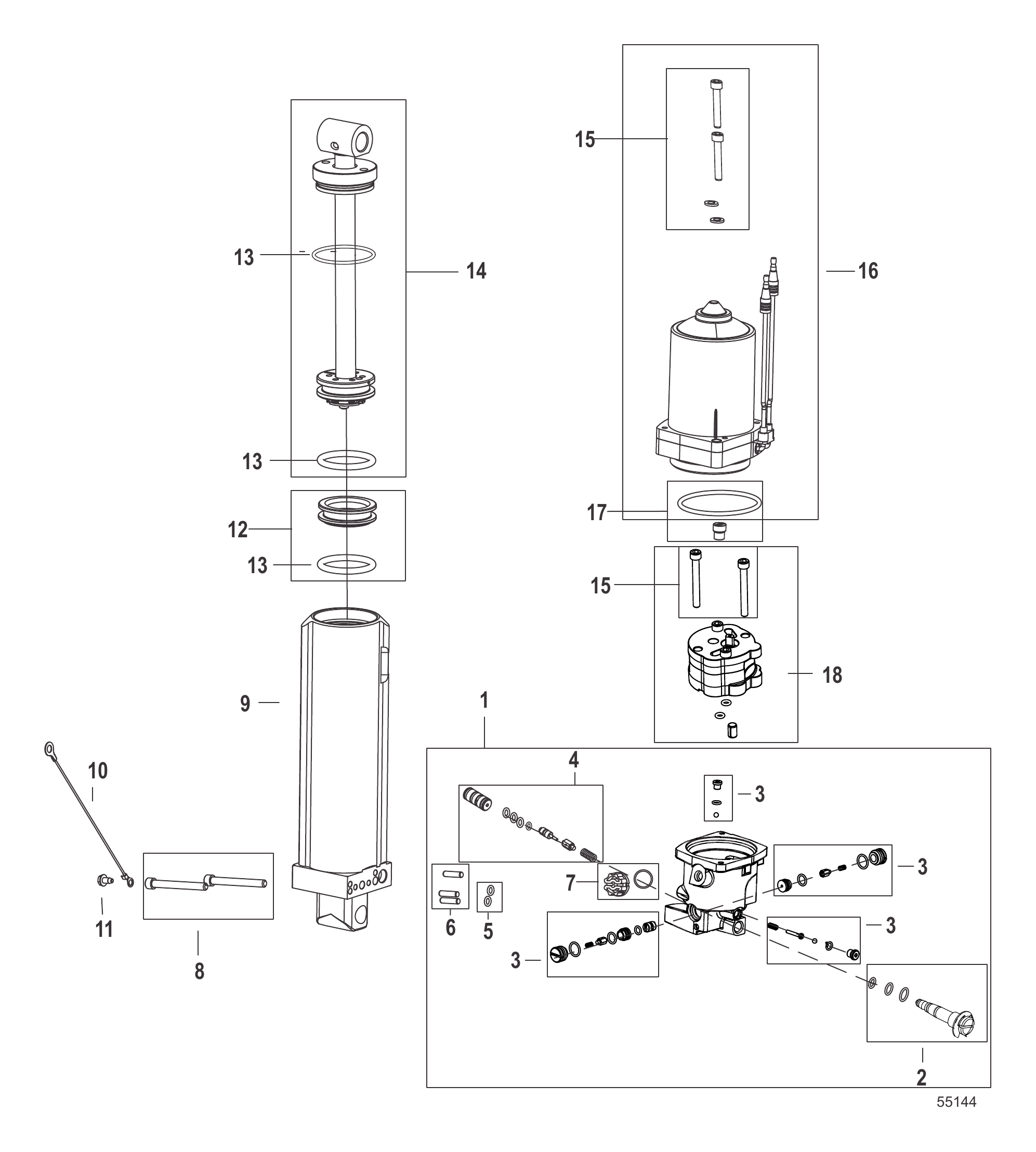

图 25动力配平总成-二代组件 Power Trim Assembly - Components Design II

REF	零件编号	中文名称	英文名称	数量
1	8M0089943	歧管套件	MANIFOLD KIT	1
2	893929A01	安全阀套件	VALVE KIT Relief	1
3	8M0089945	阀套件	VALVE KIT	1
4	8M0090404	配平限位阀套件	VALVE KIT Trim Limit	1
5	833063	O型圈	O-RING	2
6	8M0055260	定位销	DOWEL PINS	3
7	811613	塞子总成	PLUG ASSEMBLY	1
8	833047	螺钉(0.250-20×2.250)	SCREW (.250-20 x 2.250)	2
9	8M0089941	气缸总成	CYLINDER ASSEMBLY	1
10	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
10	8M0207768	拉线总成	CABLE ASSEMBLY	1
11	8M6002690	螺钉	SCREW	1
11	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
12	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
12	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
13	893902A01	O型圈套件	O-RING KIT	1
13	8M0171819	O型圈套件	O-RING KIT	1
14	8M0089942	减震杆套件	SHOCK ROD KIT	1
14	8M0171821	减震杆套件	SHOCK ROD KIT	1
15	8M0089946	螺钉套件(完整调整)	SCREW KIT Complete Trim	1
16	8M0089940	电机套件	MOTOR KIT	1
16	8M0142591	电机套件	MOTOR KIT	1
17	8M0090403	驱动联轴器	COUPLING Drive	1
18	8M0089944	泵总成	PUMP ASSEMBLY	1
-	8M0089947	O型圈套件(动力调整)	O-RING KIT Power Trim	1
-	8M0171820	O型圈套件	O-RING KIT	1
-	8M0127334	提升阀密封套件	POPPET SEAL KIT	1

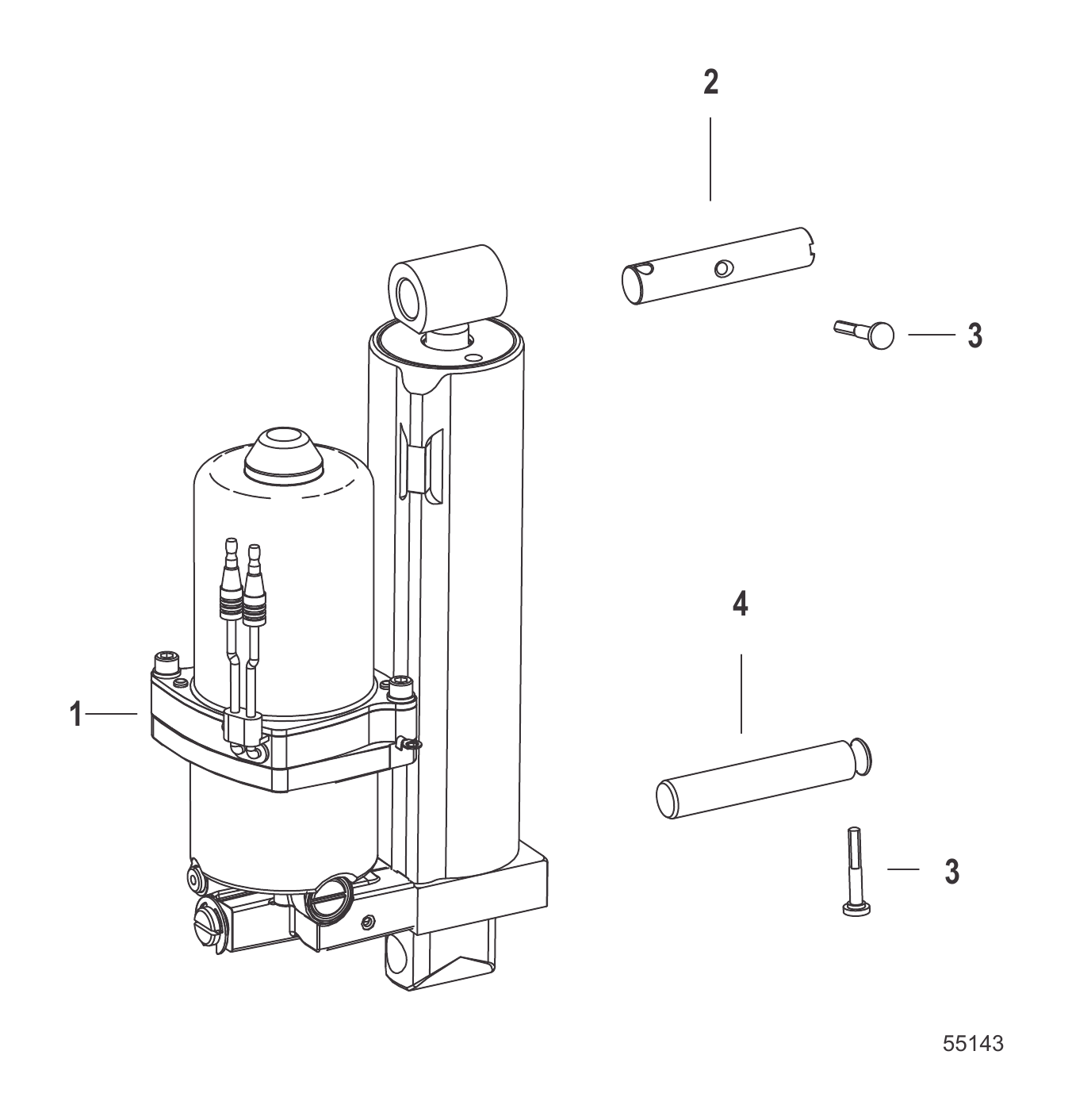

图 26二代动力配平总成 Power Trim Assembly Design II

REF	零件编号	中文名称	英文名称	数量
1	8M0090335	动力调整装置总成(标准)	POWER TRIM ASSEMBLY Standard	1
2	8M0094357	减震杆销	PIN Shock Rod	1
2	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
3	821539	三叶销	PIN Trilobe	2
4	818898	锚销	PIN Anchor	1

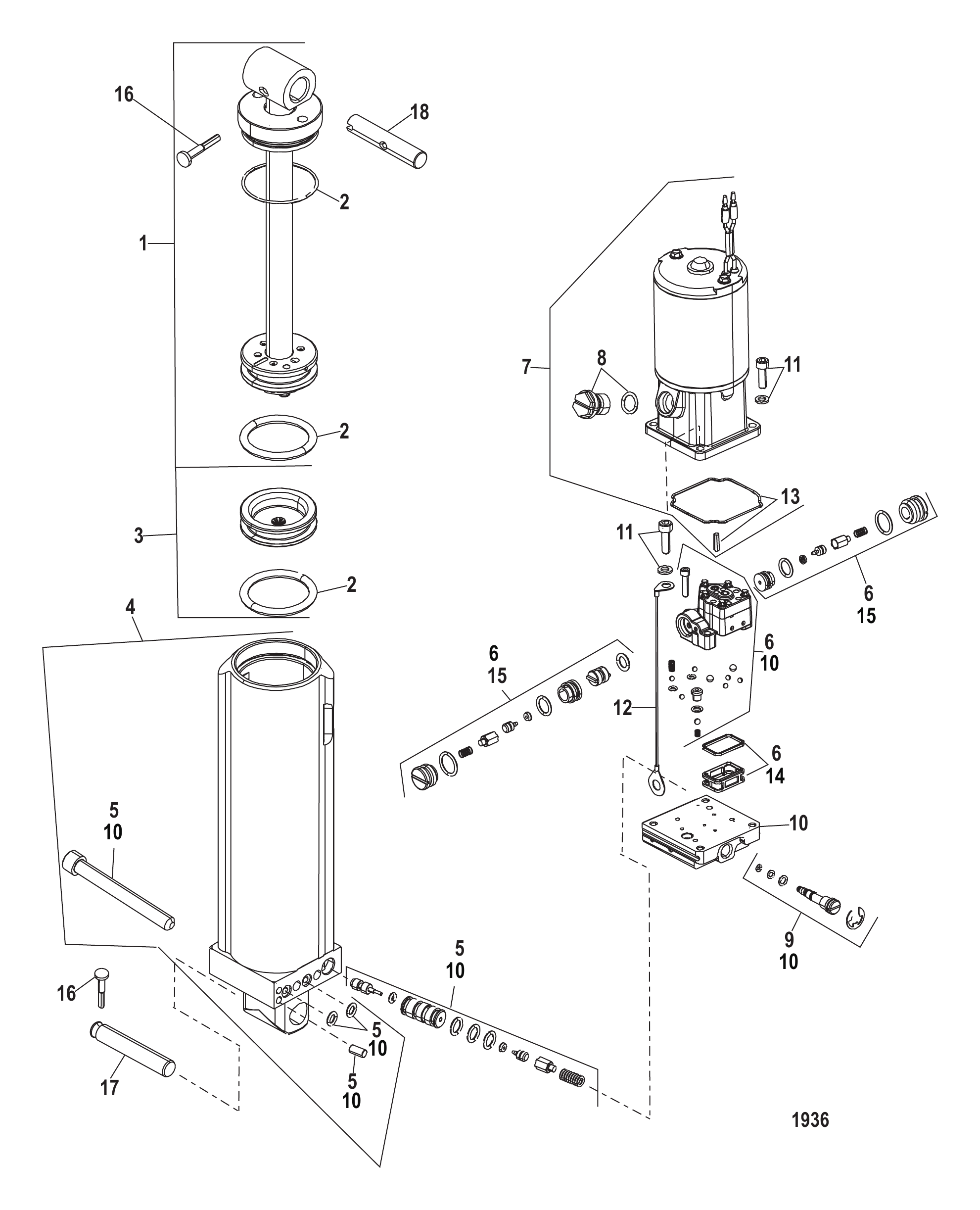

图 27一代动力配平组件 Power Trim Components Design I

REF	零件编号	中文名称	英文名称	数量
-	898447T01	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
1	8M0005542	减震杆套件	SHOCK ROD KIT	1
1	8M0171821	减震杆套件	SHOCK ROD KIT	1
2	809872A2	O型圈维修包	O-RING KIT Rebuild	1
2	8M0171819	O型圈套件	O-RING KIT	1
3	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
4	811669A1	气缸总成	CYLINDER ASSEMBLY	1
4	893916A01	气缸总成	CYLINDER ASSEMBLY	1
5	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
5	893905A02	阀套件	VALVE KIT	1
6	809874A1	泵总成	PUMP ASSEMBLY	1
6	893906A02	泵总成	PUMP ASSEMBLY	1
7	809885A2	电机套件	MOTOR KIT	1
7	893907A02	电机套件	MOTOR KIT	1
8	8134351	储液罐塞	PLUG Reservoir	1
9	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
9	893929A01	安全阀套件	VALVE KIT Relief	1
10	809875A1	歧管套件	MANIFOLD KIT	1
10	893909A02	歧管套件	MANIFOLD KIT	1
11	809876A1	电机螺钉套件	SCREW KIT Motor	1
12	88238A18	拉线总成	CABLE ASSEMBLY	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
-	809880A1	完整配平O型圈套件	O-RING KIT Complete Trim	1
-	893914A02	O型圈套件	O-RING KIT	1
16	821539	三叶销	PIN Trilobe	2
17	818898	锚销	PIN Anchor	1
18	99625002	轴	SHAFT	1
-	8M0127334	提升阀密封套件	POPPET SEAL KIT	1

图 28维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	898101362	75/80/90/100/115 EFI四冲程零件手册	PARTS MANUAL 75/80/90/100/115 EFI 4-Stroke	1
-	899185A01	75/90/115 EFI四冲程维修手册和图解集	SERVICE MANUAL AND DIAGRAM SET 75/90/115 EFI 4-Stroke	1
-	899185	75/90/115 EFI四冲程L4 NA维修手册(英文)	SERVICE MANUAL 75/90/115 EFI 4-Stroke L4 NA, English	1
-	8M0085380	SM O/B 75-115 L4	SM O/B 75-115 L4	1
-	899699A01	75/90/115 EFI四冲程图解集	DIAGRAM SET 75/90/115 EFI 4-Stroke	1
-	835450074	舷外机维修手册索引	INDEX Outboard Sevice Manual	1
-	8M0239139	INDEX-OB SERV MNL	INDEX-OB SERV MNL	1
-	10254070	EFI L4NA用户手册(英文)	OWNERS MANUAL EFI L4NA, English	1
-	10254080	75/90/115 EFI L4NA操作手册(英文)	OPERATION MANUAL 75/90/115 EFI L4NA, English	1
-	10254081	操作员手册	MANUAL-OPERATOR	1
-	10254090	75/90/115四冲程操作手册	OPERATION MANUAL 75/90/115 4-Stroke	1
-	8M0087582	操作手册	OPERATION MANUAL	1
-	10254V80	80/100/115 EFI L4NA操作手册(比利时欧盟)	OPERATION MANUAL 80/100/115 EFI L4NA, Belgium EU	1
-	8M0084953	安装手册	INSTALLATION MANUAL	1
-	879147A07	EPA标签信息贴花	DECAL EPA Label Information	1
-	804670A08	EPA标签信息贴花	DECAL EPA Label Information	1
-	NSS	贴纸-EPA(2009年起)(不单独销售)	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1

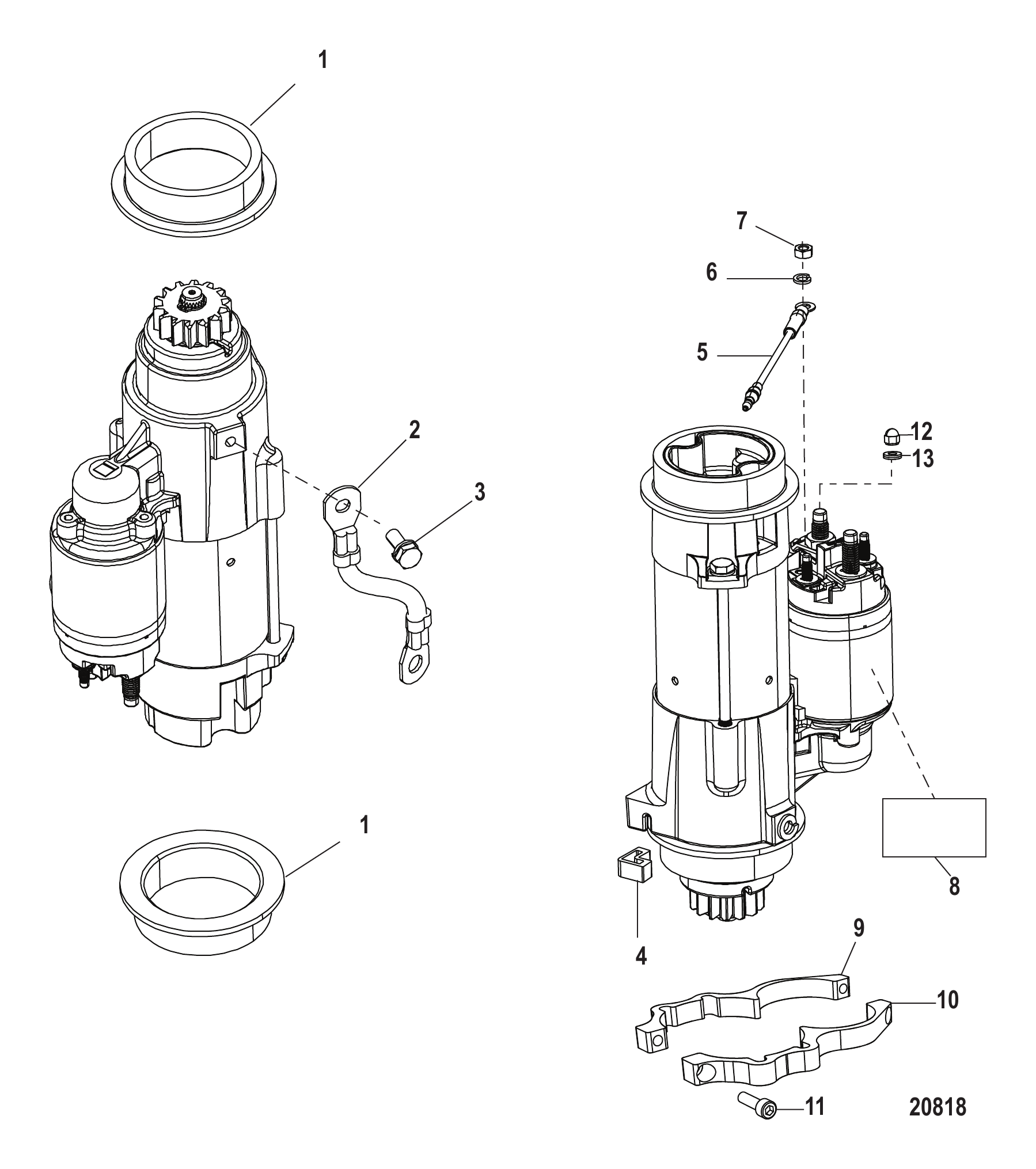

图 29启动电机 1B759587及以下 Starter Motor 1B759587 and Below

REF	零件编号	中文名称	英文名称	数量
-	897525T03	启动电机总成	STARTER MOTOR ASSEMBLY	1
-	897525T05	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
-	879150A85	启动电机套件	STARTER MOTOR KIT	1
1	8M0001391	启动电机轴套	COLLAR Starter Motor	2
1	8M0034918	轴环	COLLAR	2
2	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
3	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
4	8M0007871	橡胶止挡	STOP Rubber	1
5	898890T01	拉线总成	CABLE ASSEMBLY	1
6	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
7	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
8	8272822	警告标贴	DECAL Warning	1
9	898103T94	卡箍	CLAMP	1
9	879150A85	启动电机套件	STARTER MOTOR KIT	1
10	898103T95	卡箍	CLAMP	1
10	879150A85	启动电机套件	STARTER MOTOR KIT	1
11	8M0008081	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
12	8M0008110	盖形螺母	NUT Acorn	1
13	8M0008112	垫片(外径8毫米×187毫米)	WASHER (8 mm Outside Diameter x 187 mm)	2

图 30启动电机 1B759588及以上 Starter Motor 1B759588 and Up

REF	零件编号	中文名称	英文名称	数量
1	879345T77	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
2	898890T01	拉线总成	CABLE ASSEMBLY	1
3	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
4	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
5	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
6	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
6	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
7	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
7	93388A8	黑色电缆总成(12.5英寸)	CABLE ASSEMBLY (12.5 Inchs) Black	1
8	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
9	69034	螺钉带锁紧垫圈(.312-18 x 1.00)	SCREW AND LOCKWASHER (.312-18 x 1.00)	1
9	30225	螺钉带锁紧垫圈(.312-18 x 1.00)	SCREW WITH LOCKWASHER (.312-18 x 1.00)	1
10	8M0047039	隔套	SPACER	4
11	8M0047038	支架	MOUNT	8
11	8M0073891	支架	MOUNT	8
12	88552645	螺钉（M8X45）	SCREW (M8X45)	4
13	814634	卡箍	CLAMP	1
14	43430	垫圈	WASHER	4
15	8M0037204	尼龙压入螺钉 (.25-20 x .50)	SCREW Nylon, Push-In (.25-20 x .50)	2
16	8M0040205	卡箍	CLAMP	2

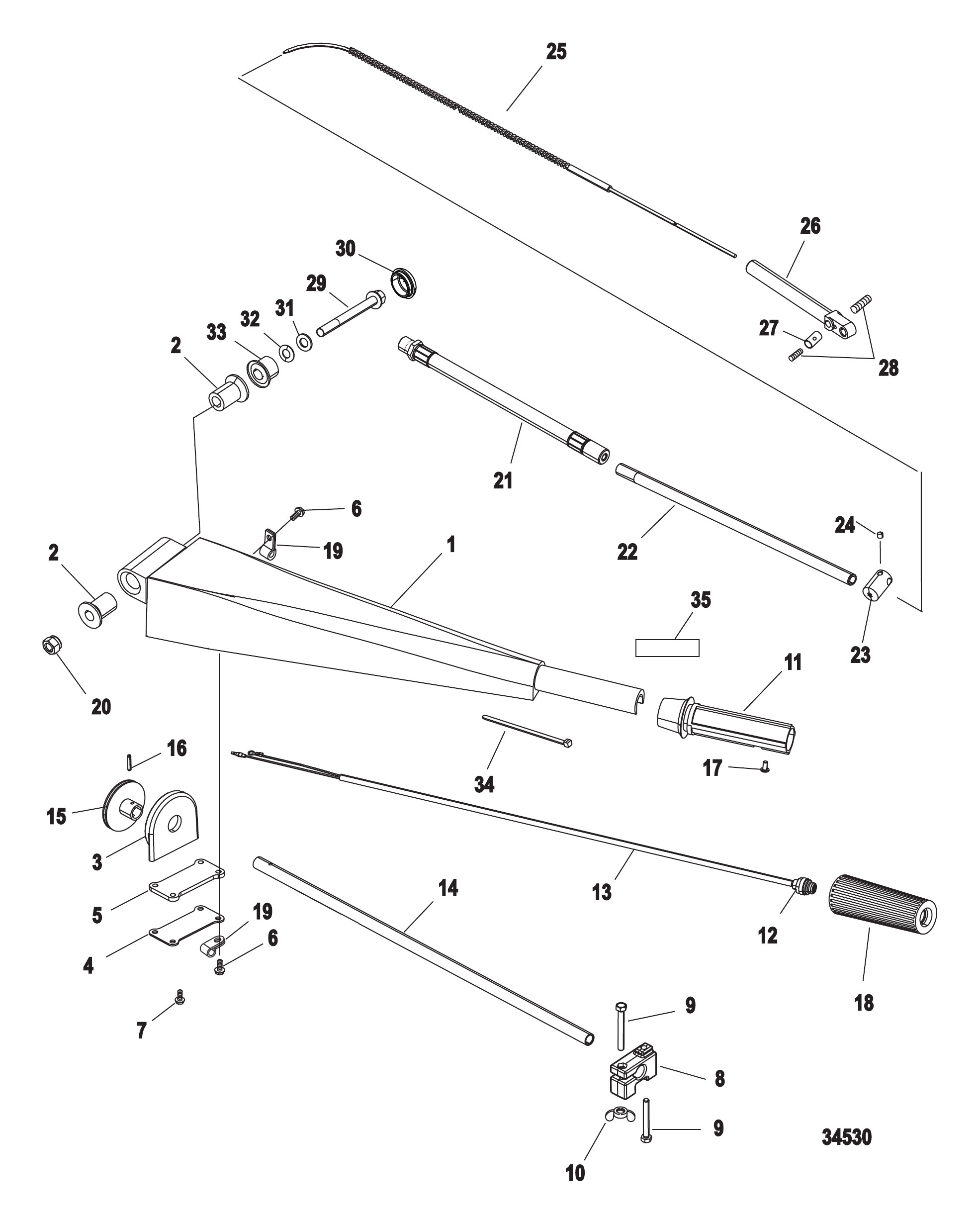

图 31转向手柄套件 816366A52 Steering Handle Kit 816366A52

REF	零件编号	中文名称	英文名称	数量
-	816366A52	转向手柄套件	HANDLE KIT Steering	1
1	12020A3	转向臂手柄总成	HANDLE ASSEMBLY Steering Arm	1
NS	74036	润滑脂接头	FITTING Grease	1
NS	8M0169589	润滑脂接头	FITTING Grease	1
2	429922	衬套	BUSHING	2
2	42992T02	衬套	BUSHING	2
3	48414	壳体	HOUSING	1
4	48519	安装板	PLATE	1
5	48518	衬垫	GASKET	1
6	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
7	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	3
8	889729	卡箍	CLAMP	1
9	40007112	螺钉(M5 x 40)	SCREW (M5 x 40)	2
10	816874	蝶形螺母 (#10-32)	WING NUT (#10-32)	1
11	823609A15	停机开关套件-油门手柄	SWITCH KIT Stop - Throttle Handle	1
12	823609A5	停机开关总成	SWITCH ASSEMBLY Stop	1
12	8M0104612	开关总成	SWITCH ASSY	1
13	NSS	绝缘件(不单独销售)	NOT SOLD SEPARATE Insulator	1
14	12018A4	油门拉线管总成	TUBE ASSEMBLY Throttle	1
15	NSS	驱动轮(不单独销售)	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	弹性销(不单独销售)	NOT SOLD SEPARATE Roll Pin	1
17	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
18	99589003	握把	GRIP	1
18	8M0221732	外握把	GRIP OUTER	1
19	648552	卡扣	CLIP	2
20	40140	螺母(M10)	NUT (M10)	1
21	8885241	导管 (9.03 英寸)	CONDUIT (9.03 Inches)	1
22	89566T07	导管	GUIDE Tube	1
23	89578	节流阀执行筒	BARREL Throttle Acutator	1
24	824081	紧定螺钉(#10-32)	SET SCREW (#10-32)	1
25	12019T05	拉线总成	CABLE ASSEMBLY	1
26	43433	电缆导向器	GUIDE Cable	1
26	8M0204660	导套	GUIDE	1
27	20007	电缆端锚	ANCHOR Cable End	1
28	20518	紧定螺钉(#8-32)	SET SCREW (#8-32)	2
28	8M0204644	螺钉组	SCREW SET	2
29	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	1
30	48416	盖帽	CAP	1
31	4002319	垫圈	WASHER	1
32	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
33	146011	隔套	SPACER	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
35	NSS	节气门标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Throttle	1

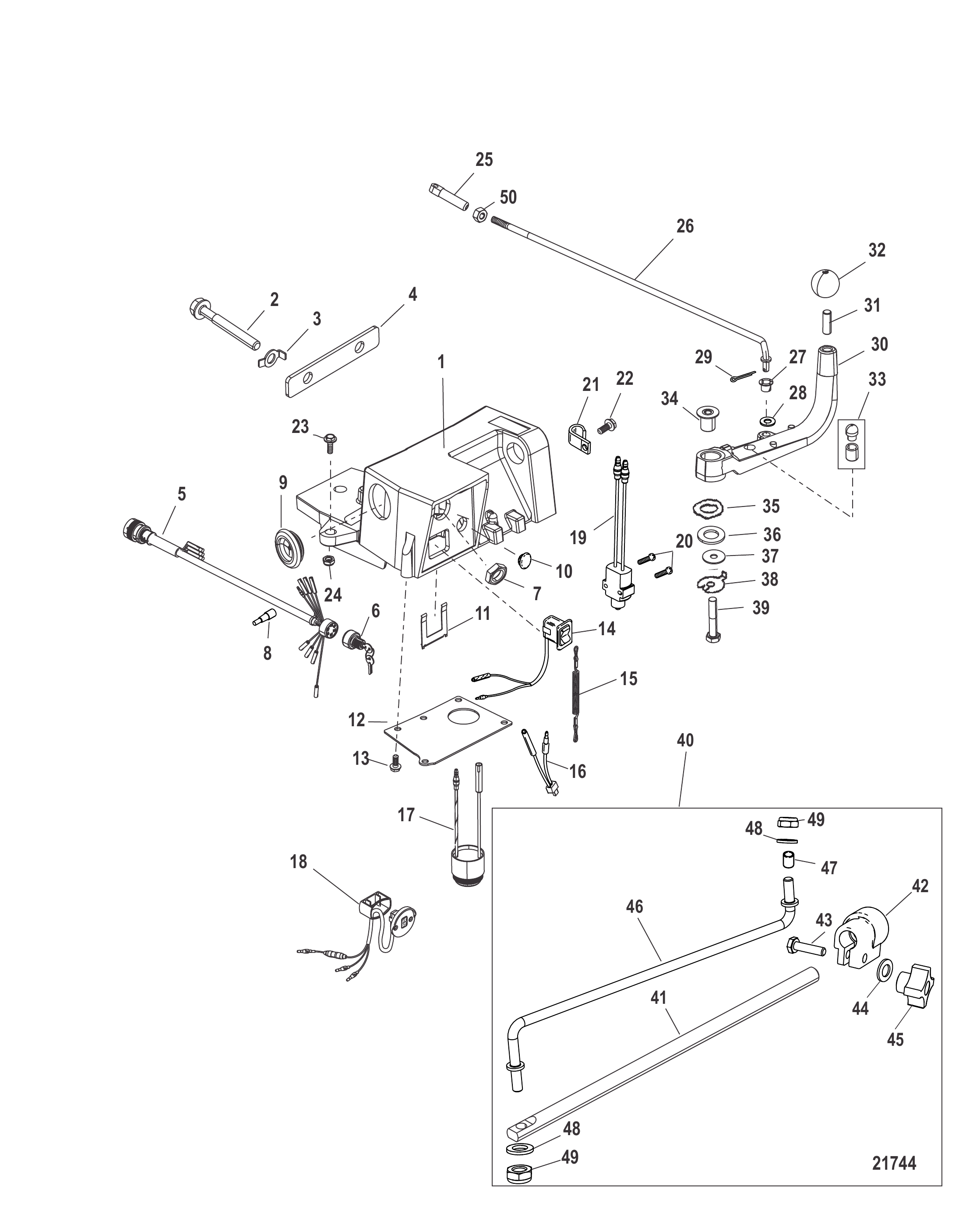

图 32转向手柄套件组件 816366A52 Steering Handle Kit Components 816366A52

REF	零件编号	中文名称	英文名称	数量
-	816366A52	转向手柄套件	HANDLE KIT Steering
1	816366T10	手柄支架	HANDLE Bracket	1
2	881261	螺钉（.313-24 x 3.50）	SCREW (.313-24 x 3.50)	2
3	42981	锁紧垫圈	TAB WASHER	2
4	822263	隔套	SPACER	1
5	12649T11	线束总成	HARNESS ASSEMBLY	1
6	88107A5	钥匙开关套件	SWITCH KIT Key	1
7	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
8	13541	公插头	PLUG Male	1
9	121051	护孔环	GROMMET	1
10	889730	堵头	PLUG	1
11	120441	黄铜固定座	RETAINER Brass	1
11	8M0032846	黄铜固定座	RETAINER Brass	1
12	8158041	盖板	COVER	1
13	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	5
14	11083A4	停机开关总成	SWITCH ASSEMBLY Stop	1
15	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
15	15920T54	拉绳总成	LANYARD ASSEMBLY	1
16	11149A3	拉线总成	CABLE ASSEMBLY	1
17	889528T01	喇叭总成	HORN ASSEMBLY	1
18	18286A46	配平开关套件(25英尺)	SWITCH KIT Trim (25 ft.)	1
19	8M0033667	开关	SWITCH	1
19	8M0052941	开关	SWITCH	1
20	12110	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	2
21	648551	卡箍	CLAMP	2
22	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
24	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
24	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
25	48419001	拉杆端头	ROD END	1
25	48419T01	杆端接头（2.66英寸）	ROD END (2.66 Inches)	1
26	495637	换挡杆	ROD Shift	1
27	26856	衬套	BUSHING	1
28	35950	垫圈 (.273 x .437 x .031) 不锈钢	WASHER (.273 x .437 x .031) Stainless Steel	1
29	25191	开口销	COTTER PIN	1
30	8M0033001	杠杆	LEVER	1
31	58152	双头螺柱(0.375-24×1.125)	STUD (.375-24 x 1.125)	1
31	8M0034452	螺柱	STUD	1
32	98530	旋钮	KNOB	1
33	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
34	8159831	衬套	BUSHING	1
35	823970	垫圈	WASHER	1
36	824610	塑料垫圈	WASHER Plastic	1
37	814803	垫圈	WASHER	1
38	8158051	锁紧垫圈	TAB WASHER	1
39	4000357	螺钉 (M8 x 45)	SCREW (M8 x 45)	1
40	52148A08	副驾驶总成	CO PILOT ASSEMBLY	1
41	52148002	导向杆（15英寸）	PILOT ROD (15.00 Inches)	1
42	52155A1	螺母总成	NUT ASSEMBLY	1
42	8M0103848	螺母总成	NUT ASSEMBLY	1
43	36137	螺钉(.250-28 x 1.00)	SCREW (.250-28 x 1.00)	1
44	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
45	821621	叉形旋钮	KNOB Prong	1
46	873491	杆	ROD	1
47	26841	衬套	BUSHING	1
48	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	2
48	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
49	826709111	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	2
49	64015	螺母 (.250-20)	NUT (.250-20)	1
-	894911	点火钥匙(1A)	KEY Ignition (1A)	1
-	894912	点火钥匙(1B)	KEY Ignition (1B)	1
-	894913	点火钥匙(1C)	KEY Ignition (1C)	1
-	894914	点火钥匙(1D)	KEY Ignition (1D)	1
-	894915	点火钥匙(1E)	KEY Ignition (1E)	1
-	894916	点火钥匙(1F)	KEY Ignition (1F)	1
-	894917	点火钥匙(2A)	KEY Ignition (2A)	1
-	894918	点火钥匙(2B)	KEY Ignition (2B)	1
-	894919	点火钥匙(2C)	KEY Ignition (2C)	1
-	8949110	点火钥匙(2D)	KEY Ignition (2D)	1
-	8949111	点火钥匙(2E)	KEY Ignition (2E)	1
-	8949112	点火钥匙(2F)	KEY Ignition (2F)	1

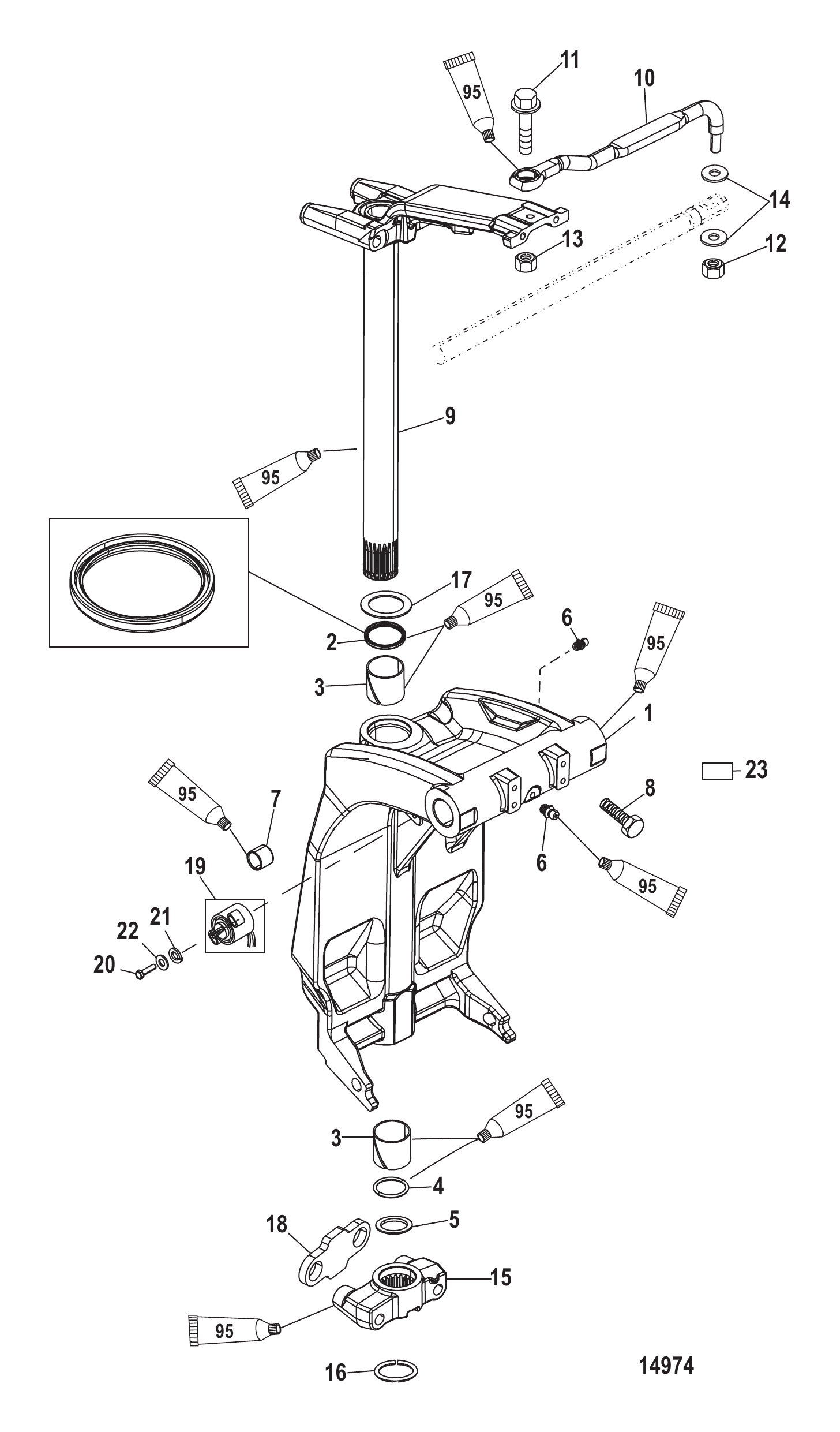

图 33旋转支架与旋转销 Swivel Bracket and Swivel Pin

REF	零件编号	中文名称	英文名称	数量
1	898032A03	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	87735	下油封	SEAL Oil Lower	1
3	818764	衬套	BUSHING	2
4	33504	O型圈	O-RING	1
4	8M0214926	O型圈 @10	O RING @10	1
5	816039	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
9	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
10	92876A12	连杆总成	LINK ROD ASSEMBLY	1
11	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
12	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
13	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
13	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
14	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
15	42961A06	底部轭架总成	YOKE ASSEMBLY Bottom	1
16	67684	挡圈	RING Retaining	1
17	816432	止推垫片(含旋转支架)	THRUST WASHER Included with Swivel Bracket	1
18	11288001	下轭缓冲垫	BUMPER Bottom Yoke	1
19	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
19	8M0074845	ORD 8M0098264	ORD 8M0098264	1
20	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
21	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
22	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
-	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

图 34油门支架总成 Throttle Bracket Assembly

REF	零件编号	中文名称	英文名称	数量
1	897763T01	节气门支架总成	BRACKET ASSEMBLY Throttle	1
1	897763T01	节气门支架总成	BRACKET ASSEMBLY Throttle	1
1	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
1	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
1	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
2	42975	传动螺钉	DRIVE SCREW	2
3	824015	筒形保持杯	CUP Barrel Retainer	1
4	898048T	控制电缆锁扣	LATCH Control Cable	1
5	897765T01	节气门随动杆总成	LEVER ASSEMBLY Throttle Follower	1
6	897936	垫圈	WASHER	2
7	897937	垫圈	WASHER	2
8	898093	波形垫圈	WASHER Wave	2
9	897935	隔套	SPACER	2
10	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	2
10	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	2
11	8M0008288	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
12	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
13	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1

图 35工具 Tools

零件编号	中文名称	英文名称	数量
881824001	工具-故障指示灯	TOOL Malfunction Indicator Lamp	1
881824002	工具-定子线圈测试线束(6针)	TOOL Stator Coil Test Harness (6-Pin)	1
881824004	测试线束总成	HARNESS ASSEMBLY Test	1
881824003	工具-燃油压力表适配器	TOOL Fuel Pressure Gauge Adapter	1
8M0075272	仪表适配器	GAUGE ADAPTOR	1

图 36顶罩 1B943218及以下 Top Cowl 1B943218 and below

REF	零件编号	中文名称	英文名称	数量
1	899341T01	顶罩总成(水星款)	TOP COWL ASSEMBLY Mercury	1
1	899341T02	顶罩总成（水星款）	TOP COWL ASSEMBLY Mariner	1
1	8M0075361	顶盖总成 Mariner 无贴花	TOP COWL ASSEMBLY Mariner, Without decals	1
1	8M0075360	顶盖总成 Mercury 无贴花	TOP COWL ASSEMBLY Mercury, Without decals	1
1	8M0075361	顶盖总成 Mariner 无贴花	TOP COWL ASSEMBLY Mariner, Without decals	1
2	897529T	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	897529T01	空气导流帽-水星型	CAP Air Dam - Mariner	1
3	888950020	螺丝(M4×20毫米)	SCREW (M4 x 20 mm)	4
4	8M0000346	隔音罩总成	SOUND BLANKET ASSEMBLY	1
5	831207T10	手柄	HANDLE	1
5	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
5	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
6	812707	衬套	BUSHING	2
7	12134	波形垫圈	WASHER Wave	1
8	8M0001081	凸轮	CAM	1
9	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
9	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
10	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	3
10	8M0042643	垫圈(.520 x .850 x .060) 尼龙黑色	WASHER (.520 x .850 x .060) Nylon, Black	3
11	815477	缓冲器锁扣	BUMPER Latch	2
12	897975	背板	PLATE Backing	1
13	821249M2	前支架	BRACKET Front	1
13	8M0036792	支架	BRACKET	1
14	815477	缓冲器锁扣	BUMPER Latch	1
15	8155381	滚动销	PIN Roll	1
16	815263	滚轮	ROLLER	1
16	8M0207770	滚轮@3	ROLLER @3	1
17	8237951	挡圈	RING Retaining	1
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
19	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
20	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	3
20	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	3
21	897924A01	后透镜及图案贴花总成	DECAL Back Lenz and Graphic Assembly	1
21	8M0022127	ORD 8M0114993	ORD 8M0114993	1
-	889246A01	水星75贴花套件	DECAL SET Mercury 75	1
-	8M0063408	ORD 37-8M0114993	ORD 37-8M0114993	1
-	8M0061175	马力贴花(75)	DECAL Horsepower (75)	1
-	8M0115000	服务套件贴纸	DECAL-SERVICE KIT	1
-	889246A02	水星80贴花套件	DECAL SET Mercury 80	1
-	8M0114993	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0061176	马力贴花(80)	DECAL Horsepower (80)	1
-	889246A03	水星90贴花套件	DECAL SET Mercury 90	1
-	8M0063408	ORD 37-8M0114993	ORD 37-8M0114993	1
-	8M0061177	马力贴花(90)	DECAL Horsepower (90)	1
-	8M0115000	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0114993	服务套件贴纸	DECAL-SERVICE KIT	1
-	889246A04	水星100贴花套件	DECAL SET Mercury 100	1
-	8M0063419	ORD 37-8M0114993	ORD 37-8M0114993	1
-	8M0061178	马力贴花(100)	DECAL Horsepower (100)	1
-	889246A05	水星115贴花套件	DECAL SET Mercury 115	1
-	8M0063408	ORD 37-8M0114993	ORD 37-8M0114993	1
-	8M0061180	马力贴花115	DECAL Horsepower 115	1
-	8M0115000	服务套件贴纸	DECAL-SERVICE KIT	1
-	898822001	水手75全包围贴花	DECAL Wrap Mariner 75	1
-	898822002	水手80全包围贴花	DECAL Wrap Mariner 80	1
-	898822003	水手90全包围贴花	DECAL Wrap Mariner 90	1
-	898822004	水手100全包围贴花	DECAL Wrap Mariner 100	1
-	898822005	水手115全包围贴花	DECAL Wrap Mariner 115	1
-	8592712	M图标贴花	DECAL M Icon	1
-	8M0133054	贴花	DECAL	1

图 37顶罩 1B943219及以上 Top Cowl 1B943219 and above

REF	零件编号	中文名称	英文名称	数量
1	899341T02	顶罩总成（水星款）	TOP COWL ASSEMBLY Mariner	1
1	8M0074089	顶罩总成(水星款)	TOP COWL ASSEMBLY Mercury	1
1	8M0075360	顶盖总成 Mercury 无贴花	TOP COWL ASSEMBLY Mercury, Without decals	1
1	8M0075360	顶盖总成 Mercury 无贴花	TOP COWL ASSEMBLY Mercury, Without decals	1
1	8M0075361	顶盖总成 Mariner 无贴花	TOP COWL ASSEMBLY Mariner, Without decals	1
2	897529T	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	897529T01	空气导流帽-水星型	CAP Air Dam - Mariner	1
3	888950020	螺丝(M4×20毫米)	SCREW (M4 x 20 mm)	4
4	8M0000346	隔音罩总成	SOUND BLANKET ASSEMBLY	1
5	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
6	812707	衬套	BUSHING	2
7	12134	波形垫圈	WASHER Wave	1
8	8M0001081	凸轮	CAM	1
9	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
9	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
10	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	3
10	8M0042643	垫圈(.520 x .850 x .060) 尼龙黑色	WASHER (.520 x .850 x .060) Nylon, Black	3
11	815477	缓冲器锁扣	BUMPER Latch	2
12	897975	背板	PLATE Backing	1
13	821249M2	前支架	BRACKET Front	1
13	8M0036792	支架	BRACKET	1
14	815477	缓冲器锁扣	BUMPER Latch	1
15	8155381	滚动销	PIN Roll	1
16	815263	滚轮	ROLLER	1
16	8M0207770	滚轮@3	ROLLER @3	1
17	8237951	挡圈	RING Retaining	1
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
19	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
20	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	3
20	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	3
21	NSS	不单独销售	NOT SOLD SEPARATE	1
-	8M0074090	80/100贴花套件	DECAL SET 80/100	1
-	8M0107468	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0063366	马力贴花(80)	DECAL Horsepower (80)	1
-	8M0114993	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0063368	马力贴花(100)	DECAL Horsepower (100)	1
-	8M0114993	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0074092	75/90/115贴花套件	DECAL SET 75/90/115	1
-	8M0107468	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0063365	马力贴花(75)	DECAL Horsepower (75)	1
-	8M0063367	马力贴花(90)	DECAL Horsepower (90)	1
-	8M0114993	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0063369	马力贴花(115)	DECAL Horsepower (115)	1
-	8M0114993	服务套件贴纸	DECAL-SERVICE KIT	1
-	898822001	水手75全包围贴花	DECAL Wrap Mariner 75	1
-	898822002	水手80全包围贴花	DECAL Wrap Mariner 80	1
-	898822003	水手90全包围贴花	DECAL Wrap Mariner 90	1
-	898822004	水手100全包围贴花	DECAL Wrap Mariner 100	1
-	898822005	水手115全包围贴花	DECAL Wrap Mariner 115	1
-	8M0043706	贴标 M-图标 60mm 黑色	DECAL M-Icon, 60mm Black	1

图 38艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	828334T02	艉板支架总成 - 右舷	BRACKET ASSEMBLY Transom - Starboard	1
2	828333T07	艉板支架总成-左舷	BRACKET ASSEMBLY Transom - Port	1
2	8M0045064	艉板支架套件	TRANSOM BRK KIT	1
3	98727	润滑脂加注口接头	FITTING Grease Port	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈内径0.612英寸×宽0.103英寸	O-Ring .612 IN I.D. x .103 IN Width	1
7	88750	波浪垫圈(1.62 x 1.05)	WASHER Wave (1.62 x 1.05) Wave	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	4
10	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	82671117	螺母(.500-20)	NUT (.500-20)	4
13	830899	张力弹簧	SPRING Tension	1
14	821176T02	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
14	8M0109798	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
15	65830	尼龙衬套	NYLINER	2
16	830900	压缩弹簧	SPRING Compression	1
17	99633	旋钮	KNOB	1
18	99615	槽销	PIN Groove	1
19	99617	左舷艉板支架附带销	PIN Included with Port Transom Bracket	1
19	893709	销	PIN	1
20	818771T1	锚支架	BRACKET Anchor	1
20	8M0086406	锚支架	BRACKET Anchor	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	40114	螺母(M10 x 1.5)	NUT (M10 x 1.5)	1
24	8182981	阳极块	ANODE	1
24	818298Q1	阳极套件	ANODE KIT	1
25	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
25	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
26	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
26	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
27	22740	卡扣	CLIP	2
28	69205	C形垫圈	C WASHER	1
28	8M0084613	C形垫圈	C-WASHER	1
29	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
30	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
31	8M0043059	警告标贴	DECAL Warning	1
