水星 Mercury 75 HP EFI 1B172291 THRU 1B366822 - 爆炸图零件明细

四冲程 电喷 EFI · USA - Cat.# 90-898112006 · 共 34 个部位 · 1031 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0225356	卡箍套件	CLAMP KIT	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	8M0221490	储物盖-40-60马力	COVER-STORAGE 40-60HP	1
-	8M0228504	通风盖-60马力	COVER-VENTED 60HP	1
-	8M0078616	四冲程机油	4-CYCLE OIL	1
-	8M0078619	四冲程机油QS 1夸脱	4-CYCLE OIL QS, 1 Quart	1
-	8M0240049	线束总成	HARNESS Vessel	1

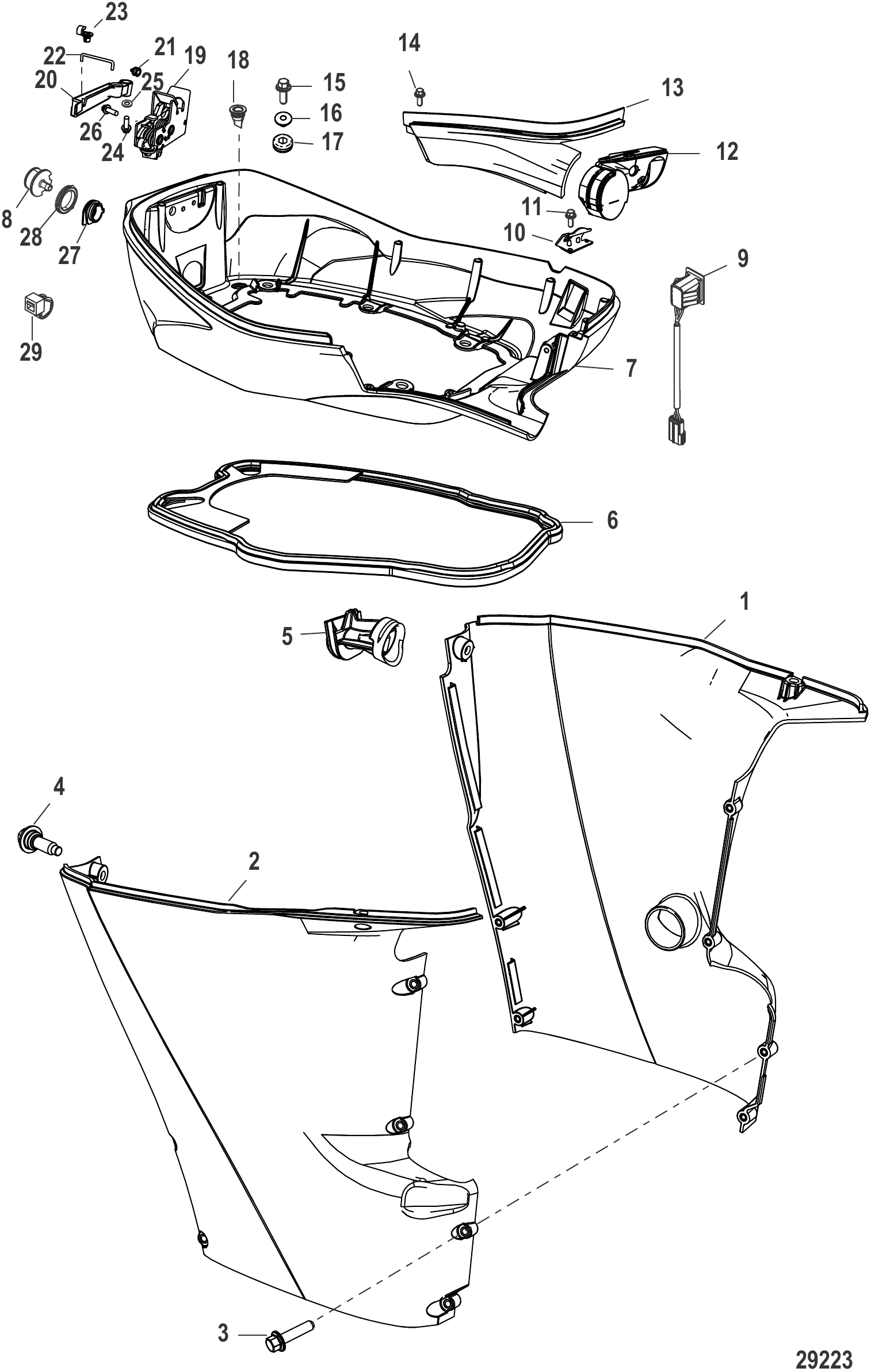

图 2下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M8025322	左舷护板	CHAP Port	1
2	8M8025323	右舷护板	CHAP Starboard	1
3	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
3	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	6
4	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	4
4	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	4
5	8M0026036	护套	BOOT	1
5	8M0151037	怠速排气套	BOOT Idle Exhaust	1
6	8M0026035	密封件	SEAL	1
6	8M0188541	适配板密封件	SEAL Adaptor Plate	1
7	889246T99	底盘	PAN	1
8	827948	接头	FITTING	1
9	896620001	升降倾斜开关	SWITCH Trim	1
9	8M0235191	升降倾斜开关	SWITCH Trim	1
10	8M0012601	挂钩	HOOK	1
10	8M0151055	前底盘挂钩	HOOK Front Pan	1
11	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
11	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
12	8M0005966	护孔环	GROMMET	1
12	8M4502035	护孔环	GROMMET	1
13	8M0011487	盖帽	CAP	1
13	879147T24	盖帽	CAP	1
14	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
14	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
15	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	6
15	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	6
16	856954	衬套	BUSHING	6
17	8M0025696	护孔环	GROMMET	6
18	888819002	排水罩	DRAIN Cowl	2
19	822426T03	后部锁闩总成	LATCH ASSEMBLY Rear	1
20	NSS	后锁扣手柄不单独销售	NOT SOLD SEPARATE Handle-Rear Latch	1
21	8M0006060	密封件	SEAL	1
22	8M0006062	连接杆	LINK	1
22	822426T03	后部锁闩总成	LATCH ASSEMBLY Rear	1
23	8M0006054	固定座	RETAINER	1
24	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	1
25	897936	垫圈	WASHER	1
26	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
26	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
27	8M0021912	护孔环	GROMMET	1
27	8M0151043	护孔环	GROMMET	1
28	855576	垫圈	WASHER	1
29	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	A/R

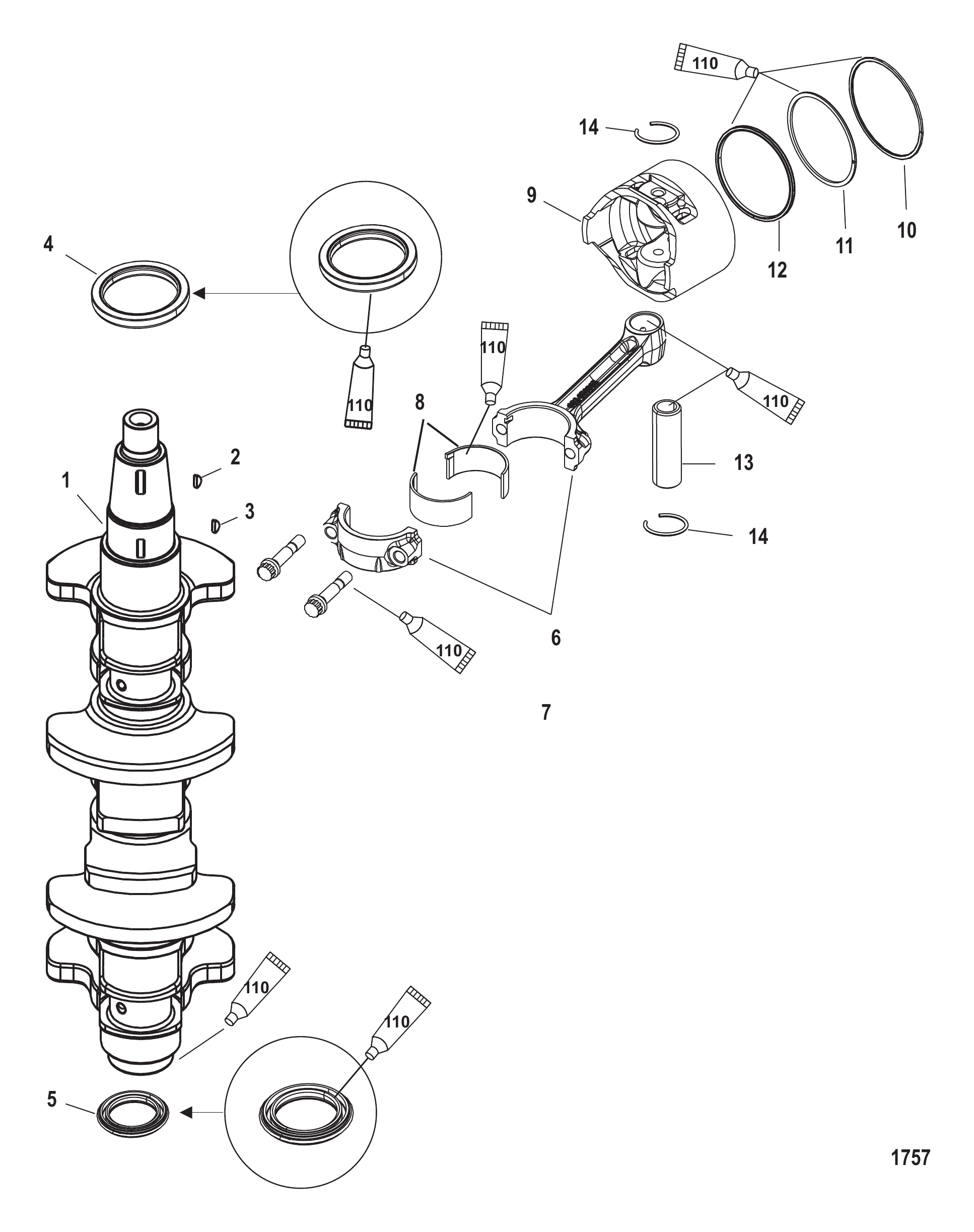

图 3曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	857077T02	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	91800	半圆键	KEY Woodruff	1
3	18856M	键	KEY	1
3	893761	键	KEY	1
4	825027	密封件	SEAL	1
4	8M0151047	油封	SEAL Oil	1
5	832013	密封件	SEAL	1
5	8M0151048	油封	SEAL Oil	1
6	856065T1	连杆	CONNECTING ROD	4
6	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	4
7	825019	螺栓	BOLT	8
7	8M0049884	螺栓	BOLT	8
8	893630001	黑色轴承	BEARING Black	8/AR
8	893630	棕色轴承	BEARING Brown	8/AR
8	893630002	蓝色轴承	BEARING Blue	8/AR
9	893524T08	活塞总成	PISTON ASSEMBLY	4
9	893524T01	活塞总成	PISTON ASSEMBLY	AR
9	8M0057775	活塞总成	PISTON ASSEMBLY	AR
9	893524T02	活塞总成	PISTON ASSEMBLY	AR
9	8M0057776	活塞总成	PISTON ASSEMBLY	AR
10	893525A01	活塞环组	RING SET Piston	4
10	893525A02	活塞环组	RING SET Piston	AR
10	893525A03	环组	RING SET Ring	AR
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring - Second	4
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring - Second	AR
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring - Second	AR
12	NSS	活塞油环(不单独销售)	NOT SOLD SEPARATE Ring, Piston Oil	4
13	893863	活塞销	PIN Piston	4
14	893529	活塞销挡圈	RETAINER Piston Pin	8
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	893678T03	短缸体	SHORT BLOCK	1

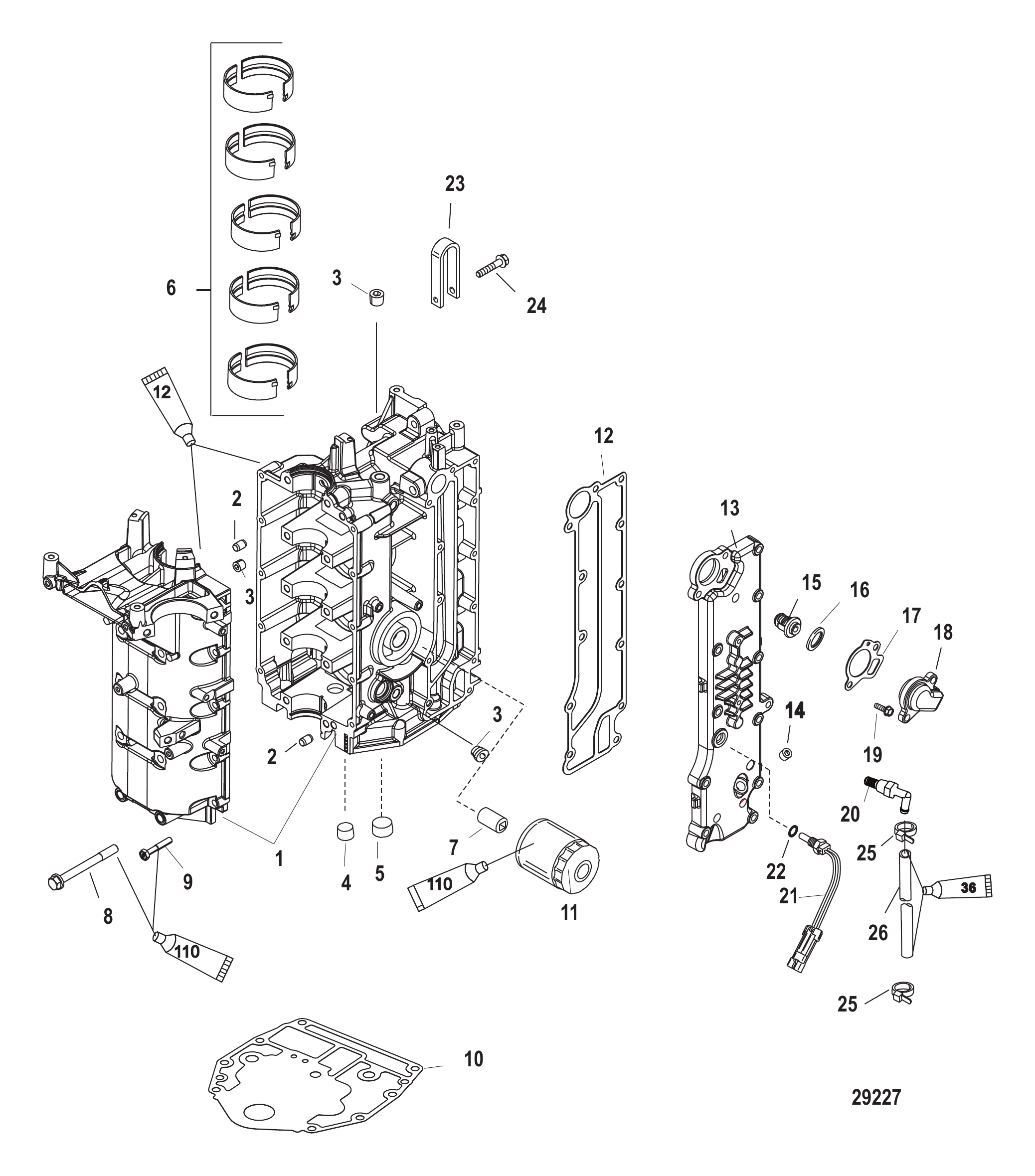

图 4气缸体与曲轴箱 Cylinder Block and Crankcase

REF	零件编号	中文名称	英文名称	数量
1	893502T02	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	825010	定位销	PIN Dowel	2
3	479452	堵头	PLUG	3
4	889567	堵头(.500-14)	PLUG (.500-14)	1
5	416223	管塞(0.750-14)	PLUG Pipe (.750-14)	1
6	893631	主轴承-棕色	BEARING Main - Brown	10
6	893631001	主轴承-黑色	BEARING Main - Black	10
6	893631002	主轴承-蓝色	BEARING Main - Blue	10
7	822625	管接头(M20)	NIPPLE (M20)	1
8	82506182	螺钉(M8×82)	SCREW (M8 x 82)	10
9	88348935	螺钉(M6x35)	SCREW (M6 x 35)	10
9	8M0241960	螺钉	SCREW	10
10	892319001	衬垫	GASKET	1
10	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
11	822626K04	机油滤清器	FILTER Oil	1
11	8M0162829	机油滤清器	FILTER Oil	1
12	857078	衬垫	GASKET	1
12	8M0224375	排气盖衬垫	GASKET Exhaust Cover	1
13	893692T02	排气盖总成	COVER ASSEMBLY Exhaust	1
13	8M0188836	排气罩	COVER Exhaust	1
14	479452	堵头	PLUG	1
15	14586	节温器	THERMOSTAT	1
16	887978	衬垫	GASKET	1
17	824853	衬垫	GASKET	1
17	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
18	857080	盖板	COVER	1
18	8M0188835	节温器盖	COVER Thermostat	1
19	88348935	螺钉(M6x35)	SCREW (M6 x 35)	12
19	8M0241960	螺钉	SCREW	12
20	8M0021770	滤水器	STRAINER Water	1
21	889575	传感器总成	SENSOR ASSEMBLY	1
21	8M0214984	温度传感器	SENSOR Temperature	1
22	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
23	893697	吊环	LIFTING EYE	1
24	857139	螺钉(M8×35)	SCREW (M8 x 35)	1
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
26	830757130	管材(0.312)(散装70英寸)裁至10英寸-接VST冷却器	TUBING (.312) (70.00 Inches Bulk) Cut to 10 Inches - To VST Cooler	1
26	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	893678T03	短缸体	SHORT BLOCK	1

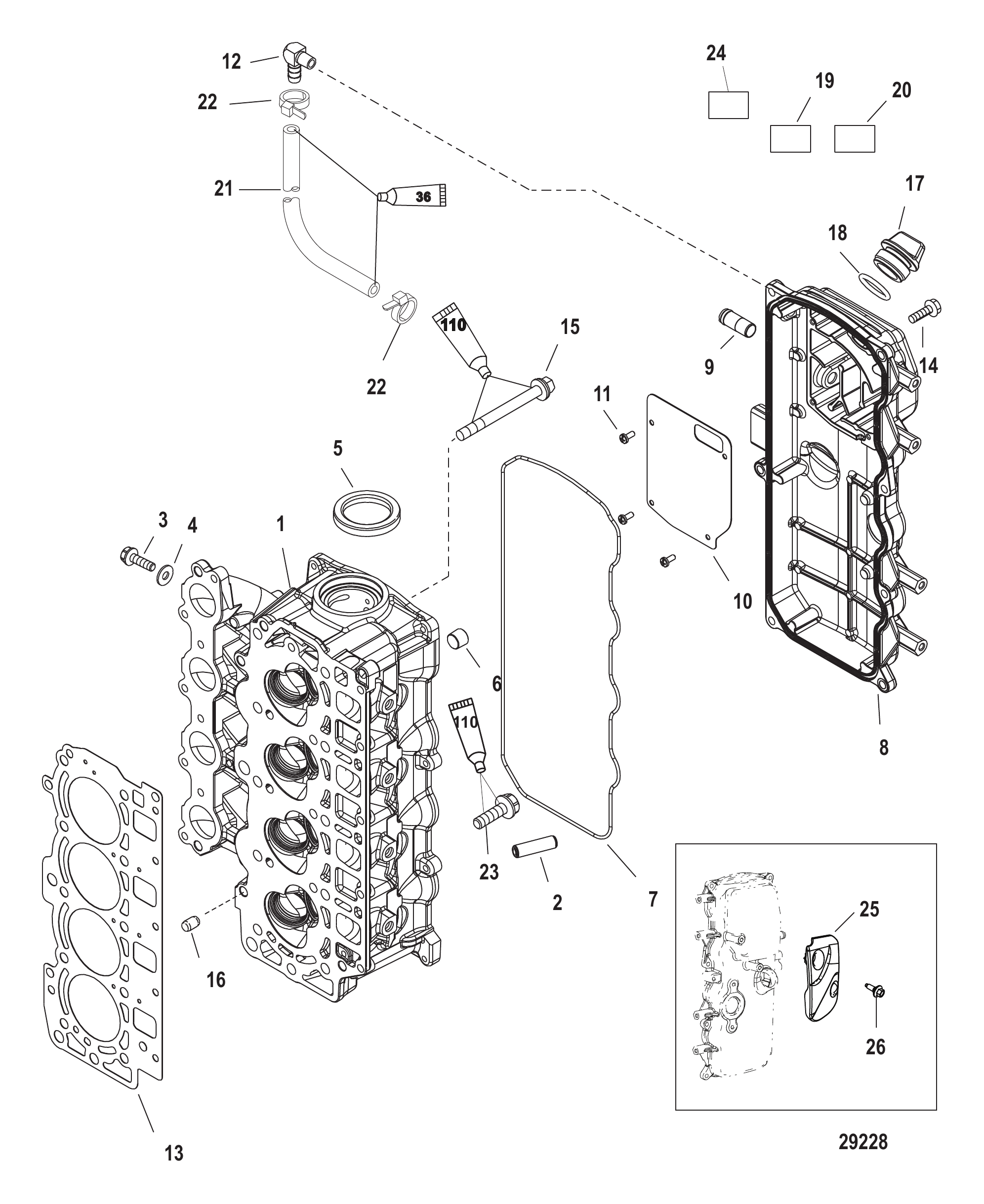

图 5气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	893505T05	气缸盖总成 完整件	CYLINDER HEAD ASSEMBLY Complete	1
1	893505A02	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	893505T06	气缸盖总成基础款	CYLINDER HEAD ASSEMBLY Basic	1
2	858266	导套	GUIDE	8
3	4000325	螺丝(M6 x 8)	SCREW (M6 x 8)	4
4	859768	垫圈	WASHER	4
5	858267	油封	SEAL Oil	1
5	893549	油封	SEAL Oil	1
6	875209	管塞	PIPE PLUG	8
7	8M0011870	密封件	SEAL	1
8	893694T02	盖总成	COVER ASSEMBLY	1
8	8M0174400	气缸盖罩	COVER Cylinder Head	1
9	NSS	不单独销售 通气管	NOT SOLD SEPARATE Breather Pipe	1
10	NSS	挡板 (不单独销售)	NOT SOLD SEPARATE Baffle Plate	1
11	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	1
12	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
13	857081	衬垫	GASKET	1
13	8M0118179	缸盖垫片	HEAD GASKET	1
14	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	7
14	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	7
15	82503395	螺钉（M9 x 95）	SCREW (M9 x 95)	10
15	893747095	螺钉（M9 X 95）	SCREW (M9 X 95)	10
16	825010	定位销	PIN Dowel	2
17	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
17	8M0240831	油塞	OIL PLUG	1
18	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
18	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
19	NSS	不单独销售 贴花-维修参考	NOT SOLD SEPARATE Decal-Servicing Referral	1
20	NSS	不单独销售 贴纸-机油/气门间隙	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
21	77653101	软管(散装48英寸)裁至19英寸-接适配板接头	HOSE (48.00 Inches Bulk) Cut to 19 Inches - To Fitting in Adaptor Plate	1
22	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
23	82500925	螺钉(M6x25)	SCREW (M6 x 25)	5
23	893745025	螺钉(M6x25)	SCREW (M6 x 25)	5
24	NSS	不单独销售 马力标识贴纸	NOT SOLD SEPARATE Decal HP ID	1
25	8M0026326	导流罩	DEFLECTOR Cowl	1
26	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	2
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	893678T03	短缸体	SHORT BLOCK	1

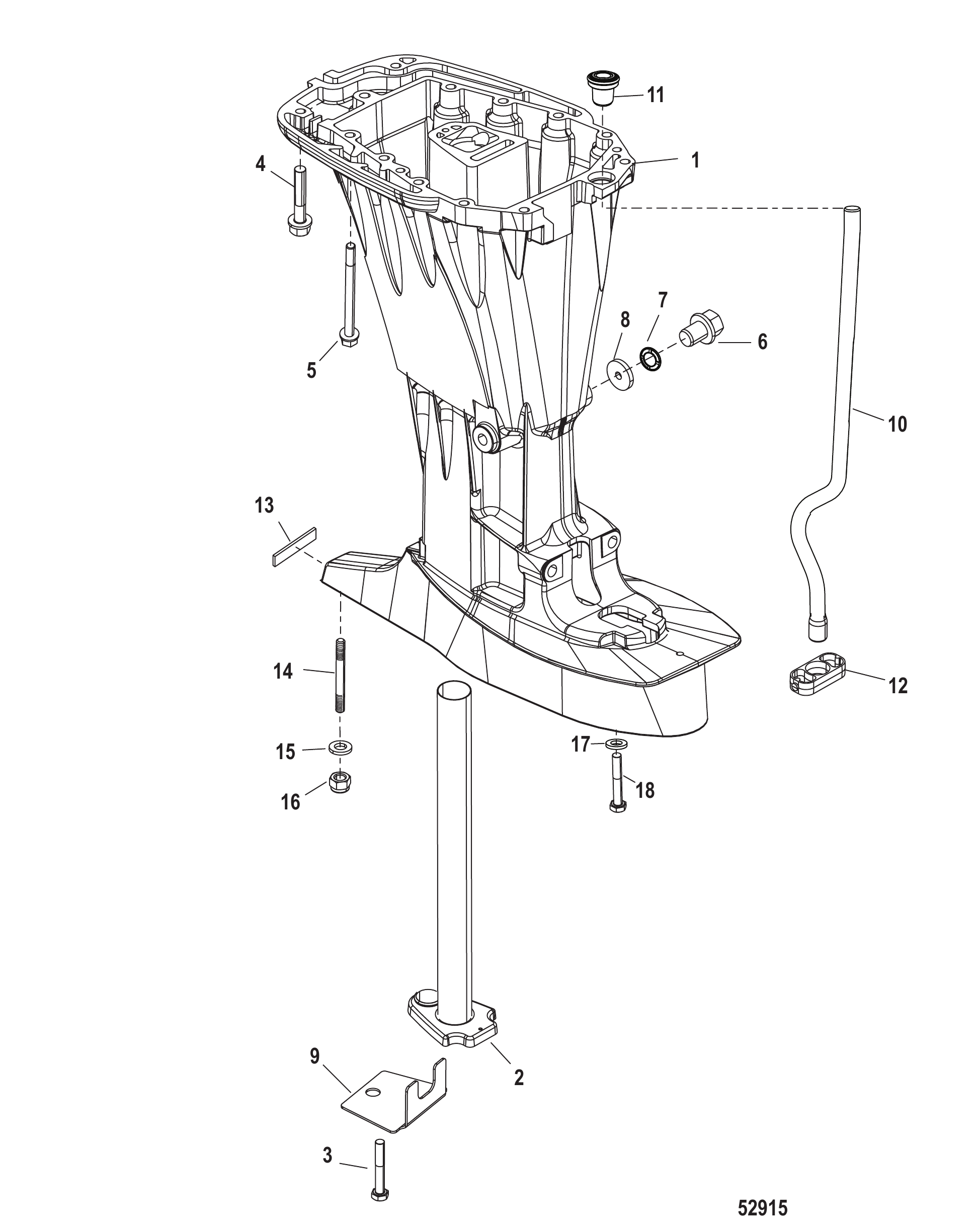

图 6驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	852421T08	驱动轴壳体-短型	HOUSING Driveshaft - Short	1
2	NSS		NOT SOLD SEPARATE EXHAUST PIPE	1
3	1993325	螺钉(M10x25mm)	SCREW (M10 x 25 mm)	1
4	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
5	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
6	8288181	放油塞	PLUG Drain	1
7	8M0007119	放油螺塞密封件	SEAL Drain Plug	1
7	8M0188221	密封件	SEAL	1
8	826276	缓冲垫	BUMPER	1
9	893770	驱动轴壳体盖板	PLATE Driveshaft Housing	1
9	8M4503628	驱动轴壳体盖板	PLATE Driveshaft Housing	1
10	897970A01	水管/密封件套件-短型	TUBE/SEAL KIT Water - Short	1
11	8M0021959	水封	SEAL Water	1
11	8M0151041	上水管密封件	SEAL WATER TUBE Upper	1
12	828529	导套	GUIDE	1
13	828706	缓冲垫	BUMPER	1
13	8M0043364	缓冲垫	BUMPER	1
14	823984	螺柱（M10×50）	STUD (M10 x 50)	1
15	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
15	8M0214963	垫圈	WASHER	1
16	40140	螺母(M10)	NUT (M10)	1
17	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
17	8M0214963	垫圈	WASHER	4
18	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4

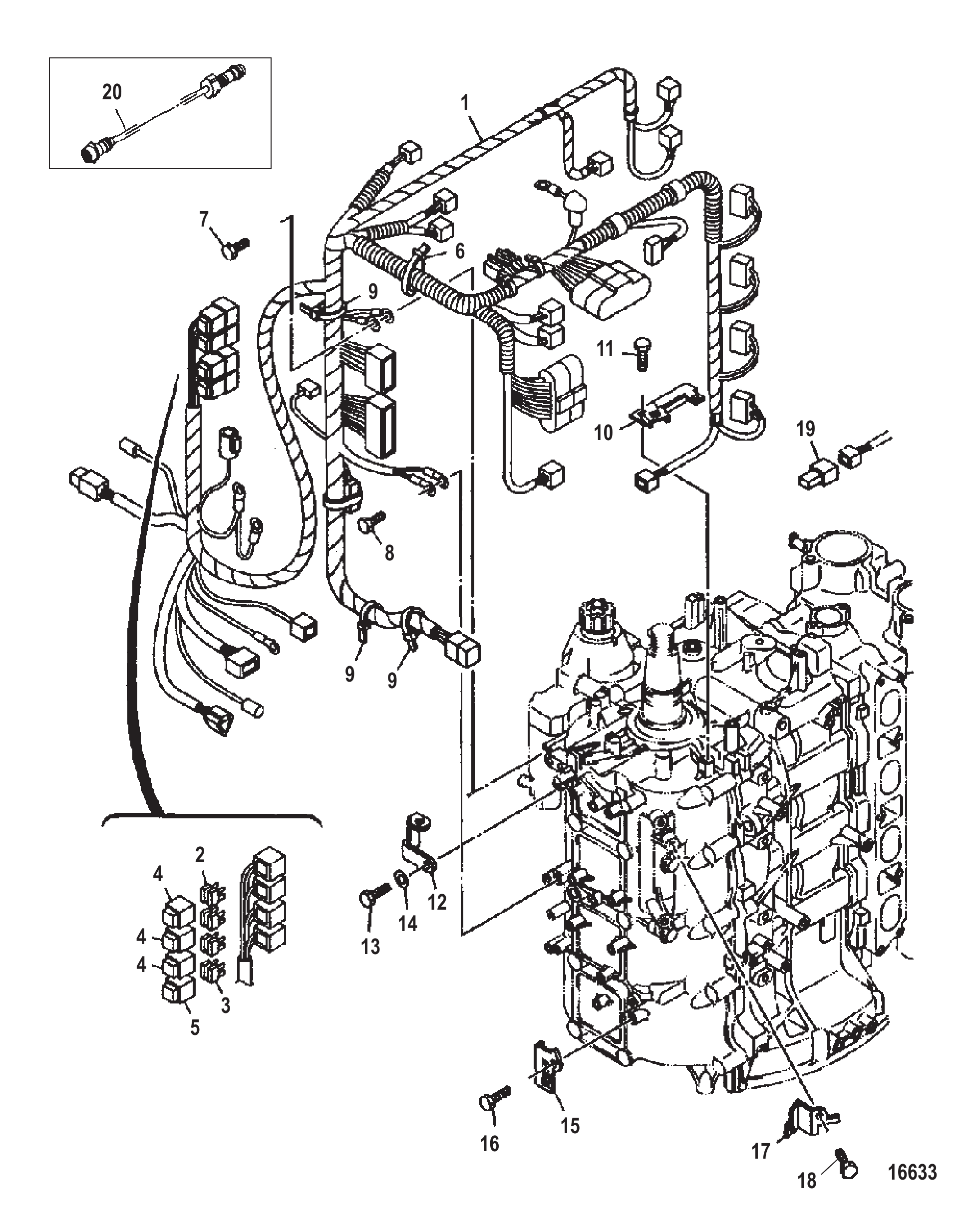

图 7电气组件-发动机线束 Electrical Components Engine Wiring Harness

REF	零件编号	中文名称	英文名称	数量
1	881364T03	发动机线束总成	HARNESS ASSEMBLY Engine	1
1	881364A07	发动机线束总成	HARNESS ASSEMBLY Engine	1
2	804291	保险丝20安培	FUSE 20 Ampere	6
2	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	6
3	80429110	30安保险丝	FUSE 30 Ampere	2
3	8M0057159	30A保险丝	FUSE-30A	2
4	891824010	保险丝盖（黄色）	COVER Fuse (Yellow)	3
5	891824020	保险丝盖（绿色）	COVER Fuse (Green)	1
6	881530002	卡箍	CLAMP	1
7	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
8	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
9	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
10	888239003	安装板	PLATE	1
10	8M0059045	安装板	PLATE	1
11	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	1
12	881542007	支架	BRACKET	1
12	8M0059044	支架	BRACKET	1
13	84368M	螺栓	BOLT	1
14	82214M	垫圈	WASHER	1
15	888239005	安装板	PLATE	1
15	8M0059047	安装板	PLATE	1
16	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	1
17	888239004	安装板	PLATE	1
17	8M0059046	安装板	PLATE	1
18	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	1
19	888326001	盖板	COVER	1
20	15976M	延长件	EXTENSION	1
-	881421T05	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0094898	P/H 75-90 4S	P/H 75-90 4S	1

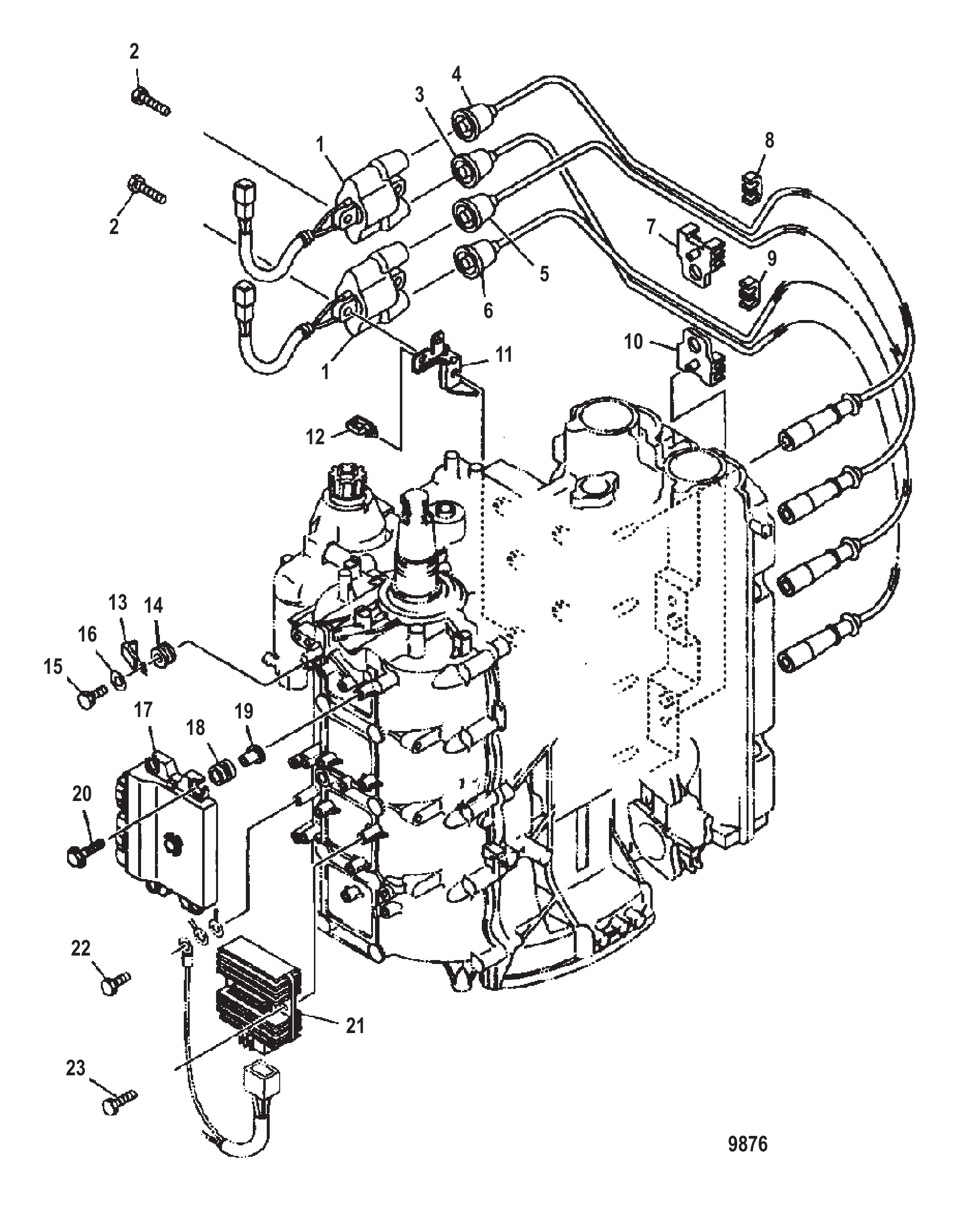

图 8电气组件-点火线圈与ECU安装件 Electrical Components Ignition Coil and ECU Mounting

REF	零件编号	中文名称	英文名称	数量
1	880892001	点火线圈总成	COIL ASSEMBLY Ignition	2
2	853536	螺栓(M6x25)	BOLT (M6 x 25)	4
3	804272A1	高压电缆组	CABLE SET Hi Tension	1
4	NSS	高压导线（不单独销售）	NOT SOLD SEPARATE High Tension Lead	1
5	NSS	高压导线（不单独销售）	NOT SOLD SEPARATE High Tension Lead	1
6	NSS	高压导线（不单独销售）	NOT SOLD SEPARATE High Tension Lead	1
7	804277	卡箍	CLAMP	1
8	804276	卡箍	CLAMP	1
9	804276	卡箍	CLAMP	1
10	804277	卡箍	CLAMP	1
11	888239002	安装板	PLATE	2
12	888588001	卡箍	CLAMP	2
13	888588002	卡箍	CLAMP	1
14	804082001	护孔环	GROMMET	1
15	84368M	螺栓	BOLT	1
16	82214M	垫圈	WASHER	1
17	880891T03	发动机控制单元ECU	ECU Engine Control Unit	1
17	880891T16	发动机控制单元ECU	ECU Engine Control Unit	1
17	880891T02	发动机控制单元ECU	ECU Engine Control Unit	1
17	8M0121259	电控单元	ECU	1
17	880891T15	发动机控制单元ECU	ECU Engine Control Unit	1
17	8M0121259	电控单元	ECU	1
17	880891T17	发动机控制单元ECU	ECU Engine Control Unit	1
18	881304	护孔环	GROMMET	4
19	804344003	轴环	COLLAR	4
20	804270	螺栓(M6×28)	BOLT (M6 x 28)	4
21	881346T	整流器/调节器总成	RECTIFIER/REGULATOR ASSEMBLY	1
22	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
23	853536	螺栓(M6x25)	BOLT (M6 x 25)	2

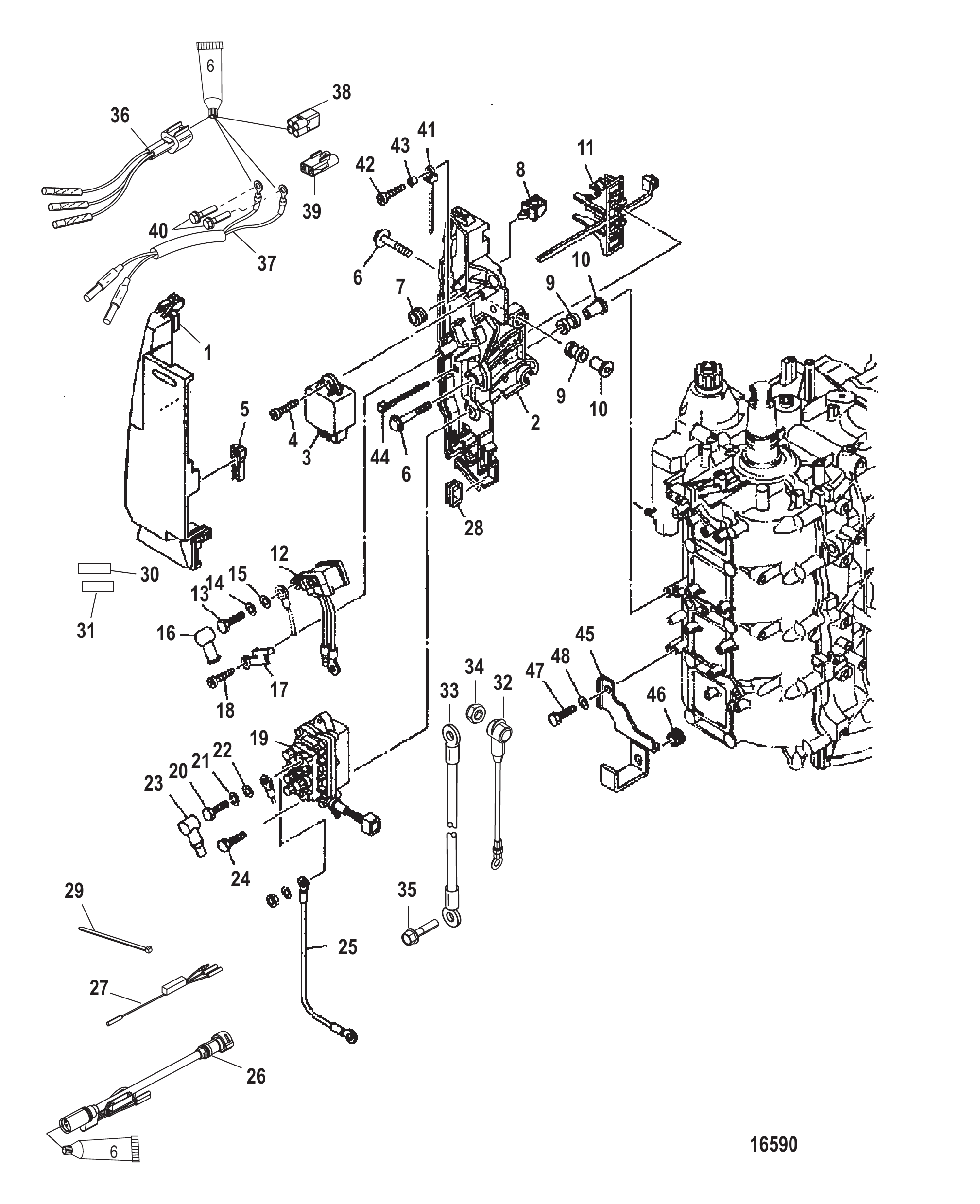

图 9电气组件-继电器安装件 Electrical Components Relay Mounting

REF	零件编号	中文名称	英文名称	数量
1	881363A01	盖/支架套件	COVER/BRACKET KIT	1
1	881363A02	盖/支架套件	COVER/BRACKET KIT	1
2	NSS	不单独销售 支架	NOT SOLD SEPARATE Bracket	1
2	881359002	支架	BRACKET	1
3	881350T01	继电器总成	RELAY ASSEMBLY	1
4	881351	螺钉	SCREW	1
5	804289	保险丝拔取器	PULLER Fuse	1
6	804270	螺栓(M6×28)	BOLT (M6 x 28)	5
7	881304	护孔环	GROMMET	1
8	881361	卡箍	CLAMP	1
9	881304	护孔环	GROMMET	5
10	82851M	衬套	BUSHING	5
10	804344003	轴环	COLLAR	5
10	804344003	轴环	COLLAR	5
11	881360	卡箍	CLAMP	1
12	881352T	继电器	RELAY	1
12	8M0098898	继电器	RELAY	1
13	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
14	82212M	锁紧垫圈	LOCKWASHER	2
15	82214M	垫圈	WASHER	2
16	804284	护套	BOOT	2
16	804284001	护套	BOOT	2
17	881353	卡箍	CLAMP	1
18	8813511	螺钉	SCREW	1
19	881356001	继电器总成	RELAY ASSEMBLY	1
20	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
21	82212M	锁紧垫圈	LOCKWASHER	2
22	82214M	垫圈	WASHER	2
23	826574	护套	BOOT	2
23	804284001	护套	BOOT	2
24	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
25	881357001	导线	WIRE Lead	1
26	858740T4	线束总成	HARNESS ASSEMBLY	1
26	858740T06	线束总成 远程适配器（16英寸）10针母头转14针母头	HARNESS ASSEMBLY Remote Adapter (16.00 Inches) 10 Pin Female to 14 Pin Female	1
27	17461A10	转速表模块	TACH MODULE	1
27	8M0026570	转速表模块	MODULE-TACH	1
28	881304001	护孔环	GROMMET	1
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
30	8272822	高压警告标贴	DECAL Warning High Voltage	1
31	881865	警示贴纸-挂档启动	DECAL Caution-Start in Gear	1
32	88439A33	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
33	88439A10	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
34	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
35	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
35	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
36	858723T1	线束总成	HARNESS ASSEMBLY	1
37	858914T1	线束总成	HARNESS ASSEMBLY	1
38	859249T1	连接器	CONNECTOR	1
39	897543A01	盖帽总成 连接器-2路	CAP ASSEMBLY Connector - 2 Way	1
40	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
41	881530013	卡箍	CLAMP	1
42	852473	轴环	COLLAR	1
43	881351	螺钉	SCREW	1
44	881530014	卡箍	CLAMP	2
45	804260001	支架	BRACKET	1
46	97687M	护孔环	GROMMET	1
47	84368M	螺栓	BOLT	1
48	82214M	垫圈	WASHER	1

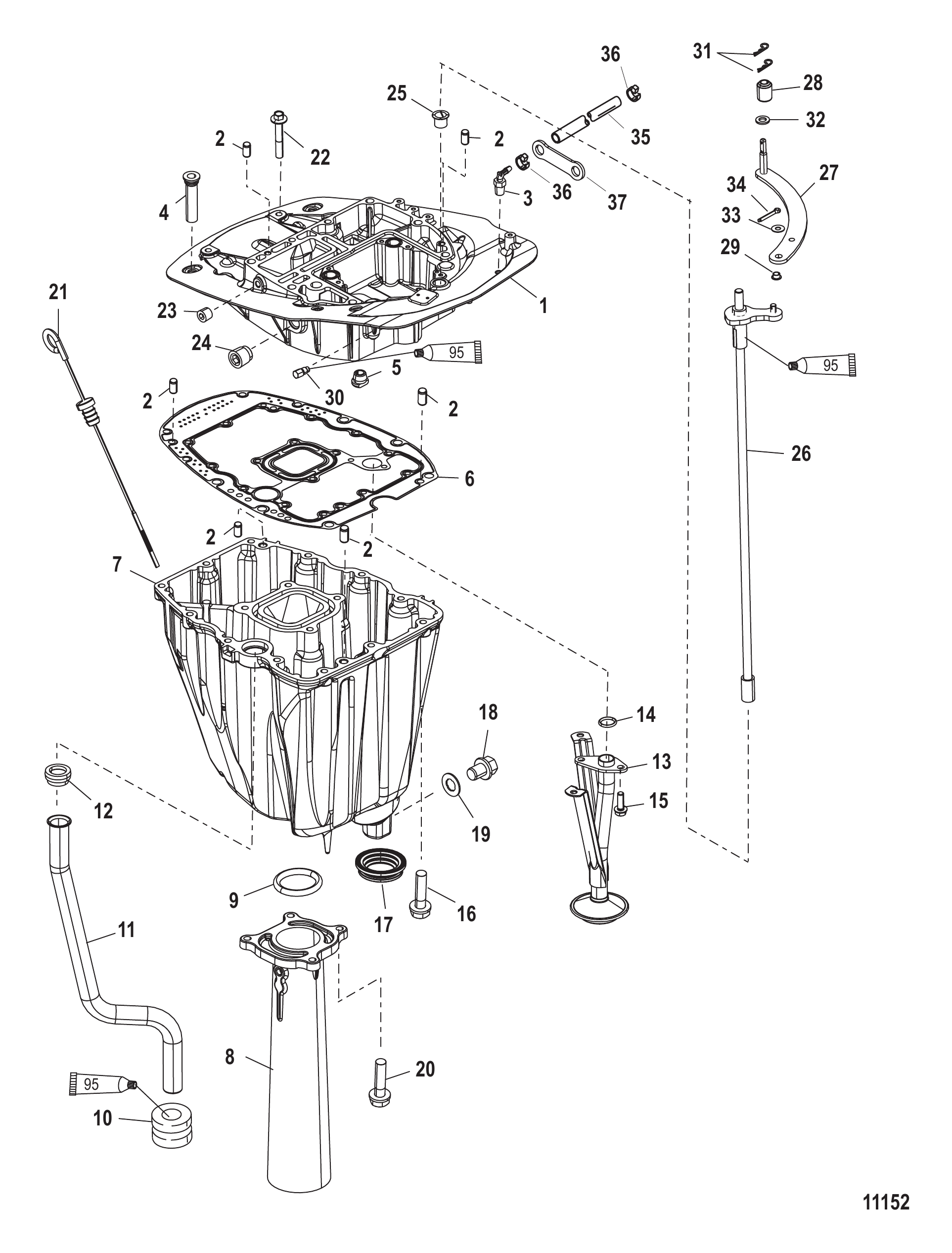

图 10排气板 Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	888830T02	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	6
3	897501	接头	FITTING	1
4	817519A2	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
5	19565002	护孔环	GROMMET	1
6	8585831	衬垫	GASKET	1
7	858572T	油底壳	SUMP Oil	1
7	858572T01	油底壳	SUMP Oil	1
8	858584A1	排气管总成	TUBE ASSEMBLY Exhaust	1
9	881295	O型圈	O-RING	1
10	89417004	护孔环	GROMMET	1
11	858575006	水管	TUBE Water	1
11	8M0026130	水管	TUBE Water	1
11	858575005	水管	TUBE Water	1
11	8M0026129	水管	TUBE Water	1
12	814080001	上密封件	SEAL (UPPER)	1
13	858571T	机油吸油管	TUBE Oil Pick Up	1
14	859082	O型圈	O-RING	1
15	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
15	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
16	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	12
16	8M0214957	螺钉	SCREW	12
17	858573	密封件	SEAL	1
17	8M0039073	密封件	SEAL	1
18	8288181	放油塞	PLUG Drain	1
19	828816	衬垫	GASKET	1
19	8M0204692	衬垫@5	GASKET @5	1
20	82483213	螺钉(M6 x 60)	SCREW (M6 x 60)	4
21	8596021	量油尺	DIPSTICK	1
22	898442	螺钉(M8 x 50)	SCREW (M8 x 50)	4
23	479452	堵头	PLUG	1
24	889567	堵头(.500-14)	PLUG (.500-14)	1
25	27132	衬套	BUSHING	1
26	888835A1	换档轴	SHIFT SHAFT	1
27	888840	换挡连杆	SHIFT LINK	1
28	888917	滚轮	ROLLER	1
29	891658	衬套	BUSHING	1
30	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1
31	82053M	发夹销	PIN Hair	2
32	888832	垫圈	WASHER	1
33	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
34	26953	开口销	COTTER PIN	1
35	897730	燃油通风软管（28英寸）	HOSE Fuel Vent (28.00 Inches)	1
36	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
37	898006	固定带	STRAP Retaining	1

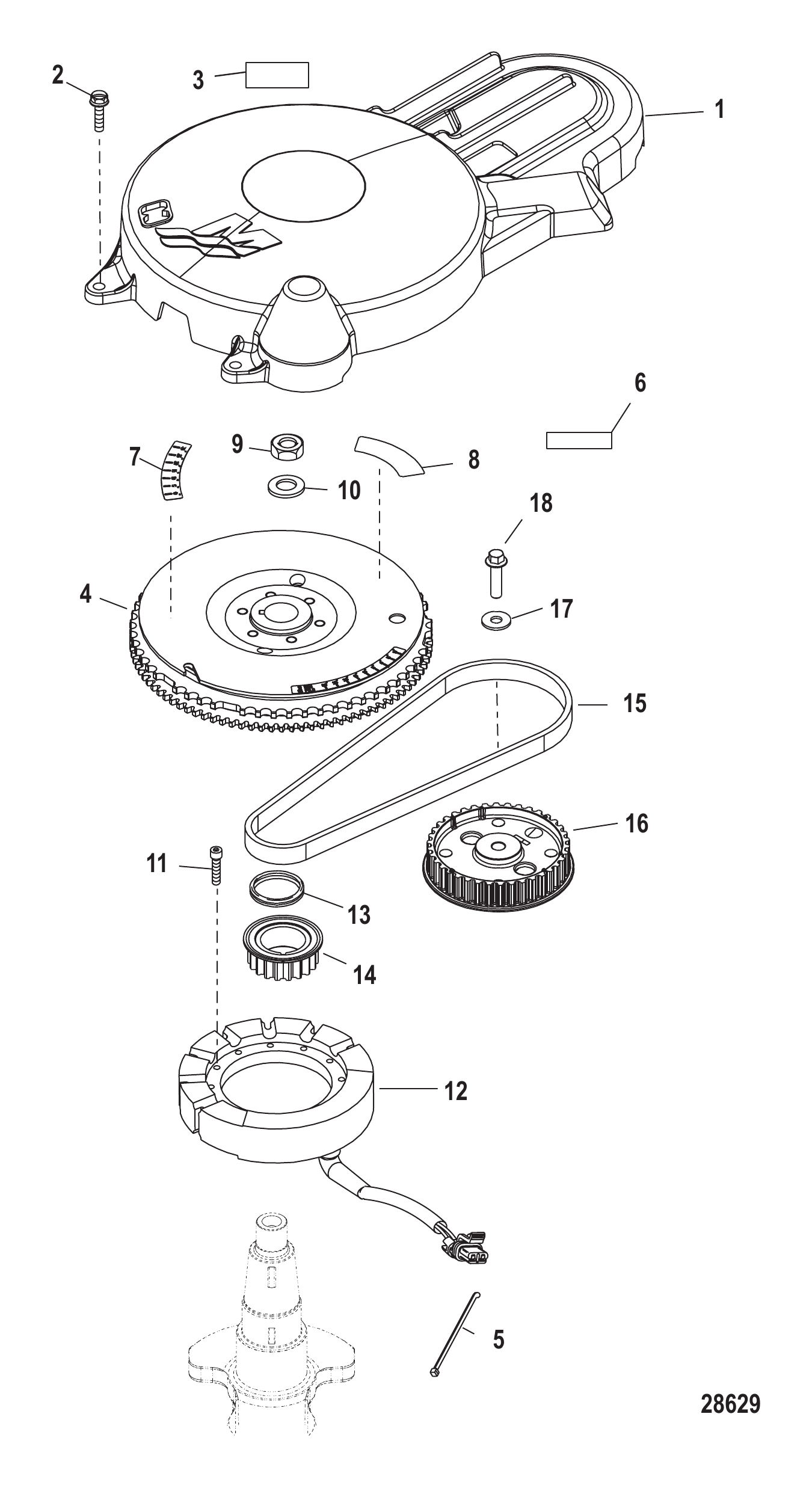

图 11飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	859284T2	飞轮盖	FLYWHEEL COVER	1
2	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
3	883830A07	EPA标签信息贴花	DECAL EPA Label Information	1
3	NSS	贴纸-EPA(2009年起)(不单独销售)	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1
4	877836T05	飞轮	FLYWHEEL	1
4	8M0053921	飞轮	FLYWHEEL	1
4	8M0044990	飞轮	FLYWHEEL	1
4	8M0243489	电动飞轮总成	FlyWheel Assembly Electric	1
5	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
6	NSS	不单独销售 贴花-飞轮旋转警告	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	非单独销售正时标记贴	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	非单独销售空档警示贴	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	螺母	NUT	1
9	893789	螺母	NUT	1
10	84436M	垫圈	WASHER	1
10	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
11	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	3
12	878143T05	定子	STATOR	1
13	834838	负荷环	LOAD RING	1
14	833102T	驱动齿轮	GEAR Drive	1
15	831294	皮带	BELT	1
15	8M0151040	正时皮带	BELT Timing	1
16	833104T6	从动齿轮	GEAR Driven	1
17	82761140	螺钉(M10×40)	SCREW (M10 x 40)	1
18	4002320	垫圈	WASHER	1

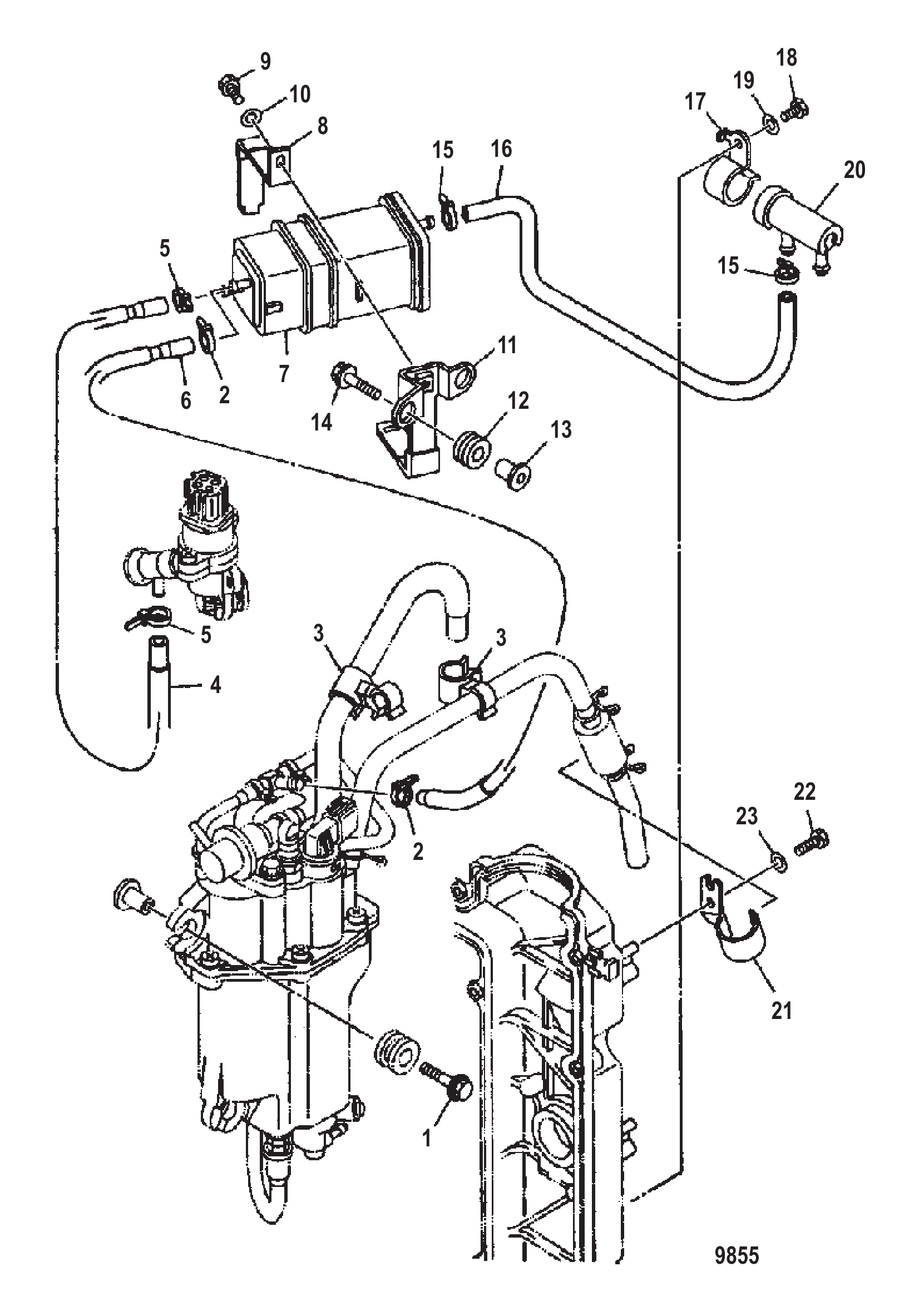

图 12燃油软管布线 Fuel Hose Routings

REF	零件编号	中文名称	英文名称	数量
1	852776018	螺栓及垫圈	BOLT AND WASHER	3
2	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
3	881530005	卡箍	CLAMP	2
4	804162005	油管	TUBING	1
5	879650	卡箍	CLAMP	2
5	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
6	804162002	油管	TUBING	1
6	804162018	油管	TUBING	1
7	896354	罐体总成	CANNISTER ASSEMBLY	1
8	881542004	支架	HOLDER	1
9	826957M	螺栓	BOLT	1
10	82214M	垫圈	WASHER	1
11	881542005	支架	BRACKET	1
12	804304	护孔环	GROMMET	2
13	811078M	轴环	COLLAR	2
14	804270	螺栓(M6×28)	BOLT (M6 x 28)	2
15	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
16	804162003	油管	TUBING	1
17	881530007	卡箍	CLAMP	1
17	8M0059039	卡箍	CLAMP	1
18	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
19	82214M	垫圈	WASHER	1
20	888279001	燃油滤清器	FILTER Fuel	1
21	881542003	支架	BRACKET	1
21	8M0059043	支架	BRACKET	1
22	91772M	螺栓	BOLT	1
23	82214M	垫圈	WASHER	1

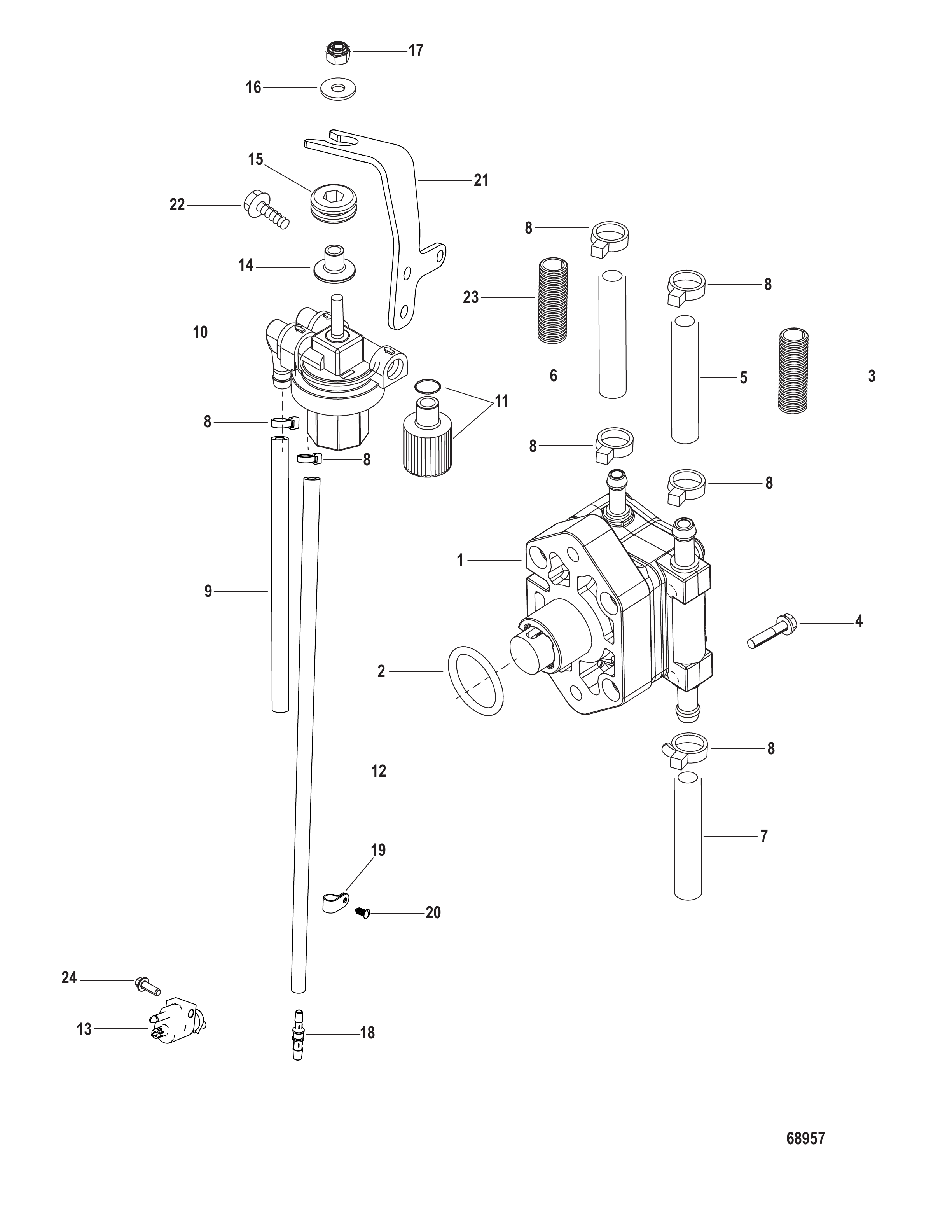

图 13燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	899106T01	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	828547T1	导管(.500内径×3英尺整卷)裁切至26英寸	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk) Cut to 26 Inches	1
3	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
4	830757130	管材(0.312)(散装70英寸)接VST冷却器-裁至37英寸	TUBING (.312) (70.00 Inches Bulk) To VST Cooler - Cut to 37 Inches	1
4	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
5	830756109	软管(57英寸整卷)至蒸汽分离器盖-裁切至16.5英寸	HOSE (57.00 Inches Bulk) To Vapor Separator Cover - Cut to 16.5 Inches	1
5	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
6	830757130	管路(.312)(70英寸整卷)至示流管-裁切至6英寸	TUBING (.312) (70.00 Inches Bulk) To Telltale - Cut to 6 Inches	1
6	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
7	888988023	卡箍	CLAMP	AR
8	830756109	软管(57英寸整卷)裁切至8英寸	HOSE (57.00 Inches Bulk) Cut to 8 Inches	1
8	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
9	879884T	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
10	8M0149607	燃油滤清器套件	FUEL FILTER KIT	1
10	8M0219171	燃油滤芯	FUEL FILTER ELEMENT	1
11	830756109	软管(57英寸整卷)裁切至34英寸	HOSE (57.00 Inches Bulk) Cut to 34 Inches	1
11	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
12	8M0022105	燃油管接头总成	FITTING ASSEMBLY Fuel	1
12	8M0148584	燃油接头	FUEL CONNECTOR	1
13	856954	衬套	BUSHING	1
14	834985	护孔环	GROMMET	1
14	8M0190980	护孔环	GROMMET	1
15	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
15	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
16	401196	螺母 (M6)	NUT (M6)	1
17	8M0022500	异径接头	FITTING Reducer	1
18	8M0022218	卡箍	CLAMP	4
19	8M0022331	棘轮螺丝	SCREW Ratchet	4
20	893772	支架	BRACKET	1
21	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
22	828547633	导管（内径0.620英寸×3.00英尺散装）	CONDUIT (.620 Inside Diameter x 3.00 Feet Bulk)	1
23	88552535	不锈钢螺钉(M6×35mm)	SCREW (M6 x 35 mm) Stainless Steel	1

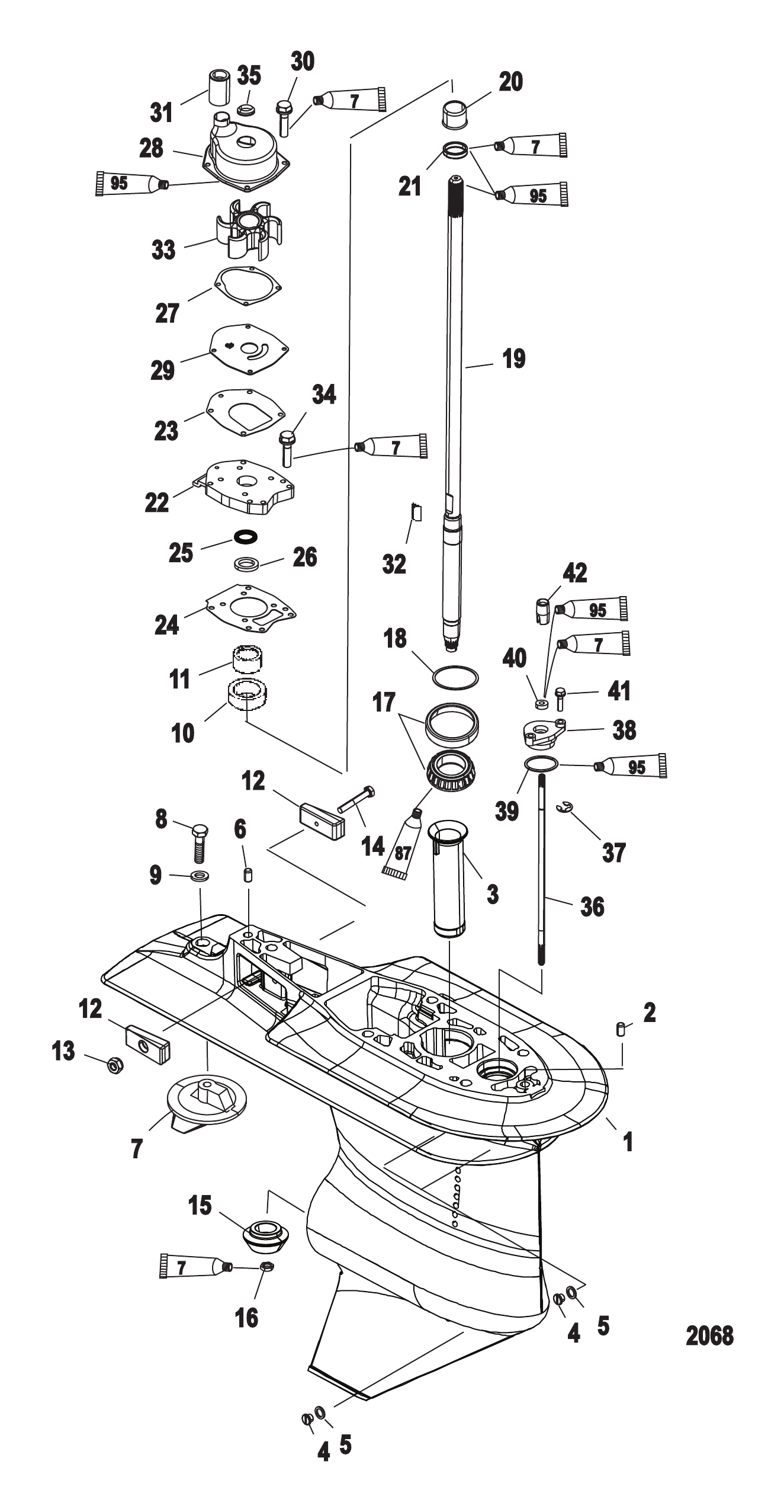

图 14齿轮箱（驱动轴）（2.33:1减速比） Gear Housing (Driveshaft)(2.33:1 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	888845T03	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
-	888845T04	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	888845T	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043		PIN Dowel - With Hole (.375 x .625) (Front)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191833	密封件	SEAL	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044		PIN Dowel - Without Hole (.375 x .625) (Rear)	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	NSS		NOT SOLD SEPARATE Pinion Gear (12 TEETH)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
18	44492A1	垫片组	SHIM SET	1
18	8M0063265	垫片组	SHIM SET	1
19	858765T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
19	878575T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	42461A1	套筒/环套件	SLEEVE/RING KIT	1
21	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
22	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
22	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	430331	衬垫	GASKET	1
24	430472	衬垫	GASKET	1
24	8M0214931	衬垫	GASKET	1
25	43035		SEAL Oil (Upper)	1
25	8M0245495	油封	OIL SEAL	1
26	43036		SEAL Oil (Lower)	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
29	8172761	面板	FACEPLATE	1
29	8M0204709	面板	FACEPLATE	1
30	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
31	430232	密封件	SEAL	1
32	43037	键	KEY	1
32	8M0204723	键	KEY	1
33	43026T2	叶轮	IMPELLER	1
34	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
35	816575	端面密封	FACE SEAL	1
35	861415	端面密封	SEAL Face	1
36	884563A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	891637	衬套	BUSHING	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1

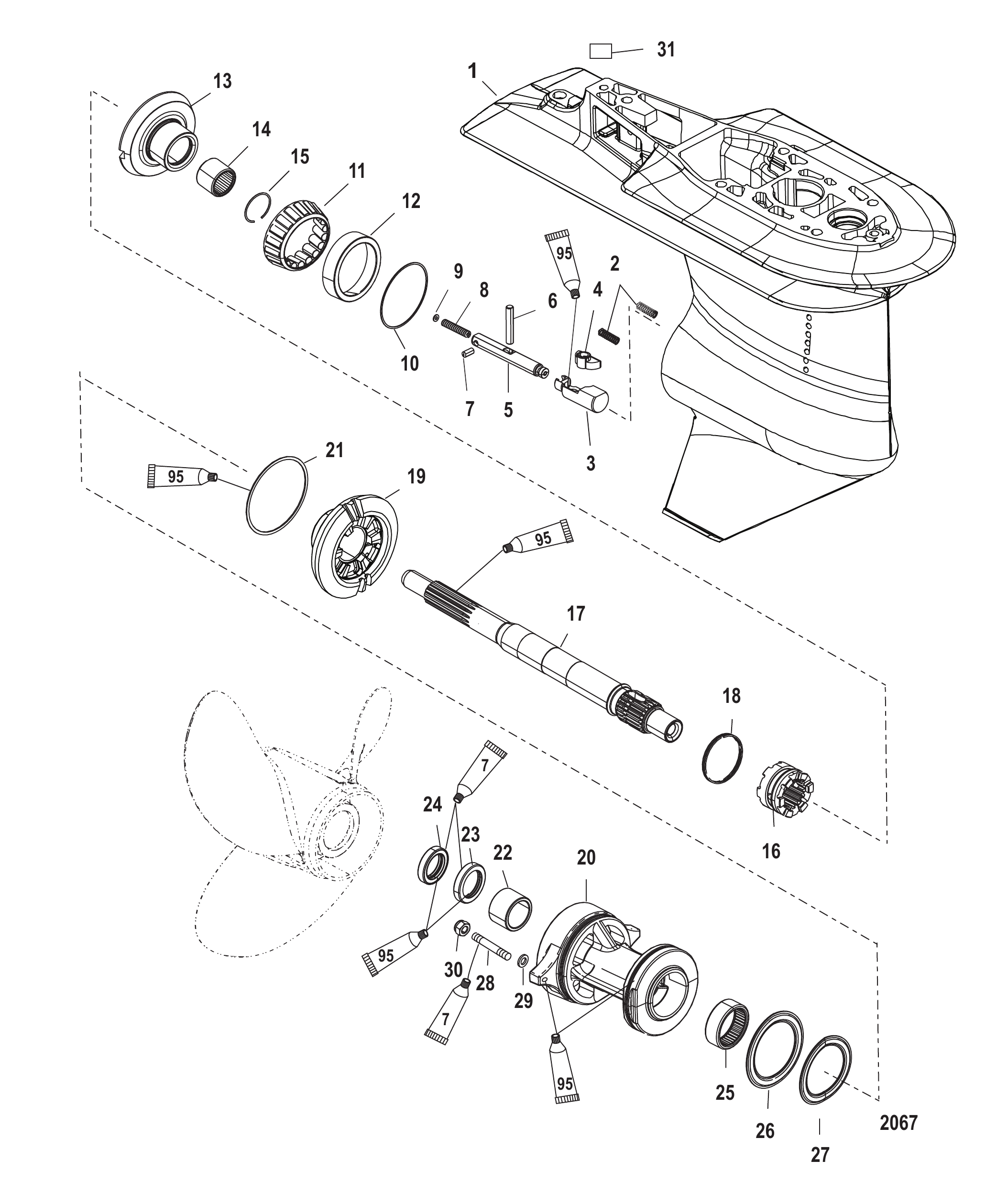

图 15齿轮箱螺旋桨轴 2.33:1 传动比 Gear Housing Propeller Shaft - 2.33:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
0	888845T03	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
0	888845T04	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	888845T	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8227731	螺纹嵌件	INSERT Threaded	2
3	888807	凸轮从动件总成	FOLLOWER ASSEMBLY Cam	1
4	19917	换档凸轮	CAM Shift	1
4	8M4504018	换档凸轮	CAM SHIFT	1
5	888806	离合器作动杆	ROD Clutch Actuator	1
6	78905	十字销	PIN Cross	1
6	8M0084243	十字销	PIN Cross	1
7	78906	弹簧定位销	PIN Spring Locator	1
7	8M0084245	弹簧定位销	PIN Spring Locator	1
8	79910	弹簧	SPRING	1
9	78910	垫圈	WASHER	1
10	44491A1	垫片组	SHIM SET	1
10	8M0063266	垫片组	SHIM SET	1
11	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
12	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
13	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
14	30895T	滚针轴承	BEARING Needle	1
15	856823	挡圈	RING Retaining	1
16	888805T	离合器	CLUTCH	1
17	888804	螺旋桨轴	PROPELLER SHAFT	1
17	8M0140444	螺旋桨轴	SHAFT Propeller	1
18	30893	弹簧	SPRING	1
19	889990T	倒车齿轮(28齿)	GEAR Reverse (28 Teeth)	1
20	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
20	8M0168901	轴承座总成	CARRIER ASSY.	1
21	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
21	8M0214974	O型圈	O RING	1
22	30956T	滚针轴承	BEARING Needle	1
23	70080	油封(内)	SEAL Oil (INNER)	1
23	8M0205728	密封件	SEAL	1
24	70081	油封(外)	SEAL Oil (OUTER)	1
24	8M0205729	密封件	SEAL	1
25	12578T	滚柱轴承	BEARING Roller	1
26	12577	止推垫片	THRUST WASHER	1
27	12576	推力轴承	BEARING Thrust	1
28	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
28	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
29	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
30	401378	螺母 (M8)	NUT (M8)	2
31	NSS	齿轮箱小齿轮识别贴标（不单独销售）	NOT SOLD SEPARATE Decal-Gear Housing Pinion Identification	1
-	NS	未显示 参见附件指南-螺旋桨-适配硬件（止推垫圈/螺母）	NOT SHOWN See Accessory Guide-Propellers-For Appropriate hardware (Thrust Washers/Nuts)	1
-	888805A00	离合器与凸轮从动件维修套件	REPAIR KIT Clutch And Cam Follower	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1

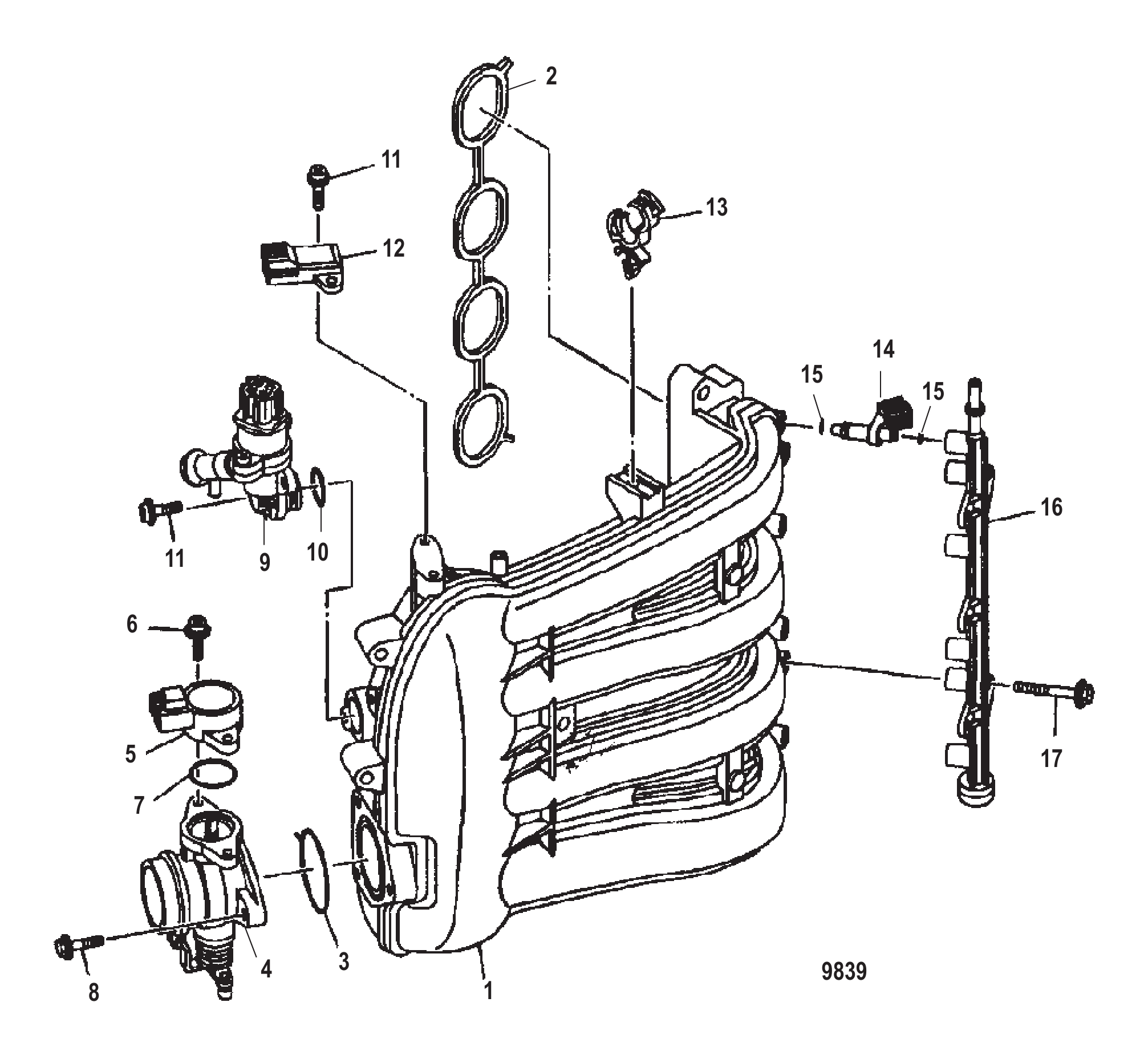

图 16进气系统 Intake

REF	零件编号	中文名称	英文名称	数量
-	881440T03	完整进气总成	INTAKE ASSEMBLY Complete	1
1	880886T01	歧管总成	MANIFOLD ASSEMBLY	1
2	881433001	衬垫	GASKET	1
3	881433002	衬垫	GASKET	1
4	881441T05	节气门体总成	THROTTLE BODY ASSEMBLY	1
5	880884001	节气门传感器总成	SENSOR ASSEMBLY Throttle	2
6	881502001	螺钉	SCREW	2
7	881504001	O型圈	O-RING	2
8	881510001	螺栓	BOLT	3
9	880883T02	控制阀总成	CONTROL VALVE ASSEMBLY	1
10	881448001	O型圈	O-RING	2
11	881449001	螺钉	SCREW	4
12	880885001	传感器总成	SENSOR ASSEMBLY	1
13	881530001	卡箍	CLAMP	1
14	880887T02	喷油器总成	INJECTOR ASSEMBLY	4
15	885183A02	O型圈套件	O-RING KIT	1
16	881518T01	燃油导轨	FUEL RAIL	1
17	881532001	螺栓	BOLT	2

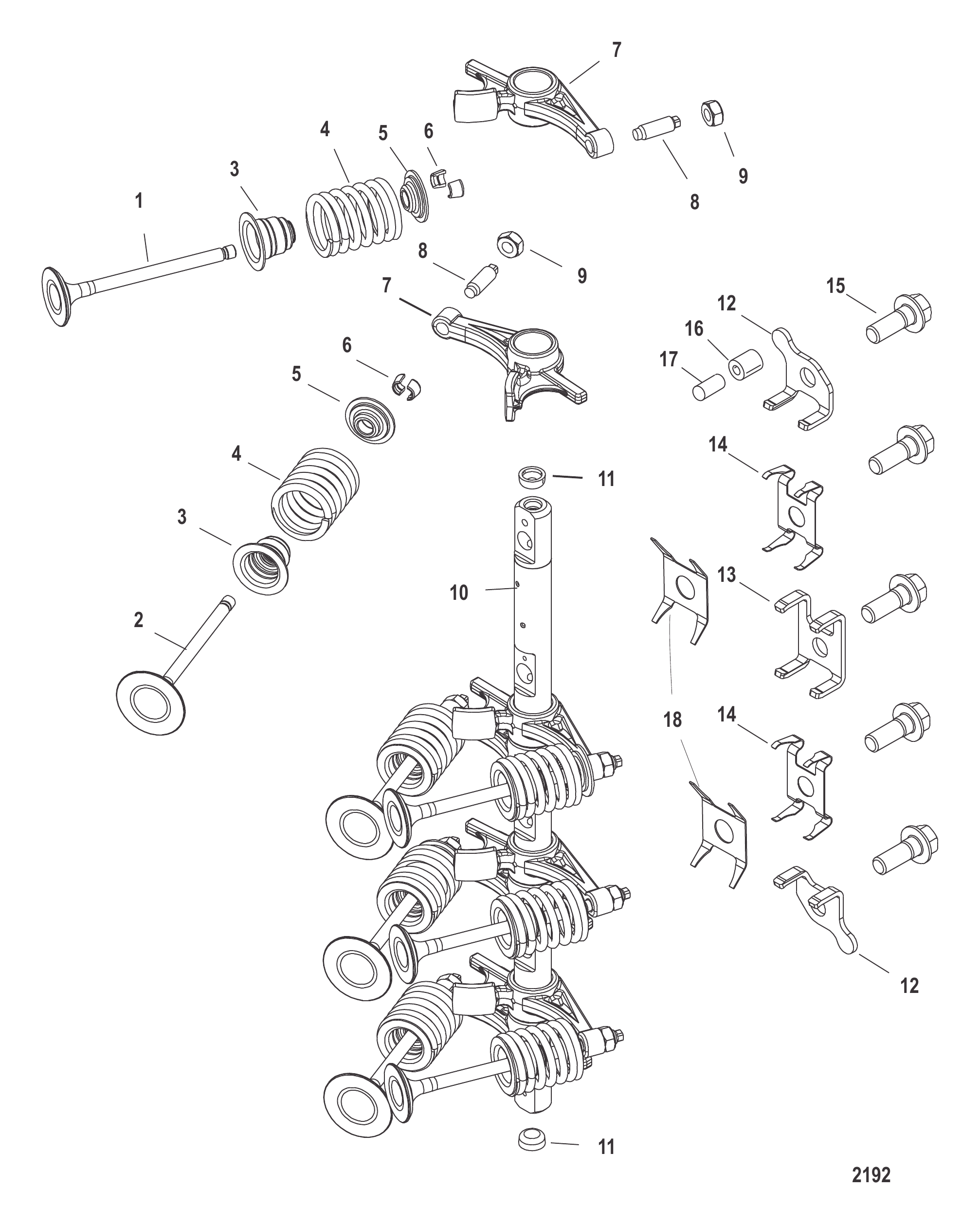

图 17进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	832991T3	排气阀	VALVE Exhaust	4
2	832990T3	进气阀	VALVE Intake	4
3	858271	密封件	SEAL	8
4	858268	气门外弹簧	SPRING Valve - Outer	8
4	893552	弹簧	SPRING	8
5	822650	固定座	RETAINER	8
5	893553	固定座	RETAINER	8
6	822651	键	KEY	16
6	893554	键	KEY	16
7	825045A2	摇臂	ROCKER ARM	8
7	898821A01	摇臂总成	ROCKER ARM ASSEMBLY	8
8	825046	螺钉	SCREW	8
8	825045A2	摇臂	ROCKER ARM	8
9	826150	螺母	NUT	8
10	8570851	摇臂轴	SHAFT Rocker	1
11	NSS	不单独销售 塞	NOT SOLD SEPARATE Plug	2
12	859577	支架	BRACKET	2
12	893560	支架	BRACKET	2
13	858275	支架	BRACKET	1
13	893561	支架	BRACKET	1
14	8250521	弹簧	SPRING	2
14	893562	弹簧	SPRING	2
15	875218	螺丝(M8x23)	SCREW (M8 x 23)	5
16	859576	衬垫	GASKET	1
16	893645	衬垫	GASKET	1
17	859575	销	PIN	1
18	889775	过载弹簧	SPRING Overload	2
18	893563	弹簧	SPRING	2
-	893505T05	气缸盖总成 完整件	CYLINDER HEAD ASSEMBLY Complete	1

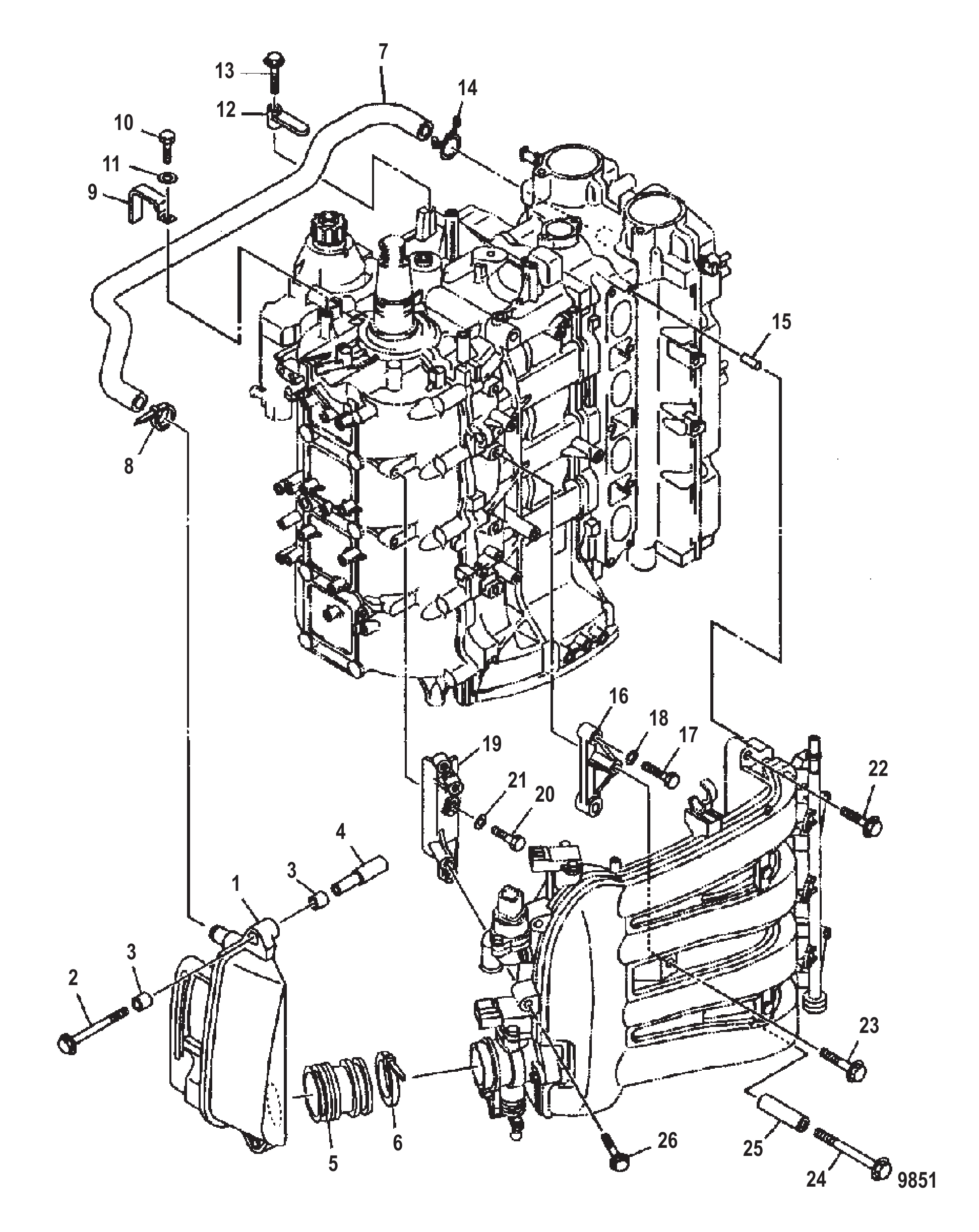

图 18进气消音器 Intake Silencer

REF	零件编号	中文名称	英文名称	数量
1	881436T02	进气消声器总成	SILENCER ASSEMBLY Intake	1
1	881436T01	进气消声器总成	SILENCER ASSEMBLY Intake	1
1	881436003	进气消声器总成	SILENCER ASSEMBLY Intake	1
2	881438003	螺栓及垫圈	BOLT AND WASHER	2
3	887900	衬套	BUSHING	4
4	881332003	轴环	COLLAR	2
5	896353	波纹管	BELLOWS	1
6	881530002	卡箍	CLAMP	1
7	804162001	通气管	BREATHER PIPE	1
8	881530003	卡箍	CLAMP	1
9	804163	卡箍	CLAMP	1
10	91772M	螺栓	BOLT	1
11	82214M	垫圈	WASHER	1
12	881530004	卡箍	CLAMP	1
13	855810001	螺栓	BOLT	1
14	804089	卡扣	CLIP	1
15	804160	销	PIN	2
16	881542001	支架	BRACKET	1
16	8M0059040	支架	BRACKET	1
17	804124	螺栓	BOLT	2
18	82214M	垫圈	WASHER	2
19	881542002	支架	BRACKET	1
19	8M0059042	支架	BRACKET	1
20	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
21	82214M	垫圈	WASHER	2
22	881438001	螺栓及垫圈	BOLT AND WASHER	4
23	881438002	螺栓及垫圈	BOLT AND WASHER	1
24	41893M	螺栓	BOLT	1
25	881332002	轴环	COLLAR	1
26	881438002	螺栓及垫圈	BOLT AND WASHER	2

图 19润滑图表 Lube Chart

REF	零件编号	中文名称	英文名称	数量
-	NOPART	无零件清单	NO PARTS LIST	1

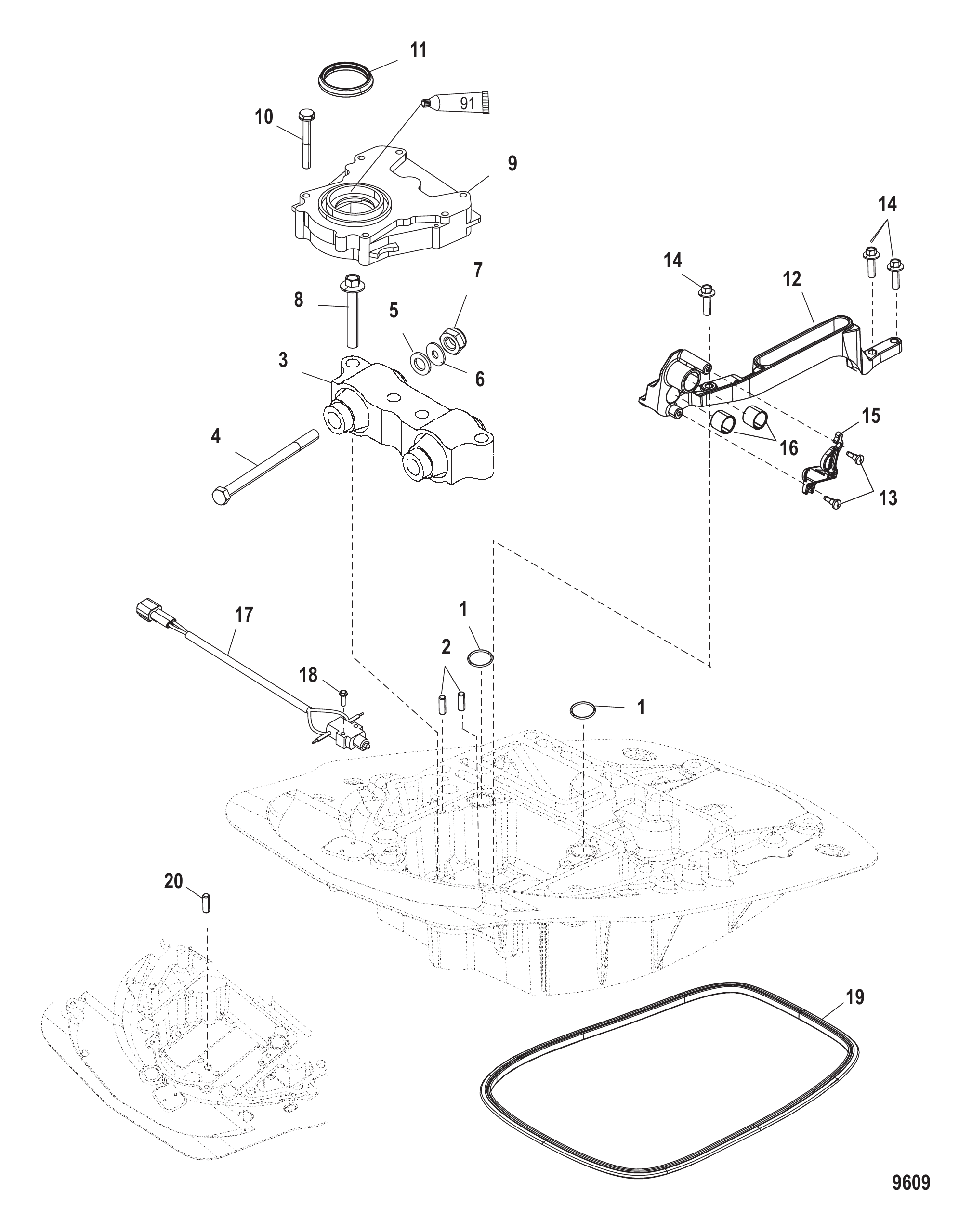

图 20机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	62705001	O型圈	O-RING	2
2	41275M	定位销	PIN Dowel	2
3	881900T03	支架	MOUNT	1
4	42974	螺栓(M12×175)	BOLT (M12 x 175)	2
4	8M0238139	螺钉	SCREW	2
5	934161	氯丁橡胶垫圈	WASHER Neoprene	2
5	32834	垫圈(0.9375x1.750x0.172)	WASHER (.9375 x 1.750 x .172)	2
6	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
6	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
7	859129	螺母(M12)	NUT (M12)	2
7	896963	螺母(M12)	NUT (M12)	2
8	898442	螺钉(M8 x 50)	SCREW (M8 x 50)	4
9	858579T3	油泵	PUMP Oil	1
10	858719	螺栓(M6 x 45)	BOLT (M6 x 45)	6
10	8M0052670	螺钉	SCREW	6
11	804349	密封件	SEAL	1
12	896843T01	换挡连杆支架	BRACKET Shift Link	1
13	42975	传动螺钉	DRIVE SCREW	2
14	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
15	896844	控制电缆锁扣	LATCH Control Cable	1
16	824015	筒形保持杯(小)	CUP Barrel Retainer Barrel Retainer (Small)	2
17	879996A2	开关	SWITCH	1
18	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2
19	8842563	密封件	SEAL	1
19	8M0043168	密封件	SEAL	1
20	23784	定位销	PIN Dowel	1

图 21动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	858732A03	动力头衬垫套件	GASKET SET Powerhead	1
-	8042971	温度传感器衬垫	GASKET Thermosensor	1
-	804255	燃油泵O型圈	O-RING Fuel Pump	1
-	8M0050719	O型圈	O-RING	1
-	804144	凸轮轴油封	SEAL Oil Camshaft	2
-	804144001	油封	SEAL-OIL	2
-	858732002	气缸体衬垫	GASKET Cylinder Block	1
-	804076	排气盖衬垫	GASKET Exhaust Cover	1
-	804076003	衬垫	GASKET	1
-	881426	螺塞衬垫	GASKET Screw Plug	1
-	804084	压力控制阀盖衬垫	GASKET Pressure Control Valve Cover	1
-	8041151	气缸盖衬垫	GASKET Cylinder Head	1
-	804123001	气缸盖罩衬垫	GASKET Cylinder Head Cover	1
-	90196	O型圈(0.921×0.139)油塞	O-RING (.921 x .139) Oil Plug	1
-	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
-	804099003	曲轴上油封	SEAL Oil Crankshaft-Upper	1
-	804100003	曲轴下油封	SEAL Oil Crankshaft-Lower	1

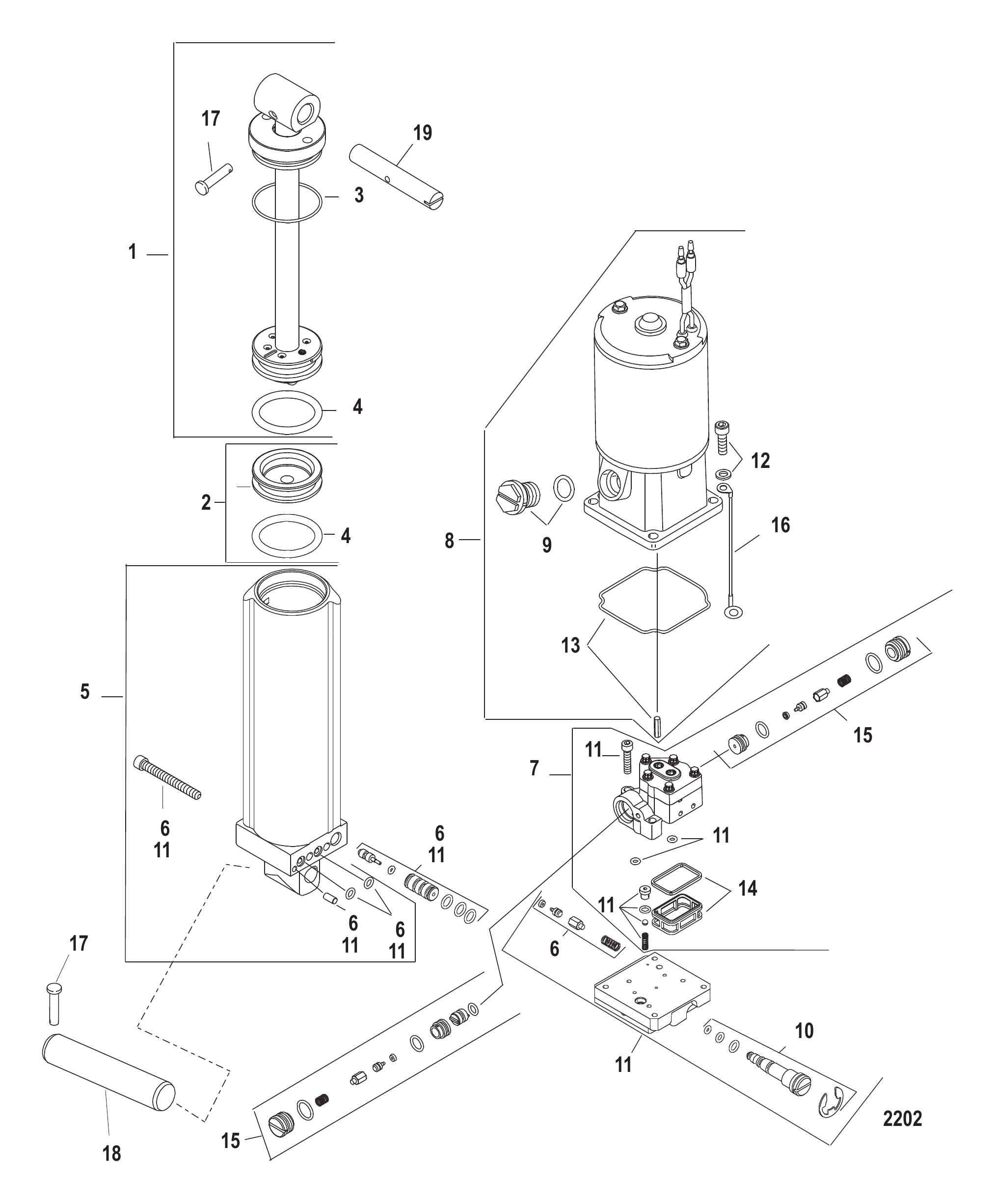

图 22动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	893517T01	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0022456	减震杆套件	SHOCK ROD KIT	1
1	8M0118573	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
2	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
3	893902A01	O型圈套件	O-RING KIT	1
3	8M0171819	O型圈套件	O-RING KIT	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	2
5	893904T01	气缸总成	CYLINDER ASSEMBLY	1
5	8M0055016	配平油缸总成套件	TRIM CYLINDER ASSEMBLY KIT	1
6	893944A01	配平限位阀套件	VALVE KIT Trim Limit	1
7	893906A02	泵总成	PUMP ASSEMBLY	1
7	8M0055019	动力配平泵套件	POWER TRIM PUMP KIT	1
8	893907A02	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	893929A01	安全阀套件	VALVE KIT Relief	1
11	893909A02	歧管套件	MANIFOLD KIT	1
11	8M0055018	歧管套件	MANIFOLD KIT	1
12	809876A1	电机螺钉套件	SCREW KIT Motor	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	893914A02	O型圈套件	O-RING KIT	1
-	8M0089947	O型圈套件(动力调整)	O-RING KIT Power Trim	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869001	锚销	PIN Anchor	1

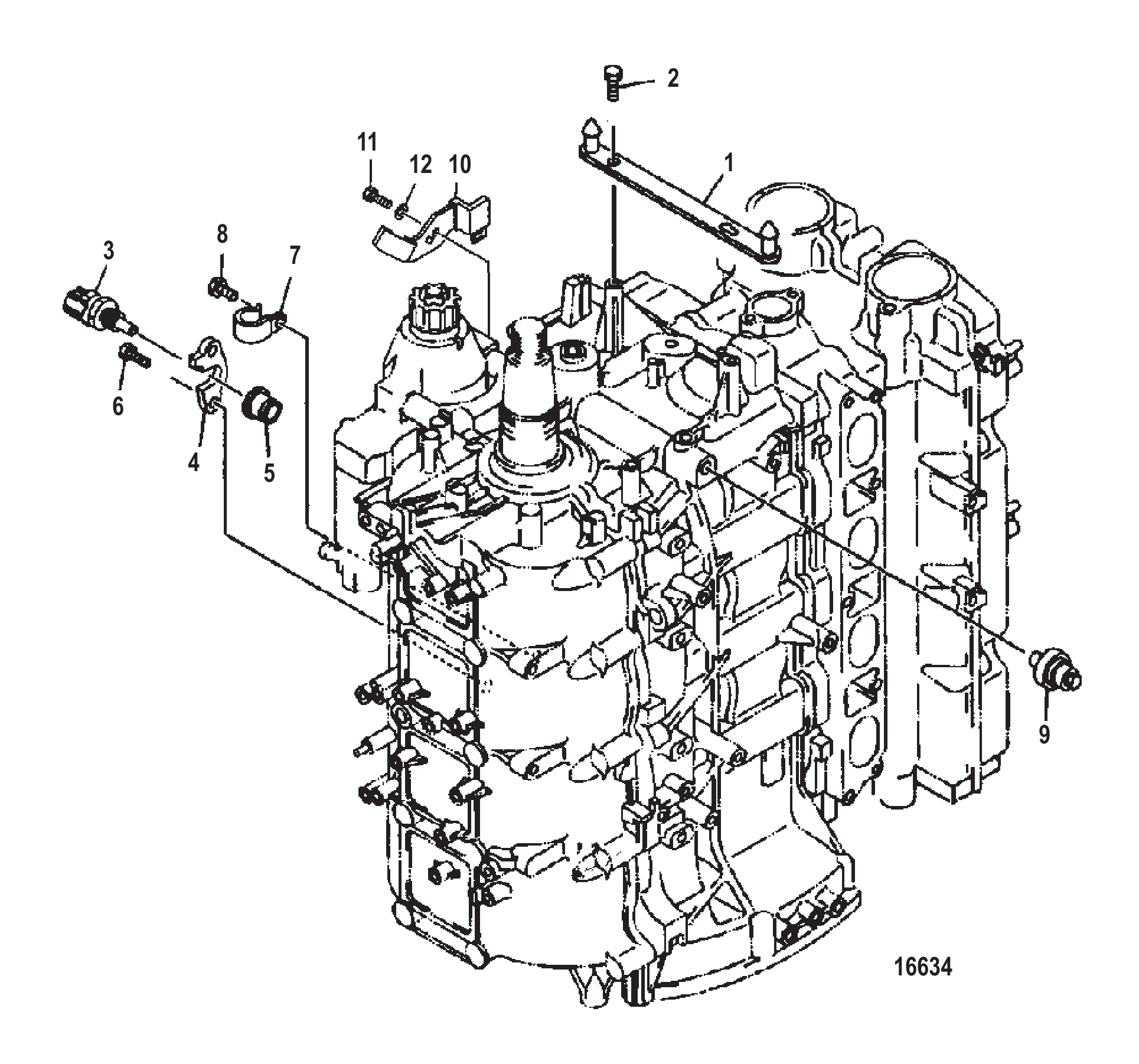

图 23传感器 Sensors

REF	零件编号	中文名称	英文名称	数量
1	804294002	安装板	PLATE	1
2	811188M	螺栓(M6 x 16)	BOLT (M6 x 16)	2
2	811188T	螺栓	BOLT	2
3	804295T	温度传感器	THERMOSENSOR	1
4	804296	固定座	RETAINER	1
5	8042971	衬垫	GASKET	1
6	811188M	螺栓(M6 x 16)	BOLT (M6 x 16)	2
6	811188T	螺栓	BOLT	2
7	83577M	卡箍	CLAMP	1
8	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
9	8043071	油压开关	SWITCH Oil Pressure	1
10	881366003	支架	BRACKET	1
11	91772M	螺栓	BOLT	1
12	82214M	垫圈	WASHER	1
-	858732A03	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T05	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0094898	P/H 75-90 4S	P/H 75-90 4S	1

图 24维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0083070	零件手册Formula 60-4缸四冲程	PARTS MANUAL Formula 60 - 4 Cylinder 4-Stroke	1
-	8M8024671	贴花套件	DECAL SET	1
-	8M0225356	卡箍套件 全套	CLAMP KIT Clamp Kit-Complete	1

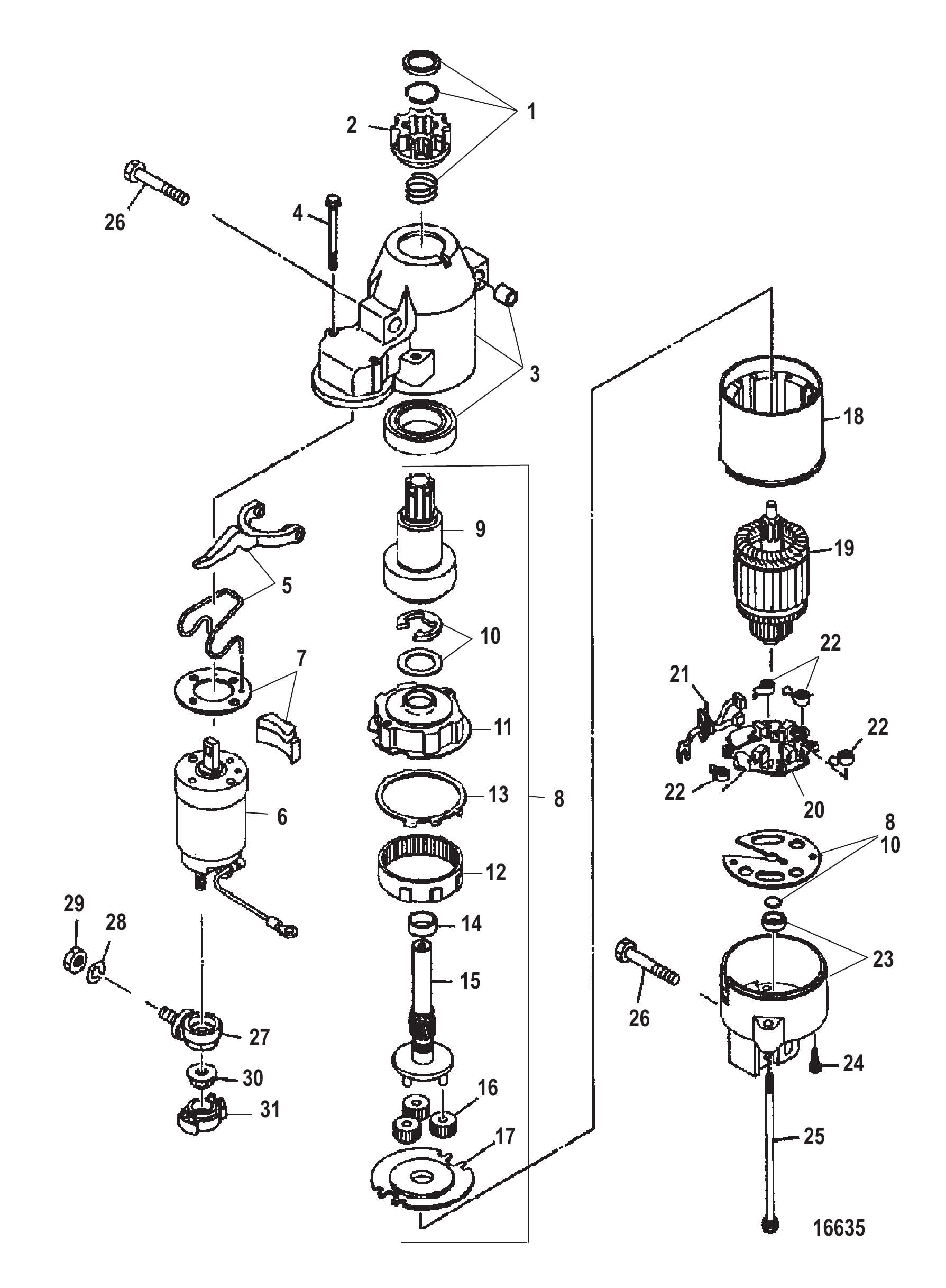

图 25启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
-	881368T2	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	804320	小齿轮止动组	STOP SET Pinion	1
2	804319	小齿轮	PINION	1
3	804331T	盖板	COVER	1
4	804336	螺栓(M6×52)	BOLT (M6 x 52)	2
5	804332	杠杆套件	LEVER KIT	1
6	881371T1	启动继电器	RELAY Starter	1
7	804334	盖板	COVER	1
8	804321T1	齿轮套件	GEAR KIT	1
9	804322	离合器	CLUTCH	1
10	804330	垫圈套件	WASHER KIT	1
11	804324	支架	BRACKET	1
12	804326	齿圈	RING GEAR	1
13	804327	衬垫	GASKET	1
14	804325	轴承	BEARING	1
15	804323	小齿轮轴	SHAFT Pinion	1
16	804329001	惰轮	GEAR Idler	3
17	804328	支架	BRACKET	1
18	804314T	定子	STATOR	1
19	804313T	电枢	ARMATURE	1
20	881369T1	电刷支架总成	HOLDER ASSEMBLY Brush	1
21	804316	电刷组	BRUSH SET	1
22	804317	弹簧	SPRING	4
23	881370T	支架	BRACKET	1
24	804337	螺钉(M4×16)	SCREW (M4 x 16)	2
25	804335	贯穿螺栓(M6×120)	THRU BOLT (M6 x 120)	2
26	804605	螺栓(M8×45)	BOLT (M8 x 45)	3
27	881373001	接线端子	TERMINAL	1
28	881377	锁紧垫圈	LOCKWASHER	1
29	82382M	螺母	NUT	1
30	881372	螺母	NUT	1
31	881374	盖板	COVER	1

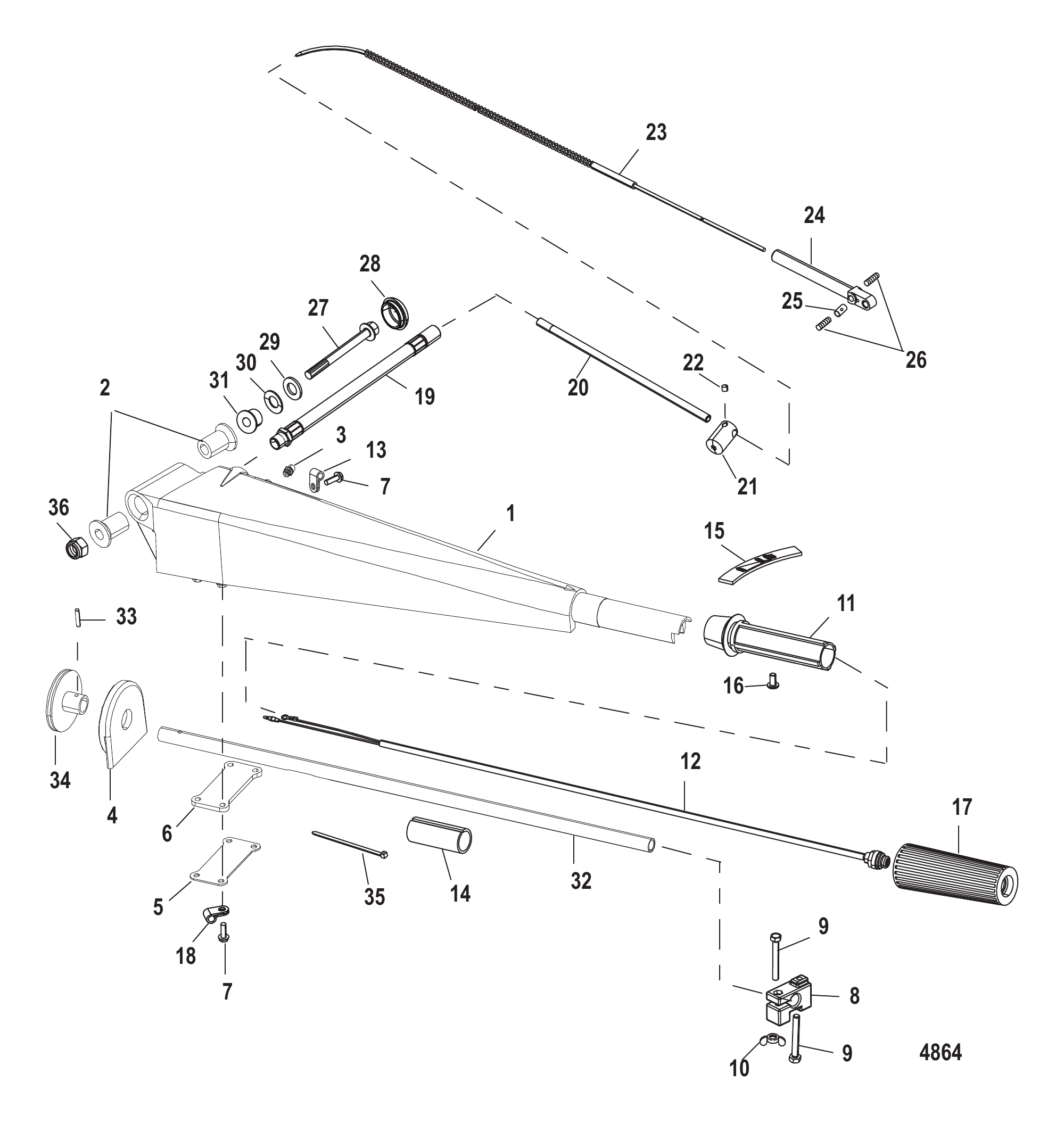

图 26转向手柄 Steering Handle

REF	零件编号	中文名称	英文名称	数量
-	816366A34	转向手柄套件	STEERING HANDLE KIT	1
-	816366A35	转向手柄套件	STEERING HANDLE KIT	1
-	816366A56	转向手柄套件	HANDLE KIT Steering	1
1	12020A3	转向臂手柄总成	HANDLE ASSEMBLY Steering Arm	1
2	429922	衬套	BUSHING	2
2	42992T02	衬套	BUSHING	2
3	74036	润滑脂接头	FITTING Grease	1
3	8M0169589	润滑脂接头	FITTING Grease	1
4	48414	壳体	HOUSING	1
5	48519	安装板	PLATE	1
6	48518	衬垫	GASKET	1
7	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	AR
7	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
8	12013	卡箍	CLAMP	1
8	889729	卡箍	CLAMP	1
9	40007112	螺钉(M5 x 40)	SCREW (M5 x 40)	2
10	816874	蝶形螺母 (#10-32)	WING NUT (#10-32)	1
11	823609A15	停机开关套件-油门手柄	SWITCH KIT Stop - Throttle Handle	1
12	823609A5	停机开关总成	SWITCH ASSEMBLY Stop	1
12	8M0104612	开关总成	SWITCH ASSY	1
13	648551	卡箍	CLAMP	1
14	NSS	绝缘件(不单独销售)	NOT SOLD SEPARATE Insulator	1
15	NSS	节气门标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Throttle	1
16	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
17	99589003	握把	GRIP	1
17	8M0221732	外握把	GRIP OUTER	1
18	648552	卡扣	CLIP	1
19	8885241	导管 (9.03 英寸)	CONDUIT (9.03 Inches)	1
20	89566006	导管	GUIDE Tube	1
21	89578	套筒	BARREL	1
22	824081	紧定螺钉(#10-32)	SET SCREW (#10-32)	1
23	12019004	拉线总成	CABLE ASSEMBLY	1
24	43433	导套	GUIDE	1
24	8M0204660	导套	GUIDE	1
25	20007	锚定件	ANCHOR	1
26	20518	紧定螺钉(#8-32)	SET SCREW (#8-32)	2
26	8M0204644	螺钉组	SCREW SET	2
27	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	1
28	48416	盖帽	CAP	1
29	4002319	垫圈	WASHER	1
30	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
31	146011	隔套	SPACER	1
32	12018A4	油门拉线管总成	TUBE ASSEMBLY Throttle	1
33	NSS	弹性销(不单独销售)	NOT SOLD SEPARATE Roll Pin	1
34	NSS	驱动轮(不单独销售)	NOT SOLD SEPARATE Drive Wheel	1
35	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
36	40140	螺母(M10)	NUT (M10)	1

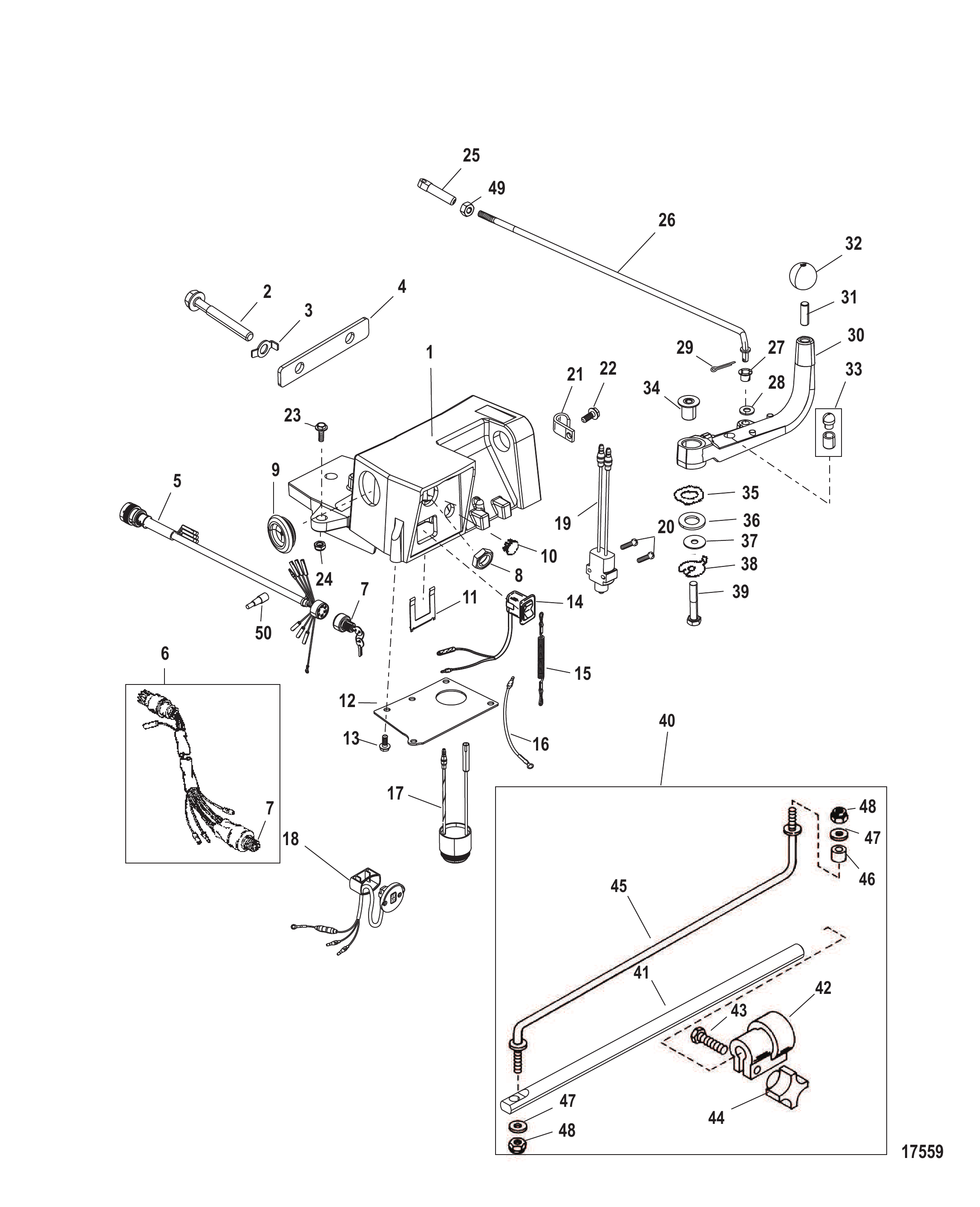

图 27转向手柄套件组件 Steering Handle Kit Components

REF	零件编号	中文名称	英文名称	数量
-	816366A34	转向手柄套件	STEERING HANDLE KIT	1
-	816366A35	转向手柄套件	STEERING HANDLE KIT	1
-	816366A56	转向手柄套件	HANDLE KIT Steering	1
1	816366T10	手柄支架	HANDLE Bracket	1
2	881261	螺钉（.313-24 x 3.50）	SCREW (.313-24 x 3.50)	2
3	42981	锁紧垫圈	TAB WASHER	2
4	822263	隔套	SPACER	1
5	12649T08	线束总成	HARNESS ASSEMBLY	1
6	12649A4	线束总成	HARNESS ASSEMBLY	1
7	88107A5	钥匙开关套件	SWITCH KIT Key	1
8	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
9	121051	护孔环	GROMMET	1
10	889730	堵头	PLUG	1
11	120441	黄铜固定座	RETAINER Brass	1
11	8M0032846	黄铜固定座	RETAINER Brass	1
12	8158041	盖板	COVER	1
13	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	4
14	11083A4	停机开关总成	SWITCH ASSEMBLY Stop	1
15	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
16	11149A3	拉线总成	CABLE ASSEMBLY	1
17	889528T01	喇叭总成	HORN ASSEMBLY	1
18	18286A19	配平开关套件（25英尺）	SWITCH KIT Trim (25.00 Feet)	1
19	813960A3	开关	SWITCH	1
19	8M0052927	开关总成	SWITCH ASSY	1
20	12110	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	2
21	648551	卡箍	CLAMP	1
22	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
24	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
24	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
25	48419001	拉杆端头	ROD END	1
25	48419T01	杆端接头（2.66英寸）	ROD END (2.66 Inches)	1
26	495637	换挡杆	ROD Shift	1
27	26856	衬套	BUSHING	1
28	35950	垫圈 (.273 x .437 x .031) 不锈钢	WASHER (.273 x .437 x .031) Stainless Steel	1
29	25191	开口销	COTTER PIN	1
30	8163677	换挡杆	LEVER Shift	1
31	58152	双头螺柱(0.375-24×1.125)	STUD (.375-24 x 1.125)	1
31	8M0034452	螺柱	STUD	1
32	98530	旋钮	KNOB	1
33	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
34	8159831	衬套	BUSHING	1
35	823970	垫圈	WASHER	1
36	824610	塑料垫圈	WASHER Plastic	1
37	814803	垫圈	WASHER	1
38	8158051	锁紧垫圈	TAB WASHER	1
39	4000357	螺钉 (M8 x 45)	SCREW (M8 x 45)	1
40	52148A08	副驾驶总成	CO PILOT ASSEMBLY	1
41	52148002	导向杆（15英寸）	PILOT ROD (15.00 Inches)	1
42	52155A1	螺母总成	NUT ASSEMBLY	1
42	8M0103848	螺母总成	NUT ASSEMBLY	1
43	36137	螺钉(.250-28 x 1.00)	SCREW (.250-28 x 1.00)	1
44	821621	叉形旋钮	KNOB Prong	1
45	873491	杆	ROD	1
46	26841	衬套	BUSHING	2
47	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	2
47	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
48	826709111	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	2
49	64015	螺母 (.250-20)	NUT (.250-20)	1
50	13541	公插头	PLUG Male	1
-	NSS	不单独销售 贴纸-换挡	NOT SOLD SEPARATE Decal-Shift	1
-	894911	点火钥匙(1A)	KEY Ignition (1A)	1
-	894912	点火钥匙(1B)	KEY Ignition (1B)	1
-	894913	点火钥匙(1C)	KEY Ignition (1C)	1
-	894914	点火钥匙(1D)	KEY Ignition (1D)	1
-	894915	点火钥匙(1E)	KEY Ignition (1E)	1
-	894916	点火钥匙(1F)	KEY Ignition (1F)	1
-	894917	点火钥匙(2A)	KEY Ignition (2A)	1
-	894918	点火钥匙(2B)	KEY Ignition (2B)	1
-	894919	点火钥匙(2C)	KEY Ignition (2C)	1
-	8949110	点火钥匙(2D)	KEY Ignition (2D)	1
-	8949111	点火钥匙(2E)	KEY Ignition (2E)	1
-	8949112	点火钥匙(2F)	KEY Ignition (2F)	1

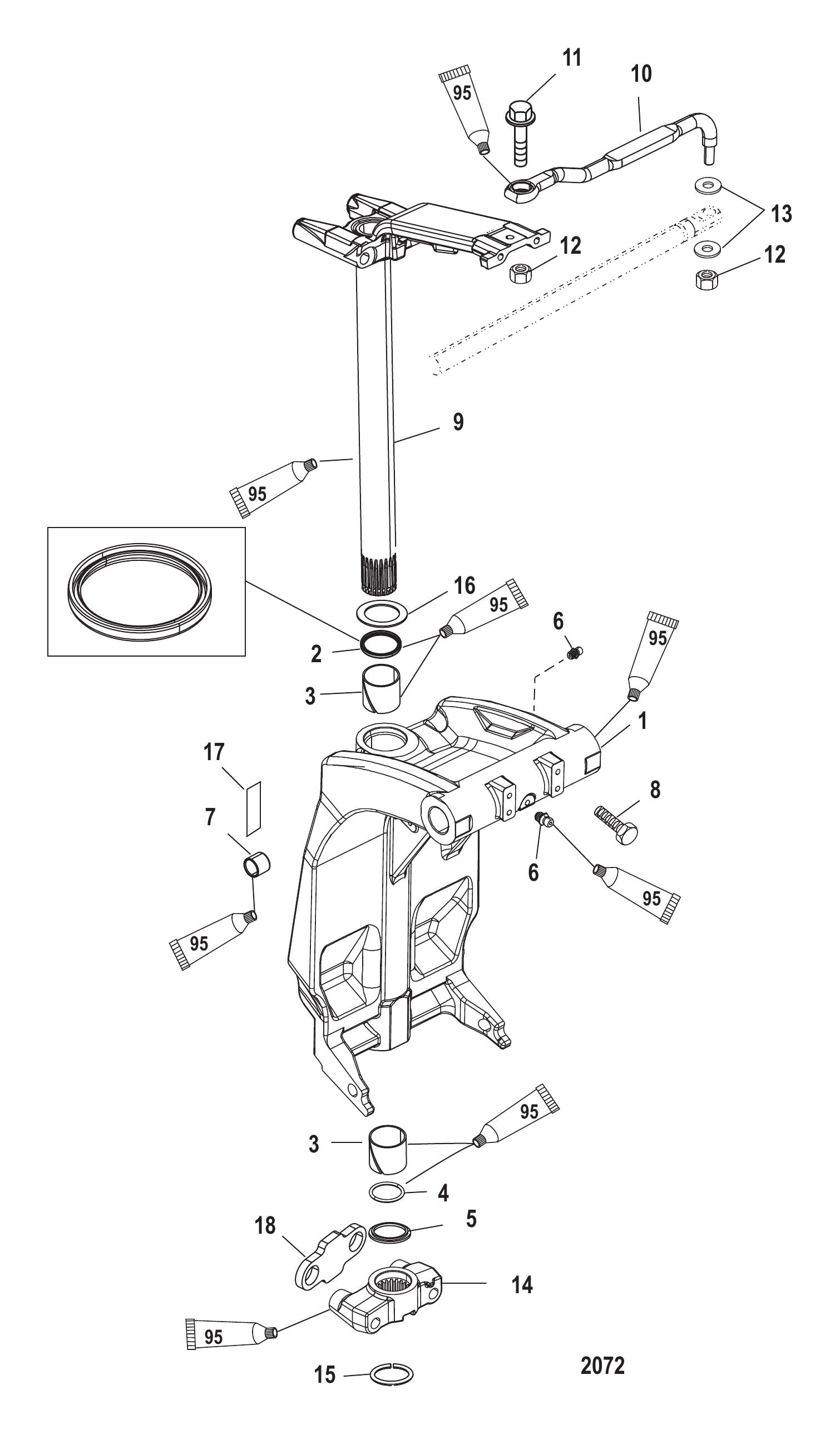

图 28旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	881919T01	旋转支架	SWIVEL BRACKET	1
2	87735		SEAL Oil (Lower)	1
3	818764	衬套	BUSHING	2
4	33504	O型圈	O-RING	1
4	8M0214926	O型圈 @10	O RING @10	1
5	816039	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
9	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
10	92876A10	连杆总成	LINK ROD ASSEMBLY	1
10	92876A12	连杆总成	LINK ROD ASSEMBLY	1
11	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
12	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
13	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
14	42961A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
14	42961A06	底部轭架总成	YOKE ASSEMBLY Bottom	1
15	67684	挡圈	RING Retaining	1
16	816432	止推垫圈（随参考编号1附带）	THRUST WASHER (Also included with Reference #1)	1
17	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
18	11288001	下轭缓冲垫 (加长型)	BUMPER Bottom Yoke (X-Long)	1

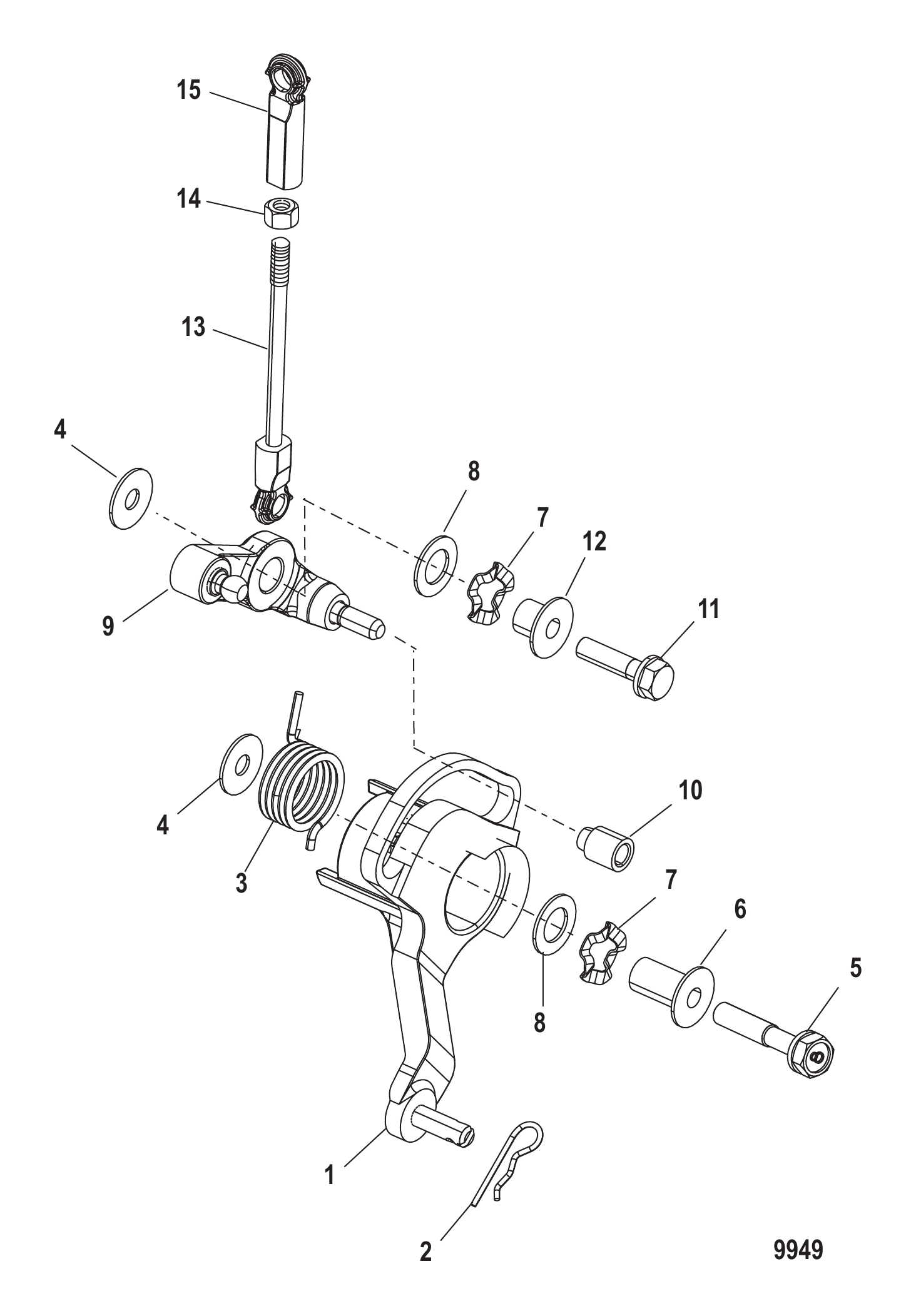

图 29油门杆及联动装置 Throttle Lever and Linkage

REF	零件编号	中文名称	英文名称	数量
1	896936	节气门控制杆	LEVER Throttle Control	1
2	892655T	发夹销	HAIR PIN	1
3	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
4	94524M	垫圈	WASHER	2
5	881375	螺栓 (M6 x 30)	BOLT (M6 x 30)	1
6	881378	轴环	COLLAR	1
7	81868M	波形垫圈	WAVE WASHER	2
8	84974M	垫圈	WASHER	2
9	896937	节气门执行杆	LEVER Throttle Actuator	1
10	8813321	衬套	BUSHING	1
11	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	1
12	804344002	轴环	COLLAR	1
13	97742001	关节连杆	LINK Joint	1
14	82388M	螺母 (M5)	NUT (M5)	1
15	84100M	固定座	RETAINER	1

图 30工具 Tools

REF	零件编号	中文名称	英文名称	数量
0	881824001	工具-故障指示灯	TOOL Malfunction Indicator Lamp	1
0	881824002	工具-定子线圈测试线束(6针)	TOOL Stator Coil Test Harness (6-Pin)	1
0	881824004	测试线束总成	HARNESS ASSEMBLY Test	1
0	881824003	工具-燃油压力表适配器	TOOL Fuel Pressure Gauge Adapter	1
0	8M0075272	仪表适配器	GAUGE ADAPTOR	1

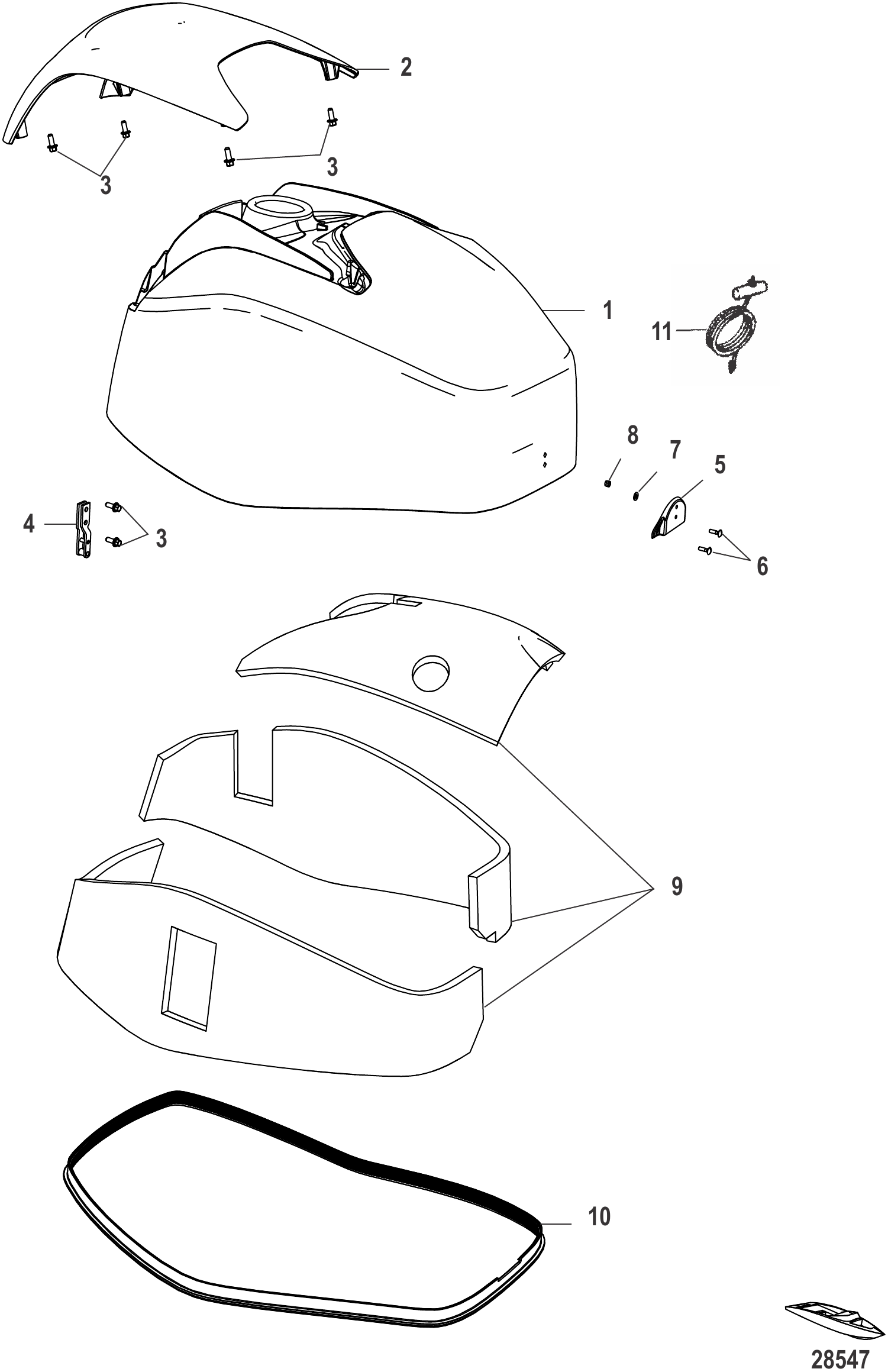

图 31顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	875300T70	顶罩总成Mercury Formula Race含贴花	TOP COWL ASSEMBLY Mercury Formula Race Includes Decals	1
2	879147T12	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	8M0118170	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	879147T13	空气导流帽-水星型	CAP Air Dam - Mariner	1
2	8M0118172	空气导流帽-水星型	CAP Air Dam - Mariner	1
3	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	6
3	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	6
4	8M0006055	后锁扣支架	BRACKET Rear Latch	1
5	8M0013032	前锁扣支架	BRACKET Front Latch	1
5	826291T02	前锁扣支架	BRACKET Front Latch	1
6	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
7	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
8	400632	螺母	NUT	2
9	834786A05	隔音毯套装	SOUND BLANKET KIT	1
10	8M0025868	密封件	SEAL	1
10	8M0109278	密封件	SEAL	1
11	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
-	8M8024671	贴花套件	DECAL SET	1

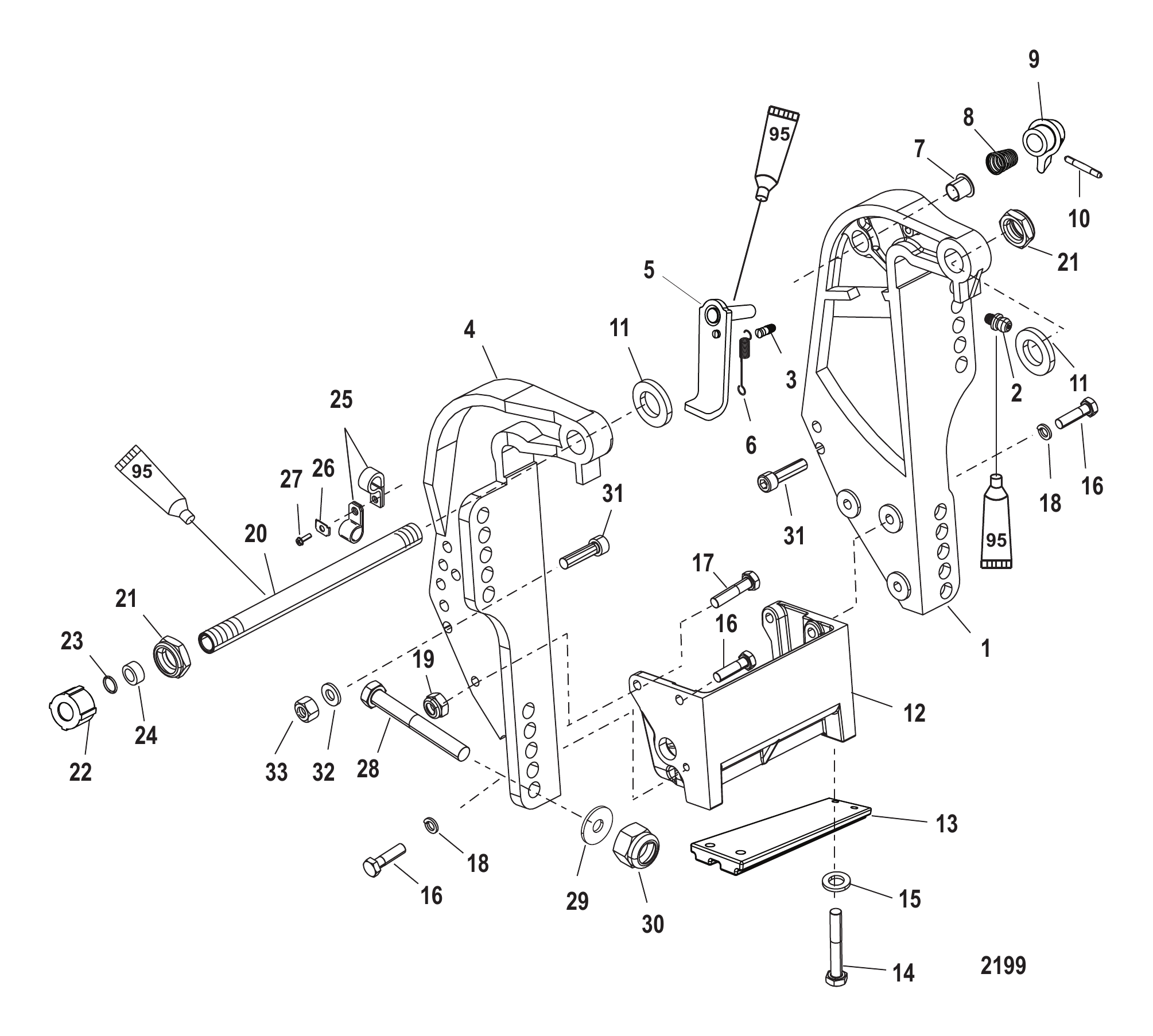

图 32艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866T04	艉板支架-左舷	BRACKET Transom - Port	1
2	98727	润滑脂接头	FITTING Grease	1
2	8M0169588	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
5	893704T01	倾斜锁杆	LEVER Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	8M0007470	旋钮	KNOB	1
10	8M0021914	销钉(.125×30毫米)	PIN (.125 x 30 mm)	1
11	19619	垫圈	WASHER	2
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
17	8M0000586	螺钉(M8×35)	SCREW (M8 x 35)	1
18	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	4
19	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
20	196141	倾斜管	TILT TUBE	1
20	8M0041938	倾斜管	TILT TUBE	1
21	858869	螺母 (.875-14)	NUT (.875-14)	2
22	19624A1	密封套件	SEAL KIT	1
23	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
24	78861	隔套	SPACER	1
25	22740	卡扣	CLIP	2
26	69205	C形垫圈	C WASHER	1
26	8M0084613	C形垫圈	C-WASHER	1
27	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
28	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
29	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
29	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
30	82671117	螺母(.500-20)	NUT (.500-20)	4
31	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
32	4002319	垫圈	WASHER	2
33	40140	螺母(M10)	NUT (M10)	2

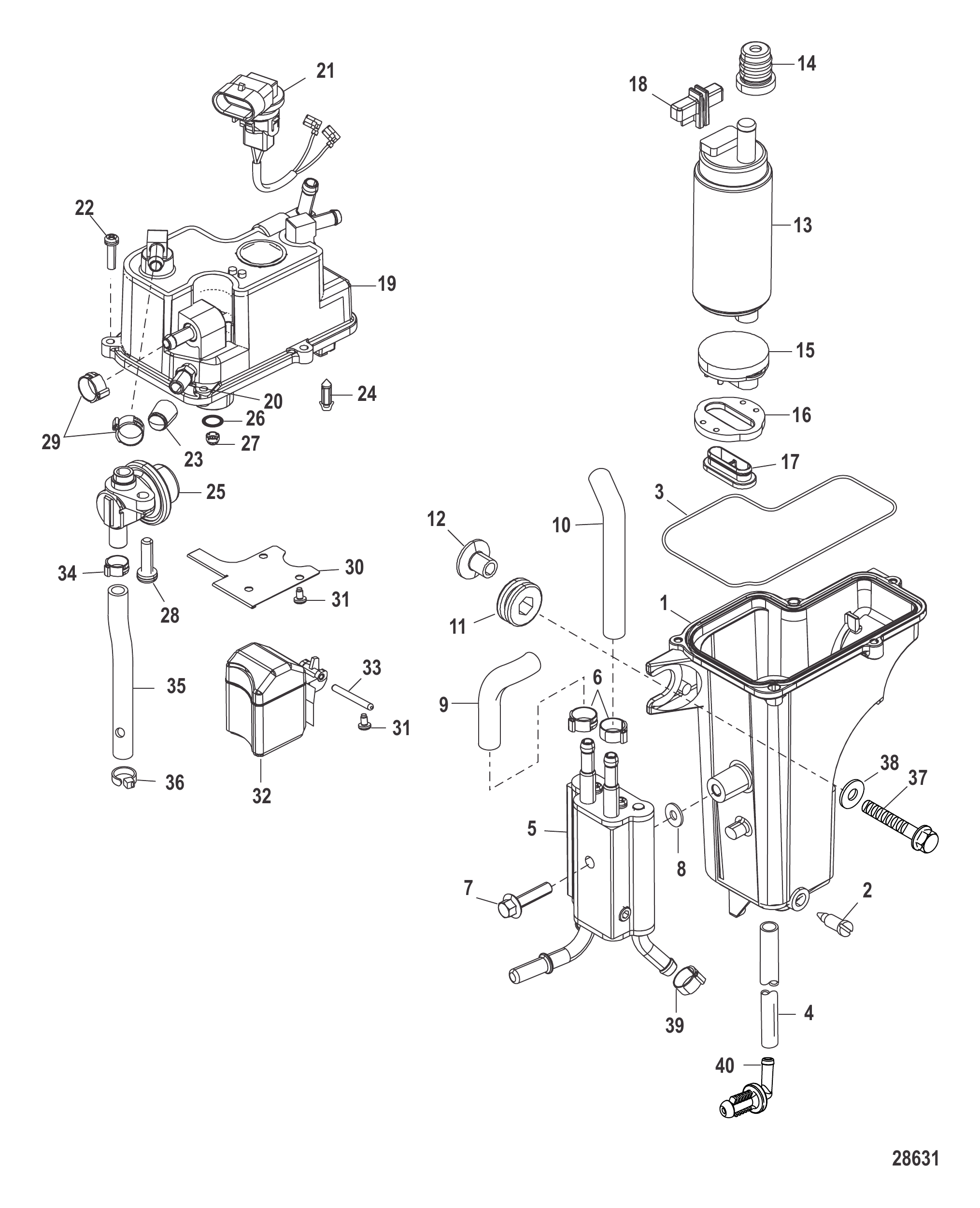

图 33油气分离器 Vapor Separator

REF	零件编号	中文名称	英文名称	数量
-	892267T03	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
1	892267A54	主体总成	BODY ASSEMBLY	1
2	892267506	放油螺钉	SCREW Drain	1
3	892267530	O型圈	O-RING	1
4	85583466	软管(40英寸整卷)裁切至9英寸	HOSE (40.00 Inches Bulk) Cut to 9 Inches	1
4	8M0054213	软管	HOSE	1
5	892267A55	燃油冷却器总成	COOLER ASSEMBLY Fuel	1
6	888988023	卡箍	CLAMP	2
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
8	892267511	垫圈	WASHER	1
9	892267504	软管	HOSE	1
10	892267503	软管	HOSE	1
11	834985	护孔环	GROMMET	3
11	8M0190980	护孔环	GROMMET	3
12	856954	衬套	BUSHING	3
13	892267A51	燃油泵套件(含盖体O型圈25-892267530)	PUMP KIT Fuel Also includes cover to body o ring 25-892267530	1
14	892267521	绝缘体	INSULATOR	1
15	892267510	隔离器	ISOLATOR	1
16	892267523	绝缘体	INSULATOR	1
17	892267534	燃油滤网	STRAINER Fuel	1
18	892267519	盖板	COVER	1
19	892267T57	盖总成	COVER ASSEMBLY	1
20	892267537	施拉德阀	VALVE Schrader	1
20	892267T57	盖总成	COVER ASSEMBLY	1
21	892267535	电气连接器	CONNECTOR Electrical	1
22	892267531	螺钉(M4×16)	SCREW (M4 x 16)	5
23	883220	盖帽	CAP	1
24	892267A52	浮子阀套件	FLOAT VALVE KIT	1
25	892267A50	压力调节器套件	REGULATOR KIT Pressure	1
26	892267513	O型圈	O-RING	1
27	892267512	滤网	SCREEN	1
28	892267515	螺钉（M5×18）	SCREW (M5 x 18)	1
29	888988023	卡箍	CLAMP	2
30	892267520	安装板	PLATE	1
31	892267529	螺钉(M4 x 8)	SCREW (M4 x 8)	5
32	892267527	浮子	FLOAT	1
33	892267528	浮子销	PIN Float	1
34	892267517	卡扣	CLIP	1
35	892267516	软管	HOSE	1
36	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
37	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
38	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
38	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
39	888988023	卡箍	CLAMP	1
40	8M0022107	接头	FITTING	1

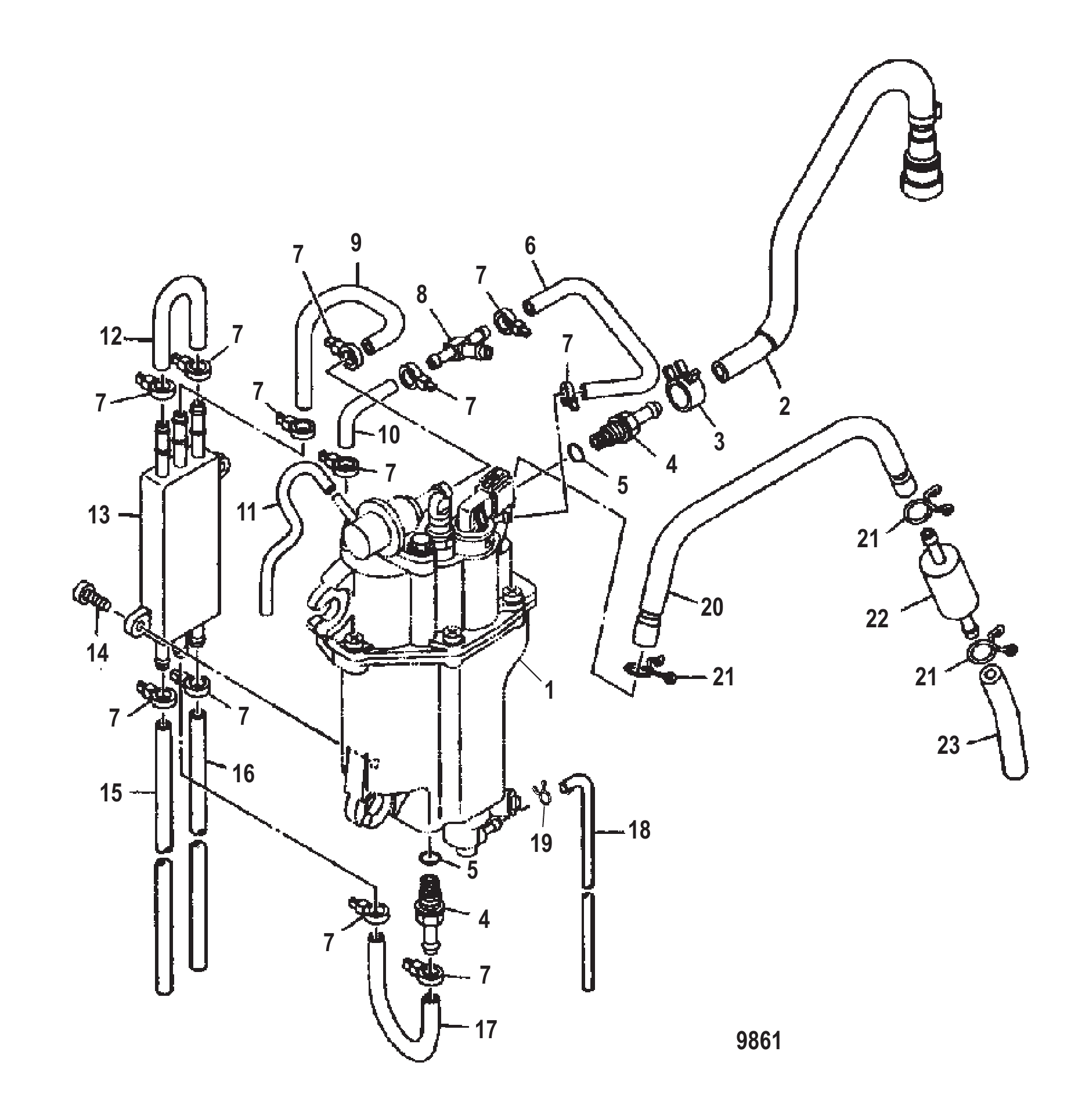

图 34蒸汽分离器软管布线 Vapor Separator Hose Routings

REF	零件编号	中文名称	英文名称	数量
1	881315A03	蒸汽分离器总成 完整	VAPOR SEPARATOR ASSEMBLY Complete	1
2	804162015	油管	TUBING	1
3	881530009	卡箍	CLAMP	1
4	881558002	直通接头	FITTING Straight	2
5	885183001	O型圈	O-RING	2
6	804162006	油管	TUBING	1
6	804162020	油管	TUBING	1
7	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	12
8	881558003	三通接头	FITTING Tee	1
9	804162008	油管	TUBING	1
10	804162016	油管	TUBING	1
11	804162007	油管	TUBING	1
11	804162021	油管	TUBING	1
12	804162010	油管	TUBING	1
13	888259001	冷却器	COOLER	1
14	881326007	螺钉	SCREW	2
15	804162011	油管	TUBING	1
15	804162022	油管	TUBING	1
16	804162012	油管	TUBING	1
17	804162009	油管	TUBING	1
18	804162013	油管	TUBING	1
19	881530010	卡箍	CLAMP	1
20	804162014	油管	TUBING	1
21	881530011	卡箍	CLAMP	3
22	892758001	滤网	STRAINER	1
23	804162017	油管	TUBING	1
