水星 Mercury 60 HP EFI 4 CYL 0T409000 THRU 1B355222 - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-88387502 · 共 45 个部位 · 1909 条零件

1附件 2适配板 3下罩 4凸轮轴和油泵 5线圈支架Bel-0P325500至0P400999 6线圈支架USA-0T979999/BEL-0P325499及以下 7线圈支架USA-0T980000至1B226999 8线圈支架USA-1B227000/Bel-0P401000及以上 9曲轴、活塞及连杆 10气缸体与曲轴箱 11气缸盖 12驱动轴壳体 13电气组件(USA-1B226999/Bel-0P400999及以下)14电气组件(USA-1B227000/Bel-0P401000及以上)15飞轮 16燃油管路 17燃油泵 18齿轮箱驱动-2.31:1-比利时-0P216184及以下 19齿轮箱驱动-2.31:1-美国-0T625303及以下 20齿轮箱驱动-2.33:1-美国0T625304/比利时0P216185及以上 21齿轮箱传动轴-1.83:1减速比 22齿轮箱螺旋桨-2.31:1-美国0T625303/比利时0P216184以下 23齿轮箱螺旋桨-2.33:1-美国0T625304/比利时0P216185及以上 24齿轮箱螺旋桨轴-1.83:1传动比 25进气/排气阀 26进气歧管 27连杆(手柄)28连杆(遥控)29动力头衬垫组件套装883599A02 30动力升降 31维修/支撑材料 32启动马达(美国-1B282399及以下)33转向臂 34旋转支架 35舵柄手柄 36工具1 37工具2 38工具3 39顶罩 40艉板支架 41升降开关套件 42油气分离器(USA-1B036613/BEL-0P340241及以下)43油气分离器(USA-1B036614/BEL-0P340242及以上)44水泵套件组件812966A12 45XL延伸套件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	802833Q1		OIL (Case)	1
-	15000A12	遥控钥匙开关套件点火	REMOTE KEY SWITCH KIT Ignition	1
-	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
-	877680Q8		HOSE ASSEMBLY Fuel (8 Feet) (With Quick Disconnect)	1
-	8M0044836	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	1
-	877680Q12		HOSE ASSEMBLY Fuel (12 Feet) (With Quick Disconnect)	1
-	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	1
-	877681Q8		HOSE ASSEMBLY Fuel (8 Feet) (With Quick Disconnect Engine End Only)	1
-	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	1
-	877681Q12		HOSE ASSEMBLY Fuel (12 Feet) (With Quick Disconnect Engine End Only)	1
-	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	1
-	877683Q12	燃油软管总成(12英尺)(无接头)	HOSE ASSEMBLY Fuel (12 Feet) (No Fittings)	1
-	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	1
-	880093A2	遥控器安装套件 (40/50/60 四冲程)	ATTACHING KIT Remote Control (40/50/60 4-Stroke)	1
-	828019A1	油压传感器套件	SENDER KIT Oil Pressure	1
-	8M0068785	油压适配器套件	ADPT KIT-OIL PRES	1
-	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
-	8M0074845	ORD 8M0098264	ORD 8M0098264	1
-	855654A5	动力调整套件	POWER TRIM KIT	1
-	8M0055008	动力调整套件	POWER TRIM KIT	1

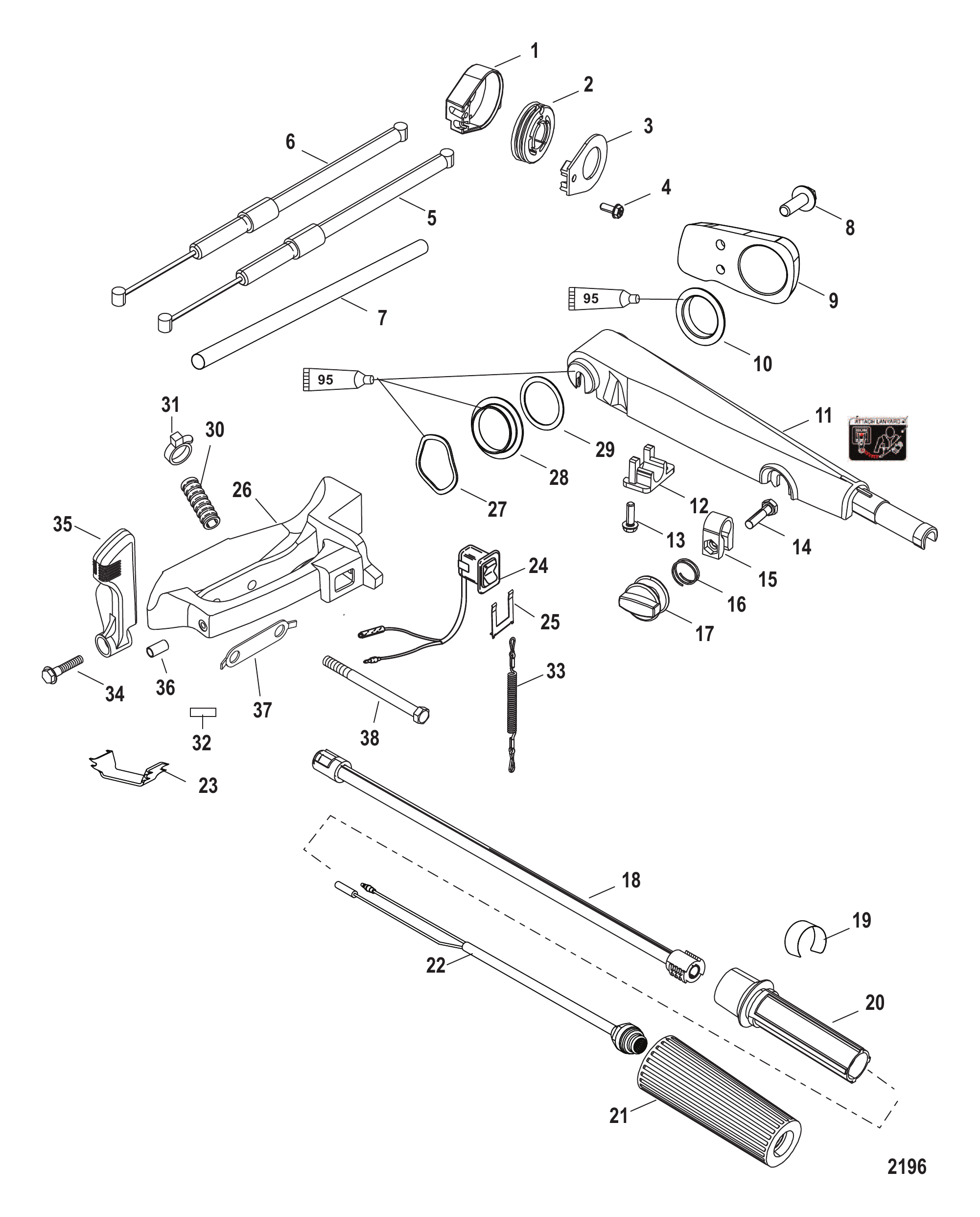

-	880095A2	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A05	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A2	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A05	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A03	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A04	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A03	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A04	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	15000A7	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
-	15000A7	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
-	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
-	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
-	816667A2	转向支架总成(不带提手)	BRACKET ASSEMBLY Steering (Without Carrying Handle)	1

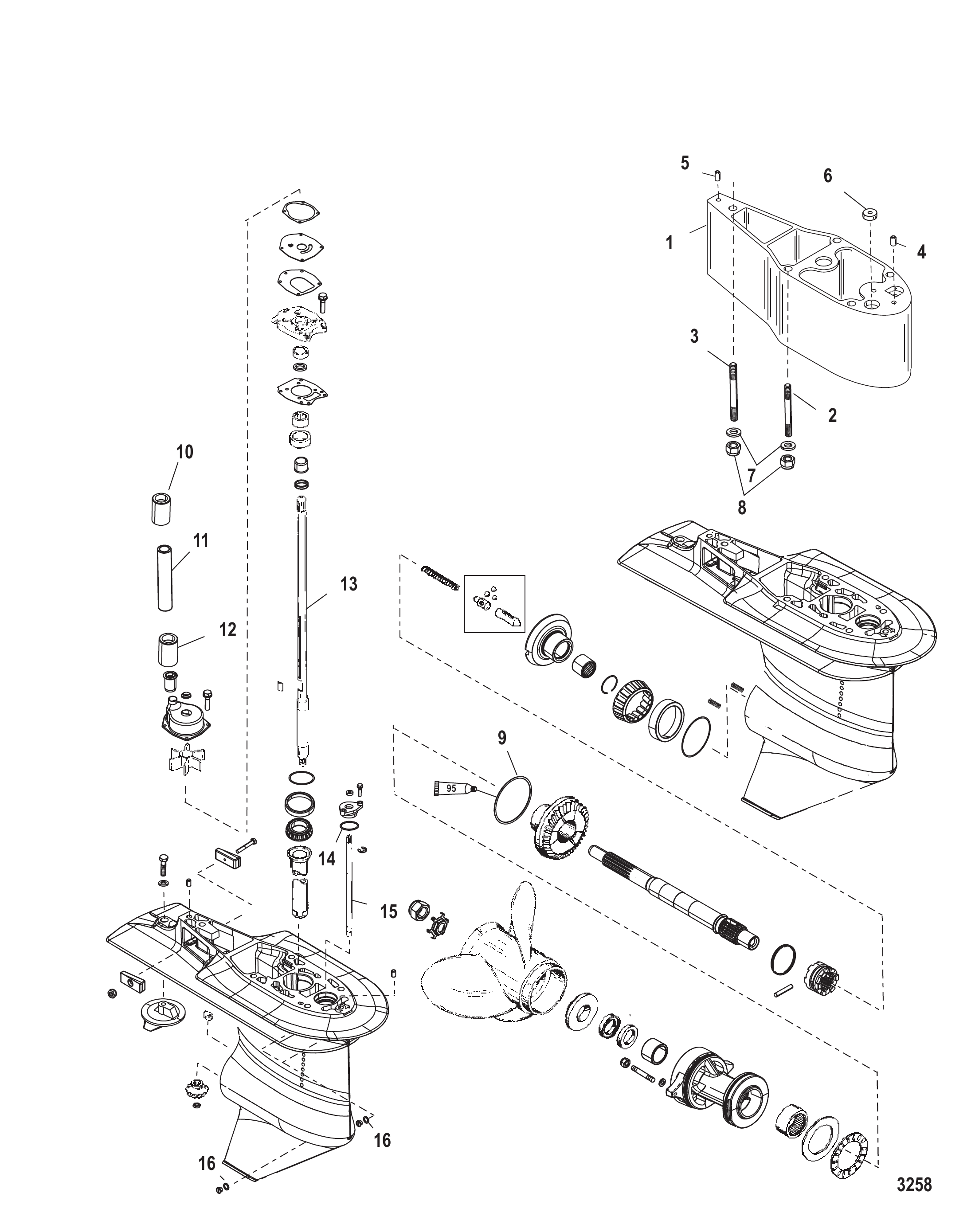

-	816696A12	延长套件	EXTENSION KIT	1
-	12092A18	传动轴延长套件 - 5英寸	EXTENSION KIT Driveshaft - 5 Inch	1

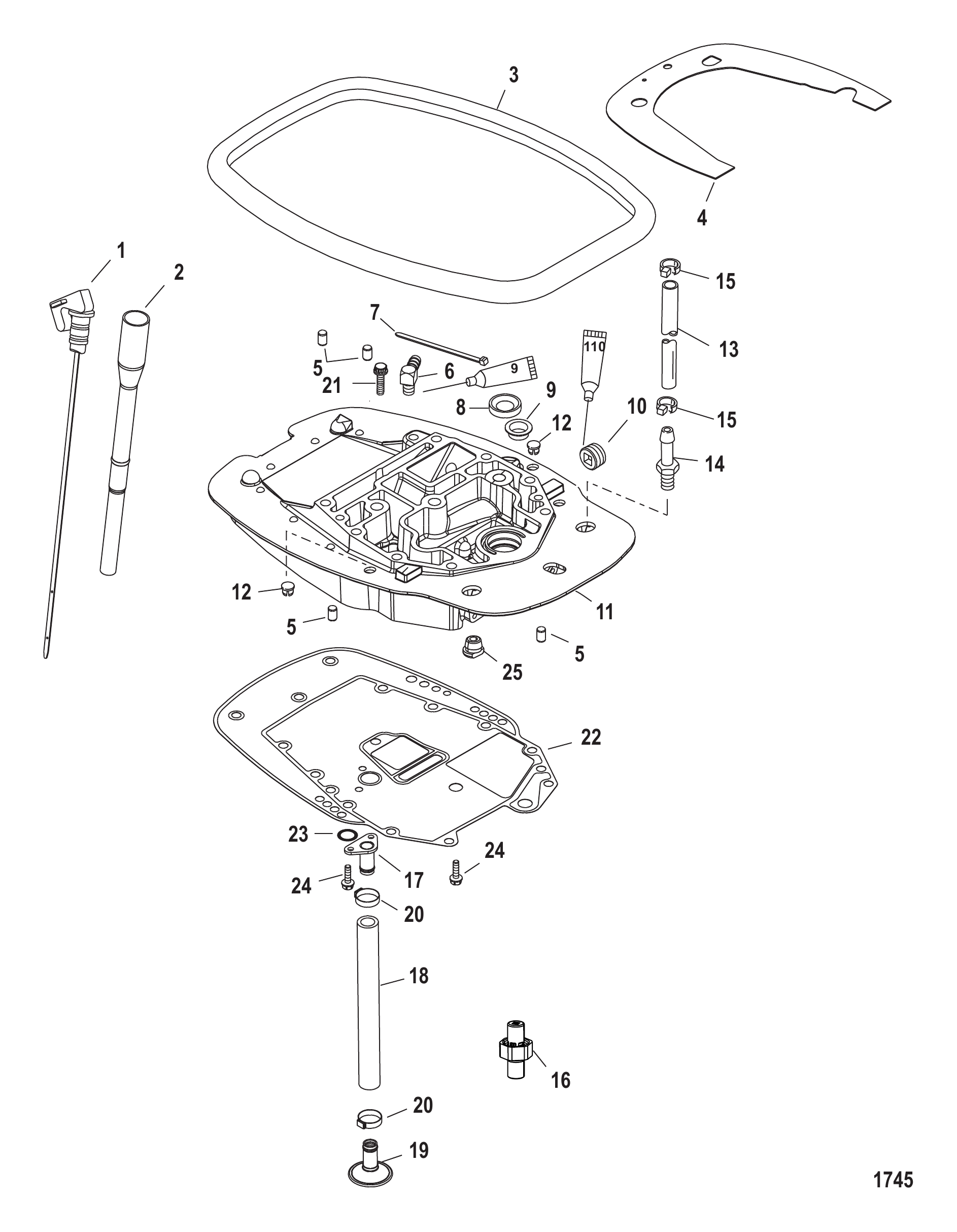

图 2适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	825990	量油尺	DIPSTICK	1
2	8259892	油尺管	DIPSTICK TUBE	1
2	825989003	油尺管	DIPSTICK TUBE	1
2	825989003	油尺管	DIPSTICK TUBE	1
3	8560552	密封件	SEAL	1
4	8289151	隔热罩	HEAT SHIELD	1
5	23784	定位销	PIN Dowel	4
6	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
8	66301	油封	SEAL Oil	1
9	859594	衬套	BUSHING	1
10	889567	堵头(.500-14)	PLUG (.500-14)	1
11	825228A17	适配板总成	ADAPTER PLATE ASSEMBLY	1
12	822464	堵头	PLUG	2
13	830756109	软管 (57.00英寸散装) (切割至17英寸)	HOSE (57.00 Inches Bulk) (Cut to 17 Inches)	1
13	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
14	291112	接头	FITTING	1
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
16	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
16	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
17	854789	机油集滤器顶板	PLATE Oil Pickup-Top	1
17	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
18	854793	机油集滤器软管	HOSE Oil Pickup	1
19	8547911	挡板	BAFFLE	1
19	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
20	855228	卡箍	CLAMP	2
21	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
22	8252517	衬垫	GASKET	1
22	8M0213113	适配板垫片	GASKET Adaptor Plate	1
22	892320001	衬垫	GASKET	1
22	8M0213113	适配板垫片	GASKET Adaptor Plate	1
23	845746	O型圈	O-RING	1
24	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
24	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
25	19565	护孔环	GROMMET	1
25	19565002	护孔环	GROMMET	1
25	19565002	护孔环	GROMMET	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1

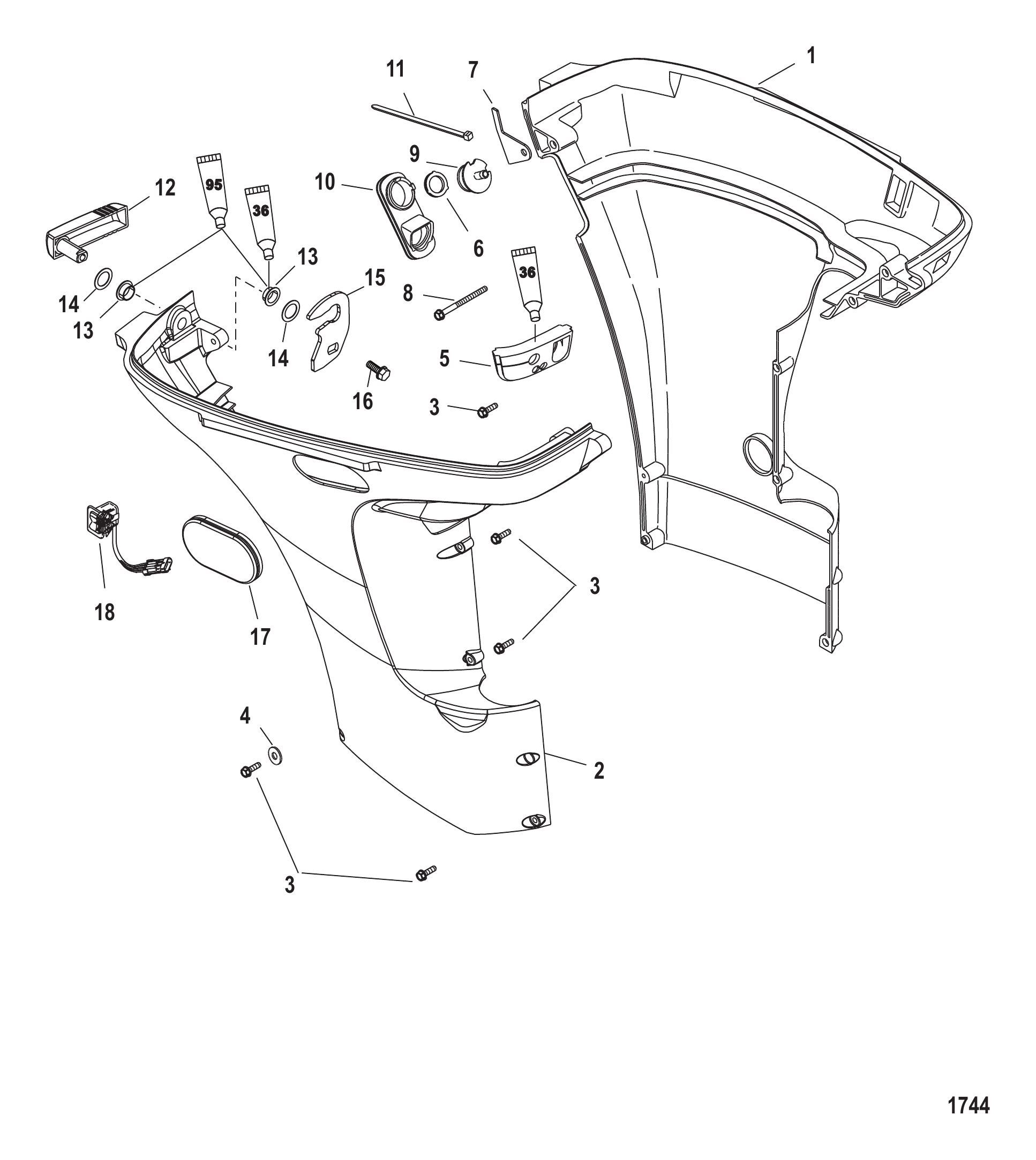

图 3下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	826277T1	下罩壳(左舷)	BOTTOM COWL (Port)	1
2	826278T7	下罩壳(右舷)	BOTTOM COWL (Starboard)	1
3	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	6
4	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
4	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
5	8252381	密封件	SEAL	1
5	825238002	密封件	SEAL	1
5	825238002	密封件	SEAL	1
6	855576	垫圈	WASHER	1
7	855627	衬垫	GASKET	1
8	82684460	螺钉(M6 x 60)	SCREW (M6 x 60)	1
9	827948	接头	FITTING	1
10	826273	护套	BOOT	1
10	826273001	护套	BOOT	1
10	826273001	护套	BOOT	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
12	825782F1	罩壳锁杆	LEVER Cowl Latch	1
13	812707	衬套	BUSHING	2
14	12134	波形垫圈	WASHER Wave	2
15	825783	锁钩	LATCH HOOK	1
15	893766	锁钩	HOOK Latch	1
16	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
17	883307	护孔环	GROMMET	1
18	8569901	升降倾斜开关	SWITCH Trim	1
18	8M0235191	升降倾斜开关	SWITCH Trim	1
18	8569901	升降倾斜开关	SWITCH Trim	1
18	8M0235191	升降倾斜开关	SWITCH Trim	1
18	896620001	升降倾斜开关	SWITCH Trim	1
18	8M0235191	升降倾斜开关	SWITCH Trim	1
18	896620001	升降倾斜开关	SWITCH Trim	1
18	8M0235191	升降倾斜开关	SWITCH Trim	1
18	896620001	升降倾斜开关	SWITCH Trim	1
18	8M0235191	升降倾斜开关	SWITCH Trim	1

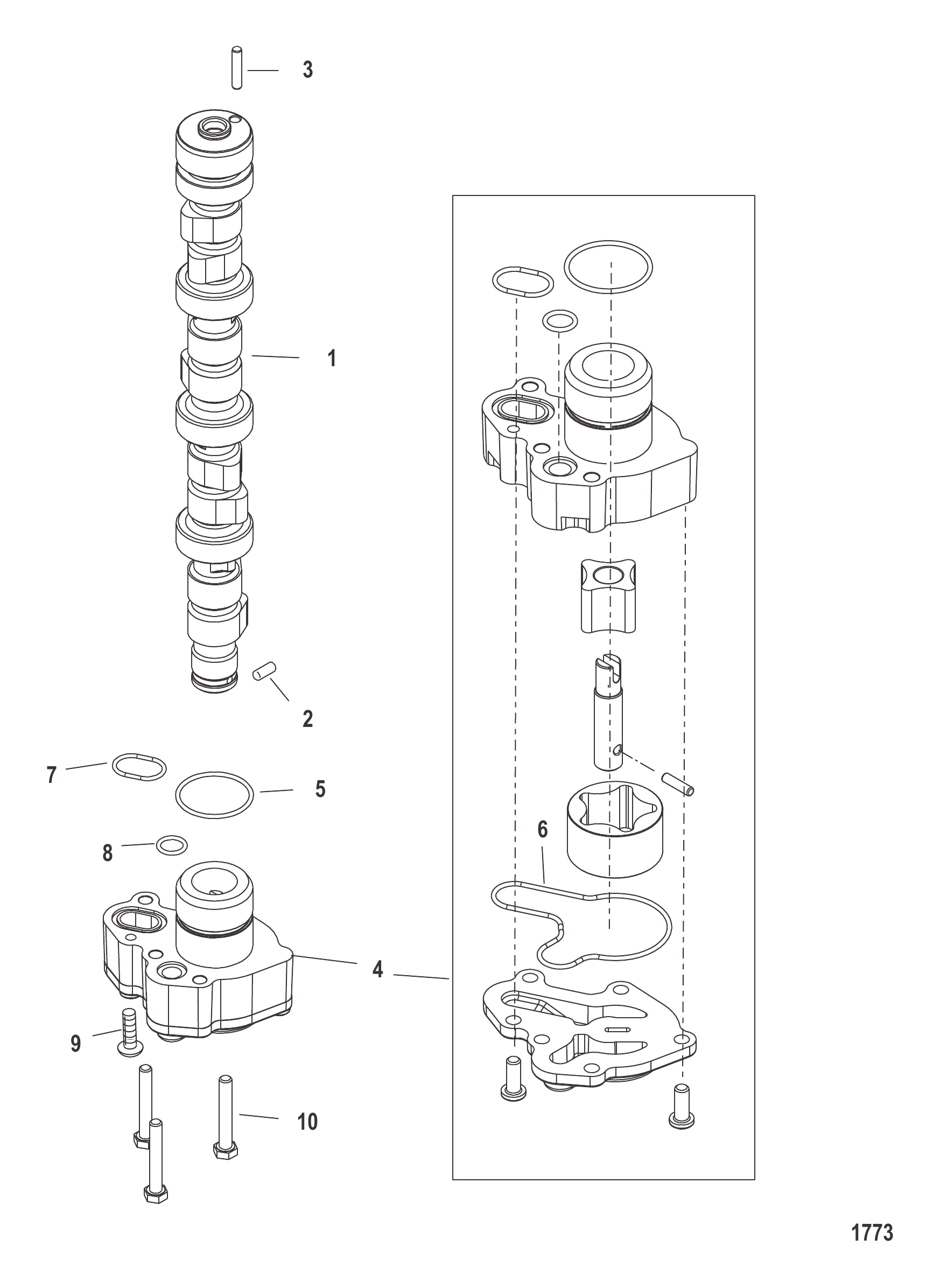

图 4凸轮轴和油泵 Camshaft and Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	857086	凸轮轴	CAMSHAFT	1
2	826149	销	PIN	1
3	878183	定位销	PIN Dowel	1
4	857087T1	油泵总成	PUMP ASSEMBLY Oil	1
5	857096	O型圈	O-RING	1
6	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	1
7	857094	O型圈	O-RING	1
8	857093	O型圈	O-RING	1
9	875206	螺钉(M6 x 16)	SCREW (M6 x 16)	2
10	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	4
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	857082A9	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	893505T05	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1

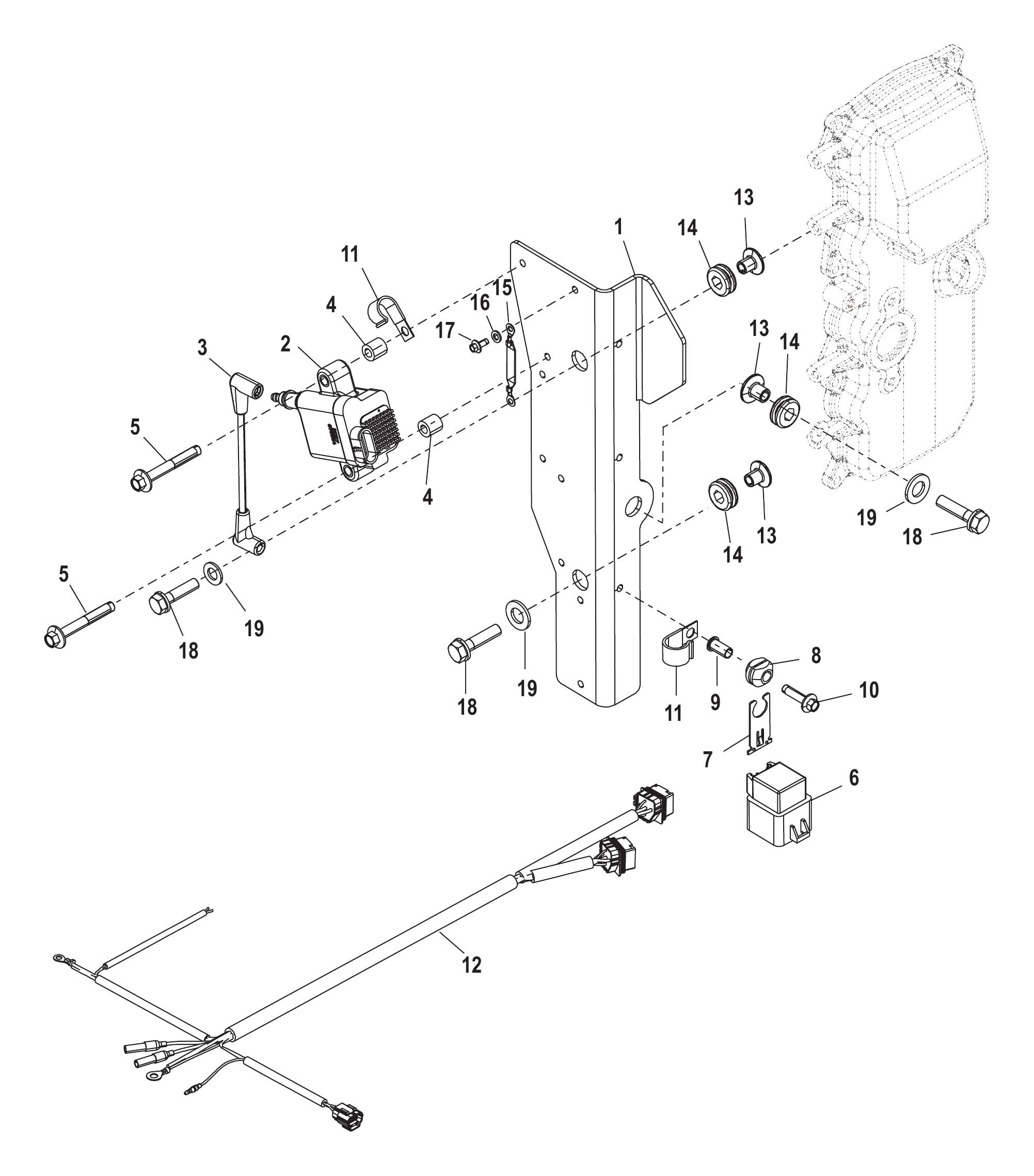

图 5线圈支架Bel-0P325500至0P400999 Coil Mounting Bel-0P325500 thru 0P400999

REF	零件编号	中文名称	英文名称	数量
1	892869T	线圈板	PLATE Coil	1
2	879984T00	点火线圈	COIL Ignition	4
2	8M0077471	点火线圈	IGNITION COIL	4
3	881908T	电缆组	CABLE SET	4
4	892863001	隔套	SPACER	8
4	8M0206979	垫片@2	SPACER @2	8
5	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	8
6	882751A1	继电器总成	RELAY ASSEMBLY	3
6	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	3
7	828102	支架	BRACKET	3
7	8M0207771	安装支架	BRACKET Mounting	3
8	818967	护孔环	GROMMET	3
8	8M0207785	护孔环	GROMMET	3
9	818968	衬套	BUSHING	3
9	8M0214955	衬套	BUSHING	3
10	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
11	55098	J型卡扣	J CLIP	2
11	8M0024808	J型夹	J-CLIP	2
12	826802T31	升降线束总成	HARNESS ASSEMBLY Trim	1
13	856954	衬套	BUSHING	3
14	834985	护孔环	GROMMET	3
14	8M0190980	护孔环	GROMMET	3
15	858414A3	拉线总成	CABLE ASSEMBLY	1
16	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
16	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
17	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
18	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	3
19	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
19	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3

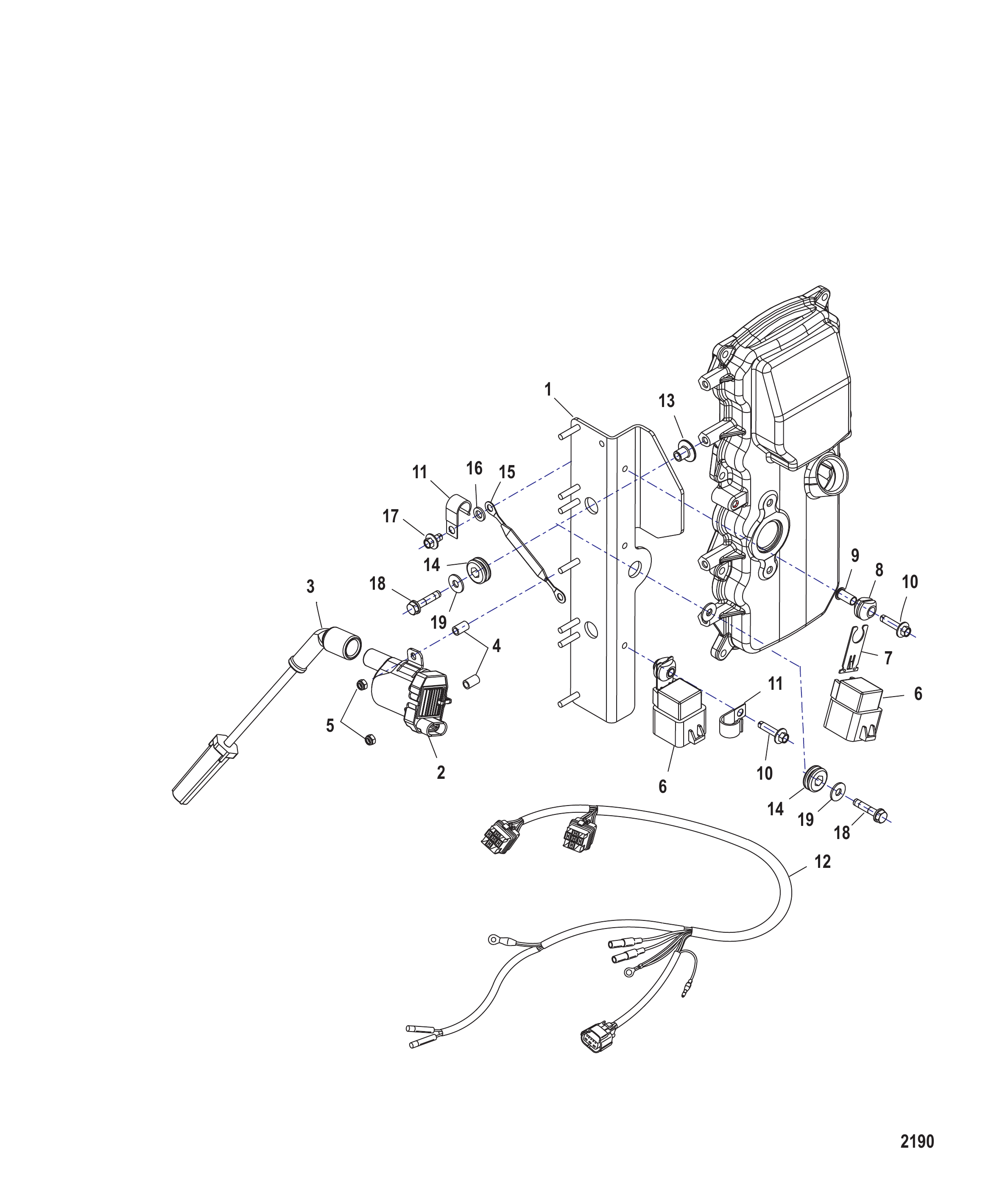

图 6线圈支架USA-0T979999/BEL-0P325499及以下 Coil Mounting USA-0T979999/BEL-0P325499 and Below

REF	零件编号	中文名称	英文名称	数量
1	8778031	线圈板	PLATE Coil	1
2	877807A2	点火线圈总成	COIL ASSEMBLY Ignition	4
3	821945T68	高压电缆总成	CABLE ASSEMBLY Hi Tension	1
4	309773	隔套	SPACER	7
5	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	7
6	882751A1	继电器总成	RELAY ASSEMBLY	3
6	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	3
7	828102	支架	BRACKET	3
7	8M0207771	安装支架	BRACKET Mounting	3
8	818967	护孔环	GROMMET	3
8	8M0207785	护孔环	GROMMET	3
9	818968	衬套	BUSHING	3
9	8M0214955	衬套	BUSHING	3
10	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
11	55098	J型卡扣	J CLIP	2
11	8M0024808	J型夹	J-CLIP	2
12	826802T16	升降线束总成	HARNESS ASSEMBLY Trim	1
13	856954	衬套	BUSHING	3
14	834985	护孔环	GROMMET	3
14	8M0190980	护孔环	GROMMET	3
15	858414A3	拉线总成	CABLE ASSEMBLY	1
16	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
16	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
17	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
18	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	3
19	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
19	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3

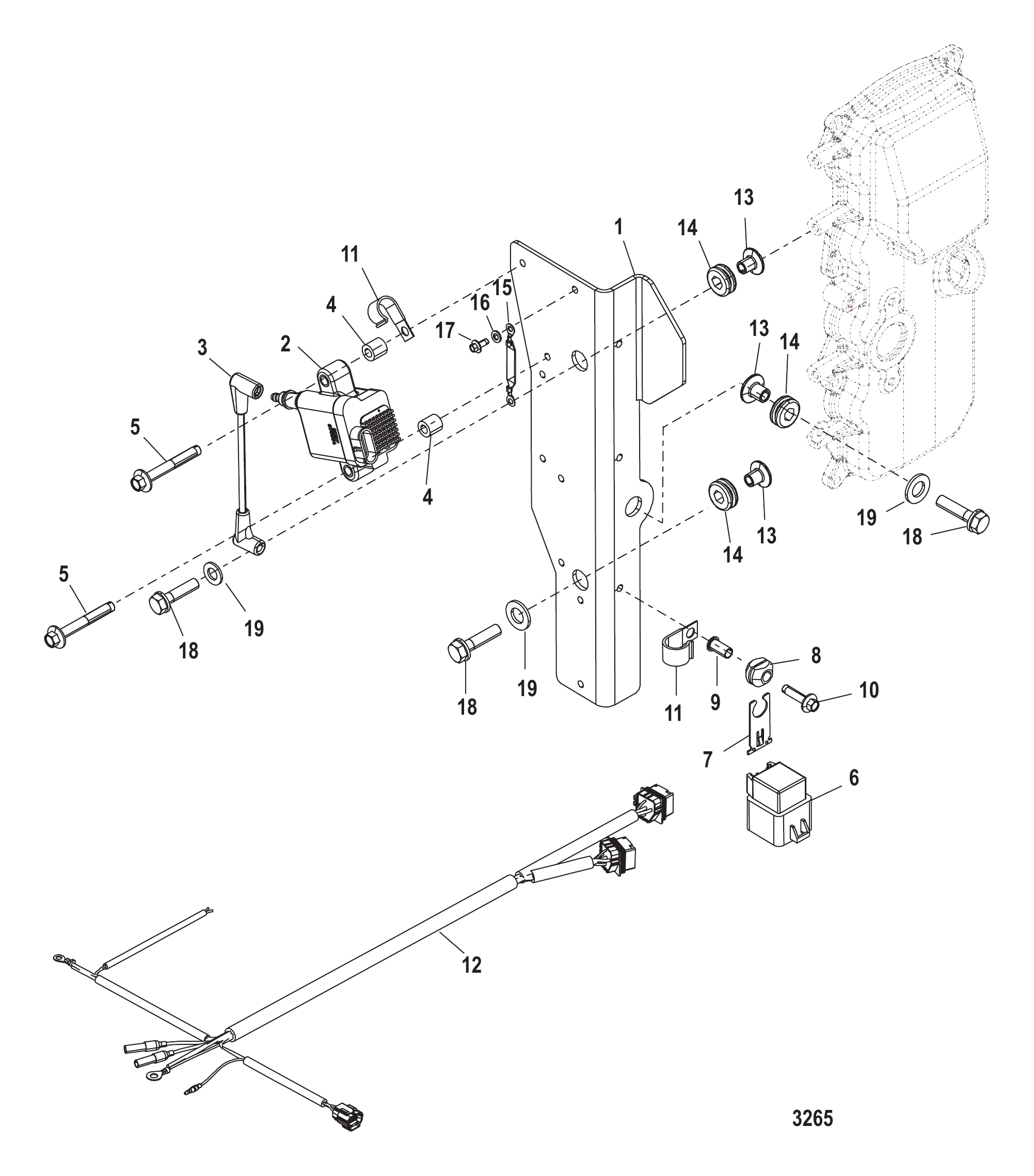

图 7线圈支架USA-0T980000至1B226999 Coil Mounting USA-0T980000 thru 1B226999

REF	零件编号	中文名称	英文名称	数量
1	892869T	线圈板	PLATE Coil	1
2	879984T00	点火线圈	COIL Ignition	4
2	8M0077471	点火线圈	IGNITION COIL	4
3	881908T	电缆组	CABLE SET	4
4	892863001	隔套	SPACER	8
4	8M0206979	垫片@2	SPACER @2	8
5	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	8
6	882751A1	继电器总成	RELAY ASSEMBLY	3
6	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	3
7	828102	支架	BRACKET	3
7	8M0207771	安装支架	BRACKET Mounting	3
8	818967	护孔环	GROMMET	3
8	8M0207785	护孔环	GROMMET	3
9	818968	衬套	BUSHING	3
9	8M0214955	衬套	BUSHING	3
10	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
11	55098	J型卡扣	J CLIP	2
11	8M0024808	J型夹	J-CLIP	2
12	826802T31	升降线束总成	HARNESS ASSEMBLY Trim	1
13	856954	衬套	BUSHING	3
14	834985	护孔环	GROMMET	3
14	8M0190980	护孔环	GROMMET	3
15	858414A3	拉线总成	CABLE ASSEMBLY	1
16	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
16	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
17	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
18	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	3
19	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
19	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3

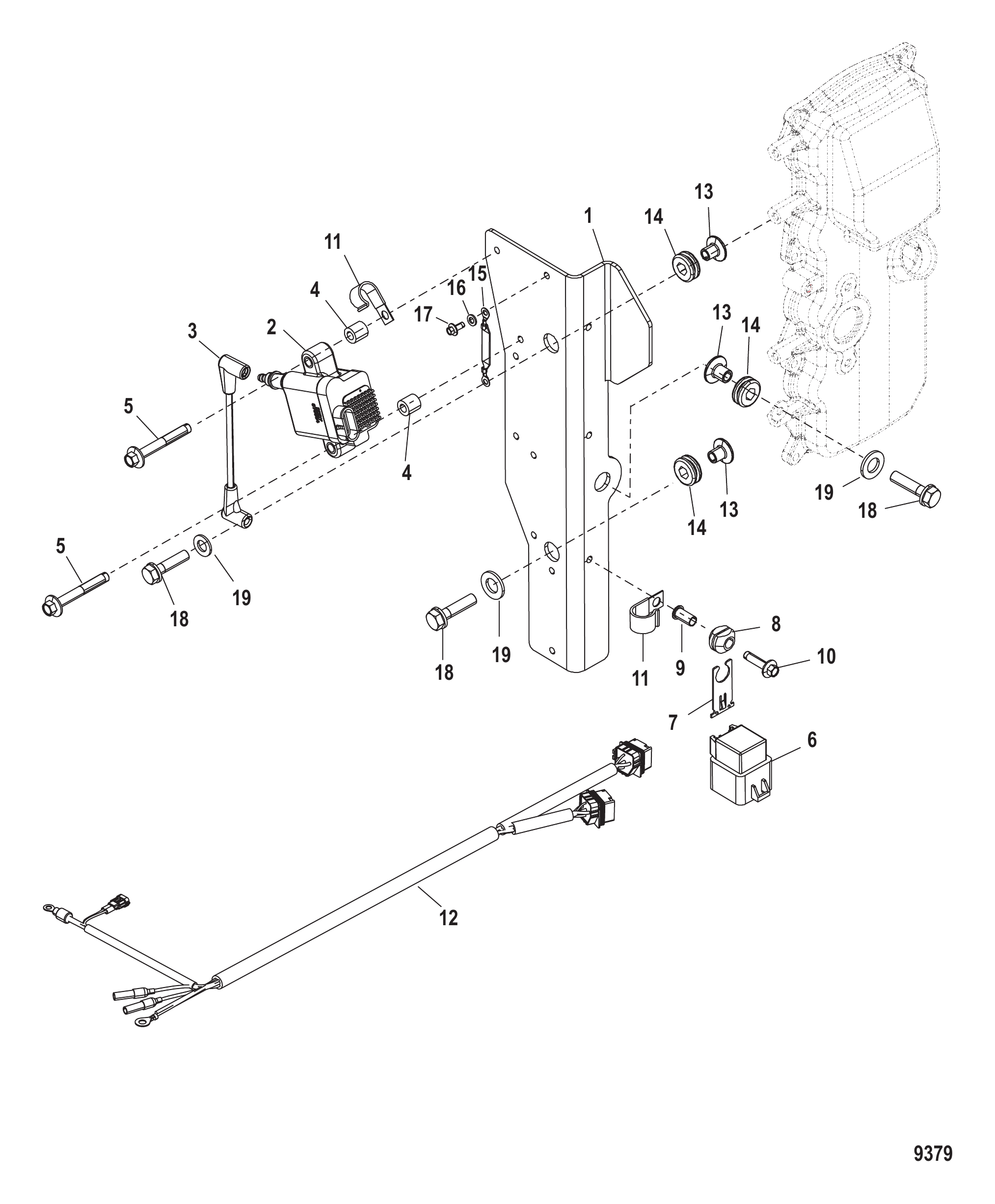

图 8线圈支架USA-1B227000/Bel-0P401000及以上 Coil Mounting USA-1B227000/Bel-0P401000 and Up

REF	零件编号	中文名称	英文名称	数量
1	892869T	线圈板	PLATE Coil	1
2	879984T00	点火线圈	COIL Ignition	4
2	8M0077471	点火线圈	IGNITION COIL	4
3	881908T	电缆组	CABLE SET	1
4	892863001	隔套	SPACER	8
4	8M0206979	垫片@2	SPACER @2	8
5	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	8
6	882751A1	继电器总成	RELAY ASSEMBLY	3
6	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	3
7	828102	支架	BRACKET	3
7	8M0207771	安装支架	BRACKET Mounting	3
8	818967	护孔环	GROMMET	3
8	8M0207785	护孔环	GROMMET	3
9	818968	衬套	BUSHING	3
9	8M0214955	衬套	BUSHING	3
10	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
11	55098	J型卡扣	J CLIP	2
11	8M0024808	J型夹	J-CLIP	2
12	826802T32	升降线束总成	HARNESS ASSEMBLY Trim	1
13	856954	衬套	BUSHING	3
14	834985	护孔环	GROMMET	3
14	8M0190980	护孔环	GROMMET	3
15	858414A3	拉线总成	CABLE ASSEMBLY	1
16	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
16	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
17	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
18	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	3
19	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
19	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3

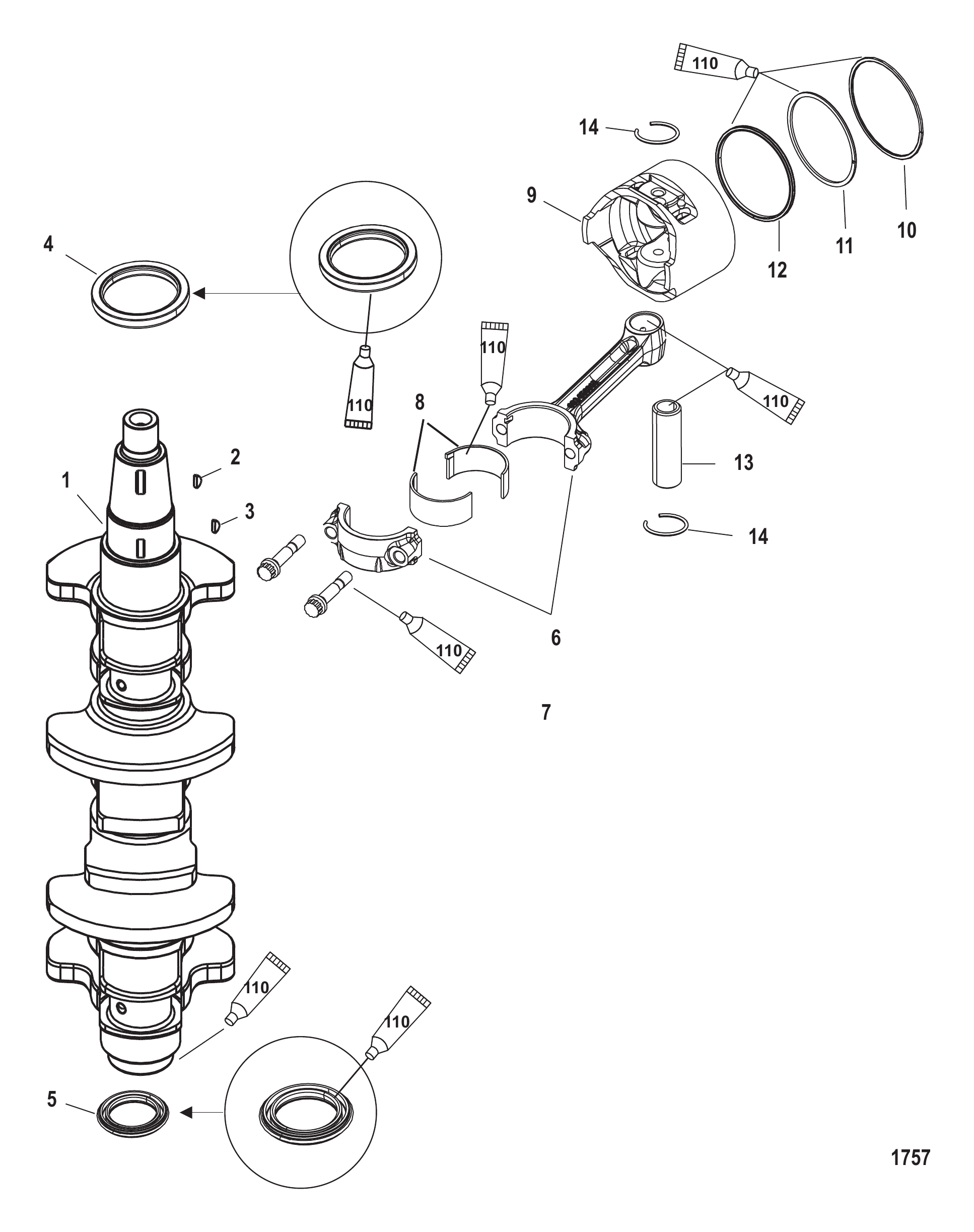

图 9曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	857077T1	曲轴	CRANKSHAFT	1
2	91800	半圆键	KEY Woodruff	1
3	18856M	键	KEY	1
3	893761	键	KEY	1
4	825027	密封件	SEAL	1
4	8M0151047	油封	SEAL Oil	1
5	832013	密封件	SEAL	1
5	8M0151048	油封	SEAL Oil	1
6	856065T1	连杆	CONNECTING ROD	4
6	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	4
7	825019	螺栓	BOLT	8
7	8M0049884	螺栓	BOLT	8
8	8250211	黑色轴承	BEARING Black	8
8	893630001	黑色轴承	BEARING Black	8
8	825021	棕色轴承	BEARING Brown	AR
8	893630	棕色轴承	BEARING Brown	AR
8	8250212	蓝色轴承	BEARING Blue	AR
8	893630002	蓝色轴承	BEARING Blue	AR
9	856064A1	活塞总成	PISTON ASSEMBLY	4
9	893524T08	活塞总成	PISTON ASSEMBLY	4
9	8560642	活塞	PISTON	AR
9	893524T01	活塞总成	PISTON ASSEMBLY	AR
9	8560643	活塞	PISTON	AR
9	893524T02	活塞总成	PISTON ASSEMBLY	AR
10	833099A1		RING SET Piston (Top)	4
10	893525A01	活塞环组	RING SET Piston	4
10	833100T2	活塞环(顶部)	RING Piston (TOP)	AR
10	893525A02	活塞环组	RING SET Piston	AR
10	833100T3	活塞环(顶部)	RING Piston (TOP)	AR
10	893525A03	环组	RING SET Ring	AR
11	NSS		NOT SOLD SEPARATE Piston Ring (Second)	4
11	NSS		NOT SOLD SEPARATE Piston Ring (Second)	AR
11	NSS		NOT SOLD SEPARATE Piston Ring (Second)	AR
12	8331011	油环	RING Oil	4
12	893950	环	RING	4
13	825016	活塞销	PIN Piston	4
13	893863	活塞销	PIN Piston	4
14	825017	固定座	RETAINER	8
14	893529	活塞销挡圈	RETAINER Piston Pin	8
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	878344T02	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

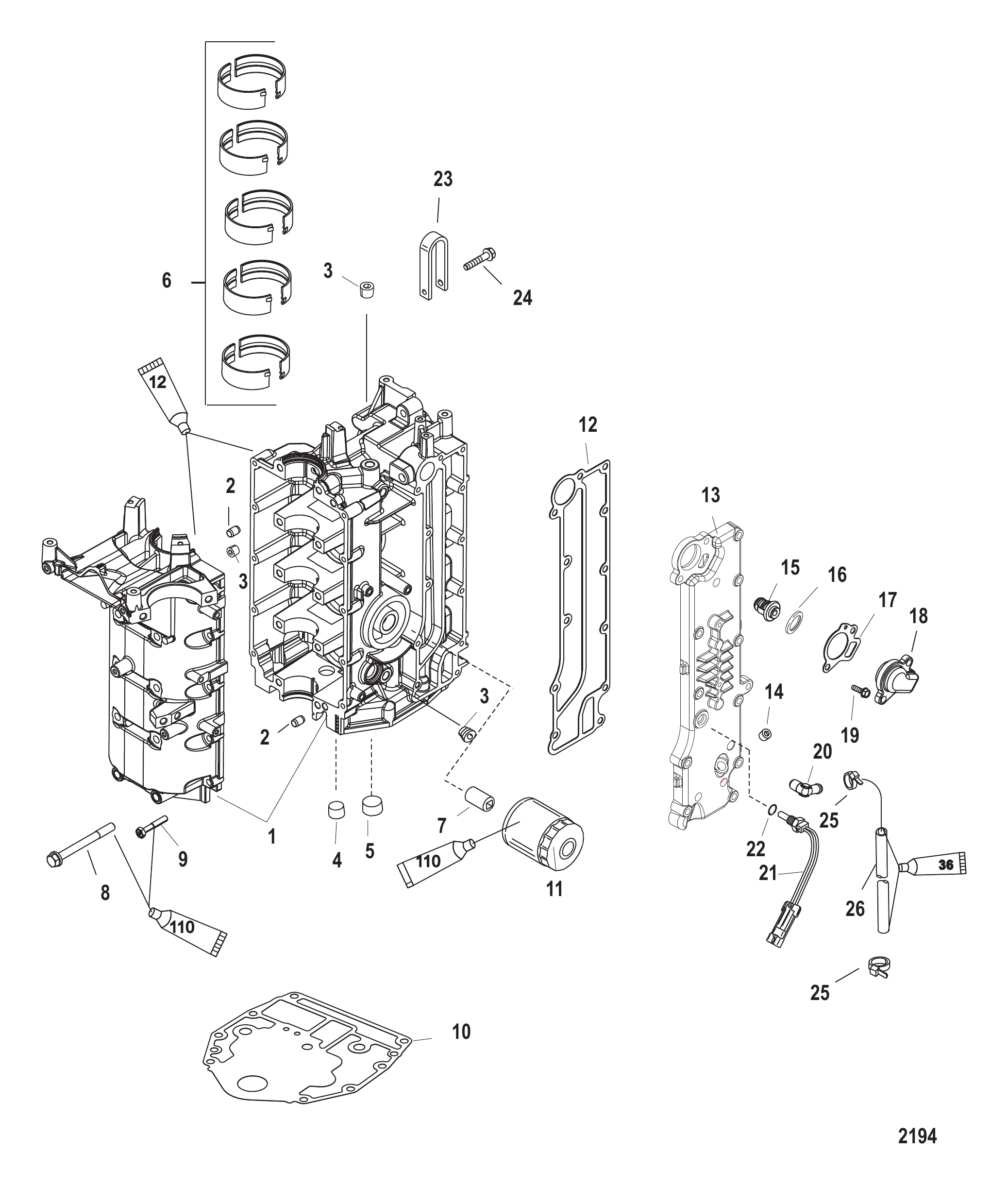

图 10气缸体与曲轴箱 Cylinder Block and Crankcase

REF	零件编号	中文名称	英文名称	数量
1	857015T6	气缸体	CYLINDER BLOCK	1
2	825010	定位销	PIN Dowel	2
3	479452	堵头	PLUG	3
4	889567	堵头(.500-14)	PLUG (.500-14)	1
5	416223	管塞(0.750-14)	PLUG Pipe (.750-14)	1
6	825024	棕色轴承	BEARING Brown	10
6	893631	主轴承-棕色	BEARING Main - Brown	10
6	8250241	黑色轴承	BEARING Black	10
6	893631001	主轴承-黑色	BEARING Main - Black	10
6	8250242	蓝色轴承	BEARING Blue	10
6	893631002	主轴承-蓝色	BEARING Main - Blue	10
7	822625	管接头(M20)	NIPPLE (M20)	1
8	82506182	螺钉(M8×82)	SCREW (M8 x 82)	10
9	88348935	螺钉(M6x35)	SCREW (M6 x 35)	10
9	8M0241960	螺钉	SCREW	10
10	859352	衬垫	GASKET	1
10	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
10	892319001	衬垫	GASKET	1
10	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
11	822626T2	机油滤清器	FILTER Oil	1
11	8M0162829	机油滤清器	FILTER Oil	1
11	822626K04	机油滤清器	FILTER Oil	1
11	8M0162829	机油滤清器	FILTER Oil	1
12	857078	衬垫	GASKET	1
12	8M0224375	排气盖衬垫	GASKET Exhaust Cover	1
13	857079A1	排气罩	COVER Exhaust	1
13	8M0188836	排气罩	COVER Exhaust	1
13	857079A02	排气罩	COVER Exhaust	1
13	8M0188836	排气罩	COVER Exhaust	1
14	479452	堵头	PLUG	1
15	14586	节温器	THERMOSTAT	1
16	887978	衬垫	GASKET	1
17	824853	衬垫	GASKET	1
17	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
18	857080	盖板	COVER	1
18	8M0188835	节温器盖	COVER Thermostat	1
19	88348935	螺钉(M6x35)	SCREW (M6 x 35)	12
19	8M0241960	螺钉	SCREW	12
20	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
21	858535	温度传感器总成	SENSOR ASSEMBLY Temperature	1
21	8M0214984	温度传感器	SENSOR Temperature	1
21	889575	传感器总成	SENSOR ASSEMBLY	1
21	8M0214984	温度传感器	SENSOR Temperature	1
22	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
23	8525601	吊环	LIFTING EYE	1
23	893697	吊环	LIFTING EYE	1
24	857139	螺钉(M8×35)	SCREW (M8 x 35)	1
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
26	830757130	管路(.312)(70英寸整卷)(裁切至10英寸)至VST冷却器	TUBING (.312) (70.00 Inches Bulk) (Cut to 10 Inches) To VST Cooler	1
26	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	878344T02	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

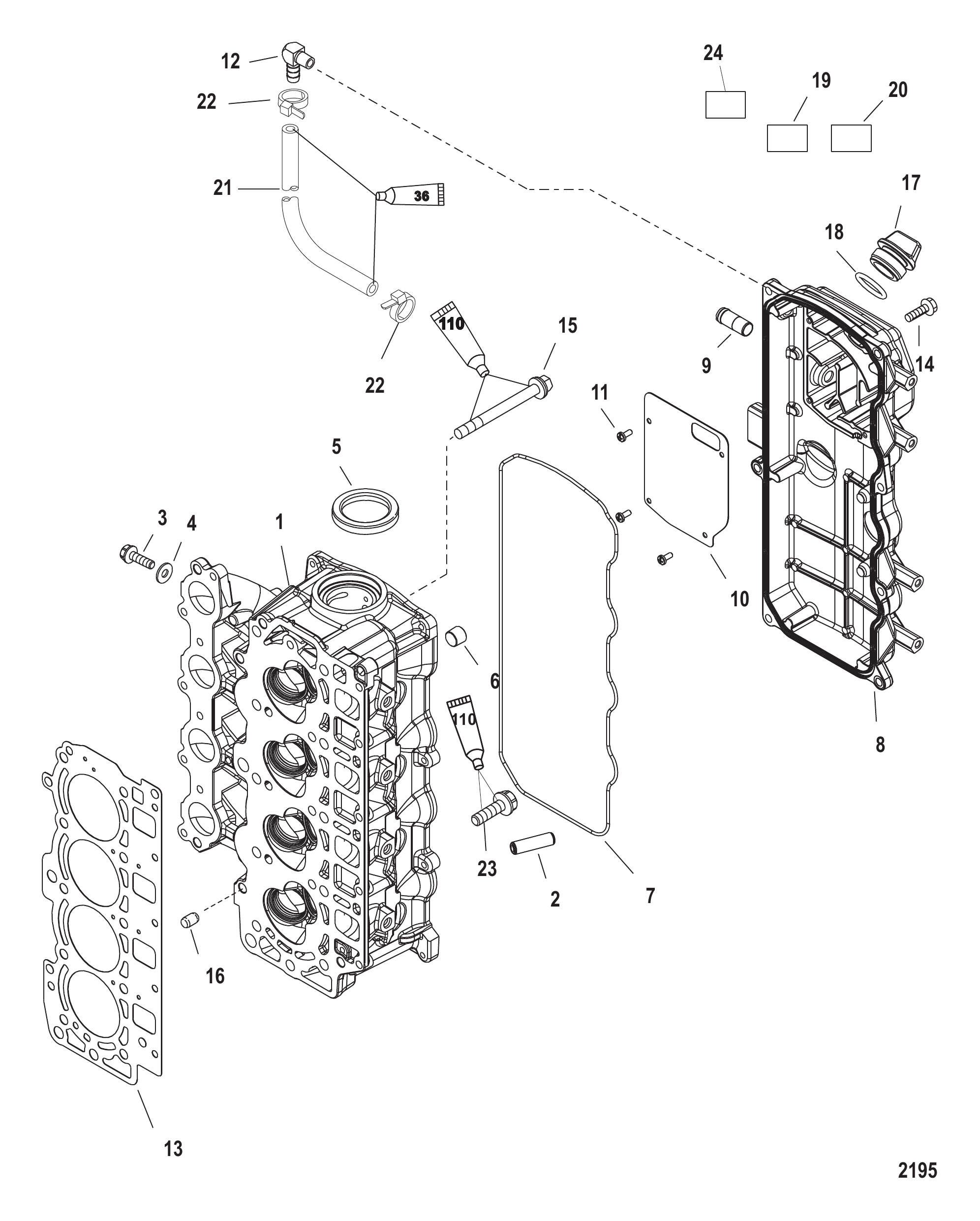

图 11气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	857082A9	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	857082A6	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	893505T06	气缸盖总成基础款	CYLINDER HEAD ASSEMBLY Basic	1
2	858266	导套	GUIDE	8
3	4000325	螺丝(M6 x 8)	SCREW (M6 x 8)	4
4	859768	垫圈	WASHER	4
5	858267	油封	SEAL Oil	1
5	893549	油封	SEAL Oil	1
6	875209	管塞	PIPE PLUG	8
7	857083	密封件	SEAL	1
7	8M0011870	密封件	SEAL	1
8	857084T2	盖板	COVER	1
8	8M0174400	气缸盖罩	COVER Cylinder Head	1
8	893694T01	盖总成	COVER ASSEMBLY	1
8	8M0174400	气缸盖罩	COVER Cylinder Head	1
9	NSS	不单独销售通气管	NOT SOLD SEPARATE Breather Pipe	1
10	858277	挡板	PLATE Baffle	1
10	NSS	不单独销售挡板（893694T01部件）	NOT SOLD SEPARATE Baffle Plate (Part of 893694T01)	1
11	4005685	螺钉（M4×10）	SCREW (M4 x 10)	4
11	NSS	不单独销售螺丝（893694T01部件）	NOT SOLD SEPARATE Screw (Part of 893694T01)	1
12	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
13	857081	衬垫	GASKET	1
13	8M0118179	缸盖垫片	HEAD GASKET	1
14	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	7
14	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	7
15	82503395	螺钉（M9 x 95）	SCREW (M9 x 95)	10
15	893747095	螺钉（M9 X 95）	SCREW (M9 X 95)	10
16	825010	定位销	PIN Dowel	2
17	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
17	8M0240831	油塞	OIL PLUG	1
18	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
18	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
19	NSS	不单独销售贴花-维修参考	NOT SOLD SEPARATE Decal-Servicing Referral	1
20	NSS	不单独销售贴纸-机油/气门间隙	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
21	77653101	软管 (48.00英寸散装) (切割至19英寸) 适配器板用	HOSE (48.00 Inches Bulk) (Cut to 19 Inches) To Fitting in Adaptor Plate	1
22	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
23	82500925	螺钉(M6x25)	SCREW (M6 x 25)	5
23	893745025	螺钉(M6x25)	SCREW (M6 x 25)	5
24	NSS	不单独销售马力标识贴纸	NOT SOLD SEPARATE Decal HP ID	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	878344T02	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

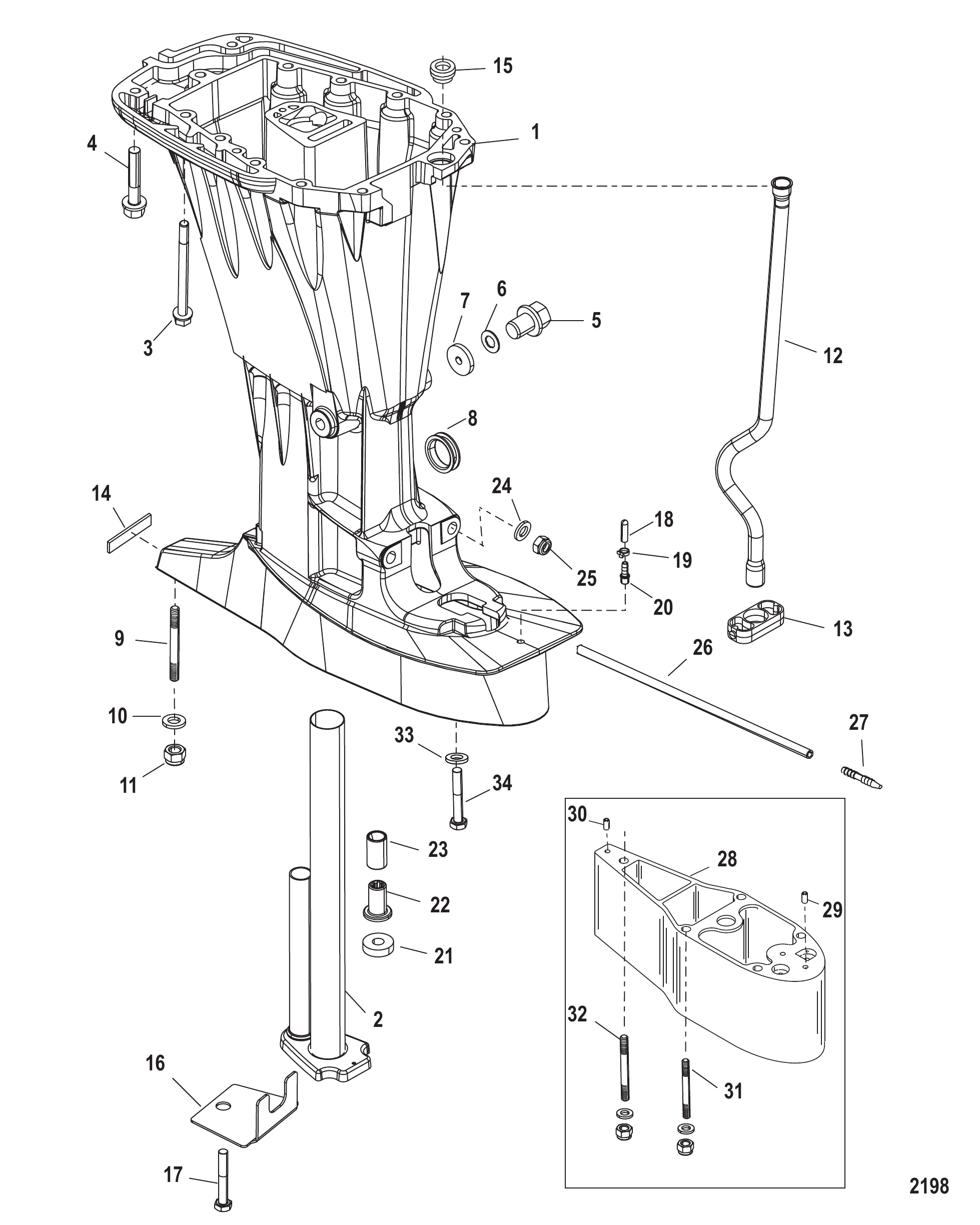

图 12驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	852421T5	驱动轴壳体	HOUSING Driveshaft	1
2	825220T06	排气管	PIPE Exhaust	1
3	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
4	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
5	8288181	放油塞	PLUG Drain	1
6	828816	衬垫	GASKET	1
6	8M0204692	衬垫@5	GASKET @5	1
7	826276	缓冲垫	BUMPER	2
8	828817	护孔环	GROMMET	1
8	8M0151042	护孔环	GROMMET	1
8	828817001	护孔环	GROMMET	1
8	8M0151042	护孔环	GROMMET	1
9	823984	螺柱（M10×50）	STUD (M10 x 50)	1
9	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
10	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
10	8M0214963	垫圈	WASHER	1
11	40140	螺母(M10)	NUT (M10)	1
12	888591	水管	TUBE Water	1
12	897971A01	水管/密封件套件-长型	TUBE/SEAL KIT Water - Long	1
12	888591001	水管	TUBE Water	1
12	897971A01	水管/密封件套件-长型	TUBE/SEAL KIT Water - Long	1
13	828529	导套	GUIDE	1
14	828706	缓冲垫	BUMPER	1
14	8M0043364	缓冲垫	BUMPER	1
15	42941	水管密封件	SEAL Water Tube	1
15	42941001	水管密封件	SEAL Water Tube	1
15	42941001	水管密封件	SEAL Water Tube	1
16	854471	安装板	PLATE	1
16	893770	驱动轴壳体盖板	PLATE Driveshaft Housing	1
17	1993325	螺钉(M10x25mm)	SCREW (M10 x 25 mm)	1
18	892286	盖帽	CAP	1
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
20	13035	接头	FITTING	1
20	8M0181450	接头	FITTING	1
20	13035002	接头	FITTING	1
20	8M0181450	接头	FITTING	1
21	813745	隔套	SPACER	1
22	43585	联轴器	COUPLING	1
23	855623	衬套	BUSHING	1
24	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
25	40140	螺母(M10)	NUT (M10)	2
26	85822A7	速度计传感器	SPEEDOMETER PICK UP	1
27	85822	直通接头	CONNECTOR Straight	1
27	85822T	直通接头	CONNECTOR Straight	1
28	12092A3	隔套套件	SPACER KIT	AR
29	43043	定位销-带孔(0.375x0.625)前部(带孔)	PIN Dowel - With Hole (.375 x .625) Front (W/Hole)	1
29	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
30	43044	定位销-无孔(0.375x0.625)后部	PIN Dowel - Without Hole (.375 x .625) Rear	1
31	903503	双头螺柱(M10×190)	STUD (M10 x 190)	4
32	903502	双头螺柱(M10×227)	STUD (M10 x 227)	1
33	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
33	8M0214963	垫圈	WASHER	4
34	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4

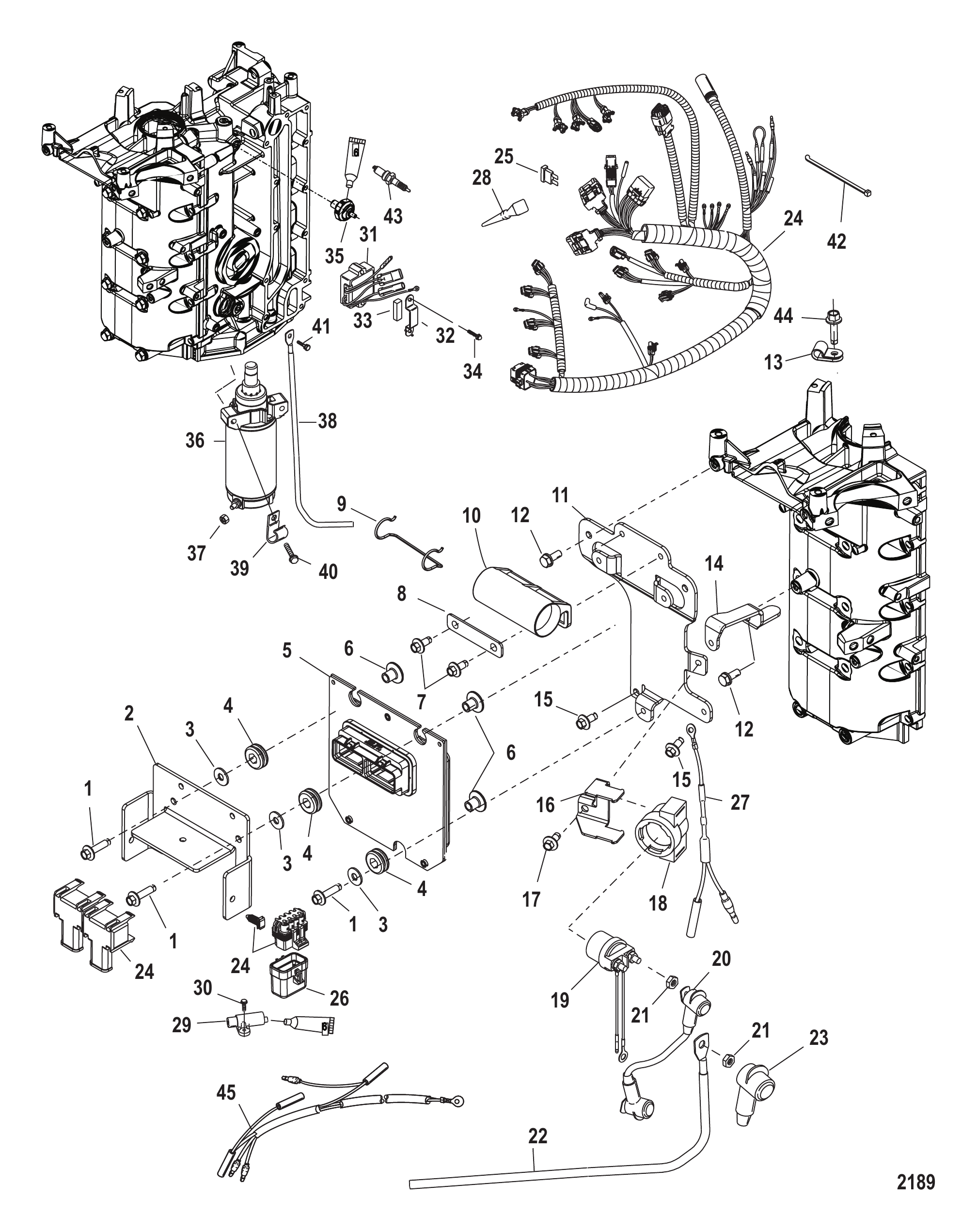

图 13电气组件(USA-1B226999/Bel-0P400999及以下) Electrical Components (USA-1B226999/Bel-0P400999 and Below)

REF	零件编号	中文名称	英文名称	数量
1	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
2	8812902	安装板	PLATE	1
3	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
3	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
4	834985	护孔环	GROMMET	3
4	8M0190980	护孔环	GROMMET	3
5	88452112S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T18	发动机控制模块	ECM	1
5	88452112S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T18	发动机控制模块	ECM	1
5	89195212S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T18	发动机控制模块	ECM	1
5	89195212S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T18	发动机控制模块	ECM	1
5	89195218T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T02	发动机控制模块ECM	ECM Engine Control Module	1
5	89195218T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T02	发动机控制模块ECM	ECM Engine Control Module	1
5	89195212S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T18	发动机控制模块	ECM	1
5	88452111S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T19	发动机控制模块	ECM	1
5	88452111S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T19	发动机控制模块	ECM	1
5	89195211S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T19	发动机控制模块	ECM	1
5	89195211S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T19	发动机控制模块	ECM	1
5	89195219T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T03	发动机控制模块ECM	ECM Engine Control Module	1
5	89195219T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T03	发动机控制模块ECM	ECM Engine Control Module	1
5	89195211S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T19	发动机控制模块	ECM	1
5	88452113S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T20	发动机控制模块	ECM	1
5	88452113S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T20	发动机控制模块	ECM	1
5	89195213S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T20	发动机控制模块	ECM	1
5	89195213S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T20	发动机控制模块	ECM	1
5	89195217T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T01	发动机控制模块ECM	ECM Engine Control Module	1
5	89195217T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T01	发动机控制模块ECM	ECM Engine Control Module	1
5	88452110S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T17	发动机控制模块	ECM	1
5	88452110S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T17	发动机控制模块	ECM	1
5	89195210S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T17	发动机控制模块	ECM	1
5	89195210S	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T17	发动机控制模块	ECM	1
6	856954	衬套	BUSHING	3
7	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
8	856040	支架	BRACKET	1
9	92753	固定座	RETAINER	1
10	856836	固定座	RETAINER	1
10	856836001	固定座	RETAINER	1
10	856836001	固定座	RETAINER	1
11	877802	安装板	PLATE	1
11	8M0009177	安装板	PLATE	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
13	24836	卡扣	CLIP	1
14	882753	支撑架	BRACE	1
14	8M0007734	支撑架	BRACE	1
15	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
16	8250741	电磁阀板	PLATE Solenoid	1
16	893768	电磁阀板	PLATE Solenoid	1
17	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
18	95643M	支架	BRACKET	1
18	8M0010250	支架	BRACKET	1
19	825096T	继电器	RELAY	1
19	825096T01	启动电磁阀	SOLENOID Starter	1
20	93388A16	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
21	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
22	88439A9	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
23	880786	红色绝缘护套	BOOT Insulator - Red	1
24	877804T3	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
24	877804T3	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
24	877804T04	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
24	877804T05	发动机线束总成	HARNESS ASSEMBLY Engine	1
24	877804T04	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
24	877804T05	发动机线束总成	HARNESS ASSEMBLY Engine	1
24	877804T05	发动机线束总成	HARNESS ASSEMBLY Engine	1
24	877804T05	发动机线束总成	HARNESS ASSEMBLY Engine	1
25	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
25	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
25	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
25	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
25	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	83296915	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
25	832969T15	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
25	83296915	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
25	832969T15	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
25	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
25	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
25	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
25	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
25	83296925	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
25	832969T25	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
25	83296925	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
25	832969T25	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
26	858754	保险丝盖	COVER Fuse	1
27	883834A1	二极管电缆总成	CABLE ASSEMBLY Diode	1
27	883834T01	二极管电缆总成	CABLE ASSEMBLY Diode	1
28	13541	公插头	PLUG Male	1
29	8283582	传感器	SENSOR	1
29	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
30	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
31	883071T1	电压调节器	REGULATOR Voltage	1
32	858413	支架	BRACKET	1
32	893771	连接器支架	BRACKET Connector	1
33	8308971	泡沫垫	FOAM PAD	1
34	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
35	8280401	压力开关	PRESSURE SWITCH	1
35	8M0098207	油压开关	SWITCH Oil Pressure	1
36	884044T	启动电机总成	STARTER MOTOR ASSEMBLY	1
36	893888T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
36	888161T	启动电机总成	STARTER MOTOR ASSEMBLY	1
36	893888T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
37	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	1
38	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
39	65292	J型卡扣	J CLIP	1
39	8M0024808	J型夹	J-CLIP	1
40	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
41	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
42	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
43	883323	火花塞RA8HC	SPARK PLUG RA8HC	4
43	883323001	火花塞	SPARK PLUG	4
44	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
45	852375A6	延长线束总成(手柄)	HARNESS ASSEMBLY Extension (Handle)	1
-	878344T02	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

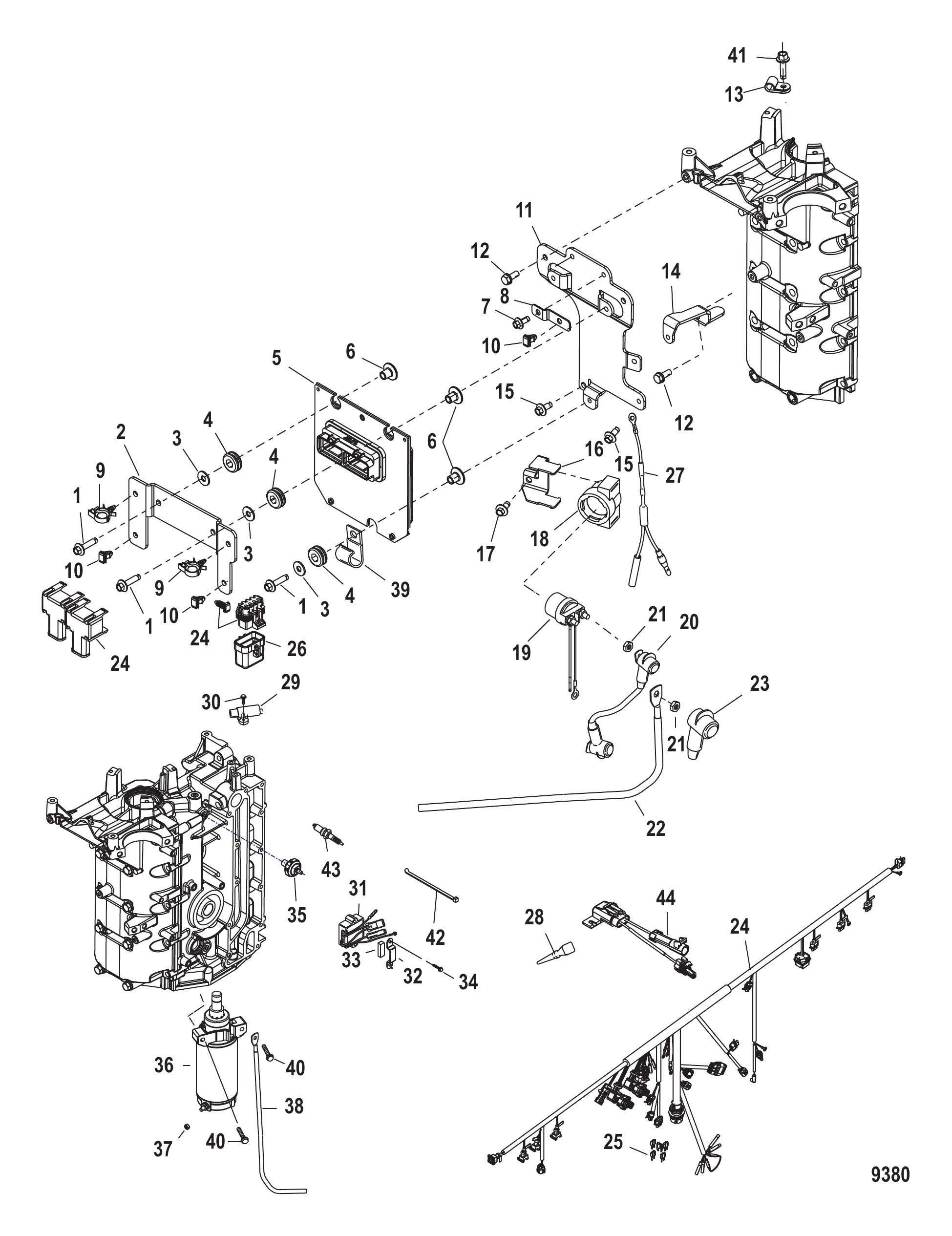

图 14电气组件(USA-1B227000/Bel-0P401000及以上) Electrical Components (USA-1B227000/Bel-0P401000 and Up)

REF	零件编号	中文名称	英文名称	数量
1	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
2	893774	支架	BRACKET	1
2	893774002	支架	BRACKET	1
3	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
3	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
4	834985	护孔环	GROMMET	3
4	8M0190980	护孔环	GROMMET	3
5	89195234T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T01	发动机控制模块ECM	ECM Engine Control Module	1
5	89195233T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T24	发动机控制模块	ECM	1
5	89195236T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T02	发动机控制模块ECM	ECM Engine Control Module	1
5	89195235T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T25	发动机控制模块	ECM	1
5	89195238T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T03	发动机控制模块ECM	ECM Engine Control Module	1
5	89195237T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T04	发动机控制模块ECM	ECM Engine Control Module	1
6	856954	衬套	BUSHING	3
7	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
8	858953	支架	BRACKET	1
9	858954	卡箍(0.625英寸)	CLIP (.625)	2
10	879962	线束卡扣	CLIP (Part of Electrical Harness)	3
11	877802	安装板	PLATE	1
11	8M0009177	安装板	PLATE	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
13	24836	卡扣	CLIP	1
14	882753	支撑架	BRACE	1
14	8M0007734	支撑架	BRACE	1
15	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
16	8250741	电磁阀板	PLATE Solenoid	1
16	893768	电磁阀板	PLATE Solenoid	1
17	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
18	95643M	支架	BRACKET	1
18	8M0010250	支架	BRACKET	1
19	825096T	继电器	RELAY	1
19	825096T01	启动电磁阀	SOLENOID Starter	1
20	93388A16	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
21	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
22	88439A9	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
23	880786	红色绝缘护套	BOOT Insulator - Red	1
24	893666T03	发动机线束总成	HARNESS ASSEMBLY Engine	1
25	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	83296925	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
25	832969T25	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
25	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
25	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
26	858754	保险丝盖	COVER Fuse	1
27	883834A1	二极管电缆总成	CABLE ASSEMBLY Diode	1
27	883834T01	二极管电缆总成	CABLE ASSEMBLY Diode	1
28	13541	公插头	PLUG Male	1
29	8283582	传感器	SENSOR	1
29	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
30	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
31	893640T01	电压调节器	REGULATOR Voltage	1
32	858413	支架	BRACKET	1
32	893771	连接器支架	BRACKET Connector	1
33	8308971	泡沫垫	FOAM PAD	1
34	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
35	8280401	压力开关	PRESSURE SWITCH	1
35	8M0098207	油压开关	SWITCH Oil Pressure	1
36	888161T	起动机总成(参见起动机分解图)	STARTER MOTOR ASSEMBLY (See Breakdown on Starter Motor)	1
36	893888T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
36	893888T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
37	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	1
38	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
39	65292	J型卡扣	J CLIP	1
39	8M0024808	J型夹	J-CLIP	1
40	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
41	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
42	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
43	883323001	火花塞	SPARK PLUG	4
44	897940T01	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
-	878344T02	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

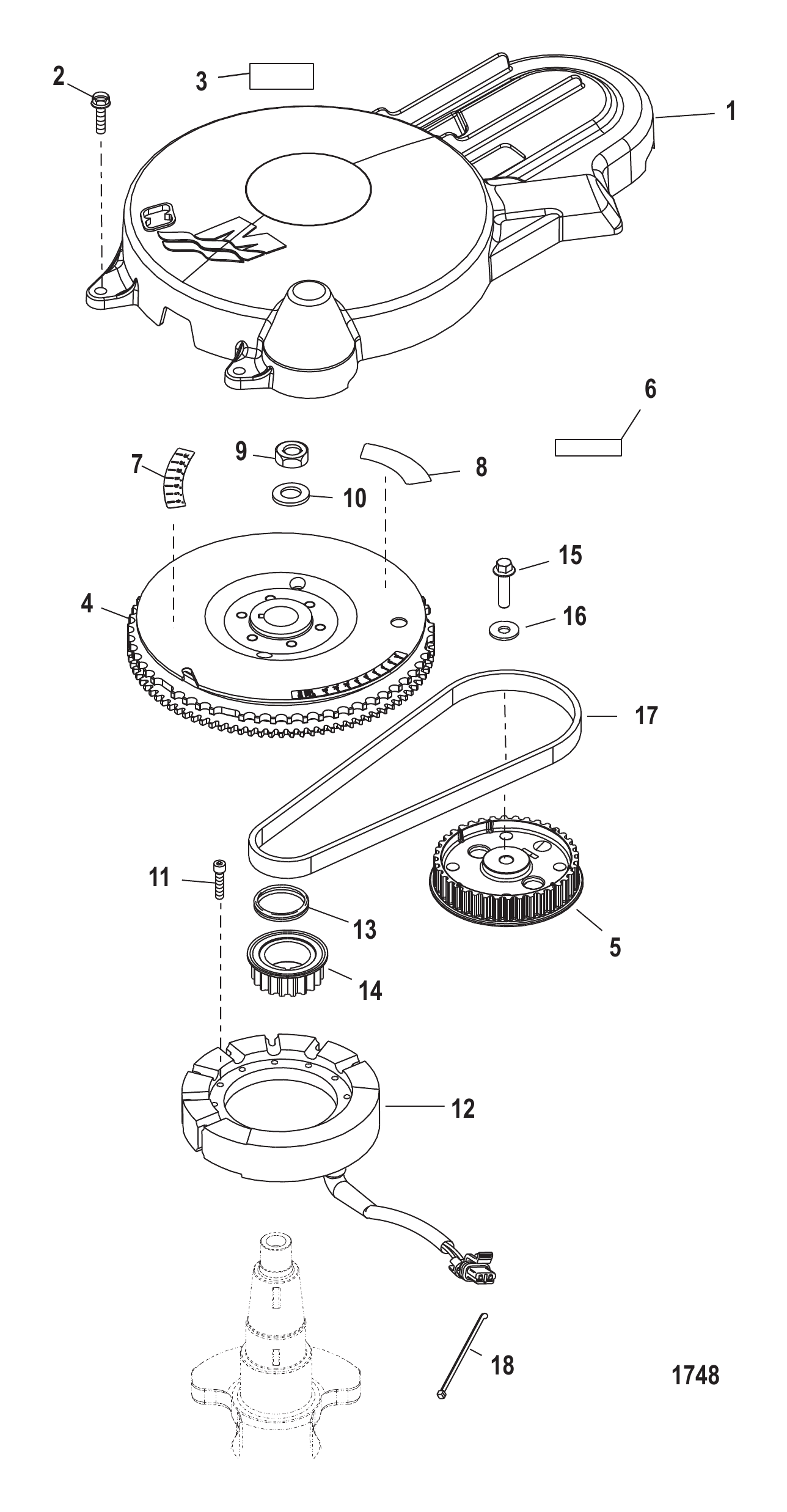

图 15飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	859284T2	飞轮盖	FLYWHEEL COVER	1
2	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
3	883830A02	EPA标签信息贴花	DECAL EPA Label Information	1
3	883830A03	EPA标签信息贴花	DECAL EPA Label Information	1
3	883830A04	EPA标签信息贴花	DECAL EPA Label Information	1
3	883830A05	EPA标签信息贴花	DECAL EPA Label Information	1
3	883830A06	EPA标签信息贴花	DECAL EPA Label Information	1
4	877836T2	飞轮	FLYWHEEL	1
4	8M0053921	飞轮	FLYWHEEL	1
5	833104T6	从动齿轮	GEAR Driven	1
6	NSS	不单独销售贴花-飞轮旋转警告	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	非单独销售正时标记贴	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	非单独销售空档警示贴	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	螺母	NUT	1
9	893789	螺母	NUT	1
10	84436M	垫圈	WASHER	1
10	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
11	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	3
12	878143T3	定子	STATOR	1
12	878143T05	定子	STATOR	1
12	878143T05	定子	STATOR	1
13	834838	负荷环	LOAD RING	1
14	833102T	驱动齿轮	GEAR Drive	1
15	82761140	螺钉(M10×40)	SCREW (M10 x 40)	1
16	4002320	垫圈	WASHER	1
17	831294	皮带	BELT	1
17	8M0151040	正时皮带	BELT Timing	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
-	857082A9	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	893505T05	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1

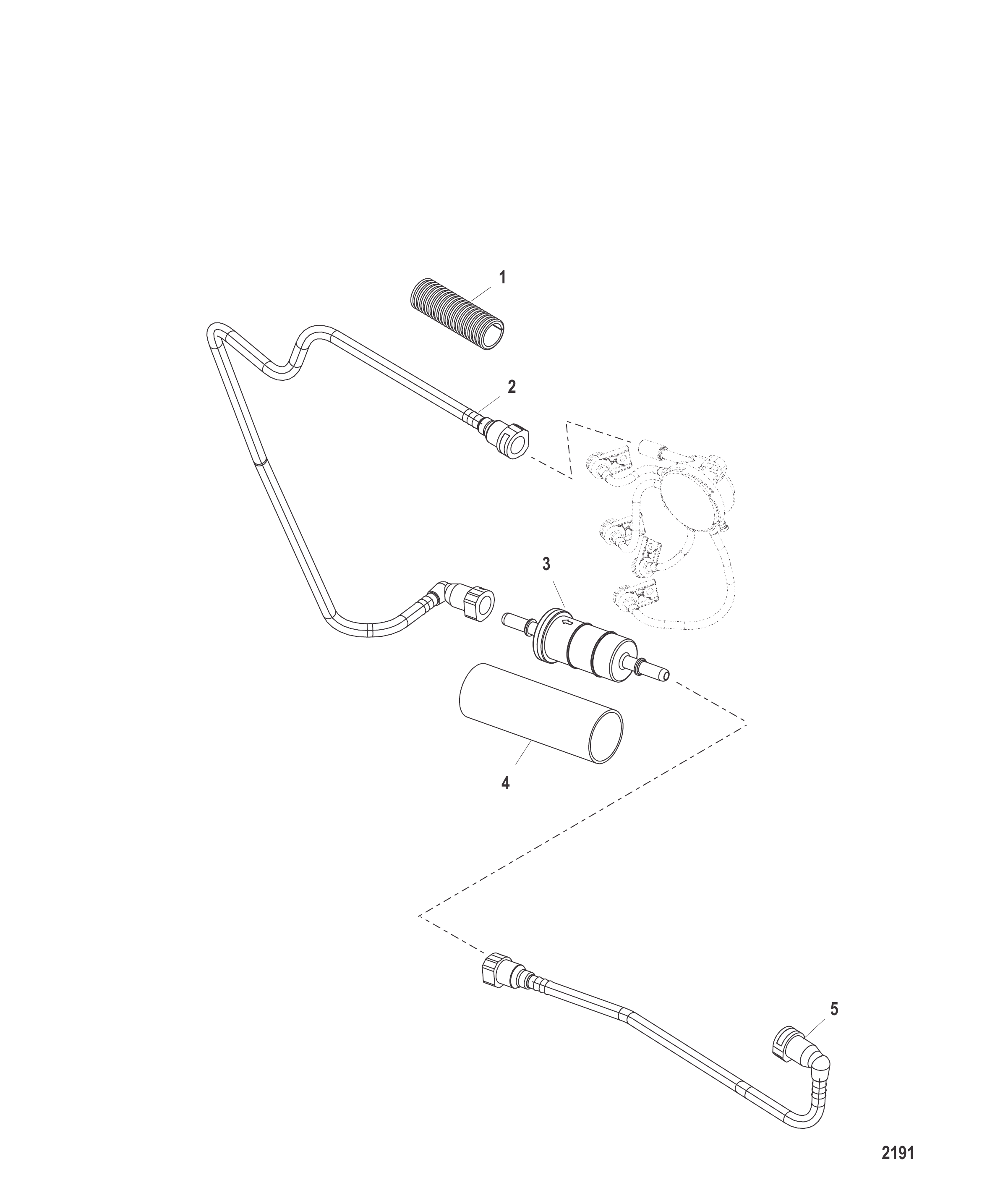

图 16燃油管路 Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	828547353	导管(.350内径x3英尺整卷)(裁切至24英寸)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) (Cut to 24 Inches)	1
2	880153	燃油管	LINE Fuel	1
2	8M0222164	燃油管	FUEL LINE	1
3	879885T	燃油滤清器	FILTER Fuel	1
3	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
4	8775381	保护套	PROTECTIVE SLEEVE	1
5	877811	燃油管	LINE Fuel	1
5	8M0111510	燃油管	LINE Fuel	1

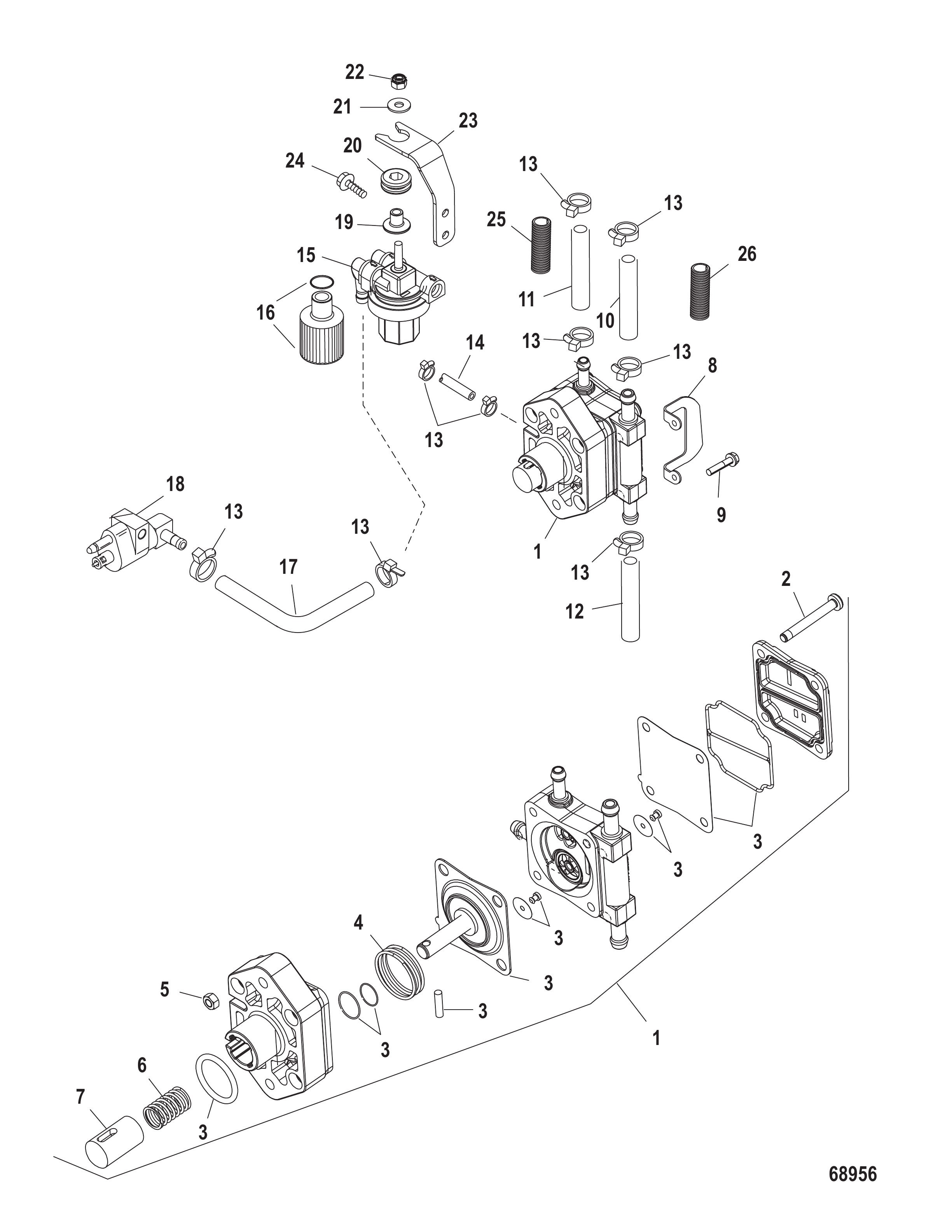

图 17燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	881862T	燃油泵	PUMP Fuel	1
1	881862T	燃油泵	PUMP Fuel	1
1	8M0145465	燃油泵套件	FUEL PUMP KIT	1
1	881862T08	燃油泵	PUMP Fuel	1
1	8M0145465	燃油泵套件	FUEL PUMP KIT	1
1	881862T08	燃油泵	PUMP Fuel	1
1	892874T01	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	892874T01	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	883517	螺钉	SCREW	4
2	883517	螺钉	SCREW	4
3	883520A1	膜片组件	DIAPHRAGM KIT	1
3	883520A1	膜片组件	DIAPHRAGM KIT	1
4	8835181	弹簧	SPRING	1
4	8835181	弹簧	SPRING	1
5	883519	螺母	NUT	4
5	883519	螺母	NUT	4
6	883518A2	弹簧	SPRING	1
6	883518A2	弹簧	SPRING	1
6	883518A03	弹簧	SPRING	1
6	883518A03	弹簧	SPRING	1
7	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
8	8566031	导流罩	DEFLECTOR Cowl	1
9	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
10	830757130	管材 (.312) (70.00英寸散装)	TUBING (.312) (70.00 Inches Bulk)	1
10	830757130	管材 (.312) (70.00英寸散装)	TUBING (.312) (70.00 Inches Bulk)	1
10	830757130	管材 (.312) (70.00英寸散装)	TUBING (.312) (70.00 Inches Bulk)	1
10	830757130	管材 (.312) (70.00英寸散装)	TUBING (.312) (70.00 Inches Bulk)	1
11	830756109	软管(57.00英寸散装)	HOSE (57.00 Inches Bulk)	1
11	830756109	软管(57.00英寸散装)	HOSE (57.00 Inches Bulk)	1
11	830756109	软管(57.00英寸散装)	HOSE (57.00 Inches Bulk)	1
11	830756109	软管(57.00英寸散装)	HOSE (57.00 Inches Bulk)	1
12	830757130	管材(.312)(70.00英寸散装)(裁切至6英寸)	TUBING (.312) (70.00 Inches Bulk) (Cut to 6 Inches)	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
14	830756109	软管(57英寸散装)(裁切至8英寸)	HOSE (57.00 Inches Bulk) (Cut to 8 Inches)	1
15	879884T	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
16	8M0149607	燃油滤清器套件	FUEL FILTER KIT	1
17	830756109	软管(57英寸整卷)(裁切至36英寸)	HOSE (57.00 Inches Bulk) (Cut to 36 Inches)	1
18	816856A4	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
19	856954	衬套	BUSHING	1
20	834985	护孔环	GROMMET	1
21	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
22	401196	螺母 (M6)	NUT (M6)	1
23	880121	支架	BRACKET	1
24	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
25	828547T1	导管(.500内径x3英尺整卷)(裁切至13英寸)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk) (Cut to 13 Inches)	1
26	828547T1	导管(.500内径x3英尺整卷)(裁切至26英寸)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk) (Cut to 26 Inches)	1

图 18齿轮箱驱动-2.31:1-比利时-0P216184及以下 Gear Housing Drive-2.31:1-Belgium-0P216184 and Below

REF	零件编号	中文名称	英文名称	数量
-	9011G70	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
-	9011G90	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043		PIN Dowel - With Hole (.375 x .625) (Front)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191833	密封件	SEAL	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044		PIN Dowel - Without Hole (.375 x .625) (Rear)	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	44484T	小齿轮(13齿)	GEAR Pinion (13 Teeth)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	850307	换挡凸轮控制	CAM Shift Control	1
18	42677A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
19	44492A1	垫片组	SHIM SET	AR
19	8M0063265	垫片组	SHIM SET	AR
20	859105A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	42461A1	套筒/环套件	SLEEVE/RING KIT	1
22	NSS	不单独销售环形密封件	NOT SOLD SEPARATE Ring Seal	1
23	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
24	430331	衬垫	GASKET	1
25	430472	衬垫	GASKET	1
25	8M0214931	衬垫	GASKET	1
26	43035		SEAL Oil (Upper)	1
26	8M0245495	油封	OIL SEAL	1
27	43036		SEAL Oil (Lower)	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
29	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
30	8172761	面板	FACEPLATE	1
30	8M0204709	面板	FACEPLATE	1
31	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
32	43023	密封件	SEAL	1
32	8M0204658	密封件	SEAL	1
33	43037	键	KEY	1
33	8M0204723	键	KEY	1
34	43026T2	叶轮	IMPELLER	1
35	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
36	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	816575	端面密封	FACE SEAL	1
42	861415	端面密封	SEAL Face	1
-	43035A05	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A09	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113801	水泵维修套件	REPAIR KIT Water Pump	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

图 19齿轮箱驱动-2.31:1-美国-0T625303及以下 Gear Housing Drive-2.31:1-USA-0T625303 and Below

REF	零件编号	中文名称	英文名称	数量
-	9011G70	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043		PIN Dowel - With Hole (.375 x .625) (Front)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191833	密封件	SEAL	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044		PIN Dowel - Without Hole (.375 x .625) (Rear)	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	44484T	小齿轮(13齿)	GEAR Pinion (13 Teeth)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	850307	换挡凸轮控制	CAM Shift Control	1
18	42677A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
19	44492A1	垫片组	SHIM SET	AR
19	8M0063265	垫片组	SHIM SET	AR
20	859105A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	42461A1	套筒/环套件	SLEEVE/RING KIT	1
22	NSS	不单独销售环形密封件	NOT SOLD SEPARATE Ring Seal	1
23	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
24	430331	衬垫	GASKET	1
25	430472	衬垫	GASKET	1
25	8M0214931	衬垫	GASKET	1
26	43035		SEAL Oil (Upper)	1
26	8M0245495	油封	OIL SEAL	1
27	43036		SEAL Oil (Lower)	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
29	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
30	8172761	面板	FACEPLATE	1
30	8M0204709	面板	FACEPLATE	1
31	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
32	43023	密封件	SEAL	1
32	8M0204658	密封件	SEAL	1
33	43037	键	KEY	1
33	8M0204723	键	KEY	1
34	43026T2	叶轮	IMPELLER	1
35	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
36	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	816575	端面密封	FACE SEAL	1
42	861415	端面密封	SEAL Face	1
-	43035A05	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A09	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113801	水泵维修套件	REPAIR KIT Water Pump	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

图 20齿轮箱驱动-2.33:1-美国0T625304/比利时0P216185及以上 Gear Housing Drive-2.33:1-USA-0T625304/BEL-0P216185 and Up

REF	零件编号	中文名称	英文名称	数量
-	9011G90	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
-	9011J41	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043		PIN Dowel - With Hole (.375 x .625) (Front)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191833	密封件	SEAL	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044		PIN Dowel - Without Hole (.375 x .625) (Rear)	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	NSS	小齿轮(12齿)(不单独销售)(43-882813A3部件)	NOT SOLD SEPARATE Pinion Gear (12 Teeth)(Part of 43-882813A3	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	850307	换挡凸轮控制	CAM Shift Control	1
18	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
19	44492A1	垫片组	SHIM SET	AR
19	8M0063265	垫片组	SHIM SET	AR
20	859105A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	875222A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	42461A1	套筒/环套件	SLEEVE/RING KIT	1
22	NSS	不单独销售环形密封件	NOT SOLD SEPARATE Ring Seal	1
23	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
24	430331	衬垫	GASKET	1
25	430472	衬垫	GASKET	1
25	8M0214931	衬垫	GASKET	1
26	43035		SEAL Oil (Upper)	1
26	8M0245495	油封	OIL SEAL	1
27	43036		SEAL Oil (Lower)	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
29	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
30	8172761	面板	FACEPLATE	1
30	8M0204709	面板	FACEPLATE	1
31	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
32	887774	水管密封件	SEAL Water Tube	1
32	8M0151044	水管接头	COUPLING Water Tube	1
33	43037	键	KEY	1
33	8M0204723	键	KEY	1
34	43026T2	叶轮	IMPELLER	1
35	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
36	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	853908A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	816575	端面密封	FACE SEAL	1
42	861415	端面密封	SEAL Face	1
-	43035A05	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A09	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113801	水泵维修套件	REPAIR KIT Water Pump	1
-	43026Q06	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

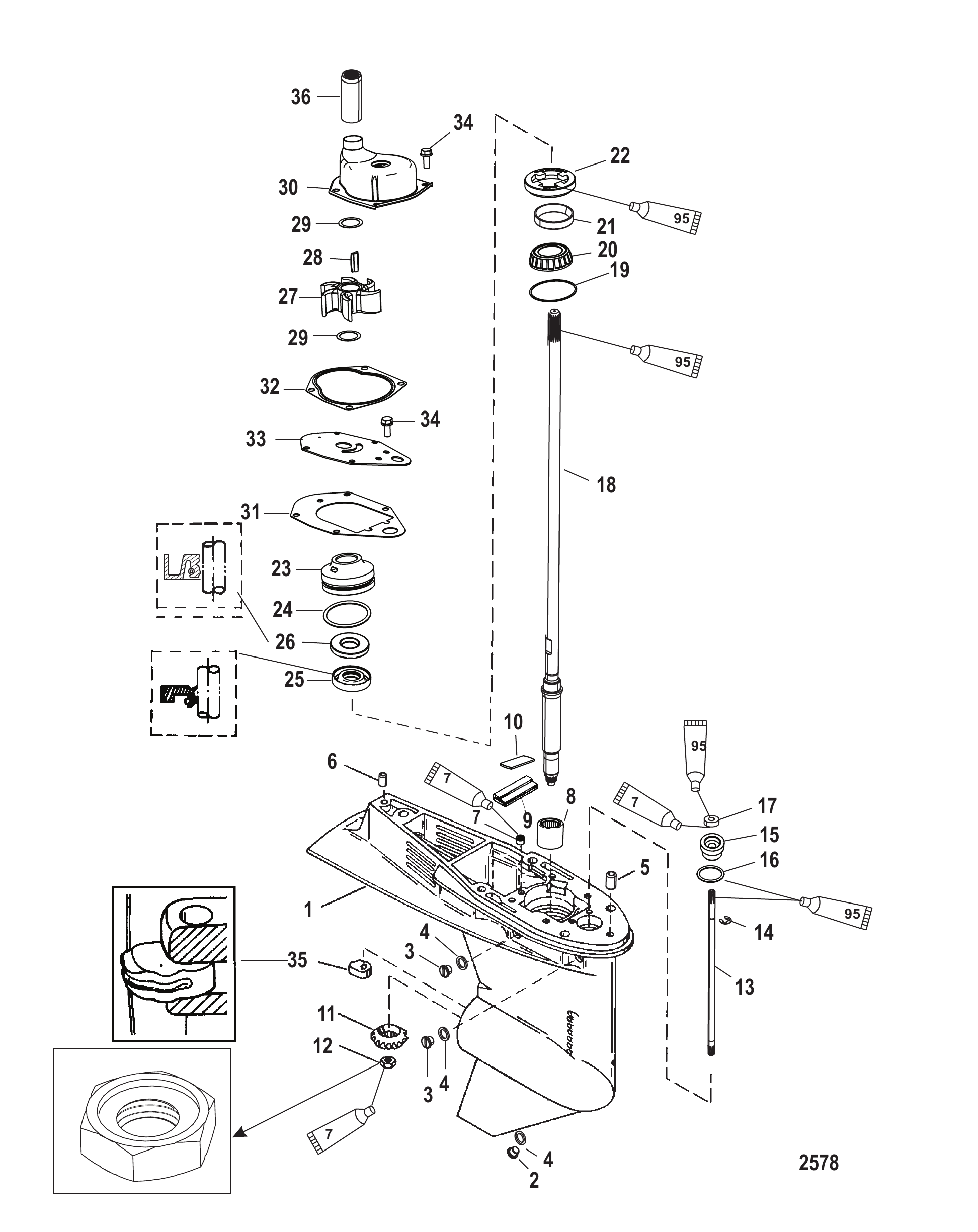

图 21齿轮箱传动轴-1.83:1减速比 Gear Housing Driveshaft-1.83:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	9760T41	齿轮箱总成完整(3.44英寸/87.37毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (3.44 Inch/87.37 mm Torpedo Diameter)	1
1	9760T42	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
2	79953Q04	放油螺钉套件	SCREW KIT Drain	1
3	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	2
3	79953Q04	放油螺钉套件	SCREW KIT Drain	2
4	191833	密封件	SEAL	3
4	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
5	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
5	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
6	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
7	878089	管塞 (.0625-27)	PLUG Pipe (.0625-27)	1
8	812768	滚柱轴承	BEARING Roller	1
9	818226A1	密封/板套件	SEAL/PLATE KIT	1
10	NSS	不单独销售填充板	NOT SOLD SEPARATE Filler Plate	1
11	859103T	小齿轮-12齿	GEAR Pinion - 12 Teeth	1
12	55910	螺母(.437-20)	NUT (.437-20)	1
13	859607A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
14	29641	E型卡环	E RING	1
15	813696A2	衬套总成	BUSHING ASSEMBLY	1
16	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
17	8164641	油封	SEAL Oil	1
17	8M0246145	油封	OIL SEAL	1
18	859102	长驱动轴	DRIVESHAFT Long	1
19	812770A1	垫片组	SHIM SET	AR
19	8M0063262	垫片组	SHIM SET	AR
20	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
20	8M0166756	轴承总成	BEARING ASSEMBLY	1
21	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
22	8128201	螺母	NUT	1
23	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
23	8M0245488	水泵底座	BASE WATER PUMP	1
24	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
24	8M0204651	O型圈	O-RING	1
25	814669	油封	SEAL Oil	1
25	8M0245489	油封	SEAL OIL	1
26	814670	油封	SEAL Oil	1
27	19453T	叶轮	IMPELLER	1
28	19699	键	KEY	1
28	8M0032831	叶轮键	KEY Impeller	1
29	858234	垫圈	WASHER	2
29	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
30	8M0242489	水泵	WATER PUMP	1
31	19701	衬垫(下部)	GASKET (Lower)	1
31	8M0224241	衬垫	GASKET	1
32	822189	水泵上衬垫(上部)	GASKET Upper Water Pump (Upper)	1
33	19700A2	面板	FACE PLATE	1
34	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
35	760394	换挡凸轮控制	CAM Shift Control	1
36	8597701	联轴器	COUPLER	1
36	8M0151045	联轴器	COUPLING	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1

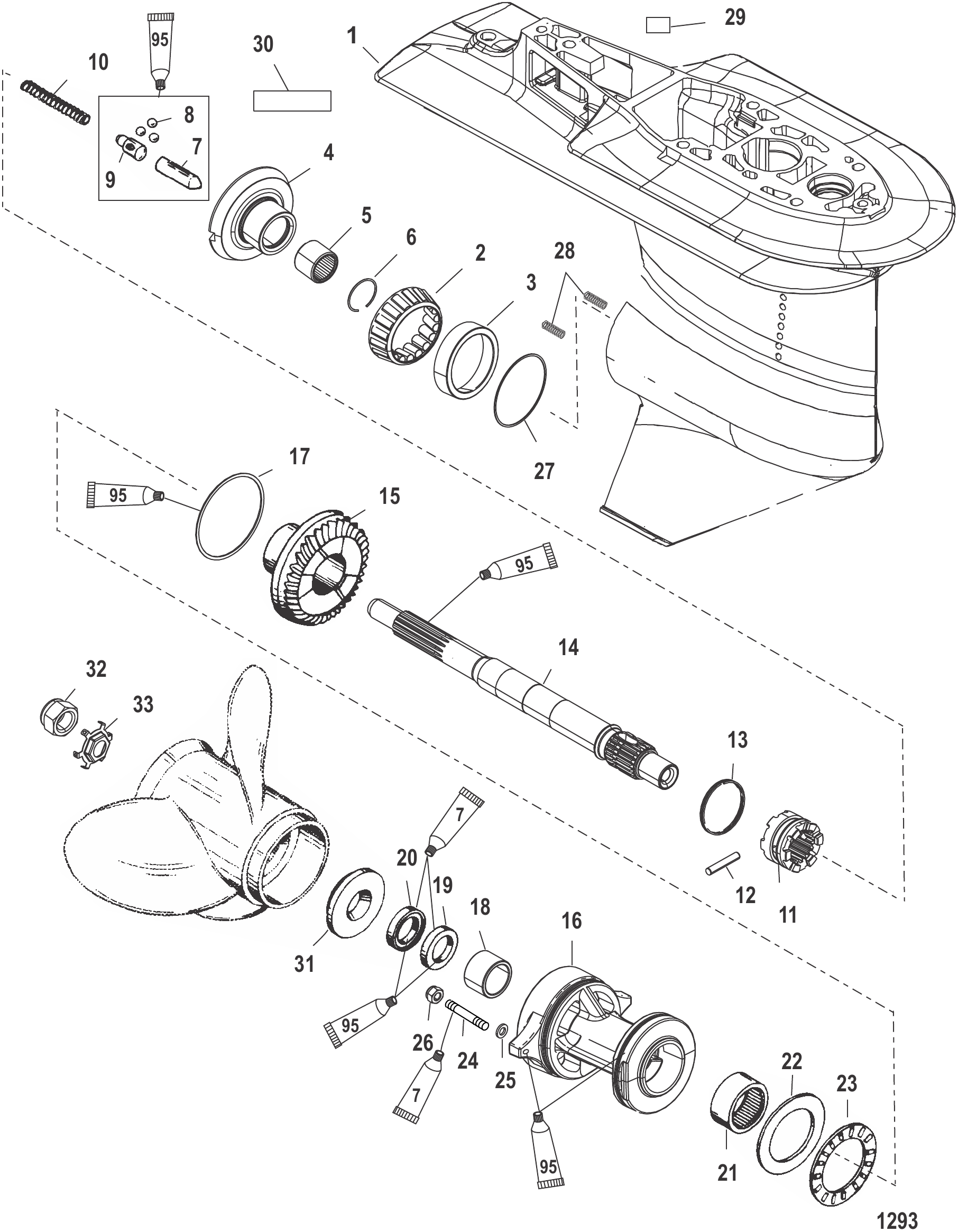

图 22齿轮箱螺旋桨-2.31:1-美国0T625303/比利时0P216184以下 Gear Housing Prop-2.31:1-USA-0T625303/BEL-0P216184 Below

REF	零件编号	中文名称	英文名称	数量
-	9011G70	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
3	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
4	859472A3	前进齿轮总成-30齿	GEAR ASSEMBLY Forward - 30 Teeth	1
5	30895T	滚针轴承	BEARING Needle	1
6	856823	挡圈	RING Retaining	1
7	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
8	44530	钢球	BALL	3
9	NSS	滑动件(不单独销售)	NOT SOLD SEPARATE Slide	1
10	850327	弹簧	SPRING	1
11	850048T	离合器	CLUTCH	1
12	30632	十字销	PIN Cross	1
12	8M0100263	十字销	PIN Cross	1
13	30893	弹簧	SPRING	1
14	850308	螺旋桨轴	PROPELLER SHAFT	1
14	8M0140445	螺旋桨轴	PROPELLER SHAFT	1
15	850034T	倒车齿轮(30齿)	GEAR Reverse (30 Teeth)	1
16	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
16	8M0168901	轴承座总成	CARRIER ASSY.	1
17	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
17	8M0214974	O型圈	O RING	1
18	30956T	滚针轴承	BEARING Needle	1
19	70080	油封(内)	SEAL Oil (Inner)	1
19	8M0205728	密封件	SEAL	1
20	70081		SEAL Oil (Outer)	1
20	8M0205729	密封件	SEAL	1
21	12578T	滚柱轴承	BEARING Roller	1
22	12577	止推垫片	THRUST WASHER	1
23	12576	推力轴承	BEARING Thrust	1
24	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
24	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
25	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
26	401378	螺母 (M8)	NUT (M8)	2
27	44491A1	垫片组	SHIM SET	AR
27	8M0063266	垫片组	SHIM SET	AR
28	8227731	螺纹嵌件	INSERT Threaded	2
29	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
30	NSS	不单独销售贴纸-螺旋桨操作	NOT SOLD SEPARATE Decal-Prop Operation	1
31	13191A1	止推垫片	THRUST WASHER	1
31	13191Q01	止推垫片	THRUST WASHER	1
32	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
33	816629	锁紧垫圈	TAB WASHER	1
33	816629Q	锁紧垫圈	TAB WASHER	1
-	43035A05	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 23齿轮箱螺旋桨-2.33:1-美国0T625304/比利时0P216185及以上 Gear Housing Prop-2.33:1-USA-0T625304/BEL-0P216185 and Up

REF	零件编号	中文名称	英文名称	数量
-	9011G90	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
-	9011J41	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
3	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
4	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
5	30895T	滚针轴承	BEARING Needle	1
6	856823	挡圈	RING Retaining	1
7	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
8	44530	钢球	BALL	3
10	NSS	滑动件(不单独销售)	NOT SOLD SEPARATE Slide	1
10	850327	弹簧	SPRING	1
11	850048T	离合器	CLUTCH	1
12	30632	十字销	PIN Cross	1
12	8M0100263	十字销	PIN Cross	1
13	30893	弹簧	SPRING	1
14	850308	螺旋桨轴	PROPELLER SHAFT	1
14	8M0140445	螺旋桨轴	PROPELLER SHAFT	1
15	882814T	倒车齿轮-28齿	GEAR Reverse - 28 Teeth	1
16	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
16	8M0168901	轴承座总成	CARRIER ASSY.	1
17	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
17	8M0214974	O型圈	O RING	1
18	30956T	滚针轴承	BEARING Needle	1
19	70080	油封(内)	SEAL Oil (Inner)	1
19	8M0205728	密封件	SEAL	1
20	70081		SEAL Oil (Outer)	1
20	8M0205729	密封件	SEAL	1
21	12578T	滚柱轴承	BEARING Roller	1
22	12577	止推垫片	THRUST WASHER	1
23	12576	推力轴承	BEARING Thrust	1
24	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
24	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
25	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
26	401378	螺母 (M8)	NUT (M8)	2
27	44491A1	垫片组	SHIM SET	AR
27	8M0063266	垫片组	SHIM SET	AR
28	8227731	螺纹嵌件	INSERT Threaded	2
29	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
30	NSS	不单独销售贴纸-螺旋桨操作	NOT SOLD SEPARATE Decal-Prop Operation	1
31	13191Q01	止推垫片	THRUST WASHER	1
32	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
33	816629Q	锁紧垫圈	TAB WASHER	1
-	43035A05	齿轮箱密封套件	SEAL KIT Gear Housing	1

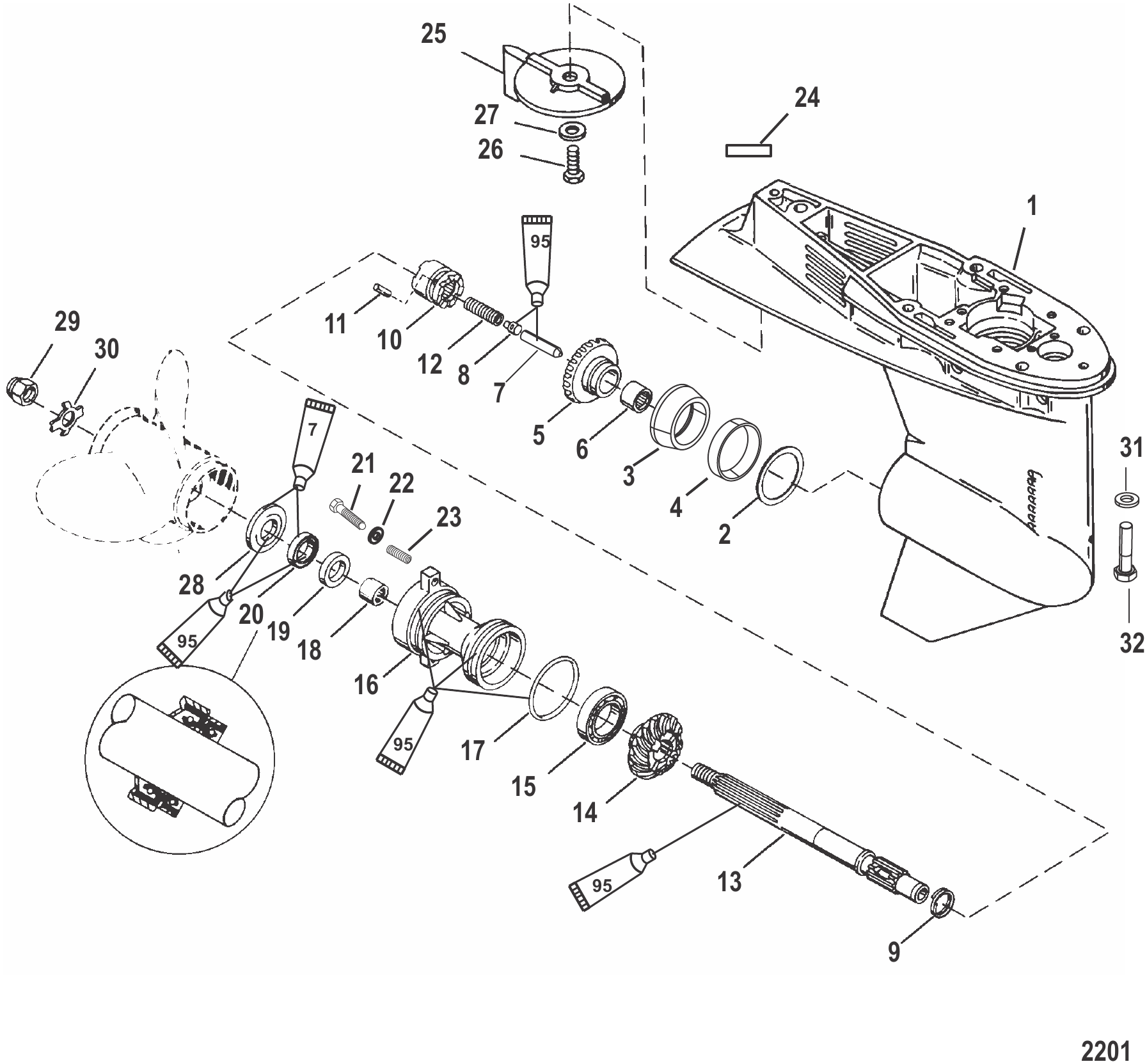

图 24齿轮箱螺旋桨轴-1.83:1传动比 Gear Housing Propeller Shaft - 1.83:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	9760T41	齿轮箱总成完整(3.44英寸/87.37毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (3.44 Inch/87.37 mm Torpedo Diameter)	1
1	9760T42	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	812769A1	垫片组	SHIM SET	AR
2	8M0063263	垫片组	SHIM SET	AR
3	812767A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
3	8M0103476	轴承总成	BEARING ASSY	1
4	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
5	859101T2	前进齿轮-22齿	GEAR Forward - 22 Teeth	1
6	21739	滚柱轴承	BEARING Roller	1
7	8129291	凸轮从动件	FOLLOWER Cam	1
8	20843	滑块	SLIDE	1
9	38114	弹簧	SPRING	1
10	813697T	离合器	CLUTCH	1
11	38113	十字销	PIN Cross	1
11	8M0020942	十字销@2	PIN-CROSS @2	1
12	815418	弹簧	SPRING	1
13	14493	螺旋桨轴	PROPELLER SHAFT	1
14	859104T	倒车齿轮-22齿	GEAR Reverse - 22 Teeth	1
15	20839T	滚珠轴承	BEARING Ball	1
16	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
16	8M0168900	轴承座	BEARING CARRIER	1
17	815460	O型圈	O-RING	1
18	21700	滚针轴承	BEARING Needle	1
19	69188	油封	SEAL Oil	1
19	8M0205511	油封	SEAL Oil	1
20	69189	油封	SEAL Oil	1
20	8M0203757	油封	SEAL Oil	1
21	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
22	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
23	8227731	螺纹嵌件	INSERT Threaded	2
24	NSS	不单独出售齿轮比贴纸	NOT SOLD SEPARATE Decal-Gear Ratio	1
25	17264T2	调整片锌制	TRIM TAB Zinc	1
26	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
27	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
27	8M0214963	垫圈	WASHER	1
28	73345A1	止推垫片	THRUST WASHER	1
29	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
30	76281	锁紧垫圈	TAB WASHER	1
30	8M0214942	锁紧垫片	WASHER Tab	1
31	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
31	8M0214963	垫圈	WASHER	4
32	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 25进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	832991T3	排气阀	VALVE Exhaust	4
2	832990T3	进气阀	VALVE Intake	4
3	858271	密封件	SEAL	8
4	858268	气门外弹簧	SPRING Valve - Outer	8
4	893552	弹簧	SPRING	8
5	822650	固定座	RETAINER	8
5	893553	固定座	RETAINER	8
6	822651	键	KEY	16
6	893554	键	KEY	16
7	825045A2	摇臂	ROCKER ARM	8
7	898821A01	摇臂总成	ROCKER ARM ASSEMBLY	8
8	825046	螺钉	SCREW	8
8	825045A2	摇臂	ROCKER ARM	8
9	826150	螺母	NUT	8
10	8570851	摇臂轴	SHAFT Rocker	1
11	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	2
12	859577	支架	BRACKET	2
12	893560	支架	BRACKET	2
13	858275	支架	BRACKET	1
13	893561	支架	BRACKET	1
14	8250521	弹簧	SPRING	2
14	893562	弹簧	SPRING	2
15	875218	螺丝(M8x23)	SCREW (M8 x 23)	5
16	859576	衬垫	GASKET	1
16	893645	衬垫	GASKET	1
17	859575	销	PIN	1
18	889775	过载弹簧	SPRING Overload	2
18	893563	弹簧	SPRING	2
-	857082A9	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	893505T05	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1

图 26进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
-	877829T03	进气歧管总成-完整	MANIFOLD ASSEMBLY Intake - Complete	1
-	877829T04	进气歧管总成-完整	MANIFOLD ASSEMBLY Intake - Complete	1
-	877829T06	进气歧管总成-完整	MANIFOLD ASSEMBLY Intake - Complete	1
-	877829T05	进气歧管总成-完整	MANIFOLD ASSEMBLY Intake - Complete	1
-	877829T06	进气歧管总成-完整	MANIFOLD ASSEMBLY Intake - Complete	1
1	877829T	进气歧管	MANIFOLD Intake	1
1	877829T01	进气歧管	MANIFOLD Intake	1
1	877829T01	进气歧管	MANIFOLD Intake	1
2	879866	衬垫套件	GASKET SET	1
3	881059	螺钉	SCREW	1
4	877834	支架	BRACKET	1
5	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
6	877805T	电磁阀	SOLENOID VALVE	1
7	879887T	TFI系统	TFI SYSTEM	1
8	877826	喷油器	INJECTOR	4
8	892123002	喷油器	INJECTOR	4
8	892123	喷油器	INJECTOR	4
8	892123002	喷油器	INJECTOR	4
8	892123	喷油器	INJECTOR	4
8	892123002	喷油器	INJECTOR	4
8	892123001	喷油器	INJECTOR	4
8	892123002	喷油器	INJECTOR	4
8	892123002	喷油器	INJECTOR	4
9	881059	螺钉	SCREW	2
10	881059	螺钉	SCREW	4
11	883460	卡扣	CLIP	4
12	877831A1	软管	HOSE	1
13	877831T	节气门体	THROTTLE BODY	1
13	877831A02	节气门体总成	THROTTLE BODY ASSEMBLY	1
13	877831A02	节气门体总成	THROTTLE BODY ASSEMBLY	1
14	8M0000578	调节螺丝	SCREW Adjustment	1
15	881059	螺钉	SCREW	2
16	881070T	位置传感器	SENSOR Position	1
16	8M0125617	位置传感器	SENSOR Position	1
17	881060	螺钉	SCREW	2
18	854445	MAP传感器	SENSOR MAP	1
18	8M0237529	MAP传感器	SENSOR MAP	1
19	858535	温度传感器总成	SENSOR ASSEMBLY Temperature	1
19	8M0214984	温度传感器	SENSOR Temperature	1
19	885342001	传感器总成	SENSOR ASSEMBLY	1
19	8M0148668	传感器总成	SENSOR ASSEMBLY	1
20	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
20	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	1
20	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
21	879867	衬垫	GASKET	1
22	881063T	消音器	ATTENUATOR Sound	1
22	893521	衰减器	ATTENUATOR	1
22	881063T	消音器	ATTENUATOR Sound	1
22	893521	衰减器	ATTENUATOR	1
22	893521	衰减器	ATTENUATOR	1
22	893521	衰减器	ATTENUATOR	1
23	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	8
24	8831483	限流器	RESTRICTOR	1
24	8831482	限流器	RESTRICTOR	1
25	880755A1	呼吸软管	BREATHER HOSE	1
25	8M0113740	通气软管总成	HOSE ASSEMBLY Breather	1
26	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
27	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
28	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
29	883832	固定座	RETAINER	1
29	8M0007495	固定座	RETAINER	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1

图 27连杆(手柄) Linkage (Handle)

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	830294T3	支架(手柄)	BRACKET (Handle)	1
7	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
7	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
8	825078	衬套	BUSHING	1
9	879865	节气门凸轮	CAM Throttle	1
10	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
11	883006A1	油门臂总成	ARM ASSEMBLY Throttle	1
12	883005	衬套	BUSHING	1
13	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
14	932481	衬套	BUSHING	1
14	8M0215006	旋转衬套	BUSHING Swivel	1
15	879870A1	节气门连杆总成	LINK ASSEMBLY Throttle	1
15	893775A01	节气门连杆总成	LINK ASSEMBLY Throttle	1
16	19384	插座	SOCKET	1
16	8M0084742	插座	SOCKET	1
17	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
18	858245	换挡导板	SHIFT GUIDE	1
19	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
20	858246	换挡滑块	SHIFT SLIDE	1
21	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
22	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
23	858247	换挡连杆	SHIFT ROD	1
24	210711	开口销	COTTER PIN	1
25	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
26	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
26	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
27	858248	换挡连杆	SHIFT LINK	1
28	48475	衬套	BUSHING	1
29	850165	衬套	BUSHING	1
30	850166T06	换挡轴杆总成	LEVER ASSEMBLY Shift Shaft	1
31	814281A10	开关	SWITCH	1
31	814281T10	开关总成	SWITCH ASSEMBLY	1
32	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	2
33	850166T2	换挡轴杆总成	LEVER ASSEMBLY Shift Shaft	1
34	813960A3	开关	SWITCH	1
34	8M0052927	开关总成	SWITCH ASSY	1
35	824923	安装板	PLATE	1
36	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2

图 28连杆(遥控) Linkage (Remote)

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	883160	固定座	RETAINER	1
7	825078	衬套	BUSHING	1
8	822459	固定座	RETAINER	1
9	8259571	换挡杆	LEVER Shift	1
10	827706	支架	BRACKET	1
10	827706A4	支架	BRACKET	1
10	827706A4	支架	BRACKET	1
11	98889	闩锁	LATCH	1
12	NSS	换挡杆导向件(不单独销售)	NOT SOLD SEPARATE Guide-Shift Rod	1
12	8501631	换挡杆导套	GUIDE Shift Rod	1
12	827706A4	支架	BRACKET	1
13	15885	套筒	SLEEVE	2
14	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
15	850162	换挡连杆	SHIFT ROD	1
15	893777	换挡杆	ROD Shift	1
16	850255A1	换挡连杆	SHIFT LINK	1
16	893769A01	换挡连杆套件	LINK KIT Shift	1
17	48475	衬套	BUSHING	2
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
19	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
20	210711	开口销	COTTER PIN	1
21	850166T06	换挡轴杆总成	LEVER ASSEMBLY Shift Shaft	1
22	850165	衬套	BUSHING	1
23	879870A1	节气门连杆总成	LINK ASSEMBLY Throttle	1
23	893775A01	节气门连杆总成	LINK ASSEMBLY Throttle	1
24	19384	插座	SOCKET	1
24	8M0084742	插座	SOCKET	1
25	932481	衬套	BUSHING	1
25	8M0215006	旋转衬套	BUSHING Swivel	1
26	879865	节气门凸轮	CAM Throttle	1
27	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
28	883006A1	油门臂总成	ARM ASSEMBLY Throttle	1
29	883005	衬套	BUSHING	1
30	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1

图 29动力头衬垫组件套装883599A02 Powerhead Gasket Set Components 883599A02

REF	零件编号	中文名称	英文名称	数量
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
0	883213	蒸汽分离器衬垫	GASKET Vapor Separator	1
0	892267530	O型圈	O-RING	1
0	879866	衬垫套件进气歧管	GASKET SET Intake Manifold	1
0	859352	气缸体衬垫	GASKET Cylinder Block	1
0	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
0	892319001	气缸体衬垫	GASKET Cylinder Block	1
0	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
0	857078	排气盖衬垫	GASKET Exhaust Cover	1
0	8M0224375	排气盖衬垫	GASKET Exhaust Cover	1
0	887978	节温器衬垫	GASKET Thermostat	1
0	824853	节温器盖衬垫	GASKET Thermostat Cover	1
0	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
0	627021	O型圈 (0.301 x 0.070) 温度传感器	O-RING (.301 x .070) Temperature Sensor	1
0	857083	密封件（气缸盖）	SEAL Cylinder Head	1
0	8M0011870	密封件	SEAL	1
0	857081	气缸盖衬垫	GASKET Cylinder Head	1
0	8M0118179	缸盖垫片	HEAD GASKET	1
0	90196	O型圈(0.921×0.139)油塞	O-RING (.921 x .139) Oil Plug	1
0	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
0	857096	油泵O型圈	O-RING Oil Pump	1
0	857094	油泵O型圈	O-RING Oil Pump	1
0	857093	油泵O型圈	O-RING Oil Pump	1
0	825027	曲轴上密封	SEAL Crankshaft-Top	1
0	8M0151047	油封	SEAL Oil	1
0	832013	曲轴下密封	SEAL Crankshaft-Bottom	1
0	8M0151048	油封	SEAL Oil	1
0	8252517	适配板垫片	GASKET Adaptor Plate	1
0	8M0213113	适配板垫片	GASKET Adaptor Plate	1
0	892320001	适配板垫片	GASKET Adaptor Plate	1
0	8M0213113	适配板垫片	GASKET Adaptor Plate	1
0	845746	O型圈集油板	O-RING Oil Pick-UP Plate	1

图 30动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
-	855654T4	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
-	8M0055011	动力调整套件	POWER TRIM KIT	1
-	855654T08	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
-	8M0055011	动力调整套件	POWER TRIM KIT	1
1	855833A1	减震杆套件	SHOCK ROD KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
1	855833A02	减震杆套件	SHOCK ROD KIT	1
1	8M0118573	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
2	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
3	809872A2	O型圈维修包	O-RING KIT Rebuild	1
3	8M0171819	O型圈套件	O-RING KIT	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	2
5	811228A1	气缸总成	CYLINDER ASSEMBLY	1
5	893904T01	气缸总成	CYLINDER ASSEMBLY	1
6	809873A2	配平限位阀套件	VALVE KIT Trim Limit	1
6	893944A01	配平限位阀套件	VALVE KIT Trim Limit	1
7	809874A1	泵总成	PUMP ASSEMBLY	1
7	893906A02	泵总成	PUMP ASSEMBLY	1
8	809885A2	电机套件	MOTOR KIT	1
8	893907A02	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
10	893929A01	安全阀套件	VALVE KIT Relief	1
11	809875A1	歧管套件	MANIFOLD KIT	1
11	893909A02	歧管套件	MANIFOLD KIT	1
12	809876A1		SCREW KIT (Motor)	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	809880A1		O-RING KIT (Complete Trim)	1
-	893914A02	O型圈套件	O-RING KIT	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869	销	PIN	1
19	822869001	锚销	PIN Anchor	1
19	822869001	锚销	PIN Anchor	1

图 31维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	88387502	零件手册40/50/60 EFI(4缸)四冲程	PARTS MANUAL 40/50/60 EFI (4 Cylinder) 4-Stroke	1
-	10223020	用户手册	OWNERS MANUAL	1
-	10223030	用户手册	OWNERS MANUAL	1
-	10223040	用户手册	OWNERS MANUAL	1
-	10224040	用户手册	OWNERS MANUAL	1
-	10223040	用户手册	OWNERS MANUAL	1
-	10223050	用户手册	OWNERS MANUAL	1
-	10223060	用户手册	OWNERS MANUAL	1
-	10223J60	用户手册(西班牙语)	OWNERS MANUAL Spanish	1
-	10223D60	用户手册(法语)	OWNERS MANUAL French	1
-	883065	维修手册	SERVICE MANUAL	1
-	883065R02	维修手册50/60 EFI舷外机	S/M O/B 50/60 EFI	1
-	883065	维修手册	SERVICE MANUAL	1
-	883065R02	维修手册50/60 EFI舷外机	S/M O/B 50/60 EFI	1
-	883065R01	维修手册	SERVICE MANUAL	1
-	883065R02	维修手册50/60 EFI舷外机	S/M O/B 50/60 EFI	1
-	883065R01	维修手册	SERVICE MANUAL	1
-	883065R02	维修手册50/60 EFI舷外机	S/M O/B 50/60 EFI	1
-	883065R01	维修手册	SERVICE MANUAL	1
-	883065R02	维修手册50/60 EFI舷外机	S/M O/B 50/60 EFI	1
-	10184020	安装手册	INSTALLATION MANUAL	1
-	10184061	安装手册	INSTALLATION MANUAL	1
-	852151A1	工具包	TOOL KIT	1
-	8M0162977	工具包	TOOL KIT	1
-	883830A02	EPA标签信息贴花	DECAL EPA Label Information	1
-	883830A03	EPA标签信息贴花	DECAL EPA Label Information	1
-	883830A04	EPA标签信息贴花	DECAL EPA Label Information	1
-	883830A05	EPA标签信息贴花	DECAL EPA Label Information	1
-	883830A06	EPA标签信息贴花	DECAL EPA Label Information	1
-	883592A02	贴花套件	DECAL SET	1
-	8M0114762	服务套件贴纸	DECAL-SERVICE KIT	1
-	883592A02	贴花套件	DECAL SET	1
-	8M0114762	服务套件贴纸	DECAL-SERVICE KIT	1
-	883592A05	贴花套件	DECAL SET	1
-	8M0114762	服务套件贴纸	DECAL-SERVICE KIT	1
-	883592A05	贴花套件	DECAL SET	1
-	8M0114762	服务套件贴纸	DECAL-SERVICE KIT	1
-	883592A06	贴花套件	DECAL SET	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	883592A06	贴花套件	DECAL SET	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	883525A02	贴花套件	DECAL SET	1
-	8M0114762	服务套件贴纸	DECAL-SERVICE KIT	1
-	883525A02	贴花套件	DECAL SET	1
-	8M0114762	服务套件贴纸	DECAL-SERVICE KIT	1
-	883525A05	贴花套件	DECAL SET	1
-	8M0114762	服务套件贴纸	DECAL-SERVICE KIT	1
-	883525A05	贴花套件	DECAL SET	1
-	8M0114762	服务套件贴纸	DECAL-SERVICE KIT	1
-	883525A06	贴花套件	DECAL SET	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	883525A06	贴花套件	DECAL SET	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	883526A02	贴花套件	DECAL SET	1
-	8M0114762	服务套件贴纸	DECAL-SERVICE KIT	1
-	883526A02	贴花套件	DECAL SET	1
-	8M0114762	服务套件贴纸	DECAL-SERVICE KIT	1
-	883526A05	贴花套件	DECAL SET	1
-	8M0114762	服务套件贴纸	DECAL-SERVICE KIT	1
-	883526A05	贴花套件	DECAL SET	1
-	8M0114762	服务套件贴纸	DECAL-SERVICE KIT	1
-	883526A06	贴花套件	DECAL SET	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	883526A06	贴花套件	DECAL SET	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	883541A02	贴花套件	DECAL SET	1
-	883541A03	贴花套件	DECAL SET	1
-	883541A03	贴花套件	DECAL SET	1
-	883533A02	贴花套件	DECAL SET	1
-	883533A03	贴花套件	DECAL SET	1
-	883533A03	贴花套件	DECAL SET	1
-	883534A02	贴花套件	DECAL SET	1
-	883534A03	贴花套件	DECAL SET	1
-	883534A03	贴花套件	DECAL SET	1

图 32启动马达(美国-1B282399及以下) Starter Motor (USA- 1B282399 and Below)

REF	零件编号	中文名称	英文名称	数量
1	884044T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	893888T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
1	888161T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	893888T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
2	15384	贯穿螺栓	THRU BOLT	2
3	906434	驱动套件	DRIVE KIT	1
3	891752	驱动套件	DRIVE KIT	1
3	891752	驱动套件	DRIVE KIT	1
4	8236386	电枢	ARMATURE	1
5	68575T2	小齿轮	PINION	1
5	891754T	小齿轮	PINION	1
5	68575T2	小齿轮	PINION	1
6	8236392	驱动端盖	DRIVE CAP	1
7	8119013	换向器端盖	CAP Commutator	1
8	753841	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	61787	支架	HOLDER	1
9	898265014	电刷支架	HOLDER-BRUSH	1
10	F15158	螺钉	SCREW	2
11	8272822	高压警告标贴	DECAL Warning High Voltage	1

图 33转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	859129	螺母(M12)	NUT (M12)	2
2	8279232	绑带	STRAP	1
2	893773002	上安装带	STRAP Upper Mount	1
3	826267T2	上部支架	MOUNT Upper	2
3	8M0224385	支架	MOUNT	2
4	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	8
4	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	8
5	826658	缓冲垫	BUMPER	1
5	8M0156878	缓冲垫	BUMPER	1
6	89531	挡圈	RING Retaining	1
7	825222F3	转向臂	ARM Steering	1
7	8M0118183	转向臂	ARM Steering	1
8	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
8	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
9	8279971	隔套	SPACER	1
10	826233T2	旋转管	SWIVEL TUBE	1
10	8M0219909	旋转管	SWIVEL TUBE	1
11	88238A4	拉线总成	CABLE ASSEMBLY	1
11	88238T01	拉线总成	CABLE ASSEMBLY	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0207768	拉线总成	CABLE ASSEMBLY	1
13	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	2
14	828985	支架	BRACKET	1
14	893703	下安装带	STRAP Lower Mount	1
15	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	3
16	40140	螺母(M10)	NUT (M10)	2
17	19608A14	发动机转向安装套件(非手柄)	ATTACHING KIT Engine Steering (Non Handle)	1
18	823919	螺丝(.375-24x1.500)(非手柄)	SCREW (.375-24 x 1.500) (Non Handle)	1
19	71970	垫圈(.390x.546x.12)(非手柄)	WASHER (.390 x .546 x .12) (Non Handle)	1
19	8M0109680	垫圈(0.39×0.546×0.12)	WASHER (.39 X .546 X.12)	1
20	37828	不锈钢垫圈(.390x.625x.062)(非手柄)	WASHER (.390 x .625 x .062) Stainless Steel (Non Handle)	2
21	826709113	不锈钢螺母(.375-24)(非手柄)	NUT (.375-24) Stainless Steel (Non Handle)	1
21	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
22	826709113	不锈钢螺母(.375-24)(非手柄)	NUT (.375-24) Stainless Steel (Non Handle)	1
22	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
23	816667A2	转向导流板支架总成(非手柄)	BRACKET ASSEMBLY Steering Ride-Guide (Non Handle)	1
24	816669F1	锁紧垫圈(非手柄)	TAB WASHER (Non Handle)	1
24	8M0009820	锁紧垫圈	TAB WASHER	1
25	4000377	螺丝(M10x30)(非手柄)	SCREW (M10 x 30) (Non Handle)	2
26	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2

图 34旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	850066A1	旋转支架	SWIVEL BRACKET	1
2	19606	配平销轴承	BEARING Trim Pin	2
3	74036	润滑脂接头	FITTING Grease	2
3	8M0169589	润滑脂接头	FITTING Grease	2
4	74036	润滑脂接头	FITTING Grease	1
4	8M0169589	润滑脂接头	FITTING Grease	1
5	8237011	副驾驶标识贴(手柄)	DECAL Co-Pilot (Handle)	1
6	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
7	821777		BUSHING (Lower)	1
8	822404	密封件	SEAL	1
8	8M0205512	密封件	SEAL	1
9	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
9	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
10	8282451	副驾驶密封件	SEAL Co-Pilot	1
11	822397	缓冲垫(非手柄)	PUCK (Non Handle)	1
12	8217711	衬套	BUSHING	1
13	826709113	螺母 (.375-24) 不锈钢 (手柄)	NUT (.375-24) Stainless Steel (Handle)	1
13	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
14	823792	副驾驶杆 (手柄)	LEVER Co-Pilot (Handle)	1
15	29330	垫圈 (手柄)	WASHER (Handle)	1
16	821961	螺纹杆 (手柄)	ROD (Threaded)(Handle)	1
17	821957A2	板/盘总成 (手柄)	PLATE/DISC ASSEMBLY (Handle)	1
17	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
18	823791	旋转头板 (手柄)	PLATE Swivel Head (Handle)	1
18	8M0007471	旋转头板	PLATE Swivel Head	1
19	8165621	摩擦盘 (手柄)	DISC Friction (Handle)	1
20	768042	六角肩螺钉 (手柄)	SHOULDER SCREW Hex (Handle)	2

图 35舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	822148A6	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售外壳	NOT SOLD SEPARATE Case	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	4324210	油门线总成(30.50英寸)	CABLE ASSEMBLY Throttle (30.50 Inches)	1
6	4324211	油门线总成(41.50英寸)	CABLE ASSEMBLY Throttle (41.50 Inches)	1
7	960099	套管(12.00英寸)	SLEEVE (12.00 Inches)	1
8	82526225	螺钉 (M8 x 25毫米)	SCREW (M8 x 25 mm)	2
9	822407F1	盖板	COVER	1
9	8M0072298	盖板	COVER	1
10	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
11	828813T1	转向手柄臂	ARM Steering Handle	1
-	8M0032728	黑色安全绳贴纸	DECAL Lanyard, Black	1
12	822441	固定座	RETAINER	1
13	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
15	821971	节气门锁	LOCK Throttle	1
15	892995	节气门锁	LOCK Throttle	1
15	892995	节气门锁	LOCK Throttle	1
16	96203	弹簧	SPRING	1
17	821972	节气门旋钮	KNOB Throttle	1
17	821972T	节气门旋钮	KNOB Throttle	1
18	821463A2	舵柄管	TILLER TUBE	1
18	8M0138696	舵柄管	TILLER TUBE	1
19	8242004	贴花	DECAL	1
20	821465	节气门手柄	HANDLE Throttle	1
21	99589	握把	GRIP	1
21	8M0221732	外握把	GRIP OUTER	1
21	99589003	握把	GRIP	1
21	8M0221732	外握把	GRIP OUTER	1
22	823609A14	停止开关	SWITCH Stop	1
22	8M0104614	停止开关	SWITCH Stop	1
23	823687	卡扣	CLIP	2
24	11083A31	停止开关	SWITCH Stop	1
25	120441	黄铜固定座	RETAINER Brass	1
25	8M0032846	黄铜固定座	RETAINER Brass	1
26	821455A4	舵柄支架	BRACKET Tiller	1
27	826792	波形垫圈	WAVE WASHER	1
28	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
29	827314	垫圈	WASHER	1
30	828547633	导管（内径0.620英寸×3.00英尺散装）	CONDUIT (.620 Inside Diameter x 3.00 Feet Bulk)	1
31	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
32	82409316	前进-空档-倒档换挡贴纸	DECAL F-N-R Shift	1
33	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
34	40011151	不锈钢螺钉(M8×35)	SCREW (M8 x 35) Stainless Steel	1
35	830180	手柄	HANDLE	1
35	830180A01	换挡手柄套件	HANDLE KIT Shift	1
36	830181	衬套	BUSHING	1
37	816669F1	锁紧垫圈	TAB WASHER	1
37	8M0009820	锁紧垫圈	TAB WASHER	1
38	82484890	螺钉 (M10 x 90)	SCREW (M10 x 90)	2

图 36工具1 Tools 1

REF	零件编号	中文名称	英文名称	数量
1	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil	1
3	802653Q1	机油滤清器扳手	WRENCH Oil Filter	1
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
4	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
4	8M0161873	固定工具	HOLDER TOOL	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
5	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
6	99379	正时灯	TIMING LIGHT	1
7	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
8	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital	1
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
9	823686A2	数字诊断测试仪	DIGITAL DIAGNOSTIC TESTER	1
10	880118A2	模块	CARTRIDGE	1
10	880118A04	DDT诊断模块	DDT CARTRIDGE	1
10	880118A03	DDT诊断模块	DDT CARTRIDGE	1
10	880118A04	DDT诊断模块	DDT CARTRIDGE	1
11	822560A5	线束总成-DDT适配器	HARNESS ASSEMBLY DDT Adapter	1
12	883877A1	喷油器拆卸工具	REMOVAL TOOL Fuel Injector	1
13	NSS		NOT SOLD SEPARATE Lock Ring Pliers (P/N-SRP2)	1
14	809495A1	气门导管拆卸工具	REMOVER TOOL Valve Guide	1
14	809495001	气门导管工具	TOOL Valve Guide	1
15	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
16	809497A1	气门导管铰刀工具	REAMER TOOL Valve Guide	1
17	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
18	NSS	不单独销售气门座铰刀套件	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
19	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
20	802867Q1	防腐蚀润滑脂8盎司	ANTI-CORROSION GREASE 8 oz	1
20	8M0071838	极压润滑脂QS 8盎司装	EXTREME GREASE QS, 8 oz tube	1
21	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
22	74951	扳手	SPANNER WRENCH	1

图 37工具2 Tools 2

REF	零件编号	中文名称	英文名称	数量
24	63209	加热灯	HEAT LAMP	1
25	877321A1	轴承安装工具	INSTALLATION TOOL Bearing	1
26	13945	轴承安装工具	INSTALLATION TOOL Bearing	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
27	NSS		NOT SOLD SEPARATE Expanding Rod (P/N-CG-41-11)	1
28	NSS	不单独销售夹头(P/N-CG-41-14)	NOT SOLD SEPARATE Collet (P/N-CG-41-14)	1
29	24156	螺母(0.625-18)	NUT (.625-18)	1
30	34961	垫圈	WASHER	1
31	29310	安装板	PLATE	1
32	31229	轴	SHAFT	1
33	36571T	导向垫圈	PILOT WASHER	1
34	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
35	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
36	36569T	驱动头工具	DRIVE HEAD TOOL	1
37	27780	拉拔器	PULLER	1
38	37241	通用拉拔板	PULLER PLATE Universal	1
39	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
40	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
41	825003A1	DDT电缆总成 (10英尺)	CABLE ASSEMBLY DDT (10 Feet)	1
42	13949	油封安装工具	DRIVER TOOL Oil Seal	1
43	817007T	密封安装工具	INSTALLER TOOL Seal	1
44	43506T	轴承固定工具	RETAINING TOOL Bearing	1
45	817005	轴承安装工具	INSTALLER TOOL Bearing	1
46	817006	水泵底座密封安装工具	INSTALLER TOOL Water Pump Base Seal	1
47	817008A2	小齿轮定位工具	LOCATION TOOL Pinion Gear	1
48	817009T	轴承杯驱动器工具	DRIVER TOOL Bearing Cup	1
49	12349A2	小齿轮定位工具	LOCATION TOOL Pinion	1
49	12349A05	小齿轮定位工具	TOOL Pinion Locating	1
49	12349A05	小齿轮定位工具	TOOL Pinion Locating	1

图 38工具3 Tools 3

REF	零件编号	中文名称	英文名称	数量
52	14308T1	轴承座圈工具	RACE TOOL Bearing	1
52	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
52	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
53	14309T1	轴承安装工具	INSTALLATION TOOL Bearing	1
53	14309T02	轴承安装工具	INSTALLATION TOOL Bearing	1
53	14309T02	轴承安装工具	INSTALLATION TOOL Bearing	1
54	14310T1	耐磨套驱动器	WEAR SLEEVE DRIVER	1
55	14311A2	轴承预紧工具	PRE LOAD TOOL Bearing	1
55	14311A04	预紧力工具	TOOL Preload	1
55	14311A04	预紧力工具	TOOL Preload	1
56	196601	背隙测量仪	INDICATOR TOOL Backlash	1
-	78473	背隙指示工具 (2.31:1 齿轮比)	INDICATOR TOOL Backlash (2.31:1 Gear Ratio)	1
-	8M0053505	背隙指示工具	TOOL Indicator, Backlash	1
57	31106T	轴承安装心轴杯	MANDREL Bearing Driver Cup	1
58	31108T	油封驱动器	DRIVER Oil Seal	1
59	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
60	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
61	37350T	导向心轴	PILOT MANDREL	1
62	817070	传动轴固定工具	HOLDING TOOL Driveshaft	1
63	58222A1	百分表工具	DIAL INDICATOR TOOL	1
64	85716	拉拔螺栓工具-轴承座	PULLER BOLT TOOL Bearing Carrier	1
65	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
65	8M0237356	适配器套件	ADAPTER KIT	1
66	83165T	拉拔器总成	PULLER ASSEMBLY	1
67	856875A1	轴承安装工具	INSTALLATION TOOL Bearing	1
68	817057A1	背隙指示器工具	BACKLASH INDICATOR TOOL	1
68	817057A02	背隙指示器工具	TOOL Backlash Indicator	1
68	817057A02	背隙指示器工具	TOOL Backlash Indicator	1
69	817058A1	轴承驱动器工具	DRIVER TOOL Bearing	1
70	877840A1	传动轴固定工具	HOLDING TOOL Driveshaft	1

图 39顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	825239T3	顶盖总成	TOP COWL ASSEMBLY	1
1	825239T4	顶盖总成	TOP COWL ASSEMBLY	1
2	NSS	不单独销售进气插入件	NOT SOLD SEPARATE Induction Insert	1
3	826291F1	闩锁	LATCH	1
3	826291F2	闩锁	LATCH	1
3	826291F1	闩锁	LATCH	1
4	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
5	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
6	8237515	螺母(M4)	NUT (M4)	2
7	8255662	密封件	SEAL	1
7	8M0153618	整流罩密封件	SEAL COWL	1
8	825243A2	隔音毯套装	SOUND BLANKET KIT	1
8	825243A03	隔音毯套装	SOUND BLANKET KIT	1
8	825243A2	隔音毯套装	SOUND BLANKET KIT	1
8	825243A03	隔音毯套装	SOUND BLANKET KIT	1
8	825243A03	隔音毯套装	SOUND BLANKET KIT	1
8	825243A03	隔音毯套装	SOUND BLANKET KIT	1
9	NSS	不单独出售-顶部隔音垫	NOT SOLD SEPARATE Sound Blanket-Top	1
10	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
10	893763	滚轮锁扣支架	BRACKET Roller Latch	1
11	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
12	8224261	支架	BRACKET	1
12	8M0038412	外罩支架	BRACKET-COWL	1
13	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	3
14	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
15	8237515	螺母(M4)	NUT (M4)	3
16	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

图 40艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866A1	艉板支架总成(左舷)	BRACKET ASSEMBLY Transom (Port)	1
1	822866T04	艉板支架-左舷	BRACKET Transom - Port	1
1	822866A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
1	822866T04	艉板支架-左舷	BRACKET Transom - Port	1
1	822866T04	艉板支架-左舷	BRACKET Transom - Port	1
1	822866T04	艉板支架-左舷	BRACKET Transom - Port	1
1	822866T04	艉板支架-左舷	BRACKET Transom - Port	1
2	98727	润滑脂接头	FITTING Grease	1
2	8M0169588	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865F2	艉板支架(右舷)	BRACKET Transom (Starboard)	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
5	19618A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
5	893704T01	倾斜锁杆	LEVER Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	812709T	旋钮	KNOB	1
9	812709	旋钮	KNOB	1
10	99615	槽销	PIN Groove	1
11	19619	垫圈	WASHER	2
12	18486F5	锚支架	BRACKET Anchor	1
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
12	18486F5	锚支架	BRACKET Anchor	1
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
12	18486F5	锚支架	BRACKET Anchor	1
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
16	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
16	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
16	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
16	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
16	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
17	4000355	螺钉(M8×35)	SCREW (M8 x 35)	1
17	4000355	螺钉(M8×35)	SCREW (M8 x 35)	1
17	4000355	螺钉(M8×35)	SCREW (M8 x 35)	1
17	8M0000586	螺钉(M8×35)	SCREW (M8 x 35)	1
17	8M0000586	螺钉(M8×35)	SCREW (M8 x 35)	1
17	8M0000586	螺钉(M8×35)	SCREW (M8 x 35)	1
18	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	4
18	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	4
18	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	4
18	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	4
18	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	4
18	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	4
19	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
20	196141	倾斜管	TILT TUBE	1
20	8M0041938	倾斜管	TILT TUBE	1
21	858869	螺母 (.875-14)	NUT (.875-14)	2
22	19624A1	密封套件 (非手柄)	SEAL KIT (Non-Handle)	1
23	29619	O型圈 (.583 x .103) (非手柄)	O-RING (.583 x .103) (Non-Handle)	1
24	78861	隔套 (非手柄)	SPACER (Non-Handle)	1
25	22740	卡扣	CLIP	2
26	69205	C形垫圈	C WASHER	1
26	8M0084613	C形垫圈	C-WASHER	1
27	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
28	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
29	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
29	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
30	82671117	螺母(.500-20)	NUT (.500-20)	4
31	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
32	4002319	垫圈	WASHER	2
33	40140	螺母(M10)	NUT (M10)	2

图 41升降开关套件 Trim Switch Kit

REF	零件编号	中文名称	英文名称	数量
-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
1	18861	固定座	RETAINER	1
2	814820	适配器	ADAPTER	1
3	NSS	开关(不单独销售)	NOT SOLD SEPARATE Switch	1
4	79091	保险丝20安培	FUSE 20 Ampere	1
4	8M0207796	保险丝20安培	FUSE 20 AMP	1
5	95084A2	拉线总成	CABLE ASSEMBLY	1
6	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	2
7	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
7	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2

图 42油气分离器(USA-1B036613/BEL-0P340241及以下) Vapor Separator (USA-1B036613/BEL-0P340241 and below)

REF	零件编号	中文名称	英文名称	数量
1	883214T1	盖板套件	COVER KIT	1
2	8554246	接头	FITTING	2
2	892267T02	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	2
3	883210A1	电气穿线套件	PASS THRU KIT Electrical	1
4	883209	O型圈	O-RING	1
4	8M0062785	O型圈	O-RING	1
5	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	1
6	883205	接头	FITTING	1
7	883218	接头	FITTING	1
8	883219	阀门	VALVE	1
9	883220	盖帽	CAP	1
10	883215	排水管	TUBE Drain	1
11	9643	螺钉	SCREW	5
12	883223	螺钉(M6 x 16)	SCREW (M6 x 16)	6
13	883257T1	调节器	REGULATOR	1
14	883593A1	O型圈套件	O-RING KIT	1
15	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	1
16	883224A1	密封套件	SEAL KIT	1
17	883216	衬垫	GASKET	1
18	883221A1	浮子套件	FLOAT KIT	1
19	F10064	轴	SHAFT	1
20	883222A1	进油针阀套件	NEEDLE KIT Inlet	1
21	883546	挡板燃油	BAFFLE Fuel	1
22	883226	线束总成	HARNESS ASSEMBLY	1
22	8M0146324	线束总成	HARNESS ASSY	1
23	883202T1	泵套件	PUMP KIT	1
23	883202T02	泵套件	PUMP KIT	1
23	883202T02	泵套件	PUMP KIT	1
24	855428	套筒	SLEEVE	1
24	8M6000589	套筒	SLEEVE	1
25	883203	护孔环	GROMMET	1
26	883211T1	燃油杯套件	BOWL KIT Fuel	1
27	883213	衬垫	GASKET	1
28	883212001	放油螺钉	SCREW Drain	1
28	892267T02	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
29	8554241	接头	FITTING	1
30	883204T1	燃油冷却器壳体套件	BODY KIT Fuel Cooler	1
30	892267T03	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
31	889425	卡箍	CLAMP	4
32	883205	接头	FITTING	2
33	883208	堵头	PLUG	5
34	782792	45度弯头接头(1.25)	FITTING Elbow 45 Degree (1.25)	2
34	8M0207781	弯头	ELBOW	2
35	883207	弯头接头	FITTING Elbow	1
36	883227	螺钉	SCREW	1
37	883225	衬垫	GASKET	1
38	883545	软管 (4.50英寸散装) (切割至1-5/8英寸)	HOSE (4.50 Inches Bulk) (Cut to 1-5/8 Inches)	1
39	883545	软管 (4.50英寸散装) (切割至4-1/2英寸)	HOSE (4.50 Inches Bulk) (Cut to 4-1/2 Inches)	1
40	8835451	软管	HOSE	1
41	856954	衬套	BUSHING	3
42	834985	护孔环	GROMMET	3
42	8M0190980	护孔环	GROMMET	3
43	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
44	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
44	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1

图 43油气分离器(USA-1B036614/BEL-0P340242及以上) Vapor Separator (USA-1B036614/BEL-0P340242 and above)

REF	零件编号	中文名称	英文名称	数量
-	892267T02	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
1	892267A54	主体总成	BODY ASSEMBLY	1
2	892267506	放油螺钉	SCREW Drain	1
3	892267530	O型圈	O-RING	1
4	85583466	软管 (40.00英寸散装) (切割至9英寸)	HOSE (40.00 Inches Bulk) (Cut to 9 Inches)	1
4	8M0054213	软管	HOSE	1
5	892267A55	燃油冷却器总成	COOLER ASSEMBLY Fuel	1
6	888988023	卡箍	CLAMP	2
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
8	892267511	垫圈	WASHER	1
9	892267504	软管	HOSE	1
10	892267503	软管	HOSE	1
11	834985	护孔环	GROMMET	3
11	8M0190980	护孔环	GROMMET	3
12	856954	衬套	BUSHING	3
13	892267A51	燃油泵套件 (含盖体O型圈 25-892267530)	PUMP KIT Fuel (Also includes cover to body o-ring 25-892267530)	1
14	892267521	绝缘体	INSULATOR	1
15	892267510	隔离器	ISOLATOR	1
16	892267523	绝缘体	INSULATOR	1
17	892267534	燃油滤网	STRAINER Fuel	1
18	892267519	盖板	COVER	1
19	892267T57	盖总成	COVER ASSEMBLY	1
20	892267537	施拉德阀	VALVE Schrader	1
20	892267T57	盖总成	COVER ASSEMBLY	1
21	892267535	电气连接器	CONNECTOR Electrical	1
22	892267531	螺钉(M4×16)	SCREW (M4 x 16)	5
23	883220	盖帽	CAP	1
24	892267A52	浮子阀套件	FLOAT VALVE KIT	1
25	892267A50	压力调节器套件	REGULATOR KIT Pressure	1
26	892267513	O型圈	O-RING	1
27	892267512	滤网	SCREEN	1
28	892267515	螺钉（M5×18）	SCREW (M5 x 18)	1
29	888988023	卡箍	CLAMP	2
30	892267520	安装板	PLATE	1
31	892267529	螺钉(M4 x 8)	SCREW (M4 x 8)	5
32	892267527	浮子	FLOAT	1
33	892267528	浮子销	PIN Float	1
34	892267517	卡扣	CLIP	1
35	892267516	软管	HOSE	1
36	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
37	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
38	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
38	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
39	897777002	套筒 (1.50英寸)	SLEEVE (1.50 Inches)	1
40	888988023	卡箍	CLAMP	1

图 44水泵套件组件812966A12 Water Pump Kit Components 812966A12

REF	零件编号	中文名称	英文名称	数量
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
1	830749	密封件	SEAL	3
1	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
2	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
2	8M0245488	水泵底座	BASE WATER PUMP	1
3	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
3	8M0204651	O型圈	O-RING	1
4	814669	油封	SEAL Oil	1
4	8M0245489	油封	SEAL OIL	1
5	814670	油封	SEAL Oil	1
6	19453T	叶轮	IMPELLER	1
7	19699	键	KEY	1
7	8M0032831	叶轮键	KEY Impeller	1
8	8M0005777	垫圈	WASHER	2
8	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
9	8M0242489	水泵	WATER PUMP	1
10	19701	下衬垫	GASKET Lower	1
10	8M0224241	衬垫	GASKET	1
11	822189	水泵上衬垫	GASKET Upper Water Pump	1
12	19700A2	面板	FACE PLATE	1
13	8M0000332	联轴器(短)	COUPLING Short	1
13	8M0151046	水管联轴器(短)	COUPLING Water Tube, Short	1

图 45XL延伸套件 XL Extension Kit

REF	零件编号	中文名称	英文名称	数量
-	12092A18	传动轴延长套件 - 5英寸	EXTENSION KIT Driveshaft - 5 Inch	1
1	12092A3	隔套套件	SPACER KIT	1
2	903503	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	903502	双头螺柱(M10×227)	STUD (M10 x 227)	1
4	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	11289	隔套	SPACER	1
7	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
7	8M0214963	垫圈	WASHER	5
8	40140	螺母(M10)	NUT (M10)	5
9	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
9	8M0214974	O型圈	O RING	1
10	43023	密封件	SEAL	1
10	8M0204658	密封件	SEAL	1
11	8289371	水管	TUBE Water	1
11	8M4501430	水管	TUBE Water	1
12	430232	密封件	SEAL	1
13	875222A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
14	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
14	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
15	853908A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
16	191833	密封件	SEAL	3
16	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
