水星 Mercury 60 HP 1.0L EFI L4 APX 1C782688 & Up - 爆炸图零件明细

四冲程 电喷 EFI · Cat.# 90-8M0236731 · 共 31 个部位 · 817 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0225356	卡箍套件	CLAMP KIT	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	8M0221490	储物盖-40-60马力	COVER-STORAGE 40-60HP	1
-	8M0228504	通风盖-60马力	COVER-VENTED 60HP	1
-	8M0078616	四冲程机油	4-CYCLE OIL	1
-	8M0078619	四冲程机油QS 1夸脱	4-CYCLE OIL QS, 1 Quart	1
-	8M0240049	线束总成	HARNESS Vessel	1

图 2适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	825228T27	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	4
3	8M0026249	塑料油尺管总成	DIPSTICK TUBE ASSEMBLY Plastic	1
4	8M0008708	O型圈	O-RING	1
5	825990	量油尺	DIPSTICK	1
5	8M0162935	量油尺	DIPSTICK	1
6	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
7	822464	堵头	PLUG	2
8	19565002	护孔环	GROMMET	1
9	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
11	66301	油封	SEAL Oil	1
12	859594	衬套	BUSHING	1
13	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
14	892320001	衬垫	GASKET	1
14	8M0213113	适配板垫片	GASKET Adaptor Plate	1
15	845746	O型圈	O-RING	1
16	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
16	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
17	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
18	855228	卡箍	CLAMP	2
19	854793	机油集滤器软管	HOSE Oil Pickup	1
20	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
21	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
21	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
22	8M0021330	堵头(M18)	PLUG (M18)	1
23	899145	绑带夹	CLIP Tie Strap	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	830756109	软管(散装57英寸)裁至17英寸	HOSE (57.00 Inches Bulk) Cut to 17 Inches	1
25	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
26	291112	接头	FITTING	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1

图 3凸轮轴和油泵 Camshaft and Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	893565	凸轮轴	CAMSHAFT	1
2	826149	销	PIN	1
3	878183	定位销	PIN Dowel	1
4	857087T1	油泵总成	PUMP ASSEMBLY Oil	1
5	857096	O型圈	O-RING	1
6	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	1
7	857094	O型圈	O-RING	1
8	857093	O型圈	O-RING	1
9	875206	螺钉(M6 x 16)	SCREW (M6 x 16)	2
10	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	4
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	893505T05	气缸盖总成 完整件	CYLINDER HEAD ASSEMBLY Complete	1

图 4曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	857077T02	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	91800	半圆键	KEY Woodruff	1
3	18856M	键	KEY	1
3	893761	键	KEY	1
4	825027	密封件	SEAL	1
4	8M0151047	油封	SEAL Oil	1
5	832013	密封件	SEAL	1
5	8M0151048	油封	SEAL Oil	1
6	856065T1	连杆	CONNECTING ROD	4
6	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	4
7	825019	螺栓	BOLT	8
7	8M0049884	螺栓	BOLT	8
8	893630001	黑色轴承	BEARING Black	8/AR
8	893630	棕色轴承	BEARING Brown	8/AR
8	893630002	蓝色轴承	BEARING Blue	8/AR
9	893524T08	活塞总成	PISTON ASSEMBLY	4
9	893524T01	活塞总成	PISTON ASSEMBLY	AR
9	8M0057775	活塞总成	PISTON ASSEMBLY	AR
9	893524T02	活塞总成	PISTON ASSEMBLY	AR
9	8M0057776	活塞总成	PISTON ASSEMBLY	AR
10	893525A01	活塞环组	RING SET Piston	4
10	893525A02	活塞环组	RING SET Piston	AR
10	893525A03	环组	RING SET Ring	AR
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring - Second	4
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring - Second	AR
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring - Second	AR
12	NSS	活塞油环(不单独销售)	NOT SOLD SEPARATE Ring, Piston Oil	4
13	893863	活塞销	PIN Piston	4
14	893529	活塞销挡圈	RETAINER Piston Pin	8
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	893678T03	短缸体	SHORT BLOCK	1

图 5气缸体与曲轴箱 Cylinder Block and Crankcase

REF	零件编号	中文名称	英文名称	数量
1	893502T02	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	825010	定位销	PIN Dowel	2
3	479452	堵头	PLUG	3
4	889567	堵头(.500-14)	PLUG (.500-14)	1
5	416223	管塞(0.750-14)	PLUG Pipe (.750-14)	1
6	893631	主轴承-棕色	BEARING Main - Brown	10
6	893631001	主轴承-黑色	BEARING Main - Black	10
6	893631002	主轴承-蓝色	BEARING Main - Blue	10
7	822625	管接头(M20)	NIPPLE (M20)	1
8	82506182	螺钉(M8×82)	SCREW (M8 x 82)	10
9	88348935	螺钉(M6x35)	SCREW (M6 x 35)	10
9	8M0241960	螺钉	SCREW	10
10	892319001	衬垫	GASKET	1
10	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
11	822626K04	机油滤清器	FILTER Oil	1
11	8M0162829	机油滤清器	FILTER Oil	1
12	857078	衬垫	GASKET	1
12	8M0224375	排气盖衬垫	GASKET Exhaust Cover	1
13	893692T02	排气盖总成	COVER ASSEMBLY Exhaust	1
13	8M0188836	排气罩	COVER Exhaust	1
14	479452	堵头	PLUG	1
15	14586	节温器	THERMOSTAT	1
16	887978	衬垫	GASKET	1
17	824853	衬垫	GASKET	1
17	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
18	857080	盖板	COVER	1
18	8M0188835	节温器盖	COVER Thermostat	1
19	88348935	螺钉(M6x35)	SCREW (M6 x 35)	12
19	8M0241960	螺钉	SCREW	12
20	8M0021770	滤水器	STRAINER Water	1
21	889575	传感器总成	SENSOR ASSEMBLY	1
21	8M0214984	温度传感器	SENSOR Temperature	1
22	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
23	893697	吊环	LIFTING EYE	1
24	857139	螺钉(M8×35)	SCREW (M8 x 35)	1
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
26	830757130	管材(0.312)(散装70英寸)裁至10英寸-接VST冷却器	TUBING (.312) (70.00 Inches Bulk) Cut to 10 Inches - To VST Cooler	1
26	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	893678T03	短缸体	SHORT BLOCK	1

图 6气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	893505T05	气缸盖总成 完整件	CYLINDER HEAD ASSEMBLY Complete	1
1	893505A02	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	893505T06	气缸盖总成基础款	CYLINDER HEAD ASSEMBLY Basic	1
2	858266	导套	GUIDE	8
3	4000325	螺丝(M6 x 8)	SCREW (M6 x 8)	4
4	859768	垫圈	WASHER	4
5	858267	油封	SEAL Oil	1
5	893549	油封	SEAL Oil	1
6	875209	管塞	PIPE PLUG	8
7	8M0011870	密封件	SEAL	1
8	893694T02	盖总成	COVER ASSEMBLY	1
8	8M0174400	气缸盖罩	COVER Cylinder Head	1
9	NSS	不单独销售 通气管	NOT SOLD SEPARATE Breather Pipe	1
10	NSS	挡板 (不单独销售)	NOT SOLD SEPARATE Baffle Plate	1
11	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	1
12	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
13	857081	衬垫	GASKET	1
13	8M0118179	缸盖垫片	HEAD GASKET	1
14	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	7
14	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	7
15	82503395	螺钉（M9 x 95）	SCREW (M9 x 95)	10
15	893747095	螺钉（M9 X 95）	SCREW (M9 X 95)	10
16	825010	定位销	PIN Dowel	2
17	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
17	8M0240831	油塞	OIL PLUG	1
18	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
18	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
19	NSS	不单独销售 贴花-维修参考	NOT SOLD SEPARATE Decal-Servicing Referral	1
20	NSS	不单独销售 贴纸-机油/气门间隙	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
21	77653101	软管(散装48英寸)裁至19英寸-接适配板接头	HOSE (48.00 Inches Bulk) Cut to 19 Inches - To Fitting in Adaptor Plate	1
22	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
23	82500925	螺钉(M6x25)	SCREW (M6 x 25)	5
23	893745025	螺钉(M6x25)	SCREW (M6 x 25)	5
24	NSS	不单独销售 马力标识贴纸	NOT SOLD SEPARATE Decal HP ID	1
25	8M0026326	导流罩	DEFLECTOR Cowl	1
26	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	2
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	893678T03	短缸体	SHORT BLOCK	1

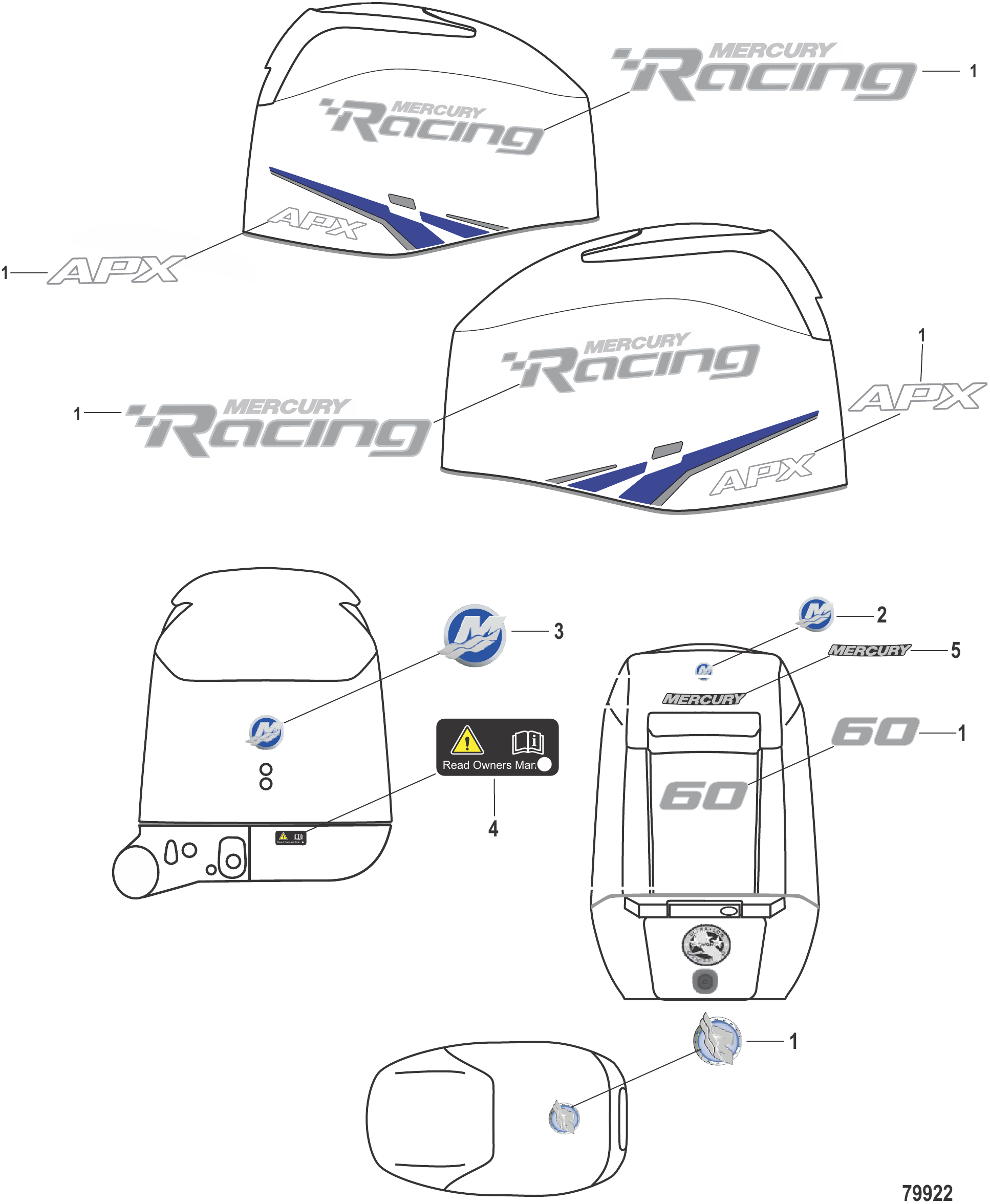

图 7贴花 Decals

REF	零件编号	中文名称	英文名称	数量
1	8M0233158	顶罩贴花套装60R APX	DECAL SET Top Cowl, 60R APX	1
2	8M0080154	贴花 M-ICON 蓝色	DECAL M-ICON, Blue	1
3	8M0151525	M-ICON 53毫米赛车贴花	DECAL M-ICON 53 MM, Racing	1
4	8M0056643	阅读手册贴花	DECAL Read Manual	1
5	8M0159886	Lenz水星贴纸	DECAL Lenz, Mercury	1

图 8驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	852421T08	驱动轴壳体-短型	HOUSING Driveshaft - Short	1
2	NSS		NOT SOLD SEPARATE EXHAUST PIPE	1
3	1993325	螺钉(M10x25mm)	SCREW (M10 x 25 mm)	1
4	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
5	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
6	8288181	放油塞	PLUG Drain	1
7	8M0007119	放油螺塞密封件	SEAL Drain Plug	1
7	8M0188221	密封件	SEAL	1
8	826276	缓冲垫	BUMPER	1
9	893770	驱动轴壳体盖板	PLATE Driveshaft Housing	1
9	8M4503628	驱动轴壳体盖板	PLATE Driveshaft Housing	1
10	897970A01	水管/密封件套件-短型	TUBE/SEAL KIT Water - Short	1
11	8M0021959	水封	SEAL Water	1
11	8M0151041	上水管密封件	SEAL WATER TUBE Upper	1
12	828529	导套	GUIDE	1
13	828706	缓冲垫	BUMPER	1
13	8M0043364	缓冲垫	BUMPER	1
14	823984	螺柱（M10×50）	STUD (M10 x 50)	1
15	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
15	8M0214963	垫圈	WASHER	1
16	40140	螺母(M10)	NUT (M10)	1
17	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
17	8M0214963	垫圈	WASHER	4
18	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4

图 9电气组件 发动机线束与动力控制模块 Electrical Components Engine Harness and PCM

REF	零件编号	中文名称	英文名称	数量
1	NSS	不单独销售	NOT SOLD SEPARATE	1
2	893774002	支架	BRACKET	1
3	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
4	8M0190980	护孔环	GROMMET	3
5	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
6	856954	衬套	BUSHING	3
7	883323001	火花塞	SPARK PLUG	4
8	897940T01	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
9	858954	卡箍(0.625英寸)	CLIP (.625)	2
10	8M0118185	安装板	PLATE	1
11	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
12	24836	卡扣	CLIP	1
13	8M0107175	支撑架	BRACE	1
14	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	3
15	8M6001733	继电器双钉卡扣	CLIP - RELAY, DOUBLE NAIL	1
16	93388A16	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
17	88439A9	电缆总成 蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
18	880786	红色绝缘护套	BOOT Insulator - Red	1
19	8M0120118	发动机线束总成4缸	HARNESS ASSEMBLY Engine, 4 Cyl	1
20	879962	卡扣	CLIP	3
21	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
21	832969T25	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
21	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
21	832969T15	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
21	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
22	8M0045270	盖板	COVER	1
23	883834T01	二极管电缆总成	CABLE ASSEMBLY Diode	1
24	13541	公插头	PLUG Male	1
25	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
26	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
27	893640T01	电压调节器	REGULATOR Voltage	1
28	893771	连接器支架	BRACKET Connector	1
29	8308971	泡沫垫	FOAM PAD	1
30	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
31	8M0098207	油压开关	SWITCH Oil Pressure	1
32	893888T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
33	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	1
34	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
35	8M0024808	J型夹	J-CLIP	1
36	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
37	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
38	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
39	8M0098898	继电器	RELAY	1
40	8M0085874	螺钉	SCREW	2
41	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	1
42	8272822	高压警告标贴	DECAL Warning High Voltage	1
-	893678T03	短缸体	SHORT BLOCK	1

图 10飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	859284T2	飞轮盖	FLYWHEEL COVER	1
2	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
3	883830A07	EPA标签信息贴花	DECAL EPA Label Information	1
3	NSS	贴纸-EPA(2009年起)(不单独销售)	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1
4	877836T05	飞轮	FLYWHEEL	1
4	8M0053921	飞轮	FLYWHEEL	1
4	8M0044990	飞轮	FLYWHEEL	1
4	8M0243489	电动飞轮总成	FlyWheel Assembly Electric	1
5	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
6	NSS	不单独销售 贴花-飞轮旋转警告	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	非单独销售正时标记贴	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	非单独销售空档警示贴	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	螺母	NUT	1
9	893789	螺母	NUT	1
10	84436M	垫圈	WASHER	1
10	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
11	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	3
12	878143T05	定子	STATOR	1
13	834838	负荷环	LOAD RING	1
14	833102T	驱动齿轮	GEAR Drive	1
15	831294	皮带	BELT	1
15	8M0151040	正时皮带	BELT Timing	1
16	833104T6	从动齿轮	GEAR Driven	1
17	82761140	螺钉(M10×40)	SCREW (M10 x 40)	1
18	4002320	垫圈	WASHER	1

图 11燃油管路 Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	828547353	导管(.350内径×3英尺整卷)裁切至24英寸	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) Cut to 24 Inches	1
2	8M0012302	燃油管	LINE Fuel	1
2	8M0222164	燃油管	FUEL LINE	1
2	8M0044795	燃油管	LINE Fuel	1
2	8M0222164	燃油管	FUEL LINE	1
3	879885T	燃油滤清器	FILTER Fuel	1
3	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
4	8775381	保护套	PROTECTIVE SLEEVE	1
5	877811T	燃油管	LINE Fuel	1
5	8M0111510	燃油管	LINE Fuel	1
5	8M0046458	燃油管	LINE Fuel	1
5	8M0111510	燃油管	LINE Fuel	1

图 12燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	899106T01	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	828547T1	导管(.500内径×3英尺整卷)裁切至26英寸	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk) Cut to 26 Inches	1
3	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
4	830757130	管材(0.312)(散装70英寸)接VST冷却器-裁至37英寸	TUBING (.312) (70.00 Inches Bulk) To VST Cooler - Cut to 37 Inches	1
4	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
5	830756109	软管(57英寸整卷)至蒸汽分离器盖-裁切至16.5英寸	HOSE (57.00 Inches Bulk) To Vapor Separator Cover - Cut to 16.5 Inches	1
5	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
6	830757130	管路(.312)(70英寸整卷)至示流管-裁切至6英寸	TUBING (.312) (70.00 Inches Bulk) To Telltale - Cut to 6 Inches	1
6	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
7	888988023	卡箍	CLAMP	AR
8	830756109	软管(57英寸整卷)裁切至8英寸	HOSE (57.00 Inches Bulk) Cut to 8 Inches	1
8	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
9	879884T	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
10	8M0149607	燃油滤清器套件	FUEL FILTER KIT	1
10	8M0219171	燃油滤芯	FUEL FILTER ELEMENT	1
11	830756109	软管(57英寸整卷)裁切至34英寸	HOSE (57.00 Inches Bulk) Cut to 34 Inches	1
11	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
12	8M0022105	燃油管接头总成	FITTING ASSEMBLY Fuel	1
12	8M0148584	燃油接头	FUEL CONNECTOR	1
13	856954	衬套	BUSHING	1
14	834985	护孔环	GROMMET	1
14	8M0190980	护孔环	GROMMET	1
15	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
15	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
16	401196	螺母 (M6)	NUT (M6)	1
17	8M0022500	异径接头	FITTING Reducer	1
18	8M0022218	卡箍	CLAMP	4
19	8M0022331	棘轮螺丝	SCREW Ratchet	4
20	893772	支架	BRACKET	1
21	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
22	828547633	导管（内径0.620英寸×3.00英尺散装）	CONDUIT (.620 Inside Diameter x 3.00 Feet Bulk)	1
23	88552535	不锈钢螺钉(M6×35mm)	SCREW (M6 x 35 mm) Stainless Steel	1

图 13齿轮箱传动轴-1.83:1减速比 Gear Housing Driveshaft - 1.83:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	8M0047705	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0086326	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	893680T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	79953Q04	放油螺钉套件	SCREW KIT Drain	3
3	826134Q	阳极块	ANODE	2
4	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	897657055	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
7	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
8	818226A1	密封/板套件	SEAL/PLATE KIT	1
9	NSS	不单独销售 填充板	NOT SOLD SEPARATE Filler Plate	1
10	859103T	小齿轮-12齿	GEAR Pinion - 12 Teeth	1
11	8M0012285	换档凸轮	CAM Shift	1
11	842071A01	凸轮/从动件套件	CAM/FOLLOWER KIT	1
12	55910	螺母(.437-20)	NUT (.437-20)	1
13	830749	密封件	SEAL	3
13	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
14	878089	管塞 (.0625-27)	PLUG Pipe (.0625-27)	1
15	812768	滚柱轴承	BEARING Roller	1
16	889246A96	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
17	29641	E型卡环	E RING	1
18	813696A2	衬套总成	BUSHING ASSEMBLY	1
19	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
20	8164641	油封	SEAL Oil	1
20	8M0246145	油封	OIL SEAL	1
21	891549T	短传动轴	DRIVESHAFT Short	1
22	812770A1	垫片组	SHIM SET	AR
22	8M0063262	垫片组	SHIM SET	AR
23	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
23	8M0166756	轴承总成	BEARING ASSEMBLY	1
24	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
25	8128201	螺母	NUT	1
26	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
26	8M0245488	水泵底座	BASE WATER PUMP	1
27	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
27	8M0204651	O型圈	O-RING	1
28	814669	油封	SEAL Oil	1
28	8M0245489	油封	SEAL OIL	1
29	814670	油封	SEAL Oil	1
30	19453T	叶轮	IMPELLER	1
31	19699	键	KEY	1
31	8M0032831	叶轮键	KEY Impeller	1
32	8M0005777	垫圈	WASHER	2
32	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
33	8M0242489	水泵	WATER PUMP	1
34	19701	下衬垫	GASKET Lower	1
34	8M0224241	衬垫	GASKET	1
35	822189	水泵上衬垫	GASKET Upper Water Pump	1
36	19700A2	面板	FACE PLATE	1
37	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
38	8M0000332	联轴器(短)	COUPLING Short	1
38	8M0151046	水管联轴器(短)	COUPLING Water Tube, Short	1
39	891637	衬套	BUSHING	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1

图 14齿轮箱螺旋桨轴-1.83:1传动比 Gear Housing Propeller Shaft - 1.83:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	8M0047705	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0086326	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	893680T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8227731	螺纹嵌件	INSERT Threaded	2
3	859101T03	前进齿轮总成	GEAR ASSEMBLY Forward	1
4	889246A95	滚柱轴承总成	BEARING ASSEMBLY Roller	1
5	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
6	21700	滚针轴承	BEARING Needle	1
7	8M0005743	连杆执行器	ROD ACTUATOR	1
8	8M0025222	弹簧销	PIN Spring	1
8	8M0084682	弹簧销	PIN Spring	1
9	79910	弹簧	SPRING	1
10	78910	垫圈	WASHER	1
11	821314T01	离合器	CLUTCH	1
12	8M0009287	十字销	PIN Cross	1
12	8M0091340	弹簧/销套件	SPRING / PIN KIT	1
13	38114	弹簧	SPRING	1
14	826193T03	螺旋桨轴	PROPELLER SHAFT	1
15	859104T01	倒挡齿轮	GEAR Reverse	1
16	20839T	滚珠轴承	BEARING Ball	1
17	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
17	8M0168900	轴承座	BEARING CARRIER	1
18	815460	O型圈	O-RING	1
19	21700	滚针轴承	BEARING Needle	1
20	69188	油封	SEAL Oil	1
20	8M0205511	油封	SEAL Oil	1
21	69189	油封	SEAL Oil	1
21	8M0203757	油封	SEAL Oil	1
22	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
23	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
24	889246A98	垫片组	SHIM SET	AR
24	8M0063264	垫片组	SHIM SET	AR
25	NSS	不单独出售 齿轮比贴纸	NOT SOLD SEPARATE Decal-Gear Ratio	1
26	822157T03	调整片 铝制	TRIM TAB Aluminum	1
26	8M0203918	平衡鳍板	TRIM TAB	1
26	17264T2	调整片 锌制	TRIM TAB Zinc	1
27	1996230	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
27	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
28	8M0008716	凸轮随动件	CAM Follower	1
28	842071A01	凸轮/从动件套件	CAM/FOLLOWER KIT	1
29	8M0091340	弹簧/销套件	SPRING / PIN KIT	1
30	NSS	销(不单独销售)	NOT SOLD SEPARATE PIN
31	NSS		NOT SOLD SEPARATE SPRING
32	NSS	不单独销售 导向件，弹簧	NOT SOLD SEPARATE GUIDE,Spring	1
33	73345A1	止推垫片	THRUST WASHER	1
34	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
35	76281	锁紧垫圈	TAB WASHER	1
35	8M0214942	锁紧垫片	WASHER Tab	1
36	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
36	8M0214963	垫圈	WASHER	4
37	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
38	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
38	8M0214963	垫圈	WASHER	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 15点火线圈支架 Ignition Coil Mounting

REF	零件编号	中文名称	英文名称	数量
1	8M0044994	线圈板	COIL PLATE	1
2	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	2
3	881908T	电缆组	CABLE SET	1
4	82129130	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
5	882751A1	继电器总成	RELAY ASSEMBLY	3
5	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	3
6	828102	支架	BRACKET	1
6	8M0207771	安装支架	BRACKET Mounting	1
7	818967	护孔环	GROMMET	1
7	8M0207785	护孔环	GROMMET	1
8	818968	衬套	BUSHING	3
8	8M0214955	衬套	BUSHING	3
9	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	1
10	8M0024808	J型夹	J-CLIP	2
11	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
12	856954	衬套	BUSHING	3
13	834985	护孔环	GROMMET	3
13	8M0190980	护孔环	GROMMET	3
14	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
14	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
15	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
15	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
16	898454	卡扣 (19 mm)	CLIP (19 mm)	1
17	826802T36	升降线束总成	HARNESS ASSEMBLY Trim	1

图 16进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	832991T3	排气阀	VALVE Exhaust	4
2	832990T3	进气阀	VALVE Intake	4
3	858271	密封件	SEAL	8
4	858268	气门外弹簧	SPRING Valve - Outer	8
4	893552	弹簧	SPRING	8
5	822650	固定座	RETAINER	8
5	893553	固定座	RETAINER	8
6	822651	键	KEY	16
6	893554	键	KEY	16
7	825045A2	摇臂	ROCKER ARM	8
7	898821A01	摇臂总成	ROCKER ARM ASSEMBLY	8
8	825046	螺钉	SCREW	8
8	825045A2	摇臂	ROCKER ARM	8
9	826150	螺母	NUT	8
10	8570851	摇臂轴	SHAFT Rocker	1
11	NSS	不单独销售 塞	NOT SOLD SEPARATE Plug	2
12	859577	支架	BRACKET	2
12	893560	支架	BRACKET	2
13	858275	支架	BRACKET	1
13	893561	支架	BRACKET	1
14	8250521	弹簧	SPRING	2
14	893562	弹簧	SPRING	2
15	875218	螺丝(M8x23)	SCREW (M8 x 23)	5
16	859576	衬垫	GASKET	1
16	893645	衬垫	GASKET	1
17	859575	销	PIN	1
18	889775	过载弹簧	SPRING Overload	2
18	893563	弹簧	SPRING	2
-	893505T05	气缸盖总成 完整件	CYLINDER HEAD ASSEMBLY Complete	1

图 17进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
-	877829T06	进气歧管总成-完整	MANIFOLD ASSEMBLY Intake - Complete	1
1	877829T01	进气歧管	MANIFOLD Intake	1
2	879866	衬垫套件	GASKET SET	1
3	881059	螺钉	SCREW	1
4	877834	支架	BRACKET	1
5	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
6	877805T	电磁阀	SOLENOID VALVE	1
7	879887T	TFI系统	TFI SYSTEM	1
8	892123002	喷油器	INJECTOR	4
-	883597	喷油器O型圈套件	O-RING KIT Injector	1
-	883598	喷油器O型圈套件	O-RING KIT Injector	1
9	881059	螺钉	SCREW	2
10	881059	螺钉	SCREW	4
11	883460	卡扣	CLIP	4
12	877831A1	软管	HOSE	1
13	877831A02	节气门体总成	THROTTLE BODY ASSEMBLY	1
14	8M0000578	调节螺丝	SCREW Adjustment	1
15	881059	螺钉	SCREW	2
16	881070T	位置传感器	SENSOR Position	1
16	8M0125617	位置传感器	SENSOR Position	1
17	881060	螺钉	SCREW	2
18	854445	MAP传感器	SENSOR MAP	1
18	8M0237529	MAP传感器	SENSOR MAP	1
19	885342002	传感器总成	SENSOR ASSEMBLY	1
19	8M0148668	传感器总成	SENSOR ASSEMBLY	1
20	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
21	879867	衬垫	GASKET	1
22	893521	衰减器	ATTENUATOR	1
23	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	8
24	883832	固定座	RETAINER	1
24	8M0007495	固定座	RETAINER	1
25	8M0012380	呼吸管	HOSE Breather	1
25	8M0113740	通气软管总成	HOSE ASSEMBLY Breather	1
26	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
27	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	3
28	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1

图 18底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M8025322	左舷护板	CHAP Port	1
2	8M8025323	右舷护板	CHAP Starboard	1
3	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	6
4	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	4
5	8M0151037	怠速排气套	BOOT Idle Exhaust	1
6	8M0188541	适配板密封件	SEAL Adaptor Plate	1
7	889246T99	底盘	PAN	1
8	827948	接头	FITTING	1
9	8M0235191	升降倾斜开关	SWITCH Trim	1
10	8M0151055	前底盘挂钩	HOOK Front Pan	1
11	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	5
12	8M4502035	护孔环	GROMMET	1
13	879147T24	盖帽	CAP	1
14	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	6
15	856954	衬套	BUSHING	6
16	8M0025696	护孔环	GROMMET	6
17	888819002	排水罩	DRAIN Cowl	2
18	822426T03	后部锁闩总成	LATCH ASSEMBLY Rear	1
19	8M0006060	密封件	SEAL	1
20	8M0006054	固定座	RETAINER	1
21	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	1
22	897936	垫圈	WASHER	1
23	8M0151043	护孔环	GROMMET	1
24	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	A/R

图 19动力头衬垫组件套装883599A02 Powerhead Gasket Set Components 883599A02

REF	零件编号	中文名称	英文名称	数量
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
0	883213	蒸汽分离器衬垫	GASKET Vapor Separator	1
0	892267530	O型圈	O-RING	1
0	879866	衬垫套件 进气歧管	GASKET SET Intake Manifold	1
0	859352	气缸体衬垫	GASKET Cylinder Block	1
0	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
0	892319001	气缸体衬垫	GASKET Cylinder Block	1
0	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
0	857078	排气盖衬垫	GASKET Exhaust Cover	1
0	8M0224375	排气盖衬垫	GASKET Exhaust Cover	1
0	887978	节温器衬垫	GASKET Thermostat	1
0	824853	节温器盖衬垫	GASKET Thermostat Cover	1
0	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
0	627021	O型圈 (0.301 x 0.070) 温度传感器	O-RING (.301 x .070) Temperature Sensor	1
0	857083	密封件（气缸盖）	SEAL Cylinder Head	1
0	8M0011870	密封件	SEAL	1
0	857081	气缸盖衬垫	GASKET Cylinder Head	1
0	8M0118179	缸盖垫片	HEAD GASKET	1
0	90196	O型圈(0.921×0.139)油塞	O-RING (.921 x .139) Oil Plug	1
0	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
0	857096	油泵O型圈	O-RING Oil Pump	1
0	857094	油泵O型圈	O-RING Oil Pump	1
0	857093	油泵O型圈	O-RING Oil Pump	1
0	825027	曲轴上密封	SEAL Crankshaft-Top	1
0	8M0151047	油封	SEAL Oil	1
0	832013	曲轴下密封	SEAL Crankshaft-Bottom	1
0	8M0151048	油封	SEAL Oil	1
0	8252517	适配板垫片	GASKET Adaptor Plate	1
0	8M0213113	适配板垫片	GASKET Adaptor Plate	1
0	892320001	适配板垫片	GASKET Adaptor Plate	1
0	8M0213113	适配板垫片	GASKET Adaptor Plate	1
0	845746	O型圈 集油板	O-RING Oil Pick-UP Plate	1

图 20动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	893517T01	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0022456	减震杆套件	SHOCK ROD KIT	1
1	8M0118573	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
2	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
3	893902A01	O型圈套件	O-RING KIT	1
3	8M0171819	O型圈套件	O-RING KIT	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	2
5	893904T01	气缸总成	CYLINDER ASSEMBLY	1
5	8M0055016	配平油缸总成套件	TRIM CYLINDER ASSEMBLY KIT	1
6	893944A01	配平限位阀套件	VALVE KIT Trim Limit	1
7	893906A02	泵总成	PUMP ASSEMBLY	1
7	8M0055019	动力配平泵套件	POWER TRIM PUMP KIT	1
8	893907A02	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	893929A01	安全阀套件	VALVE KIT Relief	1
11	893909A02	歧管套件	MANIFOLD KIT	1
11	8M0055018	歧管套件	MANIFOLD KIT	1
12	809876A1	电机螺钉套件	SCREW KIT Motor	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	893914A02	O型圈套件	O-RING KIT	1
-	8M0089947	O型圈套件(动力调整)	O-RING KIT Power Trim	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869001	锚销	PIN Anchor	1

图 21维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0083070	零件手册Formula 60-4缸四冲程	PARTS MANUAL Formula 60 - 4 Cylinder 4-Stroke	1
-	8M8024671	贴花套件	DECAL SET	1
-	8M0225356	卡箍套件 全套	CLAMP KIT Clamp Kit-Complete	1

图 22换挡连杆遥控型号 Shift Linkage Remote Control Models

REF	零件编号	中文名称	英文名称	数量
1	899044	闩锁	LATCH	1
2	824015	筒形保持杯	CUP Barrel Retainer	1
3	8M0192158	换挡连杆支架	BRACKET Shift Link	1
4	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
5	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	2
6	899042	滚轮	ROLLER	1
7	888832	垫圈	WASHER	1
8	899041	换挡连杆	LINK Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
10	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
11	892263	衬套	BUSHING	1
12	8M0187147	上换挡轴(短)	SHIFT SHAFT Upper, Short	1
13	74647	尼龙衬套	NYLINER	1
14	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1

图 23转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	896963	螺母(M12)	NUT (M12)	2
2	893773002	上安装带	STRAP Upper Mount	1
3	891537	上部支架	MOUNT Upper	2
4	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	8
4	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	8
5	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	2
6	89531	挡圈	RING Retaining	1
7	825222T03	转向臂	ARM Steering	1
7	8M0118183	转向臂	ARM Steering	1
8	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
9	8279973	隔套	SPACER	1
10	8M8025324	旋转管	SWIVEL TUBE	1
10	8M0219912	旋转管	SWIVEL TUBE	1
11	88238A4	拉线总成	CABLE ASSEMBLY	1
11	88238T01	拉线总成	CABLE ASSEMBLY	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0207768	拉线总成	CABLE ASSEMBLY	1
13	892086120	螺钉（M10×120）	SCREW (M10 x 120)	2
13	8M0103829	螺钉	SCREW	2
14	4002319	垫圈	WASHER	2
15	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	3
16	40140	螺母(M10)	NUT (M10)	2
17	816667F3	导流板支架	BRACKET Ride-Guide	1
17	8M0184092	支架	BRACKET	1
18	8M0009820	锁紧垫圈	TAB WASHER	1
19	8M0156878	缓冲垫	BUMPER	1

图 24转向板 Steering Plate

REF	零件编号	中文名称	英文名称	数量
1	8M0050941	转向板	STEERING PLATE	2
2	401378	螺母 (M8)	NUT (M8)	6
3	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	6
4	8M0033750	螺柱M8x1.25x135	STUD M8 x 1.25 x 135
5	847541	垫圈	WASHER	6
6	826365	螺母 (M8)	NUT (M8)	6
7	8M8022230	转向板套件	STEERING PLATE KIT	1
8	NSS	转向板(不单独销售)	NOT SOLD SEPARATE Steering Plate	2
9	822116	螺钉	SCREW	8
9	8M0053730	螺钉（10-32 x 6.25）平头	SCREW (10-32 x 6.25) Flat Head	8
10	67022	转向板	PLATE Steering	2
10	8M0233290	转向板	PLATE Steering	2
11	847793	轴承	BEARING	2
12	67024	转向板	PLATE Steering	2
12	8M0233292	转向板	PLATE Steering	2
13	8M0038368	螺钉 M8 x 40	SCREW M8 x 40	6
14	847541	垫圈	WASHER	12
15	826365	螺母 (M8)	NUT (M8)	6

图 25旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	850066A1	旋转支架	SWIVEL BRACKET	1
2	19606	配平销轴承	BEARING Trim Pin	2
3	74036	润滑脂接头	FITTING Grease	2
3	8M0169589	润滑脂接头	FITTING Grease	2
4	822397	滑块	PUCK	1
5	8217711	衬套	BUSHING	1
6	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
7	821777	下轴套	BUSHING Lower	1
8	822404	密封件	SEAL	1
8	8M0205512	密封件	SEAL	1
9	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
10	8282451	副驾驶密封件	SEAL Co-Pilot	1

图 26油门连杆遥控型号 Throttle Linkage Remote Control Models

REF	零件编号	中文名称	英文名称	数量
1	8M0006021	节气门连杆总成	LINK ASSEMBLY Throttle	1
2	8M0084742	插座	SOCKET	1
3	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
4	897937	垫圈	WASHER	2
5	898093	波形垫圈	WASHER Wave	2
6	8M0232595	肩螺栓	BOLT Shoulder	2
7	8M0021603	节气门凸轮	CAM Throttle	1
8	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
9	8M0215006	旋转衬套	BUSHING Swivel	1
10	8M0008317	凸轮从动件	FOLLOWER Cam	1
11	8M0037159	滚轮	ROLLER	1
12	897936	垫圈	WASHER	2

图 27专用工具 Tools Special

REF	零件编号	中文名称	英文名称	数量
1	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil	1
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
4	8M0161873	固定工具	HOLDER TOOL	1
5	99379	正时灯	TIMING LIGHT	1
6	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
7	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
8	809495001	气门导管工具	TOOL Valve Guide	1
9	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
10	74951	扳手	SPANNER WRENCH	1
11	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
12	8M0071838	极压润滑脂QS 8盎司装	EXTREME GREASE QS, 8 oz tube	1
12	8M0240200	润滑脂 2-4-C @12	LUBE 2-4-C @12	1
13	877321A1	轴承安装工具	INSTALLATION TOOL Bearing	1
14	13945	轴承安装工具	INSTALLATION TOOL Bearing	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
15	27780	拉拔器	PULLER	1
16	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
17	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
18	825003A1	DDT诊断线束总成	CABLE ASSEMBLY DDT	1
19	13949	油封安装工具	DRIVER TOOL Oil Seal	1
20	817007T	密封安装工具	INSTALLER TOOL Seal	1
21	43506T	轴承固定工具	RETAINING TOOL Bearing	1
22	817005	轴承安装工具	INSTALLER TOOL Bearing	1
23	817006	水泵底座密封安装工具	INSTALLER TOOL Water Pump Base Seal	1
24	817008A2	小齿轮定位工具	LOCATION TOOL Pinion Gear	1
25	817009T	轴承杯驱动器工具	DRIVER TOOL Bearing Cup	1
26	12349A05	小齿轮定位工具	TOOL Pinion Locating	1

图 28顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	875300T70	顶罩总成Mercury Formula Race含贴花	TOP COWL ASSEMBLY Mercury Formula Race Includes Decals	1
2	879147T12	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	8M0118170	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	879147T13	空气导流帽-水星型	CAP Air Dam - Mariner	1
2	8M0118172	空气导流帽-水星型	CAP Air Dam - Mariner	1
3	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	6
3	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	6
4	8M0006055	后锁扣支架	BRACKET Rear Latch	1
5	8M0013032	前锁扣支架	BRACKET Front Latch	1
5	826291T02	前锁扣支架	BRACKET Front Latch	1
6	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
7	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
8	400632	螺母	NUT	2
9	834786A05	隔音毯套装	SOUND BLANKET KIT	1
10	8M0025868	密封件	SEAL	1
10	8M0109278	密封件	SEAL	1
11	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
-	8M8024671	贴花套件	DECAL SET	1

图 29艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866T04	艉板支架-左舷	BRACKET Transom - Port	1
2	98727	润滑脂接头	FITTING Grease	1
2	8M0169588	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
5	893704T01	倾斜锁杆	LEVER Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	8M0007470	旋钮	KNOB	1
10	8M0021914	销钉(.125×30毫米)	PIN (.125 x 30 mm)	1
11	19619	垫圈	WASHER	2
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
17	8M0000586	螺钉(M8×35)	SCREW (M8 x 35)	1
18	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	4
19	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
20	196141	倾斜管	TILT TUBE	1
20	8M0041938	倾斜管	TILT TUBE	1
21	858869	螺母 (.875-14)	NUT (.875-14)	2
22	19624A1	密封套件	SEAL KIT	1
23	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
24	78861	隔套	SPACER	1
25	22740	卡扣	CLIP	2
26	69205	C形垫圈	C WASHER	1
26	8M0084613	C形垫圈	C-WASHER	1
27	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
28	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
29	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
29	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
30	82671117	螺母(.500-20)	NUT (.500-20)	4
31	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
32	4002319	垫圈	WASHER	2
33	40140	螺母(M10)	NUT (M10)	2

图 30配平开关套件 18286A17, A18, A19 Trim Switch Kit 18286A17, A18, A19

REF	零件编号	中文名称	英文名称	数量
-	18286A17	配平开关套件	SWITCH KIT Trim	1
1	18861	固定座	RETAINER	1
-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
1	18861	固定座	RETAINER	1
2	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	2
-	18286A19	配平开关套件（25英尺）	SWITCH KIT Trim (25.00 Feet)	1
1	18861	固定座	RETAINER	1
2	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
3	8M0207796	保险丝20安培	FUSE 20 AMP	1
4	95084A2	拉线总成	CABLE ASSEMBLY	1
5	889295T	线束总成	HARNESS ASSEMBLY	1

图 31油气分离器 Vapor Separator

REF	零件编号	中文名称	英文名称	数量
-	892267T03	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
1	892267A54	主体总成	BODY ASSEMBLY	1
2	892267506	放油螺钉	SCREW Drain	1
3	892267530	O型圈	O-RING	1
4	85583466	软管(40英寸整卷)裁切至9英寸	HOSE (40.00 Inches Bulk) Cut to 9 Inches	1
4	8M0054213	软管	HOSE	1
5	892267A55	燃油冷却器总成	COOLER ASSEMBLY Fuel	1
6	888988023	卡箍	CLAMP	2
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
8	892267511	垫圈	WASHER	1
9	892267504	软管	HOSE	1
10	892267503	软管	HOSE	1
11	834985	护孔环	GROMMET	3
11	8M0190980	护孔环	GROMMET	3
12	856954	衬套	BUSHING	3
13	892267A51	燃油泵套件(含盖体O型圈25-892267530)	PUMP KIT Fuel Also includes cover to body o ring 25-892267530	1
14	892267521	绝缘体	INSULATOR	1
15	892267510	隔离器	ISOLATOR	1
16	892267523	绝缘体	INSULATOR	1
17	892267534	燃油滤网	STRAINER Fuel	1
18	892267519	盖板	COVER	1
19	892267T57	盖总成	COVER ASSEMBLY	1
20	892267537	施拉德阀	VALVE Schrader	1
20	892267T57	盖总成	COVER ASSEMBLY	1
21	892267535	电气连接器	CONNECTOR Electrical	1
22	892267531	螺钉(M4×16)	SCREW (M4 x 16)	5
23	883220	盖帽	CAP	1
24	892267A52	浮子阀套件	FLOAT VALVE KIT	1
25	892267A50	压力调节器套件	REGULATOR KIT Pressure	1
26	892267513	O型圈	O-RING	1
27	892267512	滤网	SCREEN	1
28	892267515	螺钉（M5×18）	SCREW (M5 x 18)	1
29	888988023	卡箍	CLAMP	2
30	892267520	安装板	PLATE	1
31	892267529	螺钉(M4 x 8)	SCREW (M4 x 8)	5
32	892267527	浮子	FLOAT	1
33	892267528	浮子销	PIN Float	1
34	892267517	卡扣	CLIP	1
35	892267516	软管	HOSE	1
36	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
37	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
38	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
38	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
39	888988023	卡箍	CLAMP	1
40	8M0022107	接头	FITTING	1
