水星 Mercury 500R HP 4.6L V8 Racing 1E099432 & Up - 爆炸图零件明细

四冲程 电喷 EFI · Cat.# 90-8M0211036 · 共 42 个部位 · 1860 条零件

图 1装饰面板 Accent Panel

REF	零件编号	中文名称	英文名称	数量
1	8M0147686	装饰罩总成 魔鬼眼红	ACCENT COWL ASSEMBLY Devils Eye Red	1
1	8M0147683	装饰罩总成（石墨灰）	ACCENT COWL ASSEMBLY Graphite Grey	1
1	8M0147687	装饰罩总成 魔鬼眼红	ACCENT COWL ASSEMBLY Devils Eye Red	1
1	8M0147684	装饰罩总成（石墨灰）	ACCENT COWL ASSEMBLY Graphite Grey	1
1	8M0147685	装饰罩总成（待喷涂）	ACCENT COWL ASSEMBLY Ready to Paint	1
1	8M0192256	装饰面板漆	ACCENT PNL PAINT	1
1	8M0159911	装饰罩总成 碳纤维(无贴花) 需另购贴花套装	ACCENT COWL ASSEMBLY Carbon Fiber (Undecaled) MUST ORDER DECAL SET	1
1	8M0172910	装饰罩总成 碳纤维(无贴花)	ACCENT COWL ASSEMBLY Carbon Fiber (Non-Decaled)	1
2	8M0159921	贴花套装 装饰面板 250R	DECAL SET Accent Panel, 250R	1
2	8M0159922	贴花套装 装饰面板 300R	DECAL SET Accent Panel, 300R	1
3	8M0149565	水星黑色贴花	DECAL Mercury, Black	1
3	8M0147920	水星标贴（银色）	DECAL Mercury, Silver	1
4	8M0143774	后贴花 250马力	DECAL Rear, 250 HP	1
5	8M0149567	后贴花 300马力	DECAL Rear, 300 HP	1
6	8M0080153	M-ICON 66毫米赛车贴花	DECAL M-ICON 66 MM Racing	1
7	8M0149566	红色贴花 R	DECAL Red, R	1
8	8M0149568	黑色R贴花	DECAL Black, R	1

图 2附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0210761	电池电缆组(12英尺)	CABLE SET (12 ft) Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0207790	DTS清洁电源线束总成(25英尺)	HARNESS ASSEMBLY DTS Clean Power, 25 Feet	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	8M0204704	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件 舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件 全套	CLAMP KIT Clamp Kit-Complete	1

图 3适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	8M0142705	适配板	ADAPTER PLATE	1
2	8M0142744	螺柱（M10×185）	STUD (M10 x 185)	8
3	8M0142743	螺母(M10 x 1.5)	NUT (M10 x 1.5)	10
4	8M0149603	螺柱 (M10 x 1.5 x 81.5)	STUD (M10 x 1.5 x 81.5)	2
4	8M0158595	双头螺柱(M10)	STUD (M10)	2
5	8M0069690	螺丝(M10×1.5×60)	SCREW (M10 X 1.5 X 60)	3
6	821327	定位销	PIN Dowel	2
7	8M0142275	衬垫	GASKET	1
8	8M0142742	上部安装支架	BRACKET Upper Mount	1
8	8M0239528	支架固定座	BRACKET Mount Retainer	1
9	4010730	螺钉 (M8 x 30)	SCREW (M8 x 30)	4
9	8M0231451	六角法兰螺钉M8×30	SCREW M8 x 30 HEX FLG	4
10	8M0038205	直通接头	FITTING Straight	2
11	8M0142745	上部安装支架密封件	SEAL Upper Mount Bracket	1
12	8M0142981	螺丝 M14x2.00x100 六角法兰头	SCREW (M14x2.00x100) Hex Flg Hd	2
12	8M0230598	螺钉（M14×2×100 HX FLG）	SCREW (M14 x 2 x 100 HX FLG)	2
13	8M0142711	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	2
13	8M0224254	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	2
14	8M0149560	刚性上部支架	MOUNT UPPER Stiff	1
15	8M0103823	六角法兰螺钉(M10×45)	SCREW (M10 x 45 Hex Flange)	4
16	8M0142274	衬垫	GASKET	1
16	8M0205773	适配板衬垫	GASKET Adapter Plate	1
17	8M0142982	挡油板	SHIELD Oil Deflector	1
18	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
19	8M0142708	螺钉 (M6)	SCREW (M6)	9
20	8M0142748	接头	FITTING	1
21	8M0142619	软管	HOSE	1
22	8M0146171	喷雾器软管总成	HOSE ASSEMBLY Sprayer	1
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
24	8M0142618	冷却器出口软管	HOSE Mount Cooler Out	1
25	8M0149562	护板总成	CHAP PLATE ASSEMBLY	1
25	8M0142707	适配器板	PLATE Adapter	1
25	8M0149562	护板总成	CHAP PLATE ASSEMBLY	1
26	8M0142710	排水罩	DRAIN Cowl	2
27	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
28	8M0142831	底部锁扣	LATCH Bottom	1
29	8M0142832	顶部锁扣	LATCH Top	1
30	8M0142917	适配板密封件	SEAL Adapter Plate	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 4凸轮轴盖 Camshaft Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0142282	右舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Starboard	1
1	8M0142281	左舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Port	1
2	8M0142284	右舷凸轮轴盖密封件	SEAL Camshaft Cover, Starboard	1
2	8M0142283	左舷凸轮轴盖密封件	SEAL Camshaft Cover, Port	1
3	8M0142285	火花塞密封圈	SEAL Spark Plug	4
4	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	38
4	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	38
5	8M0142472	左舷至右舷通气管	HOSE Port to Starboard Breather	1
6	855228	卡箍	CLAMP	4
7	8M0142473	右舷通气管至进气口软管	HOSE Starboard Breather to Intake	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0149557	长缸体总成	LONG BLOCK	1

图 5中冷器 Charge Air Cooler

REF	零件编号	中文名称	英文名称	数量
1	8M0219737	左侧歧管总成	MANIFOLD ASSEMBLY Port	1
1	8M0219738	右侧歧管总成	MANIFOLD ASSEMBLY Starboard	1
2	8M0219118	左舷中冷器盖	COVER CAC Port	1
2	8M0219119	右侧增压空气冷却器盖	COVER CAC Starboard	1
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	8M0142578	传感器衬垫	GASKET MAT Sensor	1
5	891663001	温度传感器	SENSOR Temperature	1
6	892317001	O型圈	O-RING	1
7	40056107	螺钉(M5×16)	SCREW (M5 x 16)	2
8	8M0175149	进气垫片	GASKET Intake	2
9	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	2
10	8M0210492	TMAPH传感器	SENSOR TMAPH	1
11	8M0096302	护孔环	GROMMET	2
12	8M0210491	冷空气进气口	COLD AIR INTAKE	1
13	8M0159629	推入式卡扣	CLIP PUSH IN	2
14	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	2
15	4002314	垫圈	WASHER	2
16	8M0199980	软管卡箍	CLAMP Hose	1
17	8M0210478	螺钉	SCREW	4
17	8M0247746	节气门体硬件套件	HARDWARE KIT Throttle Body	4
17	8M0247746	节气门体硬件套件	HARDWARE KIT Throttle Body	1
18	8M0210497	线束支架	BRACKET Harness	1
19	8M0199834	92毫米节气门体	THROTTLE BODY 92 MM	1
20	8M0210476	节气门体隔离器	ISOLATOR Throttle Body	1
21	8M0159630	电子增压控制阀	VALVE Electronic Boost Control	1
22	8M0162821	旁通隔离器	ISOLATER Bypass	3
23	8M0161440	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
24	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	3
25	888988025	卡箍(63.5毫米)	CLAMP (63.5 mm)	1
26	8M0103810	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 MM) Stainless Steel	4
27	8M0159633	旁通管道垫片	GASKET BYPASS DUCT	2
28	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	4
29	8M0159631	旁通管道总成	BYPASS DUCT ASSEMBLY	1
29	8M0220976	旁通	BYPASS	1
30	8M0159611	中冷器进气垫片	GASKET CAC INLET	2
31	8M0159635	M8x25六角法兰头螺钉	SCREW M8 x 25 HEX FLANGE HD	6
32	8M0180507	接头	FITTING	2
33	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	10
34	8M0084726	定位销	PIN Dowel	4
35	8M0153609	护孔环	GROMMET	2
36	8M0161644	200A蓝色保险丝	FUSE 200A Blue	1
37	88552612	螺钉（M8×12）	SCREW (M8 x 12)	1
38	8M0146003	螺母 M8 X 1.25 六角	NUT M8 x 1.25 Hex	2
39	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
40	8M0212643	母线排总成	BUS BAR ASSEMBLY	1
41	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	5
42	8M0199448	中冷器盖	COVER Charge Air Cooler	1
-	8M0210470	长缸体总成	LONG BLOCK ASSEMBLY	1
-	8M0228561	500R长缸体	LONG BLOCK 500R	1
-	8M0210444	长缸体垫片套件	GASKET SET Longblock	1

图 6充电系统 Charging System

REF	零件编号	中文名称	英文名称	数量
1	8M0205478	交流发电机	ALTERNATOR	1
2	8M0151156	隔套	SPACER	1
3	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
4	826365	螺母 (M8)	NUT (M8)	4
5	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	4
6	8M0142467	加油口支架	BRACKET Oil Fill	1
7	8M0145100	六角法兰螺丝 M8	SCREW M8 Hex Flange	2
8	8M0142674	平垫圈	WASHER Plain	8
9	8M0142673	右侧发电机支架	BRACKET Alternator Starboard	1
10	8M0183795	中心支架	MOUNT CENTER	6
11	8M0142672	左侧发电机支架	BRACKET Alternator Port	1
12	8M0022161	双头螺柱(M8×71.5)	STUD (M8 x 71.5)	4
13	8M0146003	螺母 M8 X 1.25 六角	NUT M8 x 1.25 Hex	1
14	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	1
15	8M0191167	接地电缆	CABLE Ground	1
16	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
17	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
18	NSS	线束至电磁阀(不单独销售)	NOT SOLD SEPARATE Harness to Solenoid	1
19	8M0159604	启动机接地带	GROUND STRAP STARTER	1
20	88552645	螺钉（M8X45）	SCREW (M8X45)	1
21	43430	垫圈	WASHER	3
22	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
23	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2
24	8M0199753	起动机	STARTER	1
25	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
26	8M0070368	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	1
27	8M0070369	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	2
28	8M0103817	螺钉 (M8 x 60)	SCREW (M8 x 60)	2
29	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	1
30	8M0210496	线束支架	BRACKET Harness	1
31	8M0210487	张紧器总成	TENSIONER ASSEMBLY	1
32	885349501	螺钉	SCREW	1
33	8M0164261	皮带轮 惰轮	PULLEY Idler	1
34	8M0169588	润滑脂接头	FITTING Grease	1
35	NSS	张紧臂(不单独销售)	NOT SOLD SEPARATE Tensioner Arm	1
36	896522	O型圈(799×.103)	O-RING (799 x .103)	2
37	4002320	垫圈	WASHER	1
38	823943	衬套	BUSHING	2
39	8M0175978	螺钉 张紧器	SCREW Tensioner	1
40	8M0210486	增压器皮带	BELT Supercharger	1
41	8M0210472	飞轮总成	FLYWHEEL ASSEMBLY	1
42	8M0142384	螺丝 (M8 x 42) 六角法兰头	SCREW (M8 x 42) Hx Flg Head	10
43	8M0218433	皮带	BELT	1
44	8M0210473	皮带轮总成	PULLEY ASSEMBLY	1
45	8M0159635	M8x25六角法兰头螺钉	SCREW M8 x 25 HEX FLANGE HD	6
46	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2
47	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
48	8M0142678	接地线总成	CABLE ASSEMBLY Ground	1
49	8M0178913	熔断式电缆总成	CABLE ASSEMBLY Fusable Link	1
-	8M0210470	长缸体总成	LONG BLOCK ASSEMBLY	1
-	8M0228561	500R长缸体	LONG BLOCK 500R	1

图 7冷却系统 Cooling System

REF	零件编号	中文名称	英文名称	数量
1	8M0142494	接头	FITTING	1
2	35480	O型圈（1.237×0.103）	O-RING (1.237 x .103)	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	9
4	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	6
5	8M0142503	冷却软管	HOSE Cooling	1
6	8M0142516	倒钩接头	FITTING Barbed	1
7	8M0142517	O型圈(内径23.6×线径2.9)	O-RING (23.6 MM ID X 2.9 MM)	1
8	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
9	8M0187145	卡箍	CLAMP	2
10	8M0172178	接头总成	FITTING ASSEMBLY	1
11	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
12	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
14	8M0142513	软管	HOSE	1
15	8M0142511	软管总成	HOSE ASSEMBLY	1
16	8M0142500	节温器出口软管	HOSE Thermostat Outlet	1
17	8M0142501	护孔环	GROMMET	2
18	8M0142509	连接接头	FITTING Connector	1
19	8M0173463	进口接头	FITTING Inlet	1
20	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	2
21	8M0172177	软管	HOSE	1
22	8M0142506	连接接头	FITTING Connector	1
23	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	4
24	8M0142507	Y型接头	Y FITTING	1
25	26317	O型圈(1.109x0.139)	O-RING (1.109 x .139)	1
26	8M0142505	软管	HOSE	1
27	8M0142504	软管	HOSE	1
28	8M0142510	接头	FITTING	2
29	8M0204650	O型圈	O-RING	1
30	8M0142518	软管总成	HOSE ASSEMBLY	1
31	884546	护孔环	GROMMET	1
32	8M0203912	M10×1.5接头	FITTING M10 x 1.5	2
33	8M0142523	O型圈(内径8.1×线径1.6)	O-RING (8.1 MM ID X 1.6MM)	1
34	8M0142662	软管	HOSE	2
35	8M0183109	软管总成	HOSE ASSEMBLY	1
36	888523001	卡扣	CLIP	2
37	8M0183083	软管总成	HOSE ASSEMBLY	1
38	884546	护孔环	GROMMET	2
39	NSS	不单独出售-指示软管	NOT SOLD SEPARATE HOSE, Tell Tale	1
40	8M0183082	软管	HOSE	1
41	8M0142731	弯头接头	FITTING ELBOW	1
42	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1
-	NSS	不单独出售-完整长缸体总成	NOT SOLD SEPARATE Complete Long Block Assembly	1

图 8曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0142417	曲轴	CRANKSHAFT	1
2	8M0034912	O型圈 3.78×21.32	O-RING 3.78 X 21.32	1
3	8M0142386	挡圈	RING RETAINING	1
4	8M0142379	主轴承油封	SEAL Main Bearing	1
4	8M0168880	主轴承油封	SEAL Main Bearing	1
5	8M0142385	隔套	SPACER	1
6	8M0147976	主轴承绿色	BEARING MAIN Green	AR
6	8M0147977	主轴承蓝色	BEARING MAIN Blue	AR
6	8M0147978	主轴承白色	BEARING MAIN White	AR
6	8M0147979	主轴承橙色	BEARING MAIN Orange	AR
7	8M0142424	止推垫圈	WASHER THRUST	2
8	8M0148077	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0217817	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0148078	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0217818	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0148079	连杆轴承(白色)	BEARING Connecting Rod, White	AR
8	8M0217819	连杆轴承(白色)	BEARING Connecting Rod, White	AR
9	8M0142575	活塞总成	PISTON ASSEMBLY	8
9	8M0200040	活塞总成	PISTON ASSEMBLY	8
10	8M0142381	活塞环组件	PISTON RING ASSEMBLY	8
11	8M0142383	卡簧	CIRCLIP	16
12	8M0142418	连杆	CONNECTING ROD	8
12	8M0159647	连杆	CONNECTING ROD	8
13	8M6002637	连杆螺栓	BOLT Connecting Rod	16
13	8M0159648	连杆螺栓	BOLT, CONNECTING ROD	16
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0149557	长缸体总成	LONG BLOCK	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 9气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	8M0142344	气缸体	CYLINDER BLOCK	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	8M0142349	气缸体盖	COVER Cylinder Block	1
4	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	5
5	8M0142352	18毫米螺塞	PLUG 18 MM	1
6	8M0142353	O型圈(0.614x0.070)	O-RING (0.614 x 0.070)	1
7	893540	定位销 8x12长	PIN Dowel, 8x12 long	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	2
9	8M0142348	盖板垫片	GASKET Cover Plate	1
10	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
11	8M0142347	螺钉(M10x96毫米)六角凸缘头	SCREW (M10 x 96 MM) HEX FLG HD	10
11	8M0168893	螺钉 M10x96	SCREW M10 x 96	10
12	8M0142346	螺钉(M11x107毫米)12角头	SCREW (M11 x 107 MM) 12 POINT HEX HEAD	10
13	8M0087454	30毫米螺塞	PLUG (30 mm)	1
14	8M0142409	平衡器螺塞	PLUG Balancer	1
15	8M0142421	平衡轴	BALANCE SHAFT	1
16	8M0142429	滚珠轴承	BEARING Ball	1
17	8M0142427	挡板	PLATE Retainer	1
18	8M0142428	螺钉(M5x12)六角凸缘	SCREW (M5 x 12) HEX FLG	2
19	8M0142426	定位销	PIN Dowel	1
20	8M0142423	螺钉(M8x1.25)六角凸缘带垫	SCREW (M8 x 1.25) HEX FL SEMS	1
21	8M0142422	链轮	SPROCKET	1
22	8M0142410	平衡器盖 冲压件	COVER Balancer, Stamped	1
23	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	10
24	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
25	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
26	898836	棕色O型圈	O-RING Brown	1
26	8M0237361	O型圈	O-RING	1
27	8M0142394	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
27	8M0231253	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
28	8M0142399	凸轮驱动链条	CHAIN CAM DRIVE	1
29	8M0142395	凸轮螺栓 M12特殊左旋	CAM BOLT M12 Special Left Hand	2
30	8M0142390	凸轮轴链轮	SPROCKET Camshaft	2
31	8M0142400	短跨距导板	GUIDE SHORT SPAN	2
32	8M0086569	台阶螺钉(M8x1.25)	SCREW Shoulder (M8 x 1.25)	2
33	8M0142393	凸轮驱动导板	GUIDE Cam Drive	1
34	8M0142392	活动导板	GUIDE Moveable	1
35	8M0103821	螺钉	SCREW	4
36	8M0142459	左舷吊环	LIFTING EYE Port	1
37	8M0142448	右舷吊环	LIFTING EYE Starboard	1
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0149557	长缸体总成	LONG BLOCK	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 10气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
1	8M0150214	气缸盖总成(右舷)	CYLINDER HEAD ASSEMBLY Starboard	1
1	8M0150215	气缸盖总成(左舷)	CYLINDER HEAD ASSEMBLY Port	1
1	8M0150490	气缸盖总成(右舷)	CYLINDER HEAD ASSEMBLY Starboard	1
1	8M0221005	气缸盖总成(右舷)	CYLINDER HEAD ASSEMBLY Starboard	1
1	8M0150491	气缸盖总成(左舷)	CYLINDER HEAD ASSEMBLY Port	1
1	8M0221003	气缸盖总成(左舷)	CYLINDER HEAD ASSEMBLY Port	1
2	8M0142354	气门座-进气	VALVE Seat, Intake	16
3	8M0142355	气门座-排气	VALVE Seat, Exhaust	16
4	8M0142358	气门导管	VALVE Guide	32
5	NSS	不单独销售	NOT SOLD SEPARATE	18
6	892454035	螺栓（M6×36）	BOLT (M6 x 36)	36
6	8M0163131	M6螺钉	SCREW M6	36
7	8M0142357	专用塞(21毫米)	PLUG (21 MM) Special	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	12
9	8M0087451	堵头（18毫米）	PLUG (18 mm)	2
10	8M0087453	堵头(24毫米)	PLUG (24 MM)	6
11	8M0087454	30毫米螺塞	PLUG (30 mm)	2
12	8M0142364	气门键	VALVE Key	32
13	8M0142363	固定座	RETAINER	32
14	8M0142360	弹簧	SPRING	32
15	8M0142359	气门油封	SEAL Valve	32
16	8M0142361	进气阀	VALVE Intake	16
17	8M0142362	排气阀	VALVE Exhaust	16
18	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
19	8M0142367	张紧器	TENSIONER	2
20	8M0142366	凸轮间链条	CHAIN Cam to Cam	2
21	8M0142411	凸轮轴-排气右舷	CAMSHAFT Exhaust, Starboard	1
21	8M0142416	凸轮轴-排气左舷	CAMSHAFT Exhaust, Port	1
22	8M0142412	凸轮轴-进气右舷	CAMSHAFT Intake, Starboard	1
22	8M0142415	凸轮轴-进气左舷	CAMSHAFT Intake, Port	1
22	8M0149556	凸轮轴-进气右舷	CAMSHAFT Intake, Starboard	1
22	8M0149555	凸轮轴-进气左舷	CAMSHAFT Intake, Port	1
23	8M0142365	挺杆 (3.000)	TAPPET (3.000)	32/AR
23	8M0142431	挺杆 (3.015)	TAPPET (3.015)	32/AR
23	8M0142439	挺杆 (3.030)	TAPPET (3.030)	32/AR
23	8M0142440	挺杆 (3.045)	TAPPET (3.045)	32/AR
23	8M0142441	挺杆 (3.060)	TAPPET (3.060)	32/AR
23	8M0142438	挺杆 (3.075)	TAPPET (3.075)	32/AR
23	8M0142495	挺杆 (3.090)	TAPPET (3.090)	32/AR
23	8M0142492	挺杆 (3.105)	TAPPET (3.105)	32/AR
23	8M0142443	挺杆 (3.120)	TAPPET (3.120)	32/AR
23	8M0142447	挺杆 (3.135)	TAPPET (3.135)	32/AR
23	8M0142464	挺杆 (3.150)	TAPPET (3.150)	32/AR
23	8M0142465	挺杆 (3.165)	TAPPET (3.165)	32/AR
23	8M0142466	挺杆 (3.180)	TAPPET (3.180)	32/AR
23	8M0142487	挺杆 (3.195)	TAPPET (3.195)	32/AR
23	8M0142488	挺杆 (3.210)	TAPPET (3.210)	32/AR
23	8M0142489	挺杆 (3.225)	TAPPET (3.225)	32/AR
23	8M0142490	挺杆 (3.240)	TAPPET (3.240)	32/AR
23	8M0142491	挺杆 (3.255)	TAPPET (3.255)	32/AR
23	8M0142519	挺杆 (3.270)	TAPPET (3.270)	32/AR
23	8M0142520	挺杆 (3.285)	TAPPET (3.285)	32/AR
23	8M0142521	挺杆 (3.300)	TAPPET (3.300)	32/AR
23	8M0142525	挺杆 (3.315)	TAPPET (3.315)	32/AR
23	8M0142527	挺杆 (3.330)	TAPPET (3.330)	32/AR
23	8M0142532	挺杆 (3.345)	TAPPET (3.345)	32/AR
23	8M0142613	挺杆 (3.360)	TAPPET (3.360)	32/AR
23	8M0142252	挺杆 (3.375)	TAPPET (3.375)	32/AR
23	8M0142255	挺杆 (3.390)	TAPPET (3.390)	32/AR
23	8M0142256	挺杆 (3.405)	TAPPET (3.405)	32/AR
23	8M0142257	挺杆 (3.420)	TAPPET (3.420)	32/AR
23	8M0142258	挺杆 (3.435)	TAPPET (3.435)	32/AR
23	8M0142261	挺杆 (3.450)	TAPPET (3.450)	32/AR
23	8M0142263	挺杆 (3.465)	TAPPET (3.465)	32/AR
23	8M0142277	挺杆 (3.480)	TAPPET (3.480)	32/AR
23	8M0142291	挺杆 (3.495)	TAPPET (3.495)	32/AR
23	8M0142292	挺杆 (3.510)	TAPPET (3.510)	32/AR
23	8M0142666	挺杆 (3.525)	TAPPET (3.525)	32/AR
23	8M0142667	挺杆 (3.540)	TAPPET (3.540)	32/AR
23	8M0142668	挺杆 (3.555)	TAPPET (3.555)	32/AR
23	8M0142669	挺杆 (3.570)	TAPPET (3.570)	32/AR
23	8M0142670	挺杆 (3.585)	TAPPET (3.585)	32/AR
23	8M0142698	挺杆 (3.600)	TAPPET (3.600)	32/AR
23	8M0142699	挺杆 (3.615)	TAPPET (3.615)	32/AR
23	8M0142700	挺杆 (3.630)	TAPPET (3.630)	32/AR
23	8M0142701	挺杆 (3.645)	TAPPET (3.645)	32/AR
23	8M0142702	挺杆 (3.660)	TAPPET (3.660)	32/AR
23	8M0142703	挺杆 (3.675)	TAPPET (3.675)	32/AR
23	8M0142704	挺杆 (3.690)	TAPPET (3.690)	32/AR
24	8M0142369	螺钉 (M10 x 107) 内六角法兰头	SCREW (M10 x 107) TORX FLG HD	20
25	893754035	螺钉（M6×35）	SCREW (M6 X 35)	4
25	8M0205943	螺钉(M6x35)	SCREW (M6 x 35)	4
26	8M0142273	气缸盖衬垫	GASKET Cylinder Head	1
26	8M0142272	气缸盖衬垫	GASKET Cylinder Head	1
27	8M0142368	O型圈 (230 2.484 x .139)	O-RING (230 2.484 x .139)	1
28	8M0142537	排气歧管衬垫	GASKET Exhaust Manifold	1
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0149557	长缸体总成	LONG BLOCK	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

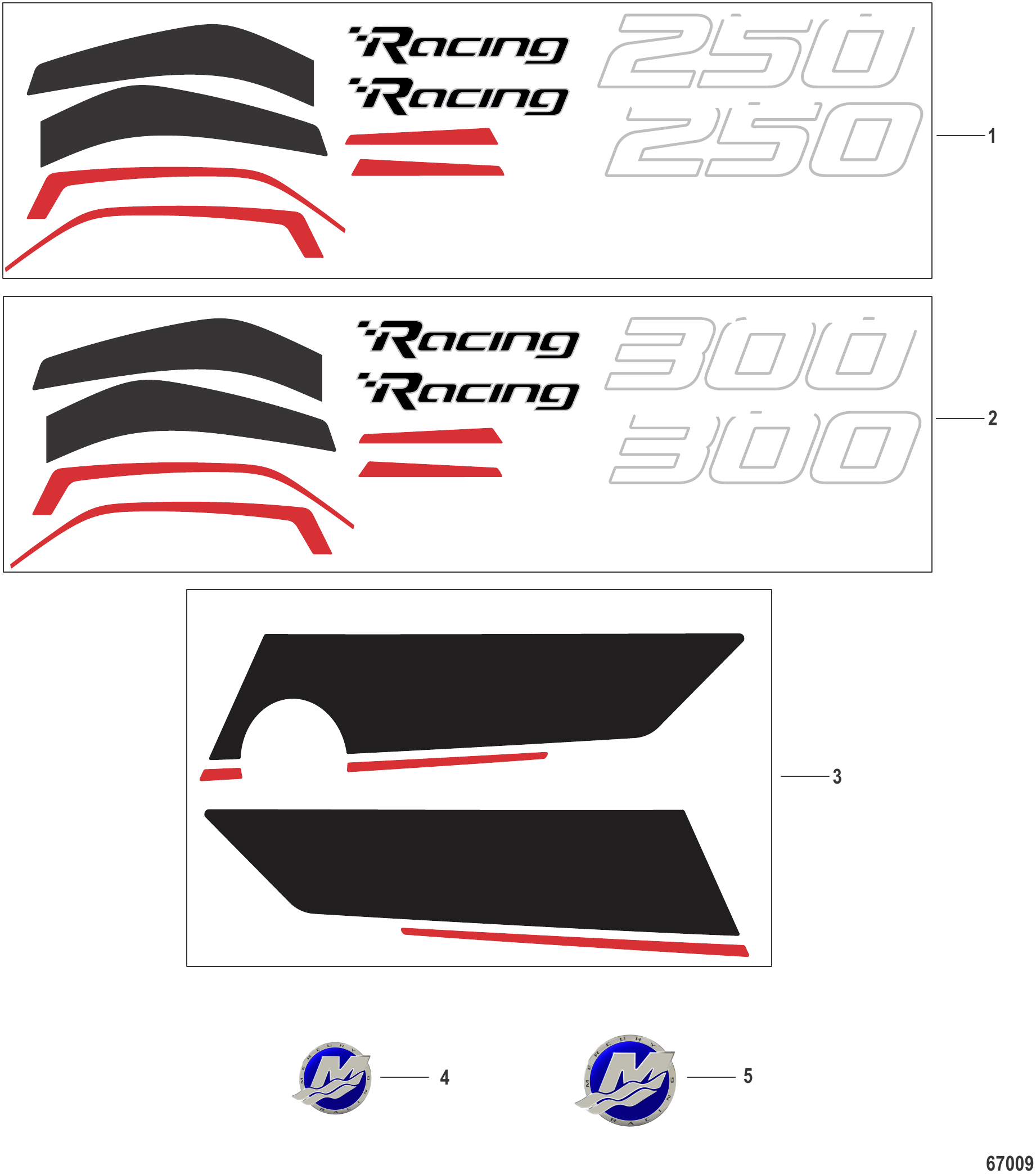

图 11贴花 Decals

REF	零件编号	中文名称	英文名称	数量
1	8M0143772	顶罩贴花套件	DECAL SET Top Cowl	1
2	8M0145974	顶罩贴花套件	DECAL SET Top Cowl	1
3	8M0143773	贴花套件	DECAL SET	1
4	8M0151525	M-ICON 53毫米赛车贴花	DECAL M-ICON 53 MM, Racing	1
5	8M0080153	M-ICON 66毫米赛车贴花	DECAL M-ICON 66 MM Racing	1

图 12驱动轴延长套件 Driveshaft Extension Kits

REF	零件编号	中文名称	英文名称	数量
1	8M0142779	5英寸黑色垫片总成	SPACER ASSEMBLY 5 IN Black	1
1	8M0147047	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
1	8M0228079	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
2	8M0042271	水管导向器	GUIDE Water Tube	1
3	8M0142780	水管	TUBE Water	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
5	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5
6	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
7	896895	螺母(M12)	NUT (M12)	5
8	8M0142787	10英寸黑色垫片总成	SPACER ASSEMBLY 10 IN Black	1
8	8M0230288	垫片套件 10英寸 黑色	DSH SPACER KIT 10 IN Black	1
8	8M0147046	垫片总成 10英寸 银色	SPACER ASSEMBLY 10 IN Silver	1
8	8M0230292	10英寸银色驱动轴垫片套件	DSH SPACER KIT 10 IN Silver	1
9	8M0042271	水管导向器	GUIDE Water Tube	1
10	8M0142789	水管	WATER TUBE	1
11	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5
12	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
13	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
14	896895	螺母(M12)	NUT (M12)	5
15	8M0146065	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0146066	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0146067	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
15	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
16	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
16	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
16	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1

图 13驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8M0142775	驱动轴壳体-黑色	HOUSING Driveshaft, Black	1
2	8M0142713	支撑盖帽	CAP Chap Support	4
3	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
4	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
5	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
6	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
7	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
8	8M0142253	换挡执行器	SHIFT ACTUATOR	1
8	8M0204944	换挡执行器	SHIFT ACTUATOR	1
9	8M0147857	联轴器轴	SHAFT Coupling	1
10	8M0142978	执行器密封件	SEAL ACTUATOR	1
11	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
11	8M0214940	扎带	TIE STRAP	1
12	8M0147674	换挡执行器线束护套	BOOT Shift Actuator Wires	1
13	8M0147675	卡扣	CLIP	1
14	8M0142714	接头	FITTING	1
15	8M0155119	乐可利接头	FITTING Legris	1
16	8M0142715	围嘴安装支架	BRACKET Bib Mount	2
17	8M0142716	嵌件	INSERT	2
18	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
19	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	5
19	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5/AR
19	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5/AR
20	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5/AR
21	896895	螺母(M12)	NUT (M12)	5/AR

图 14电气线束端子 Electrical Harness Ends

REF	零件编号	中文名称	英文名称	数量
1	8M0199935	发动机线束	HARNESS Engine	1
2	8M0199936	油位传感器线束维修包	HARNESS REPAIR KIT Oil Level	1
3	879346A39	油压传感器线束维修包	HARNESS REPAIR KIT Oil Pressure	1
3	879346A39	缸体压力线束维修包	HARNESS REPAIR KIT Block Pressure	1
4	8M0050324	空气温度线束维修包	HARNESS REPAIR KIT Air Temperature	1
5	NSS	电动转向组件(不单独销售)	NOT SOLD SEPARATE Electric Steer	1
6	8M0171627	CAN总线电阻	CAN P RESISTOR	1
7	879346A35	进气压力线束维修包	HARNESS REPAIR KIT MAP	1
8	NSS	Y型连杆(不单独销售)	NOT SOLD SEPARATE Y Link	1
9	8M0199940	罩盖磁铁线束维修包	HARNESS REPAIR KIT Cowl Magnet	1
10	8M0169121	配平传感器线束维修包	HARNESS REPAIR KIT Trim Sender	1
11	8M0179594	换挡执行器线束维修包(发动机辅助)	HARNESS REPAIR KIT Shift Actuator, Engine Auxiliary	2
12	879346A32	CAN电阻线束维修包	HARNESS REPAIR KIT Resistor CAN	7
13	879346A52	曲轴位置线束维修包	HARNESS REPAIR KIT Crank Position	1
14	8M0179595	电子节气门线束维修包	HARNESS REPAIR KIT ETC	1
15	879346A47	罩盖配平开关线束维修包	HARNESS REPAIR KIT Cowl Trim Switch	1
16	8M0199941	喷油器线束维修包	HARNESS REPAIR KIT Injector	10
17	8M0199942	点火线圈线束维修包	HARNESS REPAIR KIT Coil	10
18	8M0182195	主动排气线束维修包	HARNESS REPAIR KIT Active Exhaust	1
19	879346A44	前催化氧传感器线束维修包	HARNESS REPAIR KIT Pre Cat 02	1
20	8M0179593	发动机特性线束维修包	HARNESS REPAIR KIT Engine Feature	1
21	8M0179602	发动机主控线束维修包	HARNESS REPAIR KIT Engine Primary	1
22	8M0199943	发动机电源线束维修包	HARNESS REPAIR KIT Engine Power	1
23	8M0179604	起动机继电器/燃油泵继电器线束维修包	HARNESS REPAIR KIT Starter Relay, Fuel Pump Relay	2
24	8M0179605	主电源继电器线束维修包	HARNESS REPAIR KIT Main Power Relay	1
25	87222A02	动力配平延伸线束总成	HARNESS ASSEMBLY Power Trim Extentsion	1
26	NSS	燃油压力组件(不单独销售)	NOT SOLD SEPARATE Fuel Pressure	1
27	8M0117114	MP警报灯控制模块总成(SmartCraft兼容发动机)	CONTROL MODULE ASSEMBLY MP Alert Light (SmartCraft Compatible Engines)	1
28	879346A41	凸轮轴位置线束维修包	HARNESS REPAIR KIT CAM	1
29	8M0217495	发电机适配线束(12伏)	HARNESS Adapter, Alternator (12 Volt)	1
29	8M0207417	发电机适配线束(48伏)48V	HARNESS Adapter, Alternator (48 Volt) 48V	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	12
31	8M0207793	管材(1.50英寸)	TUBING (1.50 Inches)	33
32	8231161	绝缘体	INSULATOR	4
33	889826	腔体塞	CAVITY PLUG	1
34	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	3
34	8M0214940	扎带	TIE STRAP	3
35	859318T1	终端接头 10针 (CAN 1和2)	TERMINATOR 10 Pin (CAN 1 and 2)	1
35	8M0210753	终端接线盒	TERMINATOR Junction Box	1
36	859318T2	防水帽 - 10针	CAP Weather - 10 Pin	1
36	8M0210754	防水帽	WEATHER CAP	1
37	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	3
38	831957	固定座	RETAINER	2
39	830797A01	防水盖连接器总成-2针母头	CONNECTOR ASSEMBLY Weather Cap - 2 Pin Female	7
40	8307973	连接器	CONNECTOR	1
41	60602T	环形端子	TERMINAL Ring	1
42	830796A03	连接器总成防雨帽-2针公头	CONNECTOR ASSEMBLY Weather Cap - 2 Pin Male	1

图 15电气动力控制模块 Electrical PCM

REF	零件编号	中文名称	英文名称	数量
1	8M0227661	PCM 500R DTS/JPO	PCM 500R DTS/JPO	1
2	856954	衬套	BUSHING	8
3	8M0153609	护孔环	GROMMET	1
4	8M0216021	14针支架	BRACKET 14 Pin	1
5	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	3
6	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
7	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
8	8M0210492	TMAPH传感器	SENSOR TMAPH	1
9	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	2
10	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	2
11	40056107	螺钉(M5×16)	SCREW (M5 x 16)	2
12	891663001	温度传感器	SENSOR Temperature	1
13	892317001	O型圈	O-RING	1
14	8M0142578	传感器衬垫	GASKET MAT Sensor	1
15	8M0205787	温度传感器	SENSOR Temperature	2
16	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
17	8M0190980	护孔环	GROMMET	8
18	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	8
19	8M0142686	螺钉(M6x25)	SCREW (M6 x 25)	4
20	8M0057697	立方体继电器	CUBE RELAY	3
20	8M0219829	立方体继电器	CUBE RELAY	3
20	8M0207772	继电器	RELAY	2
20	8M0219830	继电器	RELAY	2
21	899145	绑带夹	CLIP Tie Strap	2
22	8M0096302	护孔环	GROMMET	4
23	8M0142479	电气板盖	COVER Electrical Plate	1
24	8M0213291	维护周期标贴	DECAL Maintenance Schedule	1
25	8M0159601	电气板	PLATE ELECTRICAL	1
25	8M0232584	电气板	PLATE ELECTRICAL	1
26	8M0161580	排气温度传感器	SENSOR Temperature Exhaust	1
27	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
28	8M0011987	凸轮位置传感器	SENSOR Cam Position	1
28	8M0233140	传感器	SENSOR	1
29	8M0142691	凸轮传感器支架	BRACKET Cam Sensor	1
30	8M0142695	氧传感器	SENSOR Oxygen	1
31	8M0210498	ECU盖	COVER ECU	1
32	8M0142569	警告标贴	DECAL Warning	1
33	895099	保险丝拔取器	EXTRACTOR Fuse	1
34	83296910	迷你保险丝 - 红色 - 10安培	FUSE Mini - Red - 10 Ampere	1
34	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	2
35	8M0047886	保险丝座备用件	HOLDER Spare Fuse	3
36	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	2
37	8M0146003	螺母 M8 X 1.25 六角	NUT M8 x 1.25 Hex	3
38	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
39	88552620	螺钉(M8 x 20)	SCREW (M8 x 20)	1
40	858424	卡箍	CLAMP	1
41	8M0175480	接地支架总成	BRACKET Ground Assembly	1
42	88552612	螺钉（M8×12）	SCREW (M8 x 12)	1
43	8M0212643	母线排总成	BUS BAR ASSEMBLY	1
44	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
45	8M0161644	200A蓝色保险丝	FUSE 200A Blue	1
46	8M0147858	保险丝盒盖	COVER Fuse Box	1
47	8M0147903	保险丝盒密封垫	SEAL Fuse Box	1
48	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
48	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	2
48	83296910	迷你保险丝 - 红色 - 10安培	FUSE Mini - Red - 10 Ampere	1
48	832969T15	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
48	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
49	NSS	连接器-保险丝盒(不单独销售)	NOT SOLD SEPARATE Connector-Fuse Block	1
50	879962	卡扣	CLIP	1
51	NSS	安装座-保险丝盒(不单独销售)	NOT SOLD SEPARATE Mount-Fuse Block	1
52	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0210470	长缸体总成	LONG BLOCK ASSEMBLY	1
-	8M0228561	500R长缸体	LONG BLOCK 500R	1

图 16排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0142728	排气管	PIPE Exhaust	1
2	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	3
3	8M0142731	弯头接头	FITTING ELBOW	2
4	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	2
5	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	3
6	8M0142727	出水管	TUBE Water Outlet	1
7	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	1
8	8M0142725	进水口管	TUBE Water Inlet	1
9	8M0142719	滤网总成	STRAINER ASSEMBLY	1
10	8M0142720	密封件	SEAL	1
11	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
12	8M0142721	排气孔护圈	GROMMET Exhaust	1
13	8M0142726	螺钉 (M6)	SCREW (M6)	4
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
15	8M0142738	软管	HOSE	1
16	8M0142729	接头	FITTING	2
17	8M0142792	左舷消音器	MUFFLER Port	1
18	8M0142740	护孔环	GROMMET	1
19	8M0155262	管口护圈	GROMMET TUBE OUTLET	1
20	8M0142732	弯头接头	FITTING ELBOW	1
21	8M0142730	接头	FITTING	1
21	8M0157112	滤网接头	FITTING STRAINER	1
22	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
23	8M0142793	放油塞	PLUG Drain	1
24	8M0142541	卡箍 93.7毫米直径	CLAMP (93.7 MM DIA)	4
24	8M0161579	卡箍 93.7毫米	CLAMP 93.7 MM	4
25	8M0142538	联轴器	COUPLING	2
25	8M0172179	排气总成联轴器	COUPLING Exhaust Assembly	2
26	8M0142535	排气歧管	MANIFOLD Exhaust	1
26	8M0219003	上部排气歧管	MANIFOLD Exhaust, Upper	1
27	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
28	8M0087453	堵头(24毫米)	PLUG (24 MM)	1
29	8M0142533	螺钉(M8×85)	SCREW (M8 x 85)	1
30	88552645	螺钉（M8X45）	SCREW (M8X45)	3
31	8M0142534	喷雾器接头	FITTING Sprayer	1
32	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	1
33	8M0142536	喷雾器接头	FITTING Sprayer	1
34	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
35	8M0148727	乙烯基盖帽	CAP Vinyl	4
36	8M0172180	排气管	EXHAUST TUBE	1
37	8M0211273	排气联轴器	COUPLER Exhaust	1
38	8M0161414	O型圈	ORING	3
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 17燃油滤清器 Fuel Filter

REF	零件编号	中文名称	英文名称	数量
-	8M0166540	燃油滤清器套件 MPP	FUEL FILTER KIT MPP	1
1	8M0166596	燃油滤清器	FUEL FILTER	1
2	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
3	8M0157779	WIF传感器总成	SENSOR ASSEMBLY WIF	1
4	8552141	接头	FITTING	2
4	8M0214961	接头	FITTING	2
5	47841	接头 (.375-18 x .500 )	FITTING (.375-18 x .500 )	2
5	8M0214935	接头	FITTING	2
6	36373	六角堵头（.375-18）-钢制	PLUG (.375-18) Hex - Steel	2
6	8M0204657	堵头	PLUG	2
7	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1

图 18燃油供给模块组件 - 8M0178250 Fuel Supply Module Components - 8M0178250

REF	零件编号	中文名称	英文名称	数量
-	8M0178250	燃油供给模块	FUEL SUPPLY MODULE	1
1	8M0179356	燃油供应模块 上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	不单独销售	NOT SOLD SEPARATE	2
4	NSS	不单独销售	NOT SOLD SEPARATE	1
5	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
5	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
6	NSS	不单独销售	NOT SOLD SEPARATE	1
7	NSS	不单独销售	NOT SOLD SEPARATE	3
8	8M0179357	燃油供应模块 盖	FSM CAP	1
9	NSS	不单独销售	NOT SOLD SEPARATE	2
10	8M0161398	吸管	TUBE SUCTION	1
11	NSS	不单独销售	NOT SOLD SEPARATE	2
12	8M0179358	燃油提升泵	PUMP FUEL LIFT	1
13	8M0179359	燃油供给泵	PUMP FUEL FEED	1
14	NSS	不单独销售	NOT SOLD SEPARATE	4
15	NSS	不单独销售	NOT SOLD SEPARATE	4
16	8M0120073	管	TUBE	2
17	8M0161401	燃油管	TUBE FUEL	2
18	NSS	不单独销售	NOT SOLD SEPARATE	1
19	8M0179360	燃油供应模块 下壳体	FSM BOTTOM HOUSING	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	1
22	8M0161402	线束总成	HARNESS ASSEMBLY	1
23	NSS	不单独销售	NOT SOLD SEPARATE	1
24	NSS	不单独销售	NOT SOLD SEPARATE	1
-	8M0133370	燃油供应模块 密封件套装	FSM SEAL KIT	1

图 19燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0132732	燃油供给模块	FUEL SUPPLY MODULE	1
2	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
4	8M0142432	进气至燃油模块软管	HOSE Intake to FSM	1
4	8M0231308	歧管参考下软管	HOSE Manifold Reference Lower	1
5	8M0142436	歧管参考上软管总成	HOSE ASSEMBLY Manifold Ref Upper	1
5	8M0203775	上部歧管参考软管	HOSE Manifold Reference, Upper	1
6	884546	护孔环	GROMMET	3
7	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	4
8	8M0142475	左舷燃油轨盖	COVER Fuel Rail, Port	1
9	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
10	8M0142434	燃油轨 左舷	FUEL RAIL Port	1
10	8M0220616	燃油轨 左舷	FUEL RAIL Port	1
10	8M0142433	燃油轨 右舷	FUEL RAIL Starboard	1
10	8M0220615	燃油轨 右舷	FUEL RAIL Starboard	1
11	8M0046566	阀帽	CAP Valve	2
12	8M0142264	燃油喷射器	FUEL INJECTOR	8
13	8M0221321	O型圈套件	ORING KIT	1
14	8M0090809	燃油轨滤网	SCREEN Fuel Rail	2
15	8M0142585	卡箍(16.2x7x0.6毫米)	CLAMP (16.2 x 7 x .6 MM)	3
16	8M0142442	燃油供给模块至左舷轨软管总成	HOSE ASSEMBLY FSM To Port Rail	1
17	8M0142437	燃油供给模块至燃油轨软管总成	HOSE ASSEMBLY FSM To Fuel Rail	1
18	8M0142444	燃油供给模块至右舷轨软管总成	HOSE ASSEMBLY FSM To Starboard Rail	1
19	8M0142476	右舷燃油轨盖	COVER Fuel Rail, Starboard	1
20	8M0142445	卡扣	CLIP	1
21	899145	绑带夹	CLIP Tie Strap	2
22	8M0142446	罩壳至燃油供给模块软管总成	HOSE ASSEMBLY Cowl to FSM	1
23	8M0106635	燃油滤清器	FUEL FILTER	1
23	8M0176313	燃油滤清器	FUEL FILTER	1
24	8M0142430	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to FSM	1
24	8M0203776	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to Fuel Supply Module	1
25	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
26	8M0142722	燃油供给模块支架	BRACKET FSM	1
27	8M0142724	护孔环	GROMMET	5
28	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
29	8M0208431	燃油入口套件3/8英寸转1/2英寸	FUEL INLET KIT 3/8 Inch to 1/2 Inch	1
30	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1

图 20齿轮箱 驱动轴 R-Drive 1.60 Gear Housing, Driveshaft, R-Drive 1.60

REF	零件编号	中文名称	英文名称	数量
-	8M0210573	标准长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, Long) Graphite Grey 1.60	1
-	8M0210574	标准加长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, X-Long) Graphite Grey 1.60	1
-	8M0236196	GC 500R G 1.60 XL	GC 500R G 1.60 XL	1
-	8M0210575	标准超长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, XX-Long) Graphite Grey 1.60	1
-	8M0236197	GC 500R G 1.60XXL	GC 500R G 1.60XXL	1
-	8M0210576	标准超超长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, XXX-Long) Graphite Grey 1.60	1
-	8M0236199	GC 500R G 1.6XXXL	GC 500R G 1.6XXXL	1
-	8M0210577	反转向长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, Long) Graphite Grey 1.60	1
-	8M0236200	GC 500R G 1.60 CL	GC 500R G 1.60 CL	1
-	8M0210578	反转向加长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, X-Long) Graphite Grey 1.60	1
-	8M0236201	GC 500R G 1.60CXL	GC 500R G 1.60CXL	1
-	8M0210579	反转向超长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, XX-Long) Graphite Grey 1.60	1
-	8M0236202	GC 500R G 1.6CXXL	GC 500R G 1.6CXXL	1
-	8M0210580	反转向超超长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, XXX-Long) Graphite Grey 1.60	1
-	8M0210581	标准长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, Long) Cold Fusion White 1.60	1
-	8M0236203	GC 500R CF 1.60 L	GC 500R CF 1.60 L	1
-	8M0210583	标准加长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, X-Long) Cold Fusion White 1.60	1
-	8M0236205	GC 500R CF 1.60XL	GC 500R CF 1.60XL	1
-	8M0210585	标准超长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, XX-Long) Cold Fusion White 1.60	1
-	8M0236207	GC 500R CF 1.6XXL	GC 500R CF 1.6XXL	1
-	8M0210582	反转向长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, Long) Cold Fusion White 1.60	1
-	8M0236204	GC 500R CF 1.60CL	GC 500R CF 1.60CL	1
-	8M0210587	标准超超长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, XXX-Long) Cold Fusion White 1.60	1
-	8M0210584	反转向加长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, X-Long) Cold Fusion White 1.60	1
-	8M0236206	GC 500R CF 1.6CXL	GC 500R CF 1.6CXL	1
-	8M0210586	反转向超长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, XX-Long) Cold Fusion White 1.60	1
-	8M0236208	GC 500R CF1.6CXXL	GC 500R CF1.6CXXL	1
-	8M0210588	反转向超超长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, XXX-Long) Cold Fusion White 1.60	1
1	8M0219304	齿轮箱总成 基础型 标准款 石墨灰	GEAR HOUSING ASSEMBLY Basic, Standard, Graphite Grey	1
1	8M0219305	齿轮箱总成 基础型 标准款 冷聚白	GEAR HOUSING ASSEMBLY Basic, Standard, Cold Fusion White	1
1	8M0219306	齿轮箱总成 基础型 左曲度 石墨灰	GEAR HOUSING ASSEMBLY Basic, Left Camber, Graphite Grey	1
1	8M0219307	齿轮箱总成 基础型 左曲度 冷聚白	GEAR HOUSING ASSEMBLY Basic, Left Camber, Cold Fusion White	1
2	8M0142878	螺塞	PLUG Screw	2
3	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
3	8M0200103	防涡流板阳极 (镁)	ANODE Antivent Plate (Magnesium)	AR/1
4	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
-	8M0232460	齿轮组 前进/小齿轮 1.60速比(15/24)	GEAR SET Forward/Pinion,1.60 Ratio (15/24)	1
5	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
6	8M0210540	垫圈	WASHER	1
7	8M0210539	螺母	NUT	1
8	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
9	8M0215071	限水板	PLATE Water Restrictor	1
10	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
11	8M0210530	滚针轴承	BEARING Needle	1
12	8M0142866	挡圈	RING Retaining	1
13	8M0210538	换挡轴(长型)	SHIFT SHAFT Long	1
13	8M0210553	换挡轴 加长型	SHIFT SHAFT X-Long	1
13	8M0210555	换档轴 超长型	SHIFT SHAFT XX-Long	1
13	8M0210557	换挡轴超超长型	SHIFT SHAFT XXX-Long	1
14	8M0210549	换挡轴衬套	BUSHING Shift Shaft	1
15	8M0210550	O型圈	O-RING	1
16	8M0204708	油封	SEAL Oil	1
16	8M0246145	油封	OIL SEAL	1
17	8M0046563	挡圈	RING Retaining	1
18	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
19	8M0210516	长驱动轴	DRIVESHAFT Long	1
19	8M0210552	加长驱动轴	DRIVESHAFT X-Long	1
19	8M0210554	传动轴 超长型	DRIVESHAFT XX-Long	1
19	8M0210556	驱动轴 XXX加长型	DRIVESHAFT XXX-Long	1
20	8M0206004	垫片组（2.008 x 2.208 x 0.010-0.030）	SHIM SET 2.008 x 2.208 x (.010 - .030)	1
21	8M0210524	轴承	BEARING	1
22	8M0232467	垫片组 2.300×2.500(0.010-0.030)	SHIM SET 2.300 x 2.500 (.010-.030)	1
23	8M0210519	轴承	BEARING	1
24	8M0210541	轴承保持架	RETAINER-BEARING Bearing	1
25	8M0210548	油封座	OIL SEAL CARRIER	1
25	8M0235068	油封CRR套件	OIL SEAL CRR KIT	1
26	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	4
27	8M0200112	联轴器 水泵	COUPLING Water Pump	1
28	8M0200181	O型圈（1.296 x 0.139）	O-RING 1.296 x .139	1
29	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
30	8M0200113	端面密封	FACE SEAL	1
31	8M0200111	水泵壳体	WATER PUMP HOUSING	1
32	8M0200114	叶轮键	KEY Impeller	1
33	8M0200115	水泵叶轮	IMPELLER Water Pump	1
34	8M0200117	壳体盖	COVER Housing	1
35	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	1
36	8M0200116	面板	FACEPLATE	1
37	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	1
38	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	1
-	8M0200118	密封垫套件	SEAL KIT Plate	1
-	8M0200136	叶轮维修套件	IMPELLER REPAIR KIT	1

图 21齿轮箱 驱动轴 R-Drive Sport 1.60 Gear Housing, Driveshaft, R-Drive Sport 1.60

REF	零件编号	中文名称	英文名称	数量
-	8M0219802	标准长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, Long) Graphite Grey 1.60	1
-	8M0219808	齿轮箱总成 右曲度 石墨灰 1.60	GEAR HOUSING ASSEMBLY Right Camber, Graphite Grey 1.60	1
-	8M0236219	GC RDS G 1.60R L	GC RDS G 1.60R L	1
-	8M0219804	标准加长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, X-Long) Graphite Grey 1.60	1
-	8M0236215	GC RDS G 1.60 XL	GC RDS G 1.60 XL	1
-	8M0219806	标准超长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, XX-Long) Graphite Grey 1.60	1
-	8M0236217	GC RDS G 1.60 XXL	GC RDS G 1.60 XXL	1
-	8M0219809	标准超超长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, XXX-Long) Graphite Grey 1.60	1
-	8M0219803	反转向长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, Long) Graphite Grey 1.60	1
-	8M0236214	GC RDS G 1.60 CL	GC RDS G 1.60 CL	1
-	8M0219805	反转向加长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, X-Long) Graphite Grey 1.60	1
-	8M0236216	GC RDS G 1.60 CXL	GC RDS G 1.60 CXL	1
-	8M0219807	反转向超长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, XX-Long) Graphite Grey 1.60	1
-	8M0236218	GC RDS G 1.60CXXL	GC RDS G 1.60CXXL	1
-	8M0219810	反转向超超长型石墨灰齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, XXX-Long) Graphite Grey 1.60	1
-	8M0219811	标准长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, Long) Cold Fusion White 1.60	1
-	8M0236221	GC RDS CF 1.60 L	GC RDS CF 1.60 L	1
-	8M0219817	齿轮箱总成 右曲度 加长型 冷聚白 1.60	GEAR HOUSING ASSEMBLY Right Camber, Long, Cold Fusion White 1.60	1
-	8M0219813	标准加长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, X-Long) Cold Fusion White 1.60	1
-	8M0219815	标准超长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, XX-Long) Cold Fusion White 1.60	1
-	8M0236223	GC RDS CF 1.60XXL	GC RDS CF 1.60XXL	1
-	8M0219818	标准超超长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Standard, XXX-Long) Cold Fusion White 1.60	1
-	8M0219812	反转向长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, Long) Cold Fusion White 1.60	1
-	8M0236222	GC RDS CF 1.60 CL	GC RDS CF 1.60 CL	1
-	8M0219814	反转向加长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, X-Long) Cold Fusion White 1.60	1
-	8M0219816	反转向超长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, XX-Long) Cold Fusion White 1.60	1
-	8M0219819	反转向超超长型冷聚变白齿轮箱总成1.60	GEAR HOUSING ASSEMBLY (Counter Rotation, XXX-Long) Cold Fusion White 1.60	1
1	8M0219308	齿轮箱总成 基础型 标准款 石墨灰	GEAR HOUSING ASSEMBLY Basic, Standard, Graphite Grey	1
1	8M0219309	齿轮箱总成 基础型 标准款 冷聚白	GEAR HOUSING ASSEMBLY Basic, Standard, Cold Fusion White	1
1	8M0219310	齿轮箱总成 基础型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Basic, Graphite Grey, Right Camber	1
1	8M0219311	齿轮箱总成 基础型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Basic, Cold Fusion White, Right Camber	1
2	8M0142878	螺塞	PLUG Screw	2
3	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
3	8M0200103	防涡流板阳极 (镁)	ANODE Antivent Plate (Magnesium)	AR/1
4	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
-	8M0232460	齿轮组 前进/小齿轮 1.60速比(15/24)	GEAR SET Forward/Pinion,1.60 Ratio (15/24)	1
5	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
6	8M0210540	垫圈	WASHER	1
7	8M0210539	螺母	NUT	1
8	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
9	8M0215071	限水板	PLATE Water Restrictor	1
10	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
11	8M0210530	滚针轴承	BEARING Needle	1
12	8M0142866	挡圈	RING Retaining	1
13	8M0210538	换挡轴(长型)	SHIFT SHAFT Long	1
13	8M0210553	换挡轴 加长型	SHIFT SHAFT X-Long	1
13	8M0210555	换档轴 超长型	SHIFT SHAFT XX-Long	1
13	8M0210557	换挡轴超超长型	SHIFT SHAFT XXX-Long	1
14	8M0210549	换挡轴衬套	BUSHING Shift Shaft	1
15	8M0210550	O型圈	O-RING	1
16	8M0204708	油封	SEAL Oil	1
16	8M0246145	油封	OIL SEAL	1
17	8M0046563	挡圈	RING Retaining	1
18	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
19	8M0210516	长驱动轴	DRIVESHAFT Long	1
19	8M0210552	加长驱动轴	DRIVESHAFT X-Long	1
19	8M0210554	传动轴 超长型	DRIVESHAFT XX-Long	1
19	8M0210556	驱动轴 XXX加长型	DRIVESHAFT XXX-Long	1
20	8M0206004	垫片组（2.008 x 2.208 x 0.010-0.030）	SHIM SET 2.008 x 2.208 x (.010 - .030)	1
21	8M0210524	轴承	BEARING	1
22	8M0232467	垫片组 2.300×2.500(0.010-0.030)	SHIM SET 2.300 x 2.500 (.010-.030)	1
23	8M0210519	轴承	BEARING	1
24	8M0210541	轴承保持架	RETAINER-BEARING Bearing	1
25	8M0210548	油封座	OIL SEAL CARRIER	1
25	8M0235068	油封CRR套件	OIL SEAL CRR KIT	1
26	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	4
27	8M0200112	联轴器 水泵	COUPLING Water Pump	1
28	8M0200181	O型圈（1.296 x 0.139）	O-RING 1.296 x .139	1
29	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
30	8M0200113	端面密封	FACE SEAL	1
31	8M0200111	水泵壳体	WATER PUMP HOUSING	1
32	8M0200114	叶轮键	KEY Impeller	1
33	8M0200115	水泵叶轮	IMPELLER Water Pump	1
34	8M0200117	壳体盖	COVER Housing	1
35	NSS	不单独销售	NOT SOLD SEPARATE	1
36	8M0200116	面板	FACEPLATE	1
37	NSS	不单独销售	NOT SOLD SEPARATE	1
38	NSS	不单独销售	NOT SOLD SEPARATE	1
-	8M0200136	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0200118	密封垫套件	SEAL KIT Plate	1

图 22齿轮箱 摇杆操控驱动轴 R-Drive 1.60 Gear Housing, Joystick Piloting Driveshaft, R-Drive 1.60

REF	零件编号	中文名称	英文名称	数量
-	8M0224401	齿轮箱总成 标准款 加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Standard, Long, Graphite Grey, Right Camber	1
-	8M0224403	齿轮箱总成 标准款 X加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Standard, X-Long, Graphite Grey, Right Camber	1
-	8M0236224	GC-500R G 1.60 XL	GC-500R G 1.60 XL	1
-	8M0224405	齿轮箱总成 标准款 XX加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Standard, XX-Long, Graphite Grey, Right Camber	1
-	8M0236226	GC-500R G 1.60XXL	GC-500R G 1.60XXL	1
-	8M0224407	齿轮箱总成 标准款 XXX加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Standard, XXX-Long, Graphite Grey, Right Camber	1
-	8M0224402	齿轮箱总成 反向款 加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Counter, Long, Graphite Grey, Right Camber	1
-	8M0224404	齿轮箱总成 反向款 X加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Counter, X-Long, Graphite Grey, Right Camber	1
-	8M0236225	GC-500R G 1.60CXL	GC-500R G 1.60CXL	1
-	8M0224406	齿轮箱总成 反向款 XX加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Counter, XX-Long, Graphite Grey, Right Camber	1
-	8M0236227	GC-500R G 1.6CXXL	GC-500R G 1.6CXXL	1
-	8M0224408	齿轮箱总成 反向款 XXX加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Counter, XXX-Long, Graphite Grey, Right Camber	1
-	8M0224409	齿轮箱总成 标准款 加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Standard, Long, Cold Fusion White, Right Camber	1
-	8M0224412	齿轮箱总成 标准款 X加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Standard, X-Long, Cold Fusion White, Right Camber	1
-	8M0224414	齿轮箱总成 标准款 XX加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Standard, XX-Long, Cold Fusion White, Right Camber	1
-	8M0224416	齿轮箱总成 标准款 XXX加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Standard, XXX-Long, Cold Fusion White, Right Camber	1
-	8M0224411	齿轮箱总成 反向款 加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Counter, Long, Cold Fusion White, Right Camber	1
-	8M0224413	齿轮箱总成 反向款 X加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Counter, X-Long, Cold Fusion White, Right Camber	1
-	8M0224415	齿轮箱总成 反向款 XX加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Counter, XX-Long, Cold Fusion White, Right Camber	1
-	8M0224417	齿轮箱总成 反向款 XXX加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Counter, XXX-Long, Cold Fusion White, Right Camber	1
1	8M0225057	齿轮箱总成 基础型 左曲度 石墨灰	GEAR HOUSING ASSEMBLY Basic, Left Camber, Graphite Grey	1
1	8M0225058	齿轮箱总成 基础型 右曲度 石墨灰	GEAR HOUSING ASSEMBLY Basic, Right Camber, Graphite Grey	1
1	8M0225061	齿轮箱总成 基础型 左曲度 冷聚白	GEAR HOUSING ASSEMBLY Basic, Left Camber, Cold Fusion White	1
1	8M0225062	齿轮箱总成 基础型 右曲度 冷聚白	GEAR HOUSING ASSEMBLY Basic, Right Camber, Cold Fusion White	1
2	8M0142878	螺塞	PLUG Screw	2
3	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
3	8M0200103	防涡流板阳极 (镁)	ANODE Antivent Plate (Magnesium)	AR/1
4	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
-	8M0232460	齿轮组 前进/小齿轮 1.60速比(15/24)	GEAR SET Forward/Pinion,1.60 Ratio (15/24)	1
5	NSS	不单独销售	NOT SOLD SEPARATE	1
6	8M0210540	垫圈	WASHER	1
7	8M0210539	螺母	NUT	1
8	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
9	8M0215071	限水板	PLATE Water Restrictor	1
10	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
11	8M0210530	滚针轴承	BEARING Needle	1
12	8M0142866	挡圈	RING Retaining	1
13	8M0210538	换挡轴(长型)	SHIFT SHAFT Long	1
13	8M0210553	换挡轴 加长型	SHIFT SHAFT X-Long	1
13	8M0210555	换档轴 超长型	SHIFT SHAFT XX-Long	1
13	8M0210557	换挡轴超超长型	SHIFT SHAFT XXX-Long	1
14	8M0210549	换挡轴衬套	BUSHING Shift Shaft	1
15	8M0210550	O型圈	O-RING	1
16	8M0204708	油封	SEAL Oil	1
16	8M0246145	油封	OIL SEAL	1
17	8M0046563	挡圈	RING Retaining	1
18	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
19	8M0210516	长驱动轴	DRIVESHAFT Long	1
19	8M0210552	加长驱动轴	DRIVESHAFT X-Long	1
19	8M0210554	传动轴 超长型	DRIVESHAFT XX-Long	1
19	8M0210556	驱动轴 XXX加长型	DRIVESHAFT XXX-Long	1
20	8M0206004	垫片组（2.008 x 2.208 x 0.010-0.030）	SHIM SET 2.008 x 2.208 x (.010 - .030)	1
21	8M0210524	轴承	BEARING	1
22	8M0232467	垫片组 2.300×2.500(0.010-0.030)	SHIM SET 2.300 x 2.500 (.010-.030)	1
23	8M0210519	轴承	BEARING	1
24	8M0210541	轴承保持架	RETAINER-BEARING Bearing	1
25	8M0210548	油封座	OIL SEAL CARRIER	1
25	8M0235068	油封CRR套件	OIL SEAL CRR KIT	1
26	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	4
27	8M0200112	联轴器 水泵	COUPLING Water Pump	1
28	8M0200181	O型圈（1.296 x 0.139）	O-RING 1.296 x .139	1
29	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
30	8M0200113	端面密封	FACE SEAL	1
31	8M0200111	水泵壳体	WATER PUMP HOUSING	1
32	8M0200114	叶轮键	KEY Impeller	1
33	8M0200115	水泵叶轮	IMPELLER Water Pump	1
34	8M0200117	壳体盖	COVER Housing	1
35	NSS	不单独销售	NOT SOLD SEPARATE	1
36	8M0200116	面板	FACEPLATE	1
37	NSS	不单独销售	NOT SOLD SEPARATE	1
38	NSS	不单独销售	NOT SOLD SEPARATE	1
39	8M0225063	左舷消音器	MUFFLER Port	1
40	8M0225064	消声器 右舷	MUFFLER Starboard	1
41	8M0225068	四重密封环	SEAL Quad Ring	1
42	8M0225066	隔套	SPACER	2
43	8M0225065	螺钉 带肩 M6	SCREW Shoulder, M6	4
44	8M0225067	螺母 联轴 6毫米	NUT Coupling, 6 MM	1
45	8M0144417	螺钉(M6 x 16)	SCREW (M6 x 16)	6
-	8M0200136	叶轮维修套件	IMPELLER REPAIR KIT	1

图 23齿轮箱 摇杆操控螺旋桨轴-反向旋转 R-Drive 1.60 Gear Housing, Joystick Piloting Prop Shaft - Counter Rotation, R-Drive 1.60

REF	零件编号	中文名称	英文名称	数量
-	8M0224402	齿轮箱总成 反向款 加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Counter, Long, Graphite Grey, Right Camber	1
-	8M0224404	齿轮箱总成 反向款 X加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Counter, X-Long, Graphite Grey, Right Camber	1
-	8M0236225	GC-500R G 1.60CXL	GC-500R G 1.60CXL	1
-	8M0224406	齿轮箱总成 反向款 XX加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Counter, XX-Long, Graphite Grey, Right Camber	1
-	8M0236227	GC-500R G 1.6CXXL	GC-500R G 1.6CXXL	1
-	8M0224408	齿轮箱总成 反向款 XXX加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Counter, XXX-Long, Graphite Grey, Right Camber	1
-	8M0224411	齿轮箱总成 反向款 加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Counter, Long, Cold Fusion White, Right Camber	1
-	8M0224413	齿轮箱总成 反向款 X加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Counter, X-Long, Cold Fusion White, Right Camber	1
-	8M0224415	齿轮箱总成 反向款 XX加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Counter, XX-Long, Cold Fusion White, Right Camber	1
-	8M0224417	齿轮箱总成 反向款 XXX加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Counter, XXX-Long, Cold Fusion White, Right Camber	1
1	8M0225057	齿轮箱总成 基础型 左曲度 石墨灰	GEAR HOUSING ASSEMBLY Basic, Left Camber, Graphite Grey	1
1	8M0225058	齿轮箱总成 基础型 右曲度 石墨灰	GEAR HOUSING ASSEMBLY Basic, Right Camber, Graphite Grey	1
1	8M0225061	齿轮箱总成 基础型 左曲度 冷聚白	GEAR HOUSING ASSEMBLY Basic, Left Camber, Cold Fusion White	1
1	8M0225062	齿轮箱总成 基础型 右曲度 冷聚白	GEAR HOUSING ASSEMBLY Basic, Right Camber, Cold Fusion White	1
2	8M0210511	鱼雷形塞	PLUG Torpedo	1
3	8M0210514	四角密封环	QUAD RING	1
4	8M0050602	磁铁	MAGNET	1
5	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	1
5	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	1
6	8M0220902	鼻帽 4孔	NOSE CAP 4 Holes	1
6	8M0220903	鼻帽 14孔	NOSE CAP 14 Holes	1
7	45257	O型圈(1.489×0.070)	O-RING (1.489 x .070)	1
8	8M0210513	固定座	RETAINER	1
8	8M0240954	鼻帽	NOSE CAP	1
9	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
9	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
10	8M0210515	换挡衬套	BUSHING Shift	1
11	8M0232475	阀芯总成	SPOOL ASSEMBLY	1
11	8M0235944	阀芯总成	SPOOL ASSEMBLY	1
12	8M0232465	垫片组	SHIM SET	1
13	8M0210527	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
14	8M0200142	挡圈	RETAINING Ring	1
15	8M0200143	止推垫圈	WASHER Thrust	1
16	8M0200144	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
17	8M0232460	齿轮组 前进/小齿轮 1.60速比(15/24)	GEAR SET Forward/Pinion,1.60 Ratio (15/24)	1
18	8M0219228	离合器销弹簧	SPRING Clutch Pin	1
19	8M0239527	十字销	PIN Cross	1
20	8M0200147	离合器	CLUTCH	1
21	8M0232468	垫片组(5.124×5.39)(0.020-0.040)	SHIM SET (5.124 x 5.39) (.020-.040)	1
22	8M0220160	螺旋桨轴	PROPELLER SHAFT	1
23	8M0210544	轴承座总成	BEARING CARRIER ASSEMBLY	1
24	NSS	倒车齿轮(不单独销售)	NOT SOLD SEPARATE Reverse Gear	1
25	8M0219431	止推环	RING Thrust	1
26	8M0200161	轴承总成（圆锥滚子轴承 外圈/内圈）	BEARING ASSEMBLY Roller Taper (Cup/Cone)	2
27	8M0219432	间隔套（外圈）	SPACER Cup	1
28	8M0200163	间隔套（内圈）	SPACER Cone	1
29	8M0219433	滚针轴承	BEARING Needle	1
30	8M0219434	挡圈	RETAINING RING	1
31	8M0200164	锁紧螺母（2.625-16牙）	NUT Lock, 2.625-16	1
32	8M0066130	半圆头定位螺钉组	SCREW- HALF DOG POINT SET	1
32	8M0233826	半圆头定位螺钉组	SCREW-HALF DOG POINT SET	1
33	8M0219435	圆锥滚子轴承(外圈/内圈)	BEARING Tapered Roller (Cup/Cone)	1
34	8M0200154	油封	SEAL Oil	1
35	8M0219436	O型圈	O-RING	1
36	38489	滚动销	PIN Roll	2
37	8M0246763	放油螺塞	PLUG Oil Drain	1
38	8M0247119	O型圈 内径0.468×厚0.078	O-RIng .468 ID x .078	1
39	8M0210545	轴承隔套	SPACER Bearing	1
40	8M0206007	垫片组（1.505 x 1.745 x 0.014-0.044）	SHIM SET 1.505 x 1.745 (.014 - .044)	1
41	8M0215074	定位销	DOWEL PIN	1
42	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
43	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
44	8M0210542	止动垫片	WASHER-TAB Tab	1
45	8M0210543	锁紧螺母	RETAINER NUT	1
46	8M0225063	左舷消音器	MUFFLER Port	1
47	8M0225064	消声器 右舷	MUFFLER Starboard	1
48	8M0225068	四重密封环	SEAL Quad Ring	1
49	8M0225066	隔套	SPACER	2
50	8M0225065	螺钉 带肩 M6	SCREW Shoulder, M6	4
51	8M0225067	螺母 联轴 6毫米	NUT Coupling, 6 MM	1
52	8M0144417	螺钉(M6 x 16)	SCREW (M6 x 16)	6
-	8M0238140	消声器套件-JPO	MUFFLER KIT, JPO	1
-	8M0238141	消声器套件-JPO	MUFFLER KIT, JPO	1

图 24齿轮箱 摇杆操控螺旋桨轴-标准旋转 R-Drive 1.60 Gear Housing, Joystick Piloting Prop Shaft - Standard Rotation, R-Drive 1.60

REF	零件编号	中文名称	英文名称	数量
-	8M0224401	齿轮箱总成 标准款 加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Standard, Long, Graphite Grey, Right Camber	1
-	8M0224403	齿轮箱总成 标准款 X加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Standard, X-Long, Graphite Grey, Right Camber	1
-	8M0236224	GC-500R G 1.60 XL	GC-500R G 1.60 XL	1
-	8M0224405	齿轮箱总成 标准款 XX加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Standard, XX-Long, Graphite Grey, Right Camber	1
-	8M0236226	GC-500R G 1.60XXL	GC-500R G 1.60XXL	1
-	8M0224407	齿轮箱总成 标准款 XXX加长型 石墨灰 右曲度	GEAR HOUSING ASSEMBLY Standard, XXX-Long, Graphite Grey, Right Camber	1
-	8M0224409	齿轮箱总成 标准款 加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Standard, Long, Cold Fusion White, Right Camber	1
-	8M0224412	齿轮箱总成 标准款 X加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Standard, X-Long, Cold Fusion White, Right Camber	1
-	8M0224414	齿轮箱总成 标准款 XX加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Standard, XX-Long, Cold Fusion White, Right Camber	1
-	8M0224416	齿轮箱总成 标准款 XXX加长型 冷聚白 右曲度	GEAR HOUSING ASSEMBLY Standard, XXX-Long, Cold Fusion White, Right Camber	1
1	8M0225057	齿轮箱总成 基础型 左曲度 石墨灰	GEAR HOUSING ASSEMBLY Basic, Left Camber, Graphite Grey	1
1	8M0225058	齿轮箱总成 基础型 右曲度 石墨灰	GEAR HOUSING ASSEMBLY Basic, Right Camber, Graphite Grey	1
1	8M0225061	齿轮箱总成 基础型 左曲度 冷聚白	GEAR HOUSING ASSEMBLY Basic, Left Camber, Cold Fusion White	1
1	8M0225062	齿轮箱总成 基础型 右曲度 冷聚白	GEAR HOUSING ASSEMBLY Basic, Right Camber, Cold Fusion White	1
2	8M0210511	鱼雷形塞	PLUG Torpedo	1
3	8M0210514	四角密封环	QUAD RING	1
4	8M0050602	磁铁	MAGNET	1
5	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	1
5	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	1
6	8M0220902	鼻帽 4孔	NOSE CAP 4 Holes	1
6	8M0220903	鼻帽 14孔	NOSE CAP 14 Holes	1
7	45257	O型圈(1.489×0.070)	O-RING (1.489 x .070)	1
8	8M0210513	固定座	RETAINER	1
8	8M0240954	鼻帽	NOSE CAP	1
9	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
9	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
10	8M0210515	换挡衬套	BUSHING Shift	1
11	8M0232475	阀芯总成	SPOOL ASSEMBLY	1
11	8M0235944	阀芯总成	SPOOL ASSEMBLY	1
12	8M0232465	垫片组	SHIM SET	1
13	8M0210527	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
14	8M0200142	挡圈	RETAINING Ring	1
15	8M0200143	止推垫圈	WASHER Thrust	1
16	8M0200144	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
17	8M0232460	齿轮组 前进/小齿轮 1.60速比(15/24)	GEAR SET Forward/Pinion,1.60 Ratio (15/24)	1
18	8M0219228	离合器销弹簧	SPRING Clutch Pin	1
19	8M0239527	十字销	PIN Cross	1
20	8M0200147	离合器	CLUTCH	1
21	8M0232468	垫片组(5.124×5.39)(0.020-0.040)	SHIM SET (5.124 x 5.39) (.020-.040)	1
22	8M0220160	螺旋桨轴	PROPELLER SHAFT	1
23	8M0210544	轴承座总成	BEARING CARRIER ASSEMBLY	1
24	NSS	倒车齿轮(不单独销售)	NOT SOLD SEPARATE Reverse Gear	1
25	8M0219431	止推环	RING Thrust	1
26	8M0200161	轴承总成（圆锥滚子轴承 外圈/内圈）	BEARING ASSEMBLY Roller Taper (Cup/Cone)	2
27	8M0219432	间隔套（外圈）	SPACER Cup	1
28	8M0200163	间隔套（内圈）	SPACER Cone	1
29	8M0219433	滚针轴承	BEARING Needle	1
30	8M0219434	挡圈	RETAINING RING	1
31	8M0200164	锁紧螺母（2.625-16牙）	NUT Lock, 2.625-16	1
32	8M0066130	半圆头定位螺钉组	SCREW- HALF DOG POINT SET	1
32	8M0233826	半圆头定位螺钉组	SCREW-HALF DOG POINT SET	1
33	8M0219435	圆锥滚子轴承(外圈/内圈)	BEARING Tapered Roller (Cup/Cone)	1
34	8M0200154	油封	SEAL Oil	1
35	8M0219436	O型圈	O-RING	1
36	38489	滚动销	PIN Roll	2
37	8M0246763	放油螺塞	PLUG Oil Drain	1
38	8M0247119	O型圈 内径0.468×厚0.078	O-RIng .468 ID x .078	1
39	8M0210545	轴承隔套	SPACER Bearing	1
40	8M0206007	垫片组（1.505 x 1.745 x 0.014-0.044）	SHIM SET 1.505 x 1.745 (.014 - .044)	1
41	8M0215074	定位销	DOWEL PIN	1
42	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
43	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
44	8M0210542	止动垫片	WASHER-TAB Tab	1
45	8M0210543	锁紧螺母	RETAINER NUT	1
46	8M0225063	左舷消音器	MUFFLER Port	1
47	8M0225064	消声器 右舷	MUFFLER Starboard	1
48	8M0225068	四重密封环	SEAL Quad Ring	1
49	8M0225066	隔套	SPACER	2
50	8M0225065	螺钉 带肩 M6	SCREW Shoulder, M6	4
51	8M0225067	螺母 联轴 6毫米	NUT Coupling, 6 MM	1
52	8M0144417	螺钉(M6 x 16)	SCREW (M6 x 16)	6
-	8M0238140	消声器套件-JPO	MUFFLER KIT, JPO	1
-	8M0238141	消声器套件-JPO	MUFFLER KIT, JPO	1
