水星 Mercury 500 HP 7.6L V12 SeaPro 3B060047 & Up - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-8M0178083 · 共 49 个部位 · 1870 条零件

1附件 2水星配件贴花 3配件冲洗套件 4附件螺旋桨(V12)5发电机安装/皮带 12伏 6发电机安装/皮带 48伏 7凸轮轴盖 8冷却系统软管与节温器序列号3B332192及以上 9冷却软管序列号3B332191及以下 10冷却滤网 11冷却节温器序列号3B332191及以下 12冷却水泵 13曲轴、活塞及连杆 14气缸体序列号3B332191及以下 15气缸体序列号3B332192及以上 16气缸盖与凸轮轴序列号3B332191及以下 17气缸盖与凸轮轴序列号3B332192及以上 18贴花 19驱动轴延长套件 20电气系统 21发动机线束 22电气板总成 23电气传感器 24排气系统 25飞轮 26燃油滤清器 27燃油供给模块组件 - 8M0178250 28燃油系统 29齿轮箱驱动轴 6.48鱼雷型 (1.75传动比)30齿轮箱螺旋桨轴 6.48鱼雷型 (1.75传动比)31点火系统 32进气系统 33底罩 34维护套件 35中罩 36中部紧固件与密封件 37润滑油系统 38动力转向执行器总成 39动力转向泵与软管 40动力升降倾斜组件 41动力升降安装组件 42维修/支撑材料 43启动电机 44工具 45顶罩 46顶罩锁扣 47变速箱 48变速箱油冷却器组件 49艉板

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0210761	电池电缆组(12英尺)	CABLE SET (12 ft) Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0207790	DTS清洁电源线束总成(25英尺)	HARNESS ASSEMBLY DTS Clean Power, 25 Feet	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	8M0204704	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件全套	CLAMP KIT Clamp Kit-Complete	1

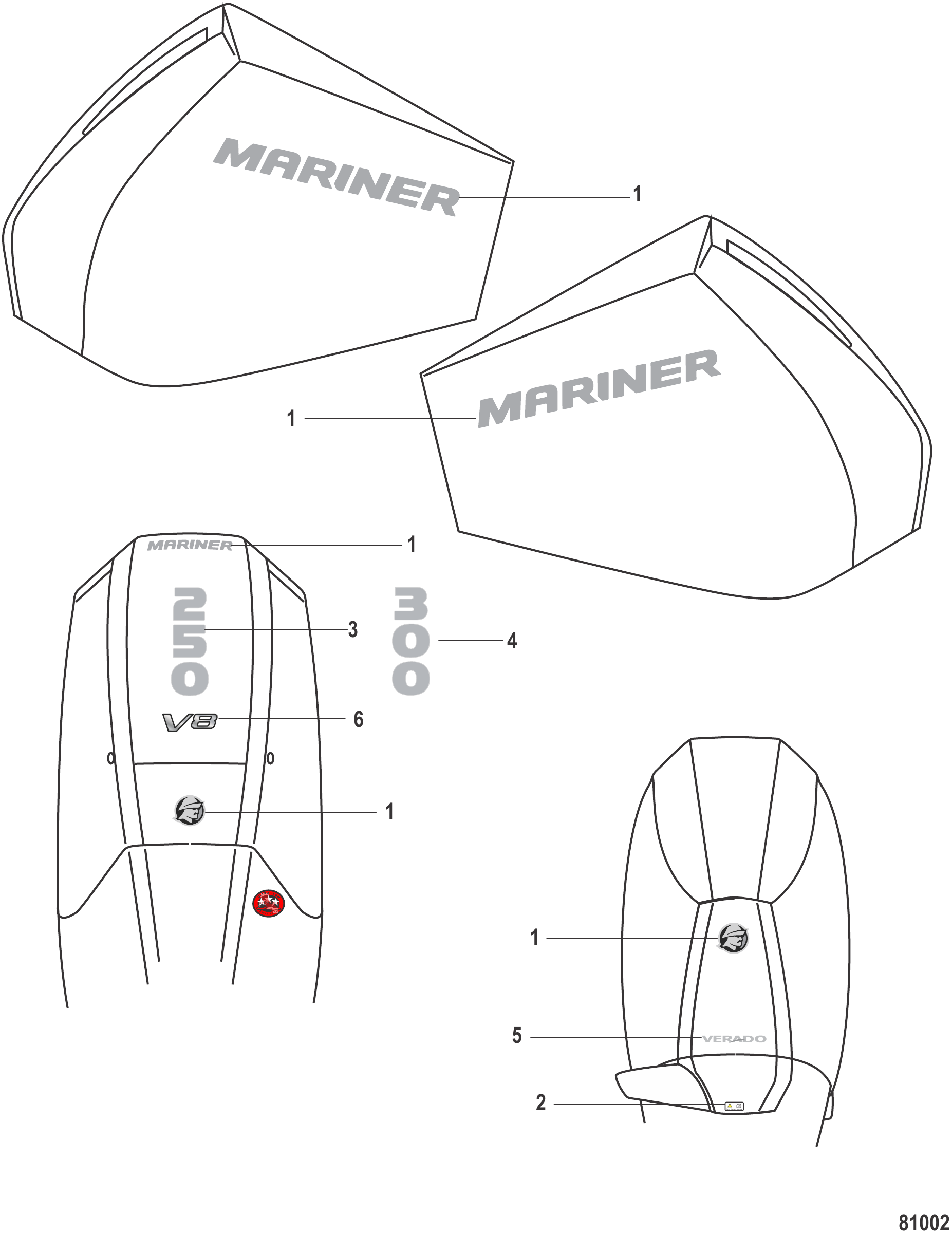

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242344	水手系列贴花套装(150-600马力)	DECAL SET Mariner, 150 - 600 HP	1
2	8M0142577	贴纸-阅读手册透明版	DECAL Read Manual, Clear	1
3	8M0217483	贴纸 250	DECAL 250	1
4	8M0217484	贴纸 300	DECAL 300	1
5	8M0178230	Verado贴纸	DECAL Verado	1
6	8M0214842	贴纸 V8	DECAL V8	1

图 3配件冲洗套件 Accessories Flushing Kit

REF	零件编号	中文名称	英文名称	数量
1	8M6010624	单机发动机总成	ENGINE UNIT Single	AR
1	8M6010623	双机发动机总成	ENGINE UNIT Twin	AR
1	8M6010622	三机发动机总成	ENGINE UNIT Triple	AR
1	8M6015251	三机冲洗套件	FLUSH KIT-TRIPLE	AR
1	8M6010621	四机发动机总成	ENGINE UNIT Quad	AR
1	8M6015252	四机冲洗套件	FLUSH KIT-QUAD	AR
2	8M6010628	单机安装套件	FITTING KIT Single Engine	AR
2	8M6010627	双机安装套件	FITTING KIT Twin Engine	AR
2	8M6010626	三机安装套件	FITTING KIT Triple Engine	AR
2	8M6010625	四机安装套件	FITTING KIT Quad Engine	AR
2	8M6010765	单机安装套件(5/8英寸)	FITTING KIT Single Engine (5/8")	AR
2	8M6010764	双机安装套件(5/8英寸)	FITTING KIT Twin Engine (5/8")	AR
2	8M6010763	三机安装套件(5/8英寸)	FITTING KIT Triple Engine (5/8")	AR
2	8M6010762	四机安装套件(5/8英寸)	FITTING KIT Quad Engine (5/8")	AR
3	8M6010637	OFS进水管安装套件(3英尺)	INSTALL KIT OFS Inlet Hose (3 ft)	AR
3	8M6010638	OFS进水管安装套件(6英尺)	INSTALL KIT OFS Inlet Hose (6 ft)	AR
3	8M6010639	OFS进水管安装套件(9英尺)	INSTALL KIT OFS Inlet Hose (9 ft)	AR
4	8M6010633	OFS快拆甲板套件-直型(3/4英寸)	DECK KIT OFS Quick Disconnect, Straight (3/4")	AR
4	8M6010635	直通倒刺接头(5/8英寸)	FITTING Straight Barb (5/8")	AR
5	8M6010634	OFS快拆甲板套件-弯头(3/4英寸)	DECK KIT OFS Quick Disconnect, Elbow (3/4")	AR
5	8M6010636	90度弯头倒刺接头(5/8英寸)	FITTING 90-Degree Elbow Barb (5/8")	AR
6	8M6010629	遥控开关(6英尺)	REMOTE SWITCH 6 ft	AR
6	8M6010630	遥控开关(12英尺)	REMOTE SWITCH 12 ft	AR
6	8M6010631	遥控开关(18英尺)	REMOTE SWITCH 18 ft	AR
7	8M6010632	OFS快拆安装套件	MOUNTING KIT OFS Quick Disconnect	AR

图 4附件螺旋桨(V12) Accessories Propellers (V12)

REF	零件编号	中文名称	英文名称	数量
-	8M0166979	23英寸左旋不锈钢4叶螺旋桨-前	PROPELLER 23 LH SS 4 BL- Front	AR
-	8M0166980	23英寸右旋不锈钢3叶螺旋桨-后	PROPELLER 23 RH SS 3 BL- Rear	AR
-	8M0166981	24.5英寸左旋不锈钢4叶螺旋桨-前	PROPELLER 24.5 LH SS 4 BL- Front	AR
-	8M0166982	24.5英寸右旋不锈钢3叶螺旋桨-后	PROPELLER 24.5 RH SS 3 BL- Rear	AR
-	8M0166983	26英寸左旋不锈钢4叶螺旋桨-前	PROPELLER 26 LH SS 4 BL- Front	AR
-	8M0166984	26英寸右旋不锈钢3叶螺旋桨-后	PROPELLER 26 RH SS 3 BL- Rear	AR
-	8M0166985	27.5英寸左旋不锈钢4叶螺旋桨-前	PROPELLER 27.5 LH SS 4 BL- Front	AR
-	8M0166986	27.5英寸右旋不锈钢3叶螺旋桨-后	PROPELLER 27.5 RH SS 3 BL- Rear	AR
-	8M0166987	29英寸左旋不锈钢4叶螺旋桨-前	PROPELLER 29 LH SS 4 BL- Front	AR
-	8M0166988	29英寸右旋不锈钢3叶螺旋桨-后	PROPELLER 29 RH SS 3 BL- Rear	AR
-	8M0166989	31英寸左旋不锈钢4叶螺旋桨-前	PROPELLER 31 LH SS 4 BL- Front	AR
-	8M0166990	31英寸右旋不锈钢3叶螺旋桨-后	PROPELLER 31 RH SS 3 BL- Rear	AR
-	8M0166991	33英寸左旋不锈钢4叶螺旋桨-前	PROPELLER 33 LH SS 4 BL- Front	AR
-	8M0166992	33英寸右旋不锈钢3叶螺旋桨-后	PROPELLER 33 RH SS 3 BL- Rear	AR
-	8M0166993	35英寸左旋不锈钢4叶螺旋桨-前	PROPELLER 35 LH SS 4 BL- Front	AR
-	8M0166994	35英寸右旋不锈钢3叶螺旋桨-后	PROPELLER 35 RH SS 3 BL- Rear	AR
-	8M0166995	37英寸左旋不锈钢4叶螺旋桨-前	PROPELLER 37 LH SS 4 BL- Front	AR
-	8M0166996	37英寸右旋不锈钢3叶螺旋桨-后	PROPELLER 37 RH SS 3 BL- Rear	AR

图 5发电机安装/皮带 12伏 Alternator Mounting/Belt 12 Volt

REF	零件编号	中文名称	英文名称	数量
1	8M0178242	150安培交流发电机(12伏)	ALTERNATOR 150 AMP (12 Volt)	1
2	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
3	8M0145100	六角法兰螺丝 M8	SCREW M8 Hex Flange	6
4	8M0178243	皮带附件（6肋）	BELT ACCESSORY 6 Rib	1
5	8M0142692	发电机支架	BRACKET Alternator	1
5	8M0237475	发电机支架	BRACKET Alternator	1
6	8M0142693	发电机支架	BRACKET Alternator	1
6	8M0237474	发电机支架	BRACKET Alternator	1
7	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
8	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2
9	47483	J型卡扣	J CLIP	1

图 6发电机安装/皮带 48伏 Alternator Mounting/Belt 48 Volt

REF	零件编号	中文名称	英文名称	数量
1	8M0205630	100安培交流发电机(48伏)	ALTERNATOR 100 Amp (48 Volt)	1
2	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
3	8M0145100	六角法兰螺丝 M8	SCREW M8 Hex Flange	6
4	8M0207416	48V发电机6肋皮带附件	BELT ACCESSORY 6 Rib 48 Volt Alternator	1
5	8M0207414	48V发电机支架	BRACKET Alternator 48 Volt Alternator	1
6	8M0207415	48V发电机支架	BRACKET Alternator 48 Volt Alternator	1
7	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
8	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2
9	47483	J型卡扣	J CLIP	1

图 7凸轮轴盖 Camshaft Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0142282	右舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Starboard	1
1	8M0142281	左舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Port	1
2	8M0142284	右舷凸轮轴盖密封件	SEAL Camshaft Cover, Starboard	1
2	8M0142283	左舷凸轮轴盖密封件	SEAL Camshaft Cover, Port	1
3	8M0142285	火花塞密封圈	SEAL Spark Plug	4
4	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	38
4	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	38
5	8M0142472	左舷至右舷通气管	HOSE Port to Starboard Breather	1
6	855228	卡箍	CLAMP	4
7	8M0142473	右舷通气管至进气口软管	HOSE Starboard Breather to Intake	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0149557	长缸体总成	LONG BLOCK	1

图 8冷却系统软管与节温器序列号3B332192及以上 Cooling, Hoses and Thermostats Serial 3B332192 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0219846	右舷60℃节温器总成(含O型圈)	THERMOSTAT ASSEMBLY 140F / 60C Starboard, with O-ring	1
2	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	8
3	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	10
4	8M0143696	卡箍	CLAMP	4
5	8M0219847	节温器至冲洗阀软管总成	HOSE ASSEMBLY Thermostat to Flush Valve	1
6	8M0219853	软管	HOSE	1
7	8M0177665	卡箍	CLAMP	1
8	8M0177675	卡箍	CLAMP	1
9	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
10	8M0219844	软管总成	HOSE ASSEMBLY	1
11	11165	O型圈	O-RING	1
12	888988007	卡箍(42.5毫米)	CLAMP (42.5 mm)	1
13	8M0219848	软管	HOSE	1
14	8M0177669	卡扣	CLIP	1
15	8M0177670	喷雾软管	HOSE Sprayer	1
16	899145	绑带夹	CLIP Tie Strap	3
17	848763	卡箍（19.8毫米）	CLAMP (19.8 mm)	1
18	8M0177671	卡扣	CLIP	3
19	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
20	8M0177680	接头总成	FITTING ASSEMBLY	2
21	8M0177681	O型圈	O-RING	2
22	8M0203761	右舷缸体排水软管总成	HOSE ASSEMBLY Starboard, Block Drain	1
23	8M0244885	接头总成	FITTING Assembly	1
24	62704	O型圈 (.362 x .103)	O-RING (.362 x .103)	1
25	8M0177683	软管总成	HOSE ASSEMBLY	1
26	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	7
27	8M6000385	卡箍(39.6毫米)	CLAMP (39.6 MM)	3
27	8M0187146	卡箍	CLAMP	3
28	8M0177684	接头	FITTING	1
29	8M0177685	护孔环	GROMMET	1
30	8M0177686	软管总成	HOSE ASSEMBLY	1
31	848764	卡箍（21毫米）	CLAMP (21 mm)	3
32	8M0177687	提升阀总成	POPPET ASSEMBLY	1
33	8M0177688	软管	HOSE	1
34	8M0177690	软管	HOSE	1
34	8M0177691	软管	HOSE	1
35	8M0177692	接头	FITTING	1
36	8M0177694	软管总成	HOSE ASSEMBLY	1
36	8M0203760	左舷软管总成	HOSE ASSEMBLY Port	1
36	8M0203760	左舷软管总成	HOSE ASSEMBLY Port	1
37	8M0244885	接头总成	FITTING Assembly	1
38	62704	O型圈 (.362 x .103)	O-RING (.362 x .103)	1
39	8M0177695	软管总成	HOSE ASSEMBLY	1
39	8M0185977	CC出口软管总成	HOSE ASSY-CC OUT	1
40	8M0220950	软管总成	HOSE ASSEMBLY	1
41	8M0235708	Oetiker卡箍(24.1x7x0.6mm)	CLAMP Oetiker, (24.1 x 7 x.6 mm)	4
42	88552620	螺钉(M8 x 20)	SCREW (M8 x 20)	1
43	97224	J型卡扣	J CLIP	1
44	8M0180022	盖帽	CAP	1
45	8M0219845	左舷71.1℃节温器总成(含O型圈)	THERMOSTAT ASSEMBLY 160F / 71.1C Port, with O-ring	1
46	33145	O型圈(1.984x0.139)(节温器组件)	O-RING (1.984 x .139) Component of Thermostat Assemblies	2
46	8M0214923	O型圈(1.98x1.39)	O-RING (1.98 x 1.39)	2
47	8M0191578	冲洗阀	VALVE Flush	1
48	8M0219849	节温器至排放软管总成	HOSE ASSEMBLY Thermostat to Dump Hose	1
49	8M0179993	支架	BRACKET	1
50	8M0219850	软管总成	HOSE ASSEMBLY	1
51	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
-	8M0227276	长缸体总成	LONG BLOCK	1

图 9冷却软管序列号3B332191及以下 Cooling Hoses Serial 3B332191 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0177662	节温器总成	THERMOSTAT ASSEMBLY	1
2	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	8
3	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	10
4	8M0143696	卡箍	CLAMP	2
5	8M0177663	软管	HOSE	1
6	8M0177664	软管	HOSE	1
7	8M0177665	卡箍	CLAMP	1
8	8M0177675	卡箍	CLAMP	1
9	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
10	8M0177667	弯头总成	ELBOW ASSEMBLY	1
11	11165	O型圈	O-RING	1
12	888988007	卡箍(42.5毫米)	CLAMP (42.5 mm)	1
13	8M0177668	软管	HOSE	1
14	8M0177669	卡扣	CLIP	1
15	8M0177670	喷雾软管	HOSE Sprayer	1
16	899145	绑带夹	CLIP Tie Strap	3
17	848763	卡箍（19.8毫米）	CLAMP (19.8 mm)	1
18	8M0177671	卡扣	CLIP	3
19	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
20	8M0177680	接头总成	FITTING ASSEMBLY	2
21	8M0177681	O型圈	O-RING	2
22	8M0177682	软管总成	HOSE ASSEMBLY	1
22	8M0203761	右舷缸体排水软管总成	HOSE ASSEMBLY Starboard, Block Drain	1
23	8M0177683	软管总成	HOSE ASSEMBLY	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	7
25	8M6000385	卡箍(39.6毫米)	CLAMP (39.6 MM)	3
25	8M0187146	卡箍	CLAMP	3
26	8M0177684	接头	FITTING	1
27	8M0177685	护孔环	GROMMET	1
28	8M0177686	软管总成	HOSE ASSEMBLY	1
29	848764	卡箍（21毫米）	CLAMP (21 mm)	3
30	8M0177687	提升阀总成	POPPET ASSEMBLY	1
31	8M0177688	软管	HOSE	1
32	8M0177690	软管	HOSE	1
32	8M0177691	软管	HOSE	1
33	8M0177692	接头	FITTING	1
34	8M0177694	软管总成	HOSE ASSEMBLY	1
34	8M0203760	左舷软管总成	HOSE ASSEMBLY Port	1
35	8M0177695	软管总成	HOSE ASSEMBLY	1
35	8M0185977	CC出口软管总成	HOSE ASSY-CC OUT	1
36	8M0177696	软管总成	HOSE ASSEMBLY	1
37	855228	卡箍	CLAMP	5
38	88552620	螺钉(M8 x 20)	SCREW (M8 x 20)	1
39	97224	J型卡扣	J CLIP	1
40	8M0180022	盖帽	CAP	1
41	8M0177698	接头	FITTING	1
42	33145	O型圈(1.984x0.139)	O-RING (1.984 x .139)	1
42	8M0214923	O型圈(1.98x1.39)	O-RING (1.98 x 1.39)	1
43	8M0180284	冲洗阀	VALVE Flush	1
43	8M0191578	冲洗阀	VALVE Flush	1
44	8M0180283	软管	HOSE	1
45	8M0179993	支架	BRACKET	1
46	8M0177699	软管	HOSE	1
47	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
-	8M0178231	长缸体总成	LONG BLOCK	1

图 10冷却滤网 Cooling Strainer

REF	零件编号	中文名称	英文名称	数量
1	8M0177672	滤网总成	STRAINER ASSEMBLY	1
2	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
3	8M0177673	滤网总成	SCREEN ASSEMBLY	1
4	36324	O型圈(1.549x0.103)	O-RING (1.549 x .103)	1
5	11165	O型圈	O-RING	1
6	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	4
7	8M0177665	卡箍	CLAMP	1
8	8M0177676	软管	HOSE	1
9	848764	卡箍（21毫米）	CLAMP (21 mm)	2
10	8M0177514	卡扣	CLIP	1
11	8M0177677	软管	HOSE	1
12	855697	卡箍	CLAMP	1
12	8M0204696	卡箍	CLAMP	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
14	8M0177674	软管	HOSE	1
15	8M0177675	卡箍	CLAMP	2
16	8M0177678	接头	FITTING	1
17	8M0177649	护孔环	GROMMET	1
18	8M0177679	软管总成	HOSE ASSEMBLY	1
18	8M0190967	缸盖排水软管总成	HOSE ASSEMBLY Head Drain	1
18	8M0190967	缸盖排水软管总成	HOSE ASSEMBLY Head Drain	1
19	8M0244885	接头总成	FITTING Assembly	2
20	62704	O型圈 (.362 x .103)	O-RING (.362 x .103)	1
21	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	6
22	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
23	8M0182397	保护套	SLEEVE Protective	1
24	8M0177689	软管	HOSE	1
25	8M0177711	卡箍	CLAMP	1
26	8M0177507	接头	FITTING	1
27	8M0177508	O型圈	O-RING	1

图 11冷却节温器序列号3B332191及以下 Cooling Thermostat, Serial 3B332191 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0177662	节温器总成	THERMOSTAT ASSEMBLY	1
2	8M0180926	安装板	PLATE	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	5
4	8M0177700	71.1℃节温器	THERMOSTAT 71.1 Degree Celsius	1
5	8M0177701	60℃节温器	THERMOSTAT 60 Degree Celsius	1
6	8M0177702	节温器弹簧	SPRING Thermostat	2
7	8M0177703	节温器固定座	RETAINER Thermostat	2
8	8M0177704	节温器衬垫	GASKET Thermostat	1
9	NSS	底壳(不单独销售)	NOT SOLD SEPARATE Housing-Bottom	1
10	33145	O型圈(1.984x0.139)	O-RING (1.984 x .139)	1
10	8M0214923	O型圈(1.98x1.39)	O-RING (1.98 x 1.39)	1
11	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	3

图 12冷却水泵 Cooling Water Pump

REF	零件编号	中文名称	英文名称	数量
-	8M0235099	水泵修理包(长型)	WATER PUMP REPAIR KIT Long	1
-	8M0235100	水泵修理包(加长型)	WATER PUMP REPAIR KIT XLong	1
-	8M0239303	水泵修理包	REPAIR KT WTR PMP	1
1	8M0178586	进水口管	TUBE Water Inlet	1
1	8M0228710	ORD 8M0235099	ORD 8M0235099	1
1	8M0178587	进水口管	TUBE Water Inlet	1
1	8M0229565	ORD 8M0235100	ORD 8M0235100	1
2	8M0178588	进水口板	PLATE Water Inlet	1
3	8M0178589	螺丝M6×12	SCREW M6 x 12	1
4	8M0177705	O型圈	O-RING	1
5	8M0177710	O型圈	O-RING	1
6	8M0177706	水泵叶轮	IMPELLER Water Pump	1
7	8M0177707	泵壳	PUMP HOUSING	1
8	8M0177708	密封座	SEAL Carrier	1
9	65936	O型圈	O-RING	1
10	8M0177709	螺钉	SCREW	2
11	815504232	蜗轮卡箍(直径2.50)	CLAMP Worm Gear (2.50 Diameter)	1
12	8M0177712	软管总成	HOSE ASSEMBLY	1
12	8M0221285	滤清器壳至水泵软管总成	HOSE ASSEMBLY Strainer Housing to Water Pump	1
12	8M0221285	滤清器壳至水泵软管总成	HOSE ASSEMBLY Strainer Housing to Water Pump	1
13	8M0182439	弹簧	SPRING	1
14	8M0177711	卡箍	CLAMP	1
15	NSS	进水口接头(不单独销售)	NOT SOLD SEPARATE Fitting-Water inlet	1
16	8M0177710	O型圈	O-RING	1
17	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
-	8M0177997	水泵总成修理包	WATER PUMP KIT Complete	1

图 13曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0142417	曲轴	CRANKSHAFT	1
2	8M0034912	O型圈 3.78×21.32	O-RING 3.78 X 21.32	1
3	8M0142386	挡圈	RING RETAINING	1
4	8M0142379	主轴承油封	SEAL Main Bearing	1
4	8M0168880	主轴承油封	SEAL Main Bearing	1
5	8M0142385	隔套	SPACER	1
6	8M0147976	主轴承绿色	BEARING MAIN Green	AR
6	8M0147977	主轴承蓝色	BEARING MAIN Blue	AR
6	8M0147978	主轴承白色	BEARING MAIN White	AR
6	8M0147979	主轴承橙色	BEARING MAIN Orange	AR
7	8M0142424	止推垫圈	WASHER THRUST	2
8	8M0148077	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0217817	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0148078	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0217818	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0148079	连杆轴承(白色)	BEARING Connecting Rod, White	AR
8	8M0217819	连杆轴承(白色)	BEARING Connecting Rod, White	AR
9	8M0142575	活塞总成	PISTON ASSEMBLY	8
9	8M0200040	活塞总成	PISTON ASSEMBLY	8
10	8M0142381	活塞环组件	PISTON RING ASSEMBLY	8
11	8M0142383	卡簧	CIRCLIP	16
12	8M0142418	连杆	CONNECTING ROD	8
12	8M0159647	连杆	CONNECTING ROD	8
13	8M6002637	连杆螺栓	BOLT Connecting Rod	16
13	8M0159648	连杆螺栓	BOLT, CONNECTING ROD	16
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0149557	长缸体总成	LONG BLOCK	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 14气缸体序列号3B332191及以下 Cylinder Block Serial 3B332191 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0179274	气缸体	CYLINDER BLOCK	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	8M0179275	盖板	COVER PLATE	1
3	8M0220614	盖板	COVER PLATE	1
4	8M0179276	盖板垫片	GASKET Cover Plate	1
5	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	8
6	8M0087453	堵头(24毫米)	PLUG (24 MM)	1
7	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
8	893540	定位销 8x12长	PIN Dowel, 8x12 long	6
9	8M0087447	堵头(10毫米)	PLUG (10MM)	2
10	8M0142346	螺钉(M11x107毫米)12角头	SCREW (M11 x 107 MM) 12 POINT HEX HEAD	18
11	8M0178218	螺丝 M10 x 150	SCREW M10 x 150	10
12	889828	O型圈 0.924×0.103	O-RING (.924 x .103)	1
13	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	18
14	8M0179283	螺丝 M6 x 120	SCREW M6 x 120	1
14	8M0189879	螺丝 M6 x 120	SCREW M6 X 120	1
15	8M0179284	机油冷却器盖	COVER Oil Cooler	1
16	8M0180224	底座盖板	COVER Bedplate	1
17	8M0180225	底座盖	COVER BEDPLATE	1
18	8M0179592	螺丝 M6 x 20	SCREW M6 x 20	26
19	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	13
20	8M0179286	冷却器盖垫片	COVER Gasket Cooler	1
21	8M0179285	密封件	SEAL	1
21	8M0204793	密封套件	SEAL KIT	1
22	8M0179249	V型管总成	PIPE VALLEY ASSY	1
23	8M0181166	连接器	CONNECTOR	3
24	8M0180223	O型圈	O-RING	3
25	8M0181167	连接器	CONNECTOR	2
26	38780	O型圈	O-RING	2
27	8M0181168	连接器	CONNECTOR	3
28	55801	O型圈	O-RING	3
29	8M0180222	护孔环	GROMMET	4
30	8M0180221	轴环	COLLAR	4
31	8M0179251	适配板衬垫	GASKET Adapter Plate	1
32	8M0179252	螺丝 M10 x 65	SCREW M10 x 65	7
32	8M0177604	螺钉	SCREW	7
33	8M0179281	惰轮轴颈	JOURNAL Idler	1
34	8M0179260	机油泵驱动链轮总成	SPROCKET Oil Pump Drive Assembly	1
35	NSS	不单独销售	NOT SOLD SEPARATE	1
36	8M0179279	肩垫圈	WASHER Shoulder	1
37	8M0179280	螺丝 M8 x 45	SCREW M8 x 45	1
38	8M0179278	短跨距导板	GUIDE Short Span	2
39	8M0142393	凸轮驱动导板	GUIDE Cam Drive	1
40	8M0142392	活动导板	GUIDE Moveable	1
41	8M0086569	台阶螺钉(M8x1.25)	SCREW Shoulder (M8 x 1.25)	2
42	8M0179277	凸轮轴驱动链条	CHAIN Cam Drive	1
43	8M0142390	凸轮轴链轮	SPROCKET Camshaft	2
44	8M0142395	凸轮螺栓 M12特殊左旋	CAM BOLT M12 Special Left Hand	2
45	8M0179253	挡油板	OIL SHIELD	1
46	8M0179254	四分之一护罩	QUARTER SHIELD	1
47	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	3
48	8M0179256	隔套	SPACER	1
49	8M0179255	双头螺柱 M6 x 1	STUD M6 x 1	1
50	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
51	8M0179258	发动机联轴器	ENGINE COUPLER	1
52	8M0179259	螺丝 M8 x 28	SCREW M8 x 28	1
-	8M0178231	长缸体总成	LONG BLOCK	1
-	8M0178234	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0221316	气缸盖垫片组	PWRHD GASKET SET	1

图 15气缸体序列号3B332192及以上 Cylinder Block Serial 3B332192 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0179274	气缸体	CYLINDER BLOCK	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	8M0179275	盖板	COVER PLATE	1
3	8M0220614	盖板	COVER PLATE	1
4	8M0179276	盖板垫片	GASKET Cover Plate	1
5	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	8
6	8M0087453	堵头(24毫米)	PLUG (24 MM)	1
7	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
8	893540	定位销 8x12长	PIN Dowel, 8x12 long	6
9	8M0087447	堵头(10毫米)	PLUG (10MM)	2
10	8M0142346	螺钉(M11x107毫米)12角头	SCREW (M11 x 107 MM) 12 POINT HEX HEAD	18
11	8M0178218	螺丝 M10 x 150	SCREW M10 x 150	10
12	889828	O型圈 0.924×0.103	O-RING (.924 x .103)	1
13	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	18
14	8M0179283	螺丝 M6 x 120	SCREW M6 x 120	1
14	8M0189879	螺丝 M6 x 120	SCREW M6 X 120	1
15	8M0179284	机油冷却器盖	COVER Oil Cooler	1
16	8M0180224	底座盖板	COVER Bedplate	1
17	8M0180225	底座盖	COVER BEDPLATE	1
18	8M0179592	螺丝 M6 x 20	SCREW M6 x 20	26
19	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	13
20	8M0179286	冷却器盖垫片	COVER Gasket Cooler	1
21	8M0179285	密封件	SEAL	1
21	8M0204793	密封套件	SEAL KIT	1
22	8M0219854	V型管总成	VALLEY PIPE ASSEMBLY	1
23	8M0181166	连接器	CONNECTOR	3
24	8M0180223	O型圈	O-RING	3
25	8M0181167	连接器	CONNECTOR	2
26	38780	O型圈	O-RING	2
27	8M0181168	连接器	CONNECTOR	3
28	55801	O型圈	O-RING	3
29	8M0180222	护孔环	GROMMET	4
30	8M0180221	轴环	COLLAR	4
31	8M0179251	适配板衬垫	GASKET Adapter Plate	1
32	8M0179252	螺丝 M10 x 65	SCREW M10 x 65	7
32	8M0177604	螺钉	SCREW	7
33	8M0179281	惰轮轴颈	JOURNAL Idler	1
34	8M0179260	机油泵驱动链轮总成	SPROCKET Oil Pump Drive Assembly	1
35	NSS	不单独销售	NOT SOLD SEPARATE	1
36	8M0179279	肩垫圈	WASHER Shoulder	1
37	8M0179280	螺丝 M8 x 45	SCREW M8 x 45	1
38	8M0179278	短跨距导板	GUIDE Short Span	2
39	8M0142393	凸轮驱动导板	GUIDE Cam Drive	1
40	8M0142392	活动导板	GUIDE Moveable	1
41	8M0086569	台阶螺钉(M8x1.25)	SCREW Shoulder (M8 x 1.25)	2
42	8M0179277	凸轮轴驱动链条	CHAIN Cam Drive	1
43	8M0142390	凸轮轴链轮	SPROCKET Camshaft	2
44	8M0142395	凸轮螺栓 M12特殊左旋	CAM BOLT M12 Special Left Hand	2
45	8M0179253	挡油板	OIL SHIELD	1
46	8M0179254	四分之一护罩	QUARTER SHIELD	1
47	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	3
48	8M0179256	隔套	SPACER	1
49	8M0179255	双头螺柱 M6 x 1	STUD M6 x 1	1
50	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
51	8M0179258	发动机联轴器	ENGINE COUPLER	1
52	8M0179259	螺丝 M8 x 28	SCREW M8 x 28	1
-	8M0227276	长缸体总成	LONG BLOCK	1
-	8M0178234	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0221316	气缸盖垫片组	PWRHD GASKET SET	1

图 16气缸盖与凸轮轴序列号3B332191及以下 Cylinder Head and Camshaft Serial 3B332191 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0178236	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0178235	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	8M0179238	进气门座	VALVE SEAT Intake	24
3	8M0179239	排气门座	VALVE SEAT Exhaust	24
4	8M0142358	气门导管	VALVE Guide	48
5	NSS	不单独销售	NOT SOLD SEPARATE	26
6	8M0163131	M6螺钉	SCREW M6	52
7	8M0142357	专用塞(21毫米)	PLUG (21 MM) Special	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	14
9	8M0087449	堵头（14毫米）	PLUG (14 mm)	4
10	8M0087454	30毫米螺塞	PLUG (30 mm)	10
11	8M0142364	气门键	VALVE Key	96
12	8M0142363	固定座	RETAINER	48
13	8M0179240	气门弹簧	SPRING VALVE	48
14	8M0142359	气门油封	SEAL Valve	48
15	8M0179241	进气阀	VALVE Intake	24
16	8M0179242	排气阀	VALVE Exhaust	24
17	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
18	8M0179243	张紧器	TENSIONER	2
19	8M0142366	凸轮间链条	CHAIN Cam to Cam	2
20	8M0179244	排气凸轮轴	CAMSHAFT Exhaust	1
20	8M0179245	排气凸轮轴	CAMSHAFT Exhaust	1
21	8M0179246	进气凸轮轴	CAMSHAFT Intake	1
21	8M0179247	进气凸轮轴	CAMSHAFT Intake	1
22	8M0142365	挺杆 (3.000)	TAPPET (3.000)	AR
22	8M0142431	挺杆 (3.015)	TAPPET (3.015)	AR
22	8M0142439	挺杆 (3.030)	TAPPET (3.030)	AR
22	8M0142440	挺杆 (3.045)	TAPPET (3.045)	AR
22	8M0142441	挺杆 (3.060)	TAPPET (3.060)	AR
22	8M0142438	挺杆 (3.075)	TAPPET (3.075)	AR
22	8M0142495	挺杆 (3.090)	TAPPET (3.090)	AR
22	8M0142492	挺杆 (3.105)	TAPPET (3.105)	AR
22	8M0142443	挺杆 (3.120)	TAPPET (3.120)	AR
22	8M0142447	挺杆 (3.135)	TAPPET (3.135)	AR
22	8M0142464	挺杆 (3.150)	TAPPET (3.150)	AR
22	8M0142465	挺杆 (3.165)	TAPPET (3.165)	AR
22	8M0142466	挺杆 (3.180)	TAPPET (3.180)	AR
22	8M0142487	挺杆 (3.195)	TAPPET (3.195)	AR
22	8M0142488	挺杆 (3.210)	TAPPET (3.210)	AR
22	8M0142489	挺杆 (3.225)	TAPPET (3.225)	AR
22	8M0142490	挺杆 (3.240)	TAPPET (3.240)	AR
22	8M0142491	挺杆 (3.255)	TAPPET (3.255)	AR
22	8M0142519	挺杆 (3.270)	TAPPET (3.270)	AR
22	8M0142520	挺杆 (3.285)	TAPPET (3.285)	AR
22	8M0142521	挺杆 (3.300)	TAPPET (3.300)	AR
22	8M0142525	挺杆 (3.315)	TAPPET (3.315)	AR
22	8M0142527	挺杆 (3.330)	TAPPET (3.330)	AR
22	8M0142532	挺杆 (3.345)	TAPPET (3.345)	AR
22	8M0142613	挺杆 (3.360)	TAPPET (3.360)	AR
22	8M0142252	挺杆 (3.375)	TAPPET (3.375)	AR
22	8M0142255	挺杆 (3.390)	TAPPET (3.390)	AR
22	8M0142256	挺杆 (3.405)	TAPPET (3.405)	AR
22	8M0142257	挺杆 (3.420)	TAPPET (3.420)	AR
22	8M0142258	挺杆 (3.435)	TAPPET (3.435)	AR
22	8M0142261	挺杆 (3.450)	TAPPET (3.450)	AR
22	8M0142263	挺杆 (3.465)	TAPPET (3.465)	AR
22	8M0142277	挺杆 (3.480)	TAPPET (3.480)	AR
22	8M0142291	挺杆 (3.495)	TAPPET (3.495)	AR
22	8M0142292	挺杆 (3.510)	TAPPET (3.510)	AR
22	8M0142666	挺杆 (3.525)	TAPPET (3.525)	AR
22	8M0142667	挺杆 (3.540)	TAPPET (3.540)	AR
22	8M0142668	挺杆 (3.555)	TAPPET (3.555)	AR
22	8M0142669	挺杆 (3.570)	TAPPET (3.570)	AR
22	8M0142670	挺杆 (3.585)	TAPPET (3.585)	AR
22	8M0142698	挺杆 (3.600)	TAPPET (3.600)	AR
22	8M0142699	挺杆 (3.615)	TAPPET (3.615)	AR
22	8M0142700	挺杆 (3.630)	TAPPET (3.630)	AR
22	8M0142701	挺杆 (3.645)	TAPPET (3.645)	AR
22	8M0142702	挺杆 (3.660)	TAPPET (3.660)	AR
22	8M0142703	挺杆 (3.675)	TAPPET (3.675)	AR
22	8M0142704	挺杆 (3.690)	TAPPET (3.690)	AR
23	8M0142369	螺钉 (M10 x 107) 内六角法兰头	SCREW (M10 x 107) TORX FLG HD	28
24	8M0180941	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
24	8M0199583	螺钉	SCREW	4
25	8M0199584	隔套	SPACER	4
26	8M0178238	气缸盖衬垫	GASKET Cylinder Head	1
26	8M0178237	气缸盖衬垫	GASKET Cylinder Head	1
26	8M0238527	气缸盖垫片	GASKET CYL HD PRT	1
27	8M0179581	填料	STUFFER	2
28	8M0102995	螺丝 (M12)	SCREW (M12)	4
29	8M0178239	吊环	LIFTING EYE	1
30	8M0177653	支架	BRACKET	1
31	8M0178240	吊环	LIFTING EYE	1
32	8M0179250	齿轮箱加注通气口支架	BRACKET Gearcase Fill Vent	1
33	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
34	898836	棕色O型圈	O-RING Brown	1
34	8M0237361	O型圈	O-RING	1
35	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
36	8M0142394	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
36	8M0231253	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
-	8M0178231	长缸体总成	LONG BLOCK	1
-	8M0178234	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0221316	气缸盖垫片组	PWRHD GASKET SET	1

图 17气缸盖与凸轮轴序列号3B332192及以上 Cylinder Head and Camshaft Serial 3B332192 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0219856	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0178235	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	8M0179238	进气门座	VALVE SEAT Intake	24
3	8M0179239	排气门座	VALVE SEAT Exhaust	24
4	8M0142358	气门导管	VALVE Guide	48
5	NSS	不单独销售	NOT SOLD SEPARATE	26
6	8M0163131	M6螺钉	SCREW M6	52
7	8M0142357	专用塞(21毫米)	PLUG (21 MM) Special	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	14
9	8M0087449	堵头（14毫米）	PLUG (14 mm)	4
10	8M0087454	30毫米螺塞	PLUG (30 mm)	10
11	8M0142364	气门键	VALVE Key	96
12	8M0142363	固定座	RETAINER	48
13	8M0179240	气门弹簧	SPRING VALVE	48
14	8M0142359	气门油封	SEAL Valve	48
15	8M0179241	进气阀	VALVE Intake	24
16	8M0179242	排气阀	VALVE Exhaust	24
17	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
18	8M0179243	张紧器	TENSIONER	2
19	8M0142366	凸轮间链条	CHAIN Cam to Cam	2
20	8M0179244	排气凸轮轴	CAMSHAFT Exhaust	1
20	8M0179245	排气凸轮轴	CAMSHAFT Exhaust	1
21	8M0179246	进气凸轮轴	CAMSHAFT Intake	1
21	8M0179247	进气凸轮轴	CAMSHAFT Intake	1
22	8M0142365	挺杆 (3.000)	TAPPET (3.000)	AR
22	8M0142431	挺杆 (3.015)	TAPPET (3.015)	AR
22	8M0142439	挺杆 (3.030)	TAPPET (3.030)	AR
22	8M0142440	挺杆 (3.045)	TAPPET (3.045)	AR
22	8M0142441	挺杆 (3.060)	TAPPET (3.060)	AR
22	8M0142438	挺杆 (3.075)	TAPPET (3.075)	AR
22	8M0142495	挺杆 (3.090)	TAPPET (3.090)	AR
22	8M0142492	挺杆 (3.105)	TAPPET (3.105)	AR
22	8M0142443	挺杆 (3.120)	TAPPET (3.120)	AR
22	8M0142447	挺杆 (3.135)	TAPPET (3.135)	AR
22	8M0142464	挺杆 (3.150)	TAPPET (3.150)	AR
22	8M0142465	挺杆 (3.165)	TAPPET (3.165)	AR
22	8M0142466	挺杆 (3.180)	TAPPET (3.180)	AR
22	8M0142487	挺杆 (3.195)	TAPPET (3.195)	AR
22	8M0142488	挺杆 (3.210)	TAPPET (3.210)	AR
22	8M0142489	挺杆 (3.225)	TAPPET (3.225)	AR
22	8M0142490	挺杆 (3.240)	TAPPET (3.240)	AR
22	8M0142491	挺杆 (3.255)	TAPPET (3.255)	AR
22	8M0142519	挺杆 (3.270)	TAPPET (3.270)	AR
22	8M0142520	挺杆 (3.285)	TAPPET (3.285)	AR
22	8M0142521	挺杆 (3.300)	TAPPET (3.300)	AR
22	8M0142525	挺杆 (3.315)	TAPPET (3.315)	AR
22	8M0142527	挺杆 (3.330)	TAPPET (3.330)	AR
22	8M0142532	挺杆 (3.345)	TAPPET (3.345)	AR
22	8M0142613	挺杆 (3.360)	TAPPET (3.360)	AR
22	8M0142252	挺杆 (3.375)	TAPPET (3.375)	AR
22	8M0142255	挺杆 (3.390)	TAPPET (3.390)	AR
22	8M0142256	挺杆 (3.405)	TAPPET (3.405)	AR
22	8M0142257	挺杆 (3.420)	TAPPET (3.420)	AR
22	8M0142258	挺杆 (3.435)	TAPPET (3.435)	AR
22	8M0142261	挺杆 (3.450)	TAPPET (3.450)	AR
22	8M0142263	挺杆 (3.465)	TAPPET (3.465)	AR
22	8M0142277	挺杆 (3.480)	TAPPET (3.480)	AR
22	8M0142291	挺杆 (3.495)	TAPPET (3.495)	AR
22	8M0142292	挺杆 (3.510)	TAPPET (3.510)	AR
22	8M0142666	挺杆 (3.525)	TAPPET (3.525)	AR
22	8M0142667	挺杆 (3.540)	TAPPET (3.540)	AR
22	8M0142668	挺杆 (3.555)	TAPPET (3.555)	AR
22	8M0142669	挺杆 (3.570)	TAPPET (3.570)	AR
22	8M0142670	挺杆 (3.585)	TAPPET (3.585)	AR
22	8M0142698	挺杆 (3.600)	TAPPET (3.600)	AR
22	8M0142699	挺杆 (3.615)	TAPPET (3.615)	AR
22	8M0142700	挺杆 (3.630)	TAPPET (3.630)	AR
22	8M0142701	挺杆 (3.645)	TAPPET (3.645)	AR
22	8M0142702	挺杆 (3.660)	TAPPET (3.660)	AR
22	8M0142703	挺杆 (3.675)	TAPPET (3.675)	AR
22	8M0142704	挺杆 (3.690)	TAPPET (3.690)	AR
23	8M0142369	螺钉 (M10 x 107) 内六角法兰头	SCREW (M10 x 107) TORX FLG HD	28
24	8M0180941	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
24	8M0199583	螺钉	SCREW	4
25	8M0199584	隔套	SPACER	4
26	8M0178238	气缸盖衬垫	GASKET Cylinder Head	1
26	8M0178237	气缸盖衬垫	GASKET Cylinder Head	1
26	8M0238527	气缸盖垫片	GASKET CYL HD PRT	1
27	8M0179581	填料	STUFFER	2
28	8M0102995	螺丝 (M12)	SCREW (M12)	4
29	8M0178239	吊环	LIFTING EYE	1
30	8M0177653	支架	BRACKET	1
31	8M0178240	吊环	LIFTING EYE	1
32	8M0179250	齿轮箱加注通气口支架	BRACKET Gearcase Fill Vent	1
33	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
34	898836	棕色O型圈	O-RING Brown	1
34	8M0237361	O型圈	O-RING	1
35	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
36	8M0142394	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
36	8M0231253	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
-	8M0227276	长缸体总成	LONG BLOCK	1
-	8M0178234	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0221316	气缸盖垫片组	PWRHD GASKET SET	1

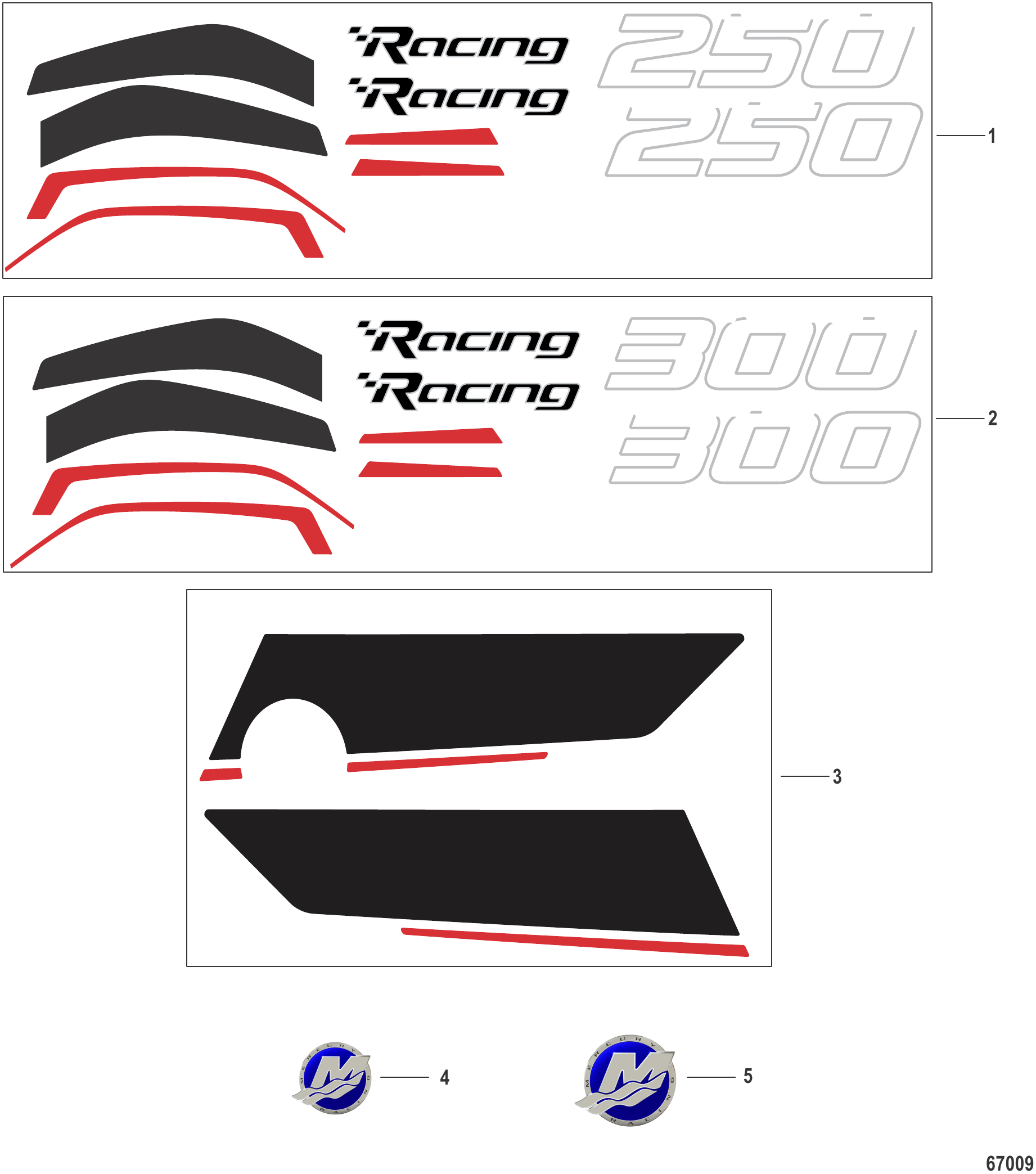

图 18贴花 Decals

REF	零件编号	中文名称	英文名称	数量
1	8M0143772	顶罩贴花套件	DECAL SET Top Cowl	1
2	8M0145974	顶罩贴花套件	DECAL SET Top Cowl	1
3	8M0143773	贴花套件	DECAL SET	1
4	8M0151525	M-ICON 53毫米赛车贴花	DECAL M-ICON 53 MM, Racing	1
5	8M0080153	M-ICON 66毫米赛车贴花	DECAL M-ICON 66 MM Racing	1

图 19驱动轴延长套件 Driveshaft Extension Kits

REF	零件编号	中文名称	英文名称	数量
1	8M0142779	5英寸黑色垫片总成	SPACER ASSEMBLY 5 IN Black	1
1	8M0147047	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
1	8M0228079	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
2	8M0042271	水管导向器	GUIDE Water Tube	1
3	8M0142780	水管	TUBE Water	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
5	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5
6	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
7	896895	螺母(M12)	NUT (M12)	5
8	8M0142787	10英寸黑色垫片总成	SPACER ASSEMBLY 10 IN Black	1
8	8M0230288	垫片套件 10英寸黑色	DSH SPACER KIT 10 IN Black	1
8	8M0147046	垫片总成 10英寸银色	SPACER ASSEMBLY 10 IN Silver	1
8	8M0230292	10英寸银色驱动轴垫片套件	DSH SPACER KIT 10 IN Silver	1
9	8M0042271	水管导向器	GUIDE Water Tube	1
10	8M0142789	水管	WATER TUBE	1
11	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5
12	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
13	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
14	896895	螺母(M12)	NUT (M12)	5
15	8M0146065	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0146066	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0146067	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
15	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
16	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
16	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
16	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1

图 20电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0142259	发动机机械线束	ENGINE HARNESS Mechanical	1
1	8M0142260	DTS发动机线束	ENGINE HARNESS DTS	1
2	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
3	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
4	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
5	859732	堵头	PLUG	1
6	859747	联轴器	COUPLER	1
6	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
7	85978571	管材(52英寸整卷)	TUBING (52.00 Inches Bulk)	1
8	896094A01	接头总成	FITTING ASSEMBLY	1
9	8M0146147	3针连接器盖	CONNECTOR CAP 3 Pin	1
10	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
11	8M0142542	温度传感器	SENSOR Temperature	2
11	8M0205787	温度传感器	SENSOR Temperature	2
12	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
13	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	5
14	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	9
15	834985	护孔环	GROMMET	11
15	8M0190980	护孔环	GROMMET	11
16	8M0142684	继电器壳体	RELAY HOUSING	1
17	856954	衬套	BUSHING	9
18	8M0057697	立方体继电器	CUBE RELAY	5
18	8M0219829	立方体继电器	CUBE RELAY	5
19	891663001	温度传感器	SENSOR Temperature	1
20	892317001	O型圈	O-RING	1
21	8M0142578	传感器衬垫	GASKET MAT Sensor	1
22	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
23	881879T11	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
24	892403	接头	FITTING	1
24	8M0207782	直通接头	FITTING Straight	1
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	3
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	2
26	875207	三通接头	TEE Fitting	1
26	8M0157114	三通接头 4毫米	FITTING TEE 4 MM	1
27	859747	联轴器	COUPLER	1
27	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
28	859732	堵头	PLUG	1
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	859448T	接头	FITTING	1
31	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
32	899145	绑带夹	CLIP Tie Strap	3
33	8M0142689	温度传感器	SENSOR Temperature	1
33	8M0161580	温度传感器	SENSOR Temperature	1
34	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
35	8M0142686	螺钉(M6x25)	SCREW (M6 x 25)	4
36	8M0096302	护孔环	GROMMET	4
37	858954	卡箍(0.625英寸)	CLIP (.625)	1
38	879962	卡扣	CLIP	4
39	8M0142685	电气板	PLATE Electrical	1
39	8M0153944	电气板	PLATE Electrical	1
40	8M0142479	电气板盖	COVER Electrical Plate	1
41	8M0149571	维护周期标贴	DECAL Maintenance Schedule	1
42	8M0142695	氧传感器	SENSOR Oxygen	1
43	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
44	8M0011987	传感器	SENSOR	1
44	8M0233140	传感器	SENSOR	1
45	8M0142691	凸轮传感器支架	BRACKET Cam Sensor	1
46	8M0207597	PCM 250R 机械式 CMS	PCM 250R MECH CMS	1
46	8M0207608	PCM 300R V8 机械式 CMS	PCM 300R V8 MECH CMS	1
46	8M0207602	PCM 300R DTS CMS	PCM 300R DTS CMS	1
47	8M0147858	保险丝盒盖	COVER Fuse Box	1
48	8M0147903	保险丝盒密封垫	SEAL Fuse Box	1
49	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
49	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
49	83296910	迷你保险丝 - 红色 - 10安培	FUSE Mini - Red - 10 Ampere	1
49	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
50	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
51	8M0142455	保险丝盒支架	BRACKET Fuse Box	1
52	42118	垫圈	WASHER	2
53	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
54	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
55	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
56	8M0142690	MAP传感器	SENSOR MAP	1
57	883066	夹子 (.865)	CLIP (.865)	1

图 21发动机线束 Electrical Engine Harness

REF	零件编号	中文名称	英文名称	数量
-	8M0178245	发动机线束总成	ENGINE HARNESS ASSEMBLY	1
-	8M0222357	发动机线束总成	ENGINE HARNESS ASSEMBLY	1
-	8M0217495	发电机适配线束(12伏)	HARNESS Adapter, Alternator (12 Volt)	1
-	8M0207417	发电机适配器线束(48伏)	HARNESS Adapter, Alternator (48 Volt)	1
-	8M0227209	2针公头转3针母头适配器线束(将8m0178245 2针引擎盖锁线束转为3针)	HARNESS Adapter 2 Pin male to 3Pin female Converts 2 pin hood latch harness 8m0178245 to 3 Pin	1
1	879346A31	线束维修	HARNESS REPAIR	1
2	8M0062016	线束维修	HARNESS REPAIR	1
3	879346A42	线束维修	HARNESS REPAIR	1
4	8M0179595	线束维修套件	HARNESS REPAIR KIT	1
5	8M0179609	线束维修	HARNESS REPAIR	1
6	8M0179602	线束维修套件	HARNESS REPAIR KIT	1
7	8M0179593	线束维修套件	HARNESS REPAIR KIT	1
8	8M0179594	线束维修套件	HARNESS REPAIR KIT	1
9	879346A47	线束维修套件	HARNESS REPAIR KIT	1
10	879346A51	线束维修套件	HARNESS REPAIR KIT	1
11	8M0179605	线束维修套件	HARNESS REPAIR KIT	1
12	8M0179604	线束维修套件	HARNESS REPAIR KIT	1
13	8M0062019	线束维修套件	HARNESS REPAIR KIT	1
14	879346A39	线束维修套件	HARNESS REPAIR KIT	1
15	8M0179603	线束维修	HARNESS REPAIR	1
16	879346A41	线束维修套件	HARNESS REPAIR KIT	1
17	8M0179610	线束维修	HARNESS REPAIR	1
18	8M0179600	线束维修	HARNESS REPAIR	1
19	8M0179608	线束维修	HARNESS REPAIR	1
20	8M0179599	线束维修	HARNESS REPAIR	1
21	8M0179598	线束维修	HARNESS REPAIR	1
22	8M0179597	线束维修	HARNESS REPAIR	1
23	879346A44	线束维修套件	HARNESS REPAIR KIT	1
24	879346A32	线束维修套件	HARNESS REPAIR KIT	1
25	8M0179601	线束维修	HARNESS REPAIR	1
26	879346A52	线束维修套件	HARNESS REPAIR KIT	1
27	8M0179606	线束维修	HARNESS REPAIR	1
28	8M0179596	线束维修	HARNESS REPAIR	1
29	8M0050324	线束维修套件	HARNESS REPAIR KIT	1
30	879346A33	线束维修套件	HARNESS REPAIR KIT	1
31	879346A35	线束维修套件	HARNESS REPAIR KIT	1
32	8M0179607	线束维修	HARNESS REPAIR	1
33	831957	固定座	RETAINER	1
34	8M0147903	保险丝盒密封垫	SEAL Fuse Box	1
35	8M0060394	三通连接锁扣	CONNECTOR AND LOCK 3-Way	1
36	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	2
36	8M0214940	扎带	TIE STRAP	2
37	889826	腔体塞	CAVITY PLUG	3
38	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	13
39	8M0175113	配平跳线	Jumper Trim	1
-	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	3

图 22电气板总成 Electrical Plate Assembly

REF	零件编号	中文名称	英文名称	数量
-	NSS	不单独销售	NOT SOLD SEPARATE	1
1	8M0179326	索具板	PLATE RIGGING	1
1	8M0219916	索具板	PLATE RIGGING	1
2	8M0178610	继电器微调	RELAY Trim	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
4	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
5	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
6	8M0179328	汇流条	BAR Buss	1
7	8M0179329	熔断片	LINK FUSE	2
8	8M0174088	175安保险丝盒	FUSE BLOCK 175 AMP	2
9	8M0129535	80安保险丝盒(石灰色)	FUSE BLOCK 80 Amp - Lime	1
10	8M0179331	125安保险丝盒	FUSE BLOCK 125 AMP	2
11	826365	螺母 (M8)	NUT (M8)	6
12	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
13	8M0179332	配平汇流条	BUSS BAR Trim	1
14	8M0179333	卡扣连接器	CLIP CONNECTOR	4
15	834985	护孔环	GROMMET	4
15	8M0190980	护孔环	GROMMET	4
16	822003	衬套	BUSHING	4
17	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
18	8M0179334	充电电缆(热桩至发电机)	CABLE CHARGE Hot Stud to Alternator	1
19	8M0179335	接地线束(25英寸)	HARNESS GROUND 25 inch	1
20	8M0179336	泵电源线束	HARNESS Pump Power	1
21	8M0179337	配平继电器接地线束	HARNESS GROUND Trim Relay	1
22	8M0179338	发电机护套	BOOT Alternator	1
23	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	5
24	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
25	65292	J型卡扣	J CLIP	1
25	8M0024808	J型夹	J-CLIP	1
26	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	1
27	8M0179307	电气板盖	COVER Electrical Plate	1
28	8M0149414	蓄电池线缆套件	CABLE KIT Battery	1

图 23电气传感器 Electrical Sensors

REF	零件编号	中文名称	英文名称	数量
1	8M0179302	曲轴位置传感器	SENSOR Crankshaft Position	1
2	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
3	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
4	8M0142542	温度传感器	SENSOR Temperature	2
4	8M0205787	温度传感器	SENSOR Temperature	2
5	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
6	8M0178263	进气温度传感器	SENSOR Temperature, Intake Air	1
7	8M0178267	油位传感器	SENSOR Oil Level	1
7	8M0233293	机油液位传感器	SENSOR OIL LEVEL	1
7	8M0217920	油位传感器	SENSOR Oil Level	1
8	8M0161580	温度传感器	SENSOR Temperature	1
9	8M0142695	氧传感器	SENSOR Oxygen	2
10	8M0011987	传感器	SENSOR	1
10	8M0233140	传感器	SENSOR	1
11	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
12	8M0178265	机油压力传感器	SENSOR Oil Pressure	1
13	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
14	8M0178264	MAP传感器	SENSOR MAP	1
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
16	8M0179319	机油传感器支架	BRACKET Oil Sensor	1
17	818967	护孔环	GROMMET	1
17	8M0207785	护孔环	GROMMET	1
18	818968	衬套	BUSHING	1
18	8M0214955	衬套	BUSHING	1
19	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
20	8M0178609	升降倾斜传感器总成	SENSOR Trim Assembly	1
21	8M0177634	传感器压力	SENSOR Pressure	1
22	8M0177636	速度传感器	SENSOR Speed	1
23	8M0177637	液位传感器	SENSOR Fluid Level	1
24	8M0177504	转向位置传感器	SENSOR Steering Postion	1
24	8M0225655	转向传感器	SENSOR STEERING	1
25	831985	O型圈（0.468 x 0.078）	O-RING (.468 x .078)	1
26	48171	O型圈(0.364 x 0.070)	O-RING (.364. x .070)	1
27	8M0179318	磁铁转向传感器	SENSOR Steering, Magnet	1
28	8M0177505	螺钉	SCREW	1
29	8M0203891	凸轮传感器支架	BRACKET Cam Sensor	1
-	8M0178234	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0221316	气缸盖垫片组	PWRHD GASKET SET	1

图 24排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0142728	排气管	PIPE Exhaust	1
2	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	3
3	8M0142731	弯头接头	FITTING ELBOW	2
4	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	2
5	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	3
6	8M0142727	出水管	TUBE Water Outlet	1
7	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	1
8	8M0142725	进水口管	TUBE Water Inlet	1
9	8M0142719	滤网总成	STRAINER ASSEMBLY	1
10	8M0142720	密封件	SEAL	1
11	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
12	8M0142721	排气孔护圈	GROMMET Exhaust	1
13	8M0142726	螺钉 (M6)	SCREW (M6)	4
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
15	8M0142738	软管	HOSE	1
16	8M0142729	接头	FITTING	2
17	8M0142792	左舷消音器	MUFFLER Port	1
18	8M0142740	护孔环	GROMMET	1
19	8M0155262	管口护圈	GROMMET TUBE OUTLET	1
20	8M0142732	弯头接头	FITTING ELBOW	1
21	8M0142730	接头	FITTING	1
21	8M0157112	滤网接头	FITTING STRAINER	1
22	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
23	8M0142793	放油塞	PLUG Drain	1
24	8M0142541	卡箍 93.7毫米直径	CLAMP (93.7 MM DIA)	4
24	8M0161579	卡箍 93.7毫米	CLAMP 93.7 MM	4
25	8M0142538	联轴器	COUPLING	2
25	8M0172179	排气总成联轴器	COUPLING Exhaust Assembly	2
26	8M0142535	排气歧管	MANIFOLD Exhaust	1
26	8M0219003	上部排气歧管	MANIFOLD Exhaust, Upper	1
27	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
28	8M0087453	堵头(24毫米)	PLUG (24 MM)	1
29	8M0142533	螺钉(M8×85)	SCREW (M8 x 85)	1
30	88552645	螺钉（M8X45）	SCREW (M8X45)	3
31	8M0142534	喷雾器接头	FITTING Sprayer	1
32	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	1
33	8M0142536	喷雾器接头	FITTING Sprayer	1
34	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
35	8M0148727	乙烯基盖帽	CAP Vinyl	4
36	8M0172180	排气管	EXHAUST TUBE	1
37	8M0211273	排气联轴器	COUPLER Exhaust	1
38	8M0161414	O型圈	ORING	3
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

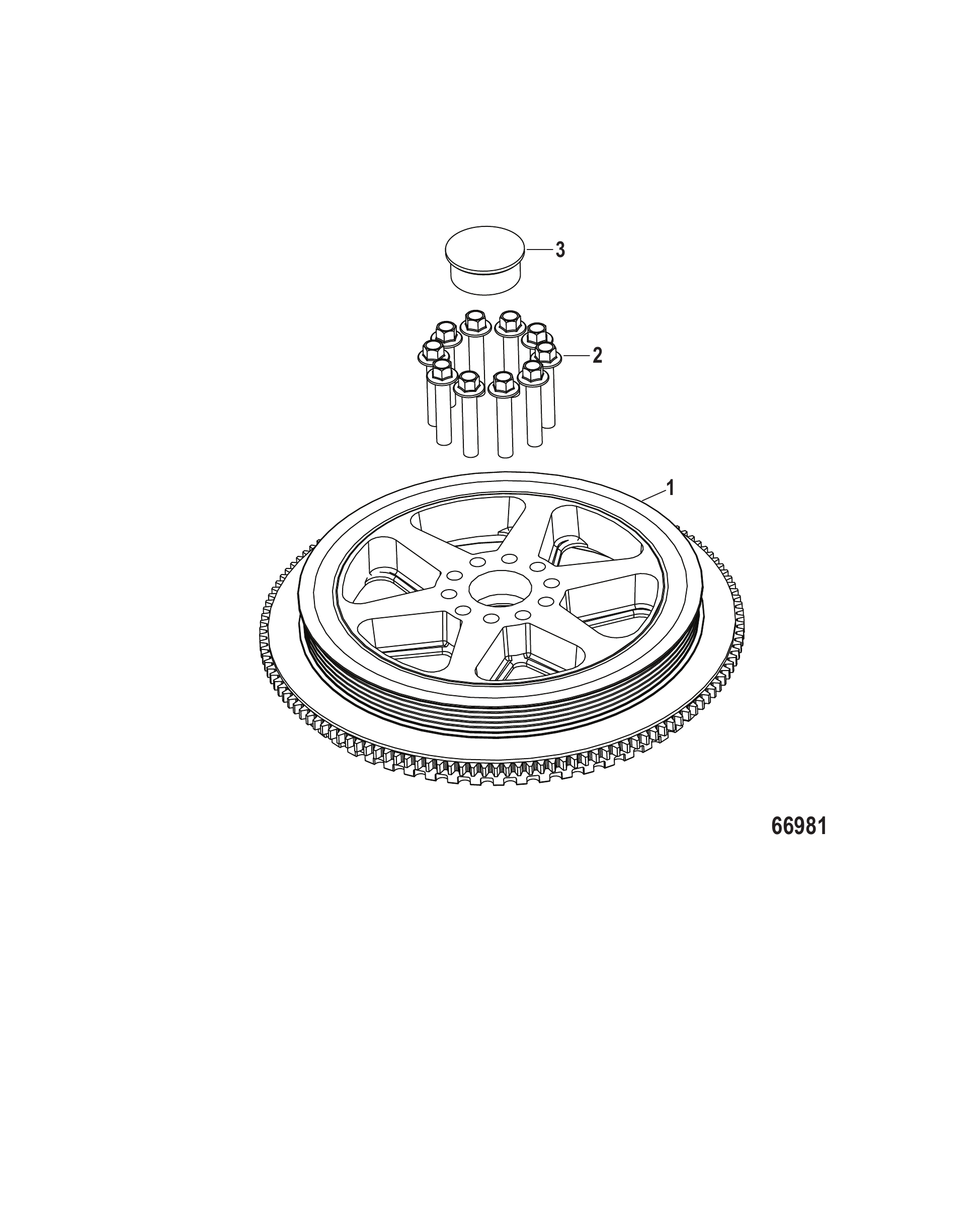

图 25飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8M0175394	飞轮	FLYWHEEL	1
2	8M0142384	螺丝 (M8 x 42) 六角法兰头	SCREW (M8 x 42) Hx Flg Head	10
3	8M0142389	飞轮塞	PLUG Flywheel	1
3	8M0207687	飞轮塞	PLUG Flywheel	1
-	8M0149557	长缸体总成	LONG BLOCK	1

图 26燃油滤清器 Fuel Filter

REF	零件编号	中文名称	英文名称	数量
-	8M0166540	燃油滤清器套件 MPP	FUEL FILTER KIT MPP	1
1	8M0166596	燃油滤清器	FUEL FILTER	1
2	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
3	8M0157779	WIF传感器总成	SENSOR ASSEMBLY WIF	1
4	8552141	接头	FITTING	2
4	8M0214961	接头	FITTING	2
5	47841	接头 (.375-18 x .500 )	FITTING (.375-18 x .500 )	2
5	8M0214935	接头	FITTING	2
6	36373	六角堵头（.375-18）-钢制	PLUG (.375-18) Hex - Steel	2
6	8M0204657	堵头	PLUG	2
7	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1

图 27燃油供给模块组件 - 8M0178250 Fuel Supply Module Components - 8M0178250

REF	零件编号	中文名称	英文名称	数量
-	8M0178250	燃油供给模块	FUEL SUPPLY MODULE	1
1	8M0179356	燃油供应模块上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	不单独销售	NOT SOLD SEPARATE	2
4	NSS	不单独销售	NOT SOLD SEPARATE	1
5	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
5	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
6	NSS	不单独销售	NOT SOLD SEPARATE	1
7	NSS	不单独销售	NOT SOLD SEPARATE	3
8	8M0179357	燃油供应模块盖	FSM CAP	1
9	NSS	不单独销售	NOT SOLD SEPARATE	2
10	8M0161398	吸管	TUBE SUCTION	1
11	NSS	不单独销售	NOT SOLD SEPARATE	2
12	8M0179358	燃油提升泵	PUMP FUEL LIFT	1
13	8M0179359	燃油供给泵	PUMP FUEL FEED	1
14	NSS	不单独销售	NOT SOLD SEPARATE	4
15	NSS	不单独销售	NOT SOLD SEPARATE	4
16	8M0120073	管	TUBE	2
17	8M0161401	燃油管	TUBE FUEL	2
18	NSS	不单独销售	NOT SOLD SEPARATE	1
19	8M0179360	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	1
22	8M0161402	线束总成	HARNESS ASSEMBLY	1
23	NSS	不单独销售	NOT SOLD SEPARATE	1
24	NSS	不单独销售	NOT SOLD SEPARATE	1
-	8M0133370	燃油供应模块密封件套装	FSM SEAL KIT	1

图 28燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0132732	燃油供给模块	FUEL SUPPLY MODULE	1
2	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
4	8M0142432	进气至燃油模块软管	HOSE Intake to FSM	1
4	8M0231308	歧管参考下软管	HOSE Manifold Reference Lower	1
5	8M0142436	歧管参考上软管总成	HOSE ASSEMBLY Manifold Ref Upper	1
5	8M0203775	上部歧管参考软管	HOSE Manifold Reference, Upper	1
6	884546	护孔环	GROMMET	3
7	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	4
8	8M0142475	左舷燃油轨盖	COVER Fuel Rail, Port	1
9	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
10	8M0142434	燃油轨左舷	FUEL RAIL Port	1
10	8M0220616	燃油轨左舷	FUEL RAIL Port	1
10	8M0142433	燃油轨右舷	FUEL RAIL Starboard	1
10	8M0220615	燃油轨右舷	FUEL RAIL Starboard	1
11	8M0046566	阀帽	CAP Valve	2
12	8M0142264	燃油喷射器	FUEL INJECTOR	8
13	8M0221321	O型圈套件	ORING KIT	1
14	8M0090809	燃油轨滤网	SCREEN Fuel Rail	2
15	8M0142585	卡箍(16.2x7x0.6毫米)	CLAMP (16.2 x 7 x .6 MM)	3
16	8M0142442	燃油供给模块至左舷轨软管总成	HOSE ASSEMBLY FSM To Port Rail	1
17	8M0142437	燃油供给模块至燃油轨软管总成	HOSE ASSEMBLY FSM To Fuel Rail	1
18	8M0142444	燃油供给模块至右舷轨软管总成	HOSE ASSEMBLY FSM To Starboard Rail	1
19	8M0142476	右舷燃油轨盖	COVER Fuel Rail, Starboard	1
20	8M0142445	卡扣	CLIP	1
21	899145	绑带夹	CLIP Tie Strap	2
22	8M0142446	罩壳至燃油供给模块软管总成	HOSE ASSEMBLY Cowl to FSM	1
23	8M0106635	燃油滤清器	FUEL FILTER	1
23	8M0176313	燃油滤清器	FUEL FILTER	1
24	8M0142430	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to FSM	1
24	8M0203776	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to Fuel Supply Module	1
25	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
26	8M0142722	燃油供给模块支架	BRACKET FSM	1
27	8M0142724	护孔环	GROMMET	5
28	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
29	8M0208431	燃油入口套件3/8英寸转1/2英寸	FUEL INLET KIT 3/8 Inch to 1/2 Inch	1
30	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1

图 29齿轮箱驱动轴 6.48鱼雷型 (1.75传动比) Gear Housing Driveshaft, 6.48 Torpedo, (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0174564	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	8M0174565	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	3
3	8M0177436	螺钉（0.375 x16牙）	SCREW (.375 x16)	2
4	830749	密封件	SEAL	2
4	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
5	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	1
5	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	1
6	8M0050602	磁铁	MAGNET	1
7	8M0177437	齿轮箱盖密封件	SEAL Gearcase Cover	1
8	8M0177438	主销密封件	SEAL Kingpin	1
9	86754T	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0177434	螺钉	SCREW	3
11	8M0177435	进水口(全通风式)	WATER INLET (Fully Ventilated)	1
11	8M0207396	进水口滤网(可钻孔)	SCREENS Water Inlet (Drillable)	1
12	401365	不锈钢螺母(M5)	NUT (M5) Stainless Steel	3
13	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
14	8M0177447	固定座	RETAINER	1
15	8M0177448	锥形轴承	BEARING Taper	1
16	8M0163601	垫片组	SHIM SET	1
17	8M0177450	锥形轴承	BEARING Taper	1
18	8M0063263	垫片组	SHIM SET	1
19	8M0177451	驱动轴(下)	DRIVESHAFT Lower	1
20	8M0177452	阳极盖	COVER Anode	1
21	8M0177453	铝阳极	ANODE Aluminum	1
21	8M0179229	镁阳极	ANODE Magnesium	AR/1
22	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
-	8M0177412	前进/倒档/小齿轮齿轮组标准旋转 1.75速比(16/28)	GEAR SET Foward/Reverse/Pinion, Standard Rotation, 1.75 Ratio (16/28)	1
23	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
24	8M0177455	垫圈	WASHER	1
25	8M0177456	螺母	NUT	1
26	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
27	8M0177439	通风管板	PLATE Vent Tube	1
28	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
29	828249	护孔环	GROMMET	1
30	8M0177440	通风管	TUBE Vent	1
31	8M0177441	上驱动轴	DRIVESHAFT Upper	1
31	8M0177442	上驱动轴	DRIVESHAFT Upper	1
31	8M0177443	上驱动轴	DRIVESHAFT Upper	1
31	8M0177444	上驱动轴	DRIVESHAFT Upper	1
32	8M0204558	挡圈	RETAINING RING	1
33	8M0177445	联轴器	COUPLER	1
34	8M0177446	挡圈	RETAINING RING	1

图 30齿轮箱螺旋桨轴 6.48鱼雷型 (1.75传动比) Gear Housing Propeller Shaft, 6.48 Torpedo, (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0174564	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	8M0174565	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8M0177409	鼻锥塞	PLUG Nose Cone	1
3	8M0155681	垫片组	SHIM SET	1
4	8M0177411	锥形轴承	BEARING Taper	1
5	8M0177412	前进/倒档/小齿轮齿轮组标准旋转 1.75速比(16/28)	GEAR SET Foward/Reverse/Pinion, Standard Rotation, 1.75 Ratio (16/28)	1
6	8M0177413	套筒	SLEEVE	1
7	8M0177414	锥形轴承	BEARING Taper	1
8	8M0155671	垫片组	SHIM SET	1
9	8M0177416	隔套	SPACER	1
10	8M0177417	挡圈	RING Retaining	1
11	8M0177412	前进/倒档/小齿轮齿轮组标准旋转 1.75速比(16/28)	GEAR SET Foward/Reverse/Pinion, Standard Rotation, 1.75 Ratio (16/28)	1
12	8M0177419	垫圈	WASHER	1
12	8M0182583	垫圈	WASHER	1
13	8M0177420	锥形轴承	BEARING Taper	1
14	8M0155682	垫片组	SHIM SET	1
15	8M0177422	螺母	NUT	1
16	8M0177423	外螺旋桨轴	PROPSHAFT Outer	1
17	8M0177424	滚针轴承	BEARING Needle	2
18	8M0177425	密封件	SEAL	3
19	8M0177426	内螺旋桨轴	PROPSHAFT Inner	1
20	8M0177427	轴承座总成	BEARING CARRIER ASSEMBLY	1
21	8M0177428	O型圈	O-RING	1
21	8M0187117	O型圈	O-RING	1
22	8M0177429	滚针轴承	BEARING Needle	1
23	8M0185887	挡圈	RING Retaining	1
24	8M0177430	密封件	SEAL	3
25	8M0177431	垫圈	WASHER	2
26	8M0084475	螺钉 (M8 x 40)	SCREW (M8 x 40)	2
27	8M0177432	螺钉	SCREW	1
28	8M0177433	垫圈	WASHER	1
29	8M0176912	前止推垫片	THRUST WASHER Front	1
30	8M0176914	前螺旋桨螺母	PROP NUT Front	1
31	8M0176913	后推力垫圈	THRUST WASHER Rear	1
32	8M0176915	后螺旋桨螺母	PROP NUT Rear	1

图 31点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0142697	火花塞导线	SPARK PLUG WIRES	1
2	8M0142671	导套	GUIDE	1
3	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	2
4	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	8
5	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	4
6	8M0135348	火花塞	SPARK PLUGS	8
6	8M0204737	火花塞	SPARK PLUG	8
7	8M0142694	线圈适配器线束	WIRE HARNESS Coil Adapter	1

图 32进气系统 Intake System

REF	零件编号	中文名称	英文名称	数量
1	8M0230993	底座盖	BEDPLATE COVER Bedplate Cover	1
2	8M0231119	节气门体衬垫	GASKET Throttle Body	1
3	8M0230994	曲轴箱盖垫片	GASKET Crankcase Cover	1
4	8M0204942	隔离器	ISOLATER	1
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
6	8M0142568	节气门体衬垫	GASKET Throttle Body	1
7	8M0222235	节气门体总成 64毫米	THROTTLE BODY ASSEMBLY 64 MM	1
8	8M0142690	MAP传感器	SENSOR MAP	1
9	8M0142550	MAP传感器支架	BRACKET MAP Sensor	1
10	8M0227376	螺母 (M6)	NUT (M6)	4
11	8M0142571	卡箍（70-90毫米）9毫米宽	CLAMP (70-90 MM) 9 MM WIDE	1
12	8M0074363	盖帽	CAP	1
13	8M0183106	进气孔护圈	GROMMET Intake	1
14	8M0183111	防翻滚阀套件	ROLLOVER VALVE KIT	1
15	855228	卡箍	CLAMP	1
16	843943	J型卡扣	J CLIP	2
17	NSS	不单独出售-软管连接器	NOT SOLD SEPARATE Coupler - Hose	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
19	NSS	管材(不单独销售)	NOT SOLD SEPARATE Tubing	1
20	8M0230991	左舷进气总管	MANIFOLD Intake Port	1
20	8M0230992	进气歧管（右舷）	MANIFOLD Intake, Starboard	1
21	8M0231118	进气歧管垫片	GASKET Intake Manifold	4
22	8M0231117	歧管至稳压箱衬垫	GASKET Runner to Plenum	1
23	8M0142553	螺丝（M6 x 37）	SCREW (M6 x 37)	14
24	8M0142554	螺钉 (M6 x 30)	SCREW (M6 x 30)	10
25	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	16
26	891663001	温度传感器	SENSOR Temperature	1
27	892317001	O型圈	O-RING	1
28	8M0142578	传感器衬垫	GASKET MAT Sensor	1
29	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
30	8M0142551	MAP传感器软管	HOSE MAP Sensor	1
-	NSS	不单独出售-完整长缸体总成	NOT SOLD SEPARATE Complete Long Block Assembly	1

图 33底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0142219	下部罩壳总成左舷和右舷	LOWER COWL ASSEMBLY Port and Starboard	1
1	8M0142217	下部罩壳总成黑色（左右舷）	LOWER COWL ASSEMBLY Black, Port and Starboard	1
1	8M0245395	下部罩盖总成黑色 (左舷和右舷)	LOWER COWL ASSEMBLY Black (Port and Starboard)	1
1	8M0149569	下部罩壳总成黑色重型	LOWER COWL ASSEMBLY Black, Heavy Duty	1
1	8M0236687	护板总成拉杆槽	CHAP ASSEMBLY, TIE BAR NOTCH	1
1	8M0236688	右舷转向槽护套总成	CHAP ASSEMBLY, STARBOARD STEER NOTCH	1
1	8M0236689	左舷转向槽护套总成	CHAP ASSEMBLY, PORT STEER NOTCH	1
2	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	9
3	8M0142923	后挡板（左舷）	RETAINER Rear, Port	1
3	8M0142930	后挡板（右舷）	RETAINER Rear, Starboard	1
4	8M0142922	前挡板（左舷）	RETAINER Front, Port	1
4	8M0142929	前挡板（右舷）	RETAINER Front, Starboard	1
5	8M0142919	撞板总成（左舷）	STRIKER ASSEMBLY Port	1
5	8M0142925	撞板总成（右舷）	STRIKER ASSEMBLY Starboard	1
6	8M0142921	螺丝（M6 X 16）	SCREW (M6 X 16)	6
7	8M0142928	缸体	BLOCK	1
8	8M0142946	安装板	PLATE	1
9	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	2
10	8M0142927	衬套	BUSHING	1
11	8M0247126	护孔环	GROMMET	1
12	888958001	嵌入式端口塞	PLUG Flush Port	1
12	8M0215105	嵌入式塞	PLUG Flush	1
13	8M0047301	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
13	8M0219168	嵌入式系绳插头	TETHER Flush Plug	1
14	889823001	嵌入式系绳插头	TETHER Flush Plug	1
14	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
15	885361A01	接头总成冲洗	FITTING ASSEMBLY Flush	1
16	8M0142945	前导板（左舷）	GUIDE Front, Port	1
16	8M0142944	前导板（右舷）	GUIDE Front, Starboard	1
17	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	4
18	8M0142943	后导板（左舷）	GUIDE Rear, Port	1
18	8M0142942	后导板（右舷）	GUIDE Rear, Starboard	1
19	8M0032848	开关固定座	RETAINER Switch	1
20	8M0037225	圆形微调开关面板	TRIM SWITCH Round Bezel	1
20	8M0235190	圆形微调开关面板	TRIM SWITCH Round Bezel	1
21	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	11
21	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	11
22	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	2
23	8M0142229	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
23	8M0142228	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
23	8M0142228	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
24	8M0142932	前撞板总成	STRIKER ASSEMBLY Front	1
25	8M0142921	螺丝（M6 X 16）	SCREW (M6 X 16)	3
26	8M0142924	左舷盖	COVER Port	1
26	8M0142931	右舷盖	COVER Starboard	1
27	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	2
27	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	2
28	8M0142949	适配器	ADAPTER	1
29	8M0075735	六角法兰螺钉(M6×30)	SCREW (M6 X 30) Hex Flg	3
30	8M0142948	衬套机械版	GROMMET Mechanical	1
30	8M0142950	衬套 DTS版	GROMMET DTS	1
30	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
30	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
31	8M0146710	装配门销	PIN Rigging Door	1
32	8M0154581	微调传感器护圈	GROMMET Trim Sensor	1
33	8M0142582	装配门黑色	RIGGING DOOR Black	1
34	8M0071078	六角法兰螺钉(M6×85)	SCREW (M6 X 85) Hex Flg	1
34	8M0230974	六角法兰螺钉M6×85	SCREW M6 x 85 HEX FLG	1
35	8M0142933	螺钉(M6 x 40)	SCREW (M6 x 40)	1
35	8M0230975	螺丝 M6x40 六角法兰头	SCREW M6 x 40 HEX FLG	1
36	8M0142224	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0245377	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0142223	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0245377	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
37	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
38	8M0149605	边缘保护套	SLEEVE Edge Protector	1

图 34维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0149929	100小时保养套件-V6/V8四冲程	100 HR MAINTENANCE KIT V6 and V8 4 stroke	1
-	8M0123025	机油滤清器	OIL FILTER	1
-	8M0106635	燃油滤清器	FUEL FILTER	1
-	830749	密封件	SEAL	1
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
-	8M0149932	300小时保养套件-V8四冲程	300 HR MAINTENANCE KIT V8 4 Stroke	1
-	8M0123025	机油滤清器	OIL FILTER	1
-	8M0106635	燃油滤清器	FUEL FILTER	1
-	830749	密封件	SEAL	2
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
-	8M0135348	火花塞	SPARK PLUGS	8
-	8M0204737	火花塞	SPARK PLUG	8
-	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
-	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
-	8M0187145	卡箍	CLAMP	1
-	8M0142251	皮带	BELT	1
-	8M0218433	皮带	BELT	1
-	8M0142980	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0205803	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
-	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
-	8M0142878	螺塞	PLUG Screw	2
-	893404	阳极块	ANODE	4
-	8M0220986	配平阳极	ANODE Trim	4
-	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
-	880653	阳极块	ANODE	1
-	8M0220987	配平歧管阳极	ANODE Trim Manifold	1
-	889543016	螺栓	BOLT	4
-	8M0161430	平垫圈	WASHER Flat	6
-	8M0205955	水星阳极套件	ANODE KIT Mercury	1
-	8M0205956	快银阳极套件	ANODE KIT Quicksilver	1

图 35中罩 Middle Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0178150	黑色中罩总成	MIDDLE COWL ASSEMBLY Black	1
1	8M0178151	暖熔中罩总成	MIDDLE COWL ASSEMBLY Warm Fusion	1
1	8M0178152	冷熔中罩总成	MIDDLE COWL ASSEMBLY Cold Fusion	1
1	8M0178153	珍珠熔中罩总成	MIDDLE COWL ASSEMBLY Pearl Fusion	1
2	8M0178154	黑色中罩总成	MIDDLE COWL ASSEMBLY Black	1
2	8M0178155	暖熔中罩总成	MIDDLE COWL ASSEMBLY Warm Fusion	1
2	8M0178156	冷熔中罩总成	MIDDLE COWL ASSEMBLY Cold Fusion	1
2	8M0178157	珍珠熔中罩总成	MIDDLE COWL ASSEMBLY Pearl Fusion	1
-	8M0178176	锁扣组件	LATCH ASSEMBLY	1
-	8M0178158	锁扣组件	LATCH ASSEMBLY	1
3	8M0178159	螺钉（M6 x 45）	SCREW (M6 x 45)	1
4	8M0178177	锁扣挂钩总成	HOOK ASSEMBLY LATCH	1
4	8M0178160	锁扣挂钩总成	HOOK ASSEMBLY LATCH	1
5	8M0178161	衬套	BUSHING	1
6	8M0178178	锁体	LATCH BODY	1
6	8M0178162	锁体	LATCH BODY	1
7	49339	垫圈(.8125)	WASHER (.8125)	1
8	8M0178163	重叠垫圈	WASHER Overlap	1
9	8M0178164	定位器	DETENT	1
10	8M0178165	枢轴板	PLATE Pivot	1
11	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
12	8M0178166	密封件	SEAL	1
13	48171	O型圈(0.364 x 0.070)	O-RING (.364. x .070)	1
14	8M0178167	驱动销	PIN Drive	1
15	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
16	8M0178182	锁体	LATCH BODY	1
16	8M0178168	锁体	LATCH BODY	1
17	8M0178179	罩盖导板	GUIDE Cowl	1
17	8M0178169	罩盖导板	GUIDE Cowl	1
18	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	10
19	8M0178180	稳定器接收器	RECEIVER STABILIZER	1
19	8M0178170	稳定器接收器	RECEIVER STABILIZER	1
20	8M0178181	稳定器接收器	RECEIVER STABILIZER	1
20	8M0178171	稳定器接收器	RECEIVER STABILIZER	1
21	8M0179791	前油封	SEAL Front	2
22	8M0178172	黑色中罩总成	MIDDLE COWL ASSEMBLY Black	1
22	8M0178173	暖熔中罩总成	MIDDLE COWL ASSEMBLY Warm Fusion	1
22	8M0178174	冷熔中罩总成	MIDDLE COWL ASSEMBLY Cold Fusion	1
22	8M0178175	珍珠熔中罩总成	MIDDLE COWL ASSEMBLY Pearl Fusion	1
23	8M0178183	黑色中罩总成	MIDDLE COWL ASSEMBLY Black	1
23	8M0178184	暖熔中罩总成	MIDDLE COWL ASSEMBLY Warm Fusion	1
23	8M0178185	冷熔中罩总成	MIDDLE COWL ASSEMBLY Cold Fusion	1
23	8M0178186	珍珠熔中罩总成	MIDDLE COWL ASSEMBLY Pearl Fusion	1
24	8M0178187	支架密封件	SEAL Cradle	1
25	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
25	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	6
26	8M0075736	六角法兰螺钉(M6×50)	SCREW (M6 X 50) Hex Flg	2
26	8M0230970	螺钉	SCREW	2
27	8M0178189	六角法兰螺钉(M6 X 175)	SCREW (M6 X 175) Hex Flg	1
27	8M0230754	螺钉	SCREW	1
28	8M0142713	支撑盖帽	CAP Chap Support	6
29	8M0179582	罩盖支架	MOUNT Cowl	2
30	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	4
31	8M0178217	六角法兰螺钉(M6 X 16)	SCREW (M6 X 16) Hex Flg	2
31	8M0230969	螺钉(M6 x 16)	SCREW (M6 x 16)	2
32	8M0179584	中罩泡沫	FOAM Middle Cowl	1

图 36中部紧固件与密封件 Midsection Fasteners and Seals

REF	零件编号	中文名称	英文名称	数量
1	8M0177568	齿轮箱隔套	SPACER Gearcase	1
1	8M0177569	齿轮箱隔套	SPACER Gearcase	1
2	8M0179913	螺母 (M8)	NUT (M8)	4
3	8M0177570	螺母	NUT	8
4	12038	垫圈	WASHER	4
4	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	4
5	8M0177571	垫圈	WASHER	8
6	8M0087453	堵头(24毫米)	PLUG (24 MM)	2
7	8M0177572	螺柱	STUD	4
7	8M0177573	螺柱	STUD	4
7	8M0177574	螺柱	STUD	4
8	8M0177575	螺柱	STUD	8
8	8M0177576	螺柱	STUD	8
8	8M0177577	螺柱	STUD	8
9	8M0177437	齿轮箱盖密封件	SEAL Gearcase Cover	1
10	8M0177438	主销密封件	SEAL Kingpin	1
11	8M0177480	转向壳体总成	HOUSING ASSEMBLY Steering	1
11	8M0245315	转向壳体	HOUSING STEERING	1
11	8M0177481	转向壳体总成	HOUSING ASSEMBLY Steering	1
11	8M0227847	转向壳体延伸件	HOUSING-STRG EXT	1
12	8M0177578	主销总成	KINGPIN ASSEMBLY	1
12	8M0177579	主销总成	KINGPIN ASSEMBLY	1
12	8M0205590	主销总成(XL)	KINGPIN ASSY (XL)	1
13	8M0177487	齿轮箱盖	COVER Gearcase	1
14	8M0177484	O型圈(7.984 X .139)	O-RING (7.984 X .139)	1
14	8M0227652	O型圈	ORING	1
15	8M0177485	O型圈(9.975 X .210)	O-RING (9.975 X .210)	1
15	8M0227653	O型圈	ORING	1
16	8M0177486	O型圈(13.975 X .210)	O-RING (13.975 X .210)	1
16	8M0227654	O型圈	ORING	1
17	8M0177482	下罩密封条	SEAL Lower Cowl	1
17	8M0177483	下罩密封条	SEAL Lower Cowl	1
18	8M0177583	润滑油液位管总成	TUBE ASSEMBLY Lube Level	1
18	8M0177580	润滑油抽取管总成	TUBE ASSEMBLY Lube Extraction	1
18	8M0177581	润滑油抽取管总成	TUBE ASSEMBLY Lube Extraction	1
19	8M0177582	O型圈	O-RING	1
20	8M0142743	螺母(M10 x 1.5)	NUT (M10 x 1.5)	12
21	8M0177570	螺母	NUT	12
22	8M0158595	双头螺柱(M10)	STUD (M10)	6
23	8M0182276	螺柱	STUD	4
24	8M0177509	螺柱	STUD	6
25	8M0177586	变速箱	TRANSMISSION	1
25	8M0236415	变速箱	TRANSMISSION	1
26	8M0177567	发动机油底壳	SUMP Oil Engine	1
27	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
28	8M0177595	适配板衬垫	GASKET Adapter Plate	1
29	8M0177594	螺柱	STUD	2
30	8M0177593	螺柱	STUD	2
31	8M0177592	螺柱	STUD	6
32	8M0177591	穿通板	PLATE Pass Through	1
32	8M0218359	穿通板总成	PLATE-PASS ASSY	1
33	8M0142710	排水罩	DRAIN Cowl	2
34	8M0177587	固定板	PLATE Retaining	1
35	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	16
36	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	10
37	8M0177590	穿通板密封件	SEAL Pass ThroughPlate	1
38	8M0177606	油泵适配板	ADAPTER PLATE Oil Pump	1
38	8M0205707	油泵适配板	ADAPTER PLATE-OIL	1
39	8M0177571	垫圈	WASHER	6
40	8M0177589	螺钉	SCREW	4
41	892086035	螺钉(M10 x 35)	SCREW (M10 x 35)	2

图 37润滑油系统 Oil System

REF	零件编号	中文名称	英文名称	数量
1	8M0142467	加油口支架	BRACKET Oil Fill	1
2	8M0096302	护孔环	GROMMET	2
3	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	4
4	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
5	8M0142478	加油口颈	NECK Oil Fill	1
6	8M0142470	护孔环	GROMMET	1
7	8M0142290	机油盖	CAP Oil	1
8	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
8	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
9	8M6001459	卡箍 (45.5)	CLAMP (45.5)	2
10	8M0142469	机油加注软管	HOSE Oil Fill	1
10	8M0190557	机油加注软管	HOSE Oil Fill	1
11	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
12	8M0142468	机油加注管	TUBE Oil Fill	1
13	8M0044601	O型圈	O-RING	1
14	8M0142480	油尺上管	TUBE Dipstick- Upper	1
15	8M0142481	O型圈 (0.362 x 0.103)	O-RING (0.362 x 0.103)	1
16	8M0142463	量油尺管	TUBE Dipstick	1
16	8M0237477	油尺管	TUBE OIL GAUGE	1
17	8M0142471	衬套 0.375英寸	GROMMET (0.375 IN)	1
17	8M0178207	护孔环	GROMMET	1
18	8M0142449	机油泵至滤清器油管	TUBE Oil Pump to Filter	1
18	8M0158591	机油泵至滤清器油管总成	OIL TUBE ASSEMBLY Pump to Filter	1
19	8M0142452	O型圈 (70硬度)	O-RING (70 Durometer)	2
20	8M0142450	O型圈 (70硬度)	O-RING (70 Durometer)	2
20	8M0171370	机油管密封件	SEAL Oil Tube	2
21	8M0142484	机油滤清器支架	BRACKET Oil FIlter	1
22	8M0142485	螺钉 (M6) 六角法兰	SCREW (M6) HX FLG	2
23	8M0142454	机油滴盘	OIL DRIP TRAY	1
24	8M0142457	滴盘软管	HOSE Drip tray	1
25	8M0142456	接头	FITTING	1
26	8M0143229	滴油盘塞	PLUG Drip Tray	1
27	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
28	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
29	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
30	8M0142482	适配器衬垫	GASKET Adapter	1
31	8M0142483	机油滤清器适配器	ADAPTER Oil Filter	1
31	8M0156635	机油滤清器适配器	ADAPTER Oil Filter	1
32	8M0142453	机油滤清器接头	FITTING Oil FIlter	1
33	8M0123025	机油滤清器	OIL FILTER	1
33	8M0176312	机油滤清器	OIL FILTER	1
34	8M0142576	量油尺	DIPSTICK	1
35	8M0142403	机油泵总成	OIL PUMP ASSEMBLY	1
36	8M0142408	定位销	DOWEL Pin	2
37	8M0142407	螺钉 (M6) 内六角平头 x 16长	SCREW (M6) HEX SOCKET FLAT X 16 LG	6
38	8M6001577	O型圈(M6×46)	O-RING M6 X 46	1
39	8M0142401	螺钉 (M6) 六角小头	SCREW (M6) HX FL REDUCED HEAD	4
40	8M6000385	卡箍(39.6毫米)	CLAMP (39.6 MM)	2
40	8M0187146	卡箍	CLAMP	2
41	8M0142402	机油收集组件	OIL PICK UP ASSEMBLY	1
42	8M0142570	检查机油标贴	DECAL Check Engine Oil	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 38动力转向执行器总成 Power Steering Actuator Assembly

REF	零件编号	中文名称	英文名称	数量
1	8M0177480	转向壳体总成	HOUSING ASSEMBLY Steering	1
1	8M0177481	转向壳体总成	HOUSING ASSEMBLY Steering	1
1	8M0227847	转向壳体延伸件	HOUSING-STRG EXT	1
2	8M0177482	下罩密封条	SEAL Lower Cowl	1
2	8M0177483	下罩密封条	SEAL Lower Cowl	1
3	8M0177484	O型圈(7.984 X .139)	O-RING (7.984 X .139)	1
3	8M0227652	O型圈	ORING	1
4	8M0177485	O型圈(9.975 X .210)	O-RING (9.975 X .210)	1
4	8M0227653	O型圈	ORING	1
5	8M0177486	O型圈(13.975 X .210)	O-RING (13.975 X .210)	1
5	8M0227654	O型圈	ORING	1
6	8M0177487	齿轮箱盖	COVER Gearcase	1
7	8M0177492	锥形轴承	BEARING Taper	1
8	8M0177578	主销总成	KINGPIN ASSEMBLY	1
8	8M0177579	主销总成	KINGPIN ASSEMBLY	1
8	8M0205590	主销总成(XL)	KINGPIN ASSY (XL)	1
9	8M0182817	O型圈	O-RING	1
10	8M0177491	O型圈	O-RING	2
11	8M0177490	密封座	CARRIER Seal	1
12	8M0177488	聚酯密封件	SEAL-POLYPAK	1
13	8M0177489	O型圈	O-RING	2
14	8M0177436	螺钉（0.375 x16牙）	SCREW (.375 x16)	2
15	830749	密封件	SEAL	2
15	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
16	8M0177493	动力转向缸密封件	SEAL Power Steering Cylinder	2
17	8M0177494	耐磨环	WEARBAND	2
18	861844	O型圈	O-RING	2
18	8M0214974	O型圈	O RING	2
19	8M0177495	端盖	END CAP	2
20	8M0177496	动力转向螺钉	SCREW Power Steering	8
21	8M0033227	90度弯头（不锈钢）	FITTING 90 Degree (Stainless Steel)	2
22	48171	O型圈(0.364 x 0.070)	O-RING (.364. x .070)	1
23	8M0047401	O型圈（0.468×0.078）	O-RING (.468 X .078)	1
24	8M0177497	锥形轴承	BEARING Taper	1
25	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
26	8M0177498	垫片组	SHIM SET	1
27	8M0177499	固定座	RETAINER	1
28	8M0177500	O型圈	O-RING	1
29	8M0177501	螺钉	SCREW	8
30	8M0177502	转向壳体密封件	SEAL-STEERING HOUSING	1
31	8M0177503	螺钉	SCREW	2
32	8M0177504	转向位置传感器	SENSOR Steering Postion	1
32	8M0225655	转向传感器	SENSOR STEERING	1
33	831985	O型圈（0.468 x 0.078）	O-RING (.468 x .078)	1
34	48171	O型圈(0.364 x 0.070)	O-RING (.364. x .070)	1
35	8M0177505	螺钉	SCREW	2
36	8M0179318	磁铁转向传感器	SENSOR Steering, Magnet	1
37	8M0181132	转向齿条活塞	PISTON Steering Rack	1
38	8M0177507	接头	FITTING	1
39	8M0177508	O型圈	O-RING	1
40	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
-	8M0177511	动力转向壳体密封套件	SEAL KIT Power Steering Housing	1
-	8M0227849	动力转向壳体密封套件	SEAL KIT-PS HOUSG	1
-	8M0177510	动力转向油缸密封套件	SEAL KIT Power Steering Cylinder	1

图 39动力转向泵与软管 Power Steering Pump and Hoses

REF	零件编号	中文名称	英文名称	数量
1	8M0177512	动力转向歧管总成	MANIFOLD-POWER STEERING ASSEMBLY	1
2	8M0182675	滤清器套件	FILTER KIT	1
3	8M0103810	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 MM) Stainless Steel	1
4	8M0177513	护孔环	GROMMET	3
5	8M0142674	平垫圈	WASHER Plain	3
6	8M0103815	螺钉	SCREW	5
7	88552620	螺钉(M8 x 20)	SCREW (M8 x 20)	3
8	8M0177514	卡扣	CLIP	1
9	8M0177515	接头	FITTING	3
10	877617	卡箍	CLAMP	3
10	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	3
11	8M0177516	衬垫	GASKET	1
12	8M0177517	冷却器盖	COVER Cooler	1
13	8M0177518	支架	BRACKET	1
14	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	10
15	8M0177519	软管	HOSE	1
16	8M0177520	软管总成	HOSE ASSEMBY	1
17	8M0103813	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
18	8M0177521	储液罐	RESERVOIR	1
19	8M0177522	盖帽	CAP	1
20	8M0177523	软管	HOSE	1
21	848764	卡箍（21毫米）	CLAMP (21 mm)	1
22	8M6001924	卡箍	CLAMP	2
23	8M0180026	软管	HOSE	1
24	8M0179994	快速接头	CONNECTOR Quick	1
25	8M0103816	螺丝 M8x50 六角法兰	SCREW M8 x 50 HEX FLG	4
26	8M0177524	泵	PUMP	1
27	8M0088686	螺母（M8×1.25）	NUT (M8 X 1.25)	1
28	8M0177525	垫圈	WASHER	3
29	8M0180455	隔离器	ISOLATOR	3
30	8M0177526	支架	BRACKET	1
31	8M0177527	支架	BRACKET	1
32	8M0177528	螺钉	SCREW	1
33	8M0177529	管	TUBE	1
33	8M0177530	管	TUBE	1
34	8M0142481	O型圈 (0.362 x 0.103)	O-RING (0.362 x 0.103)	2
35	8M0177531	固定座	RETAINER	2
36	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	2
37	8M0177532	卡扣	CLIP	3
38	843023	卡扣	CLIP	3
39	8M0177533	护孔环	GROMMET	1
40	8M0177534	软管总成	HOSE ASSEMBLY	1
41	8M0221315	O型圈	O-RING	1
42	8M0099404	螺柱	STUD	1
43	8M0177535	P型夹	P-CLIP	2
44	892233	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
45	8M0177536	软管总成	HOSE ASSEMBLY	1
46	8M0221315	O型圈	O-RING	1
47	8M0177537	通风管	TUBE Vent	1
47	8M0177538	通风管	TUBE Vent	1
48	8M0142481	O型圈 (0.362 x 0.103)	O-RING (0.362 x 0.103)	2
49	899145	绑带夹	CLIP Tie Strap	3
50	8M0179257	齿轮箱上部通气管	TUBE Vent Gearcase Upper	1
51	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	4
52	8M0177540	管	TUBE	1
53	8M0177541	系绳	TETHER	2
54	8M0177542	盖帽	CAP	2
54	8M0182671	盖帽	CAP	2
55	8M0177543	衬套	BUSHING	3
56	8M0177544	动力转向歧管支架	BRACKET Power Steering Manifold	1
56	8M0244530	歧管支架	BRACKET MANIFOLD	1
57	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
58	8M0180029	挡圈	RETAINING RING	1
59	29720	波形垫圈	WAVE WASHER	1
60	8M0177545	旁通阀B型臂	B-ARM Bypass Valve	1
61	822003	衬套	BUSHING	2
62	8M0177546	旁通阀支架	BRACKET Bypass Valve	1
63	834985	护孔环	GROMMET	2
63	8M0190980	护孔环	GROMMET	2
64	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	2
65	8M0178188	螺丝(M6×28)	SCREW (M6 x 28)	2
66	8M0177547	A型销	A-PIN	1
67	8M0187622	拉绳	LANYARD	1

图 40动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
1	896156A01	配平油缸套件	TRIM CYLINDER KIT	1
2	896157A01	升降杆套件	TRIM ROD KIT	1
2	8M0118299	升降杆套件	TRIM ROD KIT	1
3	896158A01	O型圈套件	O-RING KIT	1
4	896159A01	活塞套件	PISTON KIT	1
5	896166A01	配平歧管套件	MANIFOLD KIT Trim	1
6	896165A01	配平止回套件PO型	CHECK KIT Trim PO	1
7	896160A01	O型圈套件	O-RING KIT	1
8	8M0010183	O型圈	O-RING	1
8	8M0204938	O型圈	O-RING	1
9	896163A01	配平泵套件	PUMP KIT Trim	1
10	896164A01	配平过滤器套件	TRIM FILTER KIT	1
11	896162A01	配平颈套件	TRIM NECK KIT	1
12	895854A01	O型圈套件	O-RING KIT	1
13	893419	盖套件	CAP KIT	1
14	893420A01	手动释放套件	MANUAL RELEASE KIT	1
14	8M0224397	手动释放套件	MANUAL RELEASE KIT	1
15	8M0224410	O型圈套件	ORING KIT	1
16	8M0184377	卡环	SNAP RING	1
17	893408A01	配平销套件	PIN KIT Trim	1
18	896161A01	配平电机套件	TRIM MOTOR KIT	1
18	896161A02	配平电机套件	TRIM MOTOR KIT	1
18	896161A02	配平电机套件	TRIM MOTOR KIT	1
19	896167A01	储液罐套件	RESERVOIR KIT	1

图 41动力升降安装组件 Power Trim Mounting Components

REF	零件编号	中文名称	英文名称	数量
1	8M0178608	动力升降总成	POWER TRIM ASSEMBLY	1
2	8M0179780	铝阳极	ANODE Aluminum	1
2	8M0179781	镁阳极	ANODE Magnesium	1
3	8M0161430	平垫圈	WASHER Flat	2
4	8M0206596	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
5	8M0179996	螺钉（M16）	SCREW (M16)	4
6	8M0179998	垫片（31.7×17.38×1.6 mm）	WASHER (31.7 mm x 17.38 mm x 1.6 mm)	4
7	8M0180021	动力升降销	PIN Power Trim	2
7	8M0215807	缸体耳轴销	PIN,CYL TRUNNION	2
8	8M0084726	定位销	PIN Dowel	4
9	8M0179790	堵头	PLUG	2
10	8M0180034	挡圈	RETAINING RING	2
11	8M0179997	垫圈	WASHER	2
12	8M0180025	轴承	BEARING	2
13	8M0178621	调整销	PIN Trim	1

图 42维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0142639	零件手册250R/300R 4.6L V8四冲程	PARTS MANUAL 250R/300R 4.6L V8 4 Stroke	1
-	8M0146888	维修手册250R/300R/300R HD 4.6L V8	SERVICE MANUAL 250R/300R/300R HD 4.6L V8	1
-	8M0145934	安装手册V6/V8 CMS	INSTALLATION MANUAL V6/V8 CMS	1
-	8M0156797	安装手册V6(175-225)/V8(200-300)CMS	INSTALLATION MANUAL V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	300R HD安装手册	INSTALLATION MANUAL 300R HD	1
-	8M0156799	IM-300R HD CMS	IM-300R HD CMS	1
-	8M0145541	操作手册V6/V8 CMS机械式	OPERATION MANUAL V6/V8 CMS Mechanical	1
-	8M0175491	操作手册	MANUAL- OPERATION	1
-	8M0145542	操作手册V6/V8 CMS DTS	OPERATION MANUAL V6/V8 CMS DTS	1
-	8M0230588	操作手册150R和200R	OPERATION MANUAL 150R and 200R	1
-	8M0140585	300R CMS HD机械版操作手册	OPERATION MANUAL 300R CMS HD Mechanical	1
-	8M0175494	操作手册	MANUAL-OPERATION	1
-	8M0140789	300R CMS HD DTS版操作手册	OPERATION MANUAL 300R CMS HD DTS	1
-	8M0175495	操作手册	MANUAL-OPERATIONS	1
-	8M0146617	诊断维修手册	SERVICE MANUAL Diagnostic	1
-	8M0182076	诊断手册	DIAGNOSTIC MANUAL	1
-	NSS	不单独销售贴纸, EPA	NOT SOLD SEPARATE DECAL, EPA	1

图 43启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	8M0142679	起动机	STARTER	1
2	8M0070367	管状支架 8MM	MOUNT - TUBULAR 8MM	6
2	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
3	8M0070369	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	2
4	8M0070368	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	1
5	8M0056666	起动机接地带	GROUND STRAP Starter	1
6	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
7	43430	垫圈	WASHER	3
8	8M0142896	螺钉(M8 x 80)	SCREW (M8 x 80)	2
8	8M0188530	螺钉 M8 X 80 六角凸缘头	SCREW M8 X 80 HEX FLG HD	2
9	88552645	螺钉（M8X45）	SCREW (M8X45)	1
10	8M0142680	热柱支架	BRACKET HOT STUD	1
11	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
12	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
13	8M0146003	螺母 M8 X 1.25 六角	NUT M8 x 1.25 Hex	4
14	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	2
15	8M0142681	电缆总成起动机-正极	CABLE ASSEMBLY Starter - Postitive	1
16	88439A46	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
17	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
18	8M0146902	电缆总成起动机-负极	CABLE ASSEMBLY Starter - Negative	1
19	40011148	螺钉(M8 x 20)	SCREW (M8 x 20)	1
19	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
20	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
21	8M0142687	热柱盖	COVER Hot Stud	1

图 44工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8M0142969	换挡轴工具	SHIFT SHAFT TOOL	1
2	8M0142970	对正工具-预载驱动器	ALIGNMENT TOOL Preload Driver	1
3	8M0142973	换挡轴手柄工具	SHIFT SHAFT HANDLE TOOL	1
4	8M0142974	保持器压装夹具	RETAINER PRESS FIXTURE	1
5	8M0142976	工具-压装夹具底座	TOOL Press Fixture Base	1
6	8M0142983	轴工具-轴承座总成	SHAFT TOOL Bearing Carrier Assembly	1
7	8M0145393	工具-螺纹离合器总成	TOOL Threaded Clutch Assembly	1
8	8M0142559	齿轮总成固定夹具	HOLDING FIXTURE Gear Assembly	1
9	8M0142615	心轴-压装垫片	MANDREL Press Spacer	1
10	8M0142624	导板-轴承座	GUIDE PLATE Bearing Carrier	1
11	8M0142413	心轴-后齿轮轴承锥	MANDREL Rear Gear Bearing Cone	1
12	8M0142414	工具-齿轮总成驱动器	TOOL Gear Assembly Driver	1
13	8M0142636	轴承心轴	BEARING MANDREL	1
14	8M0146861	工具-飞轮	TOOL Flywheel	1
15	8M0146862	工具-张紧皮带	TOOL Stretch Belt	1
16	8M0129230	软管-放油	HOSE Oil Drain	1
17	8M0146935	安装工具-轴承卷轴	INSTALLATION TOOL Bearing Spool	1
18	8M0146936	拉拔器-上部支架	BAR MOUNT PULLER Upper	1
19	8M0147118	工具-推进轴	TOOL Propshaft	1
20	8M0147078	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
20	8M0193581	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
21	8M0130705	齿轮箱高度工具套件	GEARCASE HEIGHT TOOL KIT	1
22	8M0138392	CDS-G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS -G3	1
22	8M0153916	CDS G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS G3	1
NS	883705T01	工具-发动机吊装带	STRAP TOOL Engine Lifting	1
NS	98234A2	钻孔夹具套件-艉板	DRILL FIXTURE KIT Transom	1
NS	8M0147671	工具-对正销上部支架	TOOL ALIGNMENT PIN UPPER MOUNT	1
NS	8M0145607	工具-拉杆器	TOOL Bar Puller	1
NS	8M0147116	工具-导向密封驱动器	TOOL GUIDE SEAL DRIVER	1
NS	8M0149553	工具-上部支架杆安装	TOOL Upper Mount Rod Installation	1
NS	8M0148868	扳手-AMS支架	WRENCH AMS Mount	1
NS	8M0148865	工具-齿轮安装	TOOL Install Gear	1
NS	FT8950	测试套件	TESTER KIT	1
NS	58222A1	百分表工具	DIAL INDICATOR TOOL	1
NS	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
NS	8M0237356	适配器套件	ADAPTER KIT	1
NS	89897	固定工具-百分表	HOLDING TOOL Dial Indicator	1
NS	8M0039309	环安装工具	TOOL Ring Installer	1
NS	8M0046632	轴承座固定螺母套筒工具	TOOL Socket, Carrier Retainer Nut	1
NS	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
NS	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
NS	37241	通用拉拔板	PULLER PLATE Universal	1
NS	63209	加热灯	HEAT LAMP	1
NS	83165T	拉拔器总成	PULLER ASSEMBLY	1
NS	36571T	导向垫圈	PILOT WASHER	1
NS	888414T01	轴承/油封安装工具	BEARING / SEAL DRIVER	1
NS	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
NS	8M0070085	锁紧螺母工具	TOOL Retaining Nut	1
NS	861792	推力轴承	BEARING Thrust	1
NS	43506T	轴承固定工具	RETAINING TOOL Bearing	1
NS	889958T	传动轴固定工具	DRIVESHAFT HOLDING TOOL	1
NS	8M0142028	小齿轮螺母固定工具	TOOL Holder Pinion Nut	1
NS	8M0035594	螺旋桨轴固定工具	TOOL Propeller Shaft Holder	1
NS	8M0052590	上传动轴轴承安装工具	TOOL Driver, Upper Driveshaft Bearing	1
NS	8M0046348	小齿轮轴承拆卸工具	TOOL Bearing Driver, Pinion Removal	1
NS	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
NS	885592T	轴承杯安装工具	BEARING CUP DRIVER	1
NS	8M0046360	小齿轮轴承安装工具	TOOL Bearing Driver, Pinion Install	1
NS	8M0046443	小齿轮定位工具	TOOL Pinion Gear Locating	1
NS	8M0054594	小齿轮高度工具	TOOL-PINION HGT	1
NS	8M0059911	轴承座安装工具	INSTALLATION TOOL Bearing Carrier	1
NS	8M0053505	背隙指示工具	TOOL Indicator, Backlash	1
NS	8M0182653	工具-驱动对正	TOOL Drive Alignment	1
-	8M0235704	工具-动力输出轴套安装	TOOL SLEEVE INSTALLATION PTO	1
-	8M0235705	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235706	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235707	耐磨轴套安装	INSTALL WEAR SLEEVE	1

图 45顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0143491	黑色顶盖总成（带标贴，无装饰面板贴纸组）	TOP COWL ASSEMBLY Black, Decaled without Accent Panel Decal Set	1
1	8M0143492	黑色顶盖总成（带标贴，无装饰面板贴纸组）	TOP COWL ASSEMBLY Black, Decaled without Accent Panel Decal Set	1
1	8M0231250	黑色顶盖总成（带标贴，无装饰面板贴纸组）	TOP COWL ASSEMBLY Black, Decaled without Accent Panel Decal Set	1
2	8M0142904	校准支腿套件	ALIGNMENT LEG KIT	4
2	8M0240715	校准支腿套件	ALIGNMENT LEG KIT	4
3	8M0178589	螺丝M6×12	SCREW M6 x 12	2
4	8M0142916	左舷缓冲垫	BUMPER Port	1
5	8M0142915	右舷缓冲垫	BUMPER Starboard	1
6	8M0142906	上罩壳密封件	SEAL Top Cowl	1
6	8M0242486	上罩壳密封件	SEAL Top Cowl	1
7	8M0142242	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
7	8M0232582	罩壳锁扣总成	LATCH ASSEMBLY Cowl	1
8	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	10
9	8M0142903	卡扣	CLIP	7
10	8M0142955	螺丝（M5×0.8）	SCREW (M5 x 0.8)	2
11	8M0142954	卡扣	CLIP	2
12	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	8
13	8M0219155	左/右舷边框总成	BEZEL ASSEBMBLY Port/Starboard	1
14	8M0142238	黑色门总成	DOOR ASSEMBLY Black	1
14	8M0157771	黑色门总成	DOOR ASSEMBLY Black	1
15	8M0142913	定位器总成	KEEPER ASSEMBLY	1
16	8M0204400	自攻螺丝	SCREW Thread Forming	1
17	8M0142908	门密封条	SEAL Door	1
18	8M0148533	锁扣位置贴纸	DECAL Latch Position	1
19	8M0142907	按压式锁	LOCK PUSH	1
20	8M0142914	锁扣垫片组	SHIM SET Latch	1
21	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
22	8M0187755	导水器	WATER DIVERTER	1

图 46顶罩锁扣 Top Cowl Latching

REF	零件编号	中文名称	英文名称	数量
1	8M0178084	顶罩总成（黑色带贴花）	TOP COWL ASSEMBLY Black, Decaled	1
1	8M0178085	顶罩总成（冷聚变色带贴花）	TOP COWL ASSEMBLY Cold Fusion, Decaled	1
1	8M0217915	顶罩（冷聚变色）	TOP COWL COLD FUS	1
1	8M0178086	顶罩总成（暖聚变色带贴花）	TOP COWL ASSEMBLY Warm Fusion, Decaled	1
1	8M0217916	顶罩（暖聚变色）	TOP COWL WARM FUS	1
1	8M0178087	顶罩总成（珍珠聚变色带贴花）	TOP COWL ASSEMBLY Pearl Fusion, Decaled	1
1	8M0178088	顶罩总成（黑色SeaPro带贴花）	TOP COWL ASSEMBLY Black, SeaPro, Decaled	1
1	8M0178089	顶盖总成冷聚变版无贴纸	TOP COWL ASSEMBLY Cold Fusion, Non-Decaled	1
1	8M0217919	顶罩（喷漆预备）	TOP COWL PAINTRDY	1
-	8M0178094	铰链总成	HINGE ASSEMBLY	1
2	8M0178123	销	PIN	1
3	8M0178121	叠簧垫片	WASHER Overlap Spring	1
4	8M0178120	垫圈	WASHER	2
5	8M0142927	衬套	BUSHING	4
6	8M0178125	垫片（8.5×16.5×0.787）	WASHER 8.5 X 16.5 X.787	2
7	8M0178124	铰链安装板总成	HINGE Mounting Plate Assembly	1
8	8M0178122	挡圈	RETAINING RING	1
9	8M0178126	铰链手柄总成	HINGE HANDLE ASSEMBLY	1
9	8M0236375	铰链手柄	HINGE HANDLE	1
10	8M0178134	手柄握把	HANDLE GRIP	1
11	8M0178135	螺钉（M8×30）	SCREW M8X30	2
12	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	2
13	8M0178136	罩盖导板支架	BRACKET Hood Guide	1
14	8M0178137	定位销	PIN DOWEL	2
15	8M0178138	螺钉（M4×20）	SCREW M4 X 20	2
16	8M0178133	滚轮销	PIN Roller	1
17	8M0178127	铰链滚轮支架	BRACKET Hinge Roller	1
18	8M0178128	螺钉（M5×10）	SCREW M5 X 10	2
19	8M0179263	滚轮	ROLLER	2
20	8M0179264	挡圈	RETAINING RING	1
21	8M0178129	螺钉（M4×12 大圆头Torx）	SCREW M4 X 12 Truss Head Torx	2
22	8M0178130	锁止滑轨	LOCK SLIDE	1
23	8M0178131	滑轨定位器	SLIDER DETENT	1
24	8M0178132	解锁按钮	BUTTON Unlock	1
25	8M0179265	气弹簧球头柱	BALL STUD Gas Spring	1
26	8M0178101	球头安全卡扣	CLIP Ball Safety	2
27	8M0178100	气弹簧总成	GAS SPRING ASSEMBLY	1
28	8M0142914	锁扣垫片组	SHIM SET Latch	4
29	8M0178095	螺钉（M6×16带垫圈）	SCREW M6X16 SEMS	4
30	8M0178148	锁扣总成	STRIKER ASSEMBLY	1
31	8M0178095	螺钉（M6×16带垫圈）	SCREW M6X16 SEMS	6
32	8M0178096	支架	BRACKET	1
-	8M0178142	罩盖锁扣总成	LATCH ASSEMBLY Hood	1
-	8M0233204	罩盖锁扣总成	LATCH ASSEMBLY Hood	1
33	8M0178143	裸装锁扣总成	LATCH ASSEMBLY Bare	1
34	8M0178144	锁扣执行器总成	ACTUATOR Latch Assembly	1
35	8M0178147	不锈钢平垫片	WASHER PLAIN SS	2
36	8M0178146	螺钉（M4×35）	SCREW M4x35	2
37	8M0178145	执行器连杆	ROD LINK Actuator	1
38	8M0178139	罩盖锁扣开关总成	SWITCH ASSEMBLY Hood Latch	1
38	8M0233288	罩盖锁扣开关总成	SWITCH ASSEMBLY Hood Latch	1
39	8M0233522	转接卡扣套件	ADAPTER CLIP KIT	1
40	8M0178140	螺丝 M4X8	SCREW M4X8	2
41	8M0178141	塞子总成	PLUG ASSEMBLY	1
42	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	4

图 47变速箱 Transmission

REF	零件编号	中文名称	英文名称	数量
1	8M0177586	变速箱	TRANSMISSION	1
2	NSS	不单独销售 O型圈（顶盖用）	NOT SOLD SEPARATE O-Ring, Top Cover	1
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
4	8M0177630	输入轴油封	SEAL Input Shaft	2
5	NSS	不单独销售变速箱顶盖	NOT SOLD SEPARATE Cover, Top Transmission	1
6	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	31
7	8M0177631	变速箱线束	HARNESS-TRANSMISSION	1
8	8M0177632	螺钉	SCREW	6
9	8M0190117	换挡阀	SHIFT VALVE	3
10	8M0177634	传感器压力	SENSOR Pressure	4
11	8M0190115	定位销	DOWEL PIN	2
12	8M0177636	速度传感器	SENSOR Speed	1
13	4010618	不锈钢螺丝 (M6 x 18)	SCREW (M6 x 18) Stainless Steel	1
14	8M0177637	液位传感器	SENSOR Fluid Level	1
15	8M0177635	液压控制单元衬垫	GASKET Hydraulic Control Unit	1
16	NSS	不单独销售适配器块	NOT SOLD SEPARATE Adapter Block	1
17	8M0177638	螺钉	SCREW	2
18	8M0177639	螺钉	SCREW	8
19	8M0177640	液压控制单元O型圈	O-RING Hydraulic Control Unit	1
20	NSS	不单独销售液压控制单元盖	NOT SOLD SEPARATE Cover- Hydraulic Control Unit	1
21	8M0177641	螺钉	SCREW	14
22	NSS	不单独销售动力输出轴	NOT SOLD SEPARATE PTO Shaft	1
23	8M0177642	输出轴油封	SEAL Output	1
24	8M0177643	动力输出轴上油封	SEAL PTO Upper	1
25	8M0199464	动力输出轴下油封	SEAL PTO Lower	1
26	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
27	NSS	不单独销售变速箱底盖	NOT SOLD SEPARATE Cover- Bottom Transmission	1
28	8M0190116	堵头	PLUG	1
29	8M0177644	过滤器盖	COVER Filter	1
30	8M0177645	过滤器O型圈	O-RING Filter	2
31	8M0177646	变速箱过滤器	FILTER Transmission	1
32	8M0177478	O型圈内径2.975英寸	O-RING ID 2.975 Inches	1
33	8M0177647	O型圈内径3.35英寸	O-RING ID 3.35 Inches	1
34	8M0177648	护孔环	GROMMET	1
35	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
36	8M0180456	软管总成	HOSE ASSEMBLY	1
37	45711	O型圈内径0.612英寸×宽0.103英寸	O-Ring .612 IN I.D. x .103 IN Width	4
38	8M0062089	卡箍	CLAMP	4
39	8M0177649	护孔环	GROMMET	1
40	892086035	螺钉(M10 x 35)	SCREW (M10 x 35)	2
41	8M0177650	变速箱油冷却器	COOLER Transmission Oil	1
42	8M0142726	螺钉 (M6)	SCREW (M6)	2
43	8M0177651	通气孔	VENT	1
44	8M0177652	呼吸器适配器	ADAPTER Breather	1
45	8M0177539	螺丝(M6×14)内六角平头高强度	SCREW (M6 x 14) Torx Pan HD	4
46	8M0177653	支架	BRACKET	1
47	899145	绑带夹	CLIP Tie Strap	3
48	8M0177654	通风管	TUBE Vent	1
49	8M0177655	接头	FITTING	2
50	831985	O型圈（0.468 x 0.078）	O-RING (.468 x .078)	2
51	8M0177656	护孔环	GROMMET	1
52	8M0177657	通风管	TUBE Vent	1
53	858424	卡箍	CLAMP	1
54	8M0177658	护孔环	GROMMET	1
55	8M0177659	管	TUBE	1
56	8M0177660	管	TUBE	1
57	8M0177661	量油尺	DIPSTICK	1
57	8M0191351	盖帽	CAP	1
57	8M0191351	盖帽	CAP	1
58	8M0177541	系绳	TETHER	1

图 48变速箱油冷却器组件 Transmission Oil Cooler Components

REF	零件编号	中文名称	英文名称	数量
1	8M0177650	变速箱油冷却器	COOLER Transmission Oil	1
2	NSS		NOT SOLD SEPARATE O-ring	2
3	NSS		NOT SOLD SEPARATE O-ring	2
4	8M0181554	O型圈 (74.61 x 3.53)	O-RING (74.61 x 3.53)	2
5	NSS	盖板(不单独销售)	NOT SOLD SEPARATE Cover	1
6	8M0181551	螺钉	SCREW	4
7	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
8	NSS	不单独销售	NOT SOLD SEPARATE	1
9	8M0181555	挡圈	RETAINING RING	1
10	8M0181548	进气口盖	COVER Inlet	1

图 49艉板 Transom

REF	零件编号	中文名称	英文名称	数量
1	8M0177548	支架框架	FRAME-CRADLE	1
2	8M0177549	止回阀总成	CHECK VALVE ASSEMBLY	1
3	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
4	291112	接头	FITTING	1
5	8M0177550	支架枢轴衬套	BUSHING Pivot Cradle	2
6	8M0177551	艉板组件密封件	SEAL Transom Assembly	1
7	8M0154651	螺钉（M14×2×100 HX FLG）	SCREW (M14 x 2 x 100 HX FLG)	4
7	8M0230598	螺钉（M14×2×100 HX FLG）	SCREW (M14 x 2 x 100 HX FLG)	4
8	8M0142711	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	4
8	8M0224254	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	4
9	8M0177552	支架	MOUNT	4
10	8M0177553	减震器支架	SNUBBER MOUNT	4
11	8M0177554	垫圈	WASHER	4
12	8M0177555	螺母	NUT	4
13	8M0180024	电线套管	SLEEVE Wire	1
14	8M0142816	安装垫圈	WASHER Mount	4
15	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
16	8M0179992	配平线束护圈	GROMMET Trim Wire	1
17	8M0180033	操纵弯头盖	COVER Rigging Elbow	1
17	8M0190400	操纵弯头	RIGGING ELBOW	1
-	8M0180471	操纵弯头	RIGGING ELBOW	1
18	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
19	8M0180498	开关本体密封件	SEAL Switch Body	1
20	8M0178611	升降倾斜开关	SWITCH Trim	1
20	8M0235189	微调开关	SWITCH TRIM	1
21	87775510	螺钉（M4×10）	SCREW (M4 x 10)	3
22	8M0180497	配平开关座	PEDESTAL Trim Switch	1
23	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	2
24	8M0180499	护套	SHEATH	1
25	8M0180496	操纵弯头板	PLATE Rigging Elbow	1
26	8M0177556	螺钉	SCREW	14
27	897937	垫圈	WASHER	14
28	8M0177557	倾斜销	TILT PIN	2
29	8M0177558	艉板支架	TRANSOM BRACKET	1
29	8M0177559	艉板支架	TRANSOM BRACKET	1
30	8M0177560	铝阳极	ANODE Aluminum	1
30	8M0179705	镁阳极	ANODE Magnesium	1
31	8M0187149	螺丝 M12	SCREW M12	2
32	8M0176905	垫圈	WASHER	AR
33	8M0171826	螺丝 5/8 X 5.5英寸	SCREW 5/8 X 5.5"	6
33	8M0171827	螺丝 5/8 X 5.5英寸（6件装）	SCREW 5/8 X 5.5" (Pack of 6)	6
33	8M0171828	螺丝 5/8 X 6.5英寸	SCREW 5/8 X 6.5"	6
33	8M0171829	螺丝 5/8 X 6.5英寸（6件装）	SCREW 5/8 X 6.5" (Pack of 6)	6
33	8M0171830	螺丝 5/8 X 7.5英寸	SCREW 5/8 X 7.5"	6
33	8M0171831	螺丝 5/8 X 7.5英寸（6件装）	SCREW 5/8 X 7.5" (Pack of 6)	6
33	8M0171832	螺丝 5/8 X 8.5英寸	SCREW 5/8 X 8.5"	6
33	8M0171833	螺丝 5/8 X 8.5英寸（6件装）	SCREW 5/8 X 8.5" (Pack of 6)	6
33	8M0171834	螺丝 5/8 X 9.5英寸	SCREW 5/8 X 9.5"	6
33	8M0171835	螺丝 5/8 X 9.5英寸（6件装）	SCREW 5/8 X 9.5" (Pack of 6)	6
33	8M0171836	螺丝 5/8 X 10.5英寸	SCREW 5/8 X 10.5"	6
33	8M0171837	螺丝 5/8 X 10.5英寸（6件装）	SCREW 5/8 X 10.5" (Pack of 6)	6
33	8M0176953	螺丝 5/8 X 12.0英寸	SCREW 5/8 X 12.0"	6
33	8M0176954	螺丝 5/8 X 12.0英寸（6件装）	SCREW 5/8 X 12.0" (Pack of 6)	6
34	8M0177561	防溅板	PLATE Splash	1
35	8M0069689	螺钉(M10×1.5×40)六角法兰	SCREW (M10x1.5x40) Hex Flange	3
36	8M0177562	指示灯组件盖	COVER Tell Tale Assembly	1
37	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
38	8M0177563	指示灯支架	BRACKET Tell Tale	1
39	8M0176906	垫圈	WASHER	AR
40	8M0176904	螺母	NUT	6
41	8M0176903	螺母	NUT	6
42	8M0179995	螺钉	SCREW	2
43	8M0178609	升降倾斜传感器总成	SENSOR Trim Assembly	1
44	8M0177565	接地电缆	CABLE Ground Strap	1
45	8M0177566	接地电缆	CABLE Ground Strap	1
46	8M0189105	操纵弯头垫片套件	SPACER KIT Rigging Elbow	1
