水星 Mercury 40 HP EFI 4 CYL 1C453840 & Up - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-8M0118807 · 共 65 个部位 · 2008 条零件

1附件 2配件贴纸 Mariner 3适配板 1C768348及以下 4适配板 1C768349及以上 5凸轮轴和油泵 6曲轴、活塞及连杆 7气缸体与曲轴箱 8气缸盖 9贴花 - 顶罩 10驱动轴壳体 11电气组件 12延伸套件-2.5英寸传动轴壳体(879150A88)13延伸套件-5英寸传动轴壳体(12092A20)14延伸套件传动轴壳体12092A20-指令推力型 15飞轮 16燃油管路 17燃油泵 18齿轮箱传动轴-1.83:1减速比 19齿轮箱驱动轴-2.33:1减速比 20齿轮箱螺旋桨轴-1.83:1传动比 21齿轮箱螺旋桨轴 2.33:1 传动比 22加热握把 23点火线圈支架 24进气/排气阀 25进气歧管 26喷泵单元 27喷水推进泵组件 28钥匙、阻风门和喇叭套件15000A14 29钥匙开关/钥匙图表-3位(897716K01)单用途 30底罩 31维护套件 32手动倾斜装置组件 33动力头衬垫组件套装883599A02 34动力升降 35维修/支撑材料 36换挡连杆-大舵柄型 37远程换挡连杆 38换挡连杆-标准舵柄型 39转向臂 40旋转支架 41转速表套件（艉板与舵机安装）42油门连杆-大舵柄型 43油门连杆-喷泵型 44远程油门连杆 45油门连杆-标准舵柄型 46舵柄手柄罩及电气组件(中置)47舵柄罩及电气组件（中置式SeaPro）48舵柄手柄套件(大舵柄-手动)49舵柄手柄套件(喷泵35/40)50舵柄手柄组件(大舵柄-手动)51舵柄手柄组件(喷泵35/40)52舵柄手柄套件组件(中置)53舵柄手柄组件(中置喷泵35/40)54舵柄套件组件（中置式SeaPro）55舵柄手柄后支架总成(中置)56舵柄手柄换挡与油门组件(中置)57工具1 58工具2 59工具3 60顶罩 61艉板支架 62升降开关套件 63油气分离器 64水泵套件组件812966A12 65无水分离传感器的燃油滤清器套件-SeaPro

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	802833Q1		OIL (Case)	1
-	8M0078616	四冲程机油	4-CYCLE OIL	1
-	15000A12	遥控钥匙开关套件点火	REMOTE KEY SWITCH KIT Ignition	1
-	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
-	877680Q8		HOSE ASSEMBLY Fuel (8 Feet) (With Quick Disconnect)	1
-	8M0044836	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	1
-	877680Q12		HOSE ASSEMBLY Fuel (12 Feet) (With Quick Disconnect)	1
-	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	1
-	877681Q8		HOSE ASSEMBLY Fuel (8 Feet) (With Quick Disconnect Engine End Only)	1
-	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	1
-	877681Q12		HOSE ASSEMBLY Fuel (12 Feet) (With Quick Disconnect Engine End Only)	1
-	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	1
-	877683Q12	燃油软管总成(12英尺)(无接头)	HOSE ASSEMBLY Fuel (12 Feet) (No Fittings)	1
-	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	1
-	880093A2	遥控器安装套件 (40/50/60 四冲程)	ATTACHING KIT Remote Control (40/50/60 4-Stroke)	1
-	828019A1	油压传感器套件	SENDER KIT Oil Pressure	1
-	8M0068785	油压适配器套件	ADPT KIT-OIL PRES	1
-	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
-	8M0074845	ORD 8M0098264	ORD 8M0098264	1
-	855654A5	动力调整套件	POWER TRIM KIT	1
-	8M0055008	动力调整套件	POWER TRIM KIT	1

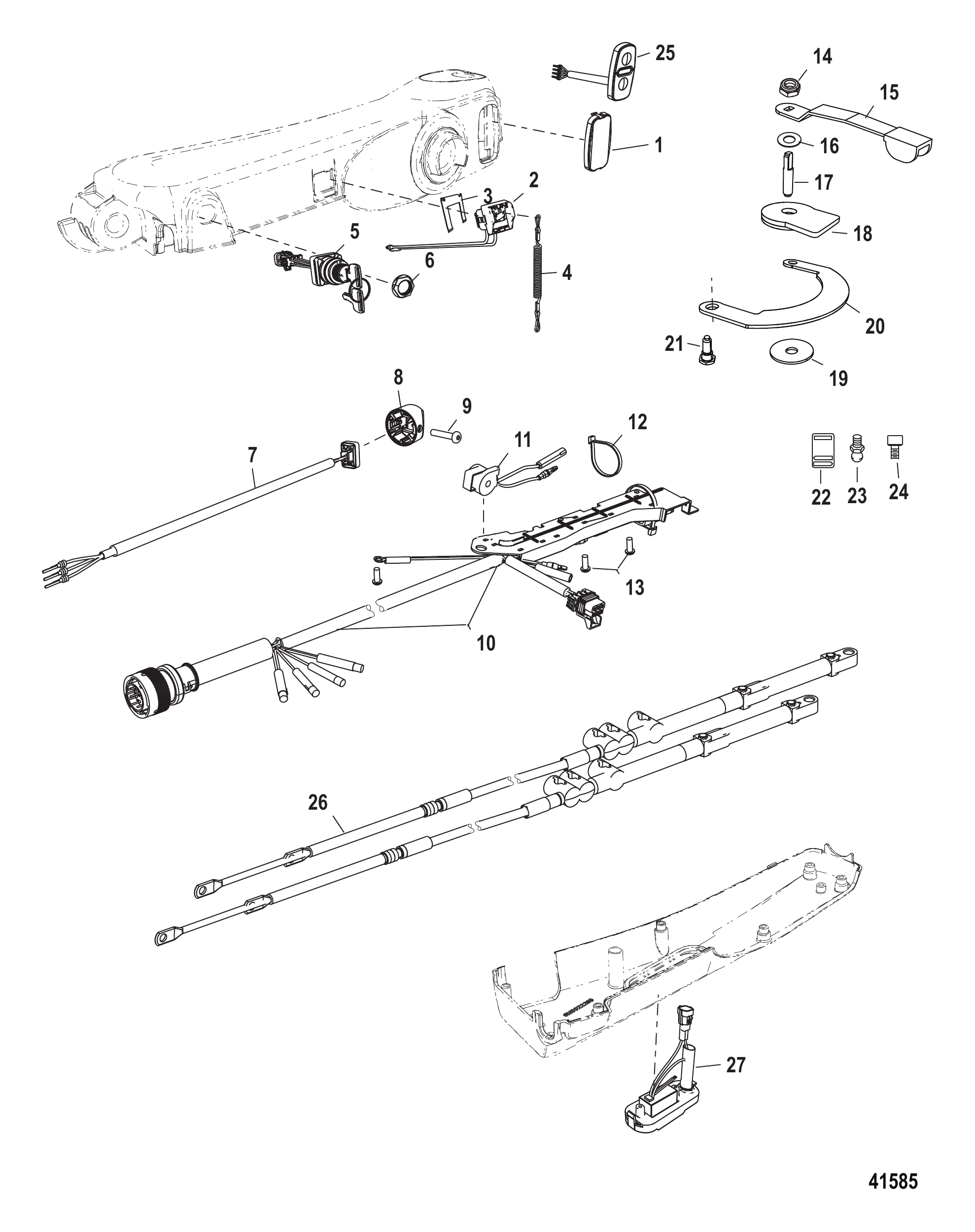

-	880095A2	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A05	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A2	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A05	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A03	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A04	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A03	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	880095A04	舵柄手柄套件 40/50/60马力四冲程	TILLER HANDLE KIT 40/50/60 Hp 4-Stroke	1
-	15000A7	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
-	15000A7	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
-	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
-	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
-	816667A2	转向支架总成(不带提手)	BRACKET ASSEMBLY Steering (Without Carrying Handle)	1
-	816696A12	延长套件	EXTENSION KIT	1
-	8174012	水管延长件	EXTENSION Water Tube	1
-	880184	驱动轴	DRIVESHAFT	1
-	880185	换档轴	SHIFT SHAFT	1

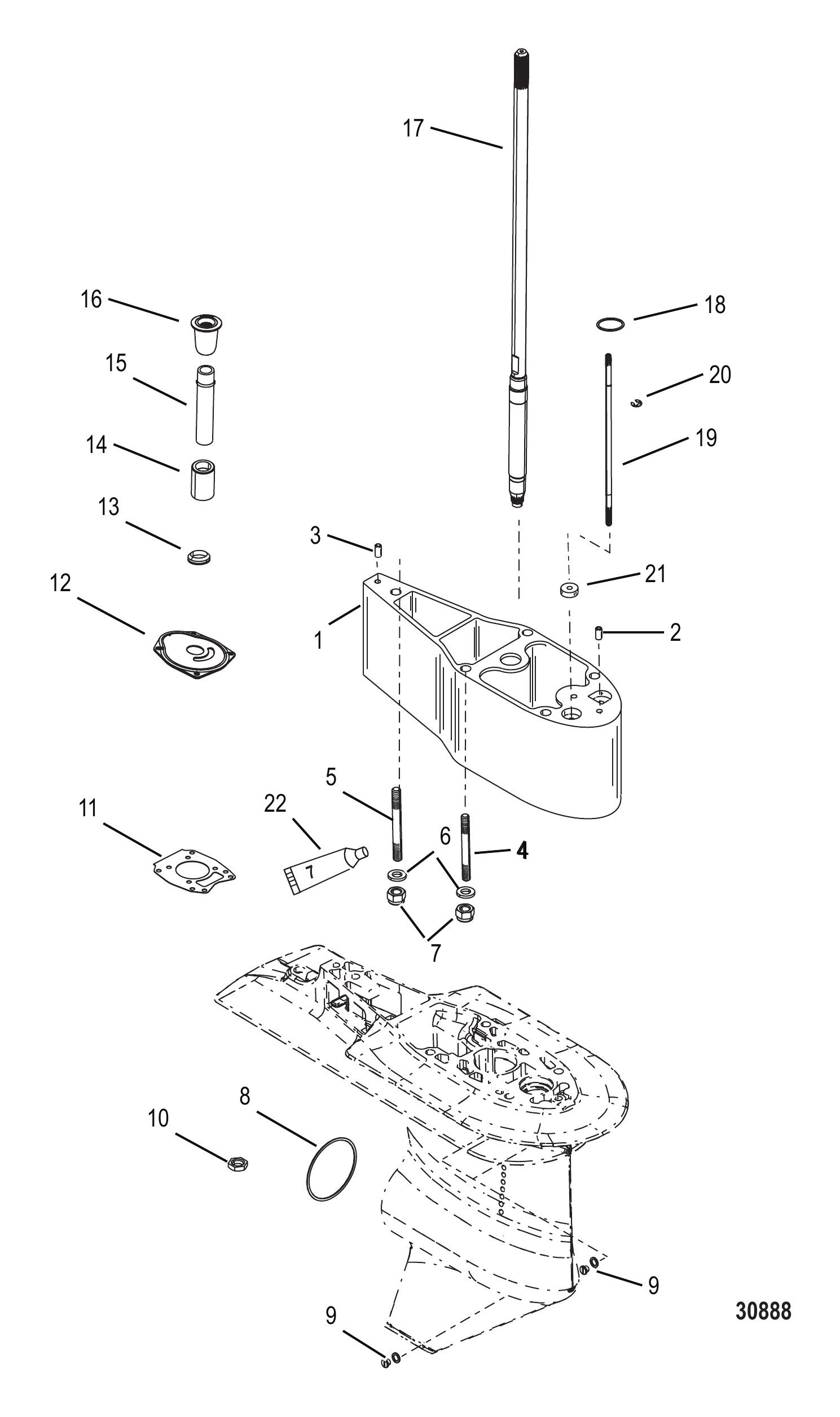

-	12092A18	传动轴延长套件 - 5英寸	EXTENSION KIT Driveshaft - 5 Inch	1
-	12092A20	转换套件加长型-指令推力	CONVERSION KIT X-Long-Command Thrust	1

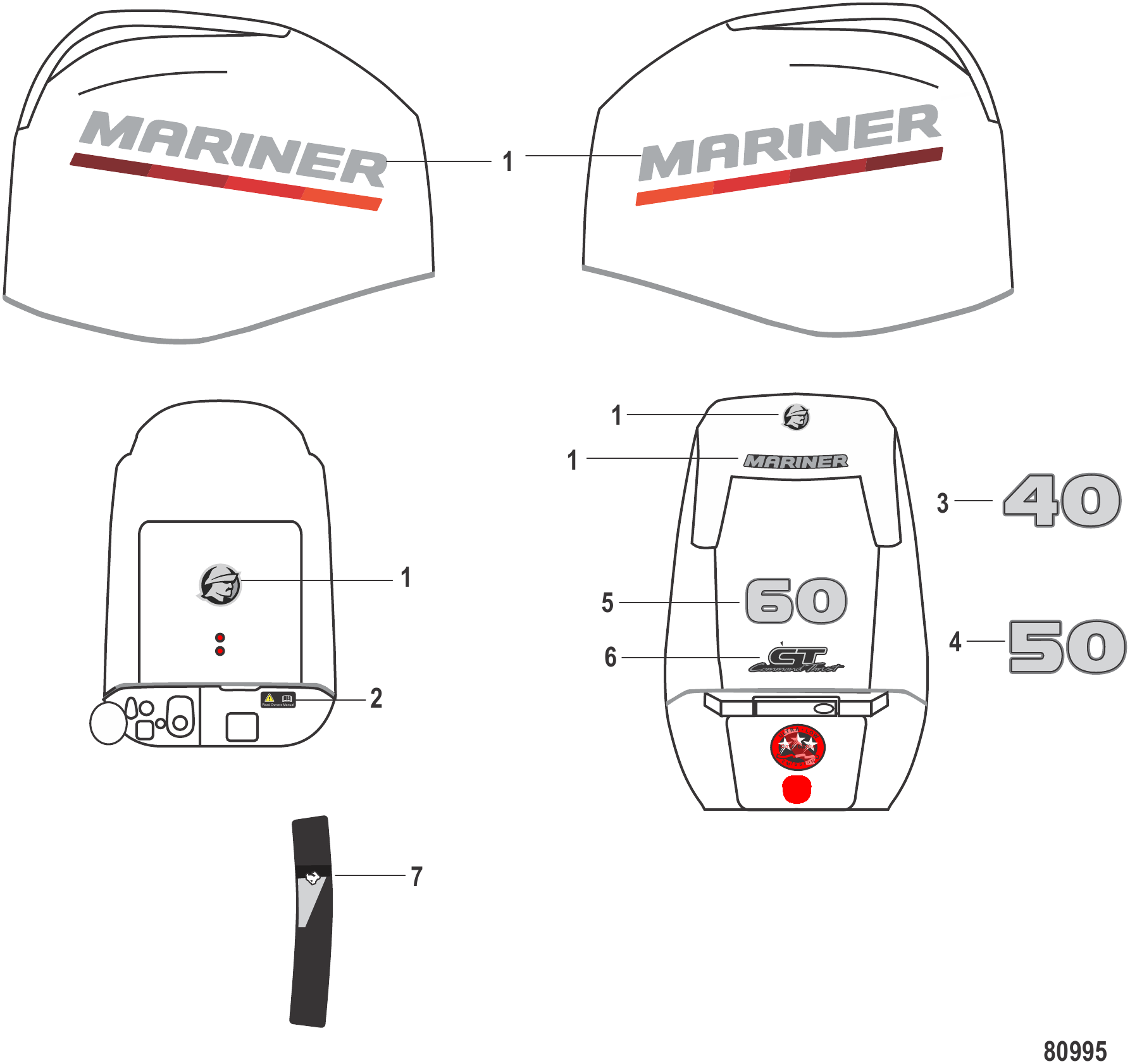

图 2配件贴纸 Mariner Accessories Decal Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242339	水手40-50贴花套装	DECAL SET Mariner 40-50	1
2	8M0056643	阅读手册贴花	DECAL Read Manual	1
3	8M0063348	尾部贴纸40	DECAL Rear, 40	1
4	8M0063349	尾部贴纸50	DECAL Rear - 50	1
5	8M0063350	贴纸后部-60	DECAL Rear - 60	1
6	8M0088310	指令推力贴花	DECAL Command Thrust	1
7	8M0105187	舵柄贴纸	DECAL Tiller Handle	1

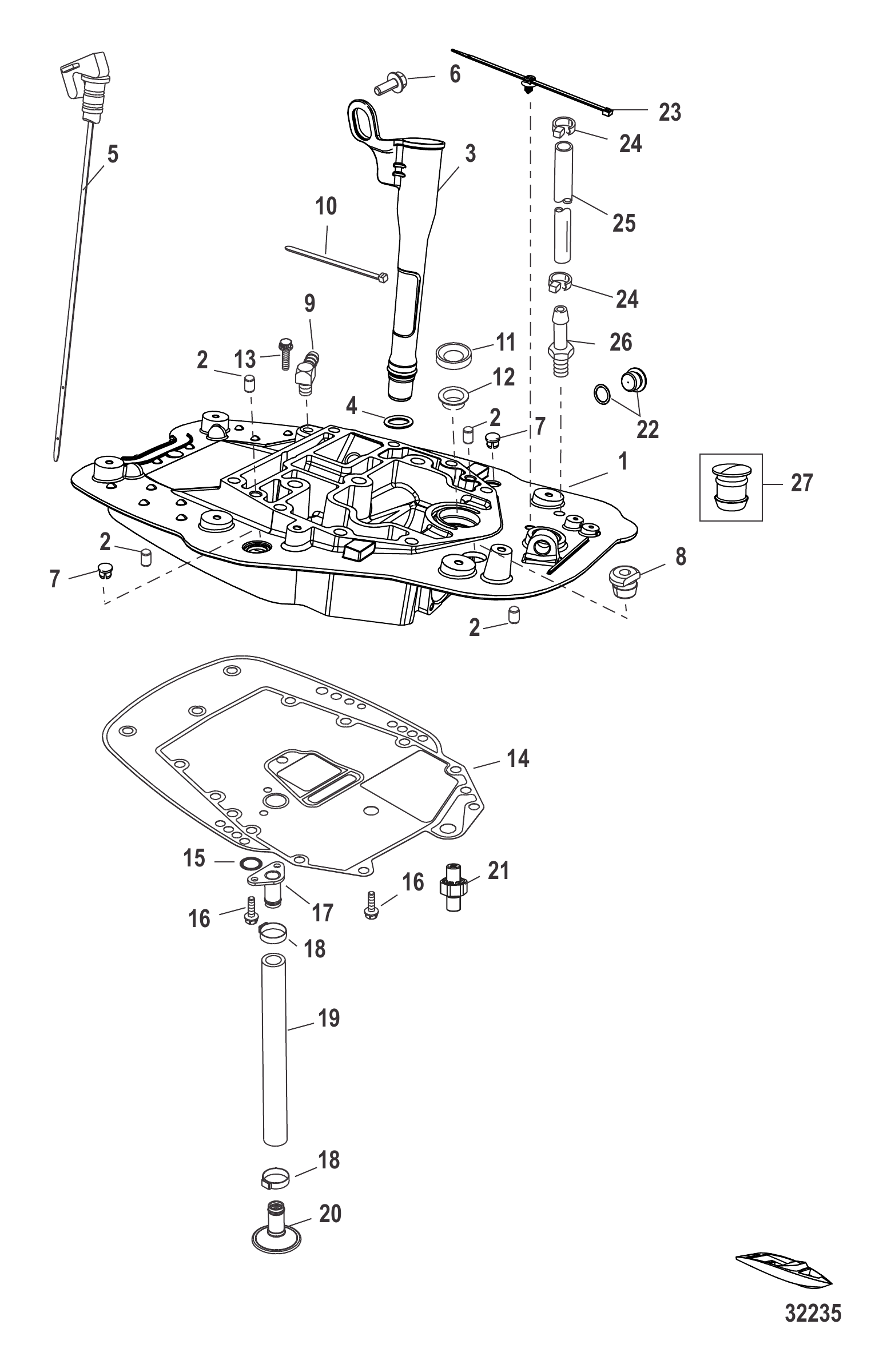

图 3适配板 1C768348及以下 Adapter Plate 1C768348 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0118182	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	4
3	8M0026249	塑料油尺管总成	DIPSTICK TUBE ASSEMBLY Plastic	1
4	8M0008708	O型圈	O-RING	1
5	825990	量油尺	DIPSTICK	1
5	8M0162935	量油尺	DIPSTICK	1
6	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
7	822464	堵头	PLUG	2
8	19565002	护孔环	GROMMET	1
9	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
11	66301	油封	SEAL Oil	1
12	859594	衬套	BUSHING	1
13	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
14	892320001	衬垫	GASKET	1
14	8M0213113	适配板垫片	GASKET Adaptor Plate	1
15	845746	O型圈	O-RING	1
16	8M4503518	螺钉(M6×1.0×20)	SCREW (M6 X 1.0 X 20)	3
16	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
17	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
18	855228	卡箍	CLAMP	2
19	854793	机油集滤器软管	HOSE Oil Pickup	1
20	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
21	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
21	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
22	8M0021330	堵头(M18)	PLUG (M18)	1
23	899145	绑带夹	CLIP Tie Strap	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	8M0108355	软管(57英寸整卷)裁切至17英寸	HOSE (57 Inches Bulk) Cut to 17 Inches	1
26	291112	接头	FITTING	1
27	8M0021917	堵头	PLUG	1
27	8M0162962	孔塞	PLUG Hole	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1

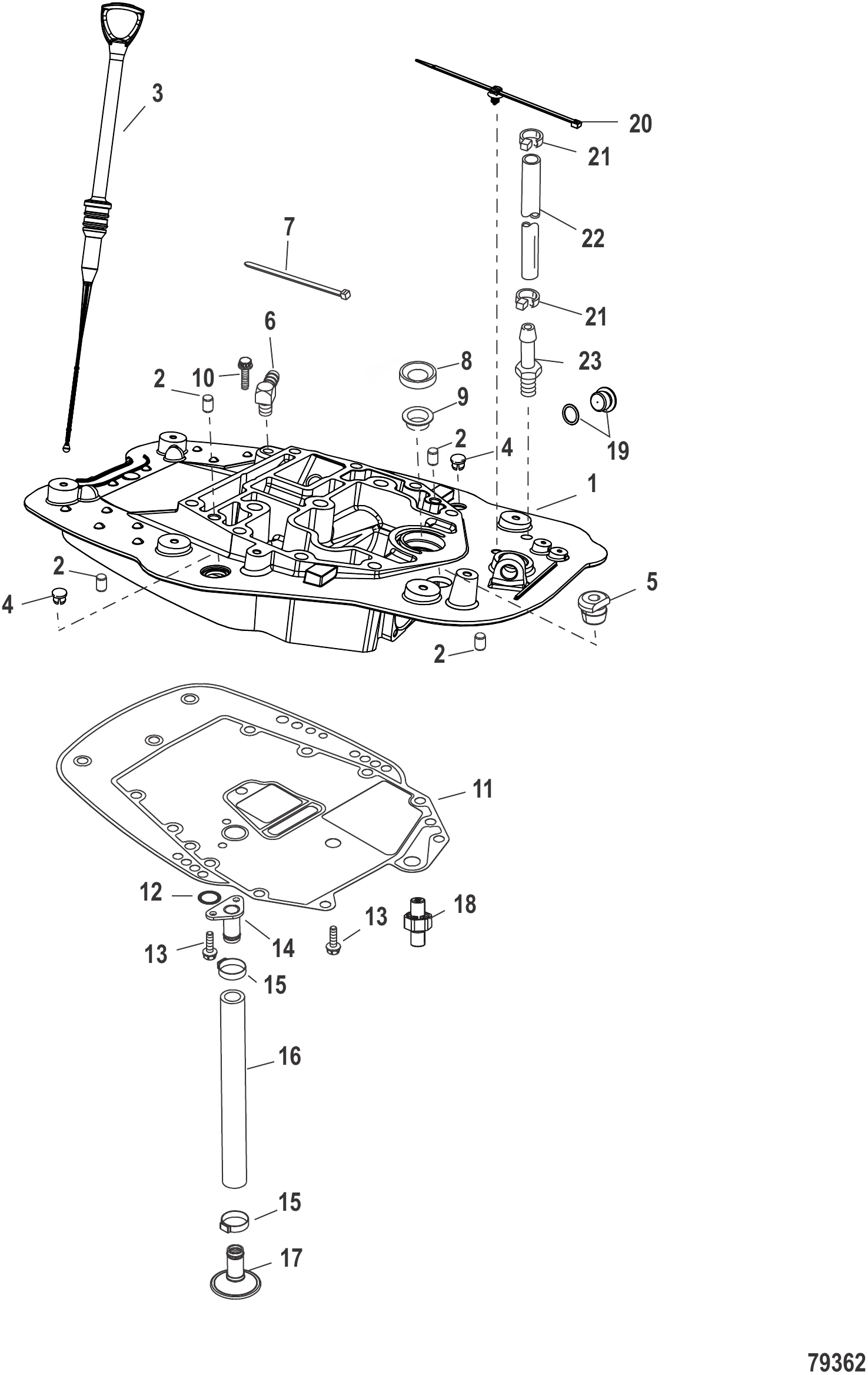

图 4适配板 1C768349及以上 Adapter Plate 1C768349 and Above

REF	零件编号	中文名称	英文名称	数量
1	8M0118182	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	4
3	8M0219158	机油尺	DIPSTICK Oil	1
4	822464	堵头	PLUG	2
5	19565002	护孔环	GROMMET	1
6	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
8	66301	油封	SEAL Oil	1
9	859594	衬套	BUSHING	1
10	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
11	892320001	衬垫	GASKET	1
11	8M0213113	适配板垫片	GASKET Adaptor Plate	1
12	845746	O型圈	O-RING	1
13	8M4503518	螺钉(M6×1.0×20)	SCREW (M6 X 1.0 X 20)	3
13	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
14	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
15	855228	卡箍	CLAMP	2
16	854793	机油集滤器软管	HOSE Oil Pickup	1
17	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
18	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
18	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
19	8M0021330	堵头(M18)	PLUG (M18)	1
20	899145	绑带夹	CLIP Tie Strap	1
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
22	8M0108355	软管(57英寸整卷)裁切至17英寸	HOSE (57 Inches Bulk) Cut to 17 Inches	1
23	291112	接头	FITTING	1

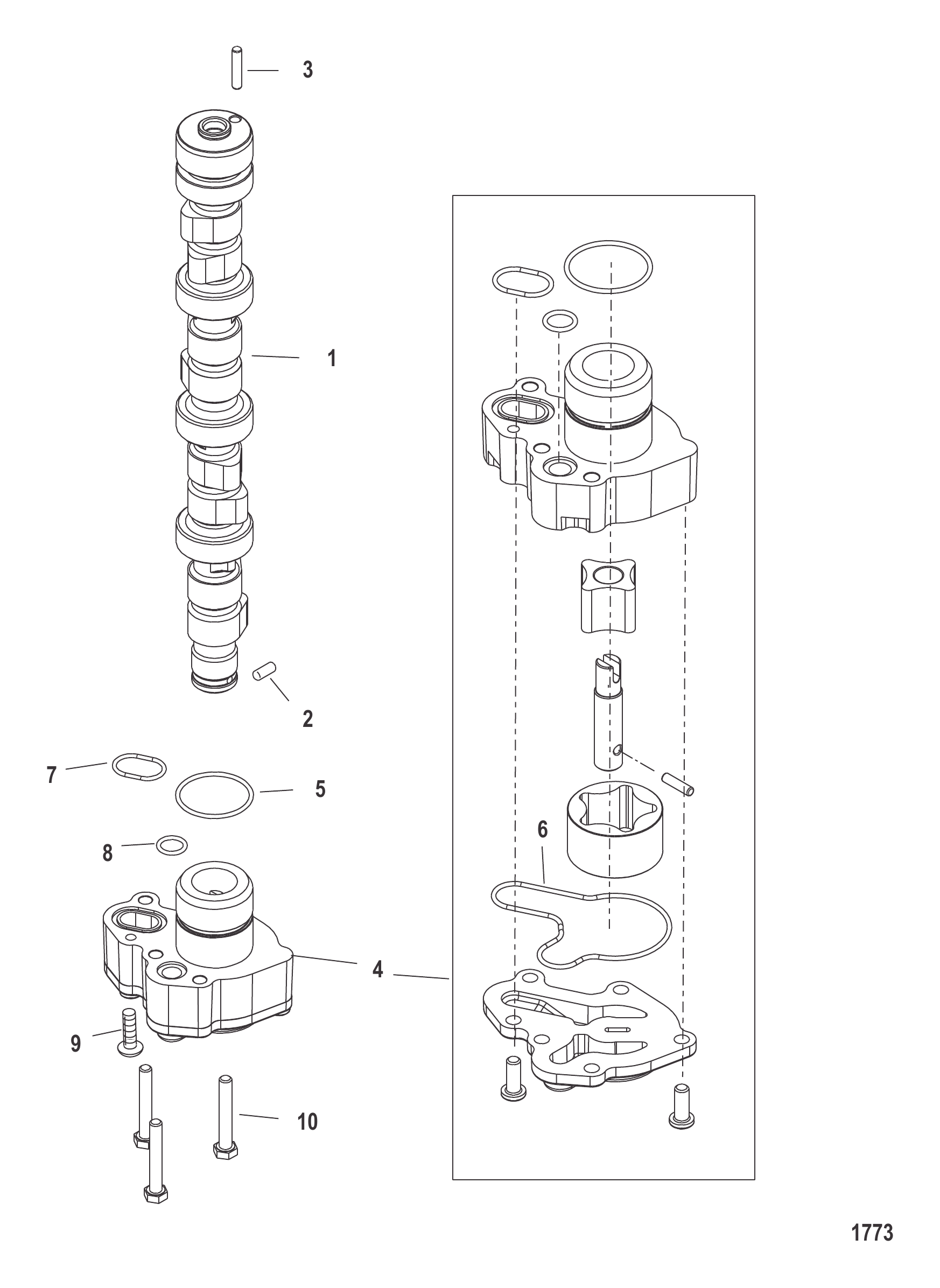

图 5凸轮轴和油泵 Camshaft and Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	893565	凸轮轴	CAMSHAFT	1
1	8M0183247	凸轮轴	CAMSHAFT	1
2	826149	销	PIN	1
3	878183	定位销	PIN Dowel	1
4	857087T1	油泵总成	PUMP ASSEMBLY Oil	1
5	857096	O型圈	O-RING	1
6	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	1
7	857094	O型圈	O-RING	1
8	857093	O型圈	O-RING	1
9	875206	螺钉(M6 x 16)	SCREW (M6 x 16)	2
10	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	4
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	893505T05	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1

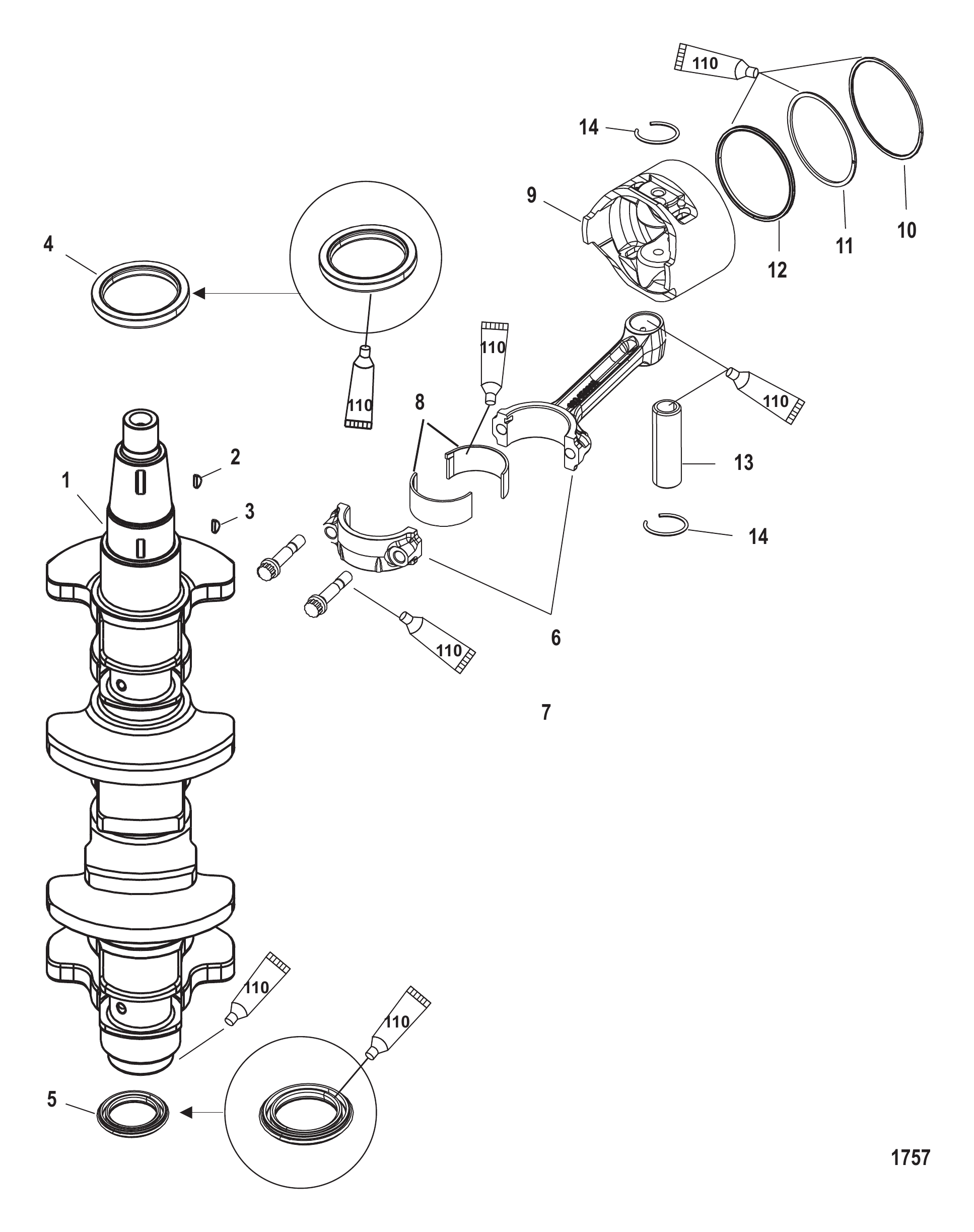

图 6曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	857077T1	曲轴	CRANKSHAFT	1
1	857077T02	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	91800	半圆键	KEY Woodruff	1
3	18856M	键	KEY	1
3	893761	键	KEY	1
4	825027	密封件	SEAL	1
4	8M0151047	油封	SEAL Oil	1
5	832013	密封件	SEAL	1
5	8M0151048	油封	SEAL Oil	1
6	856065T1	连杆	CONNECTING ROD	4
6	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	4
7	825019	螺栓	BOLT	8
7	8M0049884	螺栓	BOLT	8
8	893630001	黑色轴承	BEARING Black	8/AR
8	893630	棕色轴承	BEARING Brown	8/AR
8	893630002	蓝色轴承	BEARING Blue	8/AR
9	893524T08	活塞总成	PISTON ASSEMBLY	4
9	893524T01	活塞总成	PISTON ASSEMBLY	AR
9	8M0057775	活塞总成	PISTON ASSEMBLY	AR
9	893524T02	活塞总成	PISTON ASSEMBLY	AR
9	8M0057776	活塞总成	PISTON ASSEMBLY	AR
10	893525A01	活塞环组	RING SET Piston	4
10	893525A02	活塞环组	RING SET Piston	AR
10	893525A03	环组	RING SET Ring	AR
11	NSS		NOT SOLD SEPARATE Piston Ring (Second)	4
11	NSS		NOT SOLD SEPARATE Piston Ring (Second)	AR
11	NSS		NOT SOLD SEPARATE Piston Ring (Second)	AR
12	NSS	不单独销售活塞环油	NOT SOLD SEPARATE Ring-Piston Oil	AR
13	893863	活塞销	PIN Piston	4
14	893529	活塞销挡圈	RETAINER Piston Pin	8
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	878344T03	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

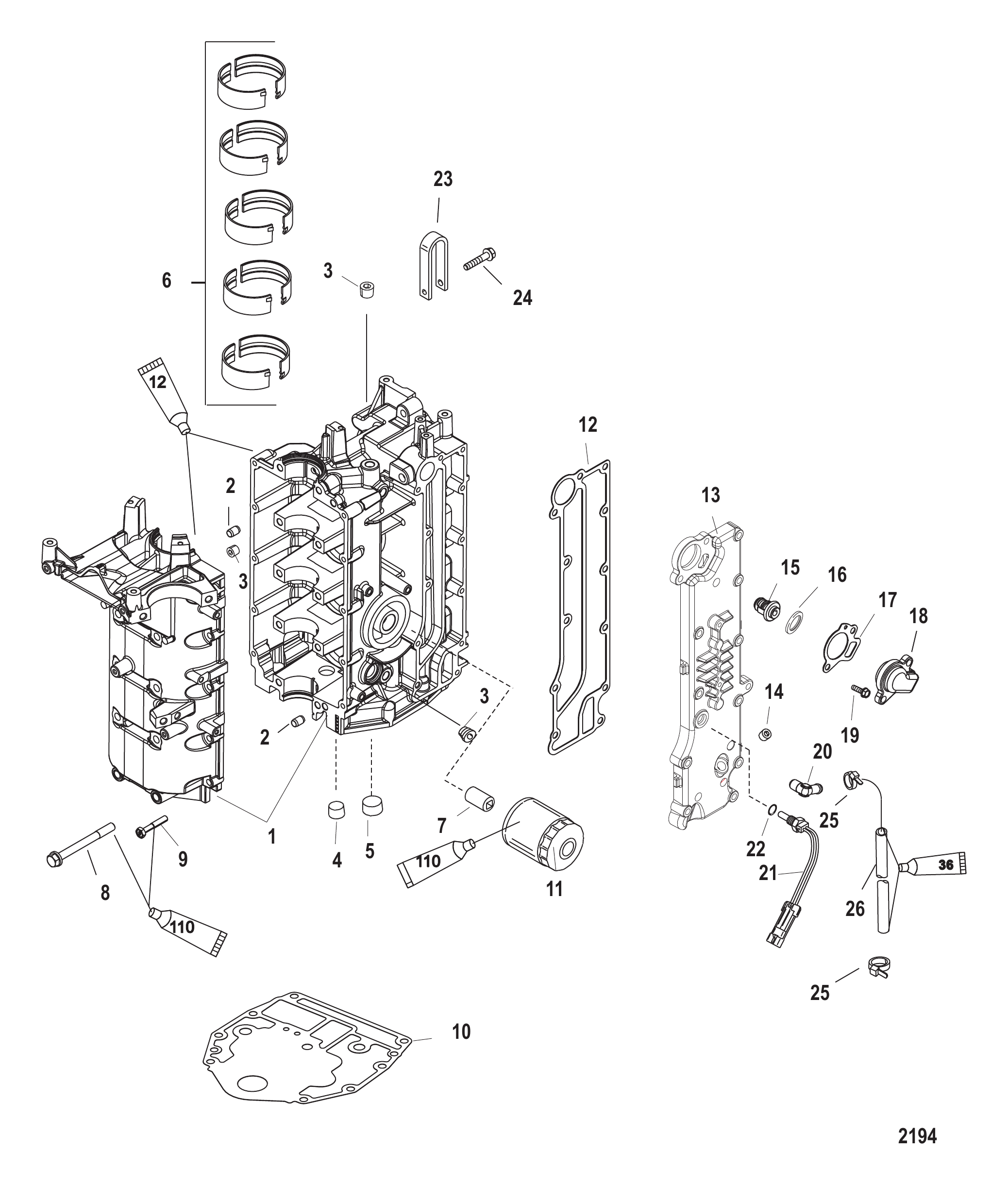

图 7气缸体与曲轴箱 Cylinder Block and Crankcase

REF	零件编号	中文名称	英文名称	数量
1	893502T02	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	825010	定位销	PIN Dowel	2
3	479452	堵头	PLUG	3
4	889567	堵头(.500-14)	PLUG (.500-14)	1
5	416223	管塞(0.750-14)	PLUG Pipe (.750-14)	1
6	893631	主轴承-棕色	BEARING Main - Brown	10
6	893631001	主轴承-黑色	BEARING Main - Black	10
6	893631002	主轴承-蓝色	BEARING Main - Blue	10
7	822625	管接头(M20)	NIPPLE (M20)	1
8	82506182	螺钉(M8×82)	SCREW (M8 x 82)	10
9	88348935	螺钉(M6x35)	SCREW (M6 x 35)	10
9	8M0241960	螺钉	SCREW	10
10	892319001	衬垫	GASKET	1
10	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
11	822626K04	机油滤清器	FILTER Oil	1
11	8M0162829	机油滤清器	FILTER Oil	1
12	857078	衬垫	GASKET	1
12	8M0224375	排气盖衬垫	GASKET Exhaust Cover	1
13	893692A01	排气盖总成	COVER ASSEMBLY Exhaust	1
13	8M0188836	排气罩	COVER Exhaust	1
14	479452	堵头	PLUG	1
15	14586	节温器	THERMOSTAT	1
16	887978	衬垫	GASKET	1
17	824853	衬垫	GASKET	1
17	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
18	857080	盖板	COVER	1
18	8M0188835	节温器盖	COVER Thermostat	1
19	88348935	螺钉(M6x35)	SCREW (M6 x 35)	12
19	8M0241960	螺钉	SCREW	12
20	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
21	889575	传感器总成	SENSOR ASSEMBLY	1
21	8M0214984	温度传感器	SENSOR Temperature	1
22	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
23	893697	吊环	LIFTING EYE	1
24	857139	螺钉(M8×35)	SCREW (M8 x 35)	1
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
26	830757130	管路(.312)(70英寸整卷)(裁切至10英寸)至VST冷却器	TUBING (.312) (70.00 Inches Bulk) (Cut to 10 Inches) To VST Cooler	1
26	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	878344T03	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

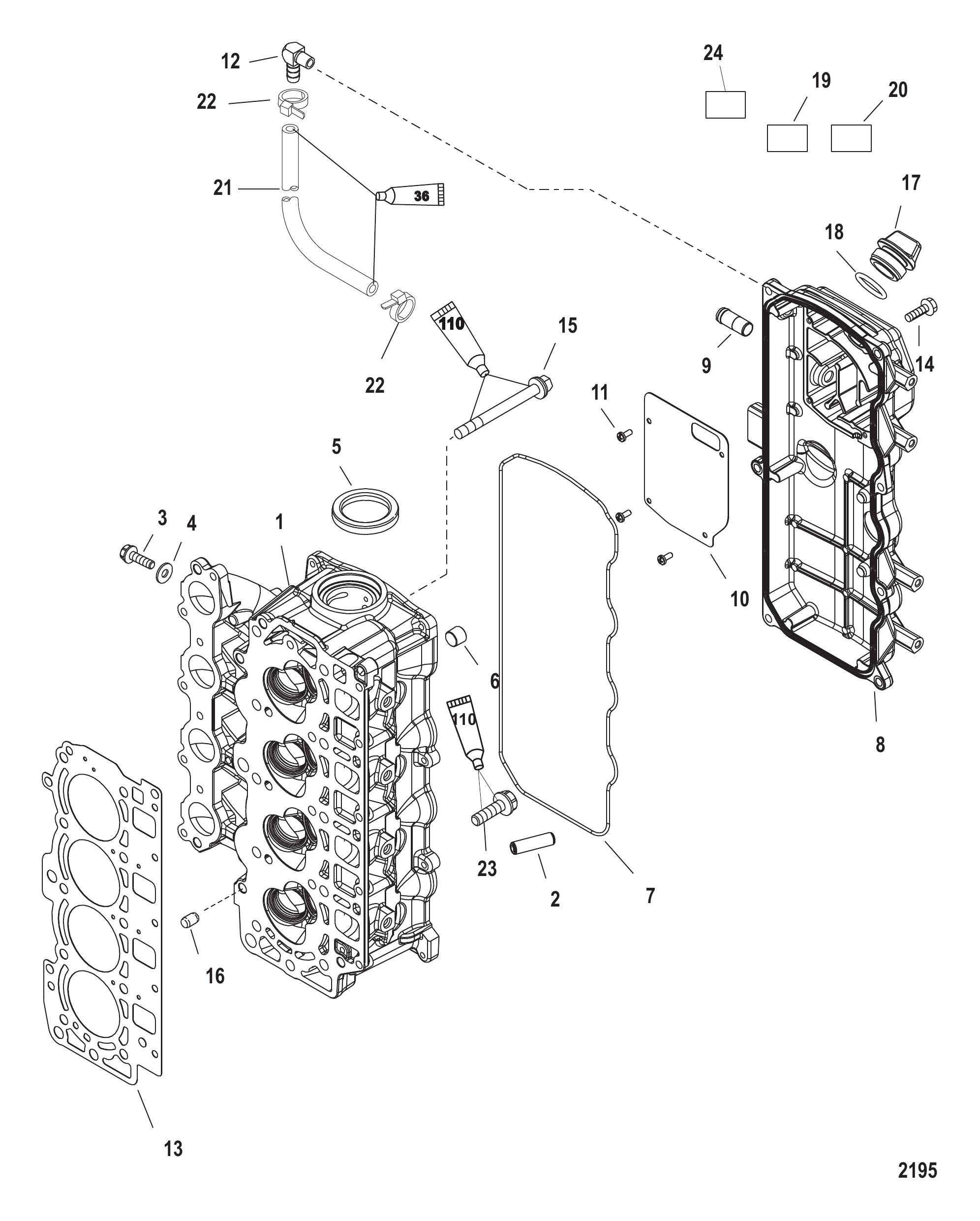

图 8气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	893505T05	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1
1	893505A02	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	893505T06	气缸盖总成基础款	CYLINDER HEAD ASSEMBLY Basic	1
2	858266	导套	GUIDE	8
3	4000325	螺丝(M6 x 8)	SCREW (M6 x 8)	4
4	859768	垫圈	WASHER	4
5	858267	油封	SEAL Oil	1
5	893549	油封	SEAL Oil	1
6	875209	管塞	PIPE PLUG	8
7	857083	密封件	SEAL	1
7	8M0011870	密封件	SEAL	1
8	893694T01	盖总成	COVER ASSEMBLY	1
8	8M0174400	气缸盖罩	COVER Cylinder Head	1
9	NSS	不单独销售通气管	NOT SOLD SEPARATE Breather Pipe	1
10	NSS	挡板 (不单独销售)	NOT SOLD SEPARATE Baffle Plate	1
11	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	1
12	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
13	857081	衬垫	GASKET	1
13	8M0118179	缸盖垫片	HEAD GASKET	1
14	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	7
14	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	7
15	82503395	螺钉（M9 x 95）	SCREW (M9 x 95)	10
15	893747095	螺钉（M9 X 95）	SCREW (M9 X 95)	10
16	825010	定位销	PIN Dowel	2
17	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
17	8M0240831	油塞	OIL PLUG	1
18	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
18	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
19	NSS	不单独销售贴花-维修参考	NOT SOLD SEPARATE Decal-Servicing Referral	1
20	NSS	不单独销售贴纸-机油/气门间隙	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
21	77653101	软管 (48.00英寸散装) (切割至19英寸) 适配器板用	HOSE (48.00 Inches Bulk) (Cut to 19 Inches) To Fitting in Adaptor Plate	1
22	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
23	82500925	螺钉(M6x25)	SCREW (M6 x 25)	5
23	893745025	螺钉(M6x25)	SCREW (M6 x 25)	5
24	NSS	不单独销售马力标识贴纸	NOT SOLD SEPARATE Decal HP ID	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	878344T03	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

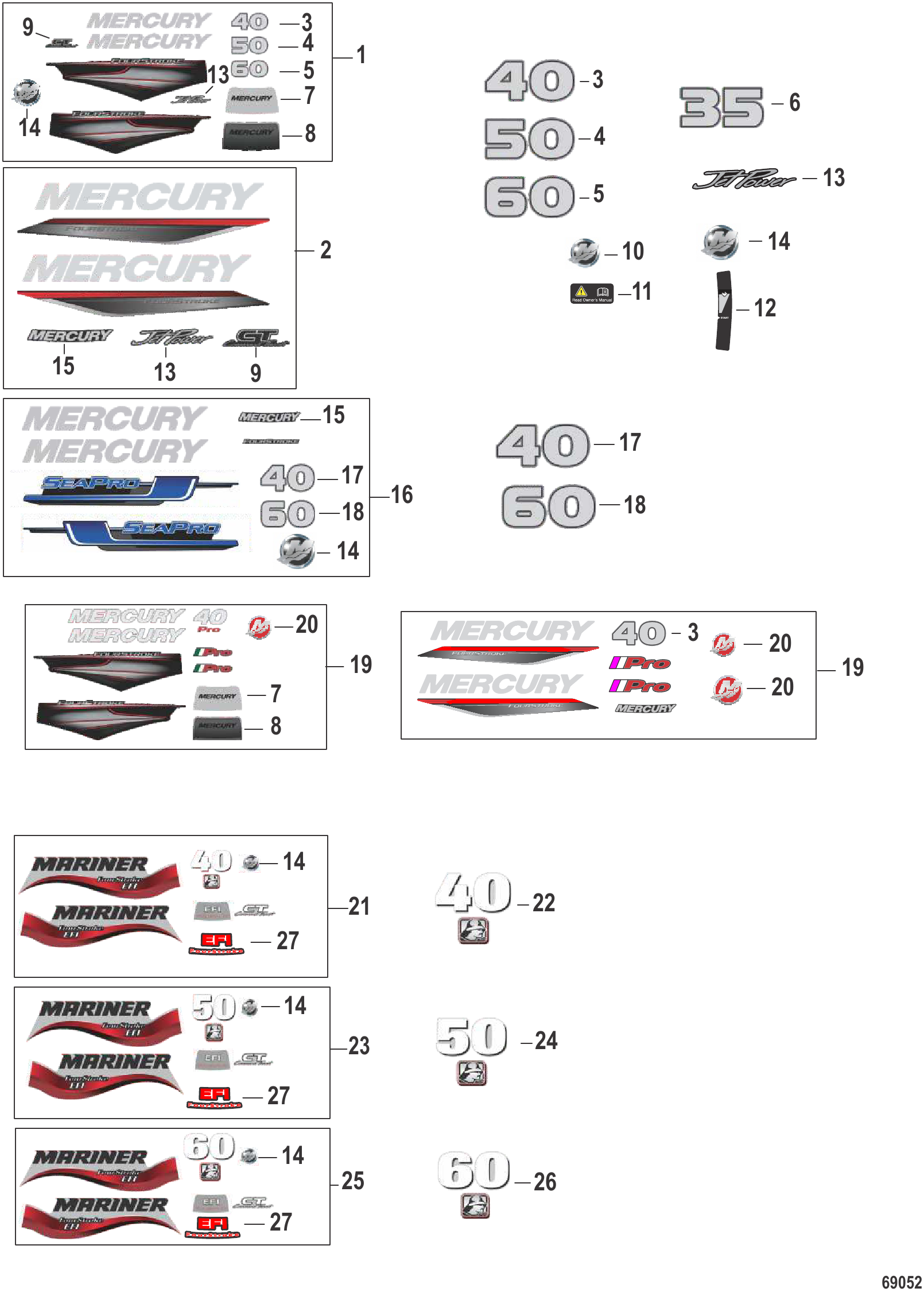

图 9贴花 - 顶罩 Decals - Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0107467	贴纸套装 ME 40-60马力 4冲程 4缸	DECAL SET ME 40-60HP 4S 4CYL	1
2	8M0156747	ME 30-60马力4冲程贴纸套装	DECAL SET ME 30-60 HP 4S	1
3	8M0063348	尾部贴纸40	DECAL Rear, 40	1
4	8M0063349	尾部贴纸50	DECAL Rear - 50	1
5	8M0063350	贴纸后部-60	DECAL Rear - 60	1
6	8M0154663	后贴纸, 35	DECAL Rear, 35	1
7	8M0063345	Lenz贴纸	DECAL Lenz	1
8	8M0063358	Lenz贴纸	DECAL Lenz	1
9	8M0088310	指令推力贴花	DECAL Command Thrust	1
10	8M0043701	M标志39mm小号	M-ICON 39MM - Small	1
11	8M0056643	阅读手册贴花	DECAL Read Manual	1
12	8M0105187	舵柄贴纸	DECAL Tiller Handle	1
13	8M0063354	喷泵驱动贴纸	DECAL Jet Drive	1
14	8M0043702	M标志贴纸53mm黑色	DECAL M-Icon, 53mm Black	1
15	8M0159886	Lenz水星贴纸	DECAL Lenz, Mercury	1
16	8M0118181	贴纸套装水星, SeaPro	DECAL SET Mercury, SeaPro	1
17	8M0063348	尾部贴纸40	DECAL Rear, 40	1
18	8M0063350	贴纸后部-60	DECAL Rear - 60	1
19	8M0118535	贴纸套装水星40 Pro	DECAL SET Mercury 40 Pro	1
19	8M0191844	贴纸套装水星40 Pro	DECAL SET Mercury 40 Pro	1
19	8M0191844	贴纸套装水星40 Pro	DECAL SET Mercury 40 Pro	1
20	8M0043707	M图标贴纸, 53mm 红色	DECAL M-Icon, 53mm Red	1
20	8M0043700	M图标红色贴花（39毫米）	DECAL M-Icon, Red, 39mm	1
20	8M0188626	M图标红色贴花（39毫米）	DECAL M-ICON, Red, 39 mm	1
21	8M0098299	贴纸套装 MA 40EFI 4缸 4冲程	DECAL SET MA 40EFI 4CYL 4S	1
22	8M0012388	尾部贴纸40	DECAL Rear, 40	1
23	8M0098300	贴纸套装 MA 50EFI 4缸 4冲程	DECAL SET MA 50EFI 4CYL 4S	1
24	8M0012389	尾部贴纸50	DECAL Rear - 50	1
25	8M0098301	贴花套装 MA 60EFI 4缸4冲程	DECAL SET MA 60EFI 4CYL 4S	1
26	8M0012390	贴纸后部-60	DECAL Rear - 60	1
27	8M0109251	Lenz Mariner贴纸	DECAL Lenz, Mariner	1

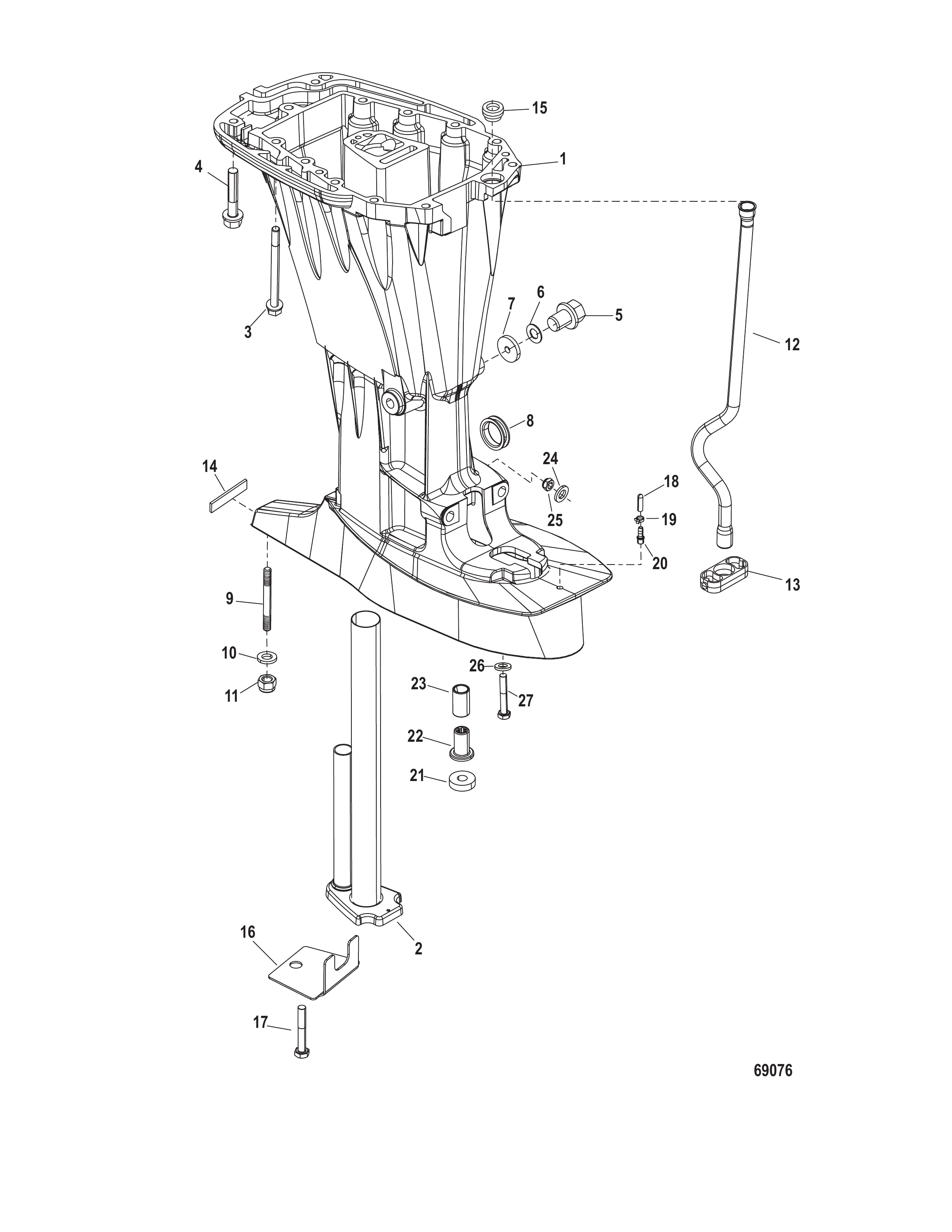

图 10驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	852421T5	驱动轴壳体	HOUSING Driveshaft	1
1	852421T07	驱动轴壳体-长型	HOUSING Driveshaft - Long	1
1	852421T5	驱动轴壳体	HOUSING Driveshaft	1
1	852421T07	驱动轴壳体-长型	HOUSING Driveshaft - Long	1
1	852421T07	驱动轴壳体-长型	HOUSING Driveshaft - Long	1
1	8M0118178	驱动轴壳体-长型	HOUSING Driveshaft- Long	1
1	852421T07	驱动轴壳体-长型	HOUSING Driveshaft - Long	1
1	8M0118178	驱动轴壳体-长型	HOUSING Driveshaft- Long	1
2	825220T06	排气管	PIPE Exhaust	1
3	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
4	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
5	8288181	放油塞	PLUG Drain	1
6	828816	衬垫	GASKET	1
6	8M0204692	衬垫@5	GASKET @5	1
7	826276	缓冲垫	BUMPER	2
8	828817001	护孔环	GROMMET	1
8	8M0151042	护孔环	GROMMET	1
9	823984	螺柱（M10×50）	STUD (M10 x 50)	1
9	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
10	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
10	8M0214963	垫圈	WASHER	1
11	40140	螺母(M10)	NUT (M10)	1
12	888591001	水管	TUBE Water	1
12	897971A01	水管/密封件套件-长型	TUBE/SEAL KIT Water - Long	1
13	828529	导套	GUIDE	1
14	828706	缓冲垫	BUMPER	1
14	8M0043364	缓冲垫	BUMPER	1
15	42941001	水管密封件	SEAL Water Tube	1
16	893770	驱动轴壳体盖板	PLATE Driveshaft Housing	1
16	8M4503628	驱动轴壳体盖板	PLATE Driveshaft Housing	1
17	1993325	螺钉(M10x25mm)	SCREW (M10 x 25 mm)	1
18	892286	盖帽	CAP	1
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
20	13035002	接头	FITTING	1
20	8M0181450	接头	FITTING	1
21	813745	隔套	SPACER	1
22	43585	联轴器	COUPLING	1
23	855623	衬套	BUSHING	1
24	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
25	40140	螺母(M10)	NUT (M10)	2
26	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
26	8M0214963	垫圈	WASHER	4
27	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4

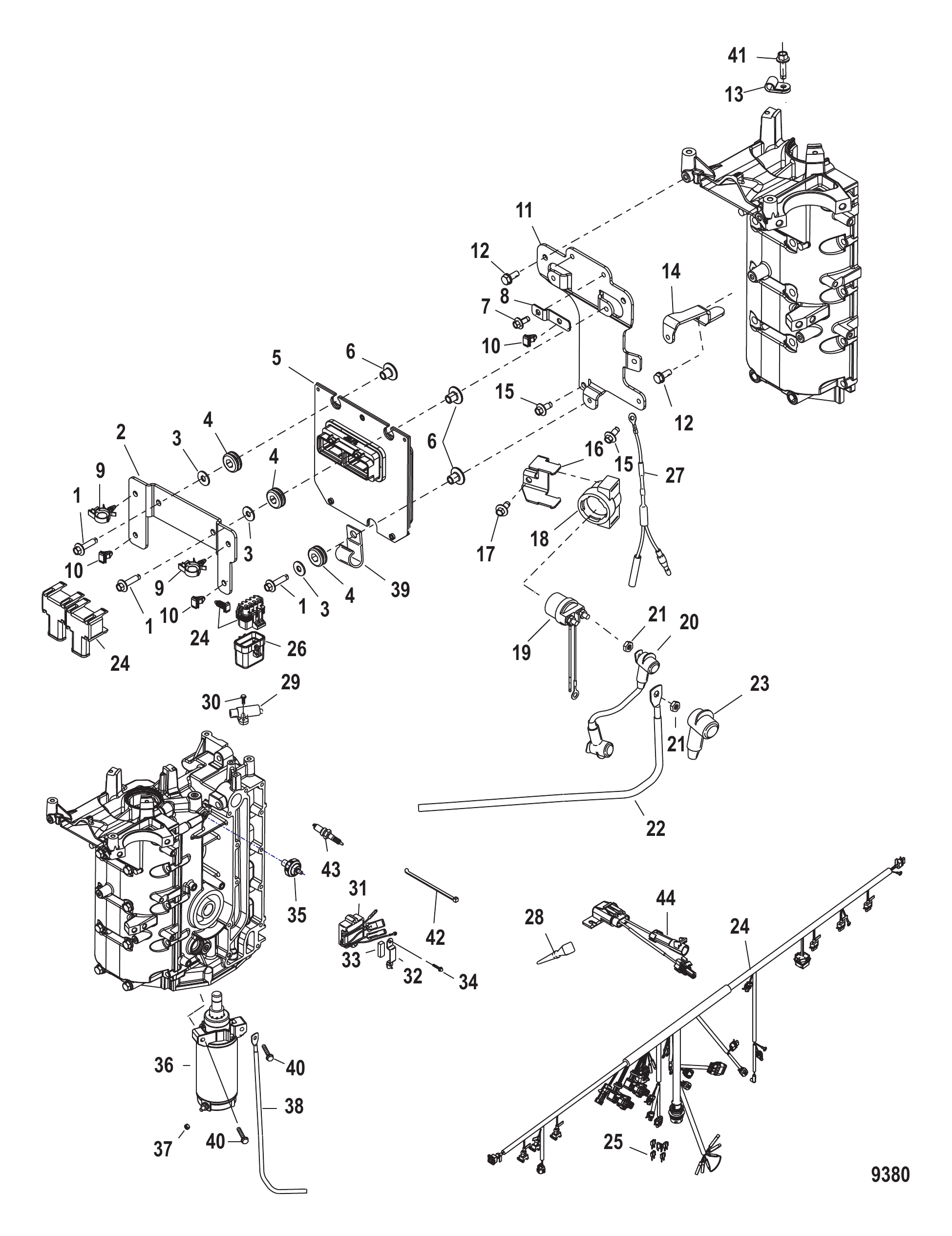

图 11电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
2	893774002	支架	BRACKET	1
3	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
3	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
4	834985	护孔环	GROMMET	3
4	8M0190980	护孔环	GROMMET	3
5	89195234T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T01	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T01	发动机控制模块ECM	ECM Engine Control Module	1
5	89195233T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T24	发动机控制模块	ECM	1
5	89195236T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T02	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T02	发动机控制模块ECM	ECM Engine Control Module	1
5	89195235T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T25	发动机控制模块	ECM	1
5	89195238T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T03	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T03	发动机控制模块ECM	ECM Engine Control Module	1
5	89195237T	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T04	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T04	发动机控制模块ECM	ECM Engine Control Module	1
6	856954	衬套	BUSHING	3
7	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
8	858953	支架	BRACKET	1
9	858954	卡箍(0.625英寸)	CLIP (.625)	2
10	879962	线束卡扣	CLIP (Part of Electrical Harness)	3
11	893764001	安装板	PLATE	1
11	8M0009177	安装板	PLATE	1
11	8M0009177	安装板	PLATE	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
13	24836	卡扣	CLIP	1
14	882753	支撑架	BRACE	1
14	8M0007734	支撑架	BRACE	1
15	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
16	893768	电磁阀板	PLATE Solenoid	1
17	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
18	95643M	支架	BRACKET	1
18	8M0010250	支架	BRACKET	1
19	825096T	继电器	RELAY	1
19	825096T01	启动电磁阀	SOLENOID Starter	1
20	93388A16	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
21	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
22	88439A9	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
23	880786	红色绝缘护套	BOOT Insulator - Red	1
24	893666T03	发动机线束总成	HARNESS ASSEMBLY Engine	1
25	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	83296925	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
25	832969T25	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
25	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
25	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
26	858754	保险丝盖	COVER Fuse	1
27	883834A1	二极管电缆总成	CABLE ASSEMBLY Diode	1
27	883834T01	二极管电缆总成	CABLE ASSEMBLY Diode	1
28	13541	公插头	PLUG Male	1
29	8283582	传感器	SENSOR	1
29	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
30	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
31	893640T01	电压调节器	REGULATOR Voltage	1
32	893771	连接器支架	BRACKET Connector	1
33	8308971	泡沫垫	FOAM PAD	1
34	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
35	8280401	压力开关	PRESSURE SWITCH	1
35	8M0098207	油压开关	SWITCH Oil Pressure	1
36	893888T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
37	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	1
38	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
39	65292	J型卡扣	J CLIP	1
39	8M0024808	J型夹	J-CLIP	1
40	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
41	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
42	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
43	883323001	火花塞	SPARK PLUG	4
44	897940T01	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
-	878344T03	动力头总成	POWERHEAD ASSEMBLY	1
-	893678T03	短缸体	SHORT BLOCK	1

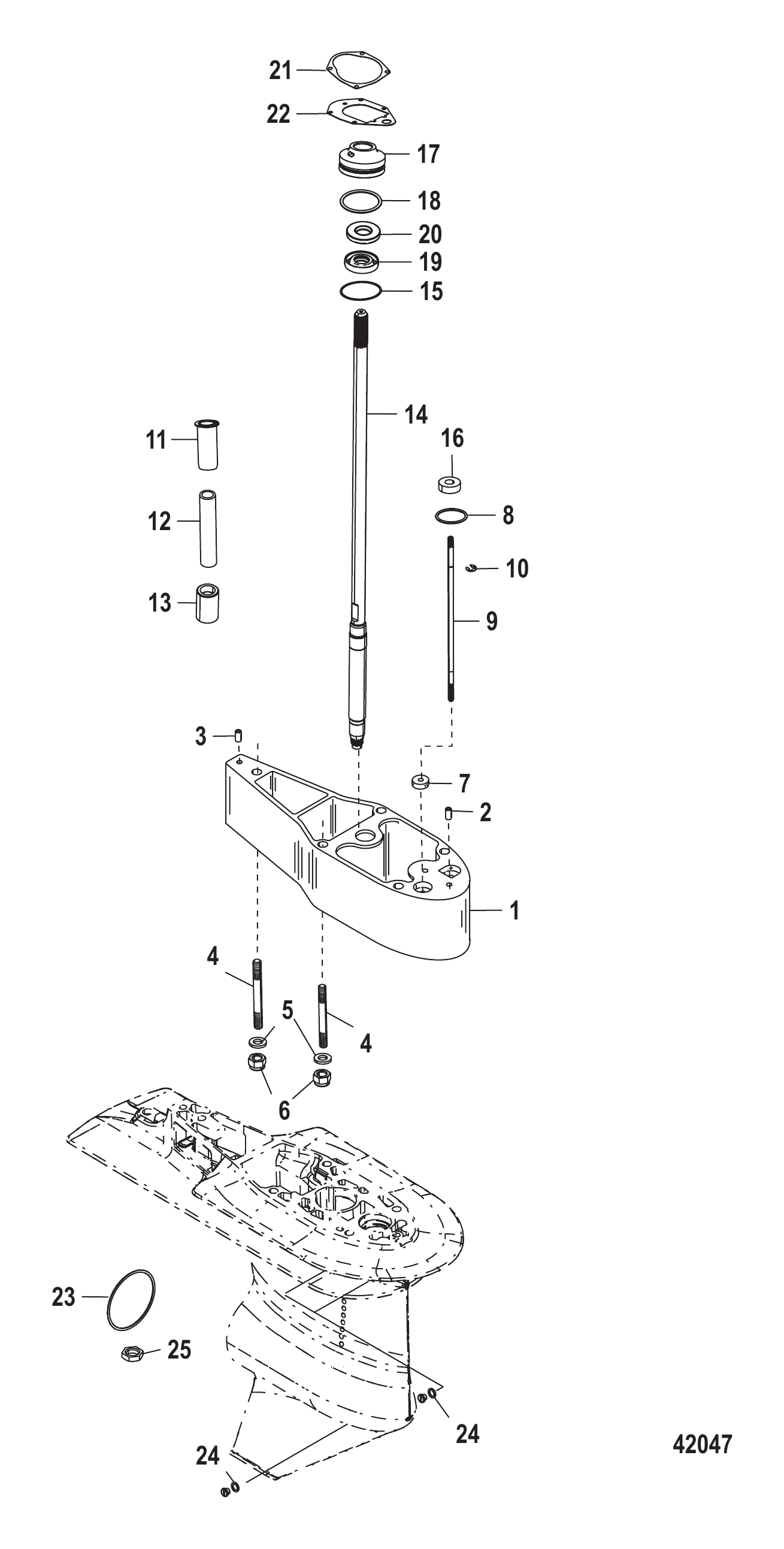

图 12延伸套件-2.5英寸传动轴壳体(879150A88) Extension Kit - 2.5 Inch Driveshaft Housing (879150A88)

REF	零件编号	中文名称	英文名称	数量
-	879150A88	延长套件驱动轴-2.5英寸	EXTENSION KIT Driveshaft -2.5 Inch	1
1	816696T5	隔套	SPACER	1
2	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
3	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
3	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
4	8168661	双头螺柱 (M10 x 120)	STUD (M10 x 120)	5
4	8M0034425	双头螺柱 (M10 x 120)	STUD (M10 x 120)	5
5	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
5	8M0214963	垫圈	WASHER	5
6	40140	螺母(M10)	NUT (M10)	5
7	813745	隔套	SPACER	1
8	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
9	879172A39	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
10	29641	E型卡环	E RING	1
11	893857	联轴器	COUPLER	1
11	8M0151045	联轴器	COUPLING	1
12	8289372	水管	TUBE Water	1
13	430232	密封件	SEAL	1
14	880184	驱动轴	DRIVESHAFT	1
16	8164641	油封	SEAL Oil	1
16	8M0246145	油封	OIL SEAL	1
15	812770A1	垫片组	SHIM SET	1
15	8M0063262	垫片组	SHIM SET	1
17	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
17	8M0245488	水泵底座	BASE WATER PUMP	1
18	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
18	8M0204651	O型圈	O-RING	1
19	814669	油封	SEAL Oil	1
19	8M0245489	油封	SEAL OIL	1
20	814670	油封	SEAL Oil	1
21	822189	水泵上衬垫	GASKET Upper Water Pump	1
22	8M0036675	衬垫	GASKET	1
22	8M0224241	衬垫	GASKET	1
23	815460	O型圈	O-RING	1
24	830749	密封件	SEAL	3
24	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
25	559101	螺母小齿轮	NUT Pinion Gear	1
-	879345036	说明书延长套件	INSTRUCTION SHEET Extension Kit	1

图 13延伸套件-5英寸传动轴壳体(12092A20) Extension Kit - 5 Inch Driveshaft Housing (12092A20)

REF	零件编号	中文名称	英文名称	数量
-	12092A20	转换套件加长型-指令推力	CONVERSION KIT X-Long-Command Thrust	1
1	12092A3	隔套套件	SPACER KIT	1
2	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
4	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
5	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
6	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
6	8M0214963	垫圈	WASHER	5
7	40140	螺母(M10)	NUT (M10)	5
8	861844	O型圈	O-RING	1
8	8M0214974	O型圈	O RING	1
9	830749	密封件	SEAL	3
9	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
10	35921	螺母(0.625-18)	NUT (.625-18)	1
11	430472	衬垫	GASKET	1
11	8M0214931	衬垫	GASKET	1
12	866233001	面板	FACEPLATE	1
-	816575A2	密封套件	SEAL KIT	1
13	8M2014338	端面密封	SEAL Face	1
13	8M0142851	V型面密封环	V RING Face Seal	1
NS	NSS	不单独销售工具，密封套件安装	NOT SOLD SEPARATE TOOL, Seal Kit Setting	1
14	430232	密封件	SEAL	1
15	8289371	水管	TUBE Water	1
15	8M4501430	水管	TUBE Water	1
16	893855	联轴器	COUPLER	1
16	8M0151044	水管接头	COUPLING Water Tube	1
17	875222A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
18	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
18	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
19	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
20	29641	E型卡环	E RING	1
21	813745	隔套	SPACER	1
22	95812	乐泰271螺纹锁固剂 0.5毫升	LOCTITE 271 THREADLOCKER .5 ml	2
22	8M0215008	乐泰胶	LOCTITE	2

图 14延伸套件传动轴壳体12092A20-指令推力型 Extension Kit Driveshaft Housing 12092A20 - Command Thrust

REF	零件编号	中文名称	英文名称	数量
-	12092A20	转换套件加长型-指令推力	CONVERSION KIT X-Long-Command Thrust	1
1	12092A3	隔套套件	SPACER KIT	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
4	903503	双头螺柱(M10×190)	STUD (M10 x 190)	4
5	903502	双头螺柱(M10×227)	STUD (M10 x 227)	1
6	813745	隔套	SPACER	1
7	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
7	8M0214963	垫圈	WASHER	5
8	40140	螺母(M10)	NUT (M10)	5
9	861844	O型圈	O-RING	1
9	8M0214974	O型圈	O RING	1
10	830749	密封件	SEAL	3
10	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
11	893855	联轴器	COUPLER	1
11	8M0151044	水管接头	COUPLING Water Tube	1
12	8M4501430	水管	TUBE Water	1
13	430232	密封件	SEAL	1
14	430472	衬垫	GASKET	1
14	8M0214931	衬垫	GASKET	1
15	875222A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
16	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
17	29641	E型卡环	E RING	1
18	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
18	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1

图 15飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	859284T2	飞轮盖	FLYWHEEL COVER	1
2	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
3	883830A06	EPA标签信息贴花	DECAL EPA Label Information	1
4	877836T05	飞轮	FLYWHEEL	1
4	8M0053921	飞轮	FLYWHEEL	1
5	833104T6	从动齿轮	GEAR Driven	1
6	NSS	不单独销售贴花-飞轮旋转警告	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	非单独销售正时标记贴	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	非单独销售空档警示贴	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	螺母	NUT	1
9	893789	螺母	NUT	1
10	84436M	垫圈	WASHER	1
10	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
11	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	3
12	878143T05	定子	STATOR	1
13	834838	负荷环	LOAD RING	1
14	833102T	驱动齿轮	GEAR Drive	1
15	82761140	螺钉(M10×40)	SCREW (M10 x 40)	1
16	4002320	垫圈	WASHER	1
17	831294	皮带	BELT	1
17	8M0151040	正时皮带	BELT Timing	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
-	893505T05	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1

图 16燃油管路 Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	828547353	导管(.350内径x3英尺整卷)(裁切至24英寸)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) (Cut to 24 Inches)	1
2	880153	燃油管	LINE Fuel	1
2	8M0222164	燃油管	FUEL LINE	1
3	879885T	燃油滤清器	FILTER Fuel	1
3	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
4	8775381	保护套	PROTECTIVE SLEEVE	1
5	877811	燃油管	LINE Fuel	1
5	8M0111510	燃油管	LINE Fuel	1

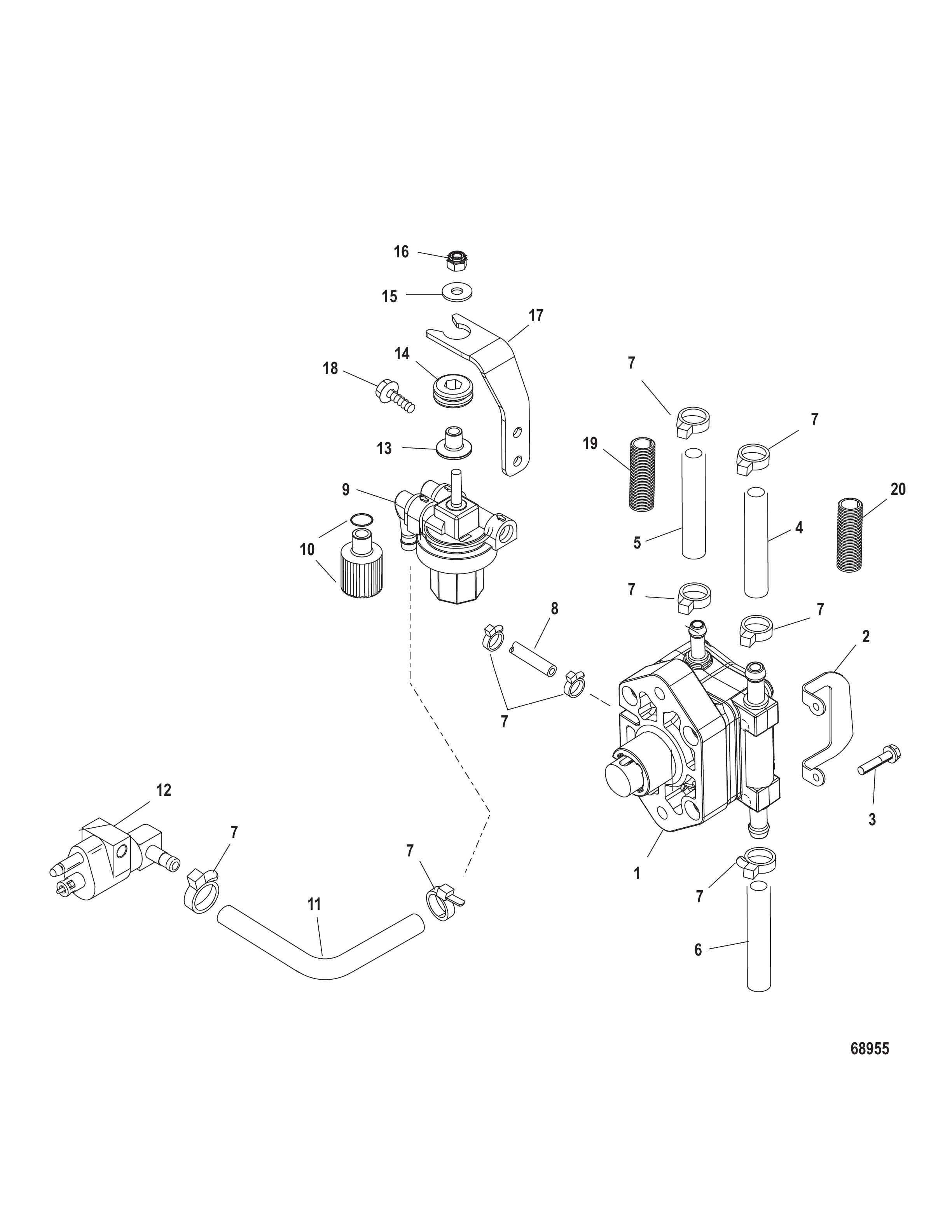

图 17燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	899106T01	燃油泵总成 (仅完整销售)	PUMP ASSEMBLY Fuel (Sold Complete Only)	1
1	8M0145465	燃油泵套件	FUEL PUMP KIT	1
2	8M0007776	导流罩	DEFLECTOR Cowl	1
3	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
4	830757130	管材 (.312) (70.00英寸散装) (切割至37英寸)	TUBING (.312) (70.00 Inches Bulk) (Cut to 37 Inches)	1
4	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
5	830756109	软管 (57.00英寸散装) (切割至16.50英寸)	HOSE (57.00 Inches Bulk) (Cut to 16.50 Inches)	1
5	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
6	830757130	管材(.312)(70.00英寸散装)(裁切至6英寸)	TUBING (.312) (70.00 Inches Bulk) (Cut to 6 Inches)	1
6	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
7	888988023	卡箍	CLAMP	AR
8	830756109	软管(57英寸散装)(裁切至8英寸)	HOSE (57.00 Inches Bulk) (Cut to 8 Inches)	1
8	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
9	879884T	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
10	8M0149607	燃油滤清器套件	FUEL FILTER KIT	1
10	8M0219171	燃油滤芯	FUEL FILTER ELEMENT	1
11	830756109	软管(57英寸整卷)(裁切至36英寸)	HOSE (57.00 Inches Bulk) (Cut to 36 Inches)	1
11	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
12	816856A4	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
12	8M0148585	连接器总成	CONNECTOR ASY	1
13	856954	衬套	BUSHING	1
14	834985	护孔环	GROMMET	1
14	8M0190980	护孔环	GROMMET	1
15	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
15	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
16	401196	螺母 (M6)	NUT (M6)	1
17	880121	支架	BRACKET	1
17	893772	支架	BRACKET	1
18	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
19	828547T1	导管(.500内径x3英尺整卷)(裁切至13英寸)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk) (Cut to 13 Inches)	1
20	828547T1	导管(.500内径x3英尺整卷)(裁切至26英寸)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk) (Cut to 26 Inches)	1

图 18齿轮箱传动轴-1.83:1减速比 Gear Housing Driveshaft - 1.83:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	9760T41	齿轮箱总成完整(3.44英寸/87.37毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (3.44 Inch/87.37 mm Torpedo Diameter)	1
1	9760T42	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
2	79953Q04	放油螺钉套件	SCREW KIT Drain	1
3	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	2
3	79953Q04	放油螺钉套件	SCREW KIT Drain	2
4	830749	密封件	SEAL	3
4	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
5	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
5	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
6	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
7	878089	管塞 (.0625-27)	PLUG Pipe (.0625-27)	1
8	812768	滚柱轴承	BEARING Roller	1
9	818226A1	密封/板套件	SEAL/PLATE KIT	1
10	NSS	不单独销售填充板	NOT SOLD SEPARATE Filler Plate	1
11	859103T	小齿轮-12齿	GEAR Pinion - 12 Teeth	1
12	55910	螺母(.437-20)	NUT (.437-20)	1
13	859607A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
14	29641	E型卡环	E RING	1
15	813696A2	衬套总成	BUSHING ASSEMBLY	1
16	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
17	8164641	油封	SEAL Oil	1
17	8M0246145	油封	OIL SEAL	1
18	859102	长驱动轴	DRIVESHAFT Long	1
19	812770A1	垫片组	SHIM SET	AR
19	8M0063262	垫片组	SHIM SET	AR
20	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
20	8M0166756	轴承总成	BEARING ASSEMBLY	1
21	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
22	8128201	螺母	NUT	1
23	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
23	8M0245488	水泵底座	BASE WATER PUMP	1
24	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
24	8M0204651	O型圈	O-RING	1
25	814669	油封	SEAL Oil	1
25	8M0245489	油封	SEAL OIL	1
26	814670	油封	SEAL Oil	1
27	19453T	叶轮	IMPELLER	1
28	19699	键	KEY	1
28	8M0032831	叶轮键	KEY Impeller	1
29	858234	垫圈	WASHER	2
29	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
30	8M0242489	水泵	WATER PUMP	1
31	19701	衬垫(下部)	GASKET (Lower)	1
31	8M0224241	衬垫	GASKET	1
32	822189	水泵上衬垫	GASKET Upper Water Pump	1
33	19700A2	面板	FACE PLATE	1
34	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
35	760394	换挡凸轮控制	CAM Shift Control	1
36	8597701	联轴器	COUPLER	1
36	8M0151045	联轴器	COUPLING	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1

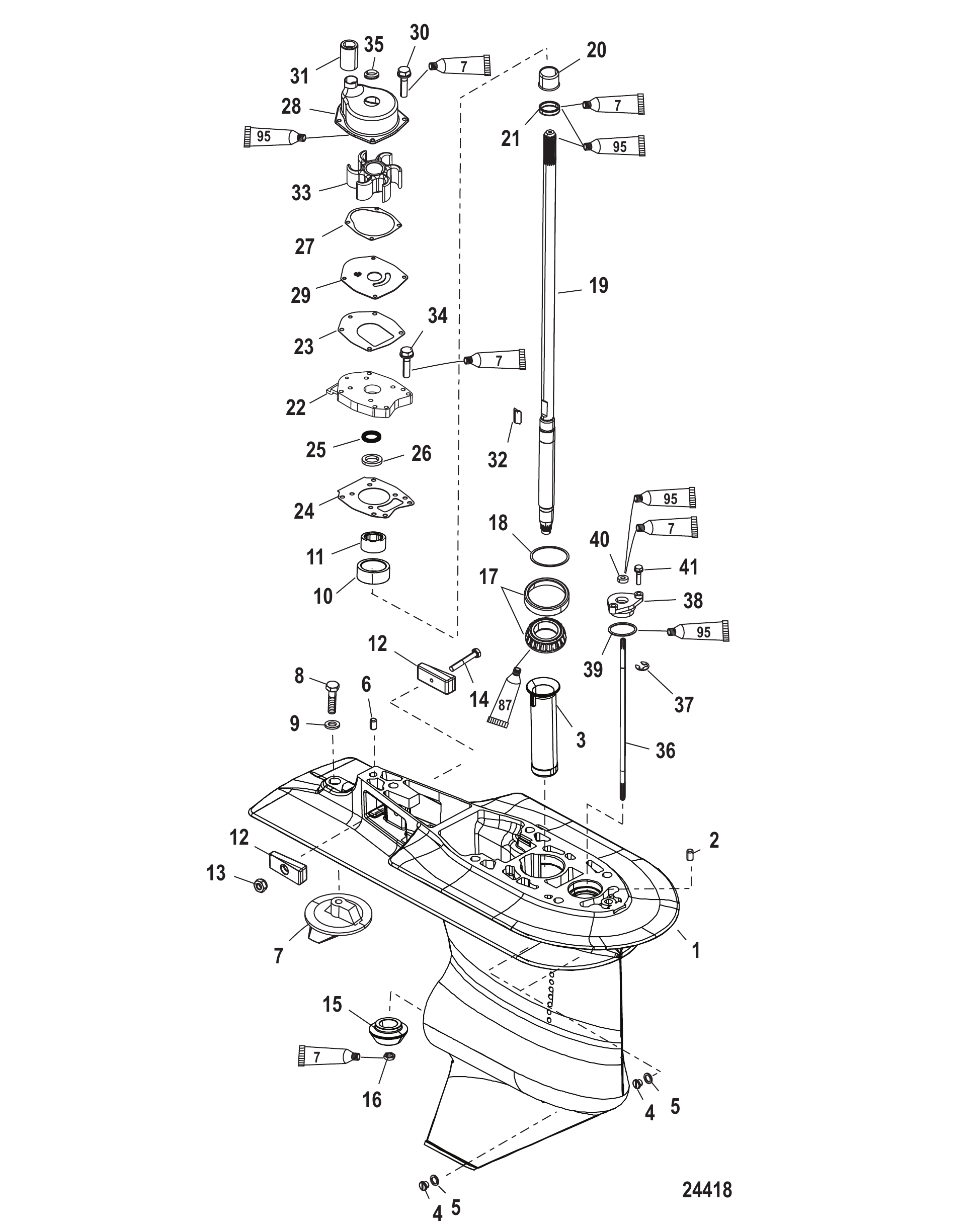

图 19齿轮箱驱动轴-2.33:1减速比 Gear Housing Driveshaft - 2.33:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	893681T02	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete (Long)	1
-	8M0053765	齿轮箱总成完整 (加长型)	GEAR HOUSING ASSEMBLY Complete (X-Long)	1
-	8M0118188	齿轮箱总成 (X长型)	GEAR HOUSING ASSEMBLY (X Long)	1
1	893681T04	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0118594	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(0.375x0.625)前部	PIN Dowel - With Hole (.375 x .625) Front	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	830749	密封件	SEAL	3
5	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
6	43044	定位销-无孔(0.375x0.625)后部	PIN Dowel - Without Hole (.375 x .625) Rear	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	NSS	不单独销售小齿轮 - 前进齿轮套件部件	NOT SOLD SEPARATE Pinion Gear - Part of Forward Gear Kit	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
18	44492A1	垫片组	SHIM SET	1
18	8M0063265	垫片组	SHIM SET	1
19	859105A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
19	875222A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	42461A1	套筒/环套件	SLEEVE/RING KIT	1
21	NSS	密封环（不单独销售）	NOT SOLD SEPARATE Ring-Seal	1
22	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
22	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	430331	衬垫	GASKET	1
24	430472	衬垫	GASKET	1
24	8M0214931	衬垫	GASKET	1
25	43035	上部油封	SEAL Oil Upper	1
25	8M0245495	油封	OIL SEAL	1
26	43036	下油封	SEAL Oil Lower	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
29	8172761	面板	FACEPLATE	1
29	8M0204709	面板	FACEPLATE	1
30	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
31	893855	联轴器	COUPLER	1
31	8M0151044	水管接头	COUPLING Water Tube	1
32	43037	键	KEY	1
32	8M0204723	键	KEY	1
33	43026T2	叶轮	IMPELLER	1
34	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
-	816575A2	密封套件	SEAL KIT	1
35	8M2014338	端面密封	SEAL Face	1
35	8M0142851	V型面密封环	V RING Face Seal	1
NS	NSS	不单独销售工具，端面密封安装	NOT SOLD SEPARATE TOOL, Face Seal Setting	1
36	884563A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	891637	衬套	BUSHING	1
-	43035A05	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A09	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113801	水泵维修套件	REPAIR KIT Water Pump	1
-	43026Q06	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1

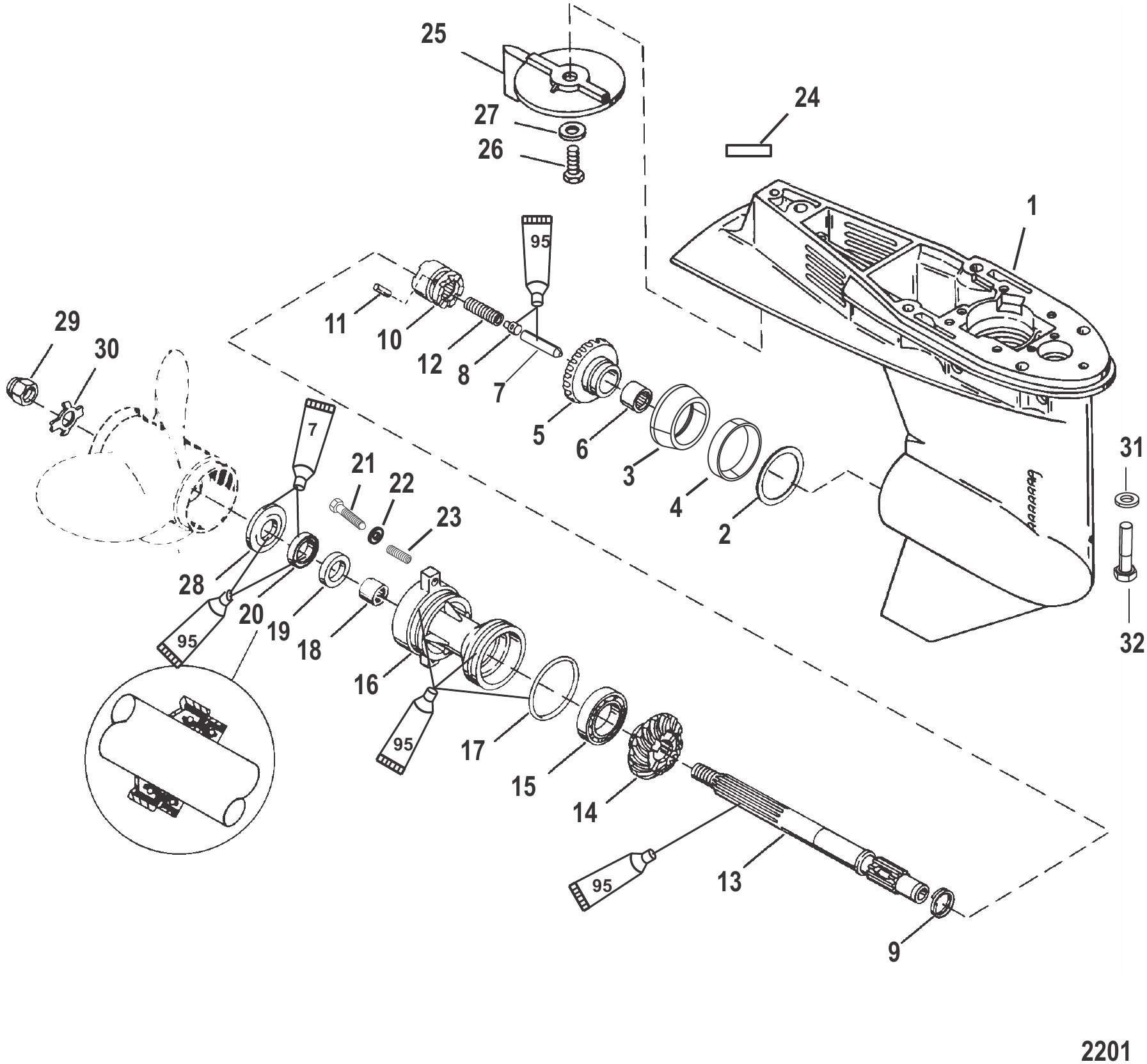

图 20齿轮箱螺旋桨轴-1.83:1传动比 Gear Housing Propeller Shaft - 1.83:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	9760T41	齿轮箱总成完整(3.44英寸/87.37毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (3.44 Inch/87.37 mm Torpedo Diameter)	1
1	9760T42	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	812769A1	垫片组	SHIM SET	AR
2	8M0063263	垫片组	SHIM SET	AR
3	812767A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
3	8M0103476	轴承总成	BEARING ASSY	1
4	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
5	859101T2	前进齿轮-22齿	GEAR Forward - 22 Teeth	1
6	21739	滚柱轴承	BEARING Roller	1
7	8129291	凸轮从动件	FOLLOWER Cam	1
8	20843	滑块	SLIDE	1
9	38114	弹簧	SPRING	1
10	813697T	离合器	CLUTCH	1
11	38113	十字销	PIN Cross	1
11	8M0020942	十字销@2	PIN-CROSS @2	1
12	815418	弹簧	SPRING	1
13	14493	螺旋桨轴	PROPELLER SHAFT	1
14	859104T	倒车齿轮-22齿	GEAR Reverse - 22 Teeth	1
15	20839T	滚珠轴承	BEARING Ball	1
16	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
16	8M0168900	轴承座	BEARING CARRIER	1
17	815460	O型圈	O-RING	1
18	21700	滚针轴承	BEARING Needle	1
19	69188	油封	SEAL Oil	1
19	8M0205511	油封	SEAL Oil	1
20	69189	油封	SEAL Oil	1
20	8M0203757	油封	SEAL Oil	1
21	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
22	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
23	8227731	螺纹嵌件	INSERT Threaded	2
24	NSS	不单独出售齿轮比贴纸	NOT SOLD SEPARATE Decal-Gear Ratio	1
25	17264T2	调整片锌制	TRIM TAB Zinc	1
26	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
27	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
27	8M0214963	垫圈	WASHER	1
28	73345A1	止推垫片	THRUST WASHER	1
29	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
30	76281	锁紧垫圈	TAB WASHER	1
30	8M0214942	锁紧垫片	WASHER Tab	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 21齿轮箱螺旋桨轴 2.33:1 传动比 Gear Housing Propeller Shaft - 2.33:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	893681T02	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete (Long)	1
-	8M0053765	齿轮箱总成完整 (加长型)	GEAR HOUSING ASSEMBLY Complete (X-Long)	1
-	8M0118188	齿轮箱总成 (X长型)	GEAR HOUSING ASSEMBLY (X Long)	1
1	893681T04	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0118594	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8227731	螺纹嵌件	INSERT Threaded	2
3	899070	凸轮从动件	FOLLOWER Cam	1
4	19917	换档凸轮	CAM Shift	1
4	8M4504018	换档凸轮	CAM SHIFT	1
5	888806	离合器作动杆	ROD Clutch Actuator	1
6	78905	十字销	PIN Cross	1
6	8M0084243	十字销	PIN Cross	1
7	78906	弹簧定位销	PIN Spring Locator	1
7	8M0084245	弹簧定位销	PIN Spring Locator	1
8	79910	弹簧	SPRING	1
9	78910	垫圈	WASHER	1
10	44491A1	垫片组	SHIM SET	1
10	8M0063266	垫片组	SHIM SET	1
11	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
12	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
13	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
14	30895T	滚针轴承	BEARING Needle	1
15	856823	挡圈	RING Retaining	1
16	888805T	离合器	CLUTCH	1
17	888804	螺旋桨轴	PROPELLER SHAFT	1
17	8M0140444	螺旋桨轴	SHAFT Propeller	1
18	30893	弹簧	SPRING	1
19	889990T	倒挡齿轮	GEAR Reverse	1
20	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
20	8M0168901	轴承座总成	CARRIER ASSY.	1
21	861844	O型圈	O-RING	1
21	8M0214974	O型圈	O RING	1
22	30956T	滚针轴承	BEARING Needle	1
23	70080	内部油封	SEAL Oil Inner	1
23	8M0205728	密封件	SEAL	1
24	70081	外油封	SEAL Oil Outer	1
24	8M0205729	密封件	SEAL	1
25	12578T	滚柱轴承	BEARING Roller	1
26	12577	止推垫片	THRUST WASHER	1
27	12576	推力轴承	BEARING Thrust	1
28	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
28	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
29	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
30	401378	螺母 (M8)	NUT (M8)	2
31	NSS	不单独销售贴纸-齿轮箱小齿轮标识	NOT SOLD SEPARATE Decal-Gearcase Pinion Identification	1
-	43035A05	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1
-	888805A00	离合器与凸轮从动件维修套件	REPAIR KIT Clutch And Cam Follower	1

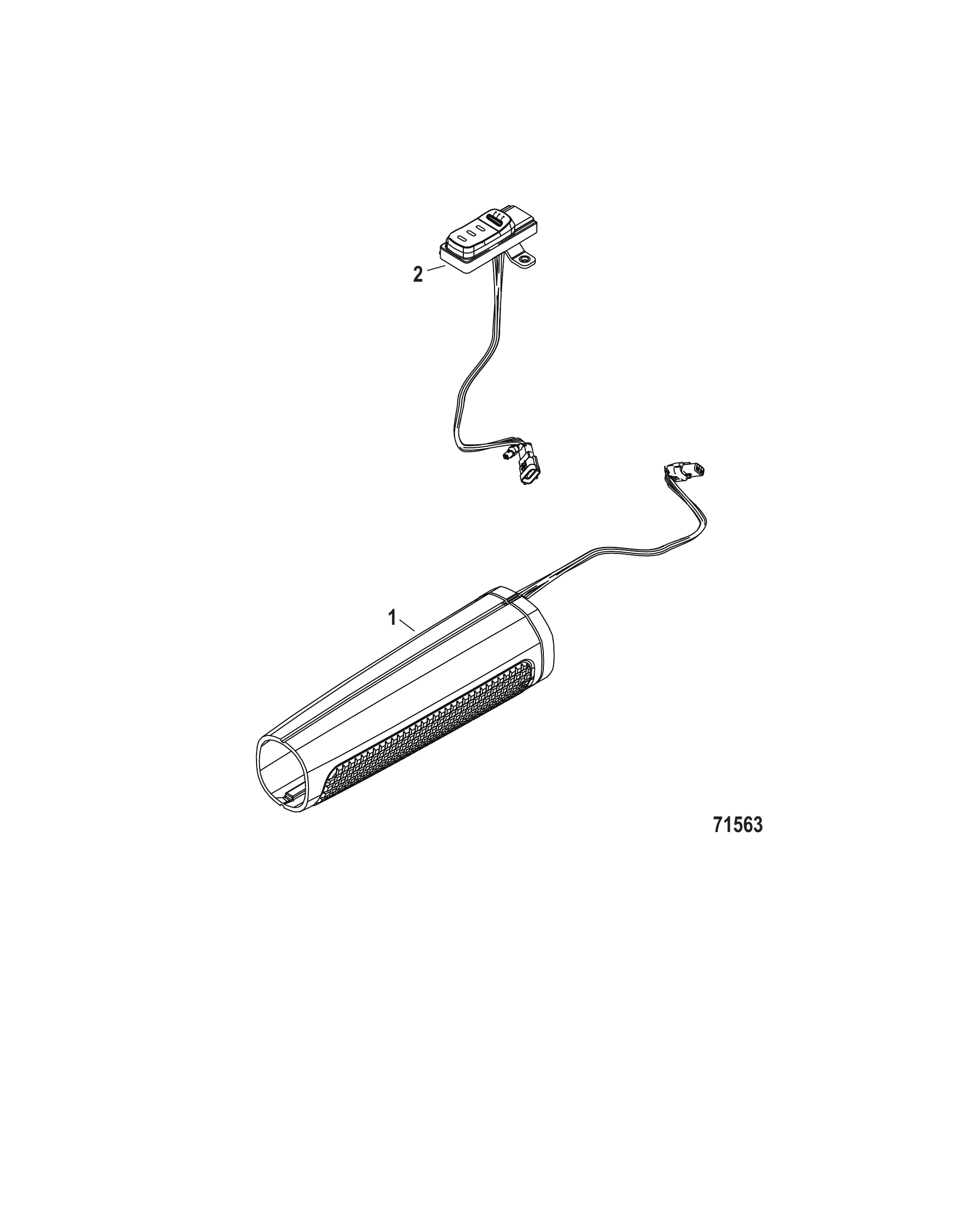

图 22加热握把 Heated Grip

REF	零件编号	中文名称	英文名称	数量
-	8M0158400	加热握把套件	HEATED GRIP KIT	1
1	8M0158048	加热握把总成	GRIP ASSEMBLY Heated	1
2	8M0161146	加热握把按钮	HEATED GRIP BUTTON	1

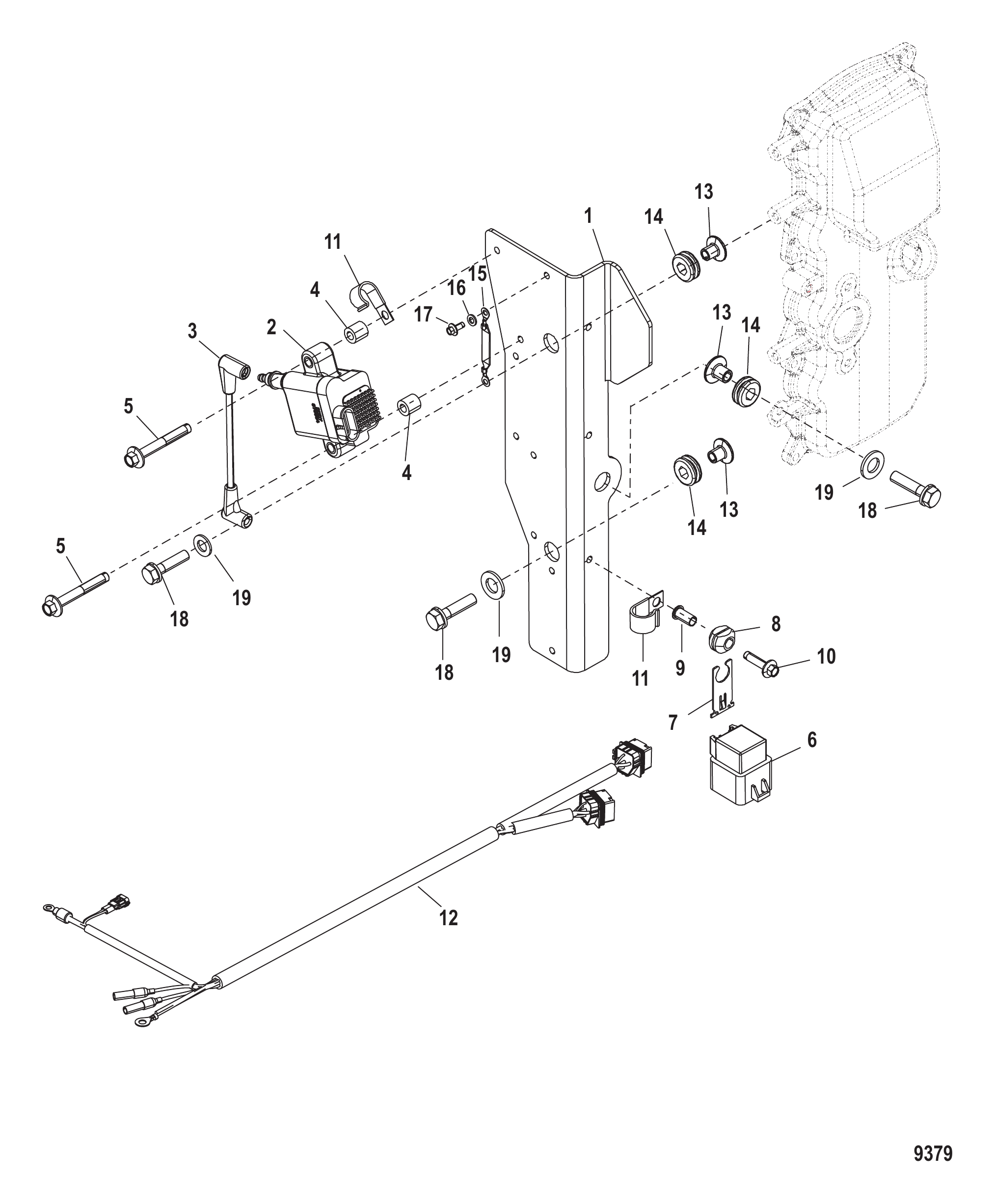

图 23点火线圈支架 Ignition Coil Mounting

REF	零件编号	中文名称	英文名称	数量
1	892869T	线圈板	PLATE Coil	1
2	879984T00	点火线圈	COIL Ignition	4
2	8M0077471	点火线圈	IGNITION COIL	4
3	881908T	电缆组	CABLE SET	1
4	892863001	隔套	SPACER	8
4	8M0206979	垫片@2	SPACER @2	8
5	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	8
6	882751A1	继电器总成	RELAY ASSEMBLY	3
6	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	3
7	828102	支架	BRACKET	3
7	8M0207771	安装支架	BRACKET Mounting	3
8	818967	护孔环	GROMMET	3
8	8M0207785	护孔环	GROMMET	3
9	818968	衬套	BUSHING	3
9	8M0214955	衬套	BUSHING	3
10	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
11	55098	J型卡扣	J CLIP	2
11	8M0024808	J型夹	J-CLIP	2
12	826802T32	升降线束总成	HARNESS ASSEMBLY Trim	1
13	856954	衬套	BUSHING	3
14	834985	护孔环	GROMMET	3
14	8M0190980	护孔环	GROMMET	3
15	858414A3	拉线总成	CABLE ASSEMBLY	1
16	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
16	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
17	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
18	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	3
19	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
19	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3

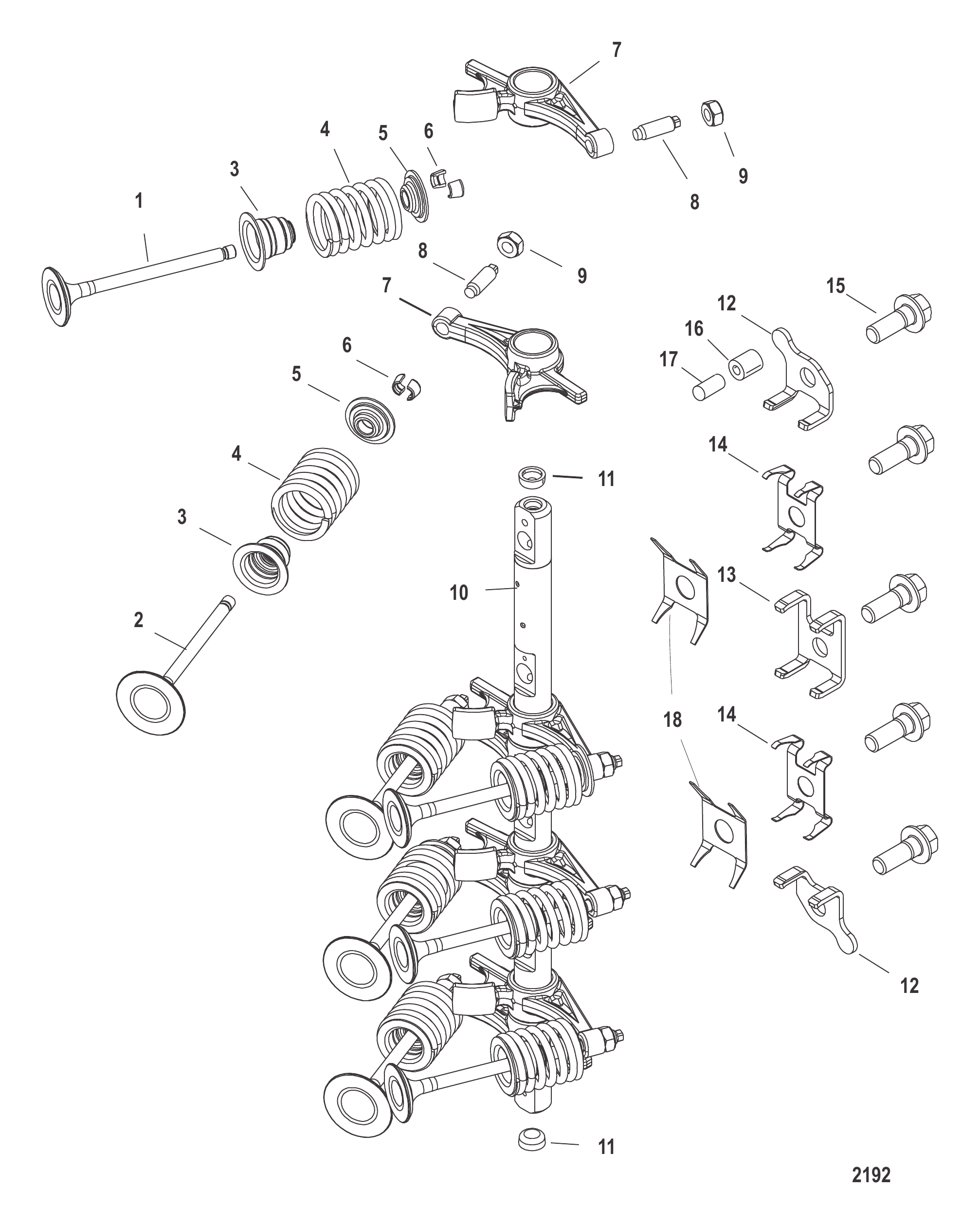

图 24进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	832991T3	排气阀	VALVE Exhaust	4
1	8M0065029	排气阀	VALVE Exhaust	4
2	832990T3	进气阀	VALVE Intake	4
3	858271	密封件	SEAL	8
4	858268	气门外弹簧	SPRING Valve - Outer	8
4	893552	弹簧	SPRING	8
5	822650	固定座	RETAINER	8
5	893553	固定座	RETAINER	8
6	822651	键	KEY	16
6	893554	键	KEY	16
7	825045A2	摇臂	ROCKER ARM	8
7	898821A01	摇臂总成	ROCKER ARM ASSEMBLY	8
8	825046	螺钉	SCREW	8
8	825045A2	摇臂	ROCKER ARM	8
9	826150	螺母	NUT	8
10	8570851	摇臂轴	SHAFT Rocker	1
11	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	2
12	859577	支架	BRACKET	2
12	893560	支架	BRACKET	2
13	858275	支架	BRACKET	1
13	893561	支架	BRACKET	1
14	8250521	弹簧	SPRING	2
14	893562	弹簧	SPRING	2
15	875218	螺丝(M8x23)	SCREW (M8 x 23)	5
16	859576	衬垫	GASKET	1
16	893645	衬垫	GASKET	1
17	859575	销	PIN	1
18	889775	过载弹簧	SPRING Overload	2
18	893563	弹簧	SPRING	2
-	893505T05	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1

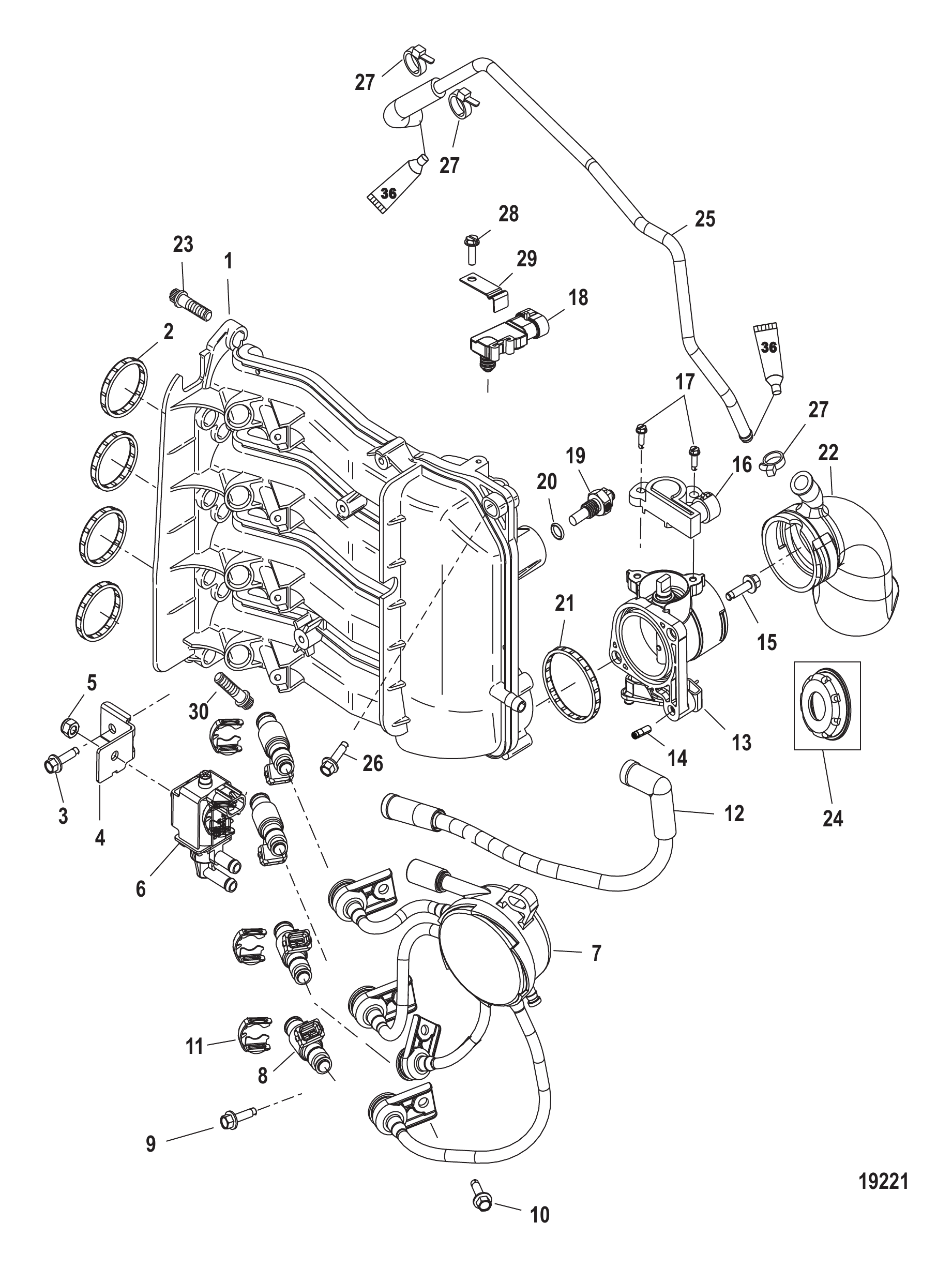

图 25进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
-	877829T05	进气歧管总成-完整	MANIFOLD ASSEMBLY Intake - Complete	1
-	877829T06	进气歧管总成-完整	MANIFOLD ASSEMBLY Intake - Complete	1
1	877829T01	进气歧管	MANIFOLD Intake	1
2	879866	衬垫套件	GASKET SET	1
3	881059	螺钉	SCREW	1
4	877834	支架	BRACKET	1
5	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
6	877805T	电磁阀	SOLENOID VALVE	1
7	879887T	TFI系统	TFI SYSTEM	1
8	892123002	喷油器	INJECTOR	4
9	881059	螺钉	SCREW	2
10	881059	螺钉	SCREW	4
11	883460	卡扣	CLIP	4
12	877831A1	软管	HOSE	1
13	877831A02	节气门体总成	THROTTLE BODY ASSEMBLY	1
14	8M0000578	调节螺丝	SCREW Adjustment	1
15	881059	螺钉	SCREW	2
16	881070T	位置传感器	SENSOR Position	1
16	8M0125617	位置传感器	SENSOR Position	1
17	881060	螺钉	SCREW	2
18	854445	MAP传感器	SENSOR MAP	1
18	8M0237529	MAP传感器	SENSOR MAP	1
19	885342002	传感器总成	SENSOR ASSEMBLY	1
19	8M0148668	传感器总成	SENSOR ASSEMBLY	1
20	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
21	879867	衬垫	GASKET	1
22	893521	衰减器	ATTENUATOR	1
23	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	8
24	8831483	限流器	RESTRICTOR	1
24	8831482	限流器	RESTRICTOR	1
25	880755A1	呼吸软管	BREATHER HOSE	1
25	8M0113740	通气软管总成	HOSE ASSEMBLY Breather	1
26	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
27	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
28	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
29	883832	固定座	RETAINER	1
29	8M0007495	固定座	RETAINER	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1

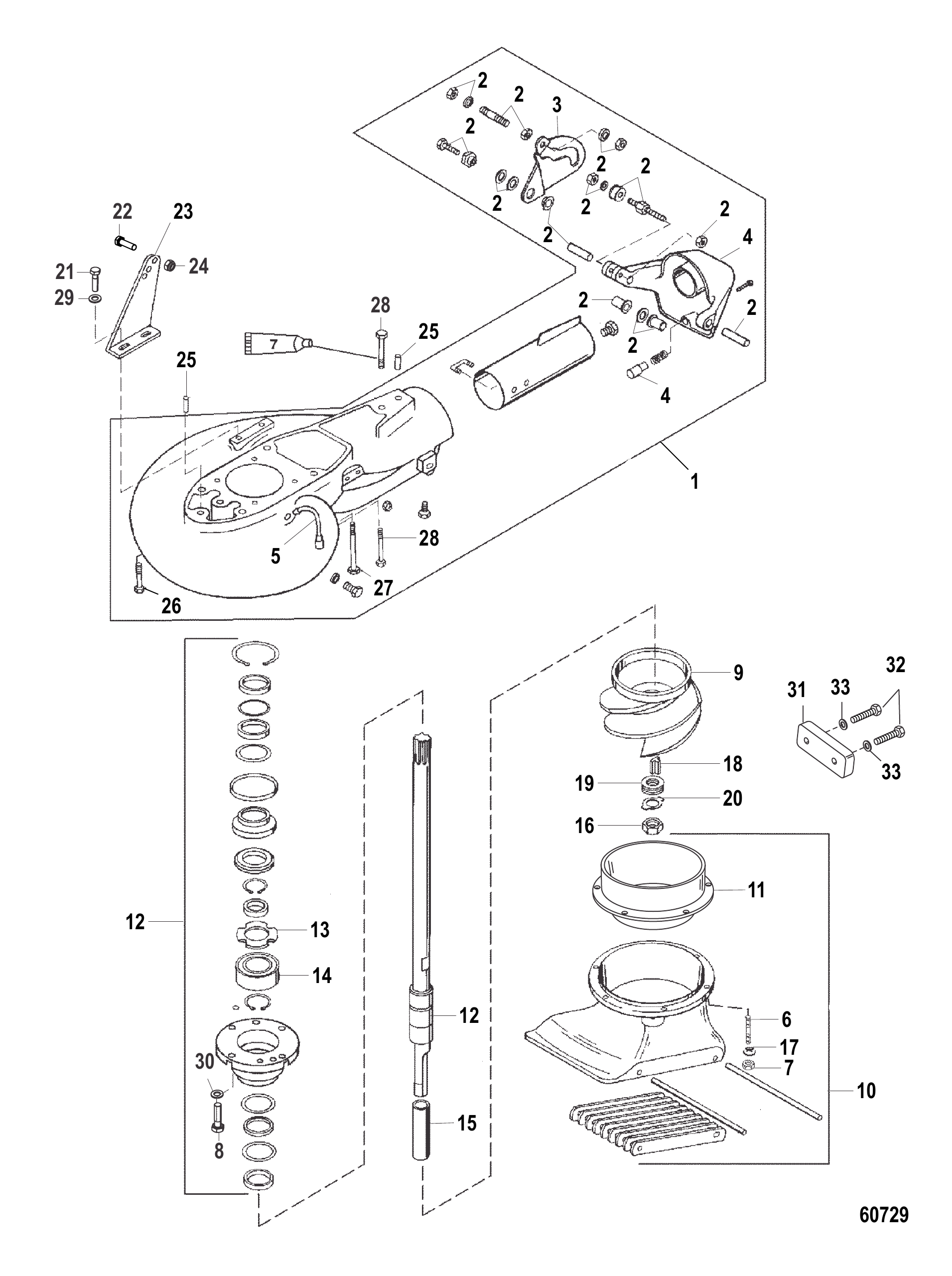

图 26喷泵单元 Jet Unit

REF	零件编号	中文名称	英文名称	数量
-	NSS	喷射单元总成(不单独销售)	NOT SOLD SEPARATE Jet Unit-Complete	1
1	855767T01	泵壳	HOUSING Pump	1
2	878377T01	换挡连杆套件	LINKAGE KIT Shift	1
3	878382	凸轮	CAM	1
4	878380T01	倒车挡板带缓冲器	REVERSE GATE With Bumper	1
5	827490	润滑油管	HOSE Lube	1
6	429172	双头螺柱(M8×48)	STUD (M8 x 48)	6
6	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	6
7	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	6
8	4007153	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
9	855708T60	叶轮	IMPELLER	1
9	8M0230713	叶轮	IMPELLER	1
10	801412T02	进气壳体	HOUSING Intake	1
11	827188T02	衬套	LINER	1
12	855769T01	驱动轴	DRIVESHAFT	1
13	8796522	止推垫片	THRUST WASHER	1
14	8796531	滚珠轴承	BEARING Ball	1
15	8271891	套筒	SLEEVE	1
16	8271901	螺母	NUT	1
17	36001	垫圈	WASHER	6
18	801405875	键	KEY	1
19	801404875	叶轮垫片	SHIM Impeller	8
20	801403875	锁紧垫圈	TAB WASHER	1
21	4000328	螺钉(M6 x 16)	SCREW (M6 x 16)	2
21	8M0214928	螺钉(M6 x 16)	SCREW (M6 x 16)	2
22	8M0009111	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
23	8M0027555	电缆支架	BRACKET Cable Support	1
23	898101382	支架	BRACKET	1
24	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
25	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
26	1995660	螺丝(M10 x 60)	SCREW (M10 x 60)	2
27	1995690	螺钉 (M10 x 90)	SCREW (M10 x 90)	1
27	4010890	不锈钢六角法兰螺钉(M10 x 90)	SCREW (M10 x 90) Hex Flange - Stainless Steel	1
28	1995670	螺钉 (M10 x 70)	SCREW (M10 x 70)	2
29	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
29	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
30	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	4
31	889246A72	阳极套件	ANODE KIT	1
32	801432001	螺栓(M6x25)	BOLT (M6 x 25)	2
33	879652003	垫圈	WASHER	2

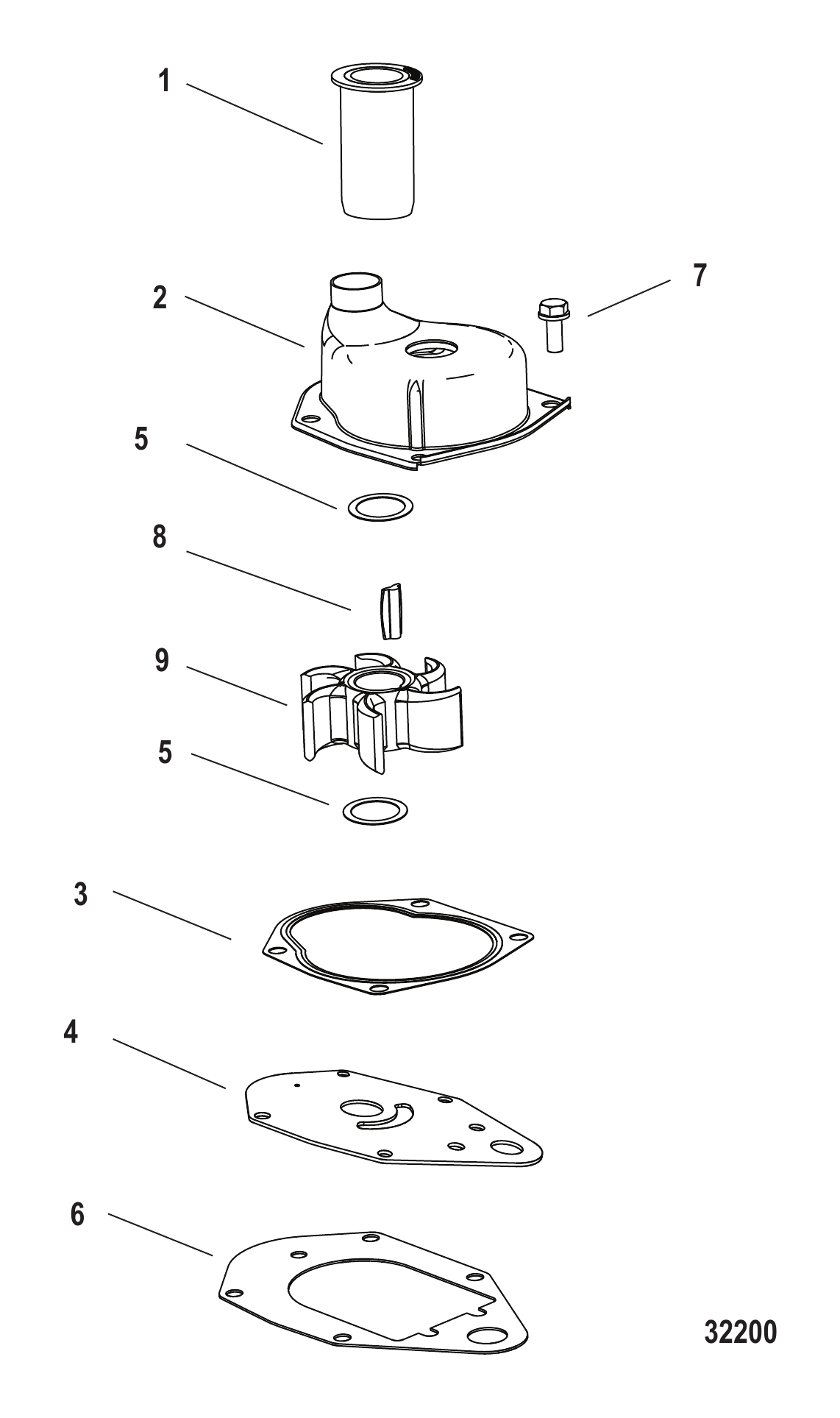

图 27喷水推进泵组件 Jet Water Pump Components

REF	零件编号	中文名称	英文名称	数量
1	8M0000332	联轴器(短)	COUPLING Short	1
2	14334A3	水泵总成	PUMP ASSEMBLY Water	1
2	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
3	822189	水泵上衬垫	GASKET Upper Water Pump	1
4	8M0001338	面板	FACE PLATE	1
5	8M0005777	垫圈	WASHER	2
5	8M0204720	垫圈	WASHER	2
6	19701	衬垫	GASKET	1
6	8M0224241	衬垫	GASKET	1
7	82684416	螺钉(M6 x 16)	SCREW (M6 x 16)	4
7	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
8	19699	键	KEY	1
8	8M0032831	叶轮键	KEY Impeller	1
9	19453T	叶轮	IMPELLER	1

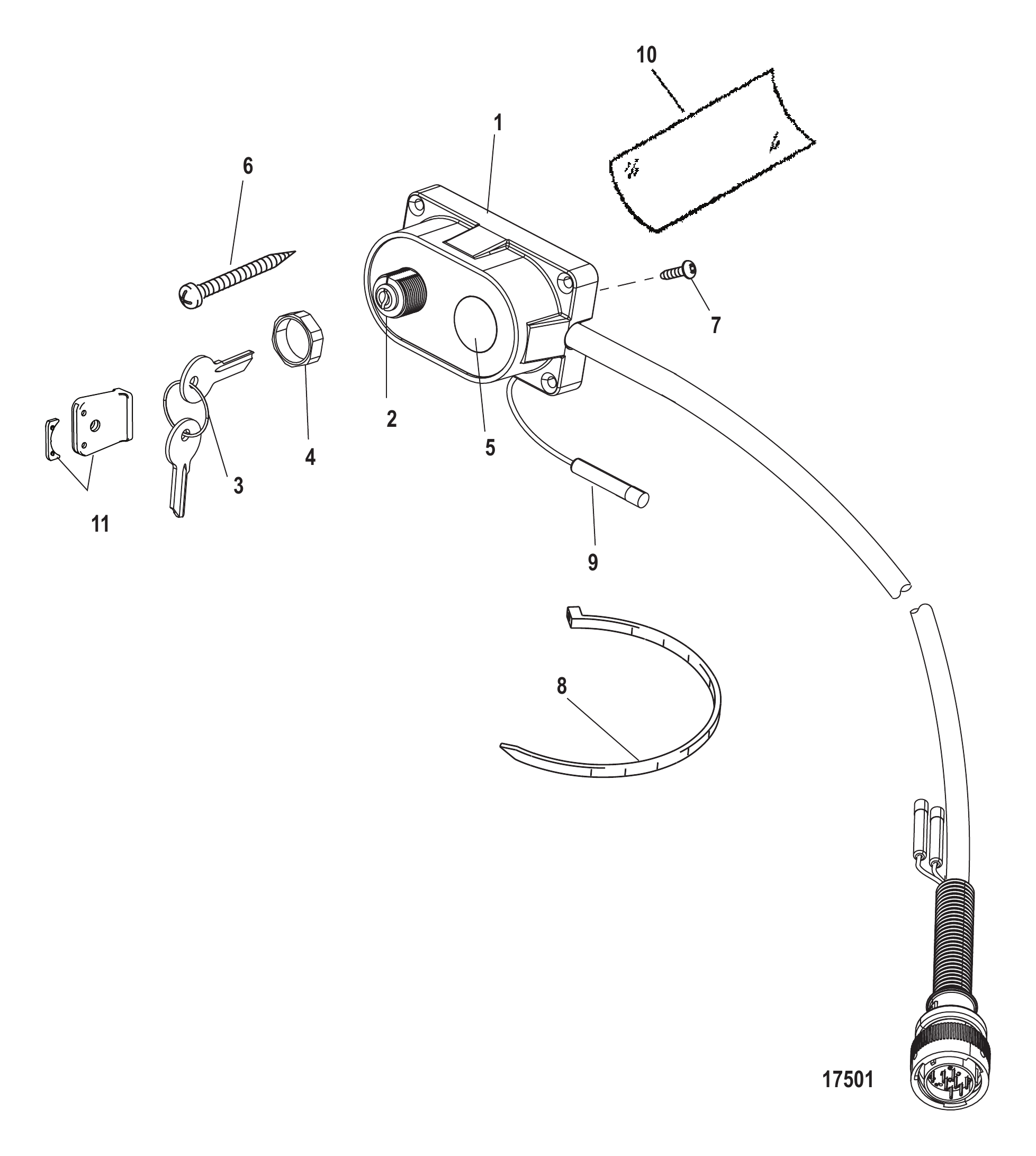

图 28钥匙、阻风门和喇叭套件15000A14 Key, Choke and Horn Kit 15000A14

REF	零件编号	中文名称	英文名称	数量
-	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
1	NSS		NOT SOLD SEPARATE Housing	1
2	NSS	不单独销售钥匙开关套件	NOT SOLD SEPARATE Key Switch Kit	1
NS	830865	连接器	CONNECTOR	10
NS	8M0204694	连接器	CONNECTOR	10
3	89491_	点火钥匙开关(1A至2F系列)	KEY Switch Ignition (1A thru 2F Series)	1
4	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
5	16564A1	警告喇叭总成	HORN ASSEMBLY Warning	1
6	47994	螺丝(#10 x 1.50)顶部	SCREW (#10 x 1.50) Top	4
7	62568	螺丝(#10-16 x .375)壳体	SCREW (#10-16 x .375) Housing	4
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
9	13541	公插头	PLUG Male	1
10	15097	氯丁橡胶板	SHEET Neoprene	1
11	90468A1	钥匙盖总成	COVER ASSEMBLY Key	2

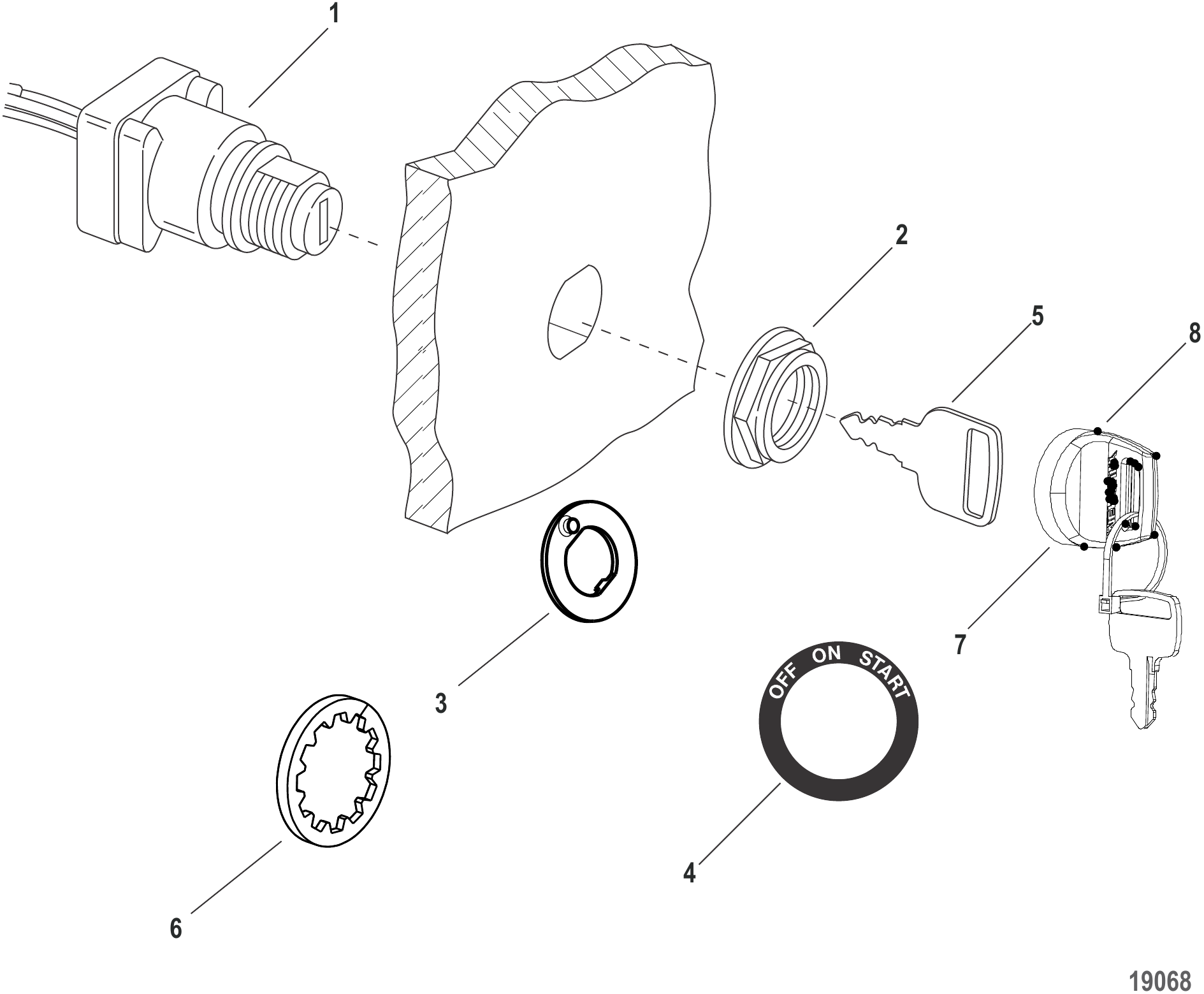

图 29钥匙开关/钥匙图表-3位(897716K01)单用途 Key Switch / Key Chart - 3 Position (897716K01) Single Application

REF	零件编号	中文名称	英文名称	数量
1	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
2	897716001	塑料钥匙开关螺母	NUT Plastic-Key Switch	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	2
3	8M0233647	防转垫片	WASHER Anti-Rotation	1
4	899203	启停开关标牌	DECAL On/Off/Start	1
5	897716451	点火钥匙套装(451)带水星标志	KEY SET Ignition (451) with Mercury Logo	AR
5	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
5	897716460	点火钥匙套装(460)带水星标志	KEY SET Ignition (460) with Mercury Logo	AR
5	897716461	点火钥匙套装(461)带水星标志	KEY SET Ignition (461) with Mercury Logo	AR
5	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
5	897716463	点火钥匙套装(463)带水星标志	KEY SET Ignition (463) with Mercury Logo	AR
5	897716821	点火钥匙套装(821)带水星标志	KEY SET Ignition (821) with Mercury Logo	AR
5	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
5	897716830	点火钥匙套装(830)带水星标志	KEY SET Ignition (830) with Mercury Logo	AR
5	897716831	点火钥匙套装(831)带水星标志	KEY SET Ignition (831) with Mercury Logo	AR
5	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
5	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
5	897716841	点火钥匙套装(841)带水星标志	KEY SET Ignition (841) with Mercury Logo	AR
5	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
5	897716850	点火钥匙套装(850)带水星标志	KEY SET Ignition (850) with Mercury Logo	AR
5	897716851	点火钥匙套装(851)带水星标志	KEY SET Ignition (851) with Mercury Logo	AR
5	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
5	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
6	76629	内齿锁紧垫片(0.750)	LOCKWASHER Internal Tooth (.750)	1
6	8M0207779	锁紧垫圈	LOCKWASHER	1
7	8M0189945	钥匙盖总成	KEYS CAP ASSEMBLY	1
8	8M0161143	钥匙盖	CAP Key	1
-	879305A01	三档钥匙开关壳体套件	Housing Kit 3-Position Keyswitch Housing	1

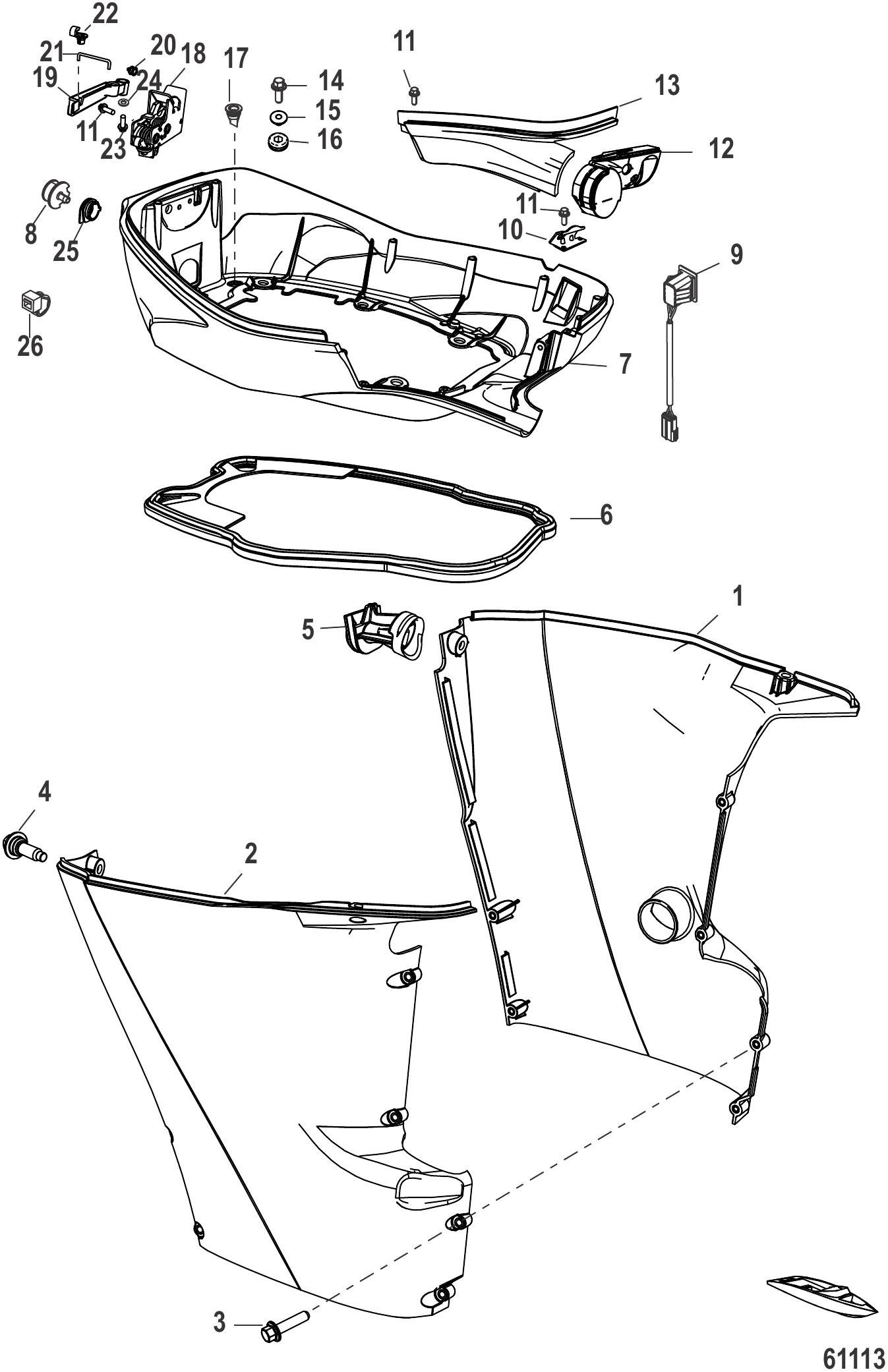

图 30底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	826277T04	长护套-左舷	CHAP Long - Port	1
1	852554T03	短护套-左舷	CHAP Short - Port	1
2	826278T08	长护套-右舷	CHAP Long - Starboard	1
2	852555T06	短护套-右舷	CHAP Short - Starboard	1
3	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
3	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	6
4	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	4
4	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	4
5	8M0109713	怠速排气套	BOOT Idle Exhaust	1
5	8M0151037	怠速排气套	BOOT Idle Exhaust	1
6	8M0026035	密封件	SEAL	1
6	8M0188541	适配板密封件	SEAL Adaptor Plate	1
7	889246T99	底盘	PAN	1
8	827948	接头	FITTING	1
9	8M0042300	升降倾斜开关	SWITCH Trim	1
9	8M0235191	升降倾斜开关	SWITCH Trim	1
10	8M4501716	挂钩	HOOK	1
10	8M0151055	前底盘挂钩	HOOK Front Pan	1
11	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	5
12	8M4502035	护孔环	GROMMET	1
13	879147T24	盖帽	CAP	1
14	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	6
15	856954	衬套	BUSHING	6
16	8M0025696	护孔环	GROMMET	6
17	888819002	排水罩	DRAIN Cowl	2
18	822426T03	后部锁闩总成	LATCH ASSEMBLY Rear	1
19	NSS	后锁扣手柄不单独销售	NOT SOLD SEPARATE Handle-Rear Latch	1
20	8M0006060	密封件	SEAL	1
21	8M0006062	连接杆	LINK	1
21	822426T03	后部锁闩总成	LATCH ASSEMBLY Rear	1
22	8M0006054	固定座	RETAINER	1
23	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	1
24	897936	垫圈	WASHER	1
25	8M0021912	护孔环	GROMMET	1
25	8M0151043	护孔环	GROMMET	1
26	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	AR
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

图 31维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0090558	保养套件 40-60马力4冲程(100小时)	SERVICE KIT 40-60HP 4S (100 Hour)	1
-	8M0162829	机油滤清器	FILTER Oil	1
-	879884T	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
-	8M0153652	燃油滤清器高压	FUEL FILTER High Pressure	1
-	8M0007119	放油螺塞密封件	SEAL Drain Plug	1
-	8M0188221	密封件	SEAL	1
-	830749	密封件	SEAL	3
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
-	8M0117413	节温器	THERMOSTAT	1
-	8M0223832	节温器（120度）	THERMOSTAT 120 Degree	1
-	887978	衬垫	GASKET	1
-	824853	衬垫	GASKET	1
-	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
-	8M0090559	保养套件 40-60马力4冲程(300小时) 仅限大脚/指令推力齿轮箱	SERVICE KIT 40-60HP 4S (300 Hour) BigFoot/Command Thrust Gearcase Only	1
-	8M0162829	机油滤清器	FILTER Oil	1
-	879884T	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
-	8M0153652	燃油滤清器高压	FUEL FILTER High Pressure	1
-	8M0007119	放油螺塞密封件	SEAL Drain Plug	1
-	830749	密封件	SEAL	3
-	8M0117413	节温器	THERMOSTAT	1
-	887978	衬垫	GASKET	1
-	824853	衬垫	GASKET	1
-	883323001	火花塞	SPARK PLUG	4
-	8M0100527	水泵维修套件	REPAIR KIT Water Pump	1
-	818298T1	阳极套件	ANODE KIT	1
-	826134T	阳极块	ANODE	2
-	8M0113483	保养套件 40-60马力4冲程(300小时) 仅限标准齿轮箱	SERVICE KIT 40-60HP 4S (300 Hour) Standard Gearcase Only	1
-	8M0162829	机油滤清器	FILTER Oil	1
-	879884T	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
-	8M0153652	燃油滤清器高压	FUEL FILTER High Pressure	1
-	8M0007119	放油螺塞密封件	SEAL Drain Plug	1
-	830749	密封件	SEAL	3
-	8M0117413	节温器	THERMOSTAT	1
-	887978	衬垫	GASKET	1
-	824853	衬垫	GASKET	1
-	883323001	火花塞	SPARK PLUG	4
-	19453T	叶轮	IMPELLER	1
-	8M0005777	垫圈	WASHER	2
-	8M0204720	垫圈	WASHER	2
-	8M0032831	叶轮键	KEY Impeller	1
-	822189	水泵上衬垫	GASKET Upper Water Pump	1
-	19700A2	面板	FACE PLATE	1
-	8M4502052	下衬垫	GASKET Lower	1
-	8M0224241	衬垫	GASKET	1
-	818298T1	阳极套件	ANODE KIT	1
-	826134T	阳极块	ANODE	2

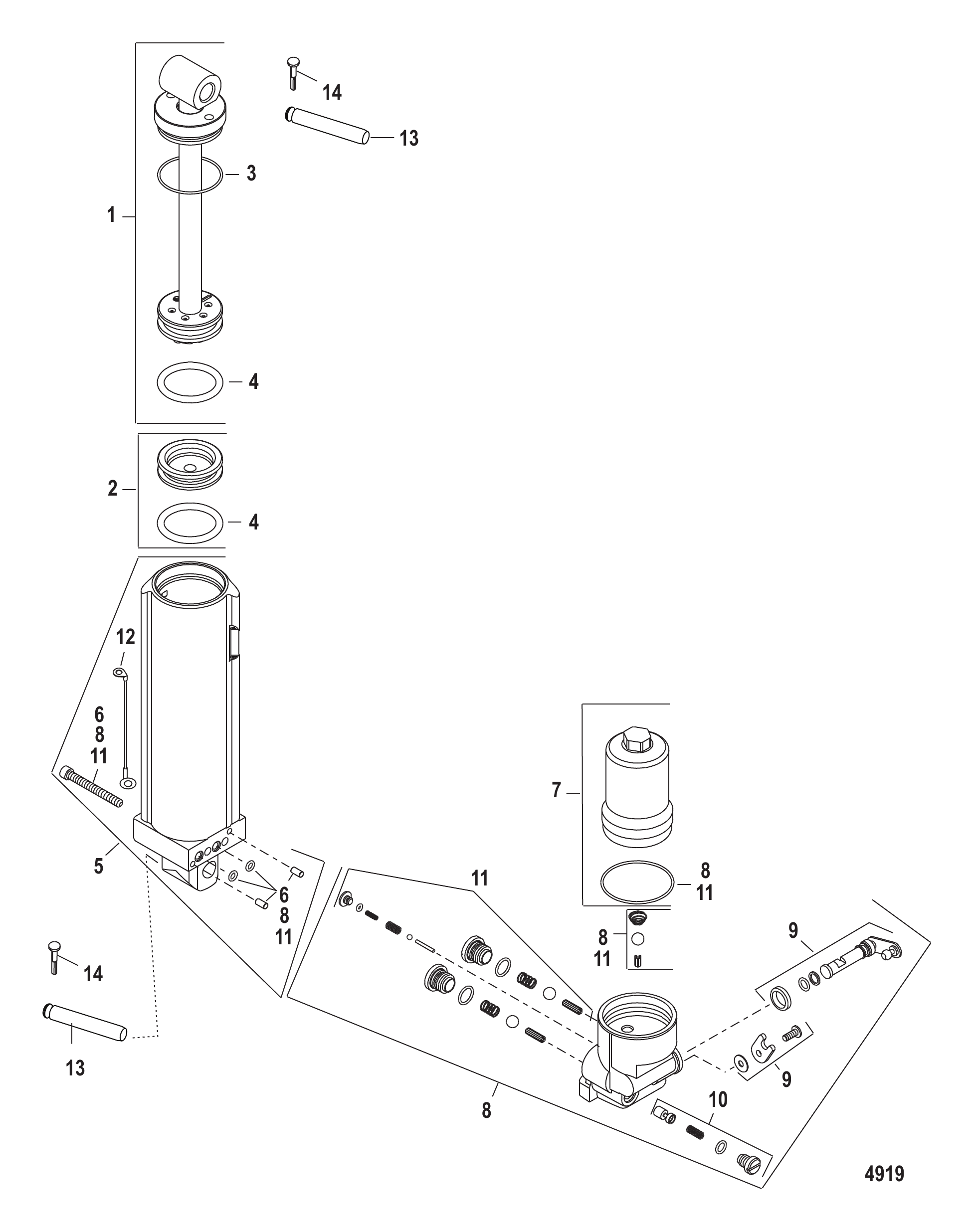

图 32手动倾斜装置组件 Manual Tilt Components

REF	零件编号	中文名称	英文名称	数量
-	879345T88	手动配平总成	MANUAL TRIM ASSEMBLY	1
1	8M0022456	减震杆套件	SHOCK ROD KIT	1
1	8M0118573	减震杆套件	SHOCK ROD KIT	1
2	813430A1	配平记忆活塞总成	PISTON ASSEMBLY Trim Memory	1
2	893903A01	活塞套件	PISTON KIT	1
3	809872A1	气缸O型圈套件	O-RING KIT Cylinder	1
3	893917A01	O型圈修理包	REBUILD KIT O-Ring	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	2
5	811224A1	气缸总成	CYLINDER ASSEMBLY	1
5	893918A01	气缸套件	CYLINDER KIT	1
6	813433A2	螺钉与密封套件	SCREW AND SEAL KIT	1
6	893919A01	螺丝/密封套件	SCREW/SEAL KIT	1
7	893933A01	蓄能器总成	ACCUMULATOR ASSEMBLY	1
8	813455T4	阀体总成	VALVE BODY ASSEMBLY	1
8	8M0118574	阀体总成	VALVE BODY ASSEMBLY	1
9	813457A3	凸轮套件	CAM KIT	1
9	893923A01	凸轮套件	CAM KIT	1
10	809881A1	速度阀套件	VALVE KIT Velocity	1
10	893924A01	阀套件	VALVE KIT	1
11	809882A1	维修套件速度阀	REPAIR KIT Velocity Valve	1
11	893925A01	维修套件	REPAIR KIT	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0207768	拉线总成	CABLE ASSEMBLY	1
13	19607	销	PIN	2
14	821539	三叶销	PIN Trilobe	2
-	809880A2	O型圈套件倾斜大修	O-RING KIT Tilt Overhaul	1
-	893922A01	O型圈套件	O-RING KIT	1

图 33动力头衬垫组件套装883599A02 Powerhead Gasket Set Components 883599A02

REF	零件编号	中文名称	英文名称	数量
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
0	883213	蒸汽分离器衬垫	GASKET Vapor Separator	1
0	892267530	O型圈	O-RING	1
0	879866	衬垫套件进气歧管	GASKET SET Intake Manifold	1
0	859352	气缸体衬垫	GASKET Cylinder Block	1
0	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
0	892319001	气缸体衬垫	GASKET Cylinder Block	1
0	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
0	857078	排气盖衬垫	GASKET Exhaust Cover	1
0	8M0224375	排气盖衬垫	GASKET Exhaust Cover	1
0	887978	节温器衬垫	GASKET Thermostat	1
0	824853	节温器盖衬垫	GASKET Thermostat Cover	1
0	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
0	627021	O型圈 (0.301 x 0.070) 温度传感器	O-RING (.301 x .070) Temperature Sensor	1
0	857083	密封件（气缸盖）	SEAL Cylinder Head	1
0	8M0011870	密封件	SEAL	1
0	857081	气缸盖衬垫	GASKET Cylinder Head	1
0	8M0118179	缸盖垫片	HEAD GASKET	1
0	90196	O型圈(0.921×0.139)油塞	O-RING (.921 x .139) Oil Plug	1
0	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
0	857096	油泵O型圈	O-RING Oil Pump	1
0	857094	油泵O型圈	O-RING Oil Pump	1
0	857093	油泵O型圈	O-RING Oil Pump	1
0	825027	曲轴上密封	SEAL Crankshaft-Top	1
0	8M0151047	油封	SEAL Oil	1
0	832013	曲轴下密封	SEAL Crankshaft-Bottom	1
0	8M0151048	油封	SEAL Oil	1
0	8252517	适配板垫片	GASKET Adaptor Plate	1
0	8M0213113	适配板垫片	GASKET Adaptor Plate	1
0	892320001	适配板垫片	GASKET Adaptor Plate	1
0	8M0213113	适配板垫片	GASKET Adaptor Plate	1
0	845746	O型圈集油板	O-RING Oil Pick-UP Plate	1

图 34动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
-	855654T09	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
-	8M0055011	动力调整套件	POWER TRIM KIT	1
1	855833A02	减震杆套件	SHOCK ROD KIT	1
1	8M0118573	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
2	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
3	809872A2	O型圈维修包	O-RING KIT Rebuild	1
3	8M0171819	O型圈套件	O-RING KIT	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	2
5	811228A1	气缸总成	CYLINDER ASSEMBLY	1
5	893904T01	气缸总成	CYLINDER ASSEMBLY	1
6	809873A2	配平限位阀套件	VALVE KIT Trim Limit	1
6	893944A01	配平限位阀套件	VALVE KIT Trim Limit	1
-	804849	弹簧	SPRING	1
7	809874A1	泵总成	PUMP ASSEMBLY	1
7	893906A02	泵总成	PUMP ASSEMBLY	1
8	809885A2	电机套件	MOTOR KIT	1
8	893907A02	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
10	893929A01	安全阀套件	VALVE KIT Relief	1
11	809875A1	歧管套件	MANIFOLD KIT	1
11	893909A02	歧管套件	MANIFOLD KIT	1
12	809876A1		SCREW KIT (Motor)	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	809880A1		O-RING KIT (Complete Trim)	1
-	893914A02	O型圈套件	O-RING KIT	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869001	锚销	PIN Anchor	1

图 35维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	883875003	零件手册40/50/60 EFI(4缸)四冲程	PARTS MANUAL 40/50/60 EFI (4 Cylinder) 4-Stroke	1
-	10223060	用户手册	OWNERS MANUAL	1
-	10223J60	用户手册(西班牙语)	OWNERS MANUAL Spanish	1
-	10223D60	用户手册(法语)	OWNERS MANUAL French	1
-	883065R01	维修手册	SERVICE MANUAL	1
-	883065R02	维修手册50/60 EFI舷外机	S/M O/B 50/60 EFI	1
-	10184061	安装手册	INSTALLATION MANUAL	1
-	852151A1	工具包	TOOL KIT	1
-	8M0162977	工具包	TOOL KIT	1
-	883830A06	EPA标签信息贴花	DECAL EPA Label Information	1
-	883592A06	贴花套件	DECAL SET	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	883592A06	贴花套件	DECAL SET	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	883525A06	贴花套件	DECAL SET	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	883525A06	贴花套件	DECAL SET	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	883526A06	贴花套件	DECAL SET	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	883526A06	贴花套件	DECAL SET	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	883541A03	贴花套件	DECAL SET	1
-	8M0098289	操纵杆双控套件 MA 40马力 EFI 4缸 4冲程	JOYSTICK PILOTING DUAL KIT MA 40HP EFI 4CYL 4S	1
-	883533A03	贴花套件	DECAL SET	1
-	8M0098290	贴纸套装 MA 50马力 EFI 4缸 4冲程	DECAL SET MA 50HP EFI 4CYL 4S	1
-	883534A03	贴花套件	DECAL SET	1
-	8M0098291	贴纸套装 MA 60马力 EFI 4缸 4冲程	DECAL SET MA 60HP EFI 4CYL 4S	1

图 36换挡连杆-大舵柄型 Shift Linkage Big Tiller

REF	零件编号	中文名称	英文名称	数量
1	899044	闩锁	LATCH	1
2	824015	筒形保持杯	CUP Barrel Retainer	1
3	8M0007243	支架	BRACKET	1
3	8M0192158	换挡连杆支架	BRACKET Shift Link	1
4	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
4	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
5	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	2
6	899042	滚轮	ROLLER	1
7	888832	垫圈	WASHER	1
8	899041	换挡连杆	LINK Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
10	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
11	892263	衬套	BUSHING	1
12	8M0091612	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
13	74647	尼龙衬套	NYLINER	1
14	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1

图 37远程换挡连杆 Shift Linkage Remote

REF	零件编号	中文名称	英文名称	数量
1	899044	闩锁	LATCH	1
2	824015	筒形保持杯	CUP Barrel Retainer	1
3	8M0007243	支架	BRACKET	1
3	8M0192158	换挡连杆支架	BRACKET Shift Link	1
4	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
4	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
5	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	2
6	899042	滚轮	ROLLER	1
7	888832	垫圈	WASHER	1
8	899041	换挡连杆	LINK Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
10	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
11	892263	衬套	BUSHING	1
12	899040	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
12	8M0091612	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
13	74647	尼龙衬套	NYLINER	1
14	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1

图 38换挡连杆-标准舵柄型 Shift Linkage Standard Tiller

REF	零件编号	中文名称	英文名称	数量
1	8M0032129	换挡滑块	SLIDE Shift	1
2	8M0075211	定位弹簧套件	DETENT/SPRING KIT	1
3	NSS	弹簧压缩定位装置(不单独销售)	NOT SOLD SEPARATE Spring-Compression, Detent	1
4	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
5	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
6	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
6	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
7	210711	开口销	COTTER PIN	1
8	8M0005914	换挡杆	ROD Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	8M0007151	换挡连杆	LINK Shift	1
11	892263	衬套	BUSHING	1
12	898289T33	支架	BRACKET	1
13	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
13	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
14	8M0052940	开关总成	SWITCH ASSEMBLY	1
15	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	2
16	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
17	8M0091612	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
18	74647	尼龙衬套	NYLINER	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

图 39转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	896963	螺母(M12)	NUT (M12)	2
2	893773002	上安装带	STRAP Upper Mount	1
3	826267T2	上部支架	MOUNT Upper	2
3	8M0224385	支架	MOUNT	2
4	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	8
4	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	8
5	826658	缓冲垫	BUMPER	1
5	8M0156878	缓冲垫	BUMPER	1
6	89531	挡圈	RING Retaining	1
7	825222F3	转向臂	ARM Steering	1
7	8M0118183	转向臂	ARM Steering	1
8	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
8	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
9	8279971	隔套	SPACER	1
10	893590T02	旋转管	SWIVEL TUBE	1
10	8M0219909	旋转管	SWIVEL TUBE	1
11	88238A4	拉线总成	CABLE ASSEMBLY	1
11	88238T01	拉线总成	CABLE ASSEMBLY	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0207768	拉线总成	CABLE ASSEMBLY	1
13	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	2
13	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	2
13	892086120	螺钉（M10×120）	SCREW (M10 x 120)	2
13	8M0103829	螺钉	SCREW	2
13	892086120	螺钉（M10×120）	SCREW (M10 x 120)	2
13	8M0103829	螺钉	SCREW	2
14	893703	下安装带	STRAP Lower Mount	1
15	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	3
16	40140	螺母(M10)	NUT (M10)	2
17	19608A14	发动机转向安装套件(非手柄)	ATTACHING KIT Engine Steering (Non Handle)	1
18	823919	螺丝(.375-24x1.500)(非手柄)	SCREW (.375-24 x 1.500) (Non Handle)	1
19	71970	垫圈(.390x.546x.12)(非手柄)	WASHER (.390 x .546 x .12) (Non Handle)	1
19	8M0109680	垫圈(0.39×0.546×0.12)	WASHER (.39 X .546 X.12)	1
20	37828	不锈钢垫圈(.390x.625x.062)(非手柄)	WASHER (.390 x .625 x .062) Stainless Steel (Non Handle)	2
21	826709113	不锈钢螺母(.375-24)(非手柄)	NUT (.375-24) Stainless Steel (Non Handle)	1
21	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
22	826709113	不锈钢螺母(.375-24)(非手柄)	NUT (.375-24) Stainless Steel (Non Handle)	1
22	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
23	816667A2	转向导流板支架总成(非手柄)	BRACKET ASSEMBLY Steering Ride-Guide (Non Handle)	1
24	816669F1	锁紧垫圈(非手柄)	TAB WASHER (Non Handle)	1
24	8M0009820	锁紧垫圈	TAB WASHER	1
25	4000377	螺丝(M10x30)(非手柄)	SCREW (M10 x 30) (Non Handle)	2
26	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
26	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
27	892086120	螺钉（M10×120）	SCREW (M10 x 120)	2
27	8M0103829	螺钉	SCREW	2
27	892086120	螺钉（M10×120）	SCREW (M10 x 120)	2
27	8M0103829	螺钉	SCREW	2

图 40旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	850066A1	旋转支架	SWIVEL BRACKET	1
1	850066T01	旋转支架	SWIVEL BRACKET	1
2	19606	配平销轴承	BEARING Trim Pin	2
3	74036	润滑脂接头	FITTING Grease	2
3	8M0169589	润滑脂接头	FITTING Grease	2
4	74036	润滑脂接头	FITTING Grease	1
4	8M0169589	润滑脂接头	FITTING Grease	1
5	8237011	副驾驶标识贴(手柄)	DECAL Co-Pilot (Handle)	1
6	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
7	821777		BUSHING (Lower)	1
8	822404	密封件	SEAL	1
8	8M0205512	密封件	SEAL	1
9	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
9	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
10	8282451	副驾驶密封件	SEAL Co-Pilot	1
11	822397	缓冲垫(非手柄)	PUCK (Non Handle)	1
12	8217711	衬套	BUSHING	1
13	826709113	螺母 (.375-24) 不锈钢 (手柄)	NUT (.375-24) Stainless Steel (Handle)	1
13	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
14	823792	副驾驶杆 (手柄)	LEVER Co-Pilot (Handle)	1
15	29330	垫圈 (手柄)	WASHER (Handle)	1
16	821961	螺纹杆 (手柄)	ROD (Threaded)(Handle)	1
17	821957A2	板/盘总成 (手柄)	PLATE/DISC ASSEMBLY (Handle)	1
17	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
18	823791	旋转头板 (手柄)	PLATE Swivel Head (Handle)	1
18	8M0007471	旋转头板	PLATE Swivel Head	1
19	8165621	摩擦盘 (手柄)	DISC Friction (Handle)	1
20	768042	六角肩螺钉 (手柄)	SHOULDER SCREW Hex (Handle)	2

图 41转速表套件（艉板与舵机安装） Tachometer Kits Transom and Helm Mount

REF	零件编号	中文名称	英文名称	数量
1	8M0104733	转速表套件-艉板安装型	TACHOMETER KIT Transom Mount	1
2	8M2100452	10针数据延长线束	HARNESS Data Extension 10 Pin	1
3	8M0099412	仪表外壳	GAUGE HOUSING	1
4	NSS	转速表7K-黑色(不单独销售)	NOT SOLD SEPARATE TACHOMETER 7K - Black	1
5	8590741	仪表边框(85mm)黑色	BEZEL (85 mm) Black	1
5	8M0214969	黑色边框	BEZEL-BLACK	1
6	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
7	14742	螺丝(.250-20 x 1.25)	SCREW (.250-20 x 1.25)	4
8	57807	不锈钢螺钉(#10-16 x 0.750)	SCREW (#10-16 x .750) Stainless Steel	8
9	8M0084613	C形垫圈	C-WASHER	8
10	22875	卡扣	CLIP	8
11	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
11	8M0214940	扎带	TIE STRAP	1
12	8M0097226	转速表套件舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0095037	转速表套件7K-舵机安装(黑色)	TACHOMETER KIT 7 K -Helm Mount (Black)	1
13	8M0055044	转速表线束V6.0	HARNESS Tachometer, V 6.0	1
14	NSS	转速表7K-黑色(不单独销售)	NOT SOLD SEPARATE TACHOMETER 7K - Black	1
15	8590741	仪表边框(85mm)黑色	BEZEL (85 mm) Black	1
15	8M0214969	黑色边框	BEZEL-BLACK	1

图 42油门连杆-大舵柄型 Throttle Linkage Big Tiller

REF	零件编号	中文名称	英文名称	数量
1	8M0006021	节气门连杆总成	LINK ASSEMBLY Throttle	1
2	19384	插座	SOCKET	1
2	8M0084742	插座	SOCKET	1
3	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
4	897937	垫圈	WASHER	2
5	898093	波形垫圈	WASHER Wave	2
6	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
7	8M0021603	节气门凸轮	CAM Throttle	1
8	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
9	932481	衬套	BUSHING	1
9	8M0215006	旋转衬套	BUSHING Swivel	1
10	8M0008317	凸轮从动件	FOLLOWER Cam	1
11	8M0037159	滚轮	ROLLER	1
12	897936	垫圈	WASHER	2

图 43油门连杆-喷泵型 Throttle Linkage Jet

REF	零件编号	中文名称	英文名称	数量
1	4010770	螺钉(M8 x 70)	SCREW (M8 x 70)	1
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	883160	固定座	RETAINER	1
7	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
8	879865	节气门凸轮	CAM Throttle	1
9	932481	衬套	BUSHING	1
9	8M0215006	旋转衬套	BUSHING Swivel	1
10	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
11	883005	衬套	BUSHING	1
12	883006A1	油门臂总成	ARM ASSEMBLY Throttle	1
13	893780A01	节气门连杆总成	LINK ASSEMBLY Throttle	1
14	19384	插座	SOCKET	1
14	8M0084742	插座	SOCKET	1
15	825078	衬套	BUSHING	1
16	8M0007035	垫片 (1.49 x 22 x 24)	SPACER (1.49 x 22 x 24)	1
17	827706A4	支架	BRACKET	1
18	98889	闩锁	LATCH	1
19	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
20	15885	套筒	SLEEVE	2

图 44远程油门连杆 Throttle Linkage Remote

REF	零件编号	中文名称	英文名称	数量
1	8M0006021	节气门连杆总成	LINK ASSEMBLY Throttle	1
2	19384	插座	SOCKET	1
2	8M0084742	插座	SOCKET	1
3	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
4	897937	垫圈	WASHER	2
5	898093	波形垫圈	WASHER Wave	2
6	8M0010411	螺栓	BOLT	2
6	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
7	8M0021603	节气门凸轮	CAM Throttle	1
8	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
9	932481	衬套	BUSHING	1
9	8M0215006	旋转衬套	BUSHING Swivel	1
10	8M0008317	凸轮从动件	FOLLOWER Cam	1
11	897780	滚轮	ROLLER	1
11	8M0037159	滚轮	ROLLER	1
12	897936	垫圈	WASHER	2

图 45油门连杆-标准舵柄型 Throttle Linkage Standard Tiller

REF	零件编号	中文名称	英文名称	数量
1	4010770	螺钉(M8 x 70)	SCREW (M8 x 70)	1
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	830294T3	支架	BRACKET	1
7	8M4503518	螺钉(M6×1.0×20)	SCREW (M6 X 1.0 X 20)	2
7	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
8	825078	衬套	BUSHING	1
9	879865	节气门凸轮	CAM Throttle	1
10	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
11	883006A1	油门臂总成	ARM ASSEMBLY Throttle	1
12	883005	衬套	BUSHING	1
13	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
14	932481	衬套	BUSHING	1
14	8M0215006	旋转衬套	BUSHING Swivel	1
15	893775A01	节气门连杆总成	LINK ASSEMBLY Throttle	1
16	19384	插座	SOCKET	1
16	8M0084742	插座	SOCKET	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

图 46舵柄手柄罩及电气组件(中置) Tiller Handle Cover and Electrical (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161095	舵柄手柄罩	COVER Tiller Handle	1
2	8M0161140	舵柄贴纸	DECAL Tiller Handle	1
3	8M0161293	加热握把按钮衬垫	GASKET Heated Grip Button	1
4	8M0161142	加热握把按钮塞	PLUG Heated Grip Button	1
5	8M0161141	螺钉M4×0.7×6.0	SCREW M4x0.7x6.0	6
6	8M0158047	带缓速控制的显示屏	DISPLAY With Troll Control	1
7	NSS	缓速器总成（不单独销售）	NOT SOLD SEPARATE Troll Assembly	1
8	8M0161121	线束总成	HARNESS ASSEMBLY	1
9	8M0161118	线缆扎带扣	CLIP Cable Tie	2
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
11	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
12	8M0161120	安全开关拉绳总成	SWITCH LANYARD ASSEMBLY	1
13	8M0161296	拉绳贴纸	DECAL Attach Lanyard	1
14	8M0161295	备用夹贴纸	DECAL Spare Clip	1
15	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
16	8M0144930	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
16	8M0210763	报警器	ALARM	1
17	8M0034874	螺丝(M3 x 0.5)	SCREW (M3 x 0.5)	2
18	8M0161116	空档开关	NEUTRAL SWITCH	1
19	8M0034875	螺母(M3 x 0.5六角)	NUT (M3 x 0.5 Hex)	2
20	4001987	螺钉(M4×16)	SCREW (M4 x 16)	9
21	8M0161119	微调开关总成	TRIM SWITCH ASSEMBLY	1

图 47舵柄罩及电气组件（中置式SeaPro） Tiller Handle Cover and Electrical (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161144	舵柄手柄罩(SeaPro版)	COVER Tiller Handle (SeaPro)	1
2	8M0161140	舵柄贴纸	DECAL Tiller Handle	1
3	8M0161363	显示器-无缓速控制	DISPLAY No Troll Control	1
4	8M0161141	螺钉M4×0.7×6.0	SCREW M4x0.7x6.0	6
5	8M0161121	线束总成	HARNESS ASSEMBLY	1
6	8M0161118	线缆扎带扣	CLIP Cable Tie	2
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
8	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
9	8M0161120	安全开关拉绳总成	SWITCH LANYARD ASSEMBLY	1
10	8M0161296	拉绳贴纸	DECAL Attach Lanyard	1
11	8M0161295	备用夹贴纸	DECAL Spare Clip	1
12	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
13	8M0144930	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
13	8M0210763	报警器	ALARM	1
14	8M0034874	螺丝(M3 x 0.5)	SCREW (M3 x 0.5)	2
15	8M0161116	空档开关	NEUTRAL SWITCH	1
16	8M0034875	螺母(M3 x 0.5六角)	NUT (M3 x 0.5 Hex)	2
17	4001987	螺钉(M4×16)	SCREW (M4 x 16)	9
18	8M0161119	微调开关总成	TRIM SWITCH ASSEMBLY	1

图 48舵柄手柄套件(大舵柄-手动) Tiller Handle Kit (Big Tiller-Manual)

REF	零件编号	中文名称	英文名称	数量
-	879291A04	舵柄总成大型舵柄，40-60 EFI四冲程，手动机械非动力转向	TILLER HANDLE ASSEMBLY Big Tiller, 40-60 EFI FourStroke, Manual Mechanical Non Power Steering	1
1	879346T02	壳体转向手柄，上部	HOUSING Steering Handle, Upper	1
1	8M0144909	壳体转向手柄，上部	HOUSING Steering Handle, Upper	1
-	8M0032728	黑色安全绳贴纸	DECAL Lanyard, Black	1
2	879346A01	换挡手柄总成	SHIFT HANDLE ASSEMBLY	1
3	40011130	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	1
4	88552630	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
4	8M0103813	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
5	879346T15	盖板换档手柄-水星	COVER Shift Handle-Mercury	1
6	879346T05	油门握把总成	THROTTLE GRIP ASSEMBLY	1
6	8M0165596	节气门握把	GRIP THROTTLE	1
7	879346T06	橡胶握把	GRIP Rubber	1
8	8M0034107	螺母	NUT	1
9	8M0024573	垫圈	WASHER	1
10	8M0022037	护孔环	GROMMET	1
11	879346T08	底座油门握把	CHASSIS Throttle Grip	1
12	8M0030401	盖帽手柄微调开关	CAP Handle Trim Switch	1
13	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
14	8M0021535	衬套	BUSHING	2
15	8M0022764	定位销	DOWEL PIN	2
16	879346T16	轴承盖	BEARING CAP	1
17	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	3
18	879346T19	护孔环	GROMMET	1
19	8M0035136	衬套	BUSHING	2
20	8M0045301	护孔环	GROMMET	1
21	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	1
22	4002319	垫圈	WASHER	1
23	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
24	8M0031370	衬套	BUSHING	1
25	879346T26	支架	BRACKET	1
26	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
27	82484890	螺钉 (M10 x 90)	SCREW (M10 x 90)	2
28	8M0044744	锁紧垫圈	TAB WASHER	2
29	4002319	垫圈	WASHER	2
30	879346T12	倾斜锁定总成	TILT LOCK ASSEMBLY	1
31	879346T11	手柄	HANDLE	1
32	8M0033313	贴纸开关-启动	DECAL On-Off-Start	1
33	8M0029029	油门标识贴纸	DECAL Throttle	1
34	8M0029030	贴纸倒-空-前	DECAL R-N-F	1
35	879347T07	齿轮板总成	GEAR PLATE ASSEMBLY	1
36	879347A04	换档臂和齿轮总成	SHIFT ARM AND GEAR ASSEMBLY	1
37	8M0022826	衬套	BUSHING	2
38	29641	E型卡环	E RING	1
39	879347A05	油门齿轮总成	THROTTLE GEAR ASSEMBLY	1
40	29641	E型卡环	E RING	1
41	8M0028305	销	PIN	1
42	8M0028540	垫片 (0.005)	SHIM (.005)	AR
42	8M0028541	垫片 (0.010)	SHIM (.010)	AR
42	8M0028542	垫片 (0.020)	SHIM (.020)	AR
42	8M0028543	垫片 (0.040)	SHIM (.040)	AR
43	8M0027443	枕座	PILLOW BLOCK	1
44	8M0028294	衬套	BUSHING	2
45	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	2
45	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	2
46	NSS	不单独销售油门轴	NOT SOLD SEPARATE Throttle Shaft	1
47	8M4501323	摩擦块	BLOCK Friction	1
48	8M0031550	螺丝 (M4 x 0.7 x 16)	SCREW (M4 x 0.7 x 16)	3
49	879347A08	弹簧和导向套件	SPRING AND GUIDE KIT	1
50	8M0028323	固定座	RETAINER	1
51	879347T06	空档开关	SWITCH Neutral	1
52	8M0034874	螺丝(M3 x 0.5)	SCREW (M3 x 0.5)	2
53	8M0034875	螺母(M3 x 0.5六角)	NUT (M3 x 0.5 Hex)	2
54	8M0085515	螺丝 (#8 - 32 x 0.375) 不包含在齿轮板总成中	SCREW (#8 - 32 x .375) Not included in Gear Plate Assembly	2
55	879346T04	转向手柄下盖	COVER Steering Handle, Lower	1
56	4001991	螺钉(M4 x 35)	SCREW (M4 x 35)	2
57	879346T10	开关/灯盖	COVER Switch/Light	1
58	828249	护孔环	GROMMET	1
59	879346A03	油门摩擦旋钮总成	THROTTLE FRICTION KNOB ASSEMBLY	1
60	29641	E型卡环	E RING	1
61	4001987	螺钉(M4×16)	SCREW (M4 x 16)	6
62	8M0085515	螺丝(#8 - 32 x .375)	SCREW (#8 - 32 x .375)	2
63	8M0028230	固定座	RETAINER	2
64	82130010	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
65	879346T17	换挡支架	BRACKET Shift Mount	1
-	899984003	安装手册-大型舵柄(手动)	INSTALLATION MANUAL Big Tiller, Manual	1
-	8M0063659	操作手册-大型舵柄(手动/机械/DTS)	OPERATION MANUAL Big Tiller -Manual, Mechanical and DTS	1

图 49舵柄手柄套件(喷泵35/40) Tiller Handle Kit (Jet 35/40)

REF	零件编号	中文名称	英文名称	数量
-	889246A37	转换套件-舵柄手柄(电动遥控转电动手柄)	CONVERSION KIT Tiller Handle - Electric Remote Control to Electric Handle	1
1	822148A6	盖板套件	COVER KIT	1
1	822148T06	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售外壳	NOT SOLD SEPARATE Case	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	4324210	油门线总成(30.50英寸)	CABLE ASSEMBLY Throttle (30.50 Inches)	1
6	4324211	油门线总成(41.50英寸)	CABLE ASSEMBLY Throttle (41.50 Inches)	1
7	960099	套管(12.00英寸)	SLEEVE (12.00 Inches)	1
8	82526225	螺钉 (M8 x 25毫米)	SCREW (M8 x 25 mm)	2
9	822407F1	盖板	COVER	1
9	8M0072298	盖板	COVER	1
10	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
11	828813T1	转向手柄臂	ARM Steering Handle	1
-	8M0032728	黑色安全绳贴纸	DECAL Lanyard, Black	1
12	822441	固定座	RETAINER	1
13	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
15	892995	节气门锁	LOCK Throttle	1
16	96203	弹簧	SPRING	1
17	821972T	节气门旋钮	KNOB Throttle	1
18	821463A2	舵柄管	TILLER TUBE	1
18	8M0138696	舵柄管	TILLER TUBE	1
19	8242004	贴花	DECAL	1
20	821465	节气门手柄	HANDLE Throttle	1
21	99589003	握把	GRIP	1
21	8M0221732	外握把	GRIP OUTER	1
22	823609A14	停止开关	SWITCH Stop	1
22	8M0104614	停止开关	SWITCH Stop	1
23	823687	卡扣	CLIP	2
24	11083A31	停止开关	SWITCH Stop	1
25	120441	黄铜固定座	RETAINER Brass	1
25	8M0032846	黄铜固定座	RETAINER Brass	1
26	821455A4	舵柄支架	BRACKET Tiller	1
27	826792	波形垫圈	WAVE WASHER	1
28	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
29	827314	垫圈	WASHER	1
30	828547633	导管（内径0.620英寸×3.00英尺散装）	CONDUIT (.620 Inside Diameter x 3.00 Feet Bulk)	1
31	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
32	82409316	前进-空档-倒档换挡贴纸	DECAL F-N-R Shift	1
33	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
34	830180A01	换挡手柄套件	HANDLE KIT Shift	1
35	8M0021519	肩部螺钉(10 x 20)	SHOULDER SCREW (10 x 20)	1
36	8M0009820	锁紧垫圈	TAB WASHER	1
37	82484890	螺钉 (M10 x 90)	SCREW (M10 x 90)	2

图 50舵柄手柄组件(大舵柄-手动) Tiller Handle Kit Components (Big Tiller-Manual)

REF	零件编号	中文名称	英文名称	数量
-	879291A04	舵柄总成大型舵柄，40-60 EFI四冲程，手动机械非动力转向	TILLER HANDLE ASSEMBLY Big Tiller, 40-60 EFI FourStroke, Manual Mechanical Non Power Steering	1
1	879346T20	盖板	COVER	1
2	879347A01	紧急停止开关	EMERGENCY STOP SWITCH	1
3	8M0032846	黄铜固定座	RETAINER Brass	1
4	8M0092851	安全绳总成70英寸	LANYARD CORD ASSEMBLY 70 inch	1
4	8M0165957	安全绳 70英寸	LANYARD 70 INCH	1
5	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
6	897716001	塑料钥匙开关螺母	NUT Plastic-Key Switch	1
7	879347A02	微调开关总成	TRIM SWITCH ASSEMBLY	1
7	8M0125238	微调开关总成	TRIM SWITCH ASSEMBLY	1
8	8M0030401	盖帽手柄微调开关	CAP Handle Trim Switch	1
9	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
10	879347A03	线束与板总成	HARNESS AND PLATE ASSEMBLY	1
11	8M3001068	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
11	8M0210763	报警器	ALARM	1
12	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
13	4005685	螺钉（M4×10）	SCREW (M4 x 10)	3
14	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
14	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
15	823792	杠杆	LEVER	1
16	29330	垫圈	WASHER	1
17	821961	杆	ROD	1
18	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
19	8165621	圆盘	DISC	1
20	8M0007471	旋转头板	PLATE Swivel Head	1
21	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
22	8237011	副驾驶贴花	DECAL Co-Pilot	1
23	74036	润滑脂接头	FITTING Grease	1
23	8M0169589	润滑脂接头	FITTING Grease	1
24	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
25	8M0083437	拖钓控制套件	CONTROL KIT Trolling	1
26	8M0082354	线缆套件-油门与换挡(40-60马力)	CABLE KIT - THROTTLE AND SHIFT 40-60	1
27	897978T02	LED灯与开关套件	LED LIGHT AND SWITCH KIT	1

图 51舵柄手柄组件(喷泵35/40) Tiller Handle Kit Components (Jet 35/40)

REF	零件编号	中文名称	英文名称	数量
-	889246A37	转换套件-舵柄手柄(电动遥控转电动手柄)	CONVERSION KIT Tiller Handle - Electric Remote Control to Electric Handle	1
1	8M0005914	换挡杆	ROD Shift	1
2	210711	开口销	COTTER PIN	1
3	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
3	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
4	8M0020425	销	PIN	1
5	898289T35	滑块	SLIDE	1
5	8M0001557	换挡滑块	SLIDE Shift	1
6	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
7	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
8	4002314	垫圈	WASHER	1
9	401365	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
10	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	2
11	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
12	898289T33	支架	BRACKET	1
13	898289T36	杠杆	LEVER	1
14	898289T34	支架	BRACKET	1
15	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	3
16	8M0021265	开关总成	SWITCH ASSEMBLY	1
16	8M0052940	开关总成	SWITCH ASSEMBLY	1
17	830294T3	支架	BRACKET	1
18	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
18	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
19	897978A03	油门/换挡线缆总成	CABLE ASSEMBLY Throttle/Shift	1
19	8M0082526	T/S电缆 G2 3英尺	CABLE T/S G2 3 FT	1
20	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
21	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
22	858951	J型卡扣	J CLIP	1
23	8M0001537	护孔环	GROMMET	1
24	4001987	螺钉(M4×16)	SCREW (M4 x 16)	2
25	8M0009401	卡扣	CLIP	1
26	8M0009400	卡扣	CLIP	1
27	38833	垫圈	WASHER	2
28	8M0000839	尼龙嵌件螺母(M4)	NUT (M4) Nylon Insert	2
29	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
30	18861	固定座	RETAINER	1
31	814820	适配器	ADAPTER	1
32	NSS	不单独销售	NOT SOLD SEPARATE	1
33	79091	保险丝20安培	FUSE 20 Ampere	1
33	8M0207796	保险丝20安培	FUSE 20 AMP	1
34	95084A2	拉线总成	CABLE ASSEMBLY	1
35	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
36	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
36	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2
37	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
37	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
38	823792	杠杆	LEVER	1
39	29330	垫圈	WASHER	1
40	821961	杆	ROD	1
41	821957	制动板	BRAKE PLATE	1
42	8165621	圆盘	DISC	2
43	8M0007471	旋转头板	PLATE Swivel Head	1
44	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
45	8237011	副驾驶贴花	DECAL Co-Pilot	1
46	13541	公插头	PLUG Male	2
47	74036	润滑脂接头	FITTING Grease	1
47	8M0169589	润滑脂接头	FITTING Grease	1
48	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
49	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
50	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
51	852375A6	延长线束总成	HARNESS ASSEMBLY Extension	1
52	8M0028682	护孔环	GROMMET	1
52	8M4502035	护孔环	GROMMET	1
53	88552535	不锈钢螺钉(M6×35mm)	SCREW (M6 x 35 mm) Stainless Steel	1
54	8M0034273	支架	BRACKET	1

图 52舵柄手柄套件组件(中置) Tiller Handle Kit Components (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161148	换挡油门线束套件 40-60马力	SHIFT AND THROTTLE CABLE KIT 40-60 HP	1
2	8M0124369	拉绳总成54英寸	LANYARD ASSEMBLY 54 in	1
2	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
3	8M0161154	螺丝 M10×1.5	SCREW M10 X 1.5	2
4	8M0161156	锁紧垫圈	TAB WASHER	1
5	8M0161155	锁紧垫圈	TAB WASHER	1
6	74036	润滑脂接头	FITTING Grease	1
6	8M0169589	润滑脂接头	FITTING Grease	1
7	8237011	副驾驶贴花	DECAL Co-Pilot	1
8	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
9	8165621	圆盘	DISC	1
10	8M0007471	旋转头板	PLATE Swivel Head	1
11	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
12	821961	杆	ROD	1
13	29330	垫圈	WASHER	1
14	823792	杠杆	LEVER	1
15	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
15	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
16	8M0161160	护孔环	GROMMET	1

图 53舵柄手柄组件(中置喷泵35/40) Tiller Handle Kit Components (Mid Mount Jet 35/40)

REF	零件编号	中文名称	英文名称	数量
1	8M0161149	换挡与油门线缆套件(35-40马力喷泵)	SHIFT AND THROTTLE CABLE KIT 35-40 HP Jet	1
2	8M0124369	拉绳总成54英寸	LANYARD ASSEMBLY 54 in	1
2	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
3	8M0161154	螺丝 M10×1.5	SCREW M10 X 1.5	2
4	8M0161156	锁紧垫圈	TAB WASHER	1
5	8M0161155	锁紧垫圈	TAB WASHER	1
6	74036	润滑脂接头	FITTING Grease	1
6	8M0169589	润滑脂接头	FITTING Grease	1
7	8237011	副驾驶贴花	DECAL Co-Pilot	1
8	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
9	8165621	圆盘	DISC	1
10	8M0007471	旋转头板	PLATE Swivel Head	1
11	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
12	821961	杆	ROD	1
13	29330	垫圈	WASHER	1
14	823792	杠杆	LEVER	1
15	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
15	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
16	8M0161160	护孔环	GROMMET	1

图 54舵柄套件组件（中置式SeaPro） Tiller Handle Kit Components (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161148	换挡油门线束套件 40-60马力	SHIFT AND THROTTLE CABLE KIT 40-60 HP	1
2	8M0124369	拉绳总成54英寸	LANYARD ASSEMBLY 54 in	1
2	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
3	8M0161154	螺丝 M10×1.5	SCREW M10 X 1.5	2
4	8M0161156	锁紧垫圈	TAB WASHER	1
5	8M0161155	锁紧垫圈	TAB WASHER	1
6	74036	润滑脂接头	FITTING Grease	1
6	8M0169589	润滑脂接头	FITTING Grease	1
7	8237011	副驾驶贴花	DECAL Co-Pilot	1
8	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
9	8165621	圆盘	DISC	1
10	8M0007471	旋转头板	PLATE Swivel Head	1
11	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
12	821961	杆	ROD	1
13	29330	垫圈	WASHER	1
14	823792	杠杆	LEVER	1
15	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
15	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
16	8M0161160	护孔环	GROMMET	1
17	8M0161161	燃油管快拆套件	FUEL HOSE QUICK DISCONNECT KIT	1
18	855697	卡箍	CLAMP	3
18	8M0204696	卡箍	CLAMP	3
19	8M0161162	阳螺纹接头	Fitting Male	1
20	8M0161163	阴螺纹接头	FITTING Female	1

图 55舵柄手柄后支架总成(中置) Tiller Handle Rear Bracket Assembly (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161096	带倾斜锁的后支架总成	BRACKET Rear Assembly with Tilt Lock	1
2	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
3	8M0161103	倾斜杆	LEVER Tilt	2
4	8M0161099	轴承衬套	BUSHING Bearing	2
5	8M0161683	倾斜凹槽凸轮	DENT CAM Tilt	1
6	8M0161684	锁紧片	LOCKING TAB	1
7	8M0161687	槽销	GROOVED PIN	1
8	8M0161686	倾斜轴	TILT SHAFT	1
9	8M0161685	压缩弹簧	SPRING Compression	1
10	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
11	8M0136052	螺钉	SCREW	1
11	8M0157385	螺钉	SCREW	1
12	8M0136057	盖形螺母	NUT Cap	1
13	40140	螺母(M10)	NUT (M10)	1
14	4002319	垫圈	WASHER	2
15	8M0161098	趾部夹	CLAMP Toe	1
15	8M0224370	趾部夹	CLAMP Toe	1
16	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
17	8M0161097	下支架	BRACKET Lower	1
17	8M0224367	下支架	LOWER BRACKET	1
18	8M0136054	螺栓	BOLT	1
19	8M0136060	E型卡环	E RING	1
20	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
21	8M0161101	螺丝M10 X 1.5六角头不锈钢	SCREW M10 X 1.5 HEX HD S.S	1
22	8M0161102	调节螺丝	SCREW Adjustment	1
22	8M0153724	螺钉	SCREW	1
23	8M0051399	止动器	STOPPER	1
23	8M0245322	止动器	STOPPER	1
24	8M0161100	衬套	BUSHING	2
25	8M0031370	衬套	BUSHING	1

图 56舵柄手柄换挡与油门组件(中置) Tiller Handle Shift and Throttle Components (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161094	舵柄底盘	CHASSIS Tiller	1
2	8M0161107	换挡手柄盖	COVER Shift Handle	1
3	8M0161106	螺钉	SCREW	1
4	4002319	垫圈	WASHER	1
5	8M0161105	换挡手柄总成	SHIFT HANDLE ASSEMBLY	1
6	8M0161110	法兰衬套	FLANGE BUSHING	1
7	8M0161126	油门管	THROTTLE TUBE	1
-	8M0166001	握把总成	GRIP ASSEMBLY	1
8	NSS	内握把不单独销售	NOT SOLD SEPARATE INNER GRIP	1
9	NSS	外握把不单独销售	NOT SOLD SEPARATE OUTER GRIP	1
10	8M0161124	动力微调开关面板	BEZEL Power Trim Switch	1
10	8M0161145	无动力微调开关面板	BEZEL No Power Trim Switch	1
11	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
12	8M0161109	换挡安装支架	BRACKET Shift Mounting	1
13	8M0161113	螺丝M6X1.0X10	SCREW M6X1.0X10	7
14	8M0085515	螺丝(#8 - 32 x .375)	SCREW (#8 - 32 x .375)	2
15	8M0161111	法兰衬套	FLANGE BUSHING	2
16	8M0161108	换挡杆	SHIFT LEVER	1
17	NSS	螺柱不单独销售	NOT SOLD SEPARATE STUD	1
18	8M0161114	定位器总成	DETENT ASSEMBLY	1
19	NSS		NOT SOLD SEPARATE SPRING	1
20	NSS		NOT SOLD SEPARATE GUIDE	1
21	NSS		NOT SOLD SEPARATE ROLLER	1
22	26811	开口销	COTTER PIN	3
23	8M0161131	摩擦夹	FRICTION CLAMP	1
24	8M0161112	换挡安装支架	BRACKET Shift Mounting	1
25	8M0161137	摩擦旋钮	FRICTION KNOB	1
26	8M0161138	油门摩擦贴纸	DECAL Throttle Friction	1
27	8M0161136	开口销	COTTER PIN	1
28	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
28	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
29	29641	E型卡环	E RING	1
30	8M0161258	小齿轮	PINION	2
31	8M0161139	油门齿轮总成	THROTTLE GEAR ASSEMBLY	1
32	8M0161125	卡箍	CLAMP	1
33	8M0161130	油门支架	THROTTLE BRACKET	1
34	8M0161128	U型销	PIN Clevis	1
35	8M0161115	线束支架	BRACKET HARNESS	1
36	8M0161134	垫圈	WASHER	2
37	8M0161135	螺丝M4x16	SCREW M4x16	2
38	8M0161133	衬套	BUSHING	2
39	8M0161132	枕形支撑	PILLOW SUPPORT	1
40	8M0161127	开口销	PIN Split Lock	1
41	8M0161129	油门轴	THROTTLE SHAFT	1

图 57工具1 Tools 1

REF	零件编号	中文名称	英文名称	数量
1	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil	1
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
4	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
4	8M0161873	固定工具	HOLDER TOOL	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
5	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
6	99379	正时灯	TIMING LIGHT	1
7	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
9	823686A2	数字诊断测试仪	DIGITAL DIAGNOSTIC TESTER	1
10	880118A03	DDT诊断模块	DDT CARTRIDGE	1
10	880118A04	DDT诊断模块	DDT CARTRIDGE	1
11	822560A5	线束总成-DDT适配器	HARNESS ASSEMBLY DDT Adapter	1
12	883877A1	喷油器拆卸工具	REMOVAL TOOL Fuel Injector	1
13	NSS		NOT SOLD SEPARATE Lock Ring Pliers (P/N-SRP2)	1
14	809495A1	气门导管拆卸工具	REMOVER TOOL Valve Guide	1
14	809495001	气门导管工具	TOOL Valve Guide	1
15	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
16	809497A1	气门导管铰刀工具	REAMER TOOL Valve Guide	1
17	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
18	NSS	不单独销售气门座铰刀套件	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
19	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
20	802867Q1	防腐蚀润滑脂8盎司	ANTI-CORROSION GREASE 8 oz	1
20	8M0071838	极压润滑脂QS 8盎司装	EXTREME GREASE QS, 8 oz tube	1
21	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
22	74951	扳手	SPANNER WRENCH	1

图 58工具2 Tools 2

REF	零件编号	中文名称	英文名称	数量
24	63209	加热灯	HEAT LAMP	1
25	877321A1	轴承安装工具	INSTALLATION TOOL Bearing	1
26	13945	轴承安装工具	INSTALLATION TOOL Bearing	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
27	NSS		NOT SOLD SEPARATE Expanding Rod (P/N-CG-41-11)	1
28	NSS	不单独销售夹头(P/N-CG-41-14)	NOT SOLD SEPARATE Collet (P/N-CG-41-14)	1
29	24156	螺母(0.625-18)	NUT (.625-18)	1
30	34961	垫圈	WASHER	1
31	29310	安装板	PLATE	1
32	31229	轴	SHAFT	1
33	36571T	导向垫圈	PILOT WASHER	1
34	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
35	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
36	36569T	驱动头工具	DRIVE HEAD TOOL	1
37	27780	拉拔器	PULLER	1
38	37241	通用拉拔板	PULLER PLATE Universal	1
39	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
40	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
41	825003A1	DDT电缆总成10英尺	CABLE ASSEMBLY DDT 10 Feet	1
42	13949	油封安装工具	DRIVER TOOL Oil Seal	1
43	817007T	密封安装工具	INSTALLER TOOL Seal	1
44	43506T	轴承固定工具	RETAINING TOOL Bearing	1
45	817005	轴承安装工具	INSTALLER TOOL Bearing	1
46	817006	水泵底座密封安装工具	INSTALLER TOOL Water Pump Base Seal	1
47	817008A2	小齿轮定位工具	LOCATION TOOL Pinion Gear	1
48	817009T	轴承杯驱动器工具	DRIVER TOOL Bearing Cup	1
49	12349A05	小齿轮定位工具	TOOL Pinion Locating	1

图 59工具3 Tools 3

REF	零件编号	中文名称	英文名称	数量
52	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
53	14309T02	轴承安装工具	INSTALLATION TOOL Bearing	1
-	889623	杯形驱动器工具	TOOL Cup Driver	1
54	14310T1	耐磨套驱动器	WEAR SLEEVE DRIVER	1
55	14311A04	预紧力工具	TOOL Preload	1
56	196601	背隙测量仪	INDICATOR TOOL Backlash	1
-	78473	背隙指示工具 (2.31:1 齿轮比)	INDICATOR TOOL Backlash (2.31:1 Gear Ratio)	1
-	8M0053505	背隙指示工具	TOOL Indicator, Backlash	1
57	31106T	轴承安装心轴杯	MANDREL Bearing Driver Cup	1
58	31108T	油封驱动器	DRIVER Oil Seal	1
59	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
60	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
61	37350T	导向心轴	PILOT MANDREL	1
62	817070	传动轴固定工具	HOLDING TOOL Driveshaft	1
63	58222A1	百分表工具	DIAL INDICATOR TOOL	1
64	85716	拉拔螺栓工具-轴承座	PULLER BOLT TOOL Bearing Carrier	1
65	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
65	8M0237356	适配器套件	ADAPTER KIT	1
66	83165T	拉拔器总成	PULLER ASSEMBLY	1
67	856875A1	轴承安装工具	INSTALLATION TOOL Bearing	1
68	817057A02	背隙指示器工具	TOOL Backlash Indicator	1
69	817058A1	轴承驱动器工具	DRIVER TOOL Bearing	1
70	877840A1	传动轴固定工具	HOLDING TOOL Driveshaft	1

图 60顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	825239T3	顶盖总成	TOP COWL ASSEMBLY	1
1	875300T36	黑色顶盖	TOP COWL BLACK	1
1	825239T4	顶盖总成	TOP COWL ASSEMBLY	1
2	NSS	不单独销售进气插入件	NOT SOLD SEPARATE Induction Insert	1
3	826291F1	闩锁	LATCH	1
3	826291F2	闩锁	LATCH	1
3	826291F1	闩锁	LATCH	1
4	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
5	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
6	8237515	螺母(M4)	NUT (M4)	2
7	8255662	密封件	SEAL	1
7	8M0153618	整流罩密封件	SEAL COWL	1
8	825243A03	隔音毯套装	SOUND BLANKET KIT	1
9	NSS	不单独出售-顶部隔音垫	NOT SOLD SEPARATE Sound Blanket-Top	1
10	893763	滚轮锁扣支架	BRACKET Roller Latch	1
11	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
12	8224261	支架	BRACKET	1
12	8M0038412	外罩支架	BRACKET-COWL	1
13	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	3
14	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
15	8237515	螺母(M4)	NUT (M4)	3
16	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

图 61艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866T04	艉板支架-左舷	BRACKET Transom - Port	1
2	98727	润滑脂接头	FITTING Grease	1
2	8M0169588	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
5	19618A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
5	893704T01	倾斜锁杆	LEVER Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	812709T	旋钮	KNOB	1
9	812709	旋钮	KNOB	1
10	99615	槽销	PIN Groove	1
11	19619	垫圈	WASHER	2
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
17	8M0000586	螺钉(M8×35)	SCREW (M8 x 35)	1
18	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	4
19	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
20	196141	倾斜管	TILT TUBE	1
20	8M0041938	倾斜管	TILT TUBE	1
21	858869	螺母 (.875-14)	NUT (.875-14)	2
22	19624A1	密封套件 (非手柄)	SEAL KIT (Non-Handle)	1
23	29619	O型圈 (.583 x .103) (非手柄)	O-RING (.583 x .103) (Non-Handle)	1
24	78861	隔套 (非手柄)	SPACER (Non-Handle)	1
25	22740	卡扣	CLIP	2
26	69205	C形垫圈	C WASHER	1
26	8M0084613	C形垫圈	C-WASHER	1
27	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
28	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
29	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
29	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
30	82671117	螺母(.500-20)	NUT (.500-20)	4
31	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
32	4002319	垫圈	WASHER	2
33	40140	螺母(M10)	NUT (M10)	2

图 62升降开关套件 Trim Switch Kit

REF	零件编号	中文名称	英文名称	数量
-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
1	18861	固定座	RETAINER	1
2	814820	适配器	ADAPTER	1
3	NSS	开关(不单独销售)	NOT SOLD SEPARATE Switch	1
4	79091	保险丝20安培	FUSE 20 Ampere	1
4	8M0207796	保险丝20安培	FUSE 20 AMP	1
5	95084A2	拉线总成	CABLE ASSEMBLY	1
6	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	2
7	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
7	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2

图 63油气分离器 Vapor Separator

REF	零件编号	中文名称	英文名称	数量
-	892267T02	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
1	892267A54	主体总成	BODY ASSEMBLY	1
2	892267506	放油螺钉	SCREW Drain	1
3	892267530	O型圈	O-RING	1
4	85583466	软管 (40.00英寸散装) (切割至9英寸)	HOSE (40.00 Inches Bulk) (Cut to 9 Inches)	1
4	8M0054213	软管	HOSE	1
5	892267A55	燃油冷却器总成	COOLER ASSEMBLY Fuel	1
6	888988023	卡箍	CLAMP	2
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
8	892267511	垫圈	WASHER	1
9	892267504	软管	HOSE	1
10	892267503	软管	HOSE	1
11	834985	护孔环	GROMMET	3
11	8M0190980	护孔环	GROMMET	3
12	856954	衬套	BUSHING	3
13	892267A51	燃油泵套件 (含盖体O型圈 25-892267530)	PUMP KIT Fuel (Also includes cover to body o-ring 25-892267530)	1
14	892267521	绝缘体	INSULATOR	1
15	892267510	隔离器	ISOLATOR	1
16	892267523	绝缘体	INSULATOR	1
17	892267534	燃油滤网	STRAINER Fuel	1
18	892267519	盖板	COVER	1
19	892267T57	盖总成	COVER ASSEMBLY	1
20	892267537	施拉德阀	VALVE Schrader	1
20	892267T57	盖总成	COVER ASSEMBLY	1
21	892267535	电气连接器	CONNECTOR Electrical	1
22	892267531	螺钉(M4×16)	SCREW (M4 x 16)	5
23	883220	盖帽	CAP	1
24	892267A52	浮子阀套件	FLOAT VALVE KIT	1
25	892267A50	压力调节器套件	REGULATOR KIT Pressure	1
26	892267513	O型圈	O-RING	1
27	892267512	滤网	SCREEN	1
28	892267515	螺钉（M5×18）	SCREW (M5 x 18)	1
29	888988023	卡箍	CLAMP	2
30	892267520	安装板	PLATE	1
31	892267529	螺钉(M4 x 8)	SCREW (M4 x 8)	5
32	892267527	浮子	FLOAT	1
33	892267528	浮子销	PIN Float	1
34	892267517	卡扣	CLIP	1
35	892267516	软管	HOSE	1
36	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
37	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
38	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
38	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
39	897777002	套筒 (1.50英寸)	SLEEVE (1.50 Inches)	1
40	888988023	卡箍	CLAMP	1

图 64水泵套件组件812966A12 Water Pump Kit Components 812966A12

REF	零件编号	中文名称	英文名称	数量
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
1	830749	密封件	SEAL	3
1	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
2	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
2	8M0245488	水泵底座	BASE WATER PUMP	1
3	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
3	8M0204651	O型圈	O-RING	1
4	814669	油封	SEAL Oil	1
4	8M0245489	油封	SEAL OIL	1
5	814670	油封	SEAL Oil	1
6	19453T	叶轮	IMPELLER	1
7	19699	键	KEY	1
7	8M0032831	叶轮键	KEY Impeller	1
8	8M0005777	垫圈	WASHER	2
8	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
9	8M0242489	水泵	WATER PUMP	1
10	19701	下衬垫	GASKET Lower	1
10	8M0224241	衬垫	GASKET	1
11	822189	水泵上衬垫	GASKET Upper Water Pump	1
12	19700A2	面板	FACE PLATE	1
13	8M0000332	联轴器(短)	COUPLING Short	1
13	8M0151046	水管联轴器(短)	COUPLING Water Tube, Short	1

图 65无水分离传感器的燃油滤清器套件-SeaPro Water Separator Fuel Filter Kit Without WIF Sensor-SeaPro

REF	零件编号	中文名称	英文名称	数量
-	8M0097838	燃油滤清器套件	FUEL FILTER KIT	1
1	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
2	8M0116793	燃油滤清器套件	FUEL FILTER KIT	1
3	8M0021044	滤杯	BOWL	1
3	8M0214990	滤清器杯体	FILTER BOWL	1
4	8M0103095	油水分离滤清器(11/16-16螺纹)	FILTER Fuel-Water Separating (11/16-16 Thread)	1
4	8M0146203	滤芯(11/16英寸)	ELEMENT 11/16 IN	1
5	36373	六角堵头（.375-18）-钢制	PLUG (.375-18) Hex - Steel	2
5	8M0204657	堵头	PLUG	2
6	8M0086290	倒钩接头	CONNECTOR Barb	2
6	8M0204732	倒钩接头	CONNECTOR Barb	2
7	815504105	蜗轮卡箍(11-18毫米)	CLAMP Worm Gear (11-18 mm)	2
7	8M0188618	蜗轮卡箍(11-18毫米)	CLAMP Worm Gear (11-18 mm)	2
