水星 Mercury 40 HP EFI 3 CYL 1C456300 & Up - 爆炸图零件明细

四冲程电喷 EFI · Cat.# 90-8M0118805 · 共 48 个部位 · 1459 条零件

1附件 2水星配件贴花 3适配板 1C768348及以下 4适配板 1C768349及以上 5下罩 6凸轮轴/油泵 7曲轴、活塞及连杆 8气缸体 9气缸盖 10贴花 - 顶罩 11驱动轴壳体 12电气组件 13飞轮 14燃油管路 15燃油泵 16齿轮箱驱动轴-2:1减速比 17齿轮箱螺旋桨轴 - 2:1传动比 18点火线圈 19进气/排气阀 20进气歧管 21钥匙、阻风门和喇叭套件15000A14 22钥匙开关/钥匙图表-3位(897716K01)单用途 23手动倾斜装置 24动力头衬垫组件 25动力升降 26动力平衡组件 8M0055003 27维修/支撑材料 28远程换挡连杆 29舵柄换挡连杆 30转向臂 31旋转支架 32远程油门连杆 33舵柄油门连杆 34舵柄手柄 35舵柄手柄罩及电气组件(中置)36舵柄罩及电气组件（中置式SeaPro）37舵柄手柄套件组件(中置)38舵柄套件组件（中置式SeaPro）39舵柄手柄后支架总成(中置)40舵柄手柄换挡与油门组件(中置)41工具1 42工具2 43工具3 44顶罩 45艉板支架 46升降开关套件 47油气分离器 48水泵套件组件812966A12

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	858045Q01	10W30舷外机机油 1升	10W30 OB OIL 1 Liter	1
-	877680Q8	燃油软管总成(8英尺)带快速接头	HOSE ASSEMBLY Fuel (8 Feet) With Quick Disconnect	1
-	8M0044836	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	1
-	858107Q08	燃油软管总成(8英尺)带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect	1
-	8M0044836	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	1
-	877680Q12	燃油软管总成(12英尺)带快速接头	HOSE ASSEMBLY Fuel (12 Feet) With Quick Disconnect	1
-	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	1
-	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	1
-	8M0044840	燃油软管总成(12英尺)(水星快银品牌)	HOSE ASSEMBLY Fuel (12 Feet) Quicksilver Branded	1
-	877681Q8	燃油软管总成(8英尺)仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) With Quick Disconnect Engine End Only	1
-	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	1
-	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	1
-	8M0044830	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	1
-	877681Q12	燃油软管总成(12英尺)仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) With Quick Disconnect Engine End Only	1
-	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	1
-	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	1
-	8M0044834	燃油软管总成(12英尺)(水星快银品牌)	HOSE ASSEMBLY Fuel (12 Feet) Quicksilver Branded	1
-	877683Q12	燃油软管总成(12英尺)无配件	HOSE ASSEMBLY Fuel (12 Feet) No Fittings	1
-	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	1
-	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	1
-	8M0044838	燃油软管总成(12英尺)(水星快银品牌)	HOSE ASSEMBLY Fuel (12 Feet) Quicksilver Branded	1
-	881140K08	燃油管路总成 Mercury品牌	LINE ASSEMBLY Fuel - Mercury Brand	1
-	8M0056640	燃油软管总成-8英尺	HOSE ASY-FUEL-8FT	1
-	858113K08	燃油软管总成(8英尺)带燃油接头-Mercury品牌	HOSE ASSEMBLY Fuel (8 Feet) With Fuel Connector - Mercury Brand	1
-	8M0044845	燃油软管总成(8英尺)Mercury品牌	HOSE ASSEMBLY Fuel (8 Feet) Mercury Branded	1
-	881140Q08	燃油管路总成 Quicksilver品牌	LINE ASSEMBLY Fuel - Quicksilver Brand	1
-	858113Q08	燃油软管总成(8英尺)带燃油接头-Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) With Fuel Connector - Quicksilver Brand	1
-	858113Q08	燃油软管总成(8英尺)带燃油接头-Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) With Fuel Connector - Quicksilver Brand	1
-	8M0044846	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	1
-	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
-	8M0074845	ORD 8M0098264	ORD 8M0098264	1
-	830150A11	动力调整套件	POWER TRIM KIT	1
-	8M0055003	动力调整套件	POWER TRIM KIT	1
-	816667A2	转向支架总成无提手	BRACKET ASSEMBLY Steering Without Carrying Handle	1

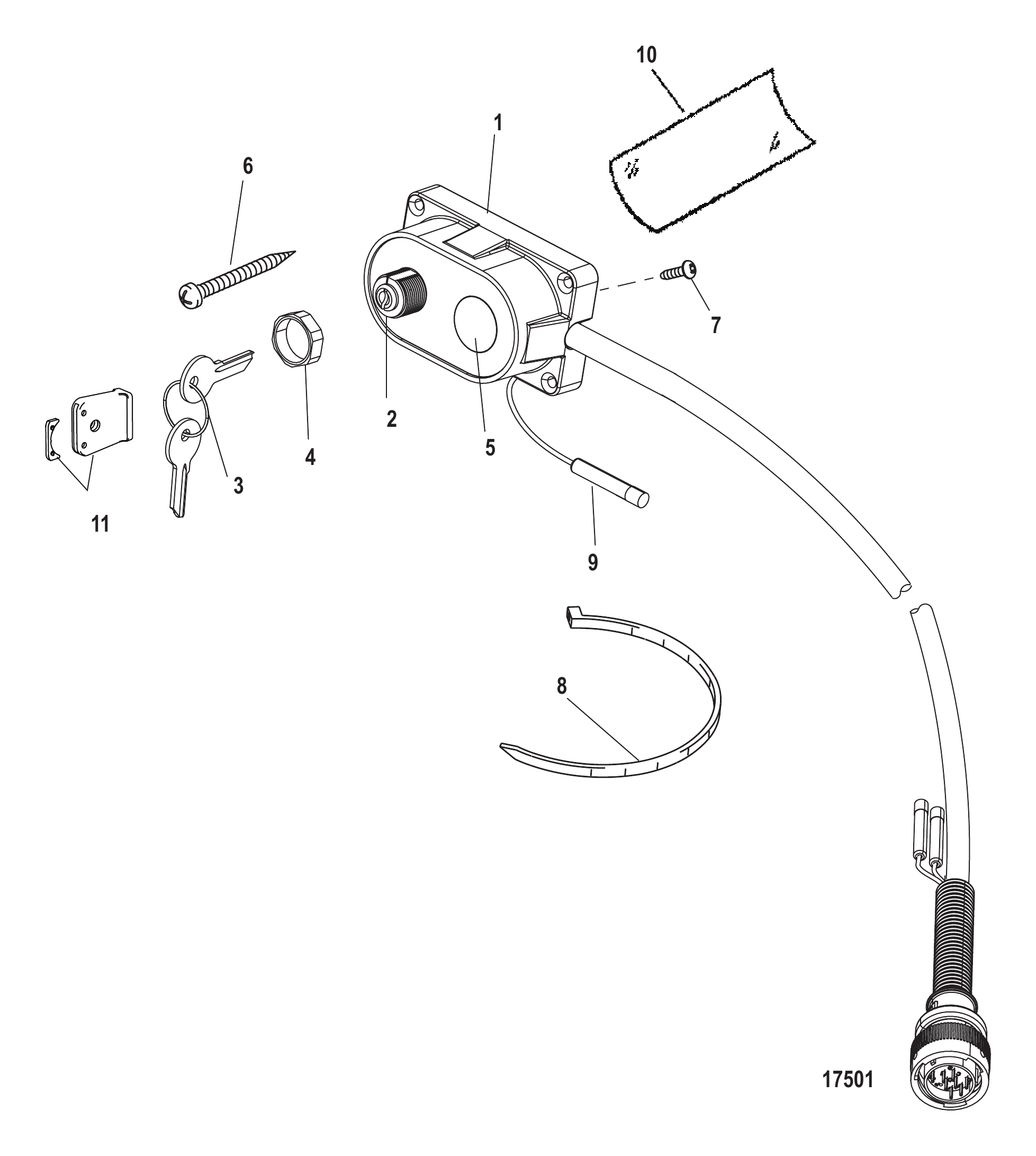

-	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
-	899697A01	彩色图解套件	DIAGRAM SET Colored	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1
-	880095A08	转换套件舵柄转遥控(40马力四冲程)	CONVERSION KIT Tiller Handle to Remote Control (40 Hp 4-Stroke)	1

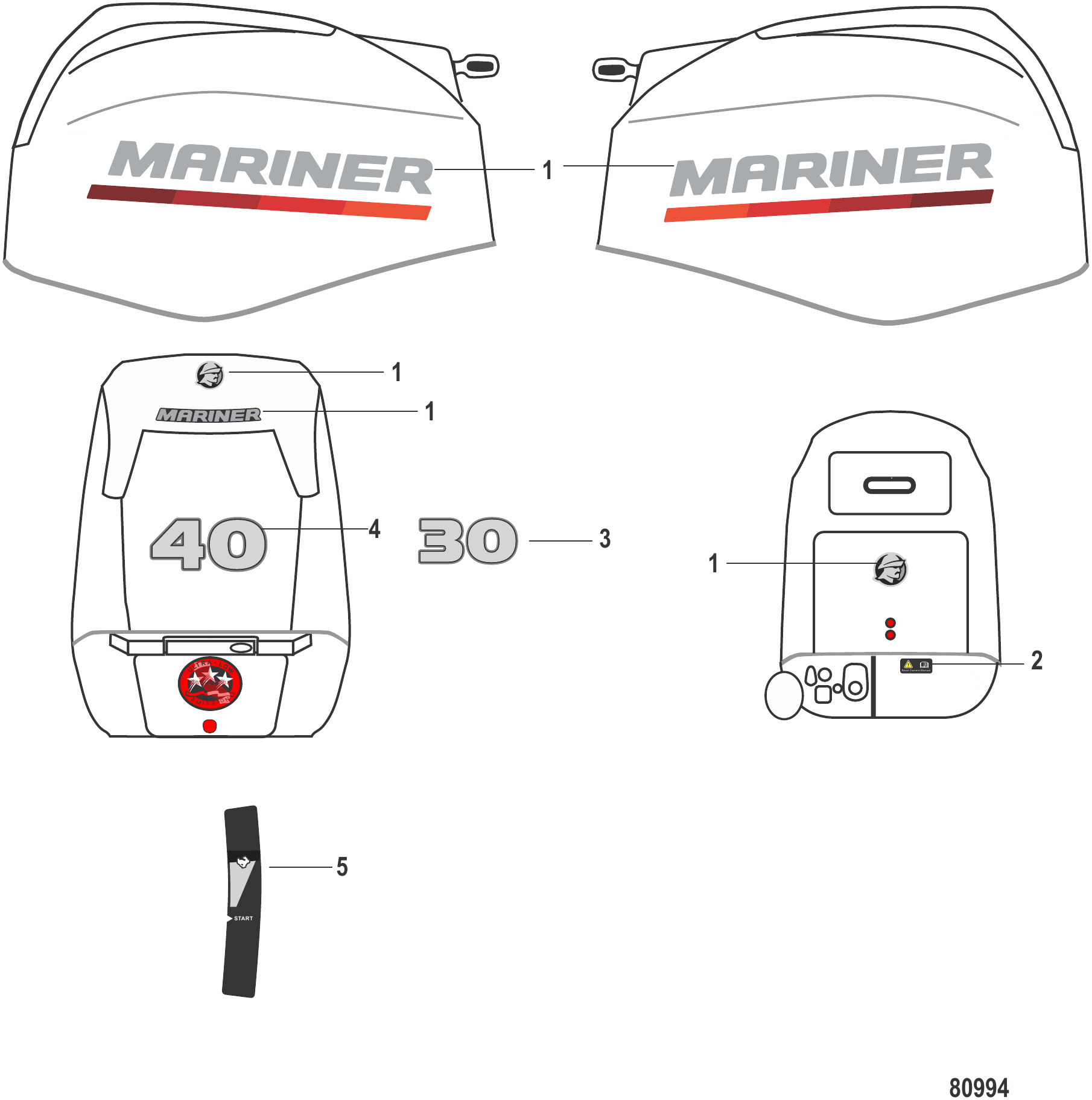

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242339	水手40-50贴花套装	DECAL SET Mariner 40-50	1
2	8M0056643	阅读手册贴花	DECAL Read Manual	1
3	8M0063347	后贴花 30英寸	DECAL Rear, 30	1
4	8M0063348	尾部贴纸40	DECAL Rear, 40	1
5	8M0105187	舵柄贴纸	DECAL Tiller Handle	1

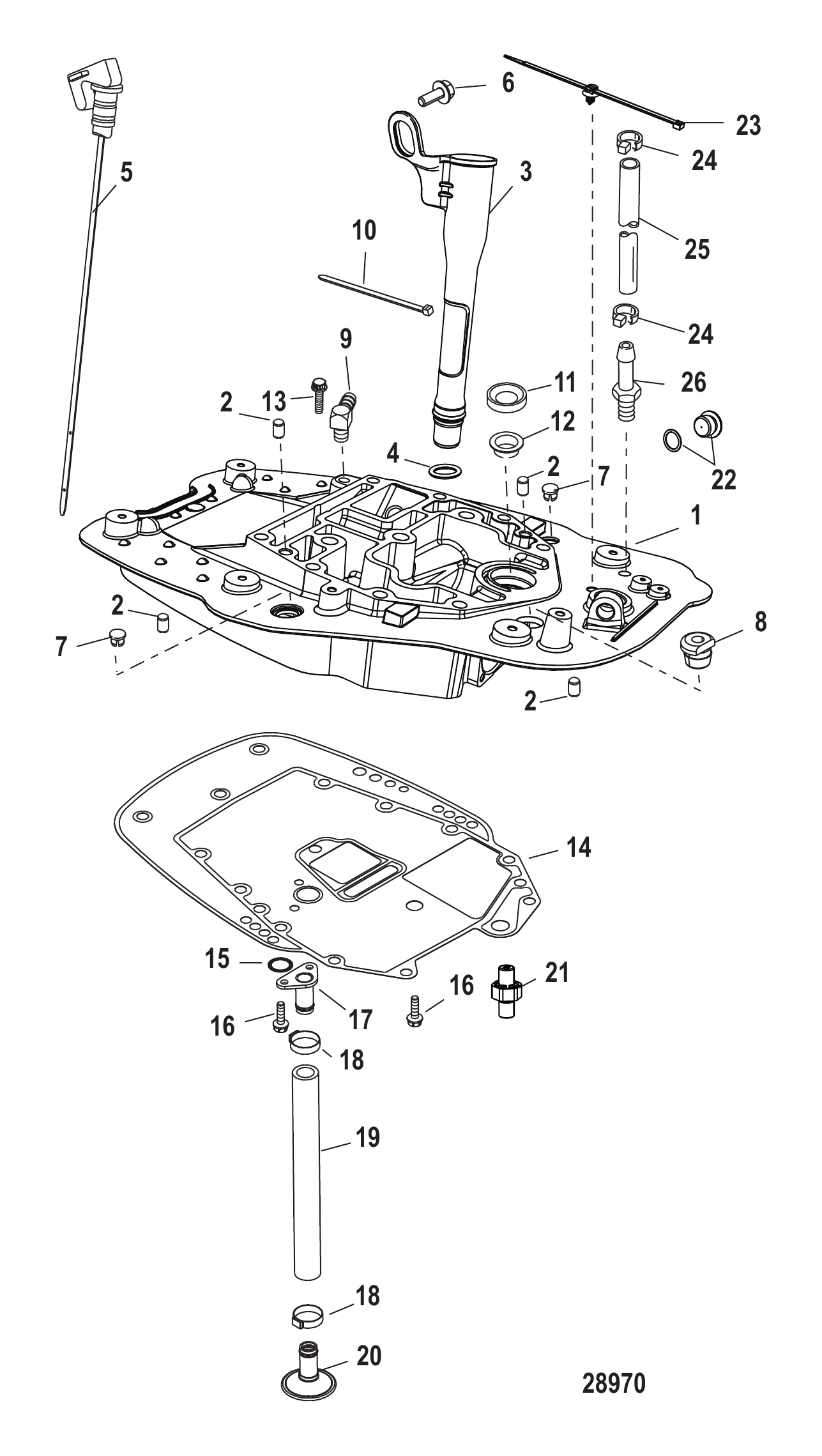

图 3适配板 1C768348及以下 Adapter Plate 1C768348 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0118182	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	4
3	8M0026249	塑料油尺管总成	DIPSTICK TUBE ASSEMBLY Plastic	1
4	8M0008708	O型圈	O-RING	1
5	825990	量油尺	DIPSTICK	1
5	8M0162935	量油尺	DIPSTICK	1
6	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
7	822464	堵头	PLUG	2
8	19564001	护孔环	GROMMET	1
8	8M0179867	护孔环	GROMMET	1
8	19565002	护孔环	GROMMET	1
9	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
11	66301	油封	SEAL Oil	1
12	859594	衬套	BUSHING	1
13	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
14	892320001	衬垫	GASKET	1
14	8M0213113	适配板垫片	GASKET Adaptor Plate	1
15	845746	O型圈	O-RING	1
16	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
16	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
17	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
18	855228	卡箍	CLAMP	2
19	854793	机油集滤器软管	HOSE Oil Pickup	1
20	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
21	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
21	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
22	8M0021330	堵头(M18)	PLUG (M18)	1
23	899145	绑带夹	CLIP Tie Strap	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	8M0108355	软管(57英寸整卷)裁切至17英寸	HOSE (57 Inches Bulk) Cut to 17 Inches	1
26	291112	接头	FITTING	1
-	859352A02	衬垫套件	GASKET SET	1

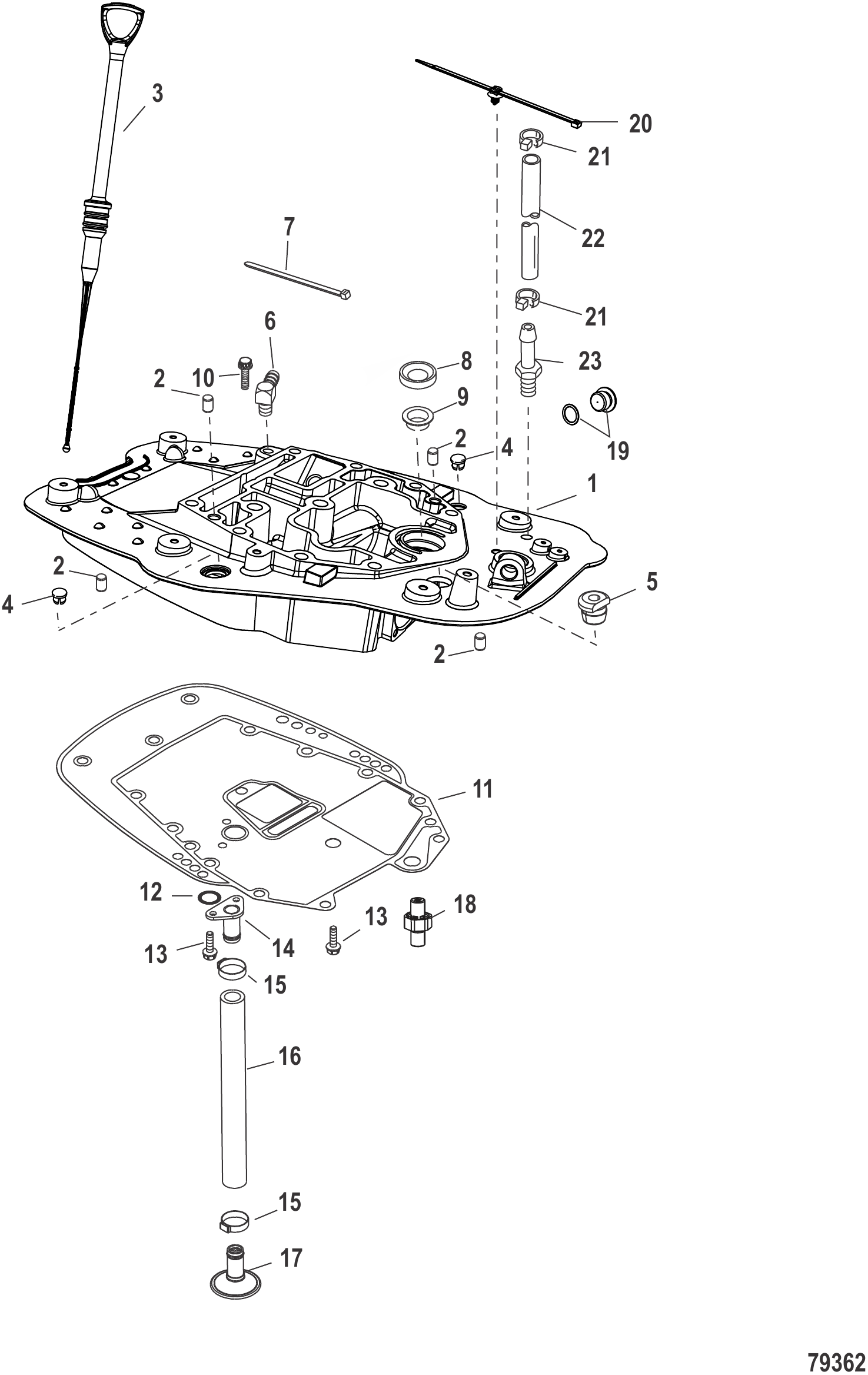

图 4适配板 1C768349及以上 Adapter Plate 1C768349 and Above

REF	零件编号	中文名称	英文名称	数量
1	8M0118182	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	4
3	8M0219158	机油尺	DIPSTICK Oil	1
4	822464	堵头	PLUG	2
5	19565002	护孔环	GROMMET	1
6	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
8	66301	油封	SEAL Oil	1
9	859594	衬套	BUSHING	1
10	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
11	892320001	衬垫	GASKET	1
11	8M0213113	适配板垫片	GASKET Adaptor Plate	1
12	845746	O型圈	O-RING	1
13	8M4503518	螺钉(M6×1.0×20)	SCREW (M6 X 1.0 X 20)	3
13	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
14	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
15	855228	卡箍	CLAMP	2
16	854793	机油集滤器软管	HOSE Oil Pickup	1
17	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
18	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
18	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
19	8M0021330	堵头(M18)	PLUG (M18)	1
20	899145	绑带夹	CLIP Tie Strap	1
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
22	8M0108355	软管(57英寸整卷)裁切至17英寸	HOSE (57 Inches Bulk) Cut to 17 Inches	1
23	291112	接头	FITTING	1

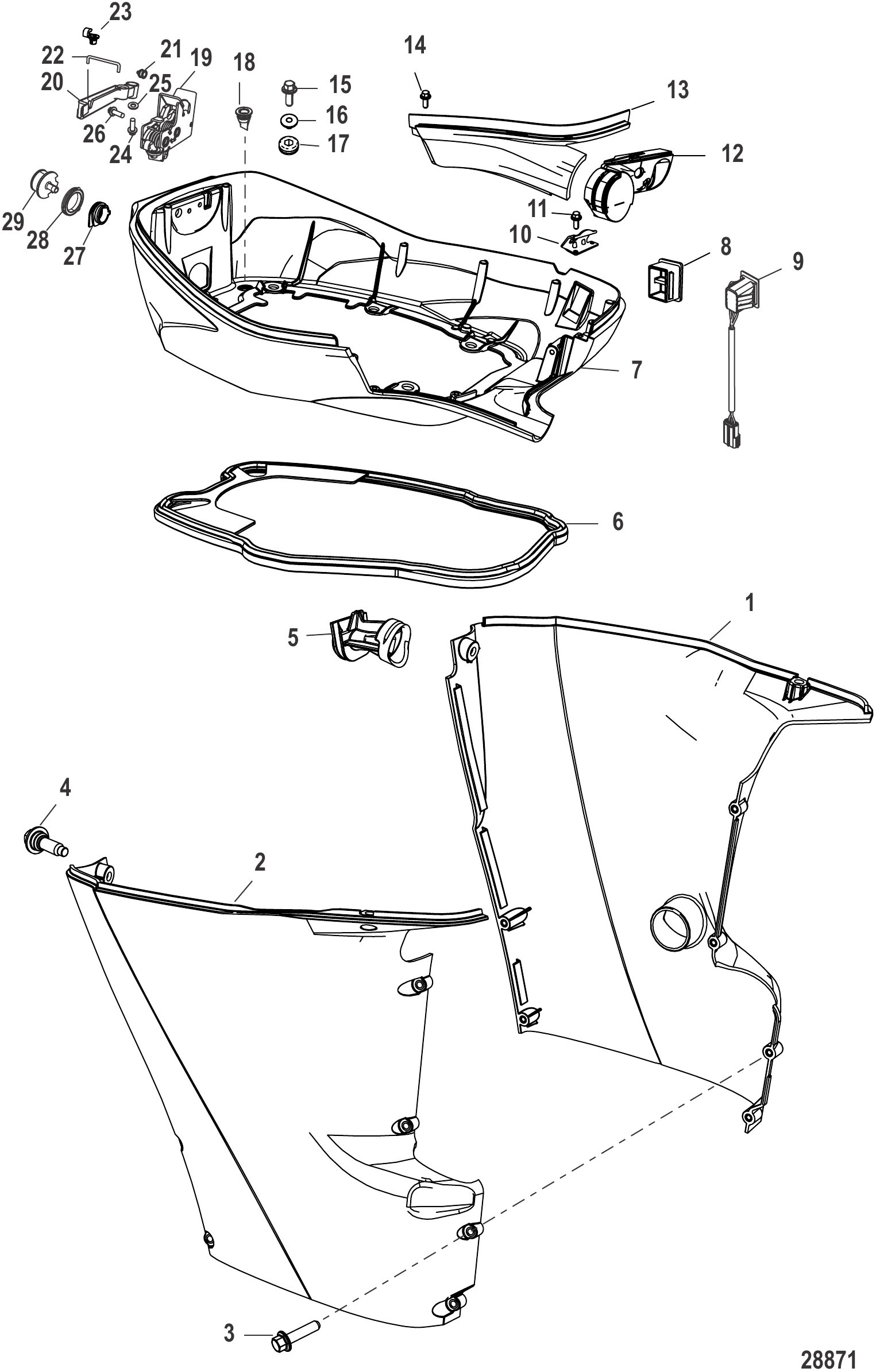

图 5下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	852554T03	短护套-左舷	CHAP Short - Port	1
1	826277T04	长护套-左舷	CHAP Long - Port	1
2	852555T06	短护套-右舷	CHAP Short - Starboard	1
2	826278T08	长护套-右舷	CHAP Long - Starboard	1
3	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4 or 6
3	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	4 or 6
4	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	4
4	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	4
5	8M0026036	护套	BOOT	1
5	8M0151037	怠速排气套	BOOT Idle Exhaust	1
6	8M0026035	密封件	SEAL	1
6	8M0188541	适配板密封件	SEAL Adaptor Plate	1
7	889246T99	底盘	PAN	1
8	897203	手动塞	PLUG Manual	1
9	896620001	升降倾斜开关	SWITCH Trim Power Trim	1
9	8M0235191	升降倾斜开关	SWITCH Trim	1
10	8M0012601	挂钩	HOOK	1
10	8M0151055	前底盘挂钩	HOOK Front Pan	1
11	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
11	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
12	8M0005966	护孔环	GROMMET	1
12	8M4502035	护孔环	GROMMET	1
13	8M0011487	盖帽	CAP	1
13	879147T24	盖帽	CAP	1
14	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
14	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
15	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	6
15	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	6
16	856954	衬套	BUSHING	6
17	8M0025696	护孔环	GROMMET	6
18	888819002	排水罩	DRAIN Cowl	2
19	822426T02	后部锁闩总成	LATCH ASSEMBLY Rear	1
19	822426T03	后部锁闩总成	LATCH ASSEMBLY Rear	1
19	822426T03	后部锁闩总成	LATCH ASSEMBLY Rear	1
20	8M0006061	后锁扣手柄	HANDLE Rear Latch	1
20	8M4501033	ORD 822426T03	ORD 822426T03	1
20	NSS	后锁扣手柄不单独销售	NOT SOLD SEPARATE Handle-Rear Latch	1
21	8M0006060	密封件	SEAL	1
22	8M0006062	连接杆	LINK	1
22	822426T03	后部锁闩总成	LATCH ASSEMBLY Rear	1
23	8M0006054	固定座	RETAINER	1
24	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	1
25	897936	垫圈	WASHER	1
26	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
26	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
27	8M0021912	护孔环	GROMMET	1
27	8M0151043	护孔环	GROMMET	1
28	855576	垫圈	WASHER	1
29	827948	接头	FITTING	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

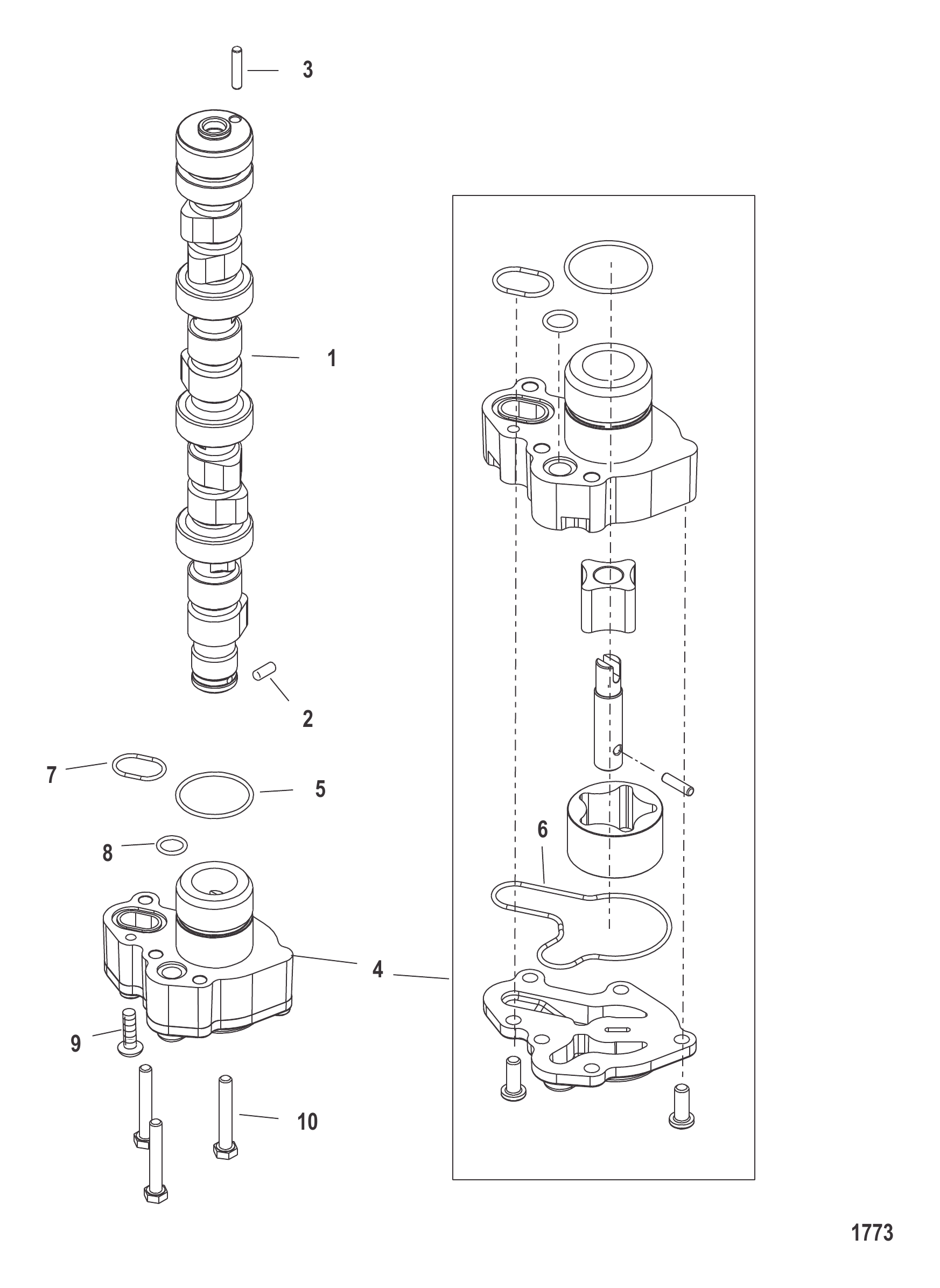

图 6凸轮轴/油泵 Camshaft/Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	834781T1	凸轮轴	CAMSHAFT	1
2	893566	定位销	PIN Dowel	1
2	826149	销	PIN	1
3	893581	定位销	PIN Dowel	1
3	878183	定位销	PIN Dowel	1
4	857087T1	油泵总成	PUMP ASSEMBLY Oil	1
5	857096	O型圈	O-RING	1
6	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	1
7	857094	O型圈	O-RING	1
8	857093	O型圈	O-RING	1
9	875206	螺钉(M6 x 16)	SCREW (M6 x 16)	2
10	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	4
-	893504T01	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1
-	8M0205506	气缸盖总成	CYLINDER HEAD ASY	1
-	859352A02	衬垫套件	GASKET SET	1

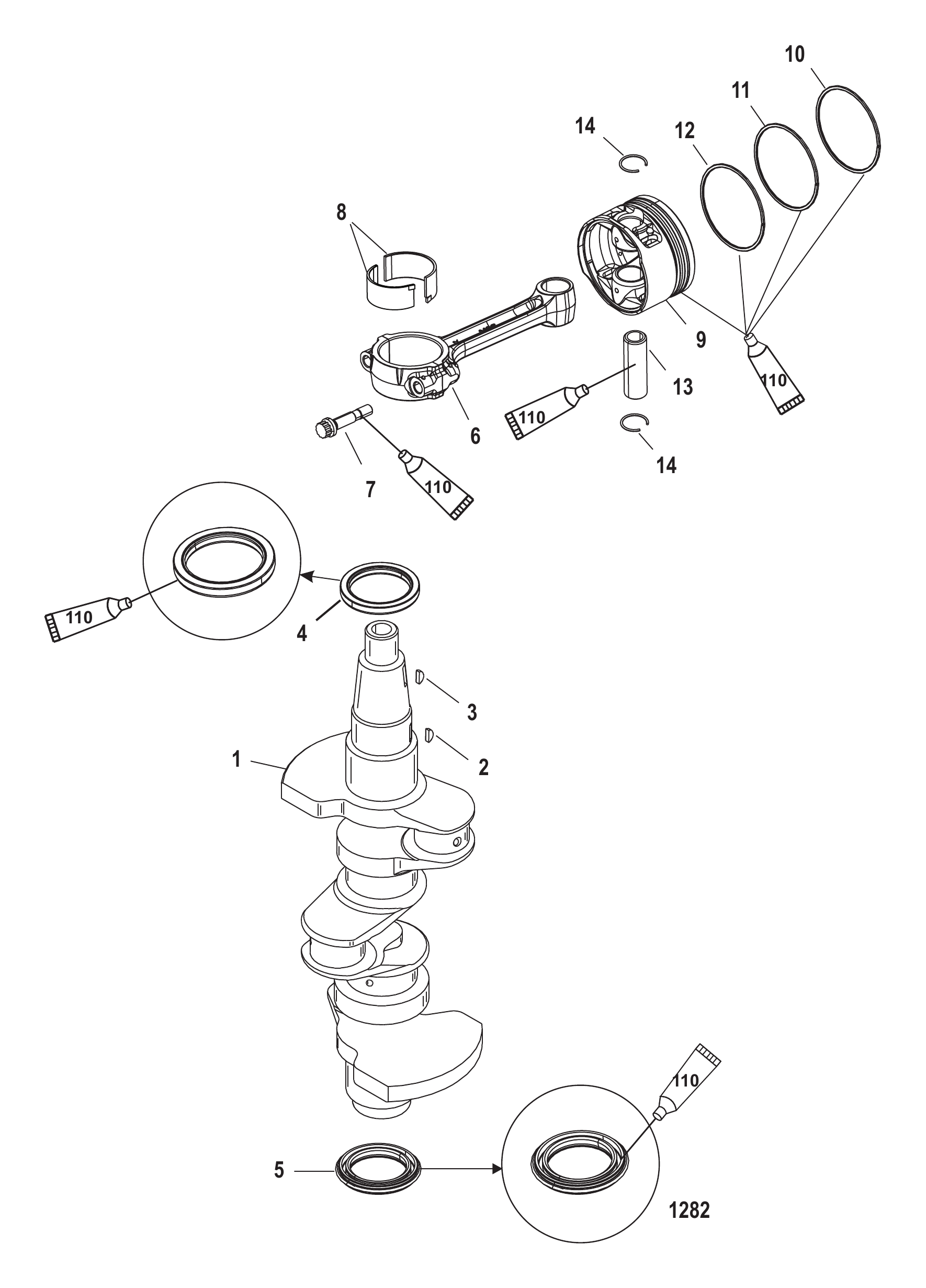

图 7曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	858507T04	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	18856M	键	KEY	1
2	893761	键	KEY	1
3	91800	半圆键	KEY Woodruff	1
4	825027	密封件	SEAL	1
4	8M0151047	油封	SEAL Oil	1
5	832013	密封件	SEAL	1
5	8M0151048	油封	SEAL Oil	1
6	856065T1	连杆	CONNECTING ROD	3
6	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	3
7	825019	螺栓	BOLT	6
7	8M0049884	螺栓	BOLT	6
8	893630001	黑色轴承	BEARING Black	6
8	893630	棕色轴承	BEARING Brown	6
8	893630002	蓝色轴承	BEARING Blue	6
9	893524T08	活塞总成	PISTON ASSEMBLY	3
9	893524T01	活塞总成	PISTON ASSEMBLY	AR
9	8M0057775	活塞总成	PISTON ASSEMBLY	AR
9	893524T02	活塞总成	PISTON ASSEMBLY	AR
9	8M0057776	活塞总成	PISTON ASSEMBLY	AR
10	893525A01	活塞环组	RING SET Piston	3
10	893525A02	活塞环组	RING SET Piston	AR
10	893525A03	环组	RING SET Ring	AR
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring - Second	3
12	NSS	活塞环/活塞油不单独销售(随完整活塞提供)	NOT SOLD SEPARATE Ring-Piston Oil-Included With Complete Piston	3
13	893863	活塞销	PIN Piston	3
14	893529	活塞销挡圈	RETAINER Piston Pin	6
-	893714T05	短缸体总成	SHORTBLOCK ASSEMBLY	1
-	859352A02	衬垫套件	GASKET SET	1

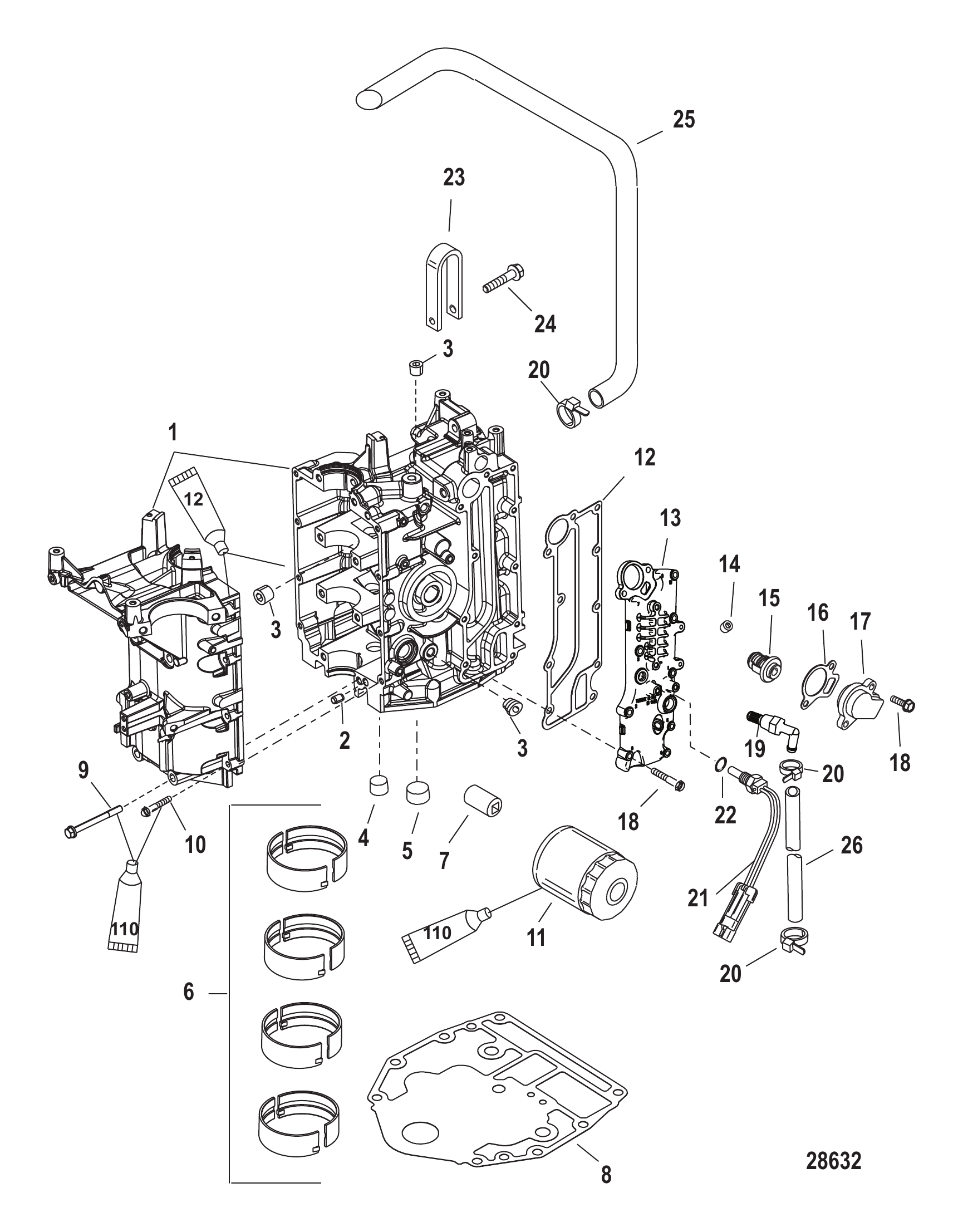

图 8气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	893500T02	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	825010	定位销	PIN Dowel	2
3	479452	堵头	PLUG	3
4	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1
5	416223	管塞(0.750-14)	PLUG Pipe (.750-14)	1
6	893631	主轴承-棕色	BEARING Main - Brown	8
6	893631001	主轴承-黑色	BEARING Main - Black	8
6	893631002	主轴承-蓝色	BEARING Main - Blue	8
7	822625	管接头(M20)	NIPPLE (M20)	1
8	892319001	衬垫	GASKET	1
8	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
9	82506182	螺钉(M8×82)	SCREW (M8 x 82)	8
10	88348935	螺钉(M6x35)	SCREW (M6 x 35)	8
10	8M0241960	螺钉	SCREW	8
11	822626K04	机油滤清器	FILTER Oil	1
11	8M0162829	机油滤清器	FILTER Oil	1
12	834775005	衬垫	GASKET	1
12	8M4500244	排气盖衬垫	GASKET Exhaust Cover	1
13	893691T02	排气罩	COVER Exhaust	1
13	8M0183025	排气盖	COVER EXHAUST	1
14	479452	堵头	PLUG	1
15	825212001	节温器	THERMOSTAT	1
15	855676003	节温器 (60C/140F)	THERMOSTAT (60C/140F)	1
16	824853	衬垫	GASKET	1
16	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
17	8M0008243	节温器盖	COVER Thermostat	1
17	8M0188835	节温器盖	COVER Thermostat	1
18	88348935	螺钉(M6x35)	SCREW (M6 x 35)	10
18	8M0241960	螺钉	SCREW	10
19	8M0021770	滤水器	STRAINER Water	1
20	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
21	889575	传感器总成	SENSOR ASSEMBLY	1
21	8M0214984	温度传感器	SENSOR Temperature	1
22	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
23	893697	吊环	LIFTING EYE	1
24	857139	螺钉(M8×35)	SCREW (M8 x 35)	1
25	77653101	软管(48英寸整卷)裁切至19英寸-用于适配板接头	HOSE (48.00 Inches Bulk) Cut to 19 Inches - To Fitting in Adapter Plate	1
26	830757130	管材(.312)(70英寸整卷)裁切至10英寸	TUBING (.312) (70.00 Inches Bulk) Cut to 10 Inches	1
26	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
-	859352A02	衬垫套件	GASKET SET	1
-	893714T05	短缸体总成	SHORTBLOCK ASSEMBLY	1

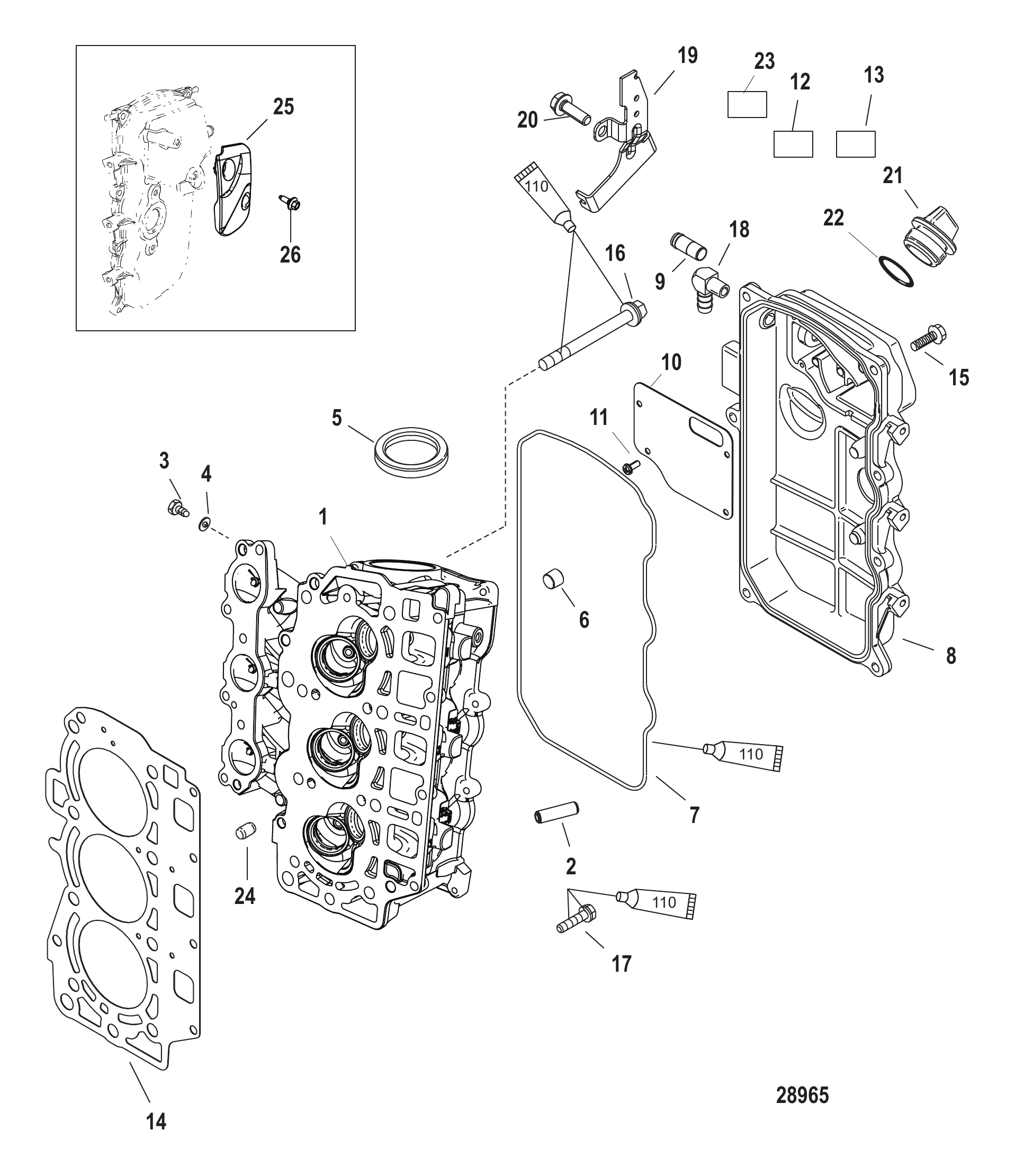

图 9气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	893504T01	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1
-	8M0205506	气缸盖总成	CYLINDER HEAD ASY	1
1	893504T	气缸盖	CYLINDER HEAD	1
1	8M0224247	气缸盖	CYLINDER HEAD	1
2	858266	导套	GUIDE	6
3	4000325	螺丝(M6 x 8)	SCREW (M6 x 8)	3
4	893586	垫圈	WASHER	3
4	859768	垫圈	WASHER	3
5	893549	油封	SEAL Oil	1
6	875209	管塞	PIPE PLUG	5
7	854341	O型圈	O-RING	1
7	8M0162934	密封件	SEAL	1
8	893693A04	盖总成	COVER ASSEMBLY	1
8	8M0174399	罩盖总成	COVER ASSY	1
9	825054	通气管	BREATHER PIPE	1
10	855236	挡板	PLATE Baffle	1
11	4005685	螺钉（M4×10）	SCREW (M4 x 10)	4
12	NSS	不单独销售贴花-维修参考	NOT SOLD SEPARATE Decal-Servicing Referral	1
13	NSS	不单独销售贴纸-机油/气门间隙	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
14	834777	衬垫	GASKET	1
14	8M0118180	缸盖垫片	HEAD GASKET	1
15	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	7
15	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	7
16	82503395	螺钉（M9 x 95）	SCREW (M9 x 95)	8
16	893747095	螺钉（M9 X 95）	SCREW (M9 X 95)	8
17	82500925	螺钉(M6x25)	SCREW (M6 x 25)	4
17	893745025	螺钉(M6x25)	SCREW (M6 x 25)	4
18	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
19	830294T3	支架	BRACKET	1
20	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
20	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
21	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
21	8M0240831	油塞	OIL PLUG	1
22	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
22	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
23	NSS	马力标识贴花不单独销售	NOT SOLD SEPARATE Decal-HP-ID	1
24	825010	定位销	PIN Dowel	2
25	8M0026326	导流罩	DEFLECTOR Cowl	1
26	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	2
-	859352A02	衬垫套件	GASKET SET	1

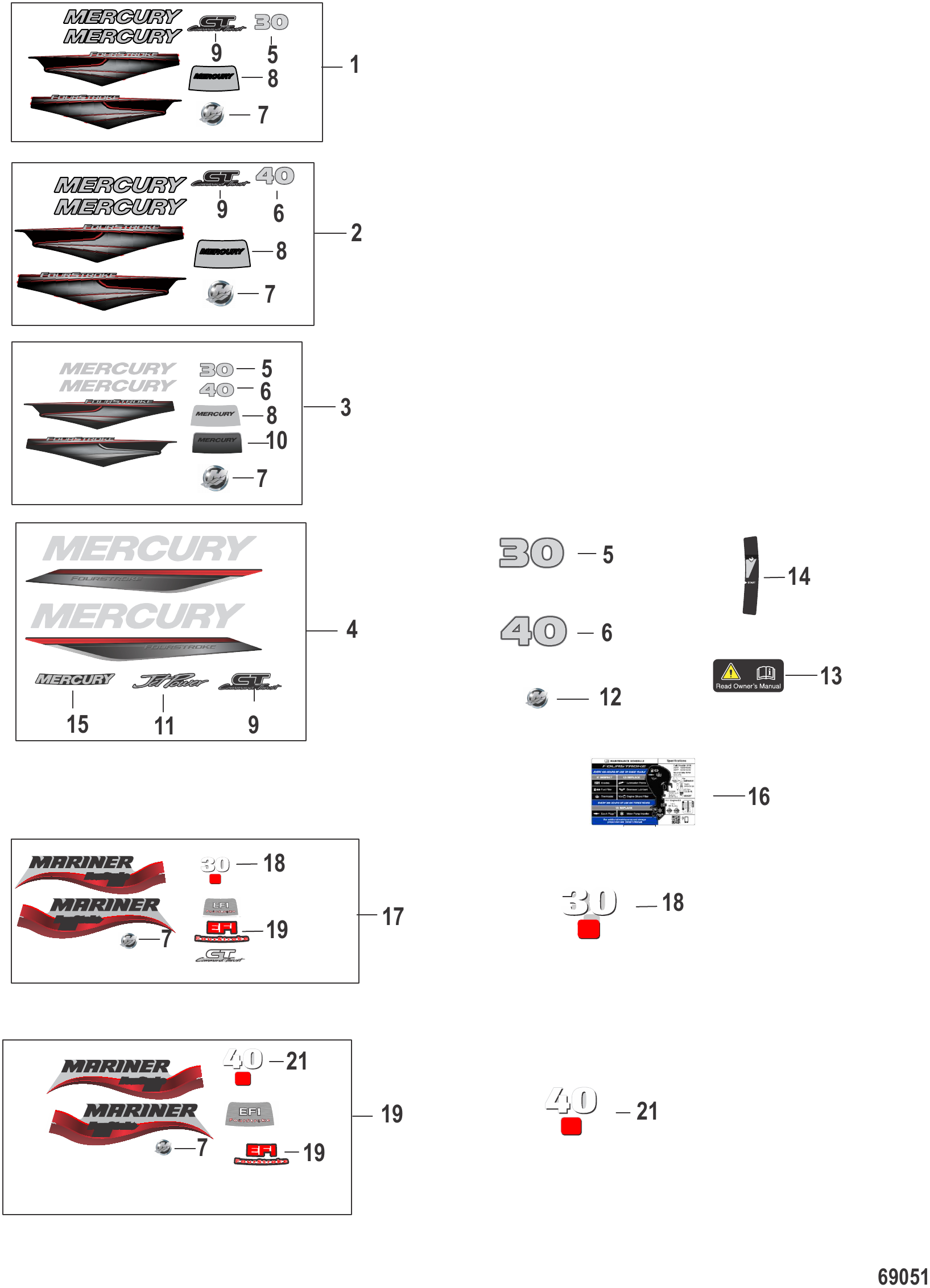

图 10贴花 - 顶罩 Decals - Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0098329	ME 30马力3缸贴花套装	DECAL SET ME 30HP 3CYL	1
1	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
2	8M0098328	ME 40马力3缸贴纸套装	DECAL SET ME 40HP 3CYL	1
2	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
3	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
4	8M0156747	ME 30-60马力4冲程贴纸套装	DECAL SET ME 30-60 HP 4S	1
5	8M0063347	后贴花 30英寸	DECAL Rear, 30	1
6	8M0063348	尾部贴纸40	DECAL Rear, 40	1
7	8M0043702	M标志贴纸53mm黑色	DECAL M-Icon, 53mm Black	1
8	8M0063345	Lenz贴纸	DECAL Lenz	1
9	8M0088310	指令推力贴花	DECAL Command Thrust	1
10	8M0063358	Lenz贴纸	DECAL Lenz	1
11	8M0063354	喷泵驱动贴纸	DECAL Jet Drive	1
12	8M0043701	M标志39mm小号	M-ICON 39MM - Small	1
13	8M0056643	阅读手册贴花	DECAL Read Manual	1
14	8M0105187	舵柄贴纸	DECAL Tiller Handle	1
15	8M0159886	Lenz水星贴纸	DECAL Lenz, Mercury	1
16	8M0180070	贴花	DECAL	1
16	8M0098330	贴花套装 MA 30马力3缸	DECAL SET MA 30HP 3CYL	1
17	8M0044755	后贴花 30英寸	DECAL Rear, 30	1
18	8M0109251	Lenz Mariner贴纸	DECAL Lenz, Mariner	1
19	883532A08	贴花套装 MA 40马力3缸	DECAL SET MA 40HP 3CYL	1
19	8M0232154	贴花套件 40马力	DECAL SET 40 HP	1
20	8M0012388	尾部贴纸40	DECAL Rear, 40	1

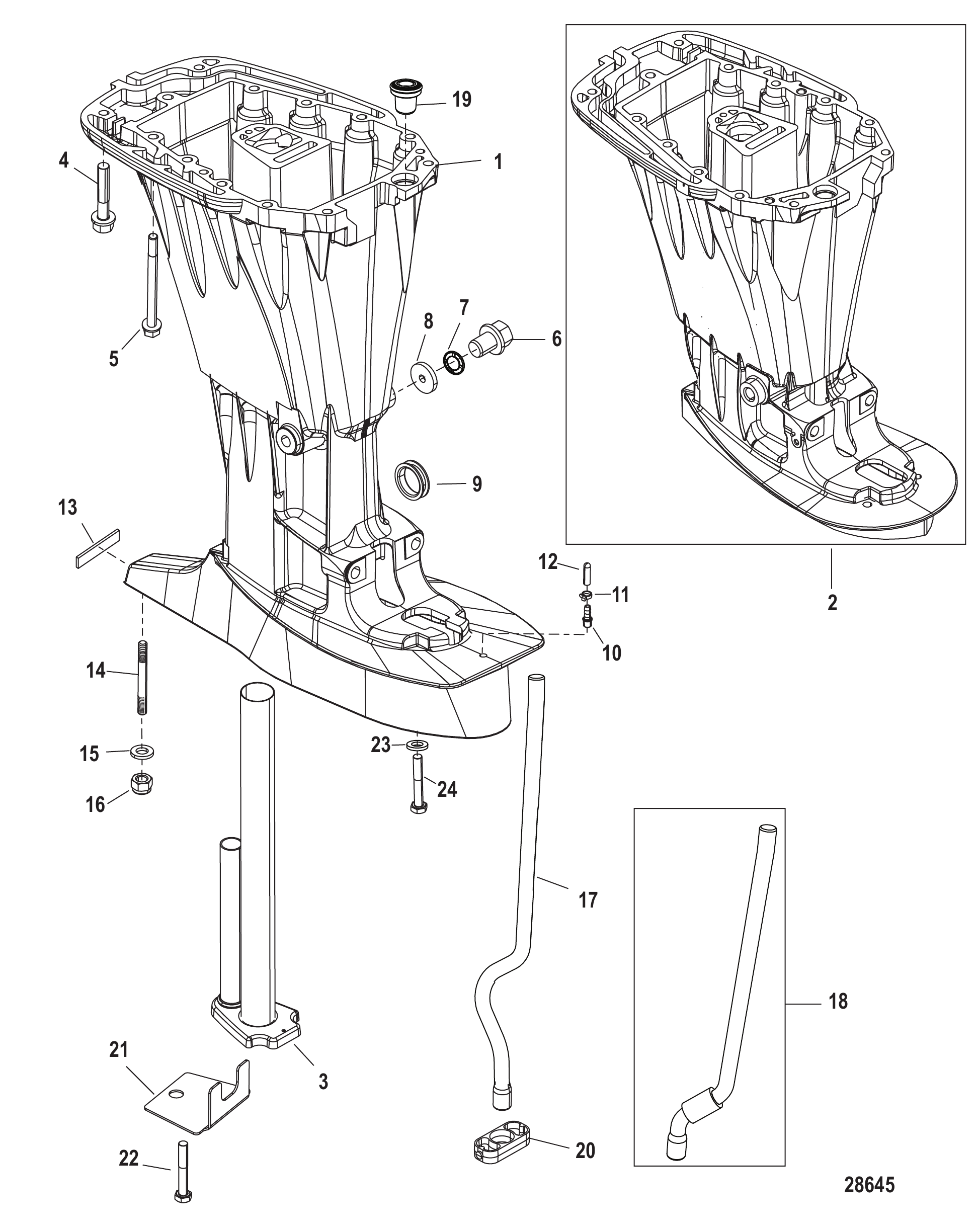

图 11驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	852421T07	驱动轴壳体-长型	HOUSING Driveshaft - Long	1
1	8M0118178	驱动轴壳体-长型	HOUSING Driveshaft- Long	1
2	852421T08	驱动轴壳体-短型	HOUSING Driveshaft - Short	1
3	825220T06	排气管	PIPE Exhaust	1
3	8M0161064	排气管	PIPE Exhaust	1
4	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
5	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
6	8288181	放油塞	PLUG Drain	1
7	8M0007119	放油螺塞密封件	SEAL Drain Plug	1
7	8M0188221	密封件	SEAL	1
8	826276	缓冲垫	BUMPER	1
9	828817001	护孔环	GROMMET	1
9	8M0151042	护孔环	GROMMET	1
10	13035002	接头	FITTING	1
10	8M0181450	接头	FITTING	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
12	892286	盖帽	CAP	1
13	828706	缓冲垫	BUMPER	1
13	8M0043364	缓冲垫	BUMPER	1
14	823984	螺柱（M10×50）	STUD (M10 x 50)	1
15	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
15	8M0214963	垫圈	WASHER	1
16	40140	螺母(M10)	NUT (M10)	1
17	897971A01	水管/密封件套件-长型	TUBE/SEAL KIT Water - Long	1
18	897970A01	水管/密封件套件-短型	TUBE/SEAL KIT Water - Short	1
19	8M0021959	水封	SEAL Water	1
19	8M0151041	上水管密封件	SEAL WATER TUBE Upper	1
20	828529	导套	GUIDE	1
21	893770	驱动轴壳体盖板	PLATE Driveshaft Housing	1
21	8M4503628	驱动轴壳体盖板	PLATE Driveshaft Housing	1
22	1993325	螺钉(M10x25mm)	SCREW (M10 x 25 mm)	1
23	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
23	8M0214963	垫圈	WASHER	4
24	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4

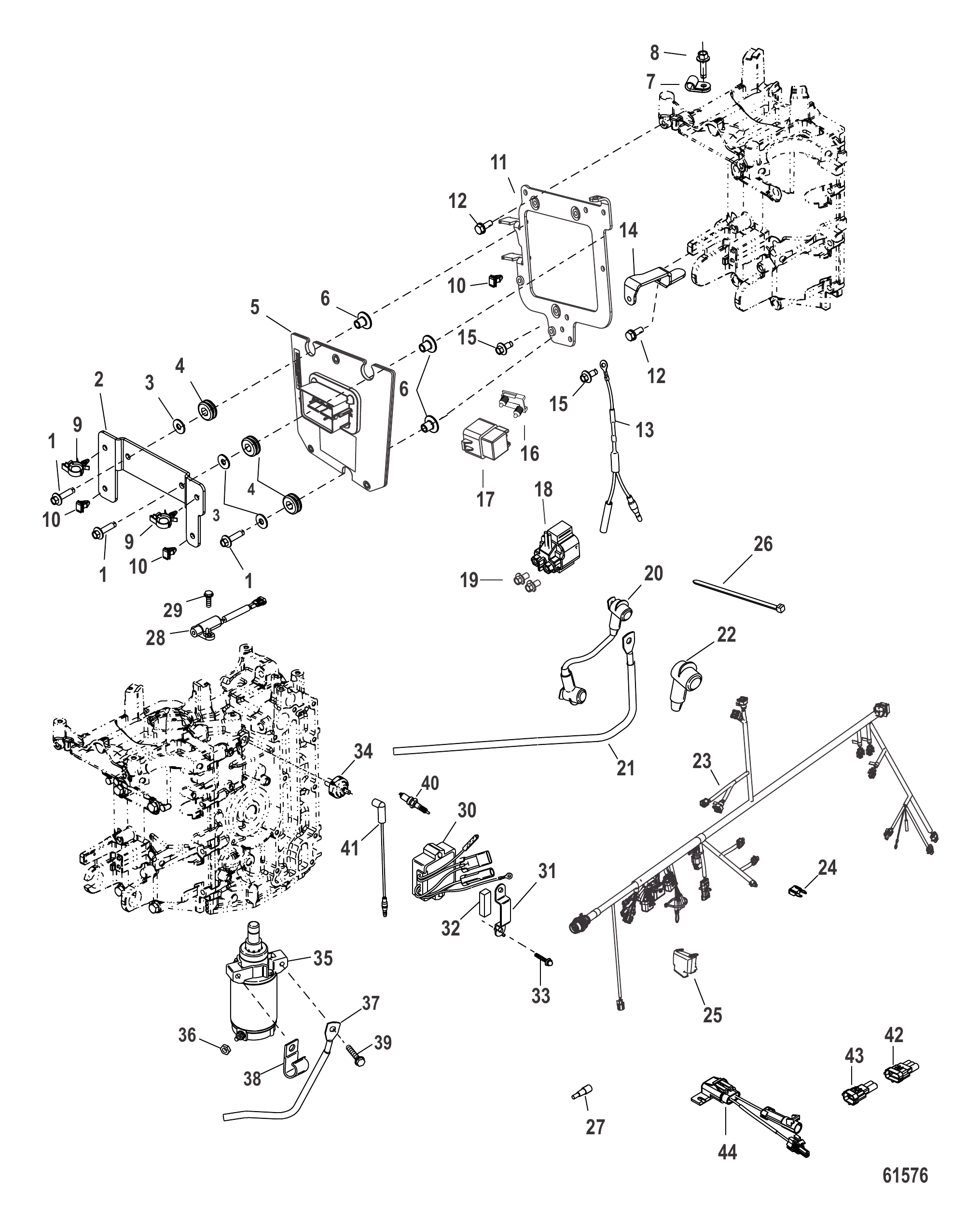

图 12电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
2	893774002	支架	BRACKET	1
3	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
3	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
4	834985	护孔环	GROMMET	3
4	8M0190980	护孔环	GROMMET	3
5	8M0120420	发动机控制模块ECM-40马力3缸EPA/EU	ECM Engine Control Module - 40 HP 3 Cyl EPA/EU	1
5	8M0222171	ECM 40马力3缸REC	ECM 40HP 3CYL REC	1
5	8M0120425	发动机控制模块ECM-30马力3缸EU	ECM Engine Control Module - 30 HP 3 Cyl EU	1
5	8M0222170	ECM 30马力3缸REC	ECM 30HP 3CYL REC	1
6	856954	衬套	BUSHING	3
7	24836	卡扣	CLIP	1
8	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
9	858954	卡箍(0.625英寸)	CLIP (.625)	2
10	879962	线束卡扣	CLIP Part of Electrical Harness	3
11	8M0118185	安装板	PLATE	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
13	883834T01	二极管电缆总成	CABLE ASSEMBLY Diode	1
14	8M0107175	支撑架	BRACE	1
15	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
16	8M6001733	继电器双钉卡扣	CLIP - RELAY, DOUBLE NAIL	1
17	882751A1	继电器总成	RELAY ASSEMBLY	1
17	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	1
18	8M0098898	继电器	RELAY	1
19	8M0085874	螺钉	SCREW	2
20	93388A16	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
21	88439A9	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
22	880786	红色绝缘护套	BOOT Insulator - Red	1
23	8M0118191	发动机线束总成 3缸	HARNESS ASSEMBLY Engine, 3 Cyl	1
23	8M0120116	线束总成	HARNESS ASSEBMLY	1
24	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
24	832969T25	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
24	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
24	832969T15	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
25	8M0045270	盖板	COVER	1
26	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
27	13541	公插头	PLUG Male	1
28	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
29	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
30	893640T01	电压调节器	REGULATOR Voltage	1
31	893771	连接器支架	BRACKET Connector	1
32	8308971	泡沫垫	FOAM PAD	1
33	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
34	8M0098207	油压开关	SWITCH Oil Pressure	1
35	893887T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
36	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	1
37	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
38	65292	J型卡扣	J CLIP	1
38	8M0024808	J型夹	J-CLIP	1
39	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
40	883323001	火花塞	SPARK PLUG	3
41	881863A1	拉线总成	CABLE ASSEMBLY	1
42	822447T01	3针公头连接器盖总成	CAP ASSEMBLY Connector - 3 Pin Male	1
43	824514T02	2针公头连接器盖总成	CAP ASSEMBLY Connector - 2 Pin Male	1
44	897940T01	保险丝线束总成	HARNESS ASSEMBLY Fuse	1

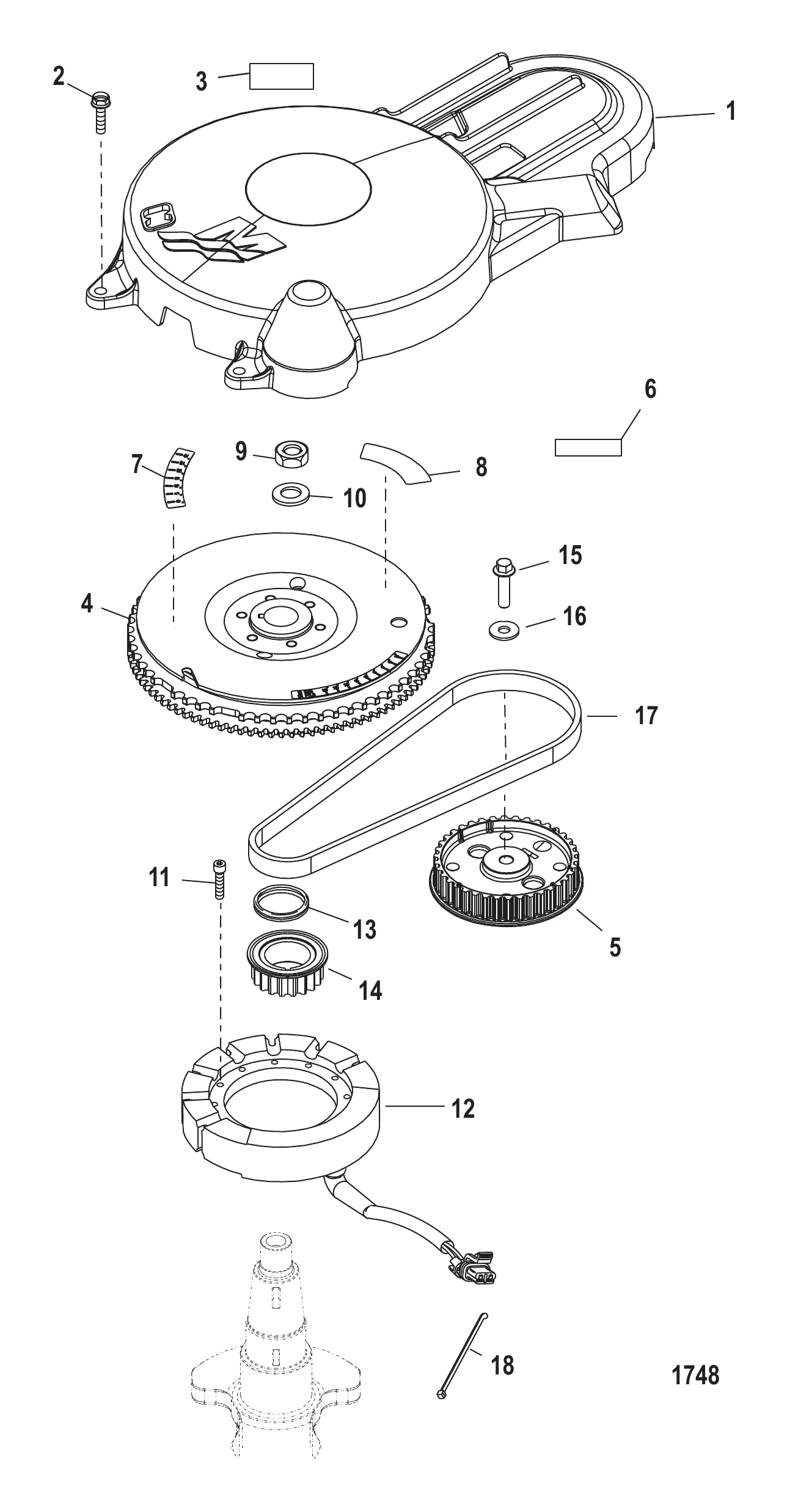

图 13飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	859284T2	飞轮盖	FLYWHEEL COVER	1
2	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
3	883927A07	EPA标签信息贴花	DECAL EPA Label Information	1
3	NSS	贴纸-EPA(2009年起)(不单独销售)	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1
4	877836T05	飞轮	FLYWHEEL	1
4	8M0053921	飞轮	FLYWHEEL	1
4	8M0044990	飞轮	FLYWHEEL	1
4	8M0243489	电动飞轮总成	FlyWheel Assembly Electric	1
5	833104T6	从动齿轮	GEAR Driven	1
6	NSS	不单独销售贴花-飞轮旋转警告	NOT SOLD SEPARATE Decal-Warning Spinning Flywheel	1
7	NSS	非单独销售正时标记贴	NOT SOLD SEPARATE Decal-Timing Marks	1
8	NSS	非单独销售空档警示贴	NOT SOLD SEPARATE Decal-Warning-Neutral	1
9	81773M	螺母	NUT	1
9	893789	螺母	NUT	1
10	84436M	垫圈	WASHER	1
10	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
11	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	3
12	878143T05	定子	STATOR	1
13	834838	负荷环	LOAD RING	1
14	833102T	驱动齿轮	GEAR Drive	1
15	82761140	螺钉(M10×40)	SCREW (M10 x 40)	1
16	4002320	垫圈	WASHER	1
17	831294	皮带	BELT	1
17	8M0151040	正时皮带	BELT Timing	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
-	881865	警示贴纸-挂档启动	DECAL Caution-Start in Gear	1
-	893504T01	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1
-	8M0205506	气缸盖总成	CYLINDER HEAD ASY	1
-	893714T05	短缸体总成	SHORTBLOCK ASSEMBLY	1

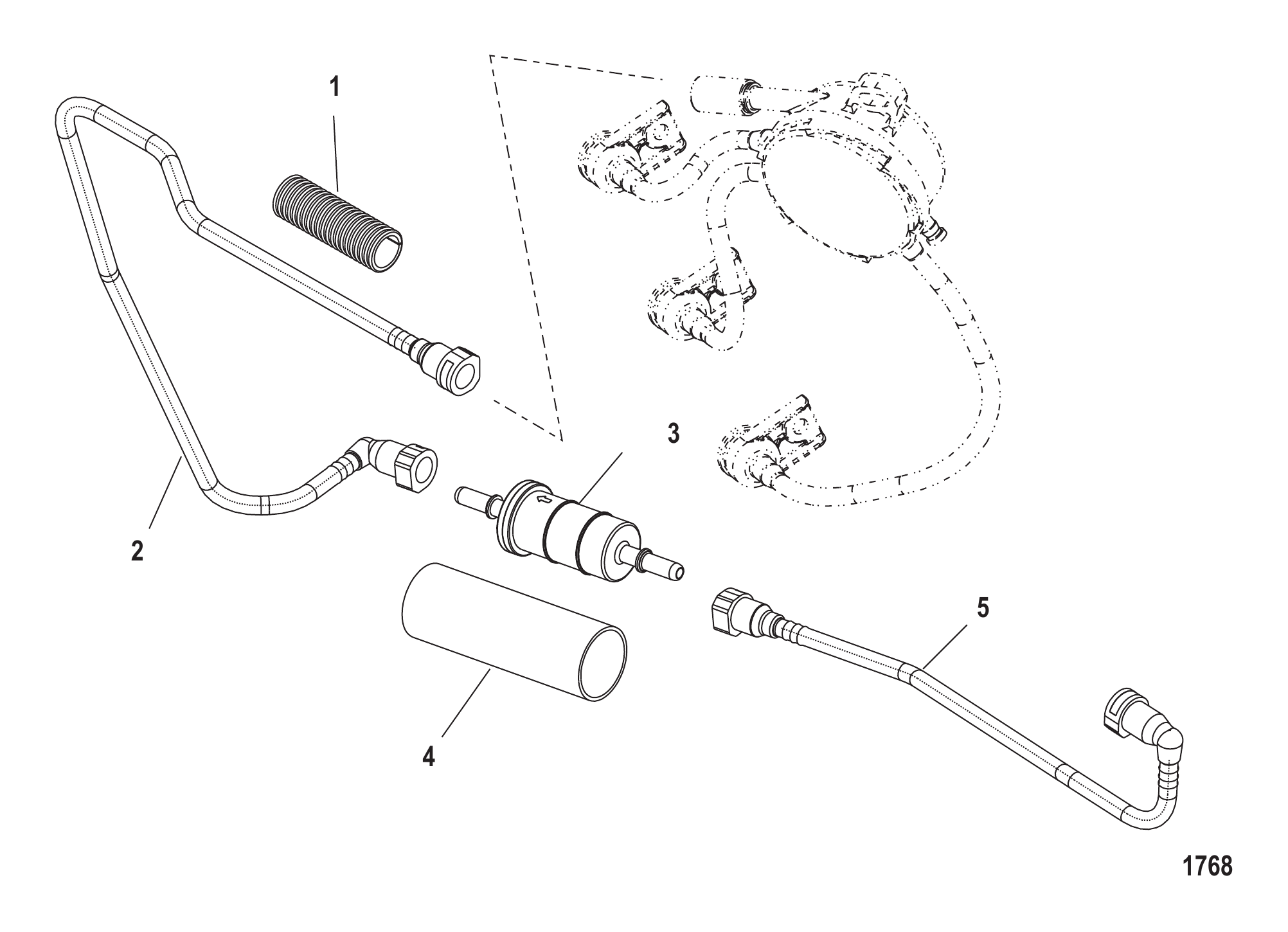

图 14燃油管路 Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	828547353	导管(.350内径×3英尺整卷)裁切至24英寸	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) Cut to 24 Inches	1
2	8M0012303	燃油管	LINE Fuel	1
2	8M0086957	燃油管	LINE Fuel	1
2	8M0044794	燃油管	LINE Fuel	1
2	8M0086957	燃油管	LINE Fuel	1
3	879885T	燃油滤清器	FILTER Fuel	1
3	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
4	8775381	保护套	PROTECTIVE SLEEVE	1
5	877811T	燃油管	LINE Fuel	1
5	8M0111510	燃油管	LINE Fuel	1
5	8M0046458	燃油管	LINE Fuel	1
5	8M0111510	燃油管	LINE Fuel	1

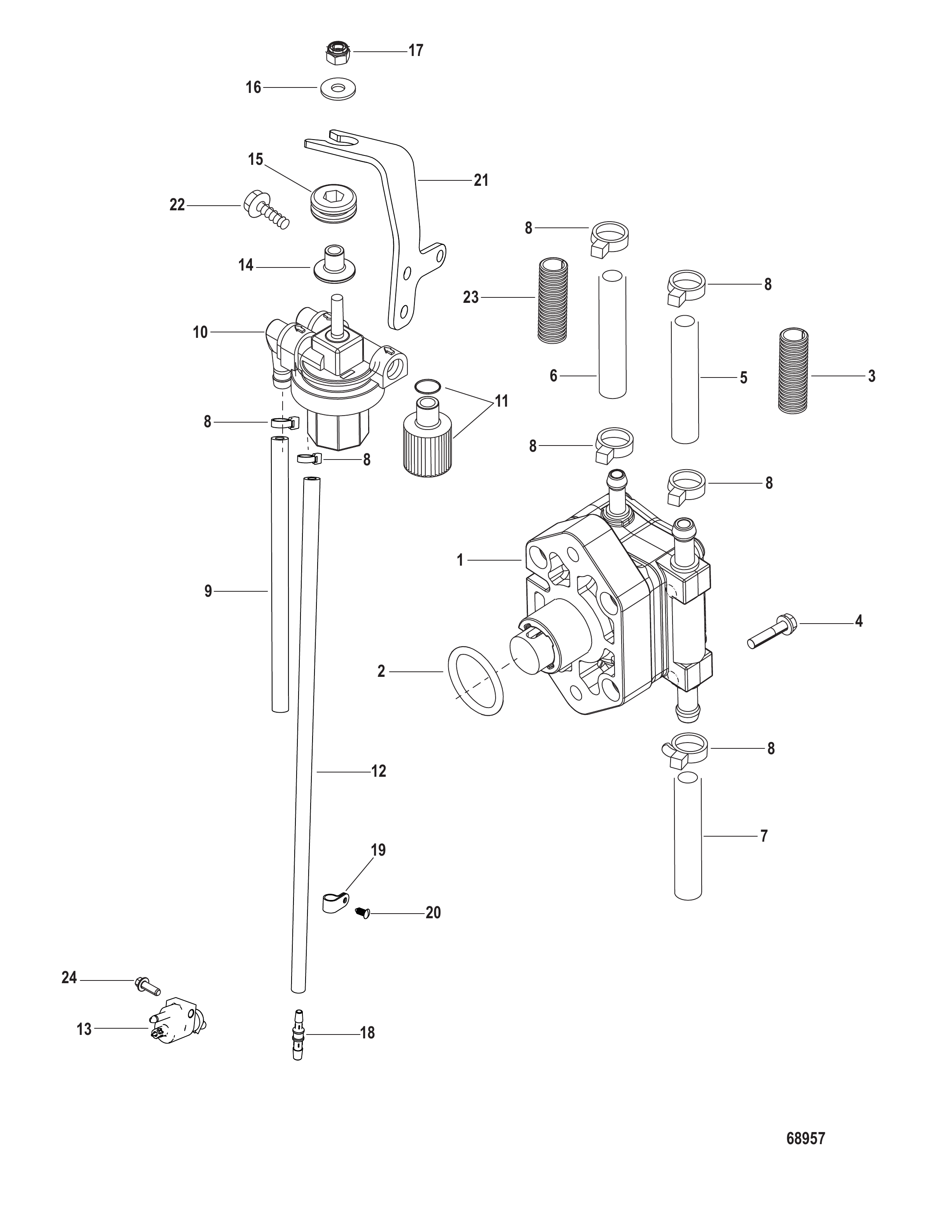

图 15燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	899106T01	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	8M0145465	燃油泵套件	FUEL PUMP KIT	1
2	828547T1	导管(.500内径×3英尺整卷)裁切至26英寸	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk) Cut to 26 Inches	1
3	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
4	830757130	管路(.312)(70英寸整卷)至VST冷却器-裁切至31英寸	TUBING (.312) (70.00 Inches Bulk) To VST Cooler - Cut to 31 Inches	1
4	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
5	830756109	软管(57英寸整卷)至蒸汽分离器盖-裁切至16.5英寸	HOSE (57.00 Inches Bulk) To Vapor Separator Cover - Cut to 16.5 Inches	1
5	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
6	830757130	管路(.312)(70英寸整卷)至示流管-裁切至6英寸	TUBING (.312) (70.00 Inches Bulk) To Telltale - Cut to 6 Inches	1
6	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
-	8M0022323	软管总成	HOSE ASSEMBLY	1
-	8M0044798	软管总成	HOSE ASSEMBLY	1
-	8M0044798	软管总成	HOSE ASSEMBLY	1
-	8M0022321	软管总成	HOSE ASSEMBLY	1
-	8M0044791	软管总成	HOSE ASSEMBLY	1
-	8M0044791	软管总成	HOSE ASSEMBLY	1
8	830756109	软管(57英寸整卷)裁切至8英寸	HOSE (57.00 Inches Bulk) Cut to 8 Inches	1
8	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
9	879884T	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
10	8M0149607	燃油滤清器套件	FUEL FILTER KIT	1
10	8M0219171	燃油滤芯	FUEL FILTER ELEMENT	1
11	830756109	软管(57英寸整卷)裁切至34英寸	HOSE (57.00 Inches Bulk) Cut to 34 Inches	1
11	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
11	830756109	软管(57英寸整卷)裁切至31.5英寸	HOSE (57.00 Inches Bulk) Cut to 31.50 Inches	1
11	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
12	8M0022105	燃油管接头总成	FITTING ASSEMBLY Fuel	1
12	8M0148584	燃油接头	FUEL CONNECTOR	1
13	856954	衬套	BUSHING	1
14	834985	护孔环	GROMMET	1
14	8M0190980	护孔环	GROMMET	1
15	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
15	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
16	401196	螺母 (M6)	NUT (M6)	1
17	8M0022500	异径接头	FITTING Reducer	1
18	8M0022218	卡箍	CLAMP	4
19	8M0022331	棘轮螺丝	SCREW Ratchet	4
20	893772	支架	BRACKET	1
21	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
22	828547633	导管（内径0.620英寸×3.00英尺散装）	CONDUIT (.620 Inside Diameter x 3.00 Feet Bulk)	1
23	88552535	不锈钢螺钉(M6×35mm)	SCREW (M6 x 35 mm) Stainless Steel	1

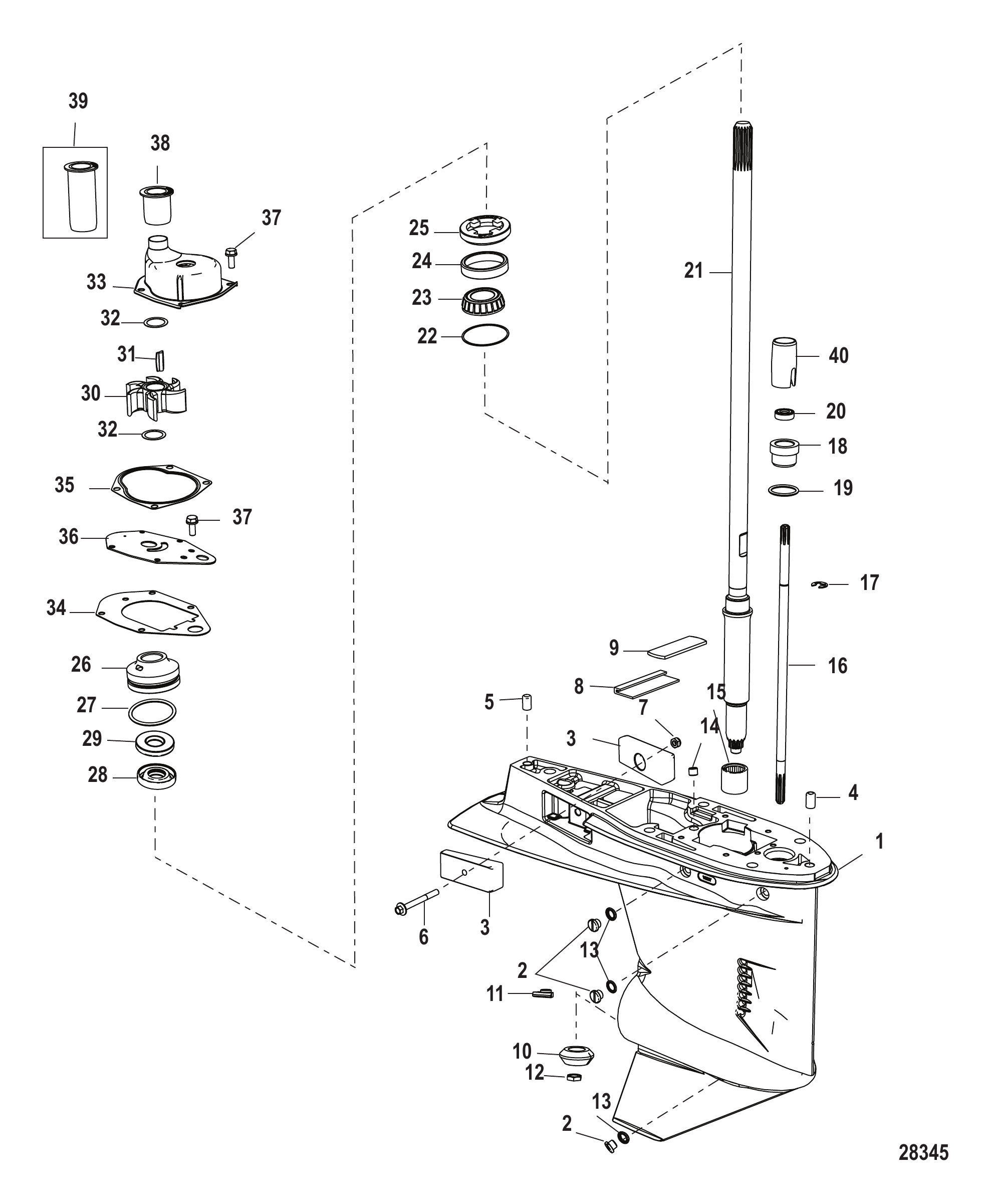

图 16齿轮箱驱动轴-2:1减速比 Gear Housing Driveshaft - 2:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	893680T03	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete - Short	1
-	8M0086323	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete - Short	1
-	8M0086323	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete - Short	1
-	893680T04	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete - Long	1
-	8M0086324	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete - Long	1
-	8M0086324	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete - Long	1
1	893680T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	79953Q04	放油螺钉套件	SCREW KIT Drain	3
3	826134Q	阳极块	ANODE	2
4	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	897657055	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
7	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
8	818226A1	密封/板套件	SEAL/PLATE KIT	1
9	NSS	不单独销售填充板	NOT SOLD SEPARATE Filler Plate	1
10	893604T	小齿轮	GEAR Pinion	1
10	8M0187297	小齿轮	GEAR PINION	1
11	8M0012285	换档凸轮	CAM Shift	1
11	842071A01	凸轮/从动件套件	CAM/FOLLOWER KIT	1
12	55910	螺母(.437-20)	NUT (.437-20)	1
13	830749	密封件	SEAL	3
13	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
14	878089	管塞 (.0625-27)	PLUG Pipe (.0625-27)	1
15	812768	滚柱轴承	BEARING Roller	1
16	889246A96	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
17	29641	E型卡环	E RING	1
18	813696A2	衬套总成	BUSHING ASSEMBLY	1
19	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
20	8164641	油封	SEAL Oil	1
20	8M0246145	油封	OIL SEAL	1
21	891549T	短传动轴	DRIVESHAFT Short	1
21	859102	长驱动轴	DRIVESHAFT Long	1
22	812770A1	垫片组	SHIM SET	AR
22	8M0063262	垫片组	SHIM SET	AR
23	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
23	8M0166756	轴承总成	BEARING ASSEMBLY	1
24	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
25	8128201	螺母	NUT	1
26	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
26	8M0245488	水泵底座	BASE WATER PUMP	1
27	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
27	8M0204651	O型圈	O-RING	1
28	814669	油封	SEAL Oil	1
28	8M0245489	油封	SEAL OIL	1
29	814670	油封	SEAL Oil	1
30	19453T	叶轮	IMPELLER	1
31	19699	键	KEY	1
31	8M0032831	叶轮键	KEY Impeller	1
32	8M0005777	垫圈	WASHER	2
32	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
33	8M0242489	水泵	WATER PUMP	1
34	19701	下衬垫	GASKET Lower	1
34	8M0224241	衬垫	GASKET	1
35	822189	水泵上衬垫	GASKET Upper Water Pump	1
36	19700A2	面板	FACE PLATE	1
37	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
38	8M0000332	联轴器(短)	COUPLING Short	1
38	8M0151046	水管联轴器(短)	COUPLING Water Tube, Short	1
39	893857	联轴器(长)	COUPLER Long	1
39	8M0151045	联轴器	COUPLING	1
40	891637	衬套	BUSHING	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1

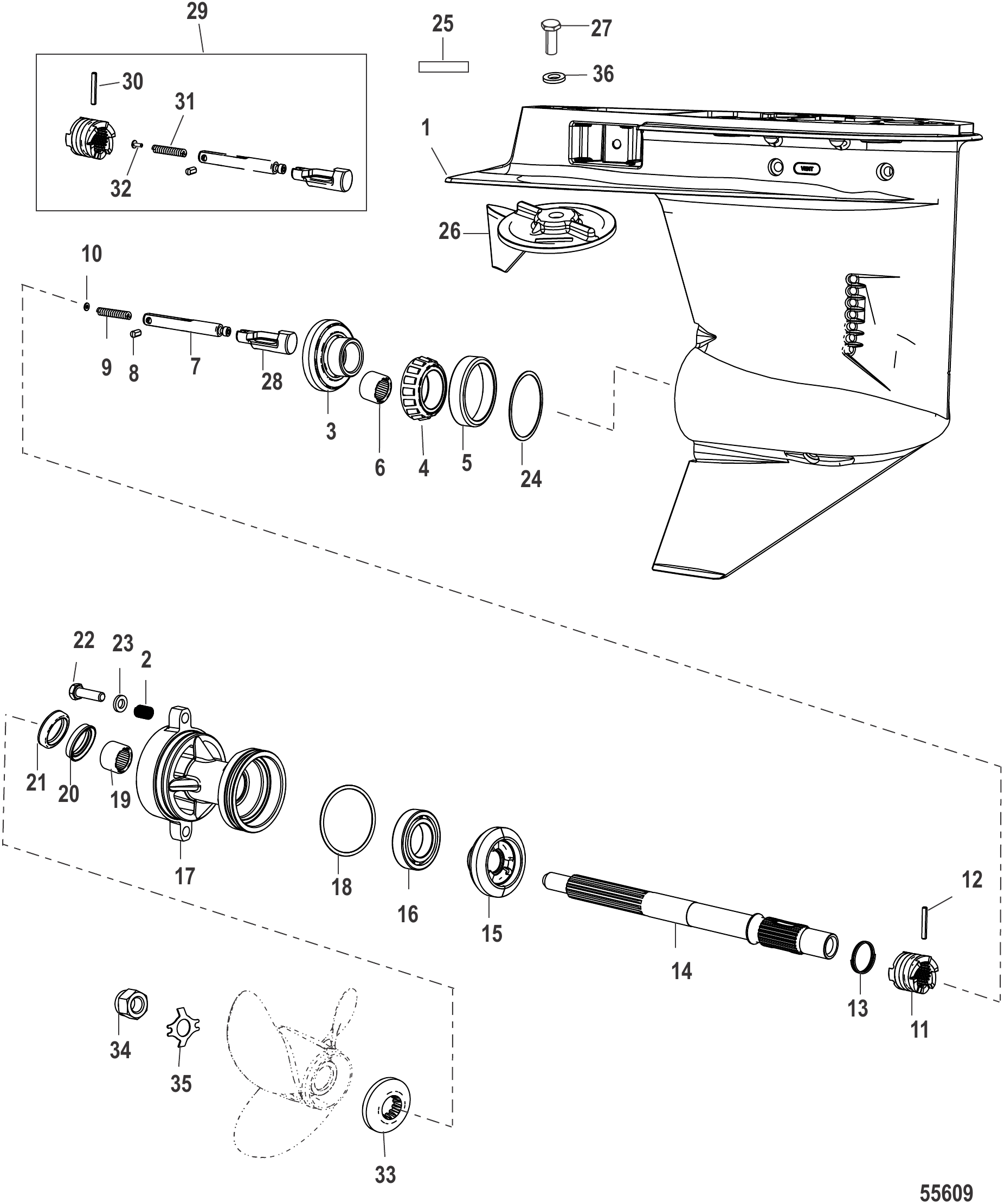

图 17齿轮箱螺旋桨轴 - 2:1传动比 Gear Housing Propeller Shaft - 2:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	893680T03	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete - Short	1
-	8M0086323	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete - Short	1
-	8M0086323	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete - Short	1
-	893680T04	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete - Long	1
-	8M0086324	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete - Long	1
-	8M0086324	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete - Long	1
1	893680T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8227731	螺纹嵌件	INSERT Threaded	2
3	821315T02	前进齿轮总成	GEAR ASSEMBLY Forward	1
4	889246A95	滚柱轴承总成	BEARING ASSEMBLY Roller	1
5	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
6	21700	滚针轴承	BEARING Needle	1
7	8M0005743	连杆执行器	ROD ACTUATOR	1
8	8M0025222	弹簧销	PIN Spring	1
8	8M0084682	弹簧销	PIN Spring	1
9	79910	弹簧	SPRING	1
10	78910	垫圈	WASHER	1
11	821314T01	离合器	CLUTCH	1
12	8M0009287	十字销	PIN Cross	1
12	8M0091340	弹簧/销套件	SPRING / PIN KIT	1
13	38114	弹簧	SPRING	1
14	826193T03	螺旋桨轴	PROPELLER SHAFT	1
15	821312T02	倒挡齿轮	GEAR Reverse	1
16	20839T	滚珠轴承	BEARING Ball	1
17	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
17	8M0168900	轴承座	BEARING CARRIER	1
18	815460	O型圈	O-RING	1
19	21700	滚针轴承	BEARING Needle	1
20	69188	油封	SEAL Oil	1
20	8M0205511	油封	SEAL Oil	1
21	69189	油封	SEAL Oil	1
21	8M0203757	油封	SEAL Oil	1
22	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
23	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
24	889246A98	垫片组	SHIM SET	AR
24	8M0063264	垫片组	SHIM SET	AR
25	NSS	不单独出售齿轮比贴纸	NOT SOLD SEPARATE Decal-Gear Ratio	1
26	822157T03	调整片铝制	TRIM TAB Aluminum	1
26	8M0203918	平衡鳍板	TRIM TAB	1
26	17264T2	调整片锌制	TRIM TAB Zinc	1
27	1996230	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
27	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
28	8M0008716	凸轮随动件	CAM Follower	1
28	842071A01	凸轮/从动件套件	CAM/FOLLOWER KIT	1
29	8M0091340	弹簧/销套件	SPRING / PIN KIT	1
30	NSS	销(不单独销售)	NOT SOLD SEPARATE PIN	1
31	NSS		NOT SOLD SEPARATE SPRING	1
32	NSS	导向弹簧(不单独销售)	NOT SOLD SEPARATE GUIDE, Spring	1
33	73345A1	止推垫片	THRUST WASHER	1
34	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
35	76281	锁紧垫圈	TAB WASHER	1
35	8M0214942	锁紧垫片	WASHER Tab	1
36	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
36	8M0214963	垫圈	WASHER	4
37	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
38	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
38	8M0214963	垫圈	WASHER	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1

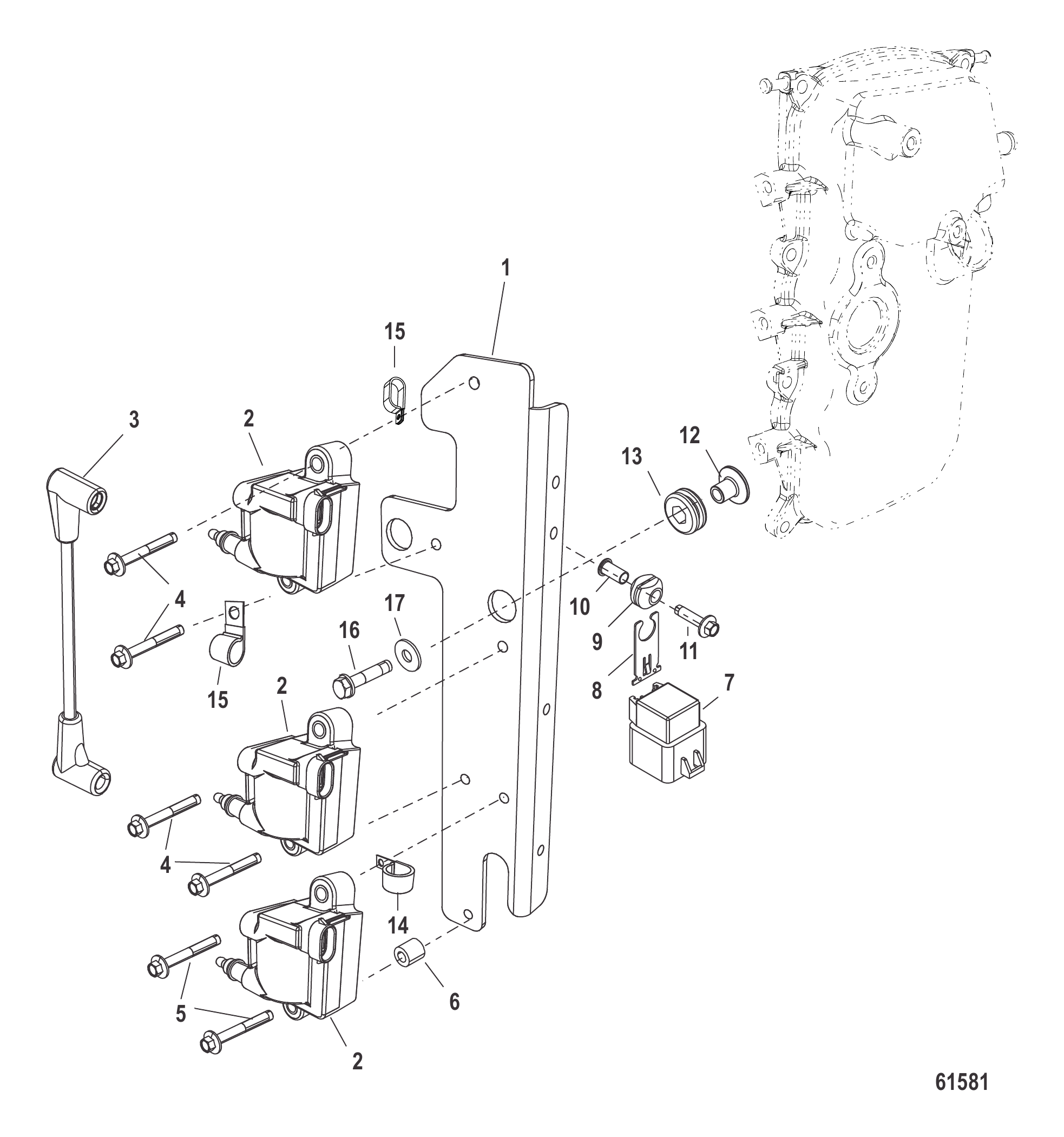

图 18点火线圈 Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	8M0044992	线圈板	COIL PLATE	1
2	8M0045124	点火线圈	COIL Ignition	3
3	881908T	电缆组	CABLE SET	1
4	82129130	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
5	82129140	螺钉(M6 x 40)	SCREW (M6 x 40)	2
6	892863001	隔套	SPACER	1
6	8M0206979	垫片@2	SPACER @2	1
7	882751A1	继电器总成	RELAY ASSEMBLY	1
7	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	1
8	828102	支架	BRACKET	1
8	8M0207771	安装支架	BRACKET Mounting	1
9	818967	护孔环	GROMMET	1
9	8M0207785	护孔环	GROMMET	1
10	818968	衬套	BUSHING	1
10	8M0214955	衬套	BUSHING	1
11	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	1
12	856954	衬套	BUSHING	3
13	834985	护孔环	GROMMET	3
13	8M0190980	护孔环	GROMMET	3
14	65292	J型卡扣	J CLIP	1
14	8M0024808	J型夹	J-CLIP	1
15	8M0108769	P型卡扣	CLIP P	2
16	82684425	螺钉(M6x25)	SCREW (M6 x 25)	3
17	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
17	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3

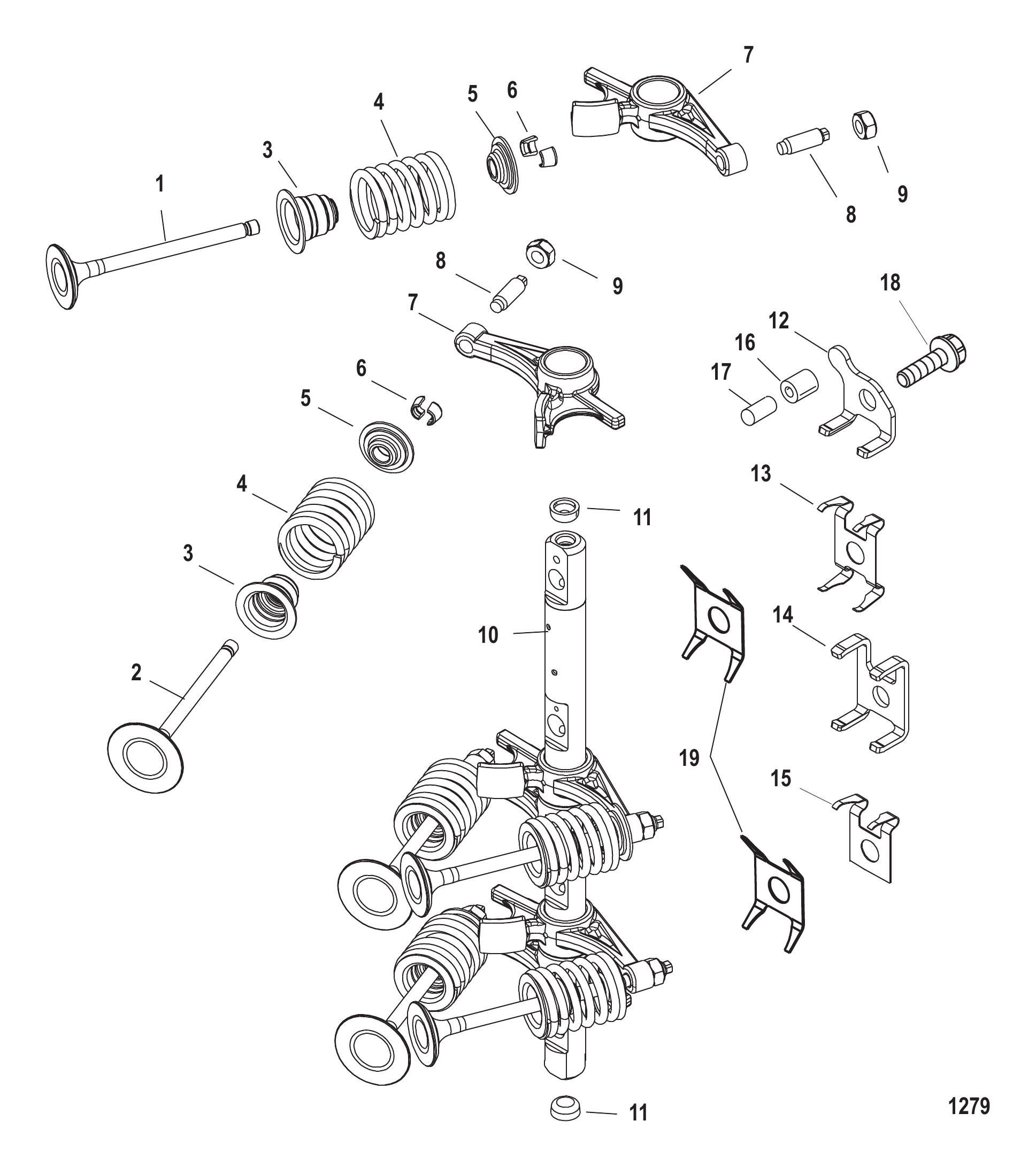

图 19进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	832991T3	排气阀	VALVE Exhaust	3
1	8M0065029	排气阀	VALVE Exhaust	3
2	832990T3	进气阀	VALVE Intake	3
3	858271	气门杆油封	SEAL Valve Stem	6
4	893552	弹簧	SPRING	6
5	893553	固定座	RETAINER	6
6	893554	键	KEY	12
7	825045A2	摇臂	ROCKER ARM	6
7	898821A01	摇臂总成	ROCKER ARM ASSEMBLY	6
8	825046	螺钉	SCREW	6
8	825045A2	摇臂	ROCKER ARM	6
9	826150	螺母	NUT	6
10	834780T1	摇臂轴	SHAFT Rocker	1
11	NSS	不单独销售塞	NOT SOLD SEPARATE Plug
12	893560	支架	BRACKET	1
13	893562	弹簧	SPRING	1
14	893561	支架	BRACKET	1
15	854713	弹簧	SPRING	1
16	893645	衬垫	GASKET	1
17	893584	凸轮止推销	PIN Cam Thrust	1
17	859575	销	PIN	1
18	875218	螺丝(M8x23)	SCREW (M8 x 23)	4
19	893563	过载弹簧	SPRING Overload	2
-	893504T01	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1
-	8M0205506	气缸盖总成	CYLINDER HEAD ASY	1
-	859352A02	衬垫套件	GASKET SET	1

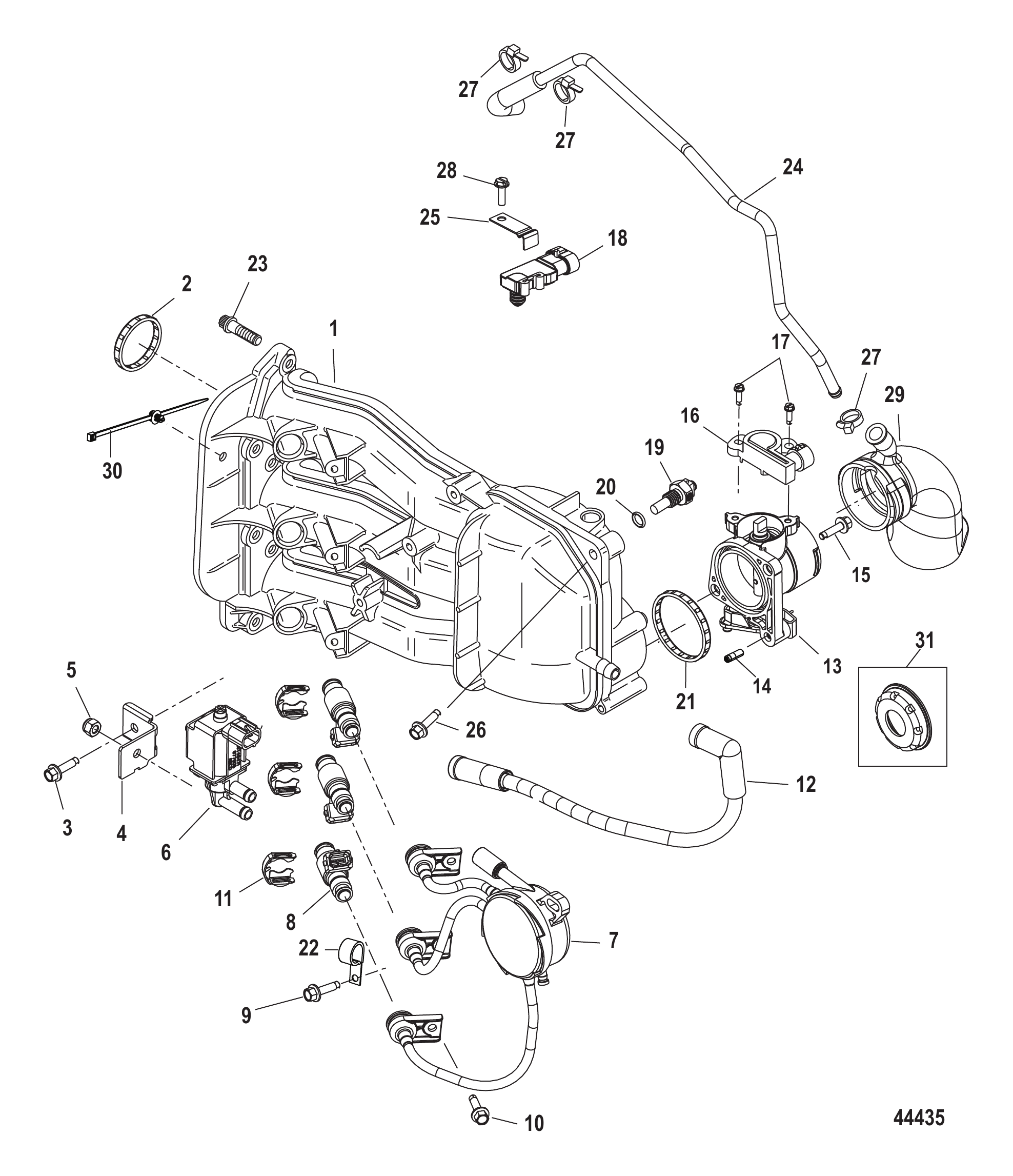

图 20进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
-	878139A07	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
1	8M0029463	进气歧管	MANIFOLD Intake	1
2	879866	衬垫套件	GASKET SET	1
3	881059	螺钉	SCREW	1
4	877834	支架	BRACKET	1
5	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
6	877805T	电磁阀	SOLENOID VALVE	1
7	879886T	TFI系统	TFI SYSTEM	1
8	892123002	喷油器	INJECTOR	3
-	883597	喷油器O型圈套件	O-RING KIT Injector	1
-	883598	喷油器O型圈套件	O-RING KIT Injector	1
9	881059	螺钉	SCREW	2
10	881059	螺钉	SCREW	3
11	883460	卡扣	CLIP	3
12	877831A1	软管	HOSE	1
13	877831A03	节气门体总成	THROTTLE BODY ASSEMBLY	1
14	8M0000578	调节螺丝	SCREW Adjustment	1
15	881059	螺钉	SCREW	2
16	881070T	位置传感器	SENSOR Position	1
16	8M0125617	位置传感器	SENSOR Position	1
17	881060	螺钉	SCREW	2
18	854445	MAP传感器	SENSOR MAP	1
18	8M0237529	MAP传感器	SENSOR MAP	1
19	889575	传感器总成	SENSOR ASSEMBLY	1
19	8M0214984	温度传感器	SENSOR Temperature	1
20	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
21	879867	衬垫	GASKET	1
22	8M0024808	J型夹	J-CLIP	1
23	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
24	8M0012378	通气软管总成	HOSE ASSEMBLY Breather	1
25	8M0007495	固定座	RETAINER	1
26	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
27	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
28	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
29	893521	衰减器	ATTENUATOR	1
30	899145	绑带夹	CLIP Tie Strap	1
31	8M0047979	限流器	RESTRICTOR	1
-	859352A02	衬垫套件	GASKET SET	1

图 21钥匙、阻风门和喇叭套件15000A14 Key, Choke and Horn Kit 15000A14

REF	零件编号	中文名称	英文名称	数量
-	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
1	NSS		NOT SOLD SEPARATE Housing	1
2	NSS	不单独销售钥匙开关套件	NOT SOLD SEPARATE Key Switch Kit	1
NS	830865	连接器	CONNECTOR	10
NS	8M0204694	连接器	CONNECTOR	10
3	89491_	点火钥匙开关(1A至2F系列)	KEY Switch Ignition (1A thru 2F Series)	1
4	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
5	16564A1	警告喇叭总成	HORN ASSEMBLY Warning	1
6	47994	螺丝(#10 x 1.50)顶部	SCREW (#10 x 1.50) Top	4
7	62568	螺丝(#10-16 x .375)壳体	SCREW (#10-16 x .375) Housing	4
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
9	13541	公插头	PLUG Male	1
10	15097	氯丁橡胶板	SHEET Neoprene	1
11	90468A1	钥匙盖总成	COVER ASSEMBLY Key	2

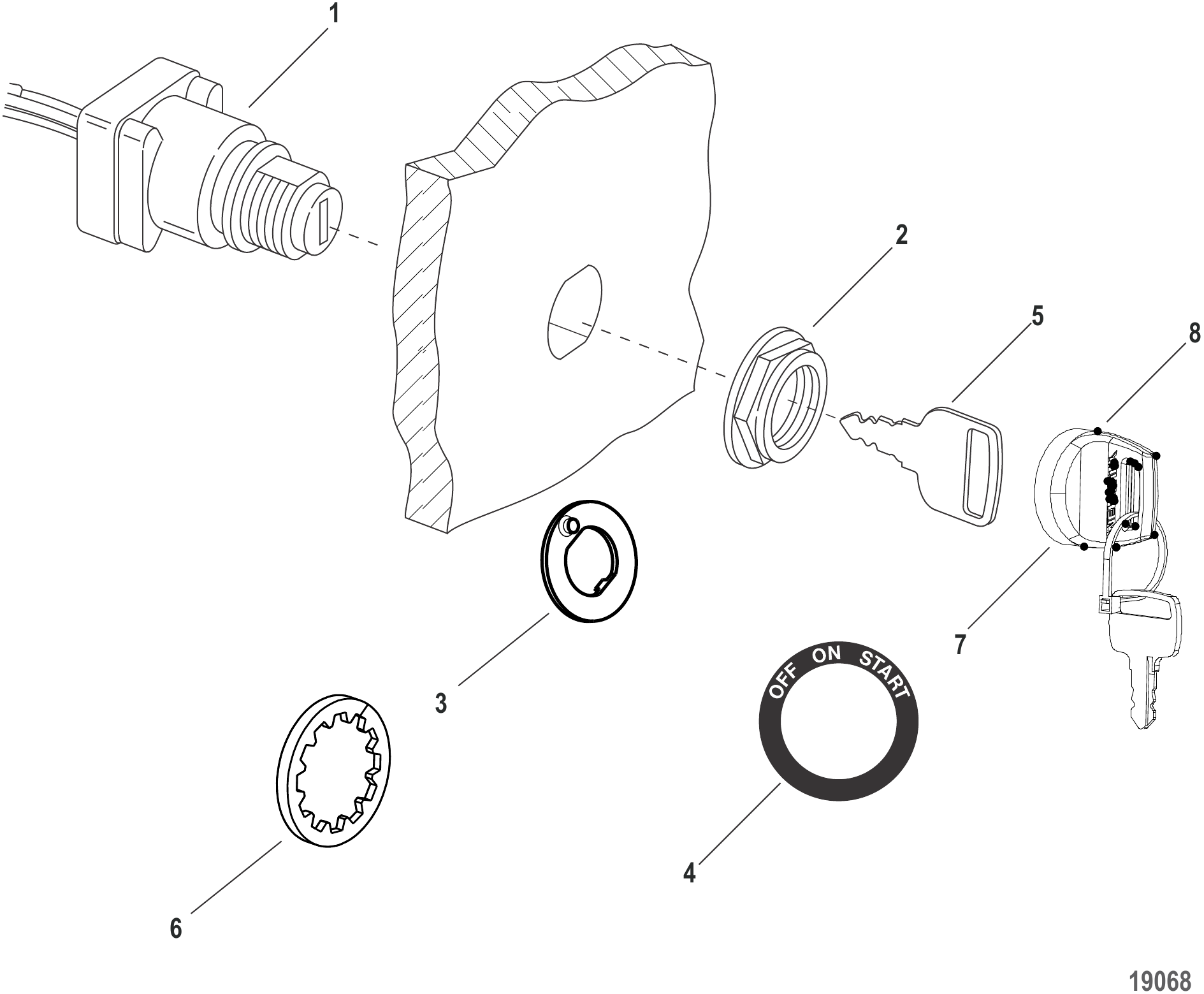

图 22钥匙开关/钥匙图表-3位(897716K01)单用途 Key Switch / Key Chart - 3 Position (897716K01) Single Application

REF	零件编号	中文名称	英文名称	数量
1	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
2	897716001	塑料钥匙开关螺母	NUT Plastic-Key Switch	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	2
3	8M0233647	防转垫片	WASHER Anti-Rotation	1
4	899203	启停开关标牌	DECAL On/Off/Start	1
5	897716451	点火钥匙套装(451)带水星标志	KEY SET Ignition (451) with Mercury Logo	AR
5	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
5	897716460	点火钥匙套装(460)带水星标志	KEY SET Ignition (460) with Mercury Logo	AR
5	897716461	点火钥匙套装(461)带水星标志	KEY SET Ignition (461) with Mercury Logo	AR
5	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
5	897716463	点火钥匙套装(463)带水星标志	KEY SET Ignition (463) with Mercury Logo	AR
5	897716821	点火钥匙套装(821)带水星标志	KEY SET Ignition (821) with Mercury Logo	AR
5	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
5	897716830	点火钥匙套装(830)带水星标志	KEY SET Ignition (830) with Mercury Logo	AR
5	897716831	点火钥匙套装(831)带水星标志	KEY SET Ignition (831) with Mercury Logo	AR
5	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
5	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
5	897716841	点火钥匙套装(841)带水星标志	KEY SET Ignition (841) with Mercury Logo	AR
5	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
5	897716850	点火钥匙套装(850)带水星标志	KEY SET Ignition (850) with Mercury Logo	AR
5	897716851	点火钥匙套装(851)带水星标志	KEY SET Ignition (851) with Mercury Logo	AR
5	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
5	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
6	76629	内齿锁紧垫片(0.750)	LOCKWASHER Internal Tooth (.750)	1
6	8M0207779	锁紧垫圈	LOCKWASHER	1
7	8M0189945	钥匙盖总成	KEYS CAP ASSEMBLY	1
8	8M0161143	钥匙盖	CAP Key	1
-	879305A01	三档钥匙开关壳体套件	Housing Kit 3-Position Keyswitch Housing	1

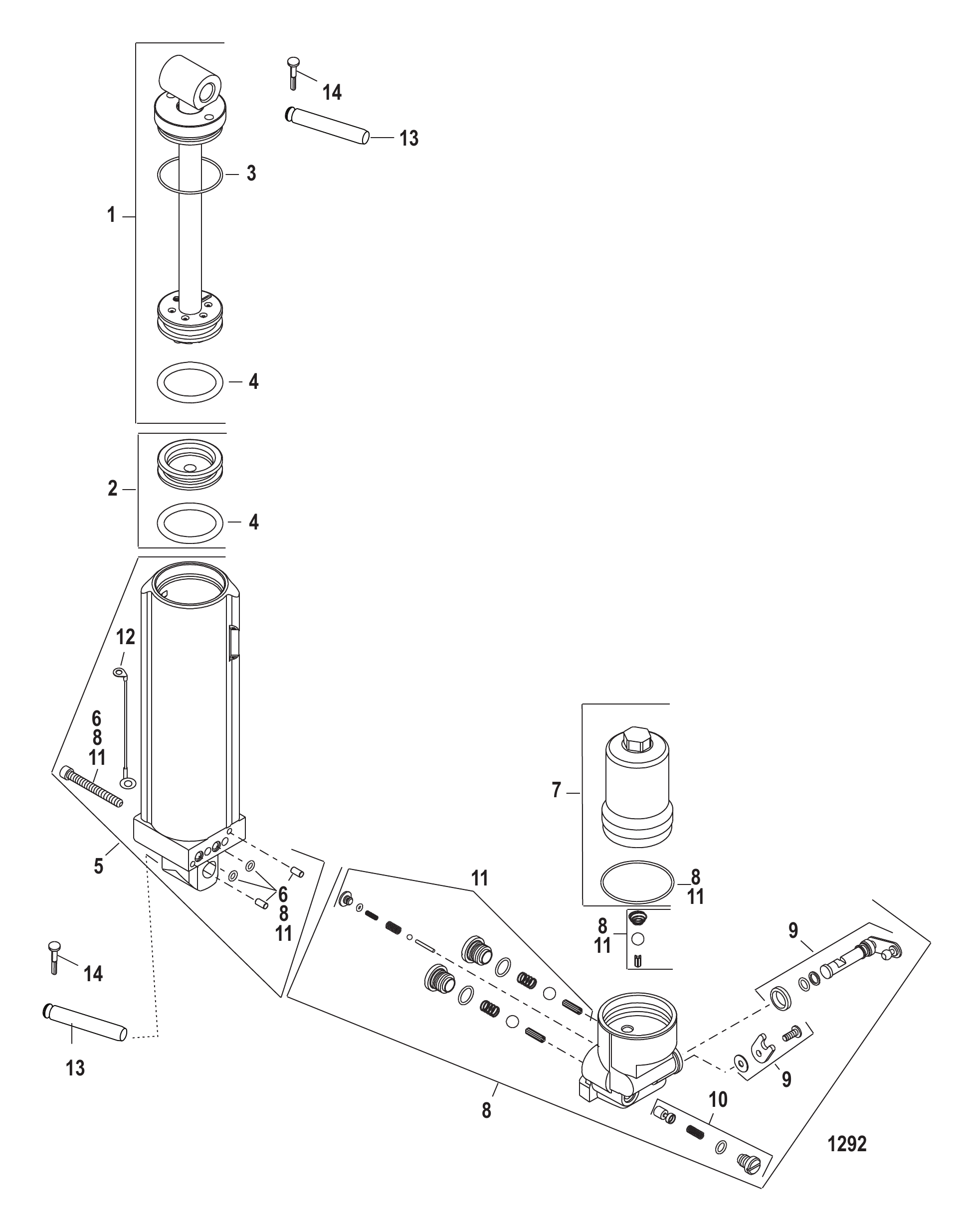

图 23手动倾斜装置 Manual Tilt

REF	零件编号	中文名称	英文名称	数量
-	893519T01	手动配平总成	MANUAL TRIM ASSEMBLY	1
-	8M0118570	手动配平总成	MANUAL TRIM ASSEMBLY	1
1	893941A01	减震杆套件	SHOCK ROD KIT	1
1	8M0118572	减震杆套件	SHOCK ROD KIT	1
2	893903A01	活塞套件	PISTON KIT	1
3	893917A01	O型圈修理包	REBUILD KIT O-Ring	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	1
5	893918A01	气缸套件	CYLINDER KIT	1
6	893919A01	螺丝/密封套件	SCREW/SEAL KIT	1
7	893920A01	蓄能器套件	ACCUMULATOR KIT	1
8	893921A01	阀体套件	VALVE BODY KIT	1
8	8M0118574	阀体总成	VALVE BODY ASSEMBLY	1
9	893923A01	凸轮套件	CAM KIT	1
10	893924A01	阀套件	VALVE KIT	1
11	893925A01	维修套件	REPAIR KIT	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0207768	拉线总成	CABLE ASSEMBLY	1
-	893922A01	O型圈套件	O-RING KIT	1
13	19607	销	PIN	2
14	821539	三叶销	PIN Trilobe	2

图 24动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	859352A02	衬垫套件	GASKET SET	1
0	879866	衬垫套件进气歧管	GASKET SET Intake Manifold	1
0	858271	气门杆油封	SEAL Valve Stem	6
0	883213	蒸汽分离器碗衬垫	GASKET Vapor Separator Bowl	1
0	892319001	气缸体衬垫	GASKET Cylinder Block	1
0	8M0213112	气缸体衬垫	GASKET Cylinder Block	1
0	834775005	排气盖衬垫	GASKET Exhaust Cover	1
0	8M4500244	排气盖衬垫	GASKET Exhaust Cover	1
0	824853	节温器盖衬垫	GASKET Thermostat Cover	1
0	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
0	627021	O型圈 (0.301 x 0.070) 温度传感器	O-RING (.301 x .070) Temperature Sensor	1
0	854341	O型圈-气缸盖	O-RING Cylinder Head	1
0	8M0162934	密封件	SEAL	1
0	834777	气缸盖衬垫	GASKET Cylinder Head	1
0	8M0118180	缸盖垫片	HEAD GASKET	1
0	90196	O型圈(0.921×0.139)油塞	O-RING (.921 x .139) Oil Plug	1
0	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
0	857096	油泵O型圈	O-RING Oil Pump	1
0	857094	油泵O型圈	O-RING Oil Pump	1
0	857093	油泵O型圈	O-RING Oil Pump	1
0	825027	曲轴上密封	SEAL Crankshaft-Top	1
0	8M0151047	油封	SEAL Oil	1
0	832013	曲轴下密封	SEAL Crankshaft-Bottom	1
0	8M0151048	油封	SEAL Oil	1
0	892320001	适配板垫片	GASKET Adaptor Plate	1
0	8M0213113	适配板垫片	GASKET Adaptor Plate	1
0	845746	O型圈集油板	O-RING Oil Pick-UP Plate	1

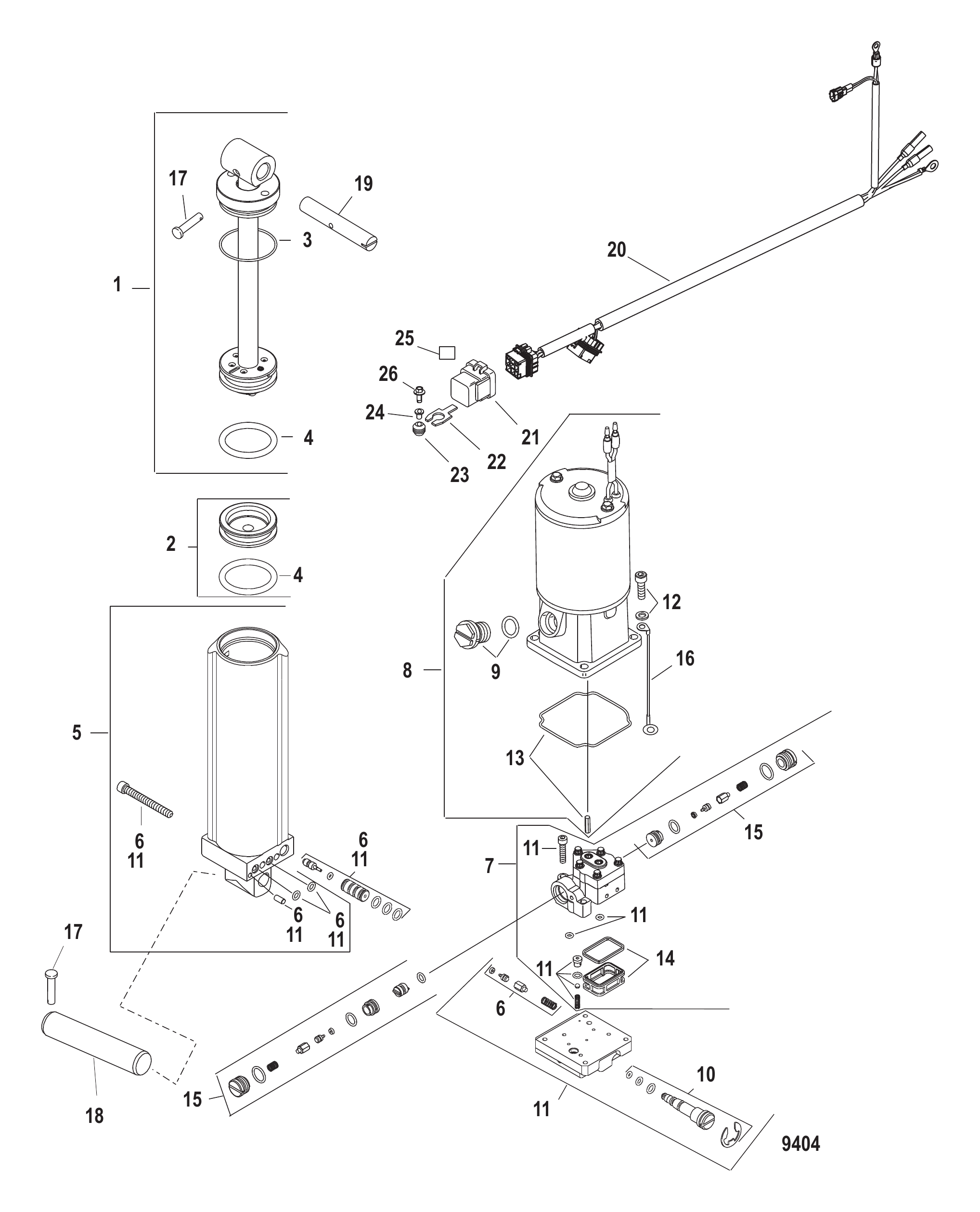

图 25动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
-	893518T01	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0055006	动力调整套件	POWER TRIM KIT	1
1	893943A01	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
2	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
3	893902A01	O型圈套件	O-RING KIT	1
3	8M0171819	O型圈套件	O-RING KIT	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	2
5	893904T01	气缸总成	CYLINDER ASSEMBLY	1
5	8M0055016	配平油缸总成套件	TRIM CYLINDER ASSEMBLY KIT	1
6	893905A02	阀套件	VALVE KIT	1
6	8M0058589	阀套件	VALVE KIT	1
7	893906A02	泵总成	PUMP ASSEMBLY	1
7	8M0055019	动力配平泵套件	POWER TRIM PUMP KIT	1
8	893907A02	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	893929A01	安全阀套件	VALVE KIT Relief	1
11	893909A02	歧管套件	MANIFOLD KIT	1
11	8M0055018	歧管套件	MANIFOLD KIT	1
12	809876A1	电机螺钉套件	SCREW KIT Motor	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	893914A02	O型圈套件	O-RING KIT	1
-	8M0089947	O型圈套件(动力调整)	O-RING KIT Power Trim	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869001	锚销	PIN Anchor	1
20	826802T35	升降线束总成	HARNESS ASSEMBLY Trim	1
21	882751A1	继电器总成	RELAY ASSEMBLY	2
21	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
22	828102	支架	BRACKET	2
22	8M0207771	安装支架	BRACKET Mounting	2
23	818967	护孔环	GROMMET	2
23	8M0207785	护孔环	GROMMET	2
24	818968	衬套	BUSHING	2
24	8M0214955	衬套	BUSHING	2
25	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay	2
26	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2

图 26动力平衡组件 8M0055003 Power Trim Kit 8M0055003

REF	零件编号	中文名称	英文名称	数量
_	8M0055003	动力调整套件	POWER TRIM KIT	1
1	8M0055006	动力调整套件	POWER TRIM KIT	1
2	22740	卡扣	CLIP	2
3	8M0084613	C形垫圈	C-WASHER	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	822869001	上锚定销	PIN Anchor Upper	1
6	821539	三叶销	PIN Trilobe	2
7	882831	支架	BRACKET	1
8	826802T34	线束/继电器总成	HARNESS/RELAY ASSEMBLY	1
9	882751A1	继电器总成	RELAY ASSEMBLY	2
9	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
10	828102	继电器安装支架	BRACKET Relay Mount	2
10	8M0207771	安装支架	BRACKET Mounting	2
11	818967	护孔环	GROMMET	2
11	8M0207785	护孔环	GROMMET	2
12	818968	衬套	BUSHING	2
12	8M0214955	衬套	BUSHING	2
13	19565002	护孔环	GROMMET	1
14	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
15	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
16	8M0042300	升降倾斜开关	SWITCH Trim	1
16	8M0235191	升降倾斜开关	SWITCH Trim	1
17	8M0032848	升降开关固定座	RETAINER Switch Trim Switch	1

图 27维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	883943008	零件手册30/40 EFI四冲程(3缸)	PARTS MANUAL 30/40 EFI 4-Stroke (3 Cylinder)	1
-	10212080	操作手册40马力四冲程(英文)	OPERATION MANUAL 40 Hp, FourStroke, English	1
-	10212082	操作员手册	MANUAL-OPERATOR	1
-	10212090	操作手册40马力3缸四冲程	OPERATION MANUAL 40 3 Cylinder 4-Stroke	1
-	883064R02	维修手册	SERVICE MANUAL	1
-	883064R03	维修手册40 EFI四冲程(3缸)	SERVICE MANUAL 40 EFI FourStroke (3 cylinder)	1
-	8M0105569	维修手册	SERVICE MANUAL	1
-	884387	博登湖标识贴	DECAL Bodensee	1
-	827887	无铅燃油标识贴-博登湖	DECAL Unleaded Fuel - Bodensee	1
-	883927A07	EPA标签信息贴花	DECAL EPA Label Information	1
-	883927A08	EPA标签信息贴花	DECAL EPA Label Information	1
-	NSS	贴纸-EPA(2009年起)(不单独销售)	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1

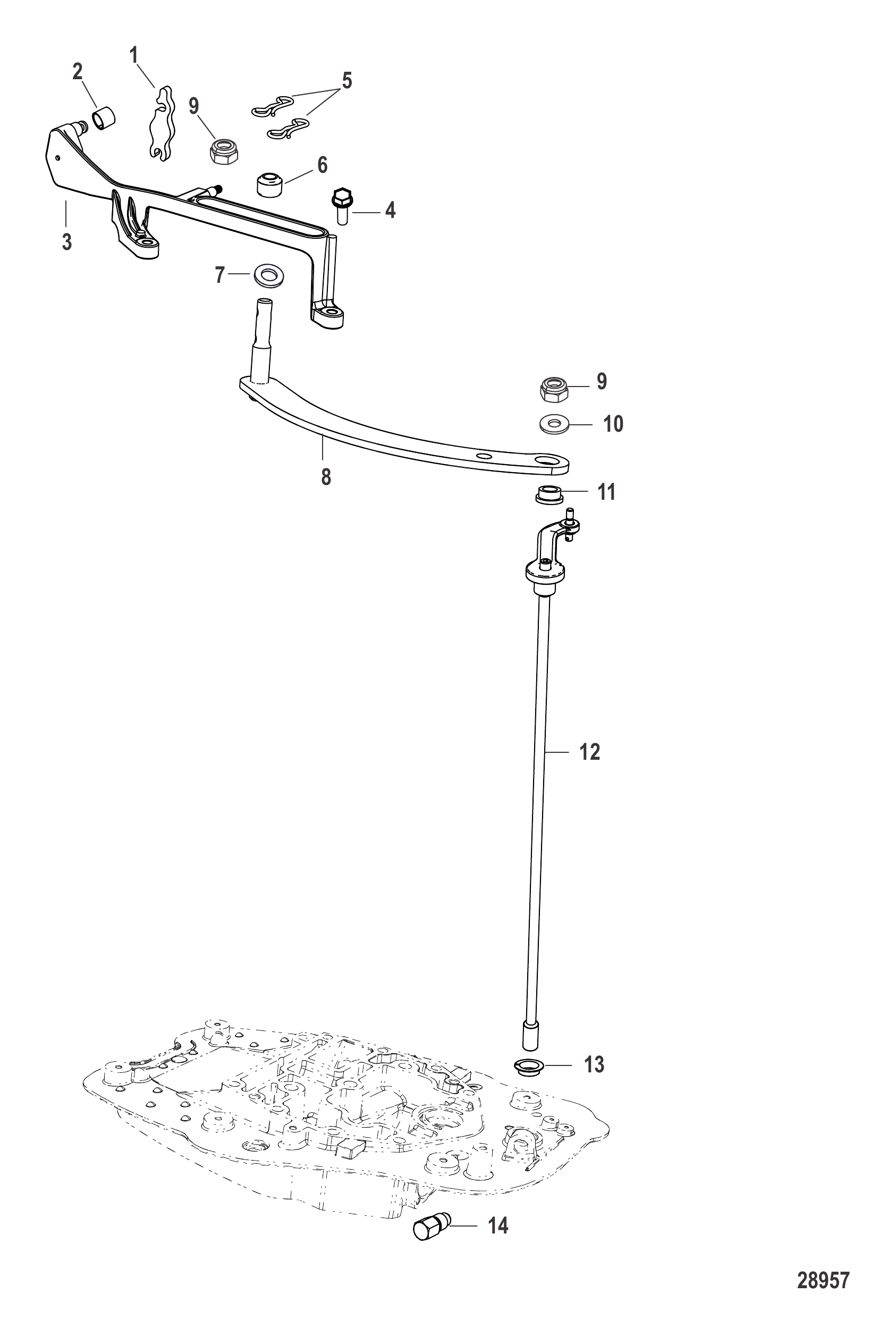

图 28远程换挡连杆 Shift Linkage Remote

REF	零件编号	中文名称	英文名称	数量
1	899044	闩锁	LATCH	1
2	824015	筒形保持杯	CUP Barrel Retainer	1
3	8M0007243	支架	BRACKET	1
3	8M0192158	换挡连杆支架	BRACKET Shift Link	1
4	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
4	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
5	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	2
6	899042	滚轮	ROLLER	1
7	888832	垫圈	WASHER	1
8	899041	换挡连杆	LINK Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
10	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
11	892263	衬套	BUSHING	1
12	899040	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
12	8M0091612	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
13	74647	尼龙衬套	NYLINER	1
14	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1

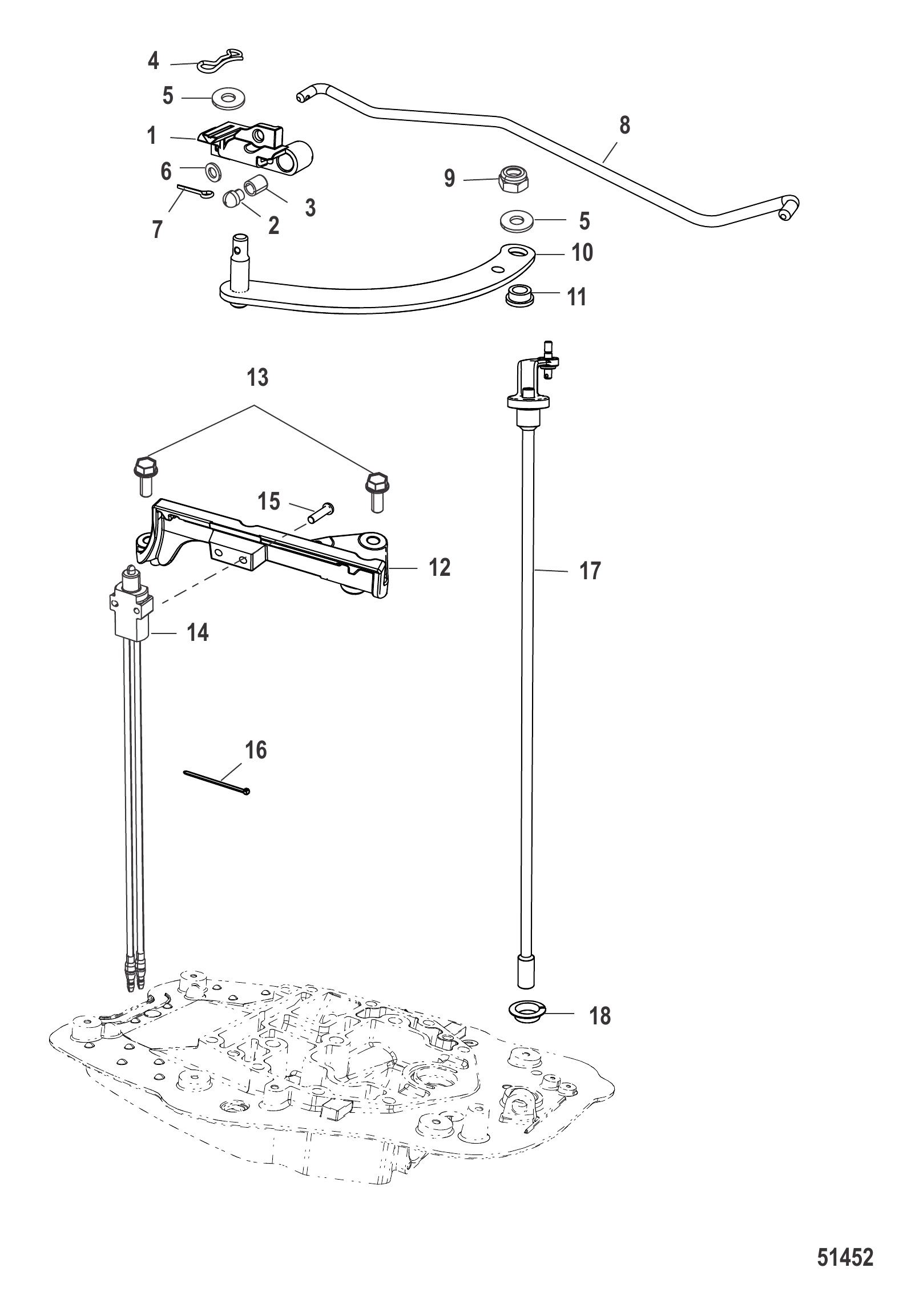

图 29舵柄换挡连杆 Shift Linkage Tiller

REF	零件编号	中文名称	英文名称	数量
1	8M0032129	换挡滑块	SLIDE Shift	1
1	8M0162940	换挡滑套	SLIDE-SHIFT	1
2	8M0075211	定位弹簧套件	DETENT/SPRING KIT	1
3	NSS	弹簧压缩定位装置(不单独销售)	NOT SOLD SEPARATE Spring-Compression, Detent	1
4	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
5	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
6	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
6	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
7	210711	开口销	COTTER PIN	1
8	8M0005914	换挡杆	ROD Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	8M0007151	换挡连杆	LINK Shift	1
11	892263	衬套	BUSHING	1
12	898289T33	支架	BRACKET	1
13	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
13	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
14	8M0052940	开关总成	SWITCH ASSEMBLY	1
15	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	2
16	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
17	899040	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
17	8M0091612	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
17	899039	上换挡轴(短)	SHIFT SHAFT Upper - Short	1
17	8M0187147	上换挡轴(短)	SHIFT SHAFT Upper, Short	1
18	74647	尼龙衬套	NYLINER	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

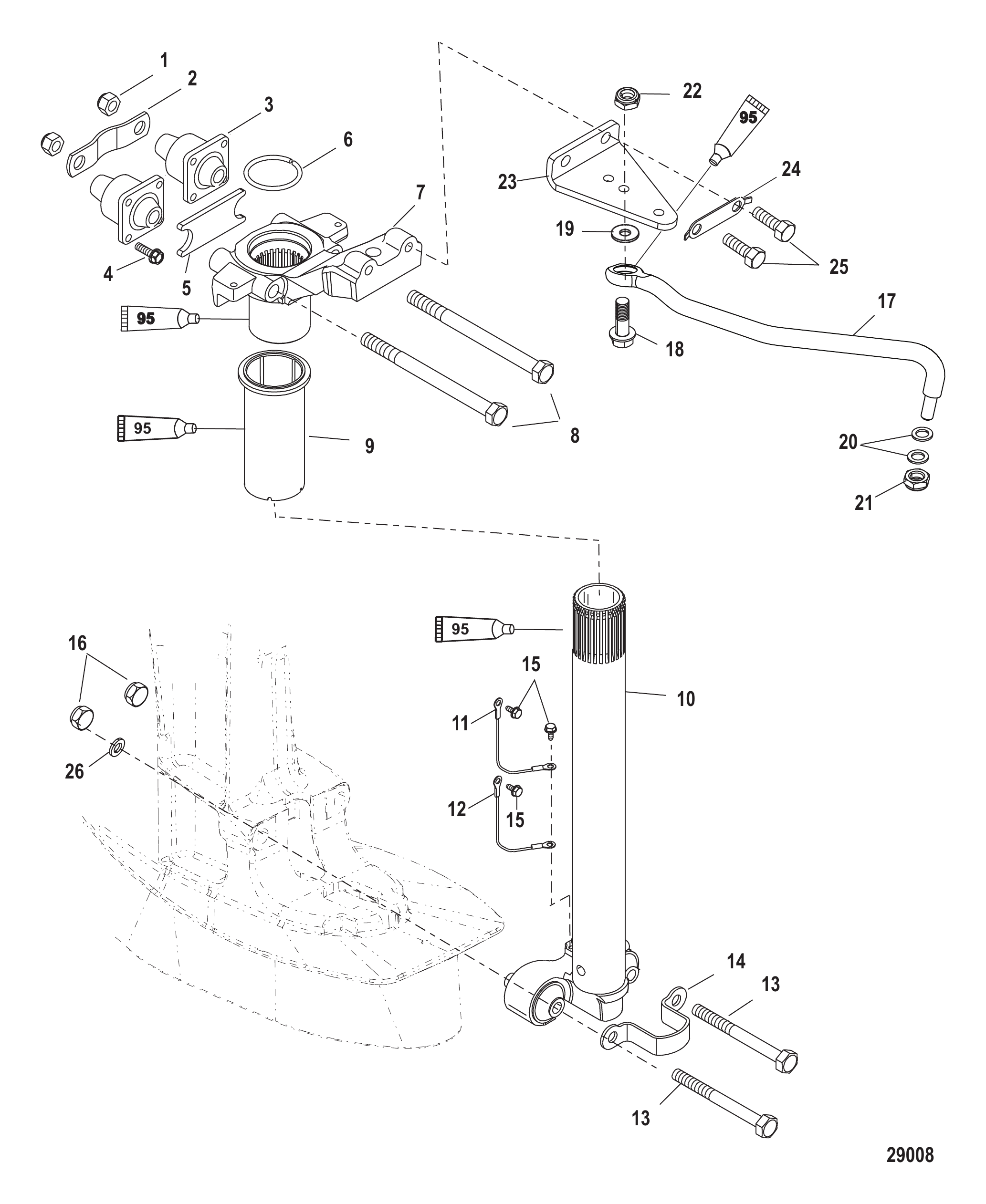

图 30转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	896963	螺母(M12)	NUT (M12)	2
2	893773002	上安装带	STRAP Upper Mount	1
3	893655T	上部支架	MOUNT Upper	2
3	8M0224385	支架	MOUNT	2
4	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	8
4	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	8
5	826658	缓冲垫	BUMPER	1
5	8M0156878	缓冲垫	BUMPER	1
6	89531	挡圈	RING Retaining	1
7	825222T03	转向臂	ARM Steering	1
7	8M0118183	转向臂	ARM Steering	1
8	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
9	8279973	隔套	SPACER	1
9	8279971	隔套	SPACER	1
10	850175T03	短旋转管总成	SWIVEL TUBE ASSEMBLY Short	1
10	8M0219910	旋转管	SWIVEL TUBE	1
10	893590T03	长旋转管总成	SWIVEL TUBE ASSEMBLY Long	1
10	8M0219911	旋转管	SWIVEL TUBE	1
11	88238A4	拉线总成	CABLE ASSEMBLY	1
11	88238T01	拉线总成	CABLE ASSEMBLY	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0207768	拉线总成	CABLE ASSEMBLY	1
13	892086120	螺钉（M10×120）	SCREW (M10 x 120)	2
13	8M0103829	螺钉	SCREW	2
14	893703	下安装带	STRAP Lower Mount	1
15	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	3
16	40140	螺母(M10)	NUT (M10)	2
17	8M0001163	连杆	LINK ROD	1
17	8M0026161	连杆	LINK ROD	1
18	823919	螺钉（0.375-24 x 1.500）	SCREW (.375-24 x 1.500)	1
19	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
19	8M0109680	垫圈(0.39×0.546×0.12)	WASHER (.39 X .546 X.12)	1
20	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
21	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
21	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
22	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
22	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
23	816667F3	导流板支架	BRACKET Ride-Guide	1
23	8M0184092	支架	BRACKET	1
24	8M0009820	锁紧垫圈	TAB WASHER	1
25	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	2
26	4002319	垫圈	WASHER	2

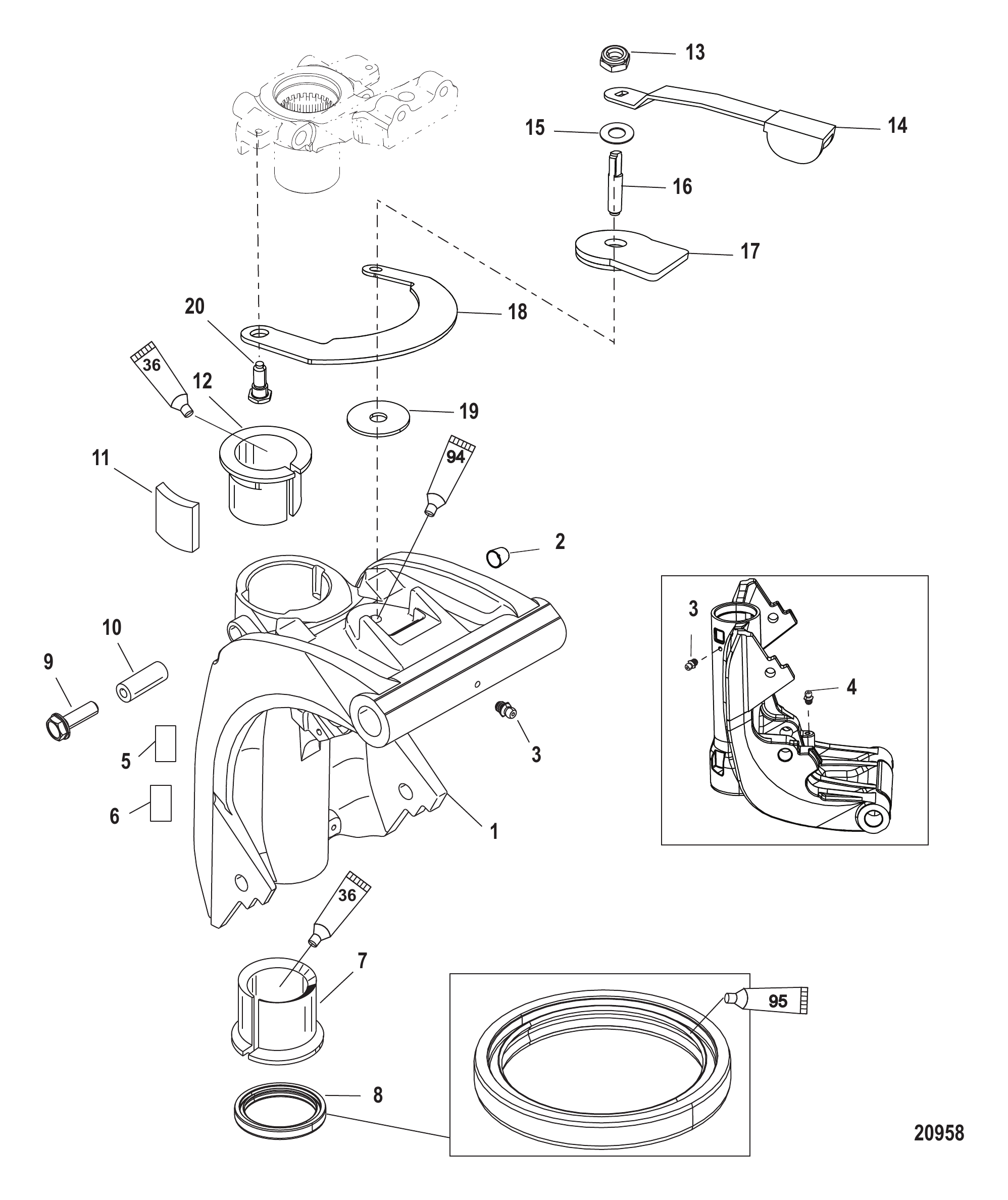

图 31旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	850066A1	旋转支架	SWIVEL BRACKET	1
1	850066T01	旋转支架	SWIVEL BRACKET	1
2	19606	配平销轴承	BEARING Trim Pin	2
3	74036	润滑脂接头	FITTING Grease	2
3	8M0169589	润滑脂接头	FITTING Grease	2
4	74036	润滑脂接头	FITTING Grease	1
4	8M0169589	润滑脂接头	FITTING Grease	1
5	8237011	副驾驶贴花	DECAL Co-Pilot	1
6	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
7	821777	下轴套	BUSHING Lower	1
8	822404	密封件	SEAL	1
8	8M0205512	密封件	SEAL	1
9	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
10	8282451	副驾驶密封件	SEAL Co-Pilot	1
11	822397	滑块	PUCK	1
12	8217711	衬套	BUSHING	1
13	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
13	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
14	823792	杠杆副驾驶	LEVER Co-Pilot	1
15	29330	垫圈	WASHER	1
16	821961	杆螺纹	ROD Threaded	1
17	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
18	8M0007471	旋转头板	PLATE Swivel Head	1
19	8165621	摩擦片	DISC Friction	1
20	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

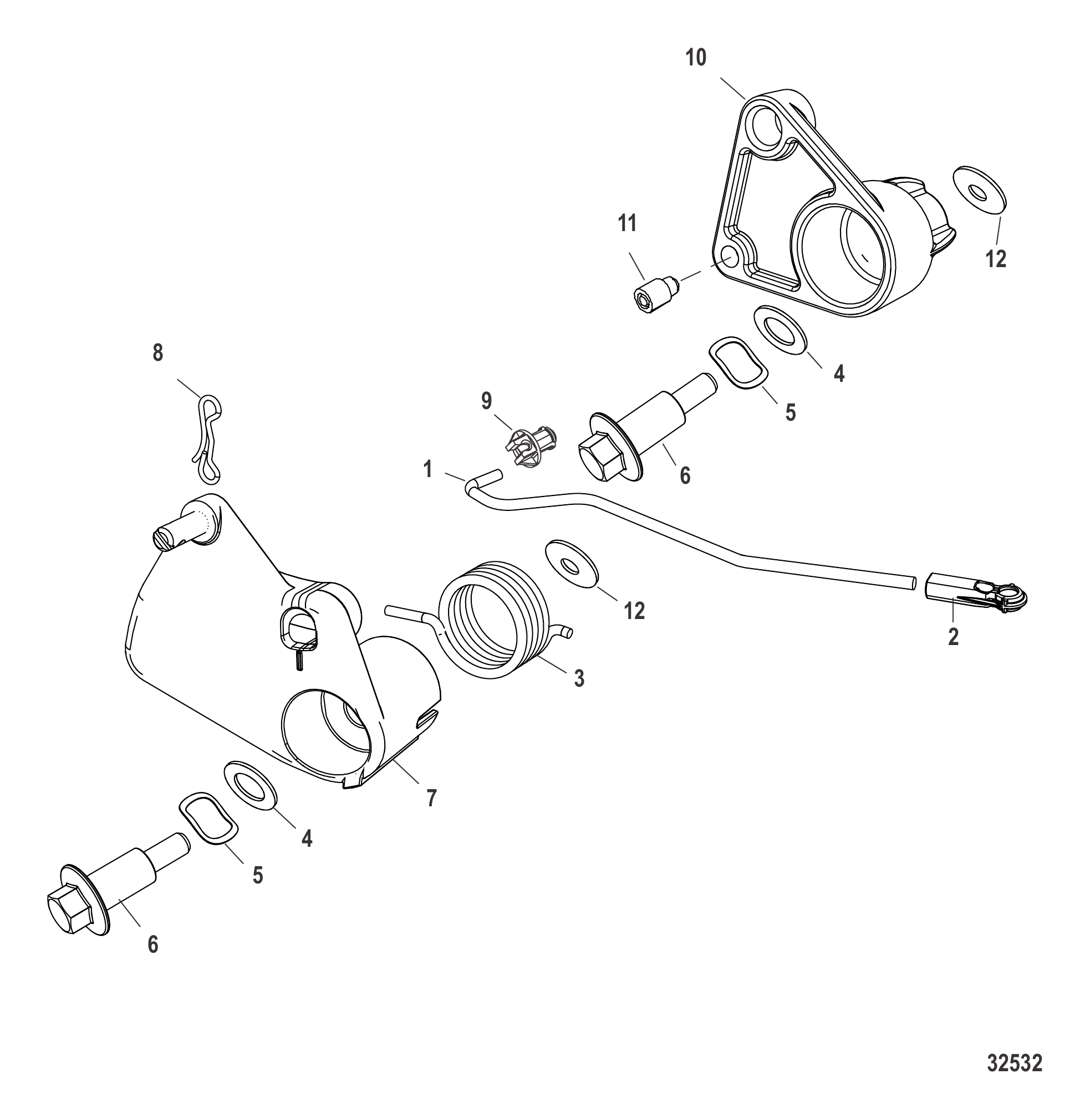

图 32远程油门连杆 Throttle Linkage Remote

REF	零件编号	中文名称	英文名称	数量
1	8M0006021	节气门连杆总成	LINK ASSEMBLY Throttle	1
2	19384	插座	SOCKET	1
2	8M0084742	插座	SOCKET	1
3	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
4	897937	垫圈	WASHER	2
5	898093	波形垫圈	WASHER Wave	2
6	8M0010411	螺栓	BOLT	2
6	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
7	8M0021603	节气门凸轮	CAM Throttle	1
8	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
9	932481	衬套	BUSHING	1
9	8M0215006	旋转衬套	BUSHING Swivel	1
10	8M0008317	凸轮从动件	FOLLOWER Cam	1
11	897780	滚轮	ROLLER	1
11	8M0037159	滚轮	ROLLER	1
12	897936	垫圈	WASHER	2

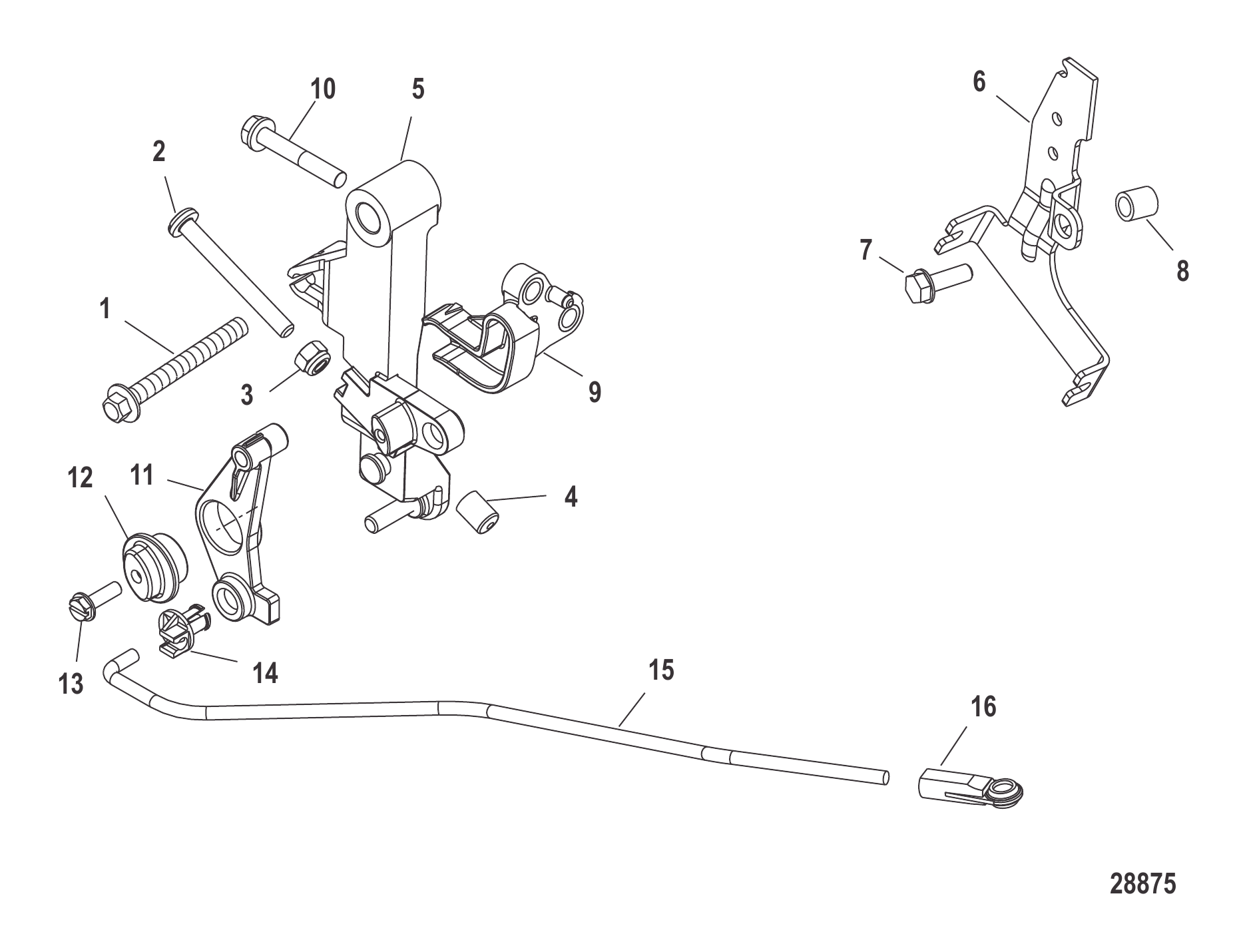

图 33舵柄油门连杆 Throttle Linkage Tiller

REF	零件编号	中文名称	英文名称	数量
1	4010770	螺钉(M8 x 70)	SCREW (M8 x 70)	1
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	830294T3	支架	BRACKET	1
7	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
7	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
8	825078	衬套	BUSHING	1
9	879865	节气门凸轮	CAM Throttle	1
10	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
11	883006A1	油门臂总成	ARM ASSEMBLY Throttle	1
12	883005	衬套	BUSHING	1
13	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
14	932481	衬套	BUSHING	1
14	8M0215006	旋转衬套	BUSHING Swivel	1
15	893775A01	节气门连杆总成	LINK ASSEMBLY Throttle	1
16	19384	插座	SOCKET	1
16	8M0084742	插座	SOCKET	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

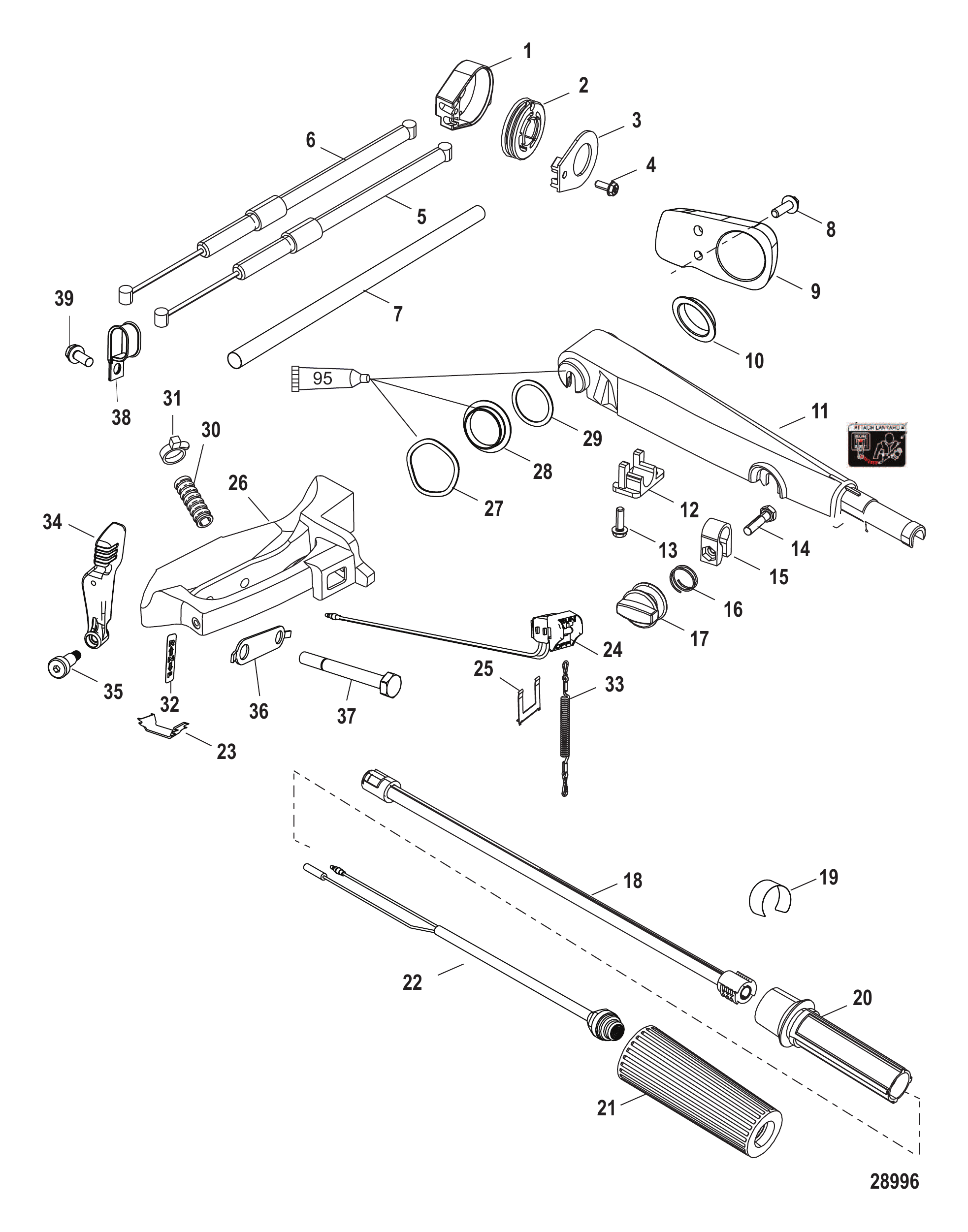

图 34舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	822148T06	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售外壳	NOT SOLD SEPARATE Case	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	4324210	油门线总成(30.50英寸)	CABLE ASSEMBLY Throttle (30.50 Inches)	1
6	4324211	油门线总成(41.50英寸)	CABLE ASSEMBLY Throttle (41.50 Inches)	1
7	960099	套管(12.00英寸)	SLEEVE (12.00 Inches)	1
8	82526225	螺钉 (M8 x 25毫米)	SCREW (M8 x 25 mm)	2
9	822407F1	盖板	COVER	1
9	8M0072298	盖板	COVER	1
10	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
11	828813T1	转向手柄臂	ARM Steering Handle	1
-	8M0032728	黑色安全绳贴纸	DECAL Lanyard, Black	1
12	822441	固定座	RETAINER	1
13	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
15	892995	节气门锁	LOCK Throttle	1
16	96203	弹簧	SPRING	1
17	821972T	节气门旋钮	KNOB Throttle	1
18	821463A2	舵柄管	TILLER TUBE	1
18	8M0138696	舵柄管	TILLER TUBE	1
19	8242004	贴花	DECAL	1
20	821465	节气门手柄	HANDLE Throttle	1
21	99589003	握把	GRIP	1
21	8M0221732	外握把	GRIP OUTER	1
22	823609A14	停止开关	SWITCH Stop	1
22	8M0104614	停止开关	SWITCH Stop	1
23	823687	卡扣	CLIP	2
24	11083A31	停止开关	SWITCH Stop	1
25	120441	黄铜固定座	RETAINER Brass	1
25	8M0032846	黄铜固定座	RETAINER Brass	1
26	821455A4	舵柄支架	BRACKET Tiller	1
27	826792	波形垫圈	WAVE WASHER	1
28	821477	衬套1.485-1.475内径(用于手柄凸台低于1.485英寸时)	BUSHING 1.485-1.475 Inside Diameter Use When Handle Boss is Below 1.485 Inch	1
28	8M0105383	衬套1.49-1.50内径(用于手柄凸台高于1.49英寸时)	BUSHING 1.49-1.50 Inside Diameter Use When Handle Boss is Above 1.49 Inch	1
29	827314	垫圈	WASHER	1
30	828547633	导管（内径0.620英寸×3.00英尺散装）	CONDUIT (.620 Inside Diameter x 3.00 Feet Bulk)	1
31	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
32	82409316	前进-空档-倒档换挡贴纸	DECAL F-N-R Shift	1
33	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
34	830180A01	换挡手柄套件	HANDLE KIT Shift	1
35	8M0021519	肩部螺钉(10 x 20)	SHOULDER SCREW (10 x 20)	1
36	8M0009820	锁紧垫圈	TAB WASHER	1
37	82484890	螺钉 (M10 x 90)	SCREW (M10 x 90)	2
38	8M0009374	卡箍	CLAMP	1
39	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

图 35舵柄手柄罩及电气组件(中置) Tiller Handle Cover and Electrical (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161095	舵柄手柄罩	COVER Tiller Handle	1
2	8M0161140	舵柄贴纸	DECAL Tiller Handle	1
3	8M0161293	加热握把按钮衬垫	GASKET Heated Grip Button	1
4	8M0161142	加热握把按钮塞	PLUG Heated Grip Button	1
5	8M0161141	螺钉M4×0.7×6.0	SCREW M4x0.7x6.0	6
6	8M0158047	带缓速控制的显示屏	DISPLAY With Troll Control	1
7	NSS	缓速器总成（不单独销售）	NOT SOLD SEPARATE Troll Assembly	1
8	8M0161121	线束总成	HARNESS ASSEMBLY	1
9	8M0161118	线缆扎带扣	CLIP Cable Tie	2
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
11	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
12	8M0161120	安全开关拉绳总成	SWITCH LANYARD ASSEMBLY	1
13	8M0161296	拉绳贴纸	DECAL Attach Lanyard	1
14	8M0161295	备用夹贴纸	DECAL Spare Clip	1
15	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
16	8M0144930	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
16	8M0210763	报警器	ALARM	1
17	8M0034874	螺丝(M3 x 0.5)	SCREW (M3 x 0.5)	2
18	8M0161116	空档开关	NEUTRAL SWITCH	1
19	8M0034875	螺母(M3 x 0.5六角)	NUT (M3 x 0.5 Hex)	2
20	4001987	螺钉(M4×16)	SCREW (M4 x 16)	9
21	8M0161119	微调开关总成	TRIM SWITCH ASSEMBLY	1

图 36舵柄罩及电气组件（中置式SeaPro） Tiller Handle Cover and Electrical (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161144	舵柄手柄罩(SeaPro版)	COVER Tiller Handle (SeaPro)	1
2	8M0161140	舵柄贴纸	DECAL Tiller Handle	1
3	8M0161363	显示器-无缓速控制	DISPLAY No Troll Control	1
4	8M0161141	螺钉M4×0.7×6.0	SCREW M4x0.7x6.0	6
5	8M0161121	线束总成	HARNESS ASSEMBLY	1
6	8M0161118	线缆扎带扣	CLIP Cable Tie	2
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
8	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
9	8M0161120	安全开关拉绳总成	SWITCH LANYARD ASSEMBLY	1
10	8M0161296	拉绳贴纸	DECAL Attach Lanyard	1
11	8M0161295	备用夹贴纸	DECAL Spare Clip	1
12	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
13	8M0144930	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
13	8M0210763	报警器	ALARM	1
14	8M0034874	螺丝(M3 x 0.5)	SCREW (M3 x 0.5)	2
15	8M0161116	空档开关	NEUTRAL SWITCH	1
16	8M0034875	螺母(M3 x 0.5六角)	NUT (M3 x 0.5 Hex)	2
17	4001987	螺钉(M4×16)	SCREW (M4 x 16)	9
18	8M0161119	微调开关总成	TRIM SWITCH ASSEMBLY	1

图 37舵柄手柄套件组件(中置) Tiller Handle Kit Components (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161148	换挡油门线束套件 40-60马力	SHIFT AND THROTTLE CABLE KIT 40-60 HP	1
2	8M0124369	拉绳总成54英寸	LANYARD ASSEMBLY 54 in	1
2	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
3	8M0161154	螺丝 M10×1.5	SCREW M10 X 1.5	2
4	8M0161156	锁紧垫圈	TAB WASHER	1
5	8M0161155	锁紧垫圈	TAB WASHER	1
6	74036	润滑脂接头	FITTING Grease	1
6	8M0169589	润滑脂接头	FITTING Grease	1
7	8237011	副驾驶贴花	DECAL Co-Pilot	1
8	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
9	8165621	圆盘	DISC	1
10	8M0007471	旋转头板	PLATE Swivel Head	1
11	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
12	821961	杆	ROD	1
13	29330	垫圈	WASHER	1
14	823792	杠杆	LEVER	1
15	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
15	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
16	8M0161160	护孔环	GROMMET	1

图 38舵柄套件组件（中置式SeaPro） Tiller Handle Kit Components (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161148	换挡油门线束套件 40-60马力	SHIFT AND THROTTLE CABLE KIT 40-60 HP	1
2	8M0124369	拉绳总成54英寸	LANYARD ASSEMBLY 54 in	1
2	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
3	8M0161154	螺丝 M10×1.5	SCREW M10 X 1.5	2
4	8M0161156	锁紧垫圈	TAB WASHER	1
5	8M0161155	锁紧垫圈	TAB WASHER	1
6	74036	润滑脂接头	FITTING Grease	1
6	8M0169589	润滑脂接头	FITTING Grease	1
7	8237011	副驾驶贴花	DECAL Co-Pilot	1
8	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
9	8165621	圆盘	DISC	1
10	8M0007471	旋转头板	PLATE Swivel Head	1
11	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
12	821961	杆	ROD	1
13	29330	垫圈	WASHER	1
14	823792	杠杆	LEVER	1
15	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
15	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
16	8M0161160	护孔环	GROMMET	1
17	8M0161161	燃油管快拆套件	FUEL HOSE QUICK DISCONNECT KIT	1
18	855697	卡箍	CLAMP	3
18	8M0204696	卡箍	CLAMP	3
19	8M0161162	阳螺纹接头	Fitting Male	1
20	8M0161163	阴螺纹接头	FITTING Female	1

图 39舵柄手柄后支架总成(中置) Tiller Handle Rear Bracket Assembly (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161096	带倾斜锁的后支架总成	BRACKET Rear Assembly with Tilt Lock	1
2	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
3	8M0161103	倾斜杆	LEVER Tilt	2
4	8M0161099	轴承衬套	BUSHING Bearing	2
5	8M0161683	倾斜凹槽凸轮	DENT CAM Tilt	1
6	8M0161684	锁紧片	LOCKING TAB	1
7	8M0161687	槽销	GROOVED PIN	1
8	8M0161686	倾斜轴	TILT SHAFT	1
9	8M0161685	压缩弹簧	SPRING Compression	1
10	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
11	8M0136052	螺钉	SCREW	1
11	8M0157385	螺钉	SCREW	1
12	8M0136057	盖形螺母	NUT Cap	1
13	40140	螺母(M10)	NUT (M10)	1
14	4002319	垫圈	WASHER	2
15	8M0161098	趾部夹	CLAMP Toe	1
15	8M0224370	趾部夹	CLAMP Toe	1
16	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
17	8M0161097	下支架	BRACKET Lower	1
17	8M0224367	下支架	LOWER BRACKET	1
18	8M0136054	螺栓	BOLT	1
19	8M0136060	E型卡环	E RING	1
20	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
21	8M0161101	螺丝M10 X 1.5六角头不锈钢	SCREW M10 X 1.5 HEX HD S.S	1
22	8M0161102	调节螺丝	SCREW Adjustment	1
22	8M0153724	螺钉	SCREW	1
23	8M0051399	止动器	STOPPER	1
23	8M0245322	止动器	STOPPER	1
24	8M0161100	衬套	BUSHING	2
25	8M0031370	衬套	BUSHING	1

图 40舵柄手柄换挡与油门组件(中置) Tiller Handle Shift and Throttle Components (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161094	舵柄底盘	CHASSIS Tiller	1
2	8M0161107	换挡手柄盖	COVER Shift Handle	1
3	8M0161106	螺钉	SCREW	1
4	4002319	垫圈	WASHER	1
5	8M0161105	换挡手柄总成	SHIFT HANDLE ASSEMBLY	1
6	8M0161110	法兰衬套	FLANGE BUSHING	1
7	8M0161126	油门管	THROTTLE TUBE	1
-	8M0166001	握把总成	GRIP ASSEMBLY	1
8	NSS	内握把不单独销售	NOT SOLD SEPARATE INNER GRIP	1
9	NSS	外握把不单独销售	NOT SOLD SEPARATE OUTER GRIP	1
10	8M0161124	动力微调开关面板	BEZEL Power Trim Switch	1
10	8M0161145	无动力微调开关面板	BEZEL No Power Trim Switch	1
11	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
12	8M0161109	换挡安装支架	BRACKET Shift Mounting	1
13	8M0161113	螺丝M6X1.0X10	SCREW M6X1.0X10	7
14	8M0085515	螺丝(#8 - 32 x .375)	SCREW (#8 - 32 x .375)	2
15	8M0161111	法兰衬套	FLANGE BUSHING	2
16	8M0161108	换挡杆	SHIFT LEVER	1
17	NSS	螺柱不单独销售	NOT SOLD SEPARATE STUD	1
18	8M0161114	定位器总成	DETENT ASSEMBLY	1
19	NSS		NOT SOLD SEPARATE SPRING	1
20	NSS		NOT SOLD SEPARATE GUIDE	1
21	NSS		NOT SOLD SEPARATE ROLLER	1
22	26811	开口销	COTTER PIN	3
23	8M0161131	摩擦夹	FRICTION CLAMP	1
24	8M0161112	换挡安装支架	BRACKET Shift Mounting	1
25	8M0161137	摩擦旋钮	FRICTION KNOB	1
26	8M0161138	油门摩擦贴纸	DECAL Throttle Friction	1
27	8M0161136	开口销	COTTER PIN	1
28	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
28	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
29	29641	E型卡环	E RING	1
30	8M0161258	小齿轮	PINION	2
31	8M0161139	油门齿轮总成	THROTTLE GEAR ASSEMBLY	1
32	8M0161125	卡箍	CLAMP	1
33	8M0161130	油门支架	THROTTLE BRACKET	1
34	8M0161128	U型销	PIN Clevis	1
35	8M0161115	线束支架	BRACKET HARNESS	1
36	8M0161134	垫圈	WASHER	2
37	8M0161135	螺丝M4x16	SCREW M4x16	2
38	8M0161133	衬套	BUSHING	2
39	8M0161132	枕形支撑	PILLOW SUPPORT	1
40	8M0161127	开口销	PIN Split Lock	1
41	8M0161129	油门轴	THROTTLE SHAFT	1

图 41工具1 Tools 1

REF	零件编号	中文名称	英文名称	数量
1	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil	1
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
4	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
4	8M0161873	固定工具	HOLDER TOOL	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
5	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
6	99379	正时灯	TIMING LIGHT	1
7	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
9	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
10	880118A04	DDT诊断模块	DDT CARTRIDGE	1
11	822560A5	线束总成-DDT适配器	HARNESS ASSEMBLY DDT Adapter	1
12	883877A1	喷油器拆卸工具	REMOVAL TOOL Fuel Injector	1
13	NSS	非单独销售锁环钳(P/N-SRP2)	NOT SOLD SEPARATE Lock ring Pliers (P/N-SRP2)	1
14	809495001	气门导管工具	TOOL Valve Guide	1
15	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
16	74951	扳手	SPANNER WRENCH	1
17	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
18	NSS	不单独销售气门座铰刀套件	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
19	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
20	802867Q1	防腐蚀润滑脂8盎司	ANTI-CORROSION GREASE 8 oz	1
20	8M0071838	极压润滑脂QS 8盎司装	EXTREME GREASE QS, 8 oz tube	1

图 42工具2 Tools 2

REF	零件编号	中文名称	英文名称	数量
24	63209	加热灯	HEAT LAMP	1
25	877321A1	轴承安装工具	INSTALLATION TOOL Bearing	1
26	13945	轴承安装工具	INSTALLATION TOOL Bearing	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
27	NSS		NOT SOLD SEPARATE Expanding Rod (P/N-CG-41-11)	1
28	NSS	不单独销售夹头(P/N-CG-41-14)	NOT SOLD SEPARATE Collet (P/N-CG-41-14)	1
29	24156	螺母(0.625-18)	NUT (.625-18)	1
30	34961	垫圈	WASHER	1
31	29310	安装板	PLATE	1
32	31229	轴	SHAFT	1
33	36571T	导向垫圈	PILOT WASHER	1
34	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
35	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
36	36569T	驱动头工具	DRIVE HEAD TOOL	1
37	27780	拉拔器	PULLER	1
38	37241	通用拉拔板	PULLER PLATE Universal	1
39	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
40	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
41	825003A1	DDT电缆总成10英尺	CABLE ASSEMBLY DDT 10 Feet	1
42	13949	油封安装工具	DRIVER TOOL Oil Seal	1
43	817007T	密封安装工具	INSTALLER TOOL Seal	1
44	43506T	轴承固定工具	RETAINING TOOL Bearing	1
45	817005	轴承安装工具	INSTALLER TOOL Bearing	1
46	817006	水泵底座密封安装工具	INSTALLER TOOL Water Pump Base Seal	1
47	817008A2	小齿轮定位工具	LOCATION TOOL Pinion Gear	1
48	817009T	轴承杯驱动器工具	DRIVER TOOL Bearing Cup	1
49	12349A05	小齿轮定位工具	TOOL Pinion Locating	1

图 43工具3 Tools 3

REF	零件编号	中文名称	英文名称	数量
52	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
-	889622A01	Timkin杯工具	TOOL Timkin Cup	1
53	14309T02	轴承安装工具	INSTALLATION TOOL Bearing	1
54	14310T1	耐磨套驱动器	WEAR SLEEVE DRIVER	1
55	14311A04	预紧力工具	TOOL Preload	1
56	196601	背隙测量仪	INDICATOR TOOL Backlash	1
57	31106T	轴承安装心轴杯	MANDREL Bearing Driver Cup	1
58	31108T	油封驱动器	DRIVER Oil Seal	1
59	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
60	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
61	37350T	导向心轴	PILOT MANDREL	1
62	817070	传动轴固定工具	HOLDING TOOL Driveshaft	1
63	58222A1	百分表工具	DIAL INDICATOR TOOL	1
64	85716	拉拔螺栓工具-轴承座	PULLER BOLT TOOL Bearing Carrier	1
65	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
65	8M0237356	适配器套件	ADAPTER KIT	1
66	83165T	拉拔器总成	PULLER ASSEMBLY	1
-	805747A04	爪形工具	TOOL Claws	1
67	856875A1	轴承安装工具	INSTALLATION TOOL Bearing	1
68	817057A02	背隙指示器工具	TOOL Backlash Indicator	1
-	883420	工具套筒(.625)	TOOL Sleeve (.625)	1
69	817058A1	轴承驱动器工具	DRIVER TOOL Bearing	1
70	877840A1	传动轴固定工具	HOLDING TOOL Driveshaft	1
71	8M0026034	工具包	TOOL KIT	1
71	8M0162977	工具包	TOOL KIT	1

图 44顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	834785T40	顶罩总成 Mercury 40马力带贴花	TOP COWL ASSEMBLY Mercury 40hp, Decaled	1
1	8M0047962	顶罩总成 Mercury 40马力带贴花	TOP COWL ASSEMBLY Mercury 40hp, Decaled	1
1	834785T42	顶罩总成 Mariner 40马力带贴花	TOP COWL ASSEMBLY Mariner 40hp, Decaled	1
1	8M0049920	顶罩总成 Mariner 30/40马力无贴花	TOP COWL ASSEMBLY Mariner 30/40hp, w/o decals	1
1	8M0047968	顶罩总成 Mercury 30马力带贴花	TOP COWL ASSEMBLY Mercury 30hp, Decaled	1
1	8M0047960	顶罩总成 Mariner 30马力带贴花	TOP COWL ASSEMBLY Mariner 30hp, Decaled	1
-	8M0049919	顶罩总成 Mercury 30/40马力无贴花	TOP COWL ASSEMBLY Mercury 30/40hp, w/o decals	1
-	8M0118164	顶罩总成 Mercury 30/40马力无贴花	TOP COWL ASSEMBLY Mercury 30/40 HP, Non Decaled	1
-	8M0049920	顶罩总成 Mariner 30/40马力无贴花	TOP COWL ASSEMBLY Mariner 30/40hp, w/o decals	1
-	8M0118166	顶罩总成 Mariner 30/40马力无贴花	TOP COWL ASSEMBLY Mariner 30/40 HP, Non Decaled	1
2	879147T12	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	8M0118170	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	879147T13	空气导流帽-水星型	CAP Air Dam - Mariner	1
2	8M0118172	空气导流帽-水星型	CAP Air Dam - Mariner	1
3	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	6
3	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	6
4	8M0006055	后锁扣支架	BRACKET Rear Latch	1
5	8M0013032	前锁扣支架	BRACKET Front Latch	1
5	826291T02	前锁扣支架	BRACKET Front Latch	1
6	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
7	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
8	400632	螺母	NUT	2
9	834786A05	隔音毯套装	SOUND BLANKET KIT	1
10	8M0025868	密封件	SEAL	1
10	8M0109278	密封件	SEAL	1
11	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
-	883524A08	贴花套件 Mercury 40	DECAL SET Mercury 40	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	8M0045158	贴花套件 Mercury 40	DECAL SET Mercury 40	1
-	8M0114992	服务套件贴纸	DECAL-SERVICE KIT	1
-	896856002	贴纸40	DECAL 40	1
-	8M0114992	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0071110	水星40马力贴纸套装	DECAL SET Mercury 40hp	1
-	8M0098328	ME 40马力3缸贴纸套装	DECAL SET ME 40HP 3CYL	1
-	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
-	8M0063348	尾部贴纸40	DECAL Rear, 40	1
-	883532A08	贴花套装 MA 40马力3缸	DECAL SET MA 40HP 3CYL	1
-	8M0232154	贴花套件 40马力	DECAL SET 40 HP	1
-	8M0012388	尾部贴纸40	DECAL Rear, 40	1
-	8M0047969	贴花套件 Mercury 30马力	DECAL SET Mercury 30hp	1
-	8M0044902	贴纸30	DECAL 30	1
-	8M0071109	贴花套件 Mercury 30马力	DECAL SET Mercury 30hp	1
-	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
-	8M0098329	ME 30马力3缸贴花套装	DECAL SET ME 30HP 3CYL	1
-	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
-	8M0063347	后贴花 30英寸	DECAL Rear, 30	1
-	8M0047961	贴花套件 Mariner 30马力	DECAL SET Mariner 30hp	1
-	8M0098330	贴花套装 MA 30马力3缸	DECAL SET MA 30HP 3CYL	1
-	8M0044755	后贴花 30英寸	DECAL Rear, 30	1

图 45艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866T04	艉板支架-左舷	BRACKET Transom - Port	1
2	98727	润滑脂接头	FITTING Grease	1
2	8M0169588	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
5	893704T01	倾斜锁杆	LEVER Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	8M0007470	旋钮	KNOB	1
10	8M0021914	销钉(.125×30毫米)	PIN (.125 x 30 mm)	1
11	19619	垫圈	WASHER	2
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
17	8M0000586	螺钉(M8×35)	SCREW (M8 x 35)	1
18	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	4
19	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
20	49930A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
20	8M0026068	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
21	821461	弹簧	SPRING	1
22	196141	倾斜管	TILT TUBE	1
22	8M0041938	倾斜管	TILT TUBE	1
23	858869	螺母 (.875-14)	NUT (.875-14)	2
24	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
25	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
25	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
26	82671117	螺母(.500-20)	NUT (.500-20)	4
27	1938525	连接杆	LINK	1
27	8M0084737	连接杆	LINK	1
28	19615A4	倾斜杆总成	LEVER ASSEMBLY Tilt	1
28	19615A05	倾斜杆总成	LEVER ASSEMBLY Tilt	1
29	812707	衬套	BUSHING	1
30	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	1
30	8M0042643	垫圈(.520 x .850 x .060) 尼龙黑色	WASHER (.520 x .850 x .060) Nylon, Black	1
31	99611	波形垫圈	WAVE WASHER	1
32	19621	倾斜旋钮	TILT KNOB	1
32	8M0007469	倾斜旋钮	KNOB Tilt	1
33	19611	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	1
34	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
35	4002319	垫圈	WASHER	2
36	40140	螺母(M10)	NUT (M10)	2
37	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
38	19624A1	密封套件	SEAL KIT	1
39	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
40	78861	隔套	SPACER	1
41	22740	卡扣	CLIP	2
42	69205	C形垫圈	C WASHER	1
42	8M0084613	C形垫圈	C-WASHER	1
43	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1

图 46升降开关套件 Trim Switch Kit

REF	零件编号	中文名称	英文名称	数量
-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
1	18861	固定座	RETAINER	1
2	814820	适配器	ADAPTER	1
3	NSS	开关(不单独销售)	NOT SOLD SEPARATE Switch	1
4	79091	保险丝20安培	FUSE 20 Ampere	1
4	8M0207796	保险丝20安培	FUSE 20 AMP	1
5	95084A2	拉线总成	CABLE ASSEMBLY	1
6	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	2
7	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
7	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2

图 47油气分离器 Vapor Separator

REF	零件编号	中文名称	英文名称	数量
-	892267T03	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
1	892267A54	主体总成	BODY ASSEMBLY	1
2	892267506	放油螺钉	SCREW Drain	1
3	892267530	O型圈	O-RING	1
4	85583466	软管(40英寸整卷)裁切至9英寸	HOSE (40.00 Inches Bulk) Cut to 9 Inches	1
4	8M0054213	软管	HOSE	1
5	892267A55	燃油冷却器总成	COOLER ASSEMBLY Fuel	1
6	888988023	卡箍	CLAMP	2
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
8	892267511	垫圈	WASHER	1
9	892267504	软管	HOSE	1
10	892267503	软管	HOSE	1
11	834985	护孔环	GROMMET	3
11	8M0190980	护孔环	GROMMET	3
12	856954	衬套	BUSHING	3
13	892267A51	燃油泵套件(含盖体O型圈25-892267530)	PUMP KIT Fuel Also includes cover to body o ring 25-892267530	1
14	892267521	绝缘体	INSULATOR	1
15	892267510	隔离器	ISOLATOR	1
16	892267523	绝缘体	INSULATOR	1
17	892267534	燃油滤网	STRAINER Fuel	1
18	892267519	盖板	COVER	1
19	892267T57	盖总成	COVER ASSEMBLY	1
20	892267537	施拉德阀	VALVE Schrader	1
20	892267T57	盖总成	COVER ASSEMBLY	1
21	892267535	电气连接器	CONNECTOR Electrical	1
22	892267531	螺钉(M4×16)	SCREW (M4 x 16)	5
23	883220	盖帽	CAP	1
24	892267A52	浮子阀套件	FLOAT VALVE KIT	1
25	892267A50	压力调节器套件	REGULATOR KIT Pressure	1
26	892267513	O型圈	O-RING	1
27	892267512	滤网	SCREEN	1
28	892267515	螺钉（M5×18）	SCREW (M5 x 18)	1
29	888988023	卡箍	CLAMP	2
30	892267520	安装板	PLATE	1
31	892267529	螺钉(M4 x 8)	SCREW (M4 x 8)	5
32	892267527	浮子	FLOAT	1
33	892267528	浮子销	PIN Float	1
34	892267517	卡扣	CLIP	1
35	892267516	软管	HOSE	1
36	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
37	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
38	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
38	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
39	888988023	卡箍	CLAMP	1
40	8M0022107	接头	FITTING	1

图 48水泵套件组件812966A12 Water Pump Kit Components 812966A12

REF	零件编号	中文名称	英文名称	数量
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
1	830749	密封件	SEAL	3
1	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
2	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
2	8M0245488	水泵底座	BASE WATER PUMP	1
3	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
3	8M0204651	O型圈	O-RING	1
4	814669	油封	SEAL Oil	1
4	8M0245489	油封	SEAL OIL	1
5	814670	油封	SEAL Oil	1
6	19453T	叶轮	IMPELLER	1
7	19699	键	KEY	1
7	8M0032831	叶轮键	KEY Impeller	1
8	8M0005777	垫圈	WASHER	2
8	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
9	8M0242489	水泵	WATER PUMP	1
10	19701	下衬垫	GASKET Lower	1
10	8M0224241	衬垫	GASKET	1
11	822189	水泵上衬垫	GASKET Upper Water Pump	1
12	19700A2	面板	FACE PLATE	1
13	8M0000332	联轴器(短)	COUPLING Short	1
13	8M0151046	水管联轴器(短)	COUPLING Water Tube, Short	1
