水星 Mercury 40 HP EFI 3 CYL 1C043417 THRU 1C456299 - 爆炸图零件明细

四冲程 电喷 EFI · Cat.# 90-883943008 · 共 41 个部位 · 1128 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
2	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
3	17175	线束总成	HARNESS ASSEMBLY	1
4	16230	安全绳	SAFETY ROPE	1
5	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
6	16113	密封板	PLATE Seal	1
7	NSS		NOT SOLD SEPARATE GUIDE	1
8	17173	螺钉	SCREW	4
9	853828	手柄(0.8米)	HANDLE (0.8 Meters)	1
9	8538281	手柄(1.0米)	HANDLE (1.0 Meters)	1
10	8M0157822	6英尺软管适配器	HOSE 6 Foot Adapter	1
10	8M0158123	14英尺软管适配器	HOSE 14 Foot Adapter	1
11	803581	工具包	TOOL KIT	1
12	8M0057047	冲洗附件	FLUSHING ATTACHMENT	1
-	8M0097129	转向锁套件	STEERING LOCK KIT	1
-	8M0159418	丙烷罐支架	HOLDER Propane Tank	1
-	8M0169411	海拔调节套件	ALTITUDE ADJUSTMENT KIT	1

图 2适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	825990	量油尺	DIPSTICK	1
1	8M0162935	量油尺	DIPSTICK	1
2	8259892	油尺管	DIPSTICK TUBE	1
2	825989003	油尺管	DIPSTICK TUBE	1
2	825989003	油尺管	DIPSTICK TUBE	1
3	8560552	密封件	SEAL	1
4	8289151	隔热罩	HEAT SHIELD	1
5	23784	定位销	PIN Dowel	4
6	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
8	828932	油封	SEAL Oil	1
9	856743	衬套	BUSHING	1
10	889567	堵头(.500-14)	PLUG (.500-14)	1
11	825228A17	适配板总成	ADAPTER PLATE ASSEMBLY	1
12	822464	堵头	PLUG	2
13	830756109	软管(57英寸整卷)(裁切至17英寸)	HOSE (57.00 Inches Bulk) (Cut to 17 IN.)	1
13	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
14	291112	接头	FITTING	1
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
16	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
16	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
17	854789	机油集滤器顶板	PLATE Oil Pickup-Top	1
17	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
18	854793	机油集滤器软管	HOSE Oil Pickup	1
19	8547911	挡板	BAFFLE	1
19	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
20	855228	卡箍	CLAMP	2
21	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
22	8252517	衬垫	GASKET	1
22	8M0213113	适配板垫片	GASKET Adaptor Plate	1
22	892320001	衬垫	GASKET	1
22	8M0213113	适配板垫片	GASKET Adaptor Plate	1
23	845746	O型圈	O-RING	1
24	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
24	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
25	19564	护孔环	GROMMET	1
25	8M0179867	护孔环	GROMMET	1
25	19565	护孔环	GROMMET	1
25	19565002	护孔环	GROMMET	1
26	822408	护孔环	GROMMET	1
26	822408001	护孔环	GROMMET	1
26	822408001	护孔环	GROMMET	1
-	859352A02	衬垫套件	GASKET SET	1

图 3下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0135860	前面板	FRONT PANEL	1
2	8M0135849	指示灯	PILOT LAMP	1
3	859278004	启动贴花	DECAL Start	1
4	8M0140126	发动机图标贴花	DECAL Engine Icon	1
5	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
5	8M0182334	燃油接头	CONNECTOR FUEL	1
6	878311	盖帽	CAP	1
7	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
8	16226	护孔环	GROMMET	1
9	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
10	8M0135850	护孔环	GROMMET	1
11	8537437	橡胶支座	MOUNT Rubber	2
12	898101960	橡胶垫圈	WASHER Rubber	2
12	8M0174563	肩螺栓	SHOULDER BOLT	2
13	8M0124428	螺栓	BOLT	2
14	8M0137379	前撑杆盖	COVER Front Stay	1
15	8M0137384	铆钉	RIVET	2
16	161404	垫圈	WASHER	2
17	8518153	护孔环	GROMMET	2
18	8M0139792	轴环	COLLAR	2
18	8M0174563	肩螺栓	SHOULDER BOLT	2
19	8M0134509	右舷驱动轴外壳盖	COVER Driveshaft Housing Starboard	1
19	8M0206074	驱动轴外壳盖 - 右舷	DSH COVER - STBD	1
20	8M0134510	驱动轴外壳盖 - 左舷	COVER Driveshaft Housing Port	1
21	8M0134512	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
22	8M0137380	螺栓	BOLT	10
23	8M0088179	螺栓	BOLT	1
23	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
24	898101937	垫圈	WASHER	1
25	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
25	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
26	8M0137837	护孔环	GROMMET	1
27	8M0137385	护孔环	GROMMET	1
27	8M0137381	护孔环	GROMMET	1
28	8M0134511	驱动轴外壳盖 - 左舷	COVER Driveshaft Housing Port	1
29	898101145	O型圈	O-RING	1
30	8M0141127	动力倾斜开关支架	PT SWITCH HOLDER	1
31	879194330	螺钉	SCREW	2
32	8M0139794	护孔环	GROMMET	1
33	8M0141124	动力倾斜开关	SWITCH POWER TILT	1
34	8M0137387	螺母	NUT	2
35	NSS	不单独销售	NOT SOLD SEPARATE	1

图 4凸轮轴/油泵 Camshaft/Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	898101T21	凸轮轴	CAMSHAFT	1
1	898103A83	凸轮轴	CAMSHAFT	1
2	898101T22	凸轮轴	CAMSHAFT	1
2	898103A85	凸轮轴	CAMSHAFT	1
3	834967T04	油泵总成	PUMP ASSEMBLY Oil	1
4	853523002	衬垫	GASKET	1
5	168308	螺栓	BOLT	3
6	895106	不锈钢垫圈	WASHER Stainless Steel	3
7	95229	键	KEY	1
8	825455001	油封	SEAL Oil	1
9	834973001	从动齿轮	GEAR Driven	1
10	803858001	螺栓	BOLT	1
11	895118	垫圈	WASHER	1
12	895120001	正时皮带	TIMING BELT	1
12	8M0072670	正时皮带	TIMING BELT	1
13	895265	皮带张紧器	TENSIONER Belt	1
14	895266	张紧器盖	COVER TENSIONER	1
15	898101011	螺钉	SCREW	1
16	895141	不锈钢垫圈	WASHER Stainless Steel	1
17	815093002	弹簧张紧器	SPRING Tensioner	1
18	851845001	挂钩	HOOK	1
19	855679002	螺母	NUT	1
20	823032001	锁紧垫圈	LOCKWASHER	1
21	895119001	安装板	PLATE	1
22	834955T02	驱动皮带轮	PULLEY Drive	1
-	898103T33	短缸体	SHORT BLOCK	1
-	898103A87	短缸体	SHORT BLOCK	1
-	8M0123819	长缸体总成	LONG BLOCK	1
-	898103T34	短缸体	SHORT BLOCK	1
-	8M0123817	长缸体总成	LONG BLOCK	1
-	898101A06	动力头衬垫套件	GASKET SET Powerhead	1

图 5曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0134430	连杆总成	CONNECTING ROD ASSEMBLY	2
2	8M0135582	连杆螺栓	BOLT Connecting Rod	2
3	8M0134431	曲轴	CRANKSHAFT	1
4	8M0135577	轴承	BEARING	AR
4	8M0135578	推力轴承	BEARING Thrust	AR
5	855681005	油封	SEAL Oil	1
6	898103114	油封	SEAL Oil	1
7	8M0134428	活塞总成	PISTON ASSEMBLY	2
8	8M0134429	活塞环组件	PISTON RING ASSEMBLY	2
9	8M0135581	活塞销	PIN Piston	2
10	160573	E型卡环	E RING	2
11	825666001	键	KEY	1
-	8M0136159	加大尺寸活塞总成	PISTON ASSEMBLY Oversized	2
-	8M0136161	加大尺寸活塞环总成	PISTON RING ASSEMBLY Oversized	2
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

图 6气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223365	气缸体	CYLINDER BLOCK	1
2	8M0229968	螺栓	BOLT	8
3	16119	定位销	PIN Dowel	2
4	8M0186780	锥形塞	PLUG Taper	4
5	8M0223369	曲轴	CRANKSHAFT	1
6	8M0054681	轴承 - 1 对	BEARING- 1 PAIR	2
7	898103114	油封	SEAL Oil	1
8	855681001	油封	SEAL Oil	1
9	834963A02	活塞总成	PISTON ASSEMBLY	2
10	16057	卡扣	CLIP	4
11	825713002	活塞销	PIN Piston	2
12	803678T05	活塞环组	RING SET Piston	2
13	8M0125694	连杆总成	CONNECTING ROD ASSEMBLY	2
14	8035092	螺栓	BOLT	4
15	8M0223381	正时皮带	BELT TIMING	1
16	8M0186929	驱动皮带轮	DRIVE PULLEY	1
17	8M0223380	皮带导向器	GUIDE BELT	1
18	855679004	螺母	NUT	1
19	8M0186812	垫圈	WASHER	1
20	16071	螺母	NUT	1
21	95229	键	KEY	1
22	825666001	键	KEY	1
23	8M0186930	从动齿轮	GEAR Driven	1
24	895118	垫圈	WASHER	1
25	803858001	螺栓	BOLT	1
26	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
27	898101957	螺钉	SCREW	1
28	8M0229970	机油滤网	OIL STRAINER	1
29	8M0206068	软管	HOSE	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
31	8M0223378	油位表	GAUGE OIL LEVEL	1
32	8M0223379	油位导杆	GUIDE OIL LEVEL	1
33	8M0155474	螺钉	SCREW	1
34	804840007	O型圈	O-RING	1
35	8M0223429	飞轮总成	FLYWHEEL ASSEMBLY	1
36	8M0223430	交流发电机	ALTERNATOR	1
36	8M0134470	交流发电机	ALTERNATOR	1
37	8M0135822	脉冲线圈	COIL Pulsar	1
38	823042067	螺钉	SCREW	2
39	823042	螺栓	BOLT	3
-	8M0227805	电动启动套件	ELECTRIC START KIT	1
-	8M0227808	蓄电池充电套件	BATTERY CHARGING KIT	1

图 7气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223370	气缸盖	CYLINDER HEAD	1
2	8M0223373	气缸盖衬垫	GASKET Cylinder Head	1
3	8M0223366	螺栓	BOLT	6
4	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
5	8M0139438	螺栓	BOLT	3
6	16826	不锈钢垫圈	WASHER Stainless Steel	3
7	8M0186989	发动机温度传感器	SENSOR Engine Temperature	1
8	8M0204682	火花塞	SPARK PLUG	2
8	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
9	8M0223371	凸轮轴总成	CAMSHAFT ASSEMBLY	1
10	850838T01	进气阀	VALVE Intake	2
11	850839T01	排气阀	VALVE Exhaust	2
12	855959001	阀座	SEAT	4
13	803554005	气门弹簧	SPRING Valve	4
14	822647001	进气密封-黑色	SEAL Intake - Black	2
15	822647002	排气密封-绿色	SEAL Exhaust - Green	2
16	8M0152418	固定座总成	RETAINER ASSEMBLY	4
17	825455001	油封	SEAL Oil	1
18	95229	键	KEY	1
19	825046001	调节螺钉	SCREW Adjusting	4
20	8M0135584	摇臂轴	SHAFT Rocker Arm	1
21	895118001	垫圈	WASHER	2
22	825452001	弹簧	SPRING	2
23	8M0186926	摇臂	ROCKER ARM	4
24	826150001	调节螺母	NUT Adjusting	4
25	834967T03	油泵总成	PUMP ASSEMBLY Oil	1
26	8M0223372	油泵衬垫	GASKET Oil Pump	1
27	8M0147119	螺栓	BOLT	3
28	8M0223376	气缸盖罩	COVER Cylinder Head Cover	1
29	803508017	衬垫	GASKET	1
30	823042	螺栓	BOLT	4
31	8M0135589	加油口盖	CAP Oil Fill	1
32	803513007	O型圈	O-RING	1
-	8M0227810	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0227353	8-9.9 EFI维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI (300 Hour)	1
-	8M0227355	8-9.9 EFI Command Thrust维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI Command Thrust (300 Hour)	1

图 8驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	803591T1	驱动轴壳体	HOUSING Driveshaft	1
1	803591T2	驱动轴壳体	HOUSING Driveshaft	1
1	8M0089108	驱动轴壳体	HOUSING Driveshaft	1
2	16114	衬套	BUSHING	1
3	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
4	16119	定位销	PIN Dowel	2
5	879194264	螺栓	BOLT	6
6	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
7	879194296	水堵	PLUG Water	1
8	8M0129225	铭牌-高温警示	DECAL High Temperature Caution	1
9	161181	护孔环	GROMMET	1
10	16117	护孔环	GROMMET	1
11	827663A1	壳体总成	HOUSING ASSEMBLY	1
11	8M0063839	壳体总成	HOUSING ASSEMBLY	1
12	811214	衬套	BUSHING	1
12	898101329	衬套	BUSHING	1
13	16121	固定座	RETAINER	1
14	8M0108373	垫圈	WASHER	2
15	16122	螺钉	SCREW	2
15	16123	螺钉(25毫米)	SCREW (25 mm)	2
16	8M0063848	延伸壳体	EXTENSION HOUSING	1
17	8M0063849	螺栓	BOLT	1
18	879194338	垫圈	WASHER	1
19	8M0063850	螺柱	STUD	1
20	16192	垫圈	WASHER	1
21	8M0063863	螺母	NUT	1
-	8M0101710	动力头衬垫套件	GASKET SET Powerhead	1

图 9电气组件 1C104333/0P560349及以下 Electrical Components 1C104333/0P560349 and Below

REF	零件编号	中文名称	英文名称	数量
1	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
2	893774002	支架	BRACKET	1
3	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
4	834985	护孔环	GROMMET	3
5	898369T05	发动机控制模块ECM	ECM Engine Control Module	1
5	898369T13	发动机控制模块ECM	ECM Engine Control Module	1
6	856954	衬套	BUSHING	3
7	24836	卡扣	CLIP	1
8	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
9	858954	卡箍(0.625英寸)	CLIP (.625)	2
10	879962	线束卡扣	CLIP Part of Electrical Harness	3
11	8M0022449	安装板	PLATE
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
13	883834A1	二极管电缆总成	CABLE ASSEMBLY Diode	1
14	8M0007734	支撑架	BRACE	1
15	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
16	893768	电磁阀板	PLATE Solenoid	1
17	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
18	8M0010250	支架	BRACKET	1
19	825096T	继电器	RELAY	1
20	93388A16	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
21	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
22	88439A9	电缆总成 蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
23	880786	红色绝缘护套	BOOT Insulator - Red	1
24	893665T05	线束总成	HARNESS ASSEMBLY	1
25	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	2
25	83296925	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	2
25	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
25	83296915	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
25	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
26	NSS	盖板(不单独销售)	NOT SOLD SEPARATE Cover	2
27	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
28	13541	公插头	PLUG Male	1
29	8283582	传感器	SENSOR	1
30	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
31	893640T01	电压调节器	REGULATOR Voltage	1
32	893771	连接器支架	BRACKET Connector	1
33	8308971	泡沫垫	FOAM PAD	1
34	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
35	8280401	压力开关	PRESSURE SWITCH	1
36	893887T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
37	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	1
38	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
39	65292	J型卡扣	J CLIP	1
40	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
41	883323001	火花塞	SPARK PLUG	3
42	881863A1	拉线总成	CABLE ASSEMBLY	1
43	822447T01	3针公头连接器盖总成	CAP ASSEMBLY Connector - 3 Pin Male	1
44	824514T02	2针公头连接器盖总成	CAP ASSEMBLY Connector - 2 Pin Male	1
45	897940T01	保险丝线束总成	HARNESS ASSEMBLY Fuse	1

图 10电气组件 1C104334/0P560350及以上 Electrical Components 1C104334/0P560350 and Up

REF	零件编号	中文名称	英文名称	数量
1	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
2	893774002	支架	BRACKET	1
3	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
4	834985	护孔环	GROMMET	3
5	8M0045708	发动机控制模块ECM-40 3缸EPA/EU	ECM Engine Control Module - 40 3 CYL EPA/EU	1
5	8M0047978	发动机控制模块ECM-30 3缸EU	ECM Engine Control Module - 30 3 Cyl EU	1
6	856954	衬套	BUSHING	3
7	24836	卡扣	CLIP	1
8	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
9	858954	卡箍(0.625英寸)	CLIP (.625)	2
10	879962	线束卡扣	CLIP Part of Electrical Harness	3
11	8M0022449	安装板	PLATE	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
13	883834A1	二极管电缆总成	CABLE ASSEMBLY Diode	1
14	8M0007734	支撑架	BRACE	1
15	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
16	893768	Design-I电磁阀板	PLATE Solenoid Design-I	1
17	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
18	8M0010250	支架 Design-I	BRACKET Design-I	1
19	825096T	Design-I继电器	RELAY Design-I	1
20	93388A16	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
21	401386	螺母 (M6) 不锈钢 Design-I	NUT (M6) Stainless Steel Design-I	2
22	88439A9	电缆总成 蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
23	880786	红色绝缘护套	BOOT Insulator - Red	1
24	8M0044998	线束总成	HARNESS ASSEMBLY	1
25	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	3
25	83296925	迷你保险丝-透明-25安培	FUSE Mini - Clear - 25 Ampere	1
25	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
25	83296915	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
25	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
26	8M0045270	盖板	COVER	1
27	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
28	13541	公插头	PLUG Male	1
29	8283582	传感器	SENSOR	1
30	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
31	893640T01	电压调节器	REGULATOR Voltage	1
32	893771	连接器支架	BRACKET Connector	1
33	8308971	泡沫垫	FOAM PAD	1
34	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
35	8280401	压力开关	PRESSURE SWITCH	1
36	893887T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
37	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	1
38	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
39	65292	J型卡扣	J CLIP	1
40	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
41	883323001	火花塞	SPARK PLUG	3
42	881863A1	拉线总成	CABLE ASSEMBLY	1
43	822447T01	3针公头连接器盖总成	CAP ASSEMBLY Connector - 3 Pin Male	1
44	824514T02	2针公头连接器盖总成	CAP ASSEMBLY Connector - 2 Pin Male	1
45	897940T01	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
46	8M0098898	继电器 Design-II	RELAY Design-II	1
47	8M0085874	螺钉 Design-II	SCREW Design-II	2

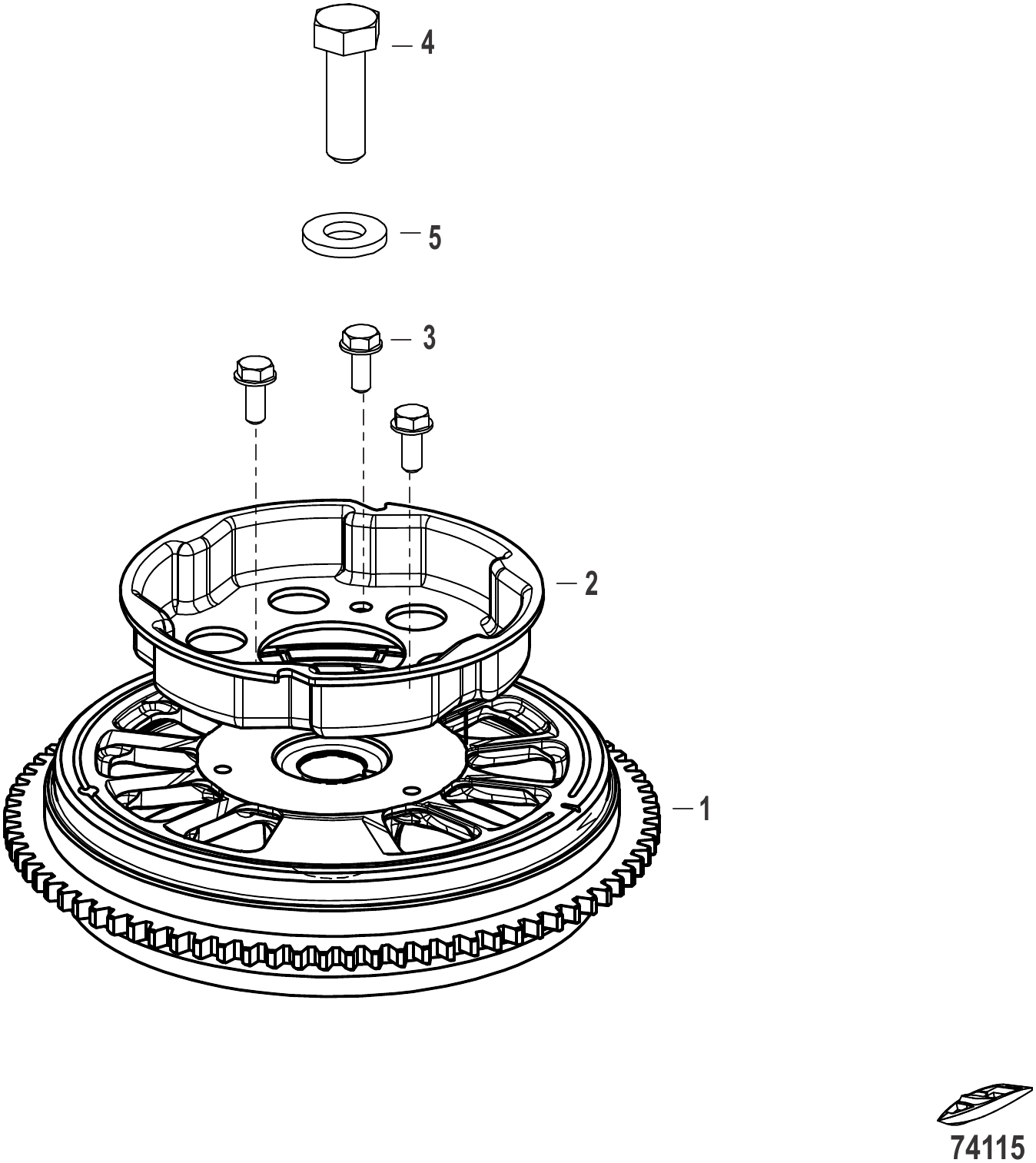

图 11飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8M0186905	飞轮	FLYWHEEL	1
2	804035001	启动器滑轮	PULLEY Starter	1
3	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
4	8M0186911	螺钉	SCREW	1
5	8M0186812	垫圈	WASHER	1

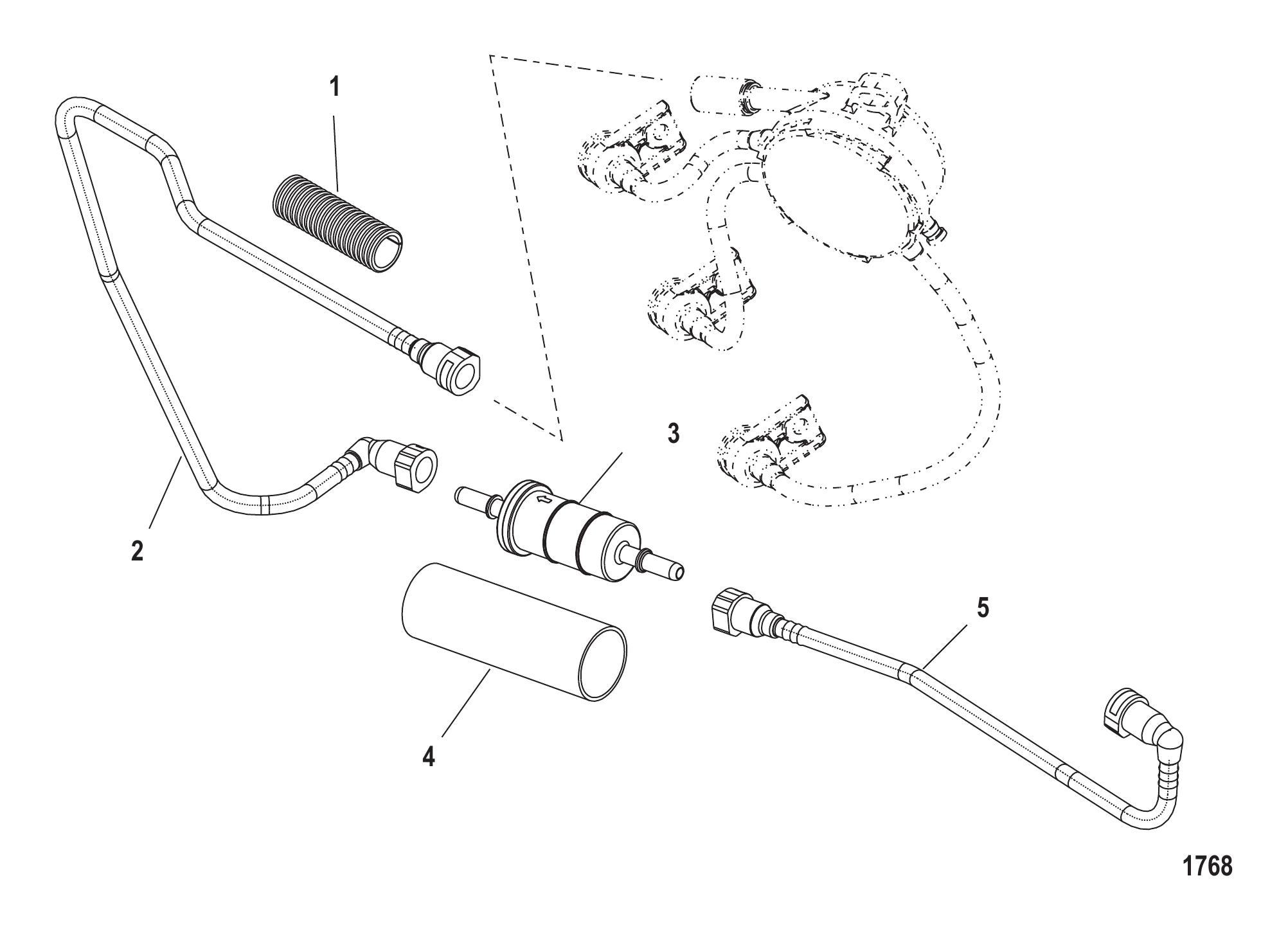

图 12燃油管路 Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	828547353	导管(内径0.350英寸x3英尺整卷)(22英寸)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) (22 IN.)	1
2	880154	燃油管	LINE Fuel	1
3	879885T	燃油滤清器	FILTER Fuel	1
4	8775381	保护套	PROTECTIVE SLEEVE	1
5	877811	燃油管	LINE Fuel	1

图 13燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	803529T04	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	825702002	不锈钢螺栓	BOLT Stainless Steel	2
3	804821004	燃油软管(600毫米)至蒸汽分离器	HOSE Fuel (600 mm) To Vapor Seperator	1
4	95395	不锈钢卡扣	CLIP Stainless Steel	AR
5	161313	O型圈	O-RING	1
6	898101222	支架	BRACKET	1
7	898101223	橡胶支座	MOUNT Rubber	1
8	898101033	安装板	PLATE	1
9	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
10	8537227	尼龙螺母	NUT Nylon	1
11	895118002	垫圈	WASHER	1
12	898101066	燃油冷却器衬垫	GASKET Fuel Cooler	1
13	898101T68	燃油滤清器	FILTER Fuel	1
14	898101266	燃油滤清器至燃油泵软管	HOSE Fuel Filter to Fuel Pump	1
15	898101T65	燃油冷却器	COOLER Fuel	1
16	82304230	螺栓	BOLT	2
17	898101156	橡胶软管(700毫米)燃油冷却器至水管接头	HOSE Rubber (700 mm) Fuel Cooler to Water Connector	1
18	898101219	连接器	CONNECTOR	1
19	898101237	卡箍	CLAMP	1
20	898101268	橡胶软管燃油冷却器至高压燃油滤清器	HOSE Rubber Fuel Cooler to High Pressure Fuel Filter	1
21	898101027	卡扣	CLIP	2
22	898101070	橡胶燃油滤清器支架	MOUNT Rubber-Fuel Filter	1
23	898101069	燃油滤清器支架	BRACKET Fuel Filter	1
24	898101093	高压燃油滤清器	FILTER Fuel-High Pressure	1
25	898101271	软管	HOSE	1
26	856880002	卡箍	CLAMP	3
27	898101211	接头	FITTING	1
28	898101269	橡胶软管至燃油轨	HOSE Rubber To Fuel Rail	1
29	898101104	套筒	SLEEVE	1
30	898101270	橡胶软管至蒸汽分离器	HOSE Rubber To Vapor Seperator	1
31	898101100	软管(600毫米)至气缸体	HOSE (600 mm) To Cylinder Block	1
31	8M0123808	软管	HOSE	1
32	898101274	轴环	COLLAR	1
33	898101275	扎带	TIE STRAP	4
34	898101925	锥形塞	TAPER PLUG	1

图 14齿轮箱驱动轴-2:1减速比 Gear Housing Driveshaft - 2:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	893680T03	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete - Short	1
-	8M0086323	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete - Short	1
-	8M0086323	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete - Short	1
-	893680T04	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete - Long	1
-	8M0086324	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete - Long	1
-	8M0086324	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete - Long	1
1	893680T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	79953Q04	放油螺钉套件	SCREW KIT Drain	3
3	826134Q	阳极块	ANODE	2
4	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	897657055	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
7	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
8	818226A1	密封/板套件	SEAL/PLATE KIT	1
9	NSS	不单独销售 填充板	NOT SOLD SEPARATE Filler Plate	1
10	893604T	小齿轮	GEAR Pinion	1
10	8M0187297	小齿轮	GEAR PINION	1
11	8M0012285	换档凸轮	CAM Shift	1
11	842071A01	凸轮/从动件套件	CAM/FOLLOWER KIT	1
12	55910	螺母(.437-20)	NUT (.437-20)	1
13	830749	密封件	SEAL	3
13	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
14	878089	管塞 (.0625-27)	PLUG Pipe (.0625-27)	1
15	812768	滚柱轴承	BEARING Roller	1
16	889246A96	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
17	29641	E型卡环	E RING	1
18	813696A2	衬套总成	BUSHING ASSEMBLY	1
19	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
20	8164641	油封	SEAL Oil	1
20	8M0246145	油封	OIL SEAL	1
21	891549T	短传动轴	DRIVESHAFT Short	1
21	859102	长驱动轴	DRIVESHAFT Long	1
22	812770A1	垫片组	SHIM SET	AR
22	8M0063262	垫片组	SHIM SET	AR
23	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
23	8M0166756	轴承总成	BEARING ASSEMBLY	1
24	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
25	8128201	螺母	NUT	1
26	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
26	8M0245488	水泵底座	BASE WATER PUMP	1
27	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
27	8M0204651	O型圈	O-RING	1
28	814669	油封	SEAL Oil	1
28	8M0245489	油封	SEAL OIL	1
29	814670	油封	SEAL Oil	1
30	19453T	叶轮	IMPELLER	1
31	19699	键	KEY	1
31	8M0032831	叶轮键	KEY Impeller	1
32	8M0005777	垫圈	WASHER	2
32	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
33	8M0242489	水泵	WATER PUMP	1
34	19701	下衬垫	GASKET Lower	1
34	8M0224241	衬垫	GASKET	1
35	822189	水泵上衬垫	GASKET Upper Water Pump	1
36	19700A2	面板	FACE PLATE	1
37	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
38	8M0000332	联轴器(短)	COUPLING Short	1
38	8M0151046	水管联轴器(短)	COUPLING Water Tube, Short	1
39	893857	联轴器(长)	COUPLER Long	1
39	8M0151045	联轴器	COUPLING	1
40	891637	衬套	BUSHING	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1

图 15齿轮箱螺旋桨轴 - 2:1传动比 Gear Housing Propeller Shaft - 2:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	821306T54	齿轮箱总成(3.44英寸/87.37毫米鱼雷直径)完整	GEAR HOUSING ASSEMBLY (3.44 Inch/87.37 mm Torpedo Diameter) Complete	1
-	821306T17	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
39	821327	定位销	PIN Dowel	2
40	823942	衬垫	GASKET	1
41	821828	管	TUBE	1
42	824928	橡胶塞	PLUG Rubber	1
42	824928001	橡胶塞	PLUG Rubber	1
43	821829	滤网	SCREEN	1
44	822157T2	平衡鳍板	TRIM TAB	1
45	82497020	螺钉(M8 x 20)	SCREW (M8 x 20)	1
46	72397	垫圈	WASHER	1
47	821315T1	前进齿轮总成-26齿	GEAR ASSEMBLY Forward - 26 Teeth (26 TEETH)	1
48	99328A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
49	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup
50	41326	滚柱轴承	BEARING Roller	1
51	821578	凸轮从动件	FOLLOWER Cam	1
52	8261991	弹簧	SPRING	1
53	85093	销	PIN	1
54	821314T	离合器	CLUTCH	1
55	38114	弹簧	SPRING	1
56	8215772	螺旋桨轴	PROPELLER SHAFT	1
57	821312T1	倒车齿轮-26齿	GEAR Reverse - 26 Teeth (26 TEETH)	1
58	20839T	滚珠轴承	BEARING Ball	1
59	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
60	815460	O型圈	O-RING	1
61	21700	滚针轴承	BEARING Needle	1
62	69188	油封	SEAL Oil	1
63	69189	油封	SEAL Oil	1
64	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
65	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
66	8227731	螺纹嵌件	INSERT Threaded	2
67	NSS	不单独销售 贴花2:1	NOT SOLD SEPARATE Decal 2:1	1
68	73345A1	止推垫片	THRUST WASHER	1
69	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
70	76281	锁紧垫圈	TAB WASHER	1
71	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
72	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
73	95925	堵头	PLUG	1
-	823547A03	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 16点火线圈 1C104333/0P560349及以下 Ignition Coil 1C104333/0P560349 and Below

REF	零件编号	中文名称	英文名称	数量
1	892858T01	线圈安装板	PLATE Coil Mounting	1
2	879984T00	点火线圈	COIL Ignition	3
3	881908T	电缆组	CABLE SET	1
4	892863001	隔套	SPACER	4
5	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	4
6	882751A1	继电器总成	RELAY ASSEMBLY	1
7	828102	支架	BRACKET	1
8	818967	护孔环	GROMMET	1
9	818968	衬套	BUSHING	1
10	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	1
11	856954	衬套	BUSHING	3
12	834985	护孔环	GROMMET	3
13	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
14	82684425	螺钉(M6x25)	SCREW (M6 x 25)	3
15	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
16	892863002	隔套	SPACER	2
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
18	858414A3	拉线总成	CABLE ASSEMBLY	1
19	82129155	螺钉 (M6 x 55)	SCREW (M6 x 55)	2
20	8M0024807	卡扣	CLIP	2
21	8M0024808	J型夹	J-CLIP	1

图 17点火线圈 1C104334/0P560350及以上 Ignition Coil 1C104334/0P560350 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0044992	线圈板	COIL PLATE	1
2	8M0045124	点火线圈	COIL Ignition	3
3	881908T	电缆组	CABLE SET	1
4	82129130	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
5	82129140	螺钉(M6 x 40)	SCREW (M6 x 40)	2
6	892863001	隔套	SPACER	1
7	882751A1	继电器总成	RELAY ASSEMBLY	1
8	828102	支架	BRACKET	1
9	818967	护孔环	GROMMET	1
10	818968	衬套	BUSHING	1
11	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	1
12	856954	衬套	BUSHING	3
13	834985	护孔环	GROMMET	3
14	8M0024808	J型夹	J-CLIP	1
15	8M0024807	卡扣	CLIP	2
16	82684425	螺钉(M6x25)	SCREW (M6 x 25)	3
17	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3

图 18进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	803545T03	凸轮轴	CAMSHAFT	1
2	803546	挺杆	LIFTER	2
3	803547	推杆	PUSH ROD	2
4	803548	安装板	PLATE	1
5	8035097	螺栓	BOLT	2
6	8M0056319	摇臂	ROCKER ARM	2
7	803550	枢轴	PIVOT	2
8	803551001	螺母	NUT	2
9	8M0056312	进气阀	VALVE Intake	1
10	8M0056316	排气阀	VALVE Exhaust	1
11	822647001	进气密封-黑色	SEAL Intake - Black	1
12	822647002	排气密封-绿色	SEAL Exhaust - Green	1
13	898101214	气门弹簧	SPRING Valve	2
14	8M0152418	固定座总成	RETAINER ASSEMBLY	2
15	NSS	不单独销售	NOT SOLD SEPARATE	4

图 19进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	8M0134461	节气门体总成	THROTTLE BODY ASSEMBLY	1
2	8M0132241	怠速空气控制电磁阀	SOLENOID IAC	1
3	8M0132303	温度歧管绝对压力传感器	SENSOR TMAP	1
4	855544024	螺栓	BOLT	2
5	8M0139039	螺钉	SCREW	2
6	8M0132180	节气门位置传感器	SENSOR Throttle Position	1
6	8M0153615	节气门位置	THROTTLE POSITION	1
7	8M0153617	螺钉	SCREW	2
8	898101981	衬垫	GASKET	1
9	16826	不锈钢垫圈	WASHER Stainless Steel	2
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
11	8M0134462	进气消声器总成	INTAKE SILENCER ASSEMBLY	1
12	8M0102279	螺栓	BOLT	1
13	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
14	8M0135593	橡胶支座	MOUNT Rubber	2
15	8M0137298	轴环	COLLAR	2
16	953921	不锈钢垫圈	WASHER Stainless Steel	2
17	8M0173453	限流器衬垫	GASKET Restrictor	1
17	8M0137301	衬垫	GASKET	1
18	8M0173451	限流器	RESTRICTOR	1
18	8M0137303	限流器	RESTRICTOR	1
19	8M0139041	软管	HOSE	1
20	8M0136227	呼吸管	HOSE Breather	1
21	952245	卡箍	CLAMP	1
22	8M0137319	节气门杆挡块	STOPPER Throttle Lever	1
23	8M0137391	定期维护标签	DECAL Schedule Maintenance	1
23	8M0137392	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0137393	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0137394	日本定期维护标签	DECAL Schedule Maintenance, Japan	1
23	8M0206080	定期维护标签	DECAL Schedule Maintenance	1
24	8M0206080	水星及日本机型定期维护标签	DECAL Schedule Maintenance Mercury and Japan Models	1
24	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
24	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

图 20钥匙、阻风门和喇叭套件15000A14 Key, Choke and Horn Kit 15000A14

REF	零件编号	中文名称	英文名称	数量
-	15000A14	钥匙开关套件 远程点火	KEY SWITCH KIT Remote Ignition	1
1	NSS		NOT SOLD SEPARATE Housing	1
2	NSS	不单独销售 钥匙开关套件	NOT SOLD SEPARATE Key Switch Kit	1
NS	830865	连接器	CONNECTOR	10
NS	8M0204694	连接器	CONNECTOR	10
3	89491_	点火钥匙开关(1A至2F系列)	KEY Switch Ignition (1A thru 2F Series)	1
4	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
5	16564A1	警告喇叭总成	HORN ASSEMBLY Warning	1
6	47994	螺丝(#10 x 1.50)顶部	SCREW (#10 x 1.50) Top	4
7	62568	螺丝(#10-16 x .375)壳体	SCREW (#10-16 x .375) Housing	4
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
9	13541	公插头	PLUG Male	1
10	15097	氯丁橡胶板	SHEET Neoprene	1
11	90468A1	钥匙盖总成	COVER ASSEMBLY Key	2

图 21手动倾斜装置 Manual Tilt

REF	零件编号	中文名称	英文名称	数量
-	830050T3	手动配平总成	MANUAL TRIM ASSEMBLY	1
1	813427A4	减震杆总成	SHOCK ROD ASSEMBLY	1
2	813430A1	配平记忆活塞总成	PISTON ASSEMBLY Trim Memory	1
3	809872A1	气缸O型圈套件	O-RING KIT Cylinder	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring
5	811224A1	气缸总成	CYLINDER ASSEMBLY	1
6	813433A2	螺钉与密封套件	SCREW AND SEAL KIT	1
7	813454A2	蓄能器总成	ACCUMULATOR ASSEMBLY	1
8	813455T4	阀体总成	VALVE BODY ASSEMBLY	1
9	813457A3	凸轮套件	CAM KIT	1
10	809881A1	速度阀套件	VALVE KIT Velocity	1
11	809882A1	维修套件	REPAIR KIT	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
-	809880A2	O型圈套件	O-RING KIT	1
13	19607	销	PIN	2
14	821539	三叶销	PIN Trilobe	2

图 22动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0134437	气缸盖衬垫	GASKET Cylinder Head	1
-	8M0134455	气缸盖罩衬垫	GASKET Cylinder Head Cover	1
-	803513007	O型圈	O-RING	1
-	8M0135580	排气衬垫	GASKET Exhaust	1
-	8M0228553	排气盖衬垫	GASKET EXHST CVR	1
-	853702005	衬垫	GASKET	1
-	8M0214960	衬垫	GASKET	1
-	8M0134519	动力头衬垫	GASKET Powerhead	1
-	855681005	油封	SEAL Oil	1
-	898103114	油封	SEAL Oil	1
-	898101981	衬垫	GASKET	1
-	16109003	O型圈	O-RING	1
-	8M0135588	油泵衬垫	GASKET Oil Pump	1
-	825455001	油封	SEAL Oil	1

图 23动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
-	830150T6	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
1	855833A1	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	809872A2	O型圈维修包	O-RING KIT Rebuild	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring
5	811228A1	气缸总成	CYLINDER ASSEMBLY	1
6	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
7	809874A1	泵总成	PUMP ASSEMBLY	1
8	809885A2	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
11	809875A1	歧管套件	MANIFOLD KIT	1
12	809876A1	螺丝套件(电机)	SCREW KIT (MOTOR)	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	809880A1	O型圈套件(完整调整)	O-RING KIT (COMPLETE TRIM)	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869	销	PIN	1
19	822869001	锚销	PIN Anchor	1
20	826802T16	升降线束总成	HARNESS ASSEMBLY Trim	1
21	882751A1	继电器总成	RELAY ASSEMBLY	2
22	828102	支架	BRACKET	1
23	818967	护孔环	GROMMET	1
24	818968	衬套	BUSHING	1
25	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay
26	82129125	螺钉 (M6 x 25)	SCREW (M6 x 25 mm) (M6 X 25)	2

图 24动力平衡组件 830150A11 Power Trim Kit 830150A11

REF	零件编号	中文名称	英文名称	数量
_	830150A11	动力调整套件	POWER TRIM KIT	1
1	830150T10	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
2	22740	卡扣	CLIP	2
3	69205	C形垫圈	C WASHER	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	822869001	上锚定销	PIN Anchor Upper	1
6	821539	三叶销	PIN Trilobe	2
7	882831	支架	BRACKET	1
8	826802T34	线束/继电器总成	HARNESS/RELAY ASSEMBLY	1
9	882751A1	继电器总成	RELAY ASSEMBLY	2
10	828102	继电器安装支架	BRACKET Relay Mount	2
11	818967	护孔环	GROMMET	2
12	818968	衬套	BUSHING	2
13	19565002	护孔环	GROMMET	1
14	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
15	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
16	896620001	升降倾斜开关	SWITCH Trim	1
17	8124431	固定座-升降开关	RETAINER Trim Switch	1

图 25维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0153256	操作手册	OPERATION MANUAL	1
-	8M0156927	5马力丙烷机型维修手册	SERVICE MANUAL 5HP Propane	1
-	8M0154337	5马力四冲程(丙烷)零件手册	PARTS MANUAL 5 HP 4-Stroke (Propane)	1

图 26远程换挡连杆 Shift Linkage Remote

REF	零件编号	中文名称	英文名称	数量
1	899044	闩锁	LATCH	1
2	824015	筒形保持杯	CUP Barrel Retainer	1
3	8M0007243	支架	BRACKET	1
3	8M0192158	换挡连杆支架	BRACKET Shift Link	1
4	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
4	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
5	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	2
6	899042	滚轮	ROLLER	1
7	888832	垫圈	WASHER	1
8	899041	换挡连杆	LINK Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
10	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
11	892263	衬套	BUSHING	1
12	899040	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
12	8M0091612	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
13	74647	尼龙衬套	NYLINER	1
14	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1

图 27舵柄换挡连杆-I型-换挡定位 Shift Linkage Tiller, Design-I-Shift Detent

REF	零件编号	中文名称	英文名称	数量
1	8M0001557	换挡滑块	SLIDE Shift	1
2	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
3	NSS	弹簧压缩定位装置(不单独销售)	NOT SOLD SEPARATE Spring-Compression, Detent	1
4	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
5	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
6	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
7	210711	开口销	COTTER PIN	1
8	8M0005914	换挡杆	ROD Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	8M0007151	换挡连杆	LINK Shift	1
11	892263	衬套	BUSHING	1
12	8M0005420	换挡连杆支架	BRACKET Shift Link	1
13	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
14	8M0021265	开关总成	SWITCH ASSEMBLY	1
15	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	2
16	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
17	899040	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
17	899039	上换挡轴(短)	SHIFT SHAFT Upper - Short	1
18	74647	尼龙衬套	NYLINER	1
19	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

图 28舵柄换挡连杆-II型-无定位 Shift Linkage Tiller, Design II-No Shift Detent

REF	零件编号	中文名称	英文名称	数量
1	8M0032129	换挡滑块	SLIDE Shift	1
2	8M0075211	定位弹簧套件	DETENT/SPRING KIT	1
3	NSS	弹簧压缩定位装置(不单独销售)	NOT SOLD SEPARATE Spring-Compression, Detent	1
4	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
5	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
6	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
7	210711	开口销	COTTER PIN	1
8	8M0005914	换挡杆	ROD Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	8M0007151	换挡连杆	LINK Shift	1
11	892263	衬套	BUSHING	1
12	898289T33	支架	BRACKET	1
13	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
14	8M0021265	开关总成	SWITCH ASSEMBLY	1
15	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	2
16	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
17	899040	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
17	899039	上换挡轴(短)	SHIFT SHAFT Upper - Short	1
18	74647	尼龙衬套	NYLINER	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

图 29转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	853770T02	旋转管	SWIVEL TUBE	1
1	853770T05	旋转管	SWIVEL TUBE	1
2	8M0223475	螺柱	STUD	2
3	8M0078457	上部安装组件	UPPER MOUNT SET	2
4	8M0150186	螺栓垫片套件	BOLT WASHER KIT	2
5	16826	不锈钢垫圈	WASHER Stainless Steel	2
6	16192	垫圈	WASHER	2
7	895167002	上减震器	DAMPER Upper	1
7	895167001	上减震器	DAMPER Upper	1
8	853722024	螺母	NUT	2
9	803776004	右舷支架	BRACKET Starboard	1
9	803776005	左舷支架	BRACKET Port	1
10	803775006	右舷/左舷安装座	MOUNT Starboard / Port	2
11	879194269	螺栓	BOLT	2
12	8M0155474	螺钉	SCREW	2
13	898101091	接地线	WIRE Ground	1
14	8M0226905	螺栓	BOLT	2
15	879194340	垫圈	WASHER	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

图 30旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	19608A14	发动机转向安装套件	ATTACHING KIT Engine Steering	1
2	823919	螺钉（0.375-24 x 1.500）	SCREW (.375-24 x 1.500)	1
3	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
4	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
5	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
6	822397	滑块	PUCK	1
7	8217711	衬套	BUSHING	1
8	850066A1	旋转支架	SWIVEL BRACKET	1
9	19606	轴承	BEARING	2
10	74036	润滑脂接头	FITTING Grease	2
11	8237011	副驾驶贴花	DECAL Co-Pilot	1
12	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate
13	821777	衬套（下部）	BUSHING (LOWER)	1
14	822404	密封件	SEAL	1
15	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
15	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
16	8282451	密封件	SEAL	1

图 31远程油门连杆 Throttle Linkage Remote

REF	零件编号	中文名称	英文名称	数量
1	8M0006021	节气门连杆总成	LINK ASSEMBLY Throttle	1
2	19384	插座	SOCKET	1
2	8M0084742	插座	SOCKET	1
3	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
4	897937	垫圈	WASHER	2
5	898093	波形垫圈	WASHER Wave	2
6	8M0010411	螺栓	BOLT	2
6	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
7	8M0021603	节气门凸轮	CAM Throttle	1
8	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
9	932481	衬套	BUSHING	1
9	8M0215006	旋转衬套	BUSHING Swivel	1
10	8M0008317	凸轮从动件	FOLLOWER Cam	1
11	897780	滚轮	ROLLER	1
11	8M0037159	滚轮	ROLLER	1
12	897936	垫圈	WASHER	2

图 32舵柄油门连杆 Throttle Linkage Tiller

REF	零件编号	中文名称	英文名称	数量
1	4010770	螺钉(M8 x 70)	SCREW (M8 x 70)	1
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	830294T3	支架	BRACKET	1
7	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
7	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
8	825078	衬套	BUSHING	1
9	879865	节气门凸轮	CAM Throttle	1
10	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
11	883006A1	油门臂总成	ARM ASSEMBLY Throttle	1
12	883005	衬套	BUSHING	1
13	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
14	932481	衬套	BUSHING	1
14	8M0215006	旋转衬套	BUSHING Swivel	1
15	893775A01	节气门连杆总成	LINK ASSEMBLY Throttle	1
16	19384	插座	SOCKET	1
16	8M0084742	插座	SOCKET	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

图 33舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	8M0228419	转向支架	BRACKET Steering	1
2	8M0151054	固定器/板	HOLDER / PLATE	1
3	8M0162938	螺钉	SCREW	1
4	8M0051404	橡胶垫圈	WASHER Rubber	2
5	8M0051403	塑料衬套	BUSHING Plastic	2
6	8M0051400	盖板	COVER	1
7	8M0051402	不锈钢螺栓	BOLT Stainless Steel	1
8	823042	螺栓	BOLT	1
9	8M0228416	舵柄手柄罩	COVER Tiller Handle	1
10	4001987	螺钉(M4×16)	SCREW (M4 x 16)	2
11	8M0051395	螺钉	SCREW	1
12	8M0051374	舵柄	TILLER HANDLE	1
13	8M0228423	铭牌-启动步骤	DECAL Start Procedure	1
14	8M0051375	盖塞	PLUG Cap	1
15	8M0051383	螺母	NUT	1
16	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
17	8M0051382	油门摩擦夹	CLAMP Friction - Throttle	1
18	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
19	8M0228424	拉绳贴纸	DECAL Attach Lanyard	1
20	8M0051396	舵柄锁杆 - 不锈钢	LEVER Tiller Lock - Stainless Steel	1
21	8M0051397	不锈钢轴套	COLLAR Stainless Steel	1
22	8M0051399	止动器	STOPPER	1
22	8M0245322	止动器	STOPPER	1
23	8M0051398	不锈钢弹簧	SPRING Stainless Steel	1
24	8M0151038	开关外壳	HOUSING-SWITCH	1
25	22740	卡扣	CLIP	1
26	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1
27	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
28	8M0051379	油门轴	SHAFT Throttle	1
29	8M0221732	外握把	GRIP OUTER	1
30	8M0051380	支架	BRACKET	1
31	8M0051381	螺钉	SCREW	2
32	8M0051388	盖板	COVER	1
33	8M0051386	滑轮	PULLEY	1
34	8M0051387	壳体	HOUSING	1
35	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
36	8M0228421	换挡贴花	DECAL Shift	1
37	8M0051377	握把	GRIP	1
38	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
39	8M0228554	备用夹贴纸	DECAL Spare Clip	1
40	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
40	8M0234460	LAN/STRP 54 @2	LAN/STRP 54 @2	1
41	8M0229972	开关(动力升降)	SWITCH Power Trim	1
42	8M0228417	停机开关总成	STOP SWITCH ASSEMBLY	1
43	8M0051405	停机开关总成	SWITCH ASSEMBLY Stop	1
44	8M0228418	节气门拉索	CABLE Throttle	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

图 34工具1 Tools 1

REF	零件编号	中文名称	英文名称	数量
1	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil	1
3	802653Q1	机油滤清器扳手	WRENCH Oil Filter	1
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
4	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
6	99379	正时灯	TIMING LIGHT	1
7	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
8	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital	1
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
9	823686A2	数字诊断测试仪	DIGITAL DIAGNOSTIC TESTER	1
10	880118A2	模块	CARTRIDGE	1
11	822560A5	线束总成-DDT适配器	HARNESS ASSEMBLY DDT Adapter	1
12	883877A1	喷油器拆卸工具	REMOVAL TOOL Fuel Injector	1
13	NSS	非单独销售锁环钳(P/N-SRP2)	NOT SOLD SEPARATE Lock ring Pliers (P/N-SRP2)
14	809495A1	气门导管拆卸工具	REMOVER TOOL Valve Guide	1
15	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
16	809497A1	气门导管铰刀工具	REAMER TOOL Valve Guide	1
17	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
18	NSS	不单独销售 气门座铰刀套件	NOT SOLD SEPARATE Valve Seat Cutter Kit
19	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
20	802867Q1	防腐蚀润滑脂8盎司	ANTI-CORROSION GREASE 8 oz	1
21	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
22	74951	扳手	SPANNER WRENCH	1

图 35工具2 Tools 2

REF	零件编号	中文名称	英文名称	数量
24	63209	加热灯	HEAT LAMP	1
25	877321A1	轴承安装工具	INSTALLATION TOOL Bearing	1
26	13945	轴承安装工具	INSTALLATION TOOL Bearing	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
27	NSS		NOT SOLD SEPARATE Expanding Rod (P/N-CG-41-11)
28	NSS	不单独销售 夹头(P/N-CG-41-14)	NOT SOLD SEPARATE Collet (P/N-CG-41-14)
29	24156	螺母(0.625-18)	NUT (.625-18)	1
30	34961	垫圈	WASHER	1
31	29310	安装板	PLATE	1
32	31229	轴	SHAFT	1
33	36571T	导向垫圈	PILOT WASHER	1
34	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
35	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
36	36569T	驱动头工具	DRIVE HEAD TOOL	1
37	27780	拉拔器	PULLER	1
38	37241	通用拉拔板	PULLER PLATE Universal	1
39	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
40	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
41	825003A1	DDT电缆总成(10英尺)	CABLE ASSEMBLY DDT (10 FT)	1
42	13949	油封安装工具	DRIVER TOOL Oil Seal	1
43	817007T	密封安装工具	INSTALLER TOOL Seal	1
44	43506T	轴承固定工具	RETAINING TOOL Bearing	1
45	817005	轴承安装工具	INSTALLER TOOL Bearing	1
46	817006	水泵底座密封安装工具	INSTALLER TOOL Water Pump Base Seal	1
47	817008A2	小齿轮定位工具	LOCATION TOOL Pinion Gear	1
48	817009T	轴承杯驱动器工具	DRIVER TOOL Bearing Cup	1
49	12349A2	小齿轮定位工具	LOCATION TOOL Pinion	1
49	12349A05	小齿轮定位工具	TOOL Pinion Locating	1

图 36工具3 Tools 3

REF	零件编号	中文名称	英文名称	数量
52	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
-	889622A01	Timkin杯工具	TOOL Timkin Cup	1
53	14309T02	轴承安装工具	INSTALLATION TOOL Bearing	1
54	14310T1	耐磨套驱动器	WEAR SLEEVE DRIVER	1
55	14311A04	预紧力工具	TOOL Preload	1
56	196601	背隙测量仪	INDICATOR TOOL Backlash	1
57	31106T	轴承安装心轴杯	MANDREL Bearing Driver Cup	1
58	31108T	油封驱动器	DRIVER Oil Seal	1
59	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
60	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
61	37350T	导向心轴	PILOT MANDREL	1
62	817070	传动轴固定工具	HOLDING TOOL Driveshaft	1
63	58222A1	百分表工具	DIAL INDICATOR TOOL	1
64	85716	拉拔螺栓工具-轴承座	PULLER BOLT TOOL Bearing Carrier	1
65	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
65	8M0237356	适配器套件	ADAPTER KIT	1
66	83165T	拉拔器总成	PULLER ASSEMBLY	1
-	805747A04	爪形工具	TOOL Claws	1
67	856875A1	轴承安装工具	INSTALLATION TOOL Bearing	1
68	817057A02	背隙指示器工具	TOOL Backlash Indicator	1
-	883420	工具套筒(.625)	TOOL Sleeve (.625)	1
69	817058A1	轴承驱动器工具	DRIVER TOOL Bearing	1
70	877840A1	传动轴固定工具	HOLDING TOOL Driveshaft	1
71	8M0026034	工具包	TOOL KIT	1
71	8M0162977	工具包	TOOL KIT	1

图 37顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	834785T40	顶罩总成 Mercury 40马力 带贴花	TOP COWL ASSEMBLY Mercury 40hp, Decaled	1
1	8M0047962	顶罩总成 Mercury 40马力 带贴花	TOP COWL ASSEMBLY Mercury 40hp, Decaled	1
1	834785T42	顶罩总成 Mariner 40马力 带贴花	TOP COWL ASSEMBLY Mariner 40hp, Decaled	1
1	8M0049920	顶罩总成 Mariner 30/40马力 无贴花	TOP COWL ASSEMBLY Mariner 30/40hp, w/o decals	1
1	8M0047968	顶罩总成 Mercury 30马力 带贴花	TOP COWL ASSEMBLY Mercury 30hp, Decaled	1
1	8M0047960	顶罩总成 Mariner 30马力 带贴花	TOP COWL ASSEMBLY Mariner 30hp, Decaled	1
-	8M0049919	顶罩总成 Mercury 30/40马力 无贴花	TOP COWL ASSEMBLY Mercury 30/40hp, w/o decals	1
-	8M0118164	顶罩总成 Mercury 30/40马力 无贴花	TOP COWL ASSEMBLY Mercury 30/40 HP, Non Decaled	1
-	8M0049920	顶罩总成 Mariner 30/40马力 无贴花	TOP COWL ASSEMBLY Mariner 30/40hp, w/o decals	1
-	8M0118166	顶罩总成 Mariner 30/40马力 无贴花	TOP COWL ASSEMBLY Mariner 30/40 HP, Non Decaled	1
2	879147T12	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	8M0118170	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	879147T13	空气导流帽-水星型	CAP Air Dam - Mariner	1
2	8M0118172	空气导流帽-水星型	CAP Air Dam - Mariner	1
3	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	6
3	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	6
4	8M0006055	后锁扣支架	BRACKET Rear Latch	1
5	8M0013032	前锁扣支架	BRACKET Front Latch	1
5	826291T02	前锁扣支架	BRACKET Front Latch	1
6	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
7	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
8	400632	螺母	NUT	2
9	834786A05	隔音毯套装	SOUND BLANKET KIT	1
10	8M0025868	密封件	SEAL	1
10	8M0109278	密封件	SEAL	1
11	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
-	883524A08	贴花套件 Mercury 40	DECAL SET Mercury 40	1
-	8M0114767	水星贴花套装	DECAL SET Mercury	1
-	8M0045158	贴花套件 Mercury 40	DECAL SET Mercury 40	1
-	8M0114992	服务套件贴纸	DECAL-SERVICE KIT	1
-	896856002	贴纸40	DECAL 40	1
-	8M0114992	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0071110	水星40马力贴纸套装	DECAL SET Mercury 40hp	1
-	8M0098328	ME 40马力3缸贴纸套装	DECAL SET ME 40HP 3CYL	1
-	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
-	8M0063348	尾部贴纸40	DECAL Rear, 40	1
-	883532A08	贴花套装 MA 40马力3缸	DECAL SET MA 40HP 3CYL	1
-	8M0232154	贴花套件 40马力	DECAL SET 40 HP	1
-	8M0012388	尾部贴纸40	DECAL Rear, 40	1
-	8M0047969	贴花套件 Mercury 30马力	DECAL SET Mercury 30hp	1
-	8M0044902	贴纸30	DECAL 30	1
-	8M0071109	贴花套件 Mercury 30马力	DECAL SET Mercury 30hp	1
-	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
-	8M0098329	ME 30马力3缸贴花套装	DECAL SET ME 30HP 3CYL	1
-	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
-	8M0063347	后贴花 30英寸	DECAL Rear, 30	1
-	8M0047961	贴花套件 Mariner 30马力	DECAL SET Mariner 30hp	1
-	8M0098330	贴花套装 MA 30马力3缸	DECAL SET MA 30HP 3CYL	1
-	8M0044755	后贴花 30英寸	DECAL Rear, 30	1

图 38艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866T04	艉板支架-左舷	BRACKET Transom - Port	1
2	98727	润滑脂接头	FITTING Grease	1
2	8M0169588	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
5	893704T01	倾斜锁杆	LEVER Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	8M0007470	旋钮	KNOB	1
10	8M0021914	销钉(.125×30毫米)	PIN (.125 x 30 mm)	1
11	19619	垫圈	WASHER	2
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
17	8M0000586	螺钉(M8×35)	SCREW (M8 x 35)	1
18	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	4
19	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
20	49930A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
20	8M0026068	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
21	821461	弹簧	SPRING	1
22	196141	倾斜管	TILT TUBE	1
22	8M0041938	倾斜管	TILT TUBE	1
23	858869	螺母 (.875-14)	NUT (.875-14)	2
24	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
25	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
25	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
26	82671117	螺母(.500-20)	NUT (.500-20)	4
27	1938525	连接杆	LINK	1
27	8M0084737	连接杆	LINK	1
28	19615A4	倾斜杆总成	LEVER ASSEMBLY Tilt	1
28	19615A05	倾斜杆总成	LEVER ASSEMBLY Tilt	1
29	812707	衬套	BUSHING	1
30	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	1
30	8M0042643	垫圈(.520 x .850 x .060) 尼龙 黑色	WASHER (.520 x .850 x .060) Nylon, Black	1
31	99611	波形垫圈	WAVE WASHER	1
32	19621	倾斜旋钮	TILT KNOB	1
32	8M0007469	倾斜旋钮	KNOB Tilt	1
33	19611	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	1
34	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
35	4002319	垫圈	WASHER	2
36	40140	螺母(M10)	NUT (M10)	2
37	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
38	19624A1	密封套件	SEAL KIT	1
39	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
40	78861	隔套	SPACER	1
41	22740	卡扣	CLIP	2
42	69205	C形垫圈	C WASHER	1
42	8M0084613	C形垫圈	C-WASHER	1
43	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
