水星 Mercury 40 HP EFI 3 CYL 1B227000 THRU 1B355027 - 爆炸图零件明细

四冲程 电喷 EFI · USA - Cat.# 90-883943006 · 共 39 个部位 · 1029 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
2	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
3	17175	线束总成	HARNESS ASSEMBLY	1
4	16230	安全绳	SAFETY ROPE	1
5	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
6	16113	密封板	PLATE Seal	1
7	NSS		NOT SOLD SEPARATE GUIDE	1
8	17173	螺钉	SCREW	4
9	853828	手柄(0.8米)	HANDLE (0.8 Meters)	1
9	8538281	手柄(1.0米)	HANDLE (1.0 Meters)	1
10	8M0157822	6英尺软管适配器	HOSE 6 Foot Adapter	1
10	8M0158123	14英尺软管适配器	HOSE 14 Foot Adapter	1
11	803581	工具包	TOOL KIT	1
12	8M0057047	冲洗附件	FLUSHING ATTACHMENT	1
-	8M0097129	转向锁套件	STEERING LOCK KIT	1
-	8M0159418	丙烷罐支架	HOLDER Propane Tank	1
-	8M0169411	海拔调节套件	ALTITUDE ADJUSTMENT KIT	1

图 2适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	825990	量油尺	DIPSTICK	1
1	8M0162935	量油尺	DIPSTICK	1
2	8259892	油尺管	DIPSTICK TUBE	1
2	825989003	油尺管	DIPSTICK TUBE	1
2	825989003	油尺管	DIPSTICK TUBE	1
3	8560552	密封件	SEAL	1
4	8289151	隔热罩	HEAT SHIELD	1
5	23784	定位销	PIN Dowel	4
6	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
8	828932	油封	SEAL Oil	1
9	856743	衬套	BUSHING	1
10	889567	堵头(.500-14)	PLUG (.500-14)	1
11	825228A17	适配板总成	ADAPTER PLATE ASSEMBLY	1
12	822464	堵头	PLUG	2
13	830756109	软管(57英寸整卷)(裁切至17英寸)	HOSE (57.00 Inches Bulk) (Cut to 17 IN.)	1
13	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
14	291112	接头	FITTING	1
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
16	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
16	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
17	854789	机油集滤器顶板	PLATE Oil Pickup-Top	1
17	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
18	854793	机油集滤器软管	HOSE Oil Pickup	1
19	8547911	挡板	BAFFLE	1
19	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
20	855228	卡箍	CLAMP	2
21	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
22	8252517	衬垫	GASKET	1
22	8M0213113	适配板垫片	GASKET Adaptor Plate	1
22	892320001	衬垫	GASKET	1
22	8M0213113	适配板垫片	GASKET Adaptor Plate	1
23	845746	O型圈	O-RING	1
24	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
24	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
25	19564	护孔环	GROMMET	1
25	8M0179867	护孔环	GROMMET	1
25	19565	护孔环	GROMMET	1
25	19565002	护孔环	GROMMET	1
26	822408	护孔环	GROMMET	1
26	822408001	护孔环	GROMMET	1
26	822408001	护孔环	GROMMET	1
-	859352A02	衬垫套件	GASKET SET	1

图 3下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0135860	前面板	FRONT PANEL	1
2	8M0135849	指示灯	PILOT LAMP	1
3	859278004	启动贴花	DECAL Start	1
4	8M0140126	发动机图标贴花	DECAL Engine Icon	1
5	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
5	8M0182334	燃油接头	CONNECTOR FUEL	1
6	878311	盖帽	CAP	1
7	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
8	16226	护孔环	GROMMET	1
9	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
10	8M0135850	护孔环	GROMMET	1
11	8537437	橡胶支座	MOUNT Rubber	2
12	898101960	橡胶垫圈	WASHER Rubber	2
12	8M0174563	肩螺栓	SHOULDER BOLT	2
13	8M0124428	螺栓	BOLT	2
14	8M0137379	前撑杆盖	COVER Front Stay	1
15	8M0137384	铆钉	RIVET	2
16	161404	垫圈	WASHER	2
17	8518153	护孔环	GROMMET	2
18	8M0139792	轴环	COLLAR	2
18	8M0174563	肩螺栓	SHOULDER BOLT	2
19	8M0134509	右舷驱动轴外壳盖	COVER Driveshaft Housing Starboard	1
19	8M0206074	驱动轴外壳盖 - 右舷	DSH COVER - STBD	1
20	8M0134510	驱动轴外壳盖 - 左舷	COVER Driveshaft Housing Port	1
21	8M0134512	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
22	8M0137380	螺栓	BOLT	10
23	8M0088179	螺栓	BOLT	1
23	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
24	898101937	垫圈	WASHER	1
25	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
25	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
26	8M0137837	护孔环	GROMMET	1
27	8M0137385	护孔环	GROMMET	1
27	8M0137381	护孔环	GROMMET	1
28	8M0134511	驱动轴外壳盖 - 左舷	COVER Driveshaft Housing Port	1
29	898101145	O型圈	O-RING	1
30	8M0141127	动力倾斜开关支架	PT SWITCH HOLDER	1
31	879194330	螺钉	SCREW	2
32	8M0139794	护孔环	GROMMET	1
33	8M0141124	动力倾斜开关	SWITCH POWER TILT	1
34	8M0137387	螺母	NUT	2
35	NSS	不单独销售	NOT SOLD SEPARATE	1

图 4凸轮轴/油泵 Camshaft/Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	898101T21	凸轮轴	CAMSHAFT	1
1	898103A83	凸轮轴	CAMSHAFT	1
2	898101T22	凸轮轴	CAMSHAFT	1
2	898103A85	凸轮轴	CAMSHAFT	1
3	834967T04	油泵总成	PUMP ASSEMBLY Oil	1
4	853523002	衬垫	GASKET	1
5	168308	螺栓	BOLT	3
6	895106	不锈钢垫圈	WASHER Stainless Steel	3
7	95229	键	KEY	1
8	825455001	油封	SEAL Oil	1
9	834973001	从动齿轮	GEAR Driven	1
10	803858001	螺栓	BOLT	1
11	895118	垫圈	WASHER	1
12	895120001	正时皮带	TIMING BELT	1
12	8M0072670	正时皮带	TIMING BELT	1
13	895265	皮带张紧器	TENSIONER Belt	1
14	895266	张紧器盖	COVER TENSIONER	1
15	898101011	螺钉	SCREW	1
16	895141	不锈钢垫圈	WASHER Stainless Steel	1
17	815093002	弹簧张紧器	SPRING Tensioner	1
18	851845001	挂钩	HOOK	1
19	855679002	螺母	NUT	1
20	823032001	锁紧垫圈	LOCKWASHER	1
21	895119001	安装板	PLATE	1
22	834955T02	驱动皮带轮	PULLEY Drive	1
-	898103T33	短缸体	SHORT BLOCK	1
-	898103A87	短缸体	SHORT BLOCK	1
-	8M0123819	长缸体总成	LONG BLOCK	1
-	898103T34	短缸体	SHORT BLOCK	1
-	8M0123817	长缸体总成	LONG BLOCK	1
-	898101A06	动力头衬垫套件	GASKET SET Powerhead	1

图 5曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0134430	连杆总成	CONNECTING ROD ASSEMBLY	2
2	8M0135582	连杆螺栓	BOLT Connecting Rod	2
3	8M0134431	曲轴	CRANKSHAFT	1
4	8M0135577	轴承	BEARING	AR
4	8M0135578	推力轴承	BEARING Thrust	AR
5	855681005	油封	SEAL Oil	1
6	898103114	油封	SEAL Oil	1
7	8M0134428	活塞总成	PISTON ASSEMBLY	2
8	8M0134429	活塞环组件	PISTON RING ASSEMBLY	2
9	8M0135581	活塞销	PIN Piston	2
10	160573	E型卡环	E RING	2
11	825666001	键	KEY	1
-	8M0136159	加大尺寸活塞总成	PISTON ASSEMBLY Oversized	2
-	8M0136161	加大尺寸活塞环总成	PISTON RING ASSEMBLY Oversized	2
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

图 6气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223365	气缸体	CYLINDER BLOCK	1
2	8M0229968	螺栓	BOLT	8
3	16119	定位销	PIN Dowel	2
4	8M0186780	锥形塞	PLUG Taper	4
5	8M0223369	曲轴	CRANKSHAFT	1
6	8M0054681	轴承 - 1 对	BEARING- 1 PAIR	2
7	898103114	油封	SEAL Oil	1
8	855681001	油封	SEAL Oil	1
9	834963A02	活塞总成	PISTON ASSEMBLY	2
10	16057	卡扣	CLIP	4
11	825713002	活塞销	PIN Piston	2
12	803678T05	活塞环组	RING SET Piston	2
13	8M0125694	连杆总成	CONNECTING ROD ASSEMBLY	2
14	8035092	螺栓	BOLT	4
15	8M0223381	正时皮带	BELT TIMING	1
16	8M0186929	驱动皮带轮	DRIVE PULLEY	1
17	8M0223380	皮带导向器	GUIDE BELT	1
18	855679004	螺母	NUT	1
19	8M0186812	垫圈	WASHER	1
20	16071	螺母	NUT	1
21	95229	键	KEY	1
22	825666001	键	KEY	1
23	8M0186930	从动齿轮	GEAR Driven	1
24	895118	垫圈	WASHER	1
25	803858001	螺栓	BOLT	1
26	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
27	898101957	螺钉	SCREW	1
28	8M0229970	机油滤网	OIL STRAINER	1
29	8M0206068	软管	HOSE	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
31	8M0223378	油位表	GAUGE OIL LEVEL	1
32	8M0223379	油位导杆	GUIDE OIL LEVEL	1
33	8M0155474	螺钉	SCREW	1
34	804840007	O型圈	O-RING	1
35	8M0223429	飞轮总成	FLYWHEEL ASSEMBLY	1
36	8M0223430	交流发电机	ALTERNATOR	1
36	8M0134470	交流发电机	ALTERNATOR	1
37	8M0135822	脉冲线圈	COIL Pulsar	1
38	823042067	螺钉	SCREW	2
39	823042	螺栓	BOLT	3
-	8M0227805	电动启动套件	ELECTRIC START KIT	1
-	8M0227808	蓄电池充电套件	BATTERY CHARGING KIT	1

图 7气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223370	气缸盖	CYLINDER HEAD	1
2	8M0223373	气缸盖衬垫	GASKET Cylinder Head	1
3	8M0223366	螺栓	BOLT	6
4	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
5	8M0139438	螺栓	BOLT	3
6	16826	不锈钢垫圈	WASHER Stainless Steel	3
7	8M0186989	发动机温度传感器	SENSOR Engine Temperature	1
8	8M0204682	火花塞	SPARK PLUG	2
8	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
9	8M0223371	凸轮轴总成	CAMSHAFT ASSEMBLY	1
10	850838T01	进气阀	VALVE Intake	2
11	850839T01	排气阀	VALVE Exhaust	2
12	855959001	阀座	SEAT	4
13	803554005	气门弹簧	SPRING Valve	4
14	822647001	进气密封-黑色	SEAL Intake - Black	2
15	822647002	排气密封-绿色	SEAL Exhaust - Green	2
16	8M0152418	固定座总成	RETAINER ASSEMBLY	4
17	825455001	油封	SEAL Oil	1
18	95229	键	KEY	1
19	825046001	调节螺钉	SCREW Adjusting	4
20	8M0135584	摇臂轴	SHAFT Rocker Arm	1
21	895118001	垫圈	WASHER	2
22	825452001	弹簧	SPRING	2
23	8M0186926	摇臂	ROCKER ARM	4
24	826150001	调节螺母	NUT Adjusting	4
25	834967T03	油泵总成	PUMP ASSEMBLY Oil	1
26	8M0223372	油泵衬垫	GASKET Oil Pump	1
27	8M0147119	螺栓	BOLT	3
28	8M0223376	气缸盖罩	COVER Cylinder Head Cover	1
29	803508017	衬垫	GASKET	1
30	823042	螺栓	BOLT	4
31	8M0135589	加油口盖	CAP Oil Fill	1
32	803513007	O型圈	O-RING	1
-	8M0227810	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0227353	8-9.9 EFI维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI (300 Hour)	1
-	8M0227355	8-9.9 EFI Command Thrust维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI Command Thrust (300 Hour)	1

图 8驱动轴壳体（长型） Driveshaft Housing (Long)

REF	零件编号	中文名称	英文名称	数量
1	852421T5	驱动轴壳体	HOUSING Driveshaft	1
1	852421T5	驱动轴壳体	HOUSING Driveshaft	1
1	852421T07	驱动轴壳体-长型	HOUSING Driveshaft - Long	1
1	852421T07	驱动轴壳体-长型	HOUSING Driveshaft - Long	1
2	825220T06	排气管	PIPE Exhaust	1
3	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
4	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
5	8288181	放油塞	PLUG Drain	1
6	828816	衬垫	GASKET	1
7	826276	缓冲垫	BUMPER	2
8	828817001	护孔环	GROMMET	1
9	823984	螺柱（M10×50）	STUD (M10 x 50)	1
10	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
11	40140	螺母(M10)	NUT (M10)	1
12	888591001	水管	TUBE Water	1
13	828529	导套	GUIDE	1
14	828706	缓冲垫	BUMPER	1
15	42941001	水管密封件	SEAL Water Tube	1
16	893770	驱动轴壳体盖板	PLATE Driveshaft Housing	1
17	1993325	螺钉(M10x25mm)	SCREW (M10 x 25 mm)	1
18	892286	盖帽	CAP	1
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
20	13035002	接头	FITTING	1
21	813745	隔套	SPACER	1
22	43585	联轴器	COUPLING	1
23	855623	衬套	BUSHING	1
24	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
25	40140	螺母(M10)	NUT (M10)	2
26	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
27	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4

图 9驱动轴壳体（短型） Driveshaft Housing (Short)

REF	零件编号	中文名称	英文名称	数量
1	42941001	水管密封件	SEAL Water Tube	1
2	850168T5	驱动轴壳体	HOUSING Driveshaft	1
3	NSS	排气管(不单独销售)	NOT SOLD SEPARATE Exhaust Pipe	1
4	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
5	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
6	8288181	放油塞	PLUG Drain	1
7	828816	衬垫	GASKET	1
8	826276	缓冲垫	BUMPER	2
9	828529	导套	GUIDE	1
10	823984	螺柱（M10×50）	STUD (M10 x 50)	1
11	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
12	40140	螺母(M10)	NUT (M10)	1
13	850169002	水管	TUBE Water	1
14	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
15	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4

图 10电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
-	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
1	803557T02	飞轮	FLYWHEEL	1
2	8M0056334	交流发电机线圈	ALTERNATOR COIL	1
3	16123	螺钉(25毫米)	SCREW (25 mm)	4
4	16080	不锈钢垫圈	WASHER Stainless Steel	4
5	16821	螺钉	SCREW	1
6	16060	卡箍	CLAMP	1
7	16072	垫圈	WASHER	1
8	16071	螺母	NUT	1
9	8M0056379	点火器总成	IGNITER ASSEMBLY	1
10	803560001	护套	BOOT	1
11	879194264	螺栓	BOLT	2
12	953951	卡箍	CLAMP	1
13	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	3
-	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
14	8M0056345	支架	BRACKET	1
15	953951	卡箍	CLAMP	1
16	16223	螺栓(M6x14)	BOLT (M6 x 14)	4
17	898101949	卡箍	CLAMP	1
18	8M0056344	整流器总成	RECTIFIER ASSEMBLY	1
19	8M0056347	保险丝	FUSE	1
20	8M0128523	盖帽	CAP	1
21	16822	延长线束	HARNESS Extension	1
22	16823	护孔环	GROMMET	1
23	8M0061629	连接器	CONNECTOR	1
24	803564	保护套	PROTECTIVE SLEEVE	1
25	8M0130961	卡箍	CLAMP	1
26	953951	卡箍	CLAMP	1
27	8M0056341	警告灯	WARNING LAMP	1
28	8M0056342	拉绳开关总成	LANYARD SWITCH ASSEMBLY	1
29	823054	拉绳	LANYARD	1

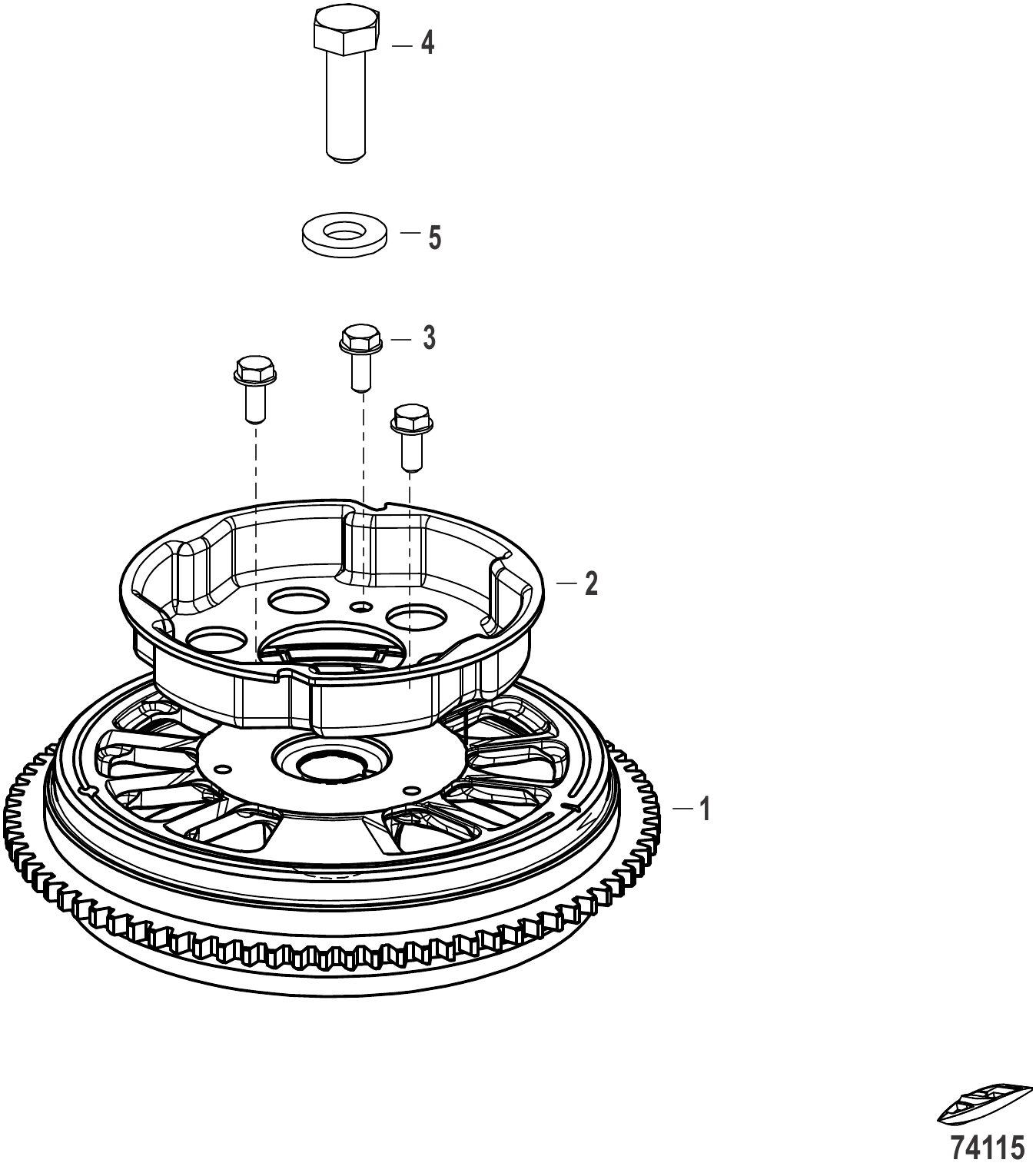

图 11飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8M0186905	飞轮	FLYWHEEL	1
2	804035001	启动器滑轮	PULLEY Starter	1
3	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
4	8M0186911	螺钉	SCREW	1
5	8M0186812	垫圈	WASHER	1

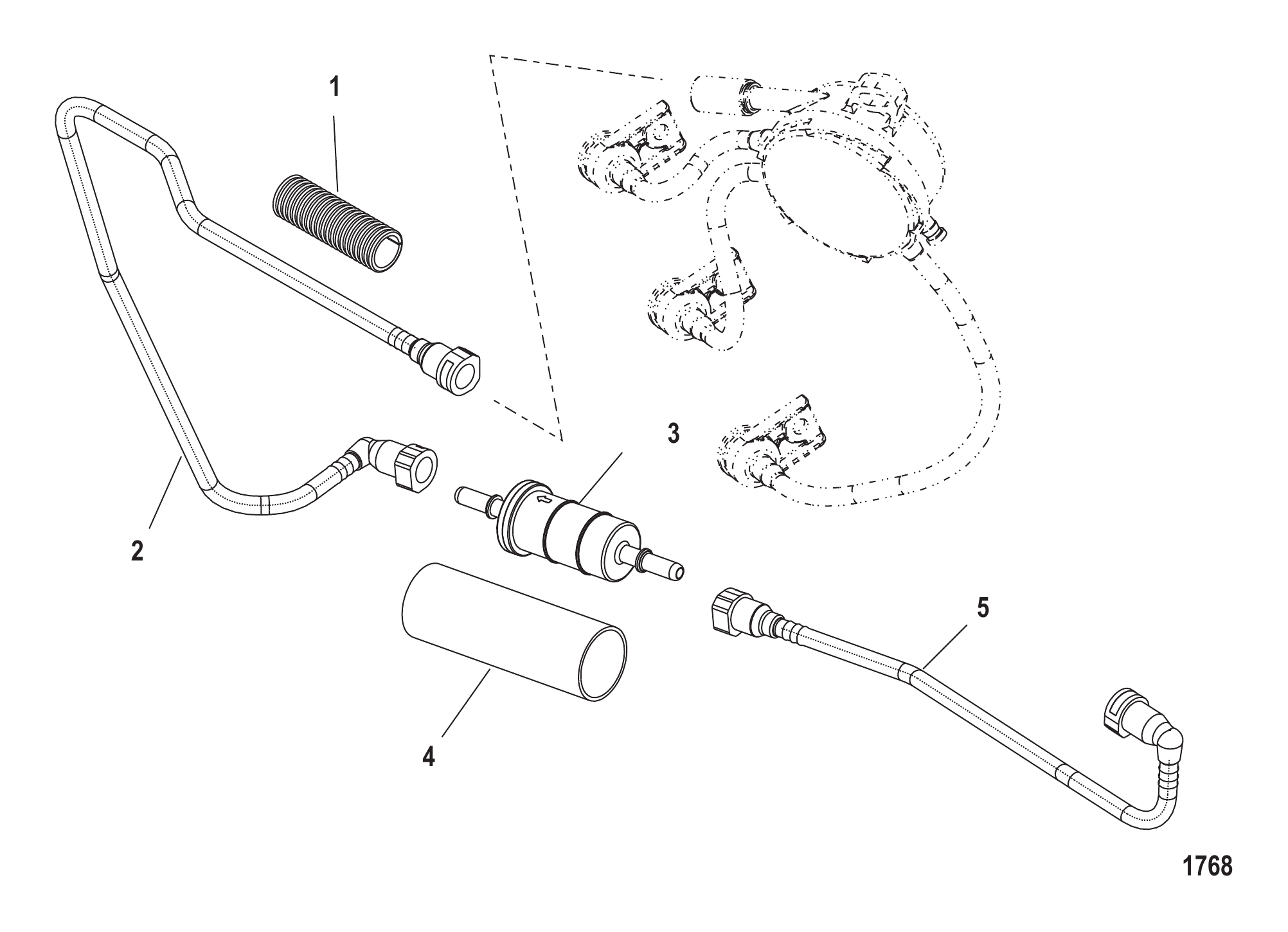

图 12燃油管路 Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	828547353	导管(内径0.350英寸x3英尺整卷)(22英寸)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) (22 IN.)	1
2	880154	燃油管	LINE Fuel	1
3	879885T	燃油滤清器	FILTER Fuel	1
4	8775381	保护套	PROTECTIVE SLEEVE	1
5	877811	燃油管	LINE Fuel	1

图 13燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	803529T04	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	825702002	不锈钢螺栓	BOLT Stainless Steel	2
3	804821004	燃油软管(600毫米)至蒸汽分离器	HOSE Fuel (600 mm) To Vapor Seperator	1
4	95395	不锈钢卡扣	CLIP Stainless Steel	AR
5	161313	O型圈	O-RING	1
6	898101222	支架	BRACKET	1
7	898101223	橡胶支座	MOUNT Rubber	1
8	898101033	安装板	PLATE	1
9	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
10	8537227	尼龙螺母	NUT Nylon	1
11	895118002	垫圈	WASHER	1
12	898101066	燃油冷却器衬垫	GASKET Fuel Cooler	1
13	898101T68	燃油滤清器	FILTER Fuel	1
14	898101266	燃油滤清器至燃油泵软管	HOSE Fuel Filter to Fuel Pump	1
15	898101T65	燃油冷却器	COOLER Fuel	1
16	82304230	螺栓	BOLT	2
17	898101156	橡胶软管(700毫米)燃油冷却器至水管接头	HOSE Rubber (700 mm) Fuel Cooler to Water Connector	1
18	898101219	连接器	CONNECTOR	1
19	898101237	卡箍	CLAMP	1
20	898101268	橡胶软管燃油冷却器至高压燃油滤清器	HOSE Rubber Fuel Cooler to High Pressure Fuel Filter	1
21	898101027	卡扣	CLIP	2
22	898101070	橡胶燃油滤清器支架	MOUNT Rubber-Fuel Filter	1
23	898101069	燃油滤清器支架	BRACKET Fuel Filter	1
24	898101093	高压燃油滤清器	FILTER Fuel-High Pressure	1
25	898101271	软管	HOSE	1
26	856880002	卡箍	CLAMP	3
27	898101211	接头	FITTING	1
28	898101269	橡胶软管至燃油轨	HOSE Rubber To Fuel Rail	1
29	898101104	套筒	SLEEVE	1
30	898101270	橡胶软管至蒸汽分离器	HOSE Rubber To Vapor Seperator	1
31	898101100	软管(600毫米)至气缸体	HOSE (600 mm) To Cylinder Block	1
31	8M0123808	软管	HOSE	1
32	898101274	轴环	COLLAR	1
33	898101275	扎带	TIE STRAP	4
34	898101925	锥形塞	TAPER PLUG	1

图 14齿轮箱（驱动轴-长型-2:1传动比） Gear Housing (Driveshaft-Long-2:1 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	893507T04	齿轮箱总成完整(3.44英寸/87.37毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (3.44 Inch/87.37 mm Torpedo Diameter)	1
1	893507T03	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
3	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	2
4	830749	密封件	SEAL	3
5	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
6	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
7	878089	管塞 (.0625-27)	PLUG Pipe (.0625-27)	1
8	812768	滚柱轴承	BEARING Roller	1
9	818226A1	密封/板套件	SEAL/PLATE KIT	1
10	NSS	不单独销售 填充板	NOT SOLD SEPARATE Filler Plate	1
11	893604T	小齿轮	GEAR Pinion	1
12	55910	螺母(.437-20)	NUT (.437-20)	1
13	859607A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
14	29641	E型卡环	E RING	1
15	813696A2	衬套总成	BUSHING ASSEMBLY	1
16	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
17	8164641	油封	SEAL Oil	1
18	859102	长驱动轴	DRIVESHAFT Long	1
19	812770A1	垫片组	SHIM SET	AR
20	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
21	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
22	8128201	螺母	NUT	1
23	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
24	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
25	814669	油封	SEAL Oil	1
26	814670	油封	SEAL Oil	1
27	19453T	叶轮	IMPELLER	1
28	19699	键	KEY	1
29	858234	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
30	8M0242489	水泵	WATER PUMP	1
31	19701	衬垫(下部)	GASKET (Lower)	1
32	822189	水泵上衬垫(上部)	GASKET Upper Water Pump (Upper)	1
33	19700A2	面板	FACE PLATE	1
34	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
35	760394	换挡凸轮控制	CAM Shift Control	1
36	8597701	联轴器	COUPLER	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1

图 15齿轮箱（驱动轴-短型-2:1传动比） Gear Housing (Driveshaft-Short-2:1 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	821306T54	齿轮箱总成(3.44英寸/87.37毫米鱼雷直径)完整	GEAR HOUSING ASSEMBLY (3.44 Inch/87.37 mm Torpedo Diameter) Complete	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	818226A1	密封/板套件	SEAL/PLATE KIT	1
3	NSS		NOT SOLD SEPARATE Plate	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
5	830749	密封件	SEAL	1
6	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
7	830749	密封件	SEAL	1
8	55910	螺母(.437-20)	NUT (.437-20)	1
9	821326T1	小齿轮-13齿	GEAR Pinion - 13 Teeth	1
10	821321A2	轴承总成	BEARING ASSEMBLY	1
11	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
13	821351A3	水泵上壳体总成	HOUSING ASSEMBLY Water Pump Upper	1
14	887774	水管密封件	SEAL Water Tube	1
15	8M0027721	垫圈	WASHER	1
16	85119	键	KEY	1
17	8M0027721	垫圈	WASHER	1
18	822189	水泵上衬垫	GASKET Upper Water Pump	1
19	822217		GASKET Lower Water Pump (Lower)	1
20	8213542	面板	FACE PLATE	1
21	8508910	叶轮	IMPELLER	1
22	821307A2	水泵底座总成	BASE ASSEMBLY Water Pump	1
23	821309	密封件	SEAL	1
24	821310	密封件	SEAL	1
25	821308	O型圈(1.421 x 0.139)	O-RING (1.421 x .139)	1
26	826193T2	驱动轴	DRIVESHAFT	1
27	821311	滚珠轴承	BEARING Ball	1
28	823548T	扎带	TIE STRAP	1
29	822158	护套	BOOT	1
30	821827	固定座	RETAINER	1
31	26855	O型圈(1.609 x 0.139)	O-RING (1.609 x .139)	1
32	85594	O型圈(.239 x .174)	O-RING (.239 x .174)	1
33	814803	垫圈	WASHER	1
34	827865A2	换档轴	SHIFT SHAFT	1
35	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
36	85593	销(.078 x .437)	PIN (.078 x .437)	1
37	8213161	换档凸轮	CAM Shift	1
38	822369	销(0.125 x 0.625)	PIN (.125 x .625)	1
-	823547A03	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	821354A04	水泵维修套件	REPAIR KIT Water Pump	1

图 16齿轮箱螺旋桨轴-长型-2:1减速比 Gear Housing Propeller Shaft-Long-2:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	893507T04	齿轮箱总成完整(3.44英寸/87.37毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (3.44 Inch/87.37 mm Torpedo Diameter)	1
1	893507T03	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	812769A1	垫片组	SHIM SET	AR
3	812767A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
4	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
5	893603T01	前进齿轮	GEAR Forward	1
6	21739	滚柱轴承	BEARING Roller	1
7	8129291	凸轮从动件	FOLLOWER Cam	1
8	20843	滑块	SLIDE	1
9	38114	弹簧	SPRING	1
10	813697T	离合器	CLUTCH	1
11	38113	十字销	PIN Cross	1
12	815418	弹簧	SPRING	1
13	14493	螺旋桨轴	PROPELLER SHAFT	1
14	893605T	倒挡齿轮	GEAR Reverse	1
15	20839T	滚珠轴承	BEARING Ball	1
16	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
17	815460	O型圈	O-RING	1
18	21700	滚针轴承	BEARING Needle	1
19	69188	油封	SEAL Oil	1
20	69189	油封	SEAL Oil	1
21	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
22	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
23	8227731	螺纹嵌件	INSERT Threaded	2
24	NSS	不单独出售 齿轮比贴纸	NOT SOLD SEPARATE Decal-Gear Ratio	1
25	17264T2	调整片 锌制	TRIM TAB Zinc	1
26	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
27	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
28	73345A1	止推垫片	THRUST WASHER	1
29	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
30	76281	锁紧垫圈	TAB WASHER	1
31	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
32	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 17齿轮箱螺旋桨轴-短型-2:1减速比 Gear Housing Propeller Shaft-Short-2:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	821306T54	齿轮箱总成(3.44英寸/87.37毫米鱼雷直径)完整	GEAR HOUSING ASSEMBLY (3.44 Inch/87.37 mm Torpedo Diameter) Complete	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
39	821327	定位销	PIN Dowel	2
40	823942	衬垫	GASKET	1
41	821828	管	TUBE	1
42	824928001	橡胶塞	PLUG Rubber	1
43	821829	滤网	SCREEN	1
44	822157T2	平衡鳍板	TRIM TAB	1
45	82497020	螺钉(M8 x 20)	SCREW (M8 x 20)	1
46	72397	垫圈	WASHER	1
47	821315T1	前进齿轮总成-26齿	GEAR ASSEMBLY Forward - 26 Teeth	1
48	99328A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
49	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup
50	41326	滚柱轴承	BEARING Roller	1
51	821578	凸轮从动件	FOLLOWER Cam	1
52	8261991	弹簧	SPRING	1
53	85093	销	PIN	1
54	821314T	离合器	CLUTCH	1
55	38114	弹簧	SPRING	1
56	8215772	螺旋桨轴	PROPELLER SHAFT	1
57	821312T1	倒档齿轮-26齿	GEAR Reverse - 26 Teeth	1
58	20839T	滚珠轴承	BEARING Ball	1
59	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
60	815460	O型圈	O-RING	1
61	21700	滚针轴承	BEARING Needle	1
62	69188	油封	SEAL Oil	1
63	69189	油封	SEAL Oil	1
64	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
65	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
66	8227731	螺纹嵌件	INSERT Threaded	2
67	NSS	不单独销售 贴花2:1	NOT SOLD SEPARATE Decal 2:1	1
68	73345A1	止推垫片	THRUST WASHER	1
69	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
70	76281	锁紧垫圈	TAB WASHER	1
71	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
72	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
73	95925	堵头	PLUG	1
-	823547A03	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 18点火线圈 Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	8M0044992	线圈板	COIL PLATE	1
2	8M0045124	点火线圈	COIL Ignition	3
3	881908T	电缆组	CABLE SET	1
4	82129130	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
5	82129140	螺钉(M6 x 40)	SCREW (M6 x 40)	2
6	892863001	隔套	SPACER	1
6	8M0206979	垫片@2	SPACER @2	1
7	882751A1	继电器总成	RELAY ASSEMBLY	1
7	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	1
8	828102	支架	BRACKET	1
8	8M0207771	安装支架	BRACKET Mounting	1
9	818967	护孔环	GROMMET	1
9	8M0207785	护孔环	GROMMET	1
10	818968	衬套	BUSHING	1
10	8M0214955	衬套	BUSHING	1
11	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	1
12	856954	衬套	BUSHING	3
13	834985	护孔环	GROMMET	3
13	8M0190980	护孔环	GROMMET	3
14	65292	J型卡扣	J CLIP	1
14	8M0024808	J型夹	J-CLIP	1
15	8M0108769	P型卡扣	CLIP P	2
16	82684425	螺钉(M6x25)	SCREW (M6 x 25)	3
17	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
17	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3

图 19进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	803545T03	凸轮轴	CAMSHAFT	1
2	803546	挺杆	LIFTER	2
3	803547	推杆	PUSH ROD	2
4	803548	安装板	PLATE	1
5	8035097	螺栓	BOLT	2
6	8M0056319	摇臂	ROCKER ARM	2
7	803550	枢轴	PIVOT	2
8	803551001	螺母	NUT	2
9	8M0056312	进气阀	VALVE Intake	1
10	8M0056316	排气阀	VALVE Exhaust	1
11	822647001	进气密封-黑色	SEAL Intake - Black	1
12	822647002	排气密封-绿色	SEAL Exhaust - Green	1
13	898101214	气门弹簧	SPRING Valve	2
14	8M0152418	固定座总成	RETAINER ASSEMBLY	2
15	NSS	不单独销售	NOT SOLD SEPARATE	4

图 20进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	8M0134461	节气门体总成	THROTTLE BODY ASSEMBLY	1
2	8M0132241	怠速空气控制电磁阀	SOLENOID IAC	1
3	8M0132303	温度歧管绝对压力传感器	SENSOR TMAP	1
4	855544024	螺栓	BOLT	2
5	8M0139039	螺钉	SCREW	2
6	8M0132180	节气门位置传感器	SENSOR Throttle Position	1
6	8M0153615	节气门位置	THROTTLE POSITION	1
7	8M0153617	螺钉	SCREW	2
8	898101981	衬垫	GASKET	1
9	16826	不锈钢垫圈	WASHER Stainless Steel	2
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
11	8M0134462	进气消声器总成	INTAKE SILENCER ASSEMBLY	1
12	8M0102279	螺栓	BOLT	1
13	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
14	8M0135593	橡胶支座	MOUNT Rubber	2
15	8M0137298	轴环	COLLAR	2
16	953921	不锈钢垫圈	WASHER Stainless Steel	2
17	8M0173453	限流器衬垫	GASKET Restrictor	1
17	8M0137301	衬垫	GASKET	1
18	8M0173451	限流器	RESTRICTOR	1
18	8M0137303	限流器	RESTRICTOR	1
19	8M0139041	软管	HOSE	1
20	8M0136227	呼吸管	HOSE Breather	1
21	952245	卡箍	CLAMP	1
22	8M0137319	节气门杆挡块	STOPPER Throttle Lever	1
23	8M0137391	定期维护标签	DECAL Schedule Maintenance	1
23	8M0137392	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0137393	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0137394	日本定期维护标签	DECAL Schedule Maintenance, Japan	1
23	8M0206080	定期维护标签	DECAL Schedule Maintenance	1
24	8M0206080	水星及日本机型定期维护标签	DECAL Schedule Maintenance Mercury and Japan Models	1
24	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
24	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

图 21连杆(手柄)(长型) Linkage (Handle)(Long)

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	830294T3	支架	BRACKET	1
7	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
8	825078	衬套	BUSHING	1
9	879865	节气门凸轮	CAM Throttle	1
10	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
11	883006A1	油门臂总成	ARM ASSEMBLY Throttle	1
12	883005	衬套	BUSHING	1
13	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
14	932481	衬套	BUSHING	1
15	893780A01	节气门连杆总成	LINK ASSEMBLY Throttle	1
16	19384	插座	SOCKET	1
17	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
18	858245	换挡导板	SHIFT GUIDE	1
19	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
20	858246	换挡滑块	SHIFT SLIDE	1
21	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
22	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
23	858247	换挡连杆	SHIFT ROD	1
24	210711	开口销	COTTER PIN	1
25	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
26	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
27	858248	换挡连杆	SHIFT LINK	1
28	48475	衬套	BUSHING	1
29	850165	衬套	BUSHING	1
30	850166T06	换挡轴杆总成	LEVER ASSEMBLY Shift Shaft	1
31	814281T10	开关总成	SWITCH ASSEMBLY	1
32	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2

图 22连杆(遥控)(长型) Linkage (Remote)(Long)

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	883160	固定座	RETAINER	1
7	825078	衬套	BUSHING	1
8	822459	固定座	RETAINER	1
9	8259571	换挡杆	LEVER Shift	1
10	827706A4	支架	BRACKET	1
11	98889	闩锁	LATCH	1
12	NSS	导杆(不单独销售)	NOT SOLD SEPARATE Guide-Shirt Rod	1
13	15885	套筒	SLEEVE	2
14	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
15	893777	换挡杆	ROD Shift	1
16	893769A01	换挡连杆套件	LINK KIT Shift	1
17	48475	衬套	BUSHING	2
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
19	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
20	210711	开口销	COTTER PIN	1
21	850166T06	换挡轴杆总成	LEVER ASSEMBLY Shift Shaft	1
22	850165	衬套	BUSHING	1
23	893780A01	节气门连杆总成	LINK ASSEMBLY Throttle	1
24	19384	插座	SOCKET	1
25	932481	衬套	BUSHING	1
26	879865	节气门凸轮	CAM Throttle	1
27	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
28	883006A1	油门臂总成	ARM ASSEMBLY Throttle	1
29	883005	衬套	BUSHING	1
30	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1

图 23连杆(短型) Linkage (Short)

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
5	883160	固定座	RETAINER	1
6	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
7	42942	盖帽	CAP	1
8	883006A1	油门臂总成	ARM ASSEMBLY Throttle	1
9	879865	节气门凸轮	CAM Throttle	1
10	883005	衬套	BUSHING	1
11	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
12	932481	衬套	BUSHING	1
13	827706A4	支架	BRACKET	1
14	98889	闩锁	LATCH	1
15	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
16	15885	套筒	SLEEVE	2
17	882820	换挡连杆	SHIFT ROD	1
18	822459	固定座	RETAINER	1
19	8259571	换挡杆	LEVER Shift	1
20	825078	衬套	BUSHING	1
21	881062A1	节气门连杆总成	LINK ASSEMBLY Throttle	1
22	19384	插座	SOCKET	1
23	826588A4	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
24	8277071	固定座	RETAINER	1
25	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
26	210711	开口销	COTTER PIN	1
27	826077	定位弹簧	SPRING Detent	1
28	824993	背衬弹簧	SPRING Backing	2
29	824994	板簧	SPRING Plate	1
30	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2

图 24手动倾斜装置 Manual Tilt

REF	零件编号	中文名称	英文名称	数量
-	830050T3	手动配平总成	MANUAL TRIM ASSEMBLY	1
1	813427A4	减震杆总成	SHOCK ROD ASSEMBLY	1
2	813430A1	配平记忆活塞总成	PISTON ASSEMBLY Trim Memory	1
3	809872A1	气缸O型圈套件	O-RING KIT Cylinder	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring
5	811224A1	气缸总成	CYLINDER ASSEMBLY	1
6	813433A2	螺钉与密封套件	SCREW AND SEAL KIT	1
7	813454A2	蓄能器总成	ACCUMULATOR ASSEMBLY	1
8	813455T4	阀体总成	VALVE BODY ASSEMBLY	1
9	813457A3	凸轮套件	CAM KIT	1
10	809881A1	速度阀套件	VALVE KIT Velocity	1
11	809882A1	维修套件	REPAIR KIT	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
-	809880A2	O型圈套件	O-RING KIT	1
13	19607	销	PIN	2
14	821539	三叶销	PIN Trilobe	2

图 25动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0134437	气缸盖衬垫	GASKET Cylinder Head	1
-	8M0134455	气缸盖罩衬垫	GASKET Cylinder Head Cover	1
-	803513007	O型圈	O-RING	1
-	8M0135580	排气衬垫	GASKET Exhaust	1
-	8M0228553	排气盖衬垫	GASKET EXHST CVR	1
-	853702005	衬垫	GASKET	1
-	8M0214960	衬垫	GASKET	1
-	8M0134519	动力头衬垫	GASKET Powerhead	1
-	855681005	油封	SEAL Oil	1
-	898103114	油封	SEAL Oil	1
-	898101981	衬垫	GASKET	1
-	16109003	O型圈	O-RING	1
-	8M0135588	油泵衬垫	GASKET Oil Pump	1
-	825455001	油封	SEAL Oil	1

图 26动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
-	830150T6	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
1	855833A1	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	809872A2	O型圈维修包	O-RING KIT Rebuild	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring
5	811228A1	气缸总成	CYLINDER ASSEMBLY	1
6	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
7	809874A1	泵总成	PUMP ASSEMBLY	1
8	809885A2	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
11	809875A1	歧管套件	MANIFOLD KIT	1
12	809876A1	螺丝套件(电机)	SCREW KIT (MOTOR)	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	809880A1	O型圈套件(完整调整)	O-RING KIT (COMPLETE TRIM)	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869	销	PIN	1
19	822869001	锚销	PIN Anchor	1
20	826802T16	升降线束总成	HARNESS ASSEMBLY Trim	1
21	882751A1	继电器总成	RELAY ASSEMBLY	2
22	828102	支架	BRACKET	1
23	818967	护孔环	GROMMET	1
24	818968	衬套	BUSHING	1
25	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay
26	82129125	螺钉 (M6 x 25)	SCREW (M6 x 25 mm) (M6 X 25)	2

图 27维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0153256	操作手册	OPERATION MANUAL	1
-	8M0156927	5马力丙烷机型维修手册	SERVICE MANUAL 5HP Propane	1
-	8M0154337	5马力四冲程(丙烷)零件手册	PARTS MANUAL 5 HP 4-Stroke (Propane)	1

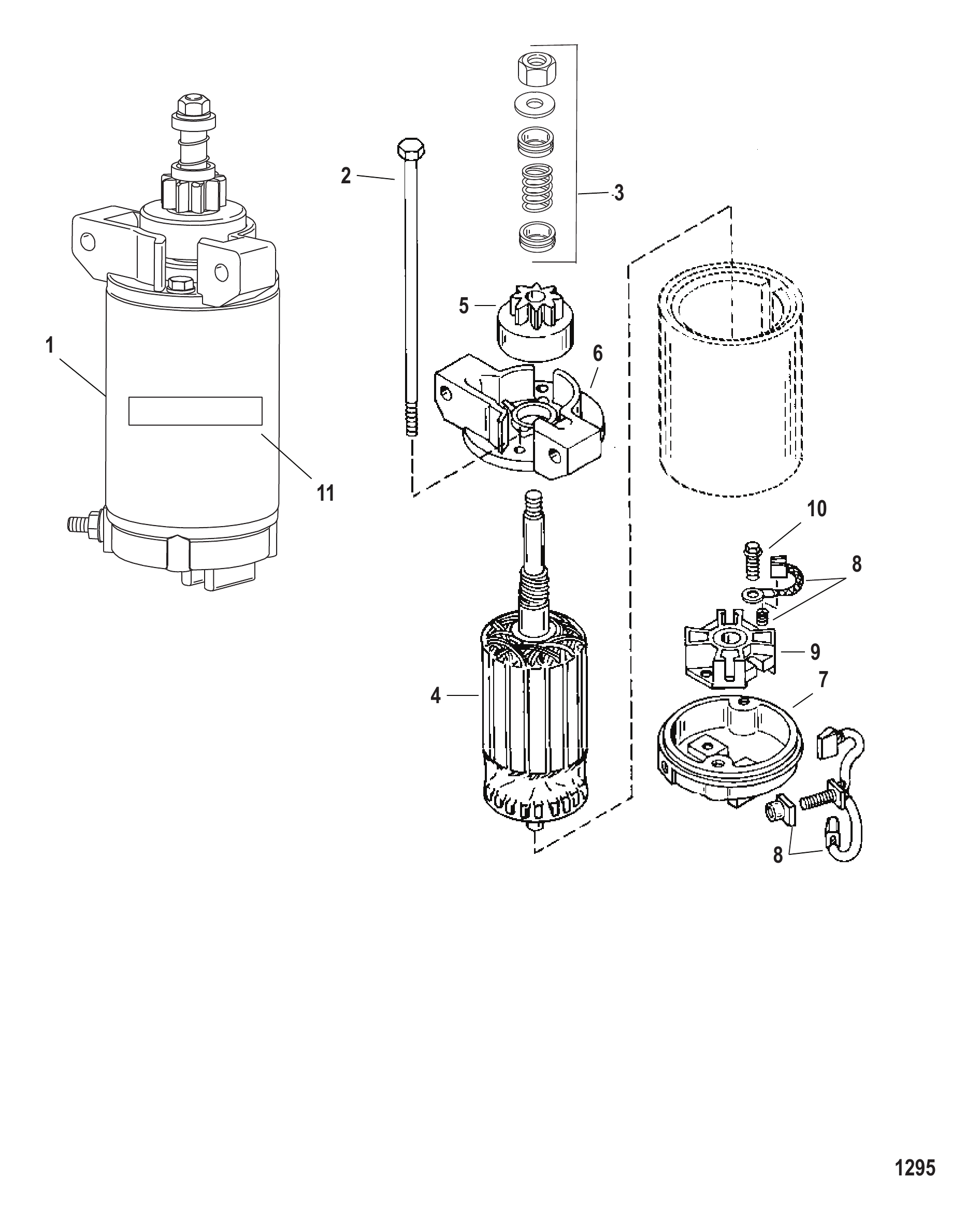

图 28启动马达(序列号1B249767及以下) Starter Motor (Serial Number 1B249767 and Below)

REF	零件编号	中文名称	英文名称	数量
1	888160T	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	965661	贯穿螺栓	THRU BOLT	2
3	891752	驱动套件	DRIVE KIT	1
4	891753001	电枢	ARMATURE	1
5	68575T2	小齿轮	PINION	1
6	8236392	驱动端盖	DRIVE CAP	1
7	8119011	换向器端盖	CAP Commutator	1
8	753841	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	61787	支架	HOLDER	1
10	F15158	螺钉	SCREW	2
11	8272822	高压警告标贴	DECAL Warning High Voltage	1

图 29转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	853770T02	旋转管	SWIVEL TUBE	1
1	853770T05	旋转管	SWIVEL TUBE	1
2	8M0223475	螺柱	STUD	2
3	8M0078457	上部安装组件	UPPER MOUNT SET	2
4	8M0150186	螺栓垫片套件	BOLT WASHER KIT	2
5	16826	不锈钢垫圈	WASHER Stainless Steel	2
6	16192	垫圈	WASHER	2
7	895167002	上减震器	DAMPER Upper	1
7	895167001	上减震器	DAMPER Upper	1
8	853722024	螺母	NUT	2
9	803776004	右舷支架	BRACKET Starboard	1
9	803776005	左舷支架	BRACKET Port	1
10	803775006	右舷/左舷安装座	MOUNT Starboard / Port	2
11	879194269	螺栓	BOLT	2
12	8M0155474	螺钉	SCREW	2
13	898101091	接地线	WIRE Ground	1
14	8M0226905	螺栓	BOLT	2
15	879194340	垫圈	WASHER	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

图 30旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	19608A14	发动机转向安装套件	ATTACHING KIT Engine Steering	1
2	823919	螺钉（0.375-24 x 1.500）	SCREW (.375-24 x 1.500)	1
3	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
4	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
5	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
6	822397	滑块	PUCK	1
7	8217711	衬套	BUSHING	1
8	850066A1	旋转支架	SWIVEL BRACKET	1
9	19606	轴承	BEARING	2
10	74036	润滑脂接头	FITTING Grease	2
11	8237011	副驾驶贴花	DECAL Co-Pilot	1
12	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate
13	821777	衬套（下部）	BUSHING (LOWER)	1
14	822404	密封件	SEAL	1
15	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
15	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
16	8282451	密封件	SEAL	1

图 31舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	8M0228419	转向支架	BRACKET Steering	1
2	8M0151054	固定器/板	HOLDER / PLATE	1
3	8M0162938	螺钉	SCREW	1
4	8M0051404	橡胶垫圈	WASHER Rubber	2
5	8M0051403	塑料衬套	BUSHING Plastic	2
6	8M0051400	盖板	COVER	1
7	8M0051402	不锈钢螺栓	BOLT Stainless Steel	1
8	823042	螺栓	BOLT	1
9	8M0228416	舵柄手柄罩	COVER Tiller Handle	1
10	4001987	螺钉(M4×16)	SCREW (M4 x 16)	2
11	8M0051395	螺钉	SCREW	1
12	8M0051374	舵柄	TILLER HANDLE	1
13	8M0228423	铭牌-启动步骤	DECAL Start Procedure	1
14	8M0051375	盖塞	PLUG Cap	1
15	8M0051383	螺母	NUT	1
16	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
17	8M0051382	油门摩擦夹	CLAMP Friction - Throttle	1
18	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
19	8M0228424	拉绳贴纸	DECAL Attach Lanyard	1
20	8M0051396	舵柄锁杆 - 不锈钢	LEVER Tiller Lock - Stainless Steel	1
21	8M0051397	不锈钢轴套	COLLAR Stainless Steel	1
22	8M0051399	止动器	STOPPER	1
22	8M0245322	止动器	STOPPER	1
23	8M0051398	不锈钢弹簧	SPRING Stainless Steel	1
24	8M0151038	开关外壳	HOUSING-SWITCH	1
25	22740	卡扣	CLIP	1
26	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1
27	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
28	8M0051379	油门轴	SHAFT Throttle	1
29	8M0221732	外握把	GRIP OUTER	1
30	8M0051380	支架	BRACKET	1
31	8M0051381	螺钉	SCREW	2
32	8M0051388	盖板	COVER	1
33	8M0051386	滑轮	PULLEY	1
34	8M0051387	壳体	HOUSING	1
35	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
36	8M0228421	换挡贴花	DECAL Shift	1
37	8M0051377	握把	GRIP	1
38	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
39	8M0228554	备用夹贴纸	DECAL Spare Clip	1
40	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
40	8M0234460	LAN/STRP 54 @2	LAN/STRP 54 @2	1
41	8M0229972	开关(动力升降)	SWITCH Power Trim	1
42	8M0228417	停机开关总成	STOP SWITCH ASSEMBLY	1
43	8M0051405	停机开关总成	SWITCH ASSEMBLY Stop	1
44	8M0228418	节气门拉索	CABLE Throttle	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

图 32工具1 Tools 1

REF	零件编号	中文名称	英文名称	数量
1	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil	1
3	802653Q1	机油滤清器扳手	WRENCH Oil Filter	1
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
4	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
6	99379	正时灯	TIMING LIGHT	1
7	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
8	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital	1
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
9	823686A2	数字诊断测试仪	DIGITAL DIAGNOSTIC TESTER	1
10	880118A2	模块	CARTRIDGE	1
11	822560A5	线束总成-DDT适配器	HARNESS ASSEMBLY DDT Adapter	1
12	883877A1	喷油器拆卸工具	REMOVAL TOOL Fuel Injector	1
13	NSS	非单独销售锁环钳(P/N-SRP2)	NOT SOLD SEPARATE Lock ring Pliers (P/N-SRP2)
14	809495A1	气门导管拆卸工具	REMOVER TOOL Valve Guide	1
15	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
16	809497A1	气门导管铰刀工具	REAMER TOOL Valve Guide	1
17	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
18	NSS	不单独销售 气门座铰刀套件	NOT SOLD SEPARATE Valve Seat Cutter Kit
19	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
20	802867Q1	防腐蚀润滑脂8盎司	ANTI-CORROSION GREASE 8 oz	1
21	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
22	74951	扳手	SPANNER WRENCH	1

图 33工具2 Tools 2

REF	零件编号	中文名称	英文名称	数量
24	63209	加热灯	HEAT LAMP	1
25	877321A1	轴承安装工具	INSTALLATION TOOL Bearing	1
26	13945	轴承安装工具	INSTALLATION TOOL Bearing	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
27	NSS		NOT SOLD SEPARATE Expanding Rod (P/N-CG-41-11)
28	NSS	不单独销售 夹头(P/N-CG-41-14)	NOT SOLD SEPARATE Collet (P/N-CG-41-14)
29	24156	螺母(0.625-18)	NUT (.625-18)	1
30	34961	垫圈	WASHER	1
31	29310	安装板	PLATE	1
32	31229	轴	SHAFT	1
33	36571T	导向垫圈	PILOT WASHER	1
34	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
35	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
36	36569T	驱动头工具	DRIVE HEAD TOOL	1
37	27780	拉拔器	PULLER	1
38	37241	通用拉拔板	PULLER PLATE Universal	1
39	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
40	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
41	825003A1	DDT电缆总成(10英尺)	CABLE ASSEMBLY DDT (10 FT)	1
42	13949	油封安装工具	DRIVER TOOL Oil Seal	1
43	817007T	密封安装工具	INSTALLER TOOL Seal	1
44	43506T	轴承固定工具	RETAINING TOOL Bearing	1
45	817005	轴承安装工具	INSTALLER TOOL Bearing	1
46	817006	水泵底座密封安装工具	INSTALLER TOOL Water Pump Base Seal	1
47	817008A2	小齿轮定位工具	LOCATION TOOL Pinion Gear	1
48	817009T	轴承杯驱动器工具	DRIVER TOOL Bearing Cup	1
49	12349A2	小齿轮定位工具	LOCATION TOOL Pinion	1
49	12349A05	小齿轮定位工具	TOOL Pinion Locating	1

图 34工具3 Tools 3

REF	零件编号	中文名称	英文名称	数量
52	14308T1	轴承座圈工具	RACE TOOL Bearing	1
52	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
53	14309T1	轴承安装工具	INSTALLATION TOOL Bearing	1
53	14309T02	轴承安装工具	INSTALLATION TOOL Bearing	1
54	14310T1	耐磨套驱动器	WEAR SLEEVE DRIVER	1
55	14311A2	轴承预紧工具	PRE LOAD TOOL Bearing	1
55	14311A04	预紧力工具	TOOL Preload	1
56	196601	背隙测量仪	INDICATOR TOOL Backlash	1
-	78473	背隙测量仪	INDICATOR TOOL Backlash	1
57	31106T	轴承安装心轴杯	MANDREL Bearing Driver Cup	1
58	31108T	油封驱动器	DRIVER Oil Seal	1
59	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
60	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
61	37350T	导向心轴	PILOT MANDREL	1
62	817070	传动轴固定工具	HOLDING TOOL Driveshaft	1
63	58222A1	百分表工具	DIAL INDICATOR TOOL	1
64	85716	拉拔螺栓工具-轴承座	PULLER BOLT TOOL Bearing Carrier	1
65	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
66	83165T	拉拔器总成	PULLER ASSEMBLY	1
67	856875A1	轴承安装工具	INSTALLATION TOOL Bearing	1
68	817057A1	背隙指示器工具	BACKLASH INDICATOR TOOL	1
68	817057A02	背隙指示器工具	TOOL Backlash Indicator	1
69	817058A1	轴承驱动器工具	DRIVER TOOL Bearing	1
70	877840A1	传动轴固定工具	HOLDING TOOL Driveshaft	1

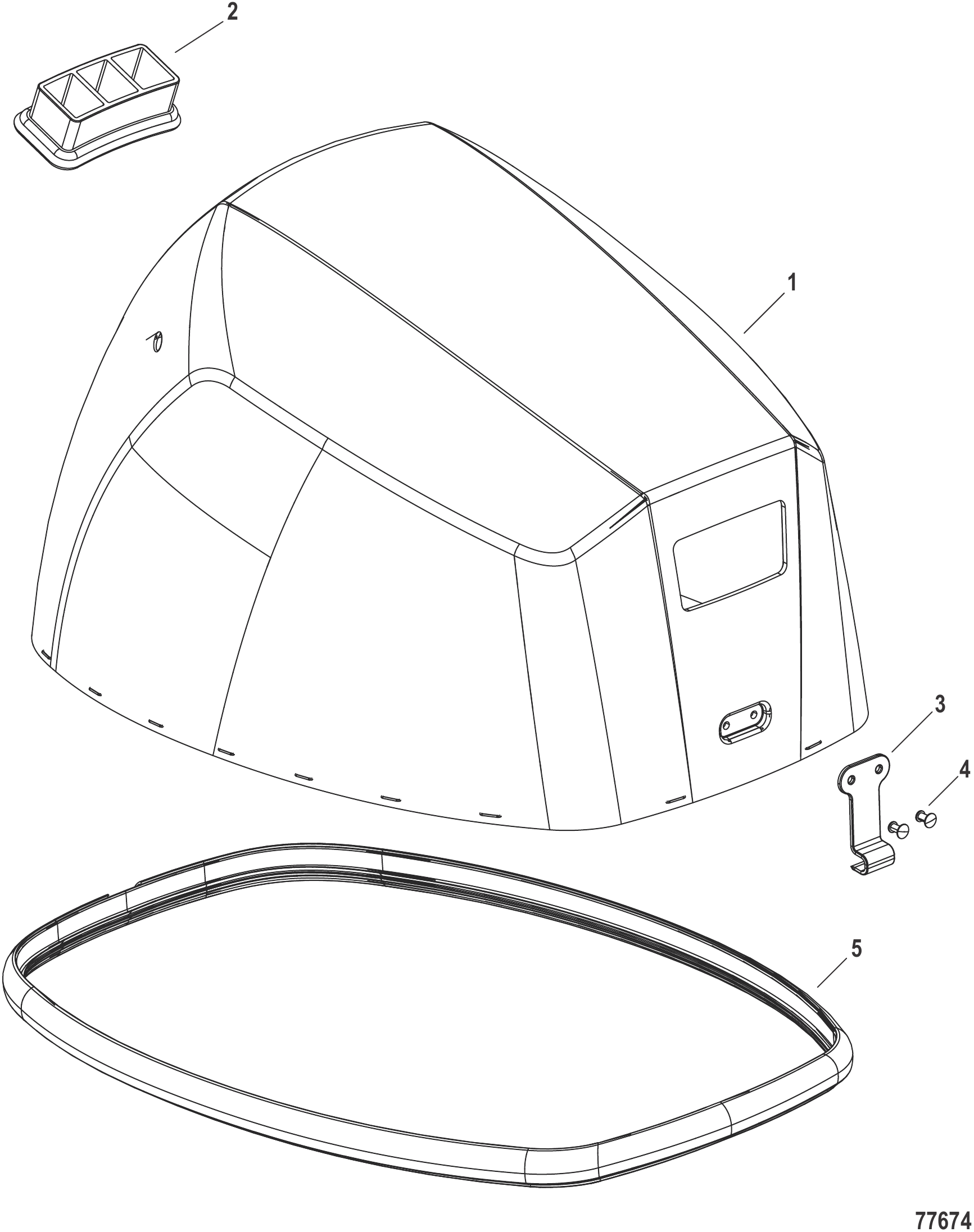

图 35顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0223489	水星顶罩总成(无标识)	TOP COWL ASSEMBLY Mercury, Non-Decaled	1
2	8M0223493	导风罩	AIR GUIDE	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
4	8M0137384	铆钉	RIVET	2
5	8M0223490	上罩壳密封件	SEAL Top Cowl	1

图 36艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	98727	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865F2	艉板支架	BRACKET Transom	1
5	19618A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	812709T	旋钮	KNOB	1
10	99615	槽销	PIN Groove	1
11	19619	垫圈	WASHER	2
12	18486F5	锚支架	BRACKET Anchor	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
17	4000355	螺钉(M8×35)	SCREW (M8 x 35)	1
18	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	4
19	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
20	49930A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
21	821461	弹簧	SPRING	1
22	196141	倾斜管	TILT TUBE	1
23	858869	螺母 (.875-14)	NUT (.875-14)	2
24	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
25	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
26	82671117	螺母(.500-20)	NUT (.500-20)	4
27	1938525	连接杆	LINK	1
28	19615A4	倾斜杆总成	LEVER ASSEMBLY Tilt	1
29	812707	衬套	BUSHING	1
30	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	1
31	99611	波形垫圈	WAVE WASHER	1
32	19621	倾斜旋钮	TILT KNOB	1
33	19611	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	1
34	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
35	4002319	垫圈	WASHER	2
36	40140	螺母(M10)	NUT (M10)	2
37	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
38	19624A1	密封套件	SEAL KIT	1
39	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
40	78861	隔套	SPACER	1
41	22740	卡扣	CLIP	2
42	69205	C形垫圈	C WASHER	1
43	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1

图 37升降开关套件 Trim Switch Kit

REF	零件编号	中文名称	英文名称	数量
-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
1	18861	固定座	RETAINER	1
2	814820	适配器	ADAPTER	1
3	NSS	开关(不单独销售)	NOT SOLD SEPARATE Switch
4	79091	保险丝20安培	FUSE 20 Ampere	1
5	95084A2	拉线总成	CABLE ASSEMBLY	1
6	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	2
7	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
7	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2

图 38油气分离器 Vapor Separator

REF	零件编号	中文名称	英文名称	数量
-	892267T03	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
1	892267A54	主体总成	BODY ASSEMBLY	1
2	892267506	放油螺钉	SCREW Drain	1
3	892267530	O型圈	O-RING	1
4	85583466	软管(40英寸整卷)裁切至9英寸	HOSE (40.00 Inches Bulk) Cut to 9 Inches	1
4	8M0054213	软管	HOSE	1
5	892267A55	燃油冷却器总成	COOLER ASSEMBLY Fuel	1
6	888988023	卡箍	CLAMP	2
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
8	892267511	垫圈	WASHER	1
9	892267504	软管	HOSE	1
10	892267503	软管	HOSE	1
11	834985	护孔环	GROMMET	3
11	8M0190980	护孔环	GROMMET	3
12	856954	衬套	BUSHING	3
13	892267A51	燃油泵套件(含盖体O型圈25-892267530)	PUMP KIT Fuel Also includes cover to body o ring 25-892267530	1
14	892267521	绝缘体	INSULATOR	1
15	892267510	隔离器	ISOLATOR	1
16	892267523	绝缘体	INSULATOR	1
17	892267534	燃油滤网	STRAINER Fuel	1
18	892267519	盖板	COVER	1
19	892267T57	盖总成	COVER ASSEMBLY	1
20	892267537	施拉德阀	VALVE Schrader	1
20	892267T57	盖总成	COVER ASSEMBLY	1
21	892267535	电气连接器	CONNECTOR Electrical	1
22	892267531	螺钉(M4×16)	SCREW (M4 x 16)	5
23	883220	盖帽	CAP	1
24	892267A52	浮子阀套件	FLOAT VALVE KIT	1
25	892267A50	压力调节器套件	REGULATOR KIT Pressure	1
26	892267513	O型圈	O-RING	1
27	892267512	滤网	SCREEN	1
28	892267515	螺钉（M5×18）	SCREW (M5 x 18)	1
29	888988023	卡箍	CLAMP	2
30	892267520	安装板	PLATE	1
31	892267529	螺钉(M4 x 8)	SCREW (M4 x 8)	5
32	892267527	浮子	FLOAT	1
33	892267528	浮子销	PIN Float	1
34	892267517	卡扣	CLIP	1
35	892267516	软管	HOSE	1
36	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
37	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
38	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
38	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
39	888988023	卡箍	CLAMP	1
40	8M0022107	接头	FITTING	1

图 39水泵套件组件812966A12 Water Pump Kit Components 812966A12

REF	零件编号	中文名称	英文名称	数量
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
1	830749	密封件	SEAL	3
1	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
2	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
2	8M0245488	水泵底座	BASE WATER PUMP	1
3	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
3	8M0204651	O型圈	O-RING	1
4	814669	油封	SEAL Oil	1
4	8M0245489	油封	SEAL OIL	1
5	814670	油封	SEAL Oil	1
6	19453T	叶轮	IMPELLER	1
7	19699	键	KEY	1
7	8M0032831	叶轮键	KEY Impeller	1
8	8M0005777	垫圈	WASHER	2
8	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
9	8M0242489	水泵	WATER PUMP	1
10	19701	下衬垫	GASKET Lower	1
10	8M0224241	衬垫	GASKET	1
11	822189	水泵上衬垫	GASKET Upper Water Pump	1
12	19700A2	面板	FACE PLATE	1
13	8M0000332	联轴器(短)	COUPLING Short	1
13	8M0151046	水管联轴器(短)	COUPLING Water Tube, Short	1
