水星 Mercury 350 HP 5.7L V10 Verado SeaPro 3B266064 & Up - 爆炸图零件明细

四冲程电喷 EFI · Cat.# 90-8M0188523 · 共 38 个部位 · 1425 条零件

1附件 2配件装饰面板 3水星配件贴花 4配件冲洗套件 5配件螺旋桨(V10)6适配板 7凸轮轴盖 8充电与启动系统 9冷却系统 10曲轴、活塞及连杆 11气缸体 12气缸盖与凸轮轴 13贴花 14驱动轴延长套件 15驱动轴壳体 16电气系统 17电气线束端子 18电气传感器 19排气系统 20带水分传感器的船用燃油滤清器 21燃油供给模块组件 8M0161584 22燃油系统 23齿轮箱-驱动轴-6.44鱼雷型(2.08减速比)24齿轮箱-螺旋桨轴(反转向)-6.44鱼雷型(2.08减速比)25齿轮箱-螺旋桨轴(正转向)-6.44鱼雷型(2.08减速比)26点火系统 27进气系统 28底罩 29维护套件100小时/300小时 30安装支架 31润滑油系统 32动力平衡组件 8M0118297 33动力平衡/艉板总成(反转向)34动力平衡/艉板总成(正转向)35维修/支撑材料 36工具钻孔夹具 37工具齿轮箱 38顶罩

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0210761	电池电缆组(12英尺)	CABLE SET (12 ft) Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0207790	DTS清洁电源线束总成(25英尺)	HARNESS ASSEMBLY DTS Clean Power, 25 Feet	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	8M0204704	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件全套	CLAMP KIT Clamp Kit-Complete	1

图 2配件装饰面板 Accessories Accent Panel

REF	零件编号	中文名称	英文名称	数量
1	8M0203820	装饰面板红线红	ACCENT PANEL Redline Red	AR
1	8M0203821	装饰面板太平洋蓝	ACCENT PANEL Pacific Blue	AR
1	8M0203822	装饰面板水星银	ACCENT PANEL Mercury Silver	AR
1	8M0203823	装饰面板石墨灰	ACCENT PANEL Graphite Grey	AR
1	8M0203824	装饰面板专业黑	ACCENT PANEL Pro Black	AR
1	8M0203825	装饰面板待喷涂	ACCENT PANEL Paint Ready	AR
2	8M0147920	水星标贴（银色）	DECAL Mercury, Silver	1
2	8M0147987	水星标贴（暗银色）	DECAL Mercury, Dark Silver	1
2	8M0149565	水星黑色贴花	DECAL Mercury, Black	1
3	8M0204799	V10标识贴	DECAL V10	1
4	8M0043703	M标志贴纸66mm黑色	DECAL M-Icon, 66 MM, Black	1
5	8M0204800	350马力标识贴	DECAL 350 HP	1
6	8M0204801	400马力标识贴	DECAL 400 HP	1
7	8M0204802	350马力标识贴(仅限SeaPro型号)	DECAL 350 HP SeaPro Models Only	1

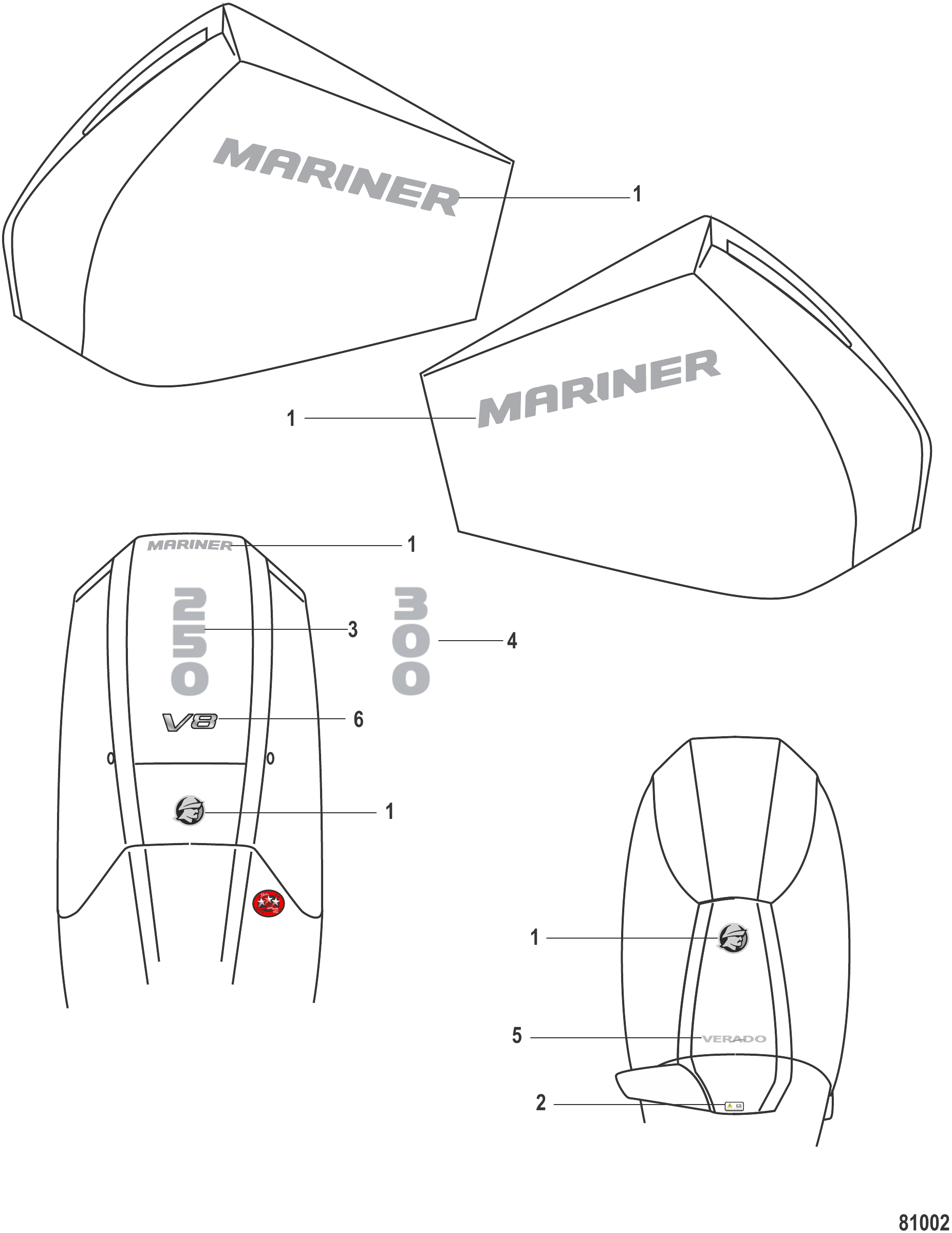

图 3水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242344	水手系列贴花套装(150-600马力)	DECAL SET Mariner, 150 - 600 HP	1
2	8M0142577	贴纸-阅读手册透明版	DECAL Read Manual, Clear	1
3	8M0217483	贴纸 250	DECAL 250	1
4	8M0217484	贴纸 300	DECAL 300	1
5	8M0178230	Verado贴纸	DECAL Verado	1
6	8M0214842	贴纸 V8	DECAL V8	1

图 4配件冲洗套件 Accessories Flushing Kit

REF	零件编号	中文名称	英文名称	数量
1	8M6010624	单机发动机总成	ENGINE UNIT Single	AR
1	8M6010623	双机发动机总成	ENGINE UNIT Twin	AR
1	8M6010622	三机发动机总成	ENGINE UNIT Triple	AR
1	8M6015251	三机冲洗套件	FLUSH KIT-TRIPLE	AR
1	8M6010621	四机发动机总成	ENGINE UNIT Quad	AR
1	8M6015252	四机冲洗套件	FLUSH KIT-QUAD	AR
2	8M6010628	单机安装套件	FITTING KIT Single Engine	AR
2	8M6010627	双机安装套件	FITTING KIT Twin Engine	AR
2	8M6010626	三机安装套件	FITTING KIT Triple Engine	AR
2	8M6010625	四机安装套件	FITTING KIT Quad Engine	AR
2	8M6010765	单机安装套件(5/8英寸)	FITTING KIT Single Engine (5/8")	AR
2	8M6010764	双机安装套件(5/8英寸)	FITTING KIT Twin Engine (5/8")	AR
2	8M6010763	三机安装套件(5/8英寸)	FITTING KIT Triple Engine (5/8")	AR
2	8M6010762	四机安装套件(5/8英寸)	FITTING KIT Quad Engine (5/8")	AR
3	8M6010637	OFS进水管安装套件(3英尺)	INSTALL KIT OFS Inlet Hose (3 ft)	AR
3	8M6010638	OFS进水管安装套件(6英尺)	INSTALL KIT OFS Inlet Hose (6 ft)	AR
3	8M6010639	OFS进水管安装套件(9英尺)	INSTALL KIT OFS Inlet Hose (9 ft)	AR
4	8M6010633	OFS快拆甲板套件-直型(3/4英寸)	DECK KIT OFS Quick Disconnect, Straight (3/4")	AR
4	8M6010635	直通倒刺接头(5/8英寸)	FITTING Straight Barb (5/8")	AR
5	8M6010634	OFS快拆甲板套件-弯头(3/4英寸)	DECK KIT OFS Quick Disconnect, Elbow (3/4")	AR
5	8M6010636	90度弯头倒刺接头(5/8英寸)	FITTING 90-Degree Elbow Barb (5/8")	AR
6	8M6010629	遥控开关(6英尺)	REMOTE SWITCH 6 ft	AR
6	8M6010630	遥控开关(12英尺)	REMOTE SWITCH 12 ft	AR
6	8M6010631	遥控开关(18英尺)	REMOTE SWITCH 18 ft	AR
7	8M6010632	OFS快拆安装套件	MOUNTING KIT OFS Quick Disconnect	AR

图 5配件螺旋桨(V10) Accessories Propellers (V10)

REF	零件编号	中文名称	英文名称	数量
-	8M0182970	Flo-Torq X标准轮毂套件	HUB KIT Flo-Torq X Standard	AR
-	8M0204873	止推垫圈	WASHER Thrust	1
-	82671127	螺旋桨螺母(1.00-14)黄铜	PROP NUT (1.00-14) Brass	1
-	8M0001538	垫圈(.940x1.50x0.65)不锈钢	WASHER (.940 x 1.50 x 0.65) Stainless Steel	1
-	8M0182969	Flo-Torq X重型轮毂套件	HUB KIT Flo-Torq X HD	AR
-	8M0204873	止推垫圈	WASHER Thrust	1
-	82671127	螺旋桨螺母(1.00-14)黄铜	PROP NUT (1.00-14) Brass	1
-	8M0001538	垫圈(.940x1.50x0.65)不锈钢	WASHER (.940 x 1.50 x 0.65) Stainless Steel	1
-	8M0182941	18英寸左旋不锈钢4叶螺旋桨	PROPELLER 18 LH SS 4 BL	AR
-	8M0182942	18英寸右旋不锈钢4叶螺旋桨	PROPELLER 18 RH SS 4 BL	AR
-	8M0182943	19英寸左旋不锈钢4叶螺旋桨	PROPELLER 19 LH SS 4 BL	AR
-	8M0182944	19英寸右旋不锈钢4叶螺旋桨	PROPELLER 19 RH SS 4 BL	AR
-	8M0182945	20英寸左旋不锈钢4叶螺旋桨	PROPELLER 20 LH SS 4 BL	AR
-	8M0182946	20英寸右旋不锈钢4叶螺旋桨	PROPELLER 20 RH SS 4 BL	AR
-	8M0182947	21英寸左旋不锈钢4叶螺旋桨	PROPELLER 21 LH SS 4 BL	AR
-	8M0182948	21英寸右旋不锈钢4叶螺旋桨	PROPELLER 21 RH SS 4 BL	AR
-	8M0182949	22英寸左旋不锈钢4叶螺旋桨	PROPELLER 22 LH SS 4 BL	AR
-	8M0182950	22英寸右旋不锈钢4叶螺旋桨	PROPELLER 22 RH SS 4 BL	AR
-	8M0182951	23英寸左旋不锈钢4叶螺旋桨	PROPELLER 23 LH SS 4 BL	AR
-	8M0182952	23英寸右旋不锈钢4叶螺旋桨	PROPELLER 23 RH SS 4 BL	AR
-	8M0182953	25英寸左旋不锈钢4叶螺旋桨	PROPELLER 25 LH SS 4 BL	AR
-	8M0182954	25英寸右旋不锈钢4叶螺旋桨	PROPELLER 25 RH SS 4 BL	AR
-	8M0182955	27英寸左旋不锈钢4叶螺旋桨	PROPELLER 27 LH SS 4 BL	AR
-	8M0182956	27英寸右旋不锈钢4叶螺旋桨	PROPELLER 27 RH SS 4 BL	AR
-	8M0182957	29英寸左旋不锈钢4叶螺旋桨	PROPELLER 29 LH SS 4 BL	AR
-	8M0182958	29英寸右旋不锈钢4叶螺旋桨	PROPELLER 29 RH SS 4 BL	AR
-	8M0182959	31英寸左旋不锈钢4叶螺旋桨	PROPELLER 31 LH SS 4 BL	AR
-	8M0182960	31英寸右旋不锈钢4叶螺旋桨	PROPELLER 31 RH SS 4 BL	AR
-	8M0182961	33英寸左旋不锈钢4叶螺旋桨	PROPELLER 33 LH SS 4 BL	AR
-	8M0182962	33英寸右旋不锈钢4叶螺旋桨	PROPELLER 33 RH SS 4 BL	AR

图 6适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	8M0142705	适配板	ADAPTER PLATE	1
2	8M0142744	螺柱（M10×185）	STUD (M10 x 185)	8
3	8M0142743	螺母(M10 x 1.5)	NUT (M10 x 1.5)	10
4	8M0149603	螺柱 (M10 x 1.5 x 81.5)	STUD (M10 x 1.5 x 81.5)	2
4	8M0158595	双头螺柱(M10)	STUD (M10)	2
5	8M0069690	螺丝(M10×1.5×60)	SCREW (M10 X 1.5 X 60)	3
6	821327	定位销	PIN Dowel	2
7	8M0142275	衬垫	GASKET	1
8	8M0142742	上部安装支架	BRACKET Upper Mount	1
8	8M0239528	支架固定座	BRACKET Mount Retainer	1
9	4010730	螺钉 (M8 x 30)	SCREW (M8 x 30)	4
9	8M0231451	六角法兰螺钉M8×30	SCREW M8 x 30 HEX FLG	4
10	8M0038205	直通接头	FITTING Straight	2
11	8M0142745	上部安装支架密封件	SEAL Upper Mount Bracket	1
12	8M0142981	螺丝 M14x2.00x100 六角法兰头	SCREW (M14x2.00x100) Hex Flg Hd	2
12	8M0230598	螺钉（M14×2×100 HX FLG）	SCREW (M14 x 2 x 100 HX FLG)	2
13	8M0142711	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	2
13	8M0224254	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	2
14	8M0149560	刚性上部支架	MOUNT UPPER Stiff	1
15	8M0103823	六角法兰螺钉(M10×45)	SCREW (M10 x 45 Hex Flange)	4
16	8M0142274	衬垫	GASKET	1
16	8M0205773	适配板衬垫	GASKET Adapter Plate	1
17	8M0142982	挡油板	SHIELD Oil Deflector	1
18	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
19	8M0142708	螺钉 (M6)	SCREW (M6)	9
20	8M0142748	接头	FITTING	1
21	8M0142619	软管	HOSE	1
22	8M0146171	喷雾器软管总成	HOSE ASSEMBLY Sprayer	1
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
24	8M0142618	冷却器出口软管	HOSE Mount Cooler Out	1
25	8M0149562	护板总成	CHAP PLATE ASSEMBLY	1
25	8M0142707	适配器板	PLATE Adapter	1
25	8M0149562	护板总成	CHAP PLATE ASSEMBLY	1
26	8M0142710	排水罩	DRAIN Cowl	2
27	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
28	8M0142831	底部锁扣	LATCH Bottom	1
29	8M0142832	顶部锁扣	LATCH Top	1
30	8M0142917	适配板密封件	SEAL Adapter Plate	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 7凸轮轴盖 Camshaft Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0142282	右舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Starboard	1
1	8M0142281	左舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Port	1
2	8M0142284	右舷凸轮轴盖密封件	SEAL Camshaft Cover, Starboard	1
2	8M0142283	左舷凸轮轴盖密封件	SEAL Camshaft Cover, Port	1
3	8M0142285	火花塞密封圈	SEAL Spark Plug	4
4	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	38
4	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	38
5	8M0142472	左舷至右舷通气管	HOSE Port to Starboard Breather	1
6	855228	卡箍	CLAMP	4
7	8M0142473	右舷通气管至进气口软管	HOSE Starboard Breather to Intake	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0149557	长缸体总成	LONG BLOCK	1

图 8充电与启动系统 Charging and Starting System

REF	零件编号	中文名称	英文名称	数量
1	8M0199636	150安培交流发电机(12伏)	ALTERNATOR 150 Amp (12 Volt)	1
1	8M0205630	100安培交流发电机(48伏)	ALTERNATOR 100 Amp (48 Volt)	1
1	8M0237502	100安培交流发电机(48伏)	ALTERNATOR 100 Amp (48 Volt)	1
2	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
3	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	6
4	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2
5	8M0199930	热桩至交流发电机线束	HARNESS Hot Stud to Alternator	1
6	8M0199951	机油尺支架	BRACKET Oil Dipstick	1
7	8M0145100	六角法兰螺丝 M8	SCREW M8 Hex Flange	2
8	8M0193247	交流发电机支架(12伏)	BRACKET Alternator (12 Volt)	1
8	8M0237475	发电机支架	BRACKET Alternator	1
8	8M0207414	发电机支架(48伏)	BRACKET Alternator (48 Volt)	1
9	8M0142693	交流发电机支架(12伏)	BRACKET Alternator (12 Volt)	1
9	8M0237474	发电机支架	BRACKET Alternator	1
9	8M0207415	发电机支架(48伏)	BRACKET Alternator (48 Volt)	1
10	8M0207687	飞轮塞	PLUG Flywheel	1
11	8M0142384	螺丝 (M8 x 42) 六角法兰头	SCREW (M8 x 42) Hx Flg Head	10
12	8M0178243	附件皮带6肋(12伏)	BELT ACCESSORY 6 Rib (12 Volt)	1
12	8M0207416	附件皮带6肋(48伏)	BELT ACCESSORY 6 Rib (48 Volt)	1
13	8M0199947	飞轮	FLYWHEEL	1
13	8M0237467	飞轮	FLYWHEEL	1
14	8M0199948	起动机总成	STARTER ASSEMBLY	1
14	8M0239956	启动器总成	STARTER ASSY	1
15	8M0070369	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	2
16	8M0070368	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	1
17	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
18	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
19	8M0199949	起动机接地线束	HARNESS Starter Ground	1
20	43430	垫圈	WASHER	3
21	8M0188530	螺钉 M8 X 80 六角凸缘头	SCREW M8 X 80 HEX FLG HD	2
22	88552645	螺钉（M8X45）	SCREW (M8X45)	1
23	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
24	8M0199931	热桩至起动机线束	HARNESS Hot Stud to Starter	1
-	8M0149414	蓄电池线缆套件	CABLE KIT Battery	1
-	8M0149415	发动机至热桩电缆(12英尺)负极	CABLE Engine to Hot Stud (12ft) Negative	1
-	8M0149416	发动机至热桩电缆(12英尺)正极	CABLE Engine to Hot Stud (12ft) Positive	1
-	8M0200002	长缸体总成	LONG BLOCK	1

图 9冷却系统 Cooling System

REF	零件编号	中文名称	英文名称	数量
1	8M0142494	接头	FITTING	1
2	35480	O型圈（1.237×0.103）	O-RING (1.237 x .103)	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	9
4	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	6
5	8M0142503	冷却软管	HOSE Cooling	1
6	8M0142516	倒钩接头	FITTING Barbed	1
7	8M0142517	O型圈(内径23.6×线径2.9)	O-RING (23.6 MM ID X 2.9 MM)	1
8	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
9	8M0187145	卡箍	CLAMP	2
10	8M0172178	接头总成	FITTING ASSEMBLY	1
11	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
12	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
14	8M0142513	软管	HOSE	1
15	8M0142511	软管总成	HOSE ASSEMBLY	1
16	8M0142500	节温器出口软管	HOSE Thermostat Outlet	1
17	8M0142501	护孔环	GROMMET	2
18	8M0142509	连接接头	FITTING Connector	1
19	8M0173463	进口接头	FITTING Inlet	1
20	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	2
21	8M0172177	软管	HOSE	1
22	8M0142506	连接接头	FITTING Connector	1
23	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	4
24	8M0142507	Y型接头	Y FITTING	1
25	26317	O型圈(1.109x0.139)	O-RING (1.109 x .139)	1
26	8M0142505	软管	HOSE	1
27	8M0142504	软管	HOSE	1
28	8M0142510	接头	FITTING	2
29	8M0204650	O型圈	O-RING	1
30	8M0142518	软管总成	HOSE ASSEMBLY	1
31	884546	护孔环	GROMMET	1
32	8M0203912	M10×1.5接头	FITTING M10 x 1.5	2
33	8M0142523	O型圈(内径8.1×线径1.6)	O-RING (8.1 MM ID X 1.6MM)	1
34	8M0142662	软管	HOSE	2
35	8M0183109	软管总成	HOSE ASSEMBLY	1
36	888523001	卡扣	CLIP	2
37	8M0183083	软管总成	HOSE ASSEMBLY	1
38	884546	护孔环	GROMMET	2
39	NSS	不单独出售-指示软管	NOT SOLD SEPARATE HOSE, Tell Tale	1
40	8M0183082	软管	HOSE	1
41	8M0142731	弯头接头	FITTING ELBOW	1
42	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1
-	NSS	不单独出售-完整长缸体总成	NOT SOLD SEPARATE Complete Long Block Assembly	1

图 10曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0142417	曲轴	CRANKSHAFT	1
2	8M0034912	O型圈 3.78×21.32	O-RING 3.78 X 21.32	1
3	8M0142386	挡圈	RING RETAINING	1
4	8M0142379	主轴承油封	SEAL Main Bearing	1
4	8M0168880	主轴承油封	SEAL Main Bearing	1
5	8M0142385	隔套	SPACER	1
6	8M0147976	主轴承绿色	BEARING MAIN Green	AR
6	8M0147977	主轴承蓝色	BEARING MAIN Blue	AR
6	8M0147978	主轴承白色	BEARING MAIN White	AR
6	8M0147979	主轴承橙色	BEARING MAIN Orange	AR
7	8M0142424	止推垫圈	WASHER THRUST	2
8	8M0148077	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0217817	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0148078	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0217818	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0148079	连杆轴承(白色)	BEARING Connecting Rod, White	AR
8	8M0217819	连杆轴承(白色)	BEARING Connecting Rod, White	AR
9	8M0142575	活塞总成	PISTON ASSEMBLY	8
9	8M0200040	活塞总成	PISTON ASSEMBLY	8
10	8M0142381	活塞环组件	PISTON RING ASSEMBLY	8
11	8M0142383	卡簧	CIRCLIP	16
12	8M0142418	连杆	CONNECTING ROD	8
12	8M0159647	连杆	CONNECTING ROD	8
13	8M6002637	连杆螺栓	BOLT Connecting Rod	16
13	8M0159648	连杆螺栓	BOLT, CONNECTING ROD	16
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0149557	长缸体总成	LONG BLOCK	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 11气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	8M0142344	气缸体	CYLINDER BLOCK	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	8M0142349	气缸体盖	COVER Cylinder Block	1
4	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	5
5	8M0142352	18毫米螺塞	PLUG 18 MM	1
6	8M0142353	O型圈(0.614x0.070)	O-RING (0.614 x 0.070)	1
7	893540	定位销 8x12长	PIN Dowel, 8x12 long	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	2
9	8M0142348	盖板垫片	GASKET Cover Plate	1
10	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
11	8M0142347	螺钉(M10x96毫米)六角凸缘头	SCREW (M10 x 96 MM) HEX FLG HD	10
11	8M0168893	螺钉 M10x96	SCREW M10 x 96	10
12	8M0142346	螺钉(M11x107毫米)12角头	SCREW (M11 x 107 MM) 12 POINT HEX HEAD	10
13	8M0087454	30毫米螺塞	PLUG (30 mm)	1
14	8M0142409	平衡器螺塞	PLUG Balancer	1
15	8M0142421	平衡轴	BALANCE SHAFT	1
16	8M0142429	滚珠轴承	BEARING Ball	1
17	8M0142427	挡板	PLATE Retainer	1
18	8M0142428	螺钉(M5x12)六角凸缘	SCREW (M5 x 12) HEX FLG	2
19	8M0142426	定位销	PIN Dowel	1
20	8M0142423	螺钉(M8x1.25)六角凸缘带垫	SCREW (M8 x 1.25) HEX FL SEMS	1
21	8M0142422	链轮	SPROCKET	1
22	8M0142410	平衡器盖冲压件	COVER Balancer, Stamped	1
23	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	10
24	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
25	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
26	898836	棕色O型圈	O-RING Brown	1
26	8M0237361	O型圈	O-RING	1
27	8M0142394	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
27	8M0231253	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
28	8M0142399	凸轮驱动链条	CHAIN CAM DRIVE	1
29	8M0142395	凸轮螺栓 M12特殊左旋	CAM BOLT M12 Special Left Hand	2
30	8M0142390	凸轮轴链轮	SPROCKET Camshaft	2
31	8M0142400	短跨距导板	GUIDE SHORT SPAN	2
32	8M0086569	台阶螺钉(M8x1.25)	SCREW Shoulder (M8 x 1.25)	2
33	8M0142393	凸轮驱动导板	GUIDE Cam Drive	1
34	8M0142392	活动导板	GUIDE Moveable	1
35	8M0103821	螺钉	SCREW	4
36	8M0142459	左舷吊环	LIFTING EYE Port	1
37	8M0142448	右舷吊环	LIFTING EYE Starboard	1
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0149557	长缸体总成	LONG BLOCK	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 12气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
1	8M0150214	气缸盖总成(右舷)	CYLINDER HEAD ASSEMBLY Starboard	1
1	8M0150215	气缸盖总成(左舷)	CYLINDER HEAD ASSEMBLY Port	1
1	8M0150490	气缸盖总成(右舷)	CYLINDER HEAD ASSEMBLY Starboard	1
1	8M0221005	气缸盖总成(右舷)	CYLINDER HEAD ASSEMBLY Starboard	1
1	8M0150491	气缸盖总成(左舷)	CYLINDER HEAD ASSEMBLY Port	1
1	8M0221003	气缸盖总成(左舷)	CYLINDER HEAD ASSEMBLY Port	1
2	8M0142354	气门座-进气	VALVE Seat, Intake	16
3	8M0142355	气门座-排气	VALVE Seat, Exhaust	16
4	8M0142358	气门导管	VALVE Guide	32
5	NSS	不单独销售	NOT SOLD SEPARATE	18
6	892454035	螺栓（M6×36）	BOLT (M6 x 36)	36
6	8M0163131	M6螺钉	SCREW M6	36
7	8M0142357	专用塞(21毫米)	PLUG (21 MM) Special	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	12
9	8M0087451	堵头（18毫米）	PLUG (18 mm)	2
10	8M0087453	堵头(24毫米)	PLUG (24 MM)	6
11	8M0087454	30毫米螺塞	PLUG (30 mm)	2
12	8M0142364	气门键	VALVE Key	32
13	8M0142363	固定座	RETAINER	32
14	8M0142360	弹簧	SPRING	32
15	8M0142359	气门油封	SEAL Valve	32
16	8M0142361	进气阀	VALVE Intake	16
17	8M0142362	排气阀	VALVE Exhaust	16
18	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
19	8M0142367	张紧器	TENSIONER	2
20	8M0142366	凸轮间链条	CHAIN Cam to Cam	2
21	8M0142411	凸轮轴-排气右舷	CAMSHAFT Exhaust, Starboard	1
21	8M0142416	凸轮轴-排气左舷	CAMSHAFT Exhaust, Port	1
22	8M0142412	凸轮轴-进气右舷	CAMSHAFT Intake, Starboard	1
22	8M0142415	凸轮轴-进气左舷	CAMSHAFT Intake, Port	1
22	8M0149556	凸轮轴-进气右舷	CAMSHAFT Intake, Starboard	1
22	8M0149555	凸轮轴-进气左舷	CAMSHAFT Intake, Port	1
23	8M0142365	挺杆 (3.000)	TAPPET (3.000)	32/AR
23	8M0142431	挺杆 (3.015)	TAPPET (3.015)	32/AR
23	8M0142439	挺杆 (3.030)	TAPPET (3.030)	32/AR
23	8M0142440	挺杆 (3.045)	TAPPET (3.045)	32/AR
23	8M0142441	挺杆 (3.060)	TAPPET (3.060)	32/AR
23	8M0142438	挺杆 (3.075)	TAPPET (3.075)	32/AR
23	8M0142495	挺杆 (3.090)	TAPPET (3.090)	32/AR
23	8M0142492	挺杆 (3.105)	TAPPET (3.105)	32/AR
23	8M0142443	挺杆 (3.120)	TAPPET (3.120)	32/AR
23	8M0142447	挺杆 (3.135)	TAPPET (3.135)	32/AR
23	8M0142464	挺杆 (3.150)	TAPPET (3.150)	32/AR
23	8M0142465	挺杆 (3.165)	TAPPET (3.165)	32/AR
23	8M0142466	挺杆 (3.180)	TAPPET (3.180)	32/AR
23	8M0142487	挺杆 (3.195)	TAPPET (3.195)	32/AR
23	8M0142488	挺杆 (3.210)	TAPPET (3.210)	32/AR
23	8M0142489	挺杆 (3.225)	TAPPET (3.225)	32/AR
23	8M0142490	挺杆 (3.240)	TAPPET (3.240)	32/AR
23	8M0142491	挺杆 (3.255)	TAPPET (3.255)	32/AR
23	8M0142519	挺杆 (3.270)	TAPPET (3.270)	32/AR
23	8M0142520	挺杆 (3.285)	TAPPET (3.285)	32/AR
23	8M0142521	挺杆 (3.300)	TAPPET (3.300)	32/AR
23	8M0142525	挺杆 (3.315)	TAPPET (3.315)	32/AR
23	8M0142527	挺杆 (3.330)	TAPPET (3.330)	32/AR
23	8M0142532	挺杆 (3.345)	TAPPET (3.345)	32/AR
23	8M0142613	挺杆 (3.360)	TAPPET (3.360)	32/AR
23	8M0142252	挺杆 (3.375)	TAPPET (3.375)	32/AR
23	8M0142255	挺杆 (3.390)	TAPPET (3.390)	32/AR
23	8M0142256	挺杆 (3.405)	TAPPET (3.405)	32/AR
23	8M0142257	挺杆 (3.420)	TAPPET (3.420)	32/AR
23	8M0142258	挺杆 (3.435)	TAPPET (3.435)	32/AR
23	8M0142261	挺杆 (3.450)	TAPPET (3.450)	32/AR
23	8M0142263	挺杆 (3.465)	TAPPET (3.465)	32/AR
23	8M0142277	挺杆 (3.480)	TAPPET (3.480)	32/AR
23	8M0142291	挺杆 (3.495)	TAPPET (3.495)	32/AR
23	8M0142292	挺杆 (3.510)	TAPPET (3.510)	32/AR
23	8M0142666	挺杆 (3.525)	TAPPET (3.525)	32/AR
23	8M0142667	挺杆 (3.540)	TAPPET (3.540)	32/AR
23	8M0142668	挺杆 (3.555)	TAPPET (3.555)	32/AR
23	8M0142669	挺杆 (3.570)	TAPPET (3.570)	32/AR
23	8M0142670	挺杆 (3.585)	TAPPET (3.585)	32/AR
23	8M0142698	挺杆 (3.600)	TAPPET (3.600)	32/AR
23	8M0142699	挺杆 (3.615)	TAPPET (3.615)	32/AR
23	8M0142700	挺杆 (3.630)	TAPPET (3.630)	32/AR
23	8M0142701	挺杆 (3.645)	TAPPET (3.645)	32/AR
23	8M0142702	挺杆 (3.660)	TAPPET (3.660)	32/AR
23	8M0142703	挺杆 (3.675)	TAPPET (3.675)	32/AR
23	8M0142704	挺杆 (3.690)	TAPPET (3.690)	32/AR
24	8M0142369	螺钉 (M10 x 107) 内六角法兰头	SCREW (M10 x 107) TORX FLG HD	20
25	893754035	螺钉（M6×35）	SCREW (M6 X 35)	4
25	8M0205943	螺钉(M6x35)	SCREW (M6 x 35)	4
26	8M0142273	气缸盖衬垫	GASKET Cylinder Head	1
26	8M0142272	气缸盖衬垫	GASKET Cylinder Head	1
27	8M0142368	O型圈 (230 2.484 x .139)	O-RING (230 2.484 x .139)	1
28	8M0142537	排气歧管衬垫	GASKET Exhaust Manifold	1
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0149557	长缸体总成	LONG BLOCK	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

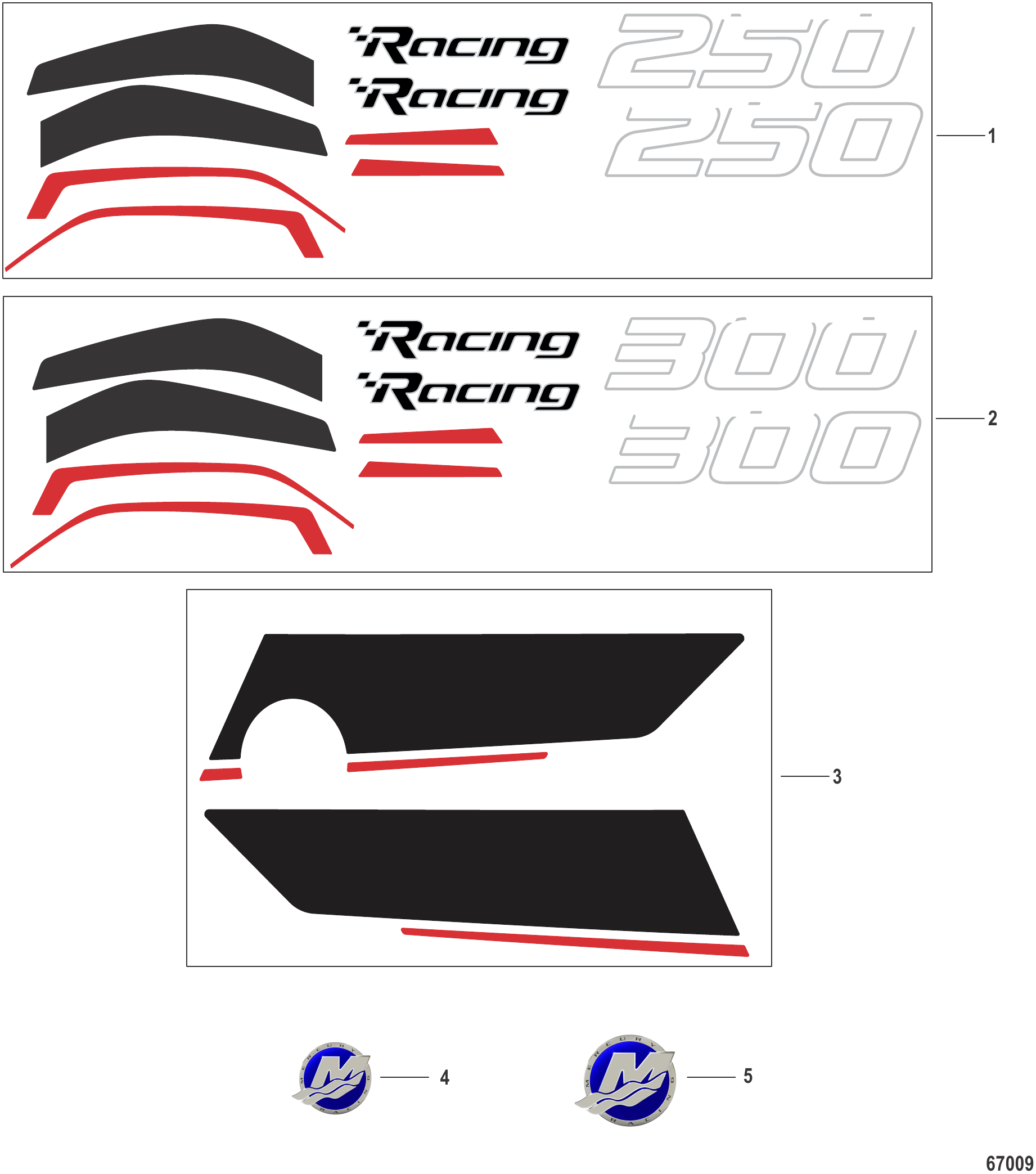

图 13贴花 Decals

REF	零件编号	中文名称	英文名称	数量
1	8M0143772	顶罩贴花套件	DECAL SET Top Cowl	1
2	8M0145974	顶罩贴花套件	DECAL SET Top Cowl	1
3	8M0143773	贴花套件	DECAL SET	1
4	8M0151525	M-ICON 53毫米赛车贴花	DECAL M-ICON 53 MM, Racing	1
5	8M0080153	M-ICON 66毫米赛车贴花	DECAL M-ICON 66 MM Racing	1

图 14驱动轴延长套件 Driveshaft Extension Kits

REF	零件编号	中文名称	英文名称	数量
1	8M0142779	5英寸黑色垫片总成	SPACER ASSEMBLY 5 IN Black	1
1	8M0147047	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
1	8M0228079	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
2	8M0042271	水管导向器	GUIDE Water Tube	1
3	8M0142780	水管	TUBE Water	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
5	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5
6	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
7	896895	螺母(M12)	NUT (M12)	5
8	8M0142787	10英寸黑色垫片总成	SPACER ASSEMBLY 10 IN Black	1
8	8M0230288	垫片套件 10英寸黑色	DSH SPACER KIT 10 IN Black	1
8	8M0147046	垫片总成 10英寸银色	SPACER ASSEMBLY 10 IN Silver	1
8	8M0230292	10英寸银色驱动轴垫片套件	DSH SPACER KIT 10 IN Silver	1
9	8M0042271	水管导向器	GUIDE Water Tube	1
10	8M0142789	水管	WATER TUBE	1
11	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5
12	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
13	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
14	896895	螺母(M12)	NUT (M12)	5
15	8M0146065	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0146066	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0146067	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
15	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
16	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
16	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
16	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1

图 15驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8M0142775	驱动轴壳体-黑色	HOUSING Driveshaft, Black	1
2	8M0142713	支撑盖帽	CAP Chap Support	4
3	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
4	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
5	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
6	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
7	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
8	8M0142253	换挡执行器	SHIFT ACTUATOR	1
8	8M0204944	换挡执行器	SHIFT ACTUATOR	1
9	8M0147857	联轴器轴	SHAFT Coupling	1
10	8M0142978	执行器密封件	SEAL ACTUATOR	1
11	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
11	8M0214940	扎带	TIE STRAP	1
12	8M0147674	换挡执行器线束护套	BOOT Shift Actuator Wires	1
13	8M0147675	卡扣	CLIP	1
14	8M0142714	接头	FITTING	1
15	8M0155119	乐可利接头	FITTING Legris	1
16	8M0142715	围嘴安装支架	BRACKET Bib Mount	2
17	8M0142716	嵌件	INSERT	2
18	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
19	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	5
19	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5/AR
19	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5/AR
20	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5/AR
21	896895	螺母(M12)	NUT (M12)	5/AR

图 16电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0142259	发动机机械线束	ENGINE HARNESS Mechanical	1
1	8M0142260	DTS发动机线束	ENGINE HARNESS DTS	1
2	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
3	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
4	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
5	859732	堵头	PLUG	1
6	859747	联轴器	COUPLER	1
6	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
7	85978571	管材(52英寸整卷)	TUBING (52.00 Inches Bulk)	1
8	896094A01	接头总成	FITTING ASSEMBLY	1
9	8M0146147	3针连接器盖	CONNECTOR CAP 3 Pin	1
10	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
11	8M0142542	温度传感器	SENSOR Temperature	2
11	8M0205787	温度传感器	SENSOR Temperature	2
12	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
13	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	5
14	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	9
15	834985	护孔环	GROMMET	11
15	8M0190980	护孔环	GROMMET	11
16	8M0142684	继电器壳体	RELAY HOUSING	1
17	856954	衬套	BUSHING	9
18	8M0057697	立方体继电器	CUBE RELAY	5
18	8M0219829	立方体继电器	CUBE RELAY	5
19	891663001	温度传感器	SENSOR Temperature	1
20	892317001	O型圈	O-RING	1
21	8M0142578	传感器衬垫	GASKET MAT Sensor	1
22	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
23	881879T11	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
24	892403	接头	FITTING	1
24	8M0207782	直通接头	FITTING Straight	1
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	3
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	2
26	875207	三通接头	TEE Fitting	1
26	8M0157114	三通接头 4毫米	FITTING TEE 4 MM	1
27	859747	联轴器	COUPLER	1
27	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
28	859732	堵头	PLUG	1
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	859448T	接头	FITTING	1
31	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
32	899145	绑带夹	CLIP Tie Strap	3
33	8M0142689	温度传感器	SENSOR Temperature	1
33	8M0161580	温度传感器	SENSOR Temperature	1
34	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
35	8M0142686	螺钉(M6x25)	SCREW (M6 x 25)	4
36	8M0096302	护孔环	GROMMET	4
37	858954	卡箍(0.625英寸)	CLIP (.625)	1
38	879962	卡扣	CLIP	4
39	8M0142685	电气板	PLATE Electrical	1
39	8M0153944	电气板	PLATE Electrical	1
40	8M0142479	电气板盖	COVER Electrical Plate	1
41	8M0149571	维护周期标贴	DECAL Maintenance Schedule	1
42	8M0142695	氧传感器	SENSOR Oxygen	1
43	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
44	8M0011987	传感器	SENSOR	1
44	8M0233140	传感器	SENSOR	1
45	8M0142691	凸轮传感器支架	BRACKET Cam Sensor	1
46	8M0207597	PCM 250R 机械式 CMS	PCM 250R MECH CMS	1
46	8M0207608	PCM 300R V8 机械式 CMS	PCM 300R V8 MECH CMS	1
46	8M0207602	PCM 300R DTS CMS	PCM 300R DTS CMS	1
47	8M0147858	保险丝盒盖	COVER Fuse Box	1
48	8M0147903	保险丝盒密封垫	SEAL Fuse Box	1
49	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
49	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
49	83296910	迷你保险丝 - 红色 - 10安培	FUSE Mini - Red - 10 Ampere	1
49	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
50	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
51	8M0142455	保险丝盒支架	BRACKET Fuse Box	1
52	42118	垫圈	WASHER	2
53	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
54	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
55	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
56	8M0142690	MAP传感器	SENSOR MAP	1
57	883066	夹子 (.865)	CLIP (.865)	1

图 17电气线束端子 Electrical Harness Ends

REF	零件编号	中文名称	英文名称	数量
1	8M0199935	发动机线束	HARNESS Engine	1
2	8M0199936	油位传感器线束维修包	HARNESS REPAIR KIT Oil Level	1
3	879346A39	油压传感器线束维修包	HARNESS REPAIR KIT Oil Pressure	1
3	879346A39	缸体压力线束维修包	HARNESS REPAIR KIT Block Pressure	1
4	8M0050324	空气温度线束维修包	HARNESS REPAIR KIT Air Temperature	1
5	NSS	电动转向组件(不单独销售)	NOT SOLD SEPARATE Electric Steer	1
6	8M0171627	CAN总线电阻	CAN P RESISTOR	1
7	879346A35	进气压力线束维修包	HARNESS REPAIR KIT MAP	1
8	NSS	Y型连杆(不单独销售)	NOT SOLD SEPARATE Y Link	1
9	8M0199940	罩盖磁铁线束维修包	HARNESS REPAIR KIT Cowl Magnet	1
10	8M0169121	配平传感器线束维修包	HARNESS REPAIR KIT Trim Sender	1
11	8M0179594	换挡执行器线束维修包(发动机辅助)	HARNESS REPAIR KIT Shift Actuator, Engine Auxiliary	2
12	879346A32	CAN电阻线束维修包	HARNESS REPAIR KIT Resistor CAN	7
13	879346A52	曲轴位置线束维修包	HARNESS REPAIR KIT Crank Position	1
14	8M0179595	电子节气门线束维修包	HARNESS REPAIR KIT ETC	1
15	879346A47	罩盖配平开关线束维修包	HARNESS REPAIR KIT Cowl Trim Switch	1
16	8M0199941	喷油器线束维修包	HARNESS REPAIR KIT Injector	10
17	8M0199942	点火线圈线束维修包	HARNESS REPAIR KIT Coil	10
18	8M0182195	主动排气线束维修包	HARNESS REPAIR KIT Active Exhaust	1
19	879346A44	前催化氧传感器线束维修包	HARNESS REPAIR KIT Pre Cat 02	1
20	8M0179593	发动机特性线束维修包	HARNESS REPAIR KIT Engine Feature	1
21	8M0179602	发动机主控线束维修包	HARNESS REPAIR KIT Engine Primary	1
22	8M0199943	发动机电源线束维修包	HARNESS REPAIR KIT Engine Power	1
23	8M0179604	起动机继电器/燃油泵继电器线束维修包	HARNESS REPAIR KIT Starter Relay, Fuel Pump Relay	2
24	8M0179605	主电源继电器线束维修包	HARNESS REPAIR KIT Main Power Relay	1
25	87222A02	动力配平延伸线束总成	HARNESS ASSEMBLY Power Trim Extentsion	1
26	NSS	燃油压力组件(不单独销售)	NOT SOLD SEPARATE Fuel Pressure	1
27	8M0117114	MP警报灯控制模块总成(SmartCraft兼容发动机)	CONTROL MODULE ASSEMBLY MP Alert Light (SmartCraft Compatible Engines)	1
28	879346A41	凸轮轴位置线束维修包	HARNESS REPAIR KIT CAM	1
29	8M0217495	发电机适配线束(12伏)	HARNESS Adapter, Alternator (12 Volt)	1
29	8M0207417	发电机适配线束(48伏)48V	HARNESS Adapter, Alternator (48 Volt) 48V	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	12
31	8M0207793	管材(1.50英寸)	TUBING (1.50 Inches)	33
32	8231161	绝缘体	INSULATOR	4
33	889826	腔体塞	CAVITY PLUG	1
34	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	3
34	8M0214940	扎带	TIE STRAP	3
35	859318T1	终端接头 10针 (CAN 1和2)	TERMINATOR 10 Pin (CAN 1 and 2)	1
35	8M0210753	终端接线盒	TERMINATOR Junction Box	1
36	859318T2	防水帽 - 10针	CAP Weather - 10 Pin	1
36	8M0210754	防水帽	WEATHER CAP	1
37	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	3
38	831957	固定座	RETAINER	2
39	830797A01	防水盖连接器总成-2针母头	CONNECTOR ASSEMBLY Weather Cap - 2 Pin Female	7
40	8307973	连接器	CONNECTOR	1
41	60602T	环形端子	TERMINAL Ring	1
42	830796A03	连接器总成防雨帽-2针公头	CONNECTOR ASSEMBLY Weather Cap - 2 Pin Male	1

图 18电气传感器 Electrical Sensor

REF	零件编号	中文名称	英文名称	数量
1	8M0199932	机油压力传感器	SENSOR Oil Pressure	1
2	8M0199933	油位传感器	SENSOR Oil Level	1
3	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
4	8M0205787	温度传感器	SENSOR Temperature	2
5	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
6	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
7	8M0179302	曲轴位置传感器	SENSOR Crankshaft Position	1
8	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	1
9	8M0179374	进气压力传感器支架	BRACKET Map Sensor	1
10	8M0178264	MAP传感器	SENSOR MAP	1
11	8M0161580	温度传感器	SENSOR Temperature	1
12	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
13	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
14	8M0199934	进气温度传感器	SENSOR IAT	1
15	8M0011987	传感器	SENSOR	1
15	8M0233140	传感器	SENSOR	1
16	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
17	8M0142695	氧传感器	SENSOR Oxygen	1
18	8M0161231	升降位置传感器	SENSOR Trim Position	1
-	8M0200002	长缸体总成	LONG BLOCK	1

图 19排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0142728	排气管	PIPE Exhaust	1
2	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	3
3	8M0142731	弯头接头	FITTING ELBOW	2
4	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	2
5	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	3
6	8M0142727	出水管	TUBE Water Outlet	1
7	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	1
8	8M0142725	进水口管	TUBE Water Inlet	1
9	8M0142719	滤网总成	STRAINER ASSEMBLY	1
10	8M0142720	密封件	SEAL	1
11	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
12	8M0142721	排气孔护圈	GROMMET Exhaust	1
13	8M0142726	螺钉 (M6)	SCREW (M6)	4
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
15	8M0142738	软管	HOSE	1
16	8M0142729	接头	FITTING	2
17	8M0142792	左舷消音器	MUFFLER Port	1
18	8M0142740	护孔环	GROMMET	1
19	8M0155262	管口护圈	GROMMET TUBE OUTLET	1
20	8M0142732	弯头接头	FITTING ELBOW	1
21	8M0142730	接头	FITTING	1
21	8M0157112	滤网接头	FITTING STRAINER	1
22	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
23	8M0142793	放油塞	PLUG Drain	1
24	8M0142541	卡箍 93.7毫米直径	CLAMP (93.7 MM DIA)	4
24	8M0161579	卡箍 93.7毫米	CLAMP 93.7 MM	4
25	8M0142538	联轴器	COUPLING	2
25	8M0172179	排气总成联轴器	COUPLING Exhaust Assembly	2
26	8M0142535	排气歧管	MANIFOLD Exhaust	1
26	8M0219003	上部排气歧管	MANIFOLD Exhaust, Upper	1
27	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
28	8M0087453	堵头(24毫米)	PLUG (24 MM)	1
29	8M0142533	螺钉(M8×85)	SCREW (M8 x 85)	1
30	88552645	螺钉（M8X45）	SCREW (M8X45)	3
31	8M0142534	喷雾器接头	FITTING Sprayer	1
32	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	1
33	8M0142536	喷雾器接头	FITTING Sprayer	1
34	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
35	8M0148727	乙烯基盖帽	CAP Vinyl	4
36	8M0172180	排气管	EXHAUST TUBE	1
37	8M0211273	排气联轴器	COUPLER Exhaust	1
38	8M0161414	O型圈	ORING	3
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 20带水分传感器的船用燃油滤清器 Fuel Filter with WIF- Boat Mounted

REF	零件编号	中文名称	英文名称	数量
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
1	8M0126144	燃油滤清器	FUEL FILTER	1
2	8M0142649	燃油含水传感器	SENSOR WIF	1
3	8M0152436	O型圈	O-RING	1
4	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1
5	8M0152433	弯头接头	FITTING ELBOW	1
6	8M0146934	快速连接接头	FITTING Quick Connect	2
6	8M0152434	快速连接接头	FITTING Quick Connect	2
6	8M0215873	快速连接接头	FITTING Quick Connect	2
7	8M0152423	塑料卡扣支架	BRACKET Plastic Snap	1
8	8M0238774	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
9	8M0157616	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
10	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
11	816133	接头	FITTING	1
12	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1
13	8M0243808	燃油含水传感器	SENSOR WIF	1
14	8M0204732	倒钩接头	CONNECTOR Barb	1
15	8M0204657	堵头	PLUG	2
16	8M0152433	弯头接头	FITTING ELBOW	1

图 21燃油供给模块组件 8M0161584 Fuel Supply Module Components 8M0161584

REF	零件编号	中文名称	英文名称	数量
-	8M0161584	燃油供给模块	FUEL SUPPLY MODULE	1
1	8M0158344	燃油供应模块上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	NSS		NOT SOLD SEPARATE Spacer	1
5	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
5	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	3
8	NSS	不单独出售 FSM盖帽	NOT SOLD SEPARATE FSM Cap	1
9	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	油管吸油	TUBE Suction	1
11	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
12	8M0103288	泵总成高压	PUMP ASSEMBLY High Pressure	1
13	8M0103289	泵总成低压	PUMP ASSEMBLY Low Pressure	1
14	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	4
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	水管	TUBE Water	2
17	8M0130873	油管燃油	TUBE Fuel	2
18	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
19	NSS	不单独出售 FSM底壳	NOT SOLD SEPARATE FSM Bottom Housing	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	1
22	8M0086888	FSM线束间隔护圈	GROMMET FSM Harness Spacer	1
23	8M0103287	FSM线束总成	HARNESS ASSEMBLY FSM	1
24	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
25	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	燃油供应模块密封件套装	FSM SEAL KIT	1

图 22燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0132732	燃油供给模块	FUEL SUPPLY MODULE	1
2	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
4	8M0142432	进气至燃油模块软管	HOSE Intake to FSM	1
4	8M0231308	歧管参考下软管	HOSE Manifold Reference Lower	1
5	8M0142436	歧管参考上软管总成	HOSE ASSEMBLY Manifold Ref Upper	1
5	8M0203775	上部歧管参考软管	HOSE Manifold Reference, Upper	1
6	884546	护孔环	GROMMET	3
7	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	4
8	8M0142475	左舷燃油轨盖	COVER Fuel Rail, Port	1
9	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
10	8M0142434	燃油轨左舷	FUEL RAIL Port	1
10	8M0220616	燃油轨左舷	FUEL RAIL Port	1
10	8M0142433	燃油轨右舷	FUEL RAIL Starboard	1
10	8M0220615	燃油轨右舷	FUEL RAIL Starboard	1
11	8M0046566	阀帽	CAP Valve	2
12	8M0142264	燃油喷射器	FUEL INJECTOR	8
13	8M0221321	O型圈套件	ORING KIT	1
14	8M0090809	燃油轨滤网	SCREEN Fuel Rail	2
15	8M0142585	卡箍(16.2x7x0.6毫米)	CLAMP (16.2 x 7 x .6 MM)	3
16	8M0142442	燃油供给模块至左舷轨软管总成	HOSE ASSEMBLY FSM To Port Rail	1
17	8M0142437	燃油供给模块至燃油轨软管总成	HOSE ASSEMBLY FSM To Fuel Rail	1
18	8M0142444	燃油供给模块至右舷轨软管总成	HOSE ASSEMBLY FSM To Starboard Rail	1
19	8M0142476	右舷燃油轨盖	COVER Fuel Rail, Starboard	1
20	8M0142445	卡扣	CLIP	1
21	899145	绑带夹	CLIP Tie Strap	2
22	8M0142446	罩壳至燃油供给模块软管总成	HOSE ASSEMBLY Cowl to FSM	1
23	8M0106635	燃油滤清器	FUEL FILTER	1
23	8M0176313	燃油滤清器	FUEL FILTER	1
24	8M0142430	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to FSM	1
24	8M0203776	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to Fuel Supply Module	1
25	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
26	8M0142722	燃油供给模块支架	BRACKET FSM	1
27	8M0142724	护孔环	GROMMET	5
28	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
29	8M0208431	燃油入口套件3/8英寸转1/2英寸	FUEL INLET KIT 3/8 Inch to 1/2 Inch	1
30	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1

图 23齿轮箱-驱动轴-6.44鱼雷型(2.08减速比) Gear Housing, Driveshaft, 6.44 Torpedo (2.08 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0200084	齿轮箱总成(标准长型)6.44	GEAR HOUSING ASSEMBLY (Standard Long) 6.44	1
-	8M0200085	齿轮箱总成(标准加长型)6.44	GEAR HOUSING ASSEMBLY (Standard X-Long) 6.44	1
-	8M0235762	齿轮箱总成标准加长型6.44	GEAR HOUSING ASSEMBLY Standard X-Long, 6.44	1
-	8M0200086	齿轮箱总成(标准超长型)6.44	GEAR HOUSING ASSEMBLY (Standard XX-Long) 6.44	1
-	8M0235763	齿轮箱总成标准超长型6.44	GEAR HOUSING ASSEMBLY Standard XX-Long, 6.44	1
-	8M0200087	齿轮箱总成(标准极长型)6.44	GEAR HOUSING ASSEMBLY (Standard XXX-Long) 6.44	1
-	8M0235764	齿轮箱总成标准极长型6.44	GEAR HOUSING ASSEMBLY Standard XXX-Long, 6.44	1
-	8M0200088	齿轮箱总成(反转向长型)6.44	GEAR HOUSING ASSEMBLY (Counter Rotation Long) 6.44	1
-	8M0235766	齿轮箱总成反转向长型6.44	GEAR HOUSING ASSEMBLY Counter Rotation Long, 6.44	1
-	8M0200089	齿轮箱总成(反转向加长型)6.44	GEAR HOUSING ASSEMBLY (Counter Rotation X-Long) 6.44	1
-	8M0235765	齿轮箱总成反转向加长型6.44	GEAR HOUSING ASSEMBLY Counter Rotation X-Long, 6.44	1
-	8M0200090	齿轮箱总成(反转向超长型)6.44	GEAR HOUSING ASSEMBLY (Counter Rotation XX-Long) 6.44	1
-	8M0235767	齿轮箱总成反转向超长型6.44	GEAR HOUSING ASSEMBLY Counter Rotation XX-Long, 6.44	1
-	8M0200091	齿轮箱总成(反转向极长型)6.44	GEAR HOUSING ASSEMBLY (Counter Rotation XXX-Long) 6.44	1
-	8M0235768	齿轮箱总成反转向极长型6.44	GEAR HOUSING ASSEMBLY Counter Rotation XXX-Long, 6.44	1
-	8M0200092	齿轮箱总成(标准长型)6.44(SeaPro系列)	GEAR HOUSING ASSEMBLY (Standard Long) 6.44 (SeaPro)	1
-	8M0235791	GC L SILVER SP	GC L SILVER SP	1
-	8M0200093	齿轮箱总成（标准加长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Standard X-Long) 6.44 (SeaPro)	1
-	8M0235792	GC XL SILVER SP	GC XL SILVER SP	1
-	8M0200094	齿轮箱总成（标准双加长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Standard XX-Long) 6.44 (SeaPro)	1
-	8M0235793	GC XXL SILVER SP	GC XXL SILVER SP	1
-	8M0200095	齿轮箱总成（标准三加长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Standard XXX-Long) 6.44 (SeaPro)	1
-	8M0235794	GC XXXL SILVER SP	GC XXXL SILVER SP	1
-	8M0200096	齿轮箱总成（反转向长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Counter Rotation Long) 6.44 (SeaPro)	1
-	8M0235800	GC CL SILVER SP	GC CL SILVER SP	1
-	8M0200097	齿轮箱总成（反转向加长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Counter Rotation X-Long) 6.44 (SeaPro)	1
-	8M0235799	GC CXL SILVER SP	GC CXL SILVER SP	1
-	8M0200098	齿轮箱总成（反转向双加长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Counter Rotation XX-Long) 6.44 (SeaPro)	1
-	8M0235801	GC CXXL SILVER SP	GC CXXL SILVER SP	1
-	8M0200099	齿轮箱总成（反转向三加长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Counter Rotation XXX-Long) 6.44 (SeaPro)	1
-	8M0235803	GC CXXXL SILVER S	GC CXXXL SILVER S	1
1	8M0200100	齿轮箱总成基础型（标准转向）	GEAR HOUSING ASSEMBLY Basic, Standard	1
1	8M0228003	齿轮箱总成基础型（标准转向）	GEAR HOUSING ASSEMBLY Basic, Standard	1
1	8M0200101	齿轮箱总成基础型（反转向）	GEAR HOUSING ASSEMBLY Basic, Counter	1
1	8M0228004	齿轮箱总成基础型（反转向）	GEAR HOUSING ASSEMBLY Basic, Counter	1
1	8M0200102	齿轮箱总成基础型（海专业版）	GEAR HOUSING ASSEMBLY Basic, SeaPro	1
1	8M0228005	GC-BASIC SP	GC-BASIC SP	1
1	8M0203873	齿轮箱总成基础型（海专业版，反转向）	GEAR HOUSING ASSEMBLY Basic, SeaPro, Counter	1
1	8M0228006	GC-BASIC SP CTR	GC-BASIC SP CTR	1
2	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
2	8M0200103	防涡流板阳极 (镁)	ANODE Antivent Plate (Magnesium)	AR
3	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
4	8M0200108	滚柱轴承	BEARING Roller	1
5	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
-	8M0200104	齿轮组（标准转向，前进/倒档/小齿轮 2.08速比 13/27齿）	GEAR SET Standard Rotation, Forward/Reverse/Pinion 2.08 Ratio (13/27)	1
-	8M0200149	齿轮组（反转向，前进/倒档/小齿轮 2.08速比 13/27齿）	GEAR SET Counter Rotation, Foward/Reverse/Pinion 2.08 Ratio (13/27)	1
6	NSS	不单独销售小齿轮 13齿	NOT SOLD SEPARATE Pinion 13 Tooth	1
7	8M0200105	垫圈（1.400 x 0.770）	WASHER (1.400 x .770)	1
8	8M0200106	螺母(.750-16)	NUT (.750-16)	1
9	8M0200107	滤网组	SCREEN SET	1
9	8M0217539	滤网组（左舷/右舷）	SCREEN SET Port/Starboard	1
9	8M0215223	可钻孔滤网组	SCREEN SET Drillable	1
10	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	1
10	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	1
11	8M0050602	磁铁	MAGNET	1
12	8M0200110	螺钉	SCREW	2
13	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	4
14	8M0200111	水泵壳体	WATER PUMP HOUSING	1
15	8M0200112	联轴器水泵	COUPLING Water Pump	1
16	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
16	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
17	8M0200181	O型圈（1.296 x 0.139）	O-RING 1.296 x .139	1
18	8M0200113	端面密封	FACE SEAL	1
19	8M0200114	叶轮键	KEY Impeller	1
20	8M0200115	水泵叶轮	IMPELLER Water Pump	1
-	8M0217939	齿轮箱盖套件	COVER KIT Gearcase	1
-	8M0200117	壳体盖	COVER Housing	1
21	8M0200116	面板	FACEPLATE	1
22	NSS	盖板(不单独销售)	NOT SOLD SEPARATE Cover	1
-	8M0200118	密封垫套件	SEAL KIT Plate	1
23	NSS	不单独销售	NOT SOLD SEPARATE	1
24	NSS	不单独销售	NOT SOLD SEPARATE	1
25	NSS	不单独销售	NOT SOLD SEPARATE	1
26	8M0206004	垫片组（2.008 x 2.208 x 0.010-0.030）	SHIM SET 2.008 x 2.208 x (.010 - .030)	1
27	8M0200122	轴承总成（圆锥滚子轴承外圈/内圈）	BEARING ASSEMBLY Roller Taper (Cup/Cone)	1
28	8M0206005	垫片组（2.385 x 2.525 x 0.010-0.030）	SHIM SET 2.385 x 2.525 x (.010 - .030)	1
29	8M0200124	轴承总成（圆锥滚子轴承外圈/内圈）	BEARING ASSEMBLY Roller Taper (Cup/Cone)	1
30	8M0200125	固定座	RETAINER	1
31	8M0200126	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
32	8M0200127	长驱动轴	DRIVESHAFT Long	1
32	8M0200128	超长驱动轴	DRIVESHAFT XLong	1
32	8M0200129	驱动轴（双加长型）	DRIVESHAFT XXLong	1
32	8M0200130	驱动轴（三加长型）	DRIVESHAFT XXXLong	1
33	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
34	8M0164967	换挡轴衬套	BUSHING Shift Shaft	1
35	8M0046563	挡圈	RING Retaining	1
36	8164641	油封	SEAL Oil	1
36	8M0246145	油封	OIL SEAL	1
37	8M0142860	O型圈 .706 x .097	O-RING .706 x .097	1
38	8M0200132	换挡轴(长型)	SHIFT SHAFT Long	1
38	8M0200133	加长型换挡轴	SHIFT SHAFT XLong	1
38	8M0200134	换挡轴（双加长型）	SHIFT SHAFT XXLong	1
38	8M0200135	换挡轴（三加长型）	SHIFT SHAFT XXXLong	1
39	8M0142866	挡圈	RING Retaining	1
40	8M0177436	螺钉（0.375 x16牙）	SCREW (.375 x16)	2
41	830749	密封件	SEAL	2
41	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
42	8M0204808	下部排气消声器	MUFFLER Lower Exhaust	1
42	8M0208493	排气塞	PLUG Exhaust	1
-	8M0200136	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0200137	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0237499	轴承座总成（反转向，2.08速比）	BEARING CARRIER ASSEMBLY Counter Rotation (2.08 Gear Ratio)	1

图 24齿轮箱-螺旋桨轴(反转向)-6.44鱼雷型(2.08减速比) Gear Housing, Prop Shaft - Counter Rotation, 6.44 Torpedo (2.08 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0200088	齿轮箱总成(反转向长型)6.44	GEAR HOUSING ASSEMBLY (Counter Rotation Long) 6.44	1
-	8M0200089	齿轮箱总成(反转向加长型)6.44	GEAR HOUSING ASSEMBLY (Counter Rotation X-Long) 6.44	1
-	8M0235765	齿轮箱总成反转向加长型6.44	GEAR HOUSING ASSEMBLY Counter Rotation X-Long, 6.44	1
-	8M0200090	齿轮箱总成(反转向超长型)6.44	GEAR HOUSING ASSEMBLY (Counter Rotation XX-Long) 6.44	1
-	8M0235767	齿轮箱总成反转向超长型6.44	GEAR HOUSING ASSEMBLY Counter Rotation XX-Long, 6.44	1
-	8M0200091	齿轮箱总成(反转向极长型)6.44	GEAR HOUSING ASSEMBLY (Counter Rotation XXX-Long) 6.44	1
-	8M0235768	齿轮箱总成反转向极长型6.44	GEAR HOUSING ASSEMBLY Counter Rotation XXX-Long, 6.44	1
-	8M0200096	齿轮箱总成（反转向长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Counter Rotation Long) 6.44 (SeaPro)	1
-	8M0235800	GC CL SILVER SP	GC CL SILVER SP	1
-	8M0200097	齿轮箱总成（反转向加长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Counter Rotation X-Long) 6.44 (SeaPro)	1
-	8M0235799	GC CXL SILVER SP	GC CXL SILVER SP	1
-	8M0200098	齿轮箱总成（反转向双加长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Counter Rotation XX-Long) 6.44 (SeaPro)	1
-	8M0235801	GC CXXL SILVER SP	GC CXXL SILVER SP	1
-	8M0200099	齿轮箱总成（反转向三加长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Counter Rotation XXX-Long) 6.44 (SeaPro)	1
-	8M0235803	GC CXXXL SILVER S	GC CXXXL SILVER S	1
1	8M0200101	齿轮箱总成基础型（反转向）	GEAR HOUSING ASSEMBLY Basic, Counter	1
1	8M0228004	齿轮箱总成基础型（反转向）	GEAR HOUSING ASSEMBLY Basic, Counter	1
1	8M0203873	齿轮箱总成基础型（海专业版，反转向）	GEAR HOUSING ASSEMBLY Basic, SeaPro, Counter	1
1	8M0228006	GC-BASIC SP CTR	GC-BASIC SP CTR	1
2	8M0200138	阀芯总成	SPOOL ASSEMBLY	1
2	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
3	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
3	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
4	8M0206006	垫片组（4.879 x 5.279 x 0.010-0.030）	SHIM SET 4.879 x 5.279 x (.010 - .030)	1
5	8M0200149	齿轮组（反转向，前进/倒档/小齿轮 2.08速比 13/27齿）	GEAR SET Counter Rotation, Foward/Reverse/Pinion 2.08 Ratio (13/27)	1
6	8M0200141	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
7	8M0200142	挡圈	RETAINING Ring	1
8	8M0200143	止推垫圈	WASHER Thrust	1
9	8M0200144	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0200145	弹簧	SPRING	1
11	8M0200146	十字销	PIN Cross	1
12	8M0200147	离合器	CLUTCH	1
13	8M0200109	轴承座总成	BEARING CARRIER ASSEMBLY	1
13	8M0237499	轴承座总成（反转向，2.08速比）	BEARING CARRIER ASSEMBLY Counter Rotation (2.08 Gear Ratio)	1
14	8M0200149	齿轮组（反转向，前进/倒档/小齿轮 2.08速比 13/27齿）	GEAR SET Counter Rotation, Foward/Reverse/Pinion 2.08 Ratio (13/27)	1
15	8M0200161	轴承总成（圆锥滚子轴承外圈/内圈）	BEARING ASSEMBLY Roller Taper (Cup/Cone)	2
16	8M0200162	间隔套（外圈）	SPACER Cup	1
17	8M0200163	间隔套（内圈）	SPACER Cone	1
18	8M0200164	锁紧螺母（2.625-16牙）	NUT Lock, 2.625-16	1
19	8M0066130	半圆头定位螺钉组	SCREW- HALF DOG POINT SET	1
19	8M0233826	半圆头定位螺钉组	SCREW-HALF DOG POINT SET	1
20	8M0200150	止推环	RING Thrust	1
21	8M0200151	O型圈（5.475 x 0.210）	O-RING (5.475 x .210)	1
22	8M0200165	轴承总成（圆锥滚子轴承外圈/内圈）	BEARING ASSEMBLY Roller Taper (Cup/Cone)	1
23	8M0200154	油封	SEAL Oil	1
24	8M0206008	垫片组（5.64 x 5.895 x 0.010-0.030）	SHIM SET 5.64 x 5.895 x (.010 - .030)	1
25	8M0200155	螺旋桨轴	SHAFT Propeller	1
26	8M0200156	止推隔套	SPACER Thrust	1
27	8M0206007	垫片组（1.505 x 1.745 x 0.014-0.044）	SHIM SET 1.505 x 1.745 (.014 - .044)	1
28	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
29	8M0200158	轴承座固定环	RETAINER Bearing Carrier	1
30	830749	密封件	SEAL	2
30	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
31	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
-	8M0200137	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0237499	轴承座总成（反转向，2.08速比）	BEARING CARRIER ASSEMBLY Counter Rotation (2.08 Gear Ratio)	1

图 25齿轮箱-螺旋桨轴(正转向)-6.44鱼雷型(2.08减速比) Gear Housing, Prop Shaft - Standard Rotation, 6.44 Torpedo (2.08 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0200084	齿轮箱总成(标准长型)6.44	GEAR HOUSING ASSEMBLY (Standard Long) 6.44	1
-	8M0200085	齿轮箱总成(标准加长型)6.44	GEAR HOUSING ASSEMBLY (Standard X-Long) 6.44	1
-	8M0235762	齿轮箱总成标准加长型6.44	GEAR HOUSING ASSEMBLY Standard X-Long, 6.44	1
-	8M0200086	齿轮箱总成(标准超长型)6.44	GEAR HOUSING ASSEMBLY (Standard XX-Long) 6.44	1
-	8M0235763	齿轮箱总成标准超长型6.44	GEAR HOUSING ASSEMBLY Standard XX-Long, 6.44	1
-	8M0200087	齿轮箱总成(标准极长型)6.44	GEAR HOUSING ASSEMBLY (Standard XXX-Long) 6.44	1
-	8M0235764	齿轮箱总成标准极长型6.44	GEAR HOUSING ASSEMBLY Standard XXX-Long, 6.44	1
-	8M0200092	齿轮箱总成(标准长型)6.44(SeaPro系列)	GEAR HOUSING ASSEMBLY (Standard Long) 6.44 (SeaPro)	1
-	8M0235791	GC L SILVER SP	GC L SILVER SP	1
-	8M0200093	齿轮箱总成（标准加长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Standard X-Long) 6.44 (SeaPro)	1
-	8M0235792	GC XL SILVER SP	GC XL SILVER SP	1
-	8M0200094	齿轮箱总成（标准双加长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Standard XX-Long) 6.44 (SeaPro)	1
-	8M0235793	GC XXL SILVER SP	GC XXL SILVER SP	1
-	8M0200095	齿轮箱总成（标准三加长型）6.44（海专业版）	GEAR HOUSING ASSEMBLY (Standard XXX-Long) 6.44 (SeaPro)	1
-	8M0235794	GC XXXL SILVER SP	GC XXXL SILVER SP	1
1	8M0200100	齿轮箱总成基础型（标准转向）	GEAR HOUSING ASSEMBLY Basic, Standard	1
1	8M0228003	齿轮箱总成基础型（标准转向）	GEAR HOUSING ASSEMBLY Basic, Standard	1
1	8M0200102	齿轮箱总成基础型（海专业版）	GEAR HOUSING ASSEMBLY Basic, SeaPro	1
1	8M0228005	GC-BASIC SP	GC-BASIC SP	1
2	8M0200138	阀芯总成	SPOOL ASSEMBLY	1
2	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
3	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
3	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
4	8M0206006	垫片组（4.879 x 5.279 x 0.010-0.030）	SHIM SET 4.879 x 5.279 x (.010 - .030)	1
5	8M0200104	齿轮组（标准转向，前进/倒档/小齿轮 2.08速比 13/27齿）	GEAR SET Standard Rotation, Forward/Reverse/Pinion 2.08 Ratio (13/27)	1
6	8M0200141	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
7	8M0200142	挡圈	RETAINING Ring	1
8	8M0200143	止推垫圈	WASHER Thrust	1
9	8M0200144	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0200145	弹簧	SPRING	1
11	8M0200146	十字销	PIN Cross	1
12	8M0200147	离合器	CLUTCH	1
13	8M0200148	轴承座总成	BEARING CARRIER ASSEMBLY	1
14	8M0200104	齿轮组（标准转向，前进/倒档/小齿轮 2.08速比 13/27齿）	GEAR SET Standard Rotation, Forward/Reverse/Pinion 2.08 Ratio (13/27)	1
15	8M0200150	止推环	RING Thrust	1
16	8M0200151	O型圈（5.475 x 0.210）	O-RING (5.475 x .210)	1
17	8M0200152	滚珠轴承	BEARING Ball	1
18	8M0200165	轴承总成（圆锥滚子轴承外圈/内圈）	BEARING ASSEMBLY Roller Taper (Cup/Cone)	1
19	8M0200154	油封	SEAL Oil	1
20	8M0200155	螺旋桨轴	SHAFT Propeller	1
21	8M0200156	止推隔套	SPACER Thrust	1
22	8M0206007	垫片组（1.505 x 1.745 x 0.014-0.044）	SHIM SET 1.505 x 1.745 (.014 - .044)	1
23	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
24	8M0200158	轴承座固定环	RETAINER Bearing Carrier	1
25	830749	密封件	SEAL	2
25	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
26	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
-	8M0200137	齿轮箱密封套件	SEAL KIT Gearcase	1

图 26点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0142697	火花塞导线	SPARK PLUG WIRES	1
2	8M0142671	导套	GUIDE	1
3	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	2
4	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	8
5	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	4
6	8M0135348	火花塞	SPARK PLUGS	8
6	8M0204737	火花塞	SPARK PLUG	8
7	8M0142694	线圈适配器线束	WIRE HARNESS Coil Adapter	1

图 27进气系统 Intake System

REF	零件编号	中文名称	英文名称	数量
1	8M0230993	底座盖	BEDPLATE COVER Bedplate Cover	1
2	8M0231119	节气门体衬垫	GASKET Throttle Body	1
3	8M0230994	曲轴箱盖垫片	GASKET Crankcase Cover	1
4	8M0204942	隔离器	ISOLATER	1
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
6	8M0142568	节气门体衬垫	GASKET Throttle Body	1
7	8M0222235	节气门体总成 64毫米	THROTTLE BODY ASSEMBLY 64 MM	1
8	8M0142690	MAP传感器	SENSOR MAP	1
9	8M0142550	MAP传感器支架	BRACKET MAP Sensor	1
10	8M0227376	螺母 (M6)	NUT (M6)	4
11	8M0142571	卡箍（70-90毫米）9毫米宽	CLAMP (70-90 MM) 9 MM WIDE	1
12	8M0074363	盖帽	CAP	1
13	8M0183106	进气孔护圈	GROMMET Intake	1
14	8M0183111	防翻滚阀套件	ROLLOVER VALVE KIT	1
15	855228	卡箍	CLAMP	1
16	843943	J型卡扣	J CLIP	2
17	NSS	不单独出售-软管连接器	NOT SOLD SEPARATE Coupler - Hose	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
19	NSS	管材(不单独销售)	NOT SOLD SEPARATE Tubing	1
20	8M0230991	左舷进气总管	MANIFOLD Intake Port	1
20	8M0230992	进气歧管（右舷）	MANIFOLD Intake, Starboard	1
21	8M0231118	进气歧管垫片	GASKET Intake Manifold	4
22	8M0231117	歧管至稳压箱衬垫	GASKET Runner to Plenum	1
23	8M0142553	螺丝（M6 x 37）	SCREW (M6 x 37)	14
24	8M0142554	螺钉 (M6 x 30)	SCREW (M6 x 30)	10
25	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	16
26	891663001	温度传感器	SENSOR Temperature	1
27	892317001	O型圈	O-RING	1
28	8M0142578	传感器衬垫	GASKET MAT Sensor	1
29	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
30	8M0142551	MAP传感器软管	HOSE MAP Sensor	1
-	NSS	不单独出售-完整长缸体总成	NOT SOLD SEPARATE Complete Long Block Assembly	1

图 28底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0142219	下部罩壳总成左舷和右舷	LOWER COWL ASSEMBLY Port and Starboard	1
1	8M0142217	下部罩壳总成黑色（左右舷）	LOWER COWL ASSEMBLY Black, Port and Starboard	1
1	8M0245395	下部罩盖总成黑色 (左舷和右舷)	LOWER COWL ASSEMBLY Black (Port and Starboard)	1
1	8M0149569	下部罩壳总成黑色重型	LOWER COWL ASSEMBLY Black, Heavy Duty	1
1	8M0236687	护板总成拉杆槽	CHAP ASSEMBLY, TIE BAR NOTCH	1
1	8M0236688	右舷转向槽护套总成	CHAP ASSEMBLY, STARBOARD STEER NOTCH	1
1	8M0236689	左舷转向槽护套总成	CHAP ASSEMBLY, PORT STEER NOTCH	1
2	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	9
3	8M0142923	后挡板（左舷）	RETAINER Rear, Port	1
3	8M0142930	后挡板（右舷）	RETAINER Rear, Starboard	1
4	8M0142922	前挡板（左舷）	RETAINER Front, Port	1
4	8M0142929	前挡板（右舷）	RETAINER Front, Starboard	1
5	8M0142919	撞板总成（左舷）	STRIKER ASSEMBLY Port	1
5	8M0142925	撞板总成（右舷）	STRIKER ASSEMBLY Starboard	1
6	8M0142921	螺丝（M6 X 16）	SCREW (M6 X 16)	6
7	8M0142928	缸体	BLOCK	1
8	8M0142946	安装板	PLATE	1
9	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	2
10	8M0142927	衬套	BUSHING	1
11	8M0247126	护孔环	GROMMET	1
12	888958001	嵌入式端口塞	PLUG Flush Port	1
12	8M0215105	嵌入式塞	PLUG Flush	1
13	8M0047301	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
13	8M0219168	嵌入式系绳插头	TETHER Flush Plug	1
14	889823001	嵌入式系绳插头	TETHER Flush Plug	1
14	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
15	885361A01	接头总成冲洗	FITTING ASSEMBLY Flush	1
16	8M0142945	前导板（左舷）	GUIDE Front, Port	1
16	8M0142944	前导板（右舷）	GUIDE Front, Starboard	1
17	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	4
18	8M0142943	后导板（左舷）	GUIDE Rear, Port	1
18	8M0142942	后导板（右舷）	GUIDE Rear, Starboard	1
19	8M0032848	开关固定座	RETAINER Switch	1
20	8M0037225	圆形微调开关面板	TRIM SWITCH Round Bezel	1
20	8M0235190	圆形微调开关面板	TRIM SWITCH Round Bezel	1
21	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	11
21	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	11
22	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	2
23	8M0142229	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
23	8M0142228	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
23	8M0142228	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
24	8M0142932	前撞板总成	STRIKER ASSEMBLY Front	1
25	8M0142921	螺丝（M6 X 16）	SCREW (M6 X 16)	3
26	8M0142924	左舷盖	COVER Port	1
26	8M0142931	右舷盖	COVER Starboard	1
27	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	2
27	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	2
28	8M0142949	适配器	ADAPTER	1
29	8M0075735	六角法兰螺钉(M6×30)	SCREW (M6 X 30) Hex Flg	3
30	8M0142948	衬套机械版	GROMMET Mechanical	1
30	8M0142950	衬套 DTS版	GROMMET DTS	1
30	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
30	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
31	8M0146710	装配门销	PIN Rigging Door	1
32	8M0154581	微调传感器护圈	GROMMET Trim Sensor	1
33	8M0142582	装配门黑色	RIGGING DOOR Black	1
34	8M0071078	六角法兰螺钉(M6×85)	SCREW (M6 X 85) Hex Flg	1
34	8M0230974	六角法兰螺钉M6×85	SCREW M6 x 85 HEX FLG	1
35	8M0142933	螺钉(M6 x 40)	SCREW (M6 x 40)	1
35	8M0230975	螺丝 M6x40 六角法兰头	SCREW M6 x 40 HEX FLG	1
36	8M0142224	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0245377	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0142223	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0245377	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
37	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
38	8M0149605	边缘保护套	SLEEVE Edge Protector	1

图 29维护套件100小时/300小时 Maintenance Kits 100 Hour and 300 Hour

REF	零件编号	中文名称	英文名称	数量
-	8M0207807	保养套件V10（100小时）	MAINTENANCE KIT V10 (100 Hour)	1
-	8M0205848	机油滤清器（MPP型）	OIL FILTER (MPP)	1
-	8M0157616	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	830749	密封件	SEAL	2
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
-	8M0207808	保养套件V10（300小时）	MAINTENANCE KIT V10 (300 Hour)	1
-	8M0205848	机油滤清器（MPP型）	OIL FILTER (MPP)	1
-	8M0157616	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	8M0204737	火花塞	SPARK PLUG	10
-	8M0200136	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0200181	O型圈（1.296 x 0.139）	O-RING 1.296 x .139	1
-	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
-	8M0200113	端面密封	FACE SEAL	1
-	8M0200114	叶轮键	KEY Impeller	1
-	8M0200115	水泵叶轮	IMPELLER Water Pump	1
-	8M0200116	面板	FACEPLATE	1
-	8M0200117	壳体盖	COVER Housing	1
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
-	8M0178243	皮带附件（6肋）	BELT ACCESSORY 6 Rib	1
-	8M0207809	铝阳极套件	ANODE KIT Alumininum	1
-	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
-	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
-	8M0204939	阳极块	ANODE	2
-	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
-	8M0206596	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
-	8M0217561	铝阳极	ANODE Aluminum	1
-	4010720	螺钉(M8 x 20)	SCREW (M8 x 20)	2
-	8M0217563	阳极块	ANODE	1
-	8M0205186	节温器总成	THERMOSTAT ASSEMBLY	1
-	8M0228544	节温器总成	THERMOSTAT ASSEMBLY	1
-	8M0223832	节温器（120度）	THERMOSTAT 120 Degree	1
-	8M0143696	卡箍	CLAMP	1
-	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	1
-	8M0204650	O型圈	O-RING	1
-	8M0188252	节温器衬垫	GASKET Thermostat	1

图 30安装支架 Mount Cradle

REF	零件编号	中文名称	英文名称	数量
1	885546002	密封件	SEAL	1
2	884887T04	安装支架	MOUNT CRADLE	1
2	884887T07	支架安装总成	CRADLE ASSEMBLY Mount	1
3	884888003	密封件	SEAL	1
3	8M0060014	密封件	SEAL	1
4	888538T	后安装座	MOUNT Rear	2
4	8M0103708	后安装座	MOUNT Rear	2
5	888535T	前安装座	MOUNT Front	2
5	8M0103365	前安装座	MOUNT Front	2
6	889745030	螺钉（M12×30）	SCREW (M12 x 30)	12
7	896531090	螺钉（M16×90）	SCREW (M16 x 90)	4
7	8M0103832	螺钉	SCREW	4
8	19565002	护孔环	GROMMET	1
9	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
10	830756109	软管（57英寸散装裁至35英寸）	HOSE (57.00 Inches Bulk) Cut to 35 Inches	1
10	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
11	895797	示踪管接头	FITTING Telltale	1
11	895797001	接头	FITTING	1
12	895851	卡箍(8英寸)	CLAMP (8.00 Inches)	2
13	73194	滚销(.125 x 1.12)	PIN Roll (.125 x 1.12)	2
14	880649002	倾斜锁杆	LEVER Tilt Lock	2
15	47968	弹簧	SPRING	2
16	889540A03	离合器套件	CLUTCH KIT	1
17	880651002	倾斜锁止支架	BRACKET Tilt Lock	1
17	8M0109693	倾斜锁止支架	BRACKET Tilt Lock	1
18	889539001	倾斜锁止垫	PAD Tilt Lock	1
18	8M0076907	倾斜锁止垫	PAD Tilt Lock	1
19	880650003	倾斜锁定轴	SHAFT Tilt Lock	1
20	889546	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
21	8806641	轴承（0.625英寸）	BEARING (.625 Inch)	2
22	888590002	升降位置传感器	SENSOR Trim Position	1
23	889547	螺丝(M5 x 30)	SCREW (M5 x 30)	2

图 31润滑油系统 Oil System

REF	零件编号	中文名称	英文名称	数量
1	8M0142467	加油口支架	BRACKET Oil Fill	1
2	8M0096302	护孔环	GROMMET	2
3	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	4
4	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
5	8M0142478	加油口颈	NECK Oil Fill	1
6	8M0142470	护孔环	GROMMET	1
7	8M0142290	机油盖	CAP Oil	1
8	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
8	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
9	8M6001459	卡箍 (45.5)	CLAMP (45.5)	2
10	8M0142469	机油加注软管	HOSE Oil Fill	1
10	8M0190557	机油加注软管	HOSE Oil Fill	1
11	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
12	8M0142468	机油加注管	TUBE Oil Fill	1
13	8M0044601	O型圈	O-RING	1
14	8M0142480	油尺上管	TUBE Dipstick- Upper	1
15	8M0142481	O型圈 (0.362 x 0.103)	O-RING (0.362 x 0.103)	1
16	8M0142463	量油尺管	TUBE Dipstick	1
16	8M0237477	油尺管	TUBE OIL GAUGE	1
17	8M0142471	衬套 0.375英寸	GROMMET (0.375 IN)	1
17	8M0178207	护孔环	GROMMET	1
18	8M0142449	机油泵至滤清器油管	TUBE Oil Pump to Filter	1
18	8M0158591	机油泵至滤清器油管总成	OIL TUBE ASSEMBLY Pump to Filter	1
19	8M0142452	O型圈 (70硬度)	O-RING (70 Durometer)	2
20	8M0142450	O型圈 (70硬度)	O-RING (70 Durometer)	2
20	8M0171370	机油管密封件	SEAL Oil Tube	2
21	8M0142484	机油滤清器支架	BRACKET Oil FIlter	1
22	8M0142485	螺钉 (M6) 六角法兰	SCREW (M6) HX FLG	2
23	8M0142454	机油滴盘	OIL DRIP TRAY	1
24	8M0142457	滴盘软管	HOSE Drip tray	1
25	8M0142456	接头	FITTING	1
26	8M0143229	滴油盘塞	PLUG Drip Tray	1
27	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
28	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
29	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
30	8M0142482	适配器衬垫	GASKET Adapter	1
31	8M0142483	机油滤清器适配器	ADAPTER Oil Filter	1
31	8M0156635	机油滤清器适配器	ADAPTER Oil Filter	1
32	8M0142453	机油滤清器接头	FITTING Oil FIlter	1
33	8M0123025	机油滤清器	OIL FILTER	1
33	8M0176312	机油滤清器	OIL FILTER	1
34	8M0142576	量油尺	DIPSTICK	1
35	8M0142403	机油泵总成	OIL PUMP ASSEMBLY	1
36	8M0142408	定位销	DOWEL Pin	2
37	8M0142407	螺钉 (M6) 内六角平头 x 16长	SCREW (M6) HEX SOCKET FLAT X 16 LG	6
38	8M6001577	O型圈(M6×46)	O-RING M6 X 46	1
39	8M0142401	螺钉 (M6) 六角小头	SCREW (M6) HX FL REDUCED HEAD	4
40	8M6000385	卡箍(39.6毫米)	CLAMP (39.6 MM)	2
40	8M0187146	卡箍	CLAMP	2
41	8M0142402	机油收集组件	OIL PICK UP ASSEMBLY	1
42	8M0142570	检查机油标贴	DECAL Check Engine Oil	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 32动力平衡组件 8M0118297 Power Trim Components 8M0118297

REF	零件编号	中文名称	英文名称	数量
-	8M0118297	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0118298	配平油缸套件	TRIM CYLINDER KIT	2
2	8M0118299	升降杆套件	TRIM ROD KIT	2
3	896158A01	O型圈套件	O-RING KIT	2
4	896159A01	活塞套件	PISTON KIT	2
5	NSS	歧管套件（不单独销售）	NOT SOLD SEPARATE MANIFOLD KIT	1
6	896165A01	配平止回套件PO型	CHECK KIT Trim PO	1
7	896160A01	O型圈套件	O-RING KIT	1
8	8M0001734	阳极块	ANODE	1
8	8M0217563	阳极块	ANODE	1
9	8M0185681	耐磨板	WEAR PLATE	2
10	832838	螺钉 (M6 x 20)	SCREW (M6 x 20)	10
10	8M0199587	螺钉（M6 x1.0 x20mm）	SCREW (M6 x 1.0 x 20)	10
11	8M0010183	O型圈	O-RING	1
11	8M0204938	O型圈	O-RING	1
12	896163A01	配平泵套件	PUMP KIT Trim	1
13	896164A01	配平过滤器套件	TRIM FILTER KIT	1
14	896162A01	配平颈套件	TRIM NECK KIT	1
15	895854A01	O型圈套件	O-RING KIT	1
16	893419	盖套件	CAP KIT	1
17	893420A01	手动释放套件	MANUAL RELEASE KIT	1
17	8M0224397	手动释放套件	MANUAL RELEASE KIT	1
18	8M0224410	O型圈套件	ORING KIT	1
19	8M0184377	卡环	SNAP RING	1
20	893408A01	配平销套件	PIN KIT Trim	1
21	896161A02	配平电机套件	TRIM MOTOR KIT	1
22	896167A01	储液罐套件	RESERVOIR KIT	1

图 33动力平衡/艉板总成(反转向) Power Trim/Transom Assembly Counter Rotation

REF	零件编号	中文名称	英文名称	数量
1	8M0215621	艉板总成（裸装）	TRANSOM ASSEMBLY Bare	1
2	8M0155530	基座密封件	SEAL Pedestal	1
3	8M0204929	定位销(0.375×0.875英寸)	PIN (0.375 x 0.875) Dowel	6
4	893405T	盖板	COVER	1
4	8M0217564	转向臂盖	COVER Steering Arm	1
5	8M0161427	警示贴纸（多发动机）	DECAL Caution Multiple Engine	1
6	880665T01	转向臂	ARM Steering	1
7	8806621	轴承	BEARING	2
7	8M0217557	轴承	BEARING	2
8	880661	密封件	SEAL	2
8	8M0217558	密封件	SEAL	2
9	8M0200074	转向头	HEAD Steering	1
10	8M0214684	接地带	GROUND STRAP	1
11	885112	垫圈	WASHER	7
11	8M0217559	垫圈	WASHER	7
12	8M0204933	螺钉 M14×2×105 内六角头	SCREW M14 x 2 x 105 SOC HD	6
13	4010612	螺钉 (M6×12) 不锈钢	SCREW (M6 x 12) Stainless Steel	1
14	8806561	轴承	BEARING	2
14	8M0217560	推力轴承	BEARING Thrust	2
15	8M0204930	固定座	RETAINER	2
16	8M0204931	垫圈 (M8 x 12.80 x 1.50)	WASHER (M8 x 12.80 x 1.50)	4
17	8M0204932	螺钉 M8×1.25×30 六角法兰	SCREW M8 x 1.25 x 30 HEX FLG	4
18	8M0012083	铝阳极	ANODE Aluminum	1
18	8M0217561	铝阳极	ANODE Aluminum	1
19	4010720	螺钉(M8 x 20)	SCREW (M8 x 20)	2
20	8M0204937	管	TUBE	1
21	895854	O型圈	O-RING	1
21	8M0217562	O型圈	O-RING	1
22	8M0204938	O型圈	O-RING	1
23	8M0199587	螺钉（M6 x1.0 x20mm）	SCREW (M6 x 1.0 x 20)	10
24	8M0185681	耐磨板	WEAR PLATE	2
25	8M0001734	铝阳极	ANODE Aluminum	1
25	8M0217563	阳极块	ANODE	1
26	8M0204939	铝阳极	ANODE Aluminum	2
27	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
27	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
28	8M0206596	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
29	8M0118297	动力升降总成	POWER TRIM ASSEMBLY	1
30	8M0161419	轴承挡肩	BEARING Shoulder	4
31	821539	三叶销	PIN Trilobe	2
32	8M0142821	系缆孔销	PIN Rodeye	1
33	8M0164144	系缆孔销帽	PIN Rodeye Cap	1
34	8M0038370	螺钉(0.500-20x5.50英寸)	SCREW (.500-20 x 5.50)	AR
34	8M0185652	螺钉 (.500-20×5.50) 6件装	SCREW (.500-20 x 5.50) Pack of 6	AR
34	677552	螺钉(0.500-20 x 6.500)	SCREW (.500-20 x 6.500)	AR
34	8M0185653	螺钉 (.500-20×6.500) 6件装	SCREW (.500-20 x 6.500) Pack of 6	AR
34	8M0028080	螺钉 (.500-20×7.500)	SCREW (.500-20 x 7.500)	AR
34	8M0185654	螺钉 (.500-20×7.500) 6件装	SCREW (.500-20 x 7.500) Pack of 6	AR
34	8M0032860	螺钉 (.500-20×8.00)	SCREW (.500-20 x 8.00)	AR
34	8M0185655	螺钉 (.500-20×8.00) 6件装	SCREW (.500-20 x 8.00) Pack of 6	AR
34	8M0185655	螺钉 (.500-20×8.00) 6件装	SCREW (.500-20 x 8.00) Pack of 6	AR
-	8M0182202	螺母垫片套件	NUT WASHER KIT	AR
35	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	6
36	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	6
37	8M0204734	六角螺母(.500-20)黄铜	NUT (.500-20) HEX, Brass	6
38	82671117	螺母(.500-20)	NUT (.500-20)	6
39	8M0007798	螺丝(M10x65)	SCREW (M10 x 65)	6
40	8M0218974	垫圈	WASHER	6

图 34动力平衡/艉板总成(正转向) Power Trim/Transom Assembly Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0200073	标准基座总成	PEDESTAL ASSEMBLY Standard	1
1	8M0215621	艉板总成（裸装）	TRANSOM ASSEMBLY Bare	1
1	8M0234763	艉板总成（裸装）	TRANSOM ASSEMBLY Bare	1
2	8M0155530	基座密封件	SEAL Pedestal	1
3	8M0118141	转向油缸	STEERING CYLINDER	1
4	8M0204929	定位销(0.375×0.875英寸)	PIN (0.375 x 0.875) Dowel	2
5	8M0141330	放气接头	FITTING Bleeder	2
6	889550	乙烯基放气帽	CAP Bleeder - Vinyl	2
7	889552	-6 ORB转-6 ORFS接头(90度)	FITTING -6 ORB to -6 ORFS (90 Degree)	2
8	892524	接头	FITTING	2
9	8M0045604	转向油缸密封件套件	SEAL KIT Steering Cylinder	1
10	8M0204930	固定座	RETAINER	2
11	8M0204931	垫圈 (M8 x 12.80 x 1.50)	WASHER (M8 x 12.80 x 1.50)	4
12	8M0204932	螺钉 M8×1.25×30 六角法兰	SCREW M8 x 1.25 x 30 HEX FLG	4
13	880665T01	转向臂	ARM Steering	1
14	8806621	轴承	BEARING	2
14	8M0217557	轴承	BEARING	2
15	880661	密封件	SEAL	2
15	8M0217558	密封件	SEAL	2
16	8M0200074	转向头	HEAD Steering	1
17	8M0214684	接地带	GROUND STRAP	1
18	885112	垫圈	WASHER	7
18	8M0217559	垫圈	WASHER	7
19	8M0204933	螺钉 M14×2×105 内六角头	SCREW M14 x 2 x 105 SOC HD	6
20	4010612	螺钉 (M6×12) 不锈钢	SCREW (M6 x 12) Stainless Steel	1
21	8806561	轴承	BEARING	2
21	8M0217560	推力轴承	BEARING Thrust	2
22	8M0204929	定位销(0.375×0.875英寸)	PIN (0.375 x 0.875) Dowel	4
23	8M0012083	铝阳极	ANODE Aluminum	1
23	8M0217561	铝阳极	ANODE Aluminum	1
24	4010720	螺钉(M8 x 20)	SCREW (M8 x 20)	2
25	8M0204937	管	TUBE	1
26	895854	O型圈	O-RING	1
26	8M0217562	O型圈	O-RING	1
27	8M0204938	O型圈	O-RING	1
28	8M0199587	螺钉（M6 x1.0 x20mm）	SCREW (M6 x 1.0 x 20)	10
29	8M0185681	耐磨板	WEAR PLATE	2
30	8M0001734	铝阳极	ANODE Aluminum	1
30	8M0217563	阳极块	ANODE	1
31	8M0204939	铝阳极	ANODE Aluminum	2
32	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
32	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
33	8M0206596	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
34	8M0118297	动力升降总成	POWER TRIM ASSEMBLY	1
35	8M0161419	轴承挡肩	BEARING Shoulder	4
36	8M0142821	系缆孔销	PIN Rodeye	1
37	821539	三叶销	PIN Trilobe	2
38	8M0164144	系缆孔销帽	PIN Rodeye Cap	1
39	8M0038370	螺钉(0.500-20x5.50英寸)	SCREW (.500-20 x 5.50)	AR
39	8M0185652	螺钉 (.500-20×5.50) 6件装	SCREW (.500-20 x 5.50) Pack of 6	AR
39	677552	螺钉(0.500-20 x 6.500)	SCREW (.500-20 x 6.500)	AR
39	8M0185653	螺钉 (.500-20×6.500) 6件装	SCREW (.500-20 x 6.500) Pack of 6	AR
39	8M0028080	螺钉 (.500-20×7.500)	SCREW (.500-20 x 7.500)	AR
39	8M0185654	螺钉 (.500-20×7.500) 6件装	SCREW (.500-20 x 7.500) Pack of 6	AR
39	8M0032860	螺钉 (.500-20×8.00)	SCREW (.500-20 x 8.00)	AR
39	8M0185655	螺钉 (.500-20×8.00) 6件装	SCREW (.500-20 x 8.00) Pack of 6	AR
39	8M0185655	螺钉 (.500-20×8.00) 6件装	SCREW (.500-20 x 8.00) Pack of 6	AR
-	8M0182202	螺母垫片套件	NUT WASHER KIT	AR
40	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	6
41	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	6
42	8M0204734	六角螺母(.500-20)黄铜	NUT (.500-20) HEX, Brass	6
43	82671117	螺母(.500-20)	NUT (.500-20)	6
44	8M0007798	螺丝(M10x65)	SCREW (M10 x 65)	6
45	8M0218974	垫圈	WASHER	6

图 35维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0142639	零件手册250R/300R 4.6L V8四冲程	PARTS MANUAL 250R/300R 4.6L V8 4 Stroke	1
-	8M0146888	维修手册250R/300R/300R HD 4.6L V8	SERVICE MANUAL 250R/300R/300R HD 4.6L V8	1
-	8M0145934	安装手册V6/V8 CMS	INSTALLATION MANUAL V6/V8 CMS	1
-	8M0156797	安装手册V6(175-225)/V8(200-300)CMS	INSTALLATION MANUAL V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	300R HD安装手册	INSTALLATION MANUAL 300R HD	1
-	8M0156799	IM-300R HD CMS	IM-300R HD CMS	1
-	8M0145541	操作手册V6/V8 CMS机械式	OPERATION MANUAL V6/V8 CMS Mechanical	1
-	8M0175491	操作手册	MANUAL- OPERATION	1
-	8M0145542	操作手册V6/V8 CMS DTS	OPERATION MANUAL V6/V8 CMS DTS	1
-	8M0230588	操作手册150R和200R	OPERATION MANUAL 150R and 200R	1
-	8M0140585	300R CMS HD机械版操作手册	OPERATION MANUAL 300R CMS HD Mechanical	1
-	8M0175494	操作手册	MANUAL-OPERATION	1
-	8M0140789	300R CMS HD DTS版操作手册	OPERATION MANUAL 300R CMS HD DTS	1
-	8M0175495	操作手册	MANUAL-OPERATIONS	1
-	8M0146617	诊断维修手册	SERVICE MANUAL Diagnostic	1
-	8M0182076	诊断手册	DIAGNOSTIC MANUAL	1
-	NSS	不单独销售贴纸, EPA	NOT SOLD SEPARATE DECAL, EPA	1

图 36工具钻孔夹具 Tools Drill Fixture

REF	零件编号	中文名称	英文名称	数量
-	8M0210331	钻孔夹具套件	DRILL FIXTURE KIT	1
1	8M0210335	钻孔底板	BASE PLATE Drill	1
2	35044	垫圈(0.281×0.625×0.065)不锈钢	WASHER (.281 x .625 x .065) Stainless Steel	6
3	20583	垫圈	WASHER	16
4	28667	螺钉 (0.250-20 x 1.00) 不锈钢	SCREW (.250-20 x 1.00) Stainless Steel	4
5	35049	螺钉 (0.250-20 x 2.75)	SCREW (.250-20 x 2.75)	2
6	1128345	垫片 .26×.50×.45	SPACER .26 x .50 x .45	8
7	4002030	螺母 (M8)	NUT (M8)	4
8	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	10
9	39107	锁紧垫圈(0.312-24)	LOCKWASHER (.312-24)	4
10	8M0204668	螺母(.312-18)	NUT (.312-18)	8
11	8267088	螺母 (.250-20)	NUT (.250-20)	6
12	8M0210337	调平地脚 4件装	MOUNT FEET Leveling Pack of 4	1
13	8M0180736	中心线指针	POINTER Centerline	2
14	8M0210336	钻套 - 1/2英寸	BUSHING Drill - 1/2 in.	6
15	8M0210332	吸盘套件	SUCTION CUP KIT	AR
16	90926	螺钉 (#10-32×.810)	SCREW (#10-32 x .810)	4
17	8M0210333	重型吸盘套件	SUCTION CUP KIT HD	AR
18	8M0150040	螺钉 1/4-20×.62	SCREW 1/4-20 x .62	4
19	8M0210334	钻孔夹具顶出套件	DRILL FIXTURE KICKER KIT	AR
20	8267086	螺母 (#10-32)	NUT (#10-32)	6
21	28667	螺钉 (0.250-20 x 1.00) 不锈钢	SCREW (.250-20 x 1.00) Stainless Steel	6
22	20583	垫圈	WASHER	24
23	8M0210338	钻套 - 3/8英寸	BUSHING Drill - 3/8 in.	6
24	35044	垫圈(0.281×0.625×0.065)不锈钢	WASHER (.281 x .625 x .065) Stainless Steel	6

图 37工具齿轮箱 Tools Gearcase

REF	零件编号	中文名称	英文名称	数量
-	8M0215032	齿轮箱工具套装	TOOL SET Gearcase	1
1	8M0210608	小齿轮轴承安装工具	TOOL Pinion Bearing Install	1
2	8M0210610	小齿轮轴承导向工具	TOOL GUIDE Pinion Bearing	1
3	8M0215033	小齿轮轴承拆卸工具	TOOL Pinion Bearing Removal	1
4	8M0210609	小齿轮轴承引导工具	PILOT TOOL Pinion Bearing	1
5	8M0210611	上驱动轴轴承锥压装工具	UPPER DRIVESHAFT INSTALL Bearing Cone Press	1
6	8M0210614	背隙指示器工具	TOOL Backlash Indicator	1
7	8M0210612	前轴承安装工具	FRONT BEARING INSTALL	1
8	8M0210613	轴承杯安装工具	BEARING CUP DRIVER	1
9	8M0215034	前齿轮总成工具	TOOL Front Gear Assembly	1
10	8M0210615	换挡轴衬套工具	SHIFT SHAFT BUSHING TOOL	1
11	8M0210617	小齿轮螺母工具	PINION NUT TOOL	1
12	8M0210618	小齿轮螺母扳手	PINION NUT WRENCH	1
13	8M0210616	轴承保持器工具	TOOL Bearing Retainer	1
14	8M0210619	驱动轴花键联轴器工具	TOOL Driveshaft Spline Coupler	1
15	8M0210621	轴承座安装工具	TOOL Bearing Carrier Install	1
16	8M0210622	轴承座驱动器	TOOL Bearing Carrier Driver	1
17	8M0215037	螺旋桨轴保护器	PROPSHAFT PROTECTOR	1
18	8M0215035	前轴承拆卸工具	TOOL Front Bearing Removal	1
19	8M0215036	齿轮轴承压装工具	TOOL Gear and Bearing Press	1
20	8M0210620	小齿轮轴承垫片工具	TOOL Shim Pinion Bearing	1
21	8M0210623	锁紧螺母工具	RETAINER NUT TOOL	1
22	8M0142973	换挡轴手柄工具	SHIFT SHAFT HANDLE TOOL	1
-	8M0214606	上支架定位工具	TOOL Upper Mount Orientation	1
-	8M0214607	下支架定位工具	TOOL Lower Mount Orientation	1
-	8M0235704	工具-动力输出轴套安装	TOOL SLEEVE INSTALLATION PTO	1
-	8M0235705	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235706	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235707	耐磨轴套安装	INSTALL WEAR SLEEVE	1

图 38顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0143491	黑色顶盖总成（带标贴，无装饰面板贴纸组）	TOP COWL ASSEMBLY Black, Decaled without Accent Panel Decal Set	1
1	8M0143492	黑色顶盖总成（带标贴，无装饰面板贴纸组）	TOP COWL ASSEMBLY Black, Decaled without Accent Panel Decal Set	1
1	8M0231250	黑色顶盖总成（带标贴，无装饰面板贴纸组）	TOP COWL ASSEMBLY Black, Decaled without Accent Panel Decal Set	1
2	8M0142904	校准支腿套件	ALIGNMENT LEG KIT	4
2	8M0240715	校准支腿套件	ALIGNMENT LEG KIT	4
3	8M0178589	螺丝M6×12	SCREW M6 x 12	2
4	8M0142916	左舷缓冲垫	BUMPER Port	1
5	8M0142915	右舷缓冲垫	BUMPER Starboard	1
6	8M0142906	上罩壳密封件	SEAL Top Cowl	1
6	8M0242486	上罩壳密封件	SEAL Top Cowl	1
7	8M0142242	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
7	8M0232582	罩壳锁扣总成	LATCH ASSEMBLY Cowl	1
8	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	10
9	8M0142903	卡扣	CLIP	7
10	8M0142955	螺丝（M5×0.8）	SCREW (M5 x 0.8)	2
11	8M0142954	卡扣	CLIP	2
12	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	8
13	8M0219155	左/右舷边框总成	BEZEL ASSEBMBLY Port/Starboard	1
14	8M0142238	黑色门总成	DOOR ASSEMBLY Black	1
14	8M0157771	黑色门总成	DOOR ASSEMBLY Black	1
15	8M0142913	定位器总成	KEEPER ASSEMBLY	1
16	8M0204400	自攻螺丝	SCREW Thread Forming	1
17	8M0142908	门密封条	SEAL Door	1
18	8M0148533	锁扣位置贴纸	DECAL Latch Position	1
19	8M0142907	按压式锁	LOCK PUSH	1
20	8M0142914	锁扣垫片组	SHIM SET Latch	1
21	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
22	8M0187755	导水器	WATER DIVERTER	1
