水星 Mercury 35 HP EFI Jet 4 CYL 1C453840 & Up - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-8M0118807 · 共 65 个部位 · 1630 条零件

1附件 2配件贴纸 Mariner 3适配板 1C768348及以下 4适配板 1C768349及以上 5凸轮轴和油泵 6曲轴、活塞及连杆 7气缸体与曲轴箱 8气缸盖 9贴花 - 顶罩 10驱动轴壳体 11电气组件 12延伸套件-2.5英寸传动轴壳体(879150A88)13延伸套件-5英寸传动轴壳体(12092A20)14延伸套件传动轴壳体12092A20-指令推力型 15飞轮 16燃油管路 17燃油泵 18齿轮箱传动轴-1.83:1减速比 19齿轮箱驱动轴-2.33:1减速比 20齿轮箱螺旋桨轴-1.83:1传动比 21齿轮箱螺旋桨轴 2.33:1 传动比 22加热握把 23点火线圈支架 24进气/排气阀 25进气歧管 26喷泵单元 27喷水推进泵组件 28钥匙、阻风门和喇叭套件15000A14 29钥匙开关/钥匙图表-3位(897716K01)单用途 30底罩 31维护套件 32手动倾斜装置组件 33动力头衬垫组件套装883599A02 34动力升降 35维修/支撑材料 36换挡连杆-大舵柄型 37远程换挡连杆 38换挡连杆-标准舵柄型 39转向臂 40旋转支架 41转速表套件（艉板与舵机安装）42油门连杆-大舵柄型 43油门连杆-喷泵型 44远程油门连杆 45油门连杆-标准舵柄型 46舵柄手柄罩及电气组件(中置)47舵柄罩及电气组件（中置式SeaPro）48舵柄手柄套件(大舵柄-手动)49舵柄手柄套件(喷泵35/40)50舵柄手柄组件(大舵柄-手动)51舵柄手柄组件(喷泵35/40)52舵柄手柄套件组件(中置)53舵柄手柄组件(中置喷泵35/40)54舵柄套件组件（中置式SeaPro）55舵柄手柄后支架总成(中置)56舵柄手柄换挡与油门组件(中置)57工具1 58工具2 59工具3 60顶罩 61艉板支架 62升降开关套件 63油气分离器 64水泵套件组件812966A12 65无水分离传感器的燃油滤清器套件-SeaPro

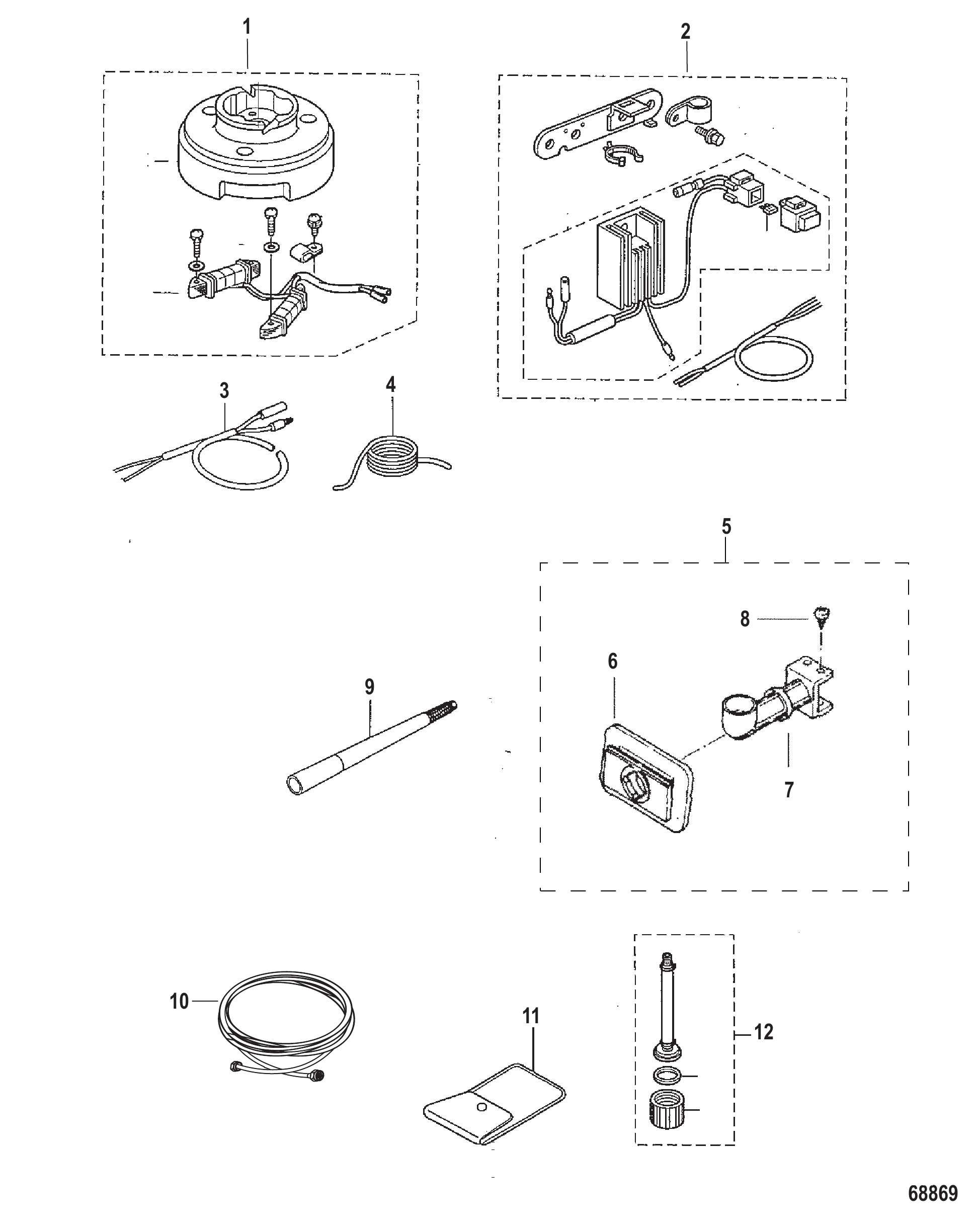

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
2	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
3	17175	线束总成	HARNESS ASSEMBLY	1
4	16230	安全绳	SAFETY ROPE	1
5	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
6	16113	密封板	PLATE Seal	1
7	NSS		NOT SOLD SEPARATE GUIDE	1
8	17173	螺钉	SCREW	4
9	853828	手柄(0.8米)	HANDLE (0.8 Meters)	1
9	8538281	手柄(1.0米)	HANDLE (1.0 Meters)	1
10	8M0157822	6英尺软管适配器	HOSE 6 Foot Adapter	1
10	8M0158123	14英尺软管适配器	HOSE 14 Foot Adapter	1
11	803581	工具包	TOOL KIT	1
12	8M0057047	冲洗附件	FLUSHING ATTACHMENT	1
-	8M0097129	转向锁套件	STEERING LOCK KIT	1
-	8M0159418	丙烷罐支架	HOLDER Propane Tank	1
-	8M0169411	海拔调节套件	ALTITUDE ADJUSTMENT KIT	1

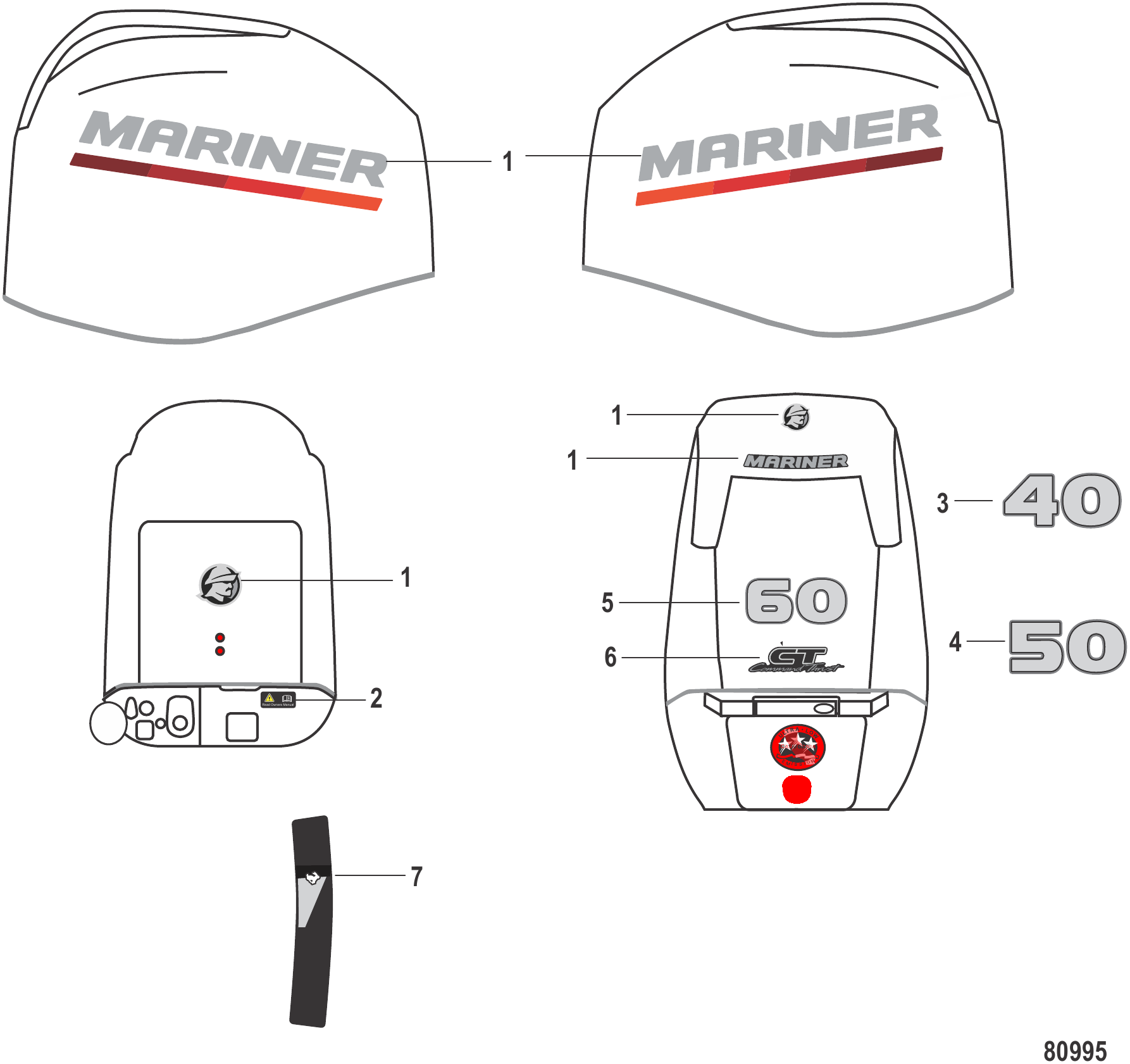

图 2配件贴纸 Mariner Accessories Decal Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242339	水手40-50贴花套装	DECAL SET Mariner 40-50	1
2	8M0056643	阅读手册贴花	DECAL Read Manual	1
3	8M0063348	尾部贴纸40	DECAL Rear, 40	1
4	8M0063349	尾部贴纸50	DECAL Rear - 50	1
5	8M0063350	贴纸后部-60	DECAL Rear - 60	1
6	8M0088310	指令推力贴花	DECAL Command Thrust	1
7	8M0105187	舵柄贴纸	DECAL Tiller Handle	1

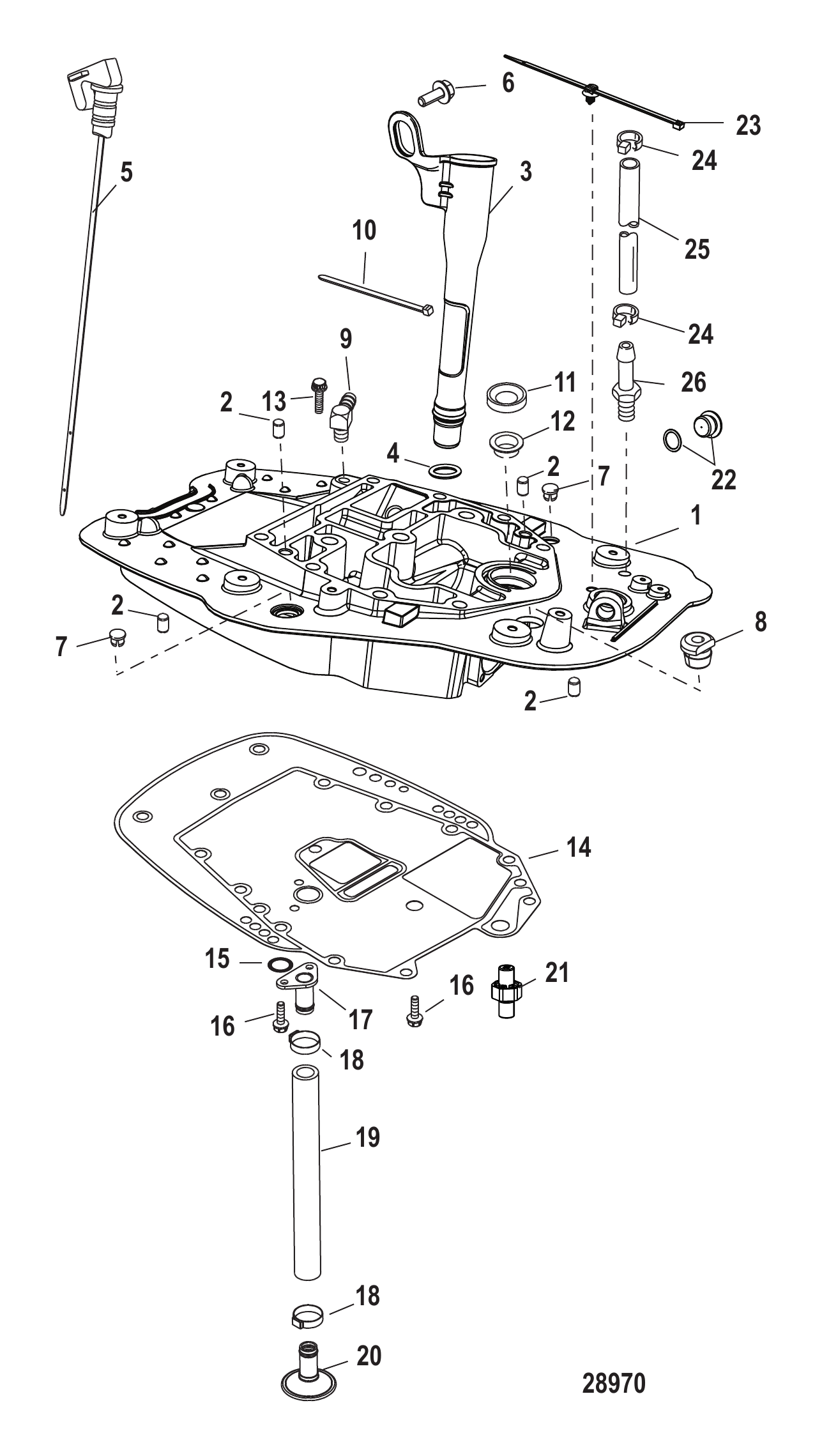

图 3适配板 1C768348及以下 Adapter Plate 1C768348 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0118182	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	4
3	8M0026249	塑料油尺管总成	DIPSTICK TUBE ASSEMBLY Plastic	1
4	8M0008708	O型圈	O-RING	1
5	825990	量油尺	DIPSTICK	1
5	8M0162935	量油尺	DIPSTICK	1
6	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
7	822464	堵头	PLUG	2
8	19564001	护孔环	GROMMET	1
8	8M0179867	护孔环	GROMMET	1
8	19565002	护孔环	GROMMET	1
9	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
11	66301	油封	SEAL Oil	1
12	859594	衬套	BUSHING	1
13	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
14	892320001	衬垫	GASKET	1
14	8M0213113	适配板垫片	GASKET Adaptor Plate	1
15	845746	O型圈	O-RING	1
16	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
16	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
17	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
18	855228	卡箍	CLAMP	2
19	854793	机油集滤器软管	HOSE Oil Pickup	1
20	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
21	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
21	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
22	8M0021330	堵头(M18)	PLUG (M18)	1
23	899145	绑带夹	CLIP Tie Strap	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	8M0108355	软管(57英寸整卷)裁切至17英寸	HOSE (57 Inches Bulk) Cut to 17 Inches	1
26	291112	接头	FITTING	1
-	859352A02	衬垫套件	GASKET SET	1

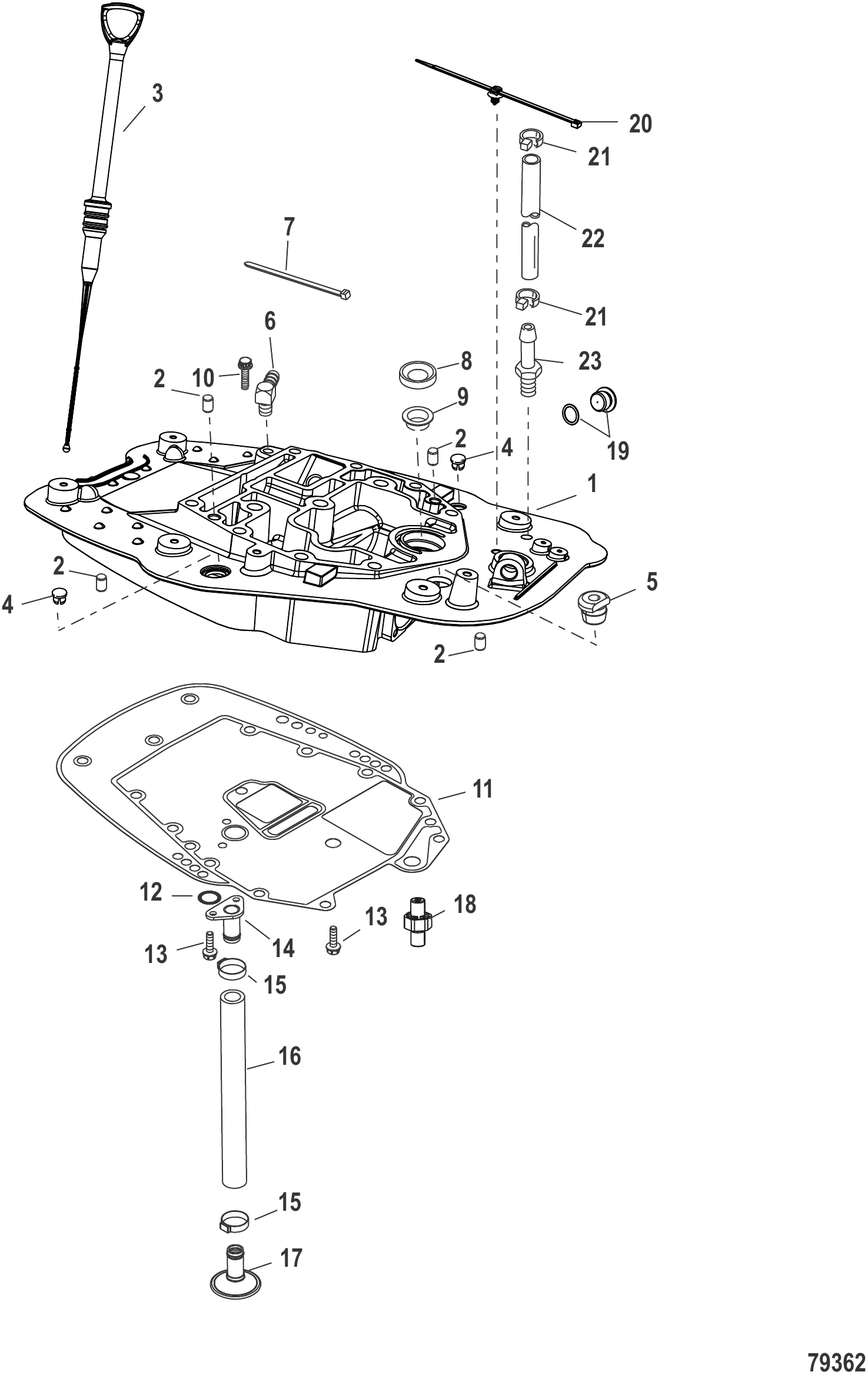

图 4适配板 1C768349及以上 Adapter Plate 1C768349 and Above

REF	零件编号	中文名称	英文名称	数量
1	8M0118182	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	4
3	8M0219158	机油尺	DIPSTICK Oil	1
4	822464	堵头	PLUG	2
5	19565002	护孔环	GROMMET	1
6	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
8	66301	油封	SEAL Oil	1
9	859594	衬套	BUSHING	1
10	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
11	892320001	衬垫	GASKET	1
11	8M0213113	适配板垫片	GASKET Adaptor Plate	1
12	845746	O型圈	O-RING	1
13	8M4503518	螺钉(M6×1.0×20)	SCREW (M6 X 1.0 X 20)	3
13	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
14	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
15	855228	卡箍	CLAMP	2
16	854793	机油集滤器软管	HOSE Oil Pickup	1
17	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
18	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
18	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
19	8M0021330	堵头(M18)	PLUG (M18)	1
20	899145	绑带夹	CLIP Tie Strap	1
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
22	8M0108355	软管(57英寸整卷)裁切至17英寸	HOSE (57 Inches Bulk) Cut to 17 Inches	1
23	291112	接头	FITTING	1

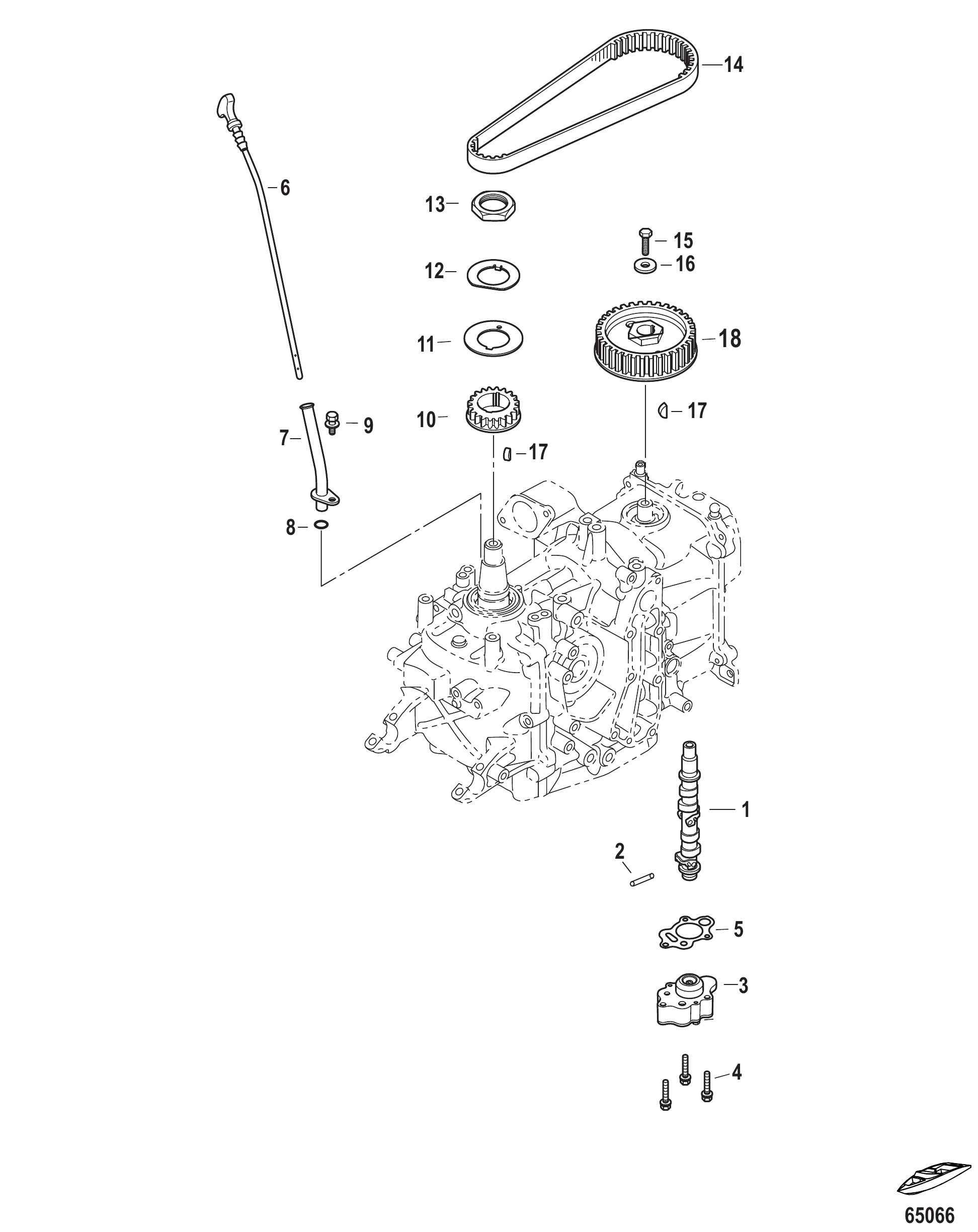

图 5凸轮轴和油泵 Camshaft and Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	8M0134433	凸轮轴	CAMSHAFT	1
2	95218015	凸轮轴销	PIN Camshaft	1
3	8M0134436	机油泵总成	OIL PUMP ASSY	1
4	8M0098606	螺栓	BOLT	3
4	8M0147119	螺栓	BOLT	3
5	8M0135588	油泵衬垫	GASKET Oil Pump	1
6	8M0135590	量油尺	DIPSTICK	1
7	8M0136228	量油尺管	TUBE Dipstick	1
8	804840007	O型圈	O-RING	1
9	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
10	834955T04	驱动皮带轮	PULLEY Drive	1
11	895119003	导套	GUIDE	1
12	823032004	锁紧垫圈	LOCKWASHER	1
13	855679004	螺母	NUT	1
14	8M0135591	正时皮带	BELT Timing	1
15	803858001	螺栓	BOLT	1
16	895118	垫圈	WASHER	1
17	95229	键	KEY	2
18	834973001	从动齿轮	GEAR Driven	1
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0140578	气缸盖总成	CYLINDER HEAD COMPLETE	1
-	8M0172931	气缸盖总成	CYL HEAD COMPLETE	1

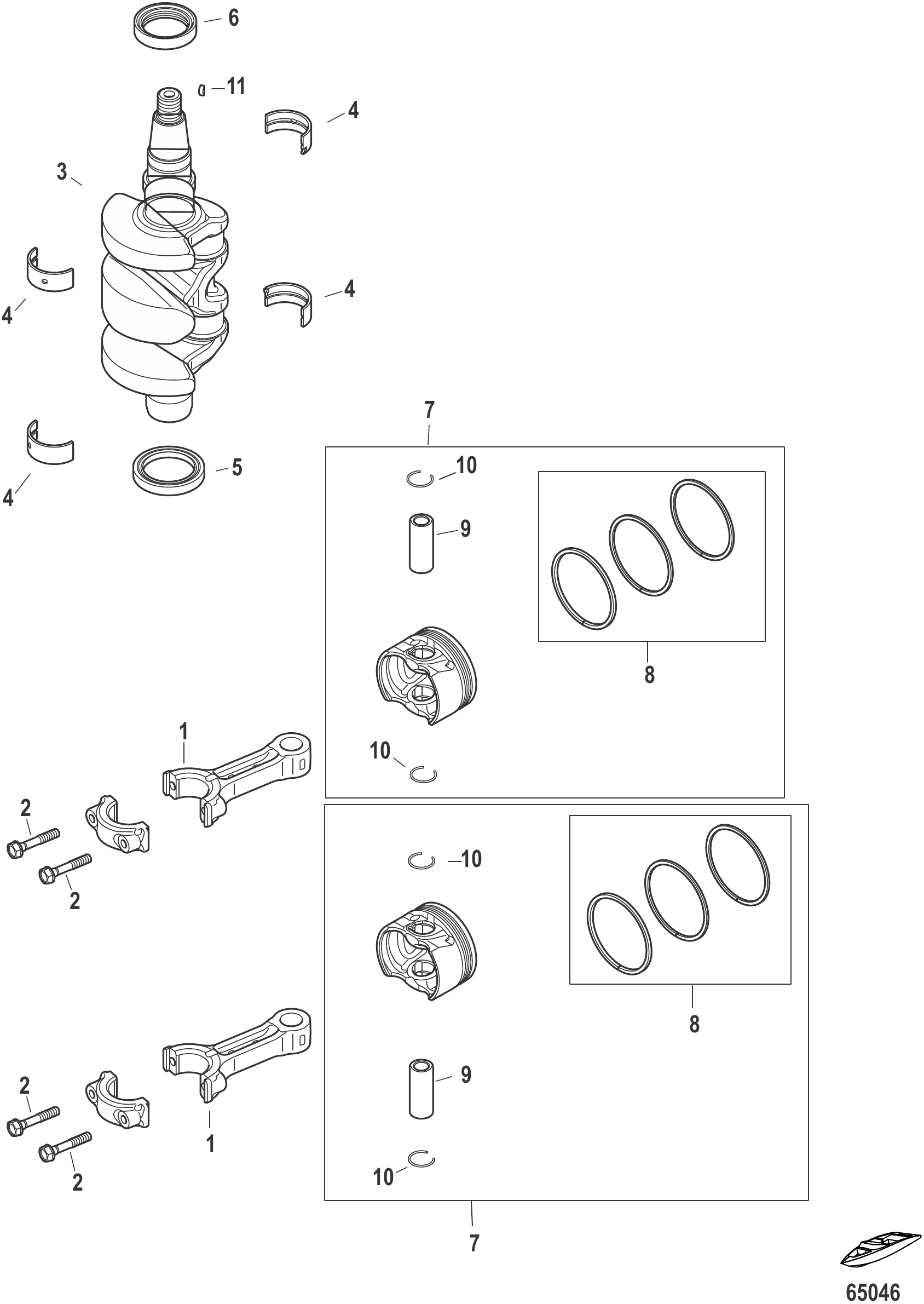

图 6曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0134430	连杆总成	CONNECTING ROD ASSEMBLY	2
2	8M0135582	连杆螺栓	BOLT Connecting Rod	2
3	8M0134431	曲轴	CRANKSHAFT	1
4	8M0135577	轴承	BEARING	AR
4	8M0135578	推力轴承	BEARING Thrust	AR
5	855681005	油封	SEAL Oil	1
6	898103114	油封	SEAL Oil	1
7	8M0134428	活塞总成	PISTON ASSEMBLY	2
8	8M0134429	活塞环组件	PISTON RING ASSEMBLY	2
9	8M0135581	活塞销	PIN Piston	2
10	160573	E型卡环	E RING	2
11	825666001	键	KEY	1
-	8M0136159	加大尺寸活塞总成	PISTON ASSEMBLY Oversized	2
-	8M0136161	加大尺寸活塞环总成	PISTON RING ASSEMBLY Oversized	2
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

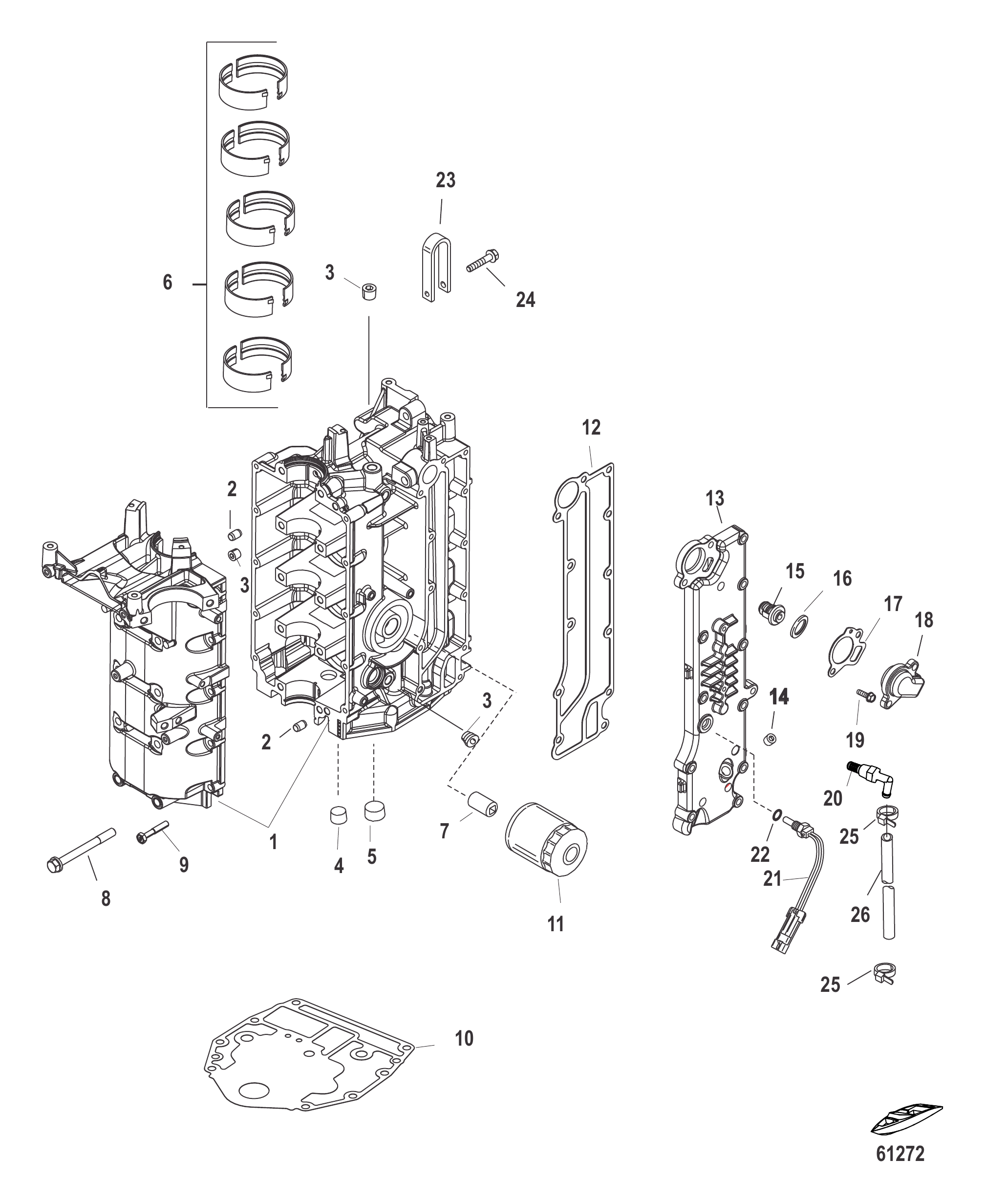

图 7气缸体与曲轴箱 Cylinder Block and Crankcase

REF	零件编号	中文名称	英文名称	数量
1	893502T02	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	825010	定位销	PIN Dowel	2
3	479452	堵头	PLUG	3
4	889567	堵头(.500-14)	PLUG (.500-14)	1
5	416223	管塞(0.750-14)	PLUG Pipe (.750-14)	1
6	893631	主轴承-棕色	BEARING Main - Brown	10
6	893631001	主轴承-黑色	BEARING Main - Black	10
6	893631002	主轴承-蓝色	BEARING Main - Blue	10
7	822625	管接头(M20)	NIPPLE (M20)	1
8	893541082	螺丝 (M8 X 1.25)	SCREW (M8 X 1.25)	10
9	88348935	螺钉(M6x35)	SCREW (M6 x 35)	10
10	892319001	衬垫	GASKET	1
11	8M0065104	机油滤清器	FILTER Oil	1
12	857078	衬垫	GASKET	1
13	8M0118194	排气罩	COVER Exhaust	1
14	479452	堵头	PLUG	1
15	8M0117413	节温器	THERMOSTAT	1
16	887978	衬垫	GASKET	1
17	824853	衬垫	GASKET	1
18	8M0008243	节温器盖	COVER Thermostat	1
19	88348935	螺钉(M6x35)	SCREW (M6 x 35)	12
20	8M0021770	滤水器	STRAINER Water	1
21	889575	传感器总成	SENSOR ASSEMBLY	1
22	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
23	893697	吊环	LIFTING EYE	1
24	857139	螺钉(M8×35)	SCREW (M8 x 35)	1
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
26	8M0108349	软管 (70英寸整卷) 裁切至10英寸 - 用于VST冷却器	HOSE (70 Inches Bulk) Cut to 10 Inches - To VST Cooler	1
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
-	893678T03	短缸体	SHORT BLOCK	1

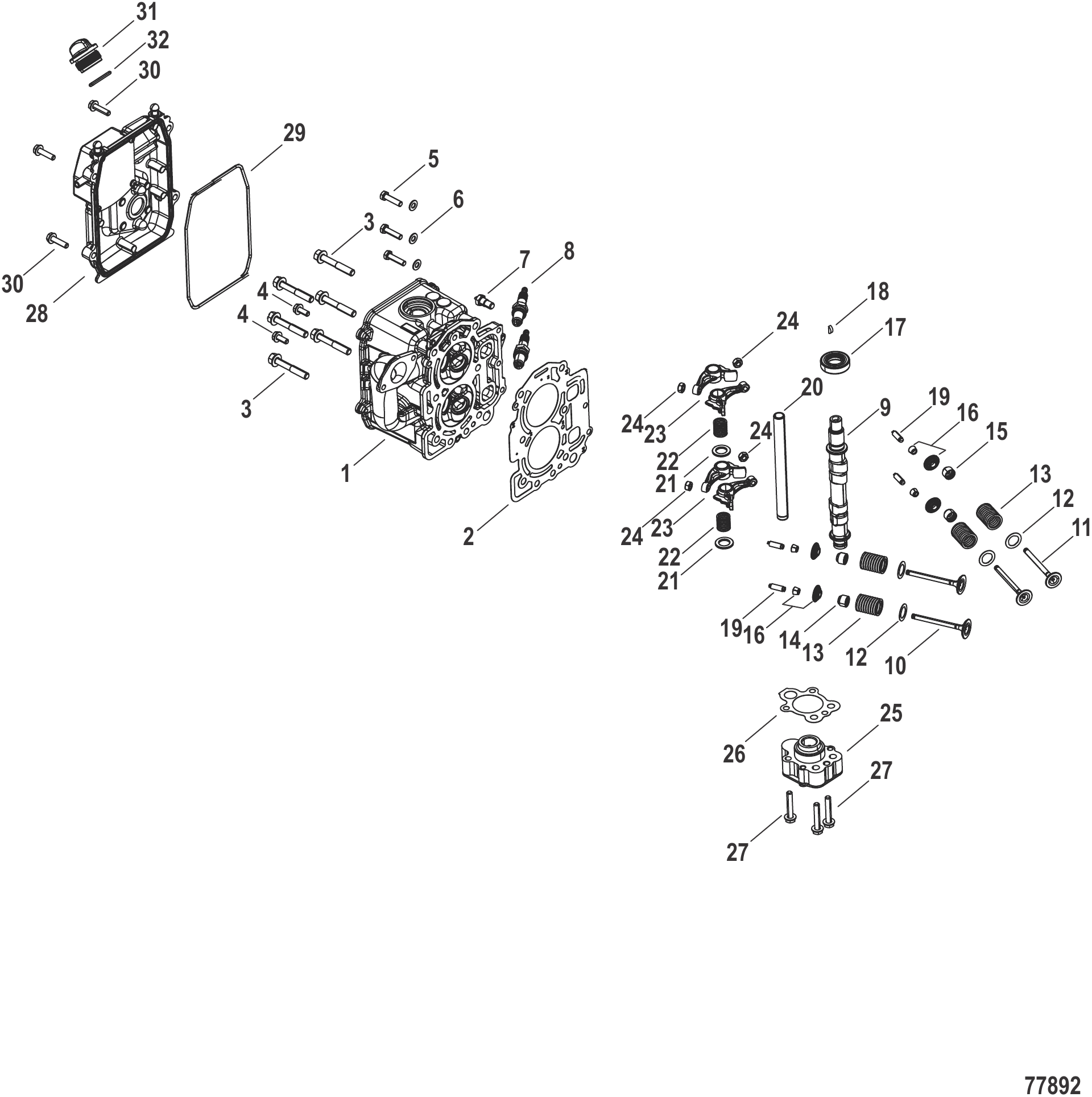

图 8气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223370	气缸盖	CYLINDER HEAD	1
2	8M0223373	气缸盖衬垫	GASKET Cylinder Head	1
3	8M0223366	螺栓	BOLT	6
4	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
5	8M0139438	螺栓	BOLT	3
6	16826	不锈钢垫圈	WASHER Stainless Steel	3
7	8M0186989	发动机温度传感器	SENSOR Engine Temperature	1
8	8M0204682	火花塞	SPARK PLUG	2
8	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
9	8M0223371	凸轮轴总成	CAMSHAFT ASSEMBLY	1
10	850838T01	进气阀	VALVE Intake	2
11	850839T01	排气阀	VALVE Exhaust	2
12	855959001	阀座	SEAT	4
13	803554005	气门弹簧	SPRING Valve	4
14	822647001	进气密封-黑色	SEAL Intake - Black	2
15	822647002	排气密封-绿色	SEAL Exhaust - Green	2
16	8M0152418	固定座总成	RETAINER ASSEMBLY	4
17	825455001	油封	SEAL Oil	1
18	95229	键	KEY	1
19	825046001	调节螺钉	SCREW Adjusting	4
20	8M0135584	摇臂轴	SHAFT Rocker Arm	1
21	895118001	垫圈	WASHER	2
22	825452001	弹簧	SPRING	2
23	8M0186926	摇臂	ROCKER ARM	4
24	826150001	调节螺母	NUT Adjusting	4
25	834967T03	油泵总成	PUMP ASSEMBLY Oil	1
26	8M0223372	油泵衬垫	GASKET Oil Pump	1
27	8M0147119	螺栓	BOLT	3
28	8M0223376	气缸盖罩	COVER Cylinder Head Cover	1
29	803508017	衬垫	GASKET	1
30	823042	螺栓	BOLT	4
31	8M0135589	加油口盖	CAP Oil Fill	1
32	803513007	O型圈	O-RING	1
-	8M0227810	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0227353	8-9.9 EFI维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI (300 Hour)	1
-	8M0227355	8-9.9 EFI Command Thrust维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI Command Thrust (300 Hour)	1

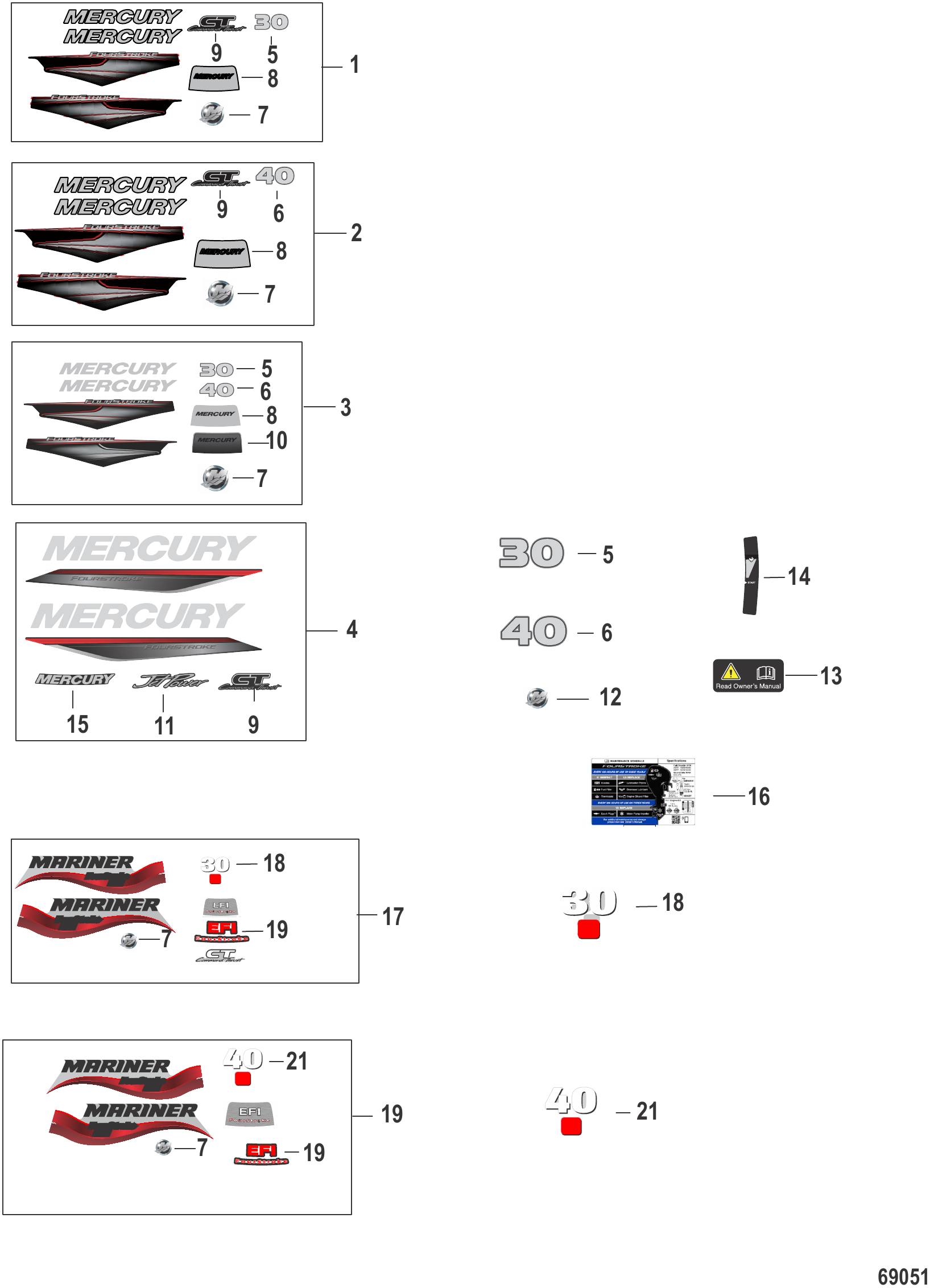

图 9贴花 - 顶罩 Decals - Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0098329	ME 30马力3缸贴花套装	DECAL SET ME 30HP 3CYL	1
1	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
2	8M0098328	ME 40马力3缸贴纸套装	DECAL SET ME 40HP 3CYL	1
2	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
3	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
4	8M0156747	ME 30-60马力4冲程贴纸套装	DECAL SET ME 30-60 HP 4S	1
5	8M0063347	后贴花 30英寸	DECAL Rear, 30	1
6	8M0063348	尾部贴纸40	DECAL Rear, 40	1
7	8M0043702	M标志贴纸53mm黑色	DECAL M-Icon, 53mm Black	1
8	8M0063345	Lenz贴纸	DECAL Lenz	1
9	8M0088310	指令推力贴花	DECAL Command Thrust	1
10	8M0063358	Lenz贴纸	DECAL Lenz	1
11	8M0063354	喷泵驱动贴纸	DECAL Jet Drive	1
12	8M0043701	M标志39mm小号	M-ICON 39MM - Small	1
13	8M0056643	阅读手册贴花	DECAL Read Manual	1
14	8M0105187	舵柄贴纸	DECAL Tiller Handle	1
15	8M0159886	Lenz水星贴纸	DECAL Lenz, Mercury	1
16	8M0180070	贴花	DECAL	1
16	8M0098330	贴花套装 MA 30马力3缸	DECAL SET MA 30HP 3CYL	1
17	8M0044755	后贴花 30英寸	DECAL Rear, 30	1
18	8M0109251	Lenz Mariner贴纸	DECAL Lenz, Mariner	1
19	883532A08	贴花套装 MA 40马力3缸	DECAL SET MA 40HP 3CYL	1
19	8M0232154	贴花套件 40马力	DECAL SET 40 HP	1
20	8M0012388	尾部贴纸40	DECAL Rear, 40	1

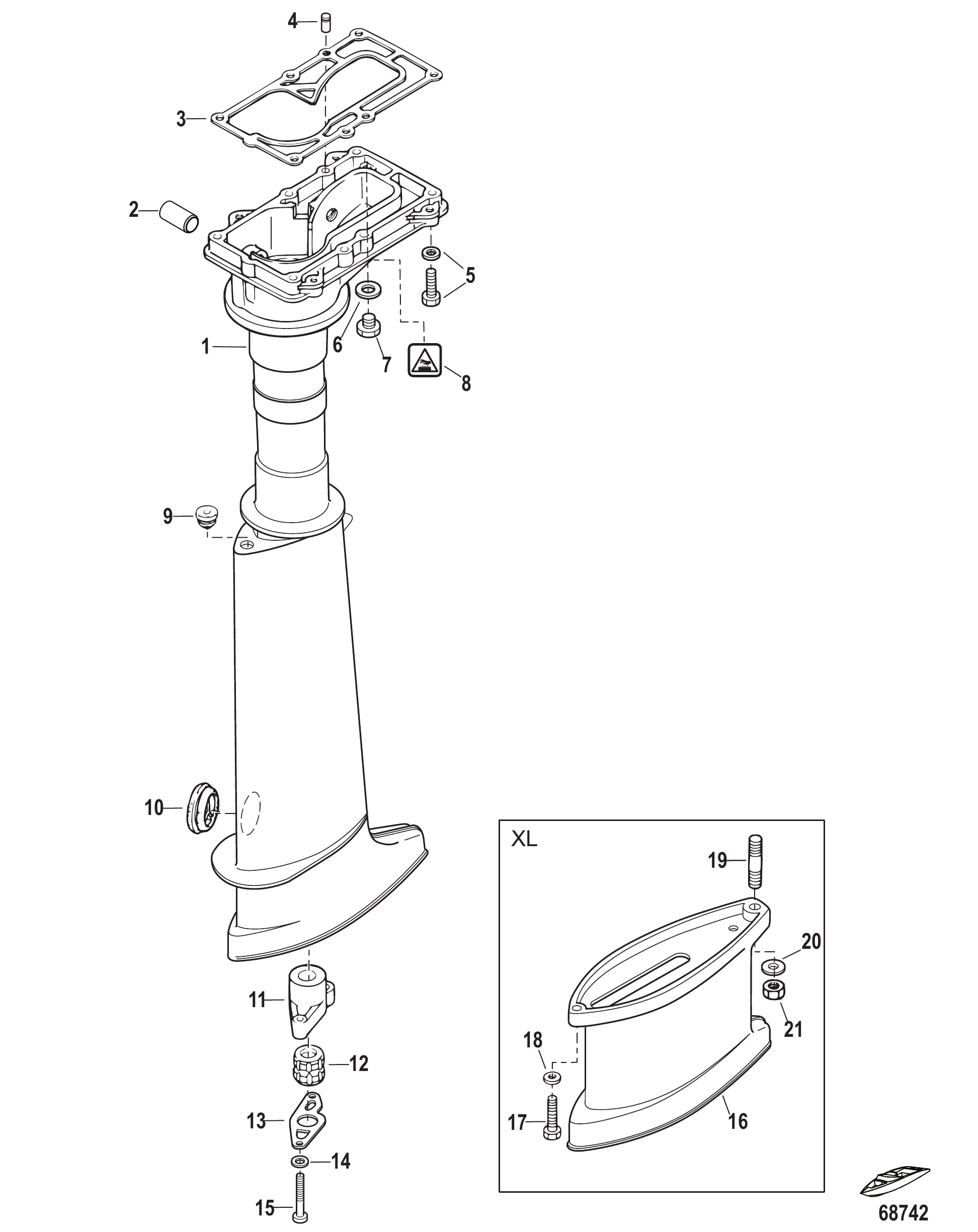

图 10驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	803591T1	驱动轴壳体	HOUSING Driveshaft	1
1	803591T2	驱动轴壳体	HOUSING Driveshaft	1
1	8M0089108	驱动轴壳体	HOUSING Driveshaft	1
2	16114	衬套	BUSHING	1
3	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
4	16119	定位销	PIN Dowel	2
5	879194264	螺栓	BOLT	6
6	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
7	879194296	水堵	PLUG Water	1
8	8M0129225	铭牌-高温警示	DECAL High Temperature Caution	1
9	161181	护孔环	GROMMET	1
10	16117	护孔环	GROMMET	1
11	827663A1	壳体总成	HOUSING ASSEMBLY	1
11	8M0063839	壳体总成	HOUSING ASSEMBLY	1
12	811214	衬套	BUSHING	1
12	898101329	衬套	BUSHING	1
13	16121	固定座	RETAINER	1
14	8M0108373	垫圈	WASHER	2
15	16122	螺钉	SCREW	2
15	16123	螺钉(25毫米)	SCREW (25 mm)	2
16	8M0063848	延伸壳体	EXTENSION HOUSING	1
17	8M0063849	螺栓	BOLT	1
18	879194338	垫圈	WASHER	1
19	8M0063850	螺柱	STUD	1
20	16192	垫圈	WASHER	1
21	8M0063863	螺母	NUT	1
-	8M0101710	动力头衬垫套件	GASKET SET Powerhead	1

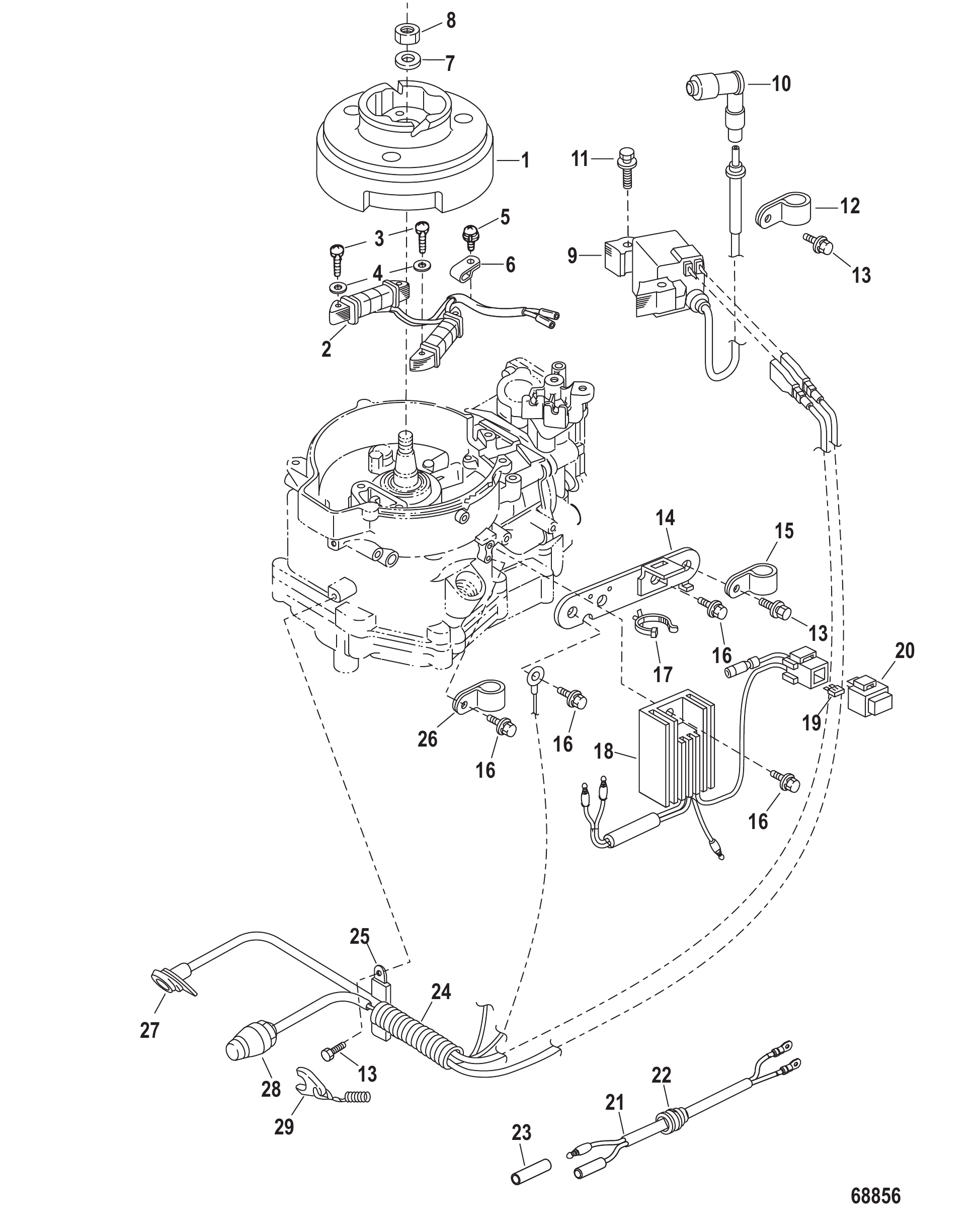

图 11电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
-	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
1	803557T02	飞轮	FLYWHEEL	1
2	8M0056334	交流发电机线圈	ALTERNATOR COIL	1
3	16123	螺钉(25毫米)	SCREW (25 mm)	4
4	16080	不锈钢垫圈	WASHER Stainless Steel	4
5	16821	螺钉	SCREW	1
6	16060	卡箍	CLAMP	1
7	16072	垫圈	WASHER	1
8	16071	螺母	NUT	1
9	8M0056379	点火器总成	IGNITER ASSEMBLY	1
10	803560001	护套	BOOT	1
11	879194264	螺栓	BOLT	2
12	953951	卡箍	CLAMP	1
13	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	3
-	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
14	8M0056345	支架	BRACKET	1
15	953951	卡箍	CLAMP	1
16	16223	螺栓(M6x14)	BOLT (M6 x 14)	4
17	898101949	卡箍	CLAMP	1
18	8M0056344	整流器总成	RECTIFIER ASSEMBLY	1
19	8M0056347	保险丝	FUSE	1
20	8M0128523	盖帽	CAP	1
21	16822	延长线束	HARNESS Extension	1
22	16823	护孔环	GROMMET	1
23	8M0061629	连接器	CONNECTOR	1
24	803564	保护套	PROTECTIVE SLEEVE	1
25	8M0130961	卡箍	CLAMP	1
26	953951	卡箍	CLAMP	1
27	8M0056341	警告灯	WARNING LAMP	1
28	8M0056342	拉绳开关总成	LANYARD SWITCH ASSEMBLY	1
29	823054	拉绳	LANYARD	1

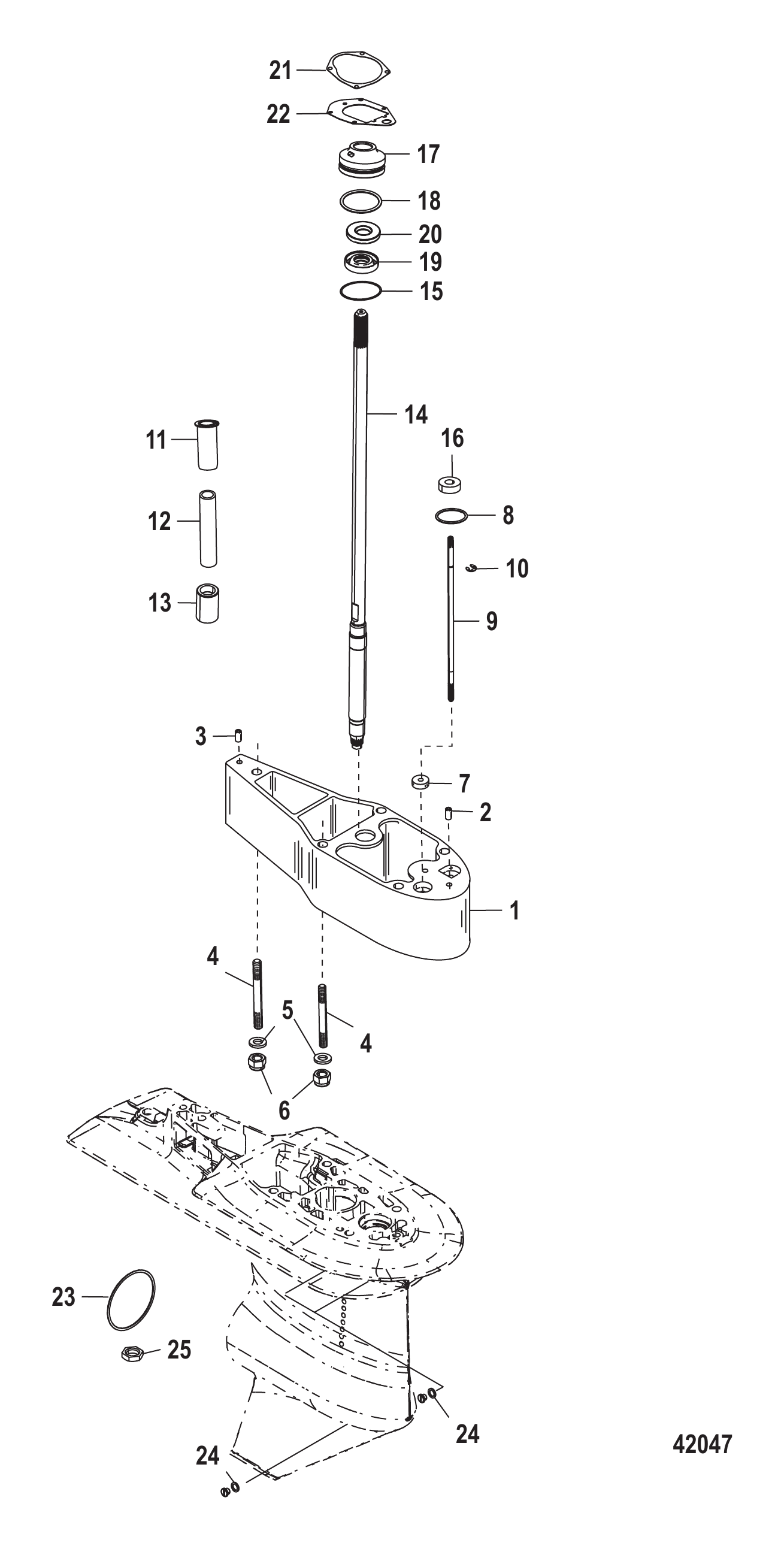

图 12延伸套件-2.5英寸传动轴壳体(879150A88) Extension Kit - 2.5 Inch Driveshaft Housing (879150A88)

REF	零件编号	中文名称	英文名称	数量
-	879150A88	延长套件驱动轴-2.5英寸	EXTENSION KIT Driveshaft -2.5 Inch	1
1	816696T5	隔套	SPACER	1
2	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
3	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
4	8M0034425	双头螺柱 (M10 x 120)	STUD (M10 x 120)	5
5	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
6	40140	螺母(M10)	NUT (M10)	5
7	813745	隔套	SPACER	1
8	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
9	879172A39	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
10	29641	E型卡环	E RING	1
11	893857	联轴器	COUPLER	1
12	8289372	水管	TUBE Water	1
13	430232	密封件	SEAL	1
14	880184	驱动轴	DRIVESHAFT	1
15	8M0063262	垫片组	SHIM SET	1
16	8164641	油封	SEAL Oil	1
17	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
18	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
19	814669	油封	SEAL Oil	1
20	814670	油封	SEAL Oil	1
21	822189	水泵上衬垫	GASKET Upper Water Pump	1
22	8M4502052	下衬垫	GASKET Lower	1
23	815460	O型圈	O-RING	1
24	830749	密封件	SEAL	3
25	559101	螺母小齿轮	NUT Pinion Gear	1
-	879345036	说明书延长套件	INSTRUCTION SHEET Extension Kit	1

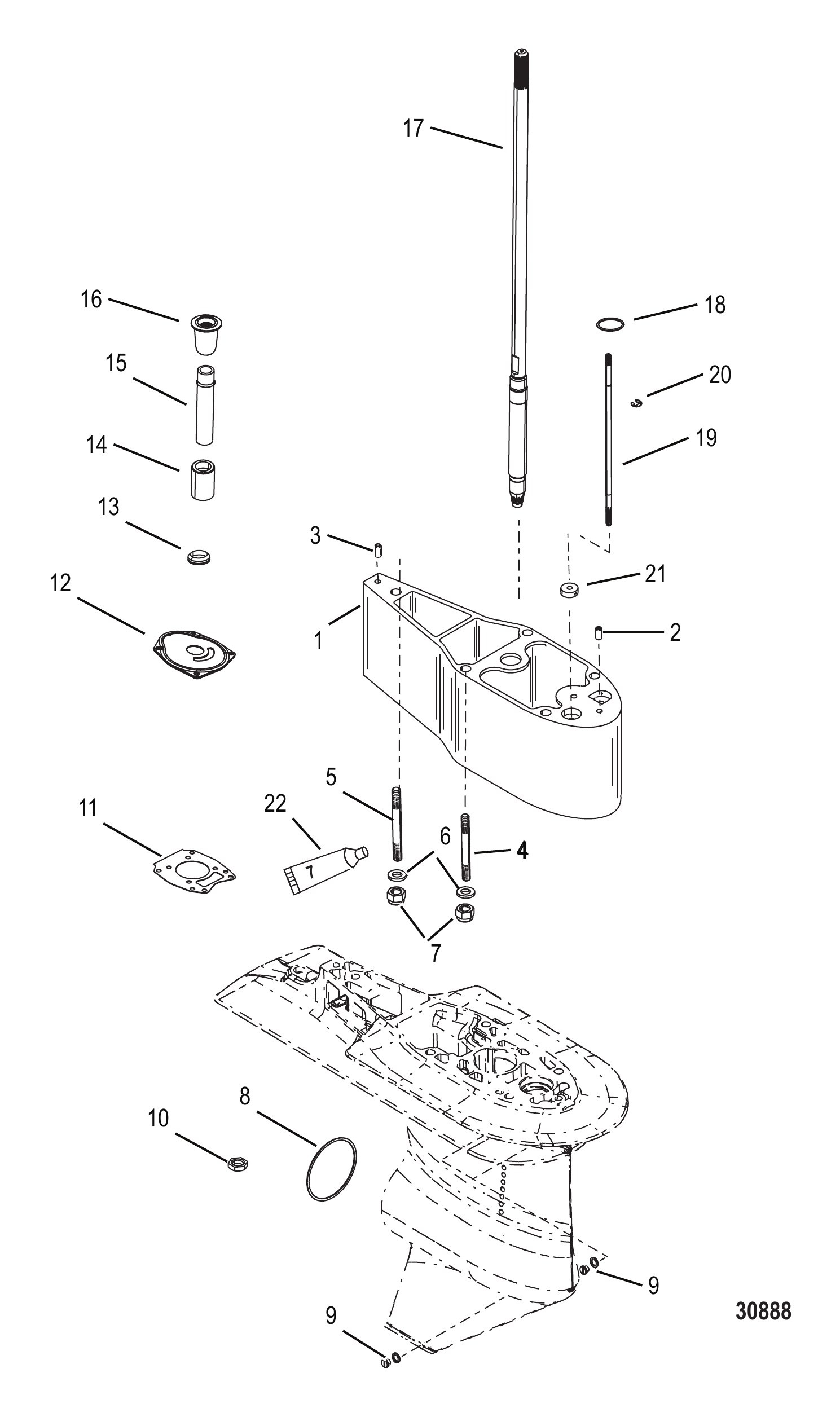

图 13延伸套件-5英寸传动轴壳体(12092A20) Extension Kit - 5 Inch Driveshaft Housing (12092A20)

REF	零件编号	中文名称	英文名称	数量
-	12092A20	转换套件加长型-指令推力	CONVERSION KIT X-Long-Command Thrust	1
1	12092A3	隔套套件	SPACER KIT	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
4	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
5	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
6	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
7	40140	螺母(M10)	NUT (M10)	5
8	861844	O型圈	O-RING	1
9	830749	密封件	SEAL	3
10	35921	螺母(0.625-18)	NUT (.625-18)	1
11	430472	衬垫	GASKET	1
12	866233001	面板	FACEPLATE	1
-	816575A2	密封套件	SEAL KIT	1
13	8M2014338	端面密封	SEAL Face	1
NS	NSS	不单独销售工具，密封套件安装	NOT SOLD SEPARATE TOOL, Seal Kit Setting	1
14	430232	密封件	SEAL	1
15	8M4501430	水管	TUBE Water	1
16	893855	联轴器	COUPLER	1
17	875222A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
18	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
19	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
20	29641	E型卡环	E RING	1
21	813745	隔套	SPACER	1
22	95812	乐泰271螺纹锁固剂 0.5毫升	LOCTITE 271 THREADLOCKER .5 ml	2

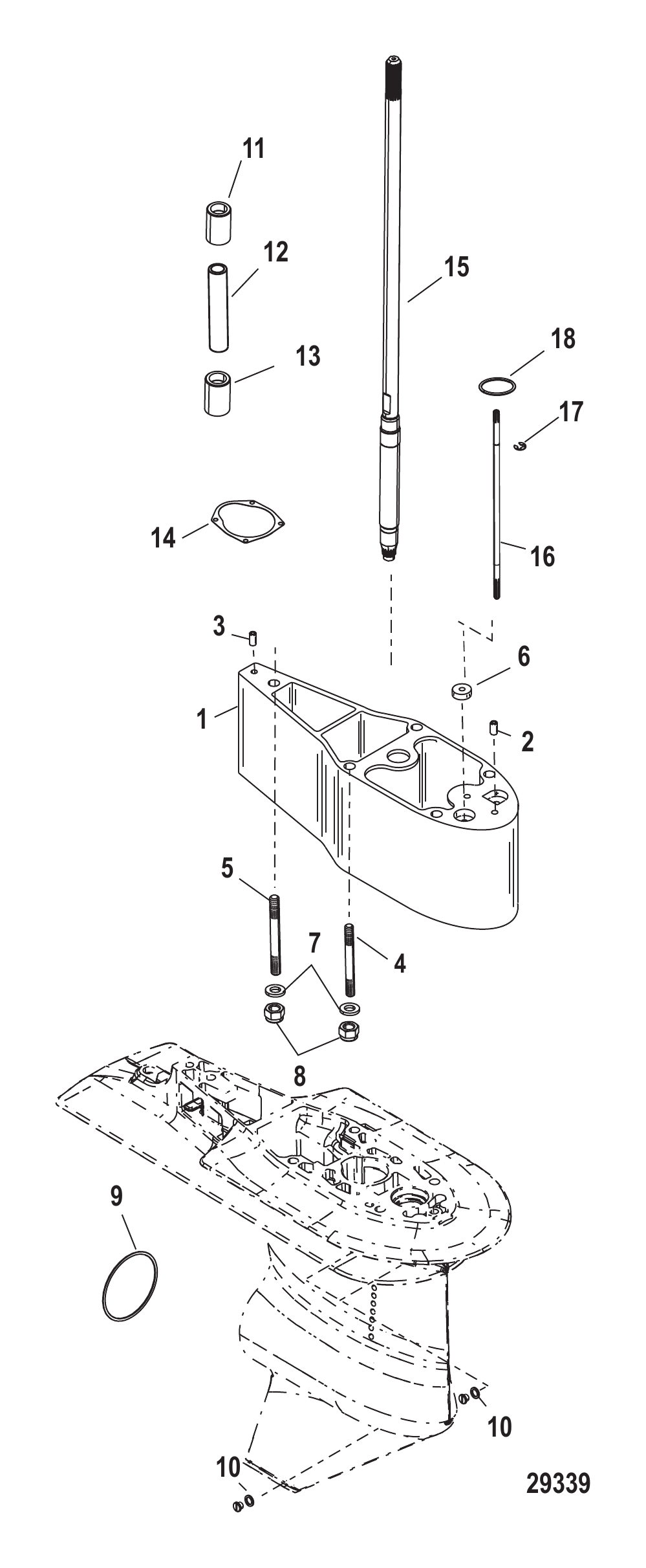

图 14延伸套件传动轴壳体12092A20-指令推力型 Extension Kit Driveshaft Housing 12092A20 - Command Thrust

REF	零件编号	中文名称	英文名称	数量
-	12092A20	转换套件加长型-指令推力	CONVERSION KIT X-Long-Command Thrust	1
1	12092A3	隔套套件	SPACER KIT	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
4	903503	双头螺柱(M10×190)	STUD (M10 x 190)	4
5	903502	双头螺柱(M10×227)	STUD (M10 x 227)	1
6	813745	隔套	SPACER	1
7	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
7	8M0214963	垫圈	WASHER	5
8	40140	螺母(M10)	NUT (M10)	5
9	861844	O型圈	O-RING	1
9	8M0214974	O型圈	O RING	1
10	830749	密封件	SEAL	3
10	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
11	893855	联轴器	COUPLER	1
11	8M0151044	水管接头	COUPLING Water Tube	1
12	8M4501430	水管	TUBE Water	1
13	430232	密封件	SEAL	1
14	430472	衬垫	GASKET	1
14	8M0214931	衬垫	GASKET	1
15	875222A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
16	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
17	29641	E型卡环	E RING	1
18	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
18	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1

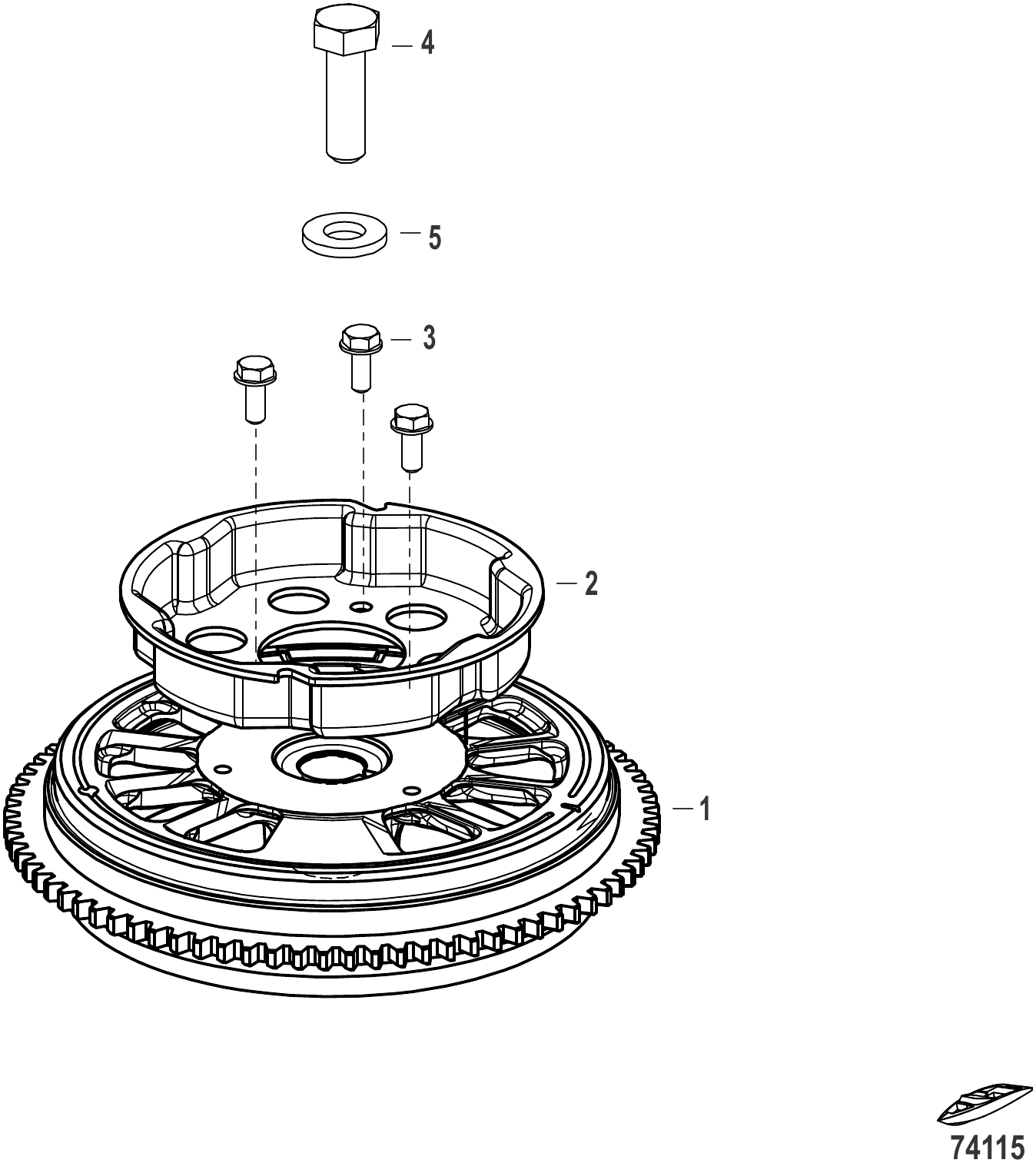

图 15飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8M0186905	飞轮	FLYWHEEL	1
2	804035001	启动器滑轮	PULLEY Starter	1
3	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
4	8M0186911	螺钉	SCREW	1
5	8M0186812	垫圈	WASHER	1

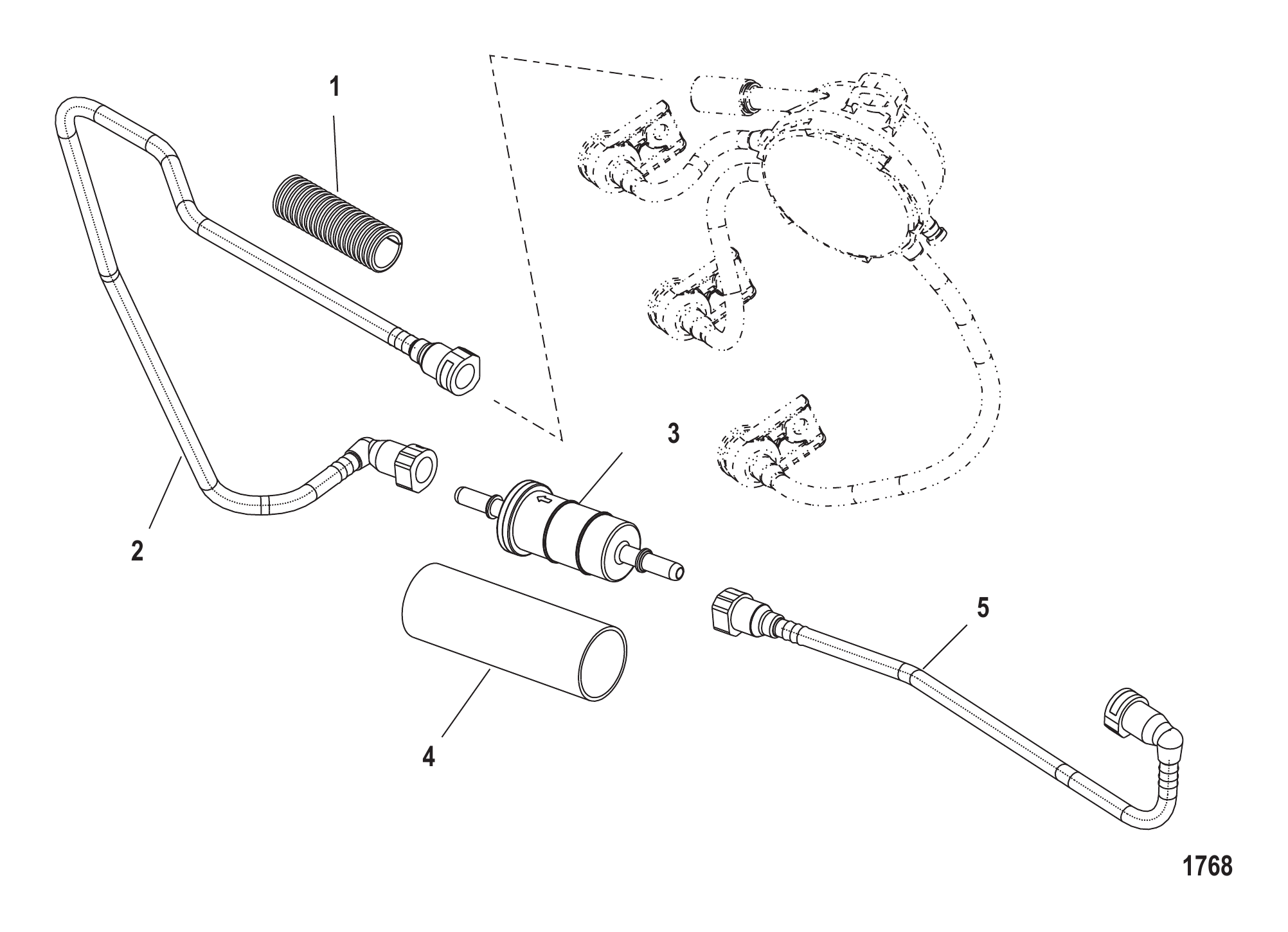

图 16燃油管路 Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	828547353	导管(内径0.350英寸x3英尺整卷)(22英寸)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) (22 IN.)	1
2	880154	燃油管	LINE Fuel	1
3	879885T	燃油滤清器	FILTER Fuel	1
4	8775381	保护套	PROTECTIVE SLEEVE	1
5	877811	燃油管	LINE Fuel	1

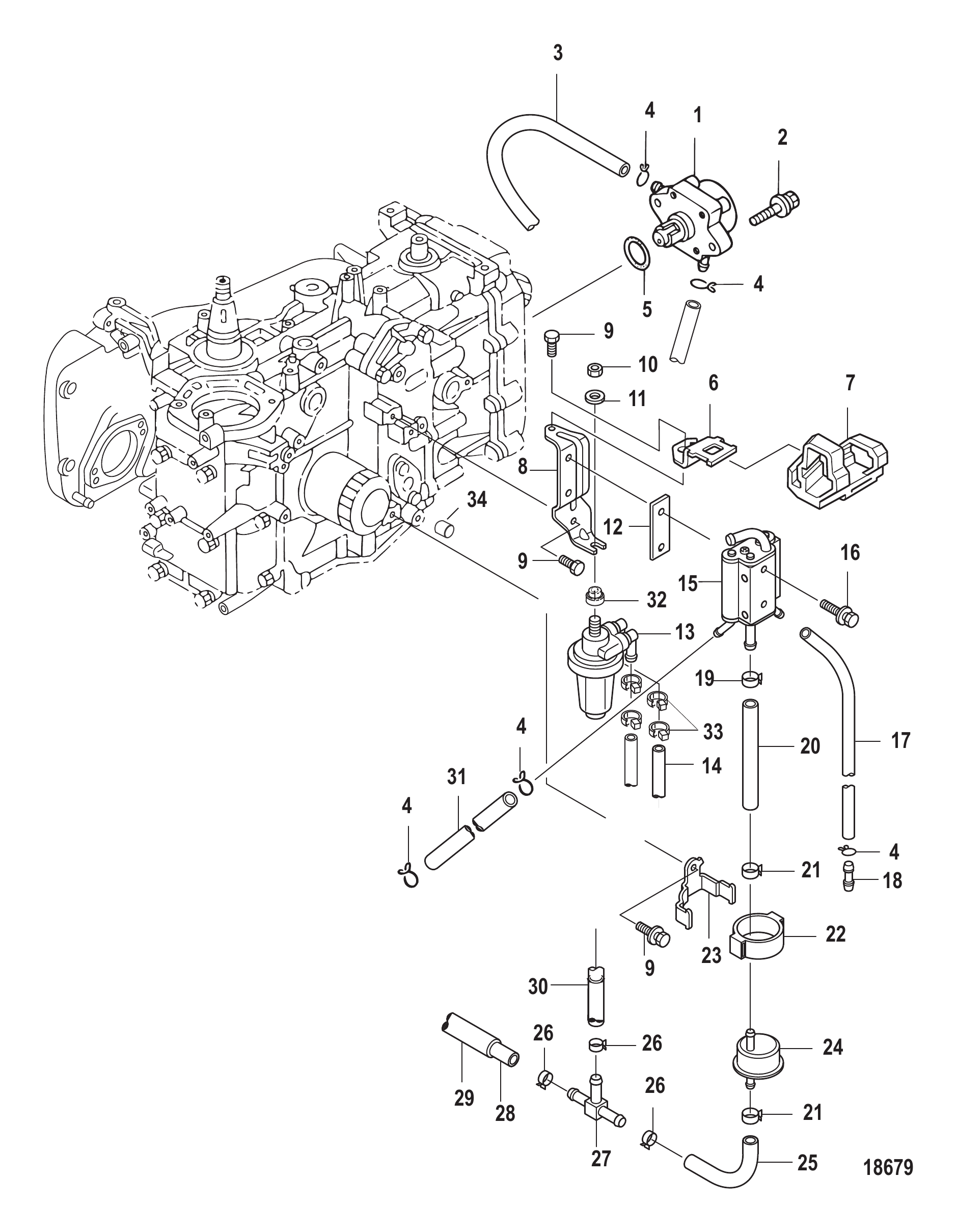

图 17燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	803529T04	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	825702002	不锈钢螺栓	BOLT Stainless Steel	2
3	804821004	燃油软管(600毫米)至蒸汽分离器	HOSE Fuel (600 mm) To Vapor Seperator	1
4	95395	不锈钢卡扣	CLIP Stainless Steel	AR
5	161313	O型圈	O-RING	1
6	898101222	支架	BRACKET	1
7	898101223	橡胶支座	MOUNT Rubber	1
8	898101033	安装板	PLATE	1
9	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
10	8537227	尼龙螺母	NUT Nylon	1
11	895118002	垫圈	WASHER	1
12	898101066	燃油冷却器衬垫	GASKET Fuel Cooler	1
13	898101T68	燃油滤清器	FILTER Fuel	1
14	898101266	燃油滤清器至燃油泵软管	HOSE Fuel Filter to Fuel Pump	1
15	898101T65	燃油冷却器	COOLER Fuel	1
16	82304230	螺栓	BOLT	2
17	898101156	橡胶软管(700毫米)燃油冷却器至水管接头	HOSE Rubber (700 mm) Fuel Cooler to Water Connector	1
18	898101219	连接器	CONNECTOR	1
19	898101237	卡箍	CLAMP	1
20	898101268	橡胶软管燃油冷却器至高压燃油滤清器	HOSE Rubber Fuel Cooler to High Pressure Fuel Filter	1
21	898101027	卡扣	CLIP	2
22	898101070	橡胶燃油滤清器支架	MOUNT Rubber-Fuel Filter	1
23	898101069	燃油滤清器支架	BRACKET Fuel Filter	1
24	898101093	高压燃油滤清器	FILTER Fuel-High Pressure	1
25	898101271	软管	HOSE	1
26	856880002	卡箍	CLAMP	3
27	898101211	接头	FITTING	1
28	898101269	橡胶软管至燃油轨	HOSE Rubber To Fuel Rail	1
29	898101104	套筒	SLEEVE	1
30	898101270	橡胶软管至蒸汽分离器	HOSE Rubber To Vapor Seperator	1
31	898101100	软管(600毫米)至气缸体	HOSE (600 mm) To Cylinder Block	1
31	8M0123808	软管	HOSE	1
32	898101274	轴环	COLLAR	1
33	898101275	扎带	TIE STRAP	4
34	898101925	锥形塞	TAPER PLUG	1

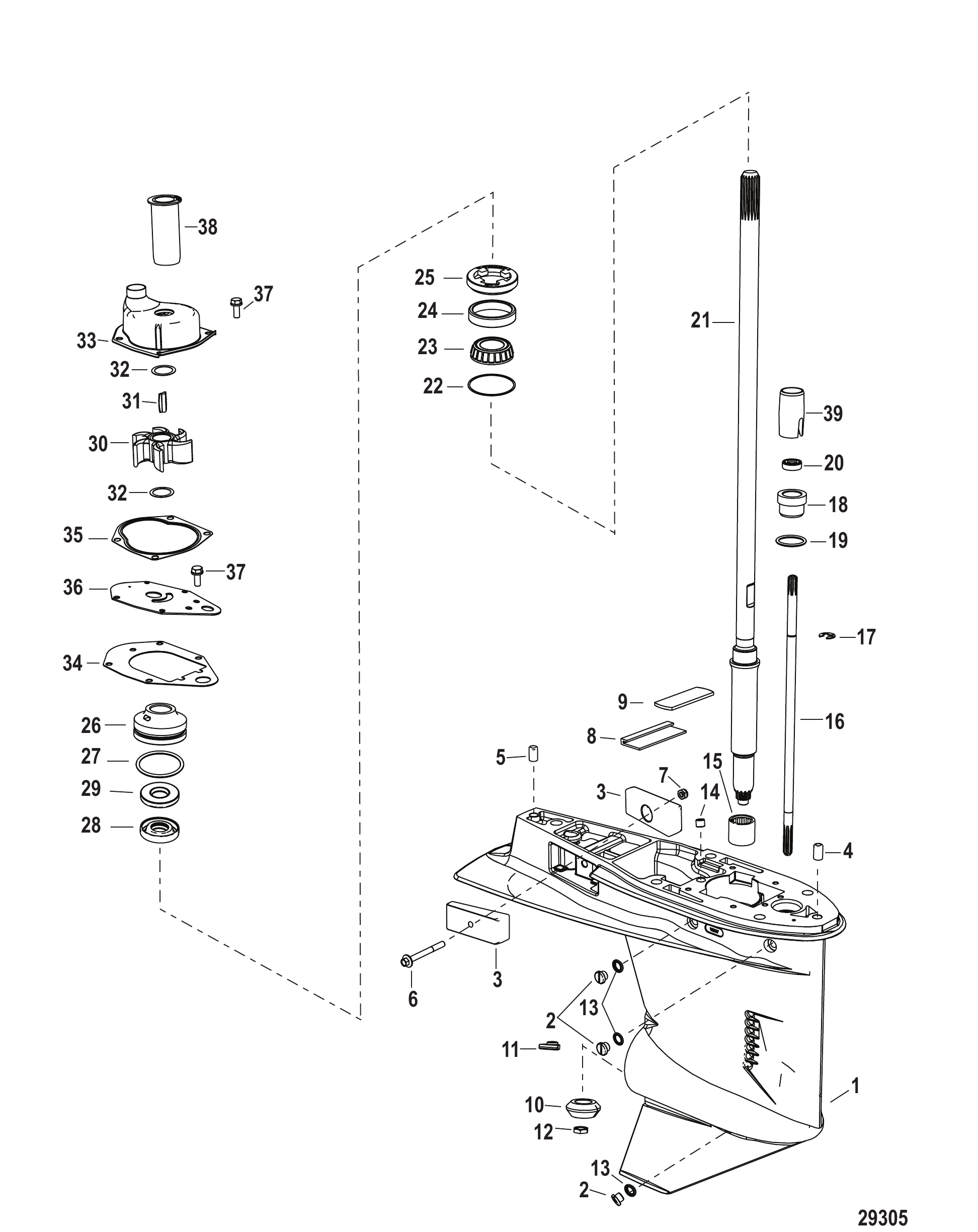

图 18齿轮箱传动轴-1.83:1减速比 Gear Housing Driveshaft - 1.83:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	8M0086325	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	893680T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8M0058389	放油螺钉套件	SCREW KIT Drain	3
3	826134Q	阳极块	ANODE	2
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	897657055	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
7	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
8	818226A1	密封/板套件	SEAL/PLATE KIT	1
9	NSS	不单独销售填充板	NOT SOLD SEPARATE Filler Plate	1
10	859103T	小齿轮-12齿	GEAR Pinion - 12 Teeth	1
11	842071A01	凸轮/从动件套件	CAM/FOLLOWER KIT	1
12	55910	螺母(.437-20)	NUT (.437-20)	1
13	830749	密封件	SEAL	3
14	878089	管塞 (.0625-27)	PLUG Pipe (.0625-27)	1
15	812768	滚柱轴承	BEARING Roller	1
16	889246A96	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
17	29641	E型卡环	E RING	1
18	813696A2	衬套总成	BUSHING ASSEMBLY	1
19	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
20	8164641	油封	SEAL Oil	1
21	859102	长驱动轴	DRIVESHAFT Long	1
22	8M0063262	垫片组	SHIM SET	AR
23	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
24	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
25	8128201	螺母	NUT	1
26	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
27	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
28	814669	油封	SEAL Oil	1
29	814670	油封	SEAL Oil	1
30	19453T	叶轮	IMPELLER	1
31	8M0032831	叶轮键	KEY Impeller	1
32	8M0005777	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
33	8M0242489	水泵	WATER PUMP	1
34	8M4502052	下衬垫	GASKET Lower	1
35	822189	水泵上衬垫	GASKET Upper Water Pump	1
36	19700A2	面板	FACE PLATE	1
37	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
38	8M0109708	水管接头	COUPLING Water Tube	1
39	891637	衬套	BUSHING	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0229435	叶轮维修套件水泵	IMPELLER REPAIR KIT Water Pump	1

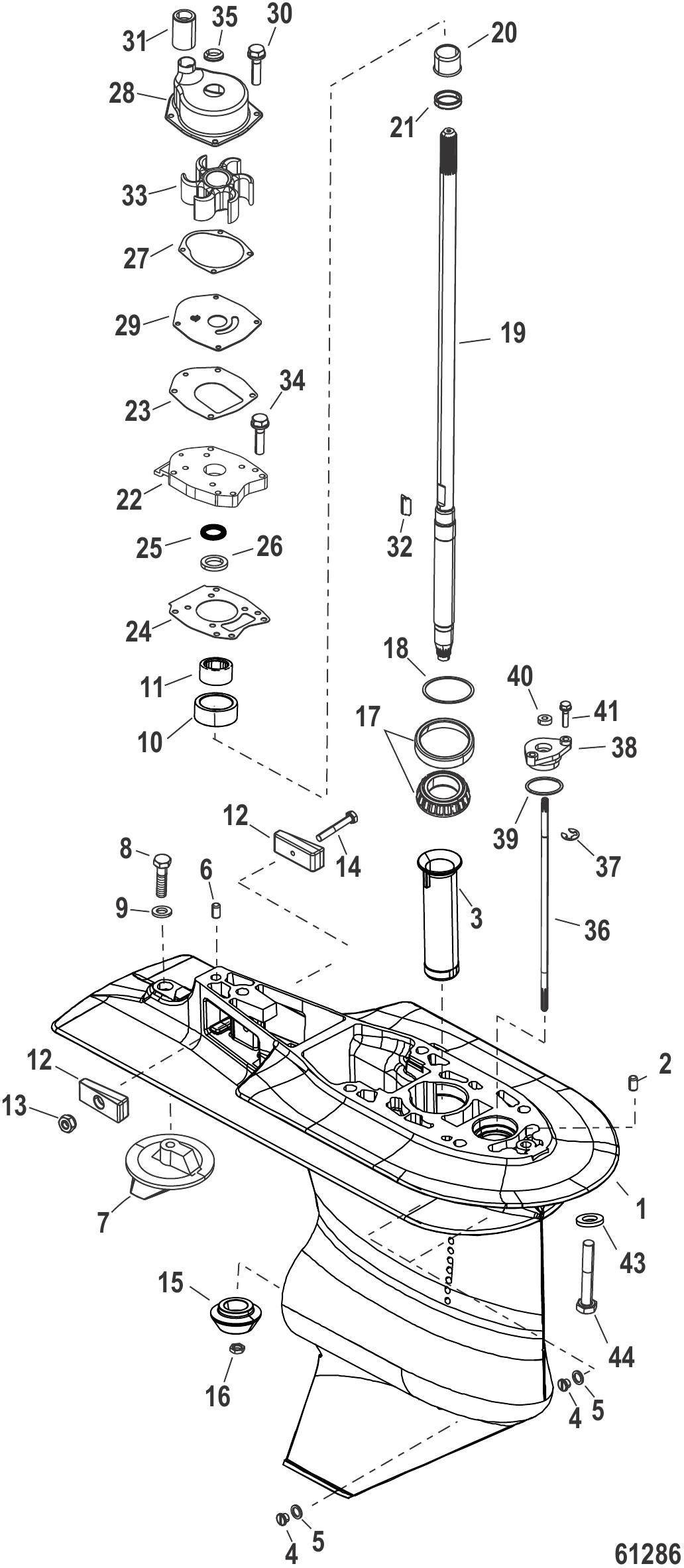

图 19齿轮箱驱动轴-2.33:1减速比 Gear Housing Driveshaft - 2.33:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	8M0118187	齿轮箱总成 (LL长型)	GEAR HOUSING ASSEMBLY (LL Long)	1
-	8M0118186	齿轮箱总成 (长型)	GEAR HOUSING ASSEMBLY (Long)	1
-	8M0118188	齿轮箱总成 (X长型)	GEAR HOUSING ASSEMBLY (X Long)	1
1	8M0118594	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8M0084244	定位销，0.375 x 0.620 前部	PIN Dowel, .375 x .620 Front	1
3	43046	注油管	TUBE Oiler	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	3
5	830749	密封件	SEAL	3
6	43044	定位销-无孔(0.375x0.625)后部	PIN Dowel - Without Hole (.375 x .625) Rear	1
7	31640T07	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	NSS	不单独销售小齿轮 - 前进齿轮套件部件	NOT SOLD SEPARATE Pinion Gear - Part of Forward Gear Kit	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
18	8M0063265	垫片组	SHIM SET	1
19	8M0118189	驱动轴总成 LL	DRIVESHAFT ASSEMBLY LL	1
19	859105A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
19	875222A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	42461A1	套筒/环套件	SLEEVE/RING KIT	1
21	NSS	密封环（不单独销售）	NOT SOLD SEPARATE Ring-Seal	1
22	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0050720	衬垫	GASKET	1
24	430472	衬垫	GASKET	1
25	43035	上部油封	SEAL Oil Upper	1
26	43036	下油封	SEAL Oil Lower	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
29	8172761	面板	FACEPLATE	1
30	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
31	8M0109700	联轴器水管	COUPLER Water Tube	1
32	8M0032833	键	KEY	1
33	43026T2	叶轮	IMPELLER	1
34	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
-	816575A2	密封套件	SEAL KIT	1
35	8M2014338	端面密封	SEAL Face	1
NS	NSS	不单独销售工具，端面密封安装	NOT SOLD SEPARATE TOOL, Face Seal Setting	1
36	8M0118190	换档轴总成下部，LL	SHIFT SHAFT ASSEMBLY Lower, LL	1
36	884563A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
40	8164641	油封	SEAL Oil	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	891637	衬套	BUSHING	1
-	43035A05	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	8M0113801	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1

图 20齿轮箱螺旋桨轴-1.83:1传动比 Gear Housing Propeller Shaft - 1.83:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	8M0086325	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	893680T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8227731	螺纹嵌件	INSERT Threaded	2
3	859101T03	前进齿轮总成	GEAR ASSEMBLY Forward	1
4	889246A95	滚柱轴承总成	BEARING ASSEMBLY Roller	1
5	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
6	21700	滚针轴承	BEARING Needle	1
7	8M0005743	连杆执行器	ROD ACTUATOR	1
8	8M0084682	弹簧销	PIN Spring	1
9	78910	垫圈	WASHER	1
10	821314T01	离合器	CLUTCH	1
11	38114	弹簧	SPRING	1
12	826193T03	螺旋桨轴	PROPELLER SHAFT	1
13	859104T01	倒挡齿轮	GEAR Reverse	1
14	20839T	滚珠轴承	BEARING Ball	1
15	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
16	815460	O型圈	O-RING	1
17	21700	滚针轴承	BEARING Needle	1
18	69188	油封	SEAL Oil	1
19	69189	油封	SEAL Oil	1
20	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
21	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
22	8M0063264	垫片组	SHIM SET	AR
23	NSS	不单独出售齿轮比贴纸	NOT SOLD SEPARATE Decal-Gear Ratio	1
24	822157T03	调整片铝制	TRIM TAB Aluminum	1
24	17264T2	调整片锌制	TRIM TAB Zinc	1
25	1996230	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
26	842071A01	凸轮/从动件套件	CAM/FOLLOWER KIT	1
27	8M0091340	弹簧/销套件	SPRING / PIN KIT	1
28	NSS	销(不单独销售)	NOT SOLD SEPARATE PIN	1
29	NSS		NOT SOLD SEPARATE SPRING	1
30	NSS	不单独销售导向件，弹簧	NOT SOLD SEPARATE GUIDE,Spring	1
31	73345A1	止推垫片	THRUST WASHER	1
32	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
33	76281	锁紧垫圈	TAB WASHER	1
34	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1

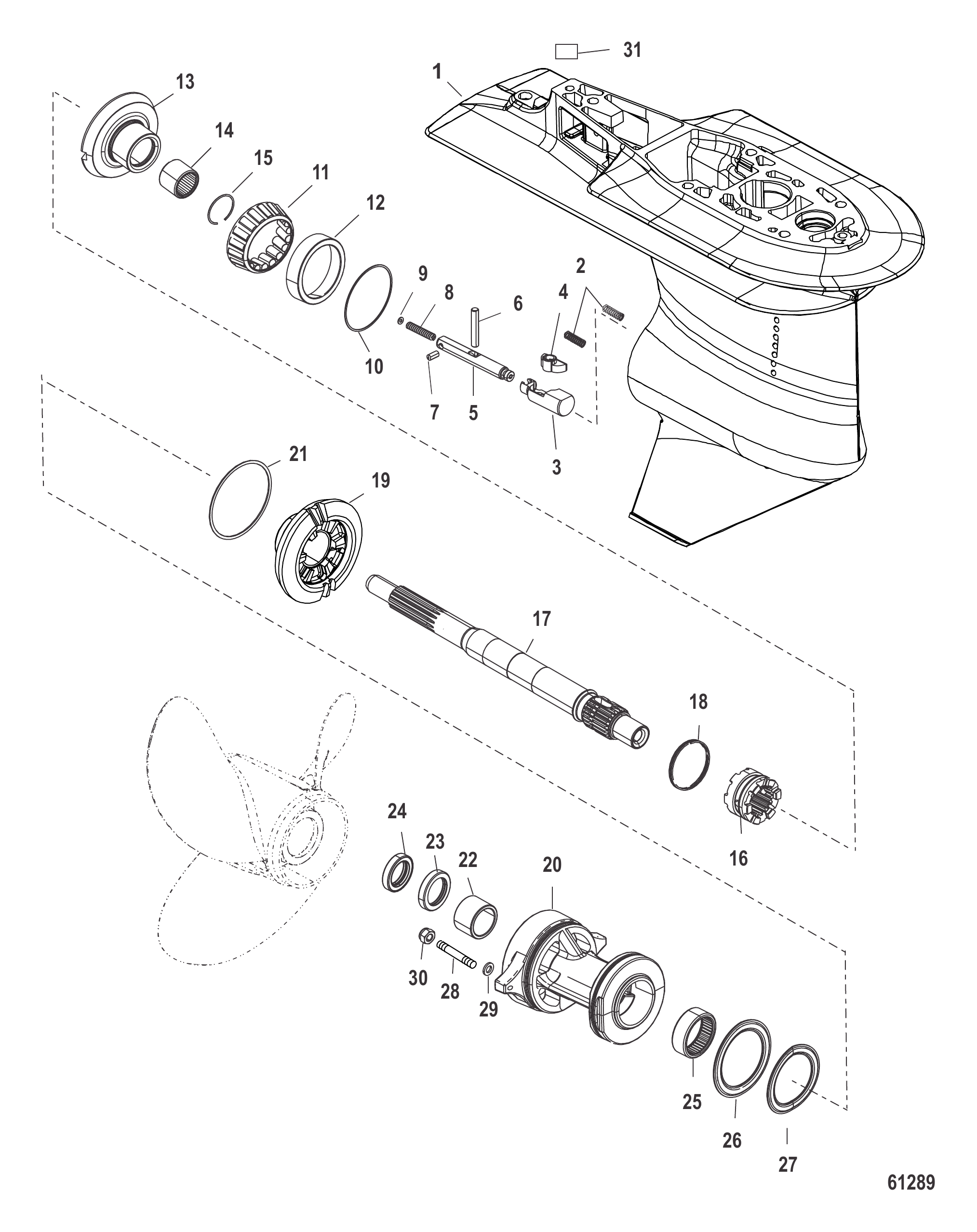

图 21齿轮箱螺旋桨轴 2.33:1 传动比 Gear Housing Propeller Shaft - 2.33:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	8M0118187	齿轮箱总成 (LL长型)	GEAR HOUSING ASSEMBLY (LL Long)	1
-	8M0118186	齿轮箱总成 (长型)	GEAR HOUSING ASSEMBLY (Long)	1
-	8M0118188	齿轮箱总成 (X长型)	GEAR HOUSING ASSEMBLY (X Long)	1
1	8M0118594	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8227731	螺纹嵌件	INSERT Threaded	2
3	899070	凸轮从动件	FOLLOWER Cam	1
4	19917	换档凸轮	CAM Shift	1
5	888806	离合器作动杆	ROD Clutch Actuator	1
6	8M0084243	十字销	PIN Cross	1
7	8M0084245	销弹簧定位器	PIN Spring Locator Spring Locator	1
8	79910	弹簧	SPRING	1
9	78910	垫圈	WASHER	1
10	8M0063266	垫片组	SHIM SET	1
11	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
12	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
13	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
14	30895T	滚针轴承	BEARING Needle	1
15	856823	挡圈	RING Retaining	1
16	888805T	离合器	CLUTCH	1
17	888804	螺旋桨轴	PROPELLER SHAFT	1
18	30893	弹簧	SPRING	1
19	889990T	倒挡齿轮	GEAR Reverse	1
20	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
21	861844	O型圈	O-RING	1
22	30956T	滚针轴承	BEARING Needle	1
23	70080	内部油封	SEAL Oil Inner	1
24	70081	外油封	SEAL Oil Outer	1
25	12578T	滚柱轴承	BEARING Roller	1
26	12577	止推垫片	THRUST WASHER	1
27	12576	推力轴承	BEARING Thrust	1
28	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
29	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
30	401378	螺母 (M8)	NUT (M8)	2
31	NSS	不单独销售贴纸-齿轮箱小齿轮标识	NOT SOLD SEPARATE Decal-Gearcase Pinion Identification	1
-	43035A05	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1
-	888805A00	离合器与凸轮从动件维修套件	REPAIR KIT Clutch And Cam Follower	1

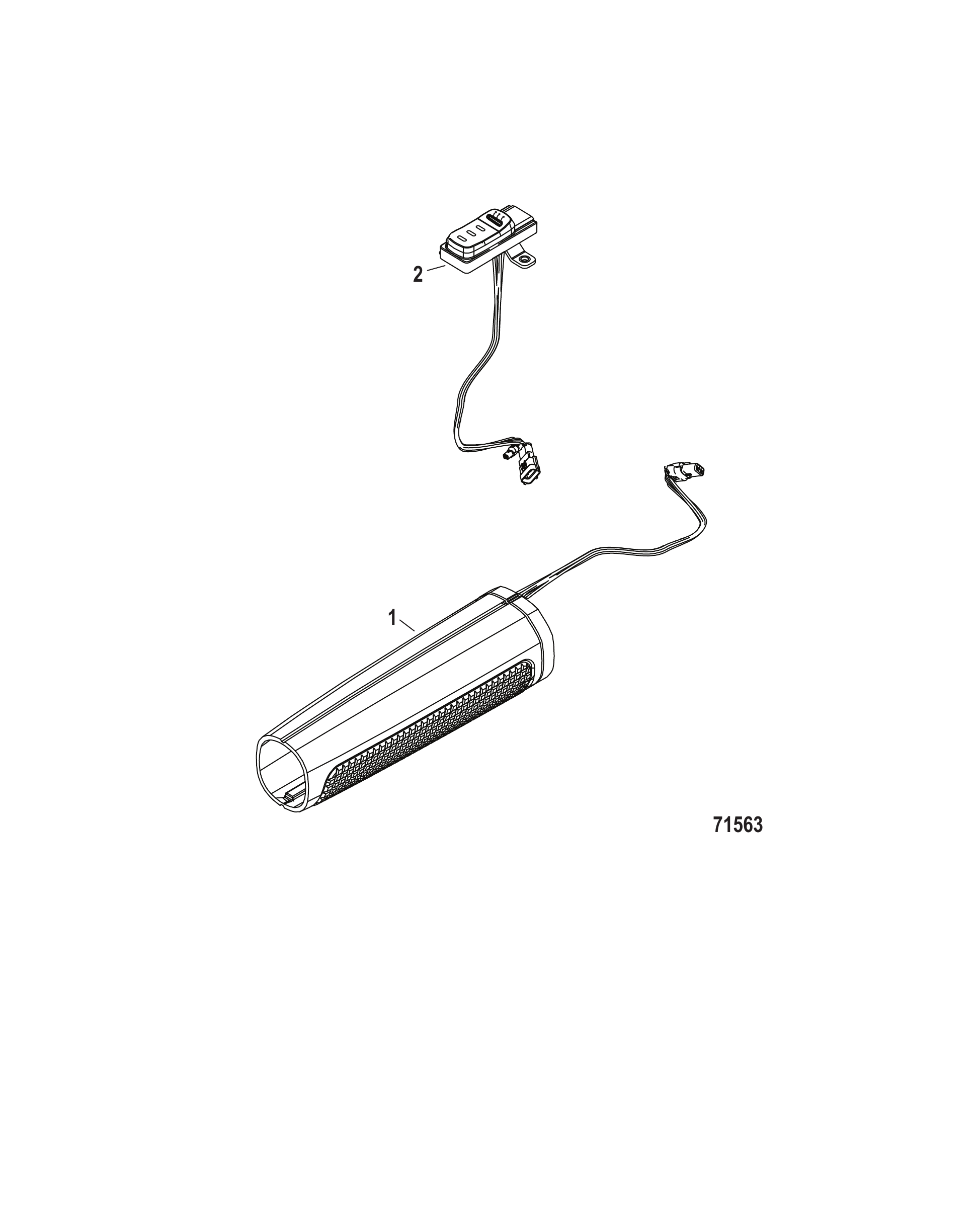

图 22加热握把 Heated Grip

REF	零件编号	中文名称	英文名称	数量
-	8M0158400	加热握把套件	HEATED GRIP KIT	1
1	8M0158048	加热握把总成	GRIP ASSEMBLY Heated	1
2	8M0161146	加热握把按钮	HEATED GRIP BUTTON	1

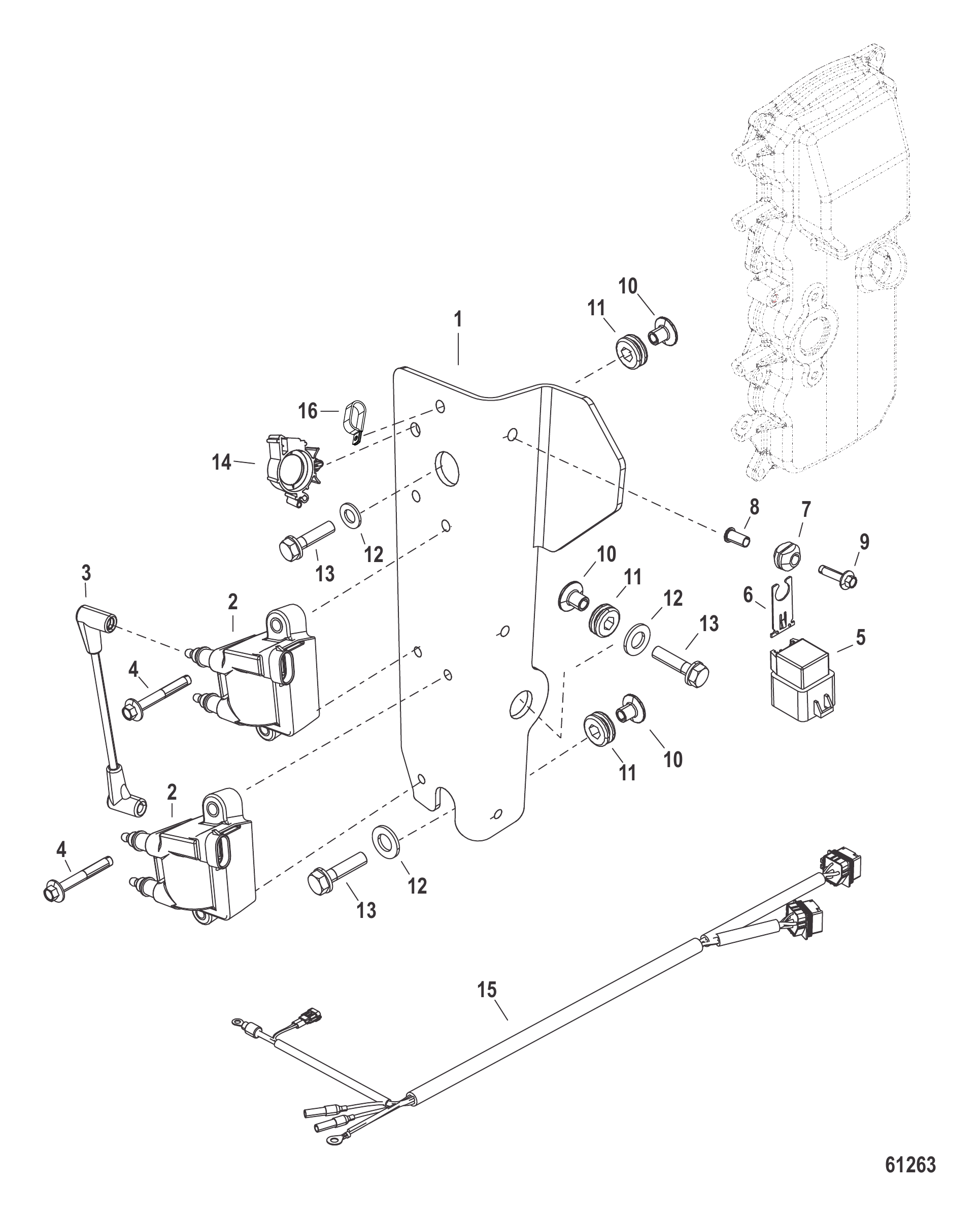

图 23点火线圈支架 Ignition Coil Mounting

REF	零件编号	中文名称	英文名称	数量
1	8M0044994	线圈板	COIL PLATE	1
2	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	2
3	881908T	电缆组	CABLE SET	1
4	82129130	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
5	882751A1	继电器总成	RELAY ASSEMBLY	2
6	828102	支架	BRACKET	1
7	818967	护孔环	GROMMET	1
8	818968	衬套	BUSHING	1
9	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
10	856954	衬套	BUSHING	3
11	834985	护孔环	GROMMET	3
12	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
13	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
14	898454	卡扣 (19 mm)	CLIP (19 mm)	1
15	826802T36	升降线束总成	HARNESS ASSEMBLY Trim	1
16	8M0108769	P型卡扣	CLIP P	1

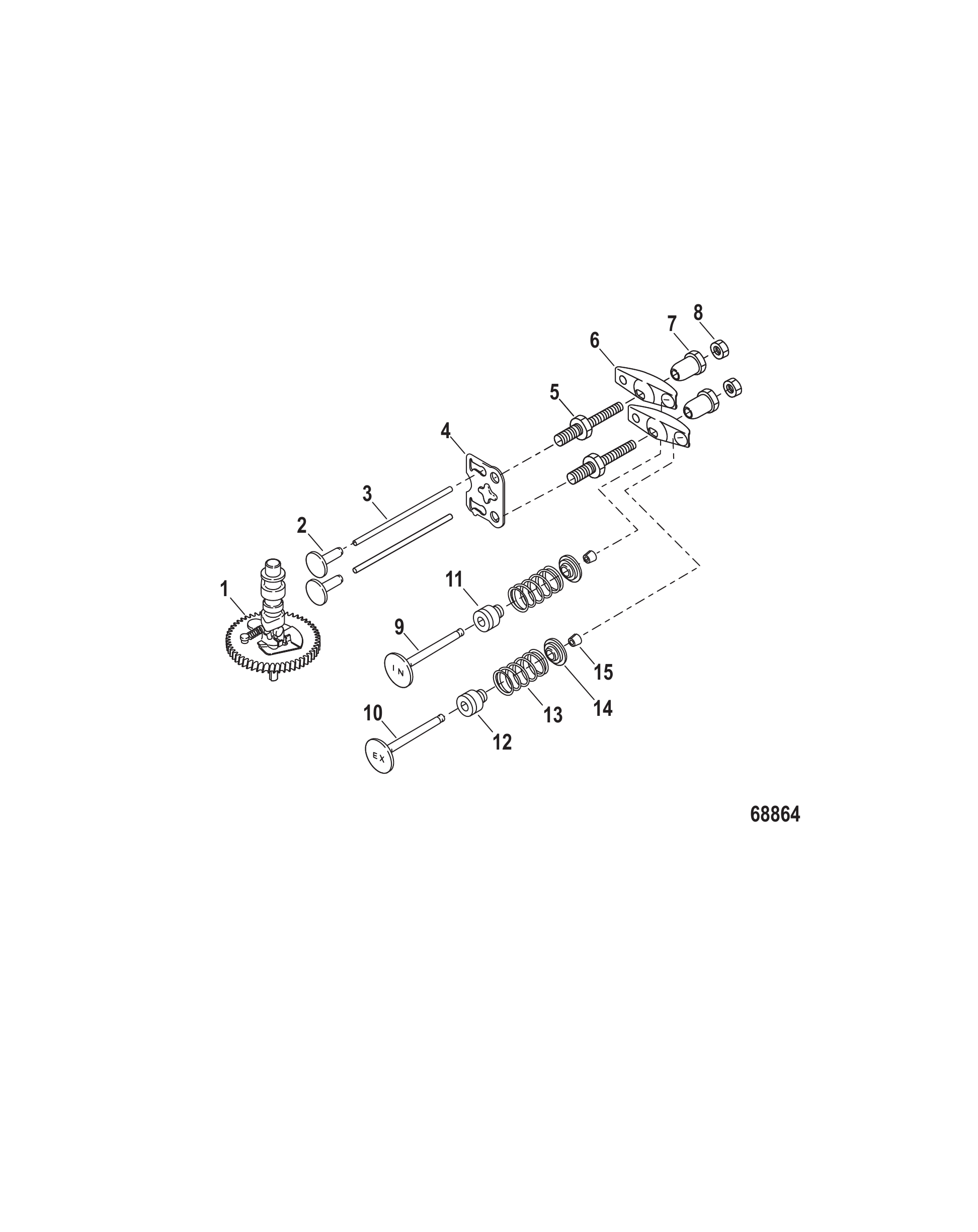

图 24进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	803545T03	凸轮轴	CAMSHAFT	1
2	803546	挺杆	LIFTER	2
3	803547	推杆	PUSH ROD	2
4	803548	安装板	PLATE	1
5	8035097	螺栓	BOLT	2
6	8M0056319	摇臂	ROCKER ARM	2
7	803550	枢轴	PIVOT	2
8	803551001	螺母	NUT	2
9	8M0056312	进气阀	VALVE Intake	1
10	8M0056316	排气阀	VALVE Exhaust	1
11	822647001	进气密封-黑色	SEAL Intake - Black	1
12	822647002	排气密封-绿色	SEAL Exhaust - Green	1
13	898101214	气门弹簧	SPRING Valve	2
14	8M0152418	固定座总成	RETAINER ASSEMBLY	2
15	NSS	不单独销售	NOT SOLD SEPARATE	4

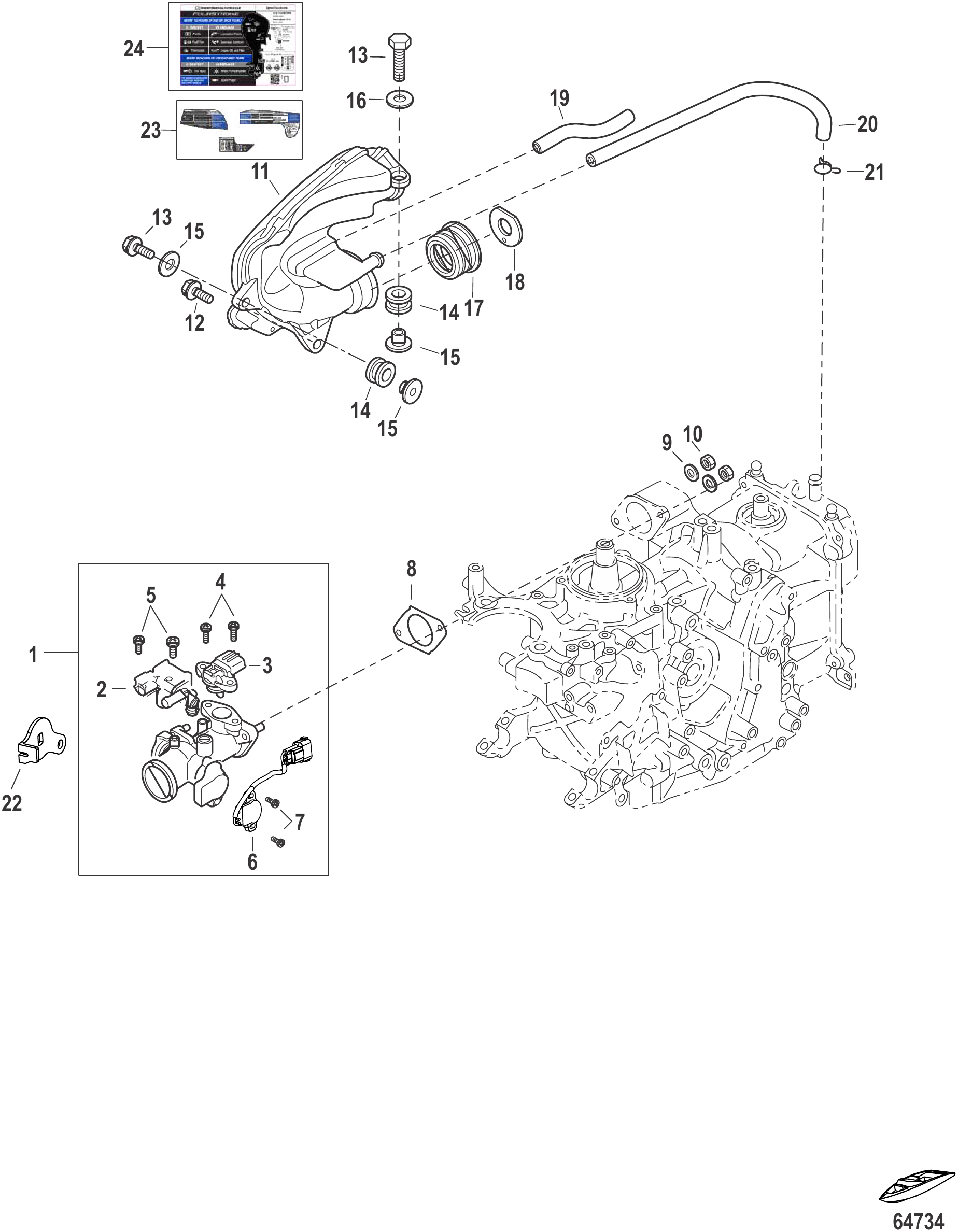

图 25进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	8M0134461	节气门体总成	THROTTLE BODY ASSEMBLY	1
2	8M0132241	怠速空气控制电磁阀	SOLENOID IAC	1
3	8M0132303	温度歧管绝对压力传感器	SENSOR TMAP	1
4	855544024	螺栓	BOLT	2
5	8M0139039	螺钉	SCREW	2
6	8M0132180	节气门位置传感器	SENSOR Throttle Position	1
6	8M0153615	节气门位置	THROTTLE POSITION	1
7	8M0153617	螺钉	SCREW	2
8	898101981	衬垫	GASKET	1
9	16826	不锈钢垫圈	WASHER Stainless Steel	2
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
11	8M0134462	进气消声器总成	INTAKE SILENCER ASSEMBLY	1
12	8M0102279	螺栓	BOLT	1
13	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
14	8M0135593	橡胶支座	MOUNT Rubber	2
15	8M0137298	轴环	COLLAR	2
16	953921	不锈钢垫圈	WASHER Stainless Steel	2
17	8M0173453	限流器衬垫	GASKET Restrictor	1
17	8M0137301	衬垫	GASKET	1
18	8M0173451	限流器	RESTRICTOR	1
18	8M0137303	限流器	RESTRICTOR	1
19	8M0139041	软管	HOSE	1
20	8M0136227	呼吸管	HOSE Breather	1
21	952245	卡箍	CLAMP	1
22	8M0137319	节气门杆挡块	STOPPER Throttle Lever	1
23	8M0137391	定期维护标签	DECAL Schedule Maintenance	1
23	8M0137392	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0137393	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0137394	日本定期维护标签	DECAL Schedule Maintenance, Japan	1
23	8M0206080	定期维护标签	DECAL Schedule Maintenance	1
24	8M0206080	水星及日本机型定期维护标签	DECAL Schedule Maintenance Mercury and Japan Models	1
24	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
24	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

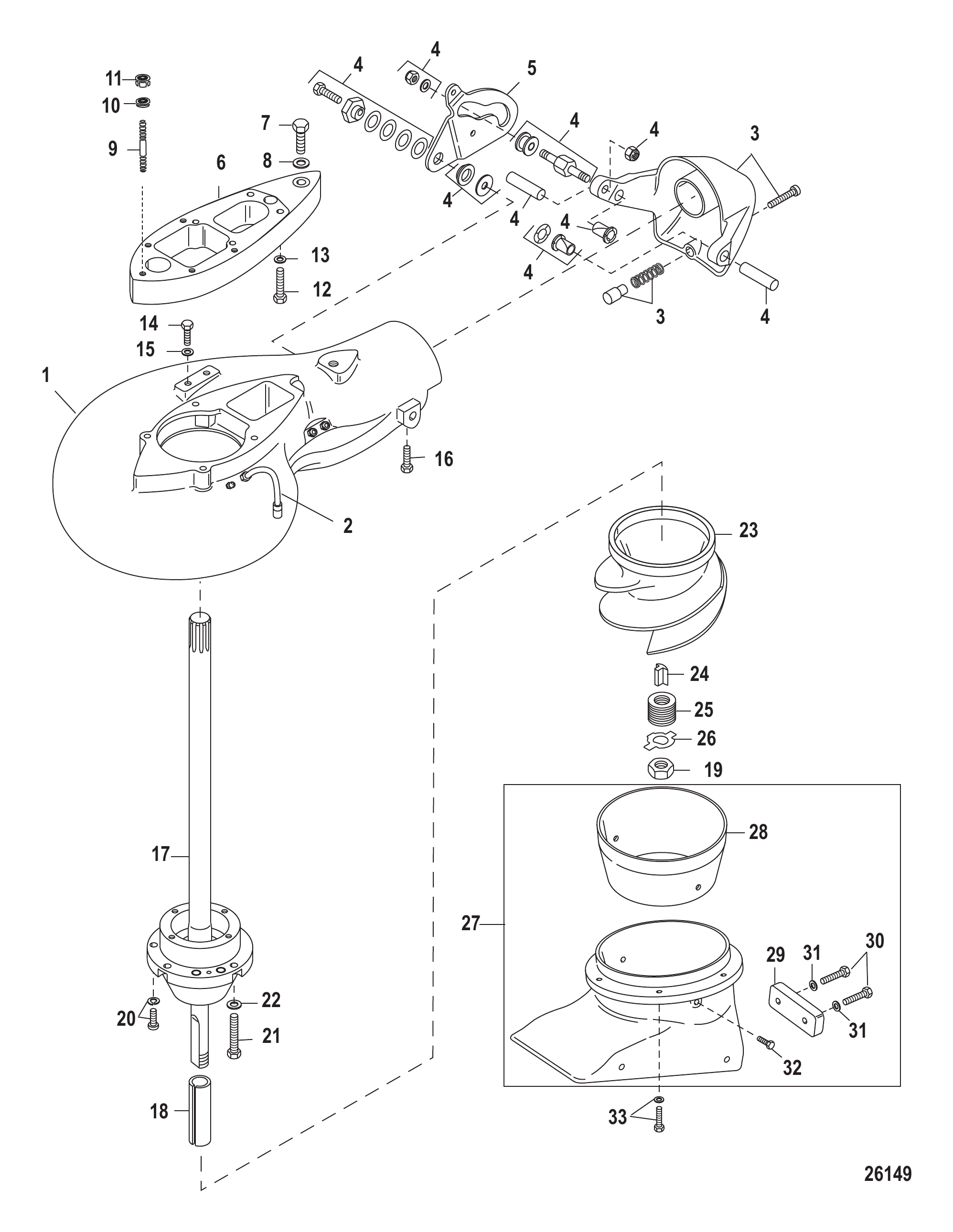

图 26喷泵单元 Jet Unit

REF	零件编号	中文名称	英文名称	数量
-	NSS	喷射单元总成(不单独销售)	NOT SOLD SEPARATE Jet Unit-Complete	1
1	889246T26	涡壳壳体	HOUSING Volute	1
2	827490	润滑油管	HOSE Lube	1
3	878378	倒车挡板(带缓冲)	GATE Reverse - With Bumper	1
4	878376	换挡连杆套件	SHIFT LINKAGE KIT	1
5	898101657	换挡凸轮	SHIFT CAM	1
6	889246024	适配板	ADAPTER PLATE	1
7	898101795	螺栓	BOLT	1
8	895141	不锈钢垫圈	WASHER Stainless Steel	1
9	823042049	双头螺栓	BOLT Stud	1
10	898101654	垫圈	WASHER	1
11	853722023	螺母	NUT	1
12	823042045	螺栓	BOLT	4
13	898101654	垫圈	WASHER	4
14	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
15	16826	不锈钢垫圈	WASHER Stainless Steel	2
16	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	1
17	889246T27	驱动轴	DRIVESHAFT	1
18	827189	套筒	SLEEVE	1
19	827190	螺母	NUT	1
20	878388001	螺钉	SCREW	1
21	823042076	螺栓	BOLT	4
22	898101654	垫圈	WASHER	4
23	855708T25	叶轮	IMPELLER	1
24	801405625	叶轮键	KEY Impeller	1
25	801404625	叶轮垫片	SHIM Impeller	1
26	801403625	锁紧垫圈	TAB WASHER	1
27	801412T01	进气壳体总成	HOUSING ASSEMBLY Intake	1
28	827188T04	衬套	LINER	1
29	889246A72	阳极套件	ANODE KIT	1
30	801432001	螺栓(M6x25)	BOLT (M6 x 25)	2
31	879652003	垫圈	WASHER	2
32	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	6

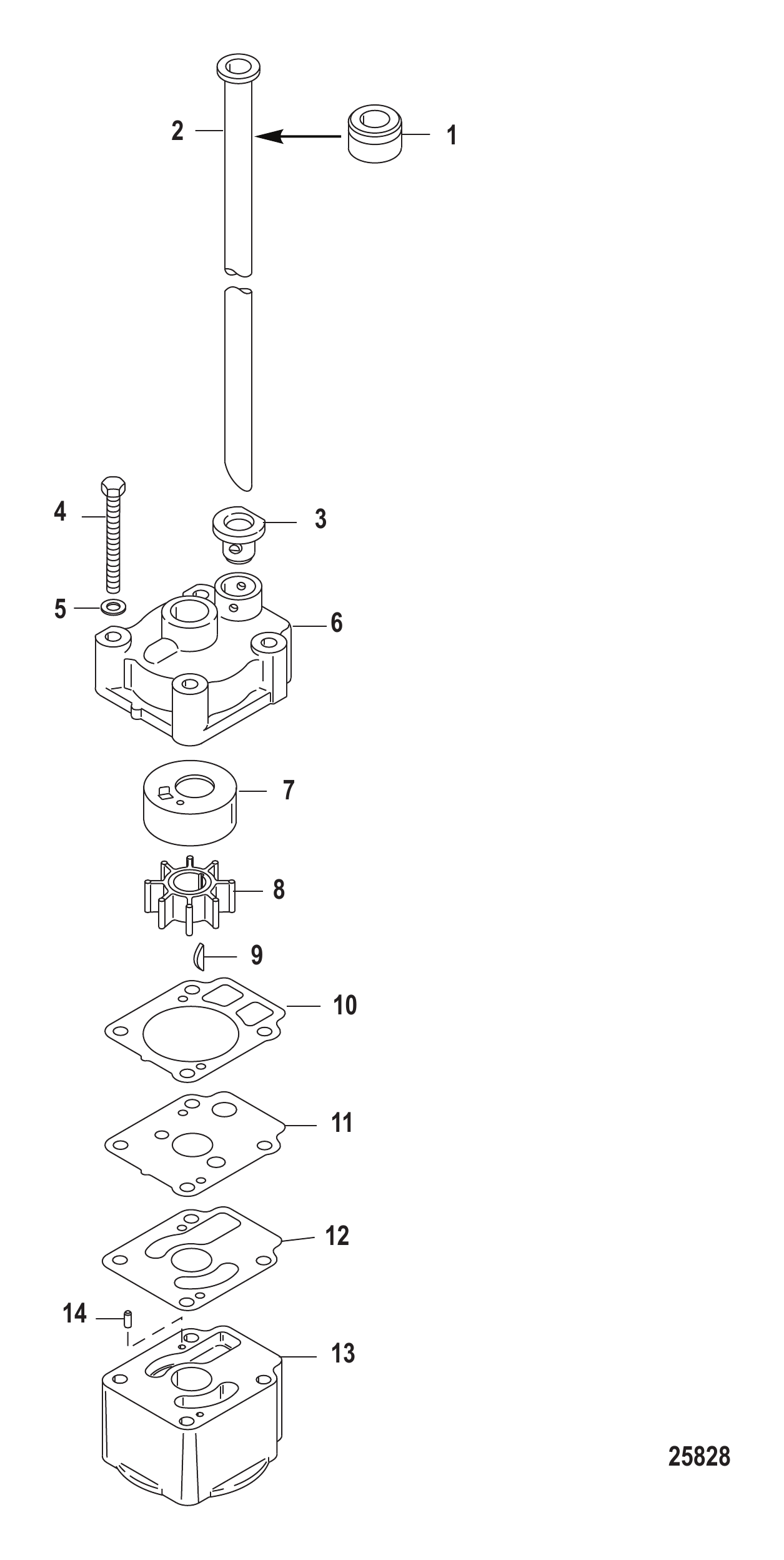

图 27喷水推进泵组件 Jet Water Pump Components

REF	零件编号	中文名称	英文名称	数量
1	804903001	护孔环	GROMMET	1
2	803755006	水管	TUBE Water	1
3	161681	密封件	SEAL	1
4	898101656	螺栓	BOLT	4
5	895106	不锈钢垫圈	WASHER Stainless Steel	4
6	803750005	水泵壳体	HOUSING Water Pump	1
7	803751002	泵壳衬套	Liner Pump Case	1
8	161541	叶轮	IMPELLER	1
9	161551	键	KEY	1
10	16158010	衬垫	GASKET	1
11	898101655	导流板	PLATE Guide	1
12	898101381	衬垫	GASKET	1
13	889246025	水泵壳体	HOUSING Water Pump	1
14	952188	定位销	PIN Dowel	2

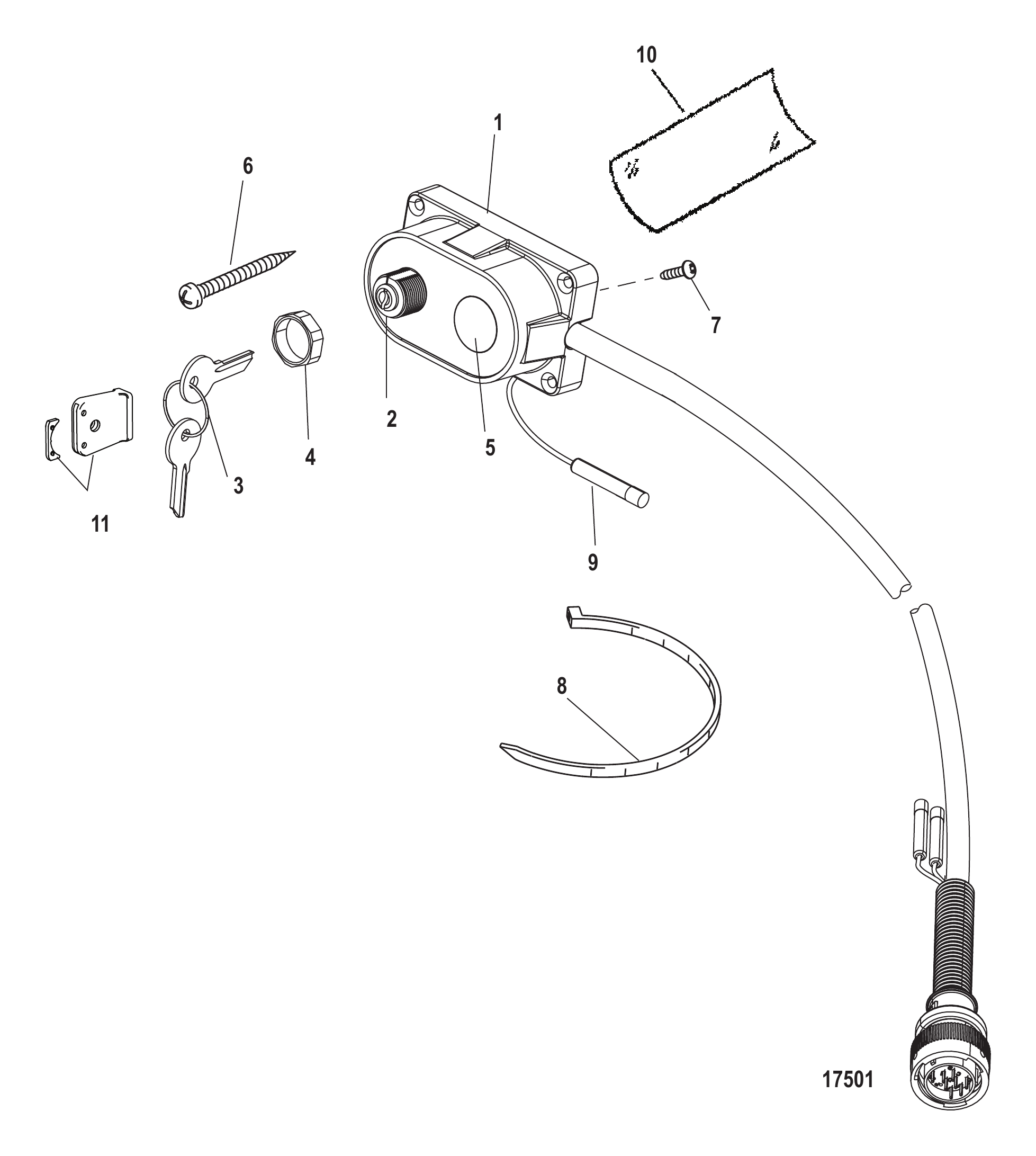

图 28钥匙、阻风门和喇叭套件15000A14 Key, Choke and Horn Kit 15000A14

REF	零件编号	中文名称	英文名称	数量
-	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
1	NSS		NOT SOLD SEPARATE Housing	1
2	NSS	不单独销售钥匙开关套件	NOT SOLD SEPARATE Key Switch Kit	1
NS	830865	连接器	CONNECTOR	10
NS	8M0204694	连接器	CONNECTOR	10
3	89491_	点火钥匙开关(1A至2F系列)	KEY Switch Ignition (1A thru 2F Series)	1
4	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
5	16564A1	警告喇叭总成	HORN ASSEMBLY Warning	1
6	47994	螺丝(#10 x 1.50)顶部	SCREW (#10 x 1.50) Top	4
7	62568	螺丝(#10-16 x .375)壳体	SCREW (#10-16 x .375) Housing	4
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
9	13541	公插头	PLUG Male	1
10	15097	氯丁橡胶板	SHEET Neoprene	1
11	90468A1	钥匙盖总成	COVER ASSEMBLY Key	2

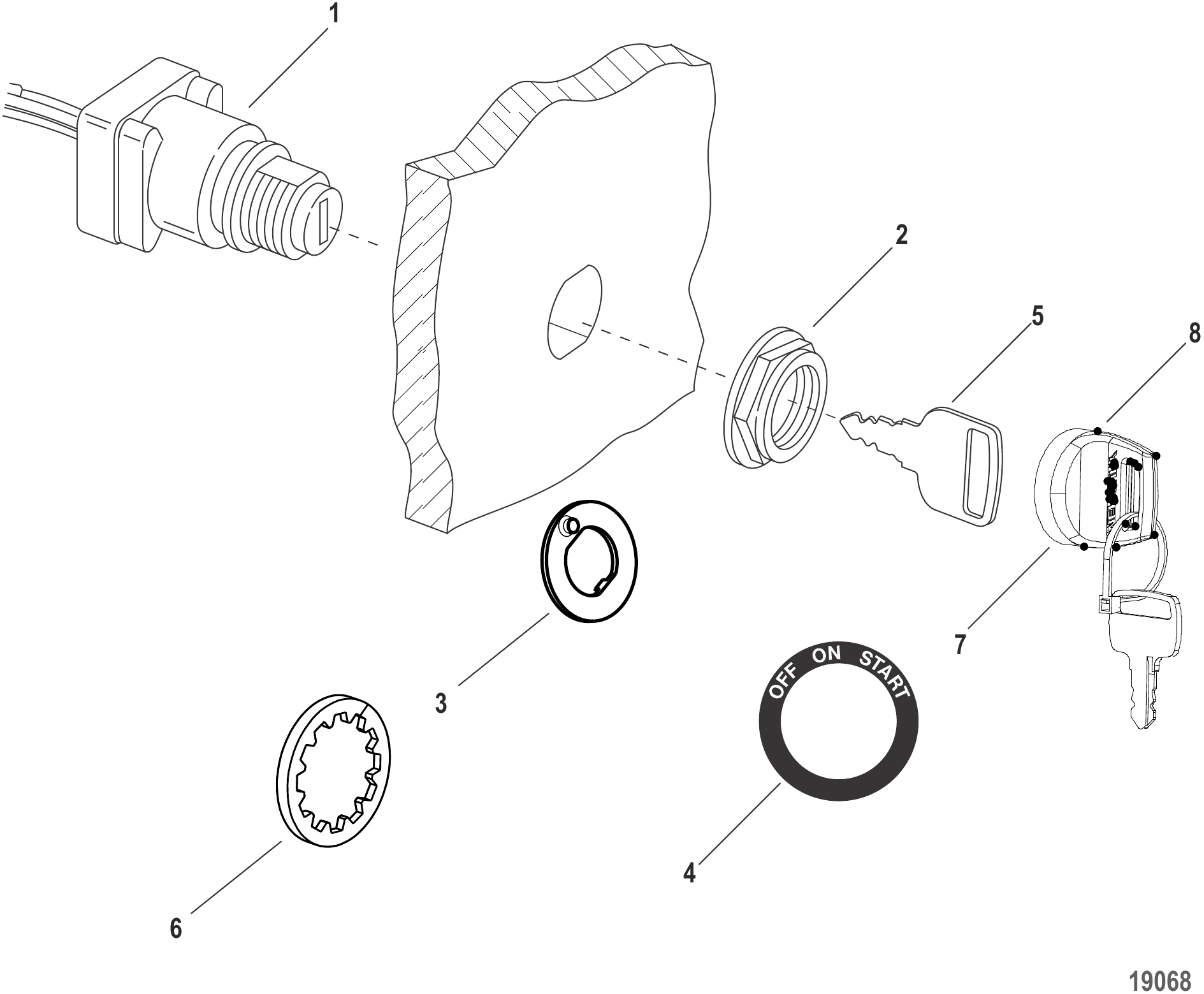

图 29钥匙开关/钥匙图表-3位(897716K01)单用途 Key Switch / Key Chart - 3 Position (897716K01) Single Application

REF	零件编号	中文名称	英文名称	数量
1	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
2	897716001	塑料钥匙开关螺母	NUT Plastic-Key Switch	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	2
3	8M0233647	防转垫片	WASHER Anti-Rotation	1
4	899203	启停开关标牌	DECAL On/Off/Start	1
5	897716451	点火钥匙套装(451)带水星标志	KEY SET Ignition (451) with Mercury Logo	AR
5	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
5	897716460	点火钥匙套装(460)带水星标志	KEY SET Ignition (460) with Mercury Logo	AR
5	897716461	点火钥匙套装(461)带水星标志	KEY SET Ignition (461) with Mercury Logo	AR
5	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
5	897716463	点火钥匙套装(463)带水星标志	KEY SET Ignition (463) with Mercury Logo	AR
5	897716821	点火钥匙套装(821)带水星标志	KEY SET Ignition (821) with Mercury Logo	AR
5	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
5	897716830	点火钥匙套装(830)带水星标志	KEY SET Ignition (830) with Mercury Logo	AR
5	897716831	点火钥匙套装(831)带水星标志	KEY SET Ignition (831) with Mercury Logo	AR
5	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
5	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
5	897716841	点火钥匙套装(841)带水星标志	KEY SET Ignition (841) with Mercury Logo	AR
5	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
5	897716850	点火钥匙套装(850)带水星标志	KEY SET Ignition (850) with Mercury Logo	AR
5	897716851	点火钥匙套装(851)带水星标志	KEY SET Ignition (851) with Mercury Logo	AR
5	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
5	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
6	76629	内齿锁紧垫片(0.750)	LOCKWASHER Internal Tooth (.750)	1
6	8M0207779	锁紧垫圈	LOCKWASHER	1
7	8M0189945	钥匙盖总成	KEYS CAP ASSEMBLY	1
8	8M0161143	钥匙盖	CAP Key	1
-	879305A01	三档钥匙开关壳体套件	Housing Kit 3-Position Keyswitch Housing	1

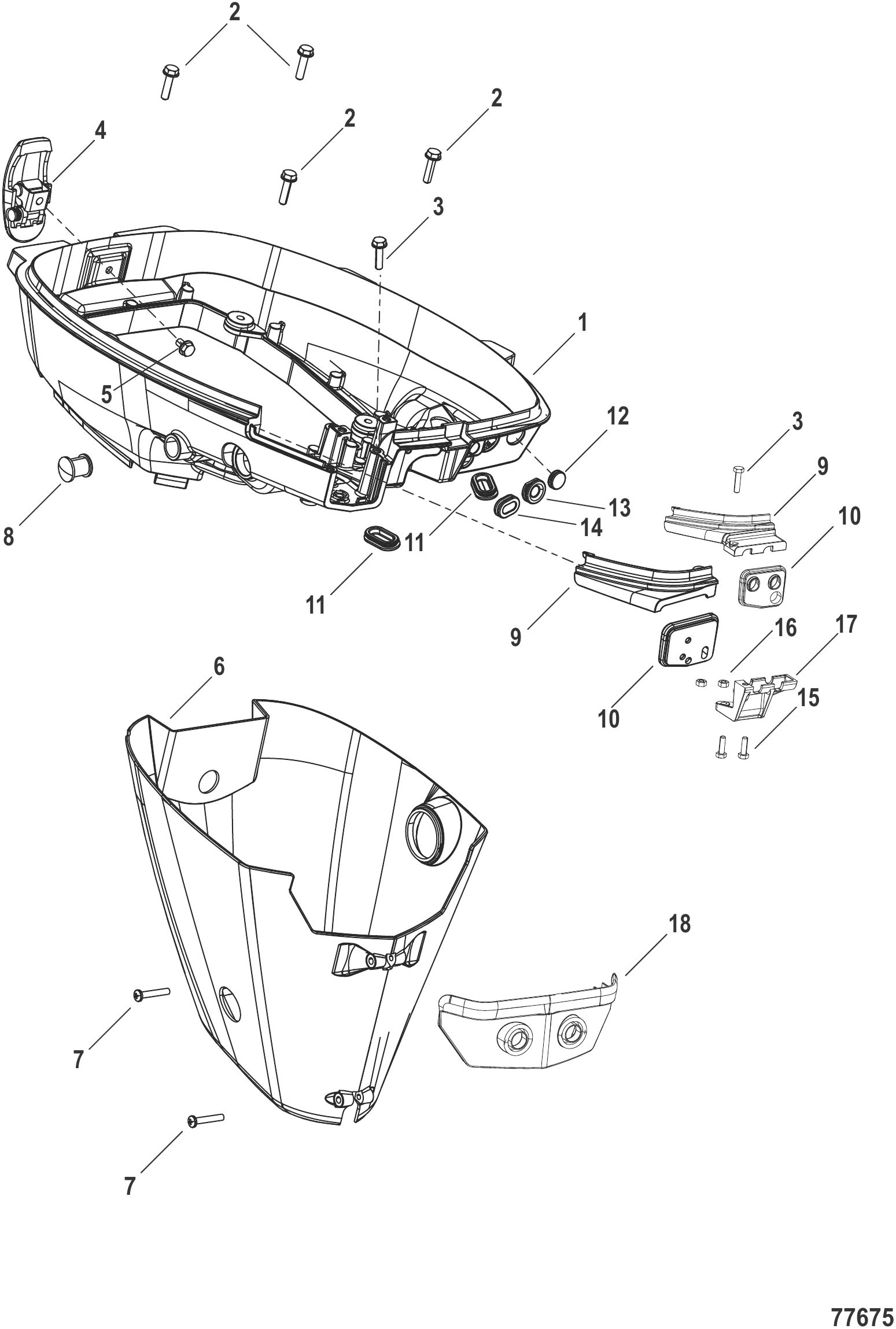

图 30底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0223481	下罩	LOWER COWL	1
2	823042	螺栓	BOLT	4
3	823042	螺栓	BOLT	1
3	823042	螺栓	BOLT	1
4	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
5	8M0155474	螺钉	SCREW	1
6	8M0223497	挡板	APRON	1
7	162572	自攻螺钉	SCREW Tapping	2
8	162284	护孔环	GROMMET	1
9	8M0223495	换挡杆支架盖	COVER Shift Lever Bracket	1
9	8M0223496	电缆支撑盖	COVER Cable Stay	1
10	8M0223486	护孔环	GROMMET	1
10	8M0223485	护孔环	GROMMET	1
11	853709007	护孔环	GROMMET	2
12	16226	护孔环	GROMMET	1
13	162261	护孔环	GROMMET	1
14	853709008	护孔环	GROMMET	1
15	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
16	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
17	8M0223494	电缆支撑	CABLE STAY	1
18	8M0228898	前安装盖	COVER Mount Front	1
18	8M0228897	前安装盖	COVER Mount Front	1
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1
-	8M0227954	舵柄手柄转遥控模型改装套件	CONVERSION KIT Tiller Handle Models to Remote Control Models	1

图 31维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0151469	15-20 EFI保养套件(100小时)	SERVICE KIT 15-20 EFI (100 Hour)	1
-	8M0162831	四冲程机油滤清器总成	FILTER ASSY OIL 4 STROKE	1
-	8M0134466	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	8537331	燃油滤清器	FILTER Fuel	1
-	8518151	O型圈	O-RING	1
-	895146	垫圈	WASHER	1
-	8M0075255	放油螺塞密封件	SEAL Drain Plug	2
-	8M0188617	密封件	SEAL	2
-	8M0151470	15-20 EFI保养套件(300小时)	SERVICE KIT 15-20 EFI (300 Hour)	1
-	8M0162831	四冲程机油滤清器总成	FILTER ASSY OIL 4 STROKE	1
-	8M0134466	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	8537331	燃油滤清器	FILTER Fuel	1
-	8518151	O型圈	O-RING	1
-	895146	垫圈	WASHER	1
-	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
-	8M0139434	节温器	THERMOSTAT	1
-	853702005	衬垫	GASKET	1
-	8M0214960	衬垫	GASKET	1
-	803507	火花塞	SPARK PLUG	2
-	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
-	8M0135821	水泵维修全套组件	COMPLETE WATER PUMP KIT Repair	1
-	823913Q	阳极块	ANODE	2
-	875208	阳极块	ANODE	2

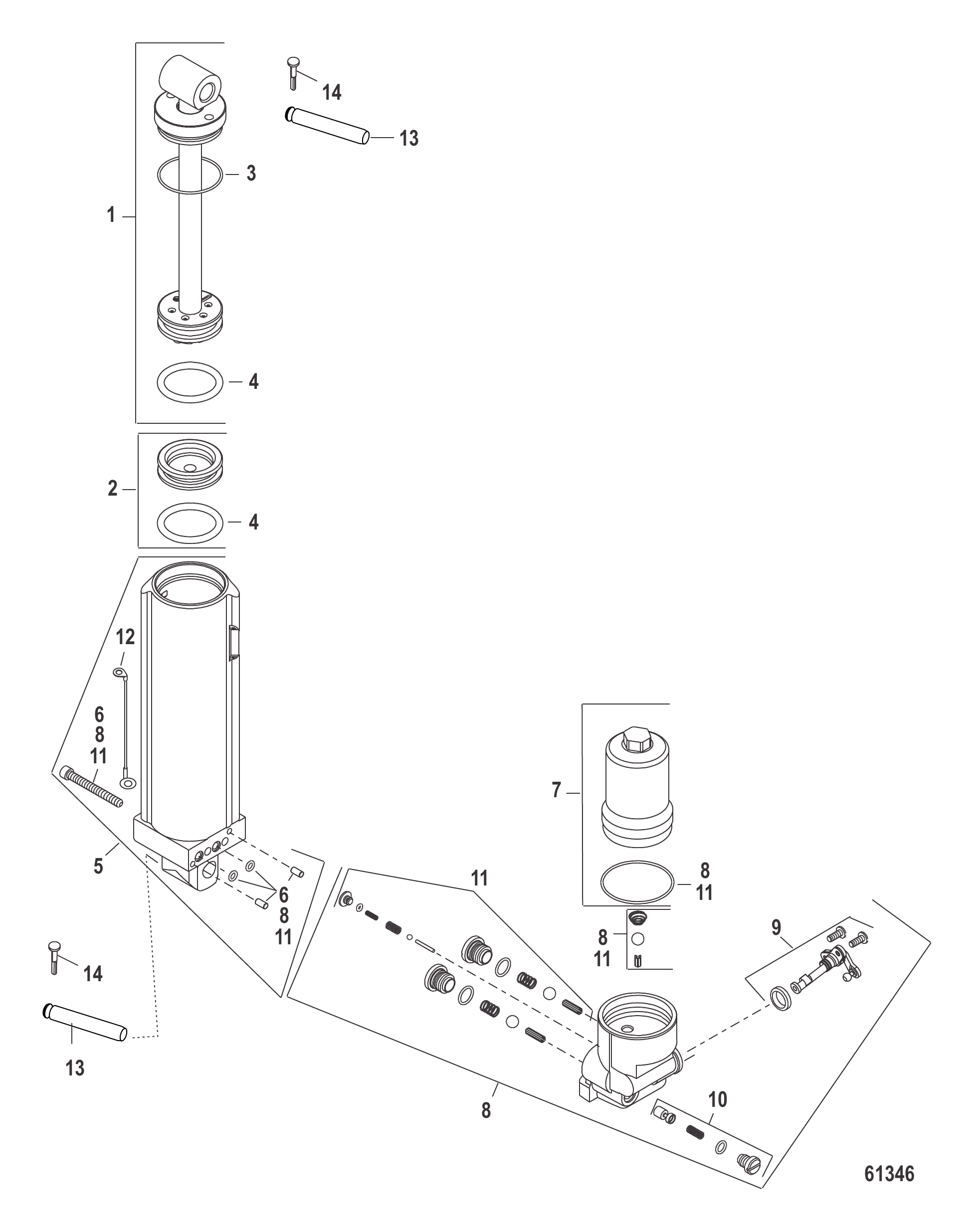

图 32手动倾斜装置组件 Manual Tilt Components

REF	零件编号	中文名称	英文名称	数量
-	8M0118571	手动配平总成	MANUAL TRIM ASSEMBLY	1
1	8M0118573	减震杆套件	SHOCK ROD KIT	1
2	813430A1	配平记忆活塞总成	PISTON ASSEMBLY Trim Memory	1
3	893917A01	O型圈修理包	REBUILD KIT O-Ring	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	2
5	893918A01	气缸套件	CYLINDER KIT	1
6	893919A01	螺丝/密封套件	SCREW/SEAL KIT	1
7	893933A01	蓄能器总成	ACCUMULATOR ASSEMBLY	1
8	8M0118574	阀体总成	VALVE BODY ASSEMBLY	1
9	8M0118575	凸轮套件	CAM KIT	1
10	893924A01	阀套件	VALVE KIT	1
11	893925A01	维修套件速度阀	REPAIR KIT Velocity Valve	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
13	19607	销	PIN	2
14	821539	三叶销	PIN Trilobe	2
-	893922A01	O型圈套件倾斜大修	O-RING KIT Tilt Overhaul	1

图 33动力头衬垫组件套装883599A02 Powerhead Gasket Set Components 883599A02

REF	零件编号	中文名称	英文名称	数量
-	883599A02	动力头衬垫套件	GASKET SET Powerhead	1
0	892267530	O型圈蒸汽分离器	O-RING Vapor Separator	1
0	879866	衬垫套件进气歧管	GASKET SET Intake Manifold	1
0	892319001	气缸体衬垫	GASKET Cylinder Block	1
0	857078	排气盖衬垫	GASKET Exhaust Cover	1
0	887978	节温器衬垫	GASKET Thermostat	1
0	824853	节温器盖衬垫	GASKET Thermostat Cover	1
0	627021	O型圈 (0.301 x 0.070) 温度传感器	O-RING (.301 x .070) Temperature Sensor	1
0	8M0011870	密封件（气缸盖）	SEAL Cylinder Head	1
0	8M0045278	气缸盖衬垫	HEAD GASKET Cylinder Head	1
0	90196	O型圈(0.921×0.139)油塞	O-RING (.921 x .139) Oil Plug	1
0	857096	油泵O型圈	O-RING Oil Pump	1
0	857094	油泵O型圈	O-RING Oil Pump	1
0	857093	油泵O型圈	O-RING Oil Pump	1
0	893949	油封曲轴-顶部	SEAL Oil Crankshaft-Top	1
0	893948	油封曲轴-底部	SEAL Oil Crankshaft-Bottom	1
0	892320001	适配板垫片	GASKET Adaptor Plate	1
0	845746	O型圈集油板	O-RING Oil Pick-UP Plate	1

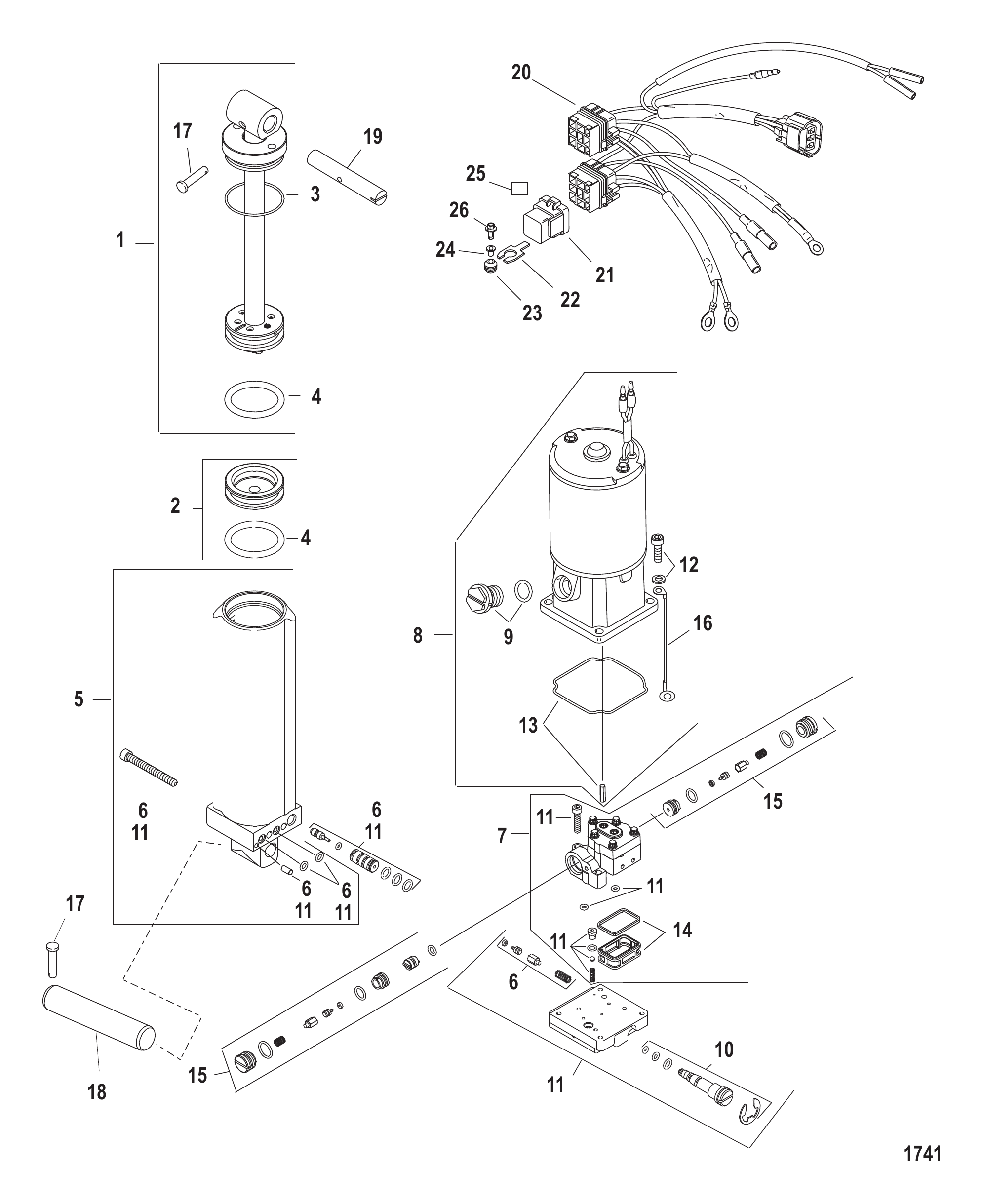

图 34动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
-	830150T6	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
1	855833A1	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	809872A2	O型圈维修包	O-RING KIT Rebuild	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring
5	811228A1	气缸总成	CYLINDER ASSEMBLY	1
6	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
7	809874A1	泵总成	PUMP ASSEMBLY	1
8	809885A2	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
11	809875A1	歧管套件	MANIFOLD KIT	1
12	809876A1	螺丝套件(电机)	SCREW KIT (MOTOR)	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	809880A1	O型圈套件(完整调整)	O-RING KIT (COMPLETE TRIM)	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869	销	PIN	1
19	822869001	锚销	PIN Anchor	1
20	826802T16	升降线束总成	HARNESS ASSEMBLY Trim	1
21	882751A1	继电器总成	RELAY ASSEMBLY	2
22	828102	支架	BRACKET	1
23	818967	护孔环	GROMMET	1
24	818968	衬套	BUSHING	1
25	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay
26	82129125	螺钉 (M6 x 25)	SCREW (M6 x 25 mm) (M6 X 25)	2

图 35维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0153256	操作手册	OPERATION MANUAL	1
-	8M0156927	5马力丙烷机型维修手册	SERVICE MANUAL 5HP Propane	1
-	8M0154337	5马力四冲程(丙烷)零件手册	PARTS MANUAL 5 HP 4-Stroke (Propane)	1

图 36换挡连杆-大舵柄型 Shift Linkage Big Tiller

REF	零件编号	中文名称	英文名称	数量
1	899044	闩锁	LATCH	1
2	824015	筒形保持杯	CUP Barrel Retainer	1
3	8M0007243	支架	BRACKET	1
3	8M0192158	换挡连杆支架	BRACKET Shift Link	1
4	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
4	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
5	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	2
6	899042	滚轮	ROLLER	1
7	888832	垫圈	WASHER	1
8	899041	换挡连杆	LINK Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
10	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
11	892263	衬套	BUSHING	1
12	8M0091612	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
13	74647	尼龙衬套	NYLINER	1
14	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1

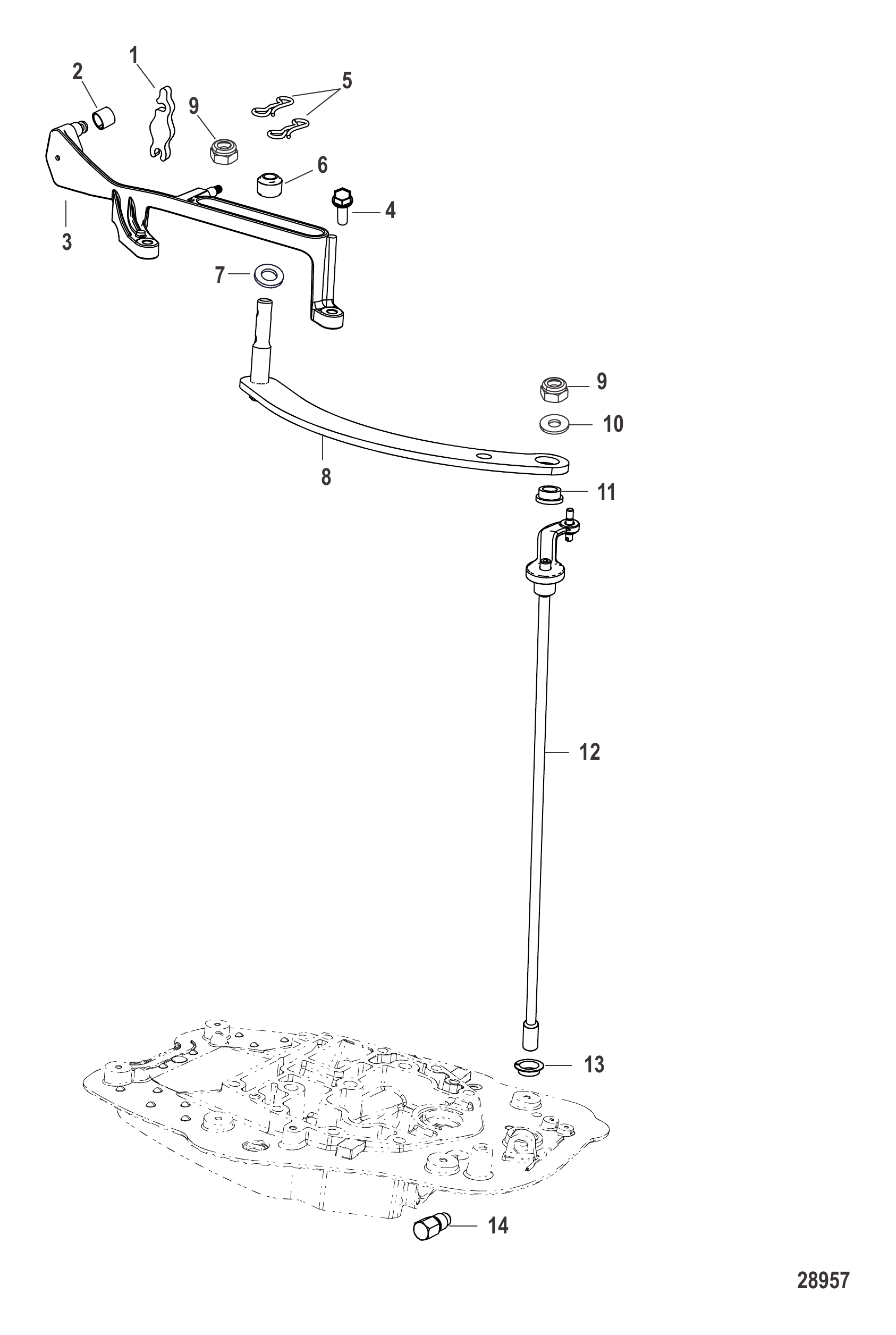

图 37远程换挡连杆 Shift Linkage Remote

REF	零件编号	中文名称	英文名称	数量
1	899044	闩锁	LATCH	1
2	824015	筒形保持杯	CUP Barrel Retainer	1
3	8M0007243	支架	BRACKET	1
3	8M0192158	换挡连杆支架	BRACKET Shift Link	1
4	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
4	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
5	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	2
6	899042	滚轮	ROLLER	1
7	888832	垫圈	WASHER	1
8	899041	换挡连杆	LINK Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
10	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
11	892263	衬套	BUSHING	1
12	899040	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
12	8M0091612	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
13	74647	尼龙衬套	NYLINER	1
14	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1

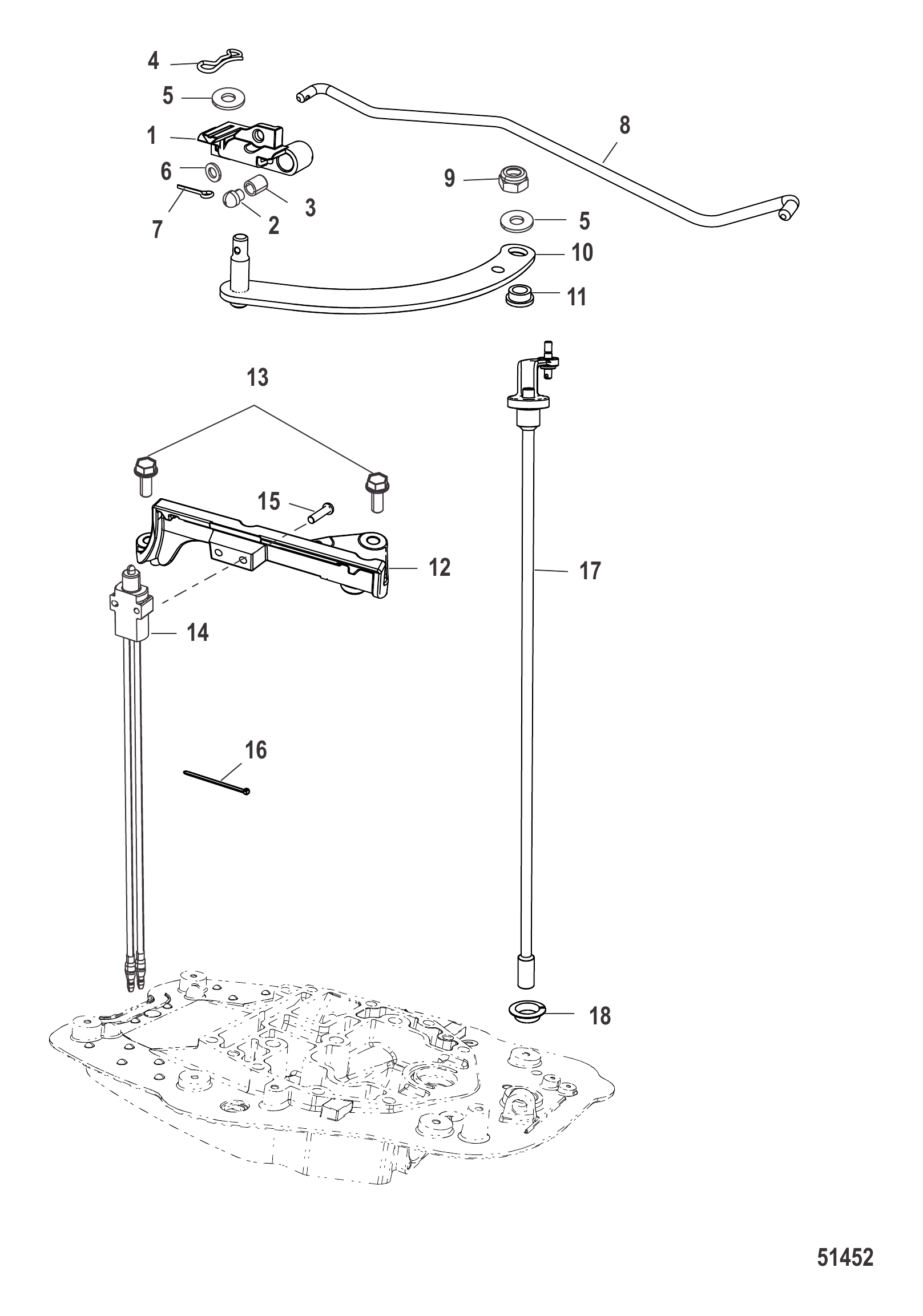

图 38换挡连杆-标准舵柄型 Shift Linkage Standard Tiller

REF	零件编号	中文名称	英文名称	数量
1	8M0032129	换挡滑块	SLIDE Shift	1
2	8M0075211	定位弹簧套件	DETENT/SPRING KIT	1
3	NSS	弹簧压缩定位装置(不单独销售)	NOT SOLD SEPARATE Spring-Compression, Detent	1
4	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
5	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
6	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
6	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
7	210711	开口销	COTTER PIN	1
8	8M0005914	换挡杆	ROD Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	8M0007151	换挡连杆	LINK Shift	1
11	892263	衬套	BUSHING	1
12	898289T33	支架	BRACKET	1
13	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
13	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
14	8M0052940	开关总成	SWITCH ASSEMBLY	1
15	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	2
16	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
17	8M0091612	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
18	74647	尼龙衬套	NYLINER	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

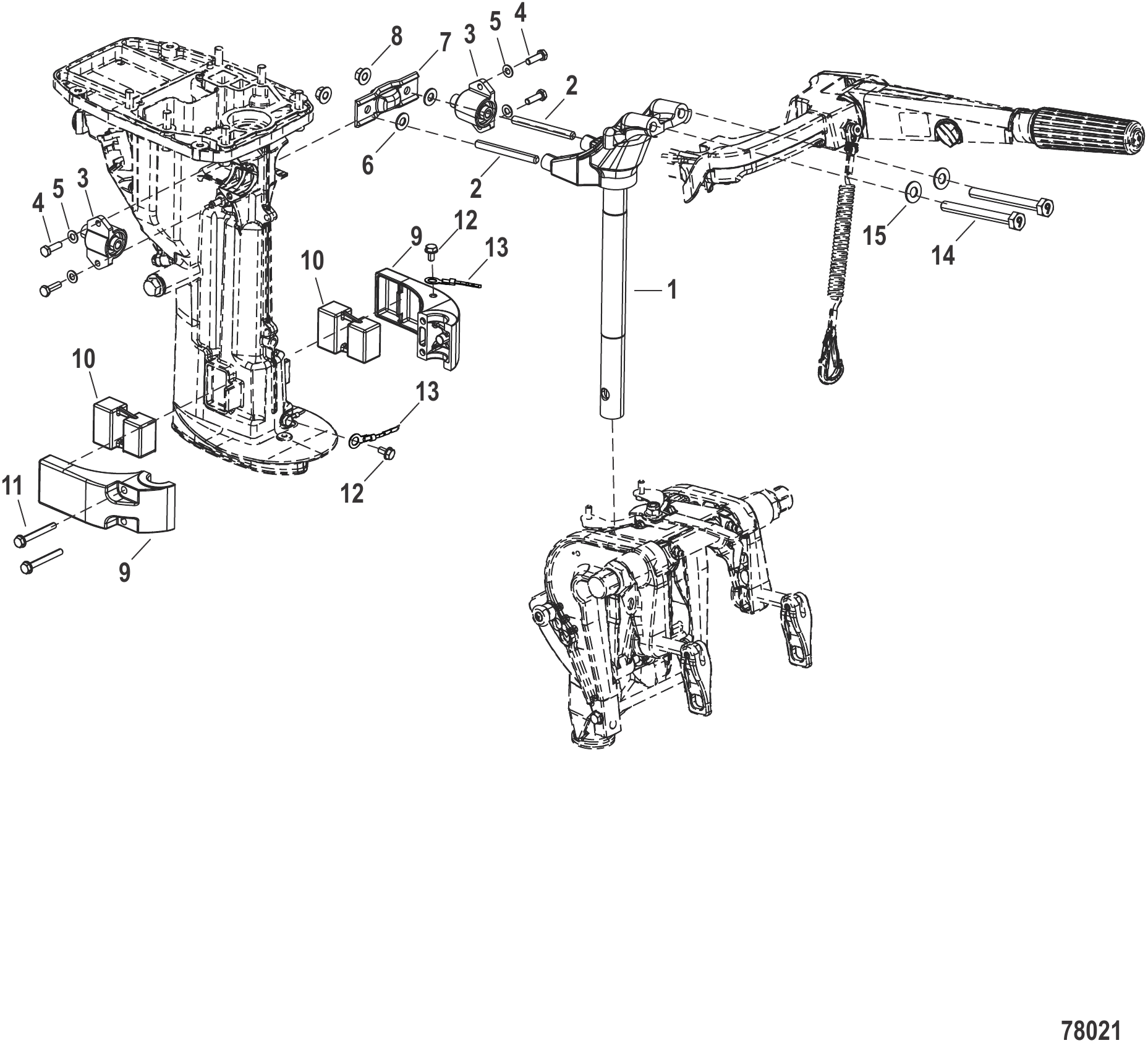

图 39转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	853770T02	旋转管	SWIVEL TUBE	1
1	853770T05	旋转管	SWIVEL TUBE	1
2	8M0223475	螺柱	STUD	2
3	8M0078457	上部安装组件	UPPER MOUNT SET	2
4	8M0150186	螺栓垫片套件	BOLT WASHER KIT	2
5	16826	不锈钢垫圈	WASHER Stainless Steel	2
6	16192	垫圈	WASHER	2
7	895167002	上减震器	DAMPER Upper	1
7	895167001	上减震器	DAMPER Upper	1
8	853722024	螺母	NUT	2
9	803776004	右舷支架	BRACKET Starboard	1
9	803776005	左舷支架	BRACKET Port	1
10	803775006	右舷/左舷安装座	MOUNT Starboard / Port	2
11	879194269	螺栓	BOLT	2
12	8M0155474	螺钉	SCREW	2
13	898101091	接地线	WIRE Ground	1
14	8M0226905	螺栓	BOLT	2
15	879194340	垫圈	WASHER	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

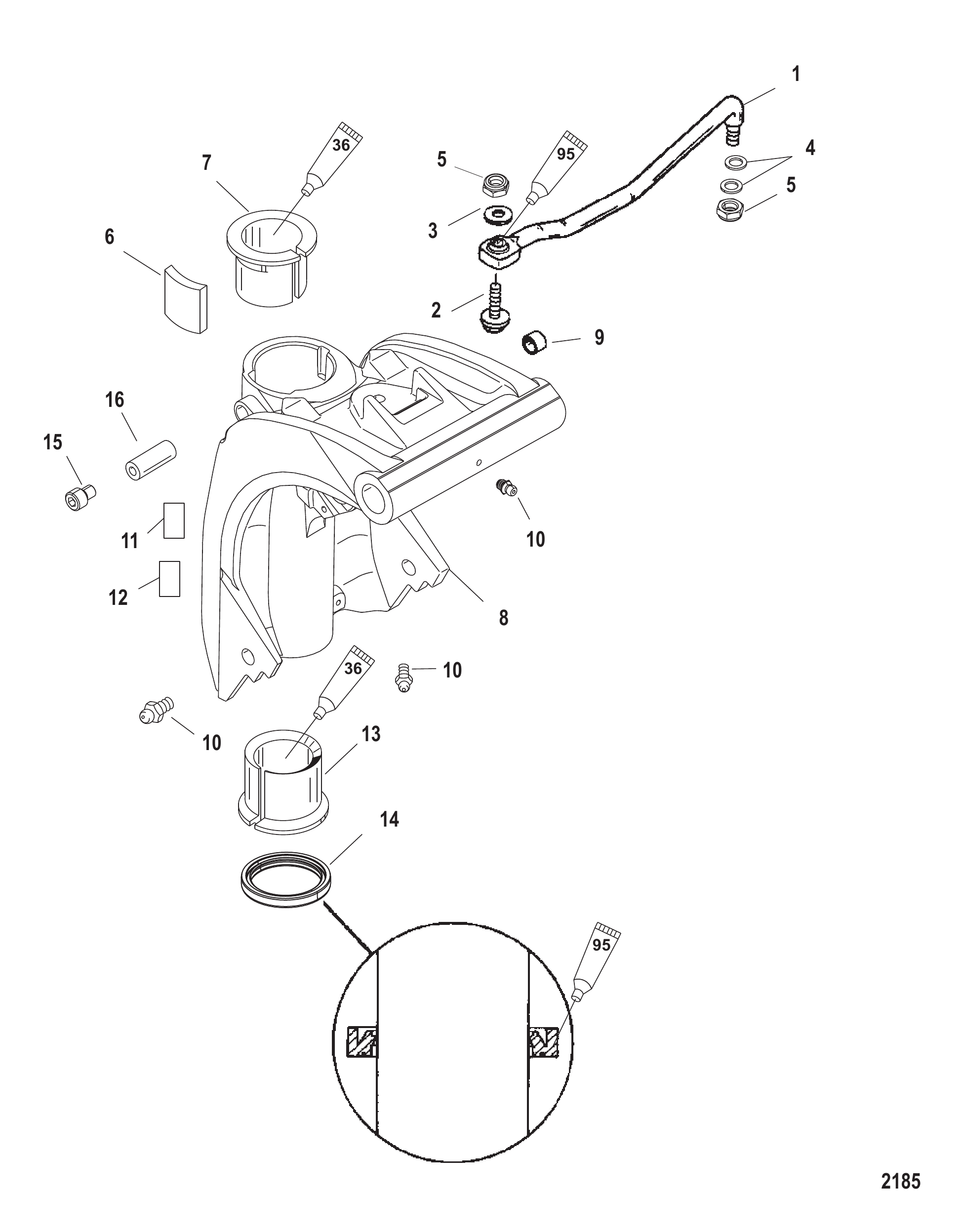

图 40旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	19608A14	发动机转向安装套件	ATTACHING KIT Engine Steering	1
2	823919	螺钉（0.375-24 x 1.500）	SCREW (.375-24 x 1.500)	1
3	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
4	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
5	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
6	822397	滑块	PUCK	1
7	8217711	衬套	BUSHING	1
8	850066A1	旋转支架	SWIVEL BRACKET	1
9	19606	轴承	BEARING	2
10	74036	润滑脂接头	FITTING Grease	2
11	8237011	副驾驶贴花	DECAL Co-Pilot	1
12	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate
13	821777	衬套（下部）	BUSHING (LOWER)	1
14	822404	密封件	SEAL	1
15	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
15	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
16	8282451	密封件	SEAL	1

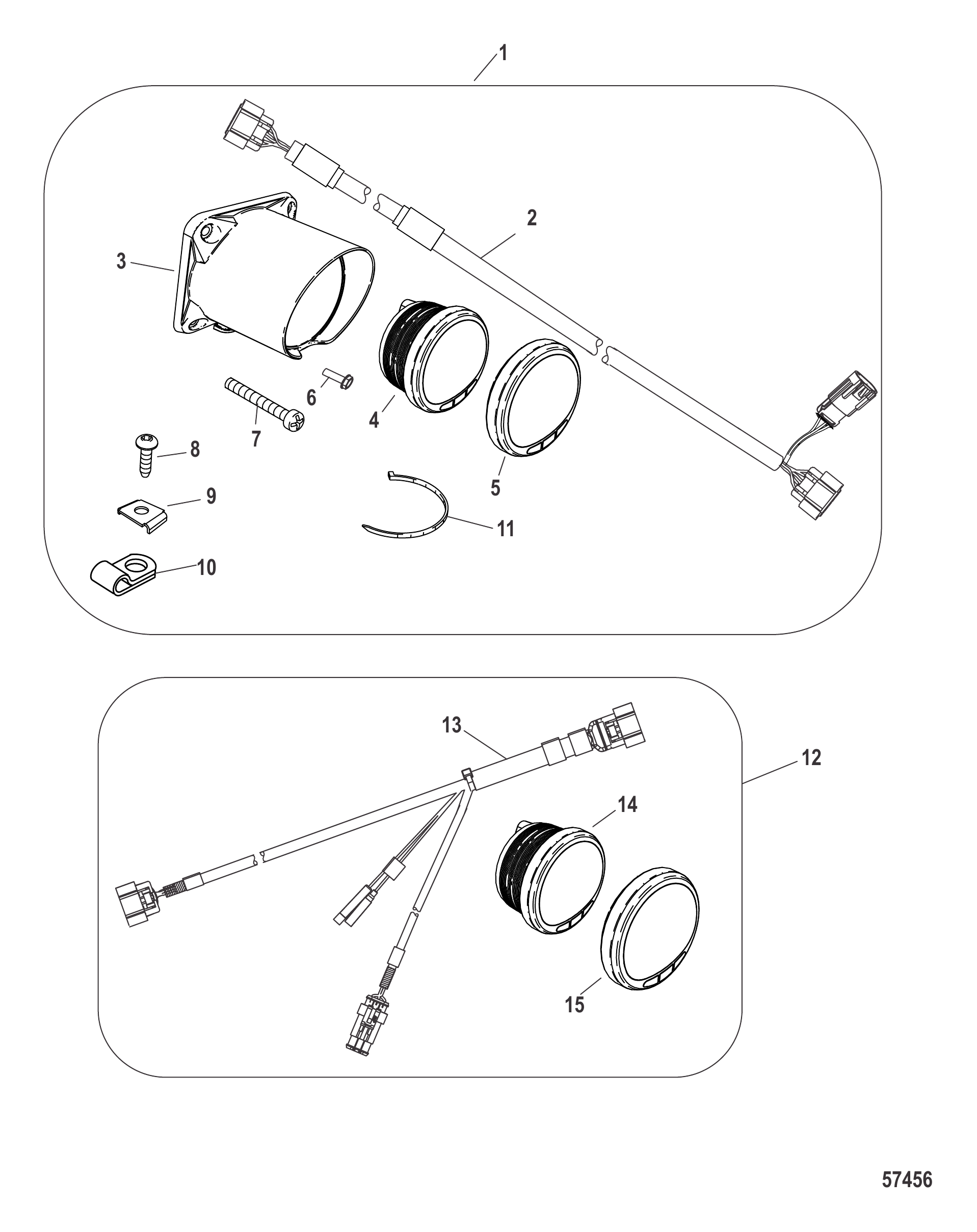

图 41转速表套件（艉板与舵机安装） Tachometer Kits Transom and Helm Mount

REF	零件编号	中文名称	英文名称	数量
1	8M0104733	转速表套件-艉板安装型	TACHOMETER KIT Transom Mount	1
2	8M2100452	10针数据延长线束	HARNESS Data Extension 10 Pin	1
3	8M0099412	仪表外壳	GAUGE HOUSING	1
4	NSS	转速表7K-黑色(不单独销售)	NOT SOLD SEPARATE TACHOMETER 7K - Black	1
5	8590741	仪表边框(85mm)黑色	BEZEL (85 mm) Black	1
5	8M0214969	黑色边框	BEZEL-BLACK	1
6	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
7	14742	螺丝(.250-20 x 1.25)	SCREW (.250-20 x 1.25)	4
8	57807	不锈钢螺钉(#10-16 x 0.750)	SCREW (#10-16 x .750) Stainless Steel	8
9	8M0084613	C形垫圈	C-WASHER	8
10	22875	卡扣	CLIP	8
11	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
11	8M0214940	扎带	TIE STRAP	1
12	8M0097226	转速表套件舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0095037	转速表套件7K-舵机安装(黑色)	TACHOMETER KIT 7 K -Helm Mount (Black)	1
13	8M0055044	转速表线束V6.0	HARNESS Tachometer, V 6.0	1
14	NSS	转速表7K-黑色(不单独销售)	NOT SOLD SEPARATE TACHOMETER 7K - Black	1
15	8590741	仪表边框(85mm)黑色	BEZEL (85 mm) Black	1
15	8M0214969	黑色边框	BEZEL-BLACK	1

图 42油门连杆-大舵柄型 Throttle Linkage Big Tiller

REF	零件编号	中文名称	英文名称	数量
1	8M0006021	节气门连杆总成	LINK ASSEMBLY Throttle	1
2	19384	插座	SOCKET	1
2	8M0084742	插座	SOCKET	1
3	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
4	897937	垫圈	WASHER	2
5	898093	波形垫圈	WASHER Wave	2
6	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
7	8M0021603	节气门凸轮	CAM Throttle	1
8	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
9	932481	衬套	BUSHING	1
9	8M0215006	旋转衬套	BUSHING Swivel	1
10	8M0008317	凸轮从动件	FOLLOWER Cam	1
11	8M0037159	滚轮	ROLLER	1
12	897936	垫圈	WASHER	2

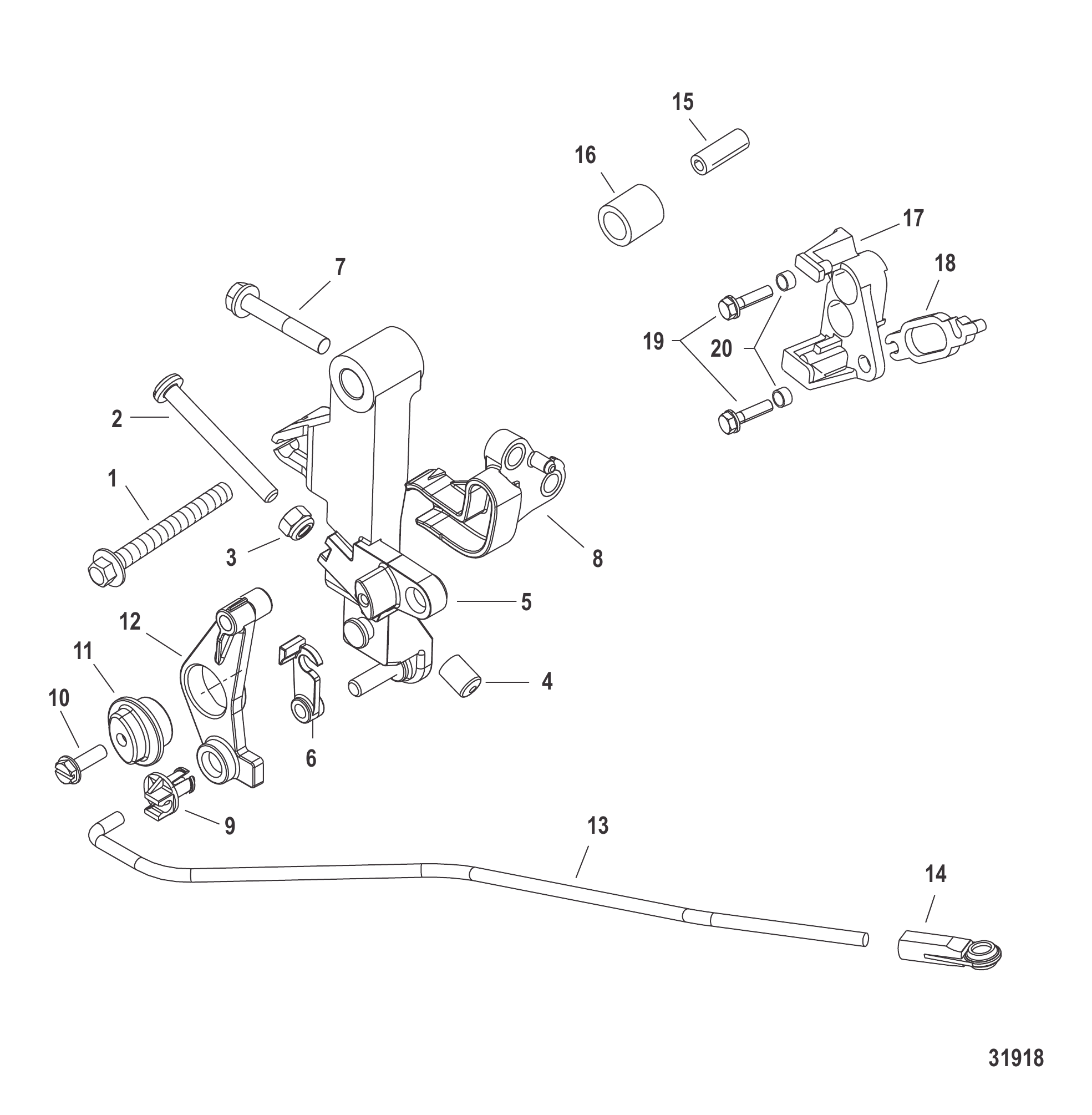

图 43油门连杆-喷泵型 Throttle Linkage Jet

REF	零件编号	中文名称	英文名称	数量
1	4010770	螺钉(M8 x 70)	SCREW (M8 x 70)	1
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	883160	固定座	RETAINER	1
7	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
8	879865	节气门凸轮	CAM Throttle	1
9	932481	衬套	BUSHING	1
10	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
11	883005	衬套	BUSHING	1
12	883006A1	油门臂总成	ARM ASSEMBLY Throttle	1
13	893780A01	节气门连杆总成	LINK ASSEMBLY Throttle	1
14	19384	插座	SOCKET	1
15	825078	衬套	BUSHING	1
16	8M0007035	垫片 (1.49 x 22 x 24)	SPACER (1.49 x 22 x 24)	1
17	827706A4	支架	BRACKET	1
18	98889	闩锁	LATCH	1
19	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
20	15885	套筒	SLEEVE	2

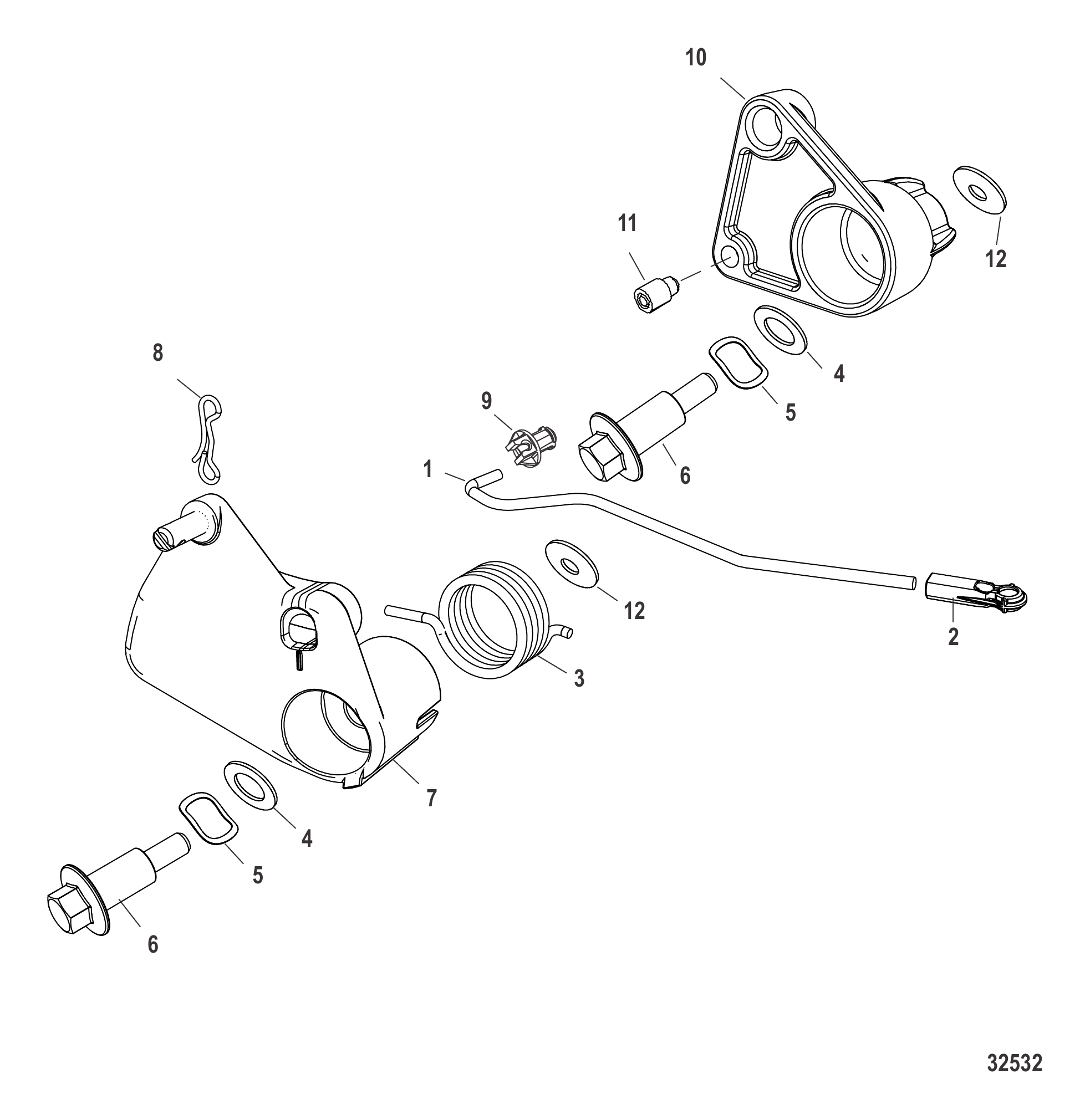

图 44远程油门连杆 Throttle Linkage Remote

REF	零件编号	中文名称	英文名称	数量
1	8M0006021	节气门连杆总成	LINK ASSEMBLY Throttle	1
2	19384	插座	SOCKET	1
2	8M0084742	插座	SOCKET	1
3	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
4	897937	垫圈	WASHER	2
5	898093	波形垫圈	WASHER Wave	2
6	8M0010411	螺栓	BOLT	2
6	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
7	8M0021603	节气门凸轮	CAM Throttle	1
8	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
9	932481	衬套	BUSHING	1
9	8M0215006	旋转衬套	BUSHING Swivel	1
10	8M0008317	凸轮从动件	FOLLOWER Cam	1
11	897780	滚轮	ROLLER	1
11	8M0037159	滚轮	ROLLER	1
12	897936	垫圈	WASHER	2

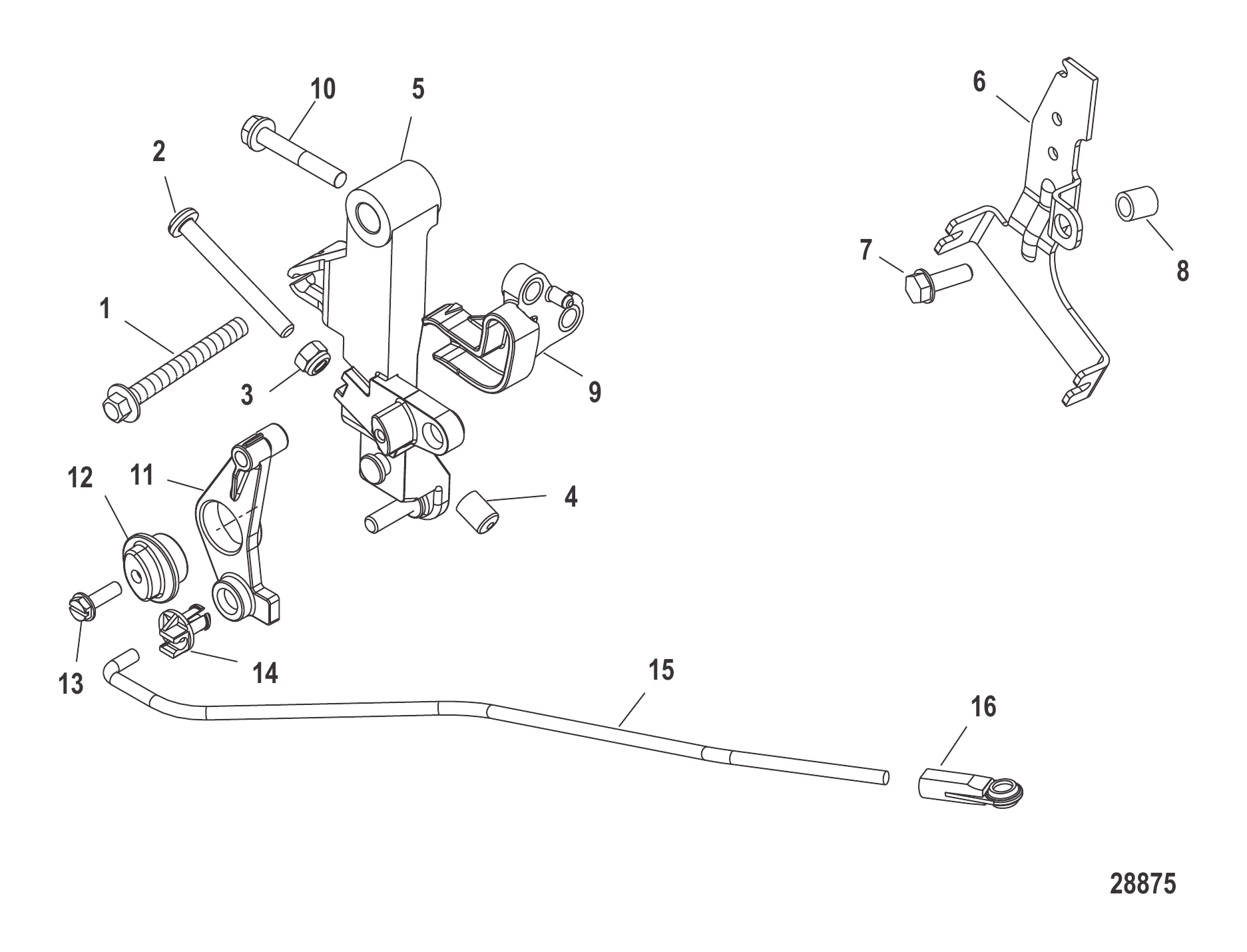

图 45油门连杆-标准舵柄型 Throttle Linkage Standard Tiller

REF	零件编号	中文名称	英文名称	数量
1	4010770	螺钉(M8 x 70)	SCREW (M8 x 70)	1
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	830294T3	支架	BRACKET	1
7	8M4503518	螺钉(M6×1.0×20)	SCREW (M6 X 1.0 X 20)	2
7	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
8	825078	衬套	BUSHING	1
9	879865	节气门凸轮	CAM Throttle	1
10	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
11	883006A1	油门臂总成	ARM ASSEMBLY Throttle	1
12	883005	衬套	BUSHING	1
13	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
14	932481	衬套	BUSHING	1
14	8M0215006	旋转衬套	BUSHING Swivel	1
15	893775A01	节气门连杆总成	LINK ASSEMBLY Throttle	1
16	19384	插座	SOCKET	1
16	8M0084742	插座	SOCKET	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

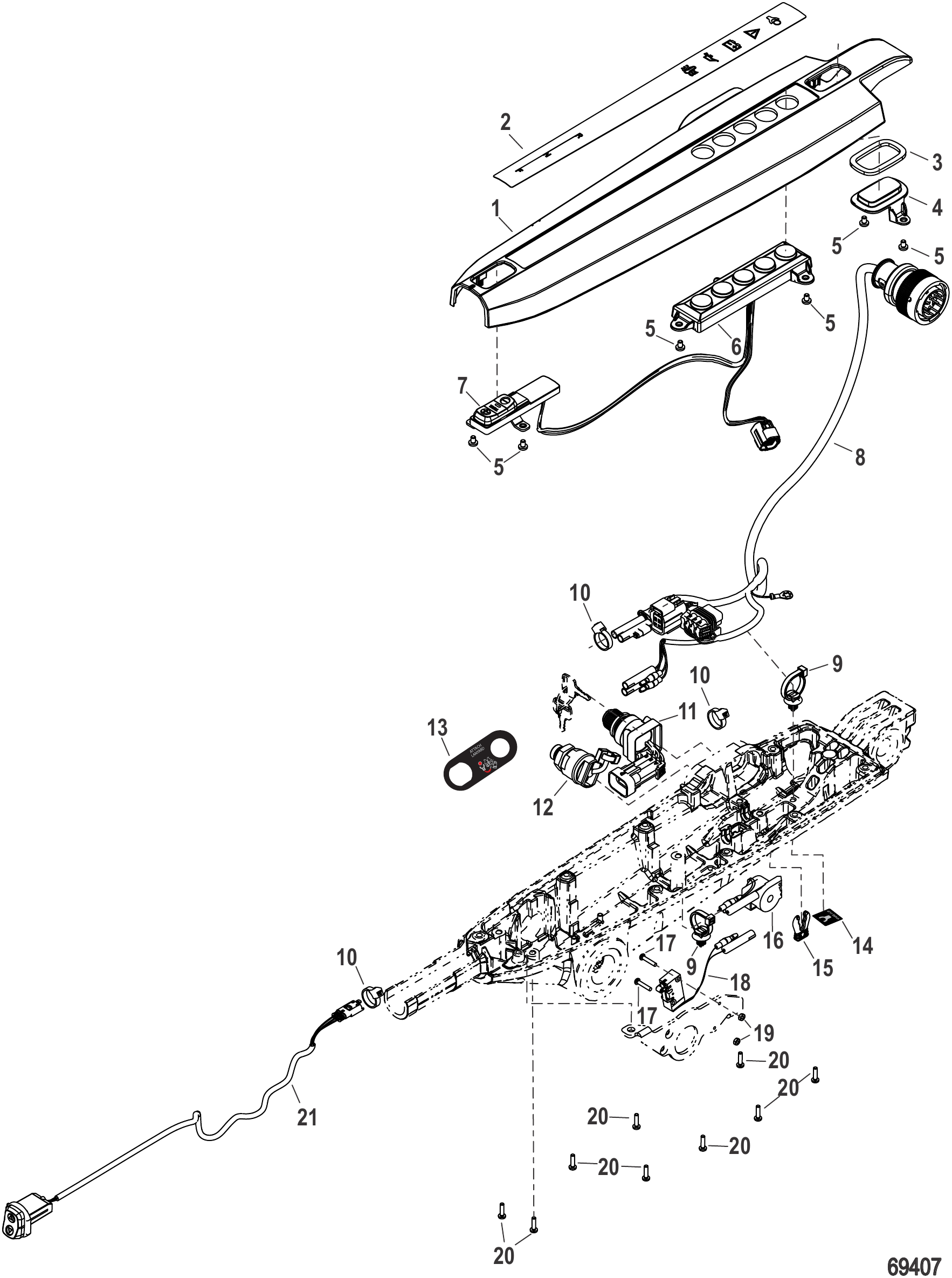

图 46舵柄手柄罩及电气组件(中置) Tiller Handle Cover and Electrical (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161095	舵柄手柄罩	COVER Tiller Handle	1
2	8M0161140	舵柄贴纸	DECAL Tiller Handle	1
3	8M0161293	加热握把按钮衬垫	GASKET Heated Grip Button	1
4	8M0161142	加热握把按钮塞	PLUG Heated Grip Button	1
5	8M0161141	螺钉M4×0.7×6.0	SCREW M4x0.7x6.0	6
6	8M0158047	带缓速控制的显示屏	DISPLAY With Troll Control	1
7	NSS	缓速器总成（不单独销售）	NOT SOLD SEPARATE Troll Assembly	1
8	8M0161121	线束总成	HARNESS ASSEMBLY	1
9	8M0161118	线缆扎带扣	CLIP Cable Tie	2
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
11	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
12	8M0161120	安全开关拉绳总成	SWITCH LANYARD ASSEMBLY	1
13	8M0161296	拉绳贴纸	DECAL Attach Lanyard	1
14	8M0161295	备用夹贴纸	DECAL Spare Clip	1
15	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
16	8M0144930	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
16	8M0210763	报警器	ALARM	1
17	8M0034874	螺丝(M3 x 0.5)	SCREW (M3 x 0.5)	2
18	8M0161116	空档开关	NEUTRAL SWITCH	1
19	8M0034875	螺母(M3 x 0.5六角)	NUT (M3 x 0.5 Hex)	2
20	4001987	螺钉(M4×16)	SCREW (M4 x 16)	9
21	8M0161119	微调开关总成	TRIM SWITCH ASSEMBLY	1

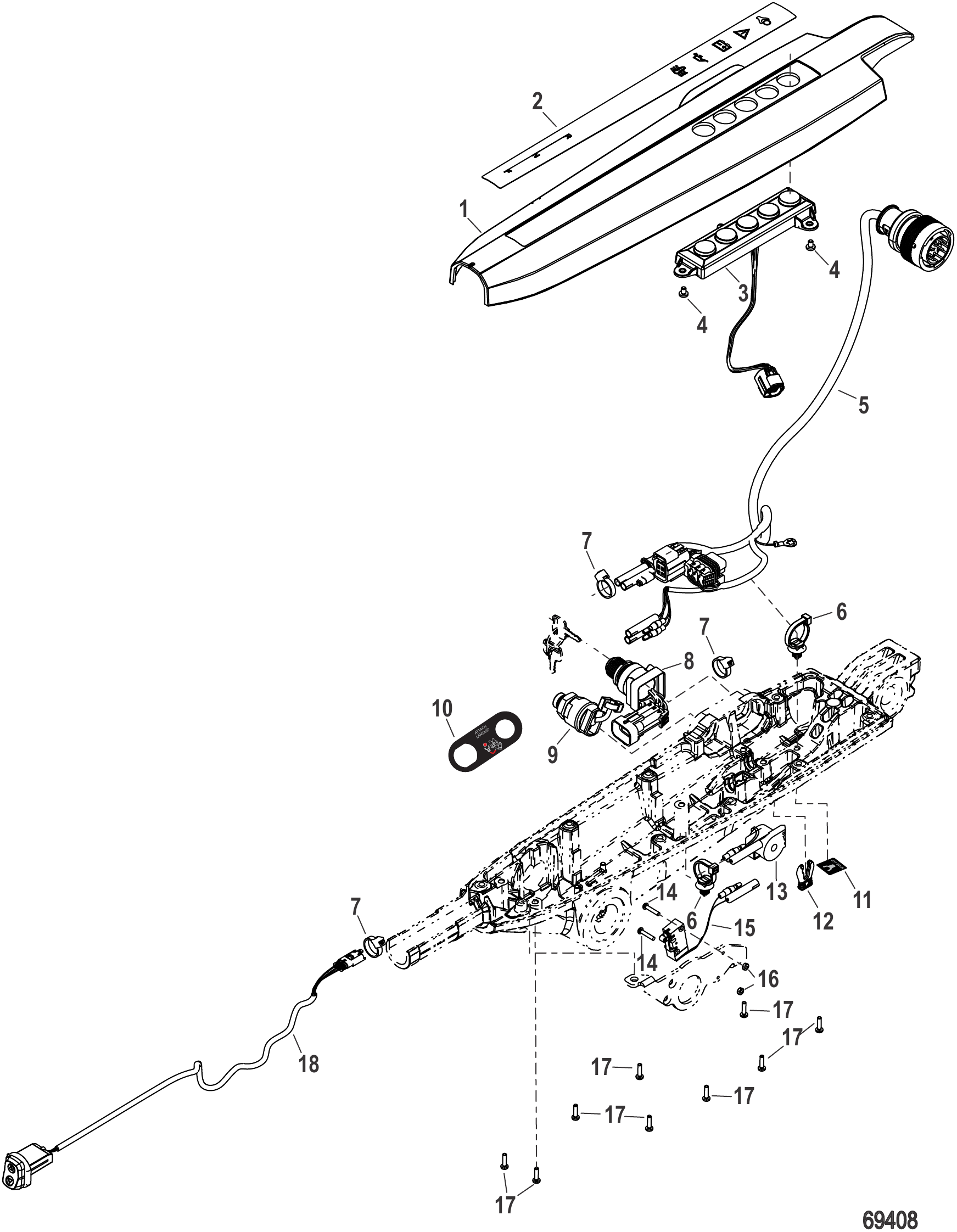

图 47舵柄罩及电气组件（中置式SeaPro） Tiller Handle Cover and Electrical (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161144	舵柄手柄罩(SeaPro版)	COVER Tiller Handle (SeaPro)	1
2	8M0161140	舵柄贴纸	DECAL Tiller Handle	1
3	8M0161363	显示器-无缓速控制	DISPLAY No Troll Control	1
4	8M0161141	螺钉M4×0.7×6.0	SCREW M4x0.7x6.0	6
5	8M0161121	线束总成	HARNESS ASSEMBLY	1
6	8M0161118	线缆扎带扣	CLIP Cable Tie	2
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
8	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
9	8M0161120	安全开关拉绳总成	SWITCH LANYARD ASSEMBLY	1
10	8M0161296	拉绳贴纸	DECAL Attach Lanyard	1
11	8M0161295	备用夹贴纸	DECAL Spare Clip	1
12	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
13	8M0144930	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
13	8M0210763	报警器	ALARM	1
14	8M0034874	螺丝(M3 x 0.5)	SCREW (M3 x 0.5)	2
15	8M0161116	空档开关	NEUTRAL SWITCH	1
16	8M0034875	螺母(M3 x 0.5六角)	NUT (M3 x 0.5 Hex)	2
17	4001987	螺钉(M4×16)	SCREW (M4 x 16)	9
18	8M0161119	微调开关总成	TRIM SWITCH ASSEMBLY	1

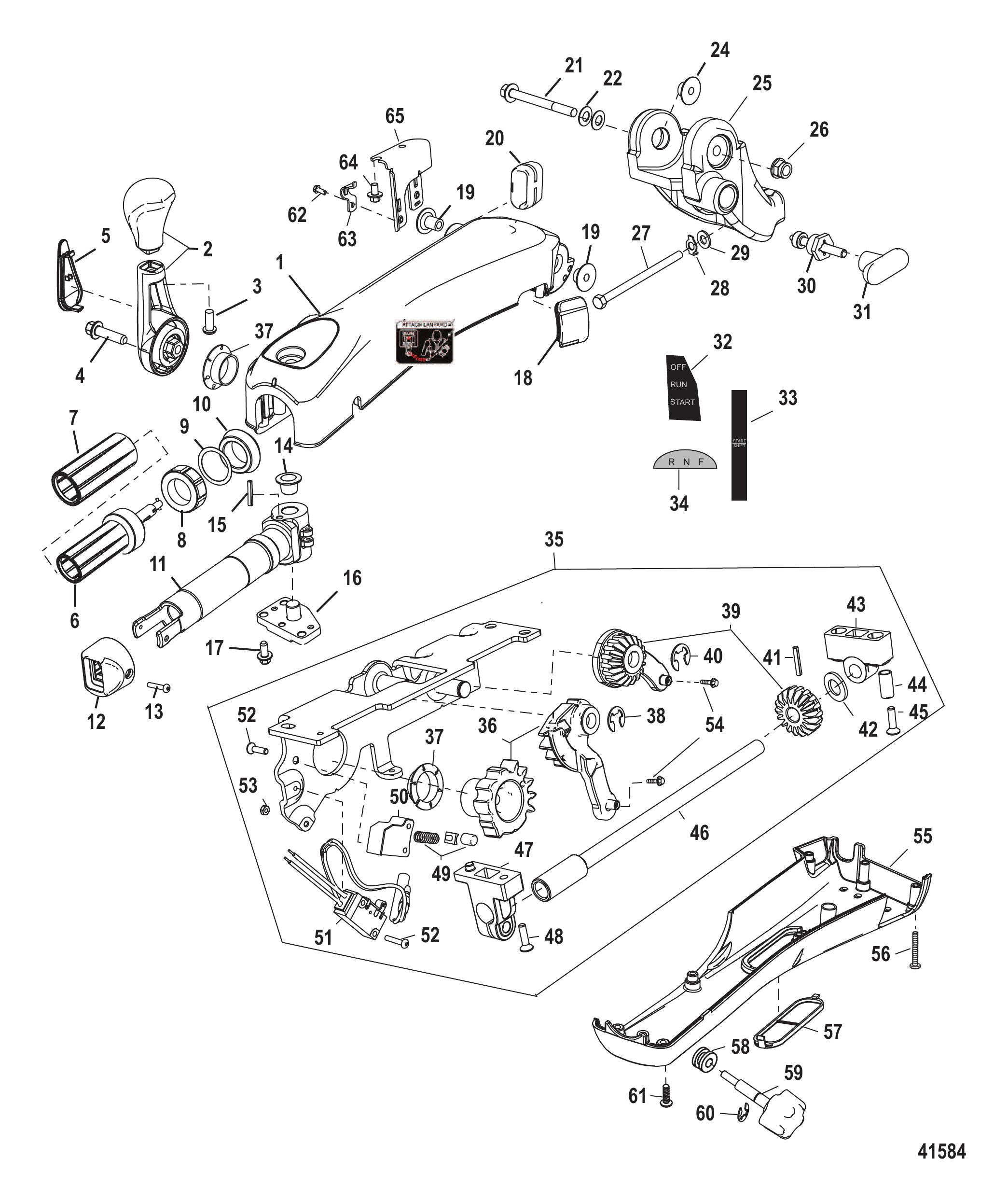

图 48舵柄手柄套件(大舵柄-手动) Tiller Handle Kit (Big Tiller-Manual)

REF	零件编号	中文名称	英文名称	数量
-	879291A04	舵柄总成大型舵柄，40-60 EFI四冲程，手动机械非动力转向	TILLER HANDLE ASSEMBLY Big Tiller, 40-60 EFI FourStroke, Manual Mechanical Non Power Steering	1
1	879346T02	壳体转向手柄，上部	HOUSING Steering Handle, Upper	1
1	8M0144909	壳体转向手柄，上部	HOUSING Steering Handle, Upper	1
-	8M0032728	黑色安全绳贴纸	DECAL Lanyard, Black	1
2	879346A01	换挡手柄总成	SHIFT HANDLE ASSEMBLY	1
3	40011130	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	1
4	88552630	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
4	8M0103813	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
5	879346T15	盖板换档手柄-水星	COVER Shift Handle-Mercury	1
6	879346T05	油门握把总成	THROTTLE GRIP ASSEMBLY	1
6	8M0165596	节气门握把	GRIP THROTTLE	1
7	879346T06	橡胶握把	GRIP Rubber	1
8	8M0034107	螺母	NUT	1
9	8M0024573	垫圈	WASHER	1
10	8M0022037	护孔环	GROMMET	1
11	879346T08	底座油门握把	CHASSIS Throttle Grip	1
12	8M0030401	盖帽手柄微调开关	CAP Handle Trim Switch	1
13	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
14	8M0021535	衬套	BUSHING	2
15	8M0022764	定位销	DOWEL PIN	2
16	879346T16	轴承盖	BEARING CAP	1
17	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	3
18	879346T19	护孔环	GROMMET	1
19	8M0035136	衬套	BUSHING	2
20	8M0045301	护孔环	GROMMET	1
21	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	1
22	4002319	垫圈	WASHER	1
23	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
24	8M0031370	衬套	BUSHING	1
25	879346T26	支架	BRACKET	1
26	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
27	82484890	螺钉 (M10 x 90)	SCREW (M10 x 90)	2
28	8M0044744	锁紧垫圈	TAB WASHER	2
29	4002319	垫圈	WASHER	2
30	879346T12	倾斜锁定总成	TILT LOCK ASSEMBLY	1
31	879346T11	手柄	HANDLE	1
32	8M0033313	贴纸开关-启动	DECAL On-Off-Start	1
33	8M0029029	油门标识贴纸	DECAL Throttle	1
34	8M0029030	贴纸倒-空-前	DECAL R-N-F	1
35	879347T07	齿轮板总成	GEAR PLATE ASSEMBLY	1
36	879347A04	换档臂和齿轮总成	SHIFT ARM AND GEAR ASSEMBLY	1
37	8M0022826	衬套	BUSHING	2
38	29641	E型卡环	E RING	1
39	879347A05	油门齿轮总成	THROTTLE GEAR ASSEMBLY	1
40	29641	E型卡环	E RING	1
41	8M0028305	销	PIN	1
42	8M0028540	垫片 (0.005)	SHIM (.005)	AR
42	8M0028541	垫片 (0.010)	SHIM (.010)	AR
42	8M0028542	垫片 (0.020)	SHIM (.020)	AR
42	8M0028543	垫片 (0.040)	SHIM (.040)	AR
43	8M0027443	枕座	PILLOW BLOCK	1
44	8M0028294	衬套	BUSHING	2
45	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	2
45	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	2
46	NSS	不单独销售油门轴	NOT SOLD SEPARATE Throttle Shaft	1
47	8M4501323	摩擦块	BLOCK Friction	1
48	8M0031550	螺丝 (M4 x 0.7 x 16)	SCREW (M4 x 0.7 x 16)	3
49	879347A08	弹簧和导向套件	SPRING AND GUIDE KIT	1
50	8M0028323	固定座	RETAINER	1
51	879347T06	空档开关	SWITCH Neutral	1
52	8M0034874	螺丝(M3 x 0.5)	SCREW (M3 x 0.5)	2
53	8M0034875	螺母(M3 x 0.5六角)	NUT (M3 x 0.5 Hex)	2
54	8M0085515	螺丝 (#8 - 32 x 0.375) 不包含在齿轮板总成中	SCREW (#8 - 32 x .375) Not included in Gear Plate Assembly	2
55	879346T04	转向手柄下盖	COVER Steering Handle, Lower	1
56	4001991	螺钉(M4 x 35)	SCREW (M4 x 35)	2
57	879346T10	开关/灯盖	COVER Switch/Light	1
58	828249	护孔环	GROMMET	1
59	879346A03	油门摩擦旋钮总成	THROTTLE FRICTION KNOB ASSEMBLY	1
60	29641	E型卡环	E RING	1
61	4001987	螺钉(M4×16)	SCREW (M4 x 16)	6
62	8M0085515	螺丝(#8 - 32 x .375)	SCREW (#8 - 32 x .375)	2
63	8M0028230	固定座	RETAINER	2
64	82130010	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
65	879346T17	换挡支架	BRACKET Shift Mount	1
-	899984003	安装手册-大型舵柄(手动)	INSTALLATION MANUAL Big Tiller, Manual	1
-	8M0063659	操作手册-大型舵柄(手动/机械/DTS)	OPERATION MANUAL Big Tiller -Manual, Mechanical and DTS	1

图 49舵柄手柄套件(喷泵35/40) Tiller Handle Kit (Jet 35/40)

REF	零件编号	中文名称	英文名称	数量
-	889246A37	转换套件-舵柄手柄(电动遥控转电动手柄)	CONVERSION KIT Tiller Handle - Electric Remote Control to Electric Handle	1
1	822148A6	盖板套件	COVER KIT	1
1	822148T06	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售外壳	NOT SOLD SEPARATE Case	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	4324210	油门线总成(30.50英寸)	CABLE ASSEMBLY Throttle (30.50 Inches)	1
6	4324211	油门线总成(41.50英寸)	CABLE ASSEMBLY Throttle (41.50 Inches)	1
7	960099	套管(12.00英寸)	SLEEVE (12.00 Inches)	1
8	82526225	螺钉 (M8 x 25毫米)	SCREW (M8 x 25 mm)	2
9	822407F1	盖板	COVER	1
9	8M0072298	盖板	COVER	1
10	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
11	828813T1	转向手柄臂	ARM Steering Handle	1
-	8M0032728	黑色安全绳贴纸	DECAL Lanyard, Black	1
12	822441	固定座	RETAINER	1
13	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
15	892995	节气门锁	LOCK Throttle	1
16	96203	弹簧	SPRING	1
17	821972T	节气门旋钮	KNOB Throttle	1
18	821463A2	舵柄管	TILLER TUBE	1
18	8M0138696	舵柄管	TILLER TUBE	1
19	8242004	贴花	DECAL	1
20	821465	节气门手柄	HANDLE Throttle	1
21	99589003	握把	GRIP	1
21	8M0221732	外握把	GRIP OUTER	1
22	823609A14	停止开关	SWITCH Stop	1
22	8M0104614	停止开关	SWITCH Stop	1
23	823687	卡扣	CLIP	2
24	11083A31	停止开关	SWITCH Stop	1
25	120441	黄铜固定座	RETAINER Brass	1
25	8M0032846	黄铜固定座	RETAINER Brass	1
26	821455A4	舵柄支架	BRACKET Tiller	1
27	826792	波形垫圈	WAVE WASHER	1
28	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
29	827314	垫圈	WASHER	1
30	828547633	导管（内径0.620英寸×3.00英尺散装）	CONDUIT (.620 Inside Diameter x 3.00 Feet Bulk)	1
31	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
32	82409316	前进-空档-倒档换挡贴纸	DECAL F-N-R Shift	1
33	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
34	830180A01	换挡手柄套件	HANDLE KIT Shift	1
35	8M0021519	肩部螺钉(10 x 20)	SHOULDER SCREW (10 x 20)	1
36	8M0009820	锁紧垫圈	TAB WASHER	1
37	82484890	螺钉 (M10 x 90)	SCREW (M10 x 90)	2

图 50舵柄手柄组件(大舵柄-手动) Tiller Handle Kit Components (Big Tiller-Manual)

REF	零件编号	中文名称	英文名称	数量
-	879291A04	舵柄总成大型舵柄，40-60 EFI四冲程，手动机械非动力转向	TILLER HANDLE ASSEMBLY Big Tiller, 40-60 EFI FourStroke, Manual Mechanical Non Power Steering	1
1	879346T20	盖板	COVER	1
2	879347A01	紧急停止开关	EMERGENCY STOP SWITCH	1
3	8M0032846	黄铜固定座	RETAINER Brass	1
4	8M0092851	安全绳总成70英寸	LANYARD CORD ASSEMBLY 70 inch	1
4	8M0165957	安全绳 70英寸	LANYARD 70 INCH	1
5	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
6	897716001	塑料钥匙开关螺母	NUT Plastic-Key Switch	1
7	879347A02	微调开关总成	TRIM SWITCH ASSEMBLY	1
7	8M0125238	微调开关总成	TRIM SWITCH ASSEMBLY	1
8	8M0030401	盖帽手柄微调开关	CAP Handle Trim Switch	1
9	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
10	879347A03	线束与板总成	HARNESS AND PLATE ASSEMBLY	1
11	8M3001068	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
11	8M0210763	报警器	ALARM	1
12	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
13	4005685	螺钉（M4×10）	SCREW (M4 x 10)	3
14	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
14	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
15	823792	杠杆	LEVER	1
16	29330	垫圈	WASHER	1
17	821961	杆	ROD	1
18	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
19	8165621	圆盘	DISC	1
20	8M0007471	旋转头板	PLATE Swivel Head	1
21	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
22	8237011	副驾驶贴花	DECAL Co-Pilot	1
23	74036	润滑脂接头	FITTING Grease	1
23	8M0169589	润滑脂接头	FITTING Grease	1
24	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
25	8M0083437	拖钓控制套件	CONTROL KIT Trolling	1
26	8M0082354	线缆套件-油门与换挡(40-60马力)	CABLE KIT - THROTTLE AND SHIFT 40-60	1
27	897978T02	LED灯与开关套件	LED LIGHT AND SWITCH KIT	1

图 51舵柄手柄组件(喷泵35/40) Tiller Handle Kit Components (Jet 35/40)

REF	零件编号	中文名称	英文名称	数量
-	889246A37	转换套件-舵柄手柄(电动遥控转电动手柄)	CONVERSION KIT Tiller Handle - Electric Remote Control to Electric Handle	1
1	8M0005914	换挡杆	ROD Shift	1
2	210711	开口销	COTTER PIN	1
3	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
3	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
4	8M0020425	销	PIN	1
5	898289T35	滑块	SLIDE	1
5	8M0001557	换挡滑块	SLIDE Shift	1
6	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
7	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
8	4002314	垫圈	WASHER	1
9	401365	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
10	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	2
11	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
12	898289T33	支架	BRACKET	1
13	898289T36	杠杆	LEVER	1
14	898289T34	支架	BRACKET	1
15	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	3
16	8M0021265	开关总成	SWITCH ASSEMBLY	1
16	8M0052940	开关总成	SWITCH ASSEMBLY	1
17	830294T3	支架	BRACKET	1
18	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
18	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
19	897978A03	油门/换挡线缆总成	CABLE ASSEMBLY Throttle/Shift	1
19	8M0082526	T/S电缆 G2 3英尺	CABLE T/S G2 3 FT	1
20	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
21	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
22	858951	J型卡扣	J CLIP	1
23	8M0001537	护孔环	GROMMET	1
24	4001987	螺钉(M4×16)	SCREW (M4 x 16)	2
25	8M0009401	卡扣	CLIP	1
26	8M0009400	卡扣	CLIP	1
27	38833	垫圈	WASHER	2
28	8M0000839	尼龙嵌件螺母(M4)	NUT (M4) Nylon Insert	2
29	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
30	18861	固定座	RETAINER	1
31	814820	适配器	ADAPTER	1
32	NSS	不单独销售	NOT SOLD SEPARATE	1
33	79091	保险丝20安培	FUSE 20 Ampere	1
33	8M0207796	保险丝20安培	FUSE 20 AMP	1
34	95084A2	拉线总成	CABLE ASSEMBLY	1
35	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
36	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
36	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2
37	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
37	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
38	823792	杠杆	LEVER	1
39	29330	垫圈	WASHER	1
40	821961	杆	ROD	1
41	821957	制动板	BRAKE PLATE	1
42	8165621	圆盘	DISC	2
43	8M0007471	旋转头板	PLATE Swivel Head	1
44	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
45	8237011	副驾驶贴花	DECAL Co-Pilot	1
46	13541	公插头	PLUG Male	2
47	74036	润滑脂接头	FITTING Grease	1
47	8M0169589	润滑脂接头	FITTING Grease	1
48	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
49	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
50	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
51	852375A6	延长线束总成	HARNESS ASSEMBLY Extension	1
52	8M0028682	护孔环	GROMMET	1
52	8M4502035	护孔环	GROMMET	1
53	88552535	不锈钢螺钉(M6×35mm)	SCREW (M6 x 35 mm) Stainless Steel	1
54	8M0034273	支架	BRACKET	1

图 52舵柄手柄套件组件(中置) Tiller Handle Kit Components (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161148	换挡油门线束套件 40-60马力	SHIFT AND THROTTLE CABLE KIT 40-60 HP	1
2	8M0124369	拉绳总成54英寸	LANYARD ASSEMBLY 54 in	1
2	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
3	8M0161154	螺丝 M10×1.5	SCREW M10 X 1.5	2
4	8M0161156	锁紧垫圈	TAB WASHER	1
5	8M0161155	锁紧垫圈	TAB WASHER	1
6	74036	润滑脂接头	FITTING Grease	1
6	8M0169589	润滑脂接头	FITTING Grease	1
7	8237011	副驾驶贴花	DECAL Co-Pilot	1
8	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
9	8165621	圆盘	DISC	1
10	8M0007471	旋转头板	PLATE Swivel Head	1
11	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
12	821961	杆	ROD	1
13	29330	垫圈	WASHER	1
14	823792	杠杆	LEVER	1
15	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
15	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
16	8M0161160	护孔环	GROMMET	1

图 53舵柄手柄组件(中置喷泵35/40) Tiller Handle Kit Components (Mid Mount Jet 35/40)

REF	零件编号	中文名称	英文名称	数量
1	8M0161149	换挡与油门线缆套件(35-40马力喷泵)	SHIFT AND THROTTLE CABLE KIT 35-40 HP Jet	1
2	8M0124369	拉绳总成54英寸	LANYARD ASSEMBLY 54 in	1
2	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
3	8M0161154	螺丝 M10×1.5	SCREW M10 X 1.5	2
4	8M0161156	锁紧垫圈	TAB WASHER	1
5	8M0161155	锁紧垫圈	TAB WASHER	1
6	74036	润滑脂接头	FITTING Grease	1
6	8M0169589	润滑脂接头	FITTING Grease	1
7	8237011	副驾驶贴花	DECAL Co-Pilot	1
8	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
9	8165621	圆盘	DISC	1
10	8M0007471	旋转头板	PLATE Swivel Head	1
11	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
12	821961	杆	ROD	1
13	29330	垫圈	WASHER	1
14	823792	杠杆	LEVER	1
15	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
15	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
16	8M0161160	护孔环	GROMMET	1

图 54舵柄套件组件（中置式SeaPro） Tiller Handle Kit Components (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161148	换挡油门线束套件 40-60马力	SHIFT AND THROTTLE CABLE KIT 40-60 HP	1
2	8M0124369	拉绳总成54英寸	LANYARD ASSEMBLY 54 in	1
2	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
3	8M0161154	螺丝 M10×1.5	SCREW M10 X 1.5	2
4	8M0161156	锁紧垫圈	TAB WASHER	1
5	8M0161155	锁紧垫圈	TAB WASHER	1
6	74036	润滑脂接头	FITTING Grease	1
6	8M0169589	润滑脂接头	FITTING Grease	1
7	8237011	副驾驶贴花	DECAL Co-Pilot	1
8	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
9	8165621	圆盘	DISC	1
10	8M0007471	旋转头板	PLATE Swivel Head	1
11	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
12	821961	杆	ROD	1
13	29330	垫圈	WASHER	1
14	823792	杠杆	LEVER	1
15	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
15	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
16	8M0161160	护孔环	GROMMET	1
17	8M0161161	燃油管快拆套件	FUEL HOSE QUICK DISCONNECT KIT	1
18	855697	卡箍	CLAMP	3
18	8M0204696	卡箍	CLAMP	3
19	8M0161162	阳螺纹接头	Fitting Male	1
20	8M0161163	阴螺纹接头	FITTING Female	1

图 55舵柄手柄后支架总成(中置) Tiller Handle Rear Bracket Assembly (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161096	带倾斜锁的后支架总成	BRACKET Rear Assembly with Tilt Lock	1
2	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
3	8M0161103	倾斜杆	LEVER Tilt	2
4	8M0161099	轴承衬套	BUSHING Bearing	2
5	8M0161683	倾斜凹槽凸轮	DENT CAM Tilt	1
6	8M0161684	锁紧片	LOCKING TAB	1
7	8M0161687	槽销	GROOVED PIN	1
8	8M0161686	倾斜轴	TILT SHAFT	1
9	8M0161685	压缩弹簧	SPRING Compression	1
10	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
11	8M0136052	螺钉	SCREW	1
11	8M0157385	螺钉	SCREW	1
12	8M0136057	盖形螺母	NUT Cap	1
13	40140	螺母(M10)	NUT (M10)	1
14	4002319	垫圈	WASHER	2
15	8M0161098	趾部夹	CLAMP Toe	1
15	8M0224370	趾部夹	CLAMP Toe	1
16	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
17	8M0161097	下支架	BRACKET Lower	1
17	8M0224367	下支架	LOWER BRACKET	1
18	8M0136054	螺栓	BOLT	1
19	8M0136060	E型卡环	E RING	1
20	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
21	8M0161101	螺丝M10 X 1.5六角头不锈钢	SCREW M10 X 1.5 HEX HD S.S	1
22	8M0161102	调节螺丝	SCREW Adjustment	1
22	8M0153724	螺钉	SCREW	1
23	8M0051399	止动器	STOPPER	1
23	8M0245322	止动器	STOPPER	1
24	8M0161100	衬套	BUSHING	2
25	8M0031370	衬套	BUSHING	1

图 56舵柄手柄换挡与油门组件(中置) Tiller Handle Shift and Throttle Components (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161094	舵柄底盘	CHASSIS Tiller	1
2	8M0161107	换挡手柄盖	COVER Shift Handle	1
3	8M0161106	螺钉	SCREW	1
4	4002319	垫圈	WASHER	1
5	8M0161105	换挡手柄总成	SHIFT HANDLE ASSEMBLY	1
6	8M0161110	法兰衬套	FLANGE BUSHING	1
7	8M0161126	油门管	THROTTLE TUBE	1
-	8M0166001	握把总成	GRIP ASSEMBLY	1
8	NSS	内握把不单独销售	NOT SOLD SEPARATE INNER GRIP	1
9	NSS	外握把不单独销售	NOT SOLD SEPARATE OUTER GRIP	1
10	8M0161124	动力微调开关面板	BEZEL Power Trim Switch	1
10	8M0161145	无动力微调开关面板	BEZEL No Power Trim Switch	1
11	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
12	8M0161109	换挡安装支架	BRACKET Shift Mounting	1
13	8M0161113	螺丝M6X1.0X10	SCREW M6X1.0X10	7
14	8M0085515	螺丝(#8 - 32 x .375)	SCREW (#8 - 32 x .375)	2
15	8M0161111	法兰衬套	FLANGE BUSHING	2
16	8M0161108	换挡杆	SHIFT LEVER	1
17	NSS	螺柱不单独销售	NOT SOLD SEPARATE STUD	1
18	8M0161114	定位器总成	DETENT ASSEMBLY	1
19	NSS		NOT SOLD SEPARATE SPRING	1
20	NSS		NOT SOLD SEPARATE GUIDE	1
21	NSS		NOT SOLD SEPARATE ROLLER	1
22	26811	开口销	COTTER PIN	3
23	8M0161131	摩擦夹	FRICTION CLAMP	1
24	8M0161112	换挡安装支架	BRACKET Shift Mounting	1
25	8M0161137	摩擦旋钮	FRICTION KNOB	1
26	8M0161138	油门摩擦贴纸	DECAL Throttle Friction	1
27	8M0161136	开口销	COTTER PIN	1
28	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
28	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
29	29641	E型卡环	E RING	1
30	8M0161258	小齿轮	PINION	2
31	8M0161139	油门齿轮总成	THROTTLE GEAR ASSEMBLY	1
32	8M0161125	卡箍	CLAMP	1
33	8M0161130	油门支架	THROTTLE BRACKET	1
34	8M0161128	U型销	PIN Clevis	1
35	8M0161115	线束支架	BRACKET HARNESS	1
36	8M0161134	垫圈	WASHER	2
37	8M0161135	螺丝M4x16	SCREW M4x16	2
38	8M0161133	衬套	BUSHING	2
39	8M0161132	枕形支撑	PILLOW SUPPORT	1
40	8M0161127	开口销	PIN Split Lock	1
41	8M0161129	油门轴	THROTTLE SHAFT	1

图 57工具1 Tools 1

REF	零件编号	中文名称	英文名称	数量
1	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil	1
3	802653Q1	机油滤清器扳手	WRENCH Oil Filter	1
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
4	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
6	99379	正时灯	TIMING LIGHT	1
7	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
8	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital	1
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
9	823686A2	数字诊断测试仪	DIGITAL DIAGNOSTIC TESTER	1
10	880118A2	模块	CARTRIDGE	1
11	822560A5	线束总成-DDT适配器	HARNESS ASSEMBLY DDT Adapter	1
12	883877A1	喷油器拆卸工具	REMOVAL TOOL Fuel Injector	1
13	NSS	非单独销售锁环钳(P/N-SRP2)	NOT SOLD SEPARATE Lock ring Pliers (P/N-SRP2)
14	809495A1	气门导管拆卸工具	REMOVER TOOL Valve Guide	1
15	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
16	809497A1	气门导管铰刀工具	REAMER TOOL Valve Guide	1
17	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
18	NSS	不单独销售气门座铰刀套件	NOT SOLD SEPARATE Valve Seat Cutter Kit
19	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
20	802867Q1	防腐蚀润滑脂8盎司	ANTI-CORROSION GREASE 8 oz	1
21	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
22	74951	扳手	SPANNER WRENCH	1

图 58工具2 Tools 2

REF	零件编号	中文名称	英文名称	数量
24	63209	加热灯	HEAT LAMP	1
25	877321A1	轴承安装工具	INSTALLATION TOOL Bearing	1
26	13945	轴承安装工具	INSTALLATION TOOL Bearing	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
27	NSS		NOT SOLD SEPARATE Expanding Rod (P/N-CG-41-11)
28	NSS	不单独销售夹头(P/N-CG-41-14)	NOT SOLD SEPARATE Collet (P/N-CG-41-14)
29	24156	螺母(0.625-18)	NUT (.625-18)	1
30	34961	垫圈	WASHER	1
31	29310	安装板	PLATE	1
32	31229	轴	SHAFT	1
33	36571T	导向垫圈	PILOT WASHER	1
34	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
35	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
36	36569T	驱动头工具	DRIVE HEAD TOOL	1
37	27780	拉拔器	PULLER	1
38	37241	通用拉拔板	PULLER PLATE Universal	1
39	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
40	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
41	825003A1	DDT电缆总成(10英尺)	CABLE ASSEMBLY DDT (10 FT)	1
42	13949	油封安装工具	DRIVER TOOL Oil Seal	1
43	817007T	密封安装工具	INSTALLER TOOL Seal	1
44	43506T	轴承固定工具	RETAINING TOOL Bearing	1
45	817005	轴承安装工具	INSTALLER TOOL Bearing	1
46	817006	水泵底座密封安装工具	INSTALLER TOOL Water Pump Base Seal	1
47	817008A2	小齿轮定位工具	LOCATION TOOL Pinion Gear	1
48	817009T	轴承杯驱动器工具	DRIVER TOOL Bearing Cup	1
49	12349A2	小齿轮定位工具	LOCATION TOOL Pinion	1
49	12349A05	小齿轮定位工具	TOOL Pinion Locating	1

图 59工具3 Tools 3

REF	零件编号	中文名称	英文名称	数量
52	14308T1	轴承座圈工具	RACE TOOL Bearing	1
52	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
53	14309T1	轴承安装工具	INSTALLATION TOOL Bearing	1
53	14309T02	轴承安装工具	INSTALLATION TOOL Bearing	1
54	14310T1	耐磨套驱动器	WEAR SLEEVE DRIVER	1
55	14311A2	轴承预紧工具	PRE LOAD TOOL Bearing	1
55	14311A04	预紧力工具	TOOL Preload	1
56	196601	背隙测量仪	INDICATOR TOOL Backlash	1
-	78473	背隙测量仪	INDICATOR TOOL Backlash	1
57	31106T	轴承安装心轴杯	MANDREL Bearing Driver Cup	1
58	31108T	油封驱动器	DRIVER Oil Seal	1
59	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
60	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
61	37350T	导向心轴	PILOT MANDREL	1
62	817070	传动轴固定工具	HOLDING TOOL Driveshaft	1
63	58222A1	百分表工具	DIAL INDICATOR TOOL	1
64	85716	拉拔螺栓工具-轴承座	PULLER BOLT TOOL Bearing Carrier	1
65	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
66	83165T	拉拔器总成	PULLER ASSEMBLY	1
67	856875A1	轴承安装工具	INSTALLATION TOOL Bearing	1
68	817057A1	背隙指示器工具	BACKLASH INDICATOR TOOL	1
68	817057A02	背隙指示器工具	TOOL Backlash Indicator	1
69	817058A1	轴承驱动器工具	DRIVER TOOL Bearing	1
70	877840A1	传动轴固定工具	HOLDING TOOL Driveshaft	1

图 60顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0223489	水星顶罩总成(无标识)	TOP COWL ASSEMBLY Mercury, Non-Decaled	1
2	8M0223493	导风罩	AIR GUIDE	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
4	8M0137384	铆钉	RIVET	2
5	8M0223490	上罩壳密封件	SEAL Top Cowl	1

图 61艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	98727	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865F2	艉板支架	BRACKET Transom	1
5	19618A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	812709T	旋钮	KNOB	1
10	99615	槽销	PIN Groove	1
11	19619	垫圈	WASHER	2
12	18486F5	锚支架	BRACKET Anchor	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
17	4000355	螺钉(M8×35)	SCREW (M8 x 35)	1
18	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	4
19	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
20	49930A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
21	821461	弹簧	SPRING	1
22	196141	倾斜管	TILT TUBE	1
23	858869	螺母 (.875-14)	NUT (.875-14)	2
24	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
25	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
26	82671117	螺母(.500-20)	NUT (.500-20)	4
27	1938525	连接杆	LINK	1
28	19615A4	倾斜杆总成	LEVER ASSEMBLY Tilt	1
29	812707	衬套	BUSHING	1
30	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	1
31	99611	波形垫圈	WAVE WASHER	1
32	19621	倾斜旋钮	TILT KNOB	1
33	19611	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	1
34	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
35	4002319	垫圈	WASHER	2
36	40140	螺母(M10)	NUT (M10)	2
37	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
38	19624A1	密封套件	SEAL KIT	1
39	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
40	78861	隔套	SPACER	1
41	22740	卡扣	CLIP	2
42	69205	C形垫圈	C WASHER	1
43	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1

图 62升降开关套件 Trim Switch Kit

REF	零件编号	中文名称	英文名称	数量
-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
1	18861	固定座	RETAINER	1
2	814820	适配器	ADAPTER	1
3	NSS	开关(不单独销售)	NOT SOLD SEPARATE Switch
4	79091	保险丝20安培	FUSE 20 Ampere	1
5	95084A2	拉线总成	CABLE ASSEMBLY	1
6	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	2
7	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
7	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2

图 63油气分离器 Vapor Separator

REF	零件编号	中文名称	英文名称	数量
-	892267T03	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
1	892267A54	主体总成	BODY ASSEMBLY	1
2	892267506	放油螺钉	SCREW Drain	1
3	892267530	O型圈	O-RING	1
4	85583466	软管(40英寸整卷)裁切至9英寸	HOSE (40.00 Inches Bulk) Cut to 9 Inches	1
4	8M0054213	软管	HOSE	1
5	892267A55	燃油冷却器总成	COOLER ASSEMBLY Fuel	1
6	888988023	卡箍	CLAMP	2
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
8	892267511	垫圈	WASHER	1
9	892267504	软管	HOSE	1
10	892267503	软管	HOSE	1
11	834985	护孔环	GROMMET	3
11	8M0190980	护孔环	GROMMET	3
12	856954	衬套	BUSHING	3
13	892267A51	燃油泵套件(含盖体O型圈25-892267530)	PUMP KIT Fuel Also includes cover to body o ring 25-892267530	1
14	892267521	绝缘体	INSULATOR	1
15	892267510	隔离器	ISOLATOR	1
16	892267523	绝缘体	INSULATOR	1
17	892267534	燃油滤网	STRAINER Fuel	1
18	892267519	盖板	COVER	1
19	892267T57	盖总成	COVER ASSEMBLY	1
20	892267537	施拉德阀	VALVE Schrader	1
20	892267T57	盖总成	COVER ASSEMBLY	1
21	892267535	电气连接器	CONNECTOR Electrical	1
22	892267531	螺钉(M4×16)	SCREW (M4 x 16)	5
23	883220	盖帽	CAP	1
24	892267A52	浮子阀套件	FLOAT VALVE KIT	1
25	892267A50	压力调节器套件	REGULATOR KIT Pressure	1
26	892267513	O型圈	O-RING	1
27	892267512	滤网	SCREEN	1
28	892267515	螺钉（M5×18）	SCREW (M5 x 18)	1
29	888988023	卡箍	CLAMP	2
30	892267520	安装板	PLATE	1
31	892267529	螺钉(M4 x 8)	SCREW (M4 x 8)	5
32	892267527	浮子	FLOAT	1
33	892267528	浮子销	PIN Float	1
34	892267517	卡扣	CLIP	1
35	892267516	软管	HOSE	1
36	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
37	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
38	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
38	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
39	888988023	卡箍	CLAMP	1
40	8M0022107	接头	FITTING	1

图 64水泵套件组件812966A12 Water Pump Kit Components 812966A12

REF	零件编号	中文名称	英文名称	数量
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
1	830749	密封件	SEAL	3
1	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
2	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
2	8M0245488	水泵底座	BASE WATER PUMP	1
3	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
3	8M0204651	O型圈	O-RING	1
4	814669	油封	SEAL Oil	1
4	8M0245489	油封	SEAL OIL	1
5	814670	油封	SEAL Oil	1
6	19453T	叶轮	IMPELLER	1
7	19699	键	KEY	1
7	8M0032831	叶轮键	KEY Impeller	1
8	8M0005777	垫圈	WASHER	2
8	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
9	8M0242489	水泵	WATER PUMP	1
10	19701	下衬垫	GASKET Lower	1
10	8M0224241	衬垫	GASKET	1
11	822189	水泵上衬垫	GASKET Upper Water Pump	1
12	19700A2	面板	FACE PLATE	1
13	8M0000332	联轴器(短)	COUPLING Short	1
13	8M0151046	水管联轴器(短)	COUPLING Water Tube, Short	1

图 65无水分离传感器的燃油滤清器套件-SeaPro Water Separator Fuel Filter Kit Without WIF Sensor-SeaPro

REF	零件编号	中文名称	英文名称	数量
-	8M0097838	燃油滤清器套件	FUEL FILTER KIT	1
1	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
2	8M0116793	燃油滤清器套件	FUEL FILTER KIT	1
3	8M0021044	滤杯	BOWL	1
3	8M0214990	滤清器杯体	FILTER BOWL	1
4	8M0103095	油水分离滤清器(11/16-16螺纹)	FILTER Fuel-Water Separating (11/16-16 Thread)	1
4	8M0146203	滤芯(11/16英寸)	ELEMENT 11/16 IN	1
5	36373	六角堵头（.375-18）-钢制	PLUG (.375-18) Hex - Steel	2
5	8M0204657	堵头	PLUG	2
6	8M0086290	倒钩接头	CONNECTOR Barb	2
6	8M0204732	倒钩接头	CONNECTOR Barb	2
7	815504105	蜗轮卡箍(11-18毫米)	CLAMP Worm Gear (11-18 mm)	2
7	8M0188618	蜗轮卡箍(11-18毫米)	CLAMP Worm Gear (11-18 mm)	2
