水星 Mercury 300R HP 4.6L V8 Racing 1E080500 & Up - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-8M0142639 · 共 56 个部位 · 2214 条零件

1装饰面板 2附件 3适配板 4适配板 300R重型 5发电机安装/皮带设计I型 6发电机安装/皮带设计II型 7凸轮轴盖 8冷却系统250R - 1E080500至1E080601 9冷却系统250R - 1E080602及以上 10冷却系统300R/300R重型 11曲轴、活塞及连杆 12气缸体 13气缸盖与凸轮轴 14贴花 15驱动轴延长套件 16驱动轴壳体 17电气系统 18发动机线束修理端 - 8M0142259 19排气系统 20飞轮设计I型 21飞轮设计II型 22带水分传感器的船用燃油滤清器 23燃油供给模块组件 8M0132732 24燃油系统 25齿轮箱，驱动轴，5.44鱼雷型(1.75减速比)26齿轮箱（驱动轴）-Sport Master型（速比1.60）27齿轮箱（驱动轴）-Sport Master型（速比1.75）28齿轮箱（螺旋桨轴-反转）-5.44鱼雷型（速比1.75）29齿轮箱（螺旋桨轴-反转）-Sport Master型（速比1.60）30齿轮箱（螺旋桨轴反向旋转，Sport Master，1.75传动比）31齿轮箱（螺旋桨轴-正转）-5.44鱼雷型（速比1.75）32齿轮箱（螺旋桨轴-正转）-Sport Master型（速比1.60）33齿轮箱（螺旋桨轴-正转）-Sport Master型（速比1.75）34齿轮箱驱动轴（Torque Master，1.75传动比）35齿轮箱螺旋桨轴（标准旋转，Torque Master，1.75传动比）36点火系统 37进气系统-300R重型I型 38进气系统-300R重型II型 39进气系统设计I型 40进气系统设计II型 41底罩 42维护套件 43润滑油系统 44动力升降组件 8M0225374（二代/三代设计）45动力升降组件塑料电机外壳 - 8M0142341/8M0164977(设计I型)46动力升降/艉板总成 47动力升降/艉板总成-重型 48维修/支撑材料 49机械换挡系统 50垫片组 8M0076745 51启动电机 52旋转支架与转向臂 53旋转支架与转向臂-重型 54工具 55顶罩 56配平泵及安装支架

图 1装饰面板 Accent Panel

REF	零件编号	中文名称	英文名称	数量
1	8M0147686	装饰罩总成魔鬼眼红	ACCENT COWL ASSEMBLY Devils Eye Red	1
1	8M0147683	装饰罩总成（石墨灰）	ACCENT COWL ASSEMBLY Graphite Grey	1
1	8M0147687	装饰罩总成魔鬼眼红	ACCENT COWL ASSEMBLY Devils Eye Red	1
1	8M0147684	装饰罩总成（石墨灰）	ACCENT COWL ASSEMBLY Graphite Grey	1
1	8M0147685	装饰罩总成（待喷涂）	ACCENT COWL ASSEMBLY Ready to Paint	1
1	8M0192256	装饰面板漆	ACCENT PNL PAINT	1
1	8M0159911	装饰罩总成碳纤维(无贴花) 需另购贴花套装	ACCENT COWL ASSEMBLY Carbon Fiber (Undecaled) MUST ORDER DECAL SET	1
1	8M0172910	装饰罩总成碳纤维(无贴花)	ACCENT COWL ASSEMBLY Carbon Fiber (Non-Decaled)	1
2	8M0159921	贴花套装装饰面板 250R	DECAL SET Accent Panel, 250R	1
2	8M0159922	贴花套装装饰面板 300R	DECAL SET Accent Panel, 300R	1
3	8M0149565	水星黑色贴花	DECAL Mercury, Black	1
3	8M0147920	水星标贴（银色）	DECAL Mercury, Silver	1
4	8M0143774	后贴花 250马力	DECAL Rear, 250 HP	1
5	8M0149567	后贴花 300马力	DECAL Rear, 300 HP	1
6	8M0080153	M-ICON 66毫米赛车贴花	DECAL M-ICON 66 MM Racing	1
7	8M0149566	红色贴花 R	DECAL Red, R	1
8	8M0149568	黑色R贴花	DECAL Black, R	1

图 2附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0210761	电池电缆组(12英尺)	CABLE SET (12 ft) Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0207790	DTS清洁电源线束总成(25英尺)	HARNESS ASSEMBLY DTS Clean Power, 25 Feet	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	8M0204704	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件全套	CLAMP KIT Clamp Kit-Complete	1

图 3适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	8M0142705	适配板	ADAPTER PLATE	1
2	8M0142744	螺柱（M10×185）	STUD (M10 x 185)	8
3	8M0142743	螺母(M10 x 1.5)	NUT (M10 x 1.5)	10
4	8M0149603	螺柱 (M10 x 1.5 x 81.5)	STUD (M10 x 1.5 x 81.5)	2
4	8M0158595	双头螺柱(M10)	STUD (M10)	2
5	8M0069690	螺丝(M10×1.5×60)	SCREW (M10 X 1.5 X 60)	3
6	821327	定位销	PIN Dowel	2
7	8M0142275	衬垫	GASKET	1
8	8M0142742	上部安装支架	BRACKET Upper Mount	1
8	8M0239528	支架固定座	BRACKET Mount Retainer	1
9	4010730	螺钉 (M8 x 30)	SCREW (M8 x 30)	4
9	8M0231451	六角法兰螺钉M8×30	SCREW M8 x 30 HEX FLG	4
10	8M0038205	直通接头	FITTING Straight	2
11	8M0142745	上部安装支架密封件	SEAL Upper Mount Bracket	1
12	8M0142981	螺丝 M14x2.00x100 六角法兰头	SCREW (M14x2.00x100) Hex Flg Hd	2
12	8M0230598	螺钉（M14×2×100 HX FLG）	SCREW (M14 x 2 x 100 HX FLG)	2
13	8M0142711	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	2
13	8M0224254	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	2
14	8M0149560	刚性上部支架	MOUNT UPPER Stiff	1
15	8M0103823	六角法兰螺钉(M10×45)	SCREW (M10 x 45 Hex Flange)	4
16	8M0142274	衬垫	GASKET	1
16	8M0205773	适配板衬垫	GASKET Adapter Plate	1
17	8M0142982	挡油板	SHIELD Oil Deflector	1
18	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
19	8M0142708	螺钉 (M6)	SCREW (M6)	9
20	8M0142748	接头	FITTING	1
21	8M0142619	软管	HOSE	1
22	8M0146171	喷雾器软管总成	HOSE ASSEMBLY Sprayer	1
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
24	8M0142618	冷却器出口软管	HOSE Mount Cooler Out	1
25	8M0149562	护板总成	CHAP PLATE ASSEMBLY	1
25	8M0142707	适配器板	PLATE Adapter	1
25	8M0149562	护板总成	CHAP PLATE ASSEMBLY	1
26	8M0142710	排水罩	DRAIN Cowl	2
27	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
28	8M0142831	底部锁扣	LATCH Bottom	1
29	8M0142832	顶部锁扣	LATCH Top	1
30	8M0142917	适配板密封件	SEAL Adapter Plate	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 4适配板 300R重型 Adapter Plate 300R Heavy Duty

REF	零件编号	中文名称	英文名称	数量
1	8M0149576	适配板	ADAPTER PLATE	1
2	8M0142744	螺柱（M10×185）	STUD (M10 x 185)	8
3	8M0142743	螺母(M10 x 1.5)	NUT (M10 x 1.5)	10
4	8M0142746	双头螺栓 M10x81.5	STUD (M10 x 81.5)	2
4	8M0158595	双头螺柱(M10)	STUD (M10)	2
5	8M0069690	螺丝(M10×1.5×60)	SCREW (M10 X 1.5 X 60)	3
6	821327	定位销	PIN Dowel	2
7	8M0142275	衬垫	GASKET	1
8	8M0142742	上部安装支架	BRACKET Upper Mount	1
8	8M0239528	支架固定座	BRACKET Mount Retainer	1
9	4010730	螺钉 (M8 x 30)	SCREW (M8 x 30)	4
9	8M0231451	六角法兰螺钉M8×30	SCREW M8 x 30 HEX FLG	4
10	8M0038205	直通接头	FITTING Straight	2
11	8M0142745	上部安装支架密封件	SEAL Upper Mount Bracket	1
12	8M0142981	螺丝 M14x2.00x100 六角法兰头	SCREW (M14x2.00x100) Hex Flg Hd	2
12	8M0230598	螺钉（M14×2×100 HX FLG）	SCREW (M14 x 2 x 100 HX FLG)	2
13	8M0142711	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	2
13	8M0224254	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	2
14	8M0149599	上支架实心	MOUNT Upper, Solid	1
14	8M0157366	上固定支架	UPPER MOUNT SOLID	1
15	8M0149600	螺丝 (M10 x 1.5 x 80)	SCREW (M10 x 1.5 x 80)	1
16	8M0103823	六角法兰螺钉(M10×45)	SCREW (M10 x 45 Hex Flange)	4
17	8M0142274	衬垫	GASKET	1
17	8M0205773	适配板衬垫	GASKET Adapter Plate	1
18	8M0149574	挡油板安装支架	SHEILD MOUNT Oil Deflector	1
19	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
20	8M0142708	螺钉 (M6)	SCREW (M6)	9
21	8M0142748	接头	FITTING	1
22	8M0142619	软管	HOSE	1
23	8M0146171	喷雾器软管总成	HOSE ASSEMBLY Sprayer	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
25	8M0142618	冷却器出口软管	HOSE Mount Cooler Out	1
26	8M0149562	护板总成	CHAP PLATE ASSEMBLY	1
27	8M0142710	排水罩	DRAIN Cowl	2
28	8M0142917	适配板密封件	SEAL Adapter Plate	1
29	8M0058484	护孔环	GROMMET	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 5发电机安装/皮带设计I型 Alternator Mounting/Belt Design I

REF	零件编号	中文名称	英文名称	数量
1	8M0142248	85安交流发电机	ALTERNATOR 85 AMP	1
2	8M0151156	隔套	SPACER	1
3	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
4	8M0142675	熔断式电缆总成	CABLE ASSEMBLY Fusable Link	1
4	8M0169564	熔断链接线组件	CABLE ASSEMBLY Fuseable Link	1
5	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
6	8M0142251	皮带	BELT	1
6	8M0218433	皮带	BELT	1
7	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	6
8	8M0142692	发电机支架	BRACKET Alternator	1
8	8M0237475	发电机支架	BRACKET Alternator	1
9	8M0142693	发电机支架	BRACKET Alternator	1
9	8M0237474	发电机支架	BRACKET Alternator	1
10	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2
11	8M0183795	中心支架	MOUNT CENTER	6

图 6发电机安装/皮带设计II型 Alternator Mounting/Belt Design II

REF	零件编号	中文名称	英文名称	数量
1	8M0142248	85安交流发电机	ALTERNATOR 85 AMP	1
1	8M0176702	发电机升级套件	UPGRADE KIT Alternator	1
2	8M0151156	隔套	SPACER	1
3	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
4	8M0142675	熔断式电缆总成	CABLE ASSEMBLY Fusable Link	1
4	8M0169564	熔断链接线组件	CABLE ASSEMBLY Fuseable Link	1
5	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
6	8M0142251	皮带	BELT	1
6	8M0218433	皮带	BELT	1
7	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
8	826365	螺母 (M8)	NUT (M8)	4
9	8M0022161	双头螺柱(M8×71.5)	STUD (M8 x 71.5)	4
10	8M0183795	中心支架	MOUNT CENTER	6
11	8M0142674	平垫圈	WASHER Plain	12
12	8M0142678	接地线总成	CABLE ASSEMBLY Ground	1
13	8M0142673	发电机支架	BRACKET Alternator	1
14	8M0142672	发电机支架	BRACKET Alternator	1
15	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2
16	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	4
16	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	4
-	8M0183802	飞轮套件	Flywheel Kit	1

图 7凸轮轴盖 Camshaft Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0142282	右舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Starboard	1
1	8M0142281	左舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Port	1
2	8M0142284	右舷凸轮轴盖密封件	SEAL Camshaft Cover, Starboard	1
2	8M0142283	左舷凸轮轴盖密封件	SEAL Camshaft Cover, Port	1
3	8M0142285	火花塞密封圈	SEAL Spark Plug	4
4	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	38
4	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	38
5	8M0142472	左舷至右舷通气管	HOSE Port to Starboard Breather	1
6	855228	卡箍	CLAMP	4
7	8M0142473	右舷通气管至进气口软管	HOSE Starboard Breather to Intake	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0149557	长缸体总成	LONG BLOCK	1

图 8冷却系统250R - 1E080500至1E080601 Cooling System 250R - 1E080500 thru 1E080601

REF	零件编号	中文名称	英文名称	数量
1	8M0142494	接头	FITTING	1
2	35480	O型圈（1.237×0.103）	O-RING (1.237 x .103)	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	8
4	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	6
5	8M0142503	冷却软管	HOSE Cooling	1
6	8M0142516	倒钩接头	FITTING Barbed	1
7	8M0142517	O型圈(内径23.6×线径2.9)	O-RING (23.6 MM ID X 2.9 MM)	1
8	8M0137816	节温器	THERMOSTAT	1
8	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
9	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
9	8M0187145	卡箍	CLAMP	1
10	8M0142512	滤网接头	FITTING Strainer	1
10	8M0172178	接头总成	FITTING ASSEMBLY	1
11	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
12	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	14
14	8M0142513	软管	HOSE	1
15	8M0142511	软管总成	HOSE ASSEMBLY	1
16	8M0142500	节温器出口软管	HOSE Thermostat Outlet	1
17	8M0142501	护孔环	GROMMET	2
18	8M0142515	滤水器	STRAINER Water	1
19	8M0142514	进口接头	FITTING Inlet	1
19	8M0173463	进口接头	FITTING Inlet	1
20	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	1
21	8M0142509	连接接头	FITTING Connector	1
22	8M0142612	软管	HOSE	1
23	8M0142506	连接接头	FITTING Connector	1
24	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	2
25	8M0142507	Y型接头	Y FITTING	1
26	26317	O型圈(1.109x0.139)	O-RING (1.109 x .139)	1
27	8M0142505	软管	HOSE	1
28	8M0142504	软管	HOSE	1
29	8M0142510	接头	FITTING	2
30	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	2
30	8M0204650	O型圈	O-RING	2
31	8M0142518	软管总成	HOSE ASSEMBLY	1
32	884546	护孔环	GROMMET	3
33	8M0142522	倒钩接头	FITTING Barbed	2
33	8M0203912	M10×1.5接头	FITTING M10 x 1.5	2
34	8M0142523	O型圈(内径8.1×线径1.6)	O-RING (8.1 MM ID X 1.6MM)	2
35	8M0142498	右舷出水软管总成	HOSE ASSEMBLY Water Outlet, Starboard	1
35	8M0161583	右舷出水软管总成	HOSE ASSEMBLY Water Outlet, Starboard	1
36	8M0142486	软管总成	HOSE ASSEMBLY	1
37	899145	绑带夹	CLIP Tie Strap	1
38	888523001	卡扣	CLIP	1
39	8M0142524	软管	HOSE	1
40	8M0142617	软管	HOSE	1
41	8M0142496	左舷出水软管总成	HOSE ASSEMBLY Water Outlet, Port	1
42	8M0142497	冲洗排水接头	FITTING Flush Drain	1
43	8M0142528	软管总成	HOSE ASSEMBLY	1
43	8M0153722	软管总成	HOSE ASSEMBLY	1
44	8M0142529	软管	HOSE	1
44	8M0156634	软管	HOSE	1
45	8M0142530	软管总成	HOSE ASSEMBLY	1
46	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1
47	8M0204696	卡箍	CLAMP	1
48	8M0142531	卡扣	CLIP	1

图 9冷却系统250R - 1E080602及以上 Cooling System 250R - 1E080602 and Above

REF	零件编号	中文名称	英文名称	数量
1	8M0142494	接头	FITTING	1
2	35480	O型圈（1.237×0.103）	O-RING (1.237 x .103)	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	8
4	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	6
5	8M0142503	冷却软管	HOSE Cooling	1
6	8M0142516	倒钩接头	FITTING Barbed	1
7	8M0142517	O型圈(内径23.6×线径2.9)	O-RING (23.6 MM ID X 2.9 MM)	1
8	8M0137816	节温器	THERMOSTAT	1
8	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
9	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
9	8M0187145	卡箍	CLAMP	1
10	8M0142512	滤网接头	FITTING Strainer	1
10	8M0172178	接头总成	FITTING ASSEMBLY	1
11	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
12	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	17
14	8M0142513	软管	HOSE	1
15	8M0142511	软管总成	HOSE ASSEMBLY	1
16	8M0142500	节温器出口软管	HOSE Thermostat Outlet	1
17	8M0142501	护孔环	GROMMET	2
18	8M0142515	滤水器	STRAINER Water	1
19	8M0142514	进口接头	FITTING Inlet	1
19	8M0173463	进口接头	FITTING Inlet	1
19	8M0173463	进口接头	FITTING Inlet	1
20	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	1
20	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	1
20	8M0204650	O型圈	O-RING	1
21	8M0142509	连接接头	FITTING Connector	1
22	8M0142612	软管	HOSE	1
23	8M0142506	连接接头	FITTING Connector	1
24	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	2
25	8M0142507	Y型接头	Y FITTING	1
26	26317	O型圈(1.109x0.139)	O-RING (1.109 x .139)	1
27	8M0142505	软管	HOSE	1
28	8M0142504	软管	HOSE	1
29	8M0142510	接头	FITTING	2
30	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	2
30	8M0204650	O型圈	O-RING	2
31	8M0142518	软管总成	HOSE ASSEMBLY	1
32	884546	护孔环	GROMMET	3
33	8M0142522	倒钩接头	FITTING Barbed	2
33	8M0203912	M10×1.5接头	FITTING M10 x 1.5	2
34	8M0142523	O型圈(内径8.1×线径1.6)	O-RING (8.1 MM ID X 1.6MM)	2
35	8M0142498	右舷出水软管总成	HOSE ASSEMBLY Water Outlet, Starboard	1
35	8M0161583	右舷出水软管总成	HOSE ASSEMBLY Water Outlet, Starboard	1
36	8M0142486	软管总成	HOSE ASSEMBLY	1
37	899145	绑带夹	CLIP Tie Strap	1
38	888523001	卡扣	CLIP	1
39	8M0142524	软管	HOSE	1
40	8M0149601	机油冷却器总成	OIL COOLER ASSEMBLY	1
40	8M0232949	机油冷却器总成	OIL COOLER ASSEMBLY	1
41	8M0149564	软管总成	HOSE ASSEMBLY	1
42	8M0058484	护孔环	GROMMET	1
43	8M0150515	机油冷却器出油管	HOSE Oil Cooler, Out	1
43	8M0237618	机油冷却器出油管	HOSE Oil Cooler, Out	1
44	8M0150516	水管接头	FITTING Water	1
45	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
46	8M0150517	水管接头	FITTING Water	1
47	8M0142496	左舷出水软管总成	HOSE ASSEMBLY Water Outlet, Port	1
48	8M0142497	冲洗排水接头	FITTING Flush Drain	1
49	8M0142528	软管总成	HOSE ASSEMBLY	1
49	8M0153722	软管总成	HOSE ASSEMBLY	1
50	8M0142529	软管	HOSE	1
50	8M0156634	软管	HOSE	1
51	8M0142530	软管总成	HOSE ASSEMBLY	1
52	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1
53	8M0204696	卡箍	CLAMP	1
54	8M0142531	卡扣	CLIP	1
55	8M0149563	接头	FITTING	1
56	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	2

图 10冷却系统300R/300R重型 Cooling System 300R/300R Heavy Duty

REF	零件编号	中文名称	英文名称	数量
1	8M0142494	接头	FITTING	1
2	35480	O型圈（1.237×0.103）	O-RING (1.237 x .103)	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	8
4	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	6
5	8M0142503	冷却软管	HOSE Cooling	1
6	8M0142516	倒钩接头	FITTING Barbed	1
7	8M0142517	O型圈(内径23.6×线径2.9)	O-RING (23.6 MM ID X 2.9 MM)	1
8	8M0137816	节温器	THERMOSTAT	1
8	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
9	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
9	8M0187145	卡箍	CLAMP	1
10	8M0142512	滤网接头	FITTING Strainer	1
10	8M0172178	接头总成	FITTING ASSEMBLY	1
11	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
12	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	17
14	8M0142513	软管	HOSE	1
15	8M0142511	软管总成	HOSE ASSEMBLY	1
16	8M0142500	节温器出口软管	HOSE Thermostat Outlet	1
17	8M0142501	护孔环	GROMMET	2
18	8M0142515	滤水器	STRAINER Water	1
19	8M0142514	进口接头	FITTING Inlet	1
19	8M0173463	进口接头	FITTING Inlet	1
19	8M0173463	进口接头	FITTING Inlet	1
20	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	1
20	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	1
20	8M0204650	O型圈	O-RING	1
21	8M0142509	连接接头	FITTING Connector	1
22	8M0142612	软管	HOSE	1
23	8M0142506	连接接头	FITTING Connector	1
24	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	2
25	8M0142507	Y型接头	Y FITTING	1
26	26317	O型圈(1.109x0.139)	O-RING (1.109 x .139)	1
27	8M0142505	软管	HOSE	1
28	8M0142504	软管	HOSE	1
29	8M0142510	接头	FITTING	2
30	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	2
30	8M0204650	O型圈	O-RING	2
31	8M0142518	软管总成	HOSE ASSEMBLY	1
32	884546	护孔环	GROMMET	3
33	8M0142522	倒钩接头	FITTING Barbed	2
33	8M0203912	M10×1.5接头	FITTING M10 x 1.5	2
34	8M0142523	O型圈(内径8.1×线径1.6)	O-RING (8.1 MM ID X 1.6MM)	2
35	8M0142498	右舷出水软管总成	HOSE ASSEMBLY Water Outlet, Starboard	1
35	8M0161583	右舷出水软管总成	HOSE ASSEMBLY Water Outlet, Starboard	1
36	8M0142486	软管总成	HOSE ASSEMBLY	1
37	899145	绑带夹	CLIP Tie Strap	1
38	888523001	卡扣	CLIP	1
39	8M0142524	软管	HOSE	1
40	8M0149601	机油冷却器总成	OIL COOLER ASSEMBLY	1
40	8M0232949	机油冷却器总成	OIL COOLER ASSEMBLY	1
40	8M0232949	机油冷却器总成	OIL COOLER ASSEMBLY	1
41	8M0149564	软管总成	HOSE ASSEMBLY	1
42	8M0058484	护孔环	GROMMET	1
43	8M0150515	机油冷却器出油管	HOSE Oil Cooler, Out	1
43	8M0237618	机油冷却器出油管	HOSE Oil Cooler, Out	1
44	8M0150516	水管接头	FITTING Water	1
45	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
46	8M0150517	水管接头	FITTING Water	1
47	8M0142496	左舷出水软管总成	HOSE ASSEMBLY Water Outlet, Port	1
48	8M0142497	冲洗排水接头	FITTING Flush Drain	1
49	8M0142528	软管总成	HOSE ASSEMBLY	1
49	8M0153722	软管总成	HOSE ASSEMBLY	1
50	8M0142529	软管	HOSE	1
50	8M0156634	软管	HOSE	1
51	8M0142530	软管总成	HOSE ASSEMBLY	1
52	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1
53	8M0204696	卡箍	CLAMP	1
54	8M0142531	卡扣	CLIP	1
55	8M0149563	接头	FITTING	1
56	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	2

图 11曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0142417	曲轴	CRANKSHAFT	1
2	8M0034912	O型圈 3.78×21.32	O-RING 3.78 X 21.32	1
3	8M0142386	挡圈	RING RETAINING	1
4	8M0142379	主轴承油封	SEAL Main Bearing	1
4	8M0168880	主轴承油封	SEAL Main Bearing	1
5	8M0142385	隔套	SPACER	1
6	8M0147976	主轴承绿色	BEARING MAIN Green	AR
6	8M0147977	主轴承蓝色	BEARING MAIN Blue	AR
6	8M0147978	主轴承白色	BEARING MAIN White	AR
6	8M0147979	主轴承橙色	BEARING MAIN Orange	AR
7	8M0142424	止推垫圈	WASHER THRUST	2
8	8M0148077	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0217817	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0148078	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0217818	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0148079	连杆轴承(白色)	BEARING Connecting Rod, White	AR
8	8M0217819	连杆轴承(白色)	BEARING Connecting Rod, White	AR
9	8M0142575	活塞总成	PISTON ASSEMBLY	8
9	8M0200040	活塞总成	PISTON ASSEMBLY	8
10	8M0142381	活塞环组件	PISTON RING ASSEMBLY	8
11	8M0142383	卡簧	CIRCLIP	16
12	8M0142418	连杆	CONNECTING ROD	8
12	8M0159647	连杆	CONNECTING ROD	8
13	8M6002637	连杆螺栓	BOLT Connecting Rod	16
13	8M0159648	连杆螺栓	BOLT, CONNECTING ROD	16
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0149557	长缸体总成	LONG BLOCK	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 12气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	8M0142344	气缸体	CYLINDER BLOCK	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	8M0142349	气缸体盖	COVER Cylinder Block	1
4	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	5
5	8M0142352	18毫米螺塞	PLUG 18 MM	1
6	8M0142353	O型圈(0.614x0.070)	O-RING (0.614 x 0.070)	1
7	893540	定位销 8x12长	PIN Dowel, 8x12 long	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	2
9	8M0142348	盖板垫片	GASKET Cover Plate	1
10	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
11	8M0142347	螺钉(M10x96毫米)六角凸缘头	SCREW (M10 x 96 MM) HEX FLG HD	10
11	8M0168893	螺钉 M10x96	SCREW M10 x 96	10
12	8M0142346	螺钉(M11x107毫米)12角头	SCREW (M11 x 107 MM) 12 POINT HEX HEAD	10
13	8M0087454	30毫米螺塞	PLUG (30 mm)	1
14	8M0142409	平衡器螺塞	PLUG Balancer	1
15	8M0142421	平衡轴	BALANCE SHAFT	1
16	8M0142429	滚珠轴承	BEARING Ball	1
17	8M0142427	挡板	PLATE Retainer	1
18	8M0142428	螺钉(M5x12)六角凸缘	SCREW (M5 x 12) HEX FLG	2
19	8M0142426	定位销	PIN Dowel	1
20	8M0142423	螺钉(M8x1.25)六角凸缘带垫	SCREW (M8 x 1.25) HEX FL SEMS	1
21	8M0142422	链轮	SPROCKET	1
22	8M0142410	平衡器盖冲压件	COVER Balancer, Stamped	1
23	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	10
24	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
25	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
26	898836	棕色O型圈	O-RING Brown	1
26	8M0237361	O型圈	O-RING	1
27	8M0142394	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
27	8M0231253	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
28	8M0142399	凸轮驱动链条	CHAIN CAM DRIVE	1
29	8M0142395	凸轮螺栓 M12特殊左旋	CAM BOLT M12 Special Left Hand	2
30	8M0142390	凸轮轴链轮	SPROCKET Camshaft	2
31	8M0142400	短跨距导板	GUIDE SHORT SPAN	2
32	8M0086569	台阶螺钉(M8x1.25)	SCREW Shoulder (M8 x 1.25)	2
33	8M0142393	凸轮驱动导板	GUIDE Cam Drive	1
34	8M0142392	活动导板	GUIDE Moveable	1
35	8M0103821	螺钉	SCREW	4
36	8M0142459	左舷吊环	LIFTING EYE Port	1
37	8M0142448	右舷吊环	LIFTING EYE Starboard	1
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0149557	长缸体总成	LONG BLOCK	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 13气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
1	8M0150214	气缸盖总成(右舷)	CYLINDER HEAD ASSEMBLY Starboard	1
1	8M0150215	气缸盖总成(左舷)	CYLINDER HEAD ASSEMBLY Port	1
1	8M0150490	气缸盖总成(右舷)	CYLINDER HEAD ASSEMBLY Starboard	1
1	8M0221005	气缸盖总成(右舷)	CYLINDER HEAD ASSEMBLY Starboard	1
1	8M0150491	气缸盖总成(左舷)	CYLINDER HEAD ASSEMBLY Port	1
1	8M0221003	气缸盖总成(左舷)	CYLINDER HEAD ASSEMBLY Port	1
2	8M0142354	气门座-进气	VALVE Seat, Intake	16
3	8M0142355	气门座-排气	VALVE Seat, Exhaust	16
4	8M0142358	气门导管	VALVE Guide	32
5	NSS	不单独销售	NOT SOLD SEPARATE	18
6	892454035	螺栓（M6×36）	BOLT (M6 x 36)	36
6	8M0163131	M6螺钉	SCREW M6	36
7	8M0142357	专用塞(21毫米)	PLUG (21 MM) Special	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	12
9	8M0087451	堵头（18毫米）	PLUG (18 mm)	2
10	8M0087453	堵头(24毫米)	PLUG (24 MM)	6
11	8M0087454	30毫米螺塞	PLUG (30 mm)	2
12	8M0142364	气门键	VALVE Key	32
13	8M0142363	固定座	RETAINER	32
14	8M0142360	弹簧	SPRING	32
15	8M0142359	气门油封	SEAL Valve	32
16	8M0142361	进气阀	VALVE Intake	16
17	8M0142362	排气阀	VALVE Exhaust	16
18	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
19	8M0142367	张紧器	TENSIONER	2
20	8M0142366	凸轮间链条	CHAIN Cam to Cam	2
21	8M0142411	凸轮轴-排气右舷	CAMSHAFT Exhaust, Starboard	1
21	8M0142416	凸轮轴-排气左舷	CAMSHAFT Exhaust, Port	1
22	8M0142412	凸轮轴-进气右舷	CAMSHAFT Intake, Starboard	1
22	8M0142415	凸轮轴-进气左舷	CAMSHAFT Intake, Port	1
22	8M0149556	凸轮轴-进气右舷	CAMSHAFT Intake, Starboard	1
22	8M0149555	凸轮轴-进气左舷	CAMSHAFT Intake, Port	1
23	8M0142365	挺杆 (3.000)	TAPPET (3.000)	32/AR
23	8M0142431	挺杆 (3.015)	TAPPET (3.015)	32/AR
23	8M0142439	挺杆 (3.030)	TAPPET (3.030)	32/AR
23	8M0142440	挺杆 (3.045)	TAPPET (3.045)	32/AR
23	8M0142441	挺杆 (3.060)	TAPPET (3.060)	32/AR
23	8M0142438	挺杆 (3.075)	TAPPET (3.075)	32/AR
23	8M0142495	挺杆 (3.090)	TAPPET (3.090)	32/AR
23	8M0142492	挺杆 (3.105)	TAPPET (3.105)	32/AR
23	8M0142443	挺杆 (3.120)	TAPPET (3.120)	32/AR
23	8M0142447	挺杆 (3.135)	TAPPET (3.135)	32/AR
23	8M0142464	挺杆 (3.150)	TAPPET (3.150)	32/AR
23	8M0142465	挺杆 (3.165)	TAPPET (3.165)	32/AR
23	8M0142466	挺杆 (3.180)	TAPPET (3.180)	32/AR
23	8M0142487	挺杆 (3.195)	TAPPET (3.195)	32/AR
23	8M0142488	挺杆 (3.210)	TAPPET (3.210)	32/AR
23	8M0142489	挺杆 (3.225)	TAPPET (3.225)	32/AR
23	8M0142490	挺杆 (3.240)	TAPPET (3.240)	32/AR
23	8M0142491	挺杆 (3.255)	TAPPET (3.255)	32/AR
23	8M0142519	挺杆 (3.270)	TAPPET (3.270)	32/AR
23	8M0142520	挺杆 (3.285)	TAPPET (3.285)	32/AR
23	8M0142521	挺杆 (3.300)	TAPPET (3.300)	32/AR
23	8M0142525	挺杆 (3.315)	TAPPET (3.315)	32/AR
23	8M0142527	挺杆 (3.330)	TAPPET (3.330)	32/AR
23	8M0142532	挺杆 (3.345)	TAPPET (3.345)	32/AR
23	8M0142613	挺杆 (3.360)	TAPPET (3.360)	32/AR
23	8M0142252	挺杆 (3.375)	TAPPET (3.375)	32/AR
23	8M0142255	挺杆 (3.390)	TAPPET (3.390)	32/AR
23	8M0142256	挺杆 (3.405)	TAPPET (3.405)	32/AR
23	8M0142257	挺杆 (3.420)	TAPPET (3.420)	32/AR
23	8M0142258	挺杆 (3.435)	TAPPET (3.435)	32/AR
23	8M0142261	挺杆 (3.450)	TAPPET (3.450)	32/AR
23	8M0142263	挺杆 (3.465)	TAPPET (3.465)	32/AR
23	8M0142277	挺杆 (3.480)	TAPPET (3.480)	32/AR
23	8M0142291	挺杆 (3.495)	TAPPET (3.495)	32/AR
23	8M0142292	挺杆 (3.510)	TAPPET (3.510)	32/AR
23	8M0142666	挺杆 (3.525)	TAPPET (3.525)	32/AR
23	8M0142667	挺杆 (3.540)	TAPPET (3.540)	32/AR
23	8M0142668	挺杆 (3.555)	TAPPET (3.555)	32/AR
23	8M0142669	挺杆 (3.570)	TAPPET (3.570)	32/AR
23	8M0142670	挺杆 (3.585)	TAPPET (3.585)	32/AR
23	8M0142698	挺杆 (3.600)	TAPPET (3.600)	32/AR
23	8M0142699	挺杆 (3.615)	TAPPET (3.615)	32/AR
23	8M0142700	挺杆 (3.630)	TAPPET (3.630)	32/AR
23	8M0142701	挺杆 (3.645)	TAPPET (3.645)	32/AR
23	8M0142702	挺杆 (3.660)	TAPPET (3.660)	32/AR
23	8M0142703	挺杆 (3.675)	TAPPET (3.675)	32/AR
23	8M0142704	挺杆 (3.690)	TAPPET (3.690)	32/AR
24	8M0142369	螺钉 (M10 x 107) 内六角法兰头	SCREW (M10 x 107) TORX FLG HD	20
25	893754035	螺钉（M6×35）	SCREW (M6 X 35)	4
25	8M0205943	螺钉(M6x35)	SCREW (M6 x 35)	4
26	8M0142273	气缸盖衬垫	GASKET Cylinder Head	1
26	8M0142272	气缸盖衬垫	GASKET Cylinder Head	1
27	8M0142368	O型圈 (230 2.484 x .139)	O-RING (230 2.484 x .139)	1
28	8M0142537	排气歧管衬垫	GASKET Exhaust Manifold	1
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0149557	长缸体总成	LONG BLOCK	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

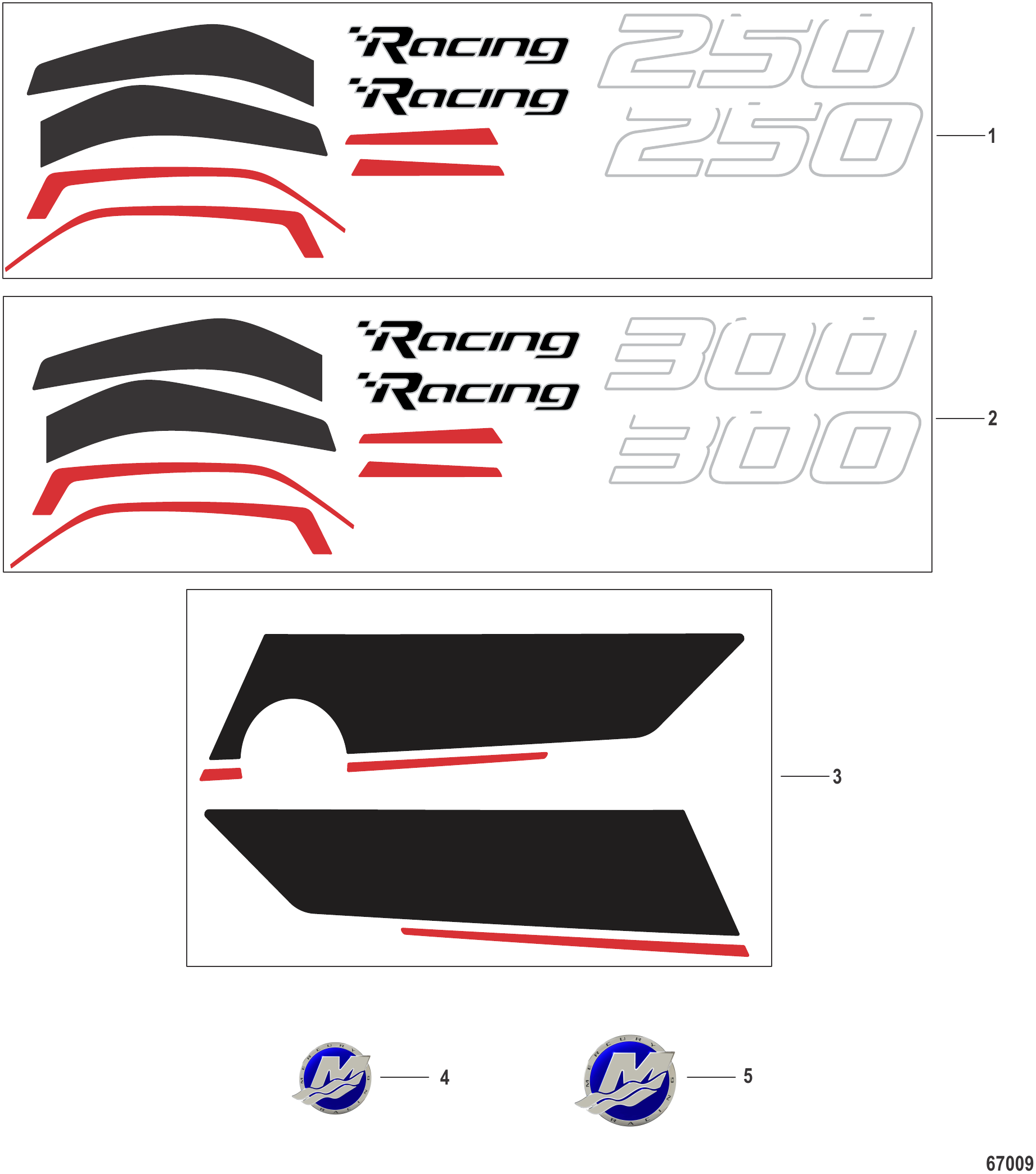

图 14贴花 Decals

REF	零件编号	中文名称	英文名称	数量
1	8M0143772	顶罩贴花套件	DECAL SET Top Cowl	1
2	8M0145974	顶罩贴花套件	DECAL SET Top Cowl	1
3	8M0143773	贴花套件	DECAL SET	1
4	8M0151525	M-ICON 53毫米赛车贴花	DECAL M-ICON 53 MM, Racing	1
5	8M0080153	M-ICON 66毫米赛车贴花	DECAL M-ICON 66 MM Racing	1

图 15驱动轴延长套件 Driveshaft Extension Kits

REF	零件编号	中文名称	英文名称	数量
1	8M0142779	5英寸黑色垫片总成	SPACER ASSEMBLY 5 IN Black	1
1	8M0147047	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
1	8M0228079	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
2	8M0042271	水管导向器	GUIDE Water Tube	1
3	8M0142780	水管	TUBE Water	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
5	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5
6	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
7	896895	螺母(M12)	NUT (M12)	5
8	8M0142787	10英寸黑色垫片总成	SPACER ASSEMBLY 10 IN Black	1
8	8M0230288	垫片套件 10英寸黑色	DSH SPACER KIT 10 IN Black	1
8	8M0147046	垫片总成 10英寸银色	SPACER ASSEMBLY 10 IN Silver	1
8	8M0230292	10英寸银色驱动轴垫片套件	DSH SPACER KIT 10 IN Silver	1
9	8M0042271	水管导向器	GUIDE Water Tube	1
10	8M0142789	水管	WATER TUBE	1
11	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5
12	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
13	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
14	896895	螺母(M12)	NUT (M12)	5
15	8M0146065	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0146066	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0146067	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
15	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
16	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
16	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
16	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1

图 16驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8M0142775	驱动轴壳体-黑色	HOUSING Driveshaft, Black	1
2	8M0142713	支撑盖帽	CAP Chap Support	4
3	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
4	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
5	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
6	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
7	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
8	8M0142253	换挡执行器	SHIFT ACTUATOR	1
8	8M0204944	换挡执行器	SHIFT ACTUATOR	1
9	8M0147857	联轴器轴	SHAFT Coupling	1
10	8M0142978	执行器密封件	SEAL ACTUATOR	1
11	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
11	8M0214940	扎带	TIE STRAP	1
12	8M0147674	换挡执行器线束护套	BOOT Shift Actuator Wires	1
13	8M0147675	卡扣	CLIP	1
14	8M0142714	接头	FITTING	1
15	8M0155119	乐可利接头	FITTING Legris	1
16	8M0142715	围嘴安装支架	BRACKET Bib Mount	2
17	8M0142716	嵌件	INSERT	2
18	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
19	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	5
19	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5/AR
19	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5/AR
20	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5/AR
21	896895	螺母(M12)	NUT (M12)	5/AR

图 17电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0142259	发动机机械线束	ENGINE HARNESS Mechanical	1
1	8M0142260	DTS发动机线束	ENGINE HARNESS DTS	1
2	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
3	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
4	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
5	859732	堵头	PLUG	1
6	859747	联轴器	COUPLER	1
6	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
7	85978571	管材(52英寸整卷)	TUBING (52.00 Inches Bulk)	1
8	896094A01	接头总成	FITTING ASSEMBLY	1
9	8M0146147	3针连接器盖	CONNECTOR CAP 3 Pin	1
10	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
11	8M0142542	温度传感器	SENSOR Temperature	2
11	8M0205787	温度传感器	SENSOR Temperature	2
12	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
13	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	5
14	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	9
15	834985	护孔环	GROMMET	11
15	8M0190980	护孔环	GROMMET	11
16	8M0142684	继电器壳体	RELAY HOUSING	1
17	856954	衬套	BUSHING	9
18	8M0057697	立方体继电器	CUBE RELAY	5
18	8M0219829	立方体继电器	CUBE RELAY	5
19	891663001	温度传感器	SENSOR Temperature	1
20	892317001	O型圈	O-RING	1
21	8M0142578	传感器衬垫	GASKET MAT Sensor	1
22	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
23	881879T11	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
24	892403	接头	FITTING	1
24	8M0207782	直通接头	FITTING Straight	1
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	3
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	2
26	875207	三通接头	TEE Fitting	1
26	8M0157114	三通接头 4毫米	FITTING TEE 4 MM	1
27	859747	联轴器	COUPLER	1
27	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
28	859732	堵头	PLUG	1
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	859448T	接头	FITTING	1
31	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
32	899145	绑带夹	CLIP Tie Strap	3
33	8M0142689	温度传感器	SENSOR Temperature	1
33	8M0161580	温度传感器	SENSOR Temperature	1
34	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
35	8M0142686	螺钉(M6x25)	SCREW (M6 x 25)	4
36	8M0096302	护孔环	GROMMET	4
37	858954	卡箍(0.625英寸)	CLIP (.625)	1
38	879962	卡扣	CLIP	4
39	8M0142685	电气板	PLATE Electrical	1
39	8M0153944	电气板	PLATE Electrical	1
40	8M0142479	电气板盖	COVER Electrical Plate	1
41	8M0149571	维护周期标贴	DECAL Maintenance Schedule	1
42	8M0142695	氧传感器	SENSOR Oxygen	1
43	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
44	8M0011987	传感器	SENSOR	1
44	8M0233140	传感器	SENSOR	1
45	8M0142691	凸轮传感器支架	BRACKET Cam Sensor	1
46	8M0207597	PCM 250R 机械式 CMS	PCM 250R MECH CMS	1
46	8M0207608	PCM 300R V8 机械式 CMS	PCM 300R V8 MECH CMS	1
46	8M0207602	PCM 300R DTS CMS	PCM 300R DTS CMS	1
47	8M0147858	保险丝盒盖	COVER Fuse Box	1
48	8M0147903	保险丝盒密封垫	SEAL Fuse Box	1
49	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
49	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
49	83296910	迷你保险丝 - 红色 - 10安培	FUSE Mini - Red - 10 Ampere	1
49	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
50	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
51	8M0142455	保险丝盒支架	BRACKET Fuse Box	1
52	42118	垫圈	WASHER	2
53	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
54	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
55	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
56	8M0142690	MAP传感器	SENSOR MAP	1
57	883066	夹子 (.865)	CLIP (.865)	1

图 18发动机线束修理端 - 8M0142259 Engine Harness Harness Repair Ends - 8M0142259

REF	零件编号	中文名称	英文名称	数量
1	8M0142259	发动机机械线束	ENGINE HARNESS Mechanical	1
2	8M0159606	保险丝盒盖	COVER Fuse Box	1
3	8M0147903	保险丝盒密封垫	SEAL Fuse Box	1
4	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
4	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
4	83296910	迷你保险丝 - 红色 - 10安培	FUSE Mini - Red - 10 Ampere	2
4	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	6
5	8M0142455	保险丝盒支架	BRACKET Fuse Box	1
6	42118	垫圈	WASHER	2
7	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
8	8M0190980	护孔环	GROMMET	2
9	879962	卡扣	CLIP	2
10	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	1
11	8M0047886	保险丝座备用件	HOLDER Spare Fuse	3
12	8M0062019	线束维修套件	HARNESS REPAIR KIT	8
13	879346A32	线束维修套件	HARNESS REPAIR KIT	6
14	879346A39	线束维修套件	HARNESS REPAIR KIT	3
15	879346A51	线束维修套件	HARNESS REPAIR KIT	1
16	879346A45	线束维修套件	HARNESS REPAIR KIT	1
17	879346A52	线束维修套件	HARNESS REPAIR KIT	1
18	879346A41	线束维修套件	HARNESS REPAIR KIT	1
19	879346A31	线束维修	HARNESS REPAIR	1
20	879346A34	线束维修套件	HARNESS REPAIR KIT	2
21	879346T27	电阻帽 4位 220欧姆	RESISTOR CAP 4 POS 220 OHM	1
22	8M0050324	线束维修套件	HARNESS REPAIR KIT	1
23	879346A38	线束维修套件	HARNESS REPAIR KIT	3
24	8M0062009	线束维修套件	Harness Repair Kit	1
24	8M0126960	防水帽 - 14针母头	CAP Weather - 14 Pin Female	1
25	8M0182195	线束维修套件	HARNESS REPAIR KIT	1
26	879346A48	线束维修套件	HARNESS REPAIR KIT	2
27	8M0179610	线束维修	HARNESS REPAIR	1
28	879346A37	线束维修套件	HARNESS REPAIR KIT	1
29	879346A44	线束维修套件	HARNESS REPAIR KIT	1
30	879346A47	线束维修套件	HARNESS REPAIR KIT	1
31	8M0179594	线束维修套件	HARNESS REPAIR KIT	1
31	8M0221597	防水帽 6针公头DTM	WEATHER CAP 6 POS Male DTM	1
32	8M0169121	线束维修套件	HARNESS REPAIR KIT	1
33	8M0179595	线束维修套件	HARNESS REPAIR KIT	1
34	879346A35	线束维修套件	HARNESS REPAIR KIT	1
35	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	6
36	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2

图 19排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0142728	排气管	PIPE Exhaust	1
2	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	3
3	8M0142731	弯头接头	FITTING ELBOW	2
4	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	2
5	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	3
6	8M0142727	出水管	TUBE Water Outlet	1
7	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	1
8	8M0142725	进水口管	TUBE Water Inlet	1
9	8M0142719	滤网总成	STRAINER ASSEMBLY	1
10	8M0142720	密封件	SEAL	1
11	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
12	8M0142721	排气孔护圈	GROMMET Exhaust	1
13	8M0142726	螺钉 (M6)	SCREW (M6)	4
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
15	8M0142738	软管	HOSE	1
16	8M0142729	接头	FITTING	2
17	8M0142792	左舷消音器	MUFFLER Port	1
18	8M0142740	护孔环	GROMMET	1
19	8M0155262	管口护圈	GROMMET TUBE OUTLET	1
20	8M0142732	弯头接头	FITTING ELBOW	1
21	8M0142730	接头	FITTING	1
21	8M0157112	滤网接头	FITTING STRAINER	1
22	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
23	8M0142793	放油塞	PLUG Drain	1
24	8M0142541	卡箍 93.7毫米直径	CLAMP (93.7 MM DIA)	4
24	8M0161579	卡箍 93.7毫米	CLAMP 93.7 MM	4
25	8M0142538	联轴器	COUPLING	2
25	8M0172179	排气总成联轴器	COUPLING Exhaust Assembly	2
26	8M0142535	排气歧管	MANIFOLD Exhaust	1
26	8M0219003	上部排气歧管	MANIFOLD Exhaust, Upper	1
27	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
28	8M0087453	堵头(24毫米)	PLUG (24 MM)	1
29	8M0142533	螺钉(M8×85)	SCREW (M8 x 85)	1
30	88552645	螺钉（M8X45）	SCREW (M8X45)	3
31	8M0142534	喷雾器接头	FITTING Sprayer	1
32	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	1
33	8M0142536	喷雾器接头	FITTING Sprayer	1
34	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
35	8M0148727	乙烯基盖帽	CAP Vinyl	4
36	8M0172180	排气管	EXHAUST TUBE	1
37	8M0211273	排气联轴器	COUPLER Exhaust	1
38	8M0161414	O型圈	ORING	3
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 20飞轮设计I型 Flywheel Design I

REF	零件编号	中文名称	英文名称	数量
1	8M0142245	飞轮	FLYWHEEL	1
2	8M0142384	螺丝 (M8 x 42) 六角法兰头	SCREW (M8 x 42) Hx Flg Head	10
3	8M0142389	飞轮塞	PLUG Flywheel	1
3	8M0207687	飞轮塞	PLUG Flywheel	1

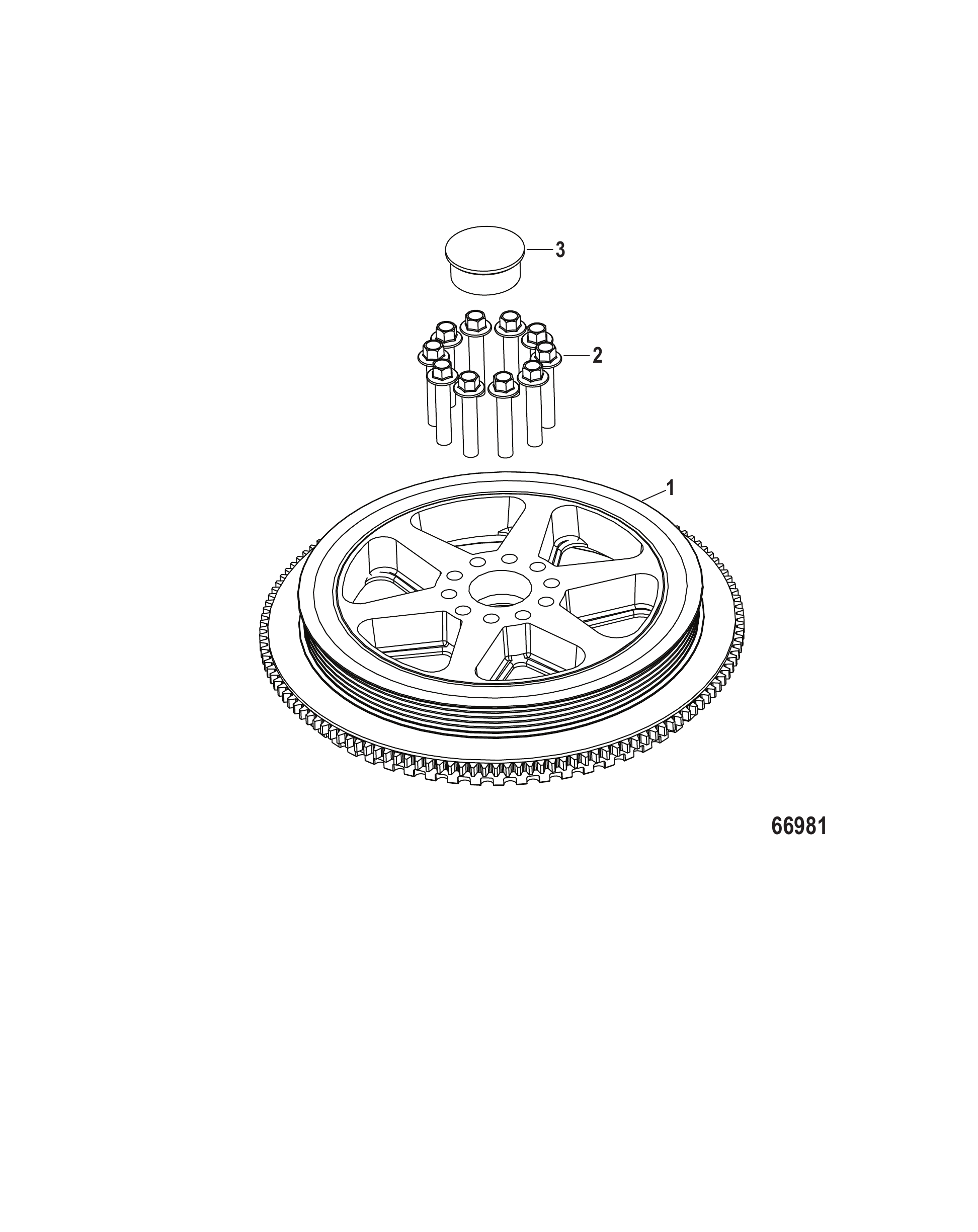

图 21飞轮设计II型 Flywheel Design II

REF	零件编号	中文名称	英文名称	数量
1	8M0175394	飞轮	FLYWHEEL	1
2	8M0142384	螺丝 (M8 x 42) 六角法兰头	SCREW (M8 x 42) Hx Flg Head	10
3	8M0142389	飞轮塞	PLUG Flywheel	1
3	8M0207687	飞轮塞	PLUG Flywheel	1
-	8M0183802	飞轮套件	Flywheel Kit	1

图 22带水分传感器的船用燃油滤清器 Fuel Filter with WIF- Boat Mounted

REF	零件编号	中文名称	英文名称	数量
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
1	8M0126144	燃油滤清器	FUEL FILTER	1
2	8M0142649	燃油含水传感器	SENSOR WIF	1
3	8M0152436	O型圈	O-RING	1
4	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1
5	8M0152433	弯头接头	FITTING ELBOW	1
6	8M0146934	快速连接接头	FITTING Quick Connect	2
6	8M0152434	快速连接接头	FITTING Quick Connect	2
6	8M0215873	快速连接接头	FITTING Quick Connect	2
7	8M0152423	塑料卡扣支架	BRACKET Plastic Snap	1
8	8M0238774	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
9	8M0157616	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
10	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
11	816133	接头	FITTING	1
12	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1
13	8M0243808	燃油含水传感器	SENSOR WIF	1
14	8M0204732	倒钩接头	CONNECTOR Barb	1
15	8M0204657	堵头	PLUG	2
16	8M0152433	弯头接头	FITTING ELBOW	1

图 23燃油供给模块组件 8M0132732 Fuel Supply Module Components 8M0132732

REF	零件编号	中文名称	英文名称	数量
-	8M0132732	燃油供给模块	FUEL SUPPLY MODULE	1
1	8M0053726	燃油供应模块上壳体	FSM TOP HOUSING	1
1	8M0158344	燃油供应模块上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	NSS		NOT SOLD SEPARATE Spacer	1
5	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
5	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	3
8	8M0130877	燃油供应模块盖	FSM CAP	1
8	8M0158425	燃油供应模块盖	FSM CAP	1
9	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	油管吸油	TUBE Suction	1
11	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
12	8M0103288	泵总成高压	PUMP ASSEMBLY High Pressure	1
13	8M0103289	泵总成低压	PUMP ASSEMBLY Low Pressure	1
14	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	4
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	水管	TUBE Water	2
17	8M0130873	油管燃油	TUBE Fuel	2
18	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
19	8M0130878	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
19	8M0158426	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	1
22	8M0086888	FSM线束间隔护圈	GROMMET FSM Harness Spacer	1
23	8M0103287	FSM线束总成	HARNESS ASSEMBLY FSM	1
24	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
25	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	燃油供应模块密封件套装	FSM SEAL KIT	1

图 24燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0132732	燃油供给模块	FUEL SUPPLY MODULE	1
2	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
4	8M0142432	进气至燃油模块软管	HOSE Intake to FSM	1
4	8M0231308	歧管参考下软管	HOSE Manifold Reference Lower	1
5	8M0142436	歧管参考上软管总成	HOSE ASSEMBLY Manifold Ref Upper	1
5	8M0203775	上部歧管参考软管	HOSE Manifold Reference, Upper	1
6	884546	护孔环	GROMMET	3
7	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	4
8	8M0142475	左舷燃油轨盖	COVER Fuel Rail, Port	1
9	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
10	8M0142434	燃油轨左舷	FUEL RAIL Port	1
10	8M0220616	燃油轨左舷	FUEL RAIL Port	1
10	8M0142433	燃油轨右舷	FUEL RAIL Starboard	1
10	8M0220615	燃油轨右舷	FUEL RAIL Starboard	1
11	8M0046566	阀帽	CAP Valve	2
12	8M0142264	燃油喷射器	FUEL INJECTOR	8
13	8M0221321	O型圈套件	ORING KIT	1
14	8M0090809	燃油轨滤网	SCREEN Fuel Rail	2
15	8M0142585	卡箍(16.2x7x0.6毫米)	CLAMP (16.2 x 7 x .6 MM)	3
16	8M0142442	燃油供给模块至左舷轨软管总成	HOSE ASSEMBLY FSM To Port Rail	1
17	8M0142437	燃油供给模块至燃油轨软管总成	HOSE ASSEMBLY FSM To Fuel Rail	1
18	8M0142444	燃油供给模块至右舷轨软管总成	HOSE ASSEMBLY FSM To Starboard Rail	1
19	8M0142476	右舷燃油轨盖	COVER Fuel Rail, Starboard	1
20	8M0142445	卡扣	CLIP	1
21	899145	绑带夹	CLIP Tie Strap	2
22	8M0142446	罩壳至燃油供给模块软管总成	HOSE ASSEMBLY Cowl to FSM	1
23	8M0106635	燃油滤清器	FUEL FILTER	1
23	8M0176313	燃油滤清器	FUEL FILTER	1
24	8M0142430	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to FSM	1
24	8M0203776	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to Fuel Supply Module	1
25	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
26	8M0142722	燃油供给模块支架	BRACKET FSM	1
27	8M0142724	护孔环	GROMMET	5
28	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
29	8M0208431	燃油入口套件3/8英寸转1/2英寸	FUEL INLET KIT 3/8 Inch to 1/2 Inch	1
30	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1

图 25齿轮箱，驱动轴，5.44鱼雷型(1.75减速比) Gear Housing, Driveshaft, 5.44 Torpedo (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142307	齿轮箱总成银色 (标准长型) 重型 1.75	GEAR HOUSING ASSEMBLY Silver (Standard Long) HD 1.75	1
-	8M0142309	齿轮箱总成银色 (标准加长型) 重型1.75	GEAR HOUSING ASSEMBLY Silver (Standard X-Long) HD 1.75	1
-	8M0235820	GC XL SILV	GC XL SILV	1
-	8M0142313	齿轮箱总成银色 (标准超长型) 重型 1.75	GEAR HOUSING ASSEMBLY Silver (Standard XX-Long) HD 1.75	1
-	8M0235824	GC XXL SILV	GC XXL SILV	1
-	8M0158488	齿轮箱总成银色 (反转向长型) 1.75	GEAR HOUSING ASSEMBLY Silver (Counter Rotation Long) 1.75	1
-	8M0228047	GC V8 CL 银色	GC V8 CL SILVER	1
-	8M0142311	齿轮箱总成银色 (反转向加长型) 重型1.75	GEAR HOUSING ASSEMBLY Silver (Counter Rotation X-Long) HD 1.75	1
-	8M0235822	GC CXL SILV	GC CXL SILV	1
-	8M0142315	齿轮箱总成银色 (反转向超长型) 重型 1.75	GEAR HOUSING ASSEMBLY Silver (Counter Rotation XX-Long) HD 1.75	1
-	8M0235826	GC CXXL SILV	GC CXXL SILV	1
1	8M0142888	齿轮箱总成基础款银色	GEAR HOUSING ASSEMBLY Basic, Silver	1
1	8M0228040	GC BASIC SILVER	GC BASIC SILVER	1
2	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
2	8M0200103	防涡流板阳极 (镁)	ANODE Antivent Plate (Magnesium)	AR
3	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
4	8M0142878	螺塞	PLUG Screw	2
-	8M0146648	齿轮组（标准转向，前进/小齿轮 1.75速比 12/21）	GEAR SET Standard Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
-	8M0146659	反转向齿轮组, 前进/小齿轮1.75速比 (12/21)	GEAR SET Counter Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
5	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
6	8M0046636	螺母	NUT	1
7	8M0062703	垫圈	WASHER	2
8	8M0045676	滚柱轴承	BEARING Roller	1
9	8M0142887	长型驱动轴总成	DRIVESHAFT ASSEMBLY Long	1
9	8M0141337	驱动轴总成 X加长型	DRIVESHAFT ASSEMBLY X-Long	1
9	8M0141338	驱动轴总成(超长型)	DRIVESHAFT ASSEMBLY XX-Long	1
10	8M0063268	垫片组	SHIM SET	1
11	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
12	8M0063267	垫片组	SHIM SET	1
13	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
14	8245191	固定座	RETAINER	1
15	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
16	880719	挡圈	RING Retaining	1
17	8M0046297	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
18	8M0146938	水泵底座衬垫	GASKET Water Pump Base	1
19	8M0142869	齿轮箱外壳盖	COVER HOUSING Gearcase	1
19	8M0174560	齿轮箱壳体盖	COVER Gearcase Housing	1
20	8M0142659	成型密封件, 执行器	SEAL Formed, Actuator	2
21	8M0112903	橡胶模压钢衬垫	GASKET Rubber Molded Steel	1
21	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
22	8172771	水泵上垫片	GASKET Water Pump, Upper	1
23	8172761	面板	FACEPLATE	1
23	8M0204709	面板	FACEPLATE	1
24	8M0032833	键	KEY	1
24	8M0204723	键	KEY	1
25	43026T2	叶轮	IMPELLER	1
26	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
27	8M0142435	联轴器水泵	COUPLING Water Pump	1
28	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
28	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
29	8M0142851	V型面密封环	V RING Face Seal	1
30	8M0142712	O型圈 (0.796 x 0.139)	O-RING (0.796 x 0.139)	1
31	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
31	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
32	8M0142858	换挡轴(长型)	SHIFT SHAFT Long	1
32	8M0164968	换挡轴(长型)	SHIFT SHAFT Long	1
32	8M0164968	换档轴长型含衬套	SHIFT SHAFT Long Includes Bushing	1
32	8M0142865	换挡轴加长型	SHIFT SHAFT X-Long	1
32	8M0164969	加长型换挡轴	SHIFT SHAFT XLong	1
32	8M0164969	换档轴加长型含衬套	SHIFT SHAFT XLong Includes Bushing	1
32	8M0142885	换档轴超长型	SHIFT SHAFT XX-Long	1
32	8M0164970	换档轴超长型	SHIFT SHAFT XX-Long	1
32	8M0164970	换档轴超长型含衬套	SHIFT SHAFT XX-Long Includes Bushing	1
33	8M0142866	挡圈	RING Retaining	1
34	8M0142859	换挡轴衬套	BUSHING Shift Shaft	1
34	8M0164967	换挡轴衬套	BUSHING Shift Shaft	1
35	8M0142860	O型圈 .706 x .097	O-RING .706 x .097	1
36	8M0046563	挡圈	RING Retaining	1
37	8164641	油封	SEAL Oil	1
37	8M0246145	油封	OIL SEAL	1
38	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
39	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
40	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	2
41	830749	密封件	SEAL	2
41	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
42	8M0142786	下部排气消声器	MUFFLER Lower Exhaust	1
42	8M0188206	下部排气消声器	MUFFLER Lower Exhaust	1
-	8M0205802	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142980	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0205803	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0237496	轴承座套件反转向12/21	BEARING CARRIER KIT Counter Rotation 12/21	1
-	8M0237497	轴承座套件反转向13/24	BEARING CARRIER KIT Counter Rotation 13/24	1

图 26齿轮箱（驱动轴）-Sport Master型（速比1.60） Gear Housing, Driveshaft, Sport Master (1.60 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0166389	齿轮箱总成完整 SportMaster 标准转向长型 1.60 外倾银色	GEAR HOUSING ASSEMBLY Complete SportMaster Standard Rotation Long 1.60 Camber Silver	1
-	8M0166390	齿轮箱总成完整 SportMaster 标准转向长型 1.60 银色	GEAR HOUSING ASSEMBLY Complete SportMaster Standard Rotation Long 1.60 Silver	1
-	8M0236329	GC SM 1.60 L	GC SM 1.60 L	1
-	8M0166391	齿轮箱总成完整 SportMaster 反转向长型 1.60 银色	GEAR HOUSING ASSEMBLY Complete SportMaster Counter Rotation Long 1.60 Silver	1
-	8M0236179	GC SM 1.60 CL	GC SM 1.60 CL	1
1	8M0168312	基础型Sport Master银色齿轮箱总成	GEAR HOUSING ASSEMBLY Basic Sport Master Silver	1
1	8M0168313	齿轮箱总成基础型 Sport Master 弧形尾鳍银色	GEAR HOUSING ASSEMBLY Basic Sport Master Camber Skeg Silver	1
2	847635001	阳极块	ANODE	1
3	8M0036047	螺钉(0.375x0.62英寸)	SCREW (.375 x .62)	2
4	841388	垫圈(0.410x0.810x0.050英寸)不锈钢	WASHER (.410 x .810 x .050) Stainless Steel	2
-	8M0158926	齿轮组标准转向前进/倒档/小齿轮 1.60速比 (15/24)	GEAR SET Standard Rotation, Foward/Reverse/Pinion 1.60 Ratio (15/24)	1
-	8M0208545	齿轮组反转向前进/倒档/小齿轮 1.60速比 (15/24)	GEAR SET Counter Rotation, Forward/Reverse/Pinion 1.60 Ratio (15/24)	1
5	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
6	8M0046636	螺母	NUT	1
7	8M0062703	垫圈	WASHER	1
8	8M0045676	滚柱轴承	BEARING Roller	1
9	8M0149608	长型驱动轴总成	DRIVESHAFT ASSEMBLY Long	1
10	8M0063268	垫片组	SHIM SET	1
11	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
12	8M0063267	垫片组	SHIM SET	1
13	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
14	8245191	固定座	RETAINER	1
15	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
16	880719	挡圈	RING Retaining	1
17	8M0046297	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
18	8M0146938	水泵底座衬垫	GASKET Water Pump Base	1
19	8M0142869	齿轮箱外壳盖	COVER HOUSING Gearcase	1
19	8M0174560	齿轮箱壳体盖	COVER Gearcase Housing	1
20	8M0161897	面板衬垫	FACEPLATE GASKET	1
20	8M0168838	面板衬垫	GASKET Faceplate	1
21	8172771	水泵上垫片	GASKET Water Pump, Upper	1
22	8M0032833	键	KEY	1
22	8M0204723	键	KEY	1
23	43026Q02	叶轮	IMPELLER	1
24	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
25	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
25	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
26	8M2014338	端面密封	SEAL Face	1
26	8M0142851	V型面密封环	V RING Face Seal	1
27	NSS	不单独销售	NOT SOLD SEPARATE	1
28	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
28	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
29	8M0142866	挡圈	RING Retaining	1
30	8M0046563	挡圈	RING Retaining	1
31	8M0142860	O型圈 .706 x .097	O-RING .706 x .097	1
32	8M0142859	换挡轴衬套	BUSHING Shift Shaft	1
32	8M0164967	换挡轴衬套	BUSHING Shift Shaft	1
33	8164641	油封	SEAL Oil	1
33	8M0246145	油封	OIL SEAL	1
34	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
35	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
36	8M0142858	换挡轴(长型)	SHIFT SHAFT Long	1
36	8M0164968	换挡轴(长型)	SHIFT SHAFT Long	1
36	8M0164969	换档轴加长型含衬套	SHIFT SHAFT XLong Includes Bushing	1
37	8M0142659	成型密封件, 执行器	SEAL Formed, Actuator	2
-	8M0205802	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142980	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0205803	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

图 27齿轮箱（驱动轴）-Sport Master型（速比1.75） Gear Housing, Driveshaft, Sport Master (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0146120	齿轮箱总成（标准长型）（1.75）（Sport Master）（银色）	GEAR HOUSING ASSEMBLY (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0146123	齿轮箱总成 (标准加长型) (1.75) (Sport Master)	GEAR HOUSING ASSEMBLY (Standard X-Long) (1.75) (Sport Master)	1
-	8M0236308	GC SM 1.75 XL	GC SM 1.75 XL	1
-	8M0146126	齿轮箱总成 (标准超长型) (1.75) (Sport Master)	GEAR HOUSING ASSEMBLY (Standard XX-Long) (1.75) (Sport Master)	1
-	8M0146121	齿轮箱壳体总成 (反转向长型) (1.75) (Sport Master)	GEARCASE HOUSING ASSEMBLY (Counter Rotation Long) (1.75) (Sport Master)	1
-	8M0236307	GC SM 1.75 CL	GC SM 1.75 CL	1
-	8M0146125	齿轮箱总成 (反转向加长型) (1.75) (Sport Master)	GEARCASE HOUSING ASSEMBLY (Counter Rotation X-Long) (1.75) (Sport Master)	1
-	8M0146127	齿轮箱总成 (反转向超长型) (1.75) (Sport Master)	GEARCASE HOUSING ASSEMBLY (Counter Rotation XX-Long) (1.75) (Sport Master)	1
-	8M0146128	齿轮箱总成（弧形）（标准长型）（1.75）（Sport Master）（银色）	GEAR HOUSING ASSEMBLY (Camber) (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0236313	GC SM L 1.75 CMBR	GC SM L 1.75 CMBR	1
-	8M0146129	齿轮箱总成 (外倾) (标准加长型) (1.75) (Sport Master)	GEAR HOUSING ASSEMBLY (Camber) (Standard X-Long) (1.75) (Sport Master)	1
1	8M0168312	基础型Sport Master银色齿轮箱总成	GEAR HOUSING ASSEMBLY Basic Sport Master Silver	1
1	8M0168313	齿轮箱总成基础型 Sport Master 弧形尾鳍银色	GEAR HOUSING ASSEMBLY Basic Sport Master Camber Skeg Silver	1
1	8M0146136	齿轮箱总成基础型 (外倾) (反转向) (Sport Master)	GEAR HOUSING ASSEMBLY Basic (Camber) (Counter Rotation) (Sport Master)	1
2	847635001	阳极块	ANODE	1
3	8M0036047	螺钉(0.375x0.62英寸)	SCREW (.375 x .62)	2
4	841388	垫圈(0.410x0.810x0.050英寸)不锈钢	WASHER (.410 x .810 x .050) Stainless Steel	2
-	8M0078258	齿轮组（标准转向，前进/小齿轮，1.75速比 12/21）	GEAR SET Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
-	8M0053120	齿轮组反转向前进/小齿轮 1.75速比 (12/21)	GEAR SET Counter Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
5	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
6	8M0046636	螺母	NUT	1
7	8M0062703	垫圈	WASHER	1
8	8M0045676	滚柱轴承	BEARING Roller	1
9	8M0149608	长型驱动轴总成	DRIVESHAFT ASSEMBLY Long	1
9	8M0141337	驱动轴总成 X加长型	DRIVESHAFT ASSEMBLY X-Long	1
9	8M0141338	驱动轴总成(超长型)	DRIVESHAFT ASSEMBLY XX-Long	1
10	8M0063268	垫片组	SHIM SET	1
11	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
11	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
12	8M0063267	垫片组	SHIM SET	1
13	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
13	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
14	8245191	固定座	RETAINER	1
15	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
16	880719	挡圈	RING Retaining	1
17	8M0046297	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
18	8M0146938	水泵底座衬垫	GASKET Water Pump Base	1
19	8M0142869	齿轮箱外壳盖	COVER HOUSING Gearcase	1
19	8M0174560	齿轮箱壳体盖	COVER Gearcase Housing	1
20	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
21	8172771	水泵上垫片	GASKET Water Pump, Upper	1
22	8M0032833	键	KEY	1
22	8M0204723	键	KEY	1
23	43026Q02	叶轮	IMPELLER	1
24	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
25	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
25	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
26	8M2014338	端面密封	SEAL Face	1
26	8M0142851	V型面密封环	V RING Face Seal	1
27	8M0142435	联轴器水泵	COUPLING Water Pump	1
28	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
28	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
29	8M0142866	挡圈	RING Retaining	1
30	8M0046563	挡圈	RING Retaining	1
31	8M0142860	O型圈 .706 x .097	O-RING .706 x .097	1
32	8M0142859	换挡轴衬套	BUSHING Shift Shaft	1
32	8M0164967	换挡轴衬套	BUSHING Shift Shaft	1
33	8164641	油封	SEAL Oil	1
33	8M0246145	油封	OIL SEAL	1
34	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
35	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
36	8M0142858	换挡轴(长型)	SHIFT SHAFT Long	1
36	8M0164968	换挡轴(长型)	SHIFT SHAFT Long	1
36	8M0164968	换档轴长型含衬套	SHIFT SHAFT Long Includes Bushing	1
36	8M0142865	换挡轴加长型	SHIFT SHAFT X-Long	1
36	8M0164969	加长型换挡轴	SHIFT SHAFT XLong	1
36	8M0164969	换档轴加长型含衬套	SHIFT SHAFT XLong Includes Bushing	1
36	8M0142885	换档轴超长型	SHIFT SHAFT XX-Long	1
36	8M0164970	换档轴超长型	SHIFT SHAFT XX-Long	1
36	8M0164970	换档轴超长型含衬套	SHIFT SHAFT XX-Long Includes Bushing	1
37	8M0142659	成型密封件, 执行器	SEAL Formed, Actuator	2
-	8M0205802	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142980	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0205803	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

图 28齿轮箱（螺旋桨轴-反转）-5.44鱼雷型（速比1.75） Gear Housing, Prop Shaft-Counter Rotation, 5.44 Torpedo (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0158488	齿轮箱总成银色 (反转向长型) 1.75	GEAR HOUSING ASSEMBLY Silver (Counter Rotation Long) 1.75	1
-	8M0142311	齿轮箱总成银色 (反转向加长型) 重型1.75	GEAR HOUSING ASSEMBLY Silver (Counter Rotation X-Long) HD 1.75	1
-	8M0235822	GC CXL SILV	GC CXL SILV	1
-	8M0142315	齿轮箱总成银色 (反转向超长型) 重型 1.75	GEAR HOUSING ASSEMBLY Silver (Counter Rotation XX-Long) HD 1.75	1
-	8M0235826	GC CXXL SILV	GC CXXL SILV	1
1	8M0142888	齿轮箱总成基础款银色	GEAR HOUSING ASSEMBLY Basic, Silver	1
1	8M0228040	GC BASIC SILVER	GC BASIC SILVER	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0063270	垫片组	SHIM SET	1
6	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
7	8M0051043	挡圈	RING Retaining	1
8	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0146676	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142871	滑动式6爪离合器	CLUTCH Sliding 6 Jaw	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142877	螺旋桨轴	SHAFT Propeller	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0142897	轴承座总成反转向1.75	BEARING CARRIER ASSEMBLY Counter Rotation, 1.75	1
19	8M0237496	轴承座套件反转向12/21	BEARING CARRIER KIT Counter Rotation 12/21	1
20	8M0146659	反转向齿轮组, 前进/小齿轮1.75速比 (12/21)	GEAR SET Counter Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
21	8M0199863	隔套	SPACER	1
22	8M0199861	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
23	8M0199864	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
24	8M0142875	隔套	SPACER	1
25	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
26	8M0066130	半圆头定位螺钉组	SCREW- HALF DOG POINT SET	1
26	8M0233826	半圆头定位螺钉组	SCREW-HALF DOG POINT SET	1
27	8M0064178	锁紧螺母	LOCK NUT	1
28	8M0046569	止推环	RING Thrust	1
28	8M0161546	推力环	THRUST RING	1
29	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
30	888483	油封	SEAL Oil	2
30	8M0204700	油封	SEAL Oil	2
31	8M0146386	垫片组	SHIM SET	1
32	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
33	830749	密封件	SEAL	2
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
34	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
35	8M0108527	锁紧垫片	WASHER Tab	1
36	8M0111653	固定螺母	NUT Retainer	1
36	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
37	8M0050821	平齐式盖板套件, 标准型	COVER KIT Flush, Standard	1
37	8M0180306	鱼雷形盖	COVER Torpedo	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0237496	轴承座套件反转向12/21	BEARING CARRIER KIT Counter Rotation 12/21	1

图 29齿轮箱（螺旋桨轴-反转）-Sport Master型（速比1.60） Gear Housing, Prop Shaft-Counter Rotation, Sport Master (1.60 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0166391	齿轮箱总成完整 SportMaster 反转向长型 1.60 银色	GEAR HOUSING ASSEMBLY Complete SportMaster Counter Rotation Long 1.60 Silver	1
1	8M0168312	基础型Sport Master银色齿轮箱总成	GEAR HOUSING ASSEMBLY Basic Sport Master Silver	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0053121	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
5	8M0146676	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142871	滑动式6爪离合器	CLUTCH Sliding 6 Jaw	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0156191	螺旋桨轴	SHAFT Propeller	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
20	830749	密封件	SEAL	2
20	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
21	8M0167591	轴承座总成反转向 (1.60速比)	BEARING CARRIER ASSEMBLY Counter Rotation (1.60 Ratio)	1
22	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
23	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
24	8M0050692	轴承	BEARING	1
25	8M0050688	垫圈	WASHER	1
26	8M0050704	滚针轴承	BEARING Needle	1
27	8M0046569	止推环	RING Thrust	1
27	8M0161546	推力环	THRUST RING	1
28	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
29	8M0056639	挡圈	RING Retainer	1
30	888483	油封	SEAL Oil	2
30	8M0204700	油封	SEAL Oil	2
31	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
32	8M0053120	齿轮组反转向前进/小齿轮 1.75速比 (12/21)	GEAR SET Counter Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
33	8M0053116	垫片组	SHIM SET	1
34	8M0108527	锁紧垫片	WASHER Tab	1
35	8M0111653	固定螺母	NUT Retainer	1
35	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
36	8M0050821	平齐式盖板套件, 标准型	COVER KIT Flush, Standard	1
36	8M0180306	鱼雷形盖	COVER Torpedo	1
37	8M0199860	轴承座总成反转向 (1.60速比)	BEARING CARRIER ASSEMBLY Counter Rotation (1.60 Ratio)	1
38	8M0161546	推力环	THRUST RING	1
39	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
40	8M0208545	齿轮组反转向前进/倒档/小齿轮 1.60速比 (15/24)	GEAR SET Counter Rotation, Forward/Reverse/Pinion 1.60 Ratio (15/24)	1
41	8M0199861	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
42	8M0199862	轴承杯垫片	SPACER Bearing Cup	1
43	8M0199863	隔套	SPACER	1
44	8M0199864	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
45	8M0064178	锁紧螺母	LOCK NUT	1
46	8M0066130	半圆头定位螺钉组	SCREW- HALF DOG POINT SET	1
46	8M0233826	半圆头定位螺钉组	SCREW-HALF DOG POINT SET	1
47	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
48	8M0204700	油封	SEAL Oil	2
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

图 30齿轮箱（螺旋桨轴反向旋转，Sport Master，1.75传动比） Gear Housing, Prop Shaft-Counter Rotation, Sport Master (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0146121	齿轮箱壳体总成 (反转向长型) (1.75) (Sport Master)	GEARCASE HOUSING ASSEMBLY (Counter Rotation Long) (1.75) (Sport Master)	1
-	8M0146125	齿轮箱总成 (反转向加长型) (1.75) (Sport Master)	GEARCASE HOUSING ASSEMBLY (Counter Rotation X-Long) (1.75) (Sport Master)	1
-	8M0146127	齿轮箱总成 (反转向超长型) (1.75) (Sport Master)	GEARCASE HOUSING ASSEMBLY (Counter Rotation XX-Long) (1.75) (Sport Master)	1
-	8M0146131	齿轮箱总成 (外倾) (反转向长型) (1.75) (Sport Master)	GEARCASE HOUSING ASSEMBLY (Camber) (Counter Rotation Long) (1.75) (Sport Master)	1
-	8M0146132	齿轮箱总成 (外倾) (反转向加长型) (1.75) (Sport Master)	GEARCASE HOUSING ASSEMBLY (Camber) (Counter Rotation X-Long) (1.75) (Sport Master)	1
-	8M0146133	齿轮箱总成 (外倾) (反转向超长型) (1.75) (Sport Master)	GEARCASE HOUSING ASSEMBLY (Camber) (Counter Rotation XX-Long) (1.75) (Sport Master)	1
1	8M0168312	基础型Sport Master银色齿轮箱总成	GEAR HOUSING ASSEMBLY Basic Sport Master Silver	1
1	8M0168313	齿轮箱总成基础型 Sport Master 弧形尾鳍银色	GEAR HOUSING ASSEMBLY Basic Sport Master Camber Skeg Silver	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0053121	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
5	8M0146676	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142871	滑动式6爪离合器	CLUTCH Sliding 6 Jaw	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142764	螺旋桨轴	SHAFT Propeller	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0117237	轴承座总成	BEARING CARRIER ASSEMBLY	1
19	8M0204764	轴承座总成	BEARING CARRIER ASSEMBLY	1
20	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
21	830749	密封件	SEAL	2
21	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
22	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
22	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
23	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
24	8M0050692	轴承	BEARING	1
25	8M0050688	垫圈	WASHER	1
26	8M0050704	滚针轴承	BEARING Needle	1
27	8M0046569	止推环	RING Thrust	1
27	8M0161546	推力环	THRUST RING	1
28	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
29	8M0056639	挡圈	RING Retainer	1
30	888483	油封	SEAL Oil	2
30	8M0204700	油封	SEAL Oil	2
31	8M0053120	齿轮组反转向前进/小齿轮 1.75速比 (12/21)	GEAR SET Counter Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
32	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
33	8M0161546	推力环	THRUST RING	1
34	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
35	8M0053116	垫片组	SHIM SET	1
36	8M0108527	锁紧垫片	WASHER Tab	1
37	8M0111653	固定螺母	NUT Retainer	1
37	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
38	8M0050821	平齐式盖板套件, 标准型	COVER KIT Flush, Standard	1
38	8M0180306	鱼雷形盖	COVER Torpedo	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0204764	轴承座总成	BEARING CARRIER ASSEMBLY	1

图 31齿轮箱（螺旋桨轴-正转）-5.44鱼雷型（速比1.75） Gear Housing, Prop Shaft-Standard Rotation, 5.44 Torpedo (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142307	齿轮箱总成银色 (标准长型) 重型 1.75	GEAR HOUSING ASSEMBLY Silver (Standard Long) HD 1.75	1
-	8M0142309	齿轮箱总成银色 (标准加长型) 重型1.75	GEAR HOUSING ASSEMBLY Silver (Standard X-Long) HD 1.75	1
-	8M0235820	GC XL SILV	GC XL SILV	1
-	8M0142313	齿轮箱总成银色 (标准超长型) 重型 1.75	GEAR HOUSING ASSEMBLY Silver (Standard XX-Long) HD 1.75	1
-	8M0235824	GC XXL SILV	GC XXL SILV	1
1	8M0142888	齿轮箱总成基础款银色	GEAR HOUSING ASSEMBLY Basic, Silver	1
1	8M0228040	GC BASIC SILVER	GC BASIC SILVER	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0146648	齿轮组（标准转向，前进/小齿轮 1.75速比 12/21）	GEAR SET Standard Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142871	滑动式6爪离合器	CLUTCH Sliding 6 Jaw	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142877	螺旋桨轴	SHAFT Propeller	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0146058	轴承座总成标准转向1.75速比	BEARING CARRIER ASSEMBLY Standard Rotation, 1.75 Gear Ratio	1
20	8M0142874	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
21	8M0142873	滚珠轴承	BEARING Ball	1
22	8M0142875	隔套	SPACER	1
23	8M0046569	止推环	RING Thrust	1
23	8M0161546	推力环	THRUST RING	1
24	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
25	888483	油封	SEAL Oil	2
25	8M0204700	油封	SEAL Oil	2
26	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
27	8M0146386	垫片组	SHIM SET	1
28	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
29	830749	密封件	SEAL	2
29	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
30	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
31	8M0108527	锁紧垫片	WASHER Tab	1
32	8M0111653	固定螺母	NUT Retainer	1
32	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
33	8M0050821	平齐式盖板套件, 标准型	COVER KIT Flush, Standard	1
33	8M0180306	鱼雷形盖	COVER Torpedo	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

图 32齿轮箱（螺旋桨轴-正转）-Sport Master型（速比1.60） Gear Housing, Prop Shaft-Standard Rotation, Sport Master, (1.60 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0166389	齿轮箱总成完整 SportMaster 标准转向长型 1.60 外倾银色	GEAR HOUSING ASSEMBLY Complete SportMaster Standard Rotation Long 1.60 Camber Silver	1
-	8M0166390	齿轮箱总成完整 SportMaster 标准转向长型 1.60 银色	GEAR HOUSING ASSEMBLY Complete SportMaster Standard Rotation Long 1.60 Silver	1
-	8M0236329	GC SM 1.60 L	GC SM 1.60 L	1
1	8M0168313	齿轮箱总成基础型 Sport Master 弧形尾鳍银色	GEAR HOUSING ASSEMBLY Basic Sport Master Camber Skeg Silver	1
1	8M0168312	基础型Sport Master银色齿轮箱总成	GEAR HOUSING ASSEMBLY Basic Sport Master Silver	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0046563	挡圈	RING Retaining	1
4	880719	挡圈	RING Retaining	1
5	8M0158926	齿轮组标准转向前进/倒档/小齿轮 1.60速比 (15/24)	GEAR SET Standard Rotation, Foward/Reverse/Pinion 1.60 Ratio (15/24)	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142871	滑动式6爪离合器	CLUTCH Sliding 6 Jaw	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0156191	螺旋桨轴	SHAFT Propeller	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0167590	轴承座总成标准转向 (1.60速比)	BEARING CARRIER ASSEMBLY Standard Rotation, (1.60 Gear Ratio)	1
20	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
21	830749	密封件	SEAL	2
21	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
22	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
23	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
24	8M0050692	轴承	BEARING	1
25	8M0050688	垫圈	WASHER	1
26	8M0050704	滚针轴承	BEARING Needle	1
27	8M0046569	止推环	RING Thrust	1
27	8M0161546	推力环	THRUST RING	1
28	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
29	8M0056639	挡圈	RING Retainer	1
30	888483	油封	SEAL Oil	2
30	8M0204700	油封	SEAL Oil	2
31	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
32	8M0158926	齿轮组标准转向前进/倒档/小齿轮 1.60速比 (15/24)	GEAR SET Standard Rotation, Foward/Reverse/Pinion 1.60 Ratio (15/24)	1
33	8M0053116	垫片组	SHIM SET	1
34	8M0108527	锁紧垫片	WASHER Tab	1
35	8M0111653	固定螺母	NUT Retainer	1
35	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
36	8M0050726	盖板套件	COVER KIT	1
36	8M0180308	盖板套件	COVER KIT	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

图 33齿轮箱（螺旋桨轴-正转）-Sport Master型（速比1.75） Gear Housing, Prop Shaft-Standard Rotation, Sport Master (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0146120	齿轮箱总成（标准长型）（1.75）（Sport Master）（银色）	GEAR HOUSING ASSEMBLY (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0146123	齿轮箱总成 (标准加长型) (1.75) (Sport Master)	GEAR HOUSING ASSEMBLY (Standard X-Long) (1.75) (Sport Master)	1
-	8M0236308	GC SM 1.75 XL	GC SM 1.75 XL	1
-	8M0146126	齿轮箱总成 (标准超长型) (1.75) (Sport Master)	GEAR HOUSING ASSEMBLY (Standard XX-Long) (1.75) (Sport Master)	1
-	8M0146128	齿轮箱总成（弧形）（标准长型）（1.75）（Sport Master）（银色）	GEAR HOUSING ASSEMBLY (Camber) (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0236313	GC SM L 1.75 CMBR	GC SM L 1.75 CMBR	1
-	8M0146129	齿轮箱总成 (外倾) (标准加长型) (1.75) (Sport Master)	GEAR HOUSING ASSEMBLY (Camber) (Standard X-Long) (1.75) (Sport Master)	1
1	8M0168312	基础型Sport Master银色齿轮箱总成	GEAR HOUSING ASSEMBLY Basic Sport Master Silver	1
1	8M0168313	齿轮箱总成基础型 Sport Master 弧形尾鳍银色	GEAR HOUSING ASSEMBLY Basic Sport Master Camber Skeg Silver	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0078258	齿轮组（标准转向，前进/小齿轮，1.75速比 12/21）	GEAR SET Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142871	滑动式6爪离合器	CLUTCH Sliding 6 Jaw	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142764	螺旋桨轴	SHAFT Propeller	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0117238	轴承座总成（标准转向）	BEARING CARRIER ASSEMBLY Standard Rotation	1
20	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
21	830749	密封件	SEAL	2
21	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
22	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
22	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
23	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
24	8M0050692	轴承	BEARING	1
25	8M0050688	垫圈	WASHER	1
26	8M0050704	滚针轴承	BEARING Needle	1
27	8M0046569	止推环	RING Thrust	1
27	8M0161546	推力环	THRUST RING	1
28	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
29	8M0056639	挡圈	RING Retainer	1
30	888483	油封	SEAL Oil	2
30	8M0204700	油封	SEAL Oil	2
31	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
32	8M0053124	倒档齿轮套件	GEAR KIT Reverse	1
33	8M0053116	垫片组	SHIM SET	1
34	8M0108527	锁紧垫片	WASHER Tab	1
35	8M0111653	固定螺母	NUT Retainer	1
35	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
36	8M0050821	平齐式盖板套件, 标准型	COVER KIT Flush, Standard	1
36	8M0180306	鱼雷形盖	COVER Torpedo	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

图 34齿轮箱驱动轴（Torque Master，1.75传动比） Gear Housing Driveshaft, Torque Master (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142316	齿轮箱总成银色（标准长型）（1.75）（Torque Master）	GEAR HOUSING ASSEMBLY Silver (Standard Long) (1.75) (Torque Master)	1
1	8M0142852	齿轮箱总成基础型银色（Torque Master）	GEAR HOUSING ASSEMBLY Basic, Silver (Torque Master)	1
1	8M0228039	齿轮箱总成基础型银色（Torque Master）	GEAR HOUSING ASSEMBLY Basic, Silver (Torque Master)	1
2	8M0142847	阳极板	PLATE Anodic	1
3	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	1
-	8M0146696	齿轮组（标准转向，前进/小齿轮 1.75速比 12/21）	GEAR SET Standard Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
4	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
5	8M0071654	螺母 (.625-18 HX)	NUT (.625-18 HX)	1
6	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
7	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
8	8M0146944	传动轴总成（杯/锥式）	DRIVESHAFT ASSEMBLY Cup/Cone	1
9	8M0063268	垫片组	SHIM SET	1
10	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
11	8M0063267	垫片组	SHIM SET	1
12	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
13	8245191	固定座	RETAINER	1
14	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
15	880719	挡圈	RING Retaining	1
16	8M0046297	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
17	8M0146938	水泵底座衬垫	GASKET Water Pump Base	1
18	8M0142869	齿轮箱外壳盖	COVER HOUSING Gearcase	1
18	8M0174560	齿轮箱壳体盖	COVER Gearcase Housing	1
19	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
20	8172771	水泵上垫片	GASKET Water Pump, Upper	1
21	8172761	面板	FACEPLATE	1
21	8M0204709	面板	FACEPLATE	1
22	8M0032833	键	KEY	1
22	8M0204723	键	KEY	1
23	43026T2	叶轮	IMPELLER	1
24	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
25	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
25	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
26	8M0142851	V型面密封环	V RING Face Seal	1
27	8M0142435	联轴器水泵	COUPLING Water Pump	1
28	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
28	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
29	8M0142858	换挡轴(长型)	SHIFT SHAFT Long	1
29	8M0164968	换挡轴(长型)	SHIFT SHAFT Long	1
29	8M0164968	换档轴长型含衬套	SHIFT SHAFT Long Includes Bushing	1
30	8M0142866	挡圈	RING Retaining	1
31	8M0142859	换挡轴衬套	BUSHING Shift Shaft	1
31	8M0249400	换挡轴衬套	BUSHING Shift Shaft	1
32	8M0046563	挡圈	RING Retaining	1
33	8M0142860	O型圈 .706 x .097	O-RING .706 x .097	1
34	8164641	油封	SEAL Oil	1
34	8M0246145	油封	OIL SEAL	1
35	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
36	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
37	8M0142659	成型密封件, 执行器	SEAL Formed, Actuator	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

图 35齿轮箱螺旋桨轴（标准旋转，Torque Master，1.75传动比） Gear Housing Prop Shaft-Standard Rotation,Torque Master (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142316	齿轮箱总成银色（标准长型）（1.75）（Torque Master）	GEAR HOUSING ASSEMBLY Silver (Standard Long) (1.75) (Torque Master)	1
1	8M0142852	齿轮箱总成基础型银色（Torque Master）	GEAR HOUSING ASSEMBLY Basic, Silver (Torque Master)	1
1	8M0228039	齿轮箱总成基础型银色（Torque Master）	GEAR HOUSING ASSEMBLY Basic, Silver (Torque Master)	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0146696	齿轮组（标准转向，前进/小齿轮 1.75速比 12/21）	GEAR SET Standard Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142849	滑动离合器	CLUTCH Sliding	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142838	螺旋桨轴	PROPELLER SHAFT	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0142839	轴承座	BEARING CARRIER	1
20	8M0142841	倒挡齿轮	GEAR Reverse	1
21	8M0142846	齿轮挡圈	RETAINER GEAR	1
22	8M0142843	滚针轴承	BEARING NEEDLE	1
23	880699	推力环	THRUST RING	1
24	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
25	888483	油封	SEAL Oil	2
25	8M0204700	油封	SEAL Oil	2
26	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
27	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
28	830749	密封件	SEAL	2
28	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
29	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
30	8M0142855	锁紧垫圈	TAB WASHER	1
31	8M2000347	固定座	RETAINER	1
31	8M0168577	轴承座固定环	RETAINER Bearing Carrier	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

图 36点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0142697	火花塞导线	SPARK PLUG WIRES	1
2	8M0142671	导套	GUIDE	1
3	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	2
4	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	8
5	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	4
6	8M0135348	火花塞	SPARK PLUGS	8
6	8M0204737	火花塞	SPARK PLUG	8
7	8M0142694	线圈适配器线束	WIRE HARNESS Coil Adapter	1

图 37进气系统-300R重型I型 Intake System 300R Heavy Duty - Design I

REF	零件编号	中文名称	英文名称	数量
1	8M0142543	进气歧管	MANIFOLD Intake	1
2	8M0142545	节气门体衬垫	GASKET Throttle Body	1
3	8M0142544	曲轴箱盖垫片	GASKET Crankcase Cover	1
4	8M0142552	隔离器	ISOLATER	1
4	8M0193548	隔离器总成	ISOLATER ASSEMBLY	1
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
6	8M0109442	节气门体衬垫	GASKET Throttle Body	1
7	8M0114805	节气门体总成 80毫米	THROTTLE BODY ASSEMBLY 80 MM	1
7	8M0222358	节气门体 80毫米	THROTTLE BODY 80 MM	1
8	8M0142690	MAP传感器	SENSOR MAP	1
9	8M0142550	MAP传感器支架	BRACKET MAP Sensor	1
10	8M0147750	螺母 (M6)	NUT (M6)	4
10	8M0227376	螺母 (M6)	NUT (M6)	4
11	8M0142247	进气口总成	AIR INLET ASSEMBLY	1
12	8M0058341	卡箍 (80-100毫米)	CLAMP (80-100MM)	1
13	8M0074363	盖帽	CAP	1
14	8M0142556	进气密封件	SEAL Inlet	1
15	8M0080154	贴花 M-ICON 蓝色	DECAL M-ICON, Blue	1
16	8M0147749	进气滤网	INTAKE SCREEN	1
17	8M0149573	右舷进气歧管	RUNNERS INTAKE Starboard	1
17	8M0149572	左舷进气歧管	RUNNERS INTAKE Port	1
18	8M0142548	进气歧管垫片	GASKET Intake Manifold	8
18	8M0231118	进气歧管垫片	GASKET Intake Manifold	8
19	8M0142547	流道稳压腔垫片	GASKET Runner Plenum	2
19	8M0231117	歧管至稳压箱衬垫	GASKET Runner to Plenum	2
20	8M0142553	螺丝（M6 x 37）	SCREW (M6 x 37)	14
21	8M0142554	螺钉 (M6 x 30)	SCREW (M6 x 30)	10
22	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	16
23	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	6
24	8M0142477	进气歧管盖	COVER Intake Manifold	1
25	891663001	温度传感器	SENSOR Temperature	1
26	892317001	O型圈	O-RING	1
27	8M0142578	传感器衬垫	GASKET MAT Sensor	1
28	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
29	8M0142551	MAP传感器软管	HOSE MAP Sensor	1
30	8M0142569	警告标贴	DECAL Warning	1

图 38进气系统-300R重型II型 Intake System 300R Heavy Duty - Design II

REF	零件编号	中文名称	英文名称	数量
1	8M0153610	进气歧管	INTAKE MANIFOLD	1
2	8M0142545	节气门体衬垫	GASKET Throttle Body	1
3	8M0142544	曲轴箱盖垫片	GASKET Crankcase Cover	1
4	8M0142552	隔离器	ISOLATER	1
4	8M0193548	隔离器总成	ISOLATER ASSEMBLY	1
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
6	8M0109442	节气门体衬垫	GASKET Throttle Body	1
7	8M0114805	节气门体总成 80毫米	THROTTLE BODY ASSEMBLY 80 MM	1
7	8M0222358	节气门体 80毫米	THROTTLE BODY 80 MM	1
8	8M0142690	MAP传感器	SENSOR MAP	1
9	8M0142550	MAP传感器支架	BRACKET MAP Sensor	1
10	8M0147750	螺母 (M6)	NUT (M6)	4
10	8M0227376	螺母 (M6)	NUT (M6)	4
11	8M0142247	进气口总成	AIR INLET ASSEMBLY	1
12	8M0058341	卡箍 (80-100毫米)	CLAMP (80-100MM)	1
13	8M0074363	盖帽	CAP	1
14	8M0142556	进气密封件	SEAL Inlet	1
15	8M0080154	贴花 M-ICON 蓝色	DECAL M-ICON, Blue	1
16	8M0147749	进气滤网	INTAKE SCREEN	1
17	8M0149573	右舷进气歧管	RUNNERS INTAKE Starboard	1
17	8M0149572	左舷进气歧管	RUNNERS INTAKE Port	1
18	8M0142548	进气歧管垫片	GASKET Intake Manifold	8
18	8M0231118	进气歧管垫片	GASKET Intake Manifold	8
19	8M0142547	流道稳压腔垫片	GASKET Runner Plenum	2
19	8M0231117	歧管至稳压箱衬垫	GASKET Runner to Plenum	2
20	8M0142553	螺丝（M6 x 37）	SCREW (M6 x 37)	14
21	8M0142554	螺钉 (M6 x 30)	SCREW (M6 x 30)	10
22	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	16
23	891663001	温度传感器	SENSOR Temperature	1
24	892317001	O型圈	O-RING	1
25	8M0142578	传感器衬垫	GASKET MAT Sensor	1
26	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
27	8M0142551	MAP传感器软管	HOSE MAP Sensor	1
28	8M0142569	警告标贴	DECAL Warning	1

图 39进气系统设计I型 Intake System Design I

REF	零件编号	中文名称	英文名称	数量
1	8M0142543	进气歧管	MANIFOLD Intake	1
2	8M0142545	节气门体衬垫	GASKET Throttle Body	1
3	8M0142544	曲轴箱盖垫片	GASKET Crankcase Cover	1
4	8M0142552	隔离器	ISOLATER	1
4	8M0193548	隔离器总成	ISOLATER ASSEMBLY	1
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
6	8M0109442	节气门体衬垫	GASKET Throttle Body	1
7	8M0114805	节气门体总成 80毫米	THROTTLE BODY ASSEMBLY 80 MM	1
7	8M0222358	节气门体 80毫米	THROTTLE BODY 80 MM	1
8	8M0142690	MAP传感器	SENSOR MAP	1
9	8M0142550	MAP传感器支架	BRACKET MAP Sensor	1
10	8M0147750	螺母 (M6)	NUT (M6)	4
10	8M0227376	螺母 (M6)	NUT (M6)	4
11	8M0142247	进气口总成	AIR INLET ASSEMBLY	1
12	8M0058341	卡箍 (80-100毫米)	CLAMP (80-100MM)	1
13	8M0074363	盖帽	CAP	1
14	8M0142556	进气密封件	SEAL Inlet	1
15	8M0080154	贴花 M-ICON 蓝色	DECAL M-ICON, Blue	1
16	8M0147749	进气滤网	INTAKE SCREEN	1
17	8M0142549	左舷进气歧管	RUNNERS INTAKE Port	1
17	8M0230991	左舷进气总管	MANIFOLD Intake Port	1
17	8M0142546	右舷进气歧管	RUNNERS INTAKE Starboard	1
17	8M0230992	进气歧管（右舷）	MANIFOLD Intake, Starboard	1
18	8M0142548	进气歧管垫片	GASKET Intake Manifold	8
18	8M0231118	进气歧管垫片	GASKET Intake Manifold	8
19	8M0142547	流道稳压腔垫片	GASKET Runner Plenum	2
19	8M0231117	歧管至稳压箱衬垫	GASKET Runner to Plenum	2
20	8M0142553	螺丝（M6 x 37）	SCREW (M6 x 37)	14
21	8M0142554	螺钉 (M6 x 30)	SCREW (M6 x 30)	10
22	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	16
23	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	6
24	8M0142477	进气歧管盖	COVER Intake Manifold	1
25	891663001	温度传感器	SENSOR Temperature	1
26	892317001	O型圈	O-RING	1
27	8M0142578	传感器衬垫	GASKET MAT Sensor	1
28	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
29	8M0142551	MAP传感器软管	HOSE MAP Sensor	1
30	8M0142569	警告标贴	DECAL Warning	1

图 40进气系统设计II型 Intake System Design II

REF	零件编号	中文名称	英文名称	数量
1	8M0153610	进气歧管	INTAKE MANIFOLD	1
2	8M0142545	节气门体衬垫	GASKET Throttle Body	1
3	8M0142544	曲轴箱盖垫片	GASKET Crankcase Cover	1
4	8M0142552	隔离器	ISOLATER	1
4	8M0193548	隔离器总成	ISOLATER ASSEMBLY	1
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
6	8M0109442	节气门体衬垫	GASKET Throttle Body	1
7	8M0114805	节气门体总成 80毫米	THROTTLE BODY ASSEMBLY 80 MM	1
7	8M0222358	节气门体 80毫米	THROTTLE BODY 80 MM	1
8	8M0142690	MAP传感器	SENSOR MAP	1
9	8M0142550	MAP传感器支架	BRACKET MAP Sensor	1
10	8M0147750	螺母 (M6)	NUT (M6)	4
10	8M0227376	螺母 (M6)	NUT (M6)	4
11	8M0142247	进气口总成	AIR INLET ASSEMBLY	1
12	8M0058341	卡箍 (80-100毫米)	CLAMP (80-100MM)	1
13	8M0074363	盖帽	CAP	1
14	8M0142556	进气密封件	SEAL Inlet	1
15	8M0080154	贴花 M-ICON 蓝色	DECAL M-ICON, Blue	1
16	8M0147749	进气滤网	INTAKE SCREEN	1
17	8M0142549	左舷进气歧管	RUNNERS INTAKE Port	1
17	8M0230991	左舷进气总管	MANIFOLD Intake Port	1
17	8M0142546	右舷进气歧管	RUNNERS INTAKE Starboard	1
17	8M0230992	进气歧管（右舷）	MANIFOLD Intake, Starboard	1
18	8M0142548	进气歧管垫片	GASKET Intake Manifold	8
18	8M0231118	进气歧管垫片	GASKET Intake Manifold	8
19	8M0142547	流道稳压腔垫片	GASKET Runner Plenum	2
19	8M0231117	歧管至稳压箱衬垫	GASKET Runner to Plenum	2
20	8M0142553	螺丝（M6 x 37）	SCREW (M6 x 37)	14
21	8M0142554	螺钉 (M6 x 30)	SCREW (M6 x 30)	10
22	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	16
23	891663001	温度传感器	SENSOR Temperature	1
24	892317001	O型圈	O-RING	1
25	8M0142578	传感器衬垫	GASKET MAT Sensor	1
26	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
27	8M0142551	MAP传感器软管	HOSE MAP Sensor	1
28	8M0142569	警告标贴	DECAL Warning	1

图 41底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0142219	下部罩壳总成左舷和右舷	LOWER COWL ASSEMBLY Port and Starboard	1
1	8M0142217	下部罩壳总成黑色（左右舷）	LOWER COWL ASSEMBLY Black, Port and Starboard	1
1	8M0245395	下部罩盖总成黑色 (左舷和右舷)	LOWER COWL ASSEMBLY Black (Port and Starboard)	1
1	8M0149569	下部罩壳总成黑色重型	LOWER COWL ASSEMBLY Black, Heavy Duty	1
1	8M0236687	护板总成拉杆槽	CHAP ASSEMBLY, TIE BAR NOTCH	1
1	8M0236688	右舷转向槽护套总成	CHAP ASSEMBLY, STARBOARD STEER NOTCH	1
1	8M0236689	左舷转向槽护套总成	CHAP ASSEMBLY, PORT STEER NOTCH	1
2	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	9
3	8M0142923	后挡板（左舷）	RETAINER Rear, Port	1
3	8M0142930	后挡板（右舷）	RETAINER Rear, Starboard	1
4	8M0142922	前挡板（左舷）	RETAINER Front, Port	1
4	8M0142929	前挡板（右舷）	RETAINER Front, Starboard	1
5	8M0142919	撞板总成（左舷）	STRIKER ASSEMBLY Port	1
5	8M0142925	撞板总成（右舷）	STRIKER ASSEMBLY Starboard	1
6	8M0142921	螺丝（M6 X 16）	SCREW (M6 X 16)	6
7	8M0142928	缸体	BLOCK	1
8	8M0142946	安装板	PLATE	1
9	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	2
10	8M0142927	衬套	BUSHING	1
11	8M0247126	护孔环	GROMMET	1
12	888958001	嵌入式端口塞	PLUG Flush Port	1
12	8M0215105	嵌入式塞	PLUG Flush	1
13	8M0047301	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
13	8M0219168	嵌入式系绳插头	TETHER Flush Plug	1
14	889823001	嵌入式系绳插头	TETHER Flush Plug	1
14	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
15	885361A01	接头总成冲洗	FITTING ASSEMBLY Flush	1
16	8M0142945	前导板（左舷）	GUIDE Front, Port	1
16	8M0142944	前导板（右舷）	GUIDE Front, Starboard	1
17	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	4
18	8M0142943	后导板（左舷）	GUIDE Rear, Port	1
18	8M0142942	后导板（右舷）	GUIDE Rear, Starboard	1
19	8M0032848	开关固定座	RETAINER Switch	1
20	8M0037225	圆形微调开关面板	TRIM SWITCH Round Bezel	1
20	8M0235190	圆形微调开关面板	TRIM SWITCH Round Bezel	1
21	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	11
21	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	11
22	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	2
23	8M0142229	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
23	8M0142228	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
23	8M0142228	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
24	8M0142932	前撞板总成	STRIKER ASSEMBLY Front	1
25	8M0142921	螺丝（M6 X 16）	SCREW (M6 X 16)	3
26	8M0142924	左舷盖	COVER Port	1
26	8M0142931	右舷盖	COVER Starboard	1
27	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	2
27	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	2
28	8M0142949	适配器	ADAPTER	1
29	8M0075735	六角法兰螺钉(M6×30)	SCREW (M6 X 30) Hex Flg	3
30	8M0142948	衬套机械版	GROMMET Mechanical	1
30	8M0142950	衬套 DTS版	GROMMET DTS	1
30	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
30	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
31	8M0146710	装配门销	PIN Rigging Door	1
32	8M0154581	微调传感器护圈	GROMMET Trim Sensor	1
33	8M0142582	装配门黑色	RIGGING DOOR Black	1
34	8M0071078	六角法兰螺钉(M6×85)	SCREW (M6 X 85) Hex Flg	1
34	8M0230974	六角法兰螺钉M6×85	SCREW M6 x 85 HEX FLG	1
35	8M0142933	螺钉(M6 x 40)	SCREW (M6 x 40)	1
35	8M0230975	螺丝 M6x40 六角法兰头	SCREW M6 x 40 HEX FLG	1
36	8M0142224	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0245377	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0142223	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0245377	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
37	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
38	8M0149605	边缘保护套	SLEEVE Edge Protector	1

图 42维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0149929	100小时保养套件-V6/V8四冲程	100 HR MAINTENANCE KIT V6 and V8 4 stroke	1
-	8M0123025	机油滤清器	OIL FILTER	1
-	8M0106635	燃油滤清器	FUEL FILTER	1
-	830749	密封件	SEAL	1
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
-	8M0149932	300小时保养套件-V8四冲程	300 HR MAINTENANCE KIT V8 4 Stroke	1
-	8M0123025	机油滤清器	OIL FILTER	1
-	8M0106635	燃油滤清器	FUEL FILTER	1
-	830749	密封件	SEAL	2
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
-	8M0135348	火花塞	SPARK PLUGS	8
-	8M0204737	火花塞	SPARK PLUG	8
-	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
-	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
-	8M0187145	卡箍	CLAMP	1
-	8M0142251	皮带	BELT	1
-	8M0218433	皮带	BELT	1
-	8M0142980	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0205803	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
-	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
-	8M0142878	螺塞	PLUG Screw	2
-	893404	阳极块	ANODE	4
-	8M0220986	配平阳极	ANODE Trim	4
-	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
-	880653	阳极块	ANODE	1
-	8M0220987	配平歧管阳极	ANODE Trim Manifold	1
-	889543016	螺栓	BOLT	4
-	8M0161430	平垫圈	WASHER Flat	6
-	8M0205955	水星阳极套件	ANODE KIT Mercury	1
-	8M0205956	快银阳极套件	ANODE KIT Quicksilver	1

图 43润滑油系统 Oil System

REF	零件编号	中文名称	英文名称	数量
1	8M0142467	加油口支架	BRACKET Oil Fill	1
2	8M0096302	护孔环	GROMMET	2
3	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	4
4	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
5	8M0142478	加油口颈	NECK Oil Fill	1
6	8M0142470	护孔环	GROMMET	1
7	8M0142290	机油盖	CAP Oil	1
8	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
8	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
9	8M6001459	卡箍 (45.5)	CLAMP (45.5)	2
10	8M0142469	机油加注软管	HOSE Oil Fill	1
10	8M0190557	机油加注软管	HOSE Oil Fill	1
11	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
12	8M0142468	机油加注管	TUBE Oil Fill	1
13	8M0044601	O型圈	O-RING	1
14	8M0142480	油尺上管	TUBE Dipstick- Upper	1
15	8M0142481	O型圈 (0.362 x 0.103)	O-RING (0.362 x 0.103)	1
16	8M0142463	量油尺管	TUBE Dipstick	1
16	8M0237477	油尺管	TUBE OIL GAUGE	1
17	8M0142471	衬套 0.375英寸	GROMMET (0.375 IN)	1
17	8M0178207	护孔环	GROMMET	1
18	8M0142449	机油泵至滤清器油管	TUBE Oil Pump to Filter	1
18	8M0158591	机油泵至滤清器油管总成	OIL TUBE ASSEMBLY Pump to Filter	1
19	8M0142452	O型圈 (70硬度)	O-RING (70 Durometer)	2
20	8M0142450	O型圈 (70硬度)	O-RING (70 Durometer)	2
20	8M0171370	机油管密封件	SEAL Oil Tube	2
21	8M0142484	机油滤清器支架	BRACKET Oil FIlter	1
22	8M0142485	螺钉 (M6) 六角法兰	SCREW (M6) HX FLG	2
23	8M0142454	机油滴盘	OIL DRIP TRAY	1
24	8M0142457	滴盘软管	HOSE Drip tray	1
25	8M0142456	接头	FITTING	1
26	8M0143229	滴油盘塞	PLUG Drip Tray	1
27	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
28	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
29	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
30	8M0142482	适配器衬垫	GASKET Adapter	1
31	8M0142483	机油滤清器适配器	ADAPTER Oil Filter	1
31	8M0156635	机油滤清器适配器	ADAPTER Oil Filter	1
32	8M0142453	机油滤清器接头	FITTING Oil FIlter	1
33	8M0123025	机油滤清器	OIL FILTER	1
33	8M0176312	机油滤清器	OIL FILTER	1
34	8M0142576	量油尺	DIPSTICK	1
35	8M0142403	机油泵总成	OIL PUMP ASSEMBLY	1
36	8M0142408	定位销	DOWEL Pin	2
37	8M0142407	螺钉 (M6) 内六角平头 x 16长	SCREW (M6) HEX SOCKET FLAT X 16 LG	6
38	8M6001577	O型圈(M6×46)	O-RING M6 X 46	1
39	8M0142401	螺钉 (M6) 六角小头	SCREW (M6) HX FL REDUCED HEAD	4
40	8M6000385	卡箍(39.6毫米)	CLAMP (39.6 MM)	2
40	8M0187146	卡箍	CLAMP	2
41	8M0142402	机油收集组件	OIL PICK UP ASSEMBLY	1
42	8M0142570	检查机油标贴	DECAL Check Engine Oil	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

图 44动力升降组件 8M0225374（二代/三代设计） Power Trim Components 8M0225374 (Design II/III)

REF	零件编号	中文名称	英文名称	数量
-	8M0225374	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0225370	枢轴销套件	PIVOT PIN KIT	1
5	8M0225364	倾斜油缸套件	TILT CYLINDER KIT	1
6	8M0230946	销杆眼套件	PIN ROD EYE KIT	1
7	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
8	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
9	8M0225368	储液罐套件	RESERVOIR KIT	1
10	8M0225366	泵套件	PUMP KIT	1
10	8M0237525	泵套件	PUMP KIT	1
11	8M0225365	减震杆套件	SHOCK ROD KIT	1
12	8M0225367	升降杆套件	TRIM ROD KIT	2
13	8M0225372	重建套件	REBUILD KIT	1

图 45动力升降组件塑料电机外壳 - 8M0142341/8M0164977(设计I型) Power Trim Components Plastic Motor Housing - 8M0142341/8M0164977 (Design I)

REF	零件编号	中文名称	英文名称	数量
-	8M0142341	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0225374	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0164977	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0225374	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0143001	活塞总成	PISTON ASSEMBLY	1
13	8M0143003	端盖总成	END CAP ASSEMBLY	1
14	878264A1	储液罐套件	RESERVOIR KIT	1
15	811613	塞子总成	PLUG ASSEMBLY	1
16	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
17	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
18	8M0143004	泵套件	PUMP KIT	1
19	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
20	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
21	4002319	垫圈	WASHER	6
22	8M0094889	销	PIN	1
22	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
23	8M0143005	减震杆套件	SHOCK ROD KIT	1
23	8M0168219	减震杆套件	SHOCK ROD KIT	1

图 46动力升降/艉板总成 Power Trim/Transom Assembly

REF	零件编号	中文名称	英文名称	数量
1	8M0142800	支架艉板左舷	BRACKET Transom, Port	1
1	8M0156255	支架艉板左舷	BRACKET Transom, Port	1
2	8M0142801	支架艉板右舷	BRACKET Transom, Starboard	1
2	8M0156256	支架艉板右舷	BRACKET Transom, Starboard	1
3	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
4	4002319	垫圈	WASHER	6
5	98727	润滑脂接头	FITTING Grease	1
5	8M0169588	润滑脂接头	FITTING Grease	1
6	99633	旋钮	KNOB	1
7	830900	压缩弹簧	SPRING Compression	1
8	65830	尼龙衬套	NYLINER	2
9	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
9	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
10	8M0146189	倾斜管锁紧螺母黑色	NUT TILT TUBE LOCK Black	1
10	8M0146190	倾斜管锁紧螺母银色	NUT TILT TUBE LOCK Silver	1
11	8M0142811	螺钉	SCREW	1
12	8M0147844	倾斜管	TILT TUBE	1
13	8M0142810	O型圈 (0.612 x 0.103)	O-RING (0.612 x .0103)	1
14	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
15	99615	槽销	PIN Groove	1
16	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
17	8M0084613	C形垫圈	C-WASHER	1
18	22740	卡扣	CLIP	2
19	8M0142809	倾斜管支架	BRACKET Tilt Tube	1
19	8M0147678	倾斜管支架	BRACKET Tilt Tube	1
20	826164	螺母 (.875-14)	NUT (.875-14)	1
20	8M0231351	锁紧螺母	NUT Lock	1
21	8M0142341	动力升降总成	POWER TRIM ASSEMBLY	1
21	8M0225374	动力升降总成	POWER TRIM ASSEMBLY	1
21	8M0164977	动力升降总成	POWER TRIM ASSEMBLY	1
21	8M0225374	动力升降总成	POWER TRIM ASSEMBLY	1
21	8M0225374	动力升降总成	POWER TRIM ASSEMBLY	1
22	8M0094889	销	PIN	1
22	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
22	8M0164978	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
22	8M0230946	销杆眼套件	PIN ROD EYE KIT	1
22	8M0230946	销杆眼套件	PIN ROD EYE KIT	1
23	8M0079640	拉线总成	CABLE ASSEMBLY	1
24	8M0113176	螺钉	SCREW	1
25	821539	三叶销	PIN Trilobe	1
25	8M0050058	螺钉5/16-24 X .5	SCREW 5/16-24 X .5	1
25	8M0177279	螺钉(5/16-24×0.5英寸)	SCREW 5/16-24 x .5	1
25	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
26	821207	衬套	BUSHING	2
27	4002319	垫圈	WASHER	1
28	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
29	818298Q1	阳极套件	ANODE KIT	1
30	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
30	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
31	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
31	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
32	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
33	8M0142682	配平线束	WIRE HARNESS Trim	1
34	893709	销	PIN	1
35	830899	张力弹簧	SPRING Tension	1

图 47动力升降/艉板总成-重型 Power Trim/Transom Assembly Heavy Duty

REF	零件编号	中文名称	英文名称	数量
1	8M0150518	左舷艉板支架	BRACKET Transom Port	1
2	8M0149592	支架艉板右舷	BRACKET Transom, Starboard	1
2	8M0168881	右舷艉板支架	BRACKET Transom Starboard	1
3	8M0149582	左舷低压软管	HOSE Low Pressure, Port	1
4	8M0149585	高压软管（右舷）	HOSE High Pressure, Starboard	1
5	8M0147844	倾斜管	TILT TUBE	1
6	8M0149580	固定卡箍	CLAMP Retaining	2
7	8M0149581	固定卡箍	CLAMP Retaining	2
8	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
9	858869	螺母 (.875-14)	NUT (.875-14)	2
10	70732	螺钉 (.250-20 x 2.00)	SCREW (.250-20 x 2.00)	4
11	85026T	安装板	PLATE	2
12	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	8
12	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	8
13	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
14	8M0034469	螺柱	STUD	2
15	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
16	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	2
16	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	2
17	85020T	枢轴销	PIN Pivot	2
18	8M0149583	耐磨垫片组	PAD WEAR SET	2
19	8M0149597	动力升降总成	POWER TRIM ASSEMBLY	1
20	8M0149596	调整销	TRIM PIN	1
21	82671317	螺母(.500-20)	NUT (.500-20)	1
22	822076	固定座	RETAINER	2
23	8M0150519	轴承（0.88×1×1）	BEARING (.88 x 1 x 1)	1
24	8M0142818	盖帽	CAP	1
25	85022	垫圈(2.00 x 1.06 x 0.060)	WASHER (2.00 x 1.06 x .060)	2
26	8M0029017	紧定螺钉(.312-24)	SET SCREW (.312-24)	1
27	8M0149586	螺钉（0.50×2.125）	SCREW (0.50 x 2.125)	1
28	30316	弹簧	SPRING	2
29	8M0149593	艉板支架垫片	SPACER Transom Bracket	1
29	8M0237541	艉板隔套	SPACER Transom	1
30	89949A1	隔板总成	PLATE ASSEMBLY	1
31	826709111	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	4
32	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	4
33	844357	双头螺柱（0.312-24×1.44）	STUD (.312-24 x 1.44)	4
34	89024001	液压软管总成(10英尺)泵升-左舷艉板	HOSE ASSEMBLY Hydraulic (10 Feet) Pump Up - Port at Transom	1
35	89023001	液压软管总成(10英尺)泵降-右舷艉板	HOSE ASSEMBLY Hydraulic (10 Feet) Pump Down - Starboard at Transom	1

图 48维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0142639	零件手册250R/300R 4.6L V8四冲程	PARTS MANUAL 250R/300R 4.6L V8 4 Stroke	1
-	8M0146888	维修手册250R/300R/300R HD 4.6L V8	SERVICE MANUAL 250R/300R/300R HD 4.6L V8	1
-	8M0145934	安装手册V6/V8 CMS	INSTALLATION MANUAL V6/V8 CMS	1
-	8M0156797	安装手册V6(175-225)/V8(200-300)CMS	INSTALLATION MANUAL V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	300R HD安装手册	INSTALLATION MANUAL 300R HD	1
-	8M0156799	IM-300R HD CMS	IM-300R HD CMS	1
-	8M0145541	操作手册V6/V8 CMS机械式	OPERATION MANUAL V6/V8 CMS Mechanical	1
-	8M0175491	操作手册	MANUAL- OPERATION	1
-	8M0145542	操作手册V6/V8 CMS DTS	OPERATION MANUAL V6/V8 CMS DTS	1
-	8M0230588	操作手册150R和200R	OPERATION MANUAL 150R and 200R	1
-	8M0140585	300R CMS HD机械版操作手册	OPERATION MANUAL 300R CMS HD Mechanical	1
-	8M0175494	操作手册	MANUAL-OPERATION	1
-	8M0140789	300R CMS HD DTS版操作手册	OPERATION MANUAL 300R CMS HD DTS	1
-	8M0175495	操作手册	MANUAL-OPERATIONS	1
-	8M0146617	诊断维修手册	SERVICE MANUAL Diagnostic	1
-	8M0182076	诊断手册	DIAGNOSTIC MANUAL	1
-	NSS	不单独销售贴纸, EPA	NOT SOLD SEPARATE DECAL, EPA	1

图 49机械换挡系统 Shift System Mechanical

REF	零件编号	中文名称	英文名称	数量
1	8M0142824	换挡油门支架	BRACKET Shift Throttle	1
2	4010620	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
3	899044	闩锁	LATCH	2
4	42975	传动螺钉	DRIVE SCREW	4
5	8M0142827	需求传感器线束	HARNESS Demand Sensor	2
6	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	4
7	8M0142826	油门弹簧	SPRING Throttle	1
8	8M0142828	臂总成	ARM ASSEMBLY	1
9	8M0173540	臂总成	ARM ASSEMBLY	1
10	8M0142825	固定座	RETAINER	2
11	825677	压入式螺母	PUSH NUT	2

图 50垫片组 8M0076745 Shim Set 8M0076745

REF	零件编号	中文名称	英文名称	数量
-	8M0076745	垫片组	SHIM SET	1
-	8M0050423	垫片 .020	WASHER .020	1
-	8M0050424	垫片 .022	WASHER .022	1
-	8M0050425	垫片 .024	WASHER .024	1
-	8M0050427	垫片 .026	WASHER .026	1
-	8M0050428	垫片 .028	WASHER .028	1
-	8M0050429	垫片 .030	WASHER .030	1
-	8M0050430	垫片 .032	WASHER .032	1
-	8M0050431	垫片 .034	WASHER .034	1
-	8M0050432	垫片 .036	WASHER .036	1
-	8M0050433	垫片 0.038	WASHER .038	1
-	8M0050434	垫片 0.040	WASHER .040	1
-	8M0050435	垫片 0.042	WASHER .042	1
-	8M0050436	垫片 0.044	WASHER .044	1
-	8M0050437	垫片 0.046	WASHER .046	1
-	8M0050438	垫片 0.048	WASHER .048	1
-	8M0050439	垫片 0.050	WASHER .050	1

图 51启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	8M0142679	起动机	STARTER	1
2	8M0070367	管状支架 8MM	MOUNT - TUBULAR 8MM	6
2	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
3	8M0070369	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	2
4	8M0070368	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	1
5	8M0056666	起动机接地带	GROUND STRAP Starter	1
6	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
7	43430	垫圈	WASHER	3
8	8M0142896	螺钉(M8 x 80)	SCREW (M8 x 80)	2
8	8M0188530	螺钉 M8 X 80 六角凸缘头	SCREW M8 X 80 HEX FLG HD	2
9	88552645	螺钉（M8X45）	SCREW (M8X45)	1
10	8M0142680	热柱支架	BRACKET HOT STUD	1
11	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
12	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
13	8M0146003	螺母 M8 X 1.25 六角	NUT M8 x 1.25 Hex	4
14	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	2
15	8M0142681	电缆总成起动机-正极	CABLE ASSEMBLY Starter - Postitive	1
16	88439A46	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
17	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
18	8M0146902	电缆总成起动机-负极	CABLE ASSEMBLY Starter - Negative	1
19	40011148	螺钉(M8 x 20)	SCREW (M8 x 20)	1
19	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
20	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
21	8M0142687	热柱盖	COVER Hot Stud	1

图 52旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	8M0142794	旋转支架	SWIVEL BRACKET	1
1	8M0156259	旋转支架	SWIVEL BRACKET	1
1	8M0161582	旋转支架	SWIVEL BRACKET	1
2	8M0142803	转向臂黑色	STEERING ARM Black	1
2	8M0146931	转向臂银色	STEERING ARM Silver	1
3	816432	止推垫片	THRUST WASHER	2
4	8M0034870	旋转管密封件	SEAL Swivel Tube	2
5	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
6	893709	销	PIN	1
7	830899	张力弹簧	SPRING Tension	1
8	74036	润滑脂接头	FITTING Grease	2
8	8M0169589	润滑脂接头	FITTING Grease	2
9	8M0142805	配平位置传感器	TRIM POSITION SENSOR	1
10	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
11	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
12	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
13	8M0045383	冲击板	STRIKER PLATE	2
14	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
15	73286	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
16	46335	螺母 (.375-24)	NUT (.375-24)	2
17	8M0141339	旋转管枢轴衬套	BUSHING Swivel Tube Pivot	1
17	8M0220988	旋转管枢轴衬套	BUSHING Swivel Tube Pivot	1
18	67684	挡圈	RING Retaining	1
19	8M0142797	轭架	YOKE	1
20	8M0142798	双头螺栓(M14 x 146)	STUD (M14 x 146)	2
21	8M0142796	缓冲器支架	MOUNT Snubber	1
22	847541	垫圈	WASHER	4
23	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
23	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
24	8M0142802	下支架盖	COVER Lower Mount	2
24	8M0241406	下支架盖	COVER Lower Mount	2
25	813771003	下支架	MOUNT Lower	2
26	8M0142795	垫圈(1.25 x 19)	WASHER (1.25 x 19)	2
27	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
28	896602	螺母(M14)	NUT (M14)	2
29	8M0142799	拉线总成	CABLE ASSEMBLY	1
30	8M0147677	电缆总成10英寸	CABLE ASSEMBLY 10 IN	1
30	8M0160545	电缆总成10英寸	CABLE ASSEMBLY 10 IN	1
31	825190	垫圈	WASHER	1

图 53旋转支架与转向臂-重型 Swivel Bracket and Steering Arm Heavy Duty

REF	零件编号	中文名称	英文名称	数量
1	8M0149595	黑色旋转支架	BRACKET Swivel Bracket, Black	1
2	8M0185448	黑色旋转销	SWIVEL PIN Black	1
3	847728	轴承	BEARING	2
4	847729	油封	SEAL Oil	2
5	8M0149594	旋转轴承	BEARING SWIVEL	2
6	78854	波形垫圈	WAVE WASHER	1
7	848125	螺旋锁紧挡圈	RING Retaining - Spiral Lock	2
8	8M0149584	转向臂支架	BRACKET Steering Arm	1
9	8M0142805	配平位置传感器	TRIM POSITION SENSOR	1
10	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
11	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	2
12	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
13	8M0169589	润滑脂接头	FITTING Grease	2
14	8M0149570	轭架	YOKE	1
15	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	4
15	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	4
16	8M0150296	下轭架	YOKE LOWER	1
17	8M0149561	下部固定支架	MOUNT LOWER Solid	1
18	8M0142798	双头螺栓(M14 x 146)	STUD (M14 x 146)	1
19	8M0142796	缓冲器支架	MOUNT Snubber	1
20	8M0142802	下支架盖	COVER Lower Mount	2
20	8M0241406	下支架盖	COVER Lower Mount	2
21	847541	垫圈	WASHER	2
22	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
22	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
23	8M0142795	垫圈(1.25 x 19)	WASHER (1.25 x 19)	2
24	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
25	896602	螺母(M14)	NUT (M14)	2
26	8M0142799	拉线总成	CABLE ASSEMBLY	1
27	8M0147677	电缆总成10英寸	CABLE ASSEMBLY 10 IN	1
27	8M0160545	电缆总成10英寸	CABLE ASSEMBLY 10 IN	1
28	825190	垫圈	WASHER	1

图 54工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8M0142969	换挡轴工具	SHIFT SHAFT TOOL	1
2	8M0142970	对正工具-预载驱动器	ALIGNMENT TOOL Preload Driver	1
3	8M0142973	换挡轴手柄工具	SHIFT SHAFT HANDLE TOOL	1
4	8M0142974	保持器压装夹具	RETAINER PRESS FIXTURE	1
5	8M0142976	工具-压装夹具底座	TOOL Press Fixture Base	1
6	8M0142983	轴工具-轴承座总成	SHAFT TOOL Bearing Carrier Assembly	1
7	8M0145393	工具-螺纹离合器总成	TOOL Threaded Clutch Assembly	1
8	8M0142559	齿轮总成固定夹具	HOLDING FIXTURE Gear Assembly	1
9	8M0142615	心轴-压装垫片	MANDREL Press Spacer	1
10	8M0142624	导板-轴承座	GUIDE PLATE Bearing Carrier	1
11	8M0142413	心轴-后齿轮轴承锥	MANDREL Rear Gear Bearing Cone	1
12	8M0142414	工具-齿轮总成驱动器	TOOL Gear Assembly Driver	1
13	8M0142636	轴承心轴	BEARING MANDREL	1
14	8M0146861	工具-飞轮	TOOL Flywheel	1
15	8M0146862	工具-张紧皮带	TOOL Stretch Belt	1
16	8M0129230	软管-放油	HOSE Oil Drain	1
17	8M0146935	安装工具-轴承卷轴	INSTALLATION TOOL Bearing Spool	1
18	8M0146936	拉拔器-上部支架	BAR MOUNT PULLER Upper	1
19	8M0147118	工具-推进轴	TOOL Propshaft	1
20	8M0147078	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
20	8M0193581	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
21	8M0130705	齿轮箱高度工具套件	GEARCASE HEIGHT TOOL KIT	1
22	8M0138392	CDS-G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS -G3	1
22	8M0153916	CDS G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS G3	1
NS	883705T01	工具-发动机吊装带	STRAP TOOL Engine Lifting	1
NS	98234A2	钻孔夹具套件-艉板	DRILL FIXTURE KIT Transom	1
NS	8M0147671	工具-对正销上部支架	TOOL ALIGNMENT PIN UPPER MOUNT	1
NS	8M0145607	工具-拉杆器	TOOL Bar Puller	1
NS	8M0147116	工具-导向密封驱动器	TOOL GUIDE SEAL DRIVER	1
NS	8M0149553	工具-上部支架杆安装	TOOL Upper Mount Rod Installation	1
NS	8M0148868	扳手-AMS支架	WRENCH AMS Mount	1
NS	8M0148865	工具-齿轮安装	TOOL Install Gear	1
NS	FT8950	测试套件	TESTER KIT	1
NS	58222A1	百分表工具	DIAL INDICATOR TOOL	1
NS	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
NS	8M0237356	适配器套件	ADAPTER KIT	1
NS	89897	固定工具-百分表	HOLDING TOOL Dial Indicator	1
NS	8M0039309	环安装工具	TOOL Ring Installer	1
NS	8M0046632	轴承座固定螺母套筒工具	TOOL Socket, Carrier Retainer Nut	1
NS	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
NS	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
NS	37241	通用拉拔板	PULLER PLATE Universal	1
NS	63209	加热灯	HEAT LAMP	1
NS	83165T	拉拔器总成	PULLER ASSEMBLY	1
NS	36571T	导向垫圈	PILOT WASHER	1
NS	888414T01	轴承/油封安装工具	BEARING / SEAL DRIVER	1
NS	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
NS	8M0070085	锁紧螺母工具	TOOL Retaining Nut	1
NS	861792	推力轴承	BEARING Thrust	1
NS	43506T	轴承固定工具	RETAINING TOOL Bearing	1
NS	889958T	传动轴固定工具	DRIVESHAFT HOLDING TOOL	1
NS	8M0142028	小齿轮螺母固定工具	TOOL Holder Pinion Nut	1
NS	8M0035594	螺旋桨轴固定工具	TOOL Propeller Shaft Holder	1
NS	8M0052590	上传动轴轴承安装工具	TOOL Driver, Upper Driveshaft Bearing	1
NS	8M0046348	小齿轮轴承拆卸工具	TOOL Bearing Driver, Pinion Removal	1
NS	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
NS	885592T	轴承杯安装工具	BEARING CUP DRIVER	1
NS	8M0046360	小齿轮轴承安装工具	TOOL Bearing Driver, Pinion Install	1
NS	8M0046443	小齿轮定位工具	TOOL Pinion Gear Locating	1
NS	8M0054594	小齿轮高度工具	TOOL-PINION HGT	1
NS	8M0059911	轴承座安装工具	INSTALLATION TOOL Bearing Carrier	1
NS	8M0053505	背隙指示工具	TOOL Indicator, Backlash	1
NS	8M0182653	工具-驱动对正	TOOL Drive Alignment	1
-	8M0235704	工具-动力输出轴套安装	TOOL SLEEVE INSTALLATION PTO	1
-	8M0235705	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235706	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235707	耐磨轴套安装	INSTALL WEAR SLEEVE	1

图 55顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0143491	黑色顶盖总成（带标贴，无装饰面板贴纸组）	TOP COWL ASSEMBLY Black, Decaled without Accent Panel Decal Set	1
1	8M0143492	黑色顶盖总成（带标贴，无装饰面板贴纸组）	TOP COWL ASSEMBLY Black, Decaled without Accent Panel Decal Set	1
1	8M0231250	黑色顶盖总成（带标贴，无装饰面板贴纸组）	TOP COWL ASSEMBLY Black, Decaled without Accent Panel Decal Set	1
2	8M0142904	校准支腿套件	ALIGNMENT LEG KIT	4
2	8M0240715	校准支腿套件	ALIGNMENT LEG KIT	4
3	8M0178589	螺丝M6×12	SCREW M6 x 12	2
4	8M0142916	左舷缓冲垫	BUMPER Port	1
5	8M0142915	右舷缓冲垫	BUMPER Starboard	1
6	8M0142906	上罩壳密封件	SEAL Top Cowl	1
6	8M0242486	上罩壳密封件	SEAL Top Cowl	1
7	8M0142242	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
7	8M0232582	罩壳锁扣总成	LATCH ASSEMBLY Cowl	1
8	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	10
9	8M0142903	卡扣	CLIP	7
10	8M0142955	螺丝（M5×0.8）	SCREW (M5 x 0.8)	2
11	8M0142954	卡扣	CLIP	2
12	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	8
13	8M0219155	左/右舷边框总成	BEZEL ASSEBMBLY Port/Starboard	1
14	8M0142238	黑色门总成	DOOR ASSEMBLY Black	1
14	8M0157771	黑色门总成	DOOR ASSEMBLY Black	1
15	8M0142913	定位器总成	KEEPER ASSEMBLY	1
16	8M0204400	自攻螺丝	SCREW Thread Forming	1
17	8M0142908	门密封条	SEAL Door	1
18	8M0148533	锁扣位置贴纸	DECAL Latch Position	1
19	8M0142907	按压式锁	LOCK PUSH	1
20	8M0142914	锁扣垫片组	SHIM SET Latch	1
21	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
22	8M0187755	导水器	WATER DIVERTER	1

图 56配平泵及安装支架 Trim Pump and Mounting Brackets

REF	零件编号	中文名称	英文名称	数量
1	843017A03	配平泵总成-完整	PUMP ASSEMBLY Trim - Complete	1
2	843017T01	配平泵总成	PUMP ASSEMBLY Trim	1
3	865448A01	油箱盖	CAP Oil Reservoir	1
3	8M0188327	油箱盖	CAP Oil Reservoir	1
4	808727	接头(.50-20 UNF转.4375-24倒角)	CONNECTOR (.50-20 UNF To .4375-24 Inverted Flare)	2
5	818200	接头	FITTING	1
6	861680	绝缘体	INSULATOR	1
7	48409	螺钉 (#10-16 x .625) 不锈钢	SCREW (#10-16 x .625) Stainless Steel	1
8	79139A12	电缆总成红色-正极	CABLE ASSEMBLY Red-Positive	1
9	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
10	79023T10	保险丝总成110安培	FUSE ASSEMBLY 110 Ampere	1
11	94275	连接杆	LINK	1
12	25908	垫圈(.265 x .812 x .0625)	WASHER (.265 x .812 x .0625)	1
13	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
14	21825	螺母(.250-28)	NUT (.250-28)	1
15	96158T	电磁阀	SOLENOID	2
15	8M0185622	电磁阀	SOLENOID	2
16	826709104	螺母(#8-32)不锈钢	NUT (#8-32) Stainless Steel	4
17	73286	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	4
18	826709108	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	4
19	846866	支撑架	BRACE	1
20	826709112	螺母(.375-16)不锈钢	NUT (.375-16) Stainless Steel	2
21	79147A09	线束总成	HARNESS ASSEMBLY	1
22	57807	不锈钢螺钉(#10-16 x 0.750)	SCREW (#10-16 x .750) Stainless Steel	2
23	79138A9	电缆总成(6英尺)黑色-负极	CABLE ASSEMBLY (6.00 Feet) Black-Negative	1
24	846673	不锈钢垫圈(.265 x .500 x .060)	WASHER (.265 x .500 x .060) Stainless Steel	1
25	86322A15	电缆总成(5.5英寸)黑色	CABLE ASSEMBLY (5.50 Inches) Black	1
26	86322A24	电缆总成(4英寸)	CABLE ASSEMBLY (4.00 Inches)	1
27	841226001	支架	BRACKET	1
27	8M0192208	泵支架	BRACKET Pump	1
28	844417	螺钉(.375-16 x .875不锈钢)	SCREW (.375-16 x .875) Stainless Steel	4
29	848017A07	升降线束总成	HARNESS ASSEMBLY Trim	1
30	65017A14	线束总成	HARNESS ASSEMBLY	1
31	79146	固定座	RETAINER	2
32	842031T02	倾斜开关套件	SWITCH KIT Tilt	1
-	842109A01	地板安装套件	MOUNT KIT Floor	1
-	87762A04	平衡泵支架总成	BRACKET ASSEMBLY Trim Pump Mounting	1
