水星 Mercury 30 HP EFI 3 CYL 1R154758 & Up - 爆炸图零件明细

四冲程 电喷 EFI · Cat.# 90-8M0186411 · 共 41 个部位 · 1029 条零件

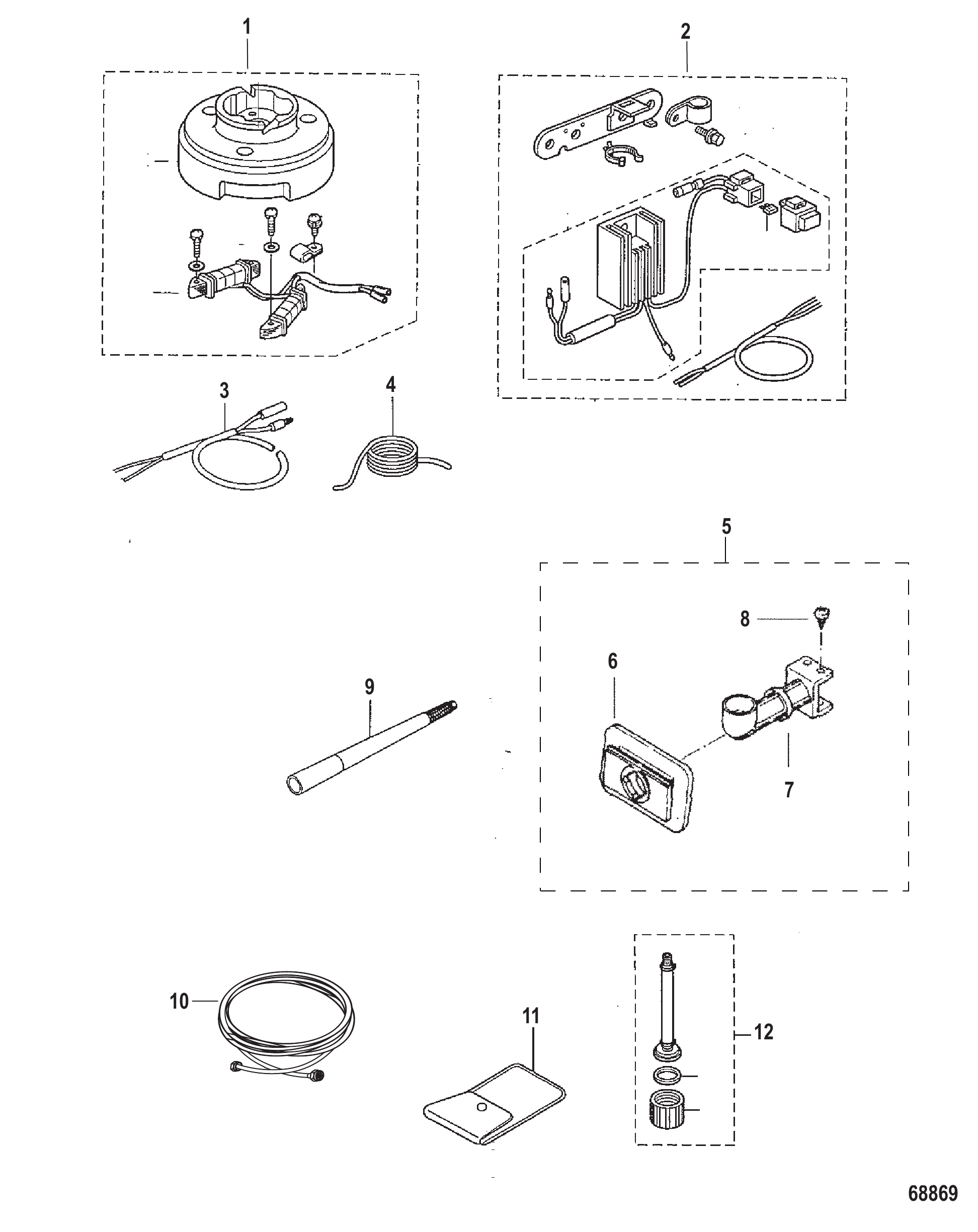

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
2	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
3	17175	线束总成	HARNESS ASSEMBLY	1
4	16230	安全绳	SAFETY ROPE	1
5	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
6	16113	密封板	PLATE Seal	1
7	NSS		NOT SOLD SEPARATE GUIDE	1
8	17173	螺钉	SCREW	4
9	853828	手柄(0.8米)	HANDLE (0.8 Meters)	1
9	8538281	手柄(1.0米)	HANDLE (1.0 Meters)	1
10	8M0157822	6英尺软管适配器	HOSE 6 Foot Adapter	1
10	8M0158123	14英尺软管适配器	HOSE 14 Foot Adapter	1
11	803581	工具包	TOOL KIT	1
12	8M0057047	冲洗附件	FLUSHING ATTACHMENT	1
-	8M0097129	转向锁套件	STEERING LOCK KIT	1
-	8M0159418	丙烷罐支架	HOLDER Propane Tank	1
-	8M0169411	海拔调节套件	ALTITUDE ADJUSTMENT KIT	1

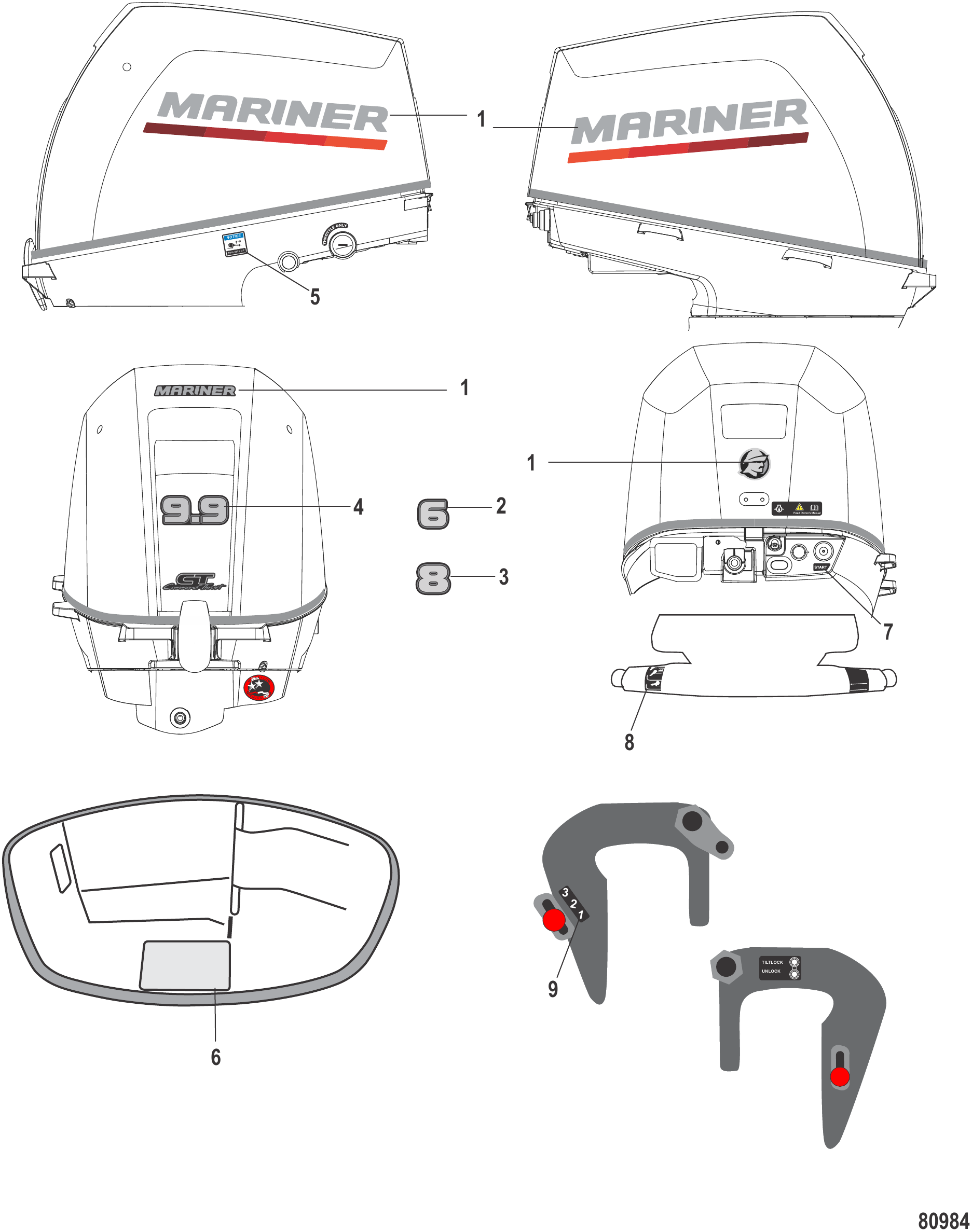

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242337	贴花套装 Mariner 2 - 9.9 马力	DECAL SET Mariner 2 - 9.9 HP	1
2	8M0073676	6马力尾部贴纸	DECAL Rear 6 HP	1
3	8M0225037	8马力后贴花	DECAL Rear 8 HP	1
4	8M0225038	9.9马力后贴花	DECAL Rear 9.9 HP	1
5	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
6	8M0180066	维护贴花	DECAL Maintenance	1
7	8M0225039	启动贴花	DECAL Start	1
8	12869	倾斜位置标贴	DECAL Tilt Position	1
9	128671	下倾限位贴花	DECAL Lower Tilt Limit	1

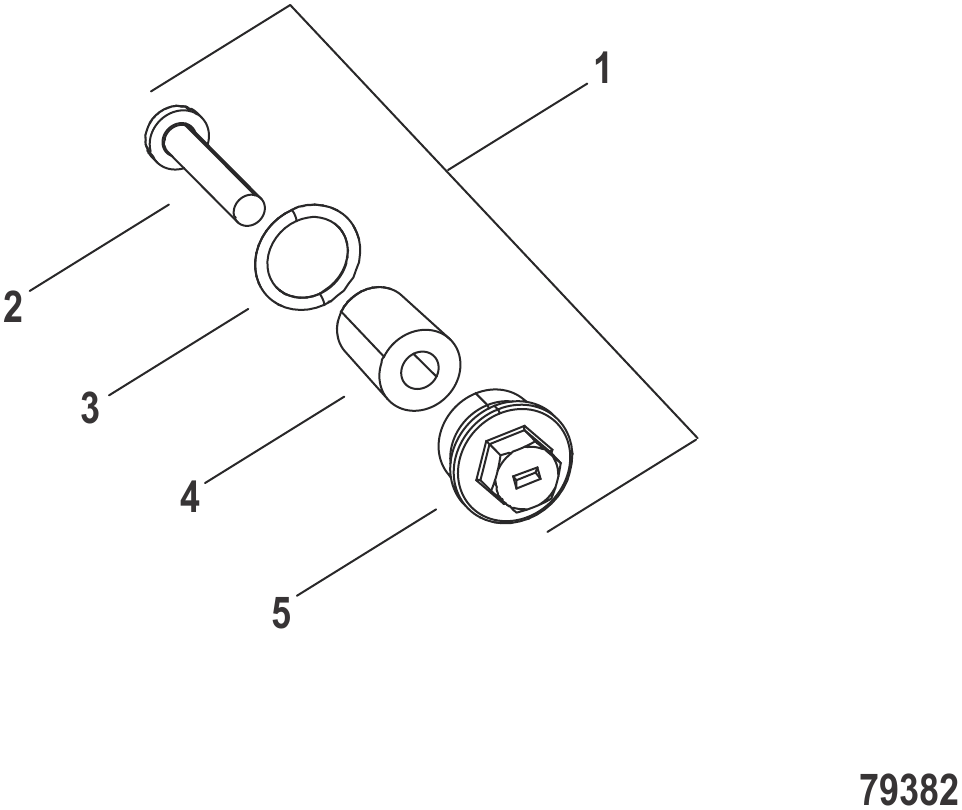

图 3阳极塞总成8M0135965 Anode Plug Assembly 8M0135965

REF	零件编号	中文名称	英文名称	数量
1	8M0135965	阳极塞总成	ANODE PLUG ASSEMBLY	1
2	888786	螺钉	SCREW	1
3	804840010	O型圈	O-RING	1
4	8M0065073	阳极块	ANODE	1
5	8M0065071	阳极塞	ANODE PLUG	1

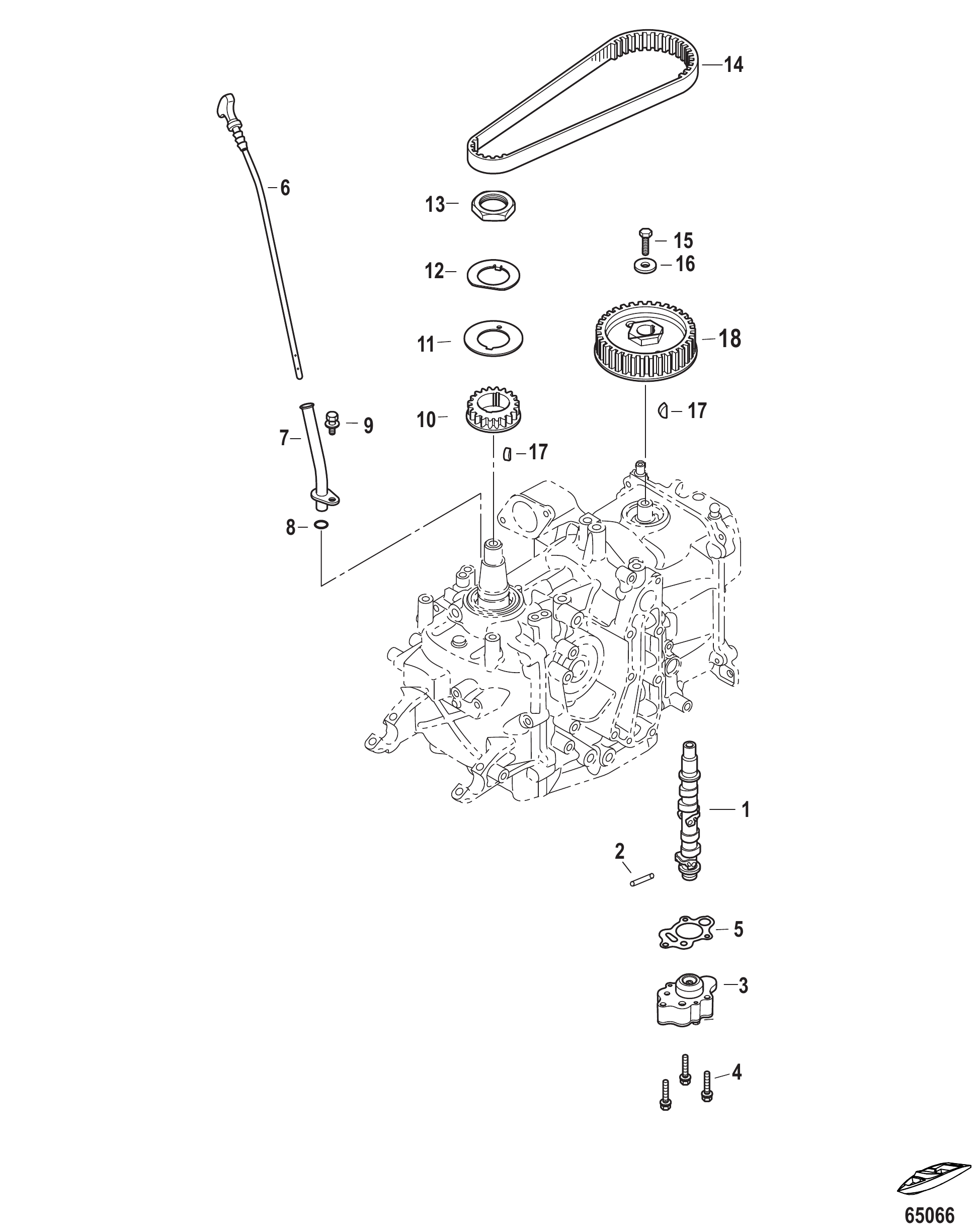

图 4凸轮轴和油泵 Camshaft and Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	8M0134433	凸轮轴	CAMSHAFT	1
2	95218015	凸轮轴销	PIN Camshaft	1
3	8M0134436	机油泵总成	OIL PUMP ASSY	1
4	8M0098606	螺栓	BOLT	3
4	8M0147119	螺栓	BOLT	3
5	8M0135588	油泵衬垫	GASKET Oil Pump	1
6	8M0135590	量油尺	DIPSTICK	1
7	8M0136228	量油尺管	TUBE Dipstick	1
8	804840007	O型圈	O-RING	1
9	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
10	834955T04	驱动皮带轮	PULLEY Drive	1
11	895119003	导套	GUIDE	1
12	823032004	锁紧垫圈	LOCKWASHER	1
13	855679004	螺母	NUT	1
14	8M0135591	正时皮带	BELT Timing	1
15	803858001	螺栓	BOLT	1
16	895118	垫圈	WASHER	1
17	95229	键	KEY	2
18	834973001	从动齿轮	GEAR Driven	1
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0140578	气缸盖总成	CYLINDER HEAD COMPLETE	1
-	8M0172931	气缸盖总成	CYL HEAD COMPLETE	1

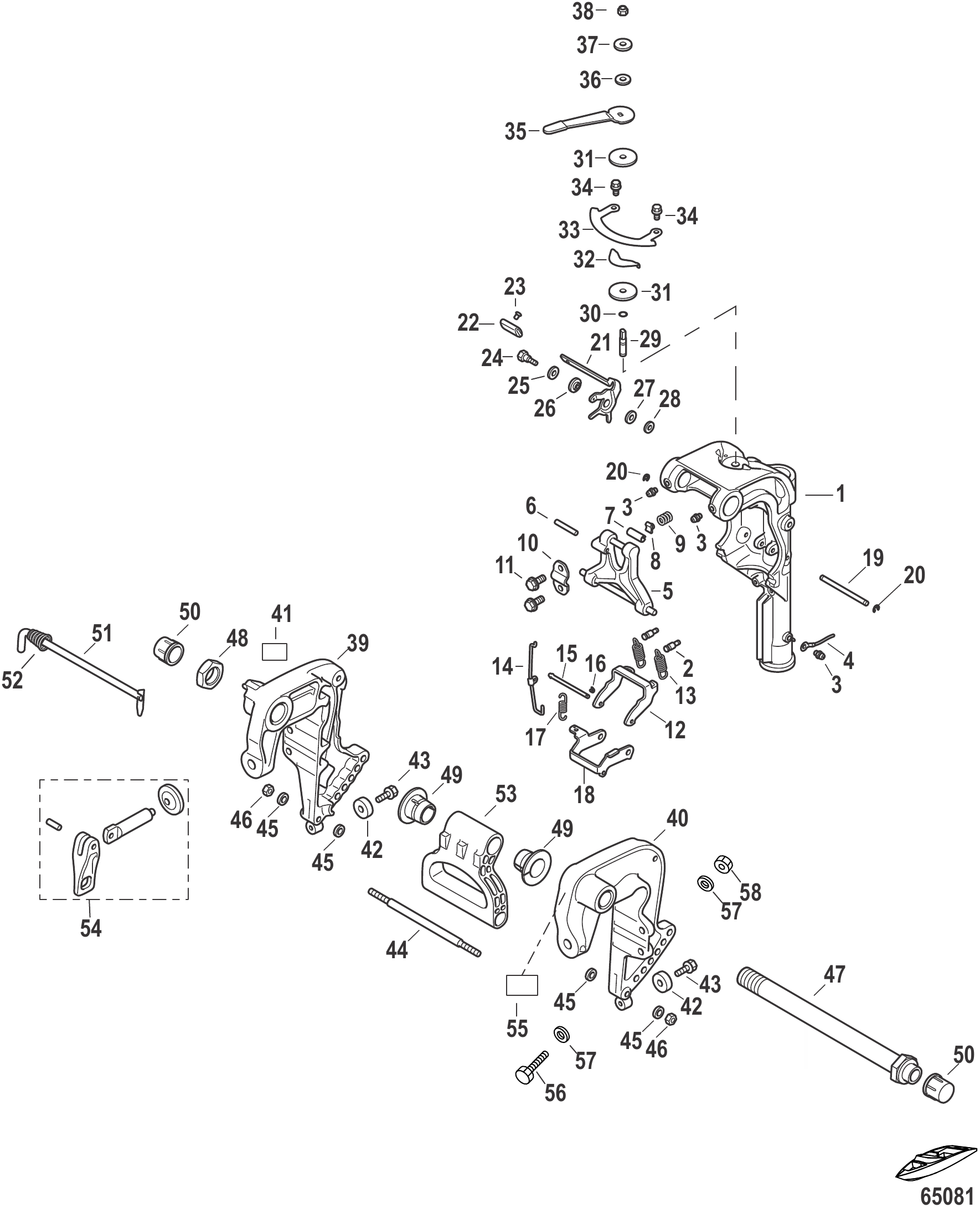

图 5夹紧支架/旋转支架（手动倾斜） Clamp Brackets/Swivel Bracket Manual Tilt

REF	零件编号	中文名称	英文名称	数量
1	8M0134662	短型旋转支架总成	SWIVEL BRACKET ASSEMBLY Short	1
1	8M0134663	长型及加长型旋转支架总成	SWIVEL BRACKET ASSEMBLY Long and XLong	1
2	8M0137356	销	PIN	2
3	824969	润滑脂接头	FITTING Grease	3
4	898101091	接地线	WIRE Ground	1
5	8M0135835	倾斜止动器	TILT STOPPER	1
5	8M0149915	倾斜止动器	TILT STOPPER	1
6	898103104	弹簧销	PIN Spring	1
7	163364	衬套	BUSHING	1
8	853774	停机开关	STOP	1
9	953832	弹簧	SPRING	1
10	8M0140496	安装板	PLATE	1
10	8M0157137	定位板	SET PLATE	1
11	8M0106739	螺栓	BOLT	2
12	8M0134504	倒车锁	LOCK Reverse	1
13	8M0135840	倒挡锁弹簧	SPRING Reverse Lock	2
14	8M0135839	倒车锁连杆	LINK Reverse Lock	1
15	8037841	倒车锁杆	ROD Reverse Lock	1
16	8150261	开口销	COTTER PIN	2
17	8037461	弹簧	SPRING	1
18	8M0135837	倒车锁臂	ARM Reverse Lock	1
19	8M0135838	倒挡锁定轴	SHAFT Reverse Lock	1
20	160572	E型卡环	E RING	2
21	8M0135836	倒车锁杆	LEVER Reverse Lock	1
21	8M0242569	倒车锁杆	LEVER REV LOCK	1
22	898103106	握把	GRIP	1
23	8M0051399	止动器	STOPPER	1
23	8M0245322	止动器	STOPPER	1
24	803790001	肩螺栓	BOLT Shoulder	1
25	16192	垫圈	WASHER	1
26	898103107	衬套	BUSHING	1
27	953925	垫圈	WASHER	1
28	953921	不锈钢垫圈	WASHER Stainless Steel	1
-	8M0140877	副驾驶套件	CO PILOT KIT	1
29	8M0137358	螺栓	BOLT	1
30	168231	O型圈	O-RING	1
31	895173	圆盘	DISC	2
31	8M0145395	圆盘	DISC	2
32	8M0137359	间隔垫圈	WASHER Spacer	1
32	8M0145397	垫圈	WASHER	1
33	8M0135834	安装板	PLATE	1
34	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
35	8M0135833	手柄	HANDLE	1
36	895146001	垫圈	WASHER	1
37	8M0137357	垫圈	WASHER	1
38	95374001	尼龙螺母	NUT Nylon	1
39	8M0134502	右舷夹紧支架	CLAMP BRACKET Starboard	1
40	8M0134503	左舷夹紧支架	CLAMP BRACKET Port	1
41	823701004	副驾驶贴花	DECAL Co-Pilot	1
42	823913Q	阳极块	ANODE	2
43	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
44	8M0135830	间隔块	DISTANCE PIECE	1
45	16826	不锈钢垫圈	WASHER Stainless Steel	4
46	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
47	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
48	853722029	尼龙螺母	NUT Nylon	1
49	8537435	衬套	BUSHING	2
50	85372214	盖形螺母	CAP NUT	2
51	8M0135832	推力杆总成	THRUST ROD ASSEMBLY	1
52	815093003	弹簧	SPRING	1
53	815082002	搬运手柄	HANDLE Carrying	1
54	8M0060117	夹紧螺钉套件	CLAMP SCREW KIT	2
54	8M0176078	夹紧螺钉套件	CLAMP SCREW KIT	2
55	8M0137367	发动机安全贴花	DECAL Secure Engine	1
55	8M0191657	发动机安全贴花	DECAL Secure Engine	1
56	8M0094877	螺钉 (8 x 85毫米)	SCREW (8 x 85mm	2
57	16192	垫圈	WASHER	4
58	95374	尼龙螺母	NUT Nylon	2
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

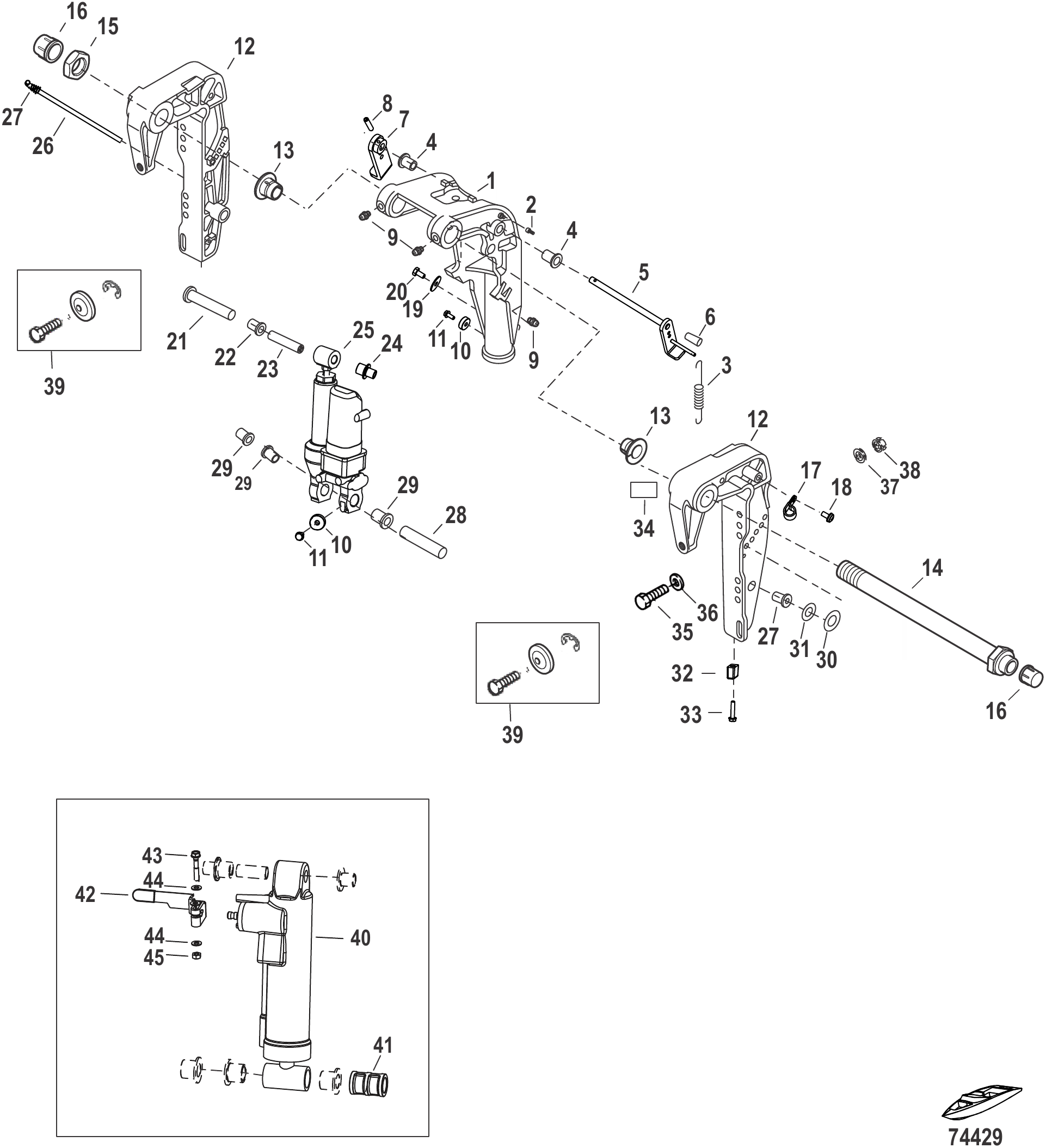

图 6夹紧支架/旋转支架-动力倾斜与气动辅助 Clamp Brackets/Swivel Bracket Power Tilt and Gas Assist

REF	零件编号	中文名称	英文名称	数量
1	8M0187027	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	8M0137368	销	PIN	1
3	95383010	弹簧	SPRING	1
4	95286027	轴环	COLLAR	2
5	8M0187077	倾斜止动器	TILT STOPPER	1
5	8M0186798	倾斜止动器	TILT STOPPER	1
6	892286	盖帽	CAP	1
7	8M0187076	倾斜止动器	TILT STOPPER	1
7	8M0186797	倾斜止动器	TILT STOPPER	1
8	95218017	弹簧销	PIN Spring	1
9	824969	润滑脂接头	FITTING Grease	3
10	823913Q	阳极块	ANODE	2
11	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
12	8M0163145	右舷夹紧支架	CLAMP BRACKET Starboard	1
12	8M0163147	左舷夹紧支架	CLAMP BRACKET Port	1
13	161764	衬套	BUSHING	2
14	8M0186947	旋转支架轴	SHAFT Swivel Bracket	1
15	853722029	尼龙螺母	NUT Nylon	1
16	85372214	盖形螺母	CAP NUT	2
17	953951	卡箍	CLAMP	1
18	8555445	螺钉	SCREW	1
19	898101937	垫圈	WASHER	1
20	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
21	8M0187005	气缸销	CYLINDER PIN	1
22	16176009	衬套	BUSHING	1
23	16176010	衬套	BUSHING	1
24	8M0187006	衬套	BUSHING	1
25	8M0187008	动力倾斜装置总成	POWER TILT ASSEMBLY	1
26	8M0186833	推力杆	THRUST ROD	1
27	8126455	弹簧	SPRING	1
28	8M0091499	气缸销	CYLINDER PIN	1
29	161765	衬套	BUSHING	4
30	804027003	C形环	C RING	2
31	853822002	垫圈	WASHER	2
32	804043	阳极块	ANODE	2
32	875208	阳极块	ANODE	2
33	879194264	螺栓	BOLT	2
34	8M0191657	发动机安全贴花	DECAL Secure Engine	1
35	802619	螺栓	BOLT	4
36	953928	垫圈	WASHER	4
37	879194341	垫圈	WASHER	4
38	95374002	螺母	NUT	4
39	8M0176080	夹紧螺钉套件	CLAMP SCREW KIT	2
40	898103T32	减震器	SHOCK ABSORBER	1
41	8M0186997	轴环	COLLAR	1
42	8M0186840	倒车锁杆	LEVER Reverse Lock	1
43	8M0186820	螺栓	BOLT	1
44	16826	不锈钢垫圈	WASHER Stainless Steel	2
45	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1

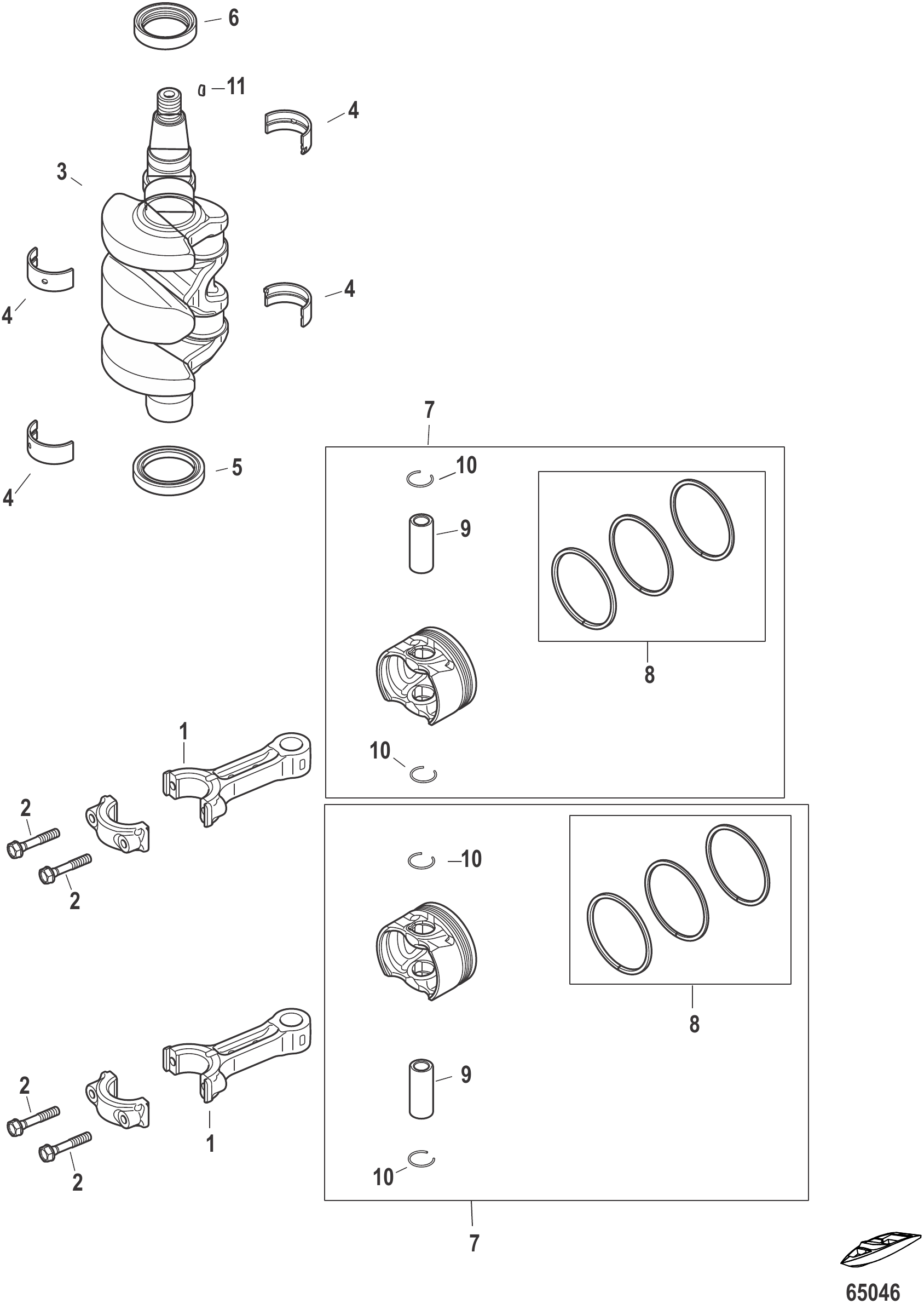

图 7曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0134430	连杆总成	CONNECTING ROD ASSEMBLY	2
2	8M0135582	连杆螺栓	BOLT Connecting Rod	2
3	8M0134431	曲轴	CRANKSHAFT	1
4	8M0135577	轴承	BEARING	AR
4	8M0135578	推力轴承	BEARING Thrust	AR
5	855681005	油封	SEAL Oil	1
6	898103114	油封	SEAL Oil	1
7	8M0134428	活塞总成	PISTON ASSEMBLY	2
8	8M0134429	活塞环组件	PISTON RING ASSEMBLY	2
9	8M0135581	活塞销	PIN Piston	2
10	160573	E型卡环	E RING	2
11	825666001	键	KEY	1
-	8M0136159	加大尺寸活塞总成	PISTON ASSEMBLY Oversized	2
-	8M0136161	加大尺寸活塞环总成	PISTON RING ASSEMBLY Oversized	2
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

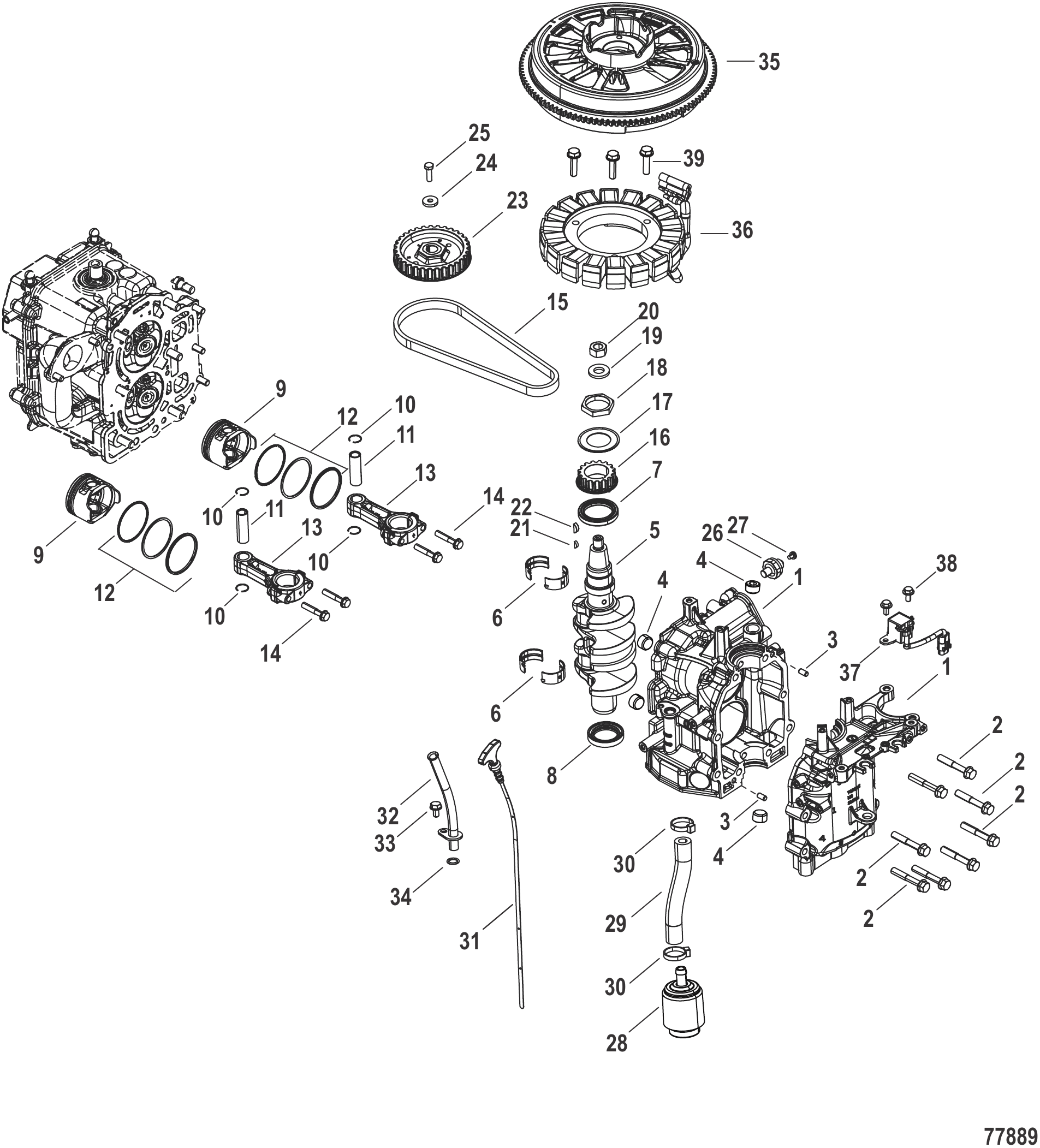

图 8气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223365	气缸体	CYLINDER BLOCK	1
2	8M0229968	螺栓	BOLT	8
3	16119	定位销	PIN Dowel	2
4	8M0186780	锥形塞	PLUG Taper	4
5	8M0223369	曲轴	CRANKSHAFT	1
6	8M0054681	轴承 - 1 对	BEARING- 1 PAIR	2
7	898103114	油封	SEAL Oil	1
8	855681001	油封	SEAL Oil	1
9	834963A02	活塞总成	PISTON ASSEMBLY	2
10	16057	卡扣	CLIP	4
11	825713002	活塞销	PIN Piston	2
12	803678T05	活塞环组	RING SET Piston	2
13	8M0125694	连杆总成	CONNECTING ROD ASSEMBLY	2
14	8035092	螺栓	BOLT	4
15	8M0223381	正时皮带	BELT TIMING	1
16	8M0186929	驱动皮带轮	DRIVE PULLEY	1
17	8M0223380	皮带导向器	GUIDE BELT	1
18	855679004	螺母	NUT	1
19	8M0186812	垫圈	WASHER	1
20	16071	螺母	NUT	1
21	95229	键	KEY	1
22	825666001	键	KEY	1
23	8M0186930	从动齿轮	GEAR Driven	1
24	895118	垫圈	WASHER	1
25	803858001	螺栓	BOLT	1
26	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
27	898101957	螺钉	SCREW	1
28	8M0229970	机油滤网	OIL STRAINER	1
29	8M0206068	软管	HOSE	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
31	8M0223378	油位表	GAUGE OIL LEVEL	1
32	8M0223379	油位导杆	GUIDE OIL LEVEL	1
33	8M0155474	螺钉	SCREW	1
34	804840007	O型圈	O-RING	1
35	8M0223429	飞轮总成	FLYWHEEL ASSEMBLY	1
36	8M0223430	交流发电机	ALTERNATOR	1
36	8M0134470	交流发电机	ALTERNATOR	1
37	8M0135822	脉冲线圈	COIL Pulsar	1
38	823042067	螺钉	SCREW	2
39	823042	螺栓	BOLT	3
-	8M0227805	电动启动套件	ELECTRIC START KIT	1
-	8M0227808	蓄电池充电套件	BATTERY CHARGING KIT	1

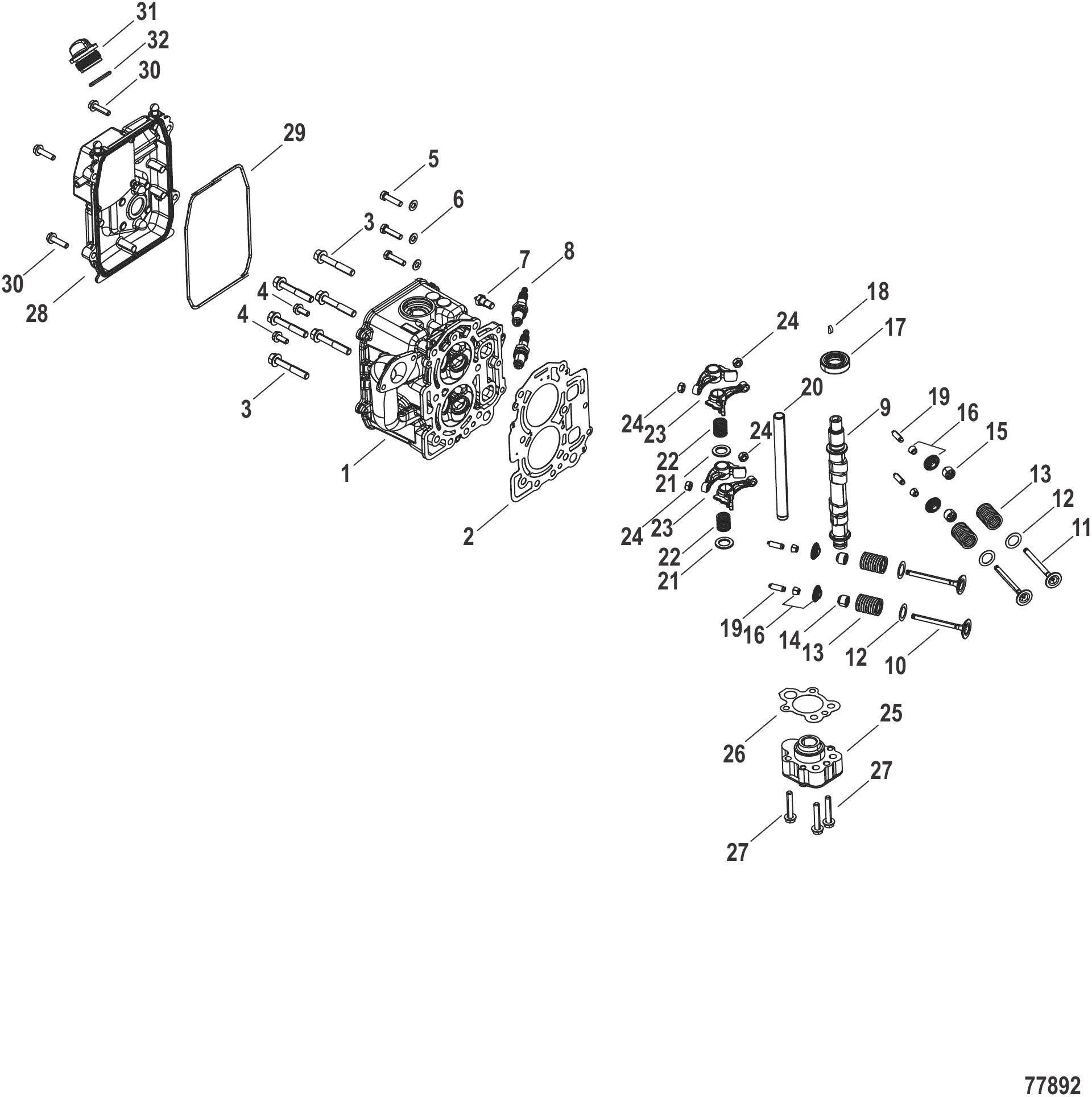

图 9气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223370	气缸盖	CYLINDER HEAD	1
2	8M0223373	气缸盖衬垫	GASKET Cylinder Head	1
3	8M0223366	螺栓	BOLT	6
4	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
5	8M0139438	螺栓	BOLT	3
6	16826	不锈钢垫圈	WASHER Stainless Steel	3
7	8M0186989	发动机温度传感器	SENSOR Engine Temperature	1
8	8M0204682	火花塞	SPARK PLUG	2
8	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
9	8M0223371	凸轮轴总成	CAMSHAFT ASSEMBLY	1
10	850838T01	进气阀	VALVE Intake	2
11	850839T01	排气阀	VALVE Exhaust	2
12	855959001	阀座	SEAT	4
13	803554005	气门弹簧	SPRING Valve	4
14	822647001	进气密封-黑色	SEAL Intake - Black	2
15	822647002	排气密封-绿色	SEAL Exhaust - Green	2
16	8M0152418	固定座总成	RETAINER ASSEMBLY	4
17	825455001	油封	SEAL Oil	1
18	95229	键	KEY	1
19	825046001	调节螺钉	SCREW Adjusting	4
20	8M0135584	摇臂轴	SHAFT Rocker Arm	1
21	895118001	垫圈	WASHER	2
22	825452001	弹簧	SPRING	2
23	8M0186926	摇臂	ROCKER ARM	4
24	826150001	调节螺母	NUT Adjusting	4
25	834967T03	油泵总成	PUMP ASSEMBLY Oil	1
26	8M0223372	油泵衬垫	GASKET Oil Pump	1
27	8M0147119	螺栓	BOLT	3
28	8M0223376	气缸盖罩	COVER Cylinder Head Cover	1
29	803508017	衬垫	GASKET	1
30	823042	螺栓	BOLT	4
31	8M0135589	加油口盖	CAP Oil Fill	1
32	803513007	O型圈	O-RING	1
-	8M0227810	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0227353	8-9.9 EFI维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI (300 Hour)	1
-	8M0227355	8-9.9 EFI Command Thrust维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI Command Thrust (300 Hour)	1

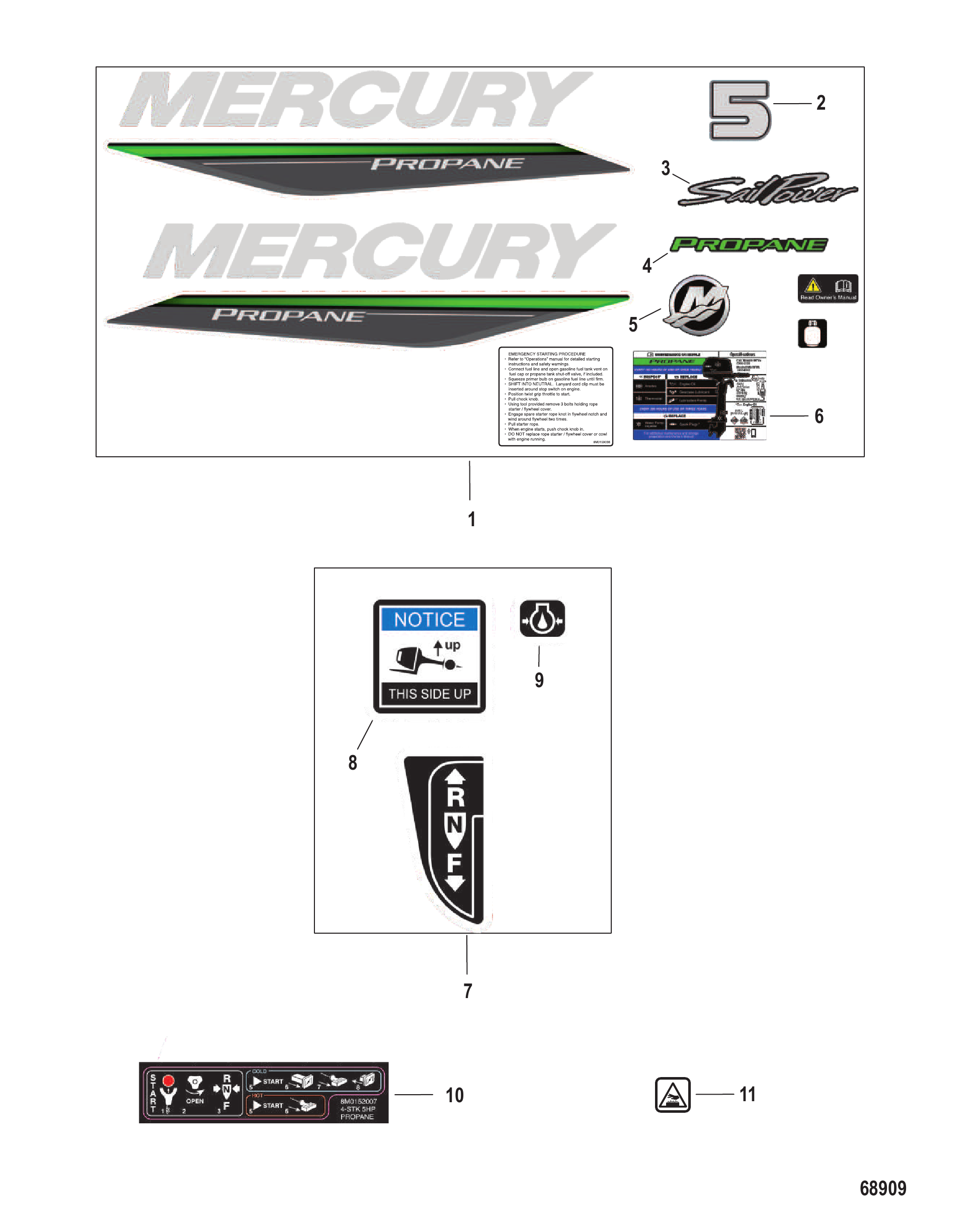

图 10贴花 Decals

REF	零件编号	中文名称	英文名称	数量
1	8M0154342	上罩壳贴纸套件	DECAL Top Cowl Kit	1
2	8M0073675	5马力贴纸	DECAL Horsepower 5	1
3	8M0073679	帆动力贴纸	DECAL Sailpower	1
4	8M0157118	丙烷标识贴纸	DECAL Propane	1
5	8M0050645	M图标标贴	DECAL M-icon	1
6	8M0154353	维护贴花	DECAL Maintenance	1
7	8M0081456	铭牌套装(水星款下罩)	DECAL SET Mercury, Lower Cowl	1
8	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
9	896854007	油压警示贴纸	DECAL Oil Pressure	1
10	8M0154525	铭牌-启动步骤	DECAL Start Procedure	1
11	8M0129225	铭牌-高温警示	DECAL High Temperature Caution	1

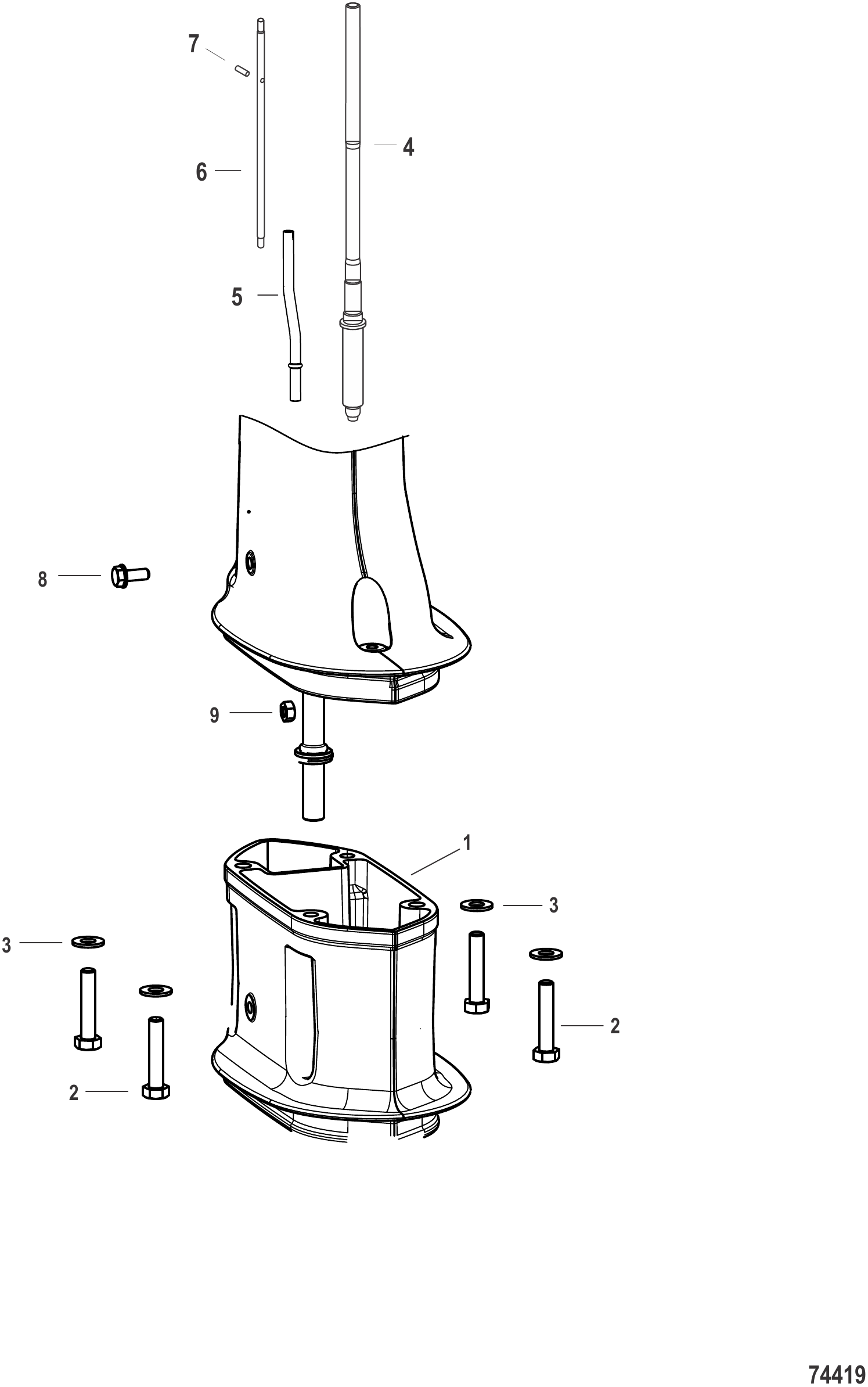

图 11驱动轴延长套件（短改长/长改超长） Driveshaft Extension Kits Short to Long, Long to XLong

REF	零件编号	中文名称	英文名称	数量
1	8M0187020	延伸壳体	HOUSING Extension	1
2	879194307	螺栓	BOLT	4
3	16192	垫圈	WASHER	4
4	8M0186963	长驱动轴	DRIVESHAFT Long	1
4	8M0186964	驱动轴-XL型	DRIVESHAFT XL	1
5	8M0186970	水管 长型	TUBE Water, Long	1
5	8M0186971	加长型水管	TUBE Water, XLong	1
6	8M0186975	换挡轴 下部, 长型	SHIFT SHAFT Lower, Long	1
6	8M0186976	换档轴 下部加长型	SHIFT SHAFT Lower, XLong	1
7	16179	销	PIN	1
8	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
9	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
-	8M0191057	短轴转长轴传动轴改装套件	DRIVESHAFT EXTENSION KIT Short to Long	1
-	8M0193994	长轴转加长轴传动轴改装套件	DRIVESHAFT EXTENSION KIT Long to XLong	1

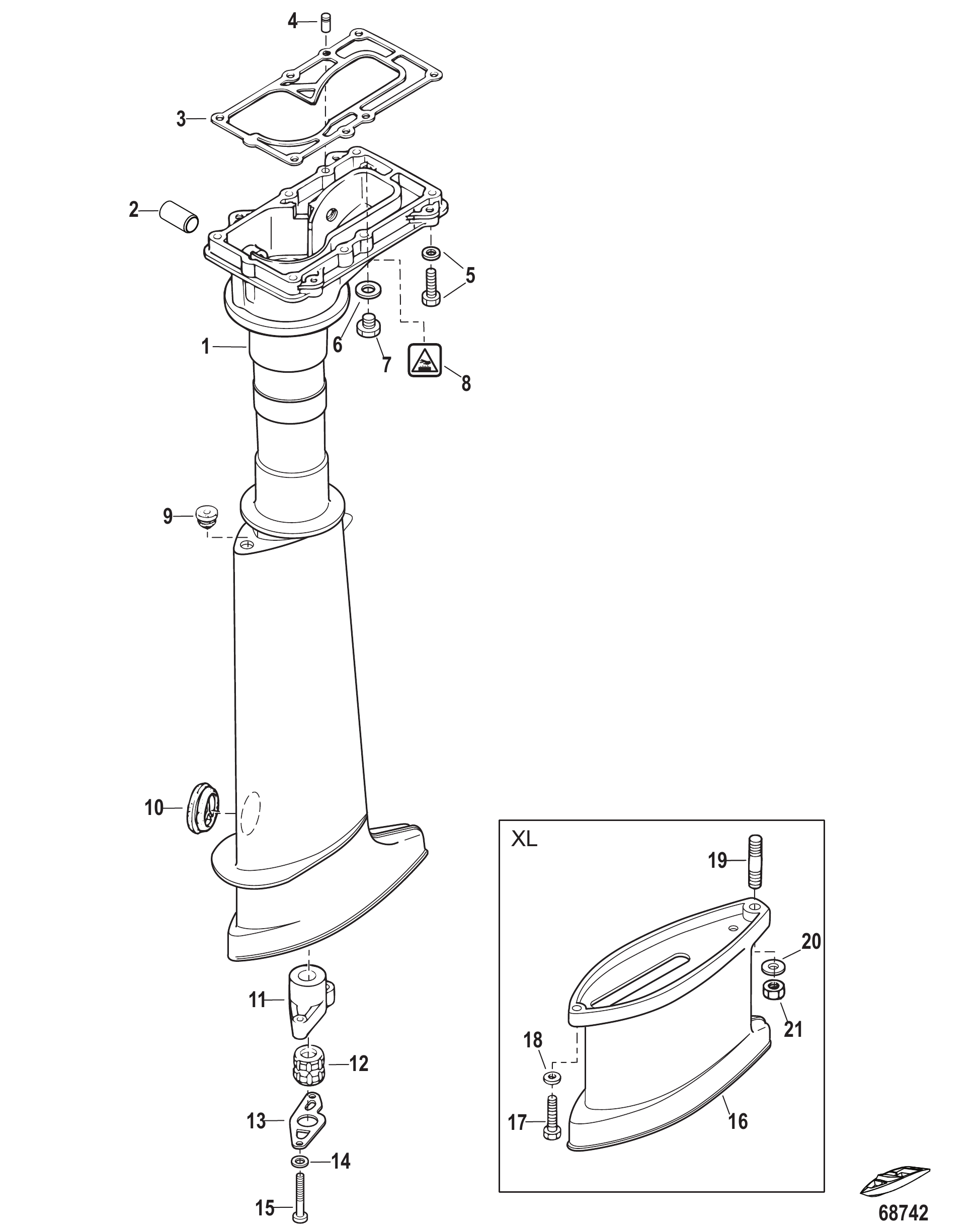

图 12驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	803591T1	驱动轴壳体	HOUSING Driveshaft	1
1	803591T2	驱动轴壳体	HOUSING Driveshaft	1
1	8M0089108	驱动轴壳体	HOUSING Driveshaft	1
2	16114	衬套	BUSHING	1
3	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
4	16119	定位销	PIN Dowel	2
5	879194264	螺栓	BOLT	6
6	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
7	879194296	水堵	PLUG Water	1
8	8M0129225	铭牌-高温警示	DECAL High Temperature Caution	1
9	161181	护孔环	GROMMET	1
10	16117	护孔环	GROMMET	1
11	827663A1	壳体总成	HOUSING ASSEMBLY	1
11	8M0063839	壳体总成	HOUSING ASSEMBLY	1
12	811214	衬套	BUSHING	1
12	898101329	衬套	BUSHING	1
13	16121	固定座	RETAINER	1
14	8M0108373	垫圈	WASHER	2
15	16122	螺钉	SCREW	2
15	16123	螺钉(25毫米)	SCREW (25 mm)	2
16	8M0063848	延伸壳体	EXTENSION HOUSING	1
17	8M0063849	螺栓	BOLT	1
18	879194338	垫圈	WASHER	1
19	8M0063850	螺柱	STUD	1
20	16192	垫圈	WASHER	1
21	8M0063863	螺母	NUT	1
-	8M0101710	动力头衬垫套件	GASKET SET Powerhead	1

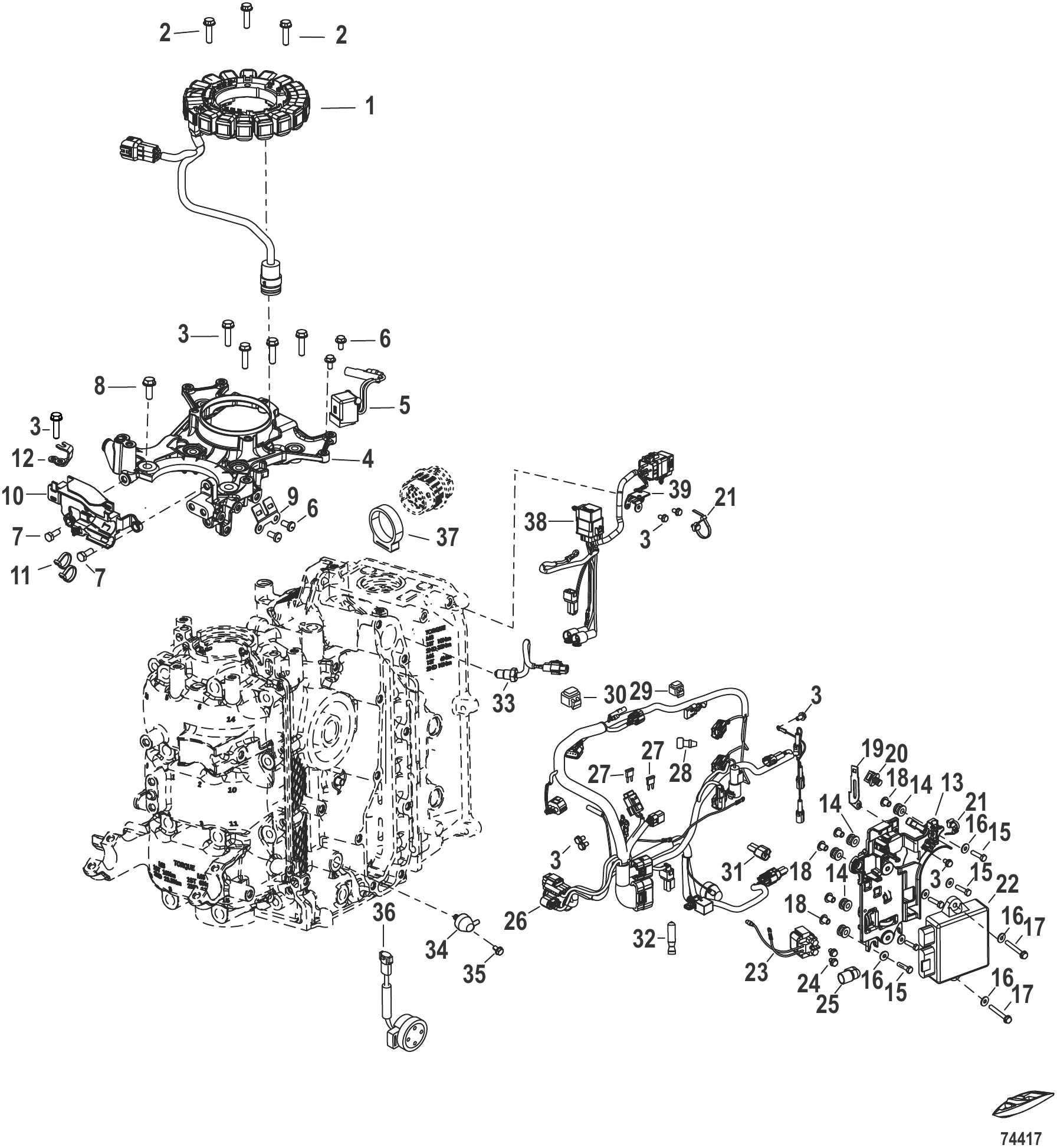

图 13电气系统-交流发电机/ECU/线束 Electrical Alternator, ECU, Wiring Harness

REF	零件编号	中文名称	英文名称	数量
1	8M0186902	电启动交流发电机	ALTERNATOR Electric Start	1
1	8M0187046	手动启动交流发电机	ALTERNATOR Manual Start	1
2	823042	螺栓	BOLT	3
3	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	11
4	8M0186901	线圈支架	BRACKET Coil	1
5	8M0186904	曲轴位置传感器	SENSOR Crankshaft Position	1
5	8M0187047	曲轴位置传感器	SENSOR Crankshaft Position	1
6	823042067	螺钉	SCREW	6
7	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
8	823042073	螺钉	SCREW	2
9	8M0186995	保险丝支架	BRACKET Fuse Holder	1
10	8M0192415	电缆端子座	HOLDER Cable Terminal	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
12	8M0186988	启动器锁定线支架	BRACKET Starter Lock Cable	1
13	8M0187049	支架	BRACKET	1
14	8M0135593	橡胶支座	MOUNT Rubber	5
15	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	5
16	953921	不锈钢垫圈	WASHER Stainless Steel	7
17	16705	螺栓	BOLT	2
18	8M0137298	轴环	COLLAR	5
19	8M0186907	安装板	PLATE	1
20	8M0186815	支架	MOUNT	1
21	8M0186816	箍带	BAND	2
22	8M0186827	发动机控制单元ECU	ECU Engine Control Unit	1
22	8M0186855	发动机控制单元ECU	ECU Engine Control Unit	1
22	8M0187071	发动机控制单元ECU	ECU Engine Control Unit	1
22	8M0230869	发动机控制单元ECU	ECU Engine Control Unit	1
23	8M0186993	启动电磁阀	STARTER SOLENOID	1
24	823042059	螺栓	BOLT	2
25	853741001	端子盖	CAP Terminal	1
26	8M0186829	ECU线束	HARNESS ECU CORD	1
27	853814003	15安培保险丝	FUSE 15 Ampere	1
27	853814002	保险丝20安培	FUSE 20 Ampere	1
28	853994	堵头	PLUG	6
29	8M0106928	护孔环	GROMMET	1
30	8M0128523	盖帽	CAP	1
31	8M0137325	端子盖	TERMINAL COVER	1
32	8M0137324	端子盖	TERMINAL COVER	1
33	8M0186989	发动机温度传感器	SENSOR Engine Temperature	1
34	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
35	898101957	螺钉	SCREW	1
36	802808A1	过热蜂鸣器总成	BUZZER ASSEMBLY Overheat	1
37	8M0193508	橡胶支座	MOUNT Rubber	1
38	8M0186908	继电器总成	RELAY ASSEMBLY	1
39	8M0199263	安装板	PLATE	1
-	8M0191056	蓄电池充电套件	BATTERY CHARGING KIT	1
-	8M0191055	电动启动套件	ELECTRIC START KIT	1
-	8M0191412	25马力长缸体总成	LONG BLOCK ASSEMBLY 25 HP	1
-	8M0191411	30马力长缸体总成	LONG BLOCK ASSEMBLY 30 HP	1

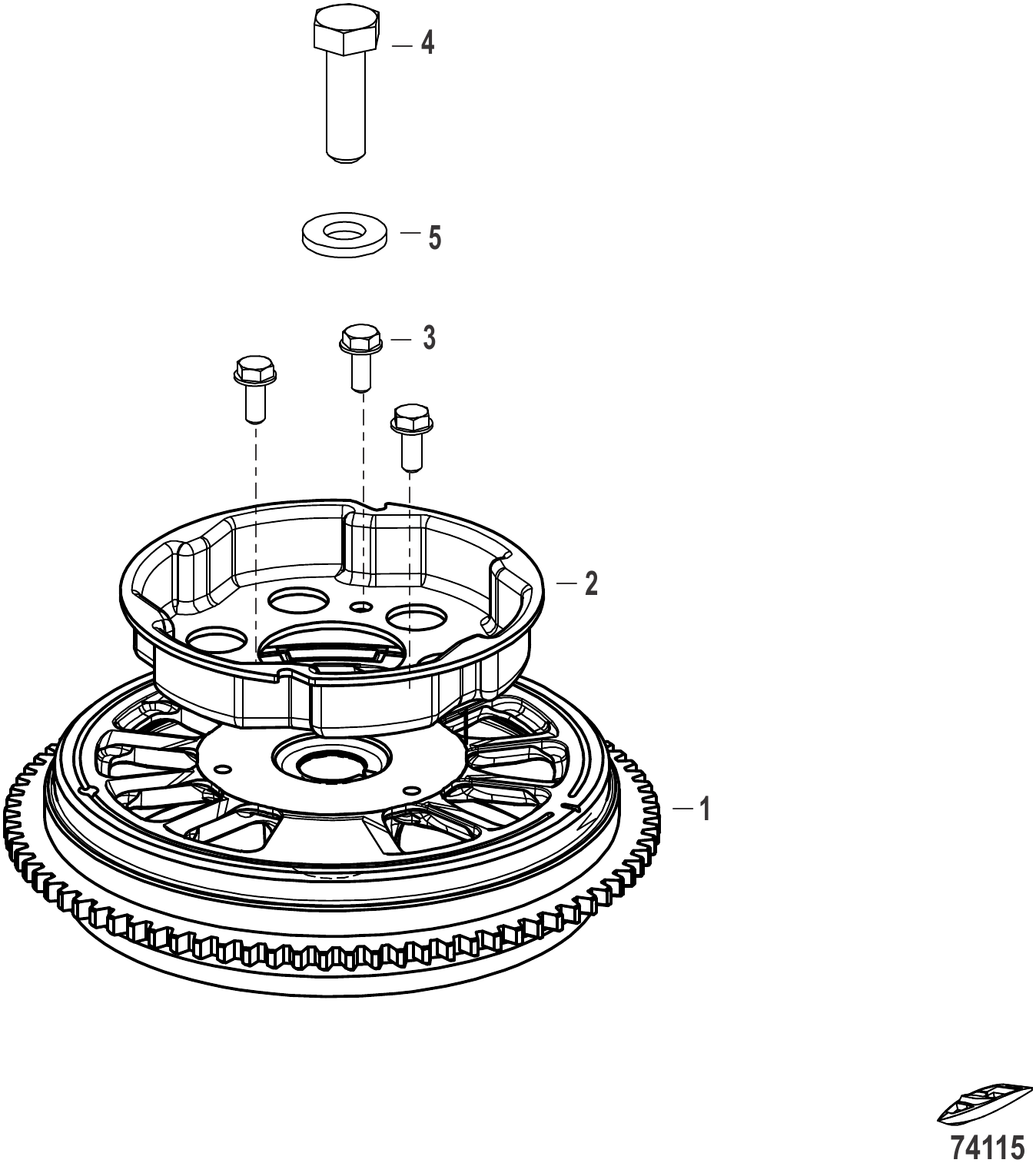

图 14飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8M0186905	飞轮	FLYWHEEL	1
2	804035001	启动器滑轮	PULLEY Starter	1
3	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
4	8M0186911	螺钉	SCREW	1
5	8M0186812	垫圈	WASHER	1

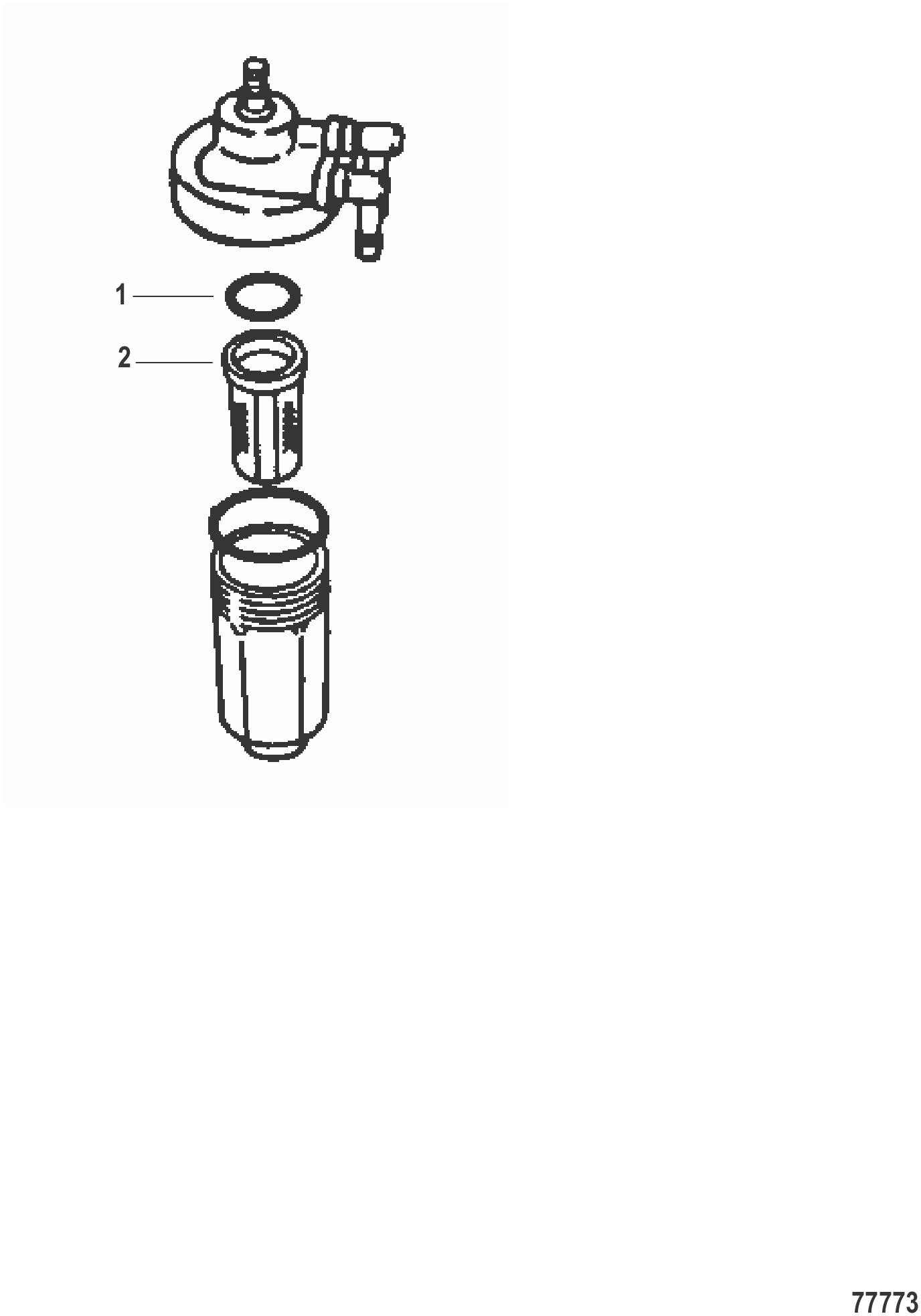

图 15燃油滤清器 Fuel Filter

REF	零件编号	中文名称	英文名称	数量
-	8M0134466	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
1	8518151	O型圈	O-RING	1
2	8537331	燃油滤清器	FILTER Fuel	1

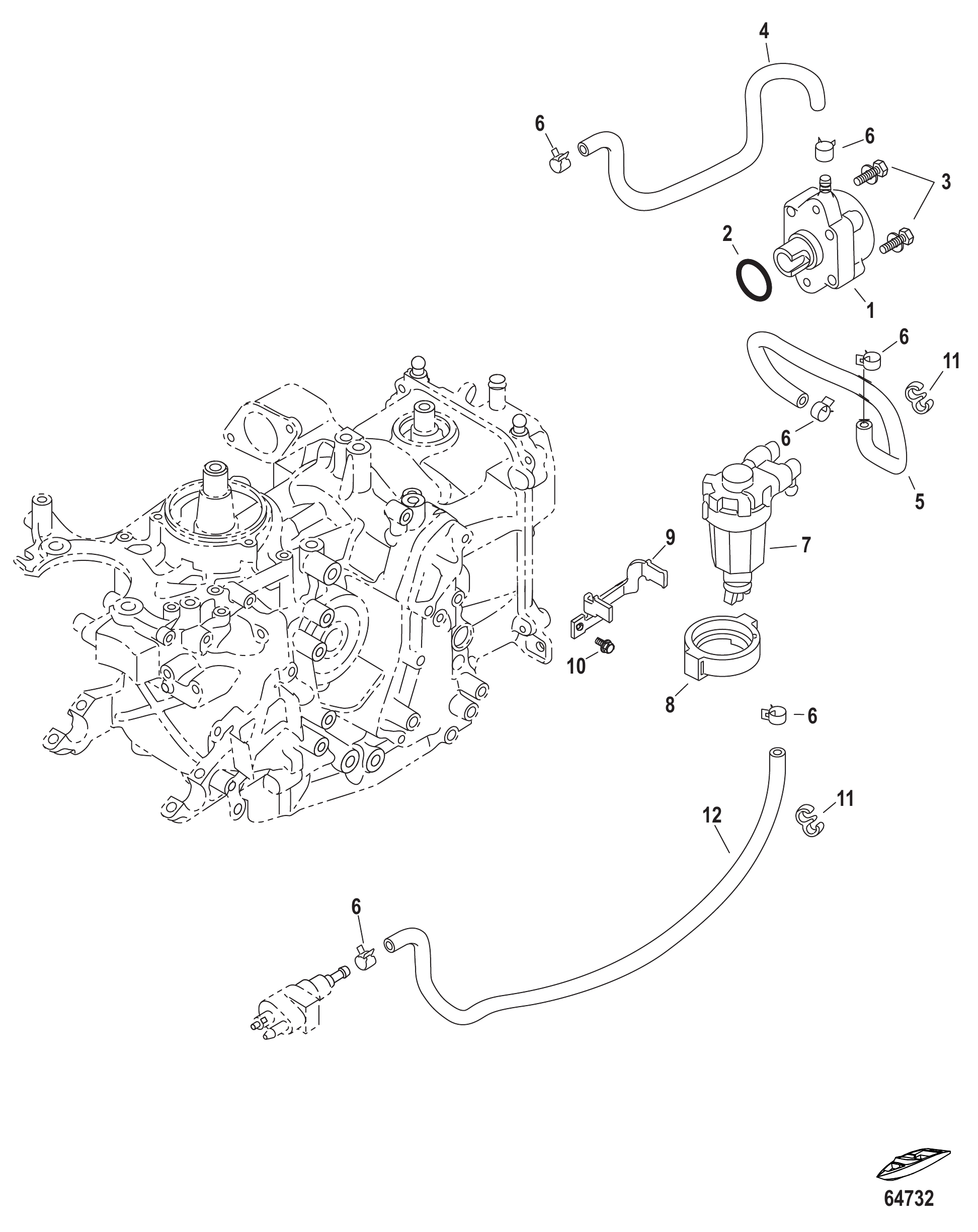

图 16机械燃油泵与油管 Fuel Pump and Lines Mechanical

REF	零件编号	中文名称	英文名称	数量
1	803529T04	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	16109003	O型圈	O-RING	1
3	823042	螺栓	BOLT	2
4	8M0135705	燃油管	HOSE Fuel	1
4	8M0135703	燃油管	HOSE Fuel	1
4	8M0135705	燃油管	HOSE Fuel	1
5	8M0135706	燃油管	HOSE Fuel	1
5	8M0135704	燃油管	HOSE Fuel	1
5	8M0135706	燃油管	HOSE Fuel	1
6	8M0129429	软管夹	HOSE CLAMP	6
7	8M0134466	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
7	8537331	燃油滤清器	FILTER Fuel	1
7	8518151	O型圈	O-RING	1
8	8M0137308	燃油滤清器支架	HOLDER Fuel Filter	1
9	8M0138562	安装板	PLATE	1
10	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
11	8M0138567	卡箍	CLAMP	2
12	8M0069791	软管	HOSE	1
12	8M0135823	燃油管	HOSE Fuel	1
12	8M0069791	软管	HOSE	1
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

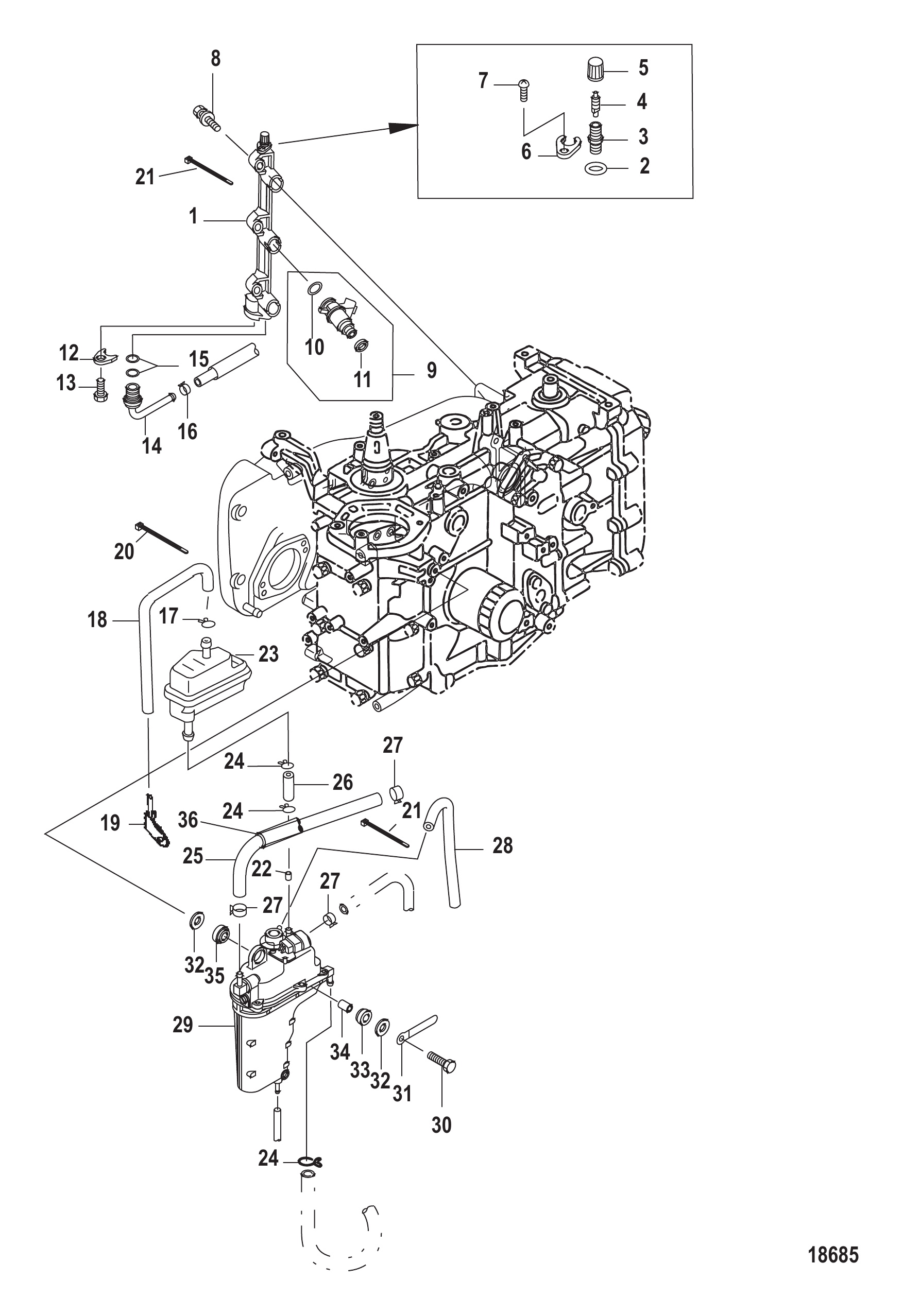

图 17燃油轨与蒸汽分离器 Fuel Rail and Vapor Seperator

REF	零件编号	中文名称	英文名称	数量
1	898101T75	燃油导轨	FUEL RAIL	1
2	898101131	O型圈	O-RING	1
3	898101108	连接器	CONNECTOR	1
4	898101212	阀门总成	VALVE ASSEMBLY	1
5	898101023	盖帽	CAP	1
6	898101079	安装板	PLATE	1
7	855544018	螺钉	SCREW	1
8	825702002	不锈钢螺栓	BOLT Stainless Steel	3
9	898101T74	燃油喷油器	INJECTOR Fuel	3
10	898101124	O型圈	O-RING	3
11	898101125	O型圈	O-RING	3
12	804830002	卡箍	CLAMP	1
13	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
14	898101120	管接头	NIPPLE	1
15	804840007	O型圈	O-RING	2
16	898101027	卡扣	CLIP	1
17	95224	卡扣	CLIP	1
18	898101272	带箭头橡胶软管(730毫米)通风口-底罩	HOSE Rubber with Arrow (730mm) Air Vent-Bottom Cowl	1
19	898261	通风接头	FITTING Vent	1
19	898261001	通风接头	FITTING Vent	1
20	898101111	扎带	TIE STRAP	1
21	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
22	898101273	节流孔	ORIFICE	1
23	898101224	空气通风总成	VENT ASSEMBLY Air	1
24	95395	不锈钢卡扣	CLIP Stainless Steel	3
25	898101267	橡胶软管至燃油冷却器	HOSE Rubber To Fuel Cooler	1
26	898101221	橡胶软管	HOSE Rubber	1
26	898101221	橡胶软管	HOSE Rubber	1
27	898101237	卡箍	CLAMP	3
28	898101229	橡胶软管(540毫米)至底罩(540毫米)	HOSE Rubber (540 mm) To Bottom Cowl (540mm)	1
29	898103T25	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
30	823042044	螺栓	BOLT	3
31	8035631	卡箍	CLAMP	1
32	161404	垫圈	WASHER	6
33	8537437	橡胶支座	MOUNT Rubber	3
34	8537154	隔套	SPACER	3
35	8518153	护孔环	GROMMET	3
36	898101260	保护套	SLEEVE Protective	1

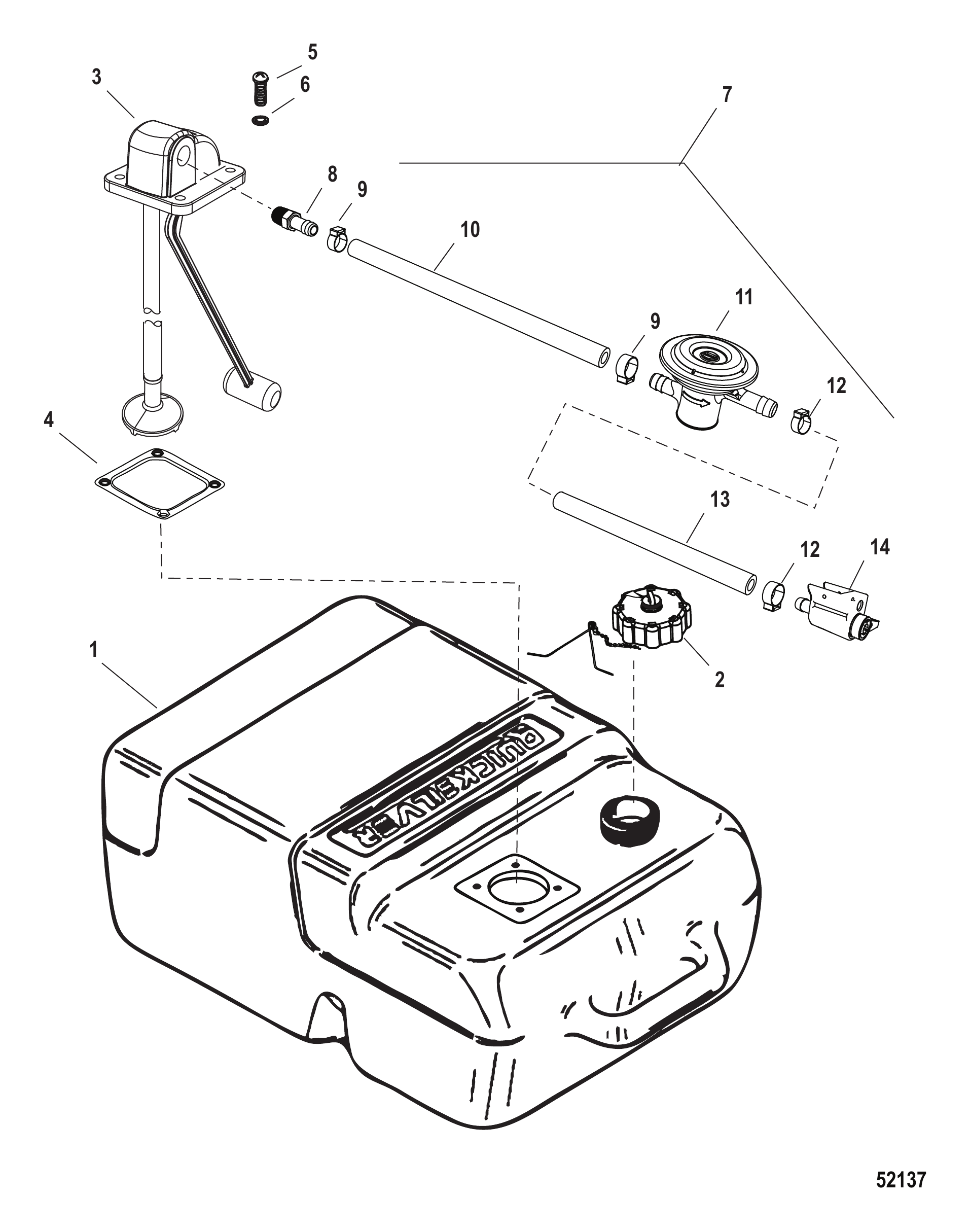

图 18燃油箱总成（6.6加仑）25升（符合美国EPA标准） Fuel Tank Assembly (6.6 Gallon) 25L (US-EPA Complaint)

REF	零件编号	中文名称	英文名称	数量
1	8M0045691	6加仑手提式燃油箱总成	TANK ASSEMBLY Fuel 6 Gallon Suitcase Handle Style	1
2	8M0064067	燃油箱盖	CAP Fuel Tank	1
3	8M0047605	带表吸油总成	PICK UP ASSEMBLY With Gauge	1
4	859072	衬垫	GASKET	1
5	40056107	螺钉(M5×16)	SCREW (M5 x 16)	4
6	859080	垫圈	WASHER	4
7	8M0054714	燃油管路总成	FUEL LINE ASSEMBLY	1
-	8M0054713	燃油管路总成	FUEL LINE ASSEMBLY	1
8	89771T2	水星品牌接头(.250-18)	CONNECTOR (.250-18) Mercury Branded	1
8	89771Q2	快银品牌接头(.250-18)	CONNECTOR (.250-18) Quicksilver Branded	1
9	888988019	卡箍 (22.6 mm)	CLAMP (22.6 mm)	2
10	8M0038468	散装软管(9英尺/108英寸)(可裁切至9英寸)	HOSE (9.00 Feet)(108.00 In.) Bulk (Cut to Length 9.00 in)	1
11	8M0044687	燃油需求阀	FUEL DEMAND VALVE	1
12	888988019	卡箍 (22.6 mm)	CLAMP (22.6 mm)	2
13	8M0038468	散装软管(9英尺/108英寸)(可裁切至5.5英寸)	HOSE (9.00 Feet)(108.00 In.) Bulk (Cut to Length 5.50 in)	1
14	13563T3	发动机端快速接头(水星品牌)	QUICK DISCONNECT Engine End (Mercury Branded)	1
14	13563Q3	发动机端快速接头(水星)	QUICK DISCONNECT Engine End (Quicksilver)	1
-	8M0215250	母头燃油接头总成	FUEL CONNECTOR ASSEMBLY Female	1

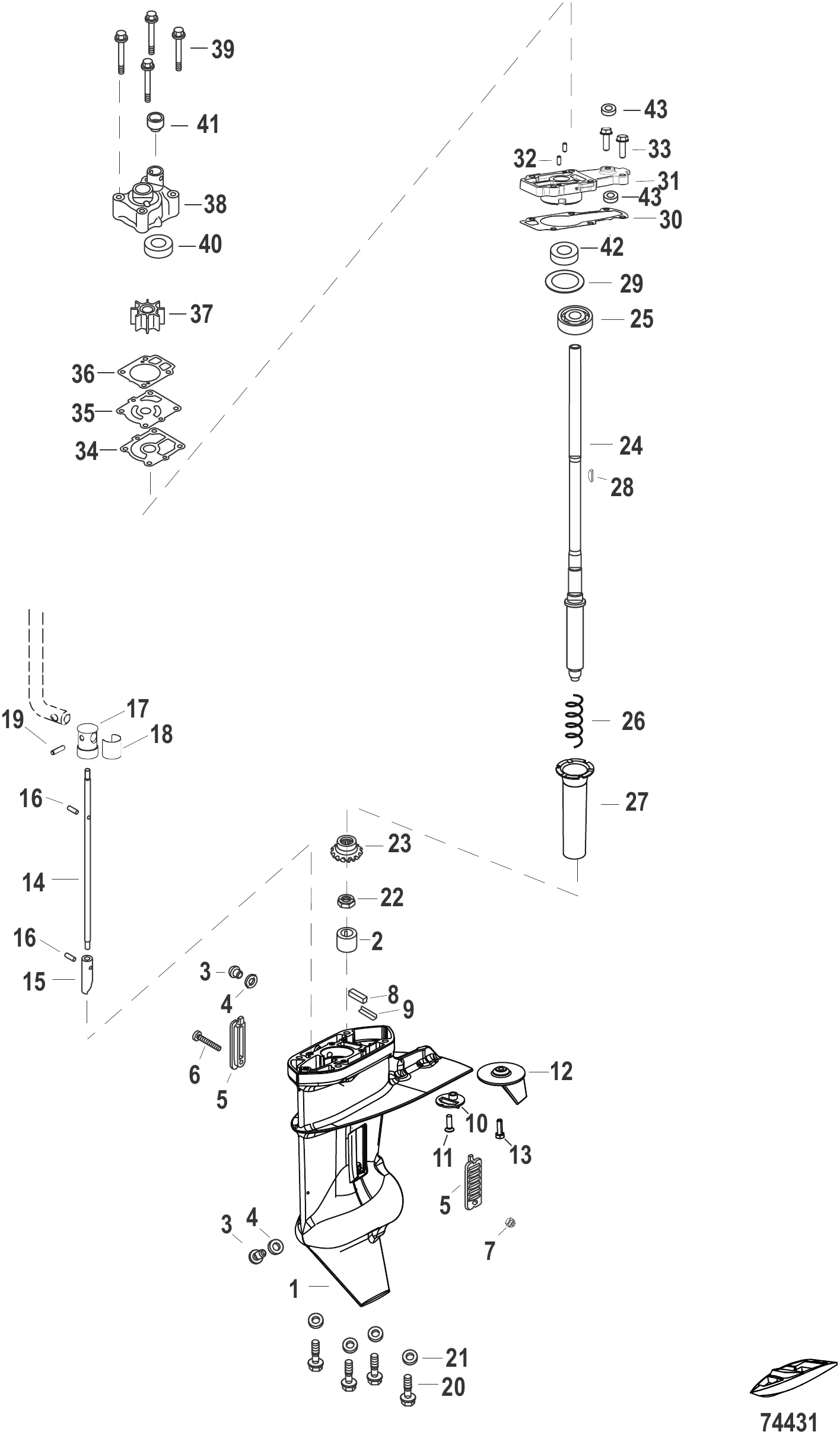

图 19齿轮箱（驱动轴）-速比2.17:1 Gear Housing Driveshaft - 2.17:1

REF	零件编号	中文名称	英文名称	数量
-	8M0187031	齿轮箱总成 完整短型	GEAR HOUSING ASSEMBLY Complete, Short	1
-	8M0187032	齿轮箱总成 完整 长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0187033	完整齿轮箱总成(超长型)	GEAR HOUSING ASSEMBLY Complete, XLong	1
1	8M0187015	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8M0186942	滚针轴承	BEARING Needle	1
3	953683	堵头	PLUG	2
4	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
5	803730002	滤水器	STRAINER Water	2
6	17635	螺钉	SCREW	1
7	85372210	螺母	NUT	1
8	8M0186781	水封	SEAL Water Seal	1
9	8M0186782	水封板	PLATE Water Seal	1
10	16133	滤水器	STRAINER Water	1
11	898101959	螺钉	SCREW	1
12	853762	平衡鳍板	TRIM TAB	1
13	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
14	8M0186974	换档轴 下部短型	SHIFT SHAFT Lower, Short	1
14	8M0186975	换挡轴 下部, 长型	SHIFT SHAFT Lower, Long	1
14	8M0186976	换档轴 下部加长型	SHIFT SHAFT Lower, XLong	1
15	8M0172382	离合器凸轮	CLUTCH CAM	1
16	16179	销	PIN	2
17	8M0199639	换挡杆接头	JOINT Shift Rod	1
18	8M0199641	换挡杆接头固定座	RETAINER Shift Rod Joint	1
19	952189	定位销	PIN Dowel	1
20	879194307	螺栓	BOLT	4
21	16192	垫圈	WASHER	4
22	85372211	螺母	NUT	1
23	8M0186791	小齿轮(12齿)	GEAR Pinion (12 teeth)	1
24	8M0186962	短传动轴	DRIVESHAFT Short	1
24	8M0186963	长驱动轴	DRIVESHAFT Long	1
24	8M0186964	驱动轴-XL型	DRIVESHAFT XL	1
25	16128T02	轴承总成	BEARING ASSEMBLY	1
26	8M0186965	弹簧	SPRING	1
27	8M0186966	导向弹簧	GUIDE Spring	1
28	161551	键	KEY	1
29	813276001	垫片(0.1)	SHIM (0.1)	AR
29	813276015	垫片(0.15)	SHIM (0.15)	AR
29	813276003	垫片(0.3)	SHIM (0.3)	AR
29	813276005	垫片(0.5)	SHIM (0.5)	AR
30	8M0186968	泵壳衬垫	GASKET Pump Case	1
31	8M0186967	水泵下壳体	HOUSING Water Pump Lower	1
32	952188	定位销	PIN Dowel	2
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
34	161602	衬垫	GASKET	1
35	803753002	水泵导板	PLATE Water Pump Guide	1
36	16158010	衬垫	GASKET	1
37	8M0186795	水泵叶轮	IMPELLER Water Pump	1
38	803750T05	水泵壳体	HOUSING Water Pump	1
39	879194269	螺栓	BOLT	4
40	803751002	泵壳衬套	Liner Pump Case	1
41	161681	下部密封件	SEAL Lower	1
42	161622	油封	SEAL Oil	1
43	161772	O型圈	O-RING	2
-	8M0187013	齿轮箱衬垫套装	GEARCASE GASKET SET	1
-	8M0199643	水泵维修套件	WATER PUMP REPAIR KIT	1

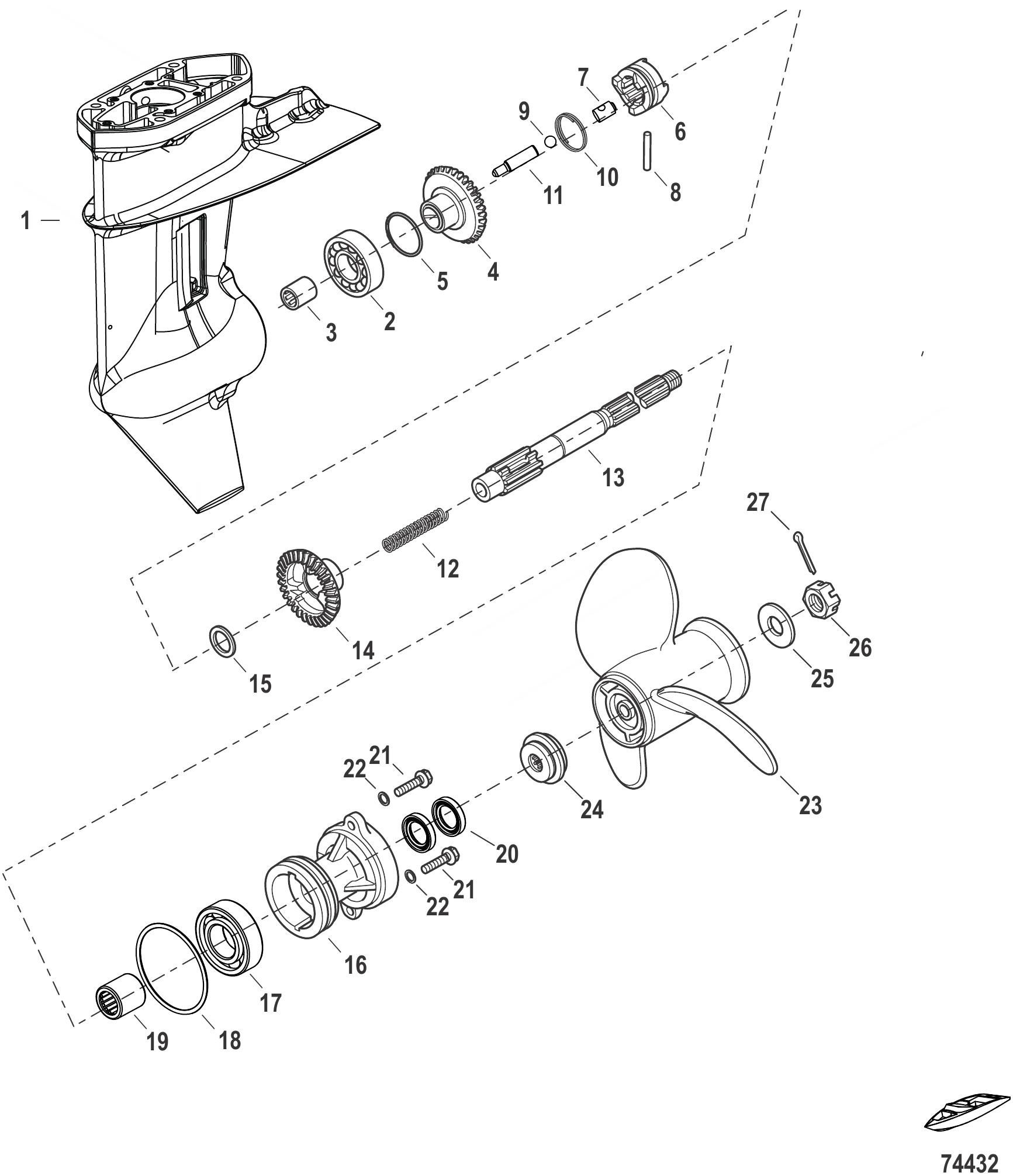

图 20齿轮箱（螺旋桨轴）-速比2.17:1 Gear Housing Propeller Shaft -2.17:1

REF	零件编号	中文名称	英文名称	数量
-	8M0187031	齿轮箱总成 完整短型	GEAR HOUSING ASSEMBLY Complete, Short	1
-	8M0187032	齿轮箱总成 完整 长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0187033	完整齿轮箱总成(超长型)	GEAR HOUSING ASSEMBLY Complete, XLong	1
1	8M0187015	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	16128T01	轴承总成	BEARING ASSEMBLY	1
3	8M0138531	衬套	BUSHING	1
4	8M0186790	前进齿轮-26齿	GEAR Foward - 26 Teeth	1
5	161631	垫片(0.1)	SHIM (0.1)	AR
5	8132761	垫片(0.15)	SHIM (0.15)	AR
6	898103T30	离合器	CLUTCH	1
7	853764003	固定座	RETAINER	1
8	161501	销	PIN	1
9	161322	钢球	BALL Steel	1
10	8126453	弹簧	SPRING	1
11	161521	凸轮从动件	FOLLOWER Cam	1
12	176672	弹簧	SPRING	1
13	8M0186961	螺旋桨轴	PROPELLER SHAFT	1
14	8M0186792	倒档齿轮-26齿	GEAR Reverse - 26 Teeth	1
15	161401	垫圈	WASHER	1
16	8M0187016	轴承座总成	CARRIER ASSEMBLY Bearing	1
17	16132T01	滚珠轴承	BEARING Ball	1
18	161311	O型圈	O-RING	1
19	813048T05	滚针轴承	BEARING Needle	1
20	8M0079092	油封	SEAL Oil	2
21	879194254	螺栓	BOLT	2
22	879194342	垫圈	WASHER	2
23	8M0185635	BLACK MAX螺旋桨	BLACK MAX PROPELLER	AR
23	8M0185636	BLACK MAX螺旋桨	BLACK MAX PROPELLER	AR
23	8M0185637	BLACK MAX螺旋桨	BLACK MAX PROPELLER	AR
23	8M0185638	BLACK MAX螺旋桨	BLACK MAX PROPELLER	AR
23	8M0185642	黑钻螺旋桨	BLACK DIAMOND PROPELLER	AR
23	8M0185643	黑钻螺旋桨	BLACK DIAMOND PROPELLER	AR
23	8M0185644	黑钻螺旋桨	BLACK DIAMOND PROPELLER	AR
23	8M0185645	黑钻螺旋桨	BLACK DIAMOND PROPELLER	AR
24	161452	推力毂	THRUST HUB	1
25	161402	垫圈	WASHER	1
26	161471	螺旋桨螺母	PROP NUT	1
27	8150264	开口销	COTTER PIN	1
-	8M0187013	齿轮箱衬垫套装	GEARCASE GASKET SET	1
-	13914Q03	螺旋桨五金套件	HARDWARE KIT Prop	1

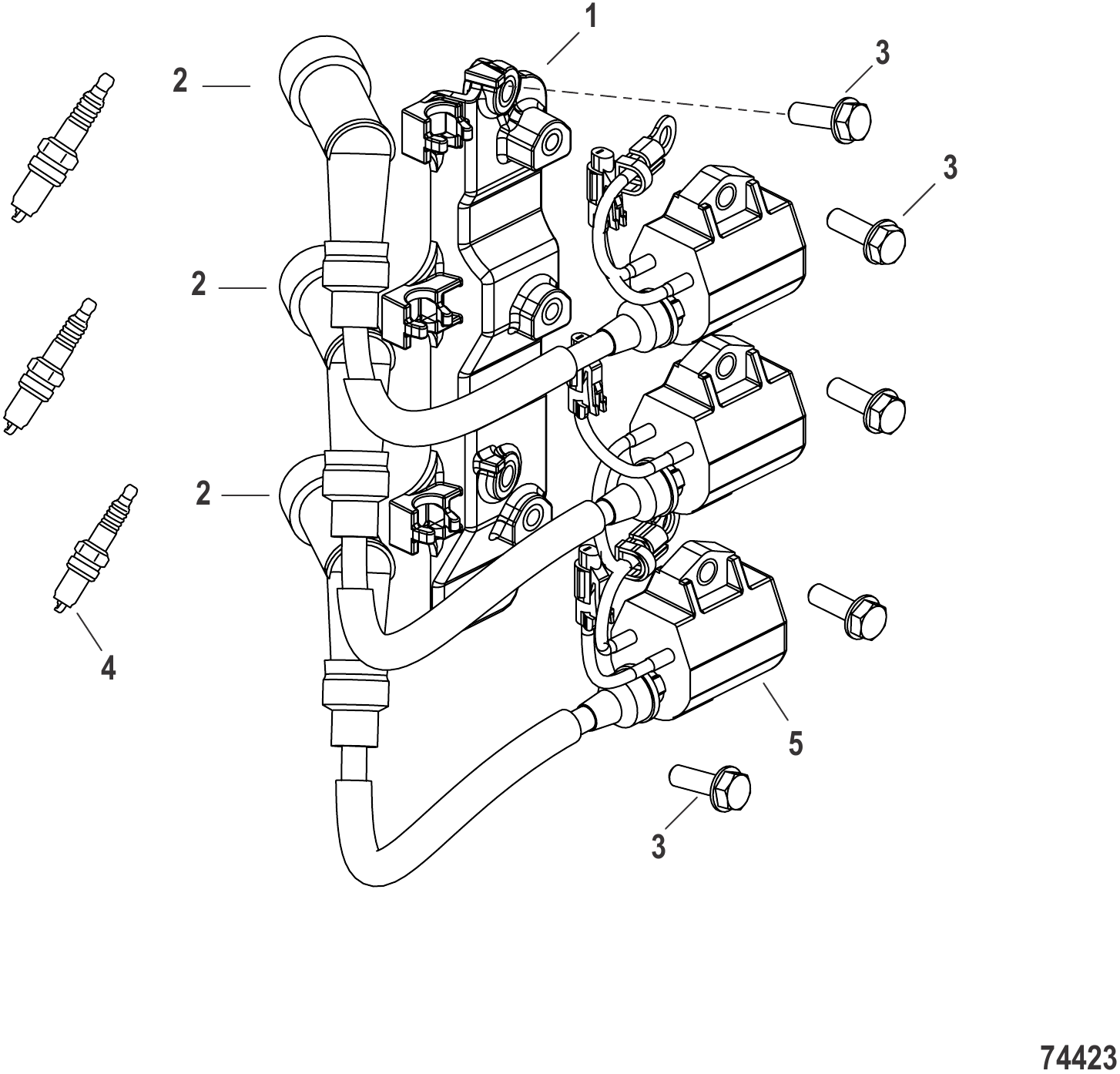

图 21点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0186913	点火线圈支架	BRACKET Ignition Coil	1
2	8M0190456	点火线圈	IGNITION COIL	1
3	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	5
4	8M0204682	火花塞	SPARK PLUG	3
5	8M0137327	保护器	PROTECTOR	1
-	8M0191411	30马力长缸体总成	LONG BLOCK ASSEMBLY 30 HP	1
-	8M0191412	25马力长缸体总成	LONG BLOCK ASSEMBLY 25 HP	1

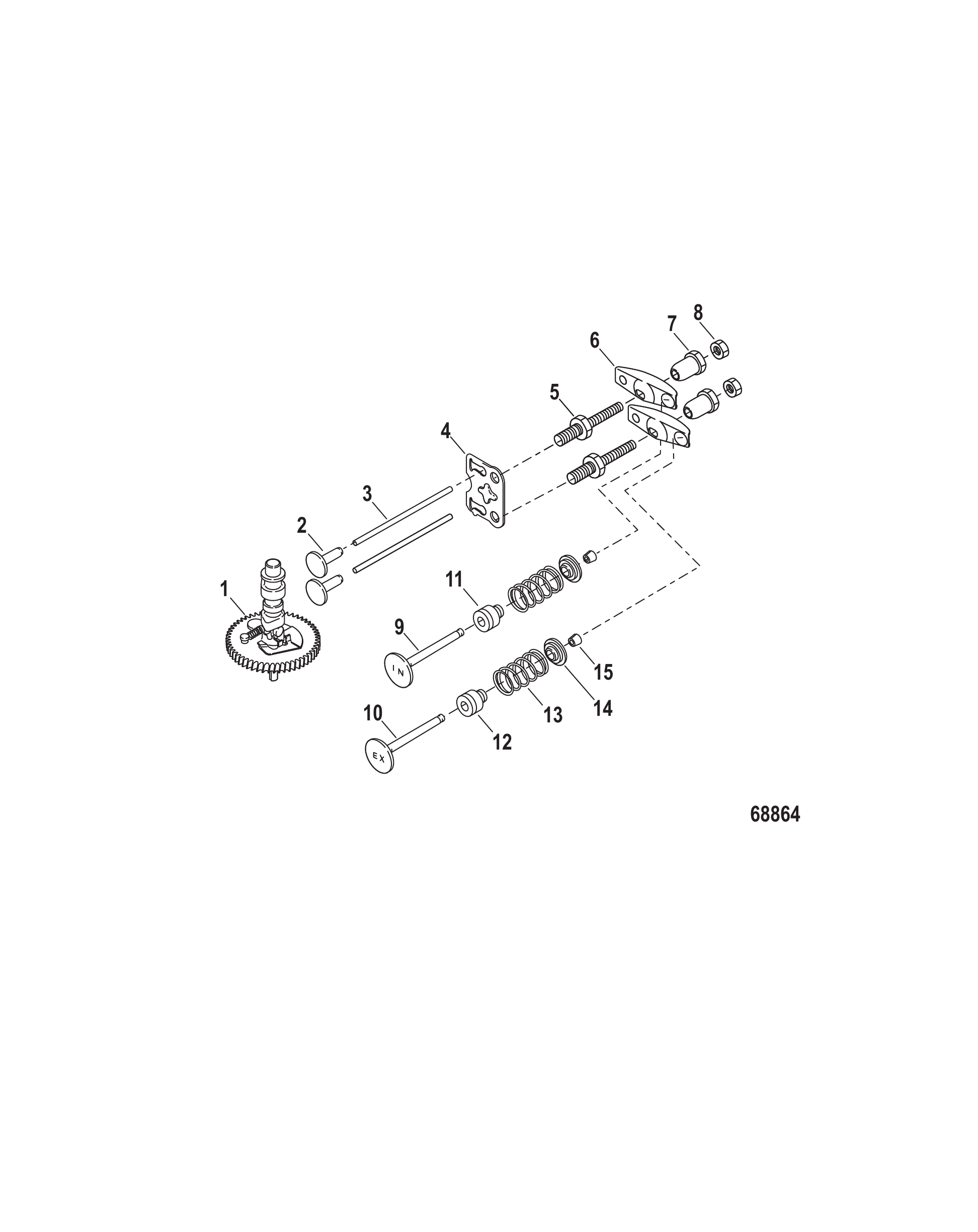

图 22进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	803545T03	凸轮轴	CAMSHAFT	1
2	803546	挺杆	LIFTER	2
3	803547	推杆	PUSH ROD	2
4	803548	安装板	PLATE	1
5	8035097	螺栓	BOLT	2
6	8M0056319	摇臂	ROCKER ARM	2
7	803550	枢轴	PIVOT	2
8	803551001	螺母	NUT	2
9	8M0056312	进气阀	VALVE Intake	1
10	8M0056316	排气阀	VALVE Exhaust	1
11	822647001	进气密封-黑色	SEAL Intake - Black	1
12	822647002	排气密封-绿色	SEAL Exhaust - Green	1
13	898101214	气门弹簧	SPRING Valve	2
14	8M0152418	固定座总成	RETAINER ASSEMBLY	2
15	NSS	不单独销售	NOT SOLD SEPARATE	4

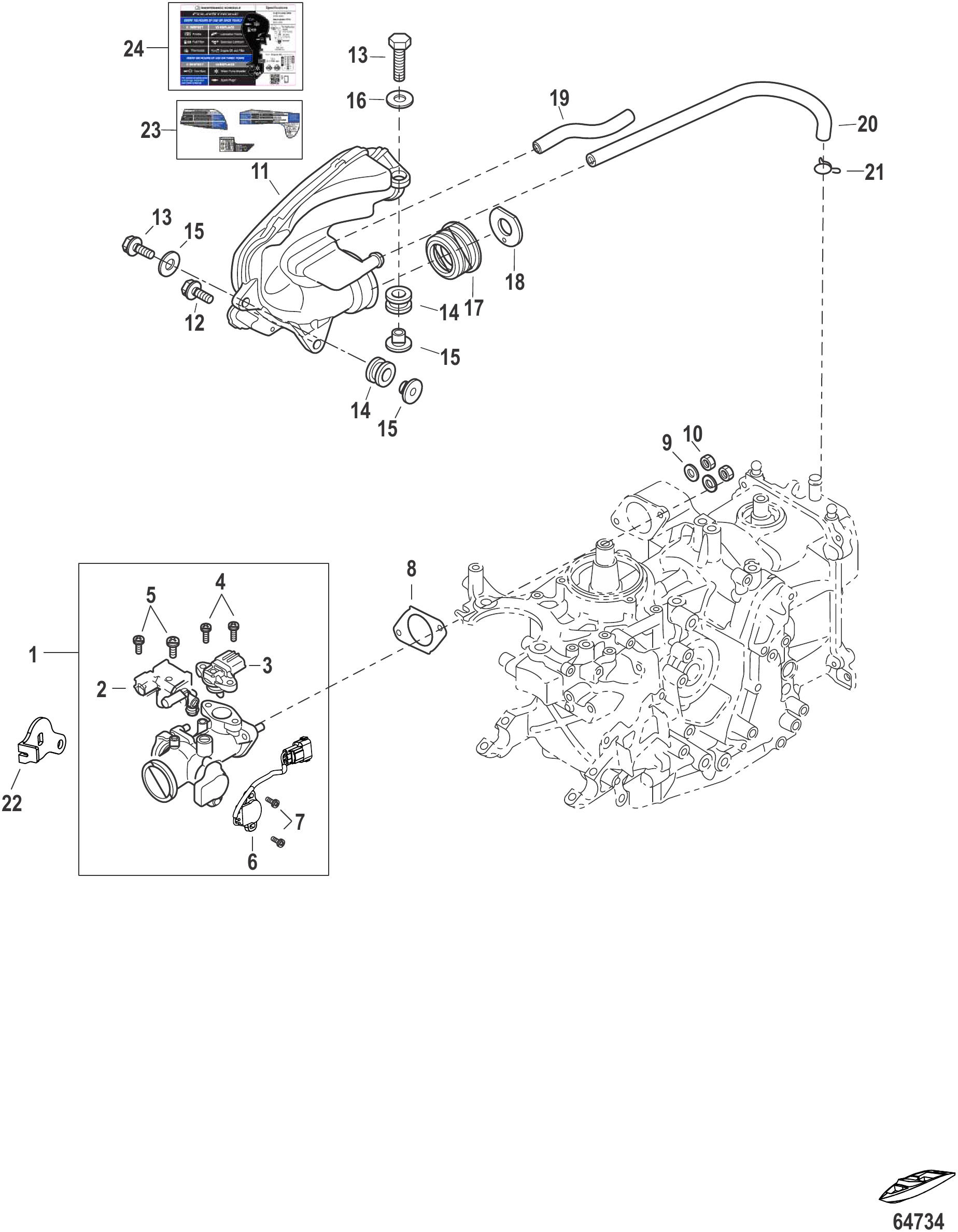

图 23进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	8M0134461	节气门体总成	THROTTLE BODY ASSEMBLY	1
2	8M0132241	怠速空气控制电磁阀	SOLENOID IAC	1
3	8M0132303	温度歧管绝对压力传感器	SENSOR TMAP	1
4	855544024	螺栓	BOLT	2
5	8M0139039	螺钉	SCREW	2
6	8M0132180	节气门位置传感器	SENSOR Throttle Position	1
6	8M0153615	节气门位置	THROTTLE POSITION	1
7	8M0153617	螺钉	SCREW	2
8	898101981	衬垫	GASKET	1
9	16826	不锈钢垫圈	WASHER Stainless Steel	2
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
11	8M0134462	进气消声器总成	INTAKE SILENCER ASSEMBLY	1
12	8M0102279	螺栓	BOLT	1
13	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
14	8M0135593	橡胶支座	MOUNT Rubber	2
15	8M0137298	轴环	COLLAR	2
16	953921	不锈钢垫圈	WASHER Stainless Steel	2
17	8M0173453	限流器衬垫	GASKET Restrictor	1
17	8M0137301	衬垫	GASKET	1
18	8M0173451	限流器	RESTRICTOR	1
18	8M0137303	限流器	RESTRICTOR	1
19	8M0139041	软管	HOSE	1
20	8M0136227	呼吸管	HOSE Breather	1
21	952245	卡箍	CLAMP	1
22	8M0137319	节气门杆挡块	STOPPER Throttle Lever	1
23	8M0137391	定期维护标签	DECAL Schedule Maintenance	1
23	8M0137392	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0137393	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0137394	日本定期维护标签	DECAL Schedule Maintenance, Japan	1
23	8M0206080	定期维护标签	DECAL Schedule Maintenance	1
24	8M0206080	水星及日本机型定期维护标签	DECAL Schedule Maintenance Mercury and Japan Models	1
24	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
24	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

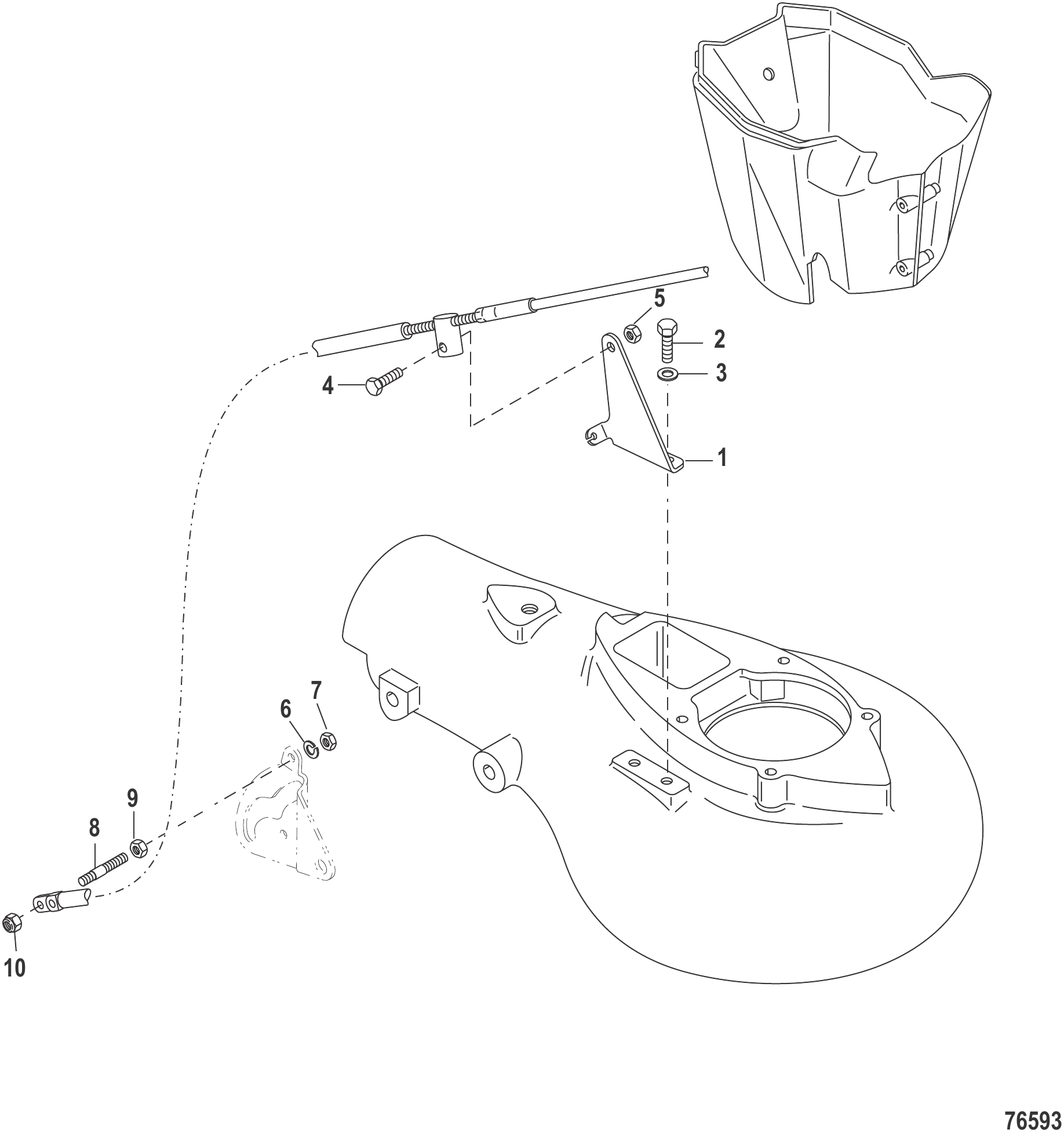

图 24喷泵-换挡连杆遥控型 Jet - Shift Linkage Remote Control

REF	零件编号	中文名称	英文名称	数量
1	8M0093149	支架	BRACKET	1
2	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
3	16826	不锈钢垫圈	WASHER Stainless Steel	2
4	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
5	95374	尼龙螺母	NUT Nylon	1
6	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
7	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
8	898101648	枢轴螺栓	BOLT Pivot	1
9	853722026	螺母	NUT	1
10	8537227	尼龙螺母	NUT Nylon	1

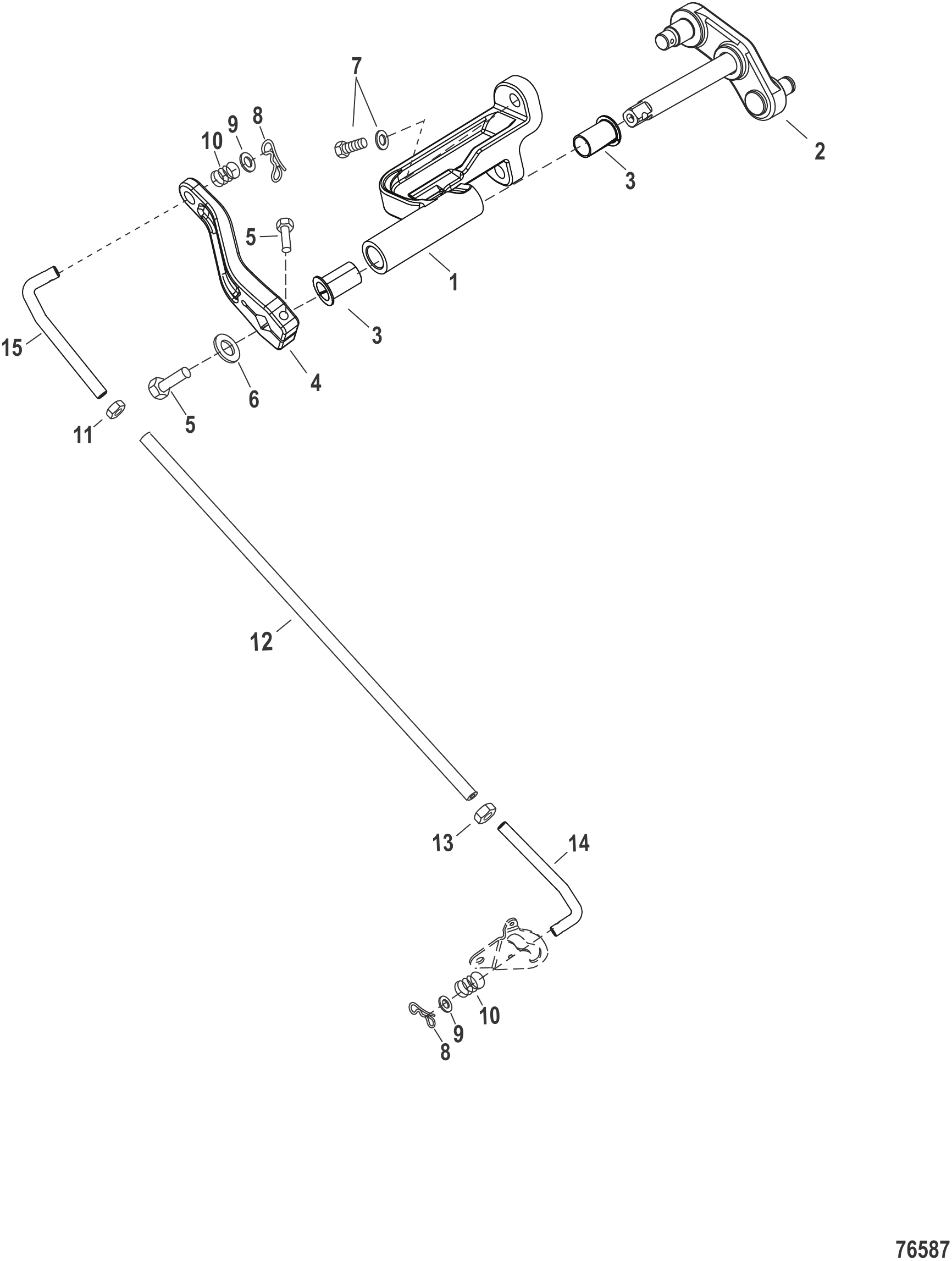

图 25喷泵-换挡连杆舵柄型 Jet - Shift Linkage Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	8M0218238	换挡支架	BRACKET Shift	1
2	8M0218239	换挡臂	ARM Shift	1
3	48237	衬套	BUSHING	2
4	8M0218240	换挡臂	SHIFT ARM	1
5	8M0218242	螺栓帽 SS M4 x 20	BOLT Cap SS M4 x 20	2
6	16335	垫圈	WASHER	1
7	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
8	8M0021224	蝶形夹	CLIP Bow-Tie	2
9	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
10	898101645	弹簧	SPRING	2
11	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
12	8M0218243	换挡连杆	SHIFT ROD	1
13	898101644	螺母	NUT	1
14	8M0218244	右连杆	LINK ROD RH	1
15	8M0218245	左连杆	LINK ROD LH	1

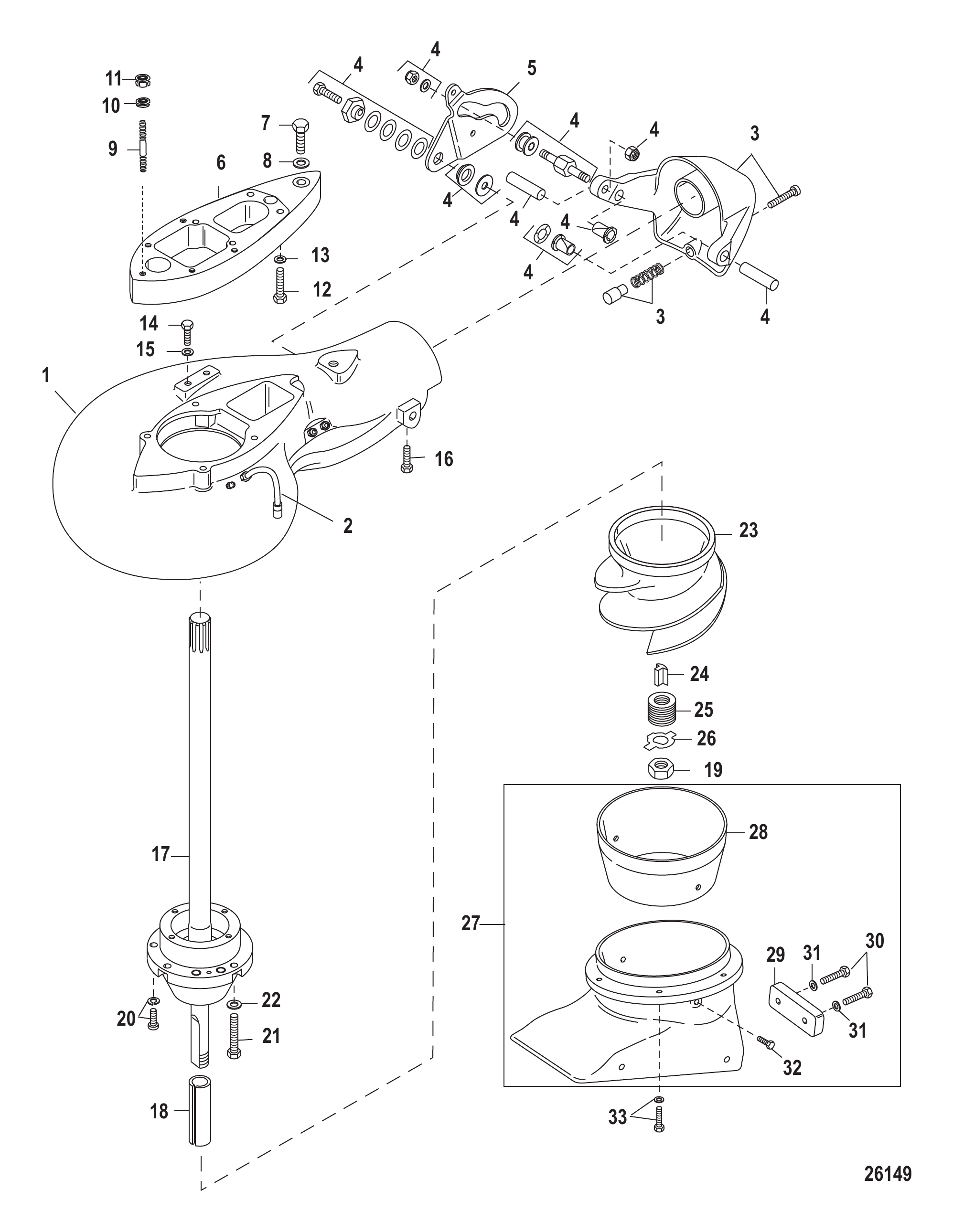

图 26喷泵单元 Jet Unit

REF	零件编号	中文名称	英文名称	数量
-	NSS	喷射单元总成(不单独销售)	NOT SOLD SEPARATE Jet Unit-Complete	1
1	889246T26	涡壳壳体	HOUSING Volute	1
2	827490	润滑油管	HOSE Lube	1
3	878378	倒车挡板(带缓冲)	GATE Reverse - With Bumper	1
4	878376	换挡连杆套件	SHIFT LINKAGE KIT	1
5	898101657	换挡凸轮	SHIFT CAM	1
6	889246024	适配板	ADAPTER PLATE	1
7	898101795	螺栓	BOLT	1
8	895141	不锈钢垫圈	WASHER Stainless Steel	1
9	823042049	双头螺栓	BOLT Stud	1
10	898101654	垫圈	WASHER	1
11	853722023	螺母	NUT	1
12	823042045	螺栓	BOLT	4
13	898101654	垫圈	WASHER	4
14	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
15	16826	不锈钢垫圈	WASHER Stainless Steel	2
16	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	1
17	889246T27	驱动轴	DRIVESHAFT	1
18	827189	套筒	SLEEVE	1
19	827190	螺母	NUT	1
20	878388001	螺钉	SCREW	1
21	823042076	螺栓	BOLT	4
22	898101654	垫圈	WASHER	4
23	855708T25	叶轮	IMPELLER	1
24	801405625	叶轮键	KEY Impeller	1
25	801404625	叶轮垫片	SHIM Impeller	1
26	801403625	锁紧垫圈	TAB WASHER	1
27	801412T01	进气壳体总成	HOUSING ASSEMBLY Intake	1
28	827188T04	衬套	LINER	1
29	889246A72	阳极套件	ANODE KIT	1
30	801432001	螺栓(M6x25)	BOLT (M6 x 25)	2
31	879652003	垫圈	WASHER	2
32	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	6

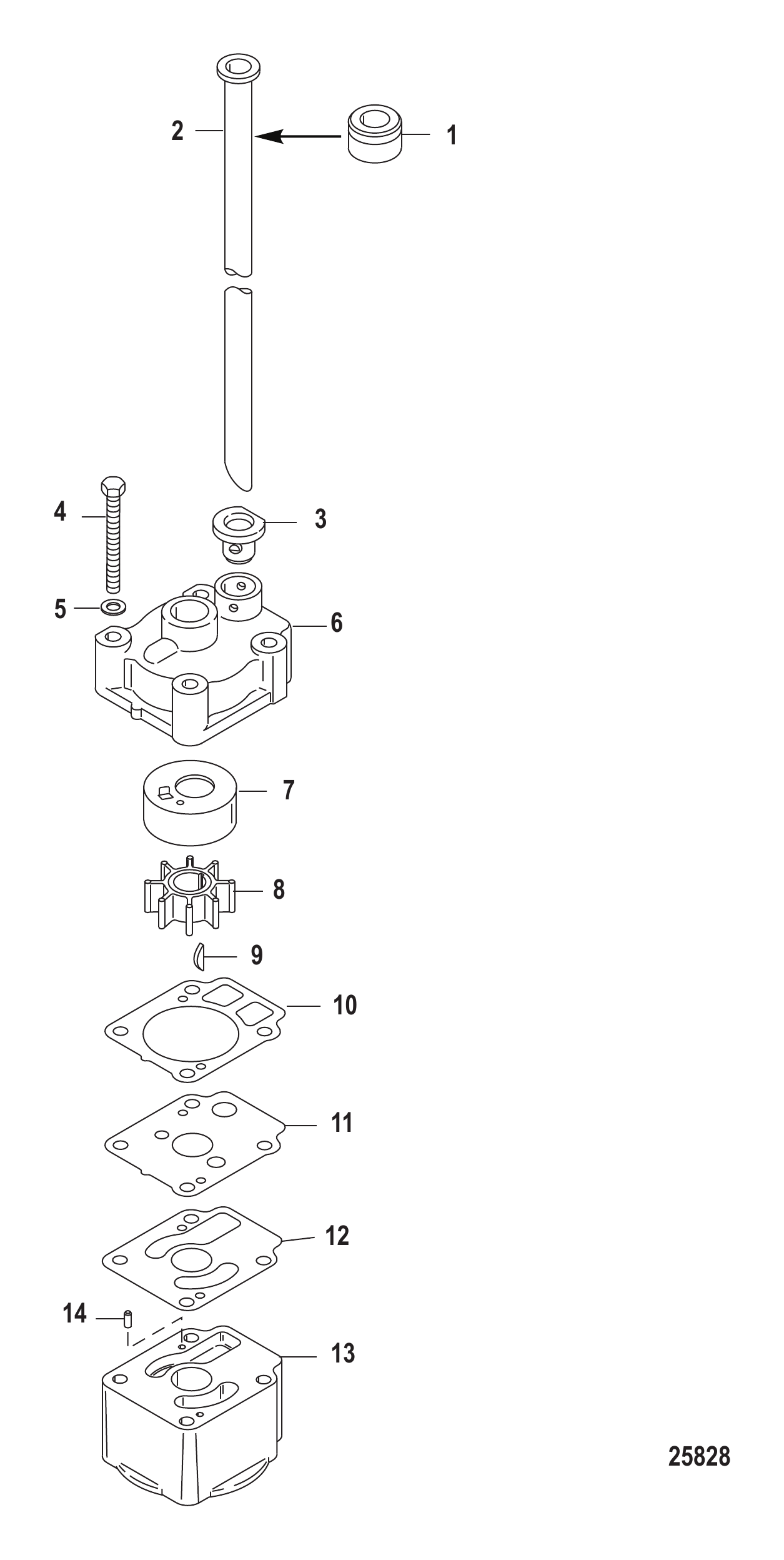

图 27喷水推进泵组件 Jet Water Pump Components

REF	零件编号	中文名称	英文名称	数量
1	804903001	护孔环	GROMMET	1
2	803755006	水管	TUBE Water	1
3	161681	密封件	SEAL	1
4	898101656	螺栓	BOLT	4
5	895106	不锈钢垫圈	WASHER Stainless Steel	4
6	803750005	水泵壳体	HOUSING Water Pump	1
7	803751002	泵壳衬套	Liner Pump Case	1
8	161541	叶轮	IMPELLER	1
9	161551	键	KEY	1
10	16158010	衬垫	GASKET	1
11	898101655	导流板	PLATE Guide	1
12	898101381	衬垫	GASKET	1
13	889246025	水泵壳体	HOUSING Water Pump	1
14	952188	定位销	PIN Dowel	2

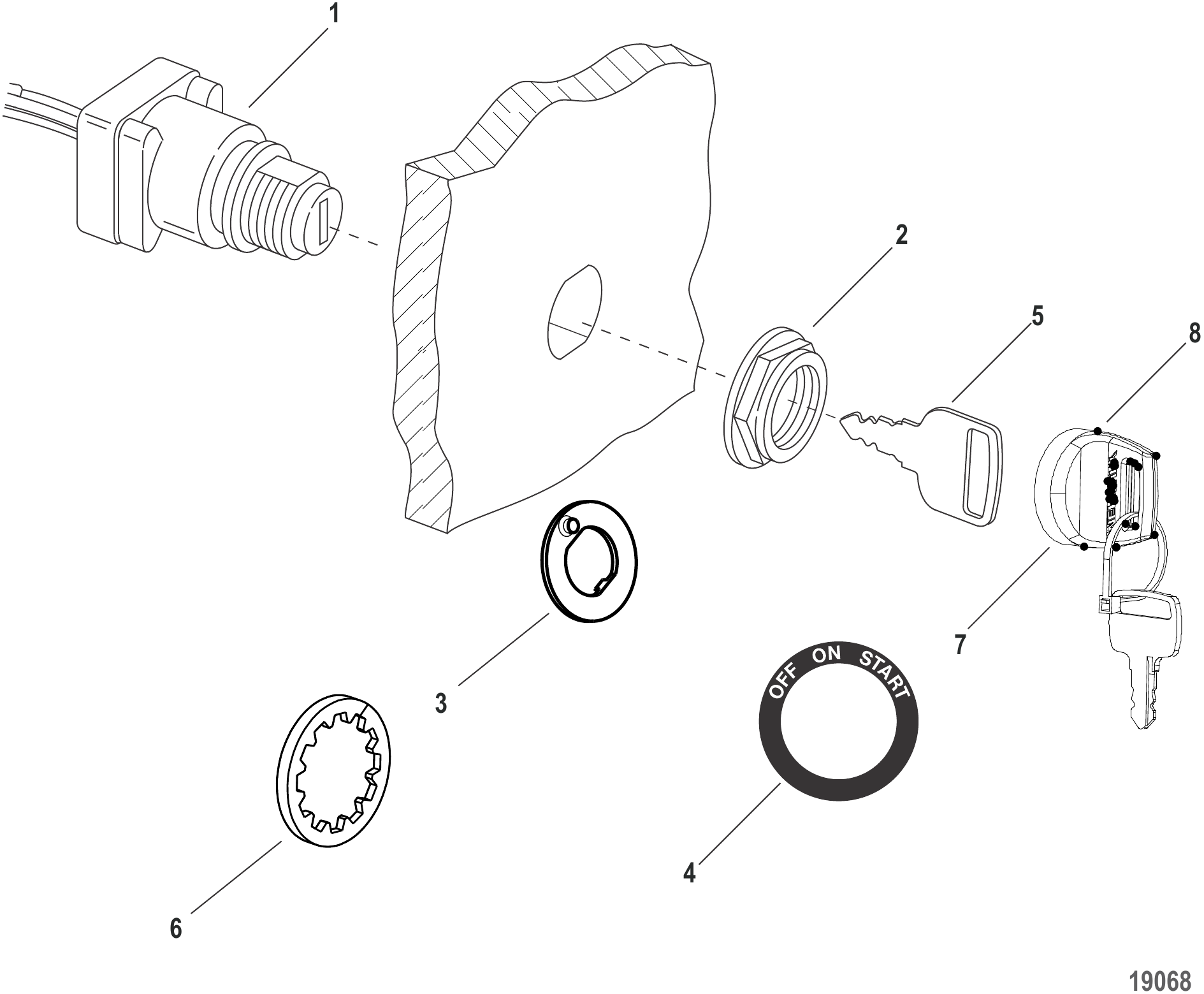

图 28钥匙开关/钥匙图表-3位(897716K01)单用途 Key Switch / Key Chart - 3 Position (897716K01) Single Application

REF	零件编号	中文名称	英文名称	数量
1	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
2	897716001	塑料钥匙开关螺母	NUT Plastic-Key Switch	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	2
3	8M0233647	防转垫片	WASHER Anti-Rotation	1
4	899203	启停开关标牌	DECAL On/Off/Start	1
5	897716451	点火钥匙套装(451)带水星标志	KEY SET Ignition (451) with Mercury Logo	AR
5	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
5	897716460	点火钥匙套装(460)带水星标志	KEY SET Ignition (460) with Mercury Logo	AR
5	897716461	点火钥匙套装(461)带水星标志	KEY SET Ignition (461) with Mercury Logo	AR
5	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
5	897716463	点火钥匙套装(463)带水星标志	KEY SET Ignition (463) with Mercury Logo	AR
5	897716821	点火钥匙套装(821)带水星标志	KEY SET Ignition (821) with Mercury Logo	AR
5	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
5	897716830	点火钥匙套装(830)带水星标志	KEY SET Ignition (830) with Mercury Logo	AR
5	897716831	点火钥匙套装(831)带水星标志	KEY SET Ignition (831) with Mercury Logo	AR
5	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
5	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
5	897716841	点火钥匙套装(841)带水星标志	KEY SET Ignition (841) with Mercury Logo	AR
5	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
5	897716850	点火钥匙套装(850)带水星标志	KEY SET Ignition (850) with Mercury Logo	AR
5	897716851	点火钥匙套装(851)带水星标志	KEY SET Ignition (851) with Mercury Logo	AR
5	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
5	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
6	76629	内齿锁紧垫片(0.750)	LOCKWASHER Internal Tooth (.750)	1
6	8M0207779	锁紧垫圈	LOCKWASHER	1
7	8M0189945	钥匙盖总成	KEYS CAP ASSEMBLY	1
8	8M0161143	钥匙盖	CAP Key	1
-	879305A01	三档钥匙开关壳体套件	Housing Kit 3-Position Keyswitch Housing	1

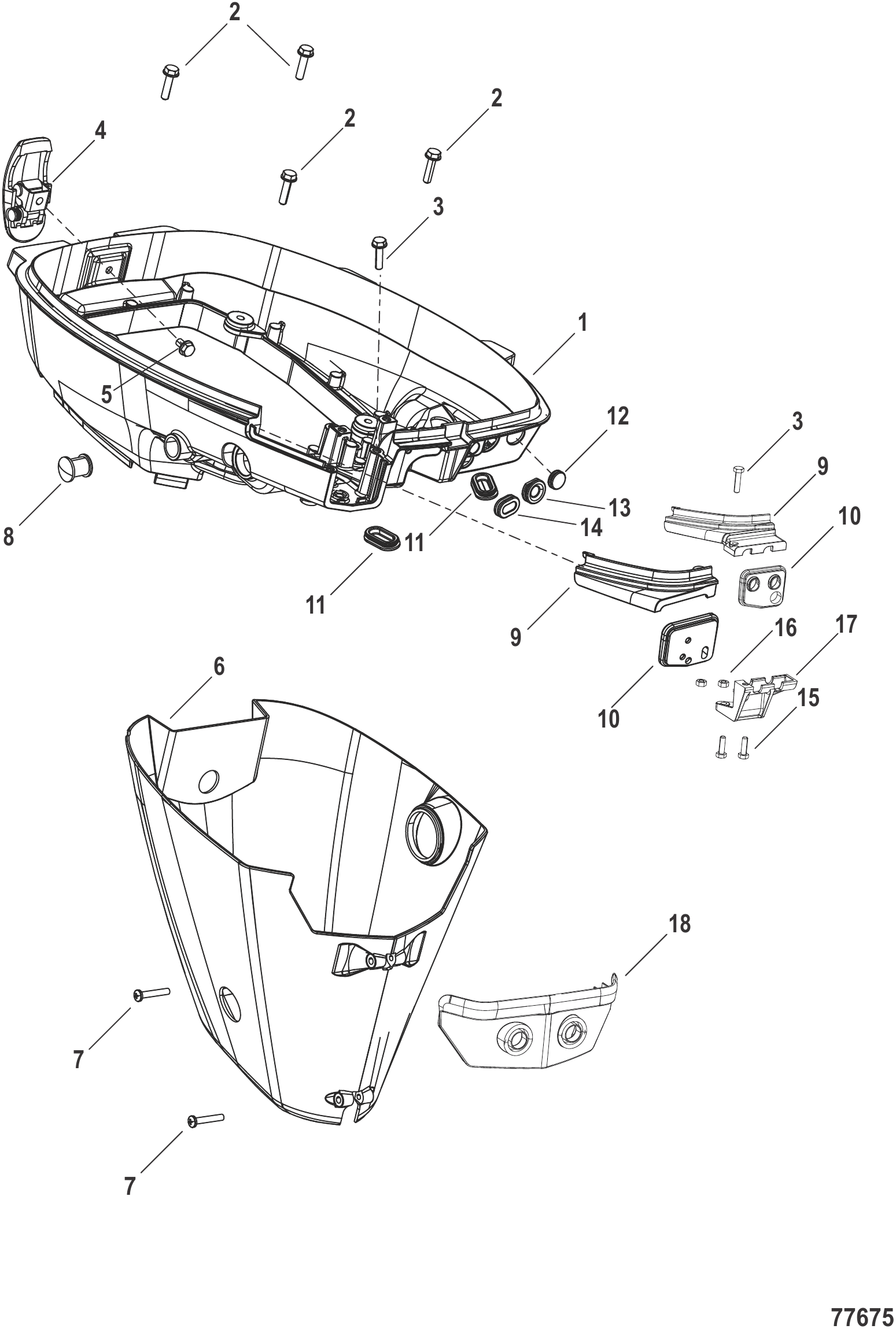

图 29底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0223481	下罩	LOWER COWL	1
2	823042	螺栓	BOLT	4
3	823042	螺栓	BOLT	1
3	823042	螺栓	BOLT	1
4	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
5	8M0155474	螺钉	SCREW	1
6	8M0223497	挡板	APRON	1
7	162572	自攻螺钉	SCREW Tapping	2
8	162284	护孔环	GROMMET	1
9	8M0223495	换挡杆支架盖	COVER Shift Lever Bracket	1
9	8M0223496	电缆支撑盖	COVER Cable Stay	1
10	8M0223486	护孔环	GROMMET	1
10	8M0223485	护孔环	GROMMET	1
11	853709007	护孔环	GROMMET	2
12	16226	护孔环	GROMMET	1
13	162261	护孔环	GROMMET	1
14	853709008	护孔环	GROMMET	1
15	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
16	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
17	8M0223494	电缆支撑	CABLE STAY	1
18	8M0228898	前安装盖	COVER Mount Front	1
18	8M0228897	前安装盖	COVER Mount Front	1
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1
-	8M0227954	舵柄手柄转遥控模型改装套件	CONVERSION KIT Tiller Handle Models to Remote Control Models	1

图 30维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0151469	15-20 EFI保养套件(100小时)	SERVICE KIT 15-20 EFI (100 Hour)	1
-	8M0162831	四冲程机油滤清器总成	FILTER ASSY OIL 4 STROKE	1
-	8M0134466	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	8537331	燃油滤清器	FILTER Fuel	1
-	8518151	O型圈	O-RING	1
-	895146	垫圈	WASHER	1
-	8M0075255	放油螺塞密封件	SEAL Drain Plug	2
-	8M0188617	密封件	SEAL	2
-	8M0151470	15-20 EFI保养套件(300小时)	SERVICE KIT 15-20 EFI (300 Hour)	1
-	8M0162831	四冲程机油滤清器总成	FILTER ASSY OIL 4 STROKE	1
-	8M0134466	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	8537331	燃油滤清器	FILTER Fuel	1
-	8518151	O型圈	O-RING	1
-	895146	垫圈	WASHER	1
-	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
-	8M0139434	节温器	THERMOSTAT	1
-	853702005	衬垫	GASKET	1
-	8M0214960	衬垫	GASKET	1
-	803507	火花塞	SPARK PLUG	2
-	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
-	8M0135821	水泵维修全套组件	COMPLETE WATER PUMP KIT Repair	1
-	823913Q	阳极块	ANODE	2
-	875208	阳极块	ANODE	2

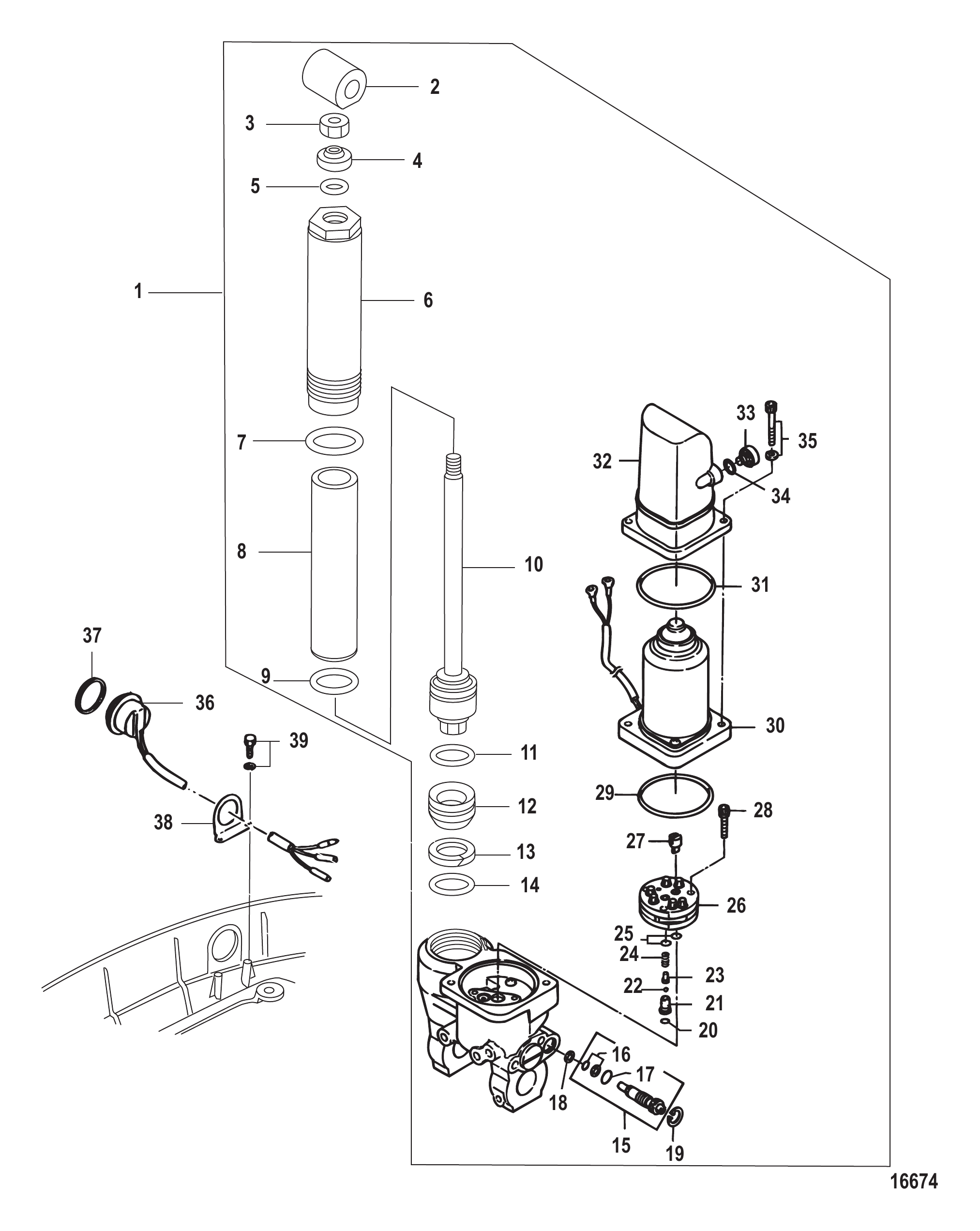

图 31动力升降/倾斜组件 Power Trim/Tilt Components

REF	零件编号	中文名称	英文名称	数量
1	851873T03	动力升降/倾斜装置总成	POWER TRIM/TILT ASSEMBLY	1
2	898101246	接头	JOINT	1
3	898101247	螺母	NUT	1
4	898101248	密封件	SEAL	1
5	898101249	O型圈	O-RING	1
6	898103T36	气缸	CYLINDER	1
7	898101254	O型圈	O-RING	1
8	898103T37	内管	TUBE Inner	1
9	898101255	O型圈	O-RING	1
10	898103T38	活塞连杆总成	ROD ASSEMBLY Piston	1
11	898101250	O型圈	O-RING	1
12	898101251	活塞	PISTON	1
13	898101252	环	RING	1
14	898101253	O型圈	O-RING	1
15	898101115	手动阀总成	MANUAL VALVE ASSEMBLY	1
16	898101167	密封件套装	SEAL SET	1
17	812641003	O型圈	O-RING	1
18	898101245	密封件	SEAL	1
19	804027002	C形环	C RING	1
20	803513009	O型圈	O-RING	1
21	898101213	阀座	SEAT Valve	1
22	898101005	钢球	BALL	1
23	898101180	弹簧座	SEAT Spring	1
24	898101176	弹簧	SPRING	1
25	161314	O型圈	O-RING	2
26	898103T12	泵	PUMP	1
27	851877001	联轴器	COUPLING	1
28	8518663	螺栓	BOLT	3
29	16131011	O型圈	O-RING	1
30	898103T31	电机总成	MOTOR ASSEMBLY	1
31	898101130	O型圈	O-RING	1
32	898103T15	储液罐	TANK Reservoir	1
33	898101024	盖总成	CAP ASSEMBLY	1
34	898101129	O型圈	O-RING	1
35	898101015	螺钉	SCREW	2
36	898103011	动力升降倾斜开关	SWITCH PTT	1
37	898101145	O型圈	O-RING	1
38	896630	开关支架	BRACKET Switch	1
39	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2

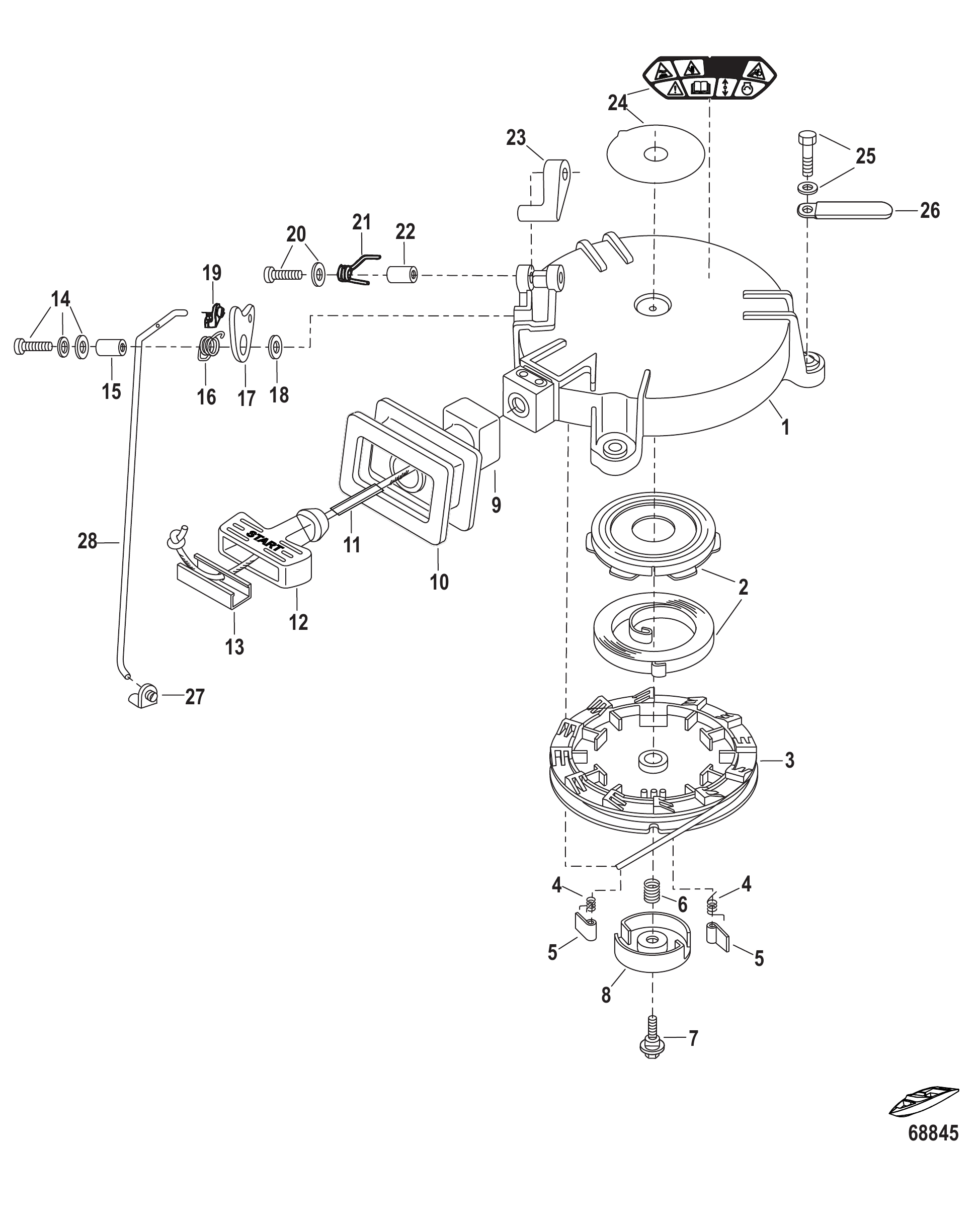

图 32反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
-	8M0056437	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	812632002	启动器壳体	HOUSING Starter	1
1	8M0227442	启动器壳体	STARTER CASE	1
2	812645T10	启动器弹簧组	SPRING SET Starter	1
3	812633002	启动器滑轮	SHEEVE Starter	1
4	812634003	回位弹簧	SPRING Return	2
5	8M0078324	棘轮	RATCHET	2
5	812635002	棘轮	RATCHET	2
6	812636001	弹簧	SPRING	1
7	812637001	螺栓	BOLT	1
8	8M0078325	摩擦片	FRICTION PLATE	1
9	8M0056340	密封板	PLATE Seal	1
10	8M0056963	护孔环	GROMMET	1
11	8M0110704	绳索	ROPE	1
12	804363001	起动手柄	HANDLE Starter	1
13	8M0084137	拉绳锚点	ROPE ANCHOR	1
14	855544	螺钉总成	SCREW ASSEMBLY	1
15	855545001	轴环	COLLAR	1
16	804366001	启动锁凸轮弹簧	SPRING Starter Lock Cam	1
17	8M0056338	启动锁凸轮	CAM Starter Lock	1
18	16826	不锈钢垫圈	WASHER Stainless Steel	1
19	17643002	快拆连杆	SNAP Link Rod	1
20	8555449	螺钉总成	SCREW ASSEMBLY	1
21	812645007	弹簧	SPRING	1
22	895130	轴环	COLLAR	1
23	8M0056339	启动锁闩	LATCH Starter Lock	1
24	8M0137310	警示贴花	DECAL Caution	1
24	8M0137311	警示贴花	DECAL Caution	1
25	898101992	螺栓总成	BOLT ASSEMBLY	3
26	8M0130961	卡箍	CLAMP	1
27	176431	快拆连杆	SNAP Link Rod	1
27	8M0169412	卡扣杆	SNAP ROD	1
28	8M0056432	启动锁杆	ROD Starter Lock	1
28	8M0223141	启动锁杆	START LOCK ROD	1

图 33维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0153256	操作手册	OPERATION MANUAL	1
-	8M0156927	5马力丙烷机型维修手册	SERVICE MANUAL 5HP Propane	1
-	8M0154337	5马力四冲程(丙烷)零件手册	PARTS MANUAL 5 HP 4-Stroke (Propane)	1

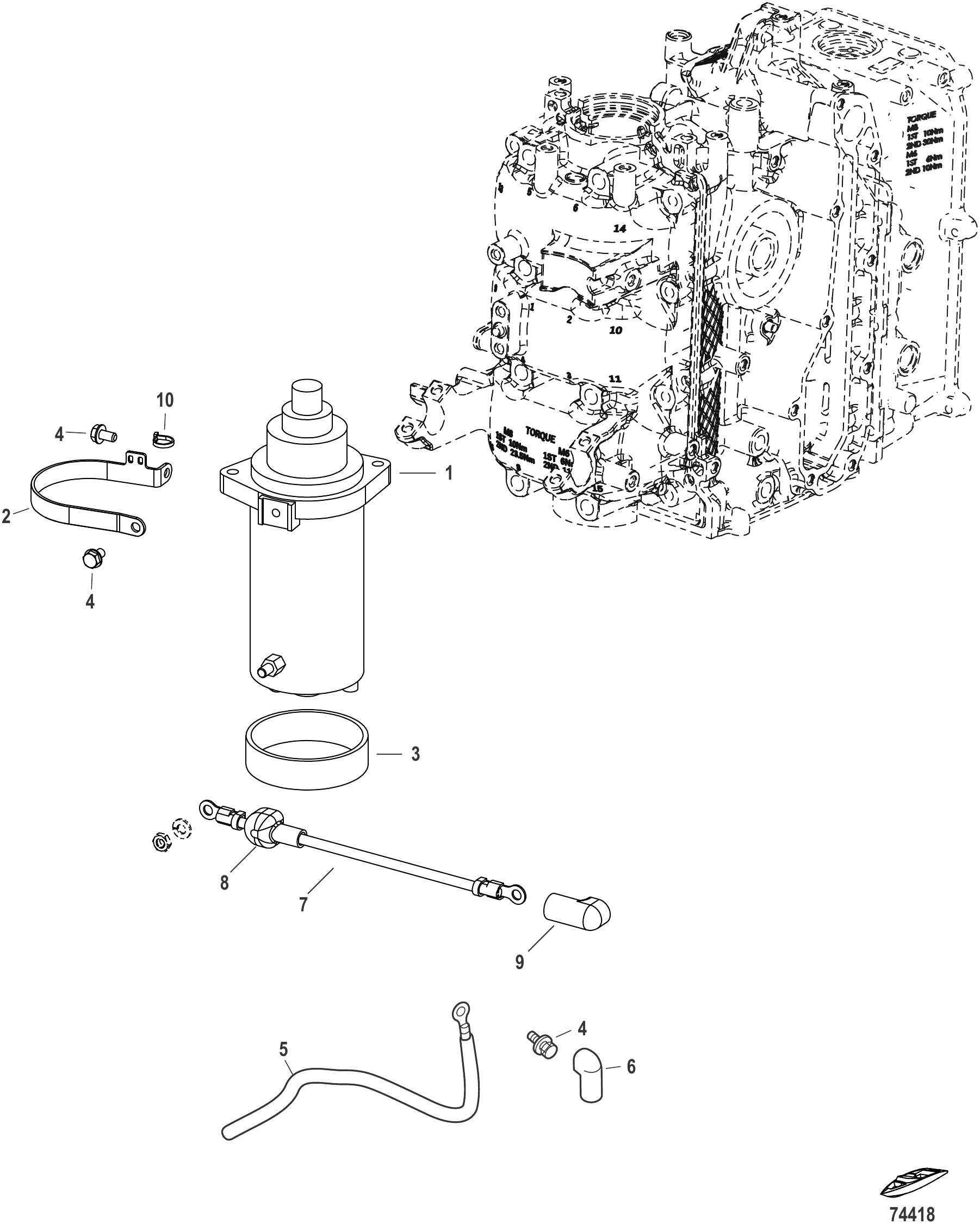

图 34启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	8M0188334	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	8M0186990	启动电机固定带	BAND Starter Motor	1
3	851837	橡胶支座	MOUNT Rubber	1
4	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	3
5	8M0186779	蓄电池电缆	BATTERY CABLE	1
6	853741001	端子盖	CAP Terminal	1
7	8M0187002	启动电缆	STARTER CABLE	1
8	853816003	红色护套	BOOT Red	1
9	853816002	护套	BOOT	1
10	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
-	8M0191056	蓄电池充电套件	BATTERY CHARGING KIT	1
-	8M0191055	电动启动套件	ELECTRIC START KIT	1

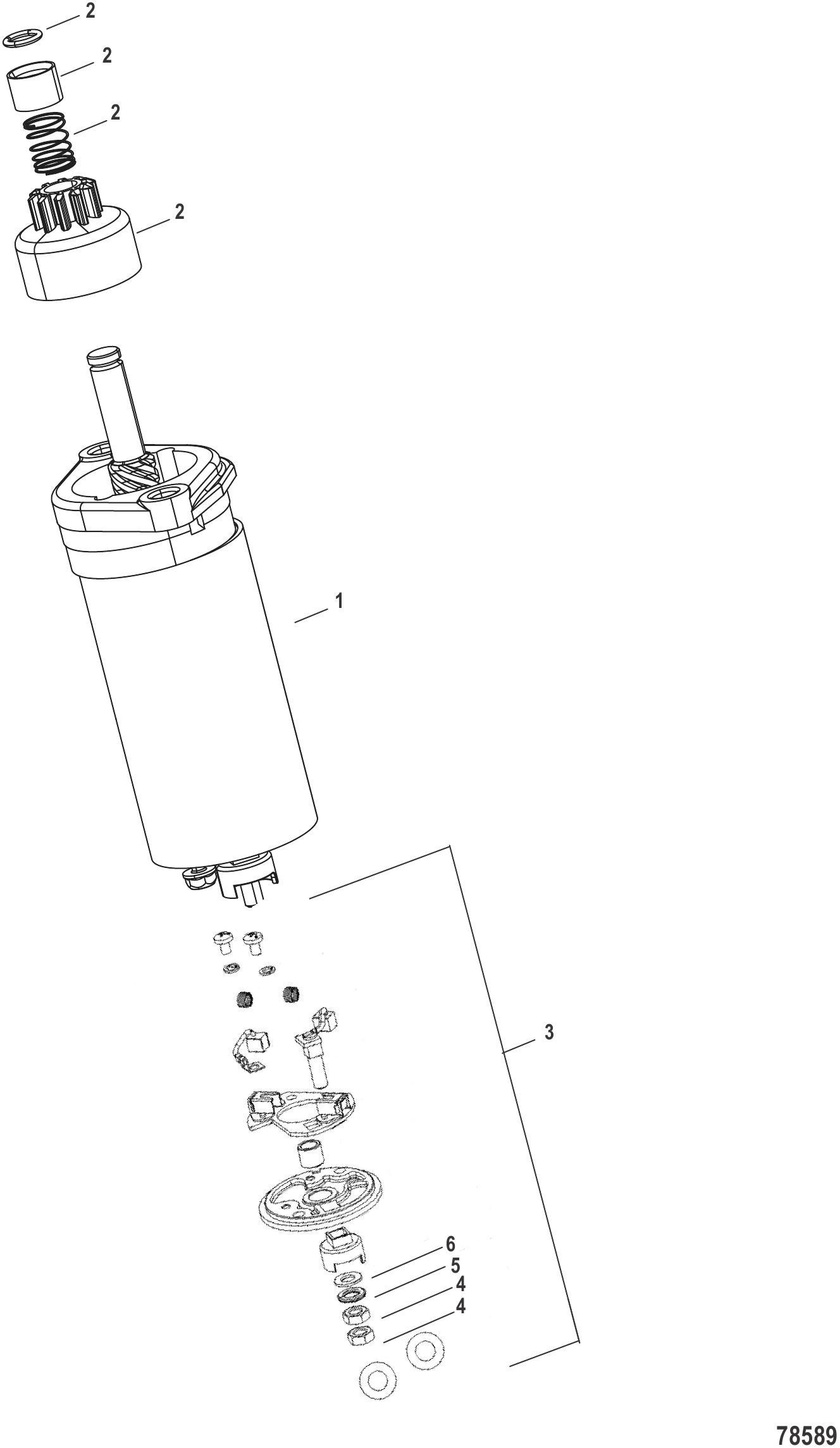

图 35启动马达组件 Starter Motor Components

REF	零件编号	中文名称	英文名称	数量
1	8M0223446	启动马达	STARTER MOTOR	1
2	8M0229580	小齿轮总成	PINION ASSEMBLY	1
3	8M0229582	电刷支架总成	BRUSH HOLDER ASSEMBLY	1
4	853722026	螺母	NUT	2
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
6	16826	不锈钢垫圈	WASHER Stainless Steel	1
-	8M0227805	电动启动套件	ELECTRIC START KIT	1

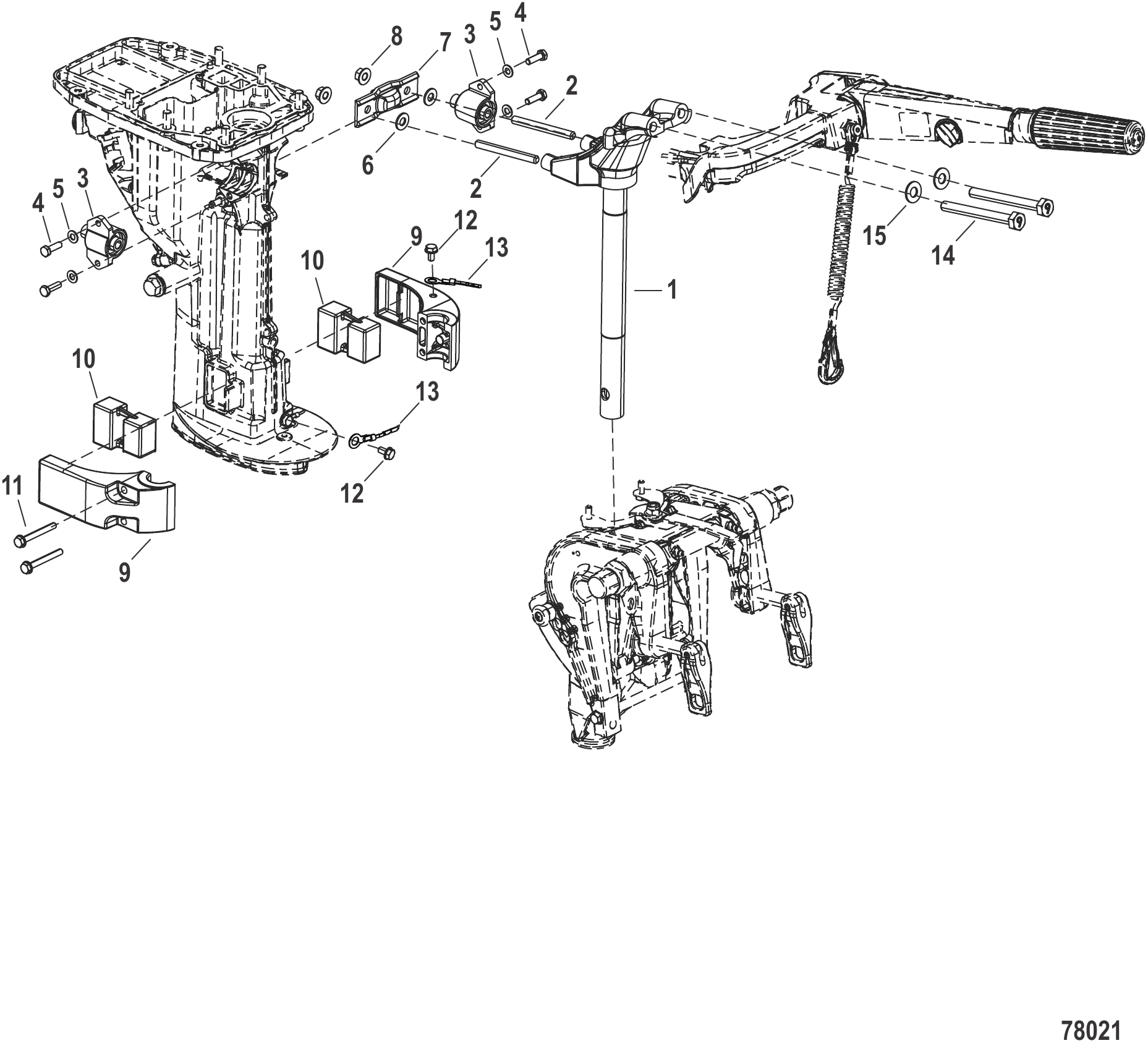

图 36转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	853770T02	旋转管	SWIVEL TUBE	1
1	853770T05	旋转管	SWIVEL TUBE	1
2	8M0223475	螺柱	STUD	2
3	8M0078457	上部安装组件	UPPER MOUNT SET	2
4	8M0150186	螺栓垫片套件	BOLT WASHER KIT	2
5	16826	不锈钢垫圈	WASHER Stainless Steel	2
6	16192	垫圈	WASHER	2
7	895167002	上减震器	DAMPER Upper	1
7	895167001	上减震器	DAMPER Upper	1
8	853722024	螺母	NUT	2
9	803776004	右舷支架	BRACKET Starboard	1
9	803776005	左舷支架	BRACKET Port	1
10	803775006	右舷/左舷安装座	MOUNT Starboard / Port	2
11	879194269	螺栓	BOLT	2
12	8M0155474	螺钉	SCREW	2
13	898101091	接地线	WIRE Ground	1
14	8M0226905	螺栓	BOLT	2
15	879194340	垫圈	WASHER	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

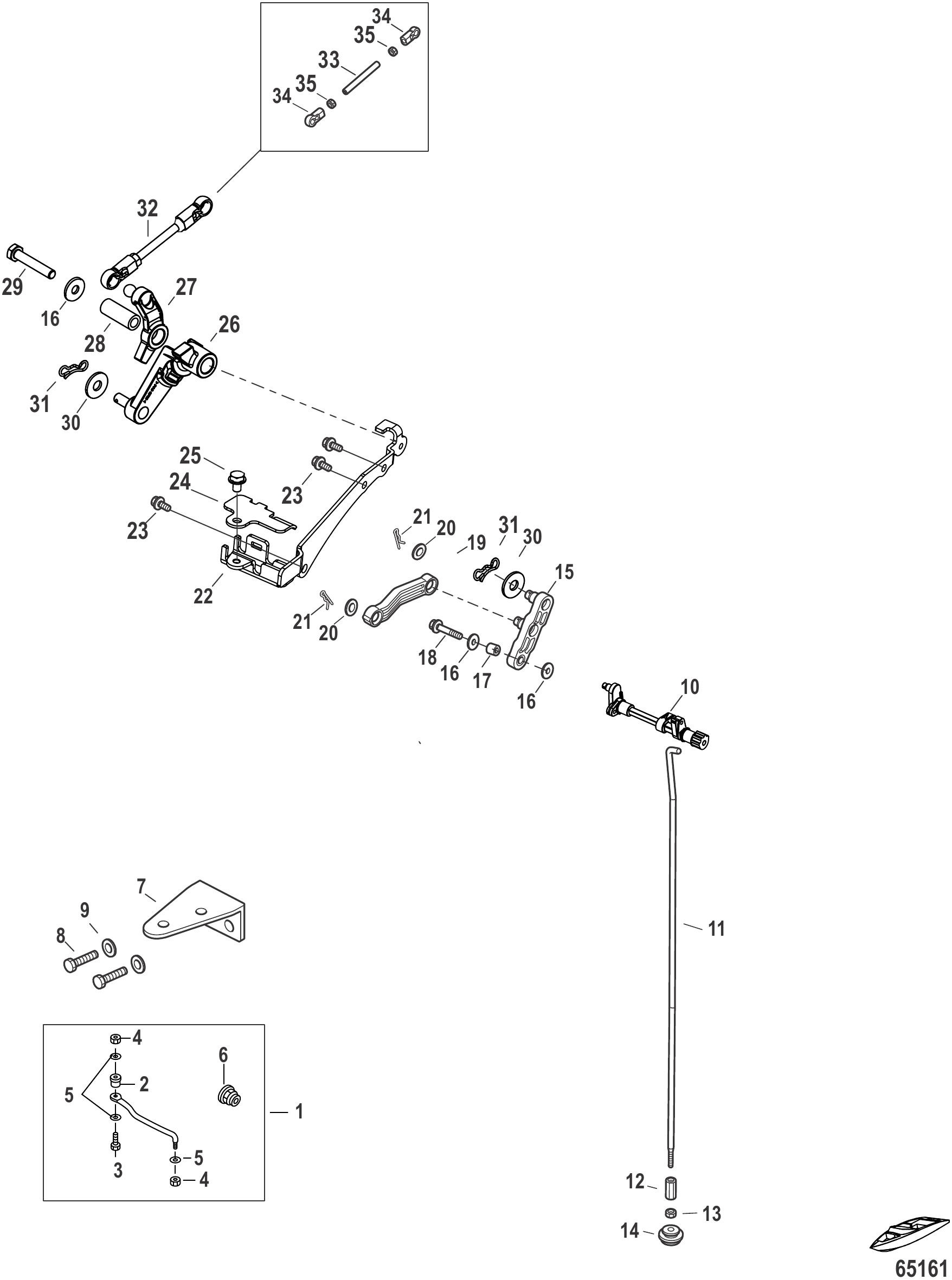

图 37遥控油门与换挡连杆 Throttle and Shift Linkage Remote Control

REF	零件编号	中文名称	英文名称	数量
1	853824A04	转向拉杆总成	DRAG LINK ASSEMBLY	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	851866007	螺栓	BOLT	1
4	161473	尼龙螺母	NUT Nylon	2
5	9539210	垫圈	WASHER	3
6	853825	盖帽	CAP	1
7	8M0135856	转向板	PLATE Steering	1
8	8M0135857	螺栓	BOLT	2
9	879194340	垫圈	WASHER	2
10	8M0134501	换挡杆轴	SHAFT Shift Lever	1
10	8M0153461	换档轴	SHIFT SHAFT	1
11	8M0135825	短换挡杆	ROD Shift, Short	1
11	8M0153463	短换挡杆	SHIFT ROD SHORT	1
11	8M0135826	长换挡杆	ROD Shift, Long	1
11	8M0153465	长换挡杆	SHIFT ROD LONG	1
12	8M0135827	换挡杆接头	JOINT Shift Rod	1
12	803767002	联轴器	COUPLER	1
13	16081	不锈钢螺母	NUT Stainless Steel	1
14	8M0137340	护孔环	GROMMET	1
15	8M0135911	换挡臂	ARM Shift	1
15	8M0152358	换挡臂	SHIFT ARM	1
16	953921	不锈钢垫圈	WASHER Stainless Steel	3
17	8M0137300	轴环	COLLAR	1
18	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
18	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
19	8M0135854	换挡杆	ROD Shift Lever	1
19	8M0153467	换挡杆	SHIFT LEVER ROD	1
20	953925	垫圈	WASHER	2
21	8150262	开口销	COTTER PIN	2
22	8M0137835	线缆支架	BRACKET Cable	1
23	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
24	8M0139043	线缆卡扣	CLIP Cable	1
25	823042059	螺栓	BOLT	1
26	8M0135855	节气门臂	ARM Throttle	1
26	8M0152360	节气门摇臂	THROTTLE ARM	1
27	8M0135912	节气门开启器	OPENER Throttle	1
28	8M0137299	轴环	COLLAR	1
29	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
30	8M0137389	垫圈	WASHER	2
31	8M0021224	蝶形夹	CLIP Bow-Tie	2
32	8M0135708	连杆总成	LINK ROD ASSEMBLY	1
33	8M0137318	杆 油门	ROD Throttle	1
34	853745	盖帽	CAP	2
35	16081	不锈钢螺母	NUT Stainless Steel	2

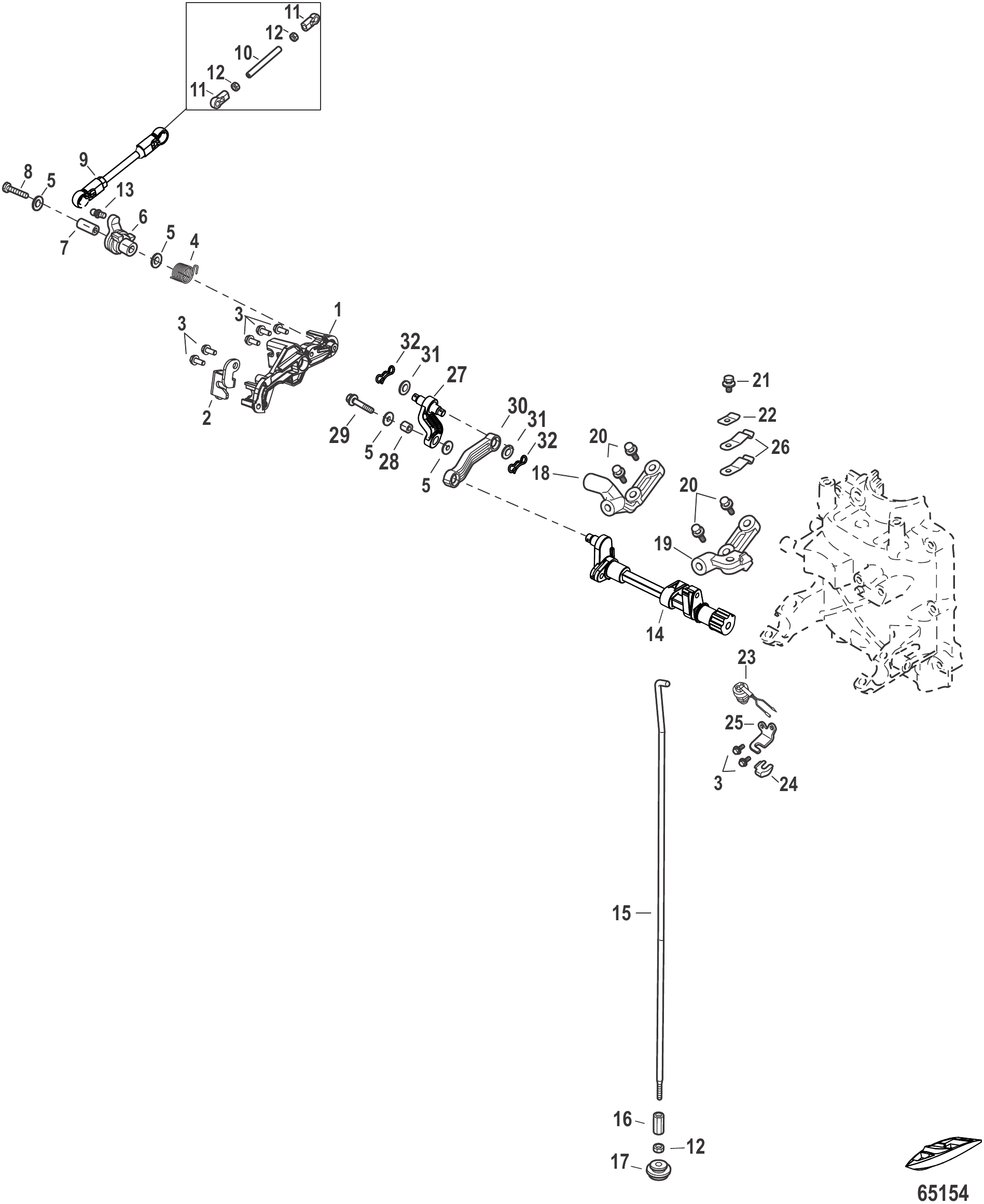

图 38舵柄油门与换挡连杆 Throttle and Shift Linkage Tiller

REF	零件编号	中文名称	英文名称	数量
1	8M0137317	油门线支架	BRACKET Throttle Wire	1
2	8M0140788	卡箍	CLAMP	1
3	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	7
4	8M0137313	弹簧	SPRING	1
5	953921	不锈钢垫圈	WASHER Stainless Steel	4
6	8M0135707	节气门鼓轮	THROTTLE DRUM	1
6	8M0147922	节气门鼓轮	THROTTLE DRUM	1
7	8M0137299	轴环	COLLAR	1
8	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
9	8M0135708	连杆总成	LINK ROD ASSEMBLY	1
10	8M0137318	杆 油门	ROD Throttle	1
11	853745	盖帽	CAP	2
12	16081	不锈钢螺母	NUT Stainless Steel	3
13	8M0137312	球头关节	BALL JOINT	1
14	8M0134501	换挡杆轴	SHAFT Shift Lever	1
14	8M0153461	换档轴	SHIFT SHAFT	1
15	8M0135825	短换挡杆	ROD Shift, Short	1
15	8M0153463	短换挡杆	SHIFT ROD SHORT	1
15	8M0135826	长换挡杆	ROD Shift, Long	1
15	8M0153465	长换挡杆	SHIFT ROD LONG	1
16	8M0135827	换挡杆接头	JOINT Shift Rod	1
16	803767002	联轴器	COUPLER	1
17	8M0137340	护孔环	GROMMET	1
18	8M0135811	支架	HOLDER	1
19	8M0135812	支架	HOLDER	1
20	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
21	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
22	8M0135810	换挡定位器支架	SHIFT DETENT Supporter	1
23	8M0127937	空档开关	SWITCH Neutral	1
24	803841	执行器	ACTUATOR	1
25	8M0135828	空挡开关支架	BRACKET Neutral Switch	1
25	8M0152342	空挡开关支架	BRACKET N SWITCH	1
26	8M0135809	换挡定位弹簧	SHIFT DETENT Spring	2
27	8M0135813	换挡臂	ARM Shift	1
28	8M0137300	轴环	COLLAR	1
29	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
29	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
30	8M0135854	换挡杆	ROD Shift Lever	1
30	8M0153467	换挡杆	SHIFT LEVER ROD	1
31	953925	垫圈	WASHER	2
32	8M0021224	蝶形夹	CLIP Bow-Tie	2

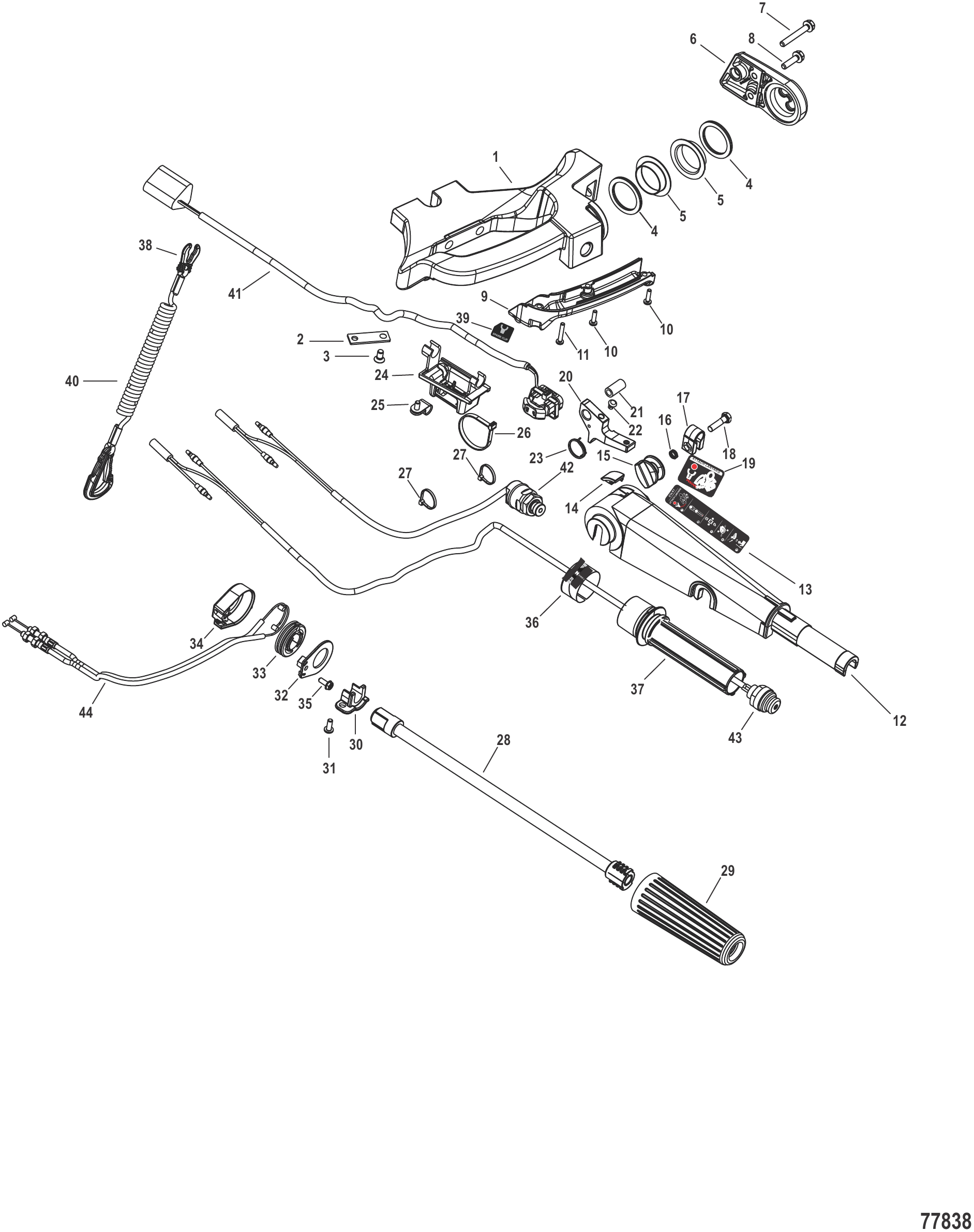

图 39舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	8M0228419	转向支架	BRACKET Steering	1
2	8M0151054	固定器/板	HOLDER / PLATE	1
3	8M0162938	螺钉	SCREW	1
4	8M0051404	橡胶垫圈	WASHER Rubber	2
5	8M0051403	塑料衬套	BUSHING Plastic	2
6	8M0051400	盖板	COVER	1
7	8M0051402	不锈钢螺栓	BOLT Stainless Steel	1
8	823042	螺栓	BOLT	1
9	8M0228416	舵柄手柄罩	COVER Tiller Handle	1
10	4001987	螺钉(M4×16)	SCREW (M4 x 16)	2
11	8M0051395	螺钉	SCREW	1
12	8M0051374	舵柄	TILLER HANDLE	1
13	8M0228423	铭牌-启动步骤	DECAL Start Procedure	1
14	8M0051375	盖塞	PLUG Cap	1
15	8M0051383	螺母	NUT	1
16	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
17	8M0051382	油门摩擦夹	CLAMP Friction - Throttle	1
18	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
19	8M0228424	拉绳贴纸	DECAL Attach Lanyard	1
20	8M0051396	舵柄锁杆 - 不锈钢	LEVER Tiller Lock - Stainless Steel	1
21	8M0051397	不锈钢轴套	COLLAR Stainless Steel	1
22	8M0051399	止动器	STOPPER	1
22	8M0245322	止动器	STOPPER	1
23	8M0051398	不锈钢弹簧	SPRING Stainless Steel	1
24	8M0151038	开关外壳	HOUSING-SWITCH	1
25	22740	卡扣	CLIP	1
26	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1
27	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
28	8M0051379	油门轴	SHAFT Throttle	1
29	8M0221732	外握把	GRIP OUTER	1
30	8M0051380	支架	BRACKET	1
31	8M0051381	螺钉	SCREW	2
32	8M0051388	盖板	COVER	1
33	8M0051386	滑轮	PULLEY	1
34	8M0051387	壳体	HOUSING	1
35	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
36	8M0228421	换挡贴花	DECAL Shift	1
37	8M0051377	握把	GRIP	1
38	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
39	8M0228554	备用夹贴纸	DECAL Spare Clip	1
40	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
40	8M0234460	LAN/STRP 54 @2	LAN/STRP 54 @2	1
41	8M0229972	开关(动力升降)	SWITCH Power Trim	1
42	8M0228417	停机开关总成	STOP SWITCH ASSEMBLY	1
43	8M0051405	停机开关总成	SWITCH ASSEMBLY Stop	1
44	8M0228418	节气门拉索	CABLE Throttle	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

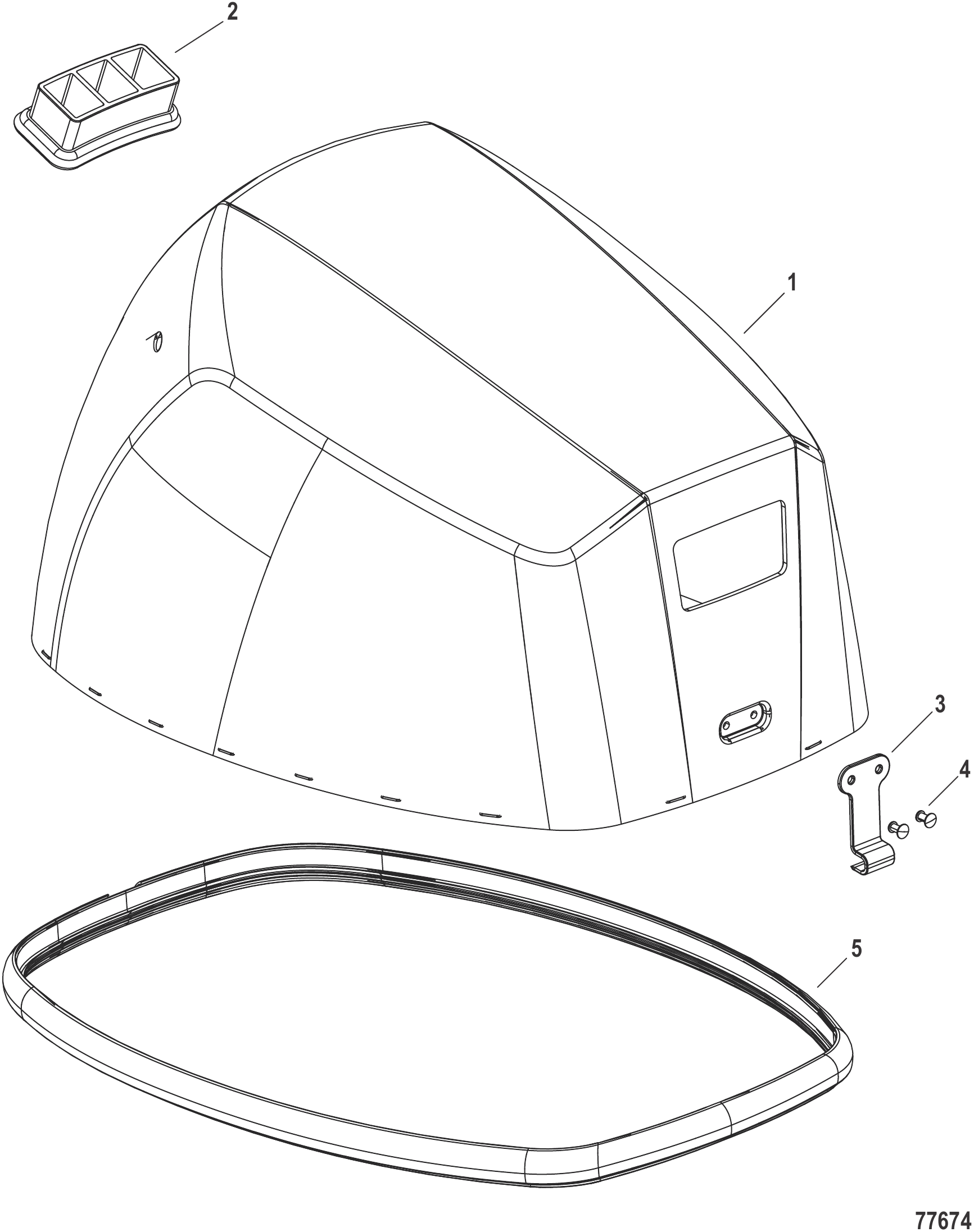

图 40顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0223489	水星顶罩总成(无标识)	TOP COWL ASSEMBLY Mercury, Non-Decaled	1
2	8M0223493	导风罩	AIR GUIDE	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
4	8M0137384	铆钉	RIVET	2
5	8M0223490	上罩壳密封件	SEAL Top Cowl	1

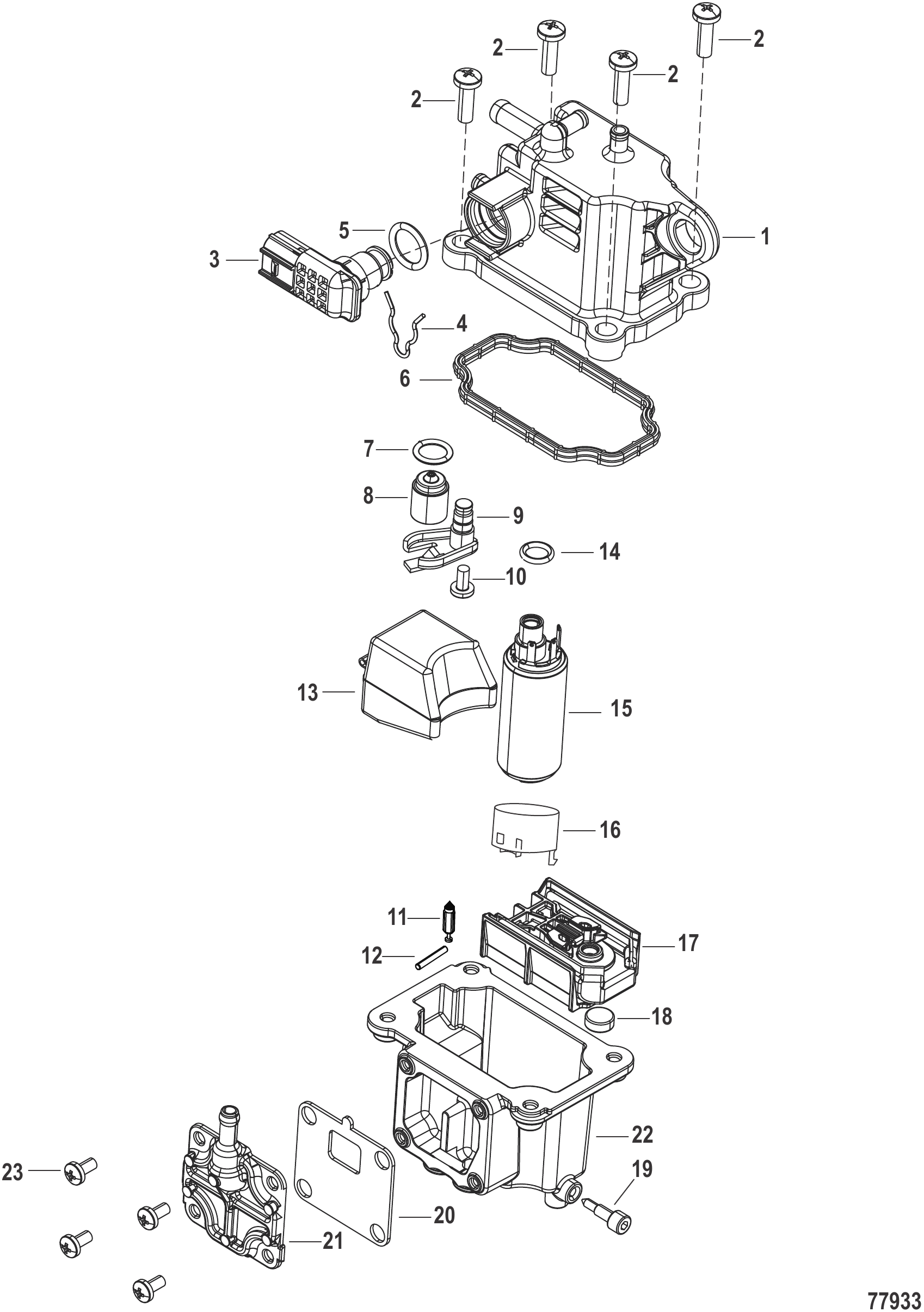

图 41油气分离器组件 Vapor Separator Components

REF	零件编号	中文名称	英文名称	数量
-	8M0223390	蒸汽分离器	VAPOR SEPERATOR	1
1	8M0190952	上部油气分离器	VAPOR SEPERATOR Upper	1
2	8M0137307	螺钉	SCREW	4
3	8M0137305	VST连接器	VST CONNECTOR	1
4	8M0137306	卡扣	CLIP	1
5	8M0135606	O型圈	ORING	1
6	8M0135597	衬垫	GASKET	1
7	8M0135607	O型圈	ORING	1
8	8M0134465	燃油调节器	FUEL REGULATOR	1
9	8M0135604	调节器支架	HOLDER Regulator	1
10	855544013	螺钉	SCREW	1
11	8M0135598	浮子阀总成	FLOAT VALVE ASSEMBLY	1
12	8M0135599	浮子臂销	FLOAT ARM PIN	1
13	8M0135600	浮子	FLOAT	1
14	8M0135605	O型圈	ORING	1
15	8M0134464	燃油供给泵	FUEL FEED PUMP	1
16	8M0135603	盖帽	CAP	1
17	8M0135602	入口过滤器	FILTER Inlet	1
18	8M0135601	护孔环	GROMMET	1
19	8M0135596	放油螺钉	SCREW Drain	1
20	8M0223393	密封件	SEAL	1
21	8M0223392	盖板	COVER	1
22	8M0223391	油气分离器壳体	BODY Vapor Seperator	1
23	855544014	螺钉	SCREW	4
