水星 Mercury 30 HP EFI 3 CYL 1C456300 & Up - 爆炸图零件明细

四冲程电喷 EFI · Cat.# 90-8M0118805 · 共 48 个部位 · 1212 条零件

1附件 2水星配件贴花 3适配板 1C768348及以下 4适配板 1C768349及以上 5下罩 6凸轮轴/油泵 7曲轴、活塞及连杆 8气缸体 9气缸盖 10贴花 - 顶罩 11驱动轴壳体 12电气组件 13飞轮 14燃油管路 15燃油泵 16齿轮箱驱动轴-2:1减速比 17齿轮箱螺旋桨轴 - 2:1传动比 18点火线圈 19进气/排气阀 20进气歧管 21钥匙、阻风门和喇叭套件15000A14 22钥匙开关/钥匙图表-3位(897716K01)单用途 23手动倾斜装置 24动力头衬垫组件 25动力升降 26动力平衡组件 8M0055003 27维修/支撑材料 28远程换挡连杆 29舵柄换挡连杆 30转向臂 31旋转支架 32远程油门连杆 33舵柄油门连杆 34舵柄手柄 35舵柄手柄罩及电气组件(中置)36舵柄罩及电气组件（中置式SeaPro）37舵柄手柄套件组件(中置)38舵柄套件组件（中置式SeaPro）39舵柄手柄后支架总成(中置)40舵柄手柄换挡与油门组件(中置)41工具1 42工具2 43工具3 44顶罩 45艉板支架 46升降开关套件 47油气分离器 48水泵套件组件812966A12

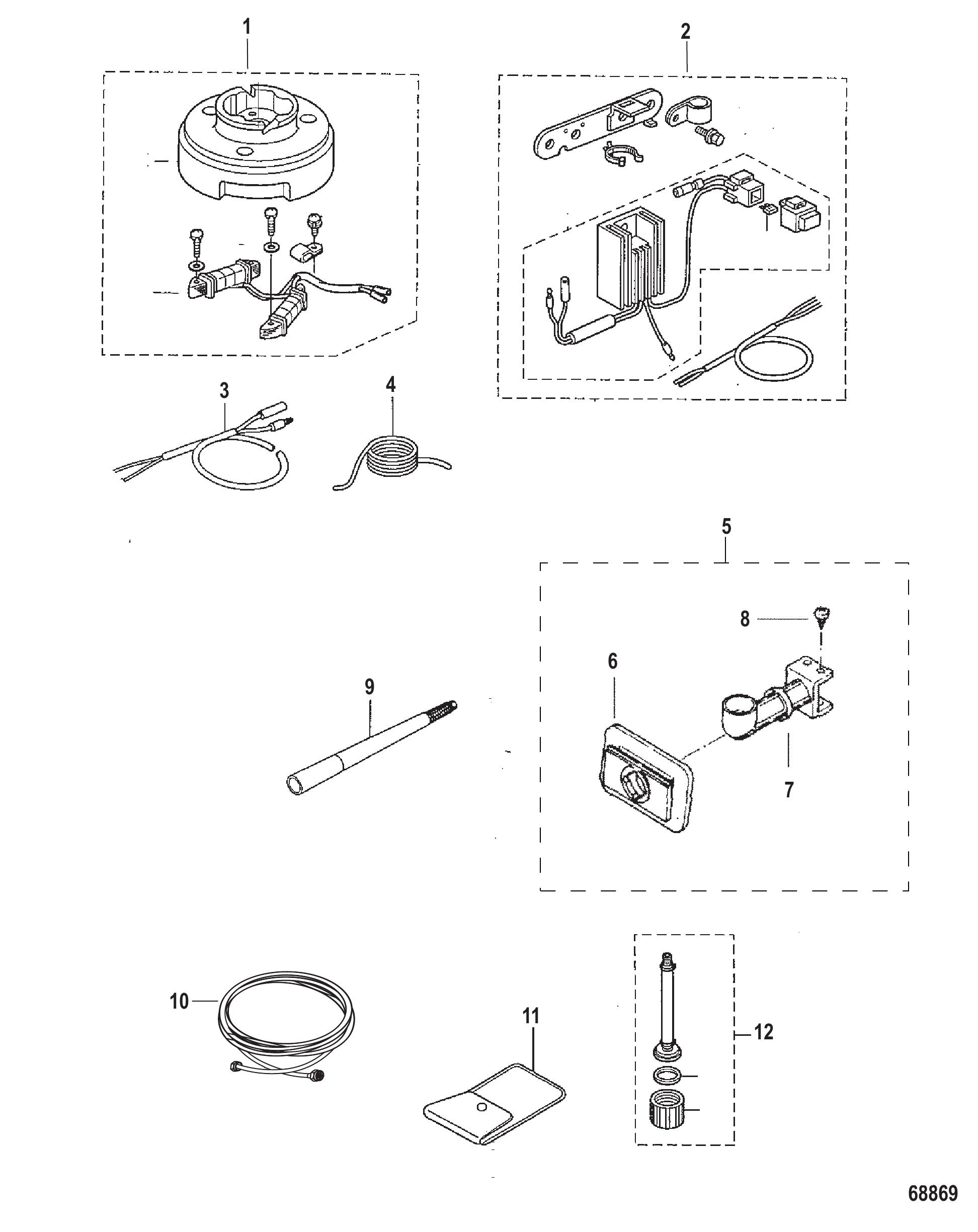

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
2	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
3	17175	线束总成	HARNESS ASSEMBLY	1
4	16230	安全绳	SAFETY ROPE	1
5	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
6	16113	密封板	PLATE Seal	1
7	NSS		NOT SOLD SEPARATE GUIDE	1
8	17173	螺钉	SCREW	4
9	853828	手柄(0.8米)	HANDLE (0.8 Meters)	1
9	8538281	手柄(1.0米)	HANDLE (1.0 Meters)	1
10	8M0157822	6英尺软管适配器	HOSE 6 Foot Adapter	1
10	8M0158123	14英尺软管适配器	HOSE 14 Foot Adapter	1
11	803581	工具包	TOOL KIT	1
12	8M0057047	冲洗附件	FLUSHING ATTACHMENT	1
-	8M0097129	转向锁套件	STEERING LOCK KIT	1
-	8M0159418	丙烷罐支架	HOLDER Propane Tank	1
-	8M0169411	海拔调节套件	ALTITUDE ADJUSTMENT KIT	1

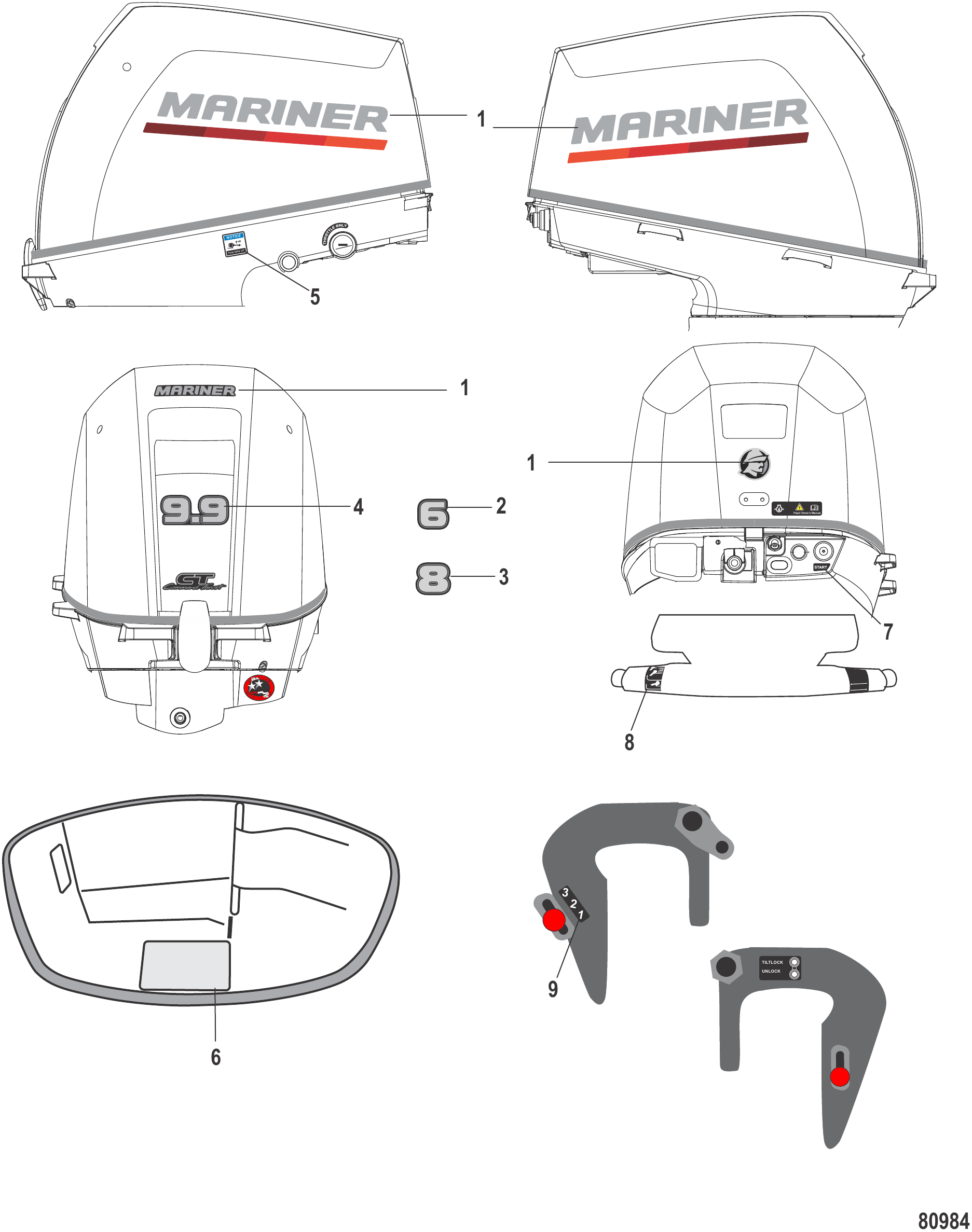

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242337	贴花套装 Mariner 2 - 9.9 马力	DECAL SET Mariner 2 - 9.9 HP	1
2	8M0073676	6马力尾部贴纸	DECAL Rear 6 HP	1
3	8M0225037	8马力后贴花	DECAL Rear 8 HP	1
4	8M0225038	9.9马力后贴花	DECAL Rear 9.9 HP	1
5	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
6	8M0180066	维护贴花	DECAL Maintenance	1
7	8M0225039	启动贴花	DECAL Start	1
8	12869	倾斜位置标贴	DECAL Tilt Position	1
9	128671	下倾限位贴花	DECAL Lower Tilt Limit	1

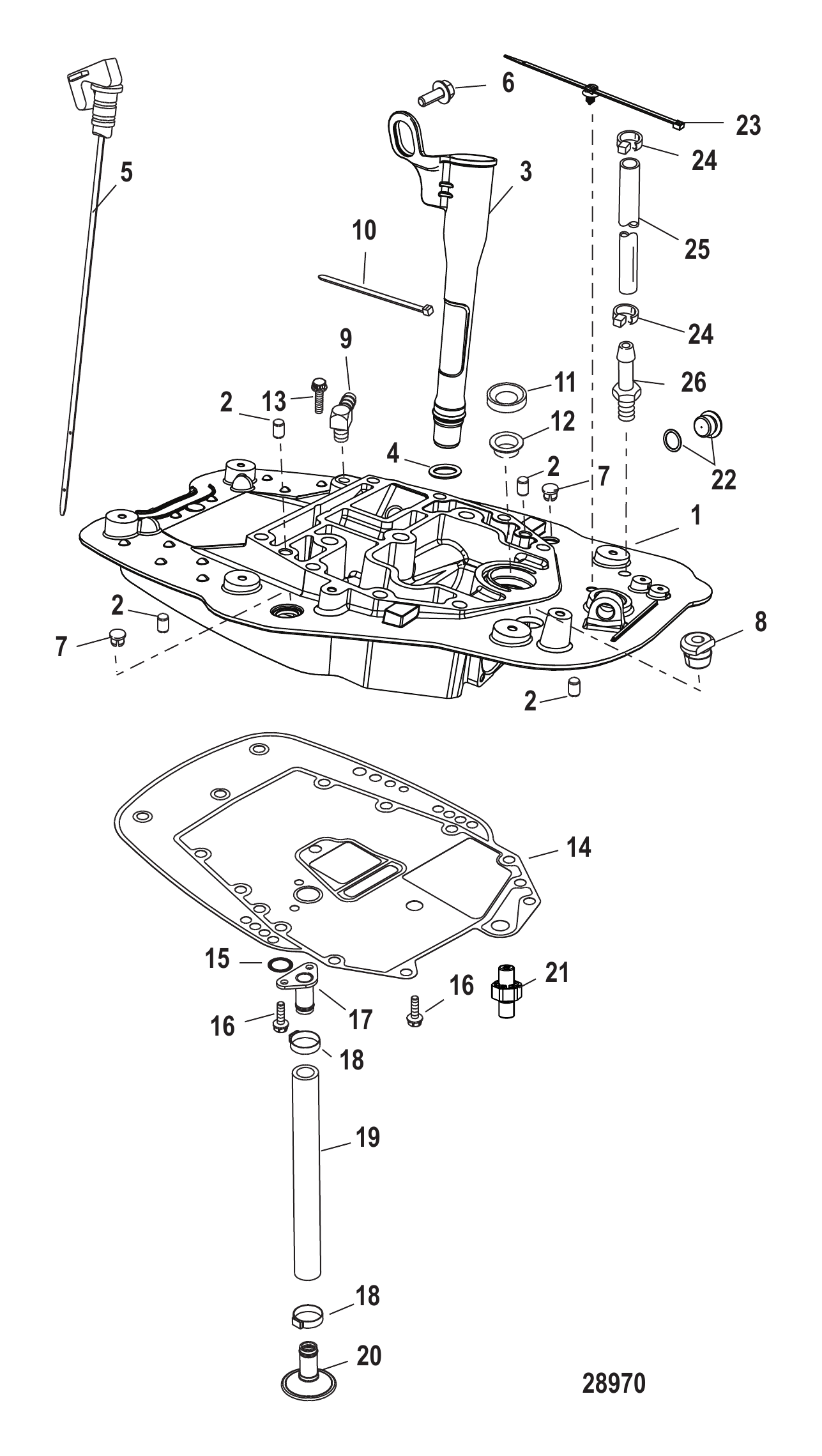

图 3适配板 1C768348及以下 Adapter Plate 1C768348 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0118182	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	4
3	8M0026249	塑料油尺管总成	DIPSTICK TUBE ASSEMBLY Plastic	1
4	8M0008708	O型圈	O-RING	1
5	825990	量油尺	DIPSTICK	1
5	8M0162935	量油尺	DIPSTICK	1
6	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
7	822464	堵头	PLUG	2
8	19564001	护孔环	GROMMET	1
8	8M0179867	护孔环	GROMMET	1
8	19565002	护孔环	GROMMET	1
9	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
11	66301	油封	SEAL Oil	1
12	859594	衬套	BUSHING	1
13	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
14	892320001	衬垫	GASKET	1
14	8M0213113	适配板垫片	GASKET Adaptor Plate	1
15	845746	O型圈	O-RING	1
16	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
16	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
17	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
18	855228	卡箍	CLAMP	2
19	854793	机油集滤器软管	HOSE Oil Pickup	1
20	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
21	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
21	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
22	8M0021330	堵头(M18)	PLUG (M18)	1
23	899145	绑带夹	CLIP Tie Strap	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	8M0108355	软管(57英寸整卷)裁切至17英寸	HOSE (57 Inches Bulk) Cut to 17 Inches	1
26	291112	接头	FITTING	1
-	859352A02	衬垫套件	GASKET SET	1

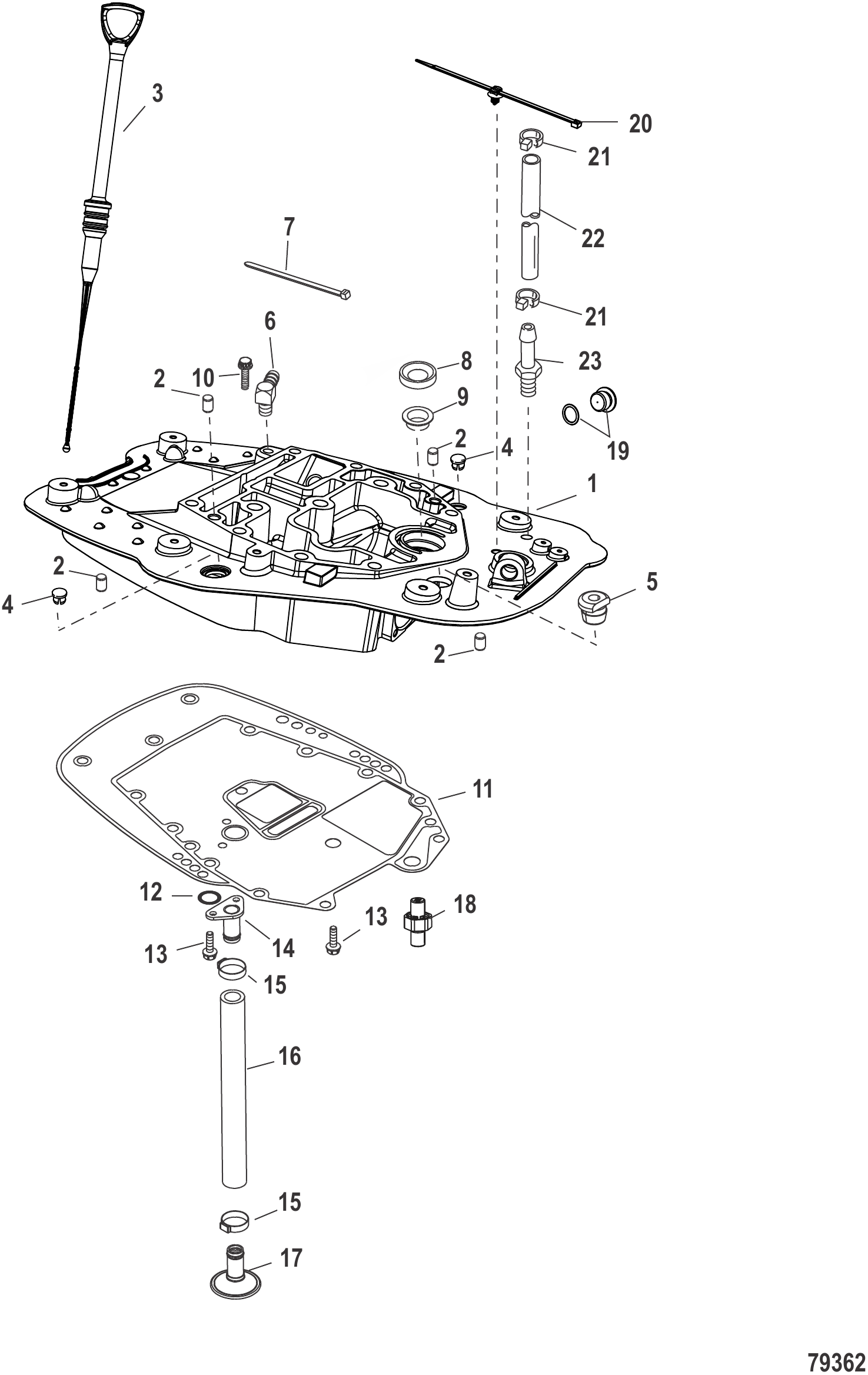

图 4适配板 1C768349及以上 Adapter Plate 1C768349 and Above

REF	零件编号	中文名称	英文名称	数量
1	8M0118182	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	4
3	8M0219158	机油尺	DIPSTICK Oil	1
4	822464	堵头	PLUG	2
5	19565002	护孔环	GROMMET	1
6	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
8	66301	油封	SEAL Oil	1
9	859594	衬套	BUSHING	1
10	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
11	892320001	衬垫	GASKET	1
11	8M0213113	适配板垫片	GASKET Adaptor Plate	1
12	845746	O型圈	O-RING	1
13	8M4503518	螺钉(M6×1.0×20)	SCREW (M6 X 1.0 X 20)	3
13	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
14	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
15	855228	卡箍	CLAMP	2
16	854793	机油集滤器软管	HOSE Oil Pickup	1
17	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
18	881872A1	机油减压阀体	BODY Oil Pressure Relief	1
18	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
19	8M0021330	堵头(M18)	PLUG (M18)	1
20	899145	绑带夹	CLIP Tie Strap	1
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
22	8M0108355	软管(57英寸整卷)裁切至17英寸	HOSE (57 Inches Bulk) Cut to 17 Inches	1
23	291112	接头	FITTING	1

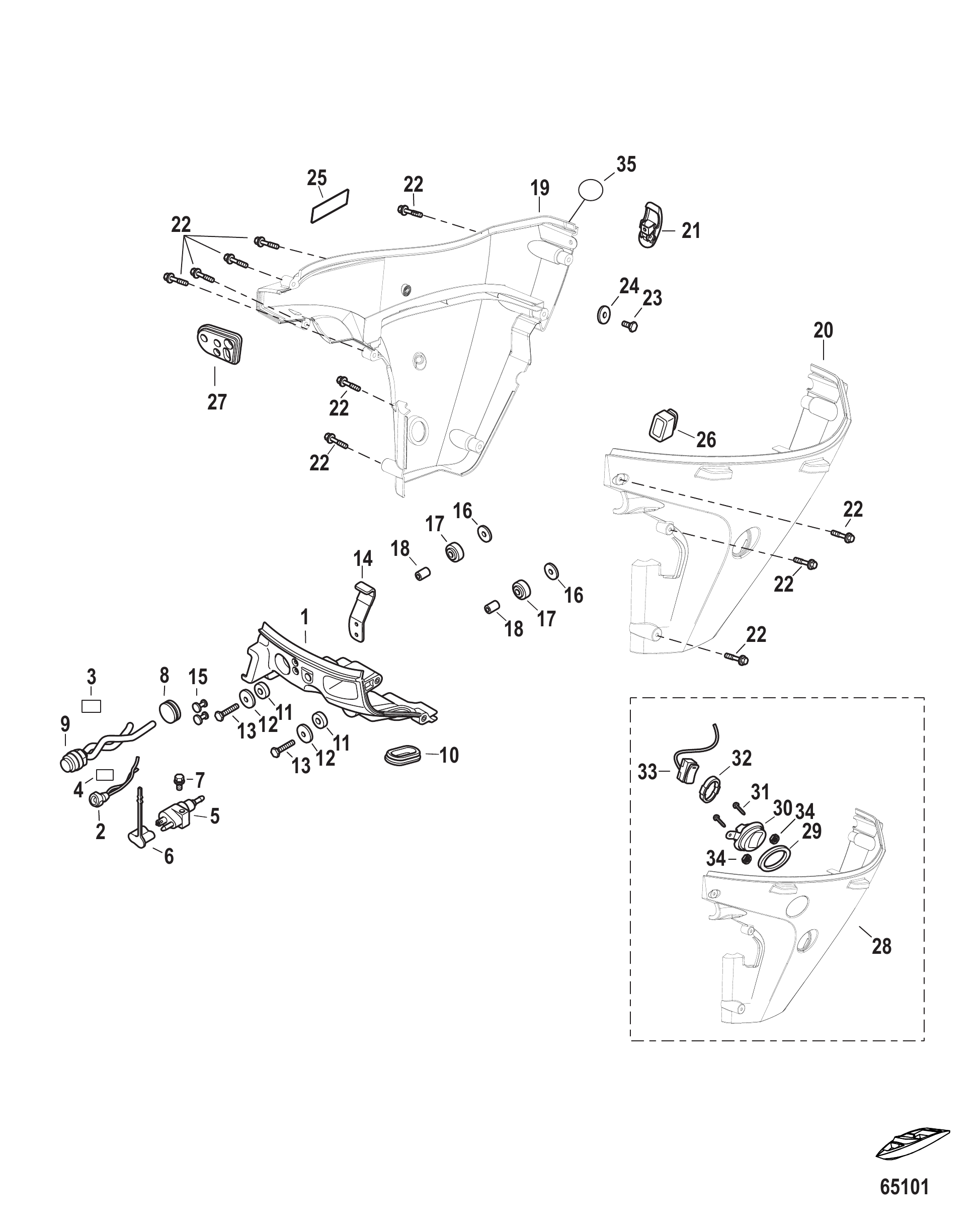

图 5下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0135860	前面板	FRONT PANEL	1
2	8M0135849	指示灯	PILOT LAMP	1
3	859278004	启动贴花	DECAL Start	1
4	8M0140126	发动机图标贴花	DECAL Engine Icon	1
5	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
5	8M0182334	燃油接头	CONNECTOR FUEL	1
6	878311	盖帽	CAP	1
7	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
8	16226	护孔环	GROMMET	1
9	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
10	8M0135850	护孔环	GROMMET	1
11	8537437	橡胶支座	MOUNT Rubber	2
12	898101960	橡胶垫圈	WASHER Rubber	2
12	8M0174563	肩螺栓	SHOULDER BOLT	2
13	8M0124428	螺栓	BOLT	2
14	8M0137379	前撑杆盖	COVER Front Stay	1
15	8M0137384	铆钉	RIVET	2
16	161404	垫圈	WASHER	2
17	8518153	护孔环	GROMMET	2
18	8M0139792	轴环	COLLAR	2
18	8M0174563	肩螺栓	SHOULDER BOLT	2
19	8M0134509	右舷驱动轴外壳盖	COVER Driveshaft Housing Starboard	1
19	8M0206074	驱动轴外壳盖 - 右舷	DSH COVER - STBD	1
20	8M0134510	驱动轴外壳盖 - 左舷	COVER Driveshaft Housing Port	1
21	8M0134512	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
22	8M0137380	螺栓	BOLT	10
23	8M0088179	螺栓	BOLT	1
23	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
24	898101937	垫圈	WASHER	1
25	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
25	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
26	8M0137837	护孔环	GROMMET	1
27	8M0137385	护孔环	GROMMET	1
27	8M0137381	护孔环	GROMMET	1
28	8M0134511	驱动轴外壳盖 - 左舷	COVER Driveshaft Housing Port	1
29	898101145	O型圈	O-RING	1
30	8M0141127	动力倾斜开关支架	PT SWITCH HOLDER	1
31	879194330	螺钉	SCREW	2
32	8M0139794	护孔环	GROMMET	1
33	8M0141124	动力倾斜开关	SWITCH POWER TILT	1
34	8M0137387	螺母	NUT	2
35	NSS	不单独销售	NOT SOLD SEPARATE	1

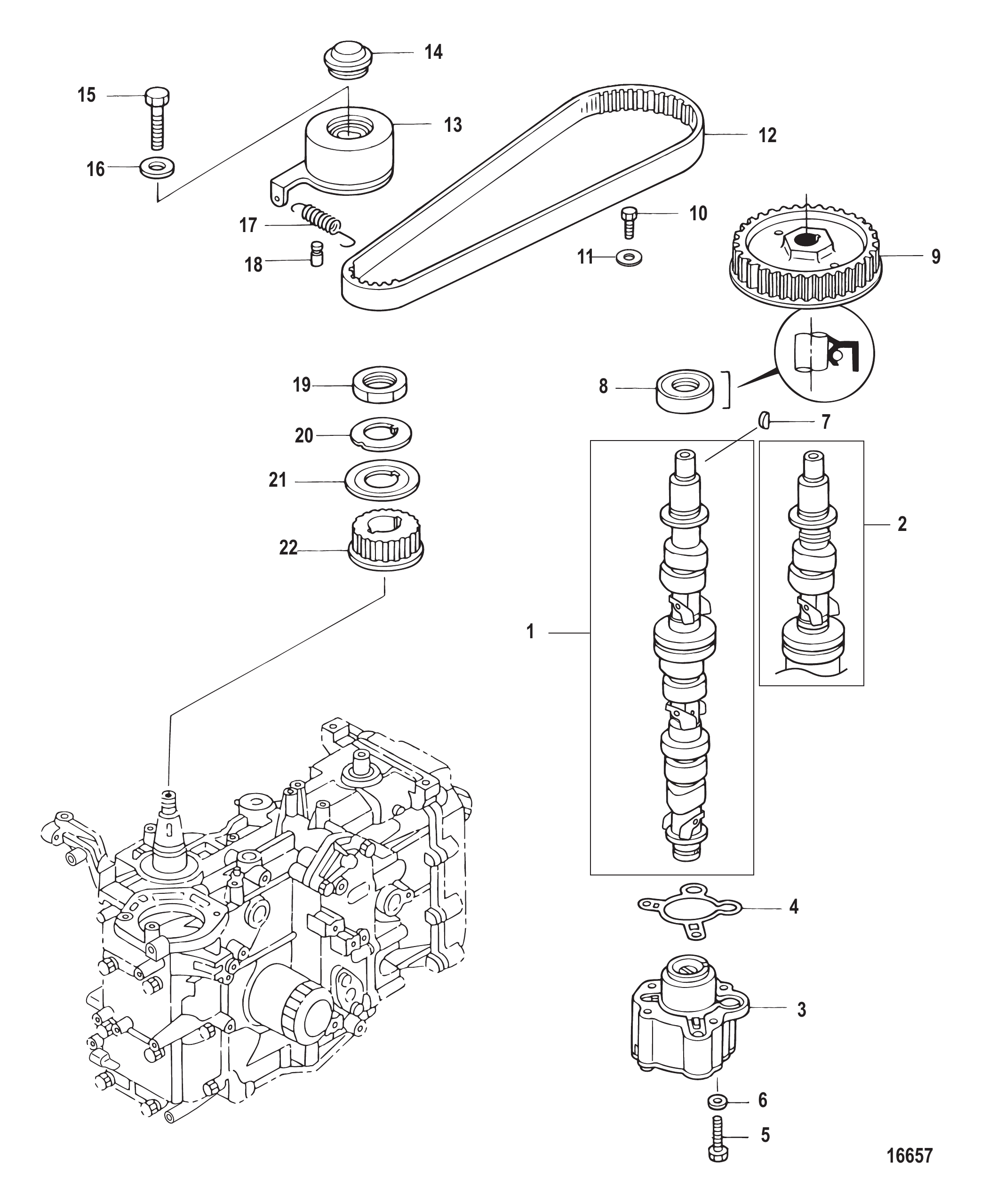

图 6凸轮轴/油泵 Camshaft/Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	898101T21	凸轮轴	CAMSHAFT	1
1	898103A83	凸轮轴	CAMSHAFT	1
2	898101T22	凸轮轴	CAMSHAFT	1
2	898103A85	凸轮轴	CAMSHAFT	1
3	834967T04	油泵总成	PUMP ASSEMBLY Oil	1
4	853523002	衬垫	GASKET	1
5	168308	螺栓	BOLT	3
6	895106	不锈钢垫圈	WASHER Stainless Steel	3
7	95229	键	KEY	1
8	825455001	油封	SEAL Oil	1
9	834973001	从动齿轮	GEAR Driven	1
10	803858001	螺栓	BOLT	1
11	895118	垫圈	WASHER	1
12	895120001	正时皮带	TIMING BELT	1
12	8M0072670	正时皮带	TIMING BELT	1
13	895265	皮带张紧器	TENSIONER Belt	1
14	895266	张紧器盖	COVER TENSIONER	1
15	898101011	螺钉	SCREW	1
16	895141	不锈钢垫圈	WASHER Stainless Steel	1
17	815093002	弹簧张紧器	SPRING Tensioner	1
18	851845001	挂钩	HOOK	1
19	855679002	螺母	NUT	1
20	823032001	锁紧垫圈	LOCKWASHER	1
21	895119001	安装板	PLATE	1
22	834955T02	驱动皮带轮	PULLEY Drive	1
-	898103T33	短缸体	SHORT BLOCK	1
-	898103A87	短缸体	SHORT BLOCK	1
-	8M0123819	长缸体总成	LONG BLOCK	1
-	898103T34	短缸体	SHORT BLOCK	1
-	8M0123817	长缸体总成	LONG BLOCK	1
-	898101A06	动力头衬垫套件	GASKET SET Powerhead	1

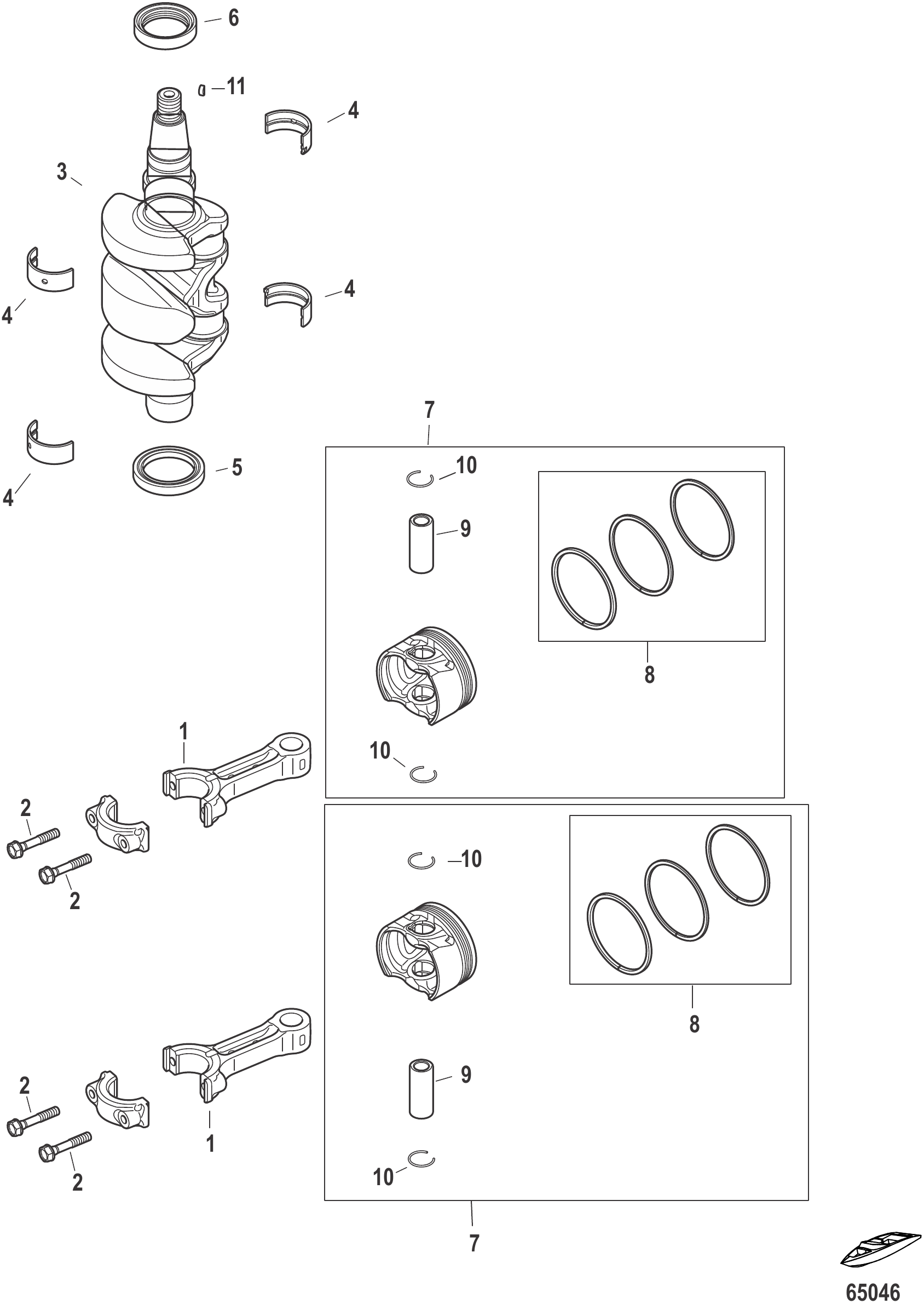

图 7曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0134430	连杆总成	CONNECTING ROD ASSEMBLY	2
2	8M0135582	连杆螺栓	BOLT Connecting Rod	2
3	8M0134431	曲轴	CRANKSHAFT	1
4	8M0135577	轴承	BEARING	AR
4	8M0135578	推力轴承	BEARING Thrust	AR
5	855681005	油封	SEAL Oil	1
6	898103114	油封	SEAL Oil	1
7	8M0134428	活塞总成	PISTON ASSEMBLY	2
8	8M0134429	活塞环组件	PISTON RING ASSEMBLY	2
9	8M0135581	活塞销	PIN Piston	2
10	160573	E型卡环	E RING	2
11	825666001	键	KEY	1
-	8M0136159	加大尺寸活塞总成	PISTON ASSEMBLY Oversized	2
-	8M0136161	加大尺寸活塞环总成	PISTON RING ASSEMBLY Oversized	2
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

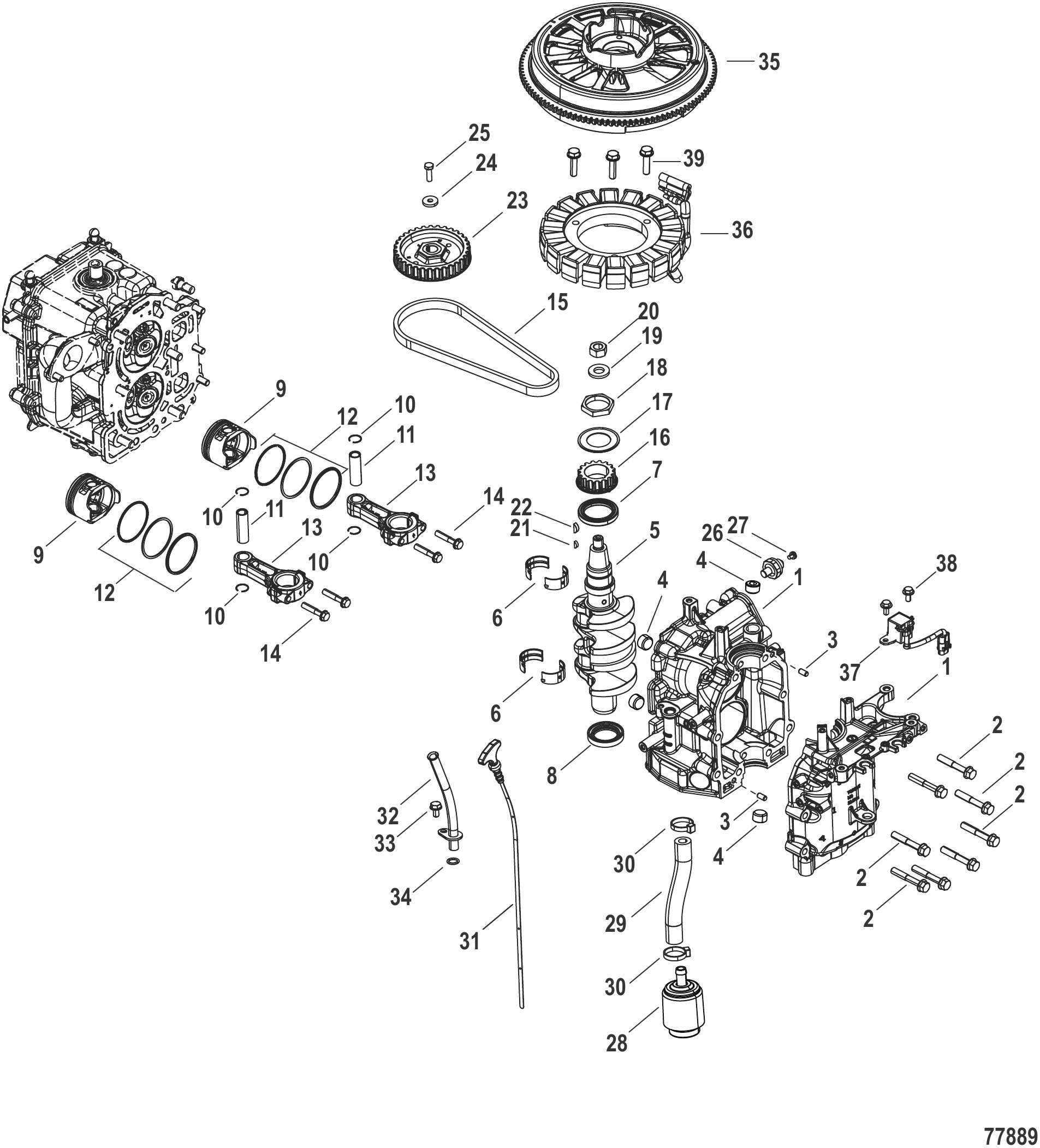

图 8气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223365	气缸体	CYLINDER BLOCK	1
2	8M0229968	螺栓	BOLT	8
3	16119	定位销	PIN Dowel	2
4	8M0186780	锥形塞	PLUG Taper	4
5	8M0223369	曲轴	CRANKSHAFT	1
6	8M0054681	轴承 - 1 对	BEARING- 1 PAIR	2
7	898103114	油封	SEAL Oil	1
8	855681001	油封	SEAL Oil	1
9	834963A02	活塞总成	PISTON ASSEMBLY	2
10	16057	卡扣	CLIP	4
11	825713002	活塞销	PIN Piston	2
12	803678T05	活塞环组	RING SET Piston	2
13	8M0125694	连杆总成	CONNECTING ROD ASSEMBLY	2
14	8035092	螺栓	BOLT	4
15	8M0223381	正时皮带	BELT TIMING	1
16	8M0186929	驱动皮带轮	DRIVE PULLEY	1
17	8M0223380	皮带导向器	GUIDE BELT	1
18	855679004	螺母	NUT	1
19	8M0186812	垫圈	WASHER	1
20	16071	螺母	NUT	1
21	95229	键	KEY	1
22	825666001	键	KEY	1
23	8M0186930	从动齿轮	GEAR Driven	1
24	895118	垫圈	WASHER	1
25	803858001	螺栓	BOLT	1
26	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
27	898101957	螺钉	SCREW	1
28	8M0229970	机油滤网	OIL STRAINER	1
29	8M0206068	软管	HOSE	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
31	8M0223378	油位表	GAUGE OIL LEVEL	1
32	8M0223379	油位导杆	GUIDE OIL LEVEL	1
33	8M0155474	螺钉	SCREW	1
34	804840007	O型圈	O-RING	1
35	8M0223429	飞轮总成	FLYWHEEL ASSEMBLY	1
36	8M0223430	交流发电机	ALTERNATOR	1
36	8M0134470	交流发电机	ALTERNATOR	1
37	8M0135822	脉冲线圈	COIL Pulsar	1
38	823042067	螺钉	SCREW	2
39	823042	螺栓	BOLT	3
-	8M0227805	电动启动套件	ELECTRIC START KIT	1
-	8M0227808	蓄电池充电套件	BATTERY CHARGING KIT	1

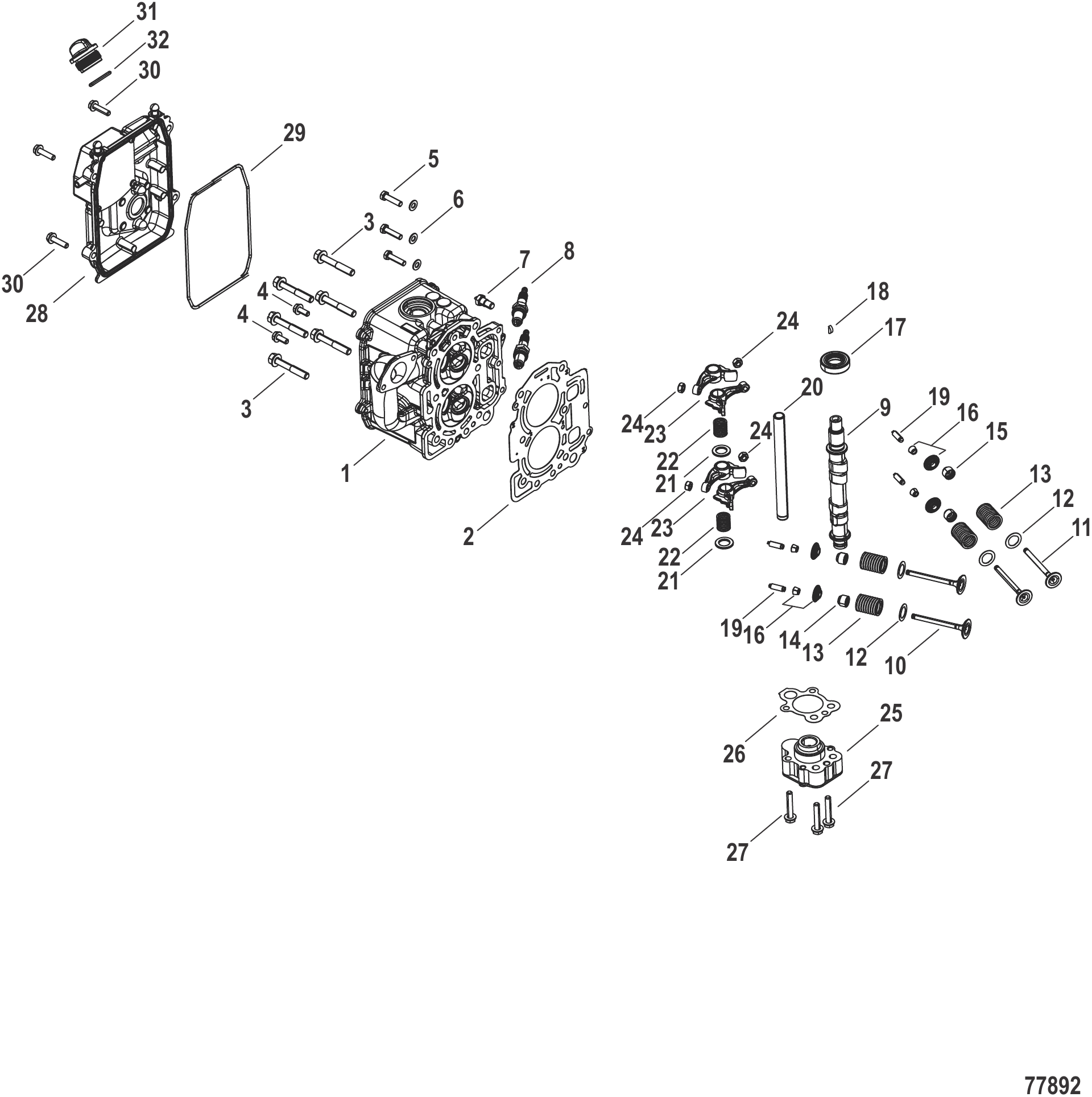

图 9气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223370	气缸盖	CYLINDER HEAD	1
2	8M0223373	气缸盖衬垫	GASKET Cylinder Head	1
3	8M0223366	螺栓	BOLT	6
4	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
5	8M0139438	螺栓	BOLT	3
6	16826	不锈钢垫圈	WASHER Stainless Steel	3
7	8M0186989	发动机温度传感器	SENSOR Engine Temperature	1
8	8M0204682	火花塞	SPARK PLUG	2
8	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
9	8M0223371	凸轮轴总成	CAMSHAFT ASSEMBLY	1
10	850838T01	进气阀	VALVE Intake	2
11	850839T01	排气阀	VALVE Exhaust	2
12	855959001	阀座	SEAT	4
13	803554005	气门弹簧	SPRING Valve	4
14	822647001	进气密封-黑色	SEAL Intake - Black	2
15	822647002	排气密封-绿色	SEAL Exhaust - Green	2
16	8M0152418	固定座总成	RETAINER ASSEMBLY	4
17	825455001	油封	SEAL Oil	1
18	95229	键	KEY	1
19	825046001	调节螺钉	SCREW Adjusting	4
20	8M0135584	摇臂轴	SHAFT Rocker Arm	1
21	895118001	垫圈	WASHER	2
22	825452001	弹簧	SPRING	2
23	8M0186926	摇臂	ROCKER ARM	4
24	826150001	调节螺母	NUT Adjusting	4
25	834967T03	油泵总成	PUMP ASSEMBLY Oil	1
26	8M0223372	油泵衬垫	GASKET Oil Pump	1
27	8M0147119	螺栓	BOLT	3
28	8M0223376	气缸盖罩	COVER Cylinder Head Cover	1
29	803508017	衬垫	GASKET	1
30	823042	螺栓	BOLT	4
31	8M0135589	加油口盖	CAP Oil Fill	1
32	803513007	O型圈	O-RING	1
-	8M0227810	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0227353	8-9.9 EFI维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI (300 Hour)	1
-	8M0227355	8-9.9 EFI Command Thrust维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI Command Thrust (300 Hour)	1

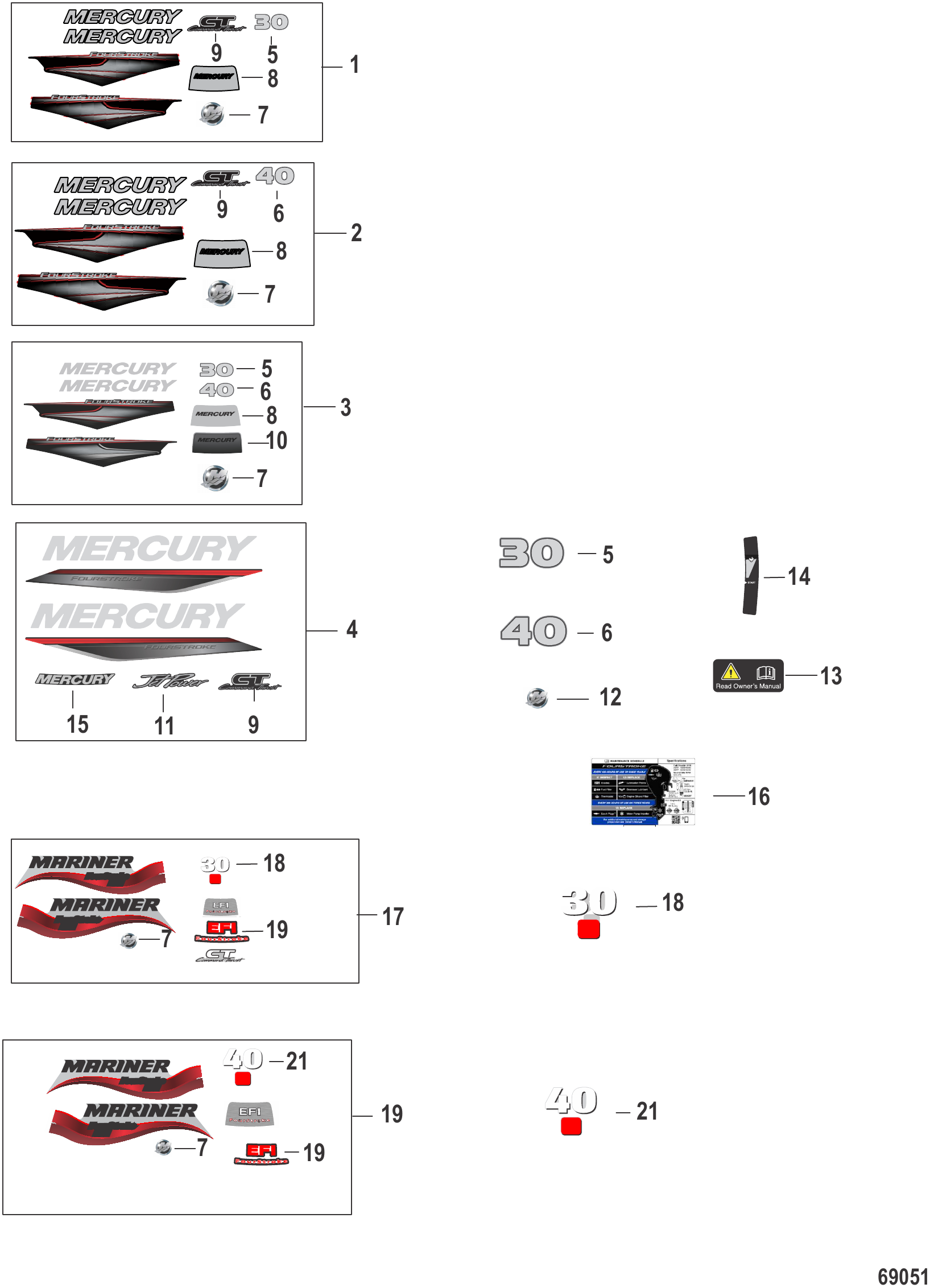

图 10贴花 - 顶罩 Decals - Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0098329	ME 30马力3缸贴花套装	DECAL SET ME 30HP 3CYL	1
1	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
2	8M0098328	ME 40马力3缸贴纸套装	DECAL SET ME 40HP 3CYL	1
2	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
3	8M0114997	ME 30-40马力4冲程贴纸套装	DECAL SET ME 30-40 HP 4S	1
4	8M0156747	ME 30-60马力4冲程贴纸套装	DECAL SET ME 30-60 HP 4S	1
5	8M0063347	后贴花 30英寸	DECAL Rear, 30	1
6	8M0063348	尾部贴纸40	DECAL Rear, 40	1
7	8M0043702	M标志贴纸53mm黑色	DECAL M-Icon, 53mm Black	1
8	8M0063345	Lenz贴纸	DECAL Lenz	1
9	8M0088310	指令推力贴花	DECAL Command Thrust	1
10	8M0063358	Lenz贴纸	DECAL Lenz	1
11	8M0063354	喷泵驱动贴纸	DECAL Jet Drive	1
12	8M0043701	M标志39mm小号	M-ICON 39MM - Small	1
13	8M0056643	阅读手册贴花	DECAL Read Manual	1
14	8M0105187	舵柄贴纸	DECAL Tiller Handle	1
15	8M0159886	Lenz水星贴纸	DECAL Lenz, Mercury	1
16	8M0180070	贴花	DECAL	1
16	8M0098330	贴花套装 MA 30马力3缸	DECAL SET MA 30HP 3CYL	1
17	8M0044755	后贴花 30英寸	DECAL Rear, 30	1
18	8M0109251	Lenz Mariner贴纸	DECAL Lenz, Mariner	1
19	883532A08	贴花套装 MA 40马力3缸	DECAL SET MA 40HP 3CYL	1
19	8M0232154	贴花套件 40马力	DECAL SET 40 HP	1
20	8M0012388	尾部贴纸40	DECAL Rear, 40	1

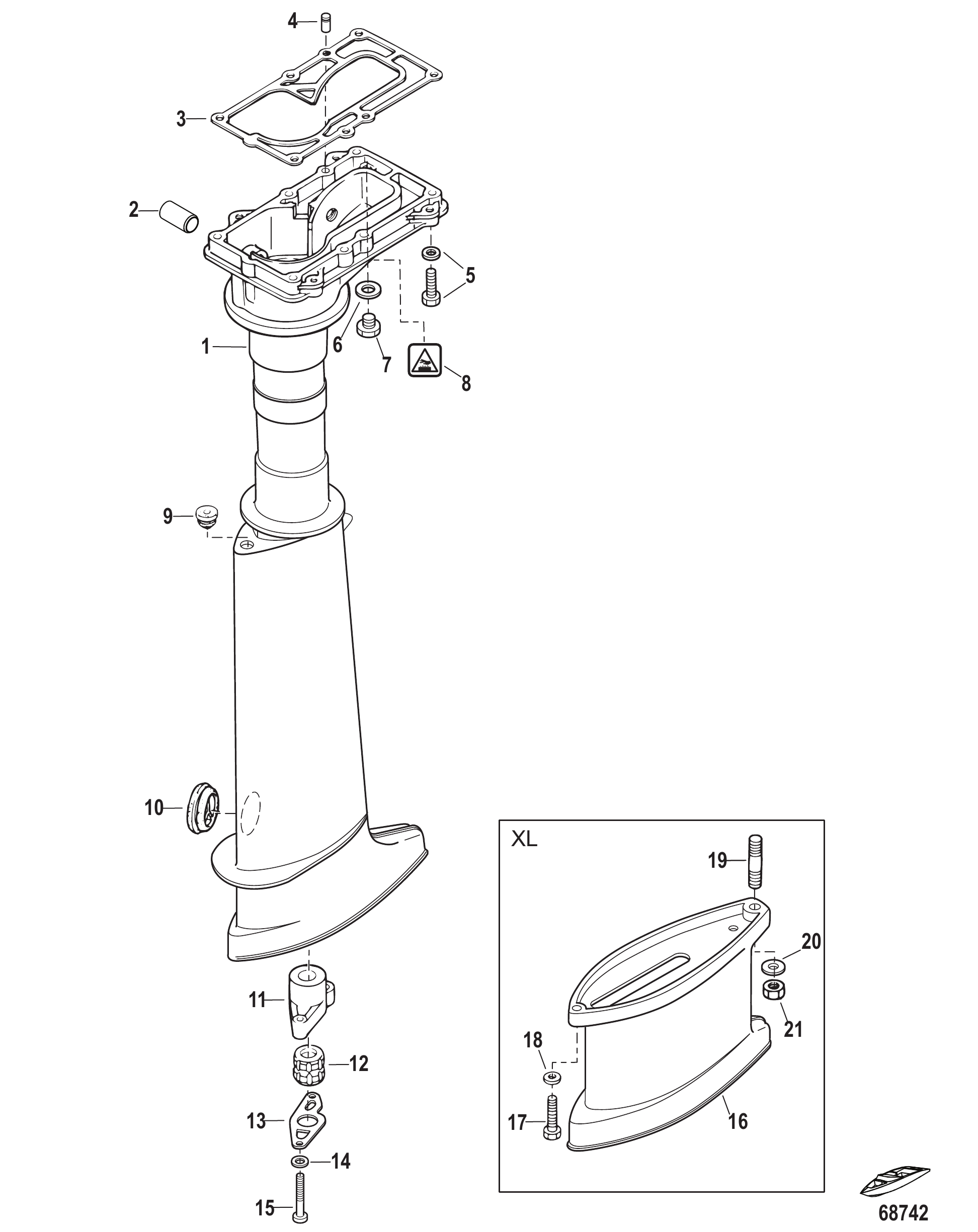

图 11驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	803591T1	驱动轴壳体	HOUSING Driveshaft	1
1	803591T2	驱动轴壳体	HOUSING Driveshaft	1
1	8M0089108	驱动轴壳体	HOUSING Driveshaft	1
2	16114	衬套	BUSHING	1
3	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
4	16119	定位销	PIN Dowel	2
5	879194264	螺栓	BOLT	6
6	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
7	879194296	水堵	PLUG Water	1
8	8M0129225	铭牌-高温警示	DECAL High Temperature Caution	1
9	161181	护孔环	GROMMET	1
10	16117	护孔环	GROMMET	1
11	827663A1	壳体总成	HOUSING ASSEMBLY	1
11	8M0063839	壳体总成	HOUSING ASSEMBLY	1
12	811214	衬套	BUSHING	1
12	898101329	衬套	BUSHING	1
13	16121	固定座	RETAINER	1
14	8M0108373	垫圈	WASHER	2
15	16122	螺钉	SCREW	2
15	16123	螺钉(25毫米)	SCREW (25 mm)	2
16	8M0063848	延伸壳体	EXTENSION HOUSING	1
17	8M0063849	螺栓	BOLT	1
18	879194338	垫圈	WASHER	1
19	8M0063850	螺柱	STUD	1
20	16192	垫圈	WASHER	1
21	8M0063863	螺母	NUT	1
-	8M0101710	动力头衬垫套件	GASKET SET Powerhead	1

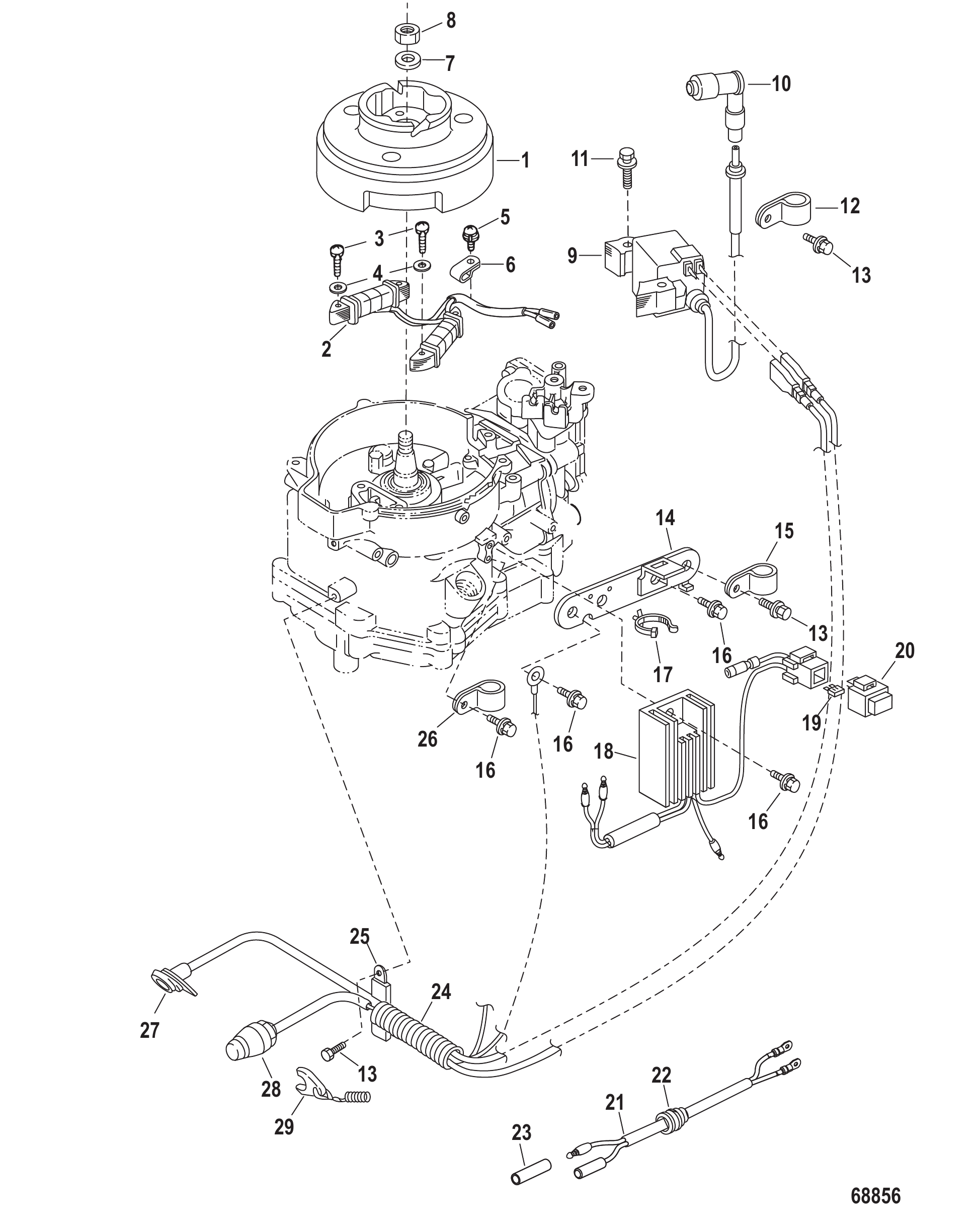

图 12电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
-	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
1	803557T02	飞轮	FLYWHEEL	1
2	8M0056334	交流发电机线圈	ALTERNATOR COIL	1
3	16123	螺钉(25毫米)	SCREW (25 mm)	4
4	16080	不锈钢垫圈	WASHER Stainless Steel	4
5	16821	螺钉	SCREW	1
6	16060	卡箍	CLAMP	1
7	16072	垫圈	WASHER	1
8	16071	螺母	NUT	1
9	8M0056379	点火器总成	IGNITER ASSEMBLY	1
10	803560001	护套	BOOT	1
11	879194264	螺栓	BOLT	2
12	953951	卡箍	CLAMP	1
13	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	3
-	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
14	8M0056345	支架	BRACKET	1
15	953951	卡箍	CLAMP	1
16	16223	螺栓(M6x14)	BOLT (M6 x 14)	4
17	898101949	卡箍	CLAMP	1
18	8M0056344	整流器总成	RECTIFIER ASSEMBLY	1
19	8M0056347	保险丝	FUSE	1
20	8M0128523	盖帽	CAP	1
21	16822	延长线束	HARNESS Extension	1
22	16823	护孔环	GROMMET	1
23	8M0061629	连接器	CONNECTOR	1
24	803564	保护套	PROTECTIVE SLEEVE	1
25	8M0130961	卡箍	CLAMP	1
26	953951	卡箍	CLAMP	1
27	8M0056341	警告灯	WARNING LAMP	1
28	8M0056342	拉绳开关总成	LANYARD SWITCH ASSEMBLY	1
29	823054	拉绳	LANYARD	1

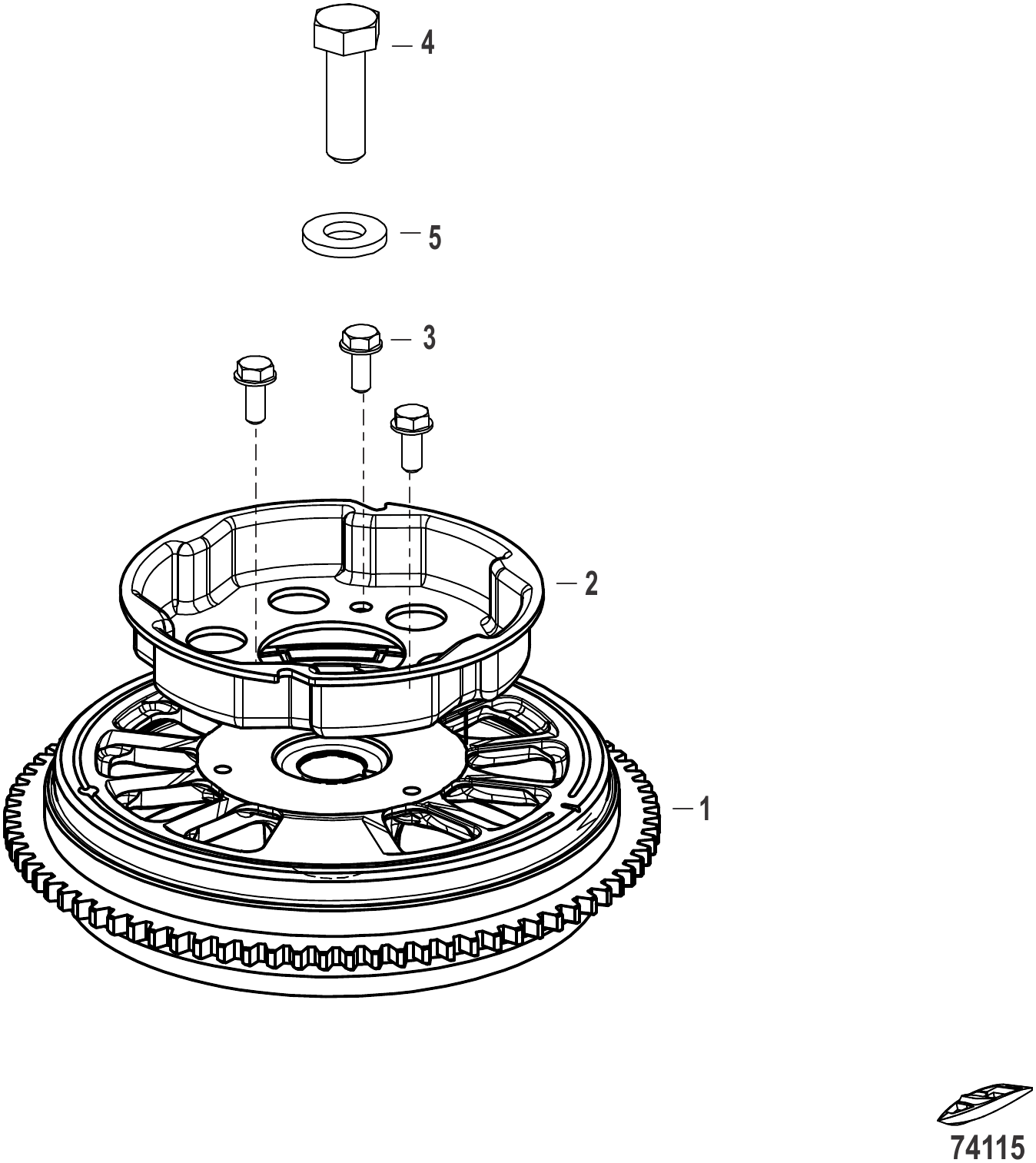

图 13飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8M0186905	飞轮	FLYWHEEL	1
2	804035001	启动器滑轮	PULLEY Starter	1
3	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
4	8M0186911	螺钉	SCREW	1
5	8M0186812	垫圈	WASHER	1

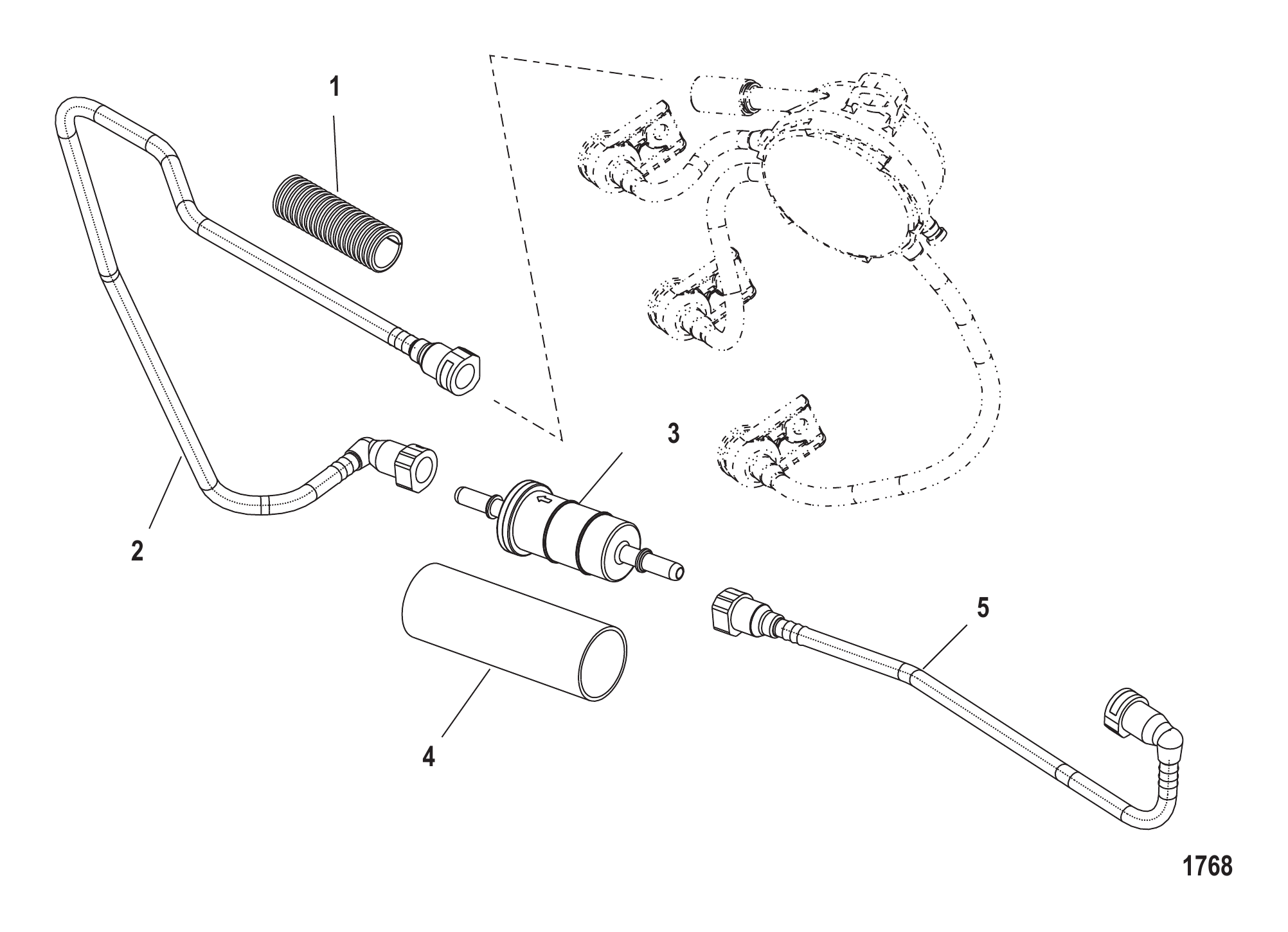

图 14燃油管路 Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	828547353	导管(内径0.350英寸x3英尺整卷)(22英寸)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) (22 IN.)	1
2	880154	燃油管	LINE Fuel	1
3	879885T	燃油滤清器	FILTER Fuel	1
4	8775381	保护套	PROTECTIVE SLEEVE	1
5	877811	燃油管	LINE Fuel	1

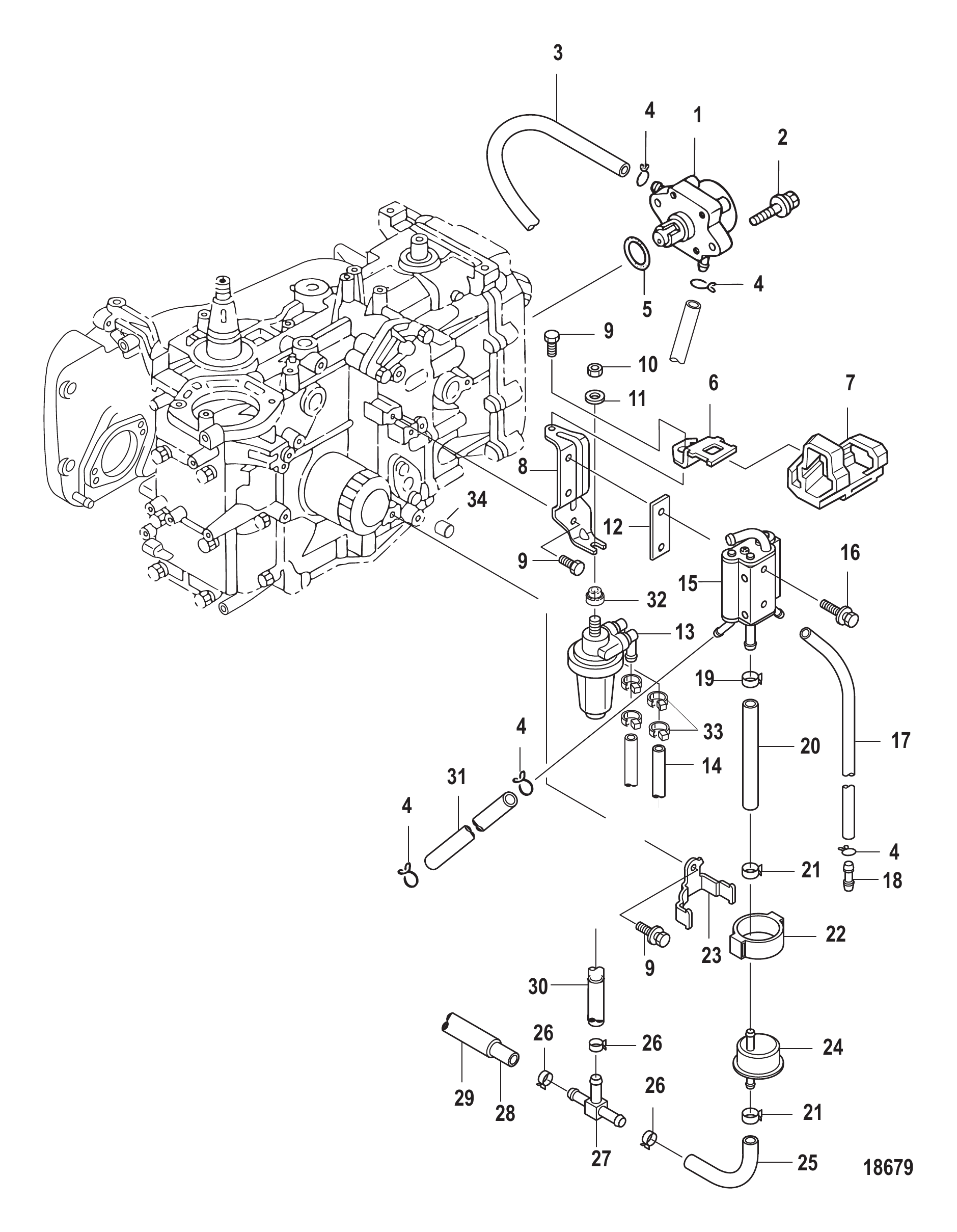

图 15燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	803529T04	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	825702002	不锈钢螺栓	BOLT Stainless Steel	2
3	804821004	燃油软管(600毫米)至蒸汽分离器	HOSE Fuel (600 mm) To Vapor Seperator	1
4	95395	不锈钢卡扣	CLIP Stainless Steel	AR
5	161313	O型圈	O-RING	1
6	898101222	支架	BRACKET	1
7	898101223	橡胶支座	MOUNT Rubber	1
8	898101033	安装板	PLATE	1
9	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
10	8537227	尼龙螺母	NUT Nylon	1
11	895118002	垫圈	WASHER	1
12	898101066	燃油冷却器衬垫	GASKET Fuel Cooler	1
13	898101T68	燃油滤清器	FILTER Fuel	1
14	898101266	燃油滤清器至燃油泵软管	HOSE Fuel Filter to Fuel Pump	1
15	898101T65	燃油冷却器	COOLER Fuel	1
16	82304230	螺栓	BOLT	2
17	898101156	橡胶软管(700毫米)燃油冷却器至水管接头	HOSE Rubber (700 mm) Fuel Cooler to Water Connector	1
18	898101219	连接器	CONNECTOR	1
19	898101237	卡箍	CLAMP	1
20	898101268	橡胶软管燃油冷却器至高压燃油滤清器	HOSE Rubber Fuel Cooler to High Pressure Fuel Filter	1
21	898101027	卡扣	CLIP	2
22	898101070	橡胶燃油滤清器支架	MOUNT Rubber-Fuel Filter	1
23	898101069	燃油滤清器支架	BRACKET Fuel Filter	1
24	898101093	高压燃油滤清器	FILTER Fuel-High Pressure	1
25	898101271	软管	HOSE	1
26	856880002	卡箍	CLAMP	3
27	898101211	接头	FITTING	1
28	898101269	橡胶软管至燃油轨	HOSE Rubber To Fuel Rail	1
29	898101104	套筒	SLEEVE	1
30	898101270	橡胶软管至蒸汽分离器	HOSE Rubber To Vapor Seperator	1
31	898101100	软管(600毫米)至气缸体	HOSE (600 mm) To Cylinder Block	1
31	8M0123808	软管	HOSE	1
32	898101274	轴环	COLLAR	1
33	898101275	扎带	TIE STRAP	4
34	898101925	锥形塞	TAPER PLUG	1

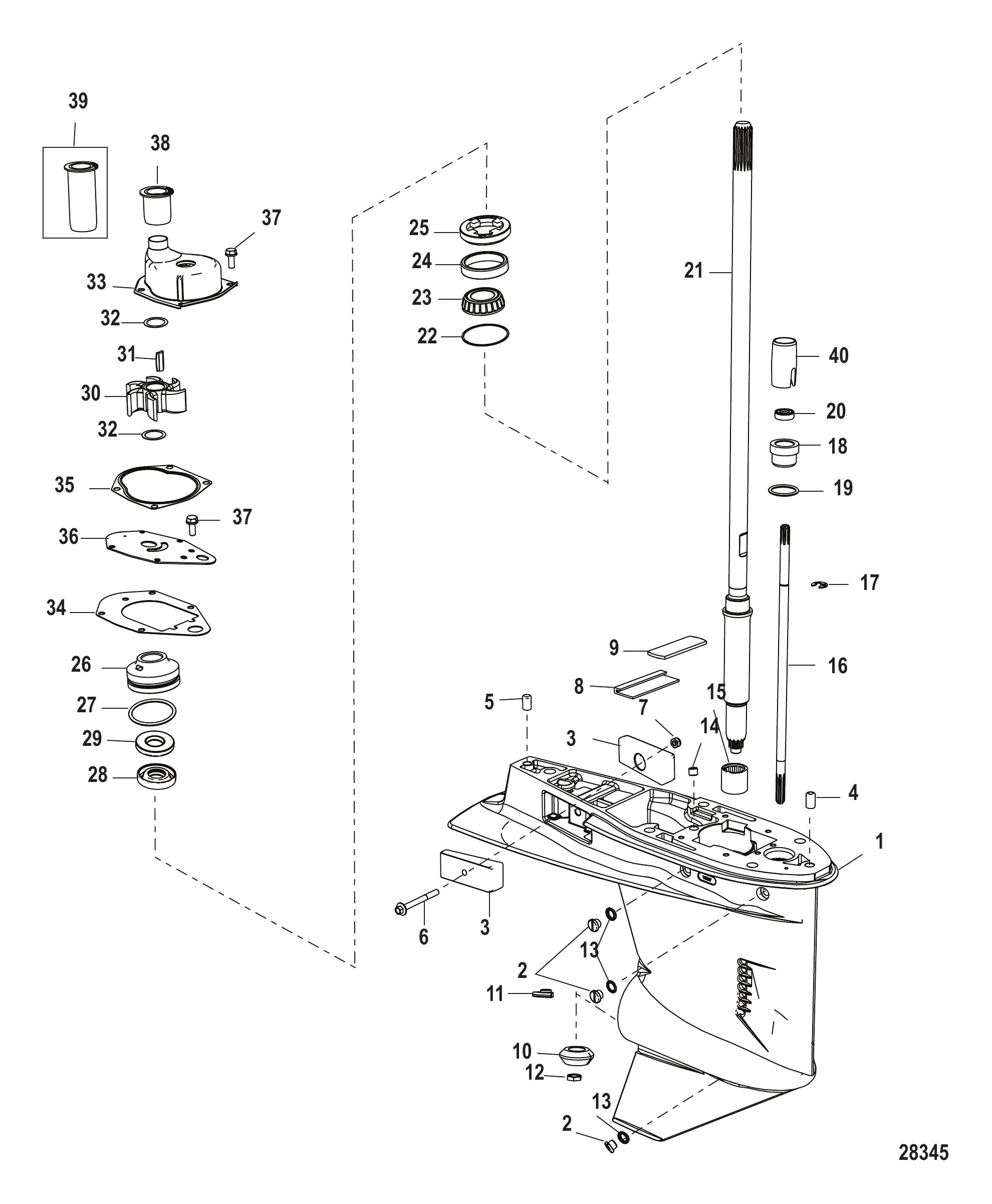

图 16齿轮箱驱动轴-2:1减速比 Gear Housing Driveshaft - 2:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	893680T03	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete - Short	1
-	8M0086323	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete - Short	1
-	8M0086323	齿轮箱总成(短型)	GEAR HOUSING ASSEMBLY Complete - Short	1
-	893680T04	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete - Long	1
-	8M0086324	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete - Long	1
-	8M0086324	齿轮箱总成(长型)	GEAR HOUSING ASSEMBLY Complete - Long	1
1	893680T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	79953Q04	放油螺钉套件	SCREW KIT Drain	3
3	826134Q	阳极块	ANODE	2
4	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	897657055	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
7	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
8	818226A1	密封/板套件	SEAL/PLATE KIT	1
9	NSS	不单独销售填充板	NOT SOLD SEPARATE Filler Plate	1
10	893604T	小齿轮	GEAR Pinion	1
10	8M0187297	小齿轮	GEAR PINION	1
11	8M0012285	换档凸轮	CAM Shift	1
11	842071A01	凸轮/从动件套件	CAM/FOLLOWER KIT	1
12	55910	螺母(.437-20)	NUT (.437-20)	1
13	830749	密封件	SEAL	3
13	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
14	878089	管塞 (.0625-27)	PLUG Pipe (.0625-27)	1
15	812768	滚柱轴承	BEARING Roller	1
16	889246A96	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
17	29641	E型卡环	E RING	1
18	813696A2	衬套总成	BUSHING ASSEMBLY	1
19	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
20	8164641	油封	SEAL Oil	1
20	8M0246145	油封	OIL SEAL	1
21	891549T	短传动轴	DRIVESHAFT Short	1
21	859102	长驱动轴	DRIVESHAFT Long	1
22	812770A1	垫片组	SHIM SET	AR
22	8M0063262	垫片组	SHIM SET	AR
23	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
23	8M0166756	轴承总成	BEARING ASSEMBLY	1
24	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
25	8128201	螺母	NUT	1
26	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
26	8M0245488	水泵底座	BASE WATER PUMP	1
27	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
27	8M0204651	O型圈	O-RING	1
28	814669	油封	SEAL Oil	1
28	8M0245489	油封	SEAL OIL	1
29	814670	油封	SEAL Oil	1
30	19453T	叶轮	IMPELLER	1
31	19699	键	KEY	1
31	8M0032831	叶轮键	KEY Impeller	1
32	8M0005777	垫圈	WASHER	2
32	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
33	8M0242489	水泵	WATER PUMP	1
34	19701	下衬垫	GASKET Lower	1
34	8M0224241	衬垫	GASKET	1
35	822189	水泵上衬垫	GASKET Upper Water Pump	1
36	19700A2	面板	FACE PLATE	1
37	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
38	8M0000332	联轴器(短)	COUPLING Short	1
38	8M0151046	水管联轴器(短)	COUPLING Water Tube, Short	1
39	893857	联轴器(长)	COUPLER Long	1
39	8M0151045	联轴器	COUPLING	1
40	891637	衬套	BUSHING	1
-	814669A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1

图 17齿轮箱螺旋桨轴 - 2:1传动比 Gear Housing Propeller Shaft - 2:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	821306T54	齿轮箱总成(3.44英寸/87.37毫米鱼雷直径)完整	GEAR HOUSING ASSEMBLY (3.44 Inch/87.37 mm Torpedo Diameter) Complete	1
-	821306T17	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
39	821327	定位销	PIN Dowel	2
40	823942	衬垫	GASKET	1
41	821828	管	TUBE	1
42	824928	橡胶塞	PLUG Rubber	1
42	824928001	橡胶塞	PLUG Rubber	1
43	821829	滤网	SCREEN	1
44	822157T2	平衡鳍板	TRIM TAB	1
45	82497020	螺钉(M8 x 20)	SCREW (M8 x 20)	1
46	72397	垫圈	WASHER	1
47	821315T1	前进齿轮总成-26齿	GEAR ASSEMBLY Forward - 26 Teeth (26 TEETH)	1
48	99328A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
49	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup
50	41326	滚柱轴承	BEARING Roller	1
51	821578	凸轮从动件	FOLLOWER Cam	1
52	8261991	弹簧	SPRING	1
53	85093	销	PIN	1
54	821314T	离合器	CLUTCH	1
55	38114	弹簧	SPRING	1
56	8215772	螺旋桨轴	PROPELLER SHAFT	1
57	821312T1	倒车齿轮-26齿	GEAR Reverse - 26 Teeth (26 TEETH)	1
58	20839T	滚珠轴承	BEARING Ball	1
59	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
60	815460	O型圈	O-RING	1
61	21700	滚针轴承	BEARING Needle	1
62	69188	油封	SEAL Oil	1
63	69189	油封	SEAL Oil	1
64	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
65	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
66	8227731	螺纹嵌件	INSERT Threaded	2
67	NSS	不单独销售贴花2:1	NOT SOLD SEPARATE Decal 2:1	1
68	73345A1	止推垫片	THRUST WASHER	1
69	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
70	76281	锁紧垫圈	TAB WASHER	1
71	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
72	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
73	95925	堵头	PLUG	1
-	823547A03	齿轮箱密封套件	SEAL KIT Gear Housing	1

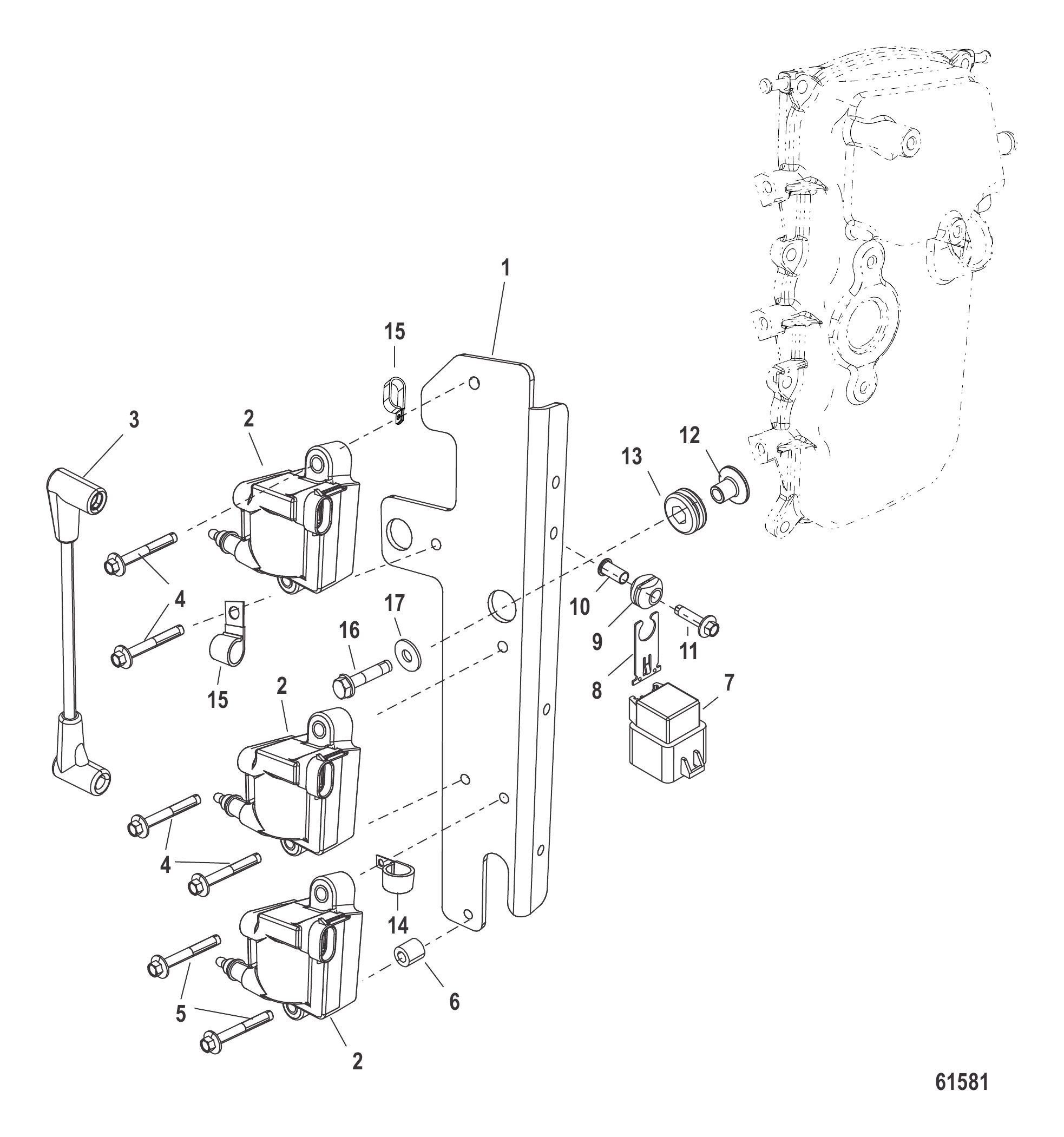

图 18点火线圈 Ignition Coil

REF	零件编号	中文名称	英文名称	数量
1	8M0044992	线圈板	COIL PLATE	1
2	8M0045124	点火线圈	COIL Ignition	3
3	881908T	电缆组	CABLE SET	1
4	82129130	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
5	82129140	螺钉(M6 x 40)	SCREW (M6 x 40)	2
6	892863001	隔套	SPACER	1
6	8M0206979	垫片@2	SPACER @2	1
7	882751A1	继电器总成	RELAY ASSEMBLY	1
7	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	1
8	828102	支架	BRACKET	1
8	8M0207771	安装支架	BRACKET Mounting	1
9	818967	护孔环	GROMMET	1
9	8M0207785	护孔环	GROMMET	1
10	818968	衬套	BUSHING	1
10	8M0214955	衬套	BUSHING	1
11	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	1
12	856954	衬套	BUSHING	3
13	834985	护孔环	GROMMET	3
13	8M0190980	护孔环	GROMMET	3
14	65292	J型卡扣	J CLIP	1
14	8M0024808	J型夹	J-CLIP	1
15	8M0108769	P型卡扣	CLIP P	2
16	82684425	螺钉(M6x25)	SCREW (M6 x 25)	3
17	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
17	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3

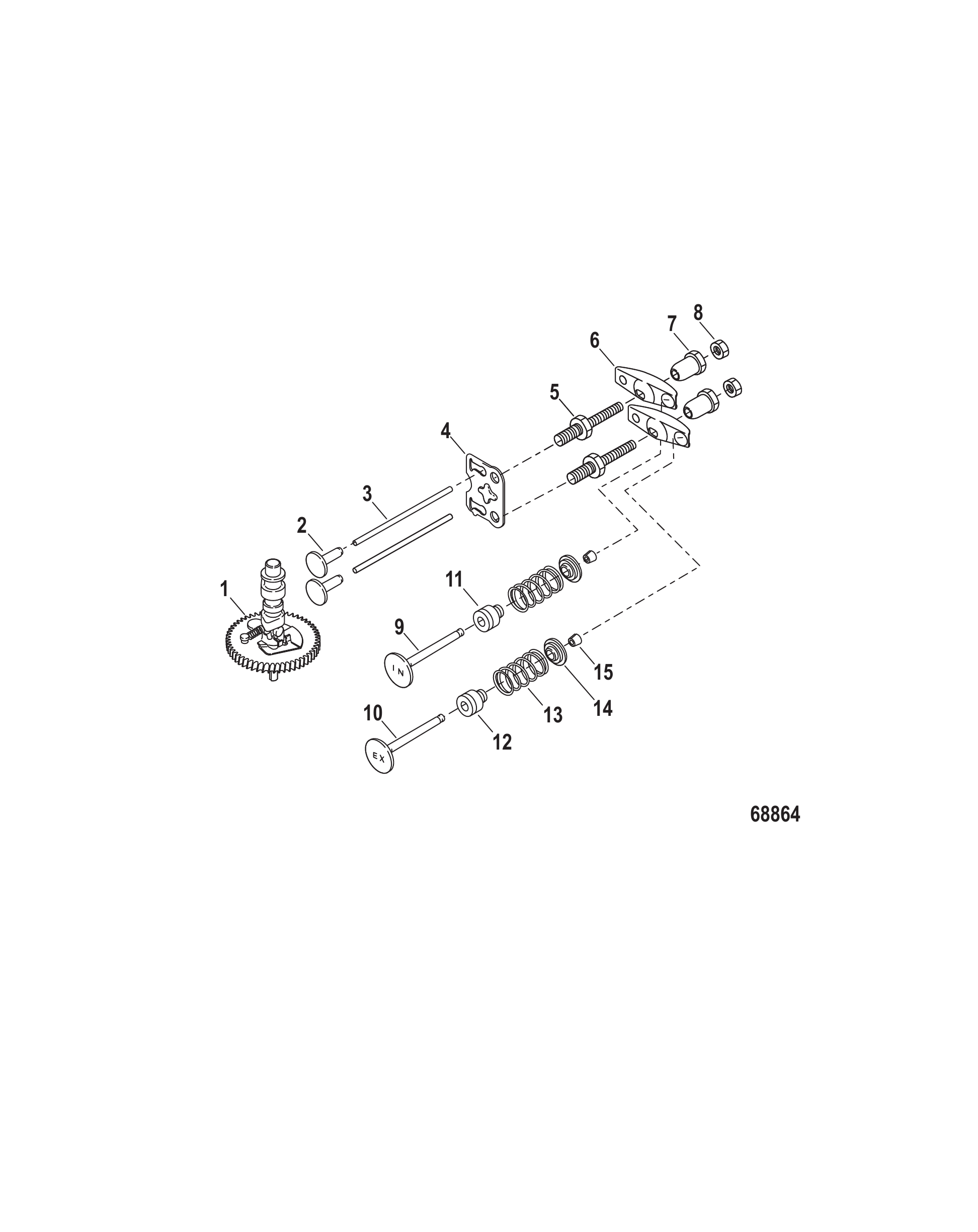

图 19进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	803545T03	凸轮轴	CAMSHAFT	1
2	803546	挺杆	LIFTER	2
3	803547	推杆	PUSH ROD	2
4	803548	安装板	PLATE	1
5	8035097	螺栓	BOLT	2
6	8M0056319	摇臂	ROCKER ARM	2
7	803550	枢轴	PIVOT	2
8	803551001	螺母	NUT	2
9	8M0056312	进气阀	VALVE Intake	1
10	8M0056316	排气阀	VALVE Exhaust	1
11	822647001	进气密封-黑色	SEAL Intake - Black	1
12	822647002	排气密封-绿色	SEAL Exhaust - Green	1
13	898101214	气门弹簧	SPRING Valve	2
14	8M0152418	固定座总成	RETAINER ASSEMBLY	2
15	NSS	不单独销售	NOT SOLD SEPARATE	4

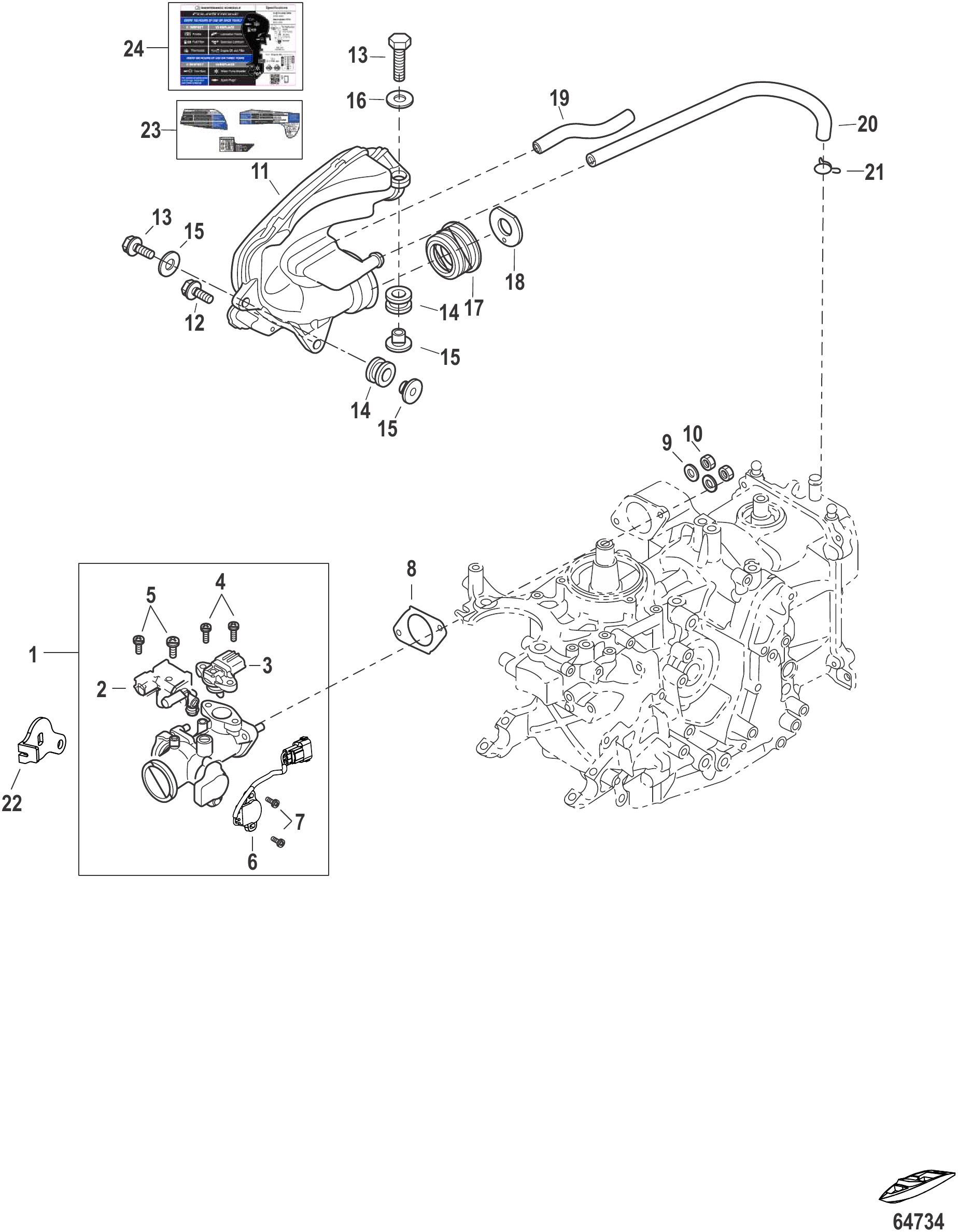

图 20进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	8M0134461	节气门体总成	THROTTLE BODY ASSEMBLY	1
2	8M0132241	怠速空气控制电磁阀	SOLENOID IAC	1
3	8M0132303	温度歧管绝对压力传感器	SENSOR TMAP	1
4	855544024	螺栓	BOLT	2
5	8M0139039	螺钉	SCREW	2
6	8M0132180	节气门位置传感器	SENSOR Throttle Position	1
6	8M0153615	节气门位置	THROTTLE POSITION	1
7	8M0153617	螺钉	SCREW	2
8	898101981	衬垫	GASKET	1
9	16826	不锈钢垫圈	WASHER Stainless Steel	2
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
11	8M0134462	进气消声器总成	INTAKE SILENCER ASSEMBLY	1
12	8M0102279	螺栓	BOLT	1
13	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
14	8M0135593	橡胶支座	MOUNT Rubber	2
15	8M0137298	轴环	COLLAR	2
16	953921	不锈钢垫圈	WASHER Stainless Steel	2
17	8M0173453	限流器衬垫	GASKET Restrictor	1
17	8M0137301	衬垫	GASKET	1
18	8M0173451	限流器	RESTRICTOR	1
18	8M0137303	限流器	RESTRICTOR	1
19	8M0139041	软管	HOSE	1
20	8M0136227	呼吸管	HOSE Breather	1
21	952245	卡箍	CLAMP	1
22	8M0137319	节气门杆挡块	STOPPER Throttle Lever	1
23	8M0137391	定期维护标签	DECAL Schedule Maintenance	1
23	8M0137392	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0137393	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0137394	日本定期维护标签	DECAL Schedule Maintenance, Japan	1
23	8M0206080	定期维护标签	DECAL Schedule Maintenance	1
24	8M0206080	水星及日本机型定期维护标签	DECAL Schedule Maintenance Mercury and Japan Models	1
24	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
24	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

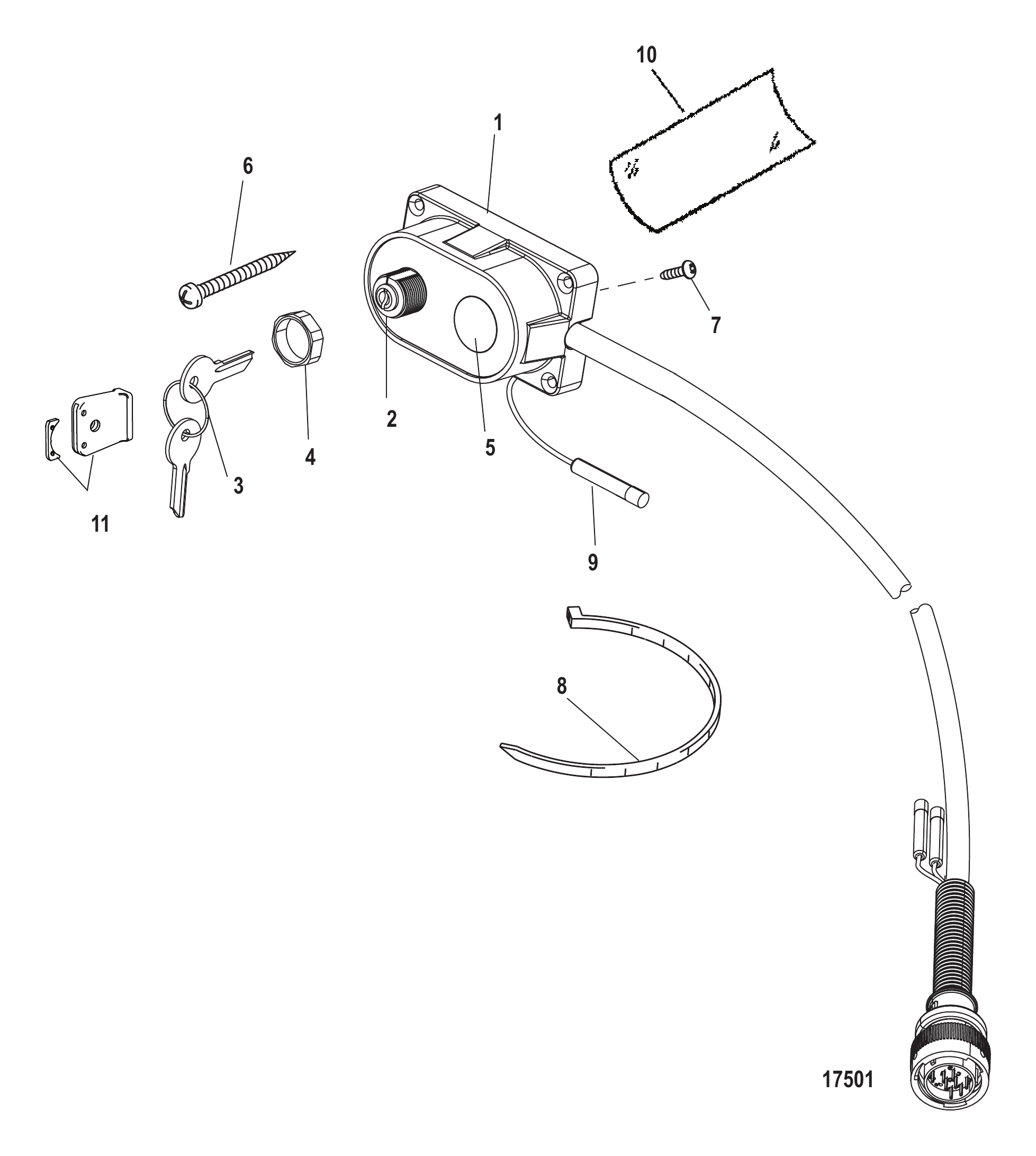

图 21钥匙、阻风门和喇叭套件15000A14 Key, Choke and Horn Kit 15000A14

REF	零件编号	中文名称	英文名称	数量
-	15000A14	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
1	NSS		NOT SOLD SEPARATE Housing	1
2	NSS	不单独销售钥匙开关套件	NOT SOLD SEPARATE Key Switch Kit	1
NS	830865	连接器	CONNECTOR	10
NS	8M0204694	连接器	CONNECTOR	10
3	89491_	点火钥匙开关(1A至2F系列)	KEY Switch Ignition (1A thru 2F Series)	1
4	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
5	16564A1	警告喇叭总成	HORN ASSEMBLY Warning	1
6	47994	螺丝(#10 x 1.50)顶部	SCREW (#10 x 1.50) Top	4
7	62568	螺丝(#10-16 x .375)壳体	SCREW (#10-16 x .375) Housing	4
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
9	13541	公插头	PLUG Male	1
10	15097	氯丁橡胶板	SHEET Neoprene	1
11	90468A1	钥匙盖总成	COVER ASSEMBLY Key	2

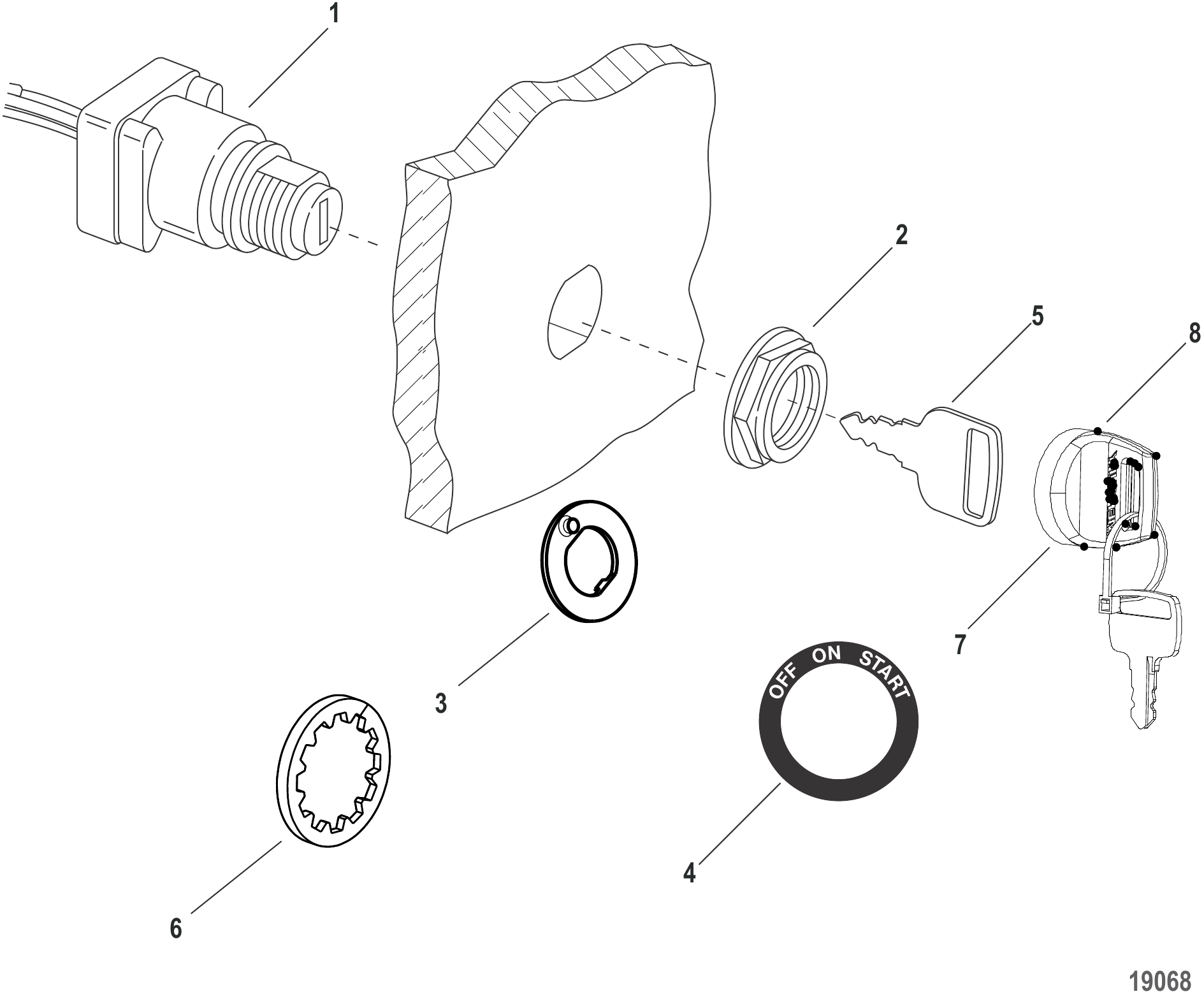

图 22钥匙开关/钥匙图表-3位(897716K01)单用途 Key Switch / Key Chart - 3 Position (897716K01) Single Application

REF	零件编号	中文名称	英文名称	数量
1	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
2	897716001	塑料钥匙开关螺母	NUT Plastic-Key Switch	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	2
3	8M0233647	防转垫片	WASHER Anti-Rotation	1
4	899203	启停开关标牌	DECAL On/Off/Start	1
5	897716451	点火钥匙套装(451)带水星标志	KEY SET Ignition (451) with Mercury Logo	AR
5	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
5	897716460	点火钥匙套装(460)带水星标志	KEY SET Ignition (460) with Mercury Logo	AR
5	897716461	点火钥匙套装(461)带水星标志	KEY SET Ignition (461) with Mercury Logo	AR
5	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
5	897716463	点火钥匙套装(463)带水星标志	KEY SET Ignition (463) with Mercury Logo	AR
5	897716821	点火钥匙套装(821)带水星标志	KEY SET Ignition (821) with Mercury Logo	AR
5	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
5	897716830	点火钥匙套装(830)带水星标志	KEY SET Ignition (830) with Mercury Logo	AR
5	897716831	点火钥匙套装(831)带水星标志	KEY SET Ignition (831) with Mercury Logo	AR
5	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
5	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
5	897716841	点火钥匙套装(841)带水星标志	KEY SET Ignition (841) with Mercury Logo	AR
5	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
5	897716850	点火钥匙套装(850)带水星标志	KEY SET Ignition (850) with Mercury Logo	AR
5	897716851	点火钥匙套装(851)带水星标志	KEY SET Ignition (851) with Mercury Logo	AR
5	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
5	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
6	76629	内齿锁紧垫片(0.750)	LOCKWASHER Internal Tooth (.750)	1
6	8M0207779	锁紧垫圈	LOCKWASHER	1
7	8M0189945	钥匙盖总成	KEYS CAP ASSEMBLY	1
8	8M0161143	钥匙盖	CAP Key	1
-	879305A01	三档钥匙开关壳体套件	Housing Kit 3-Position Keyswitch Housing	1

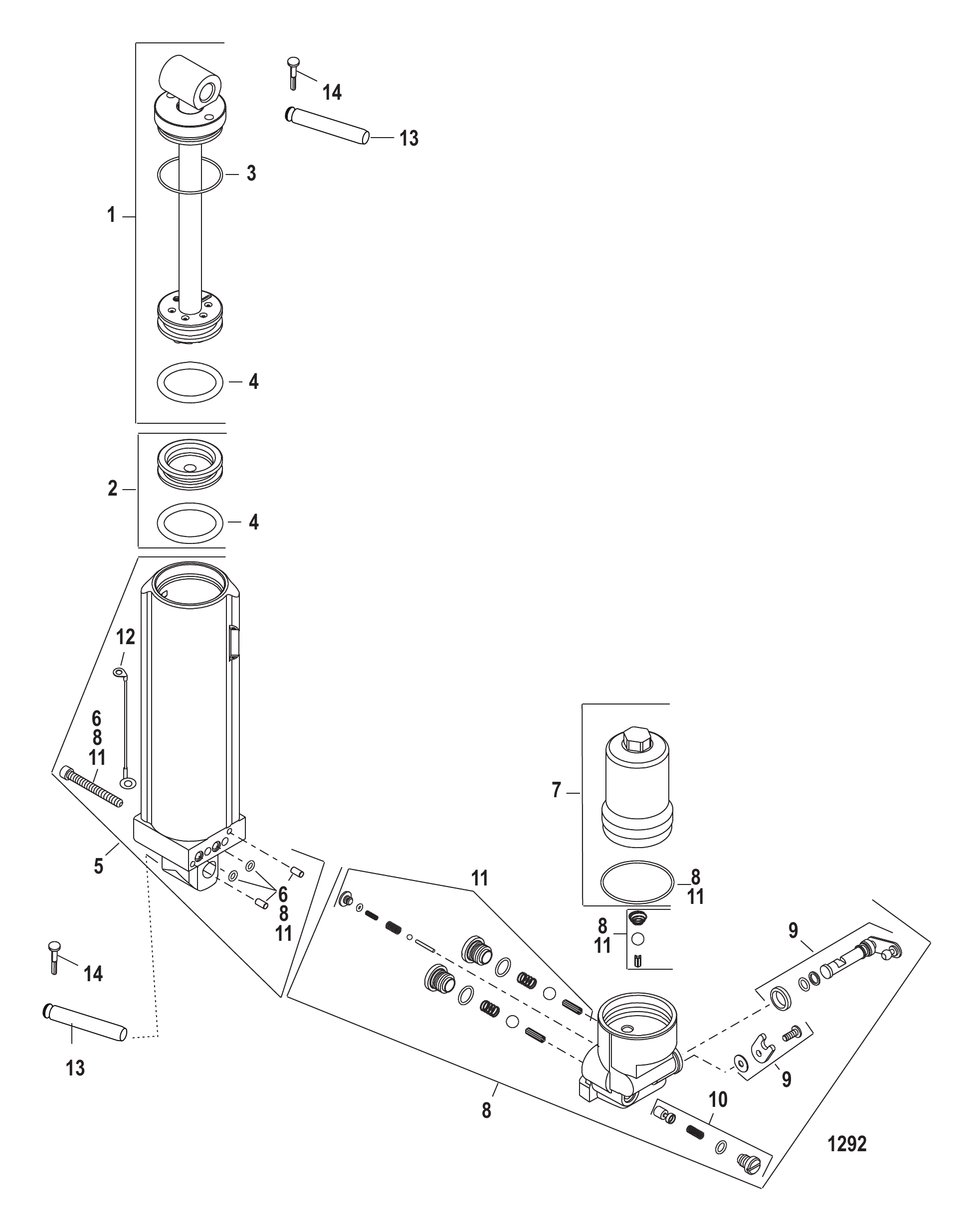

图 23手动倾斜装置 Manual Tilt

REF	零件编号	中文名称	英文名称	数量
-	830050T3	手动配平总成	MANUAL TRIM ASSEMBLY	1
1	813427A4	减震杆总成	SHOCK ROD ASSEMBLY	1
2	813430A1	配平记忆活塞总成	PISTON ASSEMBLY Trim Memory	1
3	809872A1	气缸O型圈套件	O-RING KIT Cylinder	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring
5	811224A1	气缸总成	CYLINDER ASSEMBLY	1
6	813433A2	螺钉与密封套件	SCREW AND SEAL KIT	1
7	813454A2	蓄能器总成	ACCUMULATOR ASSEMBLY	1
8	813455T4	阀体总成	VALVE BODY ASSEMBLY	1
9	813457A3	凸轮套件	CAM KIT	1
10	809881A1	速度阀套件	VALVE KIT Velocity	1
11	809882A1	维修套件	REPAIR KIT	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
-	809880A2	O型圈套件	O-RING KIT	1
13	19607	销	PIN	2
14	821539	三叶销	PIN Trilobe	2

图 24动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0134437	气缸盖衬垫	GASKET Cylinder Head	1
-	8M0134455	气缸盖罩衬垫	GASKET Cylinder Head Cover	1
-	803513007	O型圈	O-RING	1
-	8M0135580	排气衬垫	GASKET Exhaust	1
-	8M0228553	排气盖衬垫	GASKET EXHST CVR	1
-	853702005	衬垫	GASKET	1
-	8M0214960	衬垫	GASKET	1
-	8M0134519	动力头衬垫	GASKET Powerhead	1
-	855681005	油封	SEAL Oil	1
-	898103114	油封	SEAL Oil	1
-	898101981	衬垫	GASKET	1
-	16109003	O型圈	O-RING	1
-	8M0135588	油泵衬垫	GASKET Oil Pump	1
-	825455001	油封	SEAL Oil	1

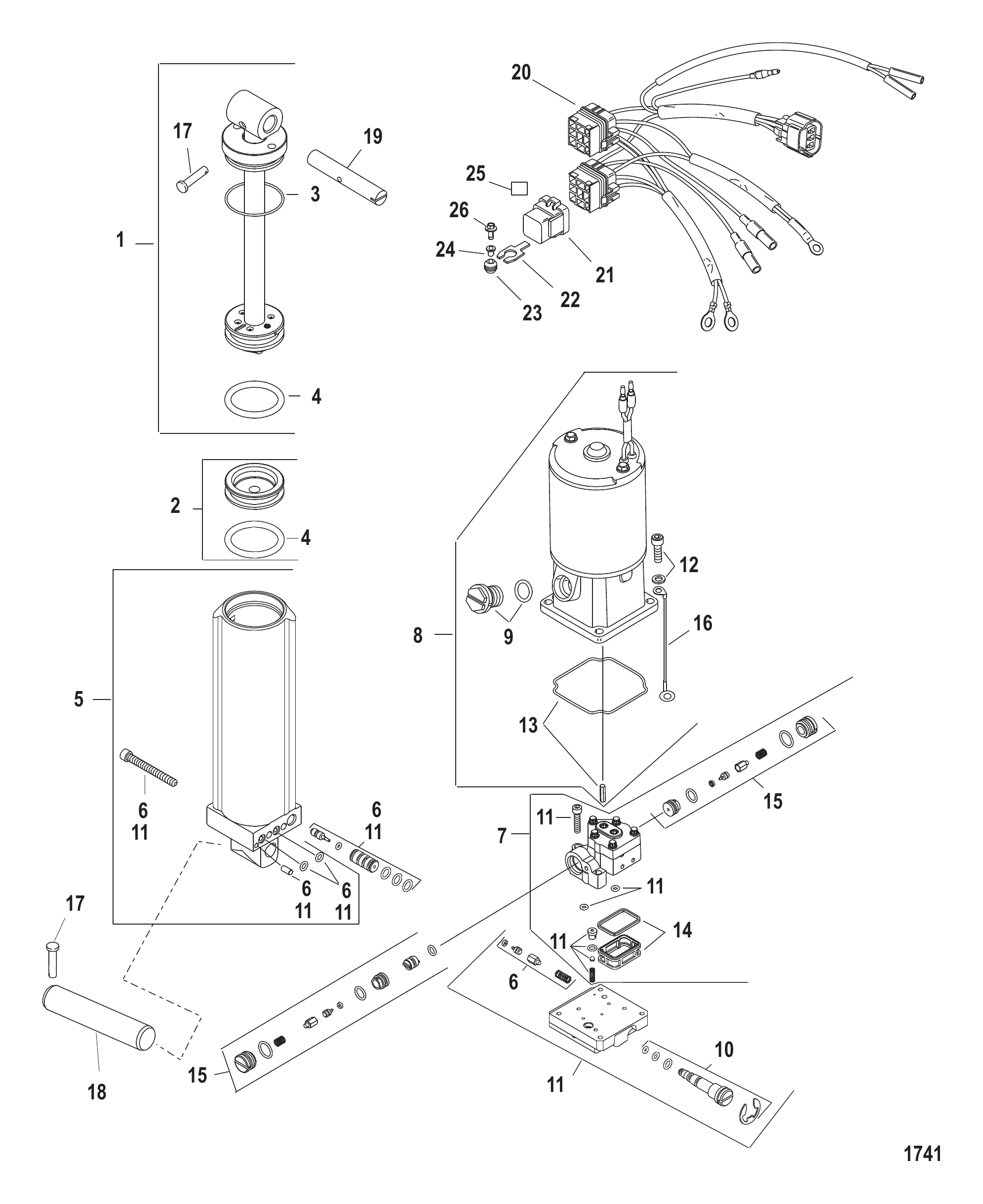

图 25动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
-	830150T6	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
1	855833A1	减震杆套件	SHOCK ROD KIT	1
2	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	809872A2	O型圈维修包	O-RING KIT Rebuild	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring
5	811228A1	气缸总成	CYLINDER ASSEMBLY	1
6	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
7	809874A1	泵总成	PUMP ASSEMBLY	1
8	809885A2	电机套件	MOTOR KIT	1
9	8134351	堵头	PLUG	1
10	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
11	809875A1	歧管套件	MANIFOLD KIT	1
12	809876A1	螺丝套件(电机)	SCREW KIT (MOTOR)	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
16	88238A18	拉线总成	CABLE ASSEMBLY	1
-	809880A1	O型圈套件(完整调整)	O-RING KIT (COMPLETE TRIM)	1
17	821539	三叶销	PIN Trilobe	2
18	19607	销	PIN	1
19	822869	销	PIN	1
19	822869001	锚销	PIN Anchor	1
20	826802T16	升降线束总成	HARNESS ASSEMBLY Trim	1
21	882751A1	继电器总成	RELAY ASSEMBLY	2
22	828102	支架	BRACKET	1
23	818967	护孔环	GROMMET	1
24	818968	衬套	BUSHING	1
25	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay
26	82129125	螺钉 (M6 x 25)	SCREW (M6 x 25 mm) (M6 X 25)	2

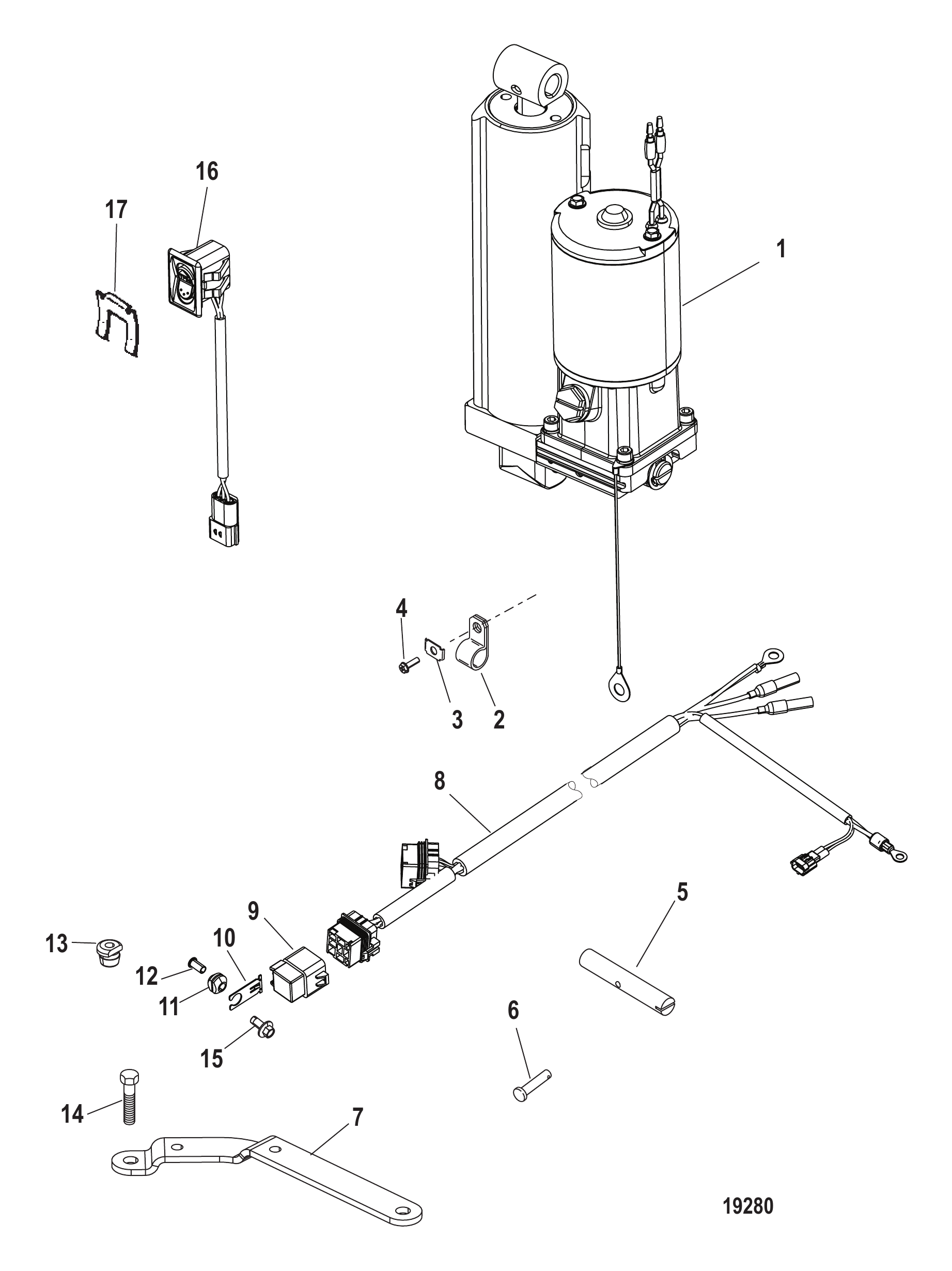

图 26动力平衡组件 8M0055003 Power Trim Kit 8M0055003

REF	零件编号	中文名称	英文名称	数量
_	8M0055003	动力调整套件	POWER TRIM KIT	1
1	8M0055006	动力调整套件	POWER TRIM KIT	1
2	22740	卡扣	CLIP	2
3	8M0084613	C形垫圈	C-WASHER	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	822869001	上锚定销	PIN Anchor Upper	1
6	821539	三叶销	PIN Trilobe	2
7	882831	支架	BRACKET	1
8	826802T34	线束/继电器总成	HARNESS/RELAY ASSEMBLY	1
9	882751A1	继电器总成	RELAY ASSEMBLY	2
9	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
10	828102	继电器安装支架	BRACKET Relay Mount	2
10	8M0207771	安装支架	BRACKET Mounting	2
11	818967	护孔环	GROMMET	2
11	8M0207785	护孔环	GROMMET	2
12	818968	衬套	BUSHING	2
12	8M0214955	衬套	BUSHING	2
13	19565002	护孔环	GROMMET	1
14	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
15	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
16	8M0042300	升降倾斜开关	SWITCH Trim	1
16	8M0235191	升降倾斜开关	SWITCH Trim	1
17	8M0032848	升降开关固定座	RETAINER Switch Trim Switch	1

图 27维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0153256	操作手册	OPERATION MANUAL	1
-	8M0156927	5马力丙烷机型维修手册	SERVICE MANUAL 5HP Propane	1
-	8M0154337	5马力四冲程(丙烷)零件手册	PARTS MANUAL 5 HP 4-Stroke (Propane)	1

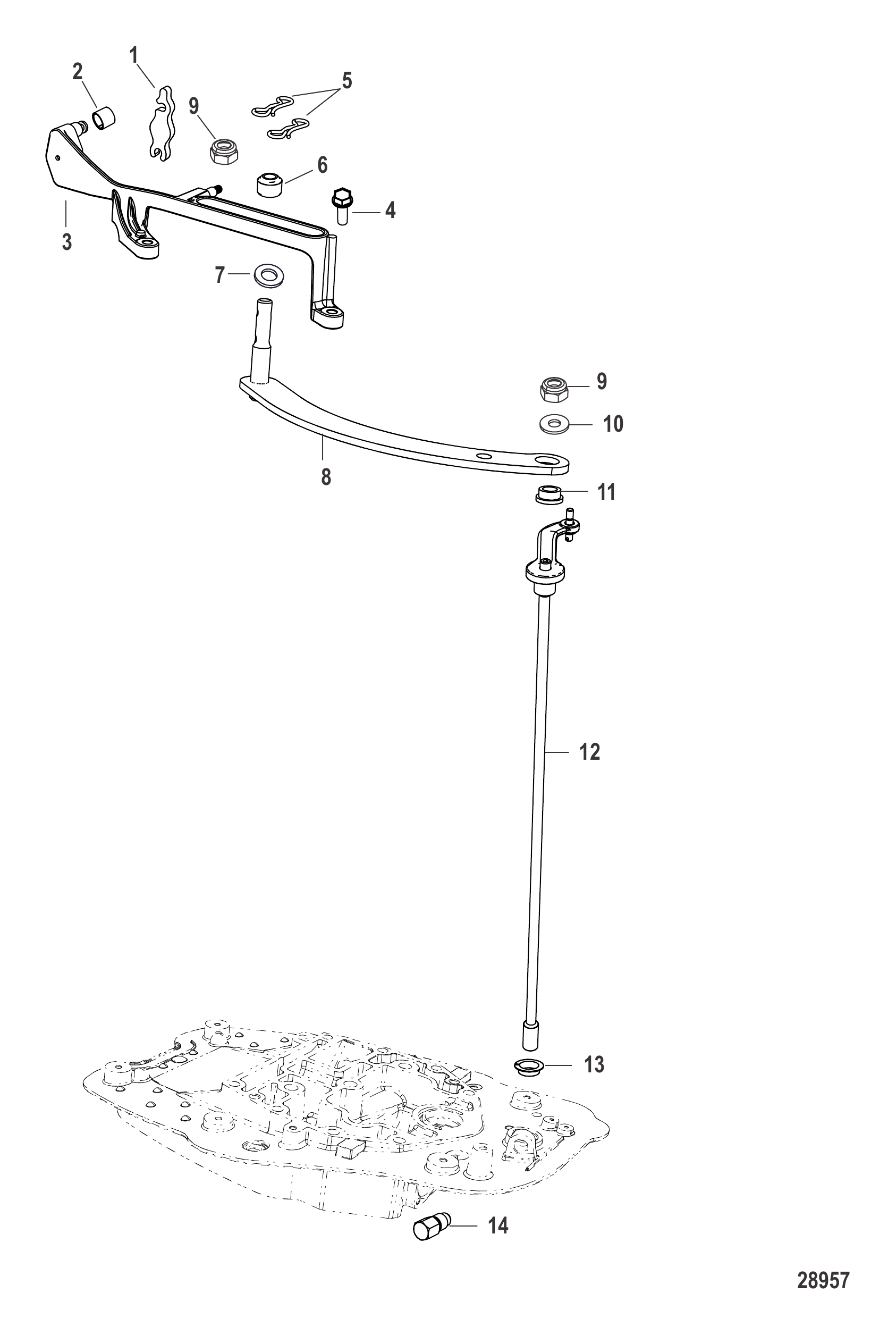

图 28远程换挡连杆 Shift Linkage Remote

REF	零件编号	中文名称	英文名称	数量
1	899044	闩锁	LATCH	1
2	824015	筒形保持杯	CUP Barrel Retainer	1
3	8M0007243	支架	BRACKET	1
3	8M0192158	换挡连杆支架	BRACKET Shift Link	1
4	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
4	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
5	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	2
6	899042	滚轮	ROLLER	1
7	888832	垫圈	WASHER	1
8	899041	换挡连杆	LINK Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
10	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
11	892263	衬套	BUSHING	1
12	899040	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
12	8M0091612	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
13	74647	尼龙衬套	NYLINER	1
14	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1

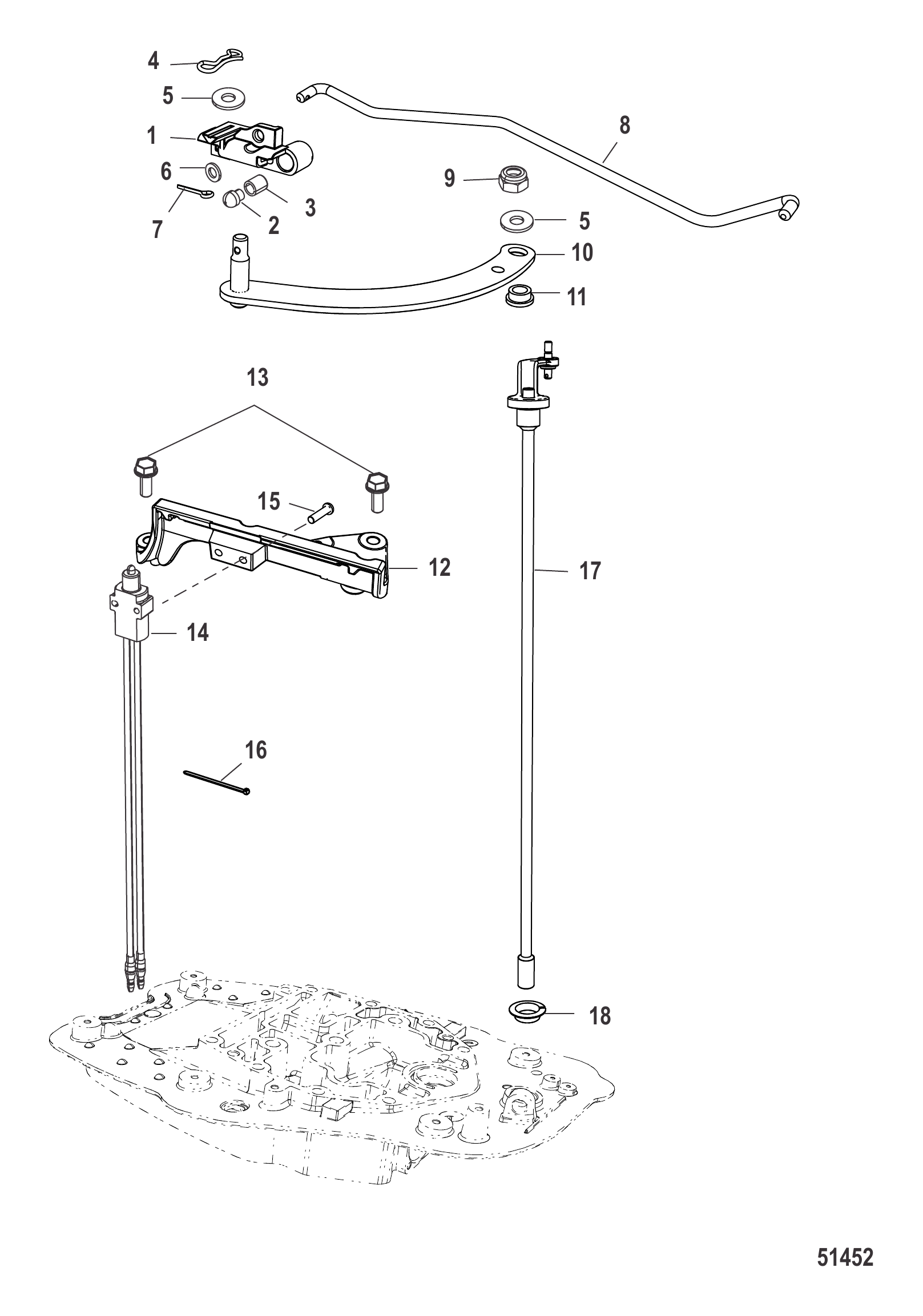

图 29舵柄换挡连杆 Shift Linkage Tiller

REF	零件编号	中文名称	英文名称	数量
1	8M0032129	换挡滑块	SLIDE Shift	1
1	8M0162940	换挡滑套	SLIDE-SHIFT	1
2	8M0075211	定位弹簧套件	DETENT/SPRING KIT	1
3	NSS	弹簧压缩定位装置(不单独销售)	NOT SOLD SEPARATE Spring-Compression, Detent	1
4	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
5	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
6	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
6	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
7	210711	开口销	COTTER PIN	1
8	8M0005914	换挡杆	ROD Shift	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	8M0007151	换挡连杆	LINK Shift	1
11	892263	衬套	BUSHING	1
12	898289T33	支架	BRACKET	1
13	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
13	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	2
14	8M0052940	开关总成	SWITCH ASSEMBLY	1
15	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	2
16	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
17	899040	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
17	8M0091612	上换挡轴(长)	SHIFT SHAFT Upper - Long	1
17	899039	上换挡轴(短)	SHIFT SHAFT Upper - Short	1
17	8M0187147	上换挡轴(短)	SHIFT SHAFT Upper, Short	1
18	74647	尼龙衬套	NYLINER	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

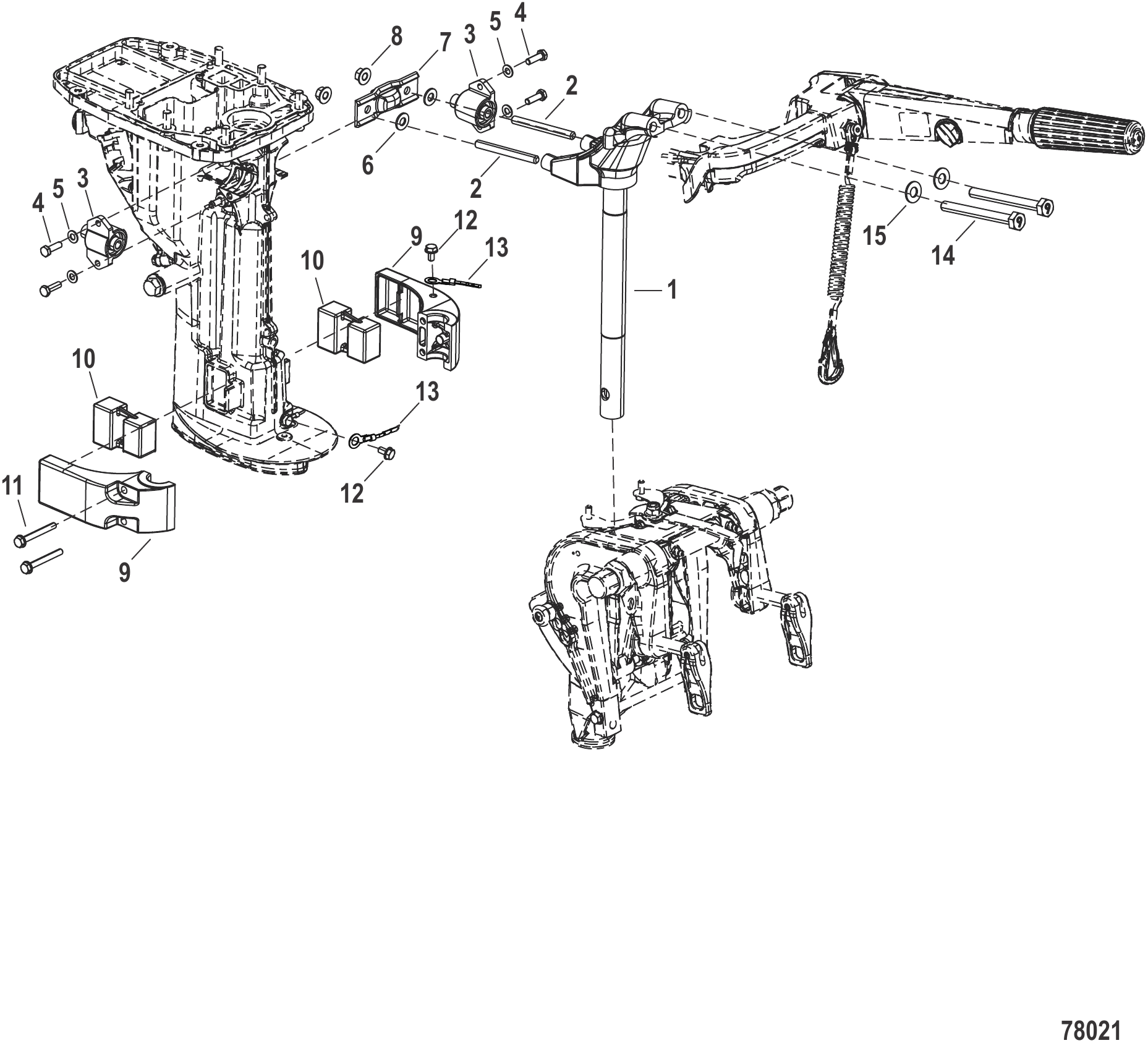

图 30转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	853770T02	旋转管	SWIVEL TUBE	1
1	853770T05	旋转管	SWIVEL TUBE	1
2	8M0223475	螺柱	STUD	2
3	8M0078457	上部安装组件	UPPER MOUNT SET	2
4	8M0150186	螺栓垫片套件	BOLT WASHER KIT	2
5	16826	不锈钢垫圈	WASHER Stainless Steel	2
6	16192	垫圈	WASHER	2
7	895167002	上减震器	DAMPER Upper	1
7	895167001	上减震器	DAMPER Upper	1
8	853722024	螺母	NUT	2
9	803776004	右舷支架	BRACKET Starboard	1
9	803776005	左舷支架	BRACKET Port	1
10	803775006	右舷/左舷安装座	MOUNT Starboard / Port	2
11	879194269	螺栓	BOLT	2
12	8M0155474	螺钉	SCREW	2
13	898101091	接地线	WIRE Ground	1
14	8M0226905	螺栓	BOLT	2
15	879194340	垫圈	WASHER	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

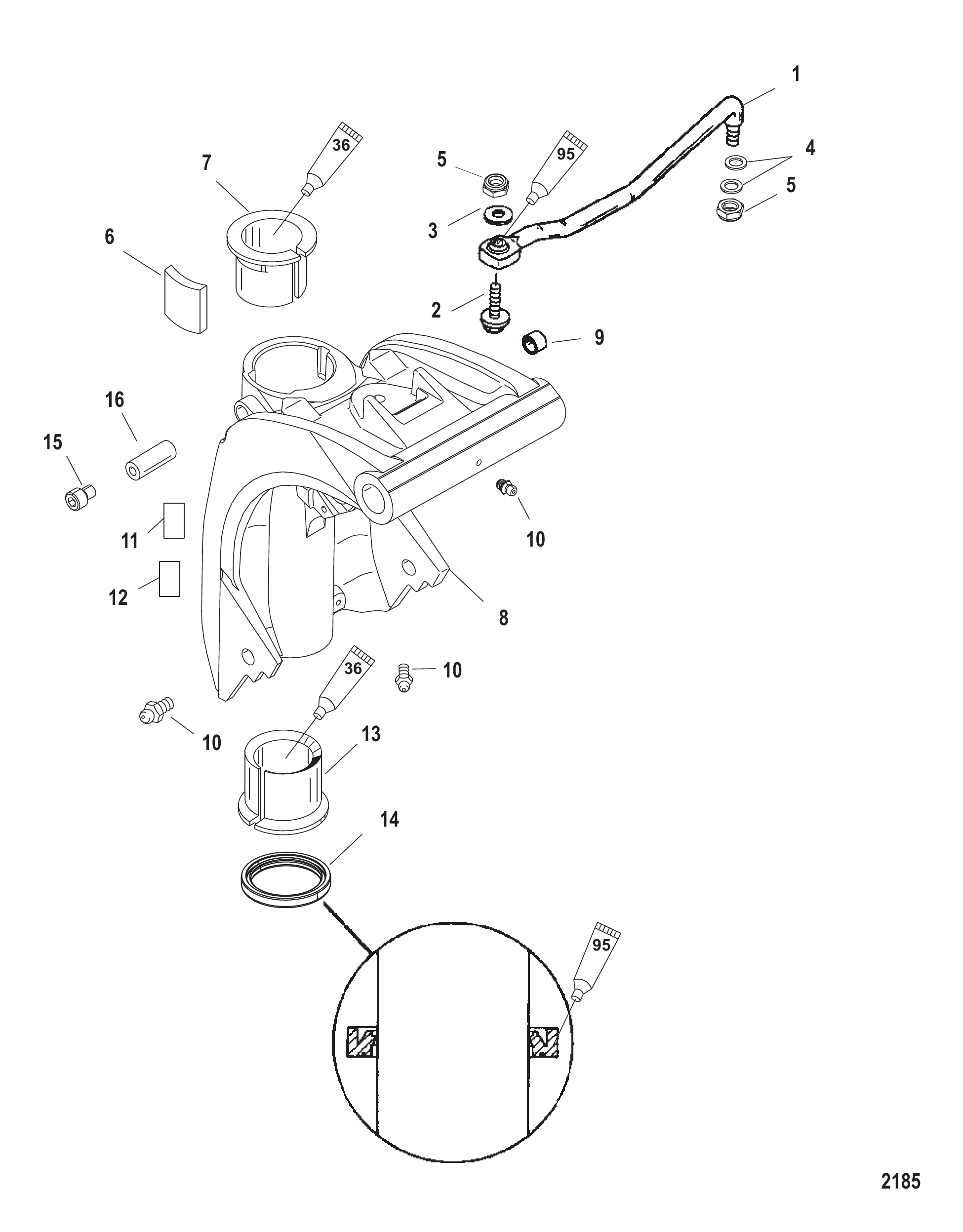

图 31旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	19608A14	发动机转向安装套件	ATTACHING KIT Engine Steering	1
2	823919	螺钉（0.375-24 x 1.500）	SCREW (.375-24 x 1.500)	1
3	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
4	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
5	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
6	822397	滑块	PUCK	1
7	8217711	衬套	BUSHING	1
8	850066A1	旋转支架	SWIVEL BRACKET	1
9	19606	轴承	BEARING	2
10	74036	润滑脂接头	FITTING Grease	2
11	8237011	副驾驶贴花	DECAL Co-Pilot	1
12	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate
13	821777	衬套（下部）	BUSHING (LOWER)	1
14	822404	密封件	SEAL	1
15	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
15	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
16	8282451	密封件	SEAL	1

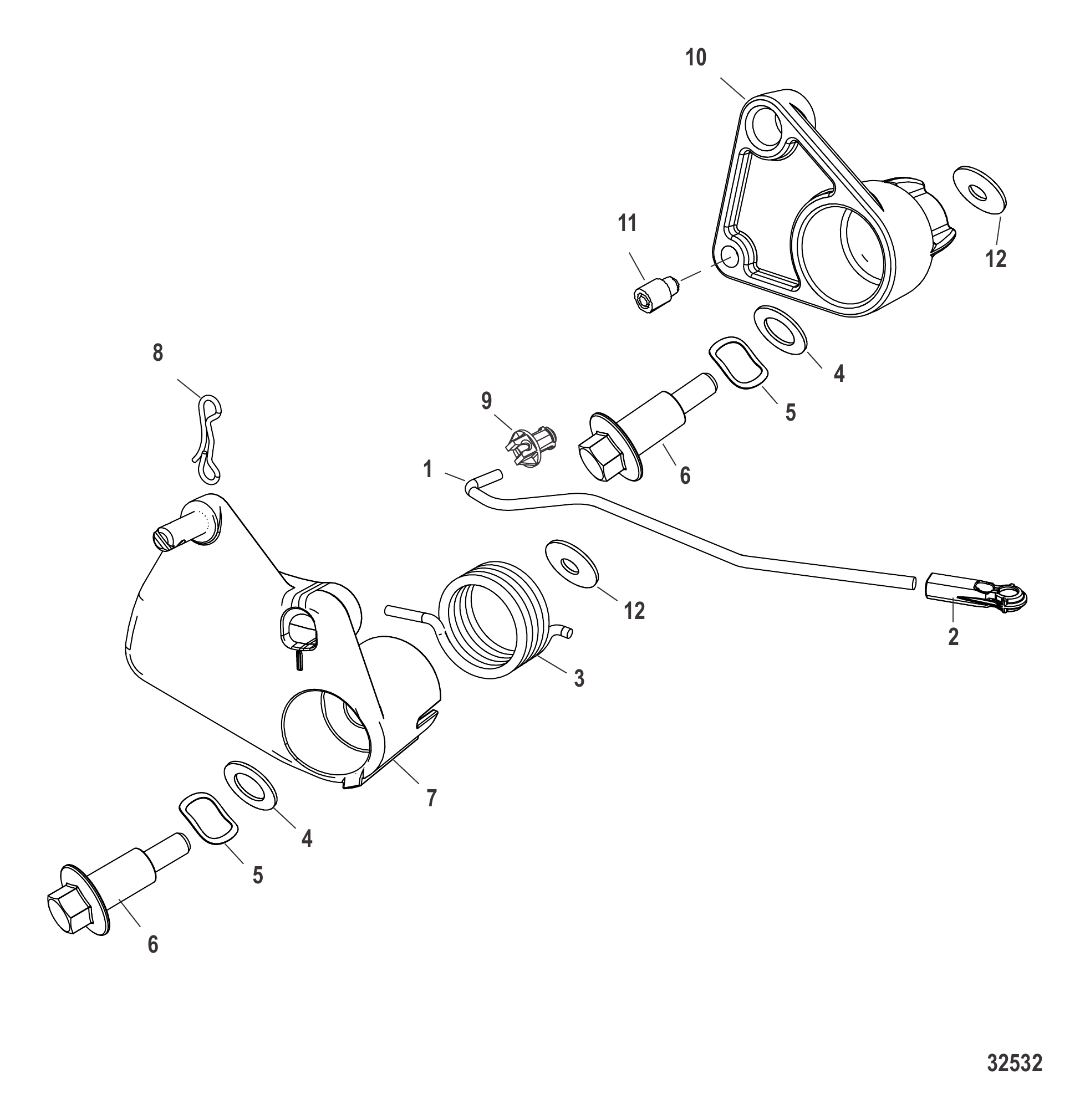

图 32远程油门连杆 Throttle Linkage Remote

REF	零件编号	中文名称	英文名称	数量
1	8M0006021	节气门连杆总成	LINK ASSEMBLY Throttle	1
2	19384	插座	SOCKET	1
2	8M0084742	插座	SOCKET	1
3	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
4	897937	垫圈	WASHER	2
5	898093	波形垫圈	WASHER Wave	2
6	8M0010411	螺栓	BOLT	2
6	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
7	8M0021603	节气门凸轮	CAM Throttle	1
8	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
9	932481	衬套	BUSHING	1
9	8M0215006	旋转衬套	BUSHING Swivel	1
10	8M0008317	凸轮从动件	FOLLOWER Cam	1
11	897780	滚轮	ROLLER	1
11	8M0037159	滚轮	ROLLER	1
12	897936	垫圈	WASHER	2

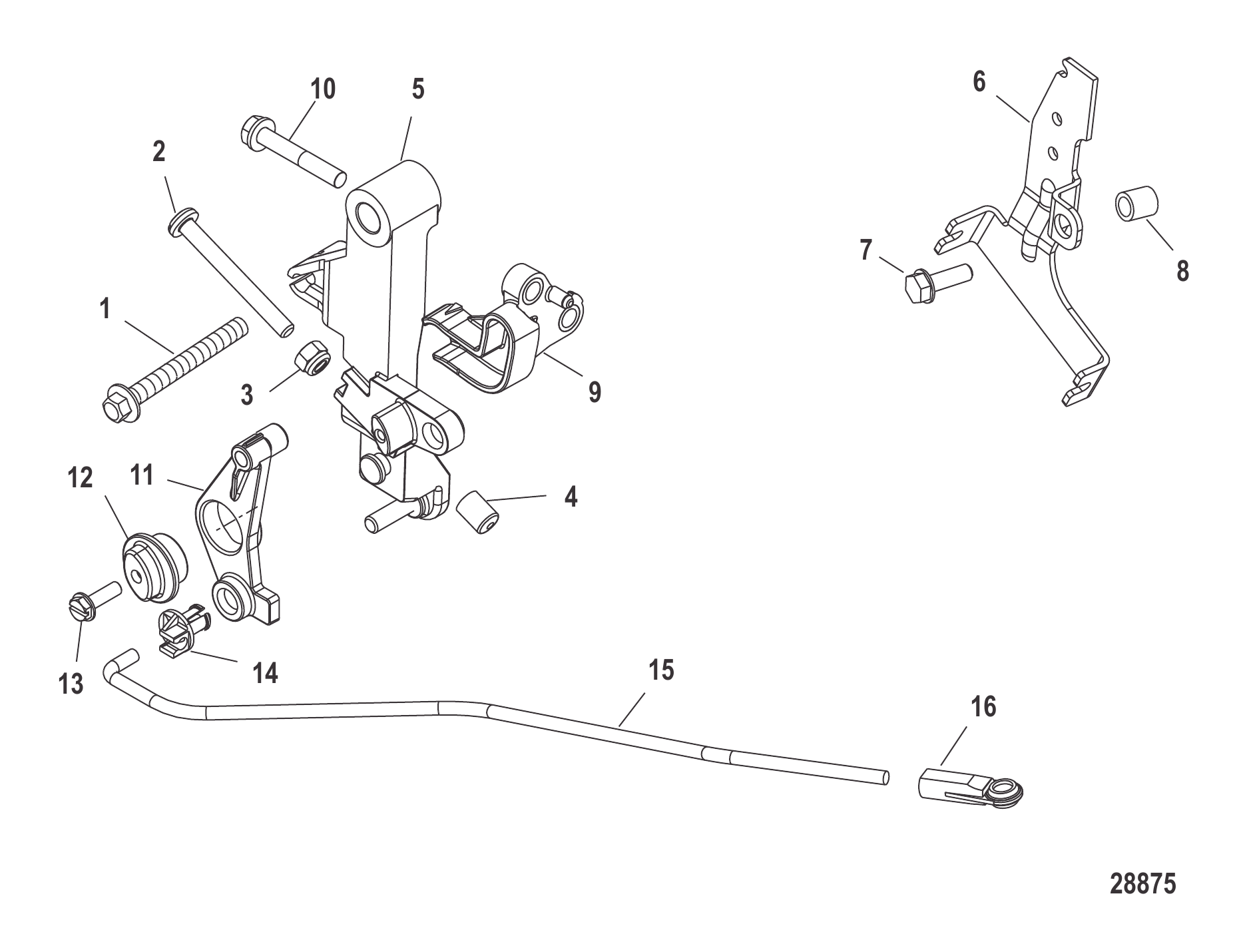

图 33舵柄油门连杆 Throttle Linkage Tiller

REF	零件编号	中文名称	英文名称	数量
1	4010770	螺钉(M8 x 70)	SCREW (M8 x 70)	1
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	830294T3	支架	BRACKET	1
7	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
7	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
8	825078	衬套	BUSHING	1
9	879865	节气门凸轮	CAM Throttle	1
10	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
11	883006A1	油门臂总成	ARM ASSEMBLY Throttle	1
12	883005	衬套	BUSHING	1
13	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
14	932481	衬套	BUSHING	1
14	8M0215006	旋转衬套	BUSHING Swivel	1
15	893775A01	节气门连杆总成	LINK ASSEMBLY Throttle	1
16	19384	插座	SOCKET	1
16	8M0084742	插座	SOCKET	1
-	880093A03	40/50/60马力EFI舵柄转换套件	TILLER HANDLE CONVERSION KIT 40/50/60 HP EFI	1

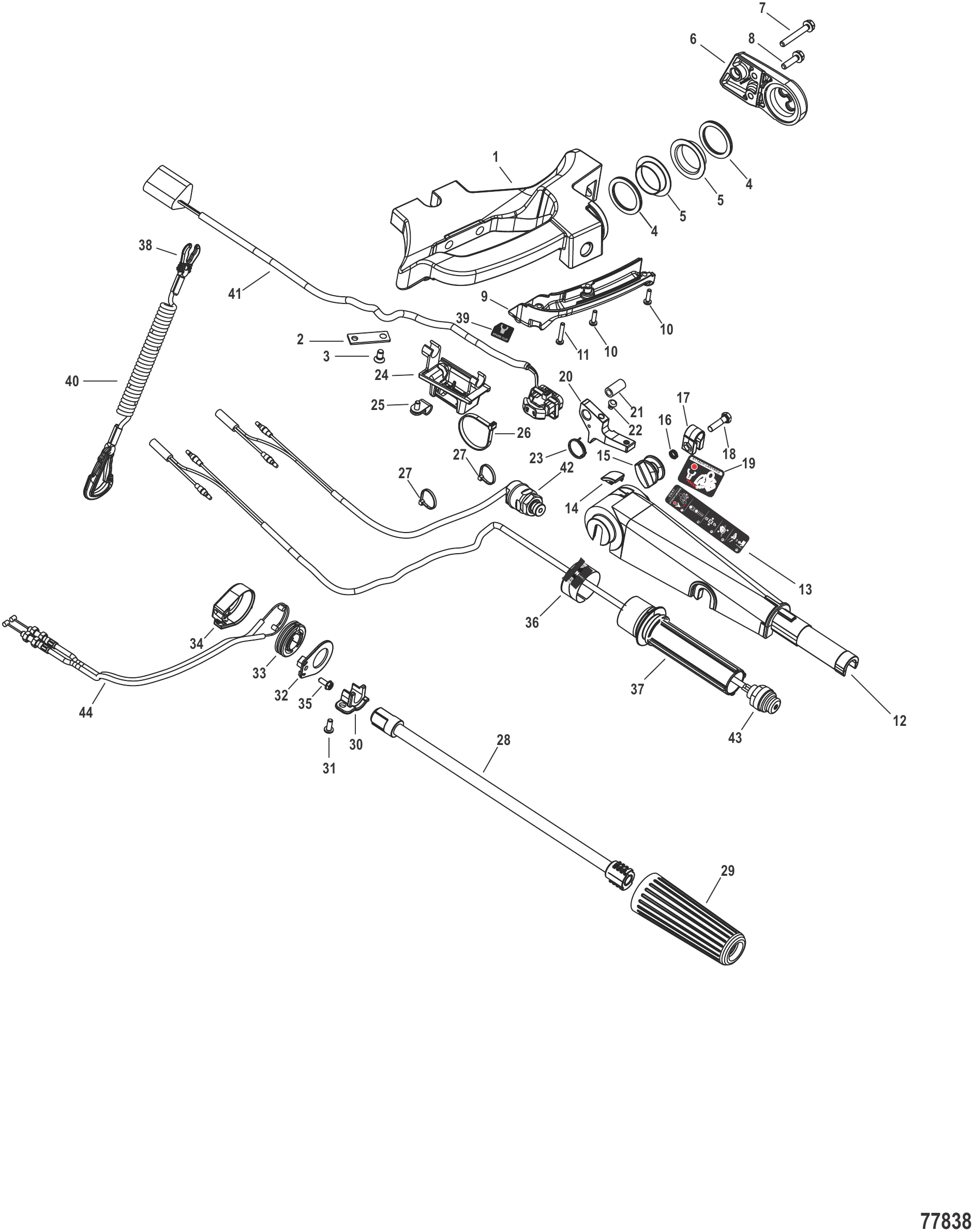

图 34舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	8M0228419	转向支架	BRACKET Steering	1
2	8M0151054	固定器/板	HOLDER / PLATE	1
3	8M0162938	螺钉	SCREW	1
4	8M0051404	橡胶垫圈	WASHER Rubber	2
5	8M0051403	塑料衬套	BUSHING Plastic	2
6	8M0051400	盖板	COVER	1
7	8M0051402	不锈钢螺栓	BOLT Stainless Steel	1
8	823042	螺栓	BOLT	1
9	8M0228416	舵柄手柄罩	COVER Tiller Handle	1
10	4001987	螺钉(M4×16)	SCREW (M4 x 16)	2
11	8M0051395	螺钉	SCREW	1
12	8M0051374	舵柄	TILLER HANDLE	1
13	8M0228423	铭牌-启动步骤	DECAL Start Procedure	1
14	8M0051375	盖塞	PLUG Cap	1
15	8M0051383	螺母	NUT	1
16	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
17	8M0051382	油门摩擦夹	CLAMP Friction - Throttle	1
18	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
19	8M0228424	拉绳贴纸	DECAL Attach Lanyard	1
20	8M0051396	舵柄锁杆 - 不锈钢	LEVER Tiller Lock - Stainless Steel	1
21	8M0051397	不锈钢轴套	COLLAR Stainless Steel	1
22	8M0051399	止动器	STOPPER	1
22	8M0245322	止动器	STOPPER	1
23	8M0051398	不锈钢弹簧	SPRING Stainless Steel	1
24	8M0151038	开关外壳	HOUSING-SWITCH	1
25	22740	卡扣	CLIP	1
26	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1
27	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
28	8M0051379	油门轴	SHAFT Throttle	1
29	8M0221732	外握把	GRIP OUTER	1
30	8M0051380	支架	BRACKET	1
31	8M0051381	螺钉	SCREW	2
32	8M0051388	盖板	COVER	1
33	8M0051386	滑轮	PULLEY	1
34	8M0051387	壳体	HOUSING	1
35	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
36	8M0228421	换挡贴花	DECAL Shift	1
37	8M0051377	握把	GRIP	1
38	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
39	8M0228554	备用夹贴纸	DECAL Spare Clip	1
40	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
40	8M0234460	LAN/STRP 54 @2	LAN/STRP 54 @2	1
41	8M0229972	开关(动力升降)	SWITCH Power Trim	1
42	8M0228417	停机开关总成	STOP SWITCH ASSEMBLY	1
43	8M0051405	停机开关总成	SWITCH ASSEMBLY Stop	1
44	8M0228418	节气门拉索	CABLE Throttle	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

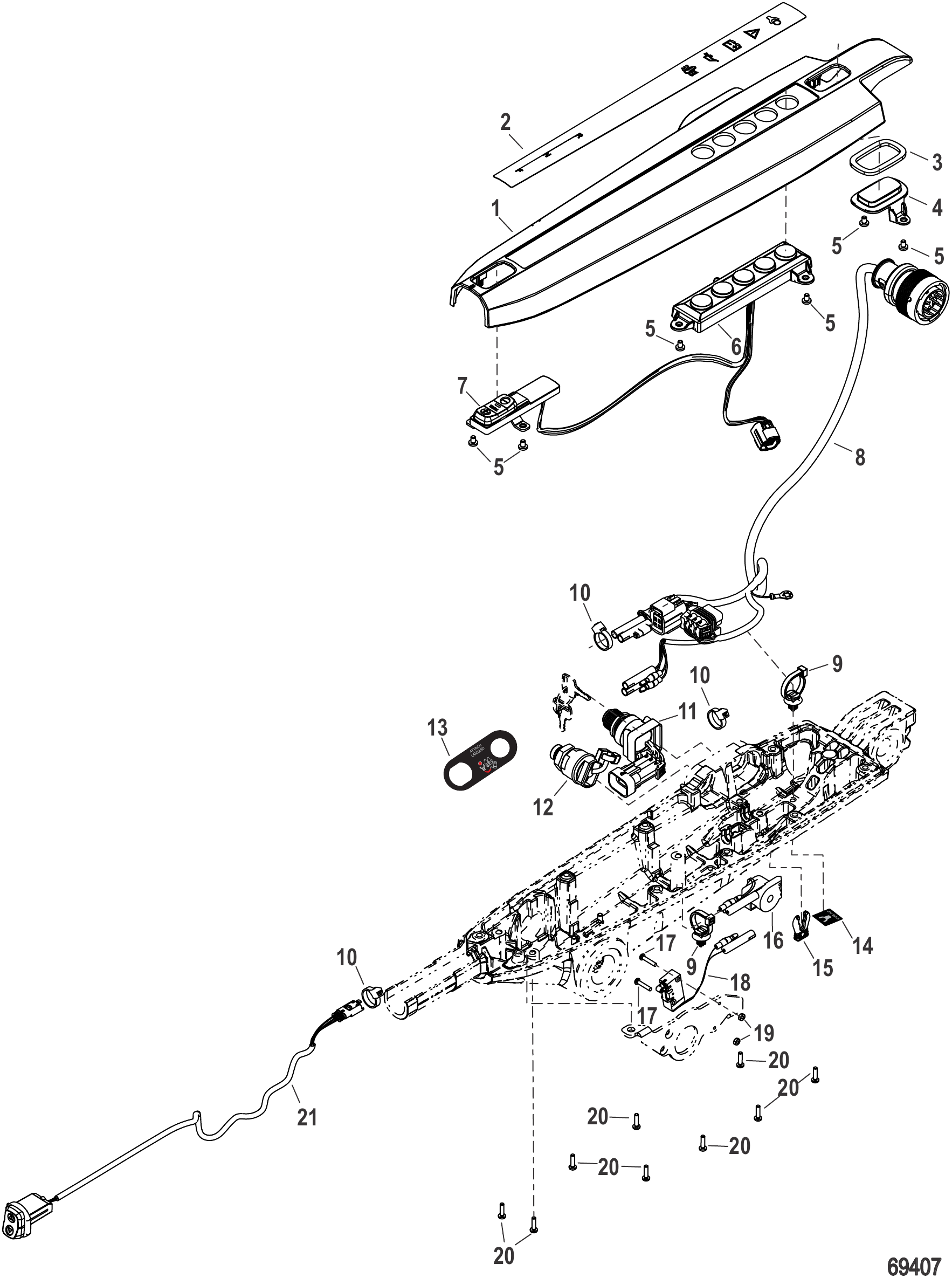

图 35舵柄手柄罩及电气组件(中置) Tiller Handle Cover and Electrical (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161095	舵柄手柄罩	COVER Tiller Handle	1
2	8M0161140	舵柄贴纸	DECAL Tiller Handle	1
3	8M0161293	加热握把按钮衬垫	GASKET Heated Grip Button	1
4	8M0161142	加热握把按钮塞	PLUG Heated Grip Button	1
5	8M0161141	螺钉M4×0.7×6.0	SCREW M4x0.7x6.0	6
6	8M0158047	带缓速控制的显示屏	DISPLAY With Troll Control	1
7	NSS	缓速器总成（不单独销售）	NOT SOLD SEPARATE Troll Assembly	1
8	8M0161121	线束总成	HARNESS ASSEMBLY	1
9	8M0161118	线缆扎带扣	CLIP Cable Tie	2
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
11	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
12	8M0161120	安全开关拉绳总成	SWITCH LANYARD ASSEMBLY	1
13	8M0161296	拉绳贴纸	DECAL Attach Lanyard	1
14	8M0161295	备用夹贴纸	DECAL Spare Clip	1
15	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
16	8M0144930	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
16	8M0210763	报警器	ALARM	1
17	8M0034874	螺丝(M3 x 0.5)	SCREW (M3 x 0.5)	2
18	8M0161116	空档开关	NEUTRAL SWITCH	1
19	8M0034875	螺母(M3 x 0.5六角)	NUT (M3 x 0.5 Hex)	2
20	4001987	螺钉(M4×16)	SCREW (M4 x 16)	9
21	8M0161119	微调开关总成	TRIM SWITCH ASSEMBLY	1

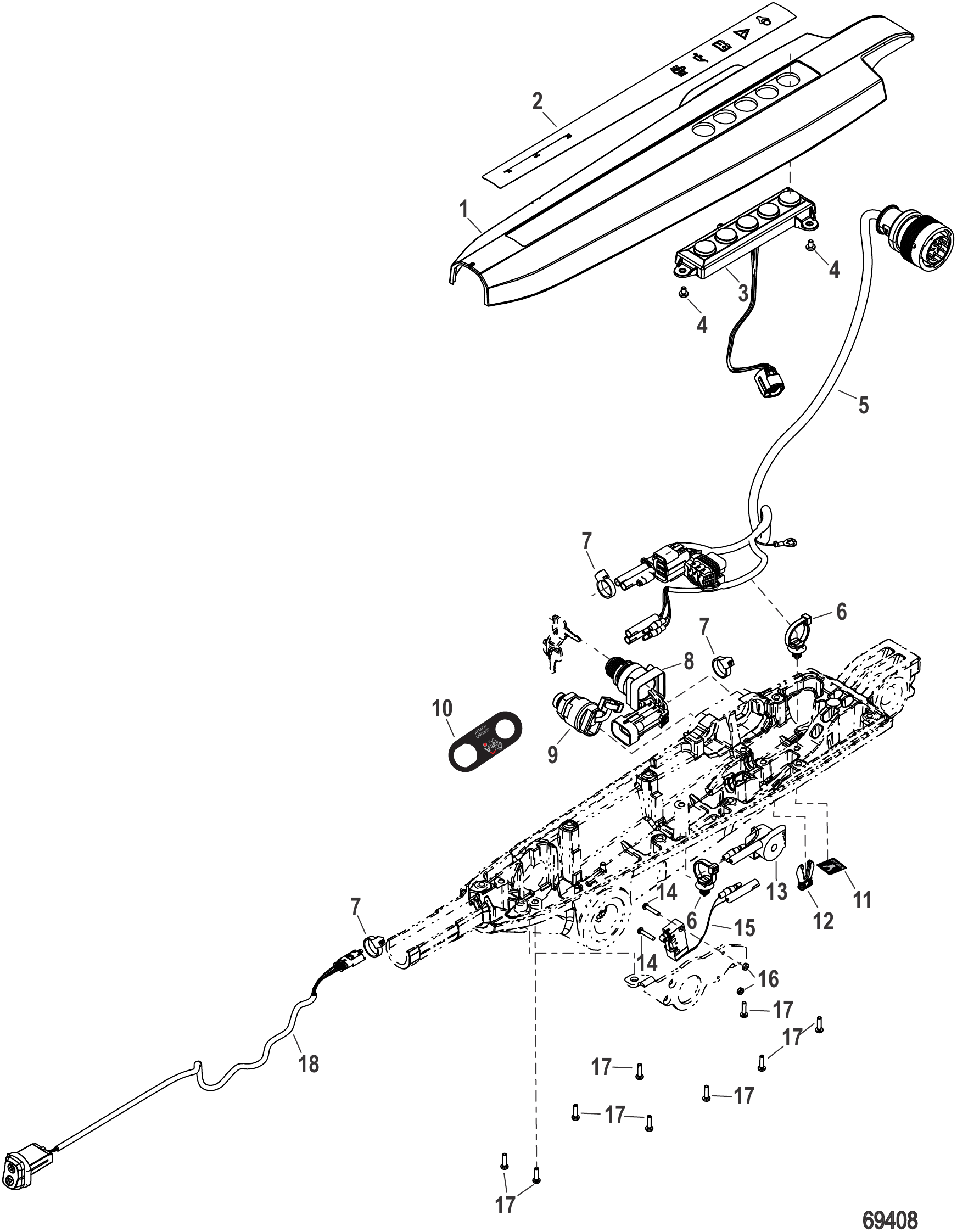

图 36舵柄罩及电气组件（中置式SeaPro） Tiller Handle Cover and Electrical (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161144	舵柄手柄罩(SeaPro版)	COVER Tiller Handle (SeaPro)	1
2	8M0161140	舵柄贴纸	DECAL Tiller Handle	1
3	8M0161363	显示器-无缓速控制	DISPLAY No Troll Control	1
4	8M0161141	螺钉M4×0.7×6.0	SCREW M4x0.7x6.0	6
5	8M0161121	线束总成	HARNESS ASSEMBLY	1
6	8M0161118	线缆扎带扣	CLIP Cable Tie	2
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
8	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
9	8M0161120	安全开关拉绳总成	SWITCH LANYARD ASSEMBLY	1
10	8M0161296	拉绳贴纸	DECAL Attach Lanyard	1
11	8M0161295	备用夹贴纸	DECAL Spare Clip	1
12	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
13	8M0144930	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
13	8M0210763	报警器	ALARM	1
14	8M0034874	螺丝(M3 x 0.5)	SCREW (M3 x 0.5)	2
15	8M0161116	空档开关	NEUTRAL SWITCH	1
16	8M0034875	螺母(M3 x 0.5六角)	NUT (M3 x 0.5 Hex)	2
17	4001987	螺钉(M4×16)	SCREW (M4 x 16)	9
18	8M0161119	微调开关总成	TRIM SWITCH ASSEMBLY	1

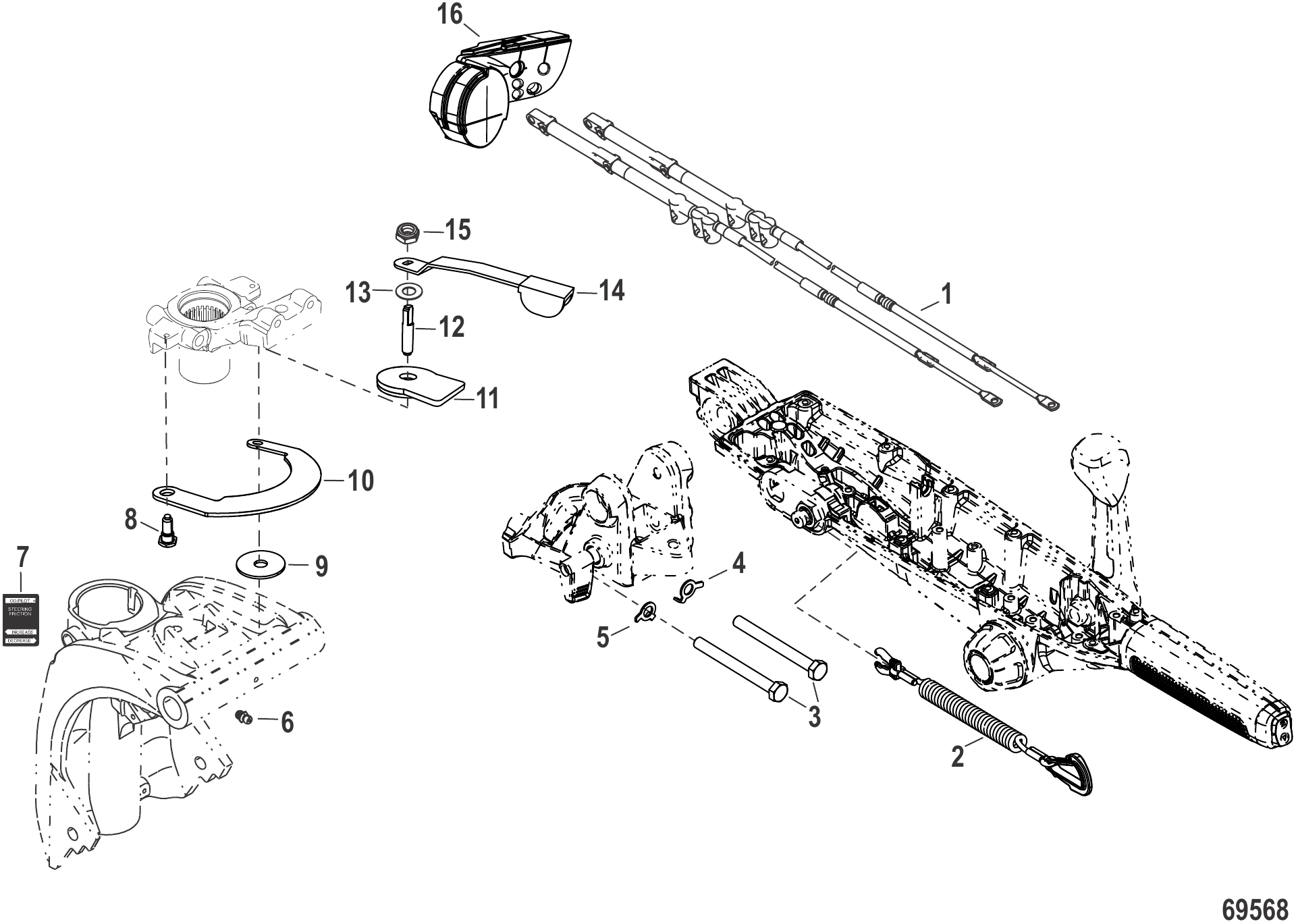

图 37舵柄手柄套件组件(中置) Tiller Handle Kit Components (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161148	换挡油门线束套件 40-60马力	SHIFT AND THROTTLE CABLE KIT 40-60 HP	1
2	8M0124369	拉绳总成54英寸	LANYARD ASSEMBLY 54 in	1
2	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
3	8M0161154	螺丝 M10×1.5	SCREW M10 X 1.5	2
4	8M0161156	锁紧垫圈	TAB WASHER	1
5	8M0161155	锁紧垫圈	TAB WASHER	1
6	74036	润滑脂接头	FITTING Grease	1
6	8M0169589	润滑脂接头	FITTING Grease	1
7	8237011	副驾驶贴花	DECAL Co-Pilot	1
8	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
9	8165621	圆盘	DISC	1
10	8M0007471	旋转头板	PLATE Swivel Head	1
11	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
12	821961	杆	ROD	1
13	29330	垫圈	WASHER	1
14	823792	杠杆	LEVER	1
15	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
15	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
16	8M0161160	护孔环	GROMMET	1

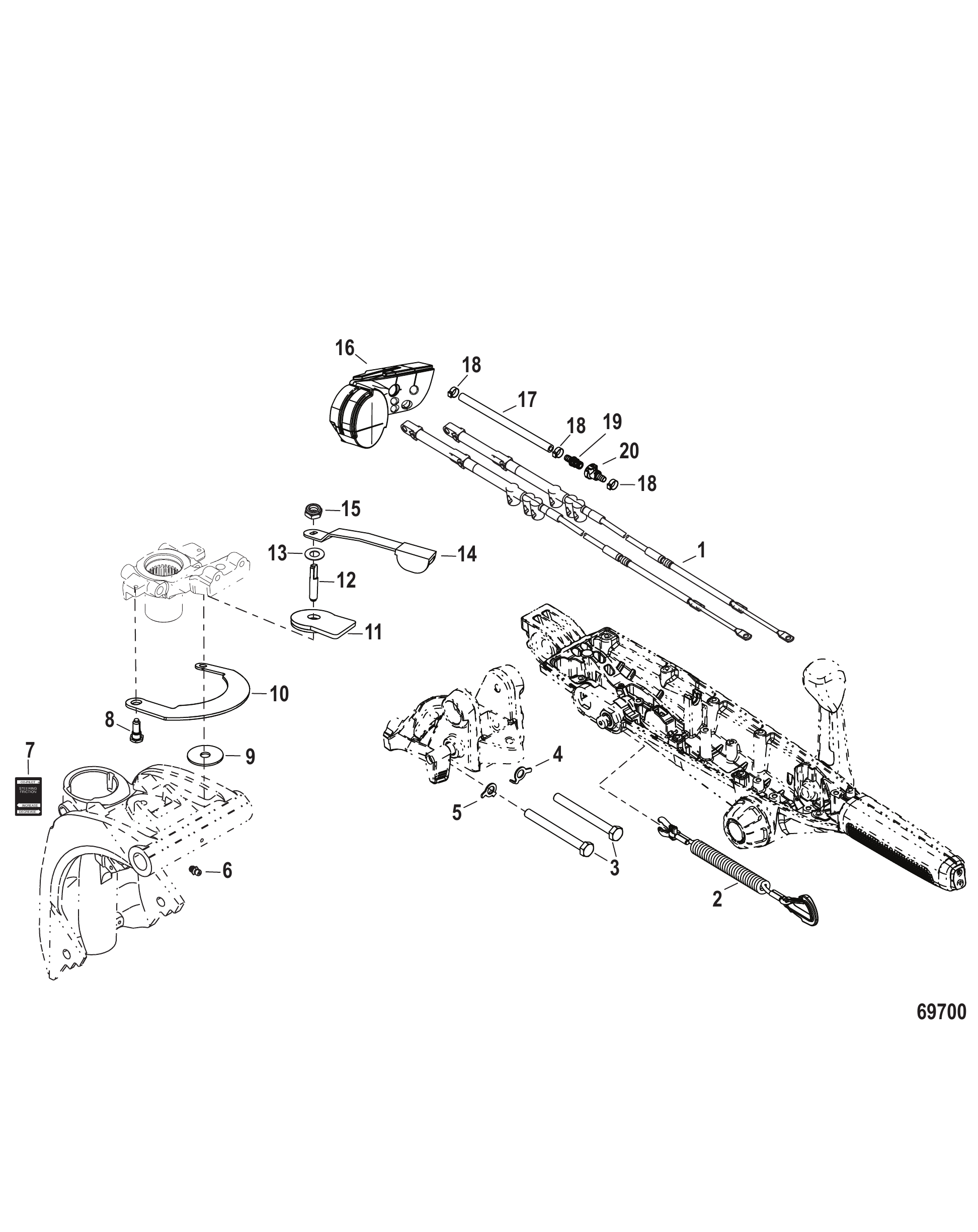

图 38舵柄套件组件（中置式SeaPro） Tiller Handle Kit Components (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161148	换挡油门线束套件 40-60马力	SHIFT AND THROTTLE CABLE KIT 40-60 HP	1
2	8M0124369	拉绳总成54英寸	LANYARD ASSEMBLY 54 in	1
2	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
3	8M0161154	螺丝 M10×1.5	SCREW M10 X 1.5	2
4	8M0161156	锁紧垫圈	TAB WASHER	1
5	8M0161155	锁紧垫圈	TAB WASHER	1
6	74036	润滑脂接头	FITTING Grease	1
6	8M0169589	润滑脂接头	FITTING Grease	1
7	8237011	副驾驶贴花	DECAL Co-Pilot	1
8	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
9	8165621	圆盘	DISC	1
10	8M0007471	旋转头板	PLATE Swivel Head	1
11	8M0006845	制动盘片总成	PLATE/DISC ASSEMBLY Brake	1
12	821961	杆	ROD	1
13	29330	垫圈	WASHER	1
14	823792	杠杆	LEVER	1
15	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
15	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
16	8M0161160	护孔环	GROMMET	1
17	8M0161161	燃油管快拆套件	FUEL HOSE QUICK DISCONNECT KIT	1
18	855697	卡箍	CLAMP	3
18	8M0204696	卡箍	CLAMP	3
19	8M0161162	阳螺纹接头	Fitting Male	1
20	8M0161163	阴螺纹接头	FITTING Female	1

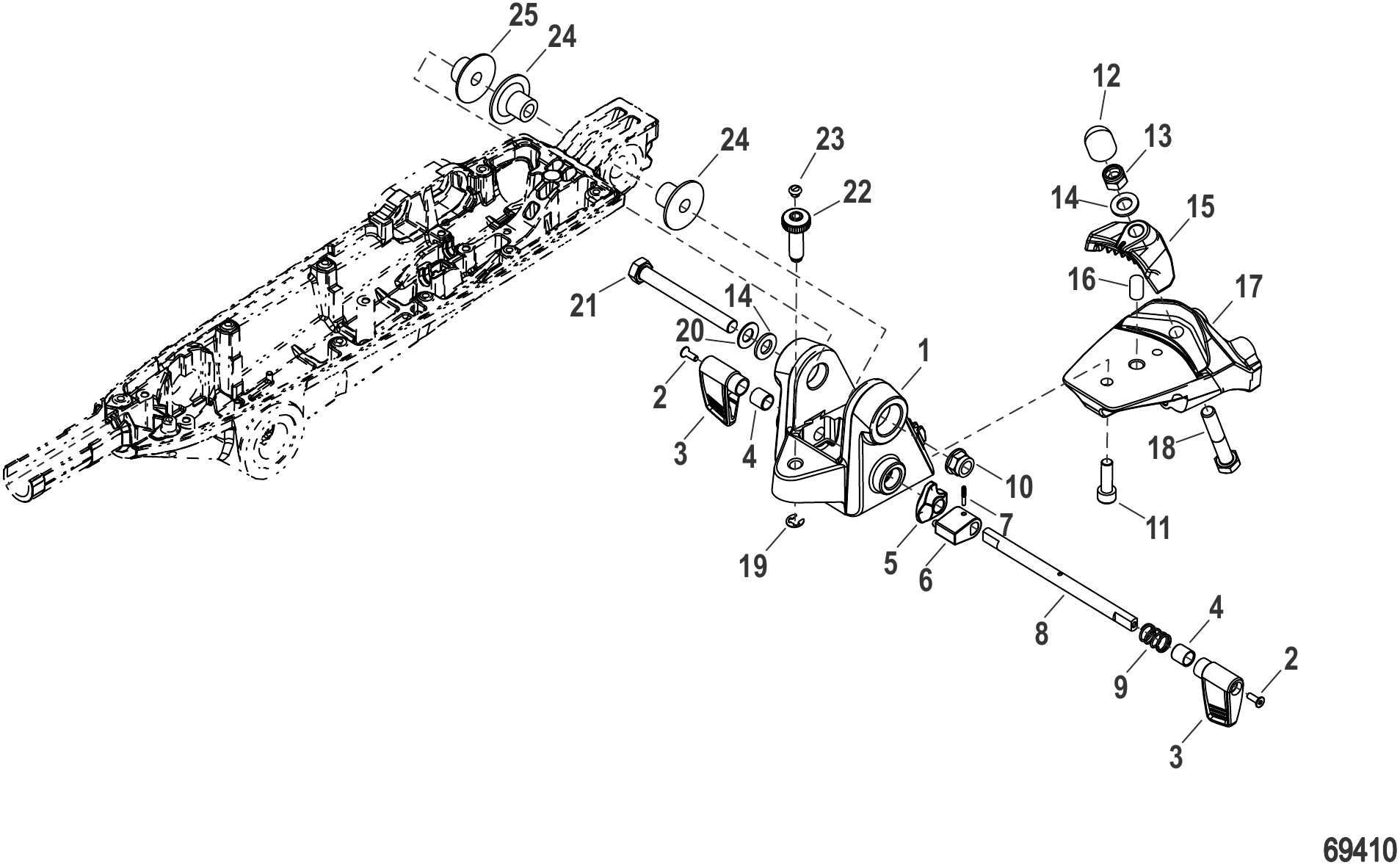

图 39舵柄手柄后支架总成(中置) Tiller Handle Rear Bracket Assembly (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161096	带倾斜锁的后支架总成	BRACKET Rear Assembly with Tilt Lock	1
2	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
3	8M0161103	倾斜杆	LEVER Tilt	2
4	8M0161099	轴承衬套	BUSHING Bearing	2
5	8M0161683	倾斜凹槽凸轮	DENT CAM Tilt	1
6	8M0161684	锁紧片	LOCKING TAB	1
7	8M0161687	槽销	GROOVED PIN	1
8	8M0161686	倾斜轴	TILT SHAFT	1
9	8M0161685	压缩弹簧	SPRING Compression	1
10	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
11	8M0136052	螺钉	SCREW	1
11	8M0157385	螺钉	SCREW	1
12	8M0136057	盖形螺母	NUT Cap	1
13	40140	螺母(M10)	NUT (M10)	1
14	4002319	垫圈	WASHER	2
15	8M0161098	趾部夹	CLAMP Toe	1
15	8M0224370	趾部夹	CLAMP Toe	1
16	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
17	8M0161097	下支架	BRACKET Lower	1
17	8M0224367	下支架	LOWER BRACKET	1
18	8M0136054	螺栓	BOLT	1
19	8M0136060	E型卡环	E RING	1
20	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
21	8M0161101	螺丝M10 X 1.5六角头不锈钢	SCREW M10 X 1.5 HEX HD S.S	1
22	8M0161102	调节螺丝	SCREW Adjustment	1
22	8M0153724	螺钉	SCREW	1
23	8M0051399	止动器	STOPPER	1
23	8M0245322	止动器	STOPPER	1
24	8M0161100	衬套	BUSHING	2
25	8M0031370	衬套	BUSHING	1

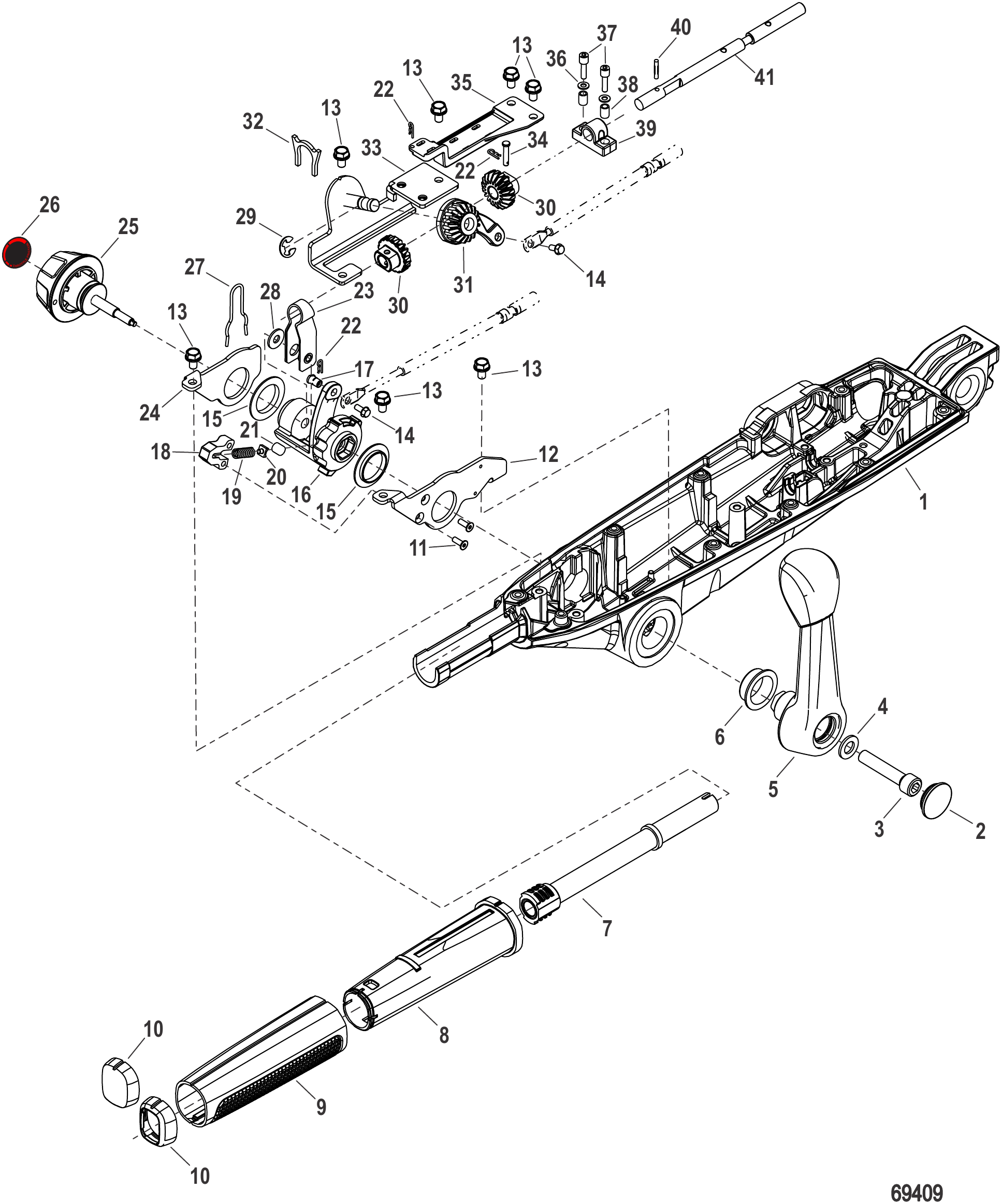

图 40舵柄手柄换挡与油门组件(中置) Tiller Handle Shift and Throttle Components (Mid Mount)

REF	零件编号	中文名称	英文名称	数量
1	8M0161094	舵柄底盘	CHASSIS Tiller	1
2	8M0161107	换挡手柄盖	COVER Shift Handle	1
3	8M0161106	螺钉	SCREW	1
4	4002319	垫圈	WASHER	1
5	8M0161105	换挡手柄总成	SHIFT HANDLE ASSEMBLY	1
6	8M0161110	法兰衬套	FLANGE BUSHING	1
7	8M0161126	油门管	THROTTLE TUBE	1
-	8M0166001	握把总成	GRIP ASSEMBLY	1
8	NSS	内握把不单独销售	NOT SOLD SEPARATE INNER GRIP	1
9	NSS	外握把不单独销售	NOT SOLD SEPARATE OUTER GRIP	1
10	8M0161124	动力微调开关面板	BEZEL Power Trim Switch	1
10	8M0161145	无动力微调开关面板	BEZEL No Power Trim Switch	1
11	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
12	8M0161109	换挡安装支架	BRACKET Shift Mounting	1
13	8M0161113	螺丝M6X1.0X10	SCREW M6X1.0X10	7
14	8M0085515	螺丝(#8 - 32 x .375)	SCREW (#8 - 32 x .375)	2
15	8M0161111	法兰衬套	FLANGE BUSHING	2
16	8M0161108	换挡杆	SHIFT LEVER	1
17	NSS	螺柱不单独销售	NOT SOLD SEPARATE STUD	1
18	8M0161114	定位器总成	DETENT ASSEMBLY	1
19	NSS		NOT SOLD SEPARATE SPRING	1
20	NSS		NOT SOLD SEPARATE GUIDE	1
21	NSS		NOT SOLD SEPARATE ROLLER	1
22	26811	开口销	COTTER PIN	3
23	8M0161131	摩擦夹	FRICTION CLAMP	1
24	8M0161112	换挡安装支架	BRACKET Shift Mounting	1
25	8M0161137	摩擦旋钮	FRICTION KNOB	1
26	8M0161138	油门摩擦贴纸	DECAL Throttle Friction	1
27	8M0161136	开口销	COTTER PIN	1
28	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
28	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
29	29641	E型卡环	E RING	1
30	8M0161258	小齿轮	PINION	2
31	8M0161139	油门齿轮总成	THROTTLE GEAR ASSEMBLY	1
32	8M0161125	卡箍	CLAMP	1
33	8M0161130	油门支架	THROTTLE BRACKET	1
34	8M0161128	U型销	PIN Clevis	1
35	8M0161115	线束支架	BRACKET HARNESS	1
36	8M0161134	垫圈	WASHER	2
37	8M0161135	螺丝M4x16	SCREW M4x16	2
38	8M0161133	衬套	BUSHING	2
39	8M0161132	枕形支撑	PILLOW SUPPORT	1
40	8M0161127	开口销	PIN Split Lock	1
41	8M0161129	油门轴	THROTTLE SHAFT	1

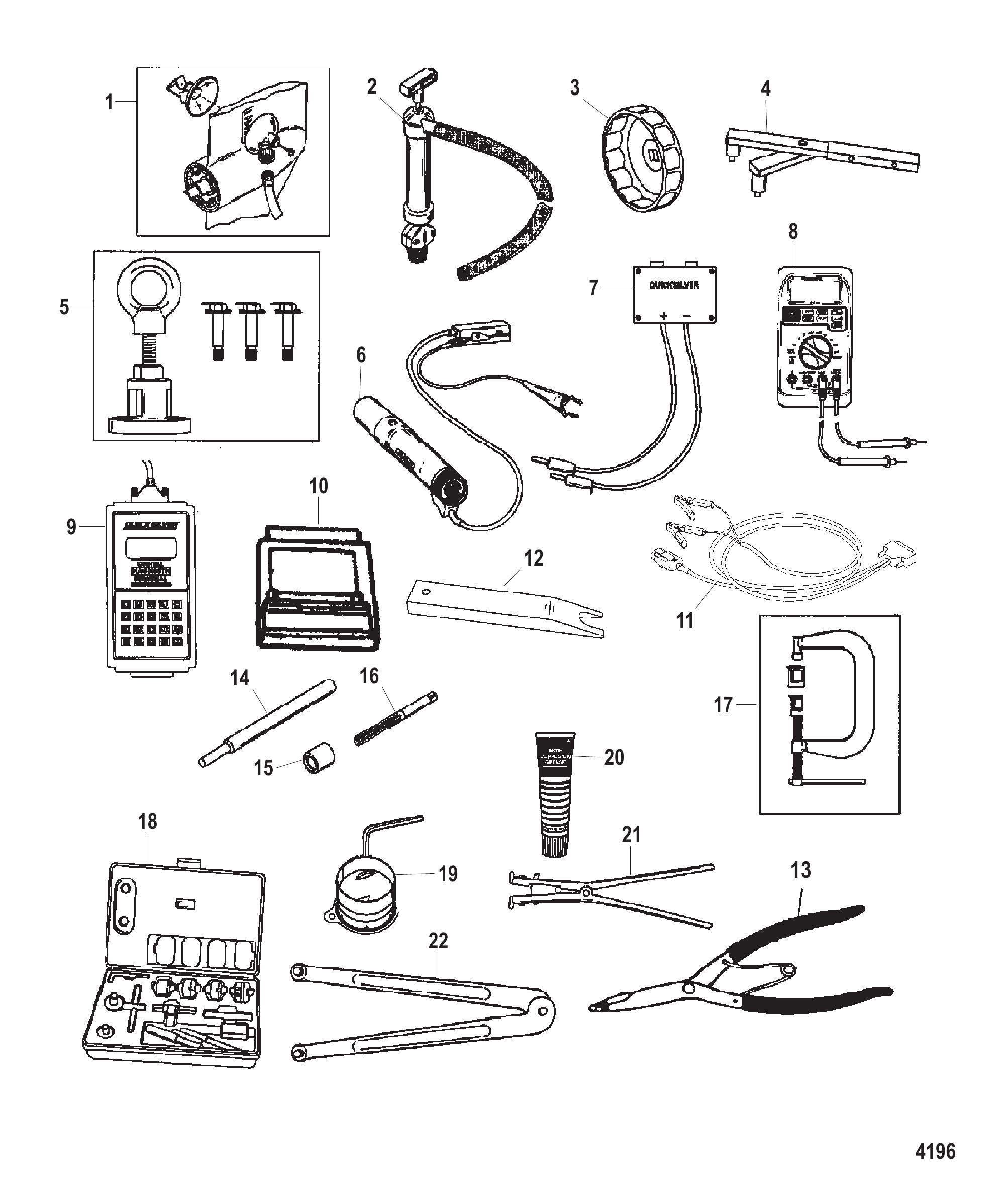

图 41工具1 Tools 1

REF	零件编号	中文名称	英文名称	数量
1	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil	1
3	802653Q1	机油滤清器扳手	WRENCH Oil Filter	1
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
4	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
6	99379	正时灯	TIMING LIGHT	1
7	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
8	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital	1
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
9	823686A2	数字诊断测试仪	DIGITAL DIAGNOSTIC TESTER	1
10	880118A2	模块	CARTRIDGE	1
11	822560A5	线束总成-DDT适配器	HARNESS ASSEMBLY DDT Adapter	1
12	883877A1	喷油器拆卸工具	REMOVAL TOOL Fuel Injector	1
13	NSS	非单独销售锁环钳(P/N-SRP2)	NOT SOLD SEPARATE Lock ring Pliers (P/N-SRP2)
14	809495A1	气门导管拆卸工具	REMOVER TOOL Valve Guide	1
15	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
16	809497A1	气门导管铰刀工具	REAMER TOOL Valve Guide	1
17	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
18	NSS	不单独销售气门座铰刀套件	NOT SOLD SEPARATE Valve Seat Cutter Kit
19	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
20	802867Q1	防腐蚀润滑脂8盎司	ANTI-CORROSION GREASE 8 oz	1
21	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
22	74951	扳手	SPANNER WRENCH	1

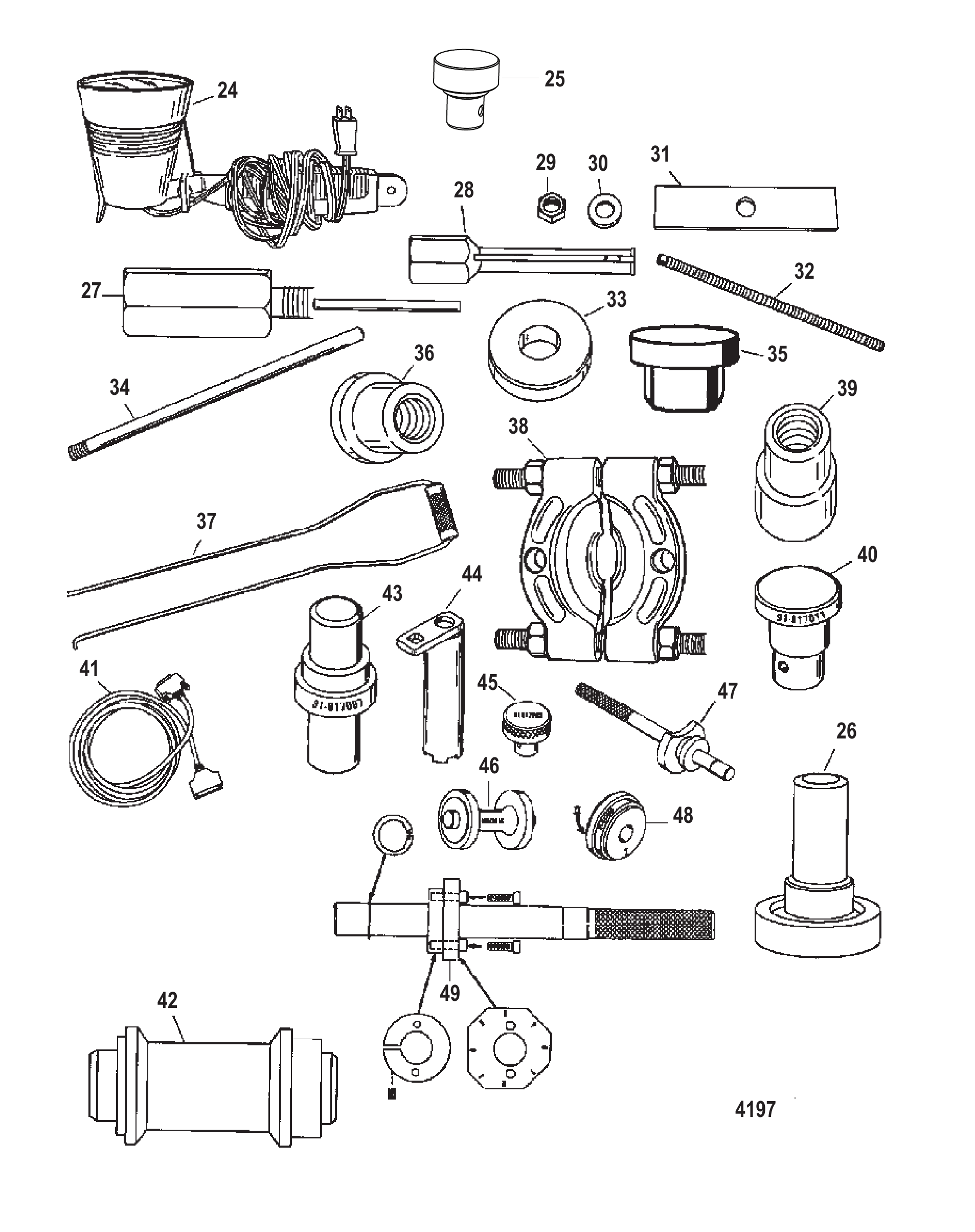

图 42工具2 Tools 2

REF	零件编号	中文名称	英文名称	数量
24	63209	加热灯	HEAT LAMP	1
25	877321A1	轴承安装工具	INSTALLATION TOOL Bearing	1
26	13945	轴承安装工具	INSTALLATION TOOL Bearing	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
27	NSS		NOT SOLD SEPARATE Expanding Rod (P/N-CG-41-11)
28	NSS	不单独销售夹头(P/N-CG-41-14)	NOT SOLD SEPARATE Collet (P/N-CG-41-14)
29	24156	螺母(0.625-18)	NUT (.625-18)	1
30	34961	垫圈	WASHER	1
31	29310	安装板	PLATE	1
32	31229	轴	SHAFT	1
33	36571T	导向垫圈	PILOT WASHER	1
34	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
35	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
36	36569T	驱动头工具	DRIVE HEAD TOOL	1
37	27780	拉拔器	PULLER	1
38	37241	通用拉拔板	PULLER PLATE Universal	1
39	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
40	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
41	825003A1	DDT电缆总成(10英尺)	CABLE ASSEMBLY DDT (10 FT)	1
42	13949	油封安装工具	DRIVER TOOL Oil Seal	1
43	817007T	密封安装工具	INSTALLER TOOL Seal	1
44	43506T	轴承固定工具	RETAINING TOOL Bearing	1
45	817005	轴承安装工具	INSTALLER TOOL Bearing	1
46	817006	水泵底座密封安装工具	INSTALLER TOOL Water Pump Base Seal	1
47	817008A2	小齿轮定位工具	LOCATION TOOL Pinion Gear	1
48	817009T	轴承杯驱动器工具	DRIVER TOOL Bearing Cup	1
49	12349A2	小齿轮定位工具	LOCATION TOOL Pinion	1
49	12349A05	小齿轮定位工具	TOOL Pinion Locating	1

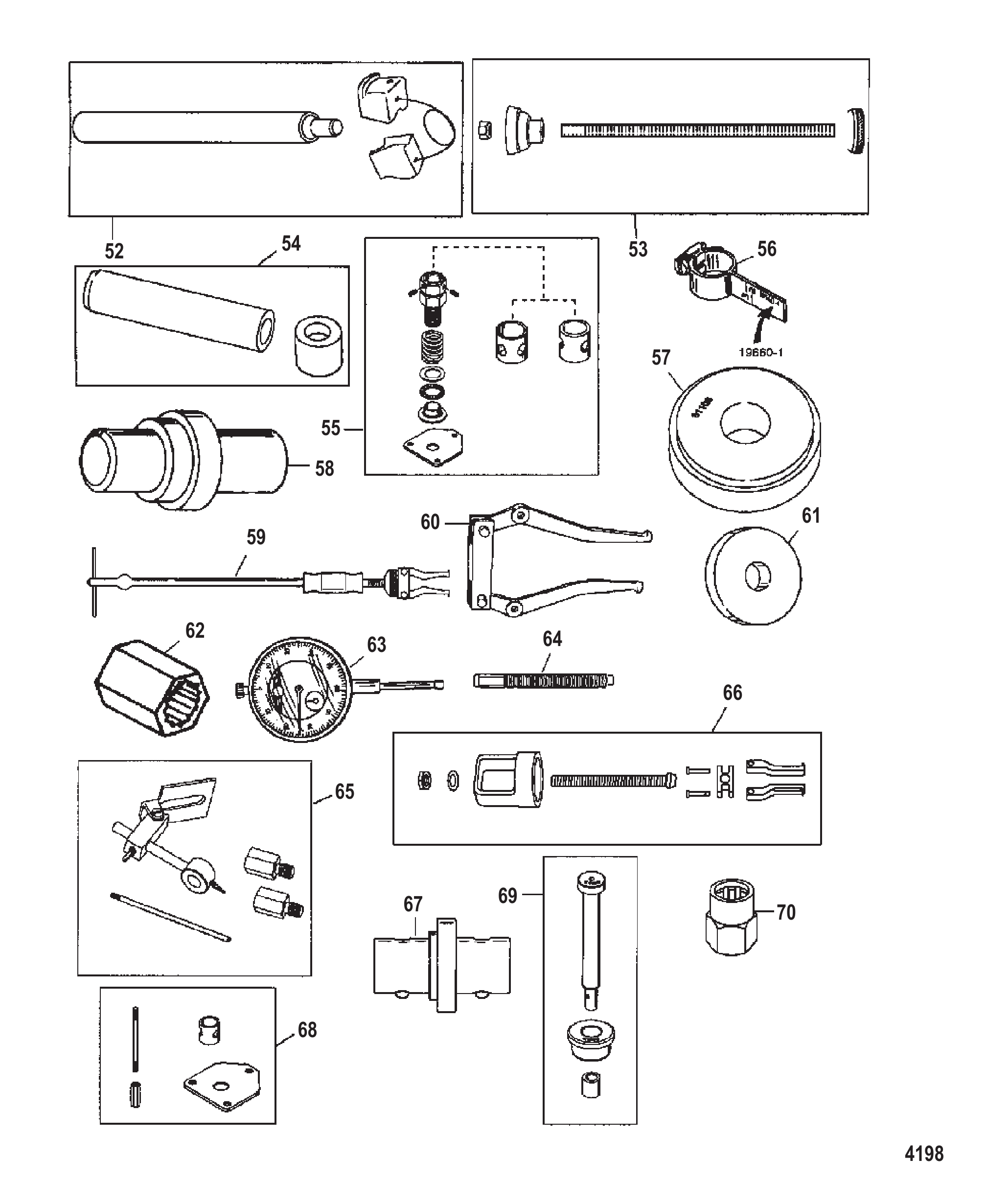

图 43工具3 Tools 3

REF	零件编号	中文名称	英文名称	数量
52	14308T1	轴承座圈工具	RACE TOOL Bearing	1
52	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
53	14309T1	轴承安装工具	INSTALLATION TOOL Bearing	1
53	14309T02	轴承安装工具	INSTALLATION TOOL Bearing	1
54	14310T1	耐磨套驱动器	WEAR SLEEVE DRIVER	1
55	14311A2	轴承预紧工具	PRE LOAD TOOL Bearing	1
55	14311A04	预紧力工具	TOOL Preload	1
56	196601	背隙测量仪	INDICATOR TOOL Backlash	1
-	78473	背隙测量仪	INDICATOR TOOL Backlash	1
57	31106T	轴承安装心轴杯	MANDREL Bearing Driver Cup	1
58	31108T	油封驱动器	DRIVER Oil Seal	1
59	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
60	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
61	37350T	导向心轴	PILOT MANDREL	1
62	817070	传动轴固定工具	HOLDING TOOL Driveshaft	1
63	58222A1	百分表工具	DIAL INDICATOR TOOL	1
64	85716	拉拔螺栓工具-轴承座	PULLER BOLT TOOL Bearing Carrier	1
65	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
66	83165T	拉拔器总成	PULLER ASSEMBLY	1
67	856875A1	轴承安装工具	INSTALLATION TOOL Bearing	1
68	817057A1	背隙指示器工具	BACKLASH INDICATOR TOOL	1
68	817057A02	背隙指示器工具	TOOL Backlash Indicator	1
69	817058A1	轴承驱动器工具	DRIVER TOOL Bearing	1
70	877840A1	传动轴固定工具	HOLDING TOOL Driveshaft	1

图 44顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0223489	水星顶罩总成(无标识)	TOP COWL ASSEMBLY Mercury, Non-Decaled	1
2	8M0223493	导风罩	AIR GUIDE	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
4	8M0137384	铆钉	RIVET	2
5	8M0223490	上罩壳密封件	SEAL Top Cowl	1

图 45艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	98727	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865F2	艉板支架	BRACKET Transom	1
5	19618A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	812709T	旋钮	KNOB	1
10	99615	槽销	PIN Groove	1
11	19619	垫圈	WASHER	2
12	18486F5	锚支架	BRACKET Anchor	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
17	4000355	螺钉(M8×35)	SCREW (M8 x 35)	1
18	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	4
19	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
20	49930A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
21	821461	弹簧	SPRING	1
22	196141	倾斜管	TILT TUBE	1
23	858869	螺母 (.875-14)	NUT (.875-14)	2
24	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
25	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
26	82671117	螺母(.500-20)	NUT (.500-20)	4
27	1938525	连接杆	LINK	1
28	19615A4	倾斜杆总成	LEVER ASSEMBLY Tilt	1
29	812707	衬套	BUSHING	1
30	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	1
31	99611	波形垫圈	WAVE WASHER	1
32	19621	倾斜旋钮	TILT KNOB	1
33	19611	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	1
34	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
35	4002319	垫圈	WASHER	2
36	40140	螺母(M10)	NUT (M10)	2
37	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
38	19624A1	密封套件	SEAL KIT	1
39	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
40	78861	隔套	SPACER	1
41	22740	卡扣	CLIP	2
42	69205	C形垫圈	C WASHER	1
43	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1

图 46升降开关套件 Trim Switch Kit

REF	零件编号	中文名称	英文名称	数量
-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
1	18861	固定座	RETAINER	1
2	814820	适配器	ADAPTER	1
3	NSS	开关(不单独销售)	NOT SOLD SEPARATE Switch
4	79091	保险丝20安培	FUSE 20 Ampere	1
5	95084A2	拉线总成	CABLE ASSEMBLY	1
6	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	2
7	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
7	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2

图 47油气分离器 Vapor Separator

REF	零件编号	中文名称	英文名称	数量
-	892267T03	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
1	892267A54	主体总成	BODY ASSEMBLY	1
2	892267506	放油螺钉	SCREW Drain	1
3	892267530	O型圈	O-RING	1
4	85583466	软管(40英寸整卷)裁切至9英寸	HOSE (40.00 Inches Bulk) Cut to 9 Inches	1
4	8M0054213	软管	HOSE	1
5	892267A55	燃油冷却器总成	COOLER ASSEMBLY Fuel	1
6	888988023	卡箍	CLAMP	2
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
8	892267511	垫圈	WASHER	1
9	892267504	软管	HOSE	1
10	892267503	软管	HOSE	1
11	834985	护孔环	GROMMET	3
11	8M0190980	护孔环	GROMMET	3
12	856954	衬套	BUSHING	3
13	892267A51	燃油泵套件(含盖体O型圈25-892267530)	PUMP KIT Fuel Also includes cover to body o ring 25-892267530	1
14	892267521	绝缘体	INSULATOR	1
15	892267510	隔离器	ISOLATOR	1
16	892267523	绝缘体	INSULATOR	1
17	892267534	燃油滤网	STRAINER Fuel	1
18	892267519	盖板	COVER	1
19	892267T57	盖总成	COVER ASSEMBLY	1
20	892267537	施拉德阀	VALVE Schrader	1
20	892267T57	盖总成	COVER ASSEMBLY	1
21	892267535	电气连接器	CONNECTOR Electrical	1
22	892267531	螺钉(M4×16)	SCREW (M4 x 16)	5
23	883220	盖帽	CAP	1
24	892267A52	浮子阀套件	FLOAT VALVE KIT	1
25	892267A50	压力调节器套件	REGULATOR KIT Pressure	1
26	892267513	O型圈	O-RING	1
27	892267512	滤网	SCREEN	1
28	892267515	螺钉（M5×18）	SCREW (M5 x 18)	1
29	888988023	卡箍	CLAMP	2
30	892267520	安装板	PLATE	1
31	892267529	螺钉(M4 x 8)	SCREW (M4 x 8)	5
32	892267527	浮子	FLOAT	1
33	892267528	浮子销	PIN Float	1
34	892267517	卡扣	CLIP	1
35	892267516	软管	HOSE	1
36	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
37	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
38	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
38	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
39	888988023	卡箍	CLAMP	1
40	8M0022107	接头	FITTING	1

图 48水泵套件组件812966A12 Water Pump Kit Components 812966A12

REF	零件编号	中文名称	英文名称	数量
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
1	830749	密封件	SEAL	3
1	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
2	812966A7	水泵底座总成	BASE ASSEMBLY Water Pump	1
2	8M0245488	水泵底座	BASE WATER PUMP	1
3	30224	O型圈 (1.859 x .139)	O-RING (1.859 x .139)	1
3	8M0204651	O型圈	O-RING	1
4	814669	油封	SEAL Oil	1
4	8M0245489	油封	SEAL OIL	1
5	814670	油封	SEAL Oil	1
6	19453T	叶轮	IMPELLER	1
7	19699	键	KEY	1
7	8M0032831	叶轮键	KEY Impeller	1
8	8M0005777	垫圈	WASHER	2
8	8M0204720	垫圈	WASHER	2
-	14334A3	水泵总成	PUMP ASSEMBLY Water	1
-	812966A12	水泵维修套件	REPAIR KIT Water Pump	1
9	8M0242489	水泵	WATER PUMP	1
10	19701	下衬垫	GASKET Lower	1
10	8M0224241	衬垫	GASKET	1
11	822189	水泵上衬垫	GASKET Upper Water Pump	1
12	19700A2	面板	FACE PLATE	1
13	8M0000332	联轴器(短)	COUPLING Short	1
13	8M0151046	水管联轴器(短)	COUPLING Water Tube, Short	1
